Variador Teco L510
Variador Teco L510
Instrucciones del Variador Teco L510
Aquí le ofrecemos el manual de Variador Teco L510 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Variador Teco L510, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

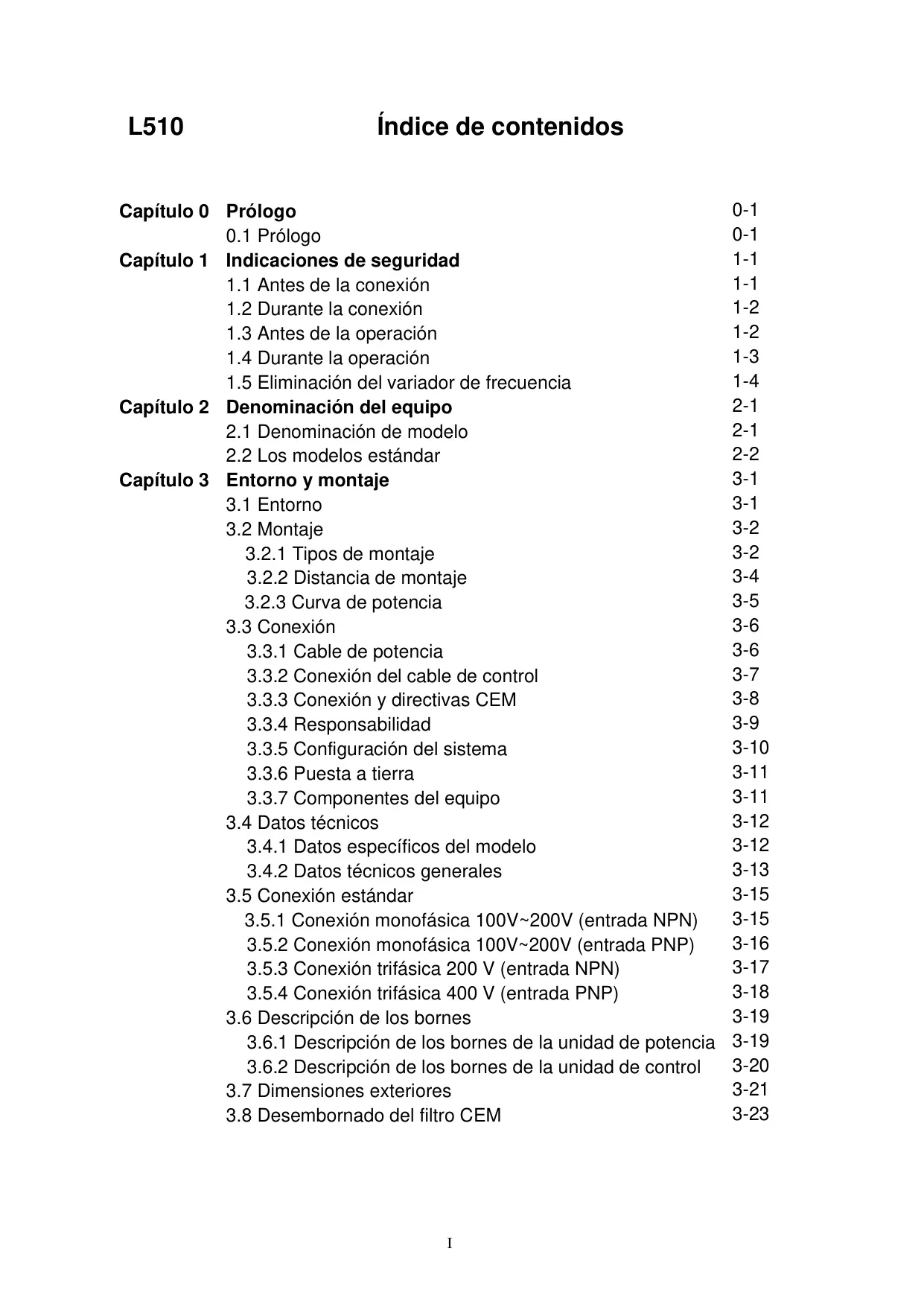

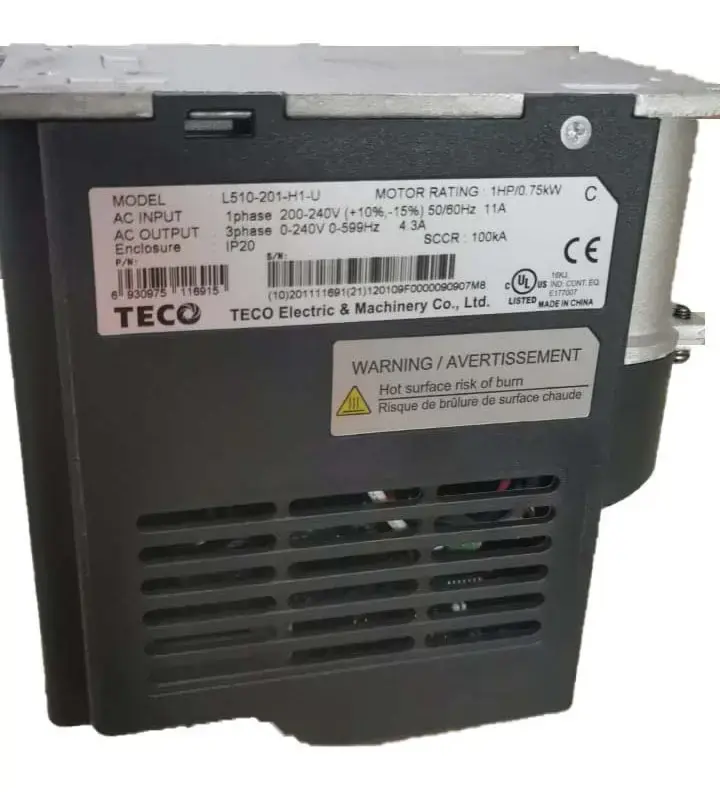

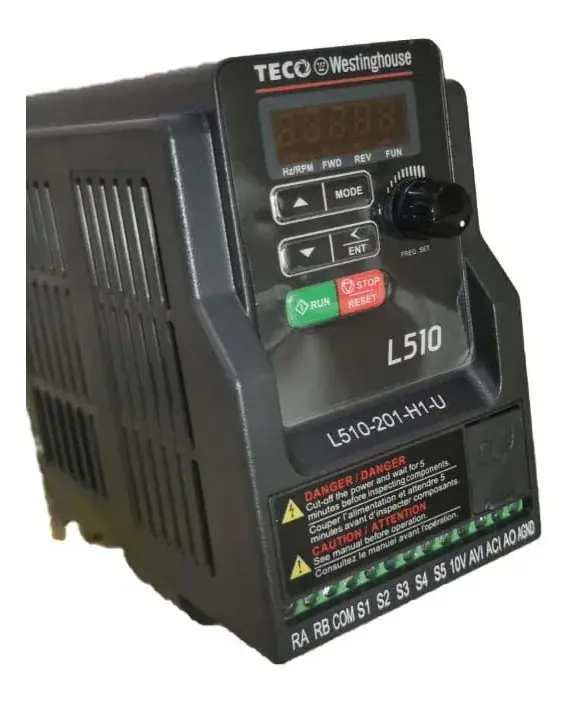

Imágenes del Producto

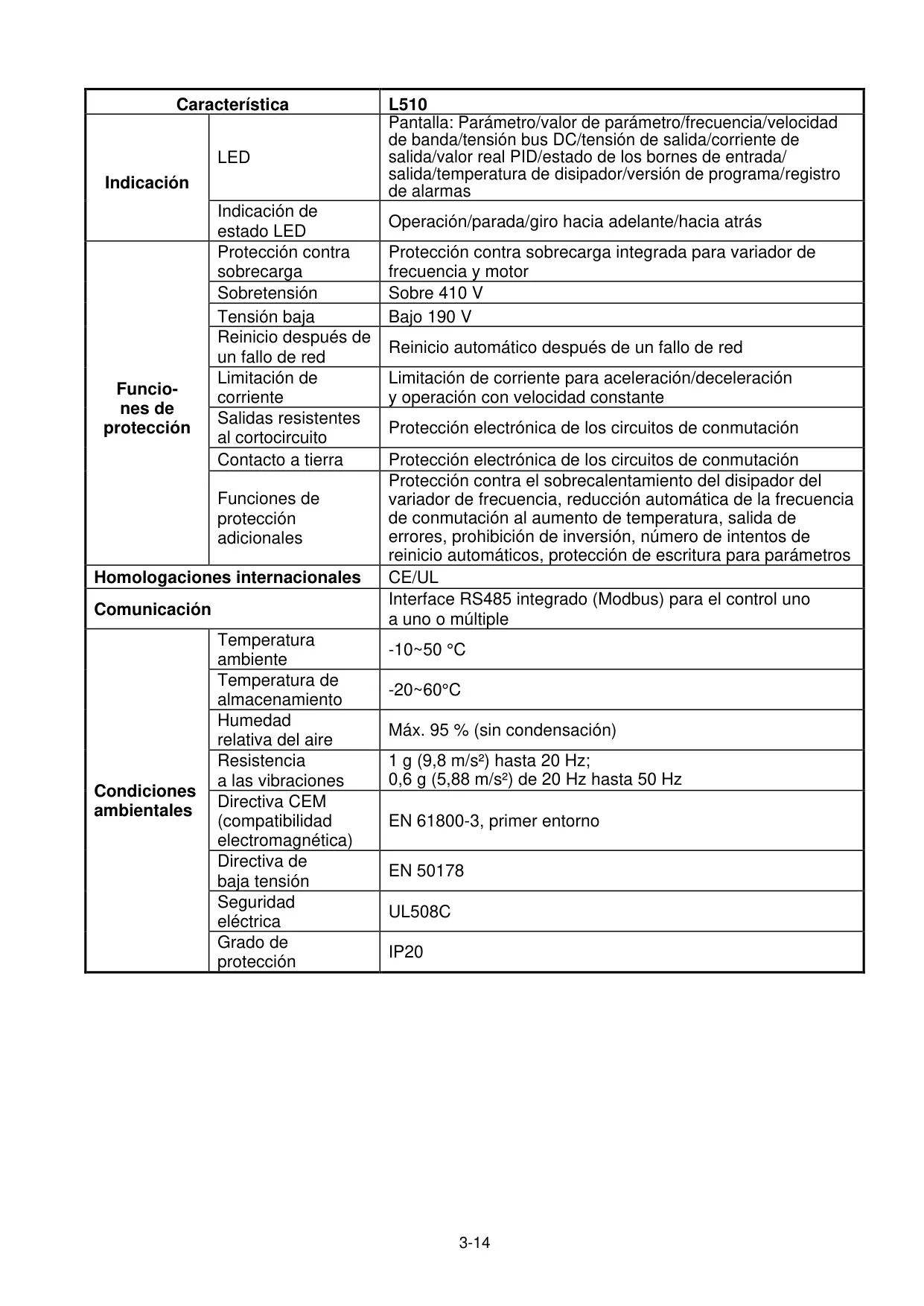

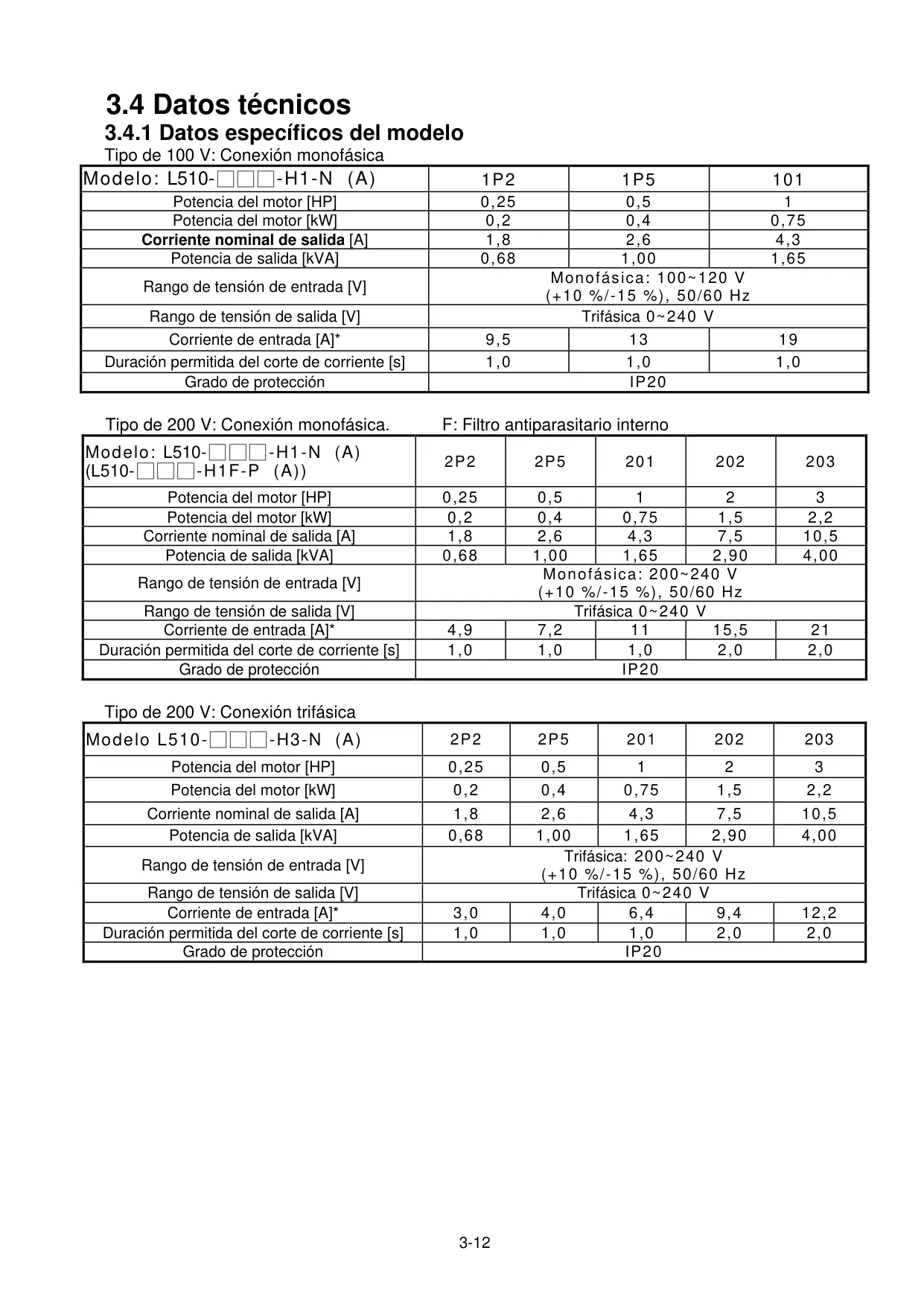

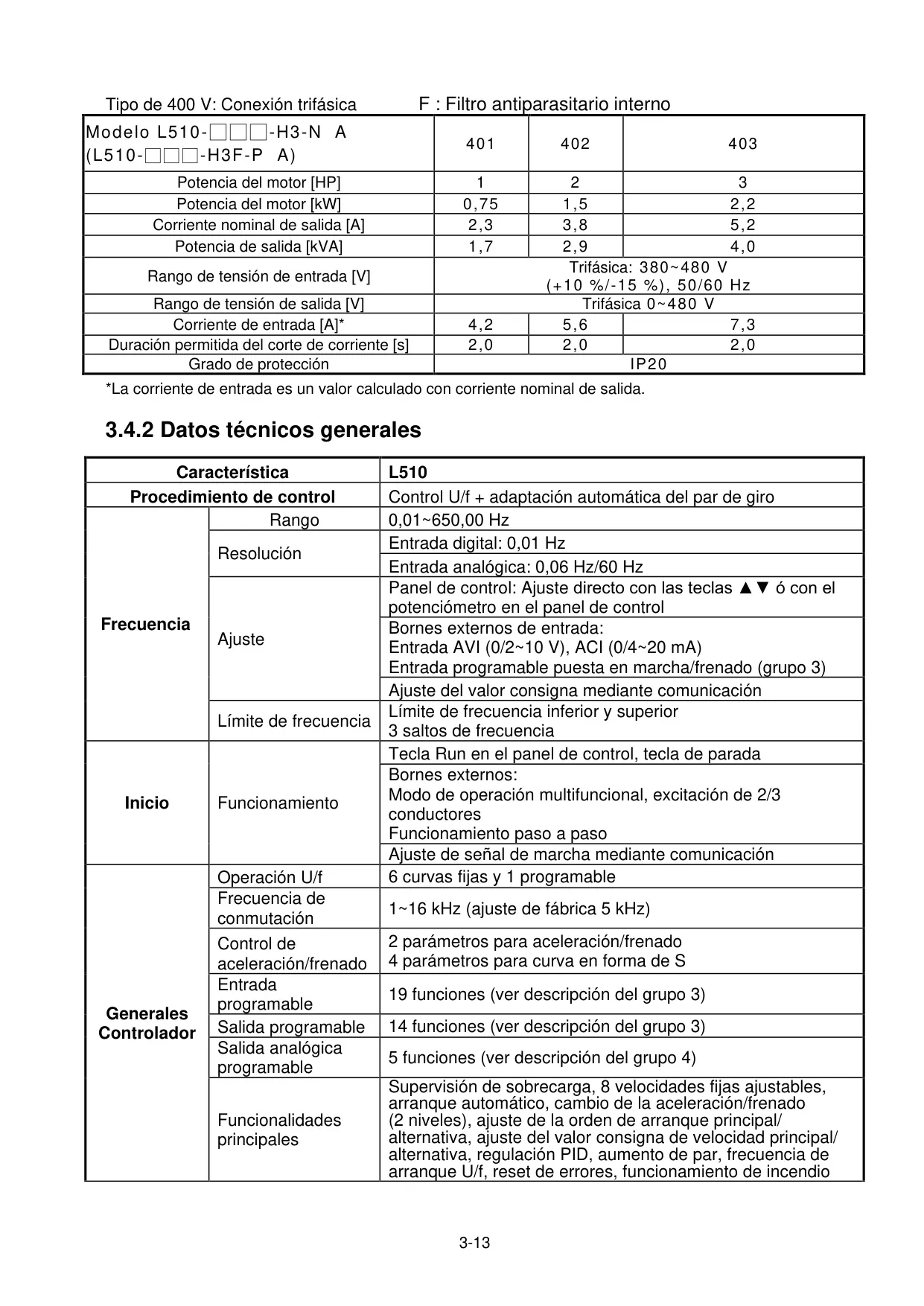

Especificaciones del Variador Teco L510

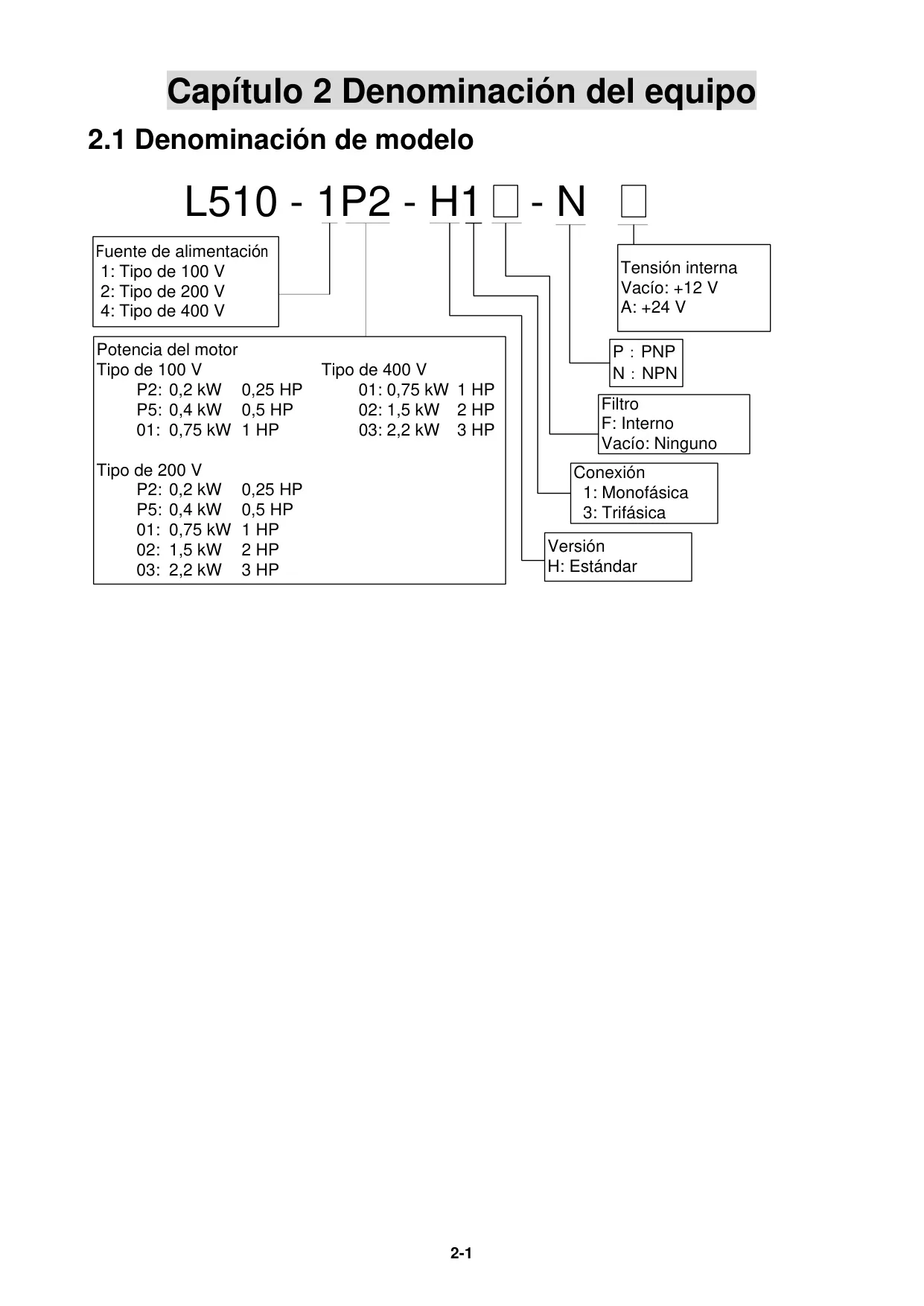

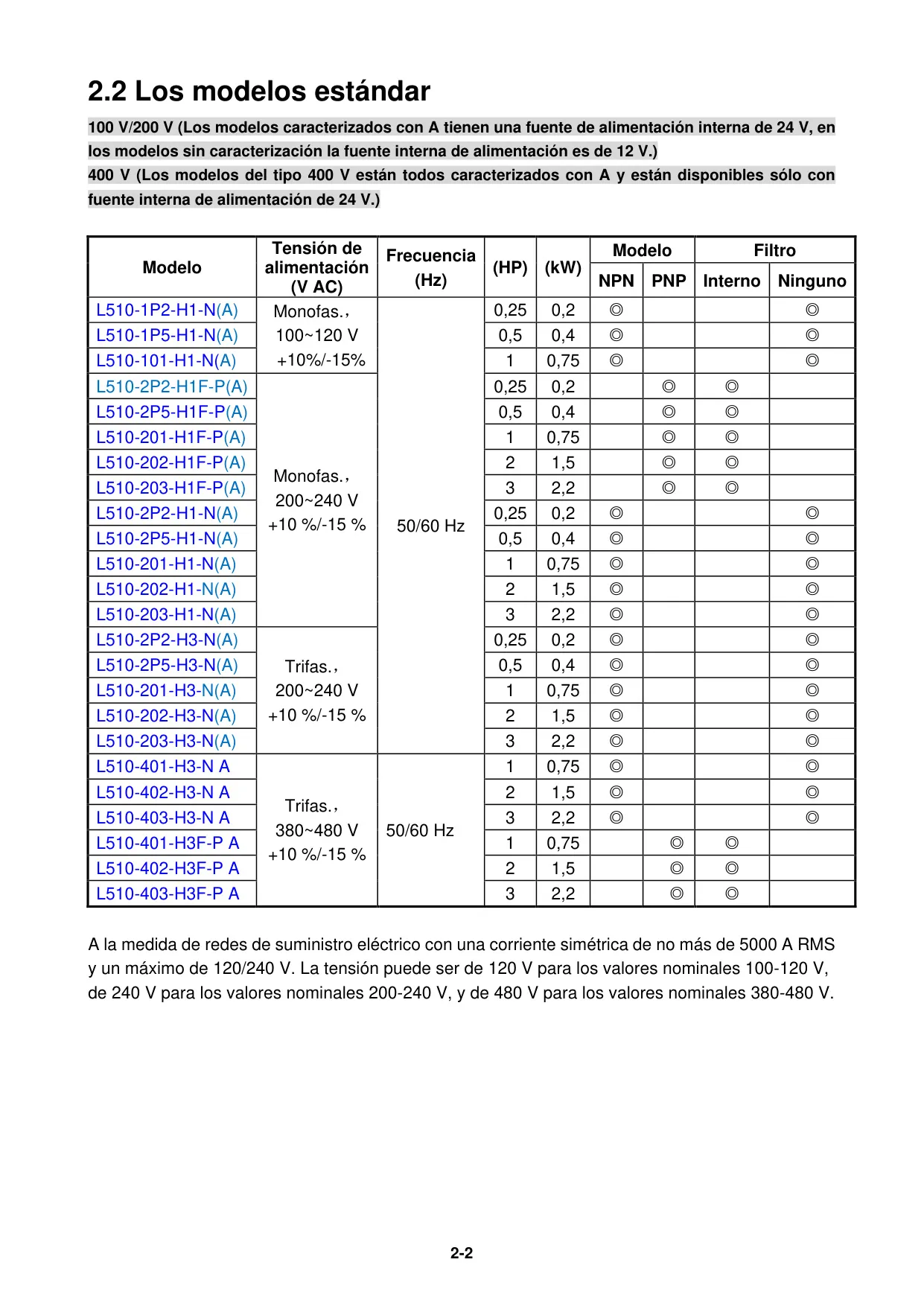

| Característica | Especificación |
|---|---|
| Serie del Modelo | L510 |
| Tipo de Control | Microprocesador con excitación IGBT, Control U/f + Adaptación Automática del Par de Giro |
| Potencia del Motor Soportada | 0.2 kW a 2.2 kW (0.25 HP a 3 HP) |
| Rango de Tensión de Entrada | Monofásica: 100~120 V AC (+10%/-15%) Monofásica: 200~240 V AC (+10%/-15%) Trifásica: 200~240 V AC (+10%/-15%) Trifásica: 380~480 V AC (+10%/-15%) |
| Frecuencia de Entrada | 50/60 Hz |
| Corriente Nominal de Salida | 1.8 A a 10.5 A (según modelo y tensión) |
| Potencia de Salida | 0.68 kVA a 4.00 kVA (según modelo y tensión) |
| Rango de Tensión de Salida | Trifásica 0~240 V (para entrada 100-240 V) Trifásica 0~480 V (para entrada 380-480 V) |
| Frecuencia de Salida Controlada | 0.01 Hz a 650.00 Hz |
| Frecuencia de Conmutación | 1 kHz a 16 kHz (ajuste de fábrica: 5 kHz) |
| Grado de Protección | IP20, NEMA/UL Open Type (tipo abierto) |
| Temperatura Ambiente de Operación | -10°C a 40°C (sin ventilador) -10°C a 50°C (con ventilador) |
| Temperatura de Almacenamiento | -20°C a 60°C |
| Humedad Relativa del Aire | Máx. 95% (sin condensación) |
| Resistencia a las Vibraciones | 1 g (9.8 m/s²) hasta 20 Hz 0.6 g (5.88 m/s²) de 20 Hz hasta 50 Hz |

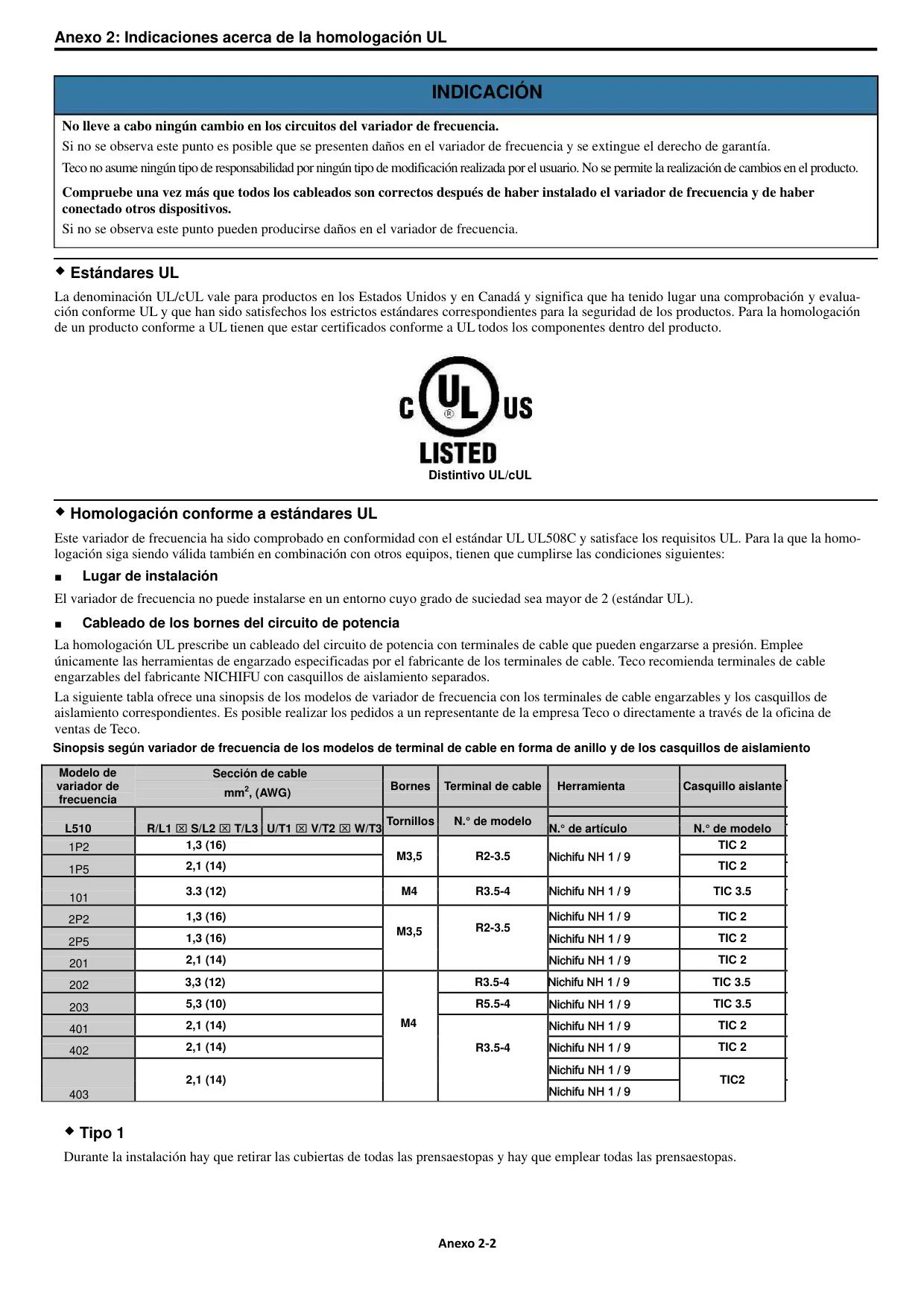

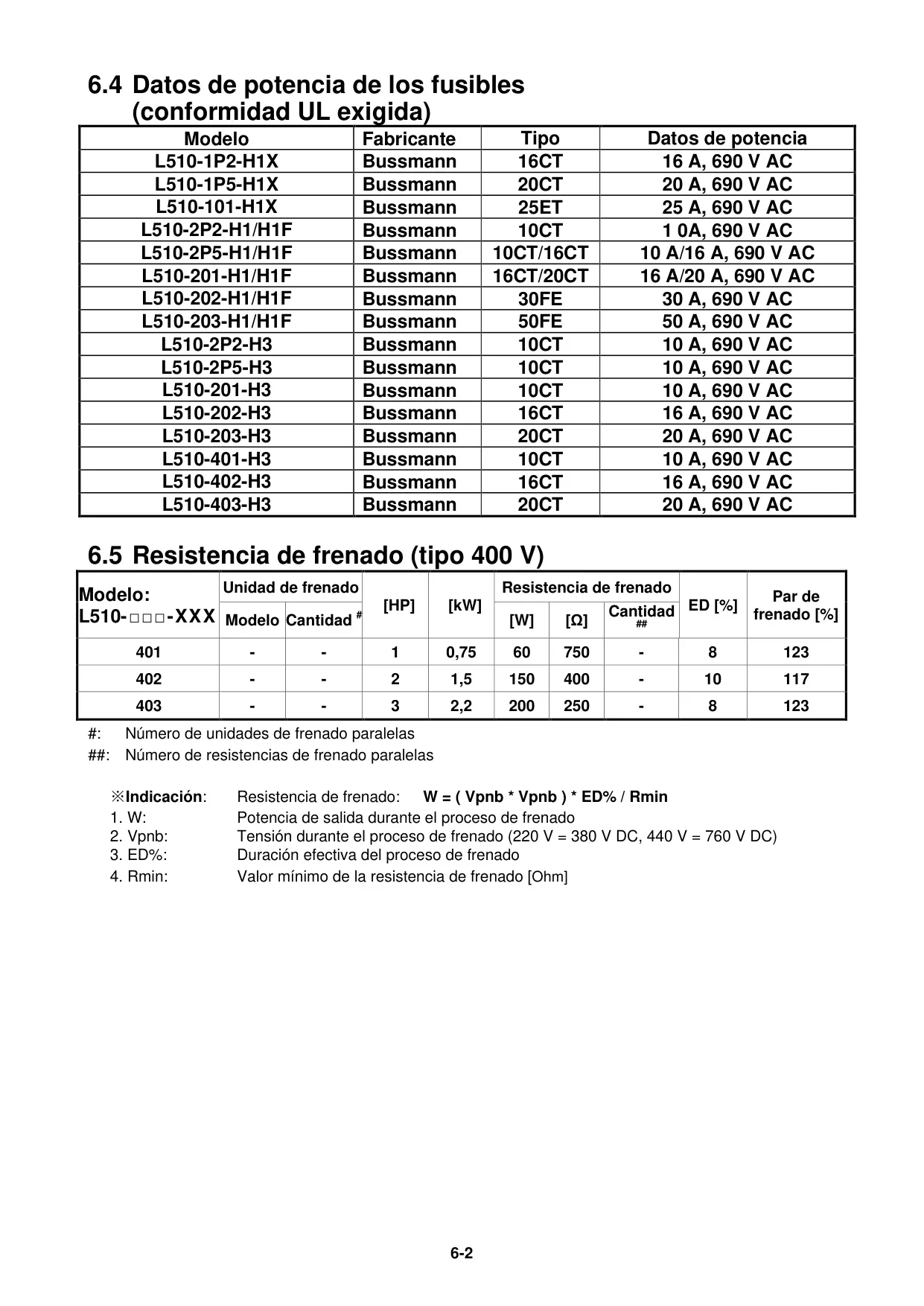

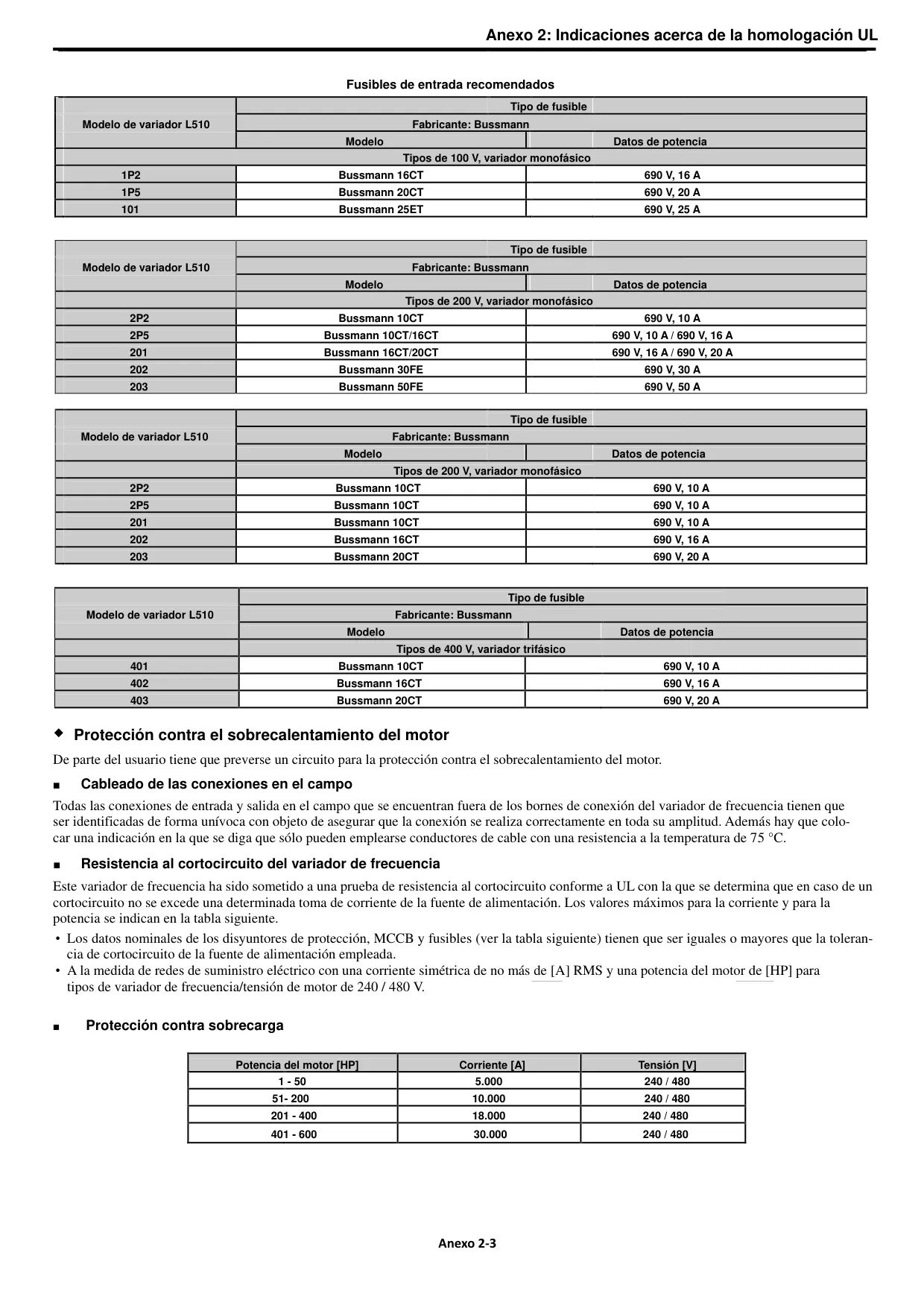

| Homologaciones | CE, UL (UL508C) |

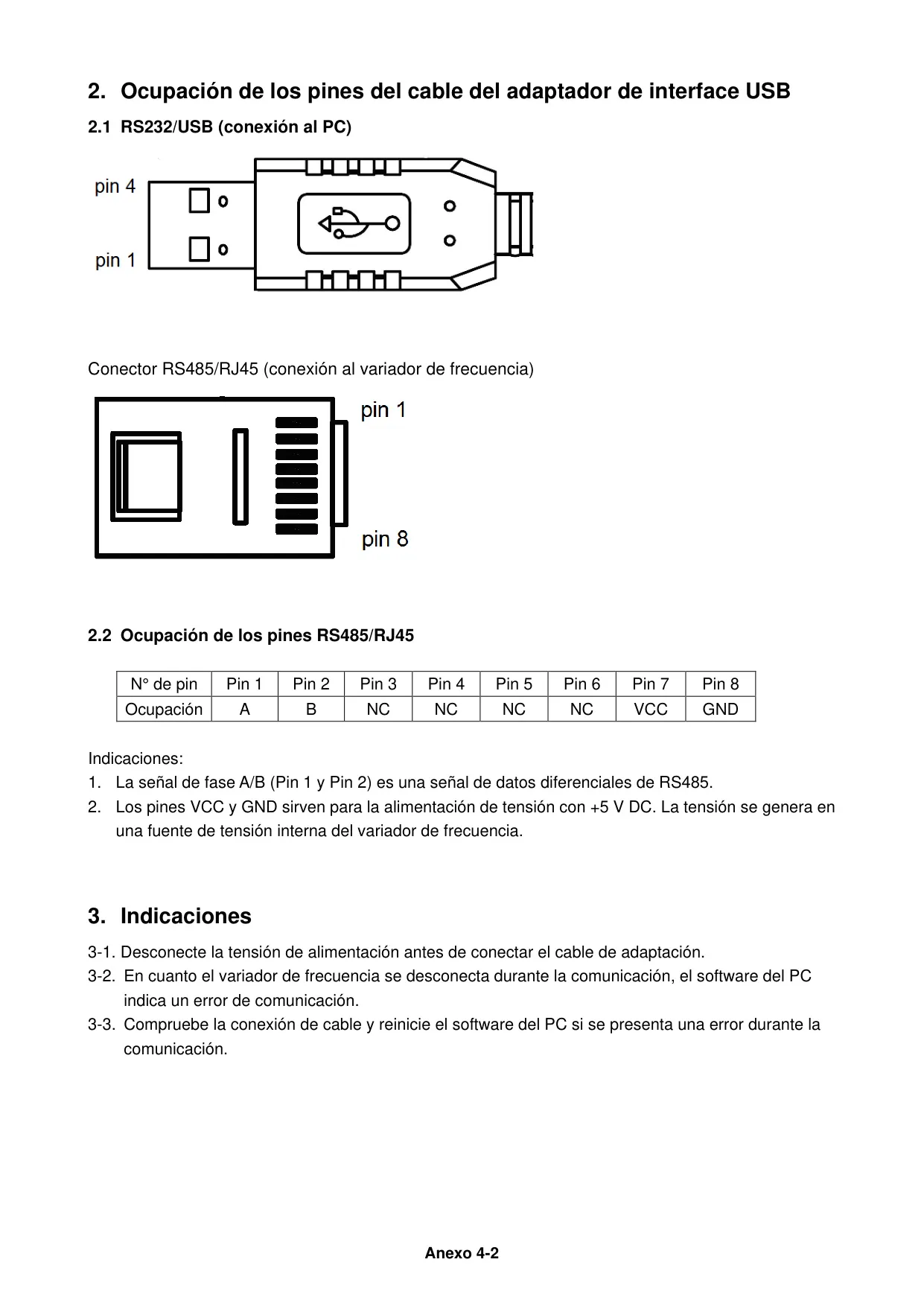

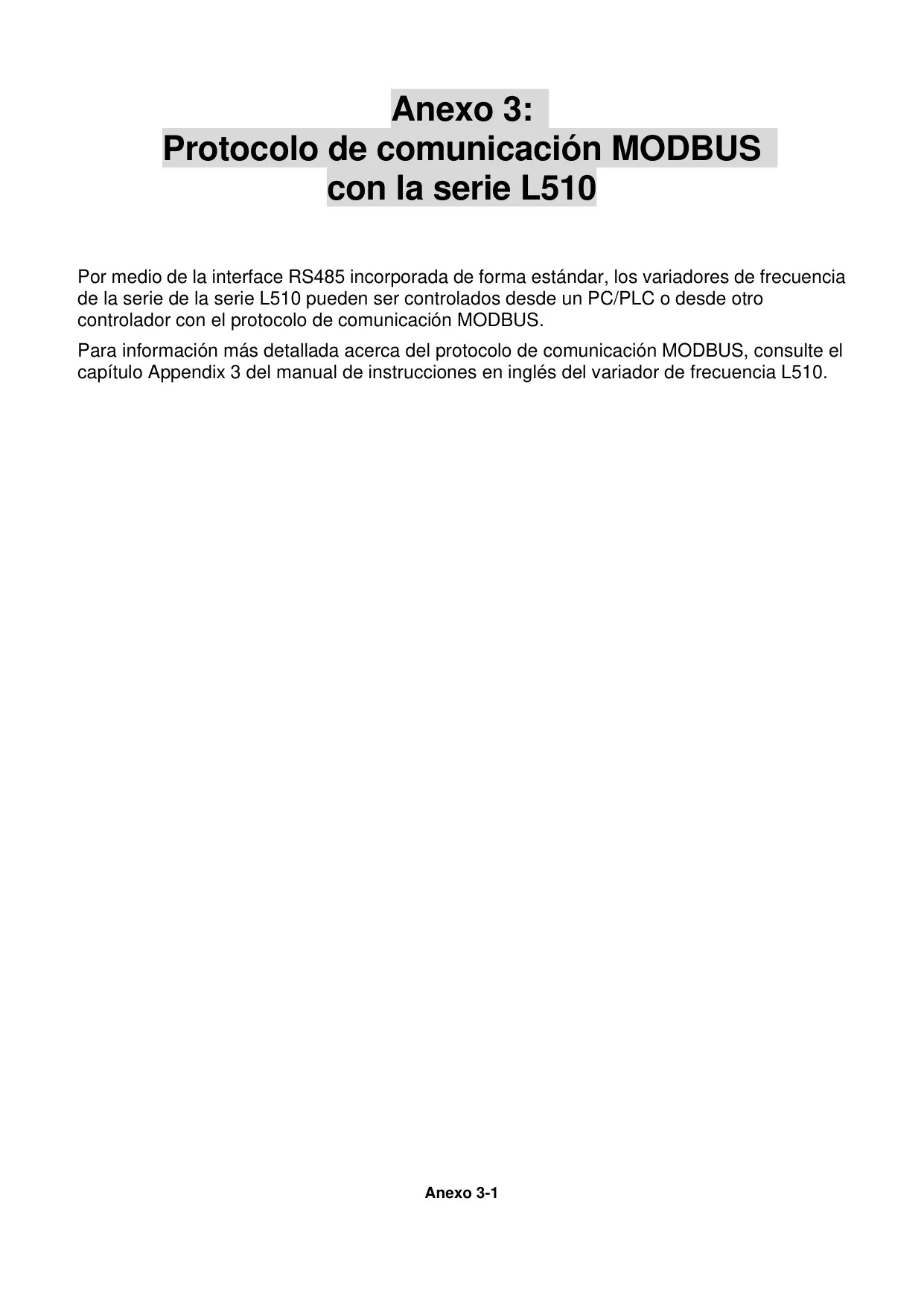

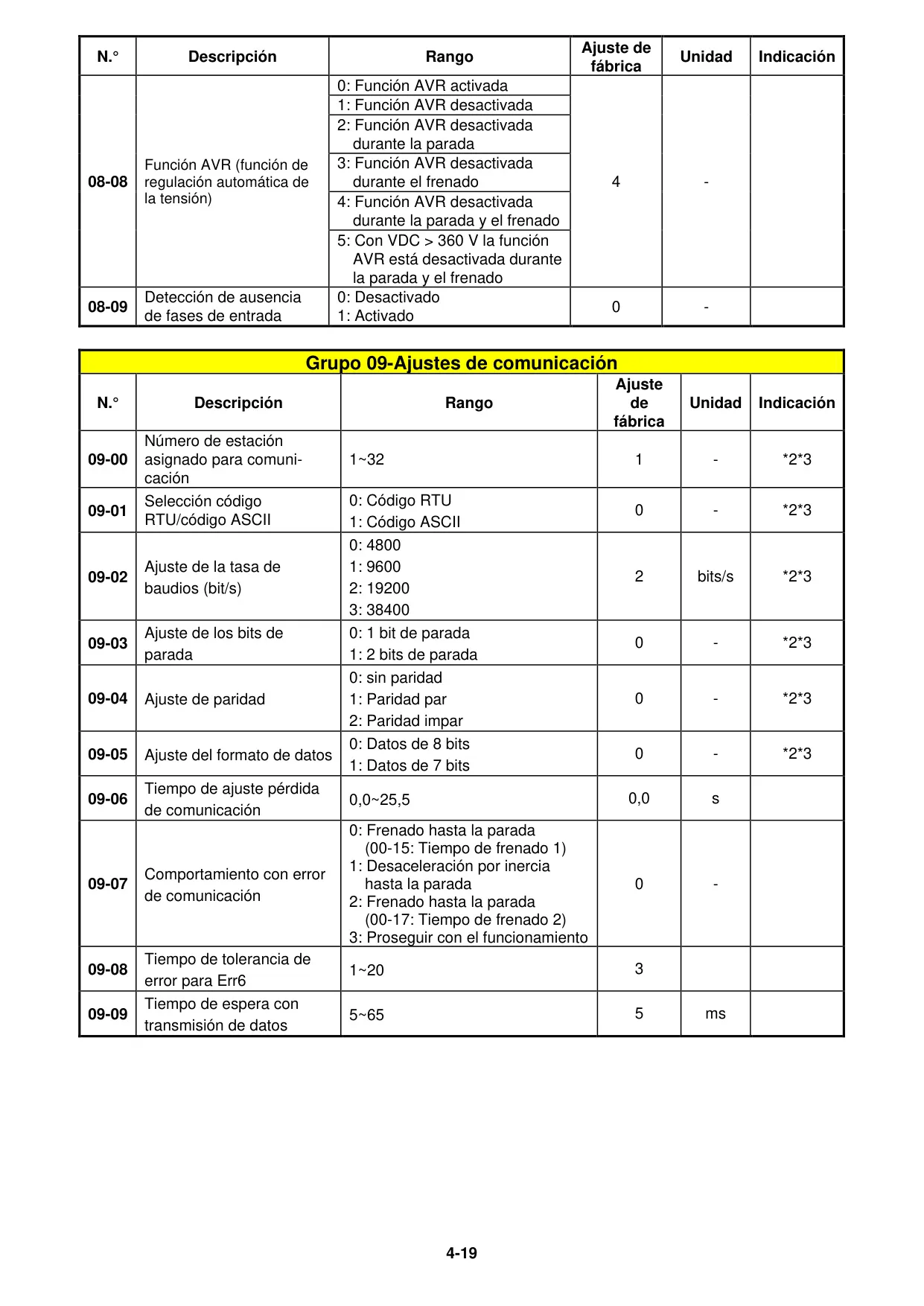

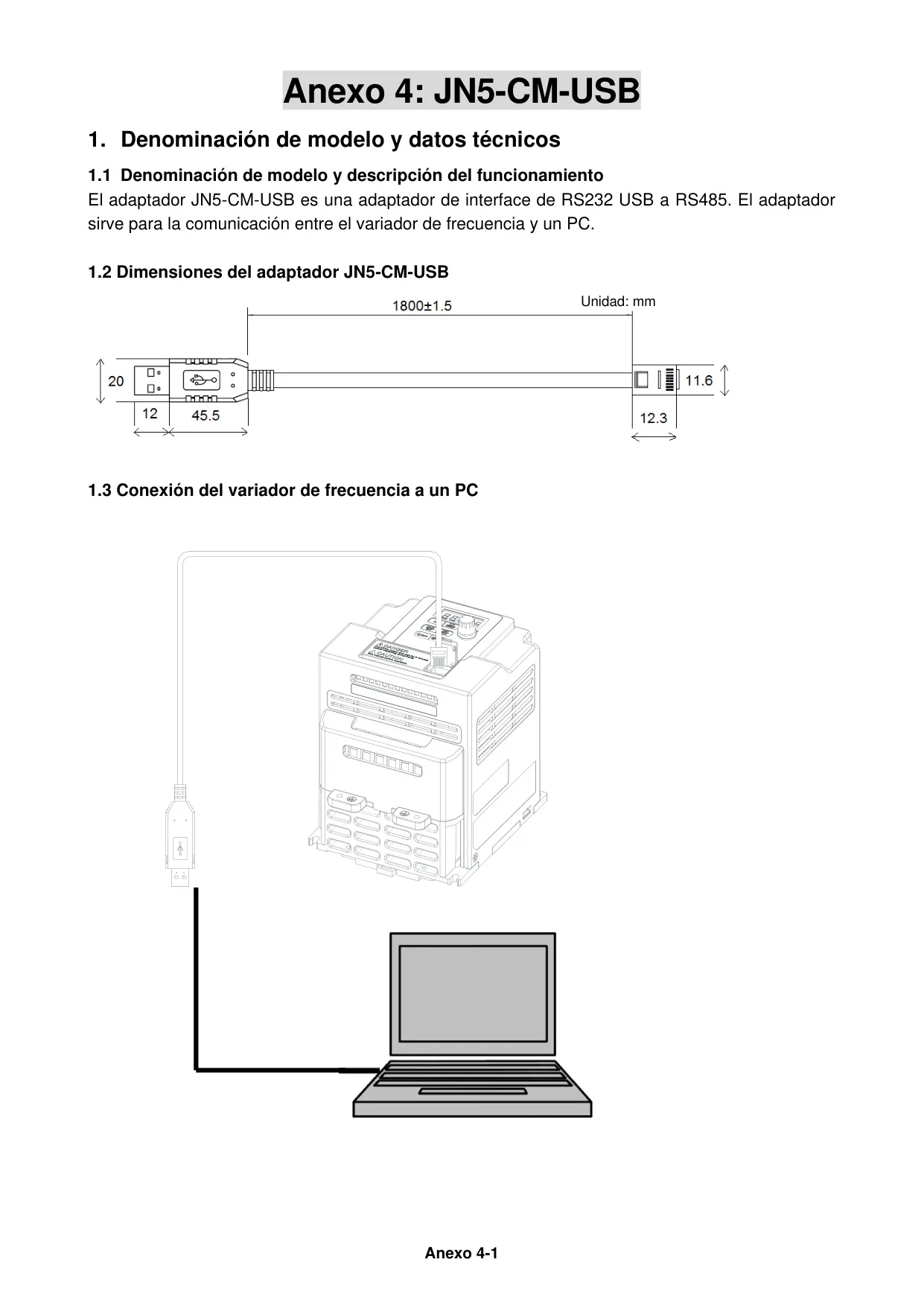

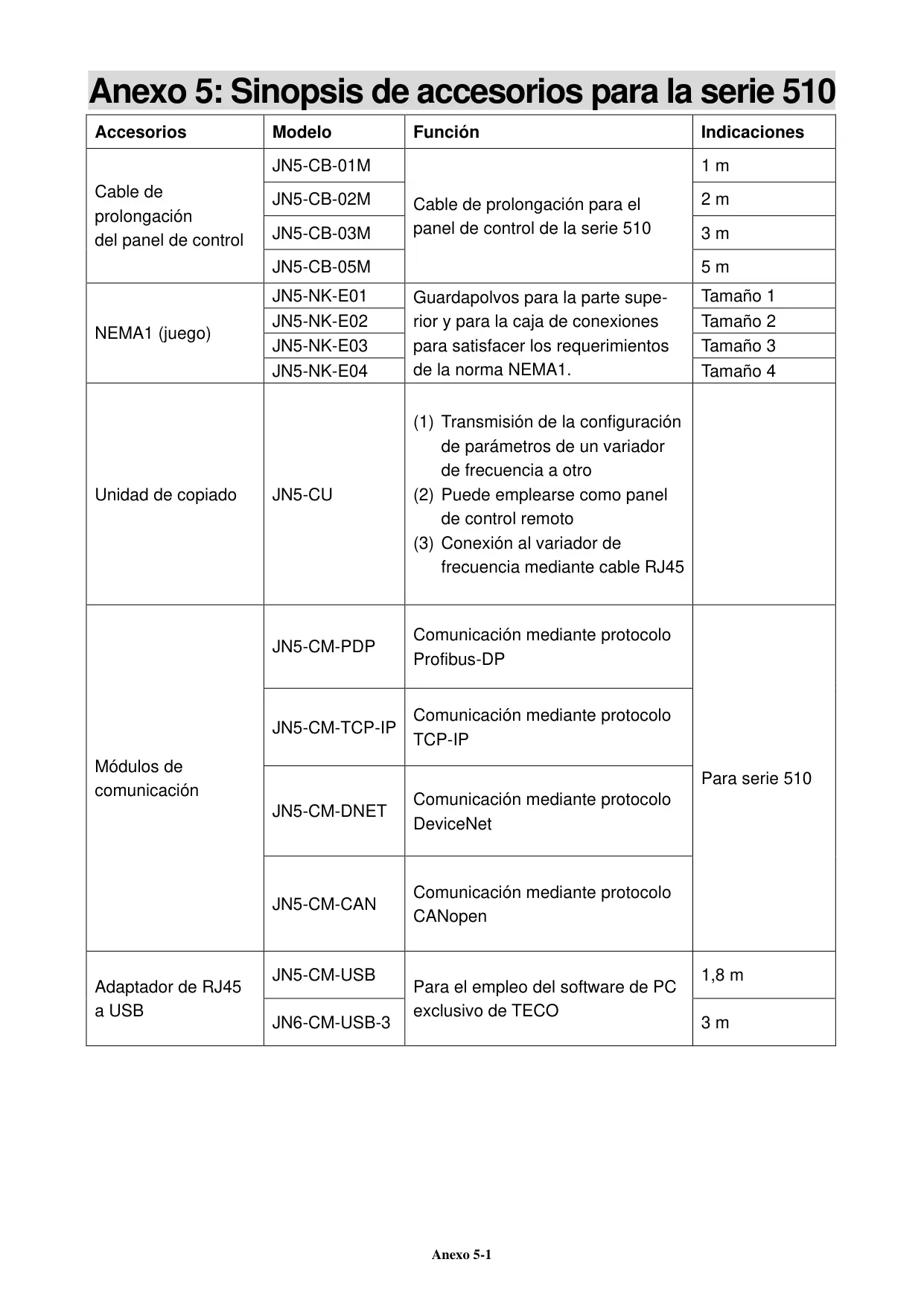

| Interface de Comunicación | RS485 integrado (protocolo Modbus) |

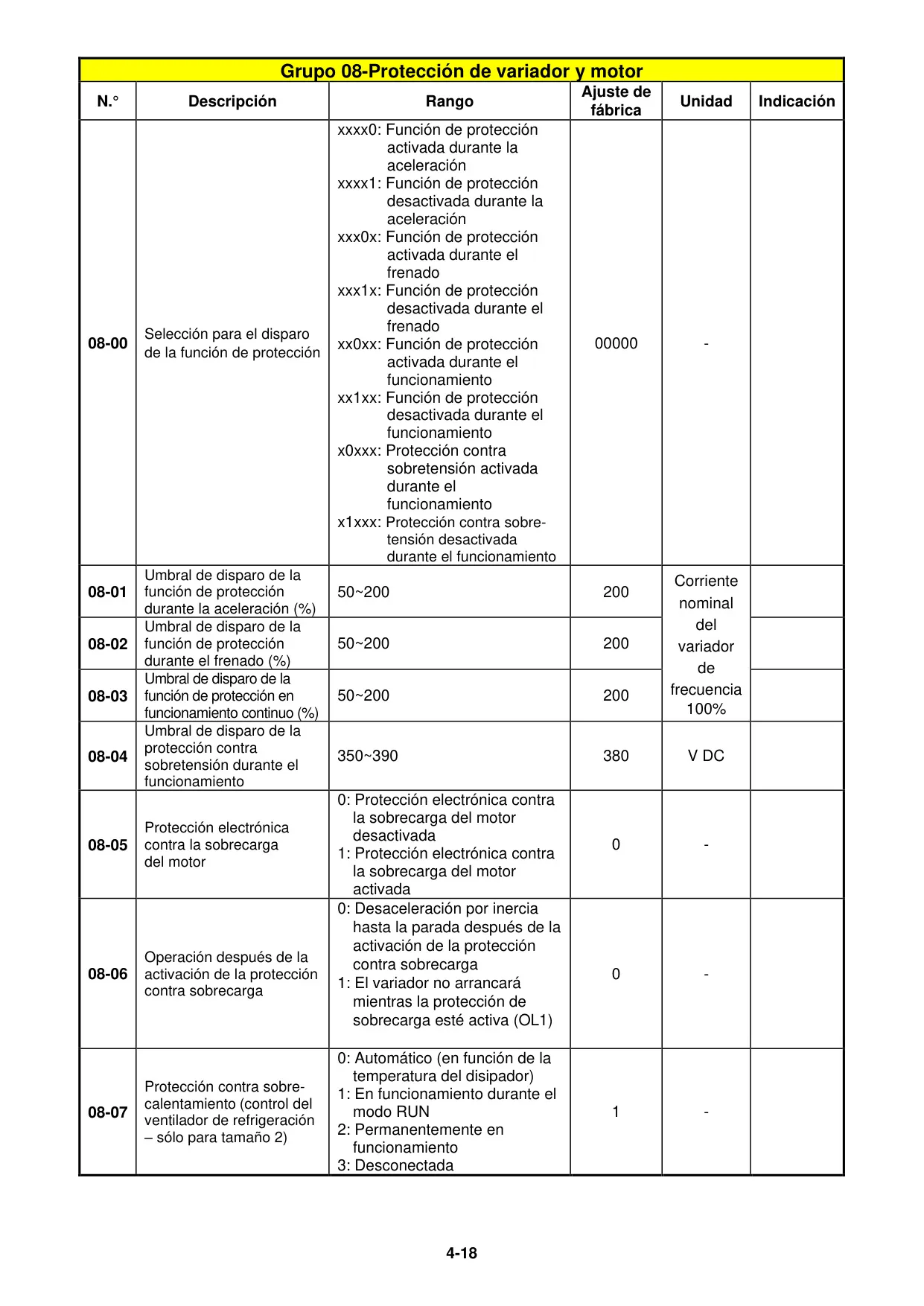

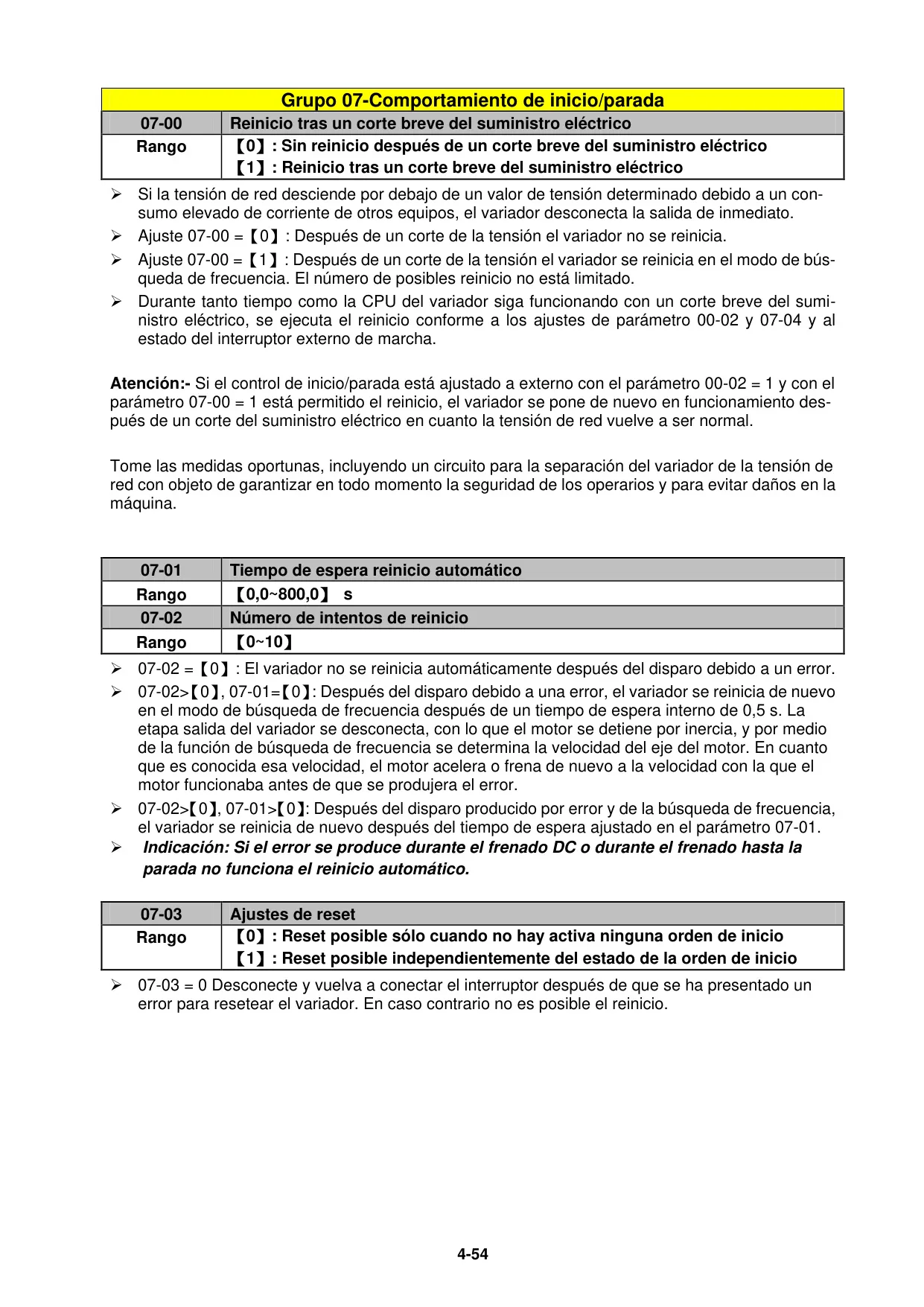

| Protecciones Integradas | Sobrecarga (variador y motor), Sobretensión (>410V), Baja Tensión (<190V), Cortocircuito en Salidas, Contacto a Tierra. |
| Duración Permitida de Corte de Corriente | 1.0 s a 2.0 s (según el modelo) |
Detalles del Variador Teco L510

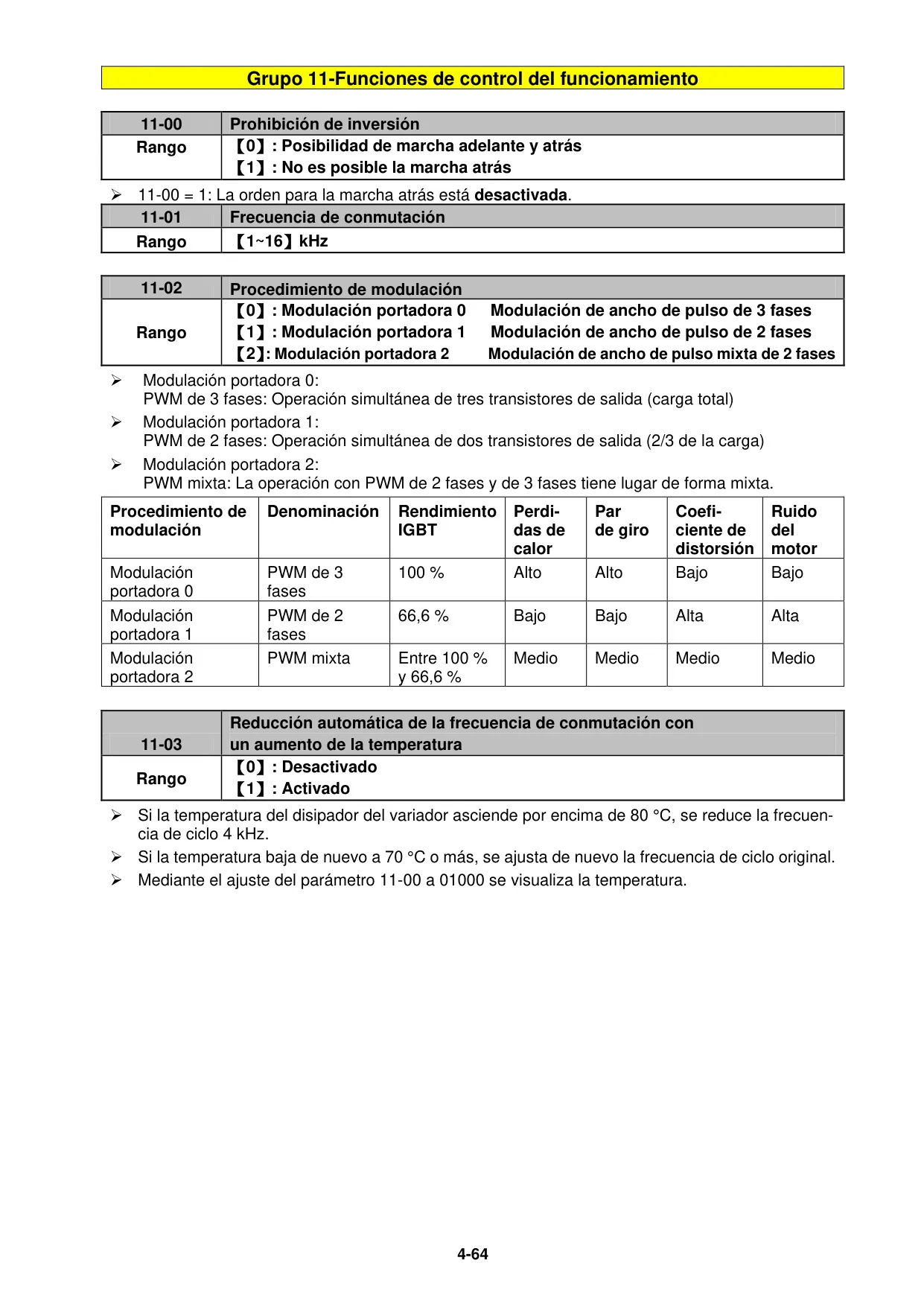

El Variador Teco L510 se distingue por su control preciso mediante microprocesador y excitación IGBT, lo que garantiza una eficiencia energética superior y una adaptación automática del par de giro. Esta avanzada tecnología permite una gestión óptima del motor, reduciendo el desgaste y prolongando la vida útil de la maquinaria. Además, la flexibilidad en la frecuencia de conmutación, ajustable entre 1 y 16 kHz, optimiza el rendimiento acústico y eléctrico según la aplicación.

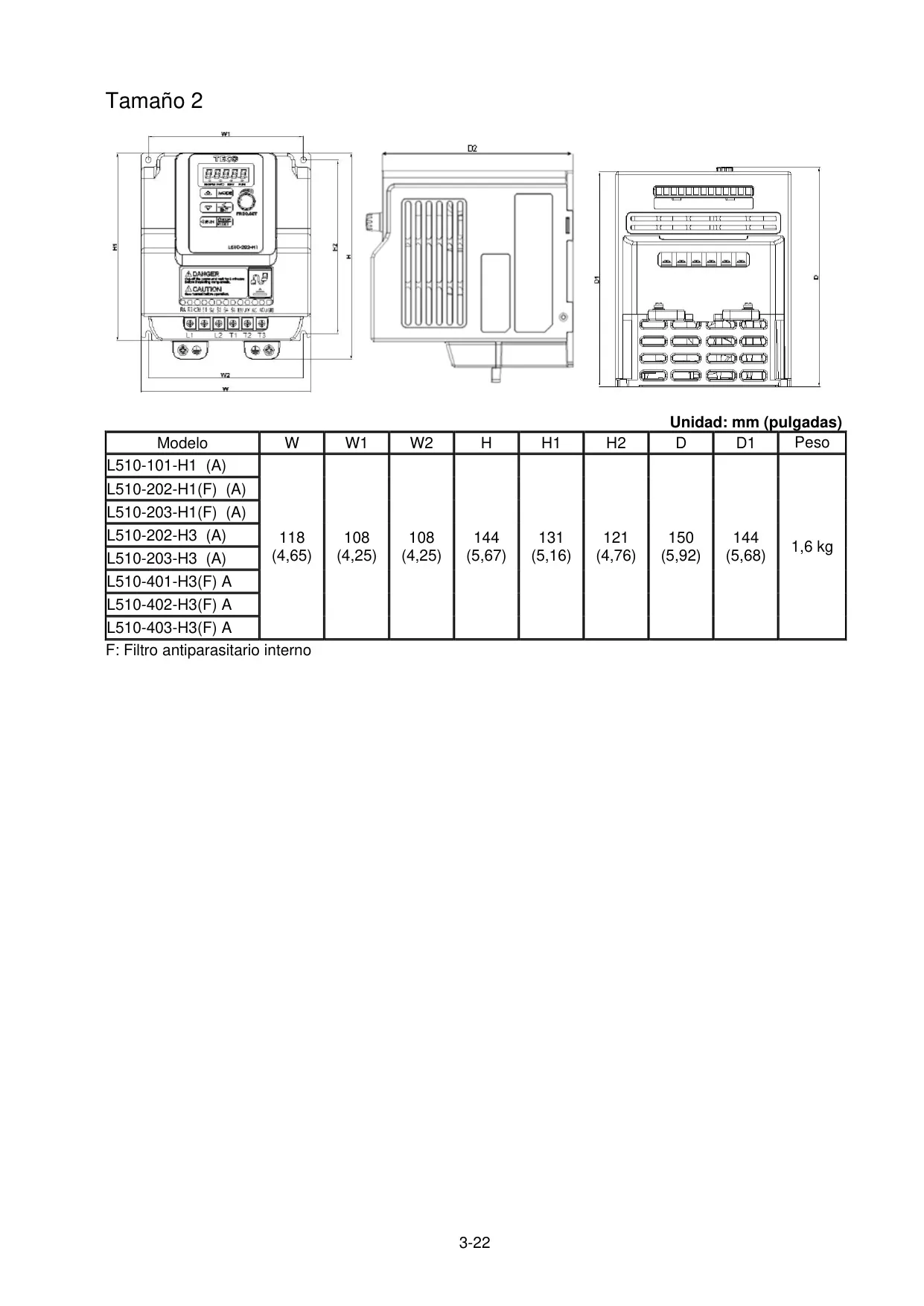

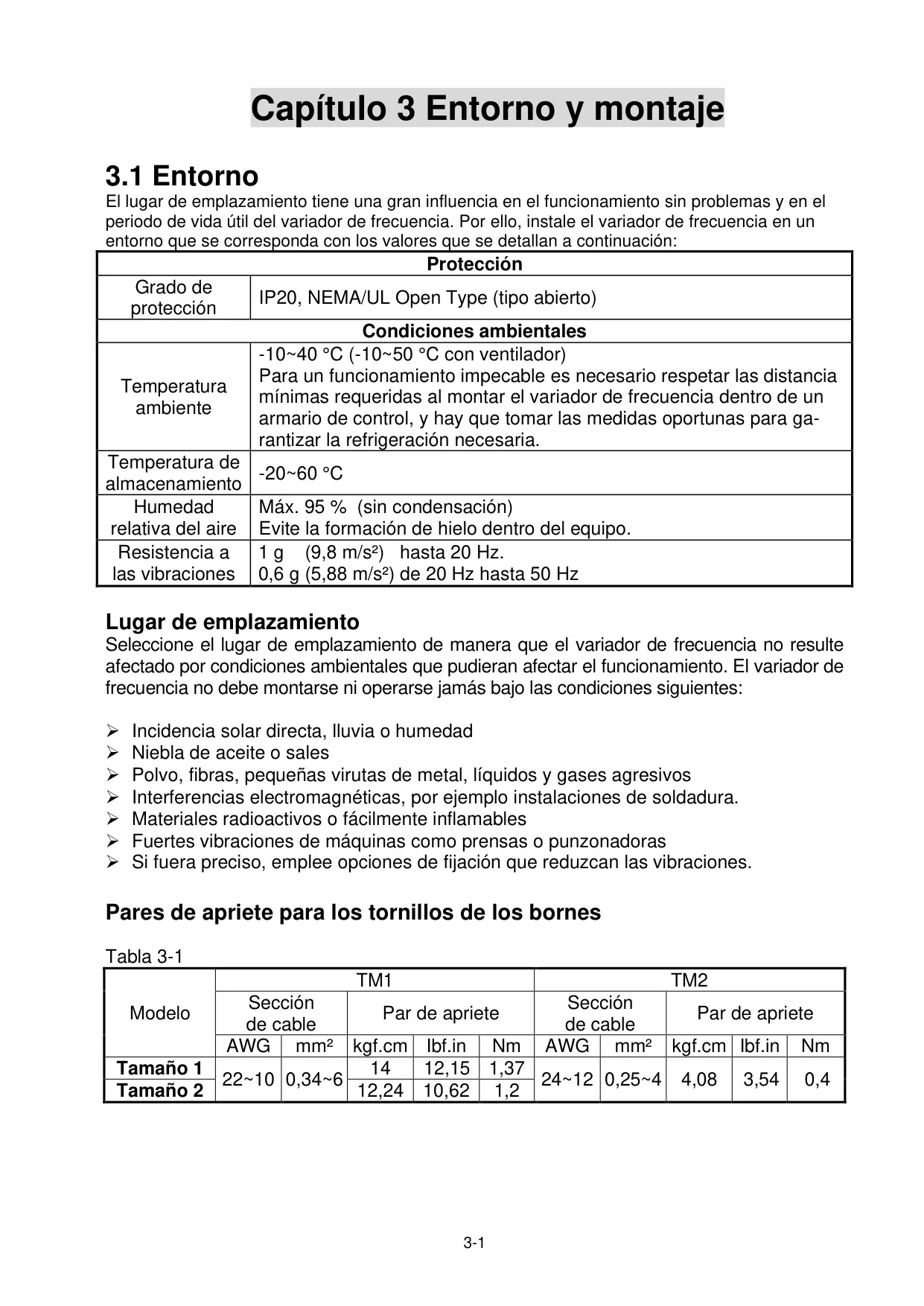

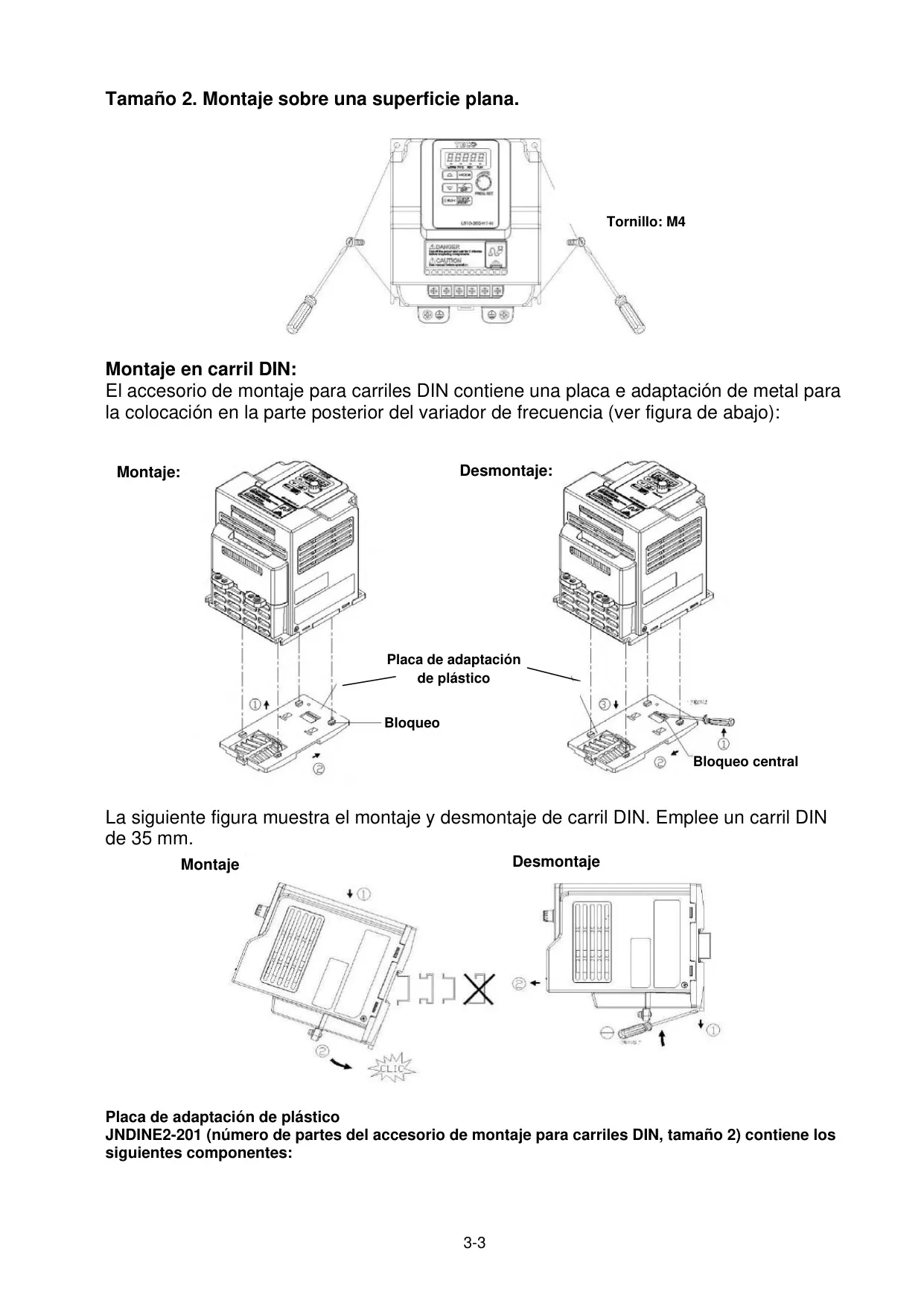

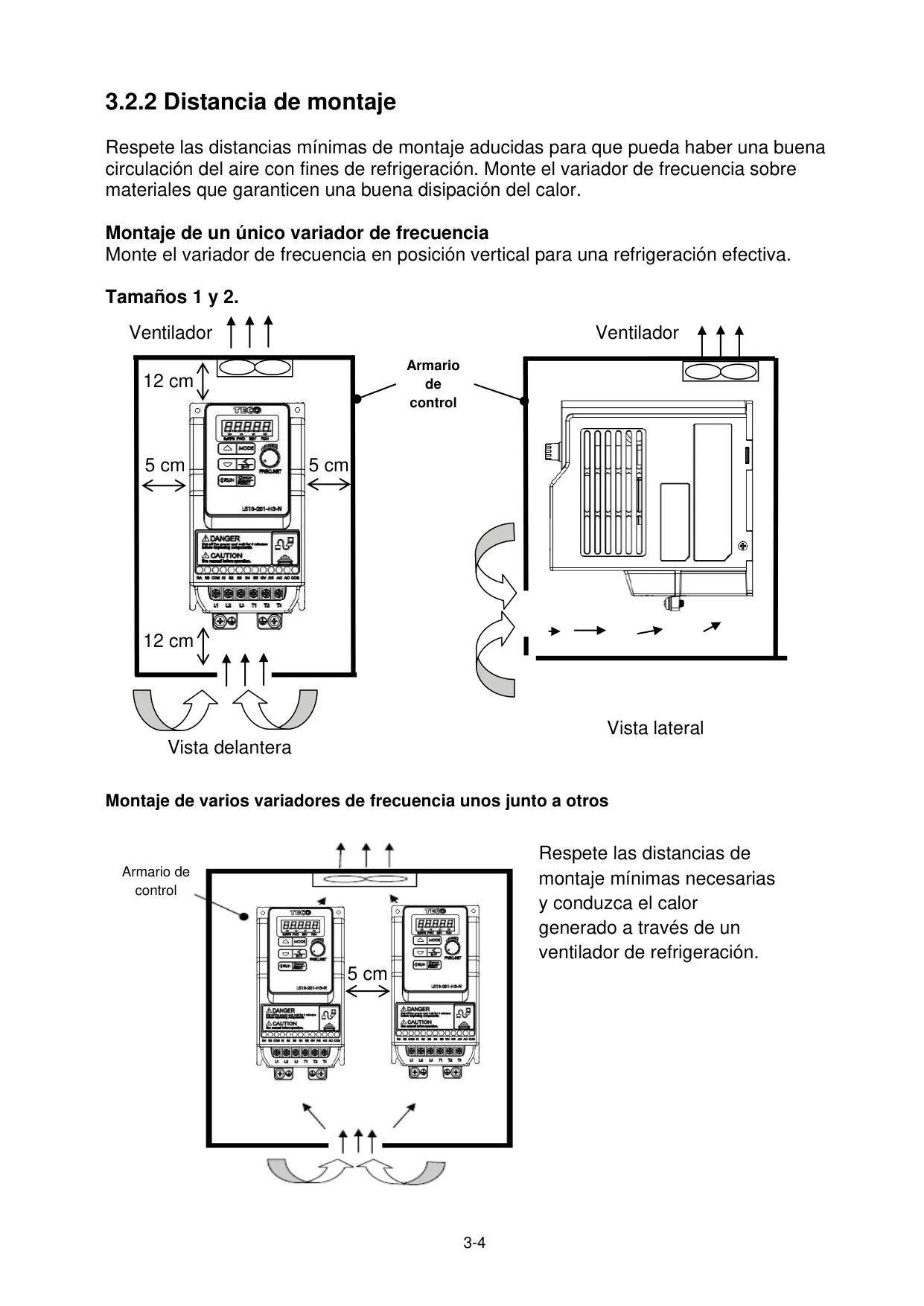

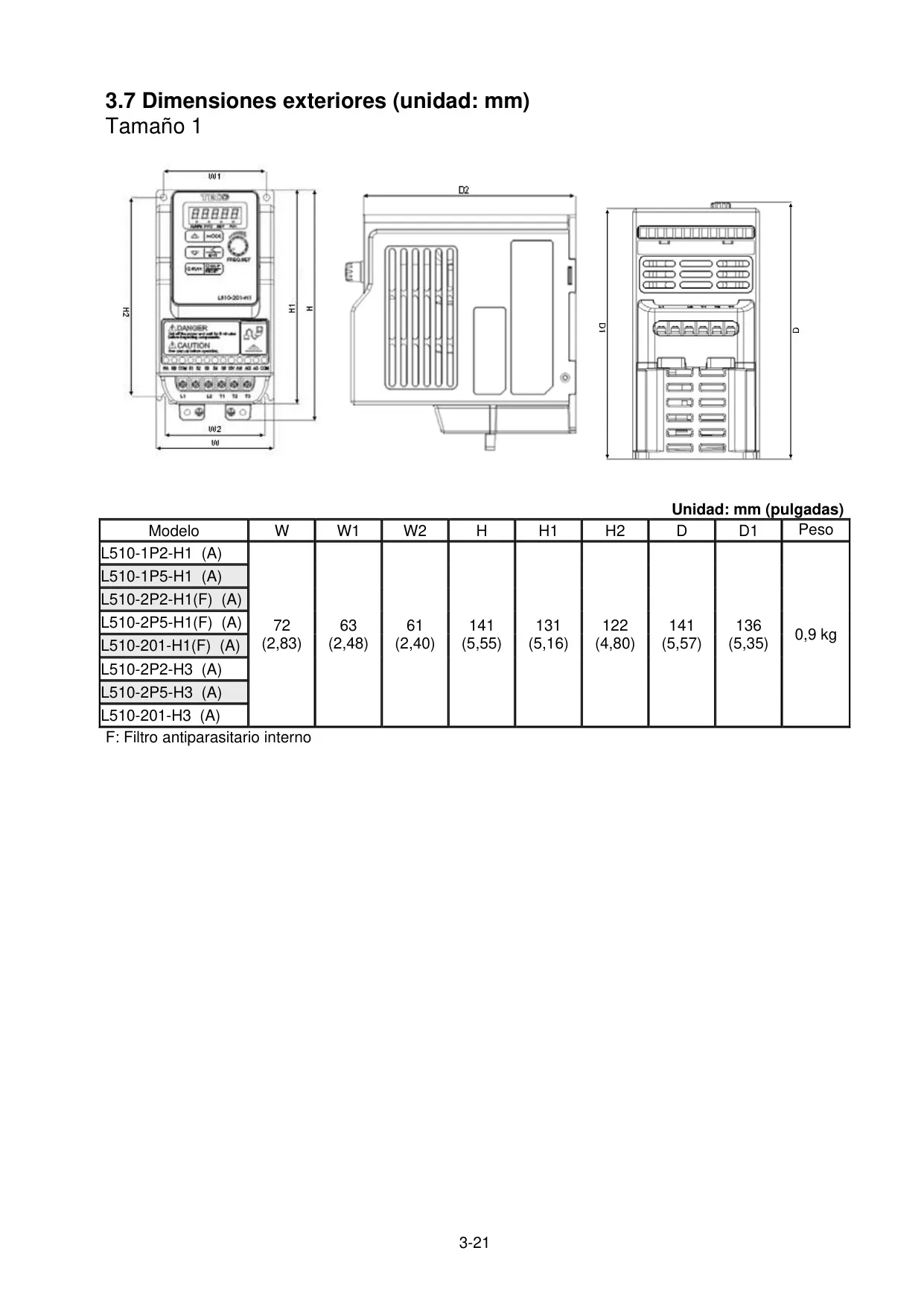

La instalación del L510 es versátil, ofreciendo opciones de montaje sobre superficie plana o en carril DIN, con accesorios específicos para cada tamaño. Es crucial respetar las distancias mínimas para una refrigeración efectiva, asegurando que la temperatura ambiente se mantenga dentro de los límites operativos para prevenir riesgos de incendio y garantizar un funcionamiento impecable. El diseño robusto, con protección IP20, lo hace adecuado para diversos entornos industriales, aunque se desaconsejan ubicaciones con exposición directa al sol, alta humedad o fuertes vibraciones.

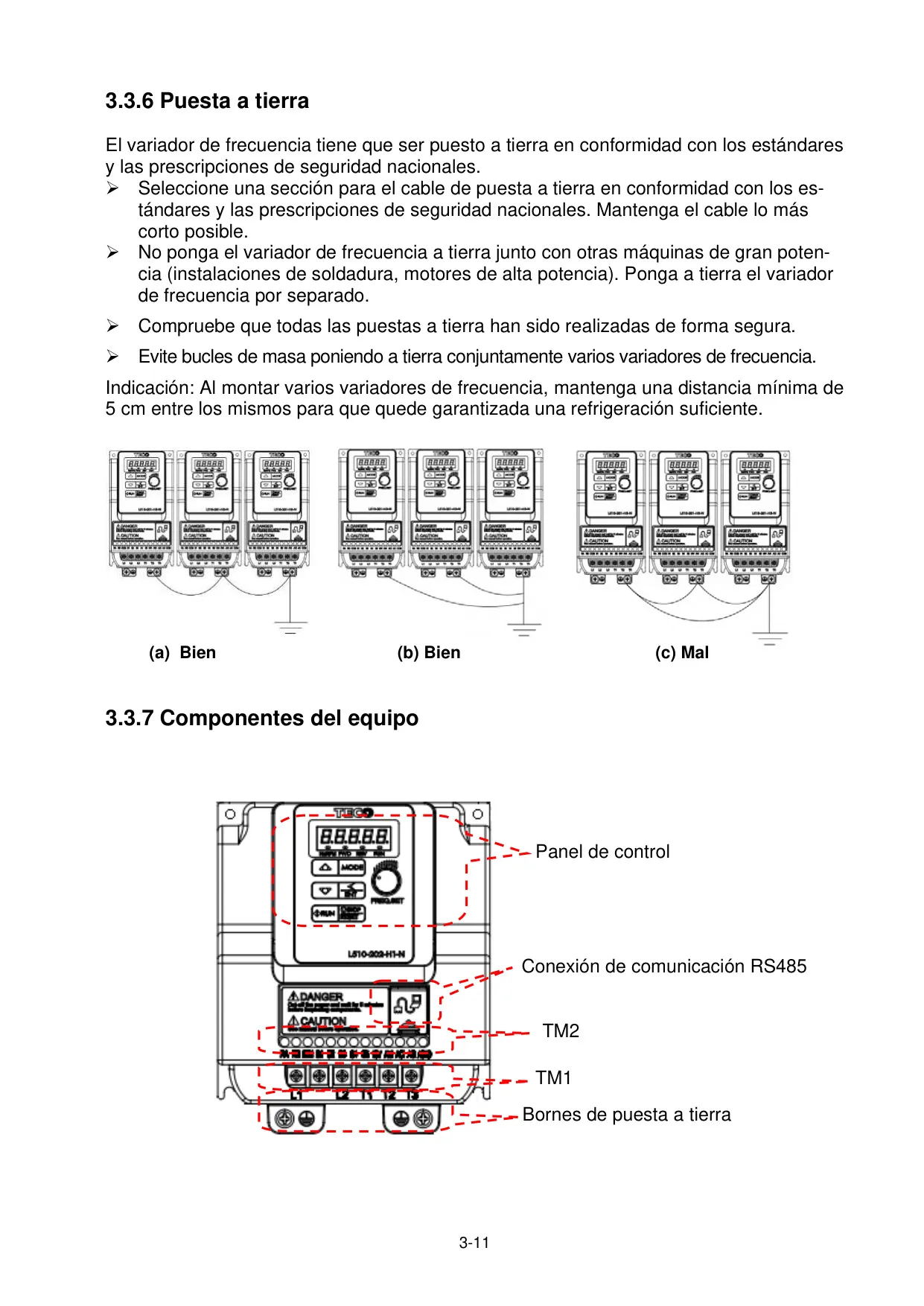

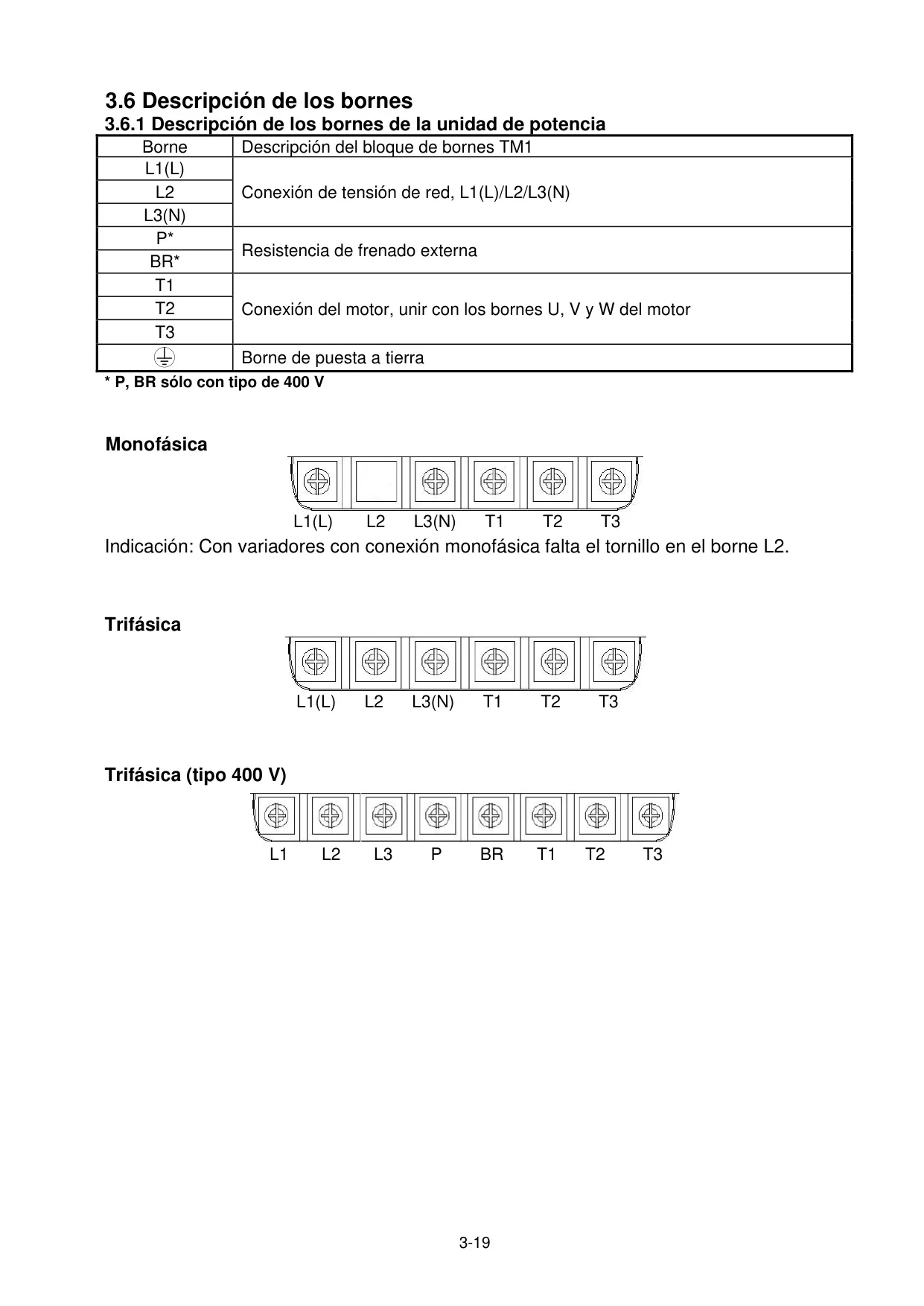

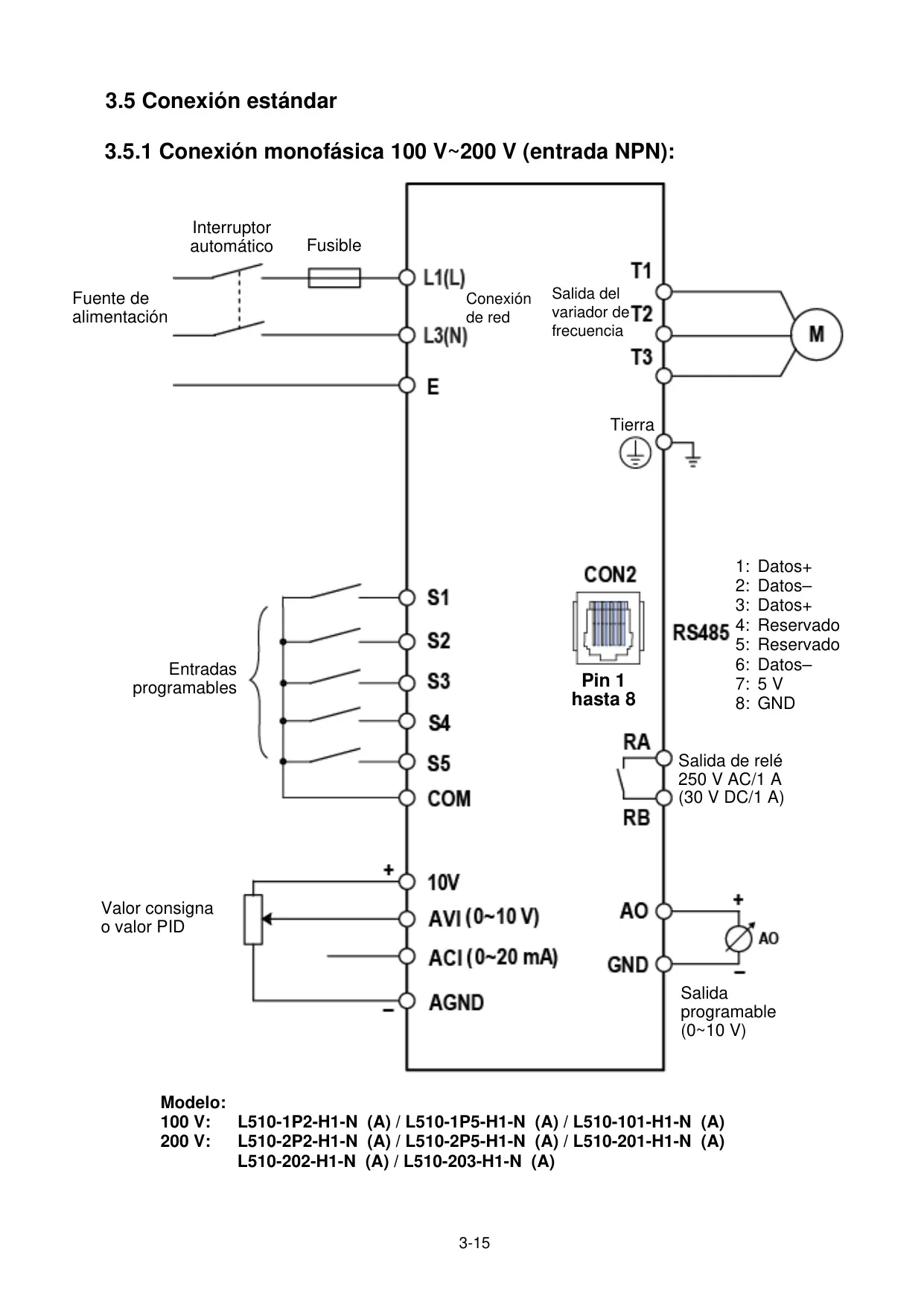

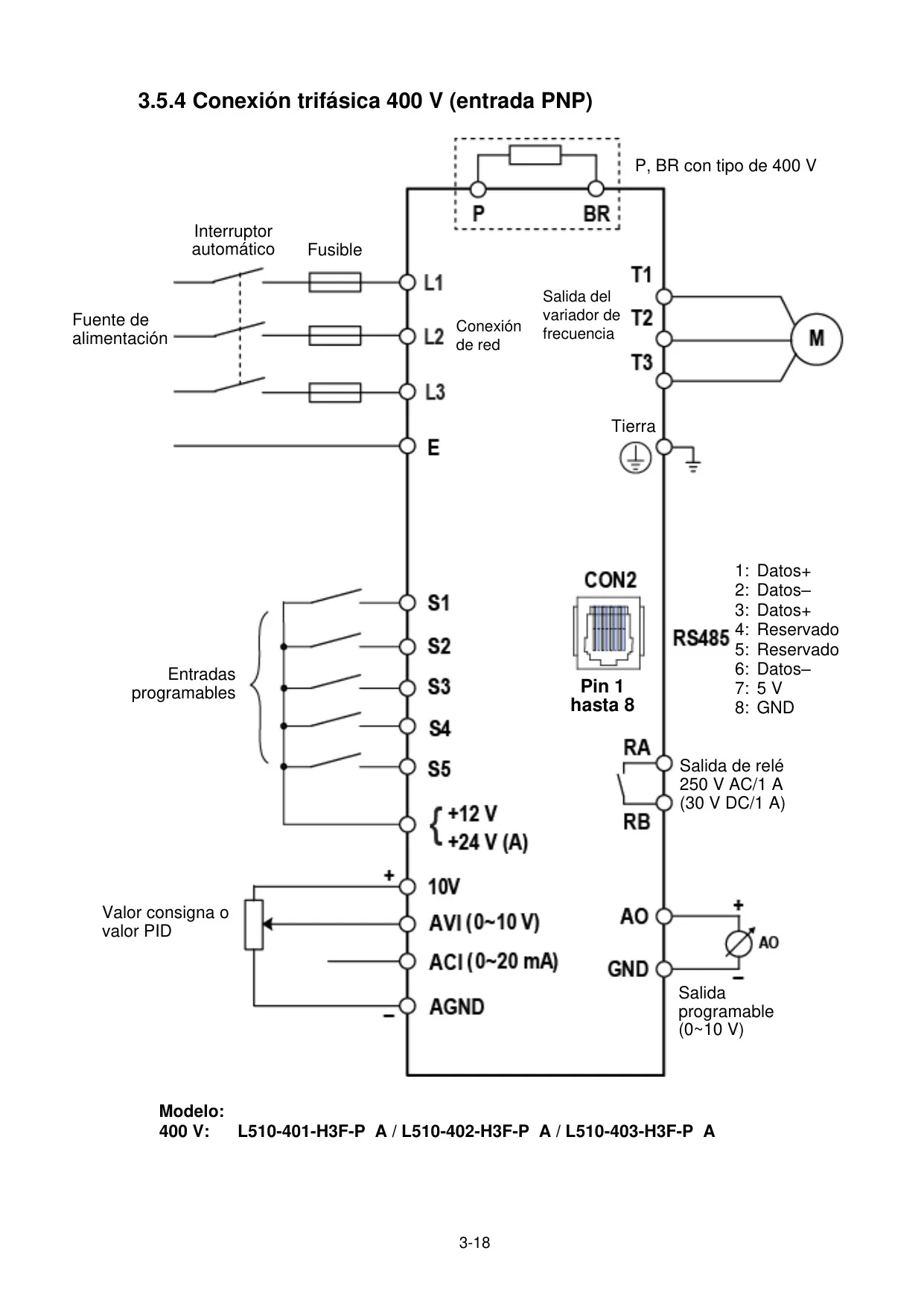

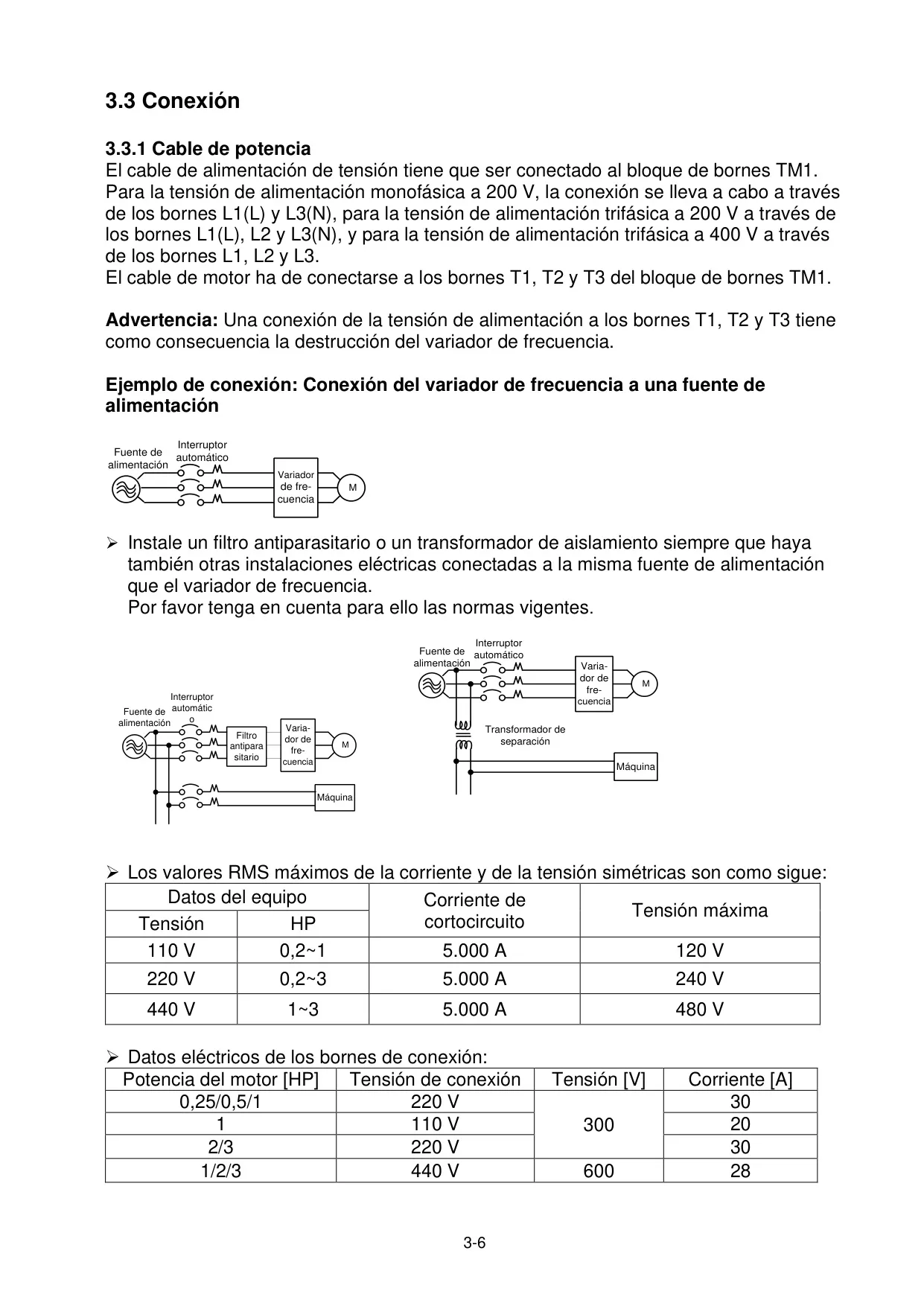

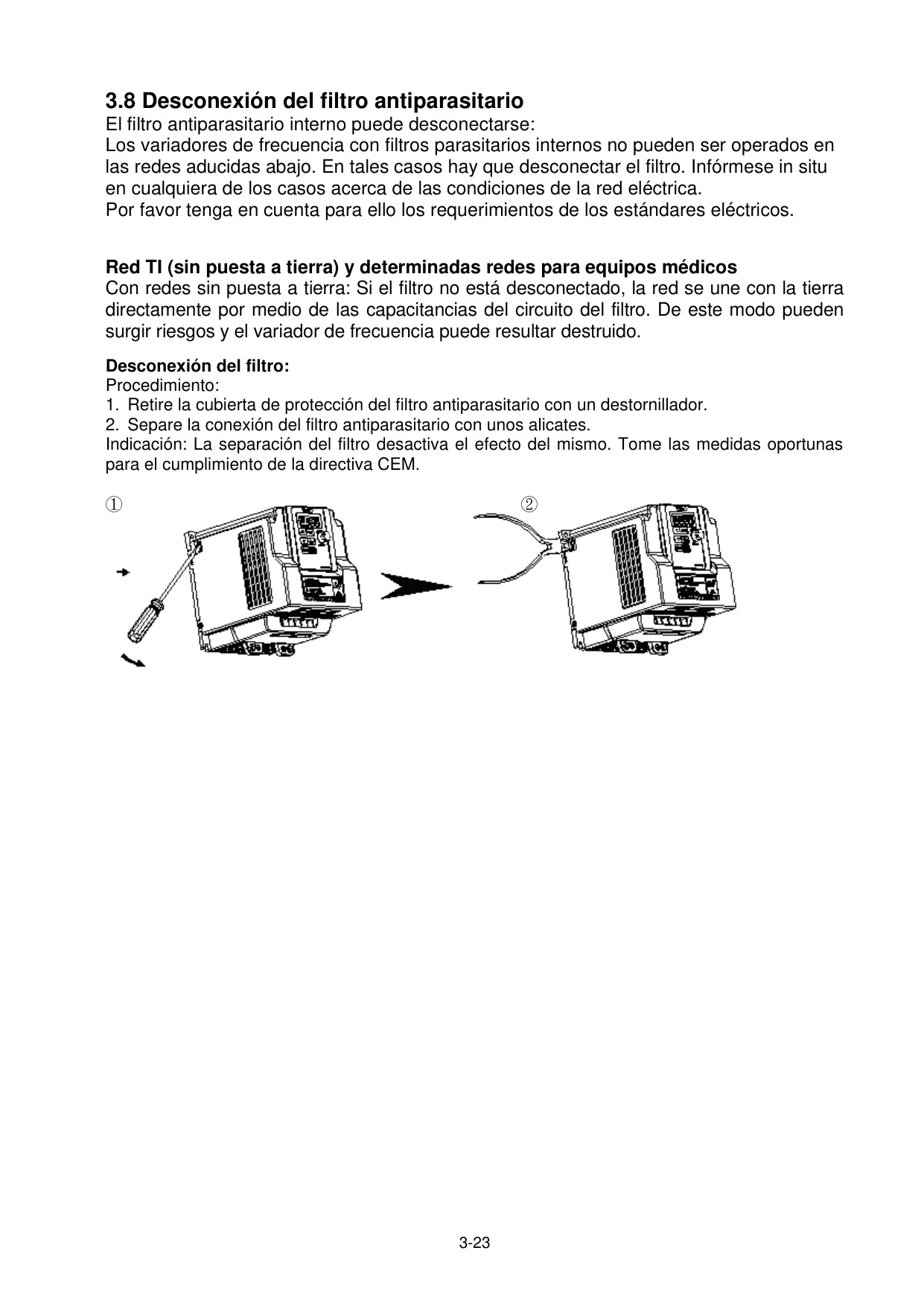

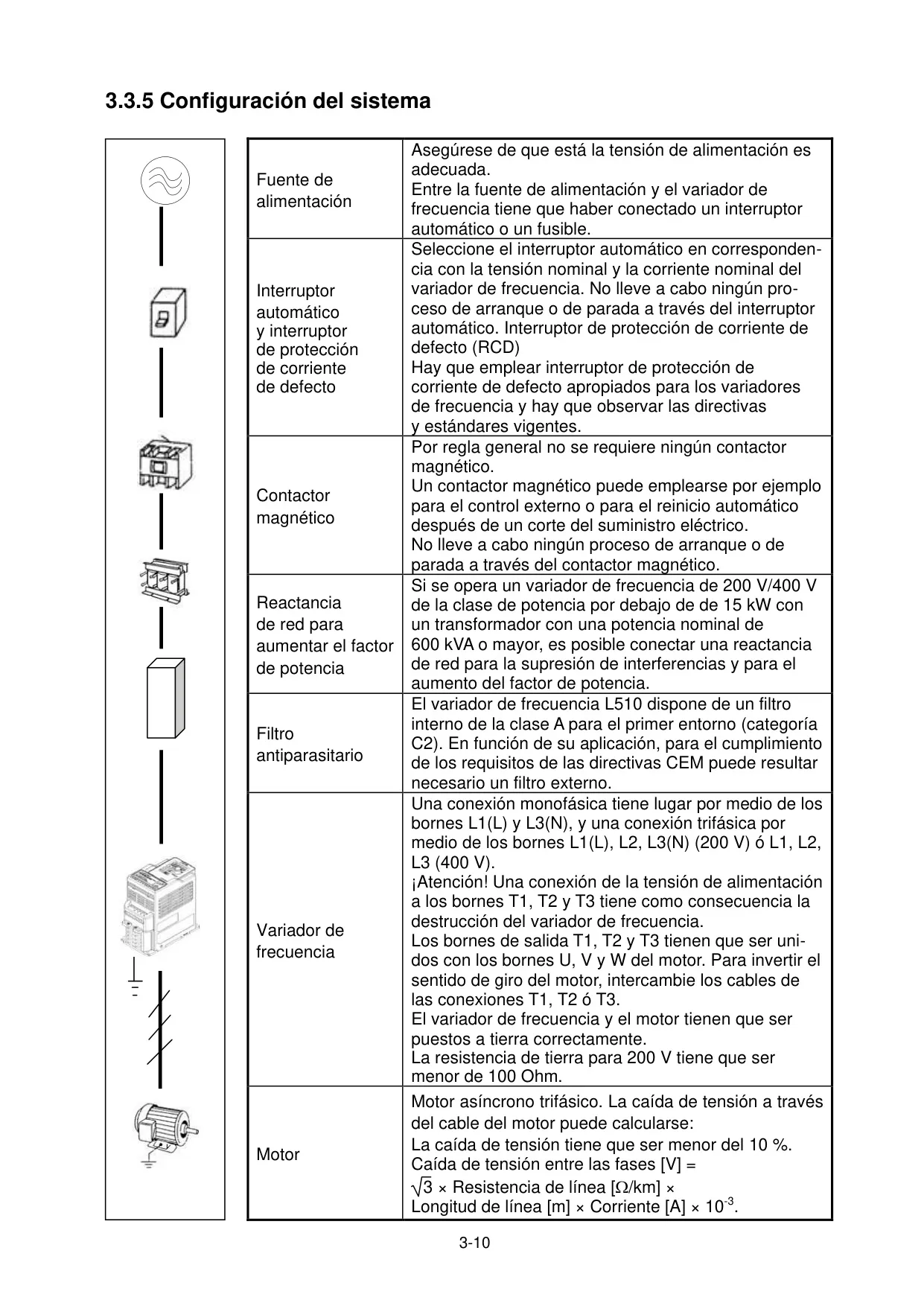

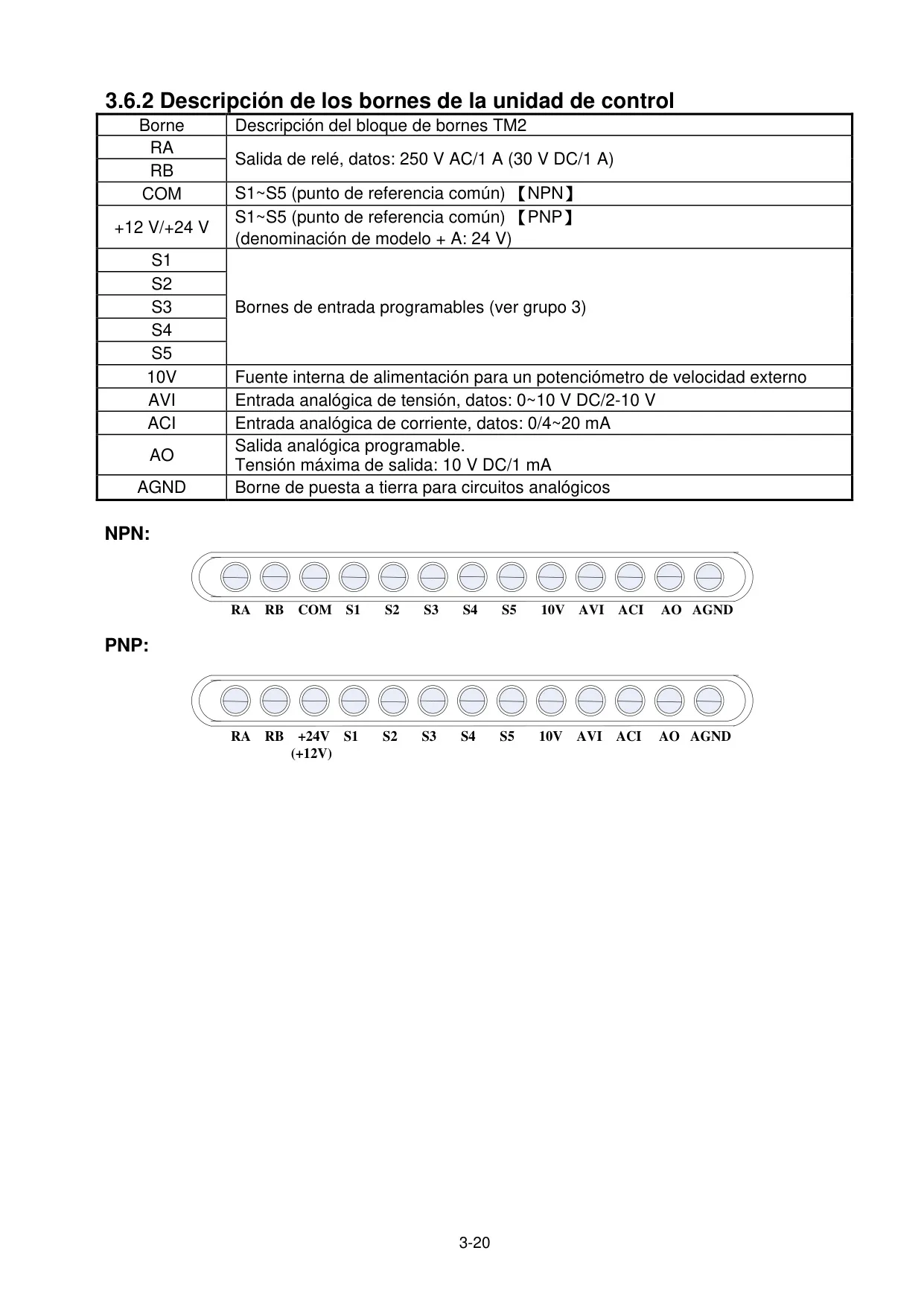

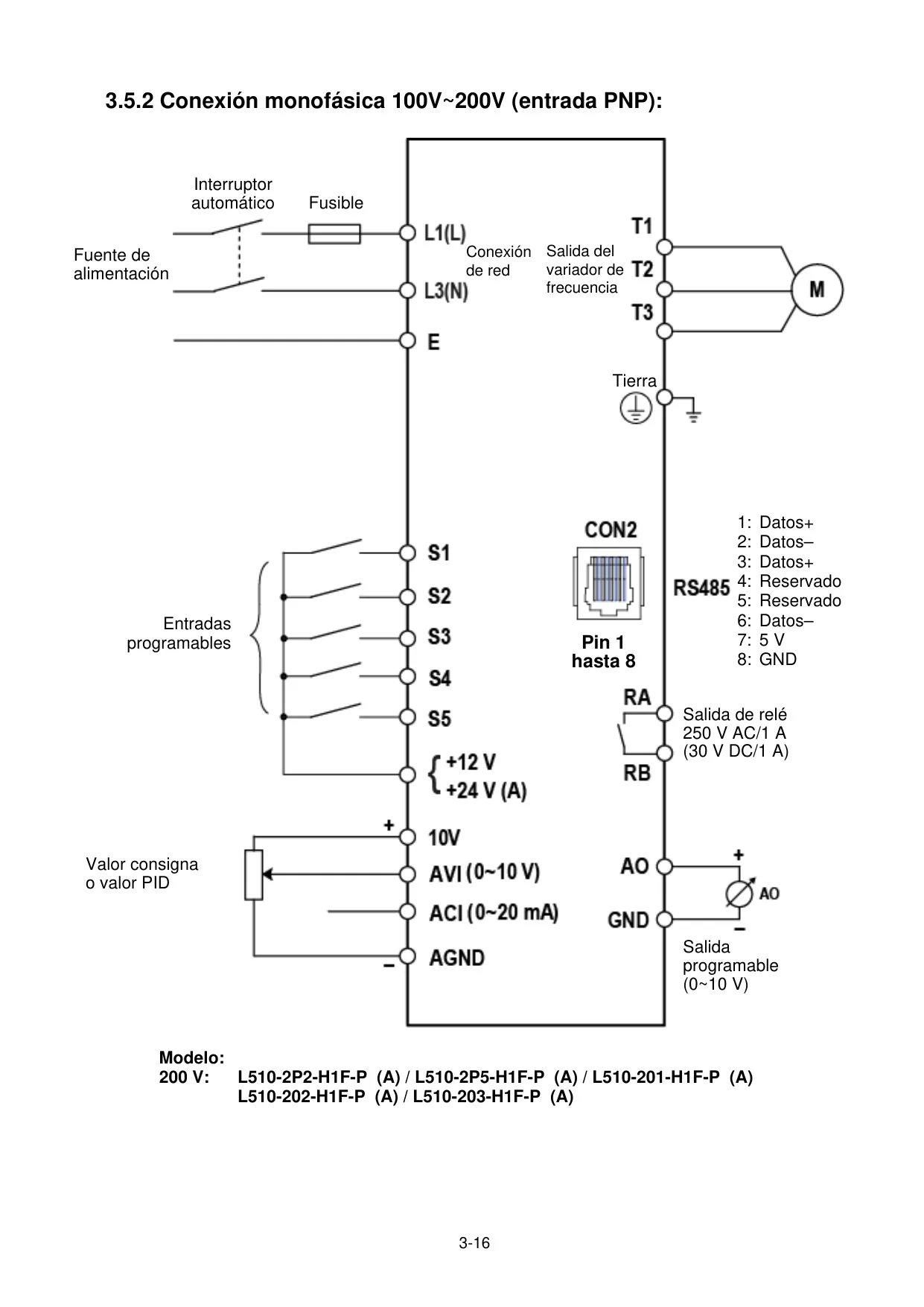

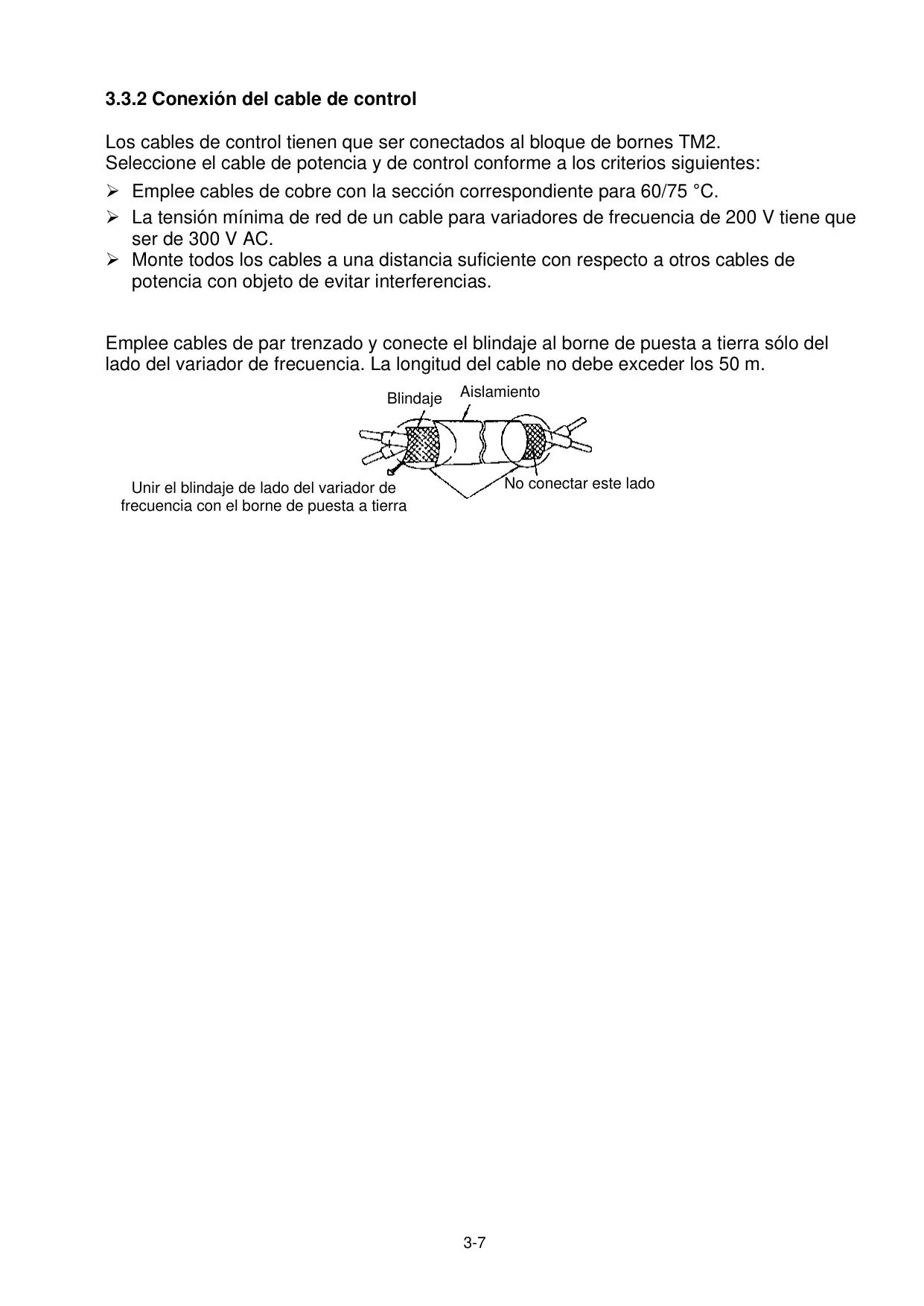

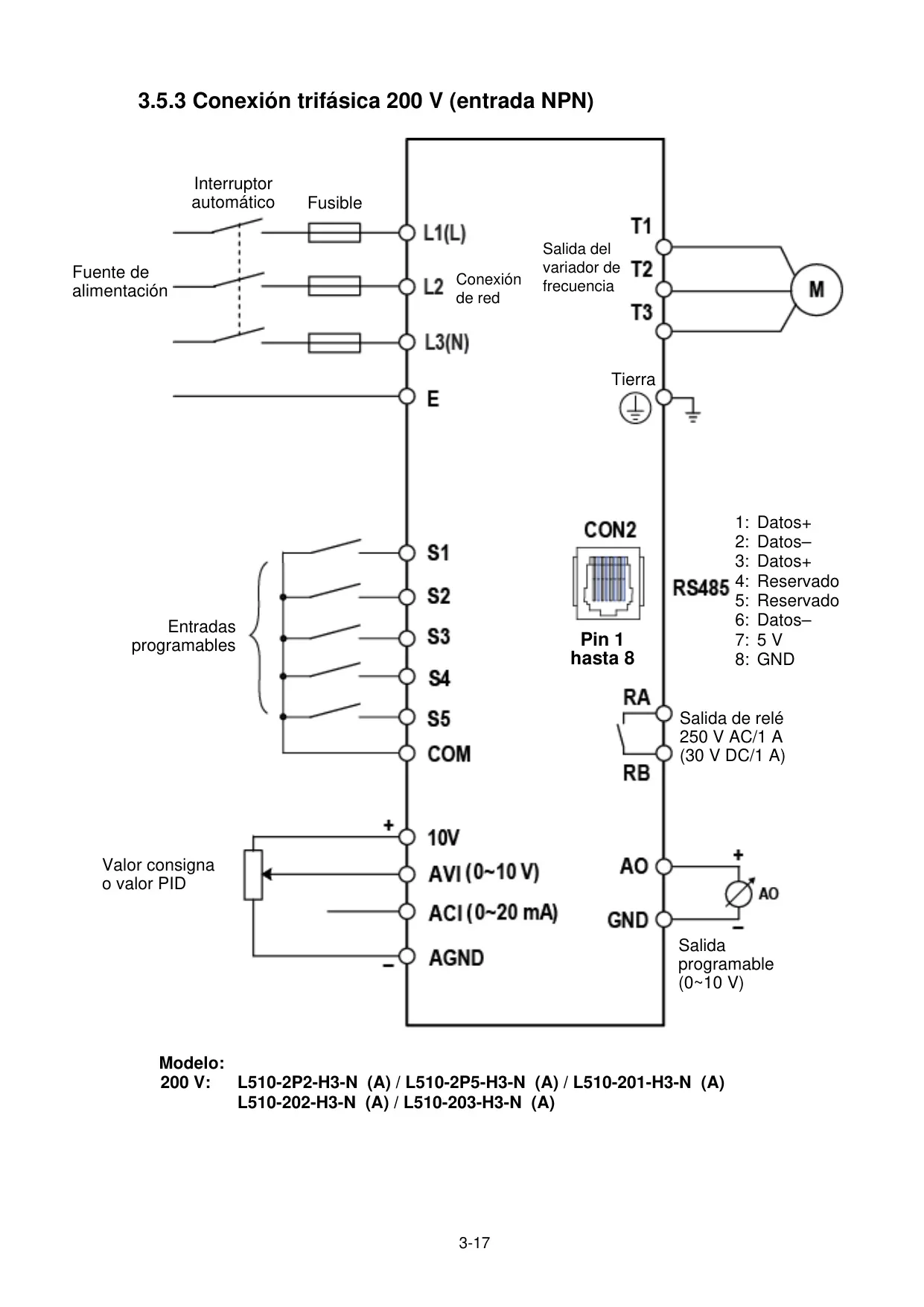

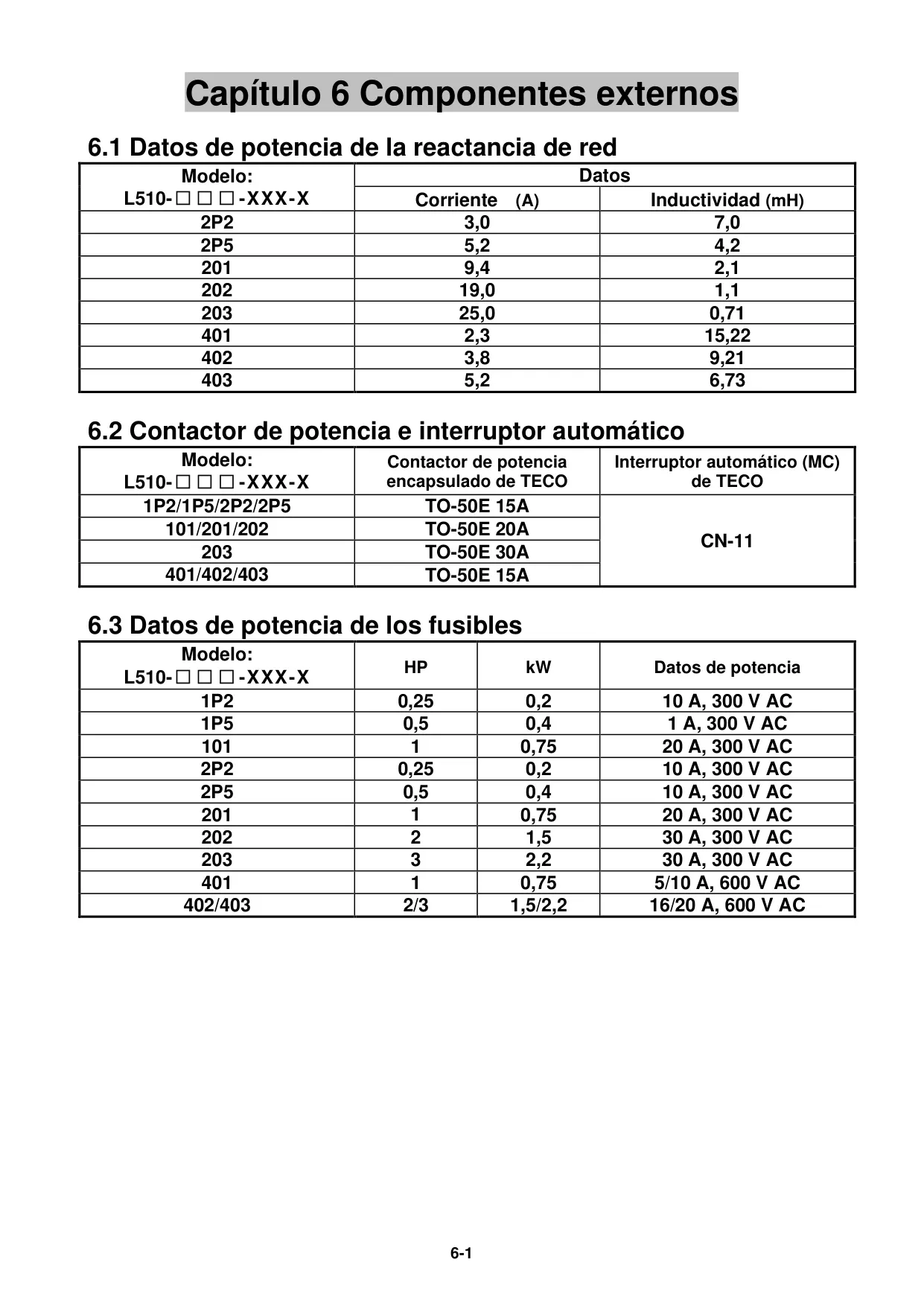

El variador ofrece múltiples opciones de conexión para cables de potencia y control. Se enfatiza el uso de cables blindados para el control y la puesta a tierra del cable del motor en ambos extremos para una supresión efectiva de interferencias, cumpliendo con las directivas CEM EN 61800-3 (Clase A integrada) y ofreciendo la opción de un filtro externo Clase B para entornos residenciales. Esto asegura un funcionamiento estable y sin perturbaciones en sistemas eléctricos complejos.

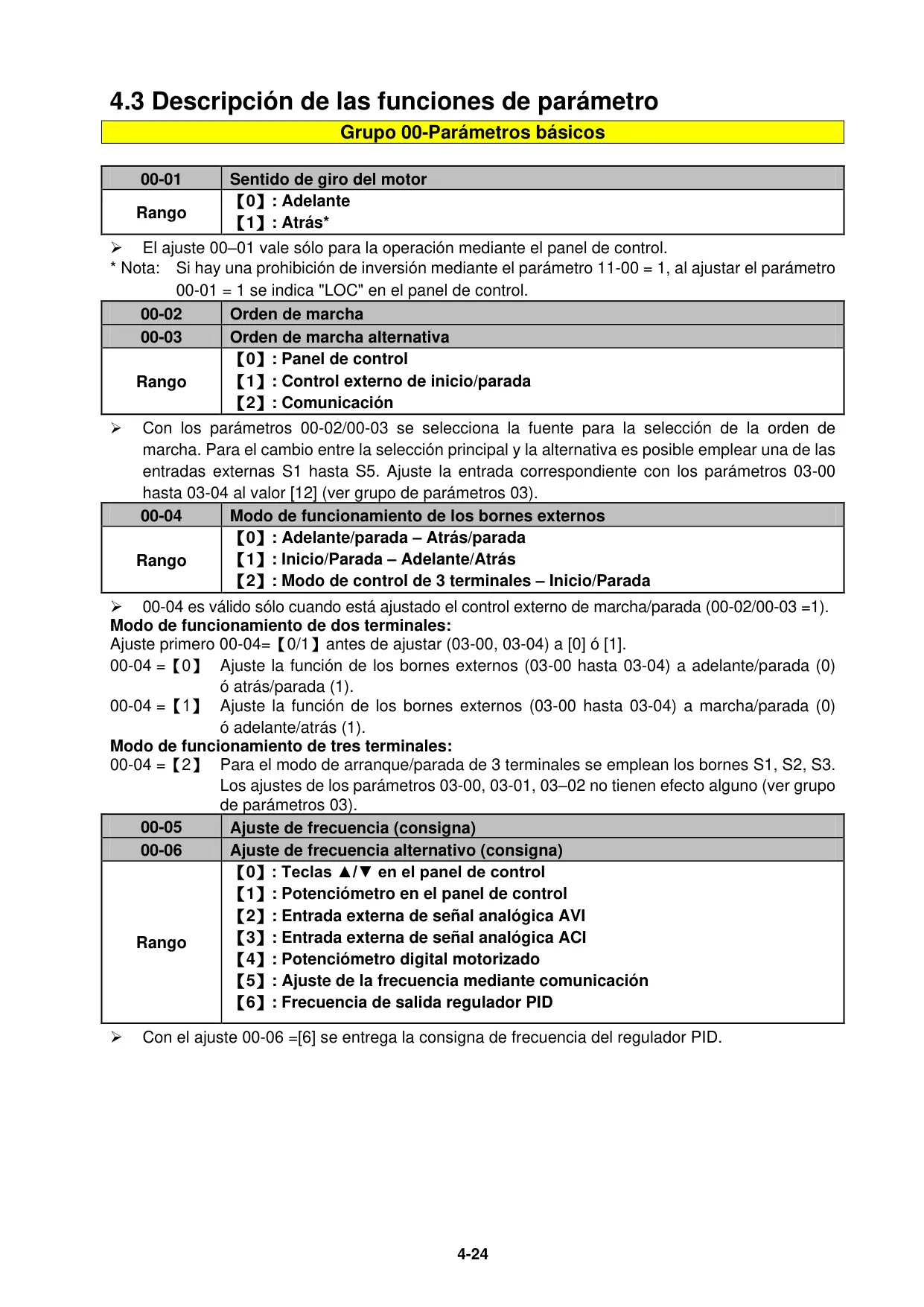

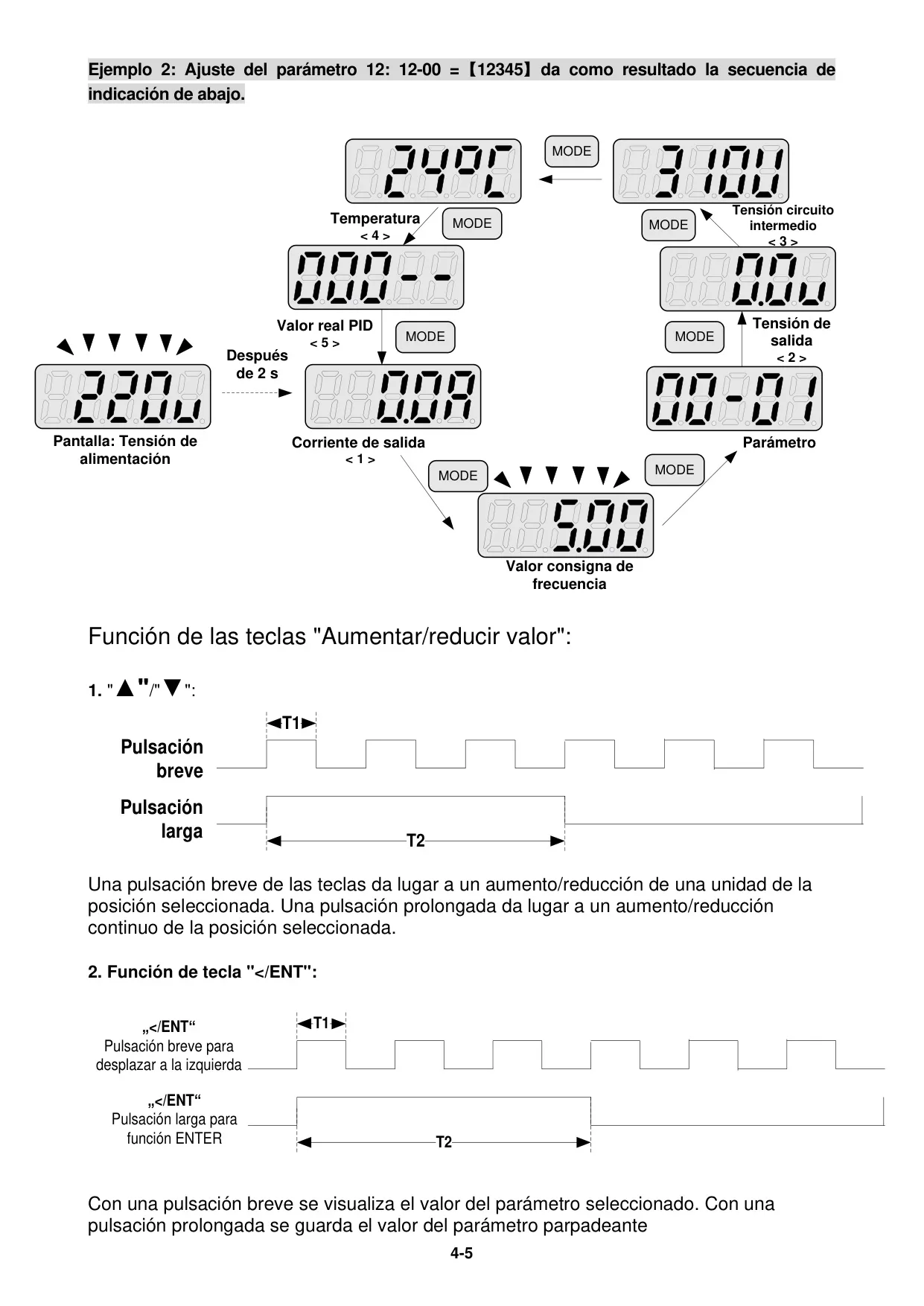

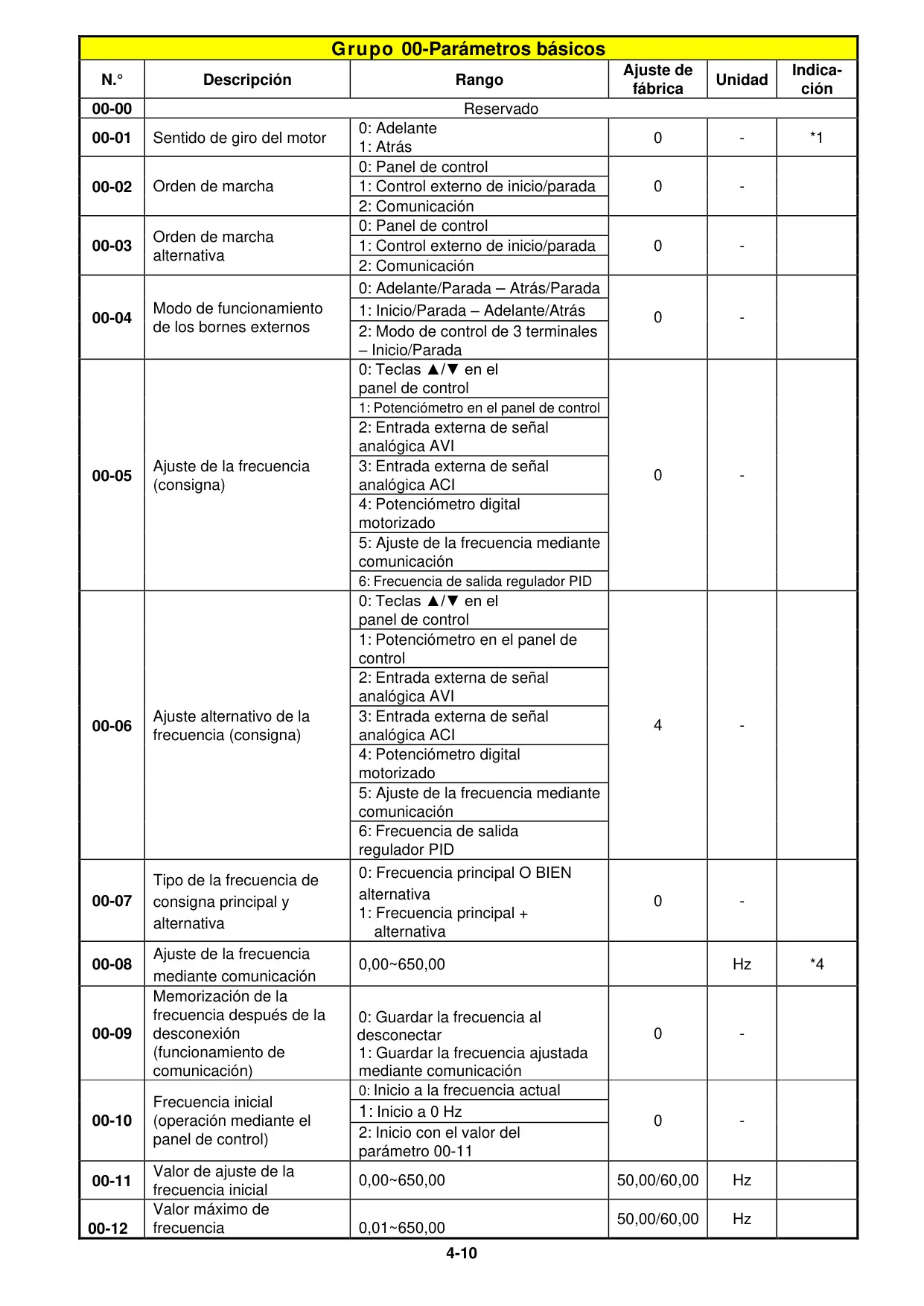

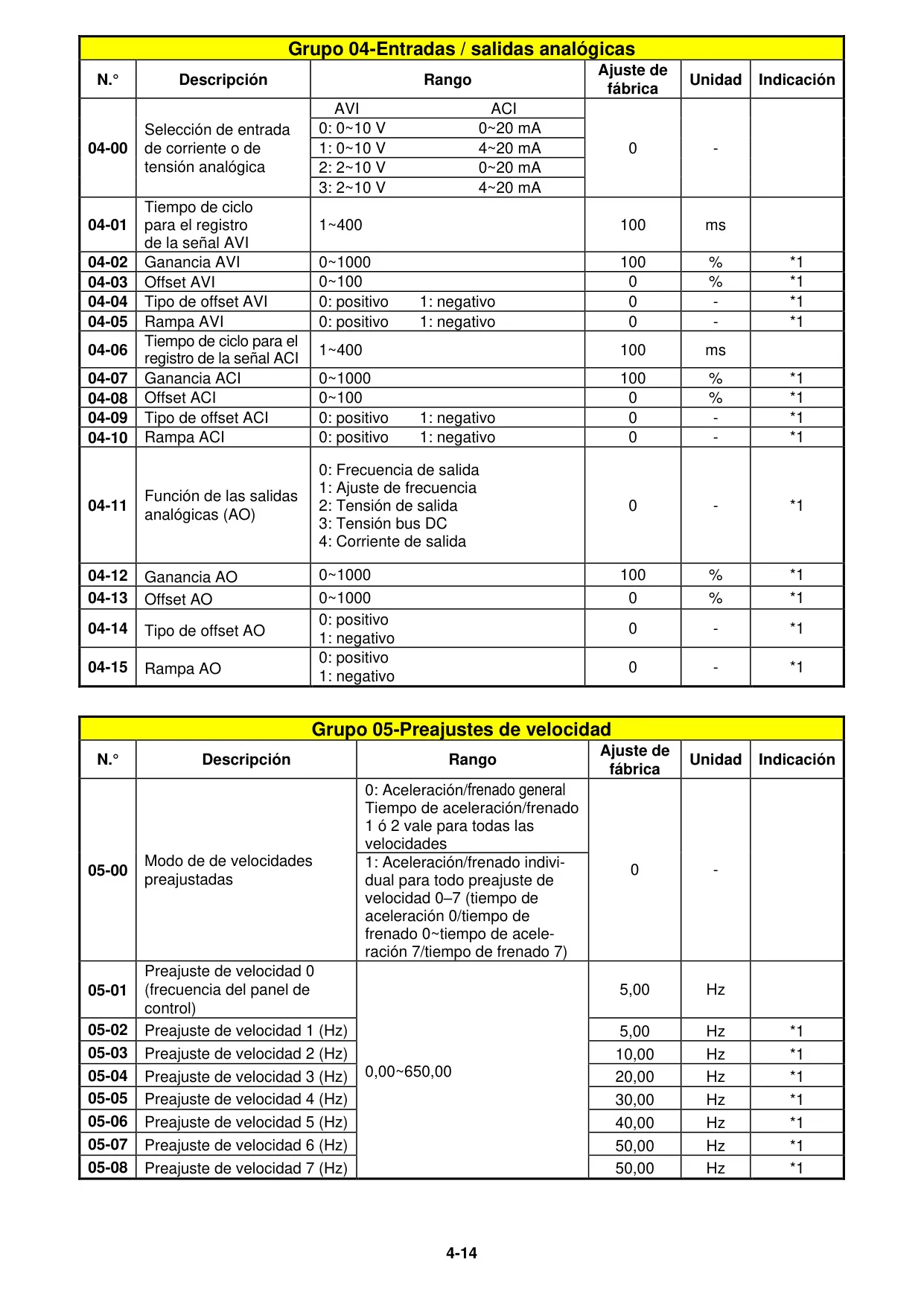

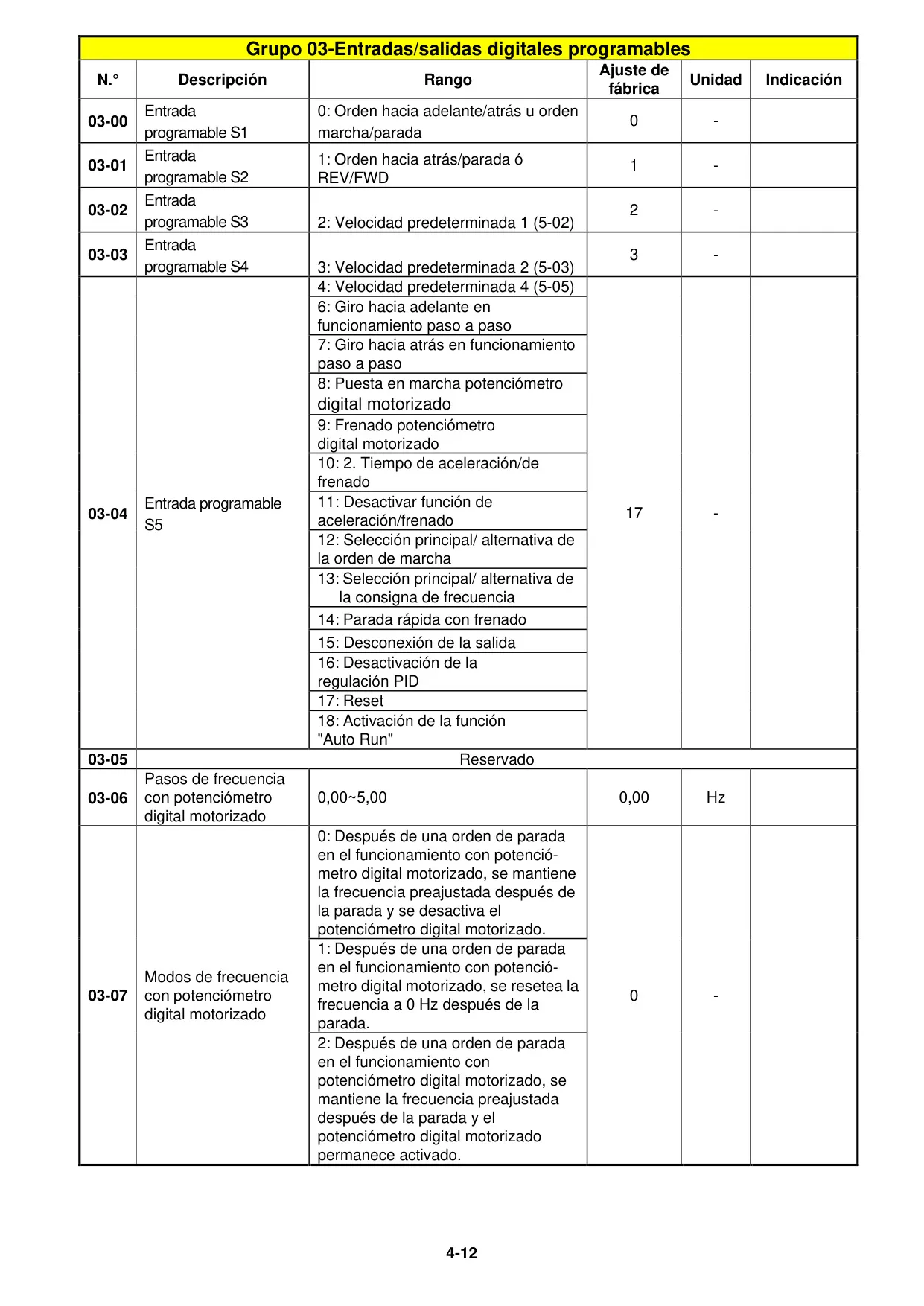

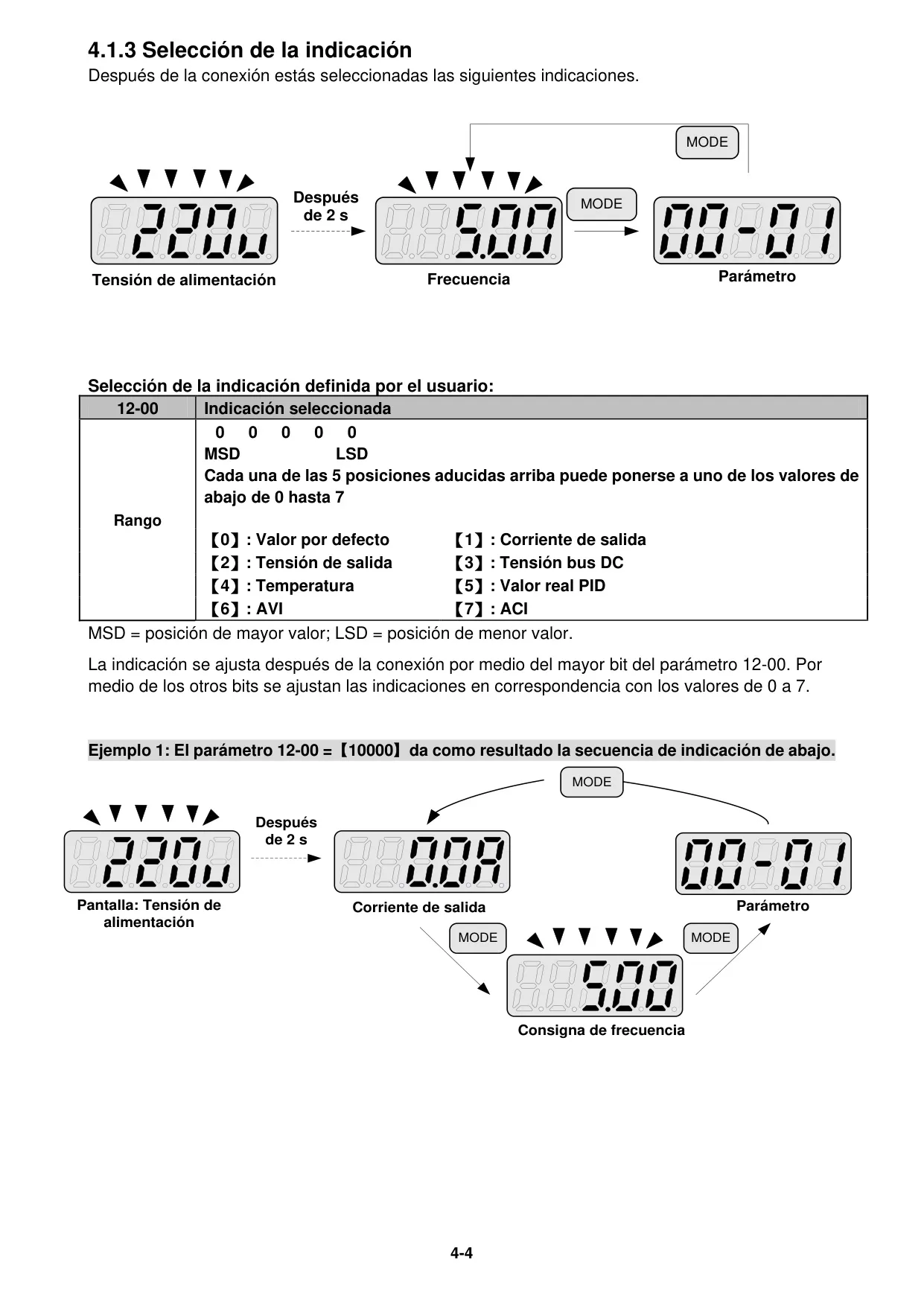

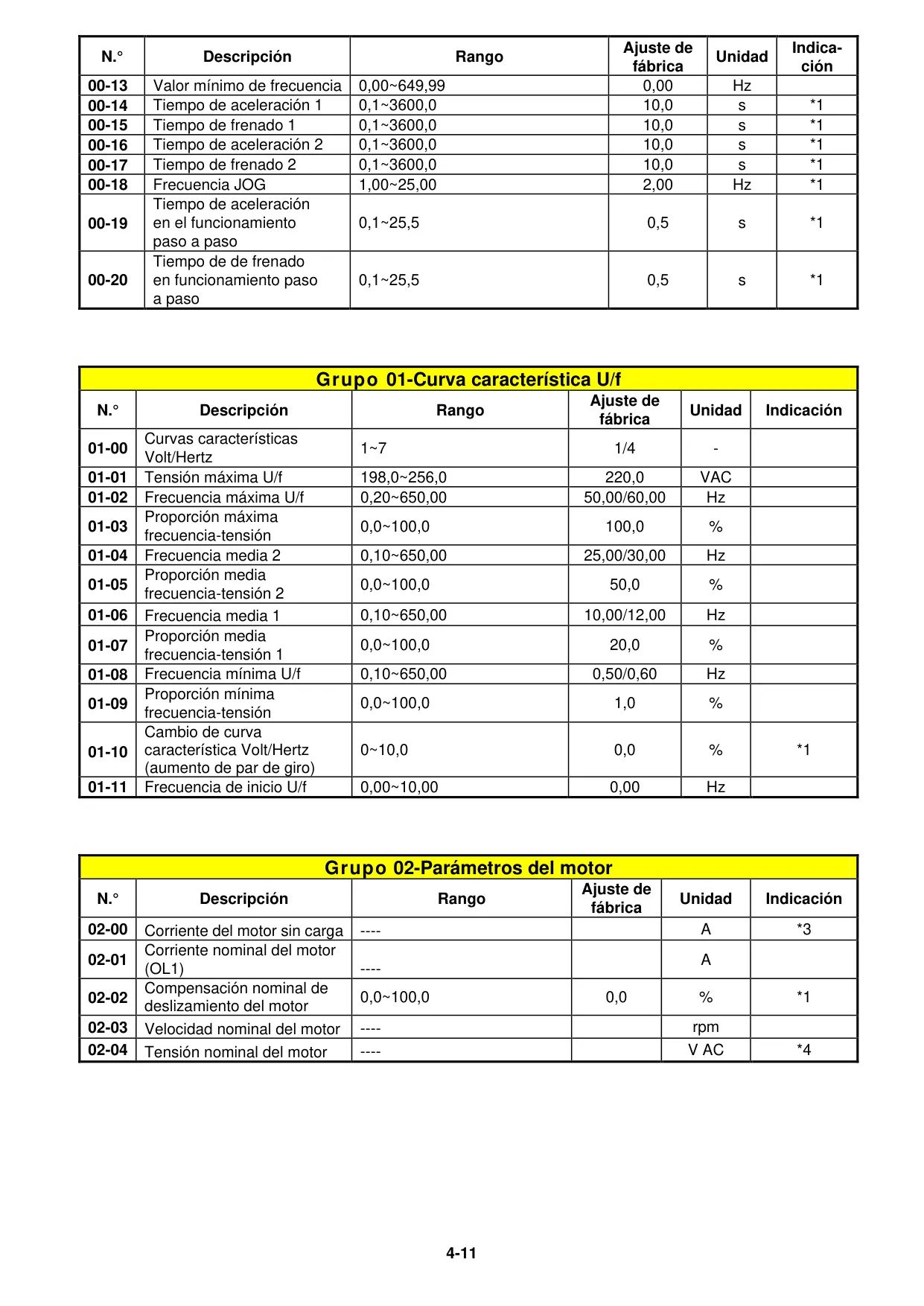

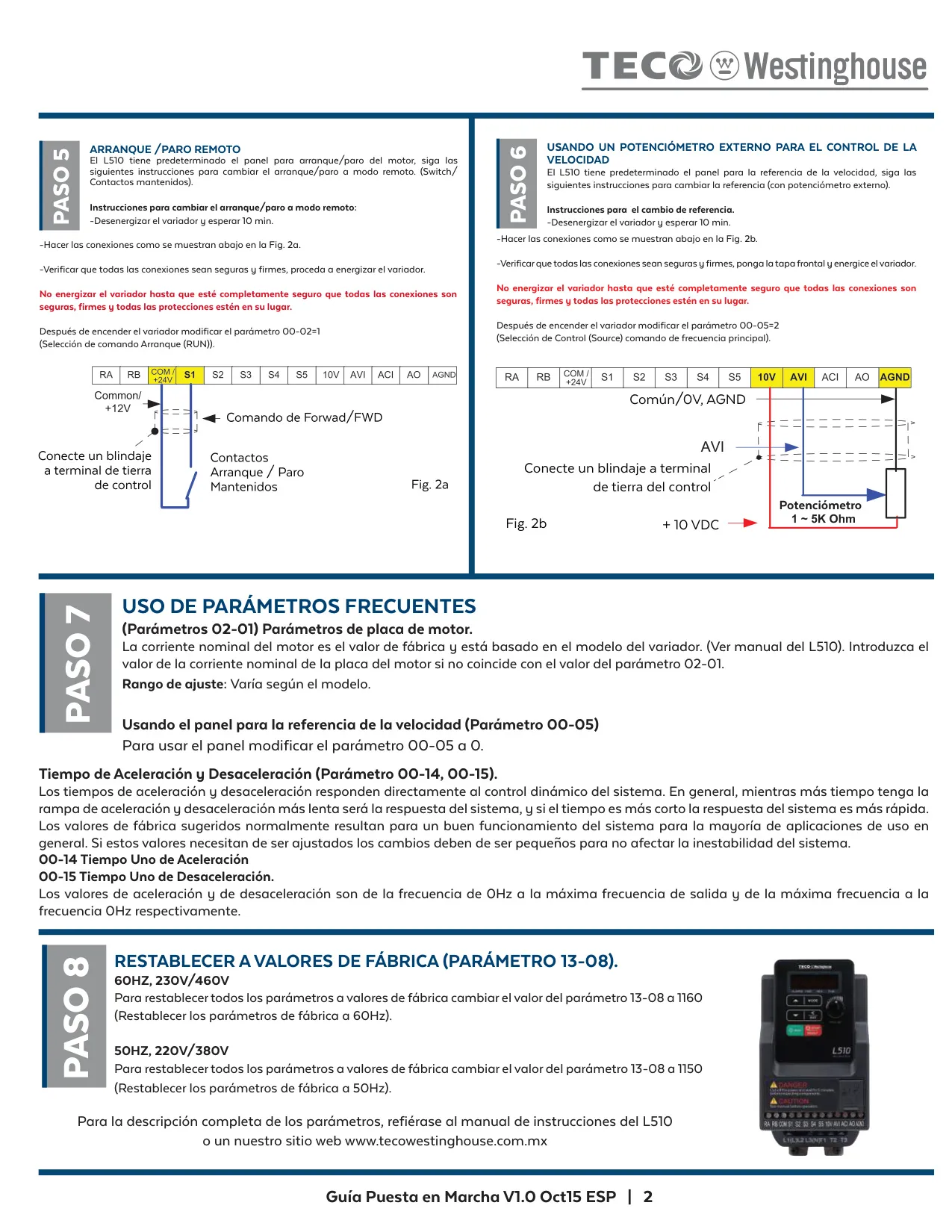

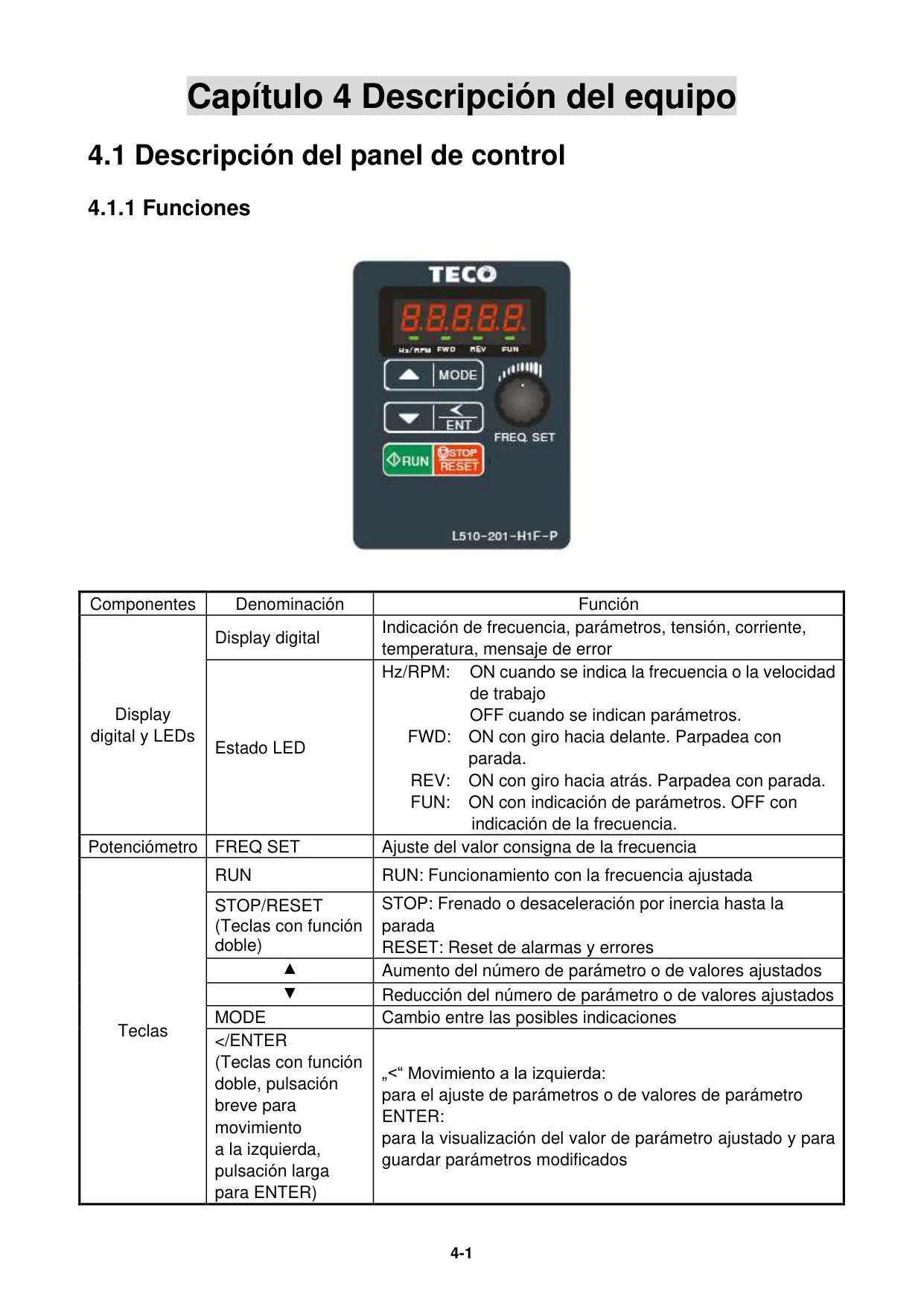

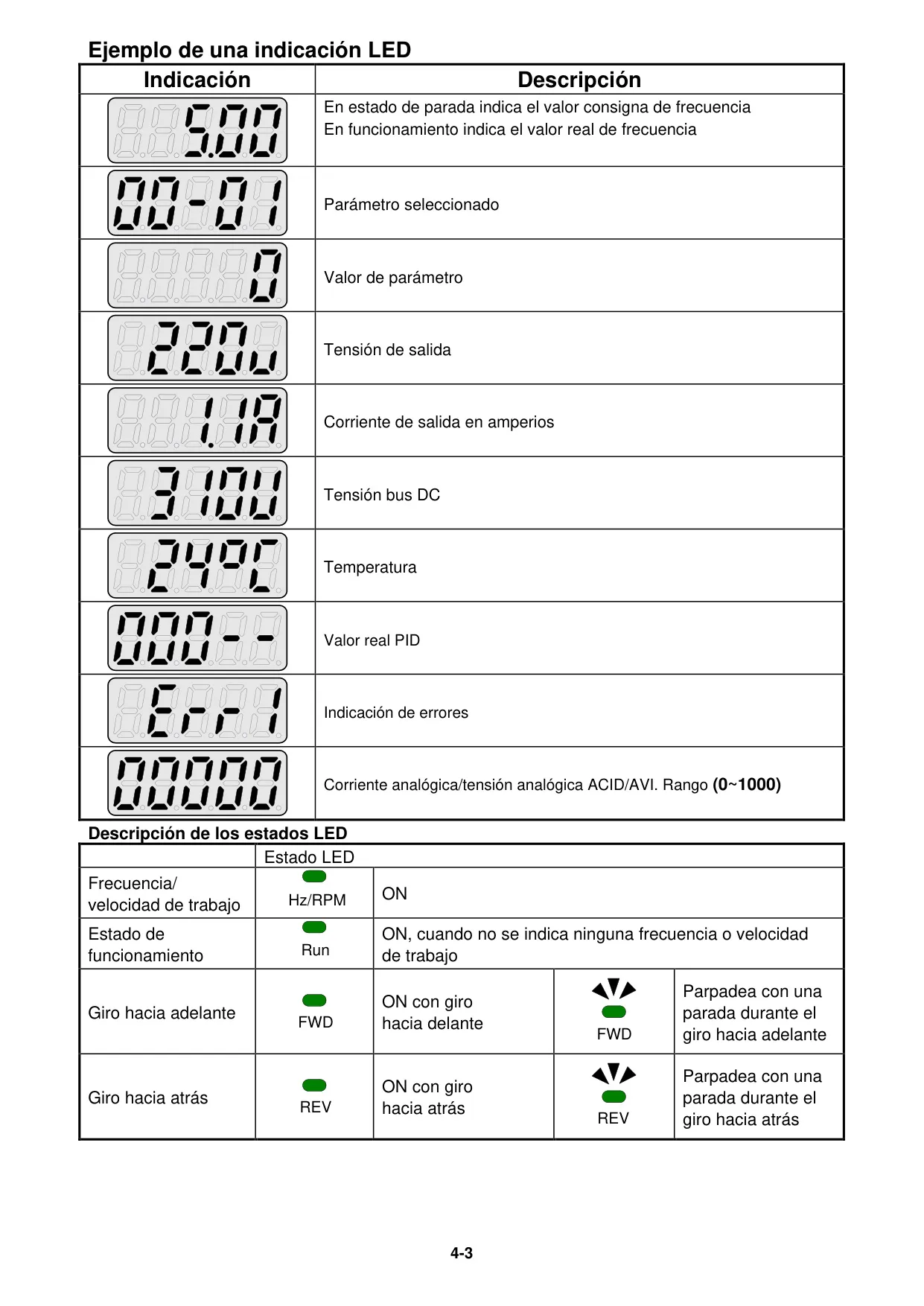

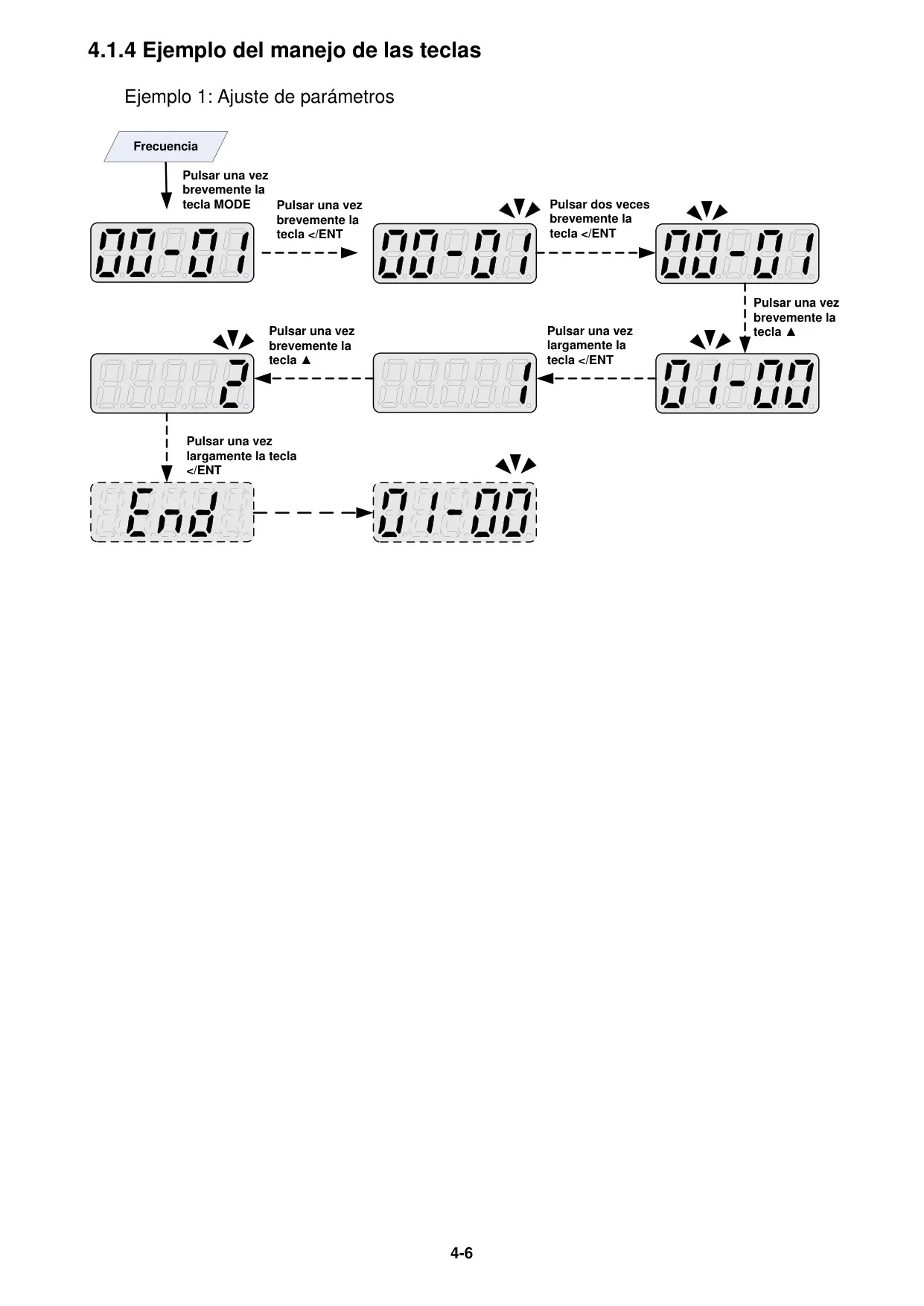

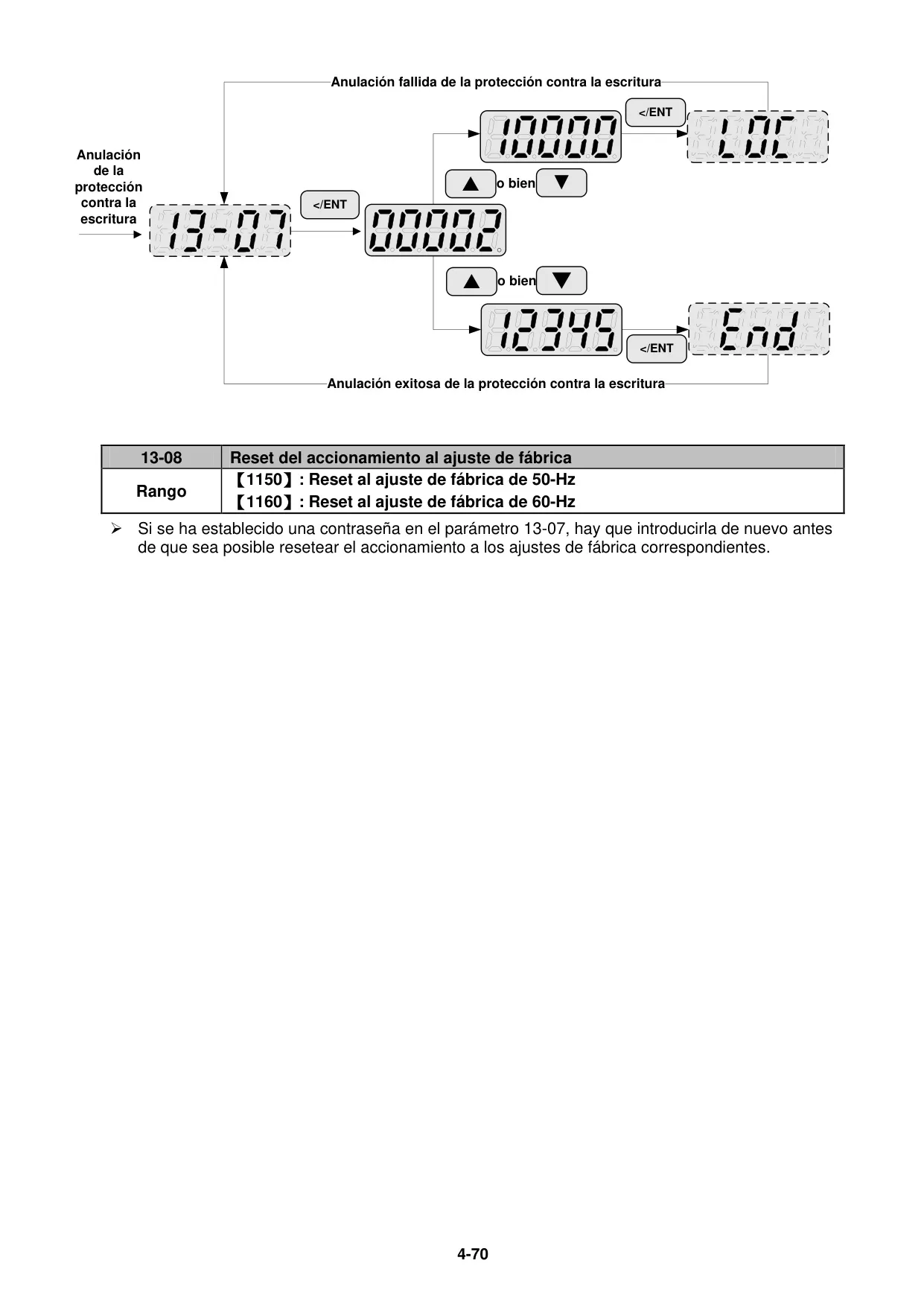

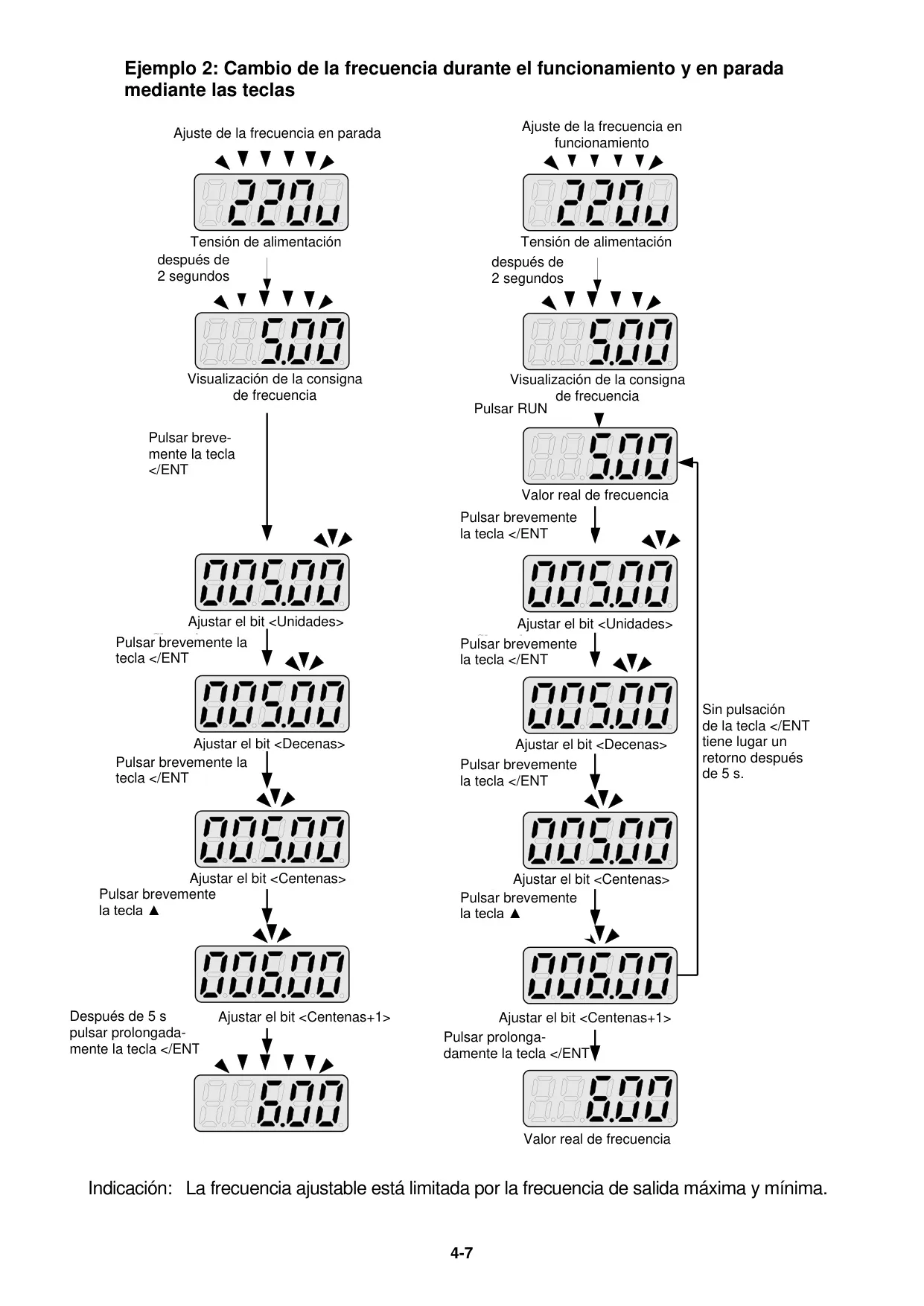

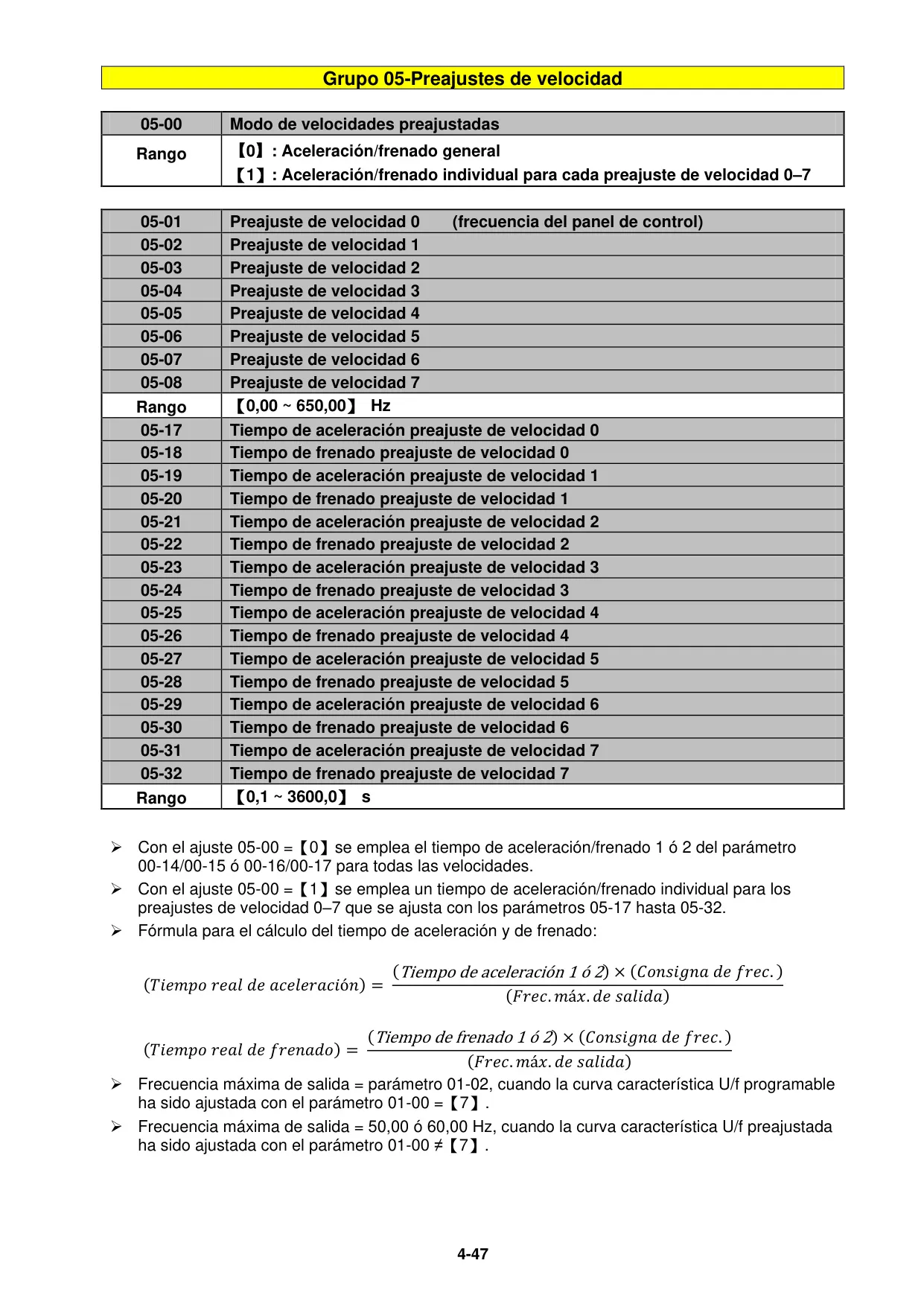

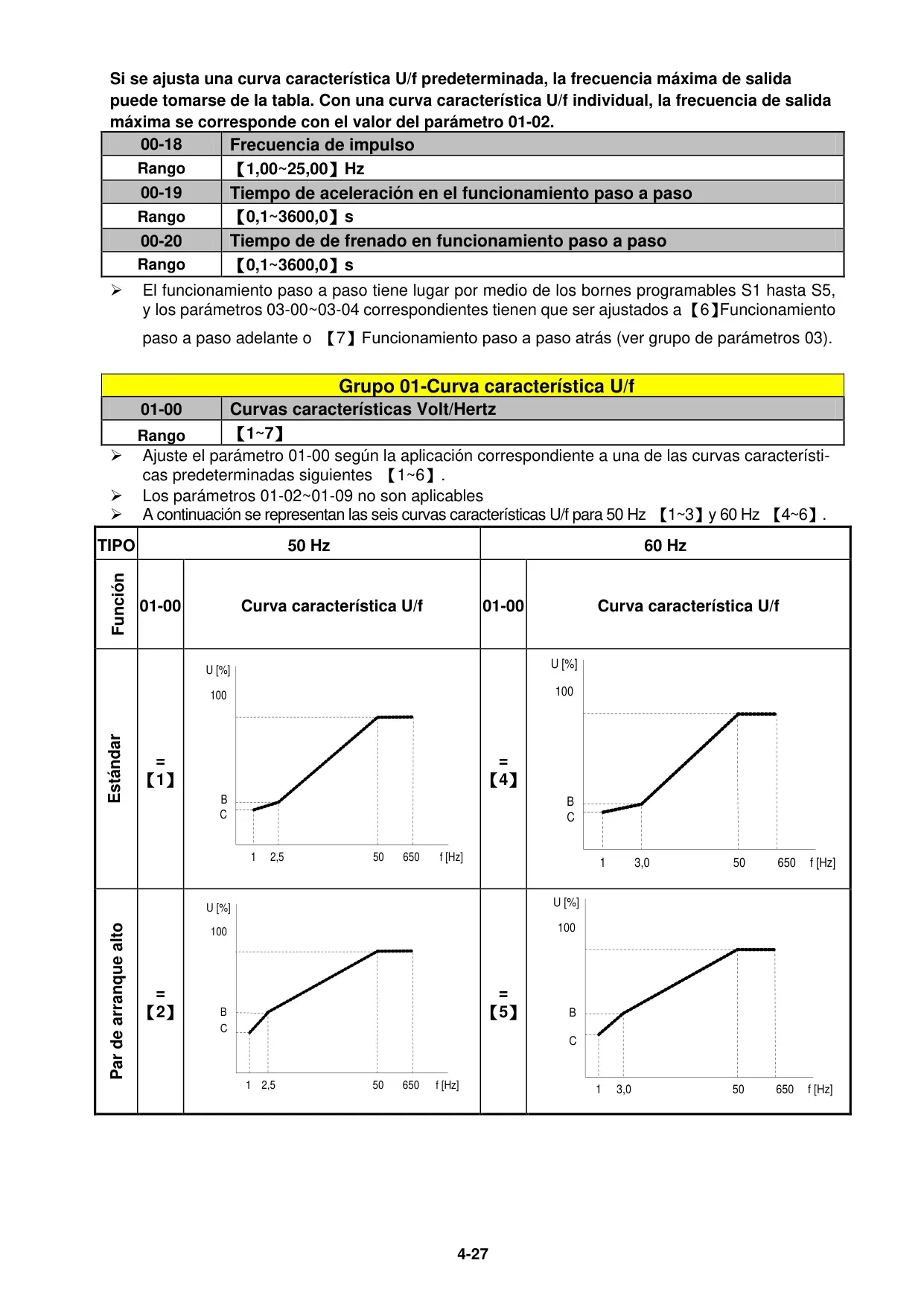

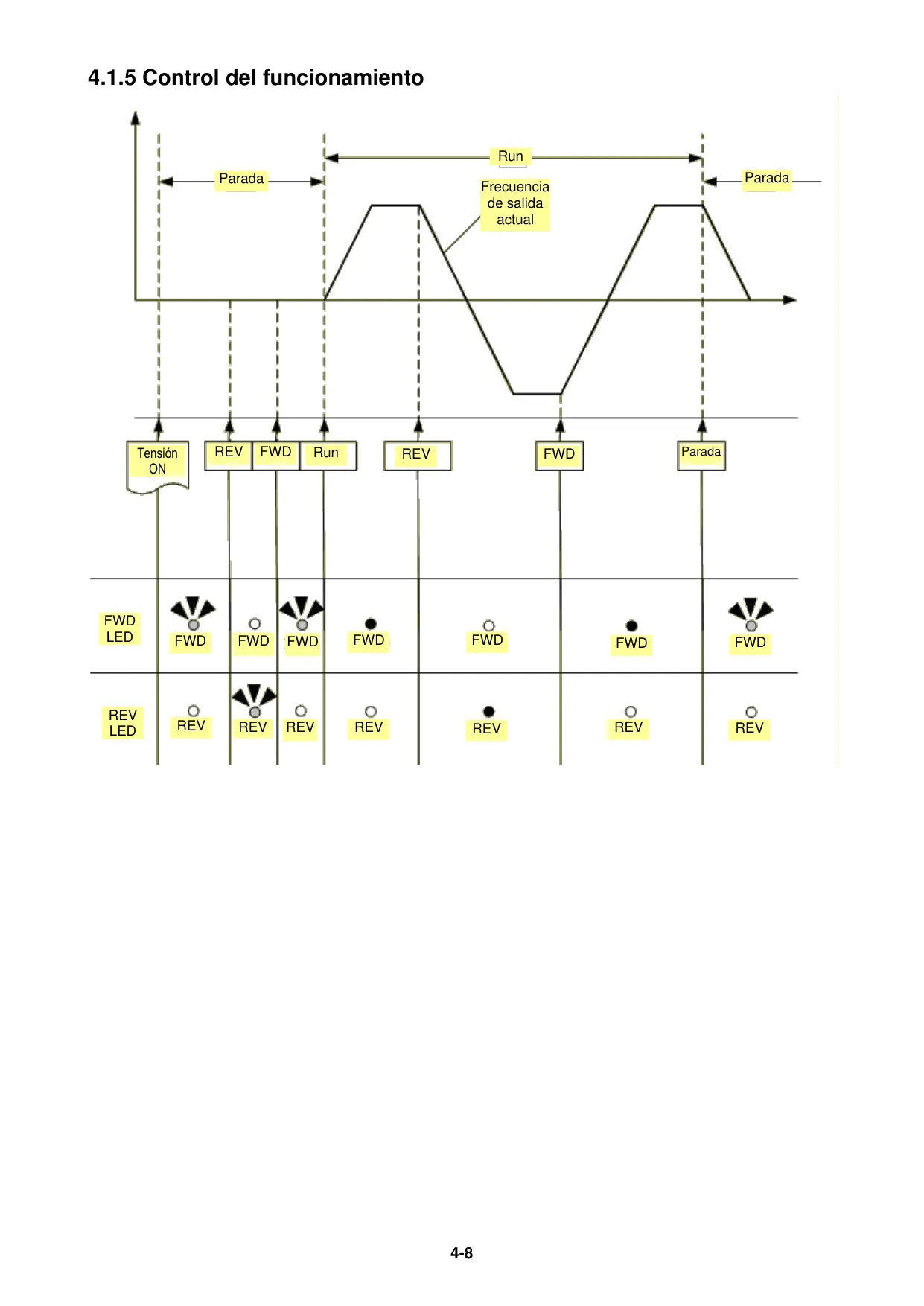

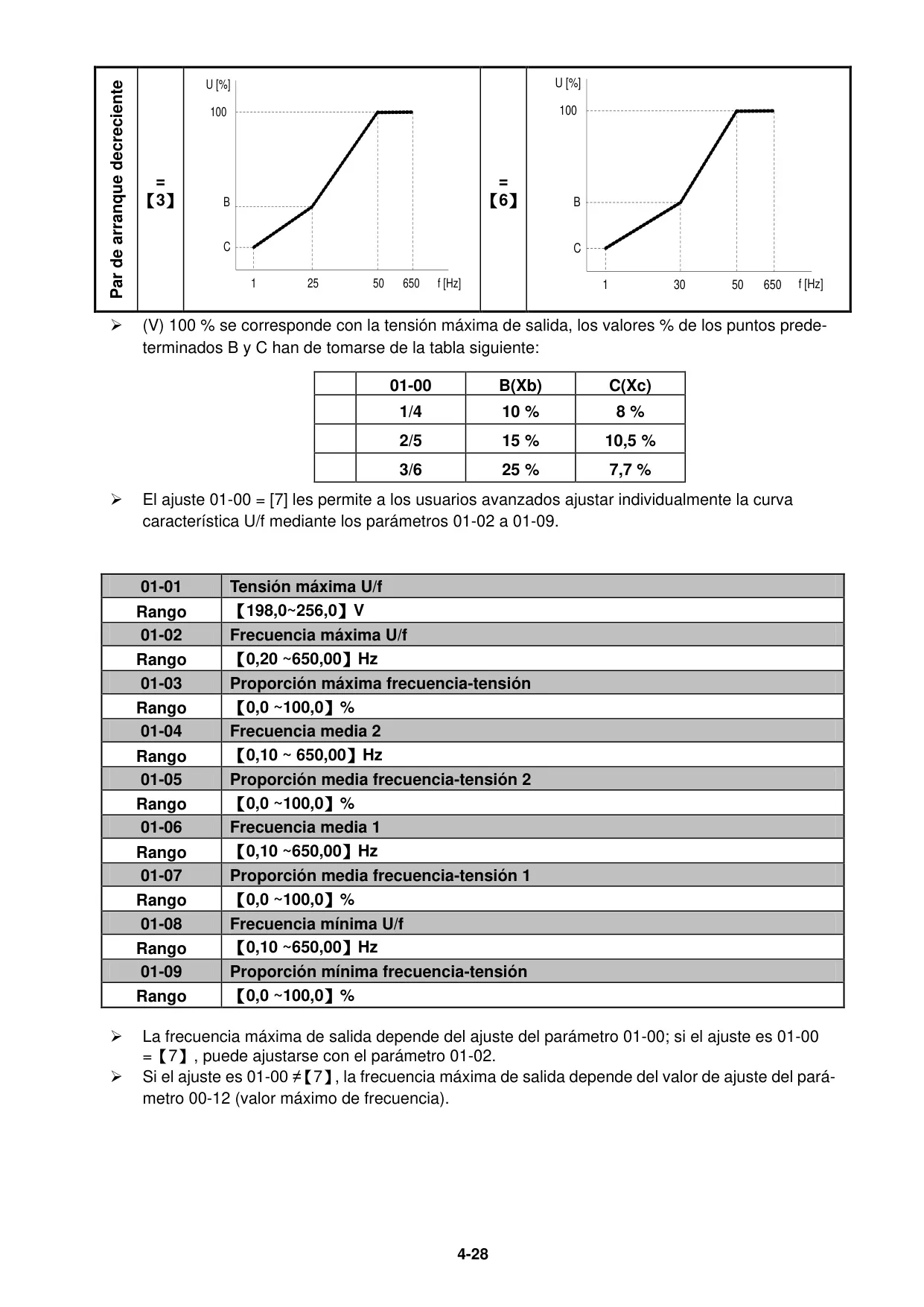

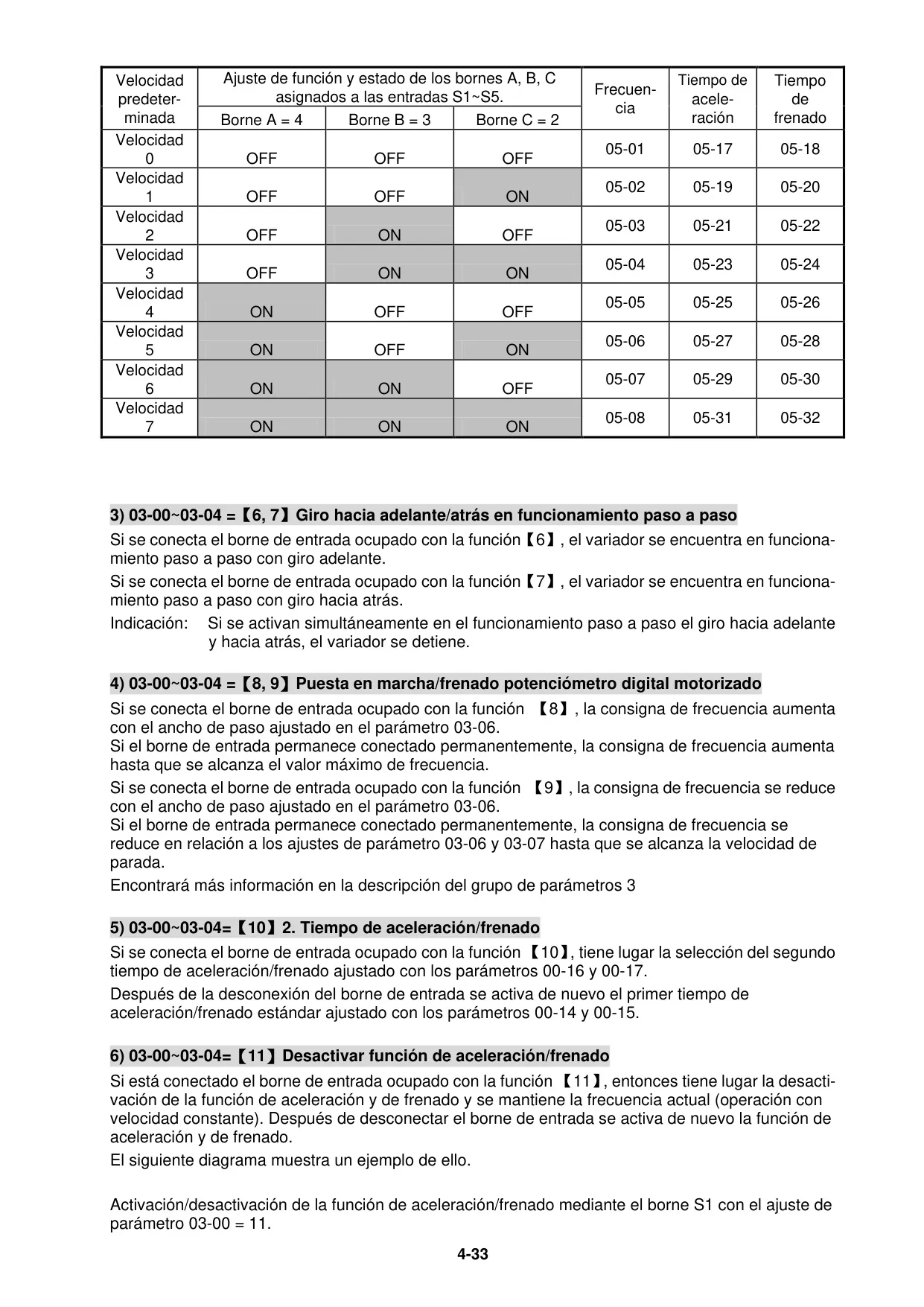

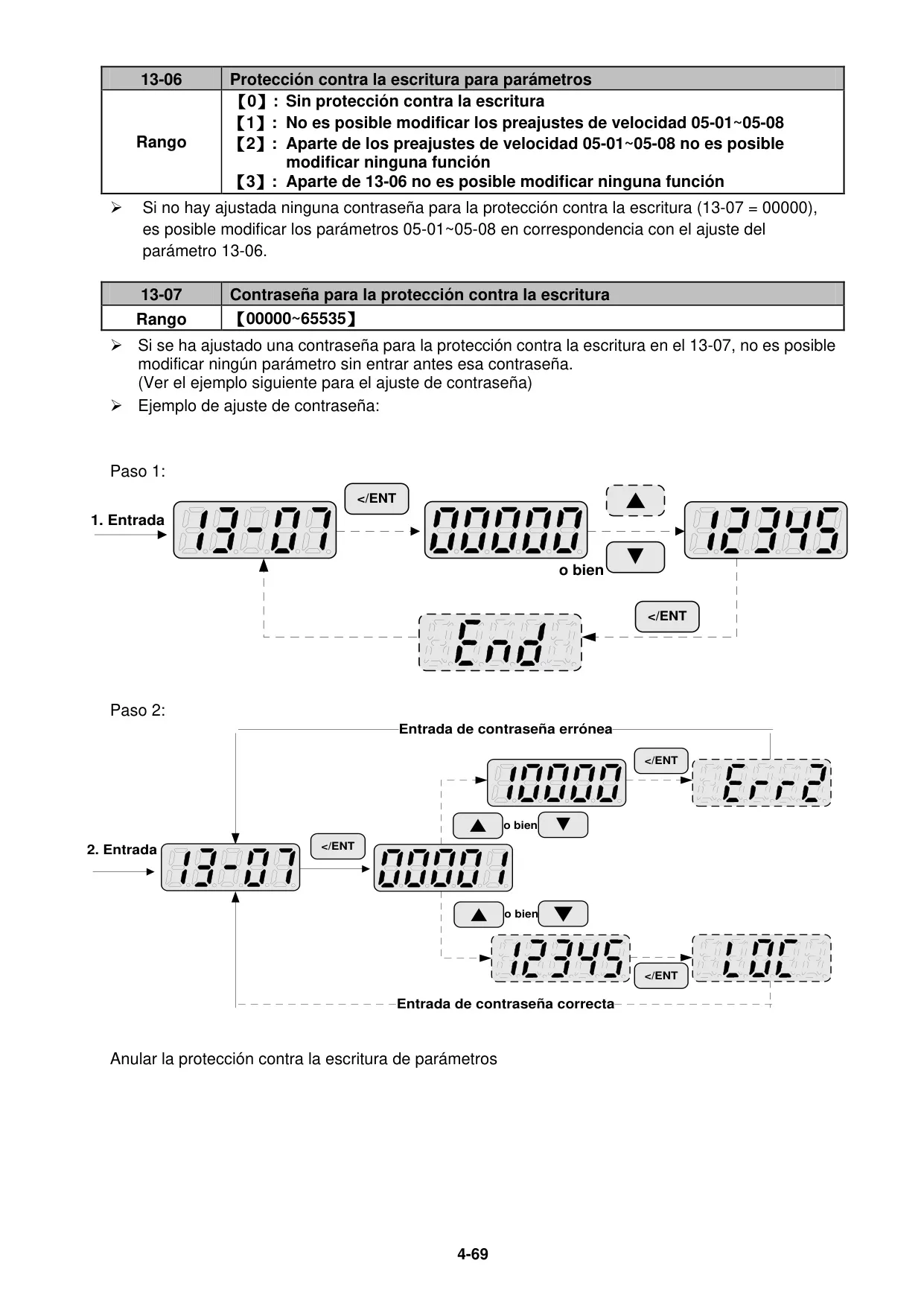

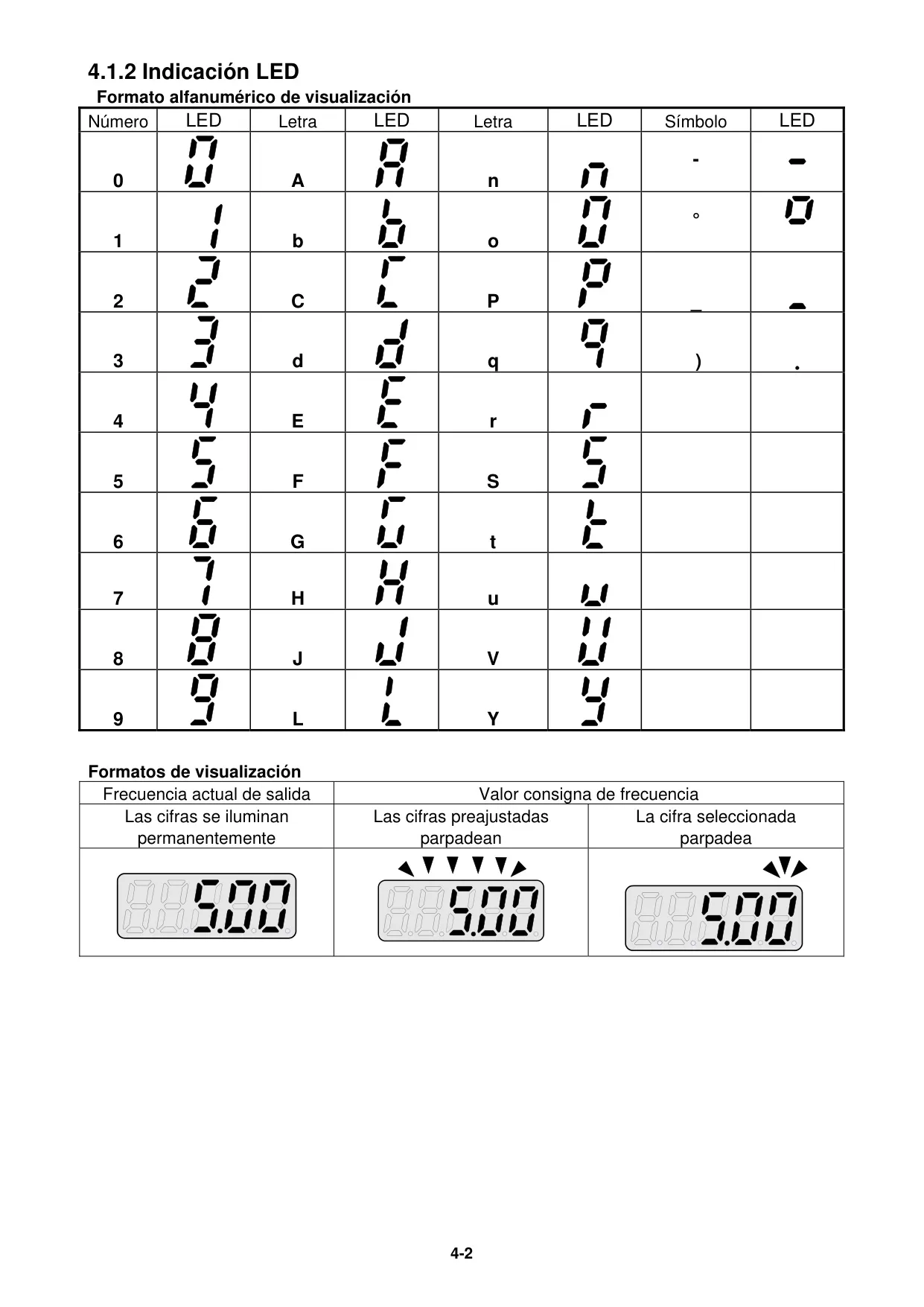

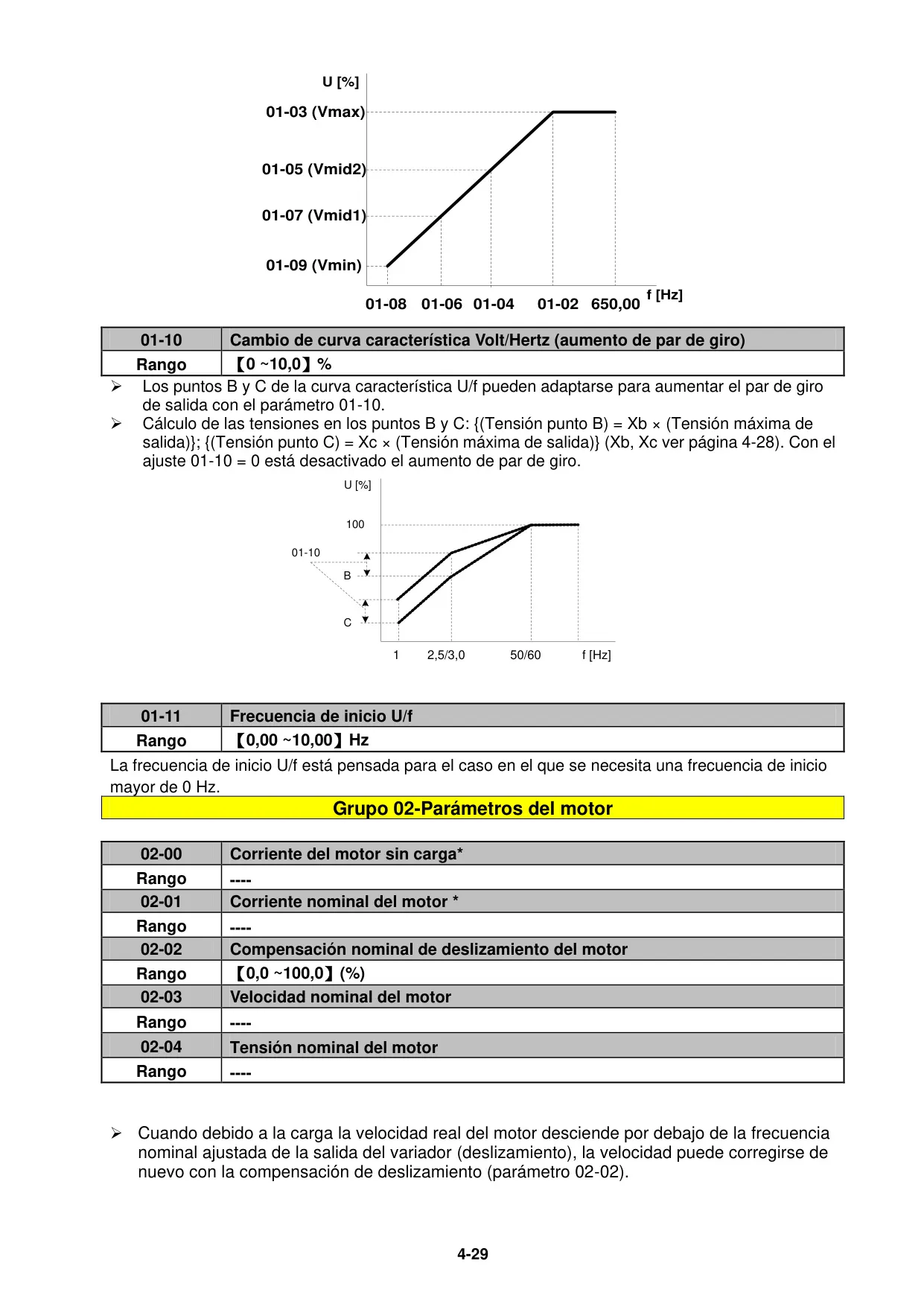

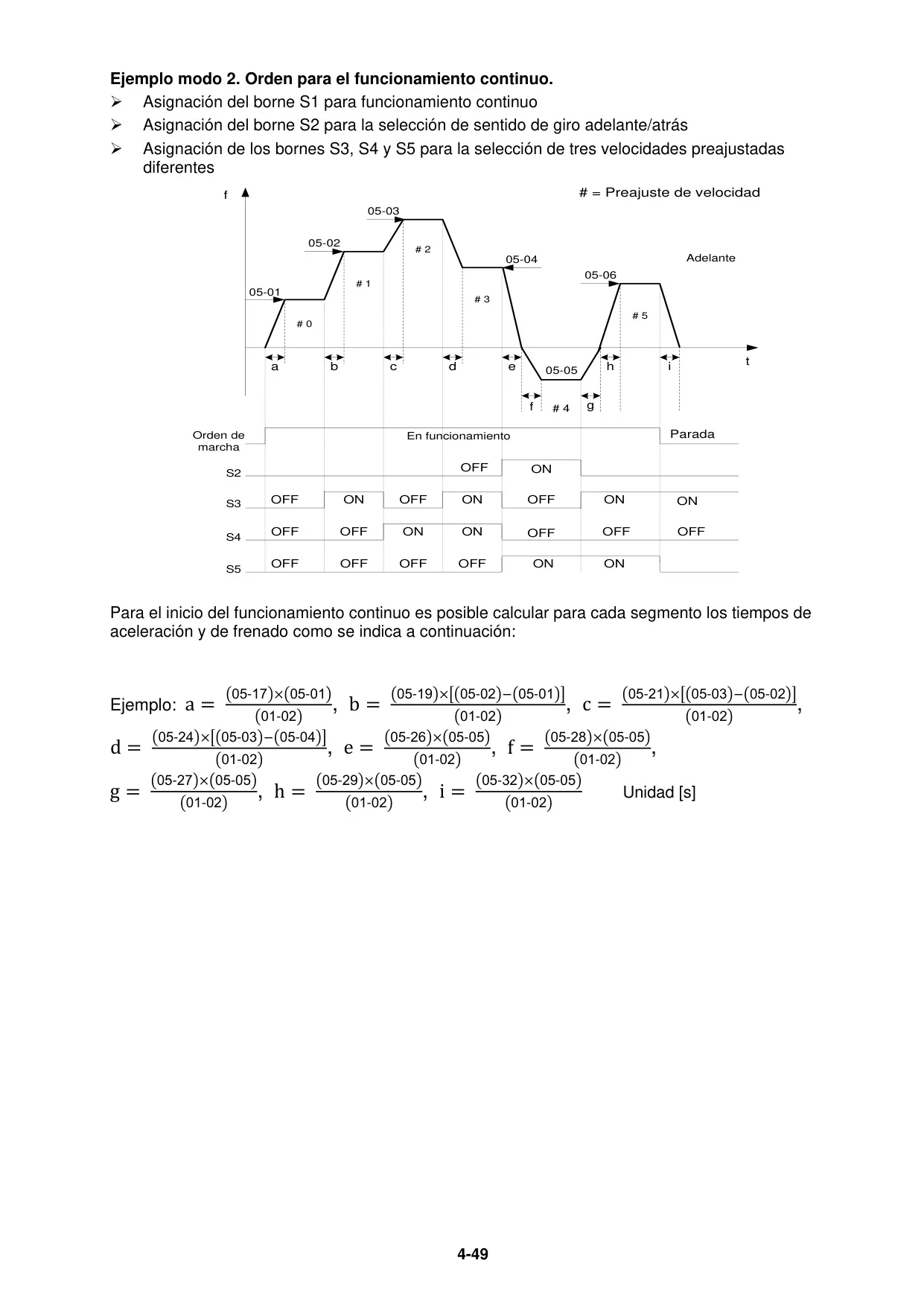

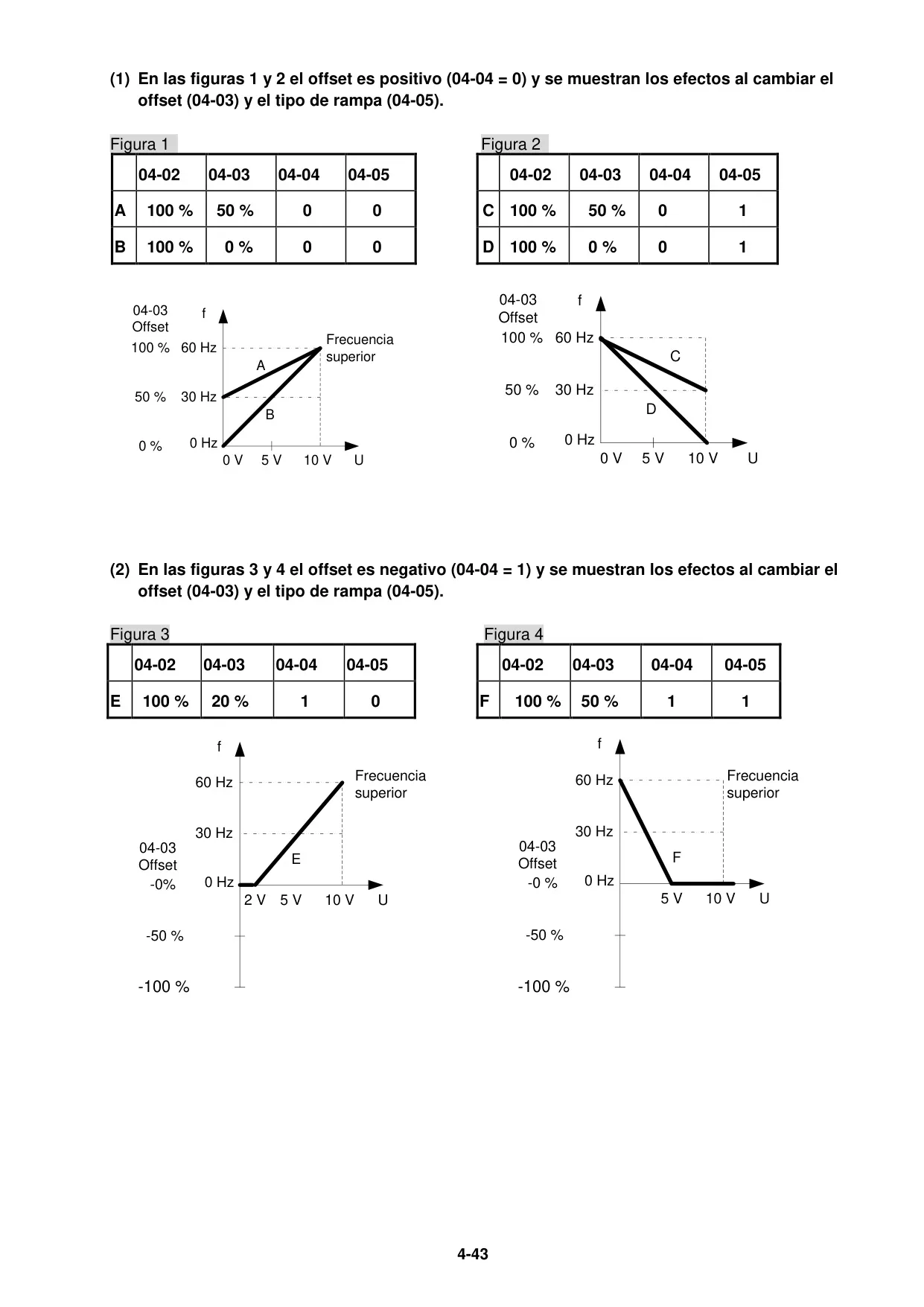

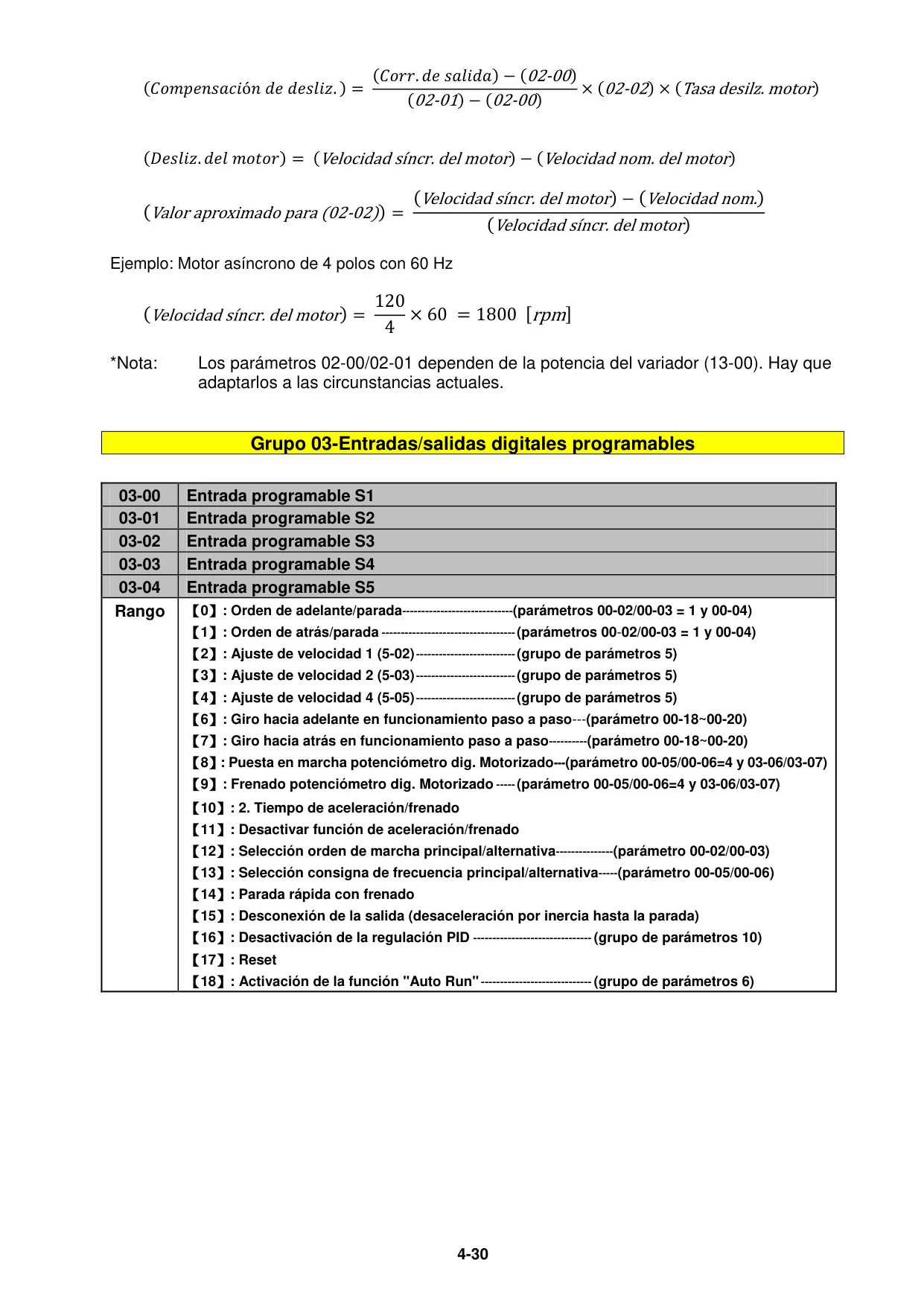

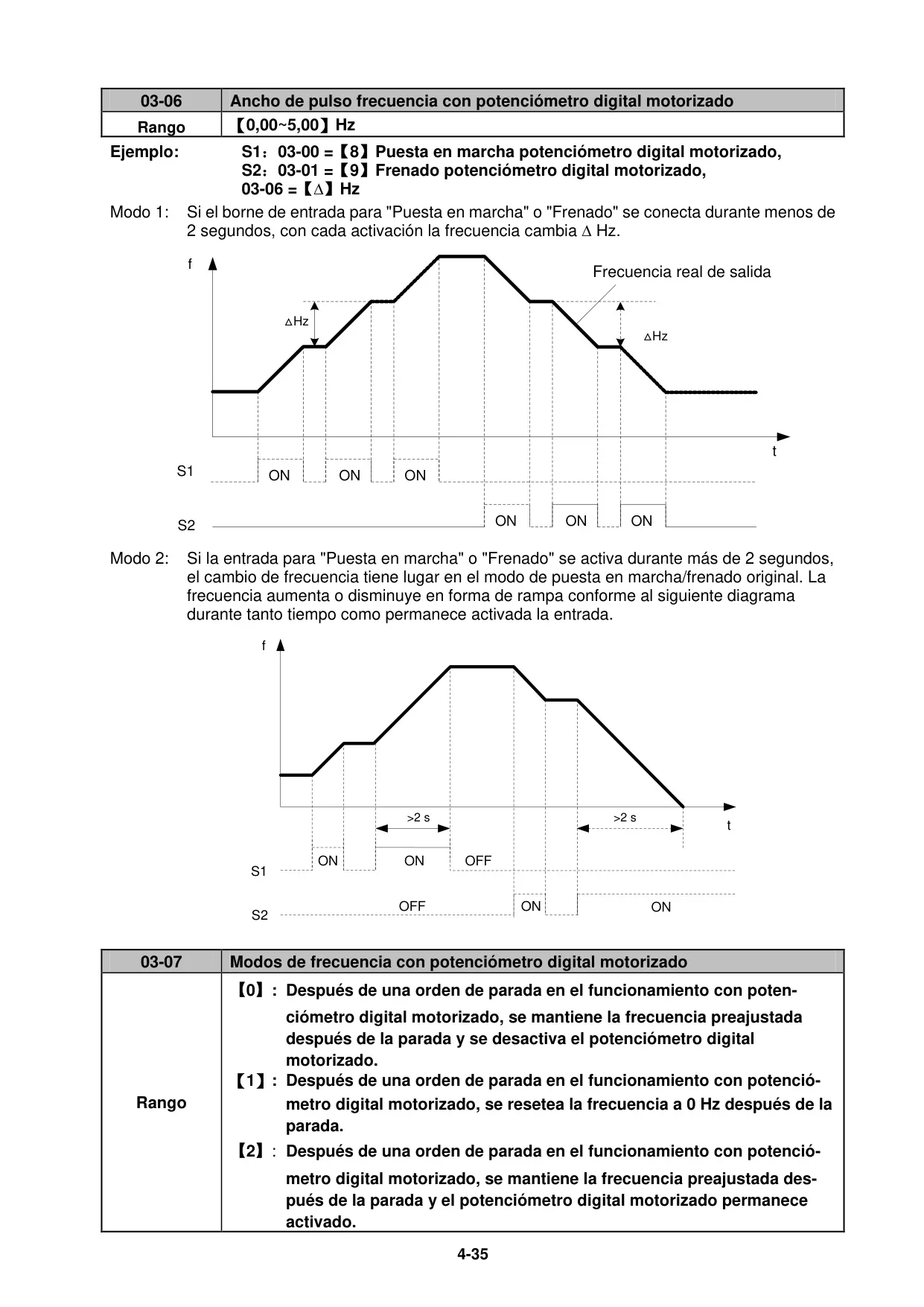

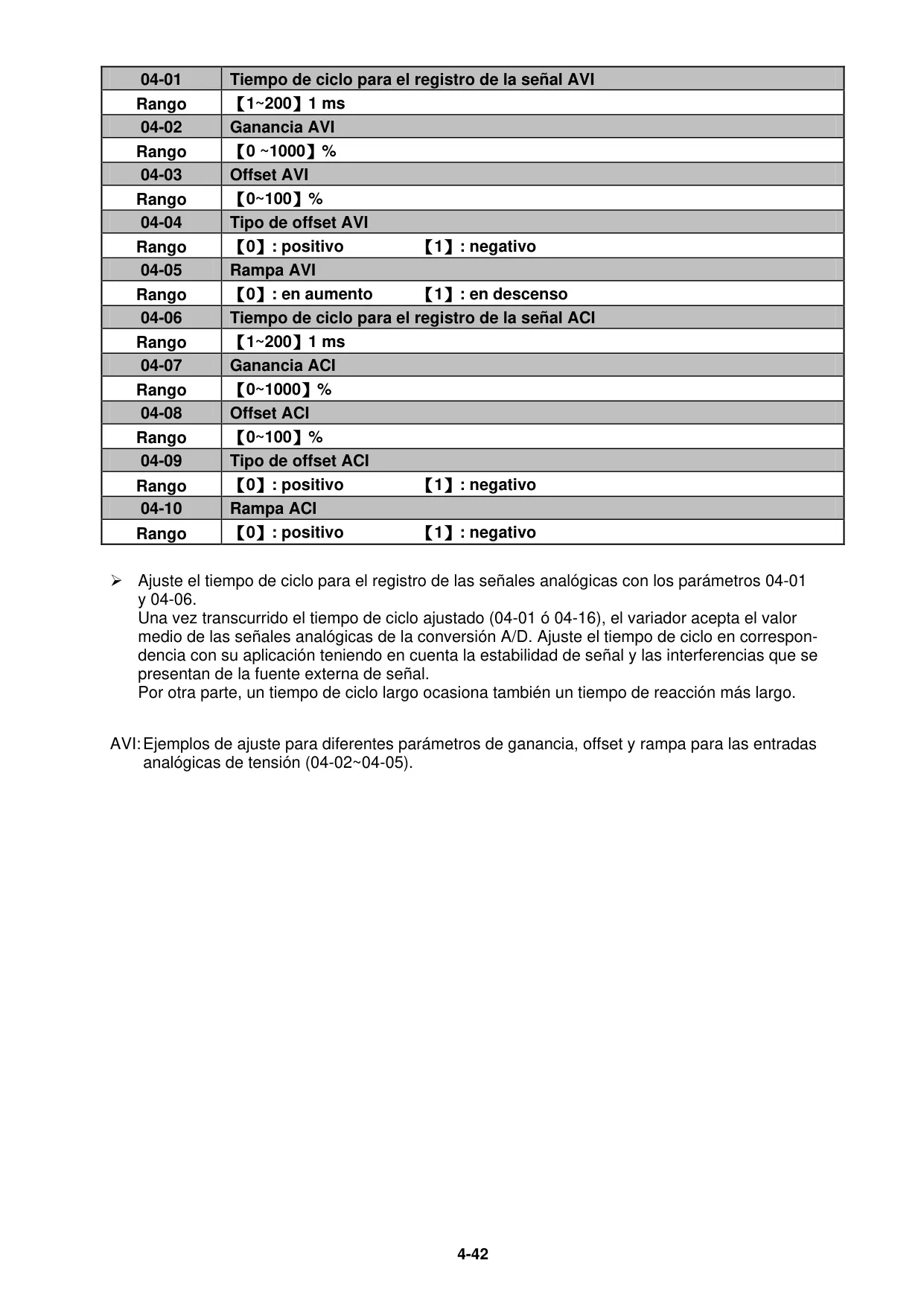

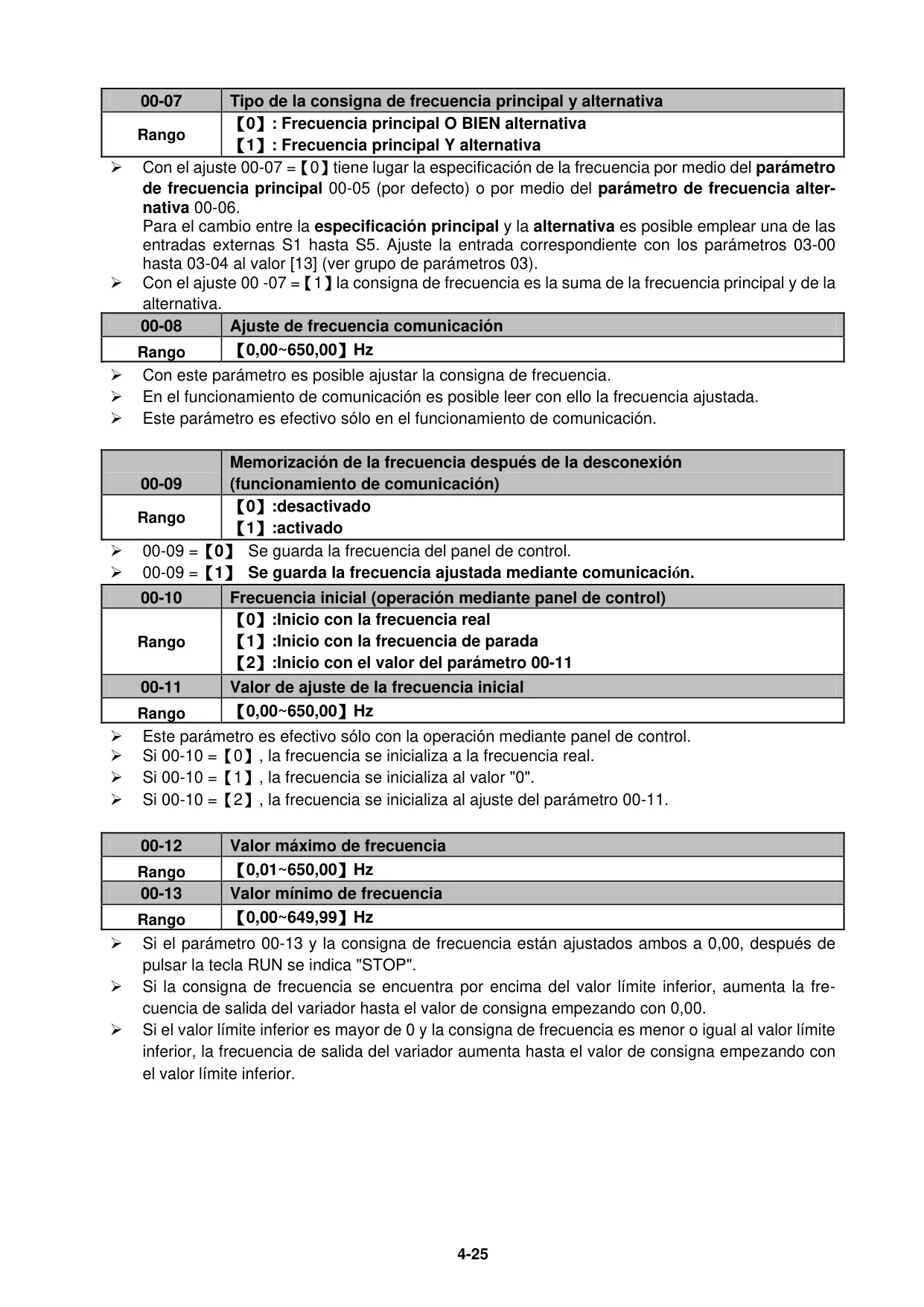

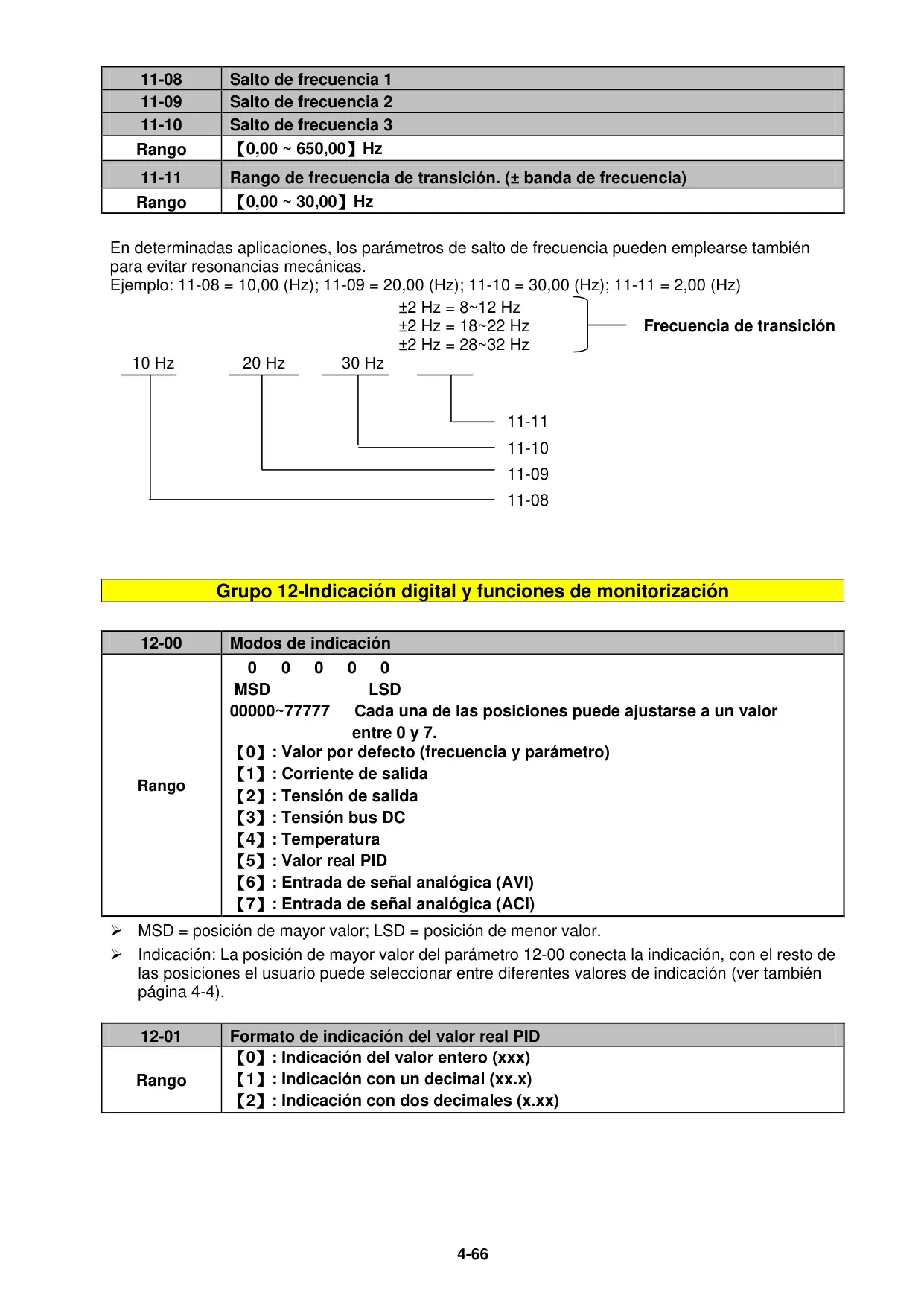

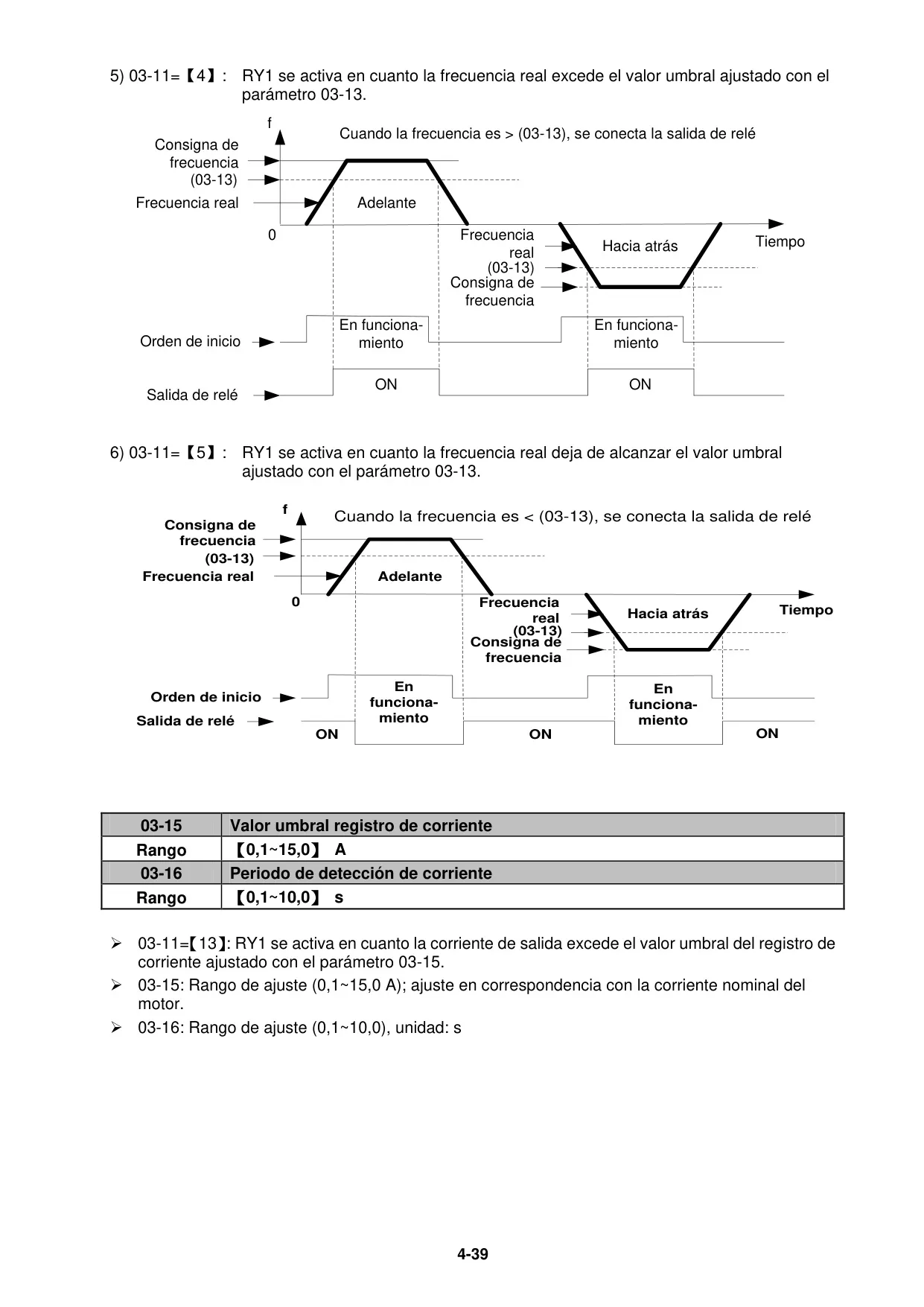

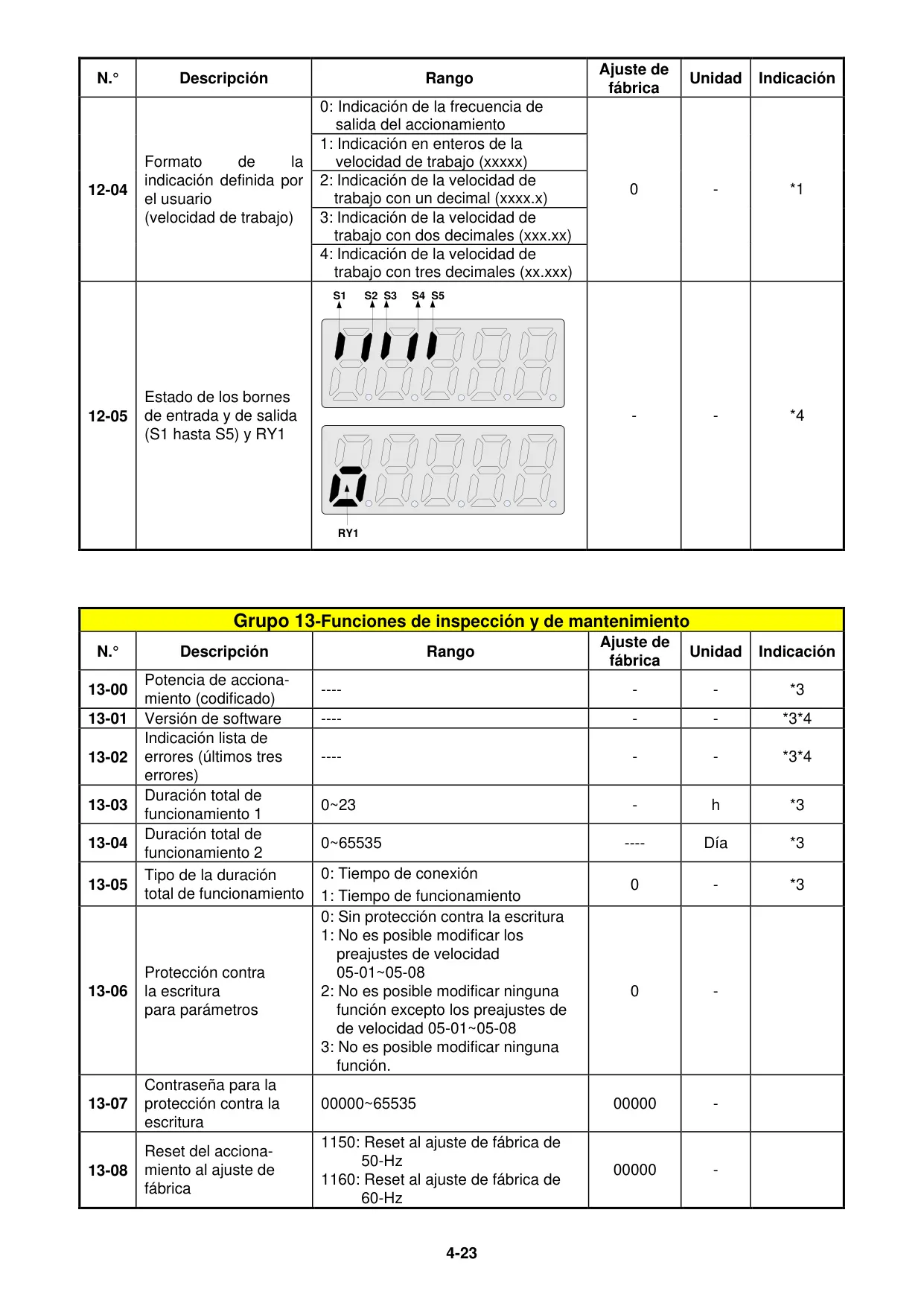

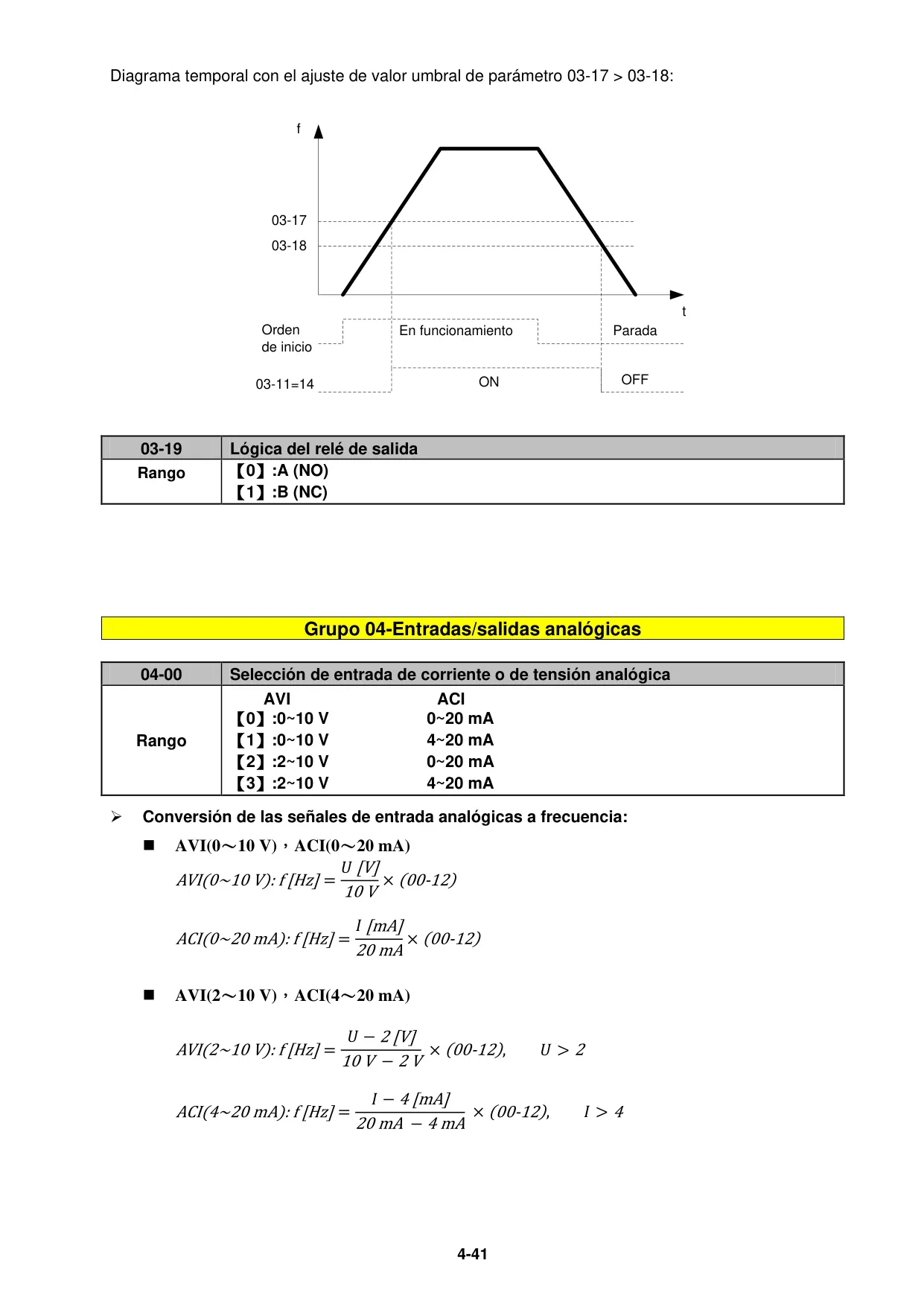

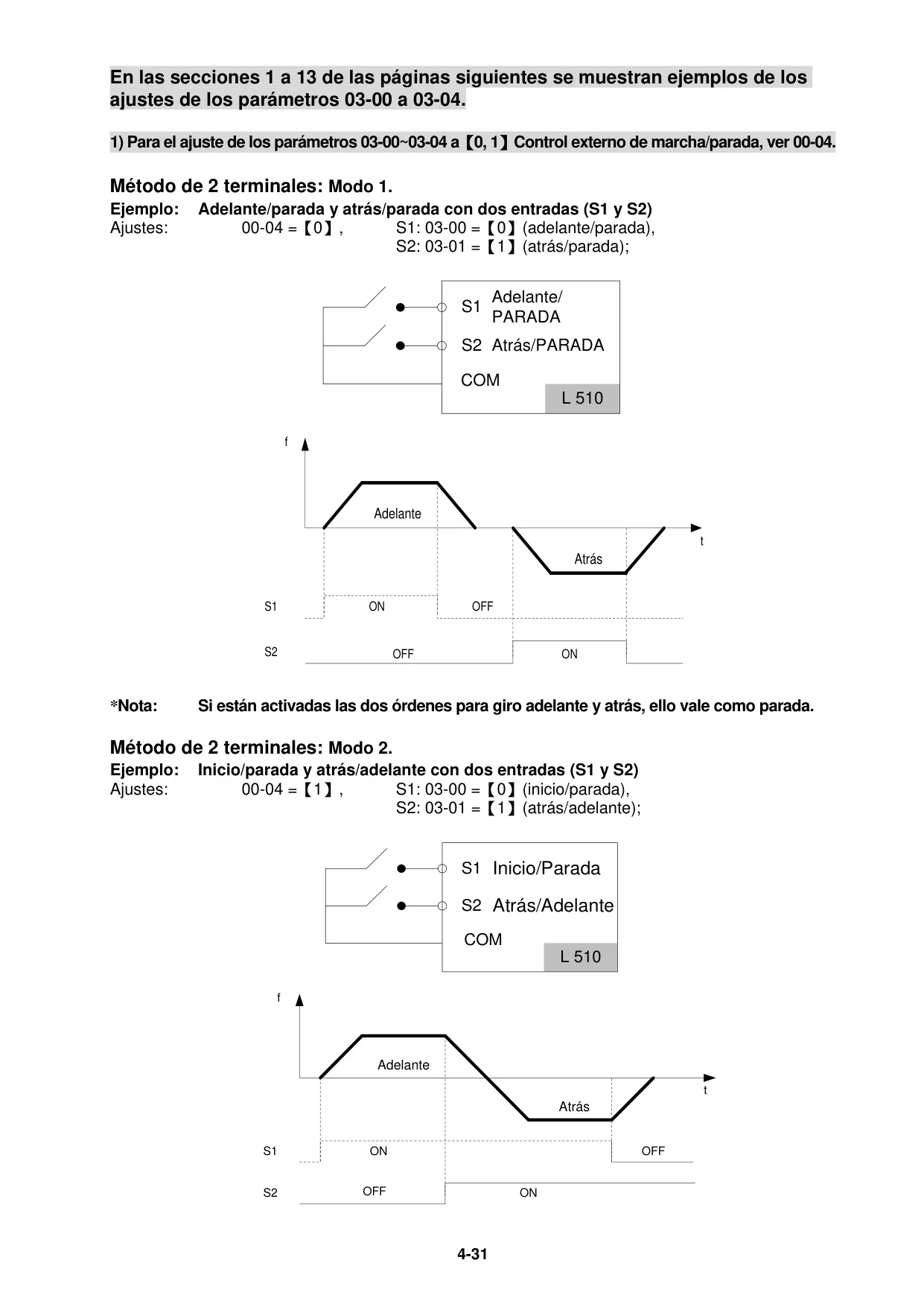

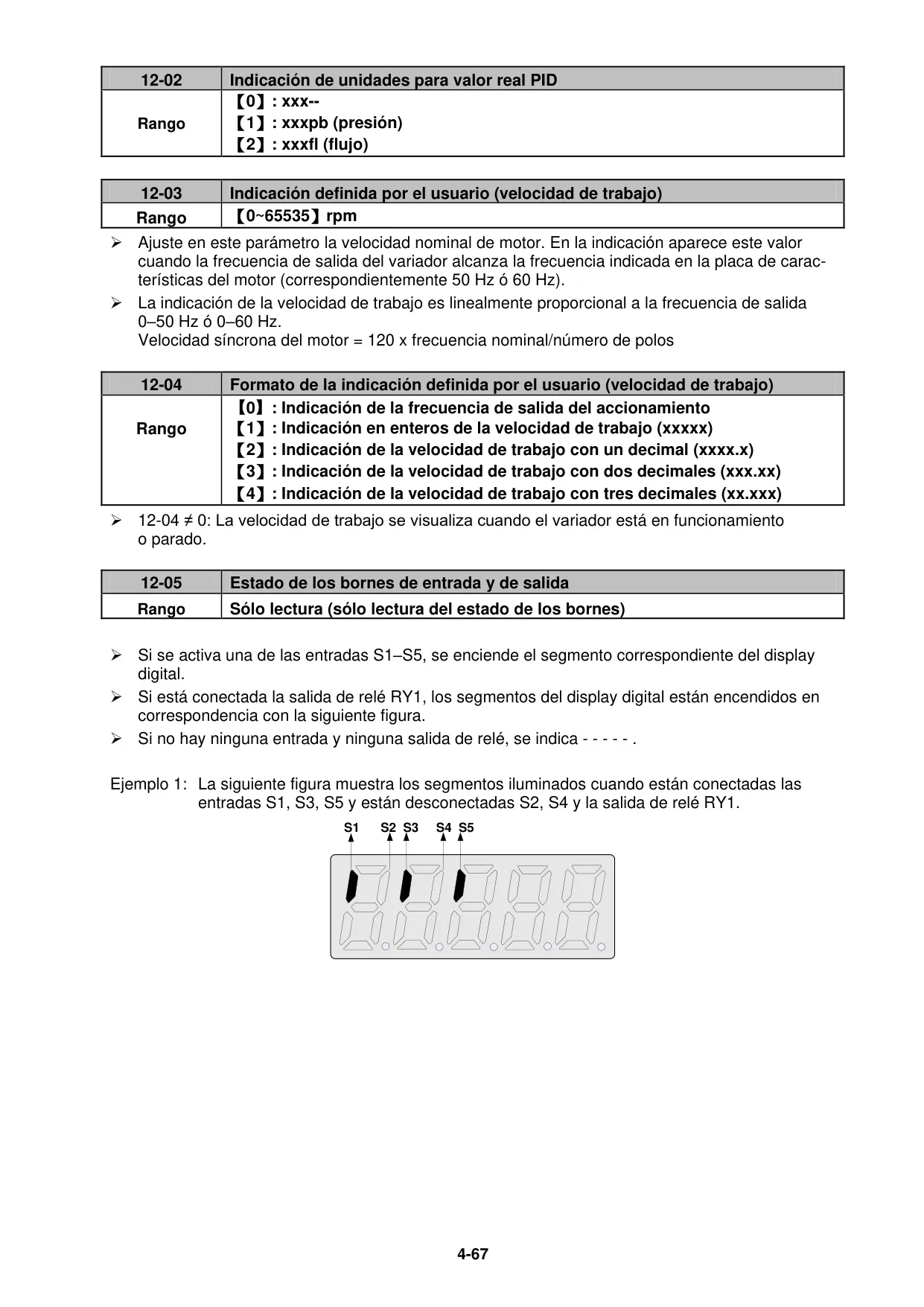

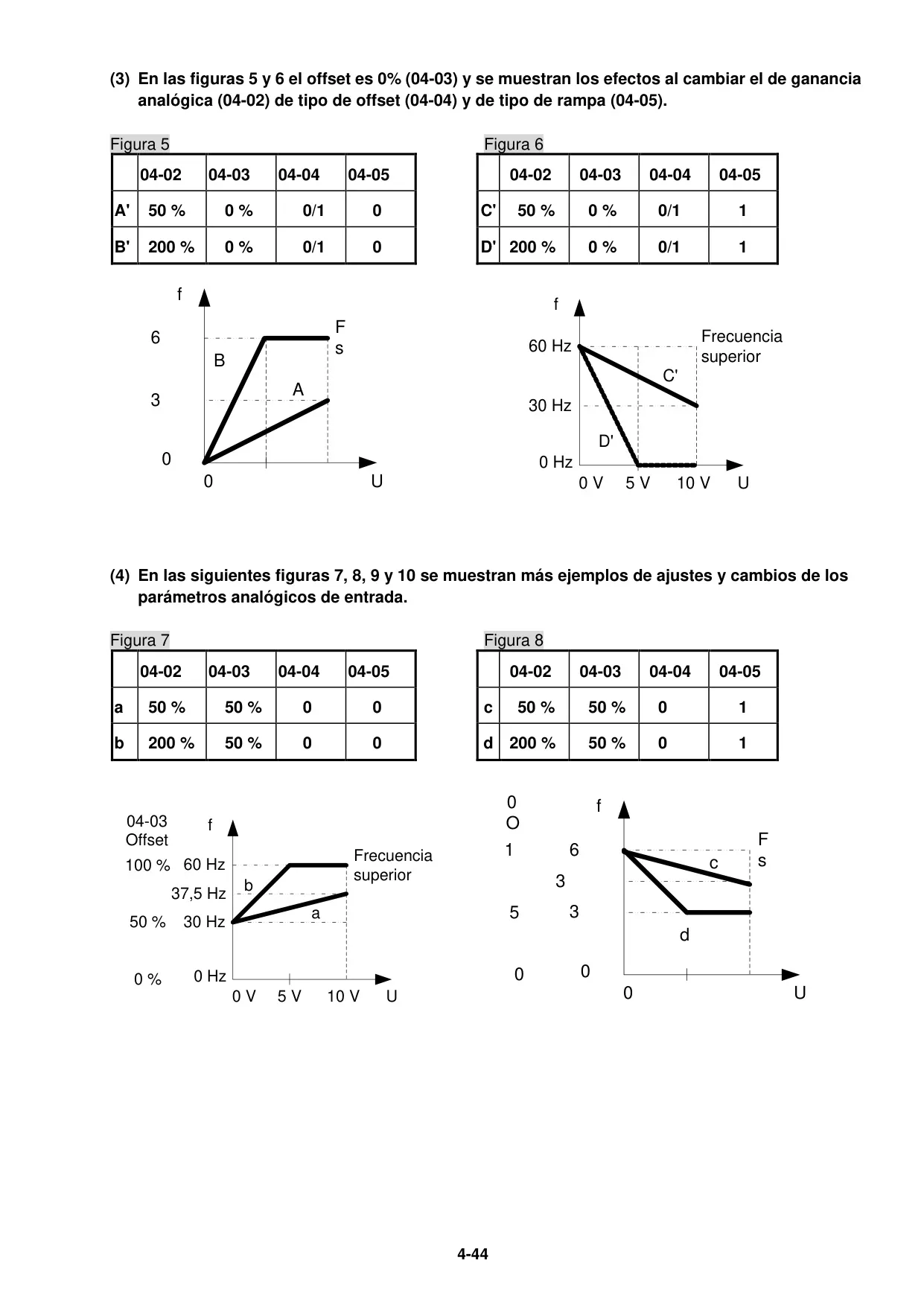

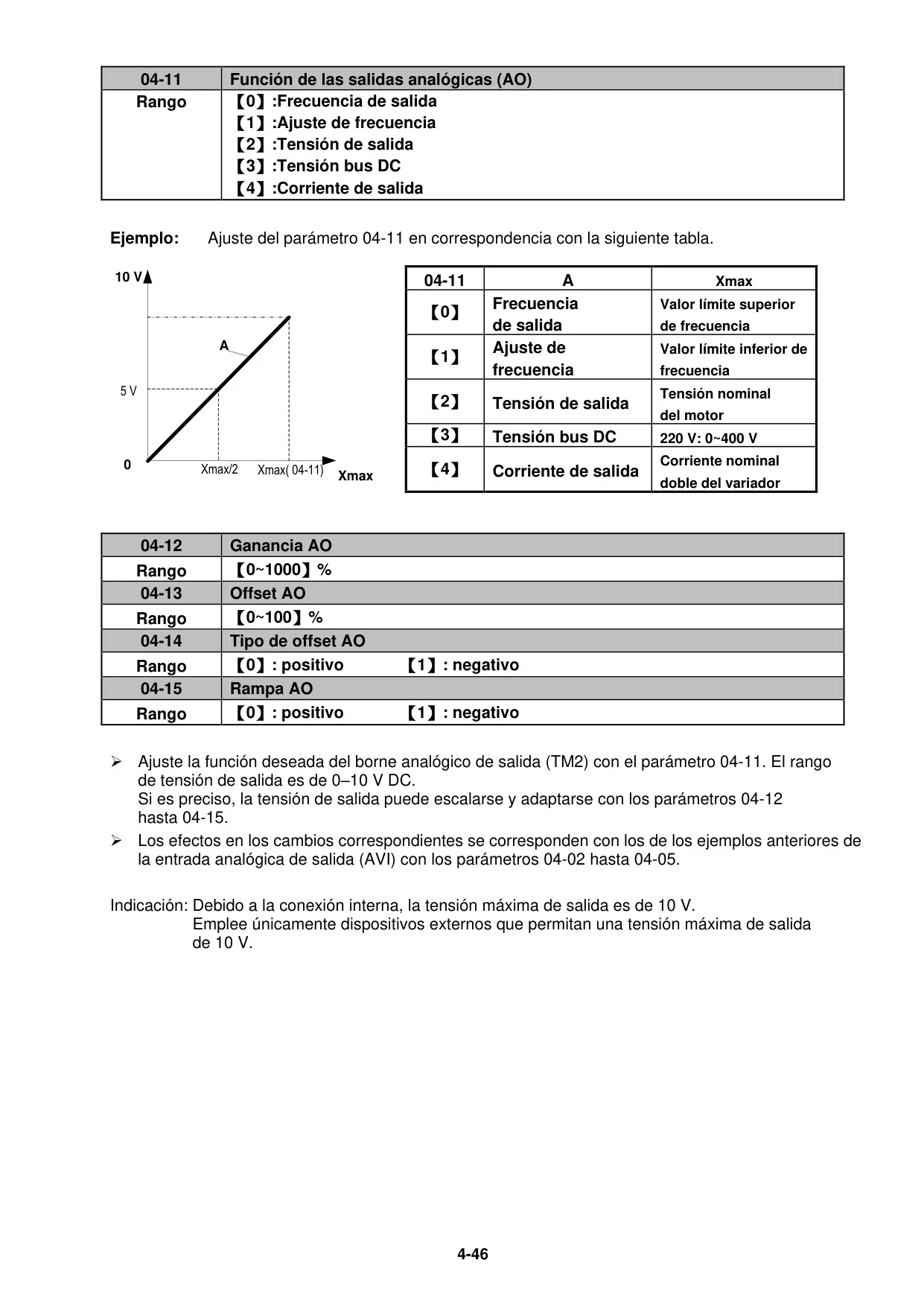

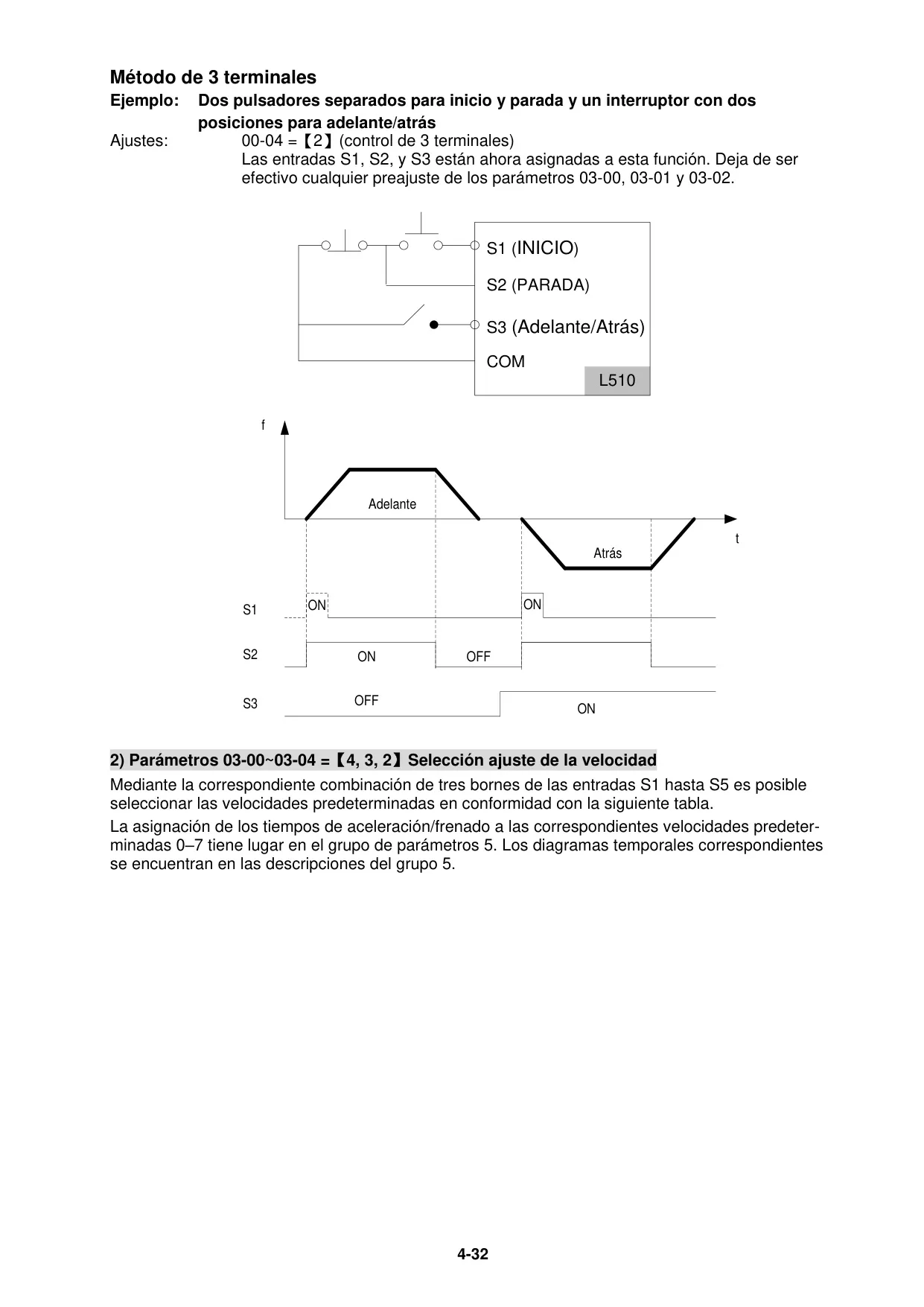

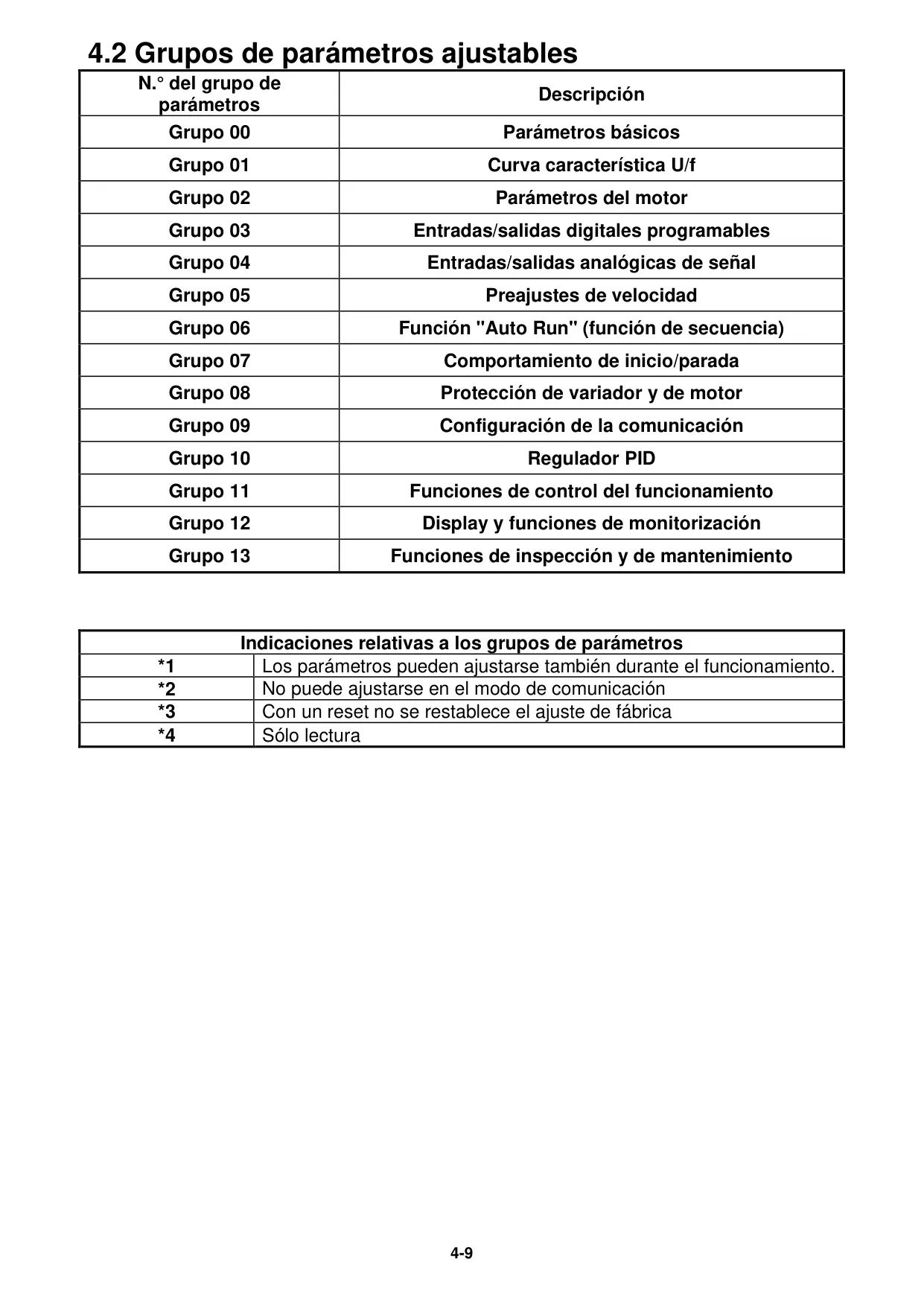

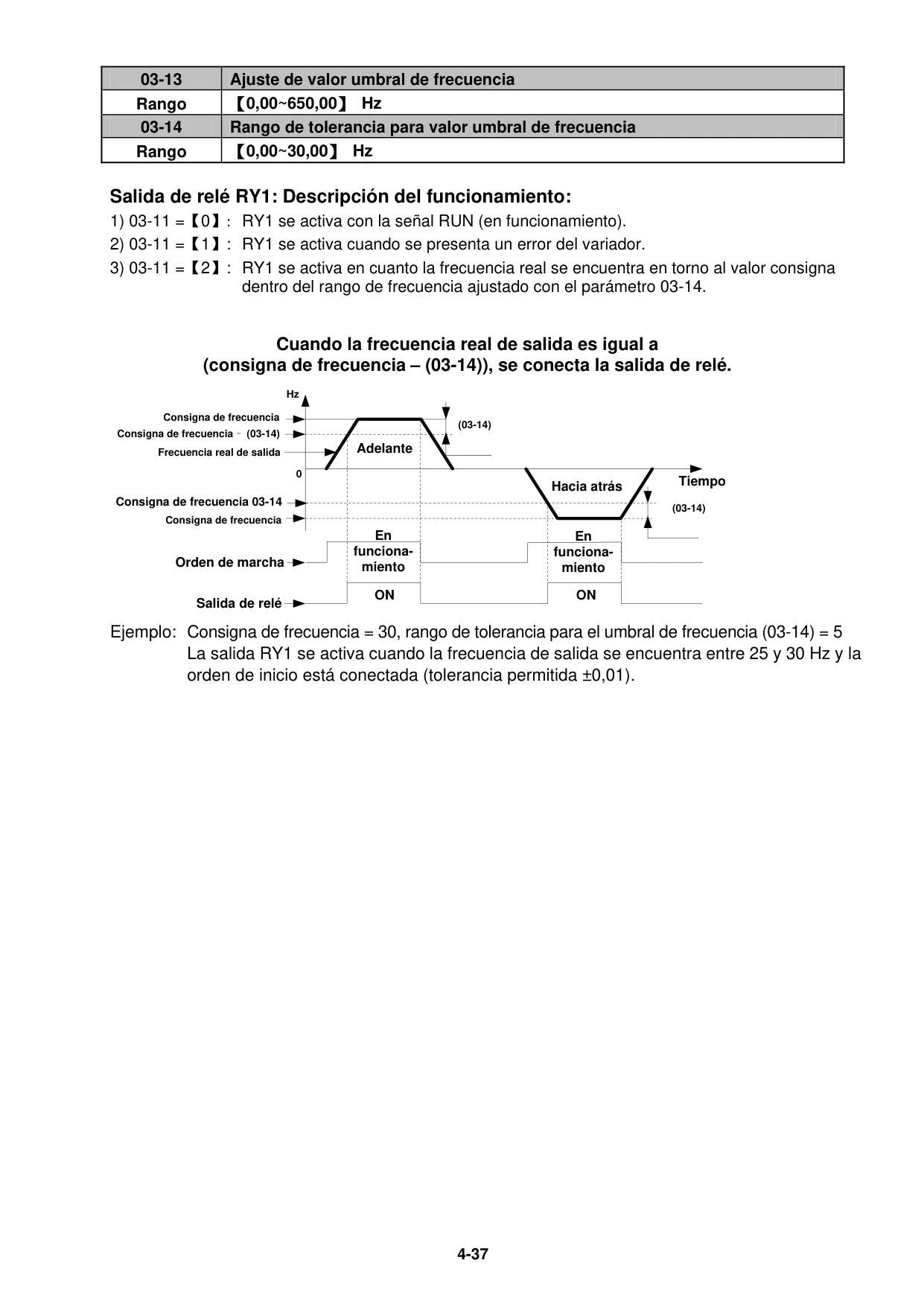

La interfaz de usuario del L510, equipada con un panel de control y display LED, facilita la configuración y monitorización. Permite ajustar parámetros fundamentales como el sentido de giro, la orden de marcha y la consigna de frecuencia a través de botones, un potenciómetro o entradas externas. El sistema soporta curvas U/f fijas y programables, además de 8 velocidades fijas ajustables, lo que brinda una gran adaptabilidad a las necesidades específicas de cada aplicación, desde operaciones sencillas hasta secuencias complejas.

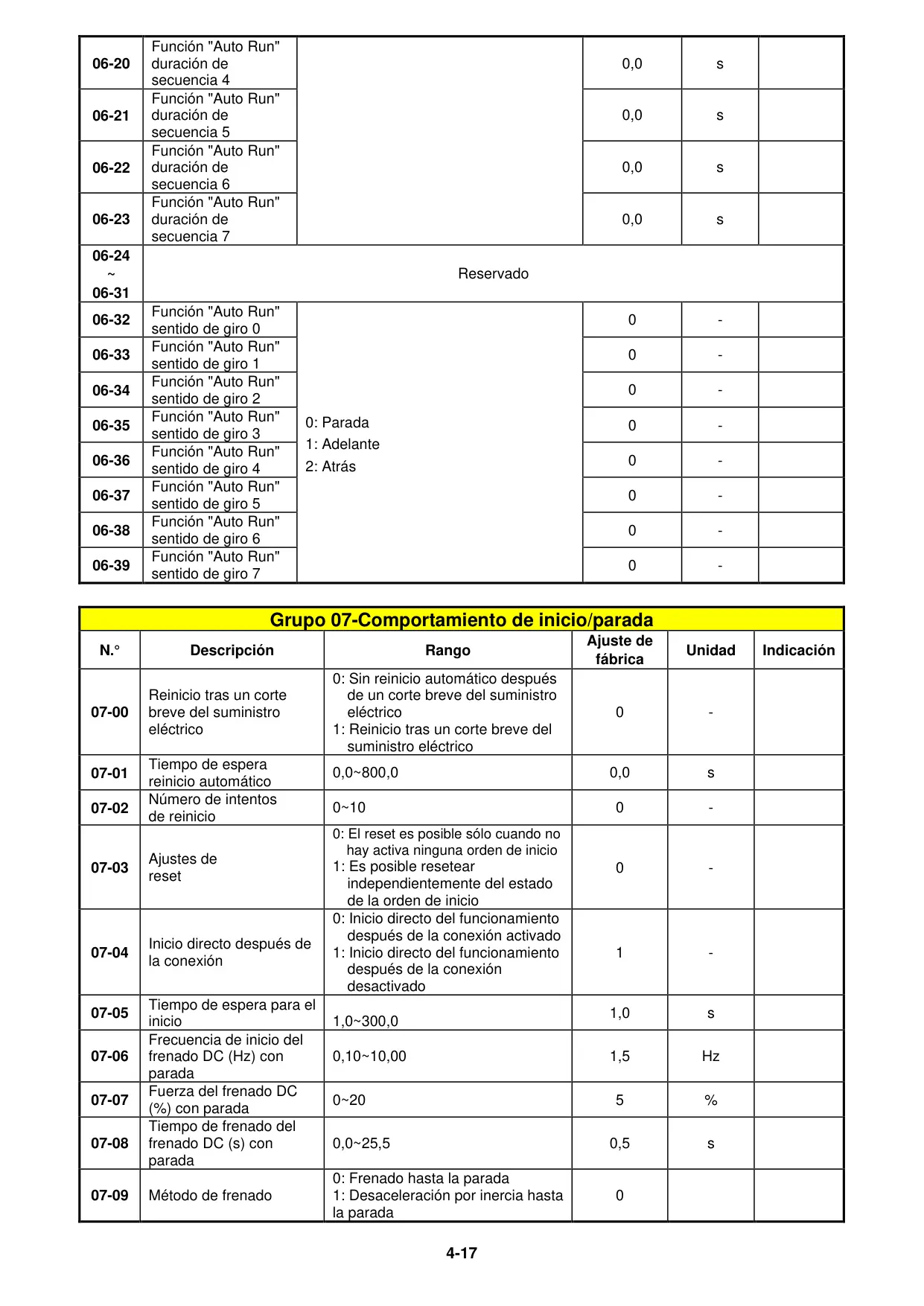

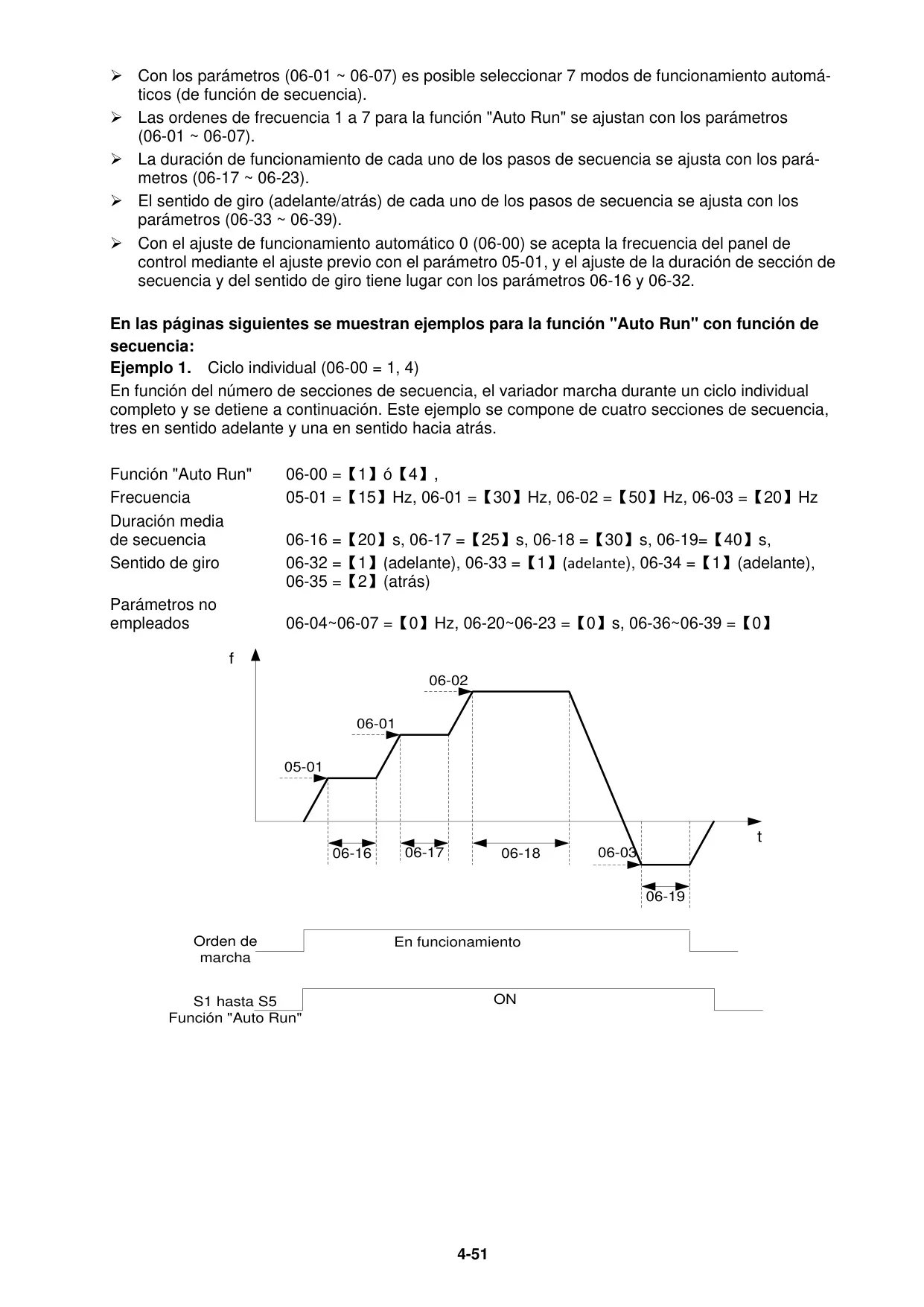

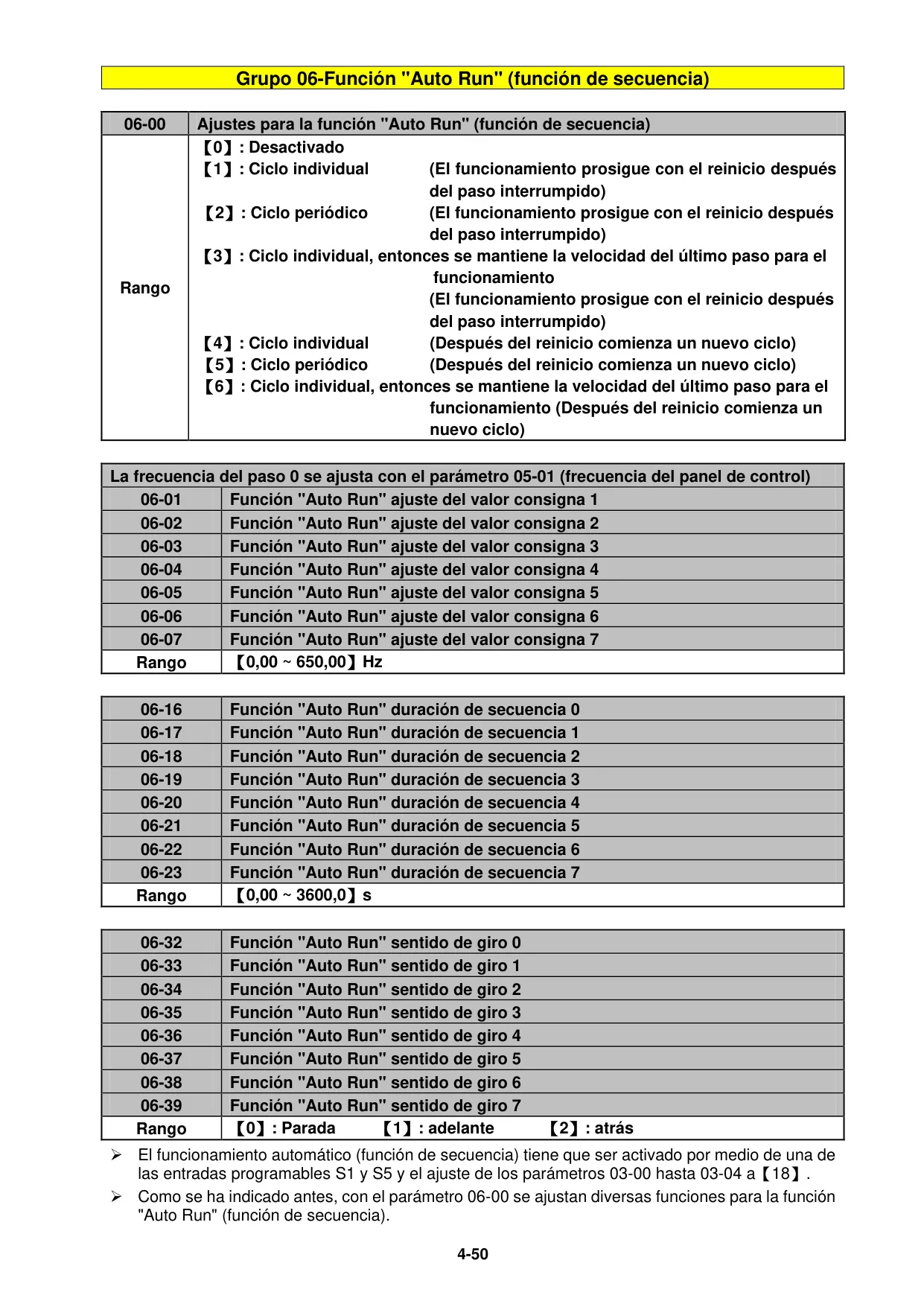

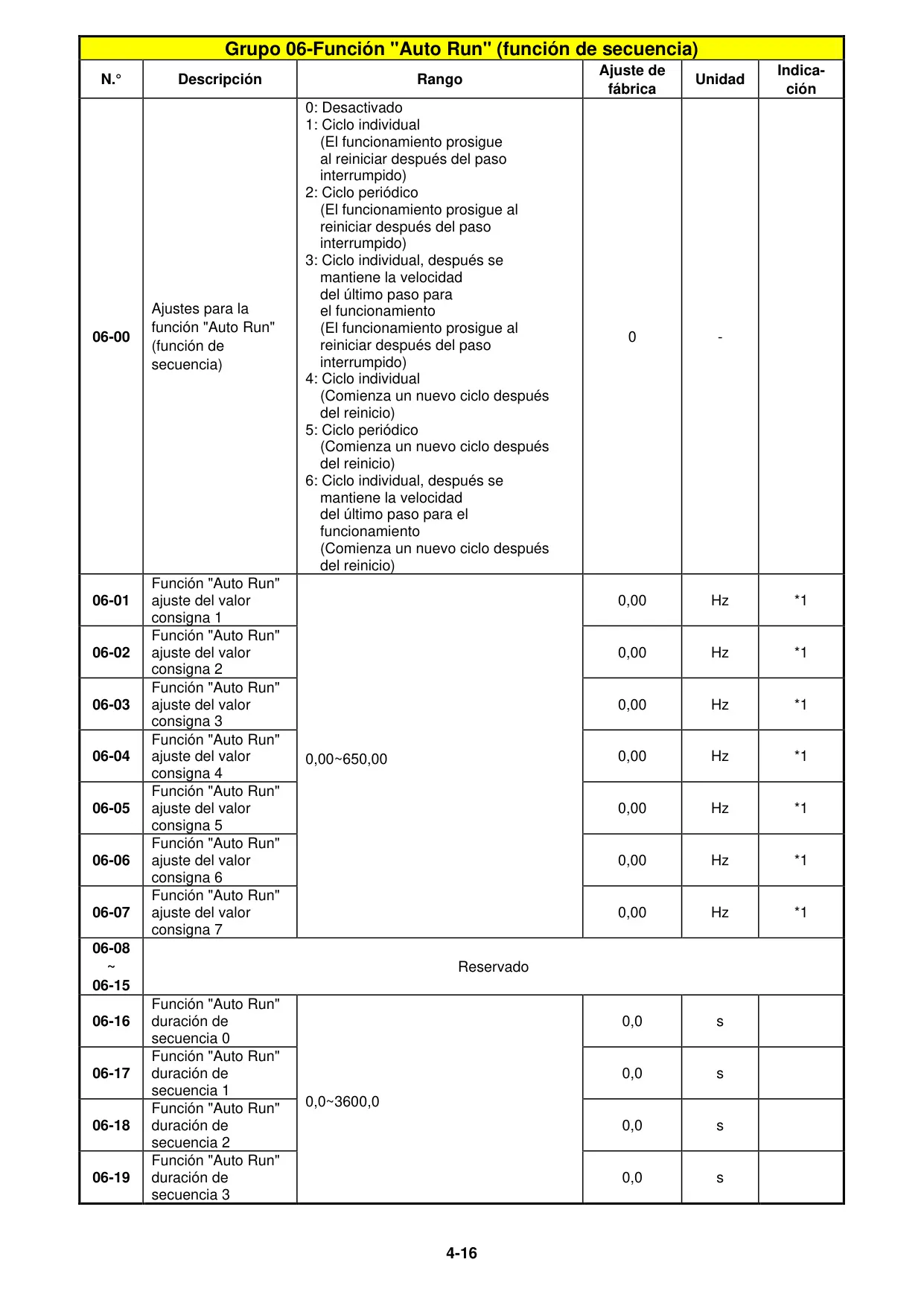

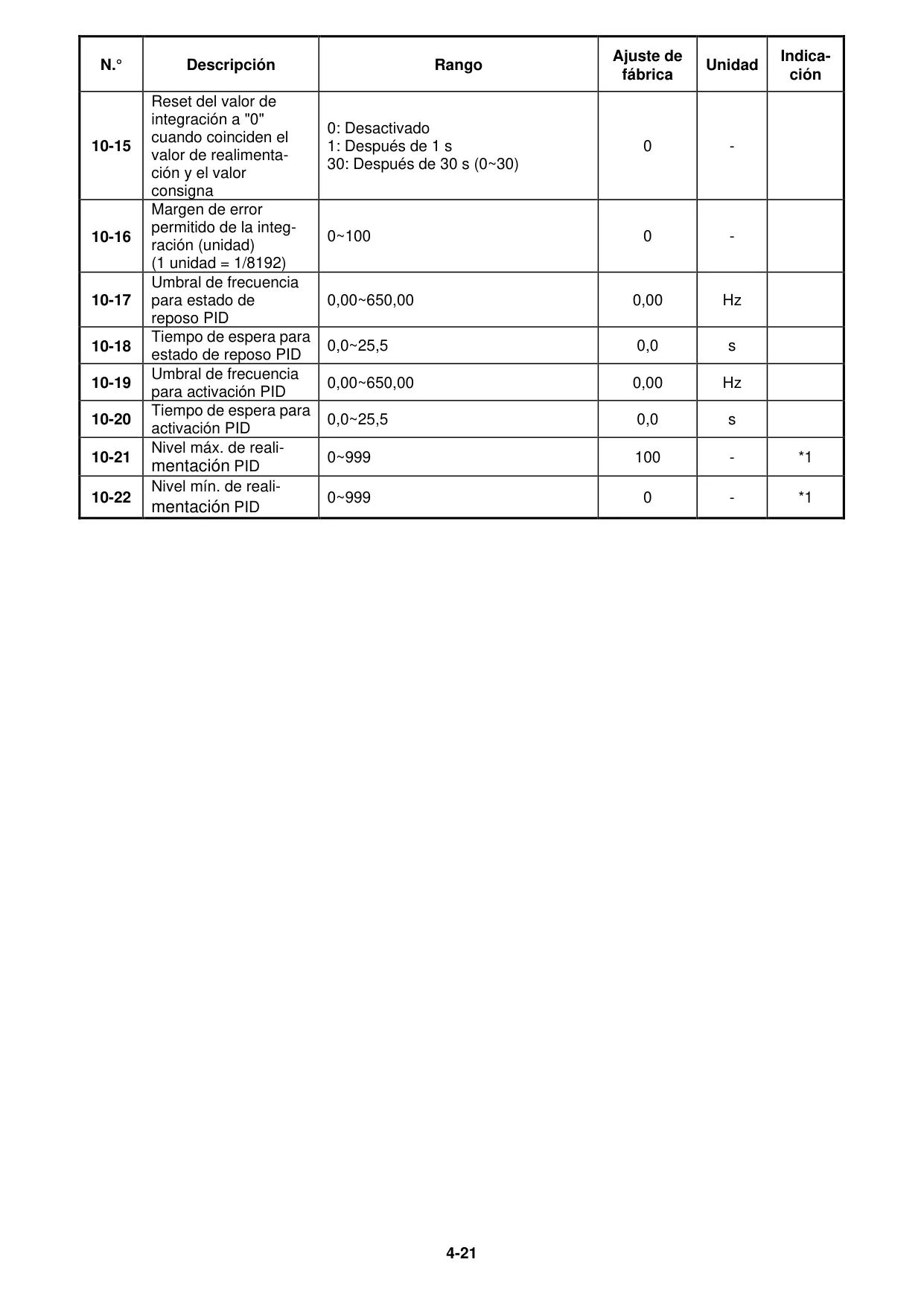

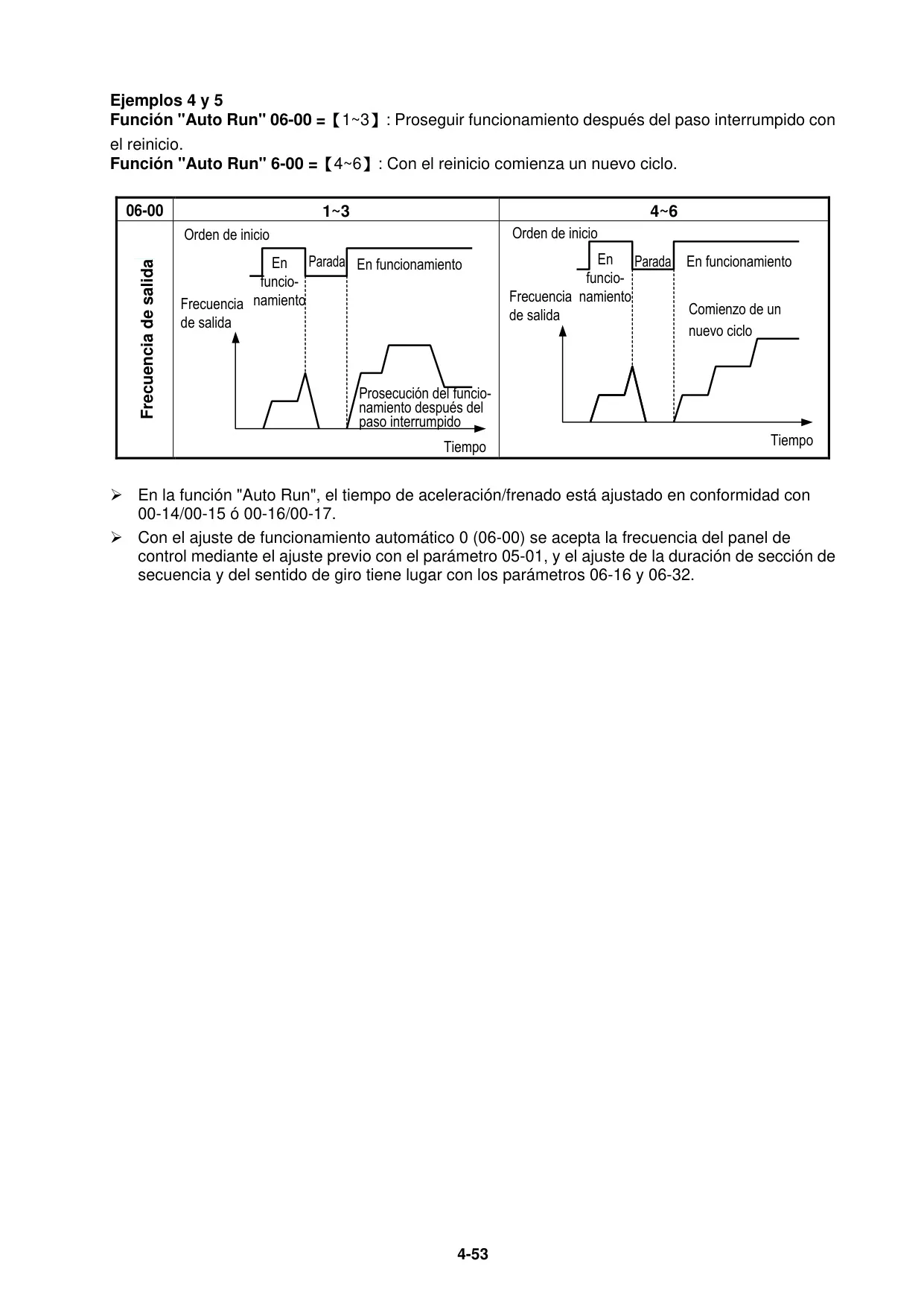

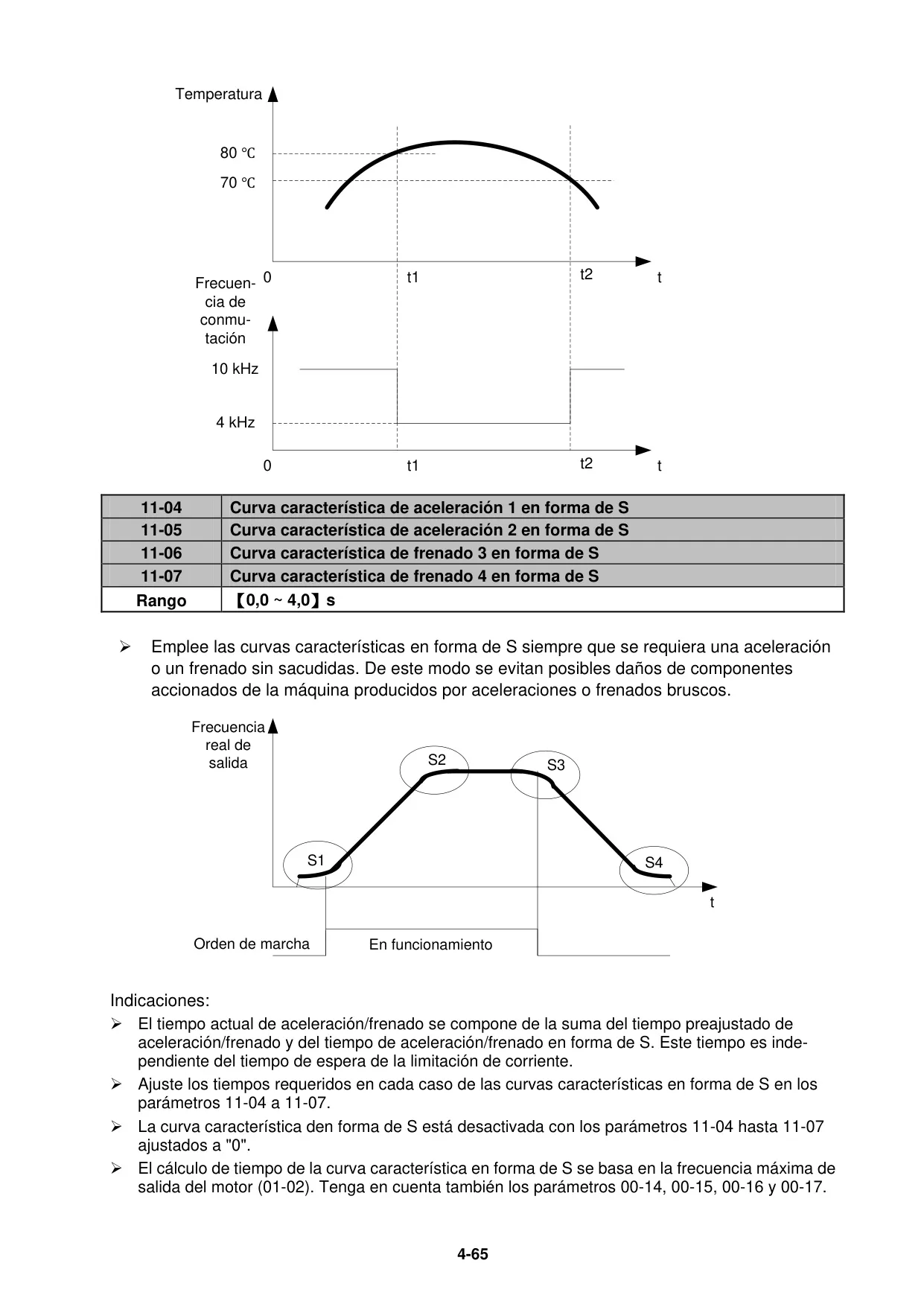

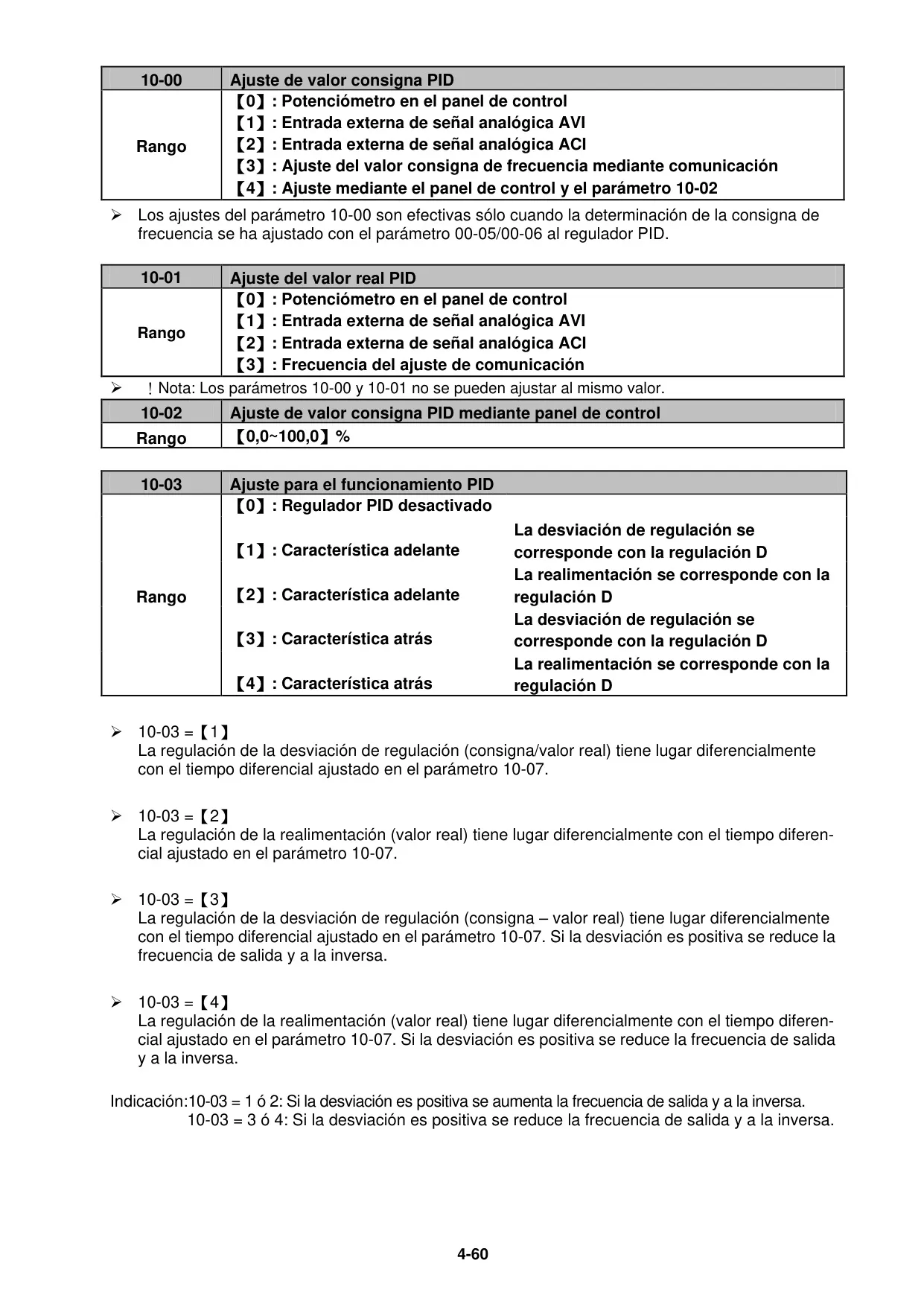

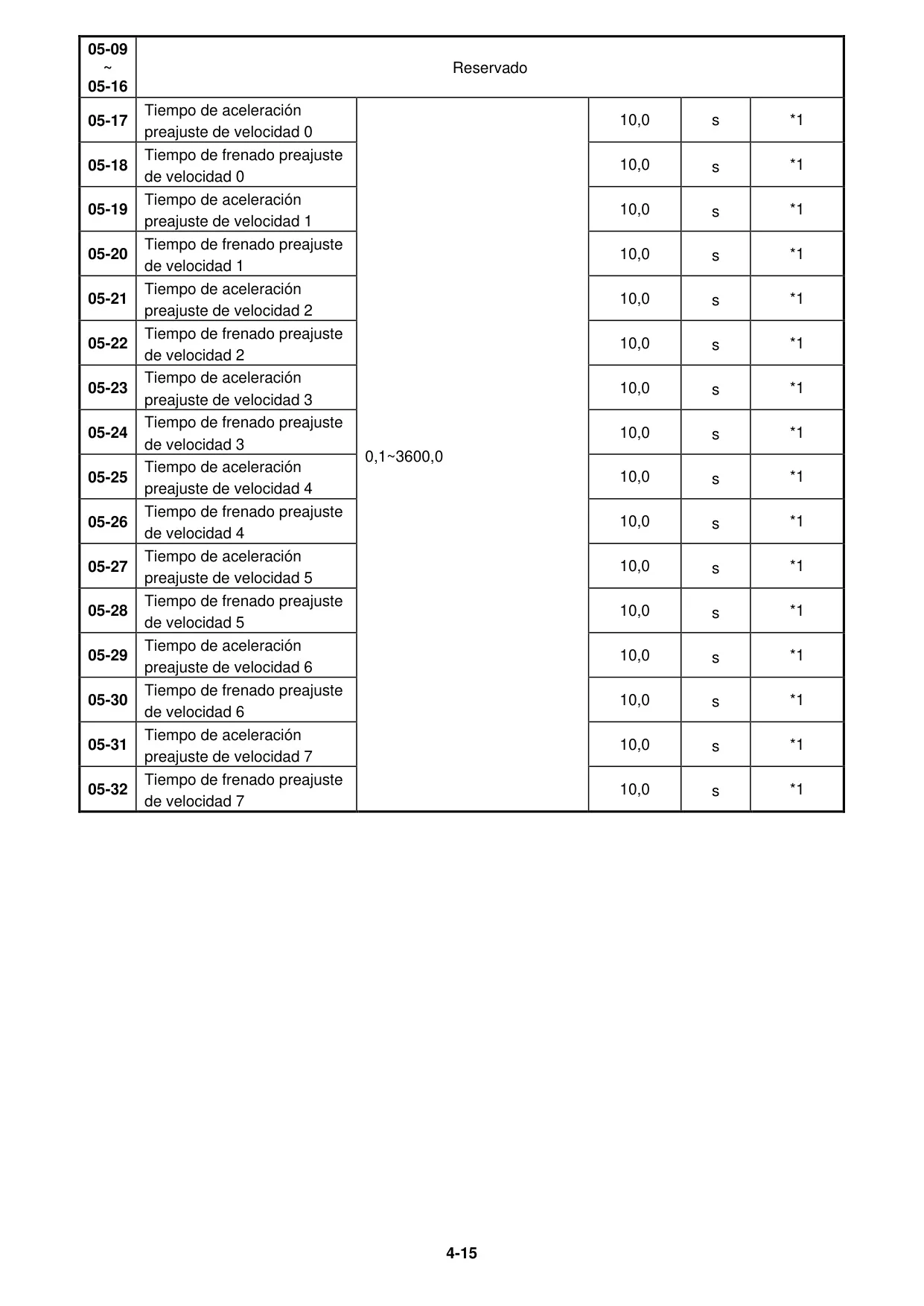

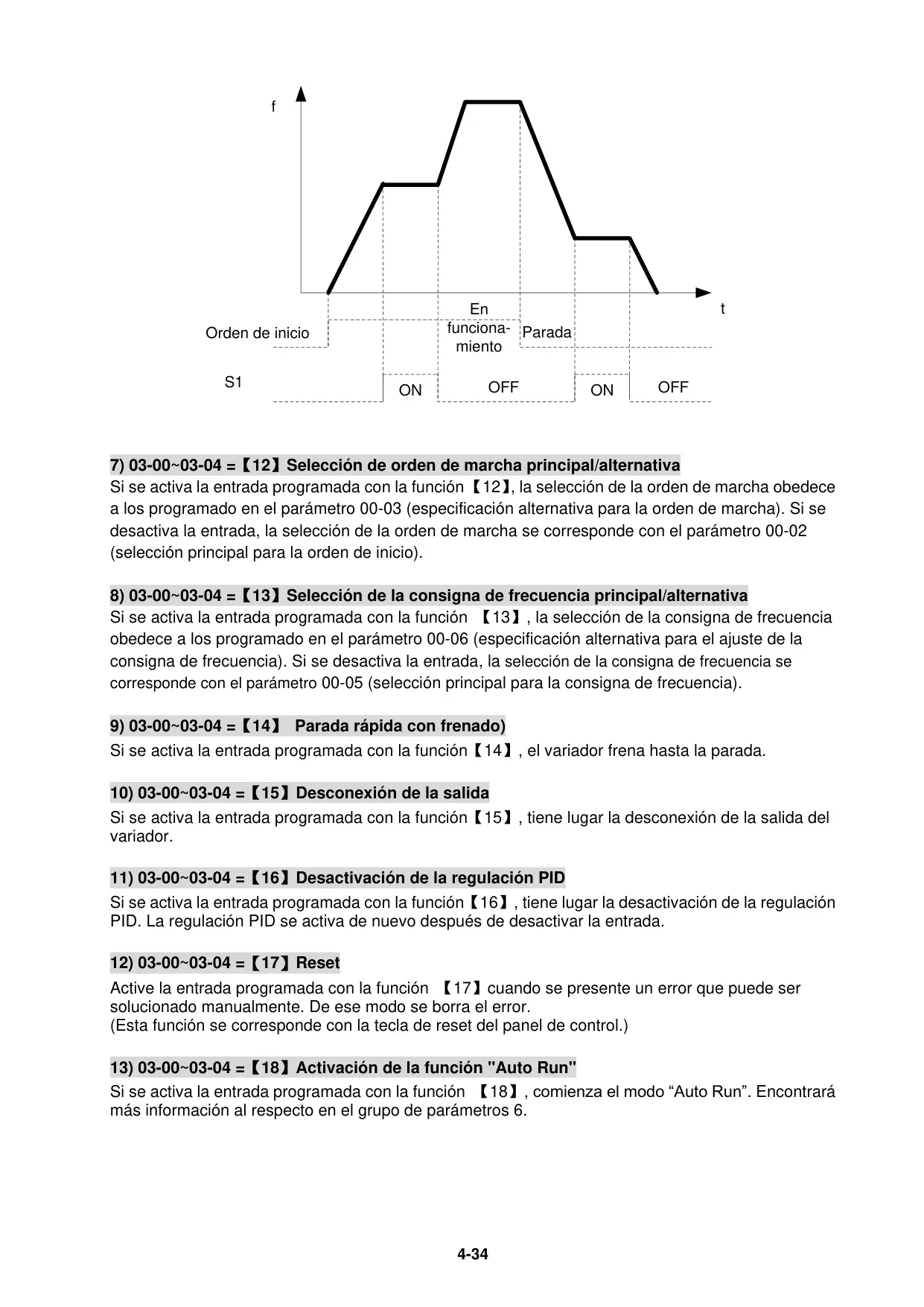

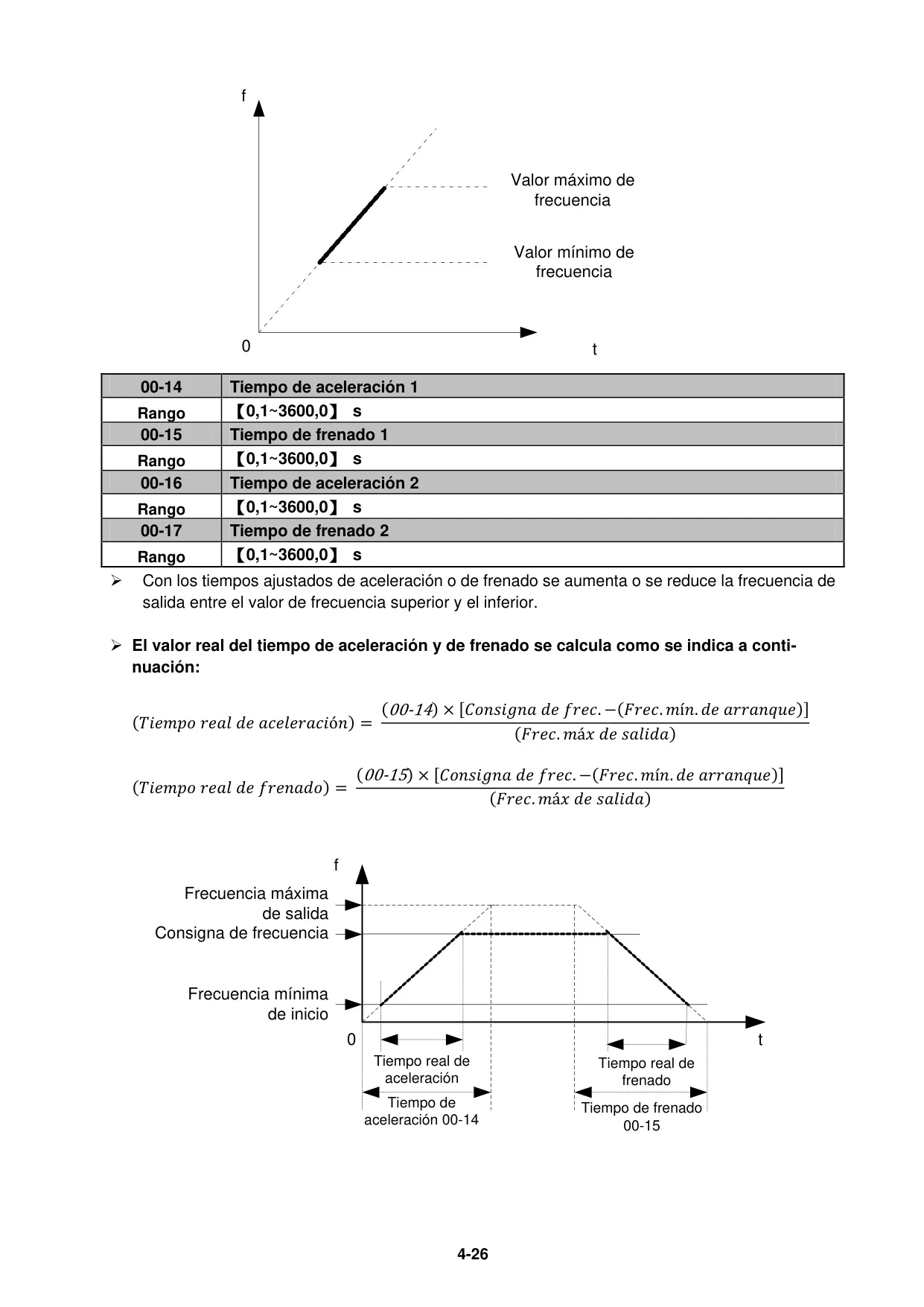

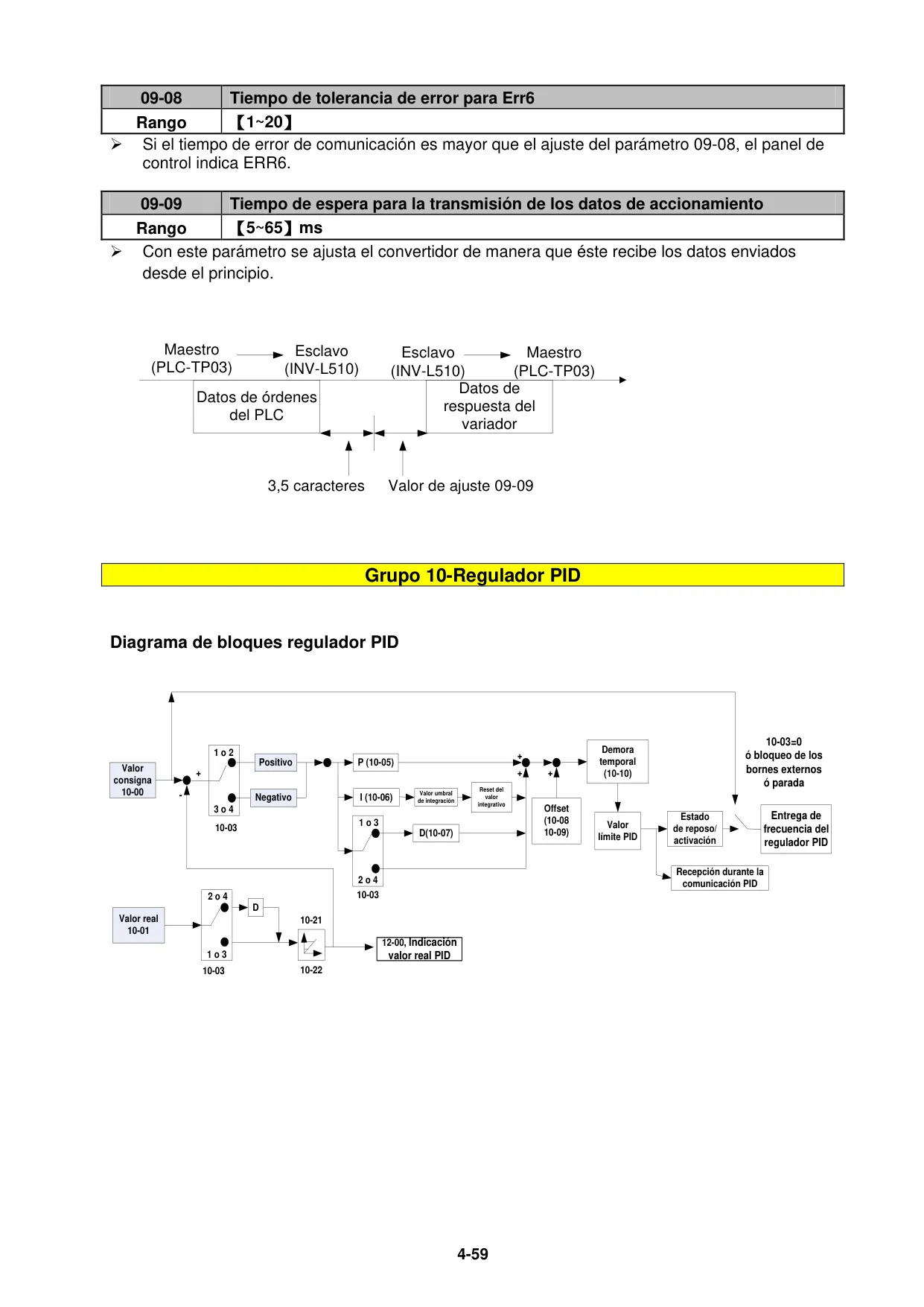

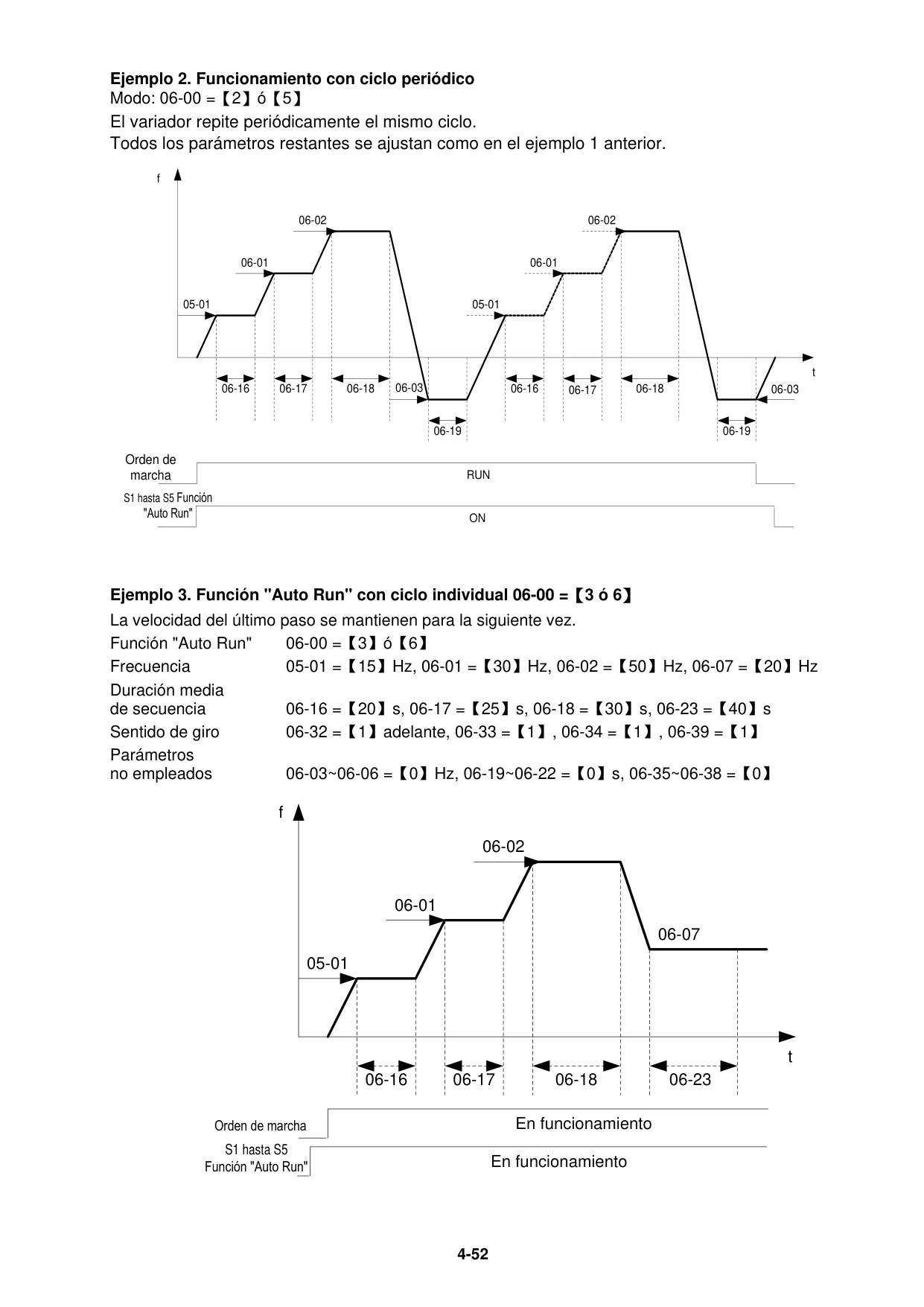

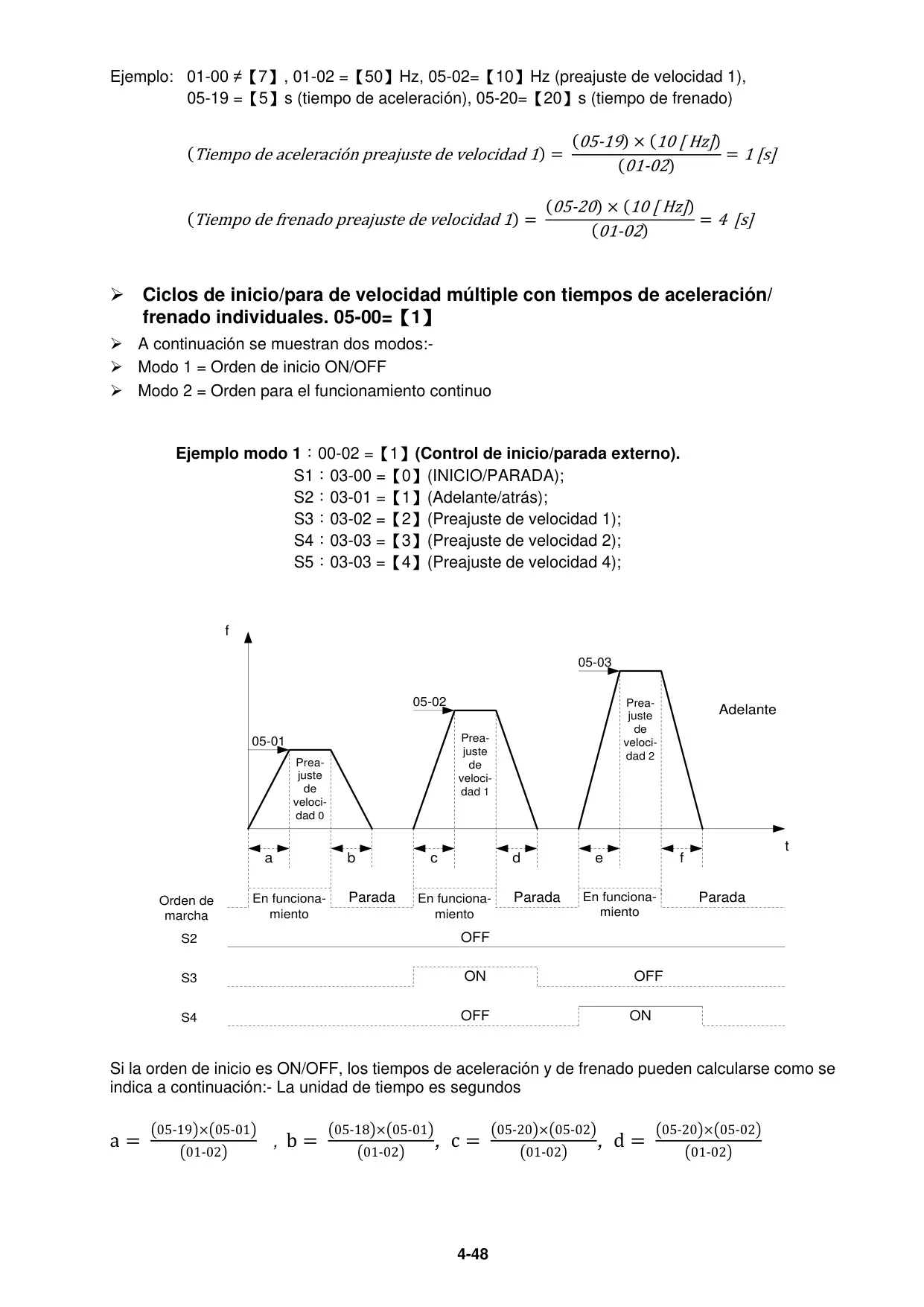

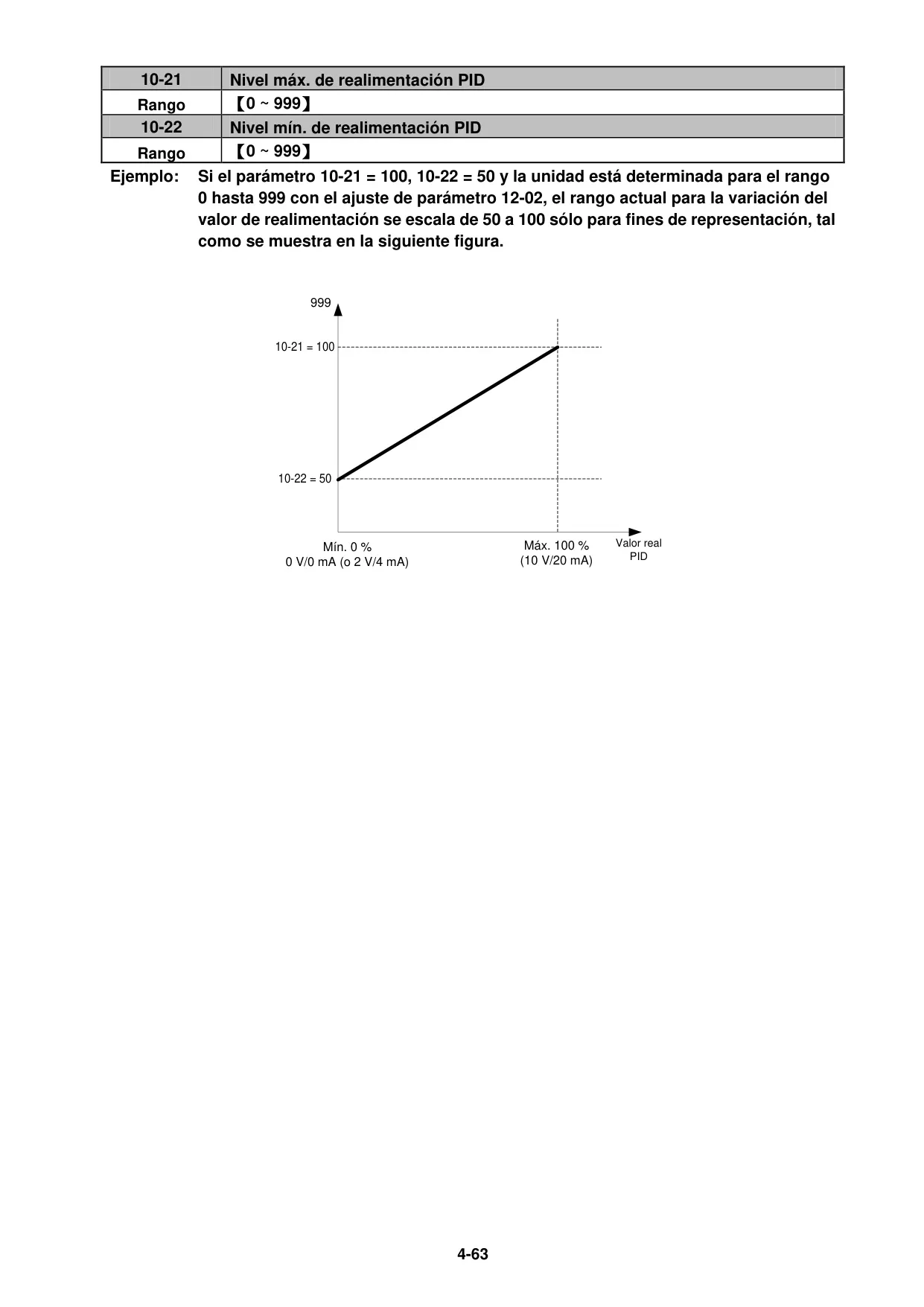

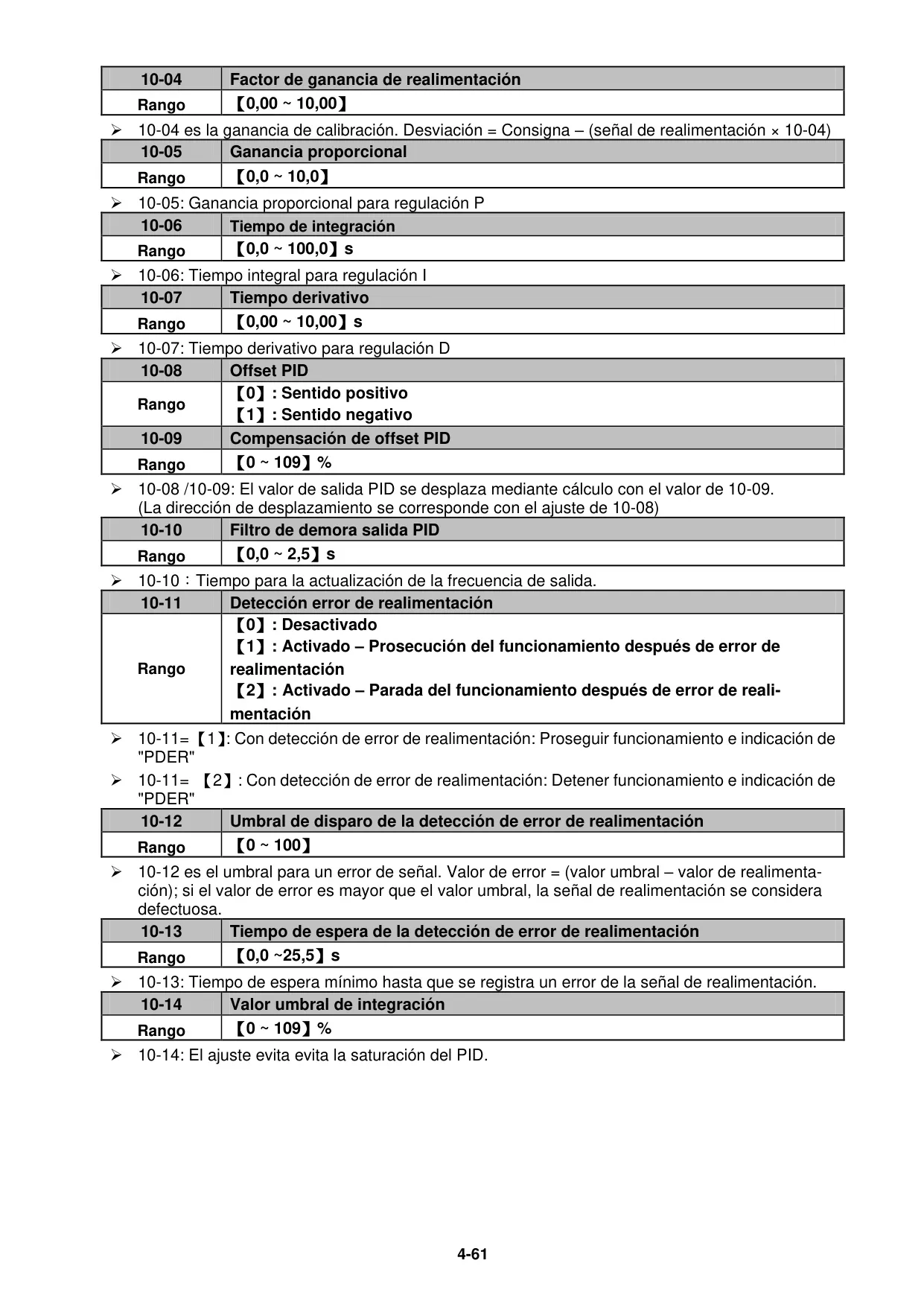

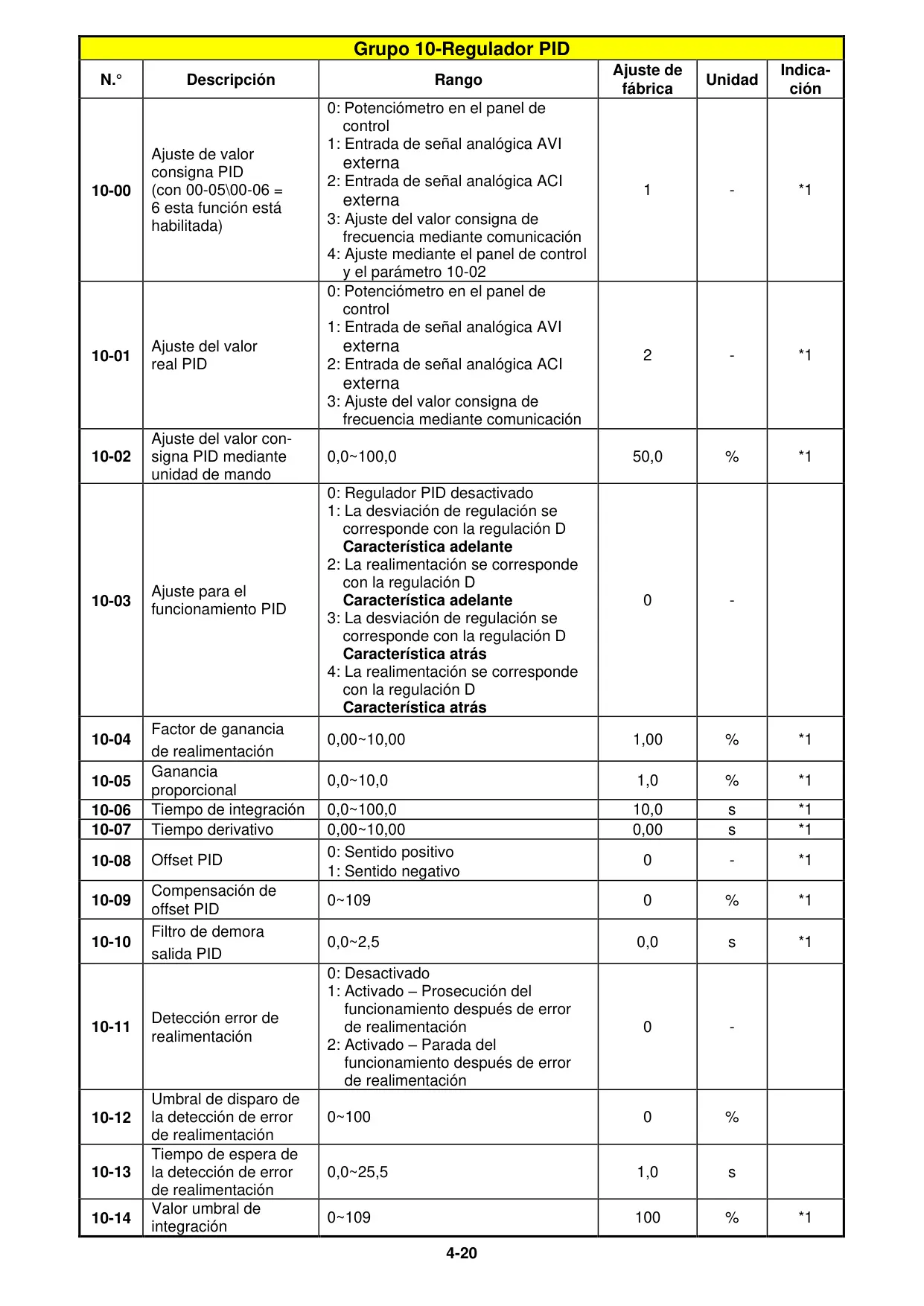

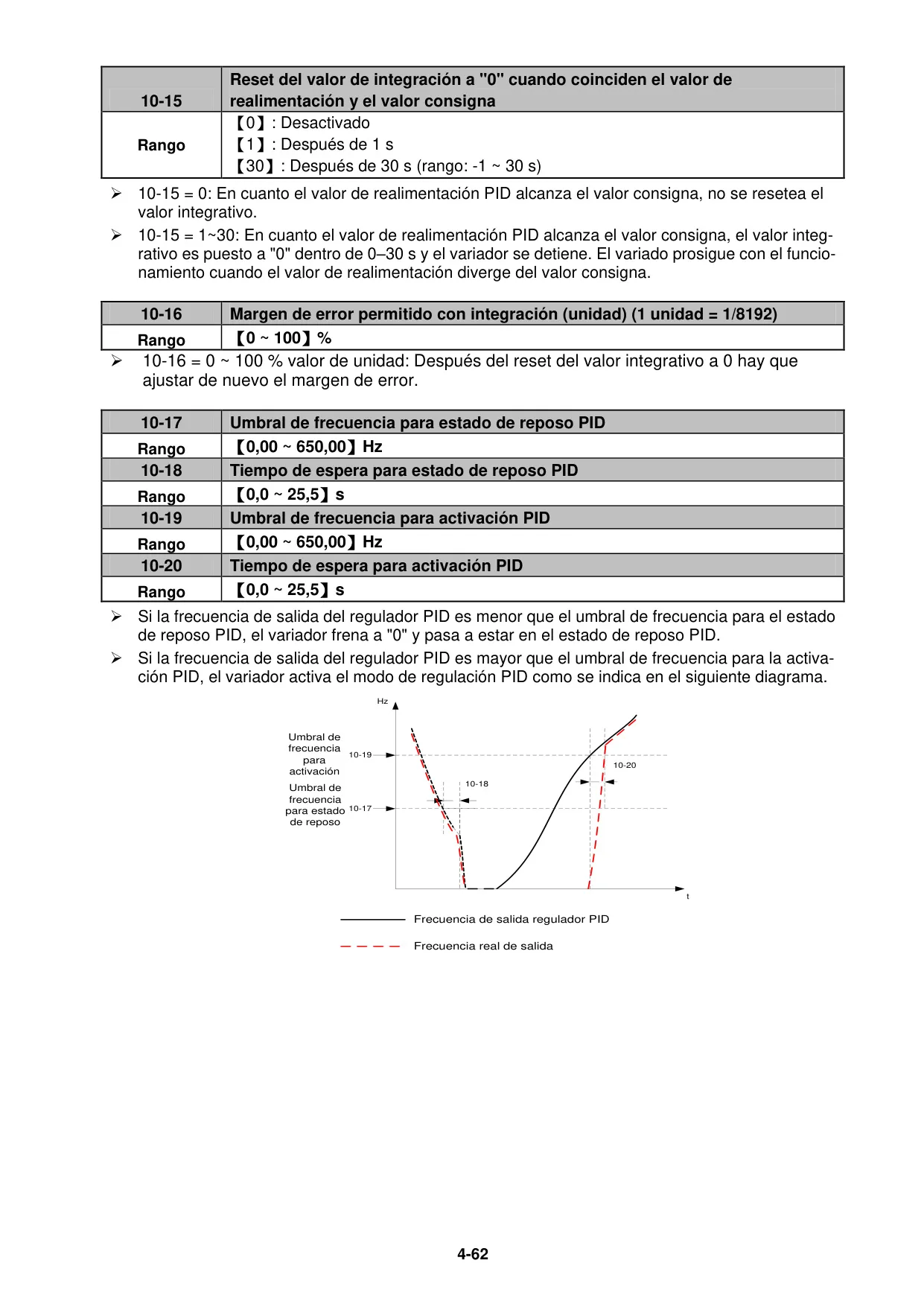

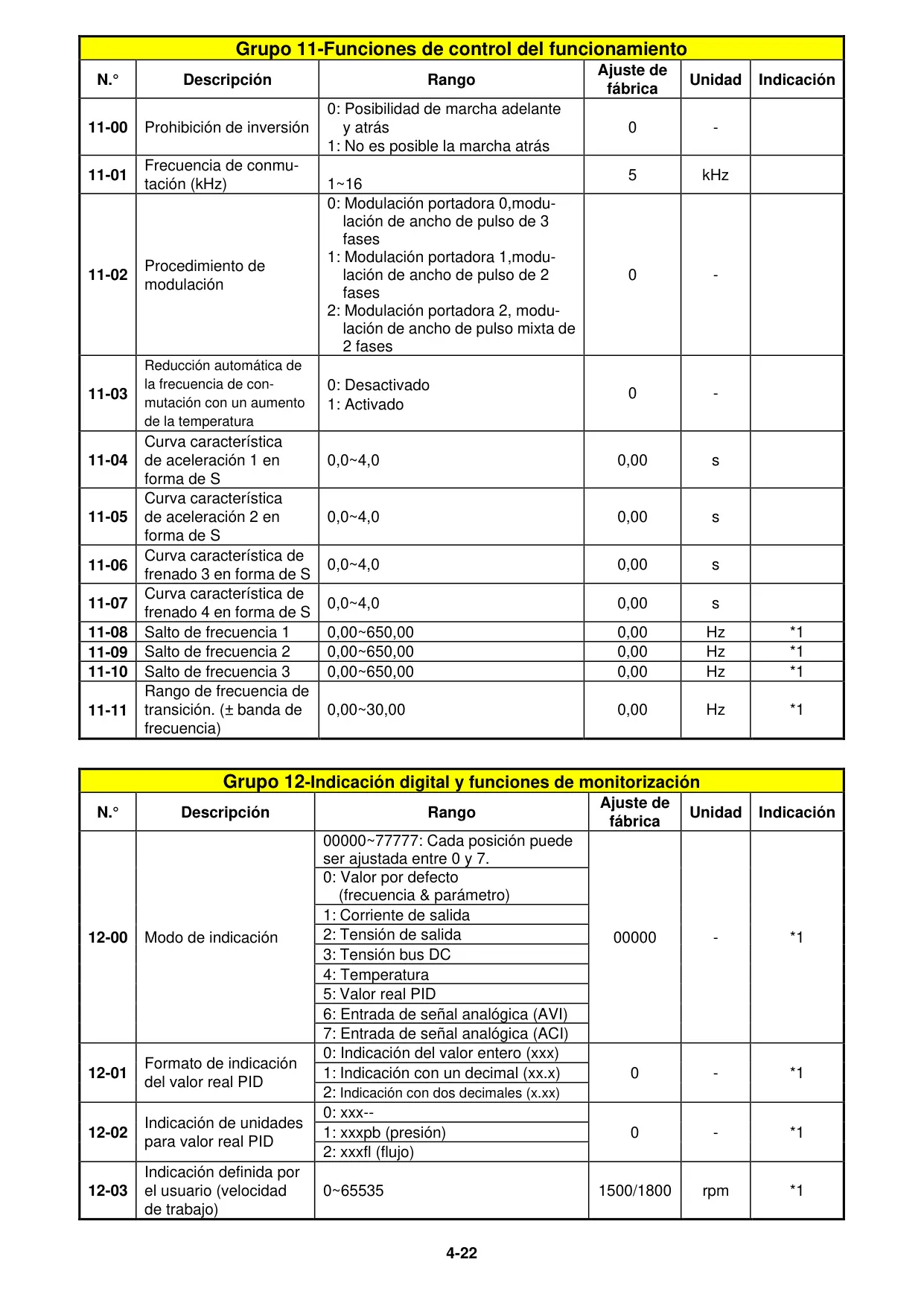

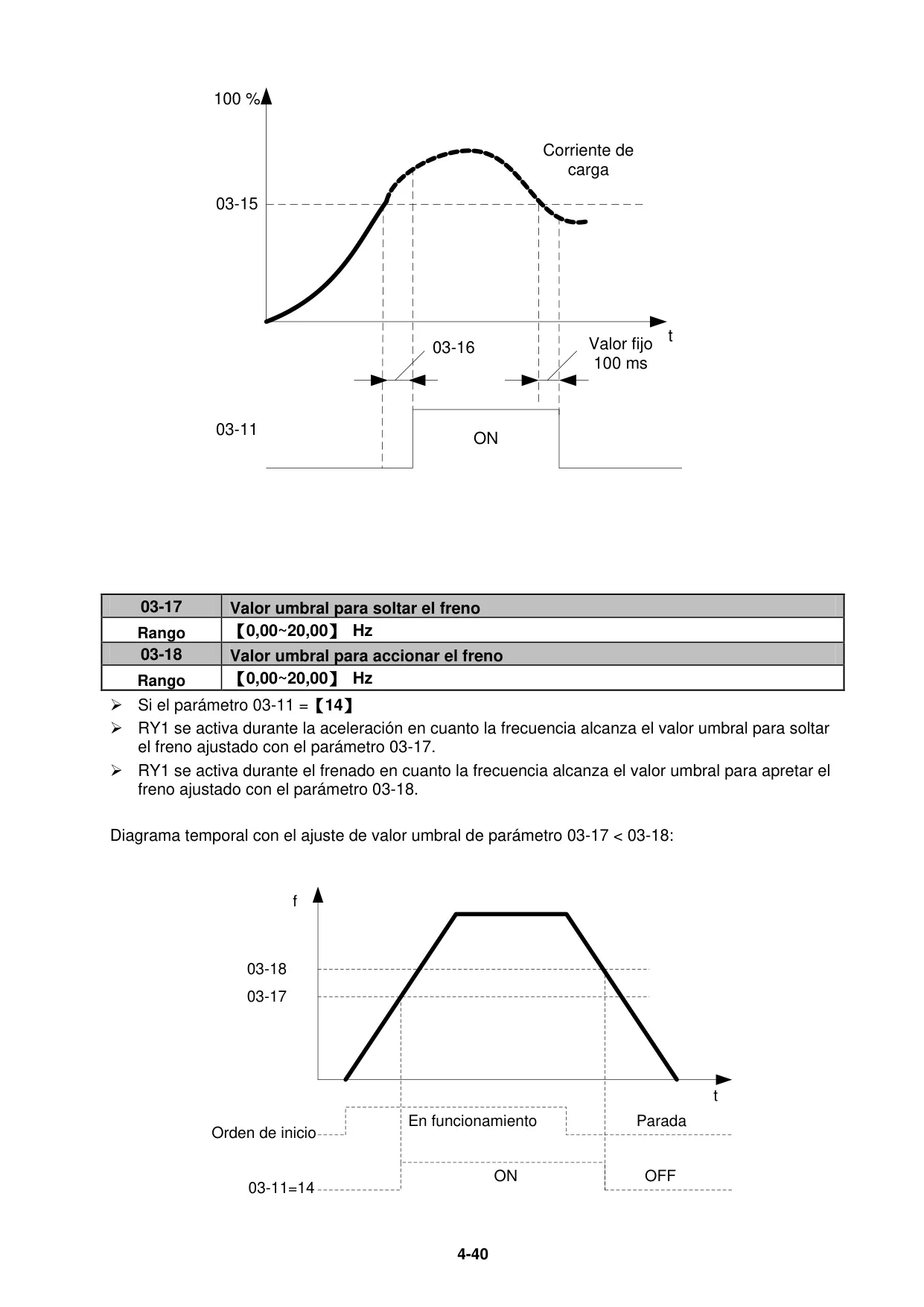

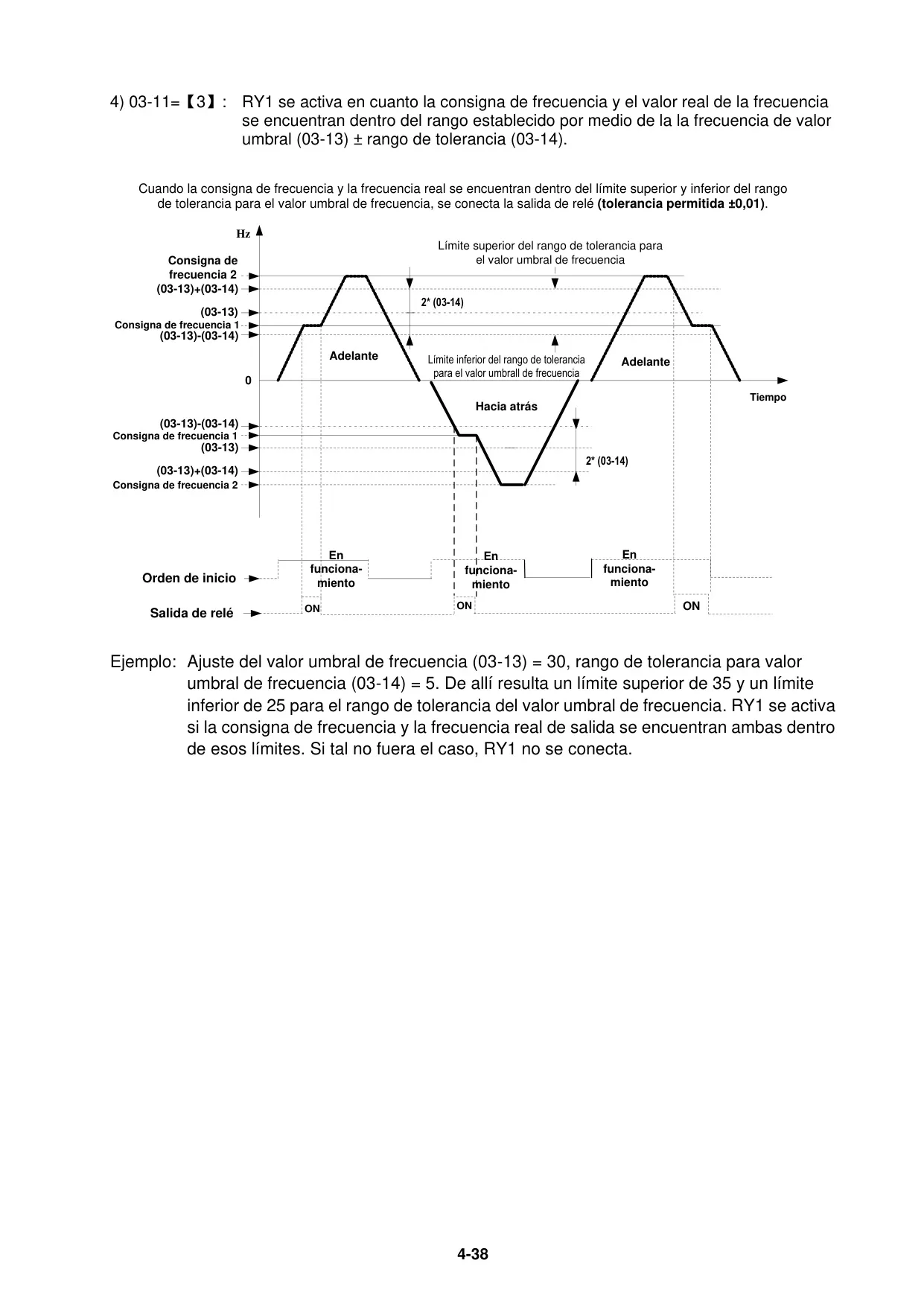

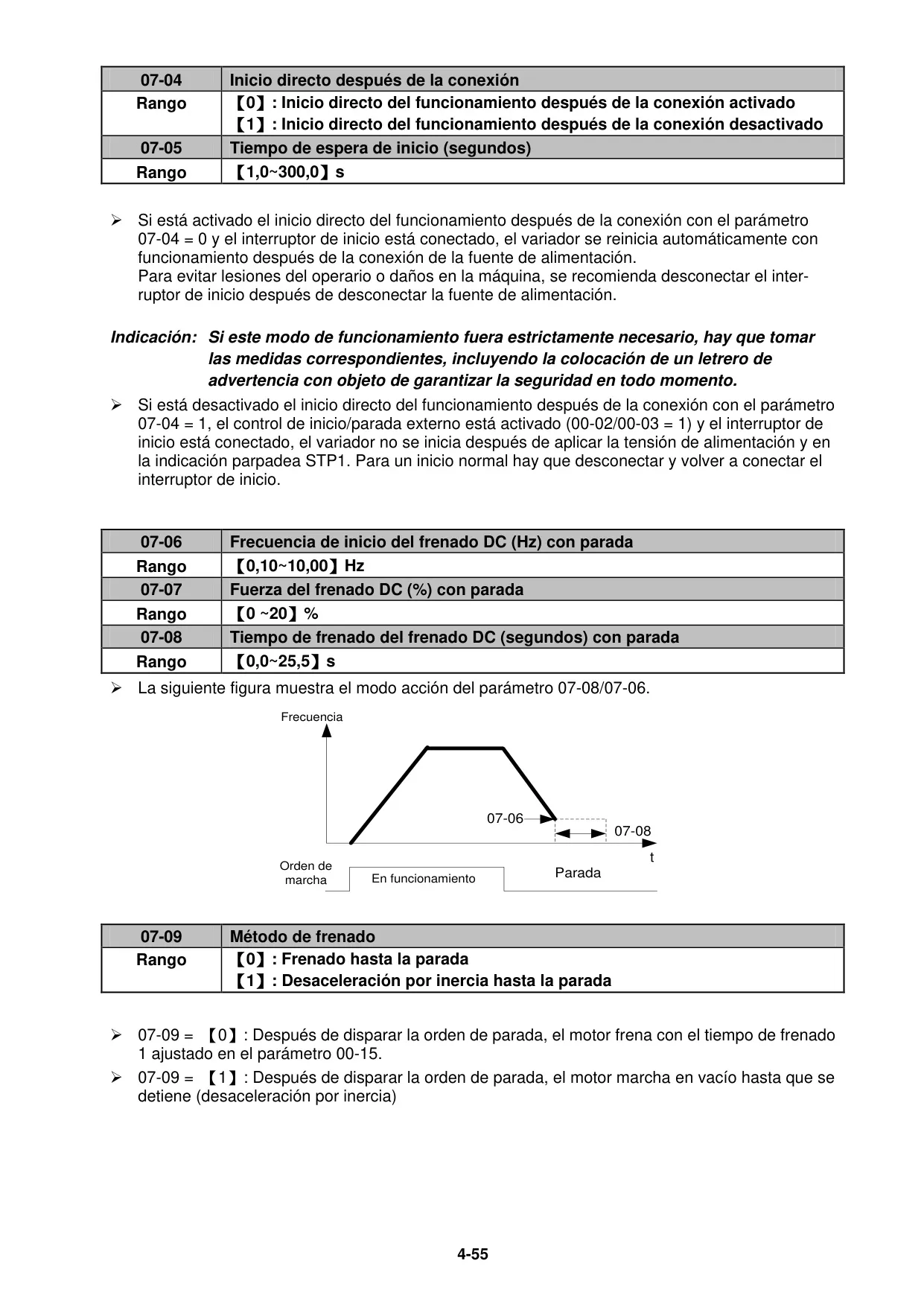

El L510 integra características como el regulador PID, ideal para mantener variables de proceso (presión, flujo, temperatura) en un punto de consigna. También cuenta con la función "Auto Run", que permite programar secuencias de velocidad y dirección con duraciones específicas, facilitando la automatización de tareas repetitivas. Estas funcionalidades, combinadas con la capacidad de ajustar tiempos de aceleración y frenado con curvas en forma de S, aseguran transiciones suaves y un control dinámico del motor.

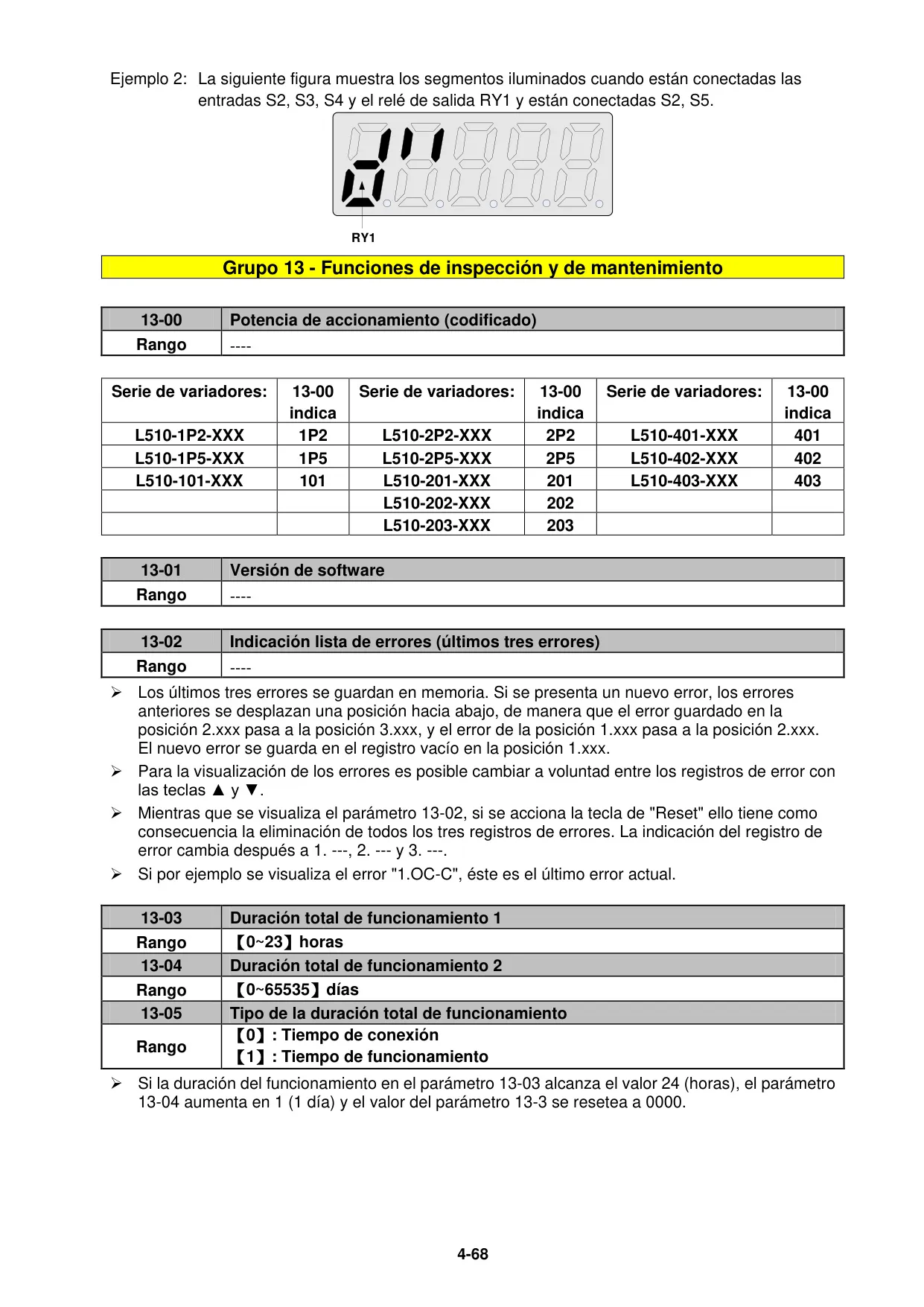

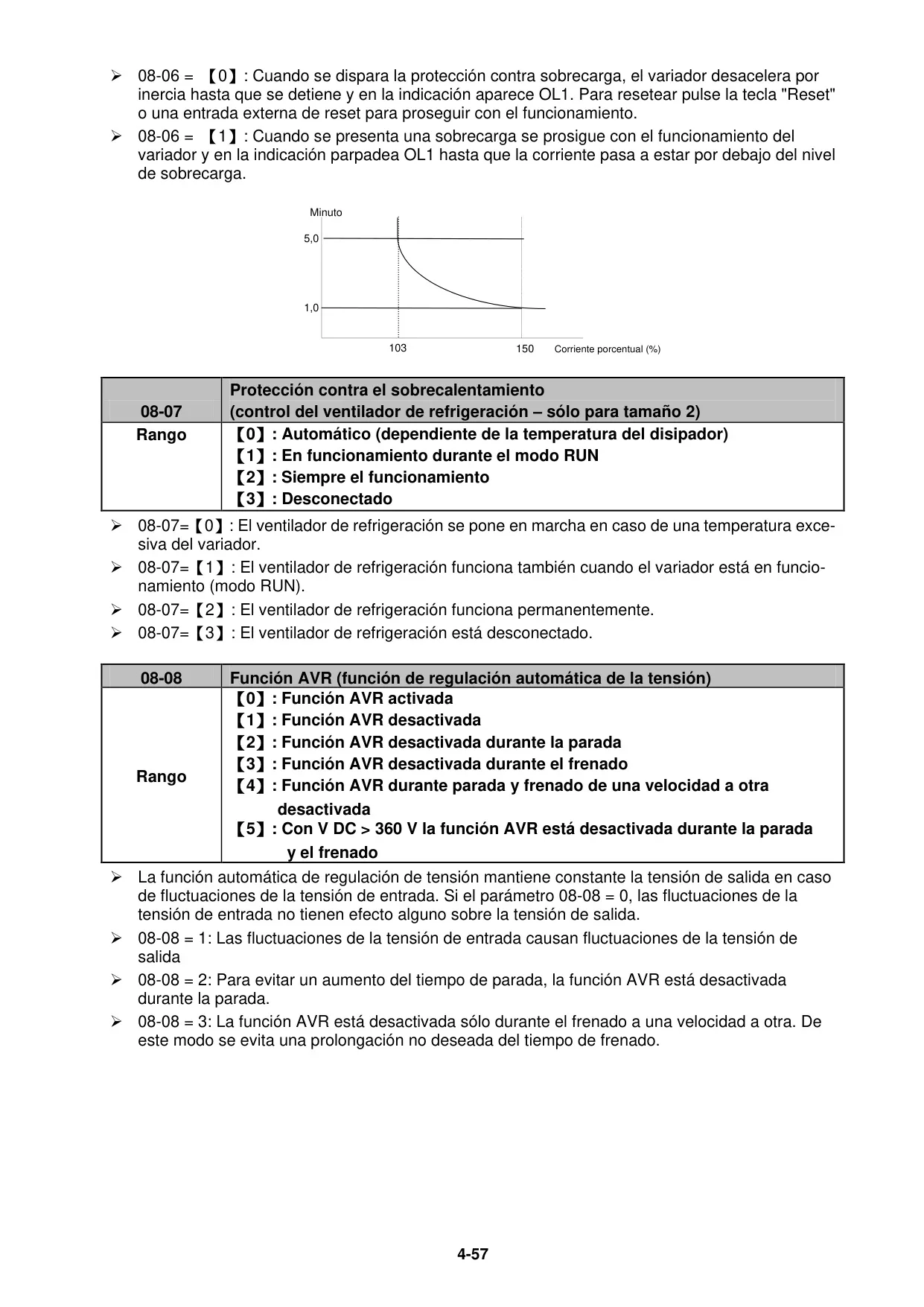

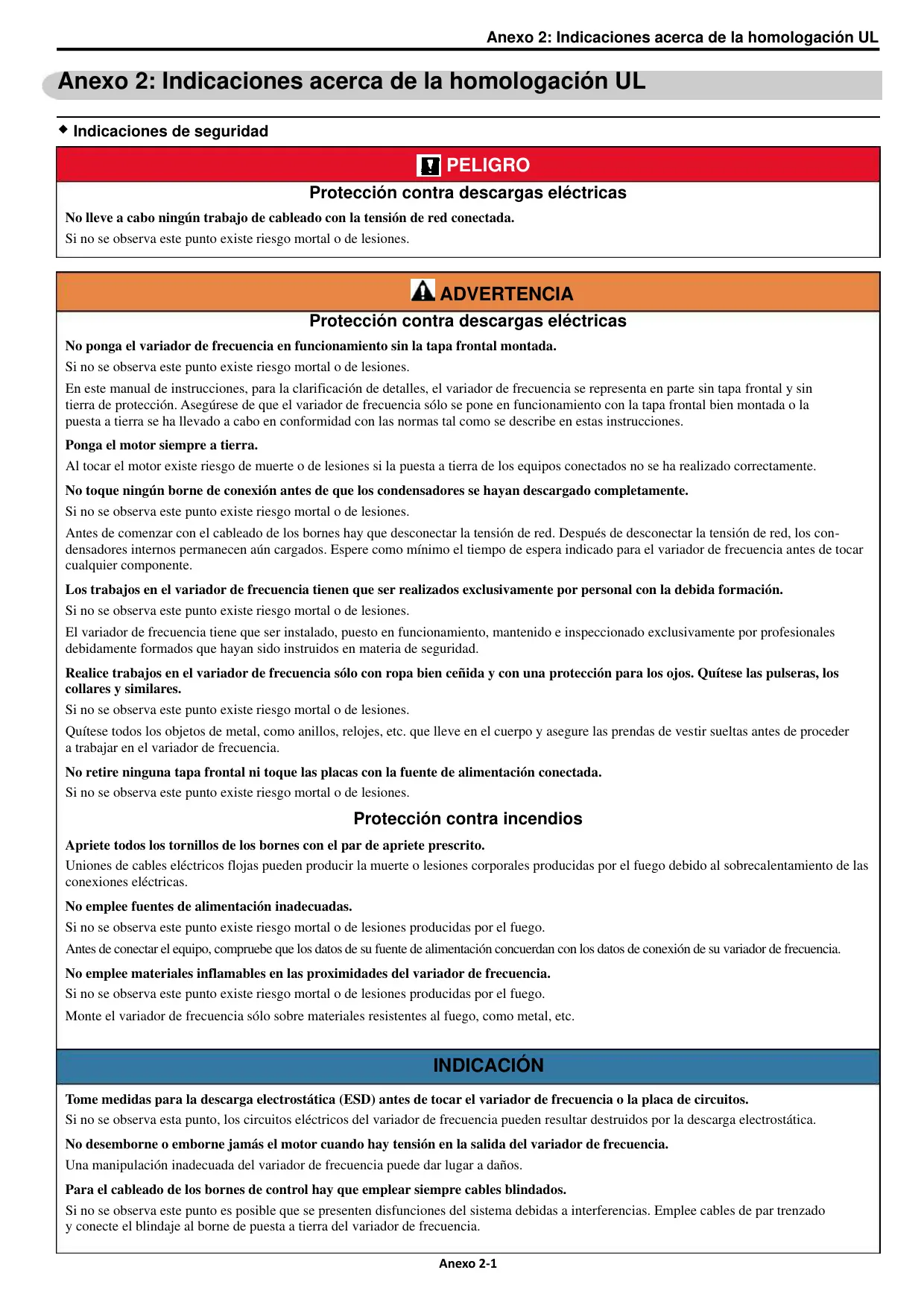

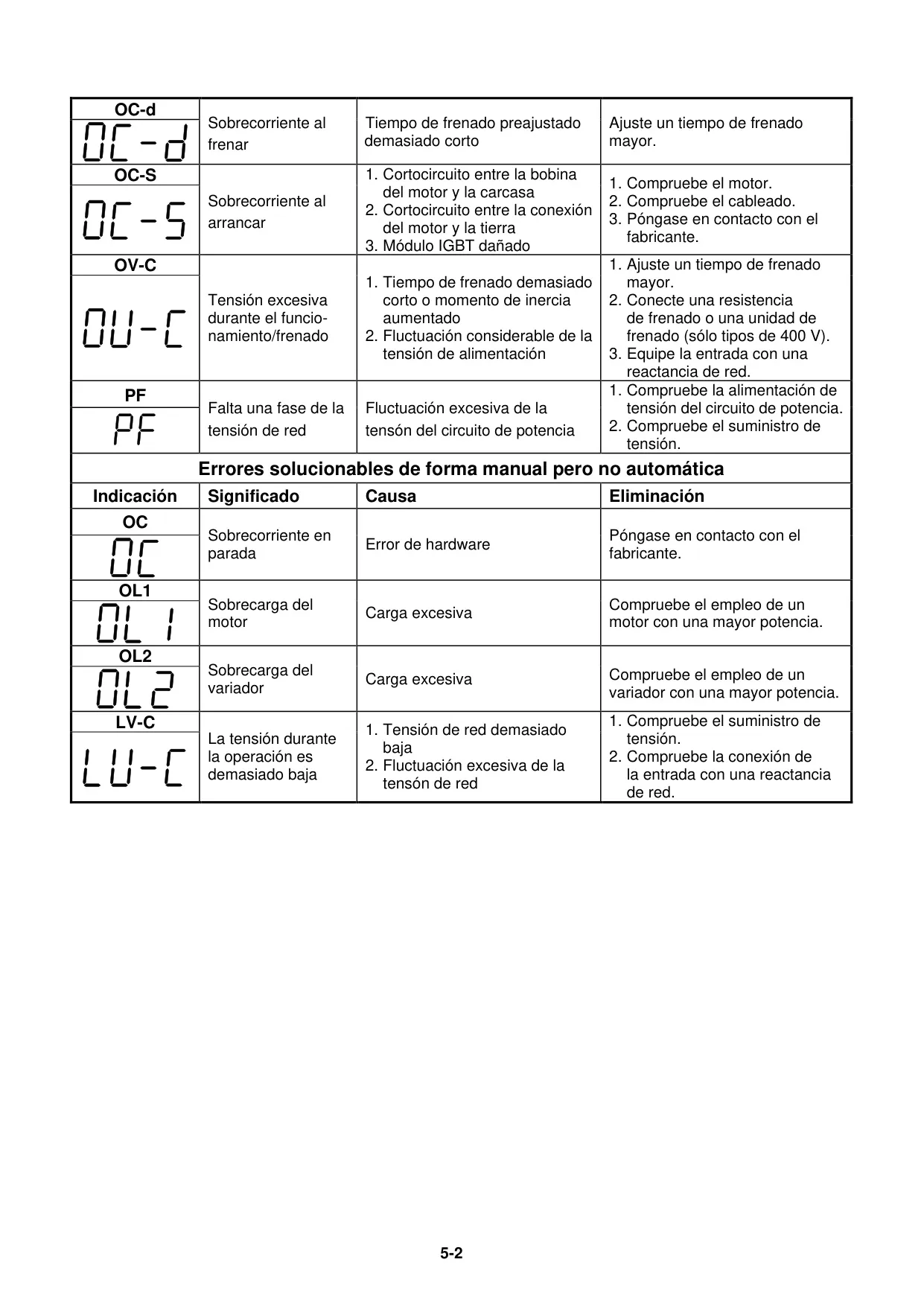

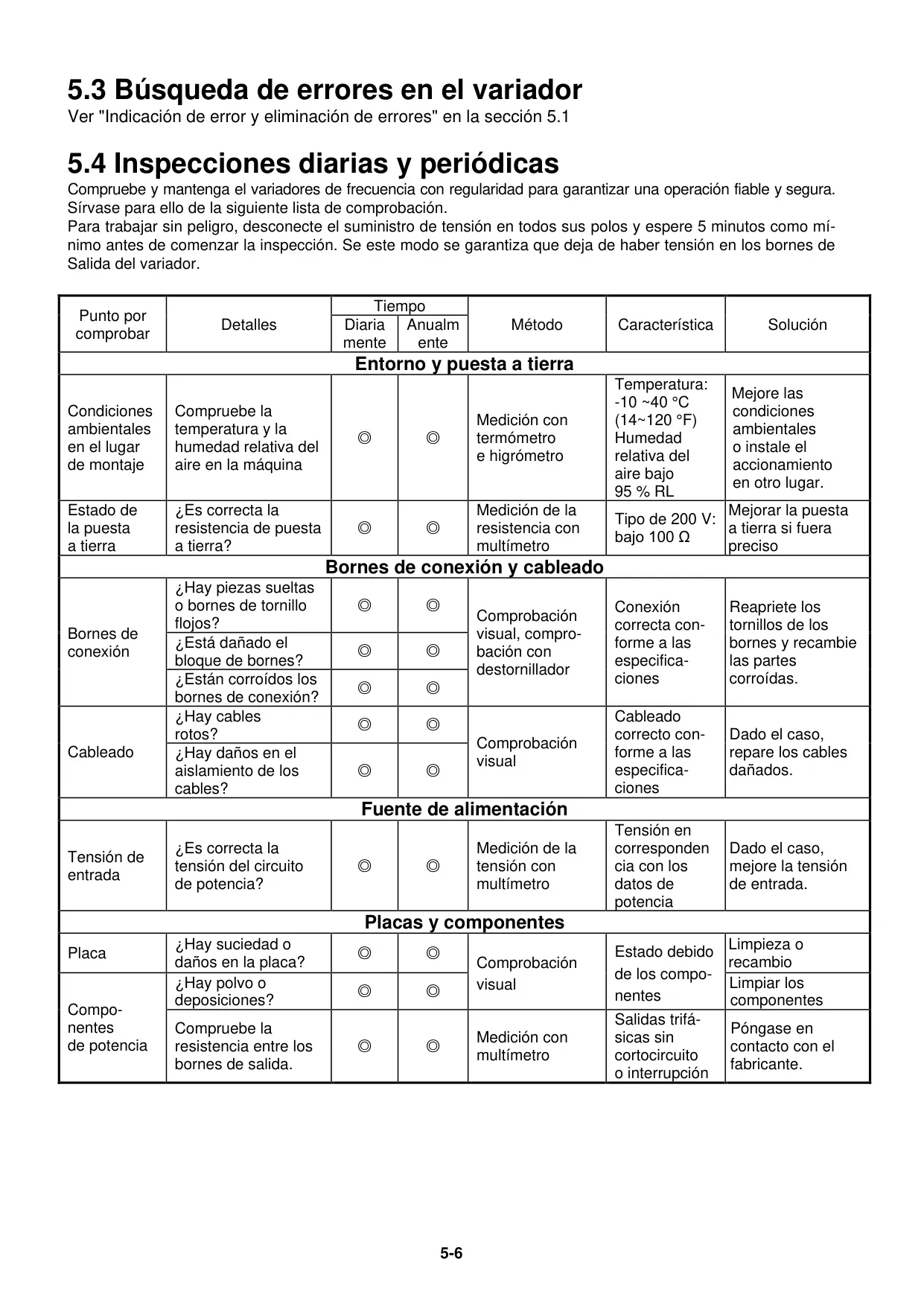

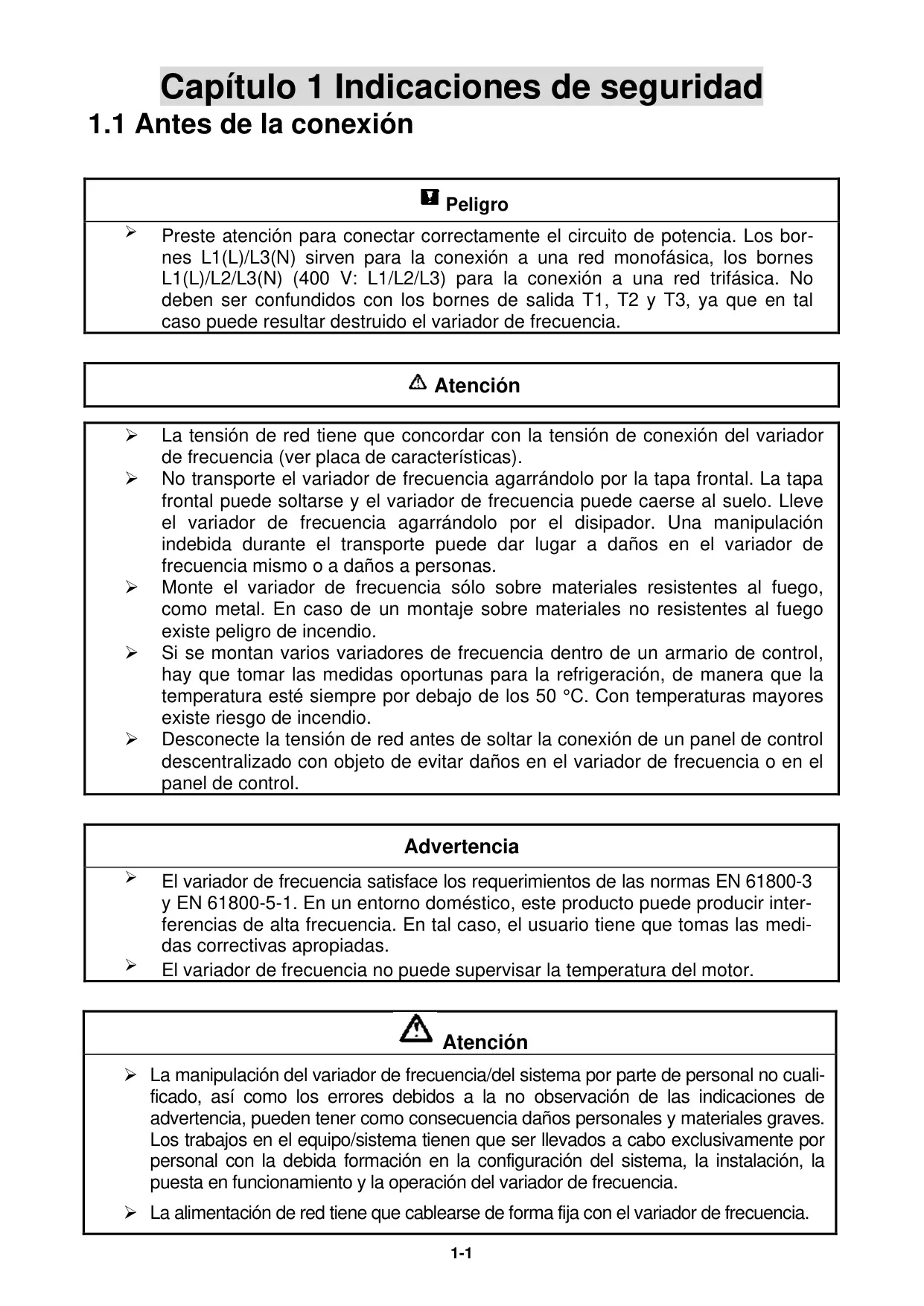

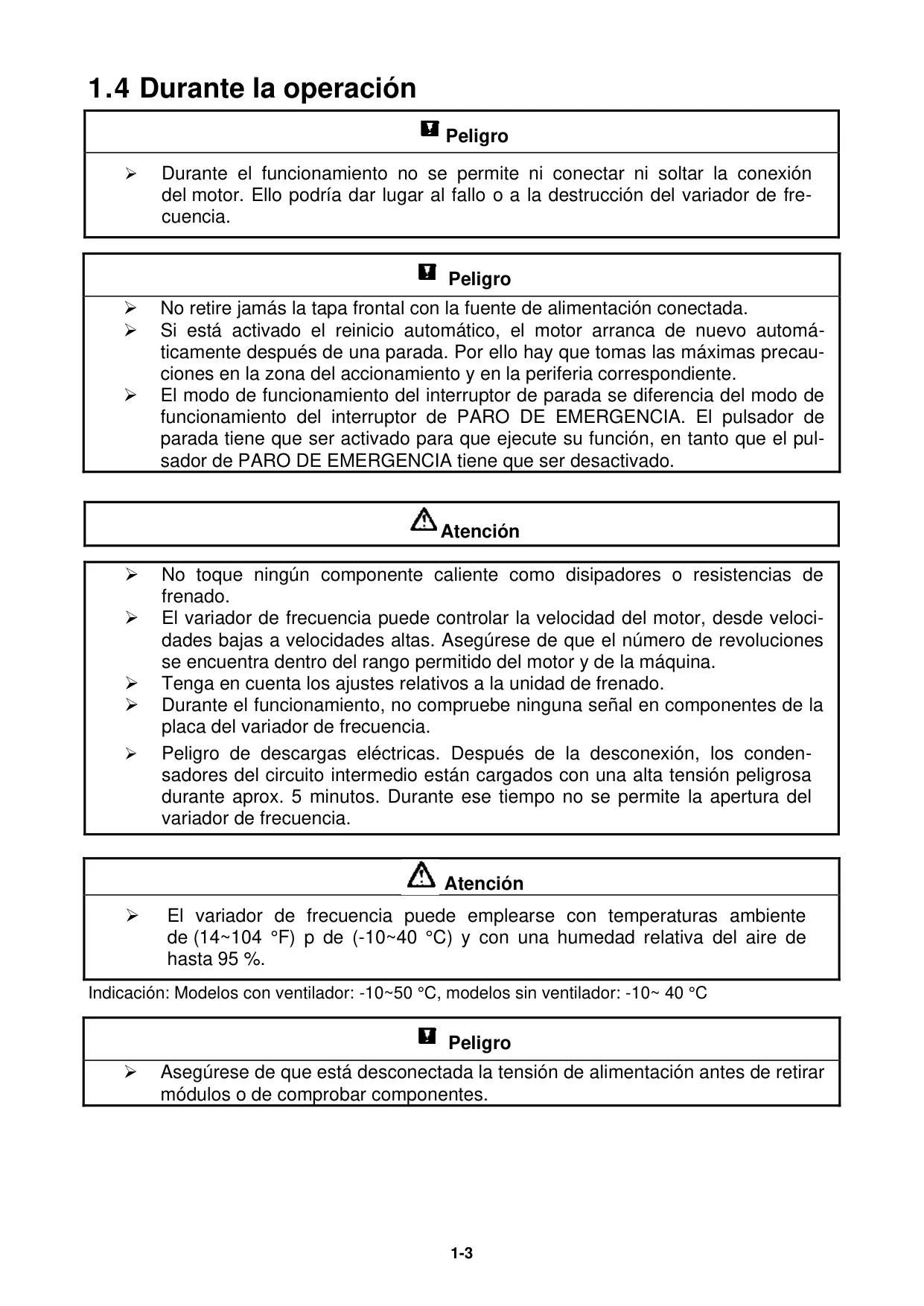

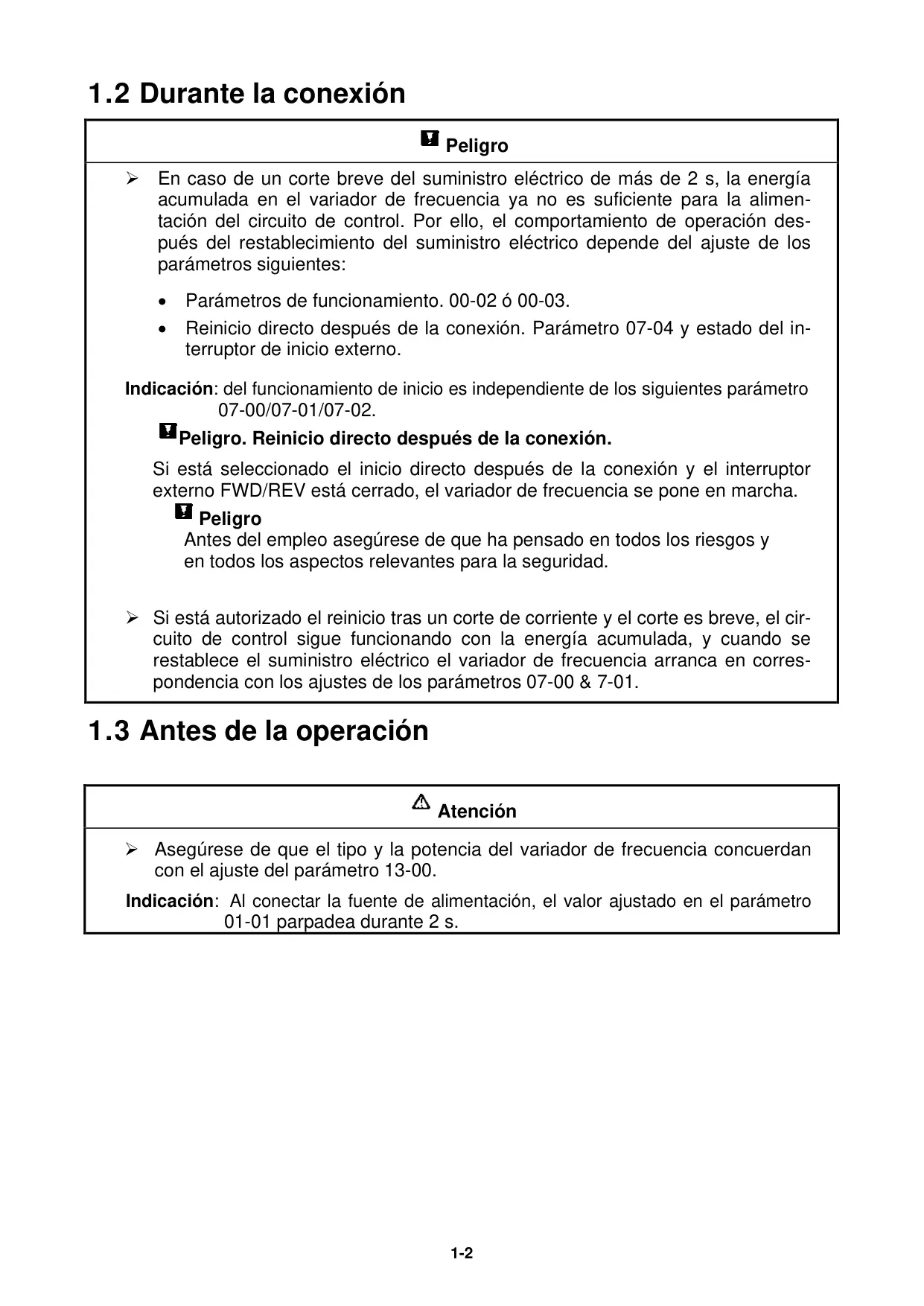

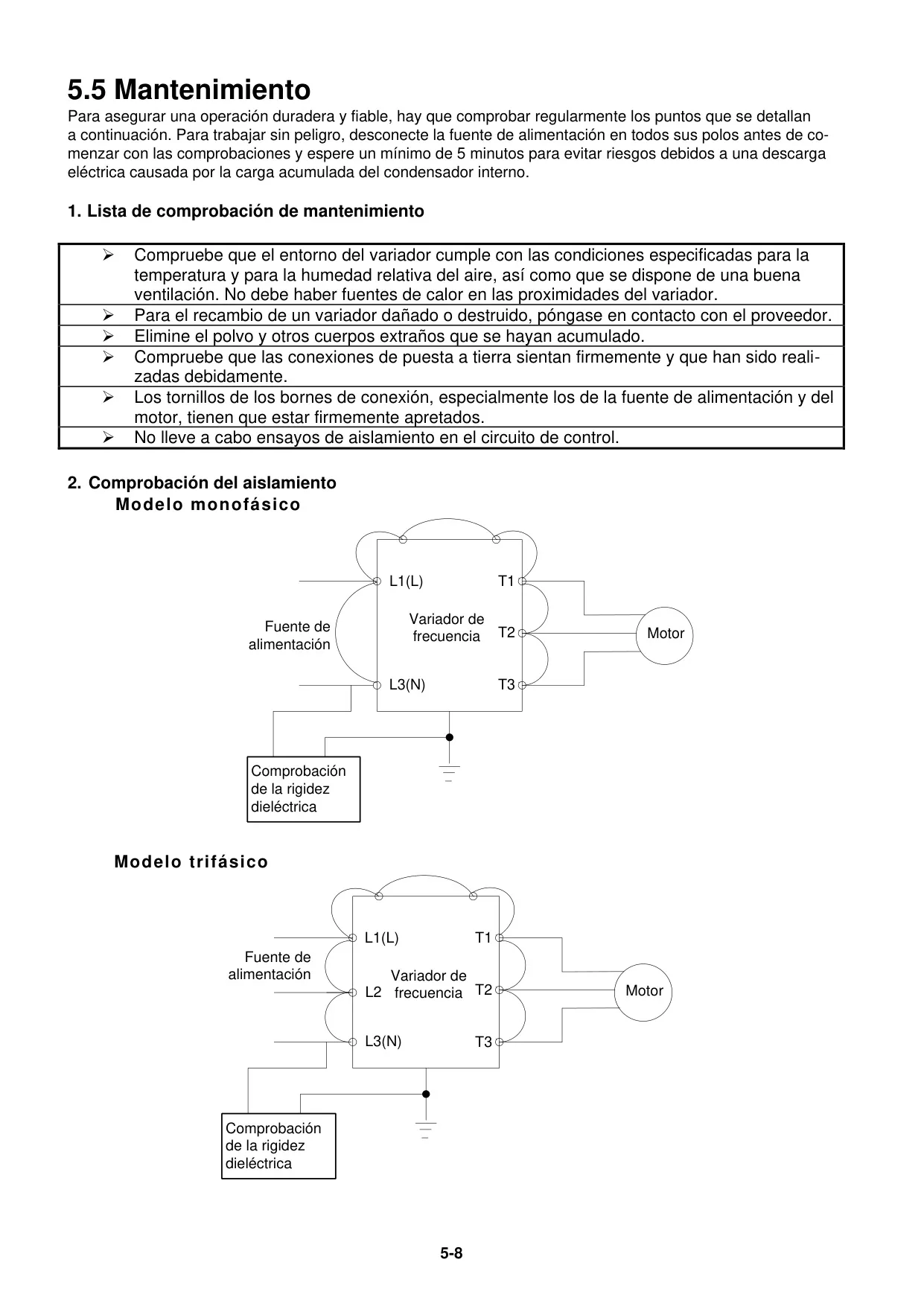

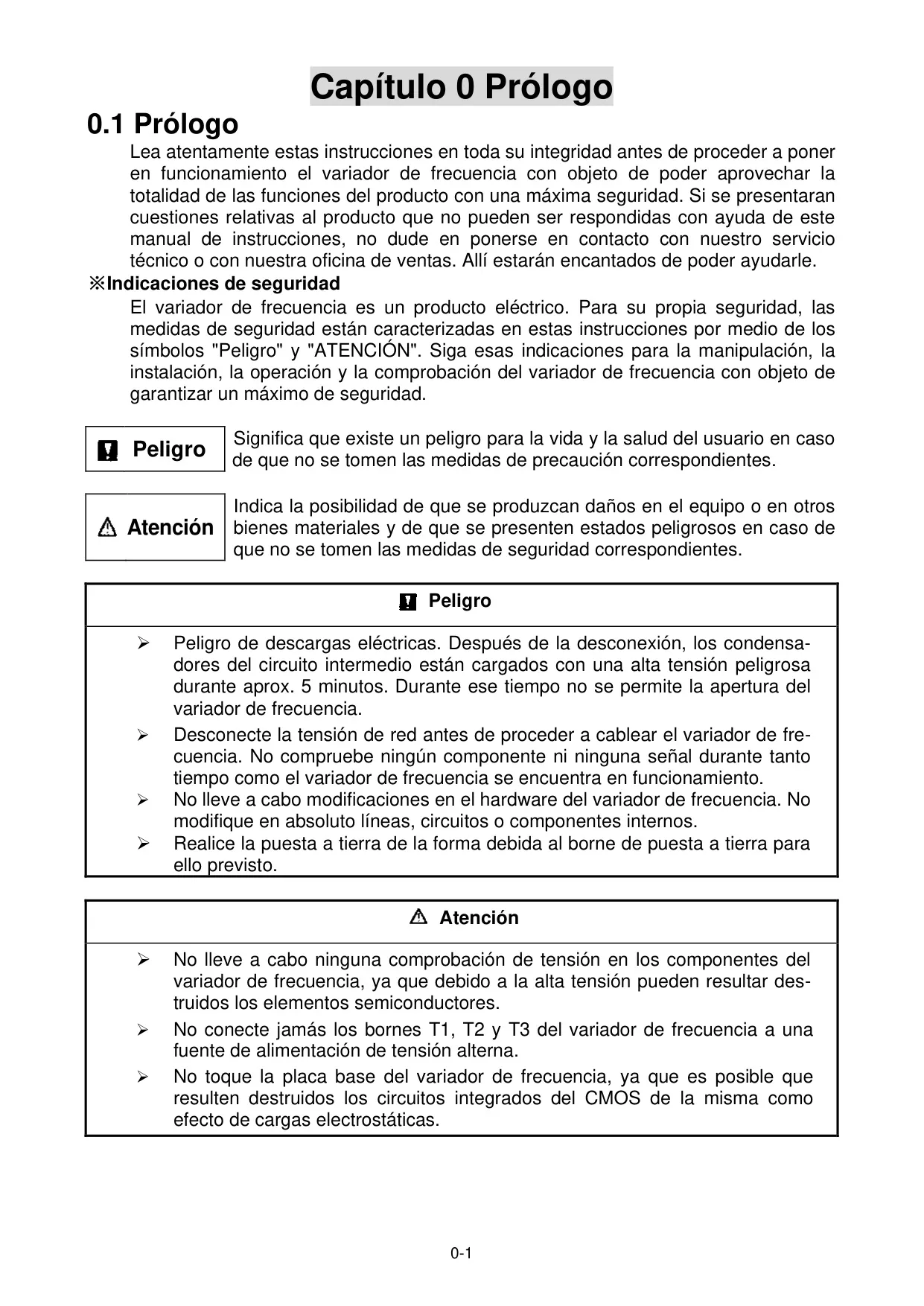

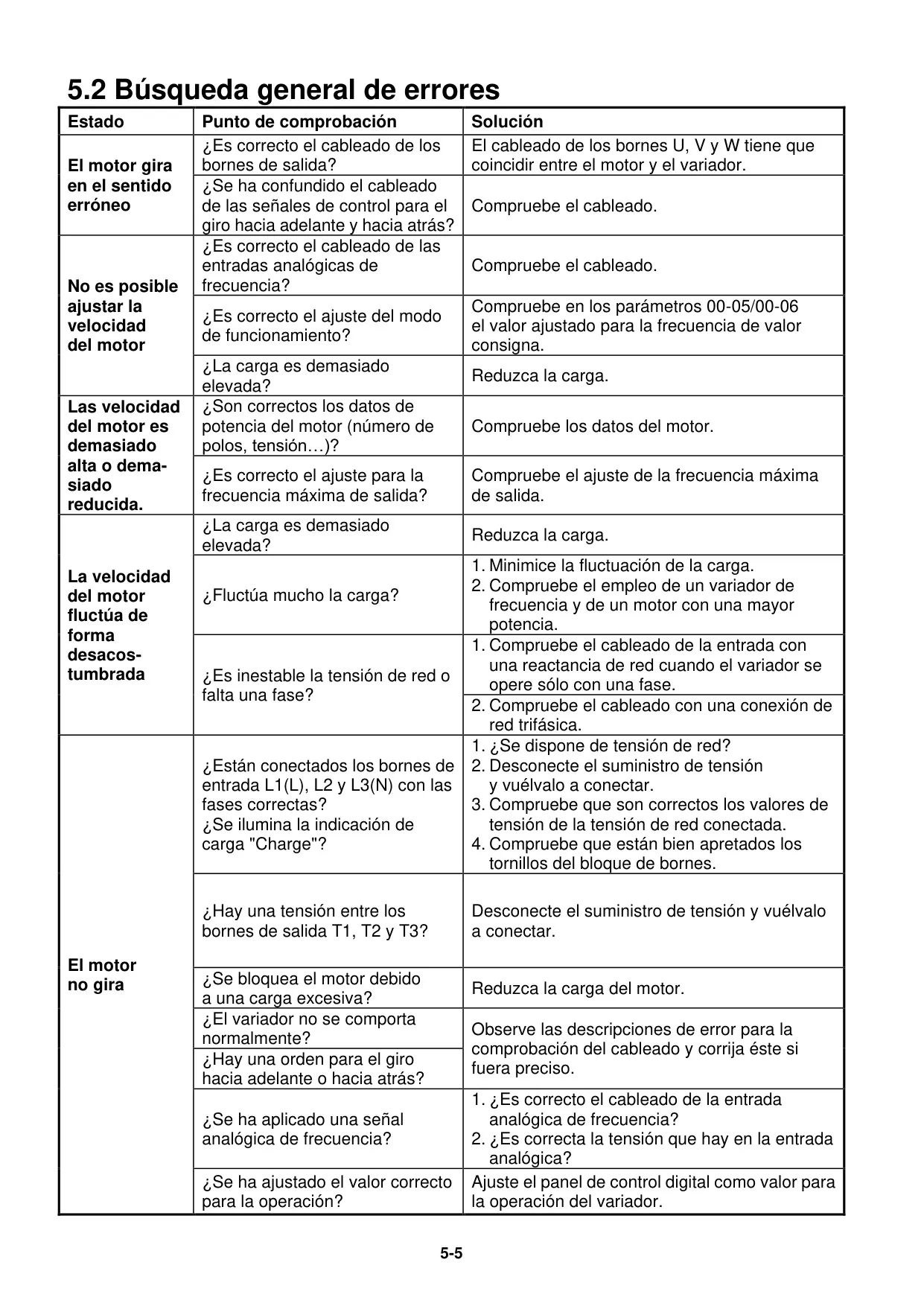

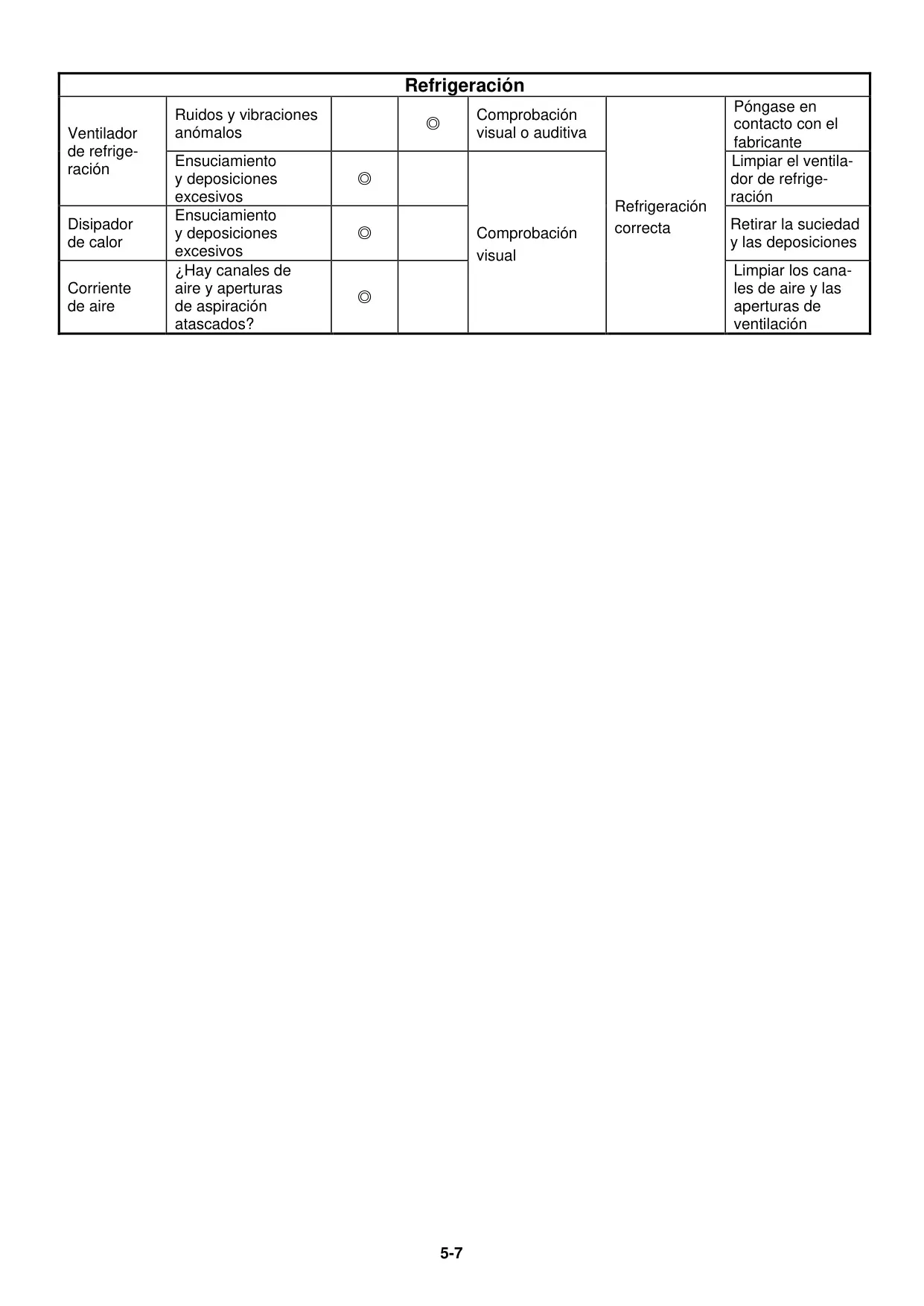

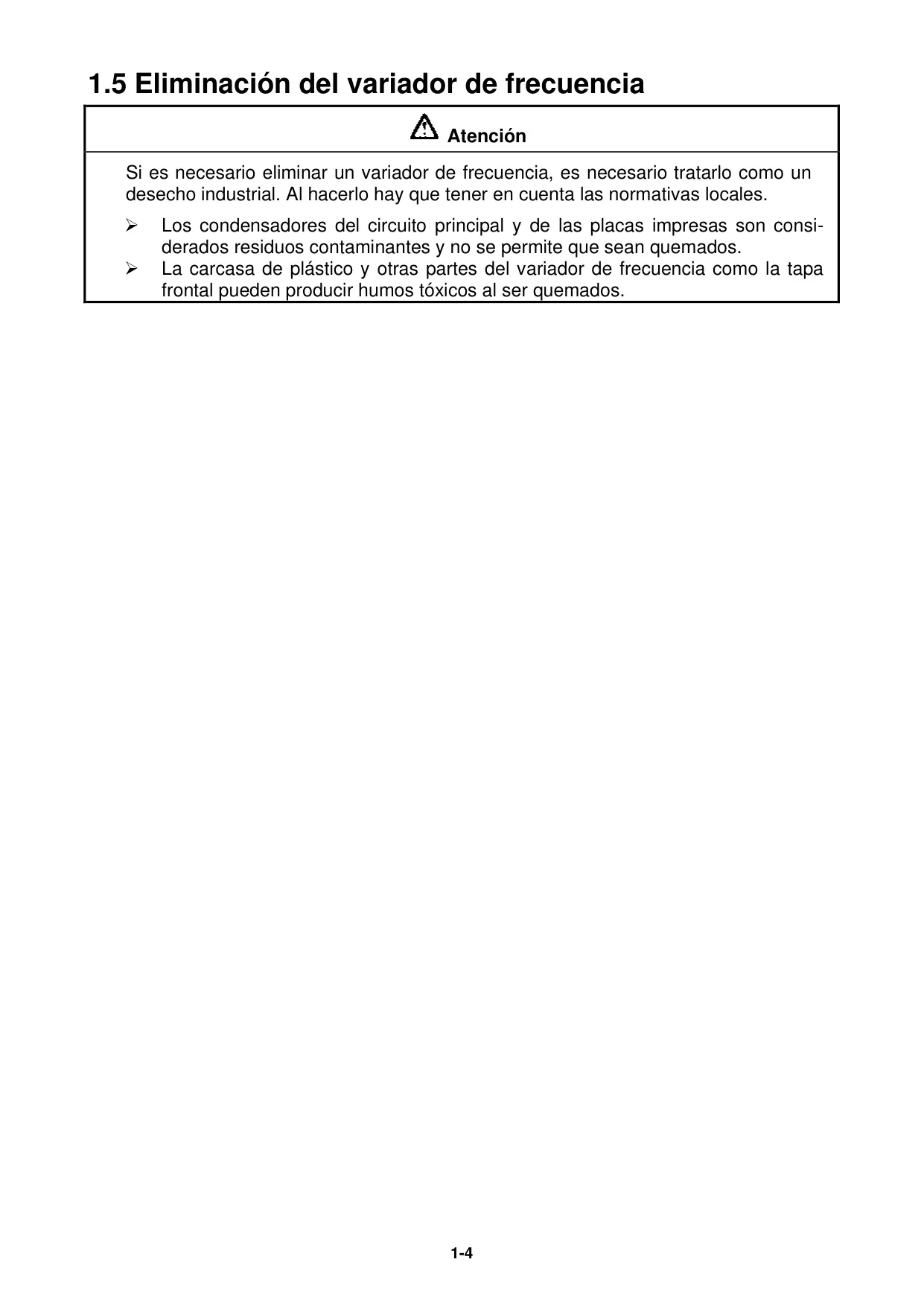

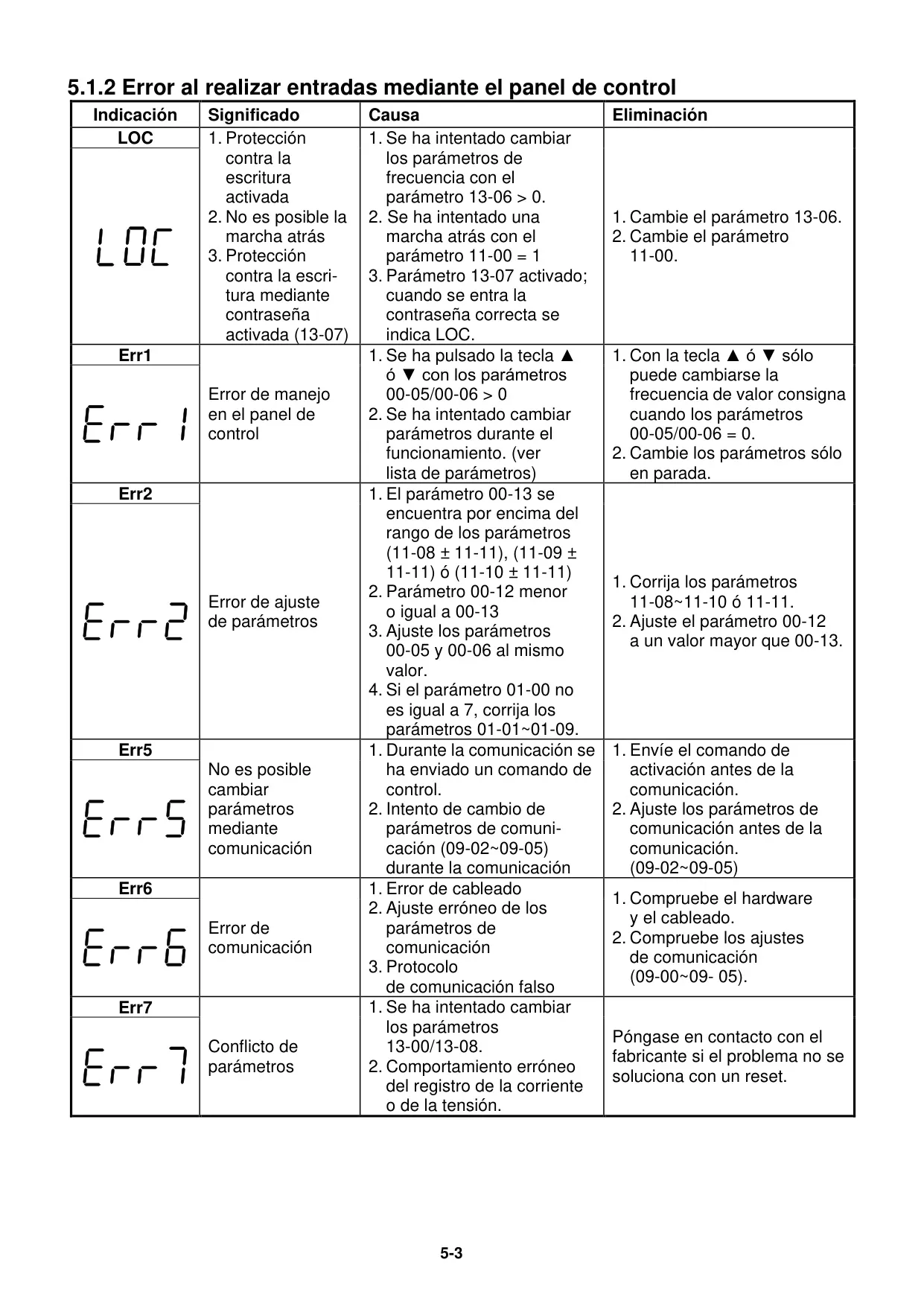

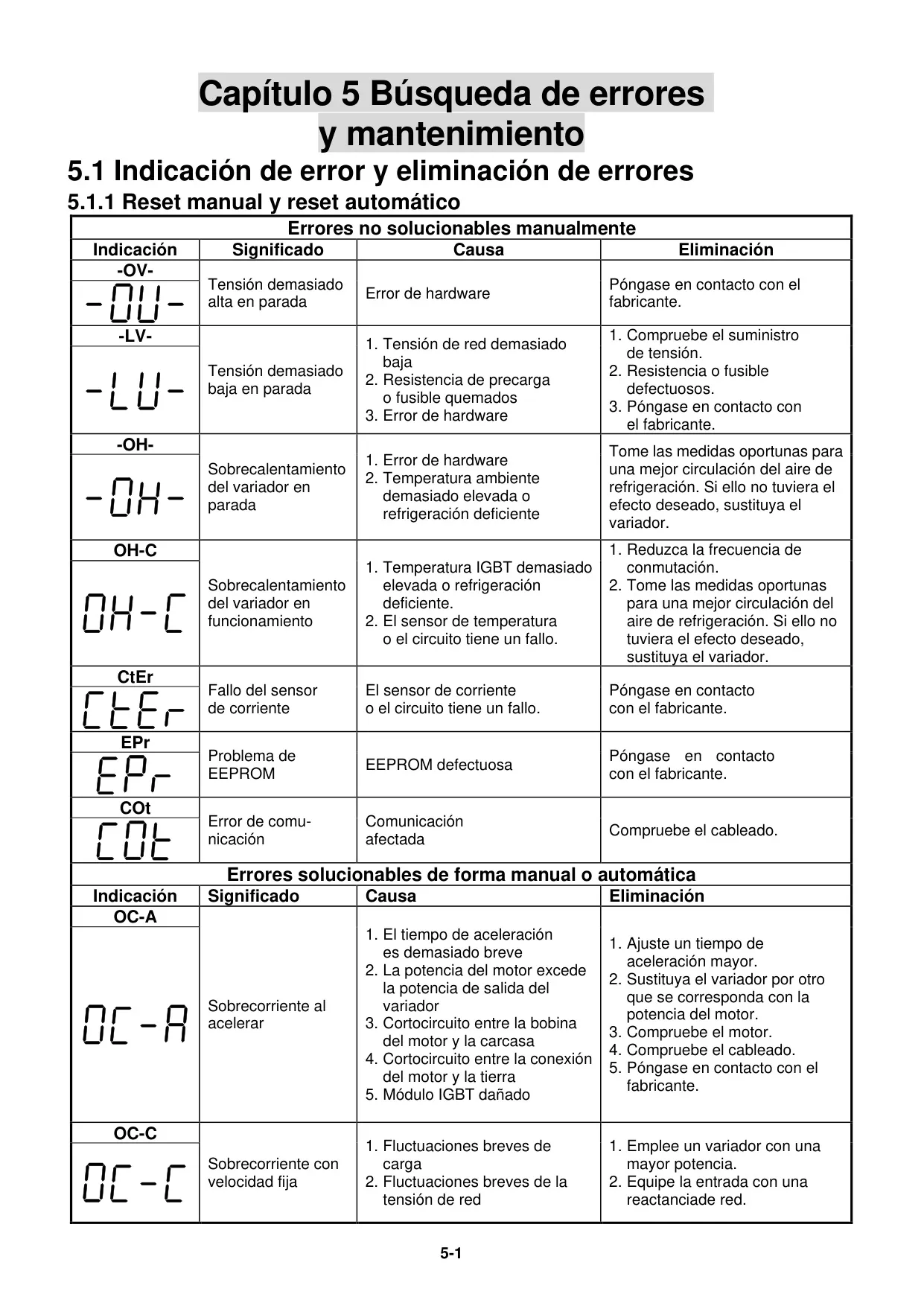

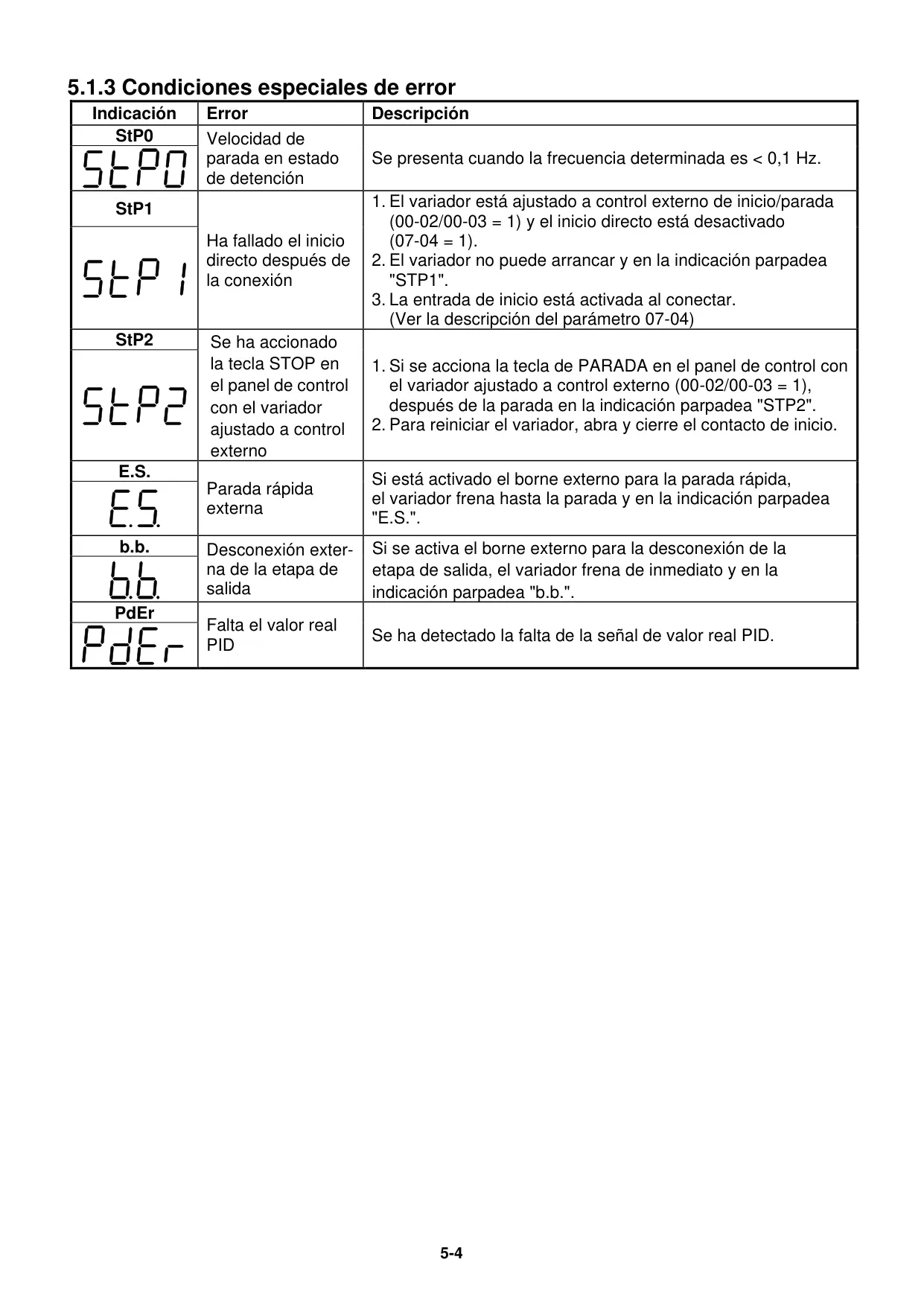

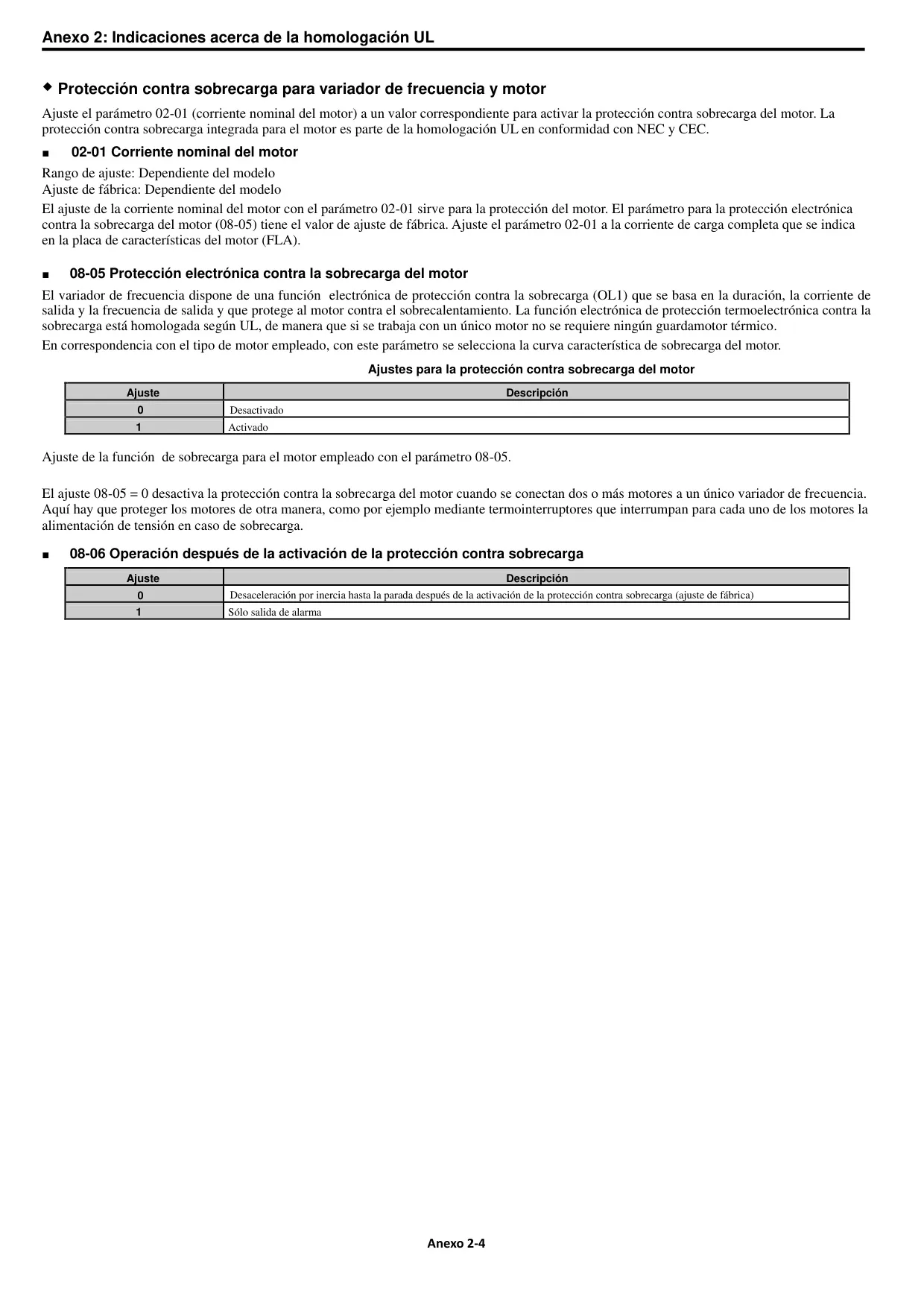

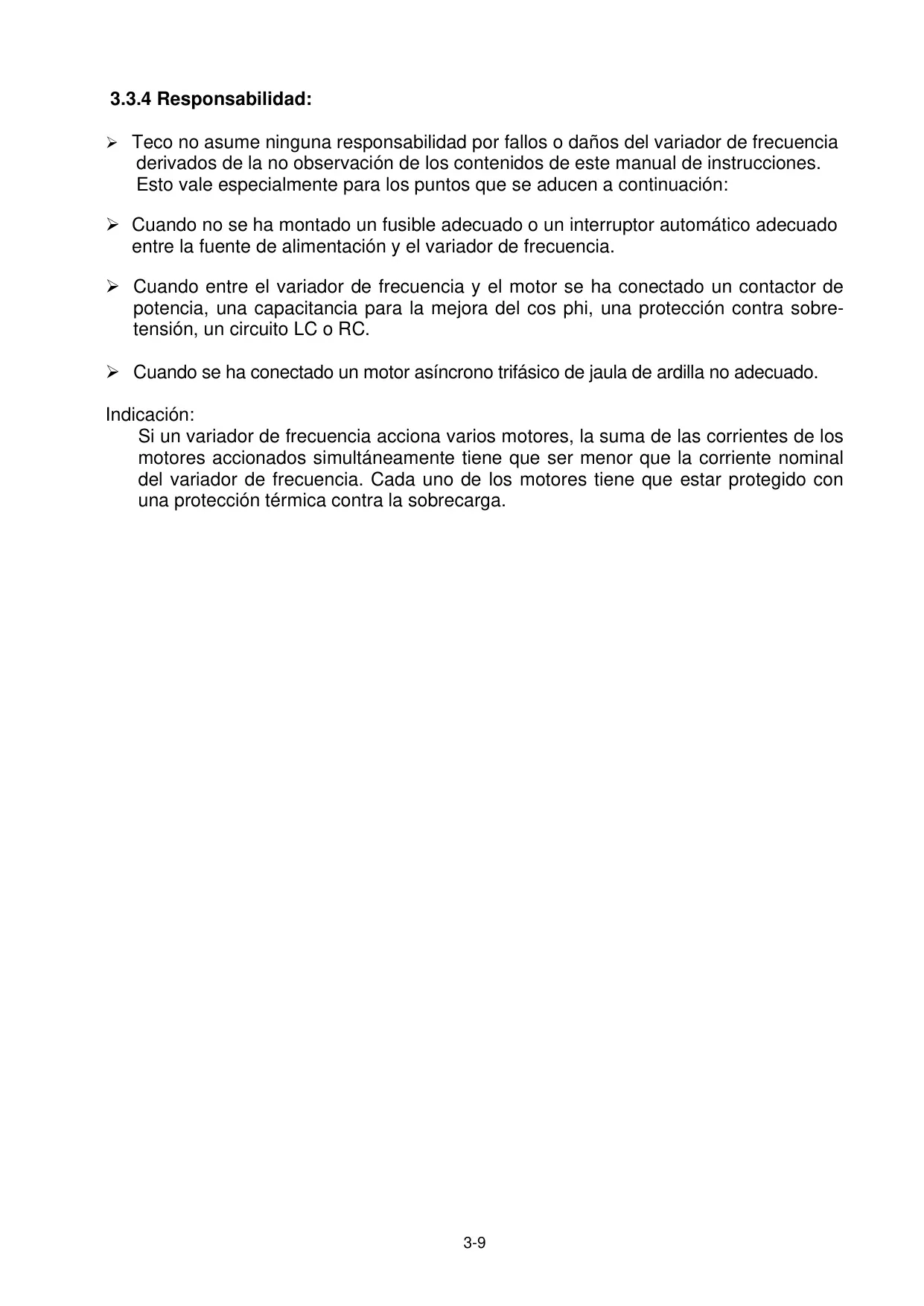

El manual del L510 subraya la importancia de las medidas de seguridad, como la desconexión total antes de cualquier manipulación y la correcta puesta a tierra para evitar descargas eléctricas. Ofrece protecciones exhaustivas contra sobrecargas, sobretensiones y subtensiones. Para un rendimiento óptimo, se recomiendan inspecciones diarias y periódicas, incluyendo la revisión de bornes, cableado, ventilación y la limpieza de componentes, asegurando la fiabilidad a largo plazo del equipo.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Variador Teco L510 y las respondemos a continuación.
