Manual del Controlador Programable Simatic S7 1200
Manual del Controlador Programable Simatic S7 1200
Instrucciones del Simatic S7 1200

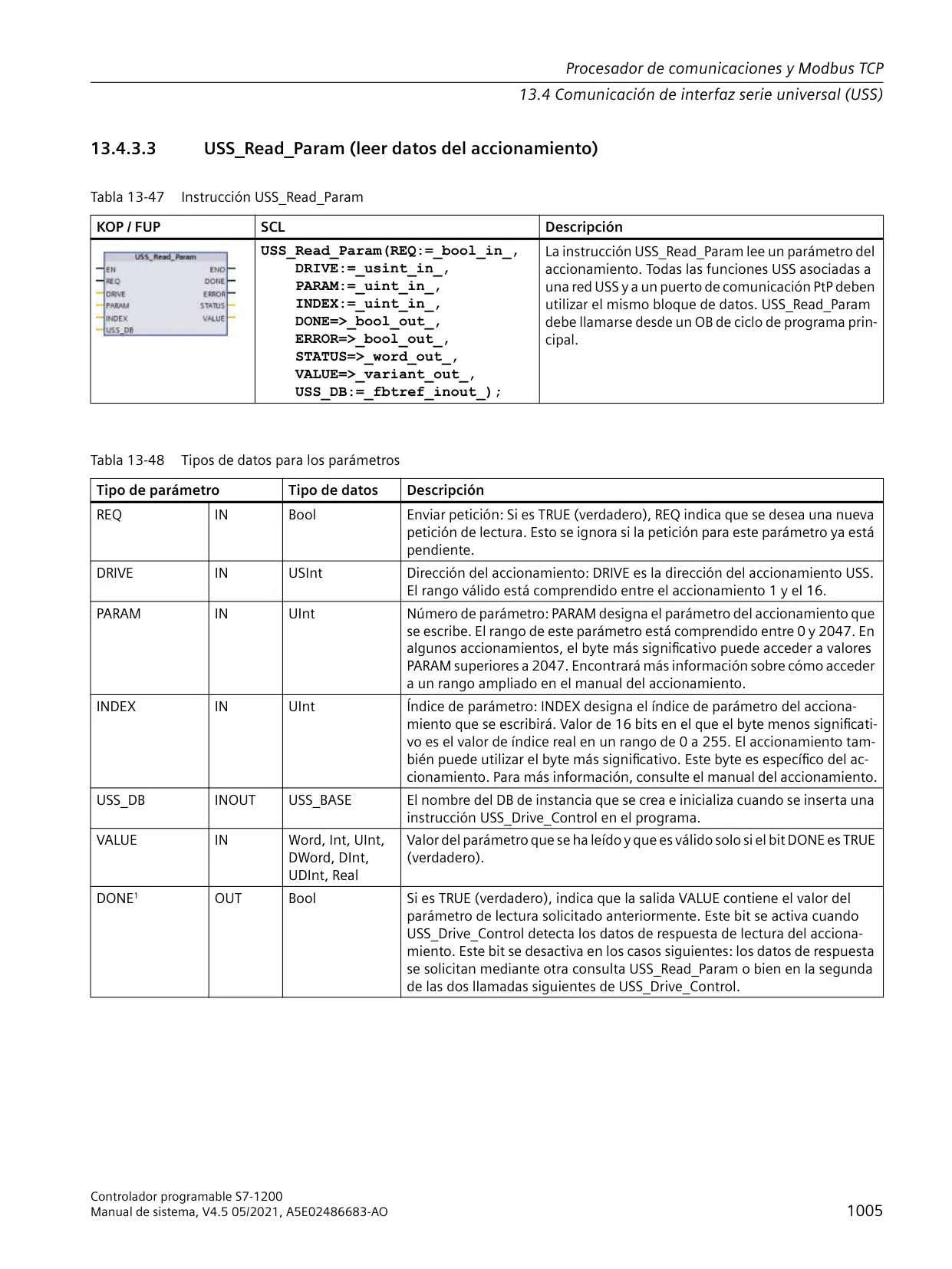

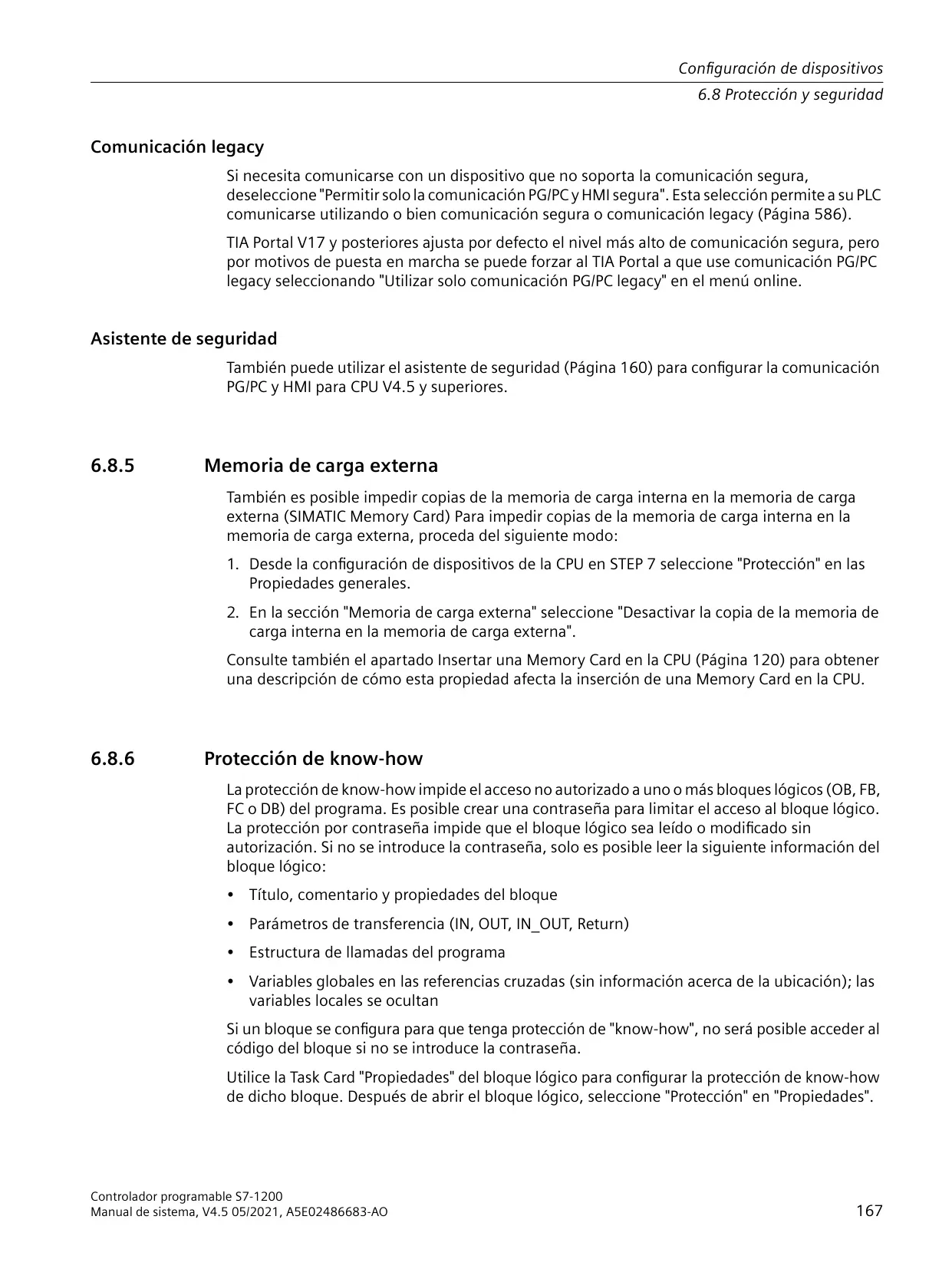

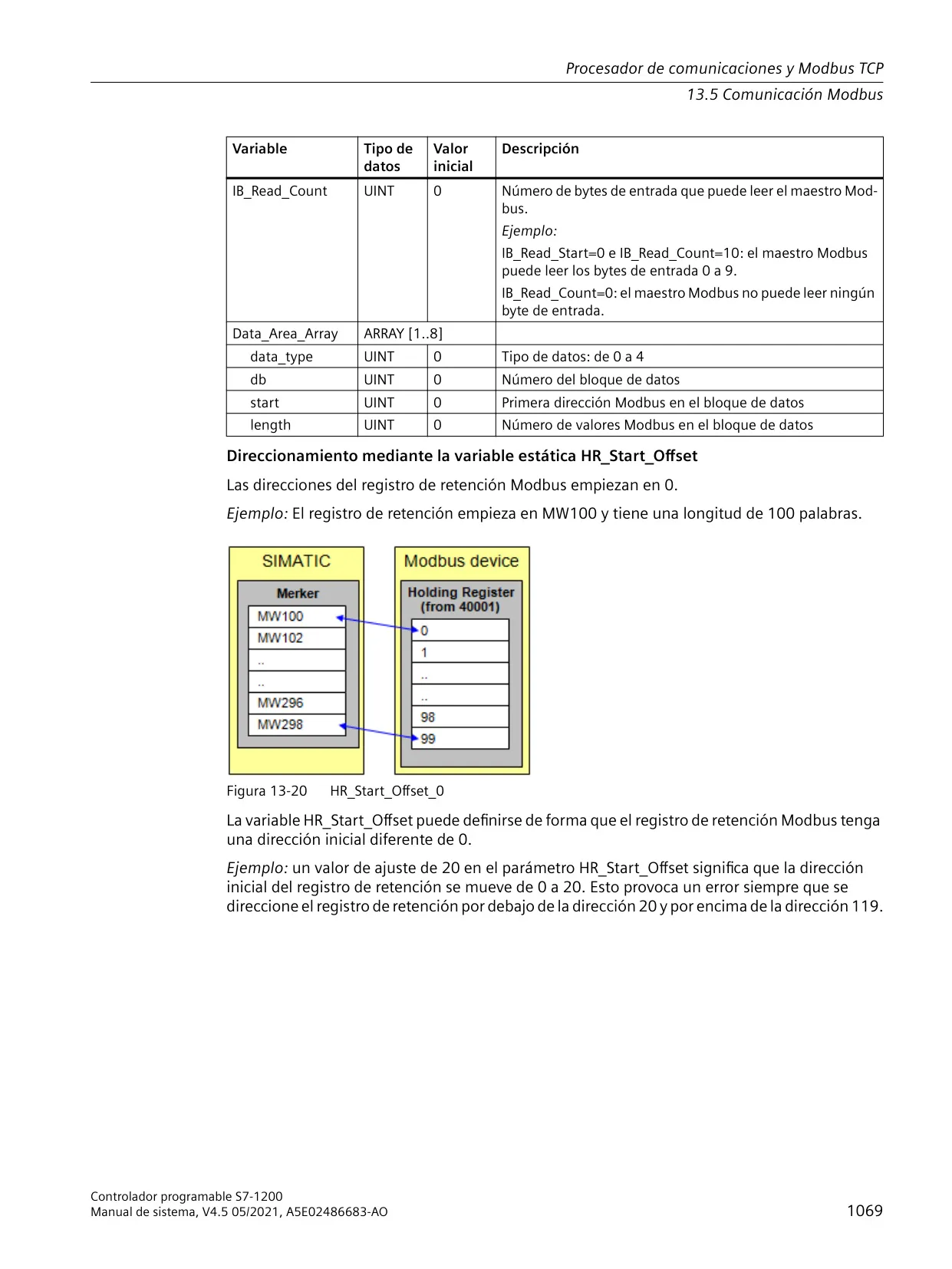

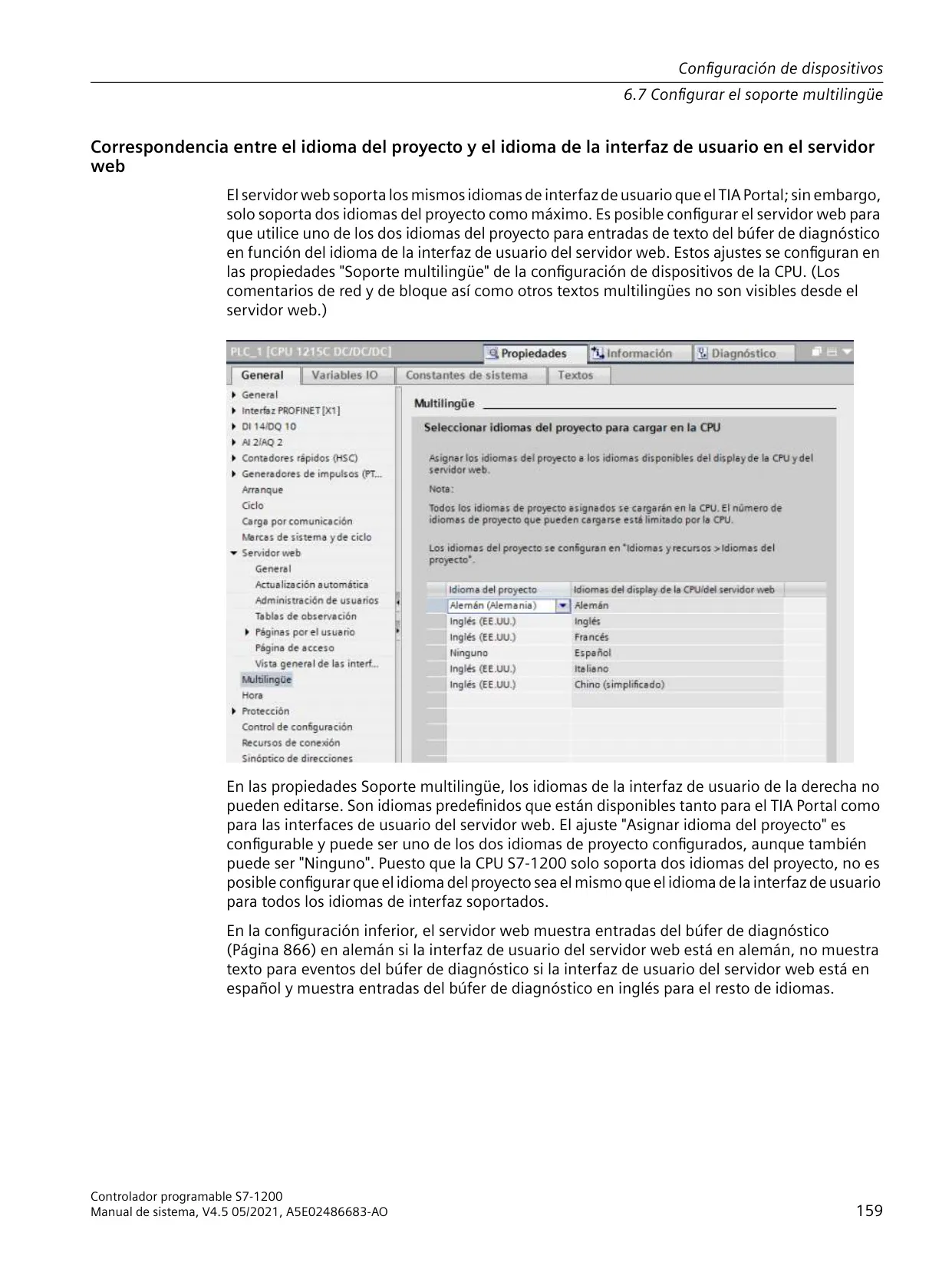

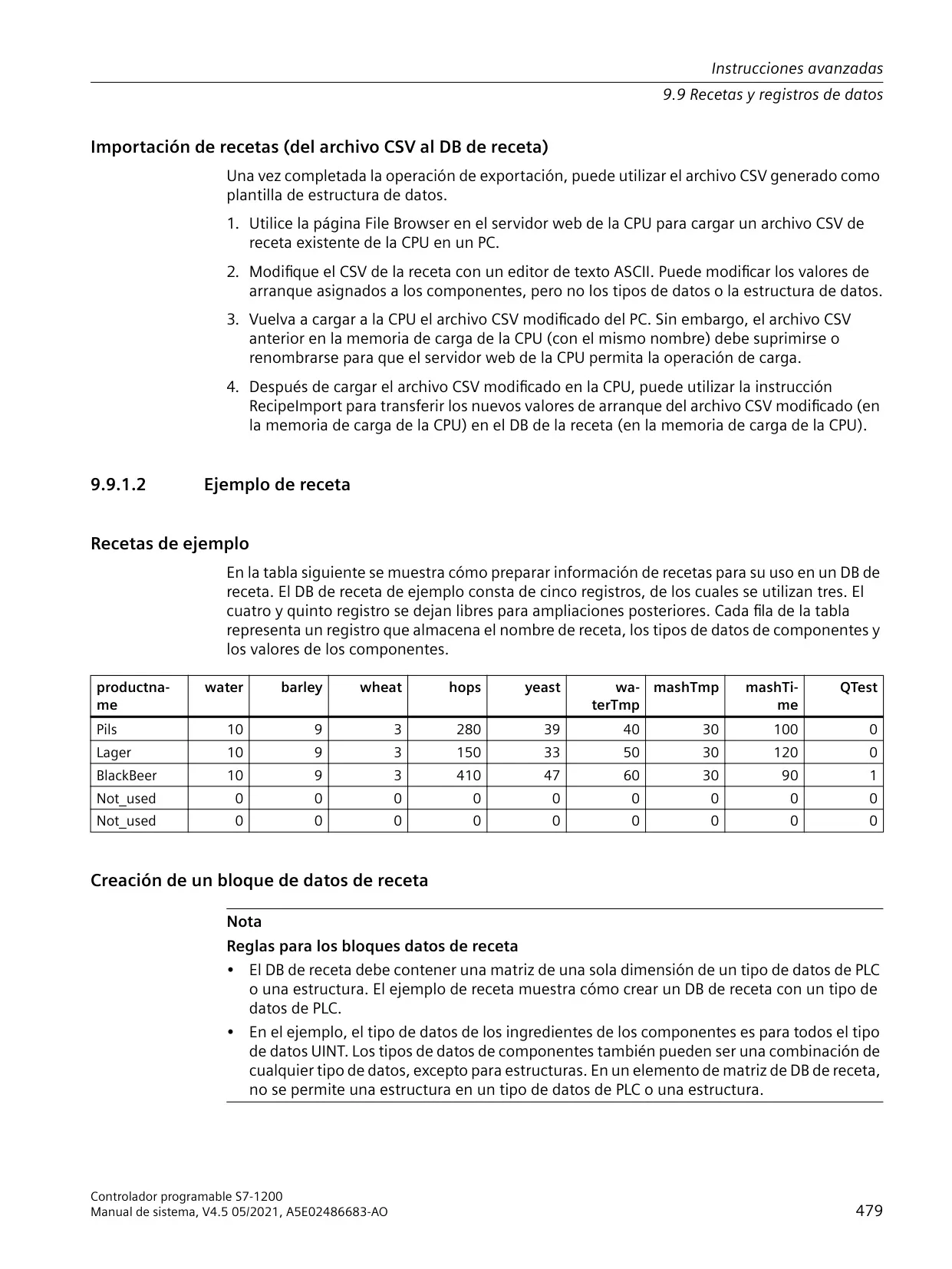

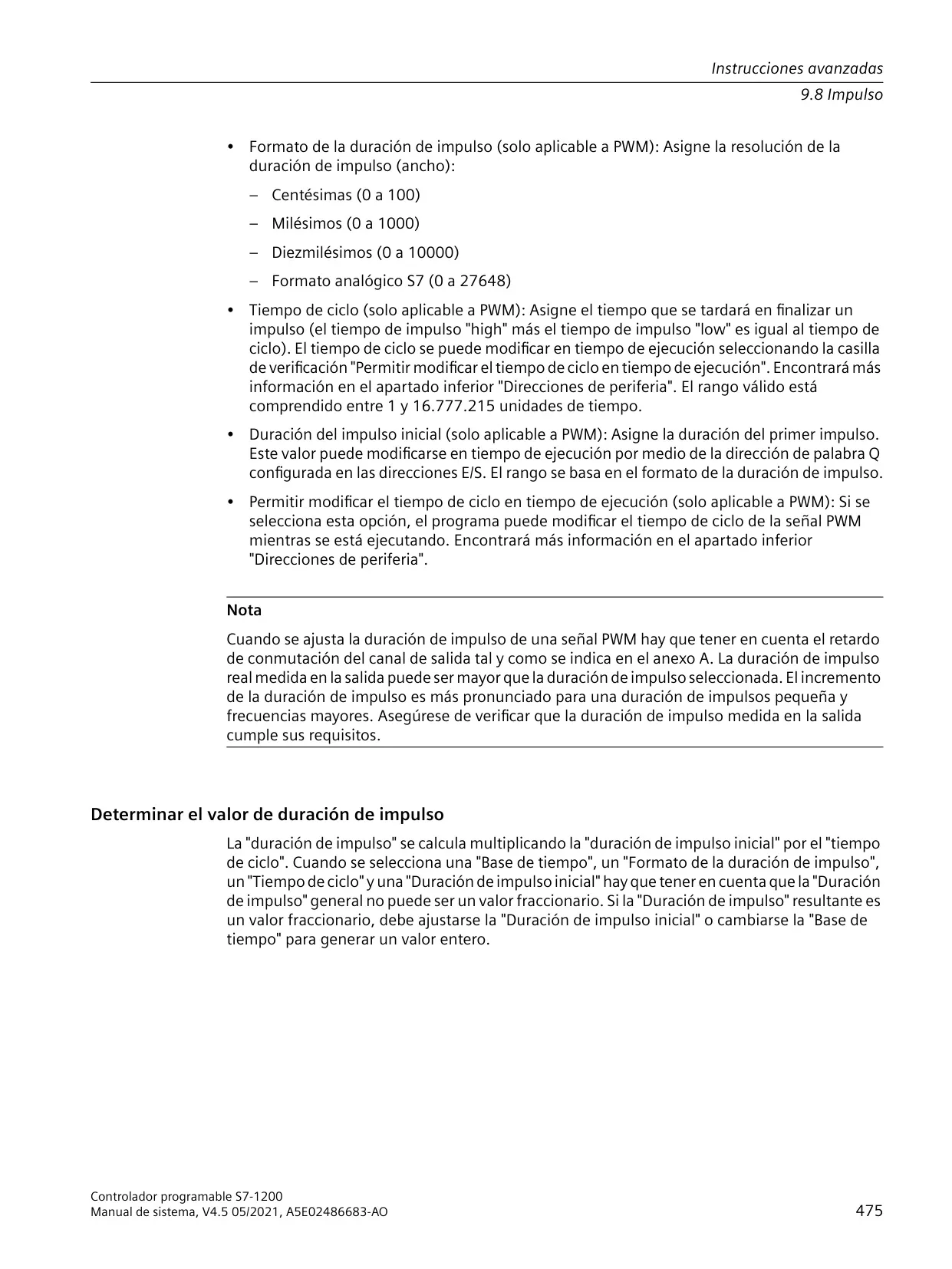

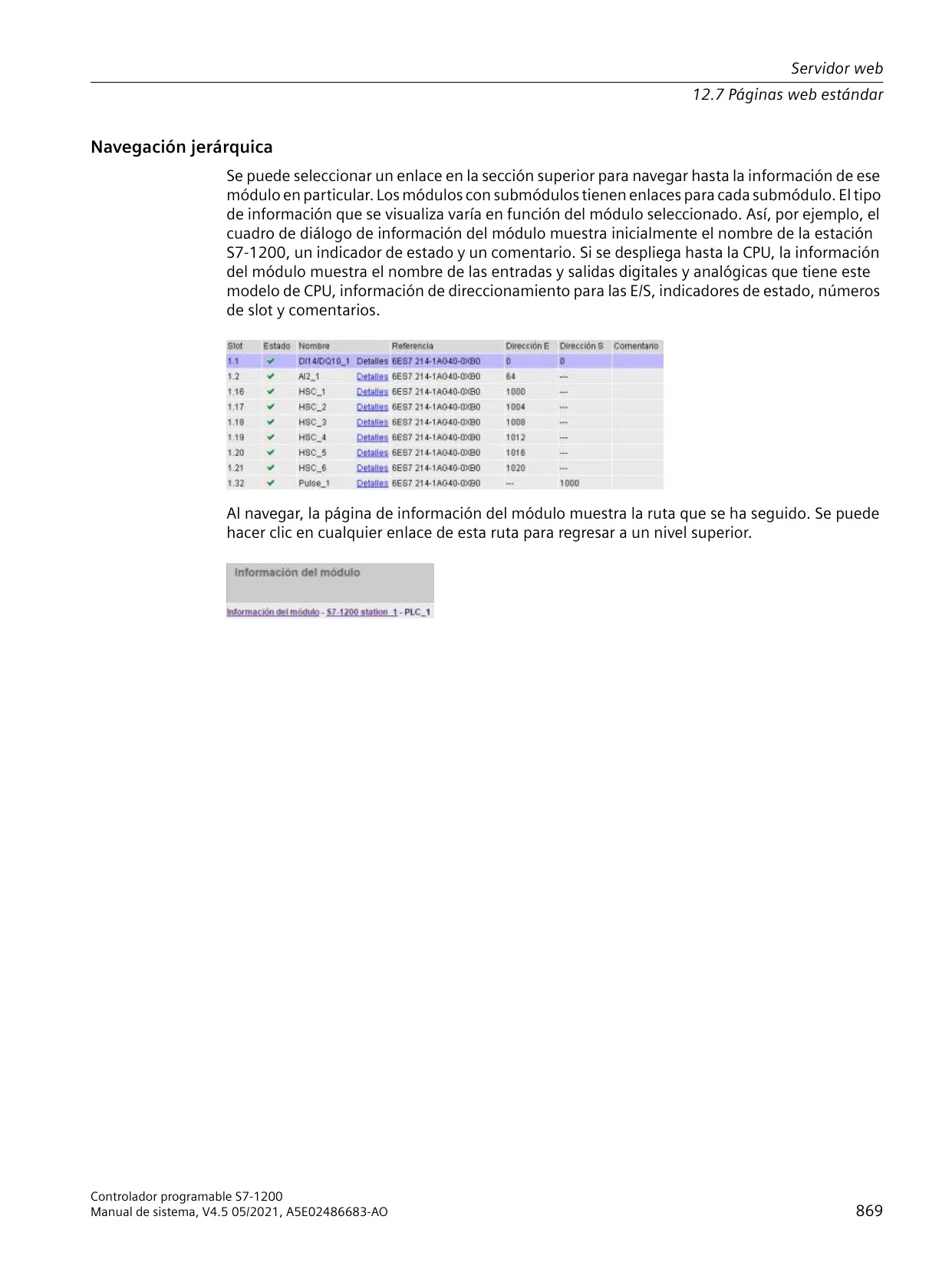

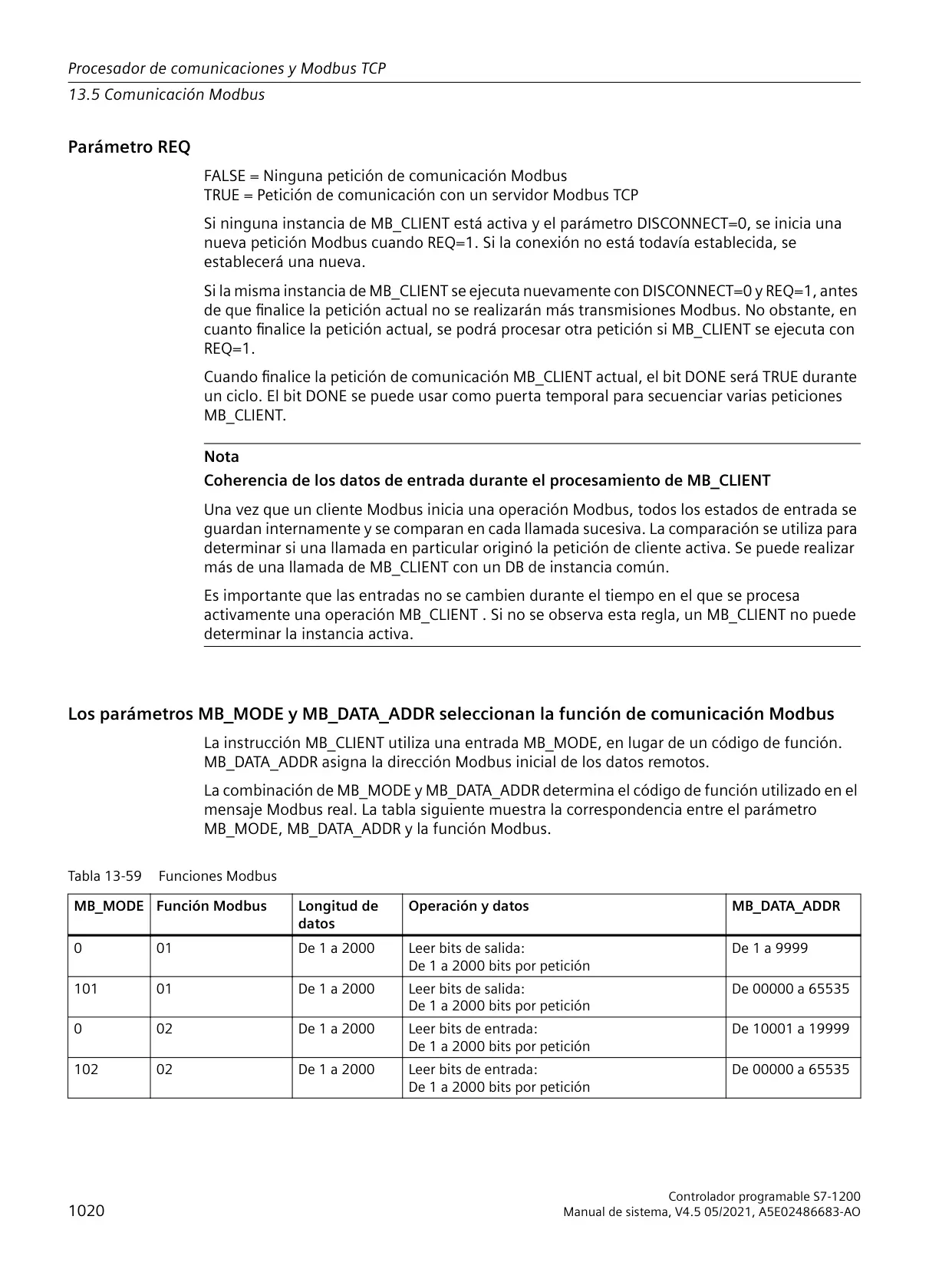

Aquí le ofrecemos el manual de Controlador Programable Simatic S7 1200 completamente gratis y en español. Este manual lo hemos catalogado en la sección de PLC en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Controlador Programable Simatic S7 1200, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

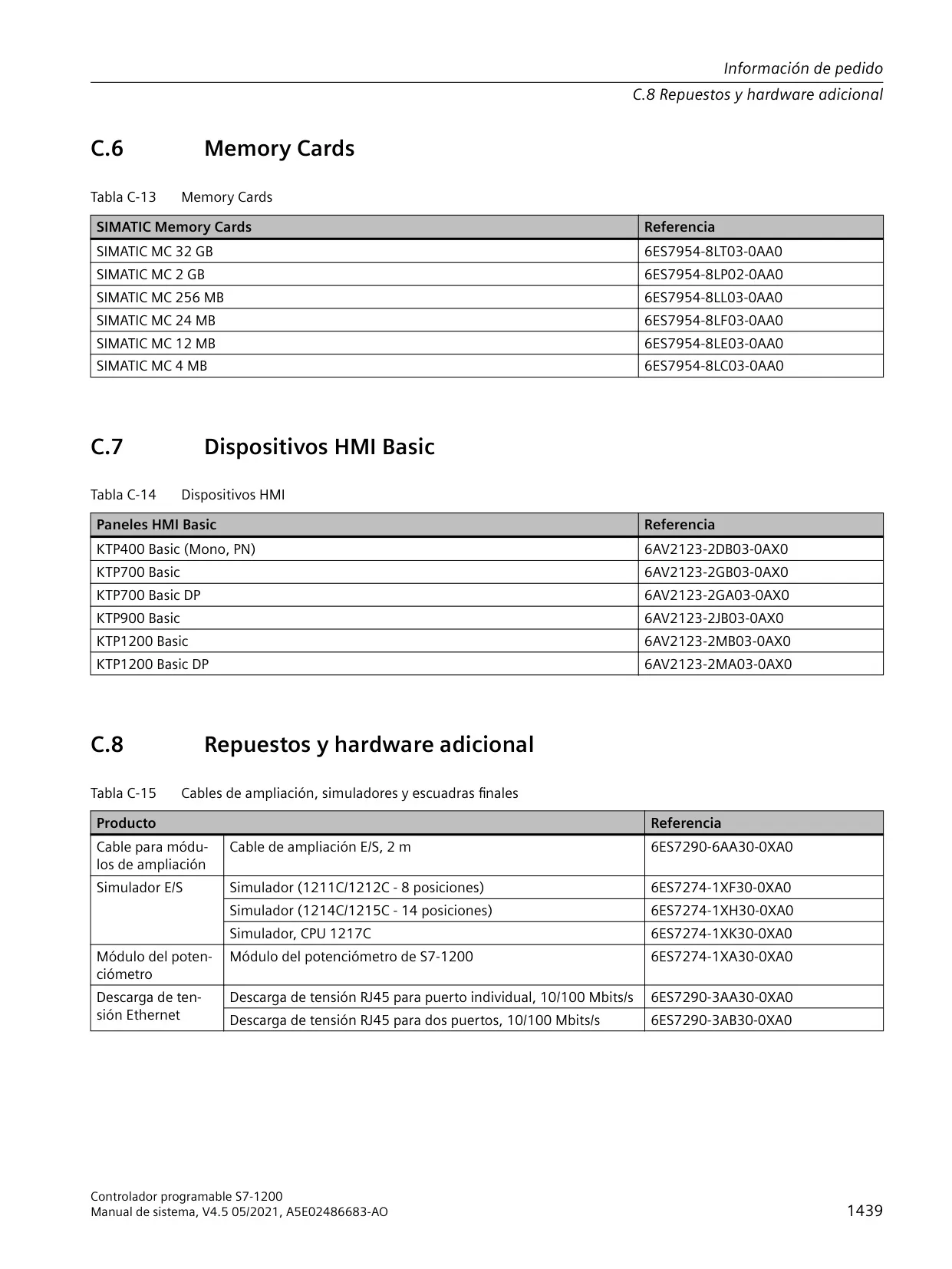

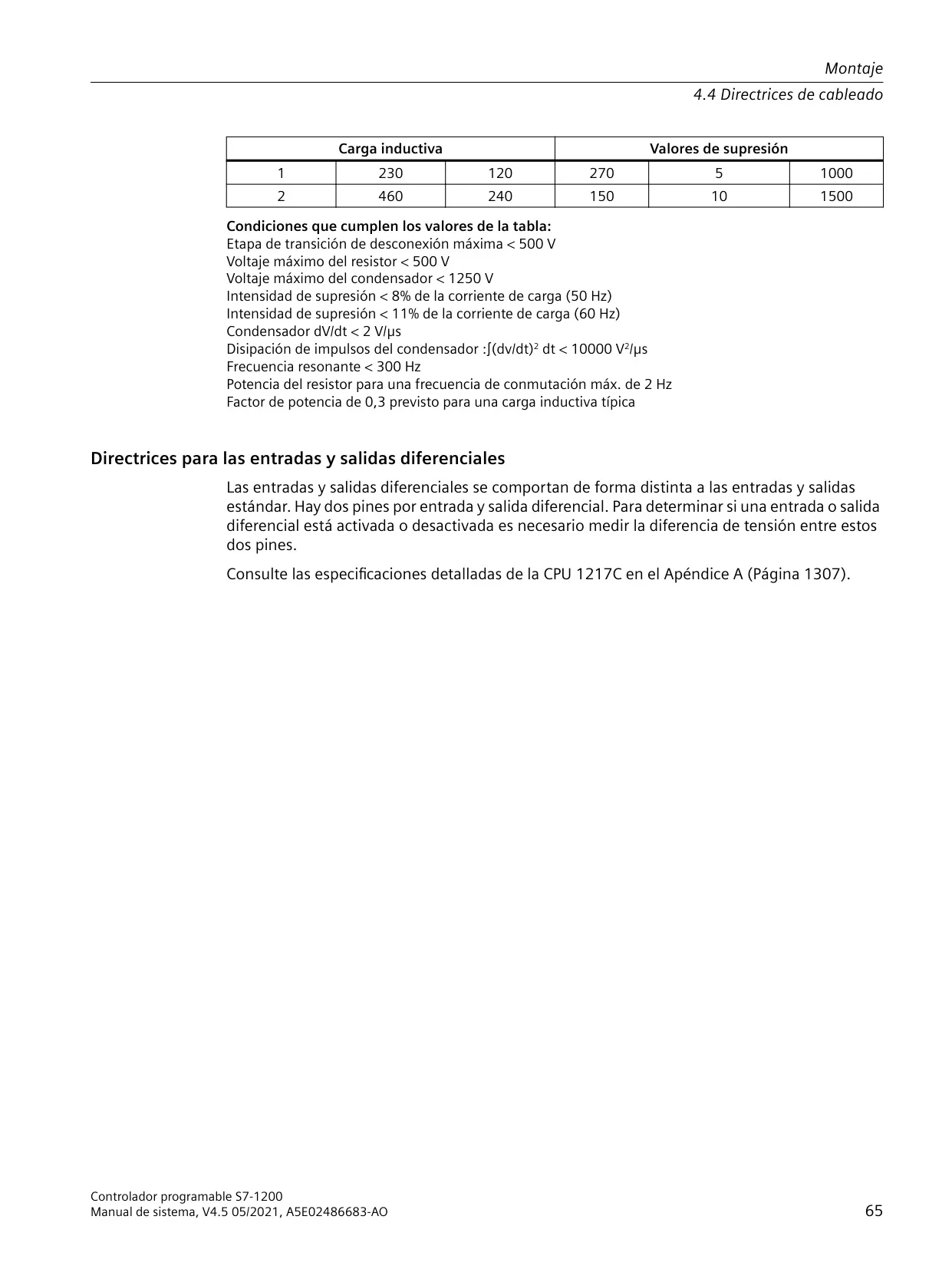

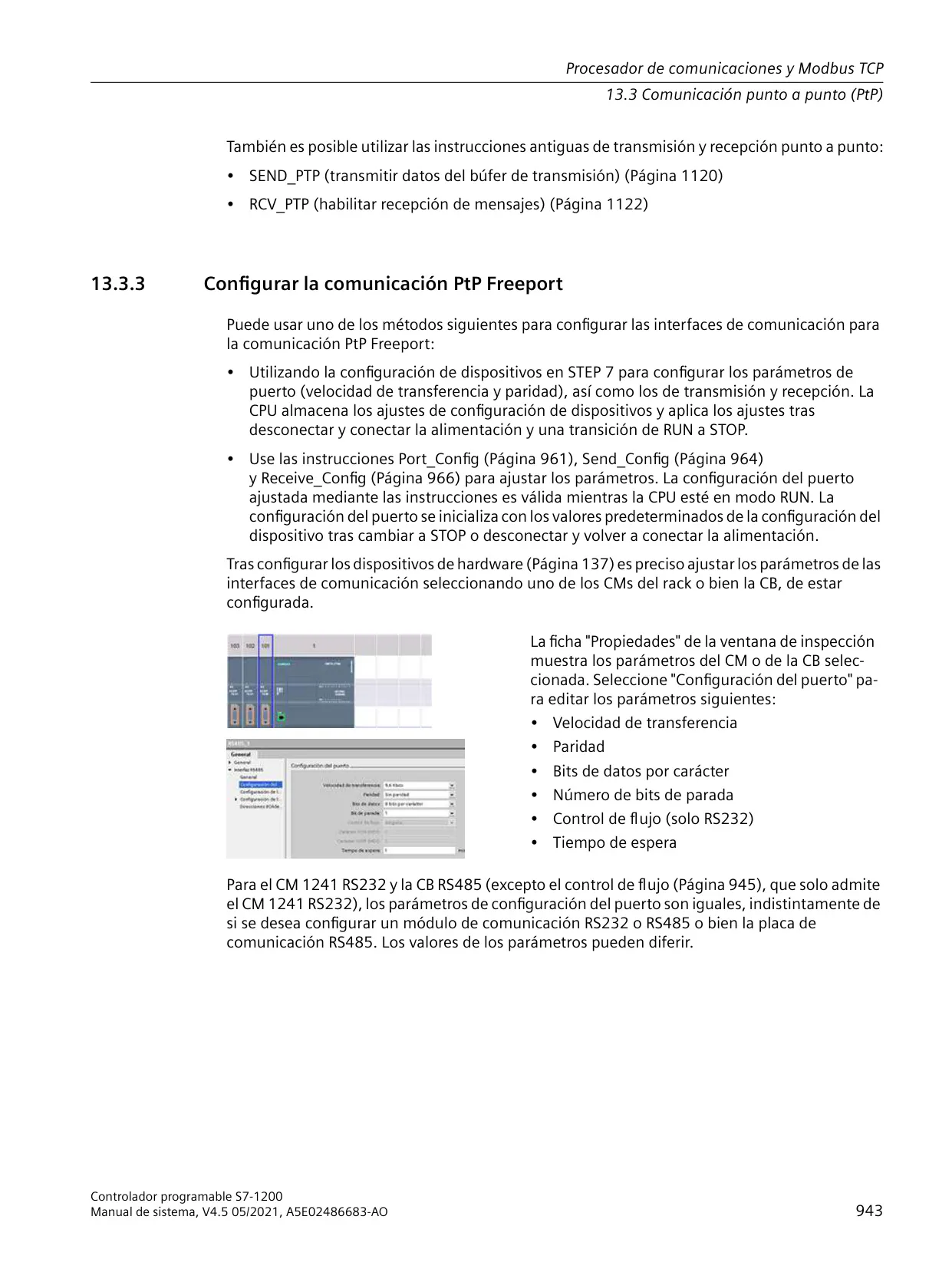

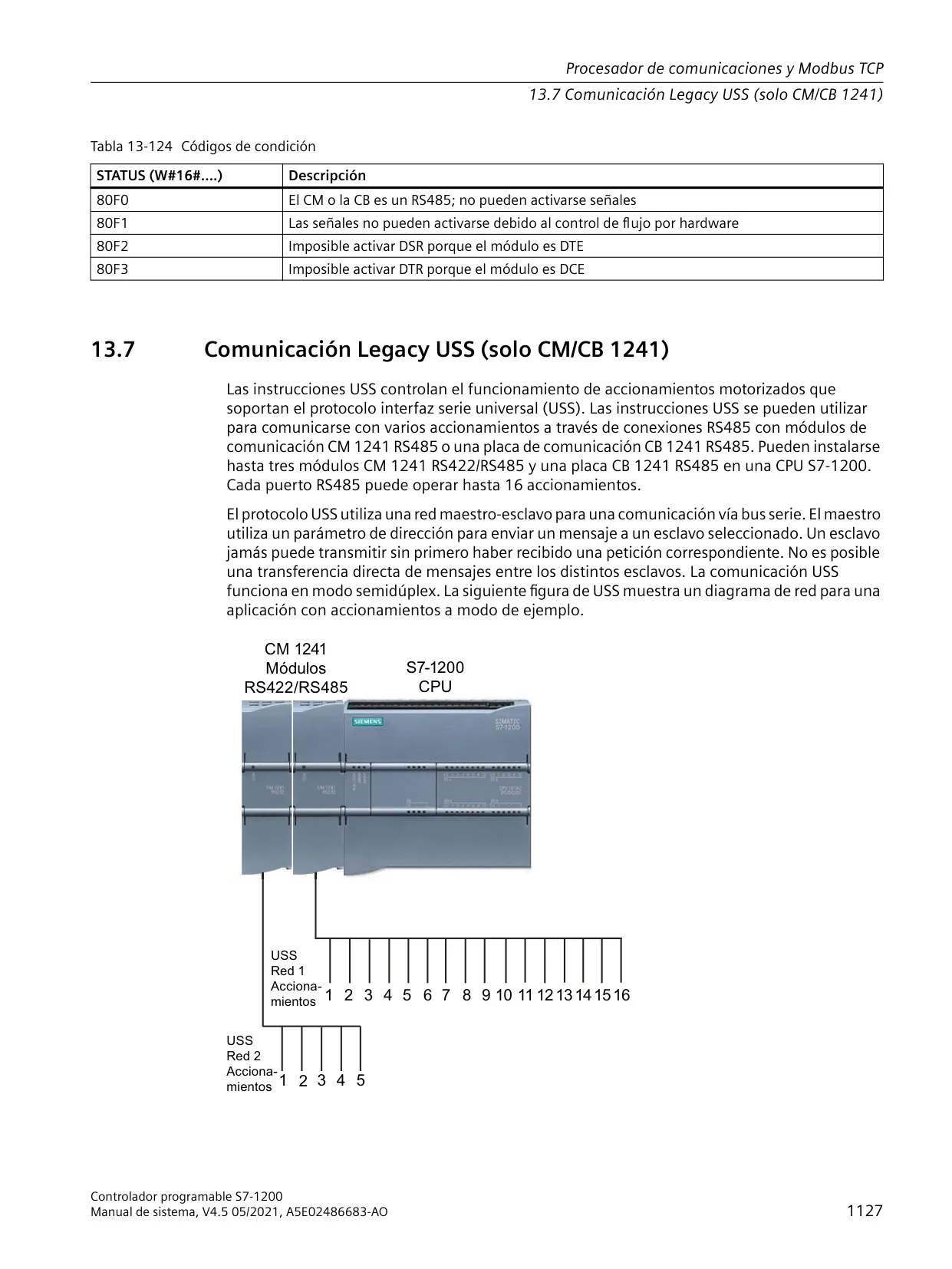

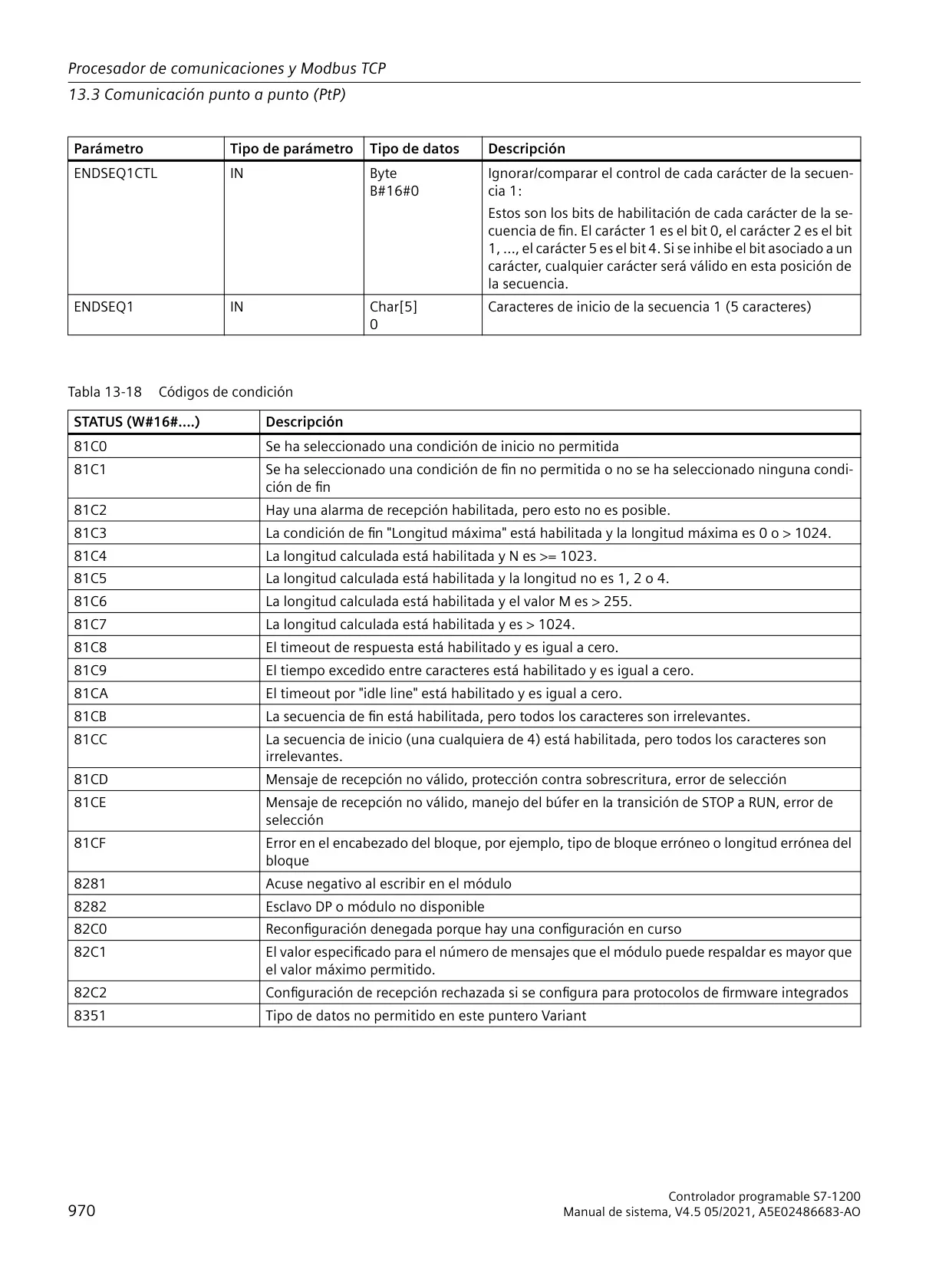

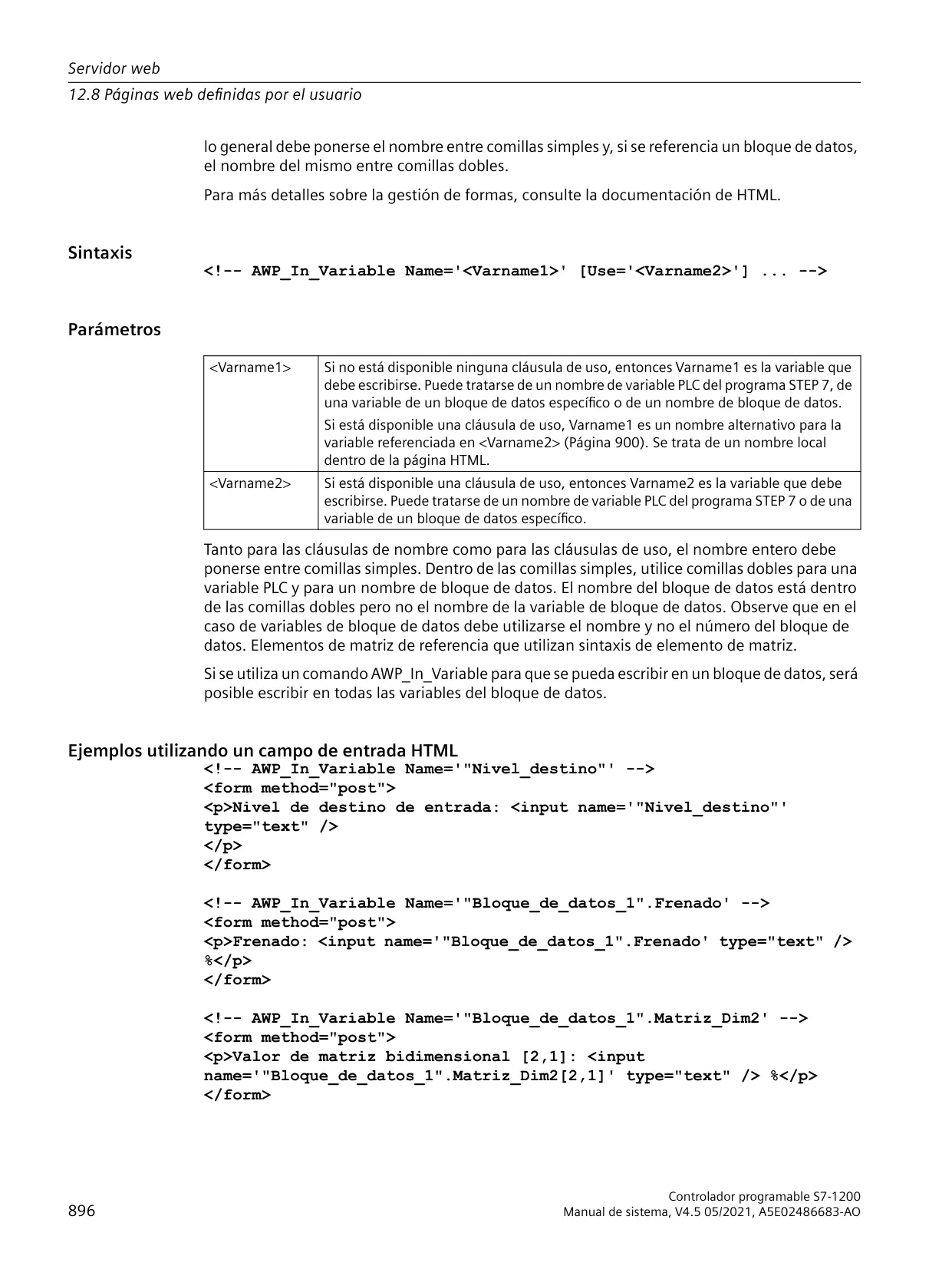

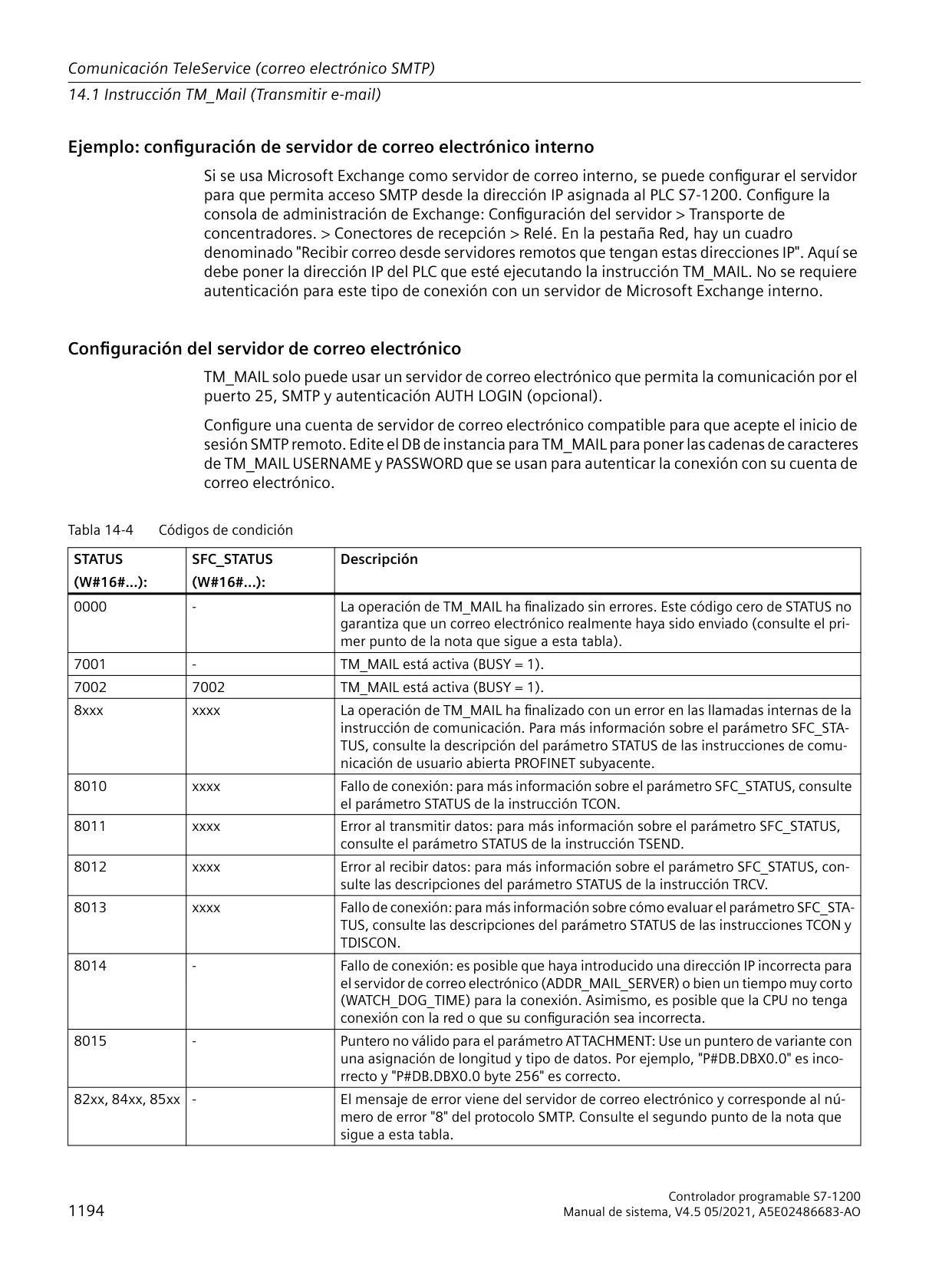

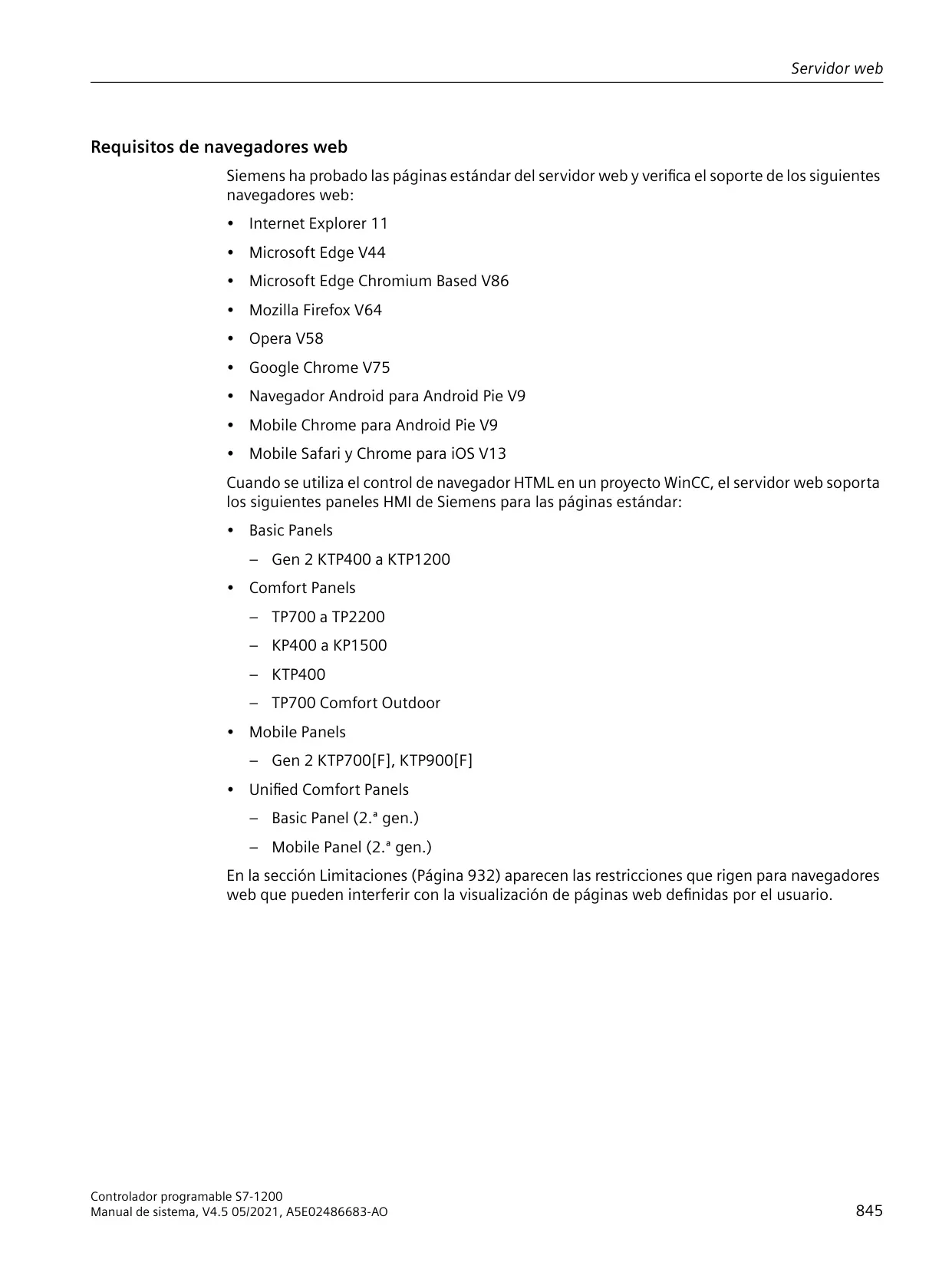

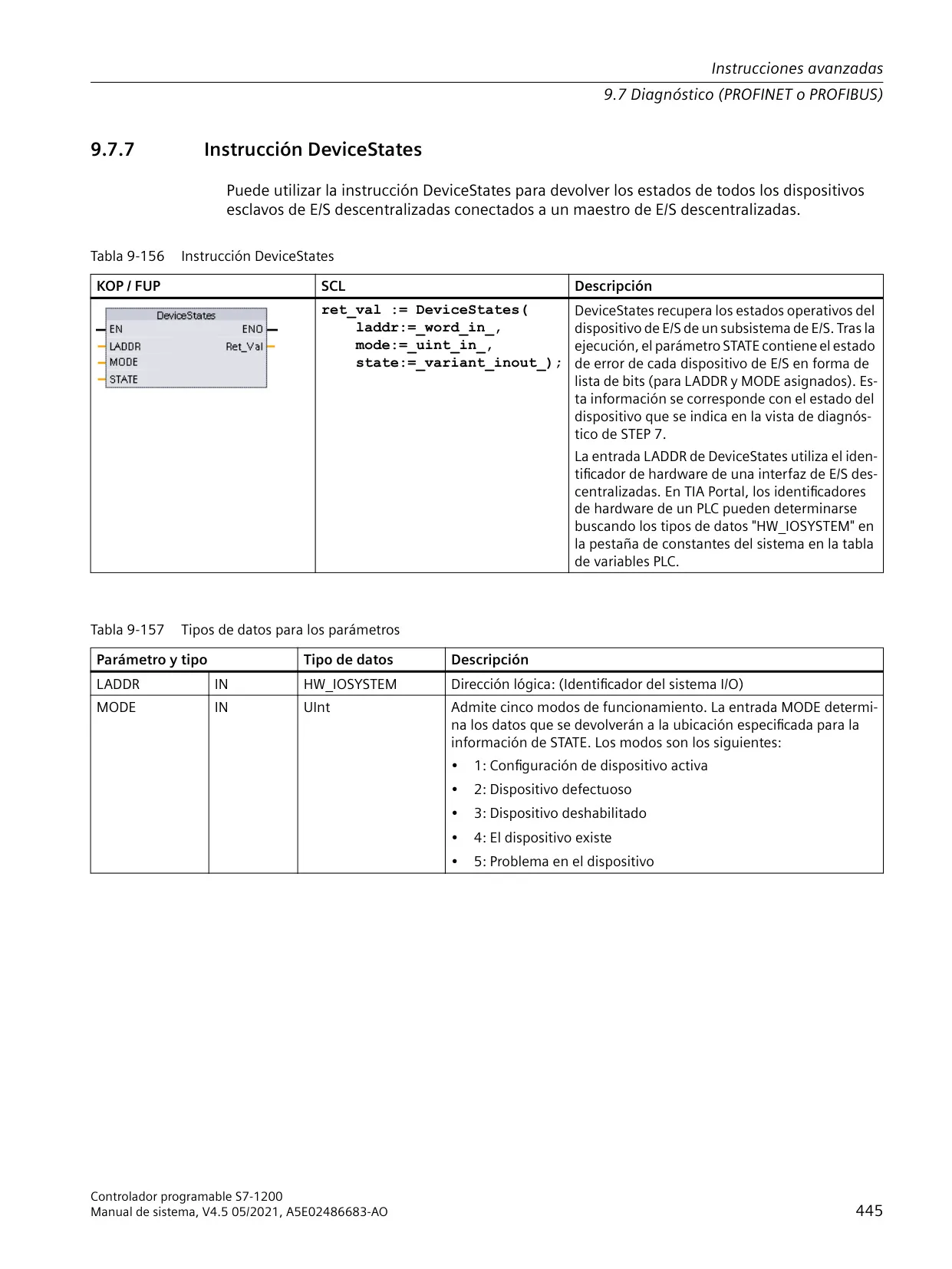

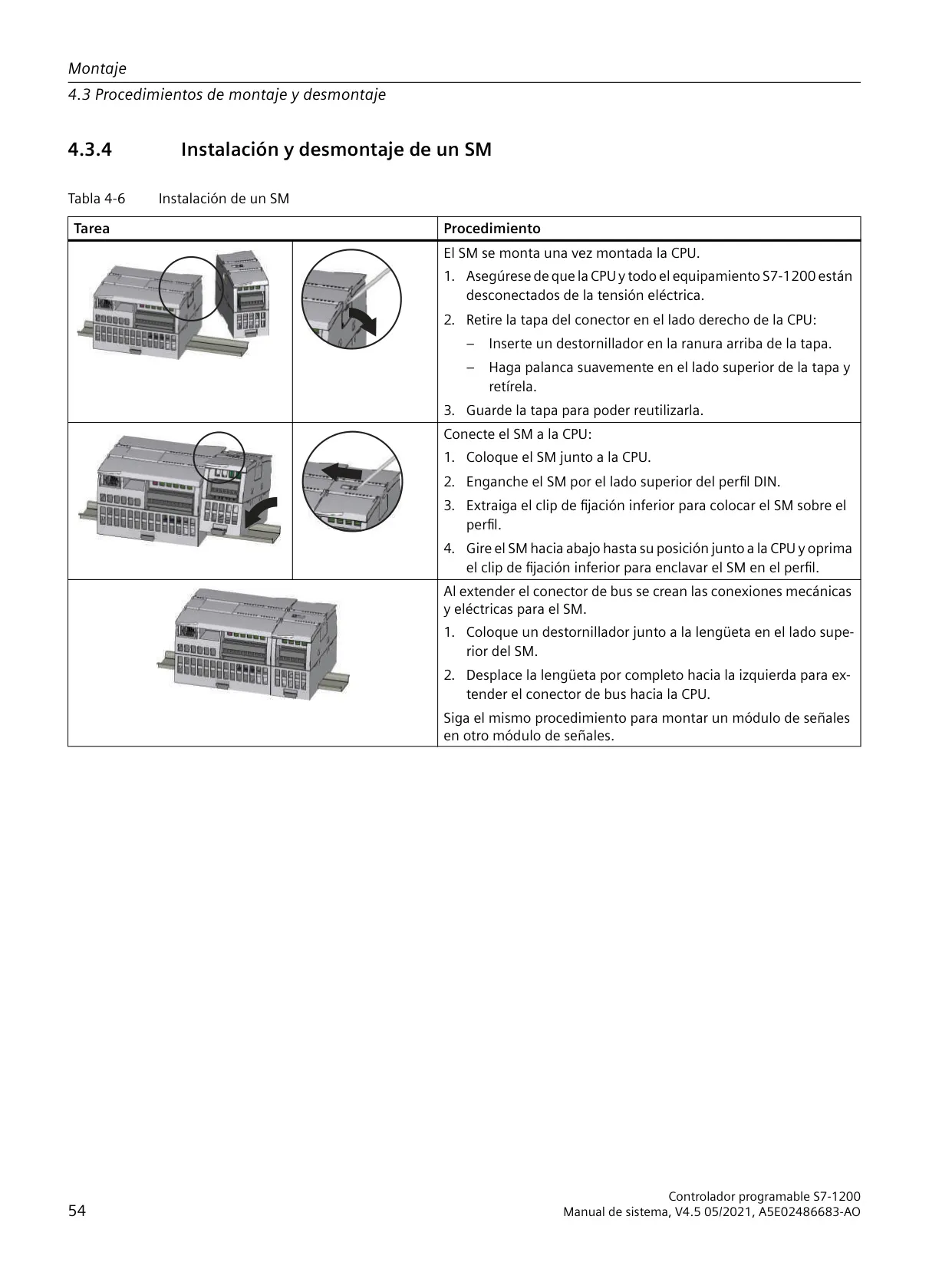

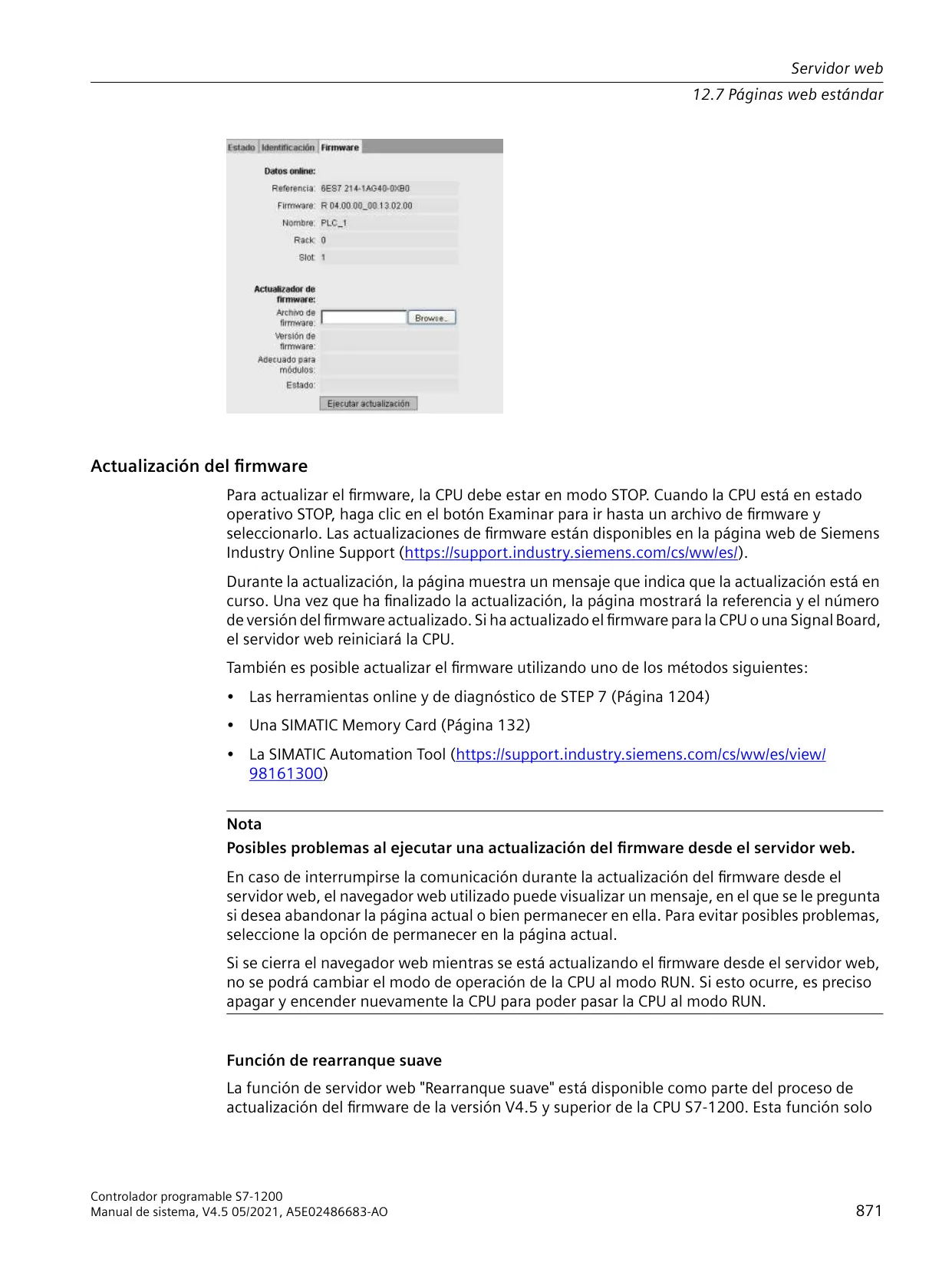

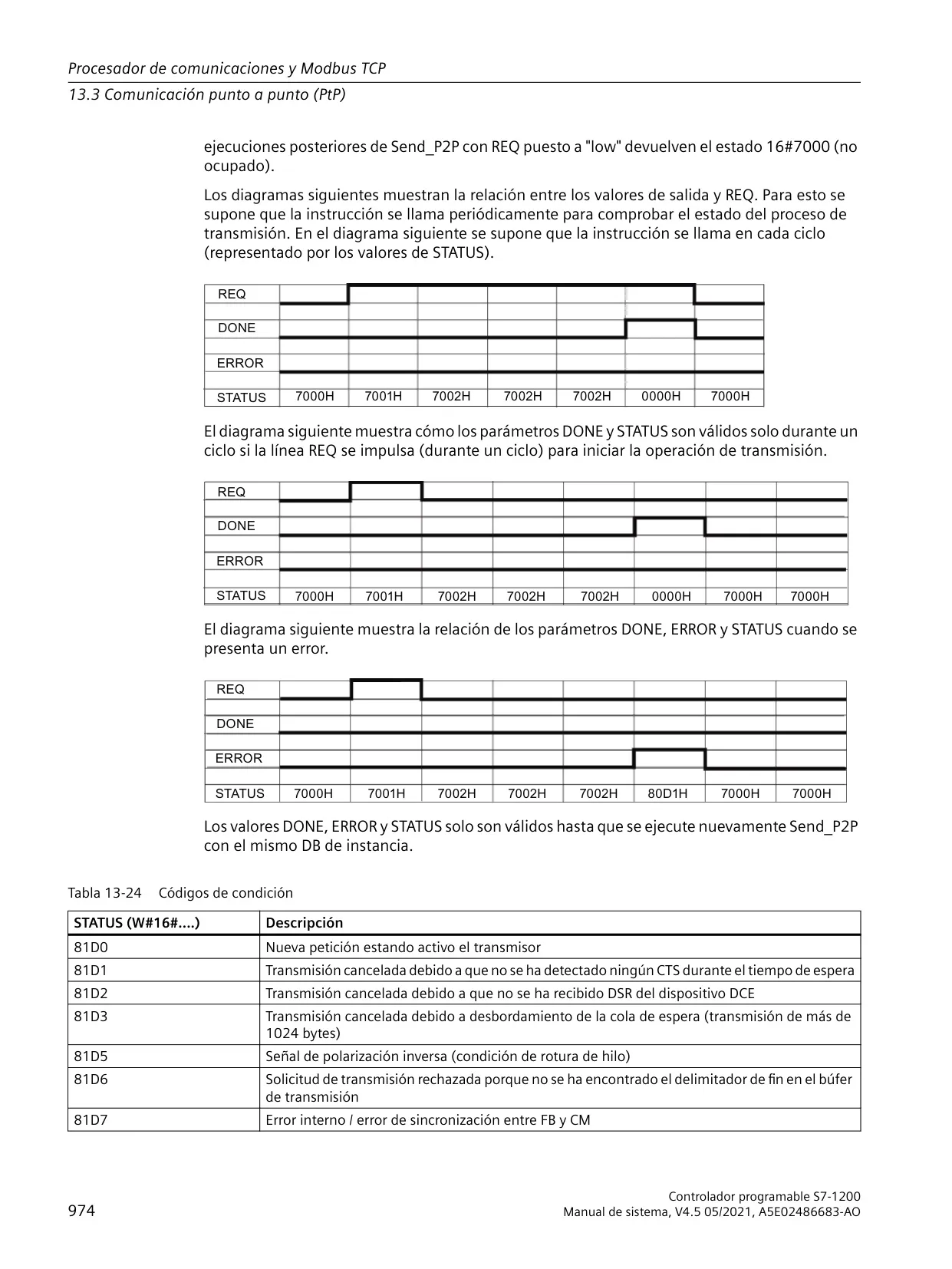

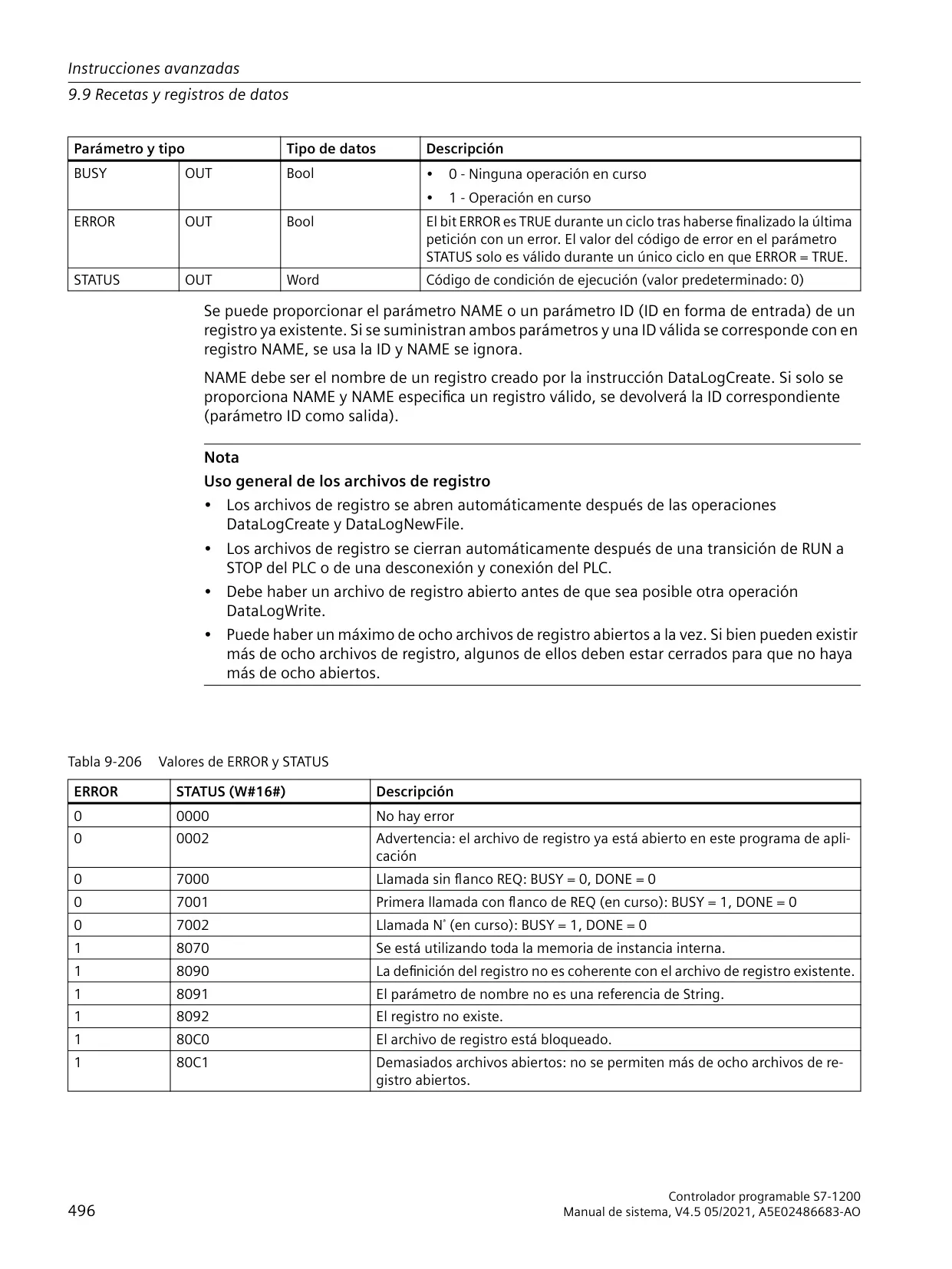

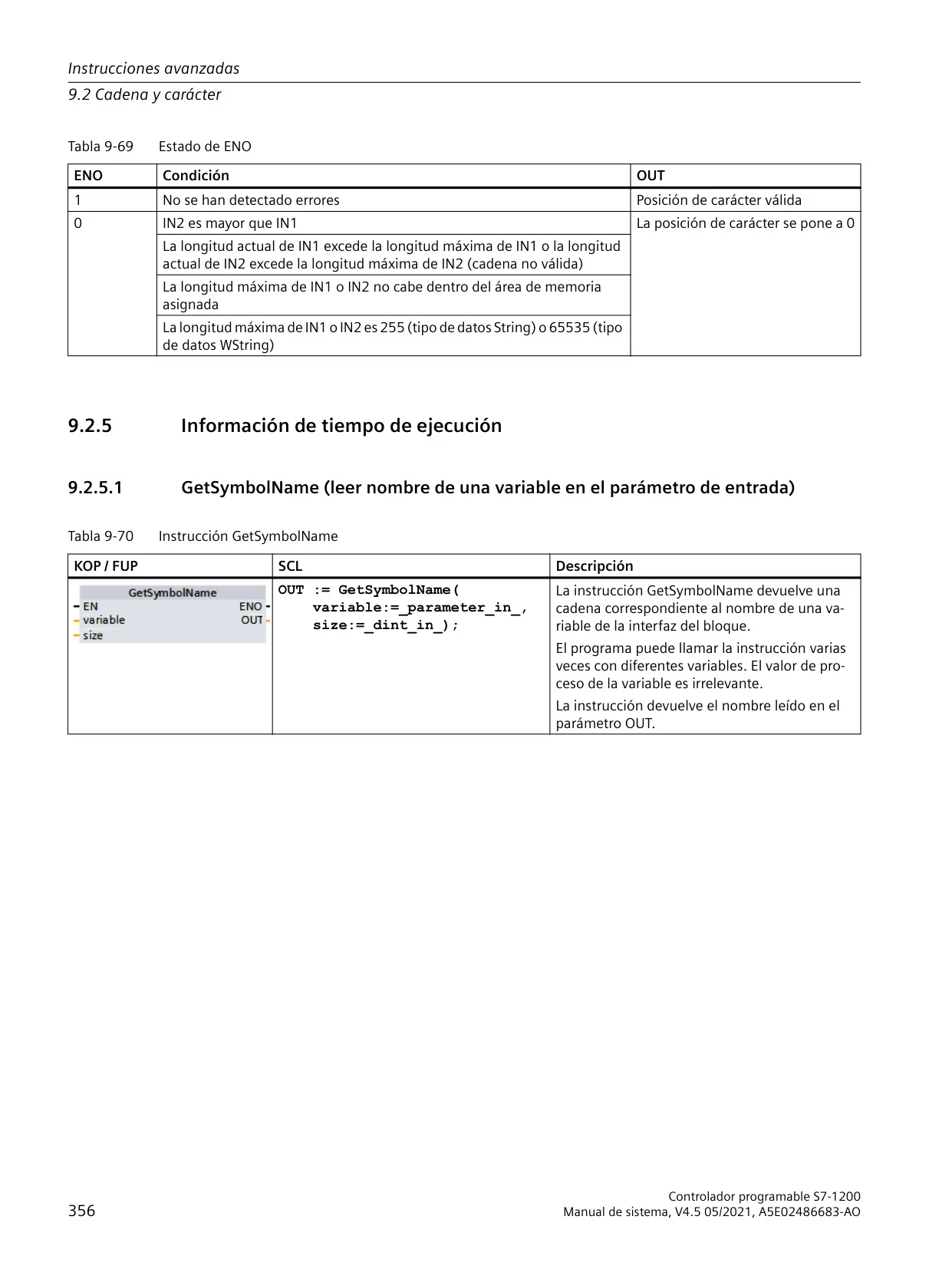

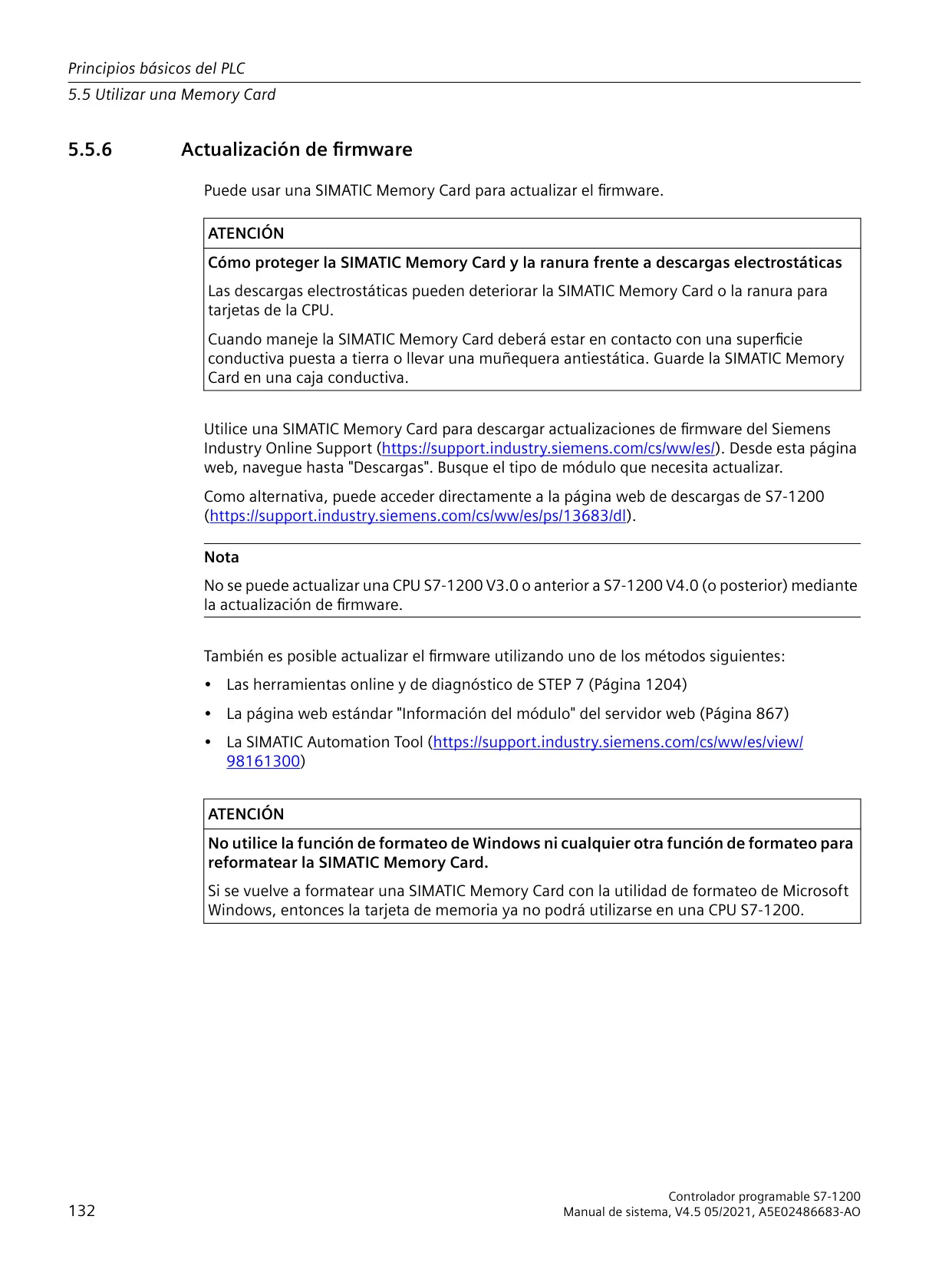

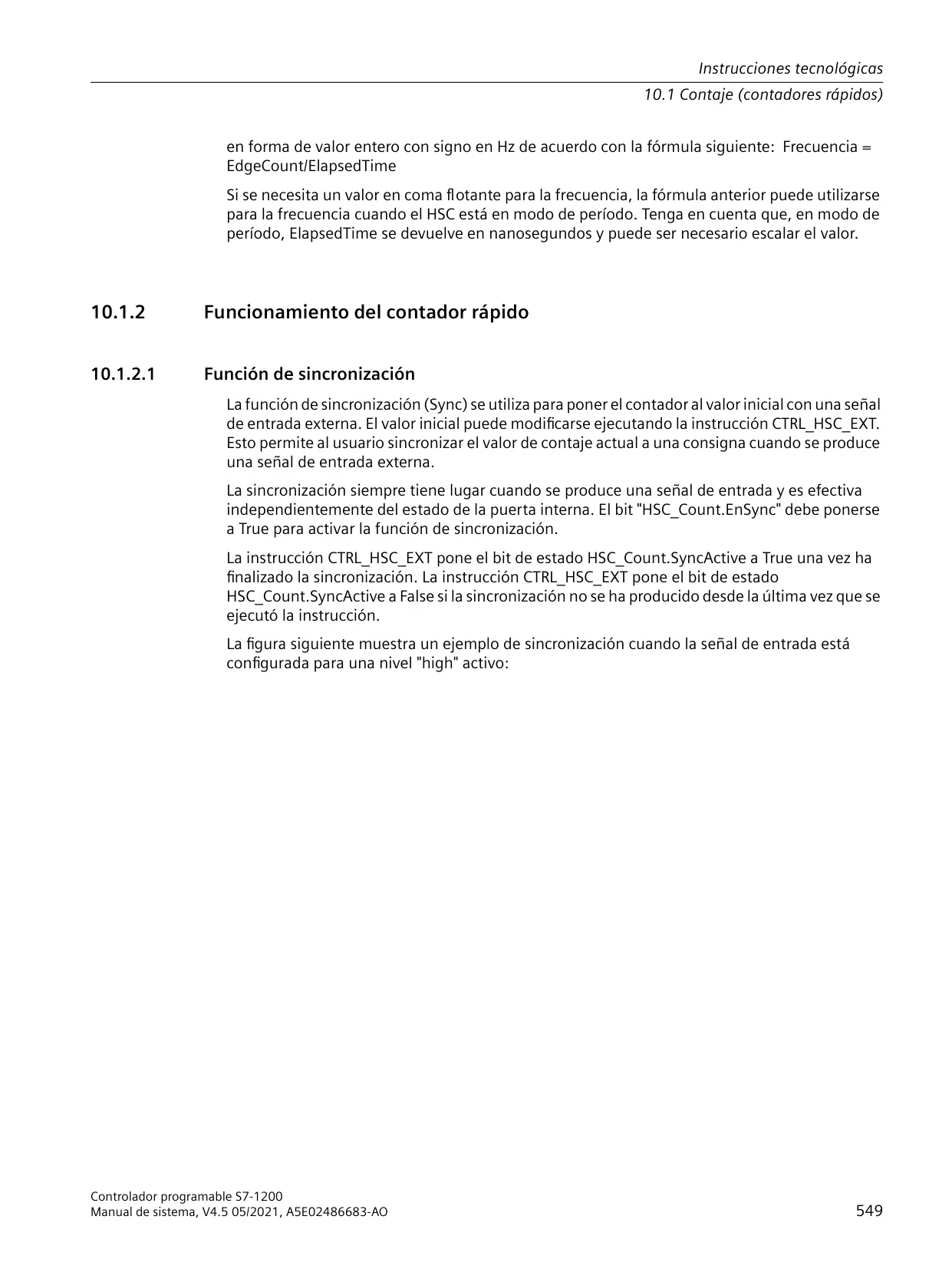

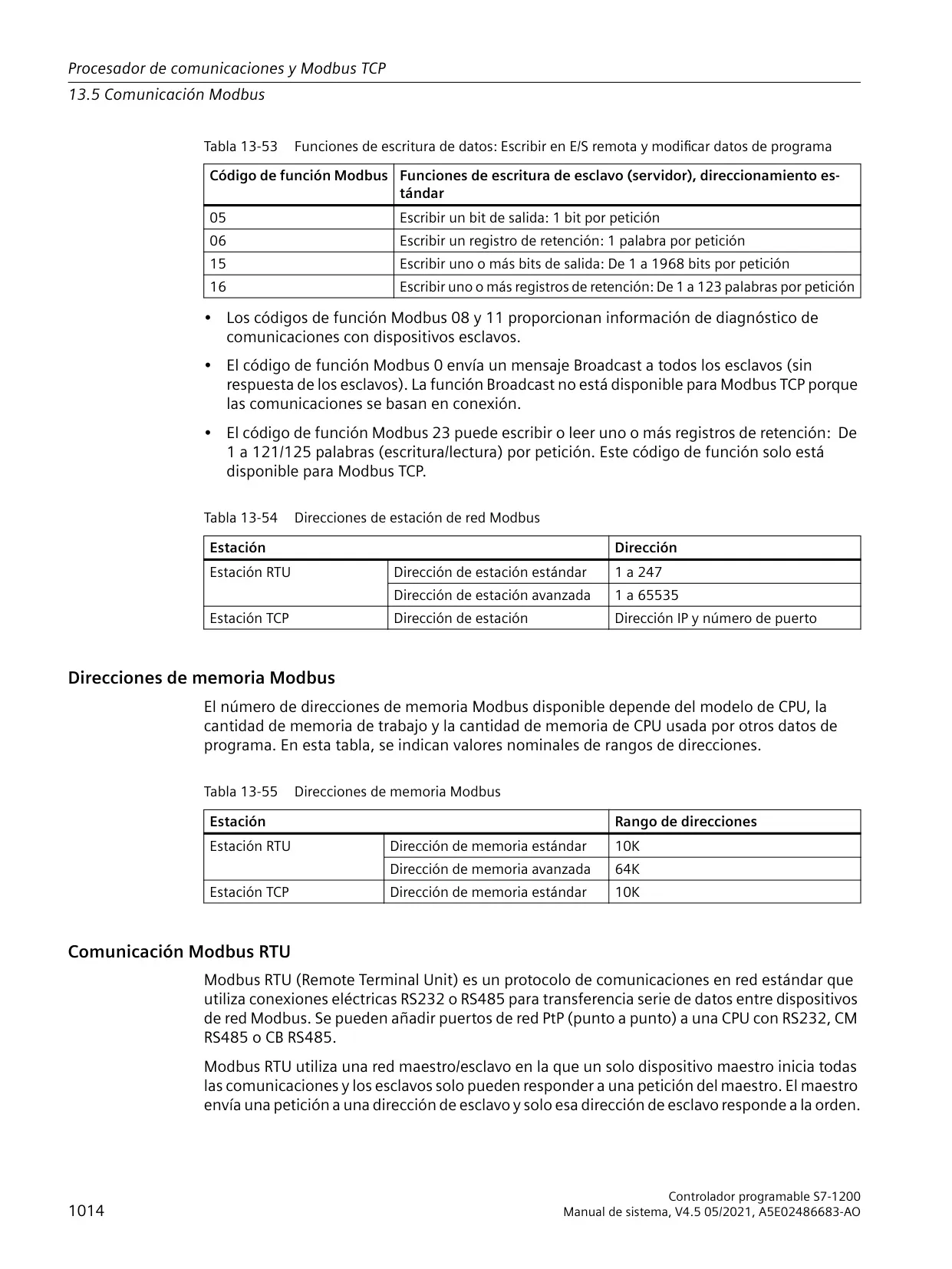

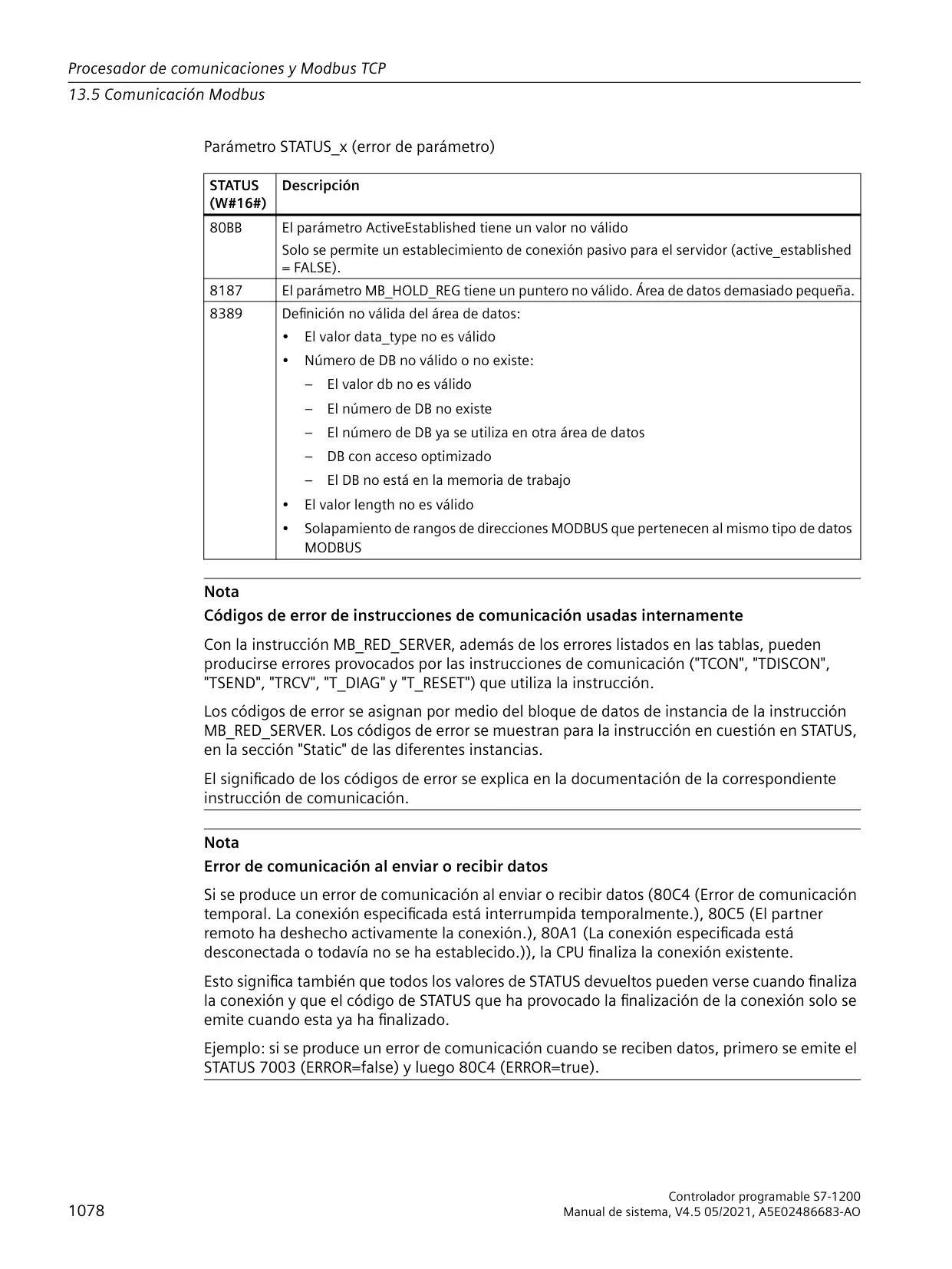

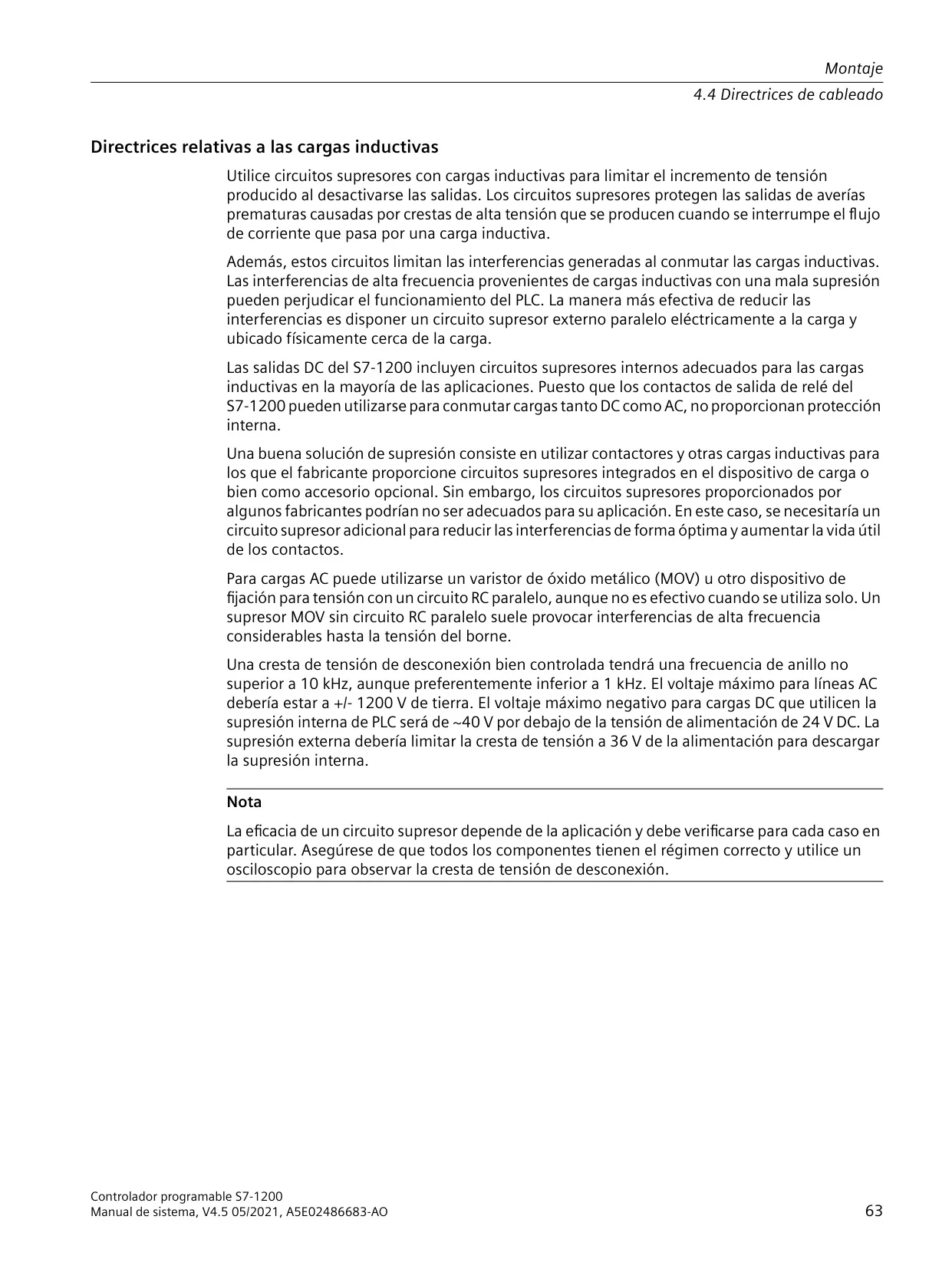

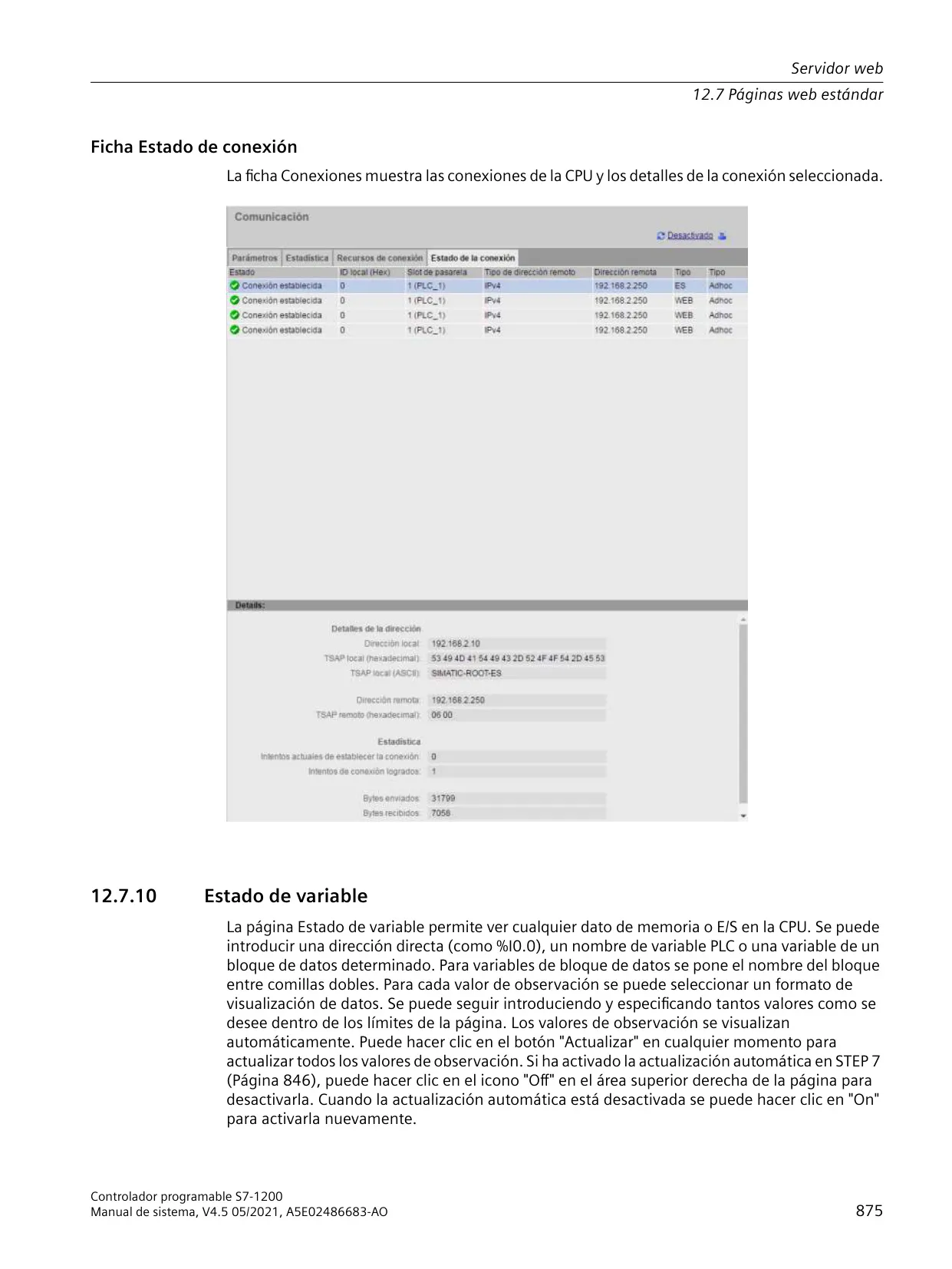

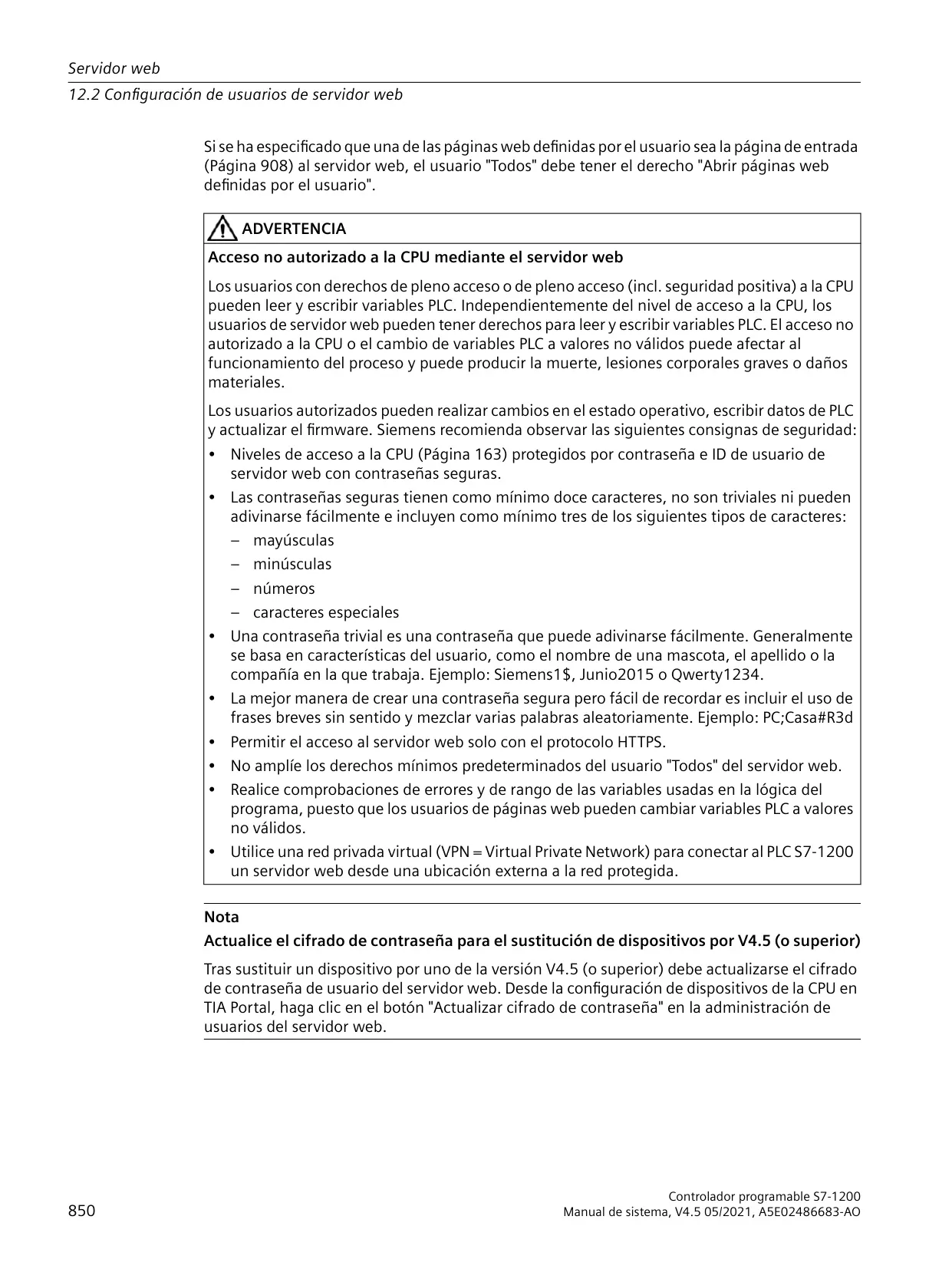

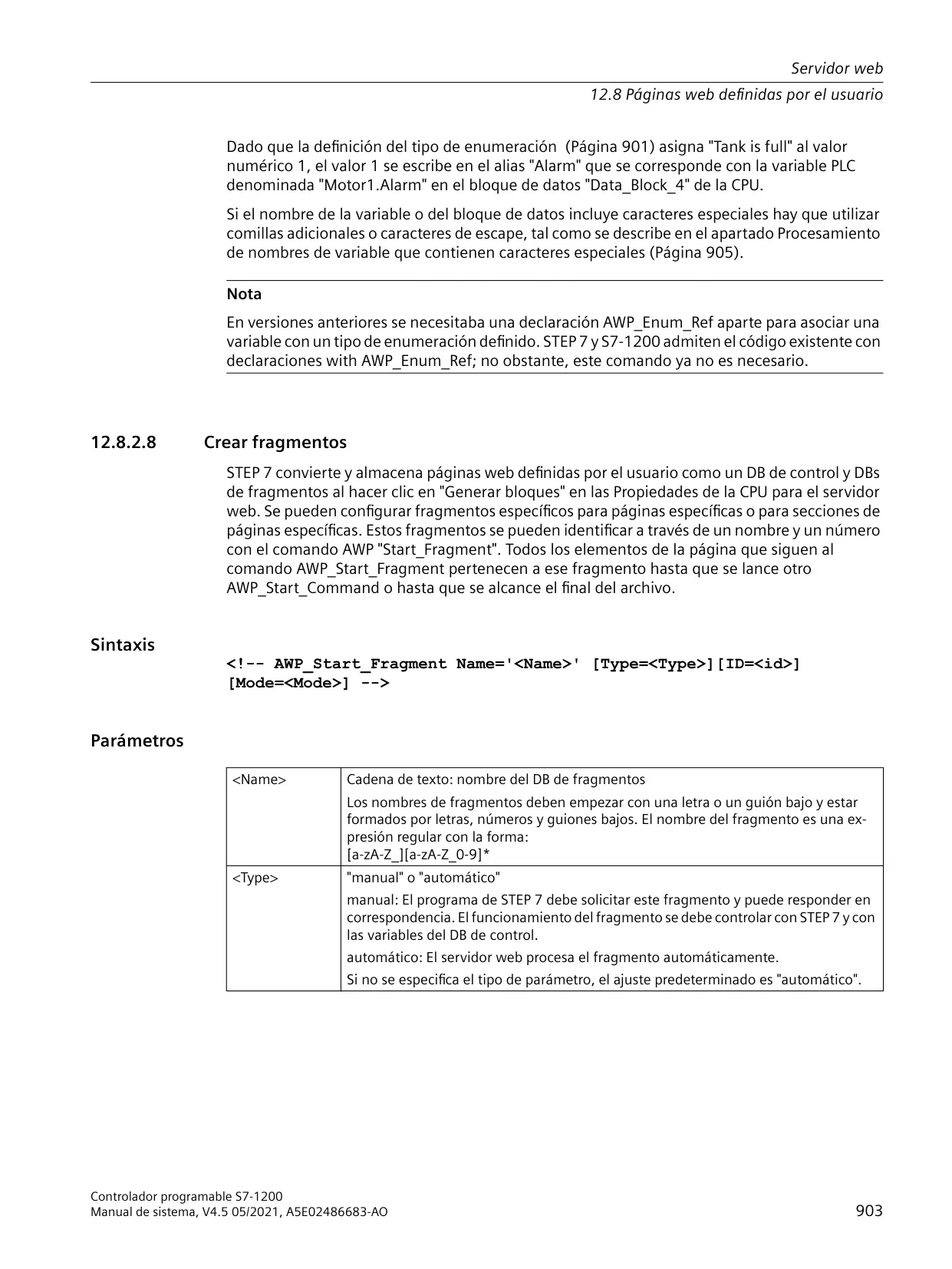

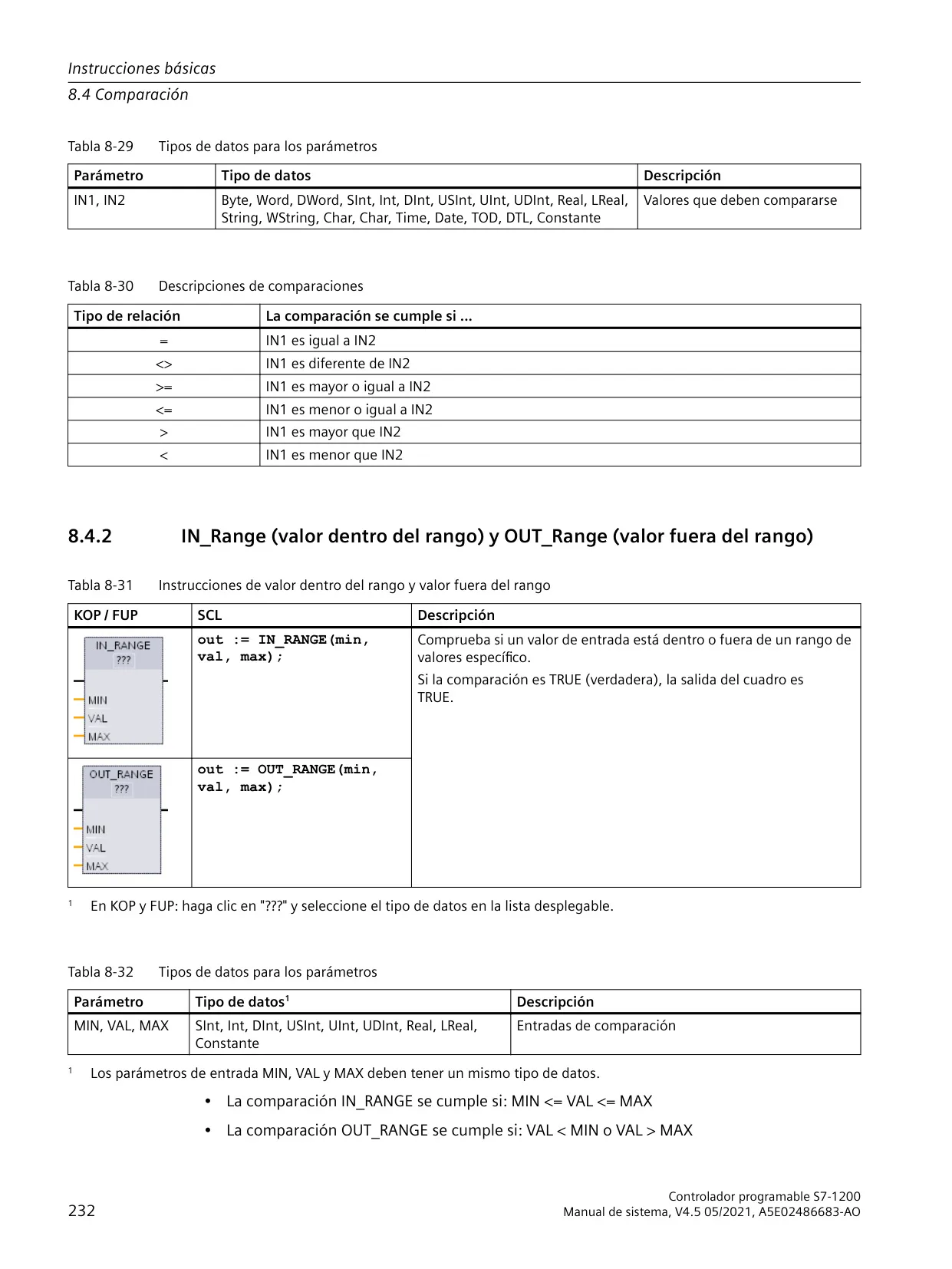

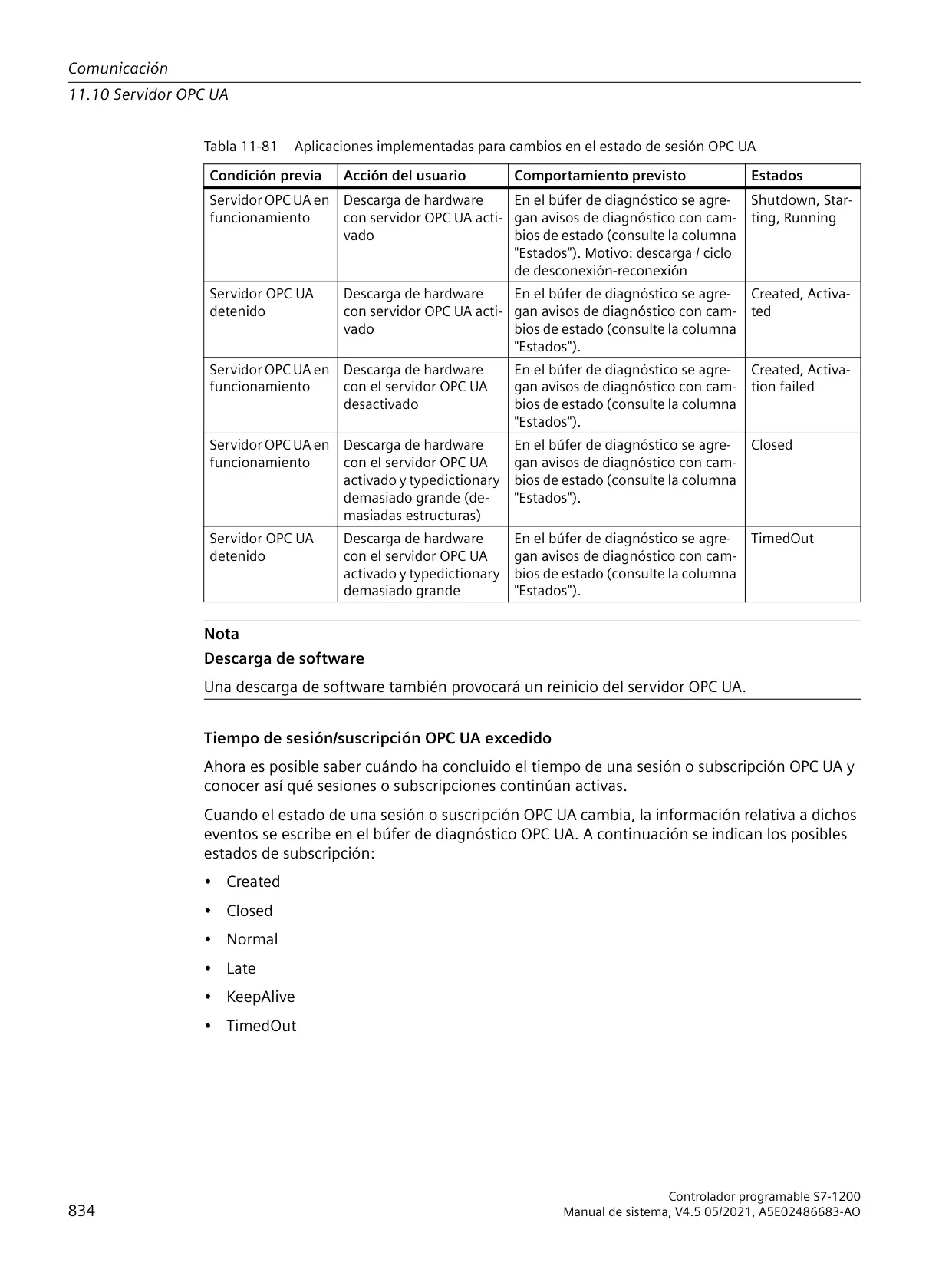

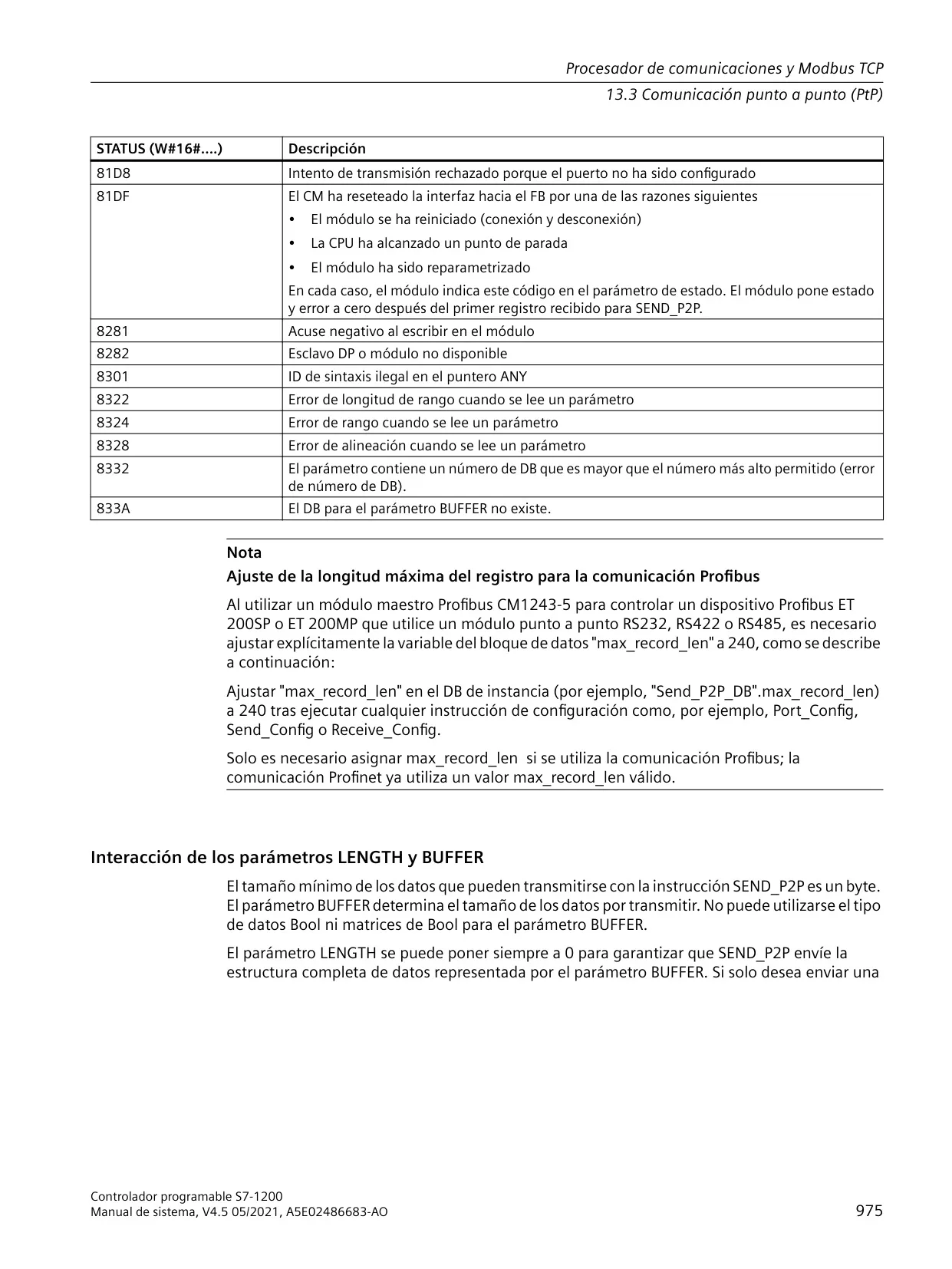

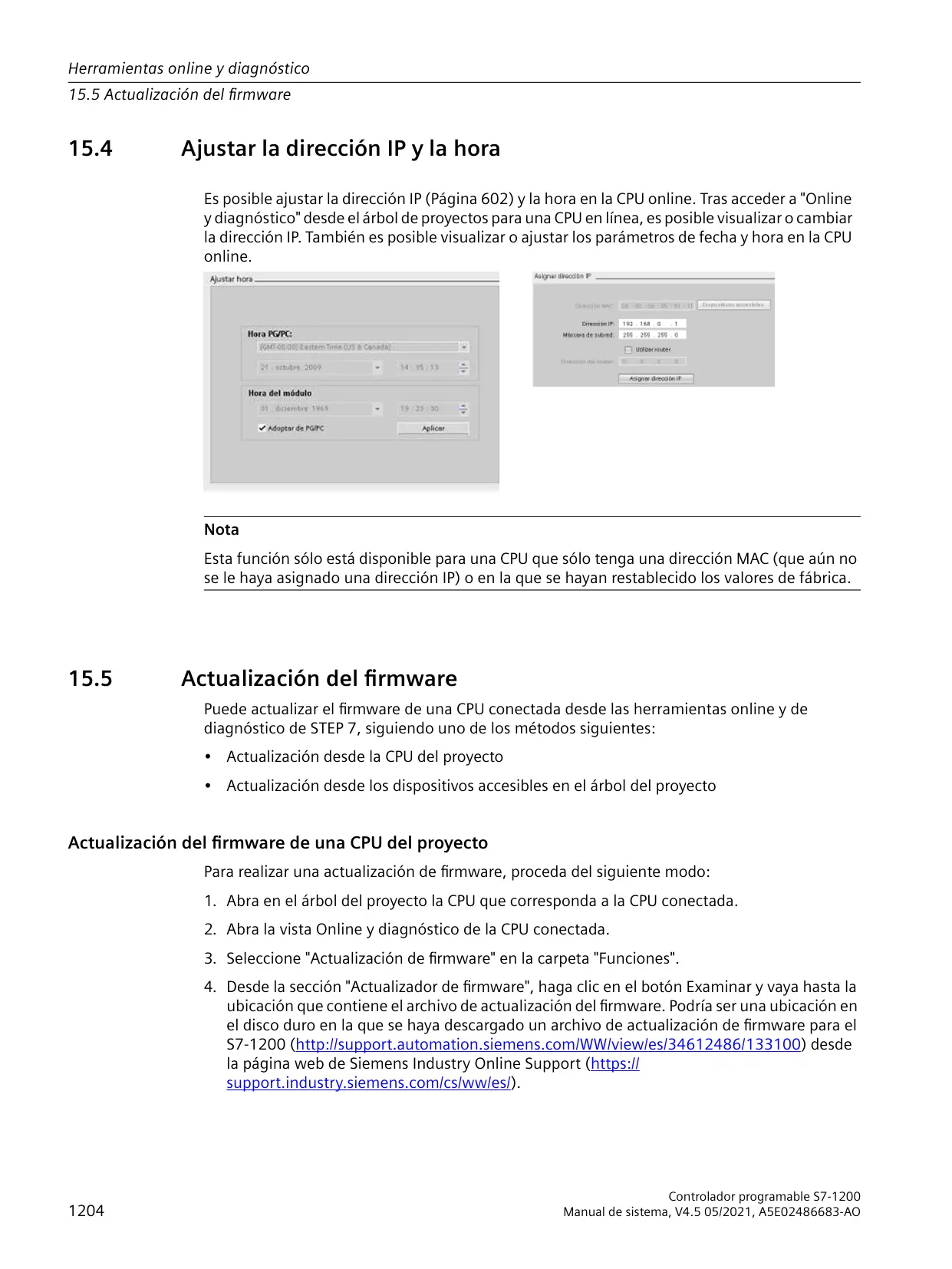

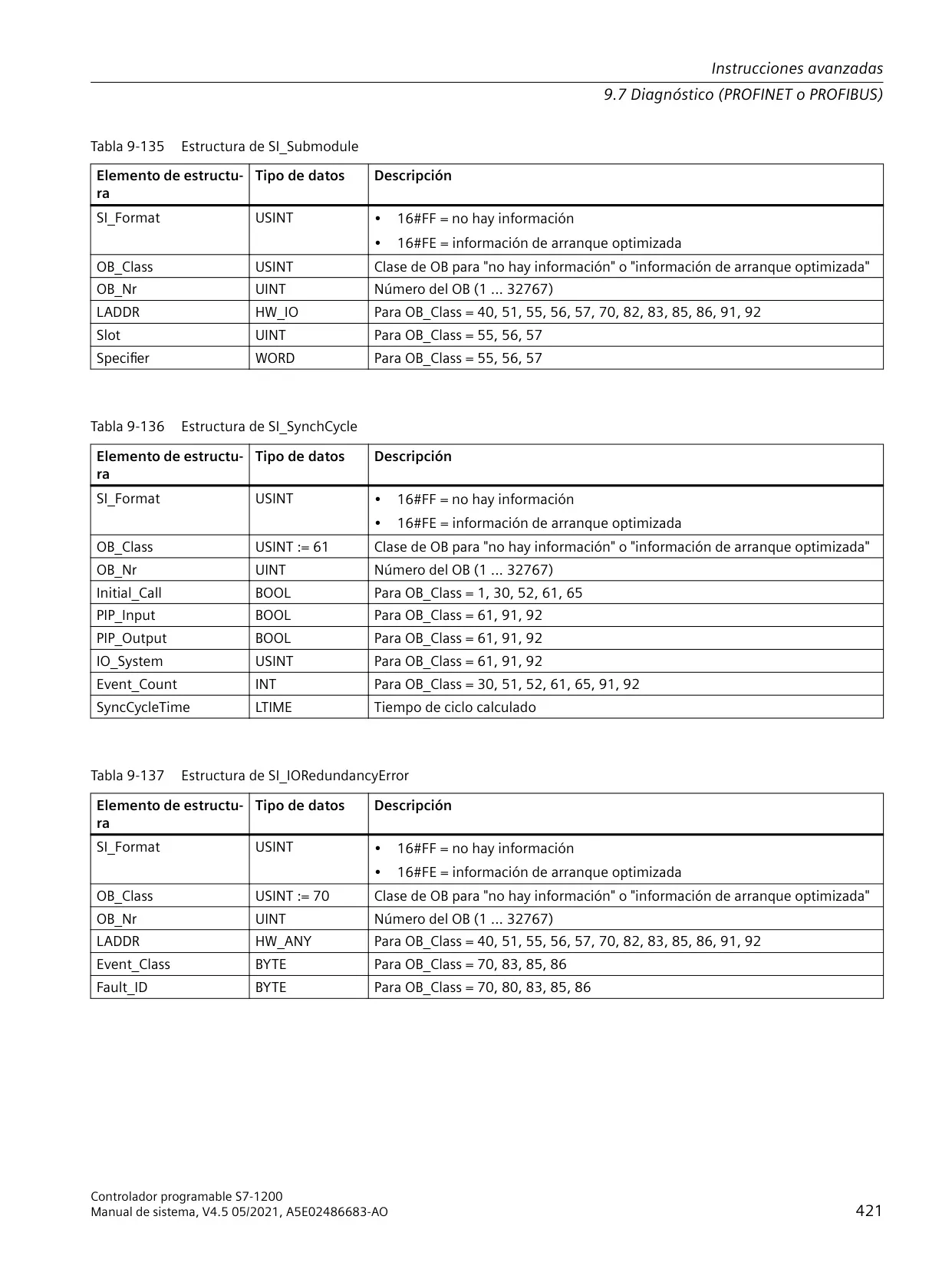

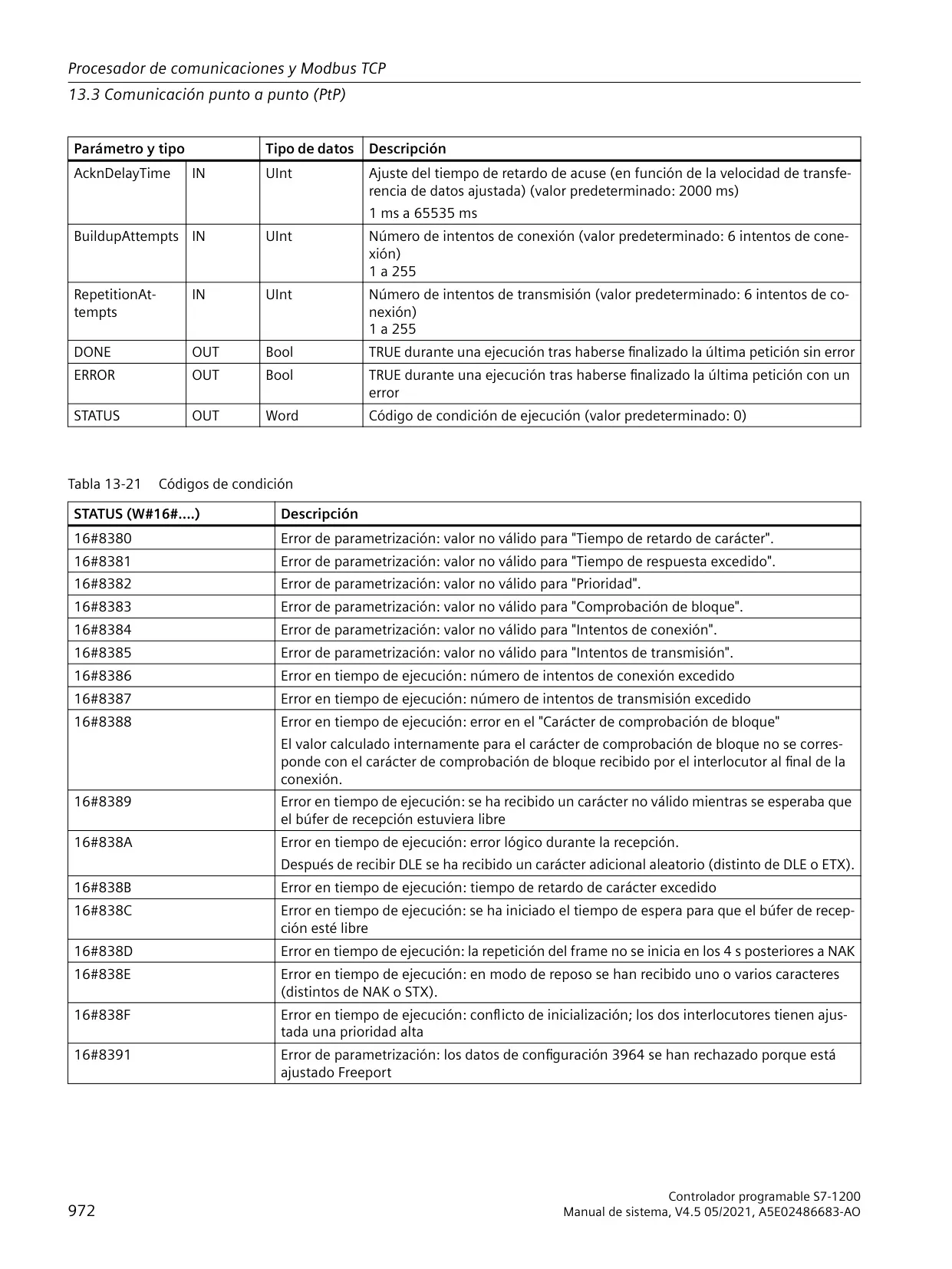

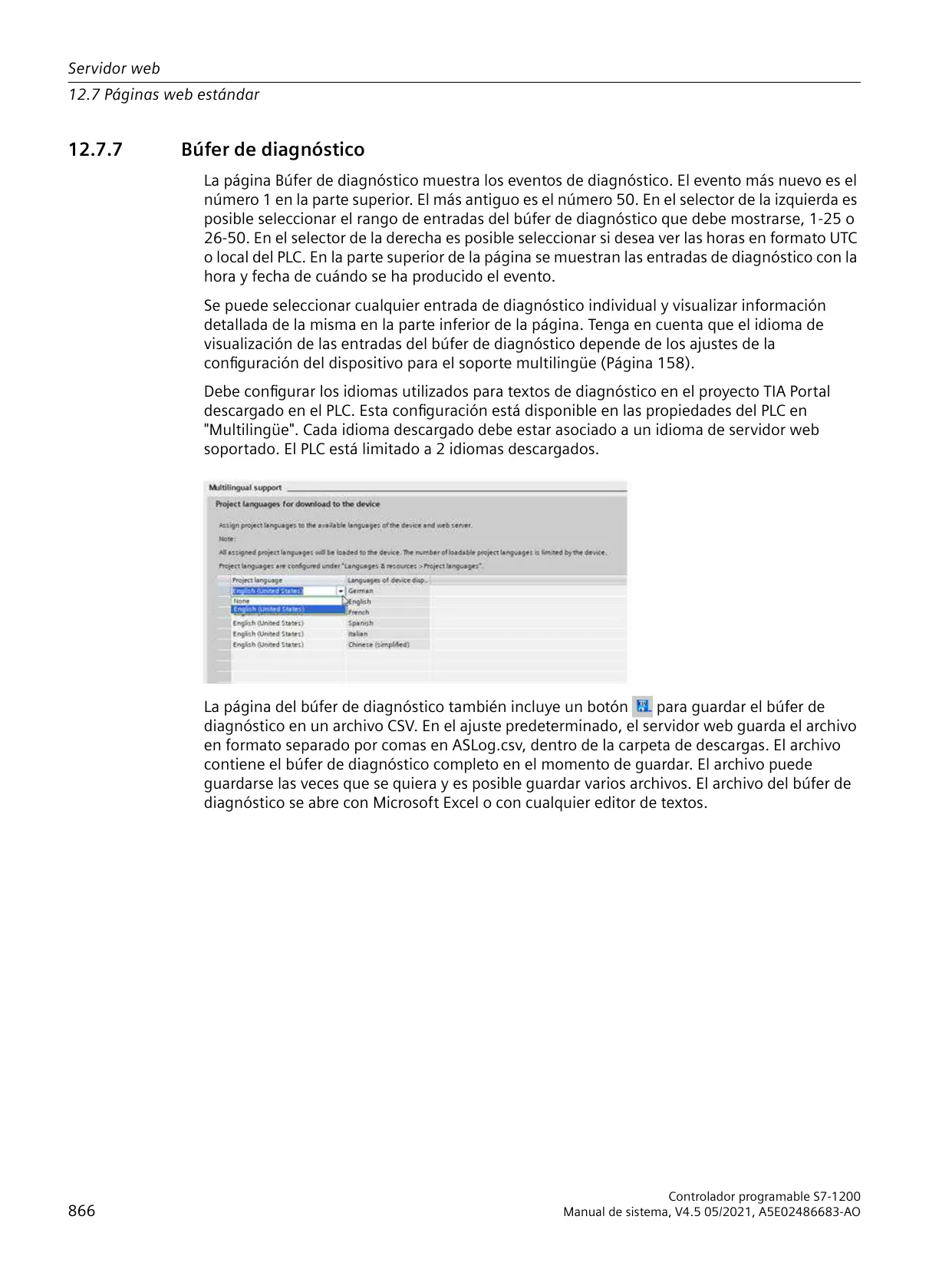

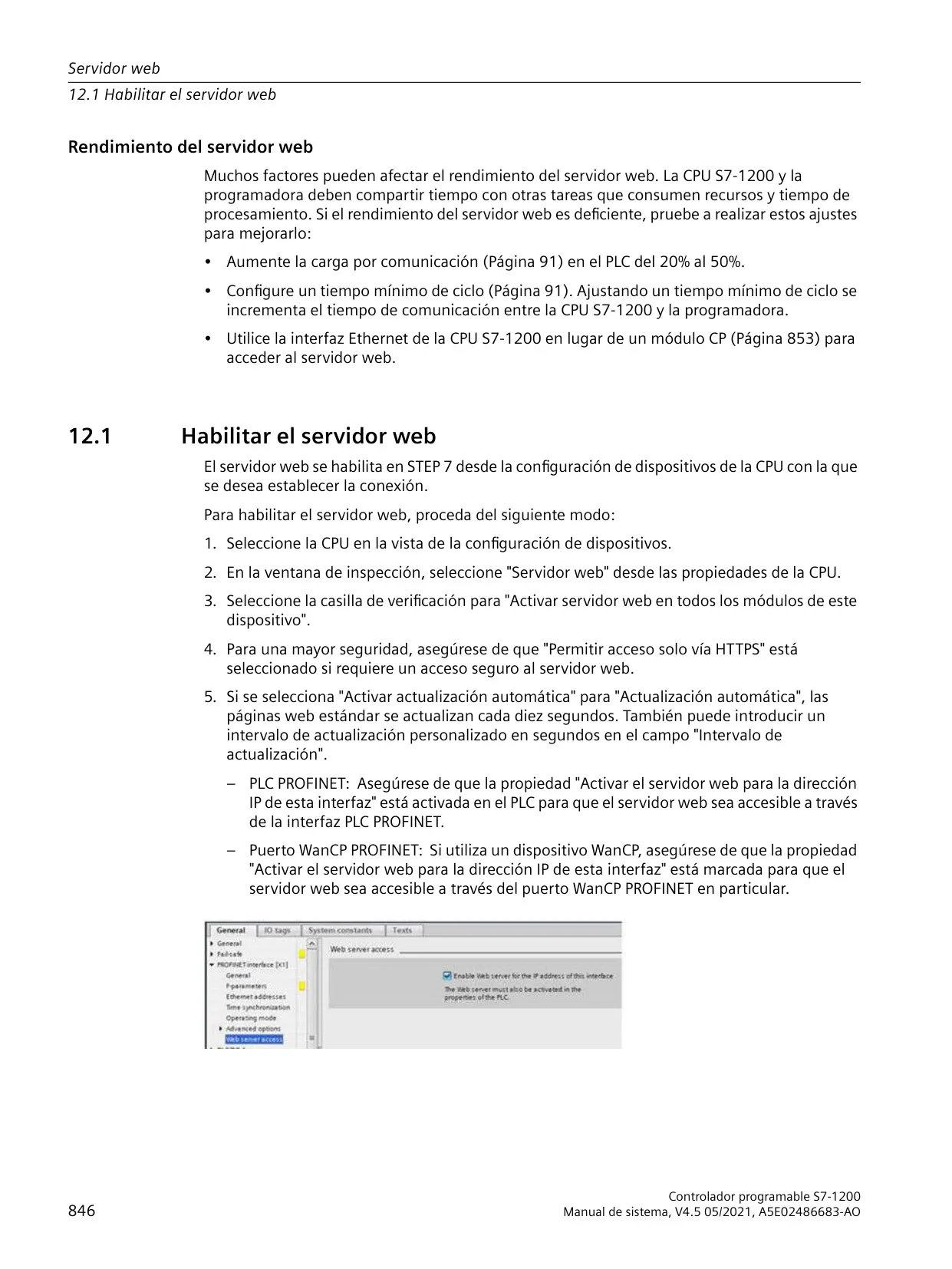

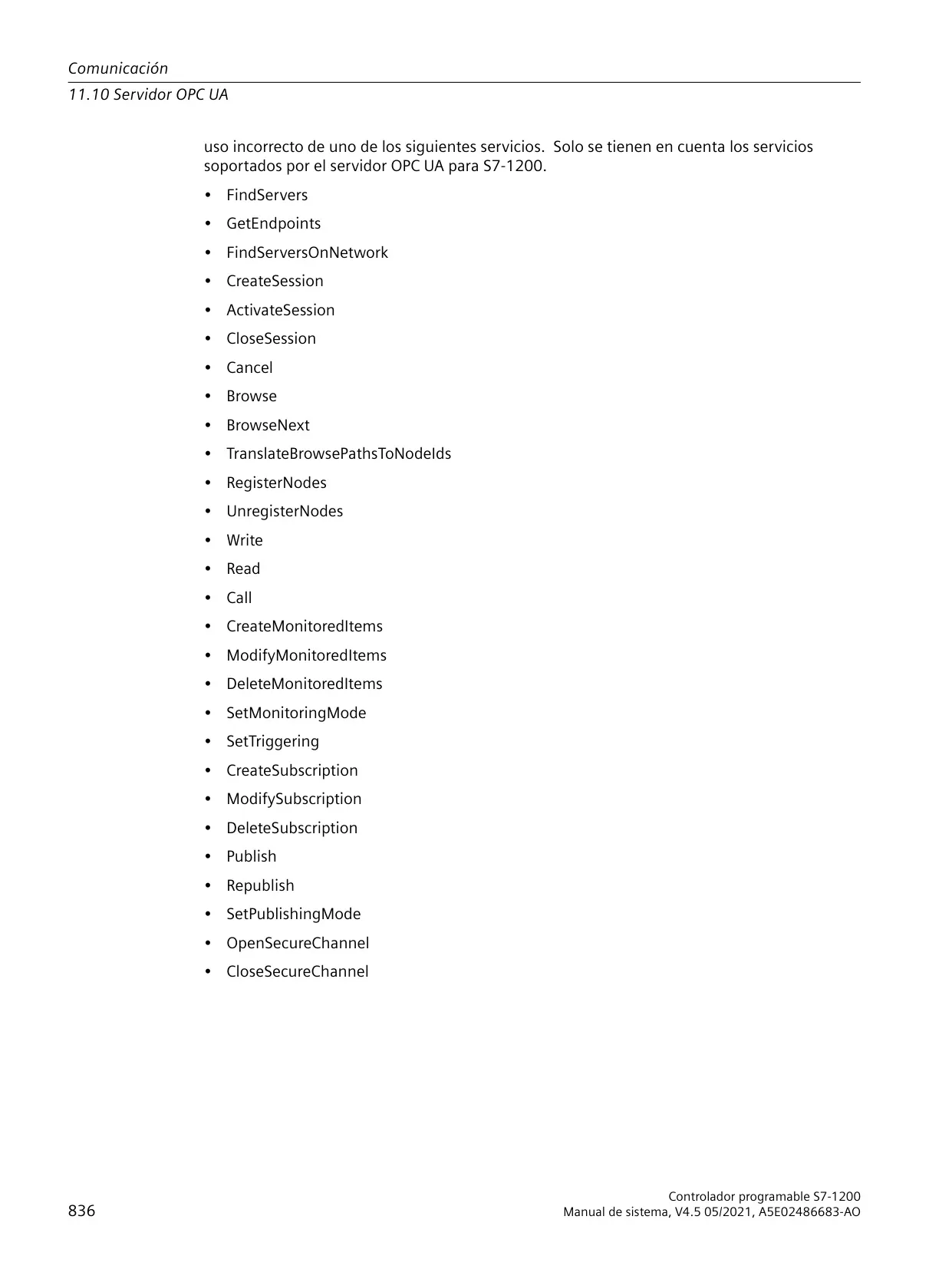

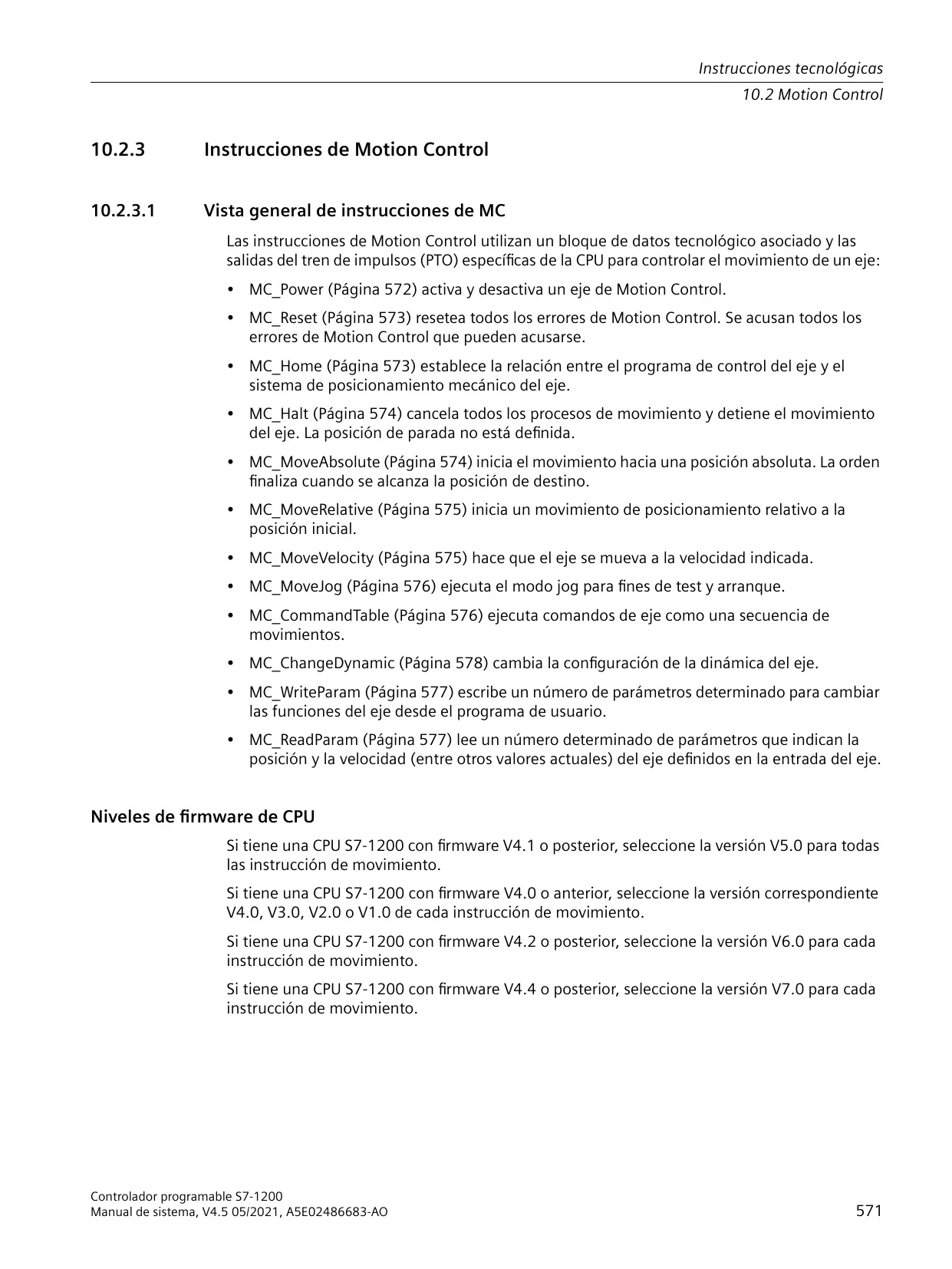

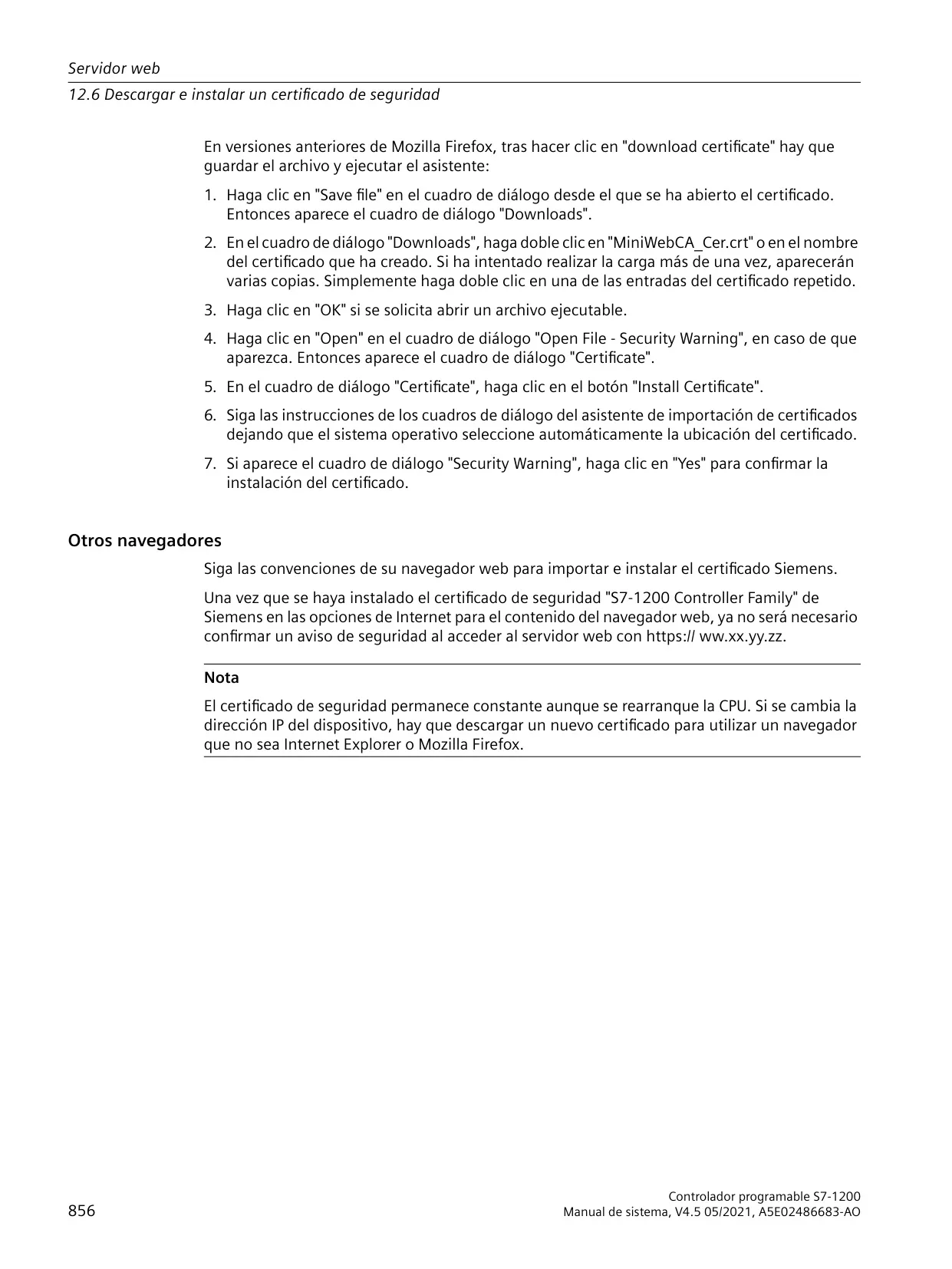

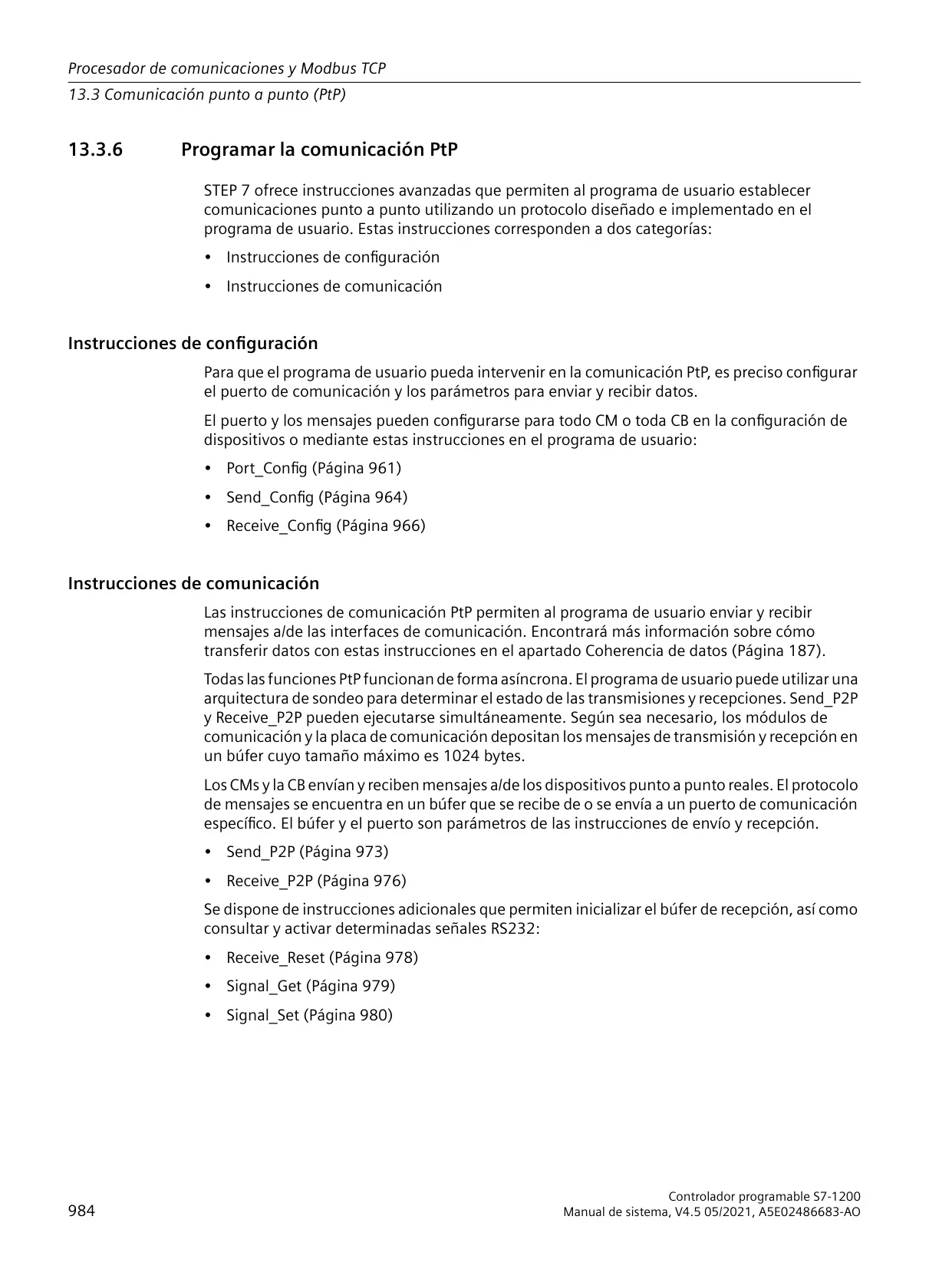

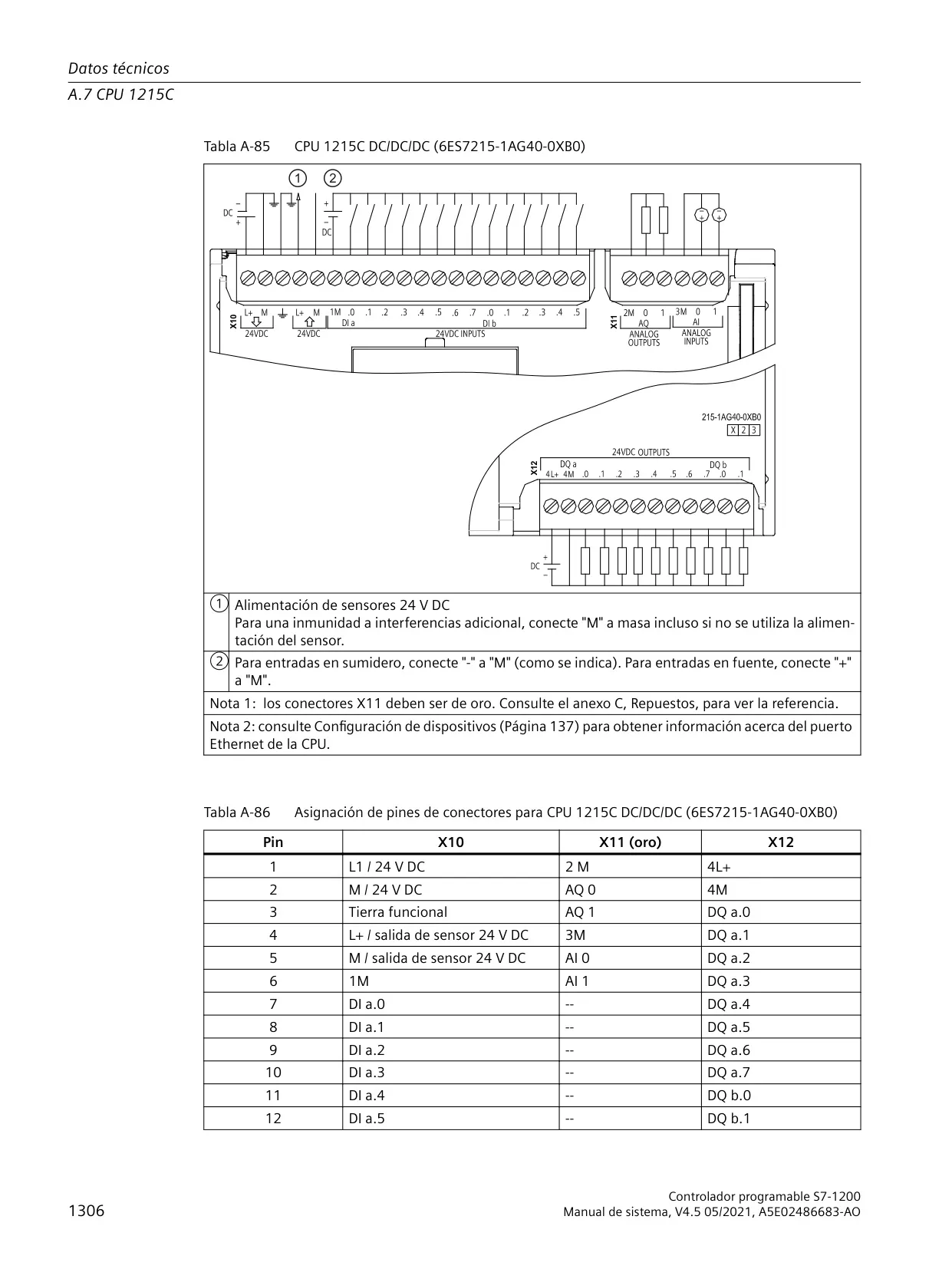

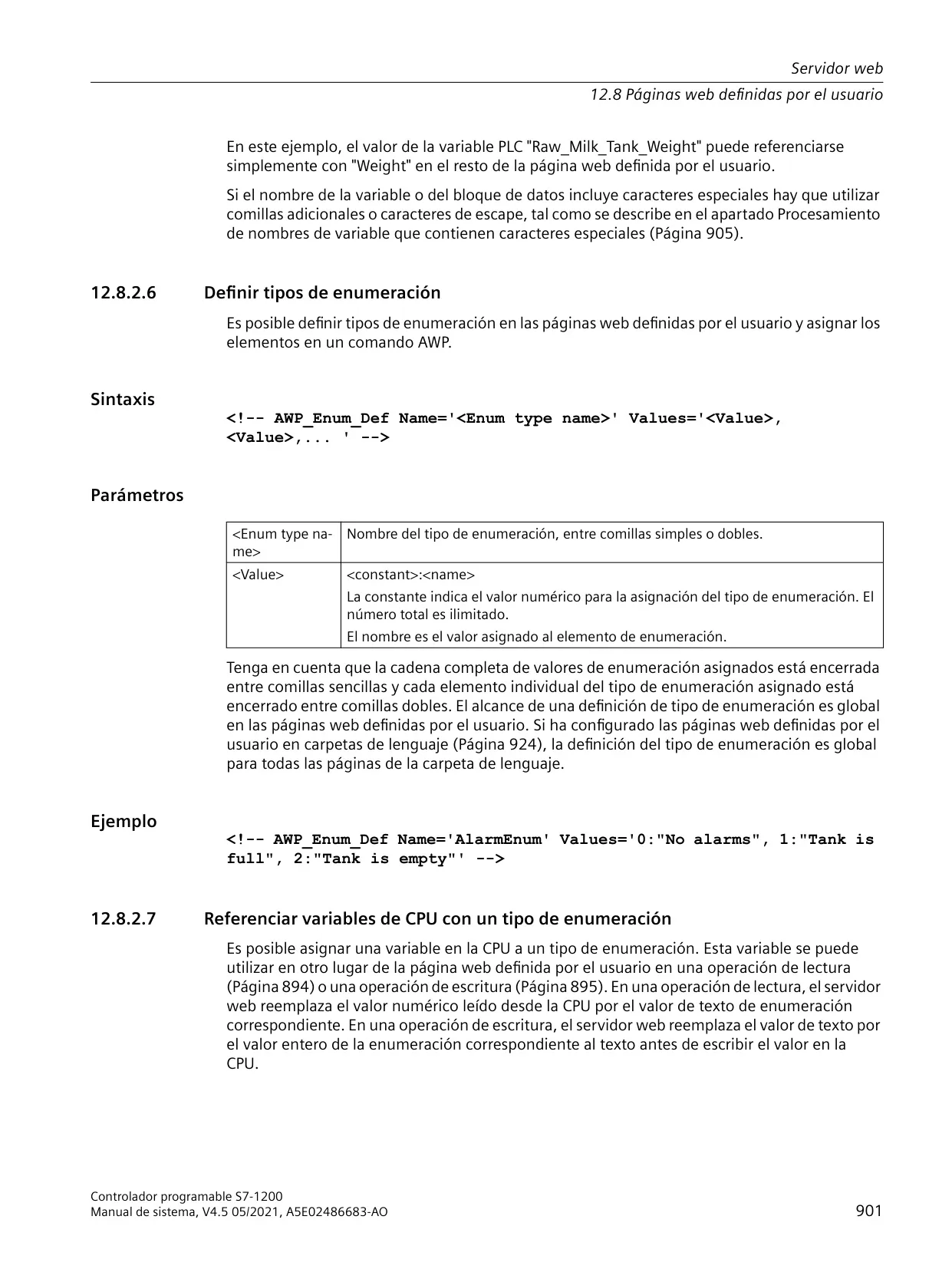

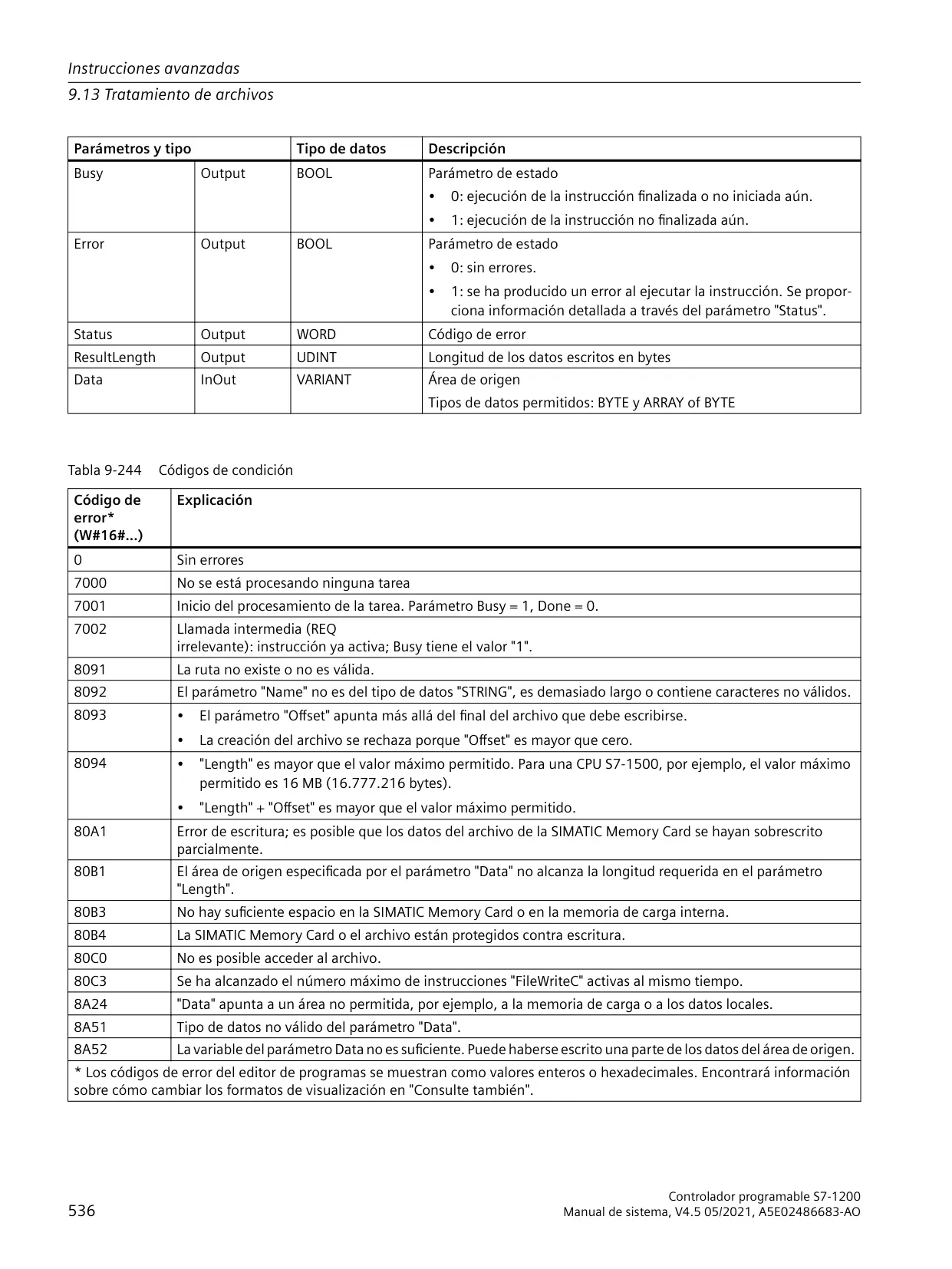

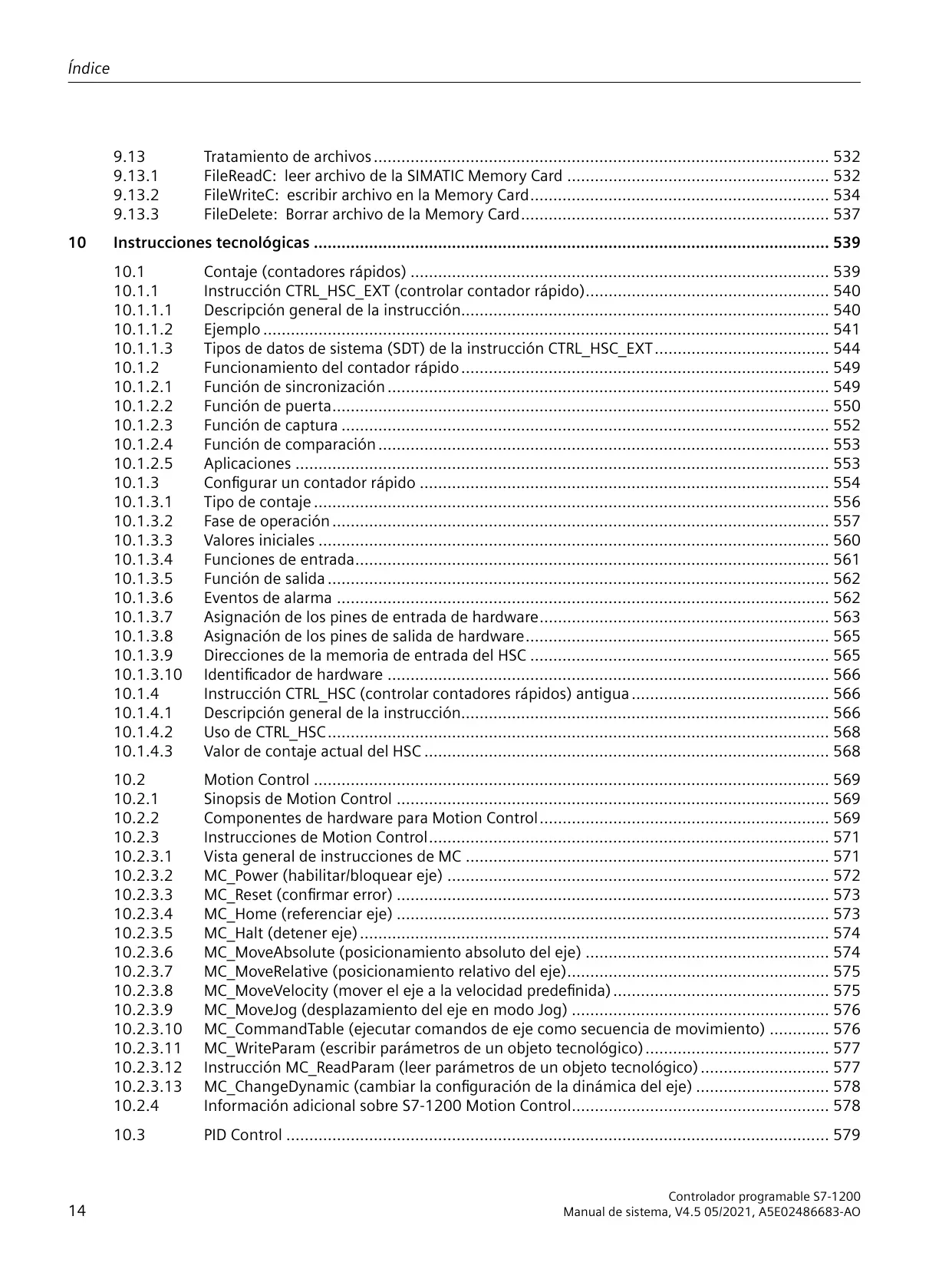

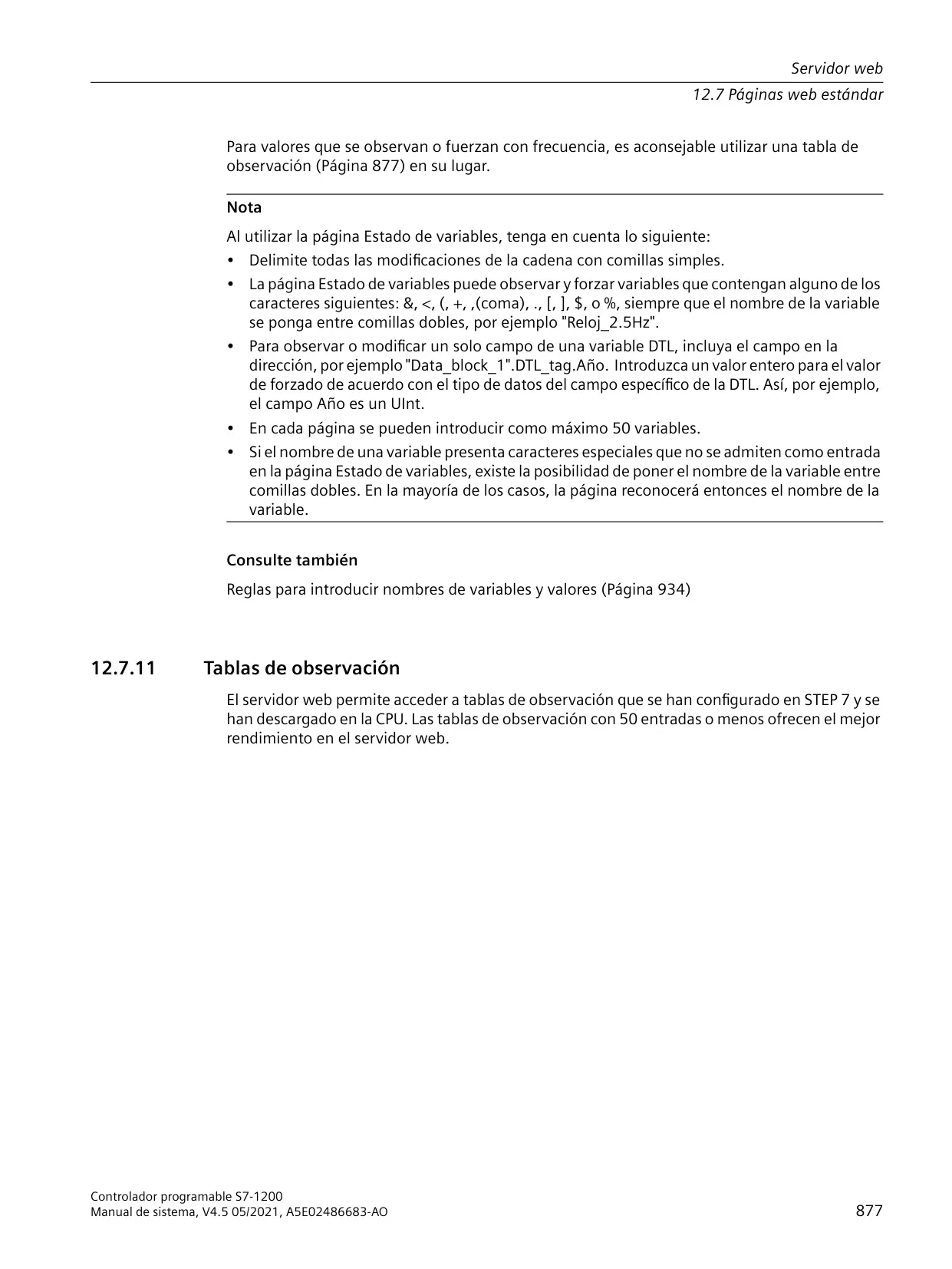

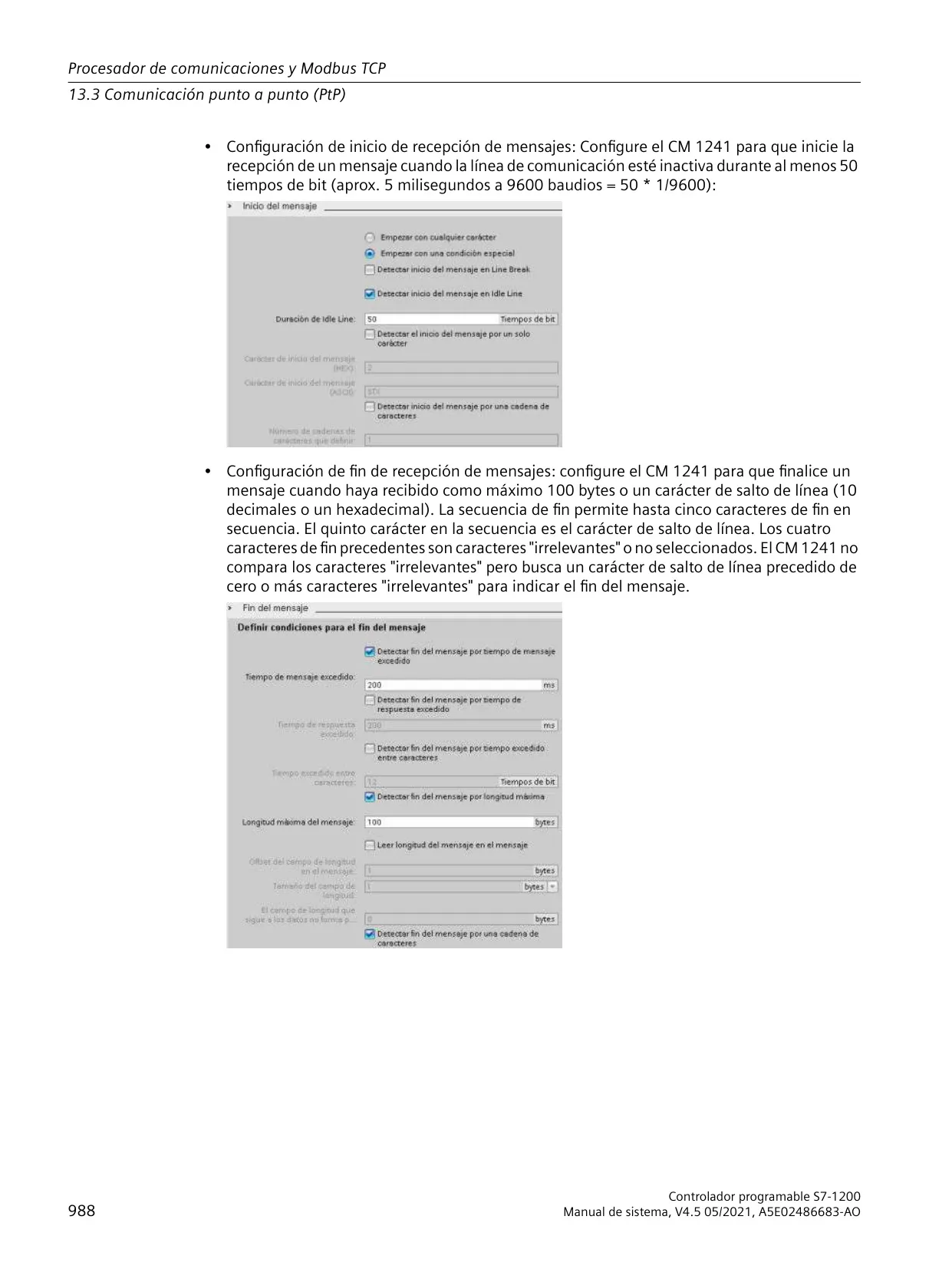

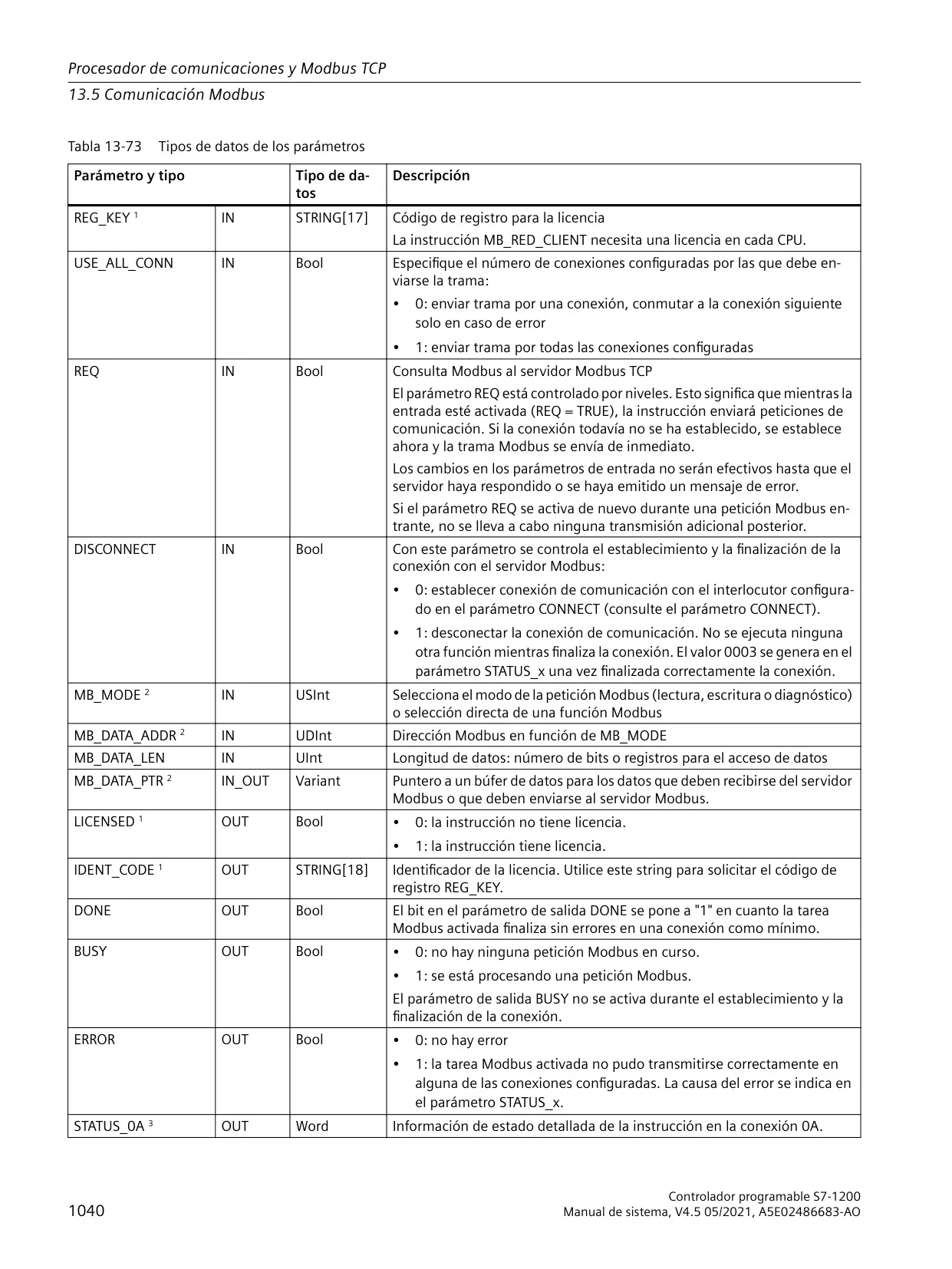

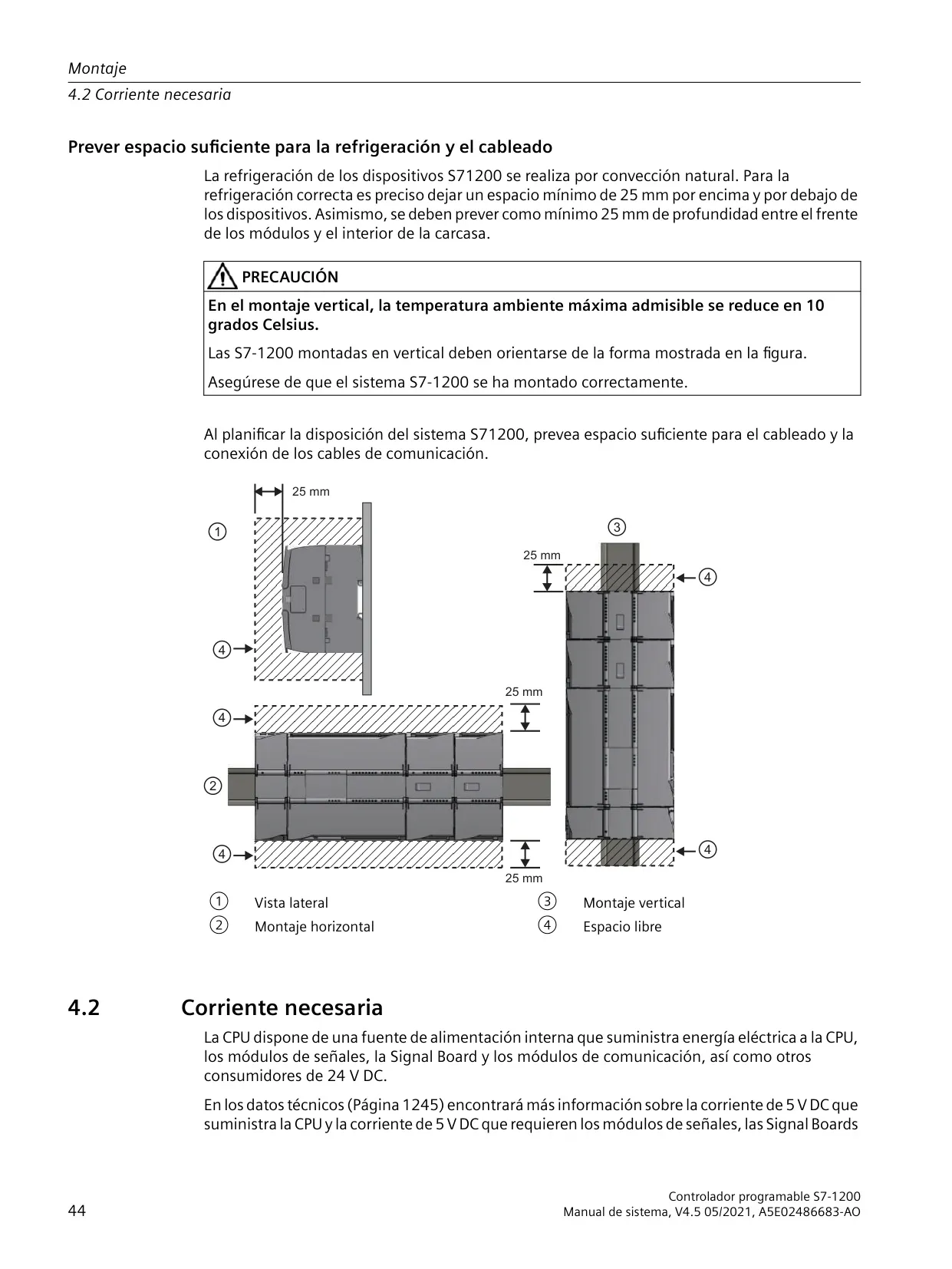

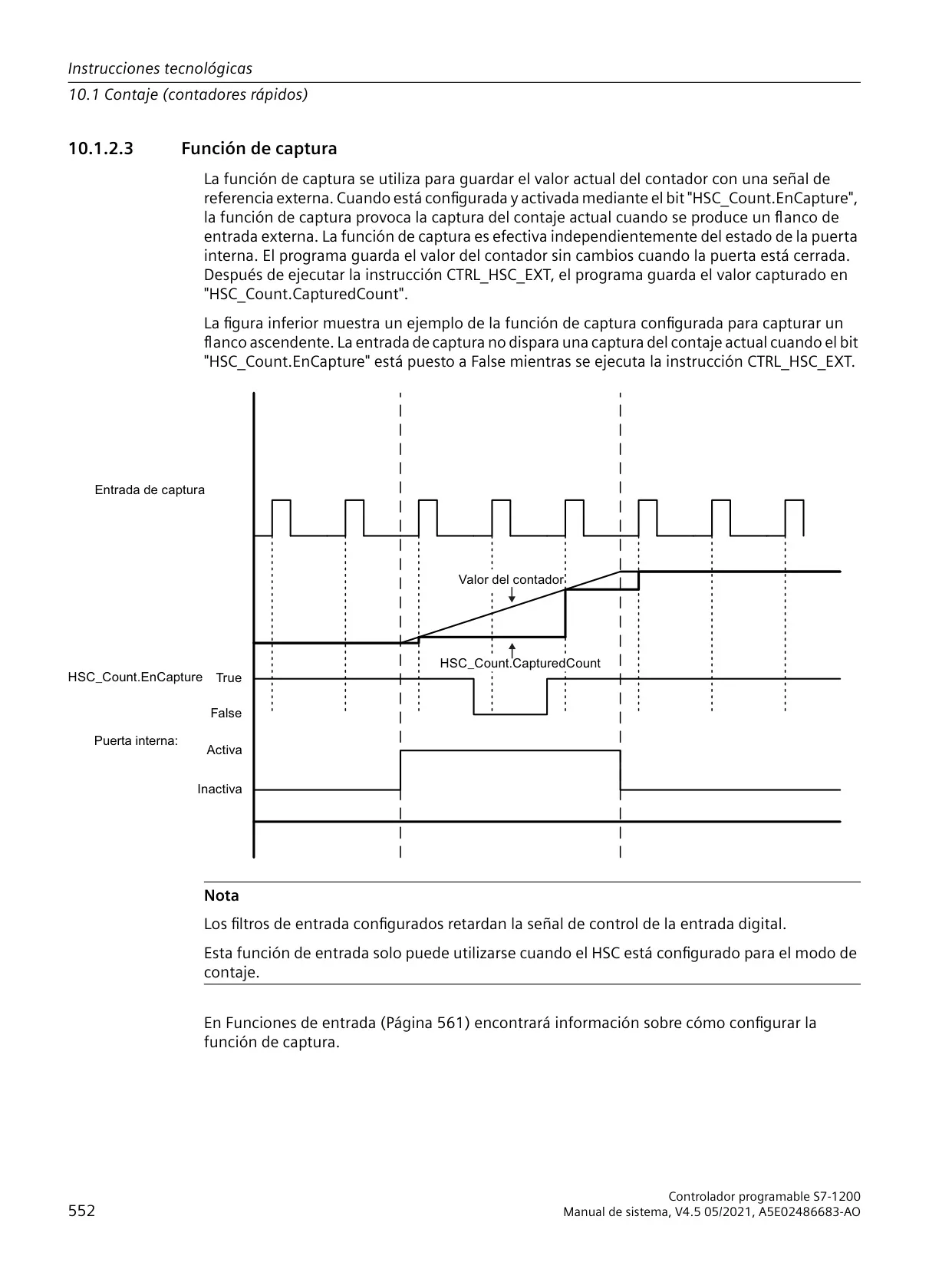

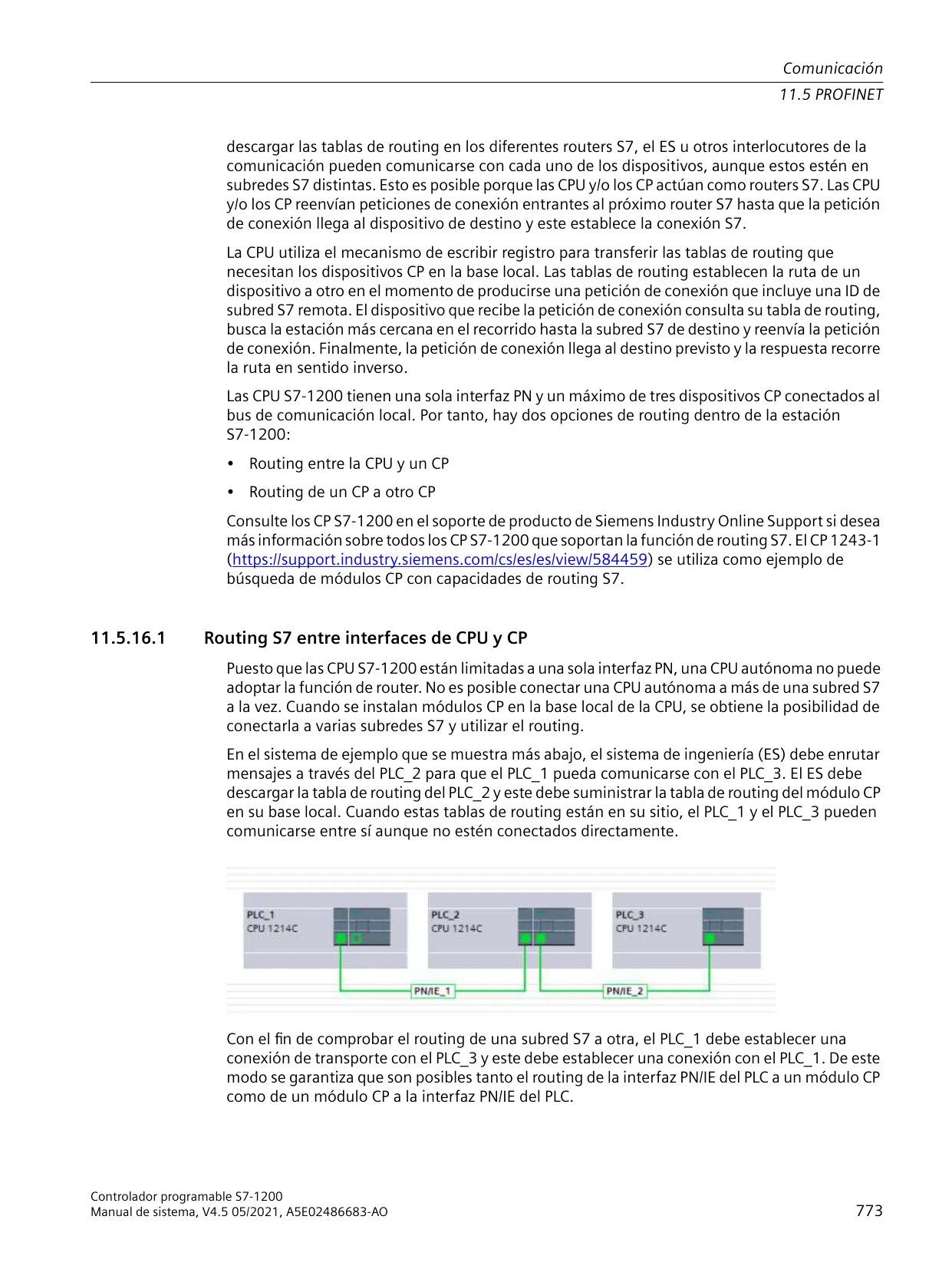

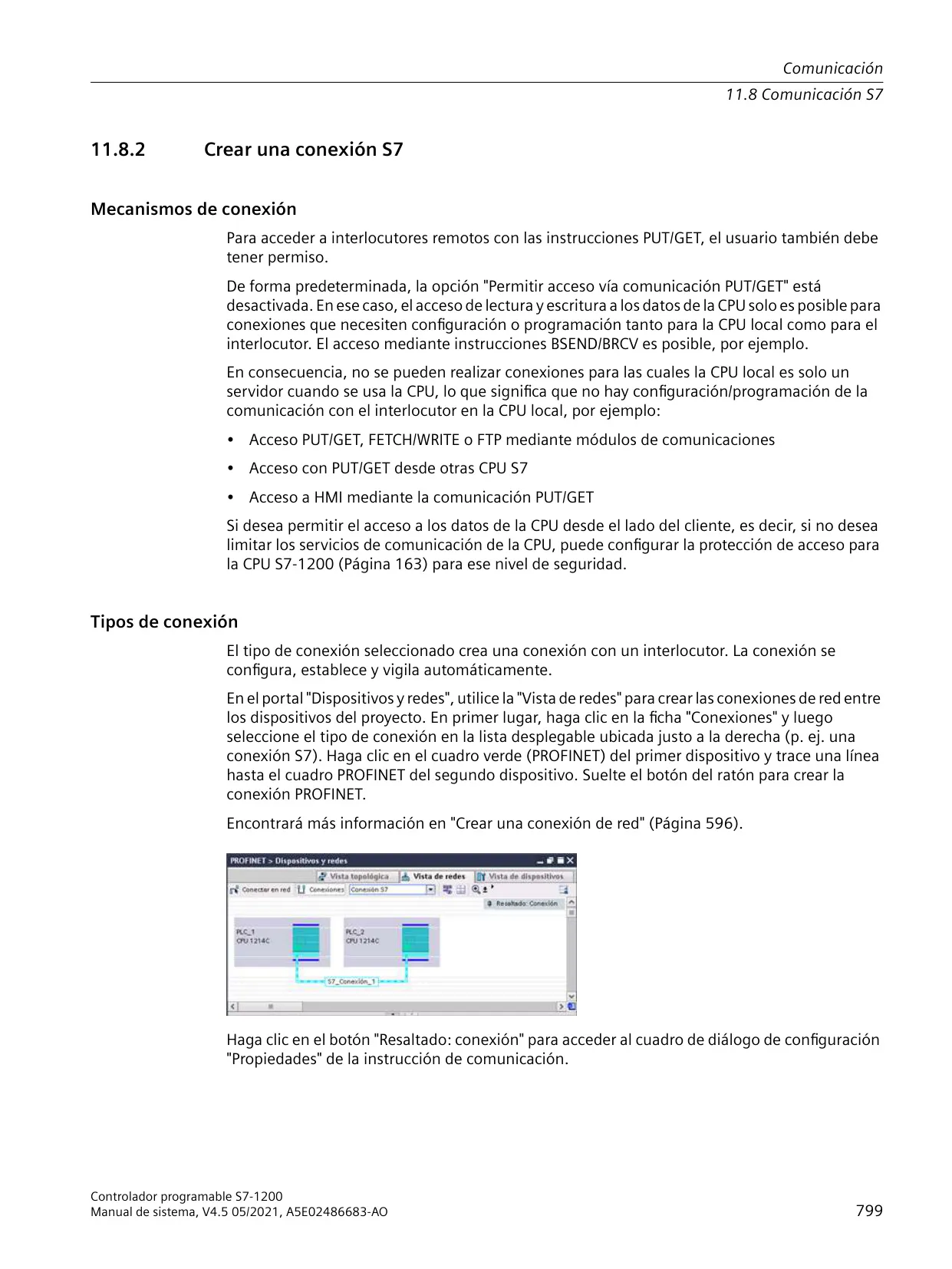

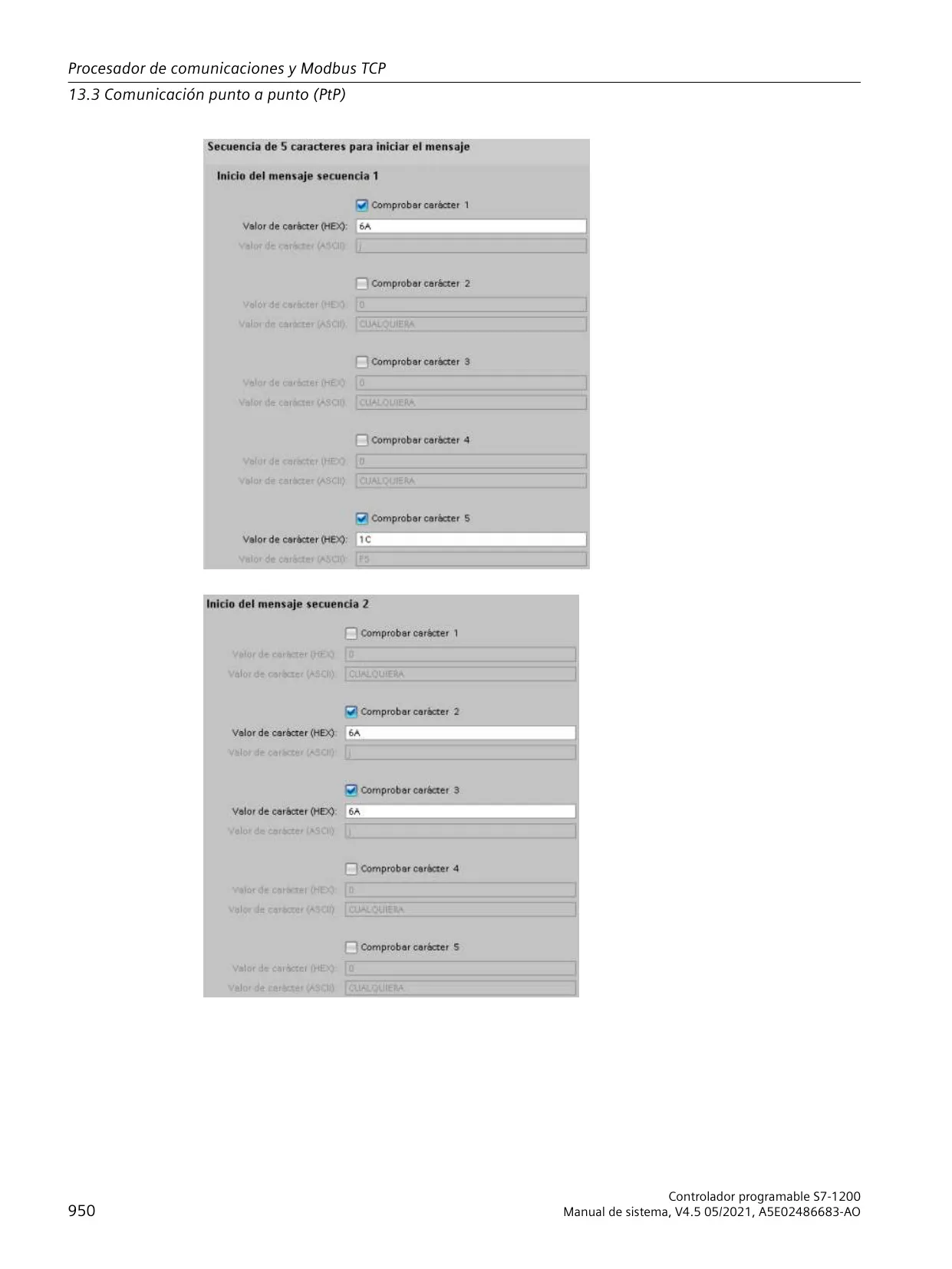

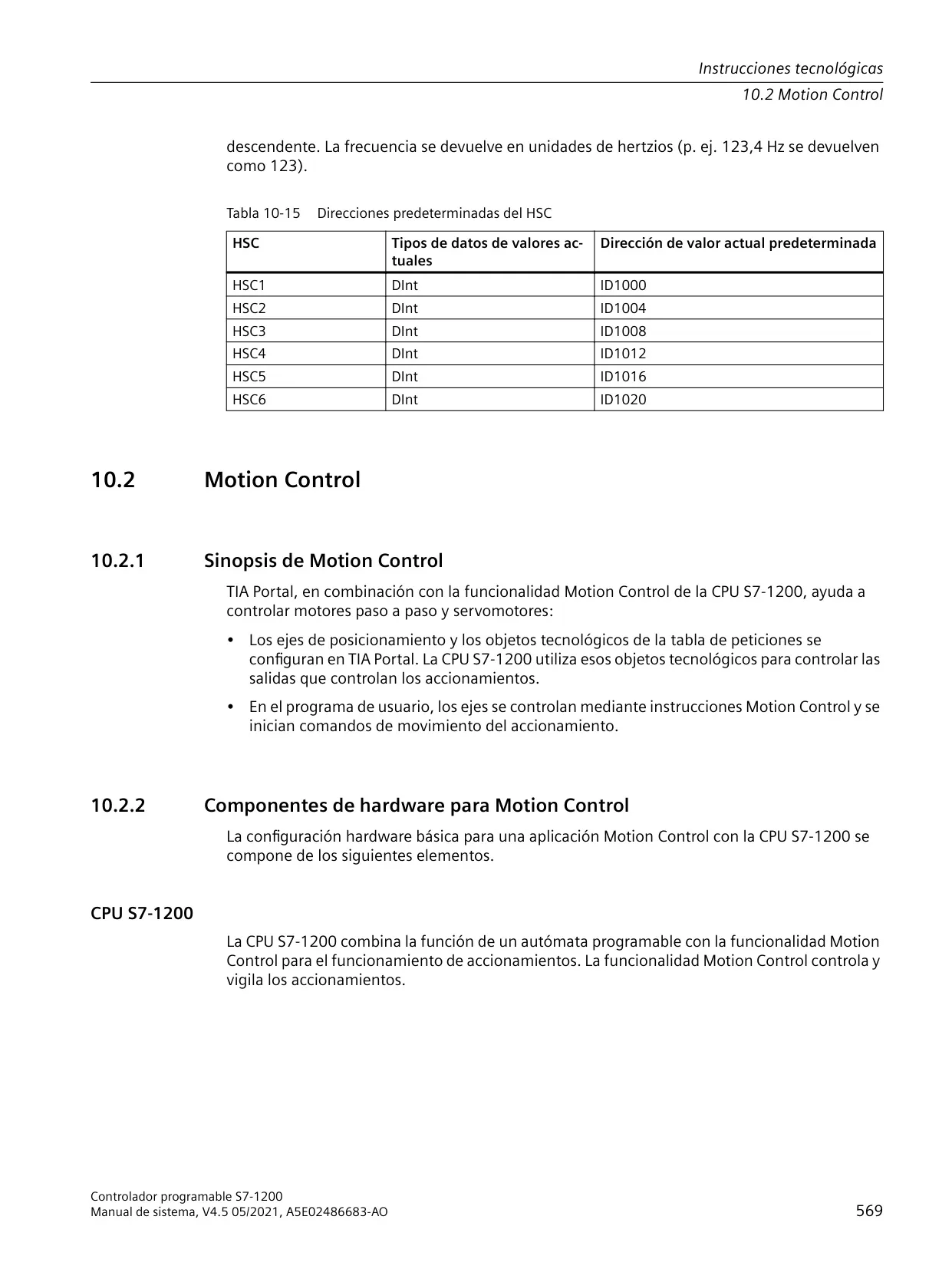

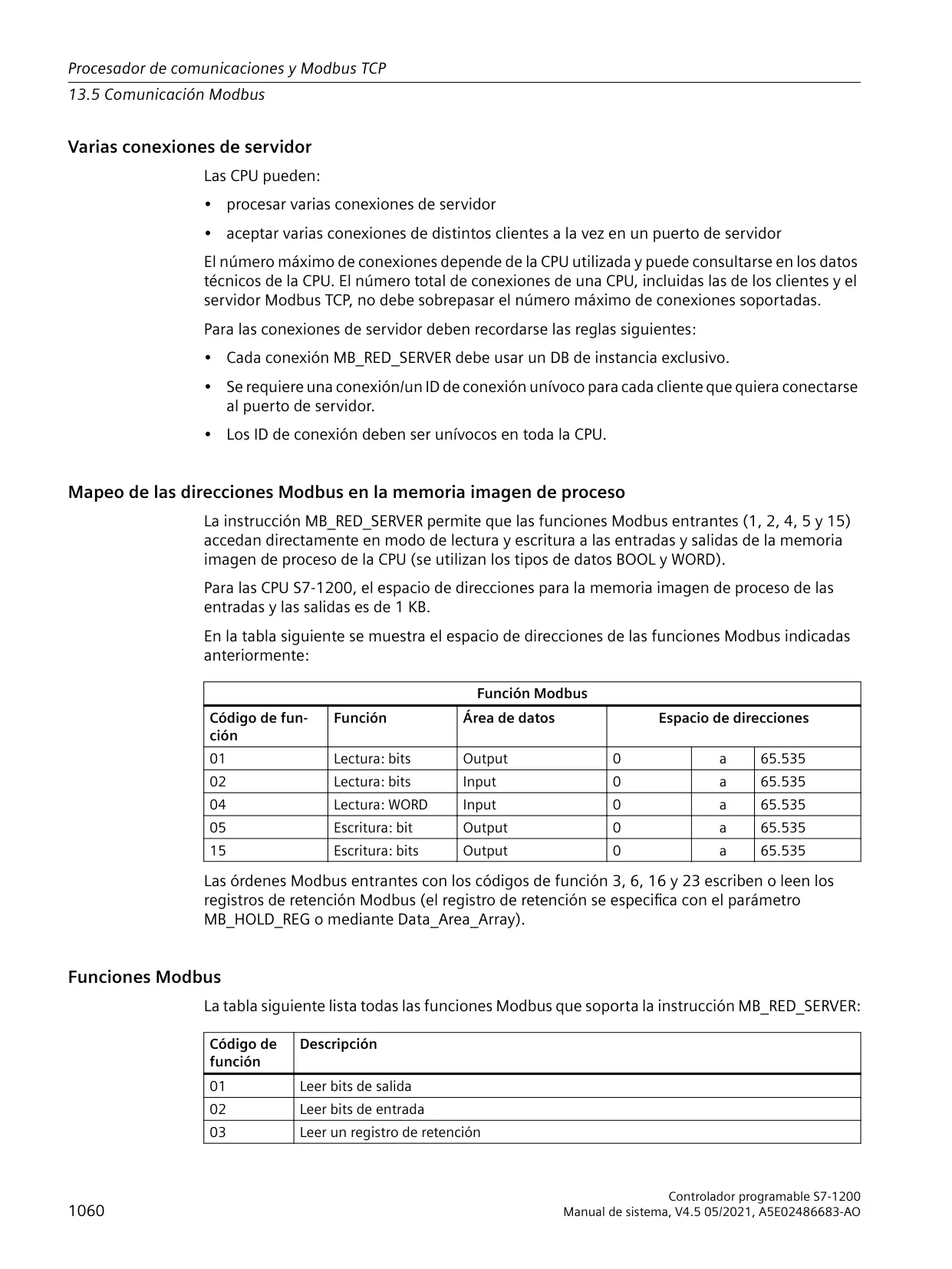

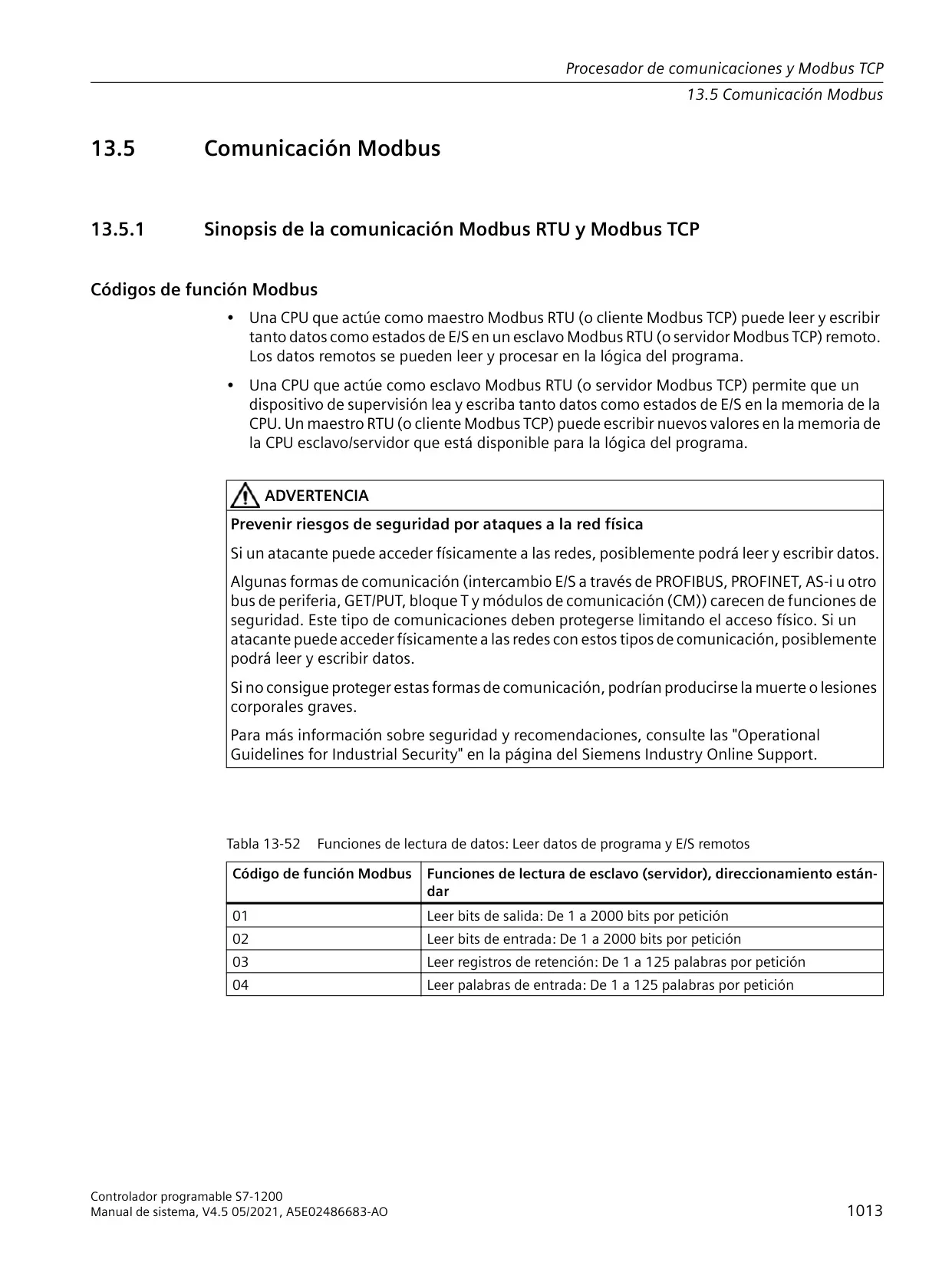

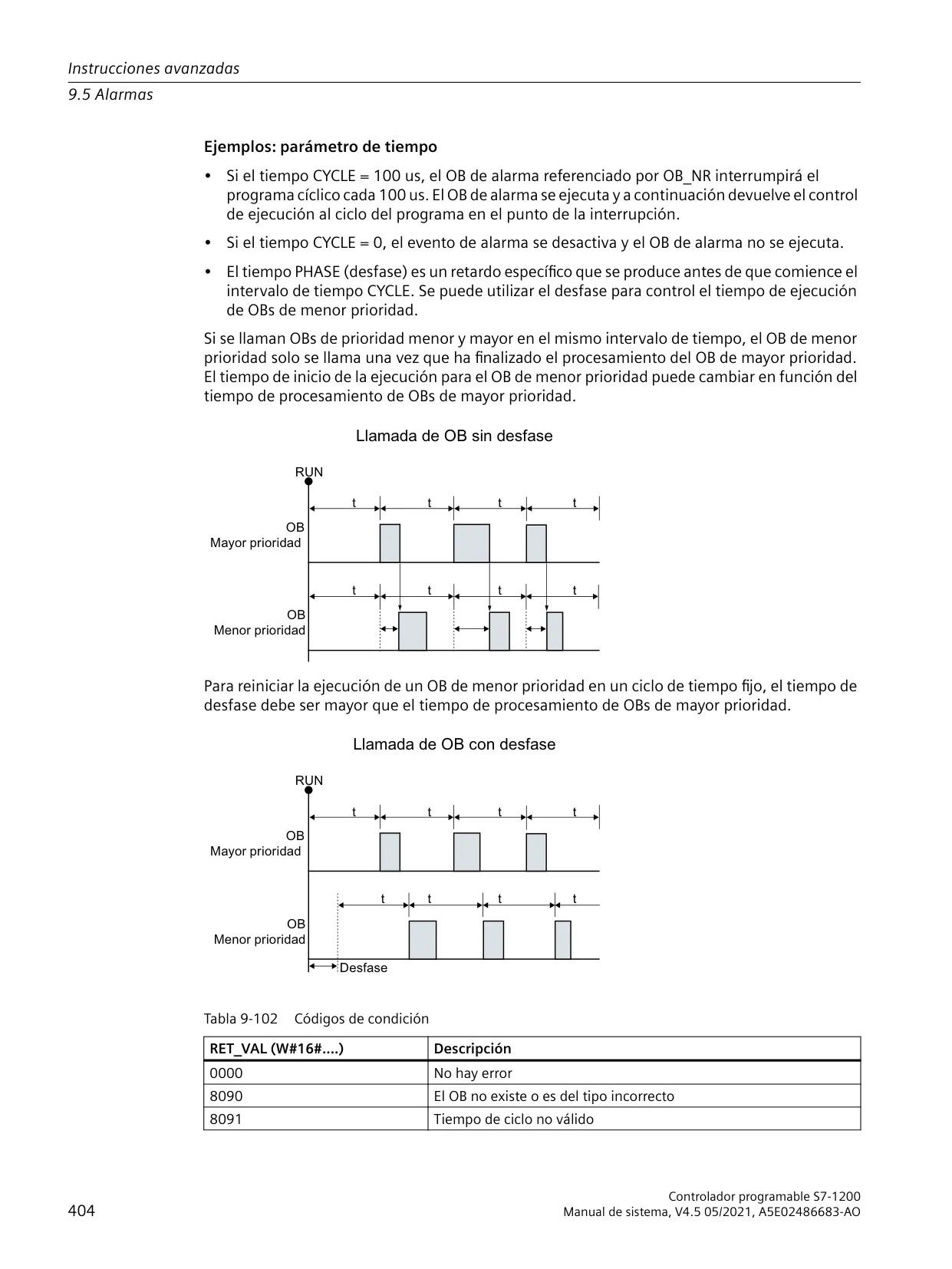

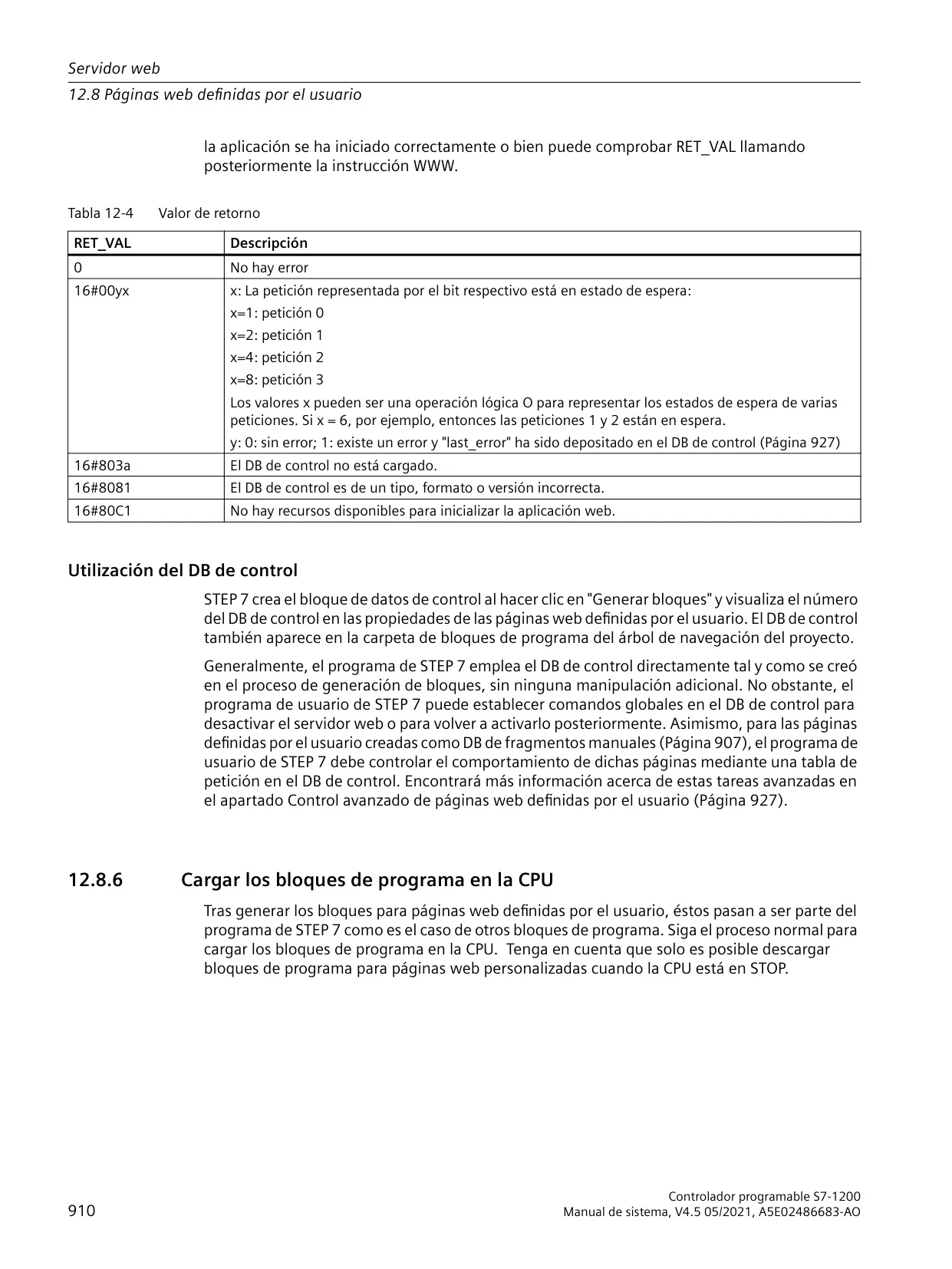

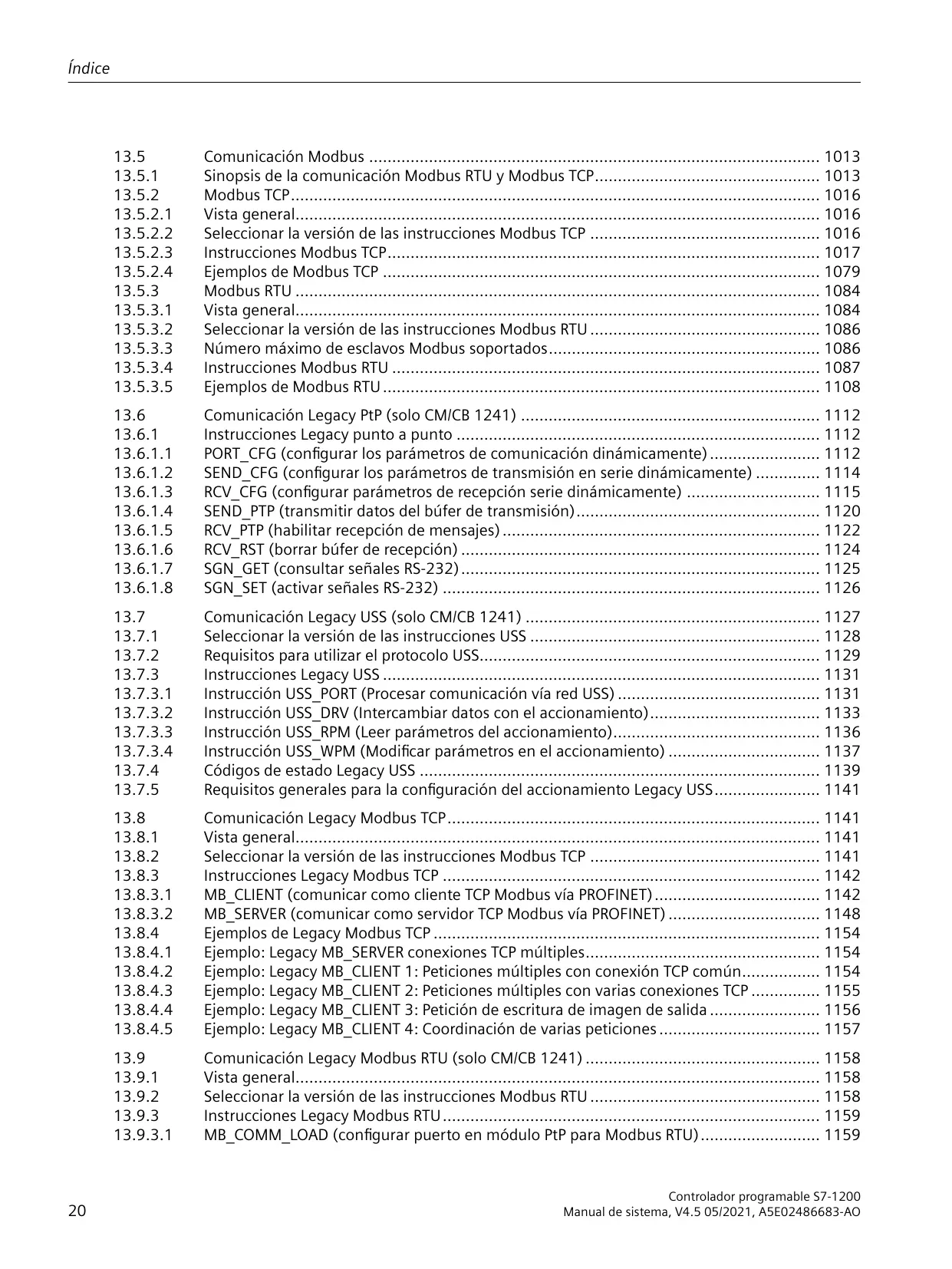

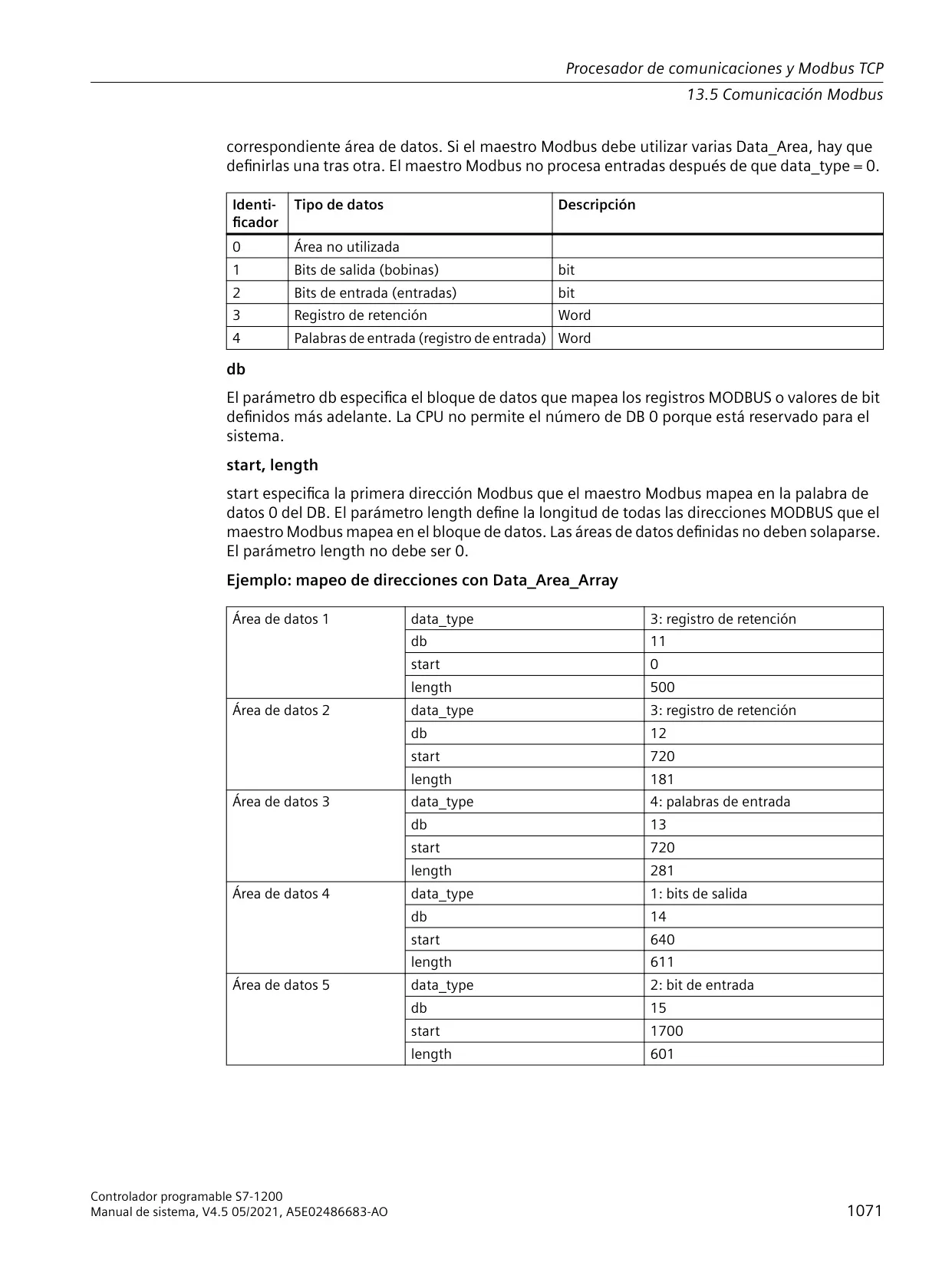

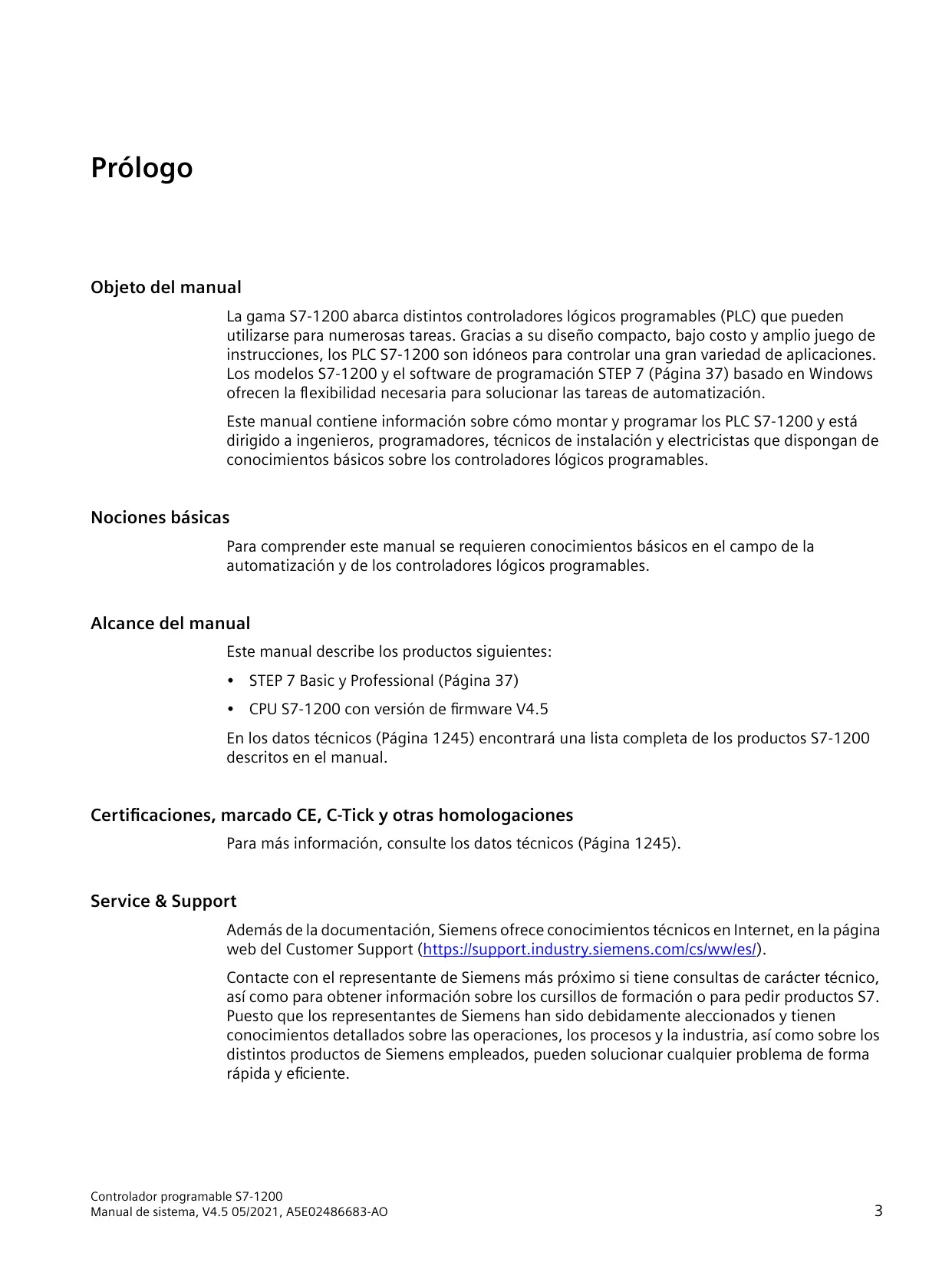

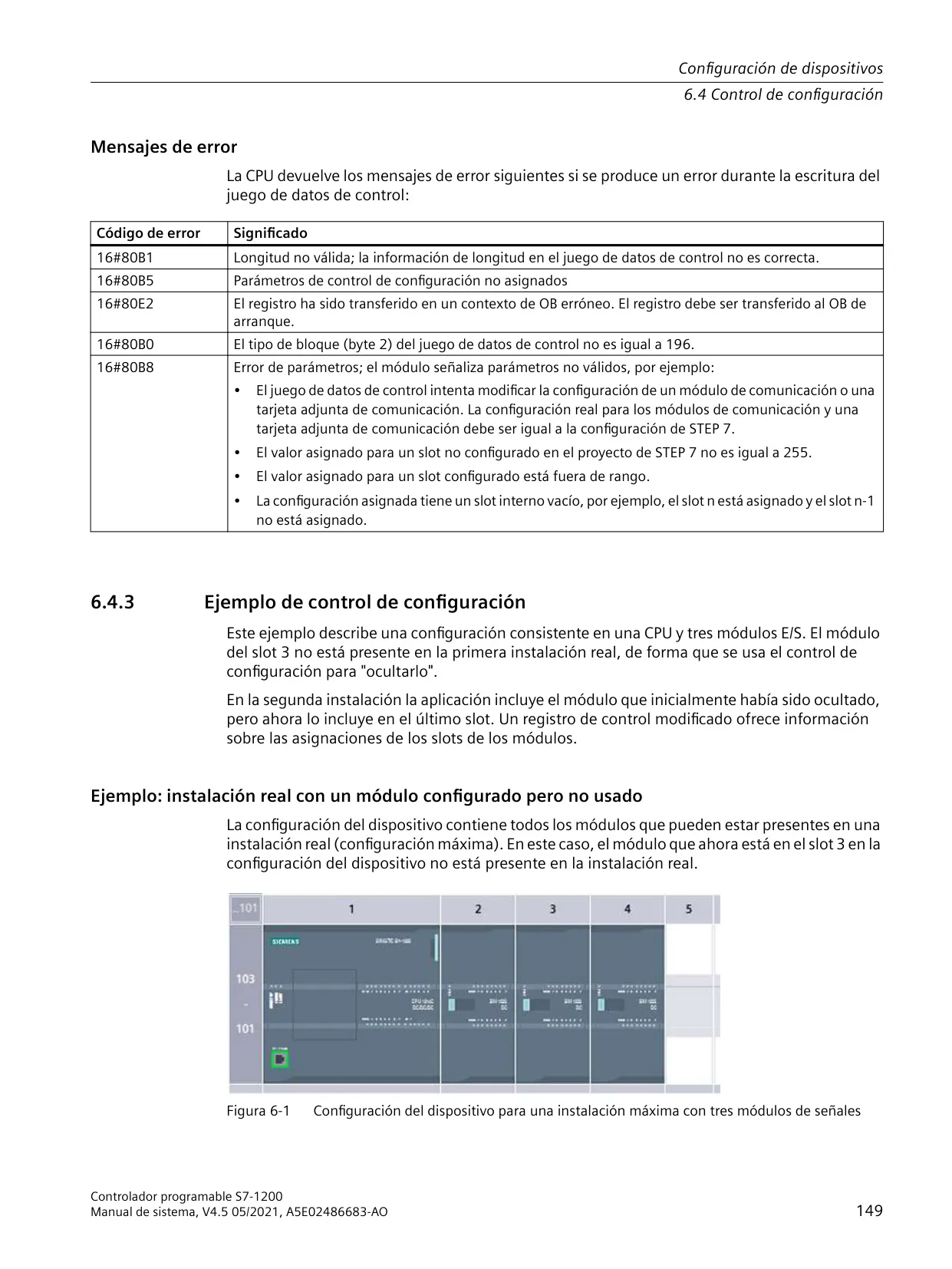

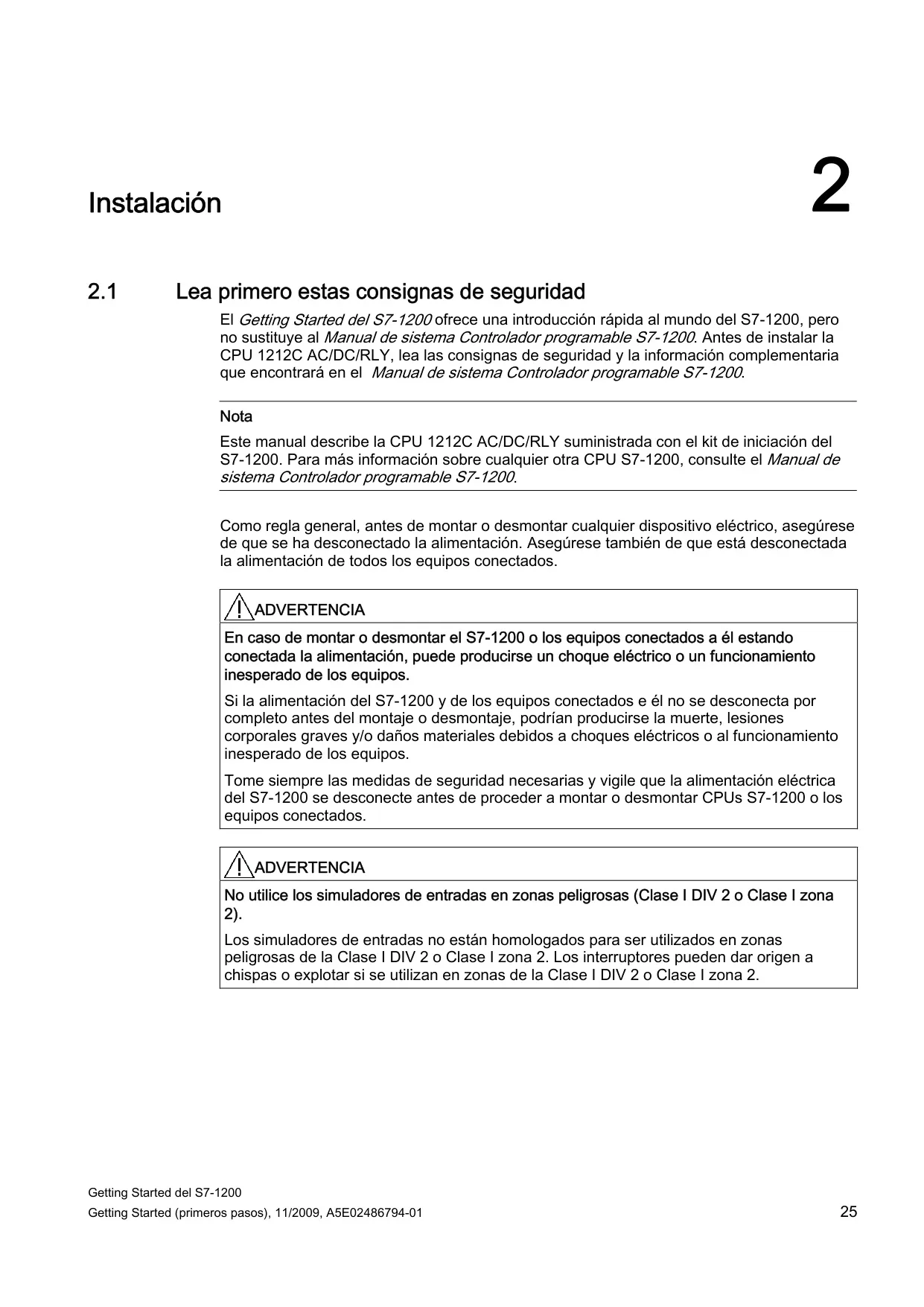

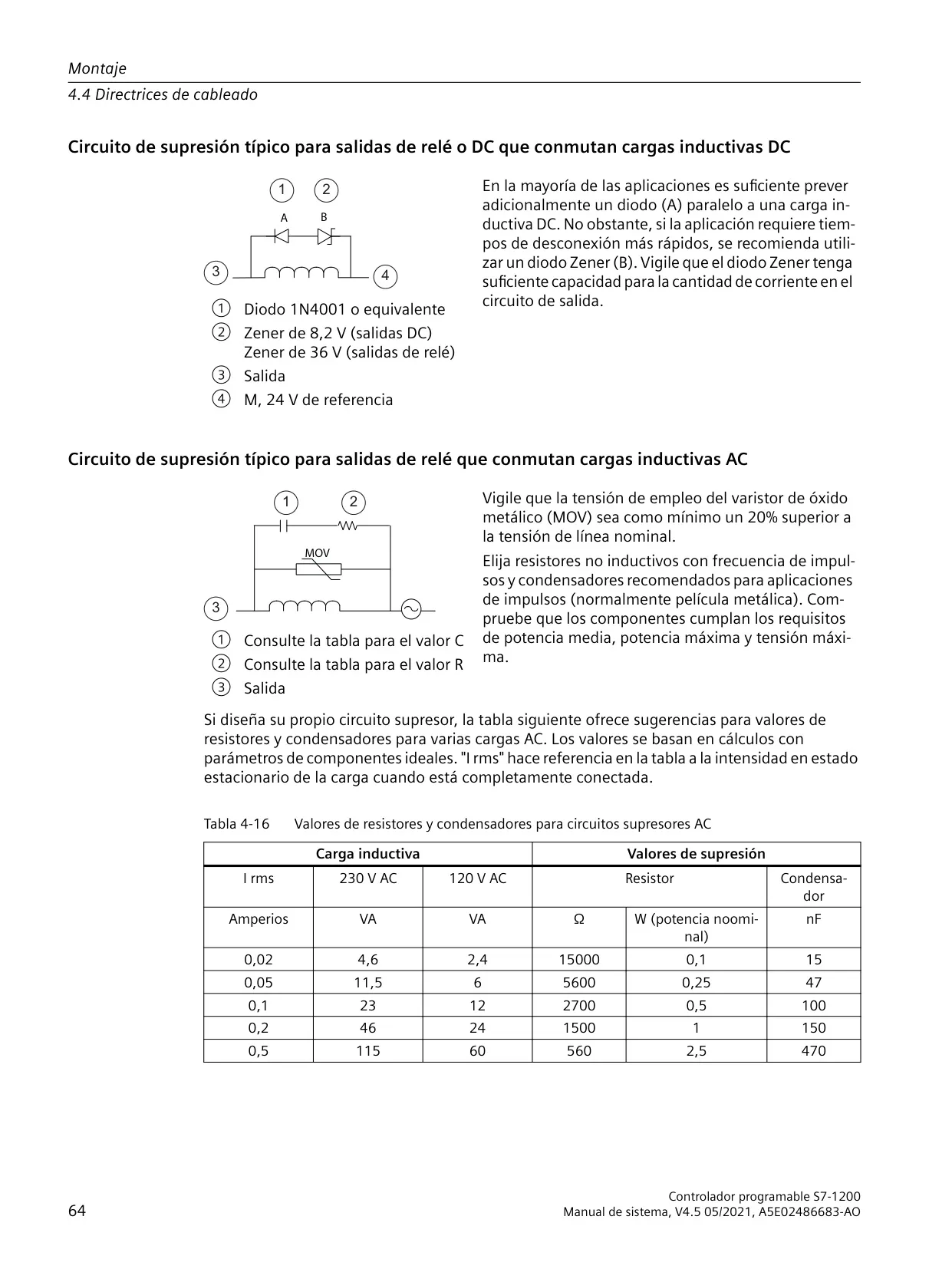

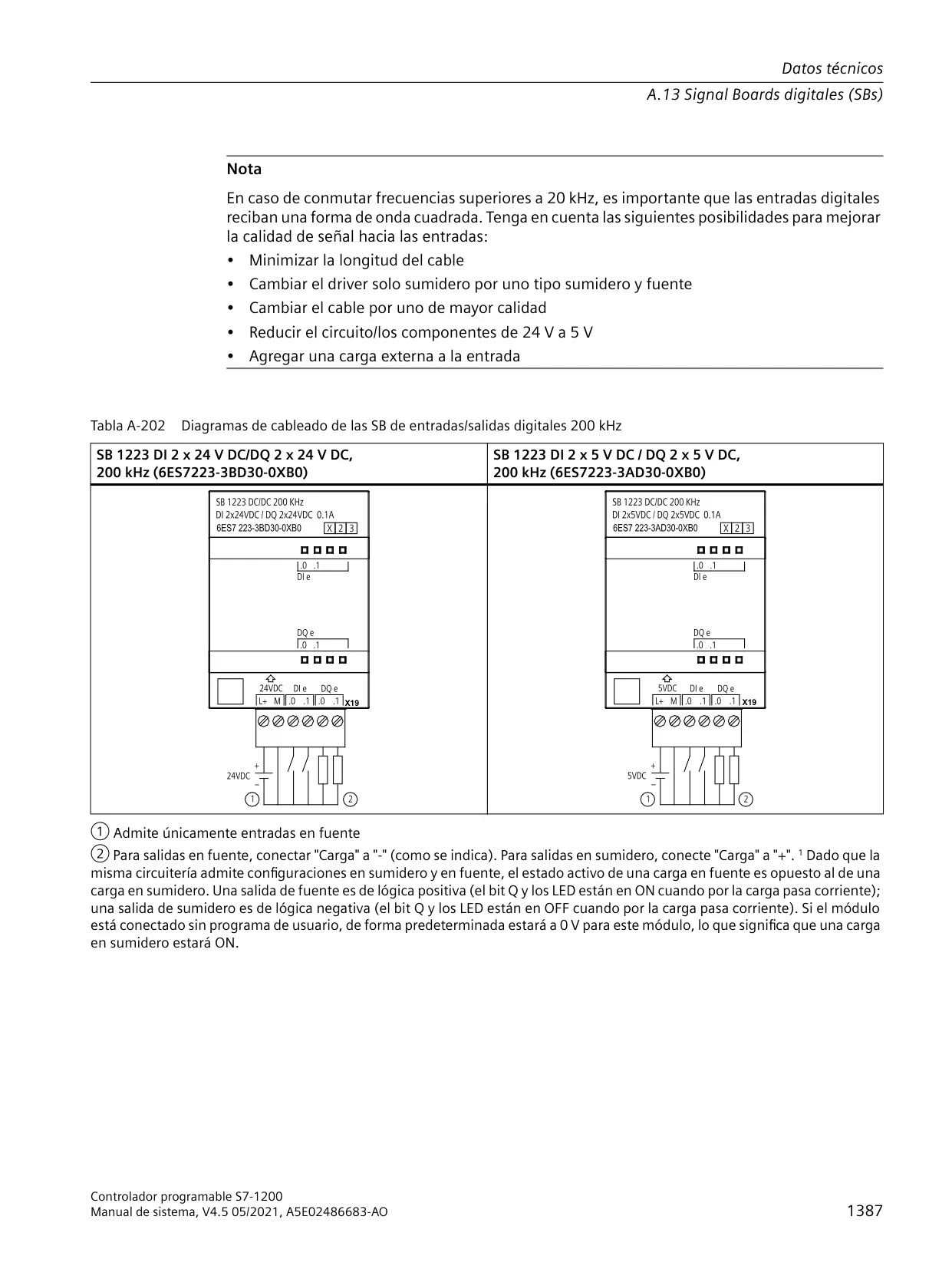

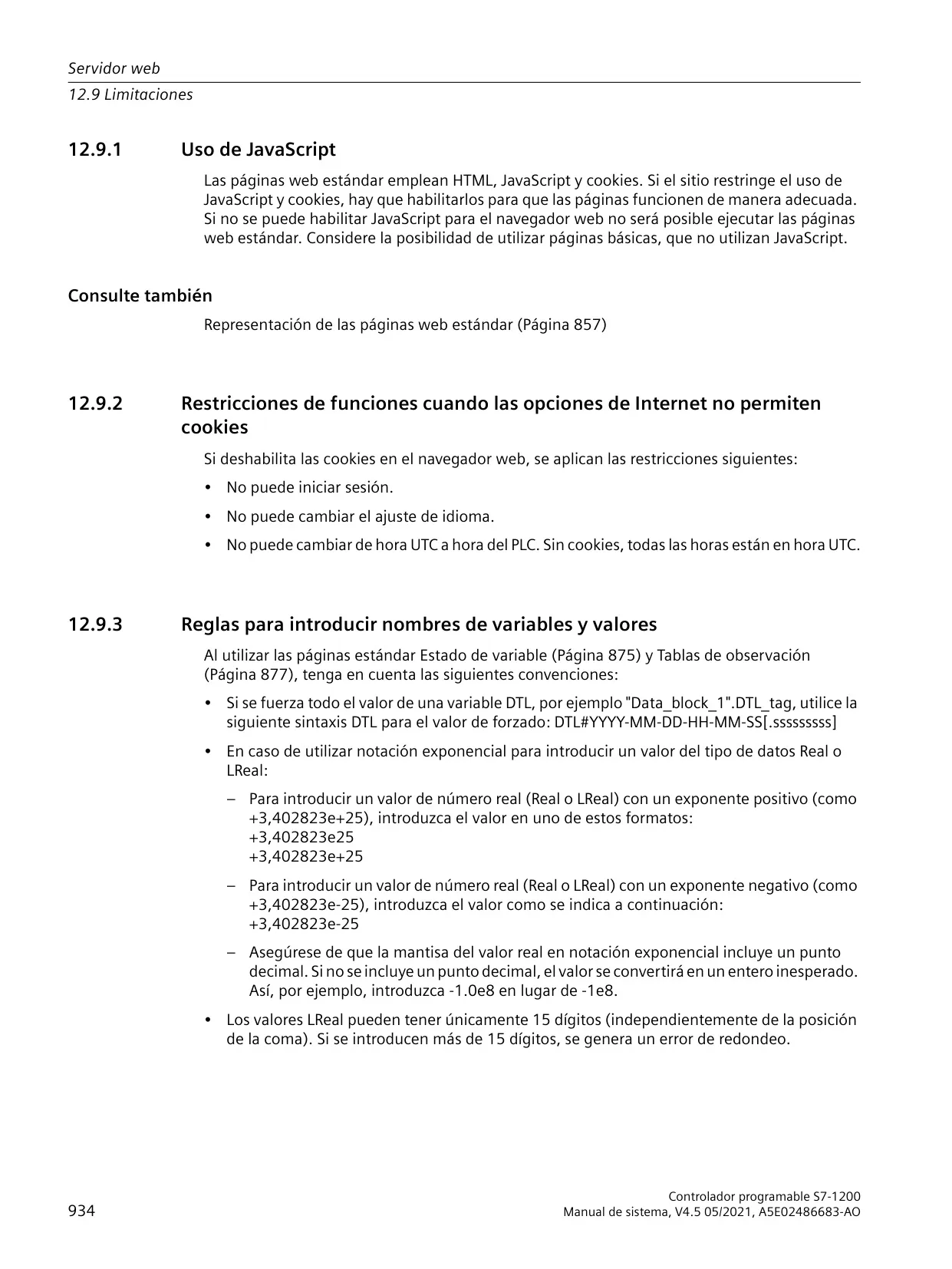

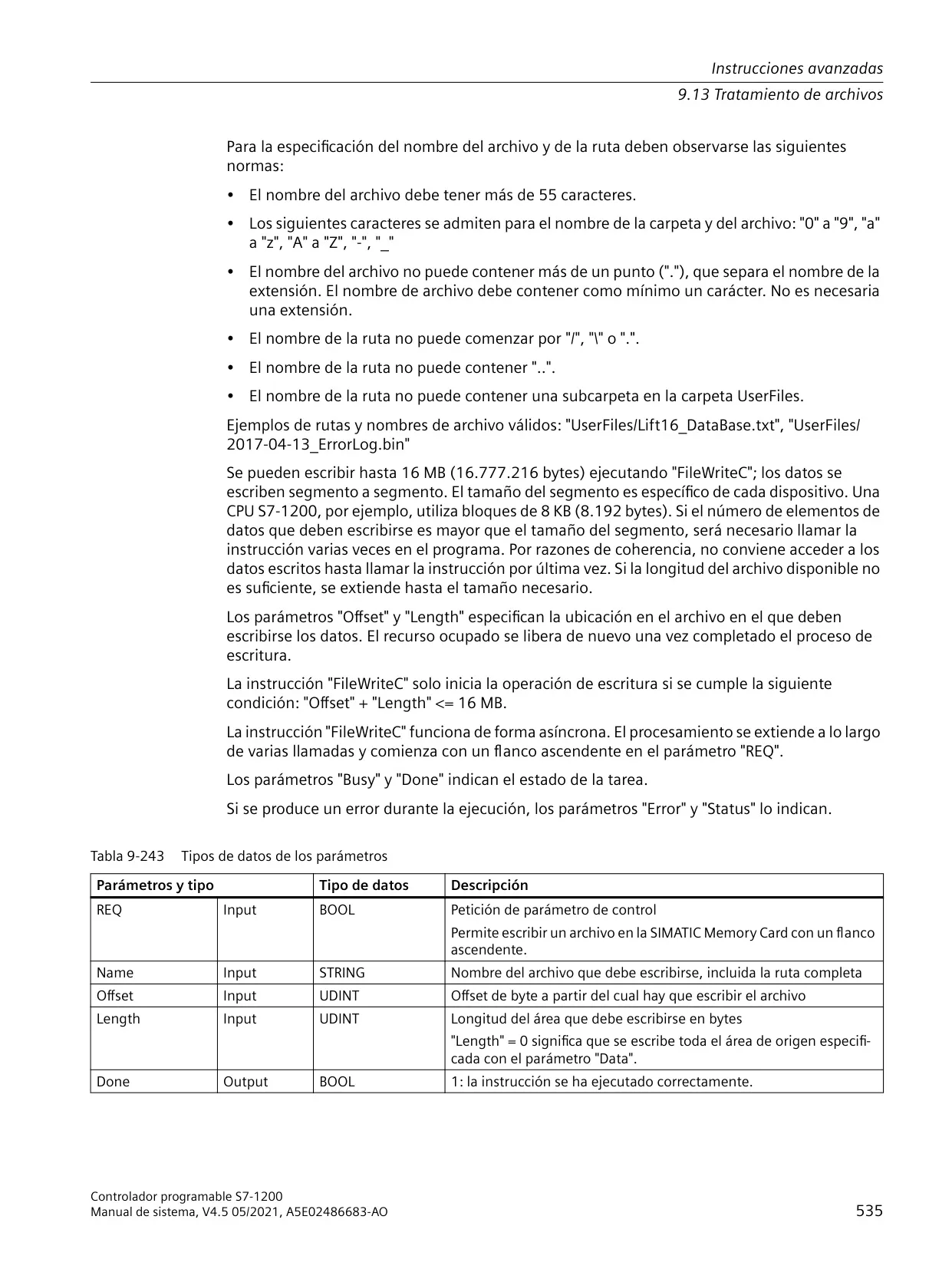

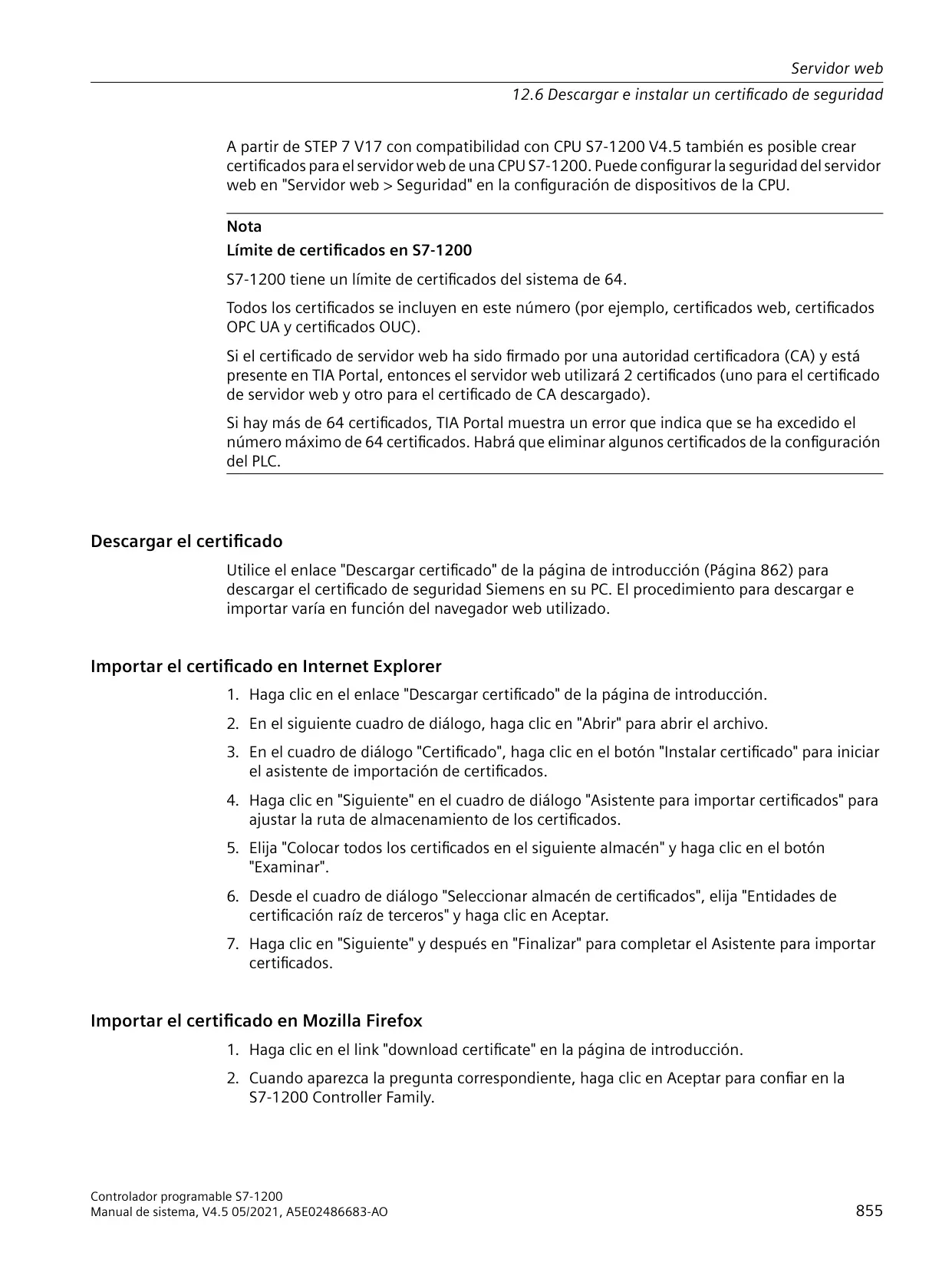

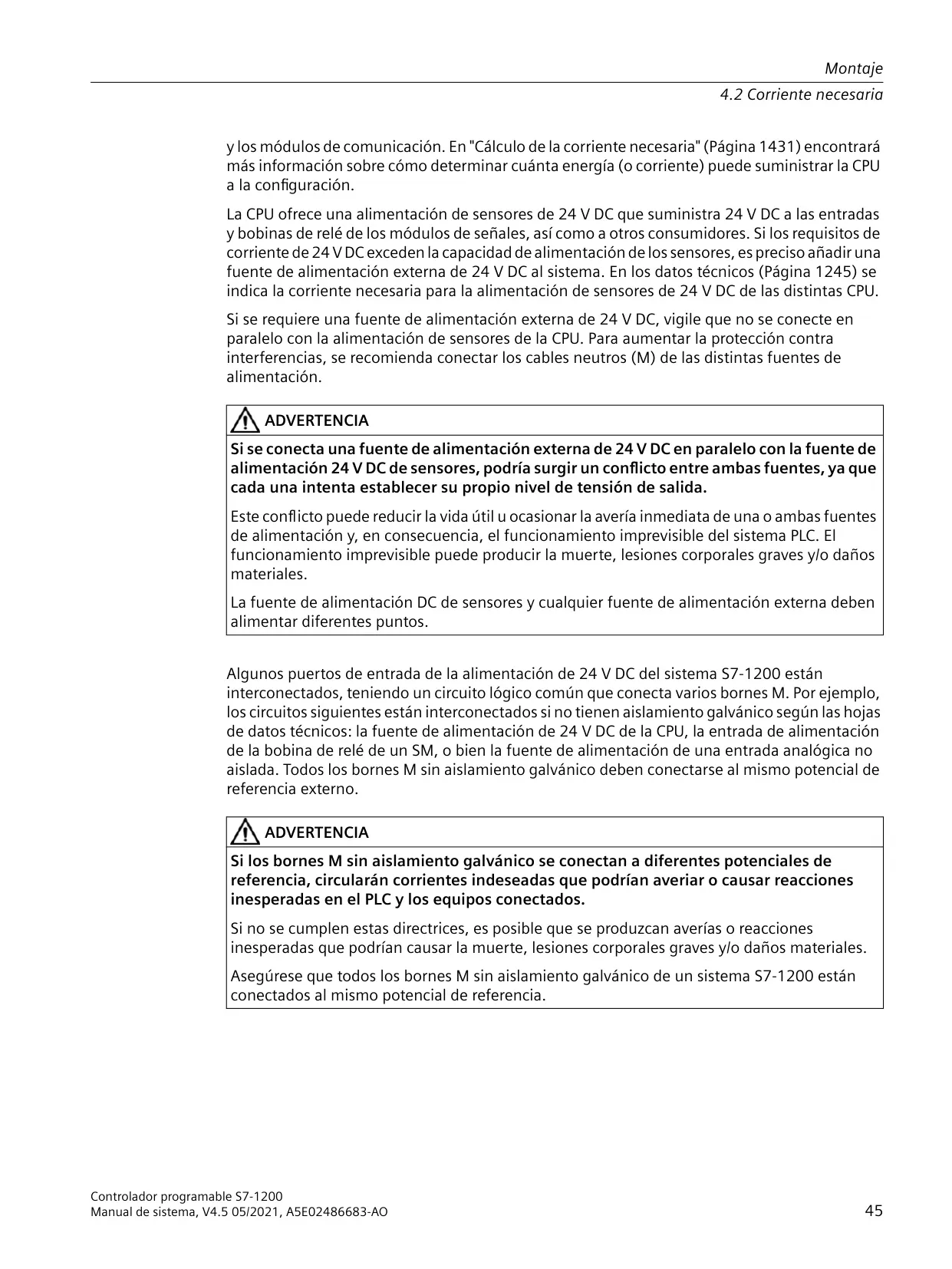

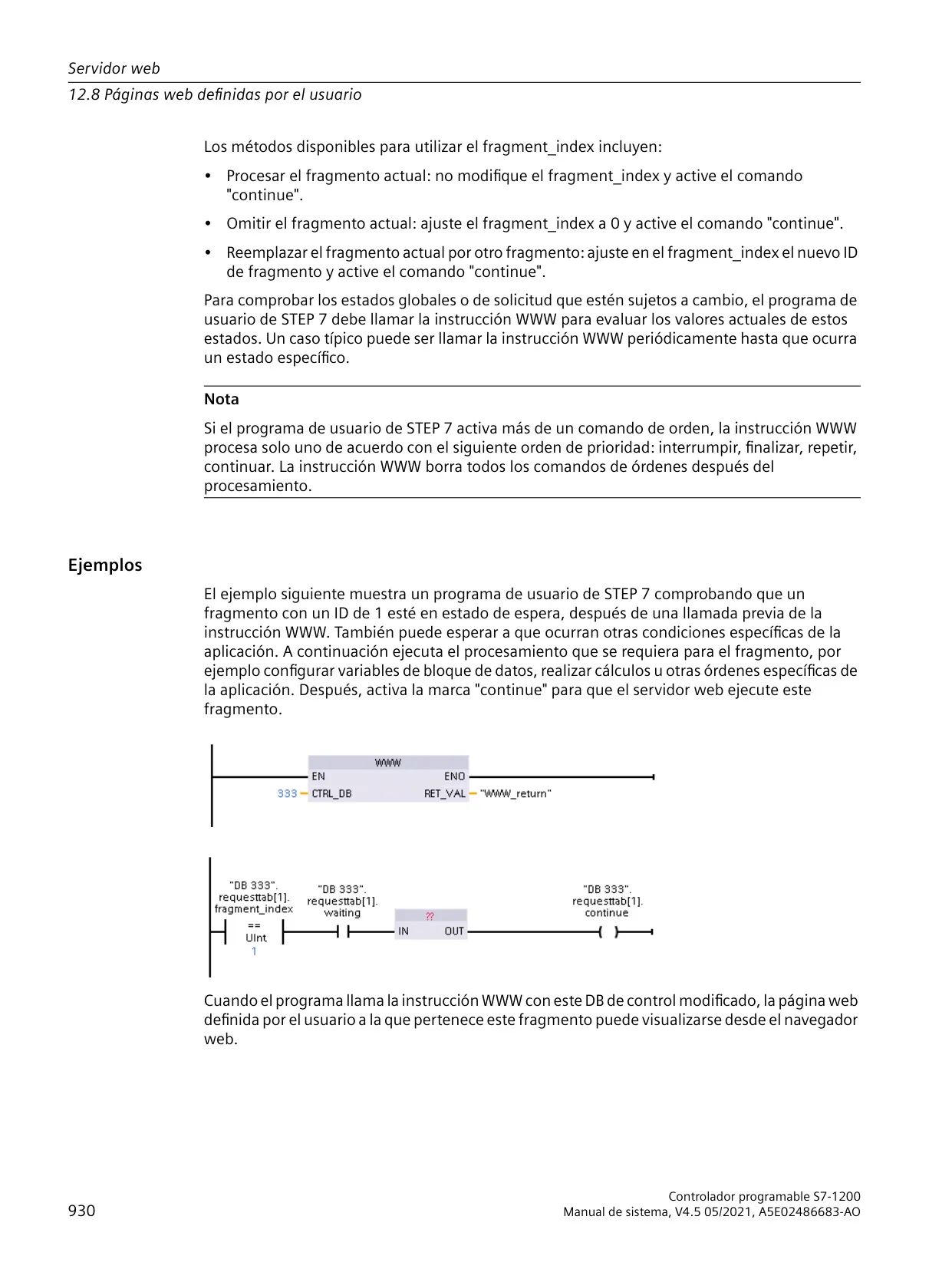

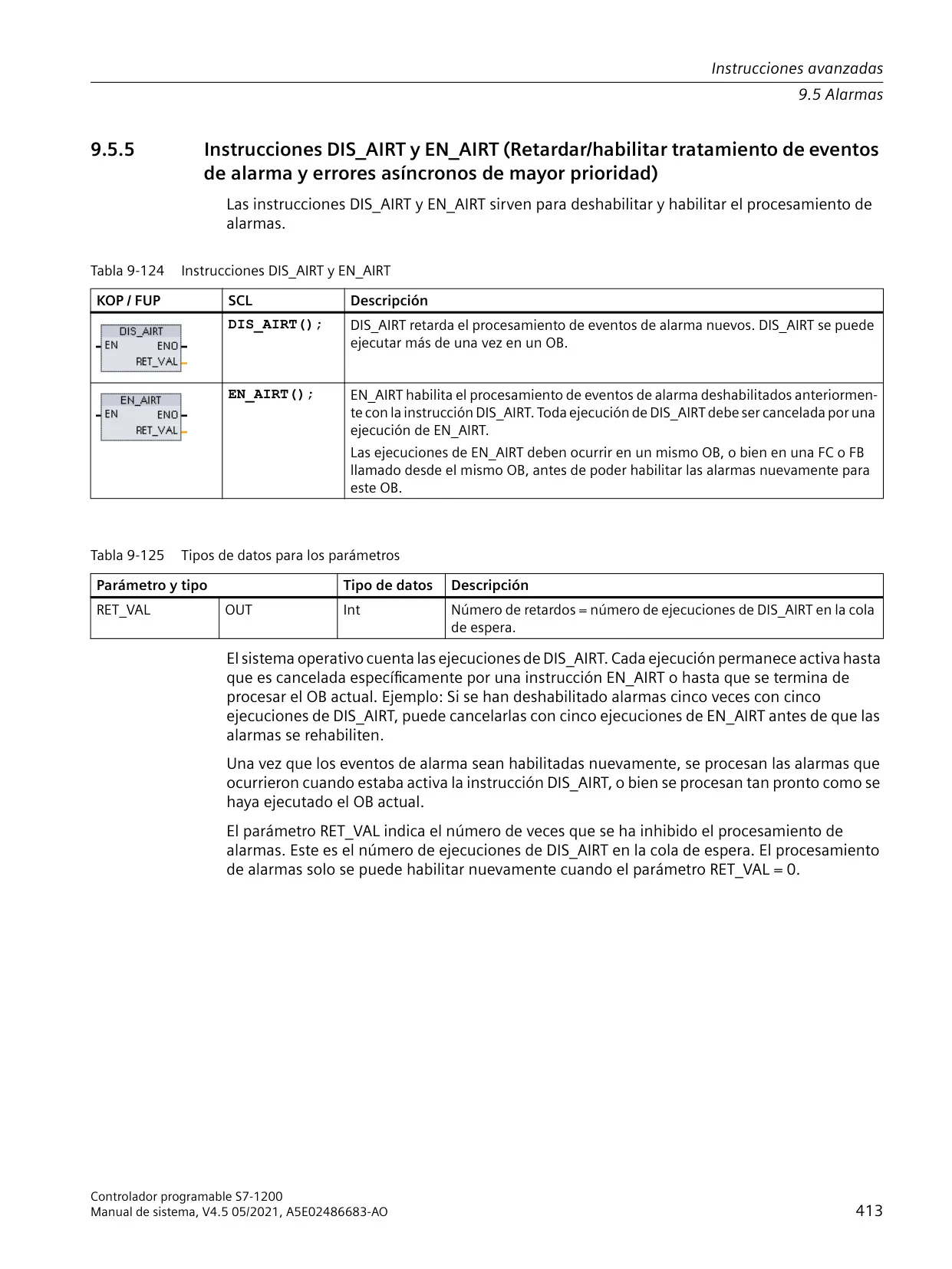

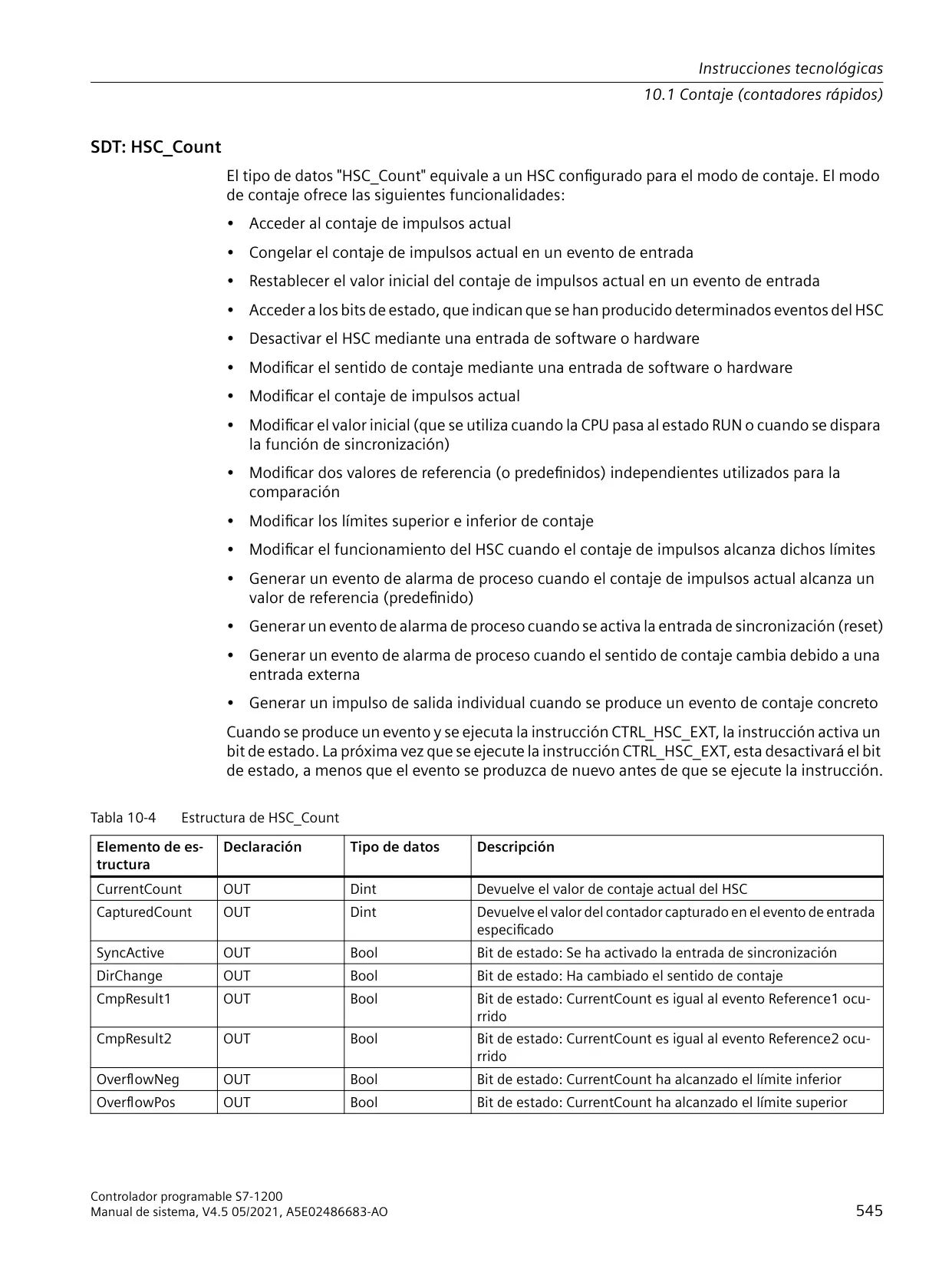

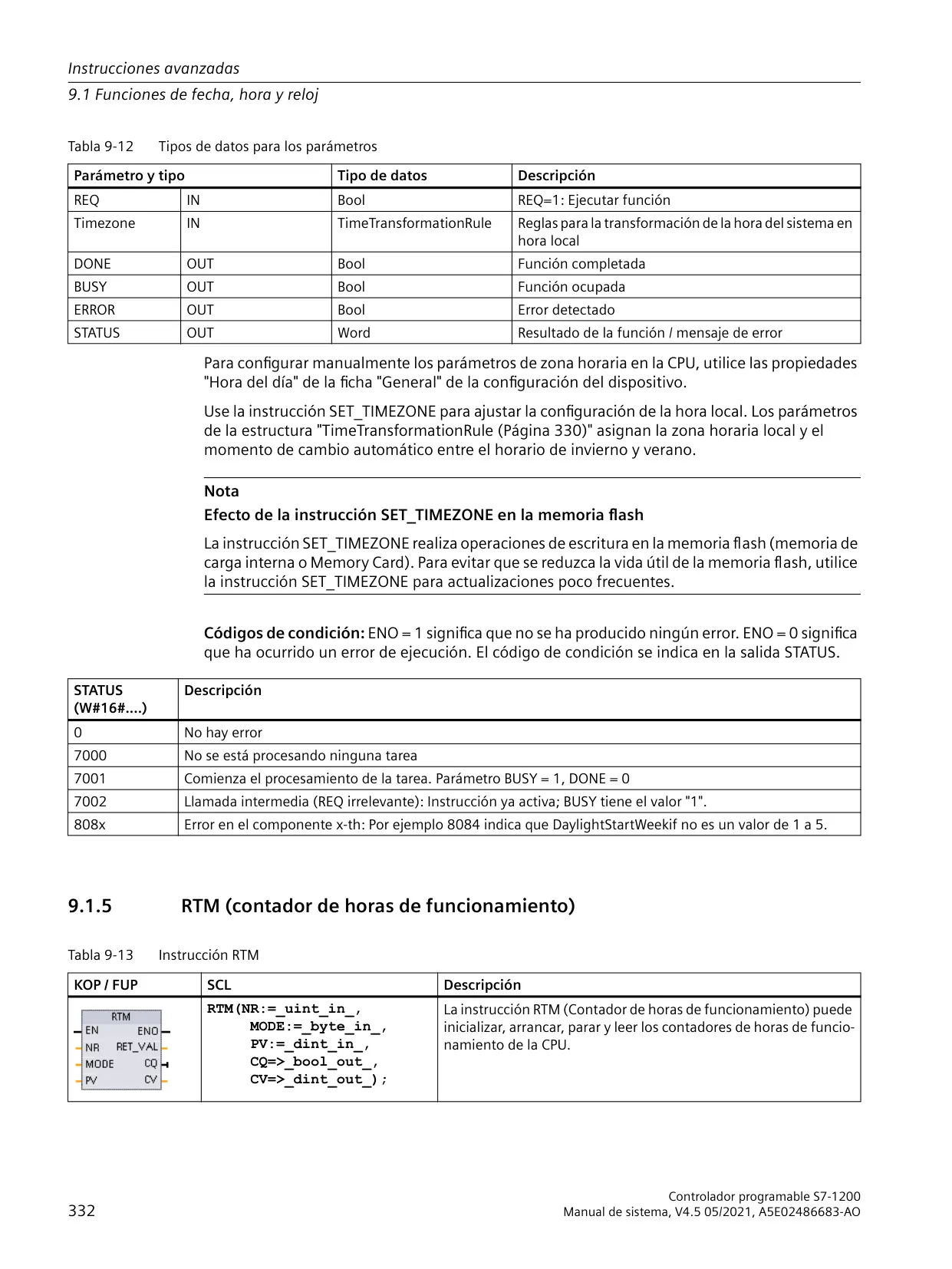

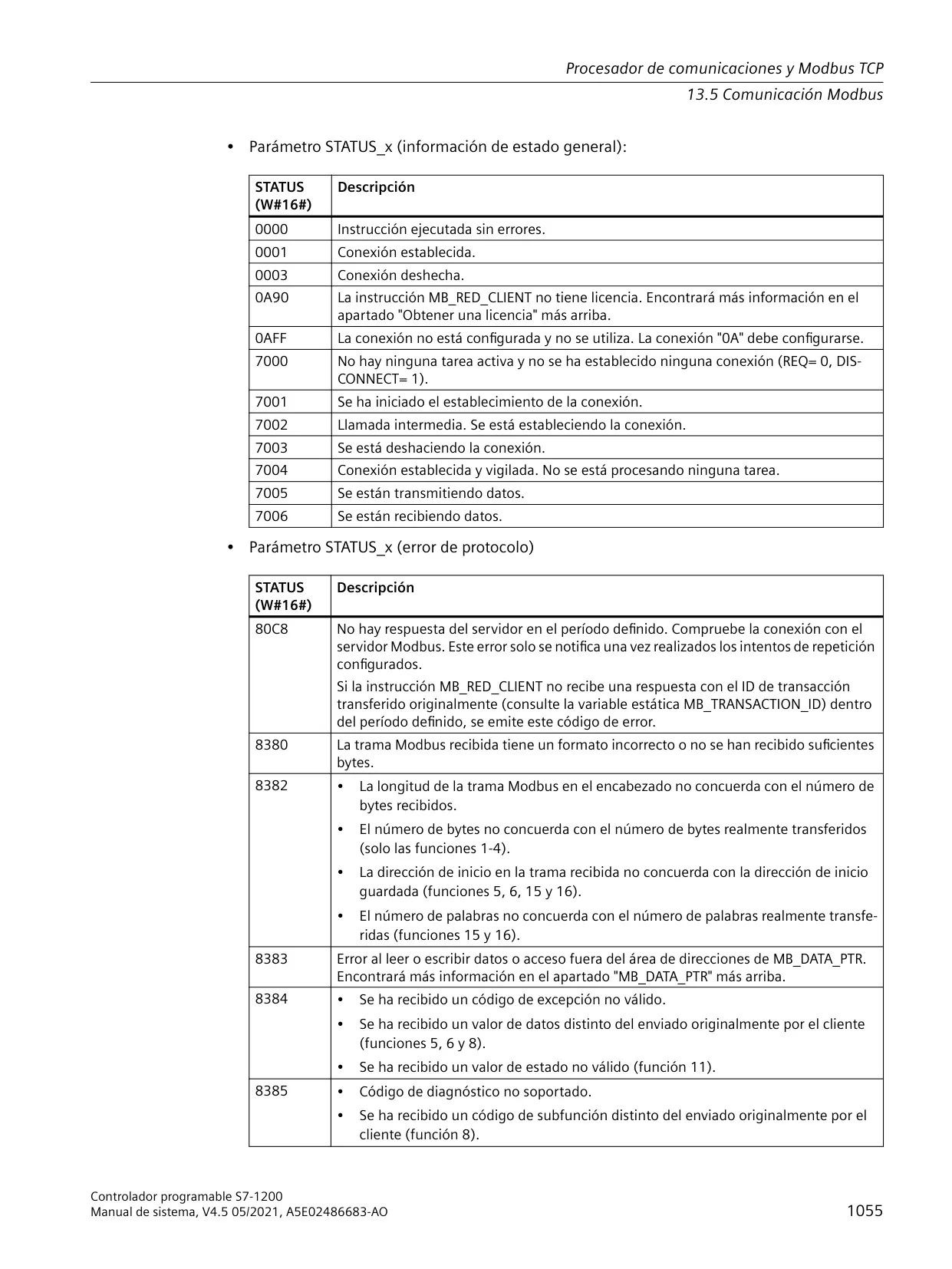

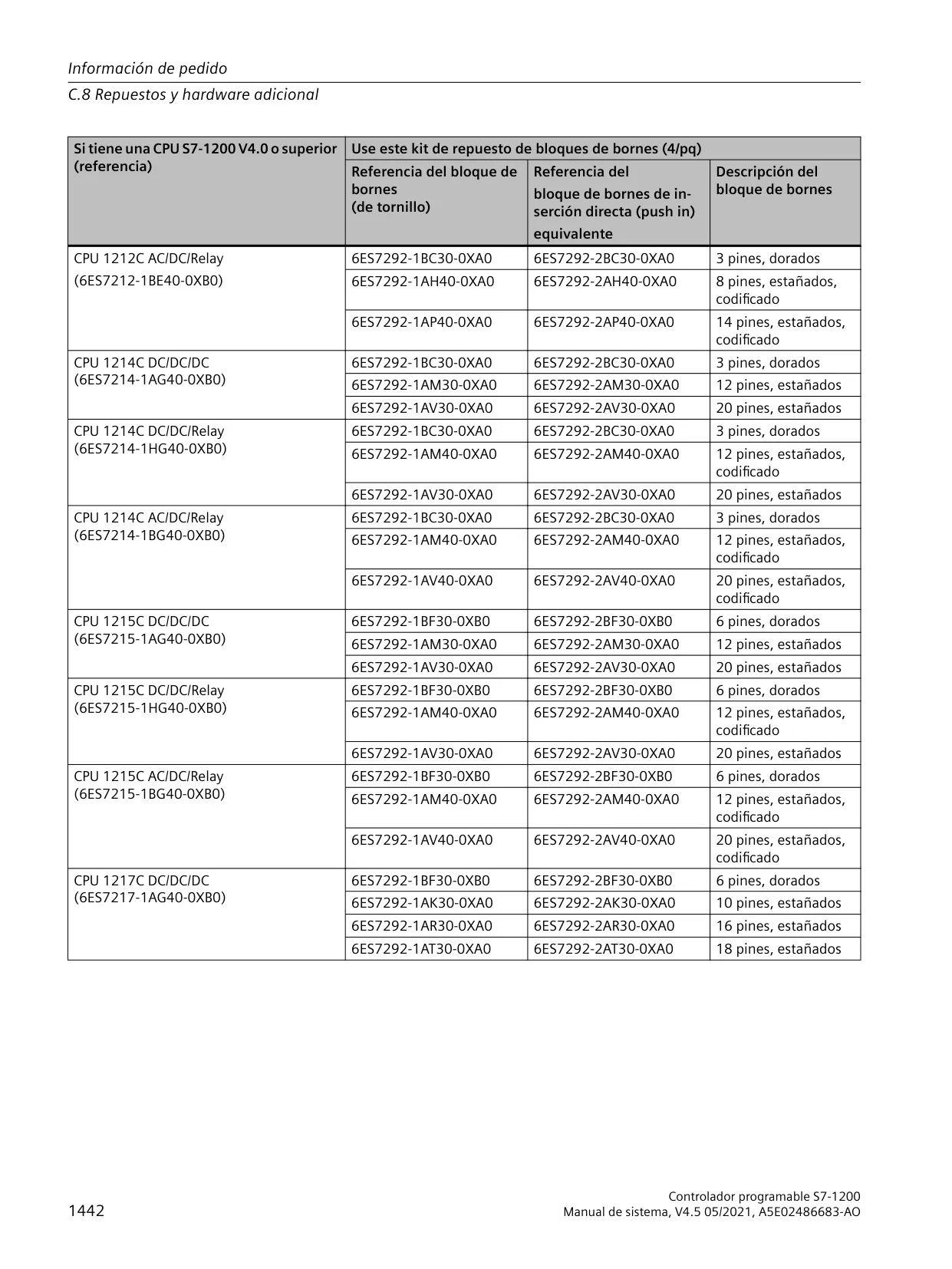

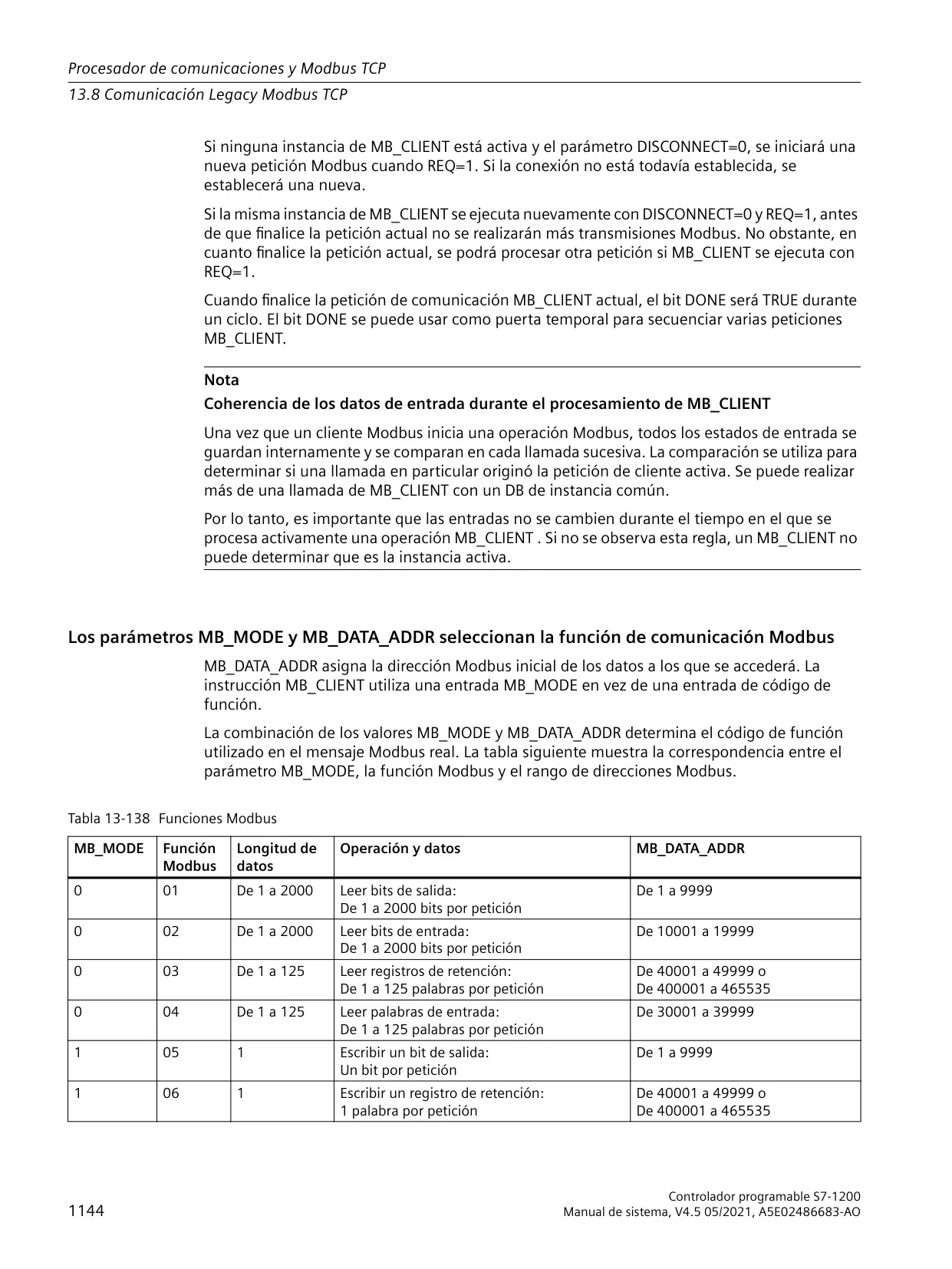

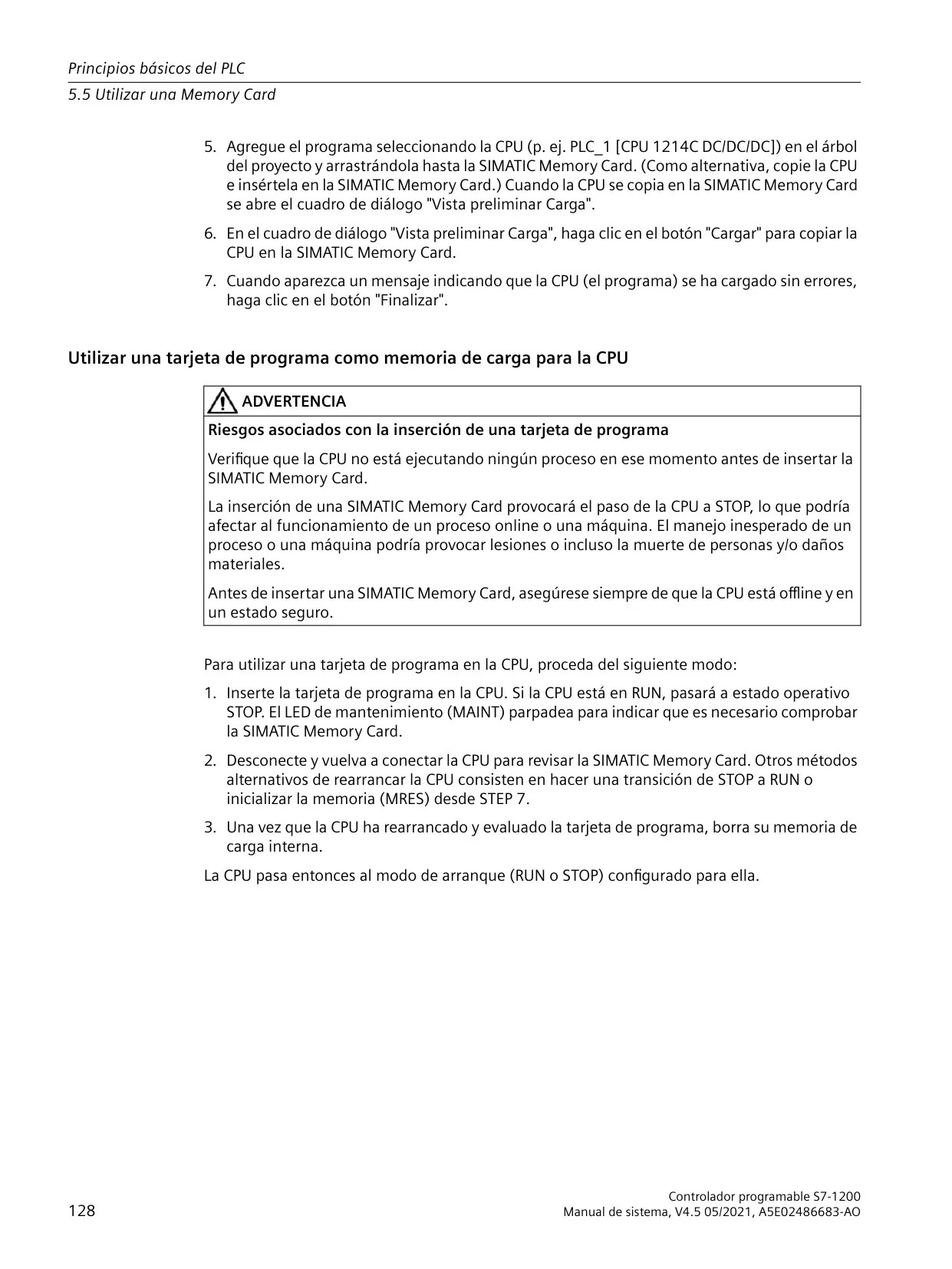

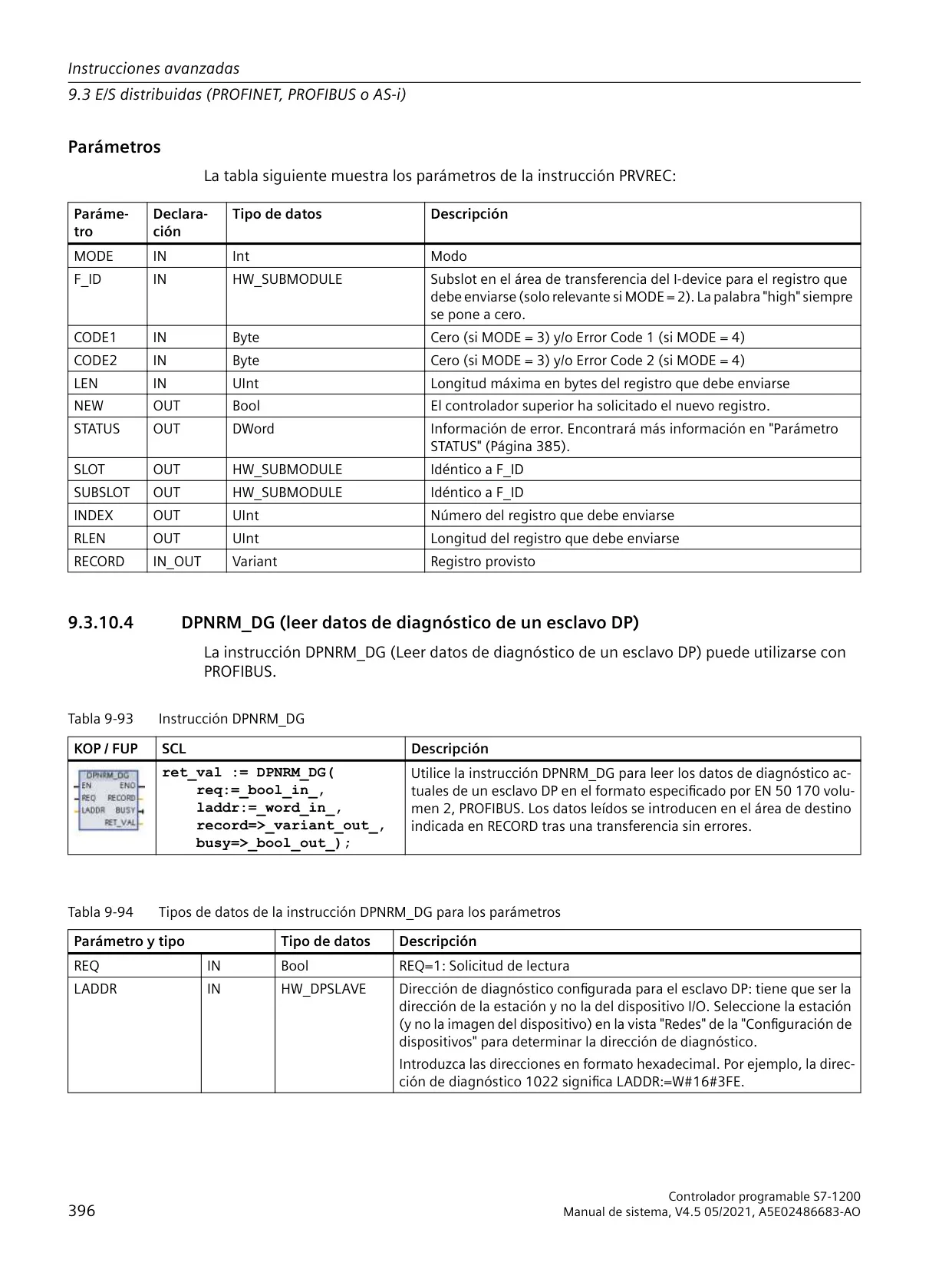

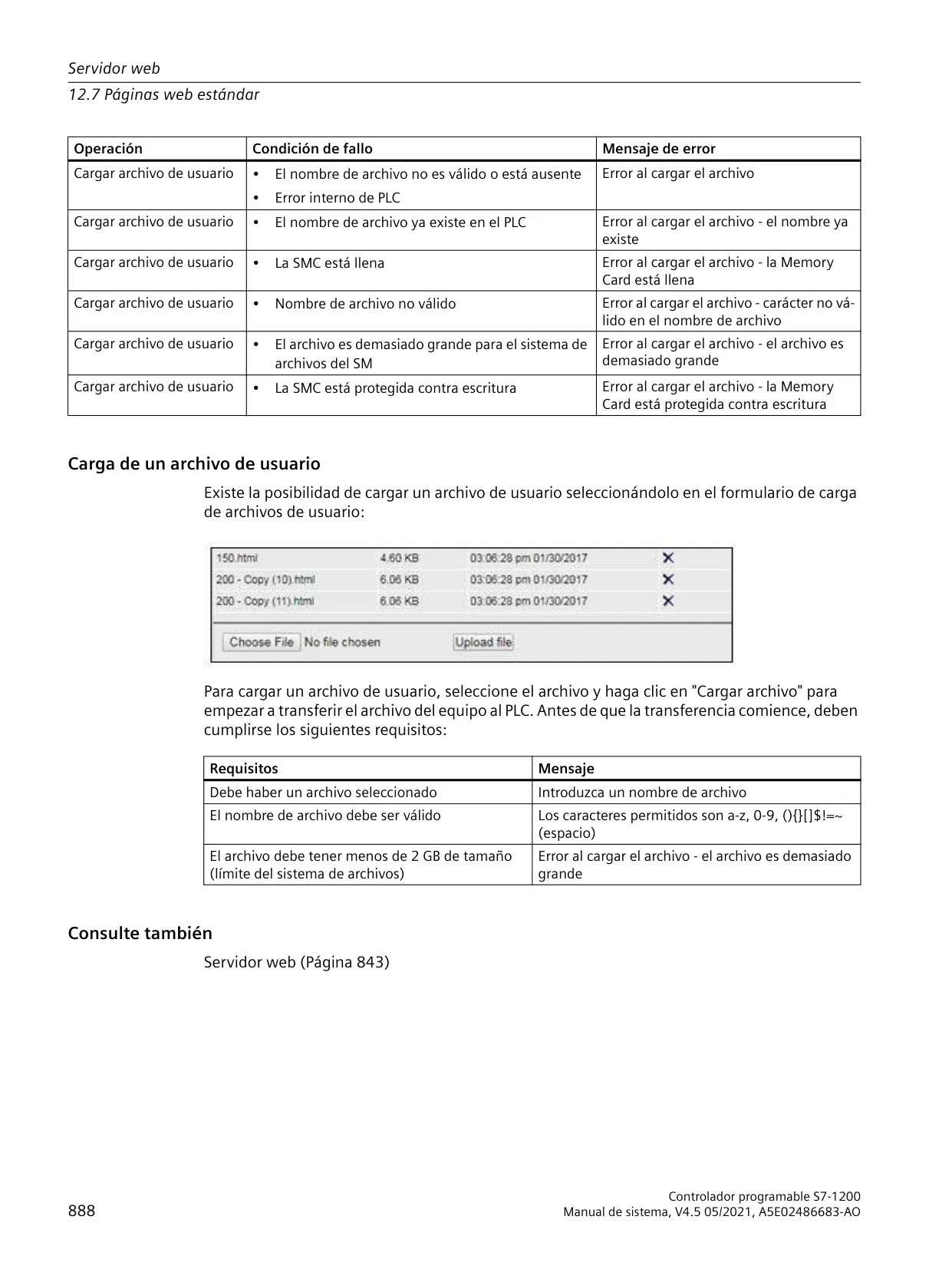

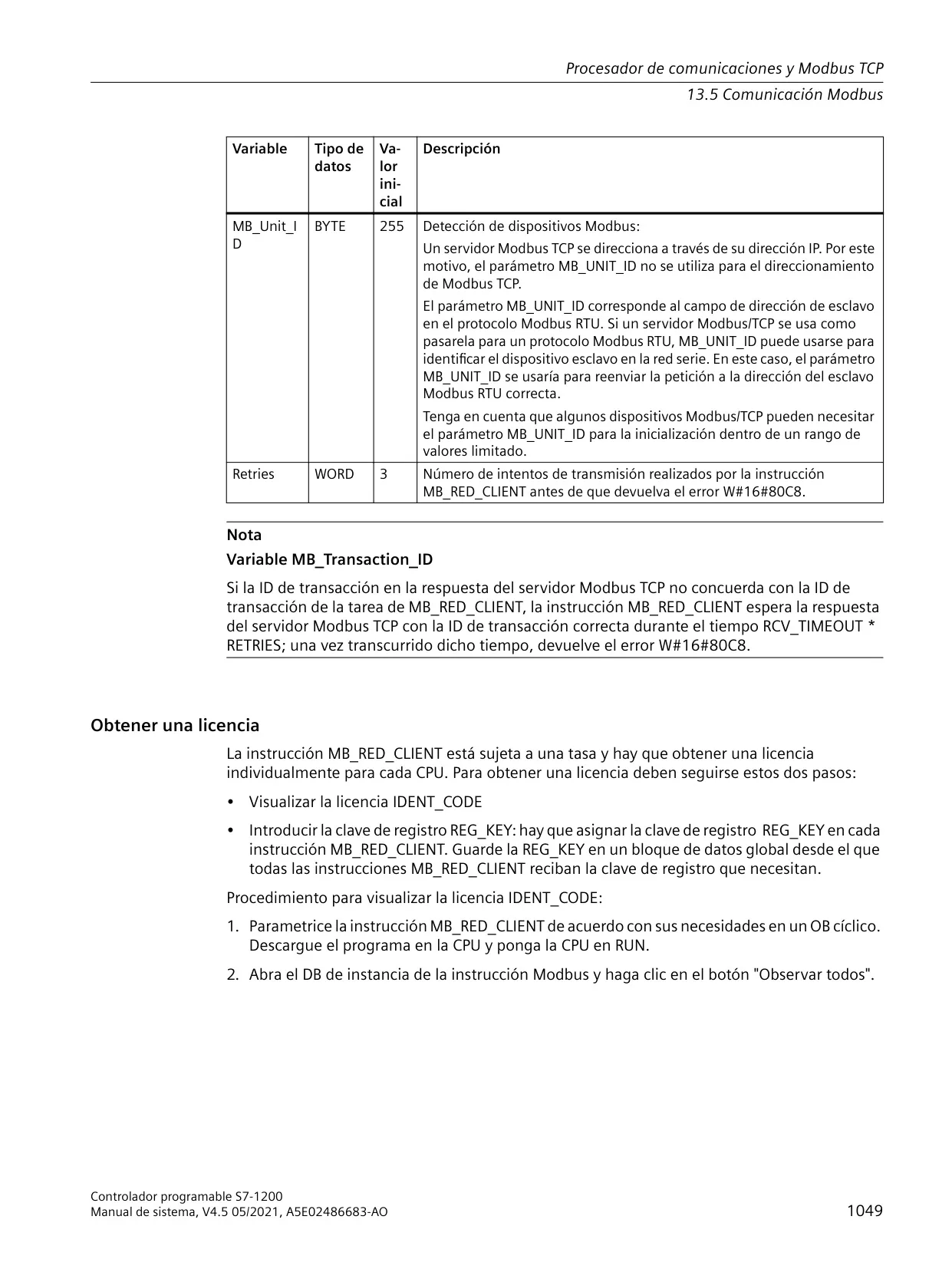

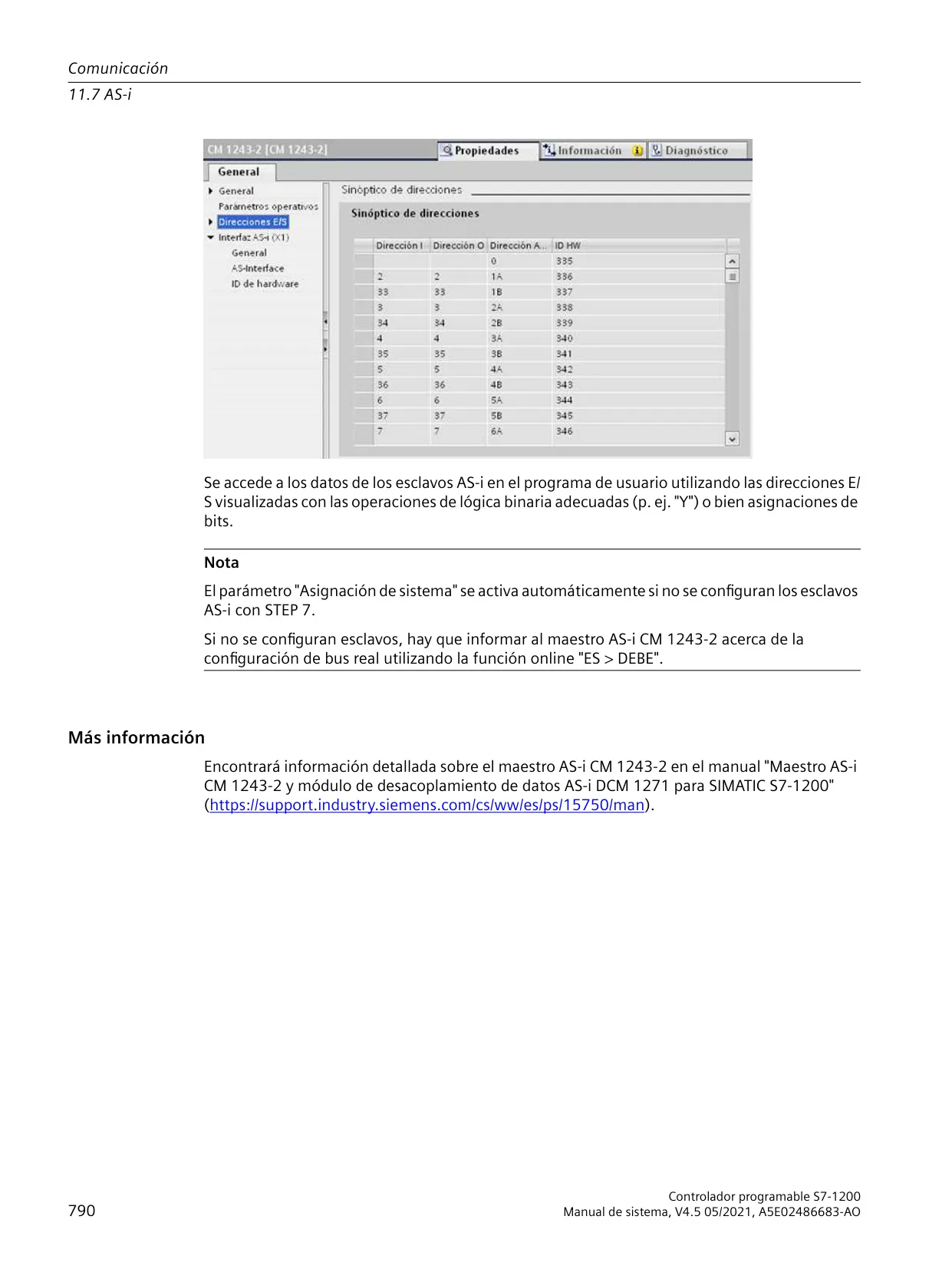

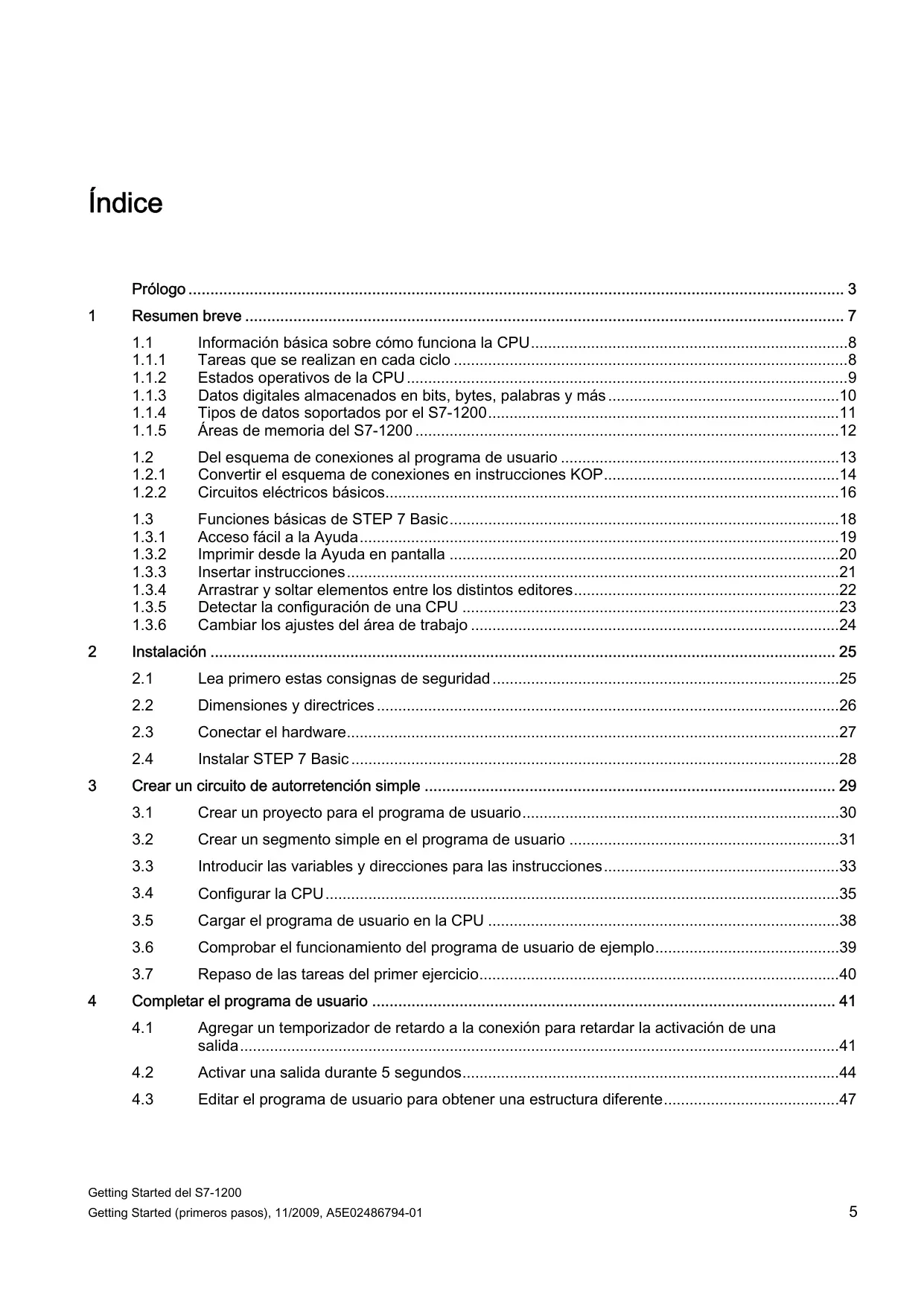

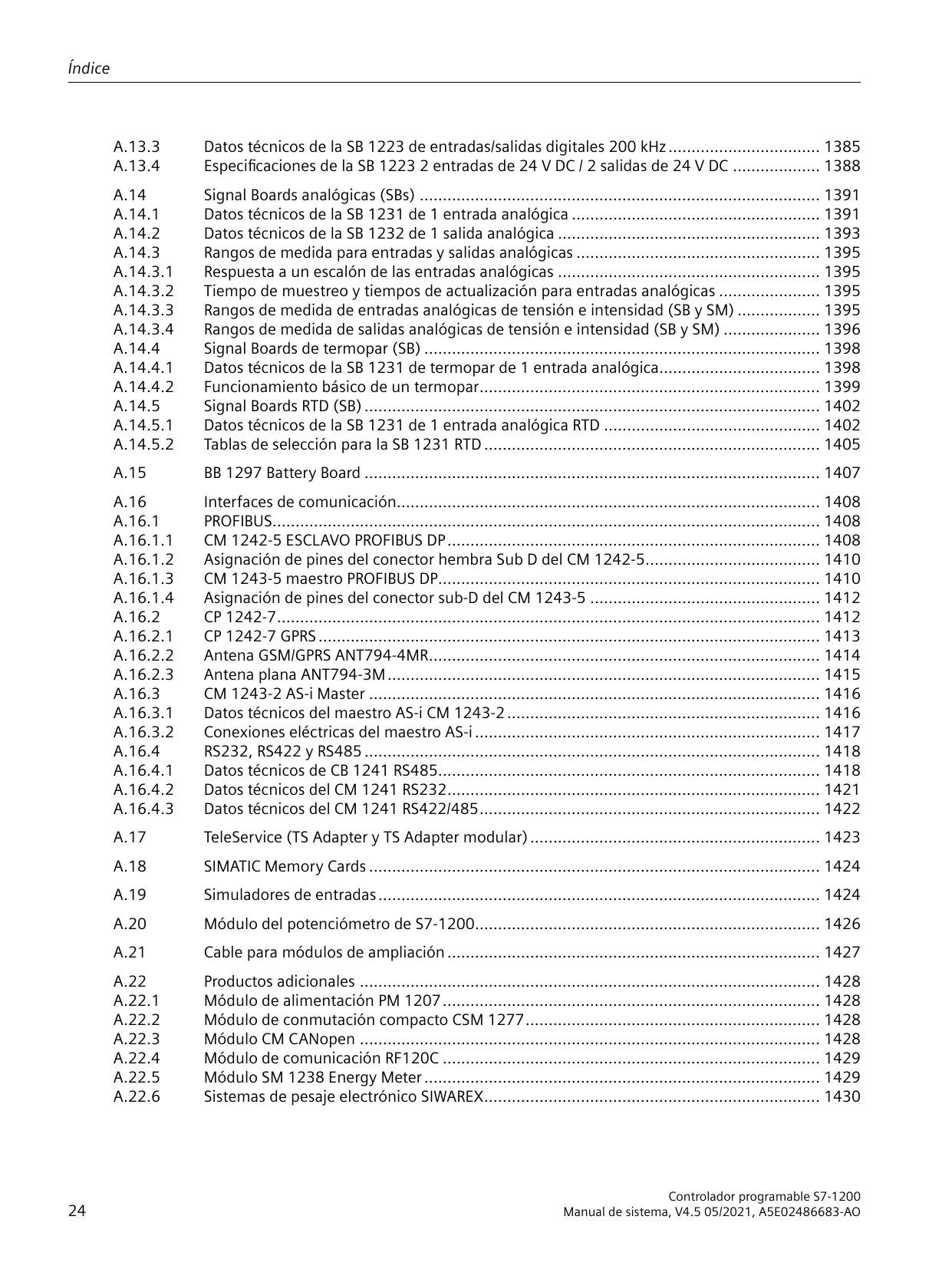

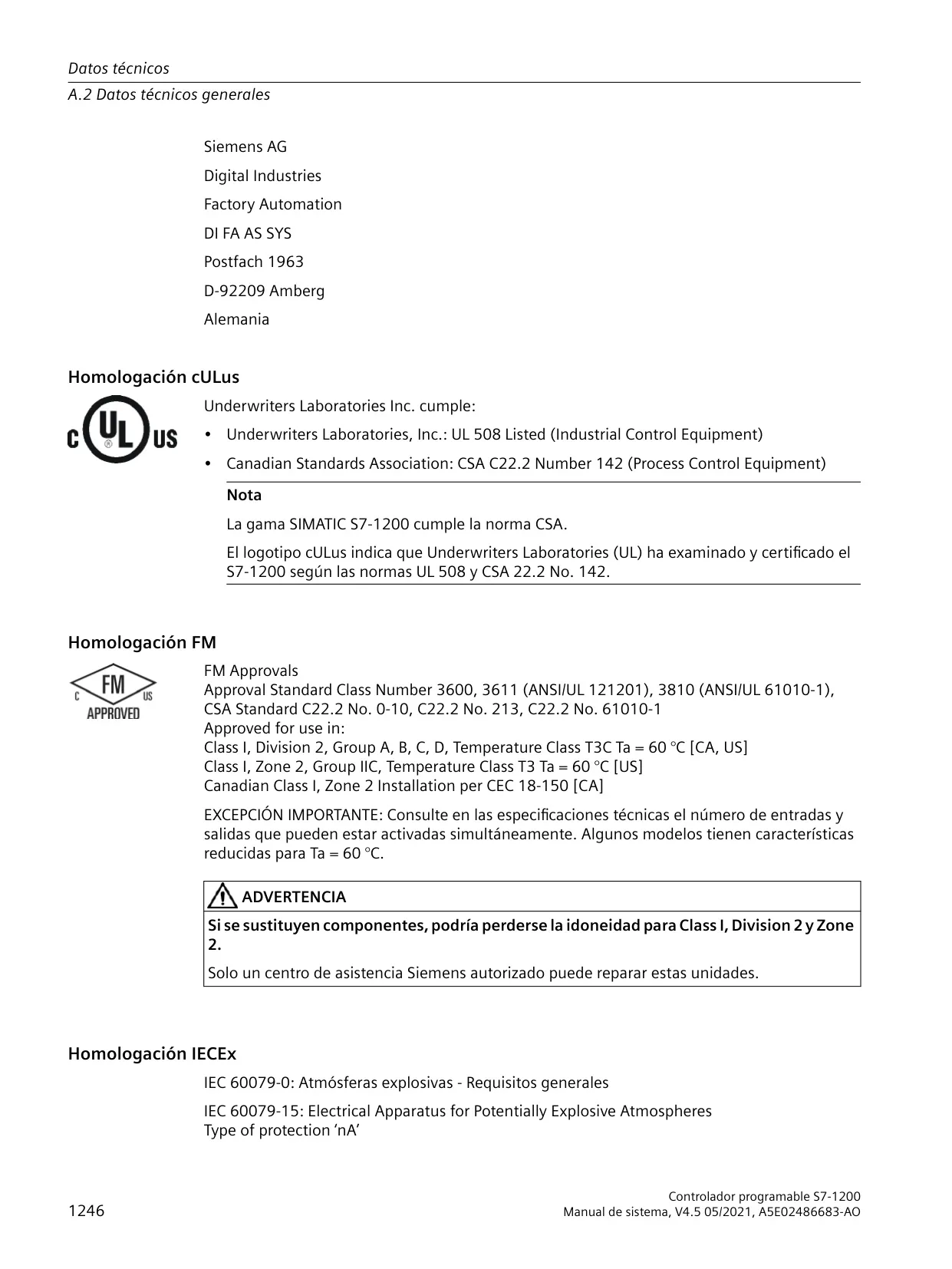

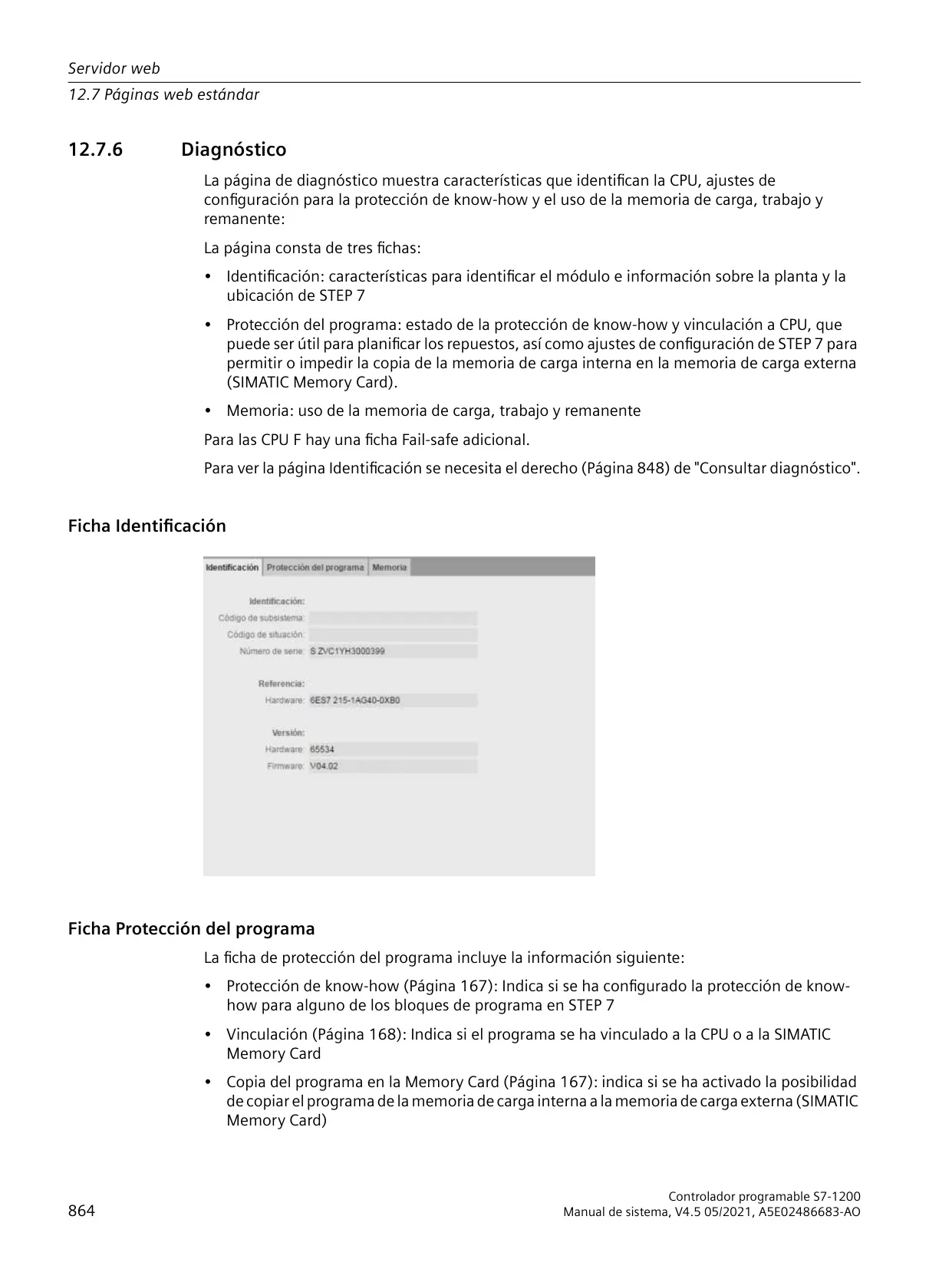

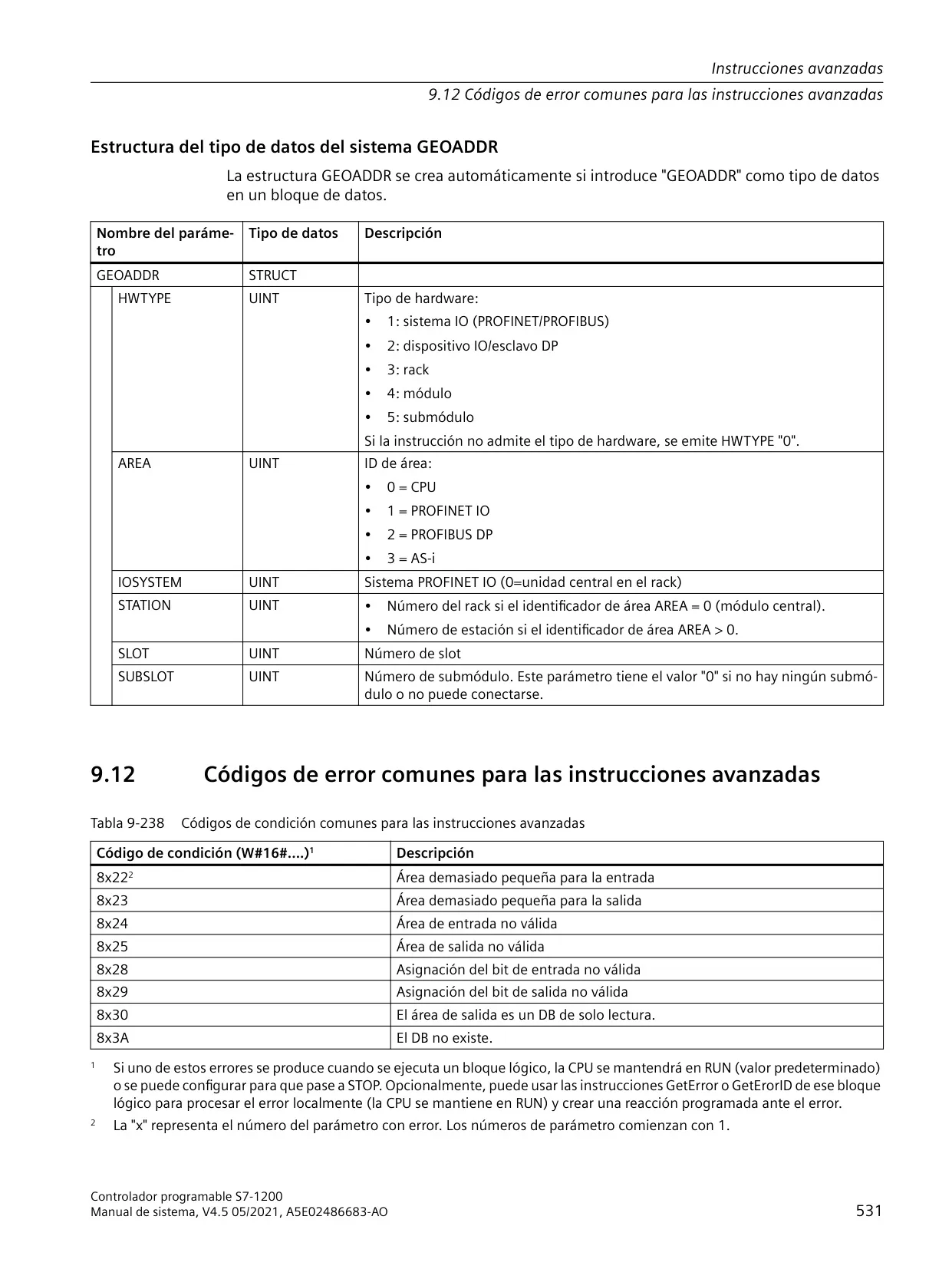

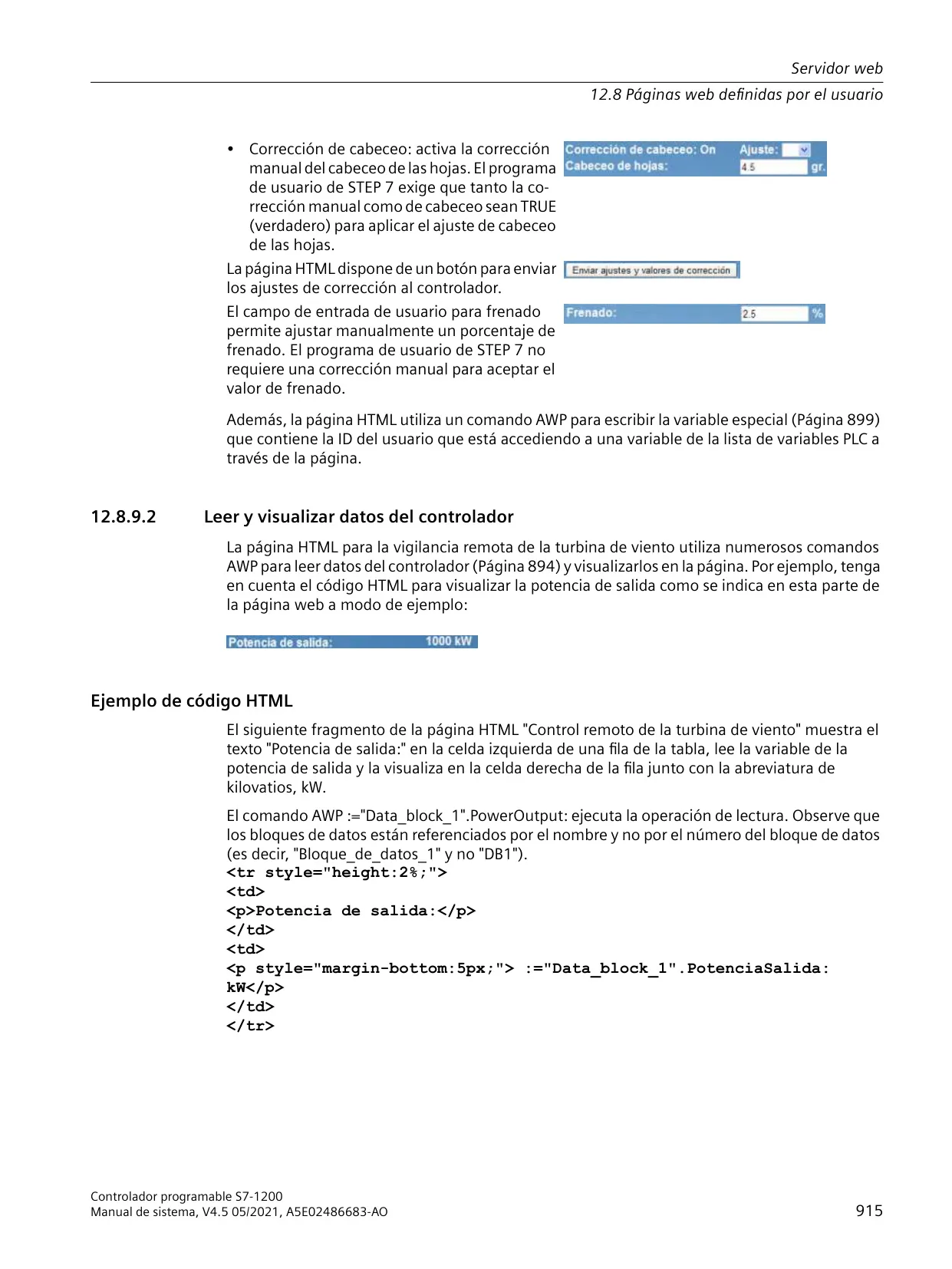

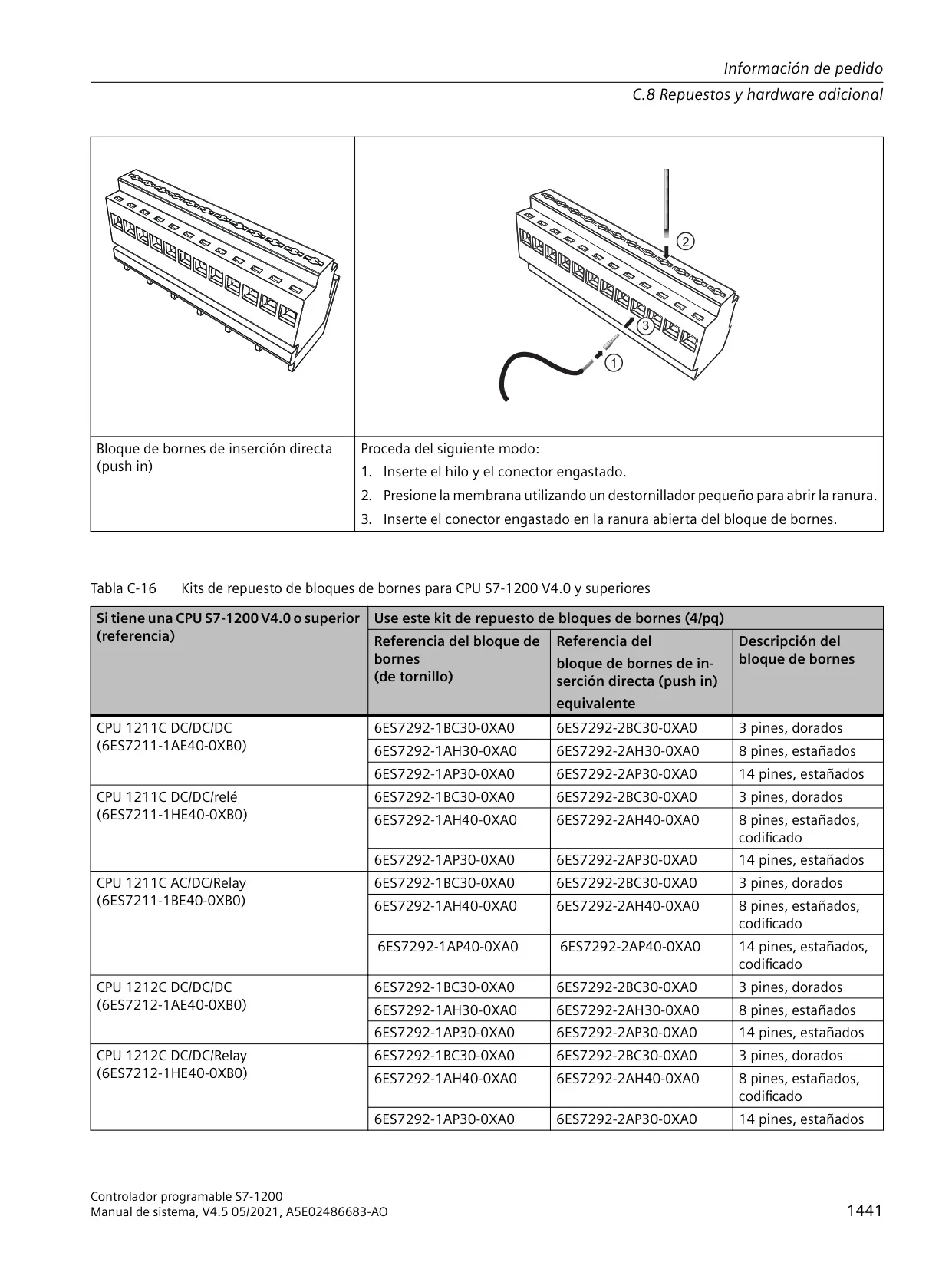

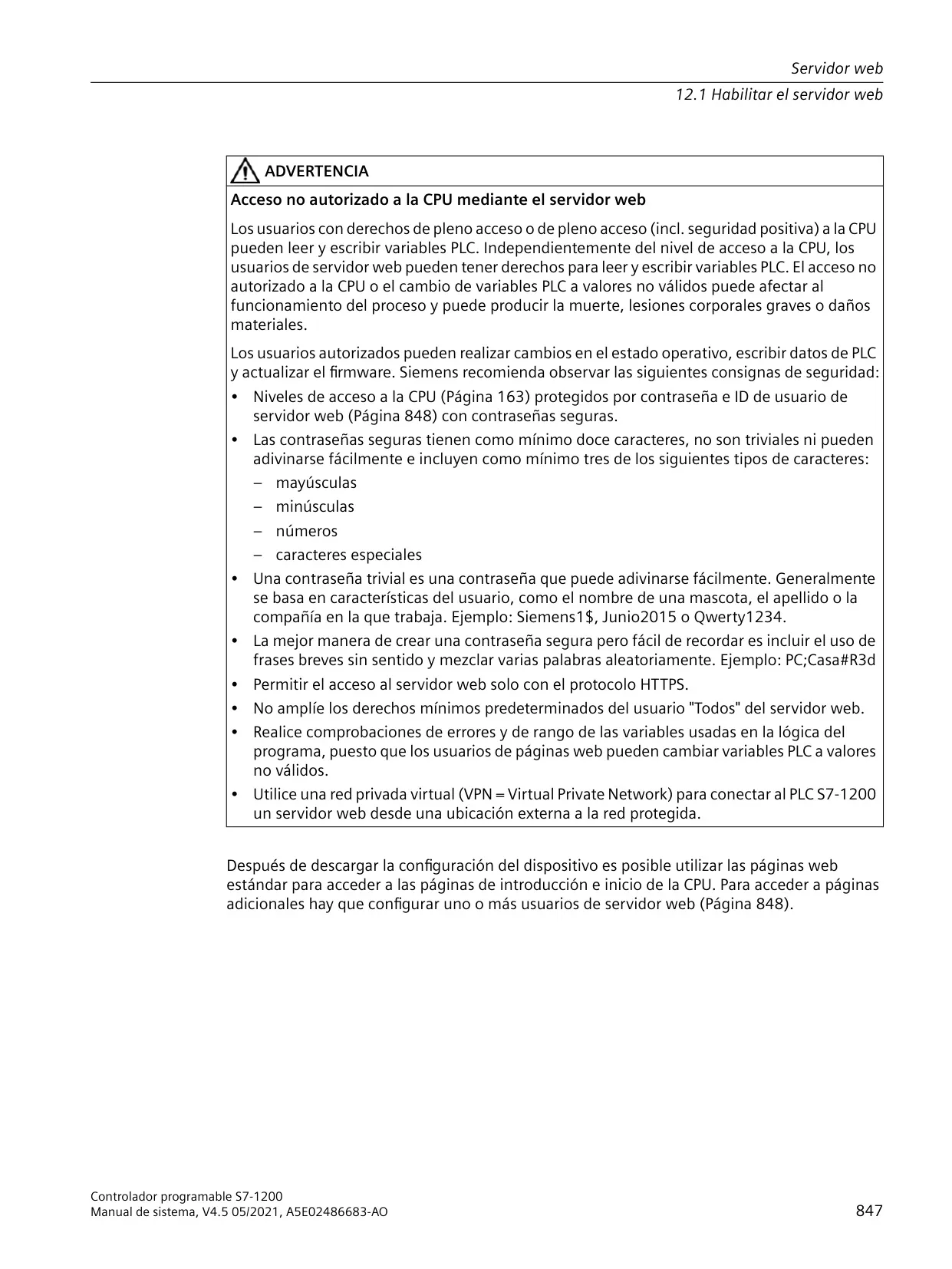

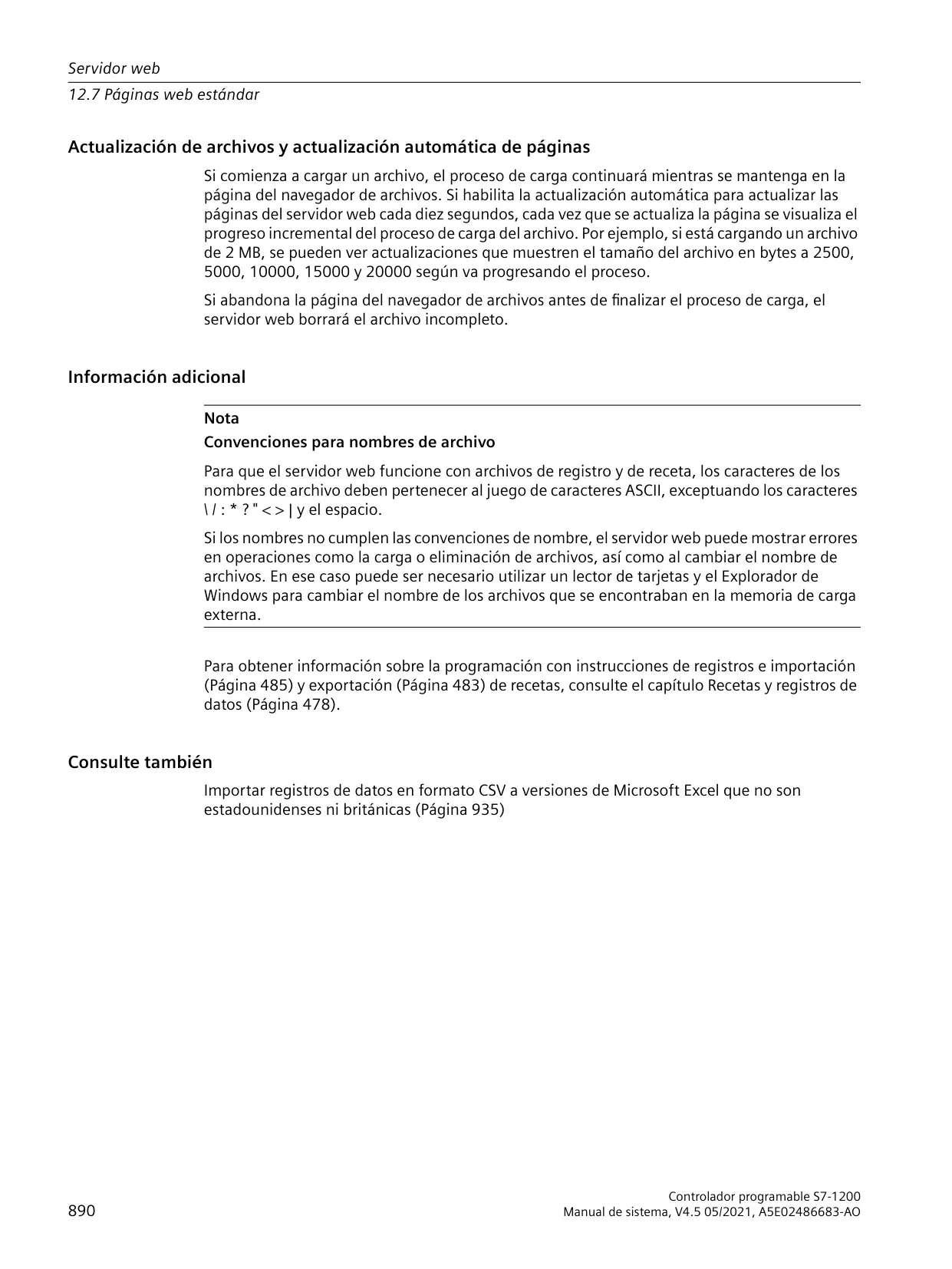

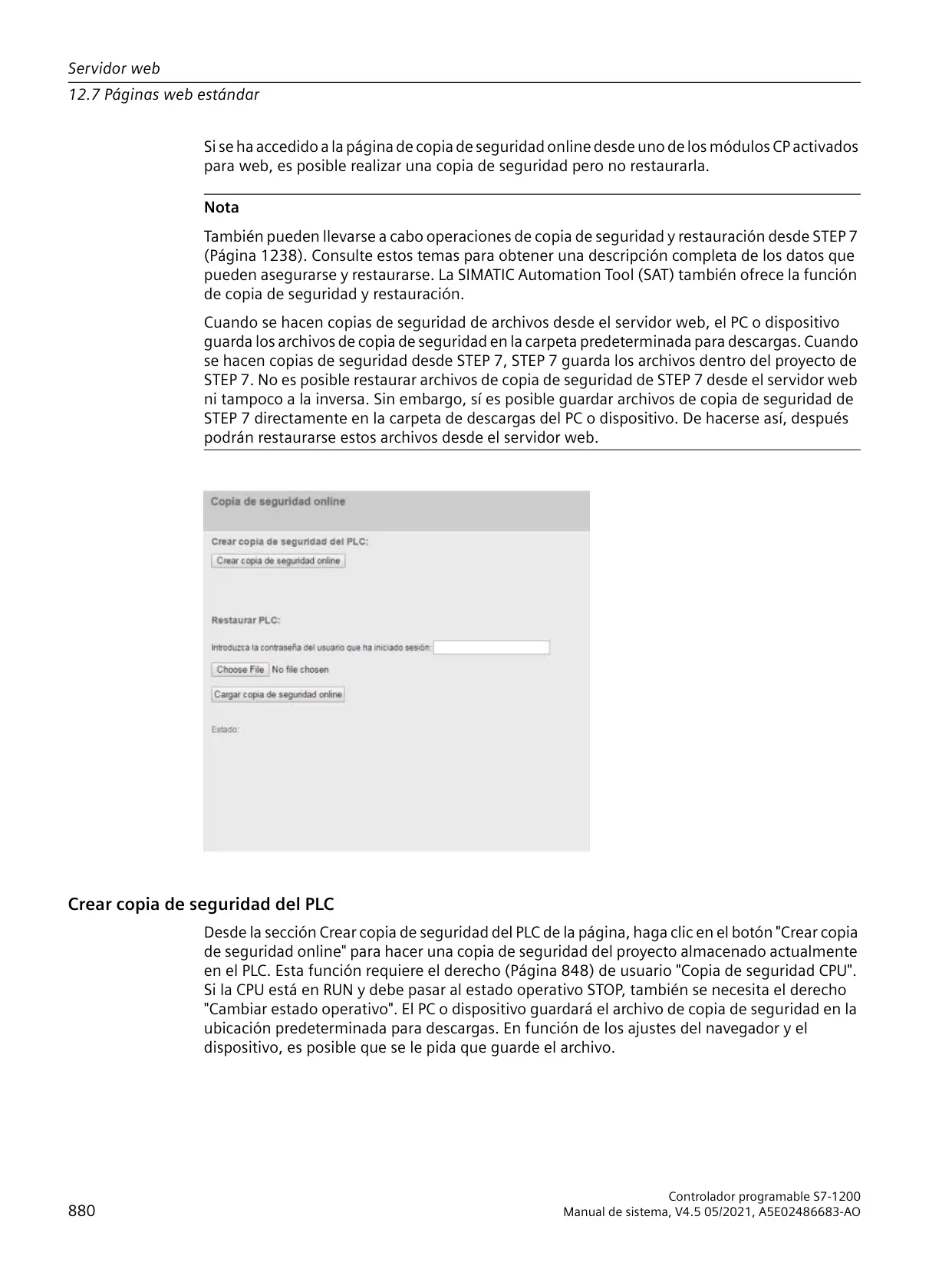

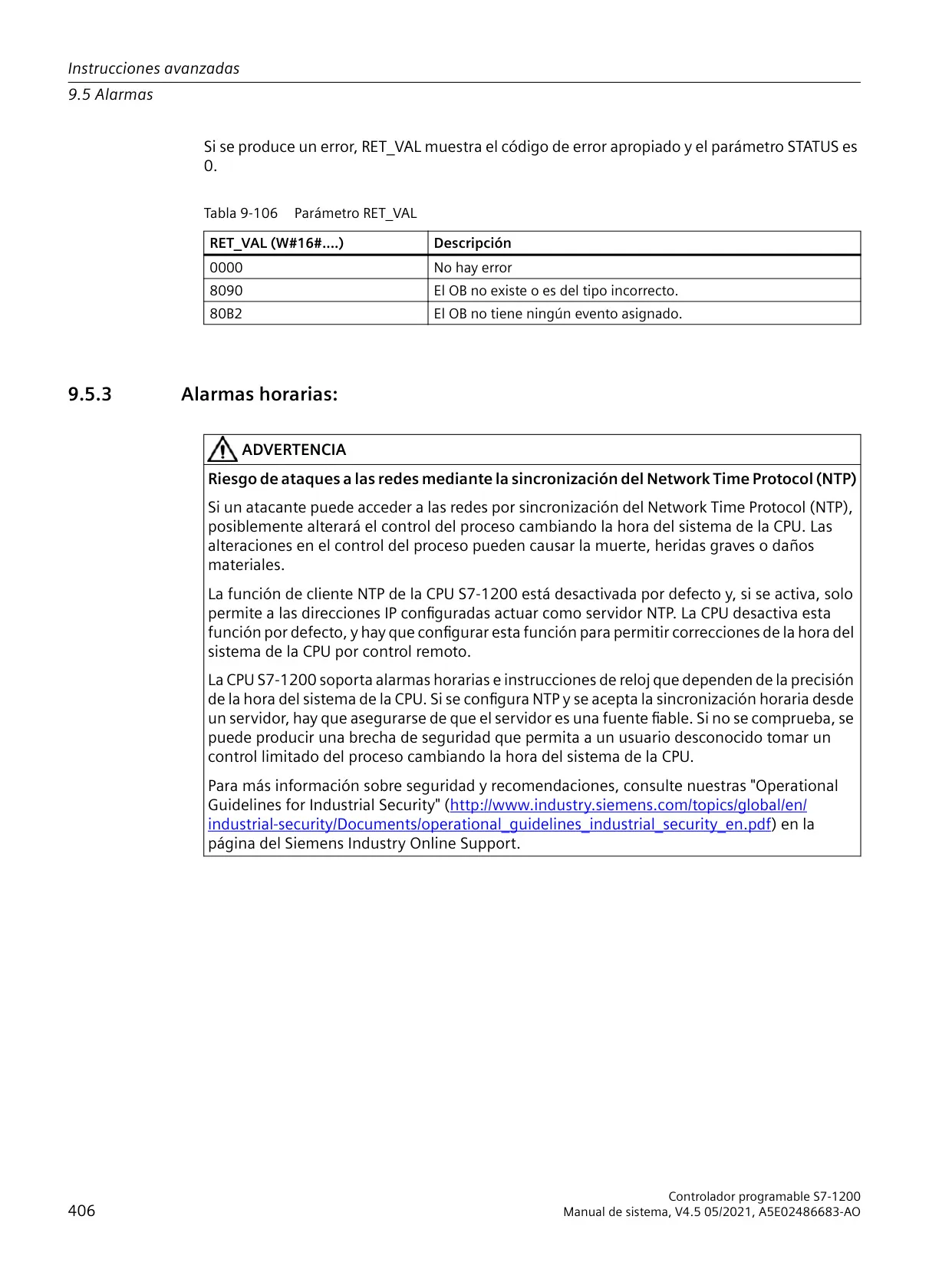

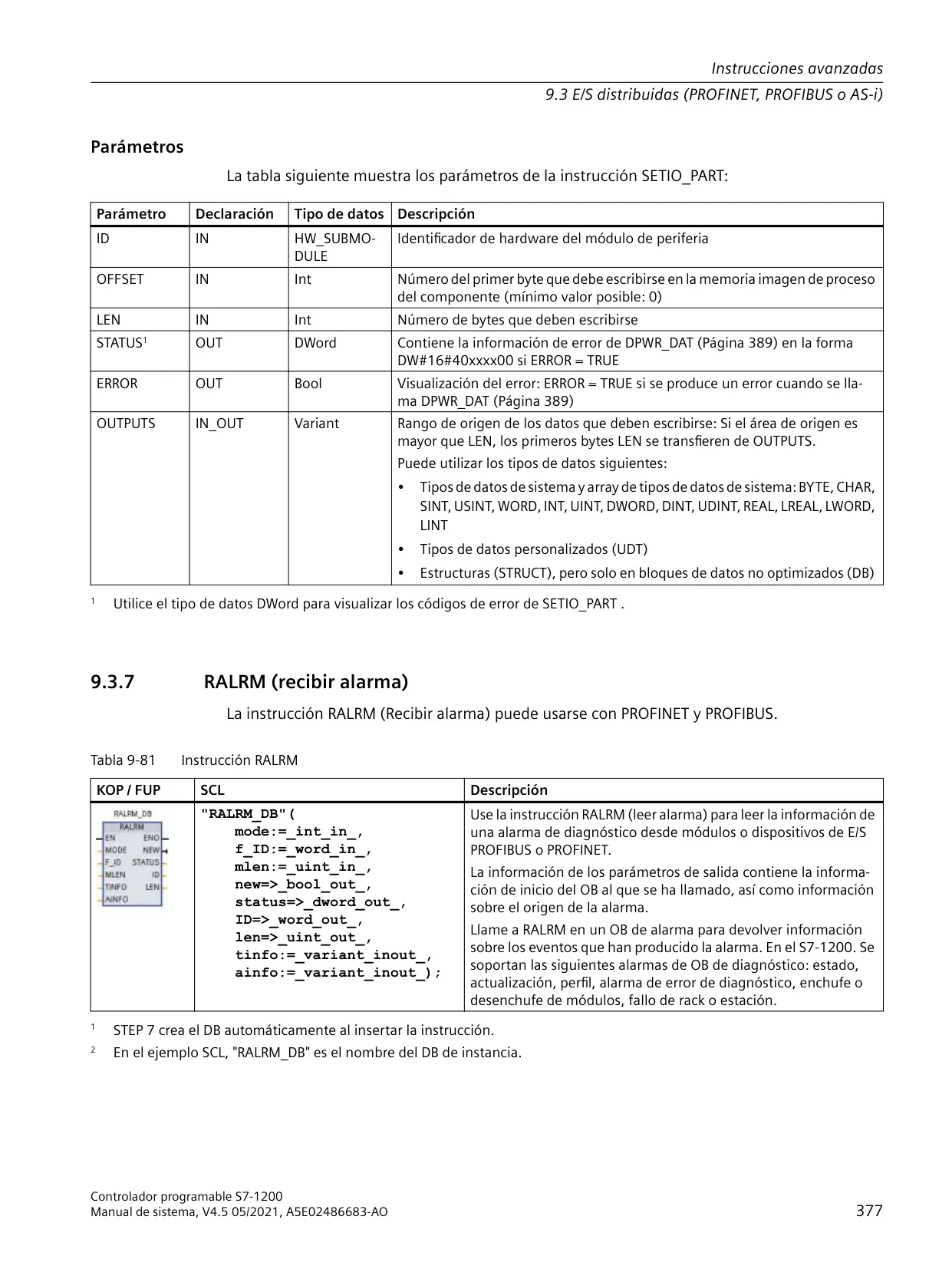

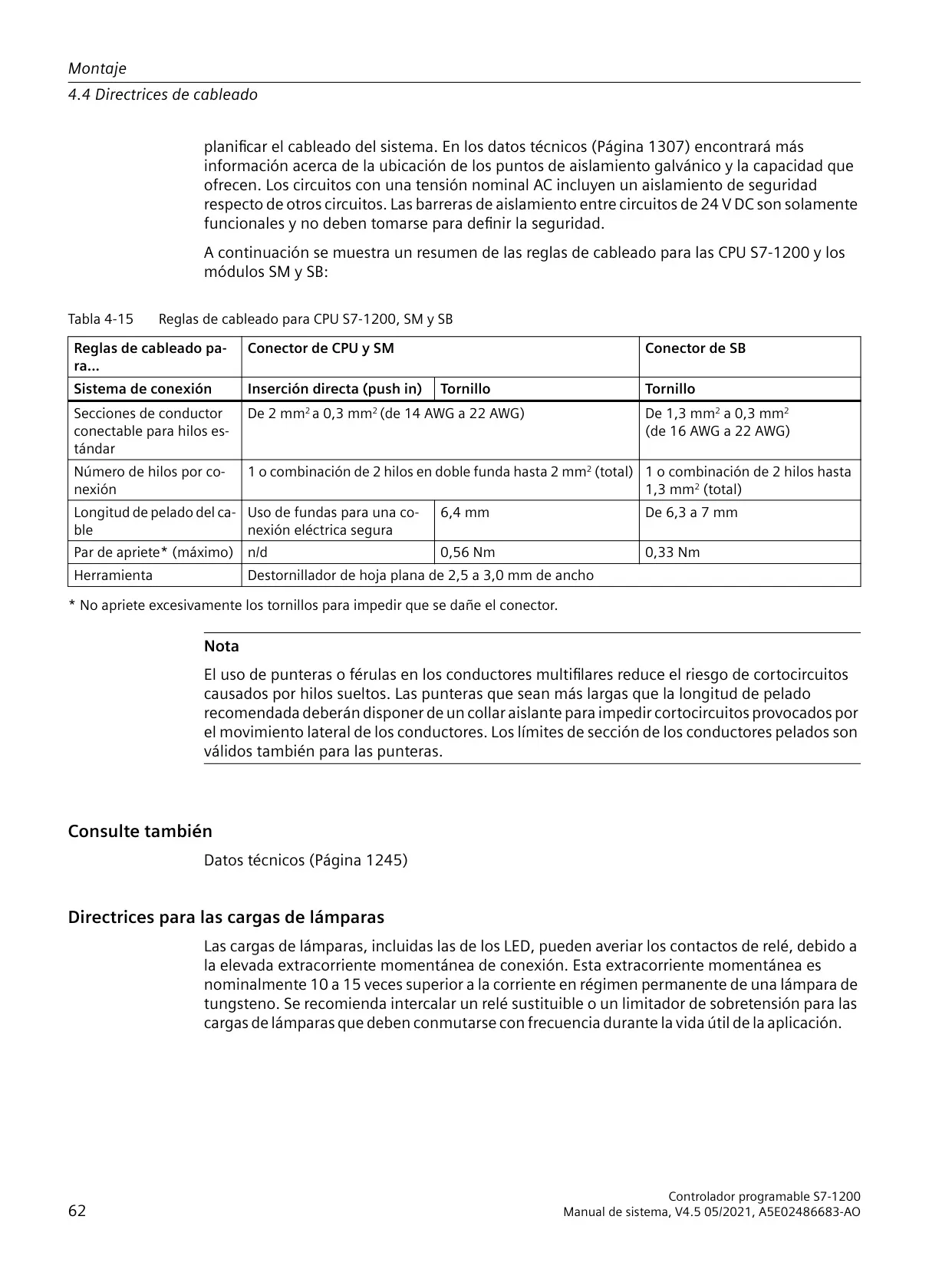

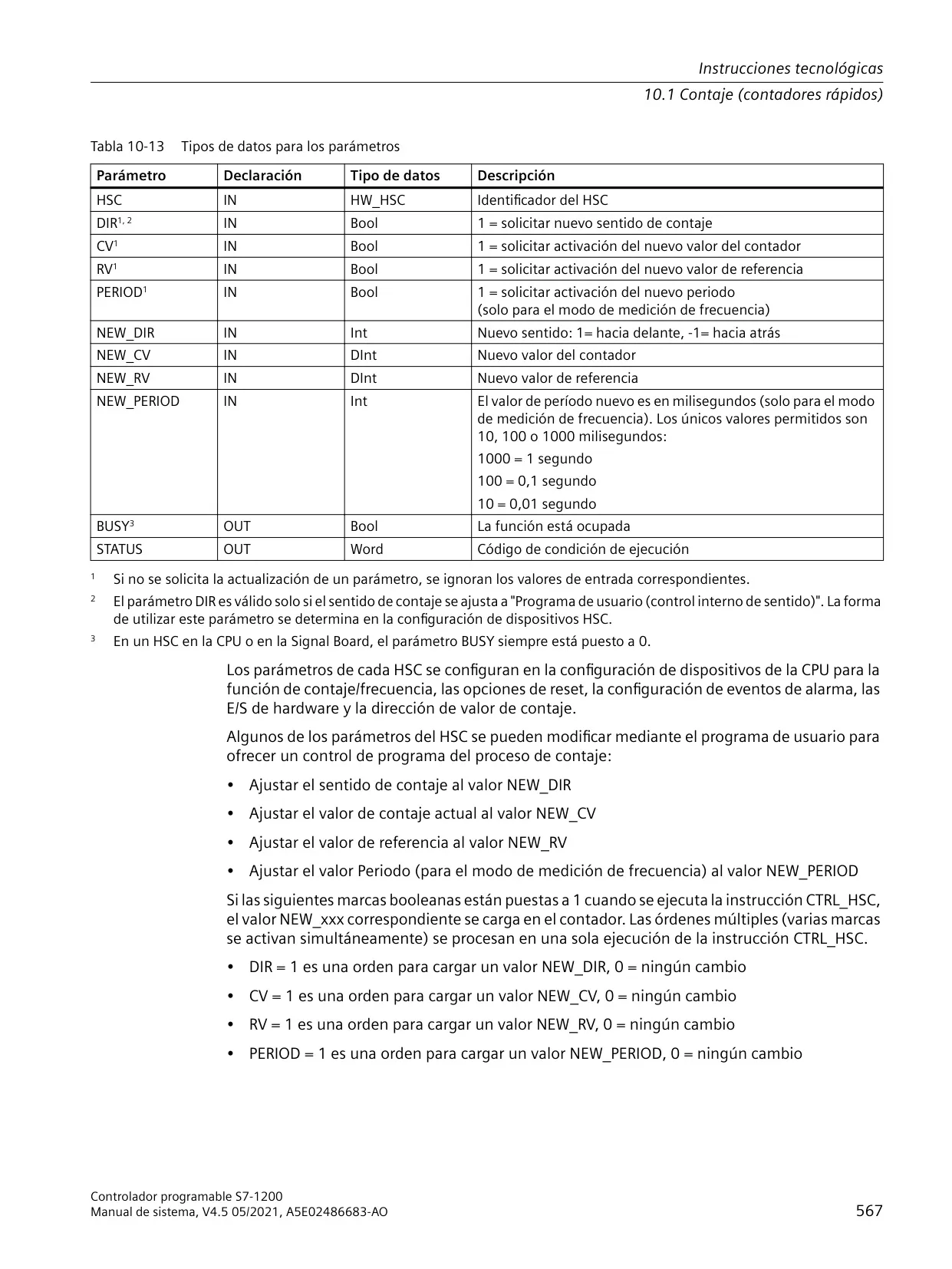

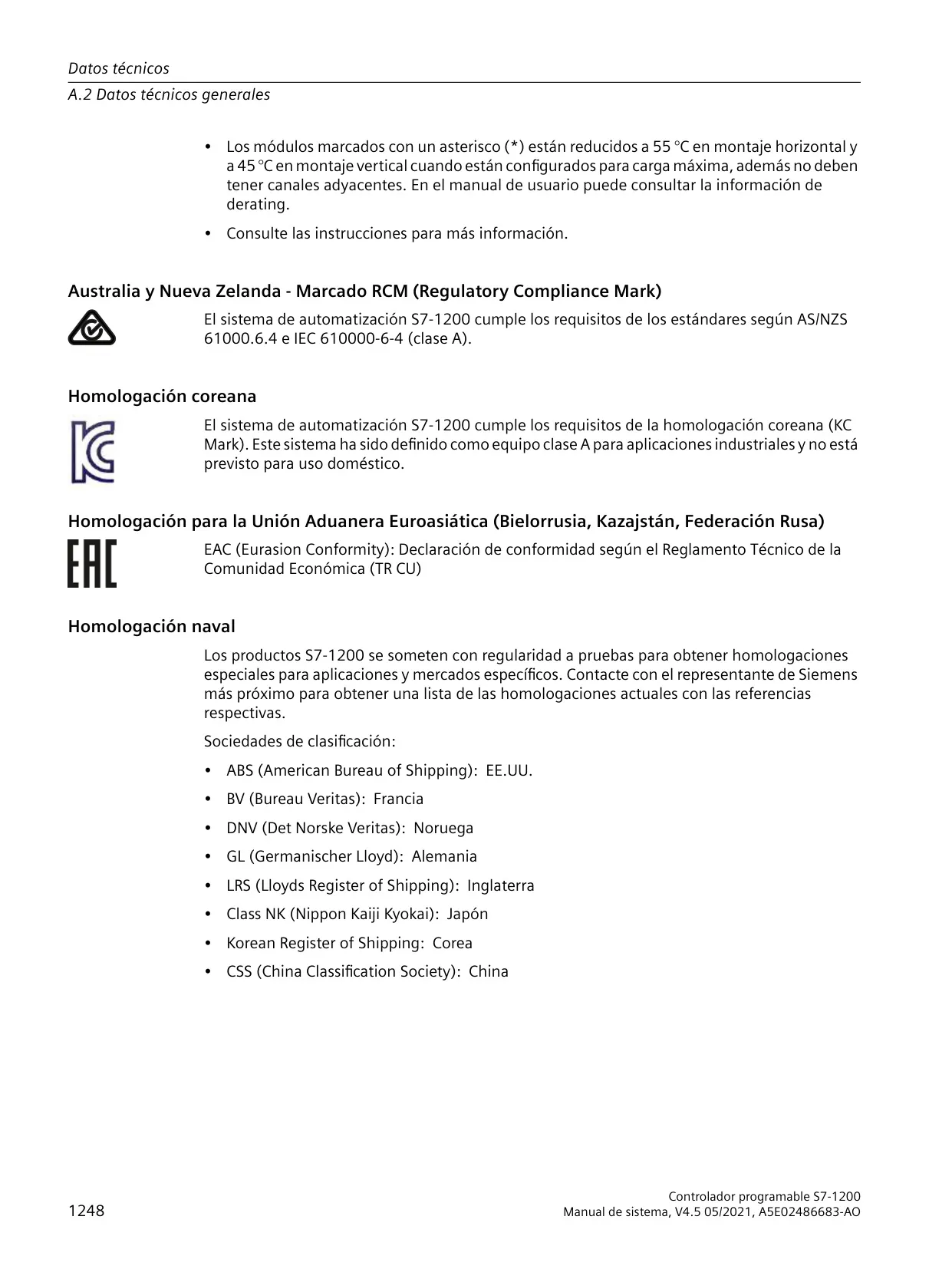

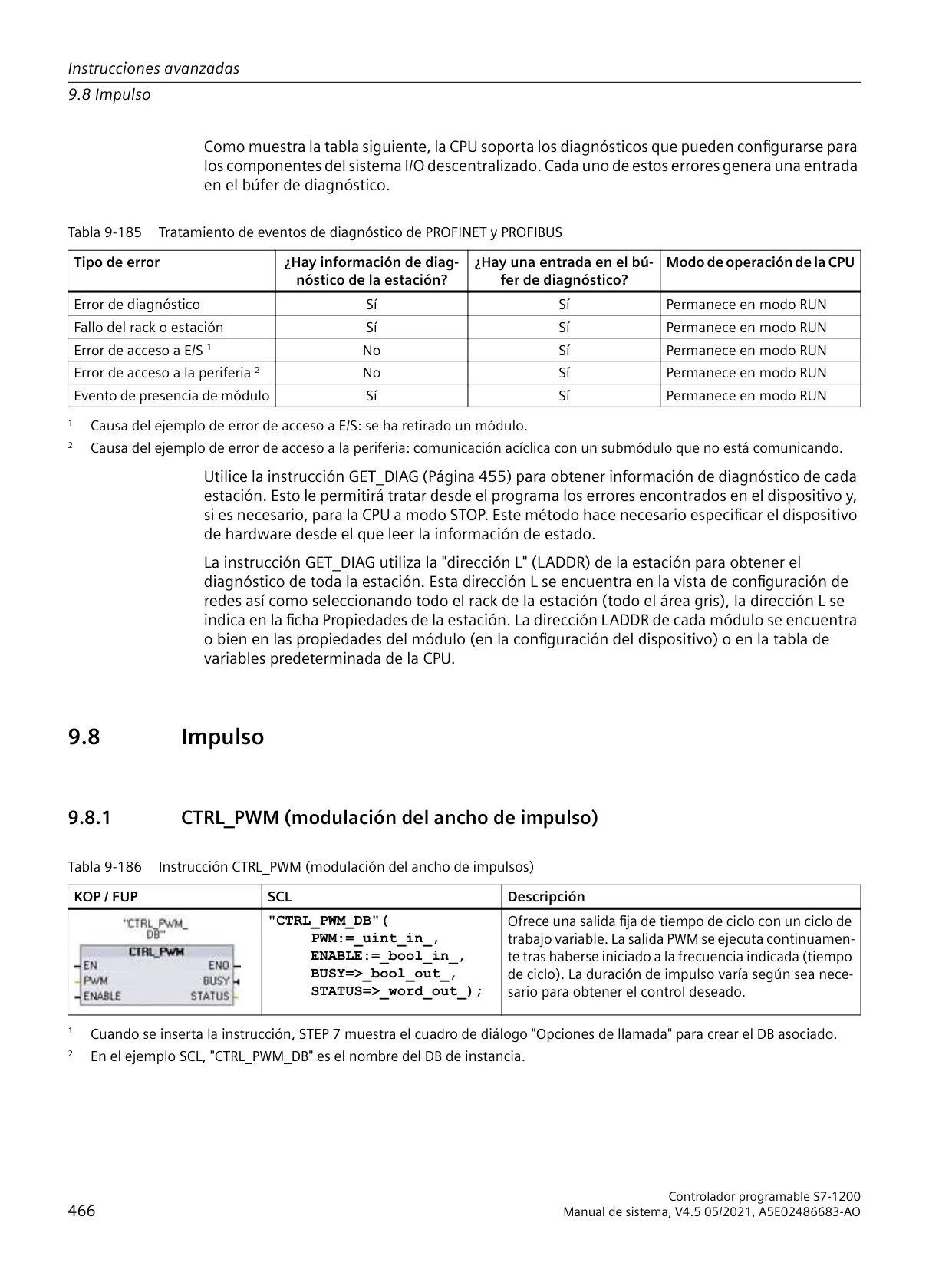

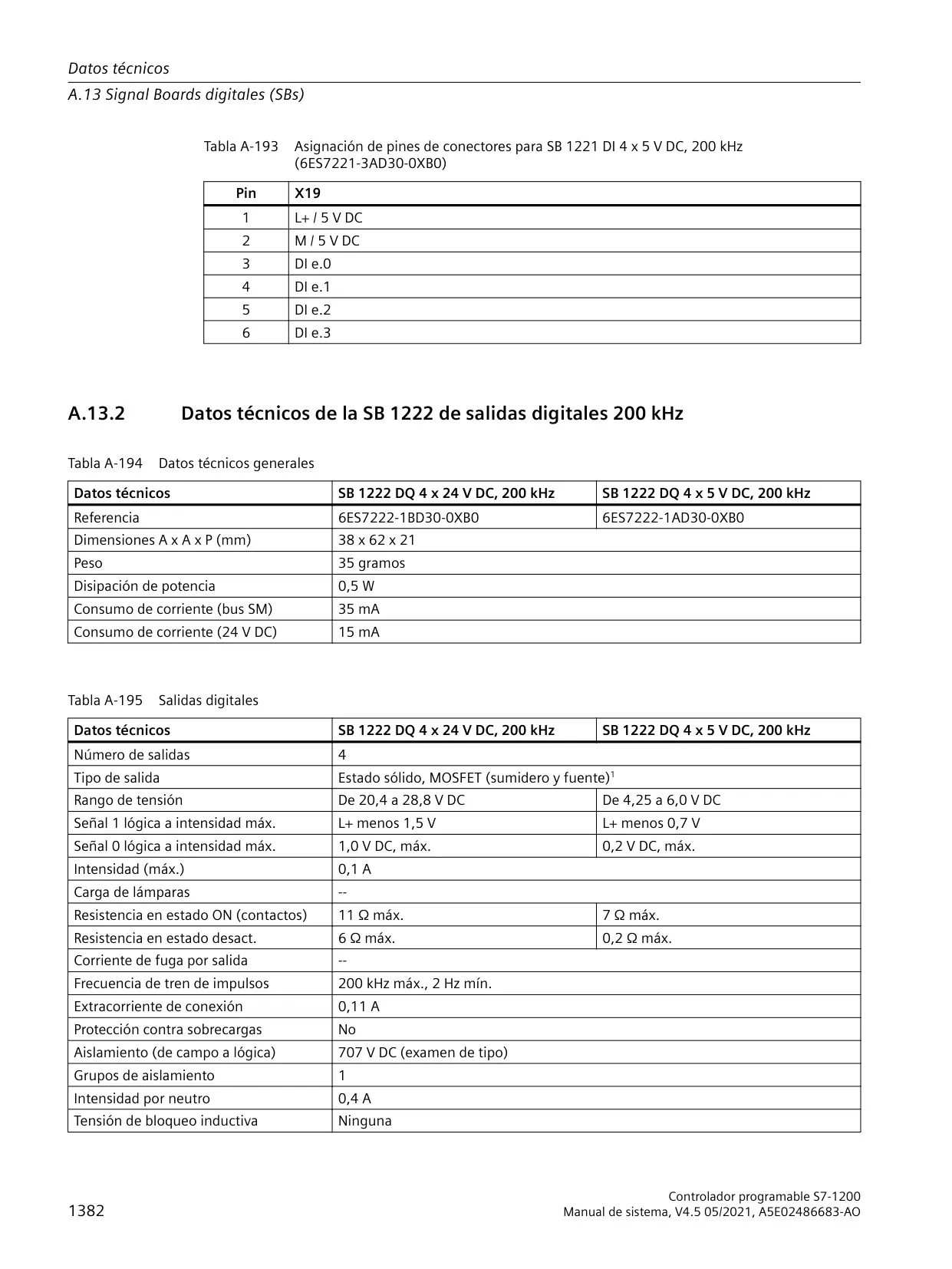

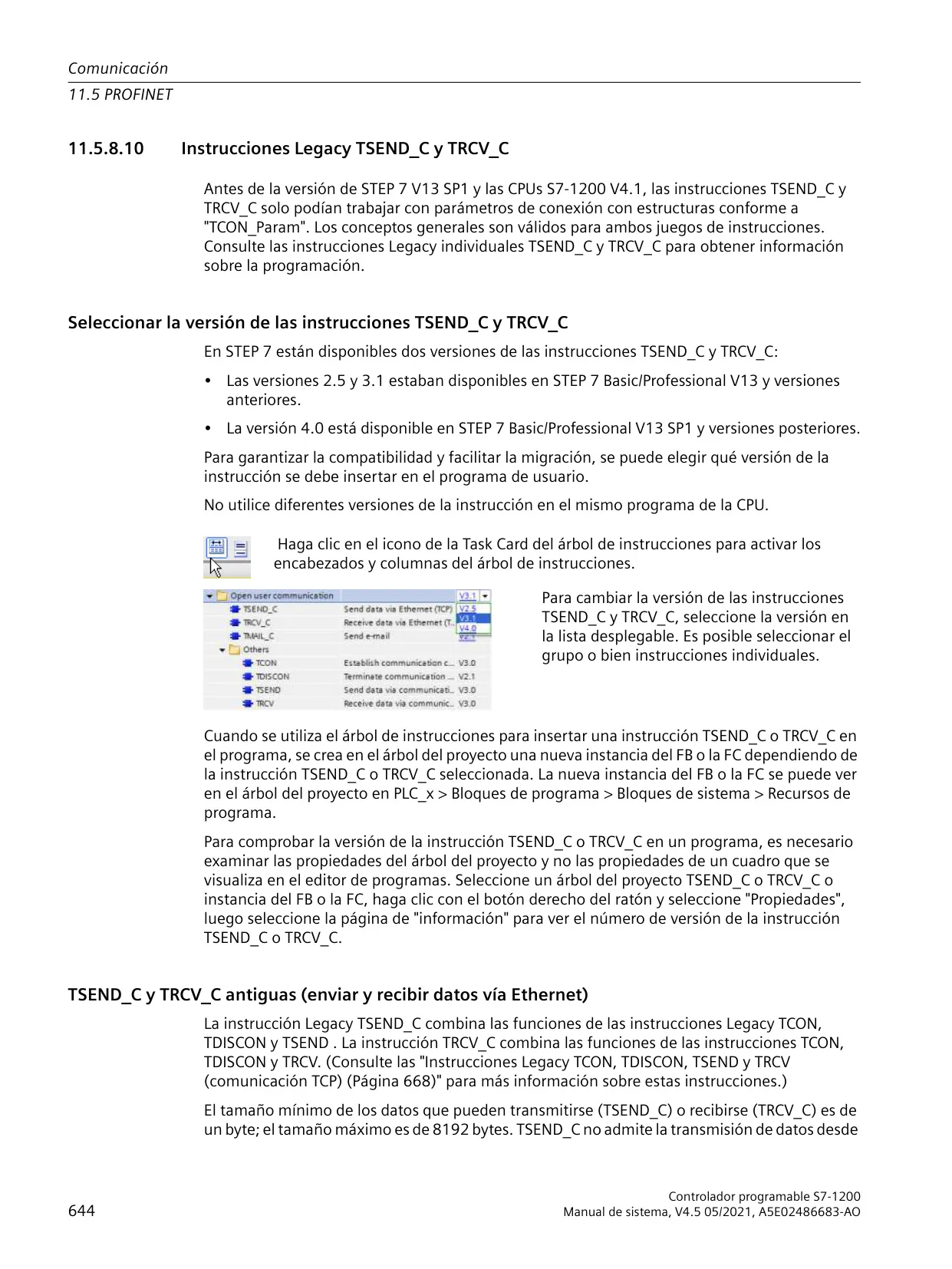

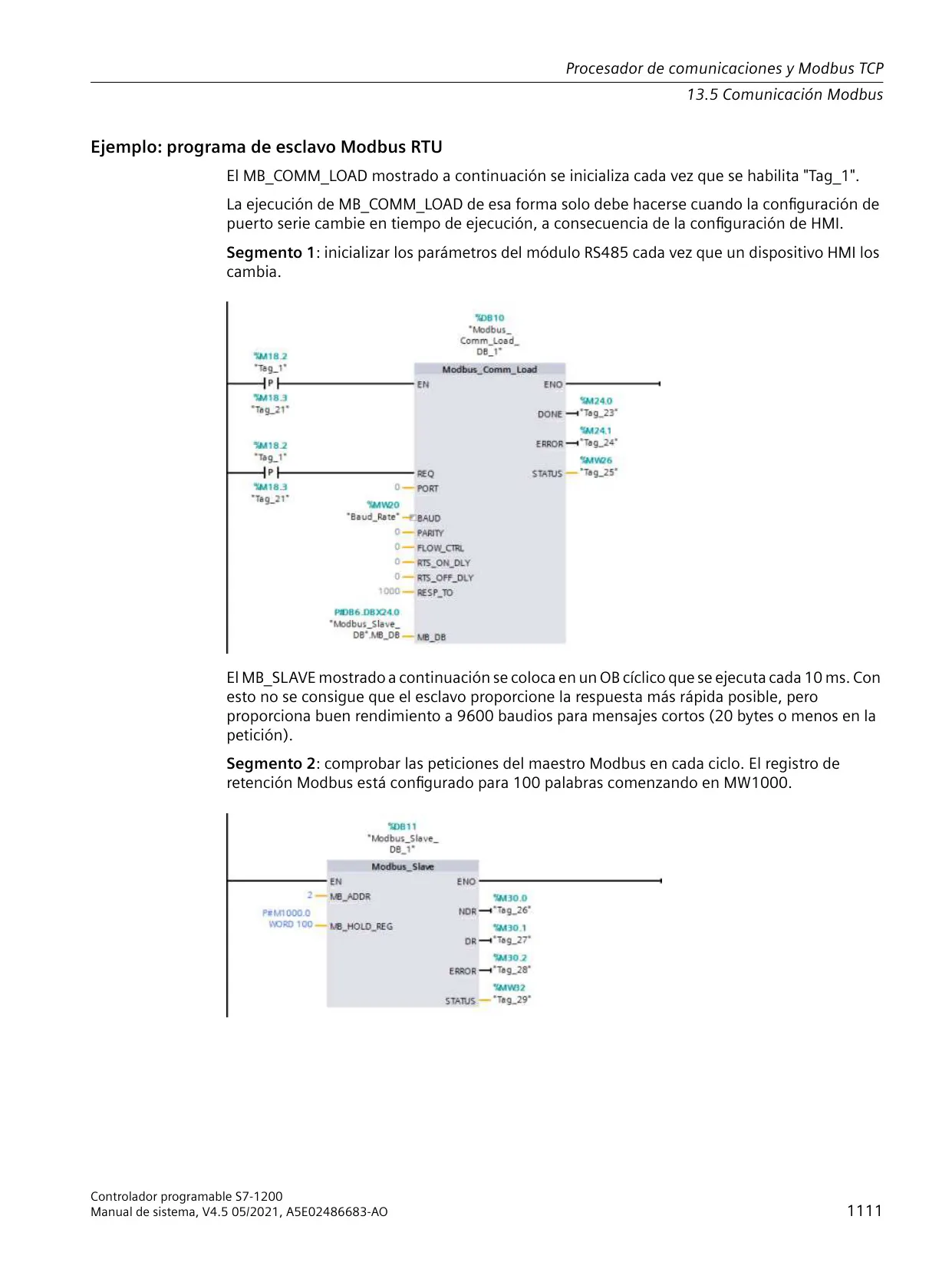

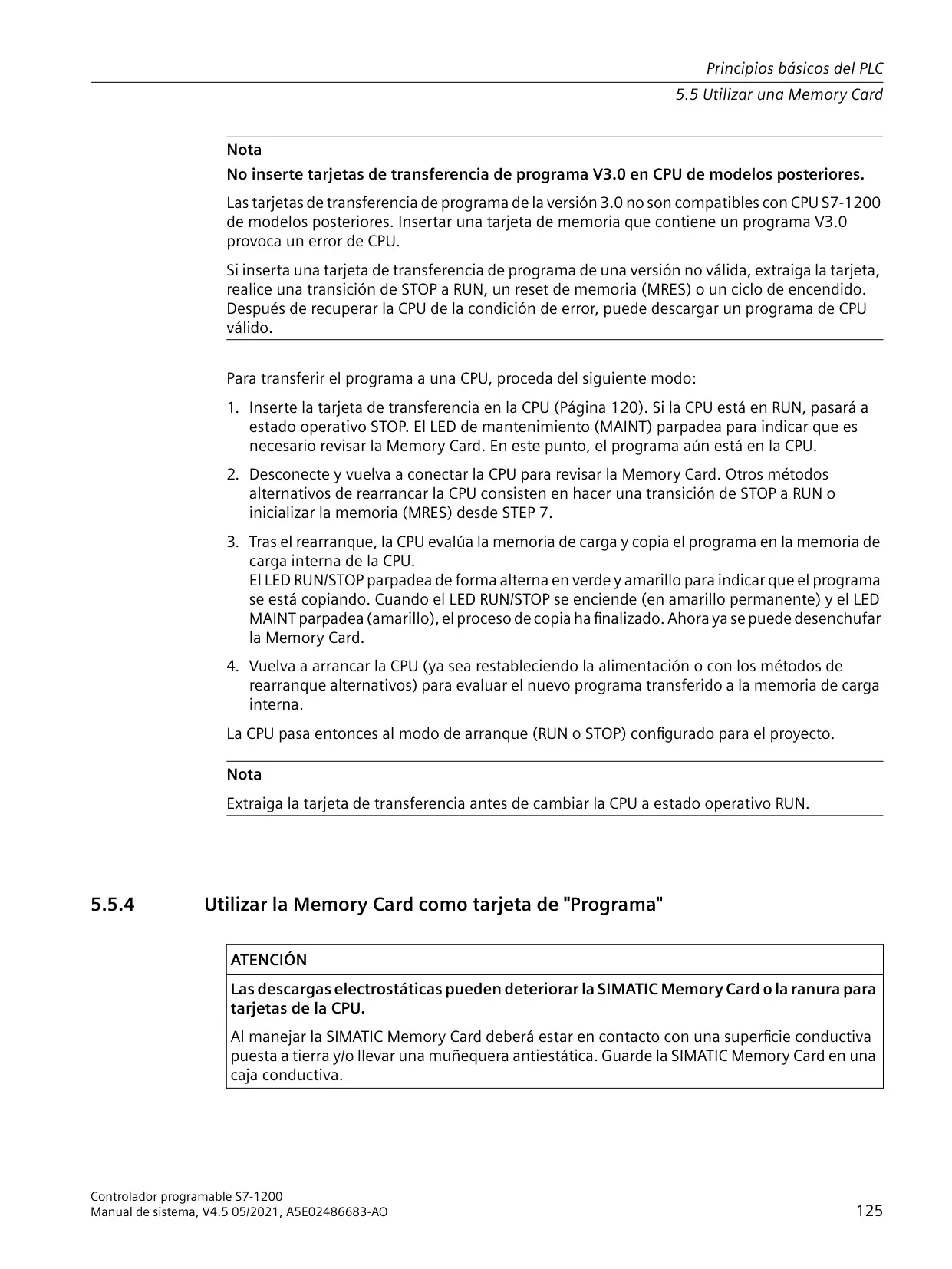

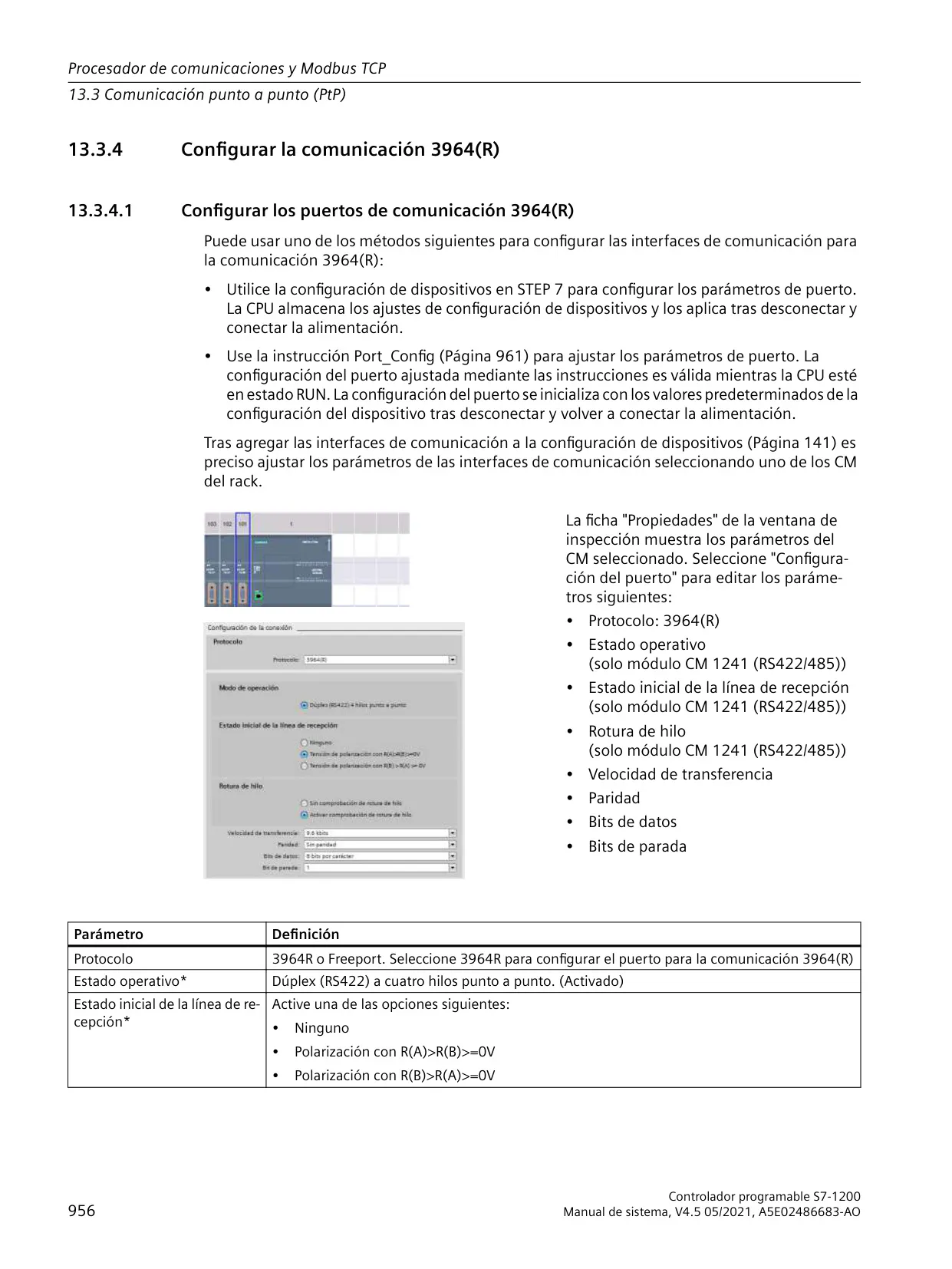

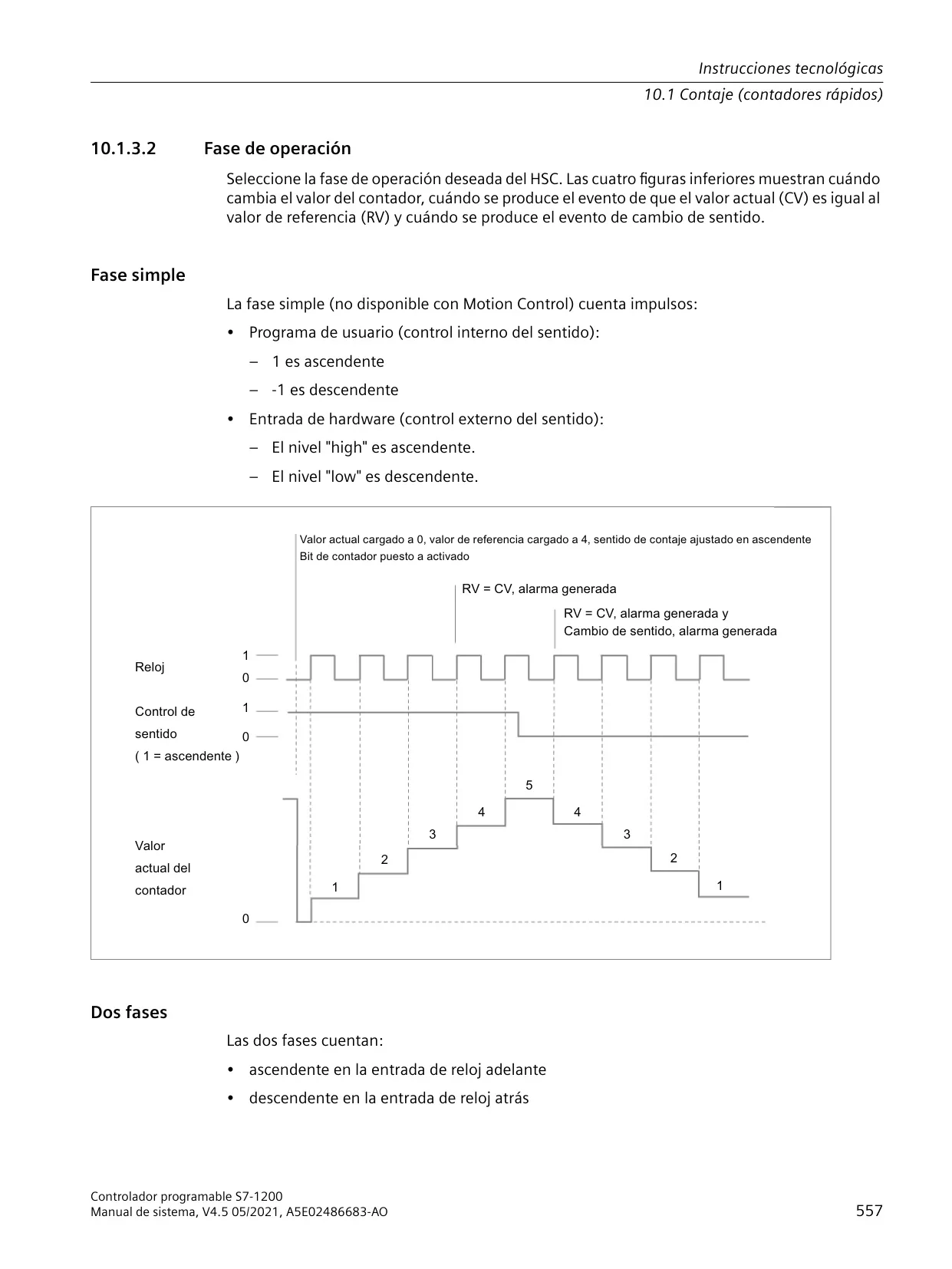

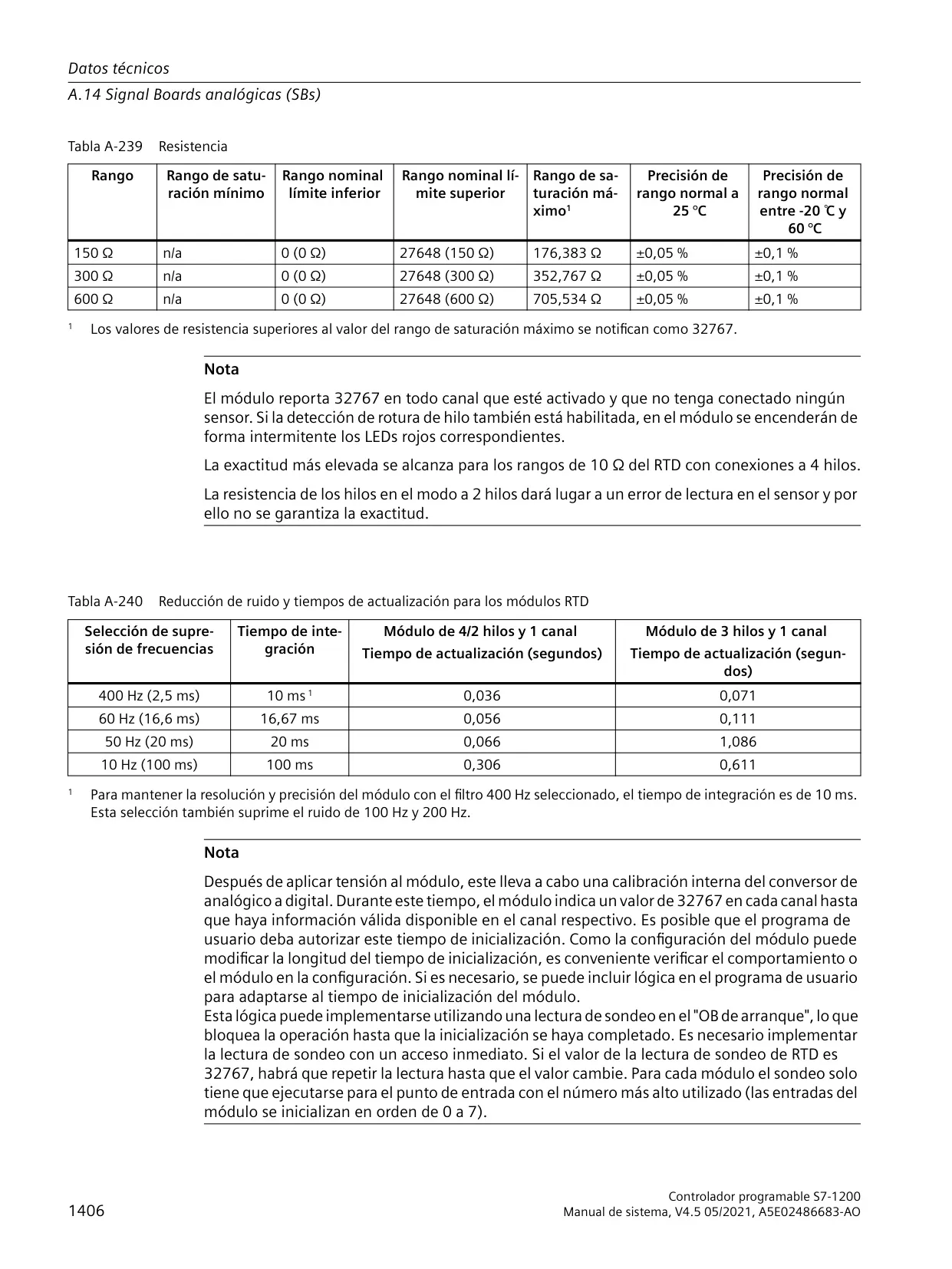

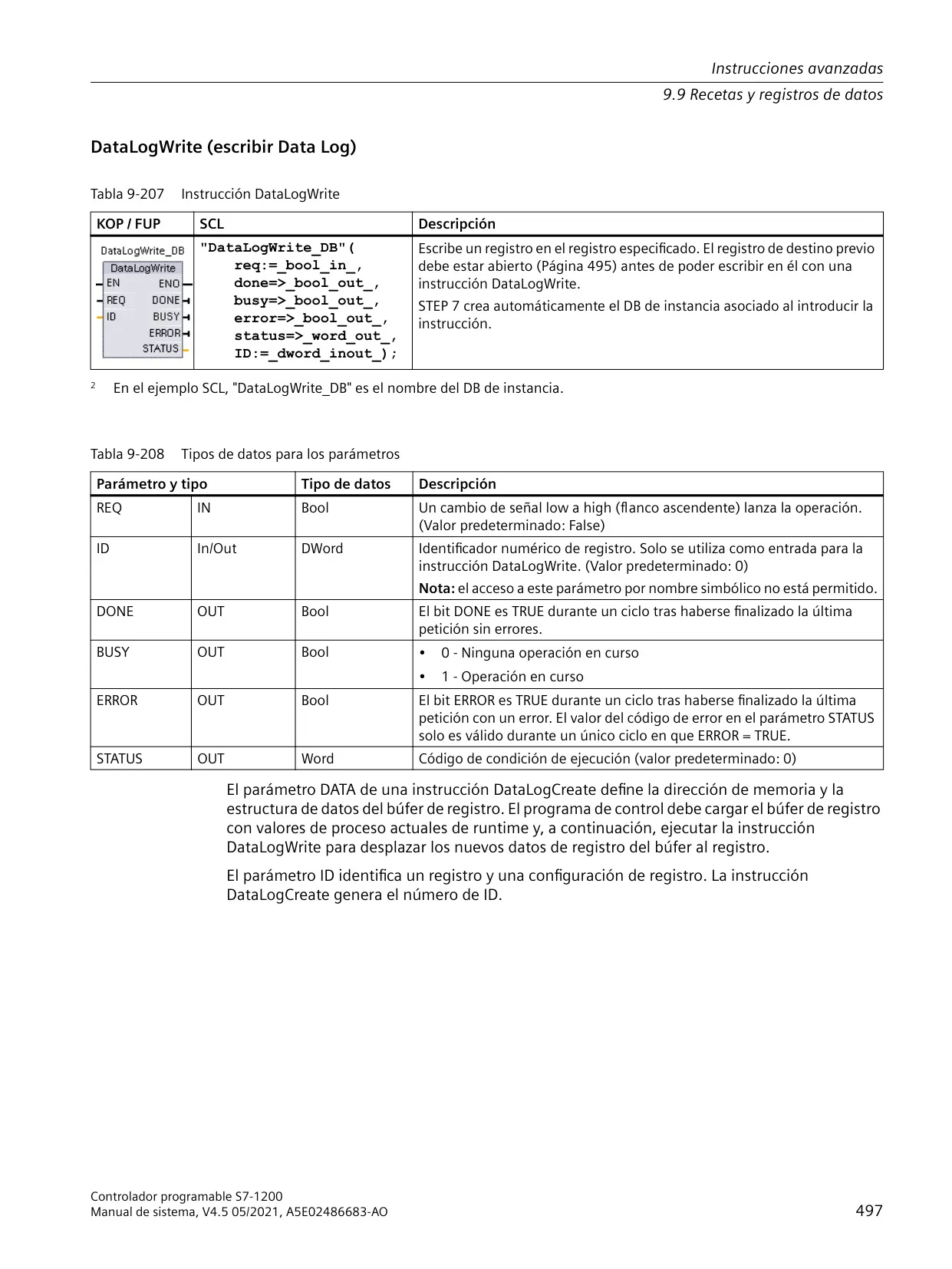

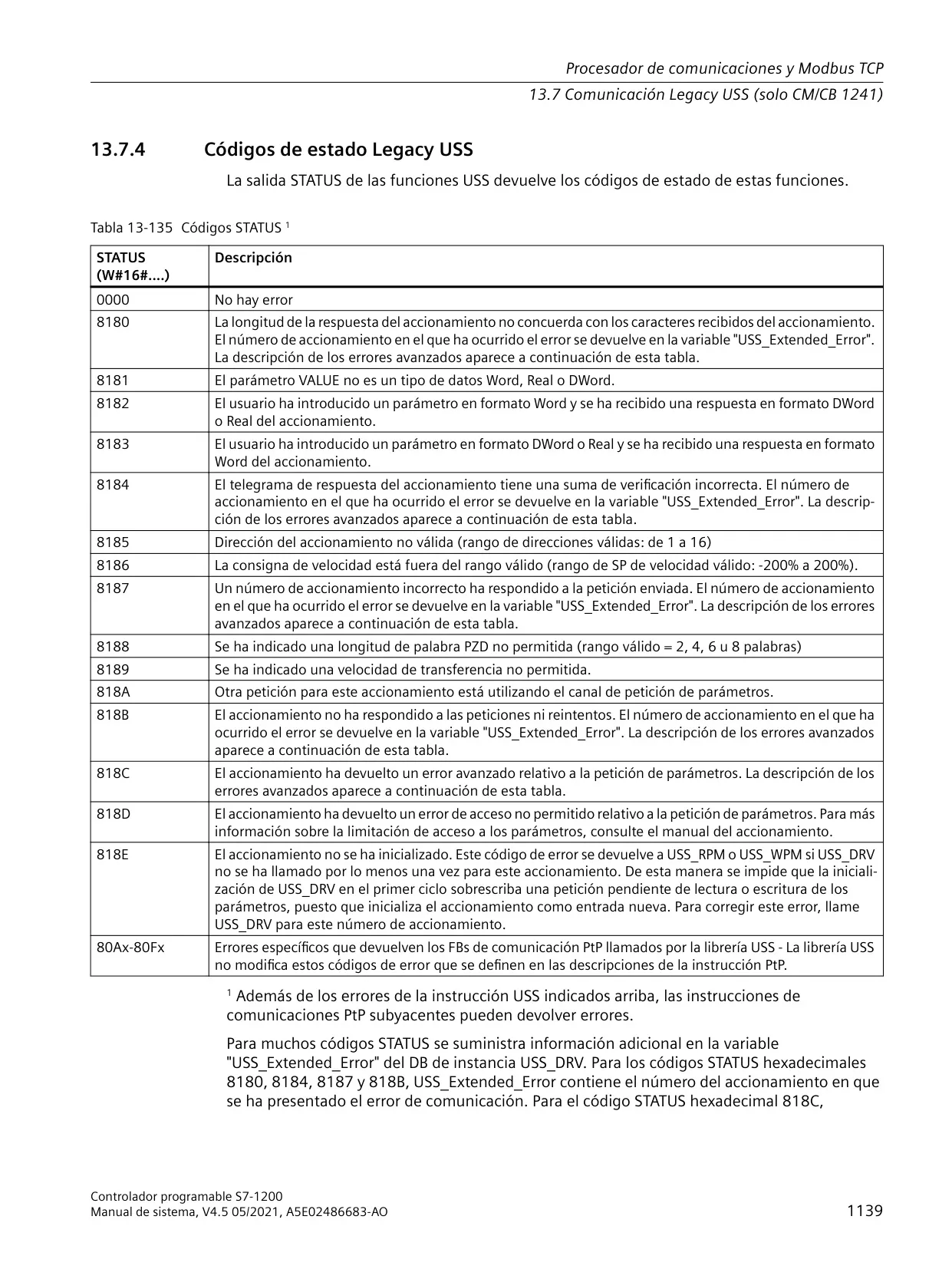

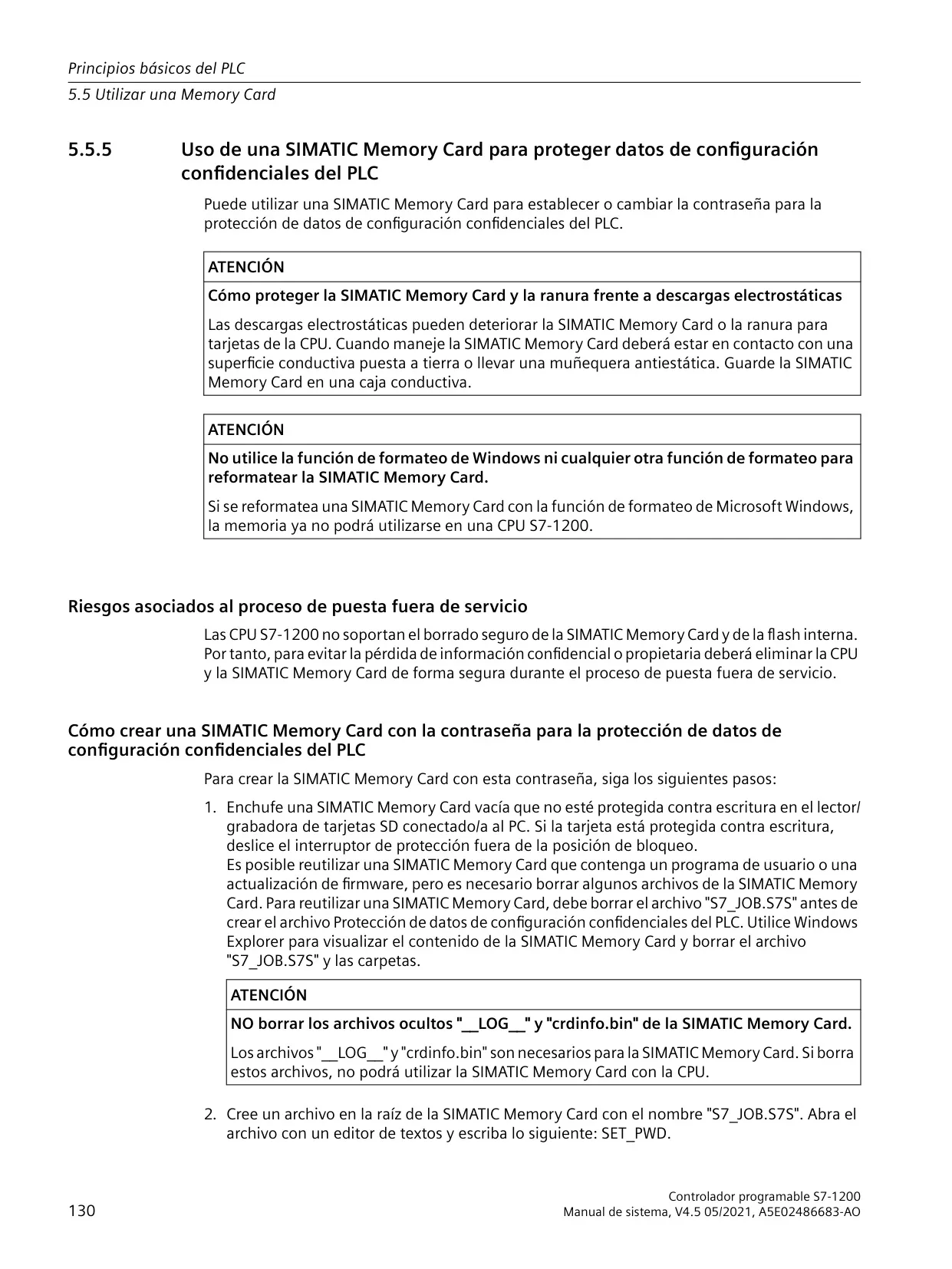

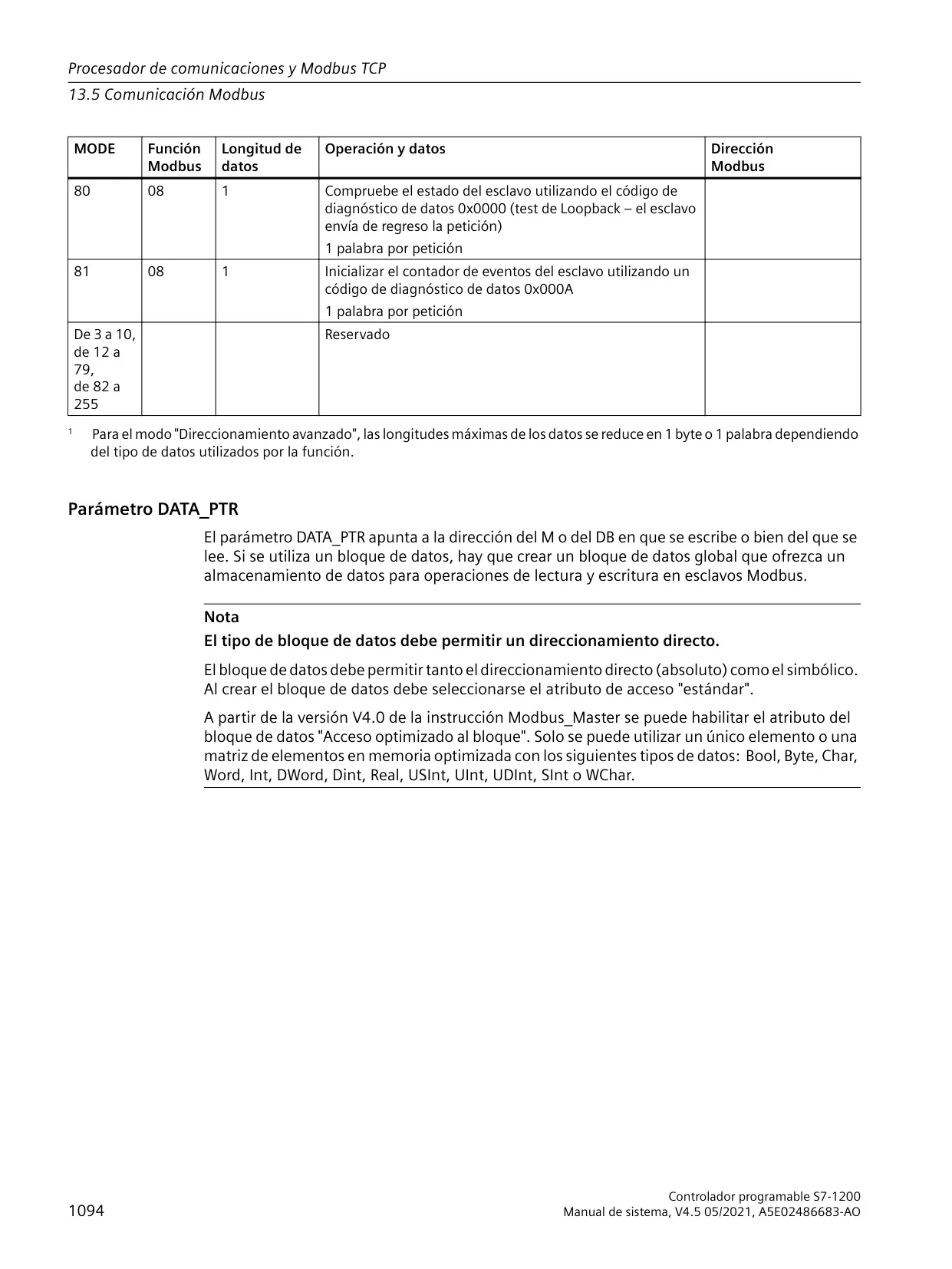

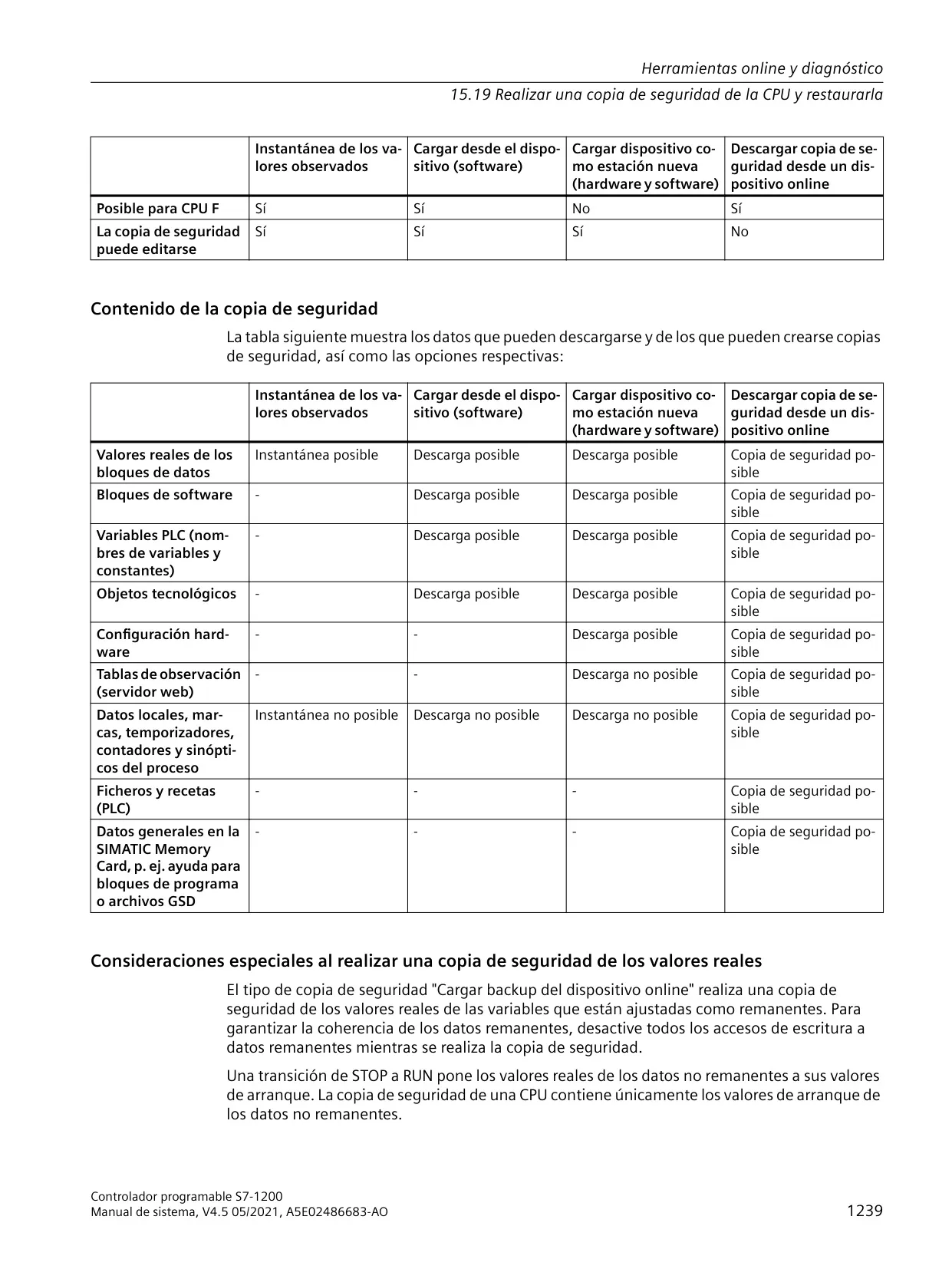

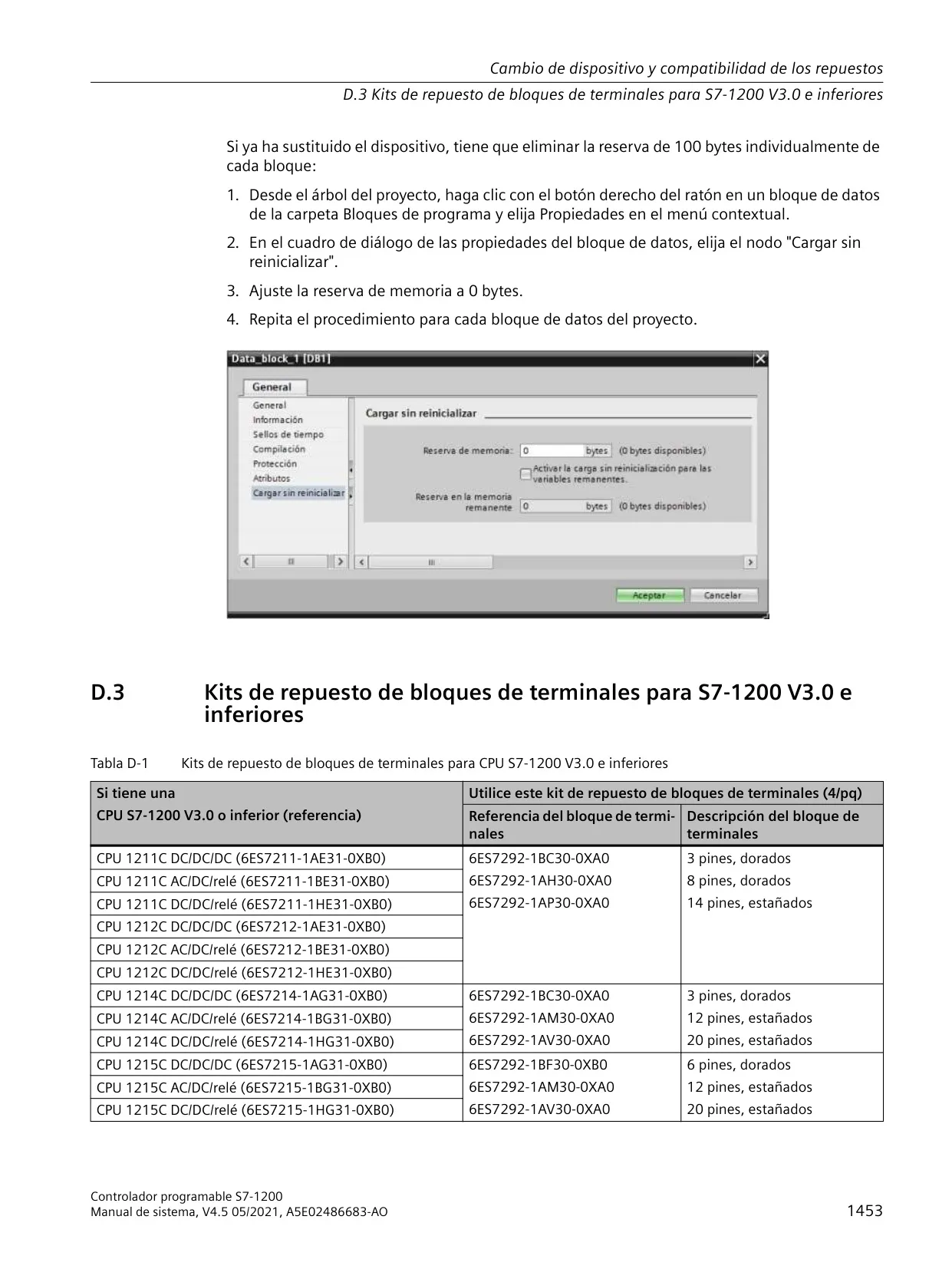

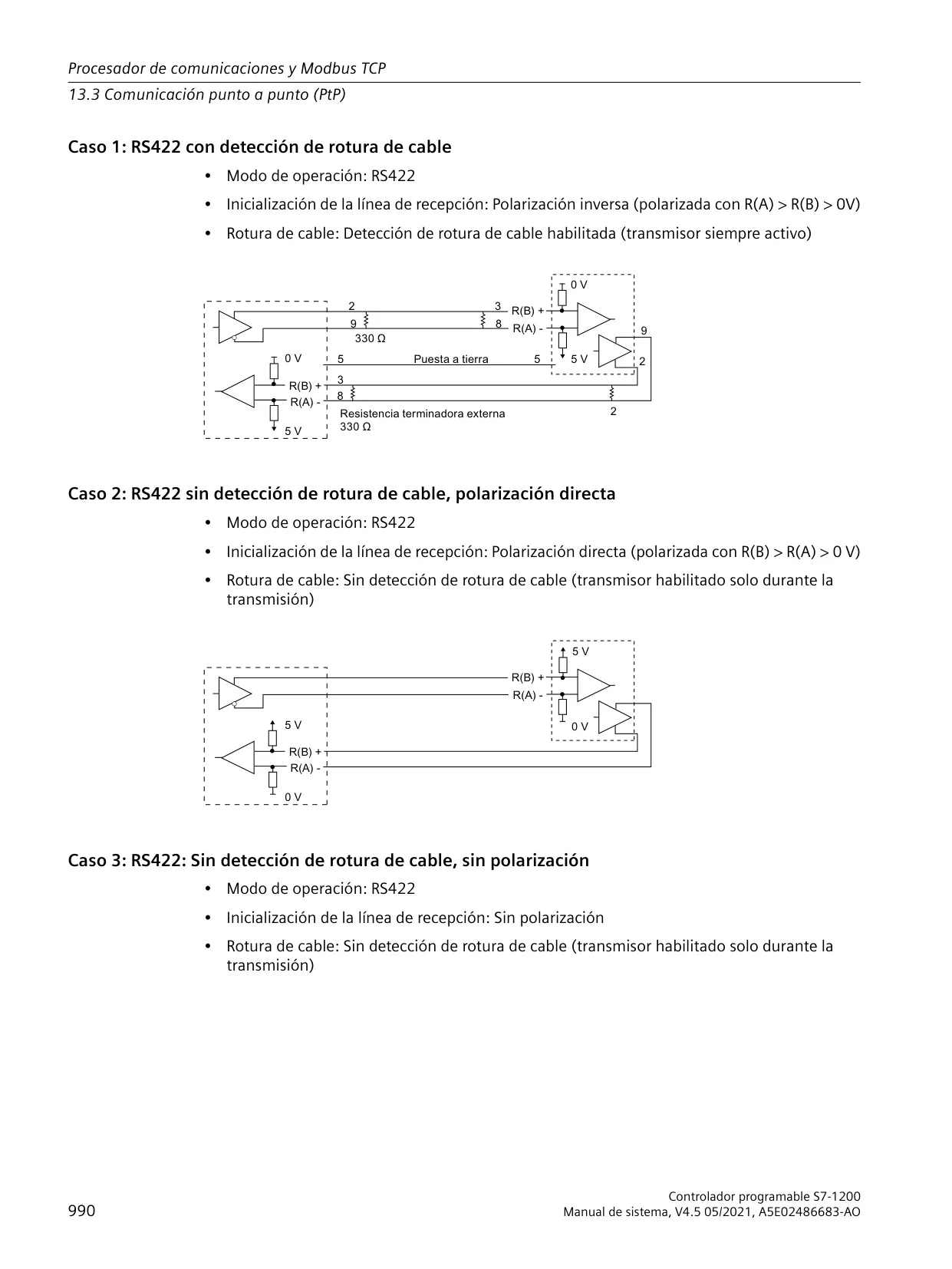

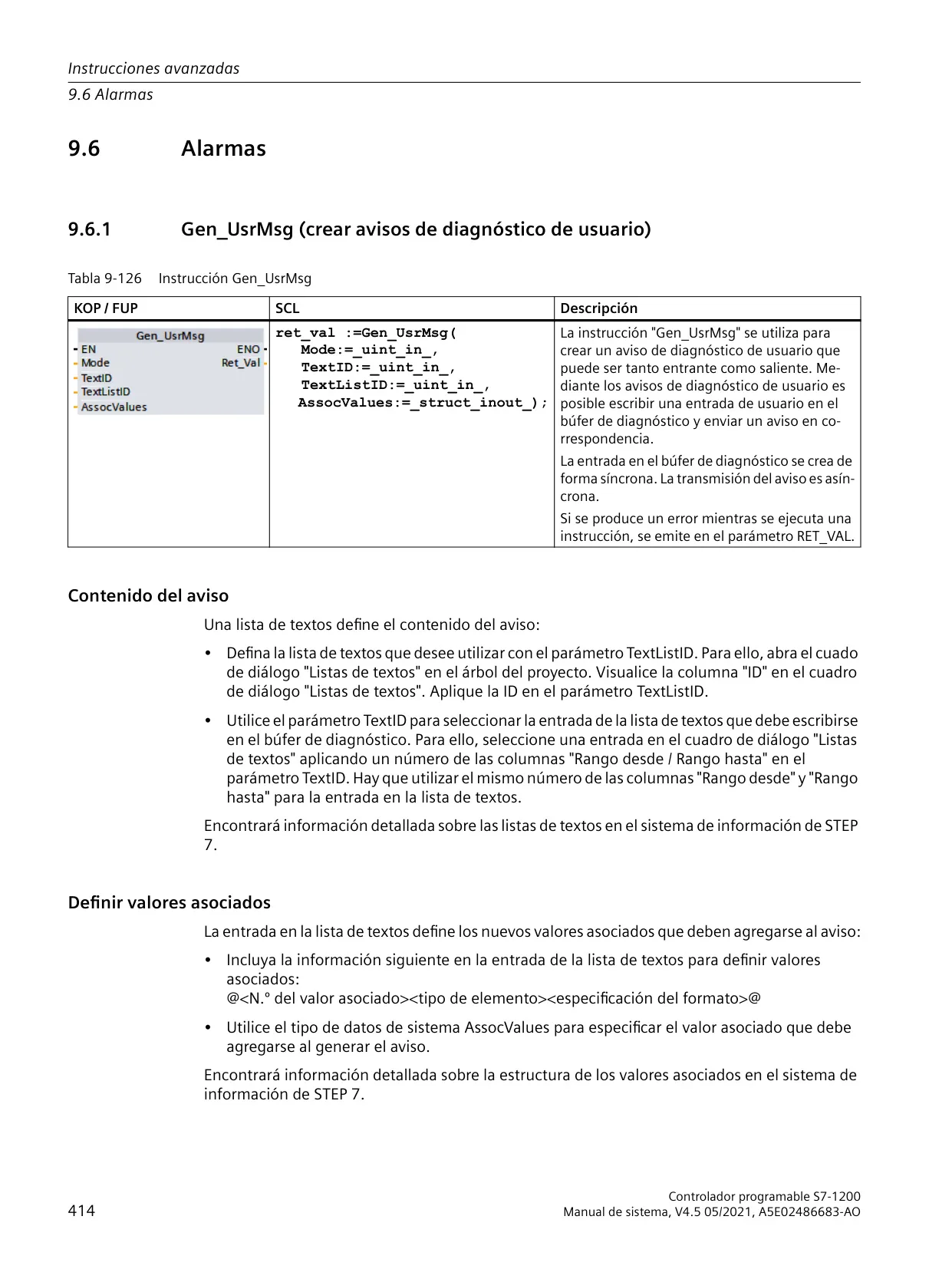

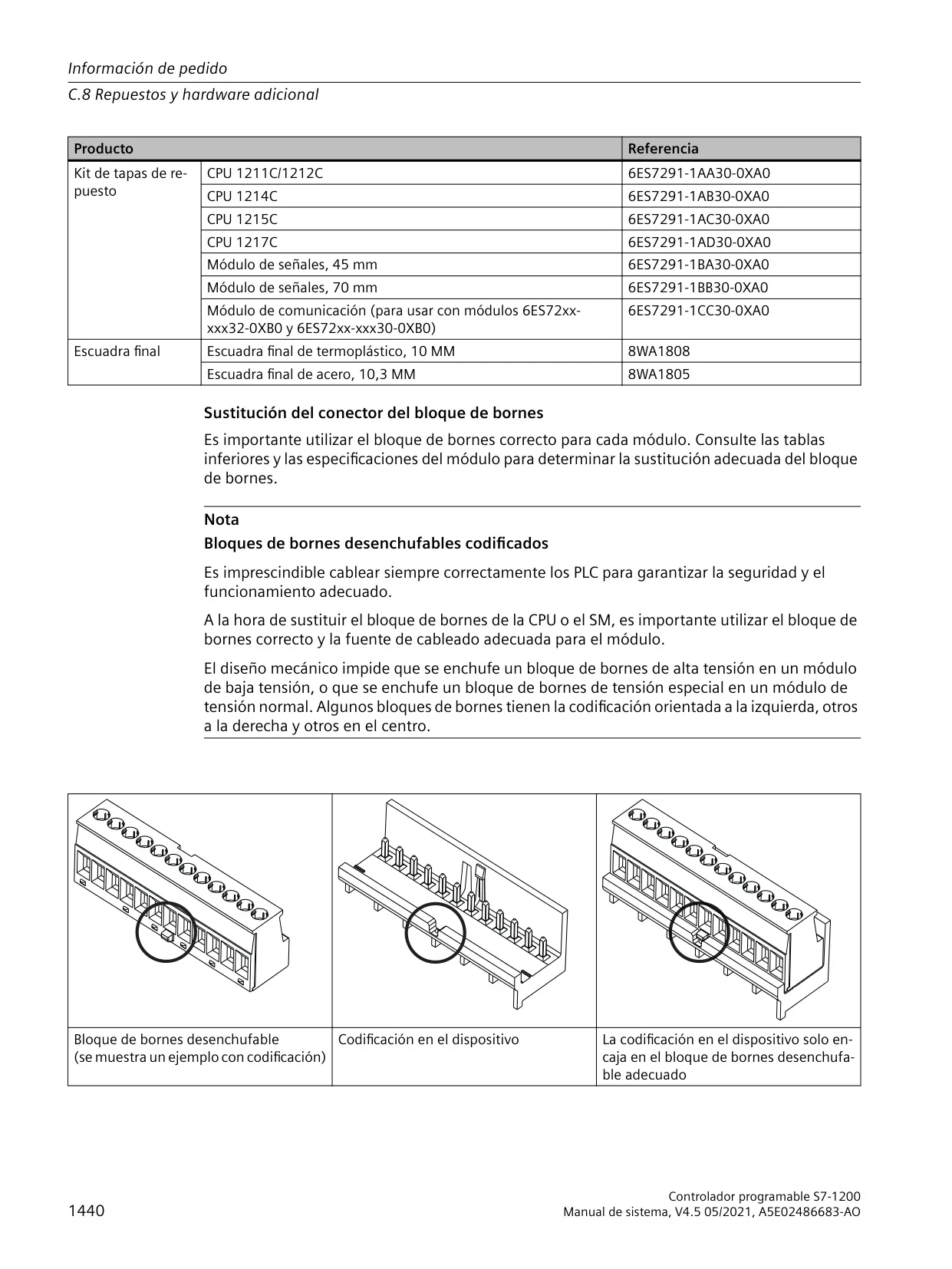

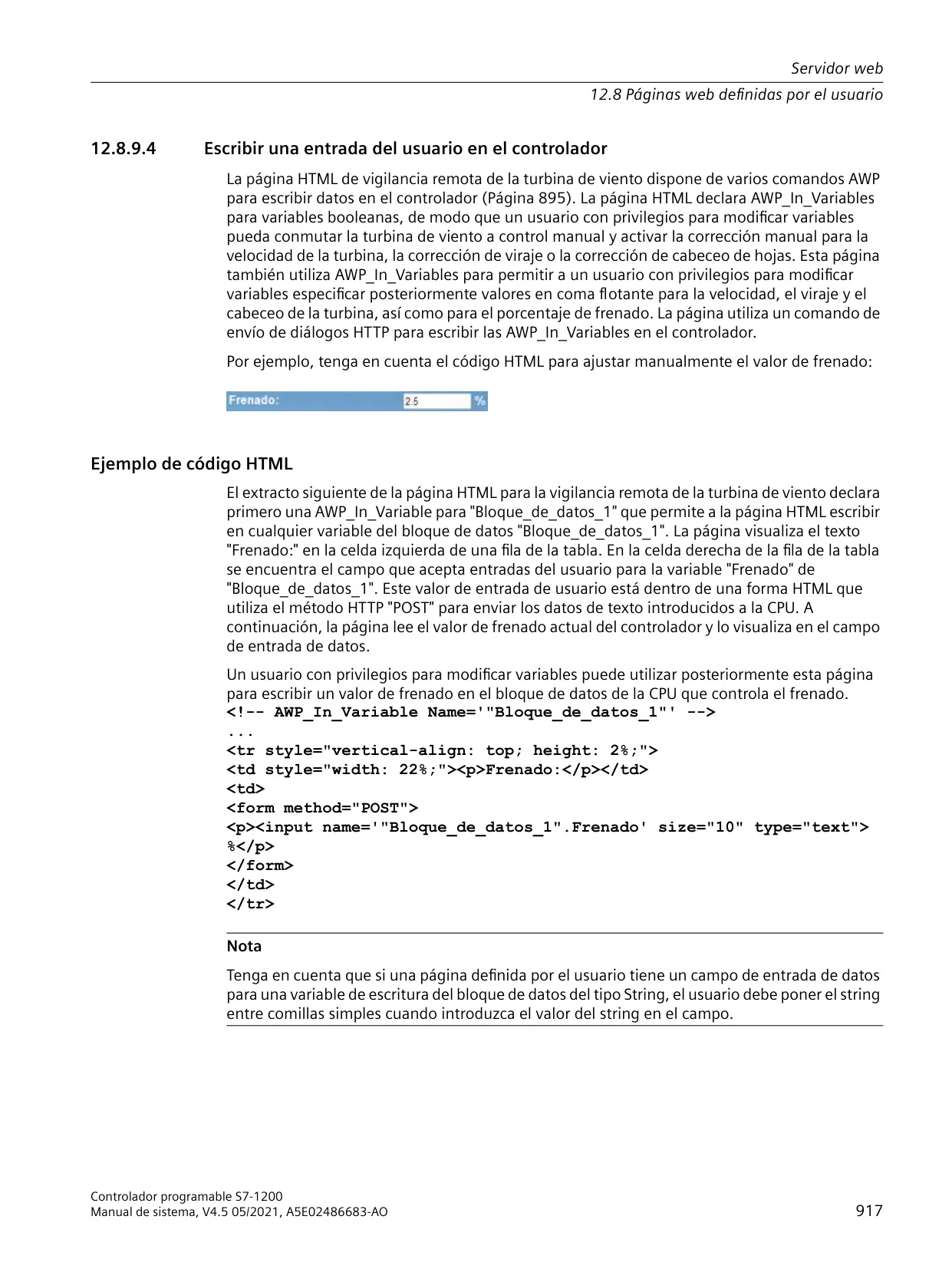

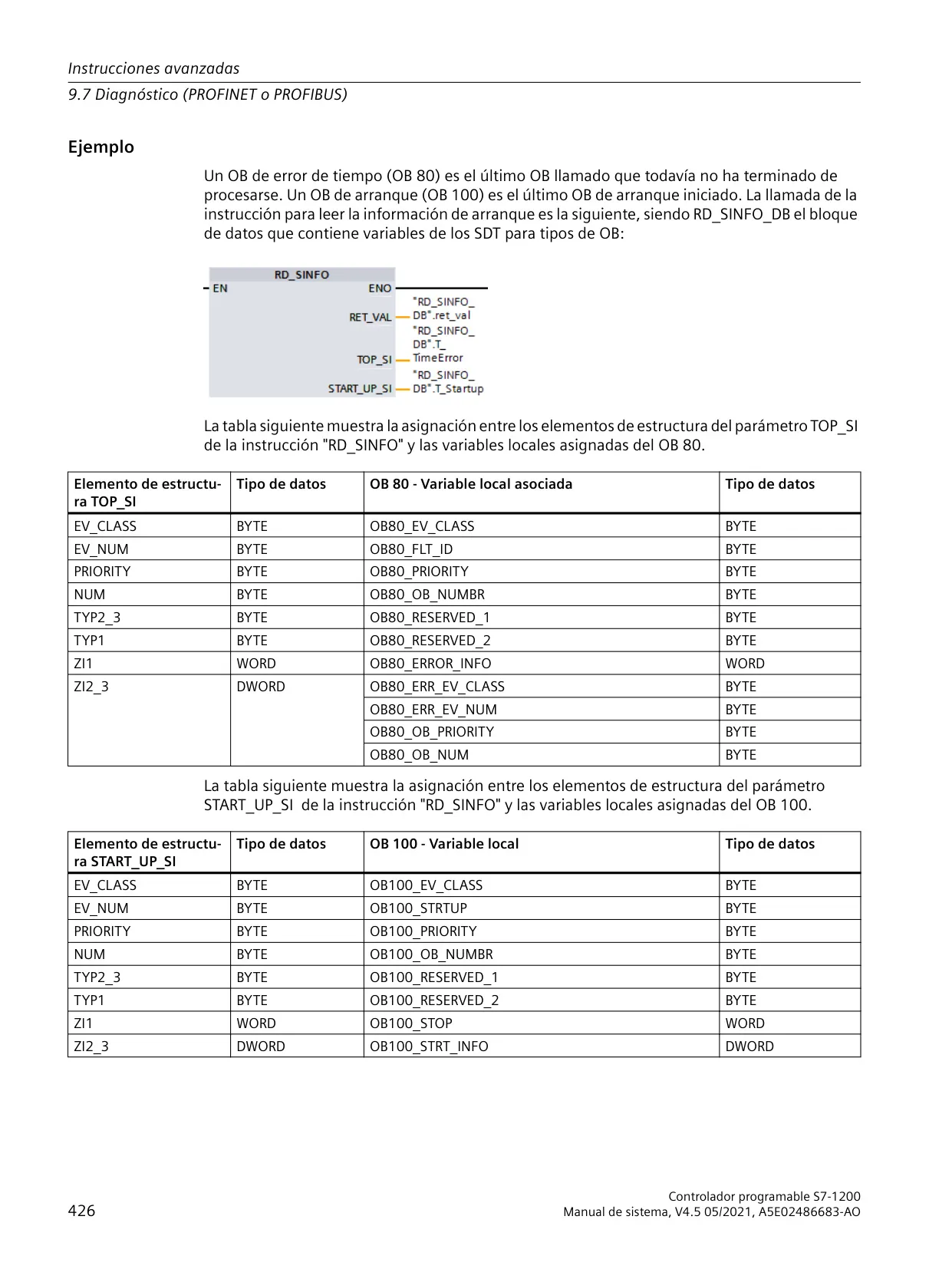

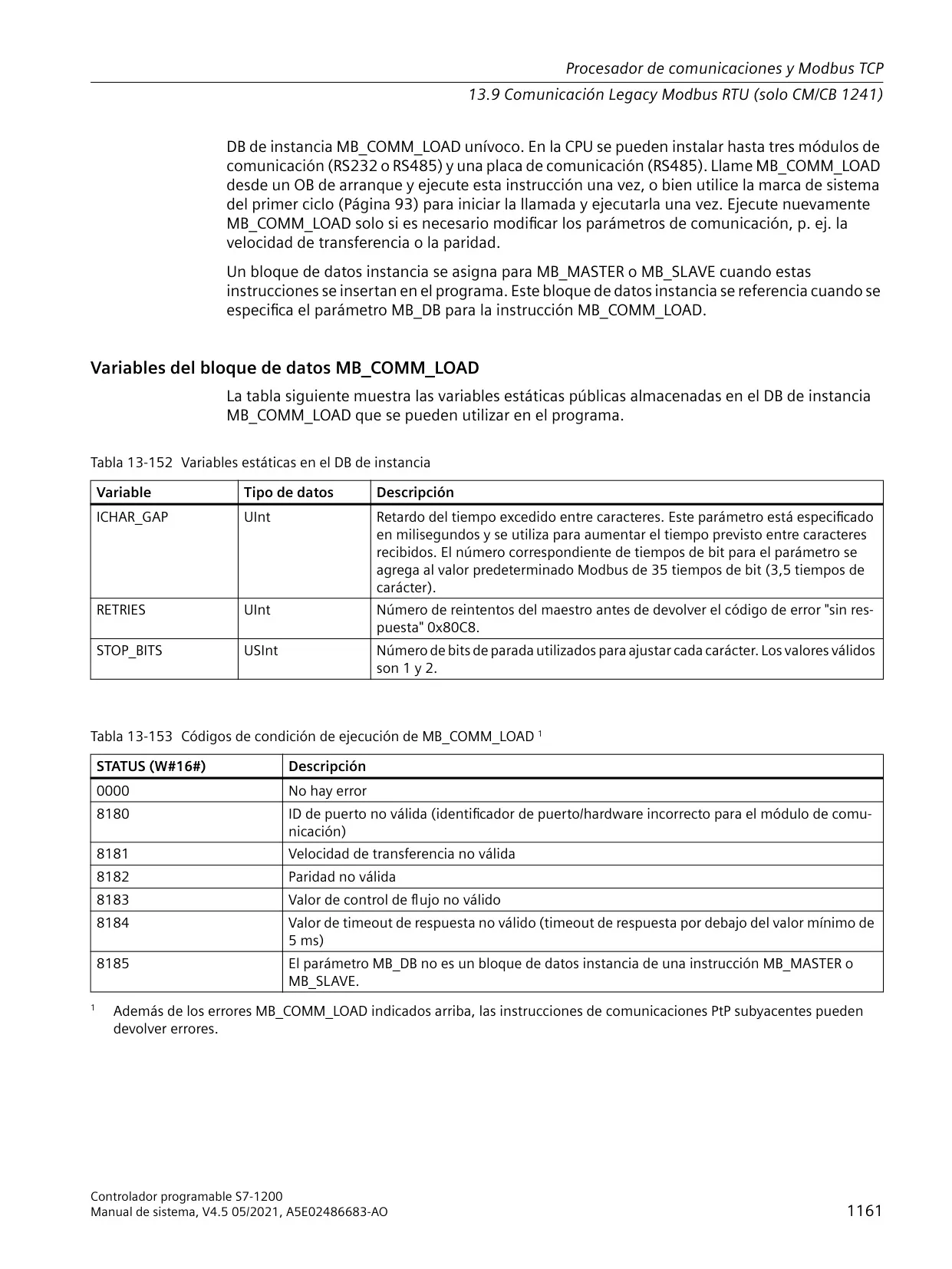

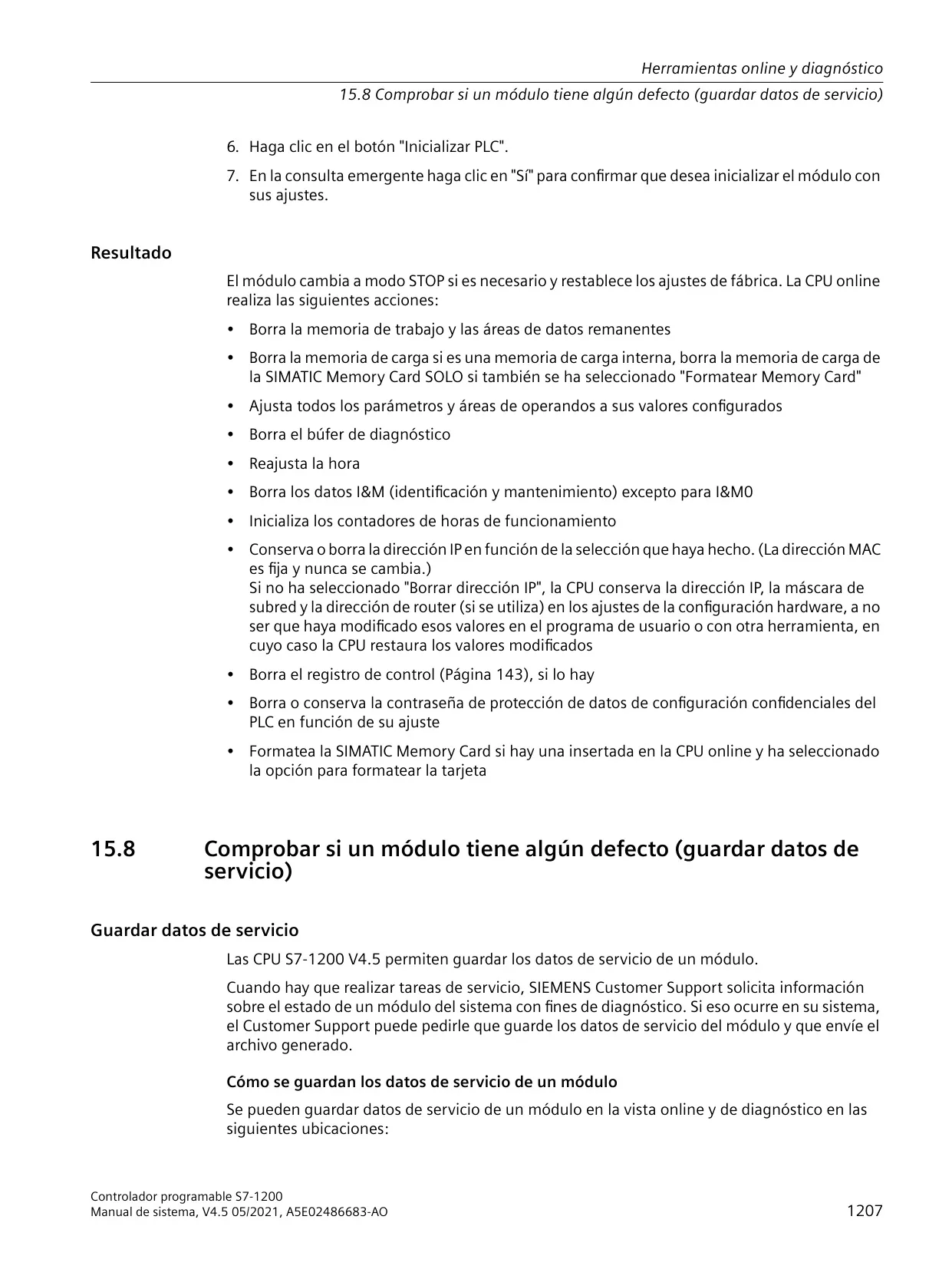

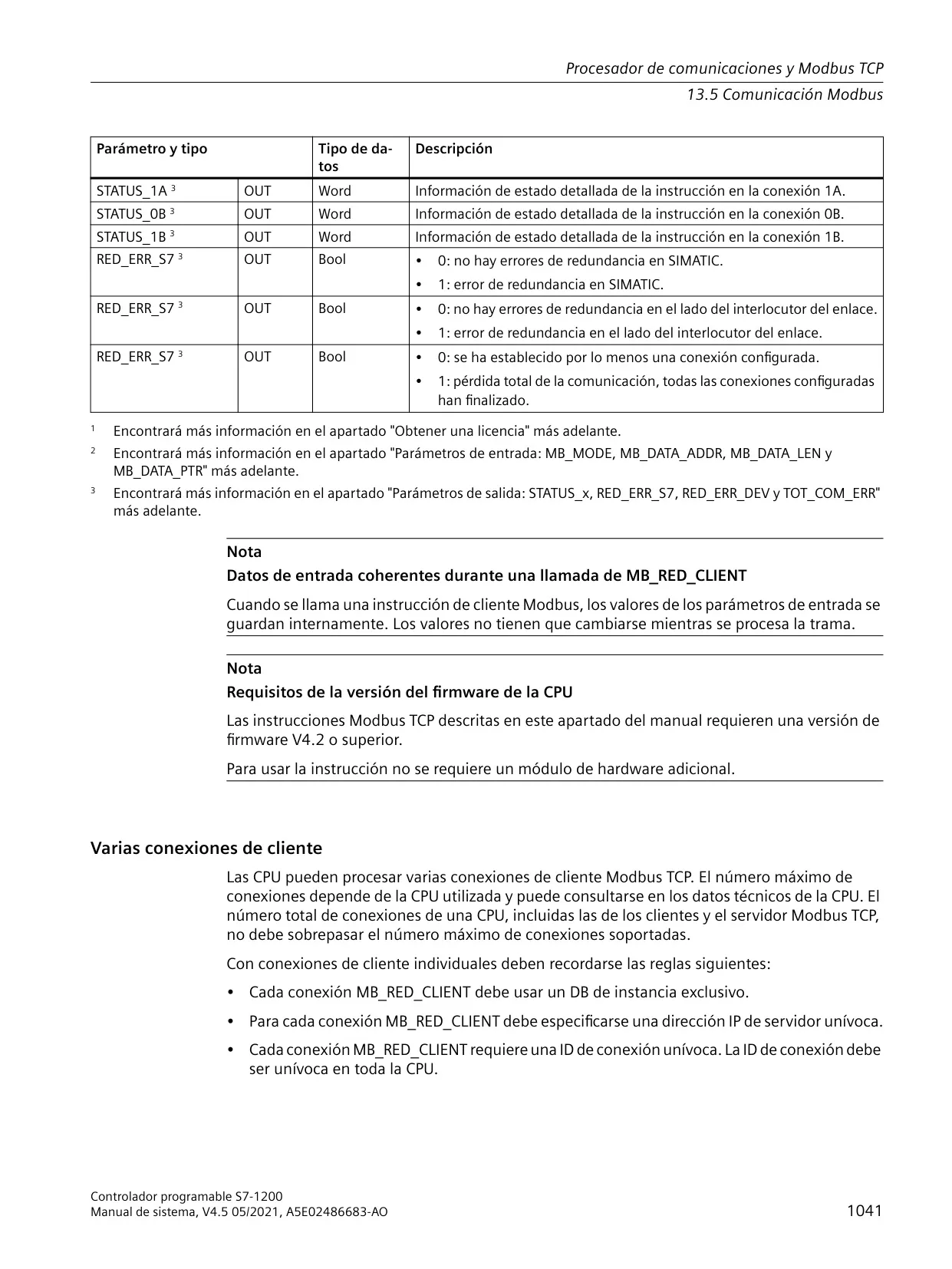

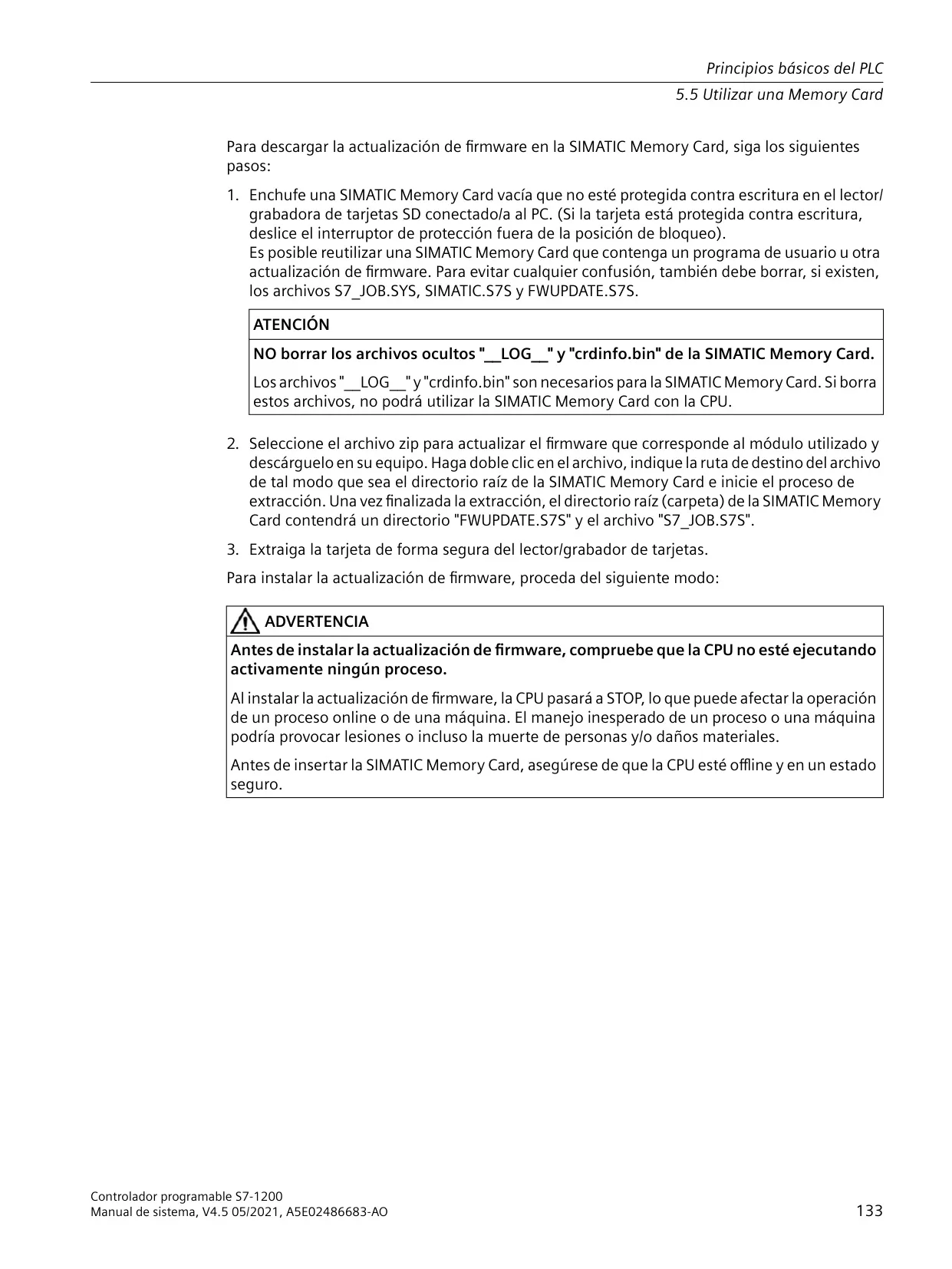

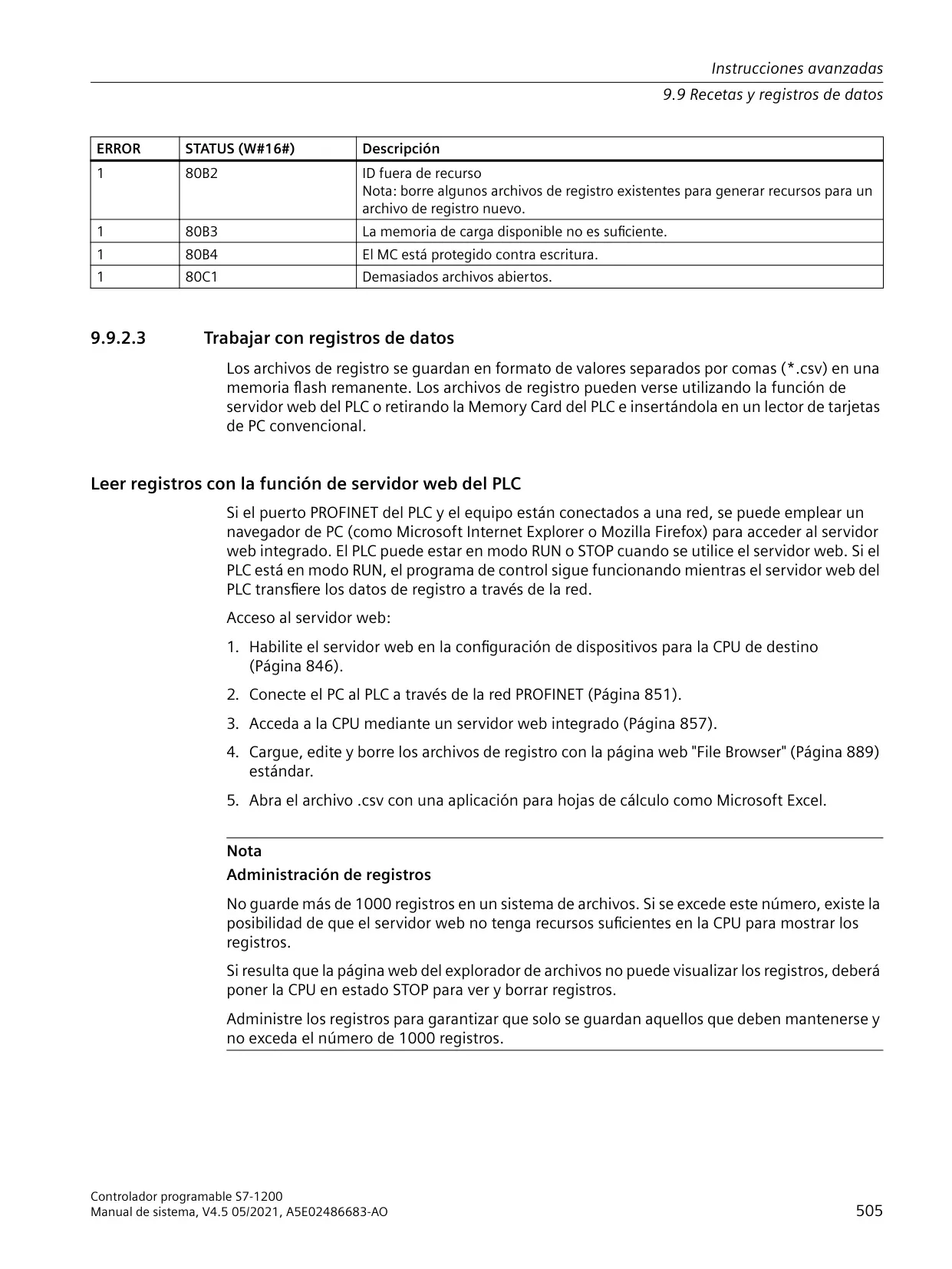

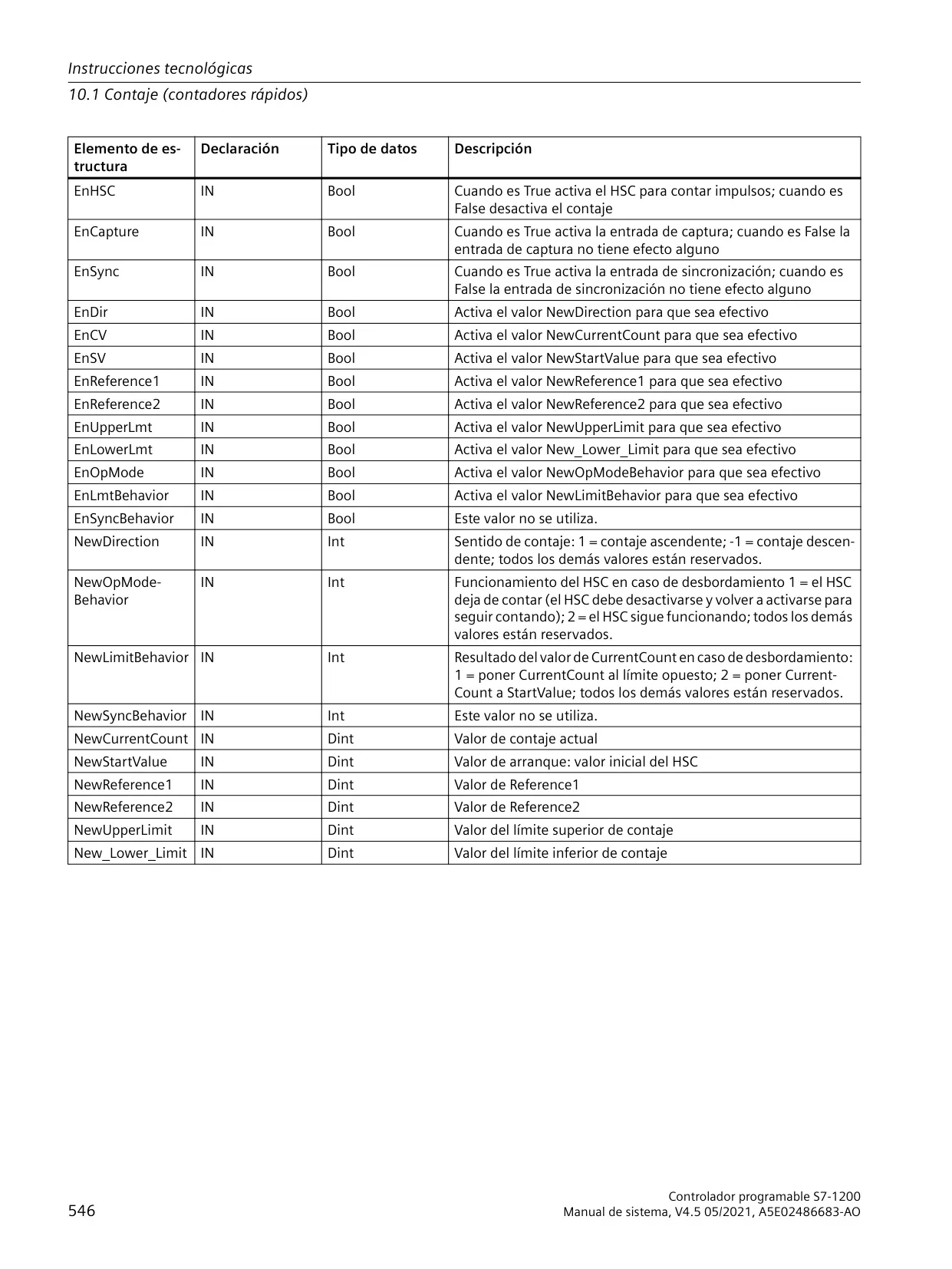

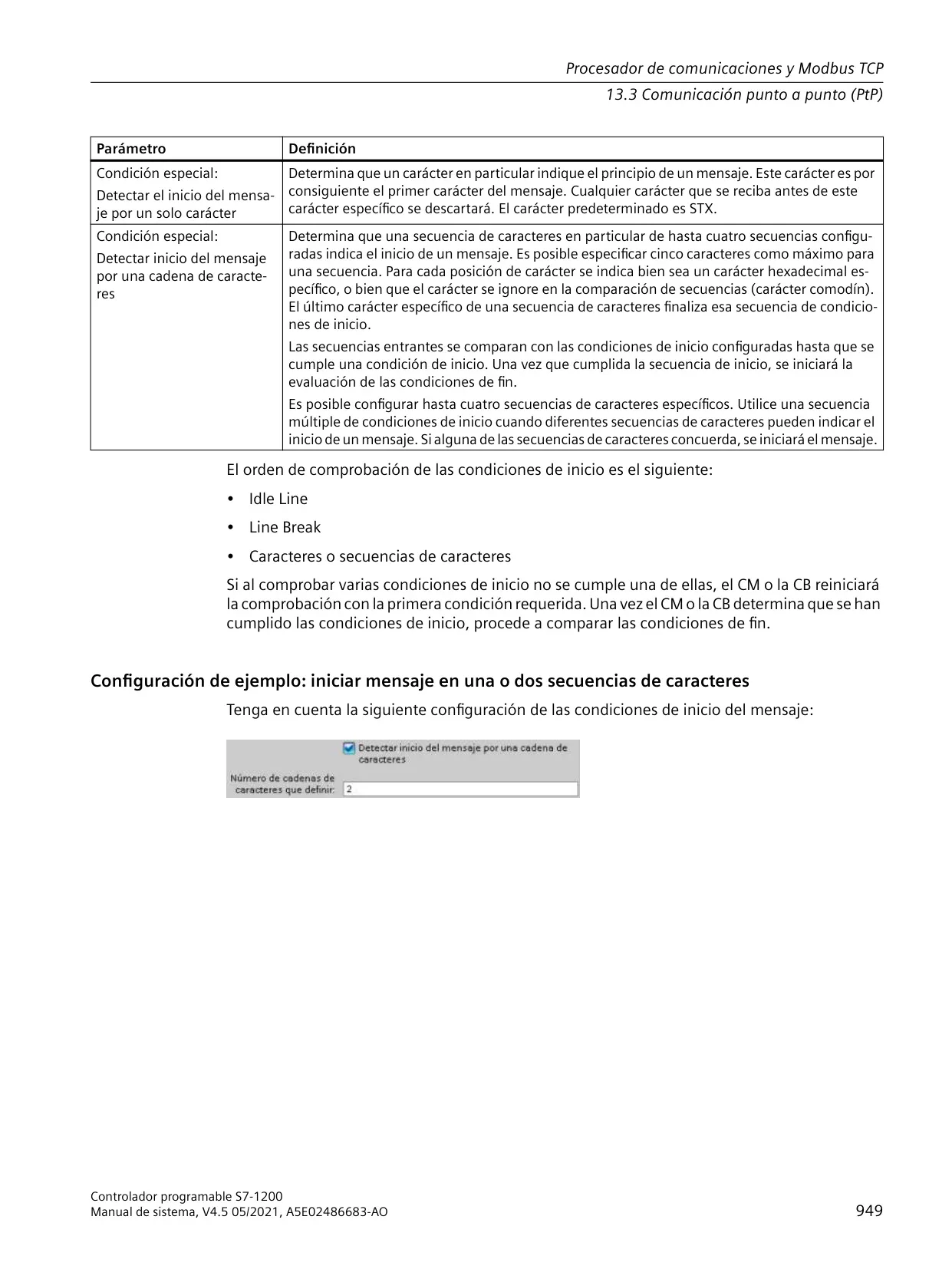

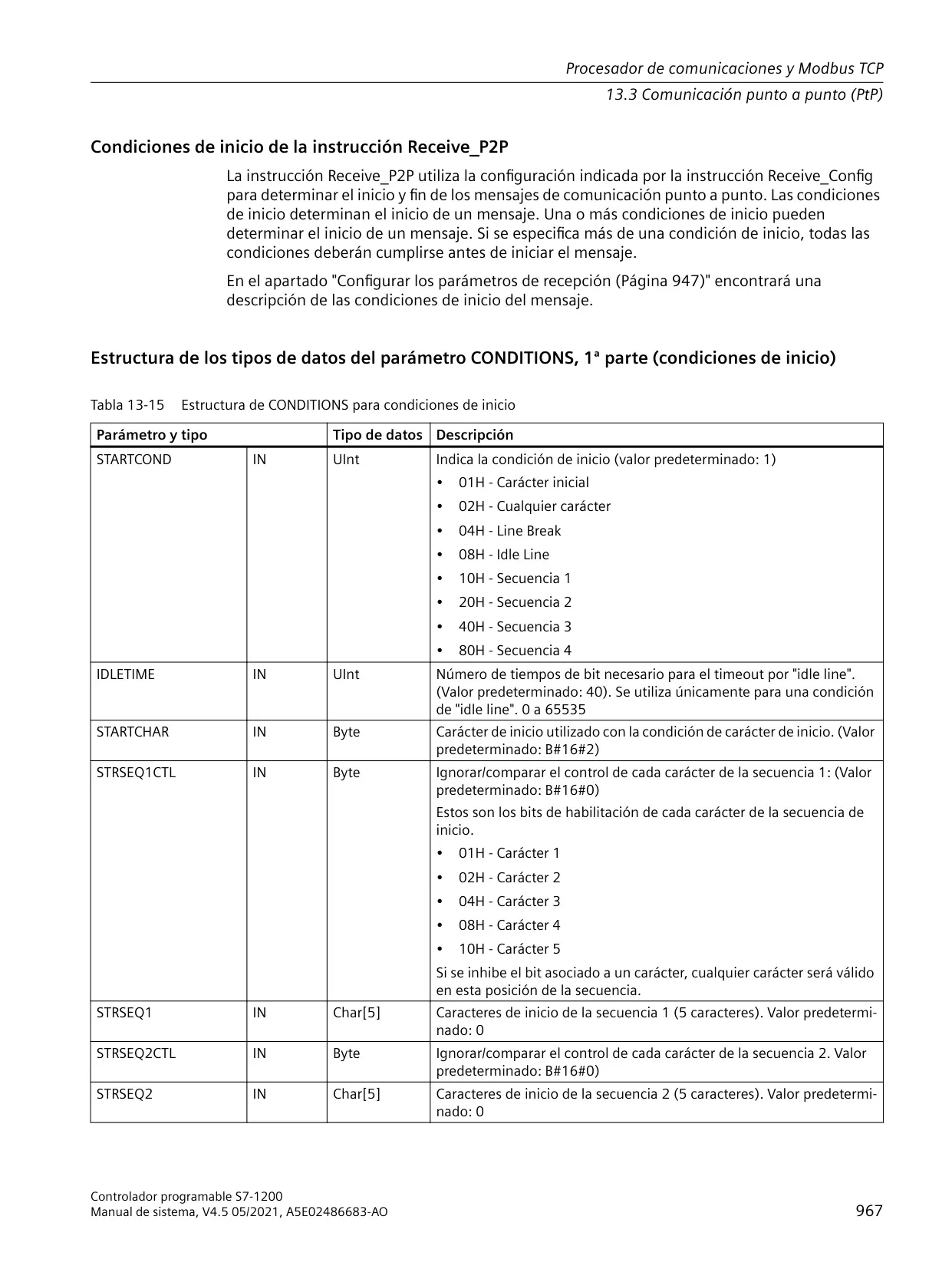

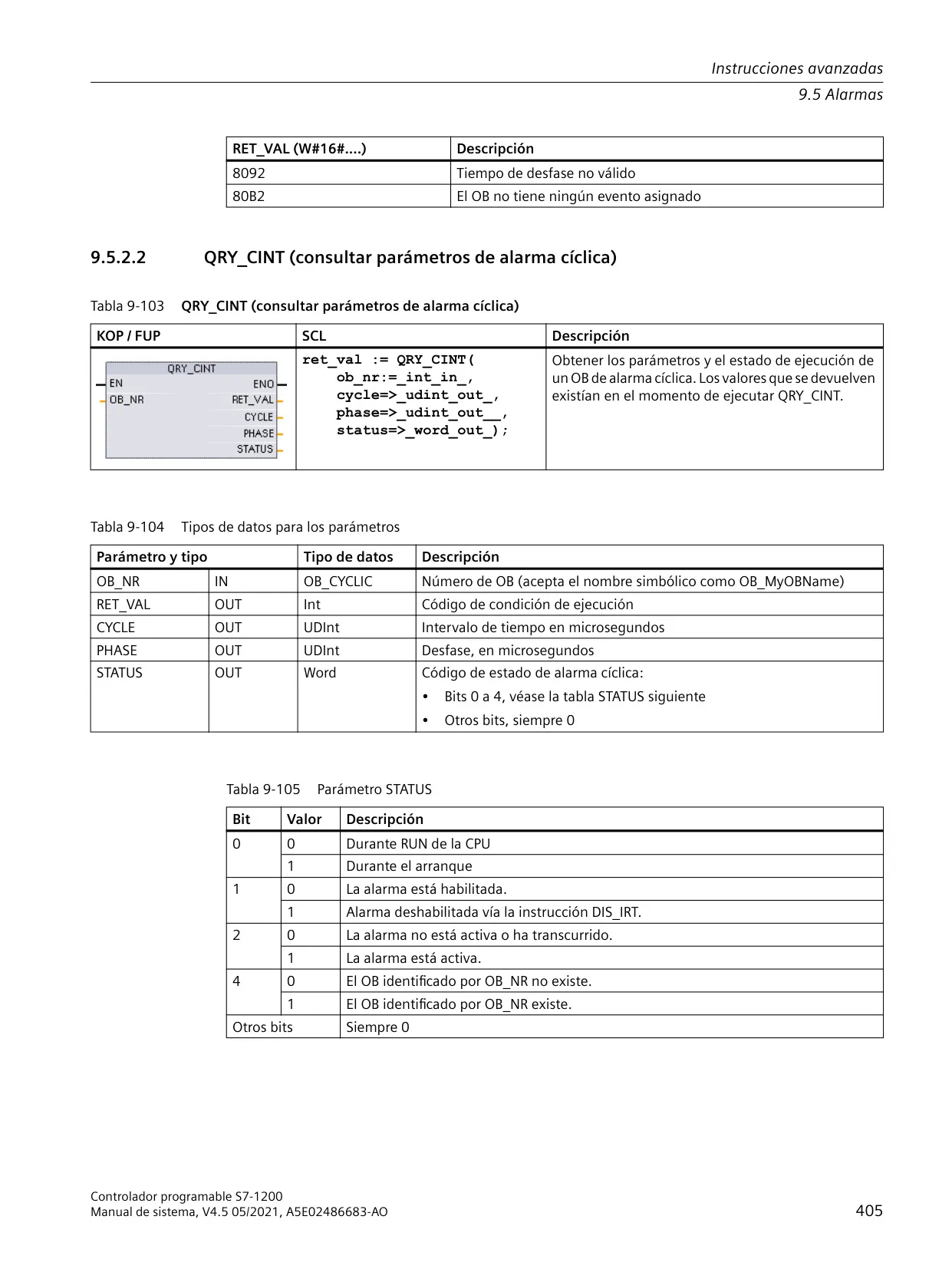

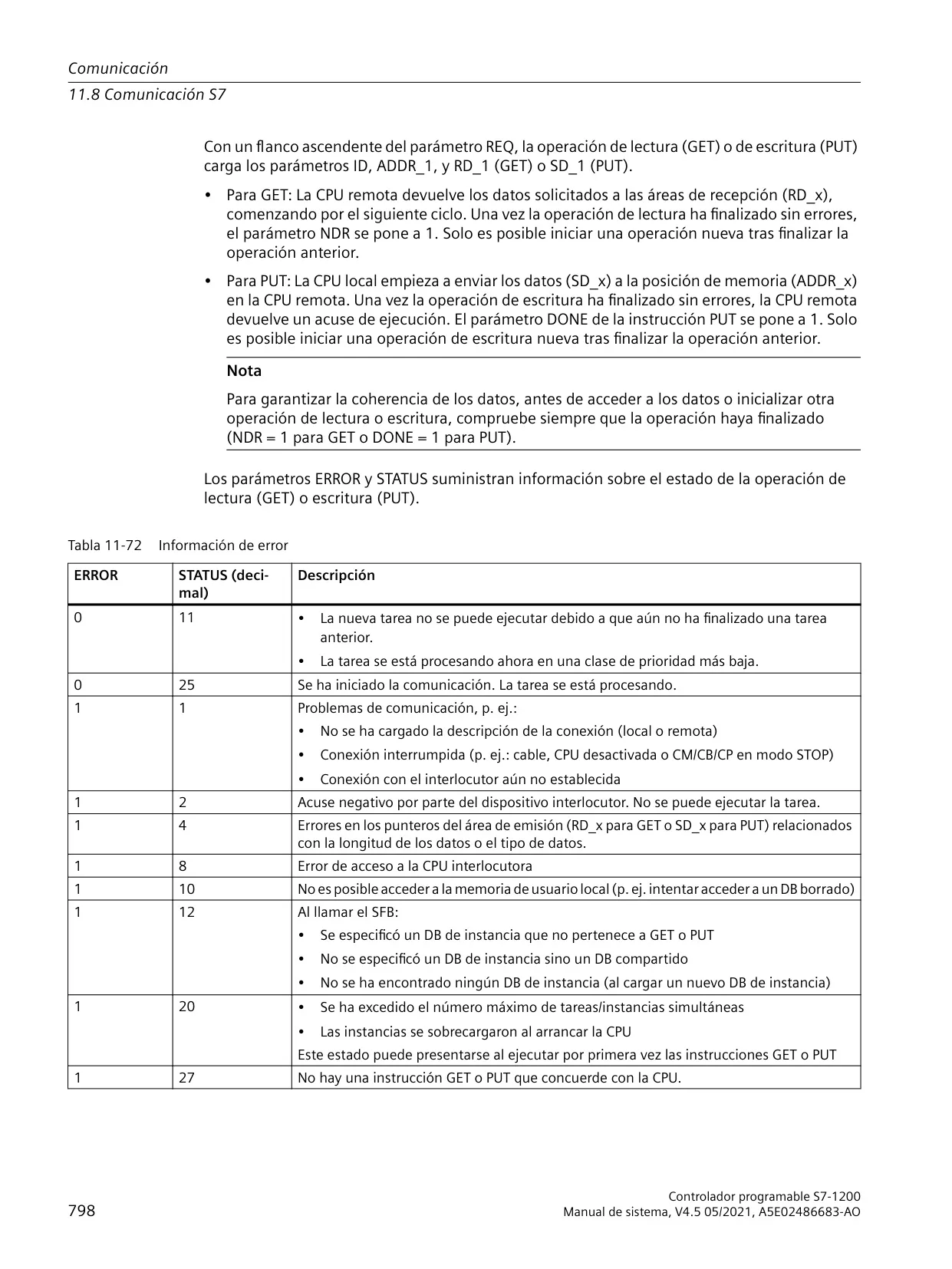

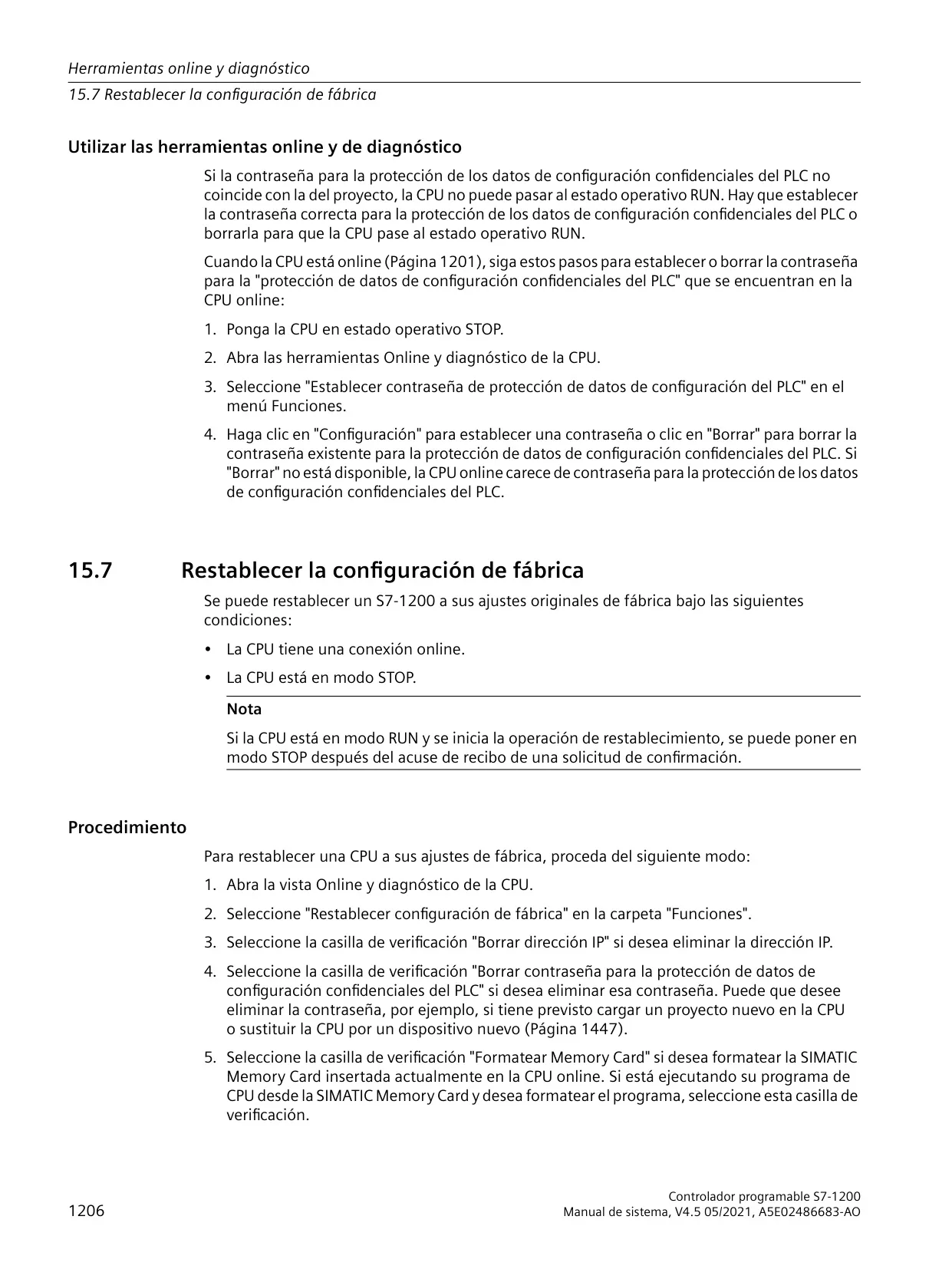

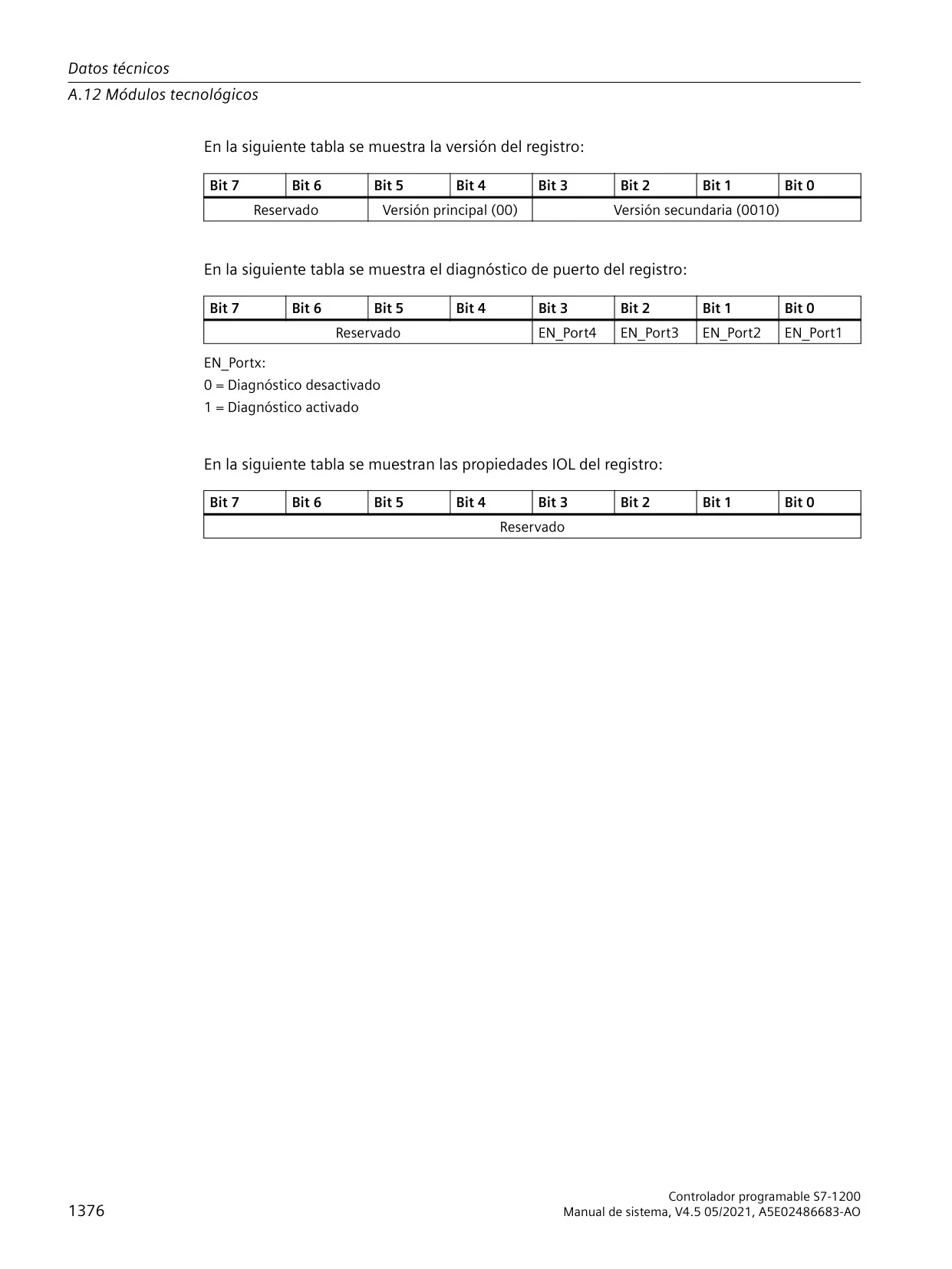

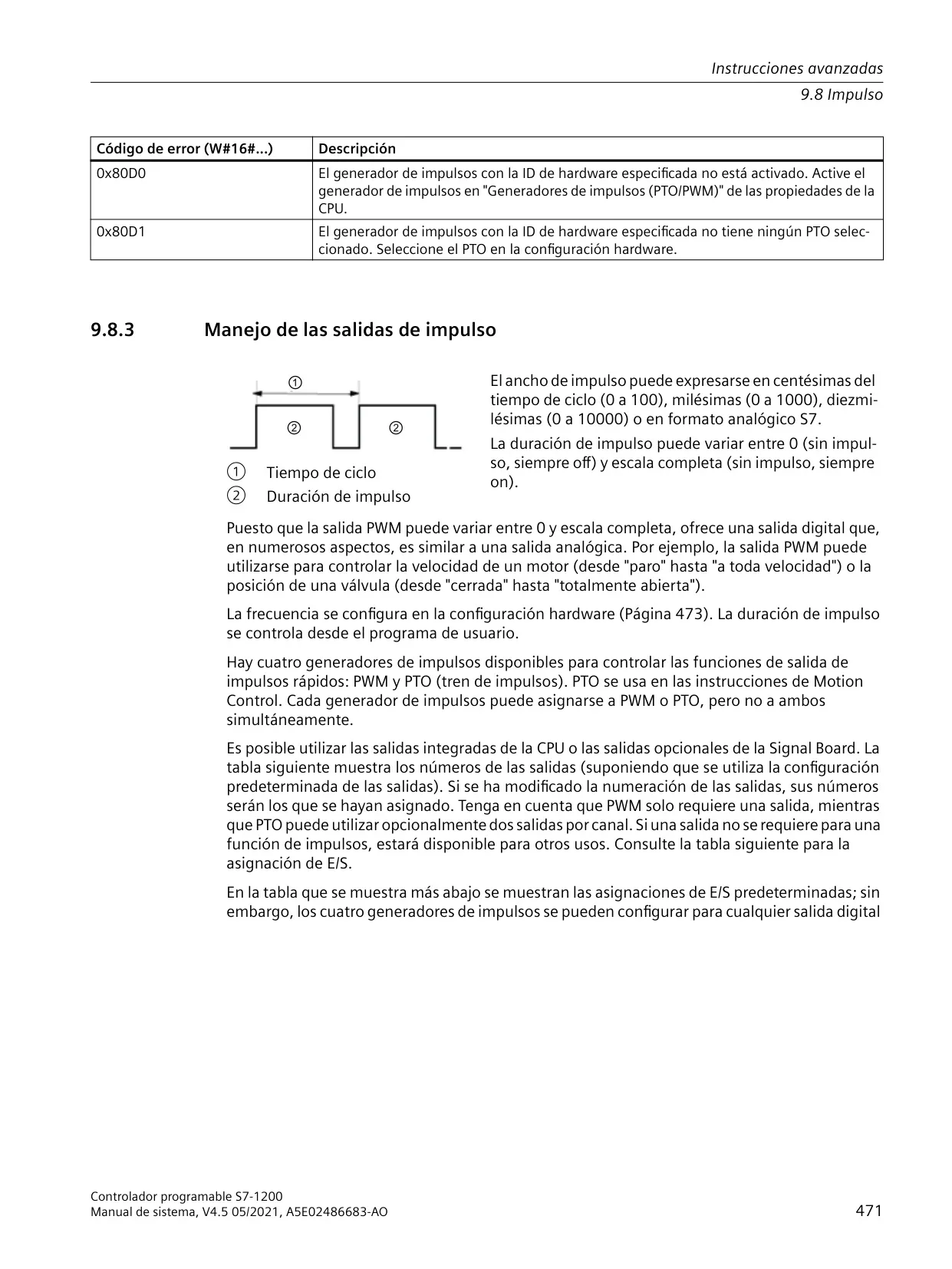

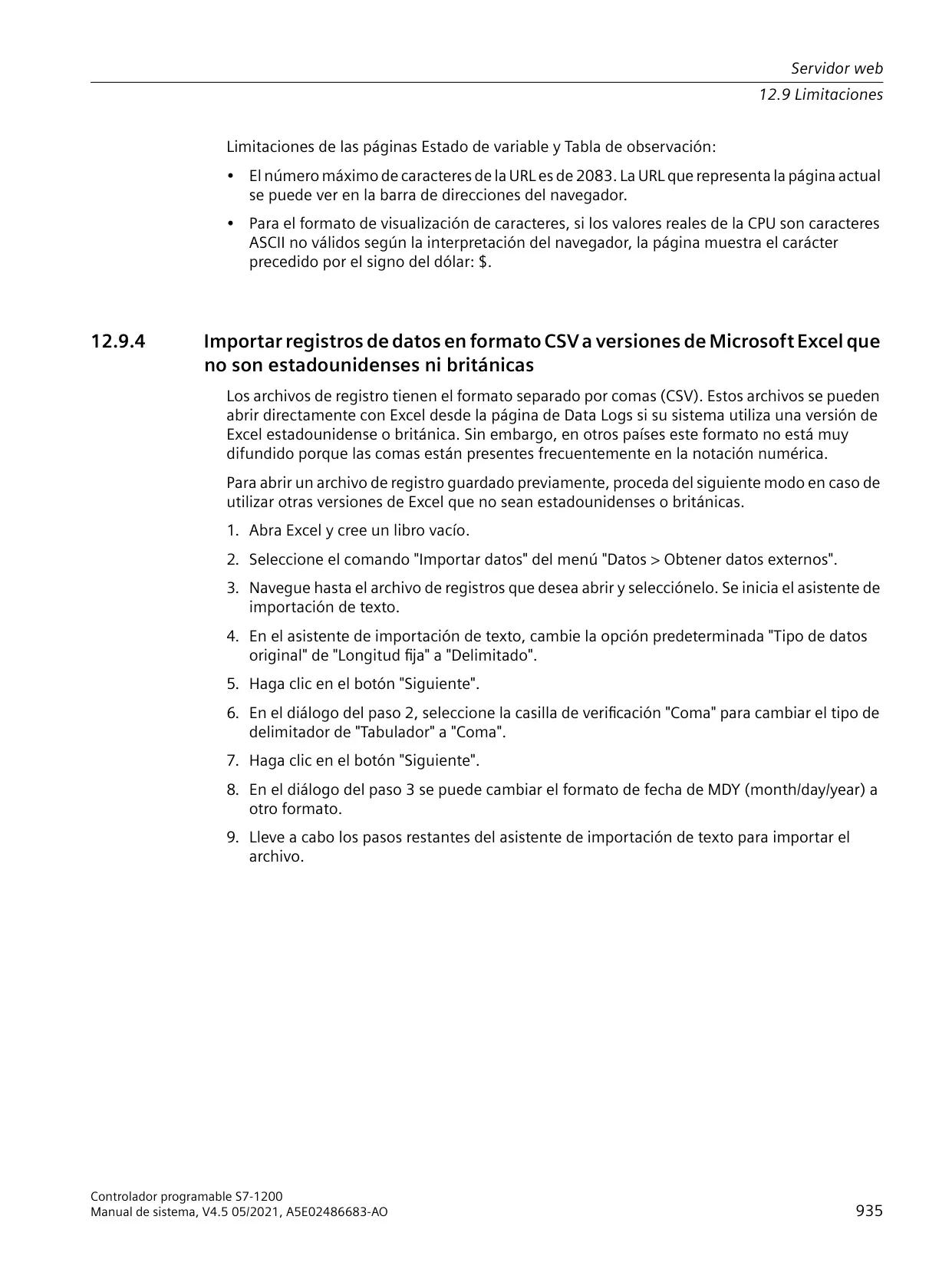

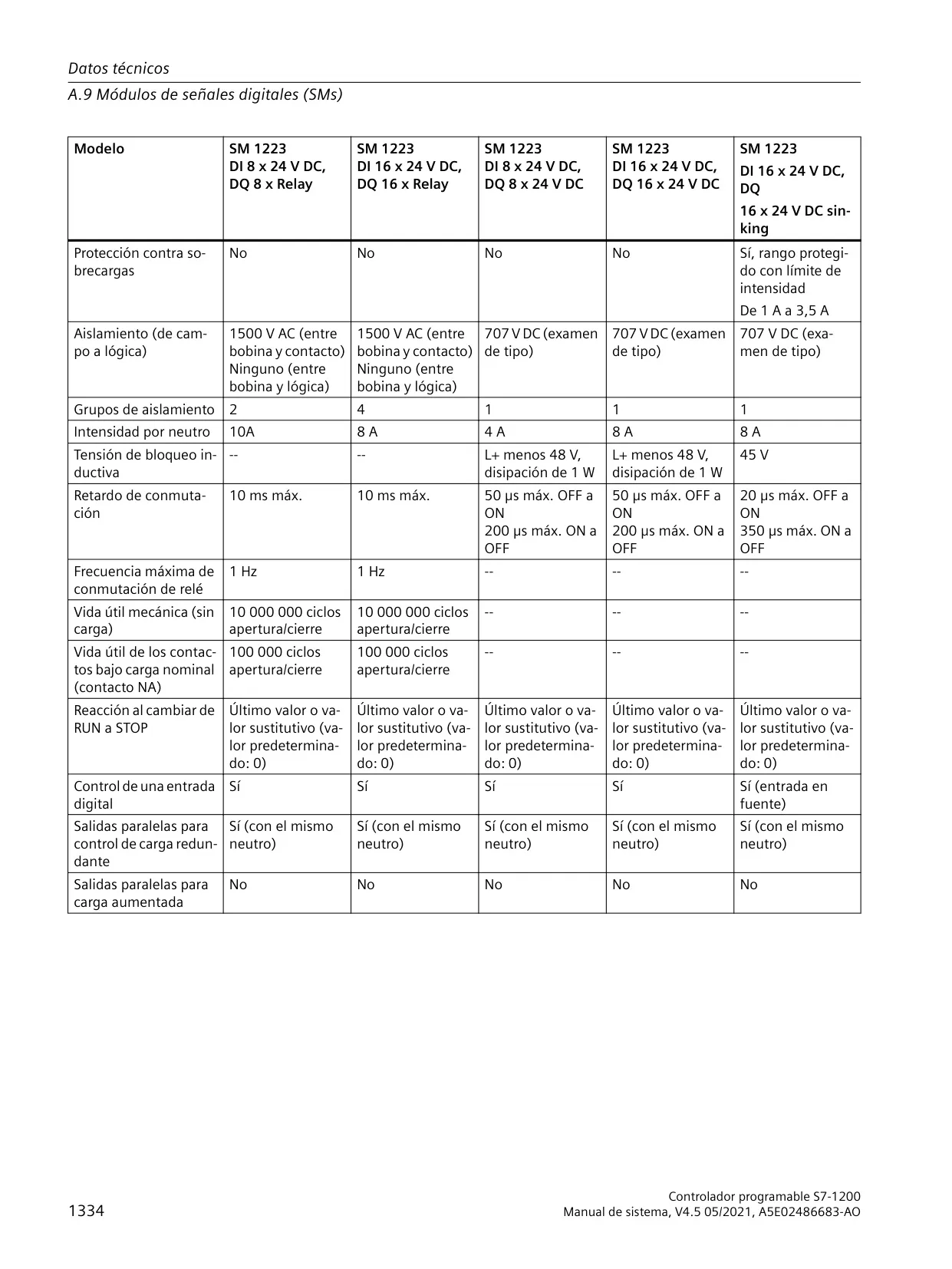

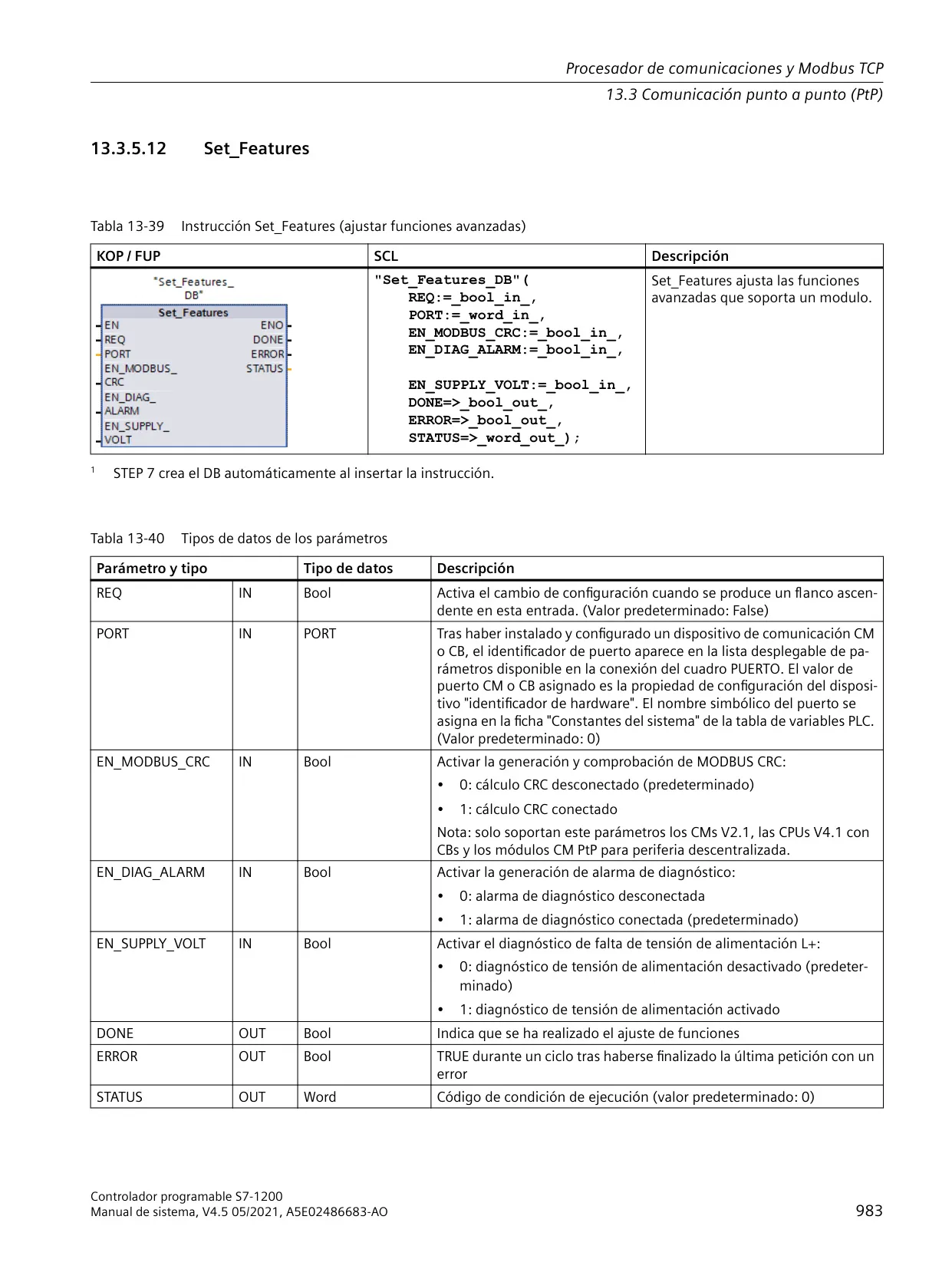

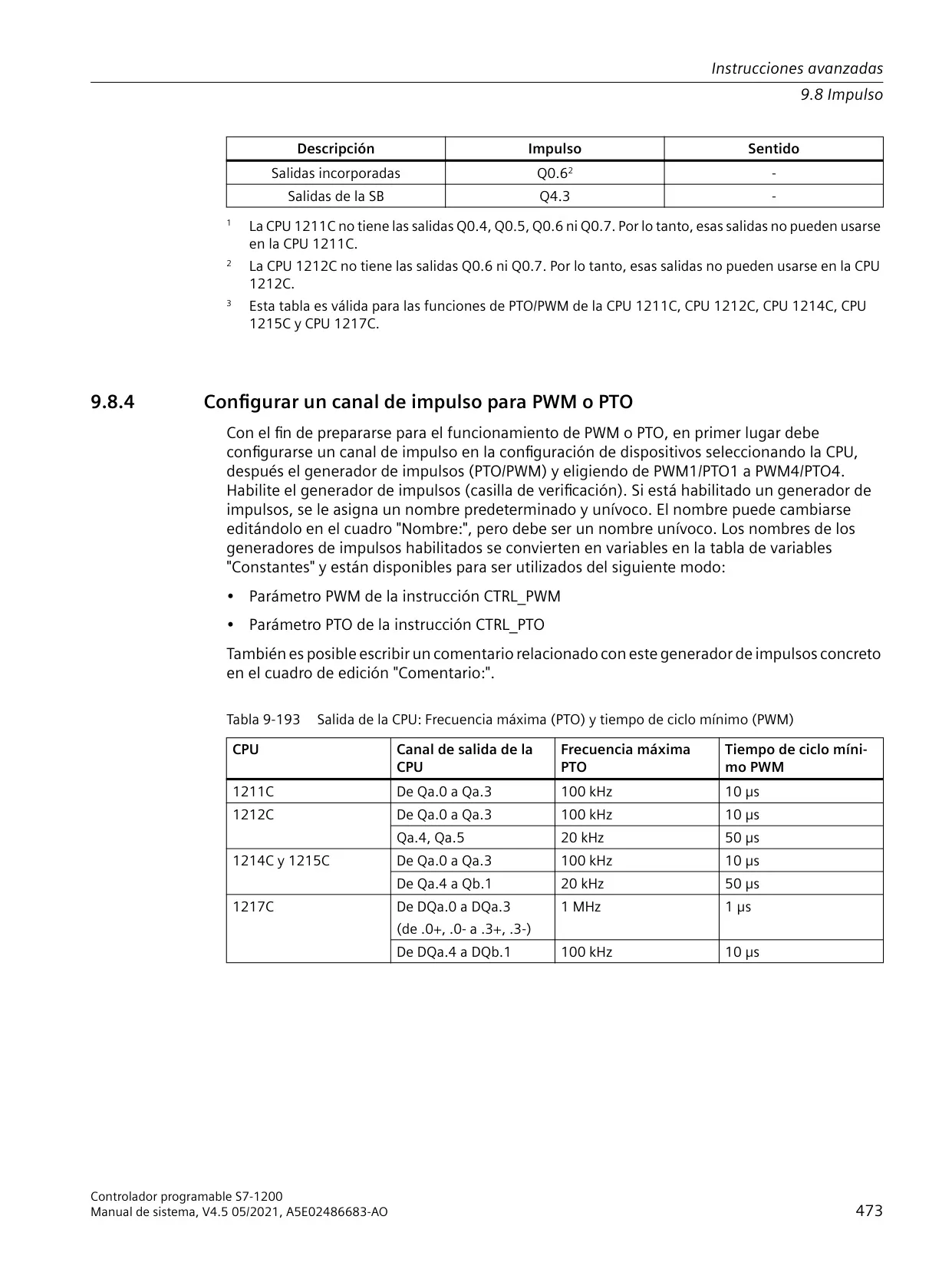

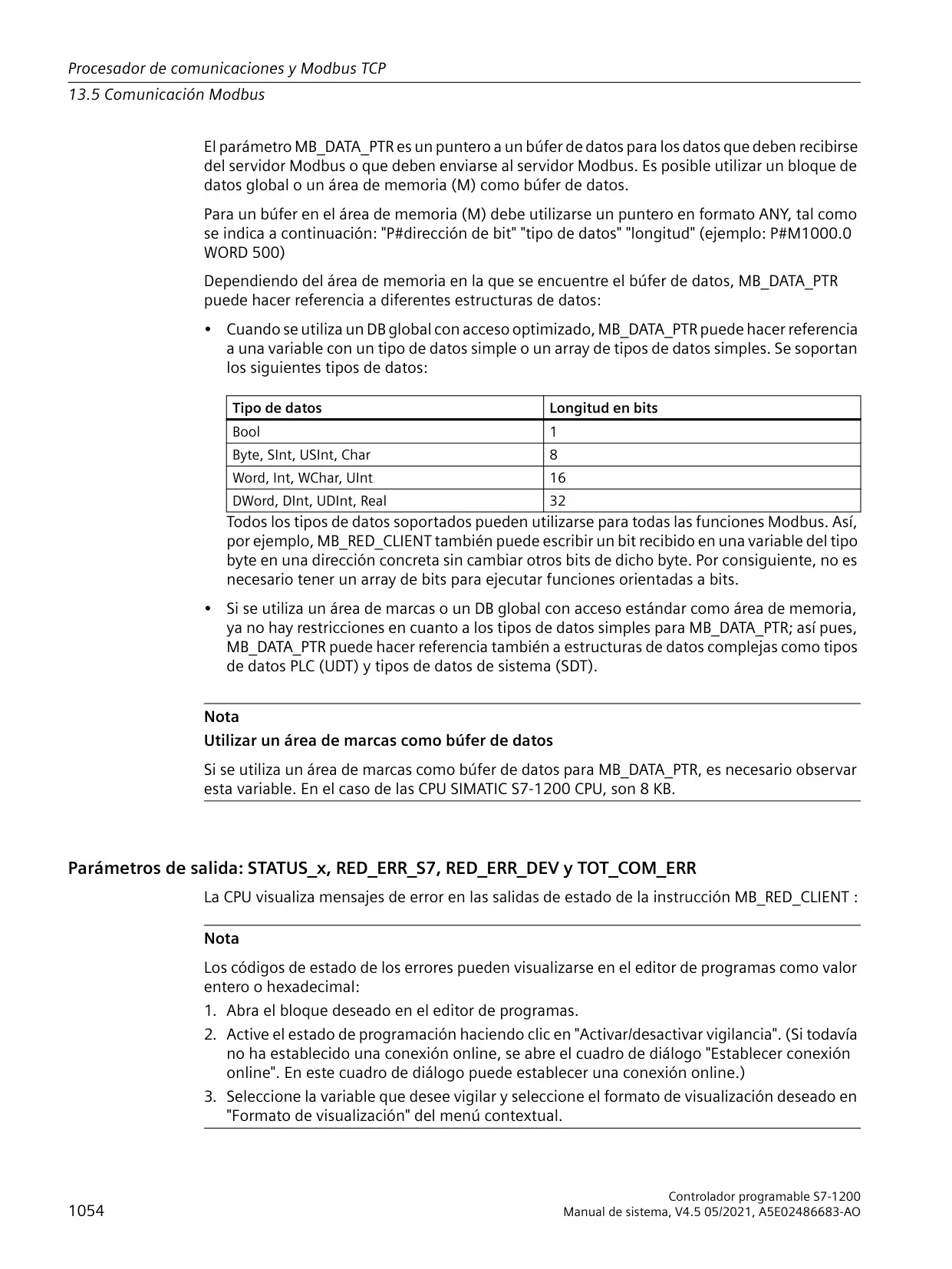

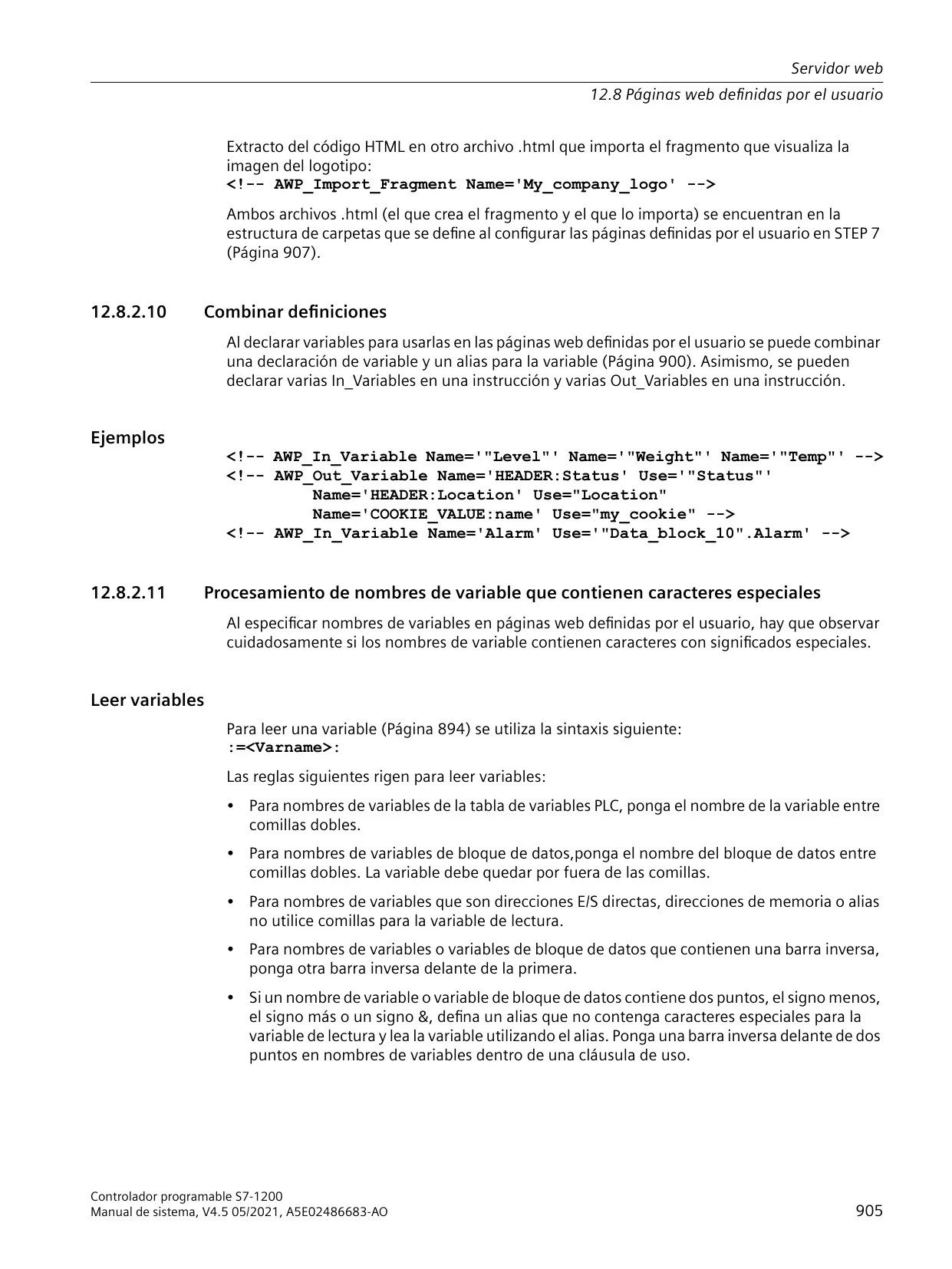

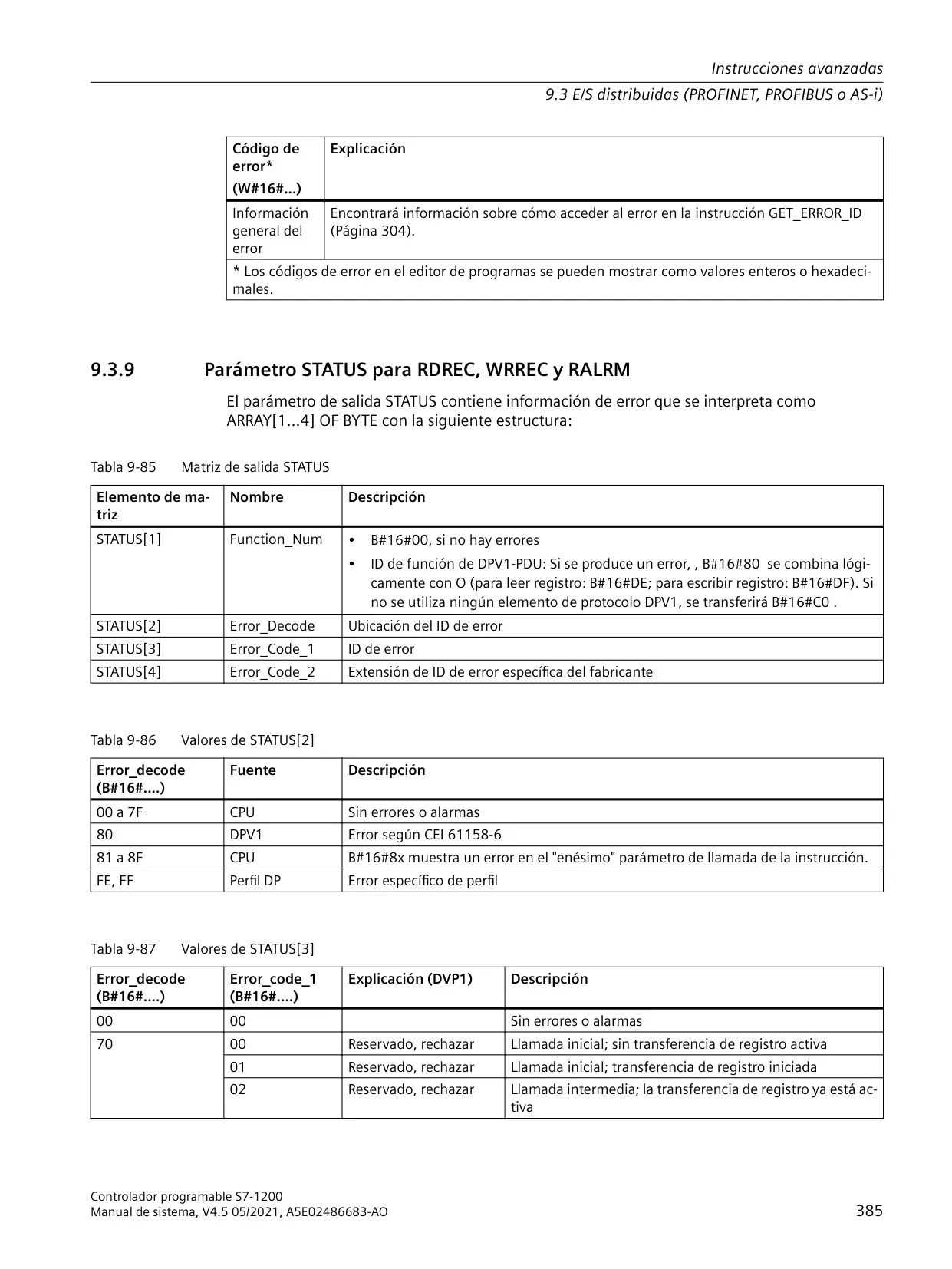

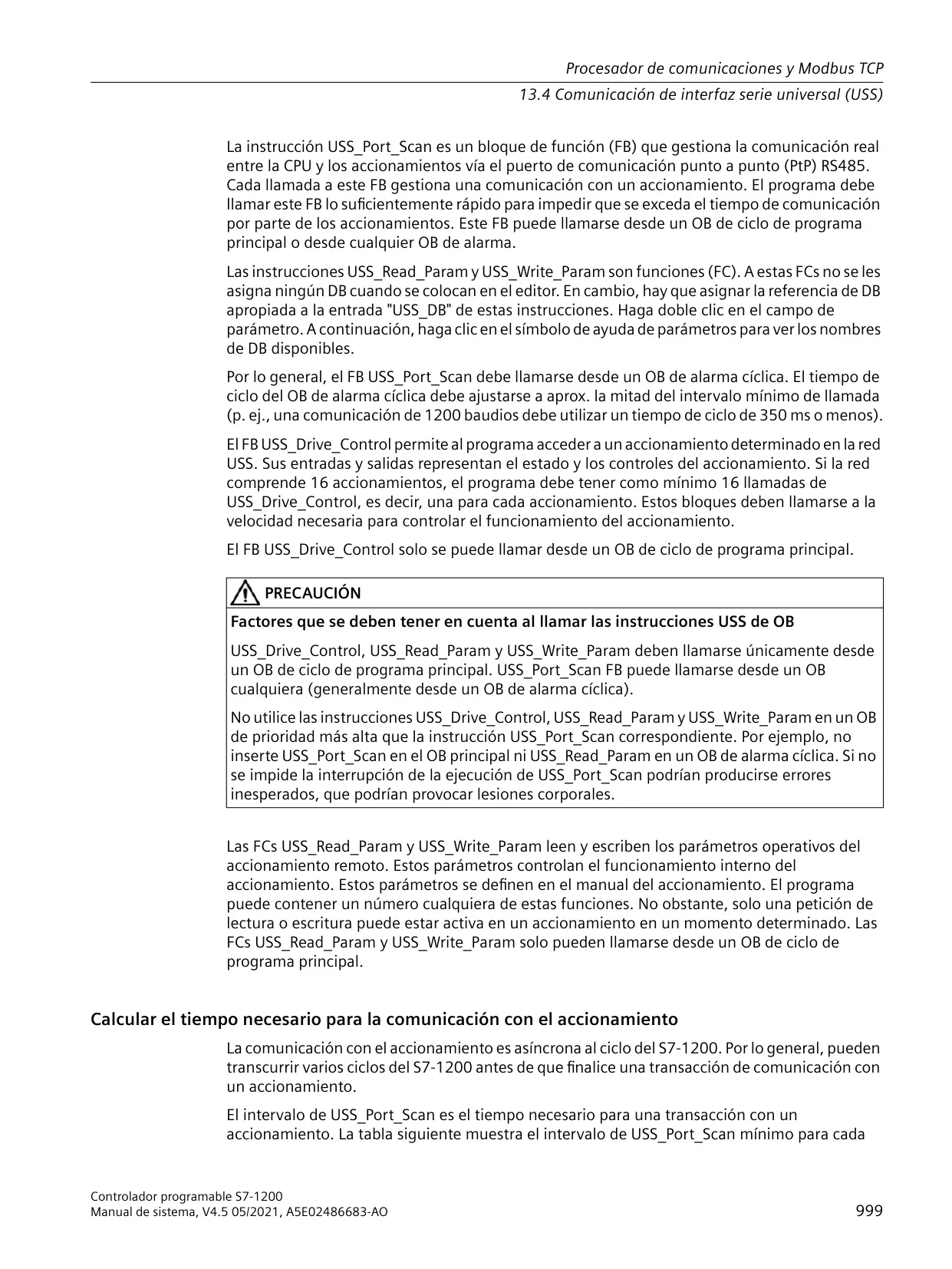

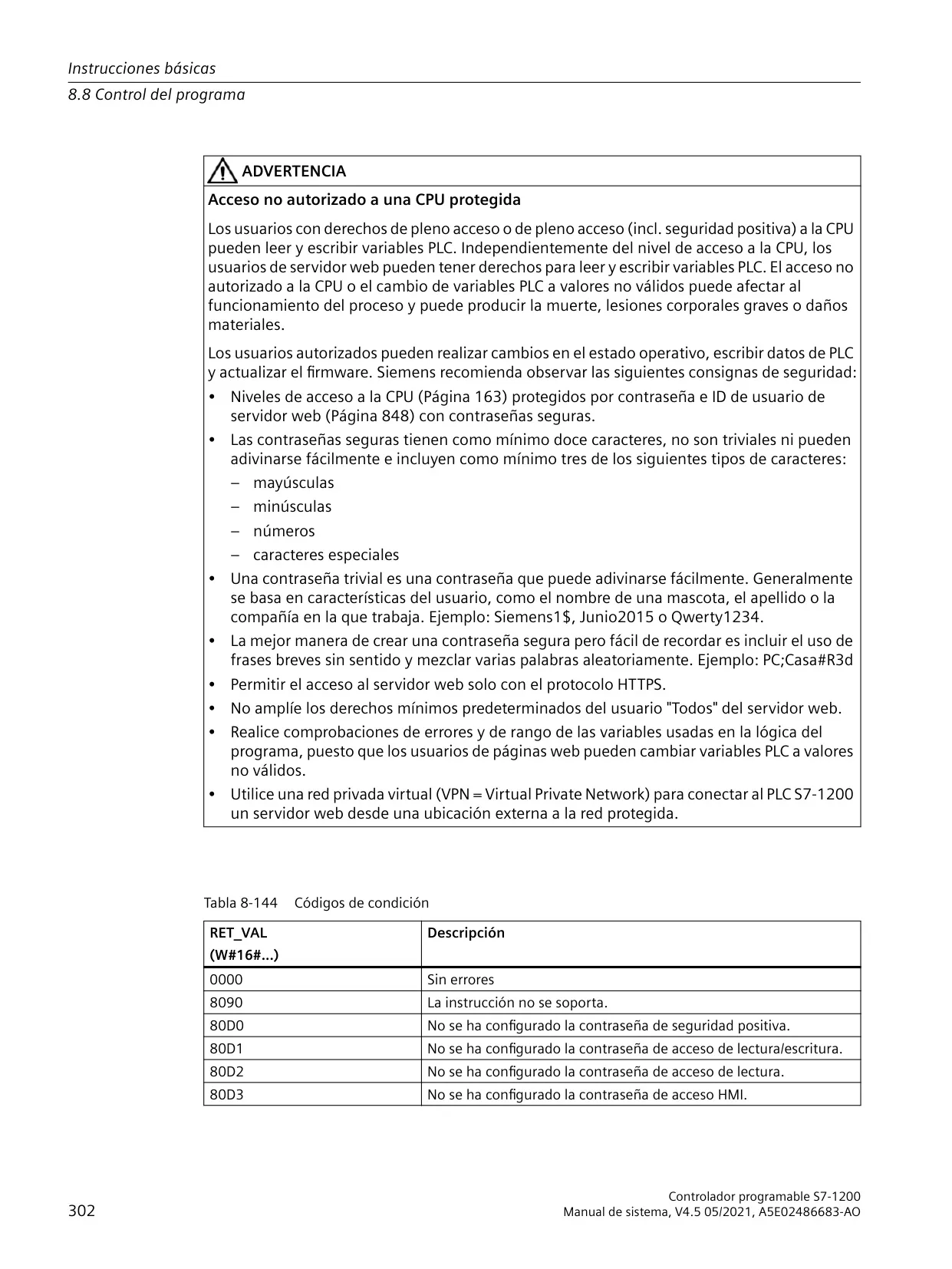

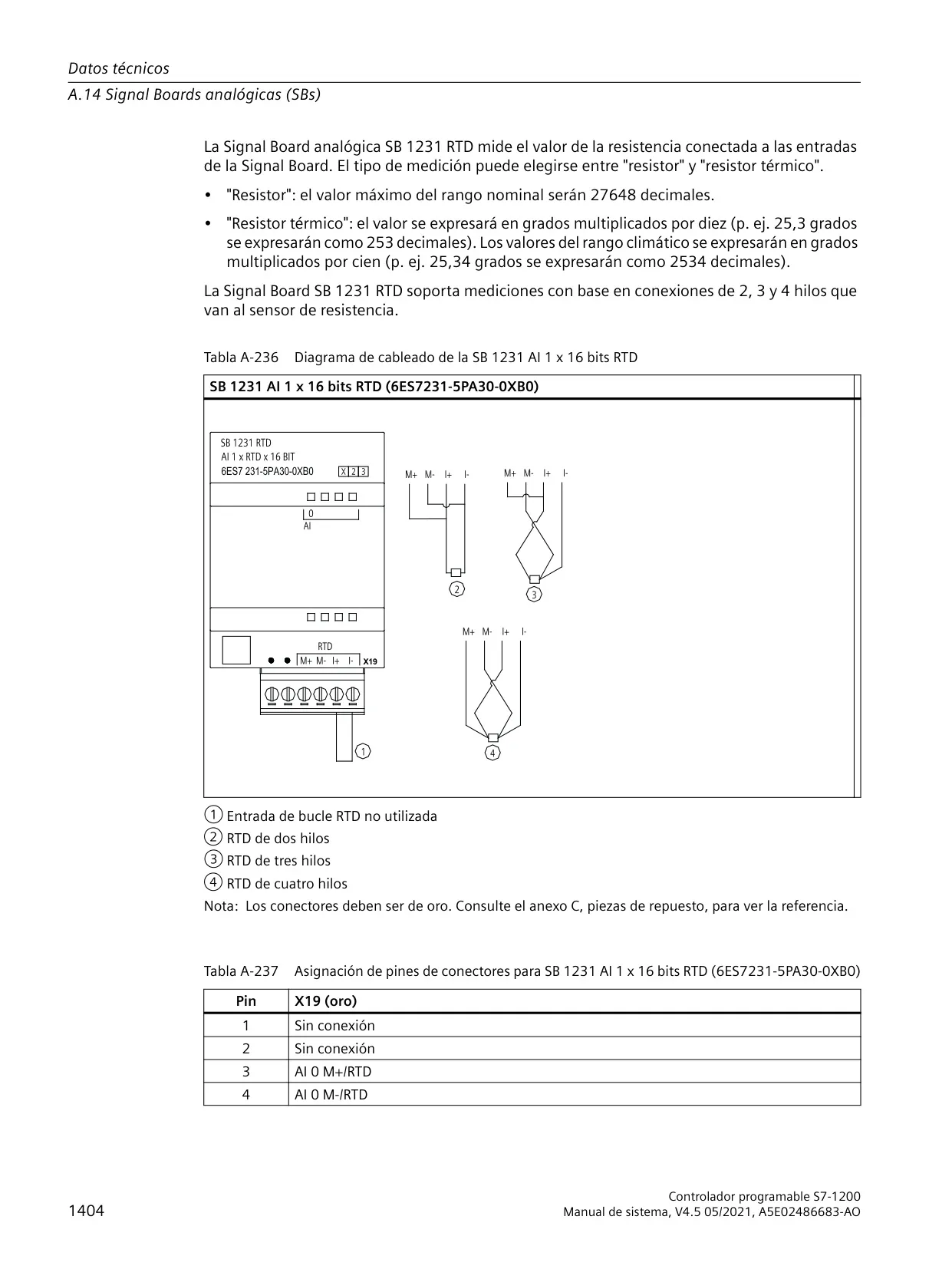

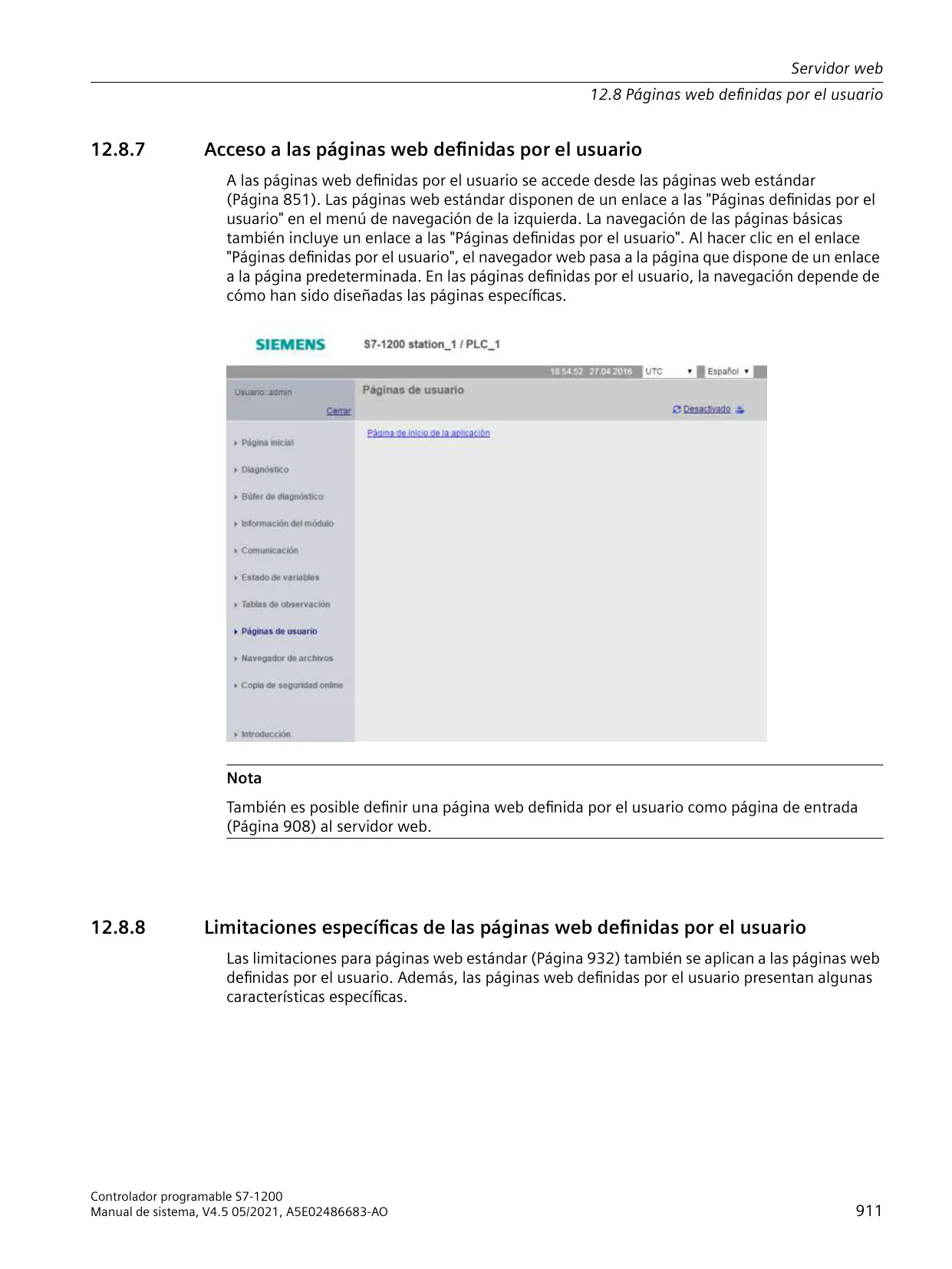

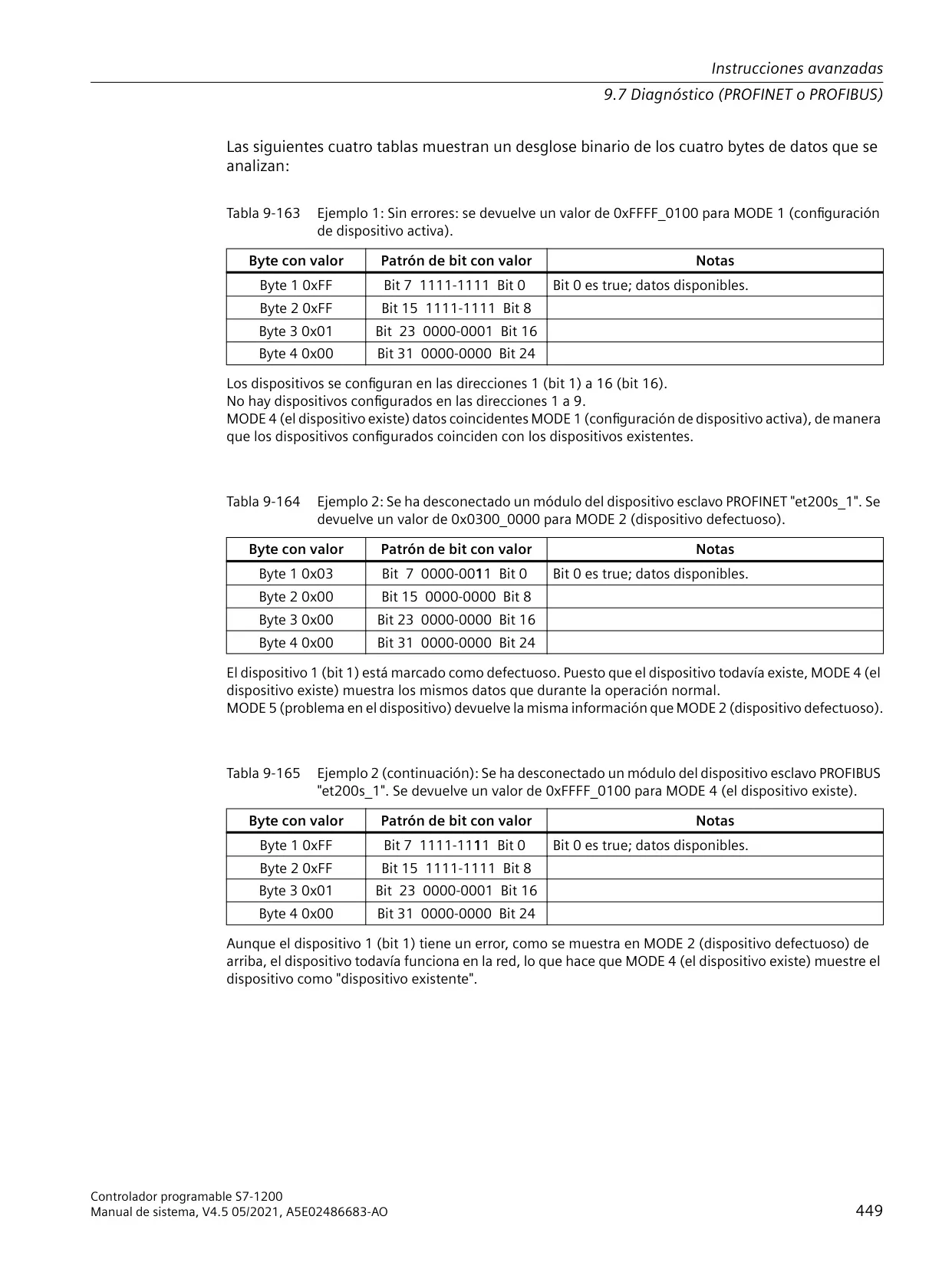

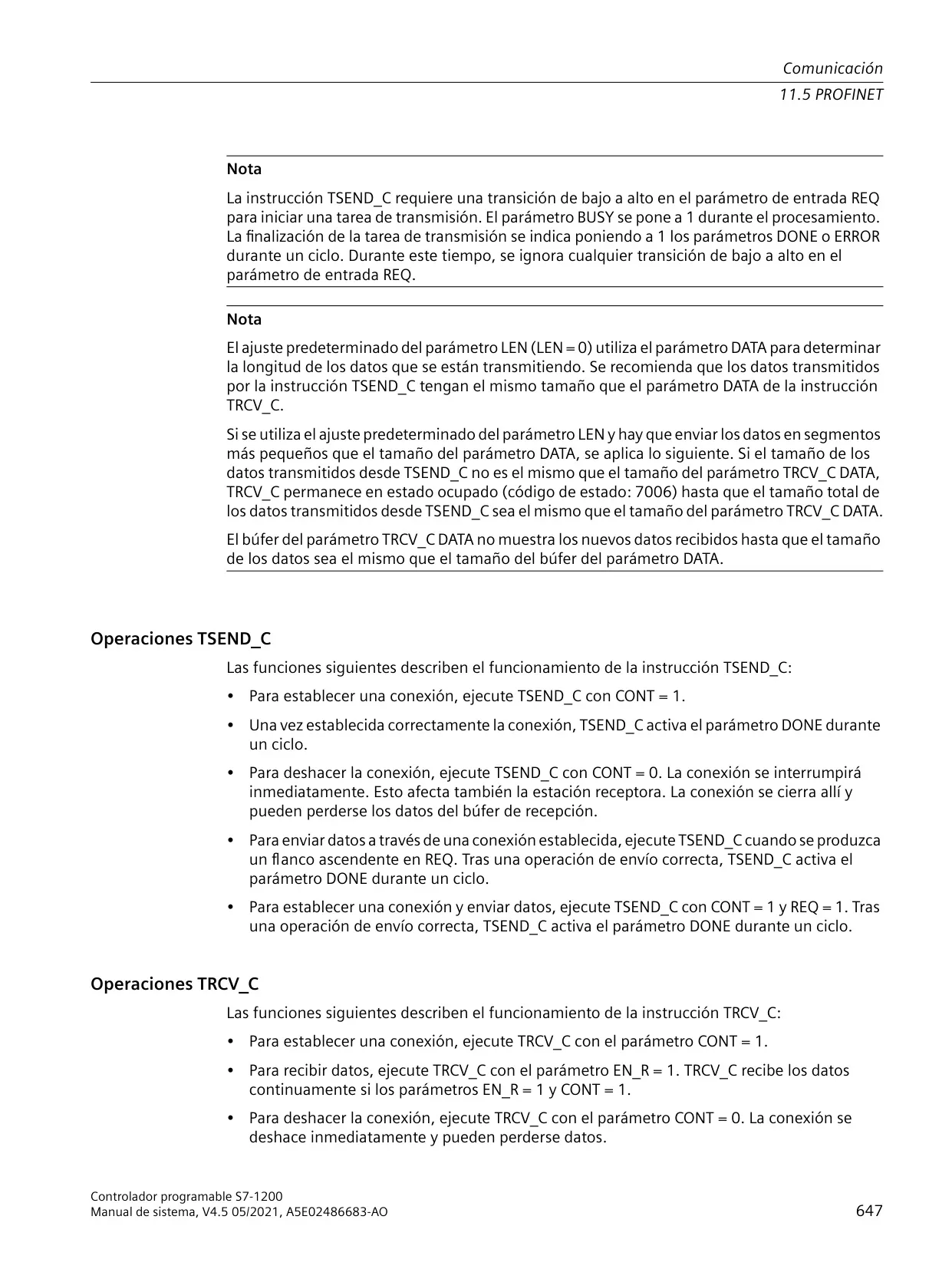

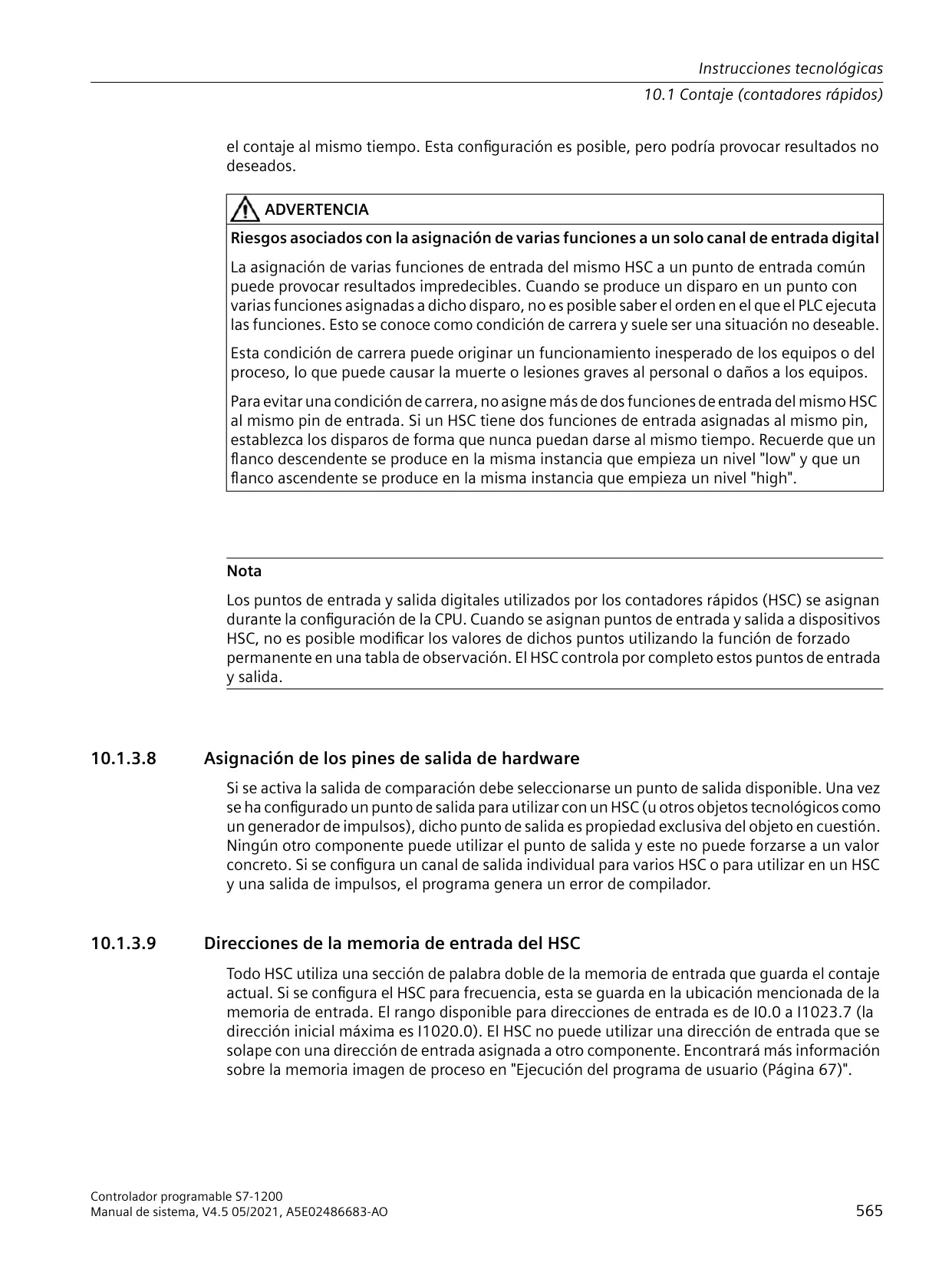

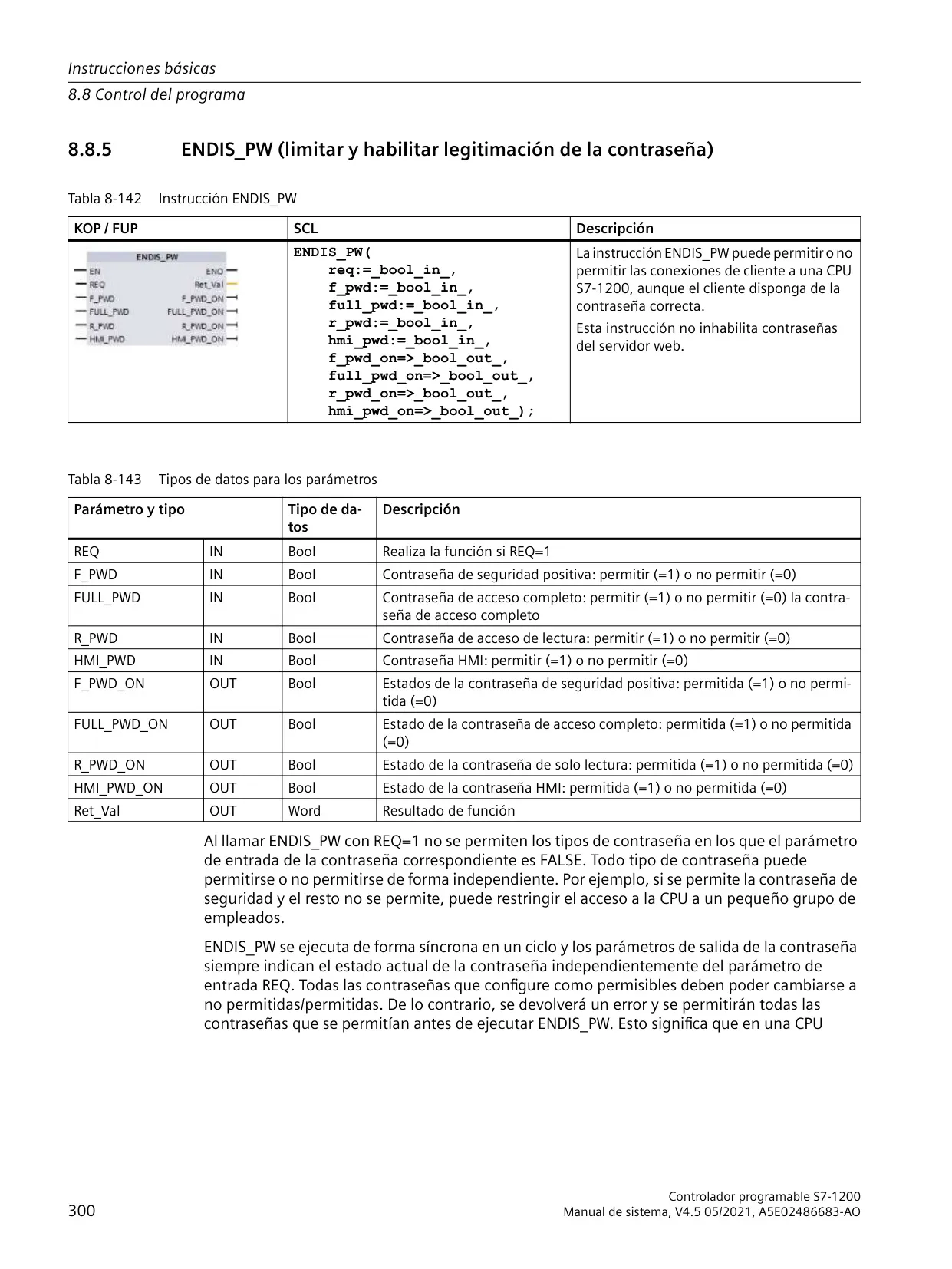

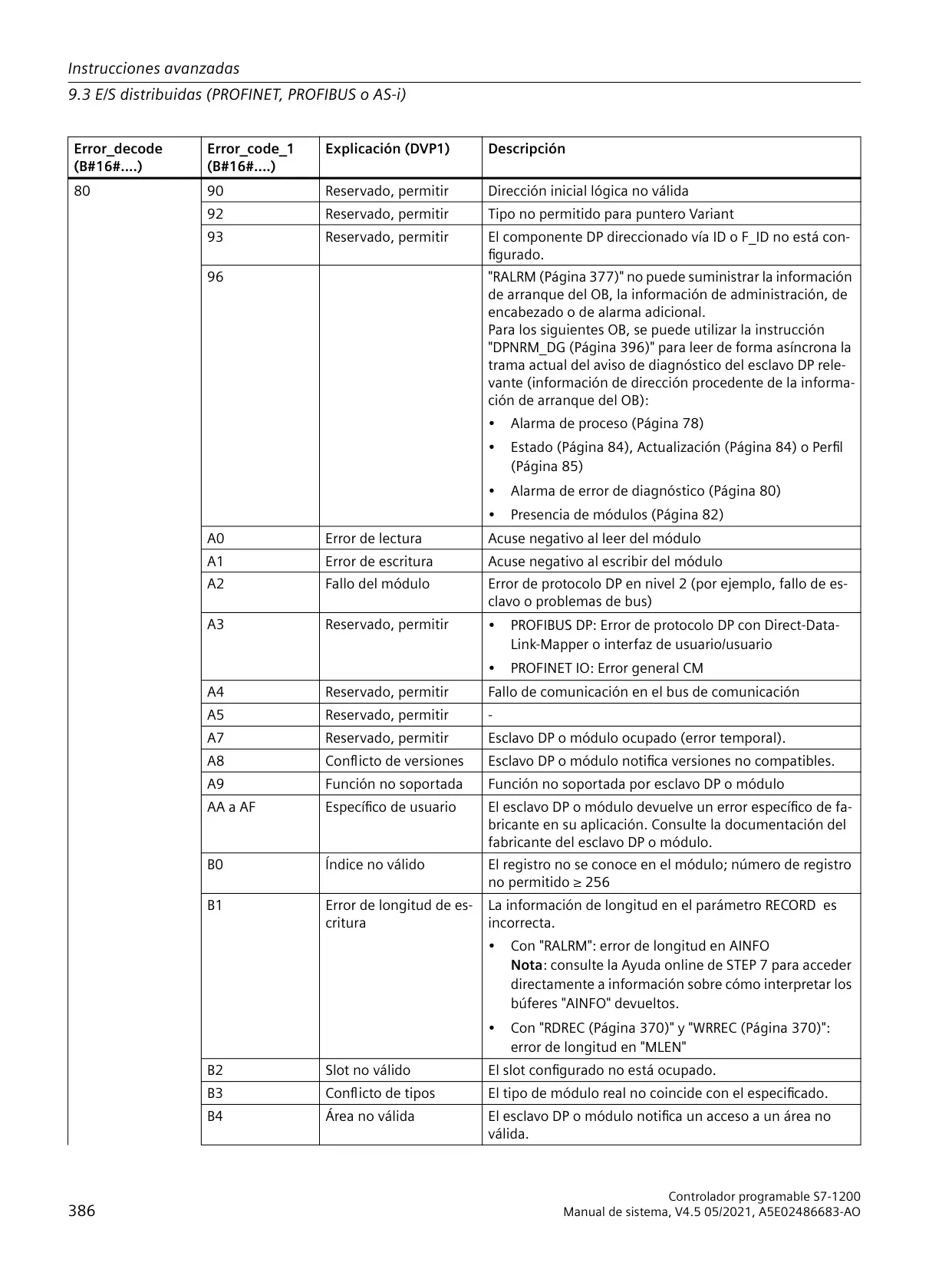

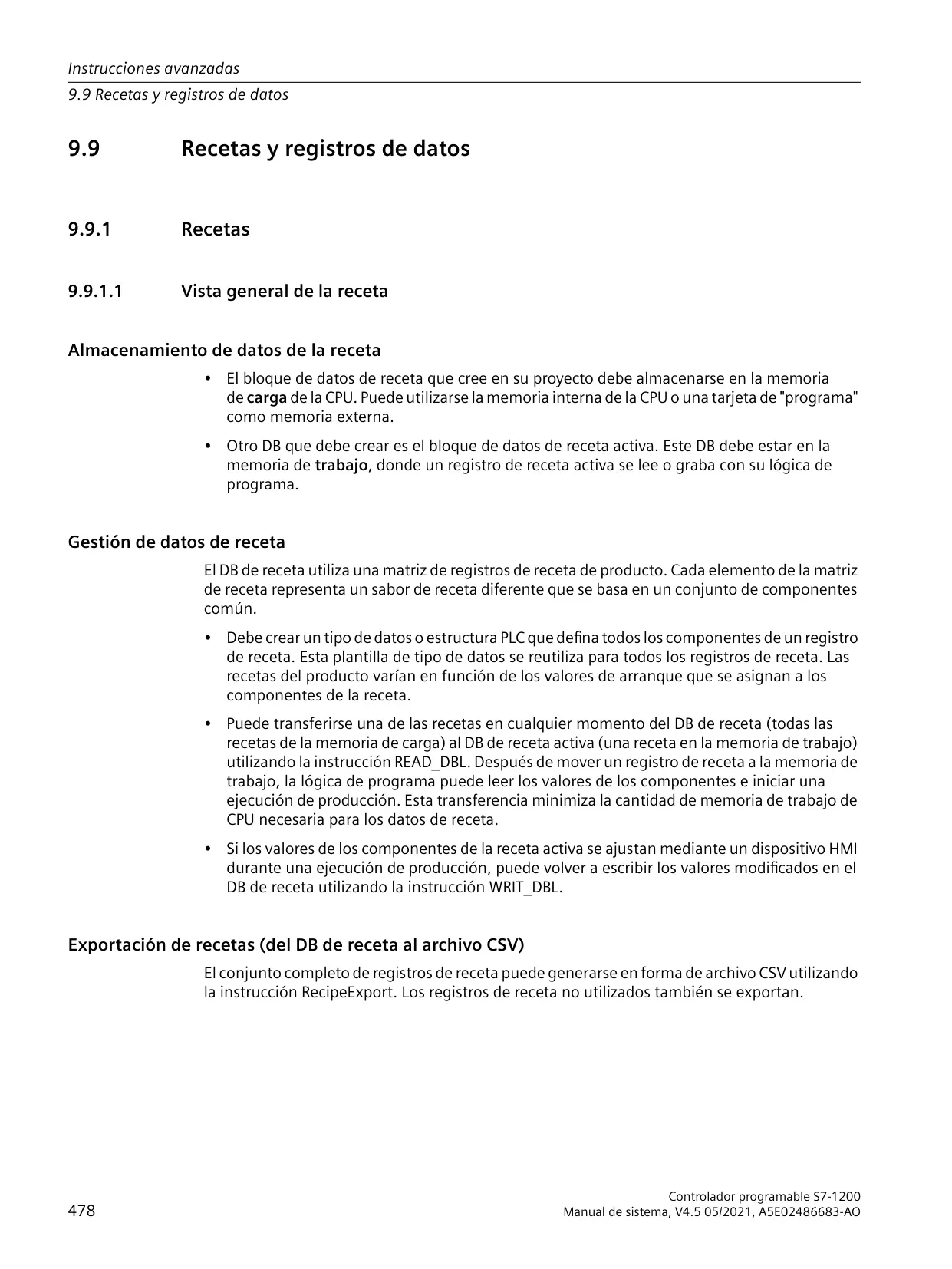

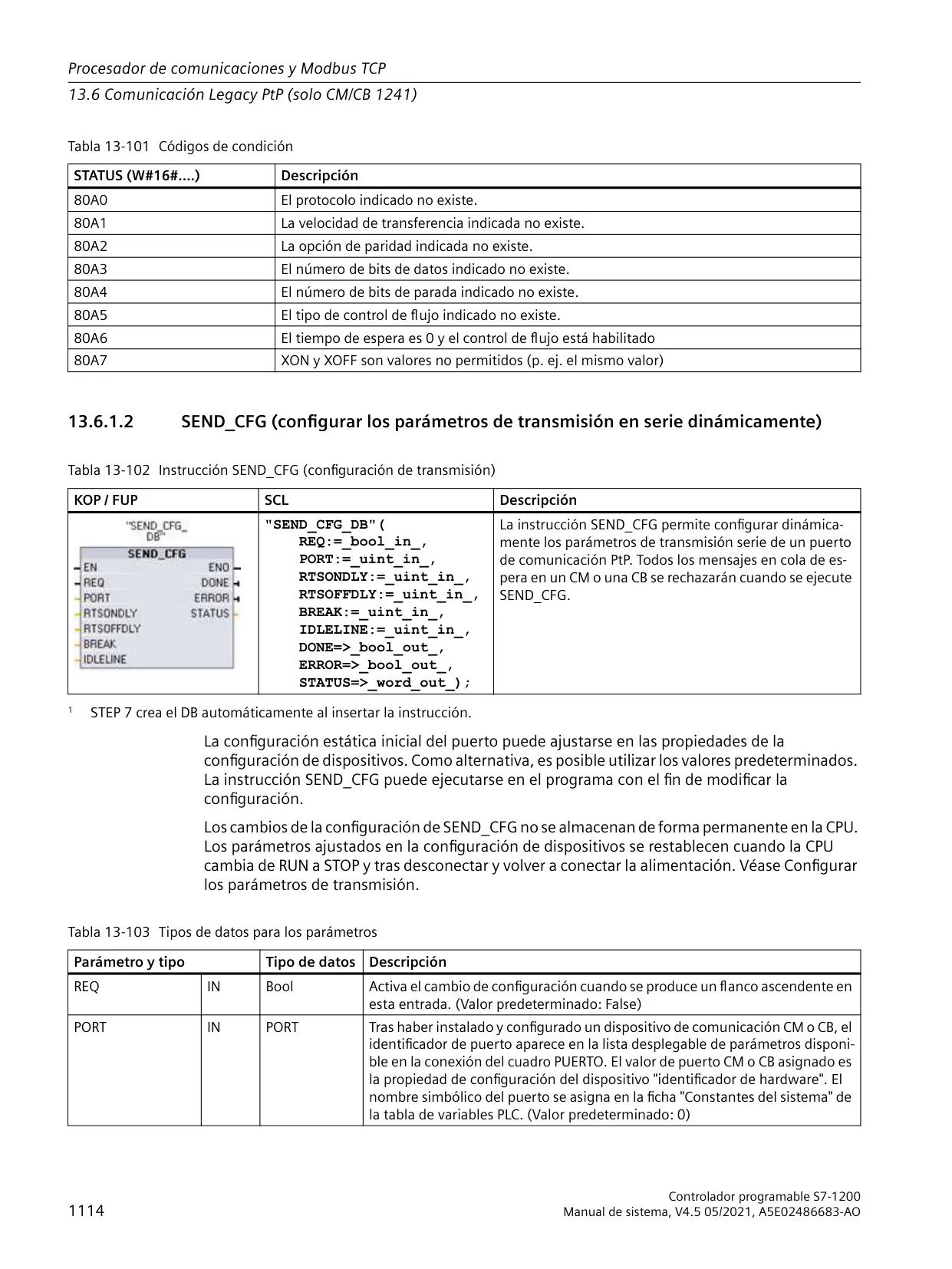

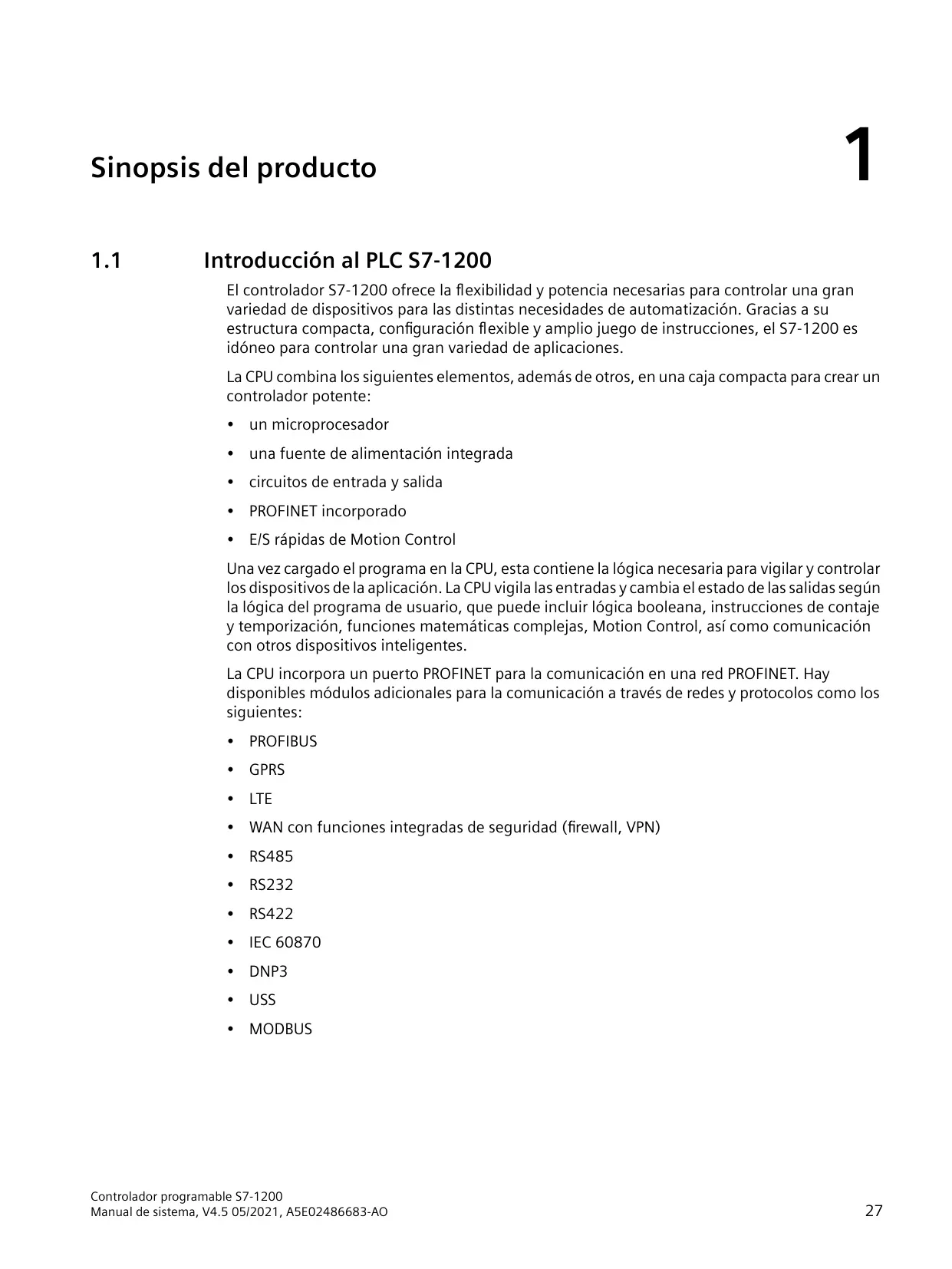

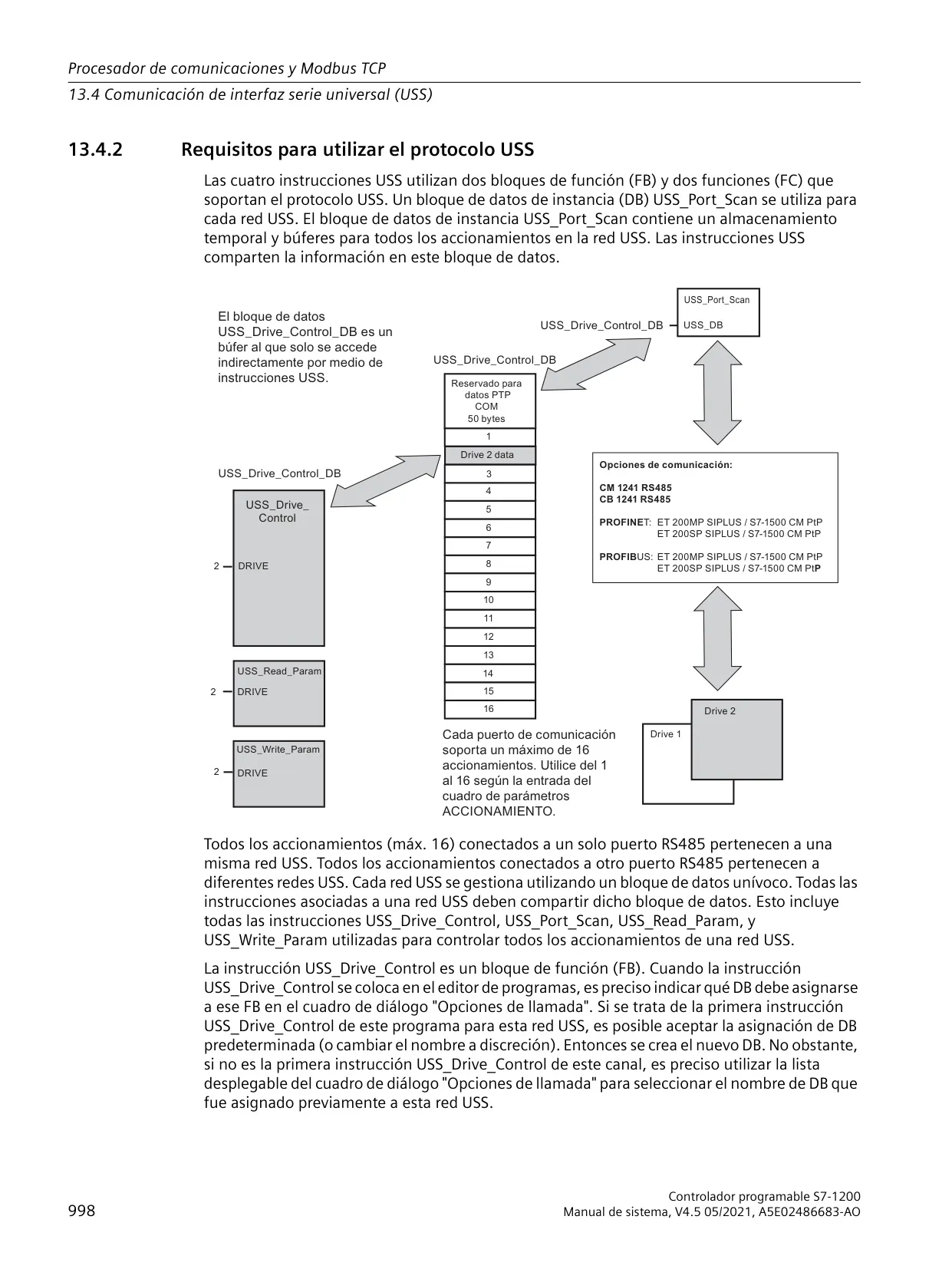

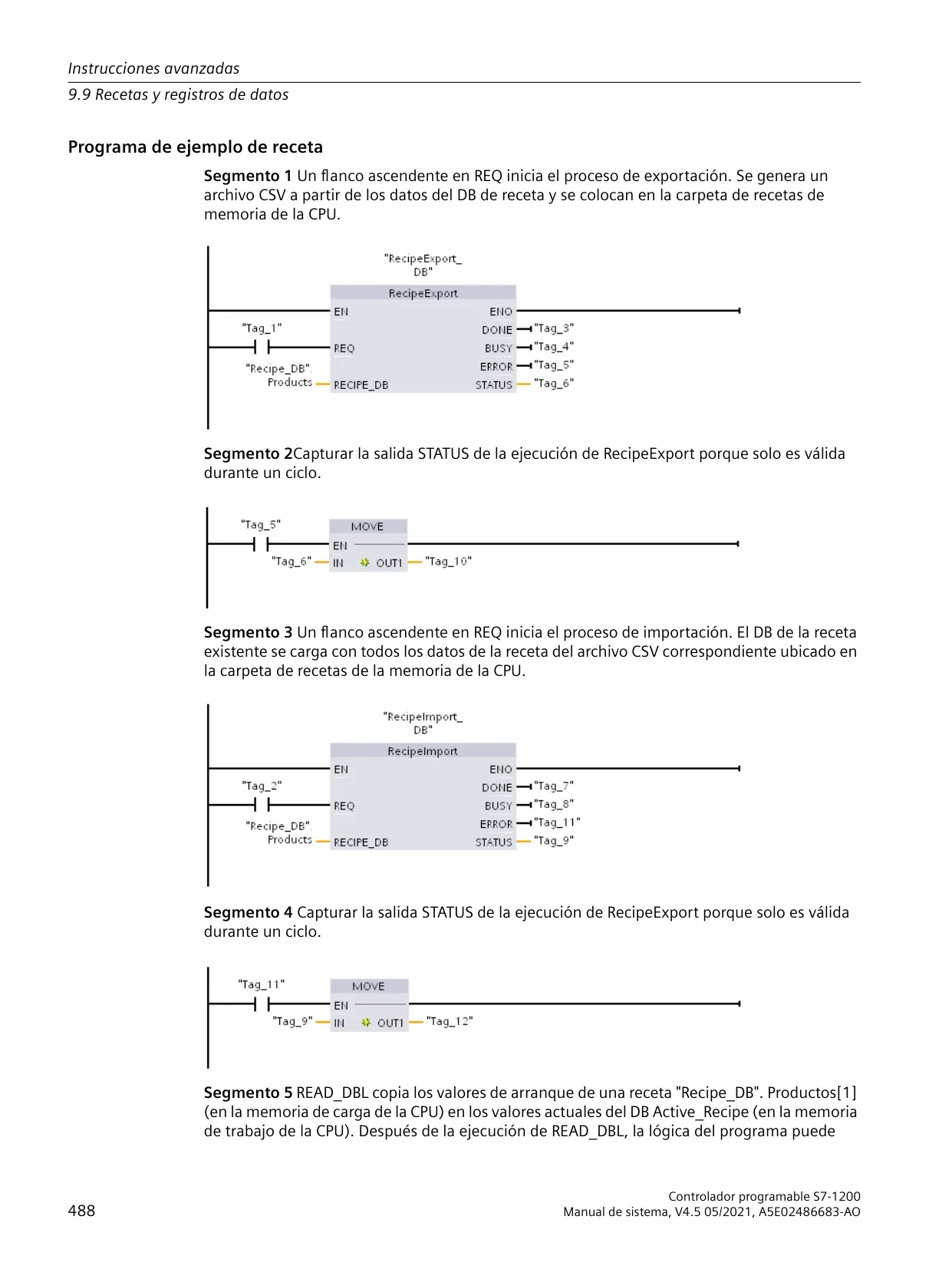

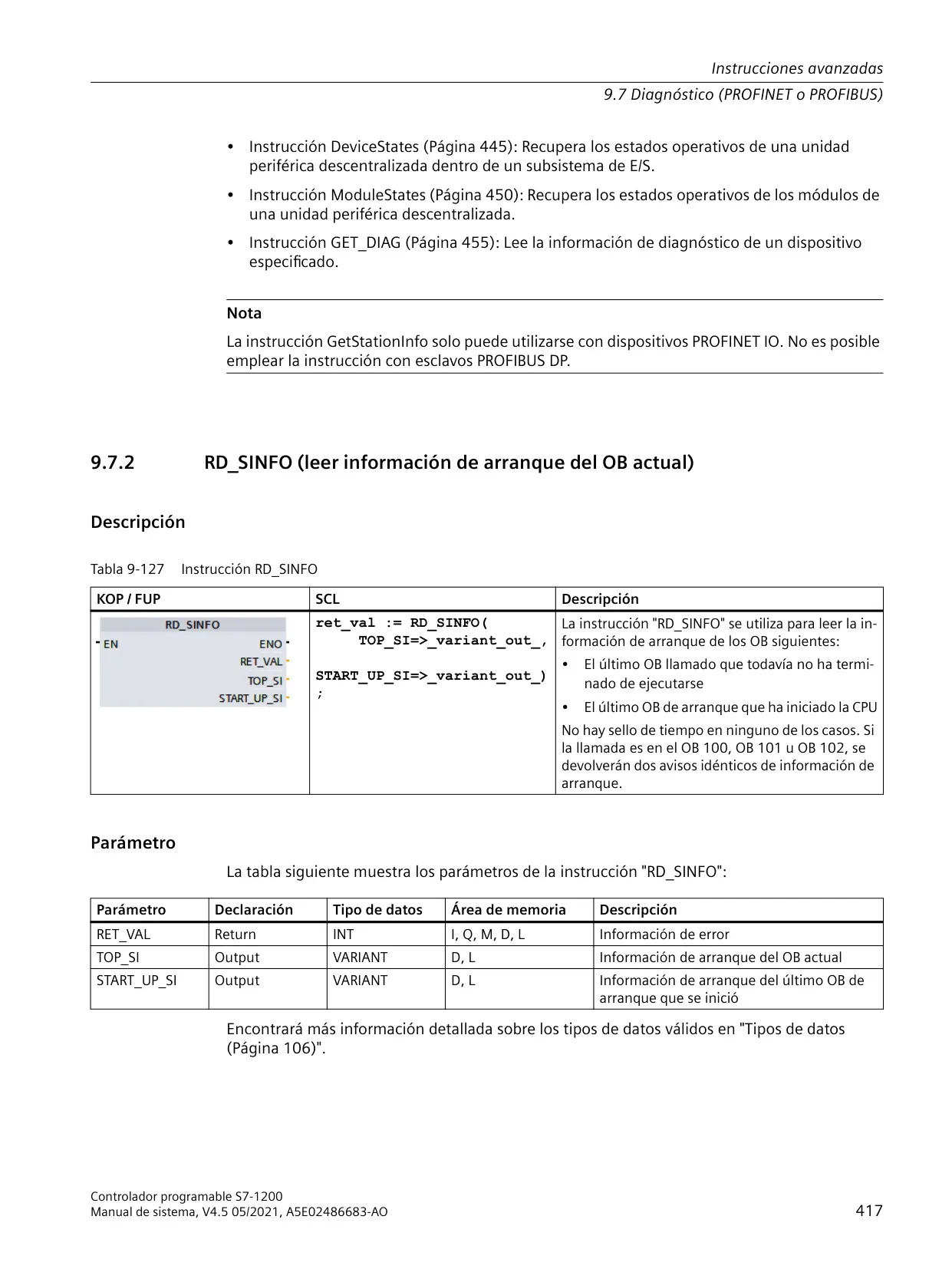

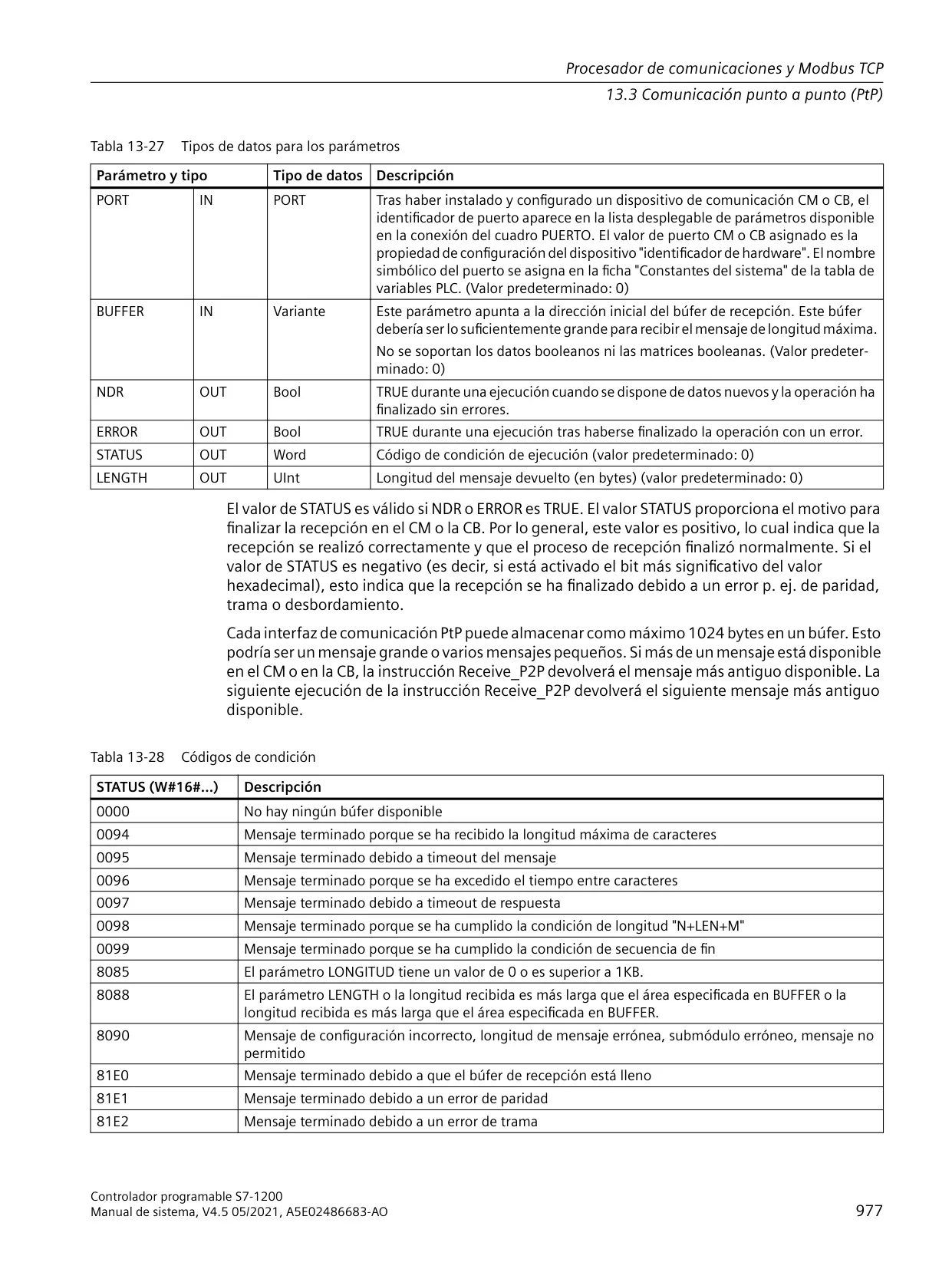

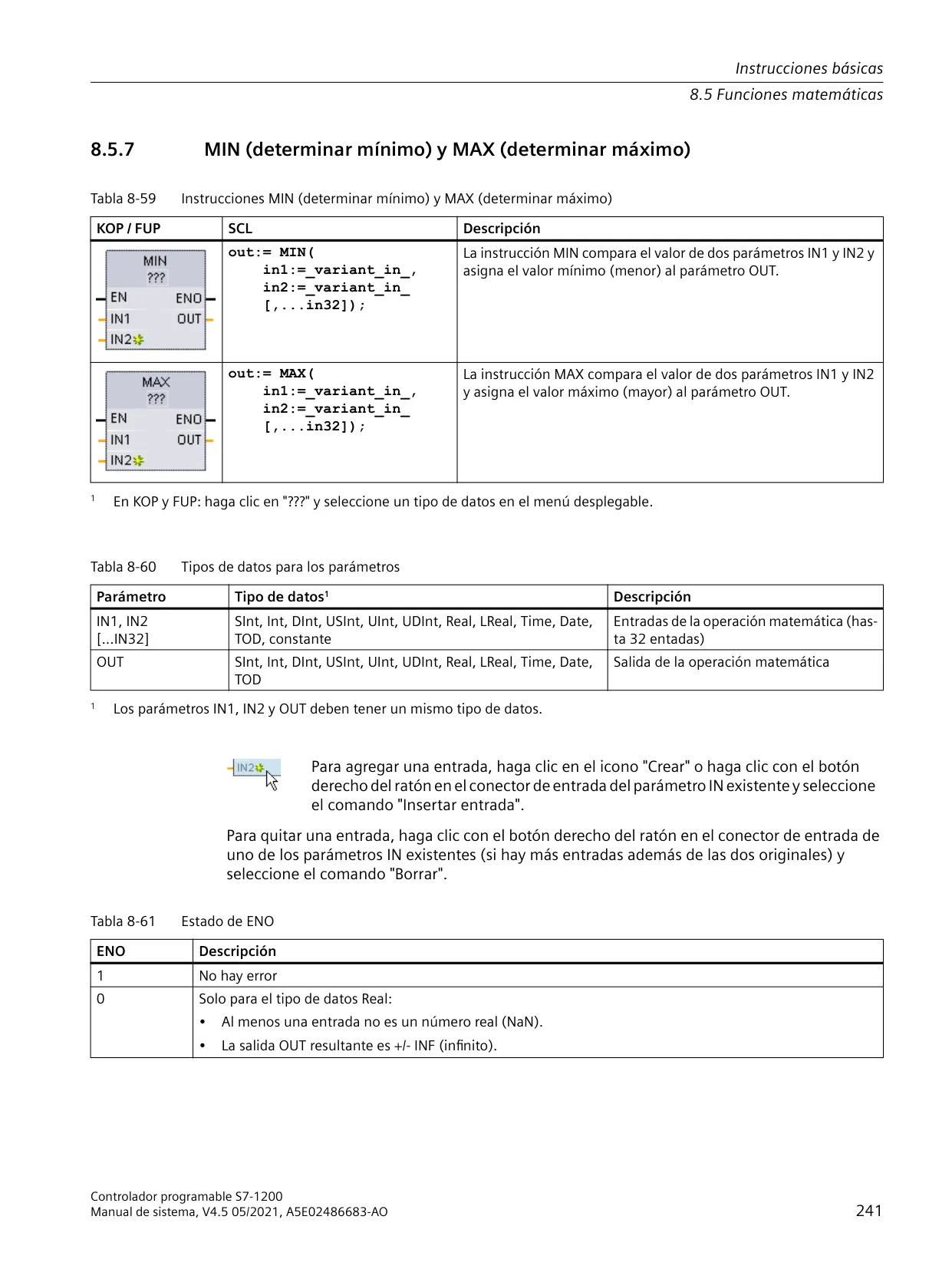

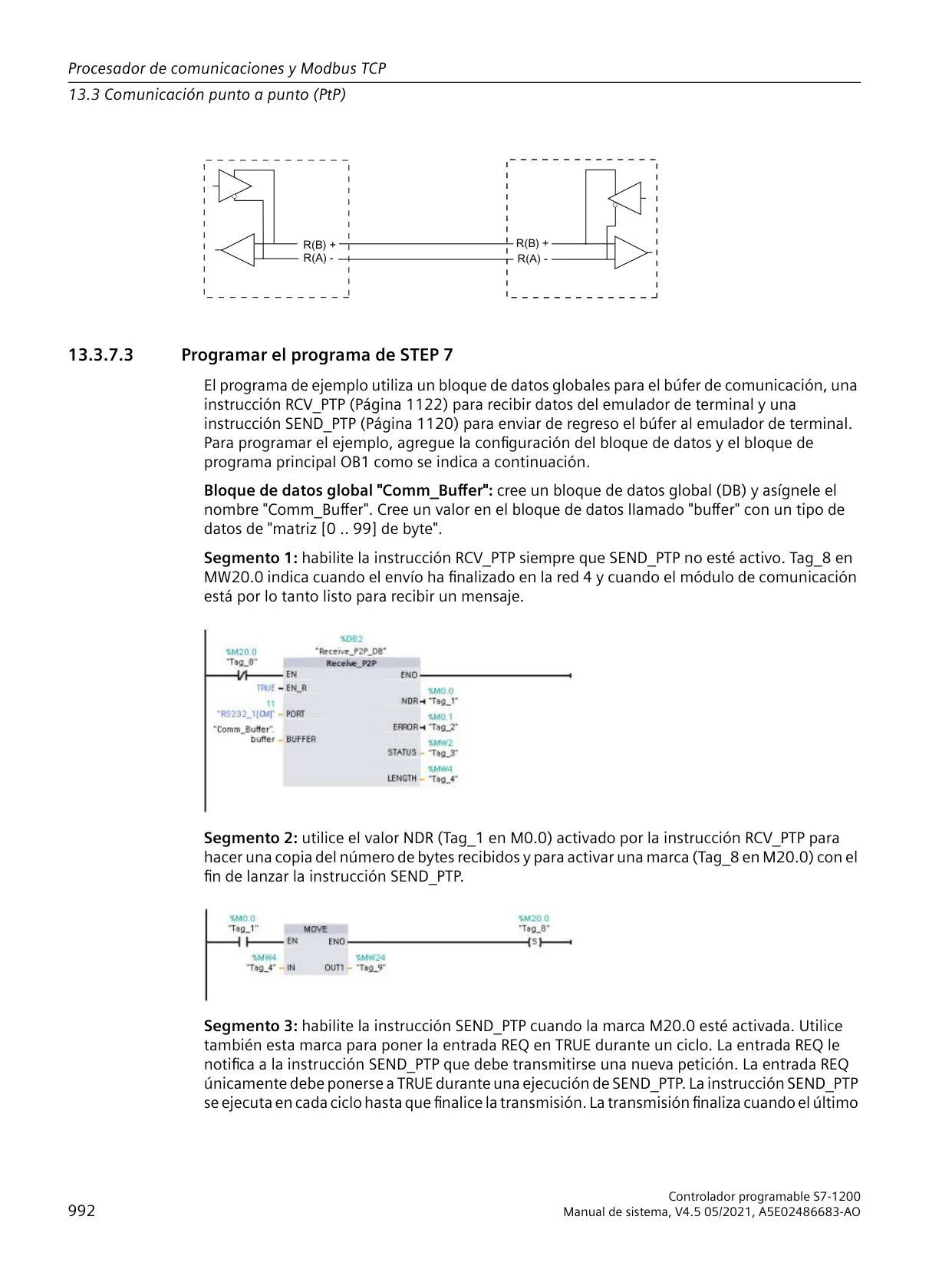

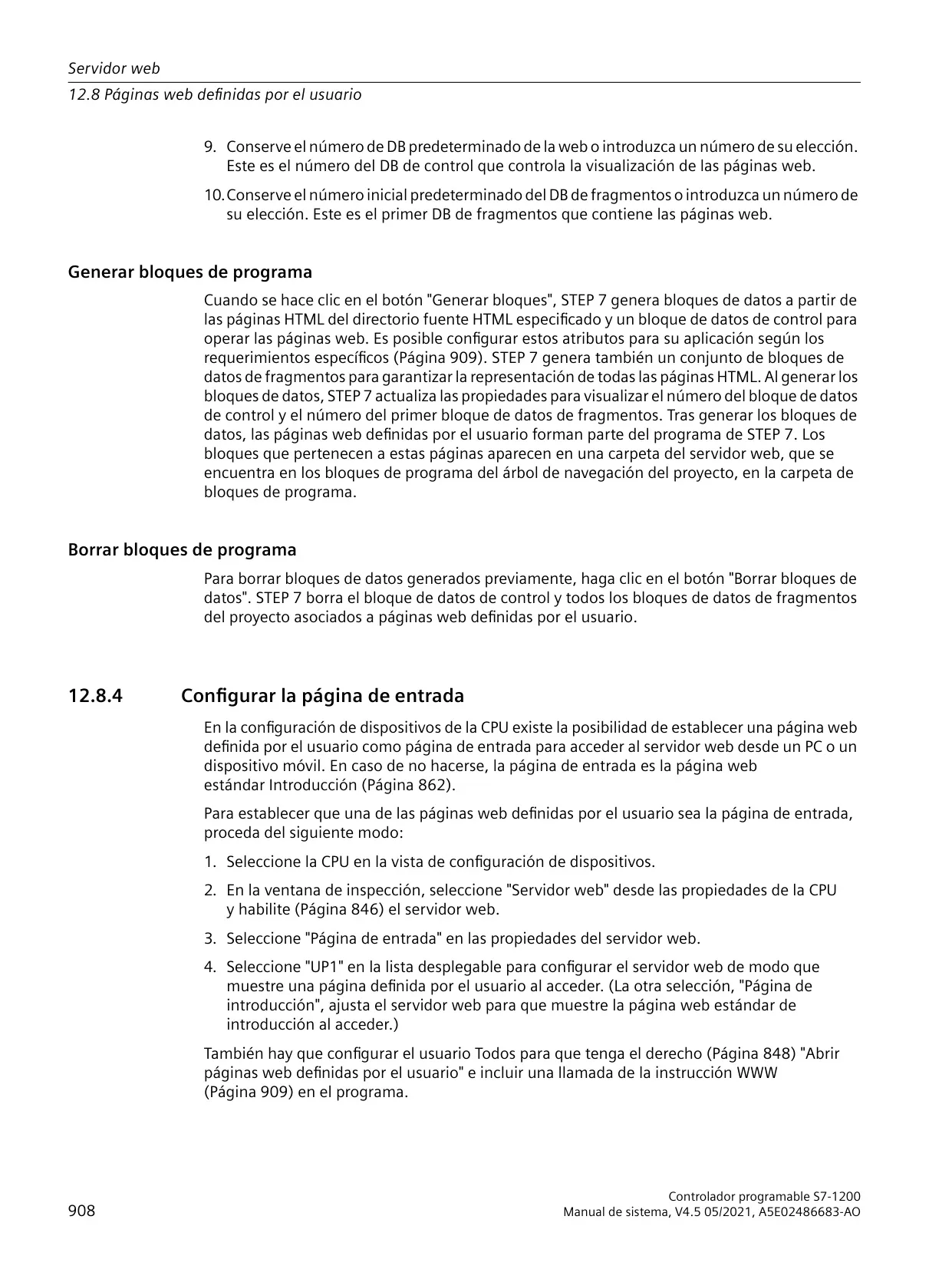

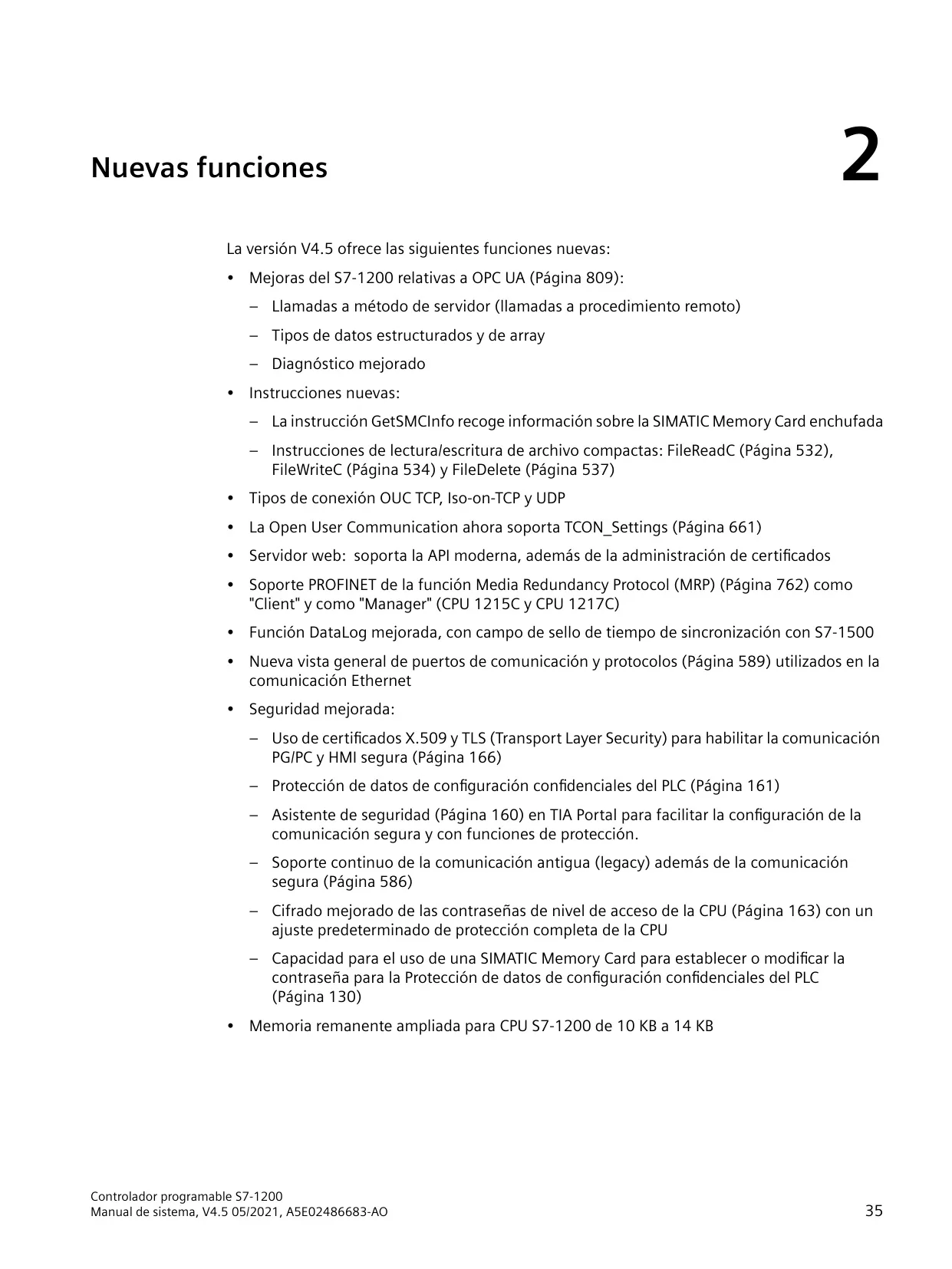

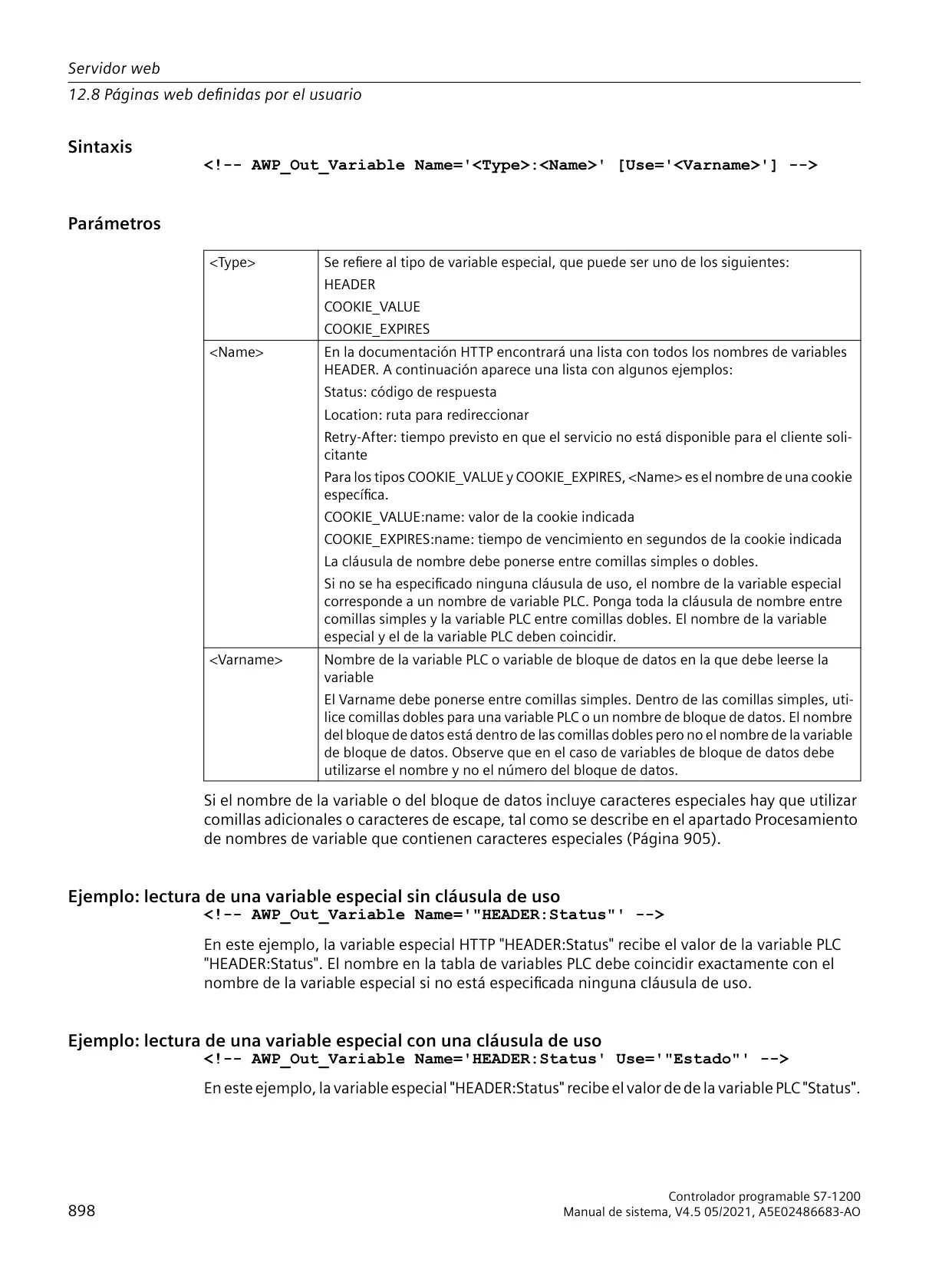

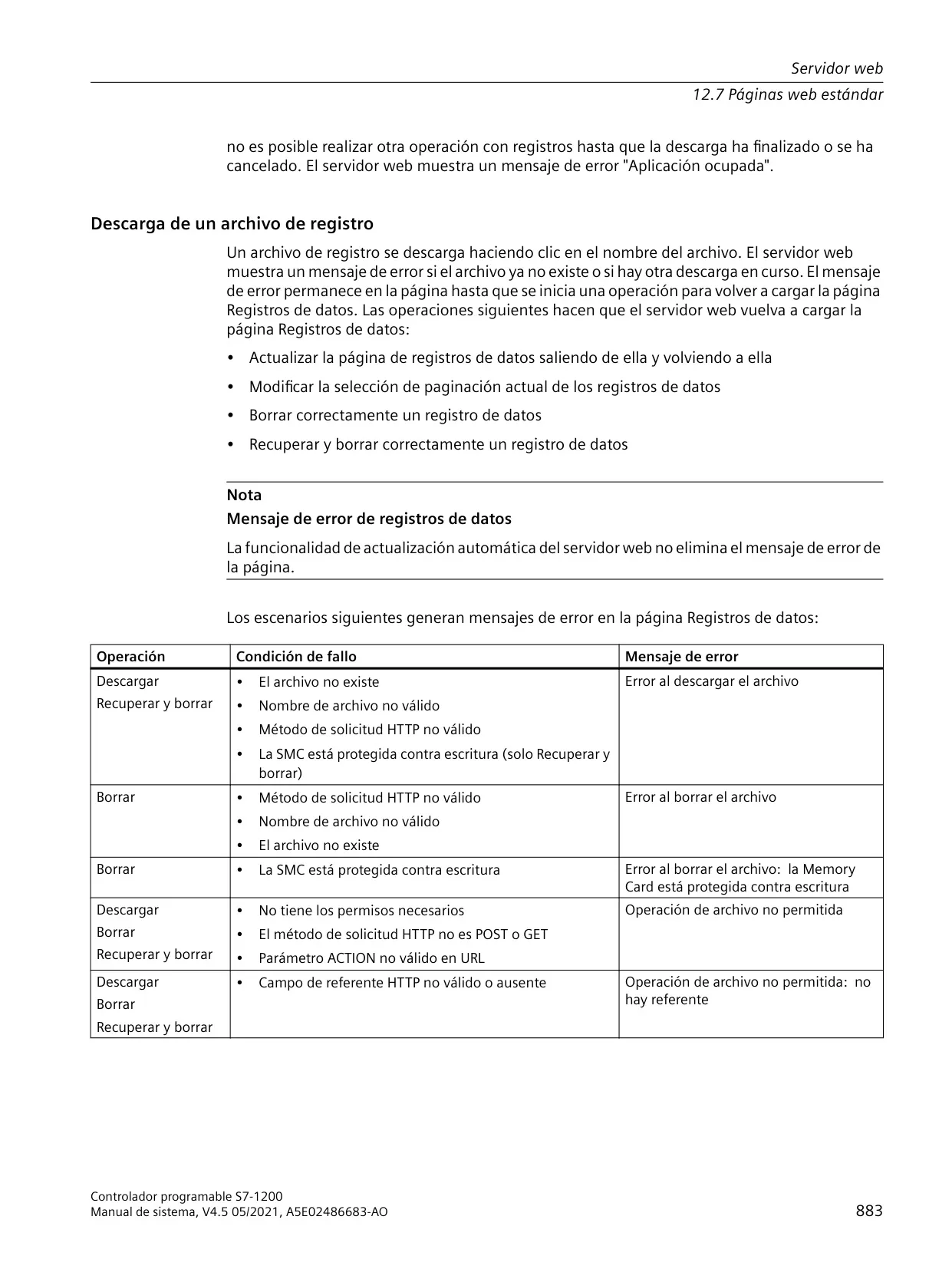

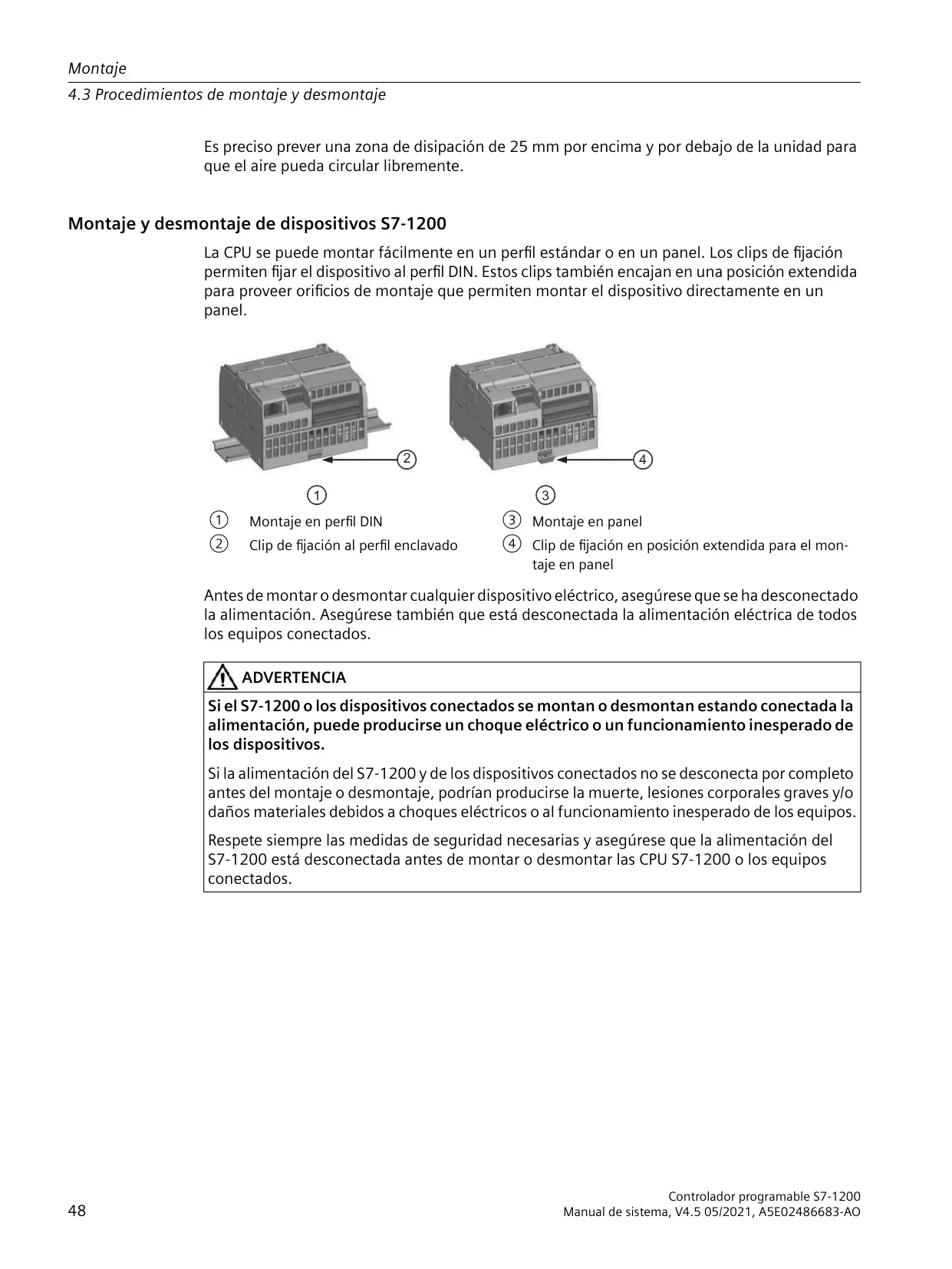

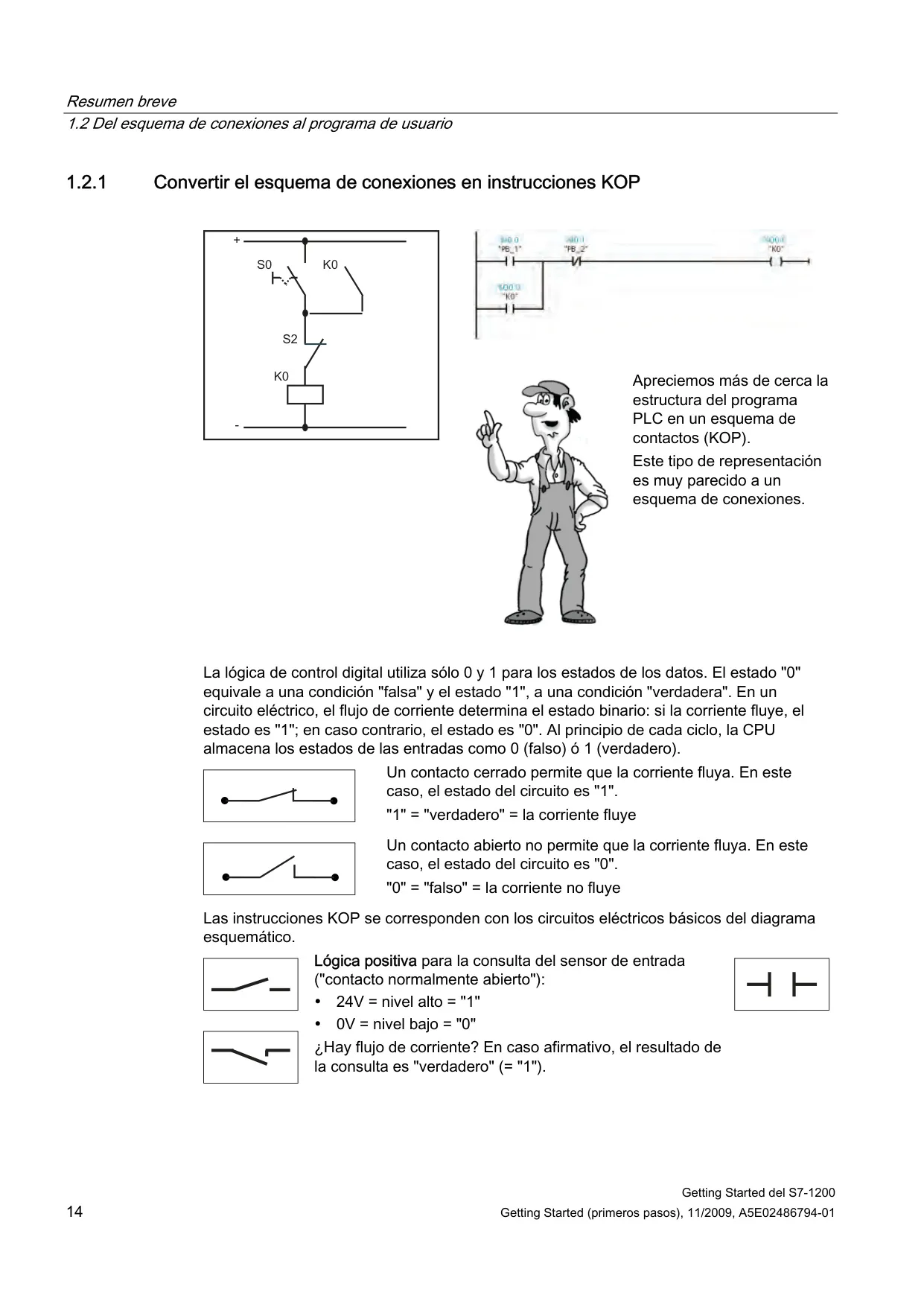

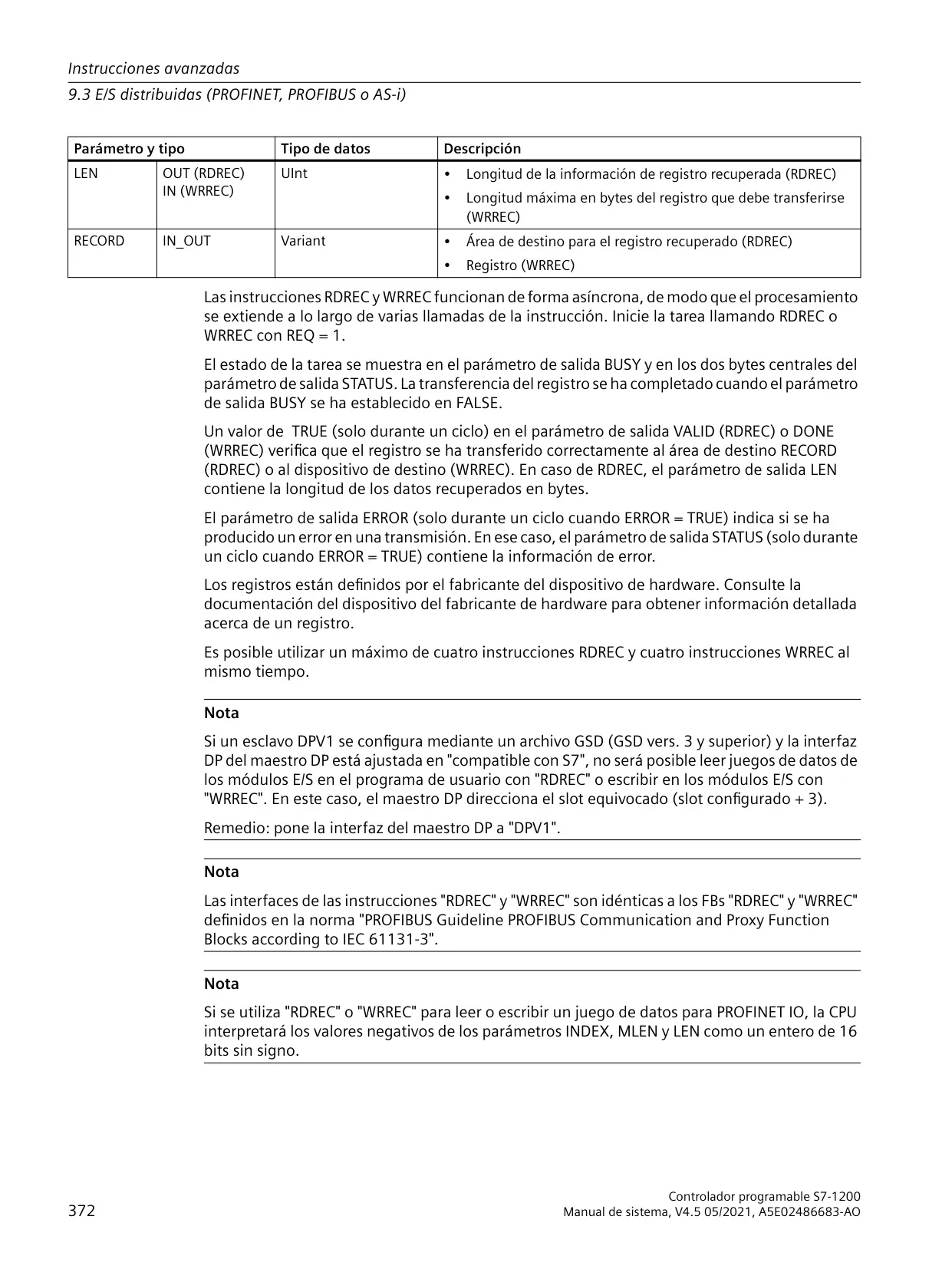

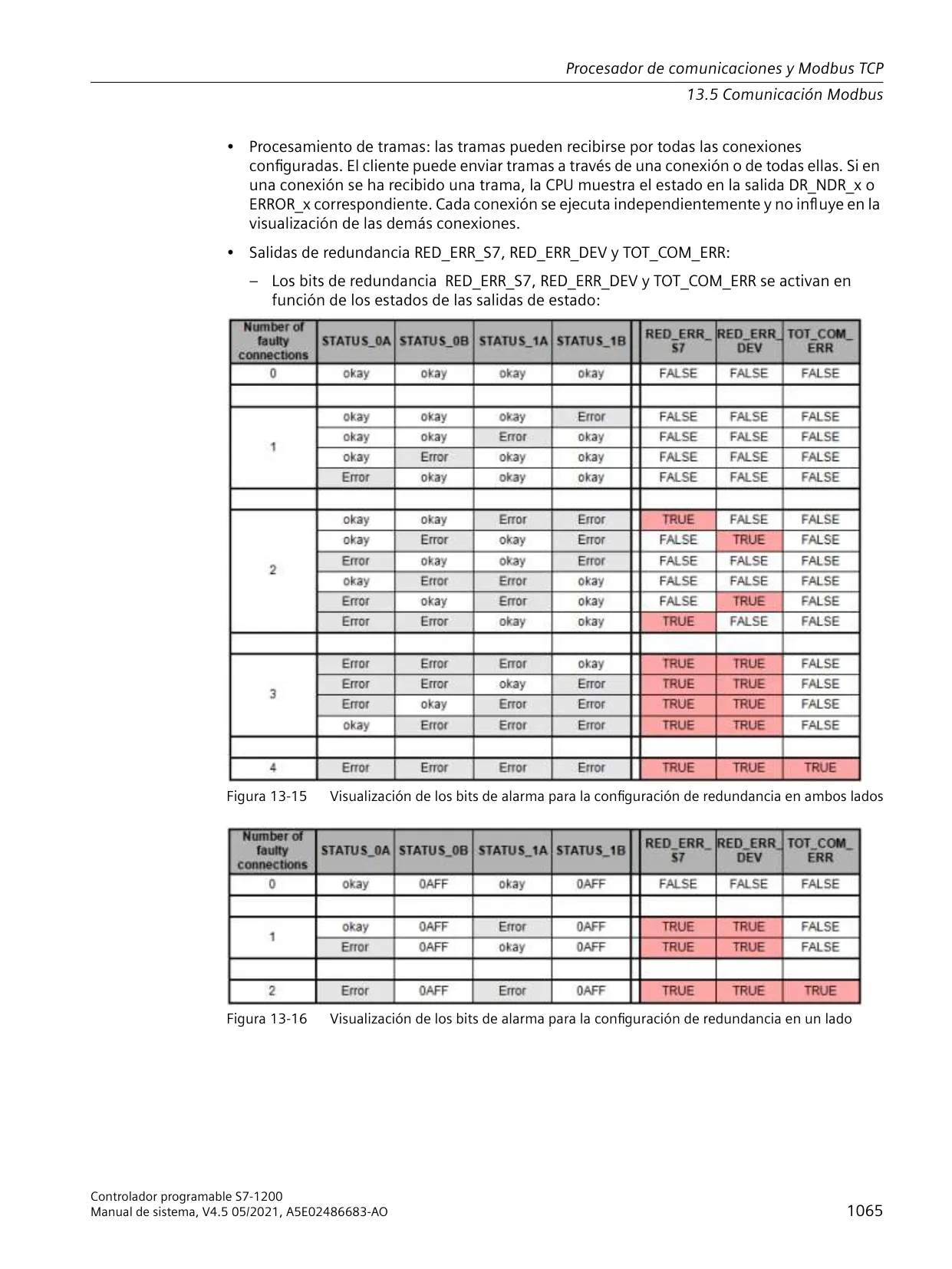

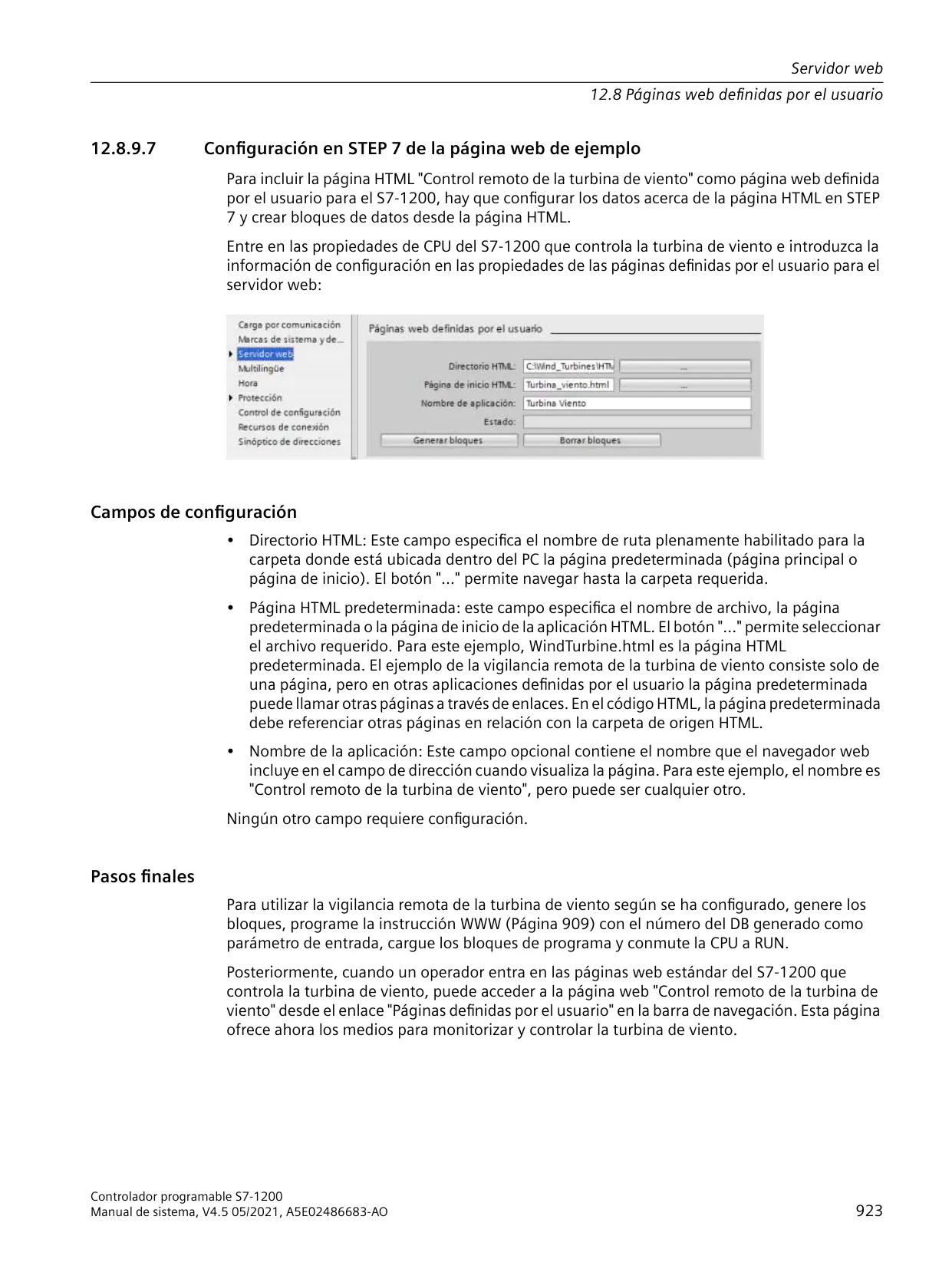

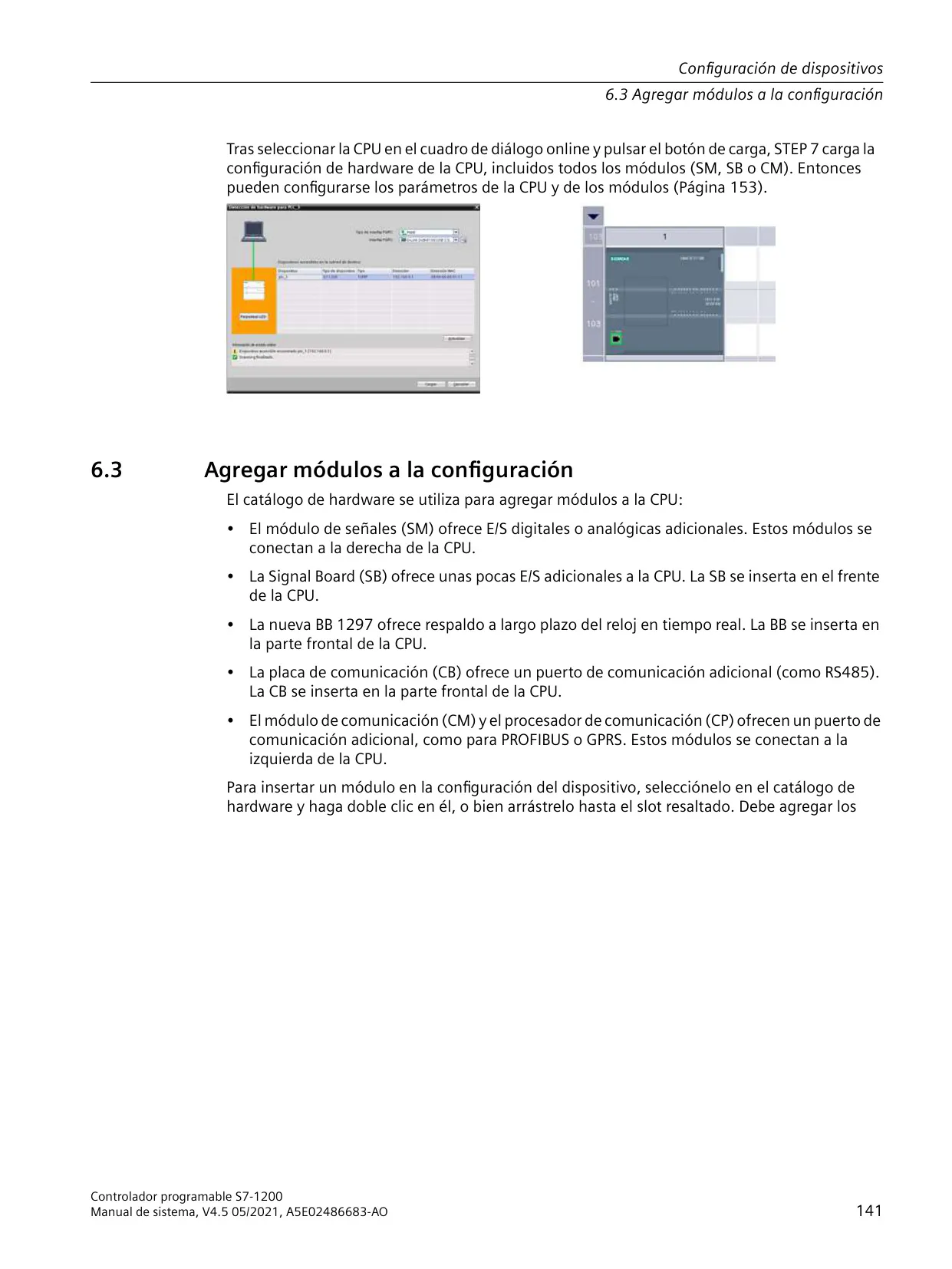

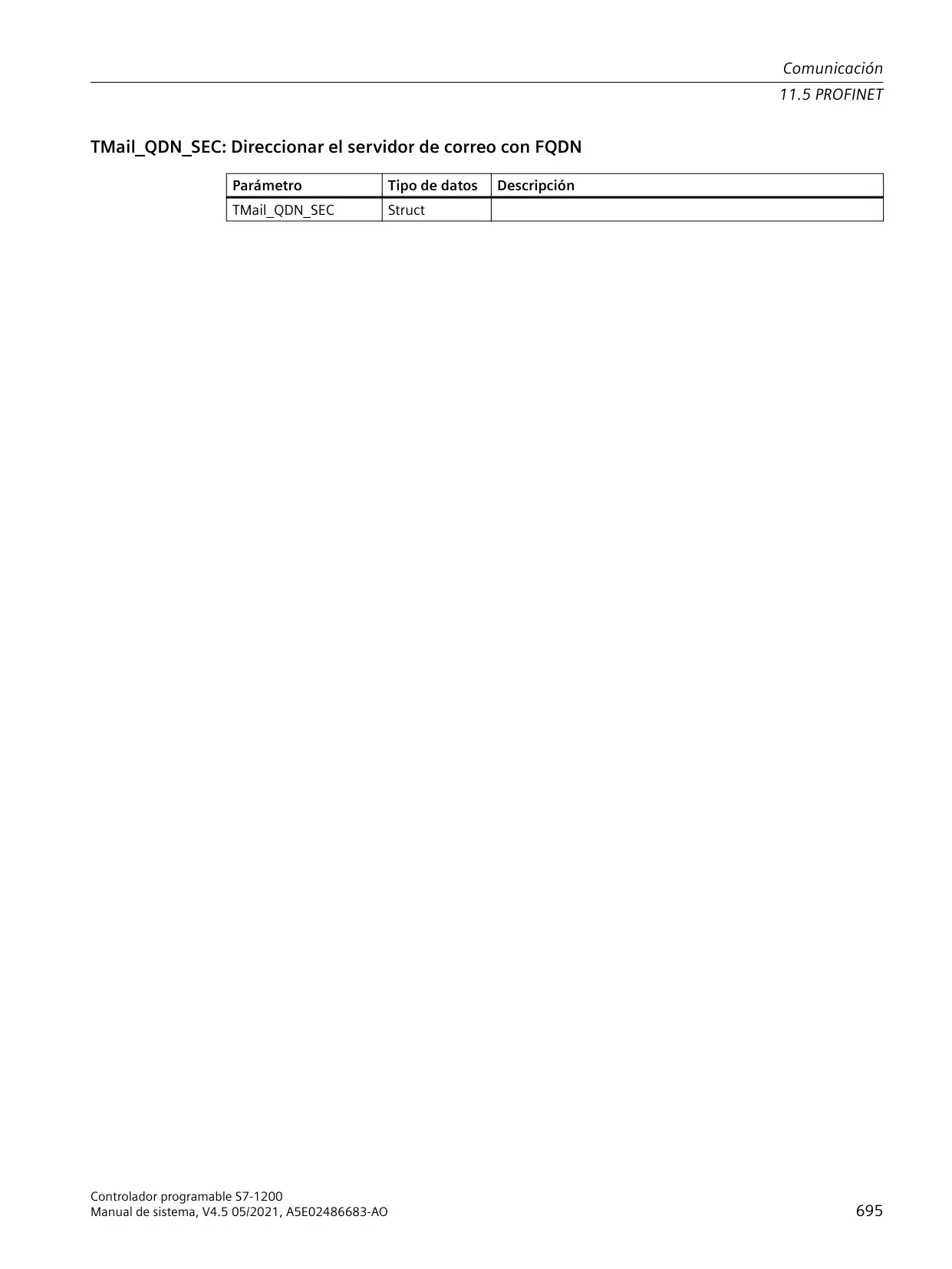

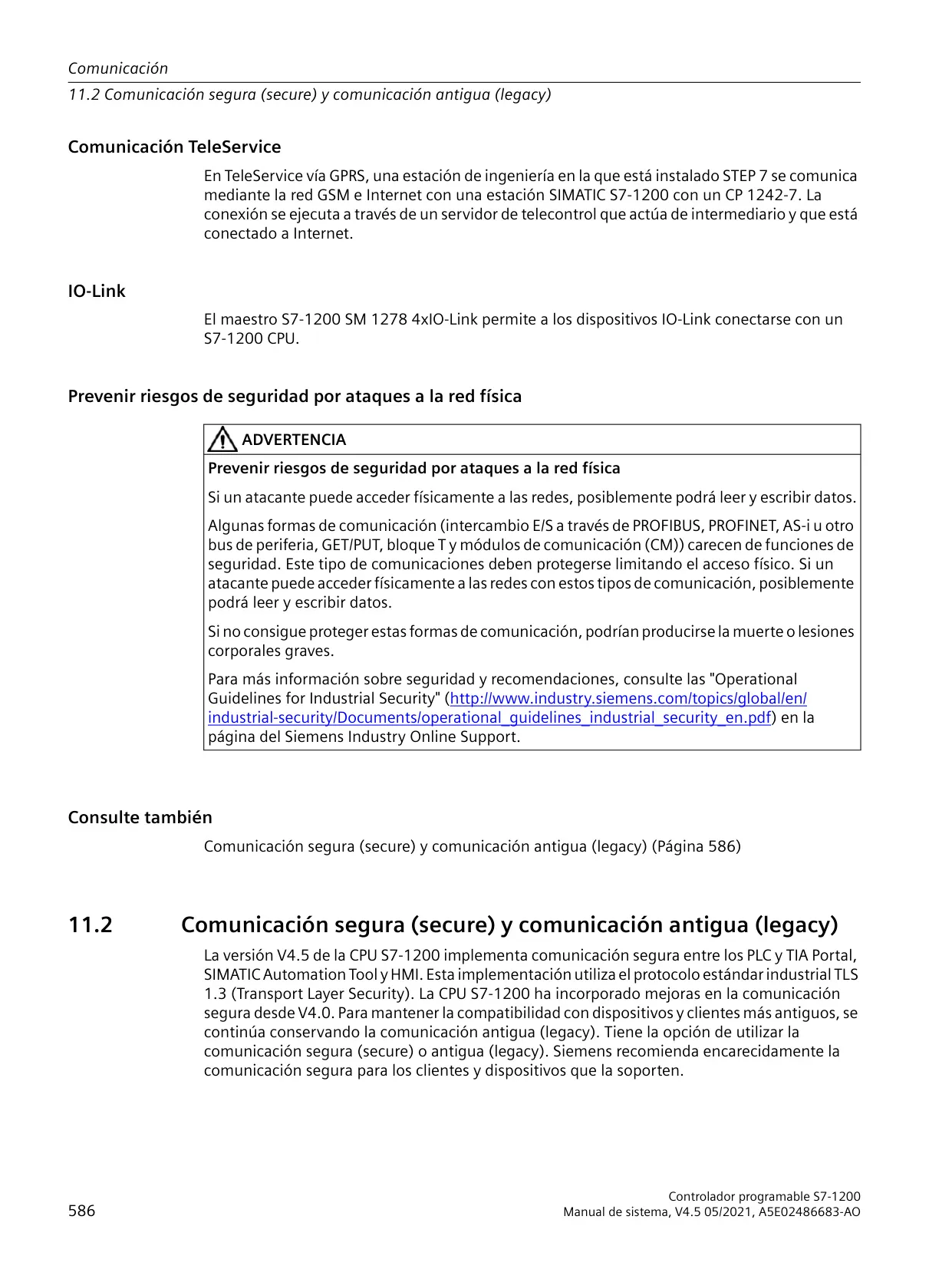

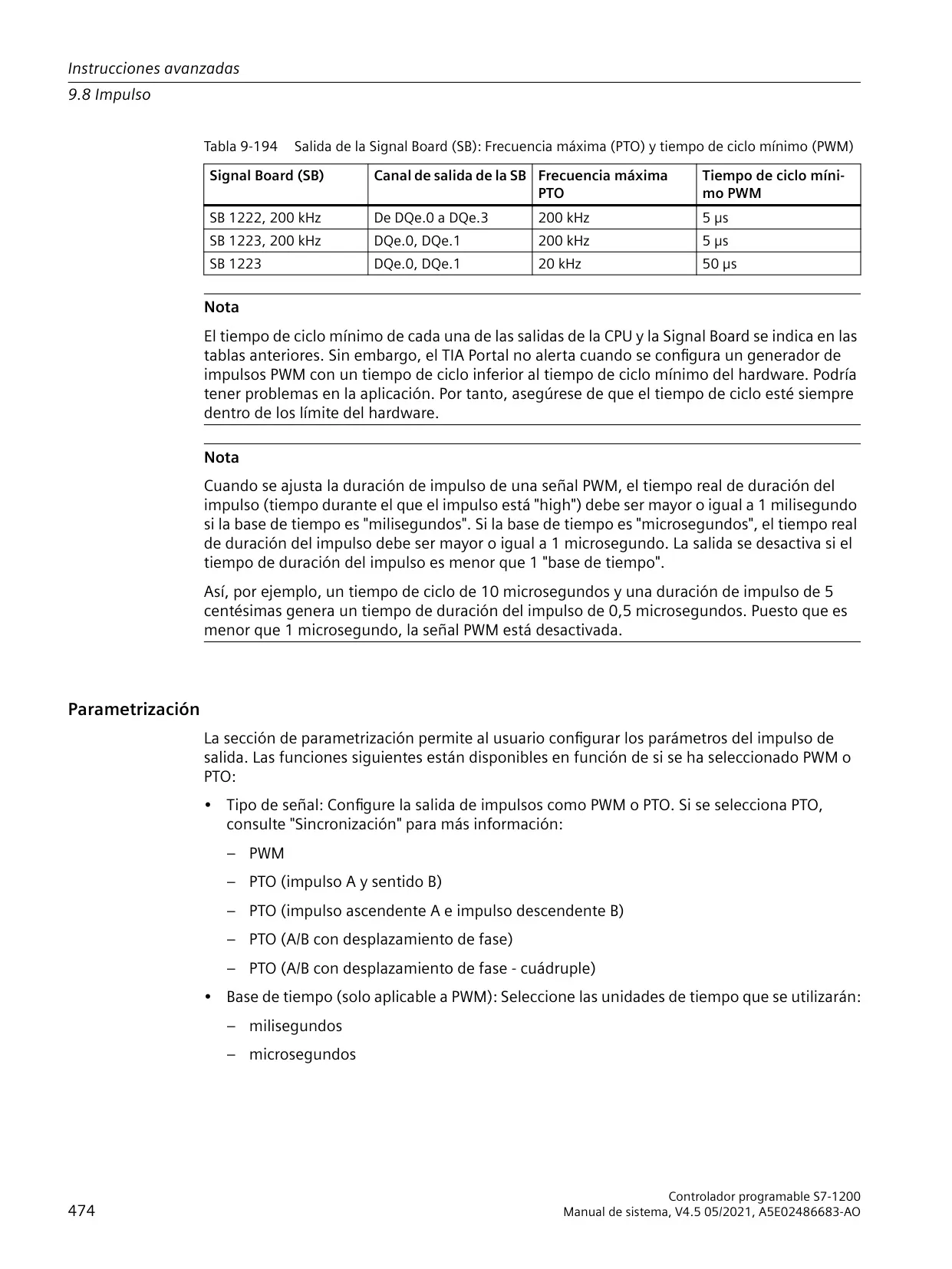

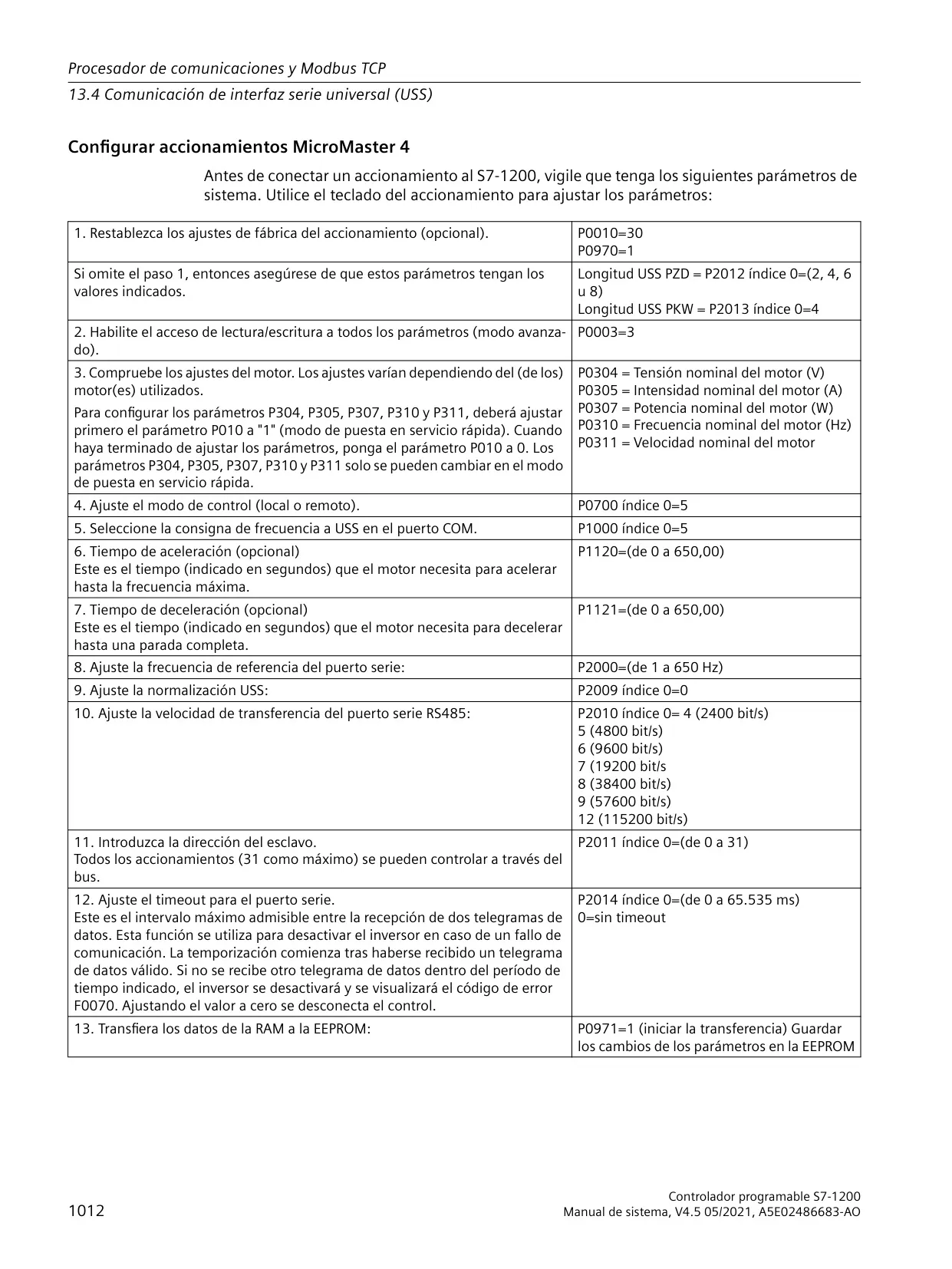

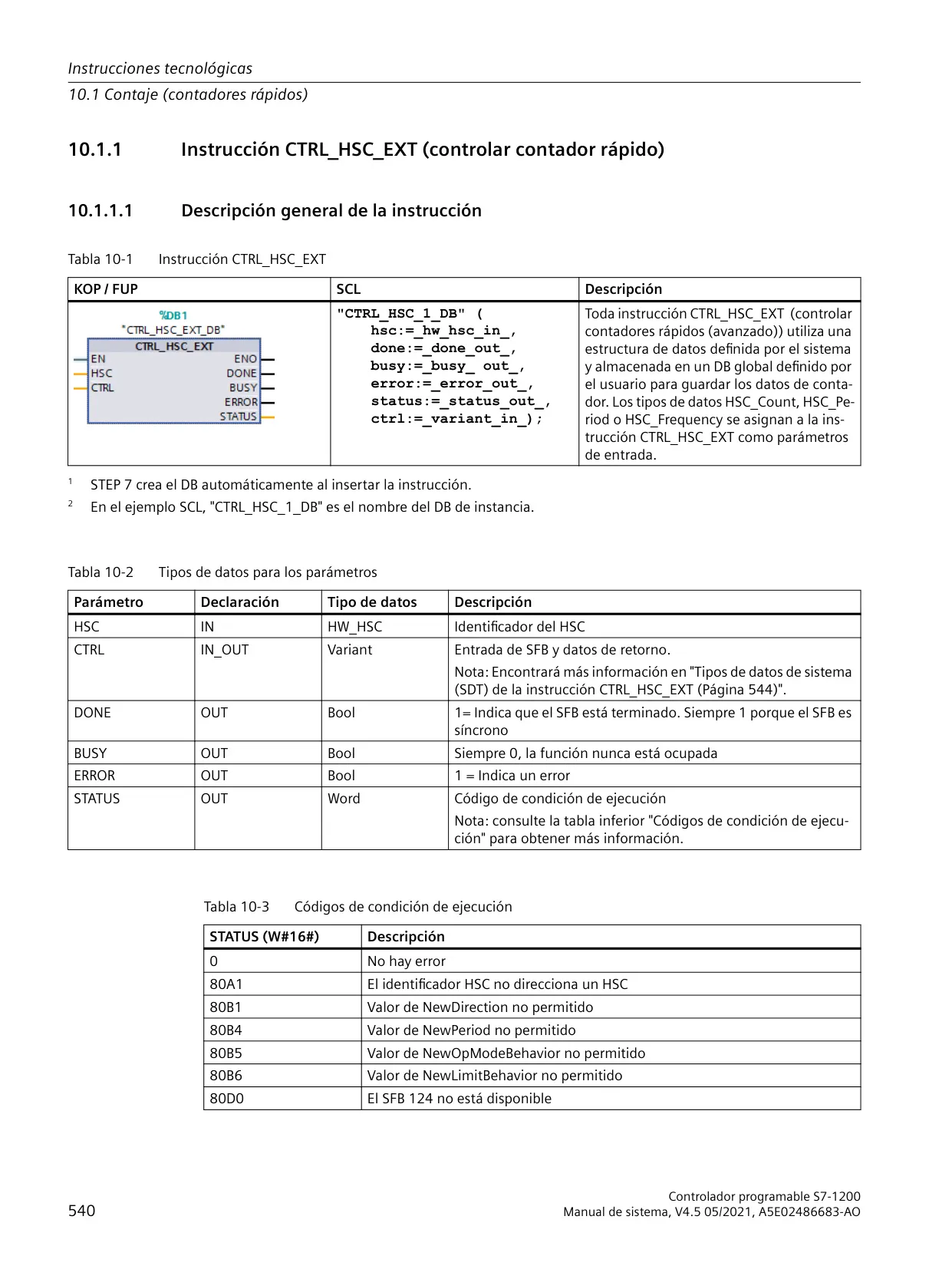

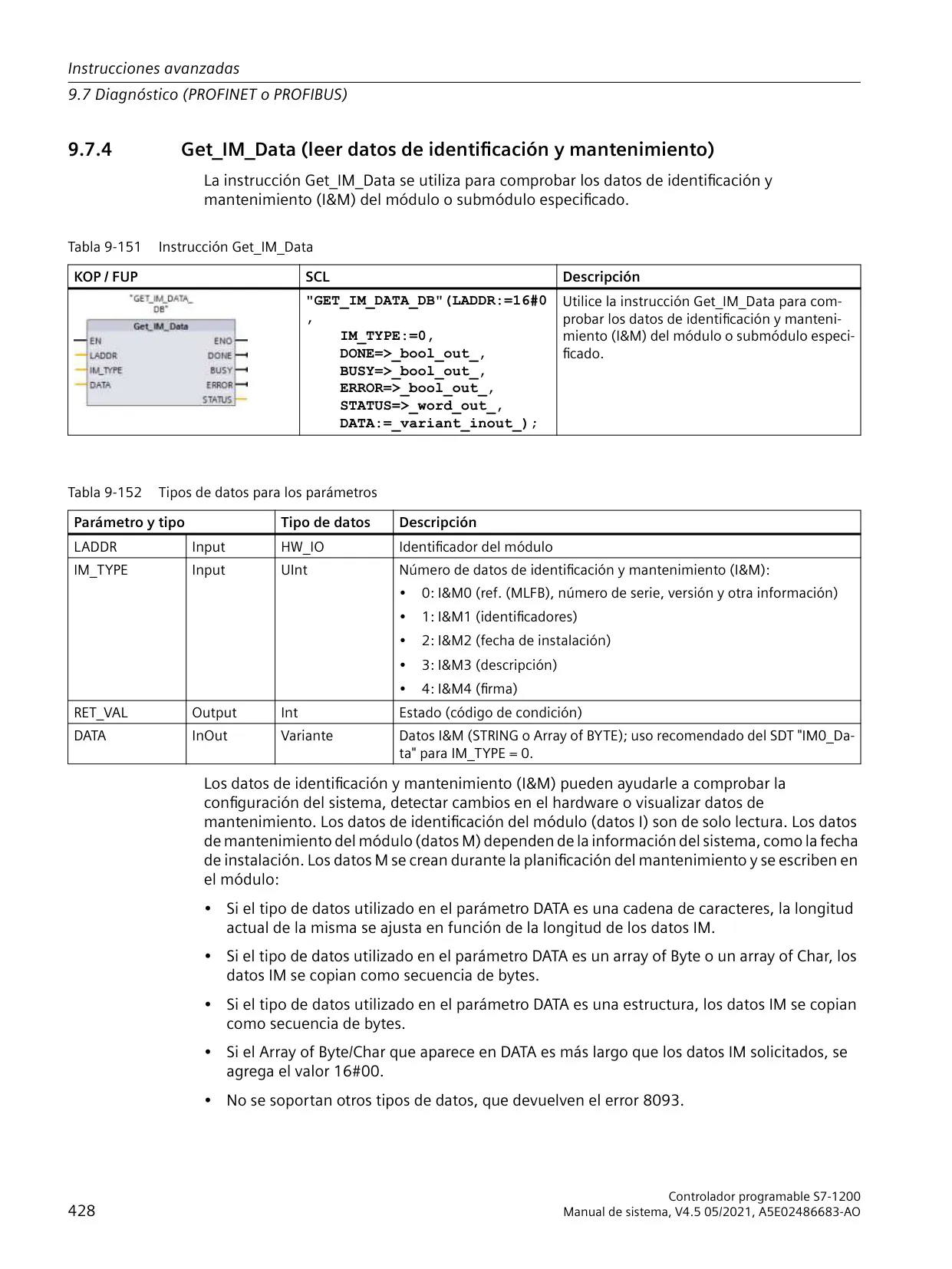

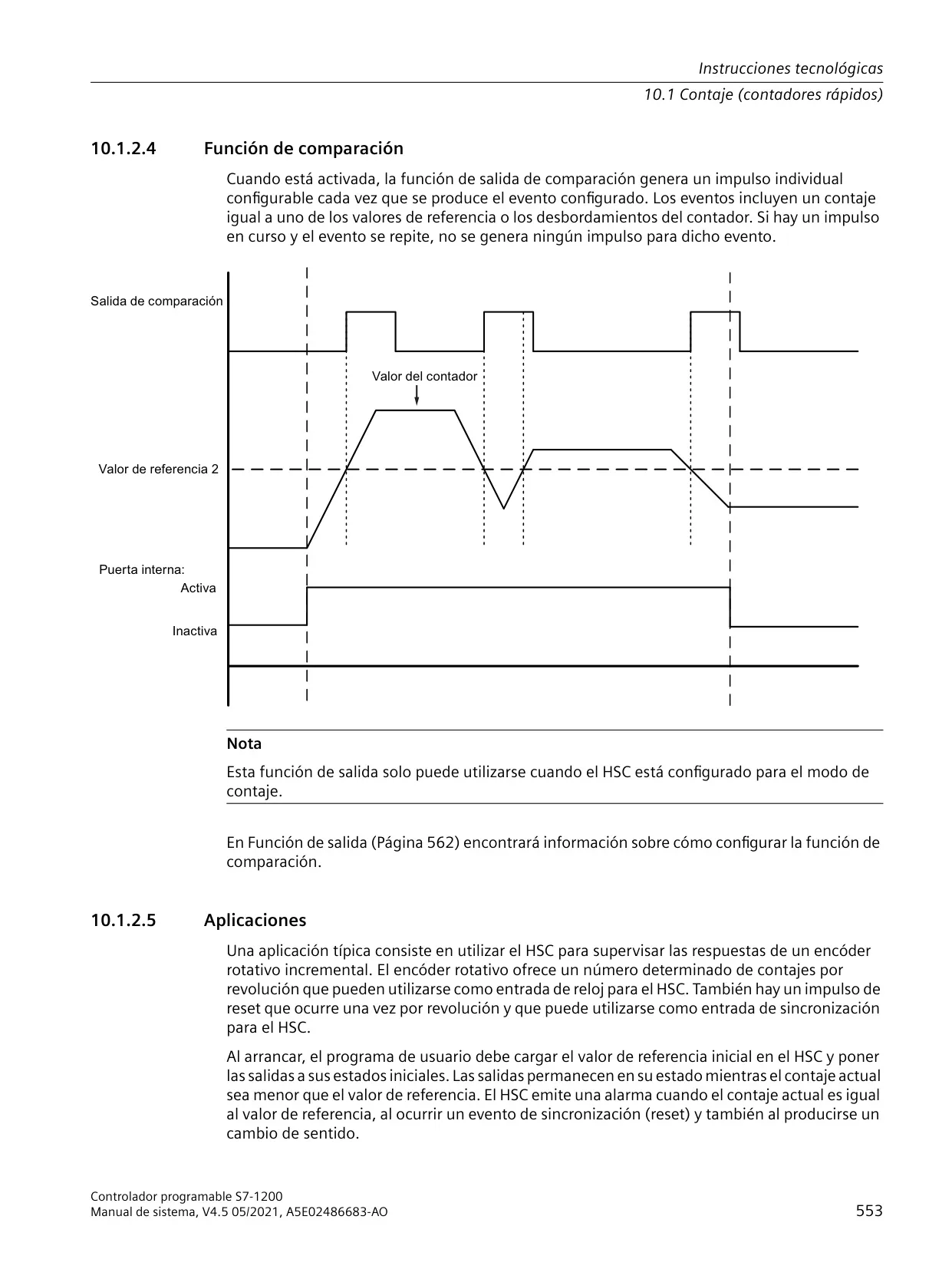

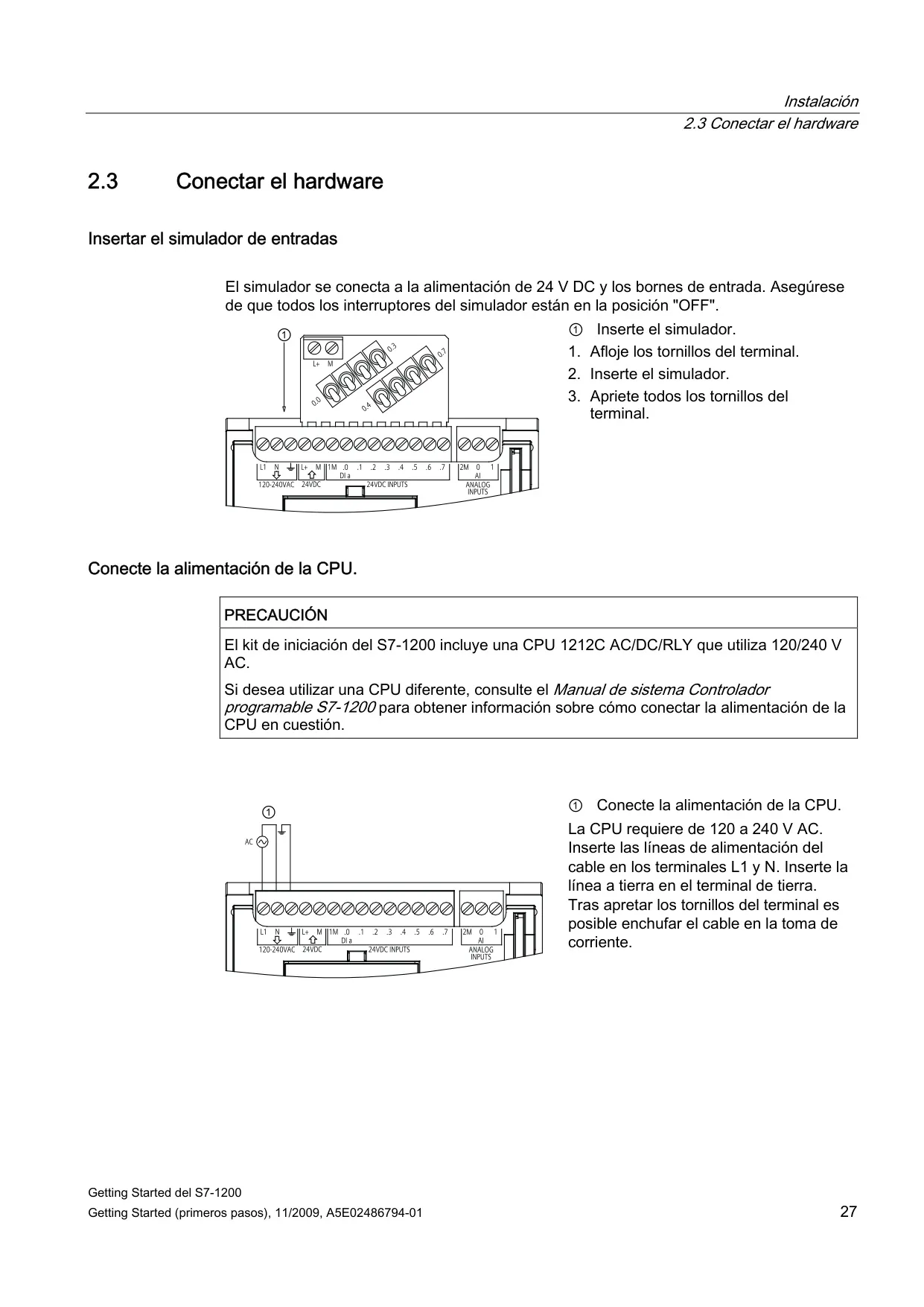

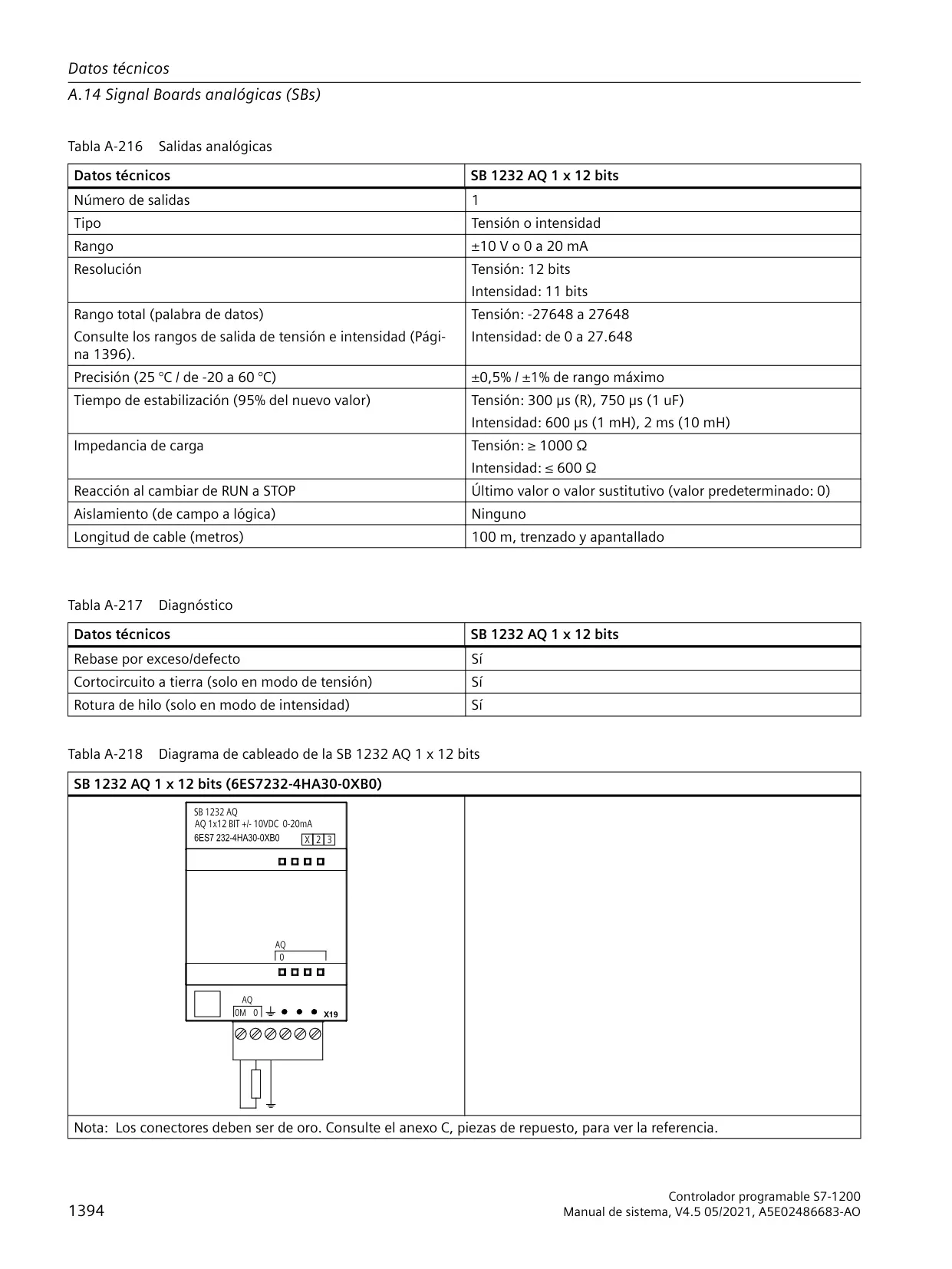

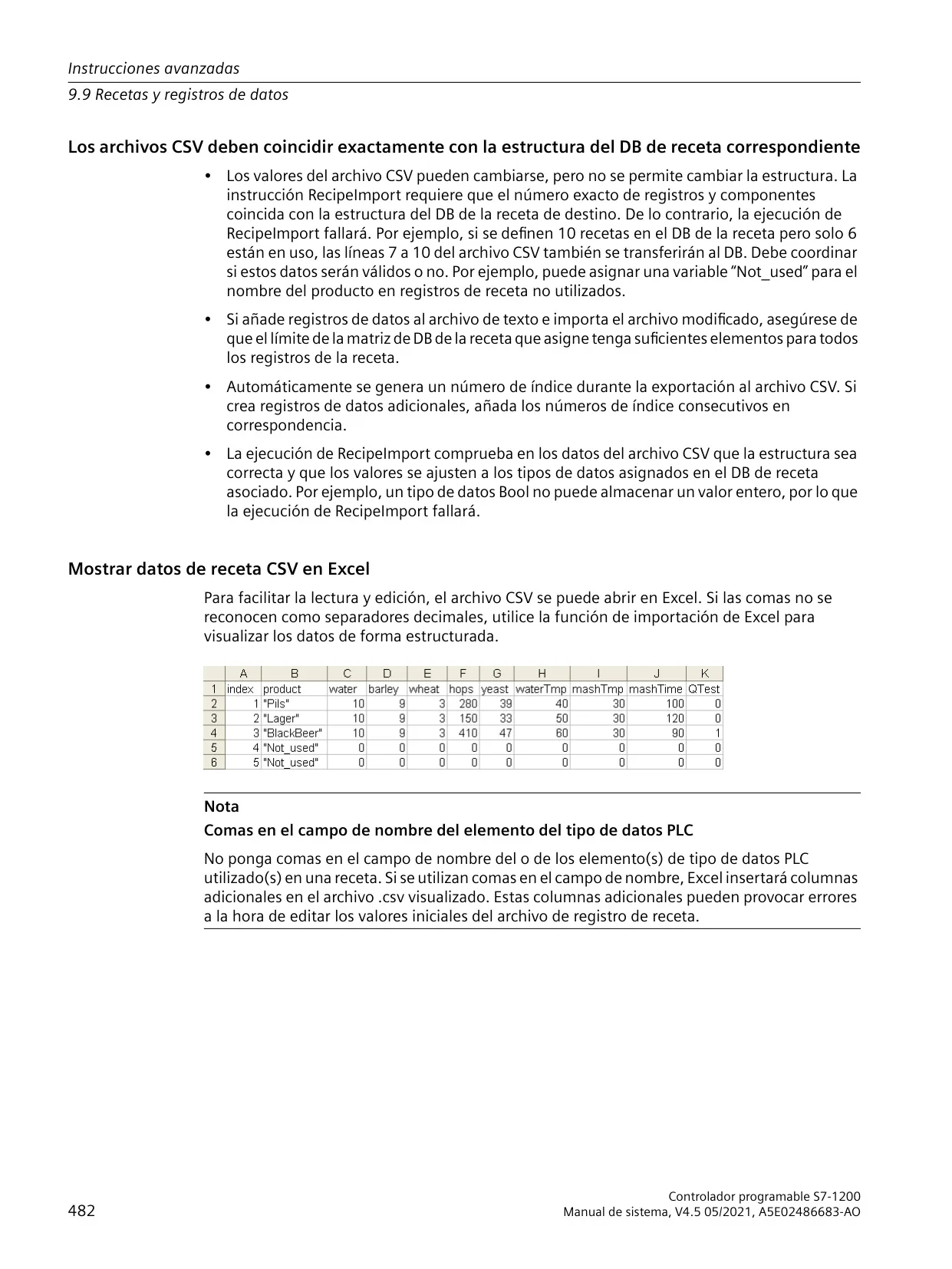

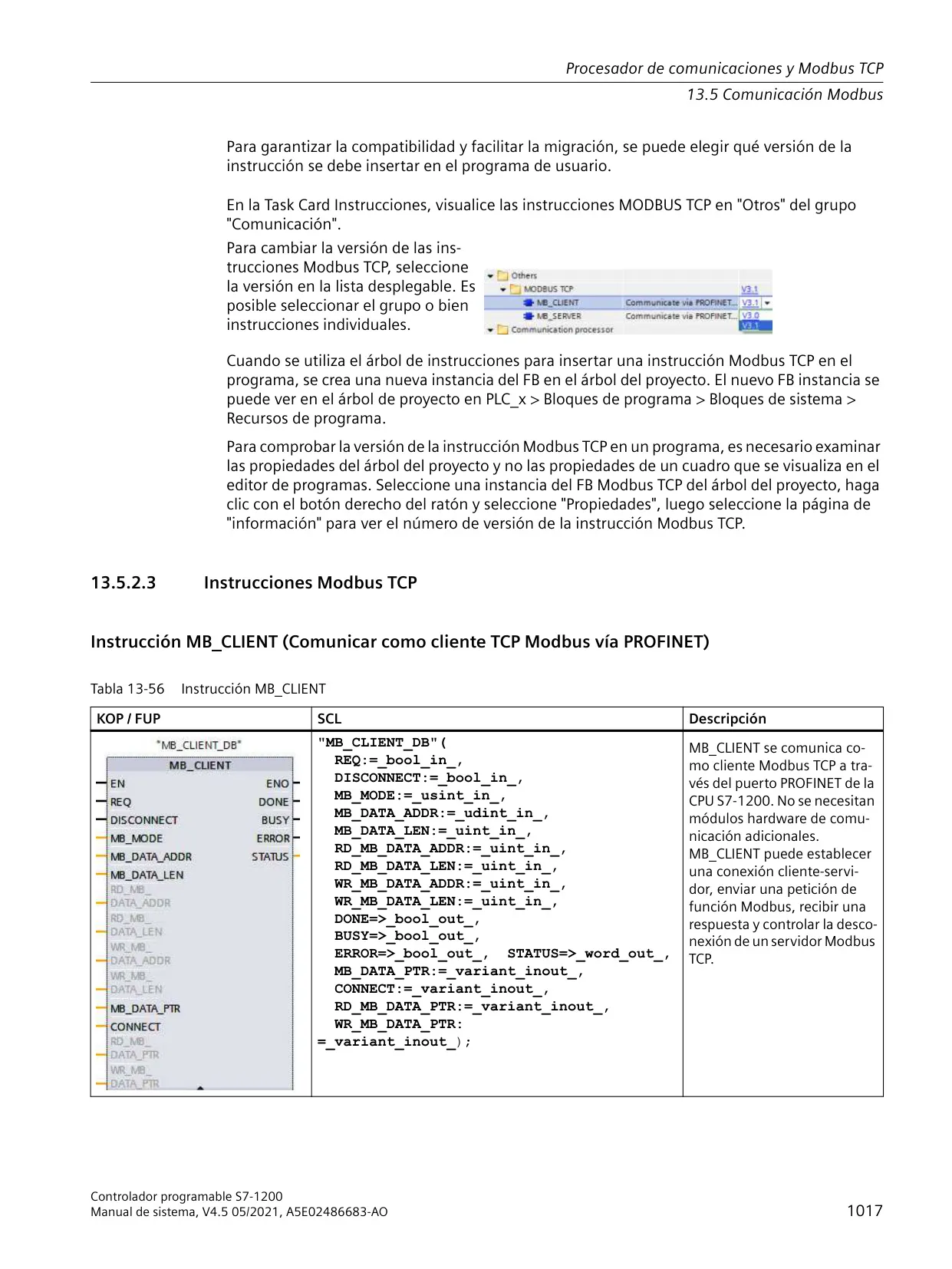

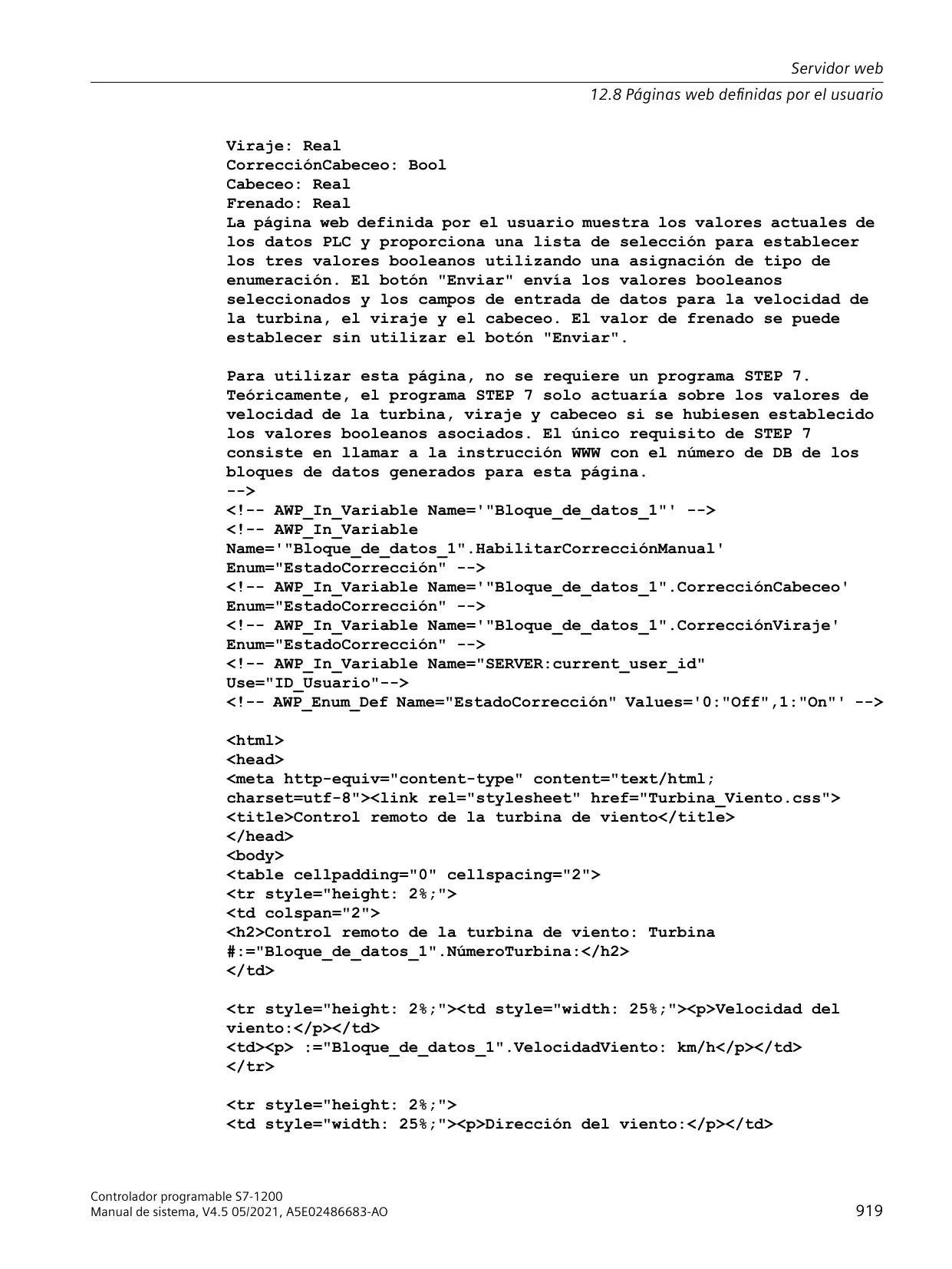

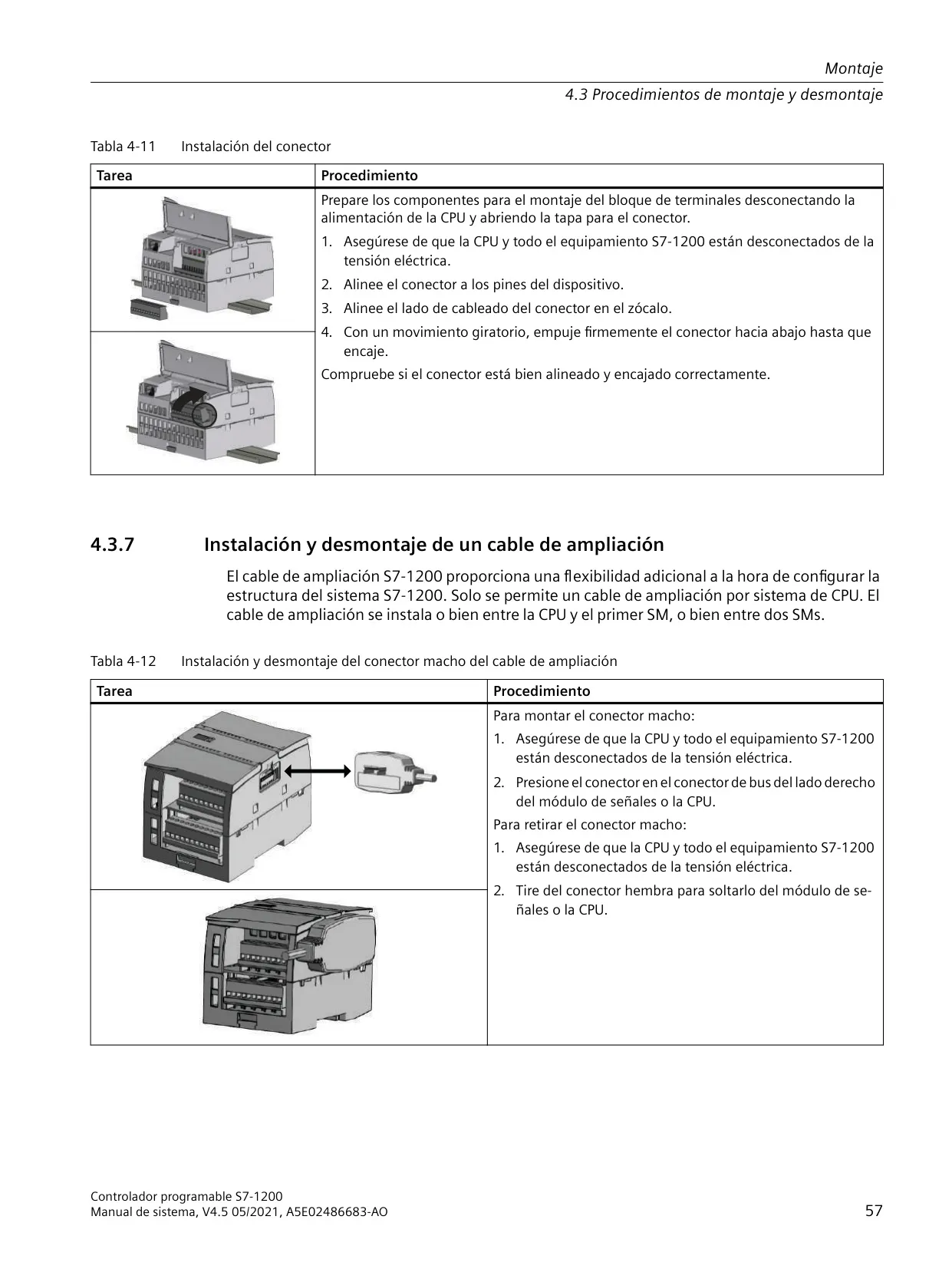

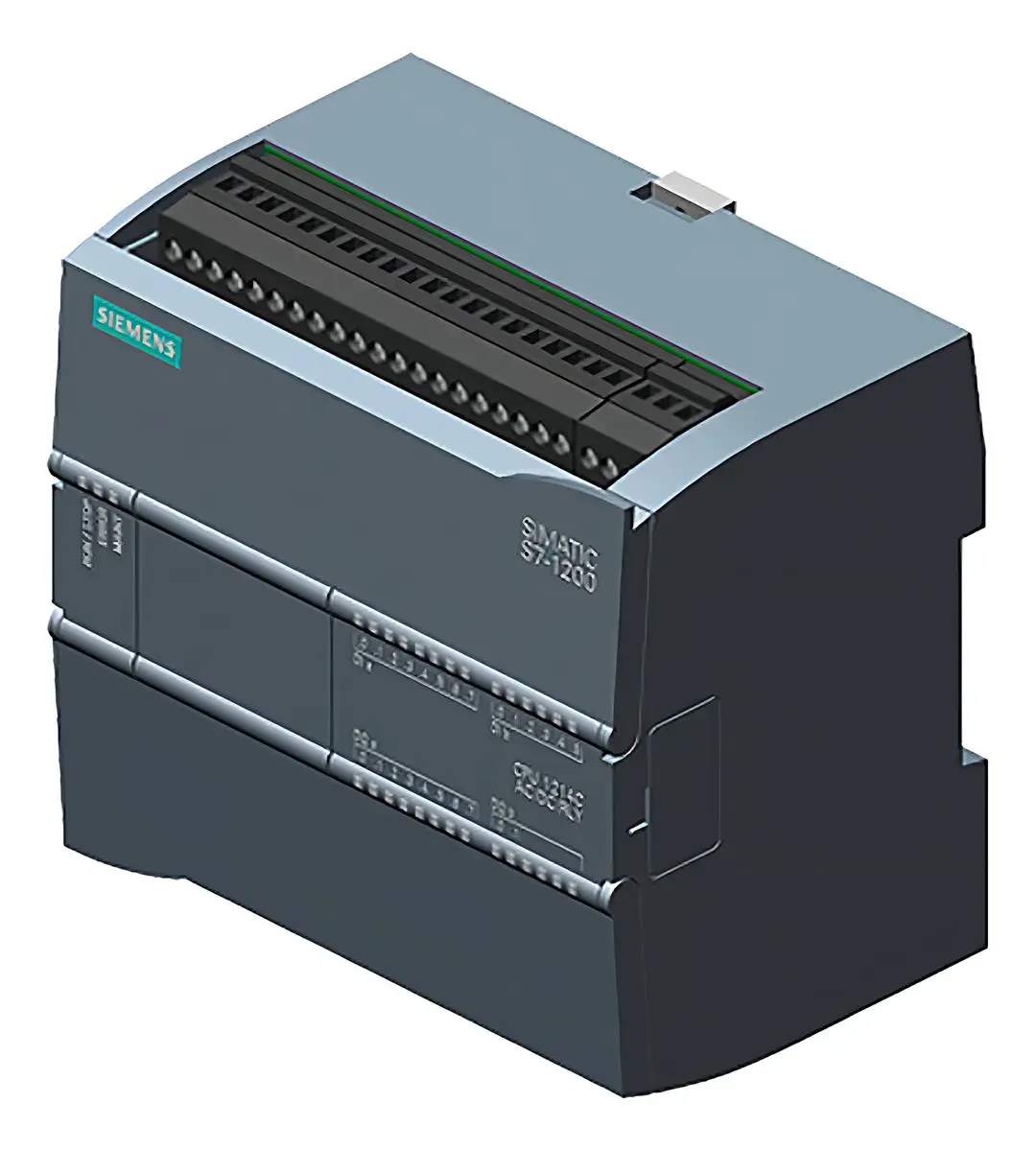

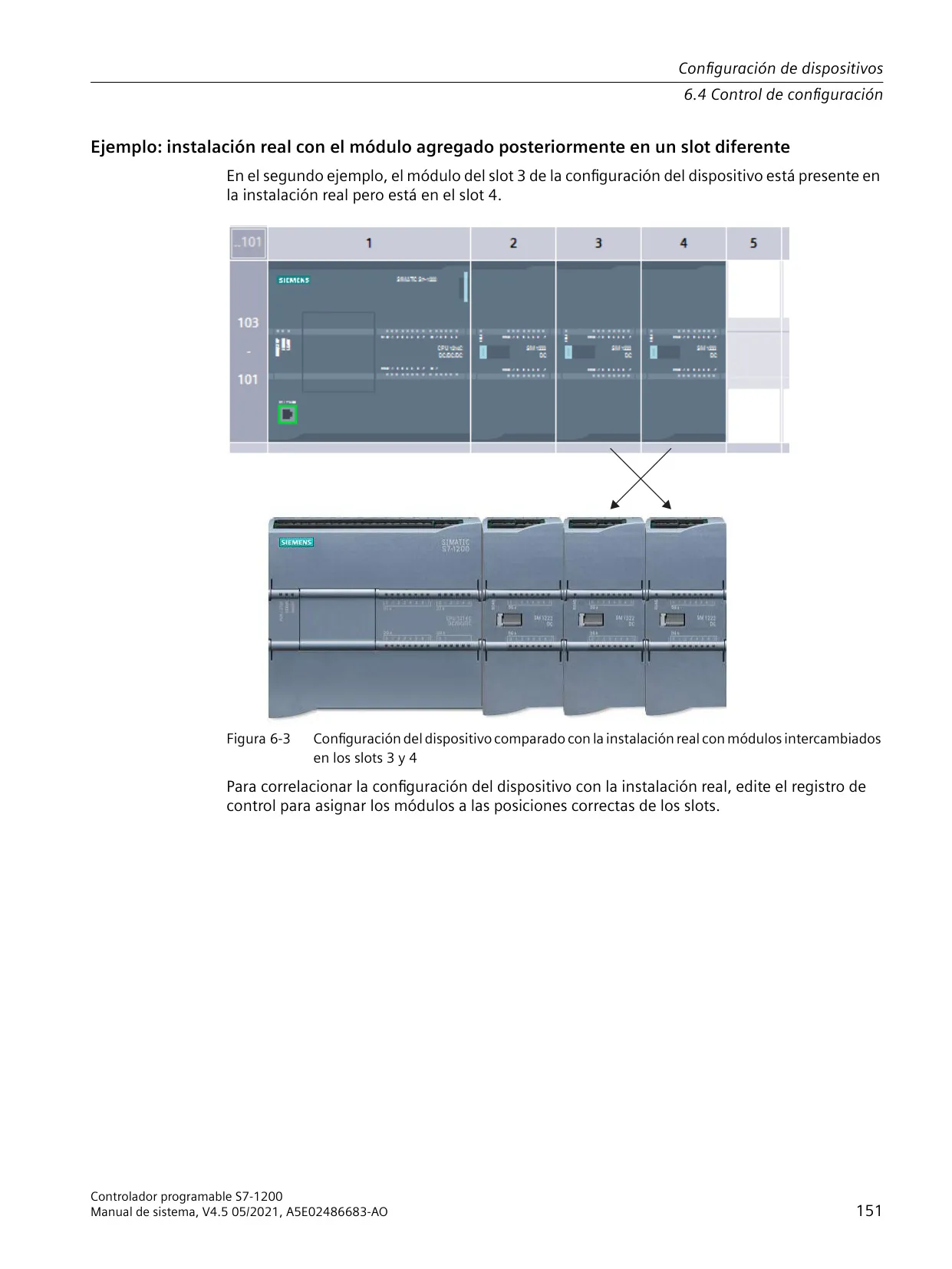

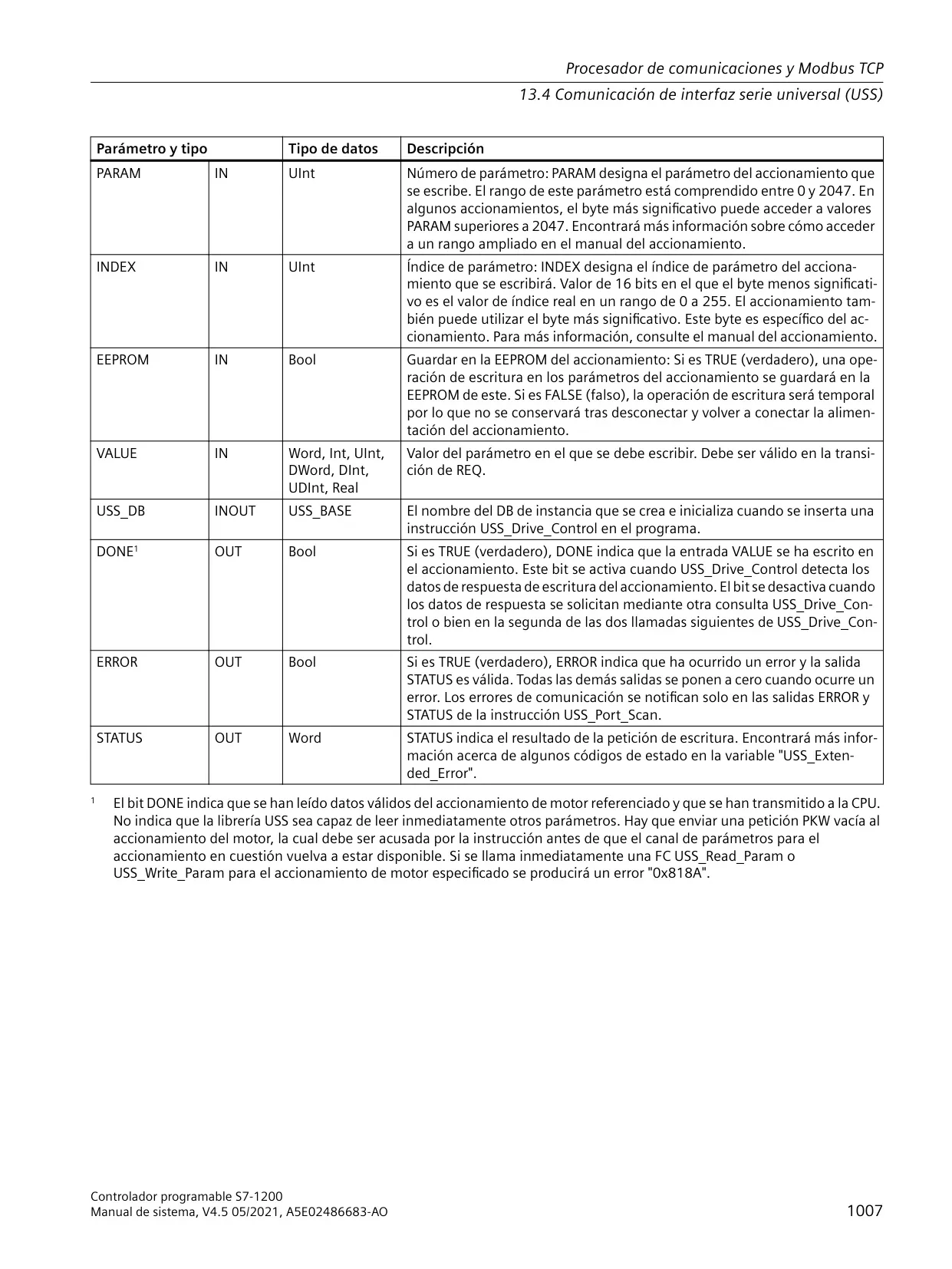

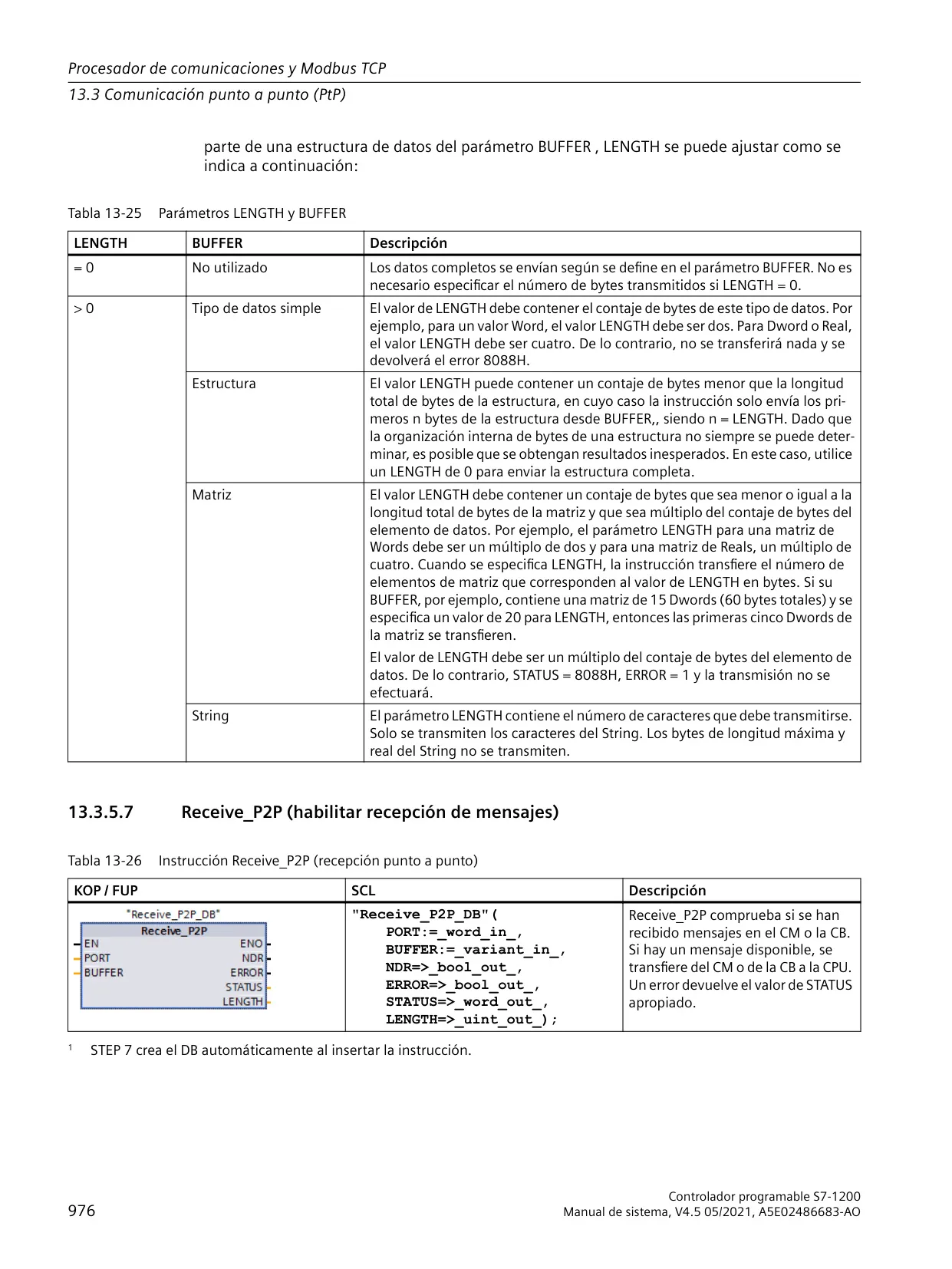

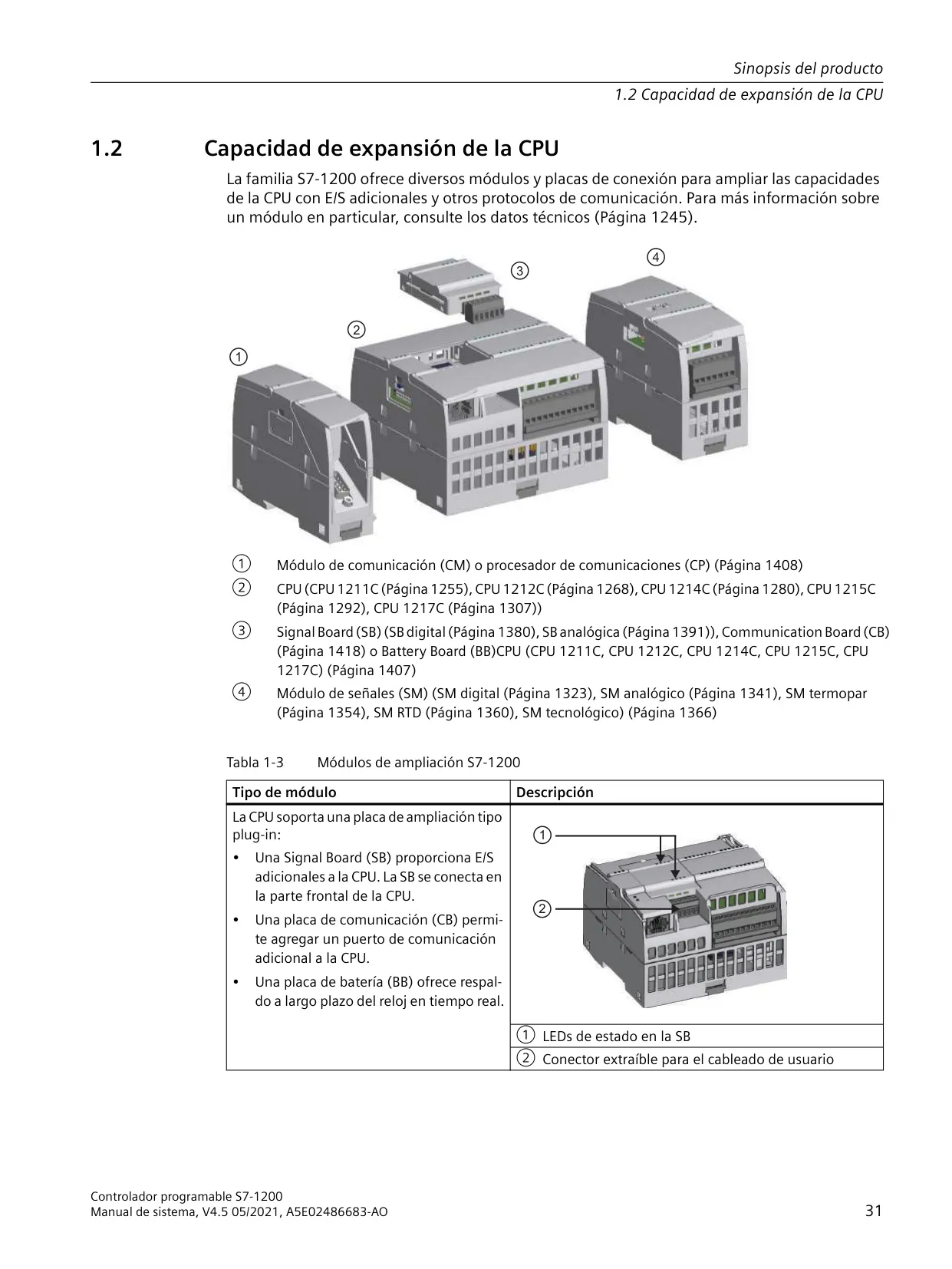

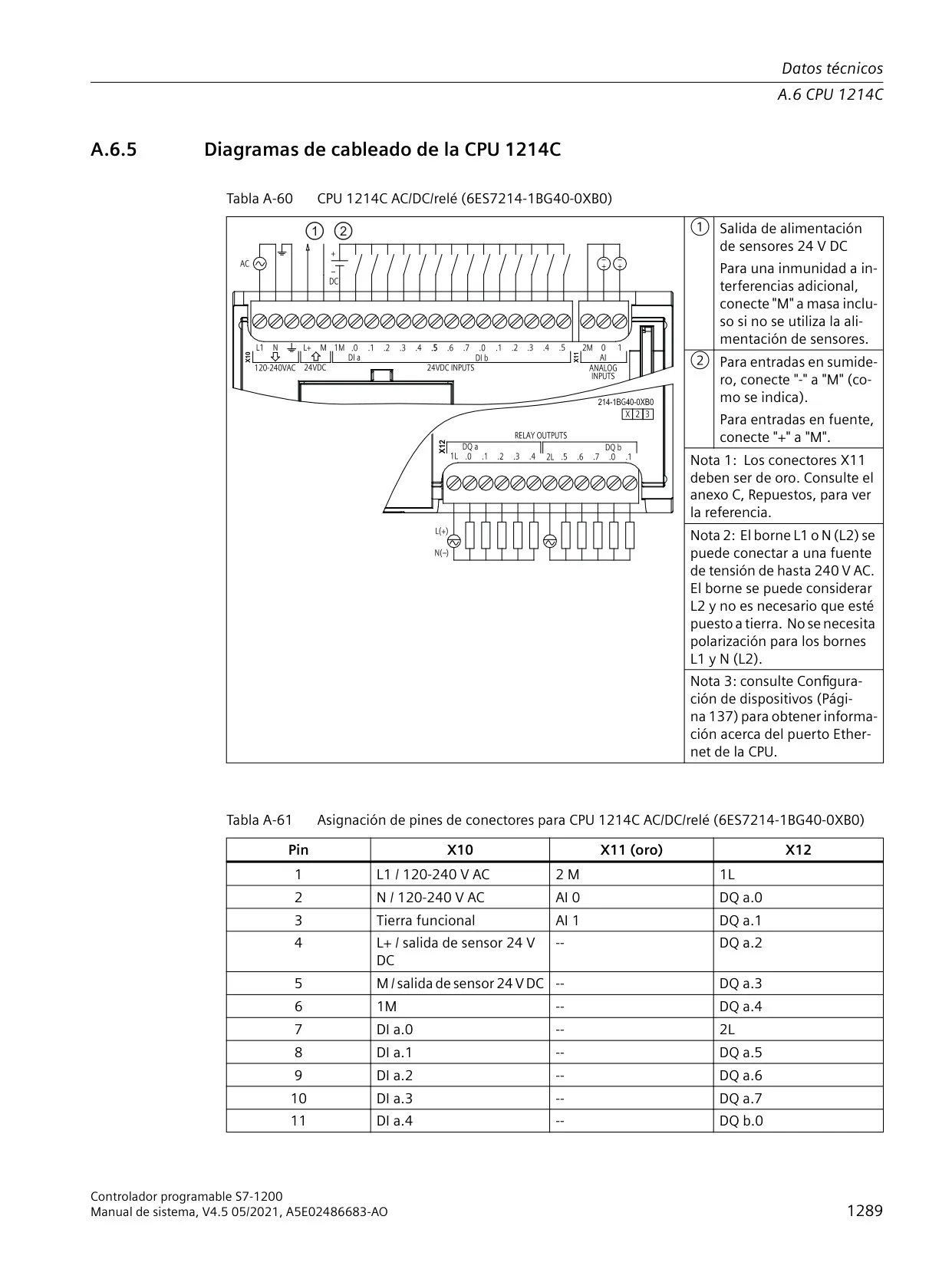

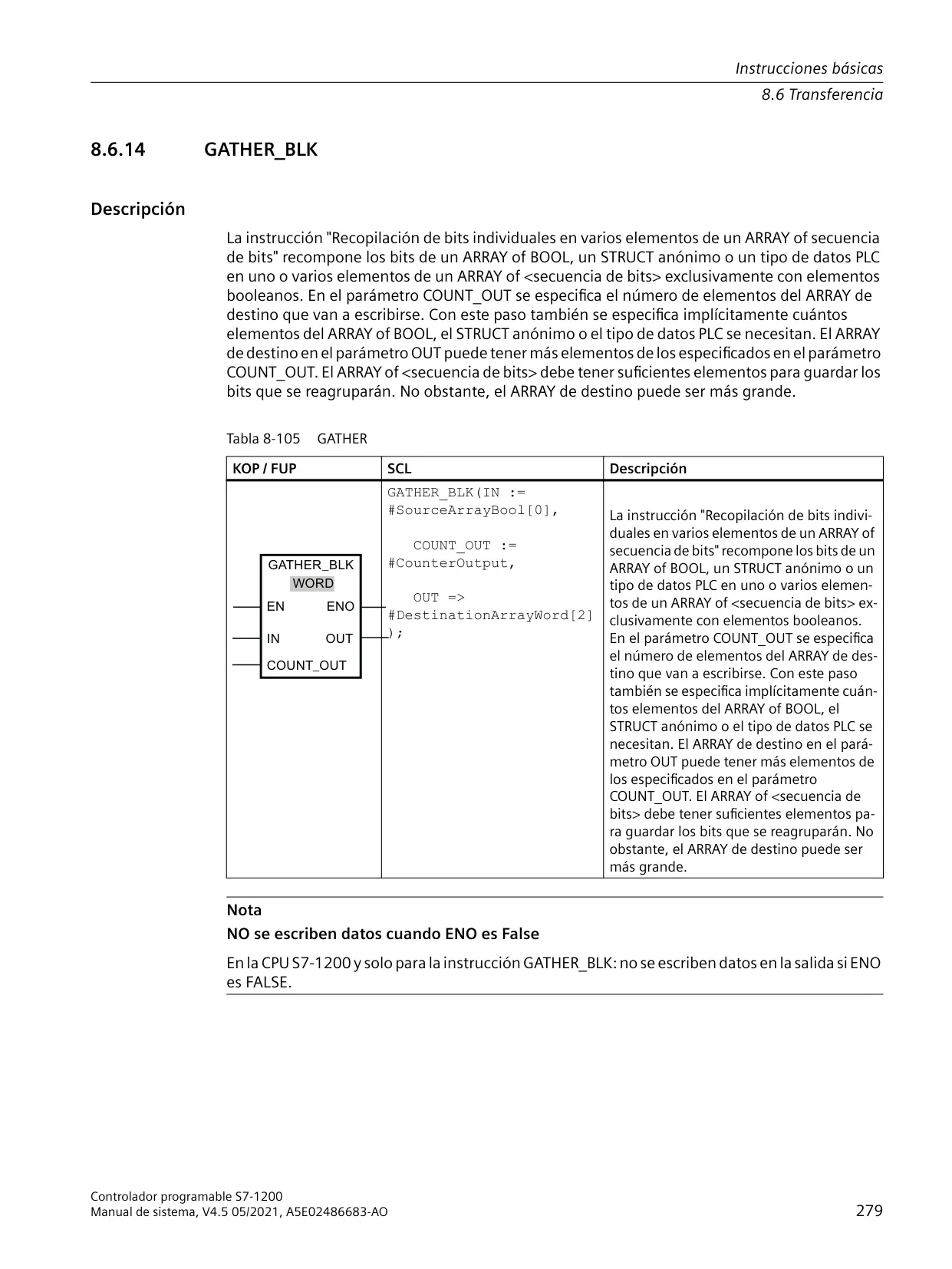

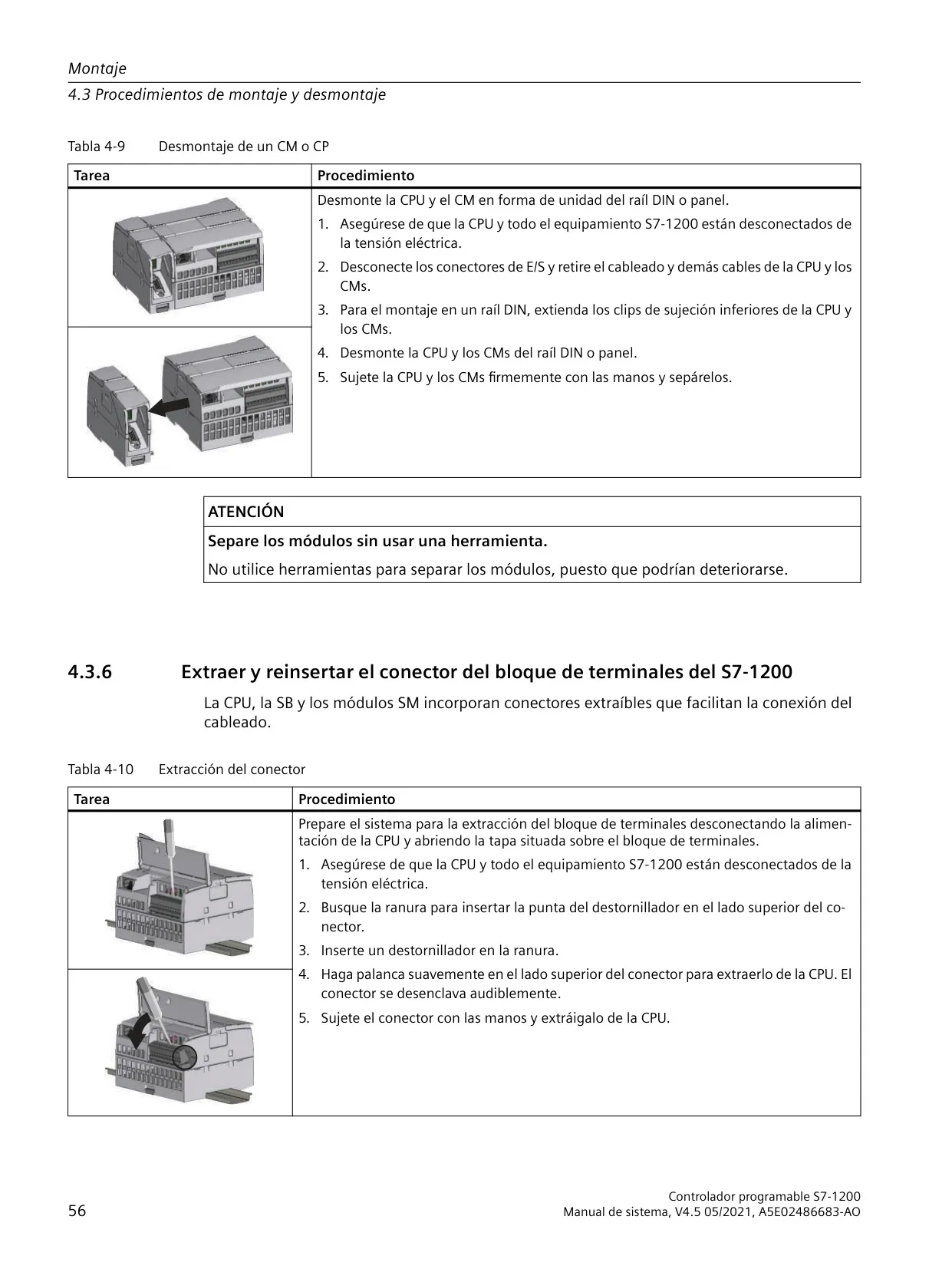

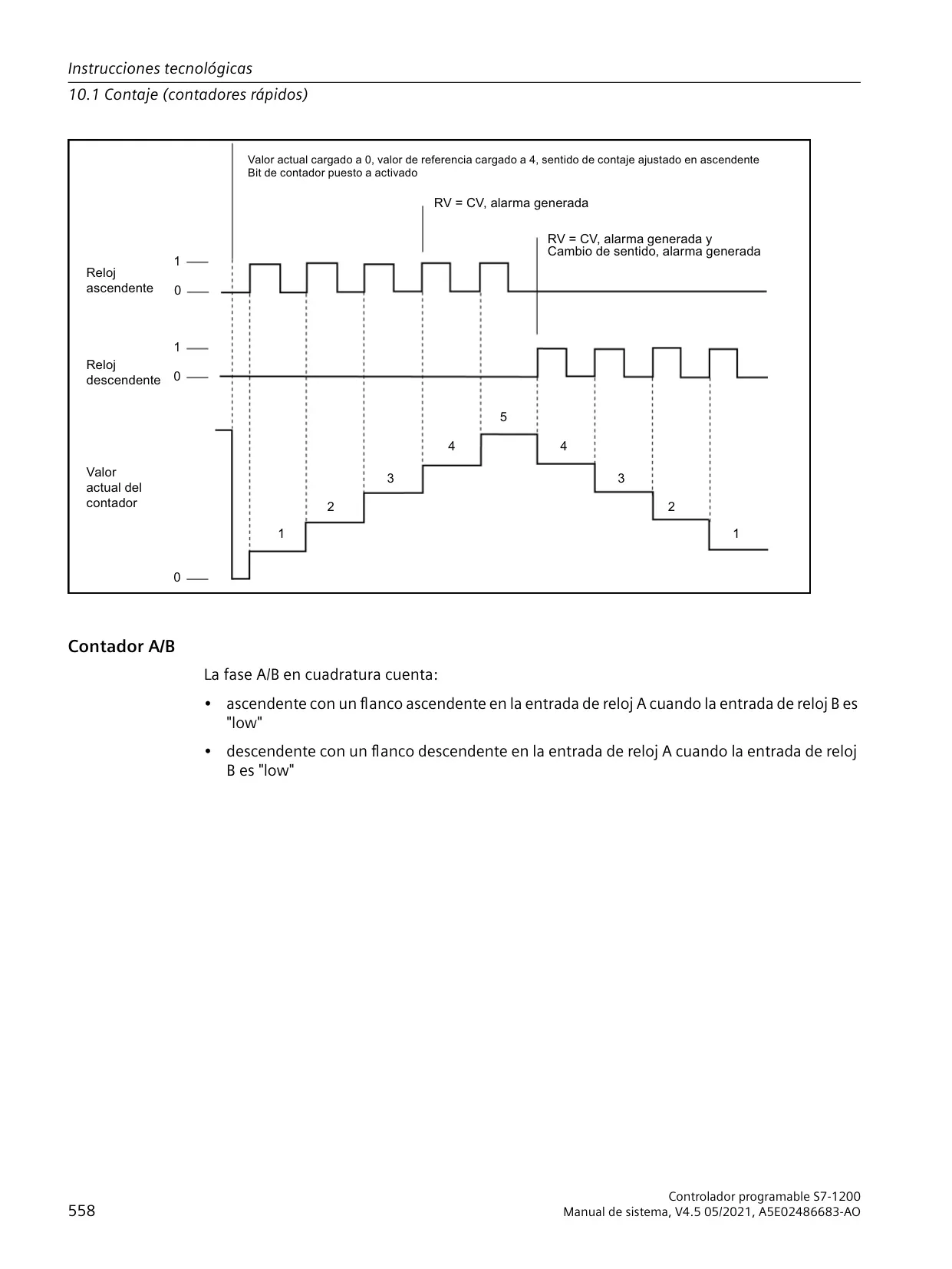

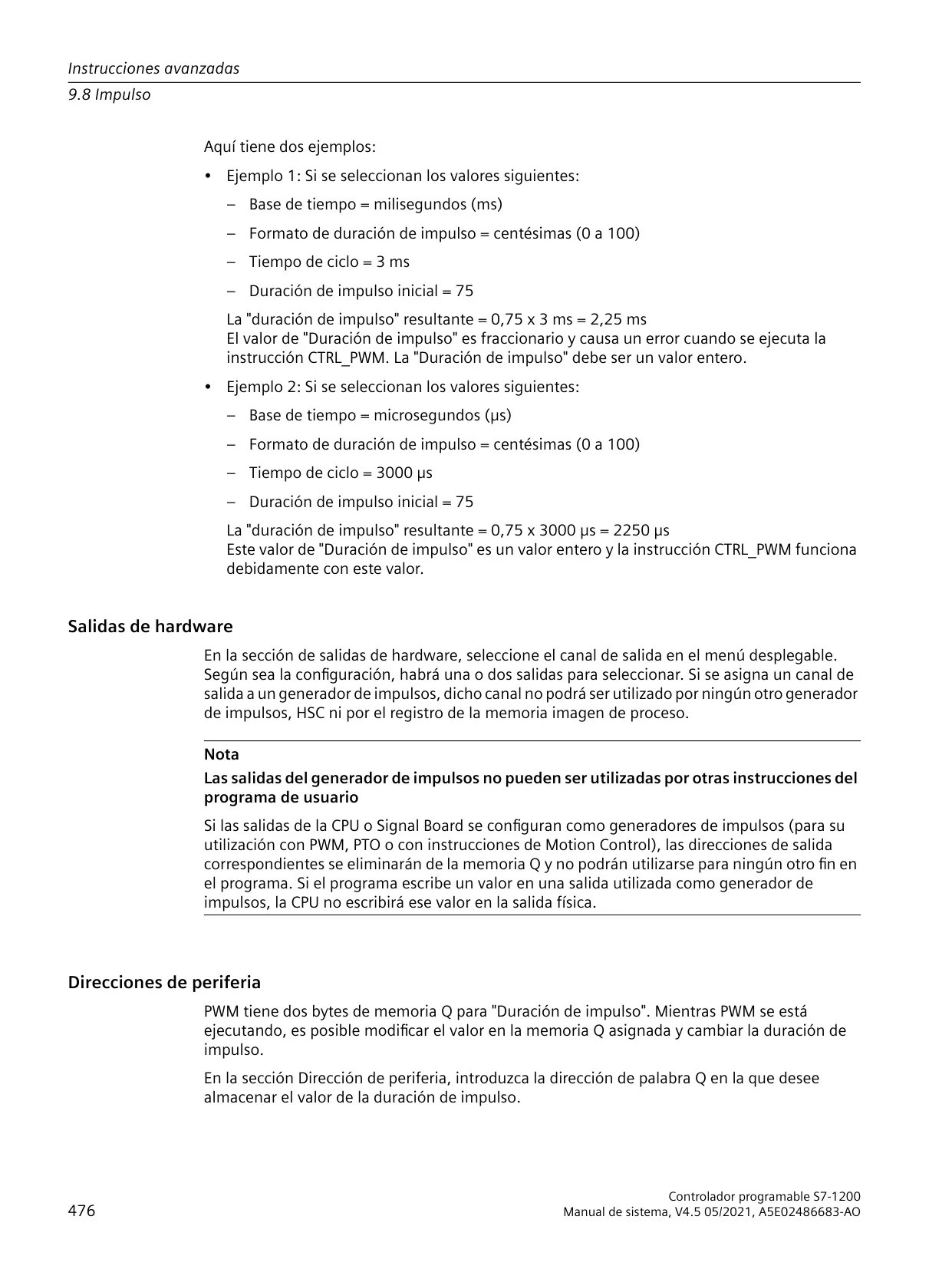

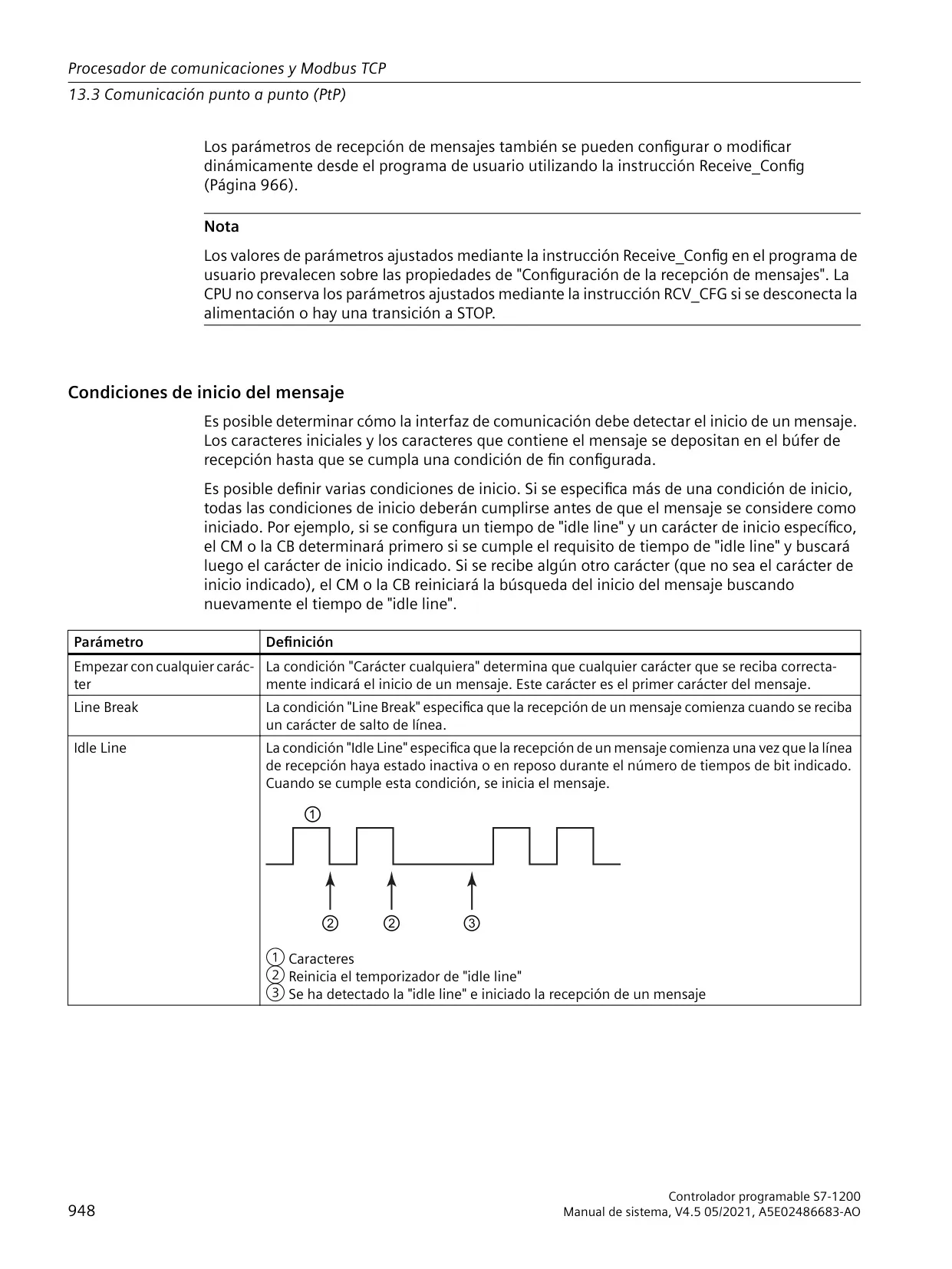

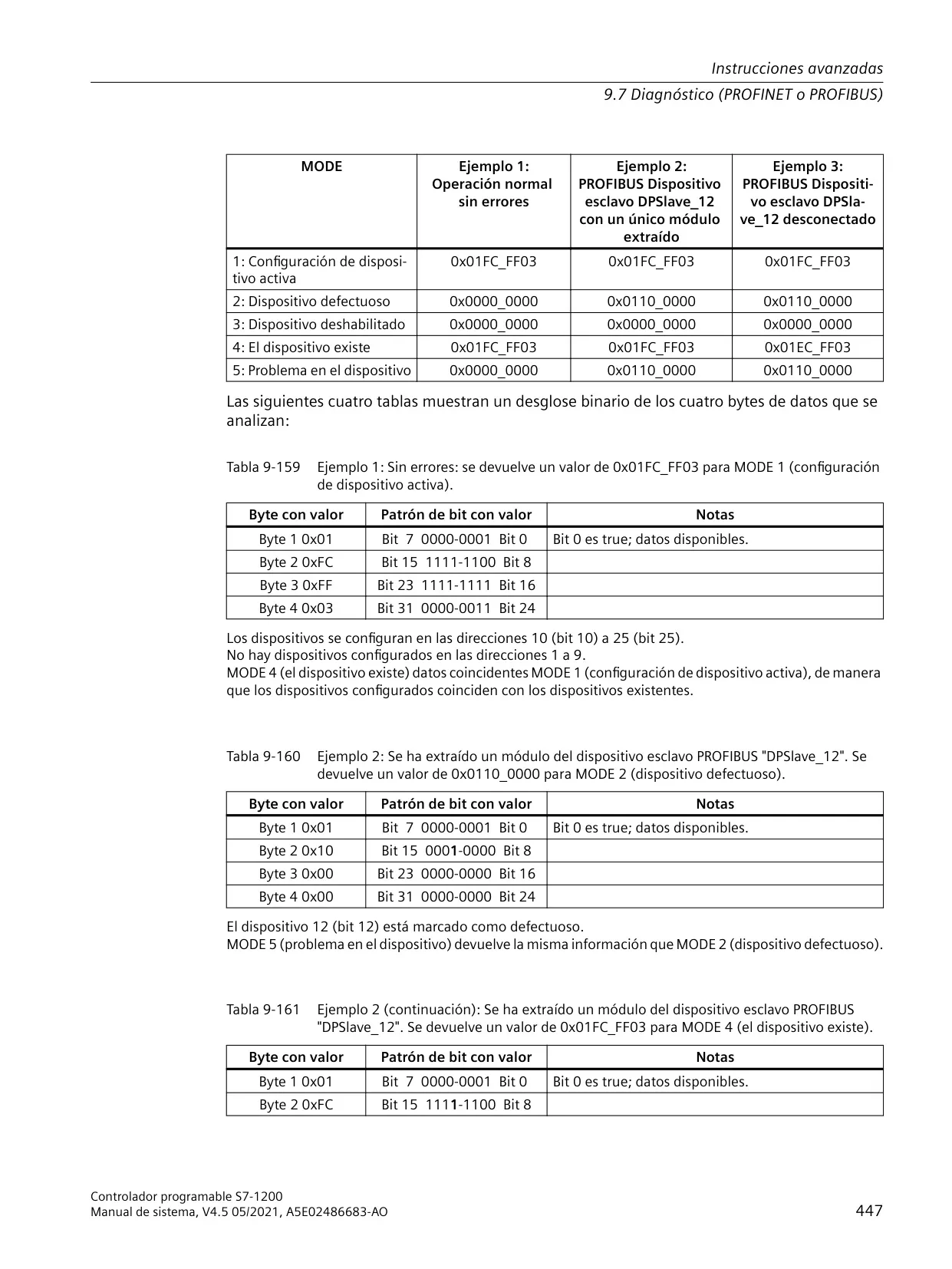

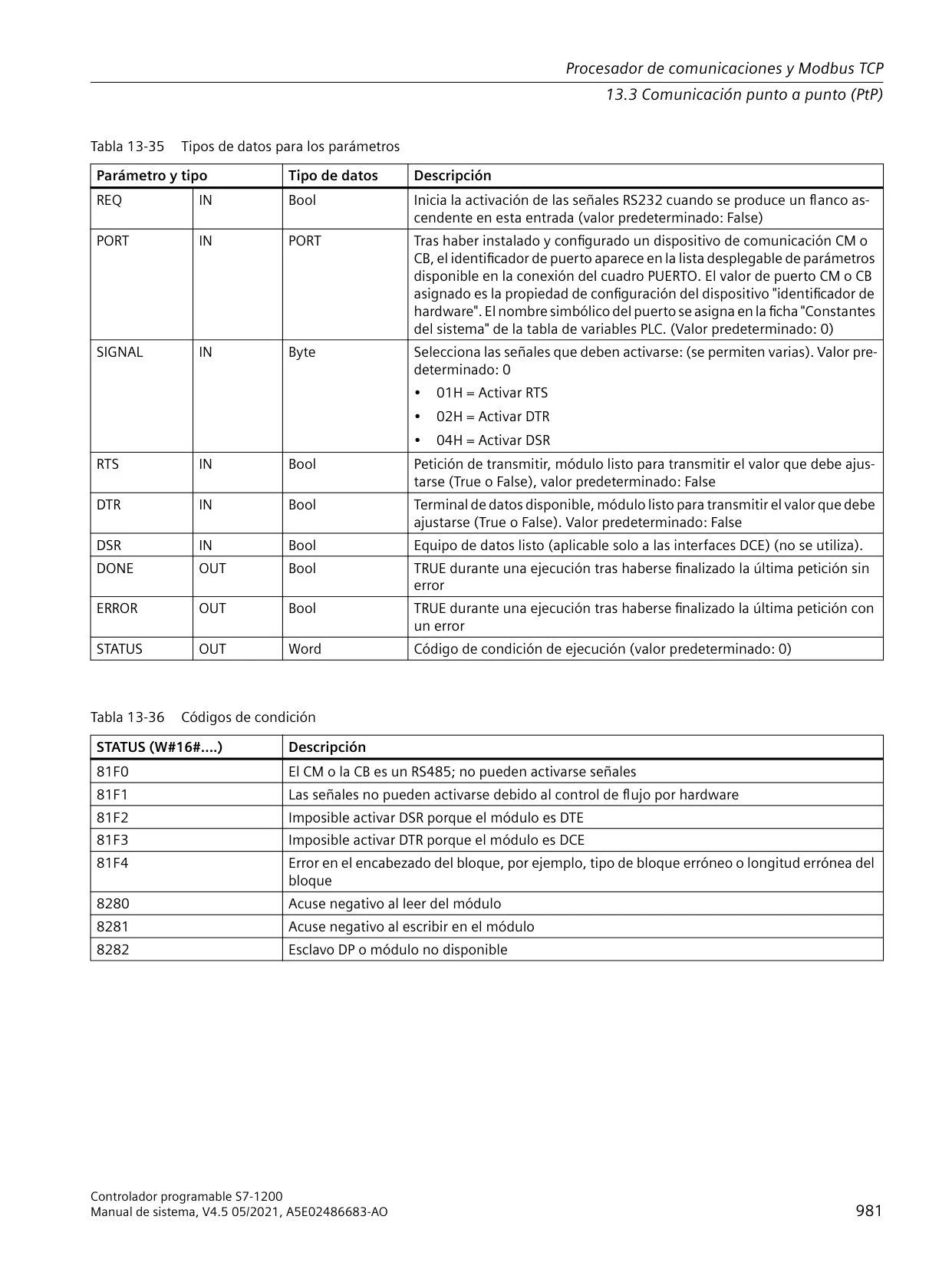

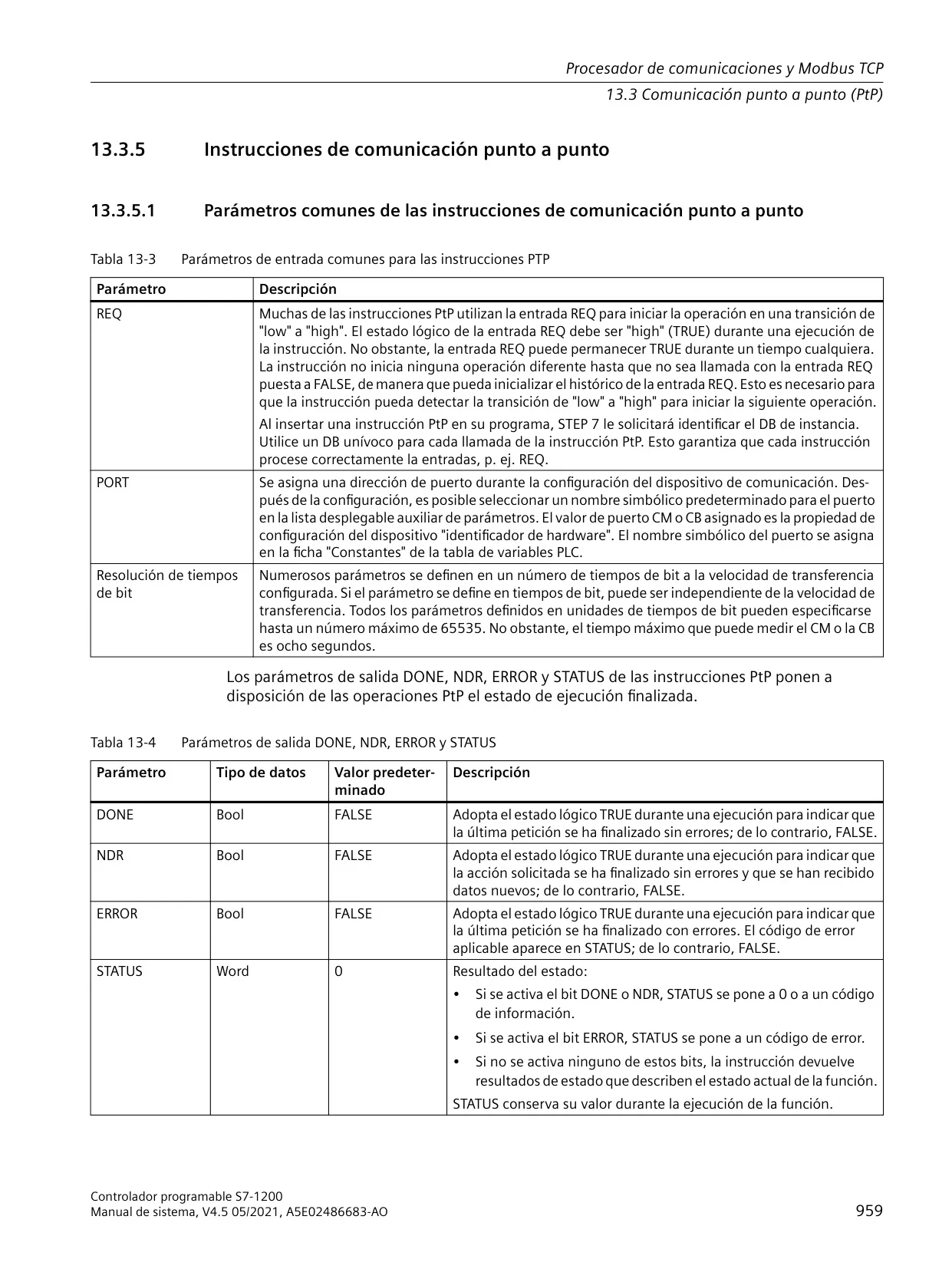

Imágenes del Producto

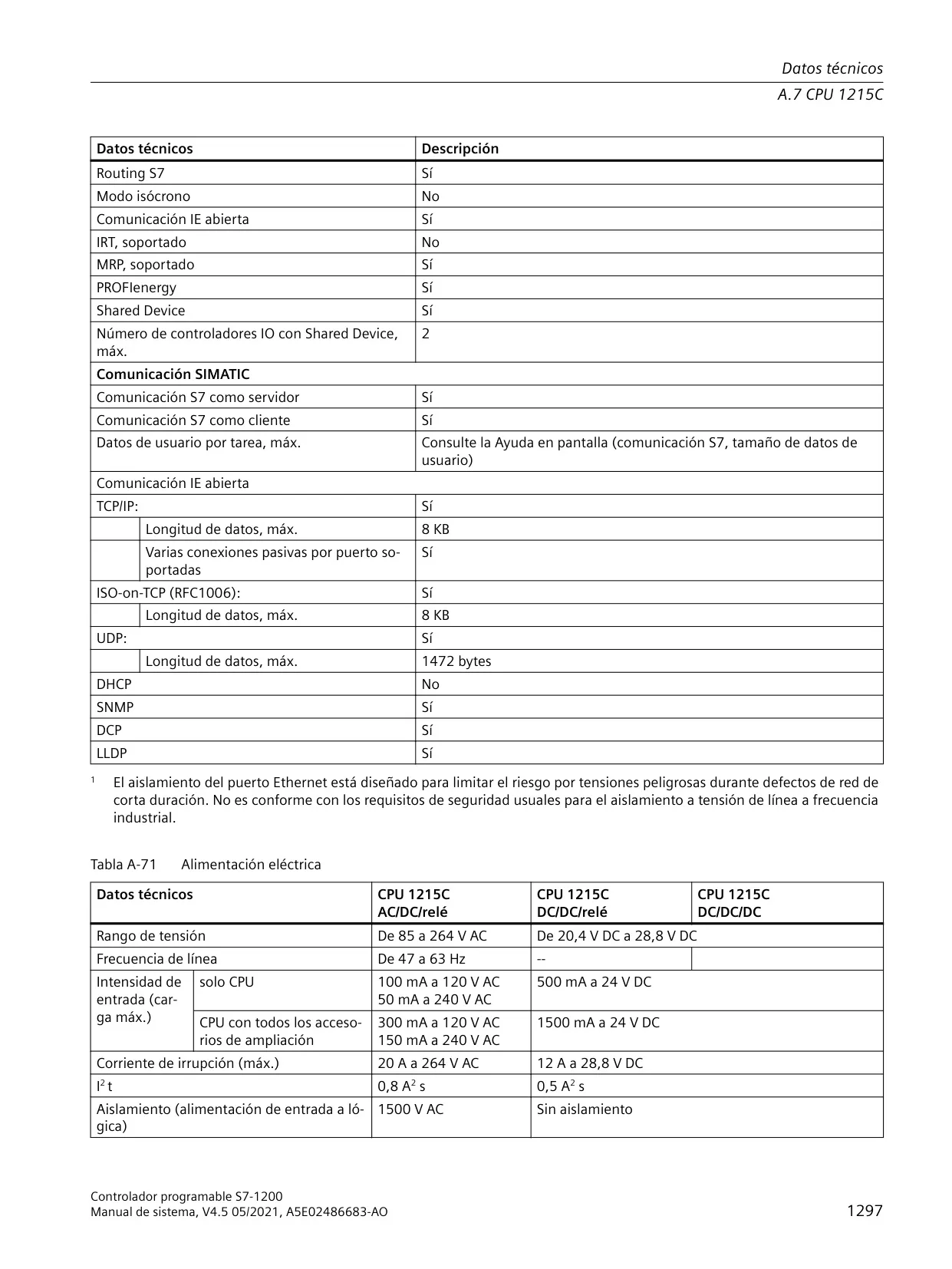

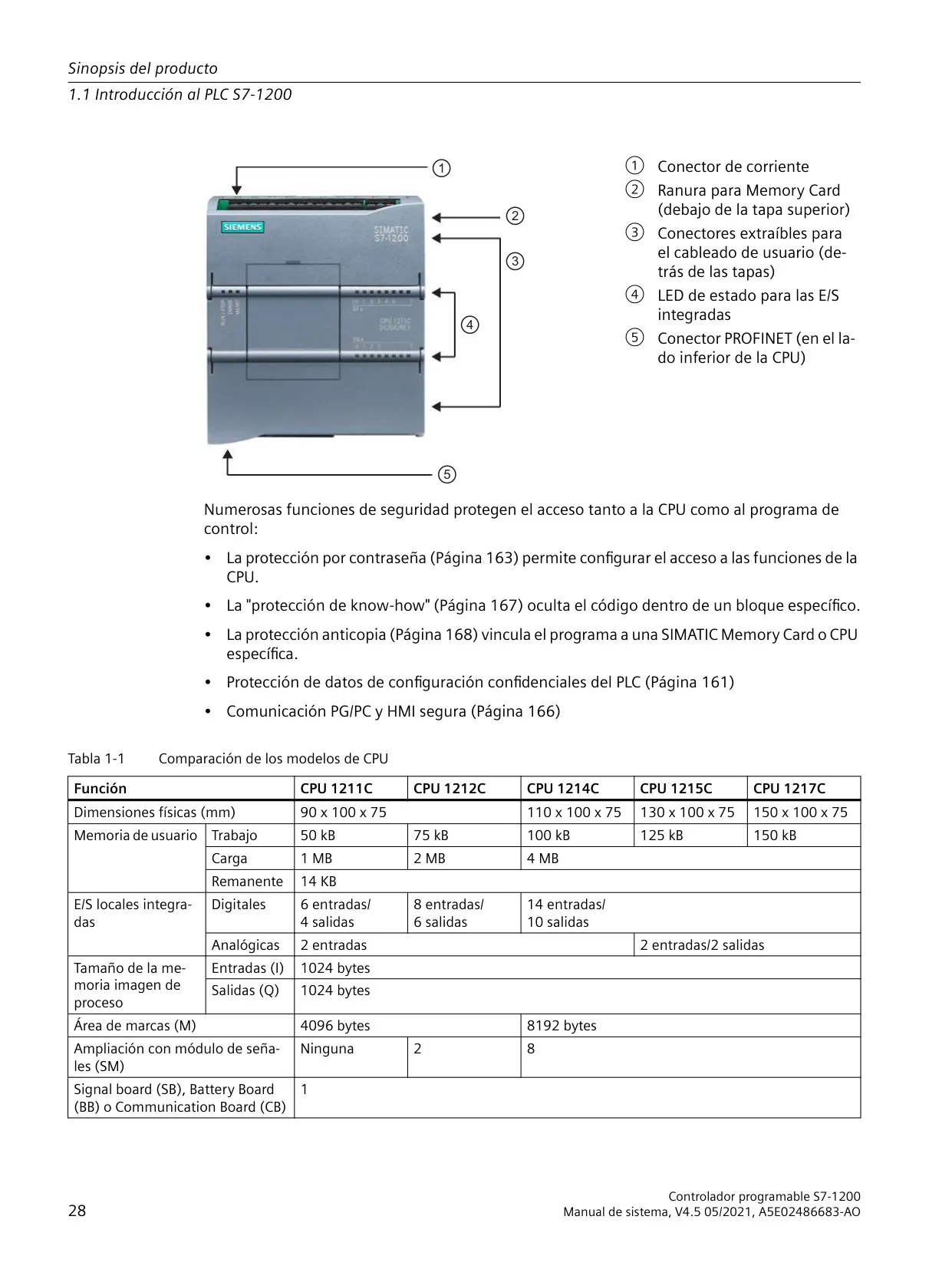

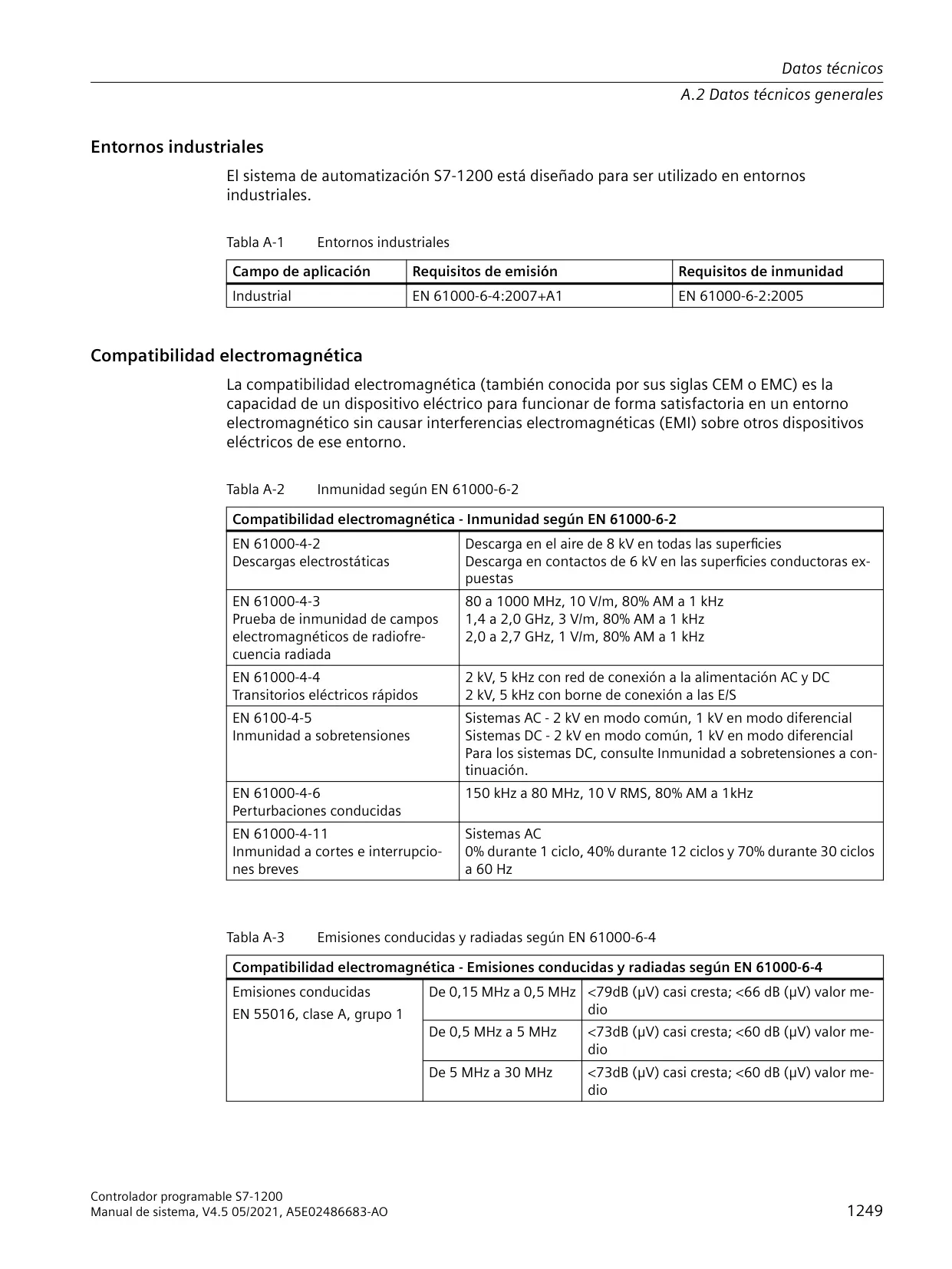

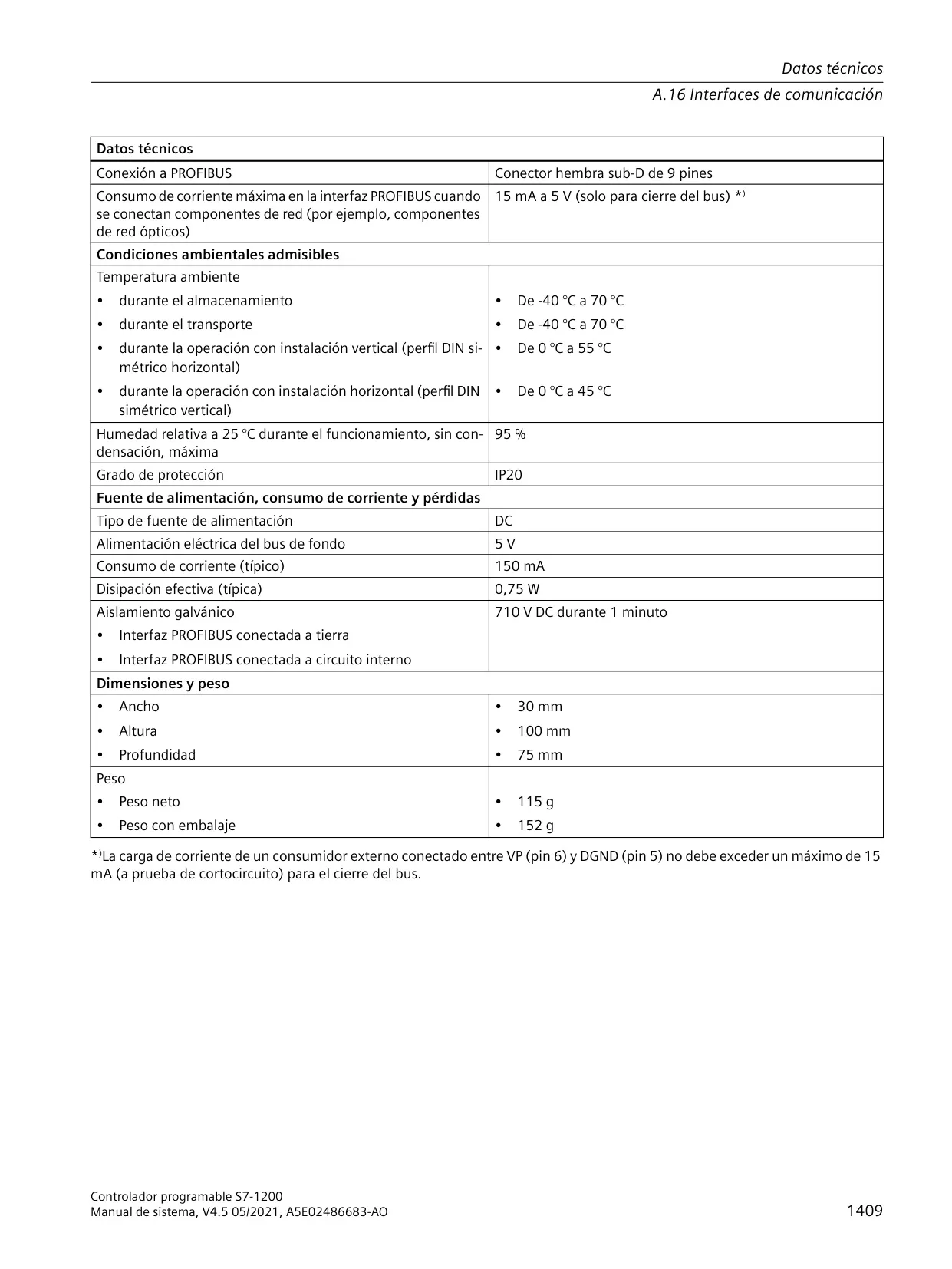

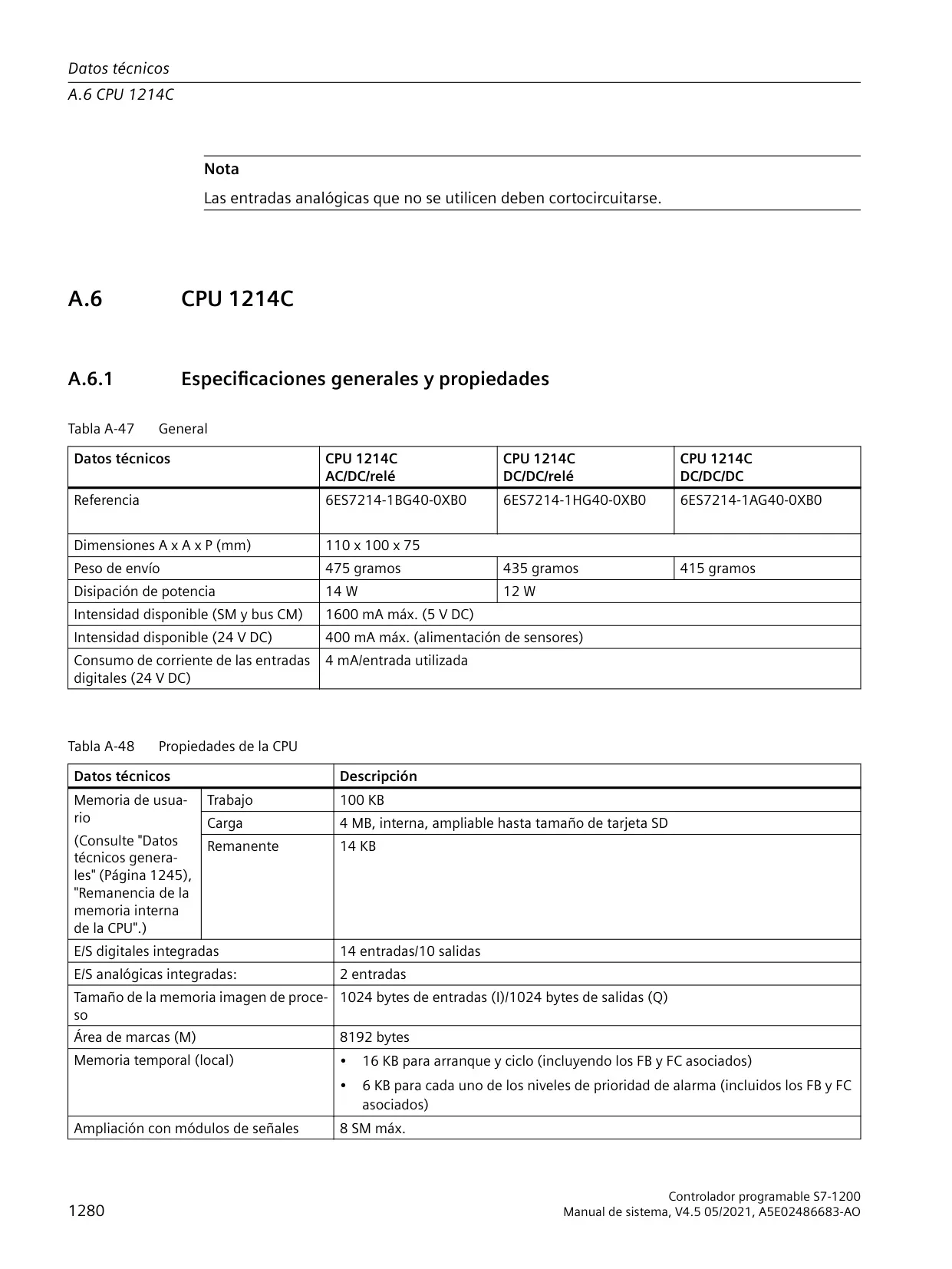

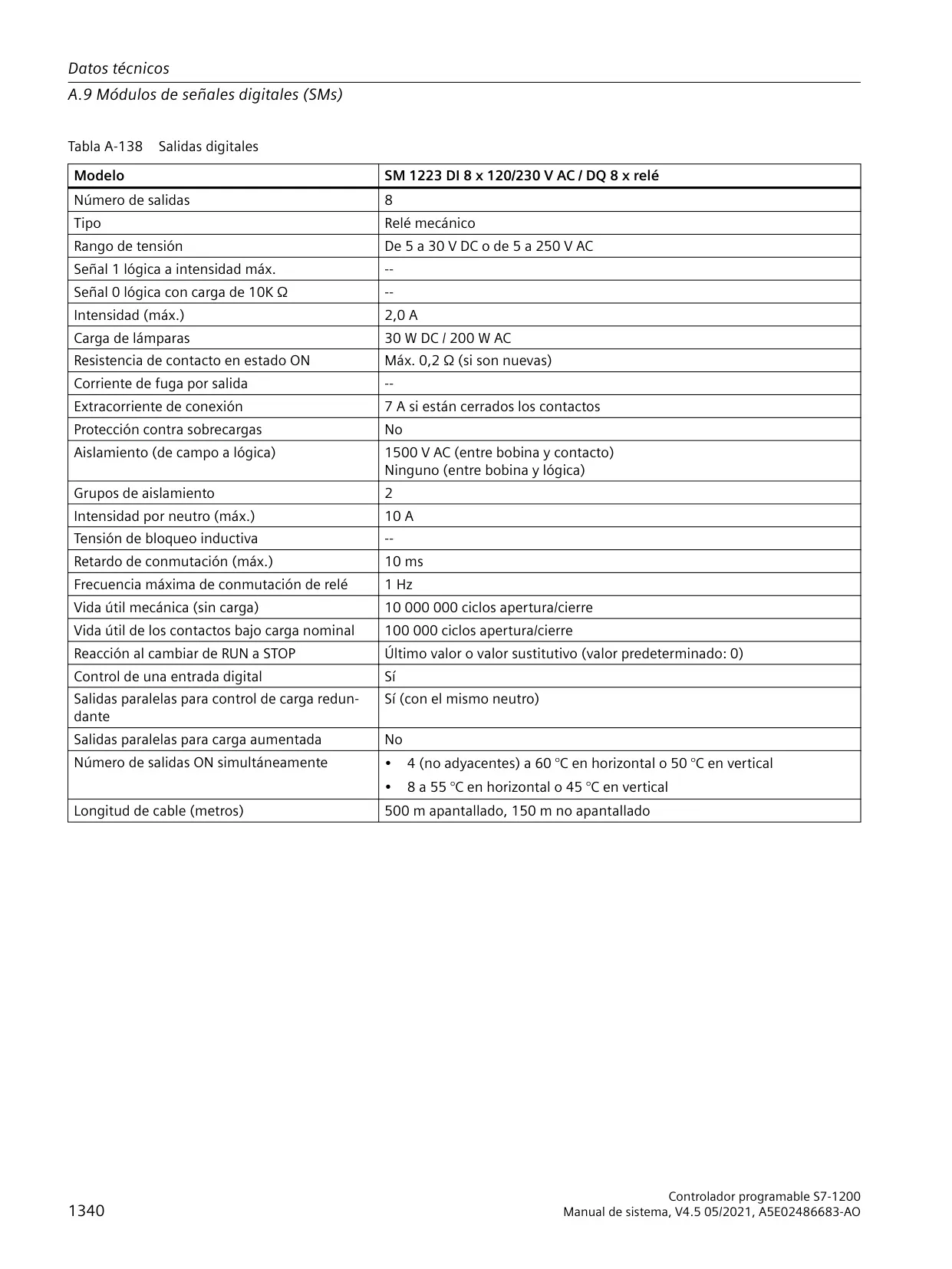

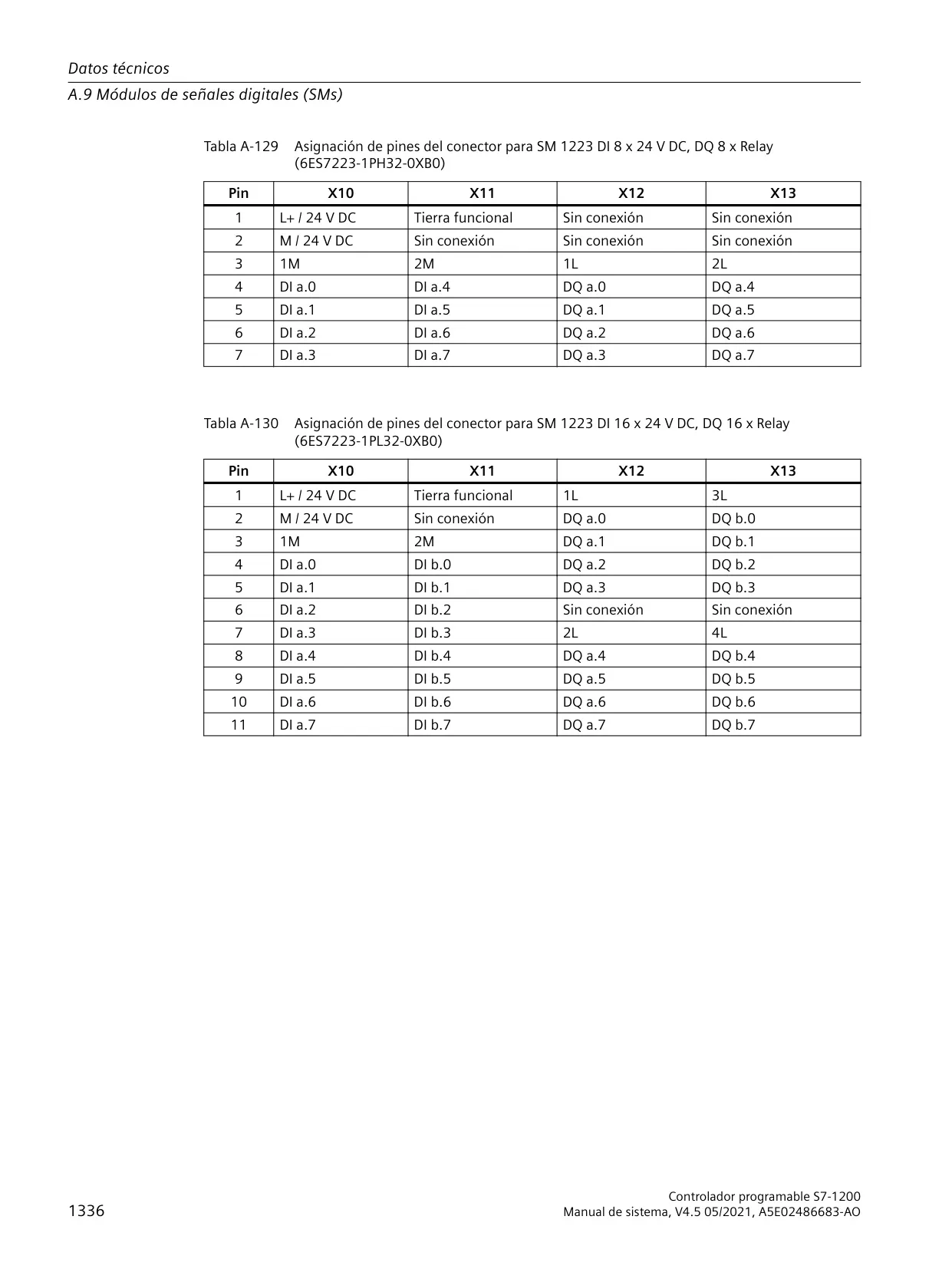

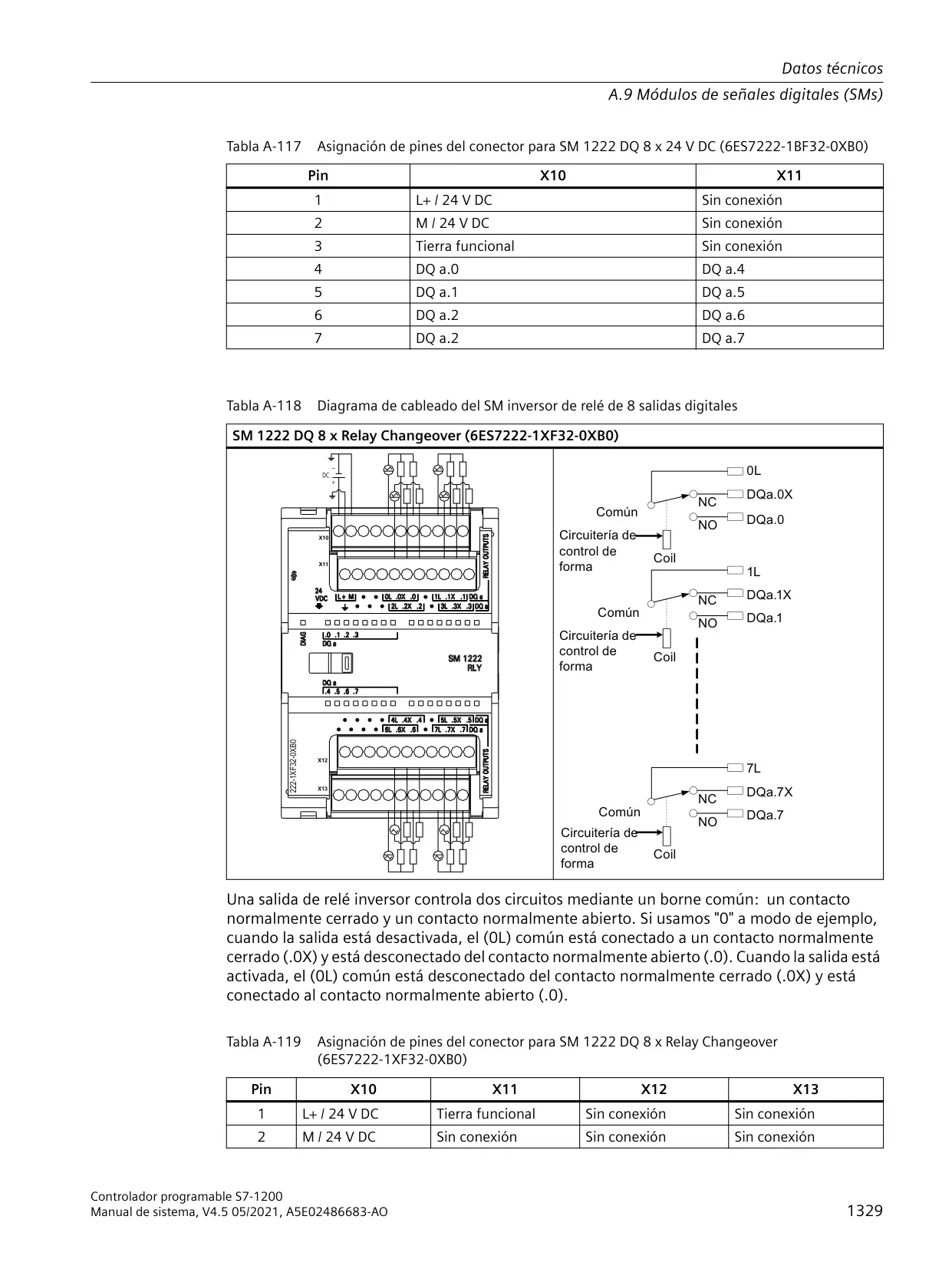

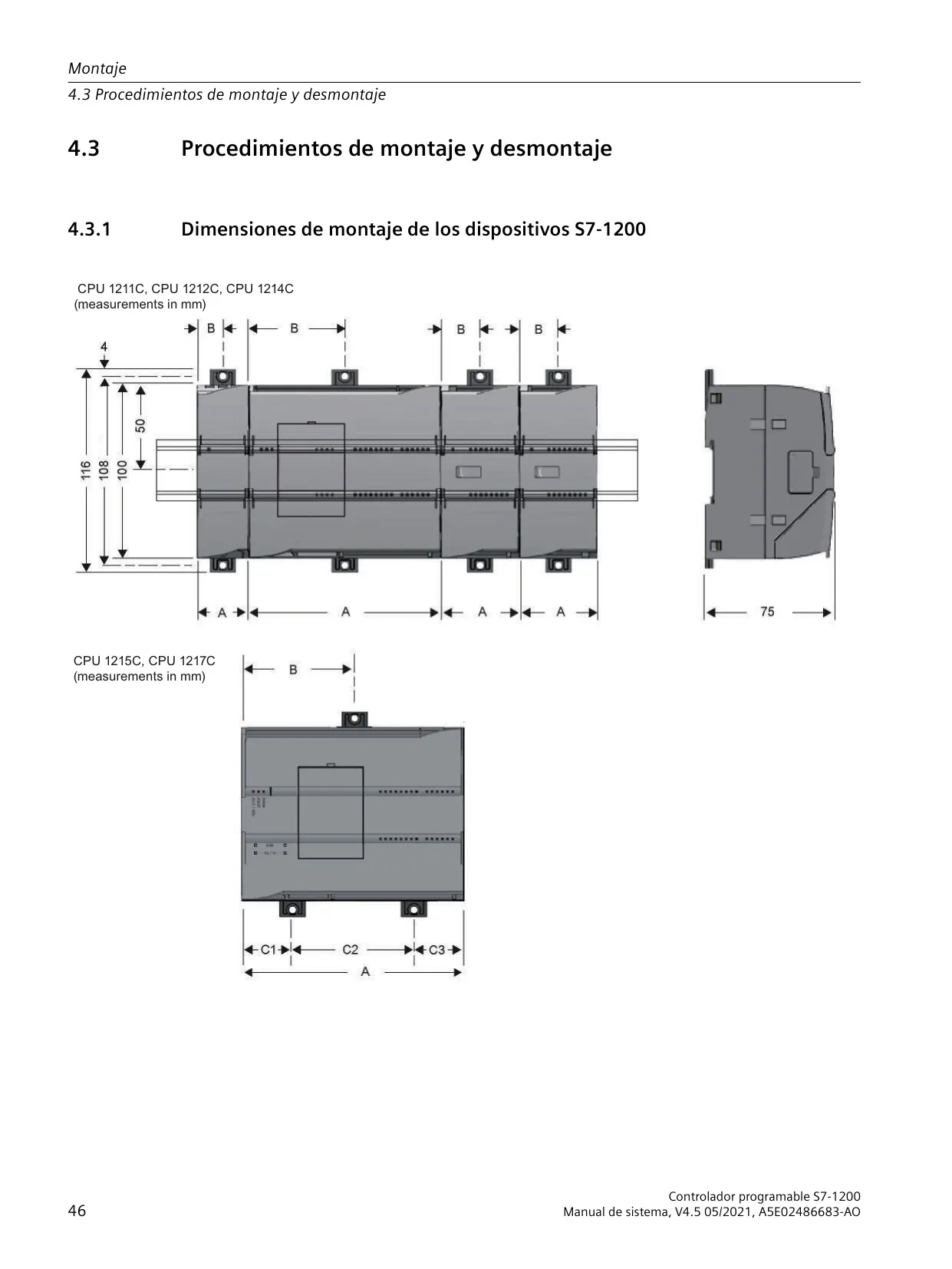

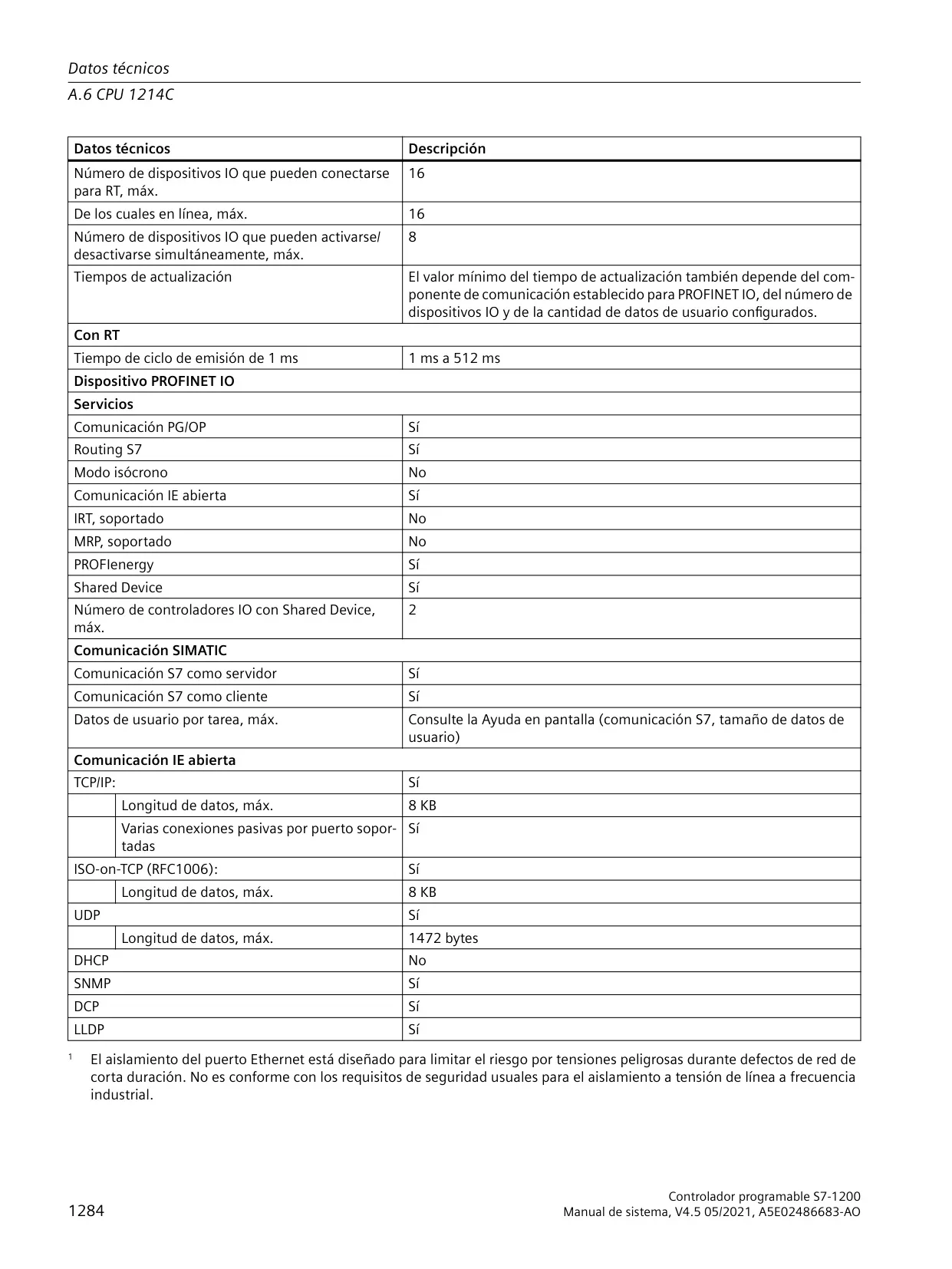

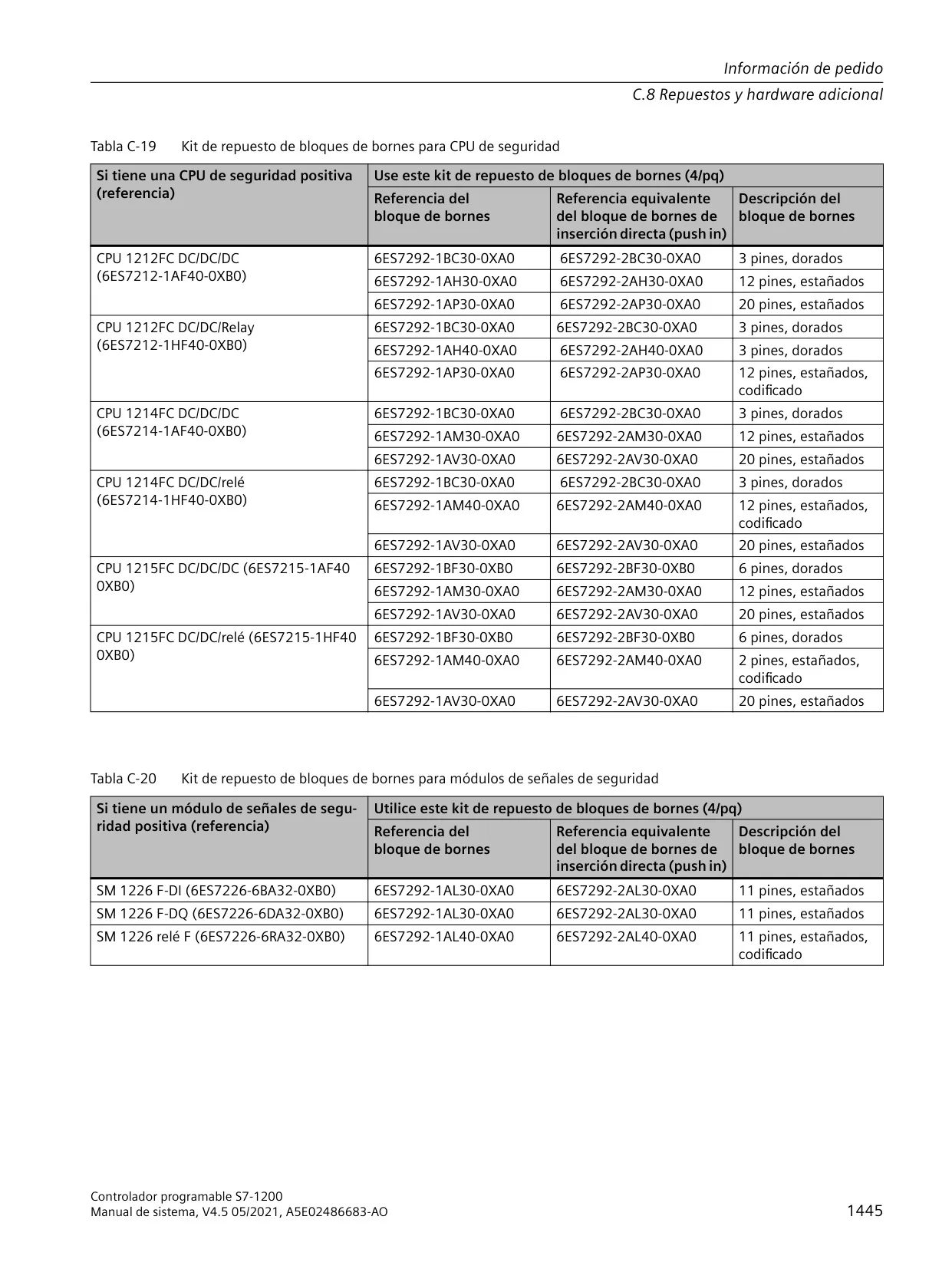

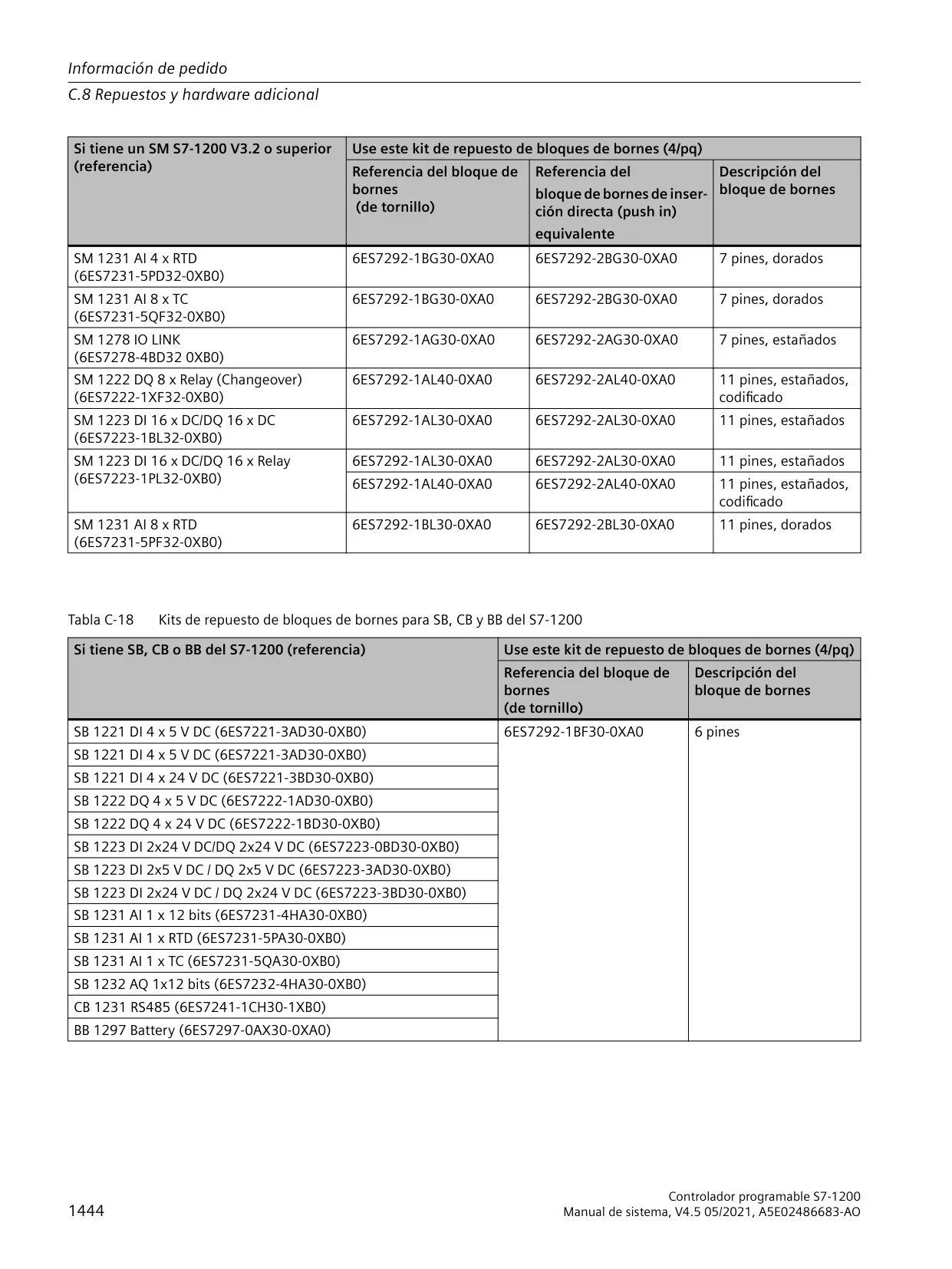

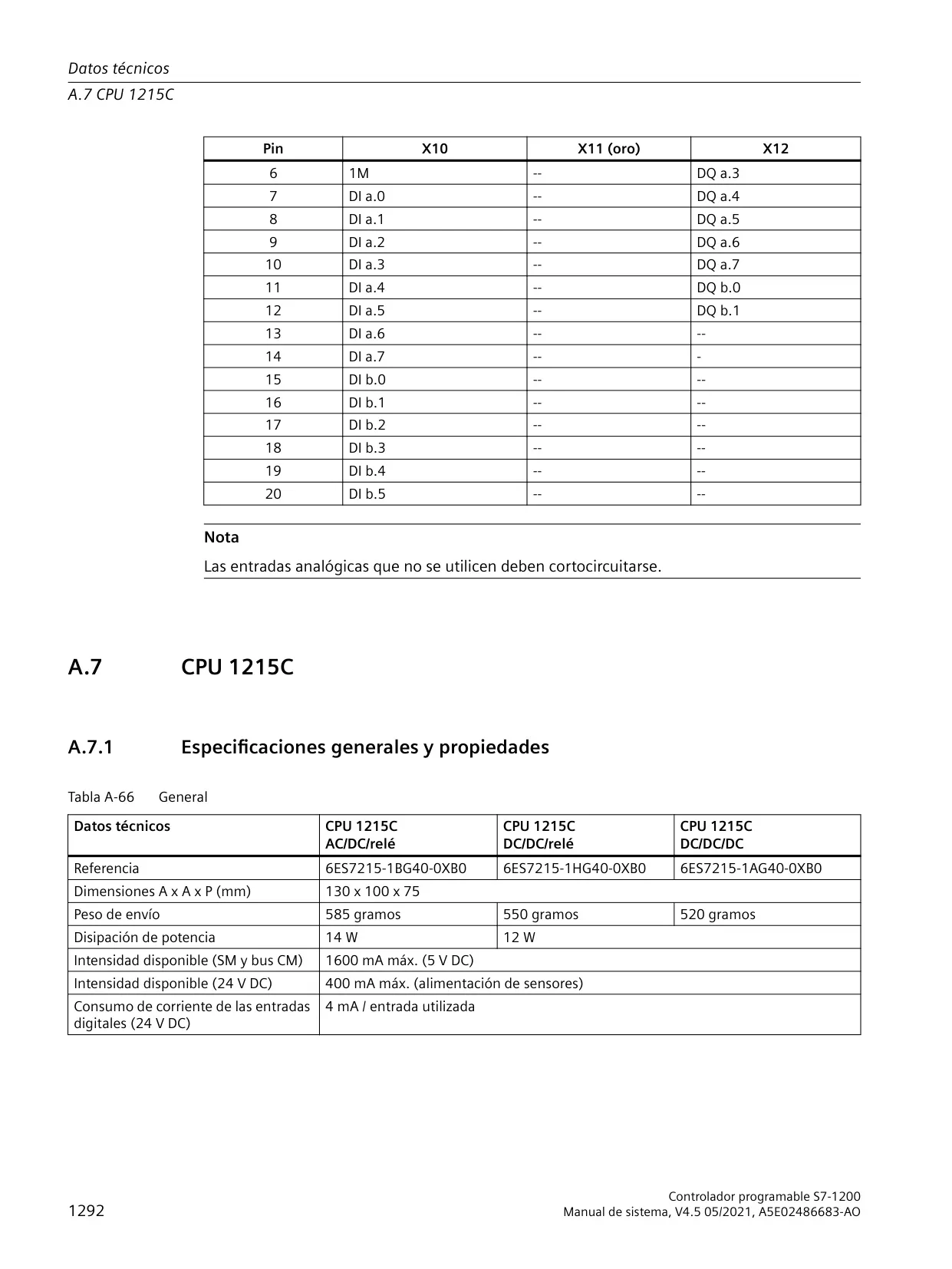

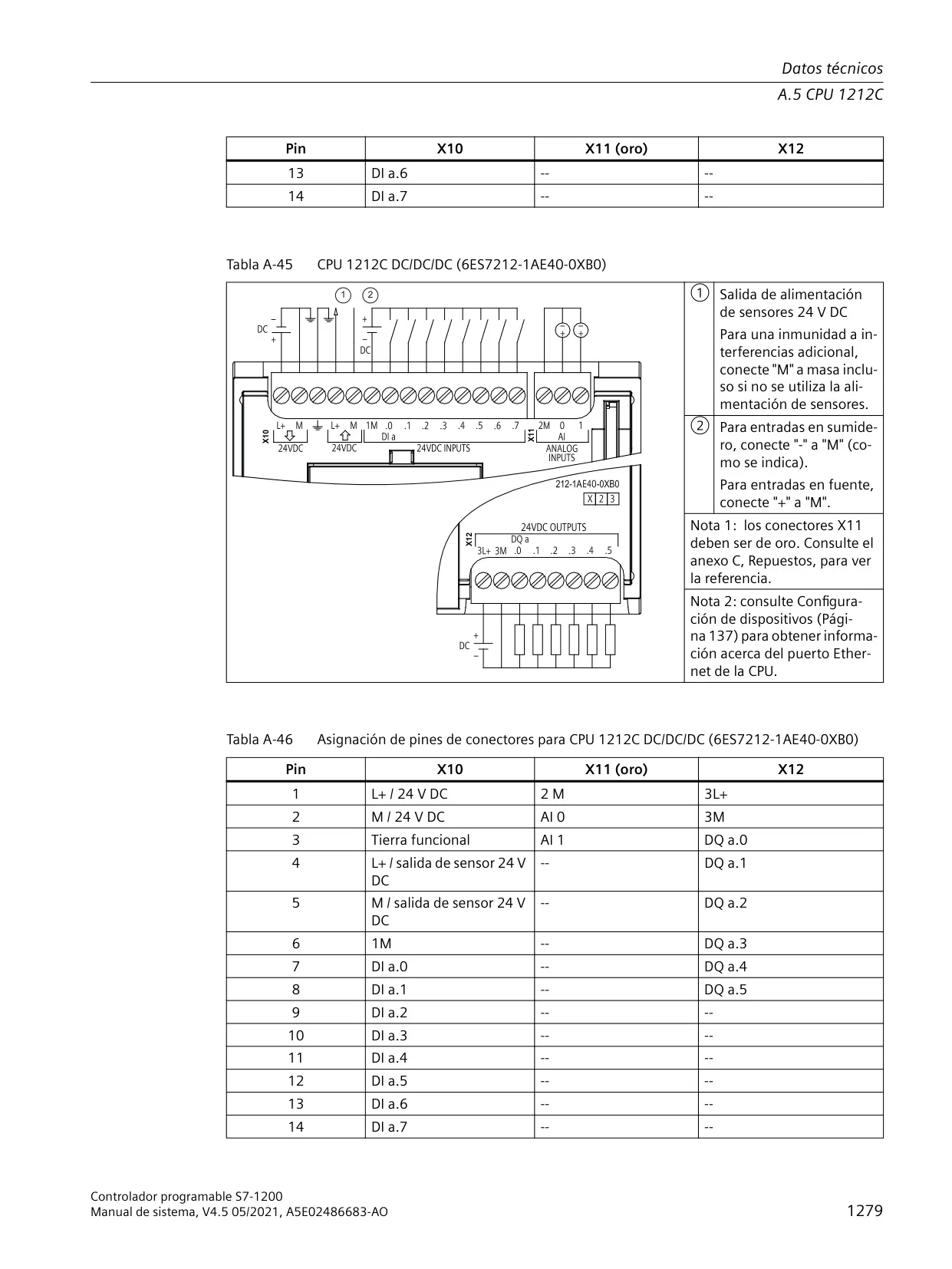

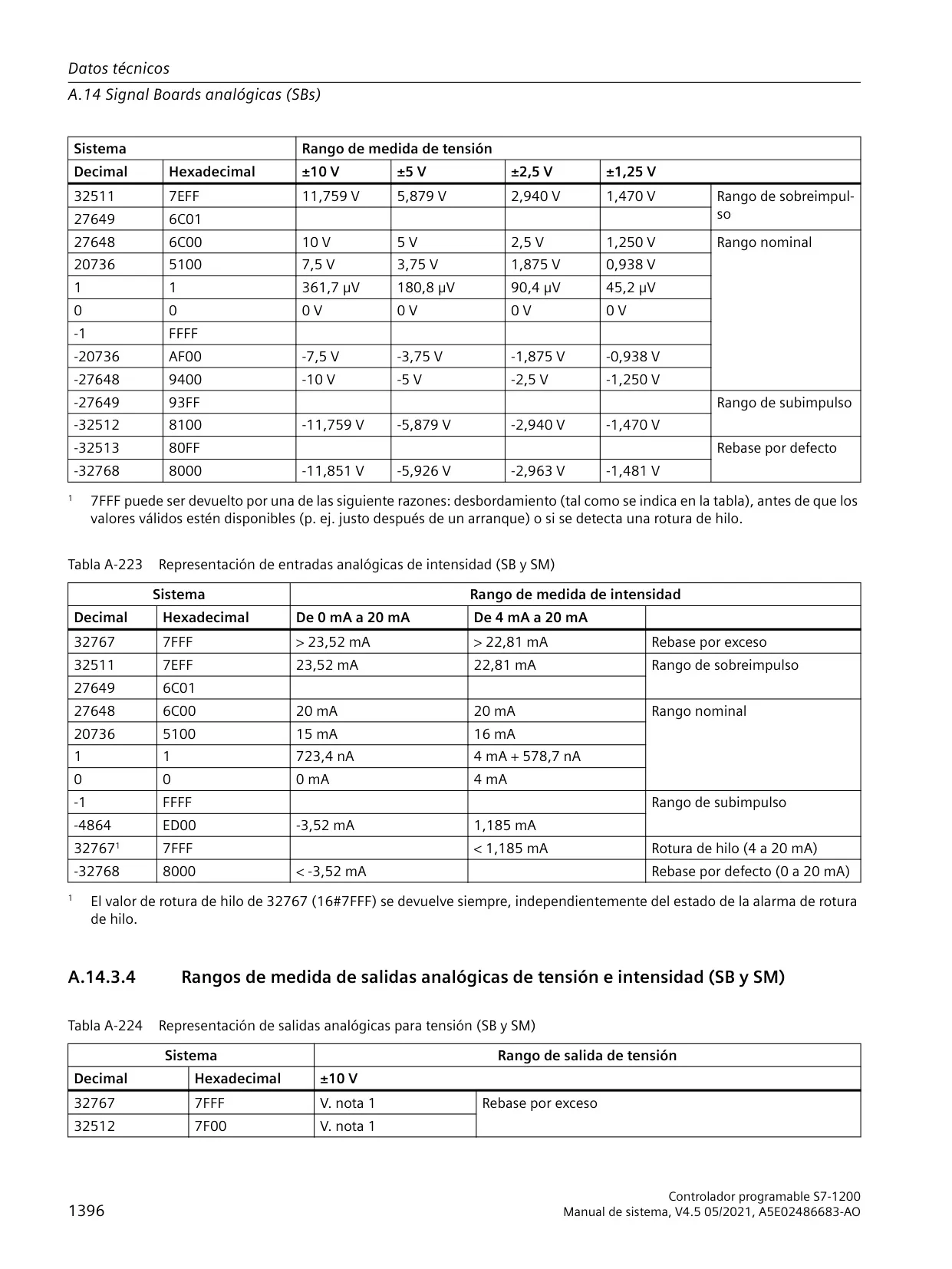

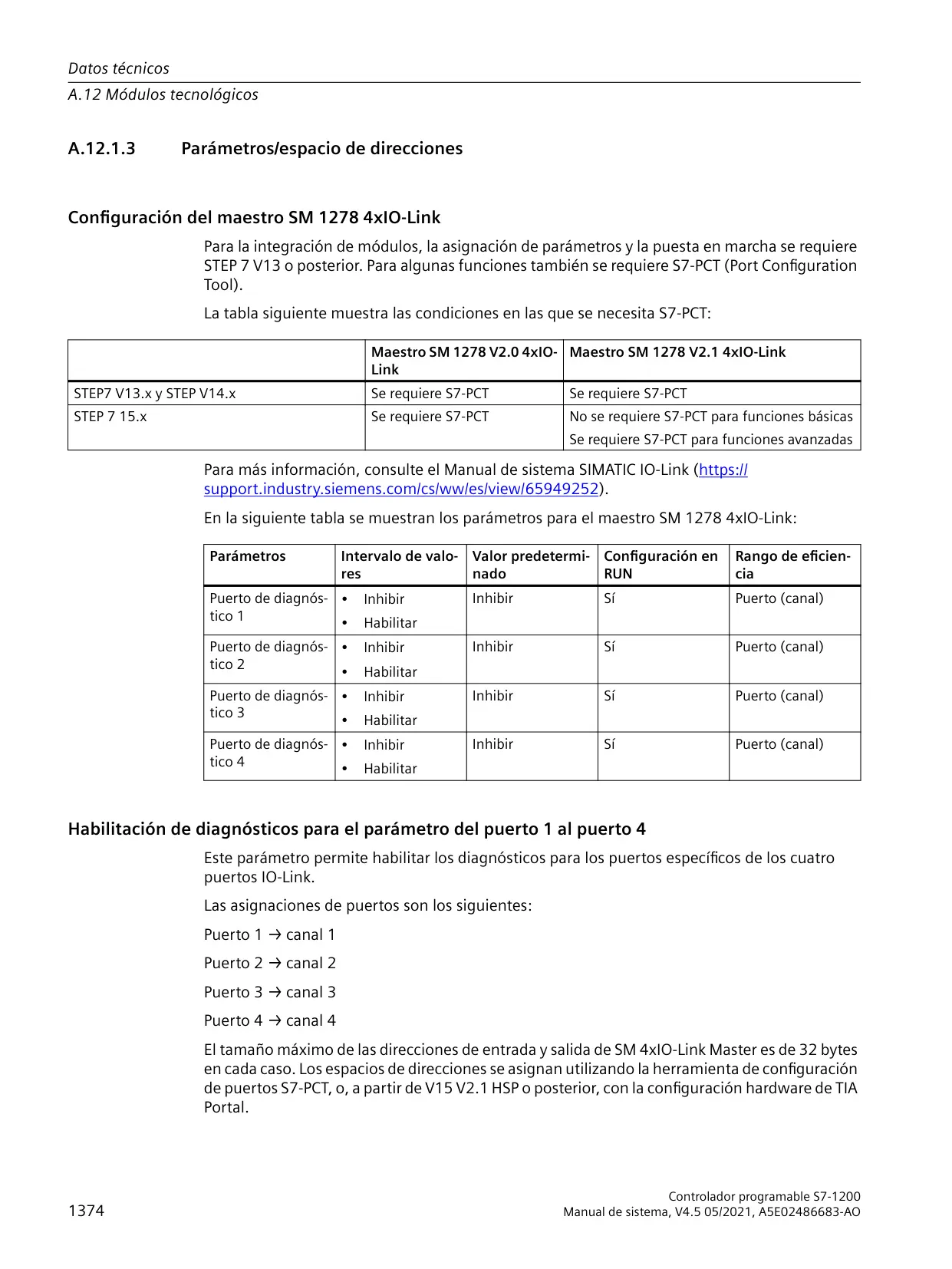

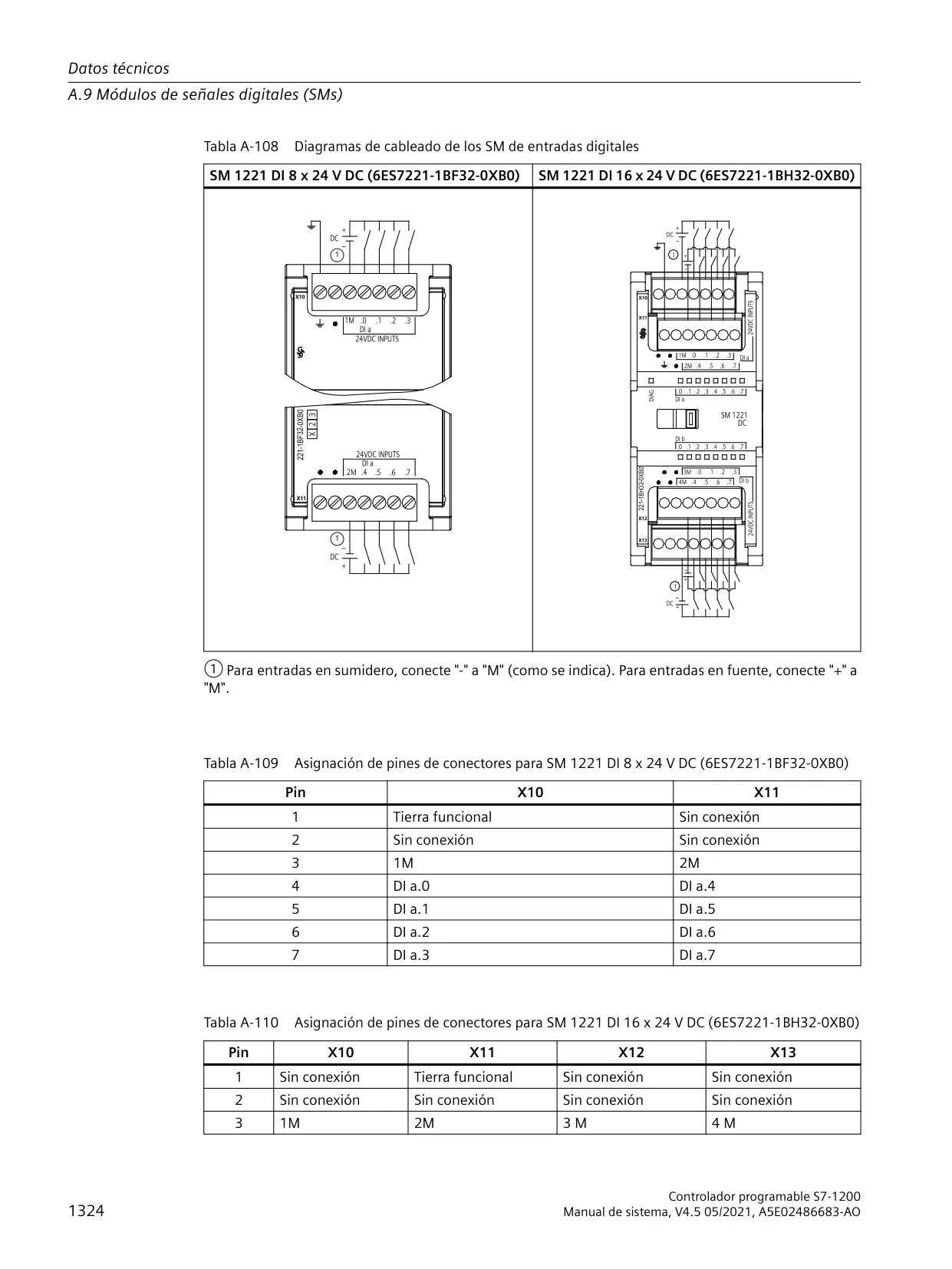

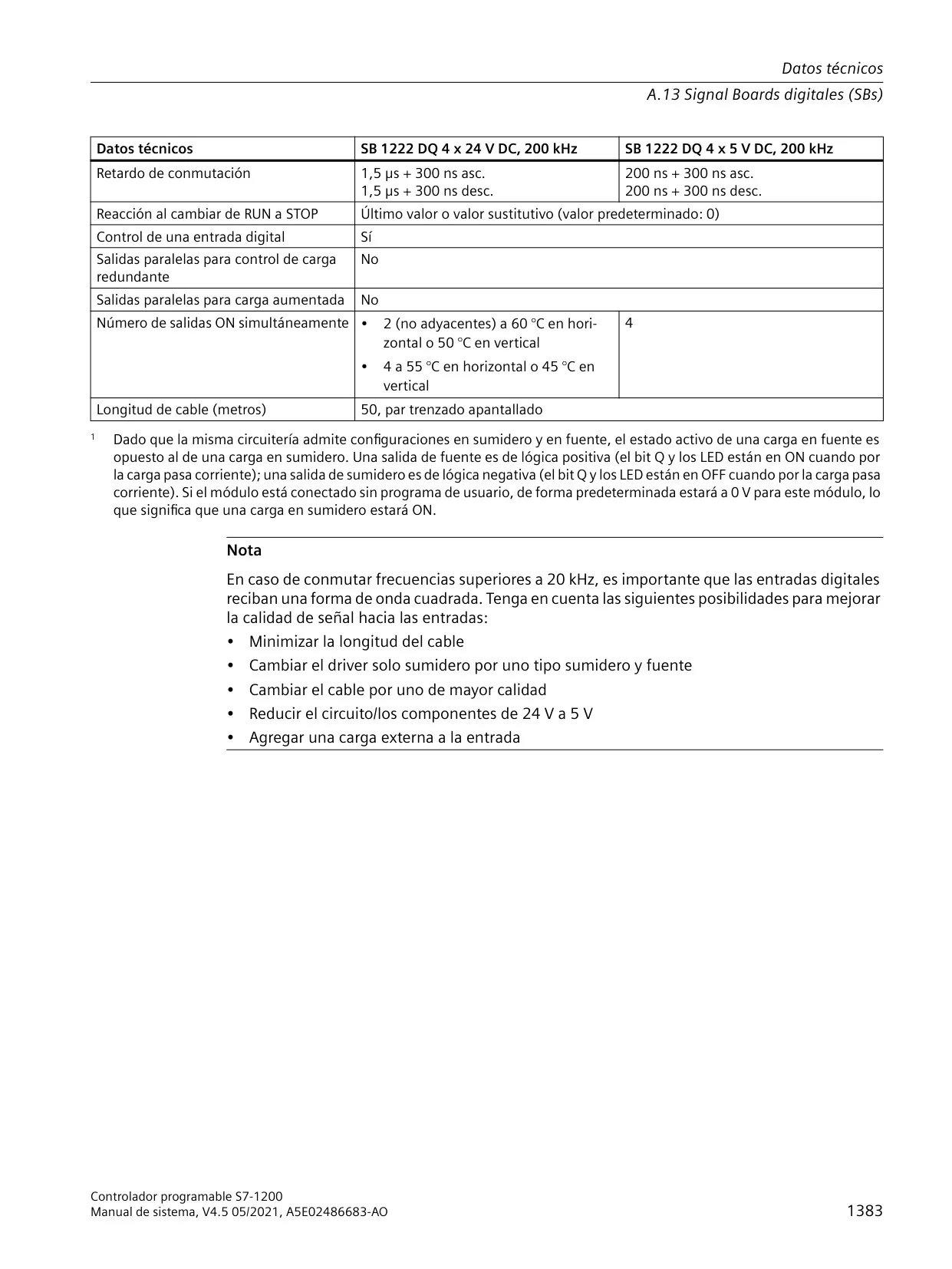

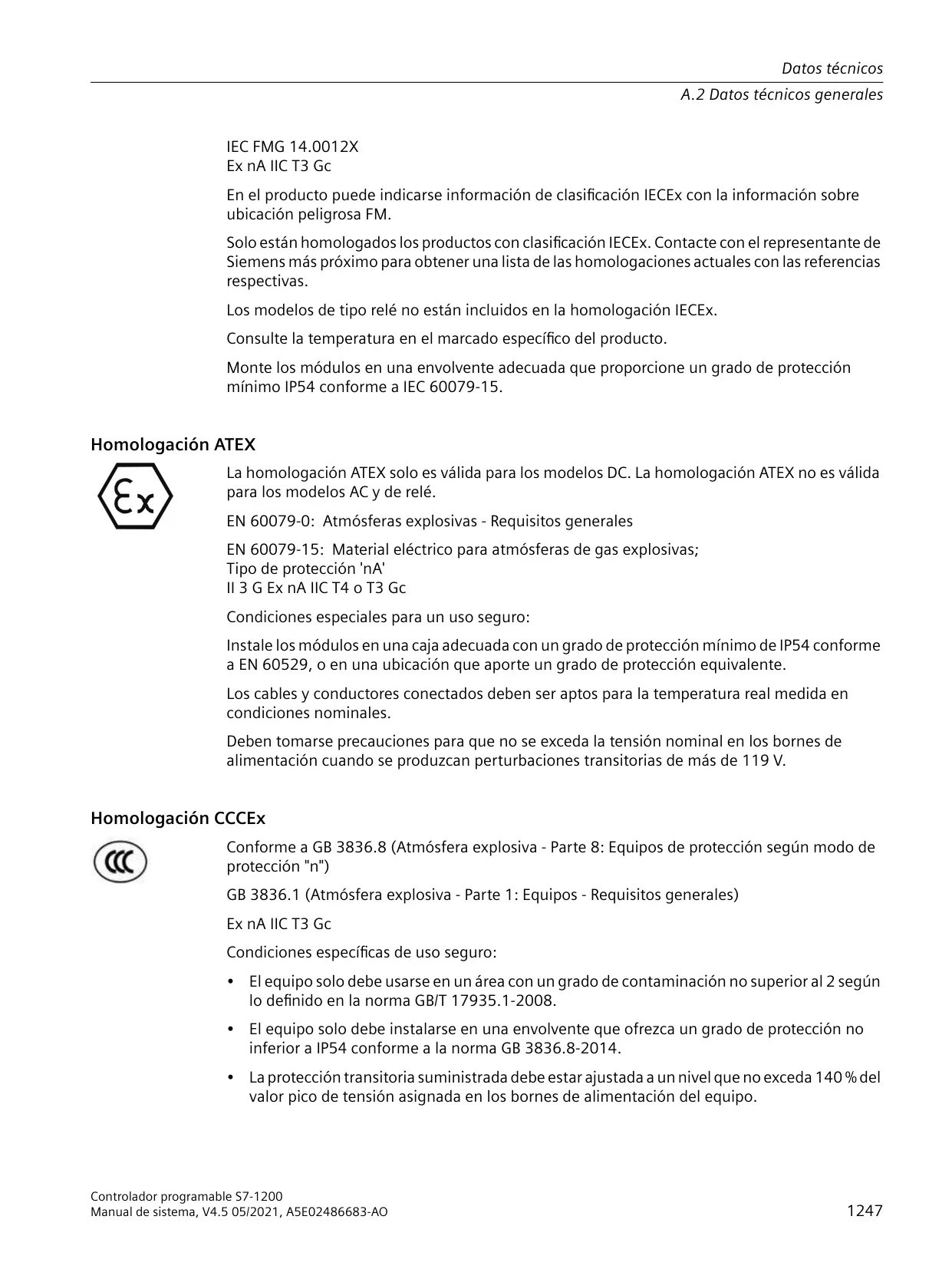

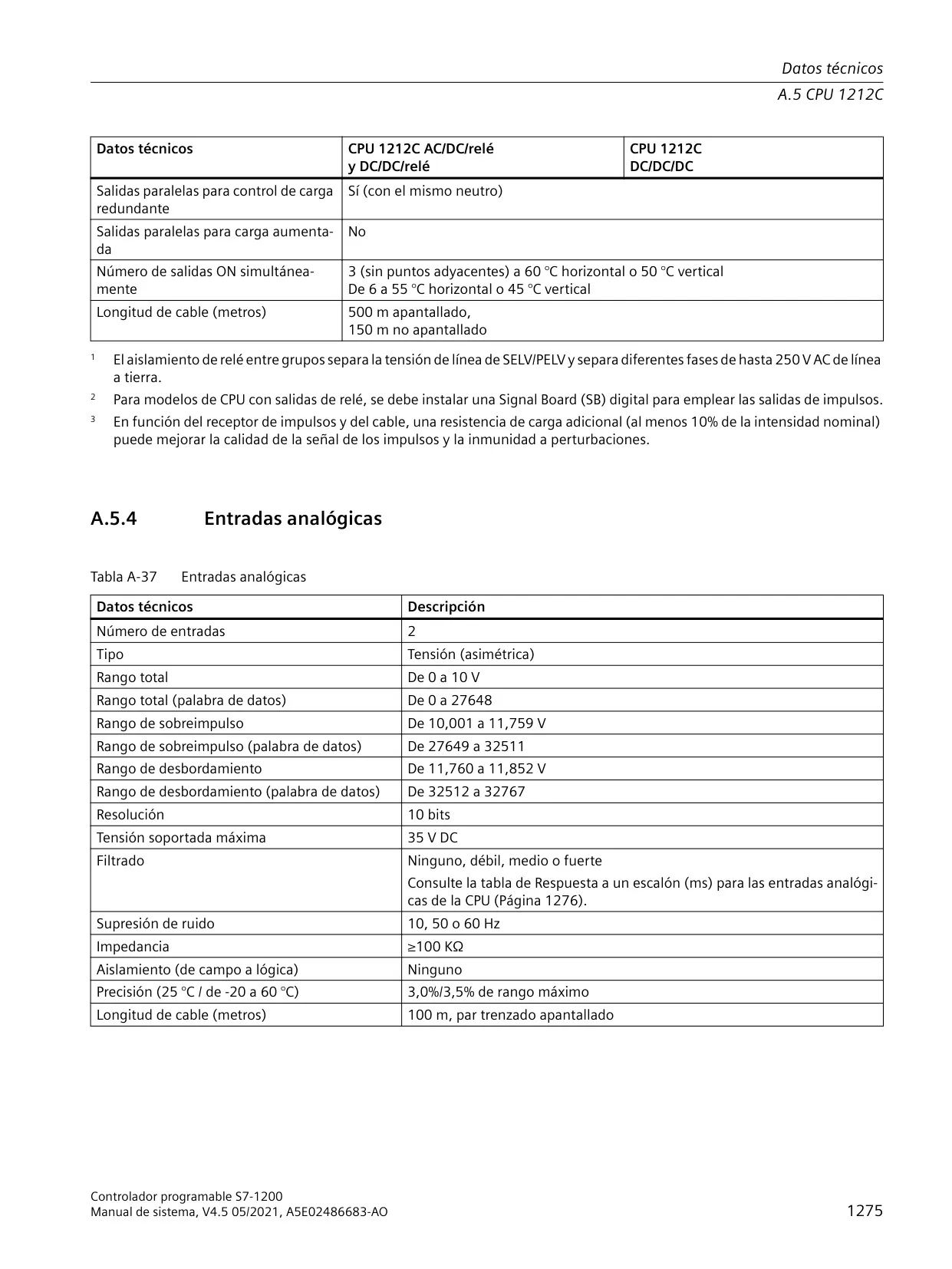

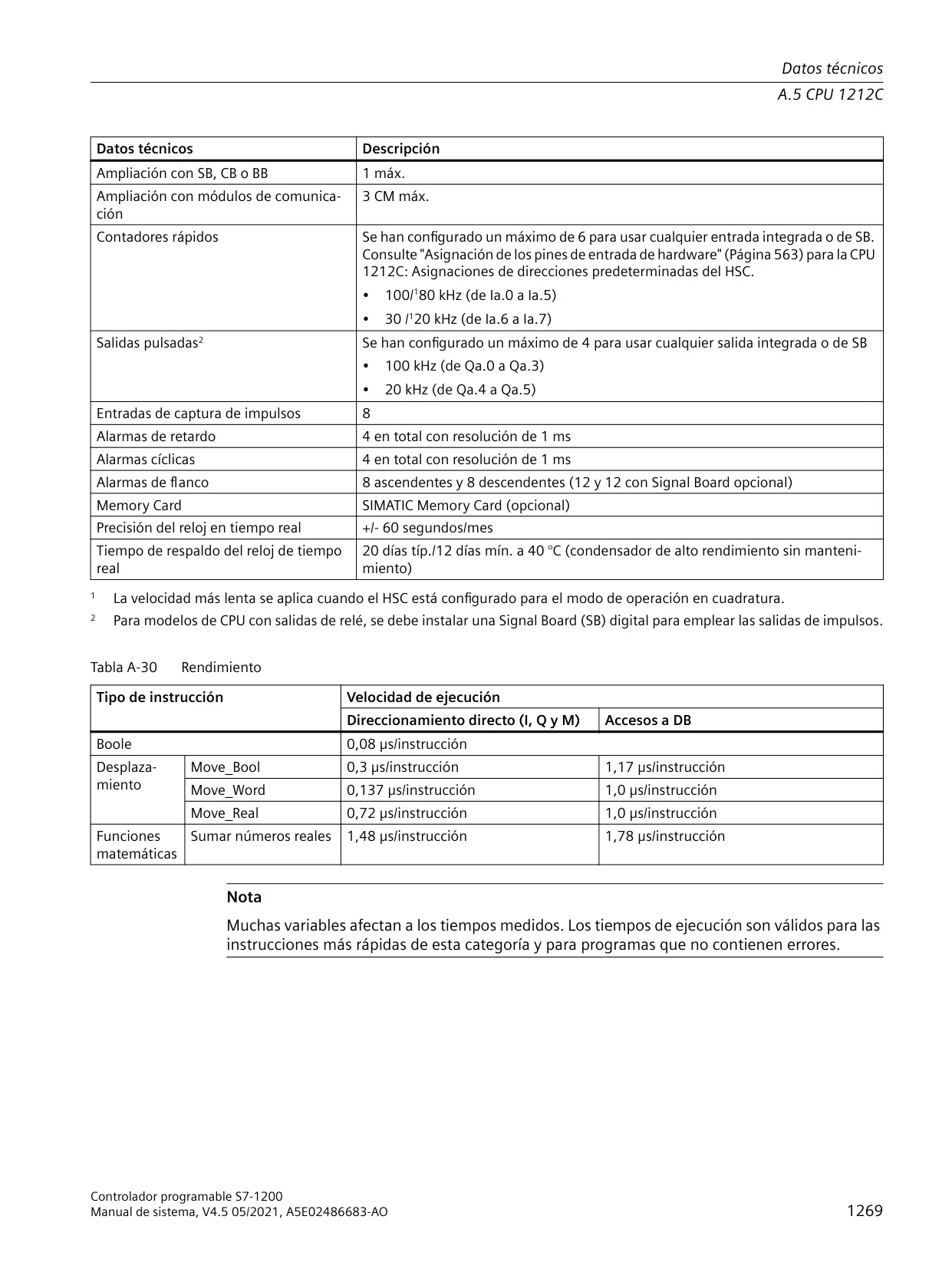

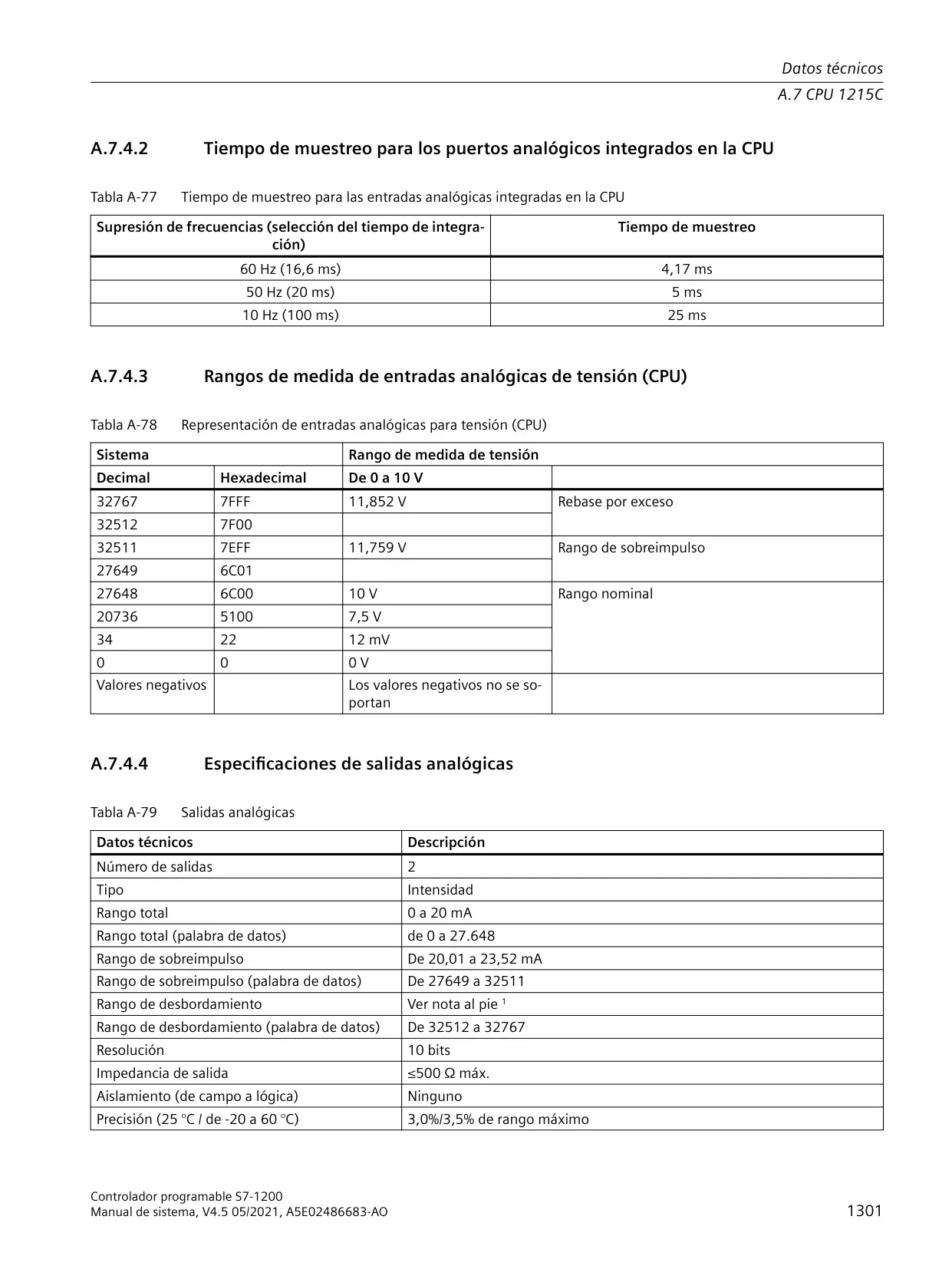

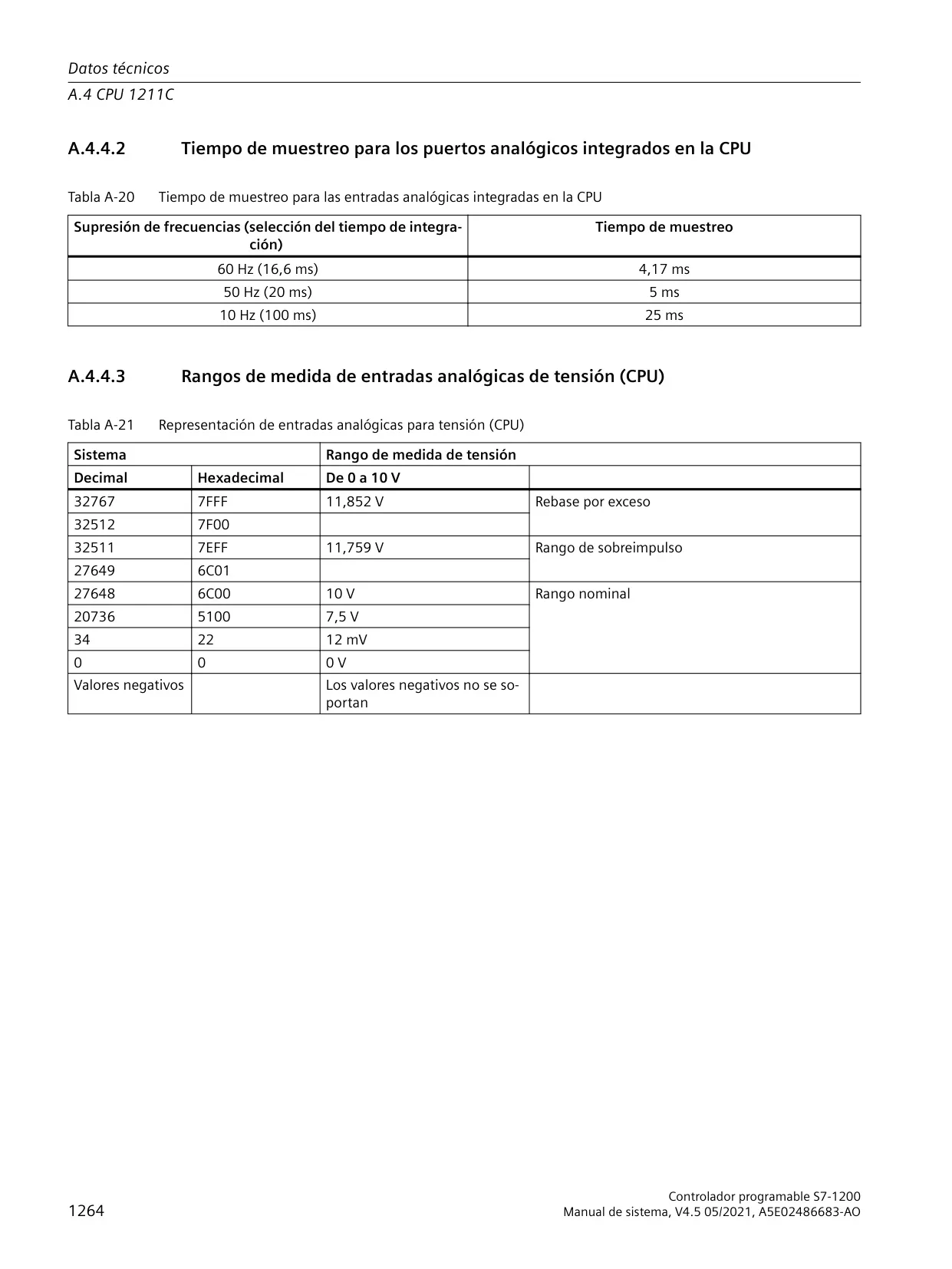

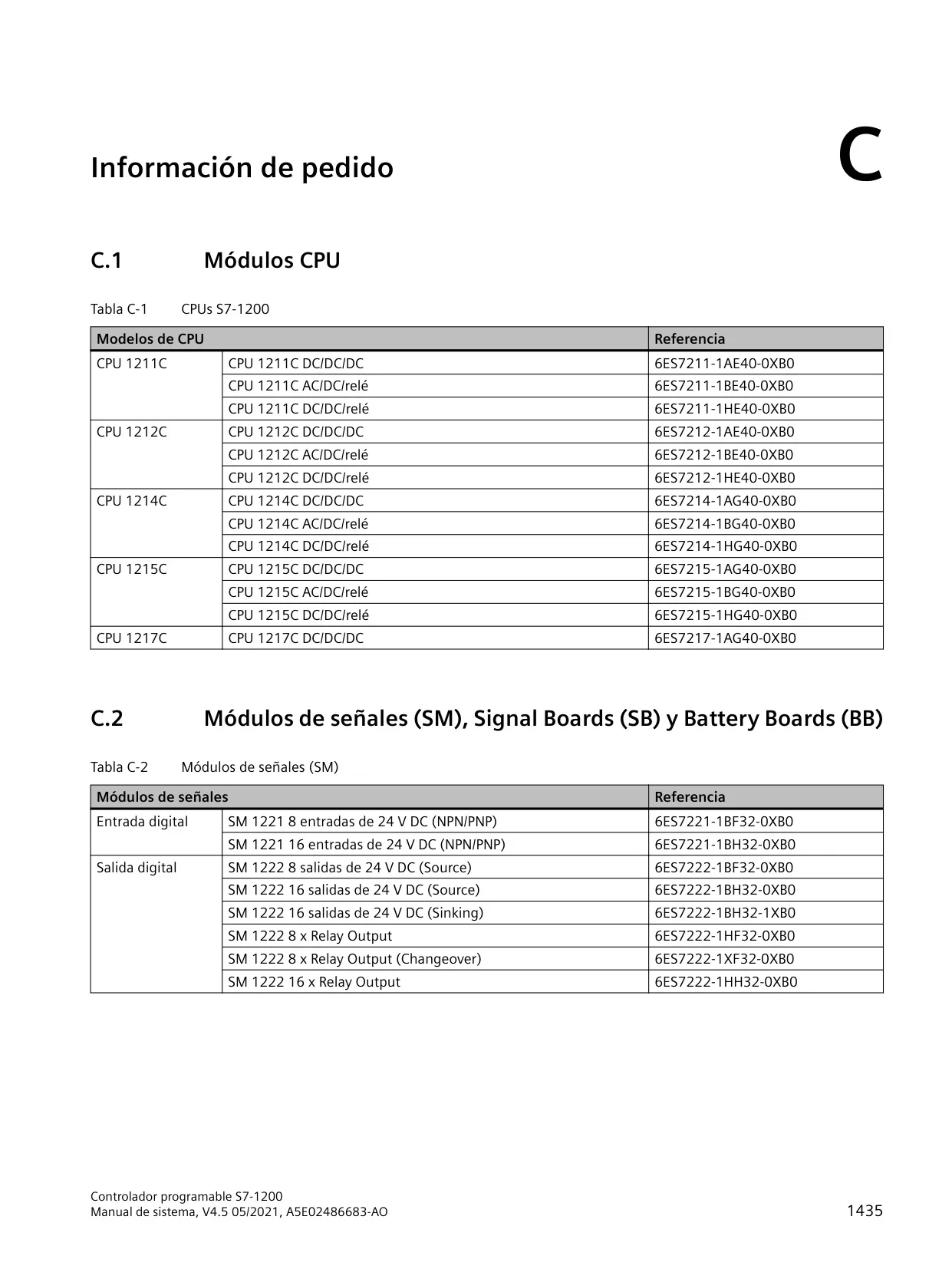

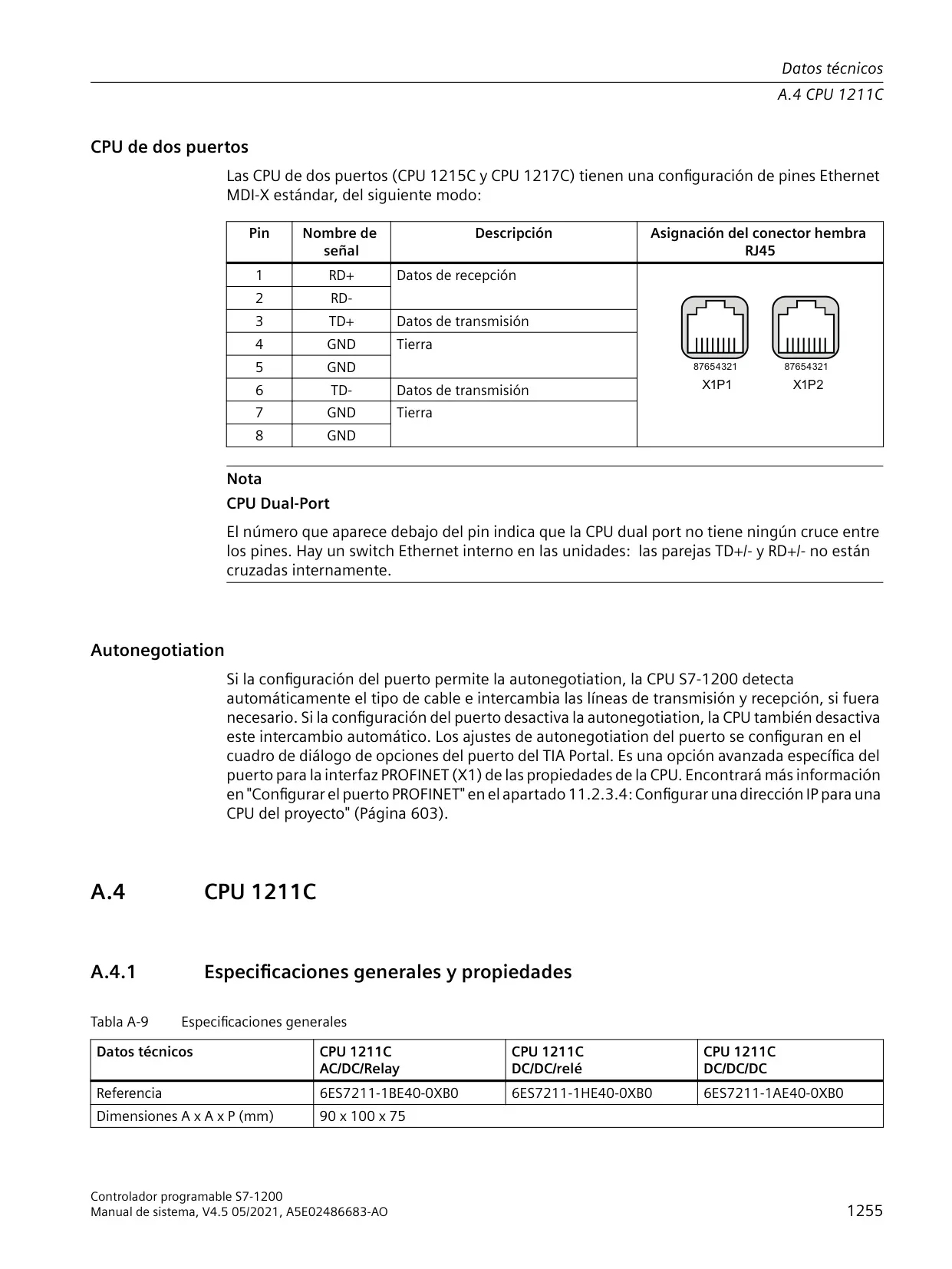

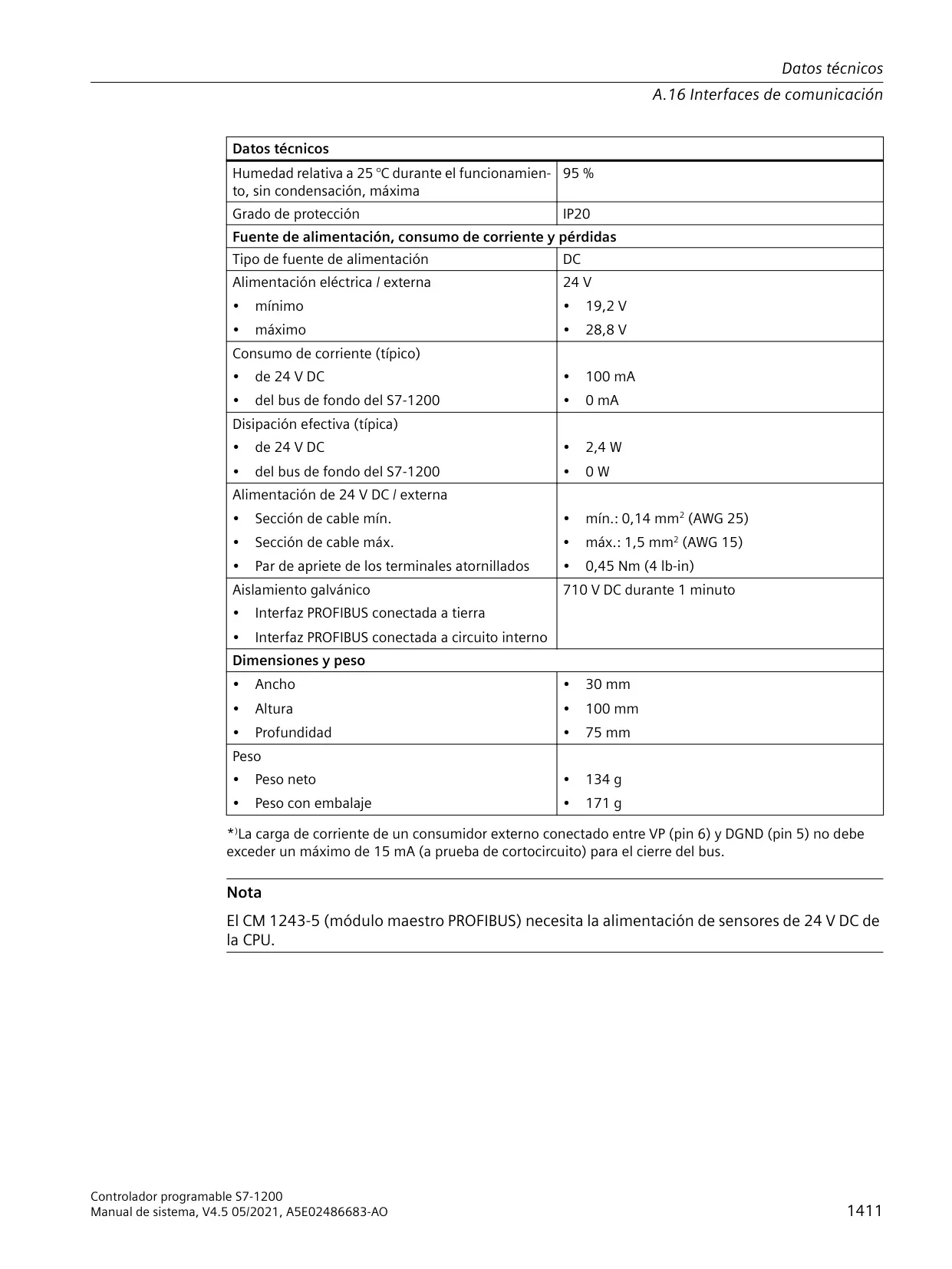

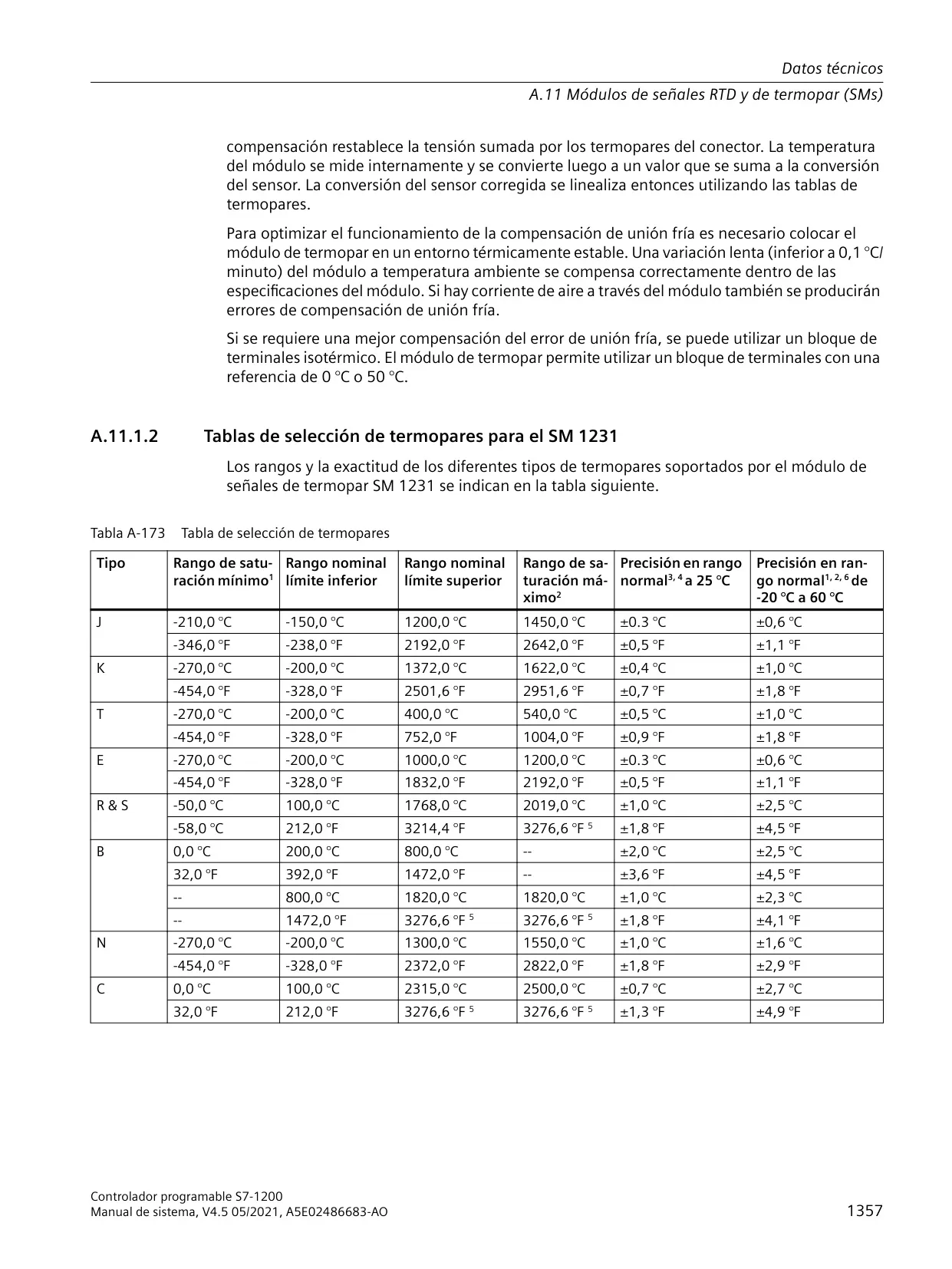

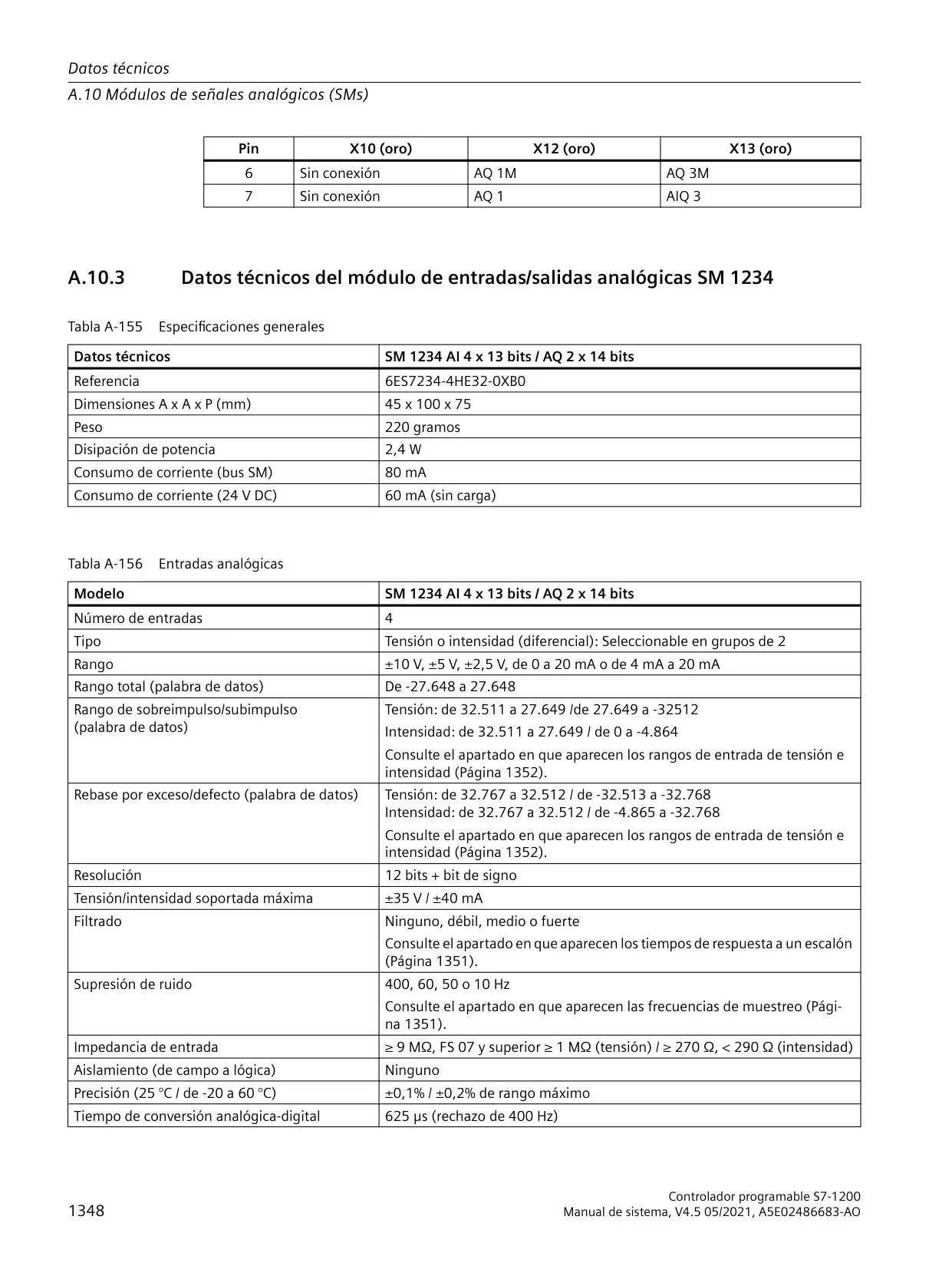

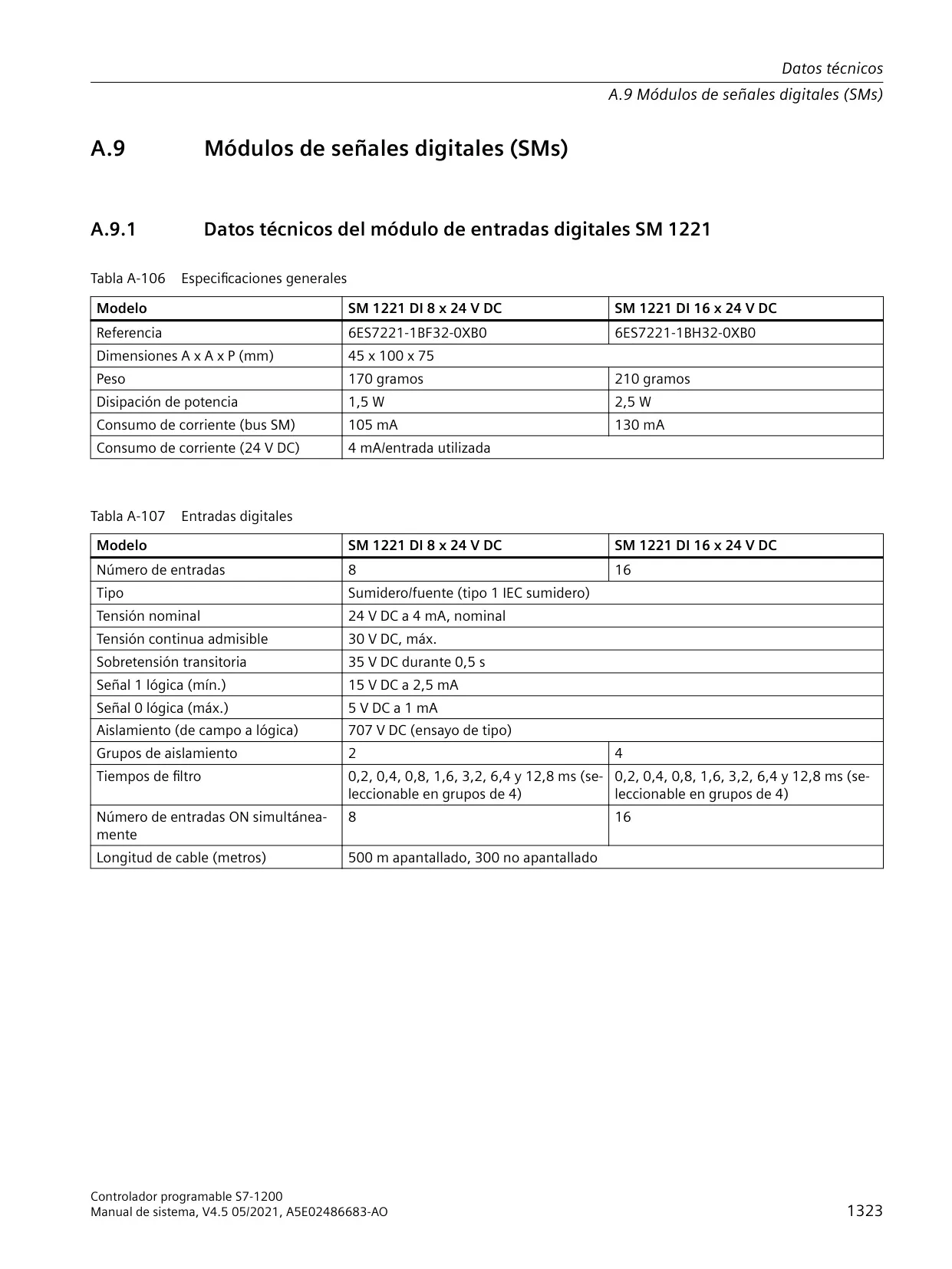

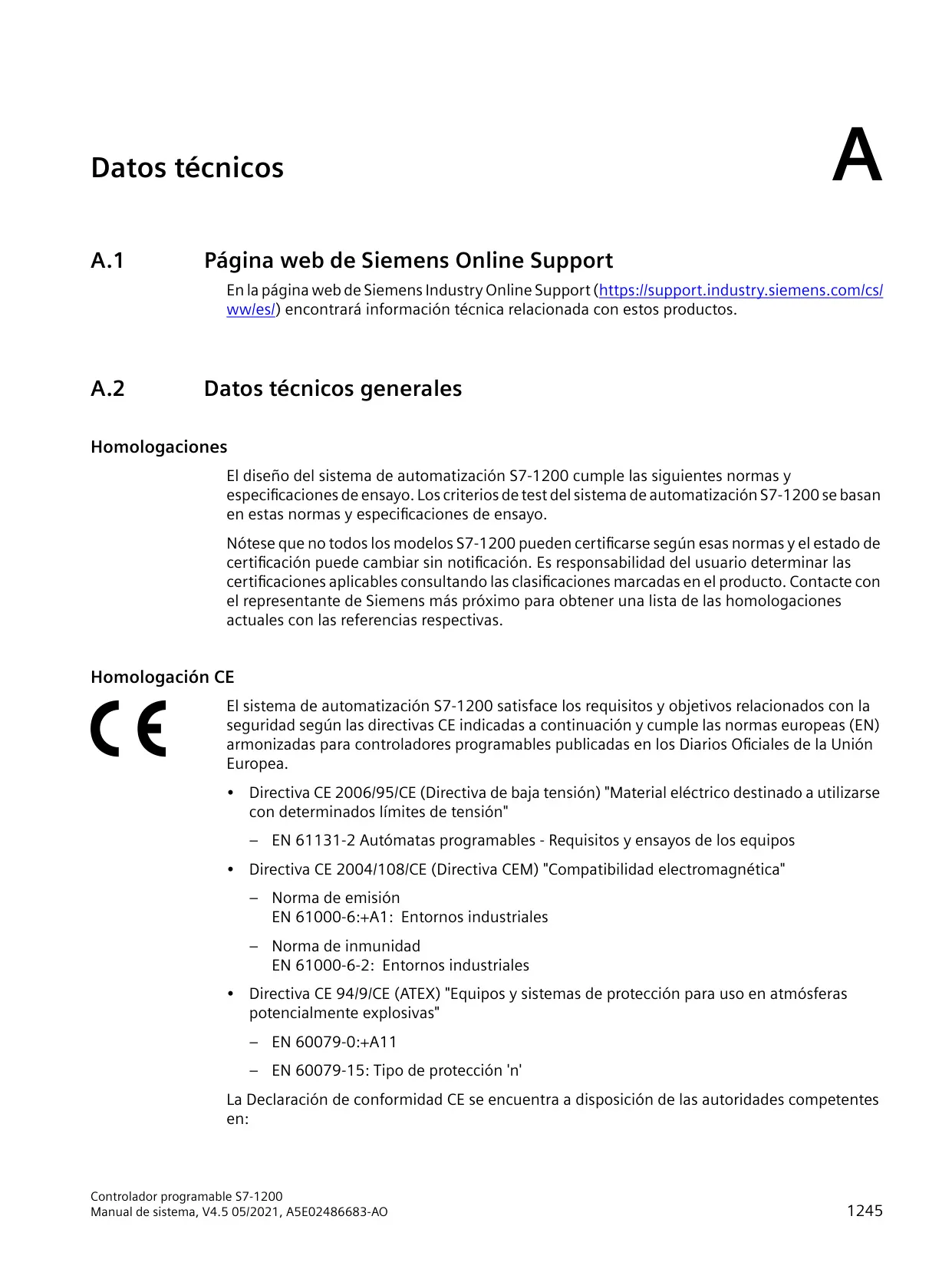

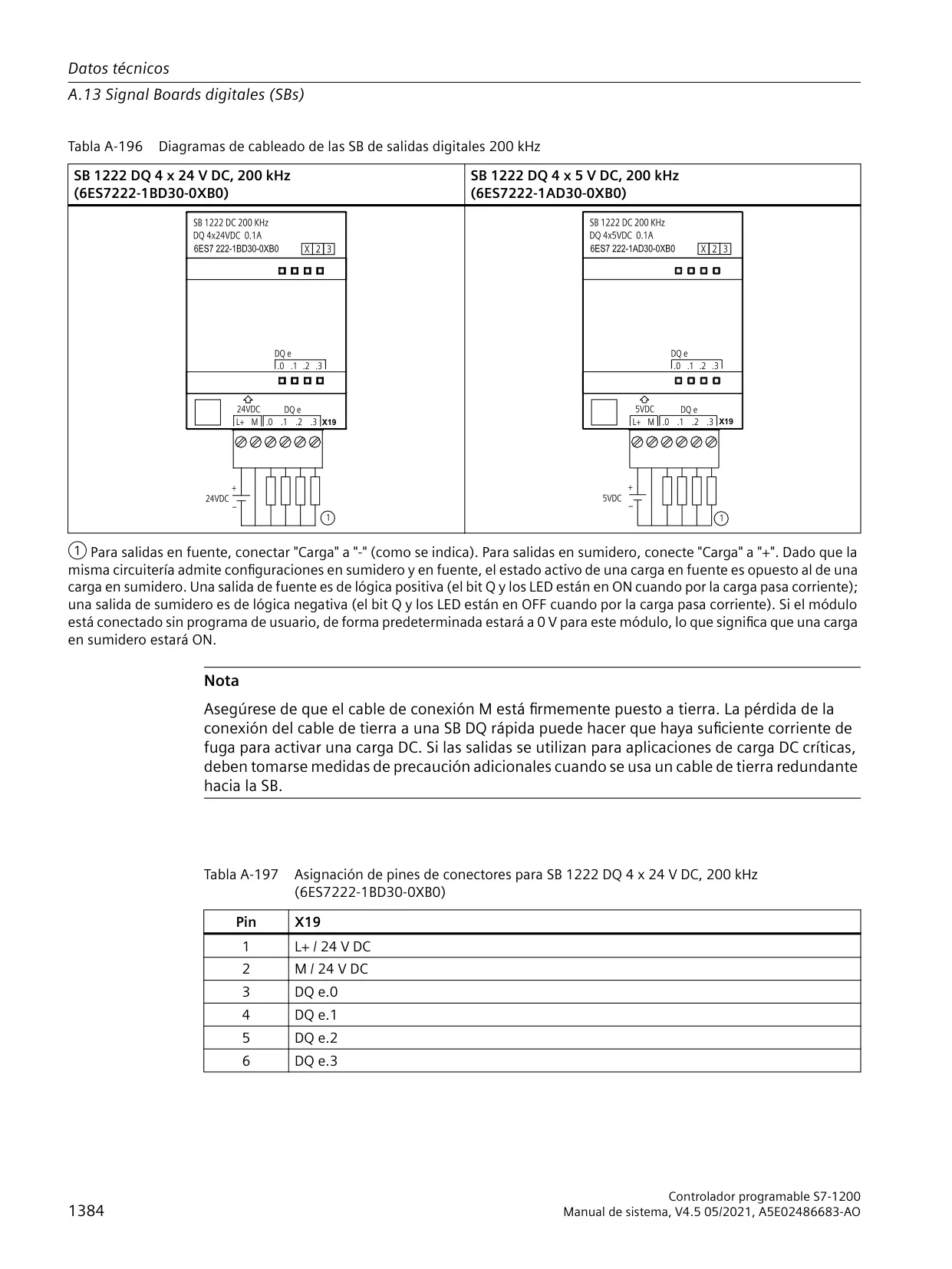

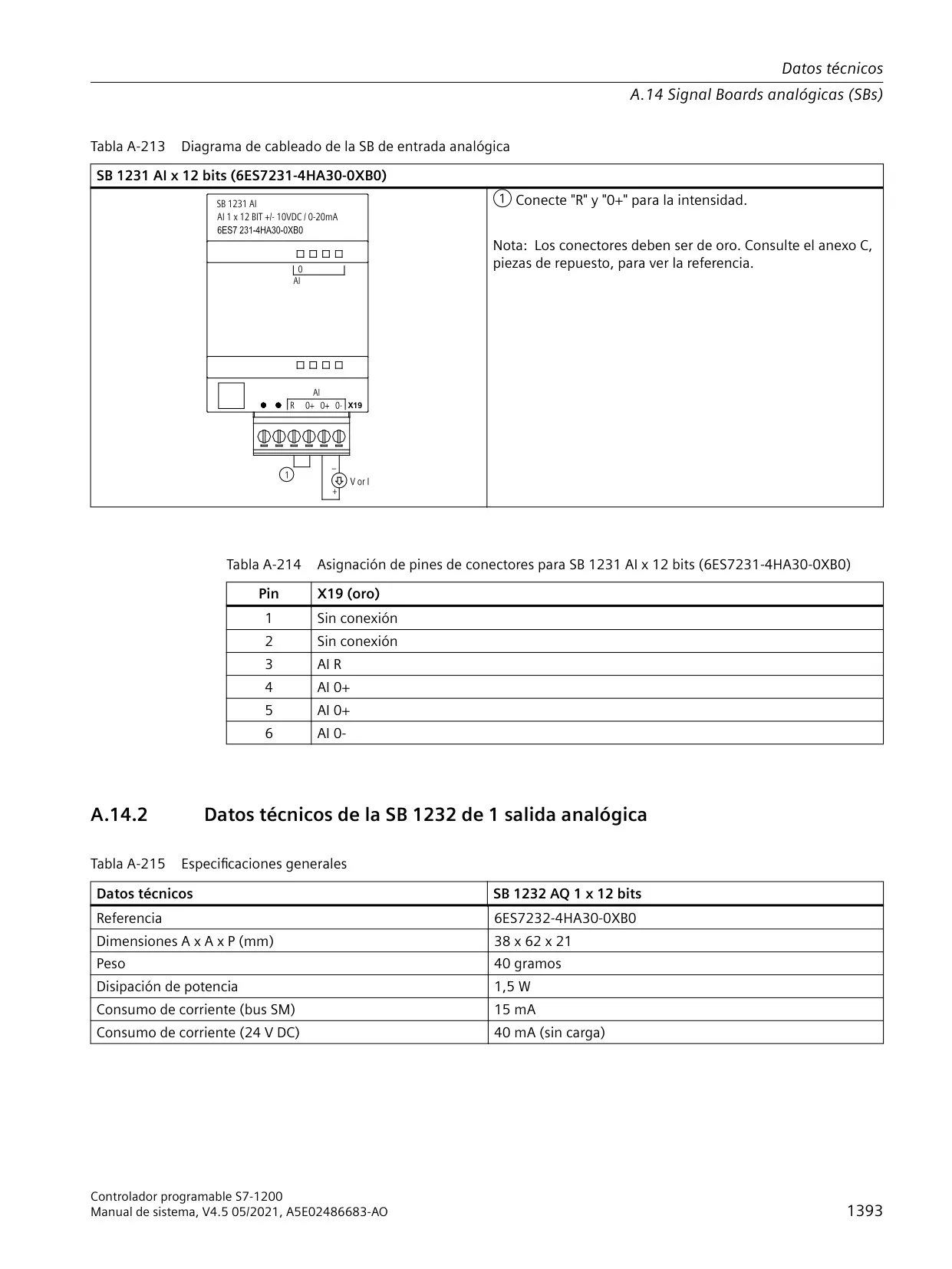

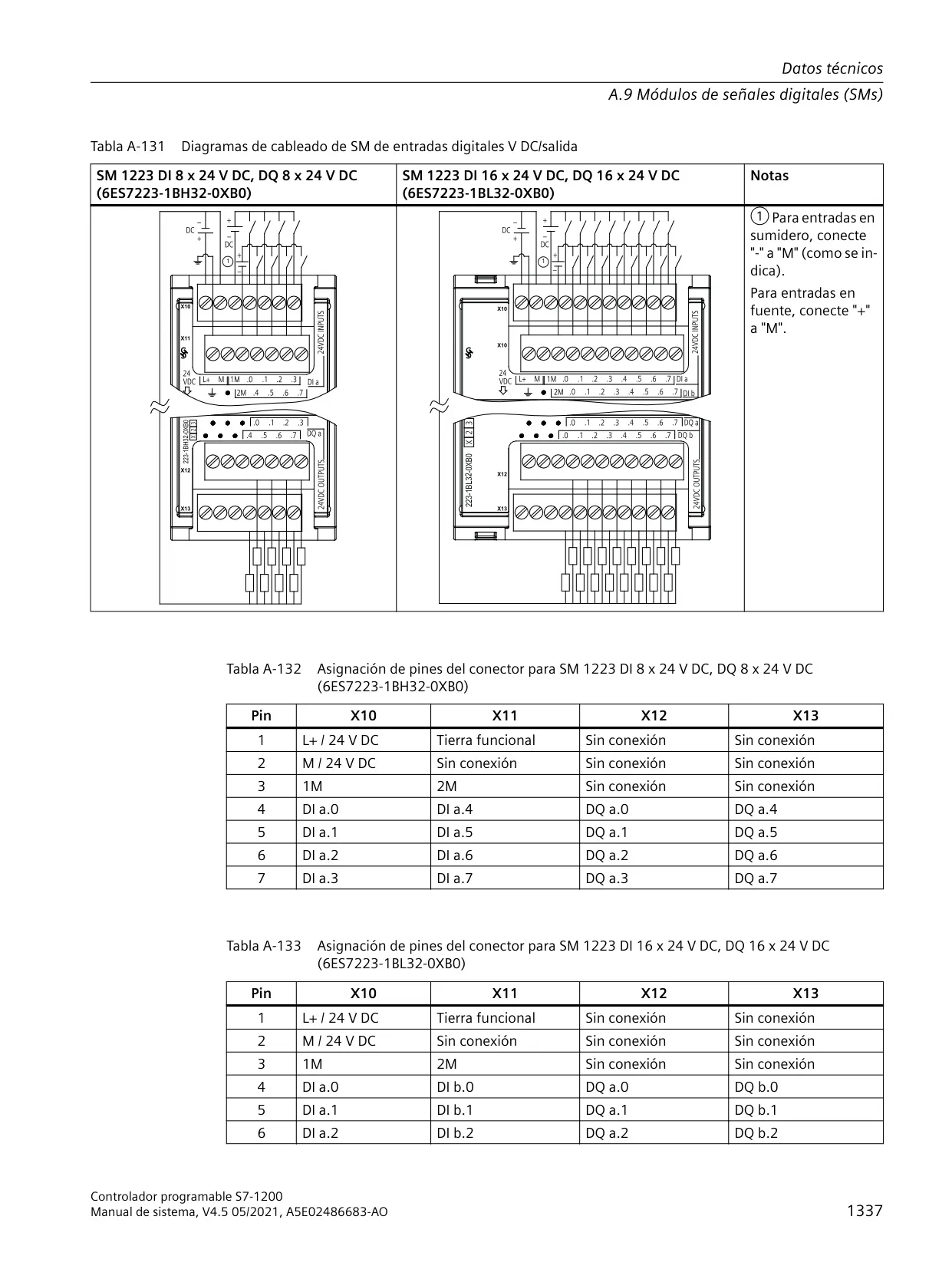

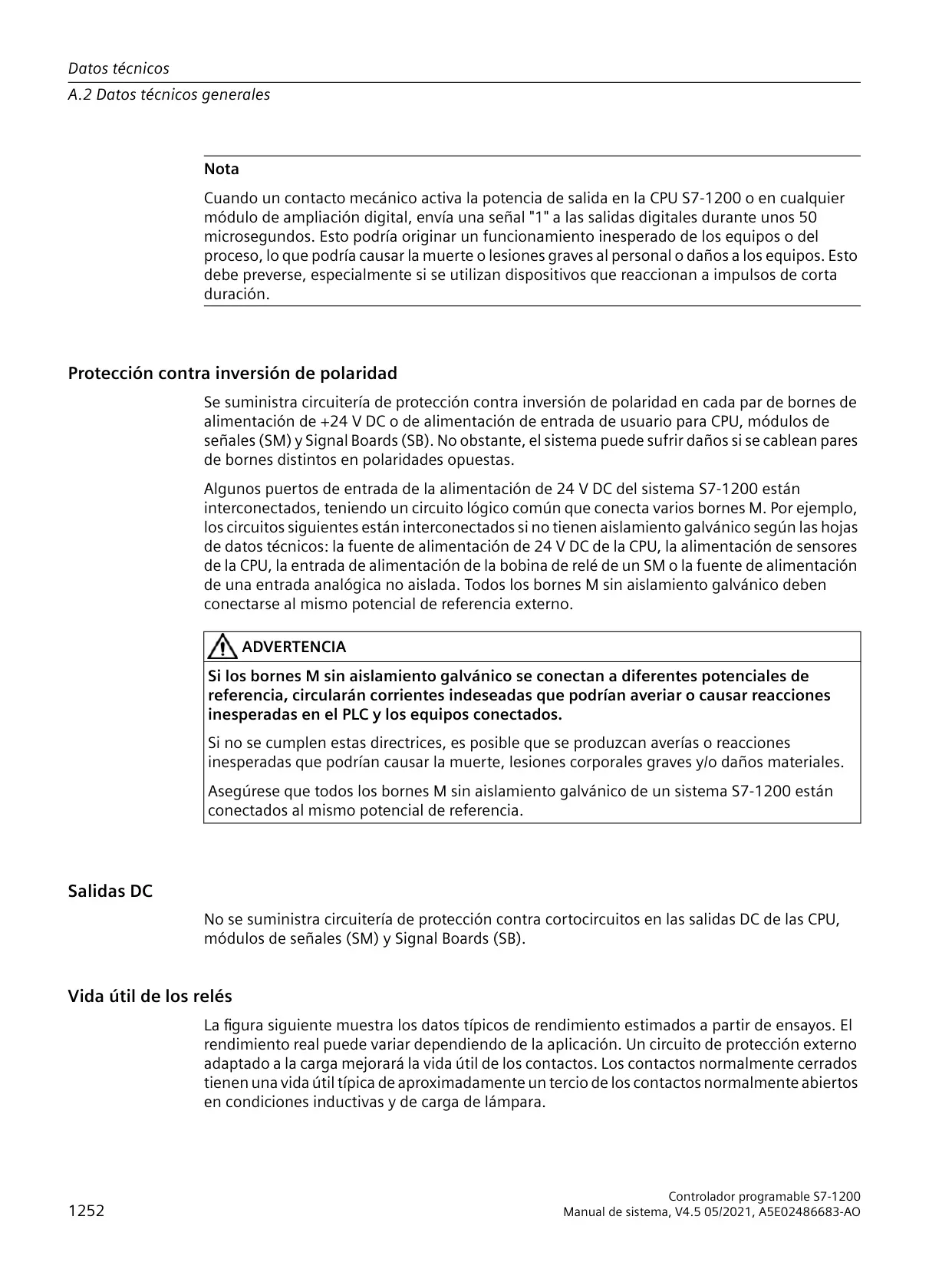

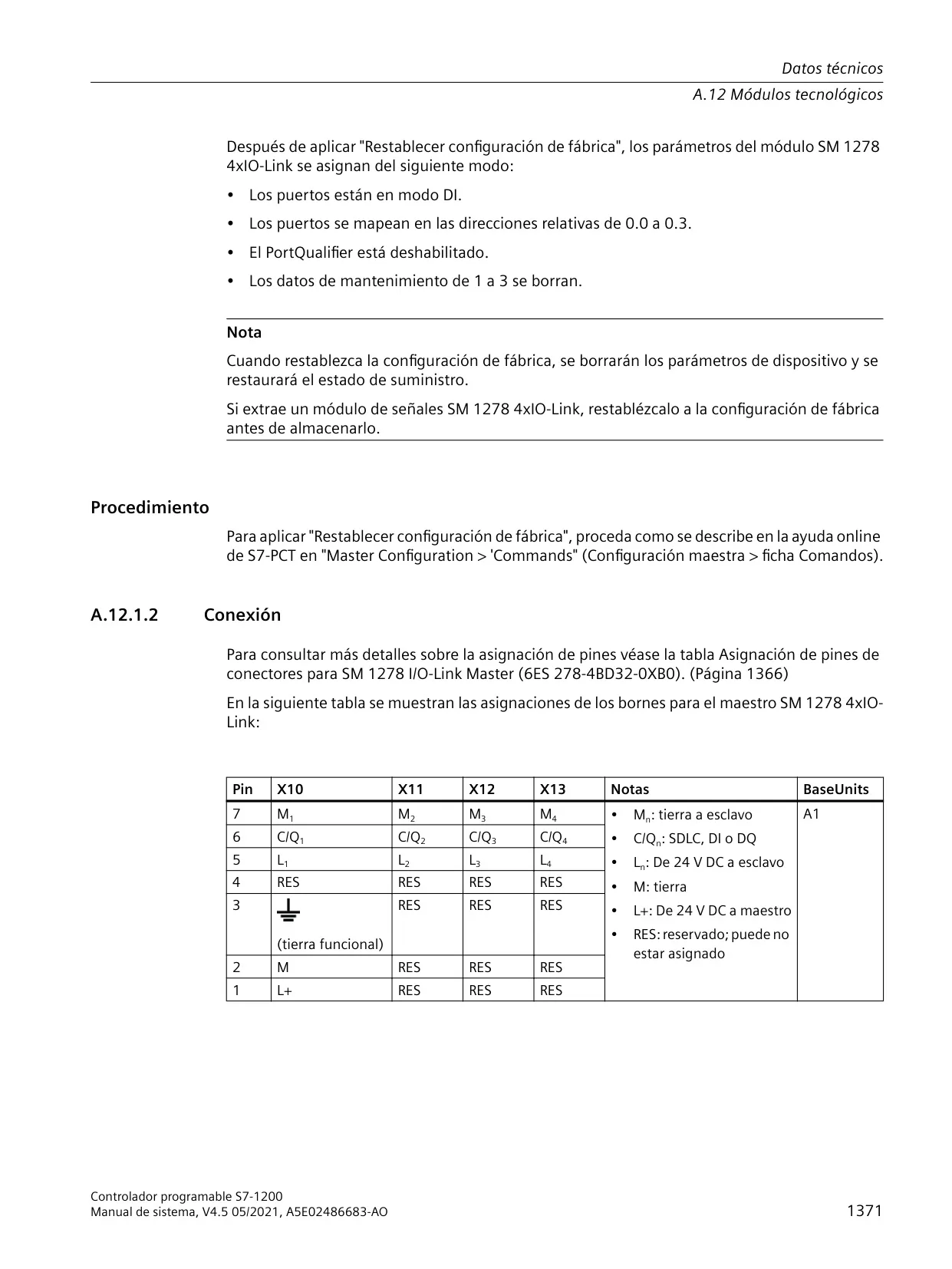

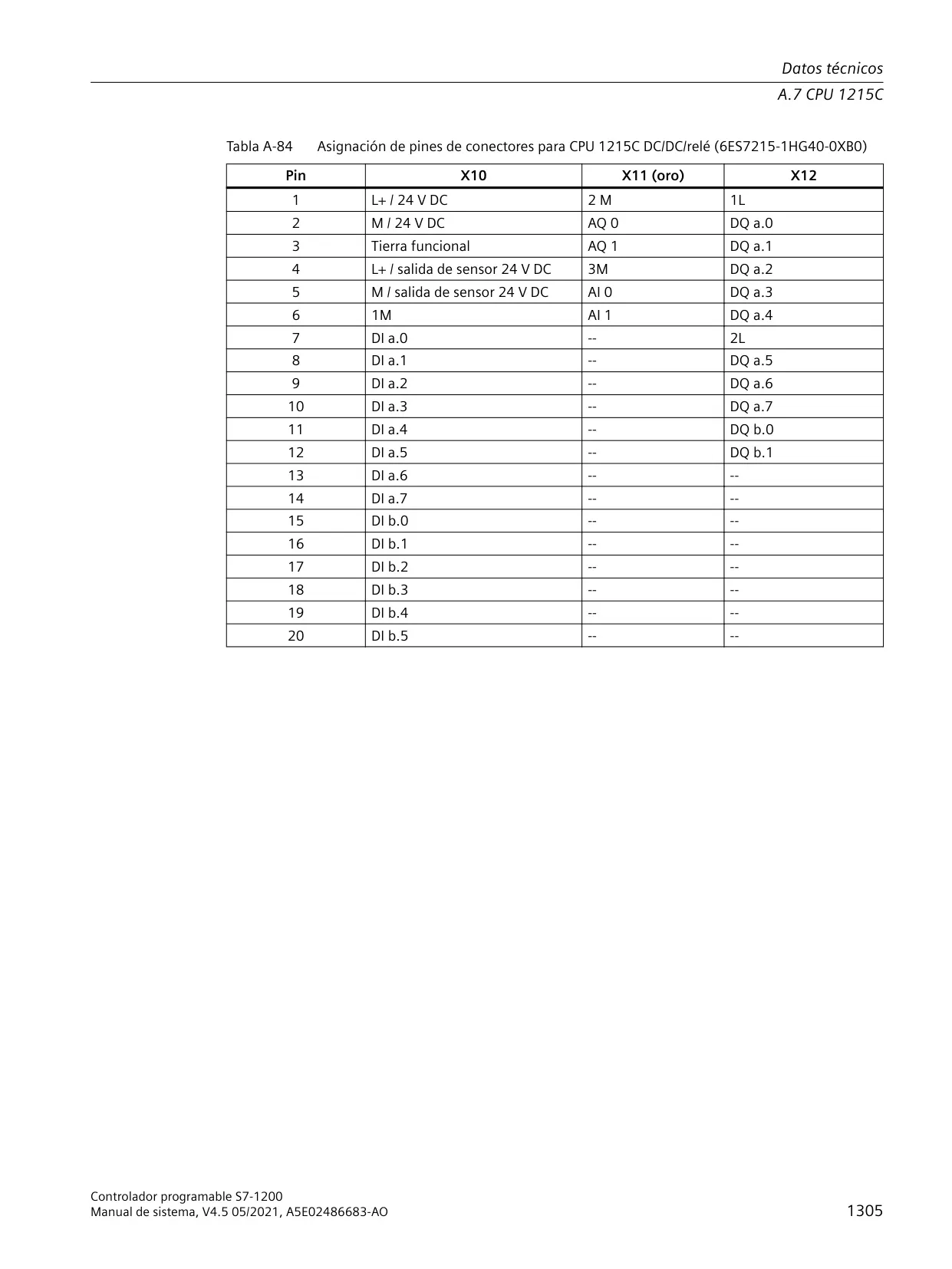

Especificaciones del Controlador Programable Simatic S7 1200

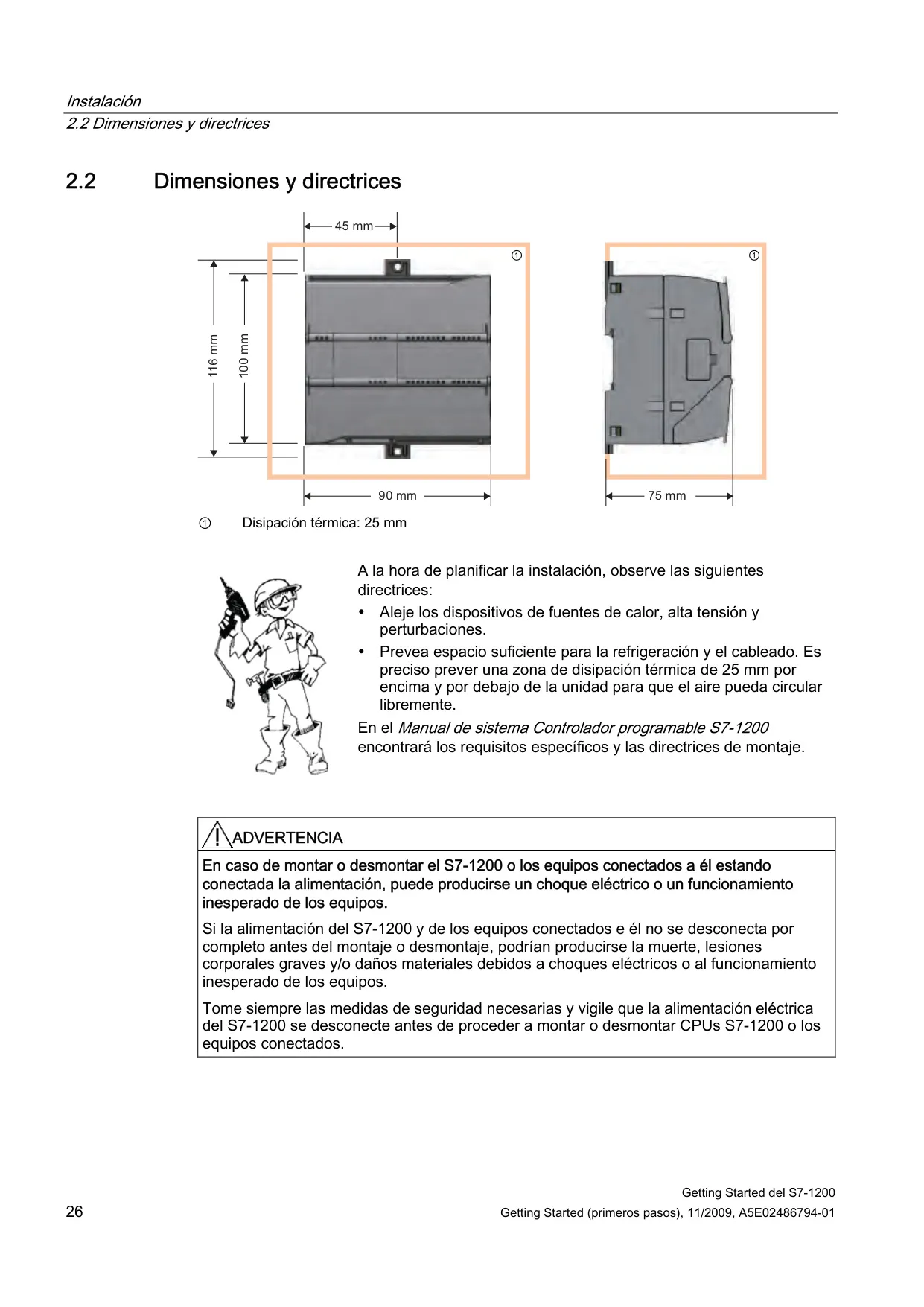

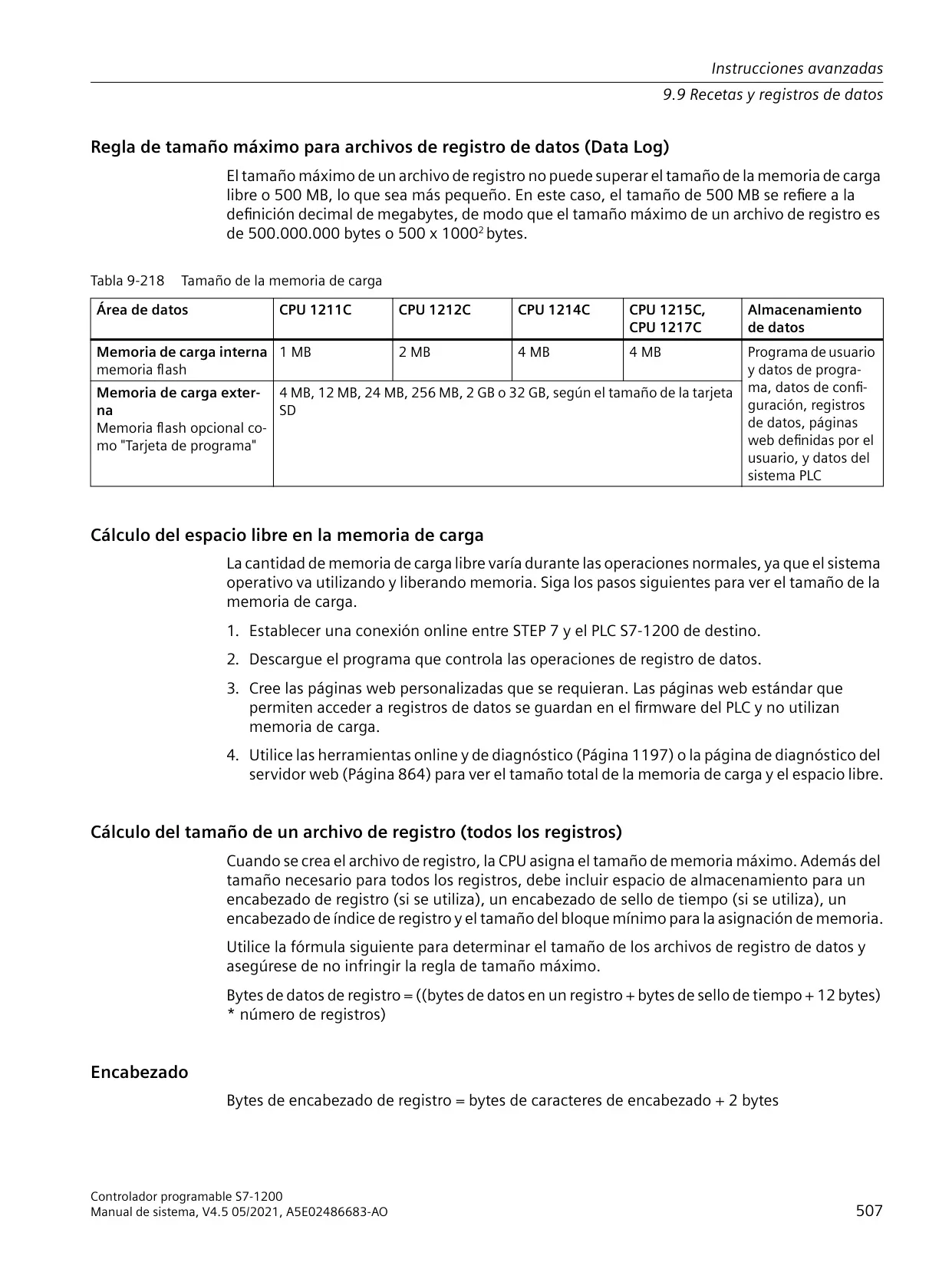

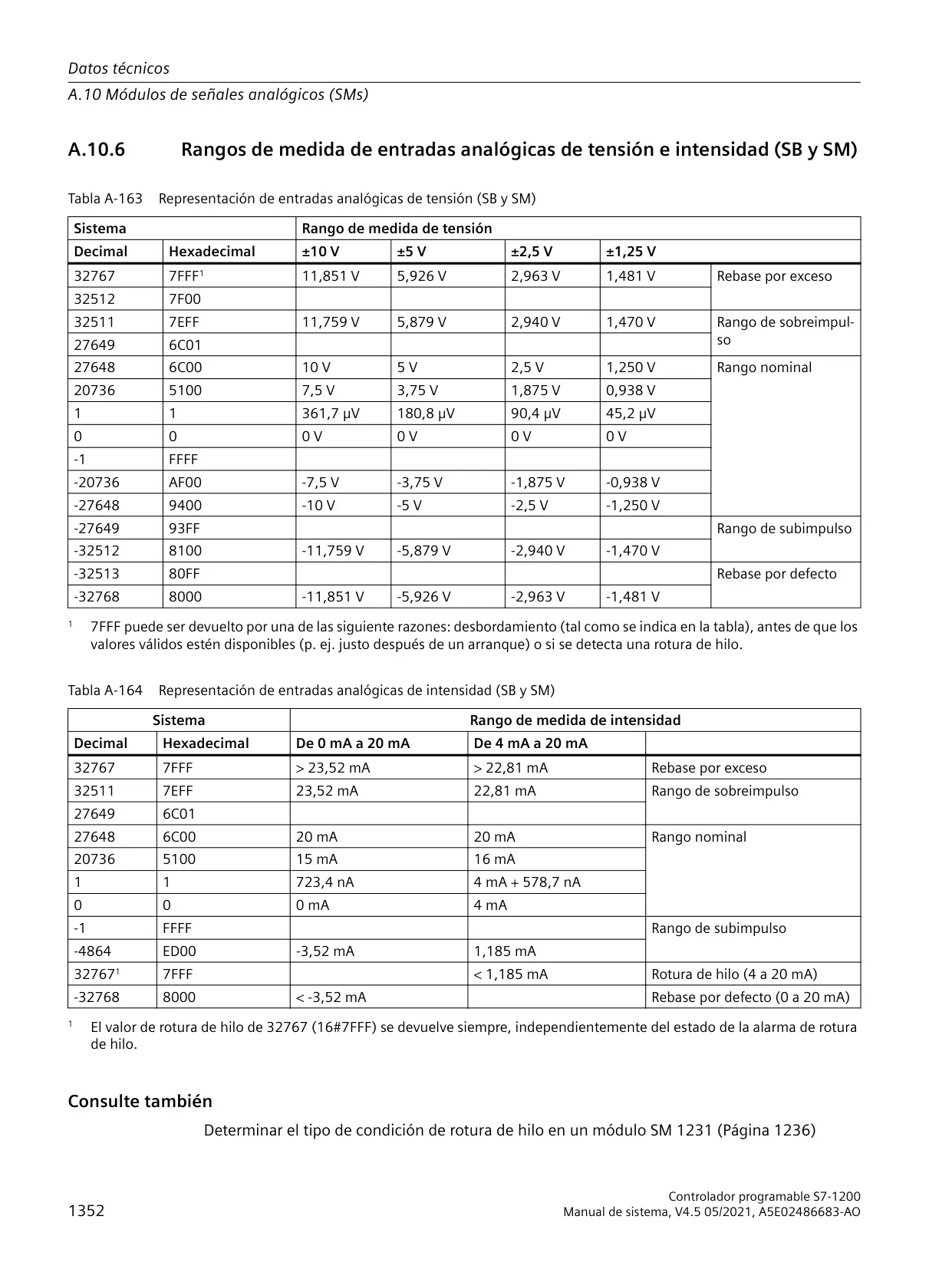

| Función | CPU 1212C |
|---|---|
| Tamaño físico | 90 mm x 100 mm x 75 mm |
| Memoria de trabajo | 25 KB |
| Memoria de carga | 1 MB |
| Memoria remanente | 2 KB |
| E/S digitales integradas | 8 entradas y 6 salidas |
| E/S analógicas integradas | 2 entradas |
| Memoria imagen de proceso (entradas) | 1024 bytes |
| Memoria imagen de proceso (salidas) | 1024 bytes |
| Área de marcas (M) | 4096 bytes |

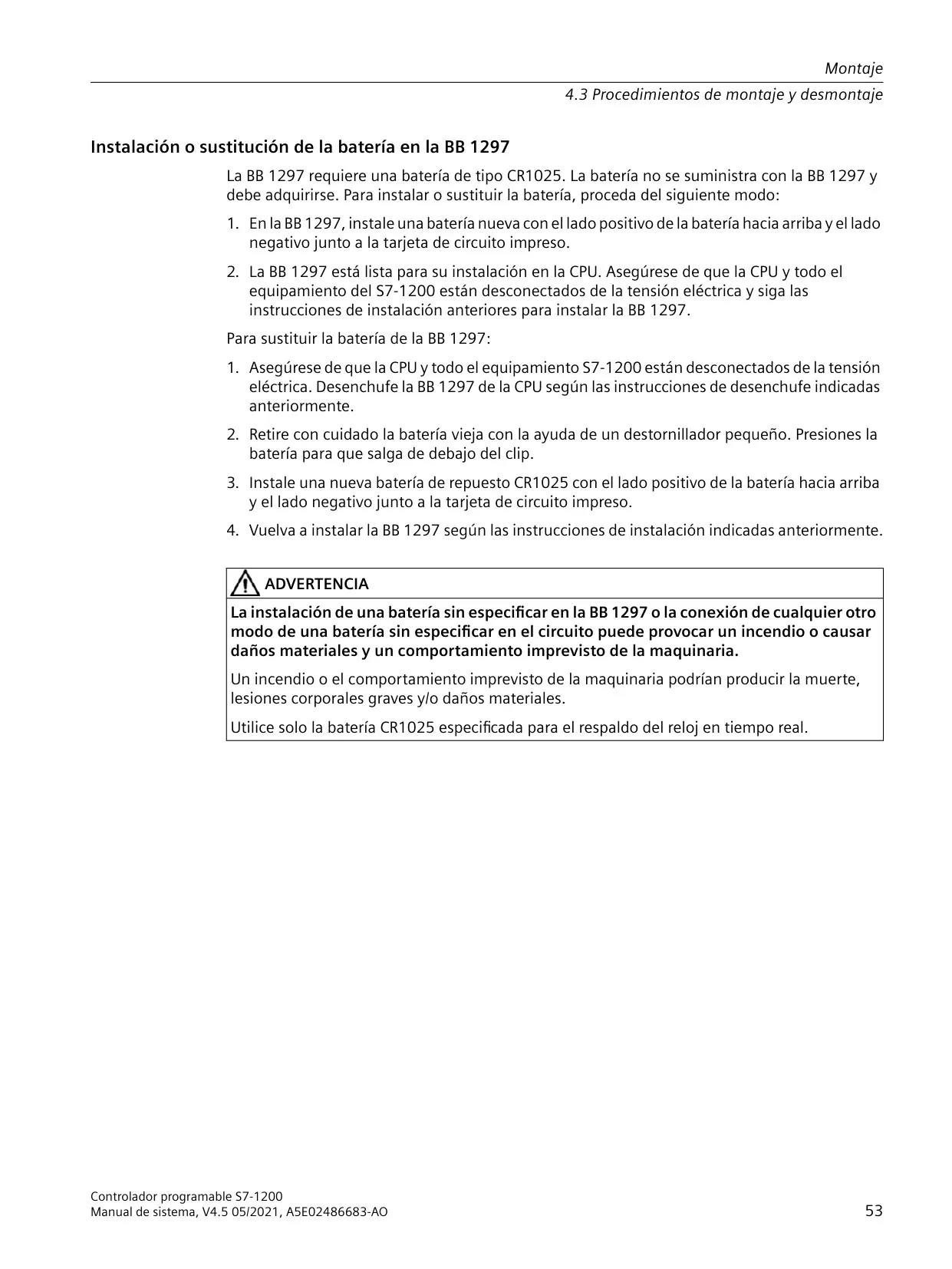

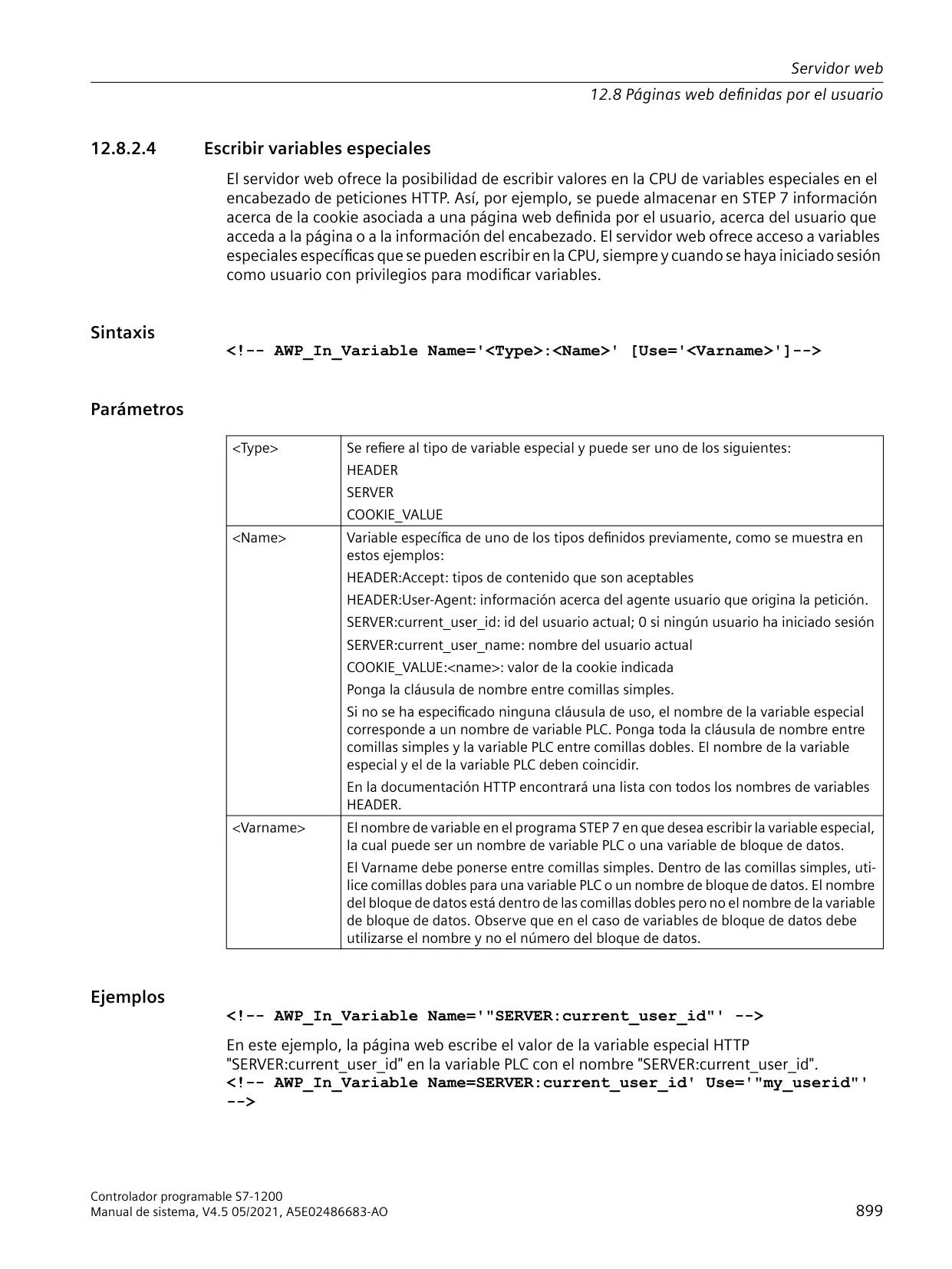

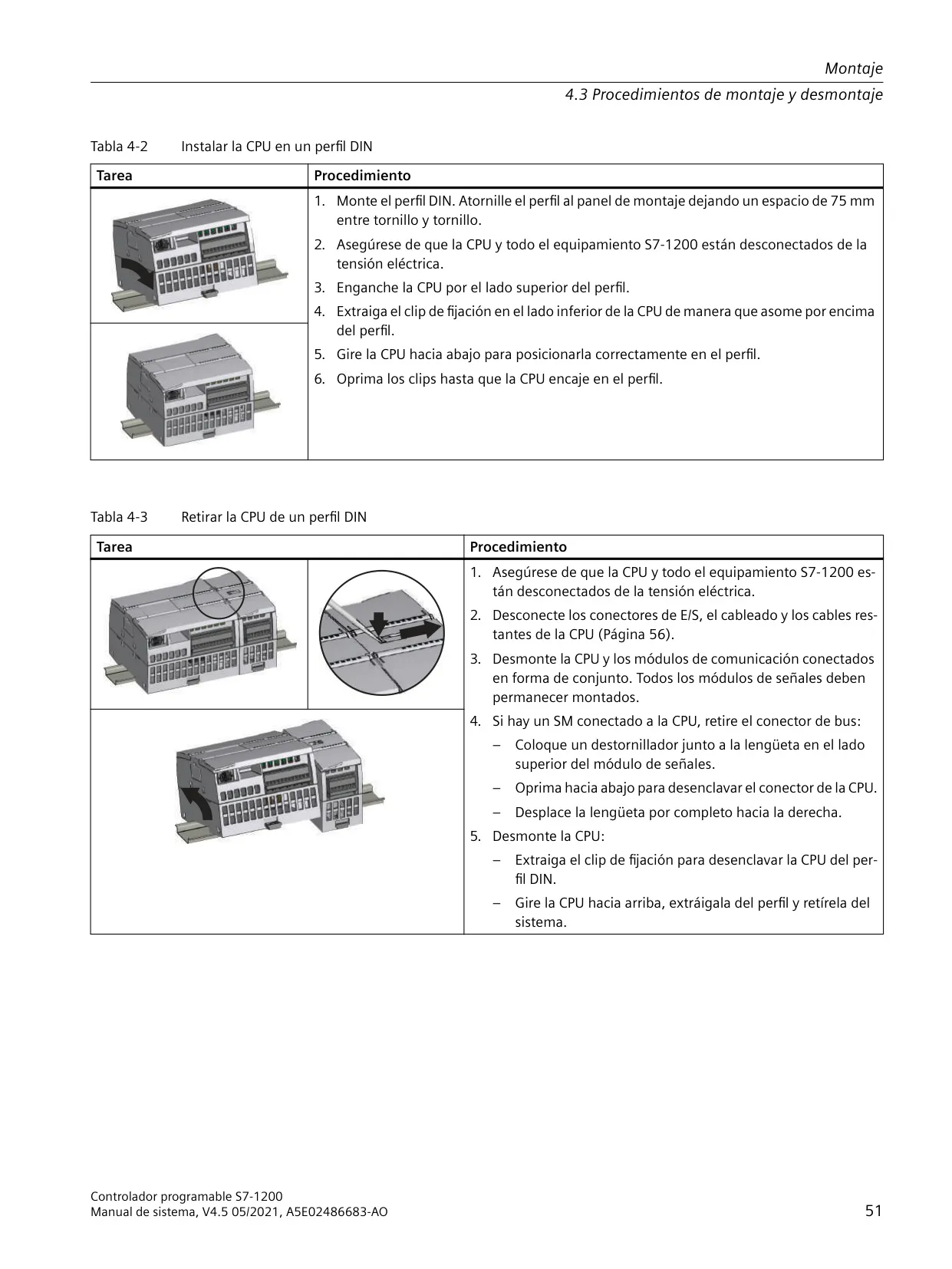

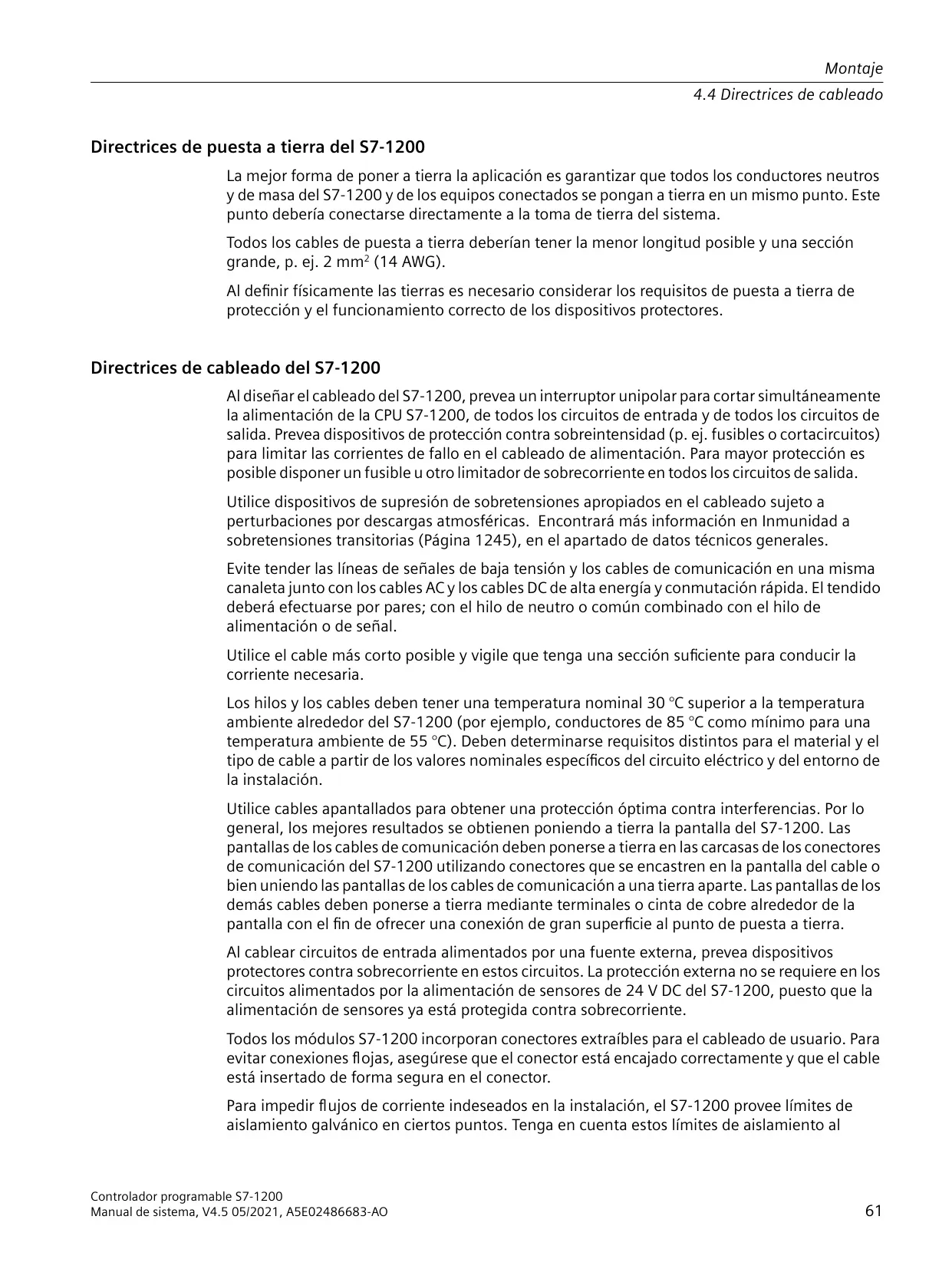

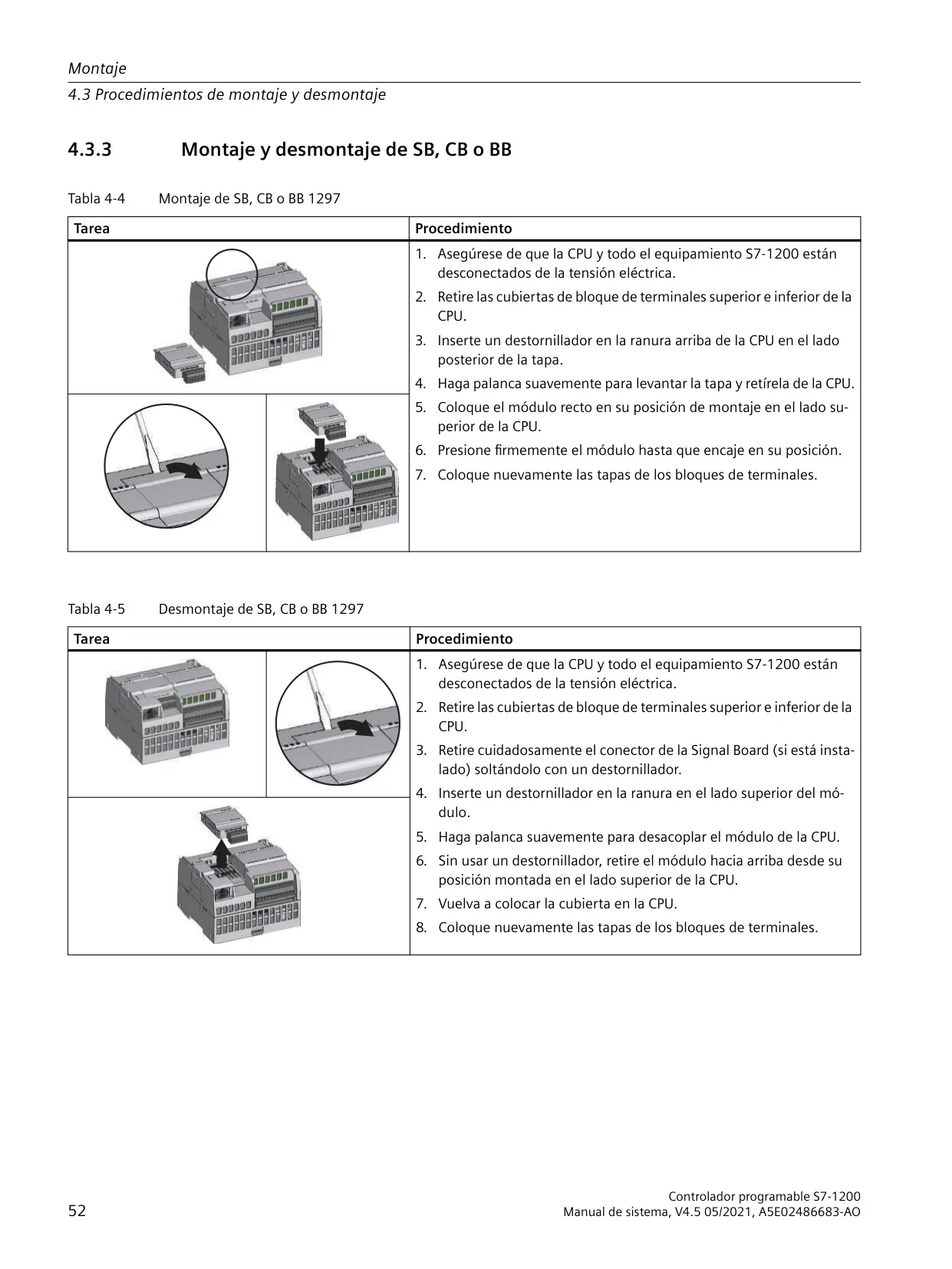

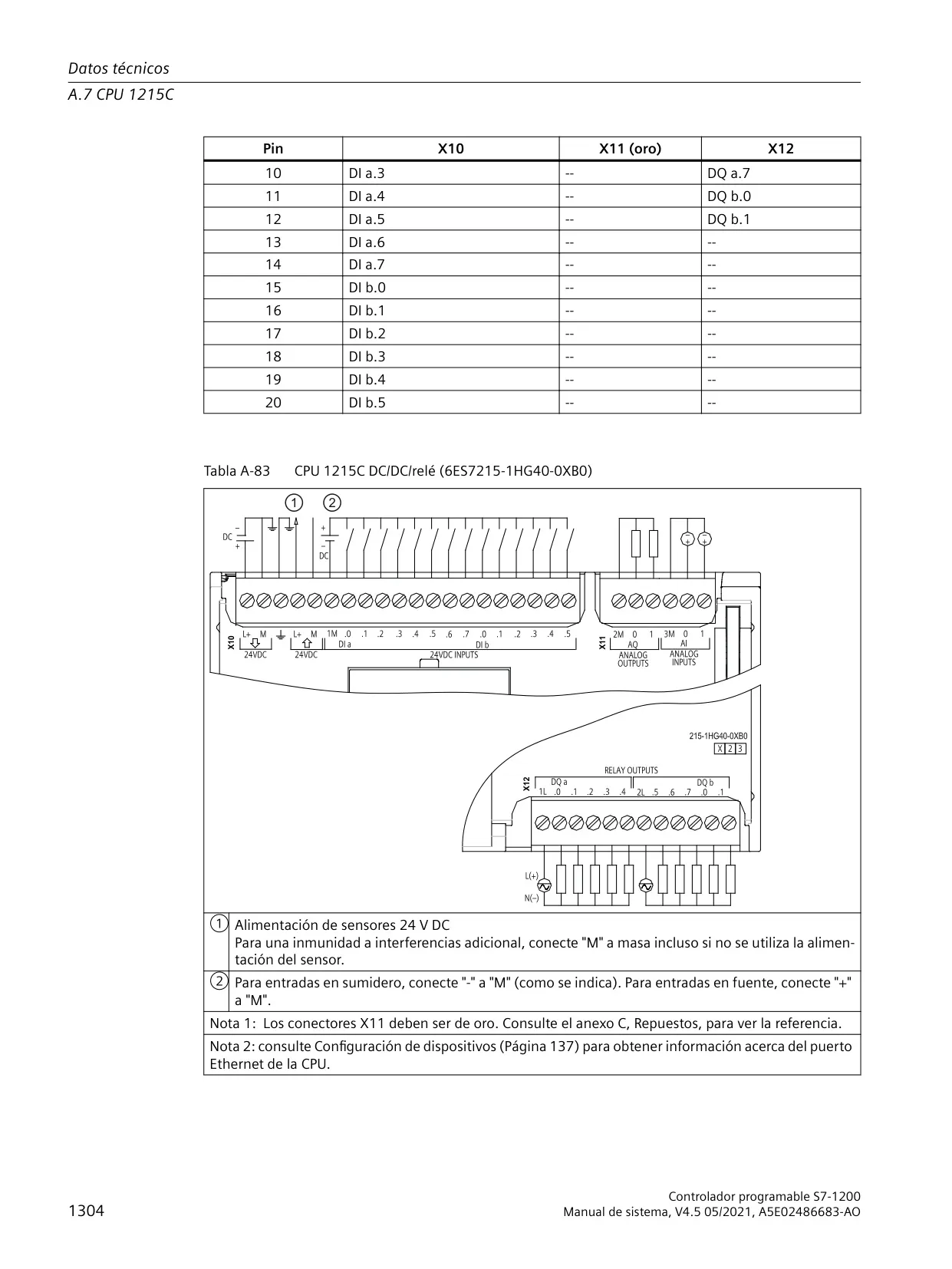

Detalles del Controlador Simatic S7 1200

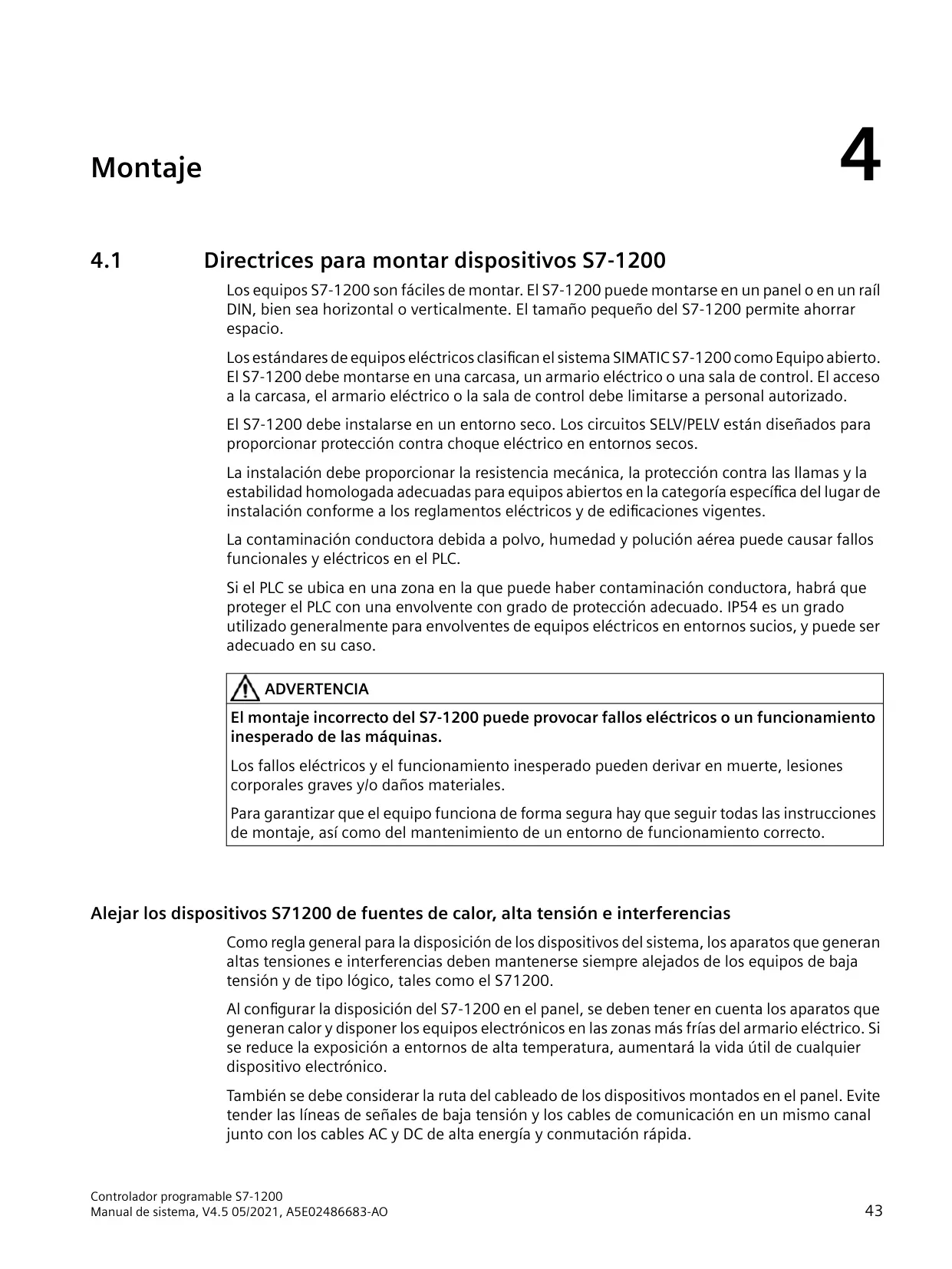

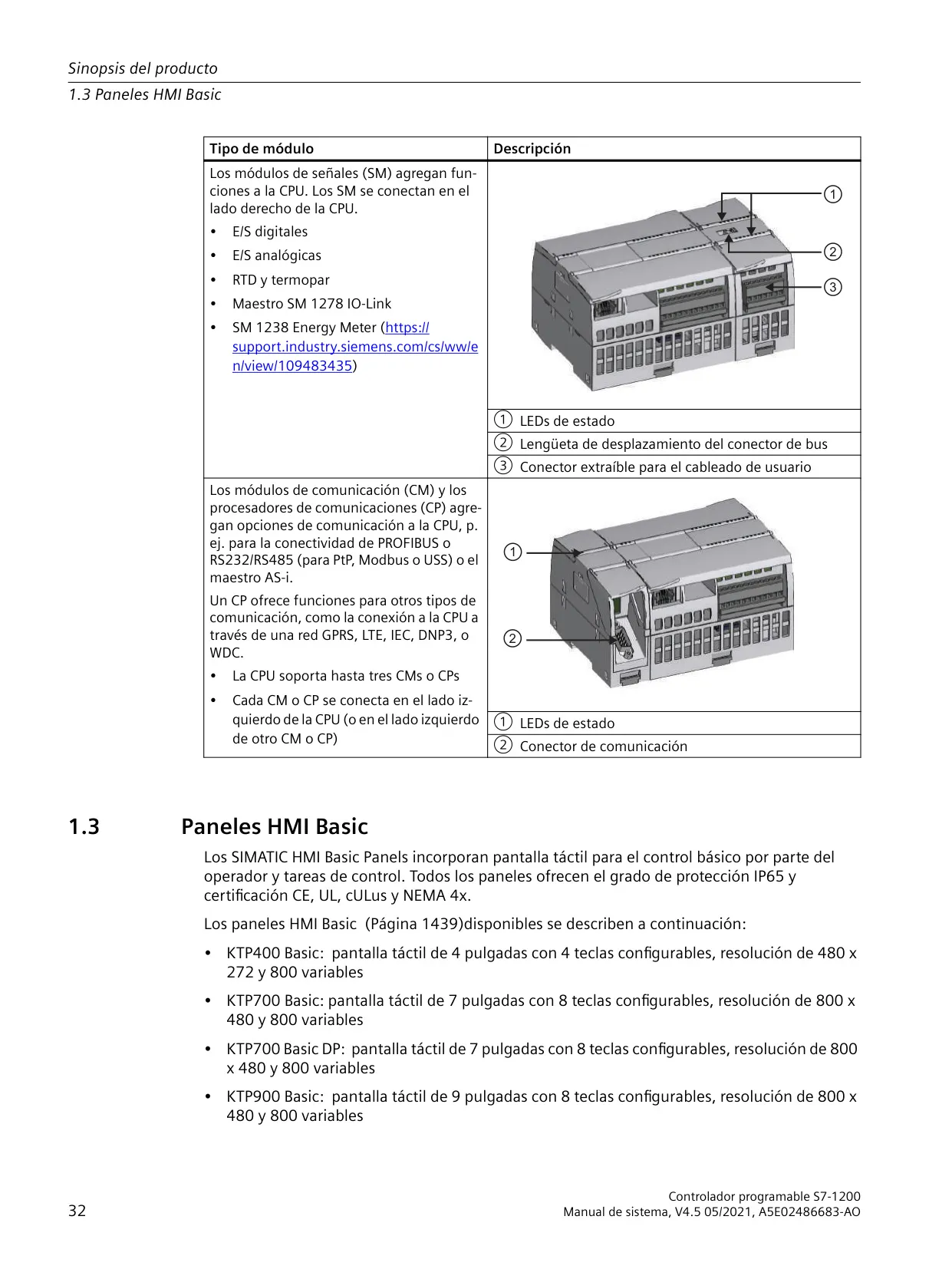

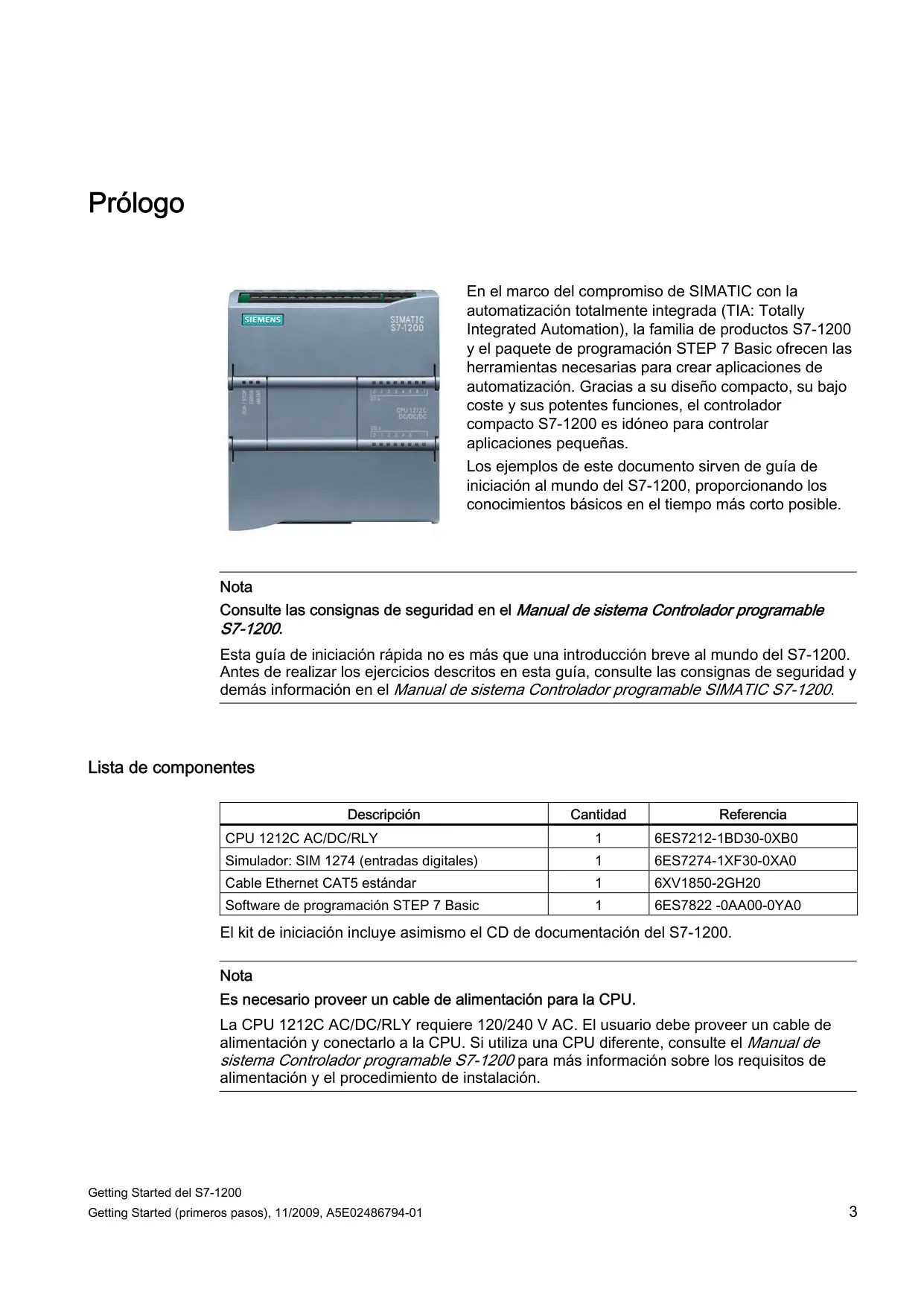

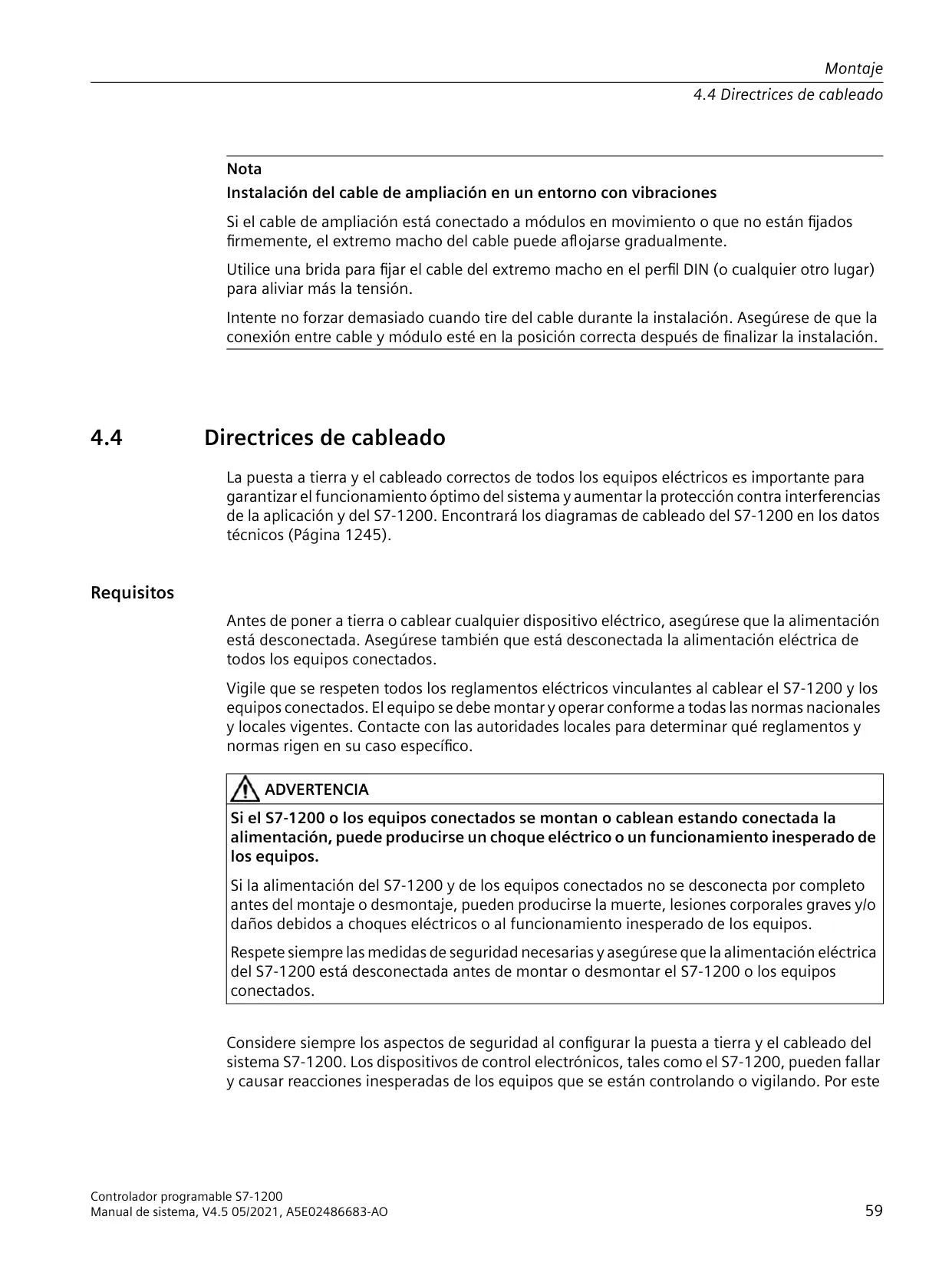

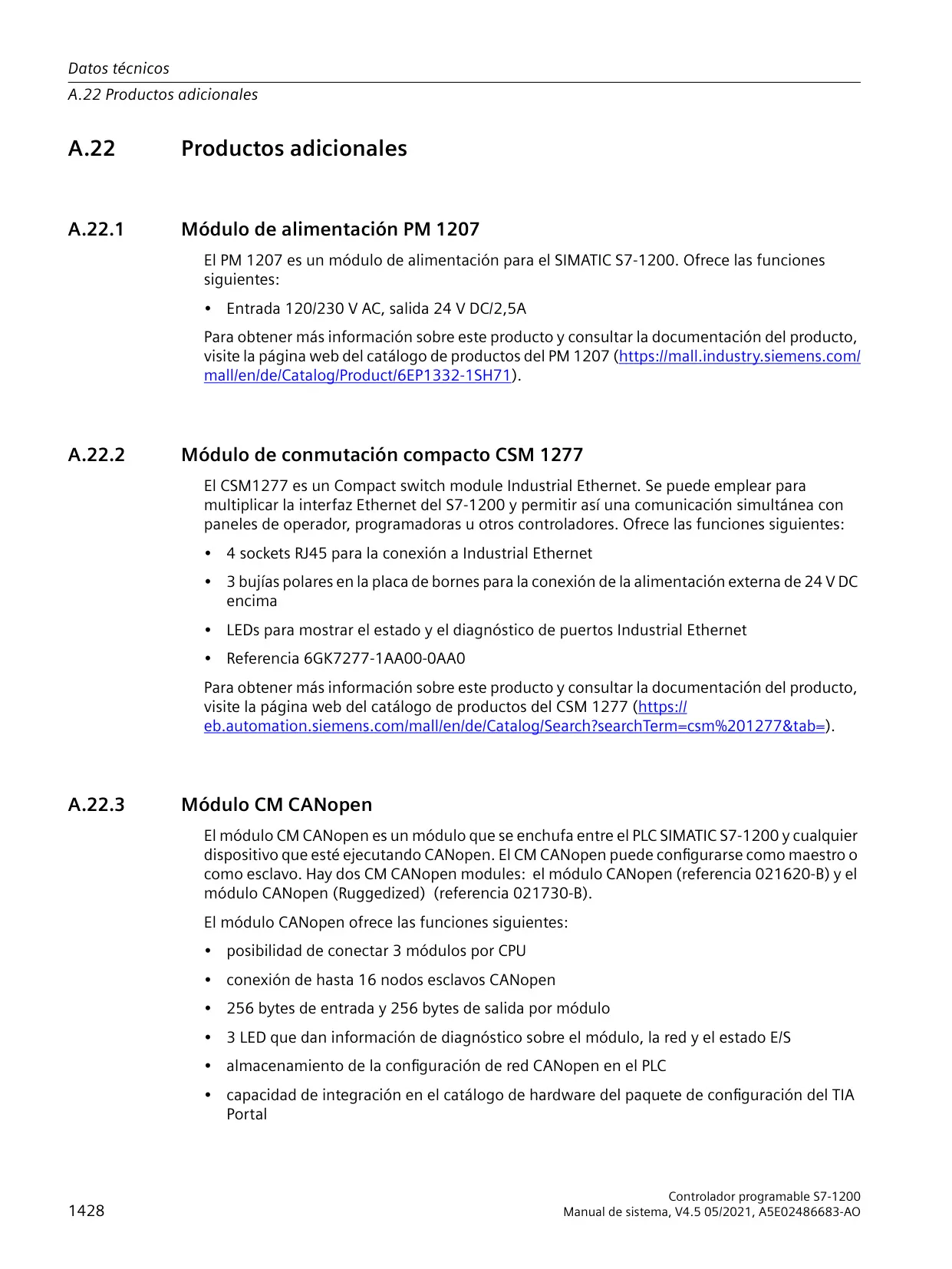

El SIMATIC S7-1200 representa una pieza fundamental en el concepto de Automatización Totalmente Integrada (TIA) de Siemens. Su diseño compacto y eficiente lo convierte en la solución ideal para el control de aplicaciones de automatización de tamaño reducido, ofreciendo una combinación óptima de bajo coste y potentes funciones.

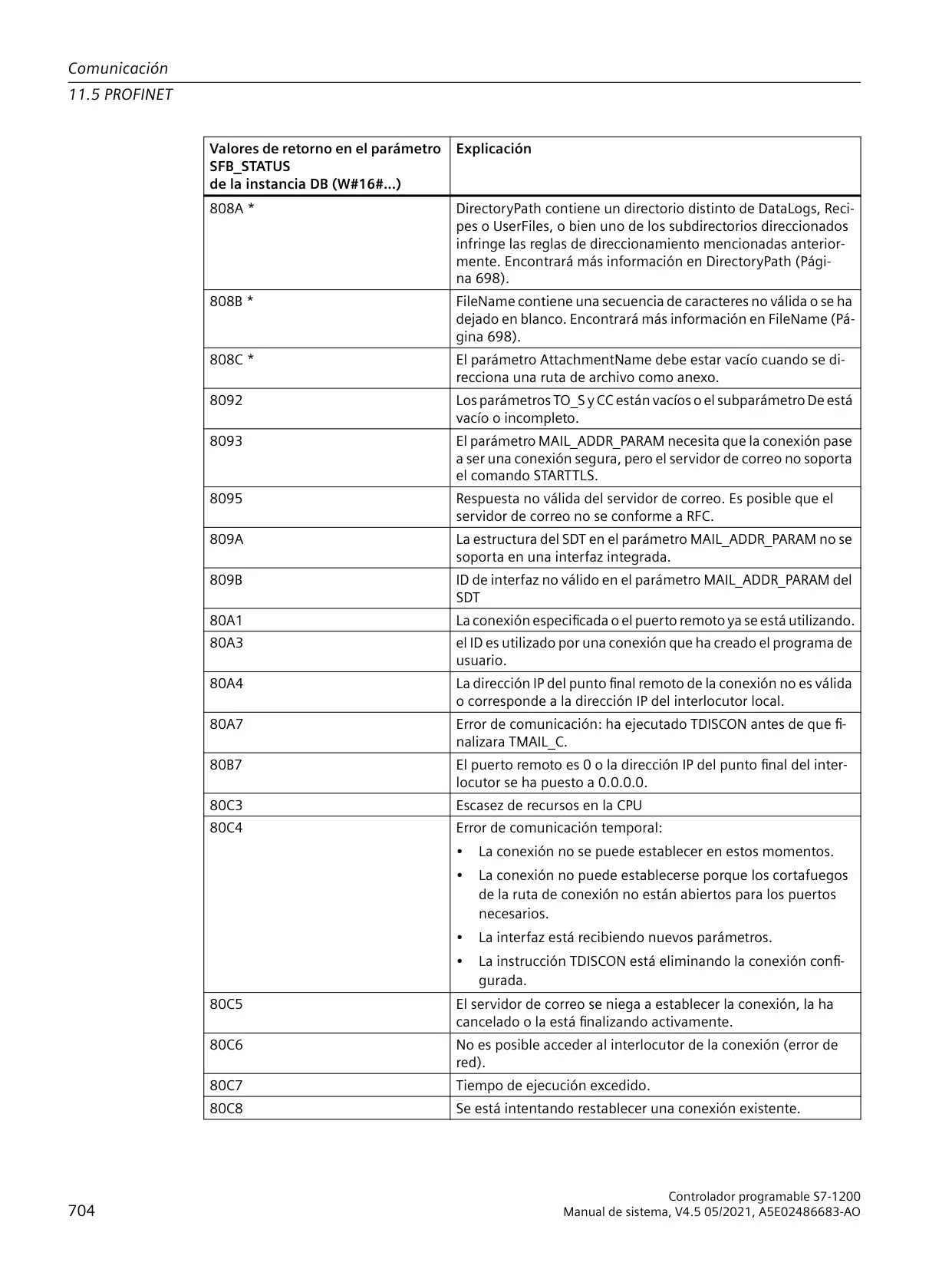

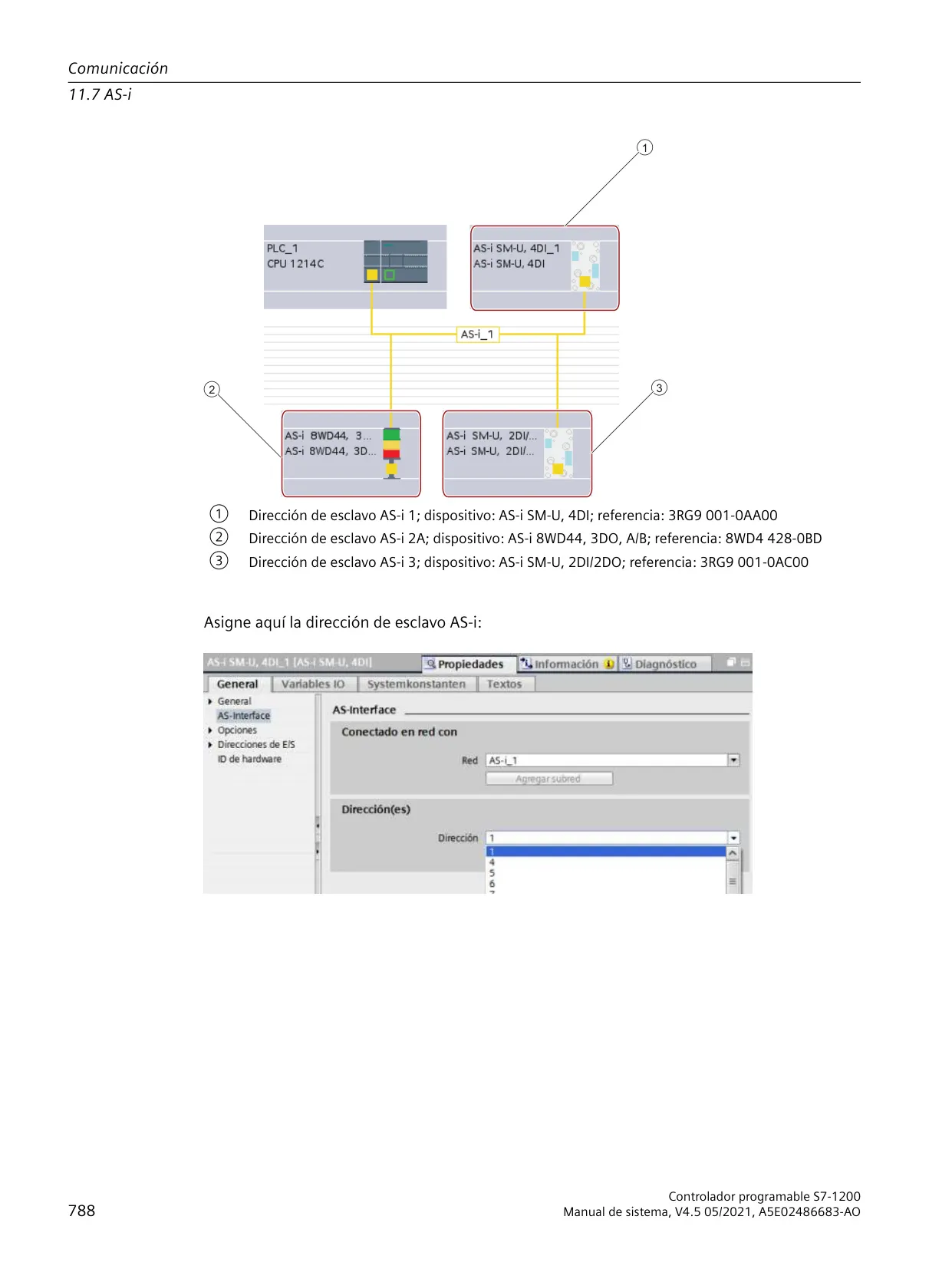

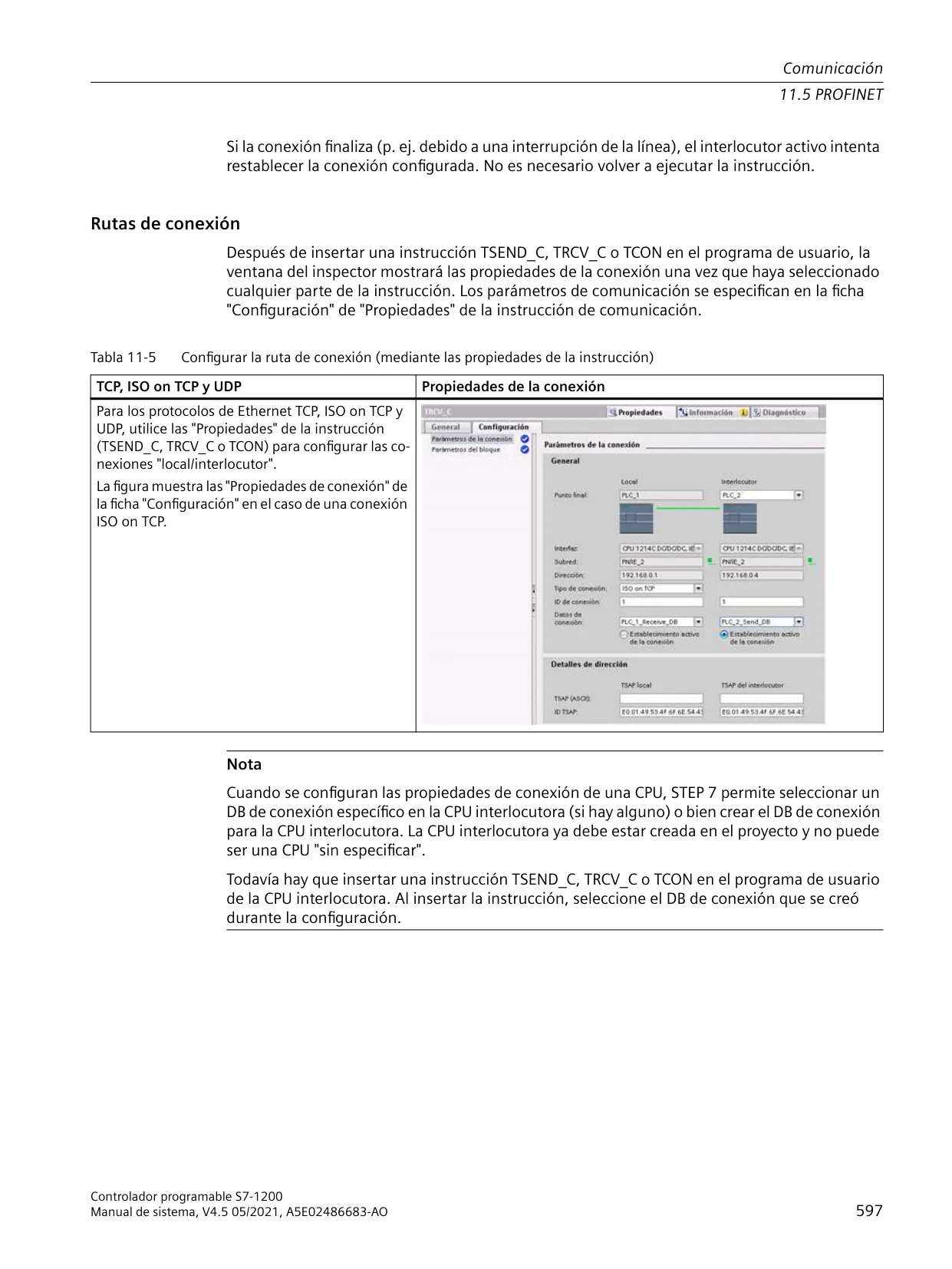

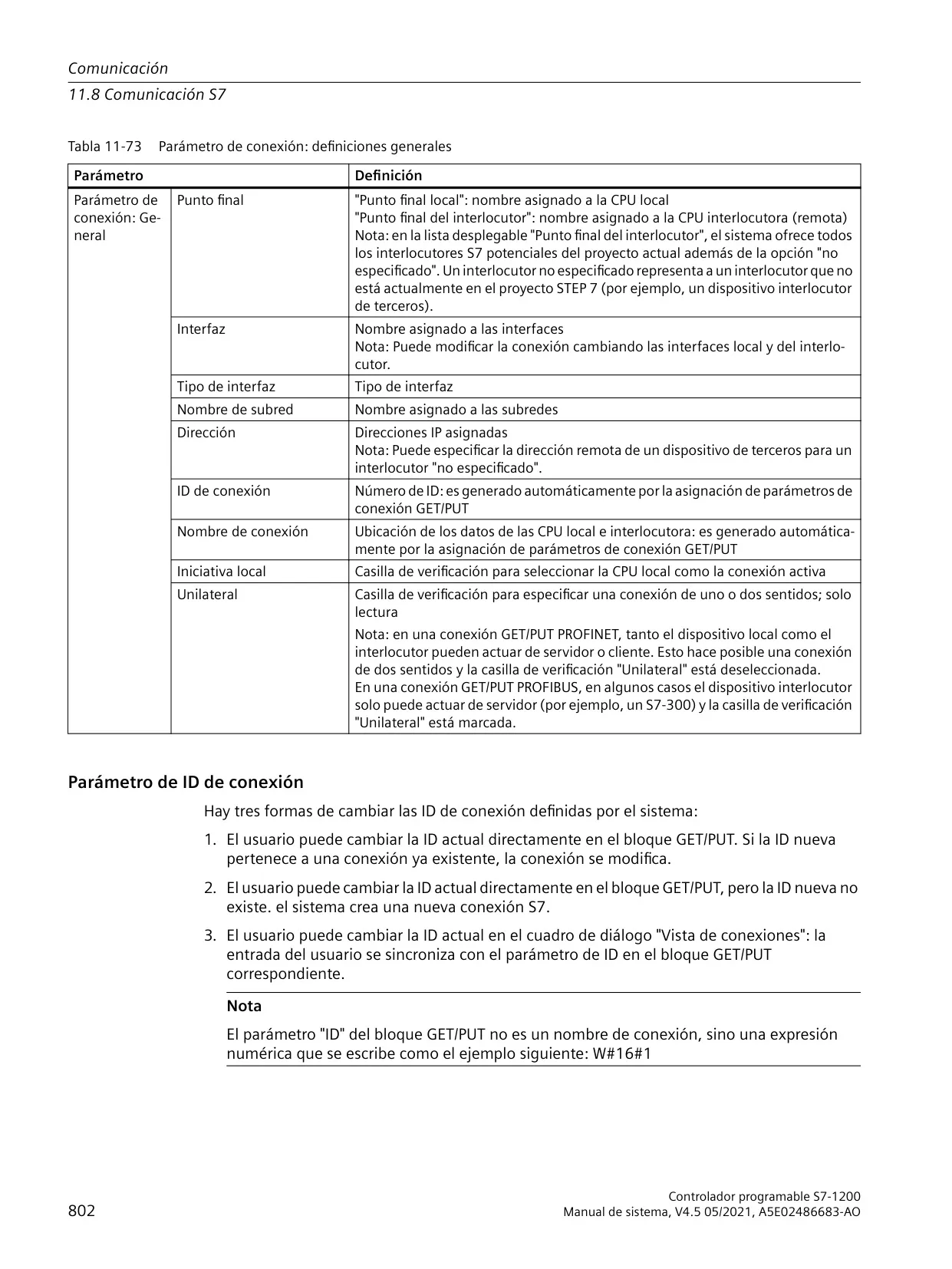

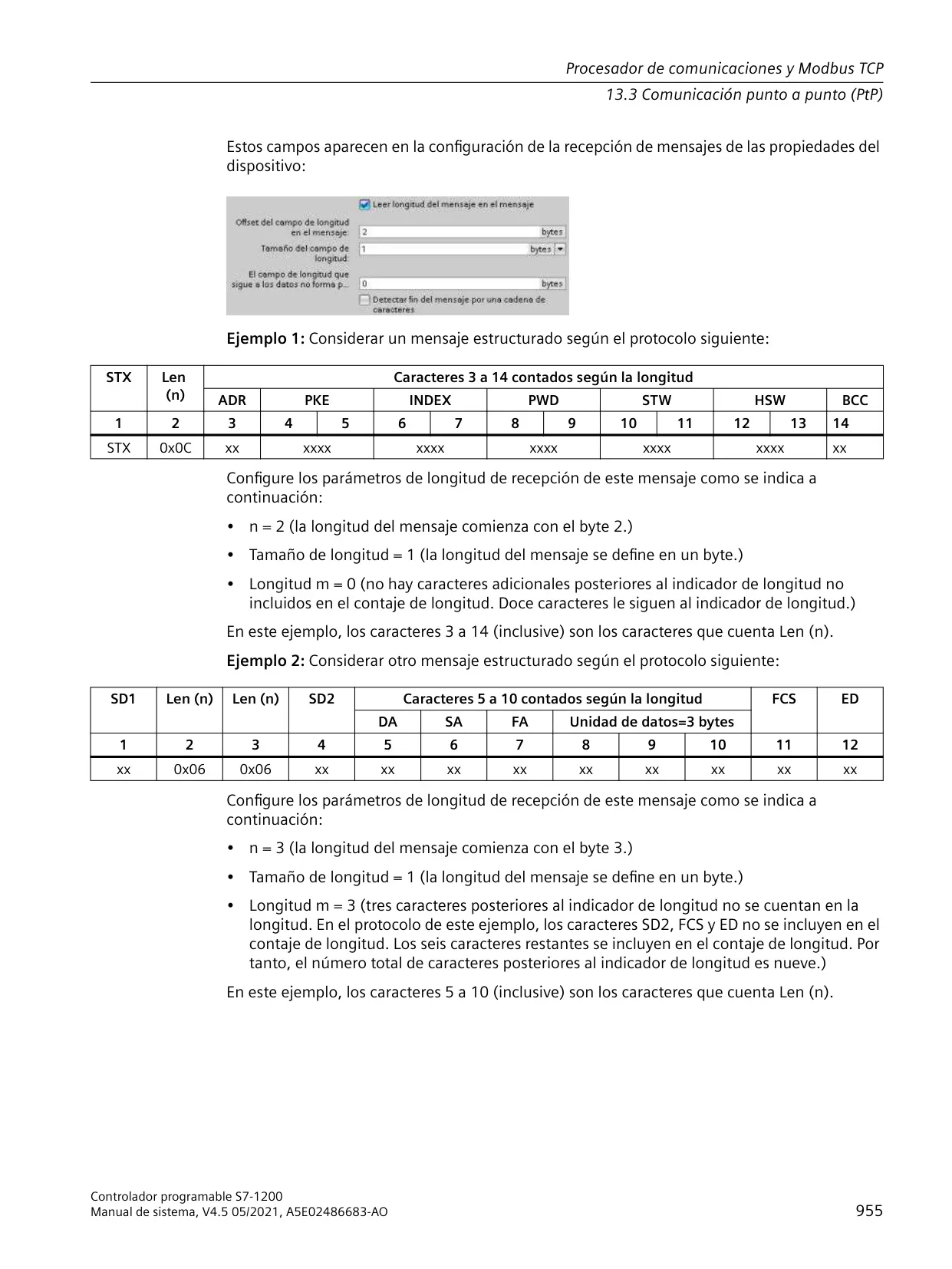

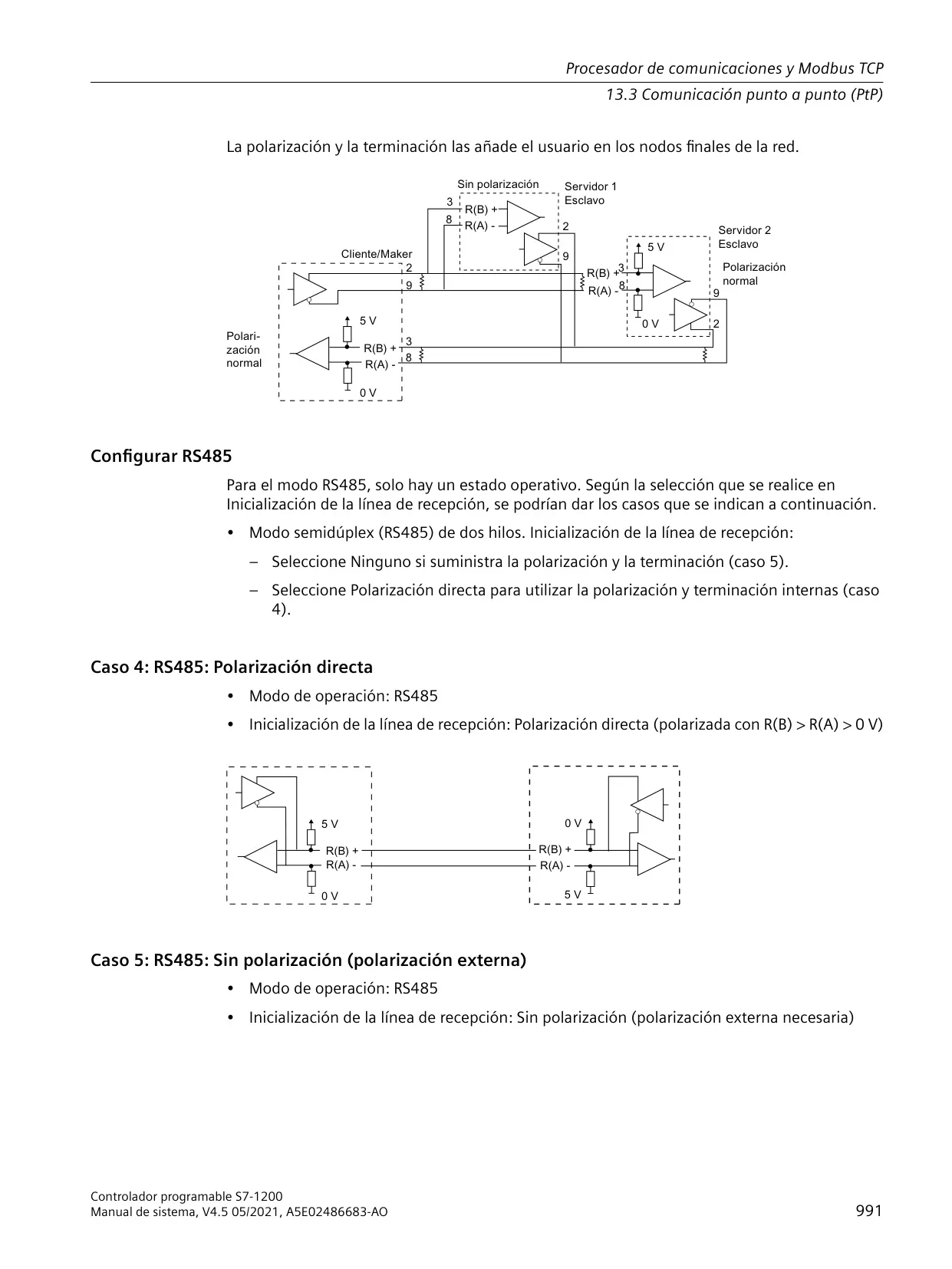

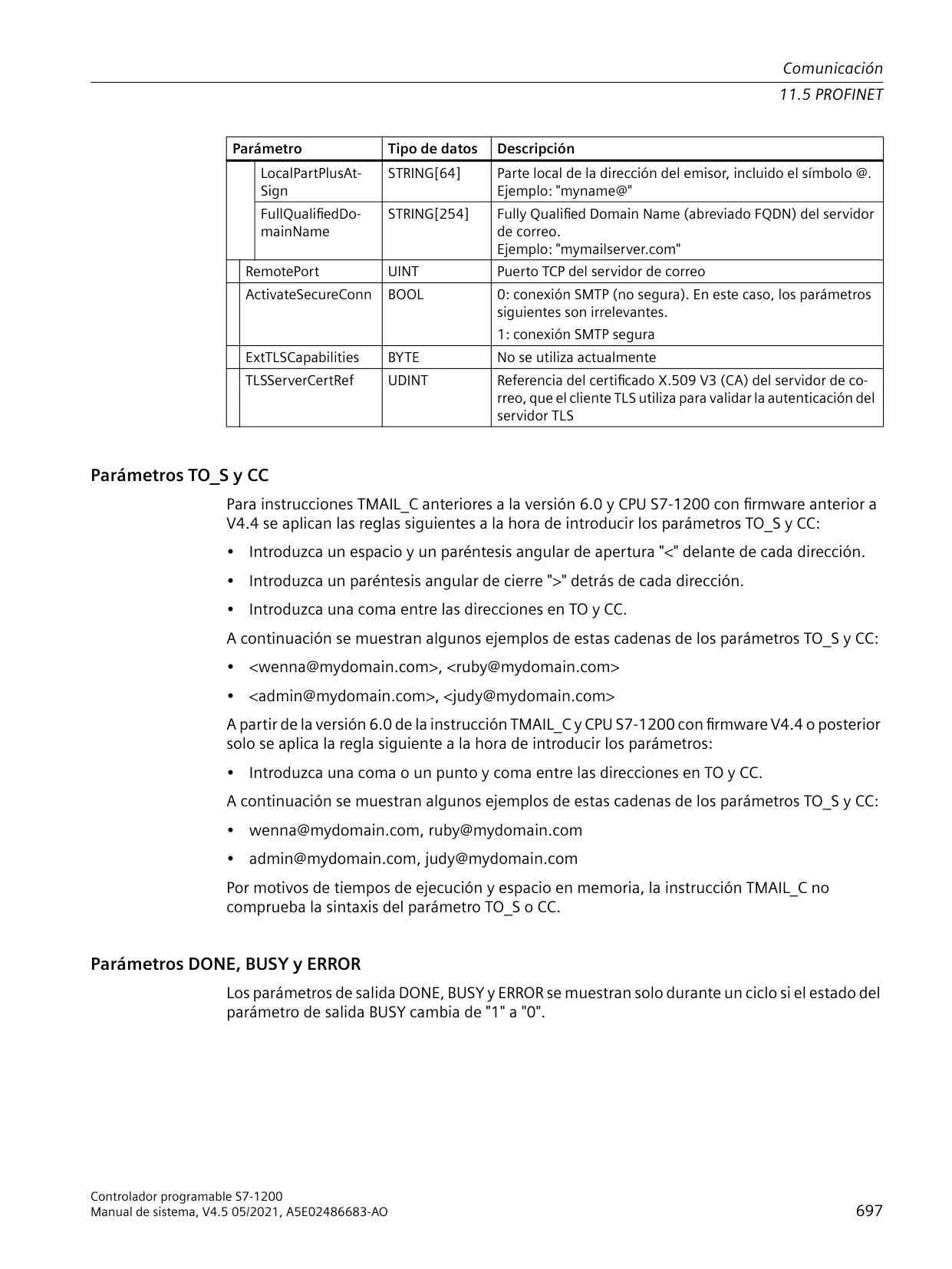

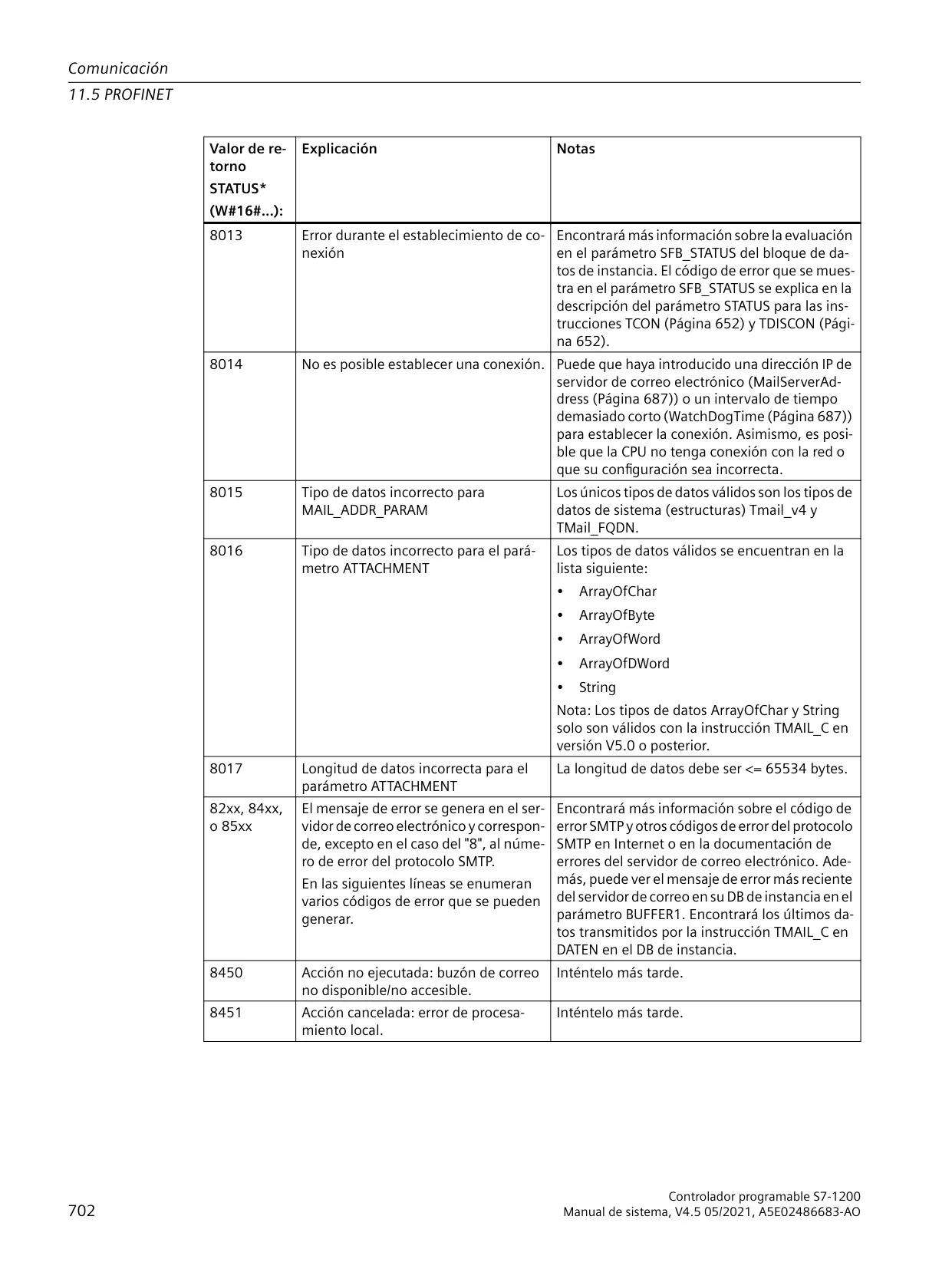

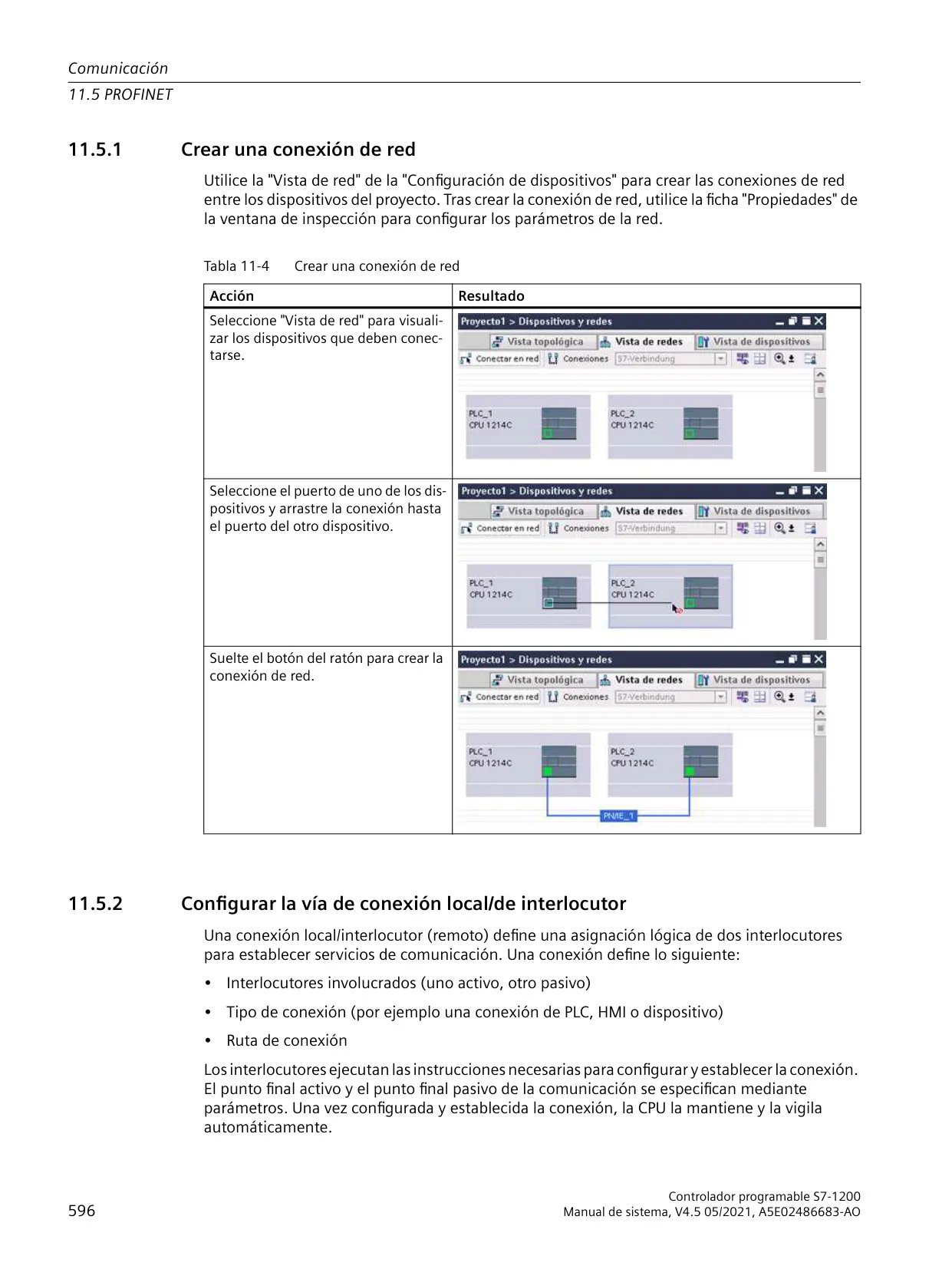

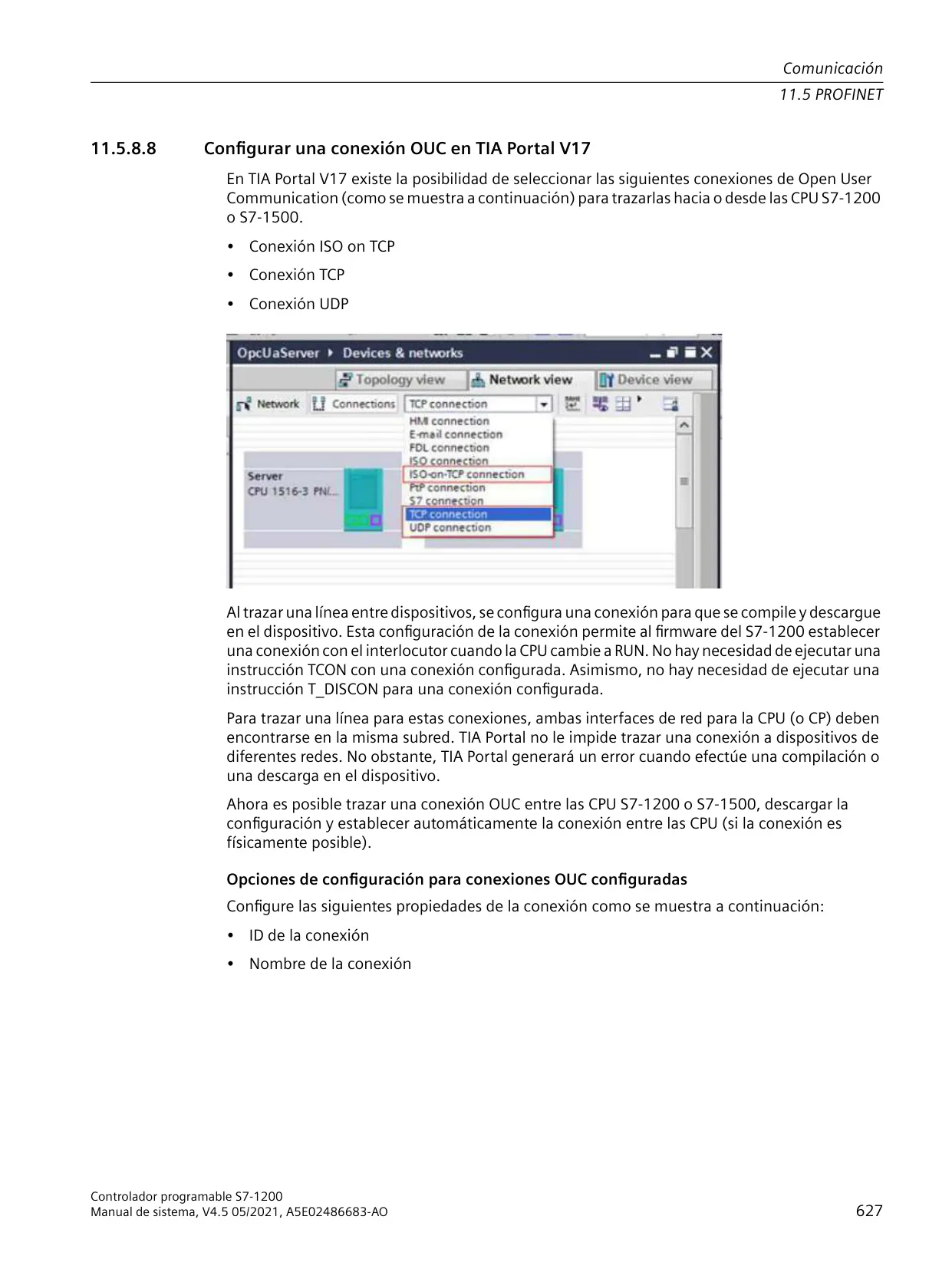

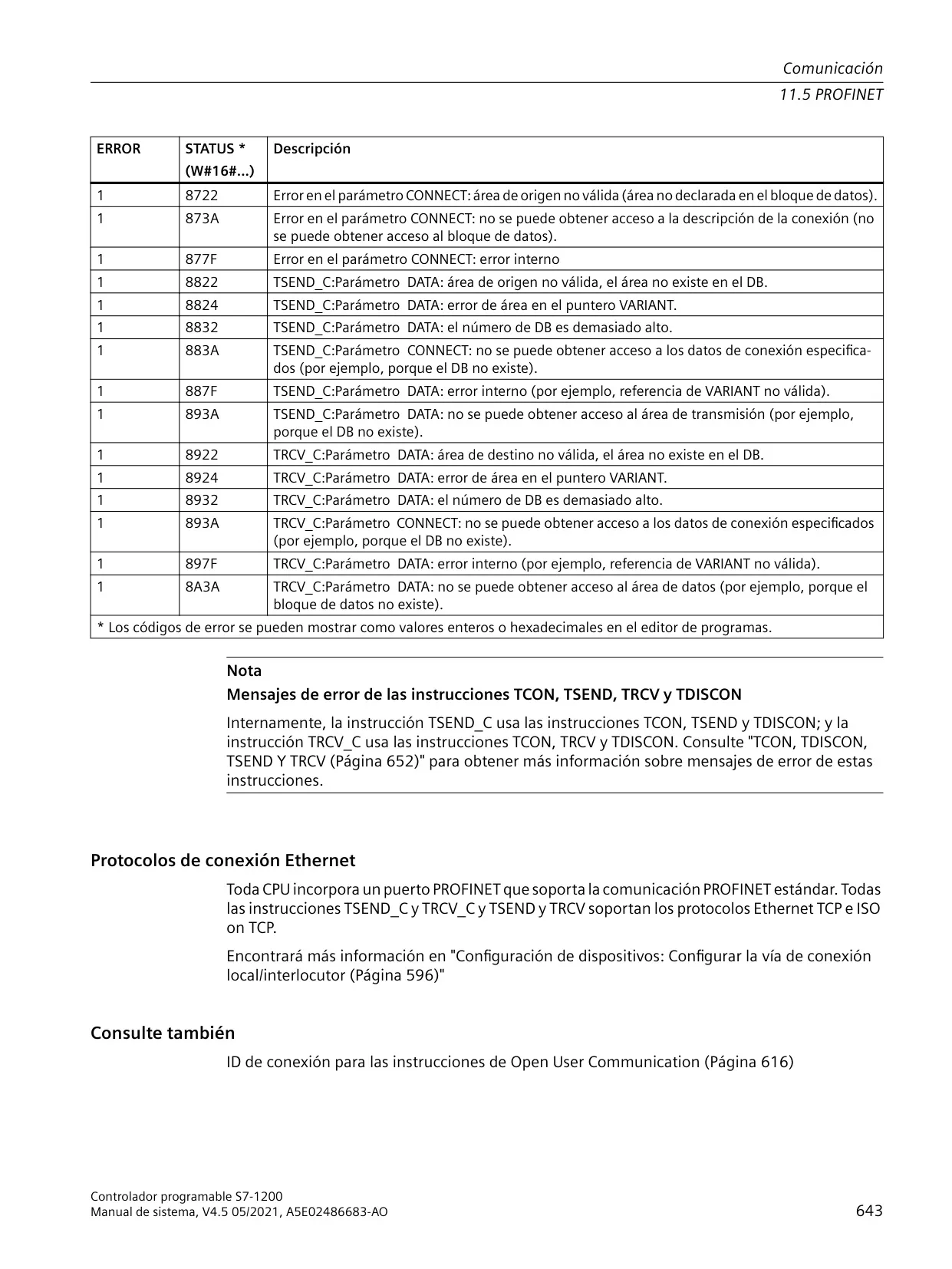

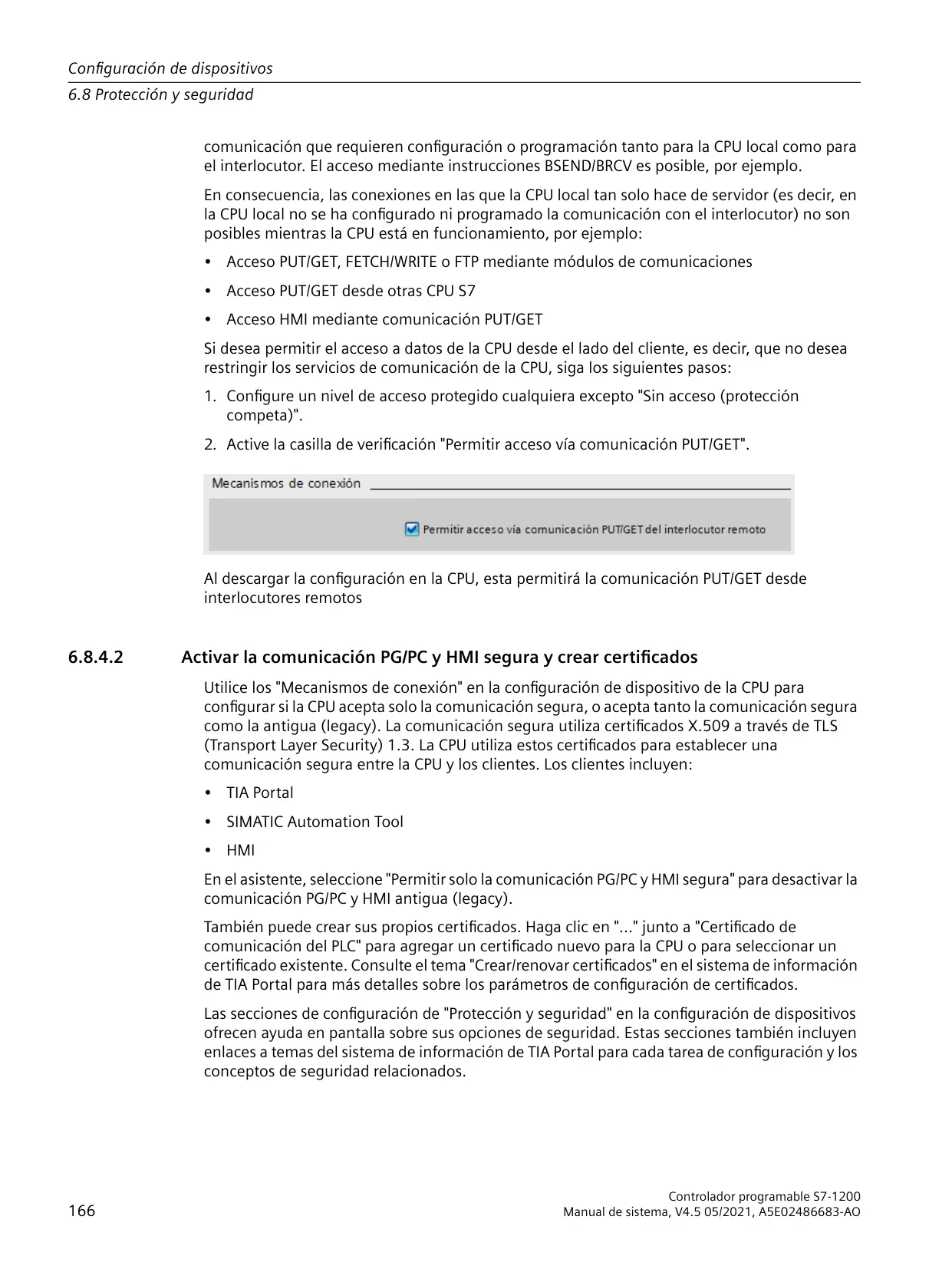

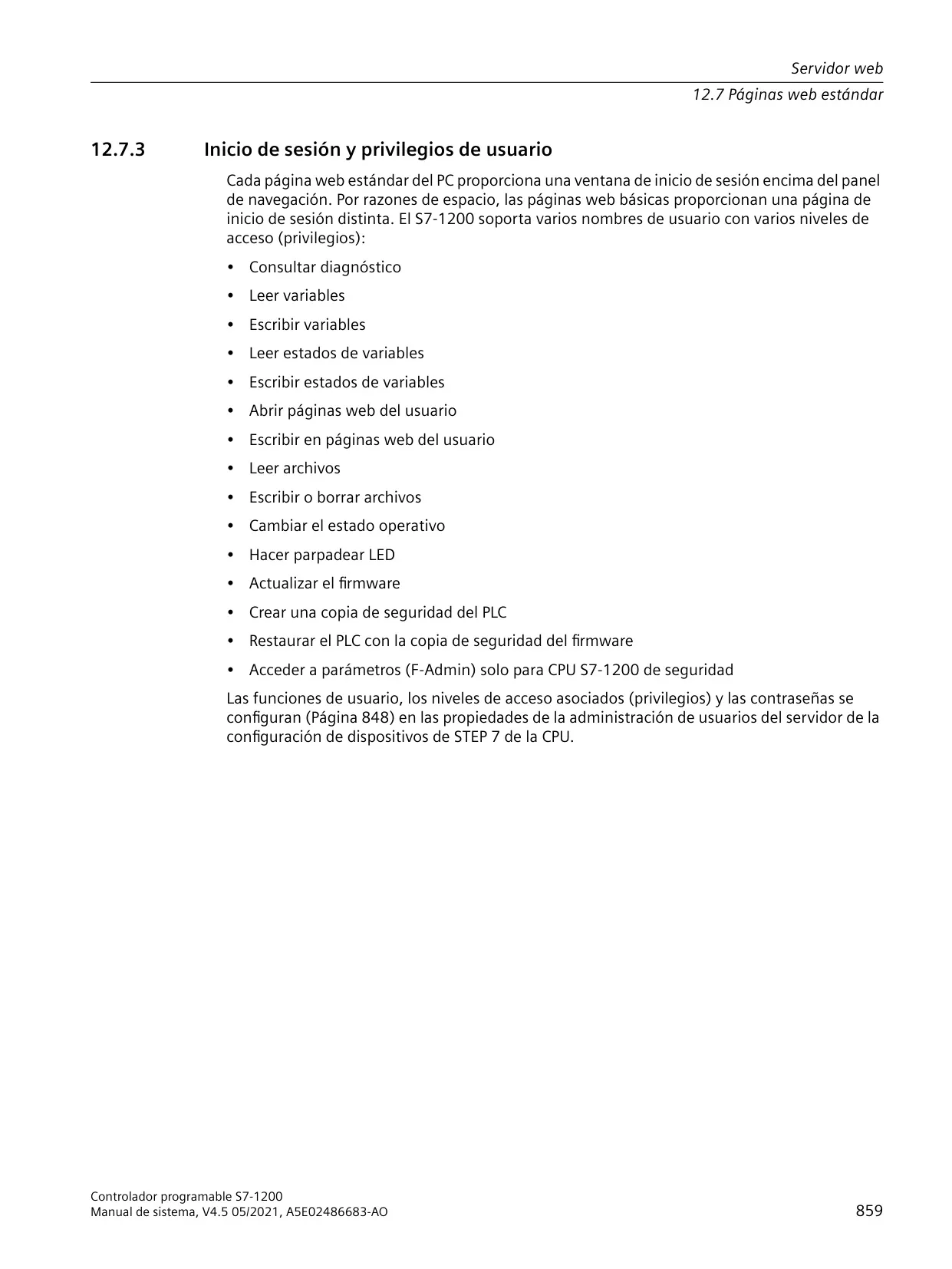

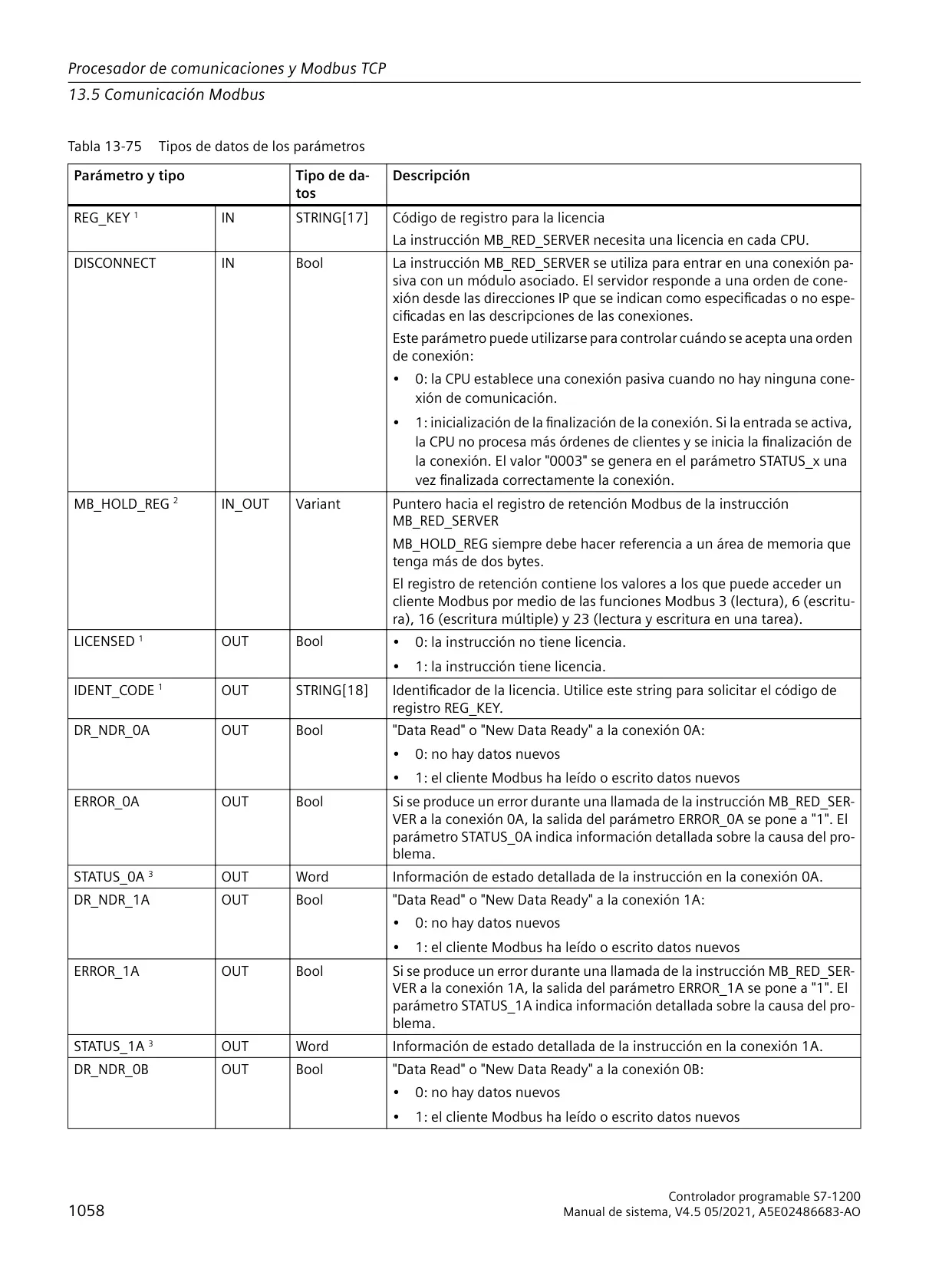

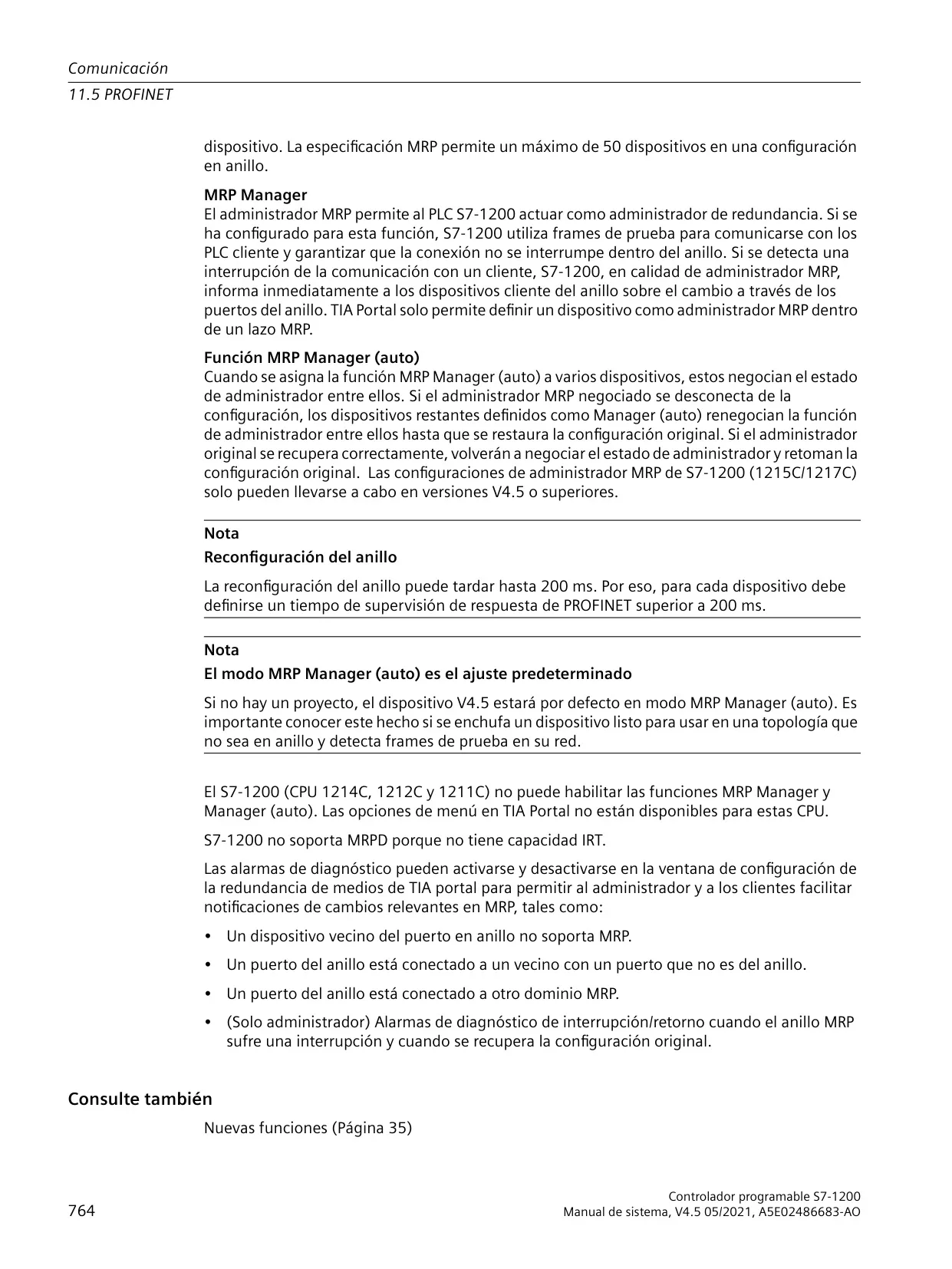

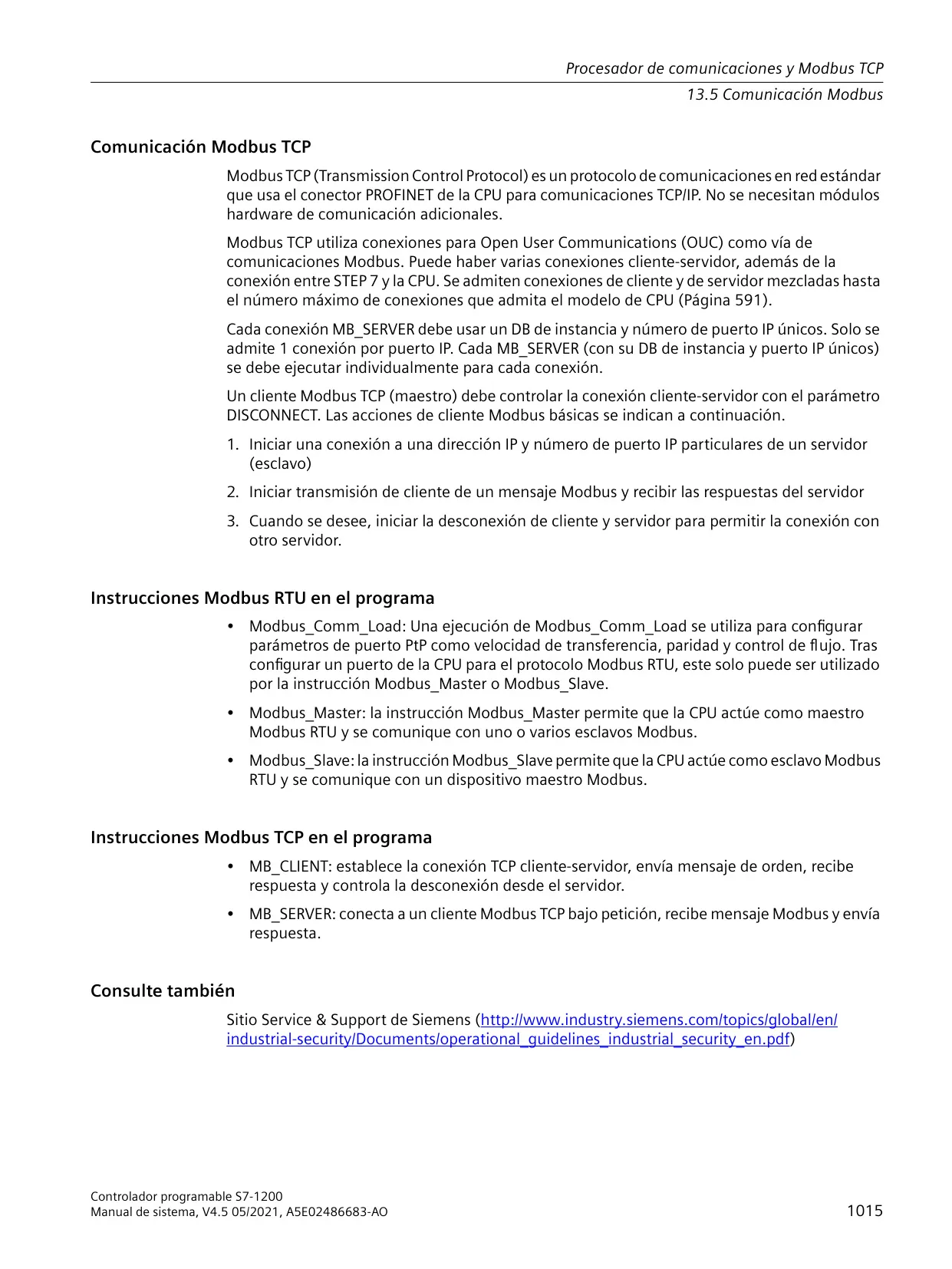

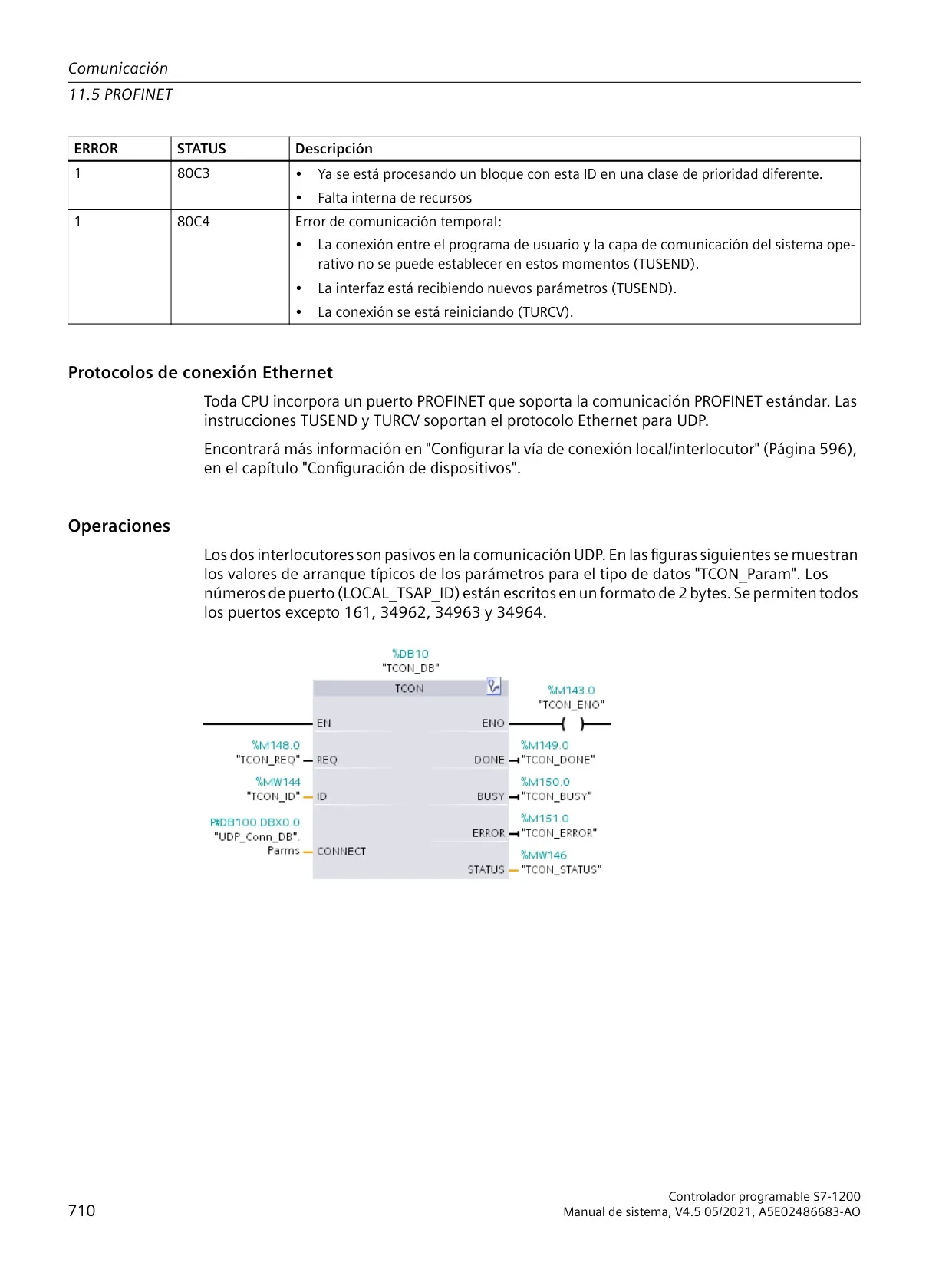

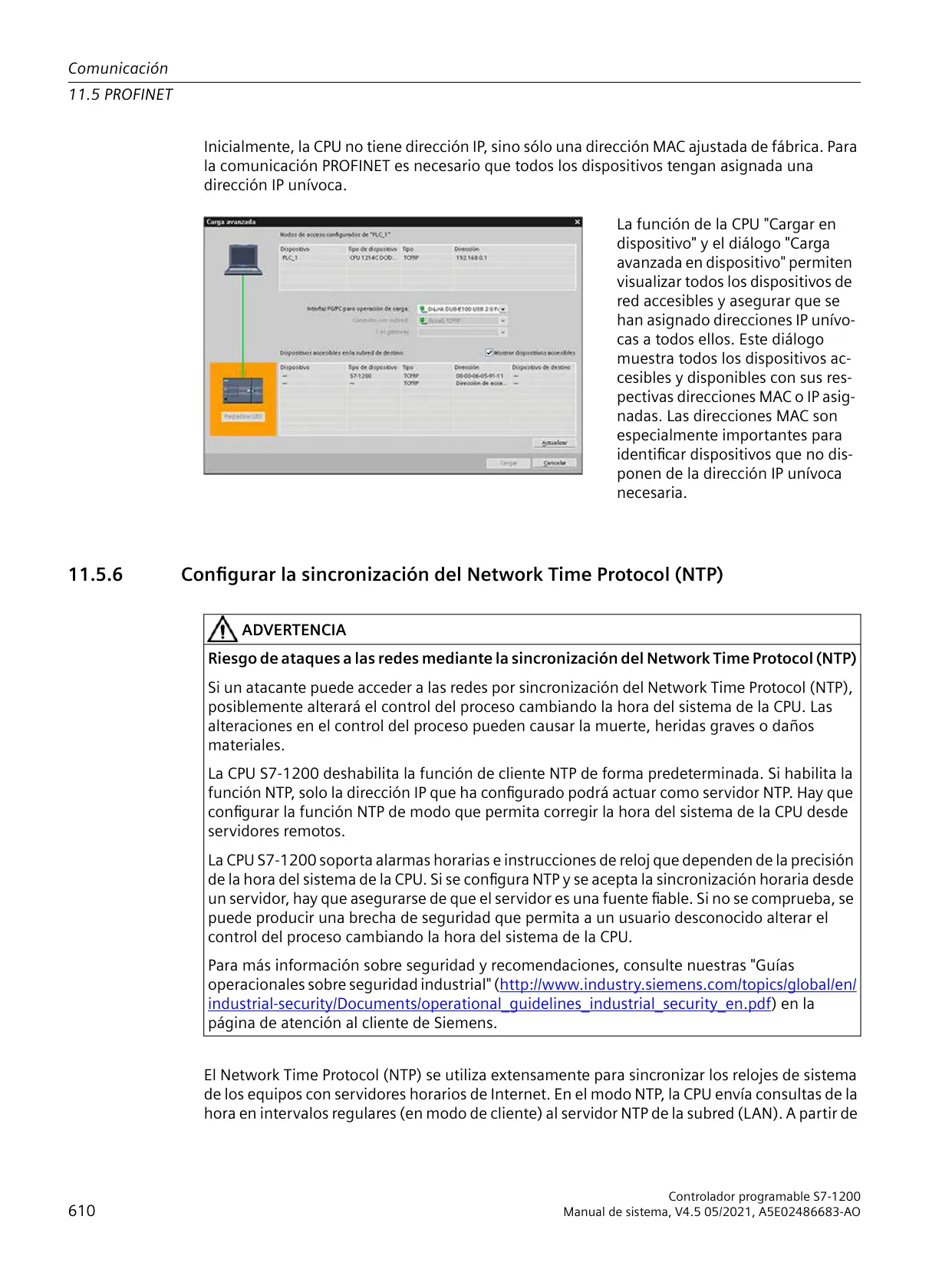

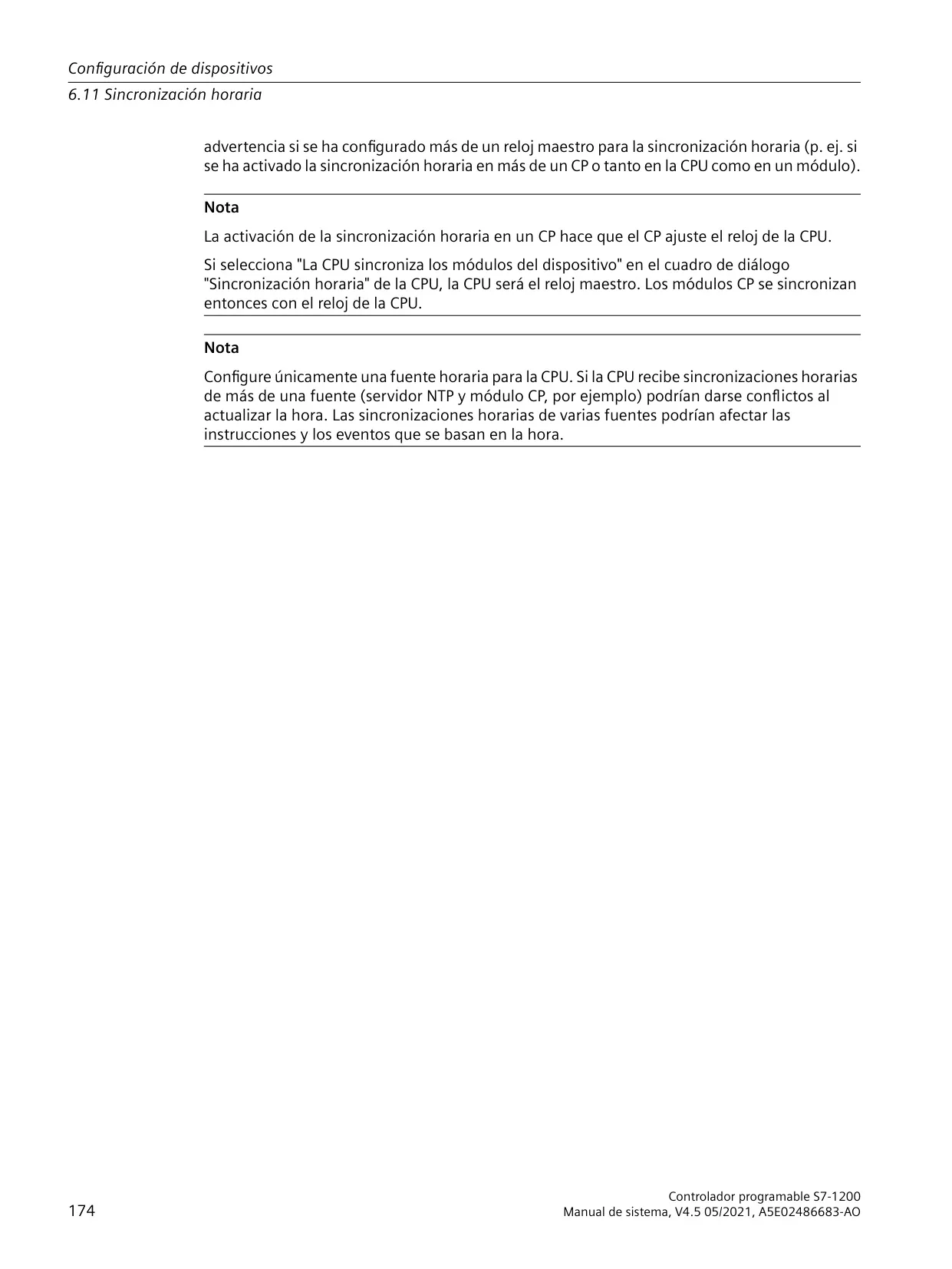

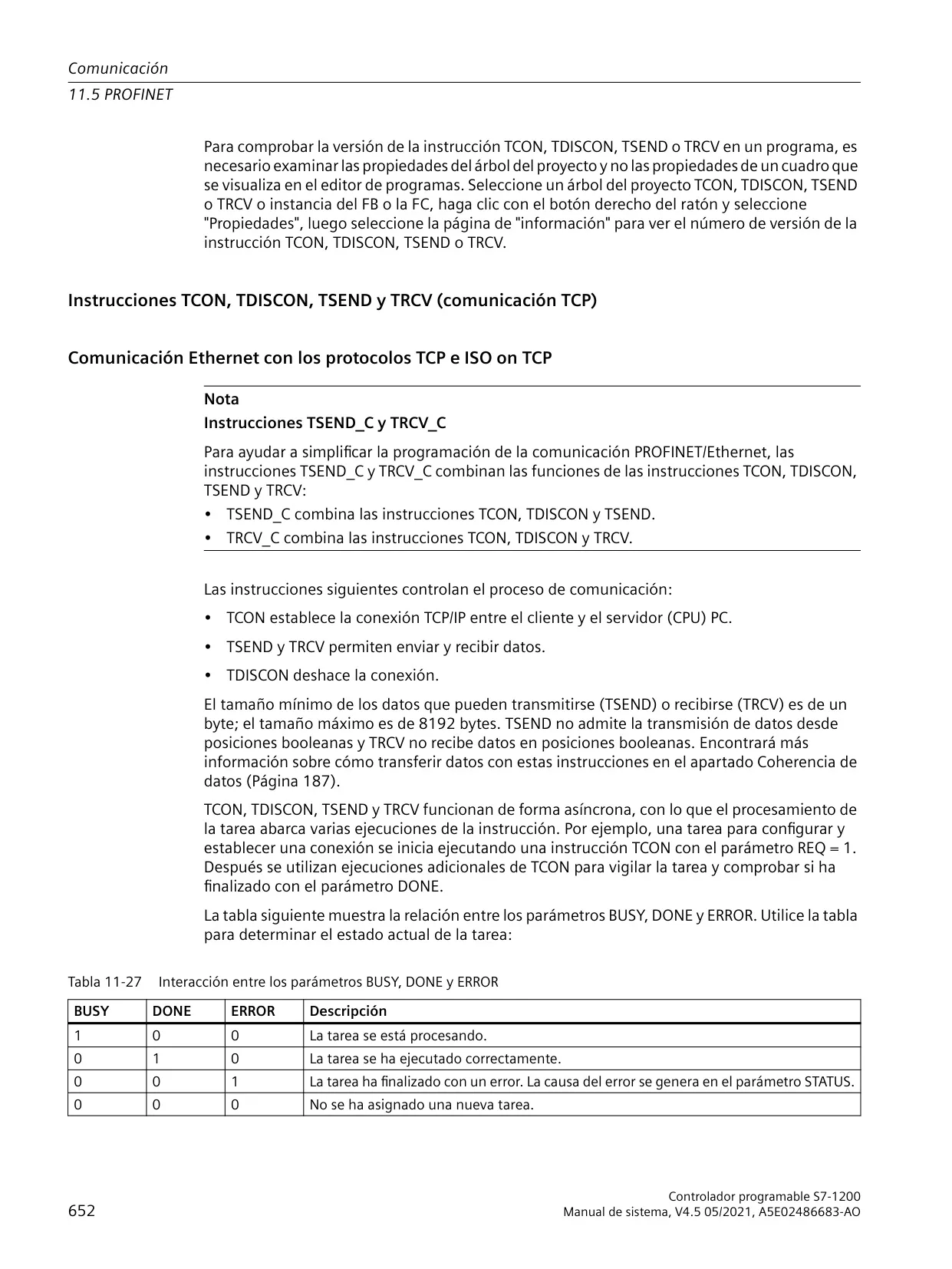

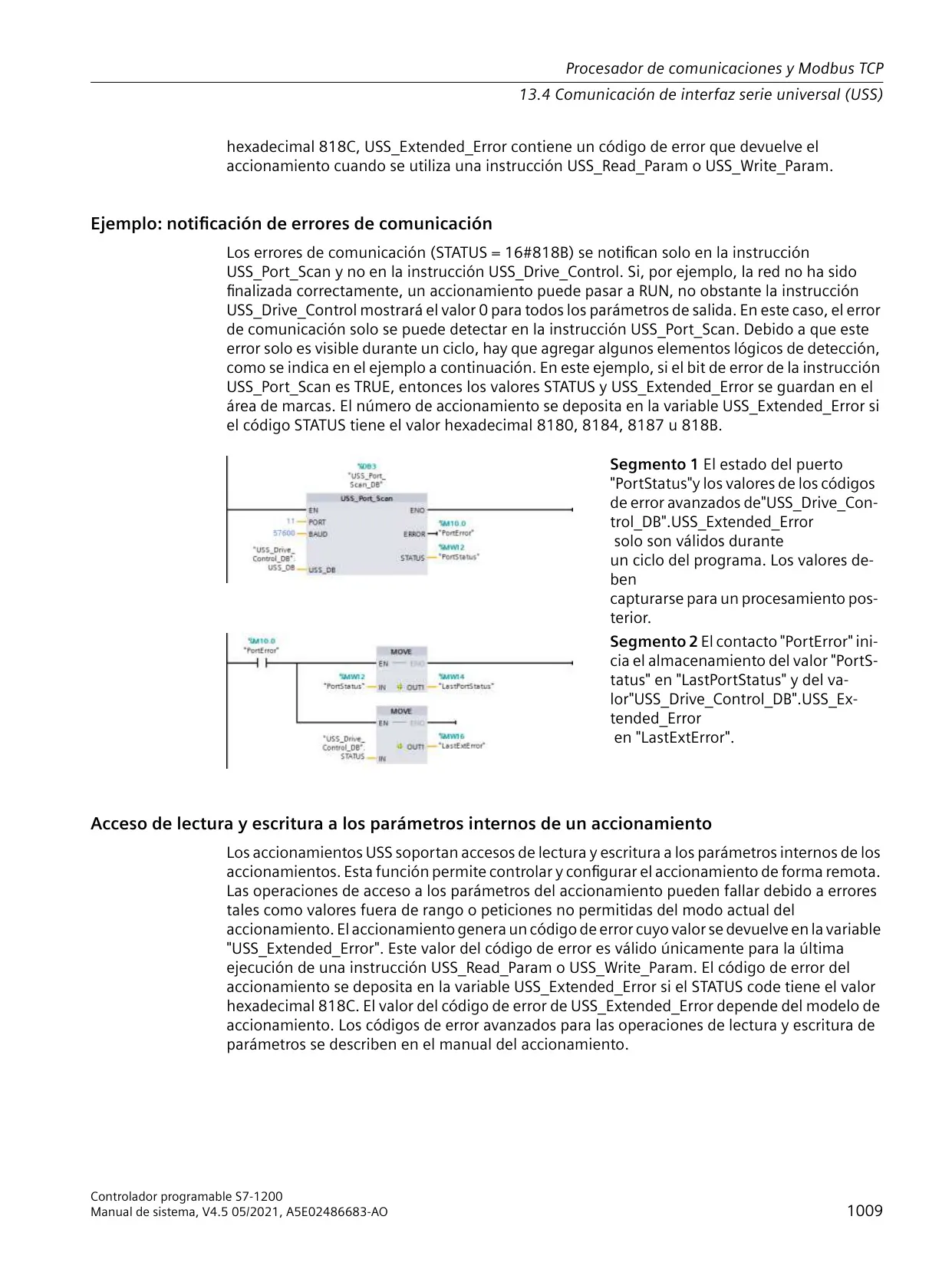

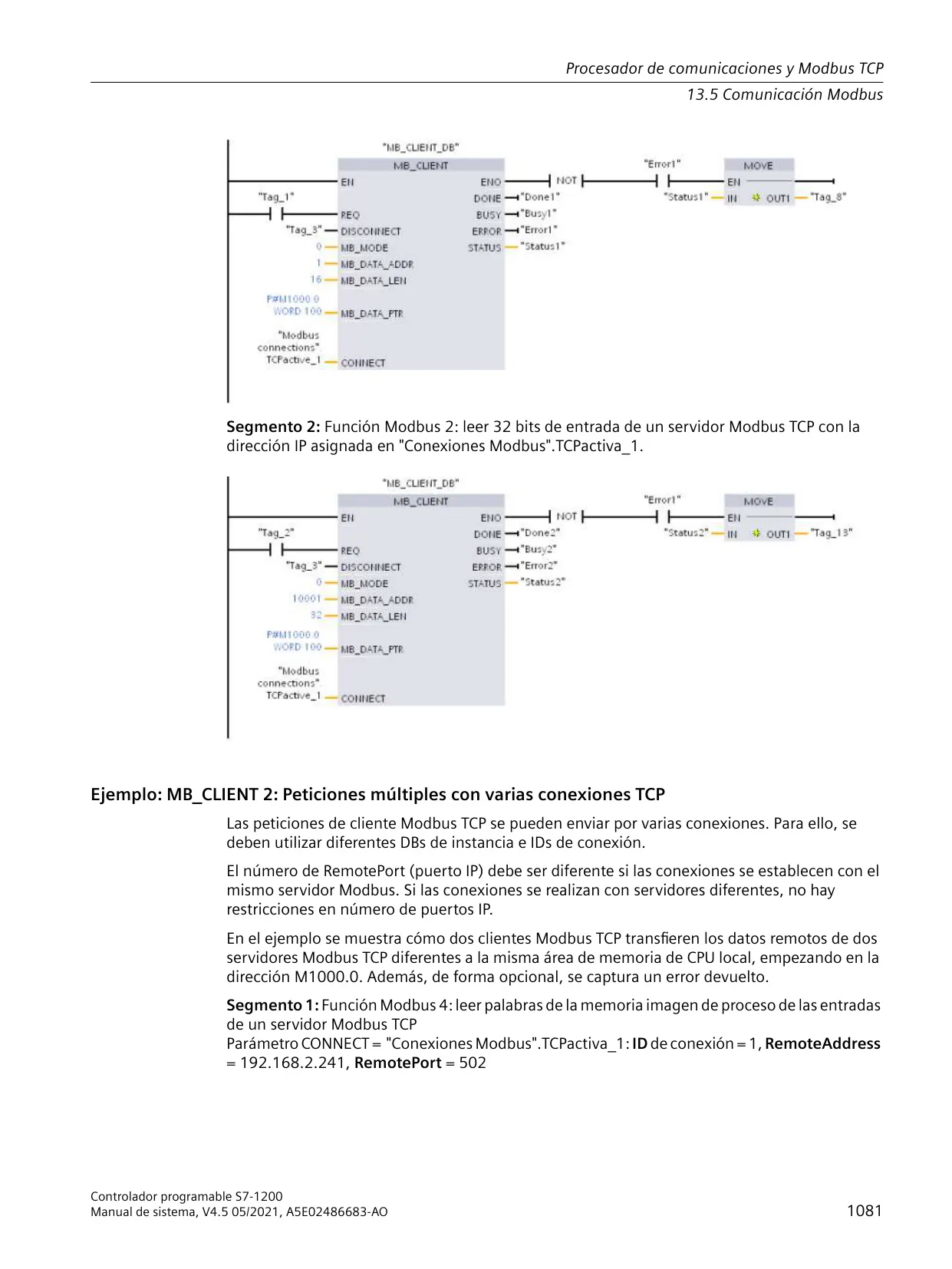

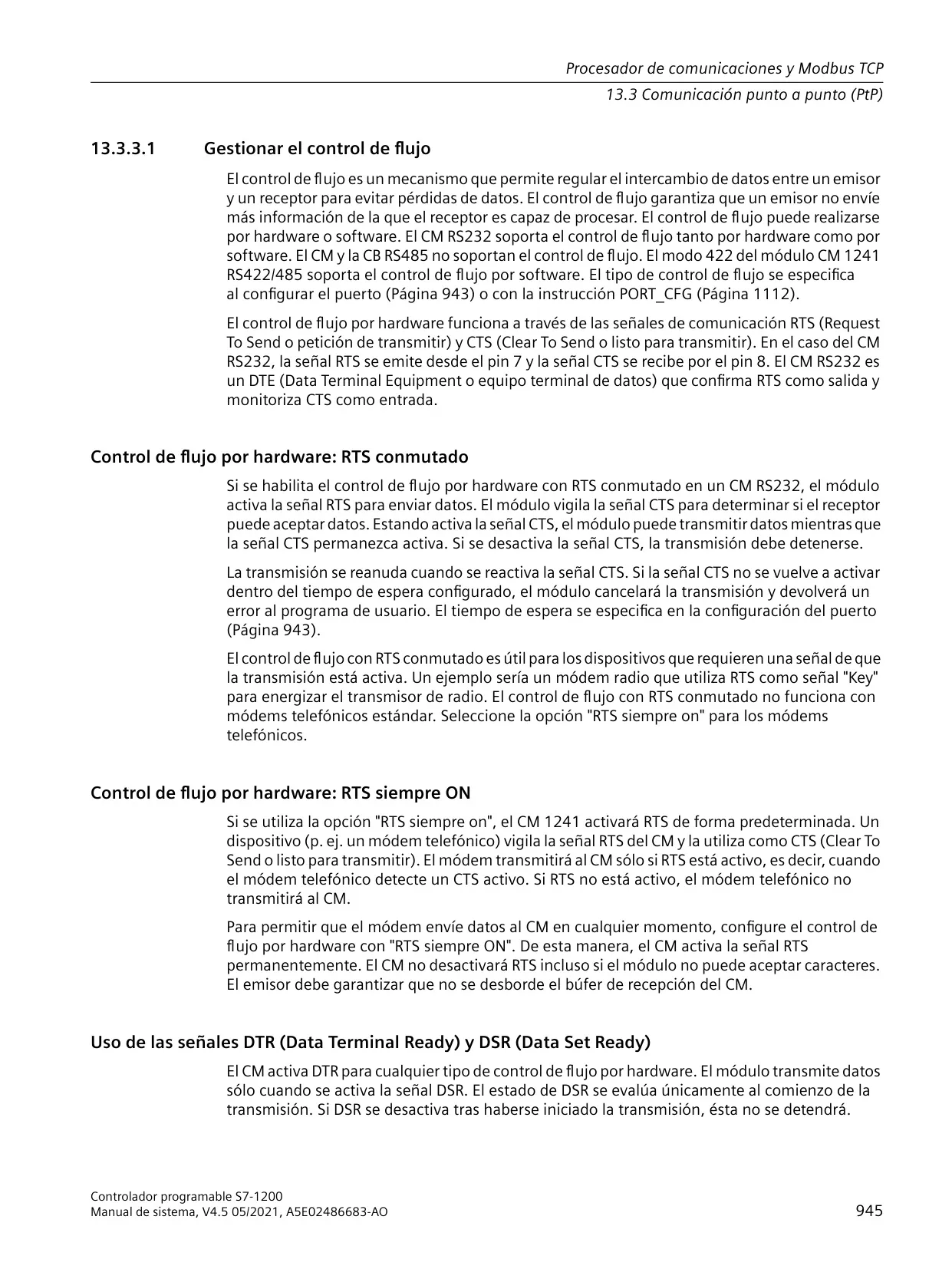

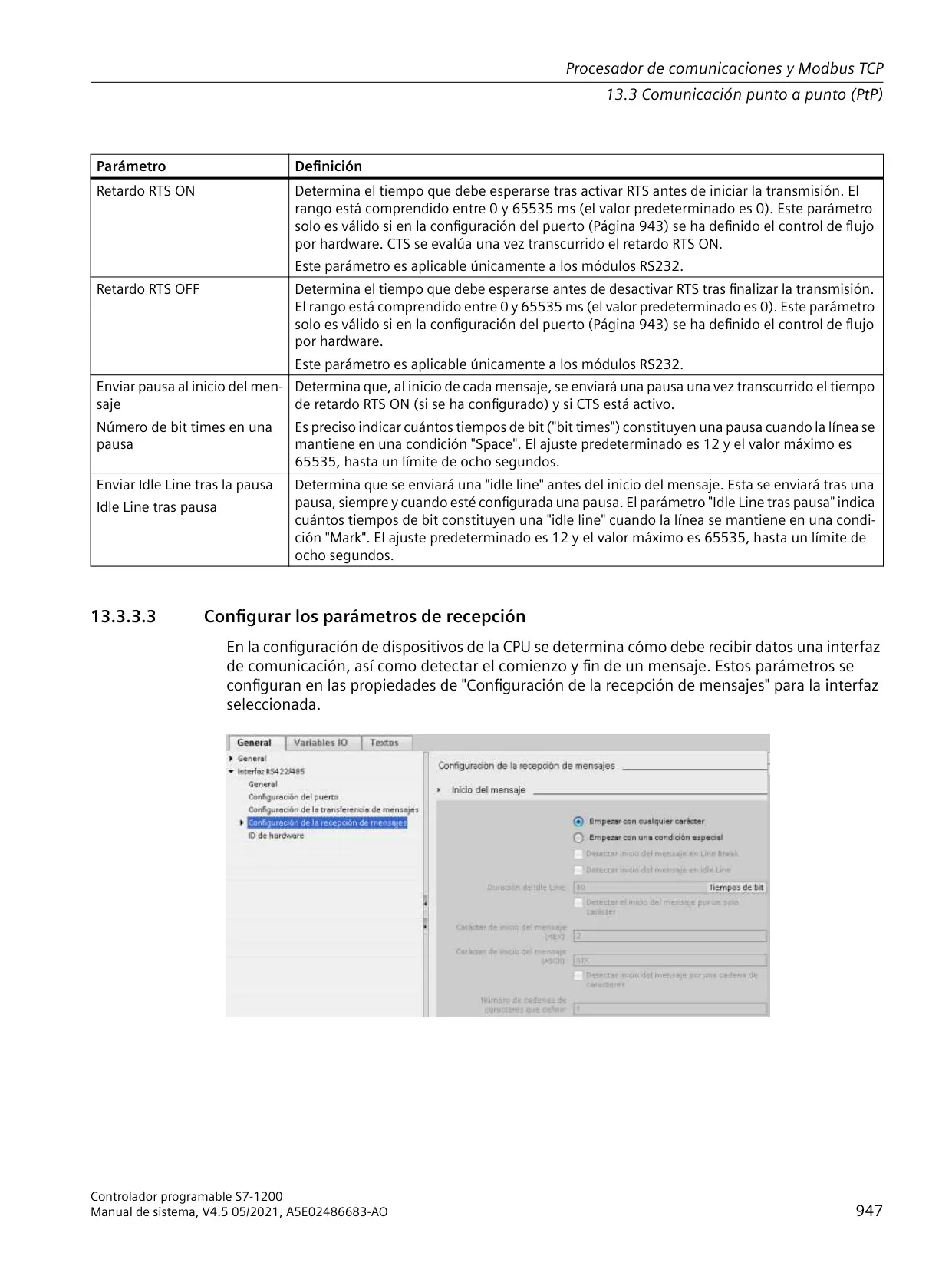

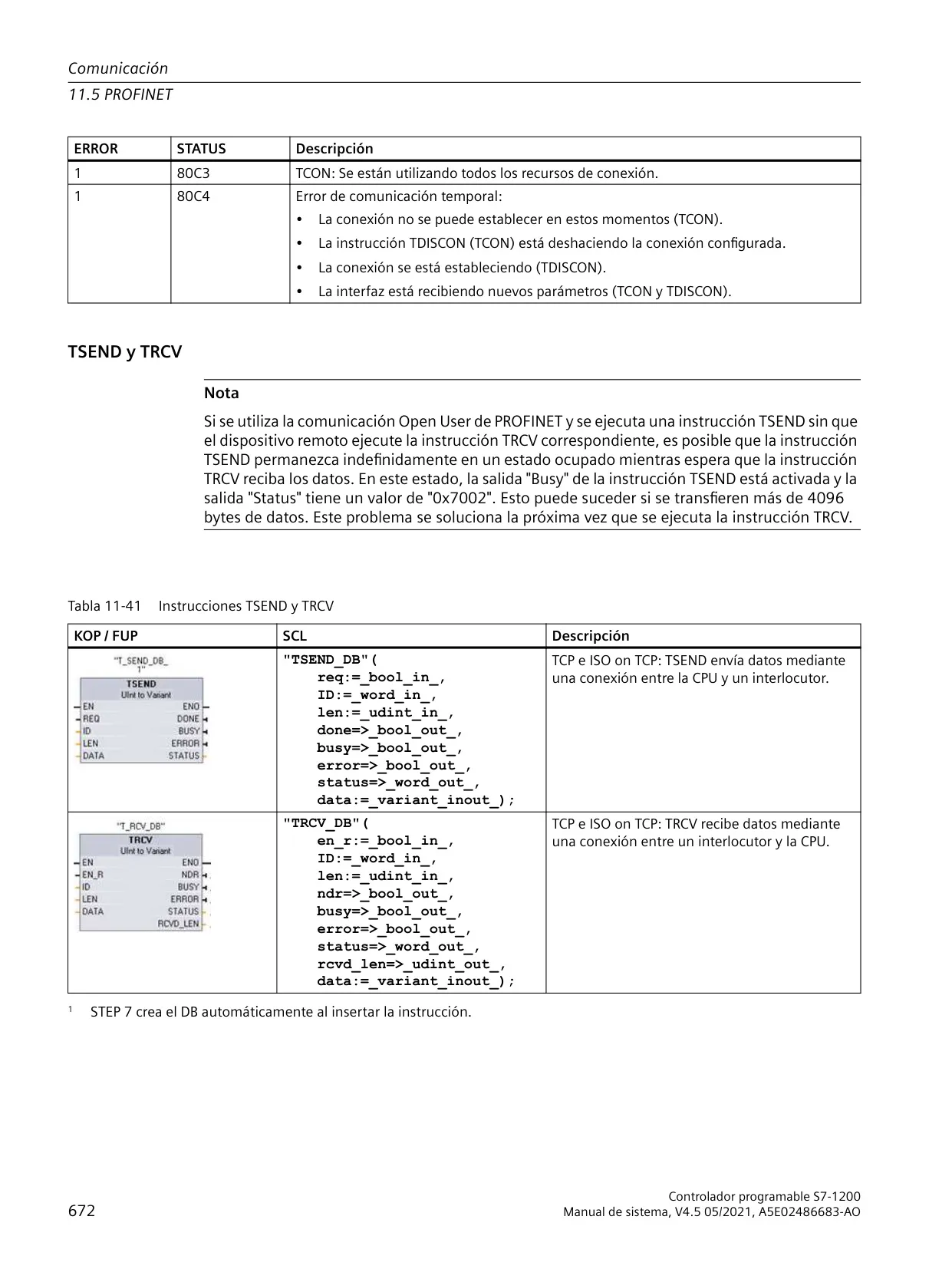

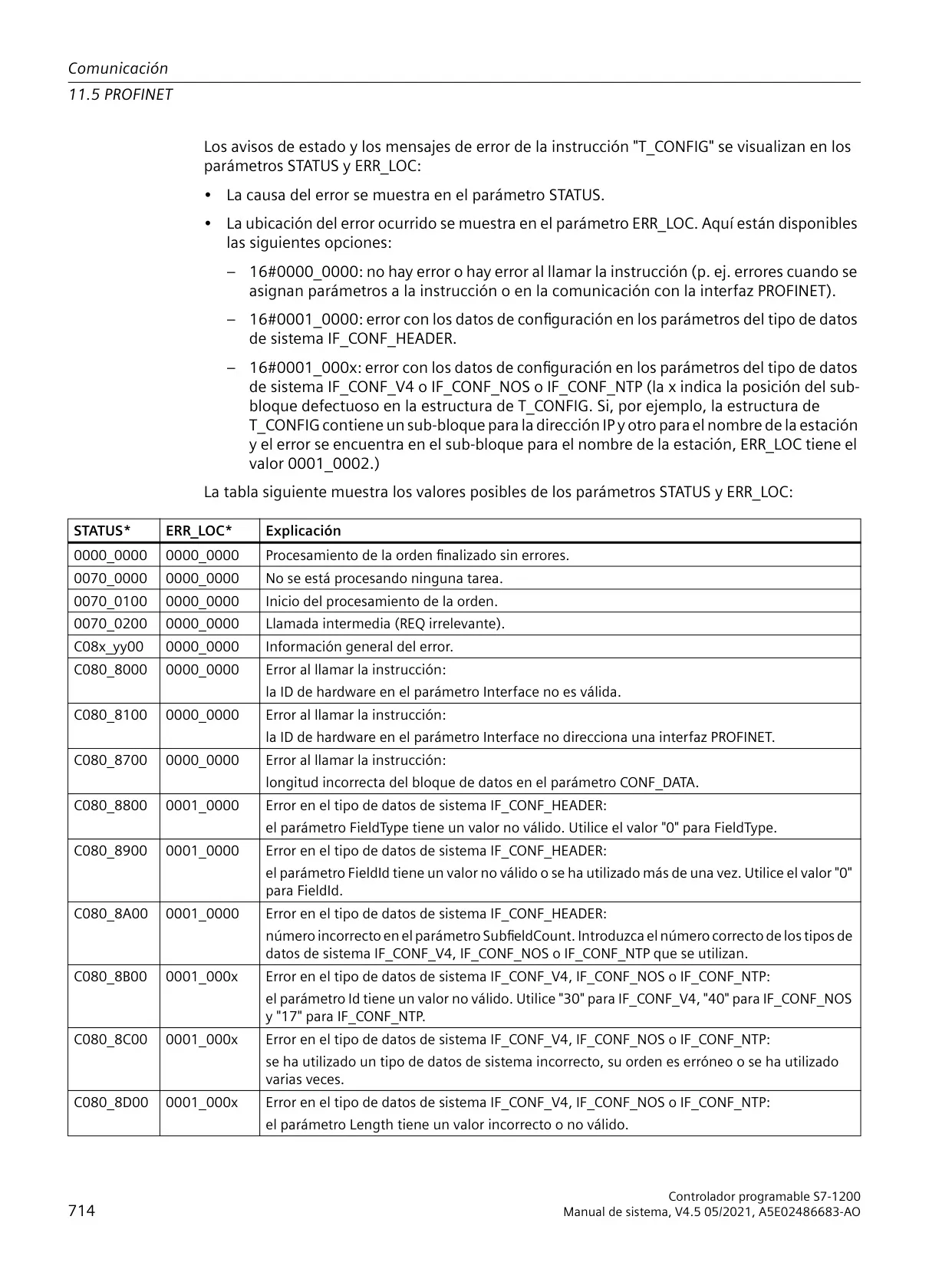

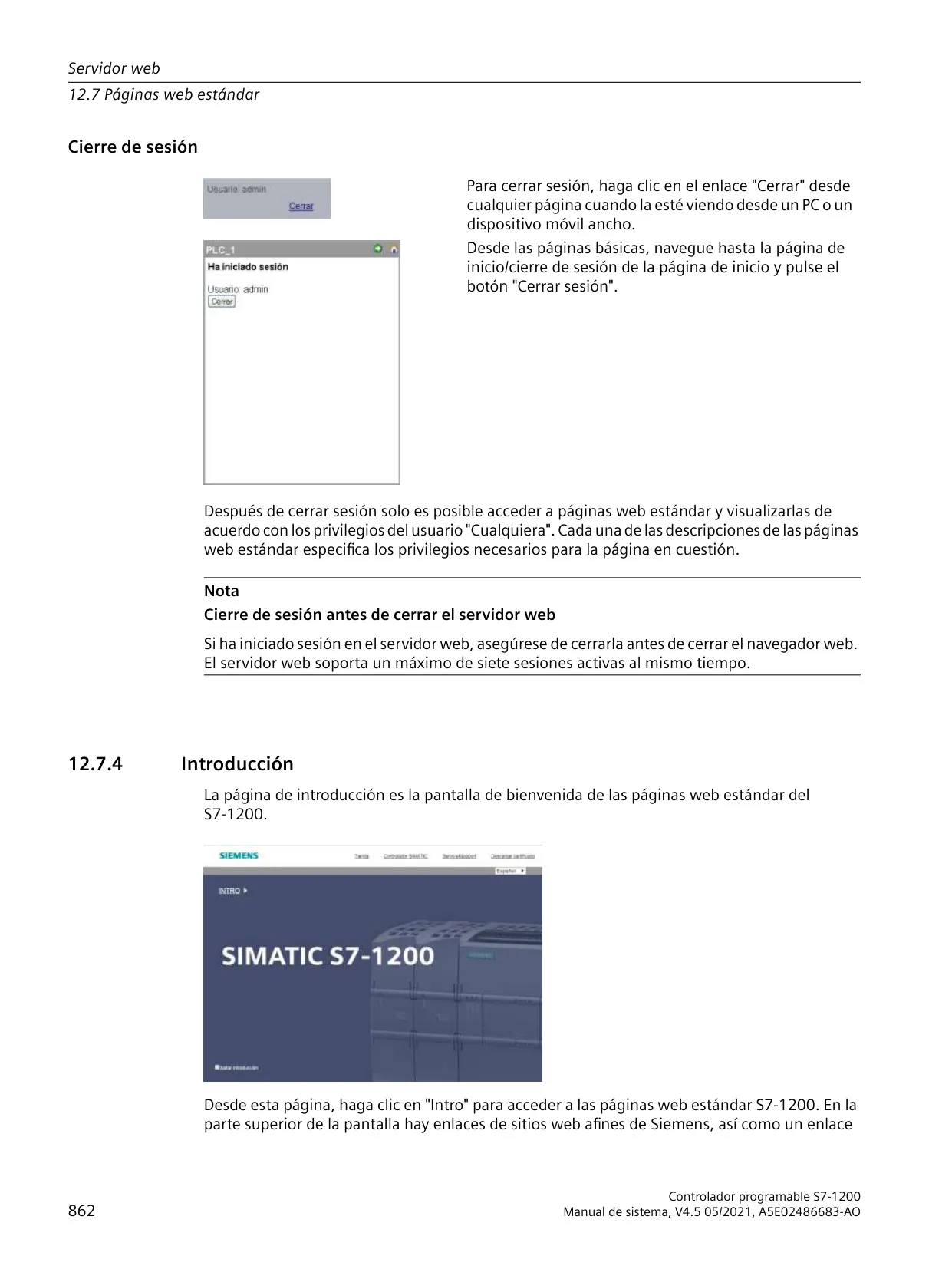

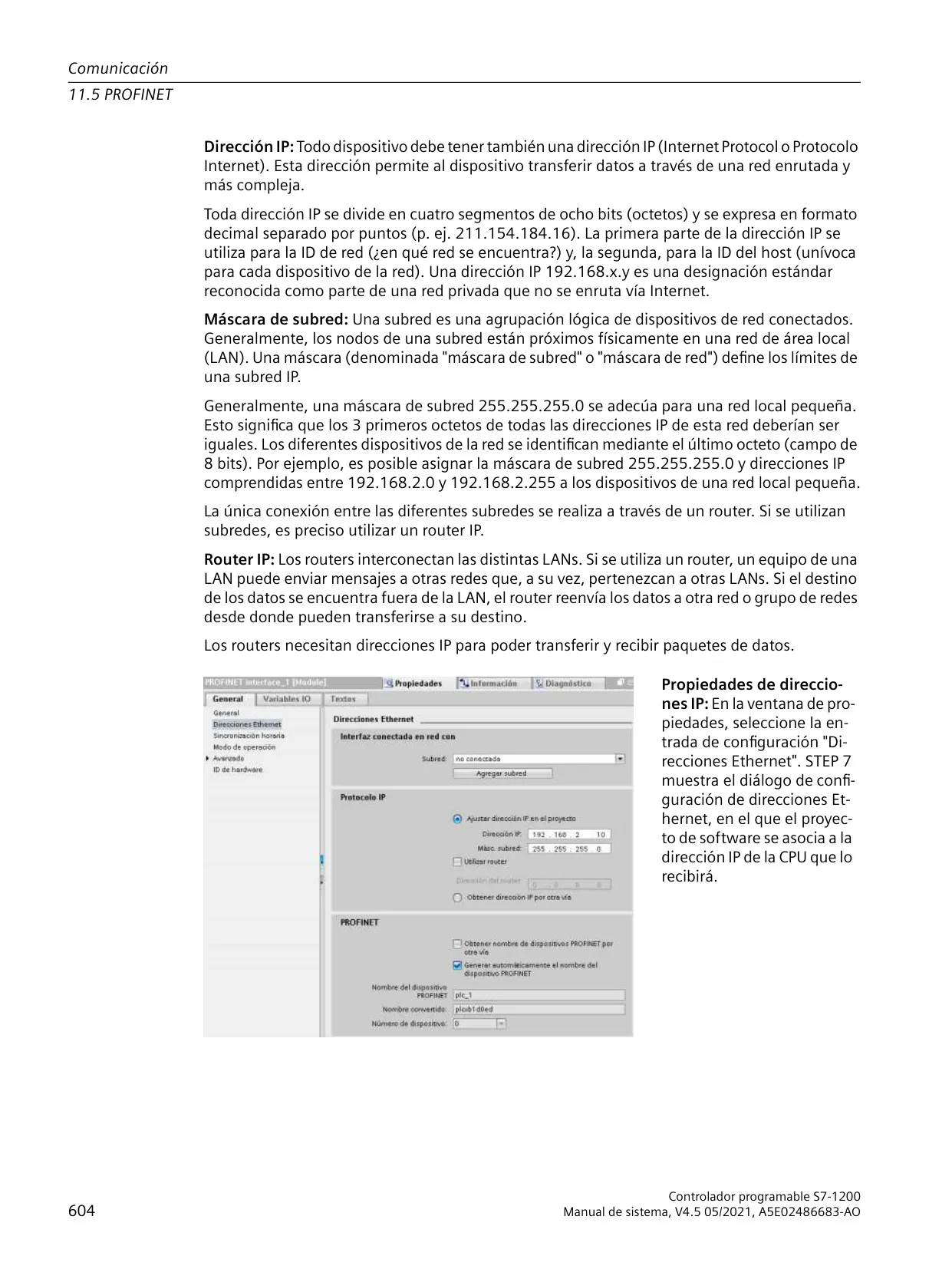

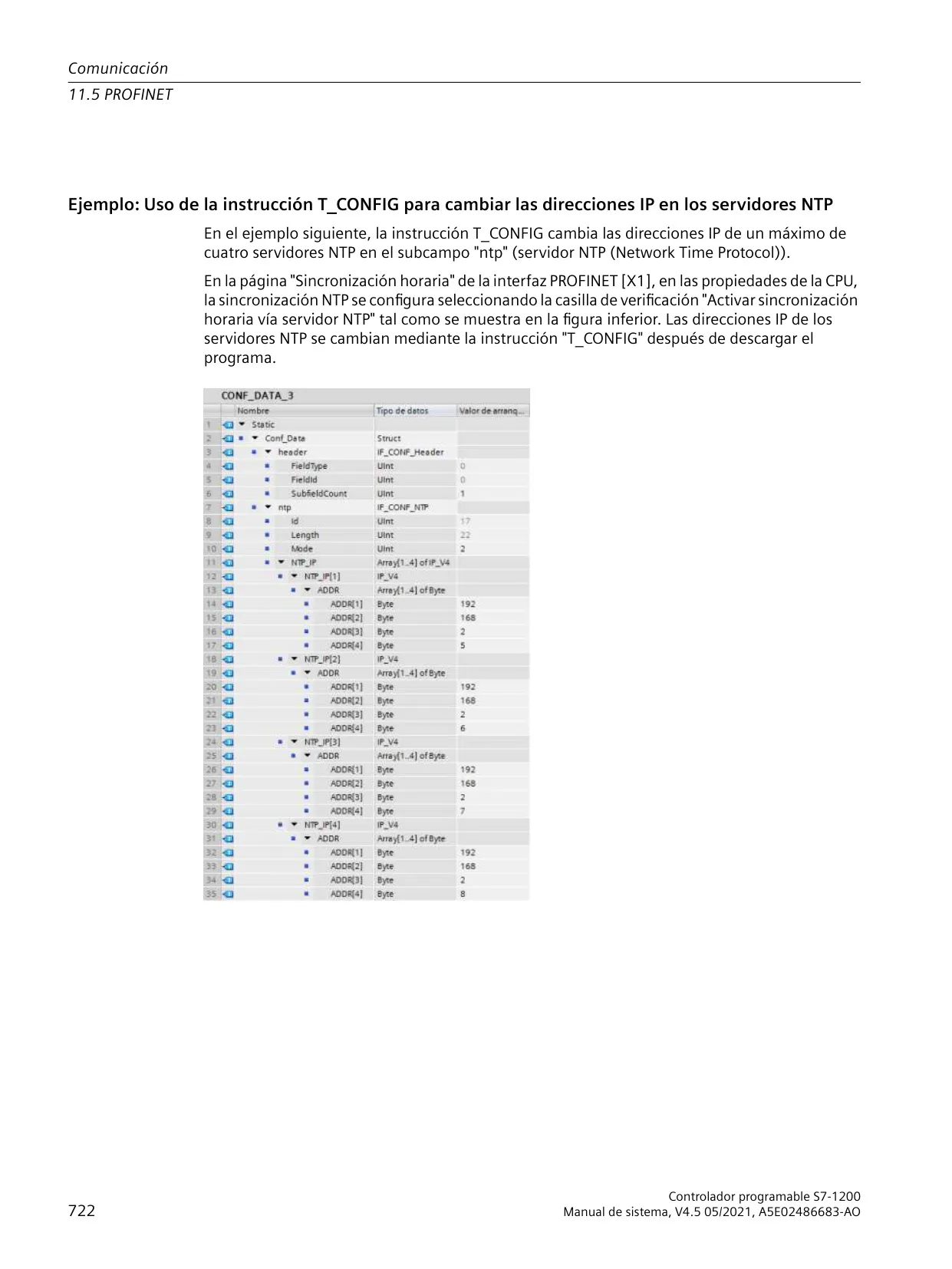

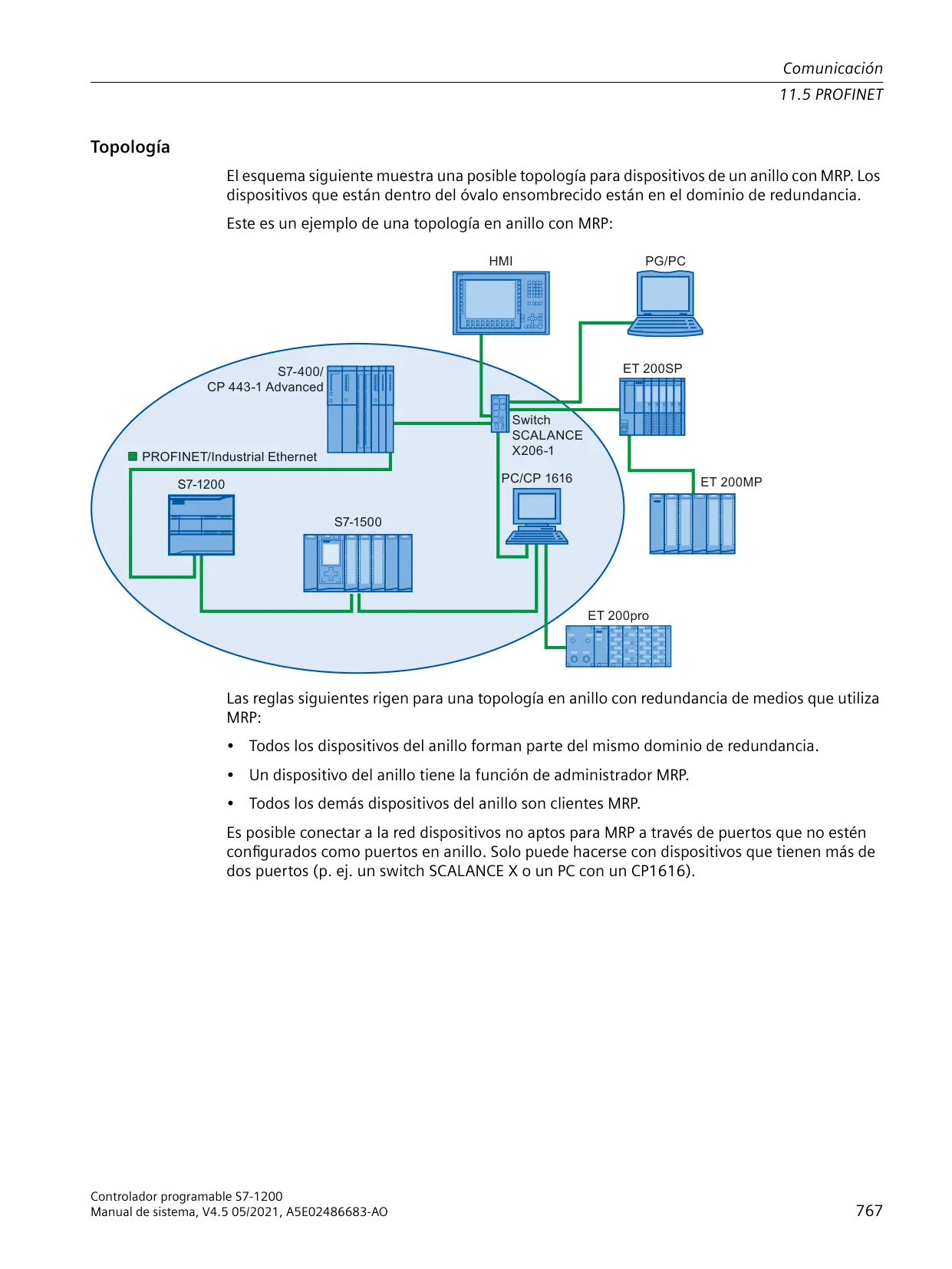

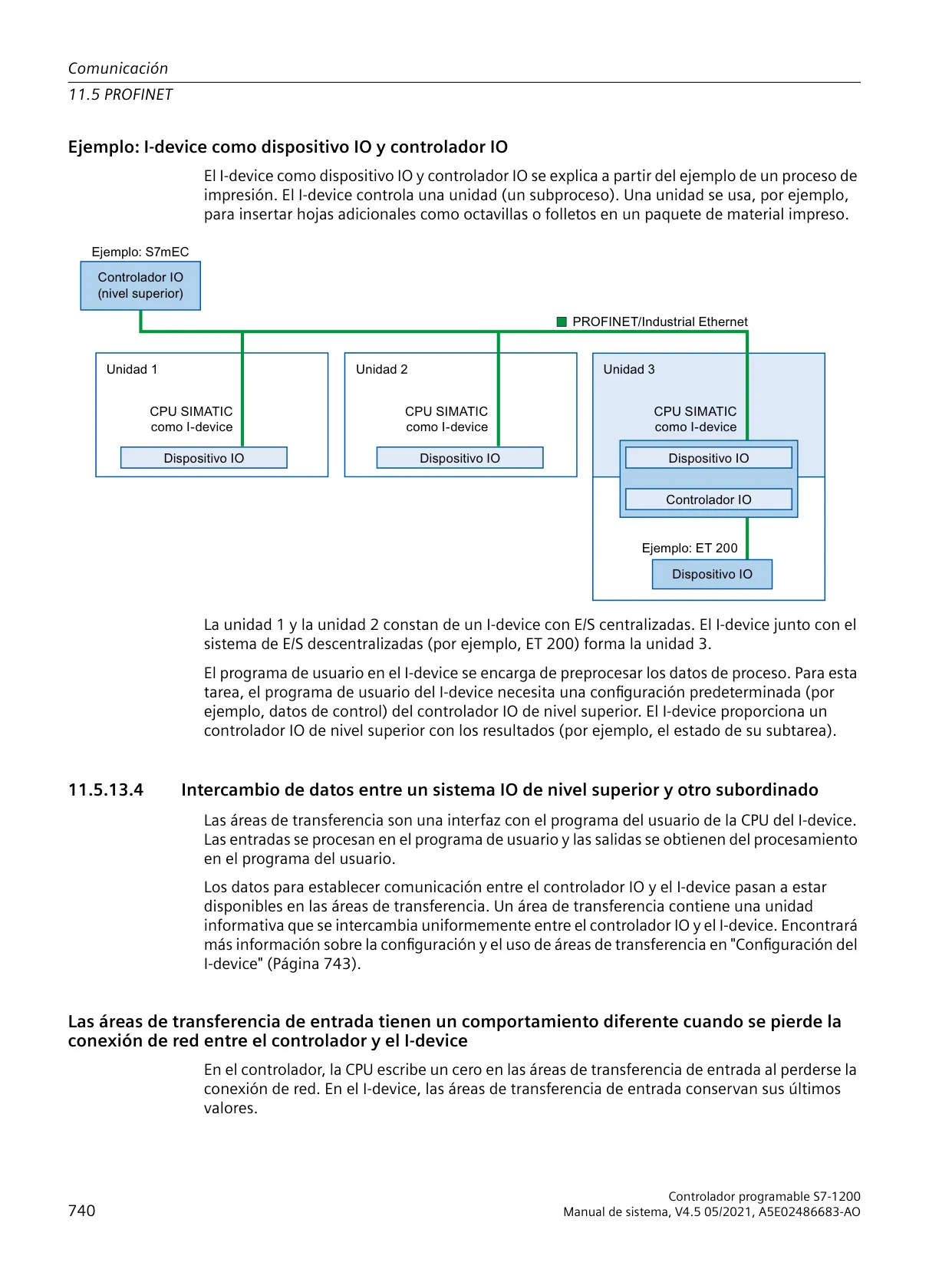

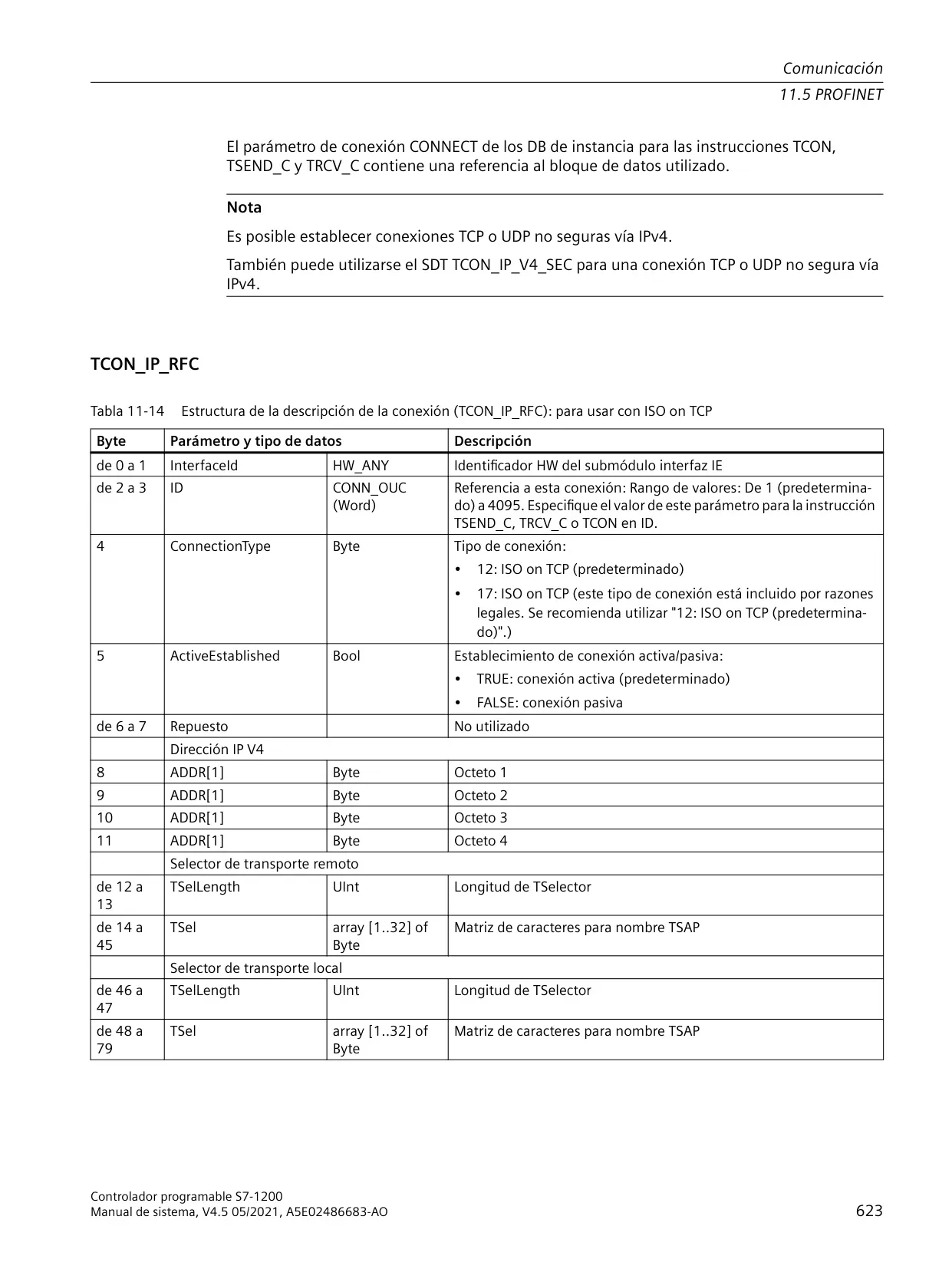

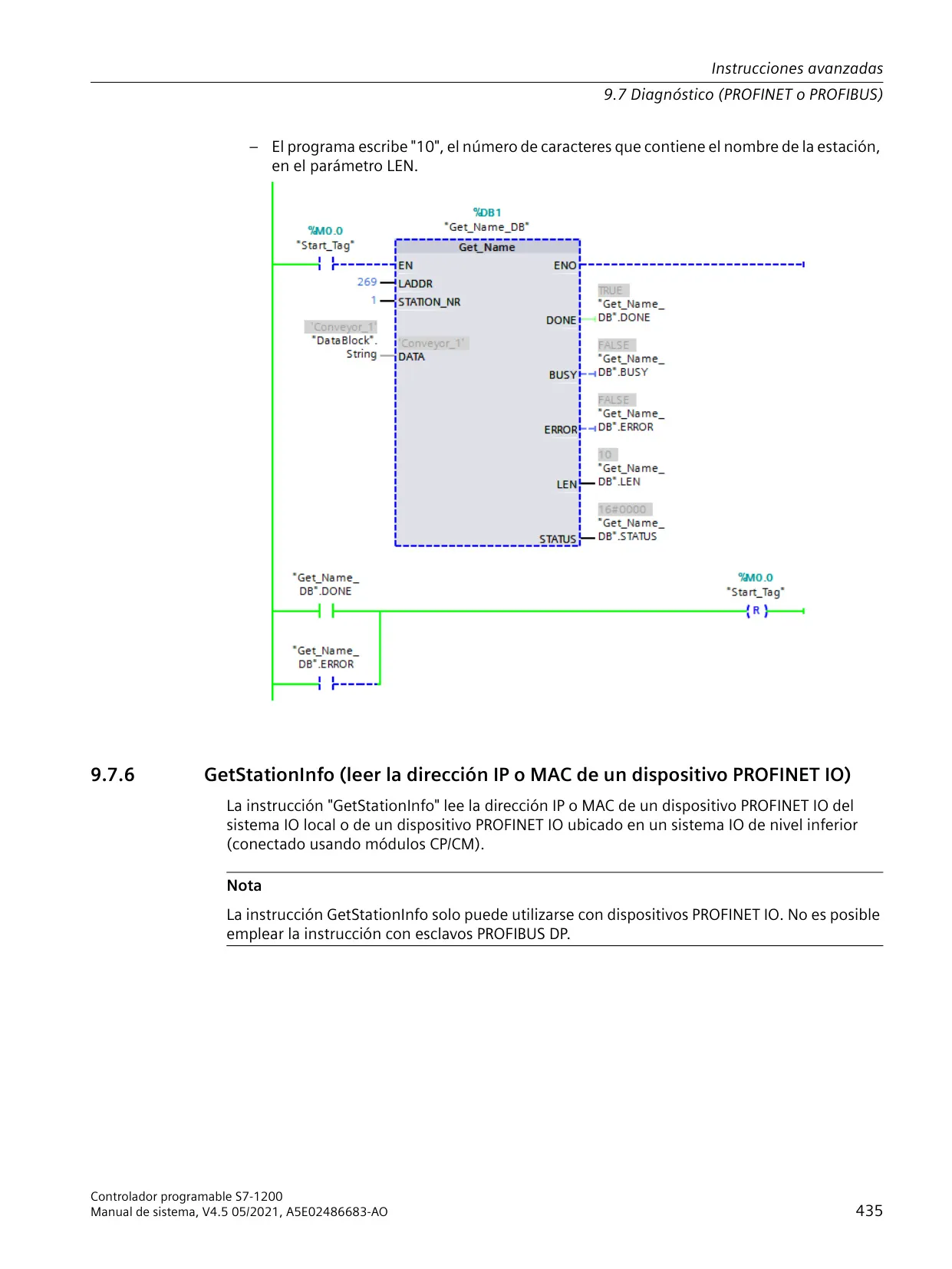

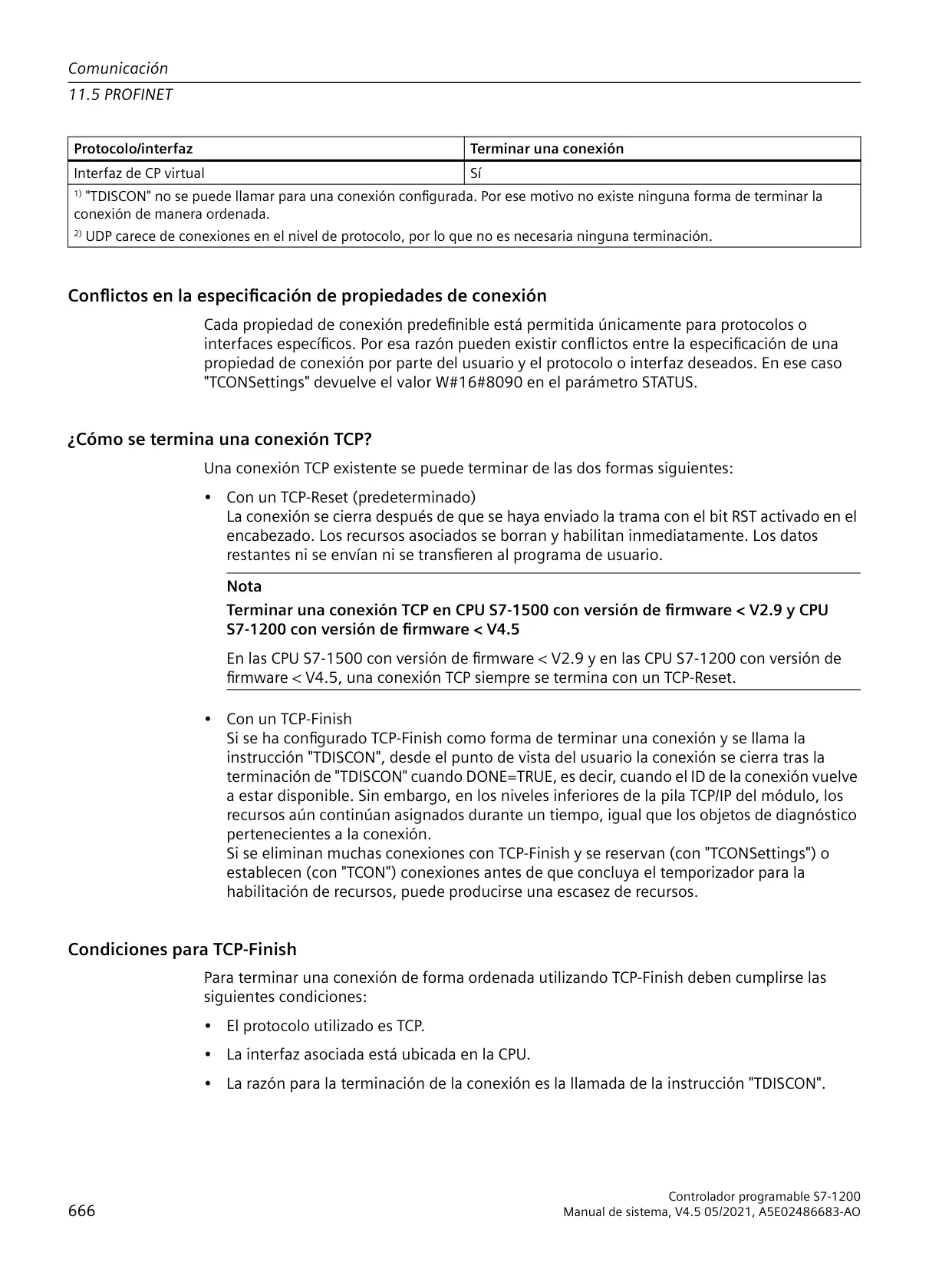

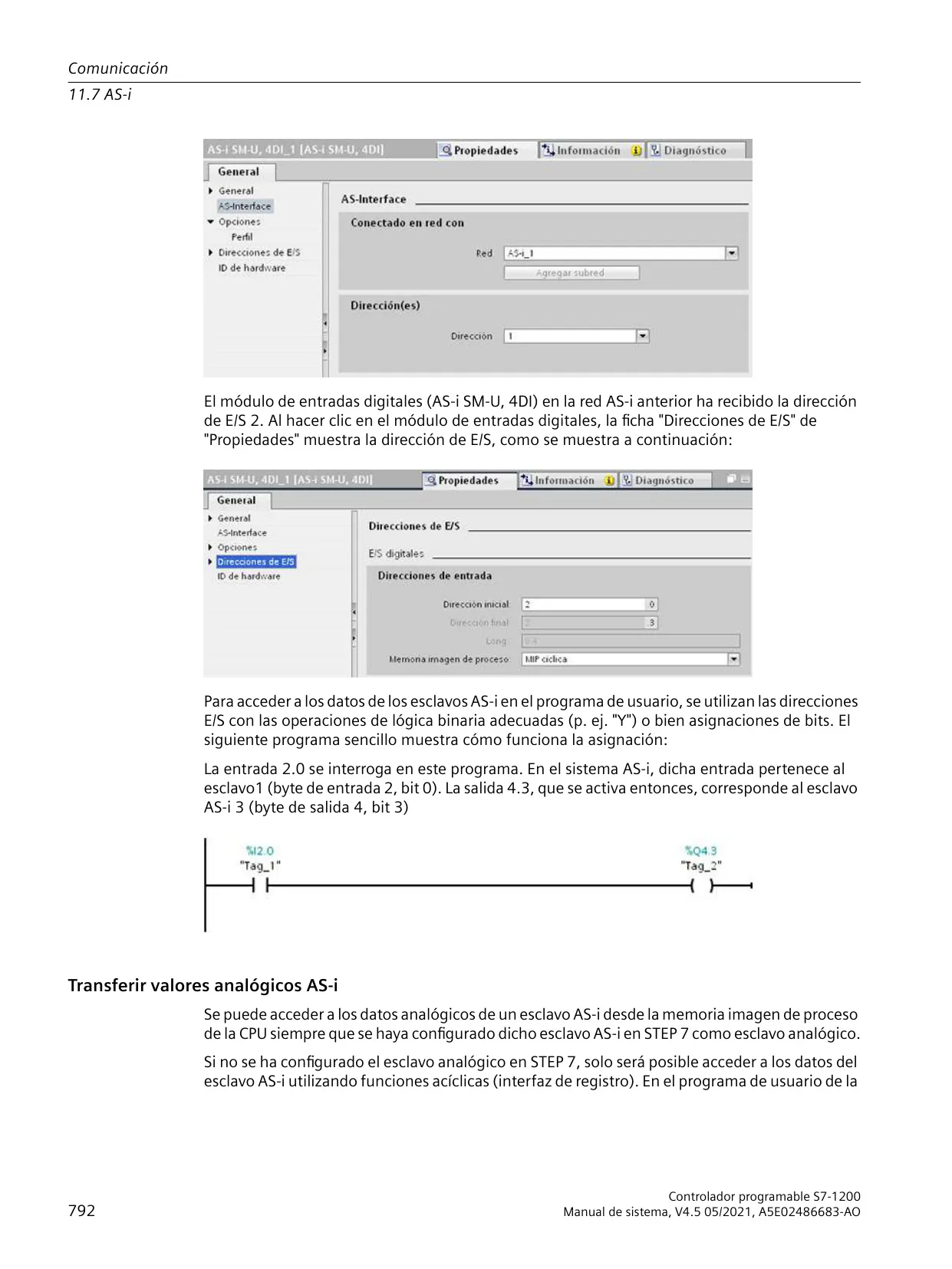

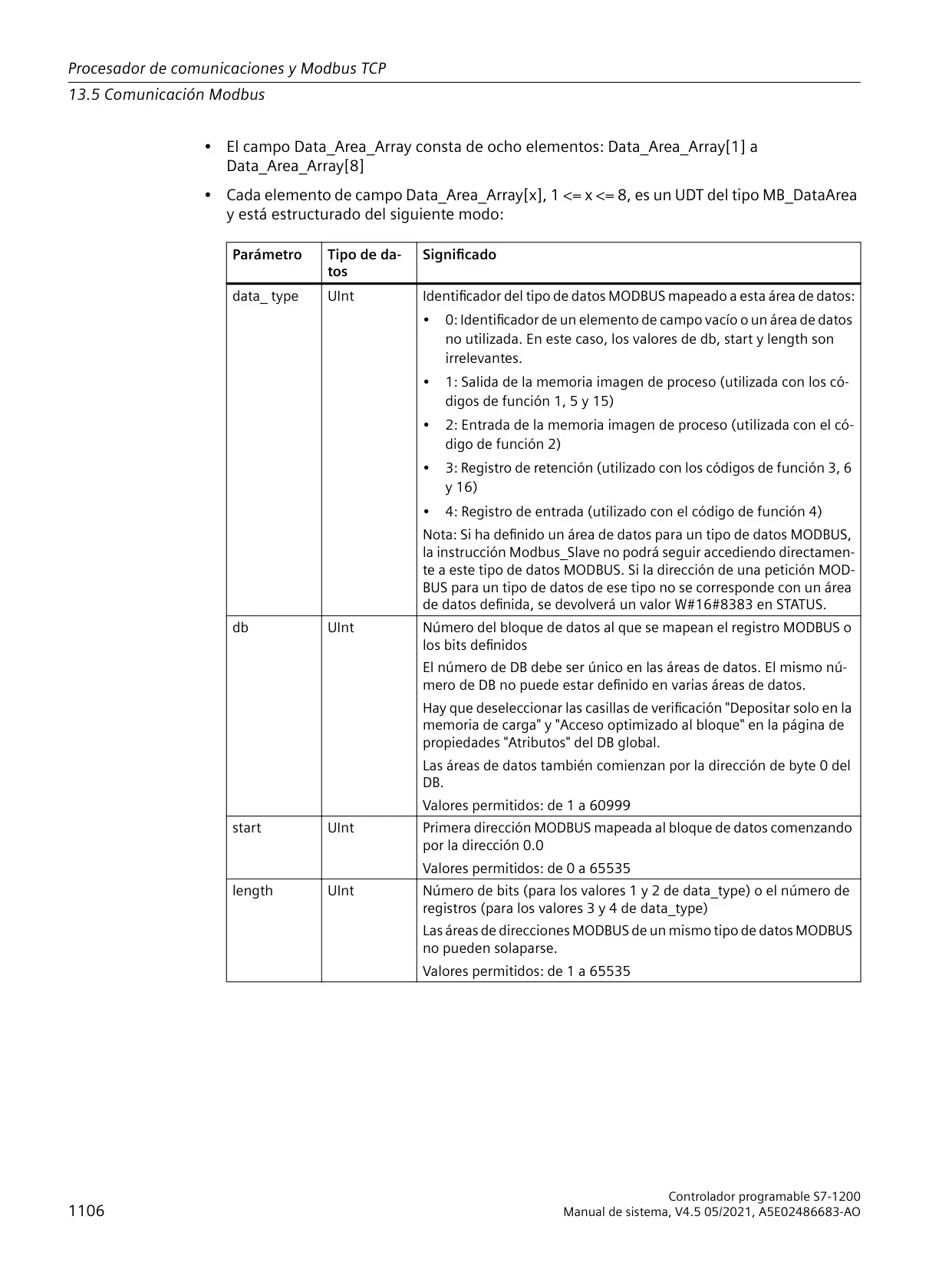

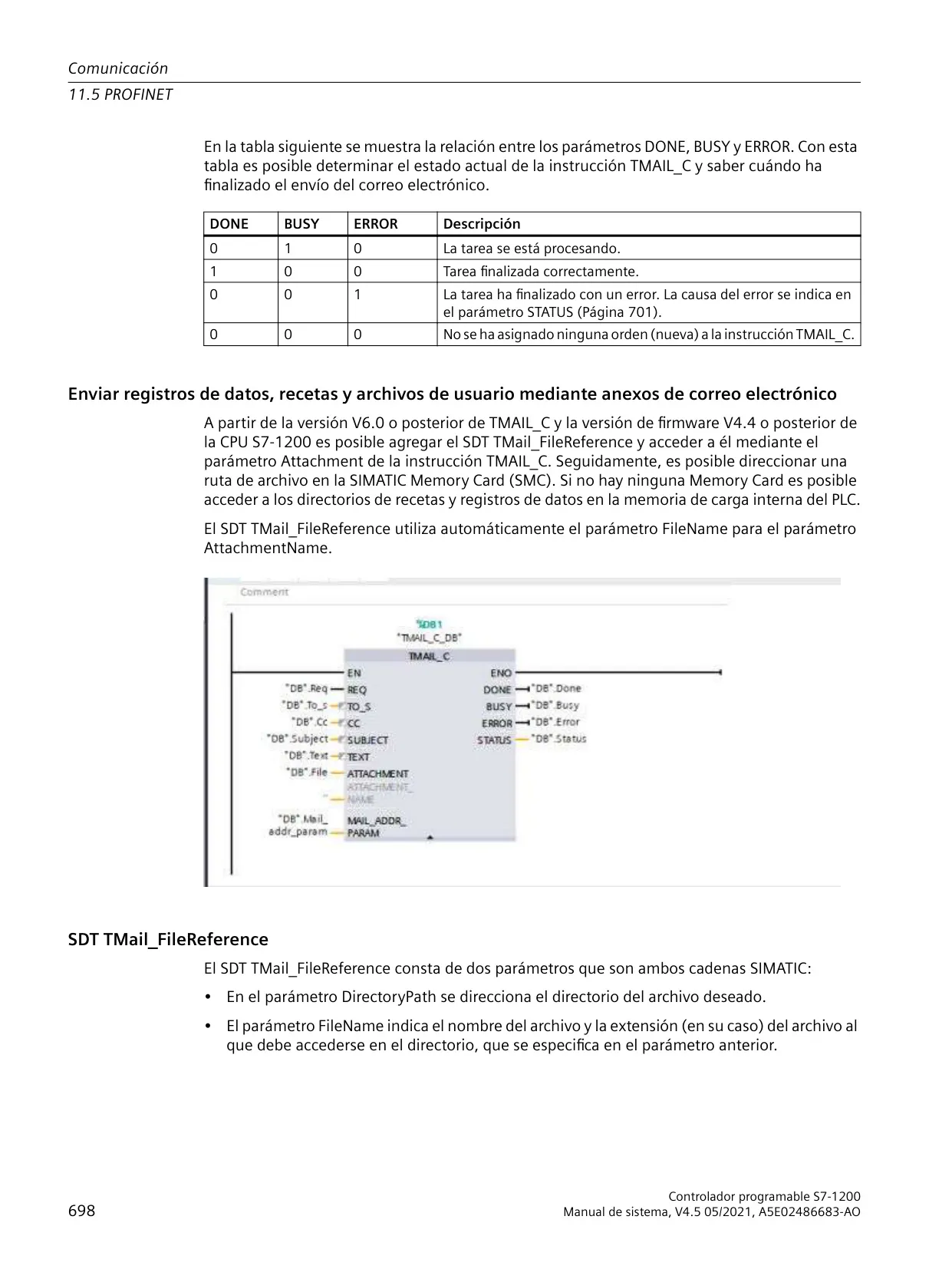

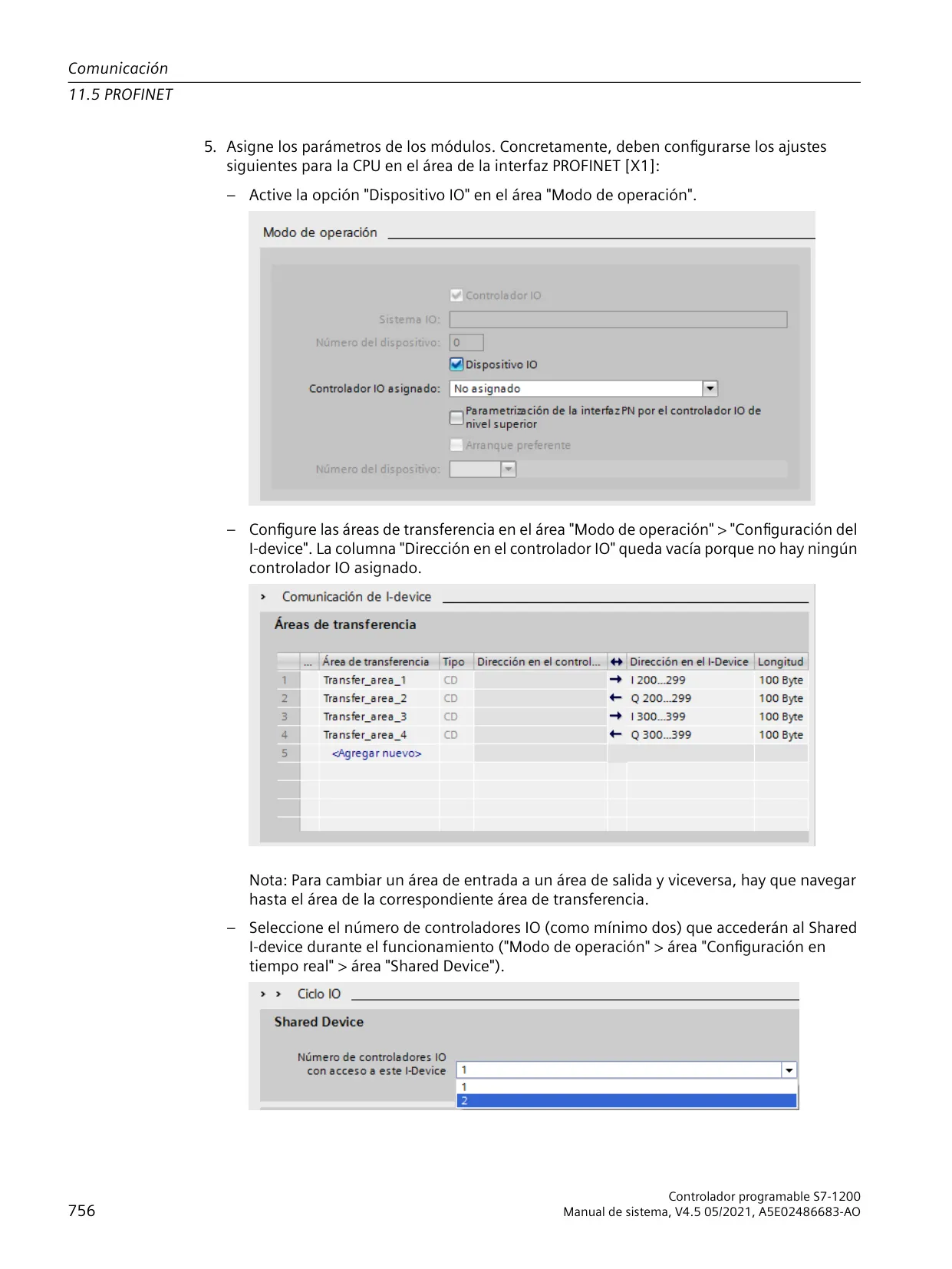

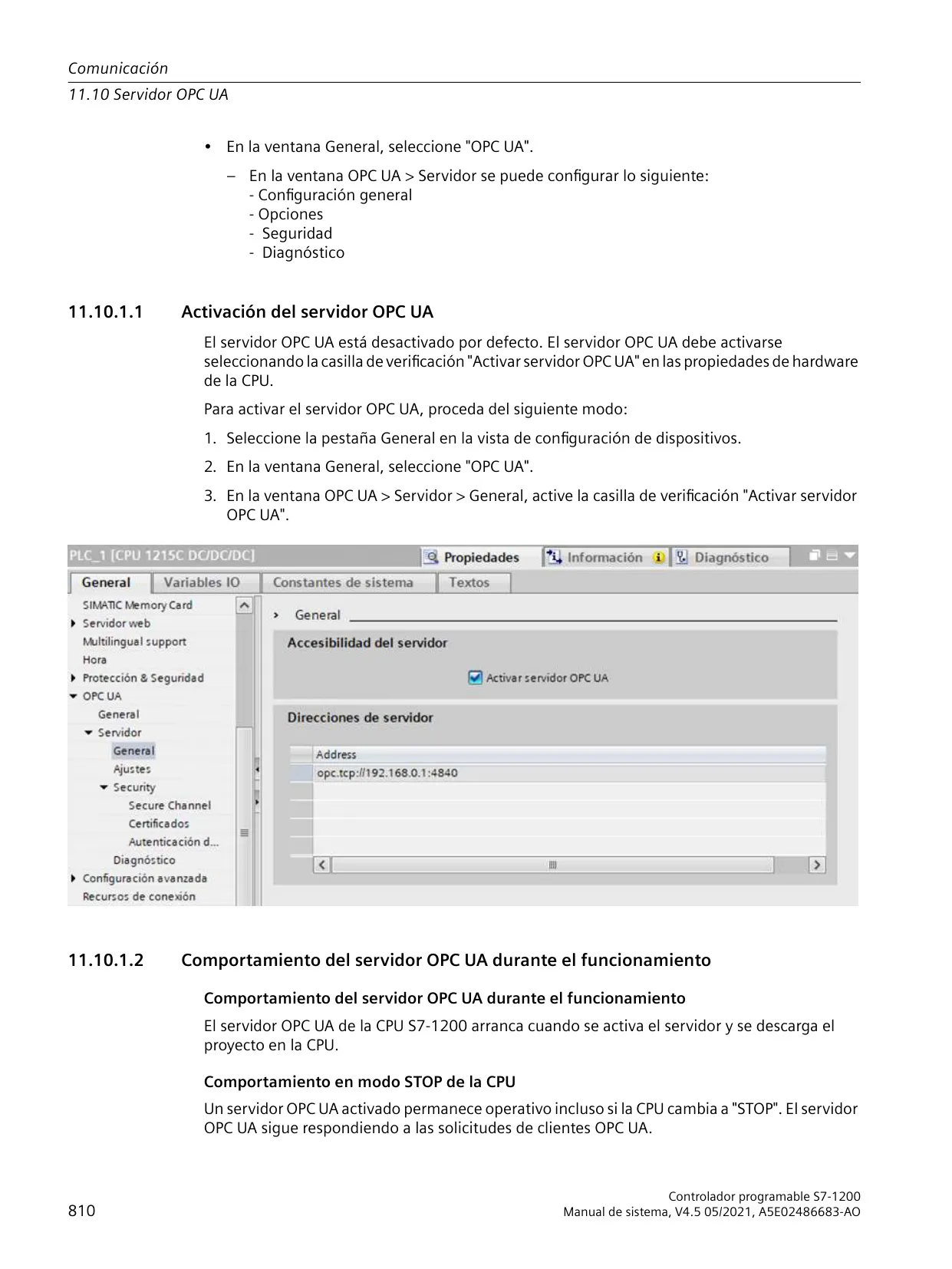

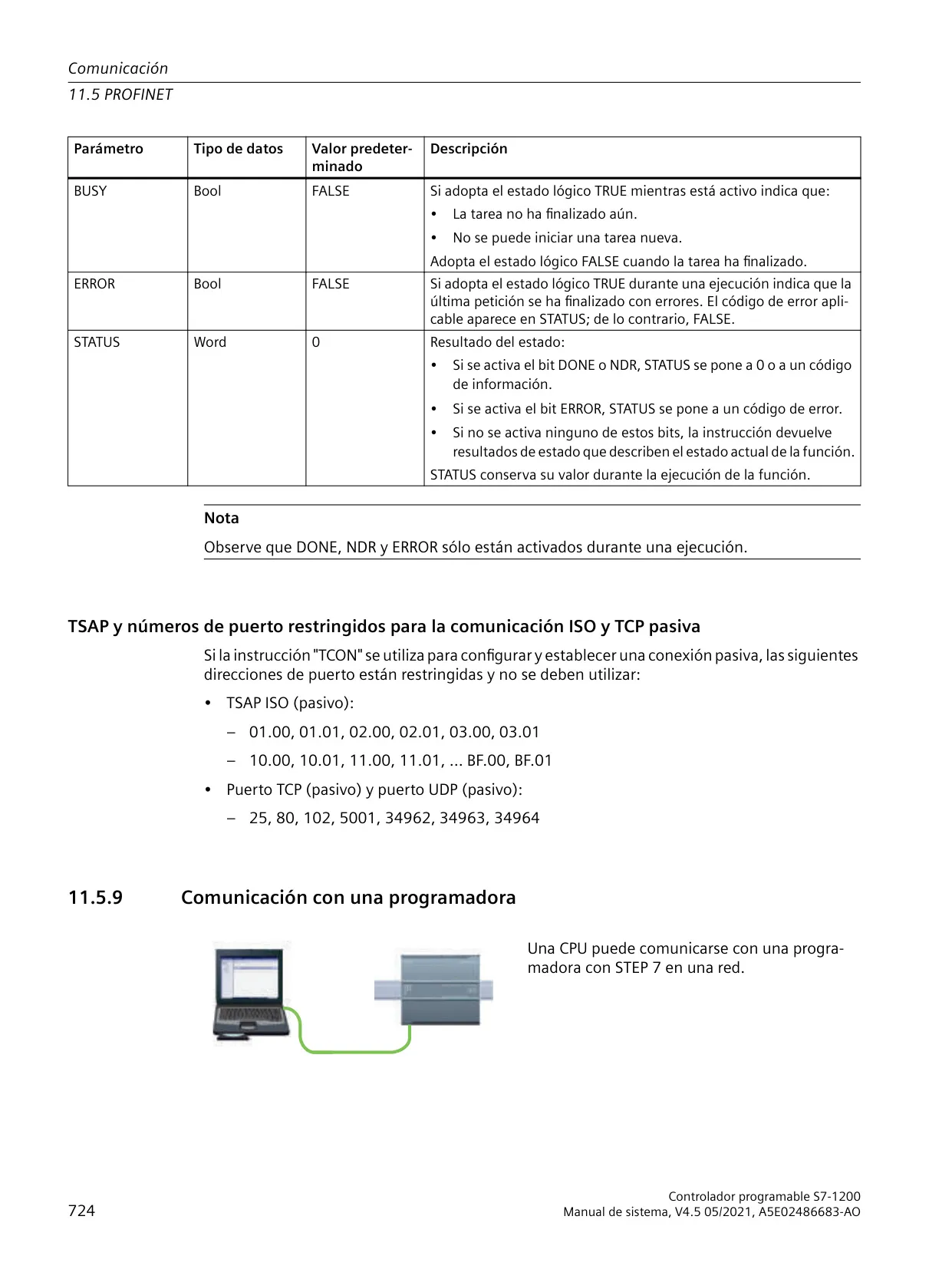

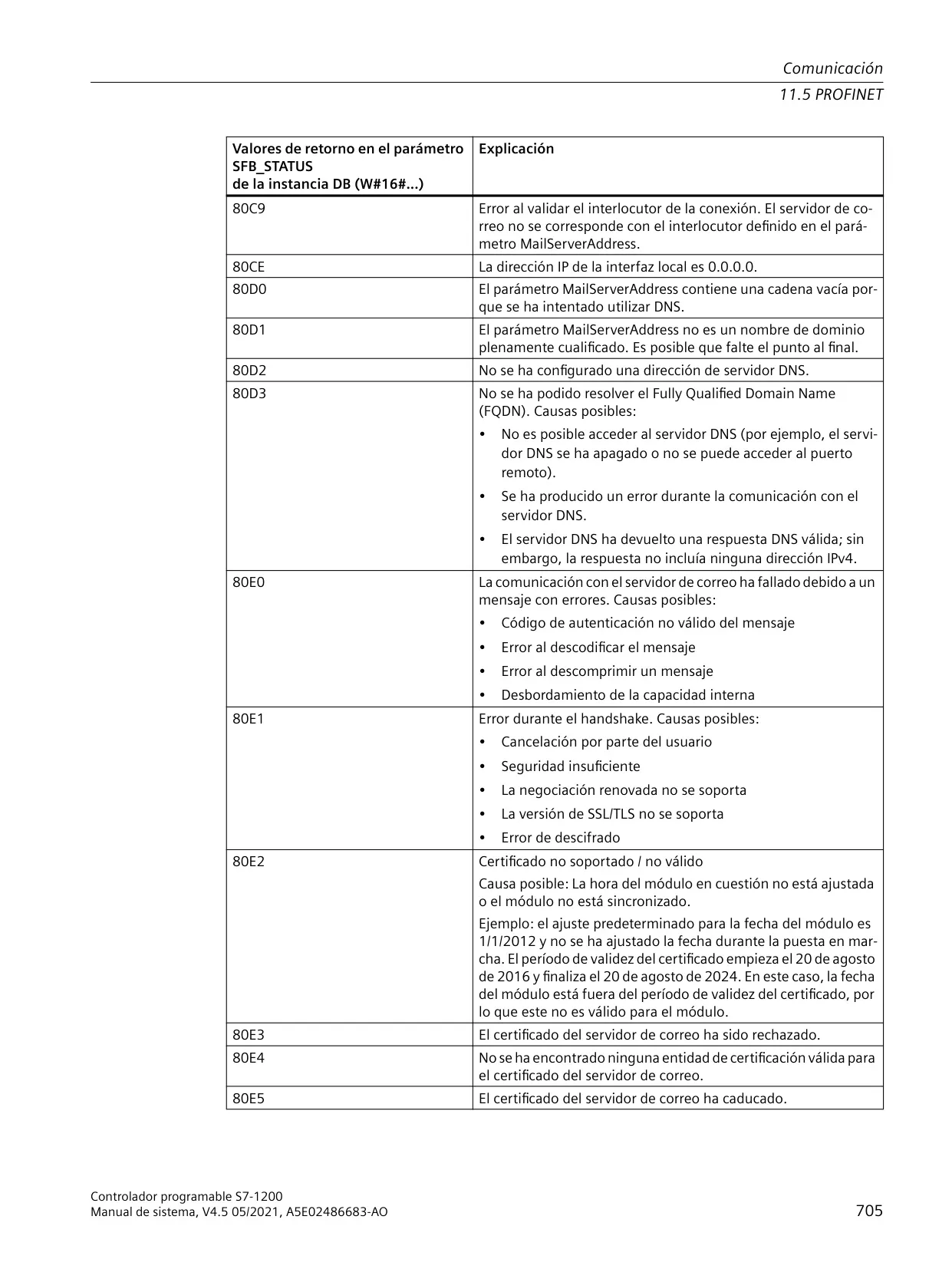

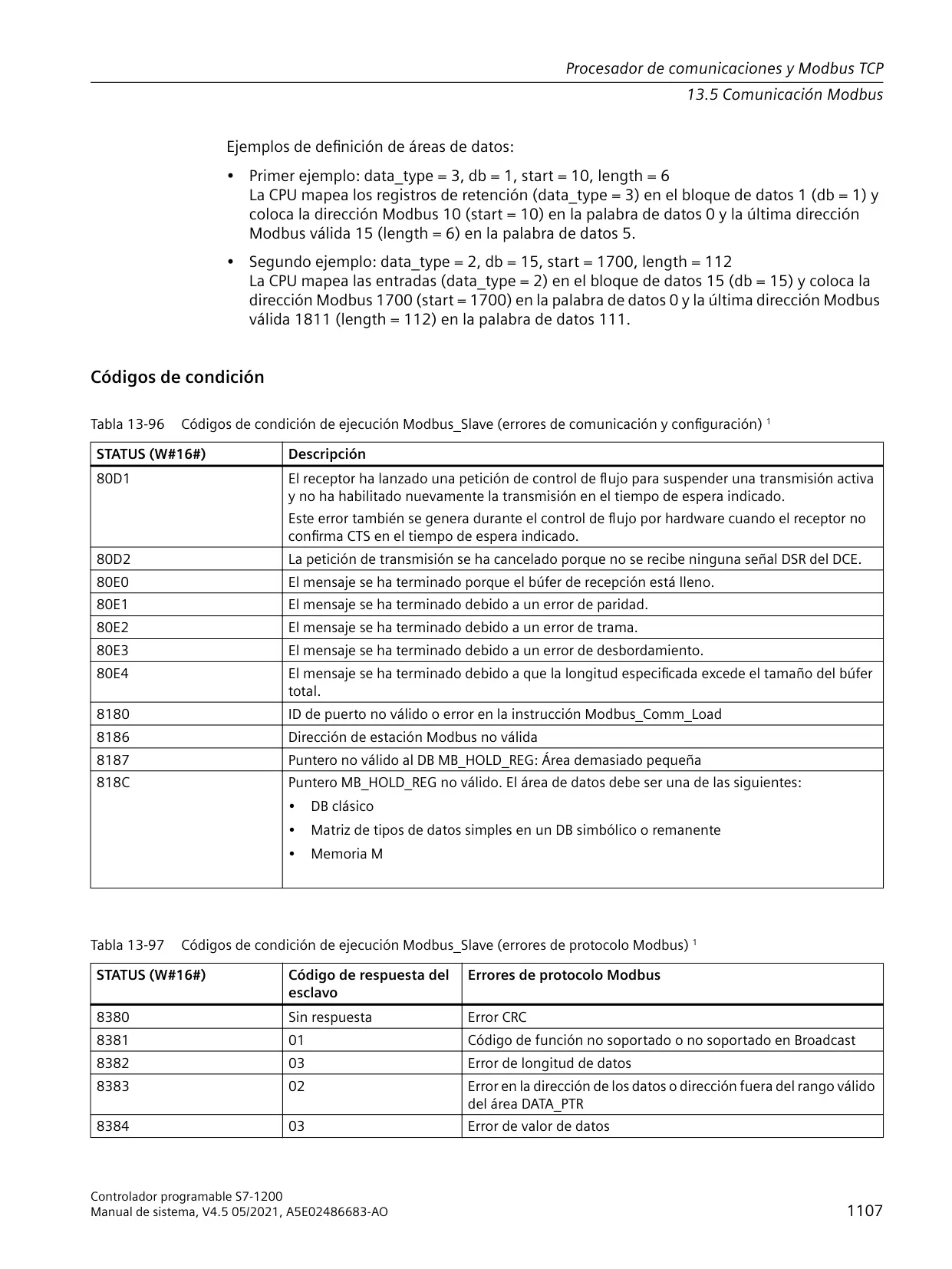

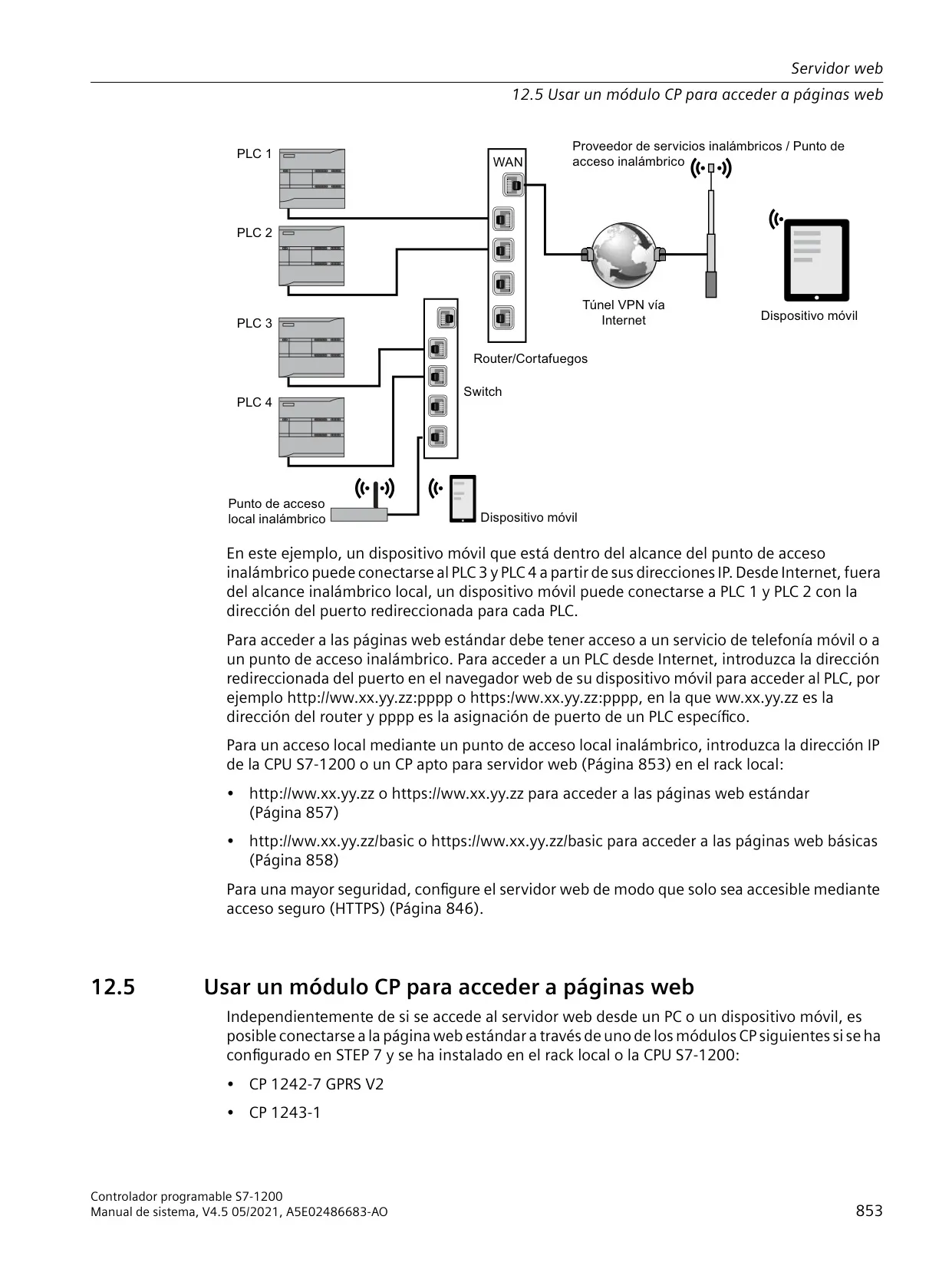

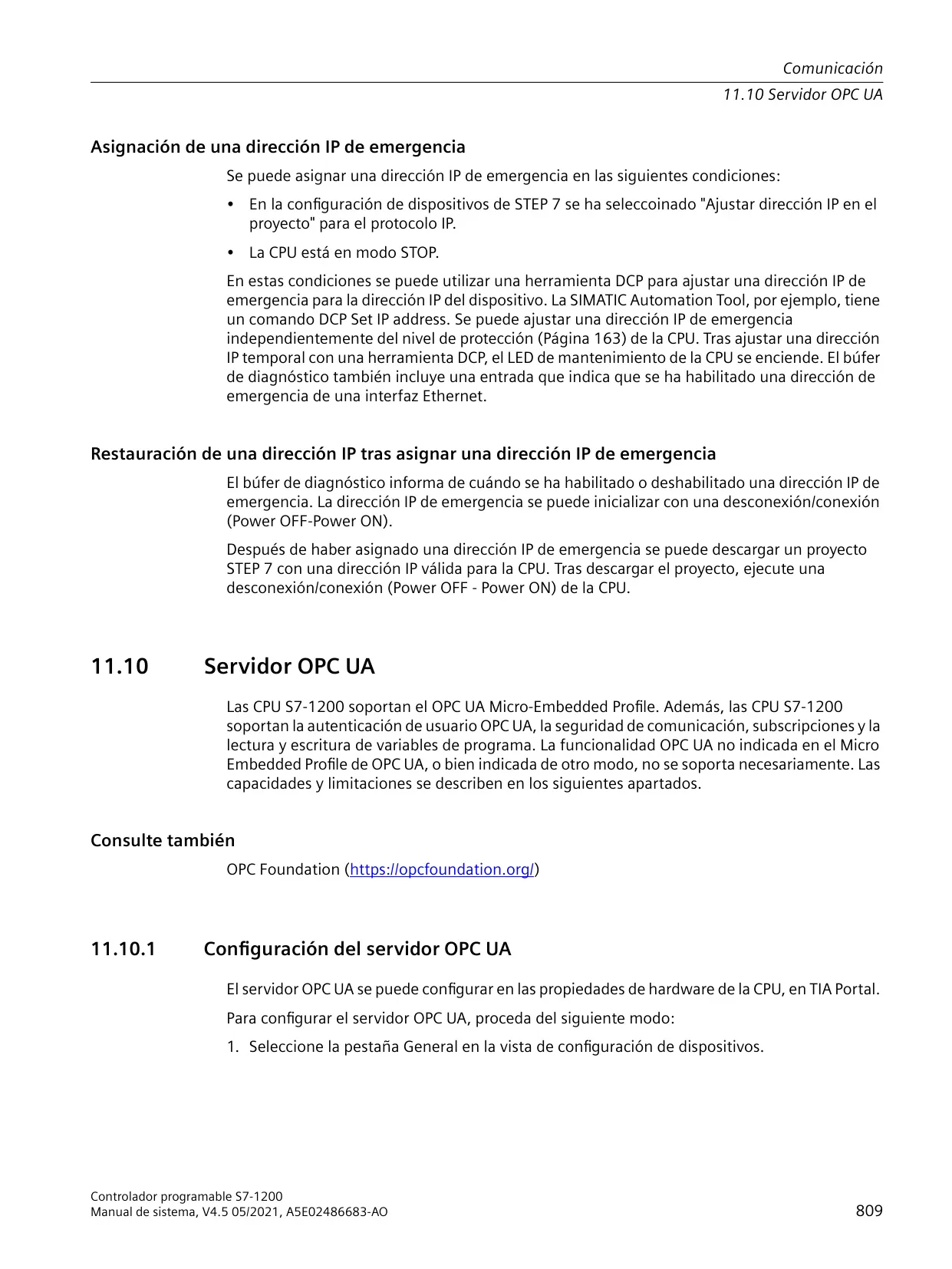

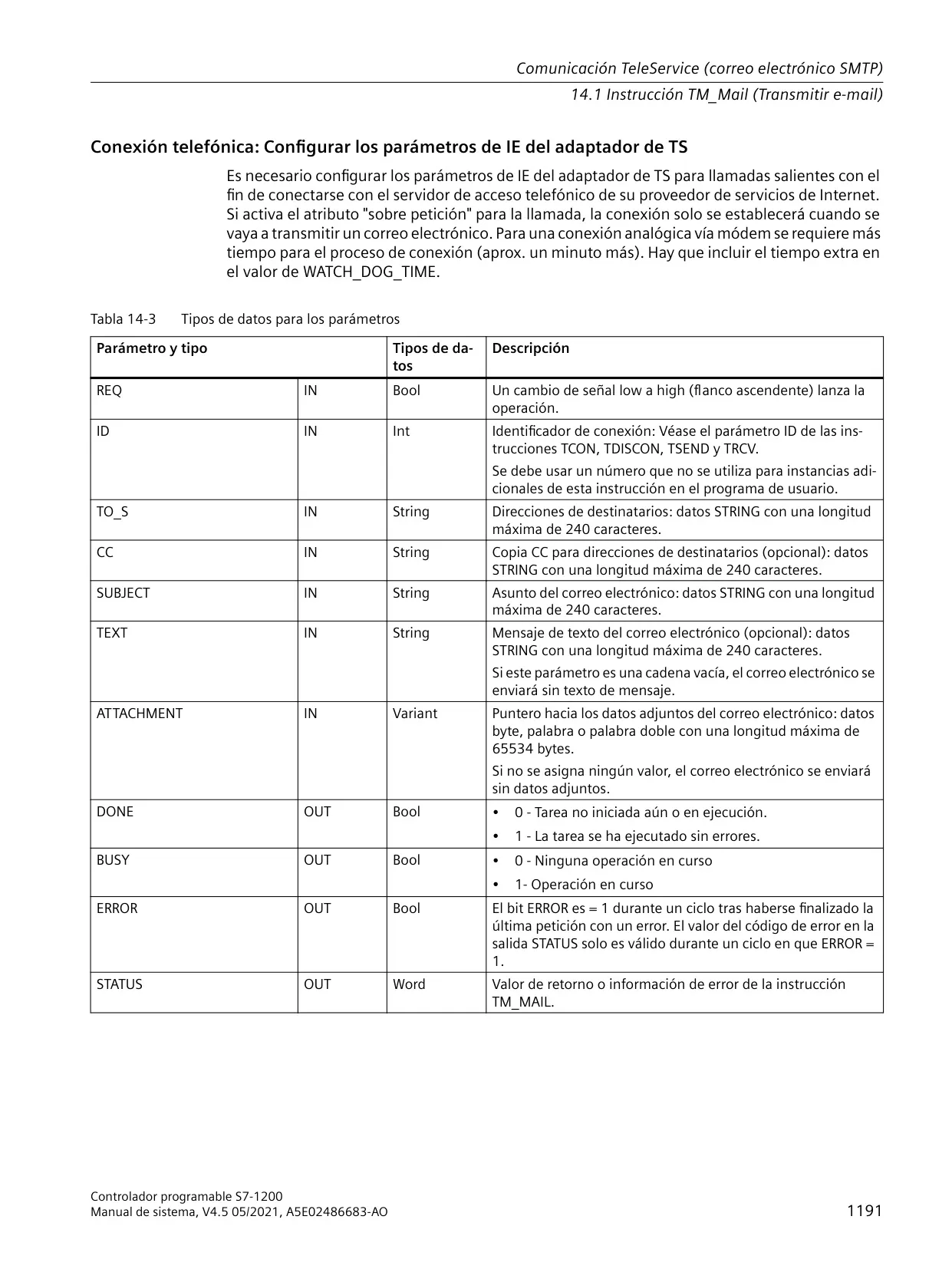

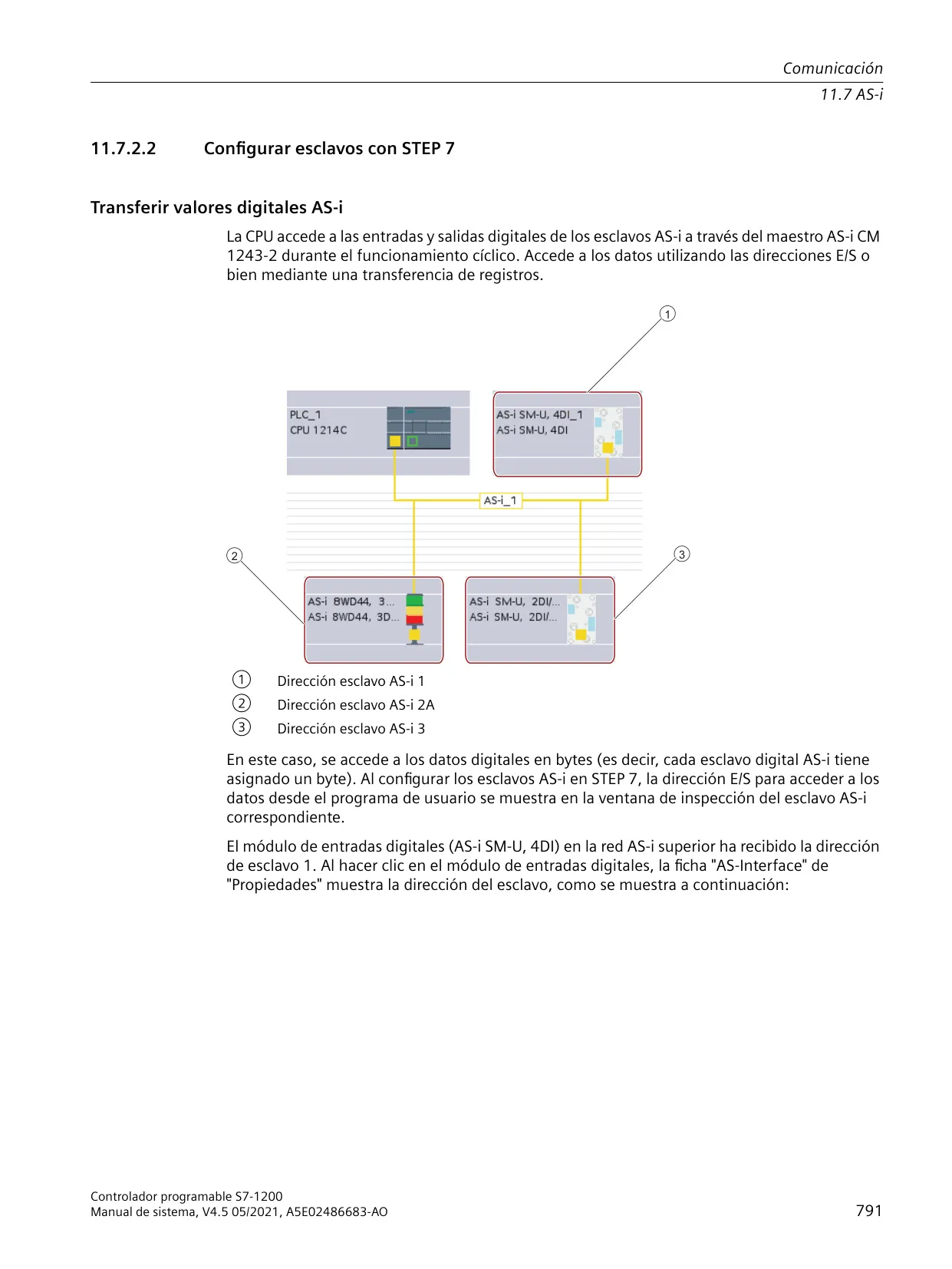

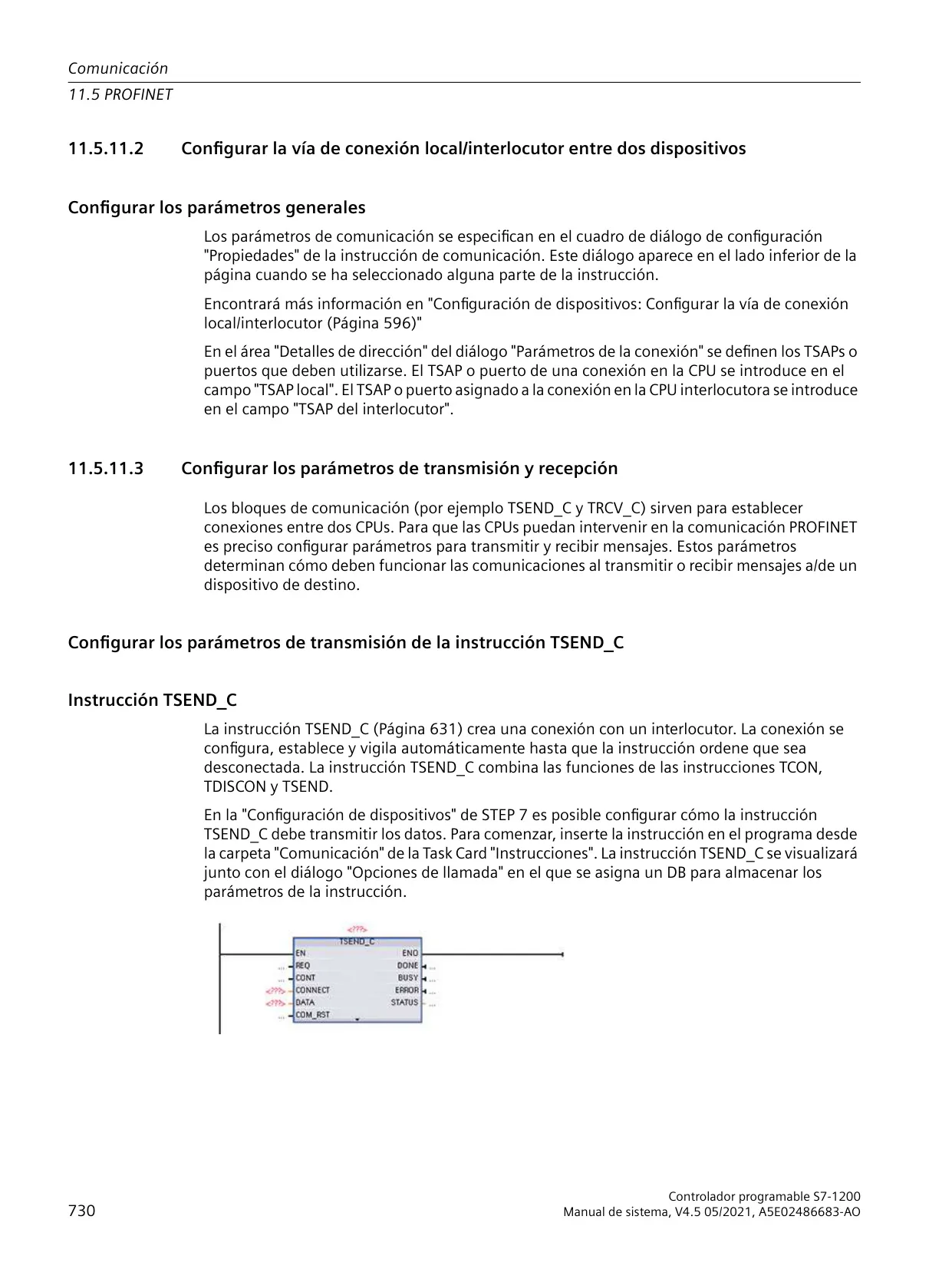

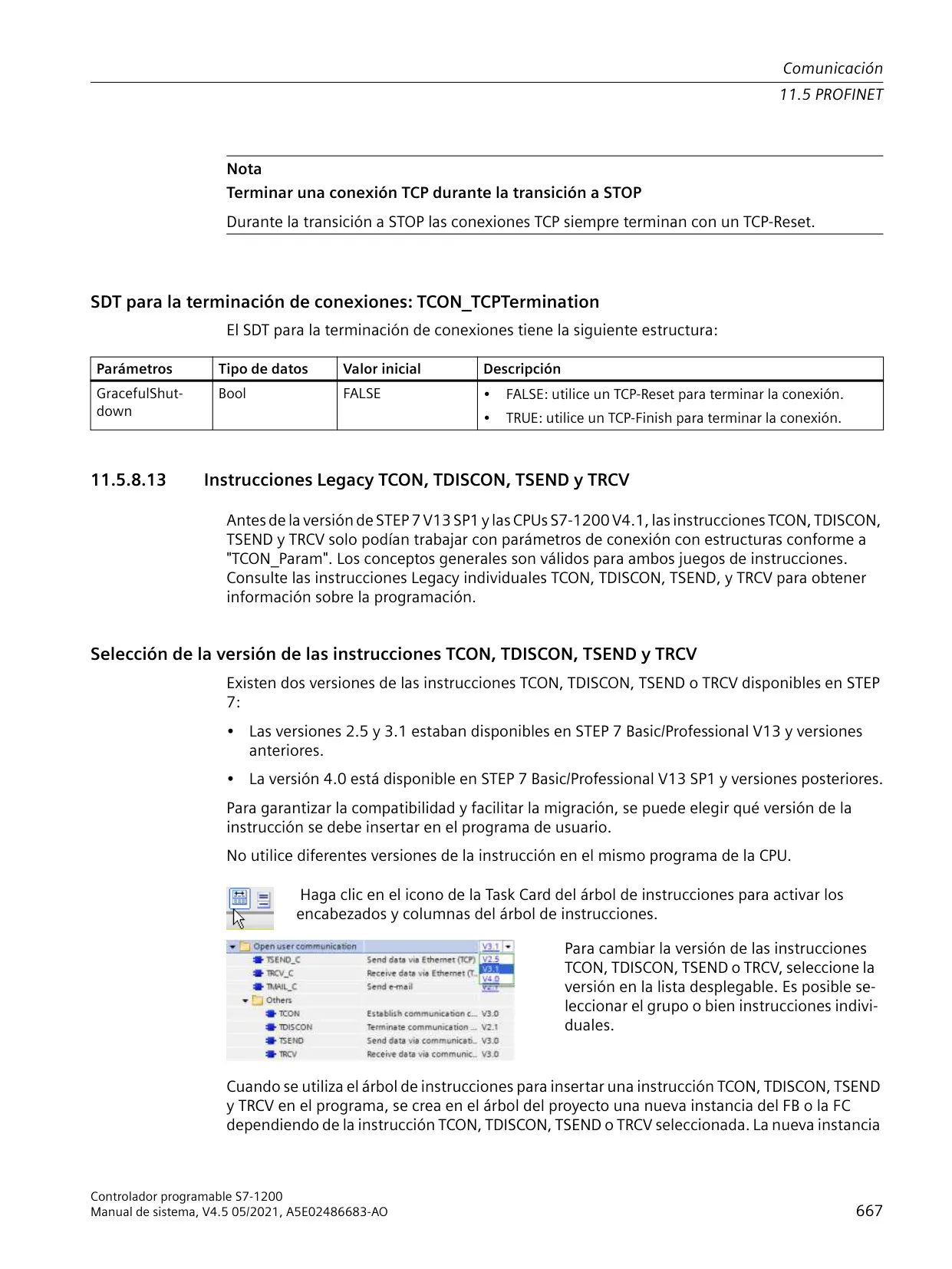

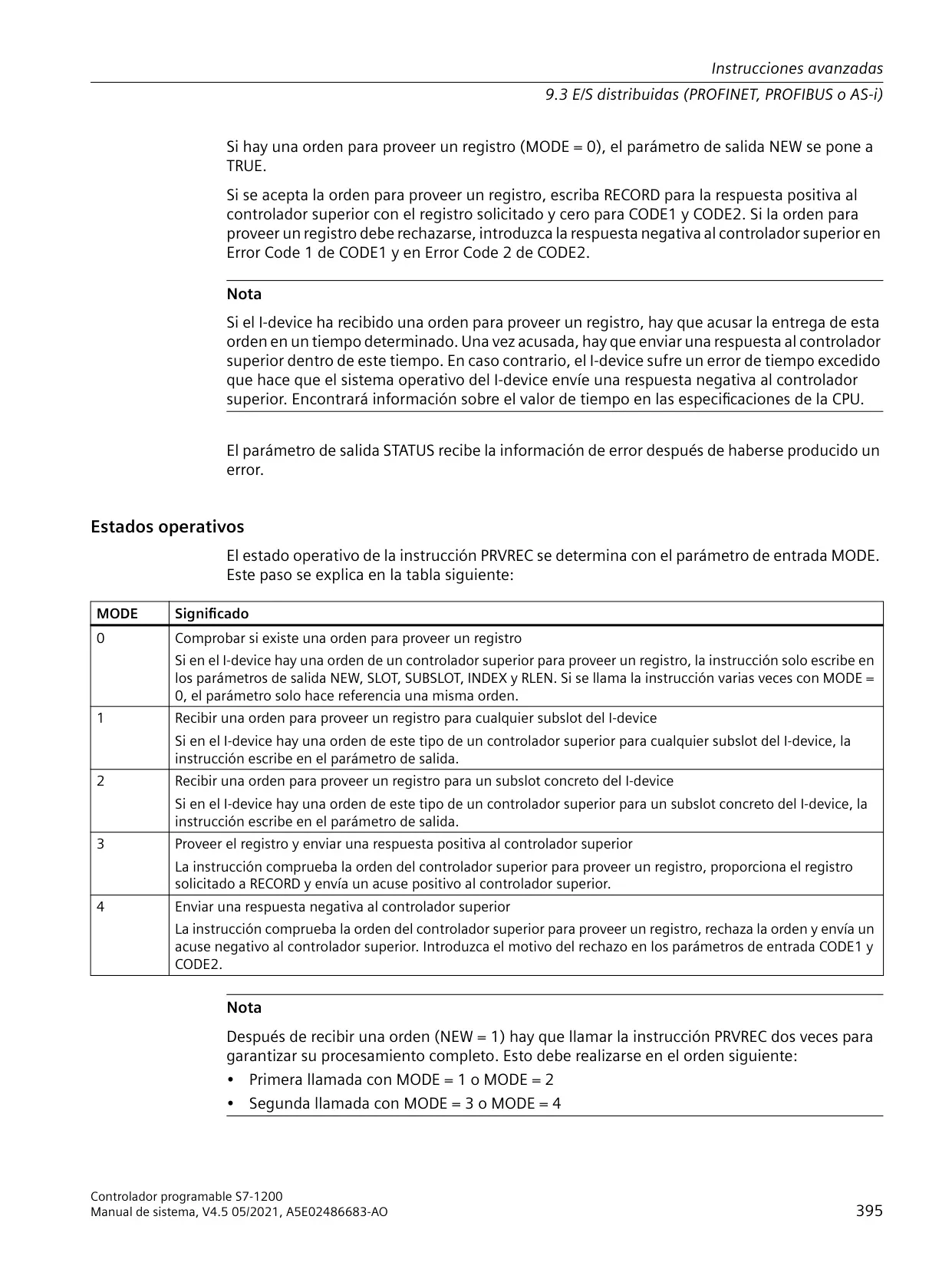

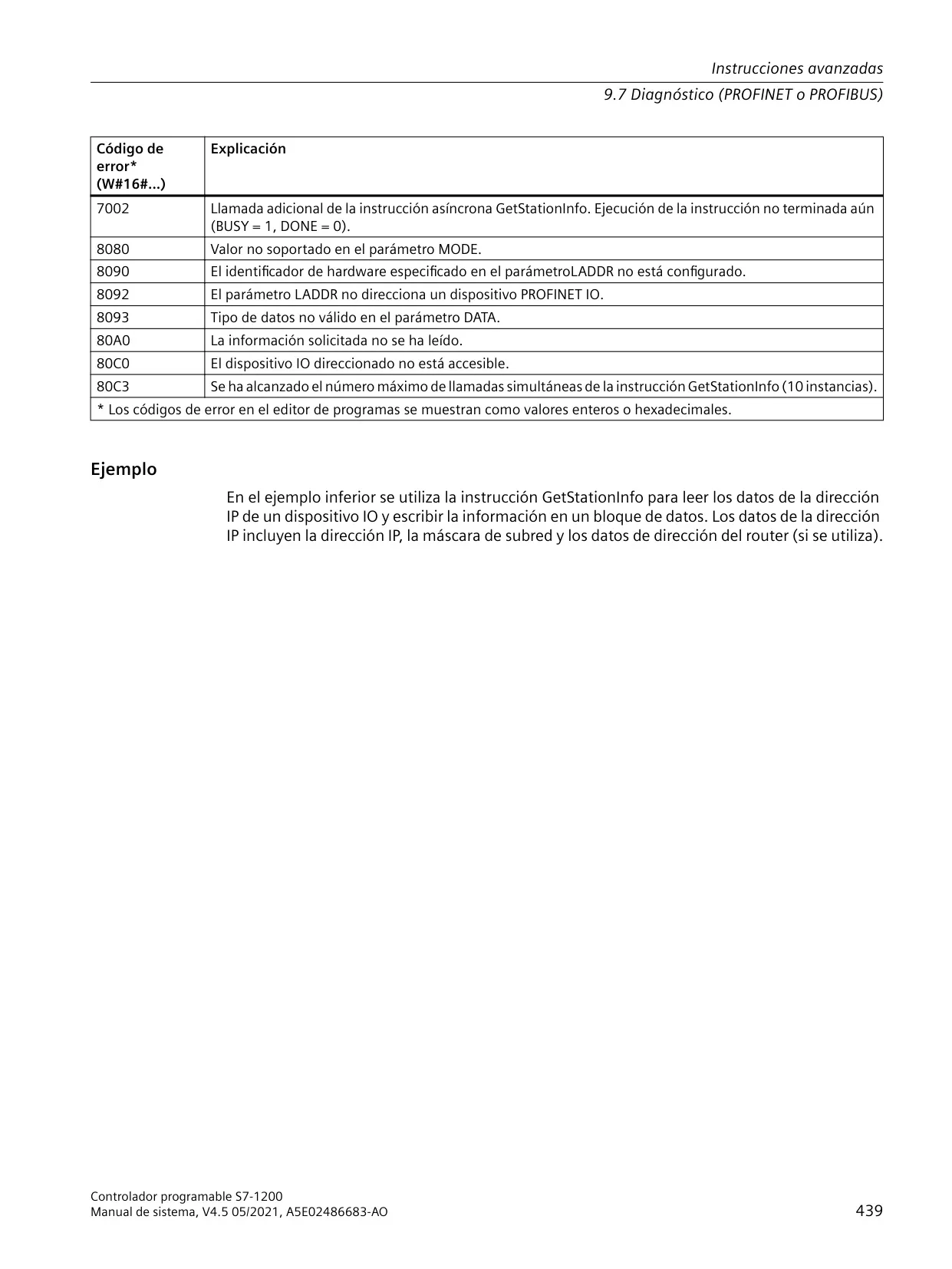

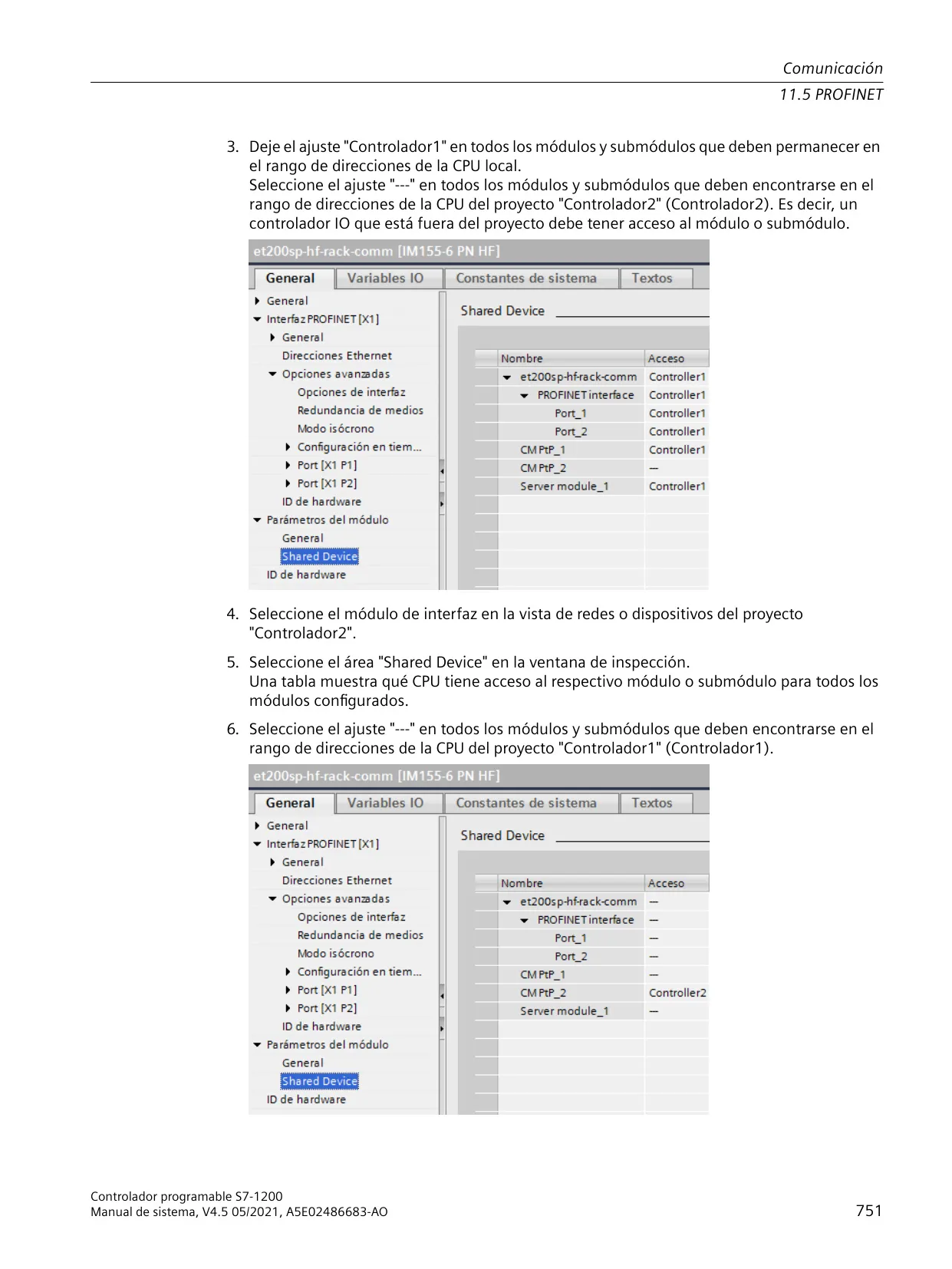

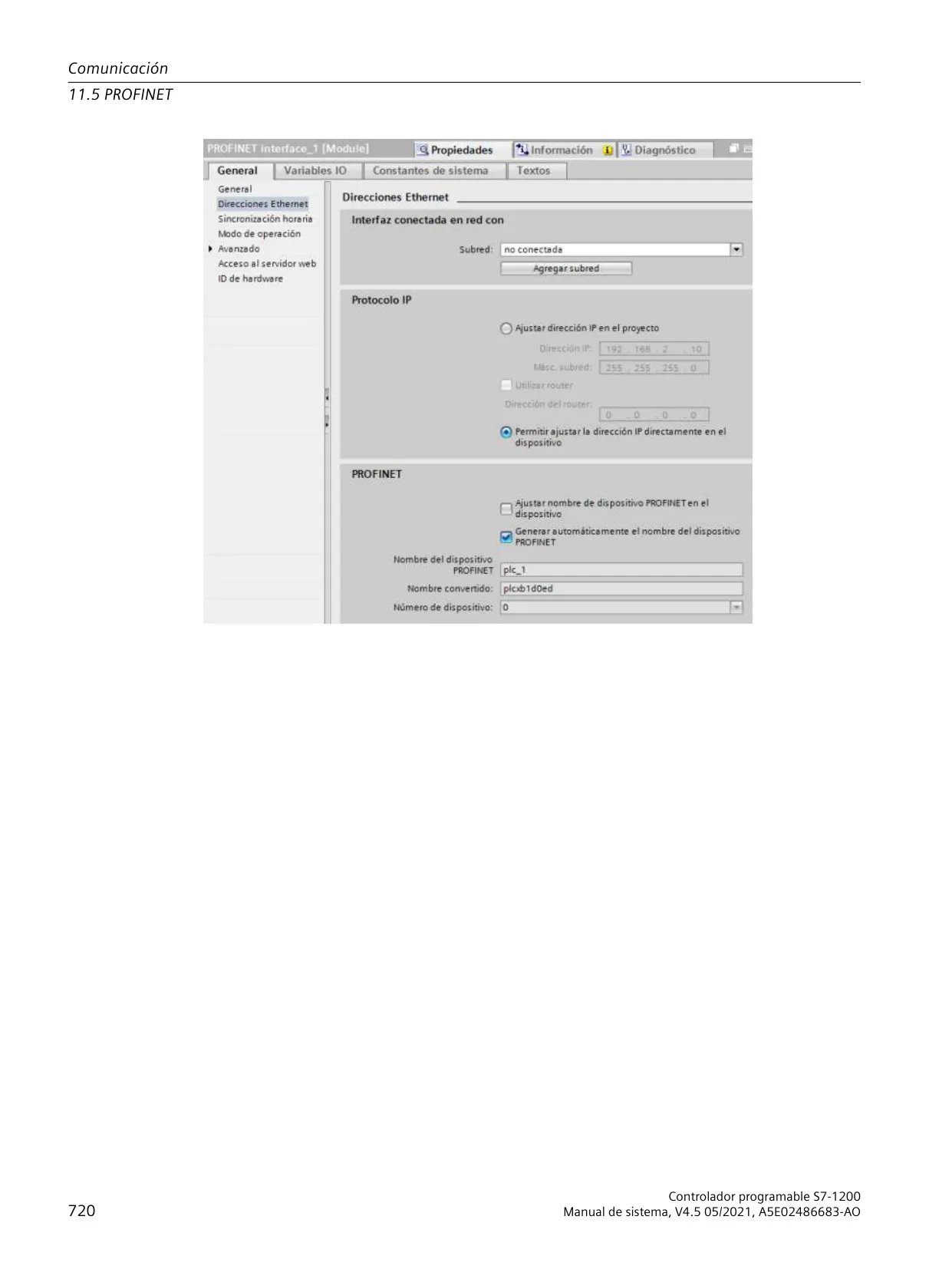

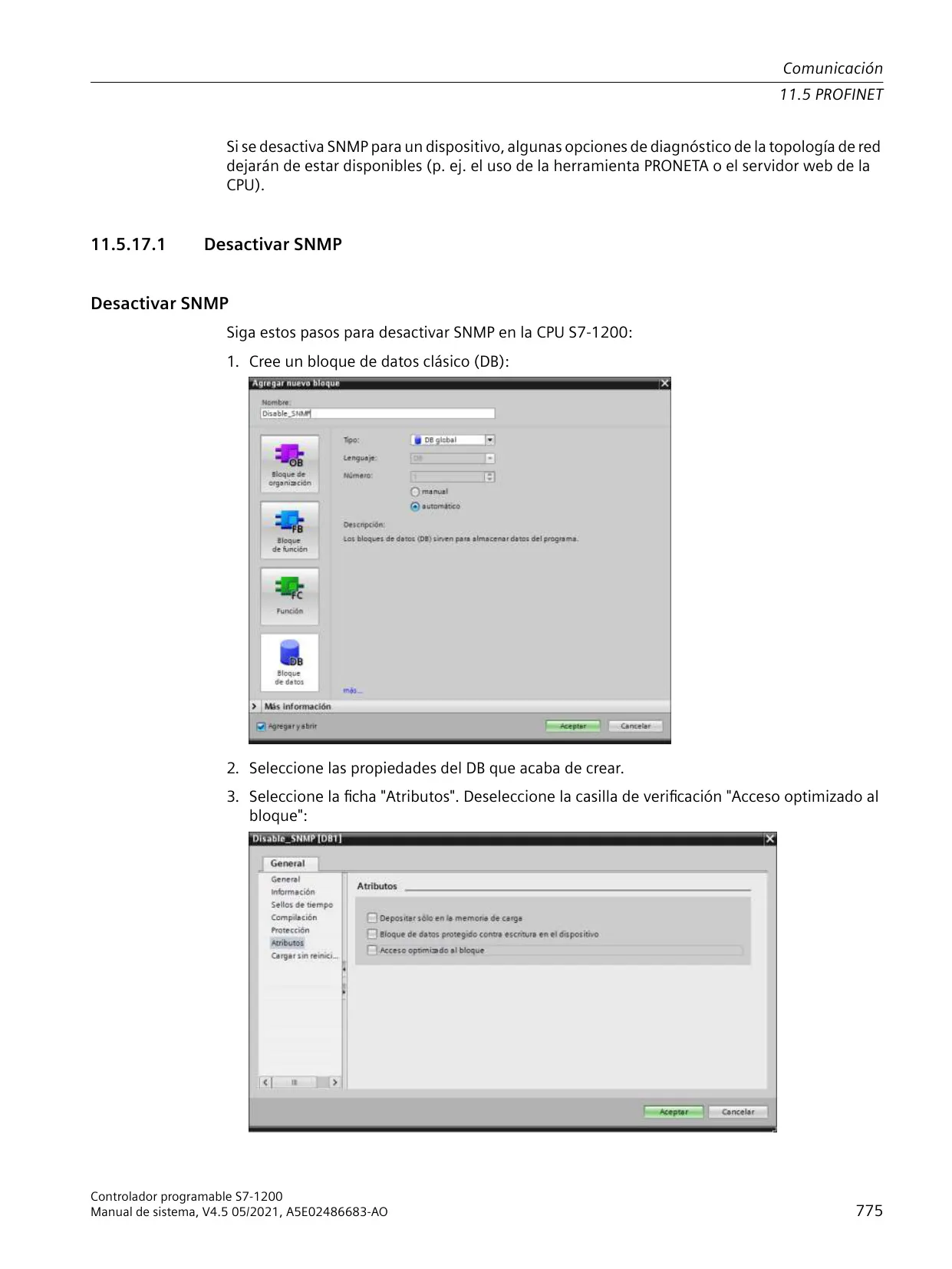

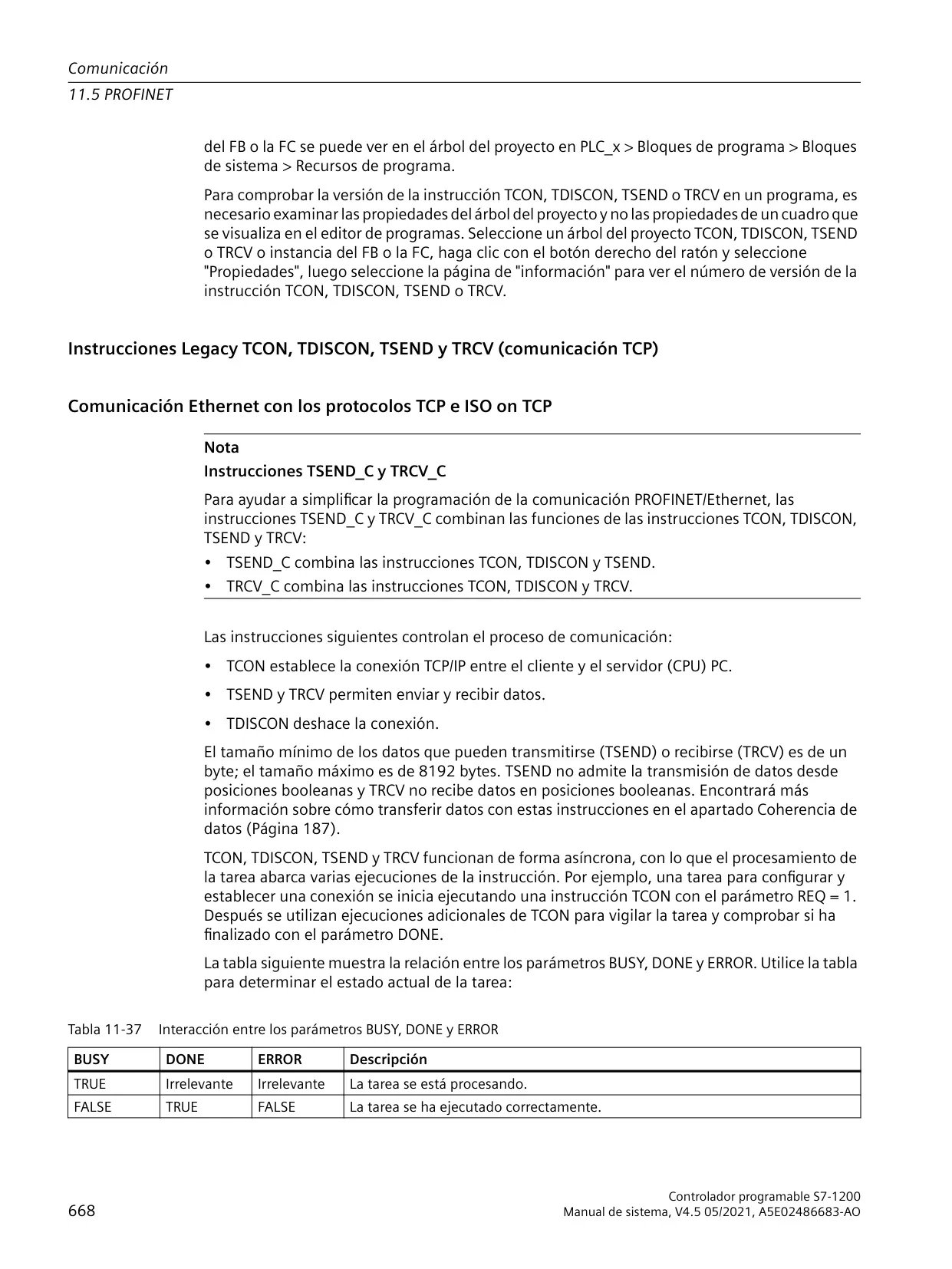

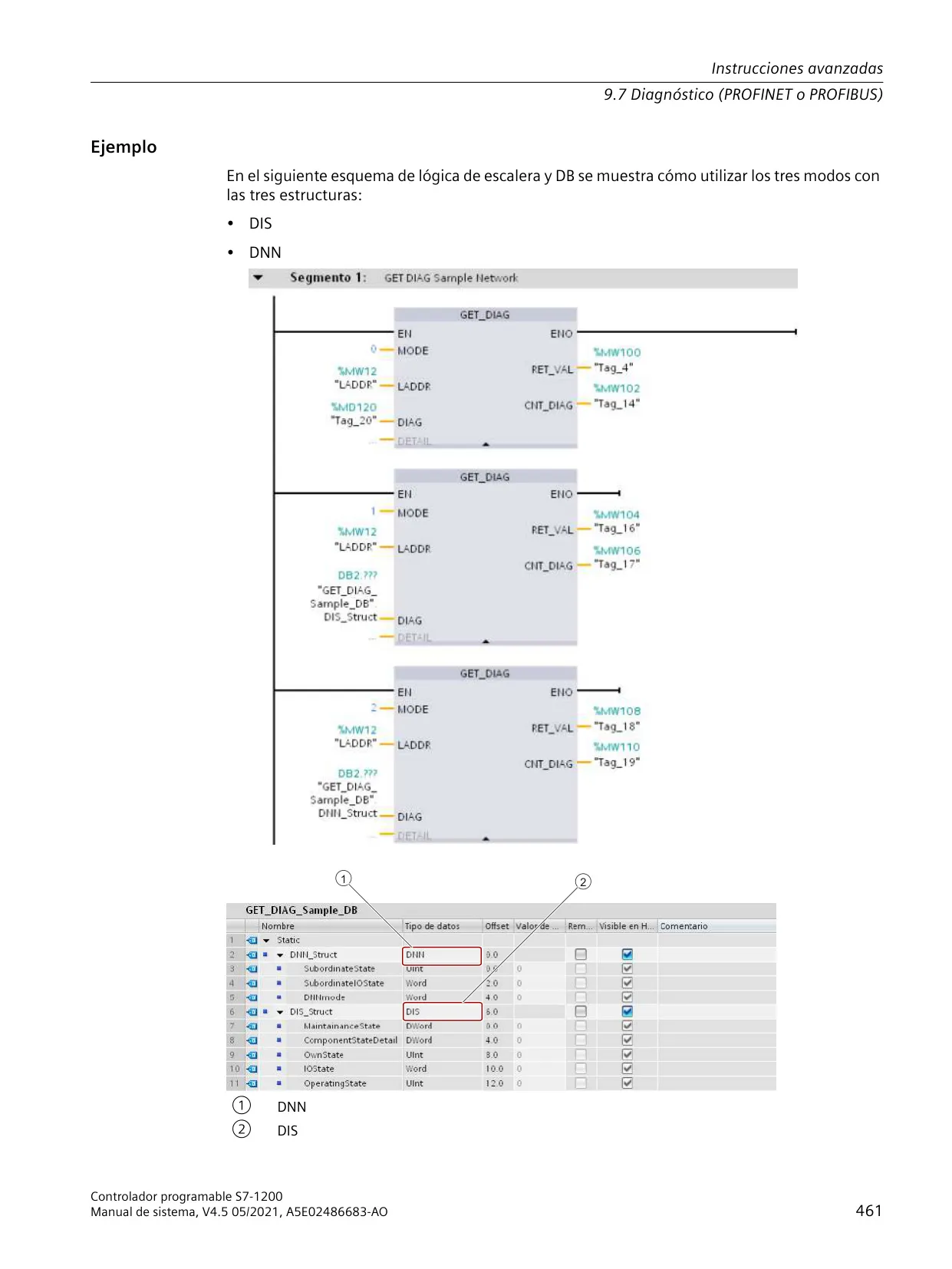

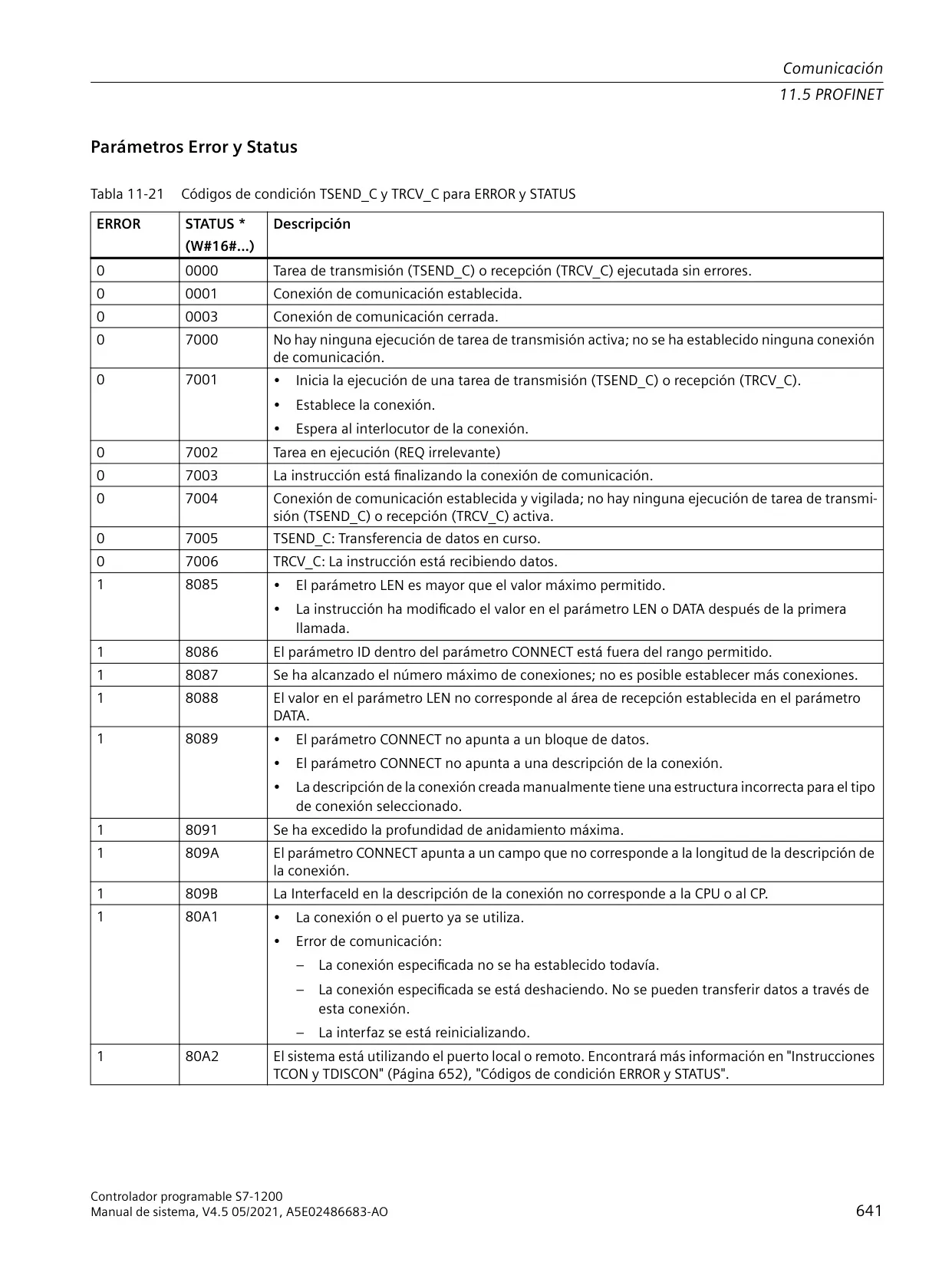

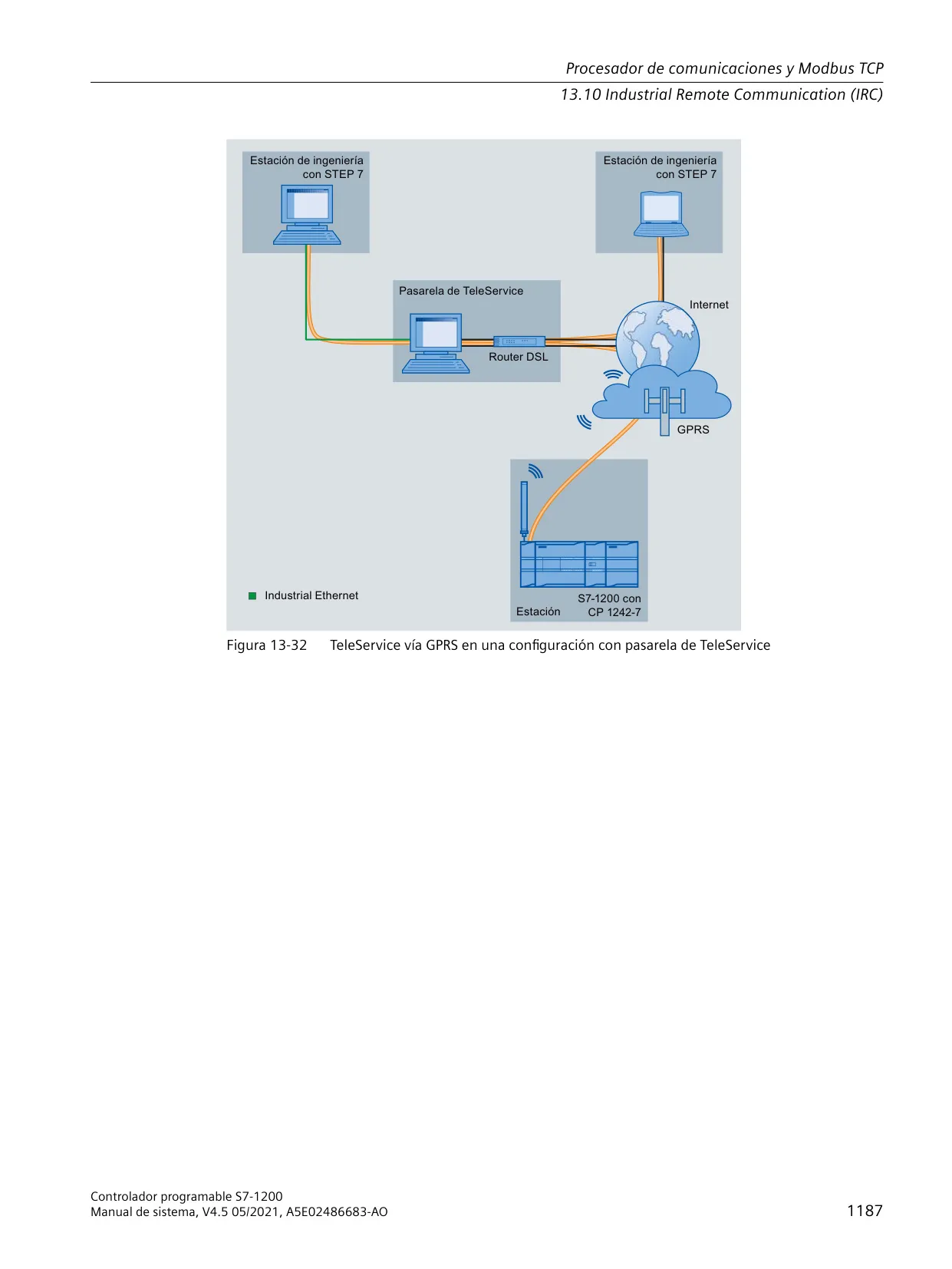

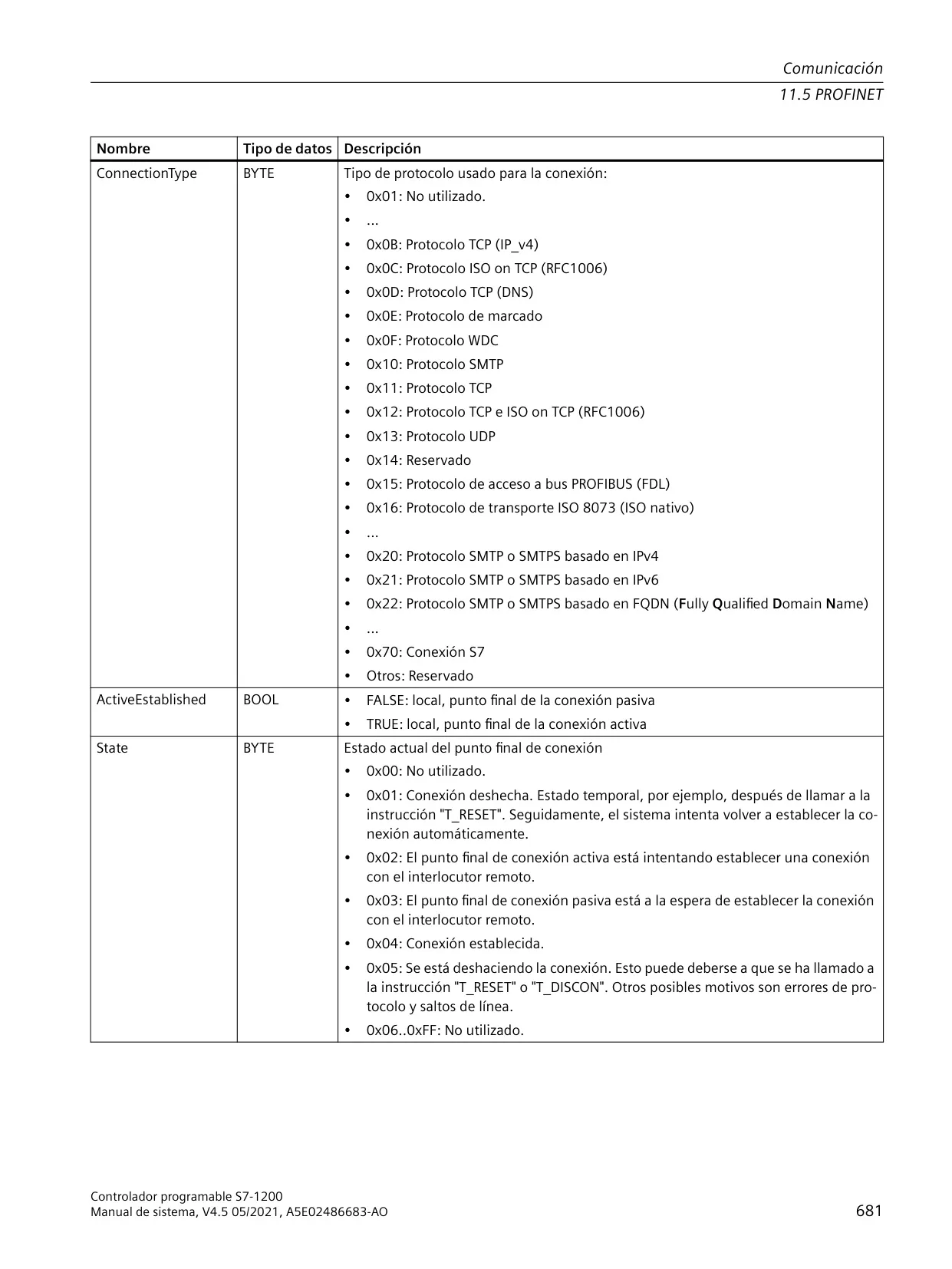

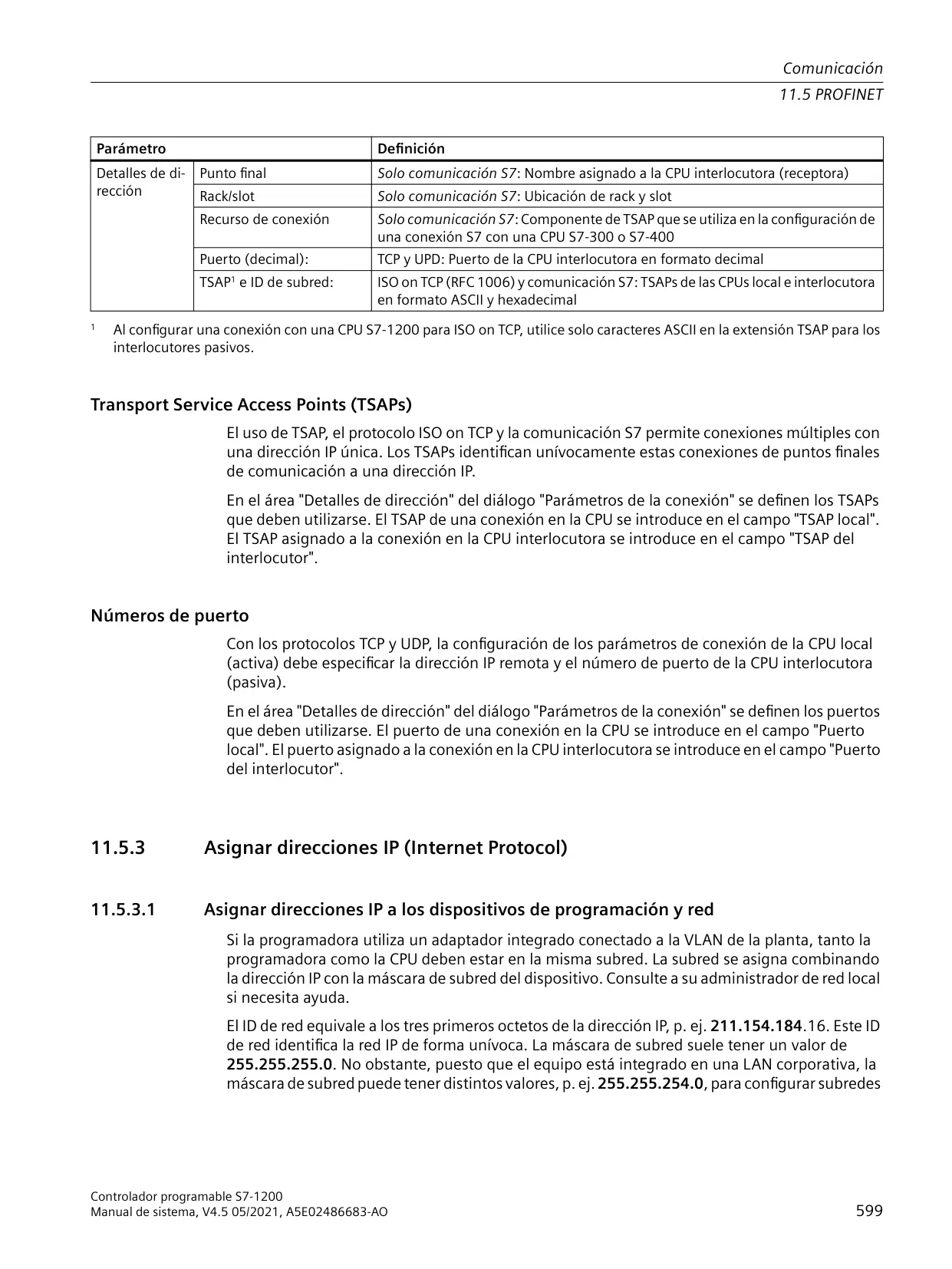

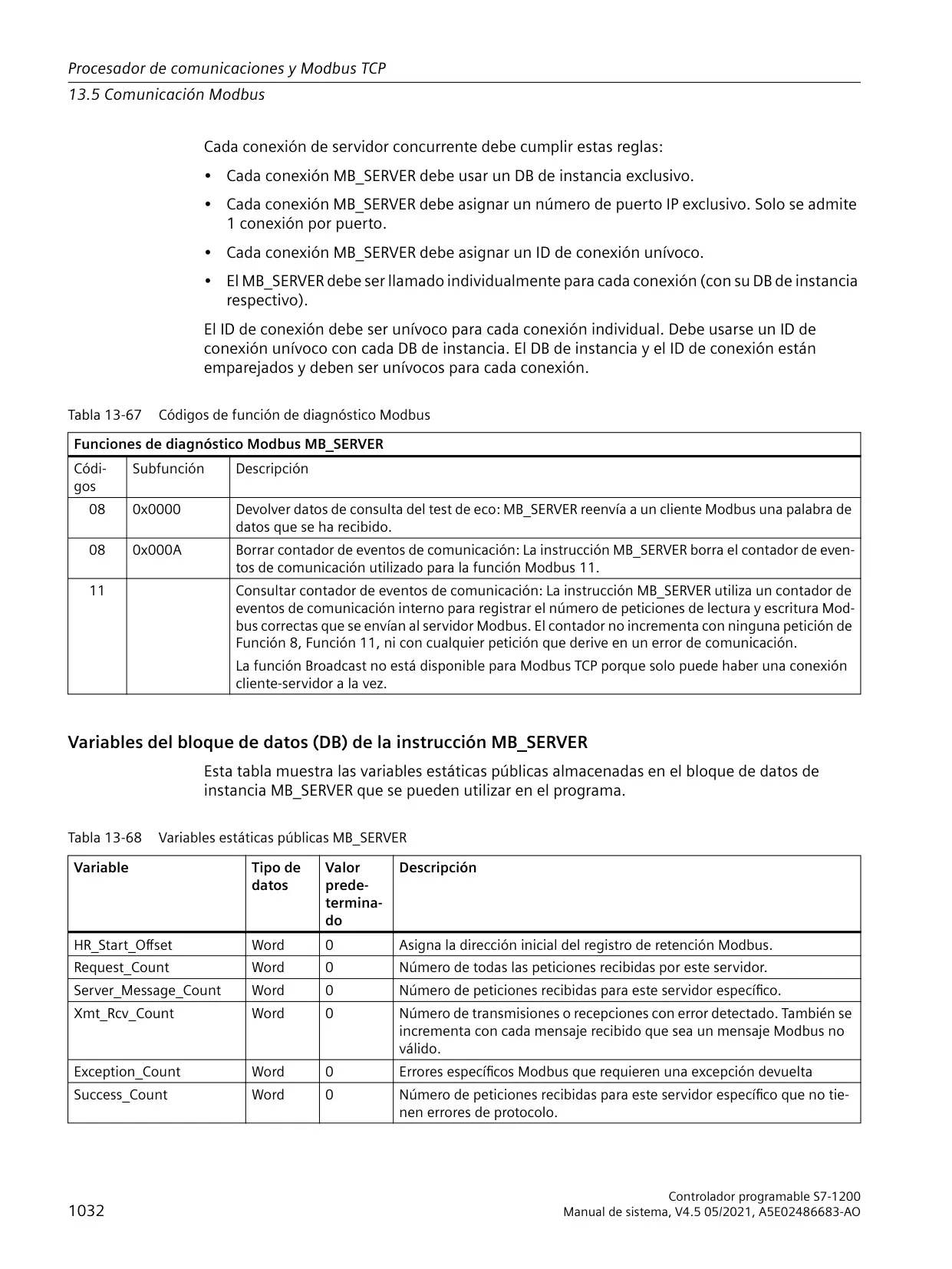

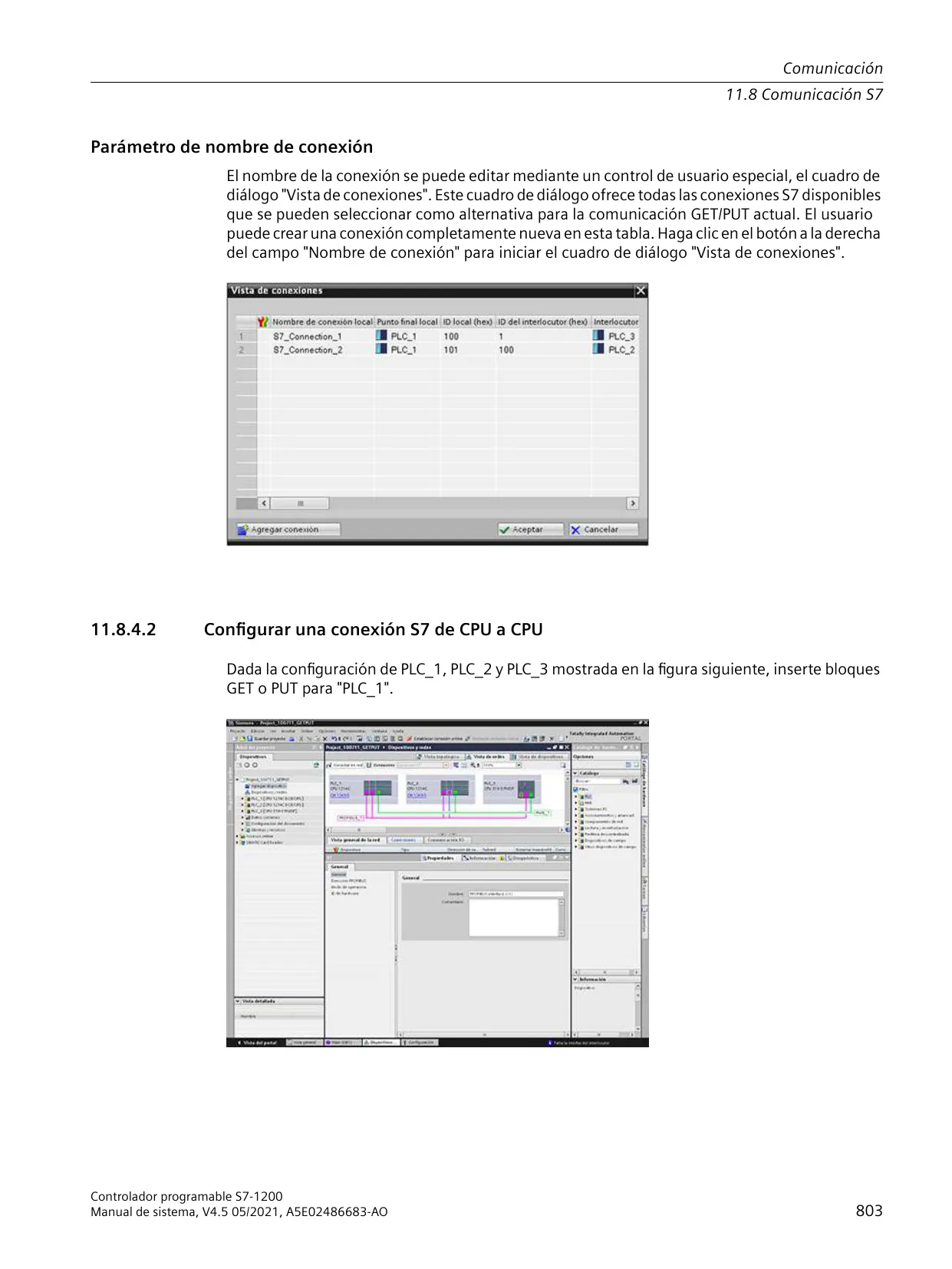

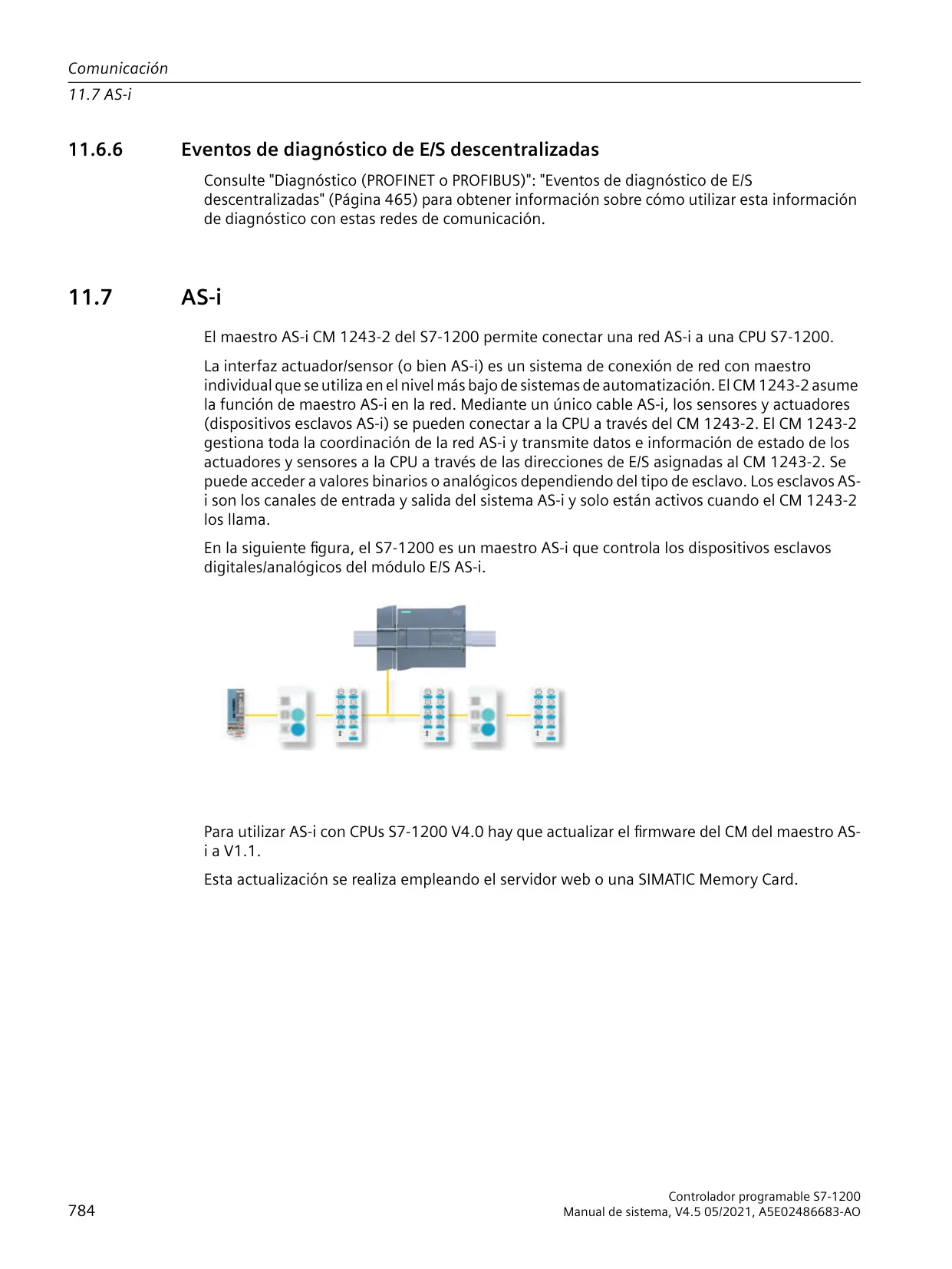

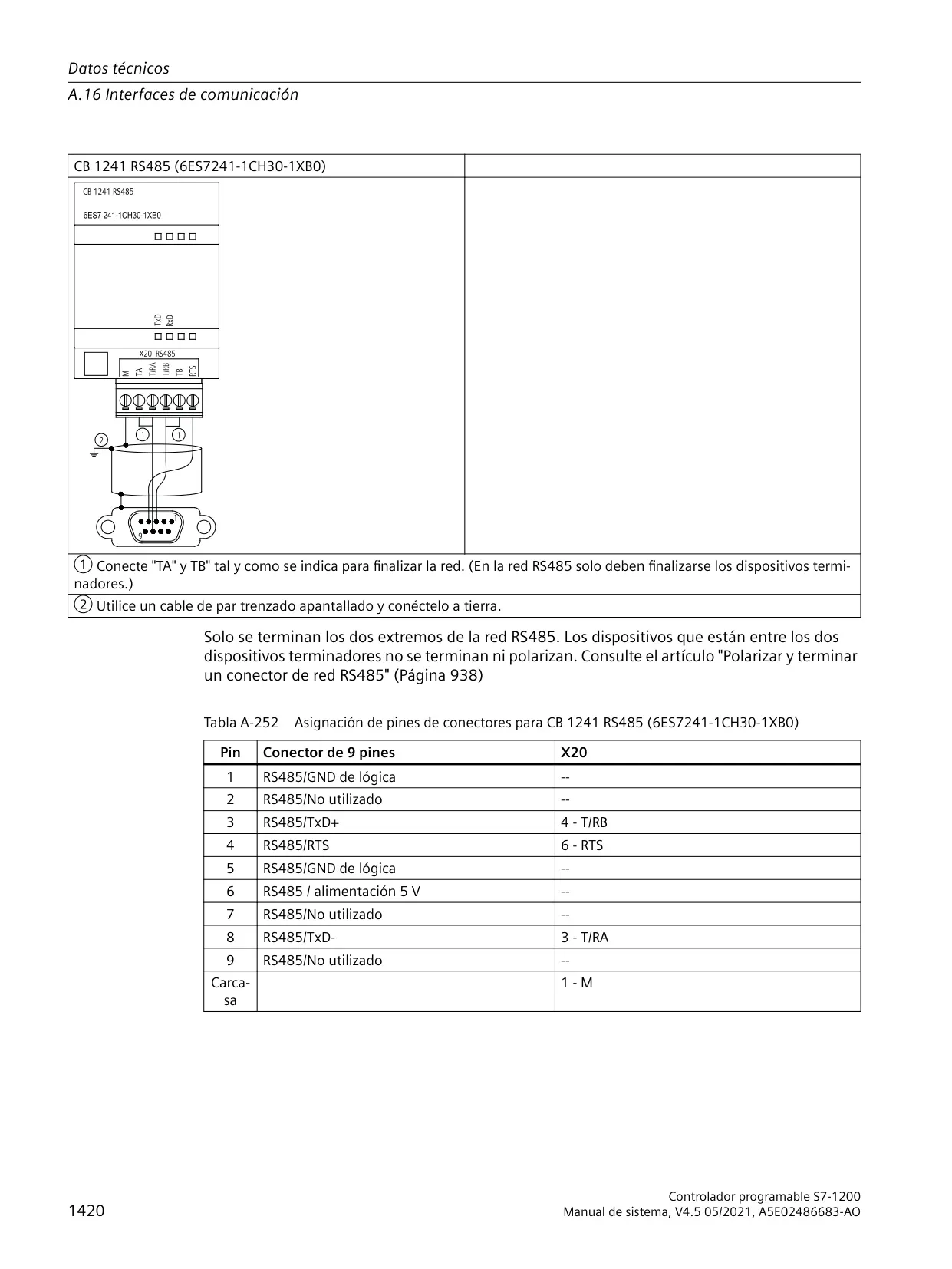

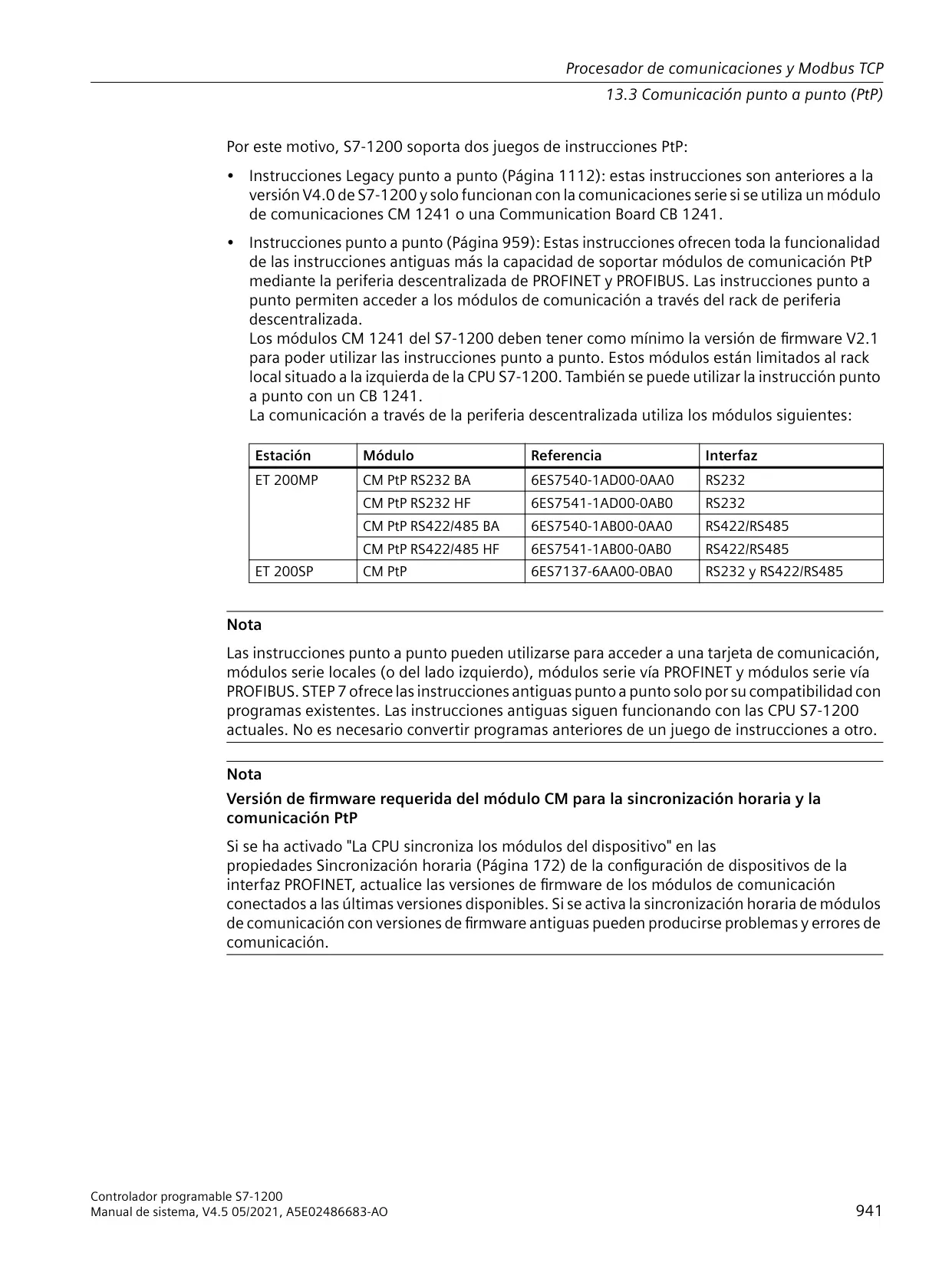

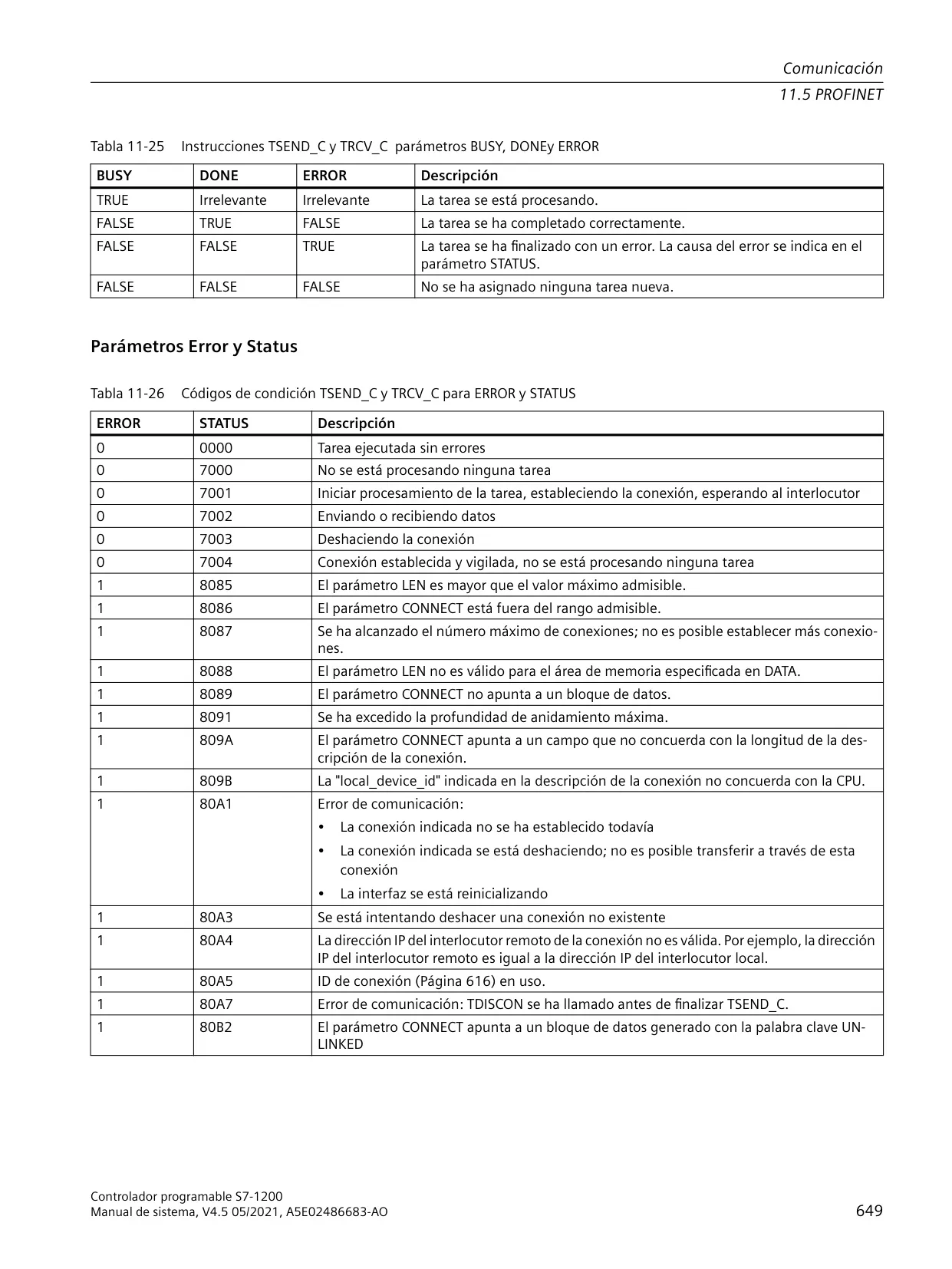

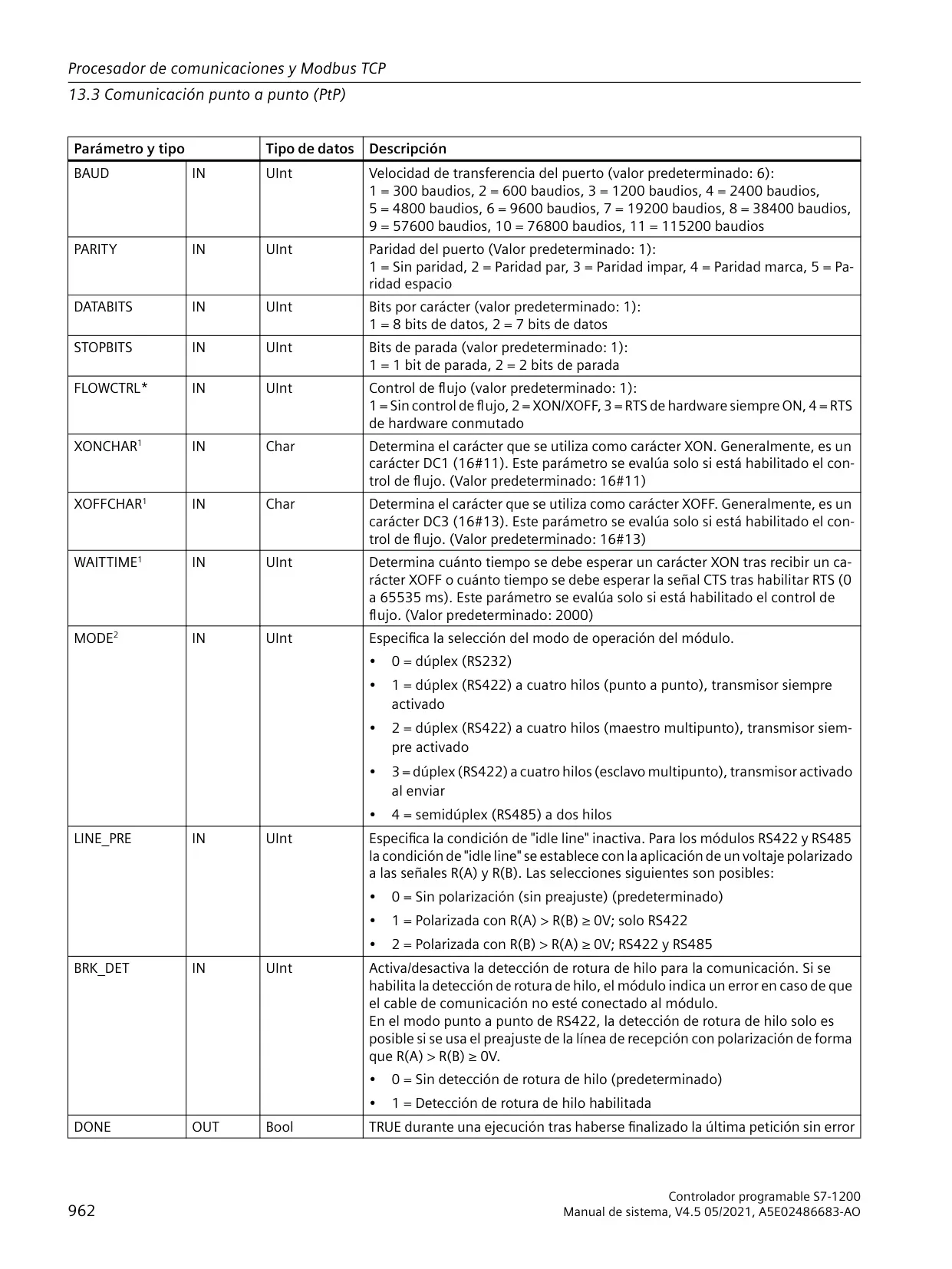

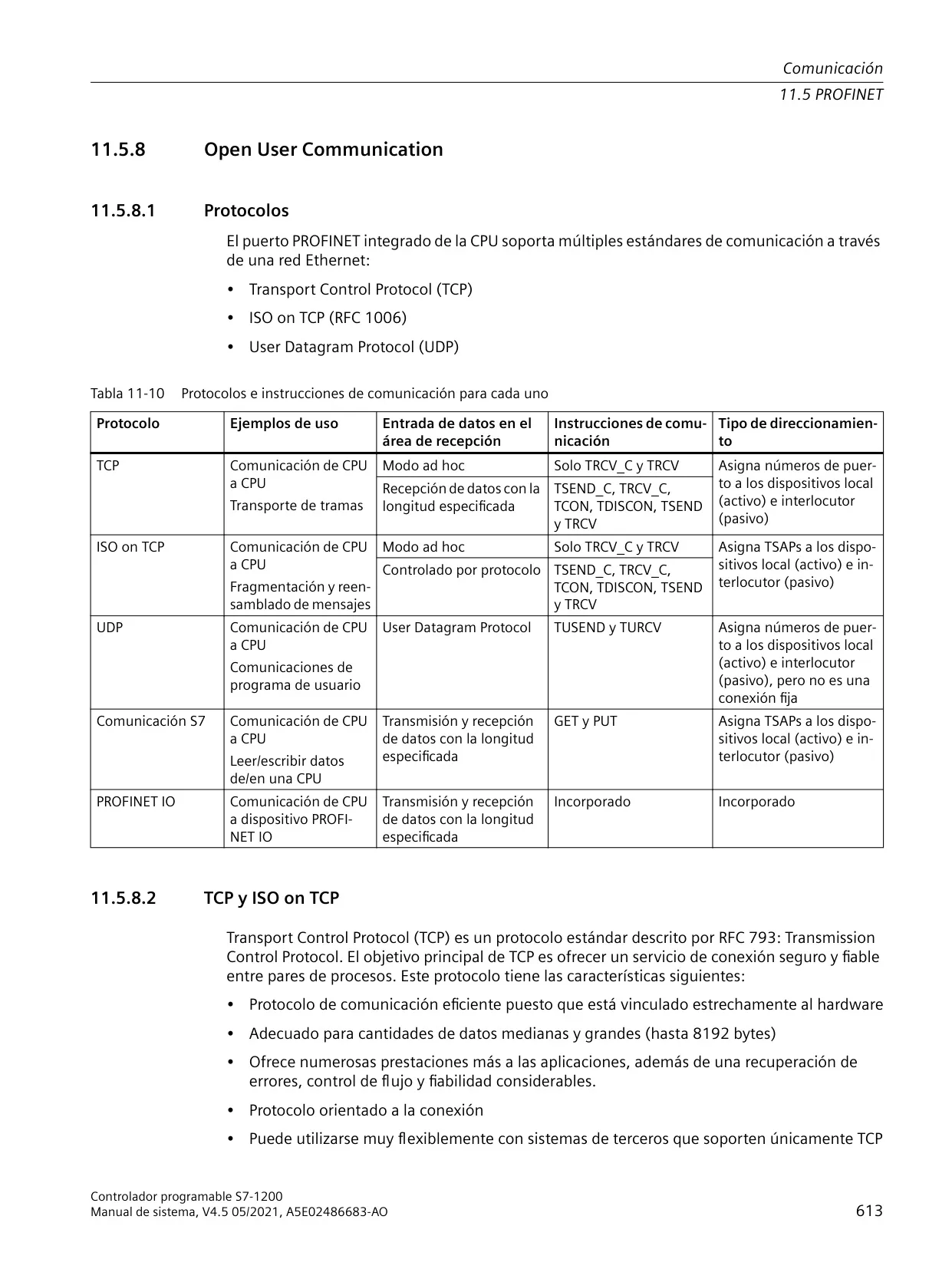

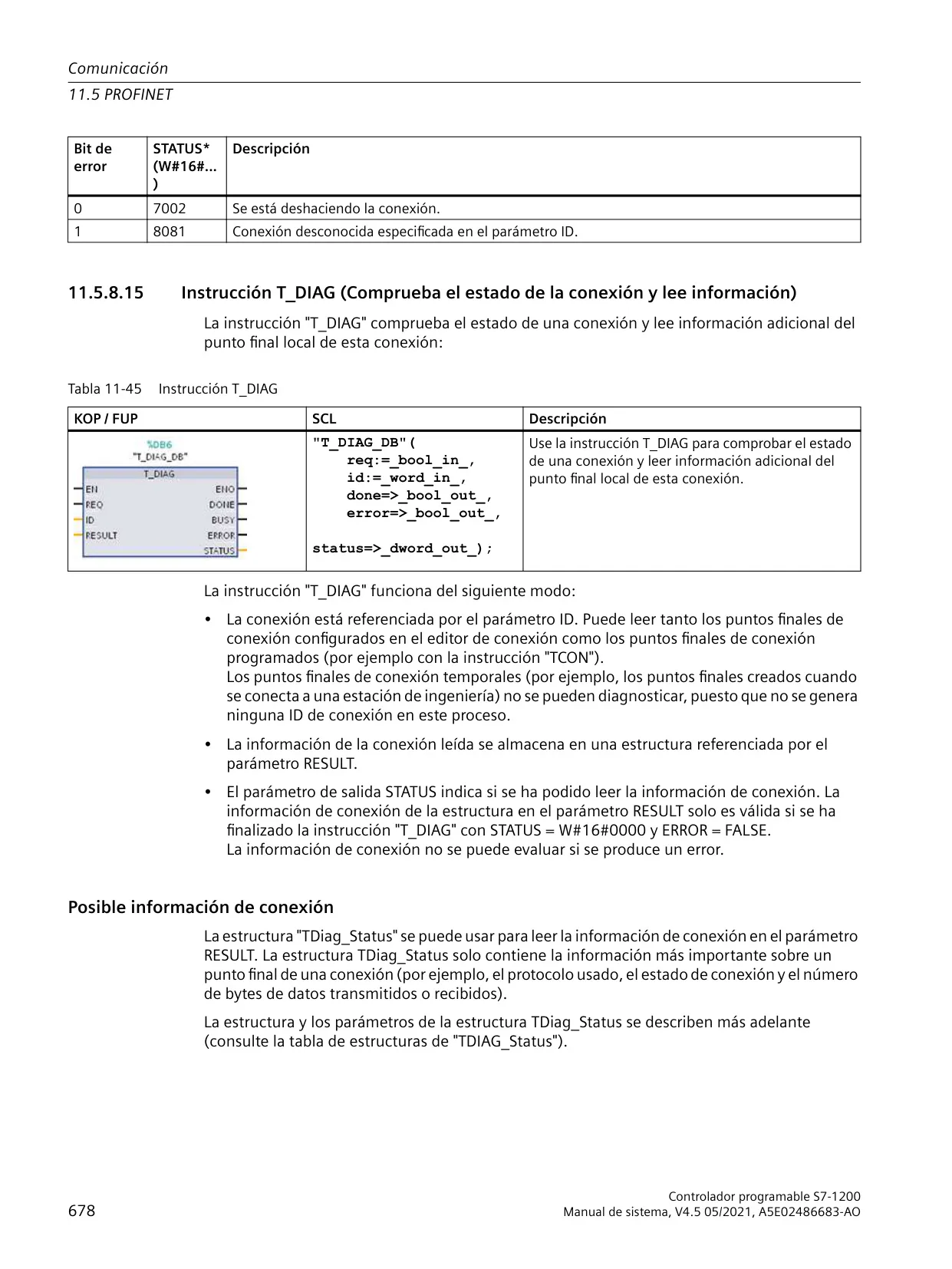

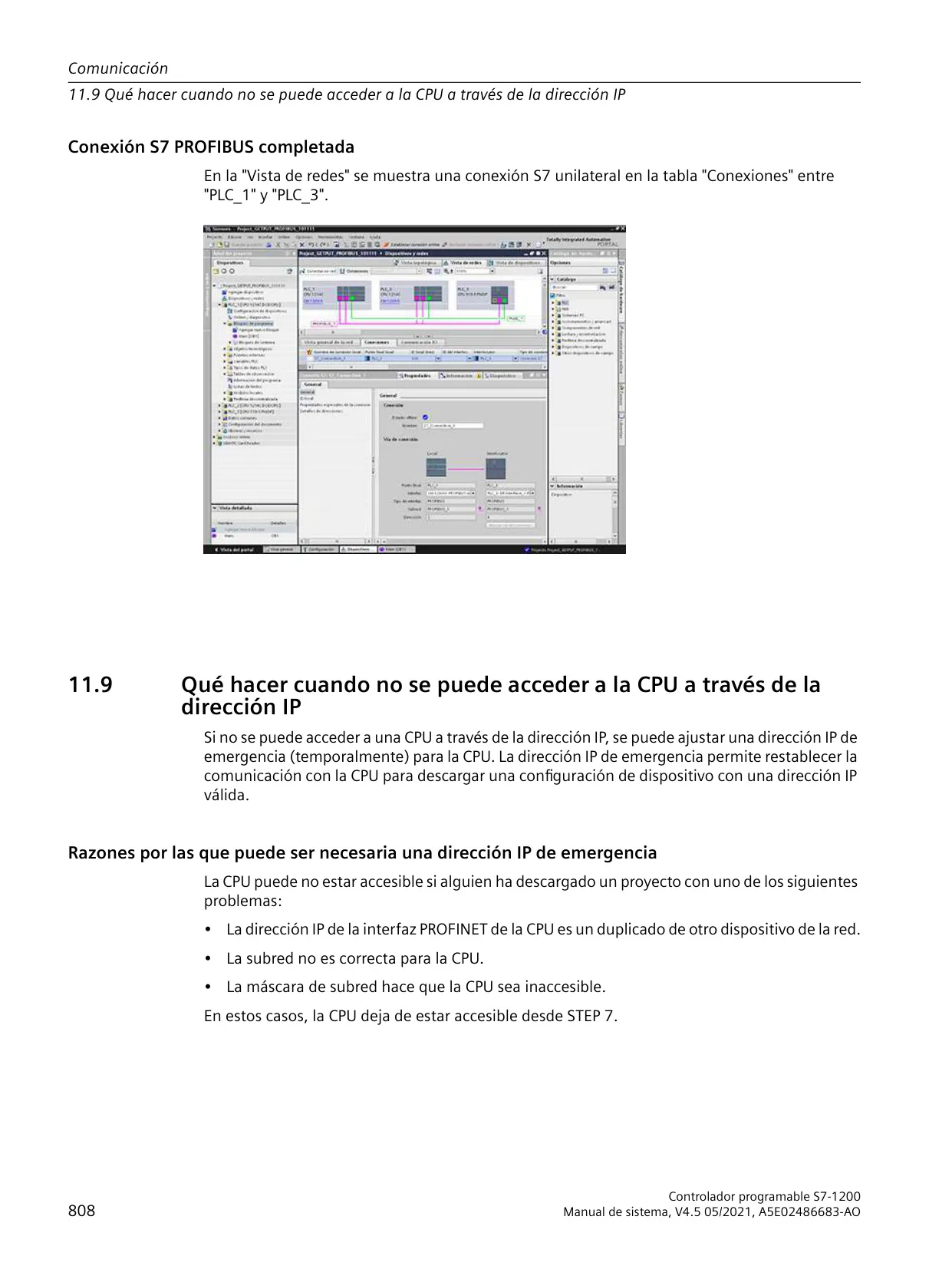

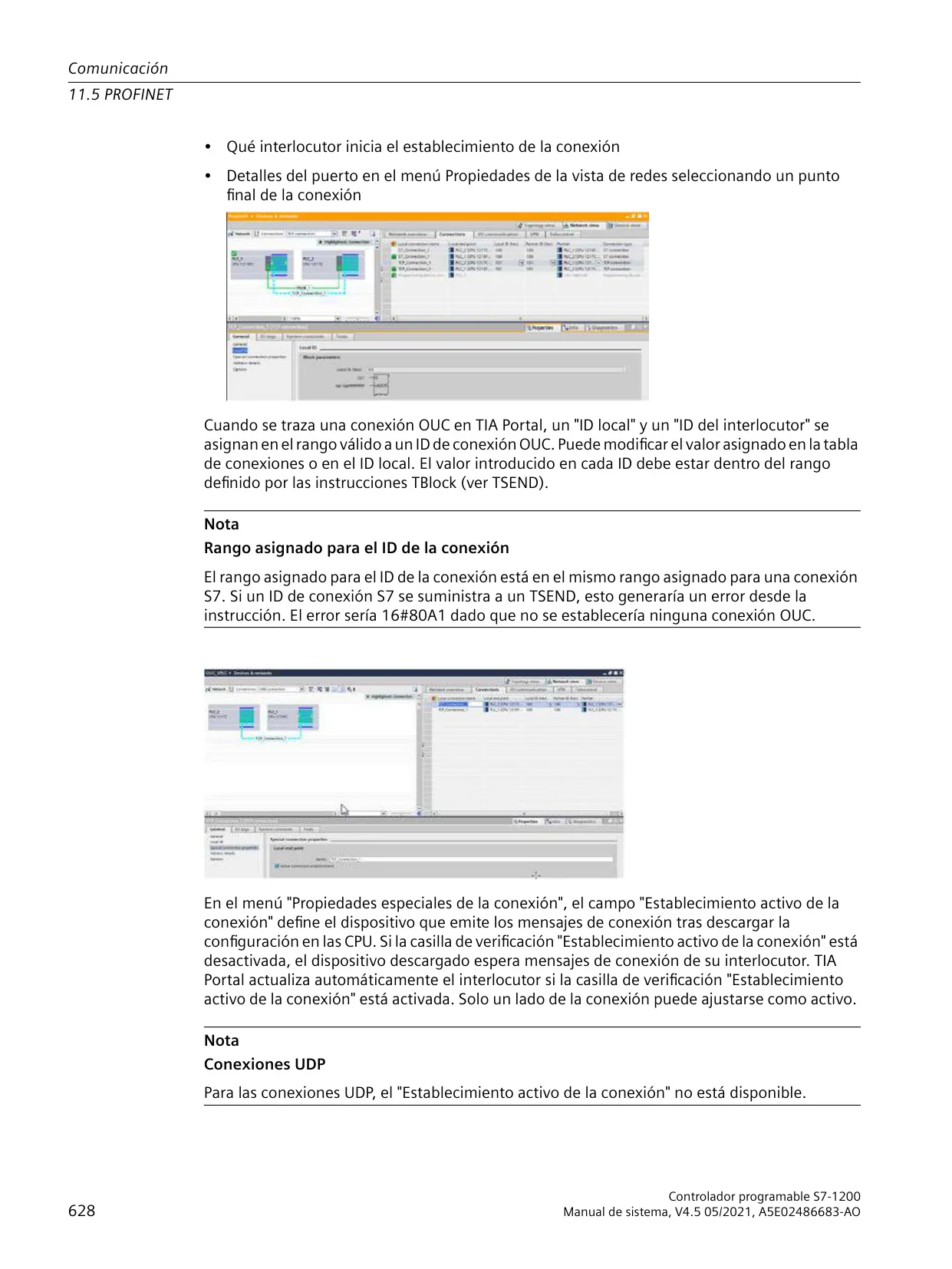

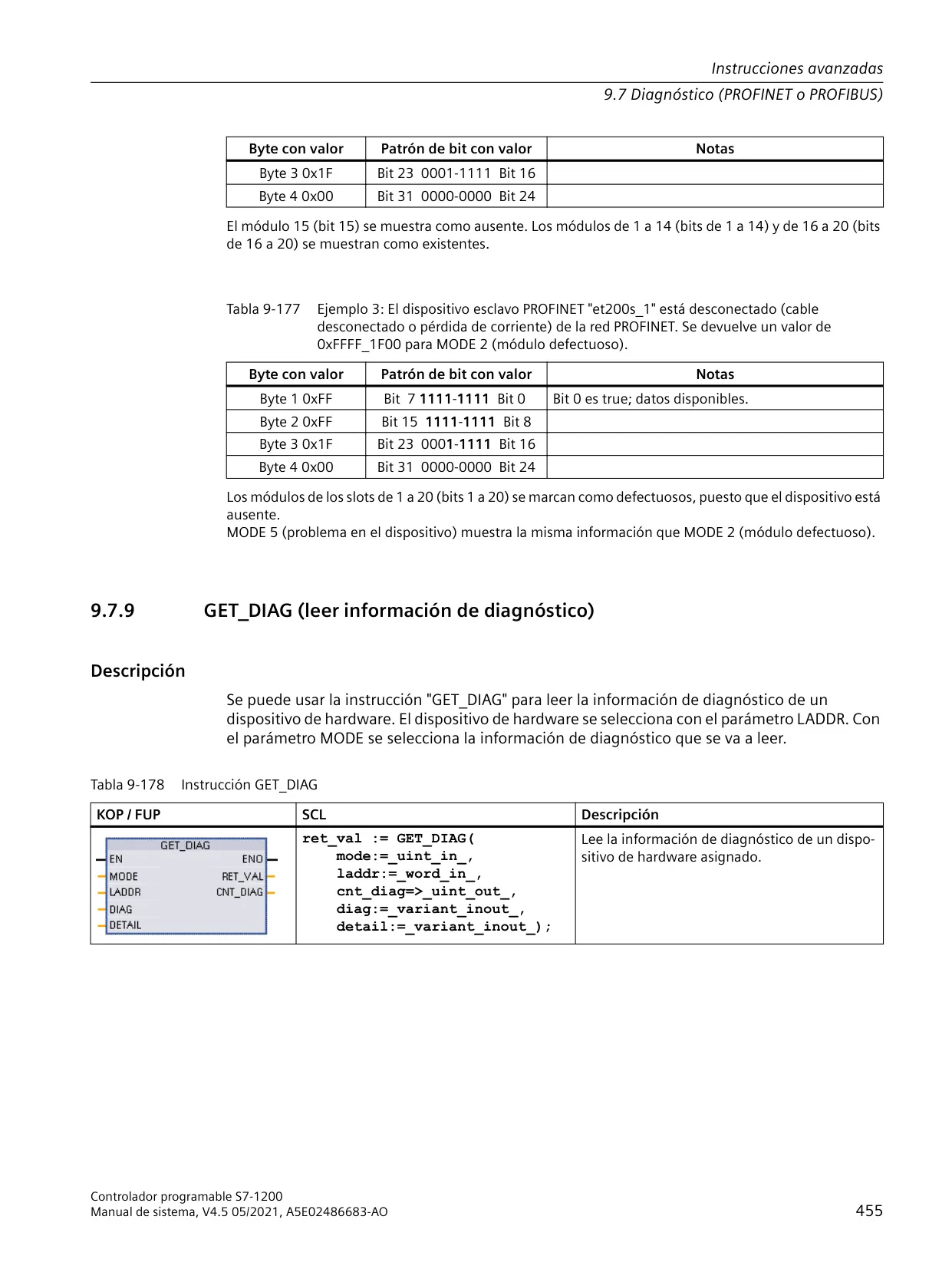

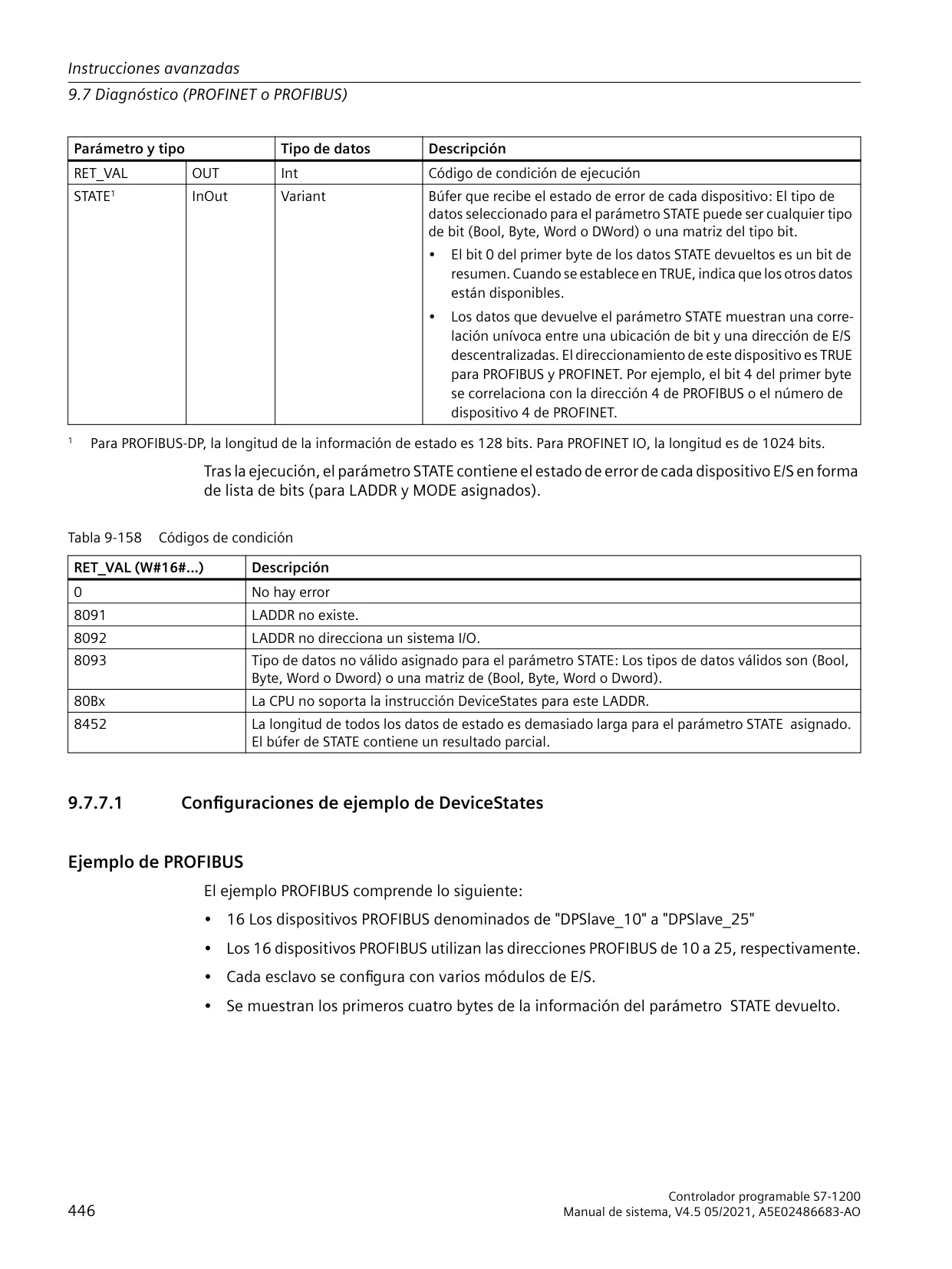

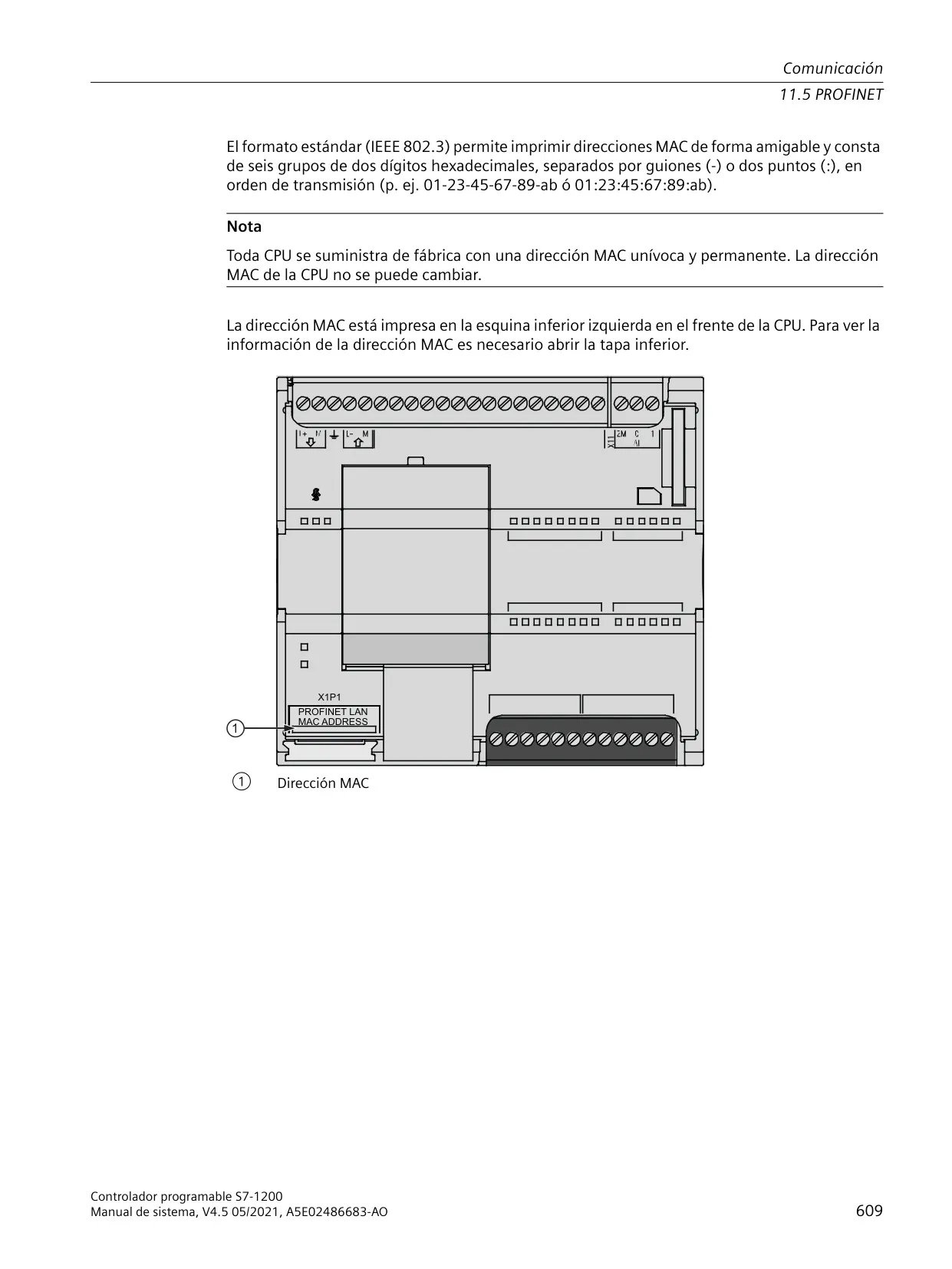

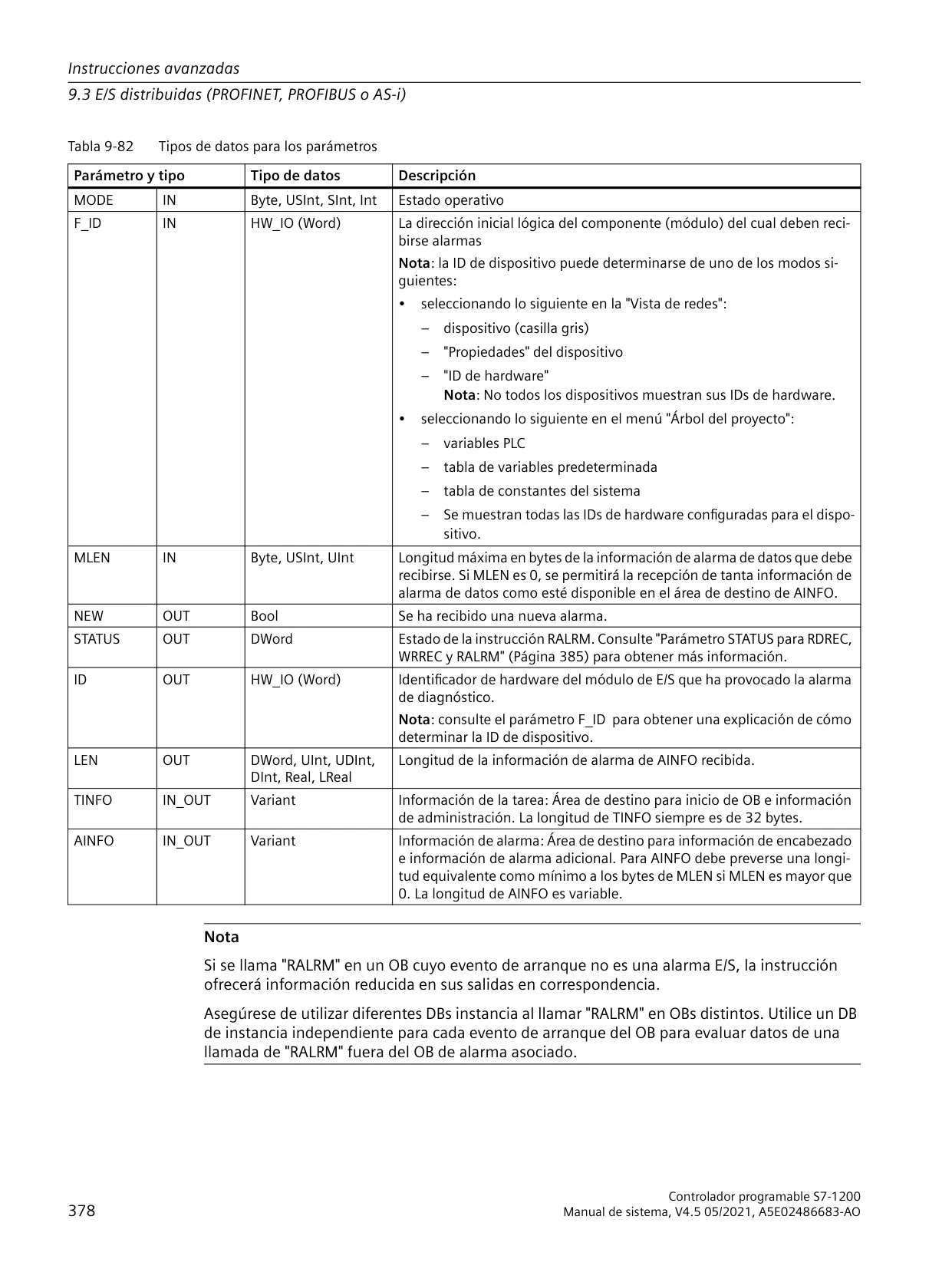

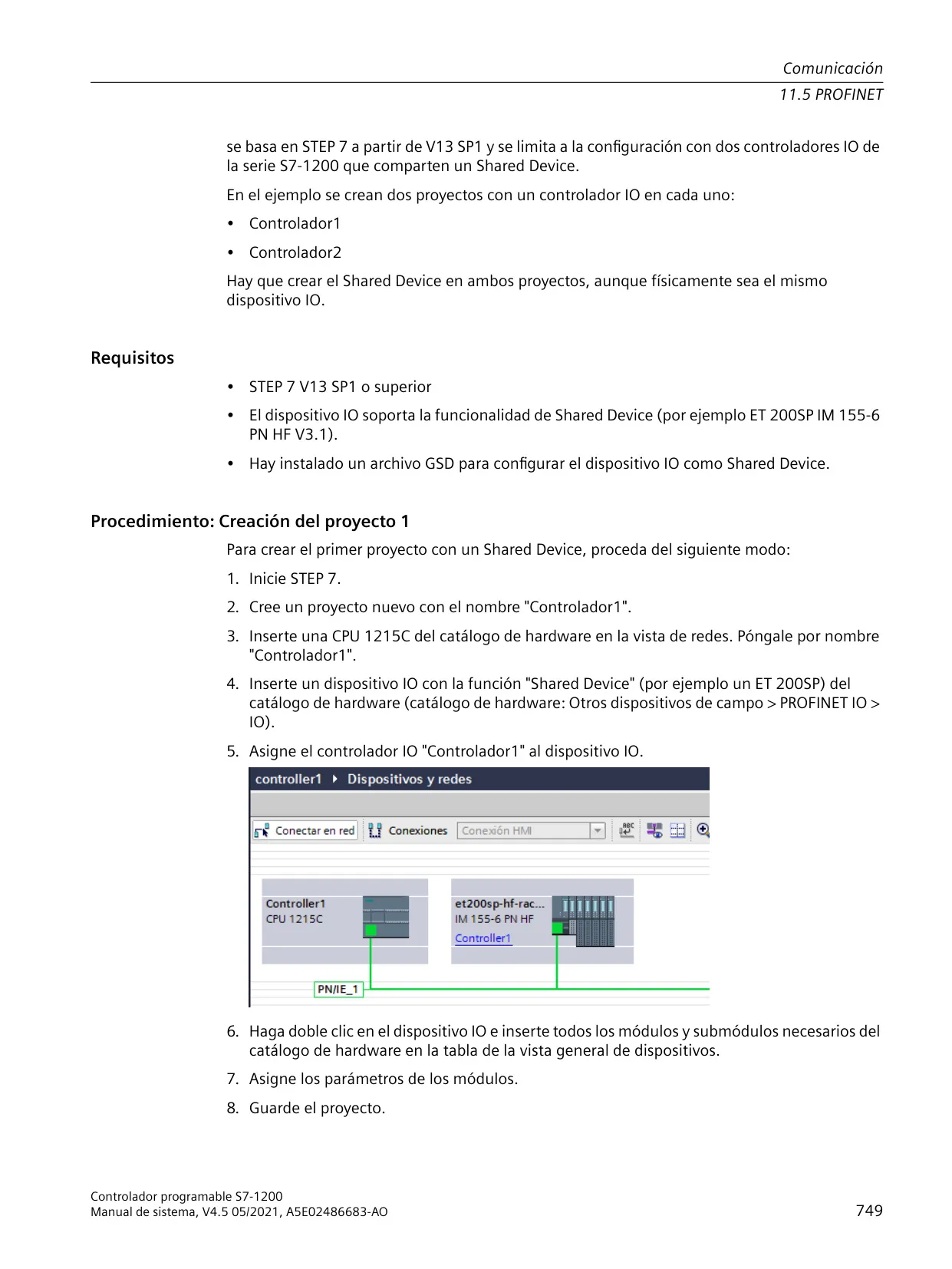

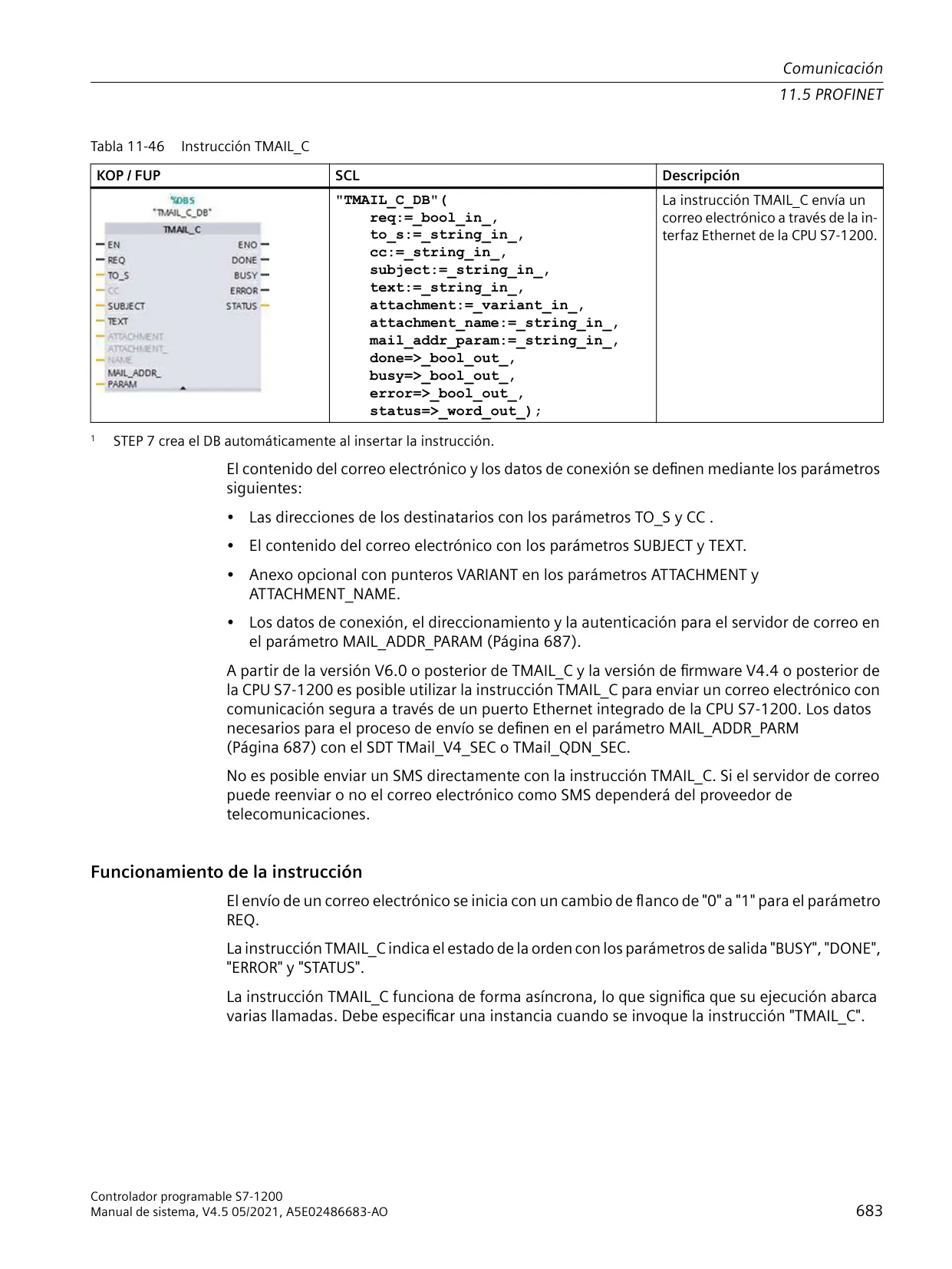

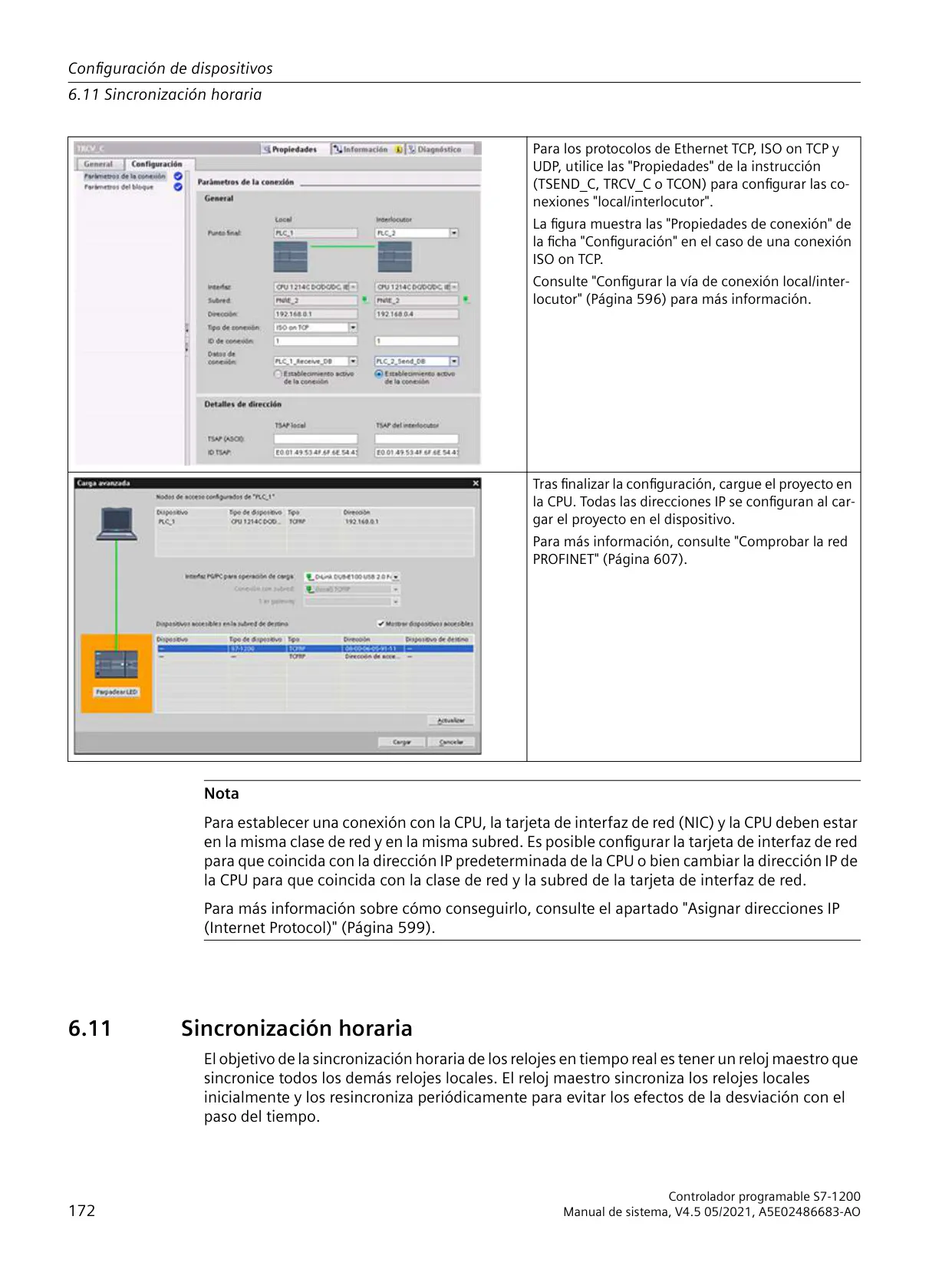

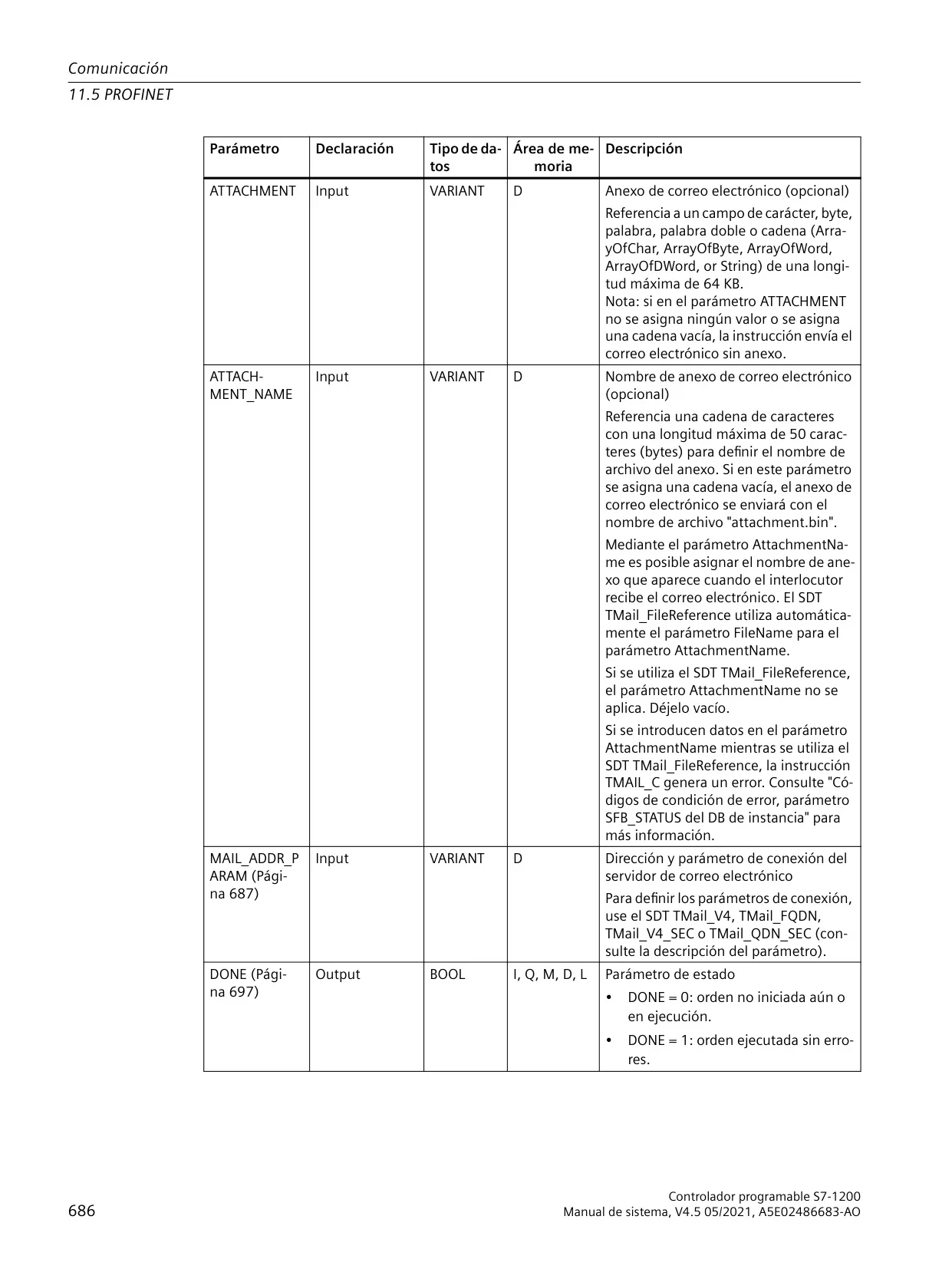

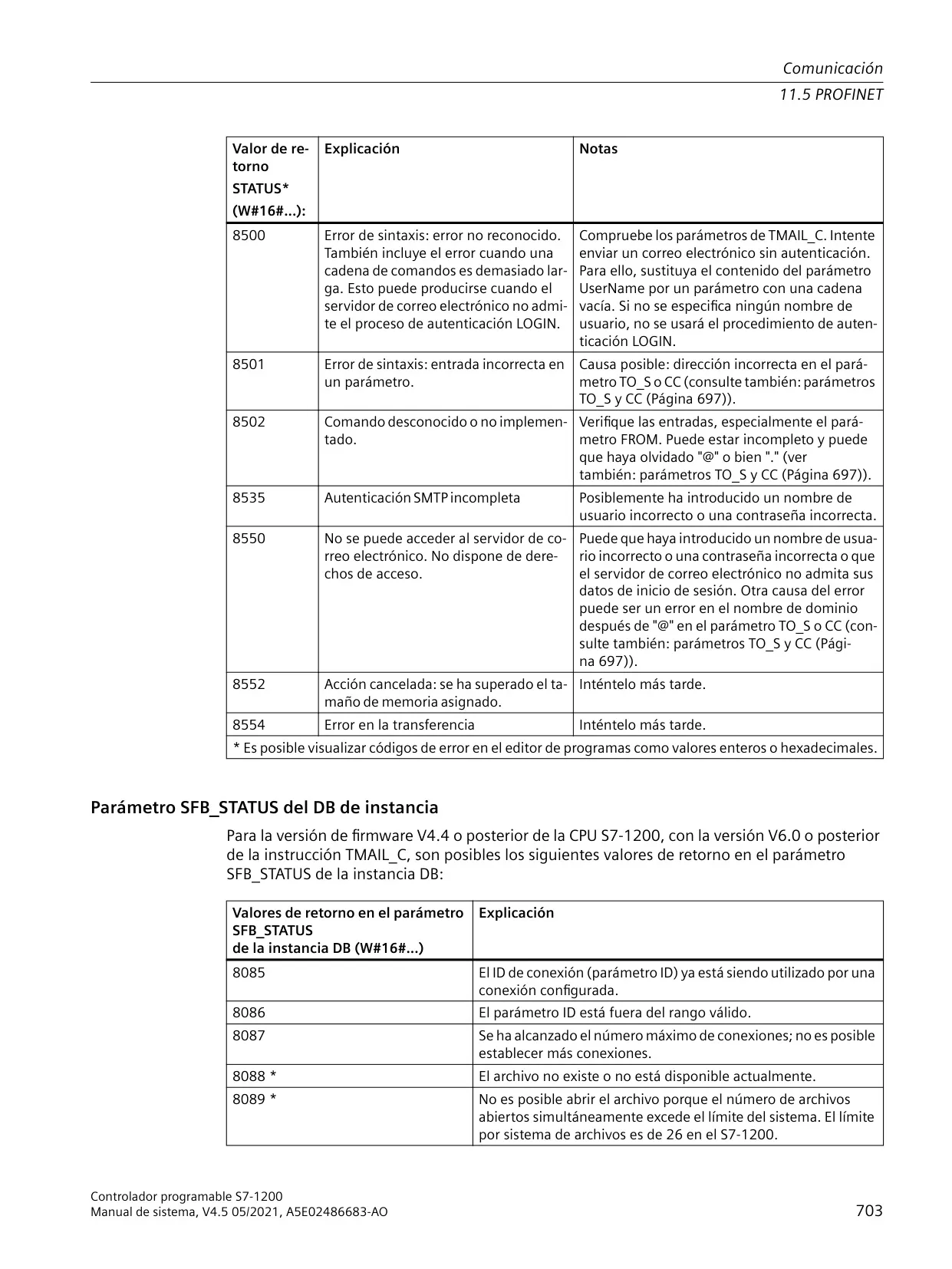

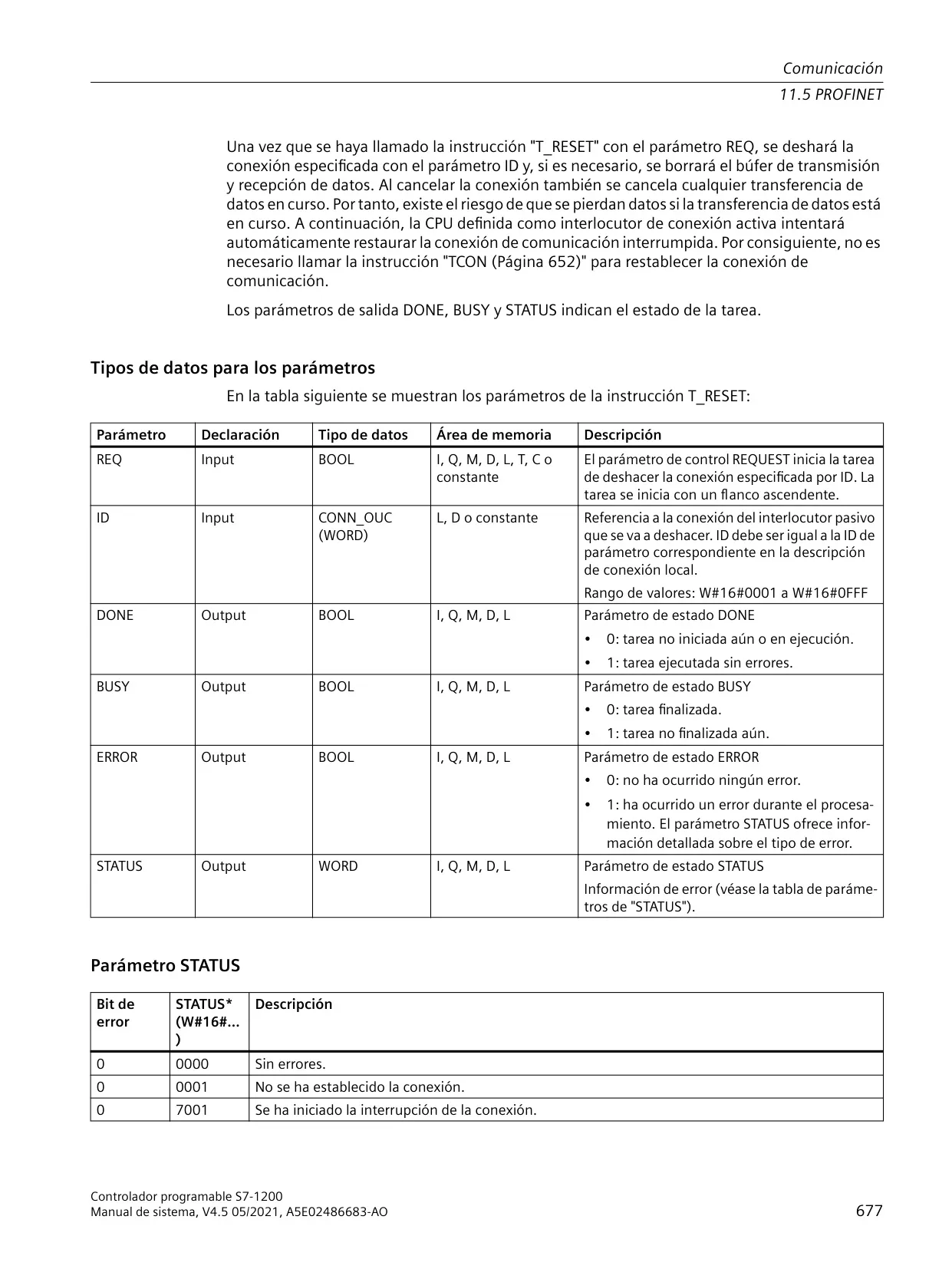

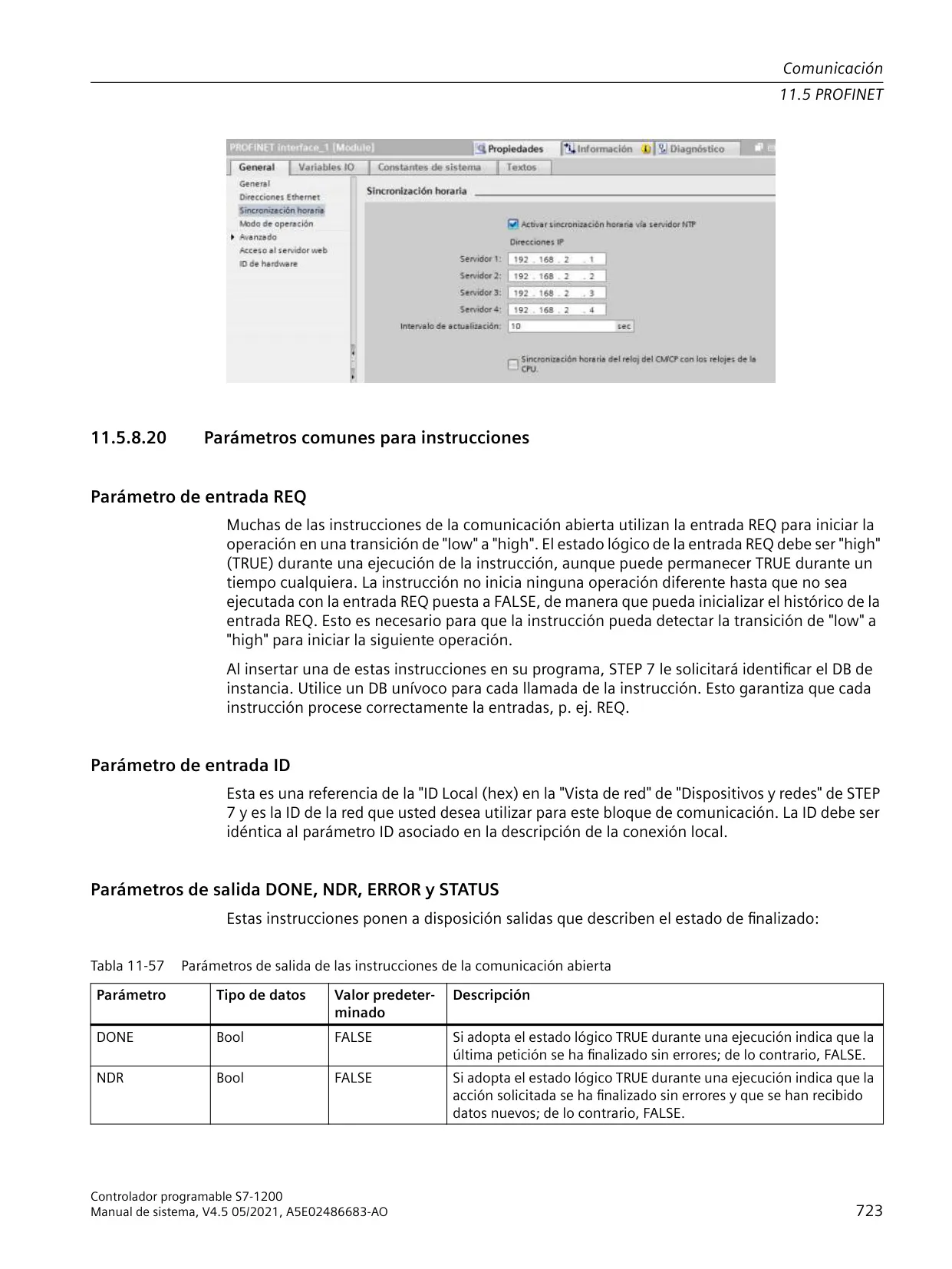

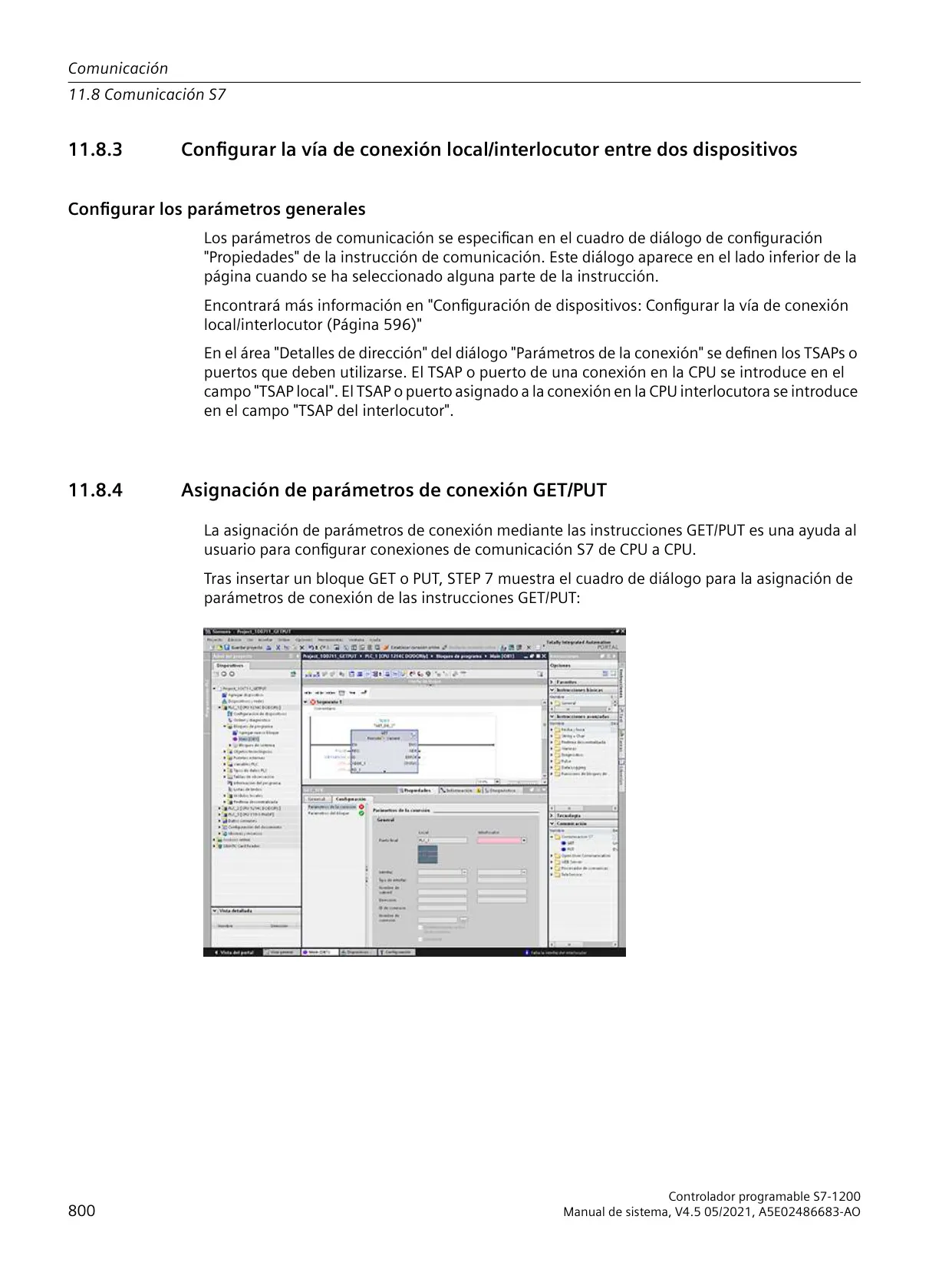

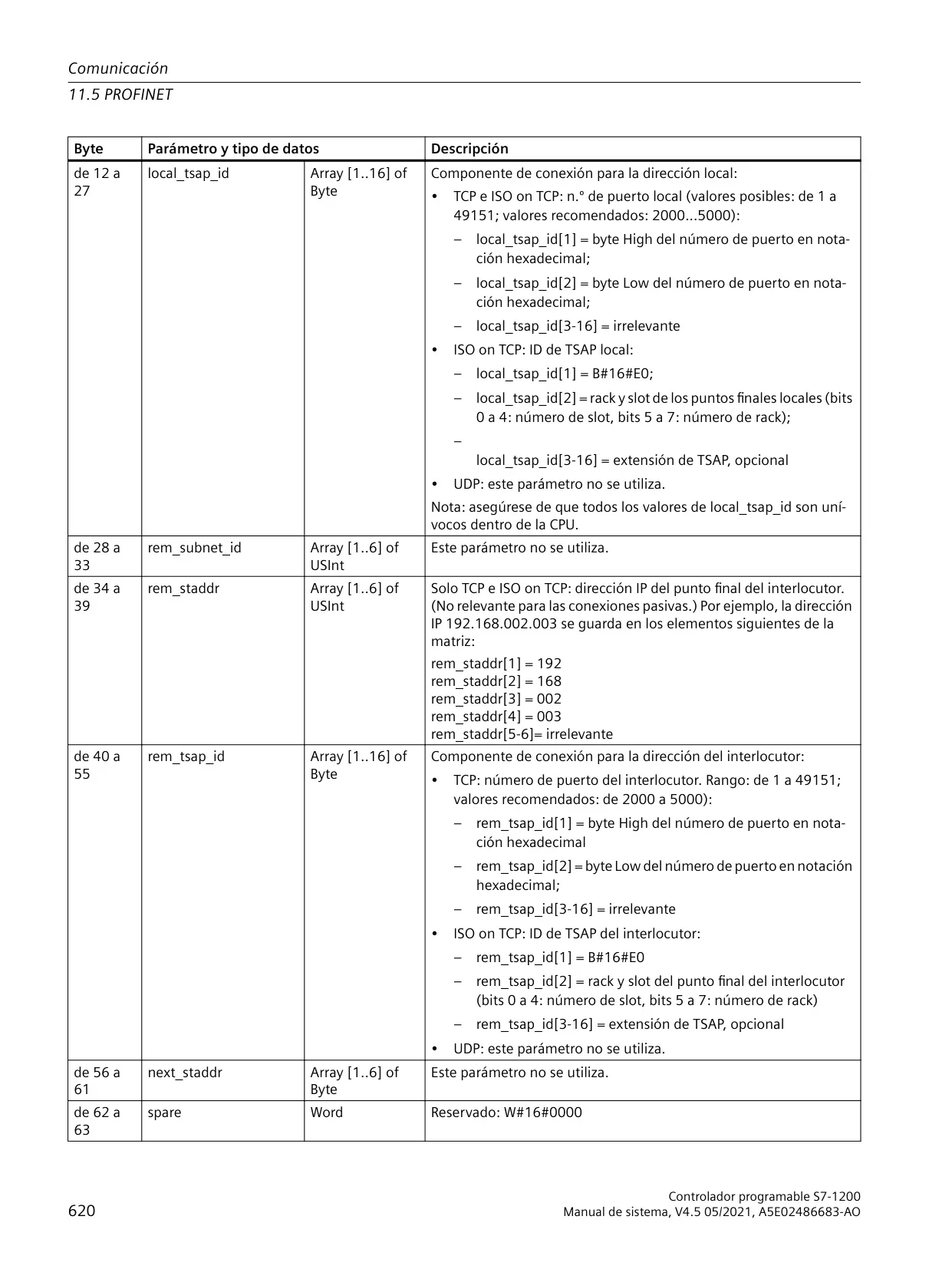

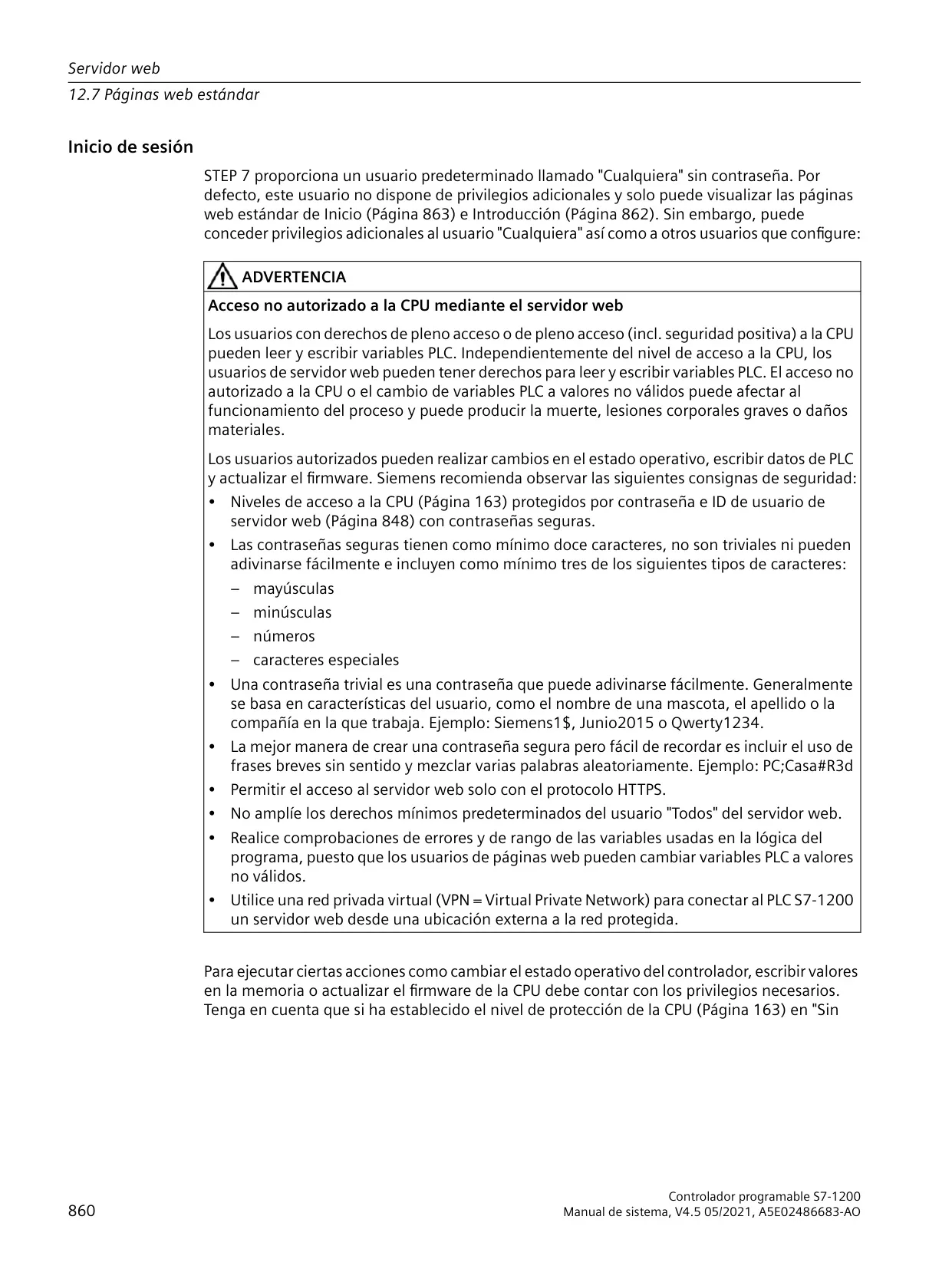

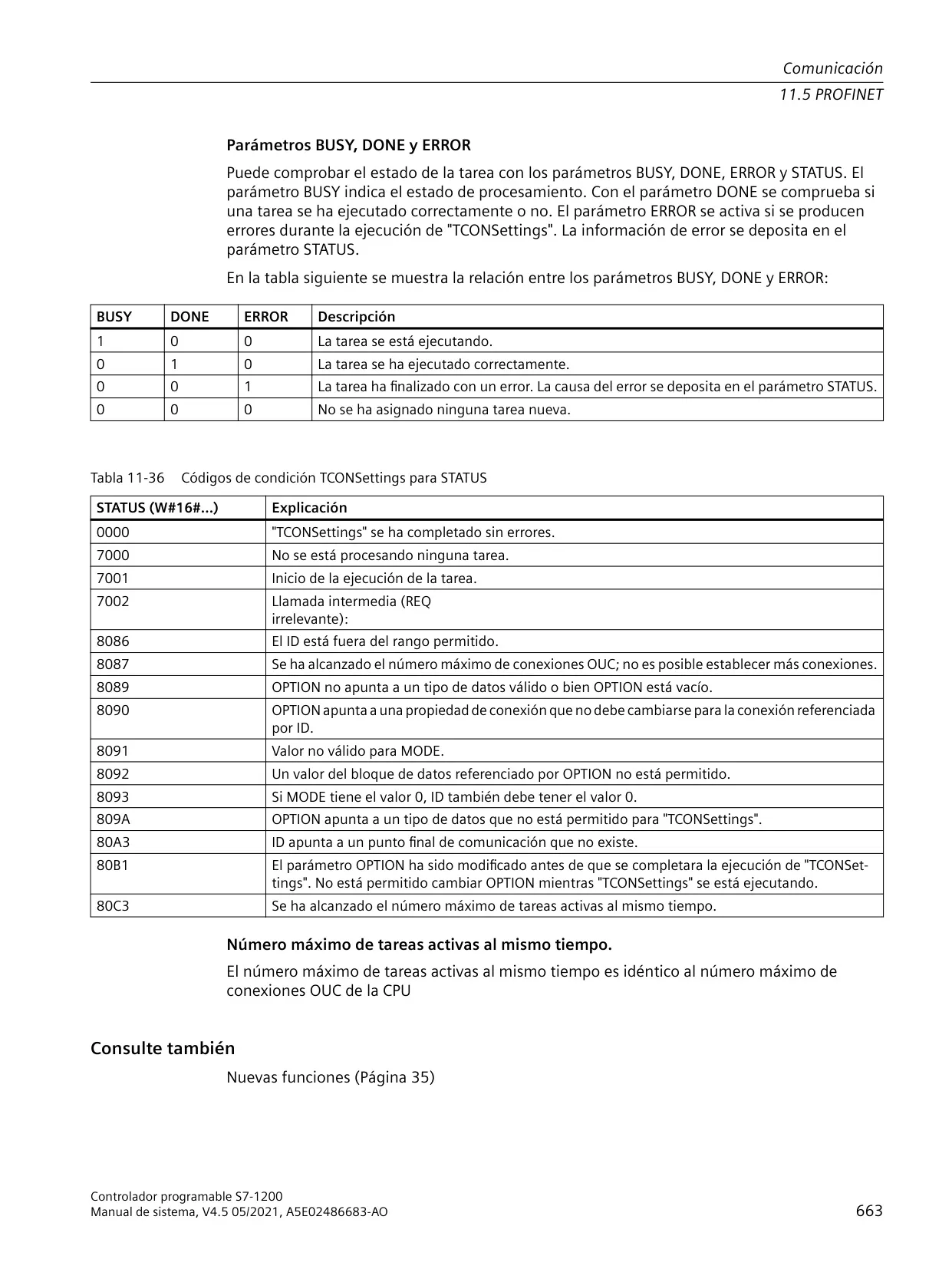

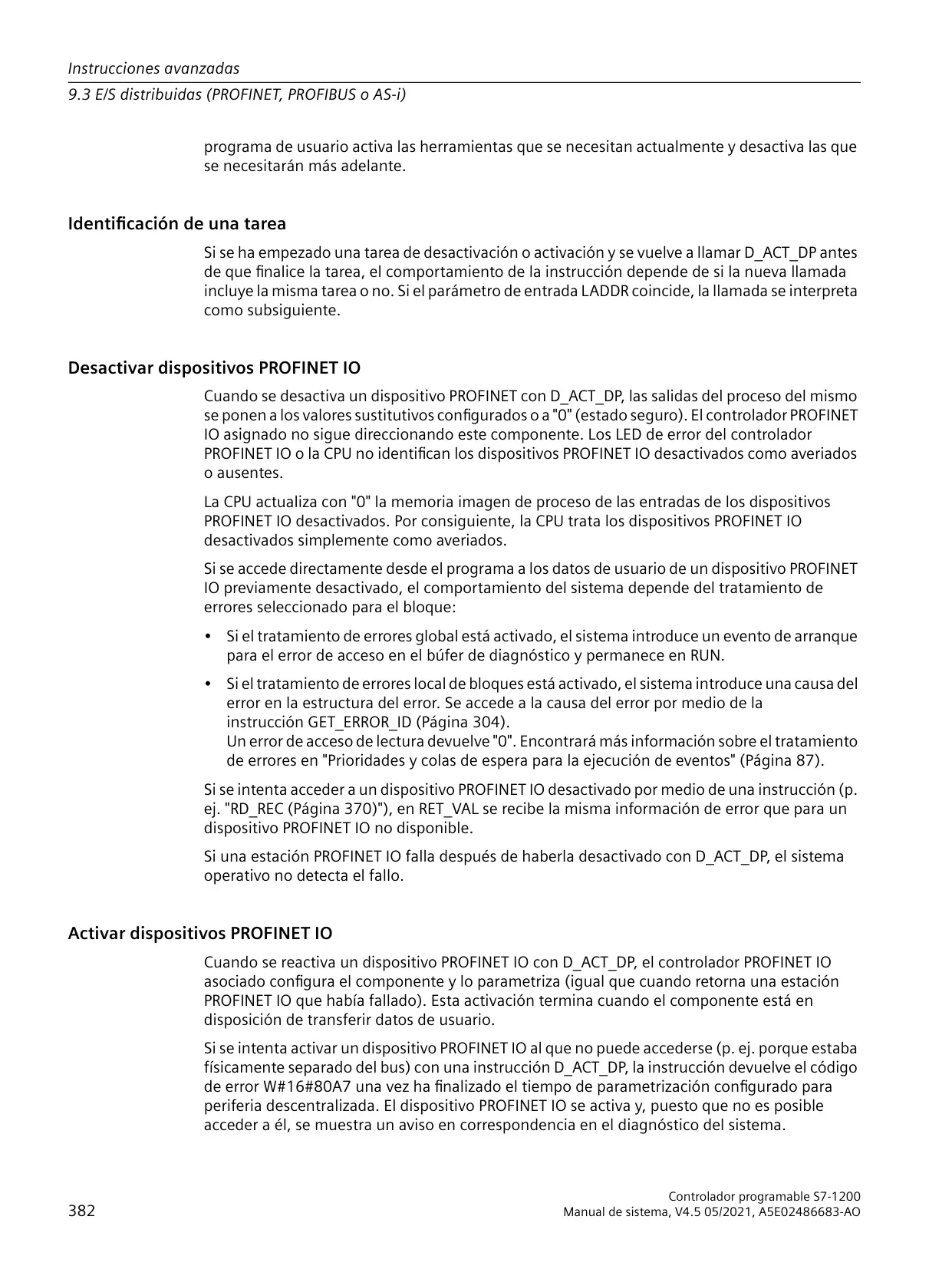

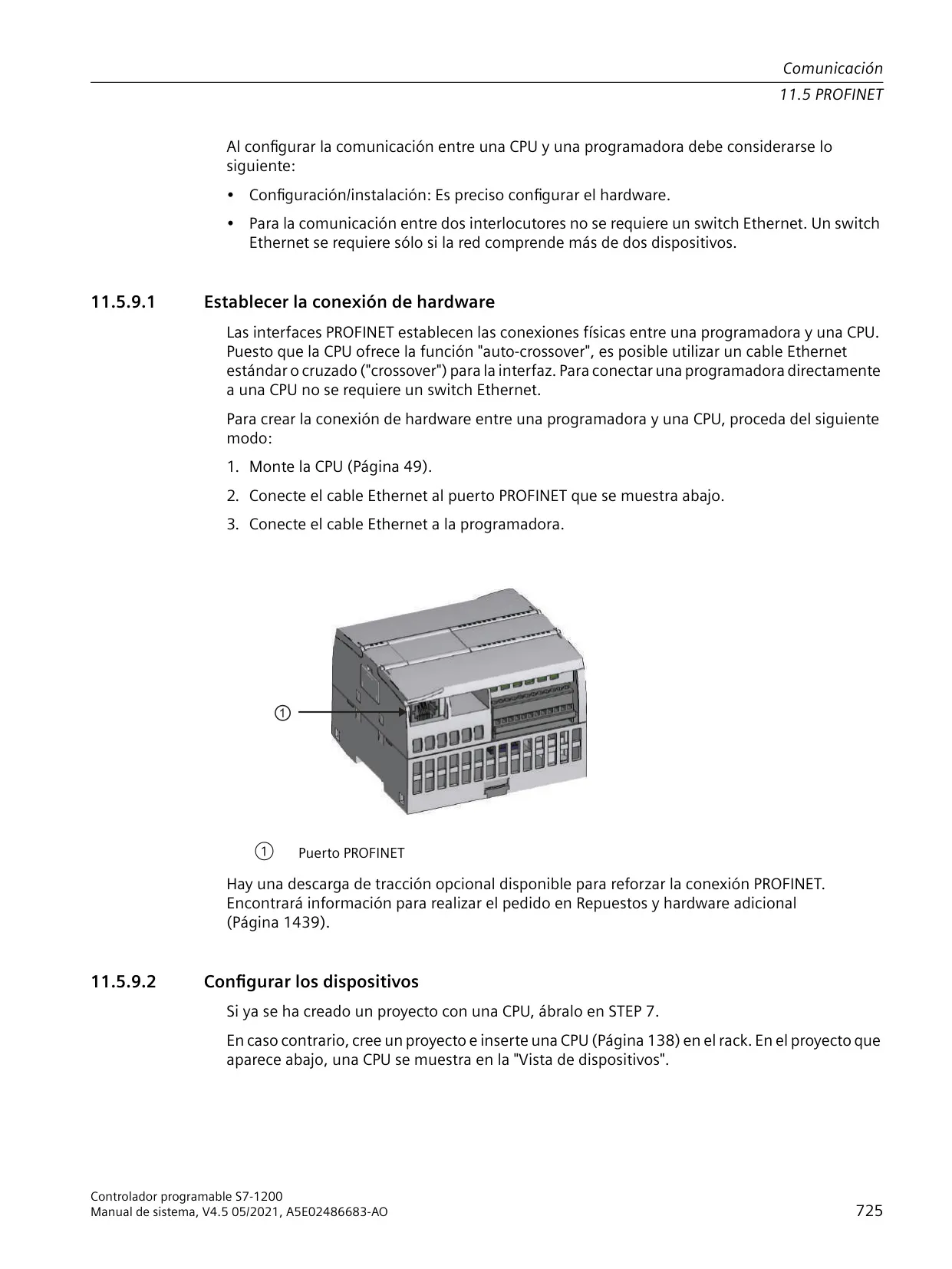

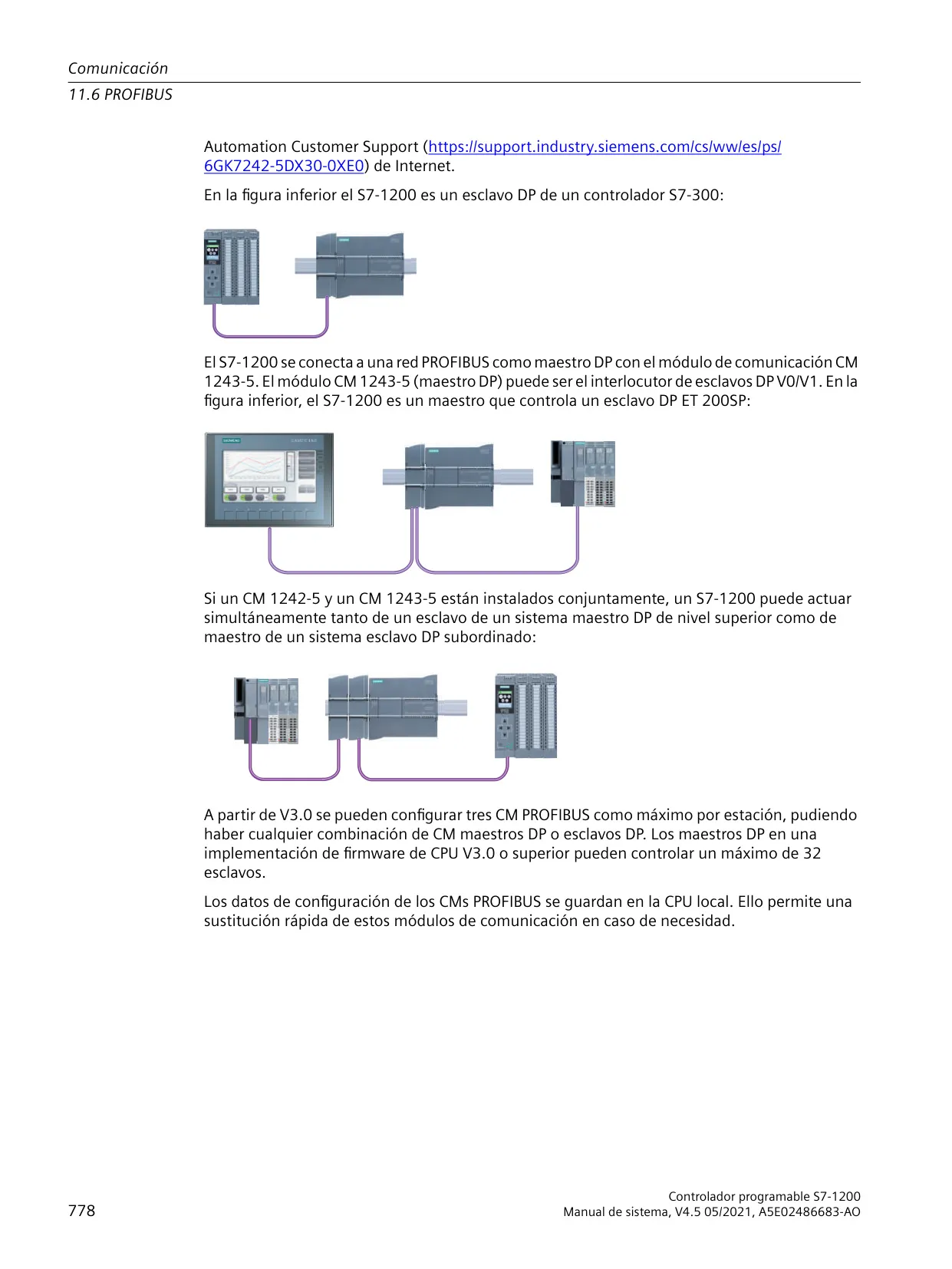

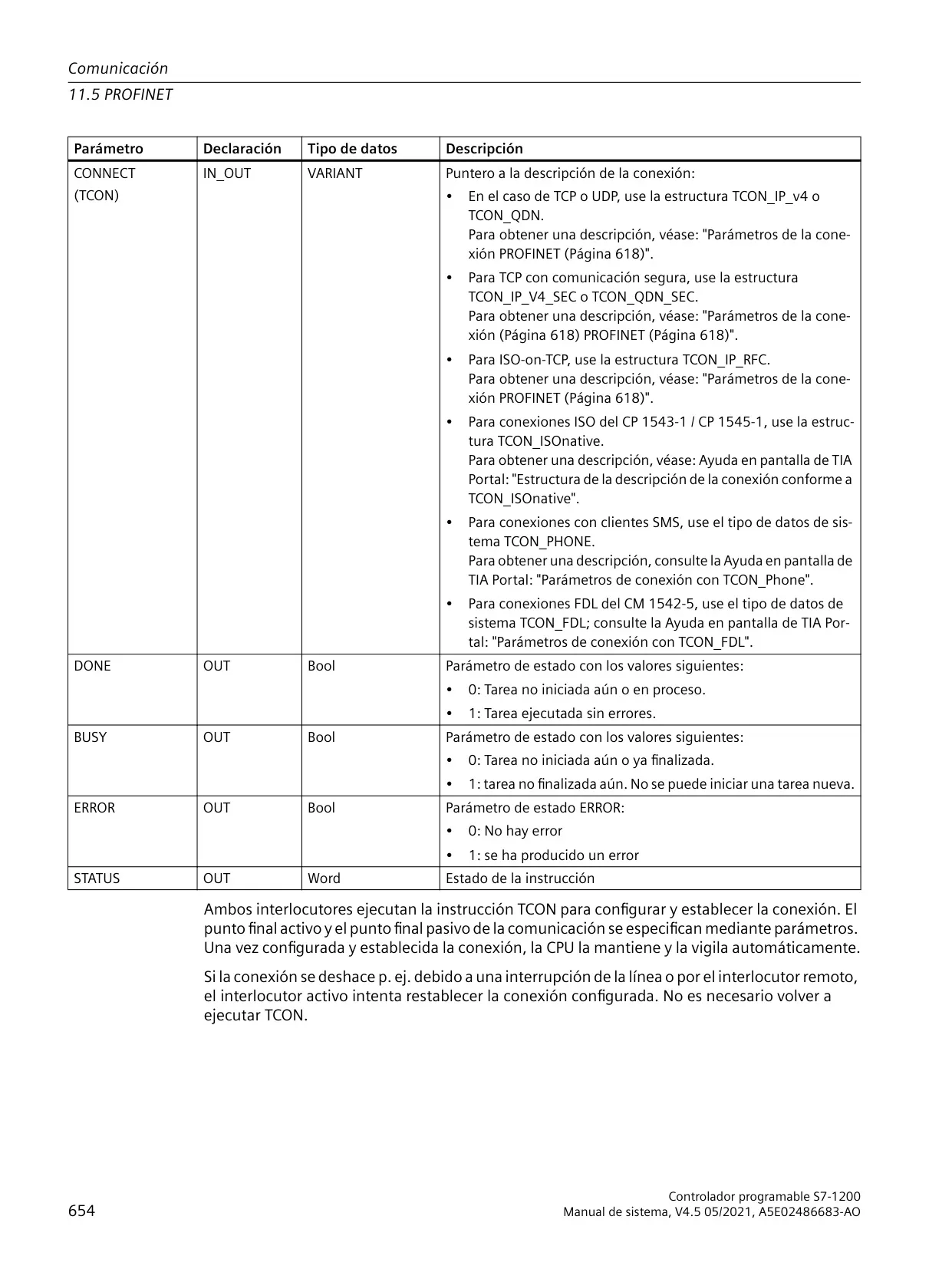

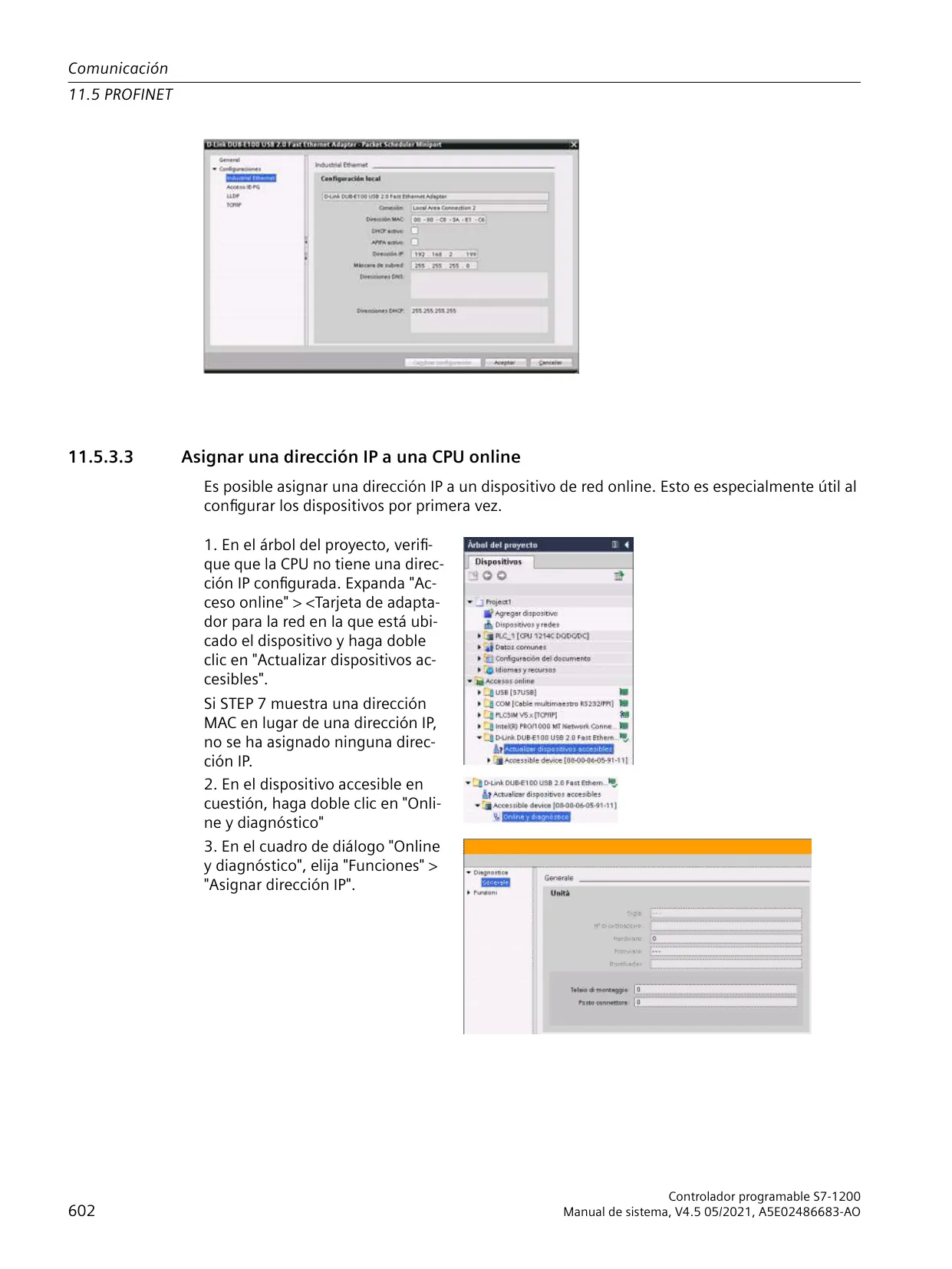

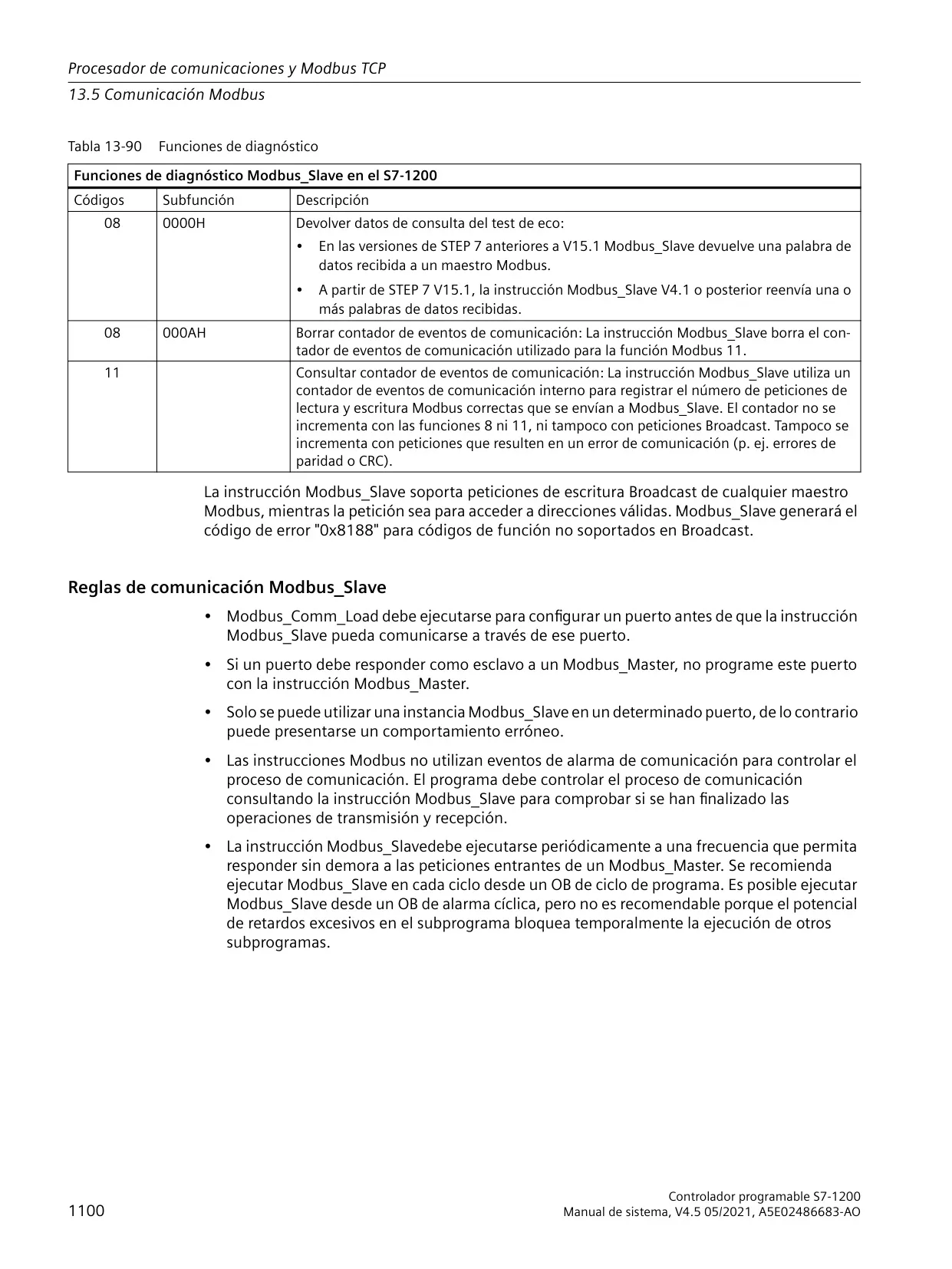

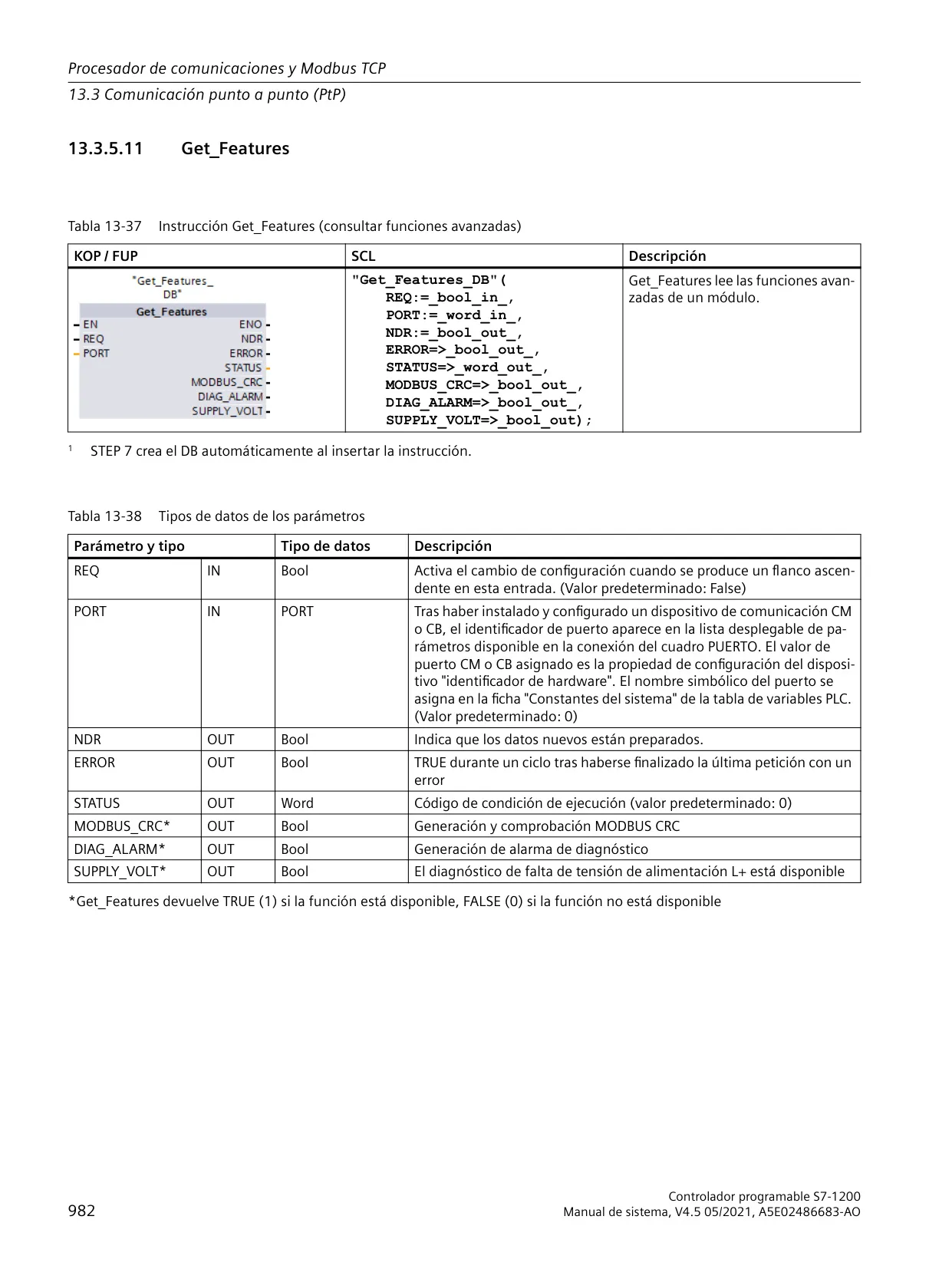

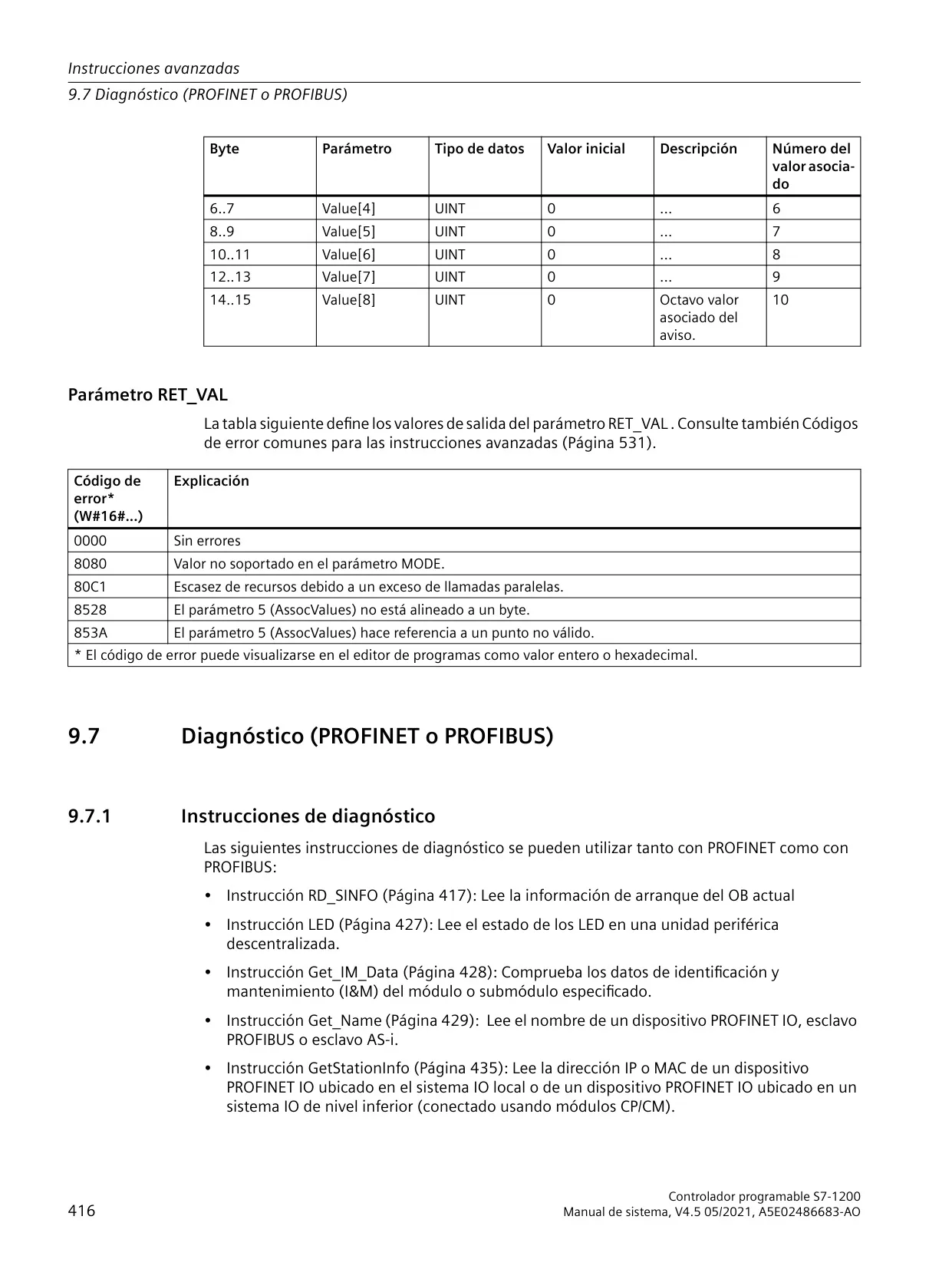

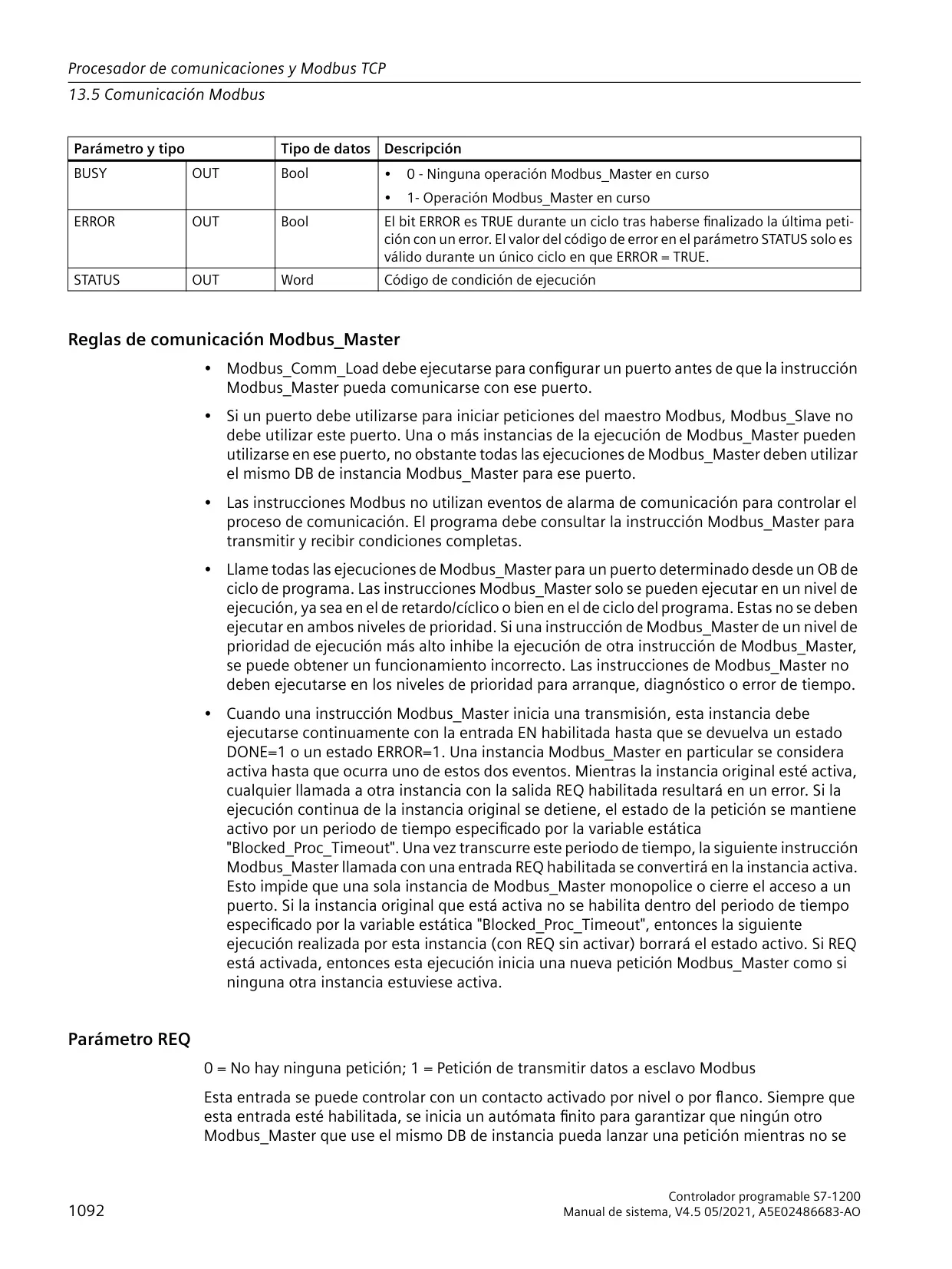

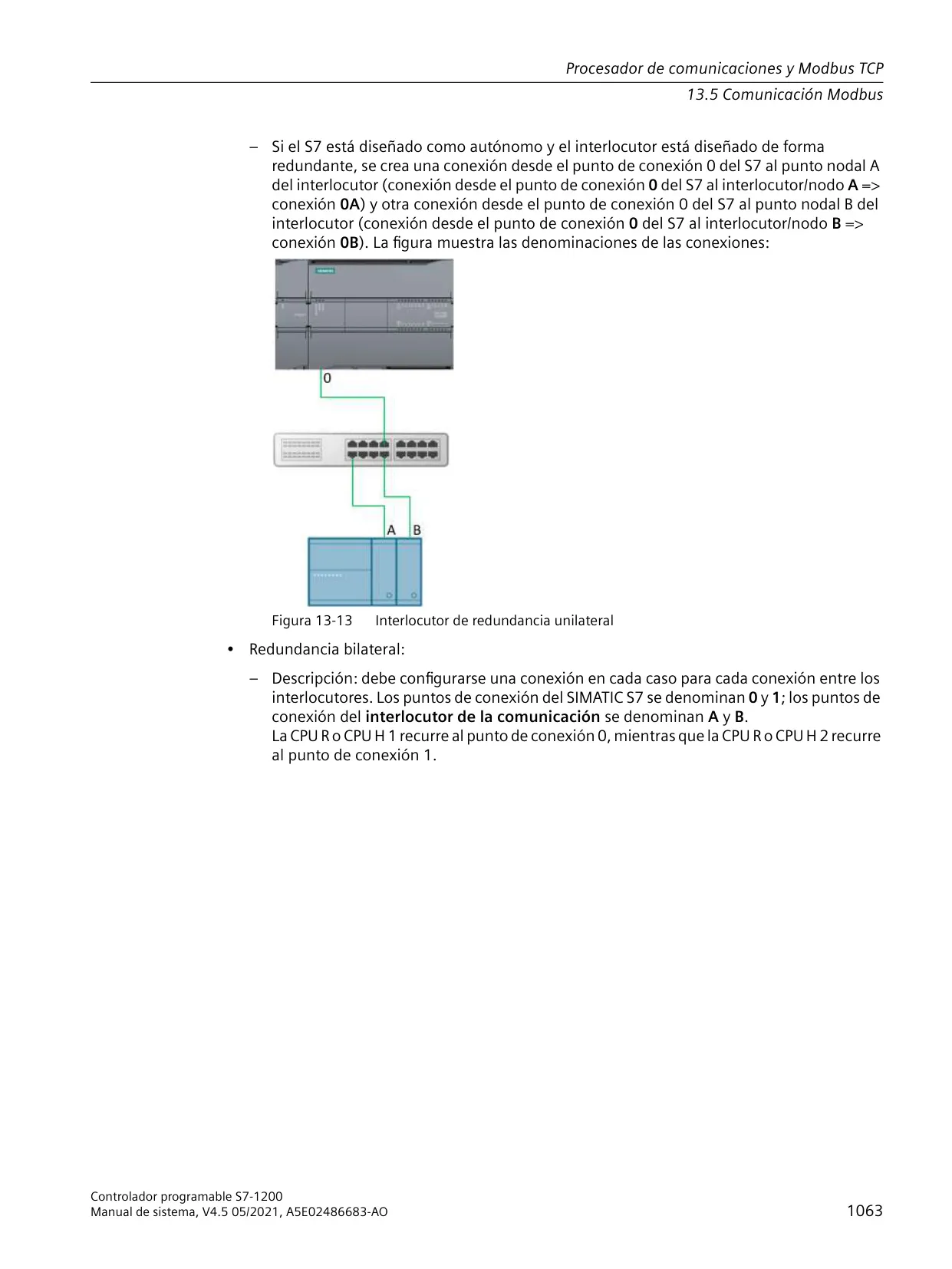

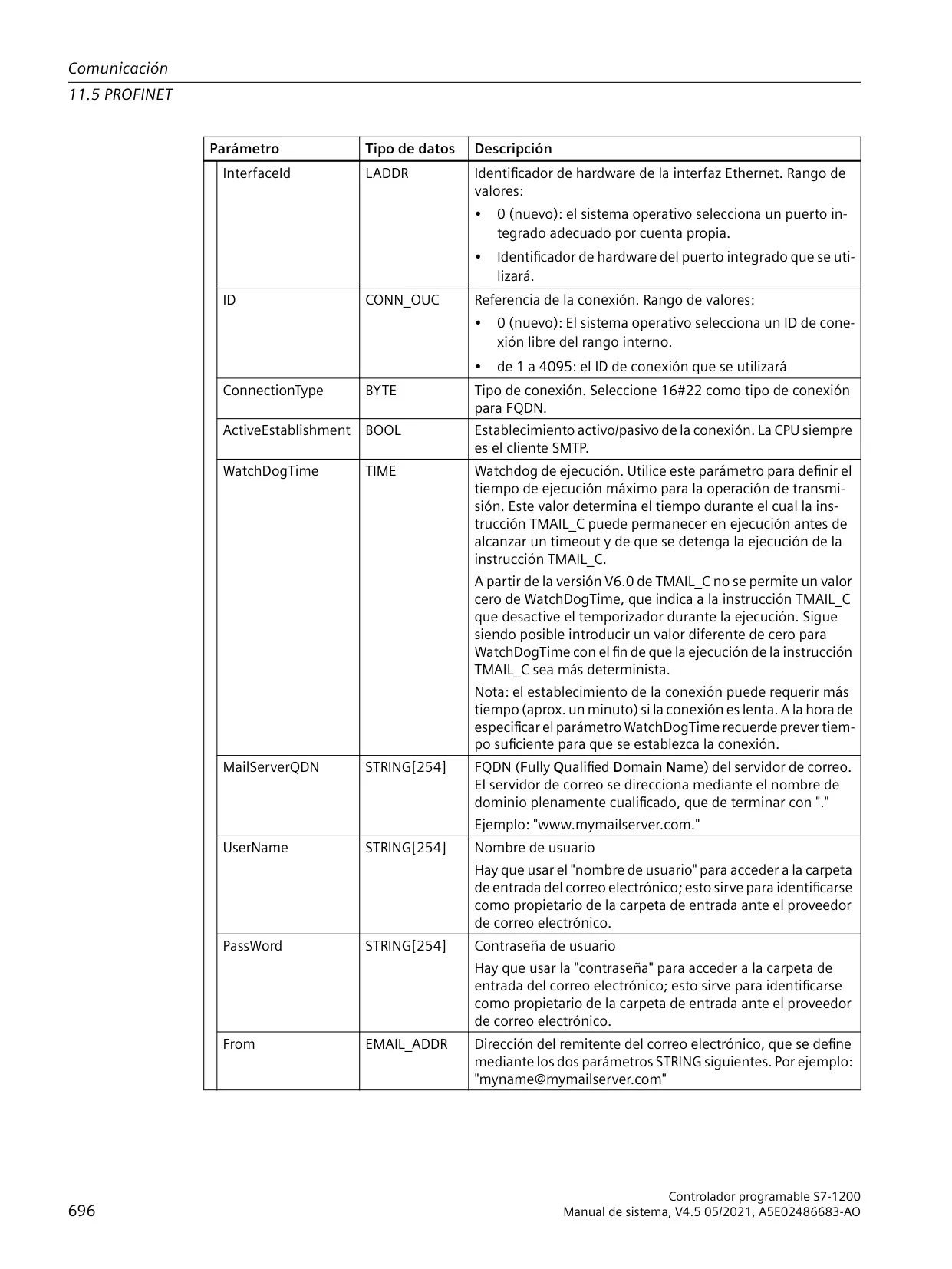

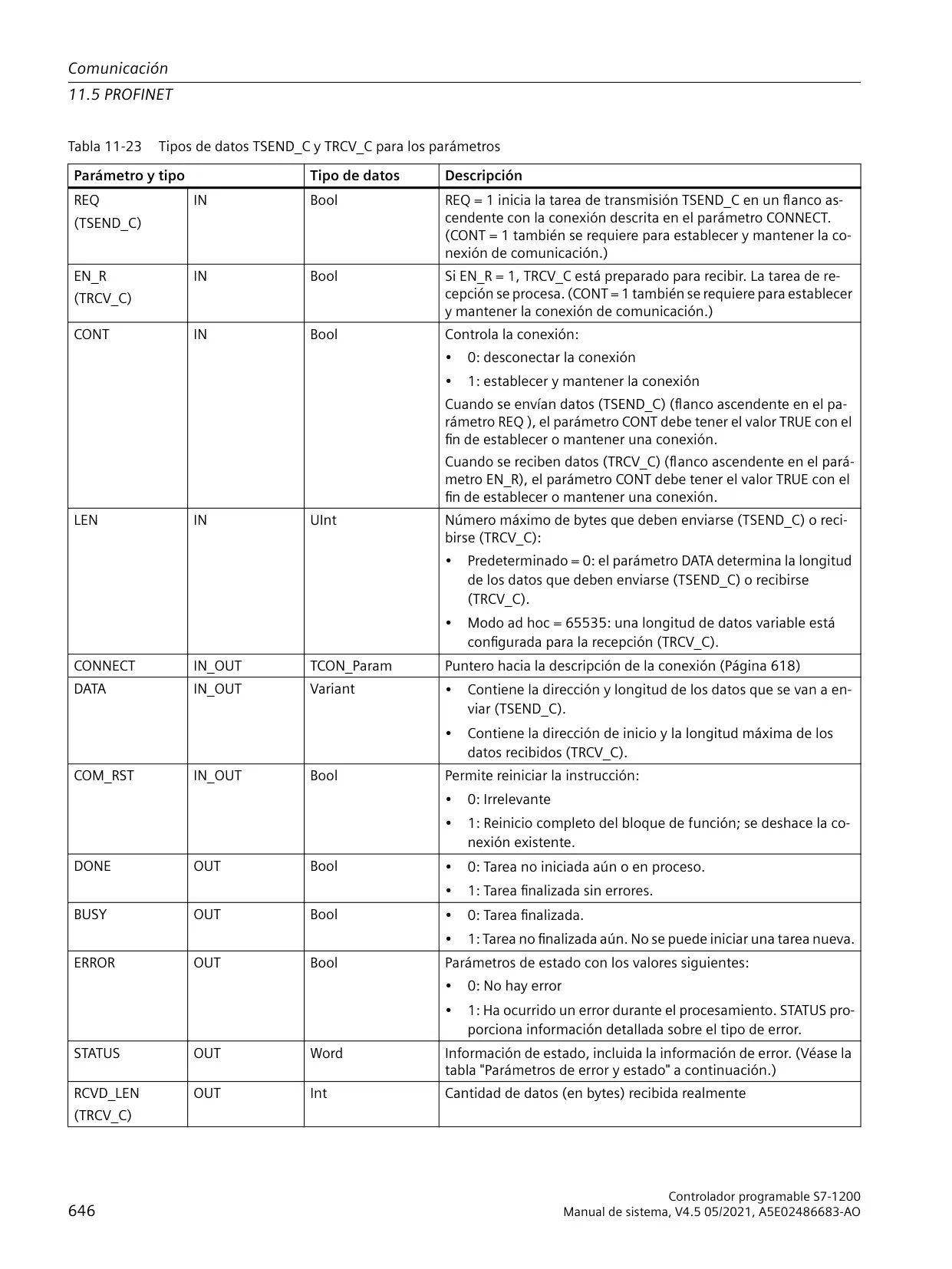

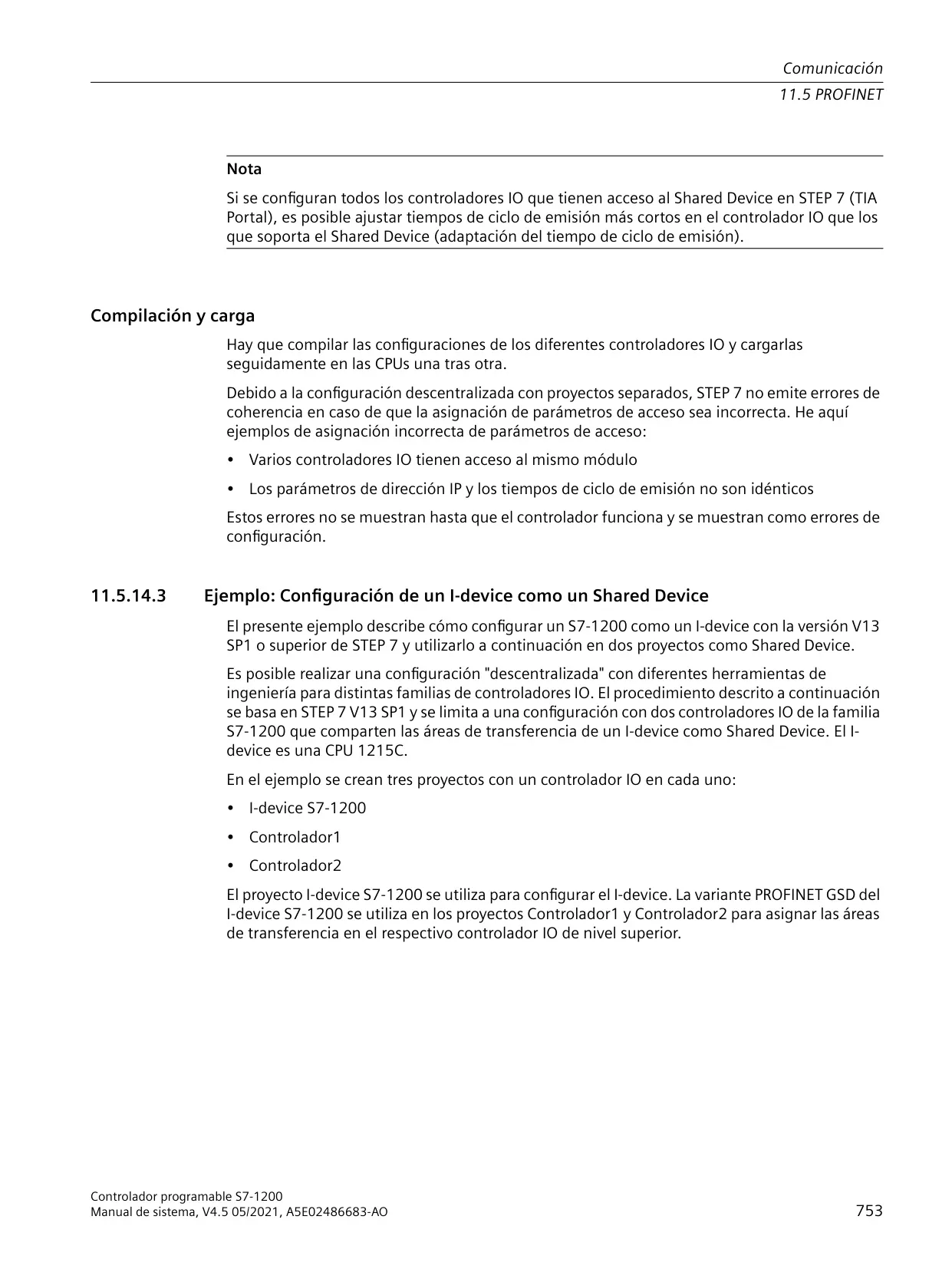

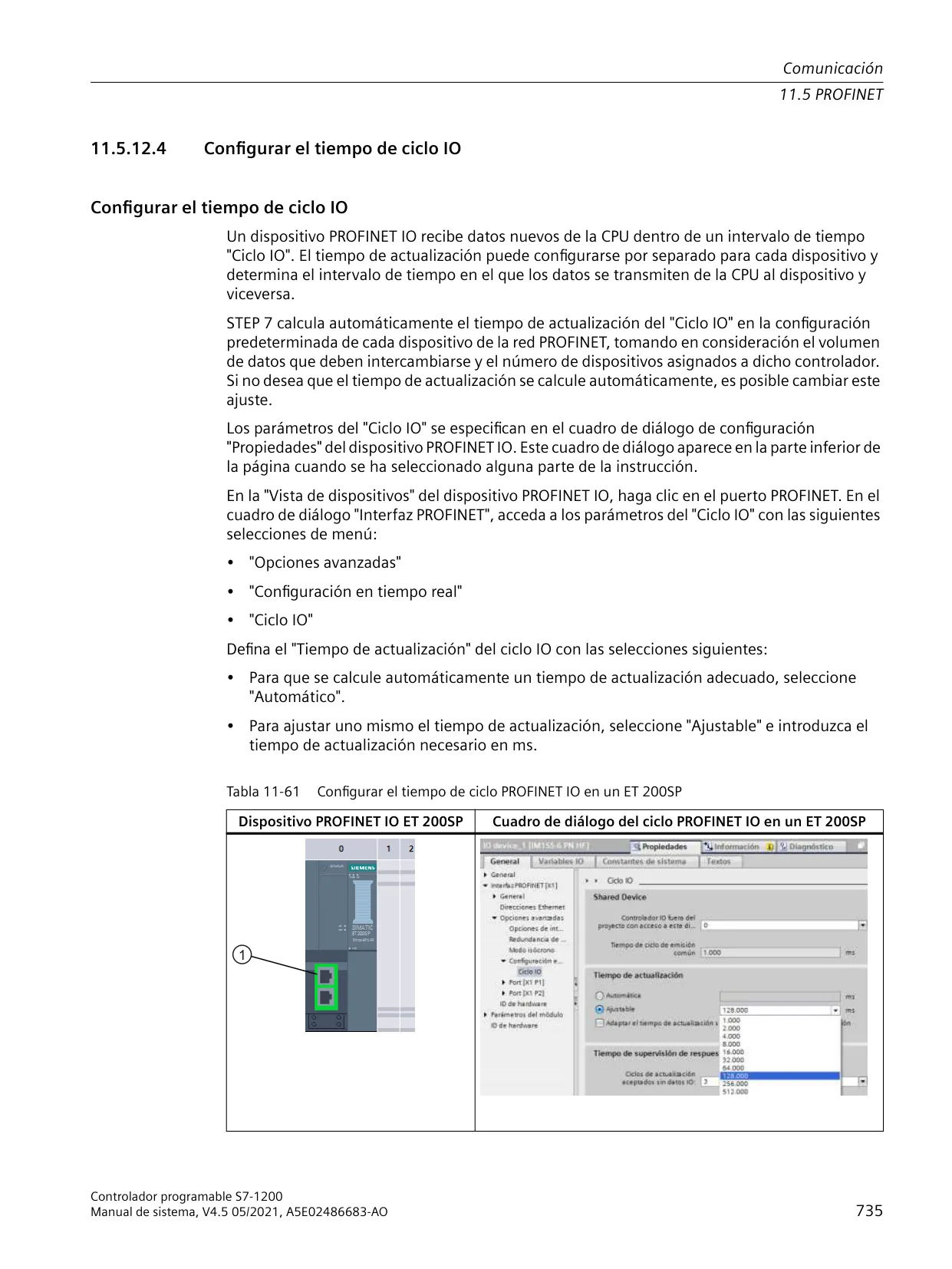

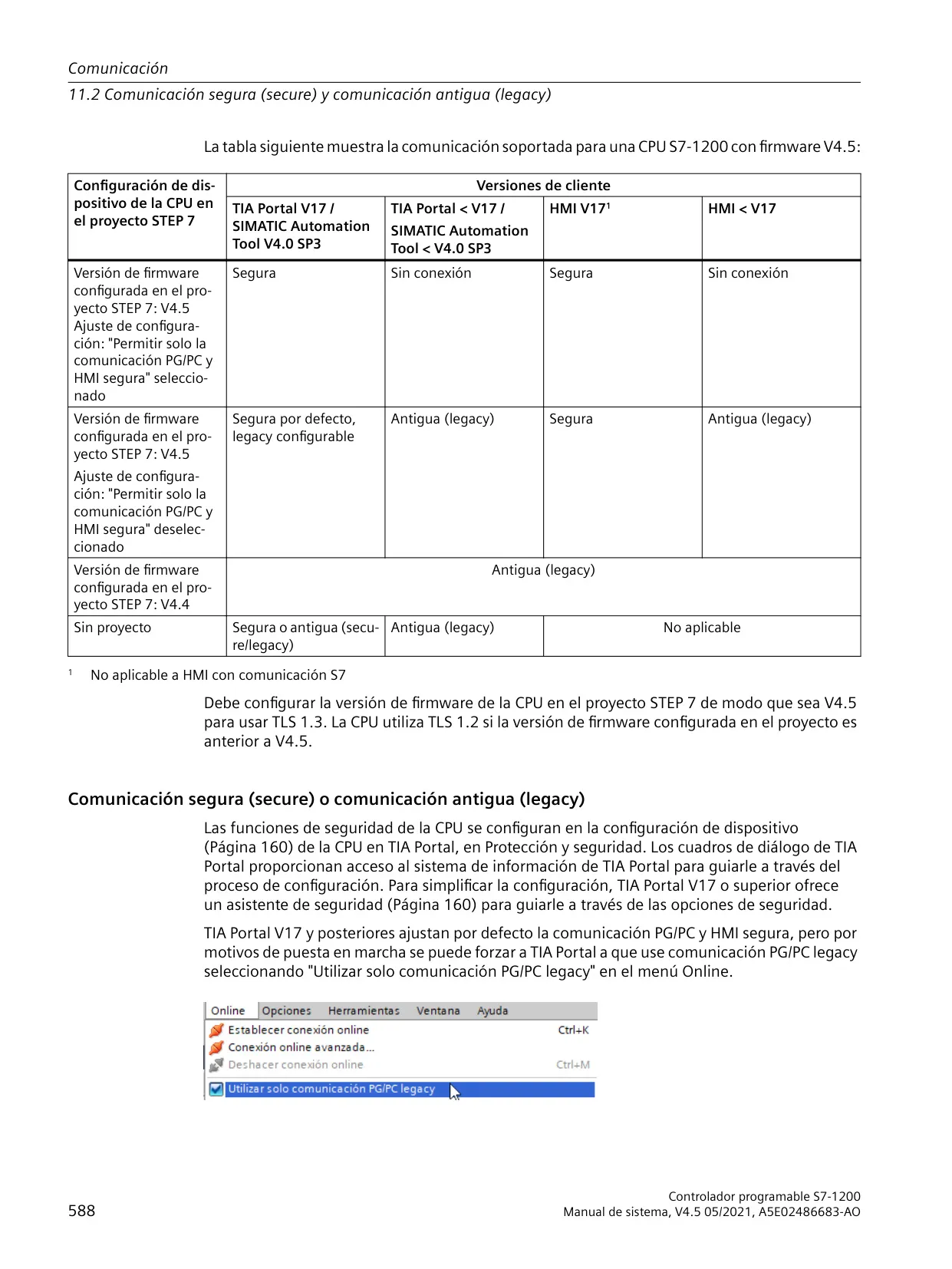

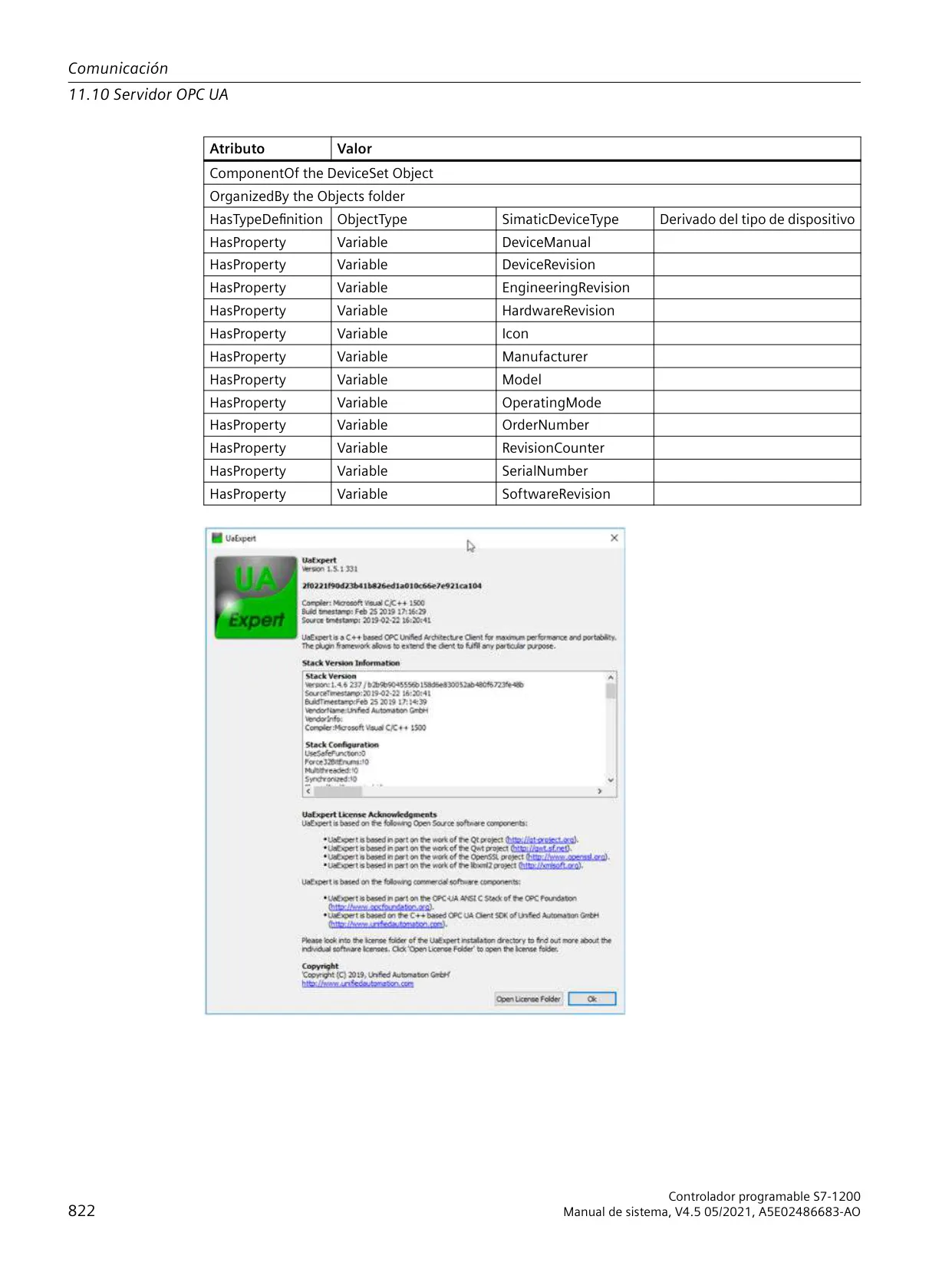

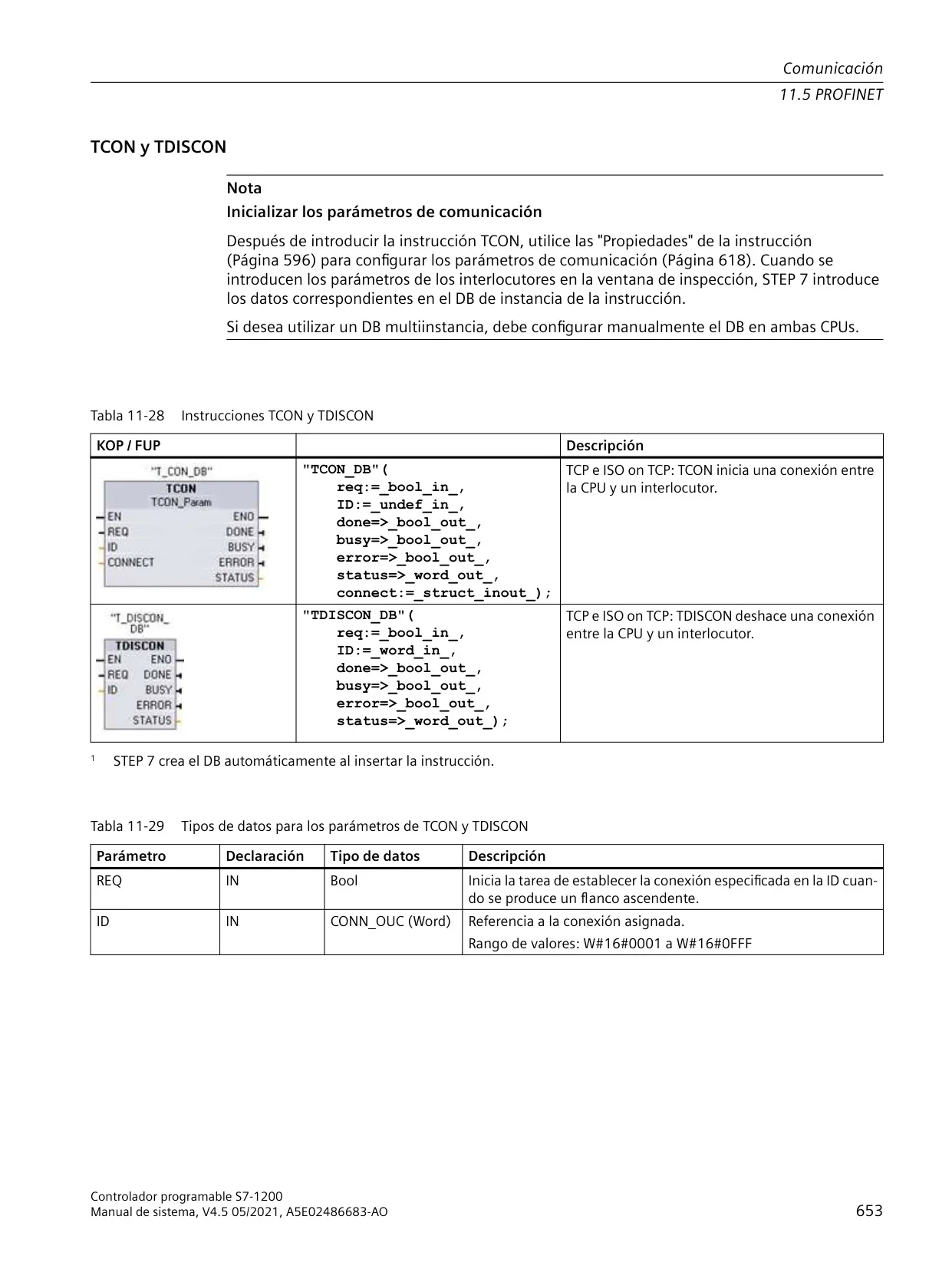

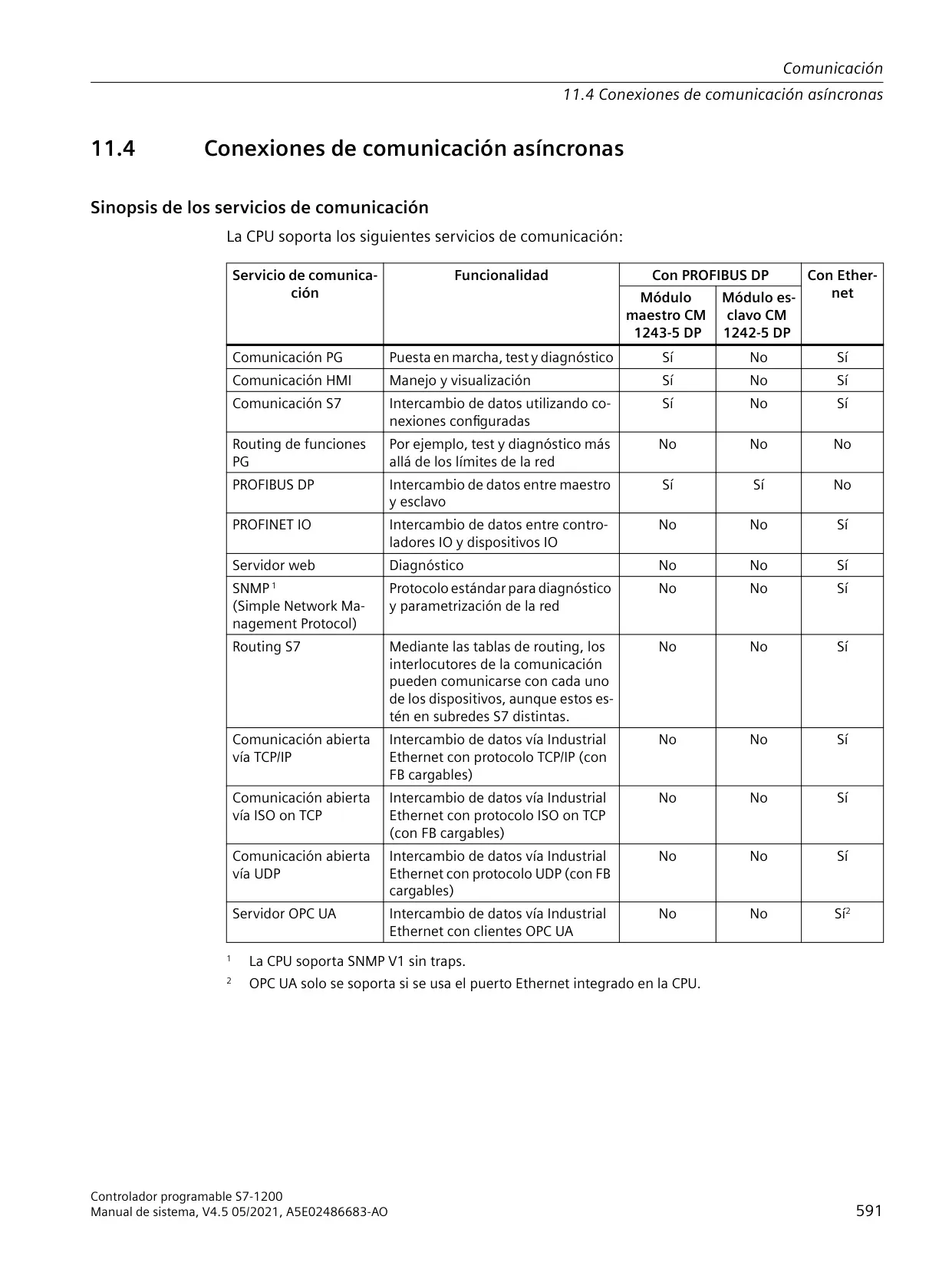

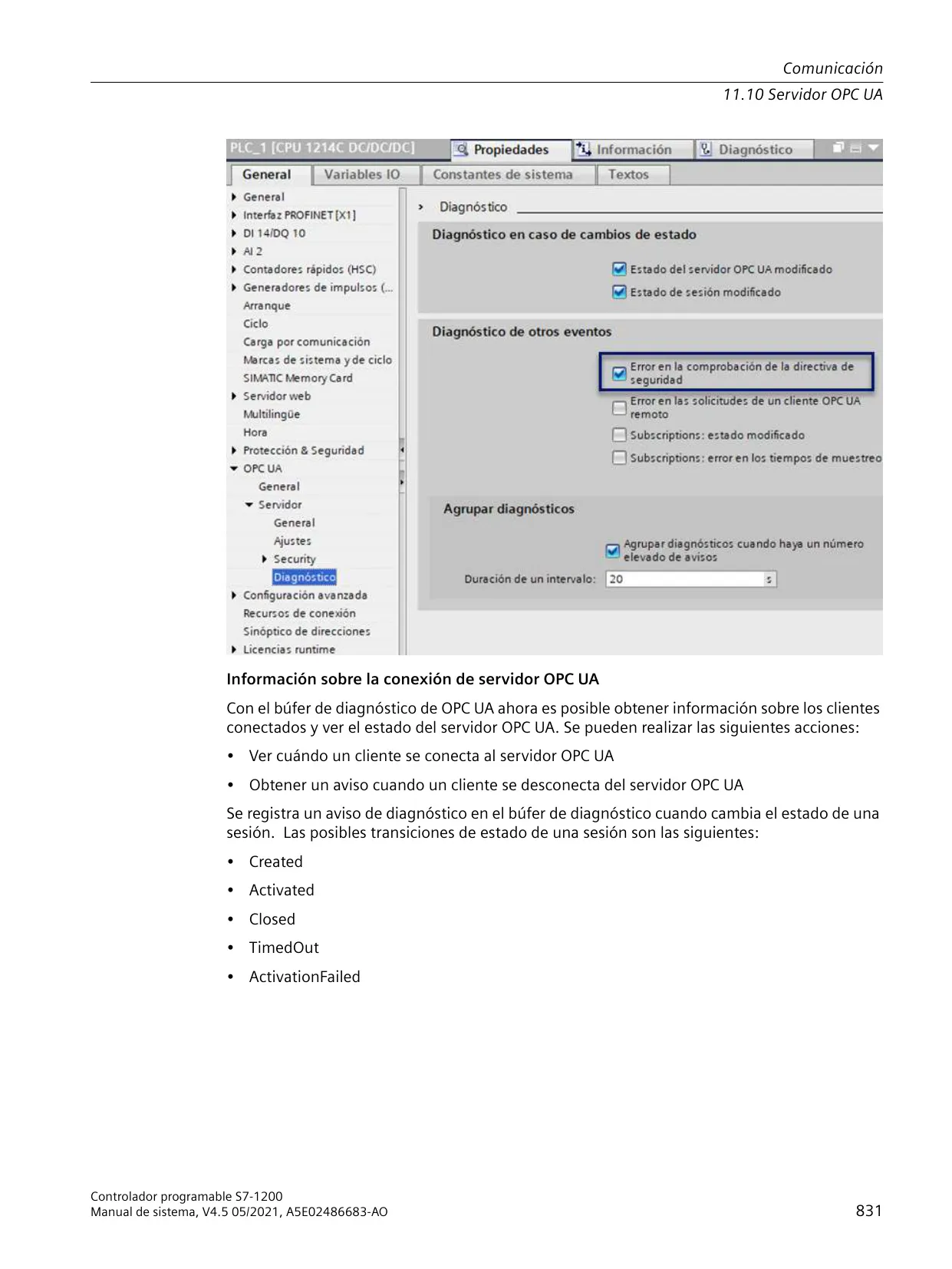

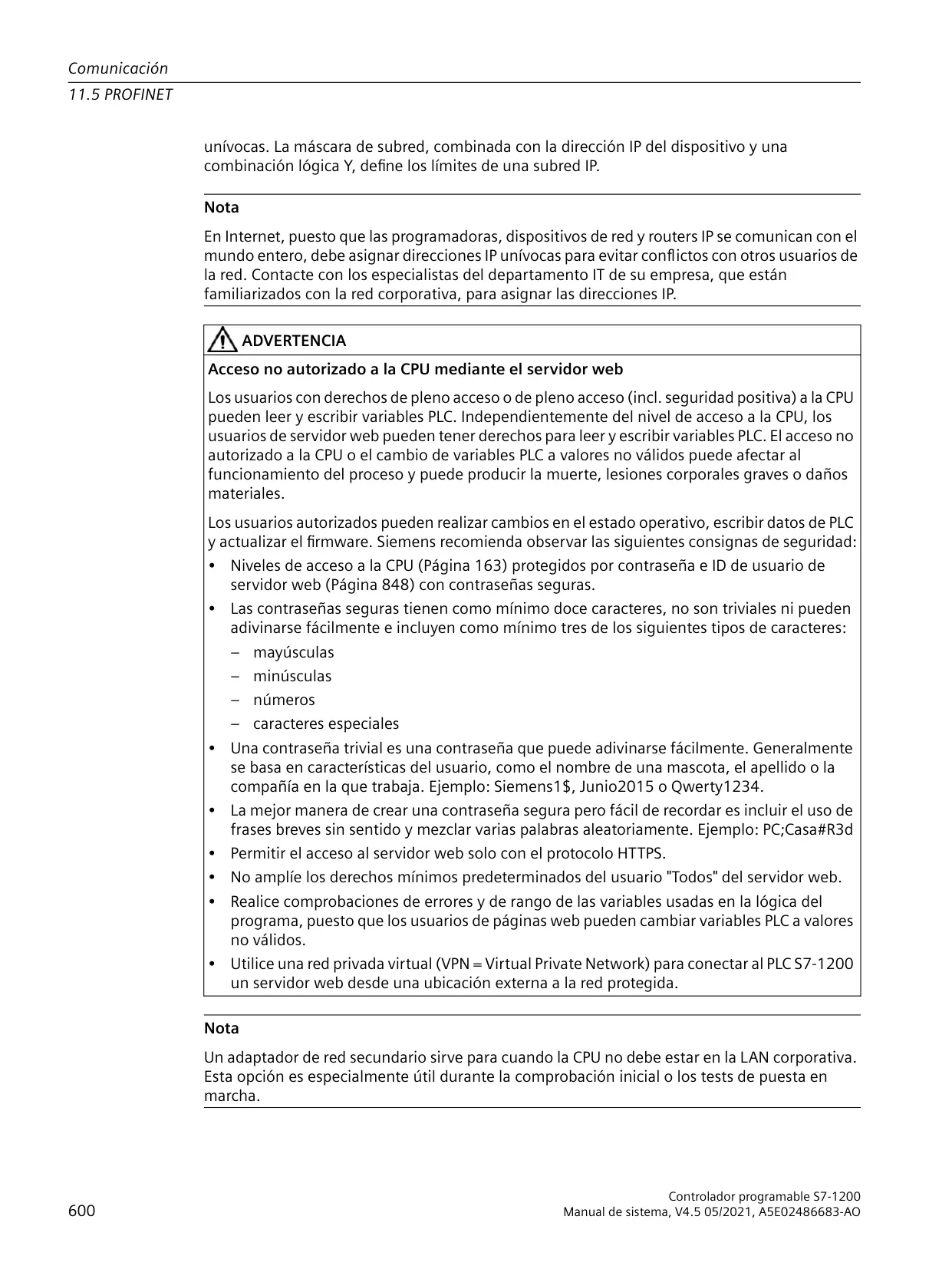

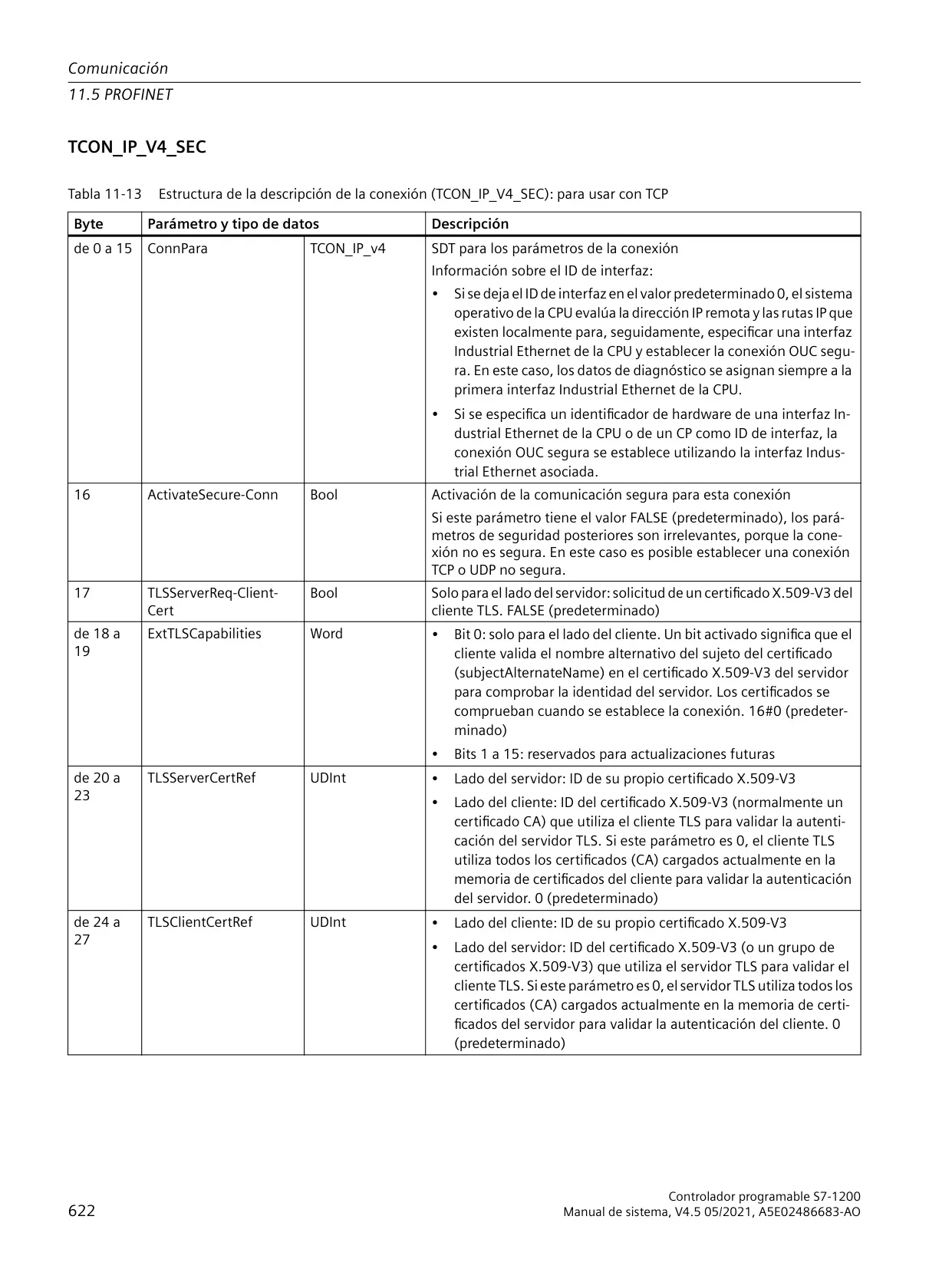

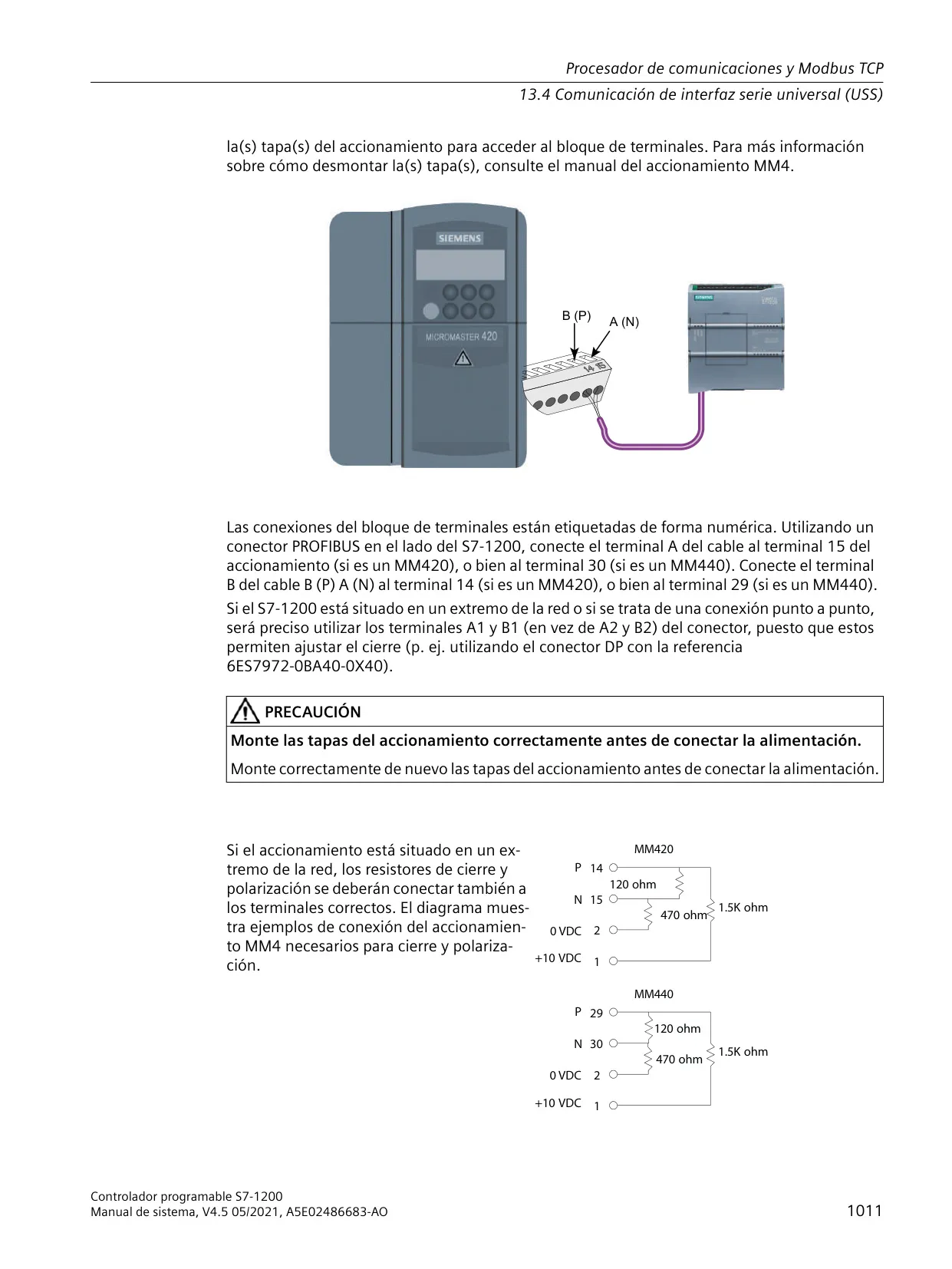

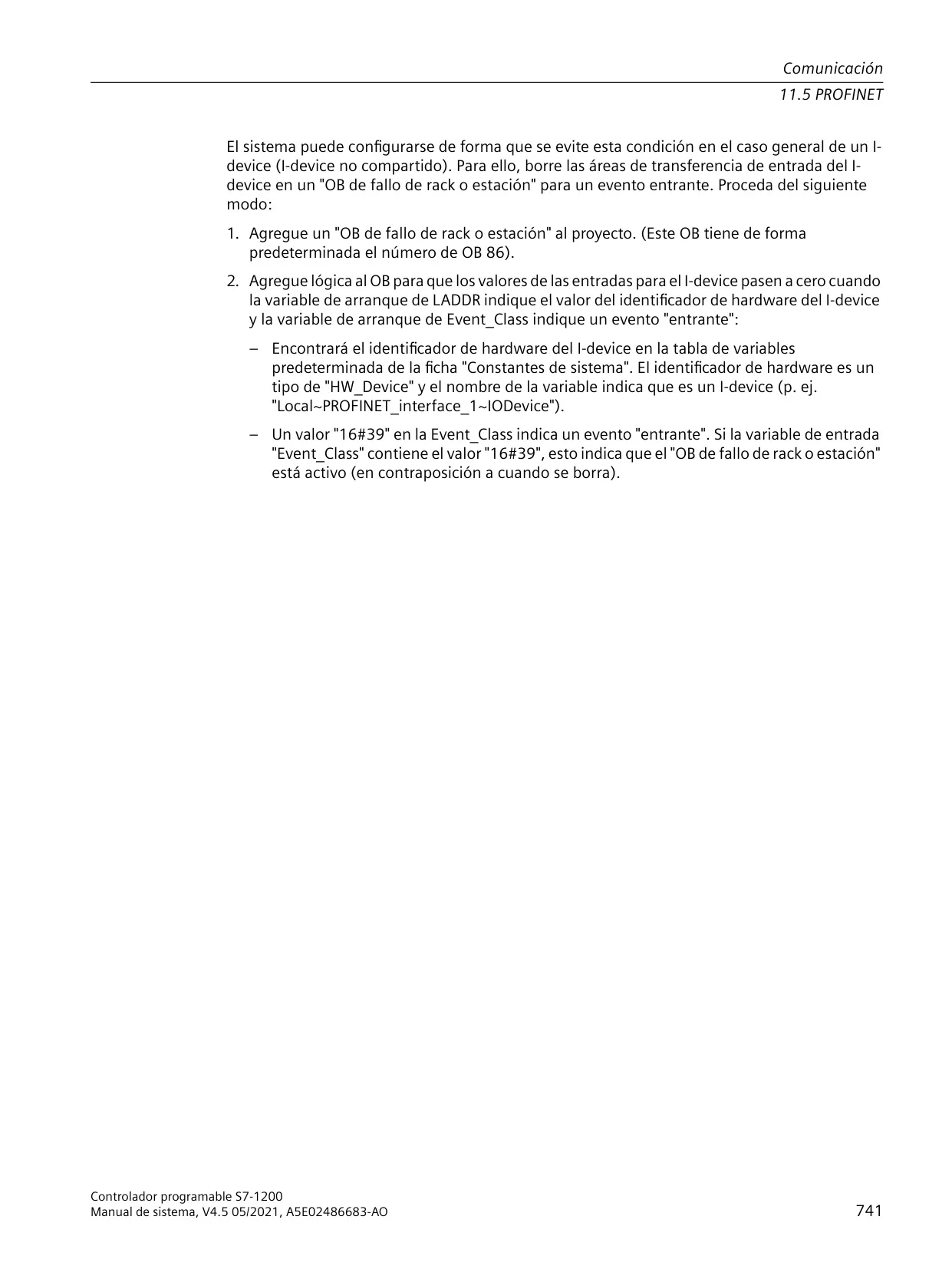

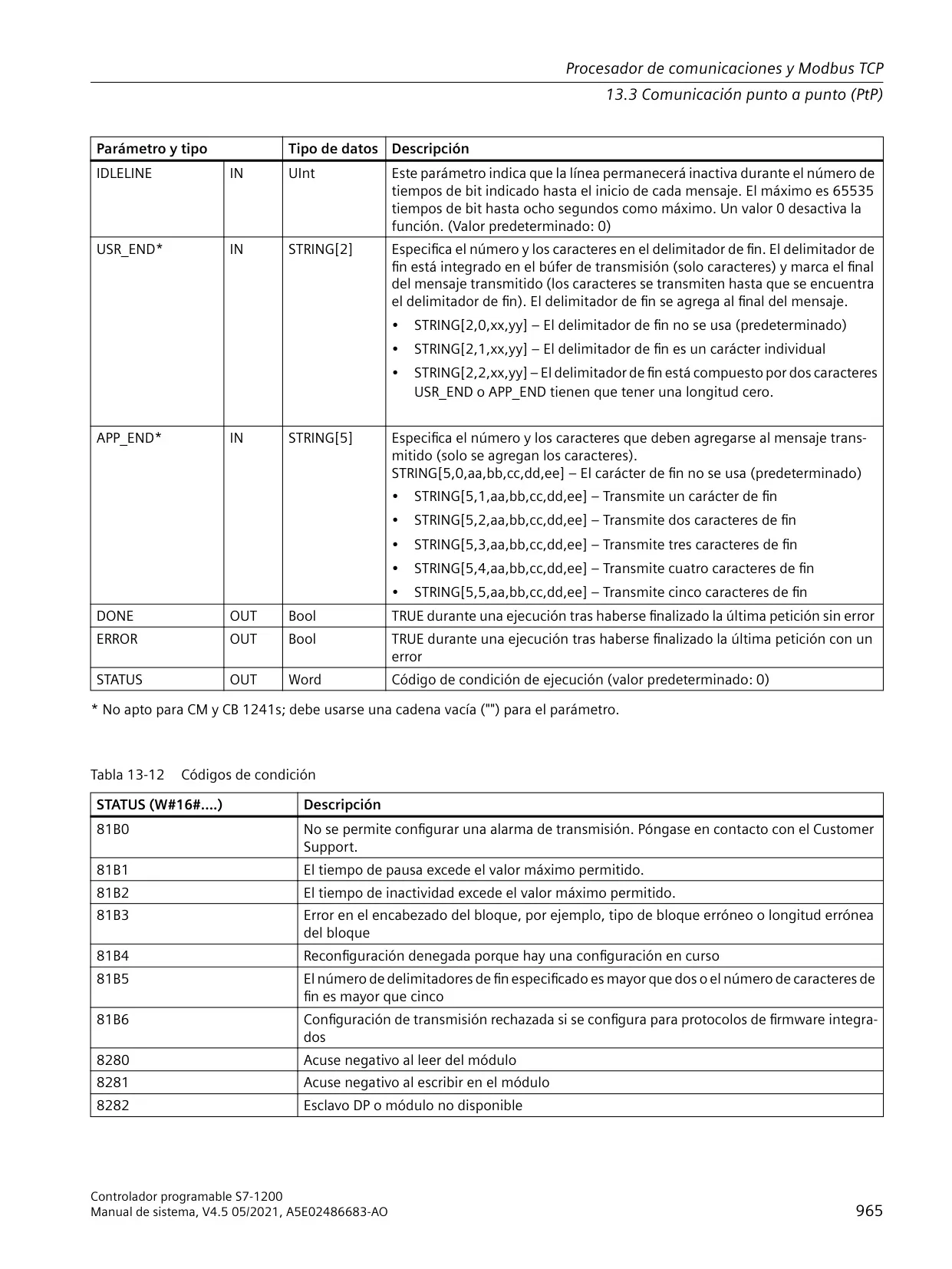

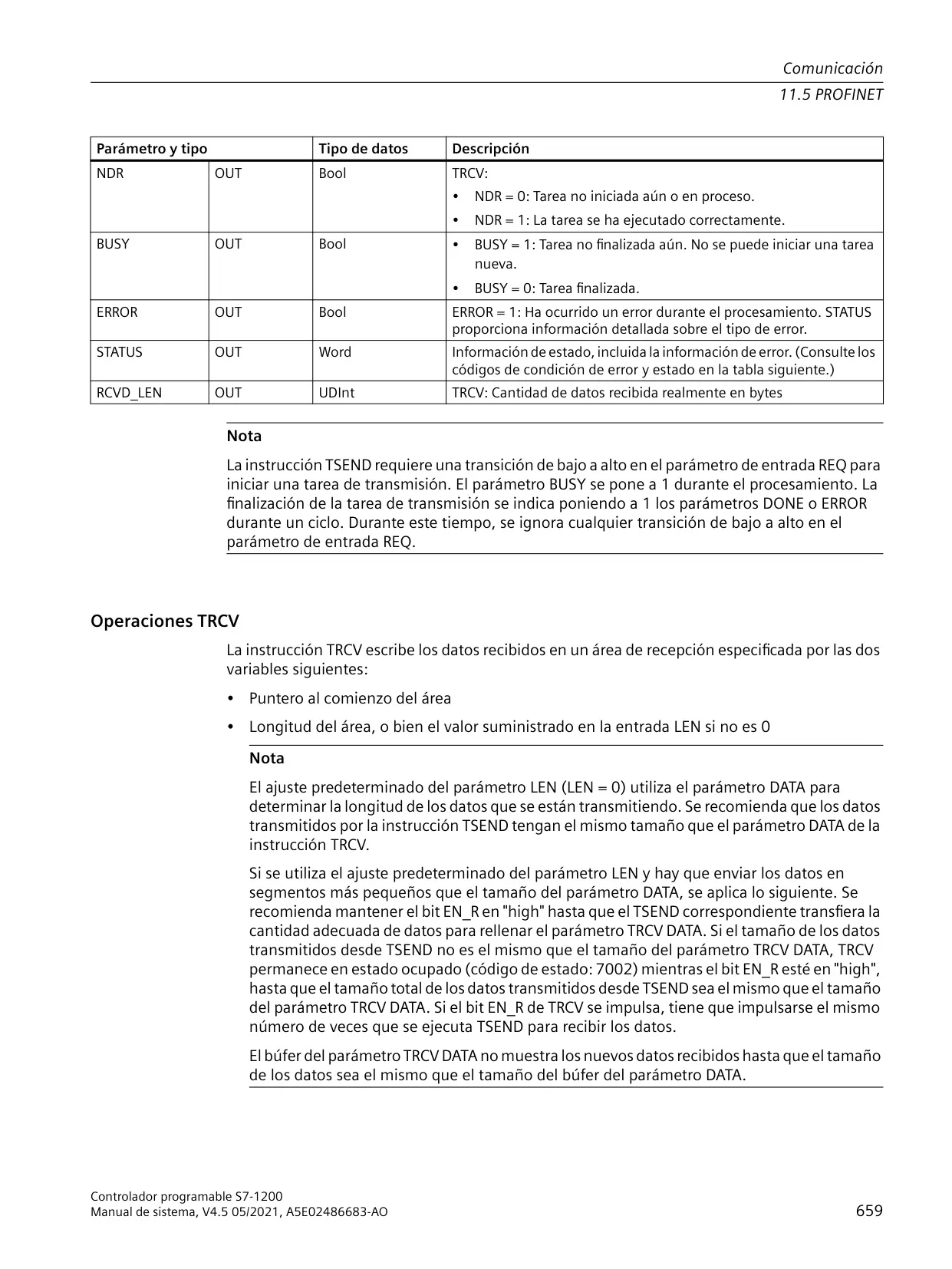

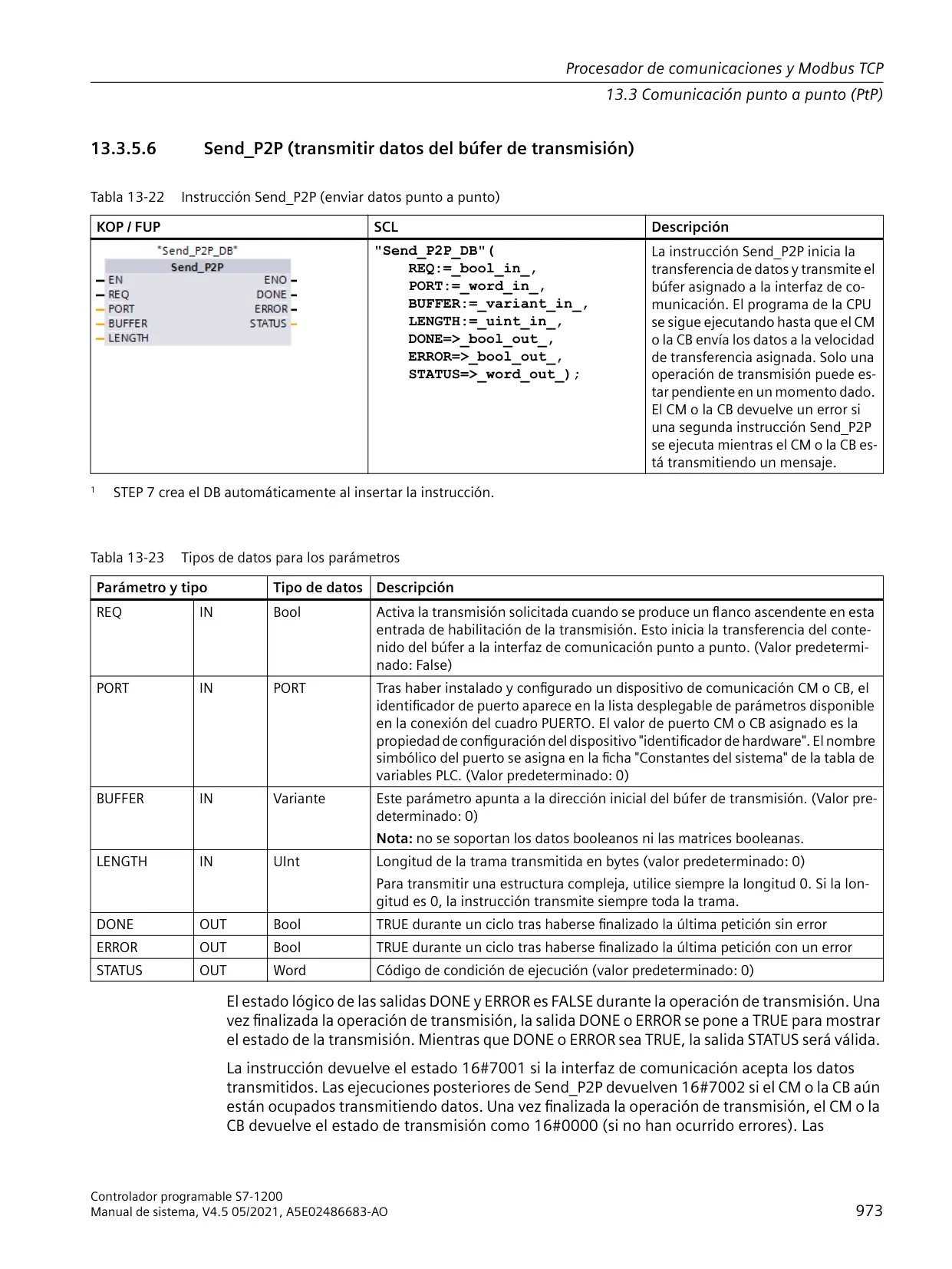

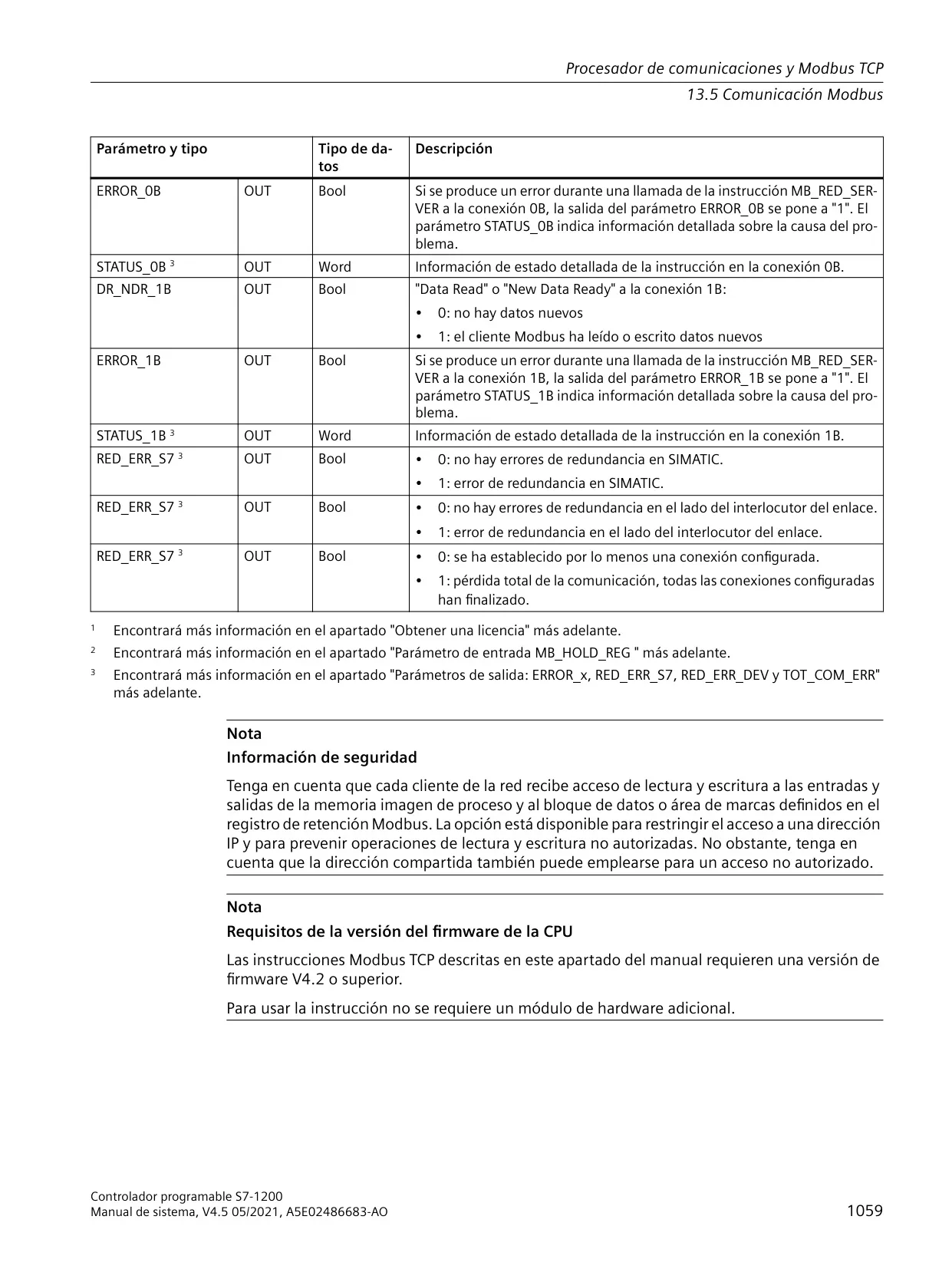

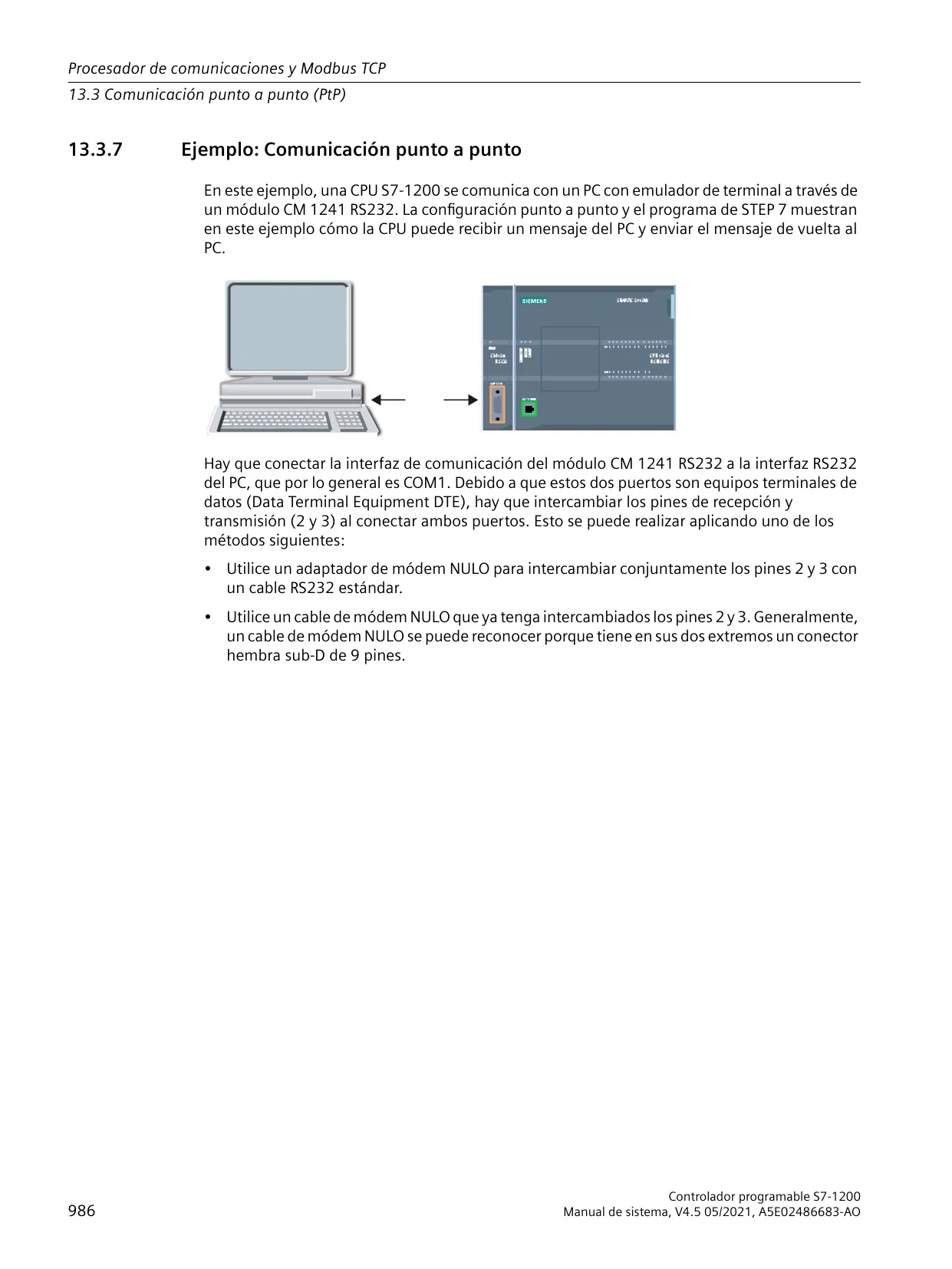

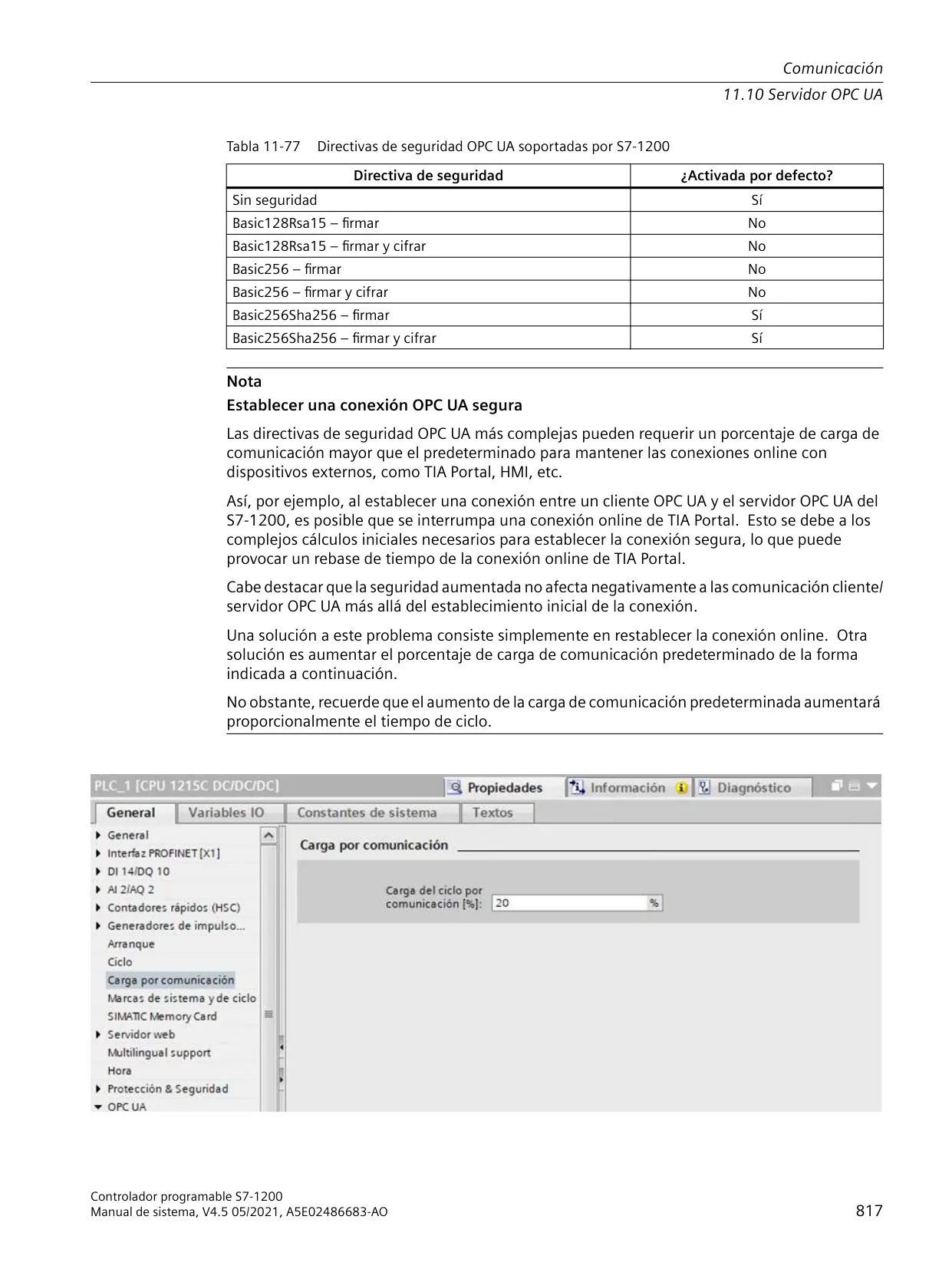

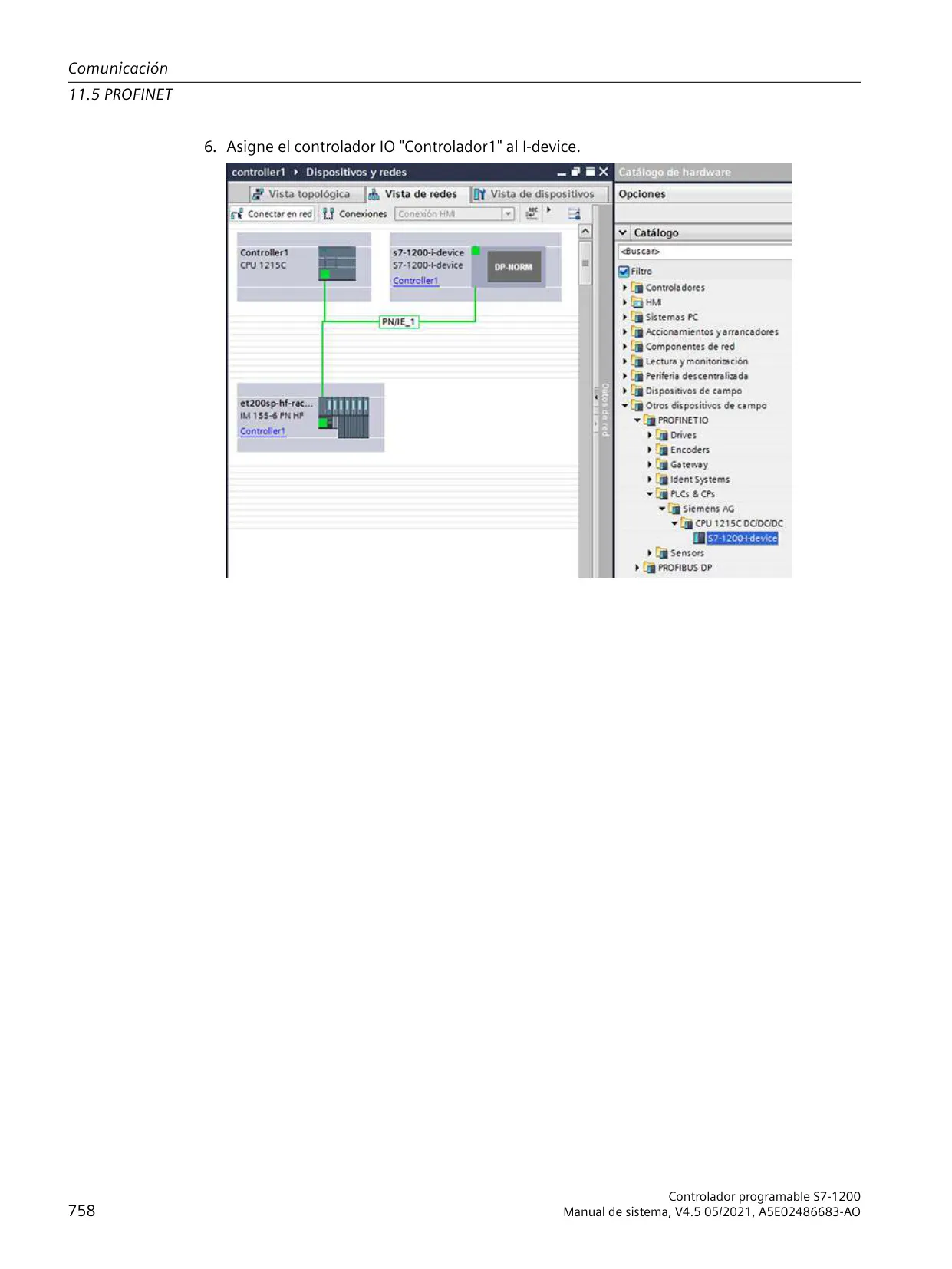

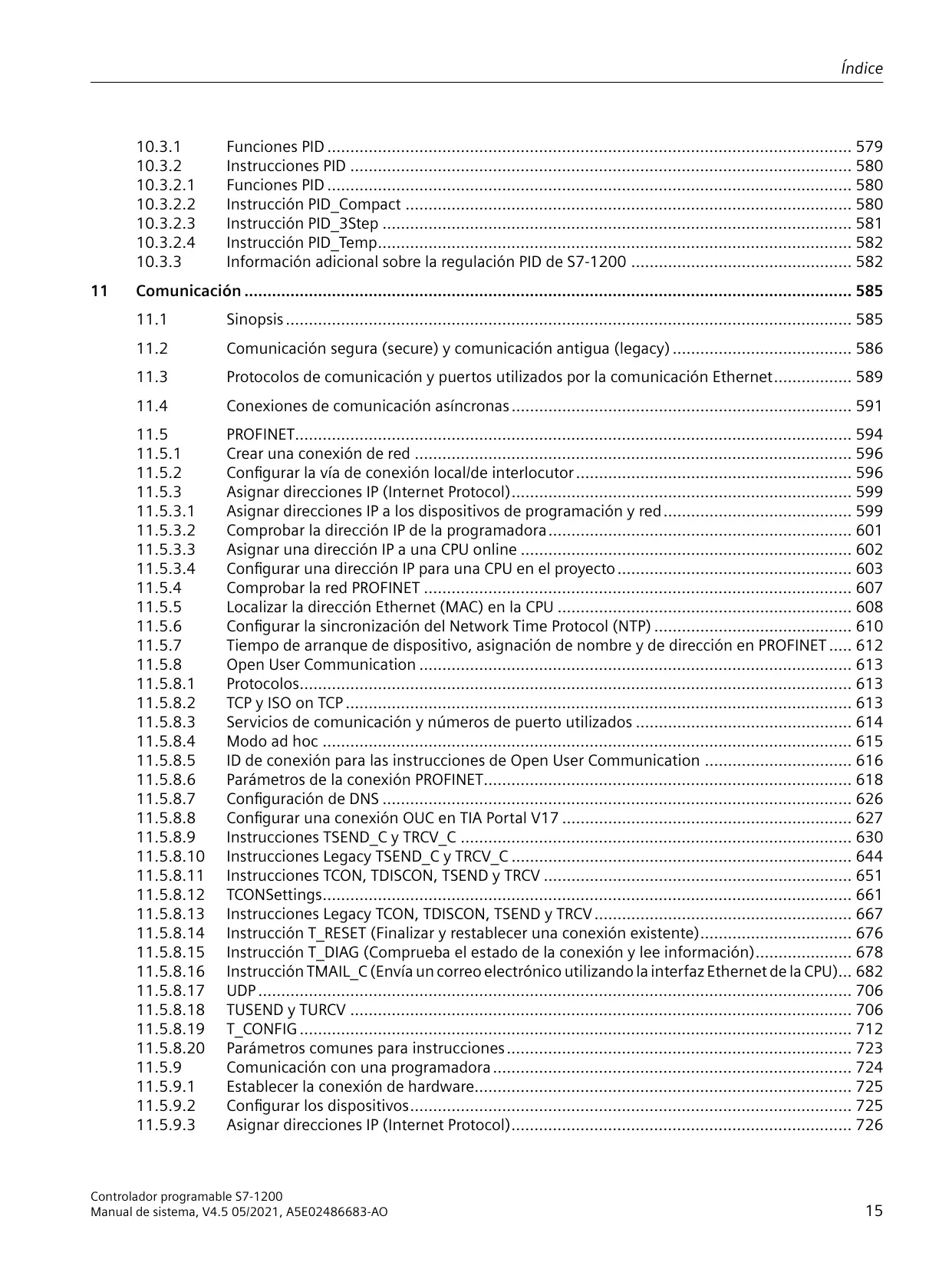

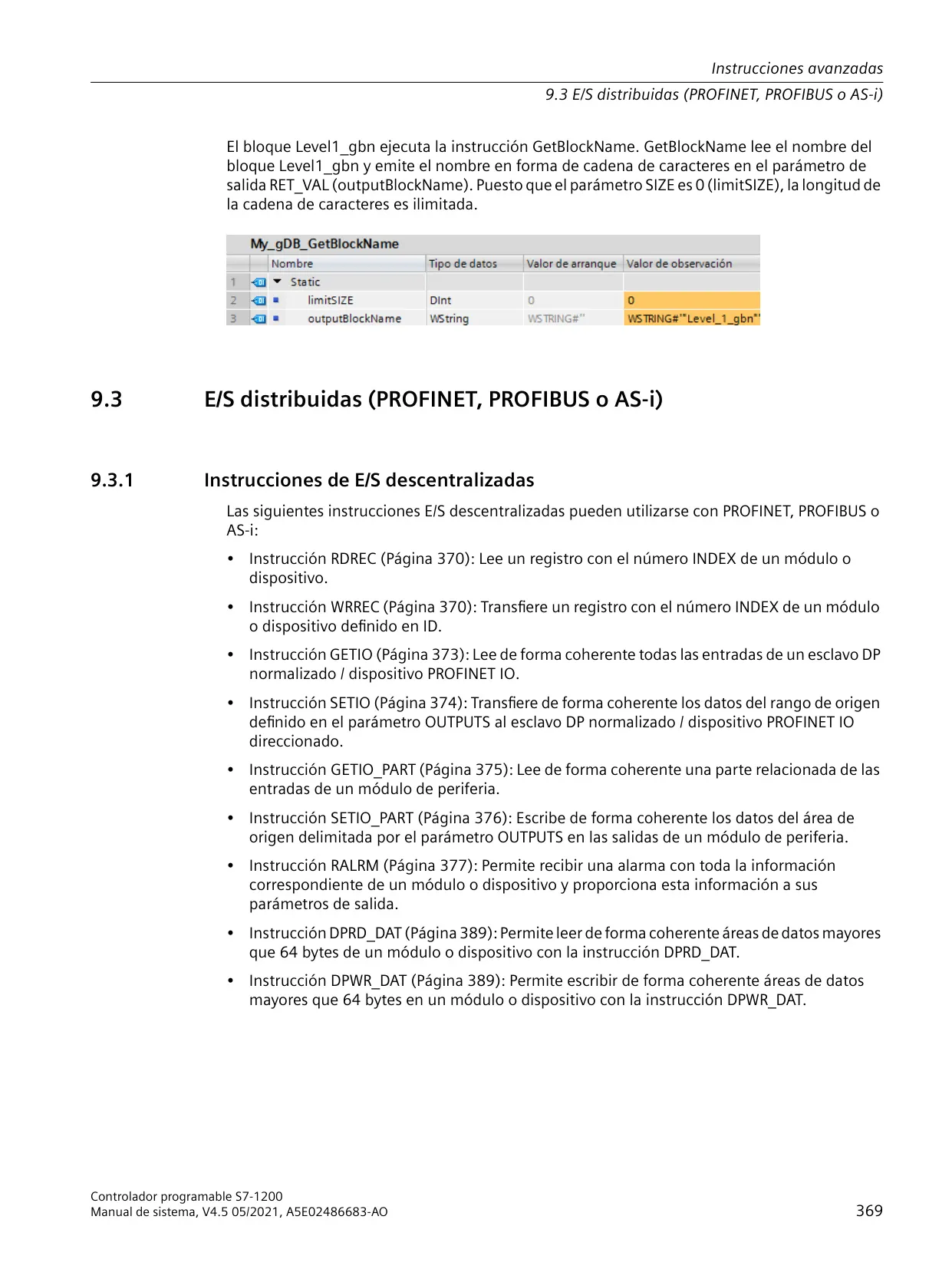

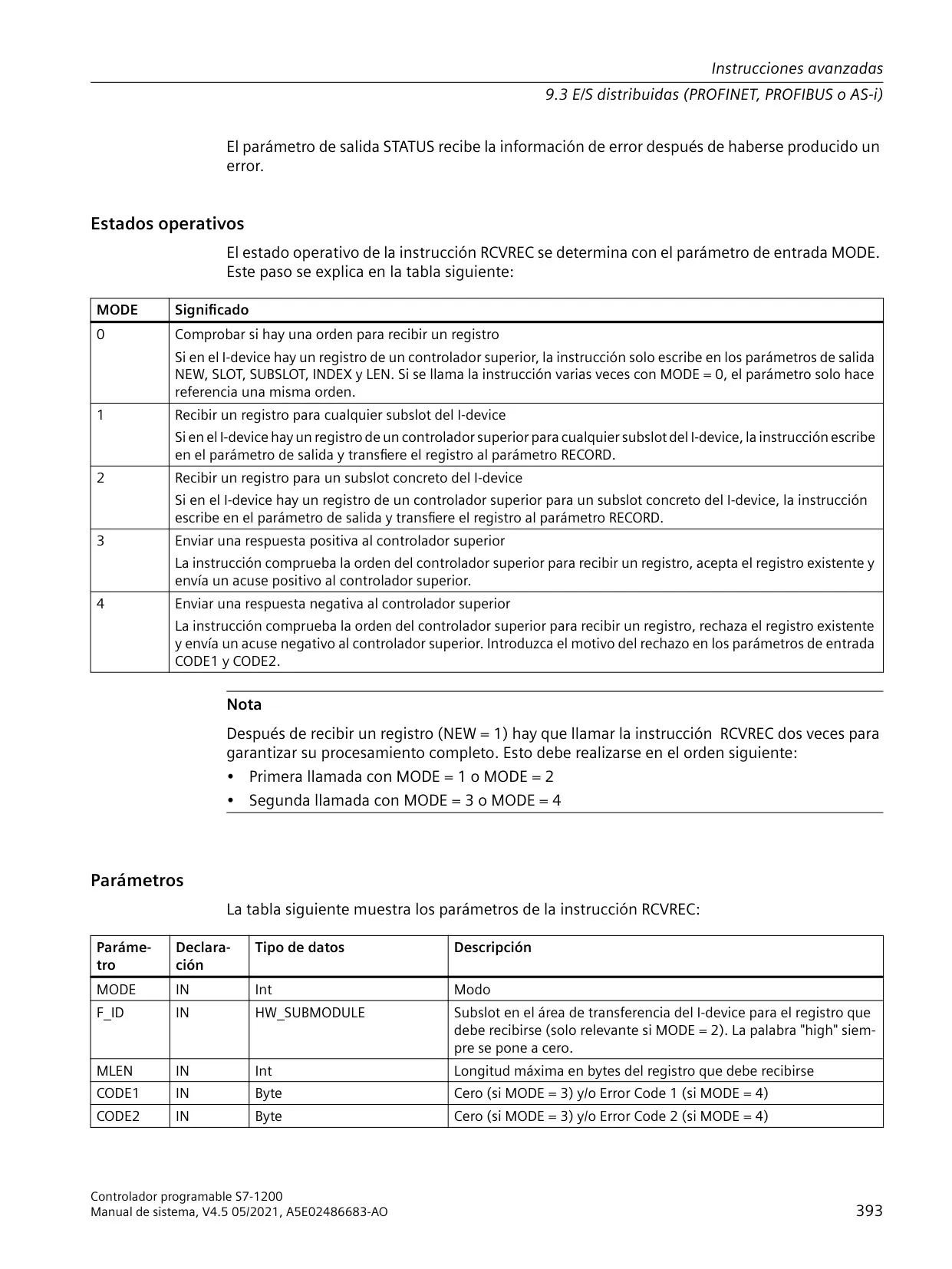

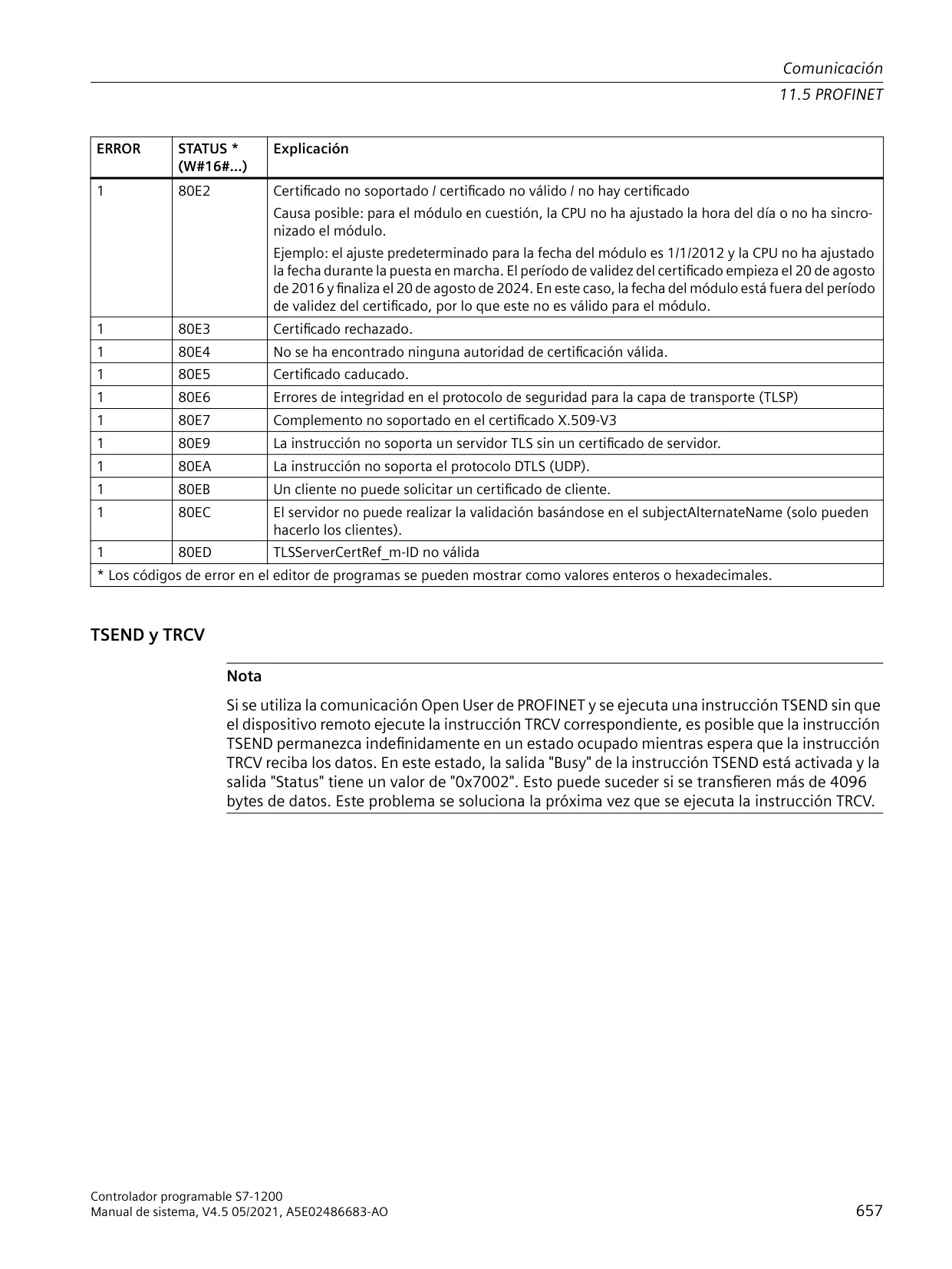

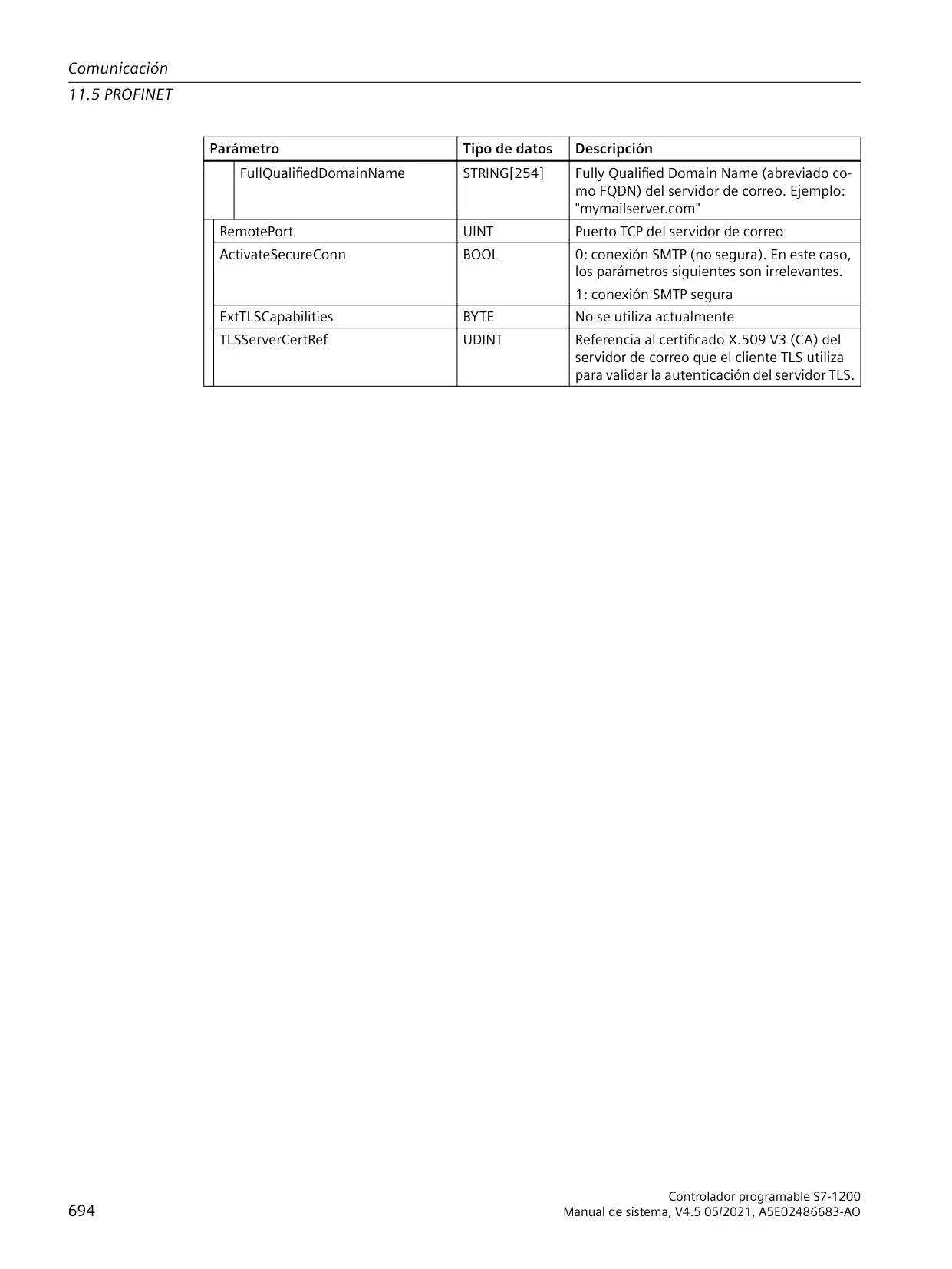

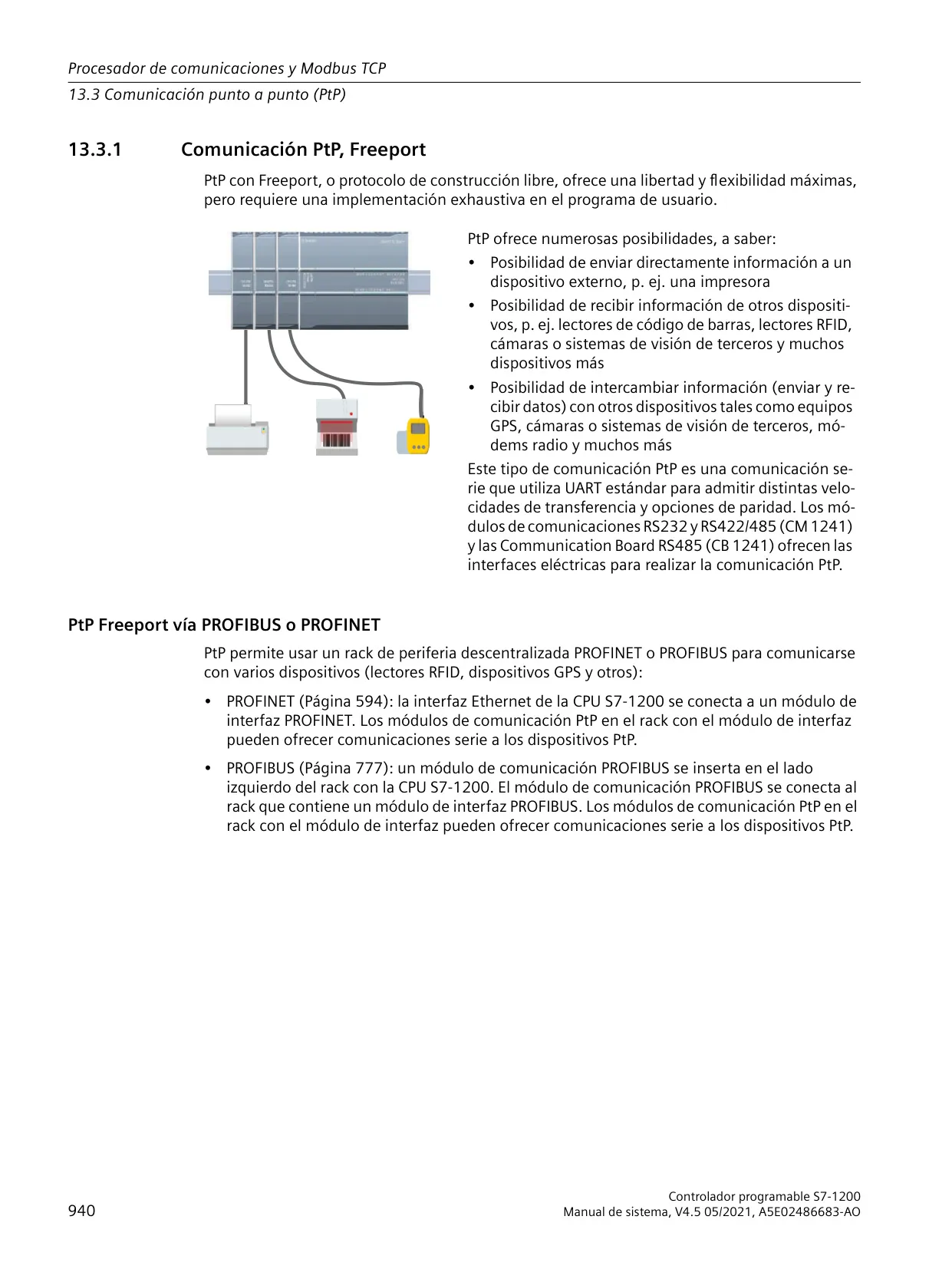

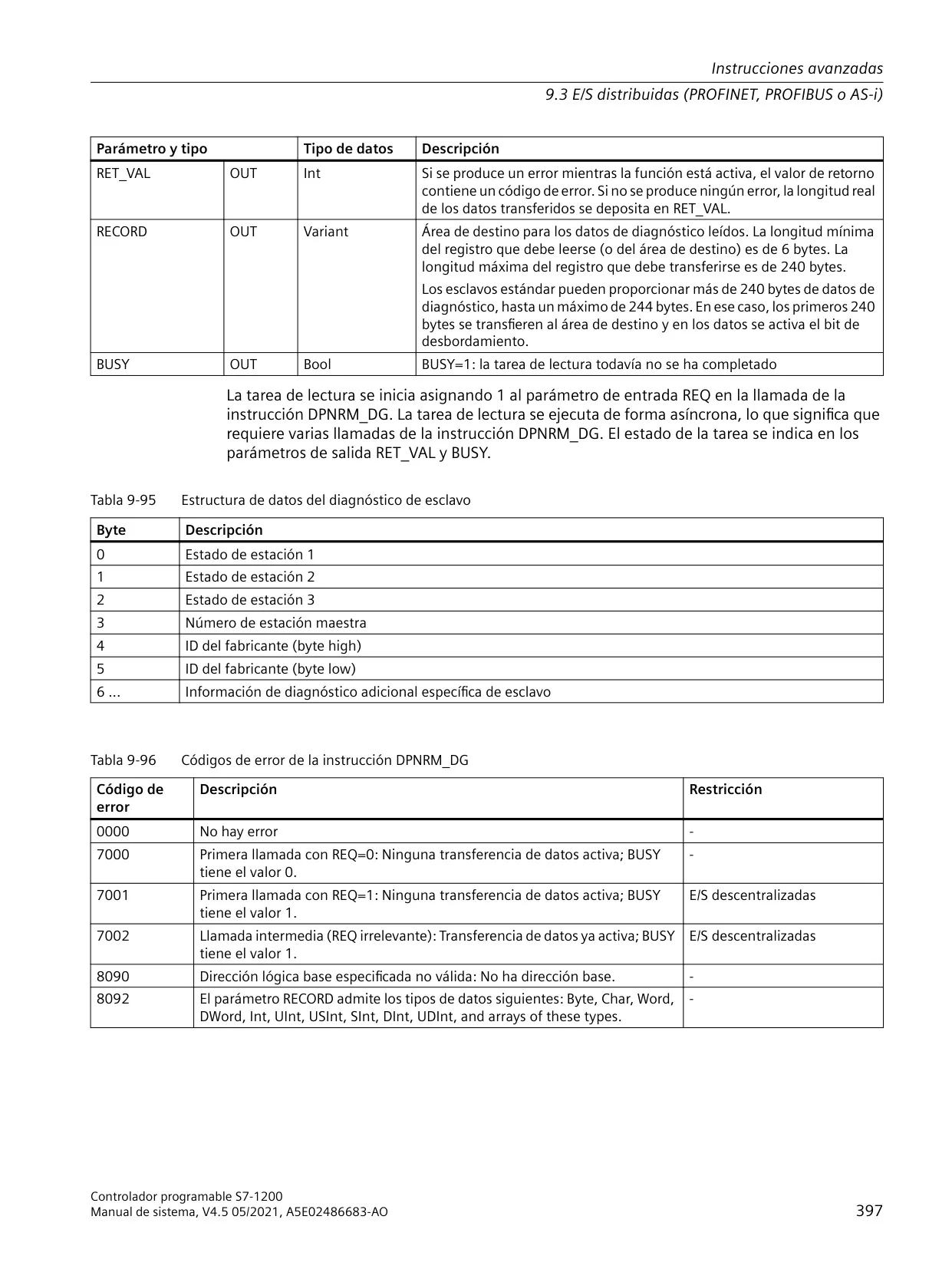

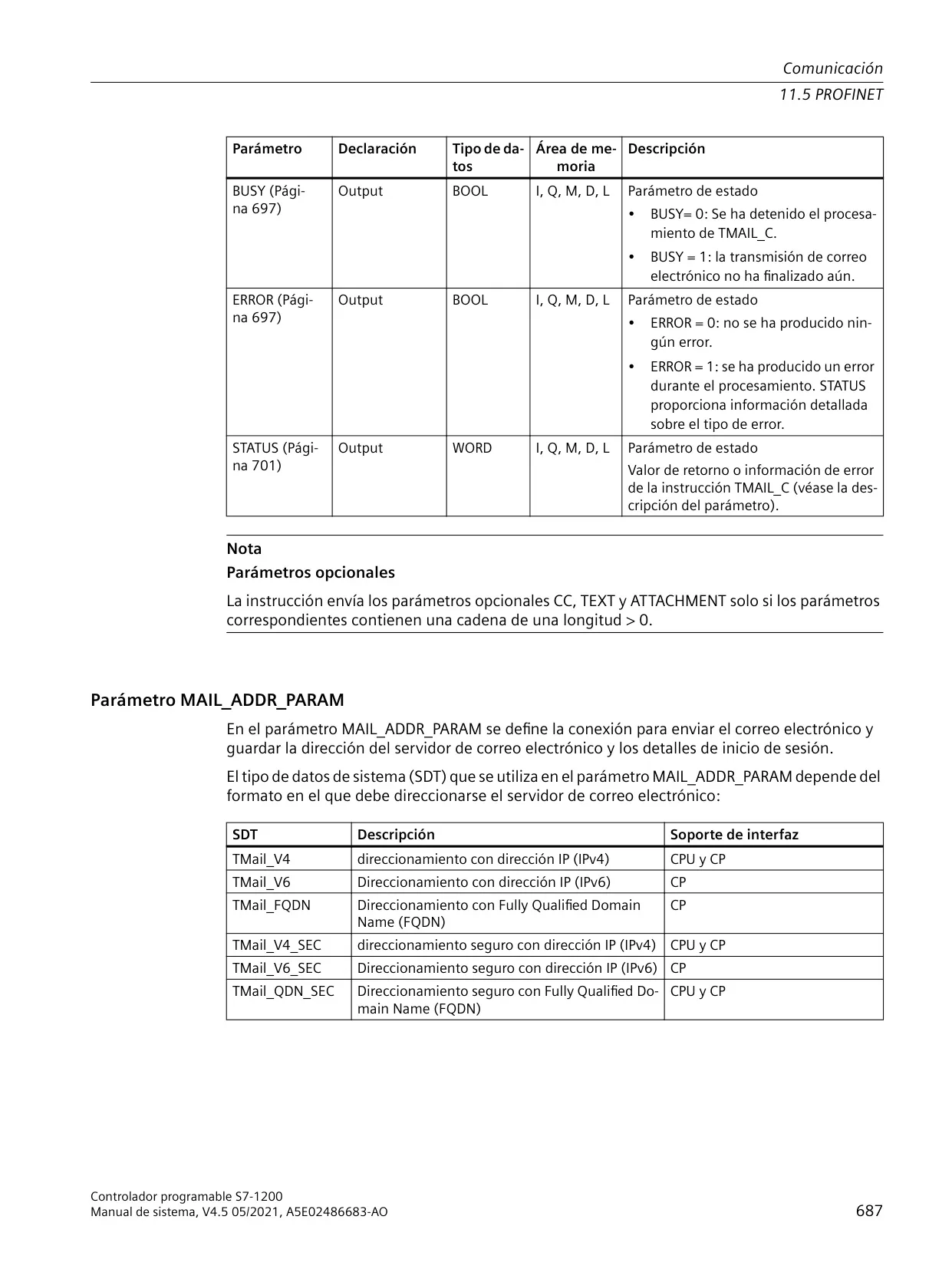

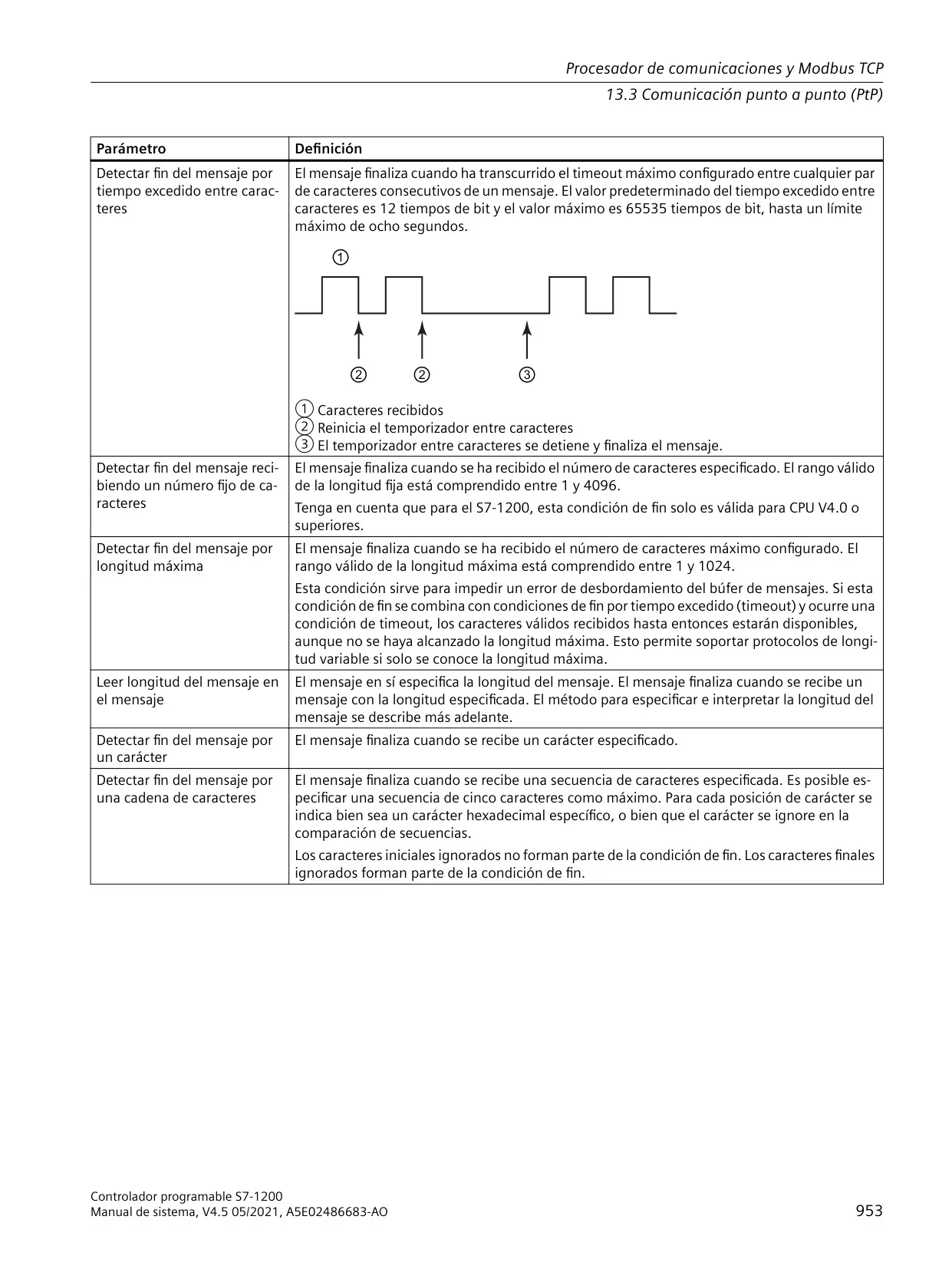

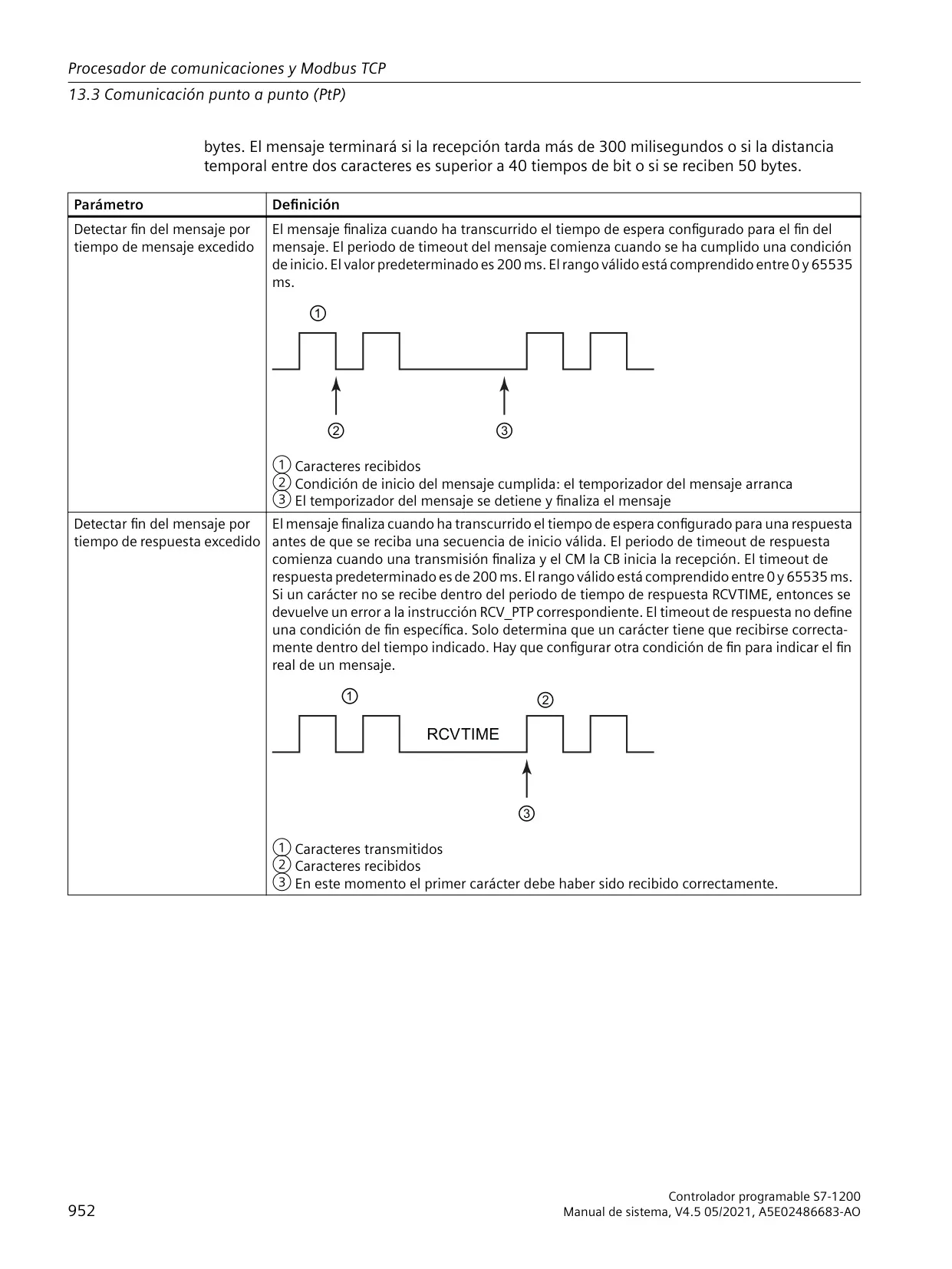

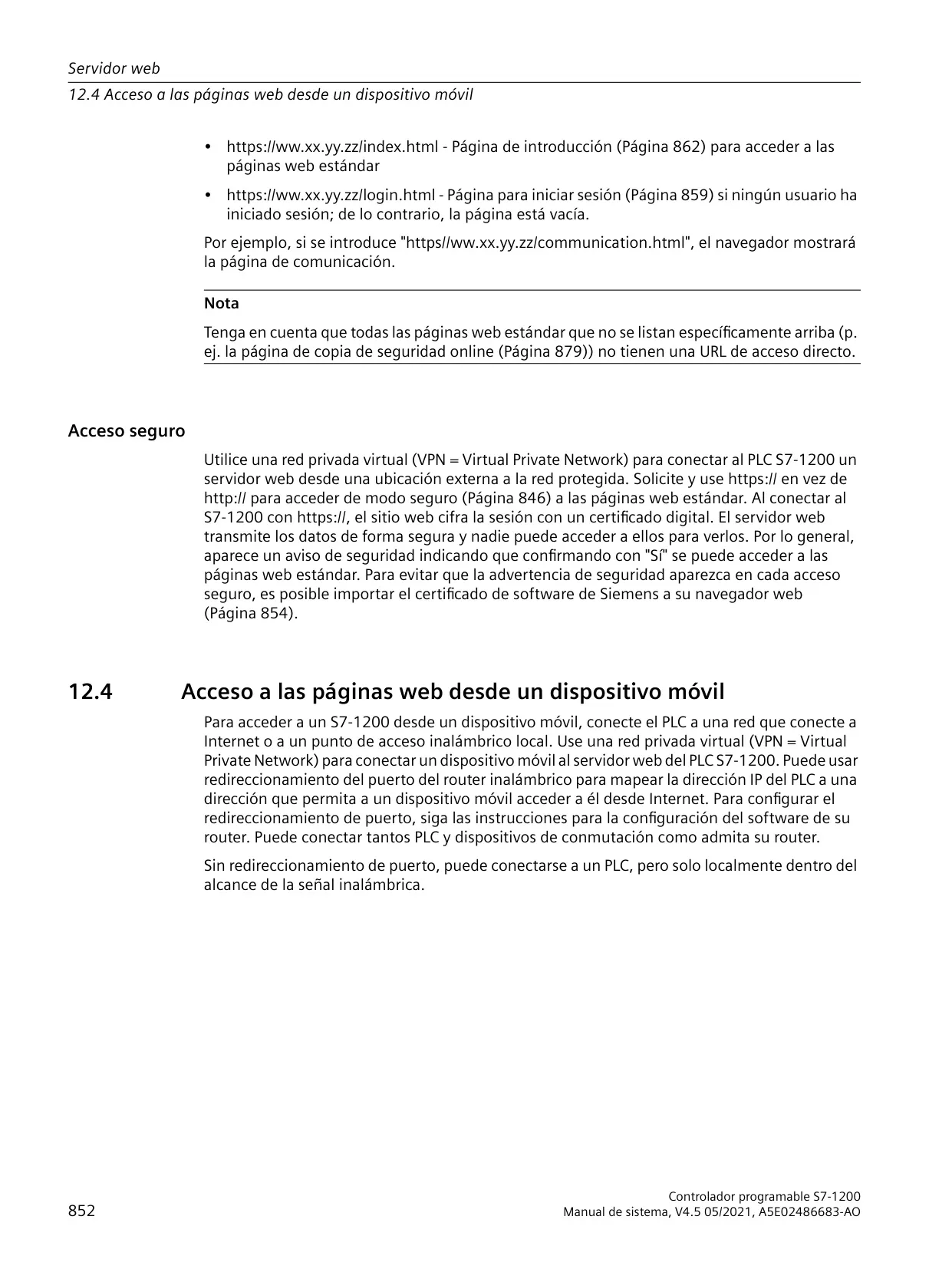

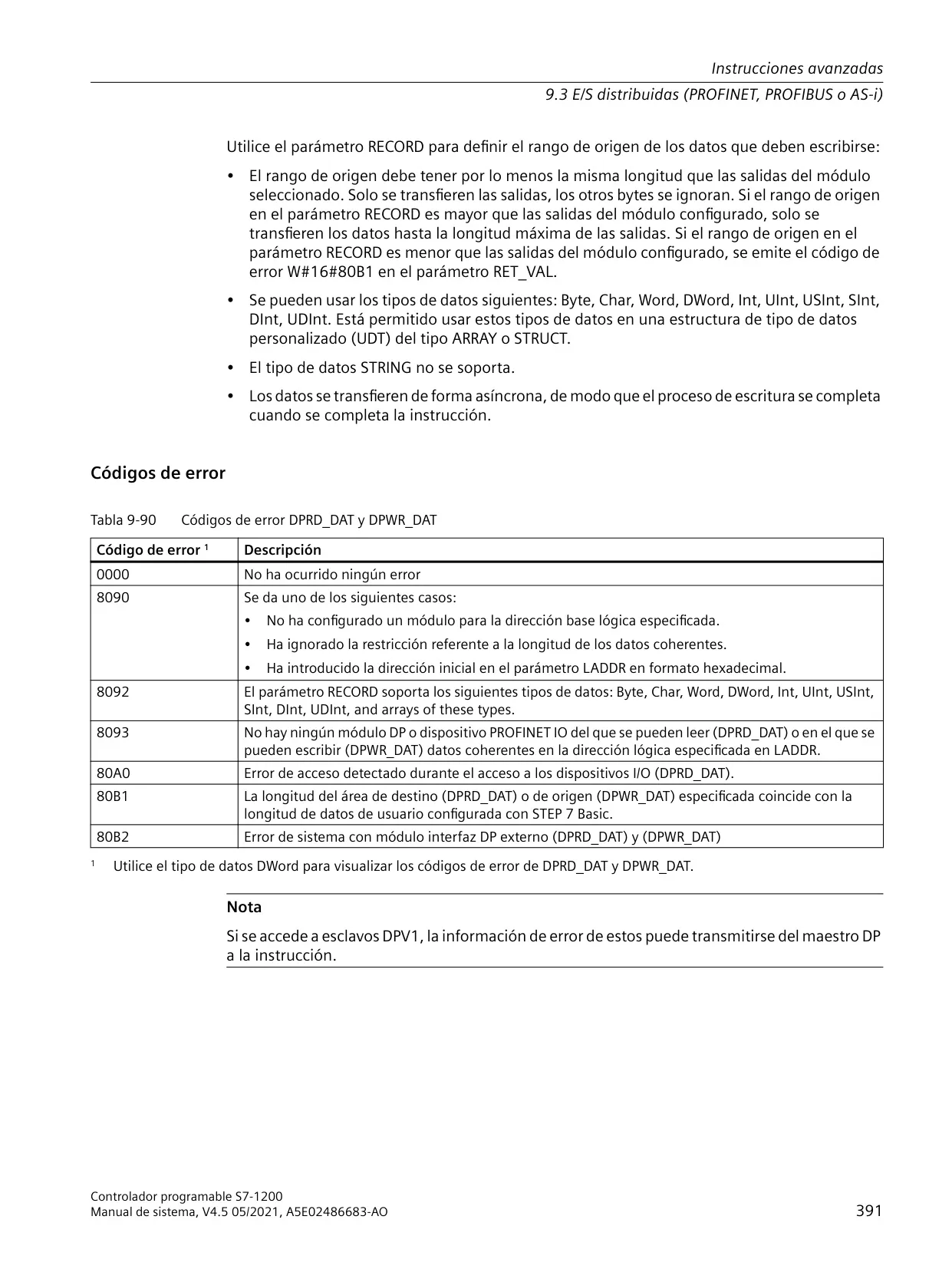

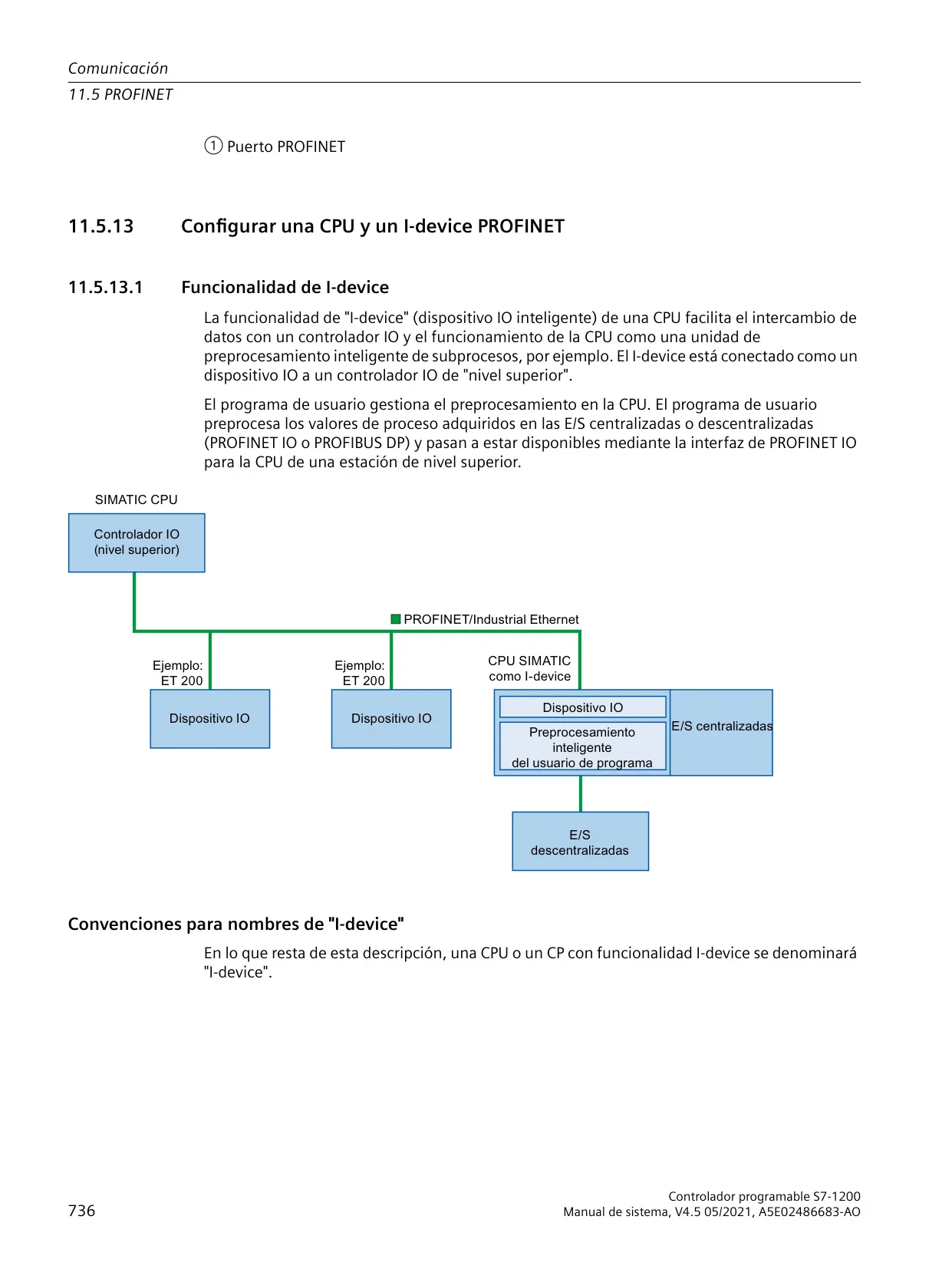

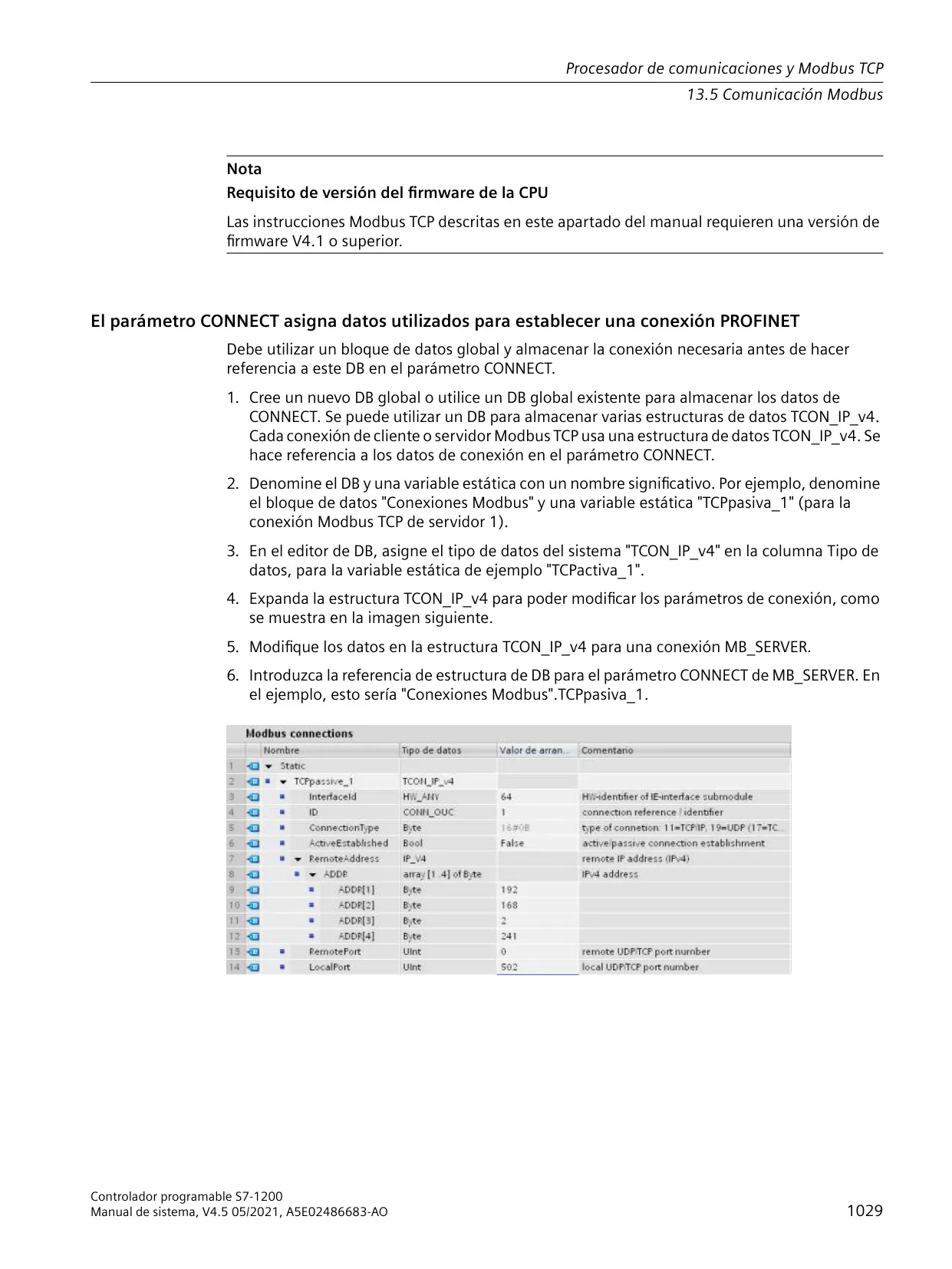

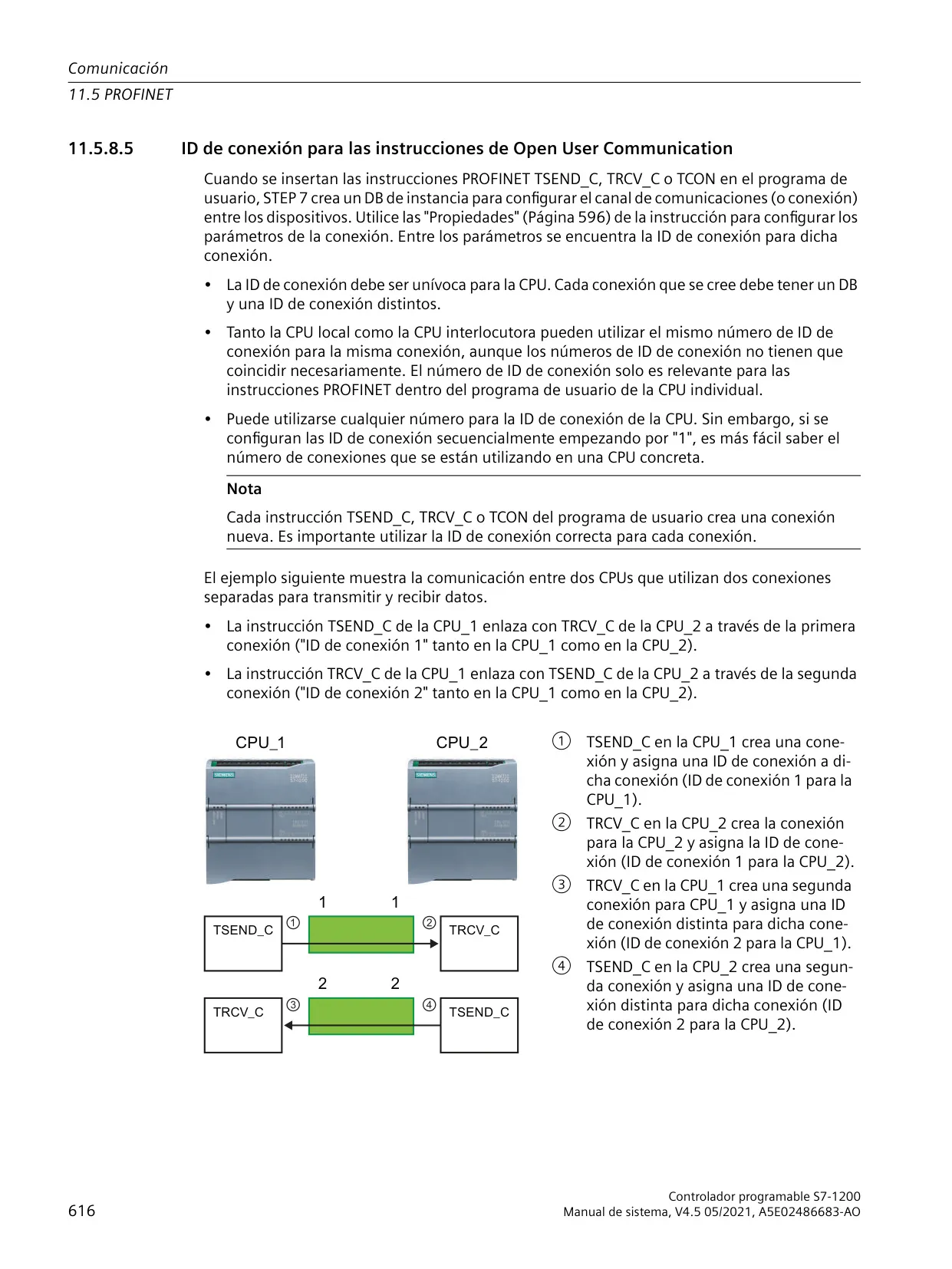

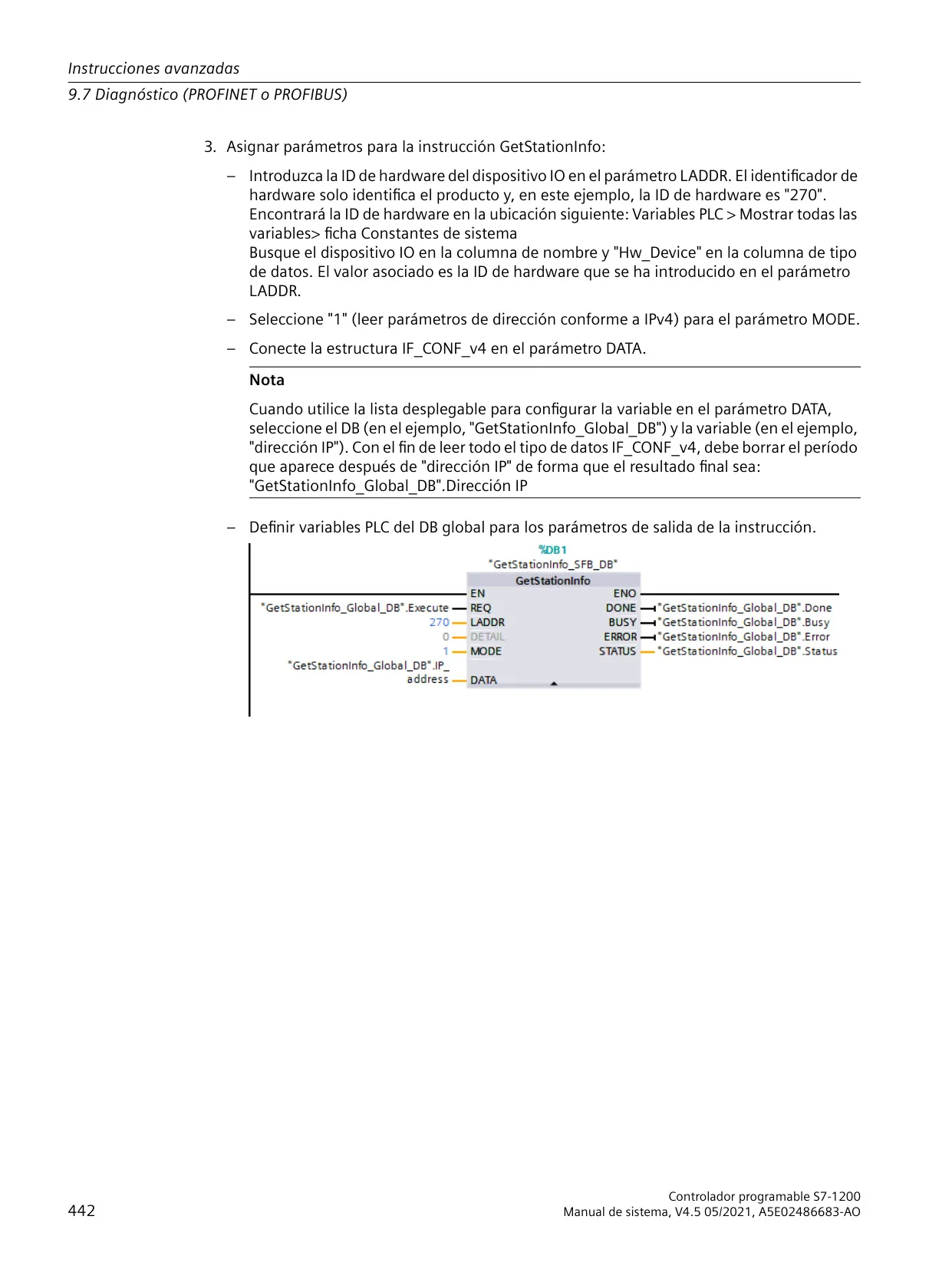

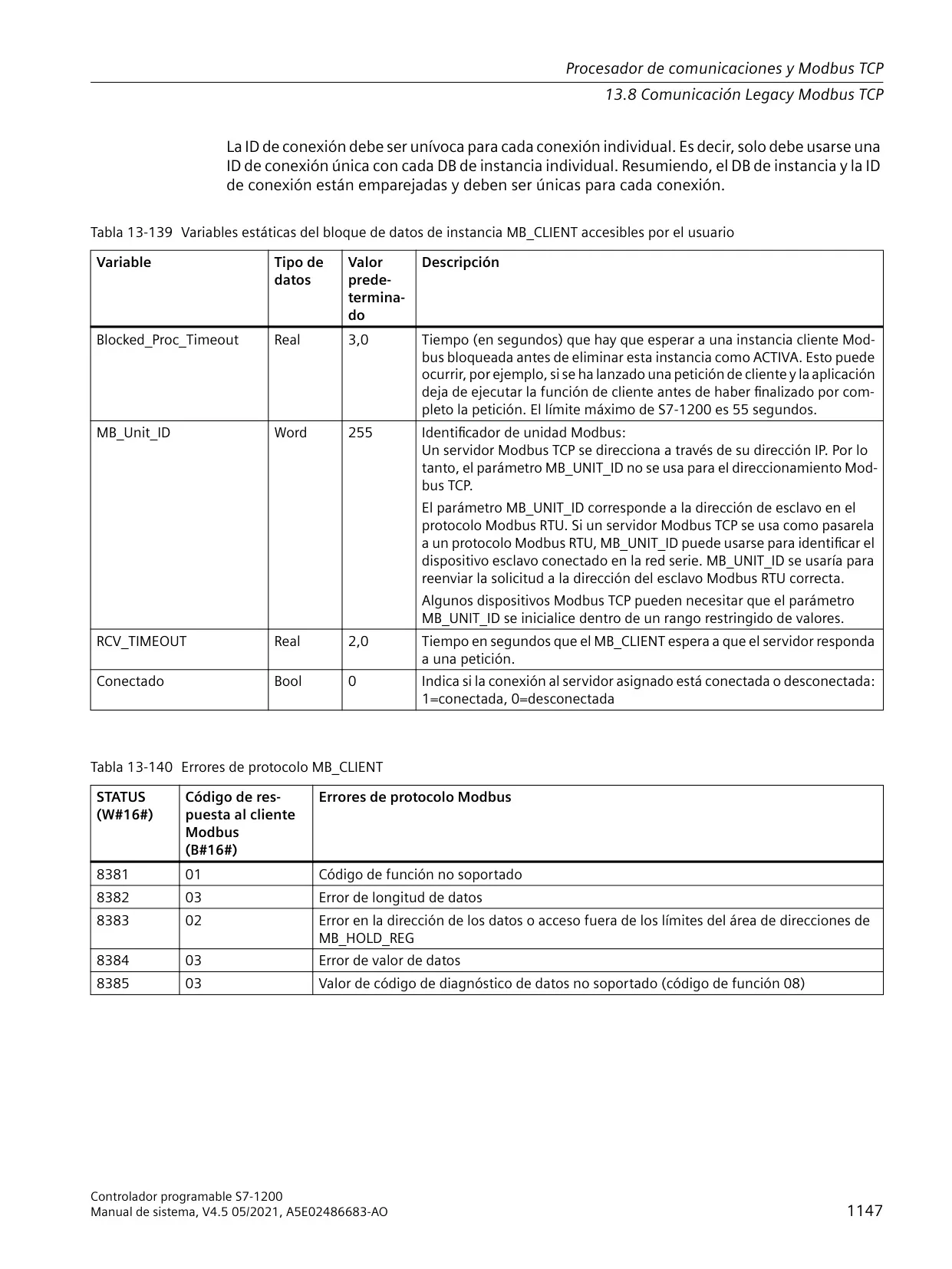

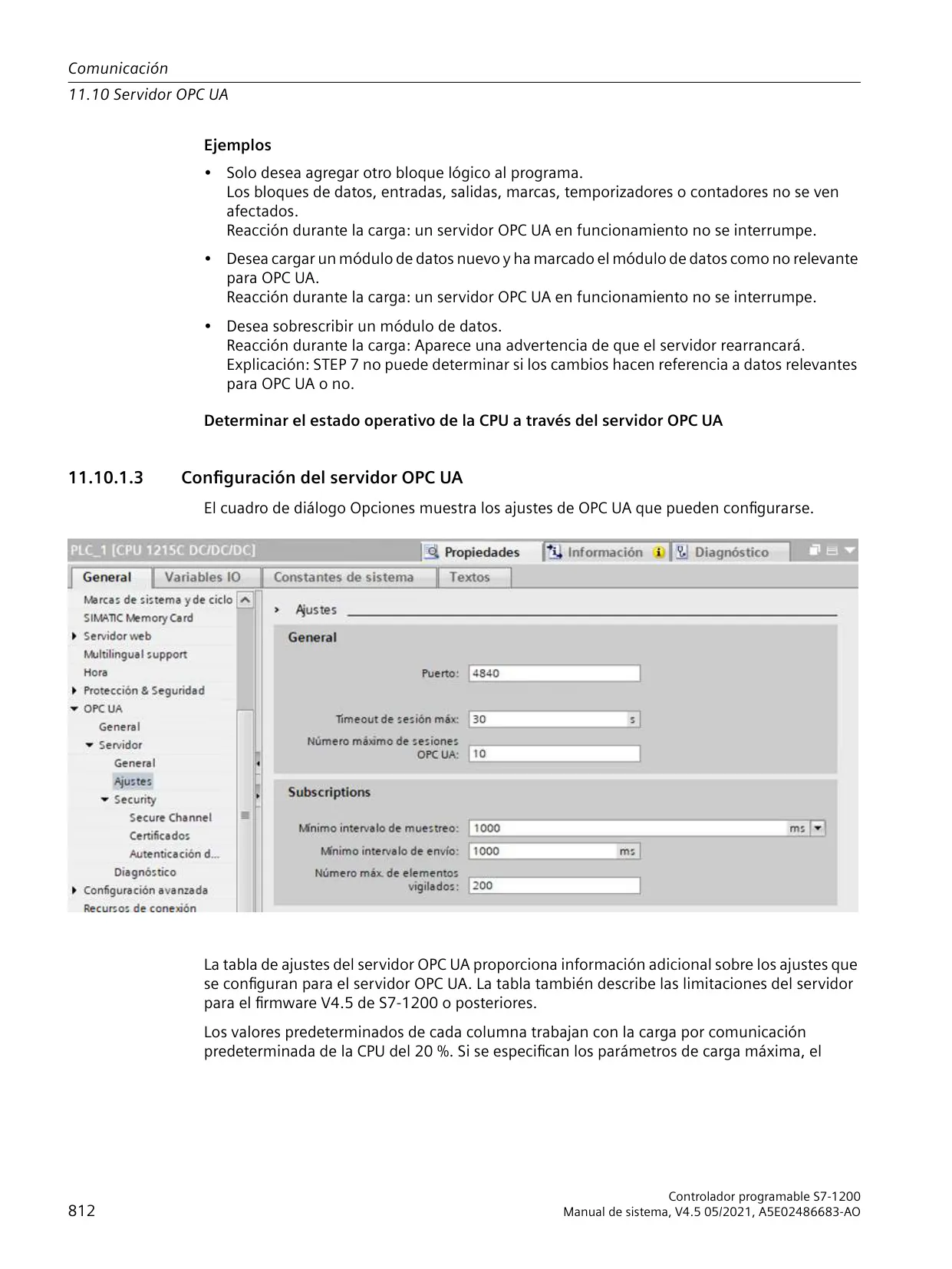

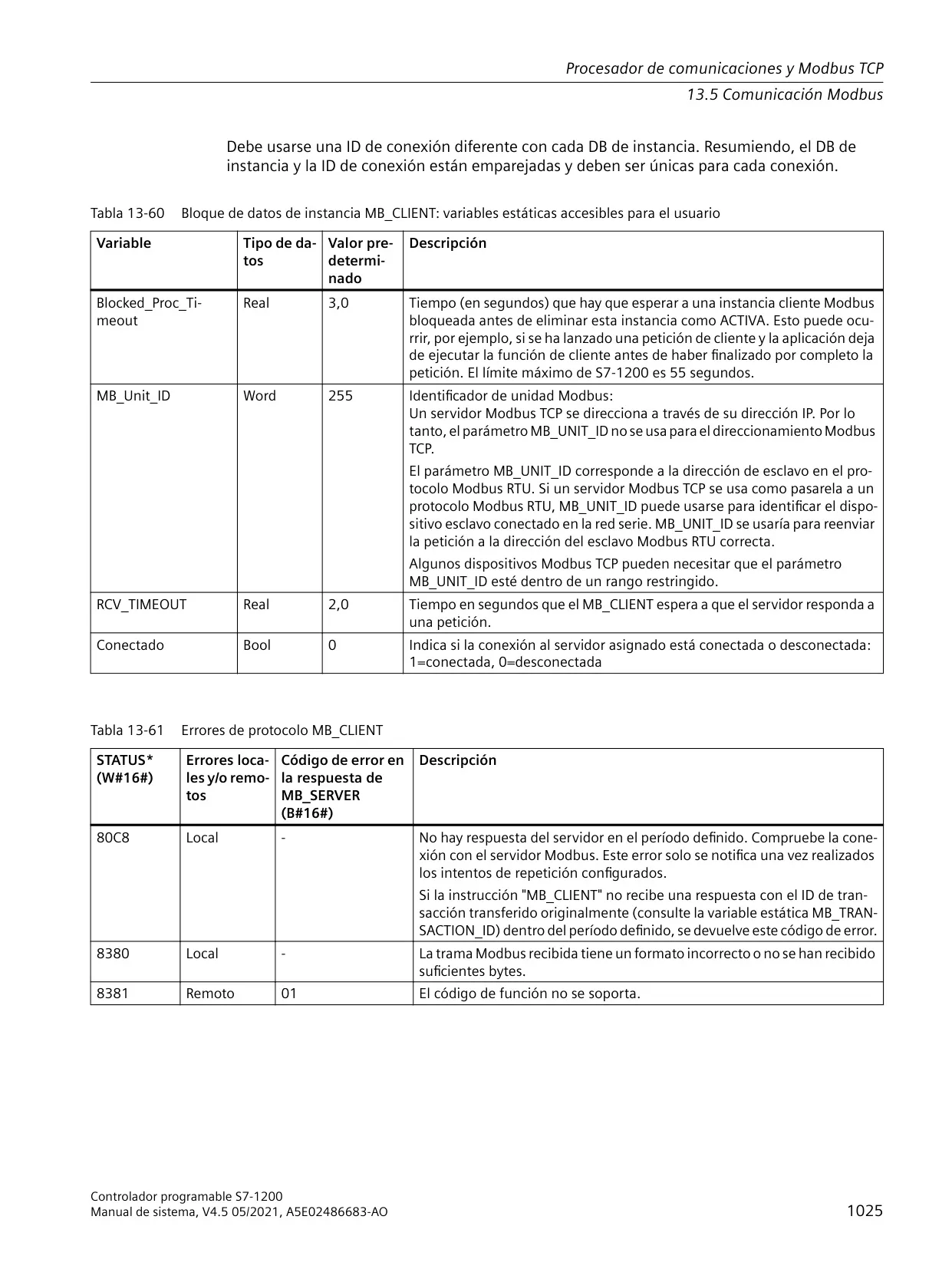

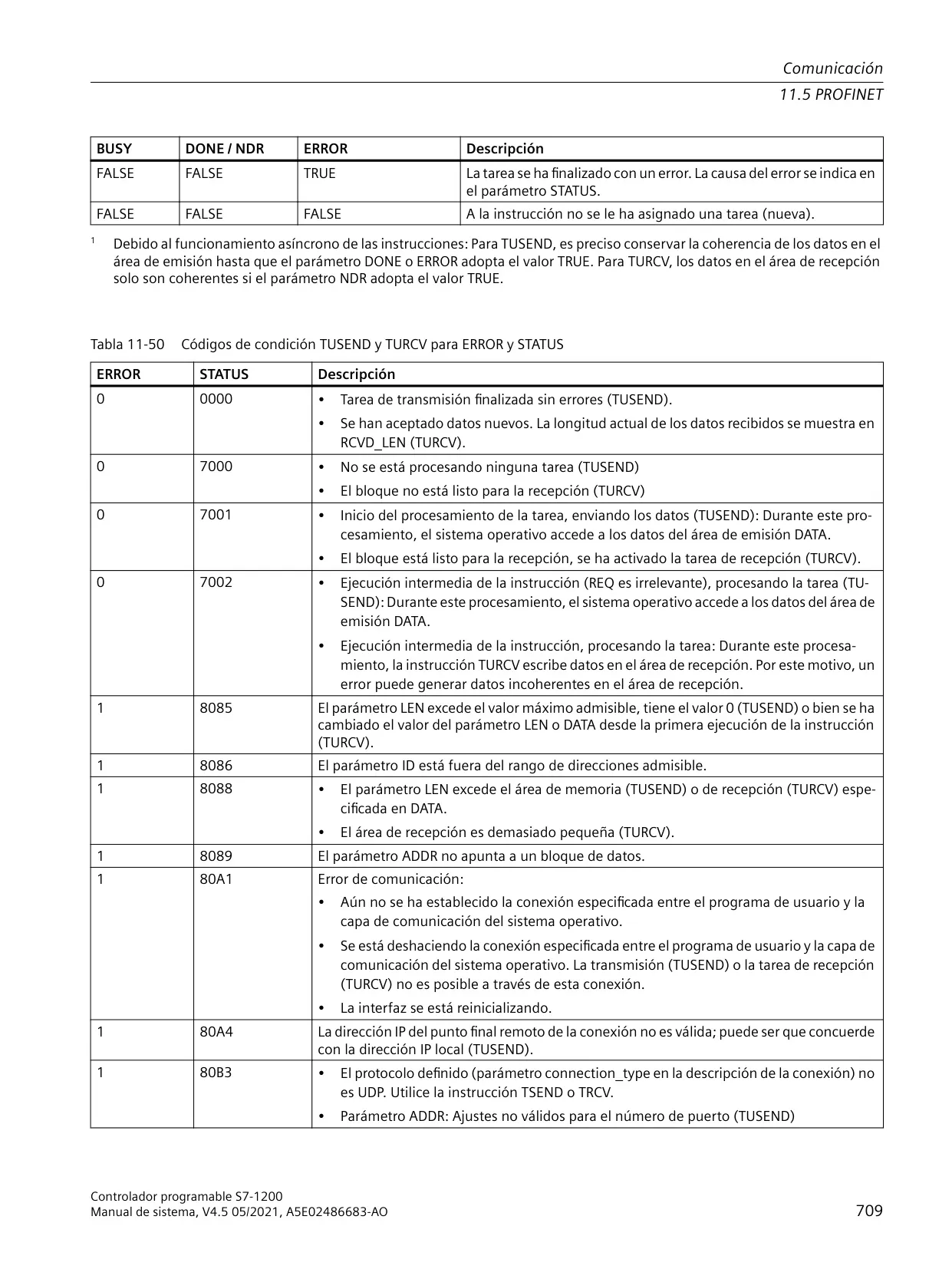

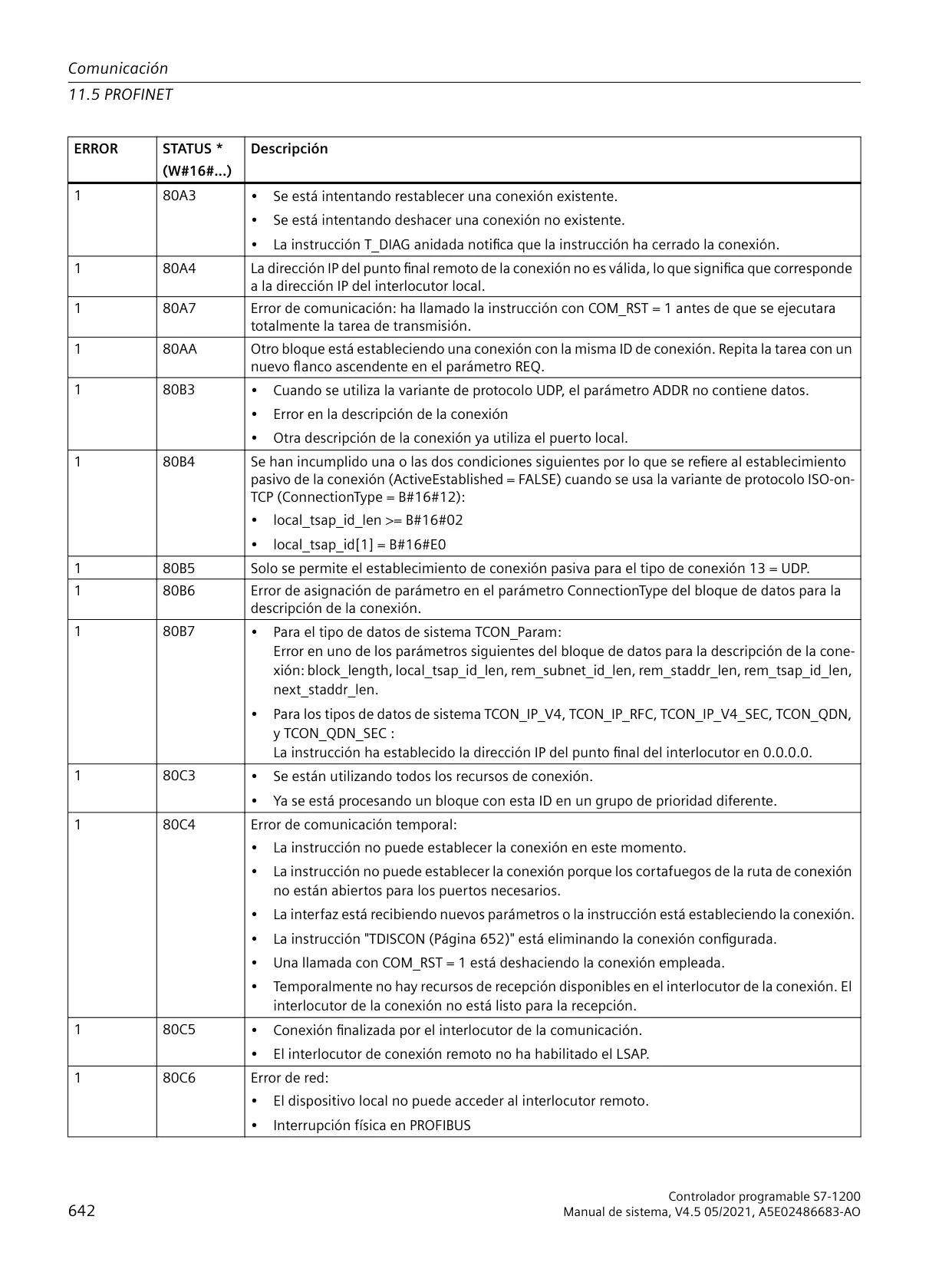

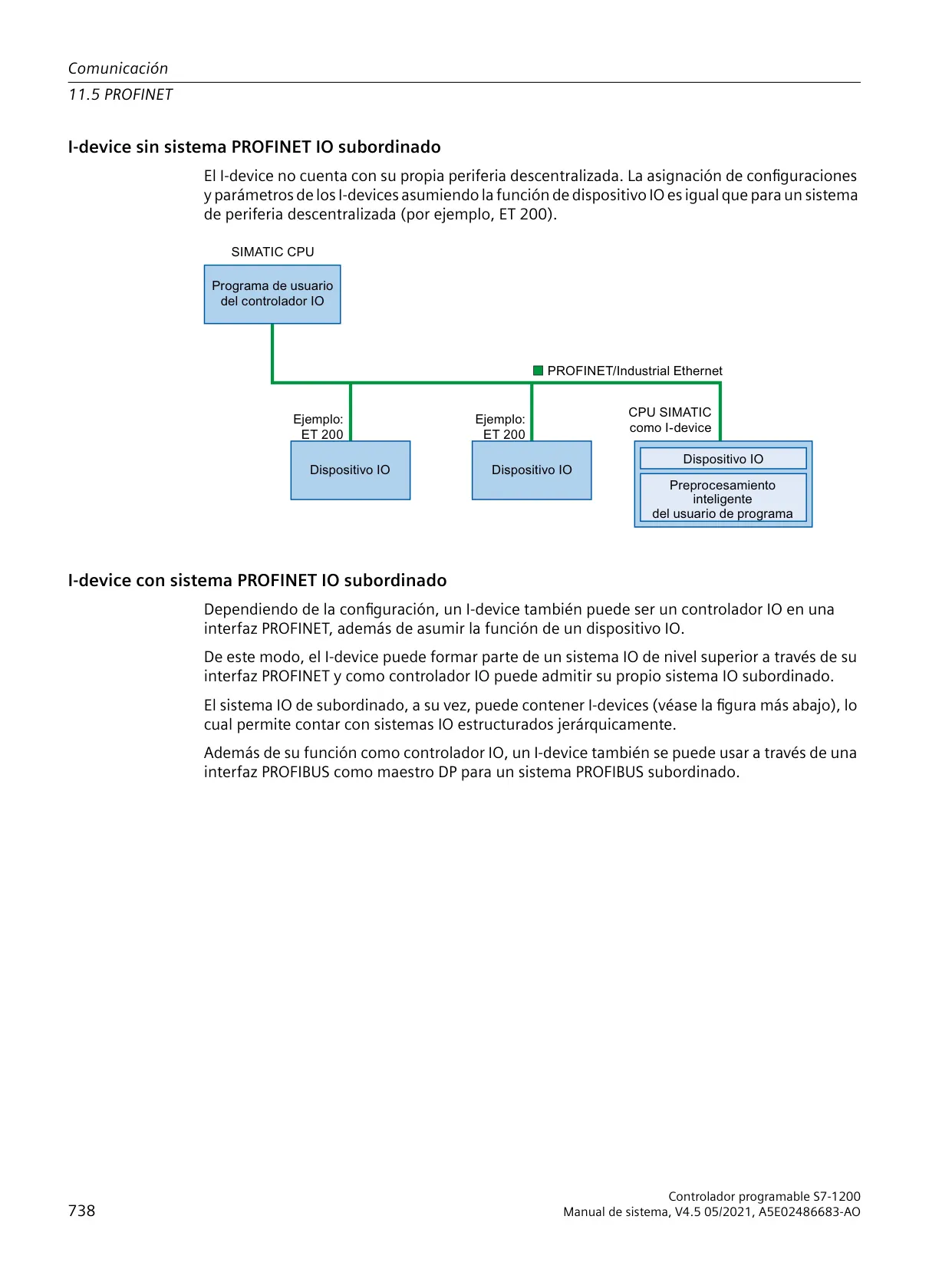

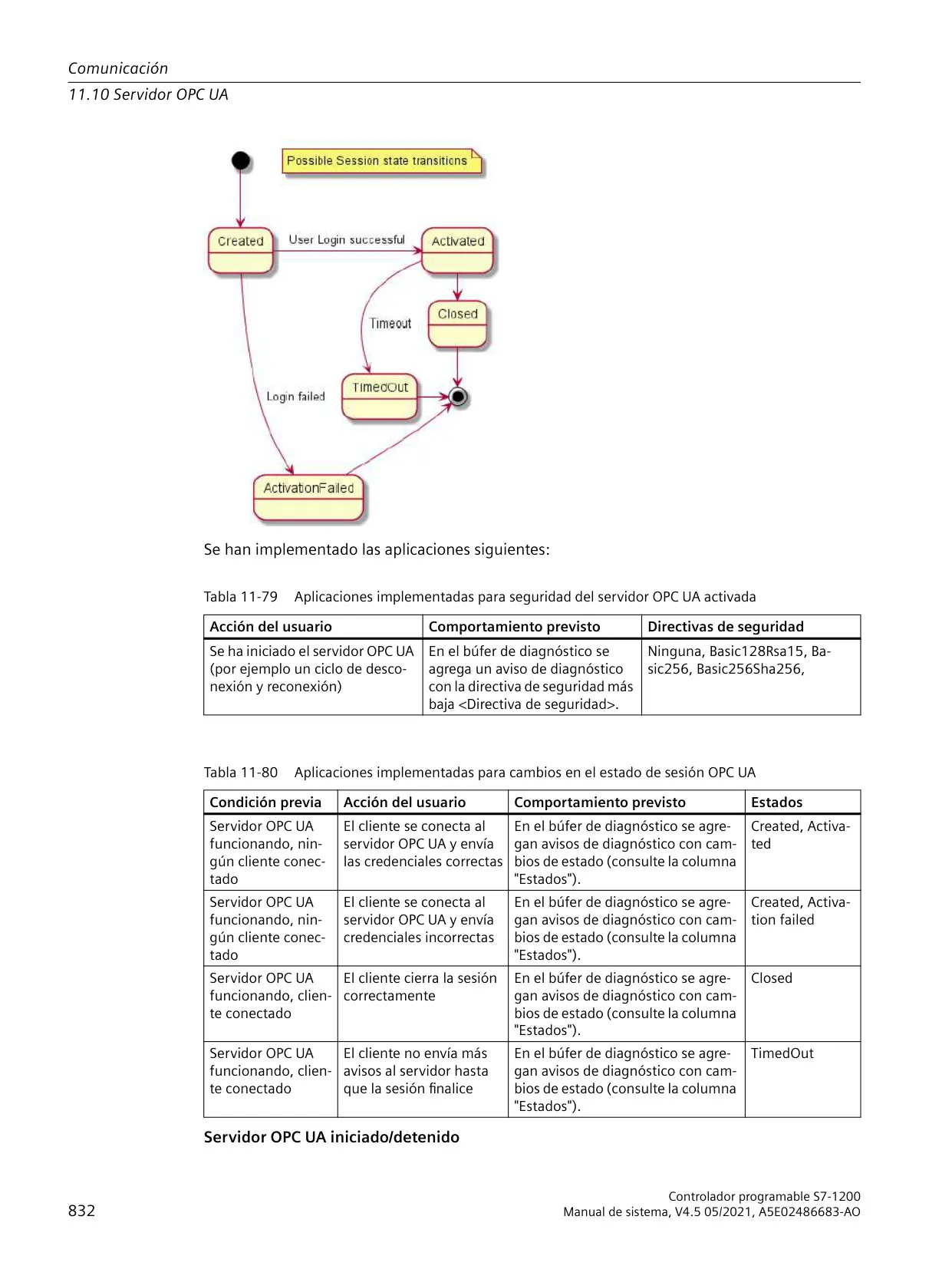

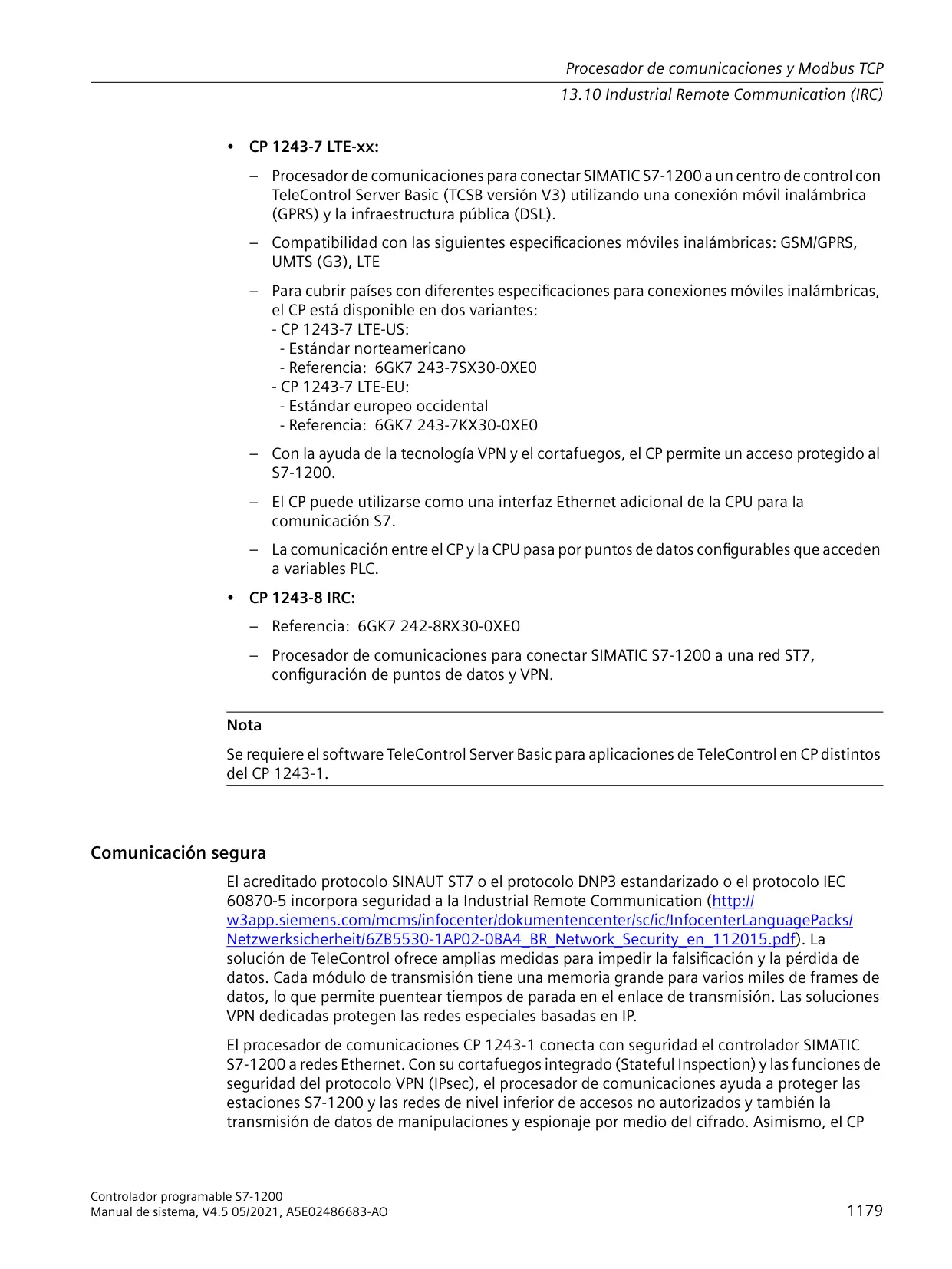

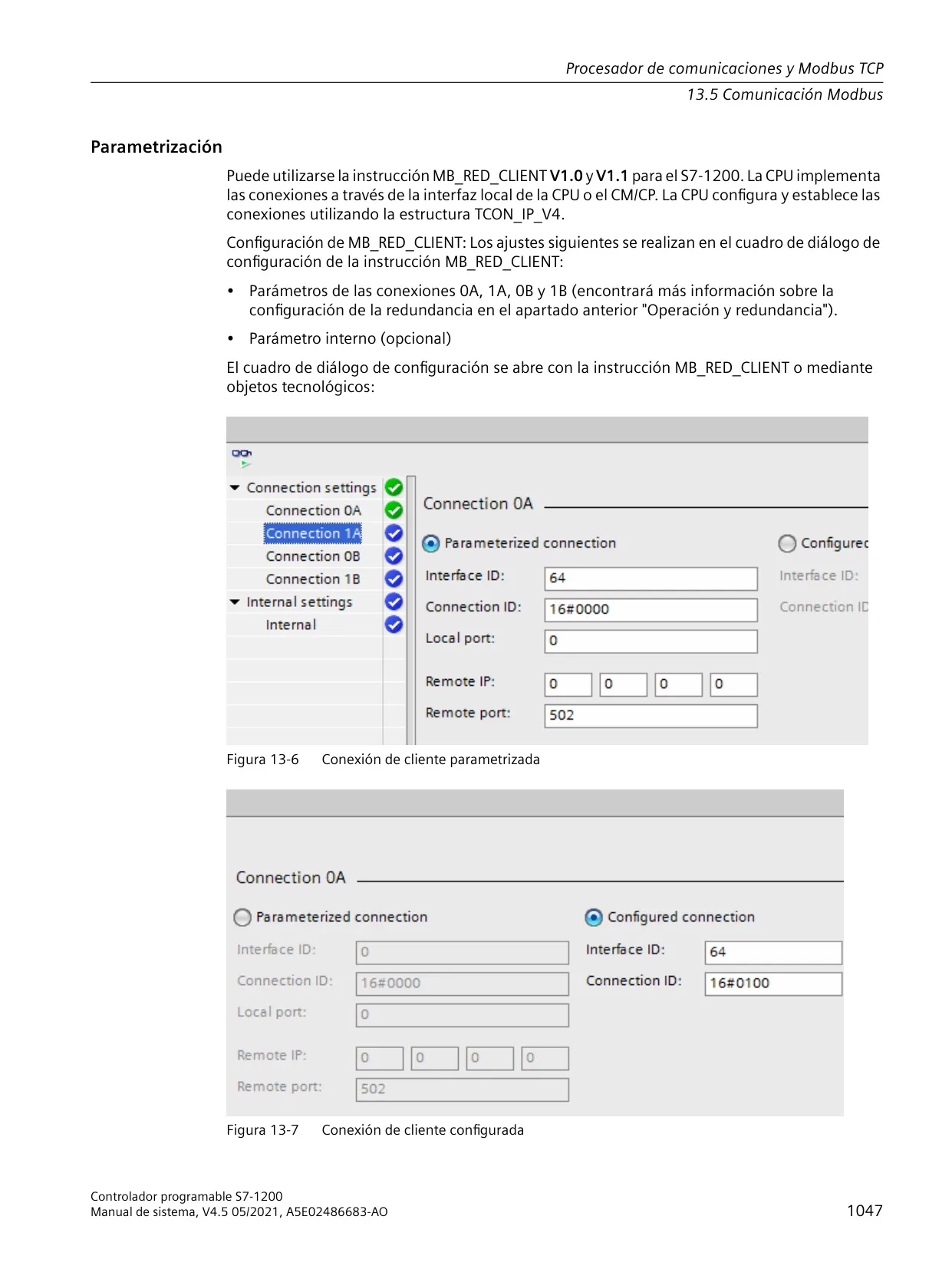

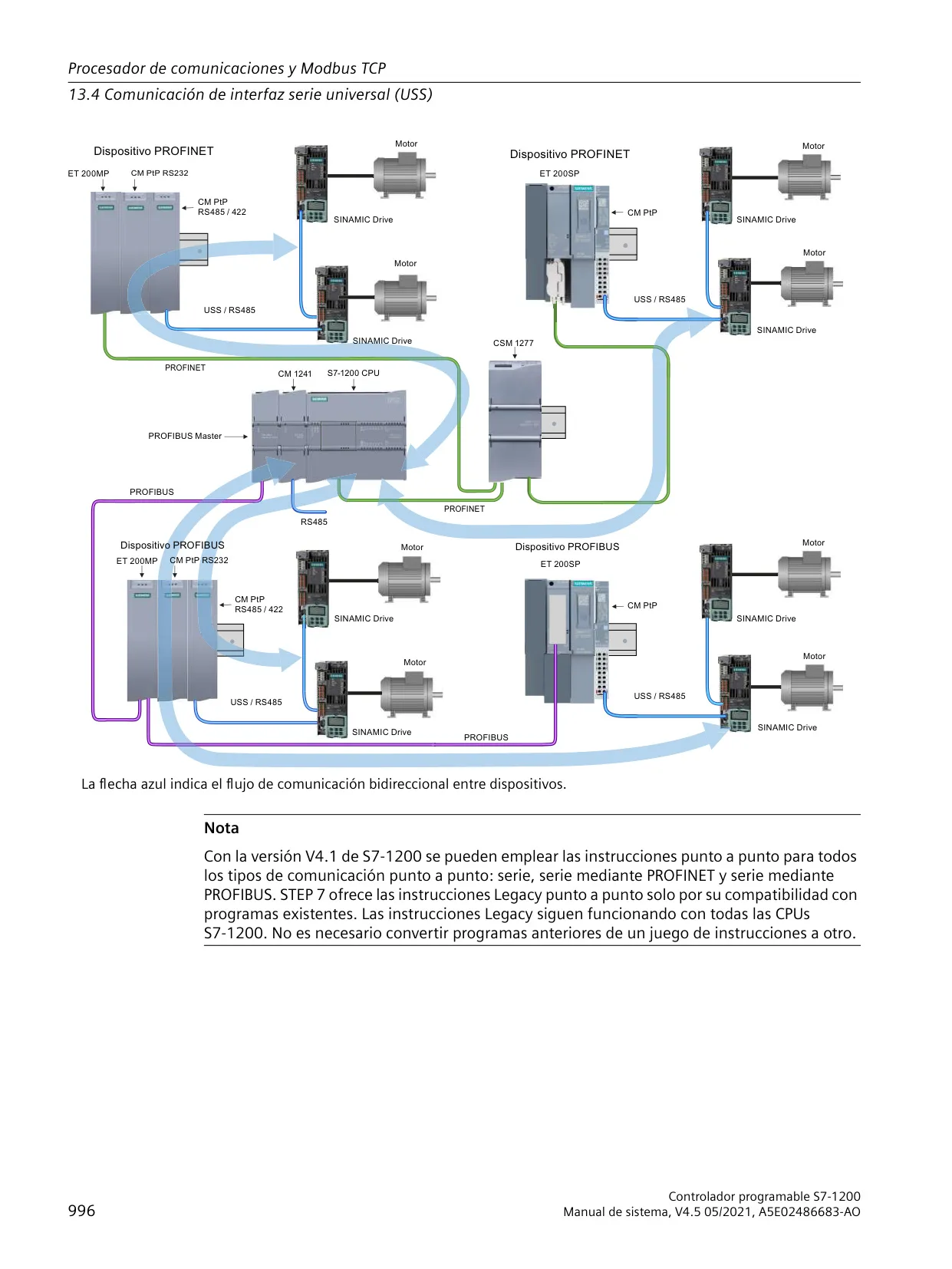

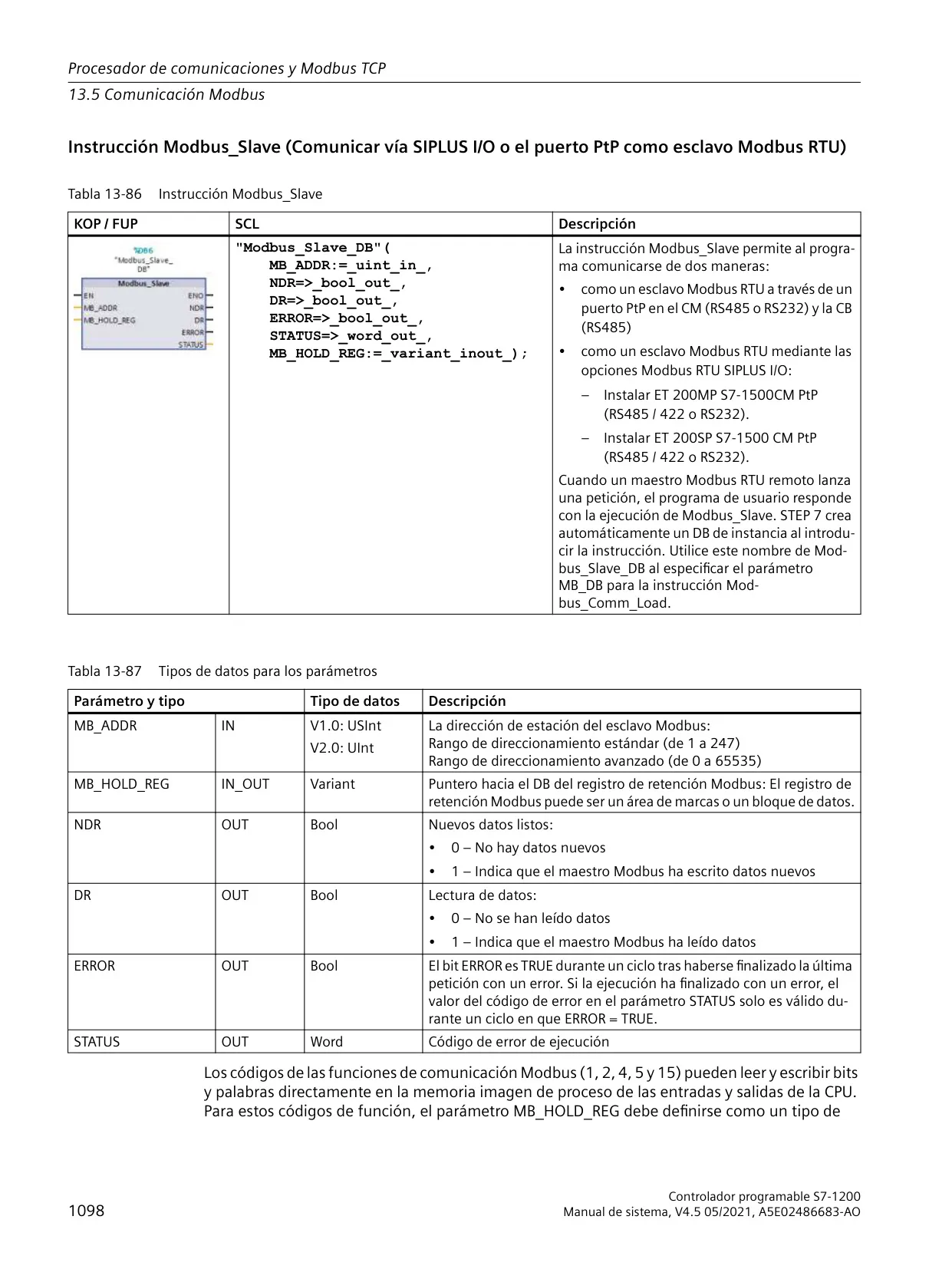

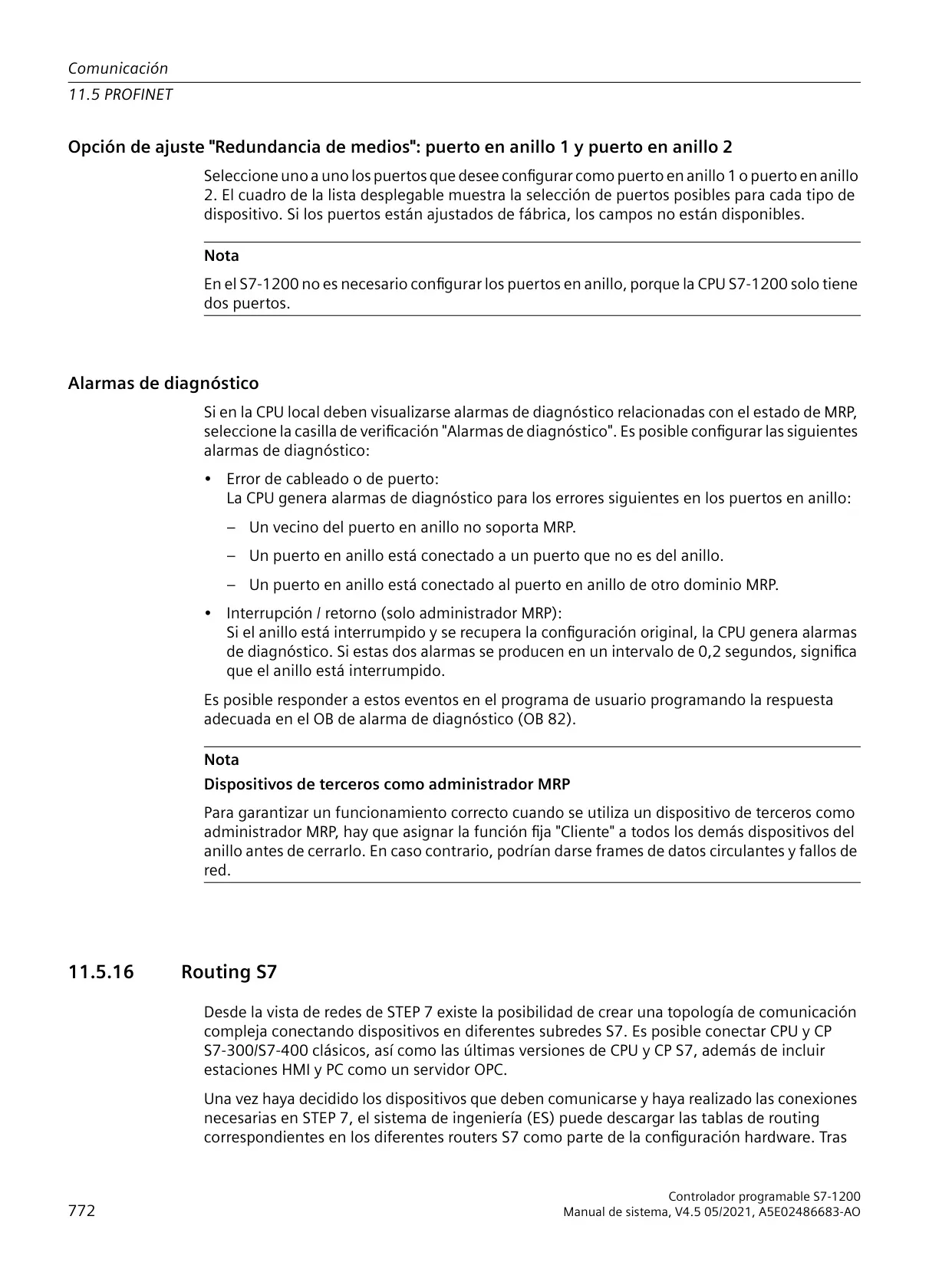

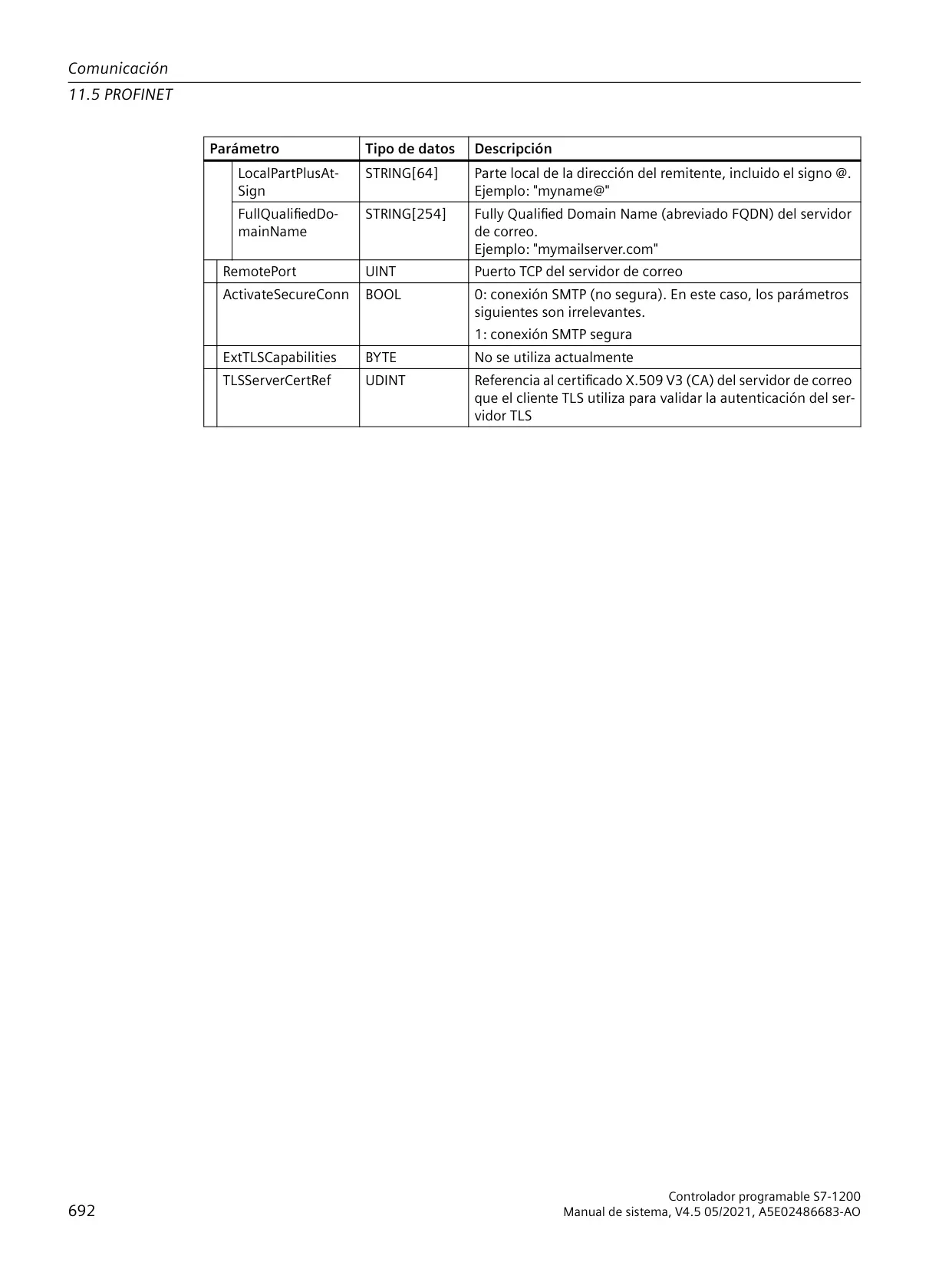

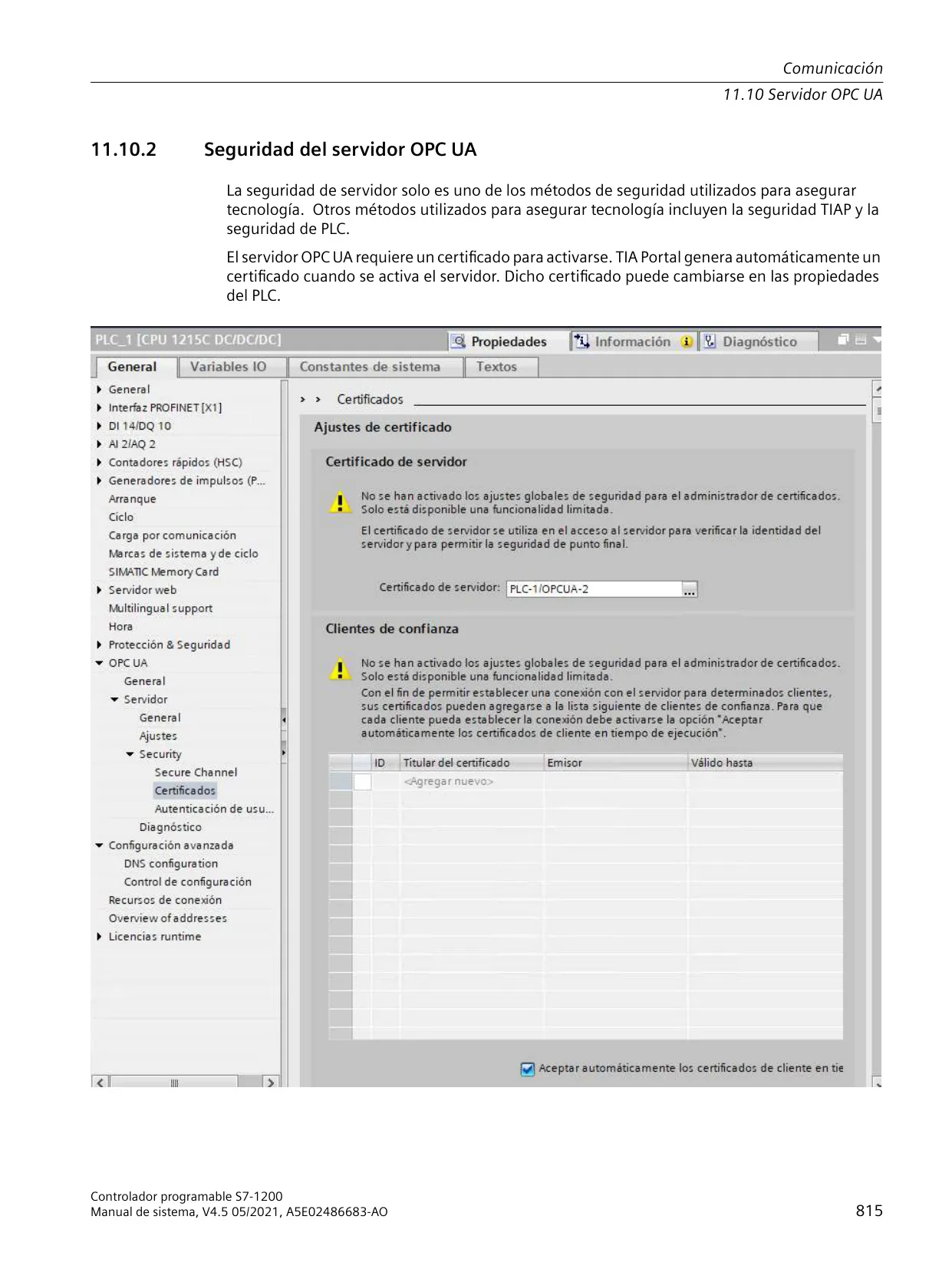

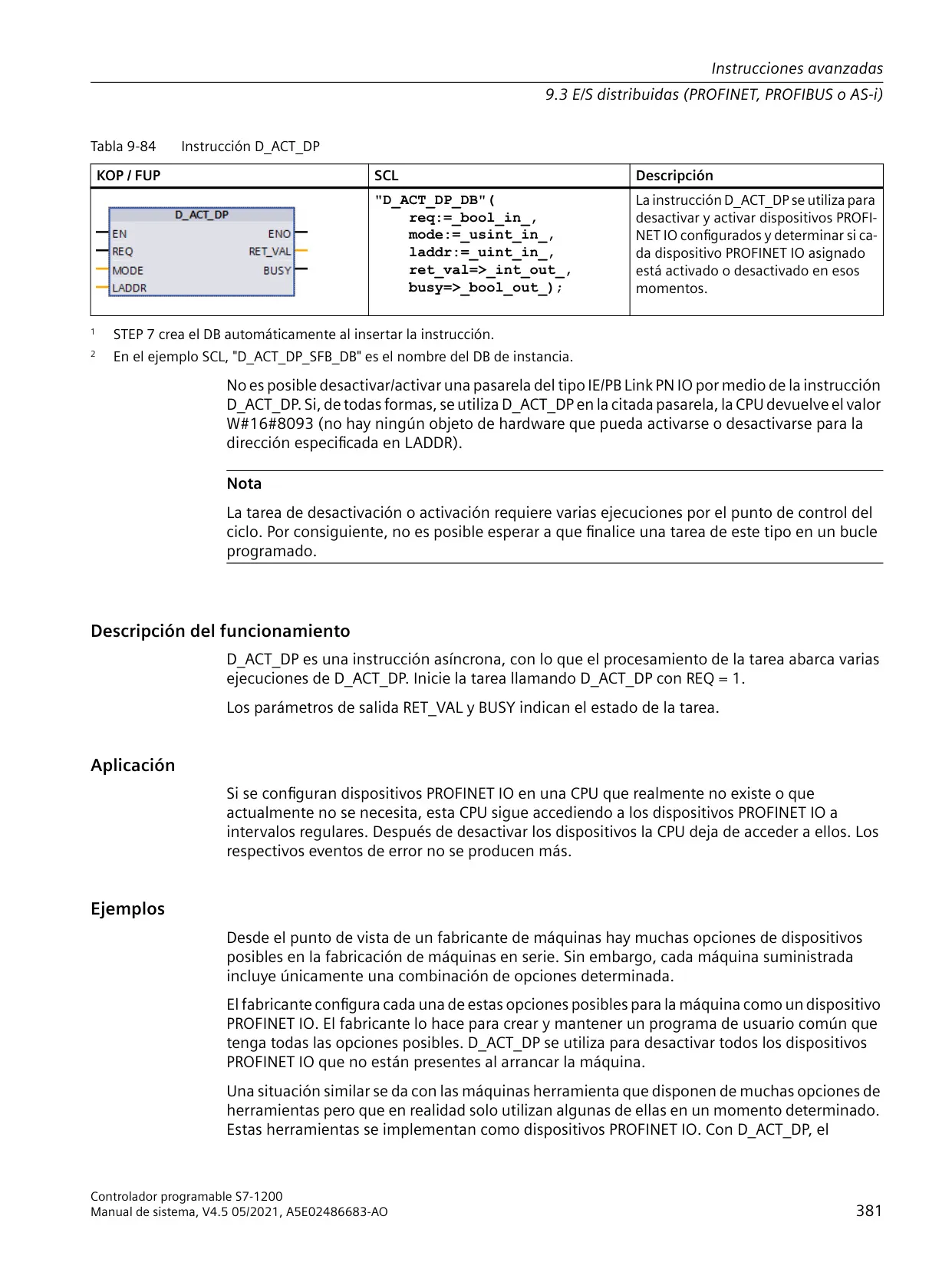

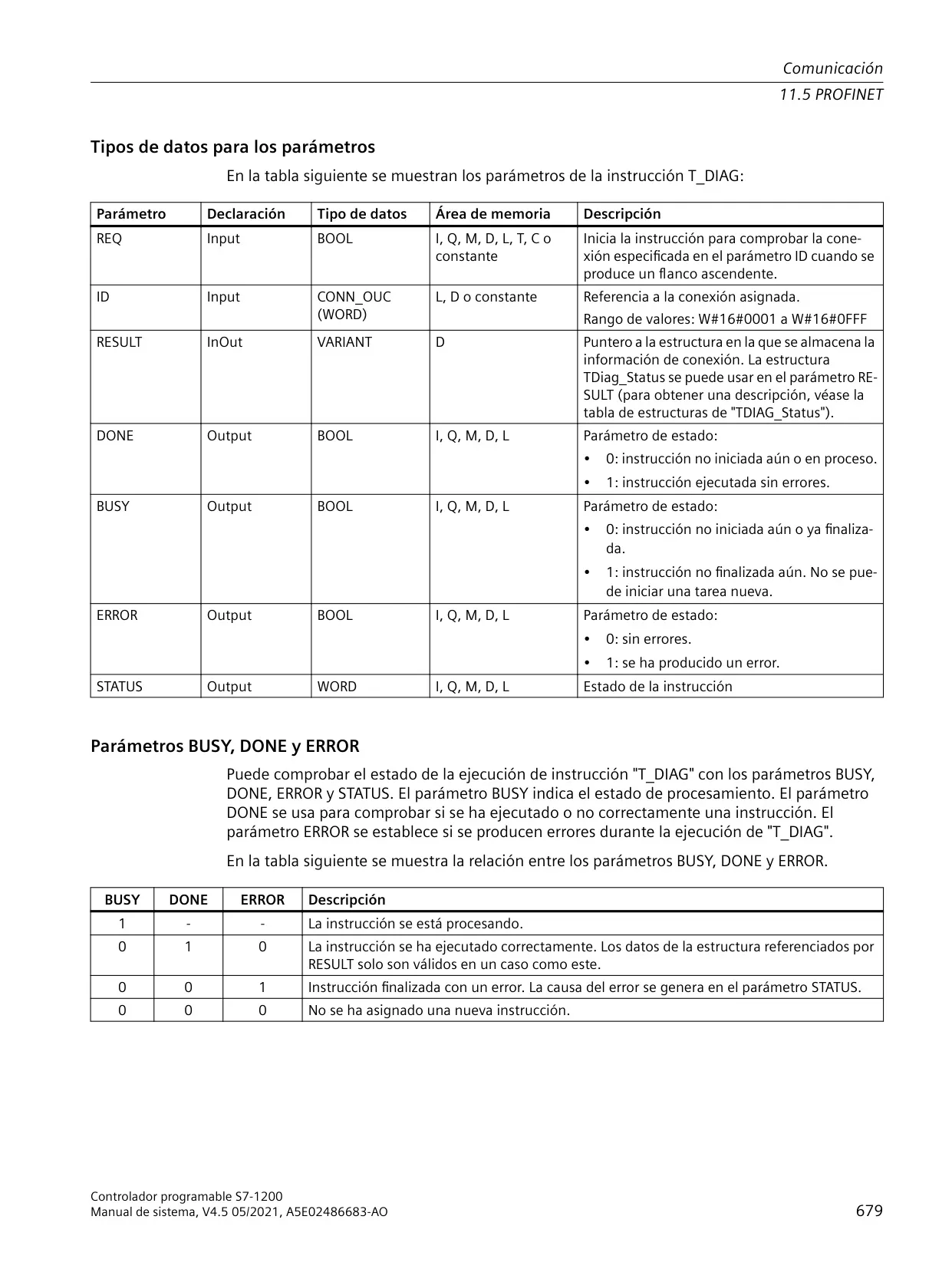

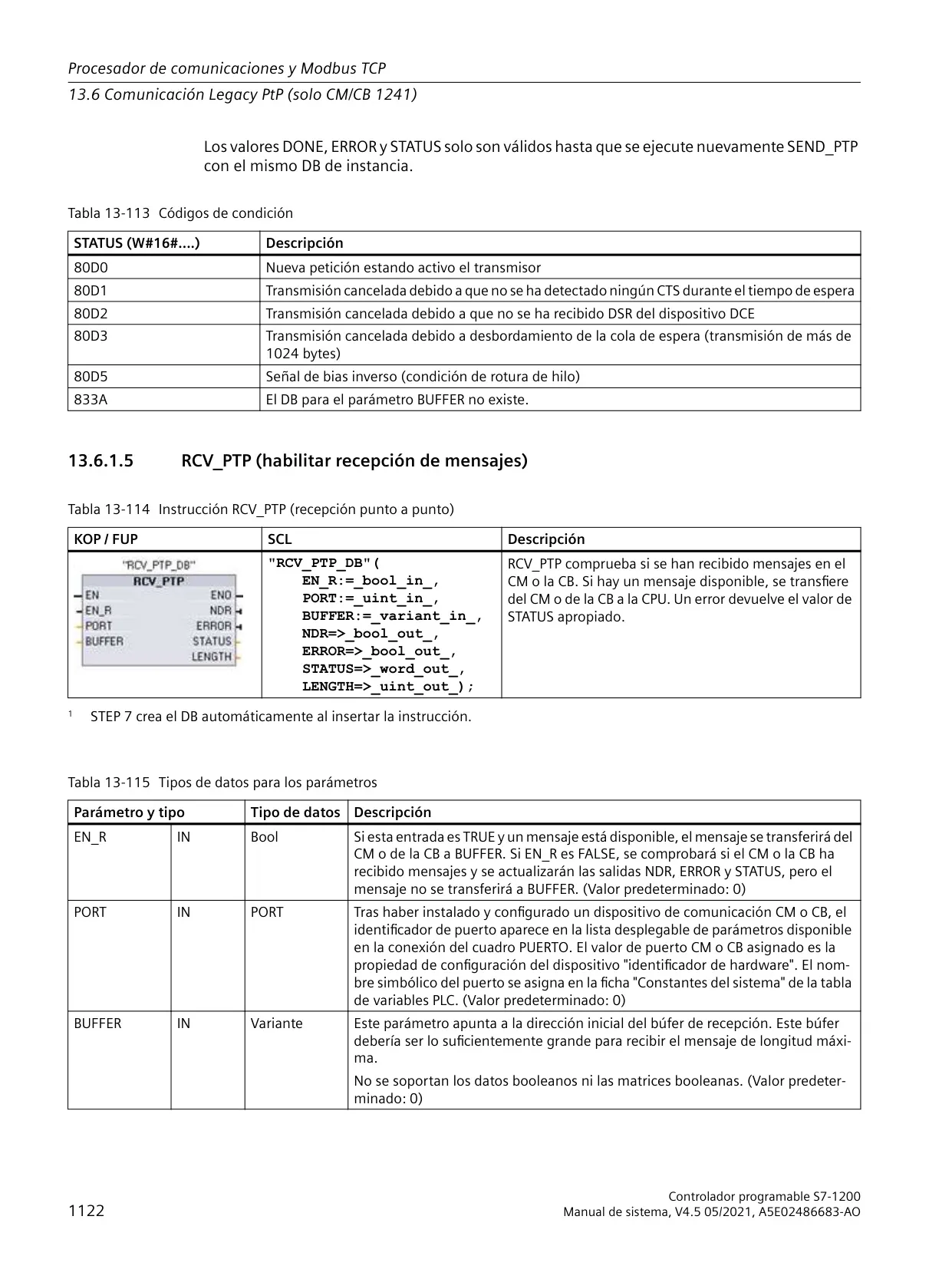

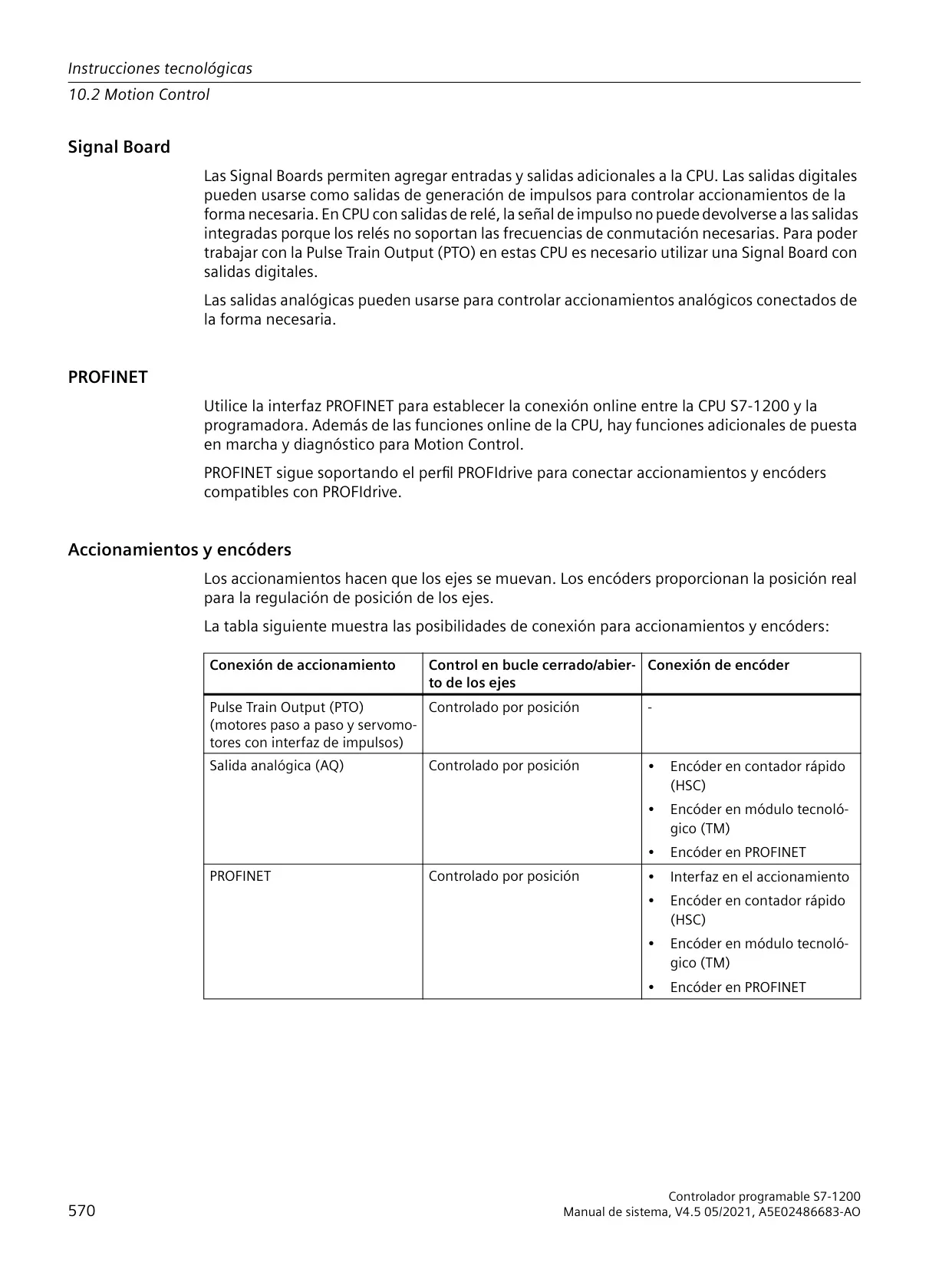

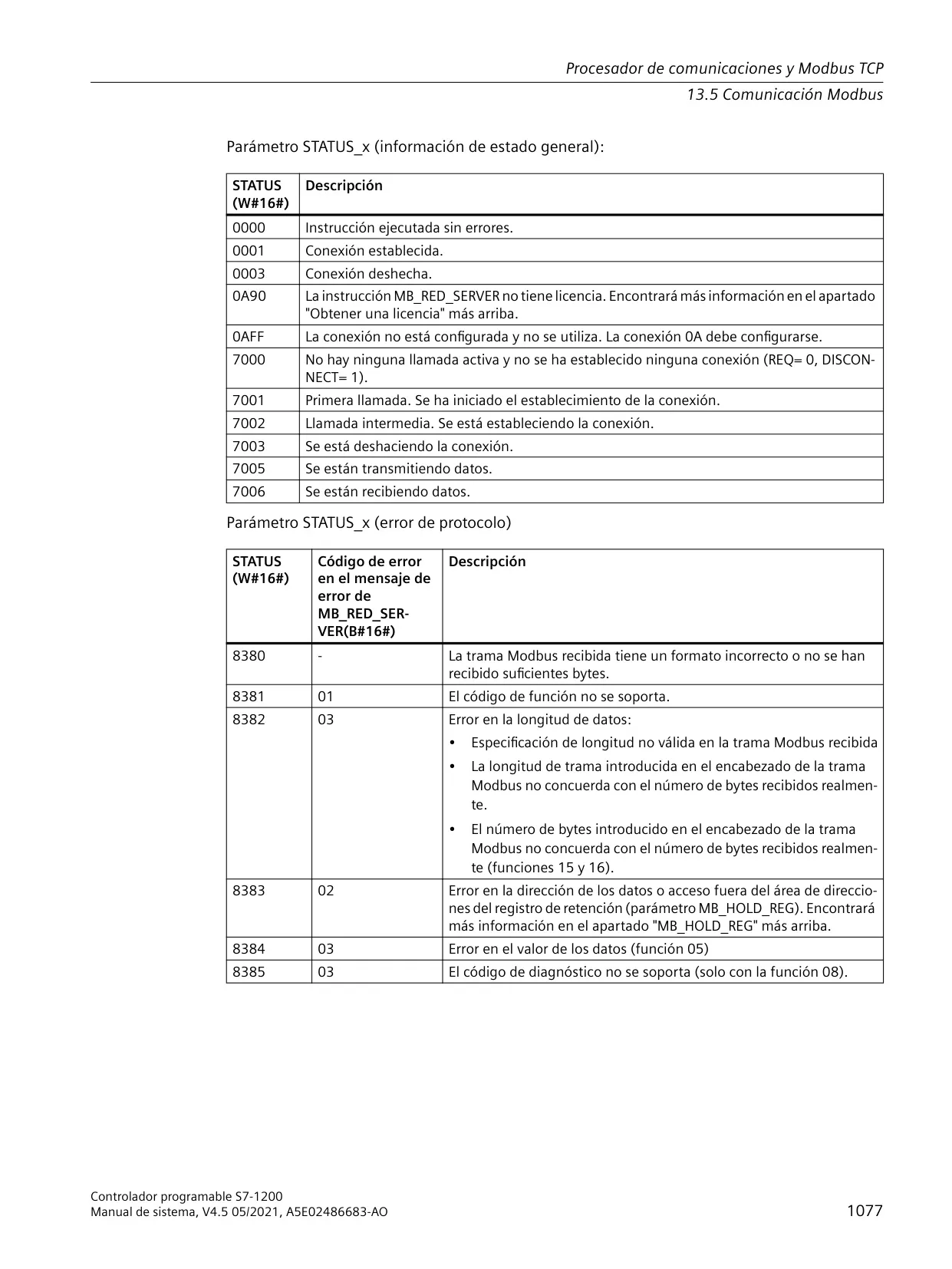

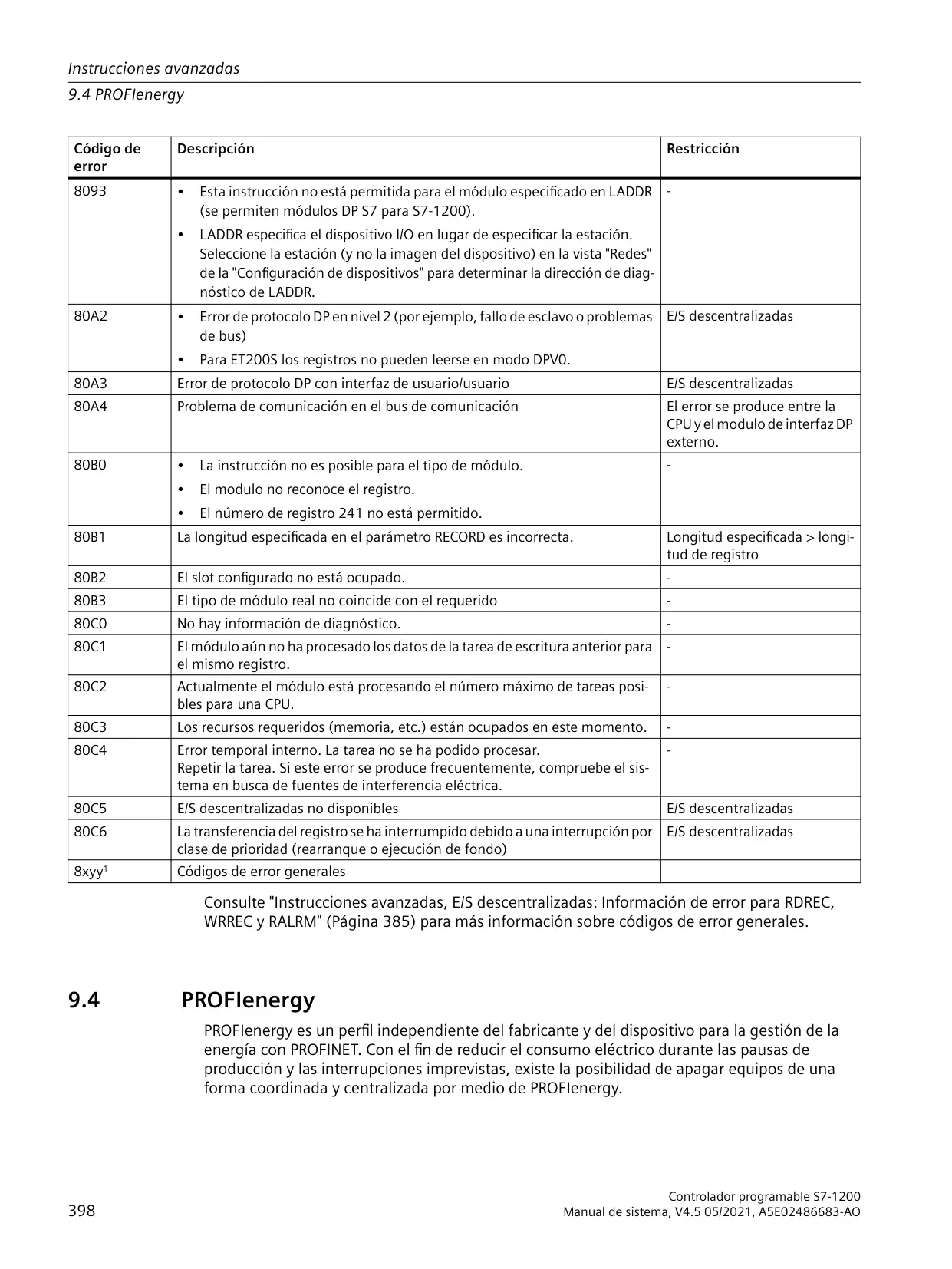

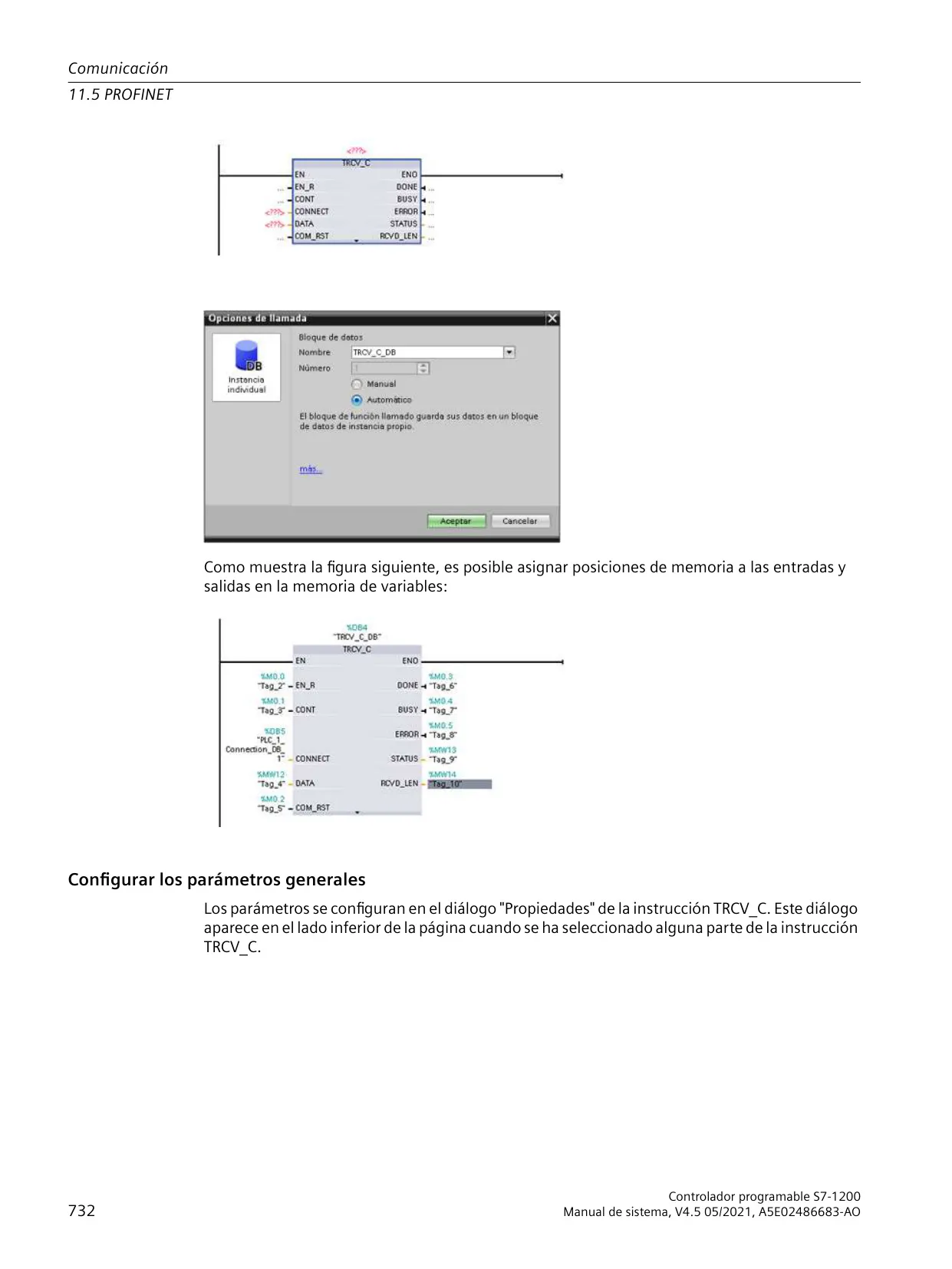

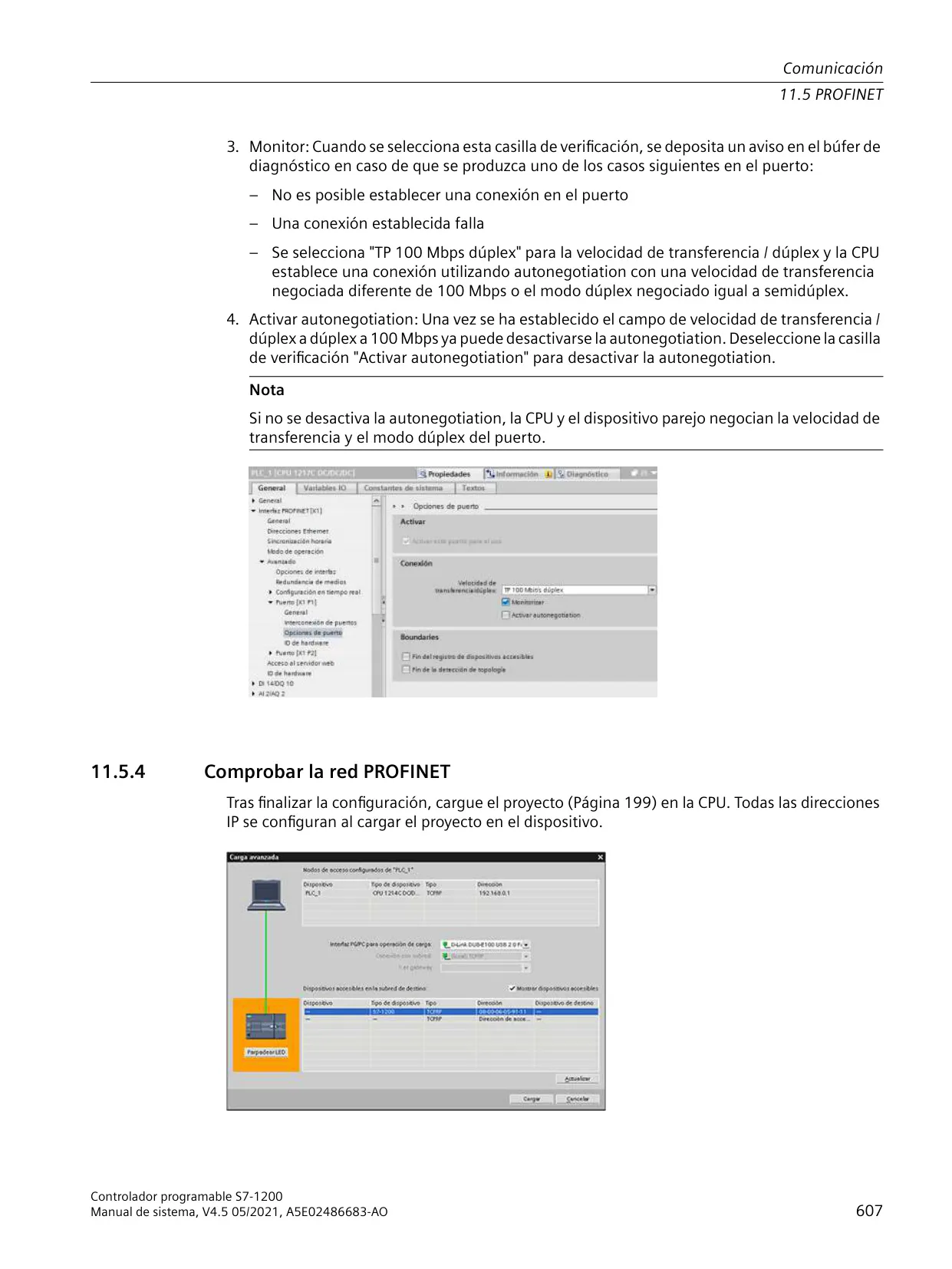

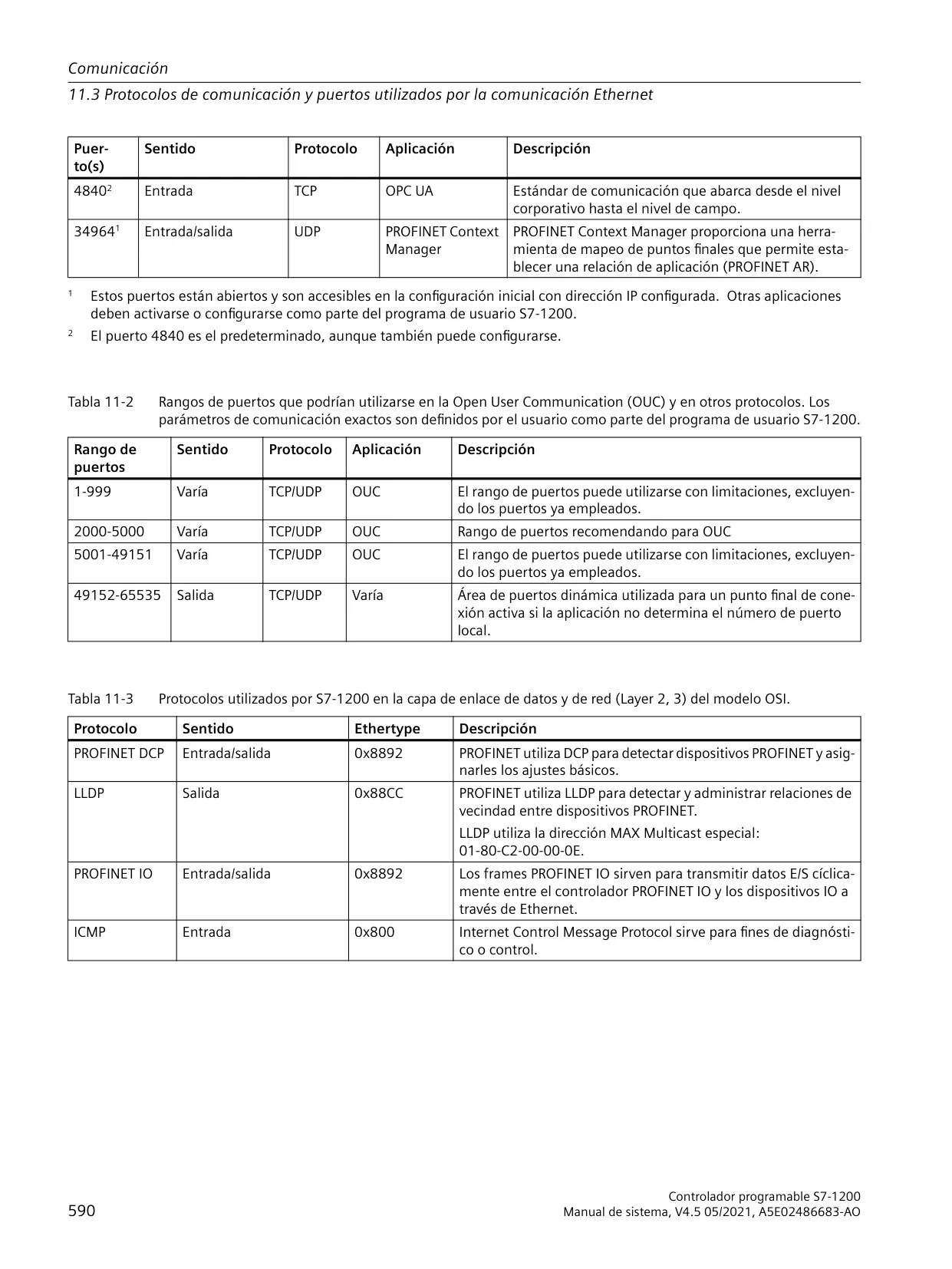

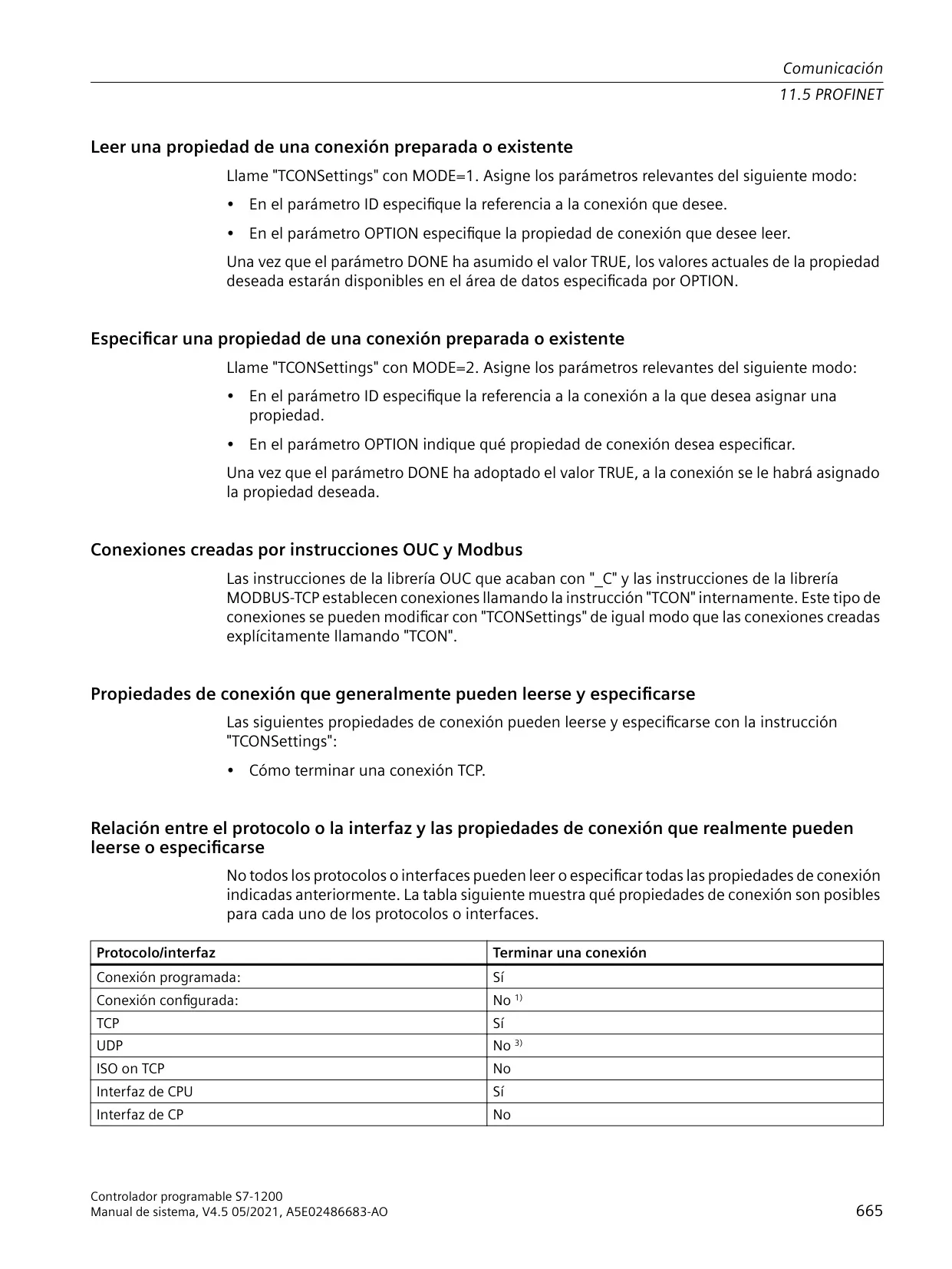

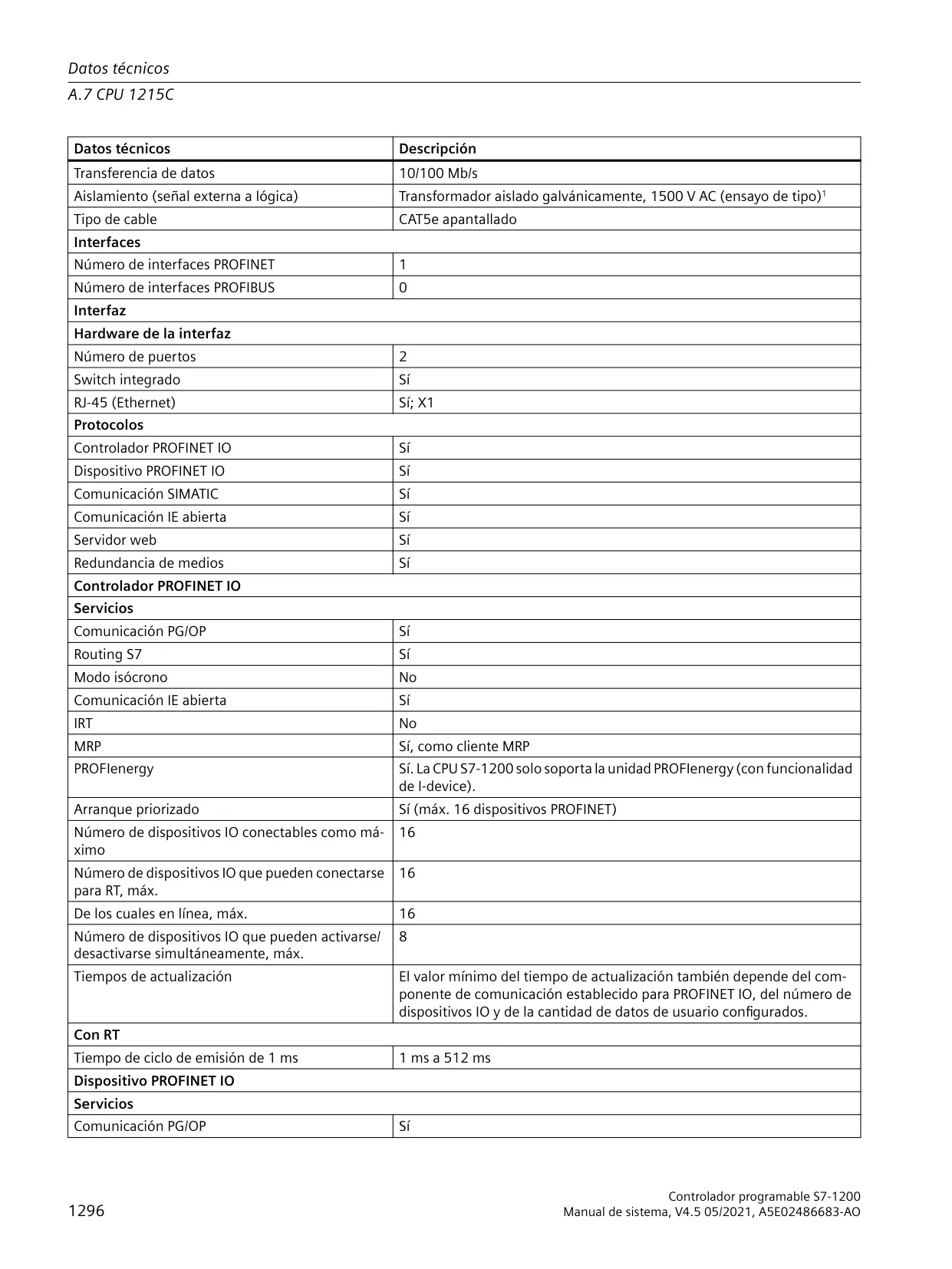

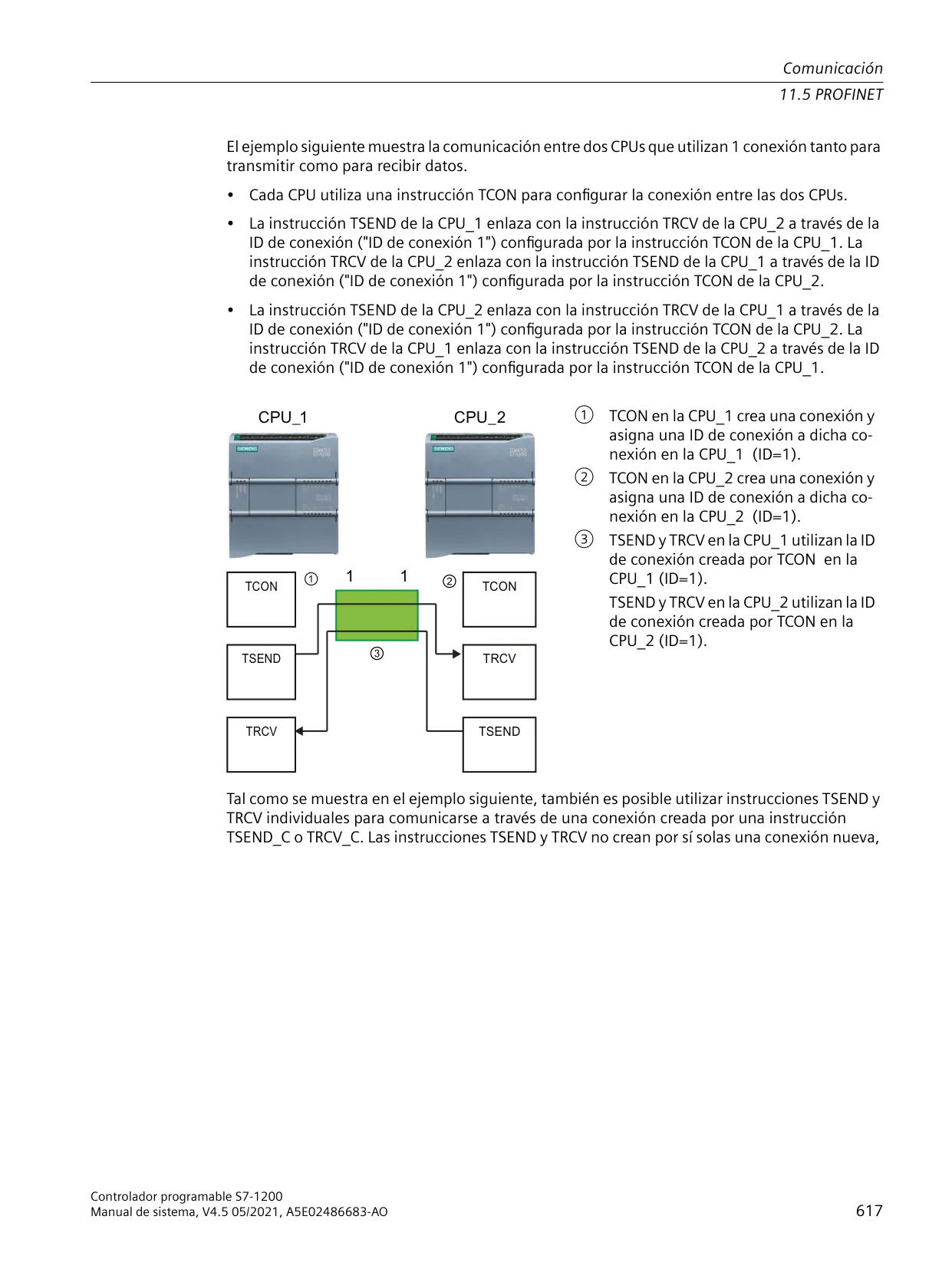

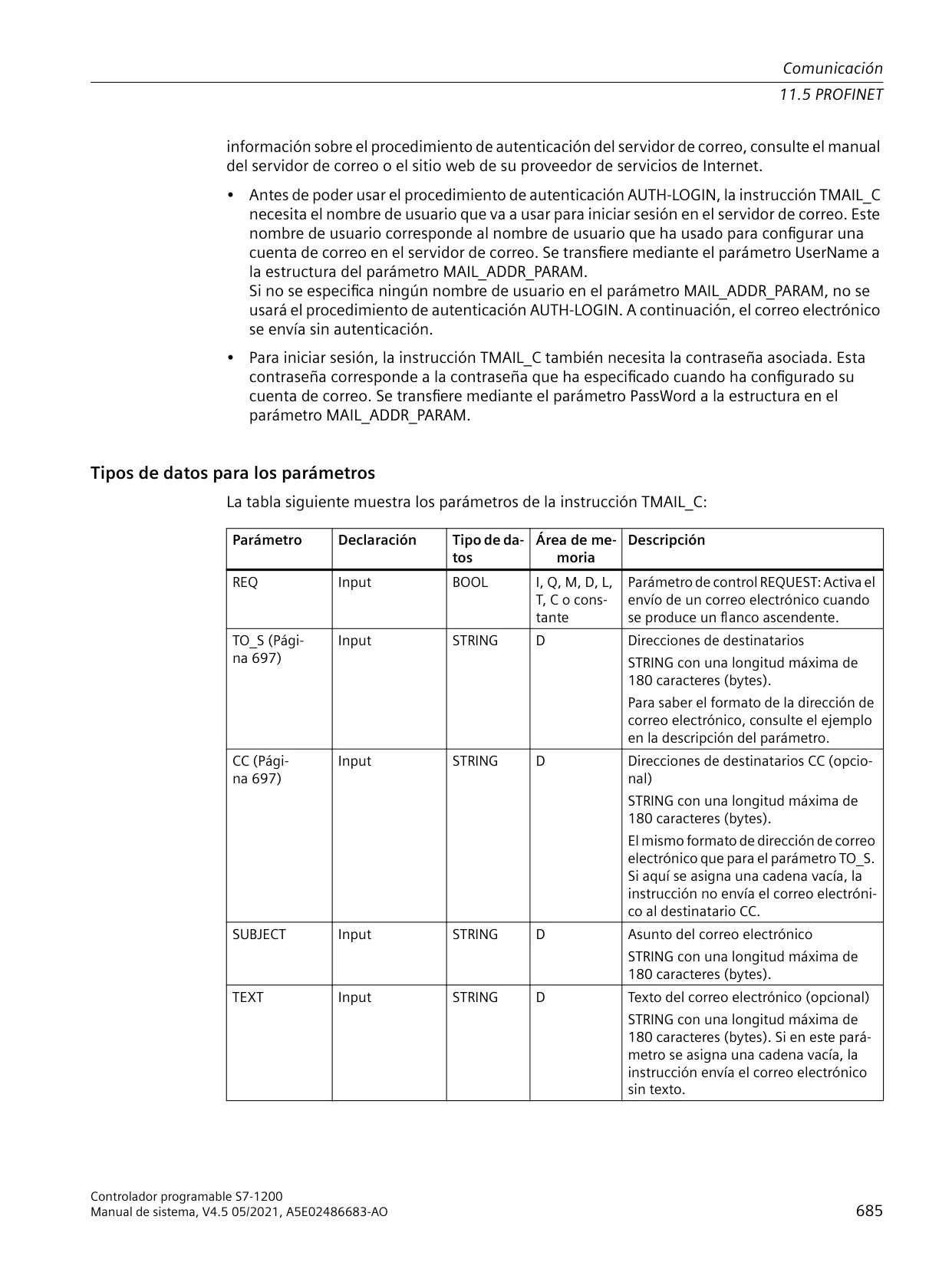

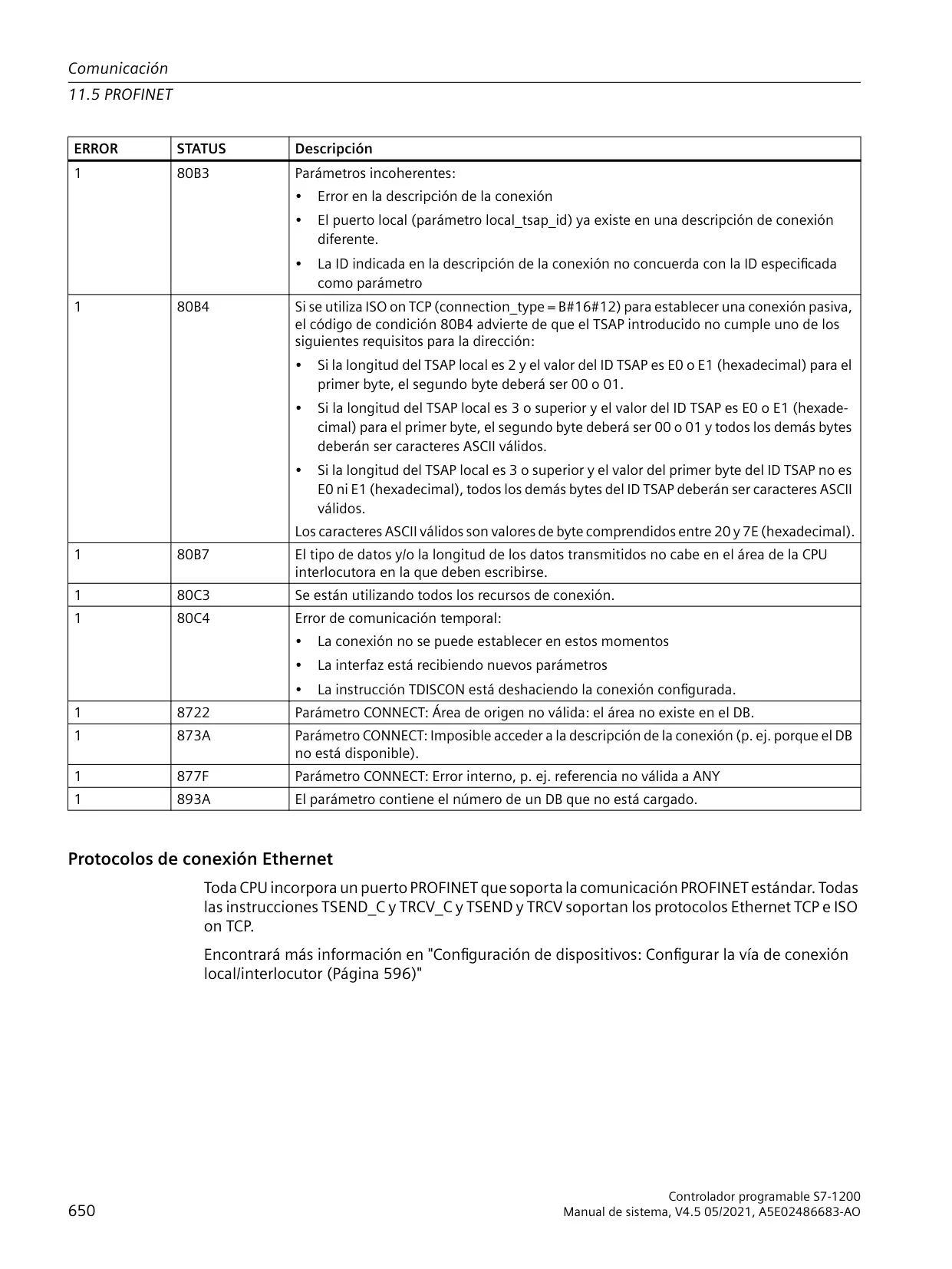

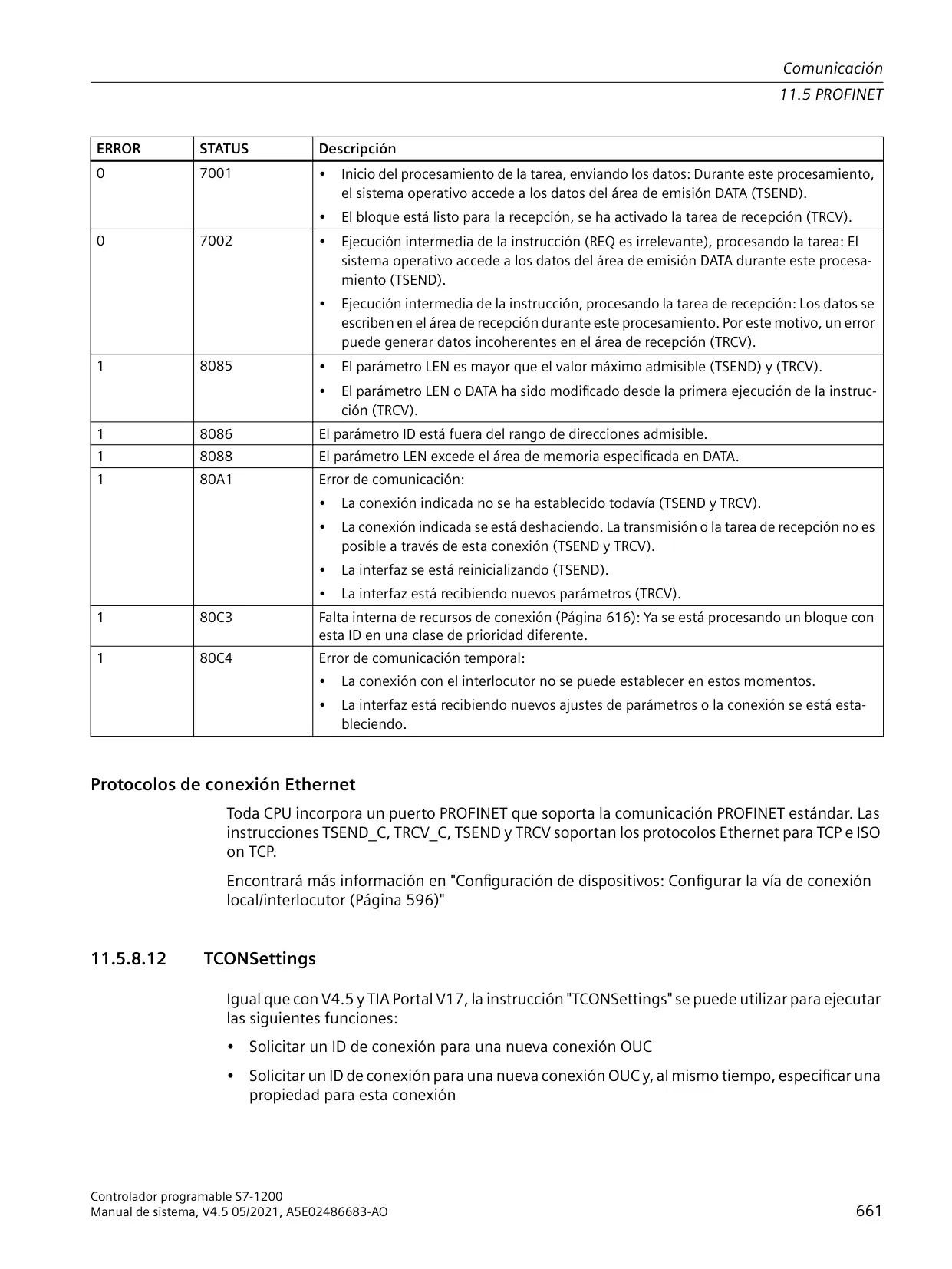

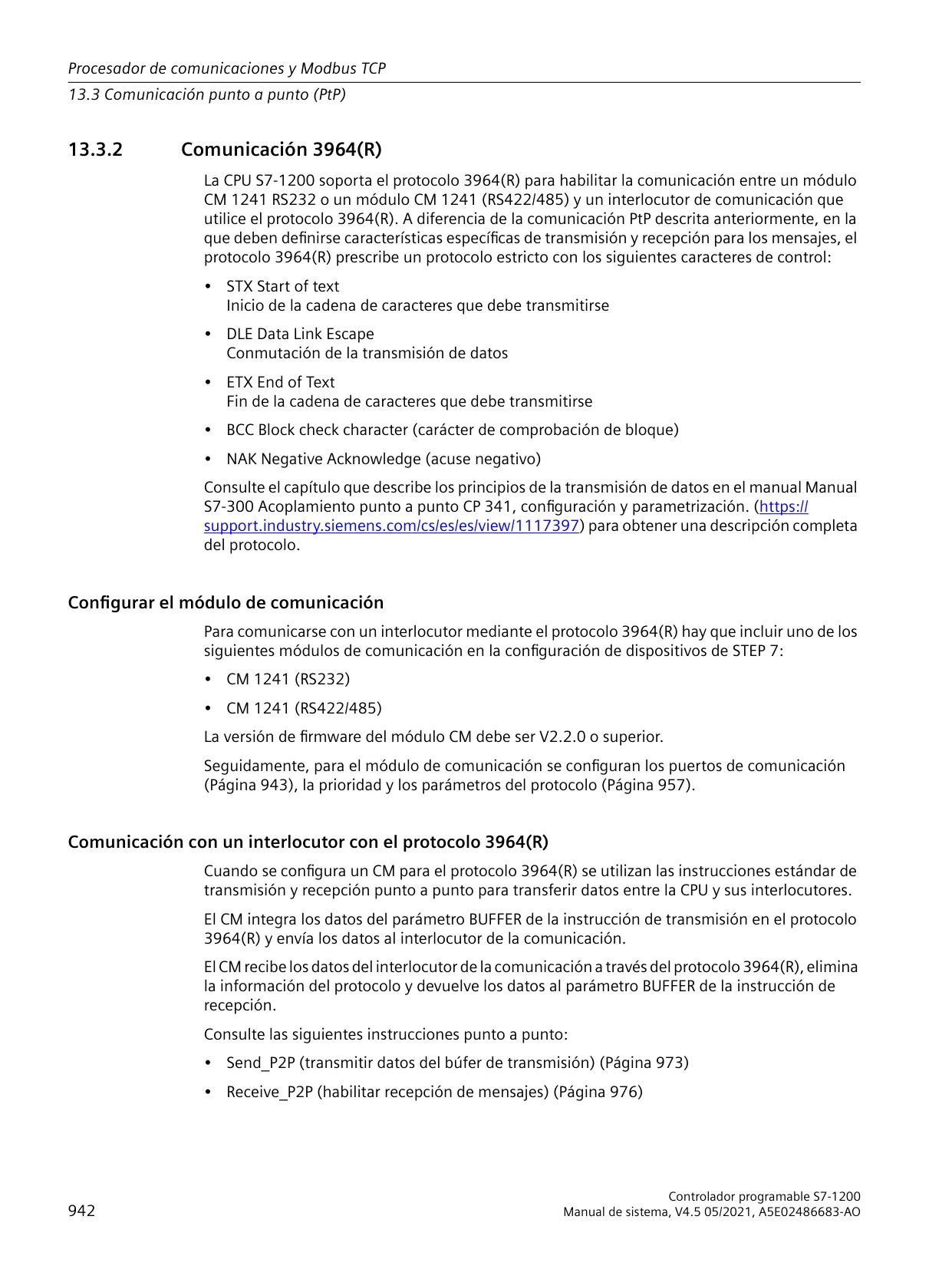

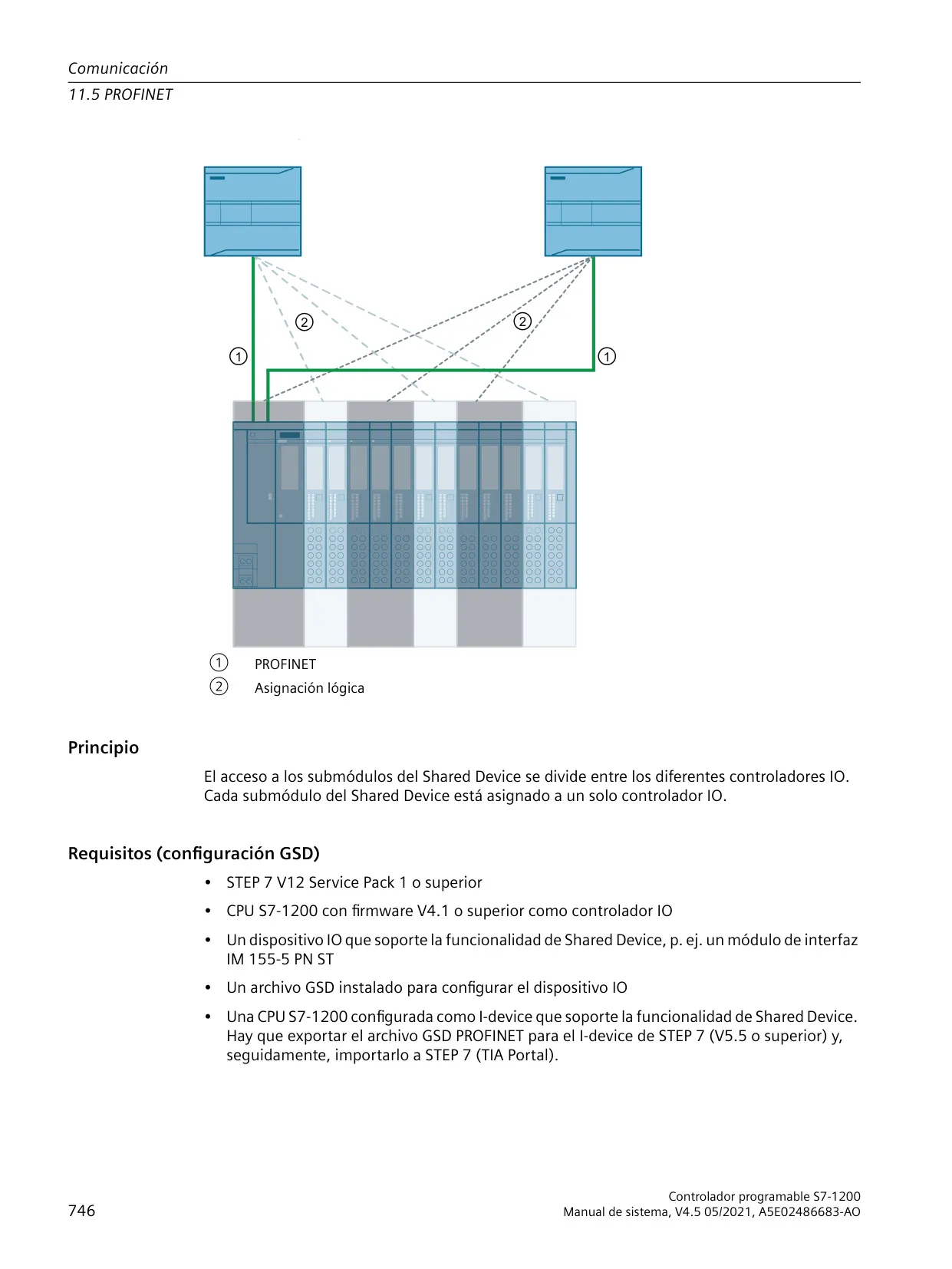

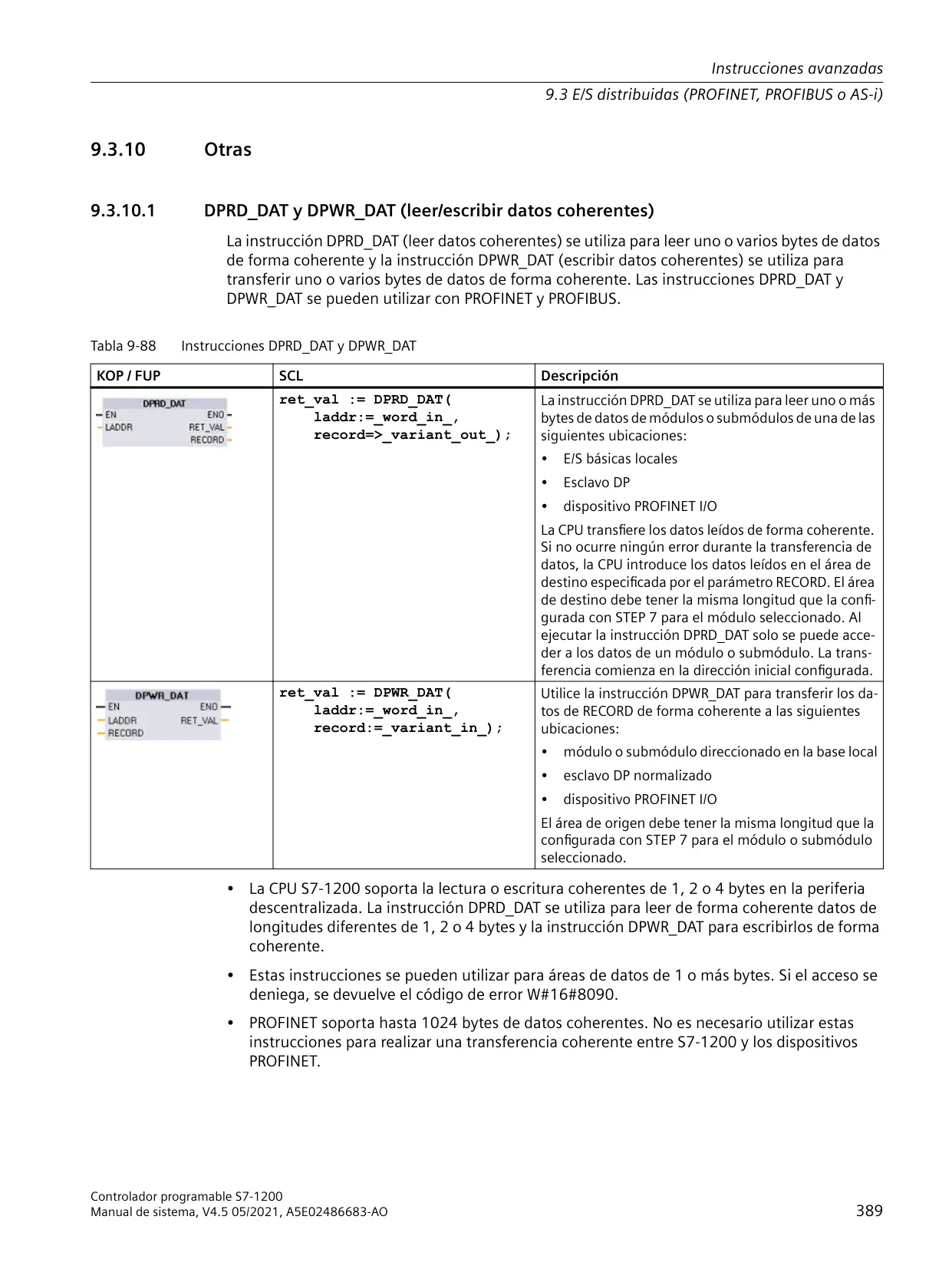

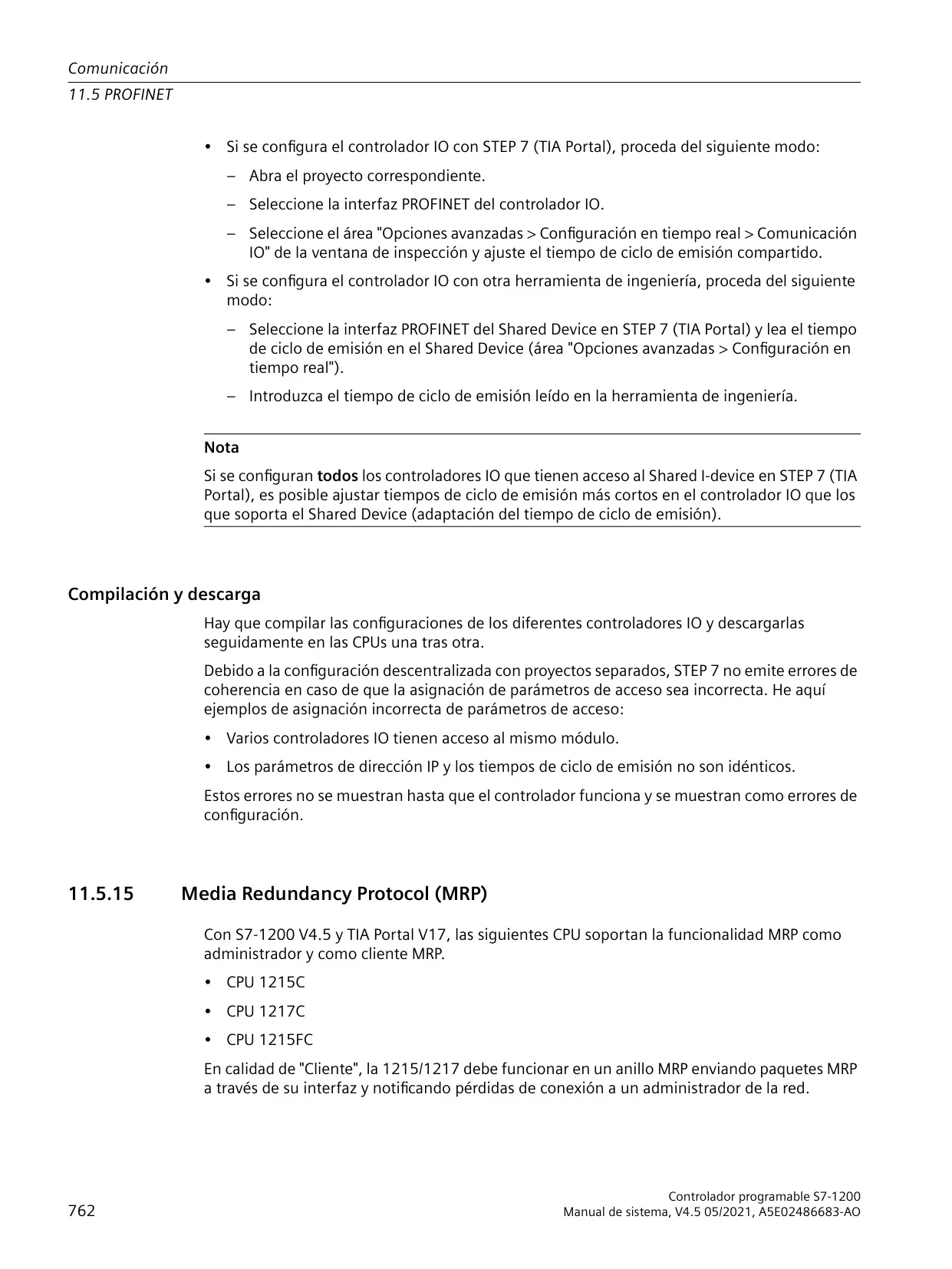

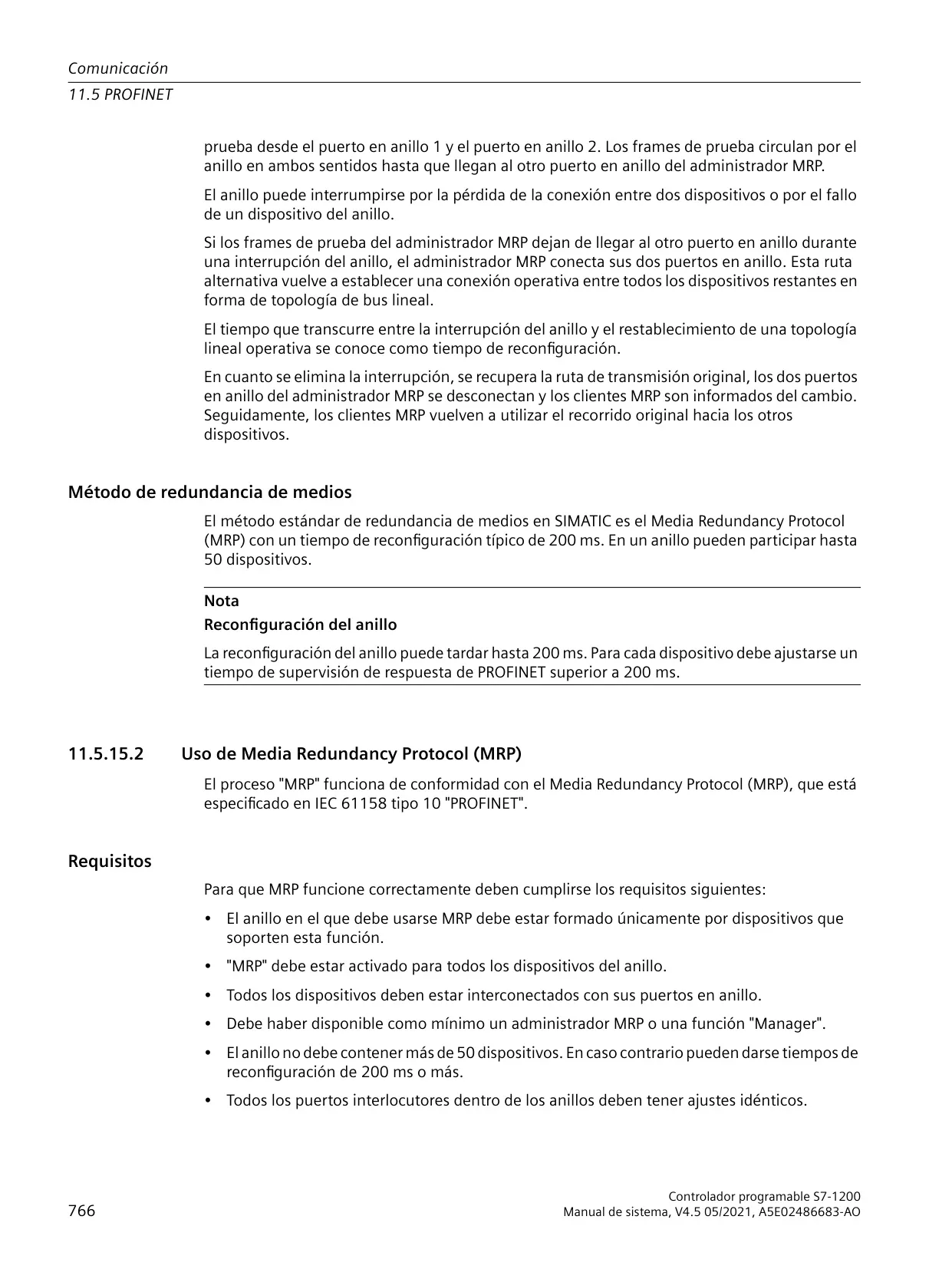

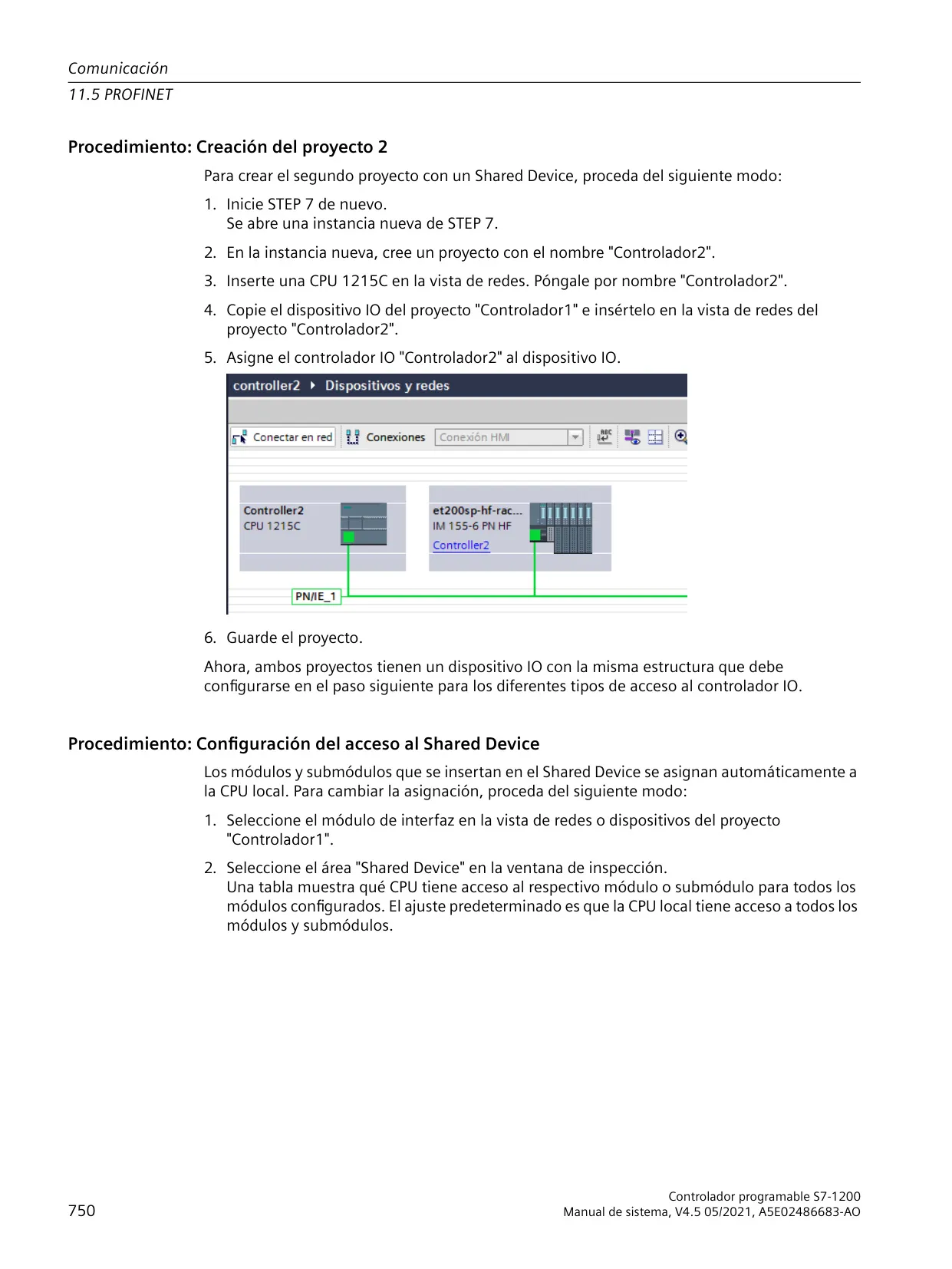

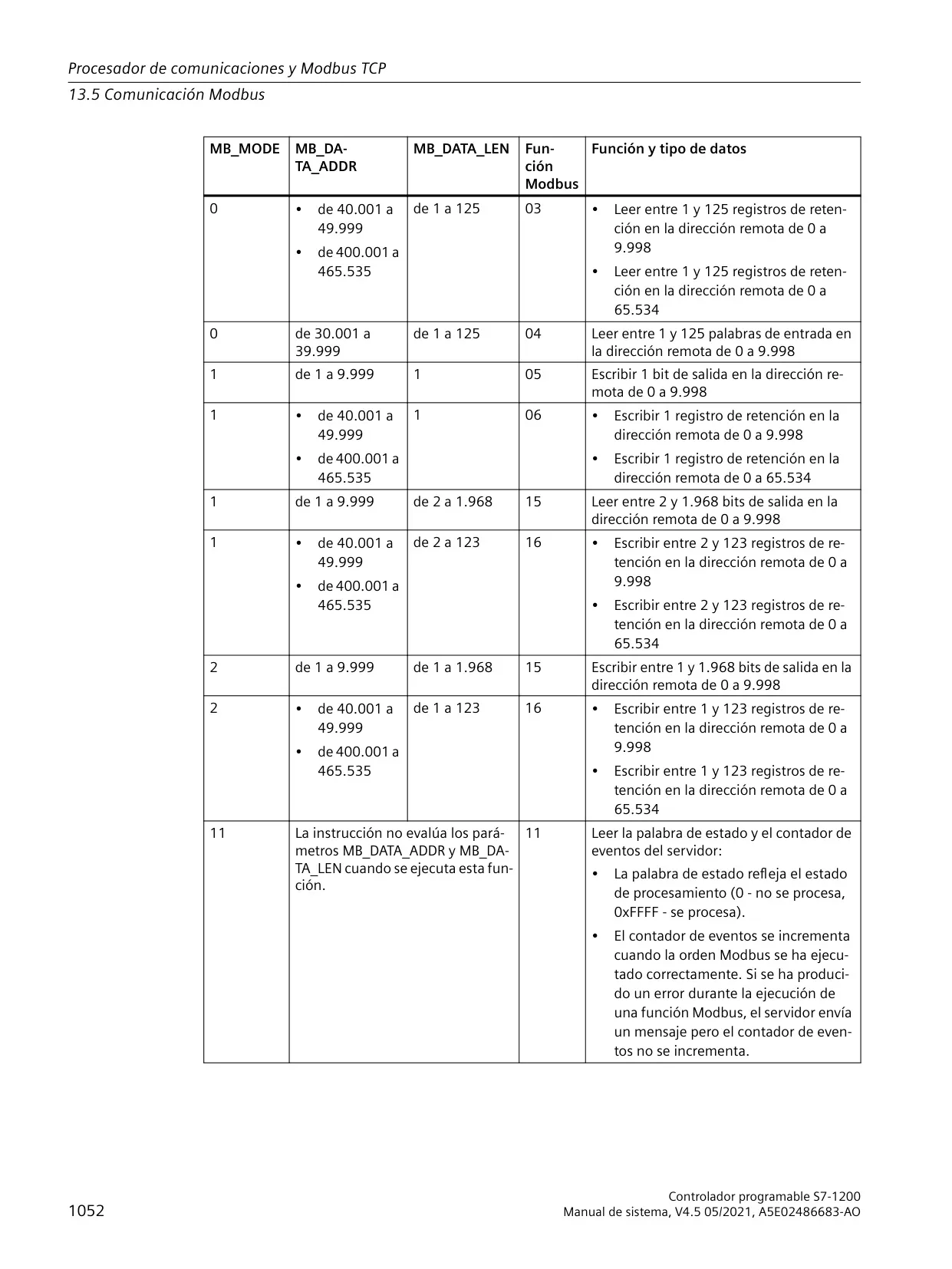

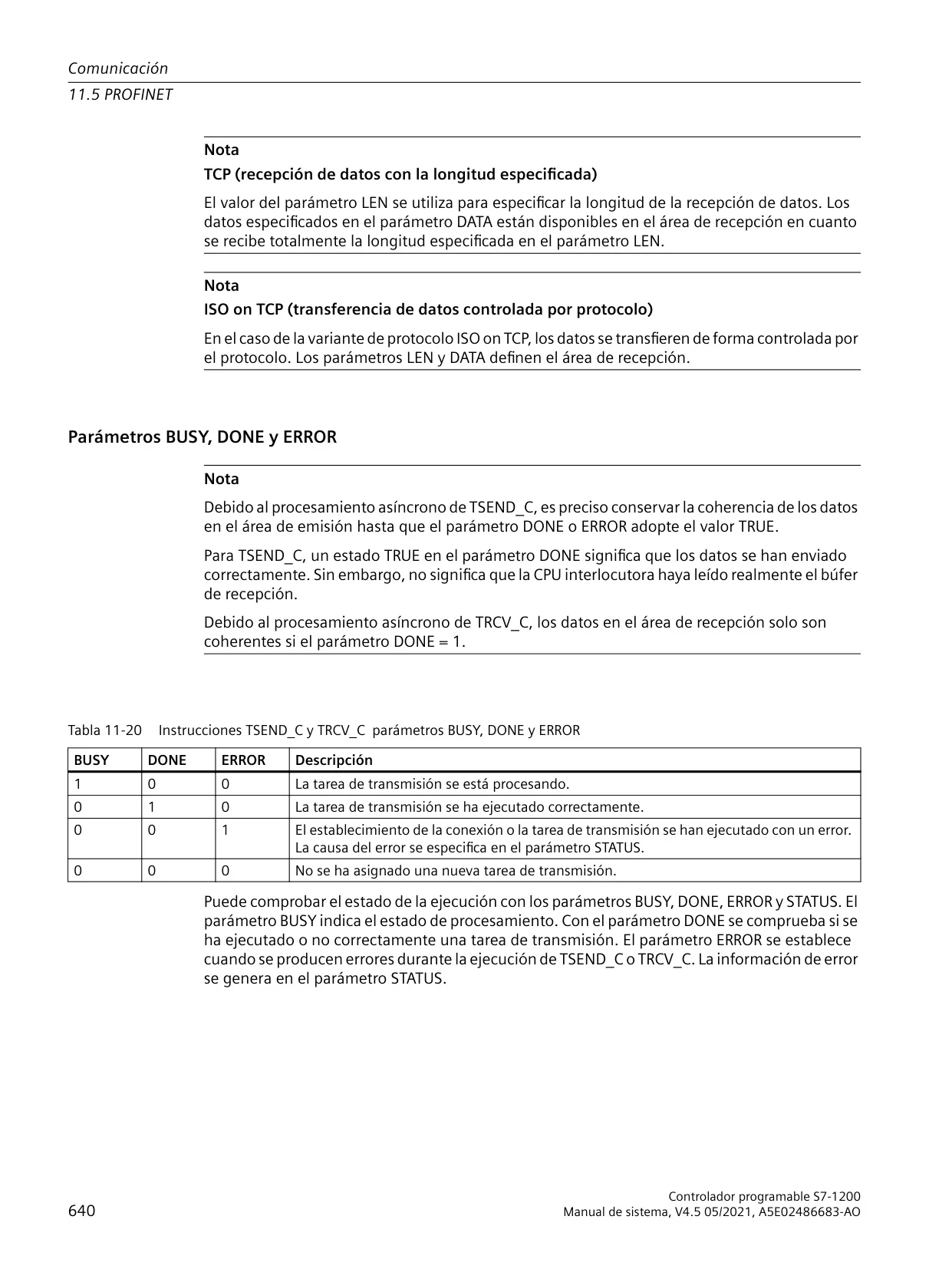

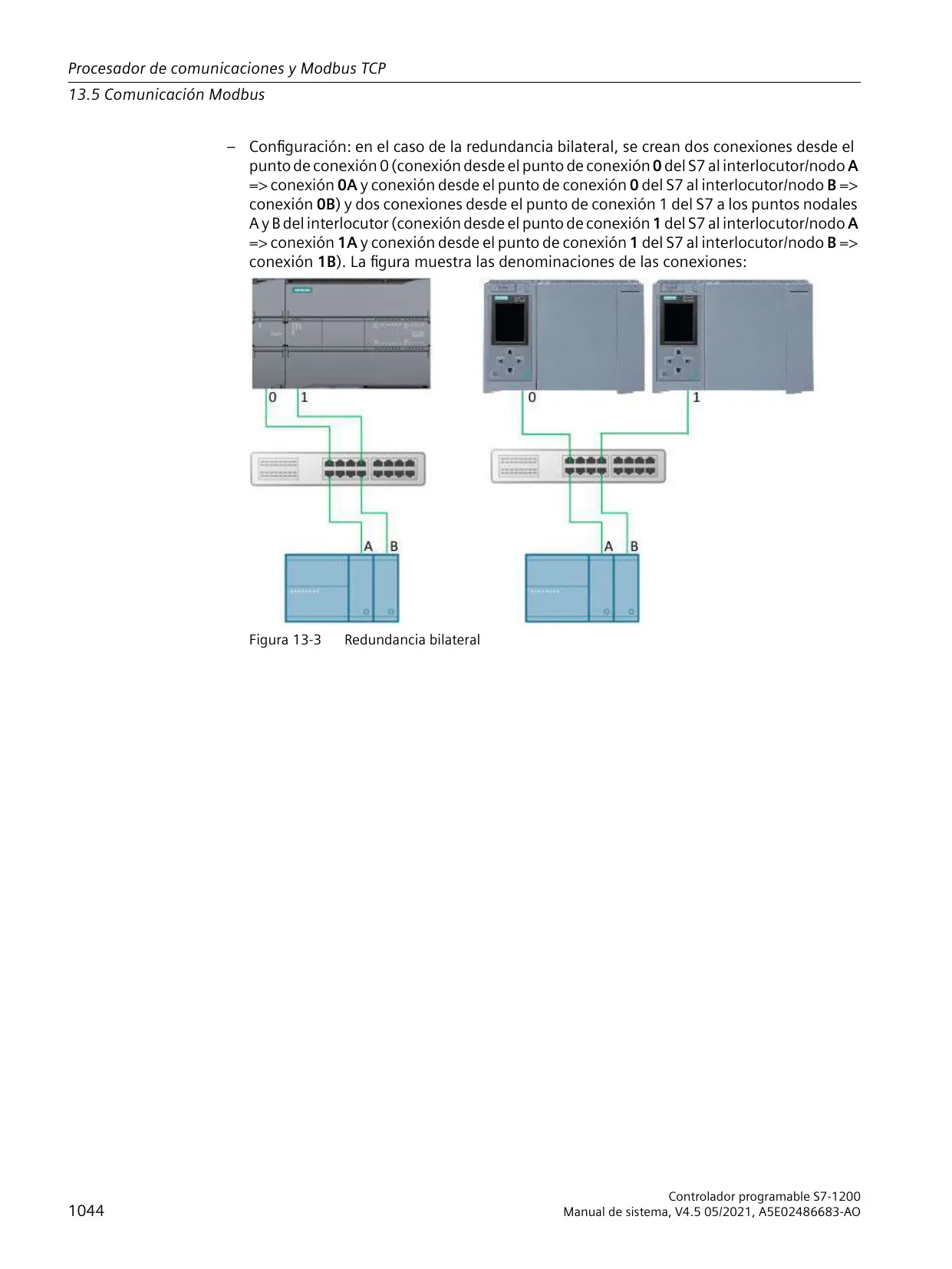

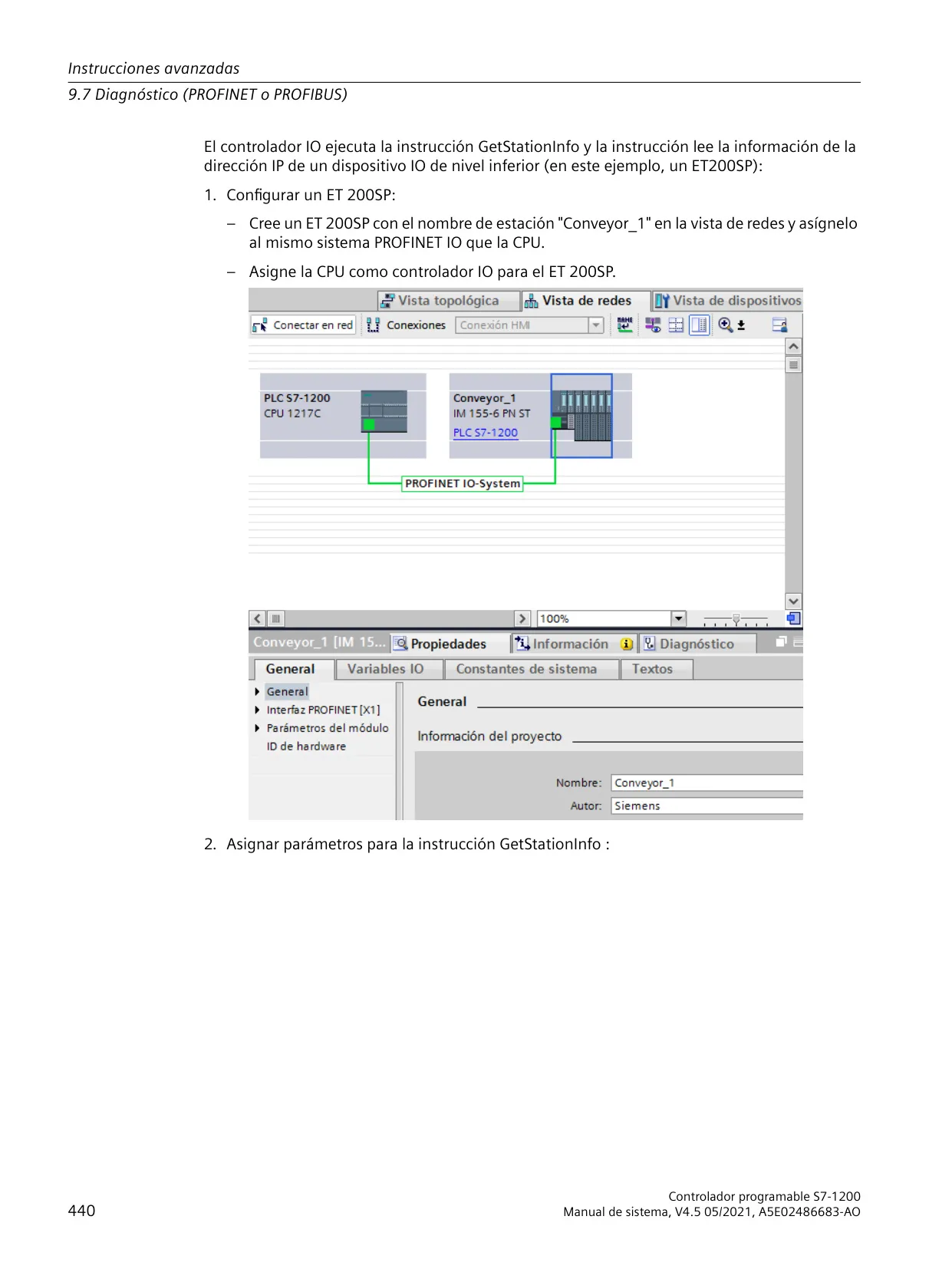

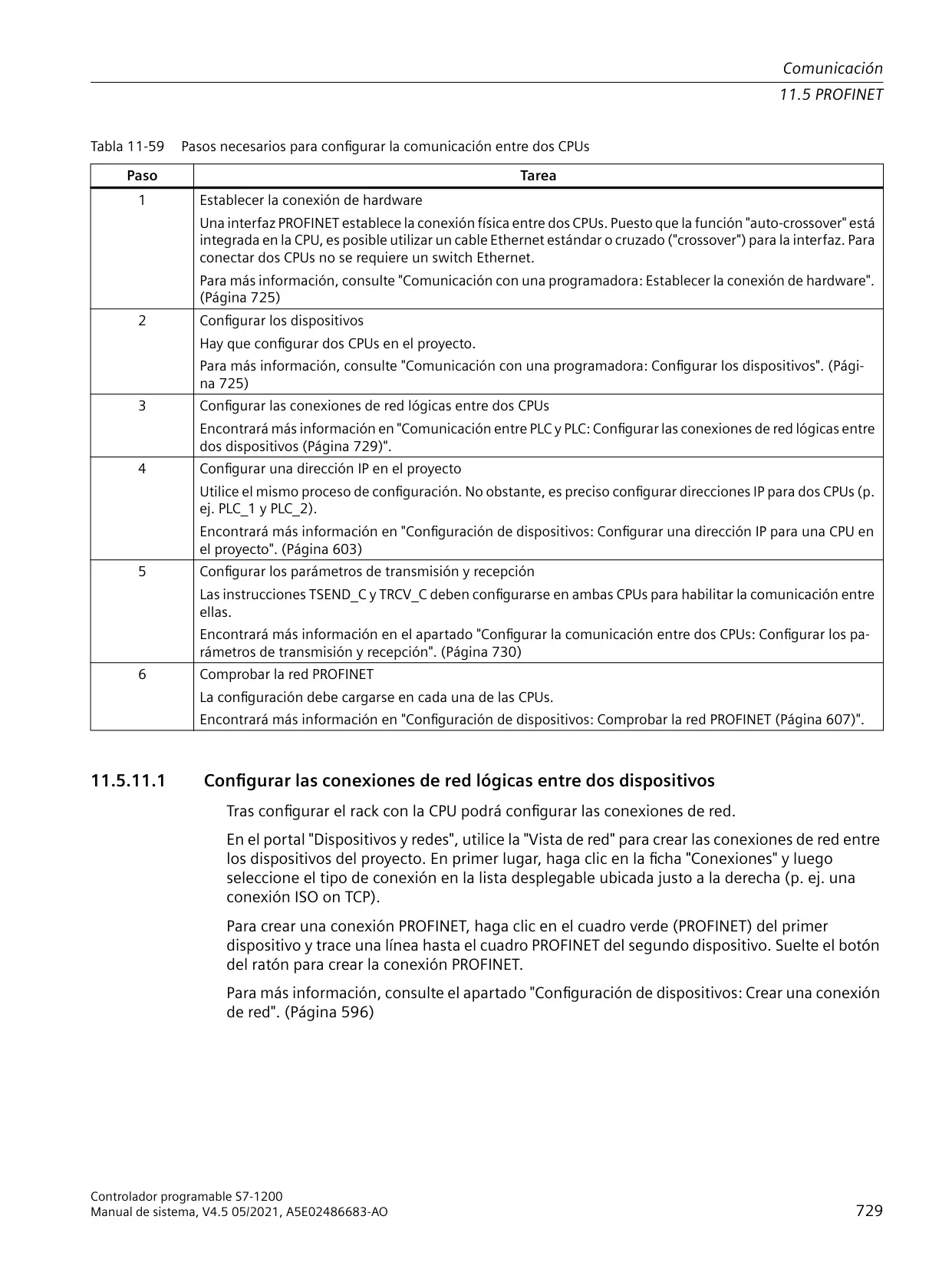

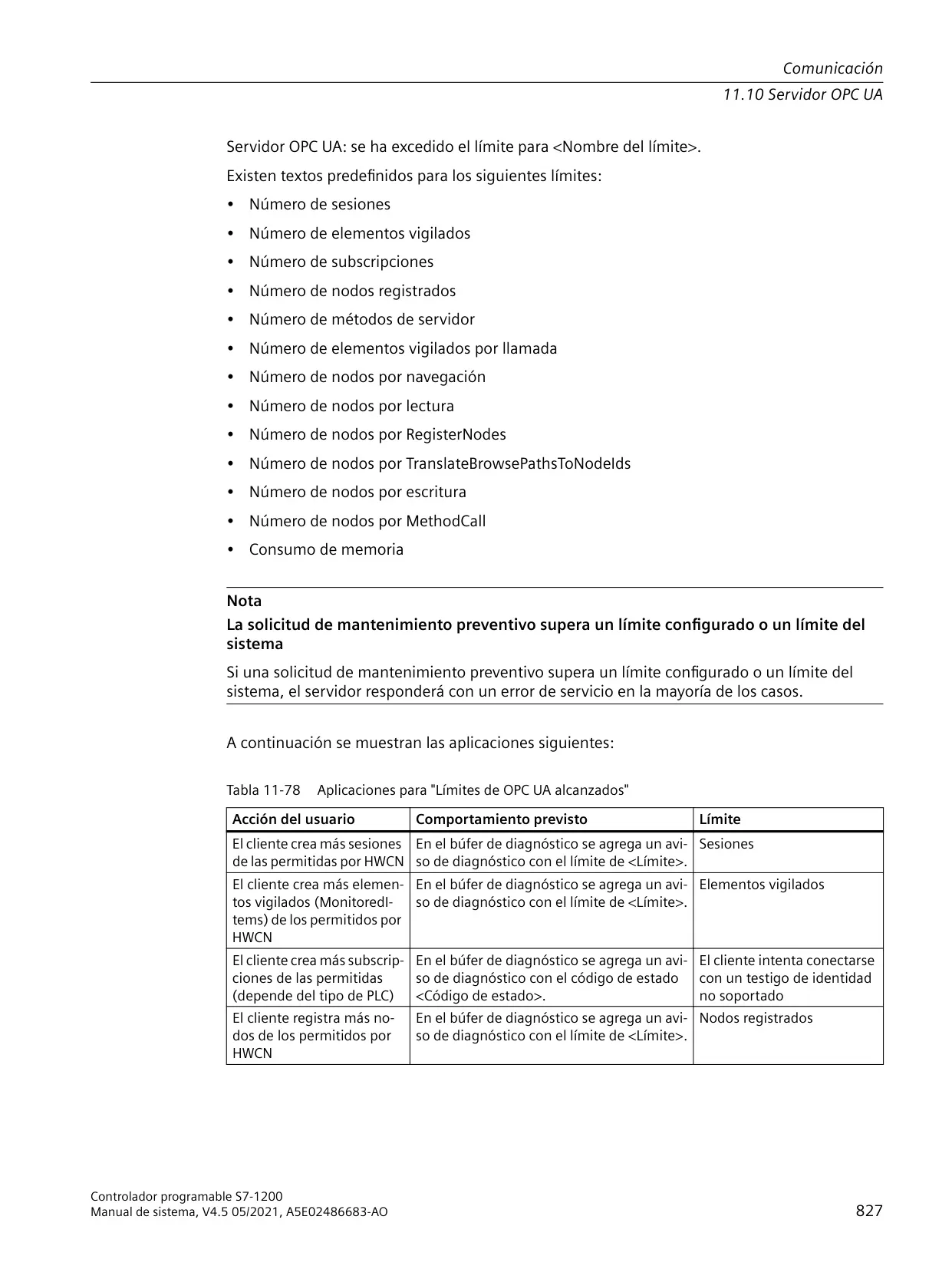

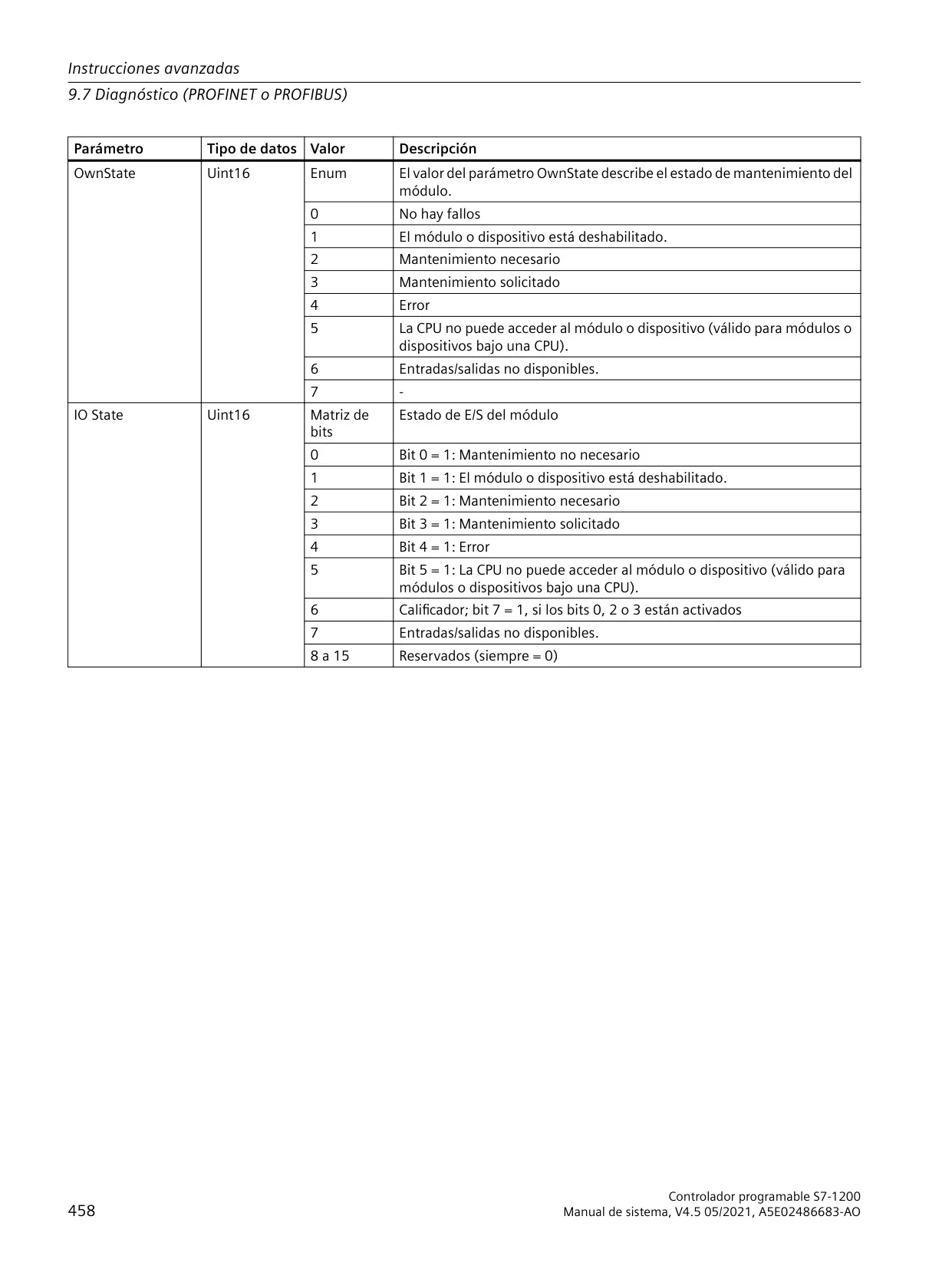

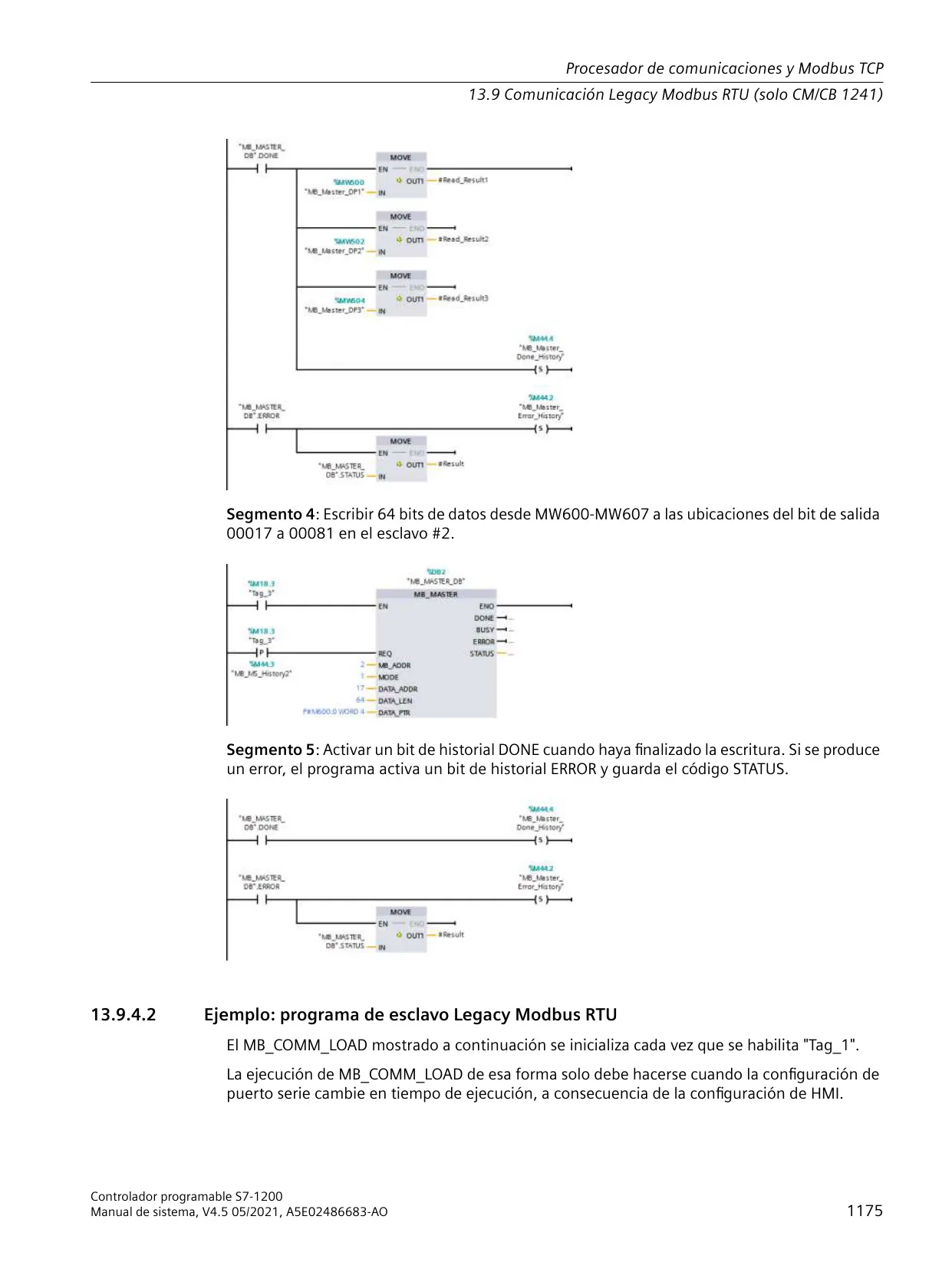

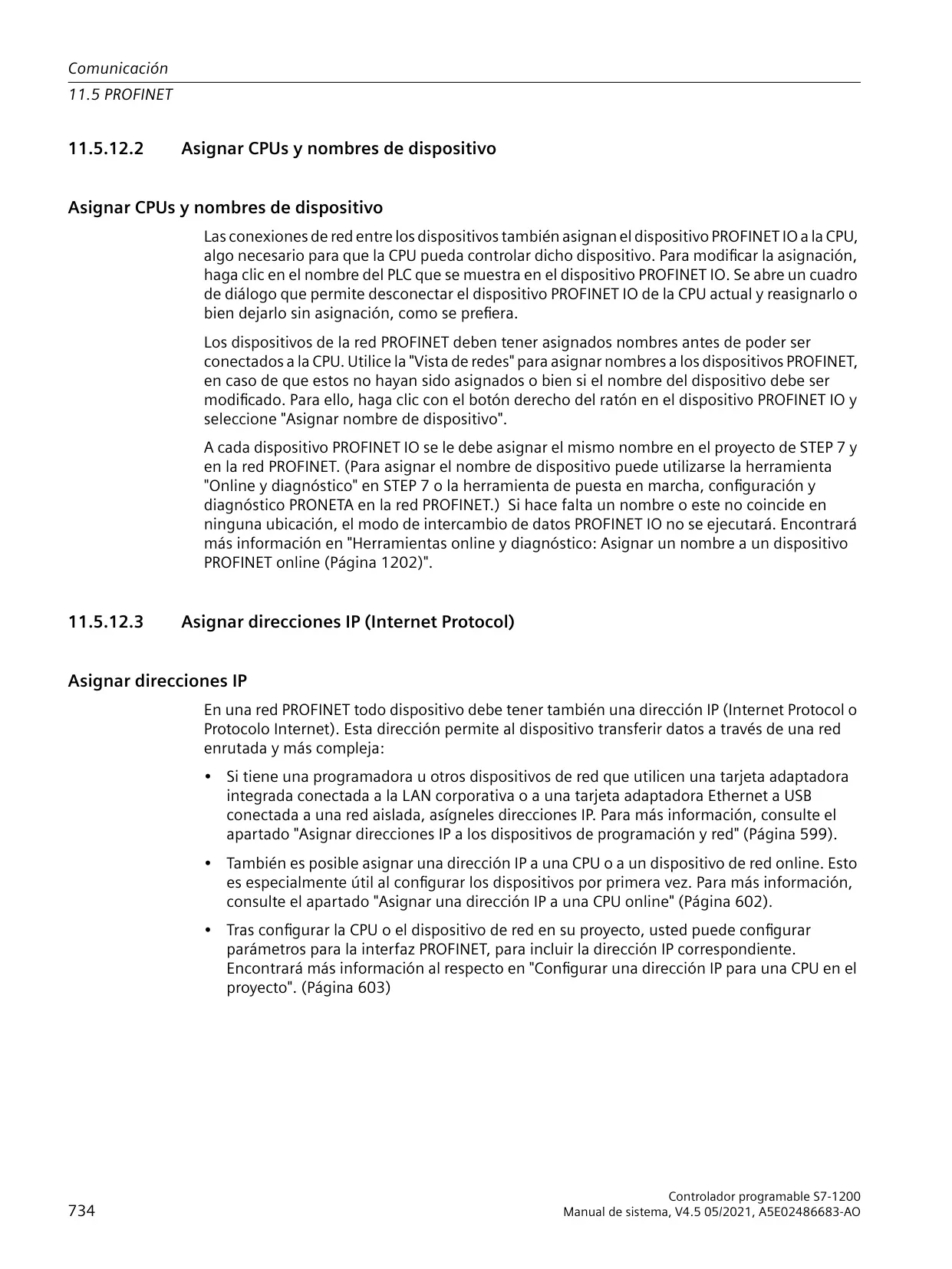

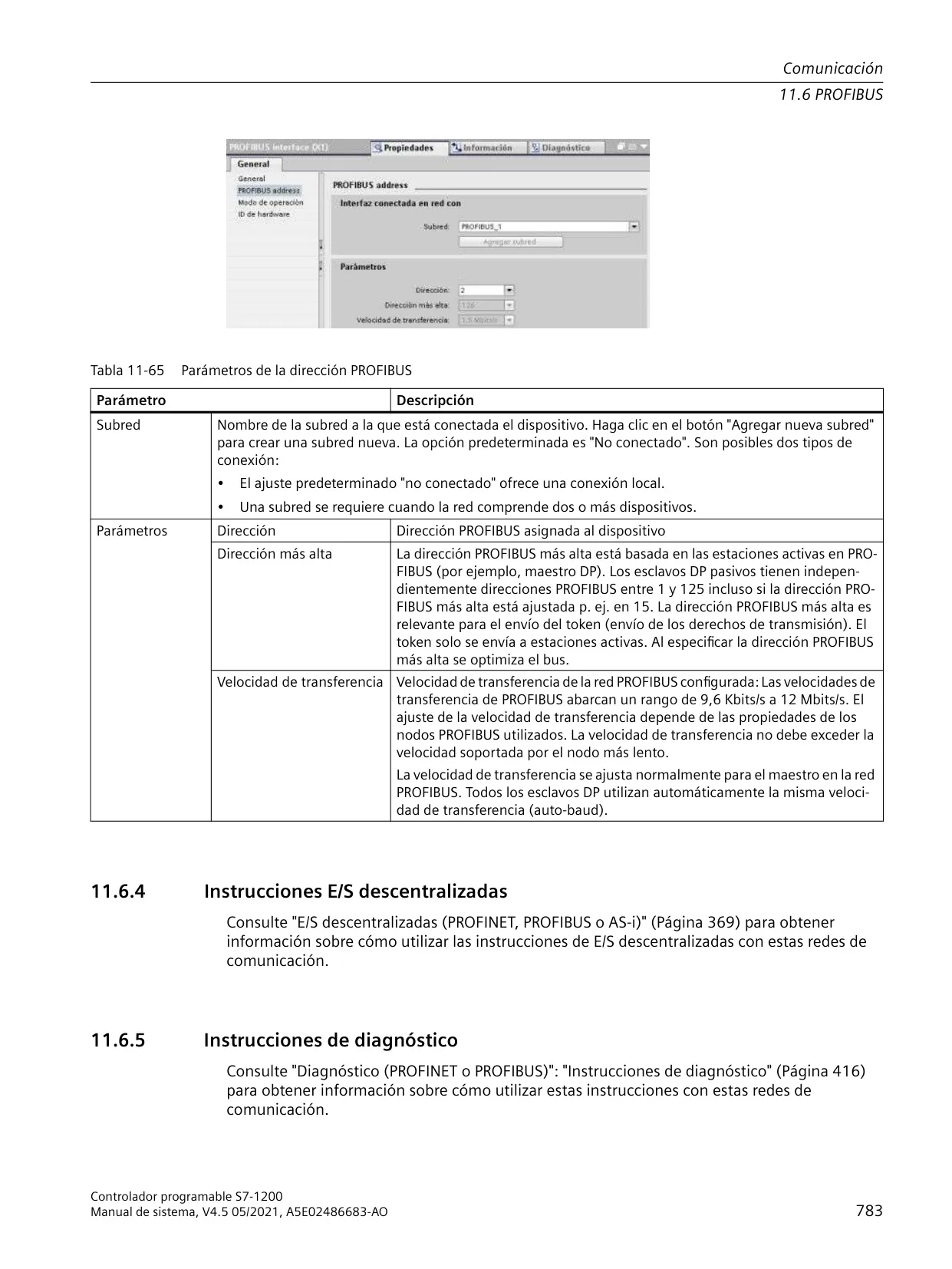

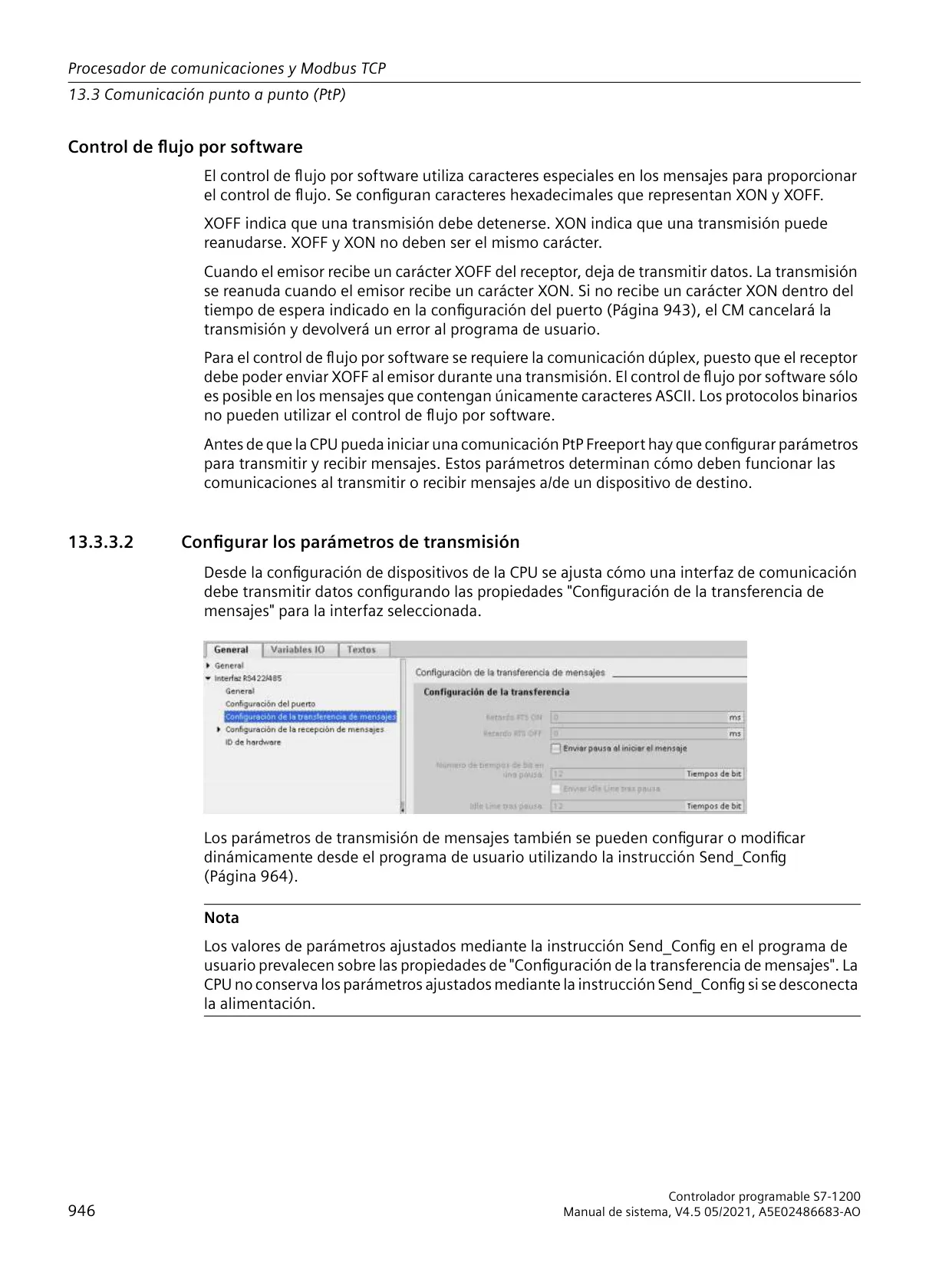

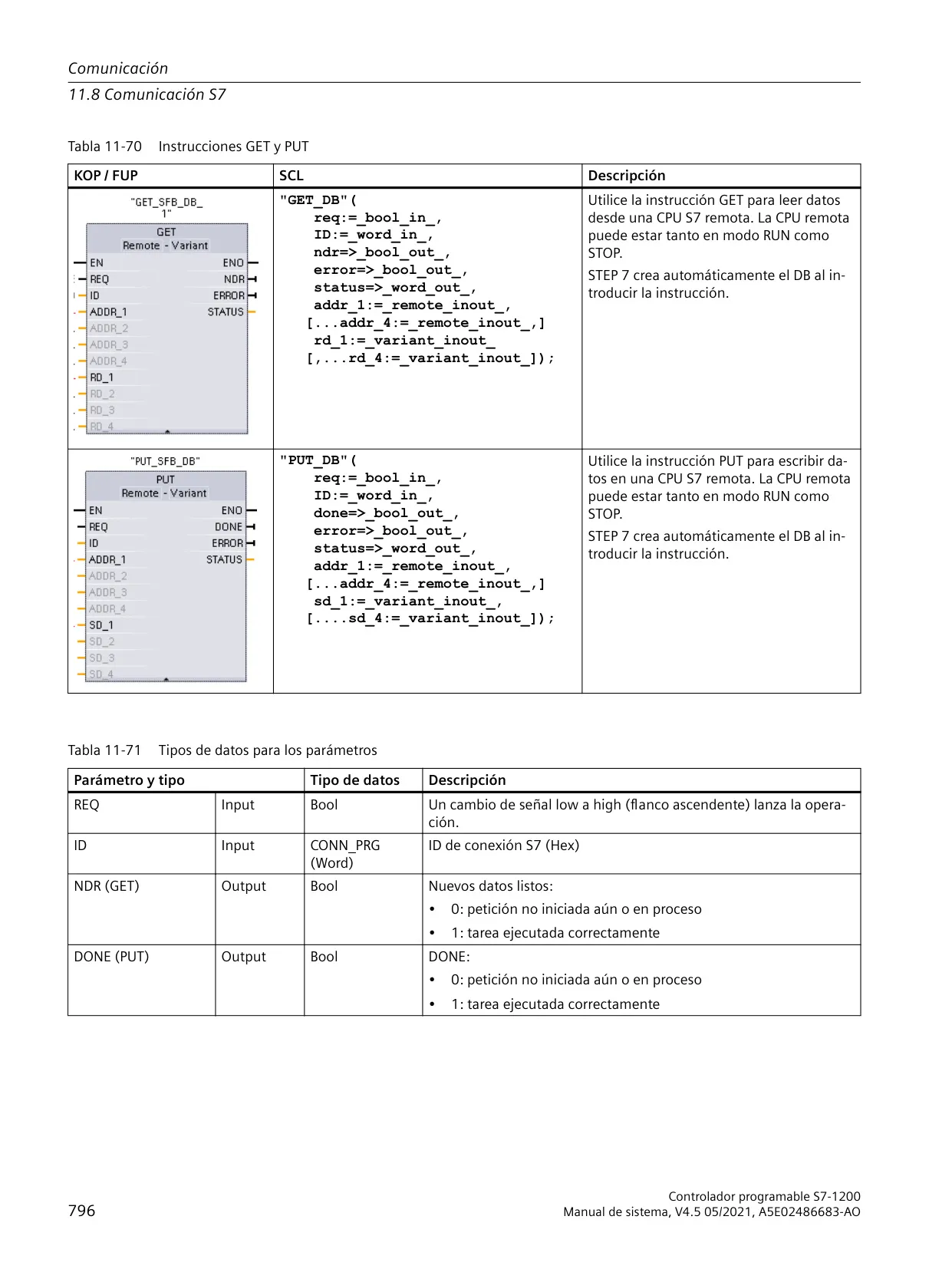

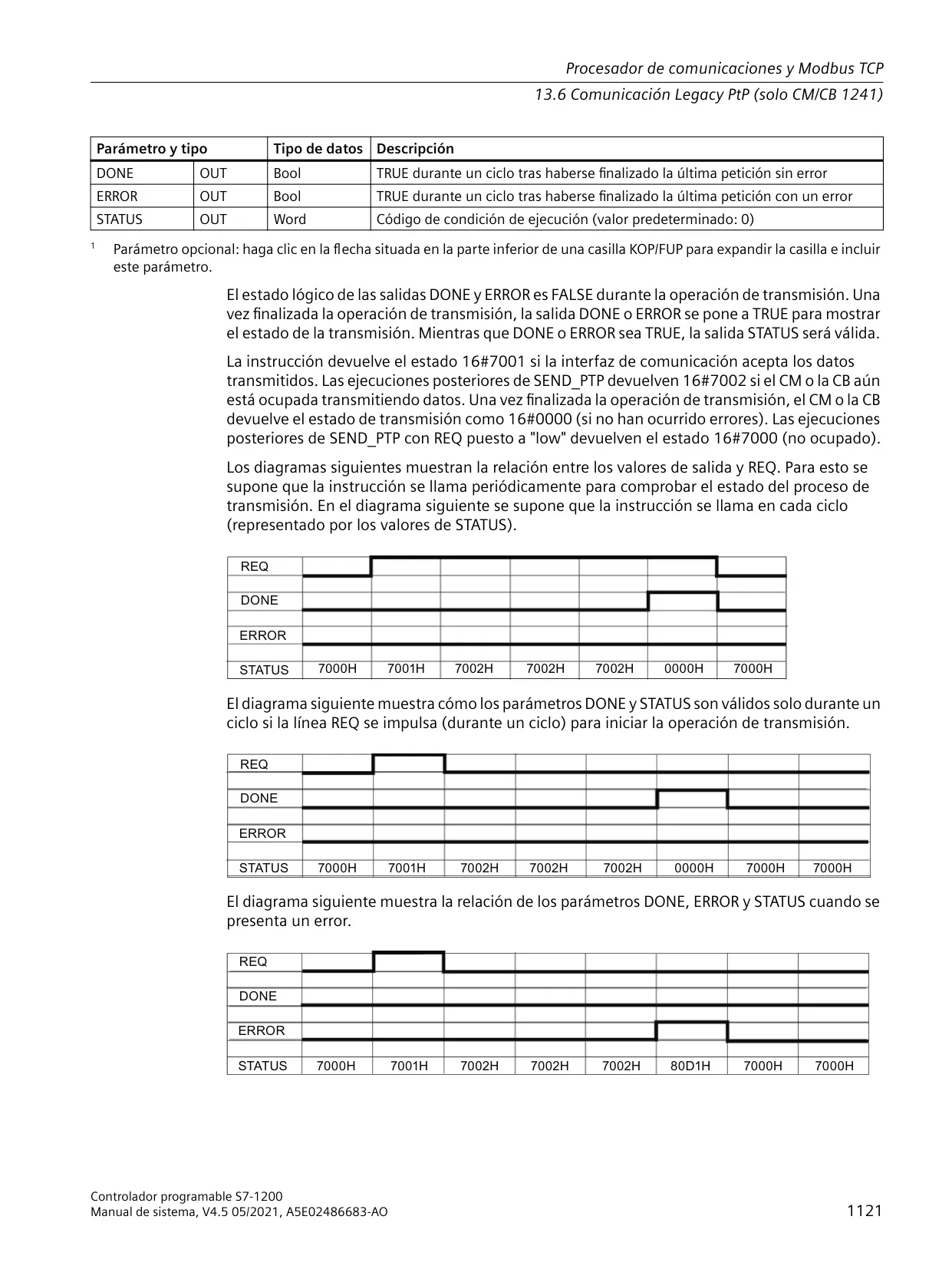

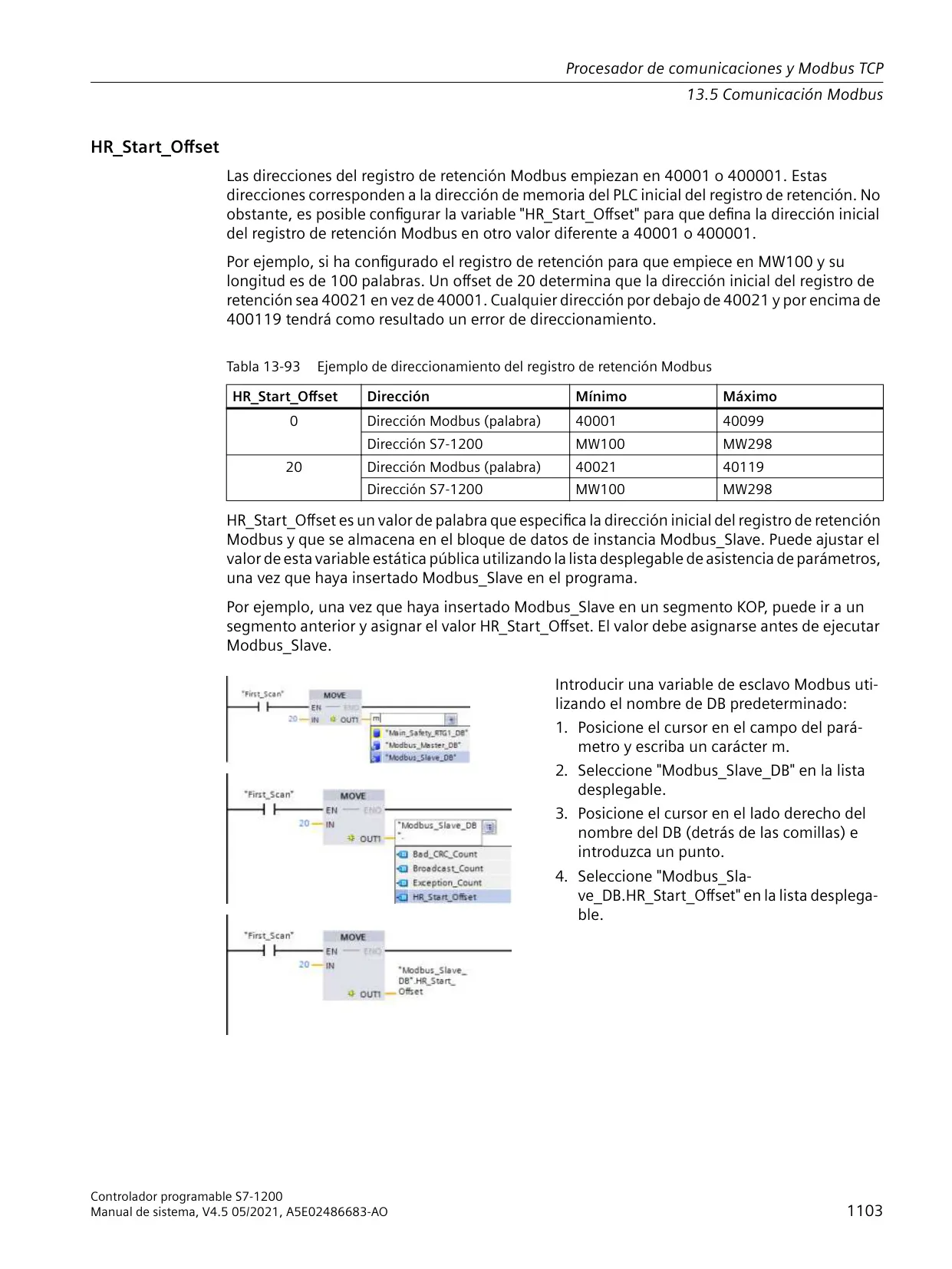

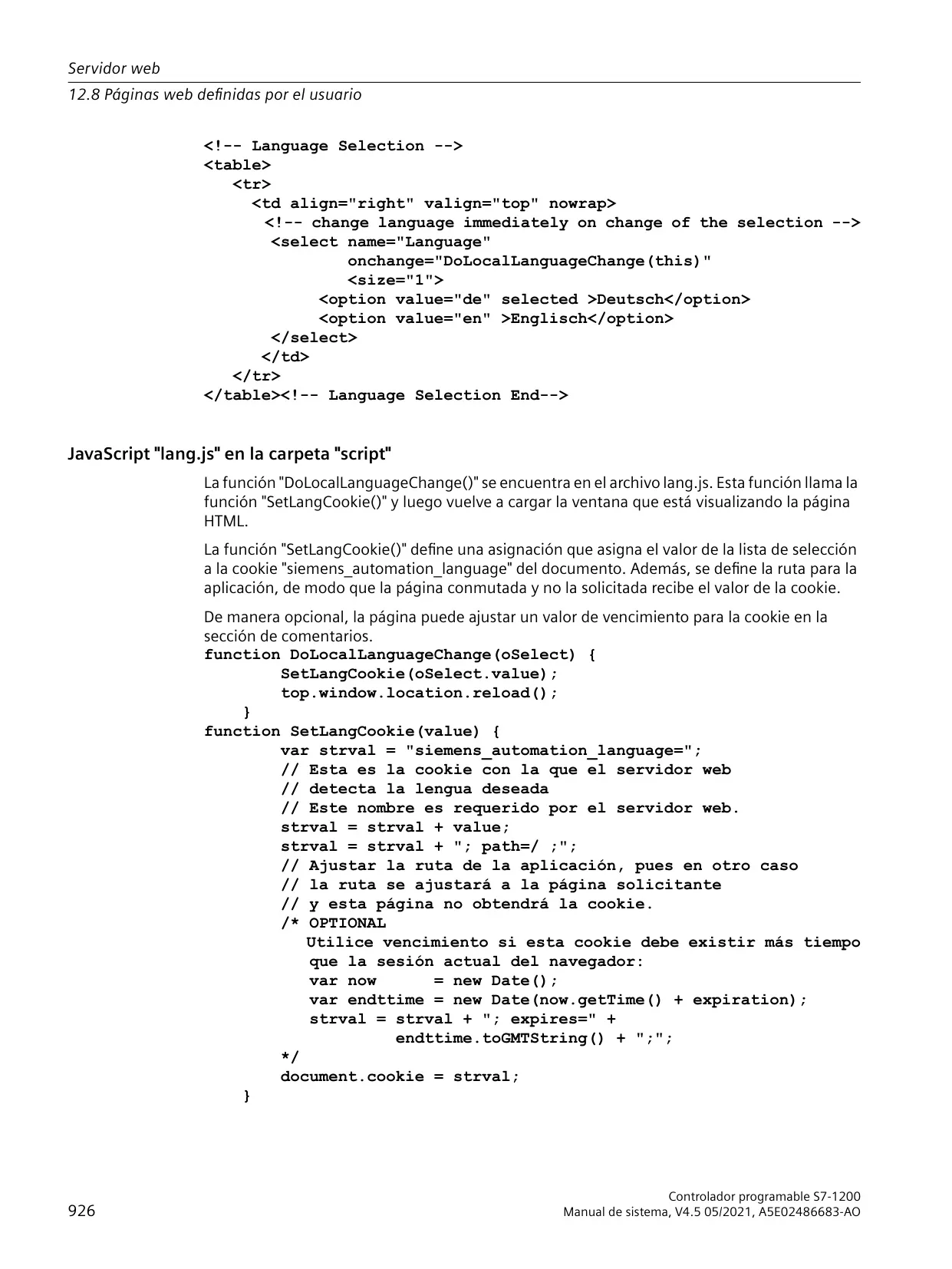

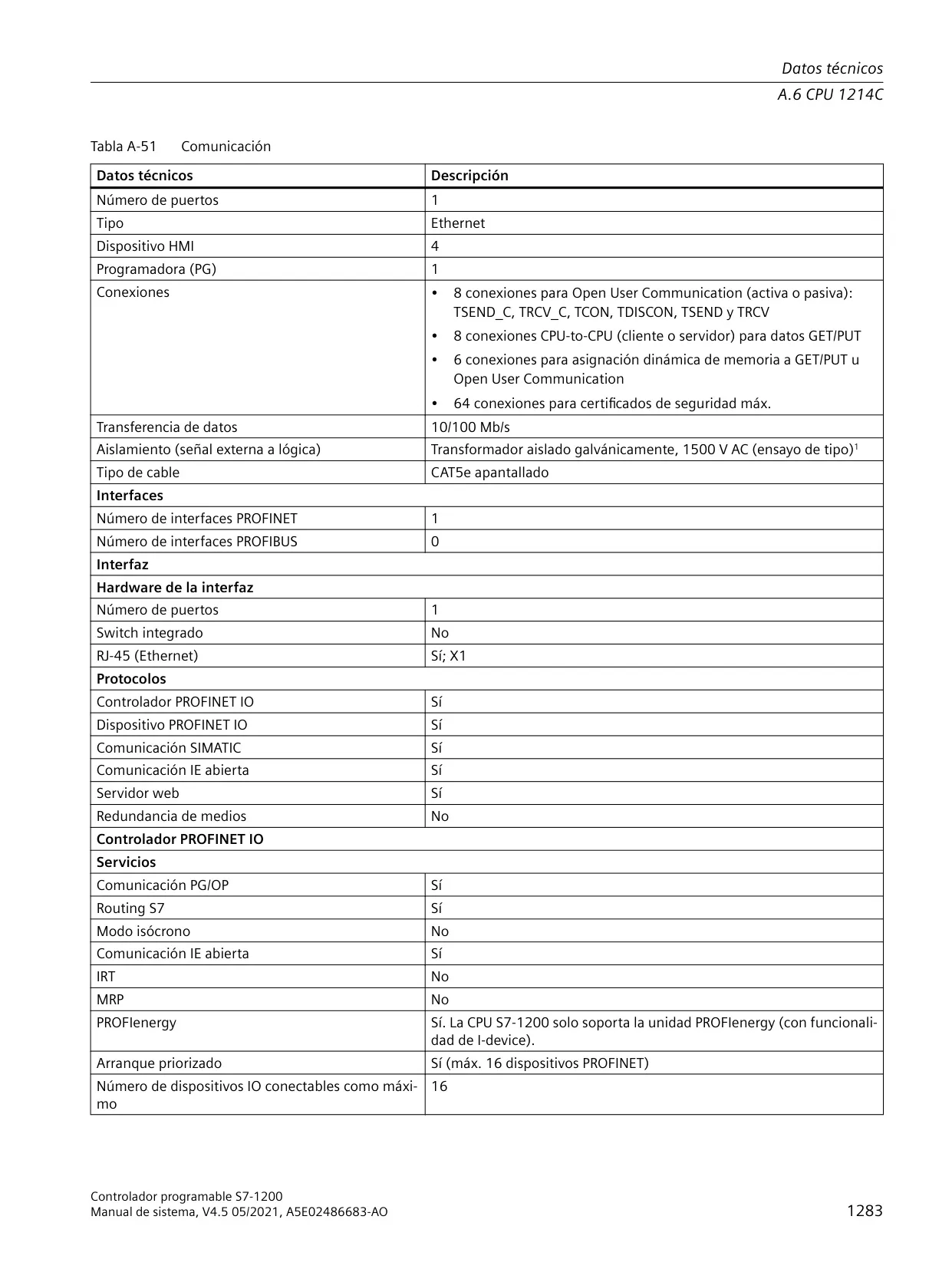

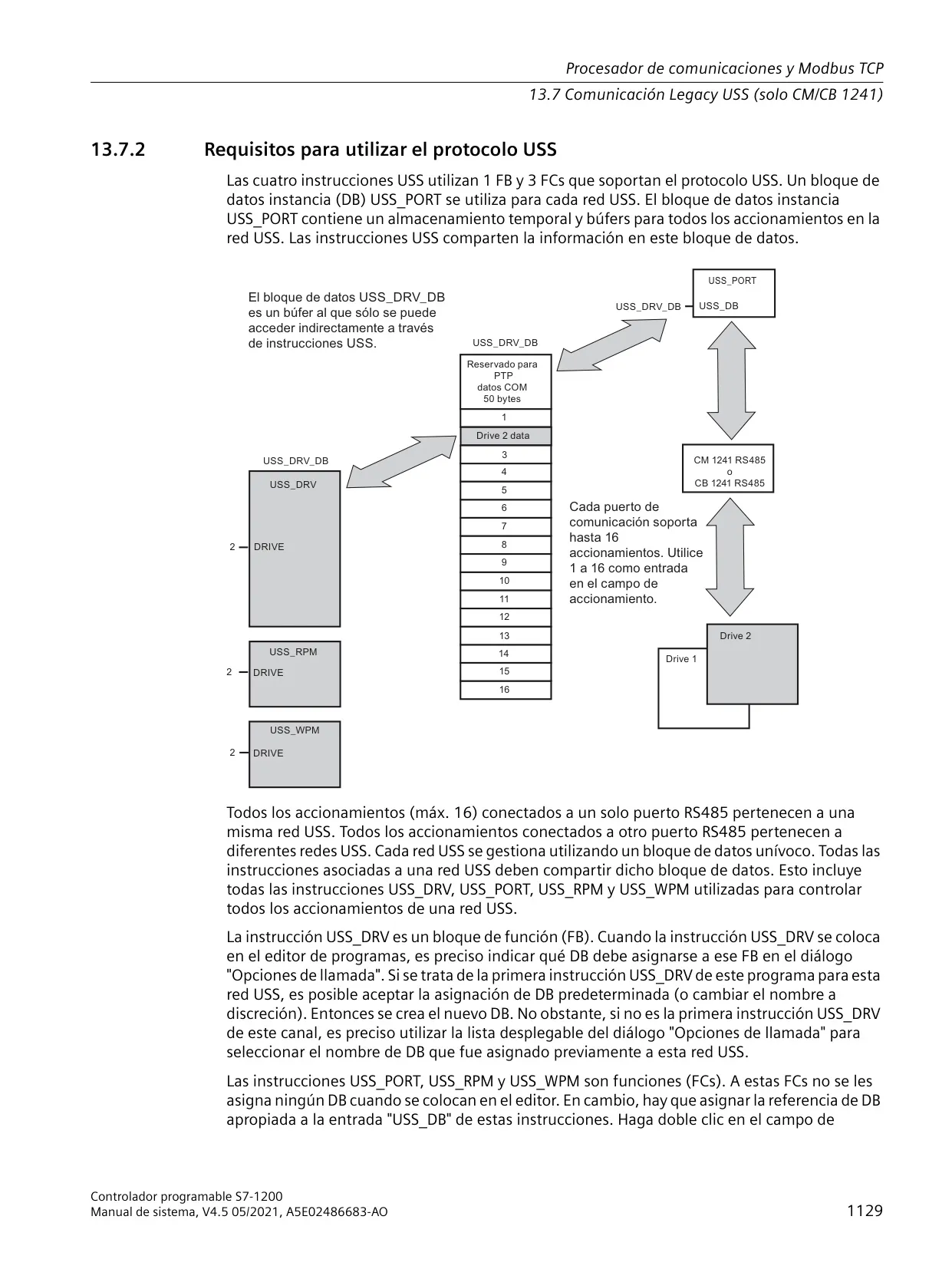

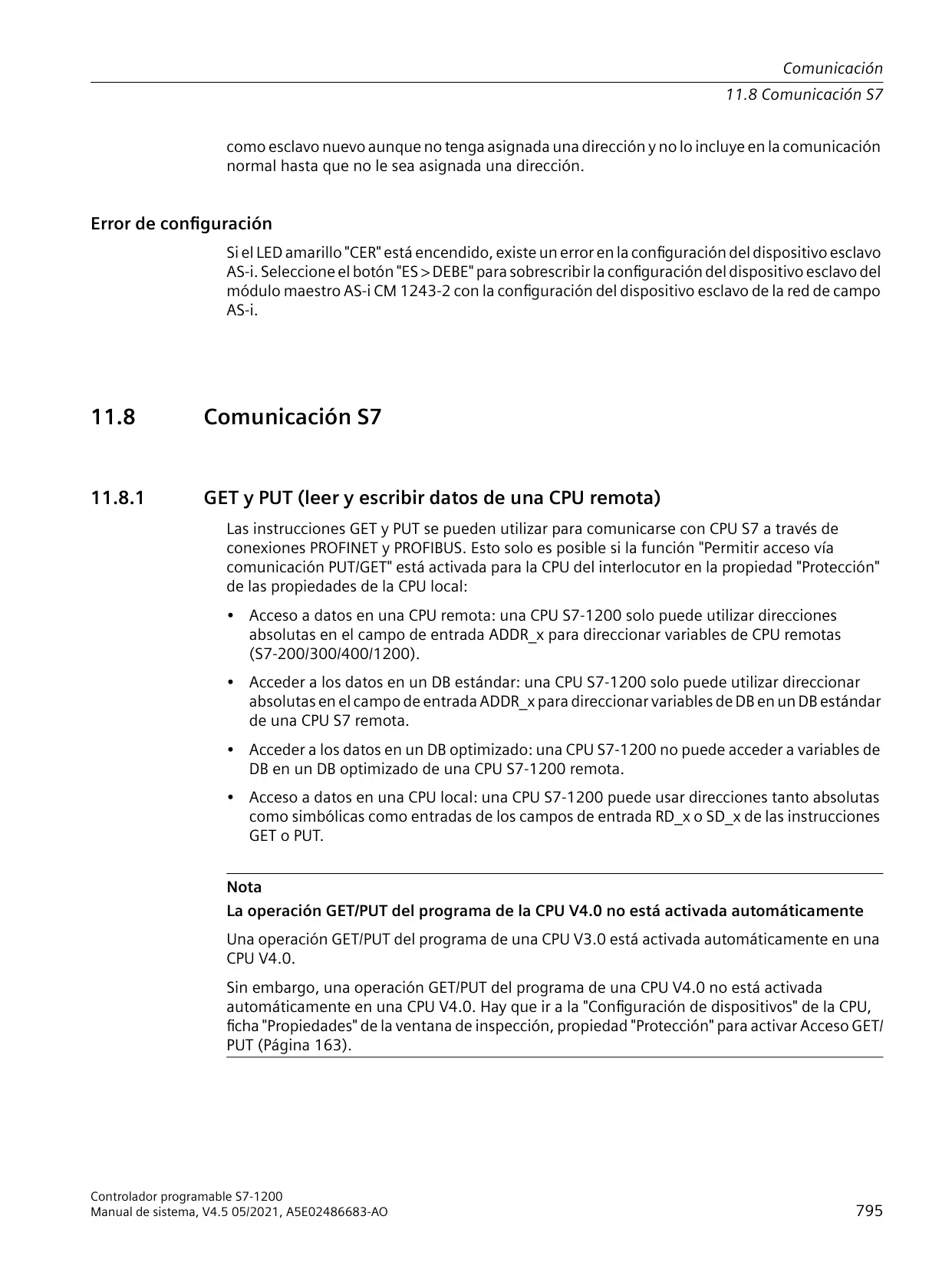

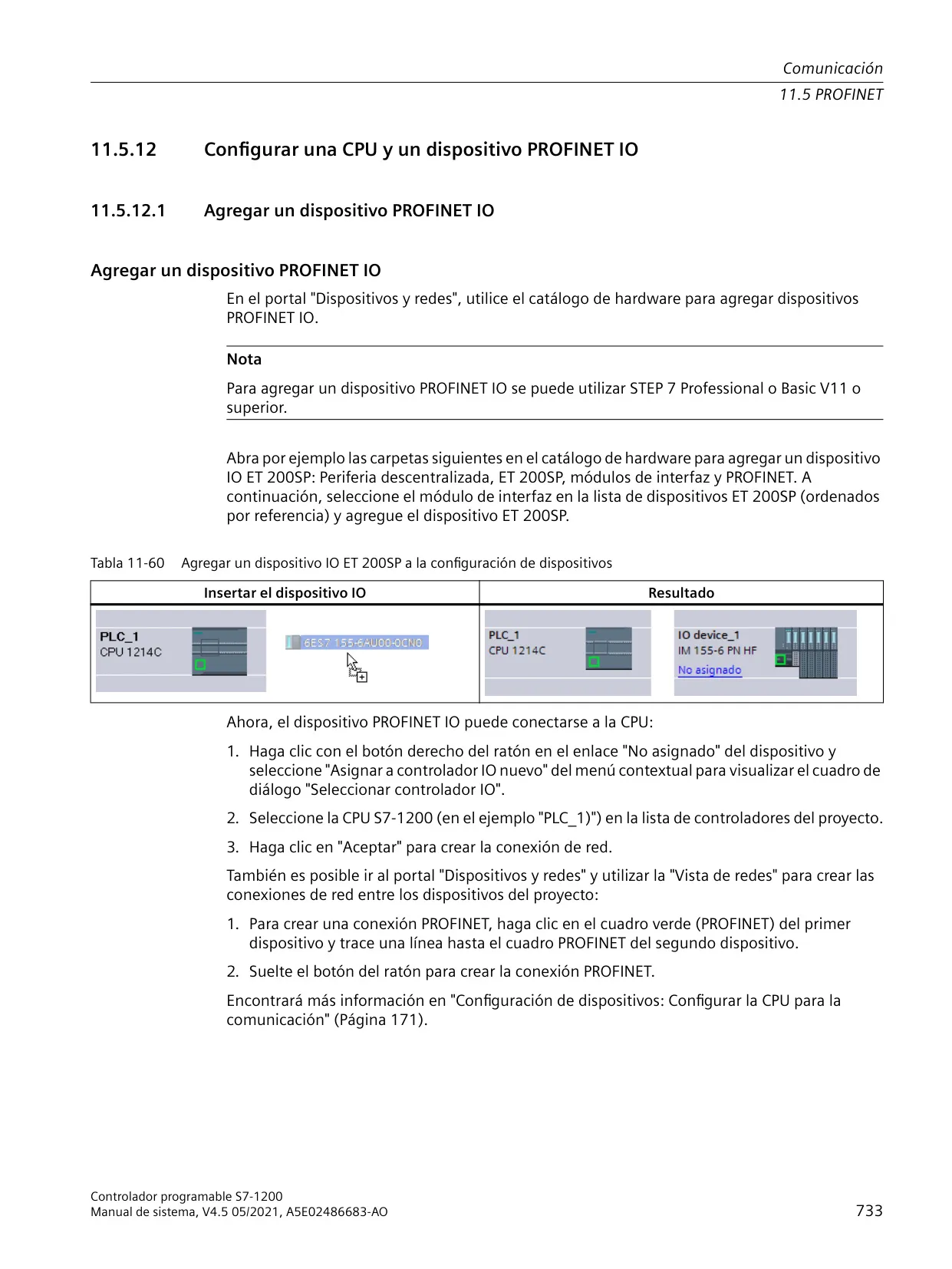

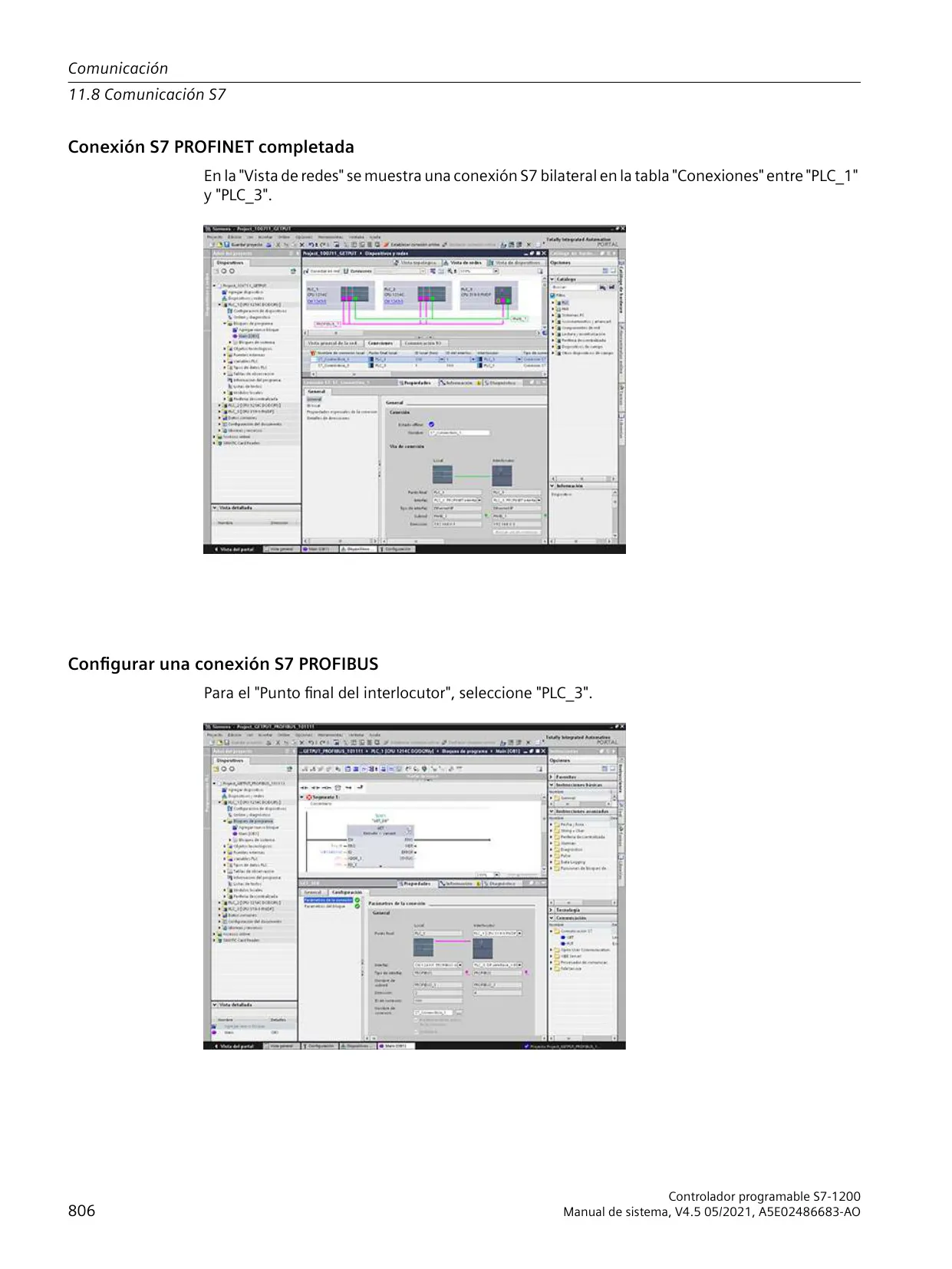

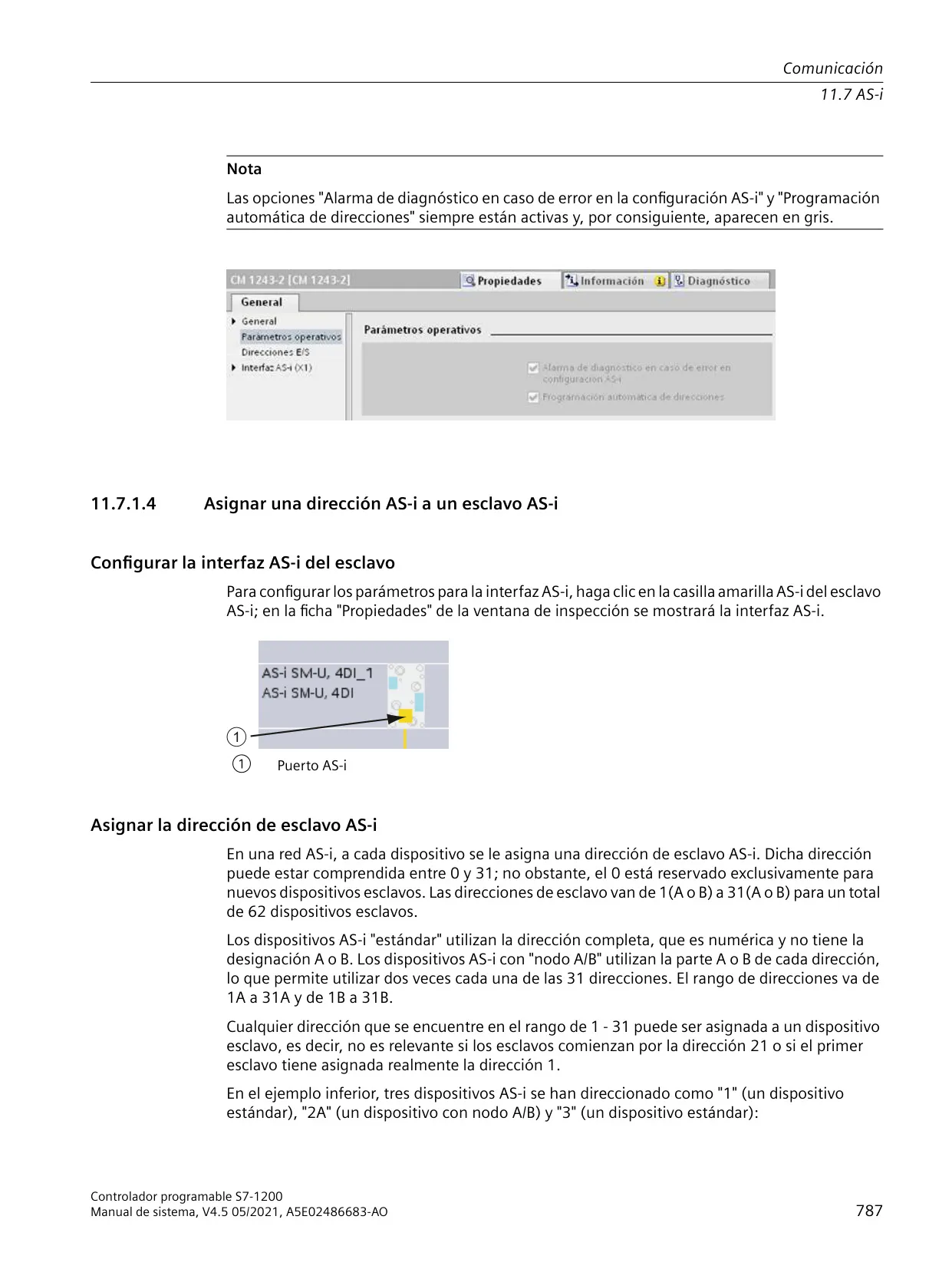

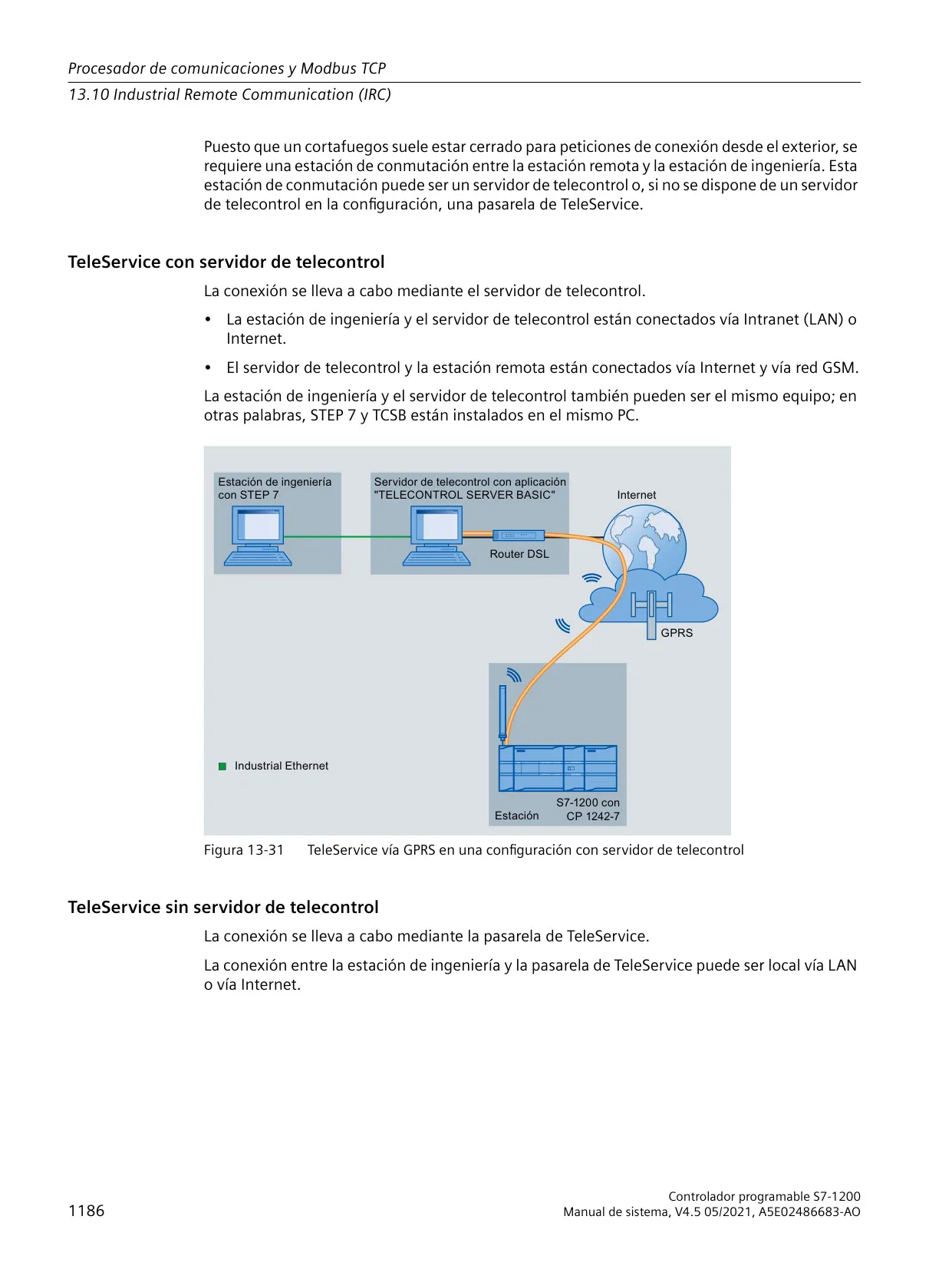

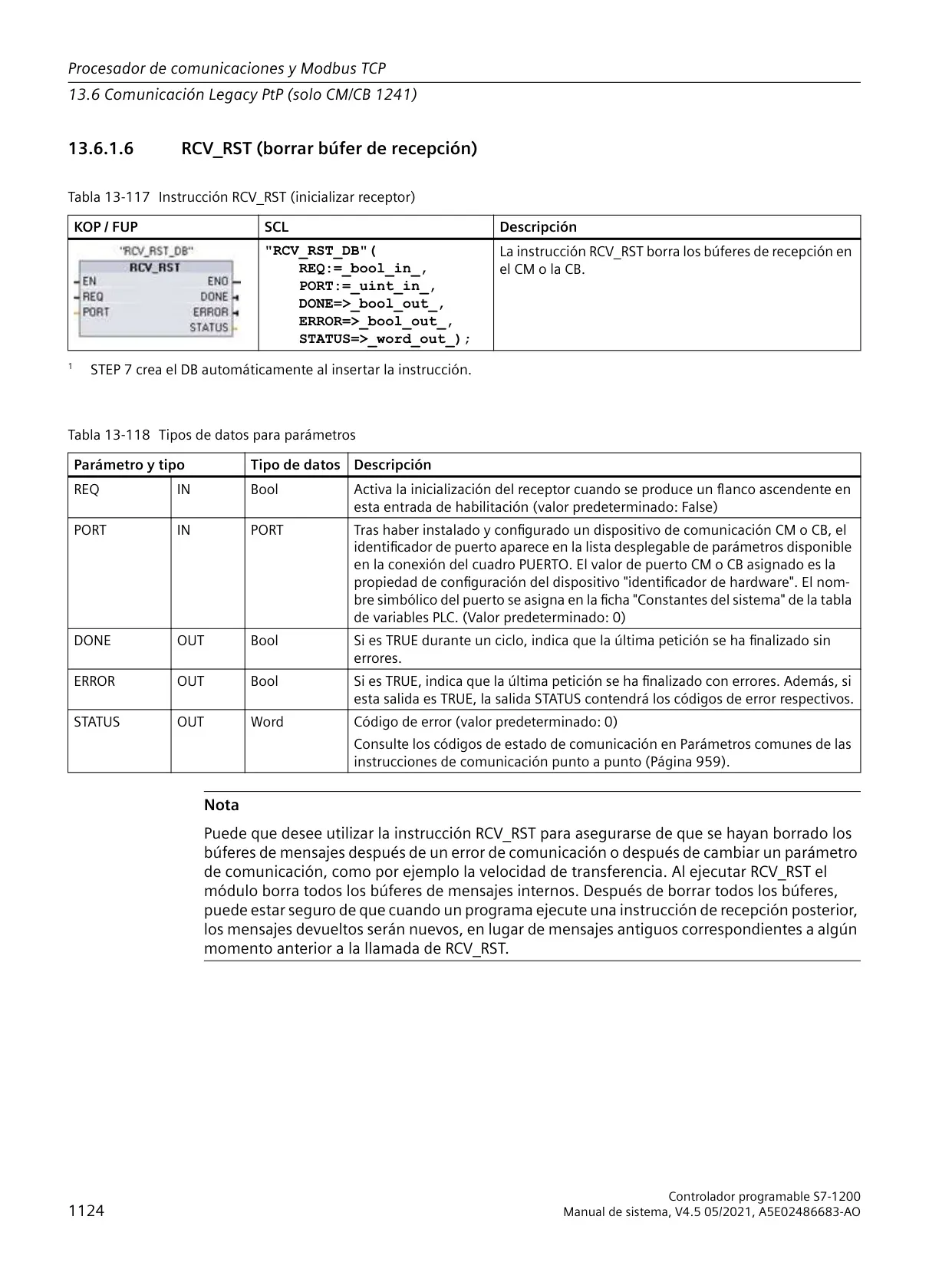

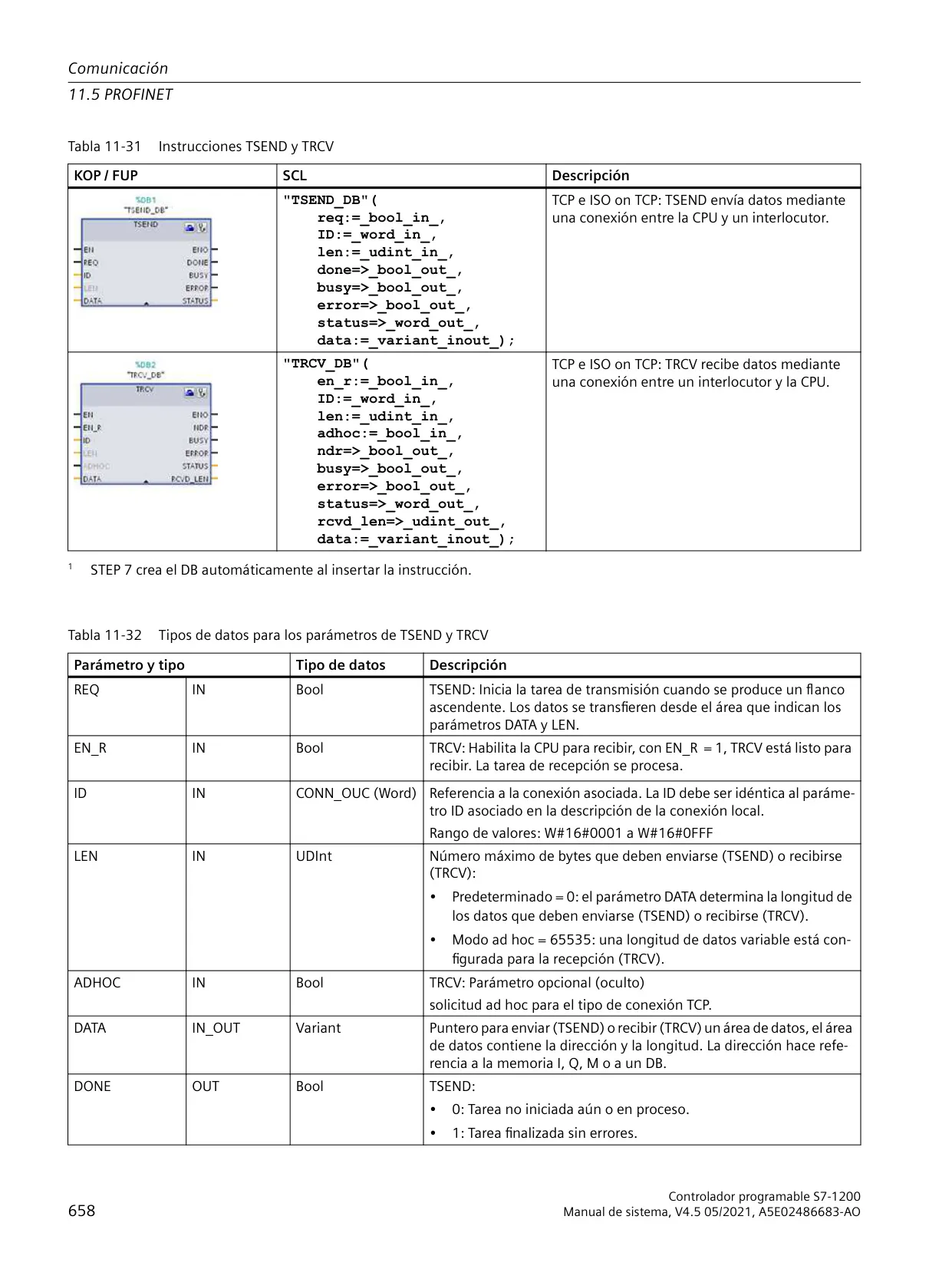

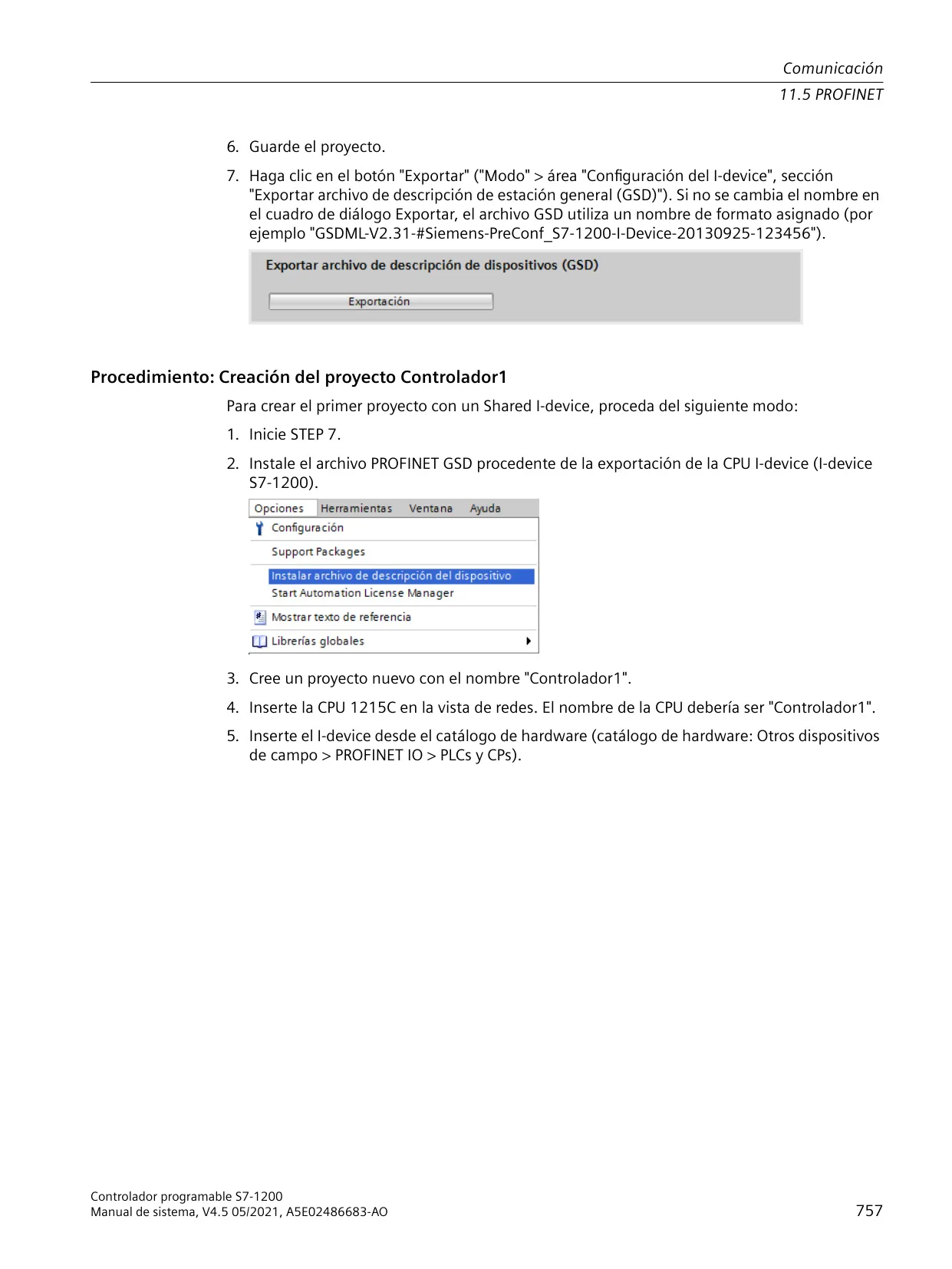

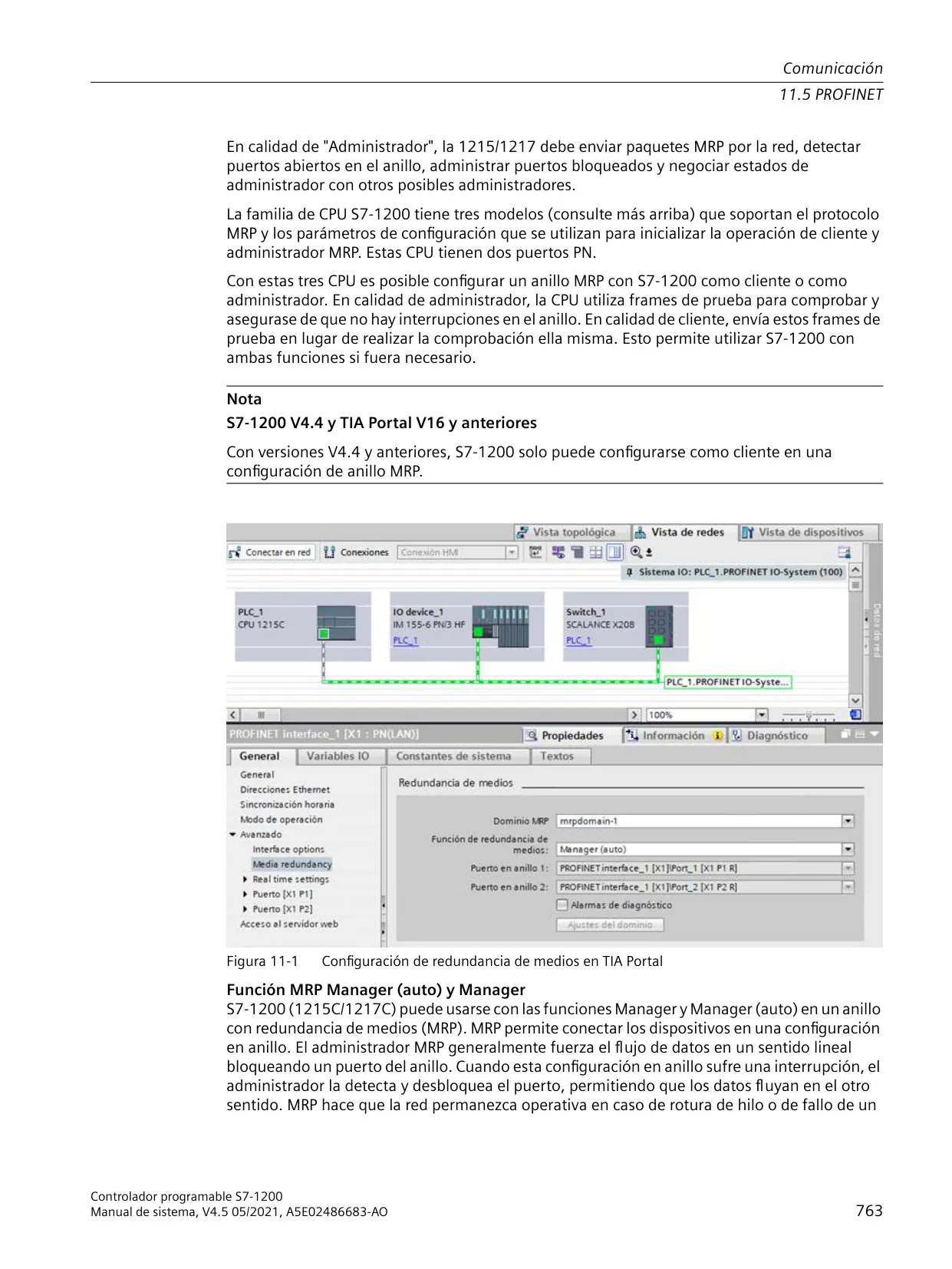

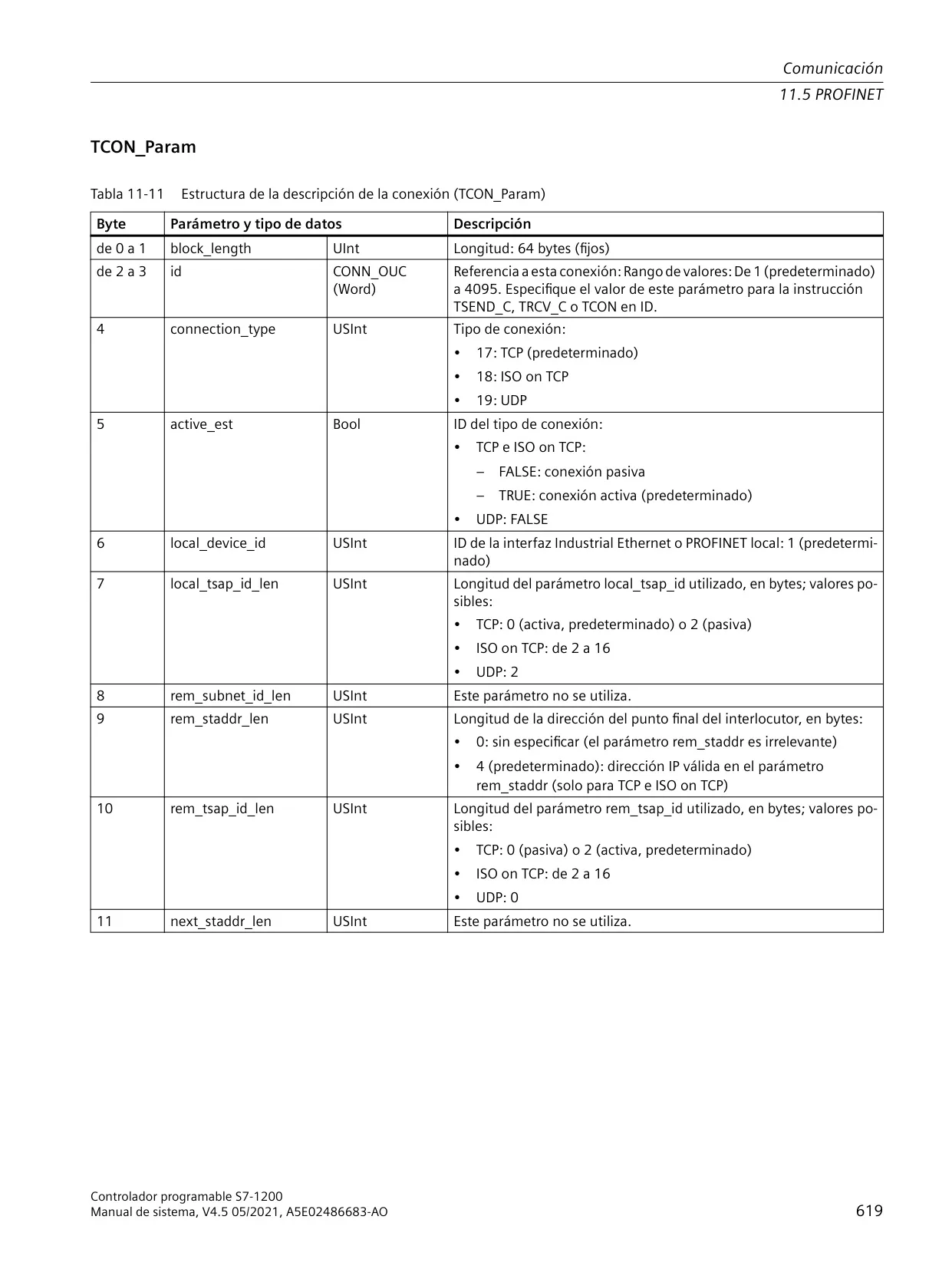

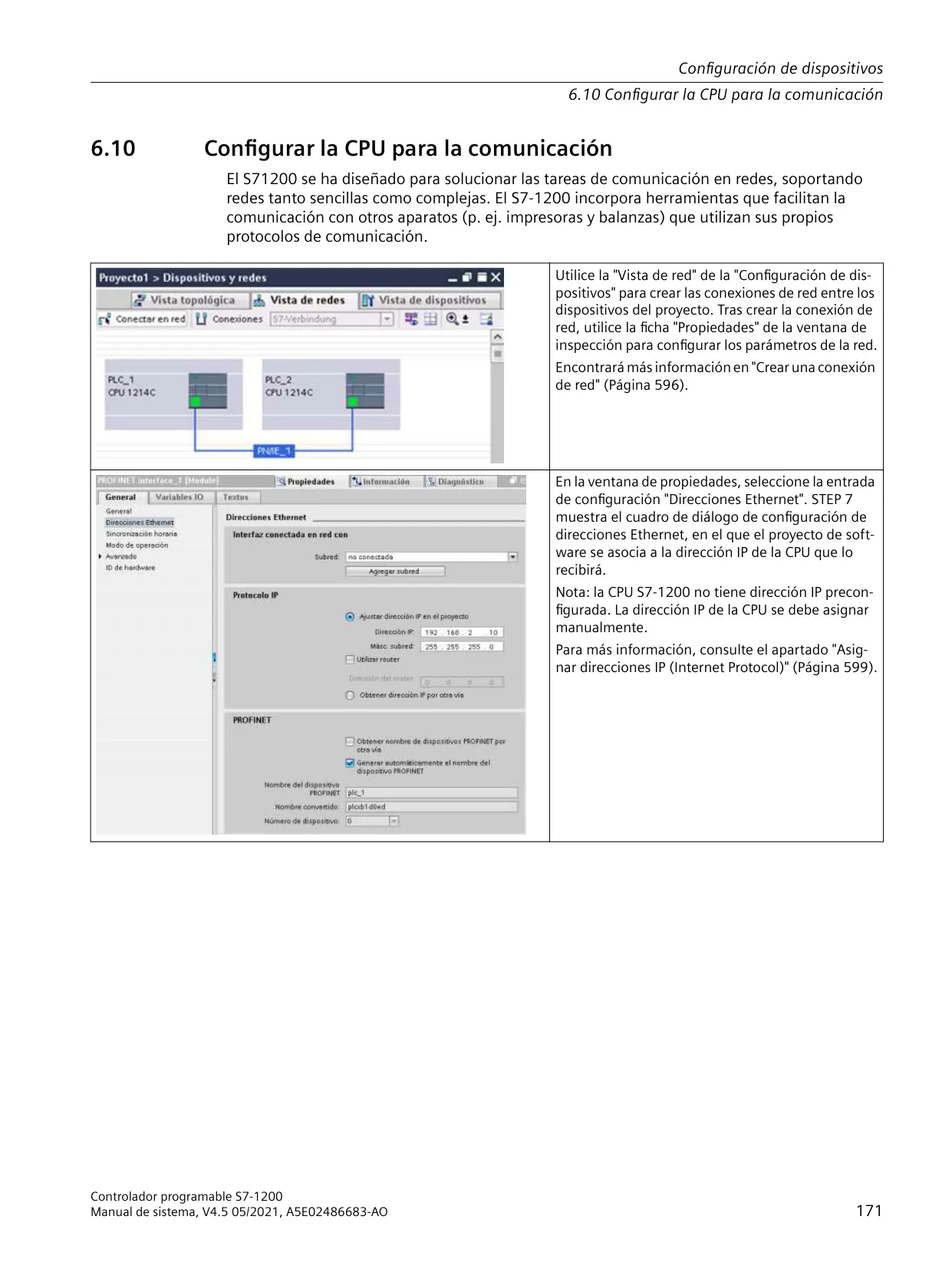

Una característica clave es su puerto PROFINET integrado, que facilita la comunicación fluida con dispositivos de programación, paneles HMI y otras CPUs dentro de la red. Este estándar de comunicación robusto asegura una conectividad fiable y un intercambio de datos eficiente, esencial en entornos industriales modernos.

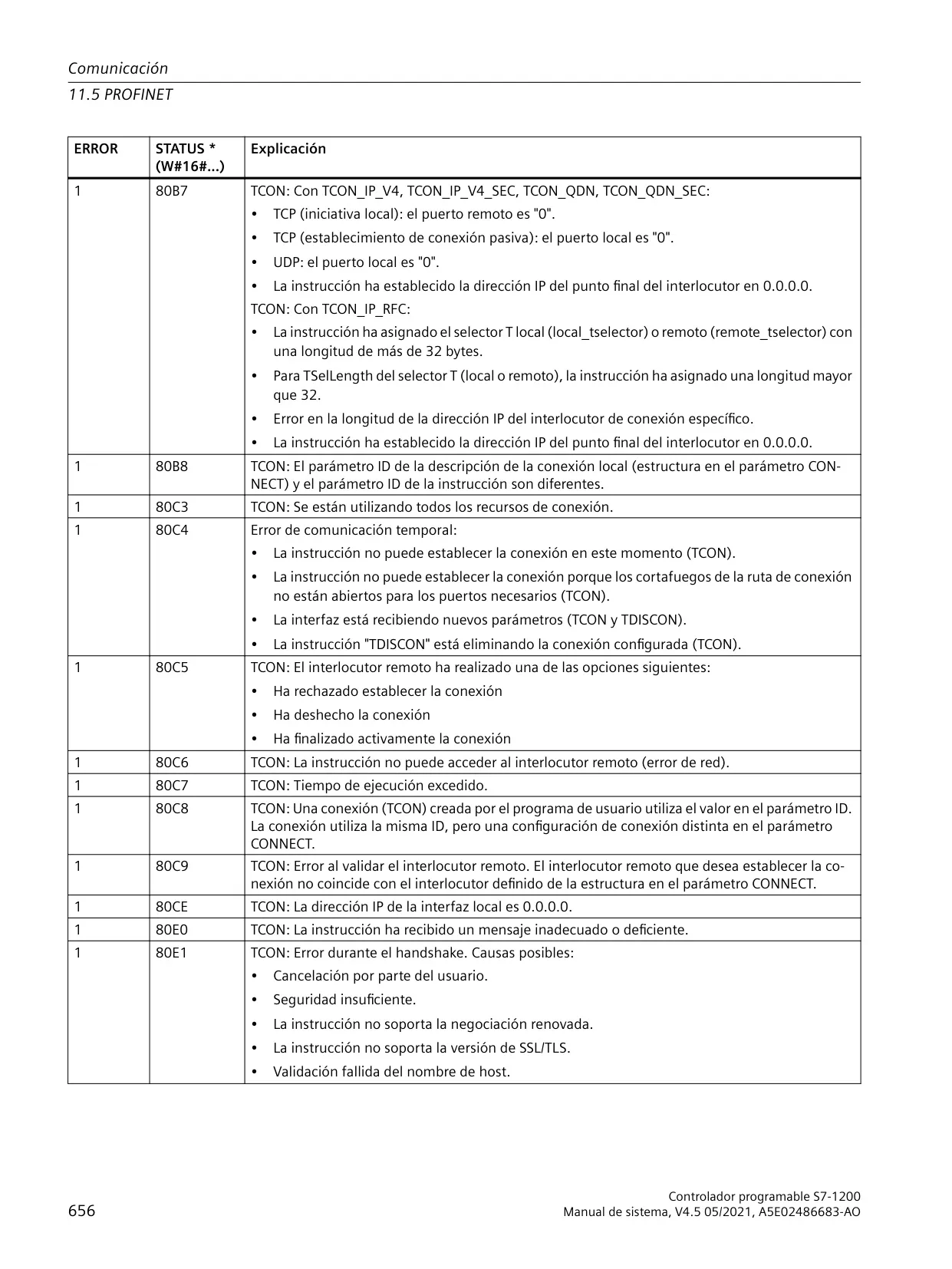

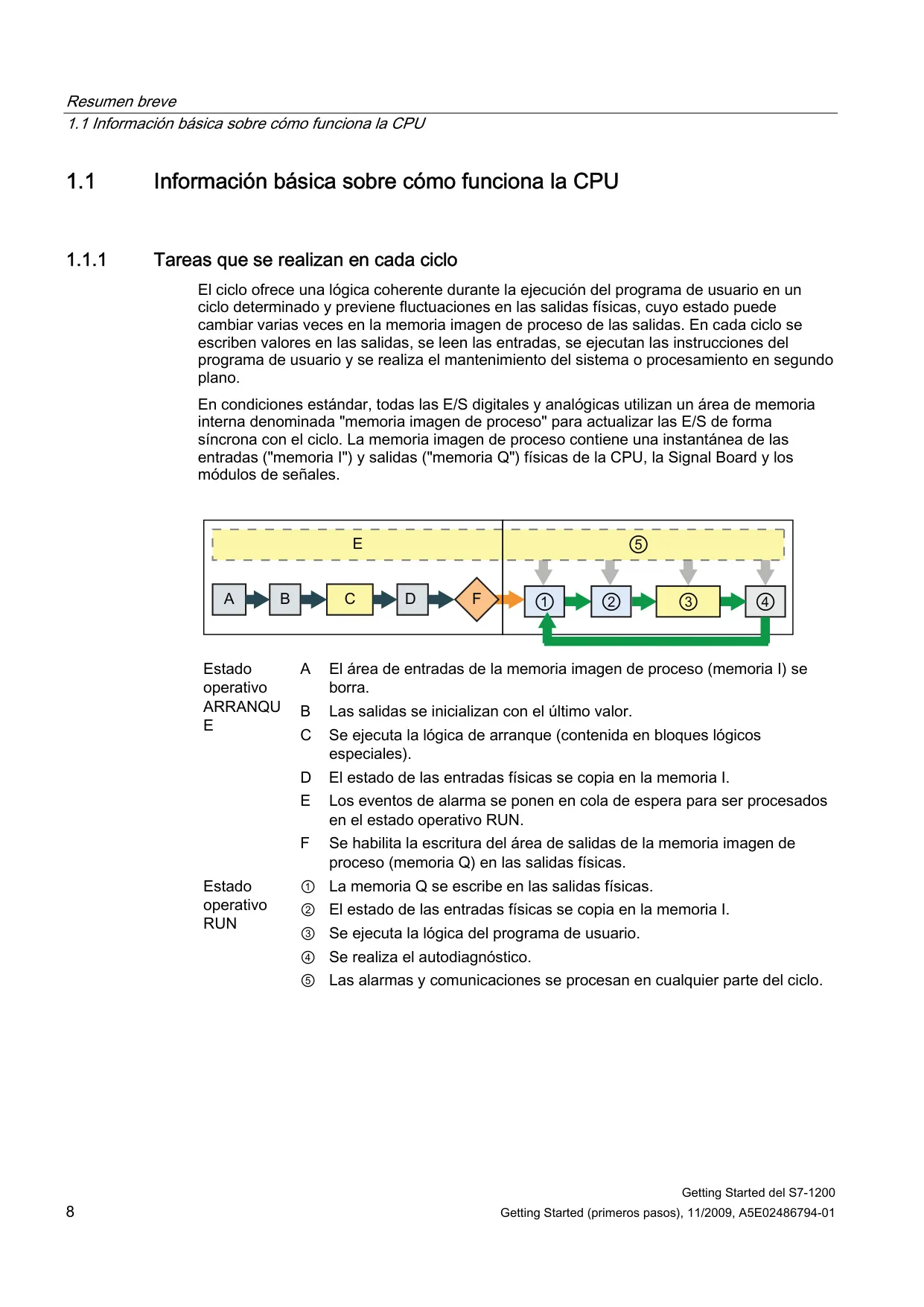

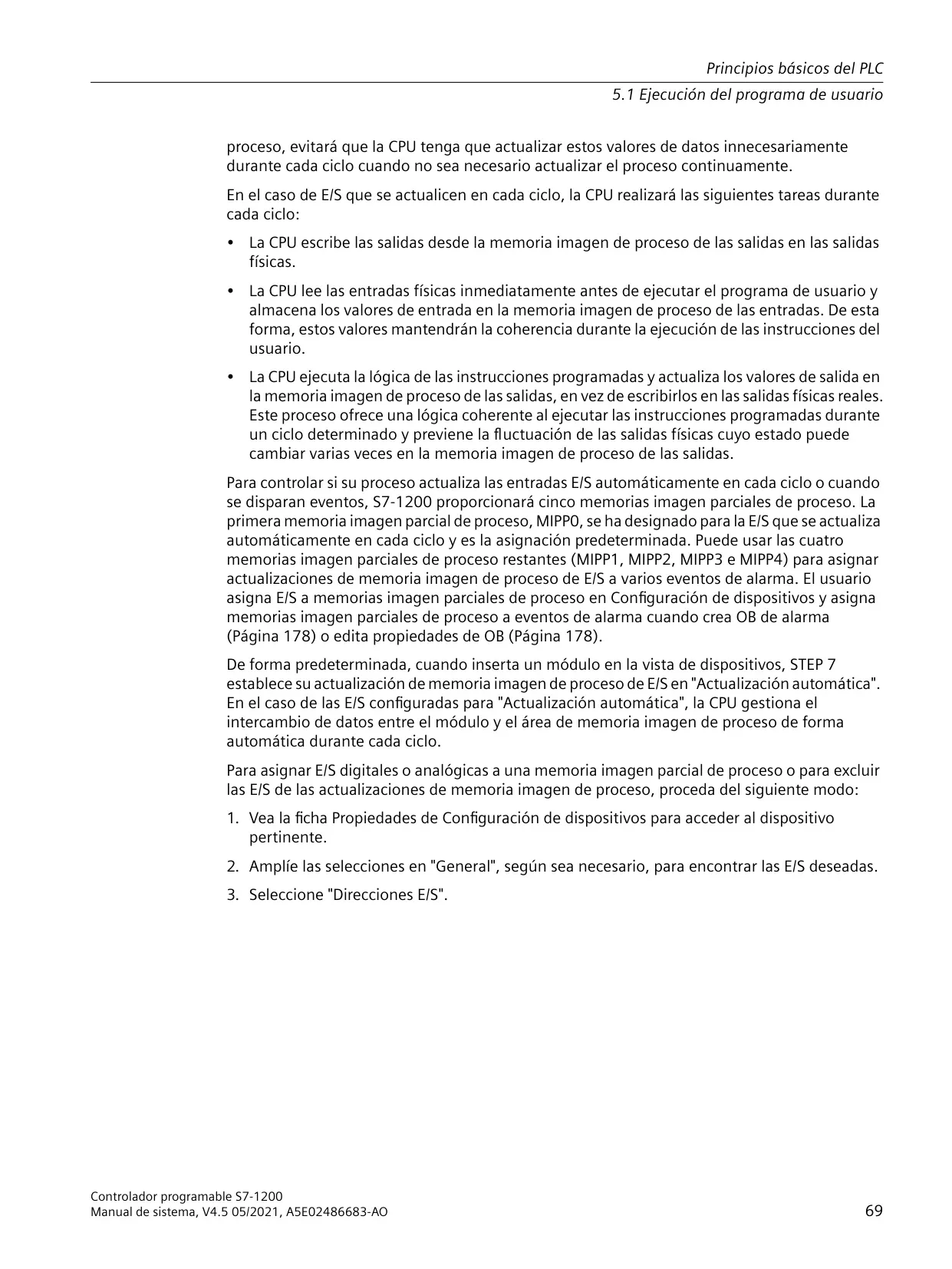

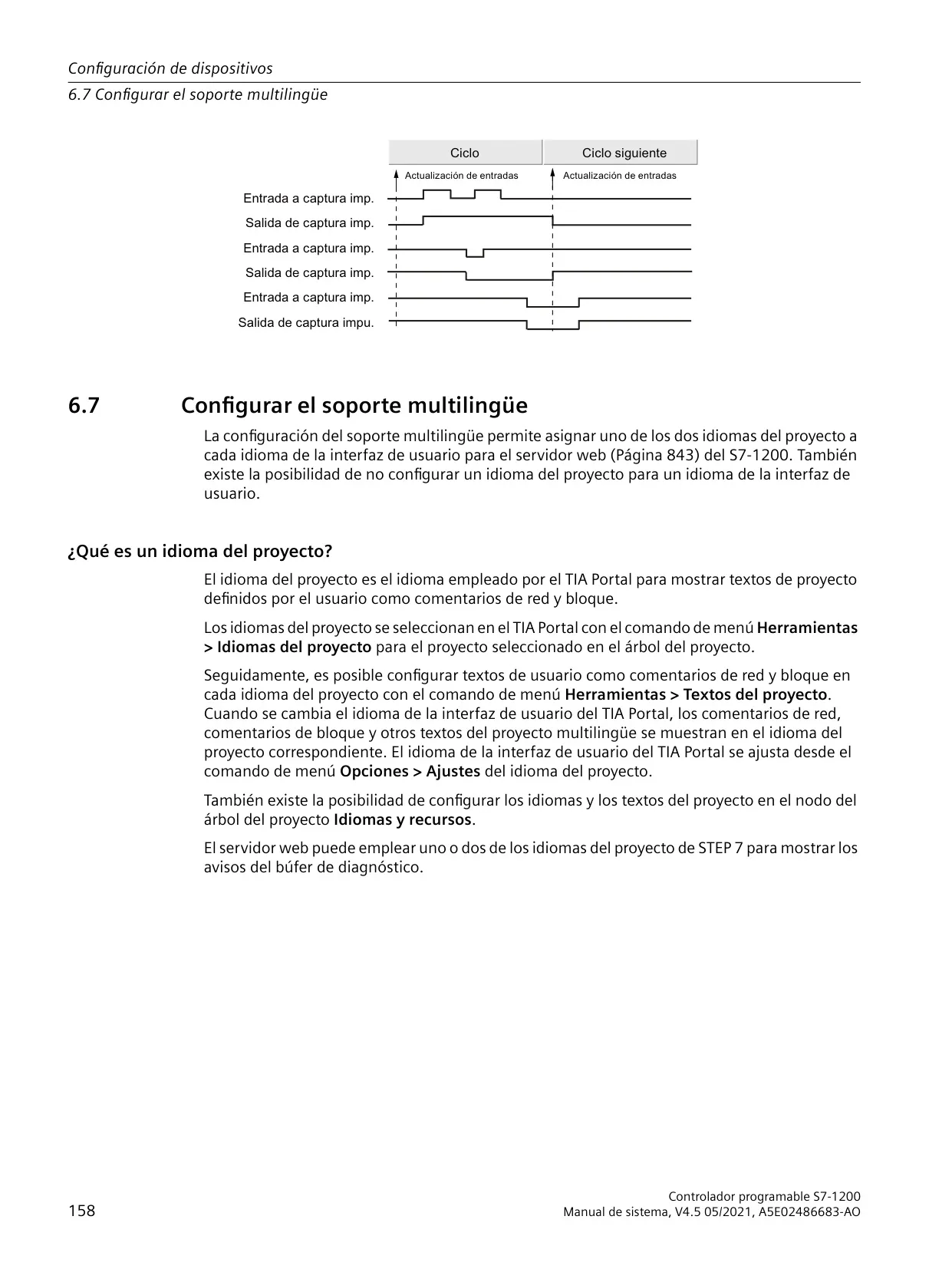

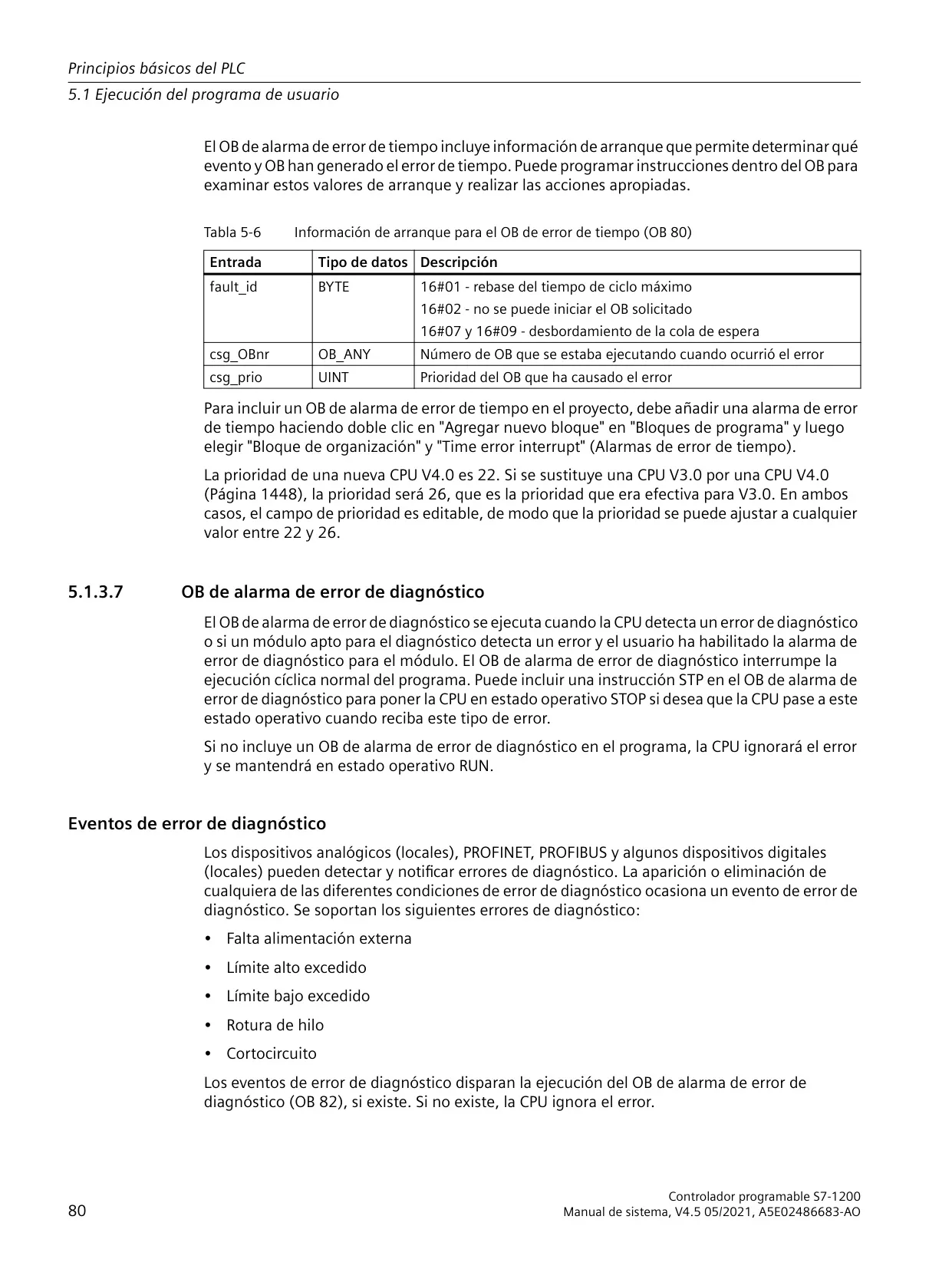

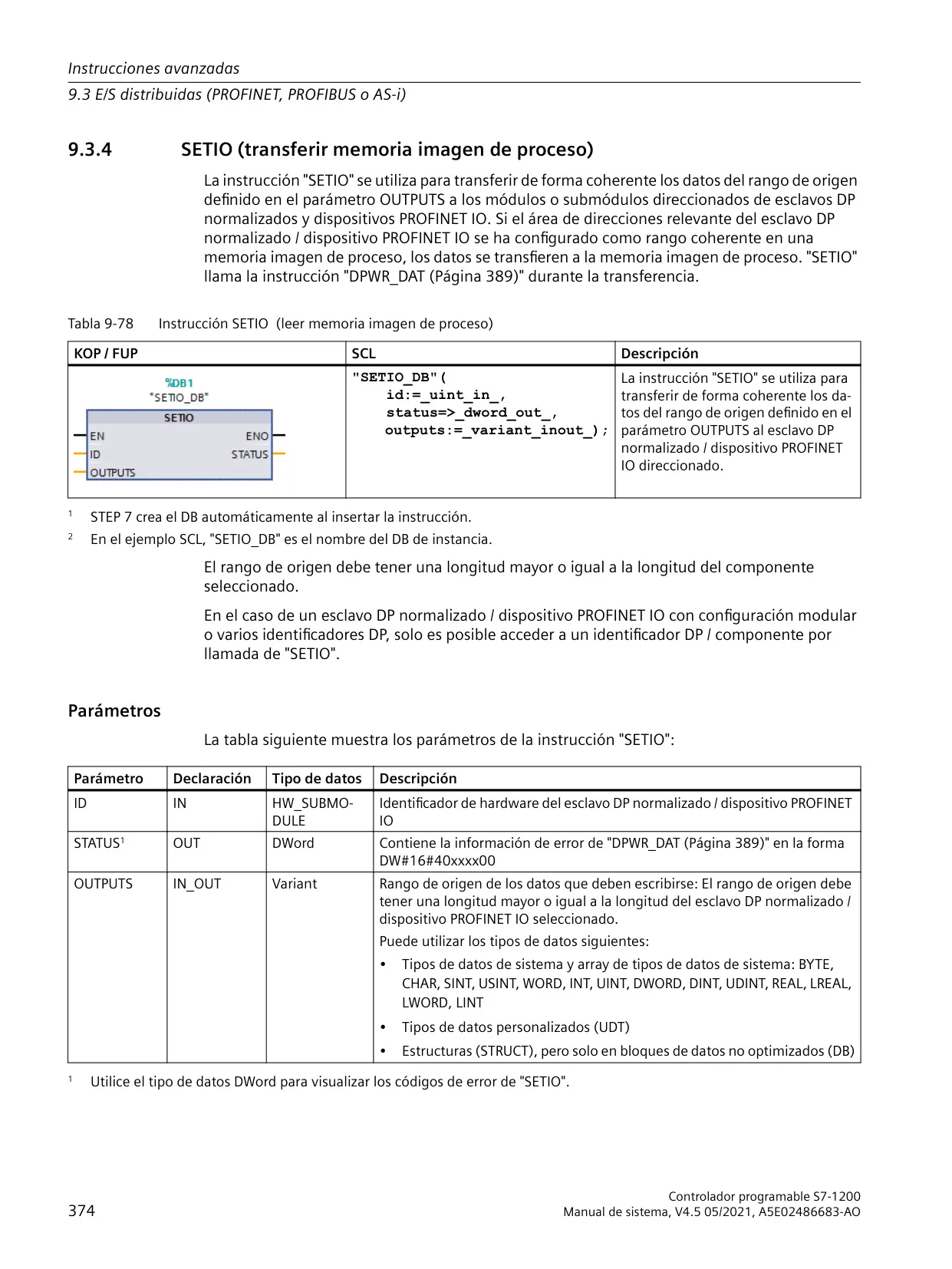

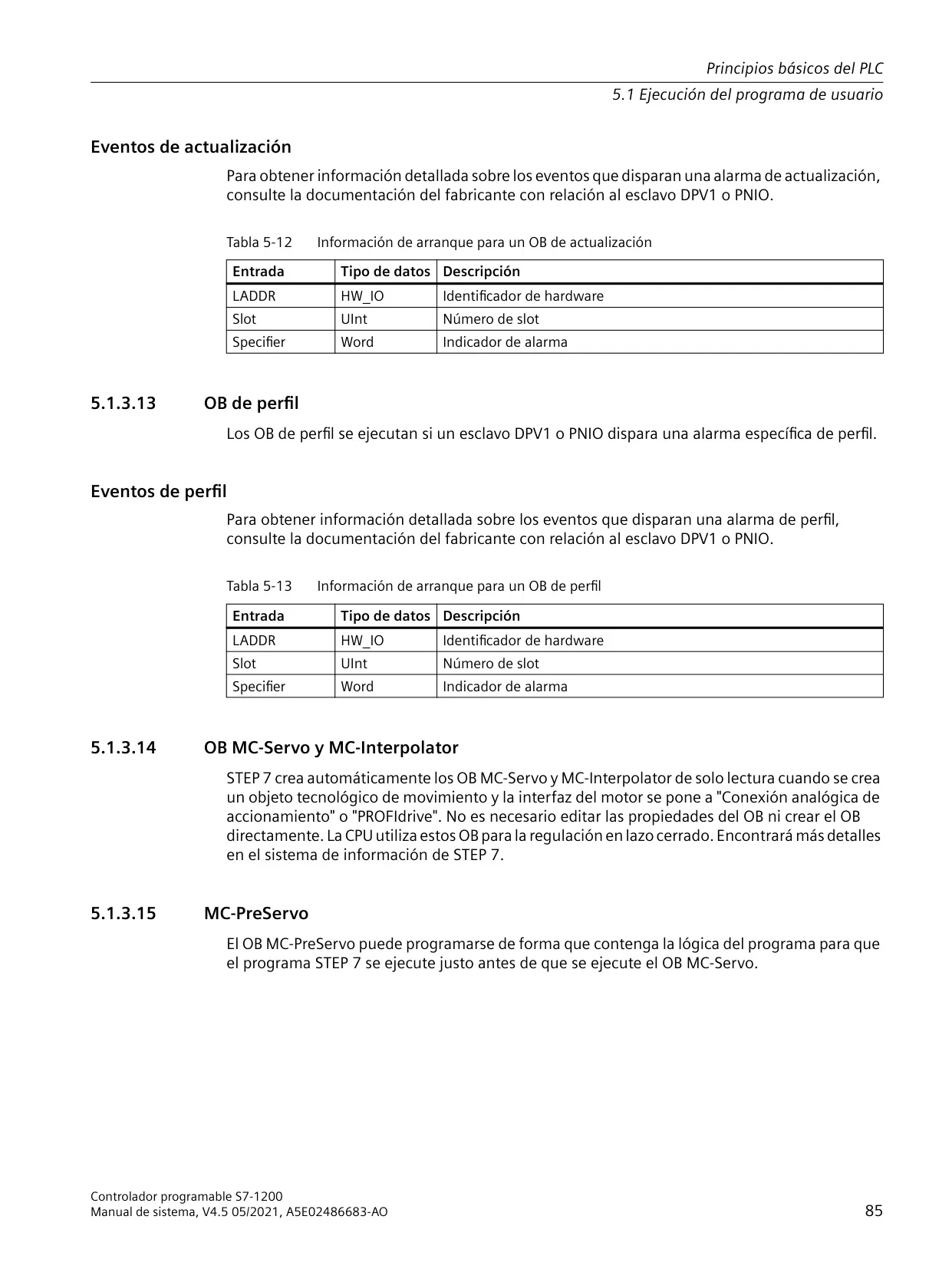

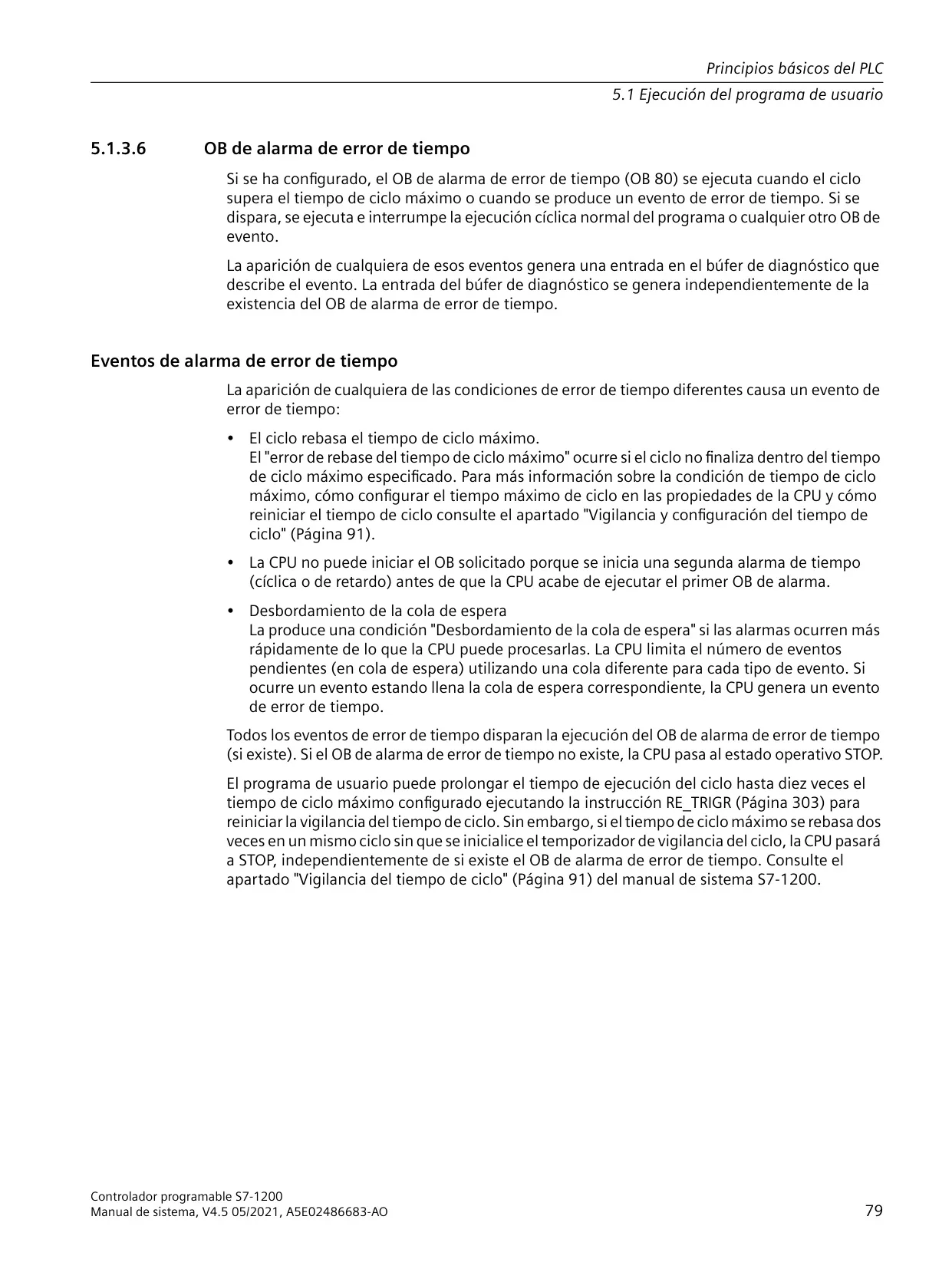

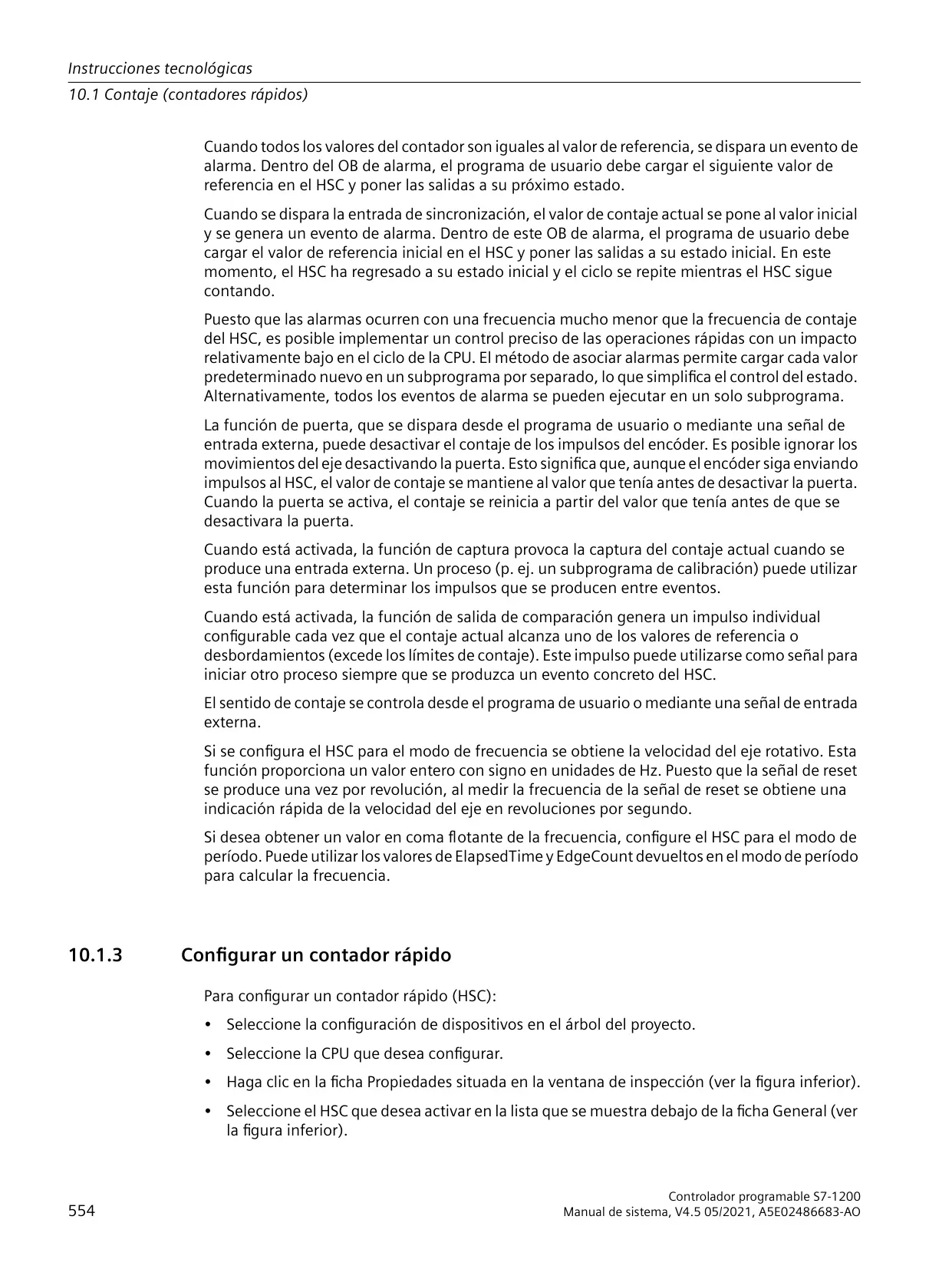

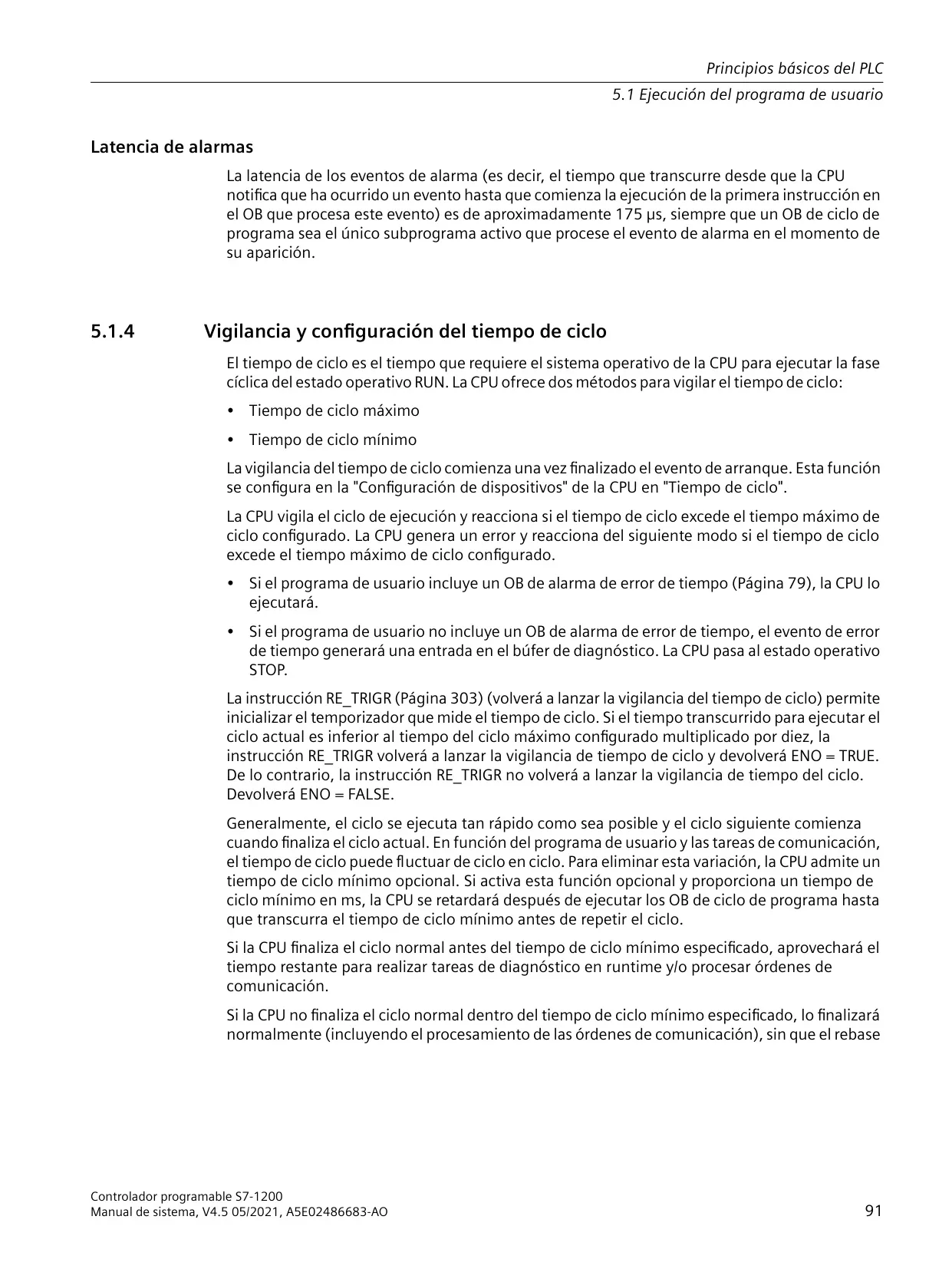

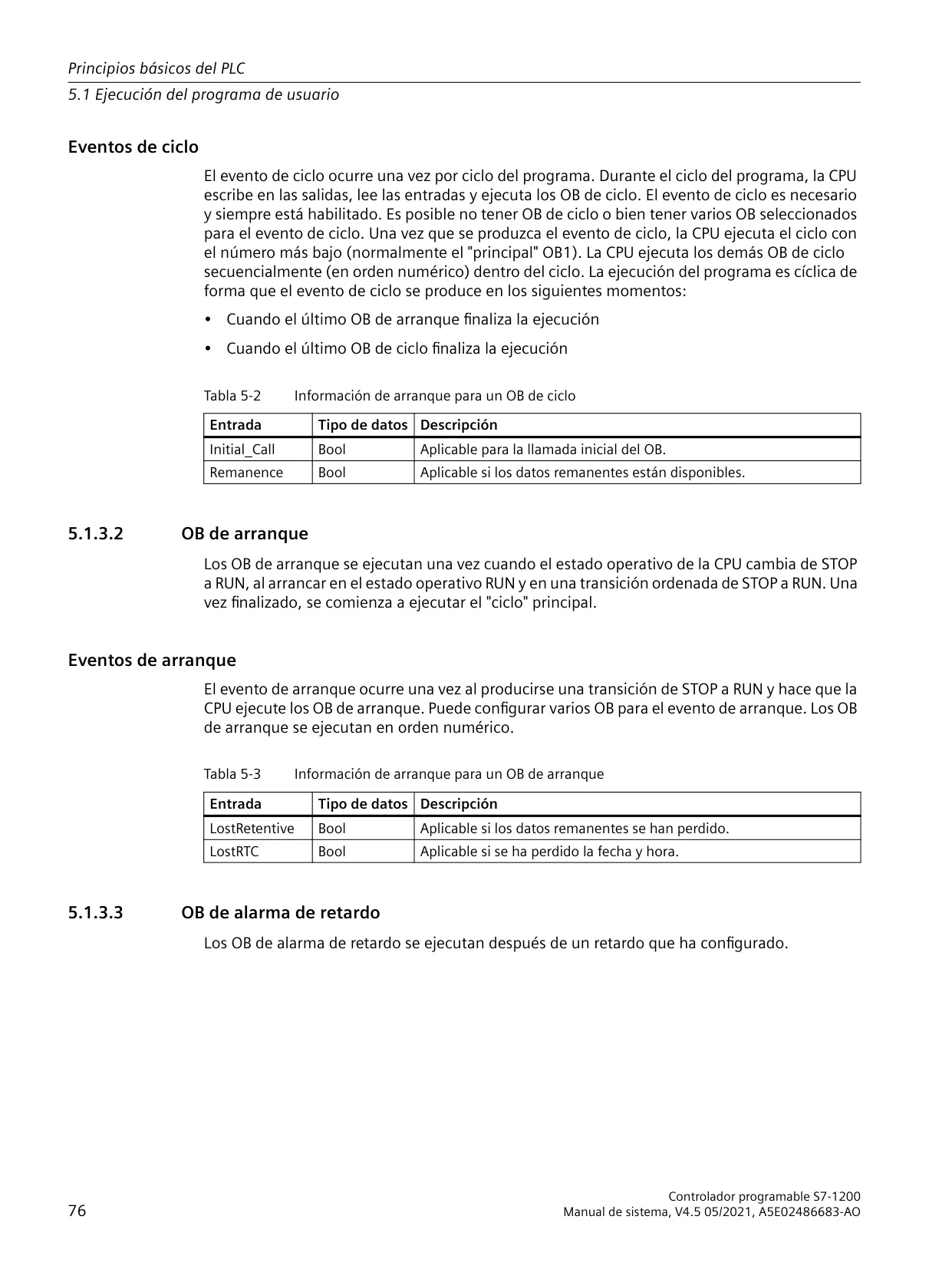

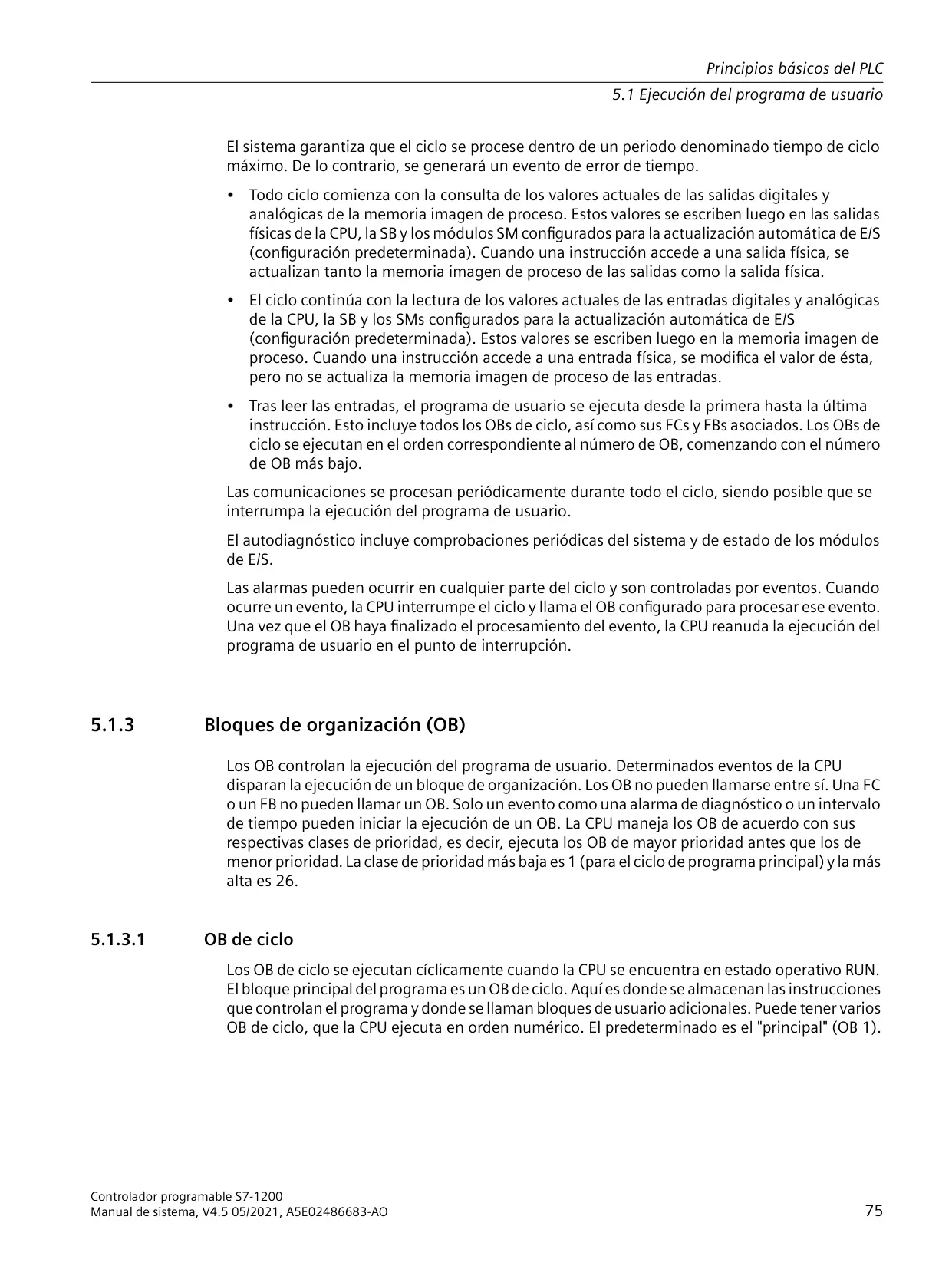

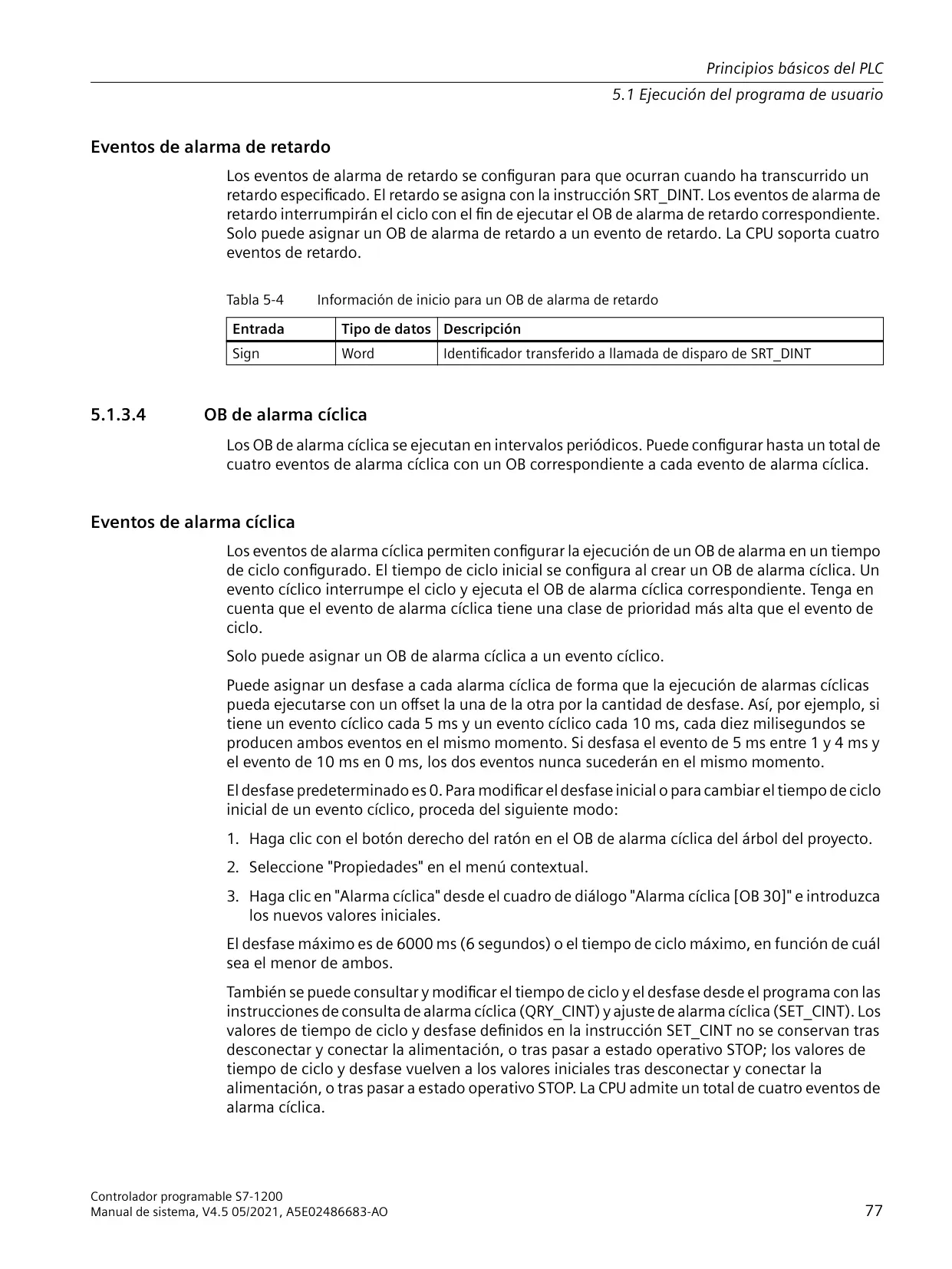

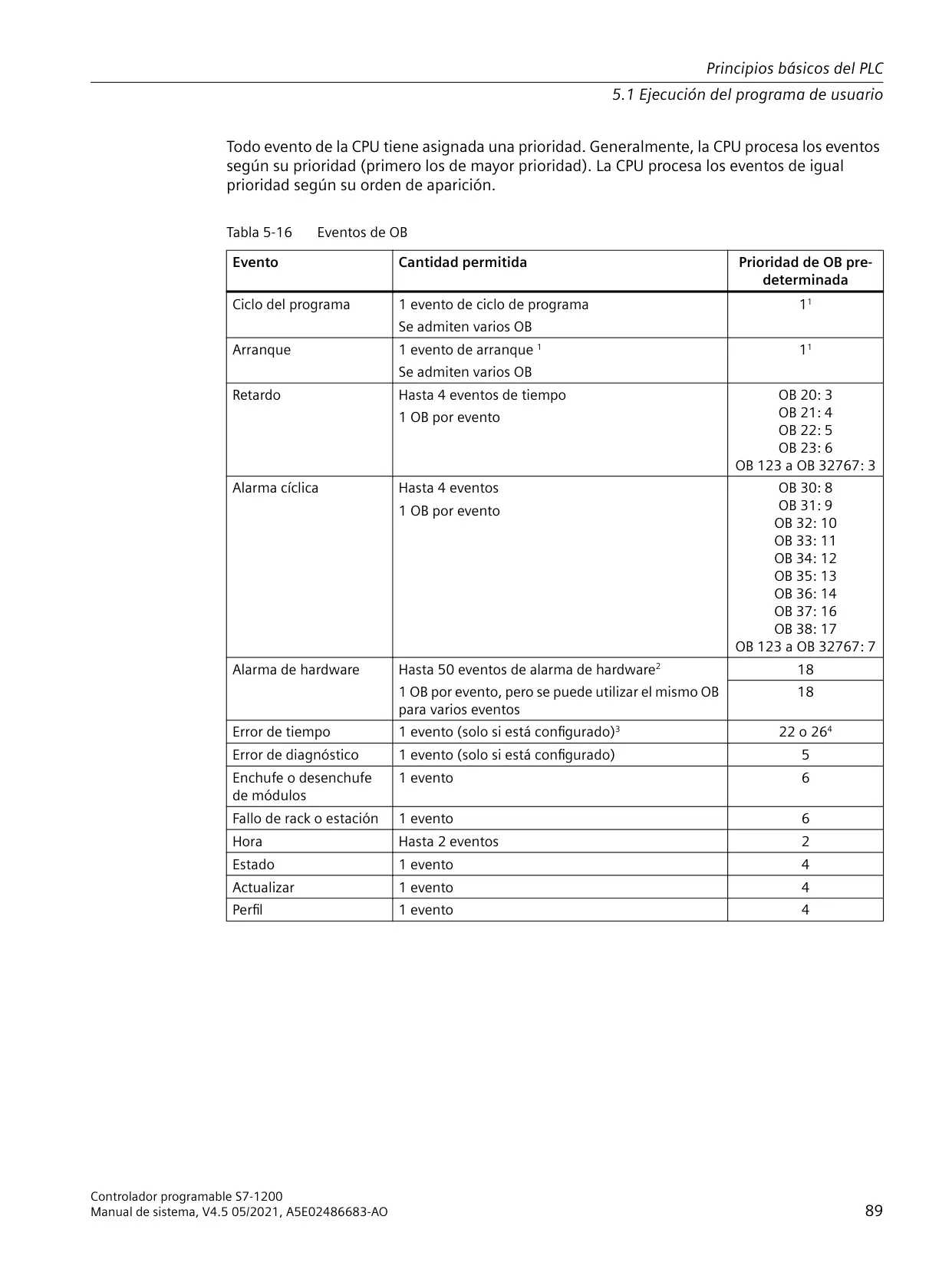

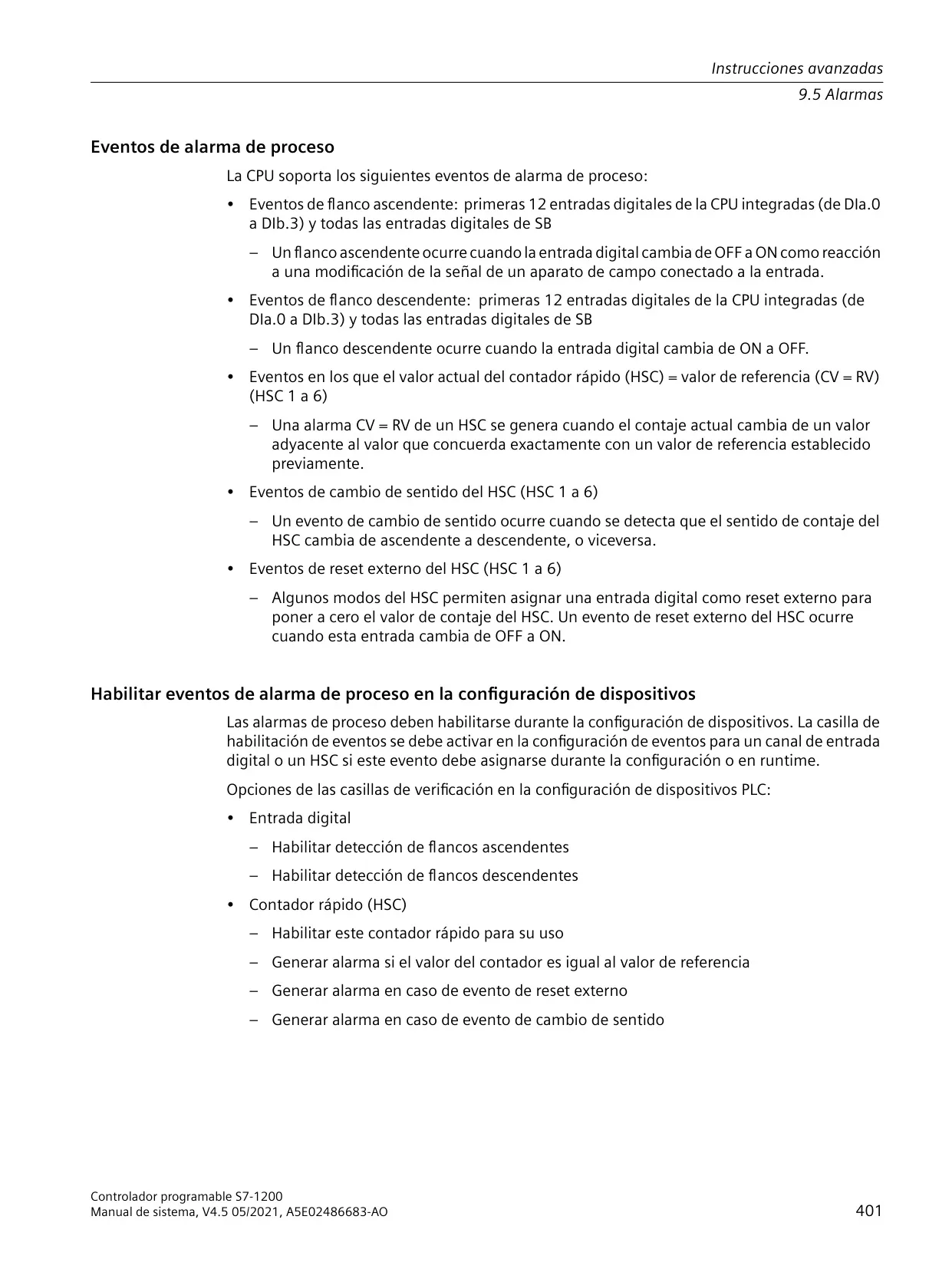

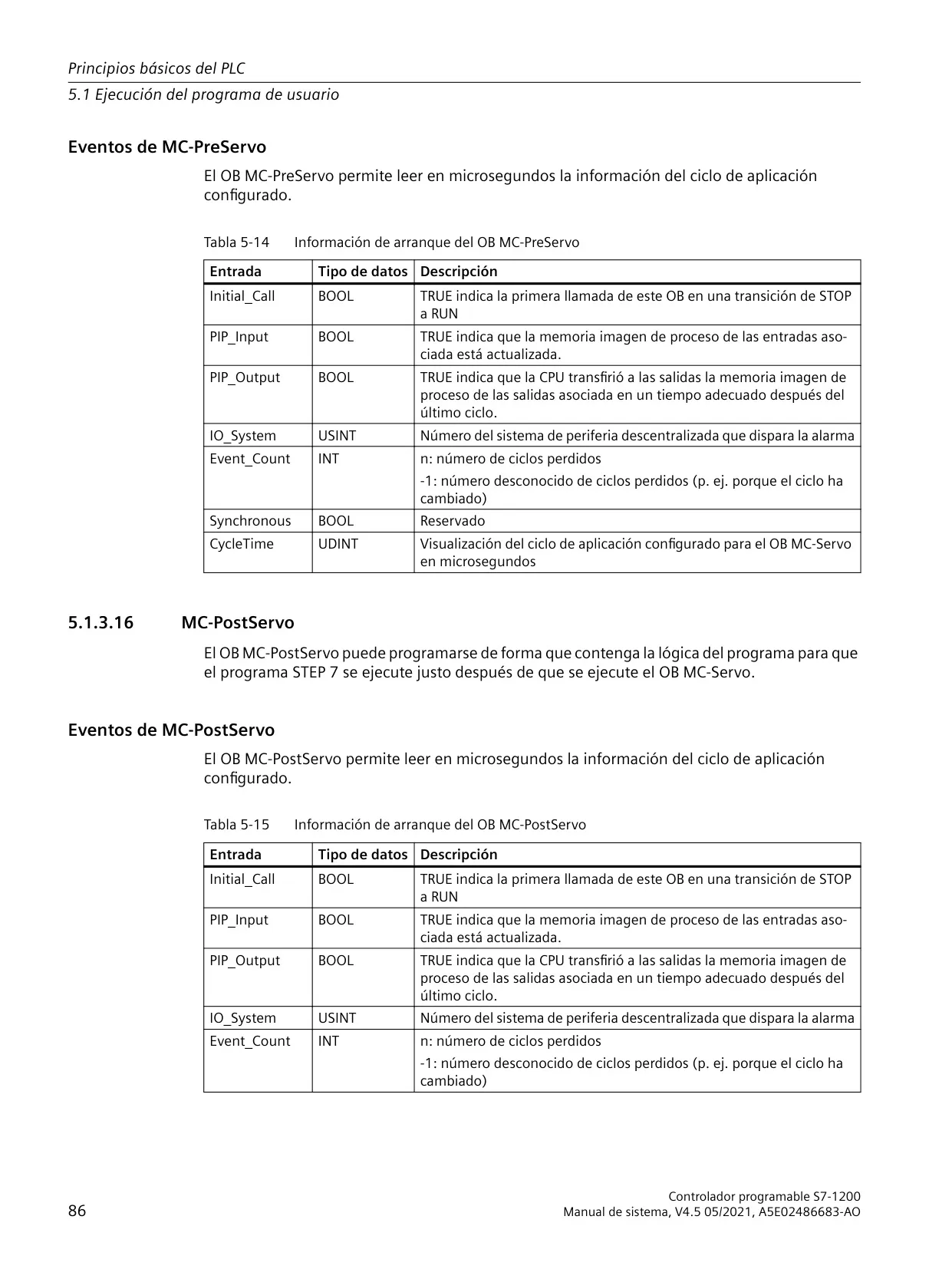

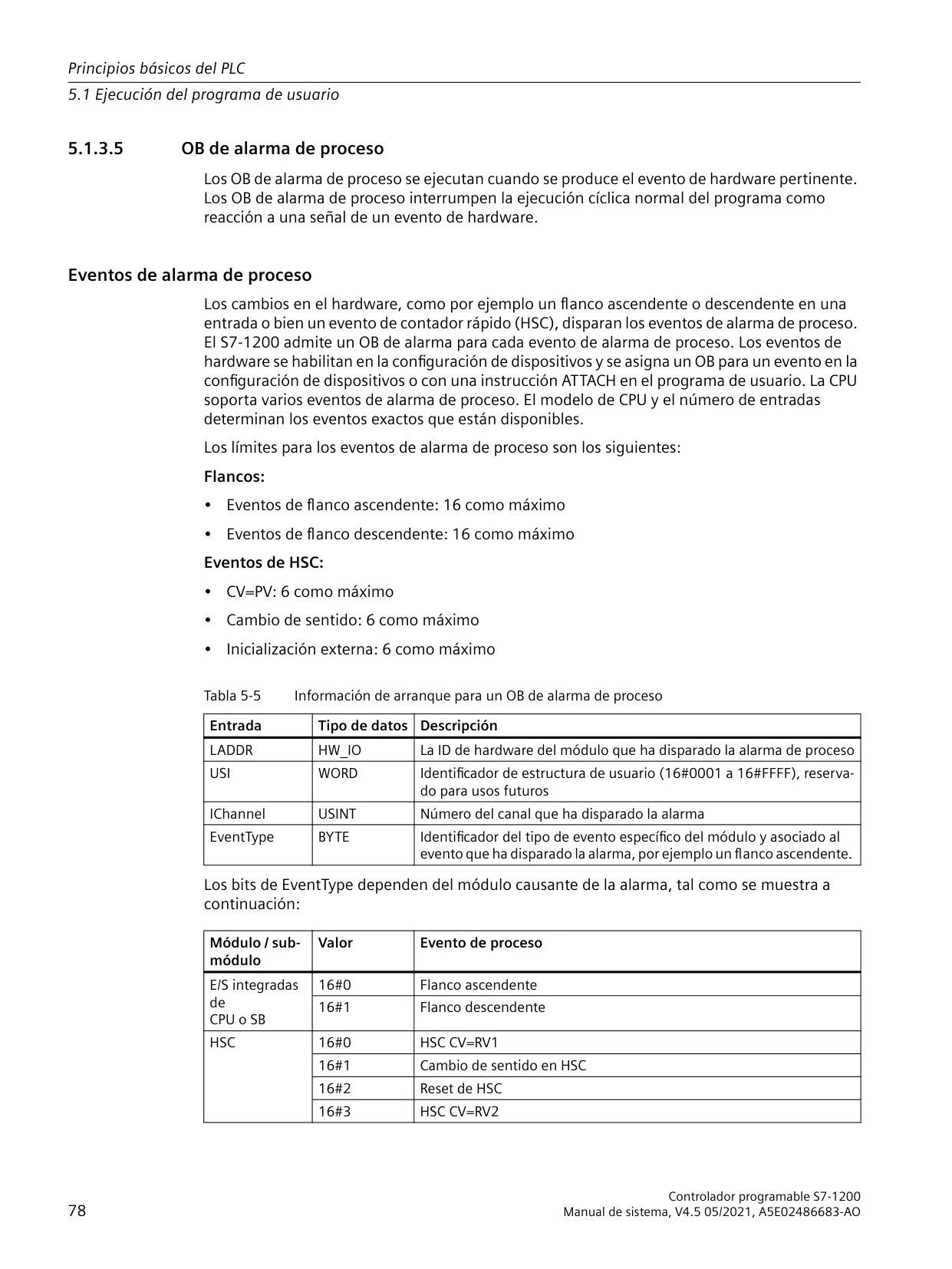

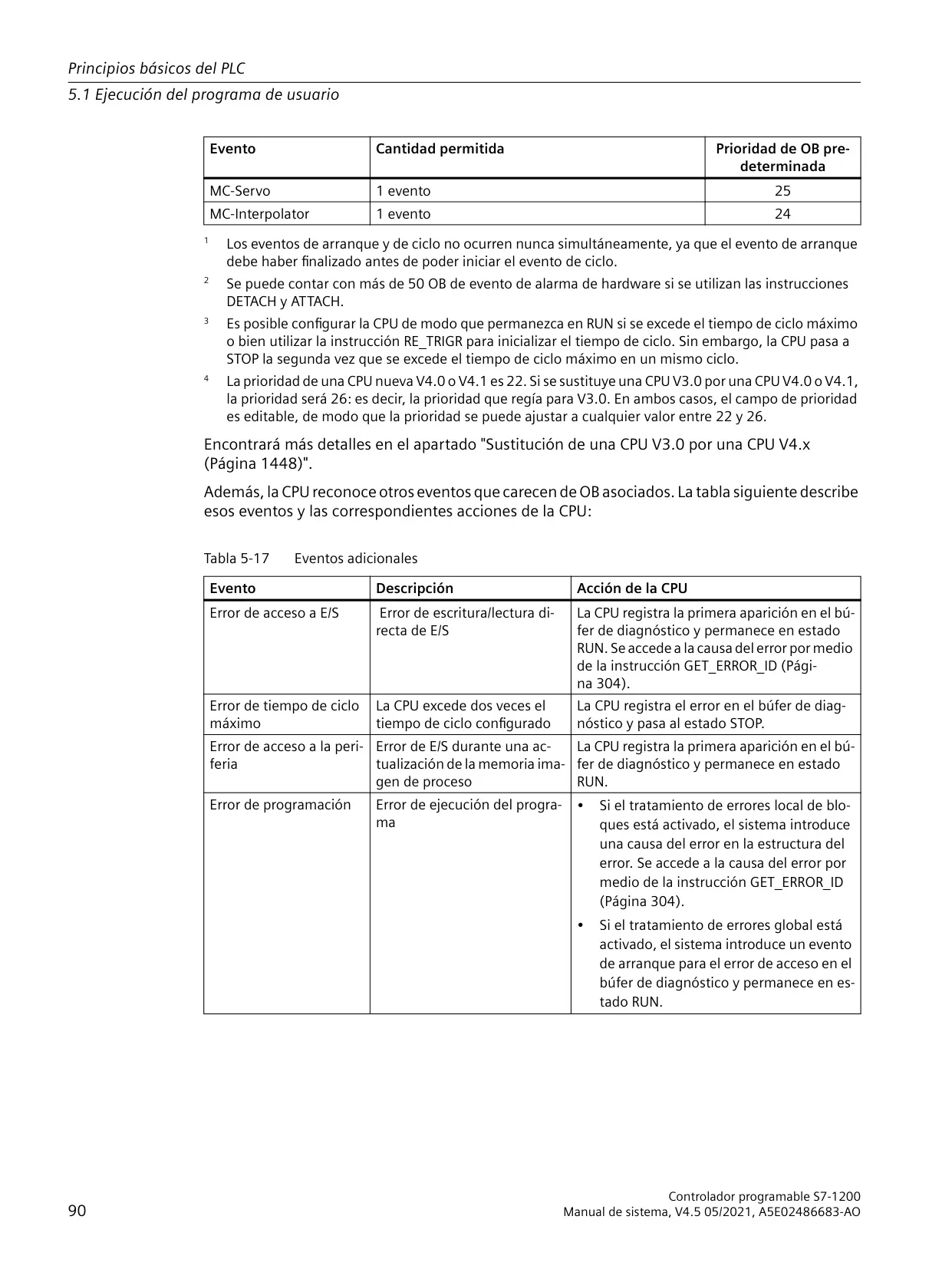

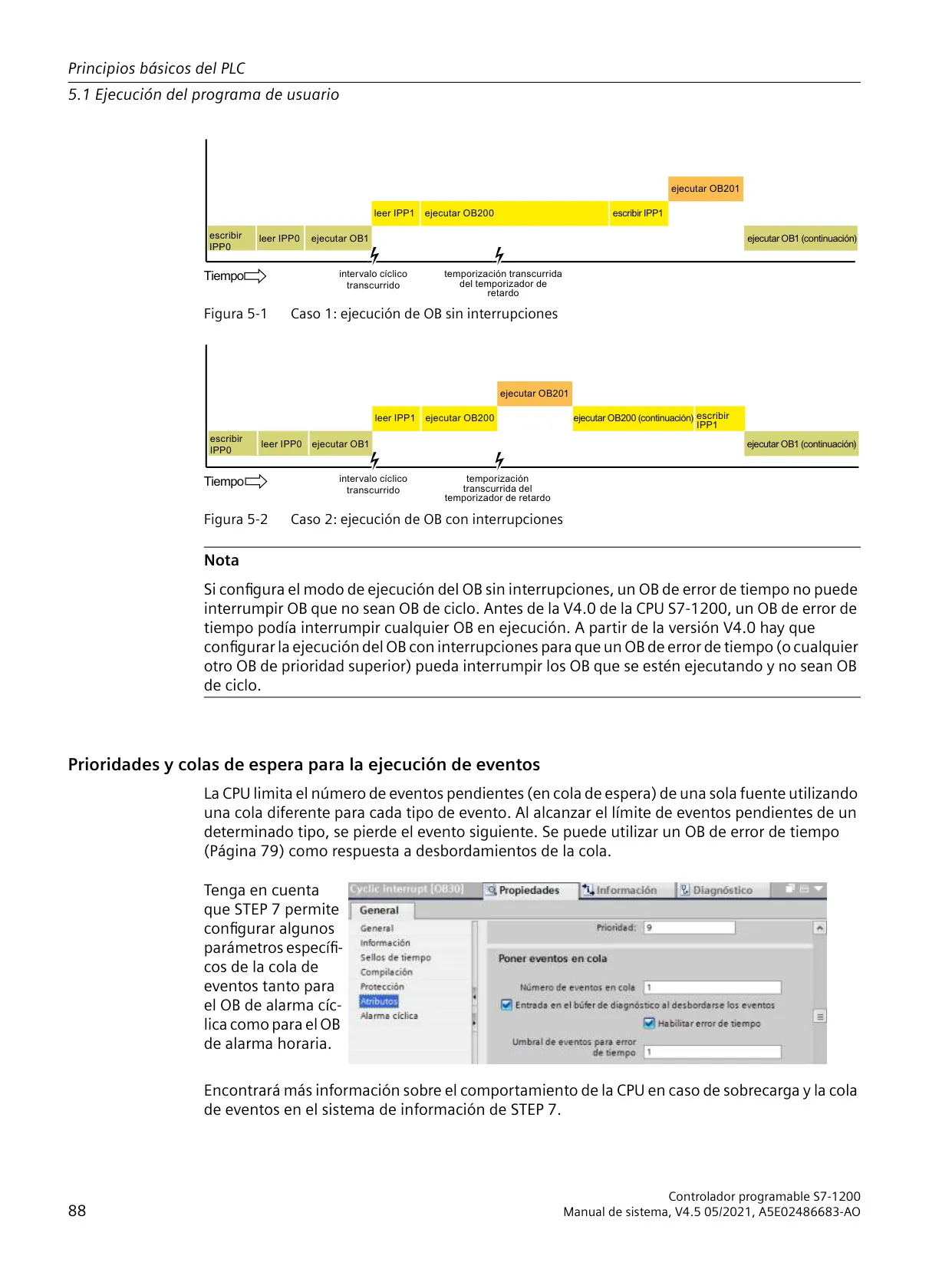

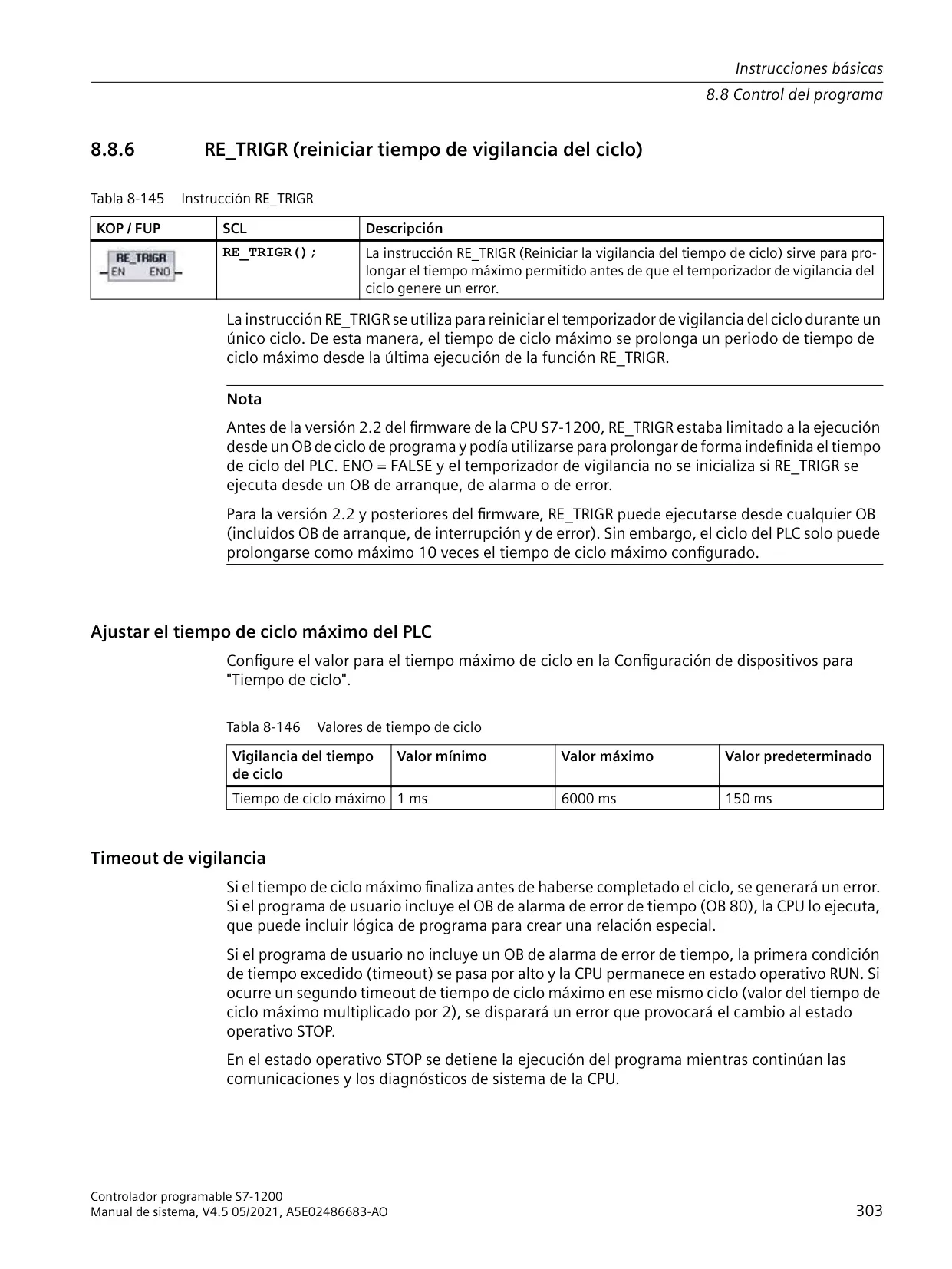

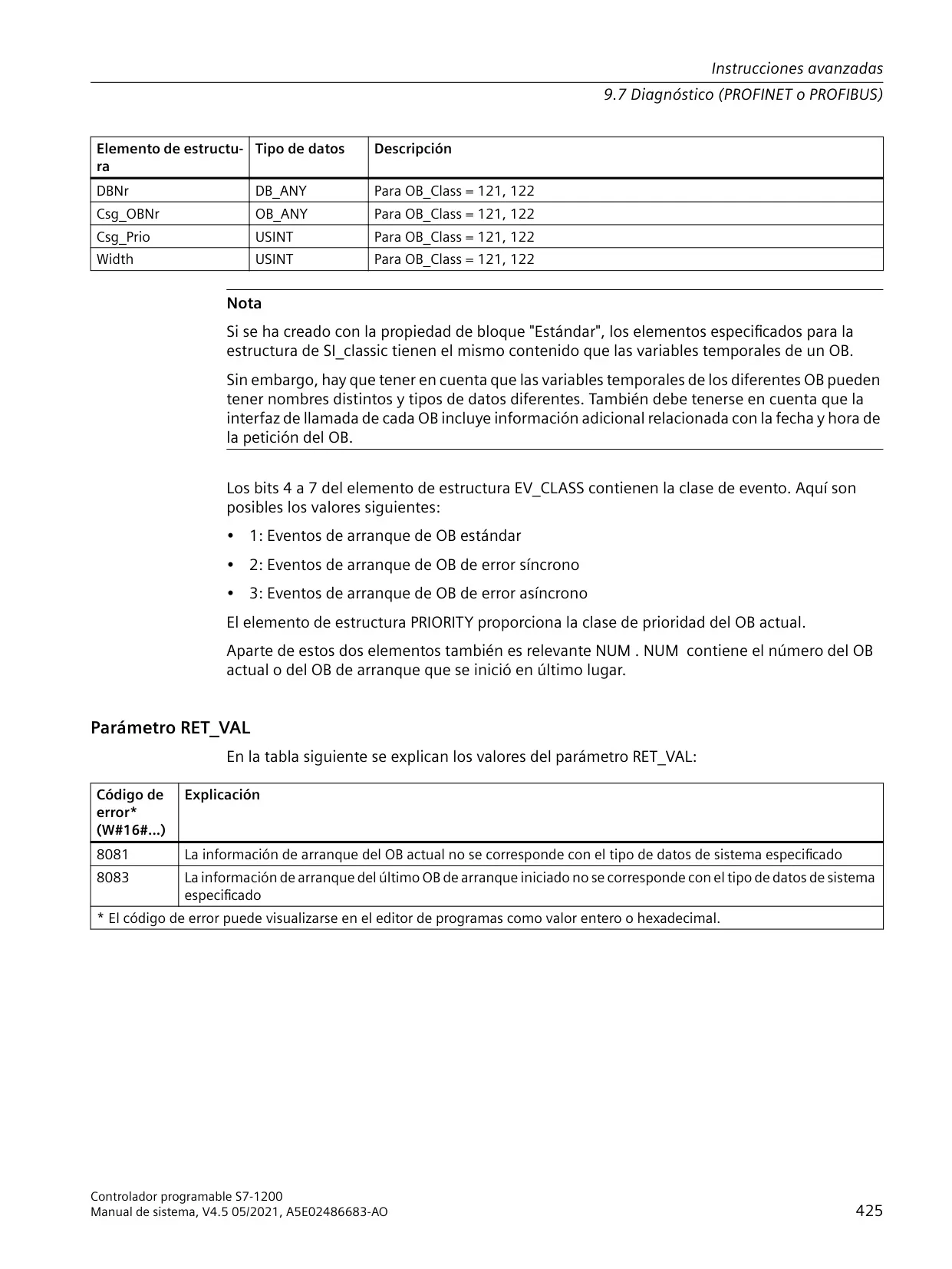

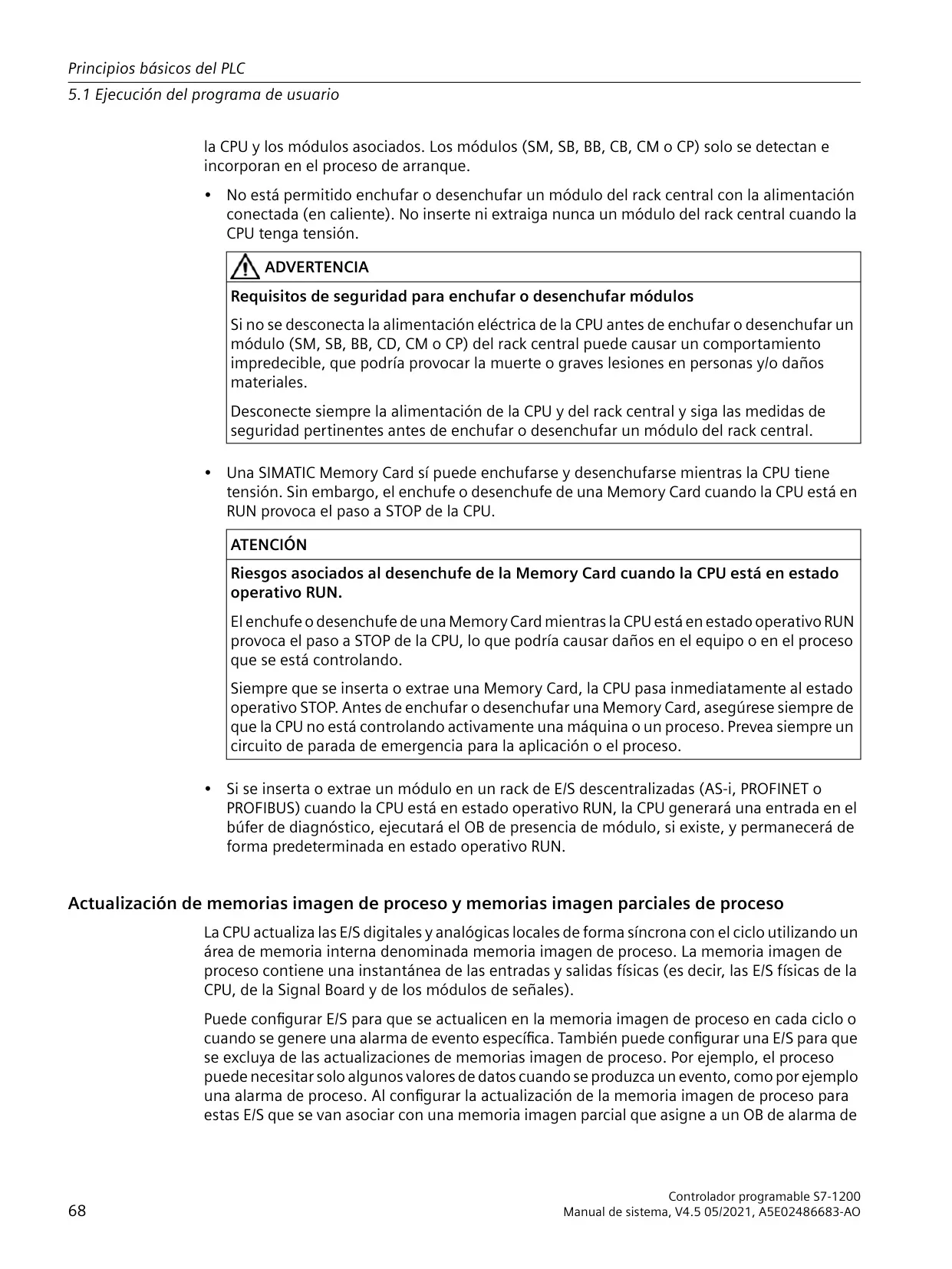

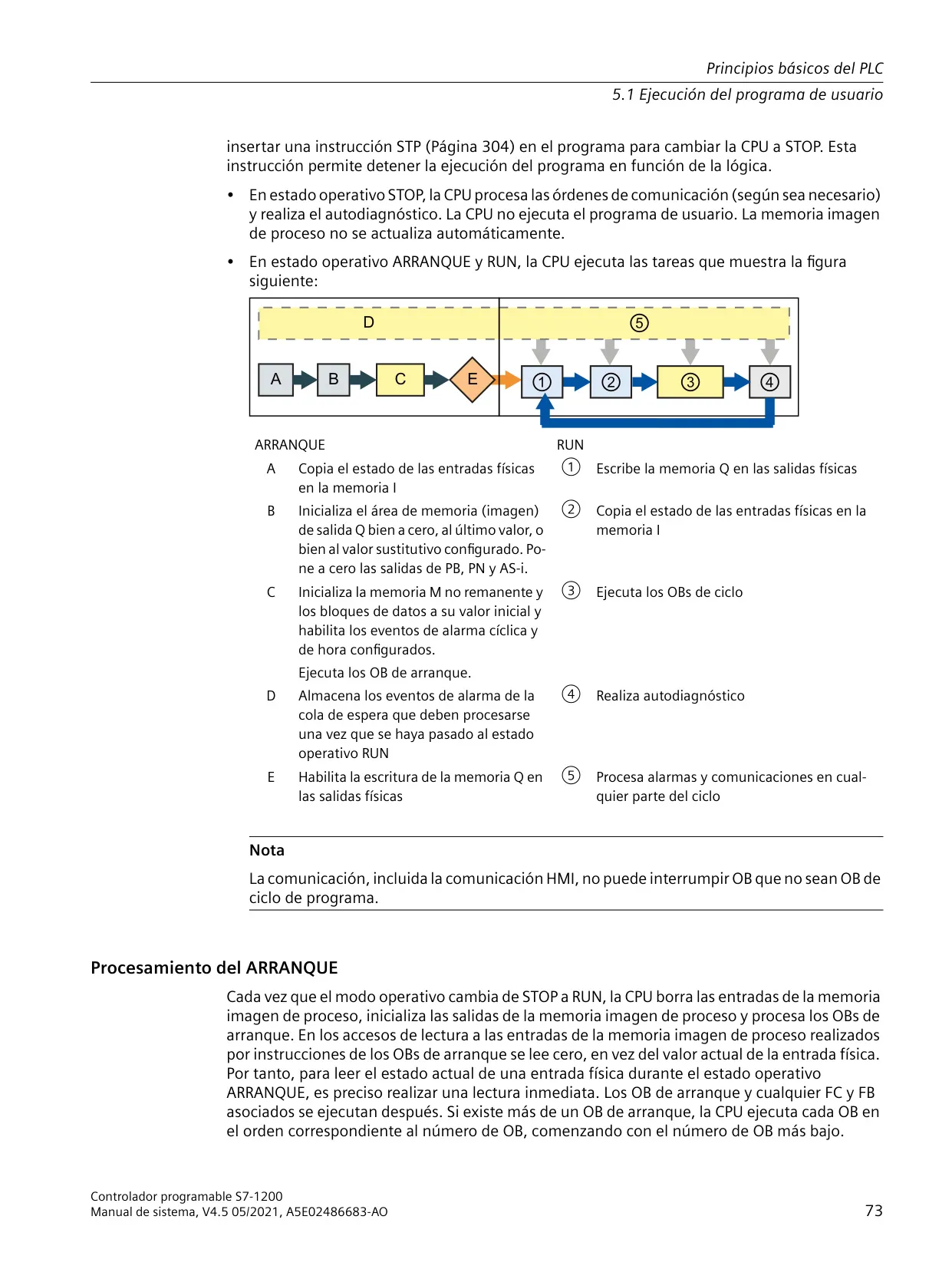

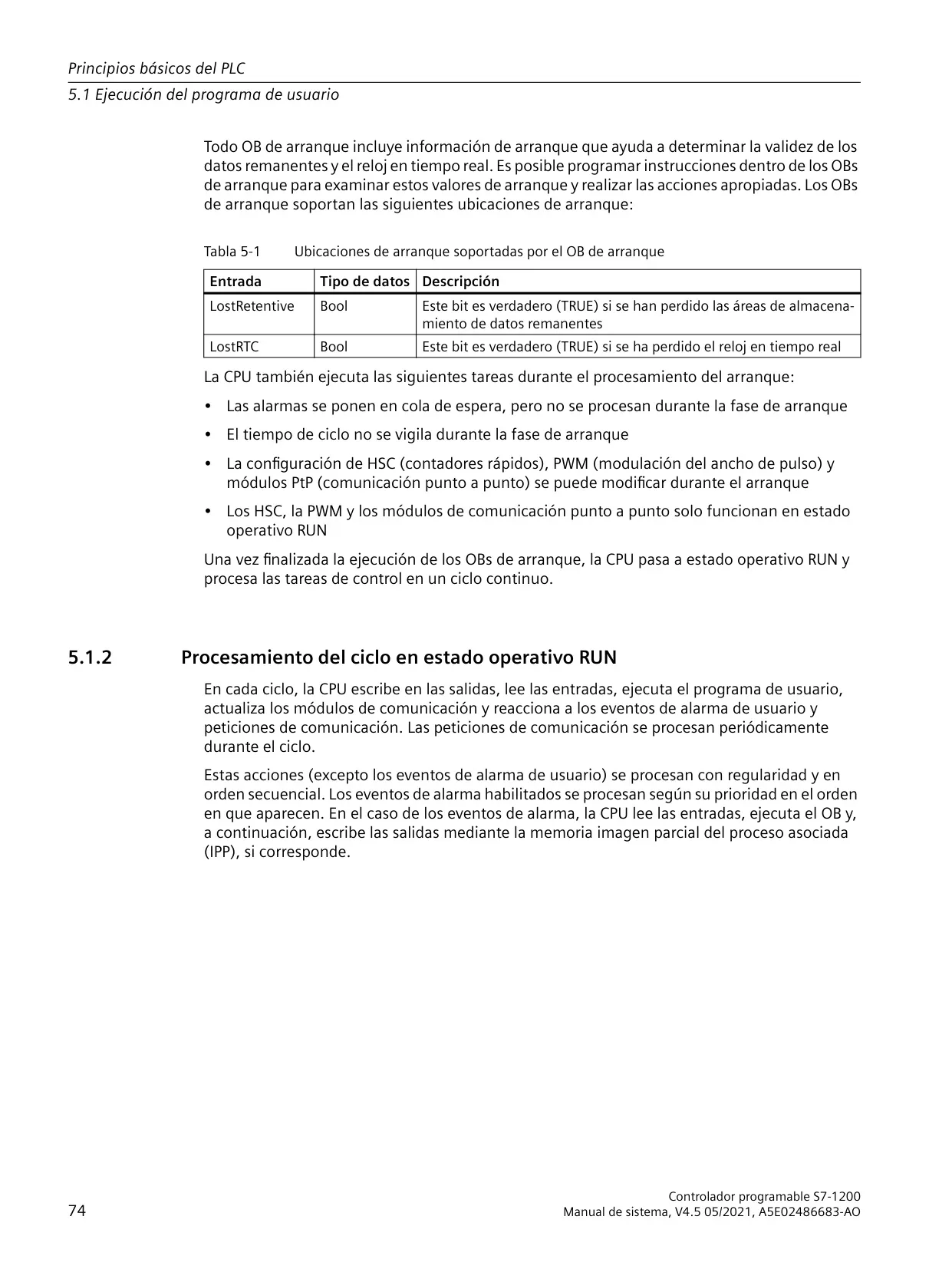

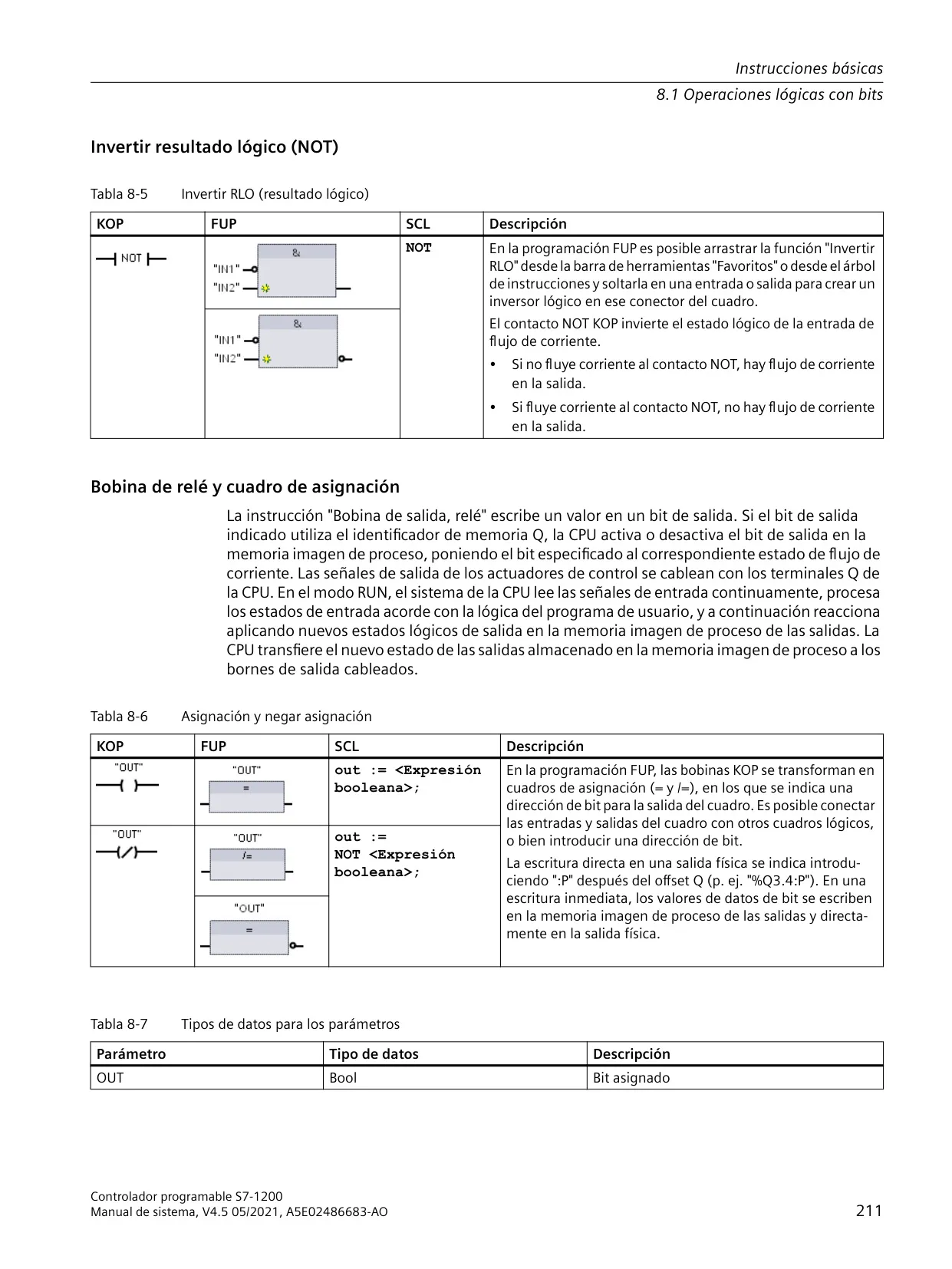

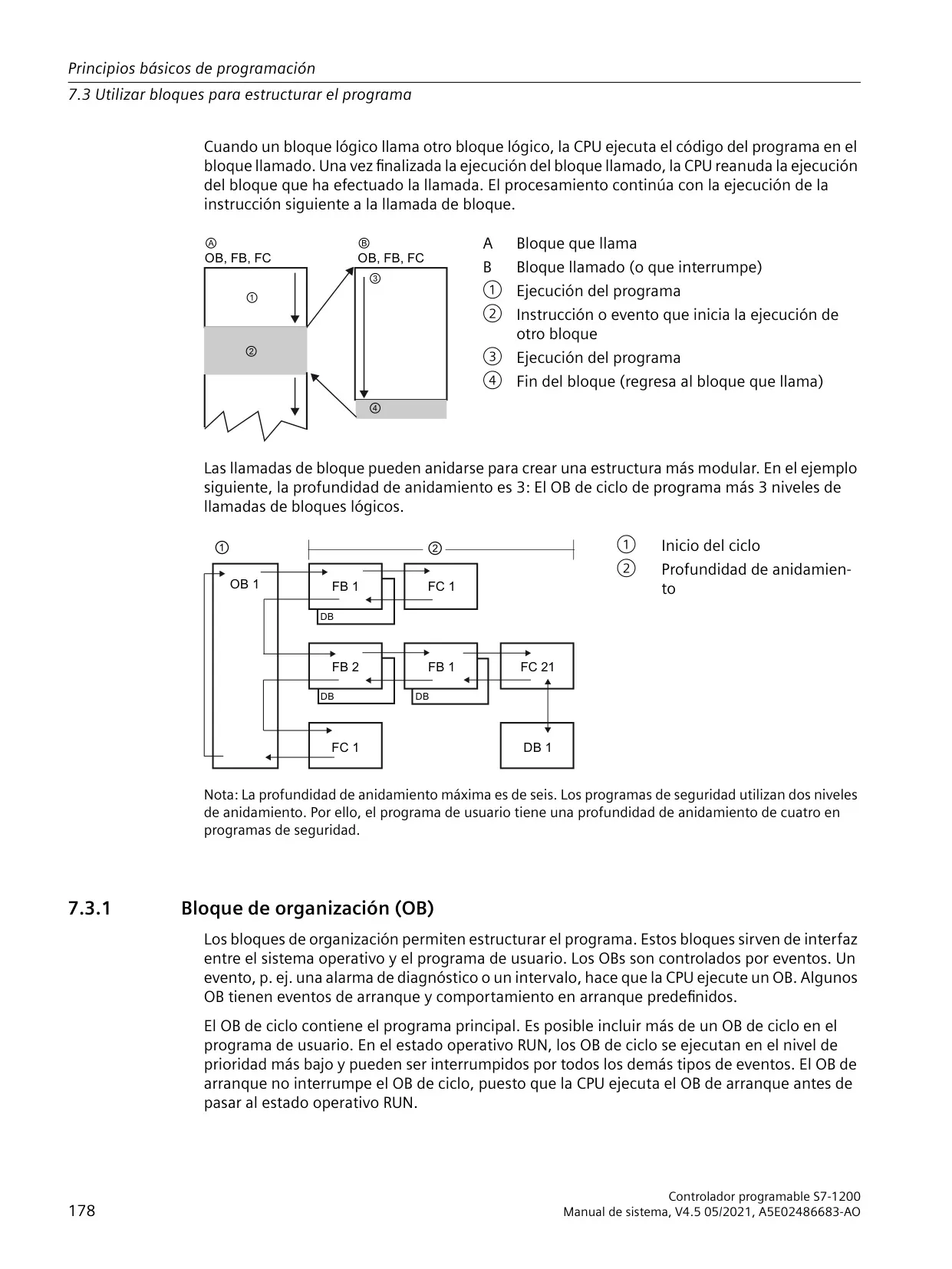

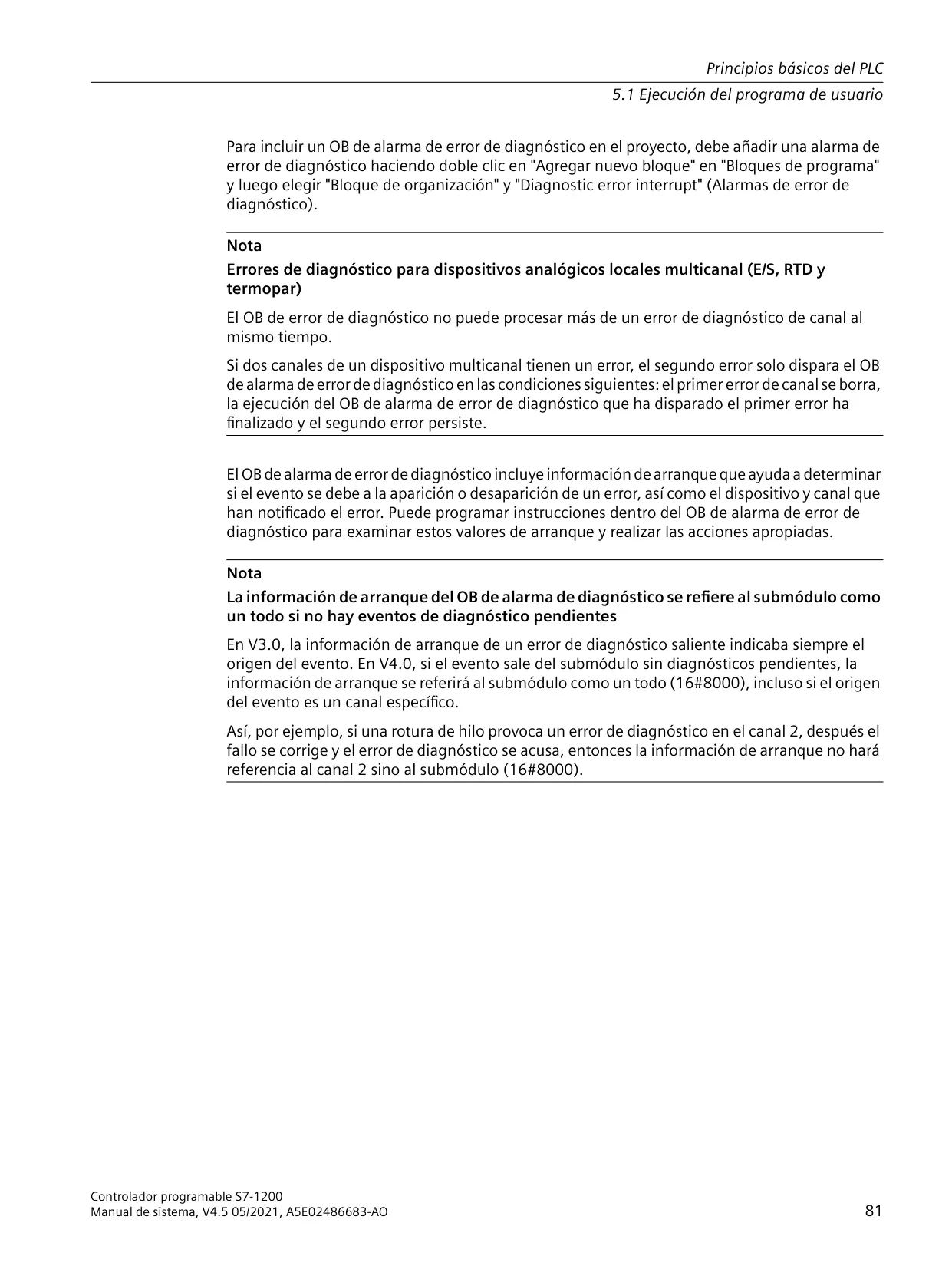

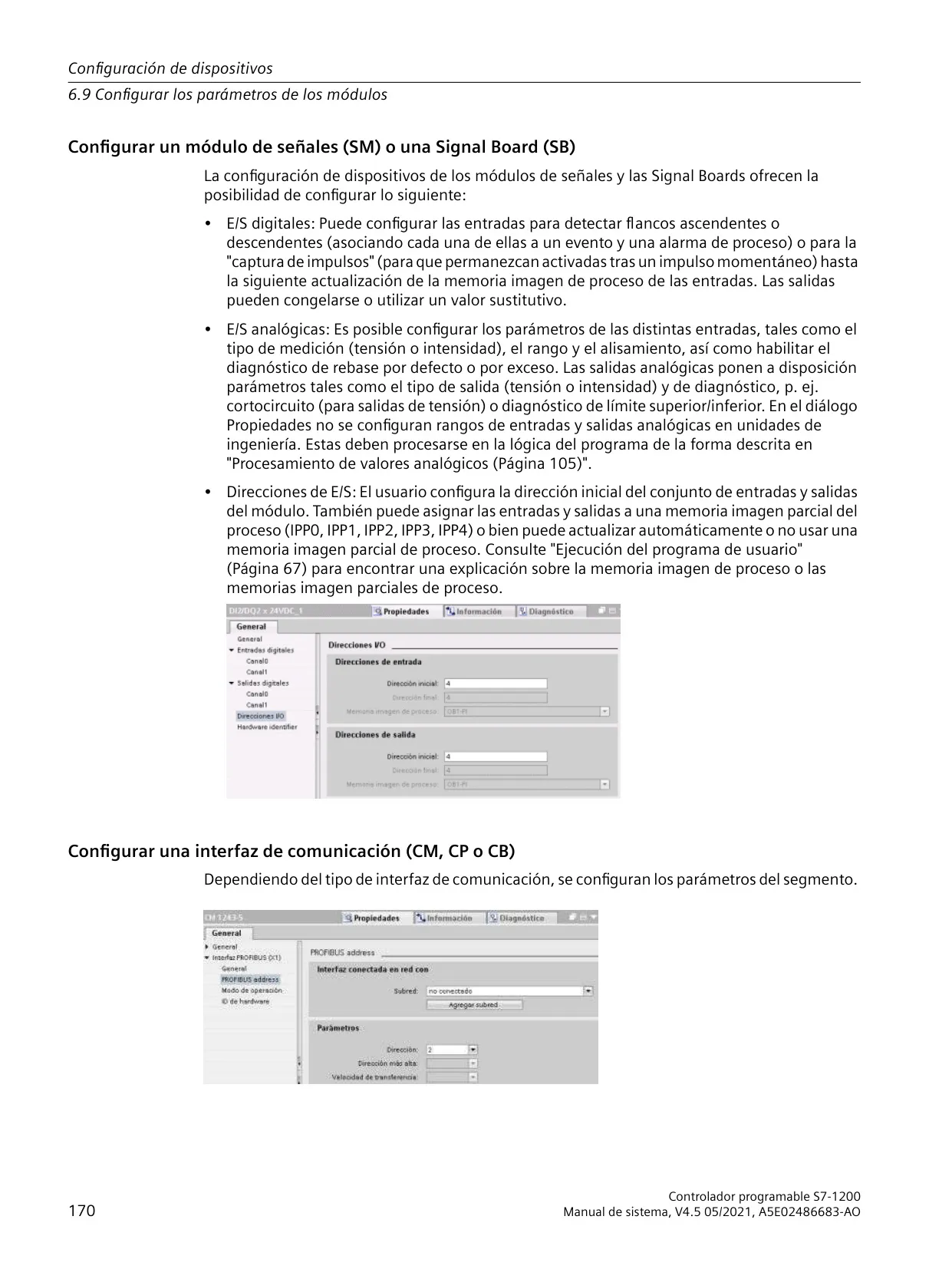

El funcionamiento de la CPU se rige por un ciclo bien definido que garantiza una lógica coherente. En cada ciclo, la CPU realiza tareas críticas como la lectura de entradas físicas, la ejecución del programa de usuario, la actualización de las salidas y el mantenimiento del sistema. Para la gestión de entradas y salidas, el S7-1200 utiliza una memoria imagen de proceso, que captura una instantánea de las E/S físicas para una actualización síncrona y predecible.

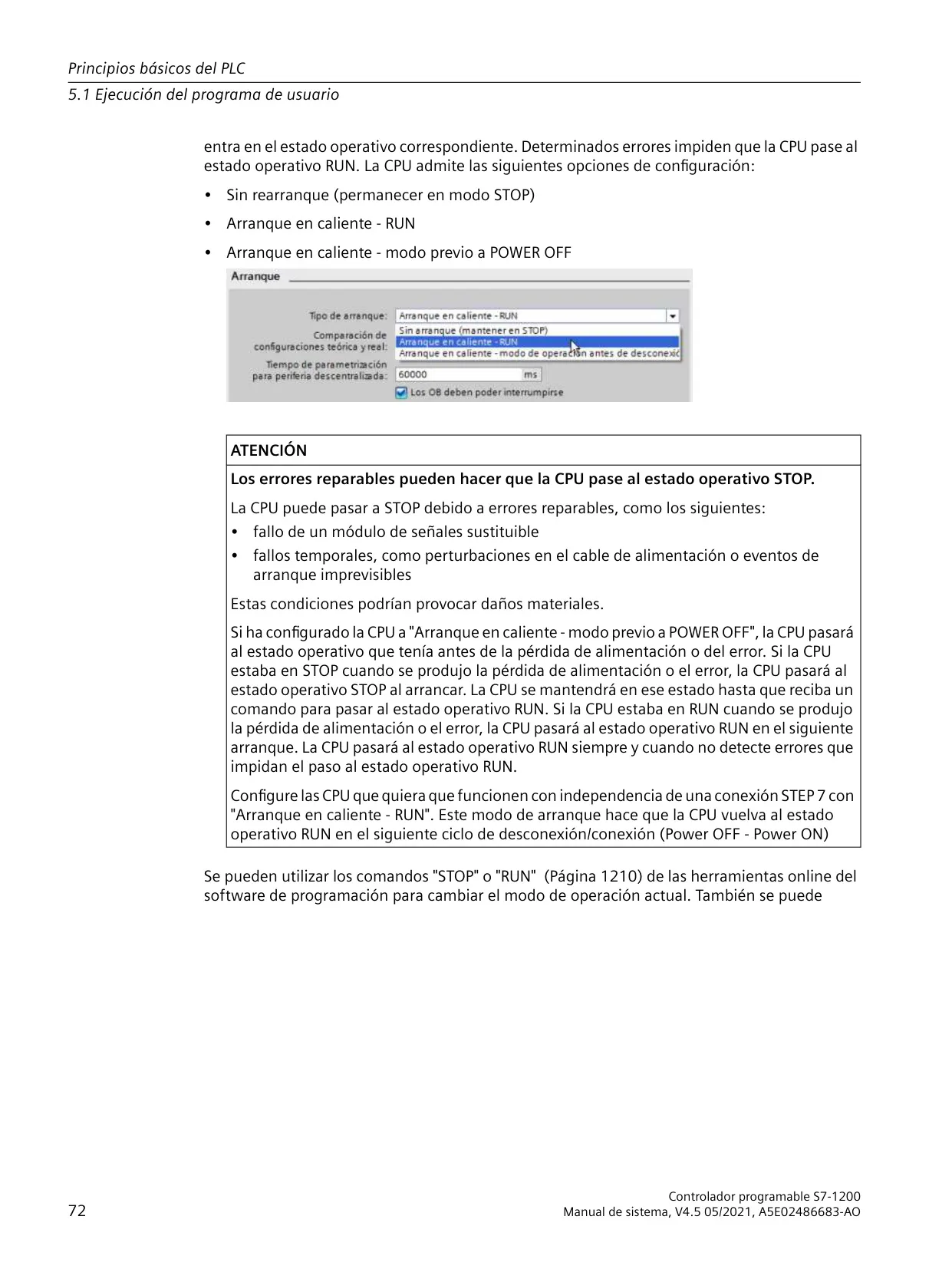

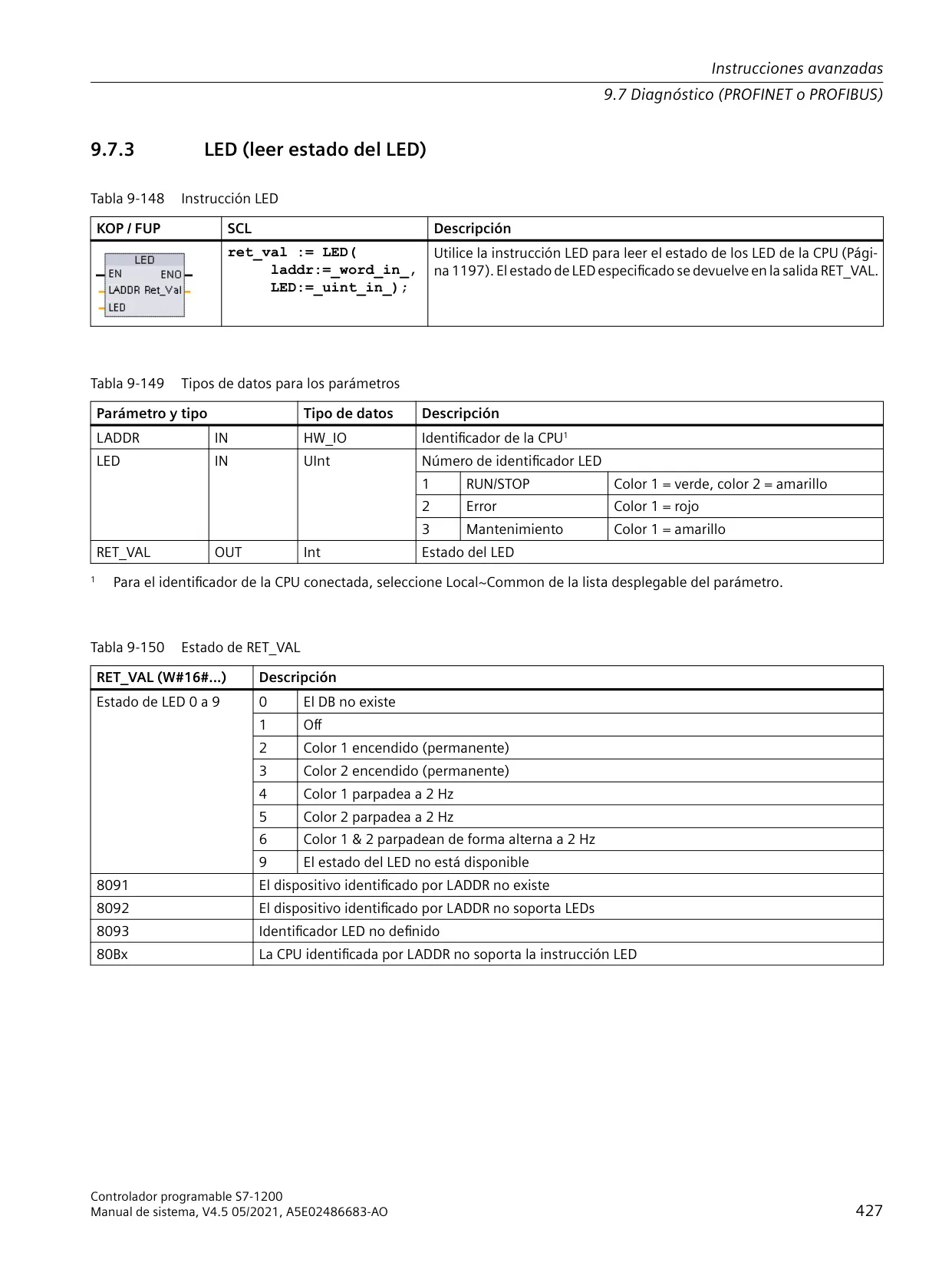

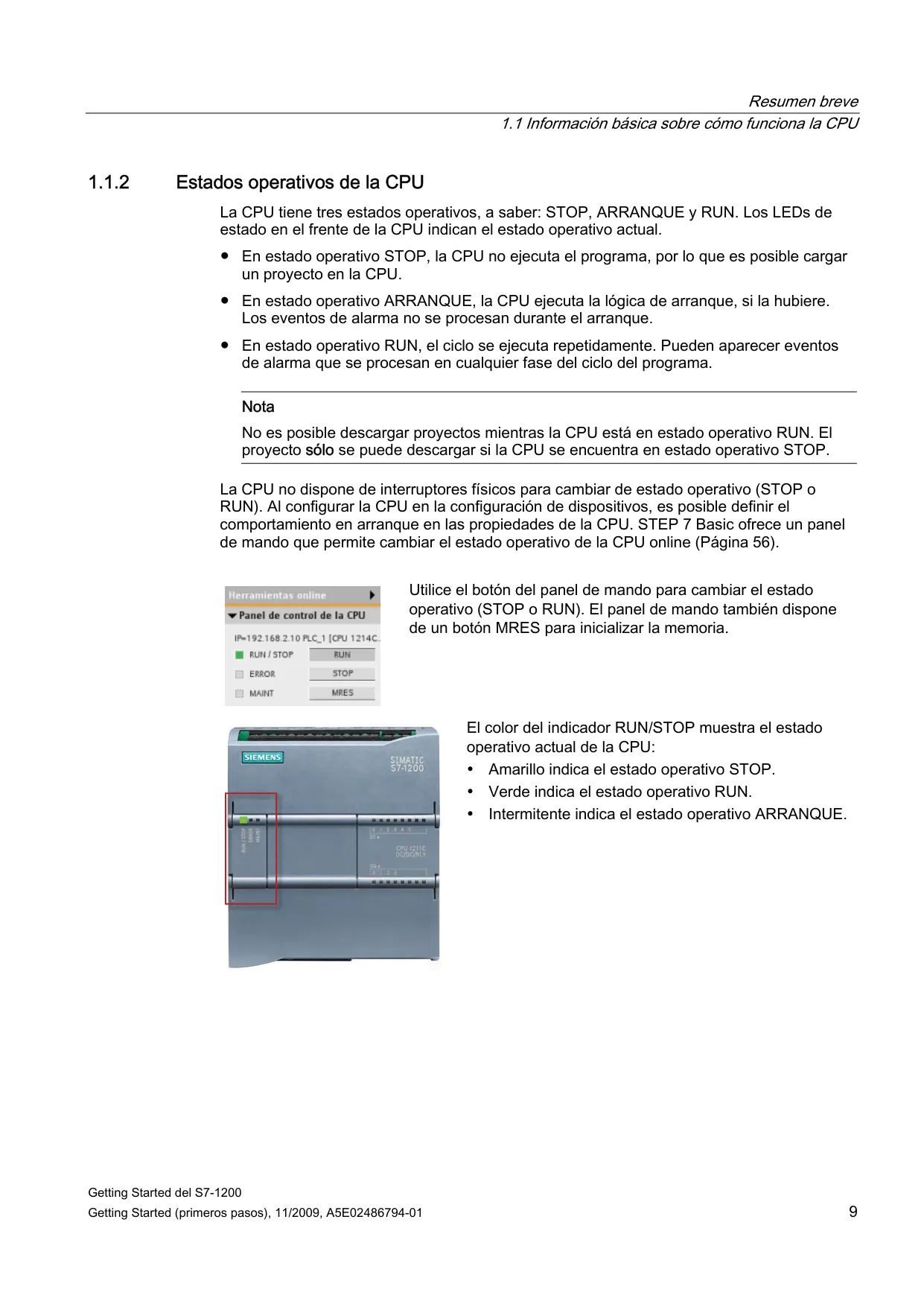

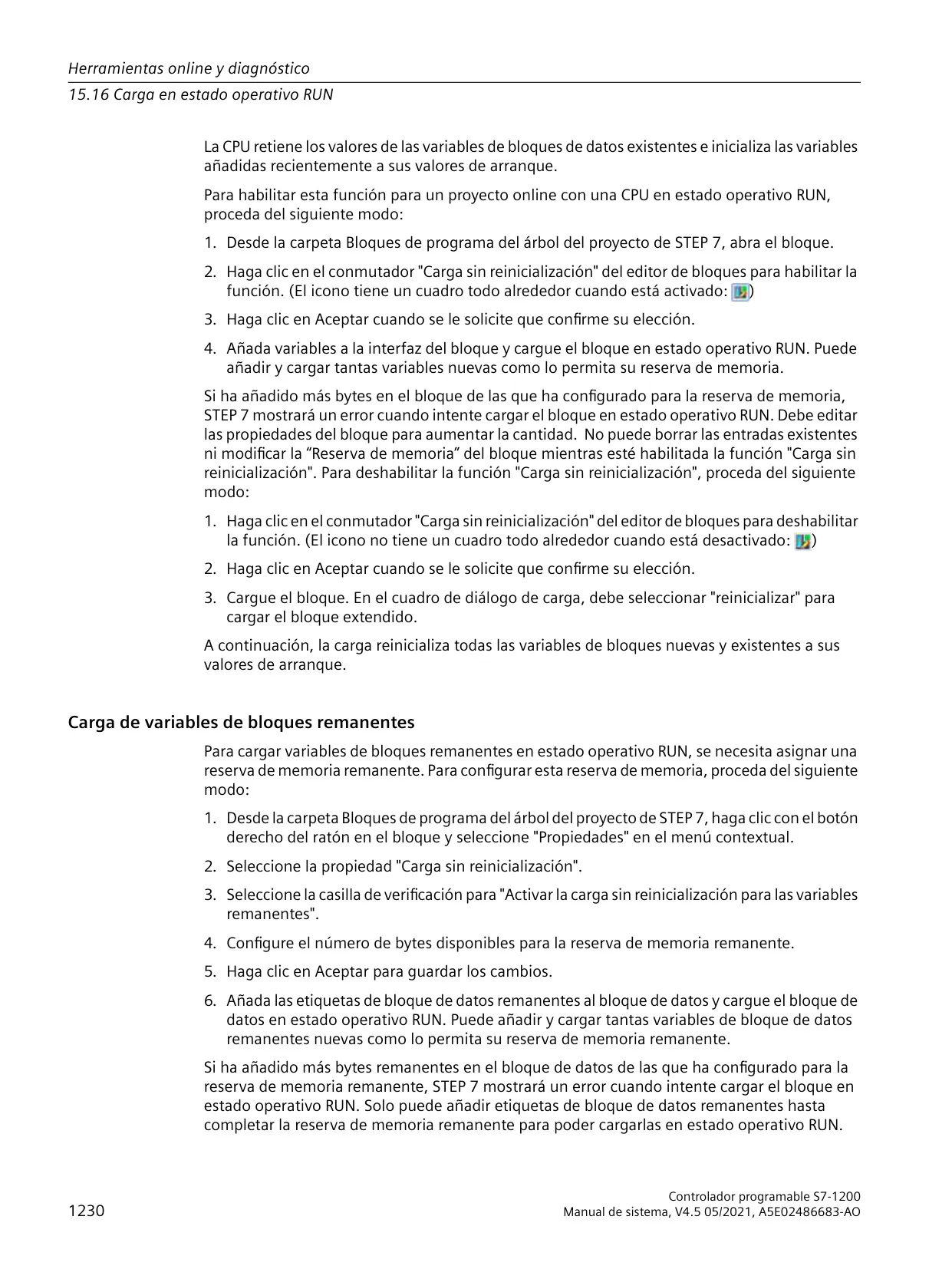

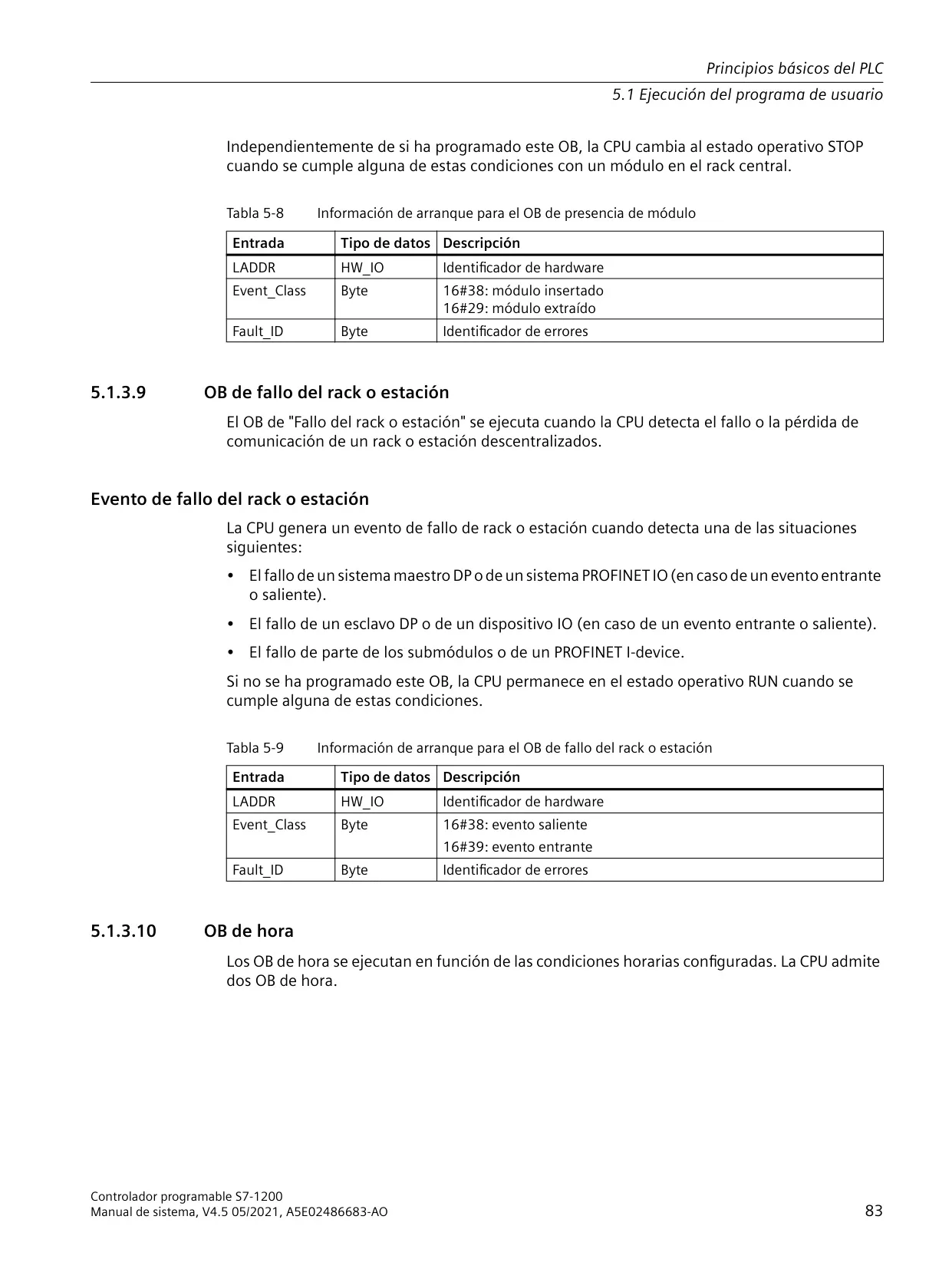

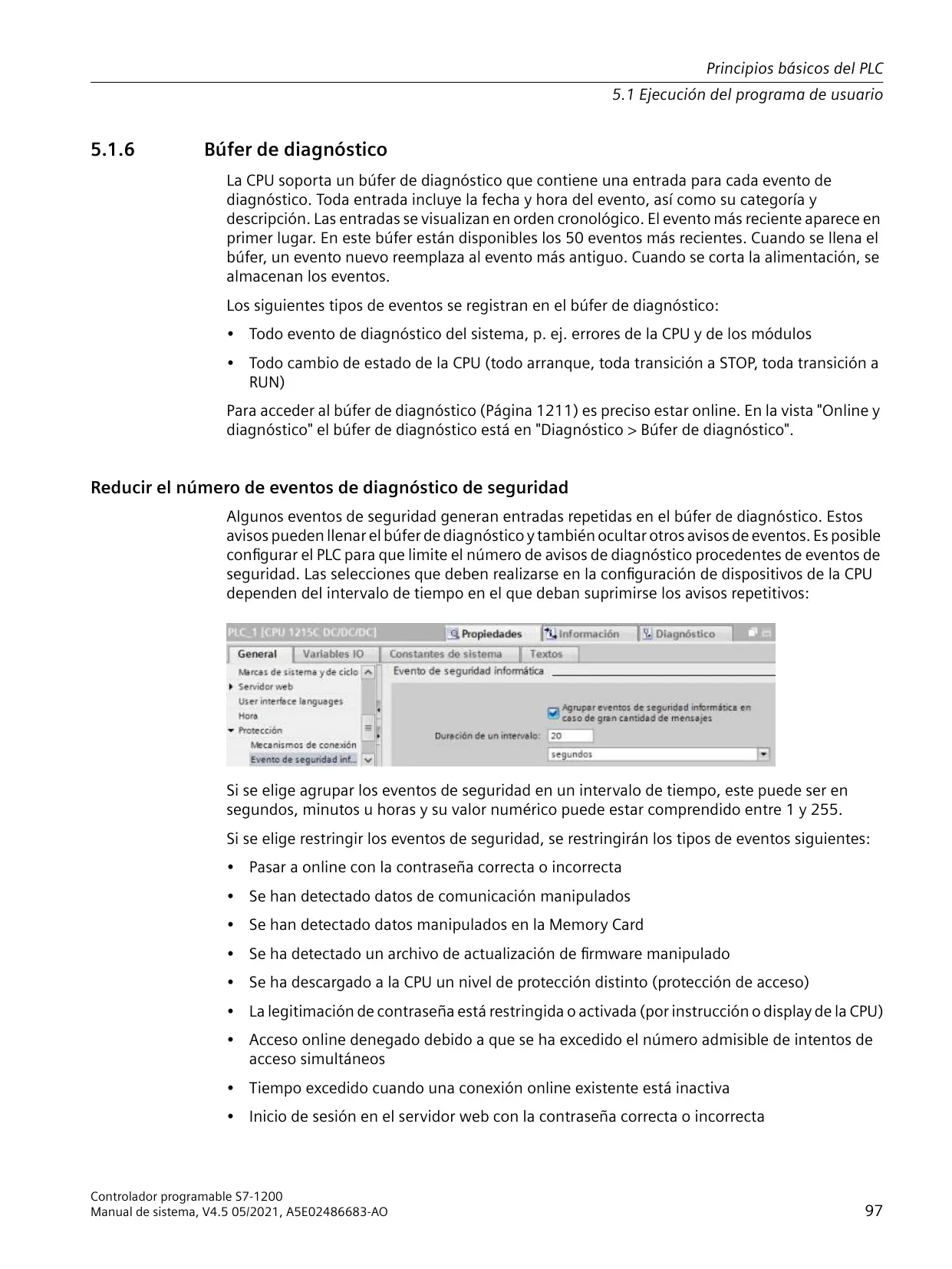

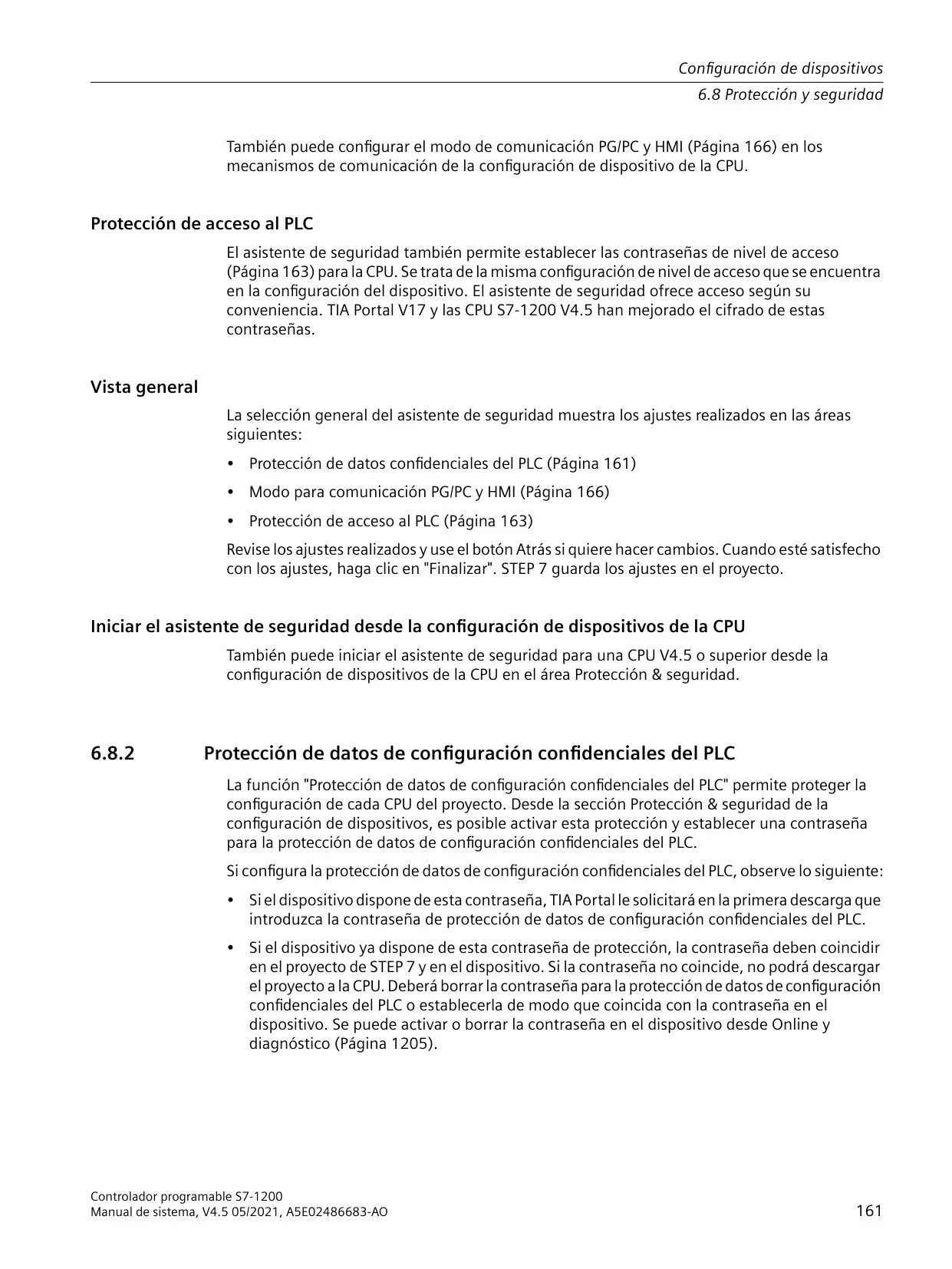

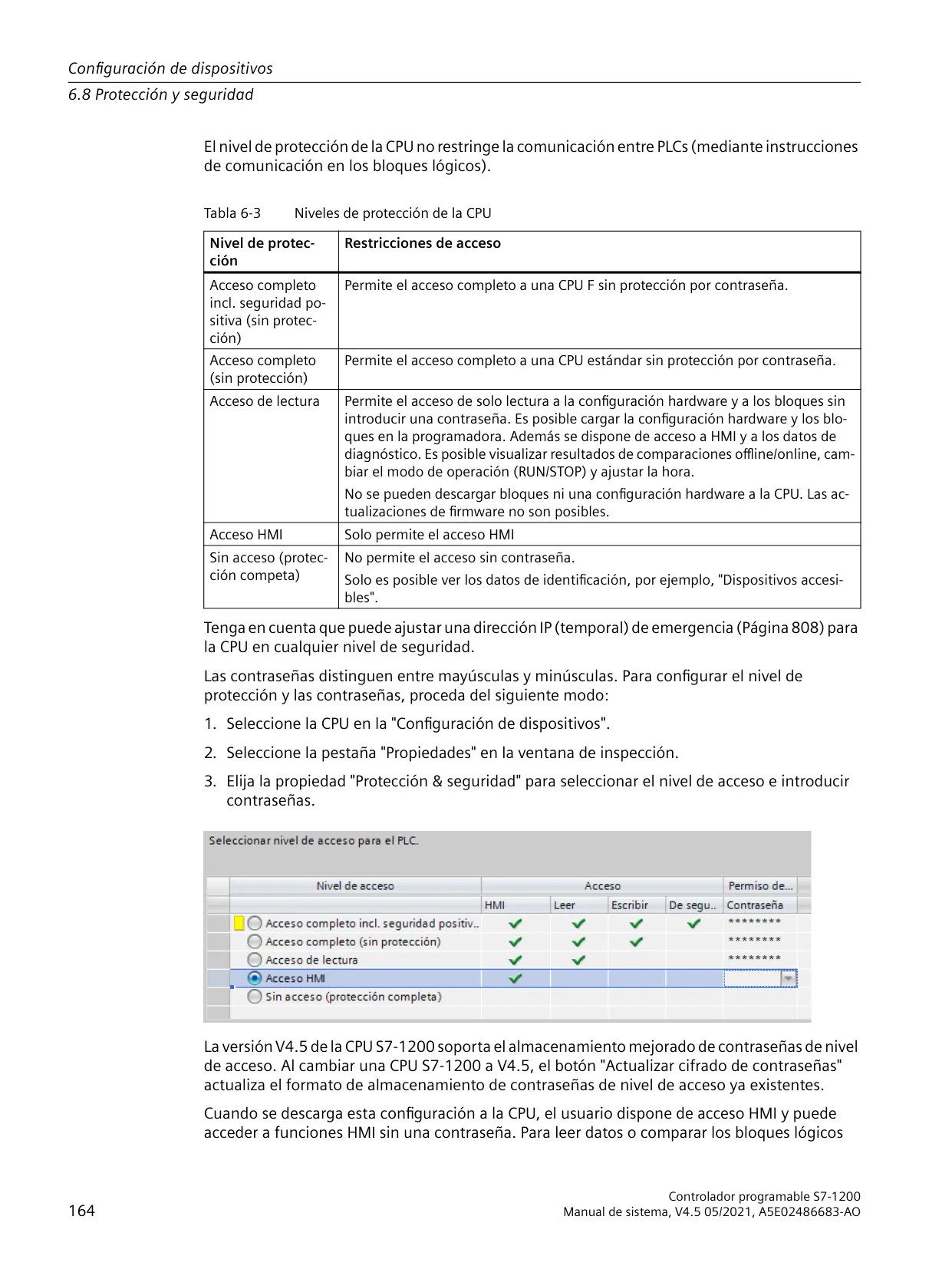

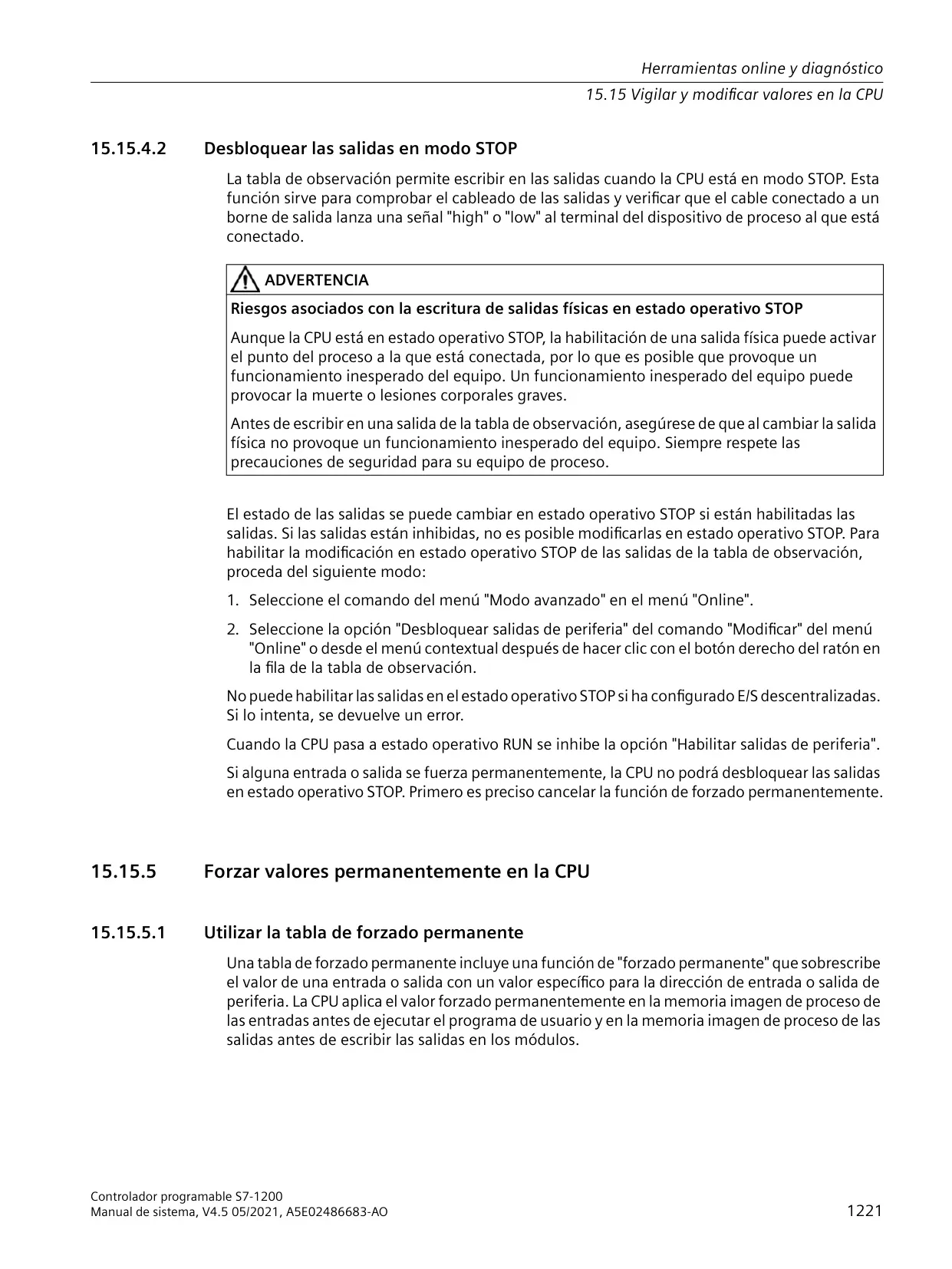

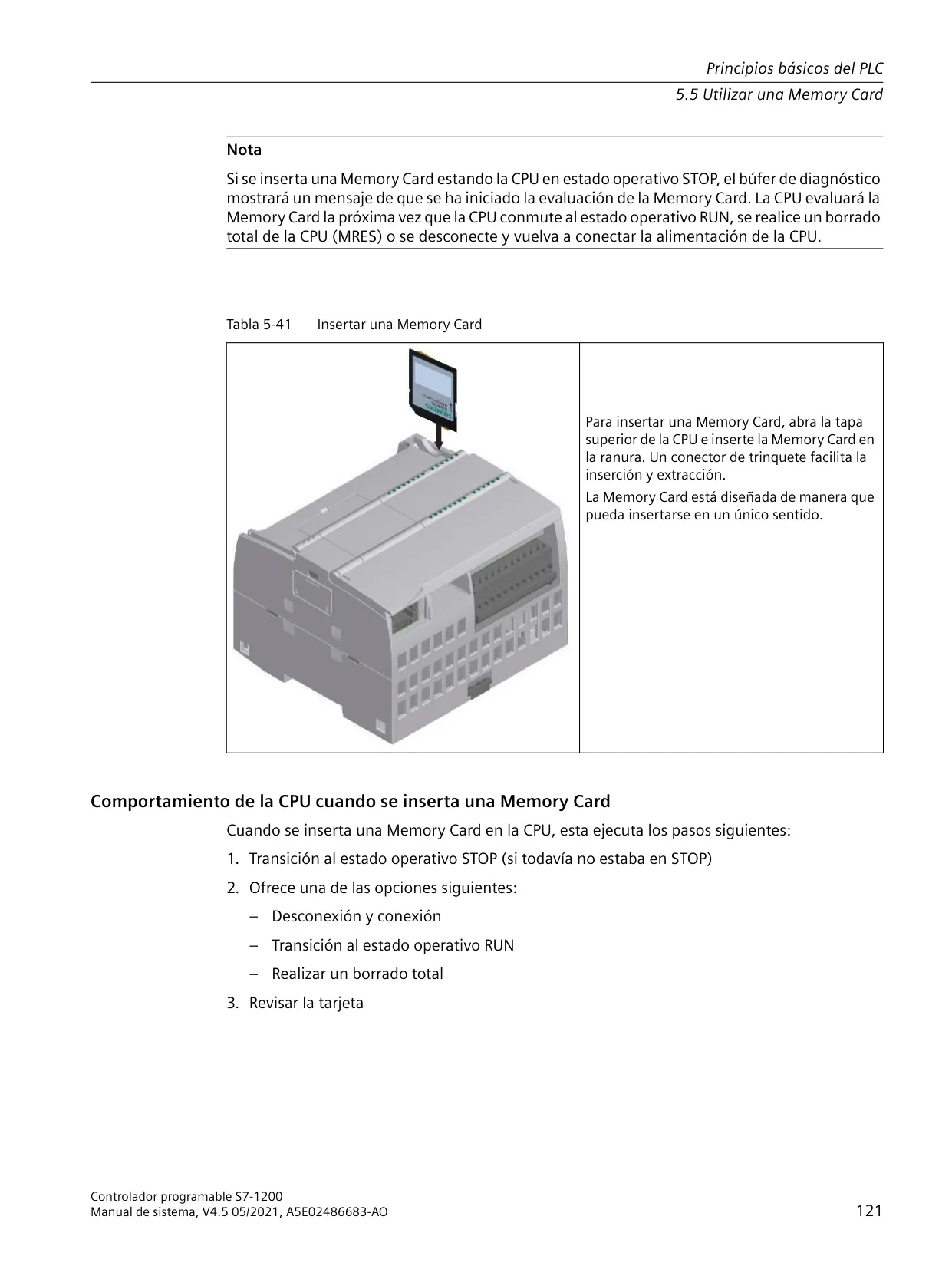

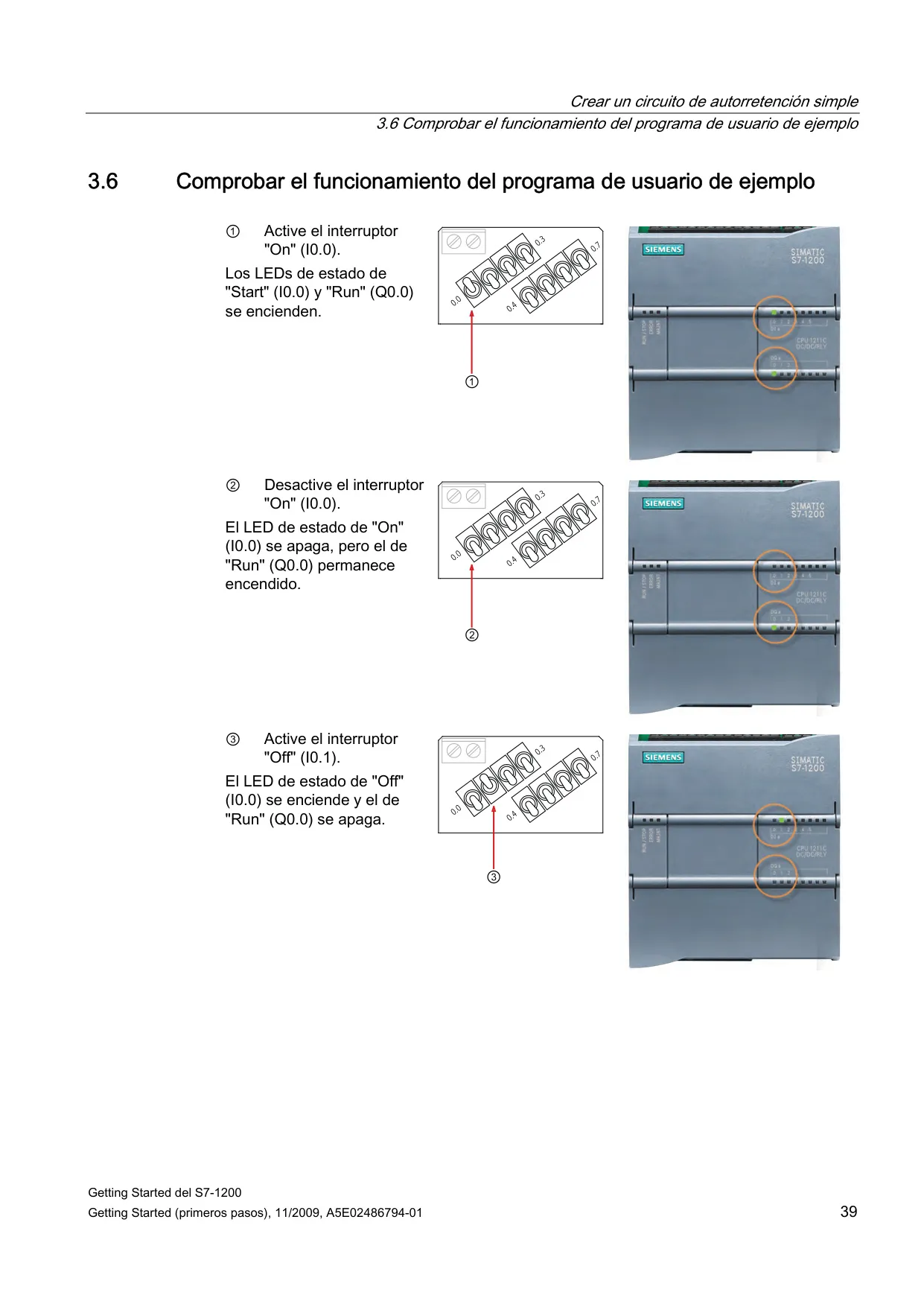

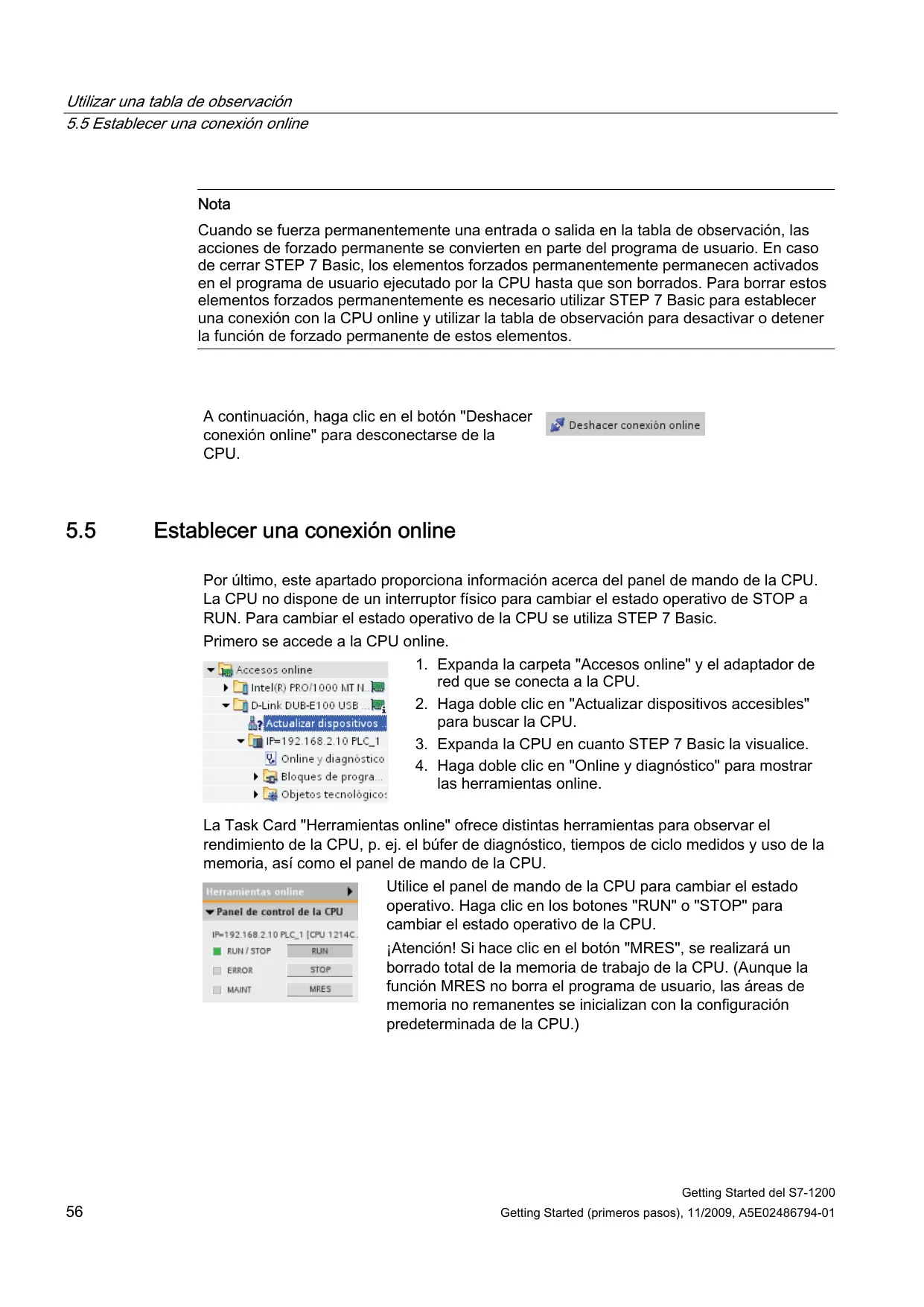

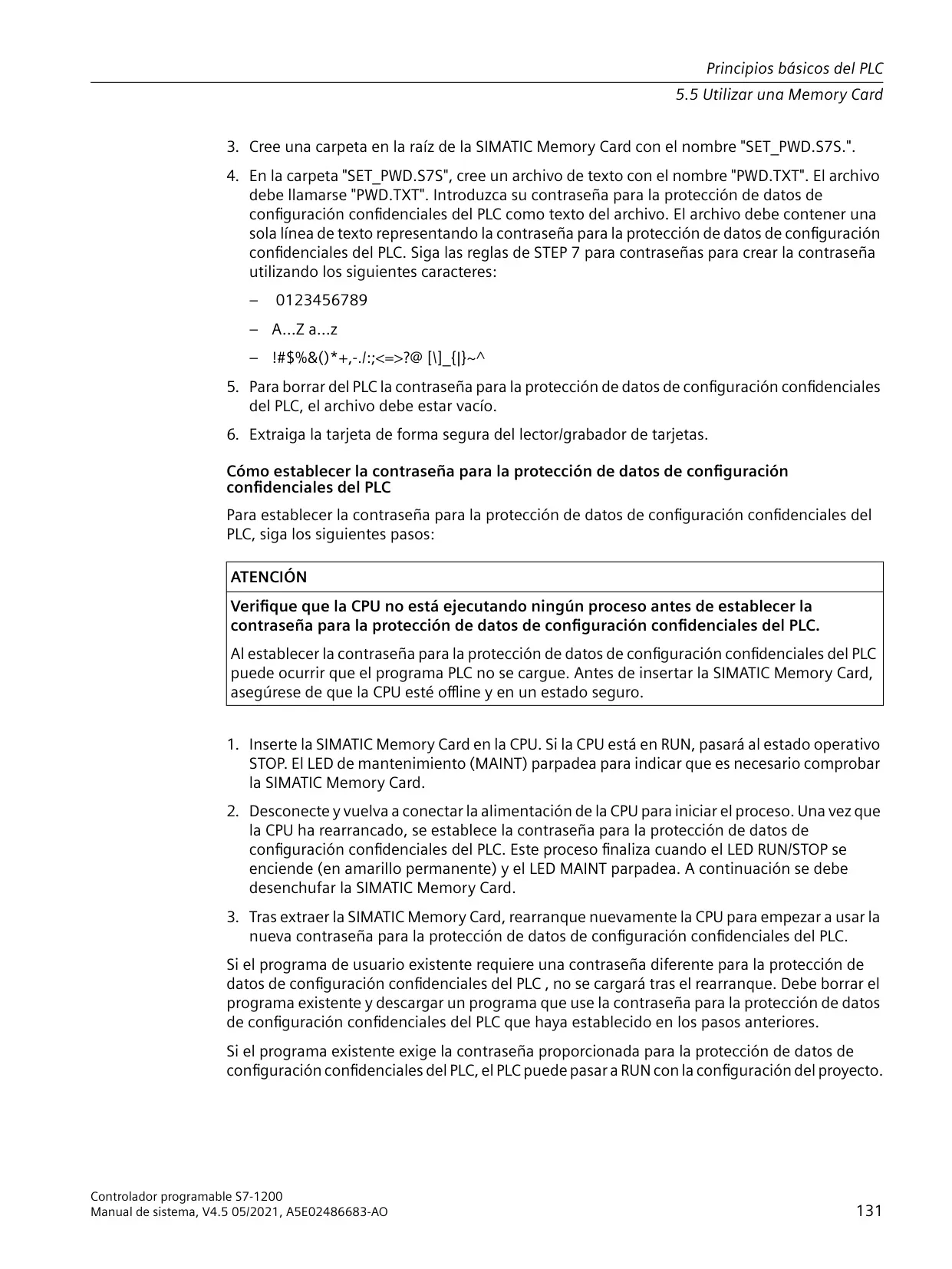

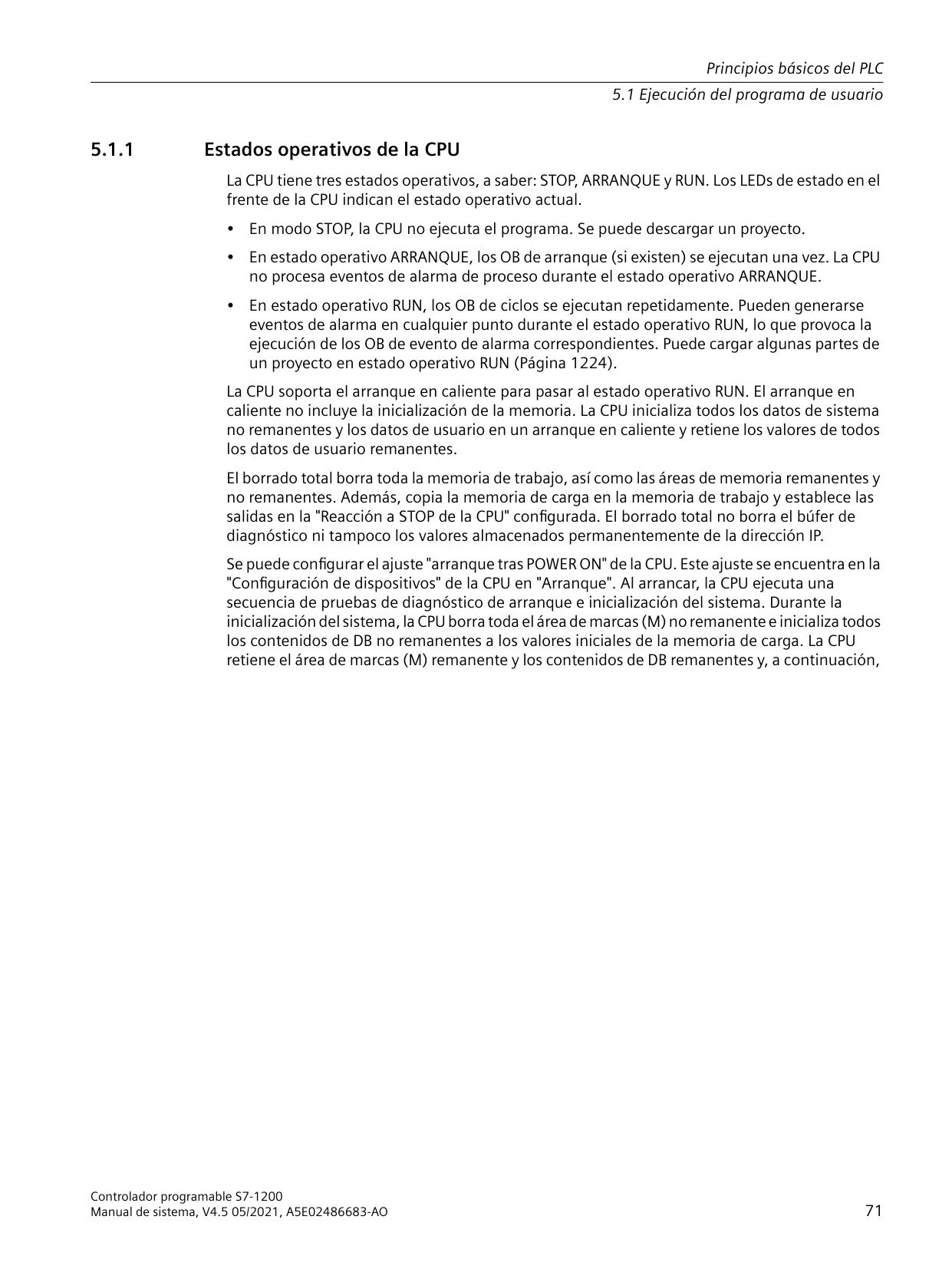

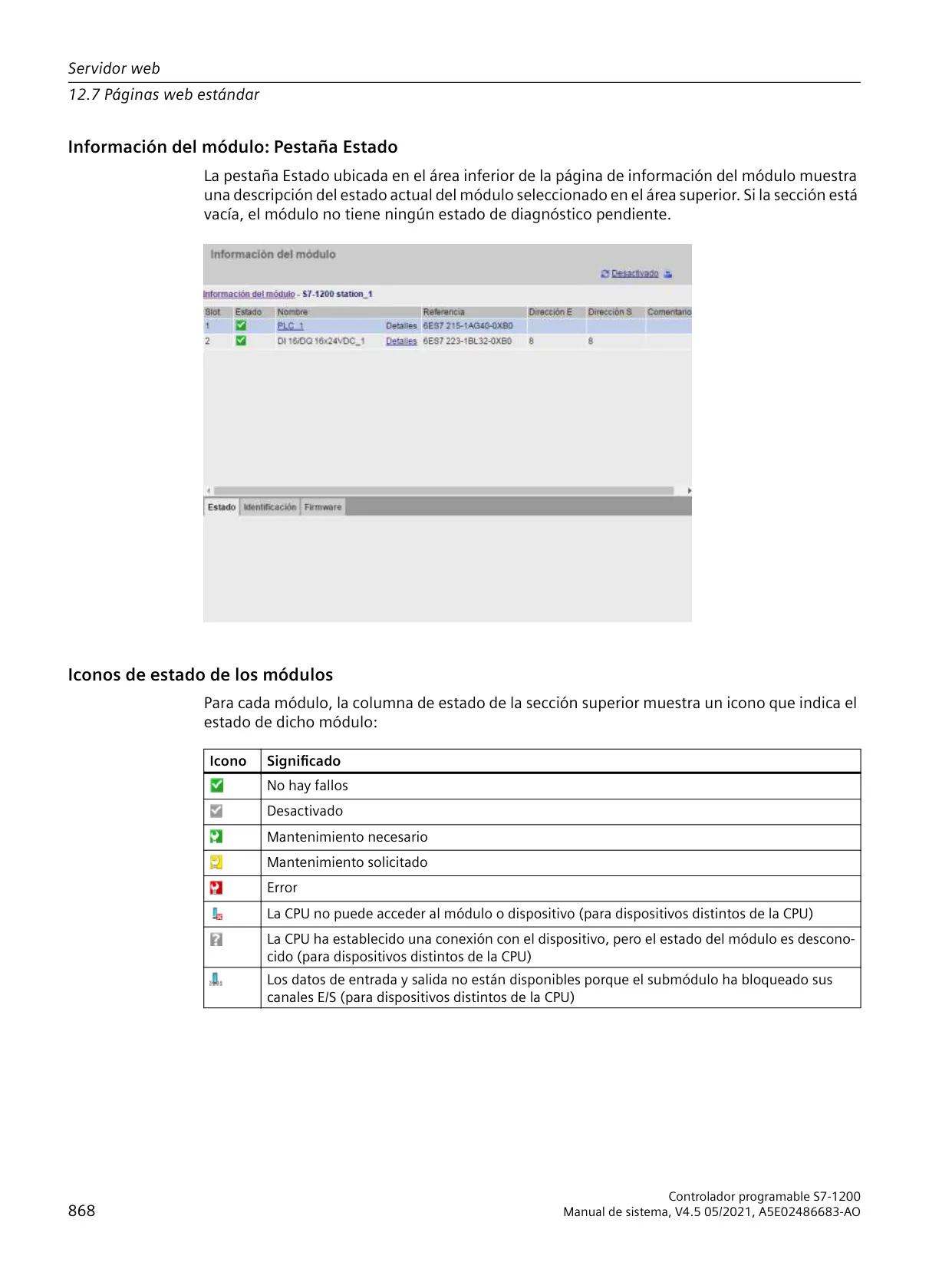

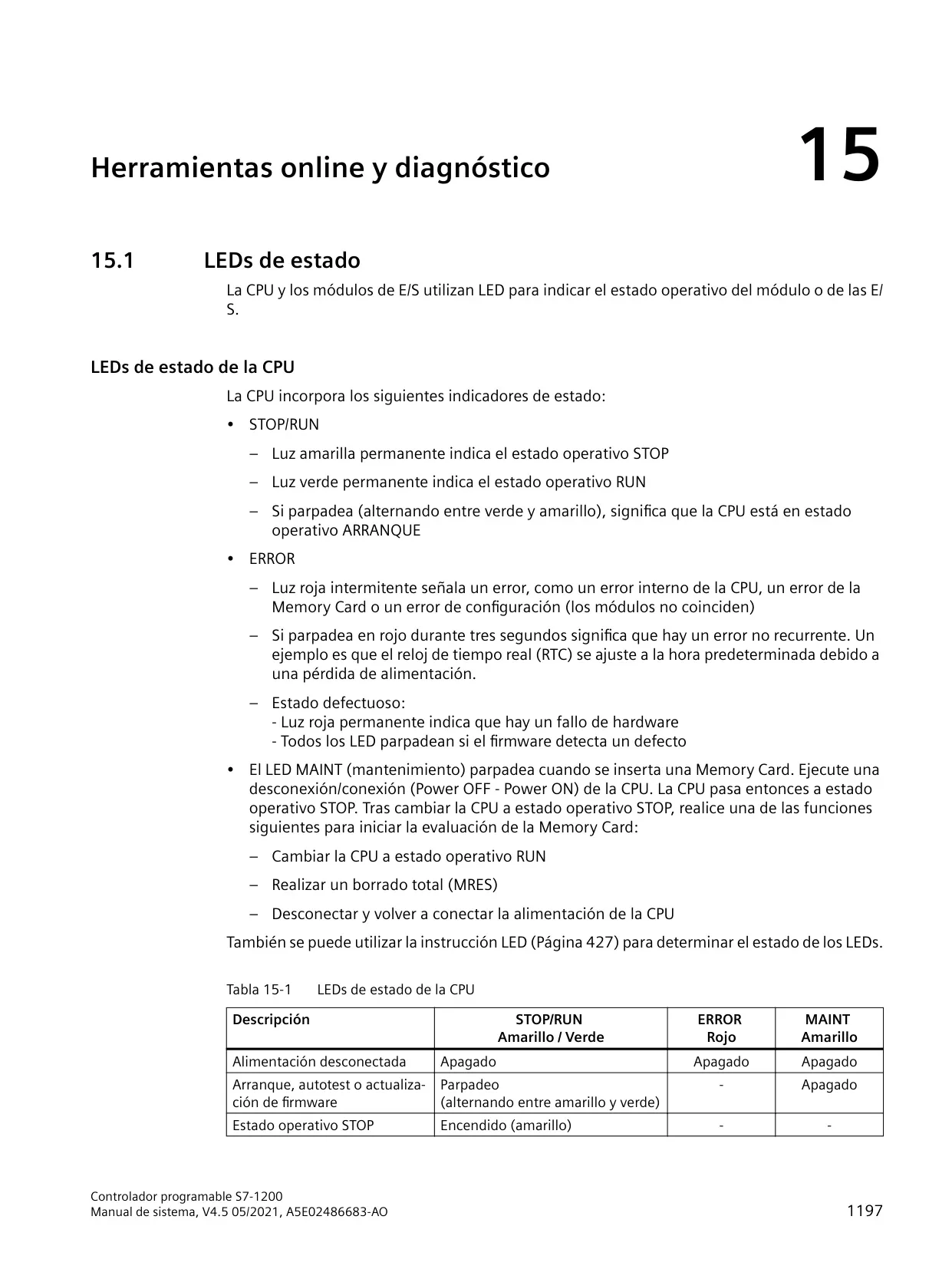

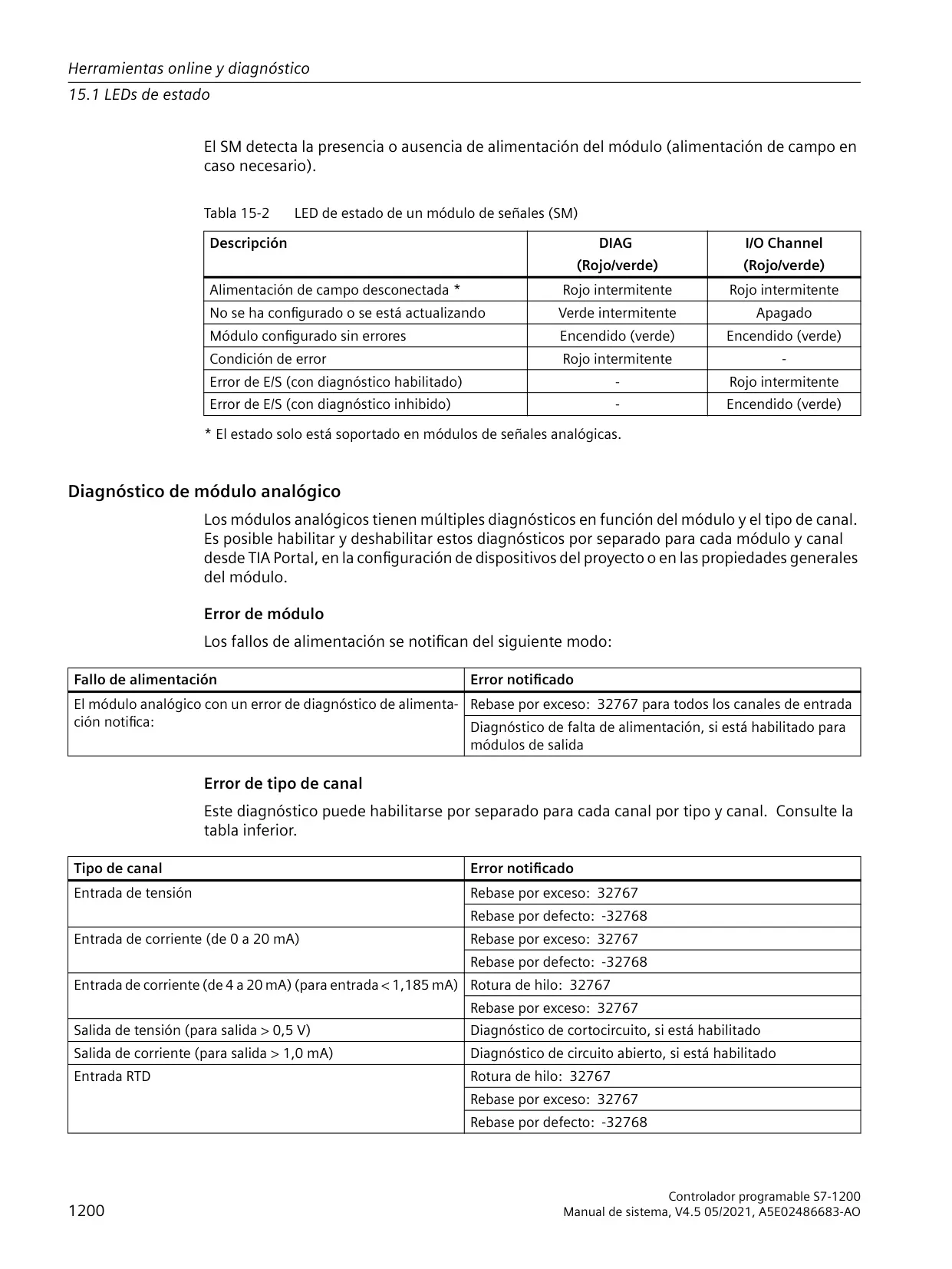

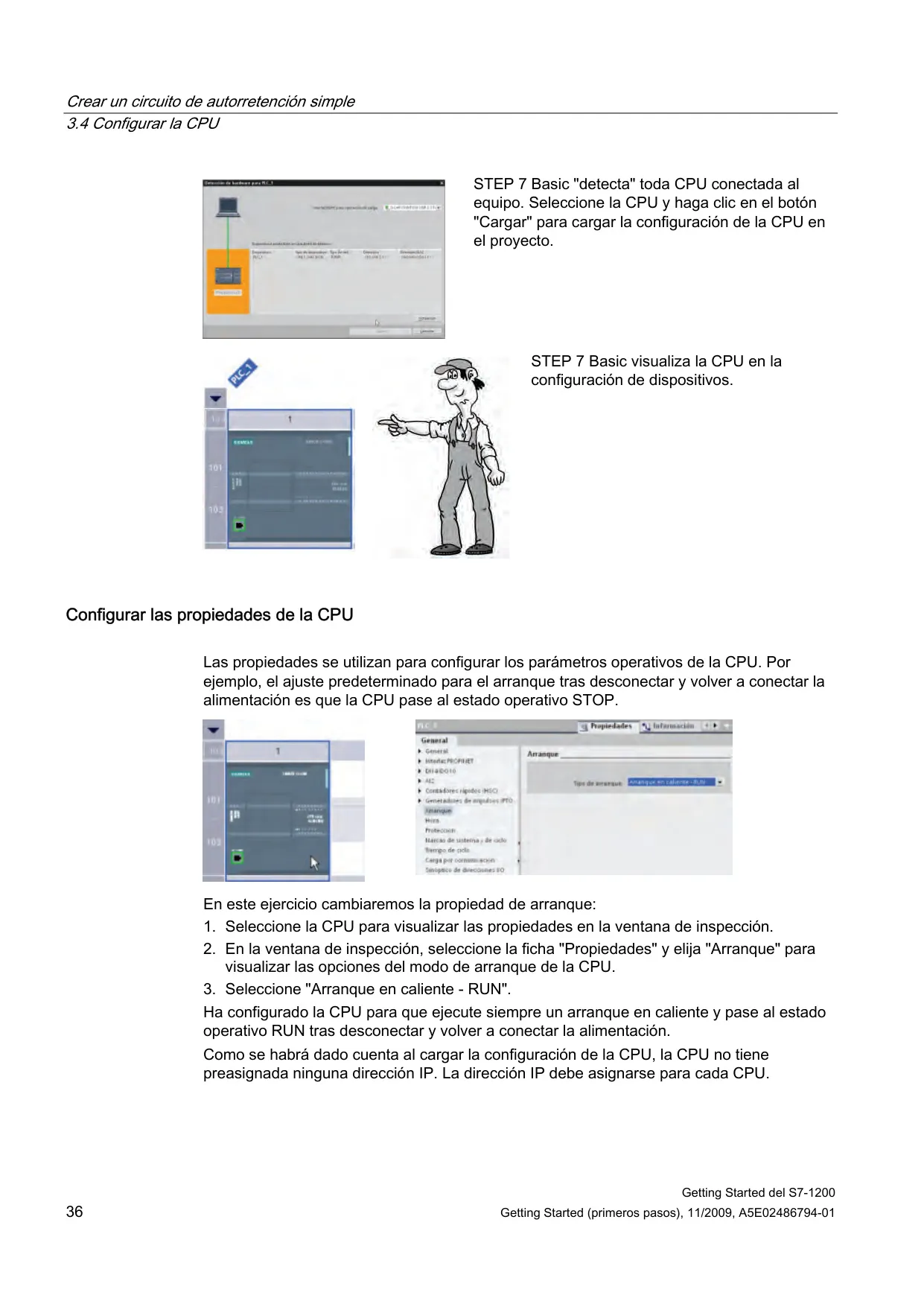

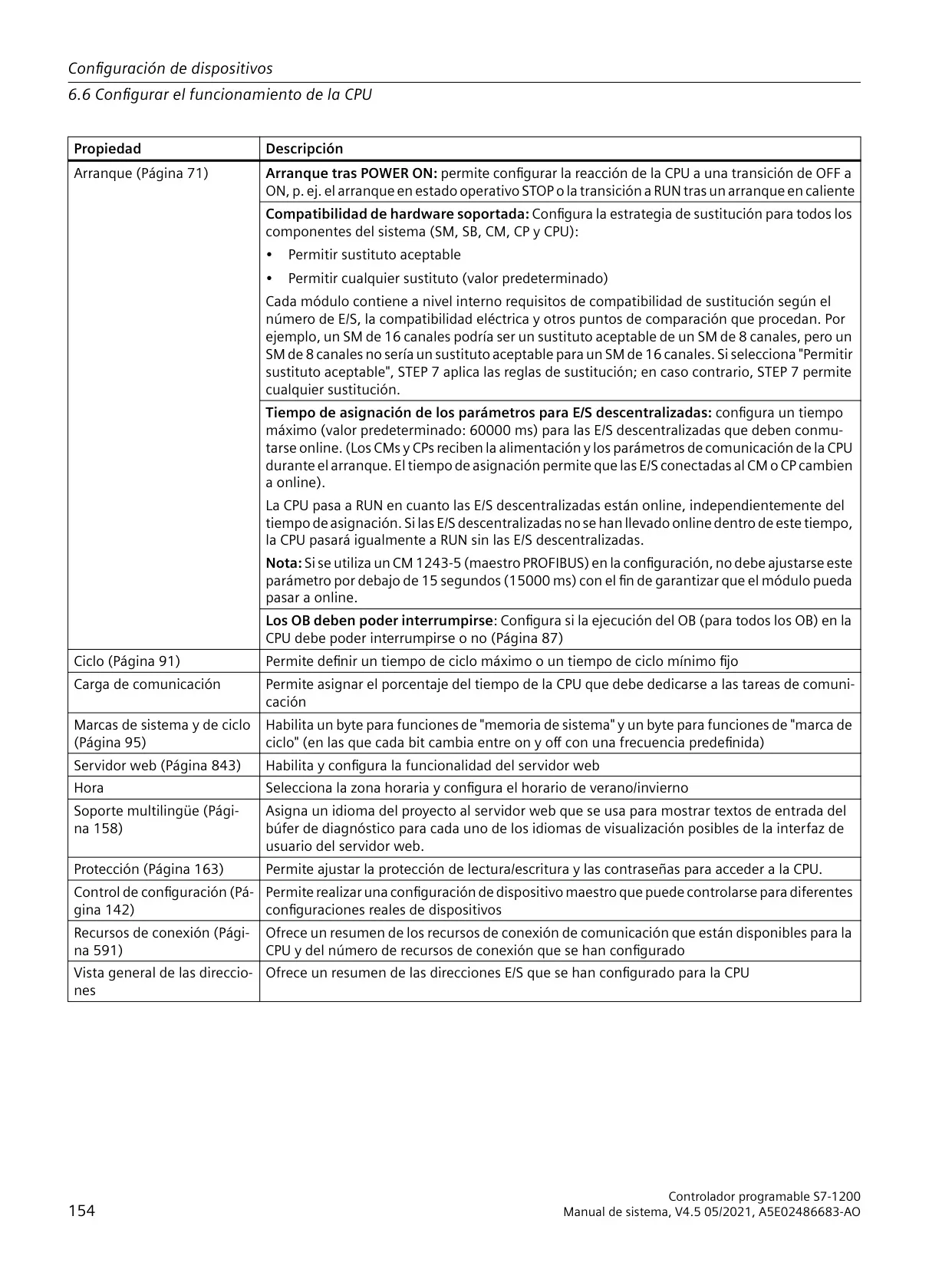

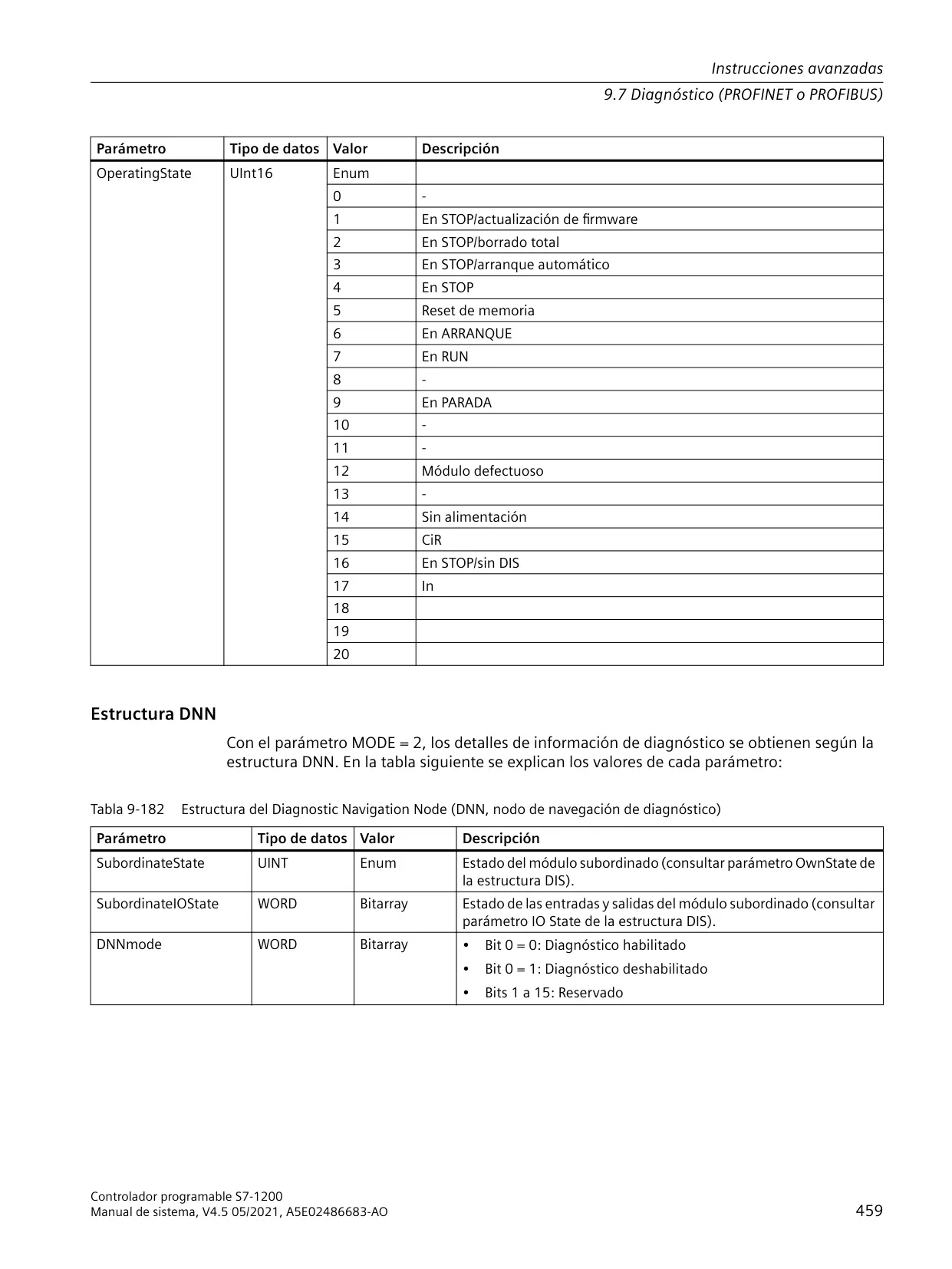

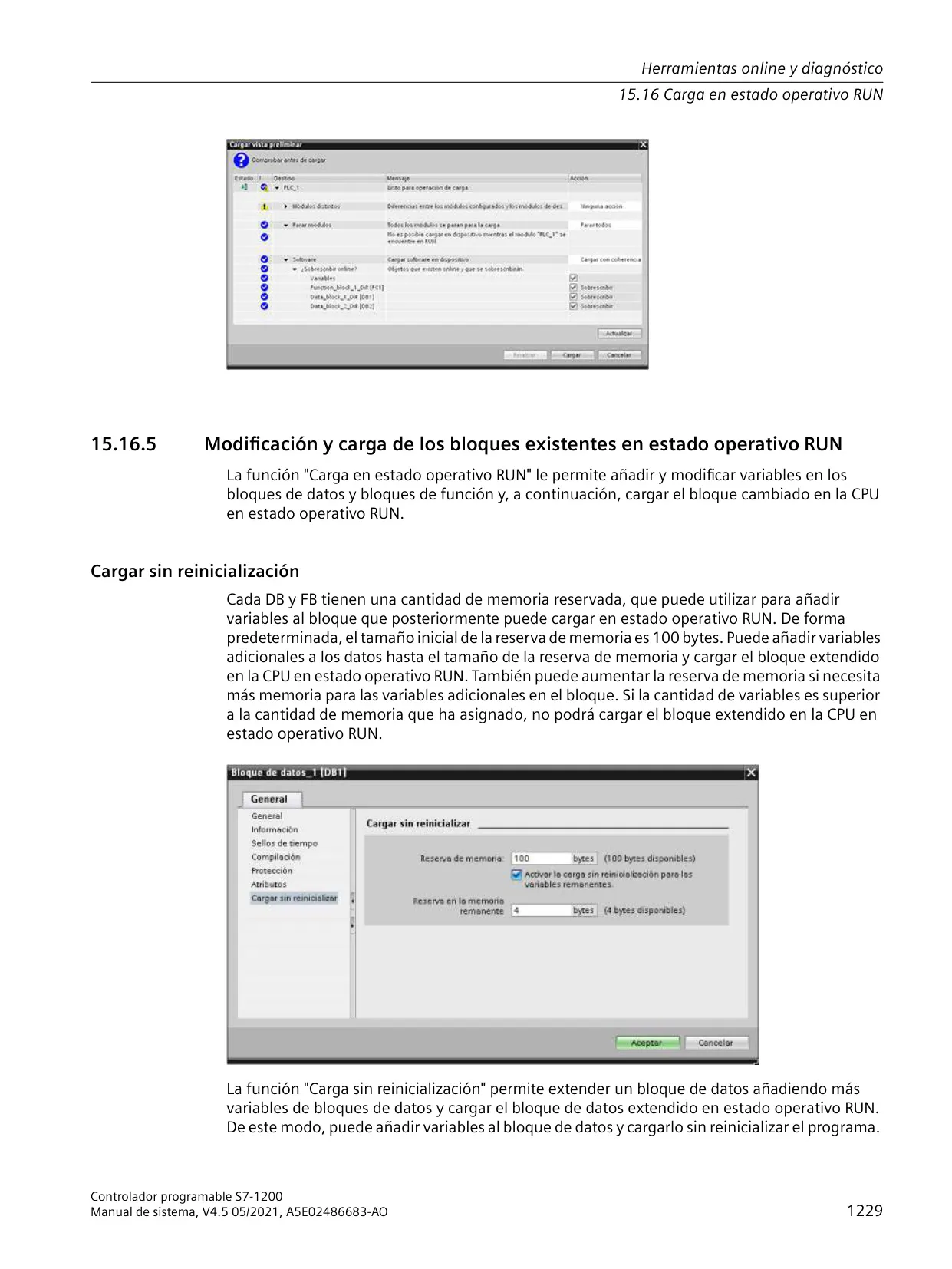

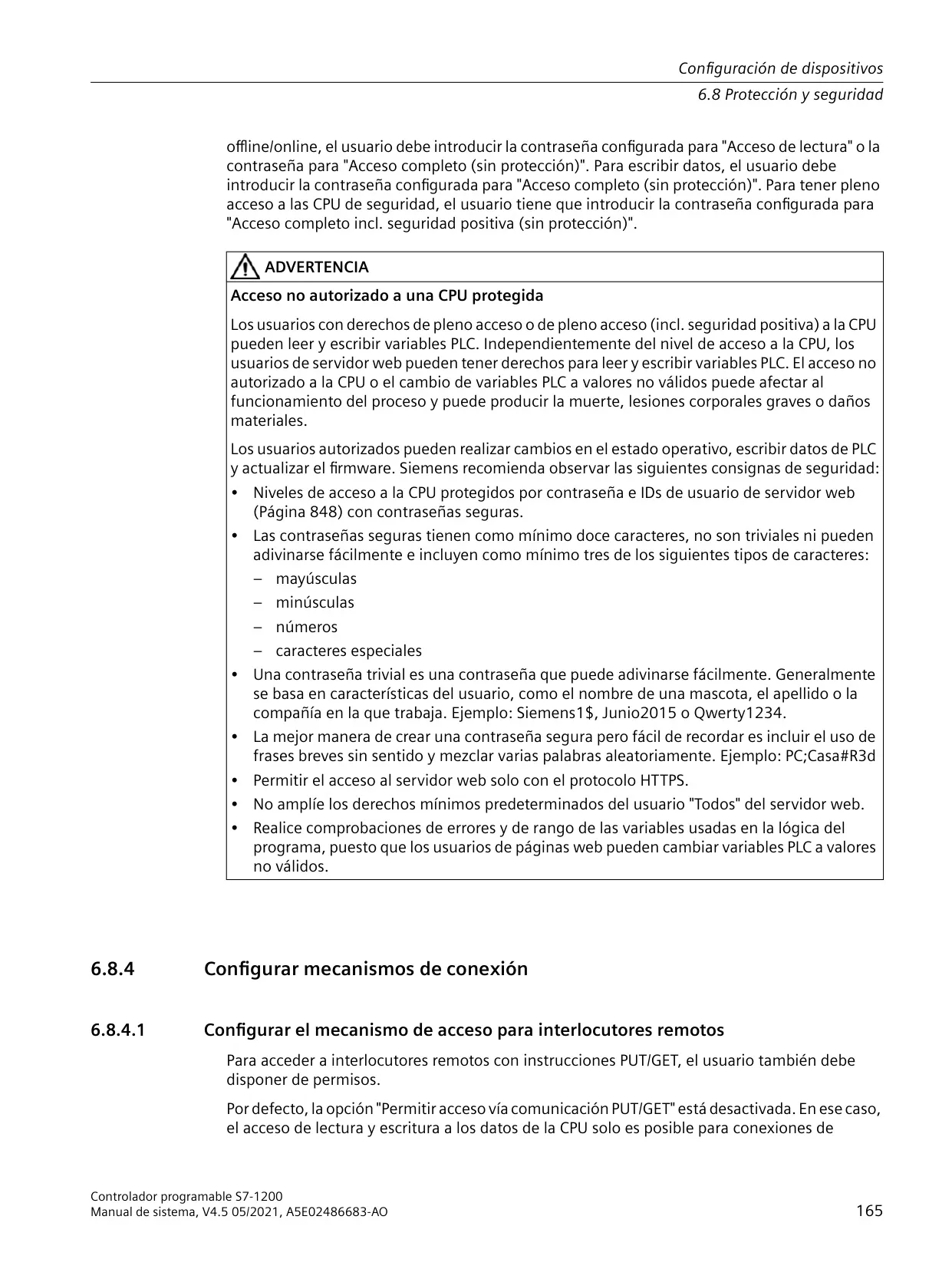

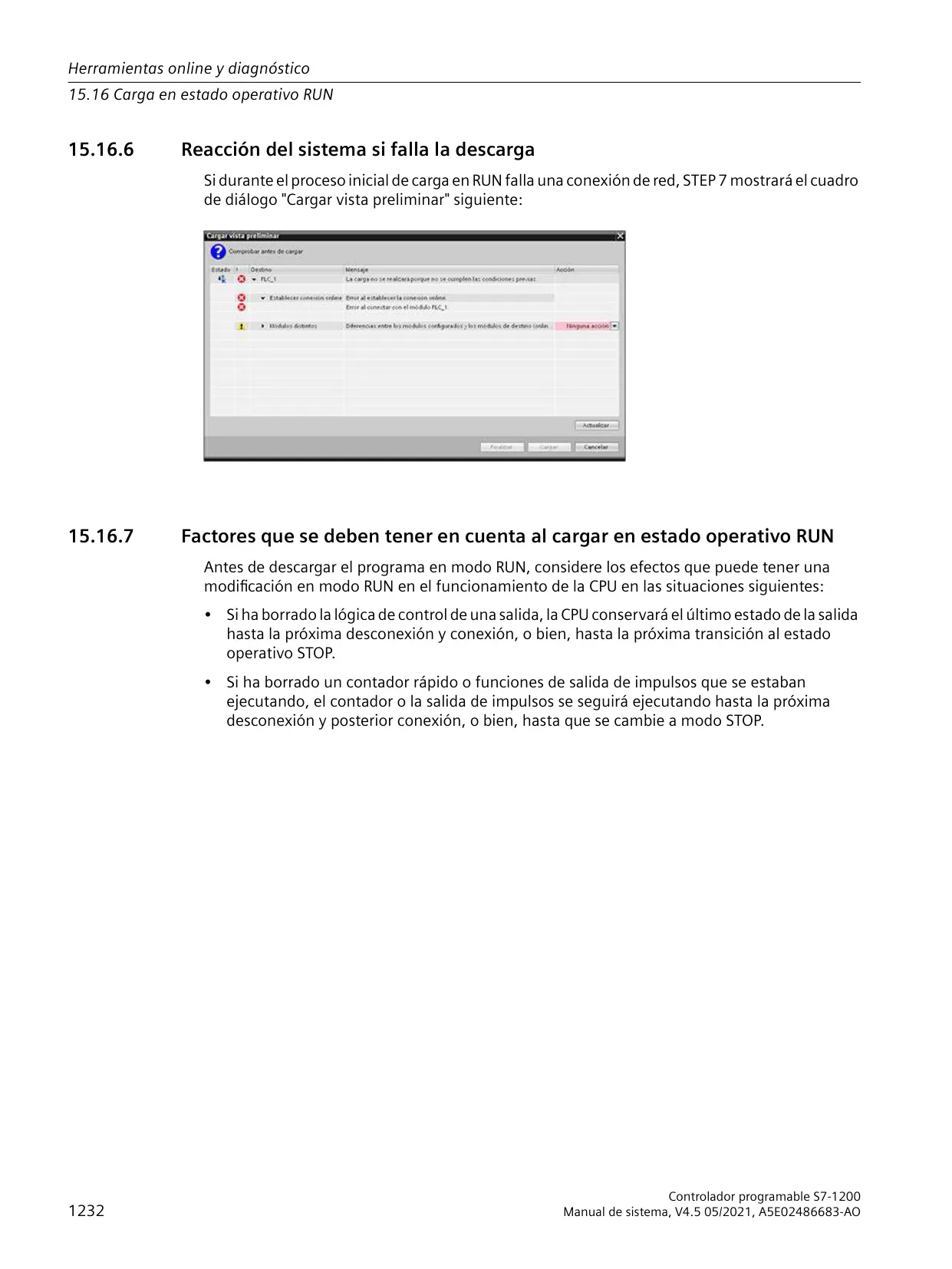

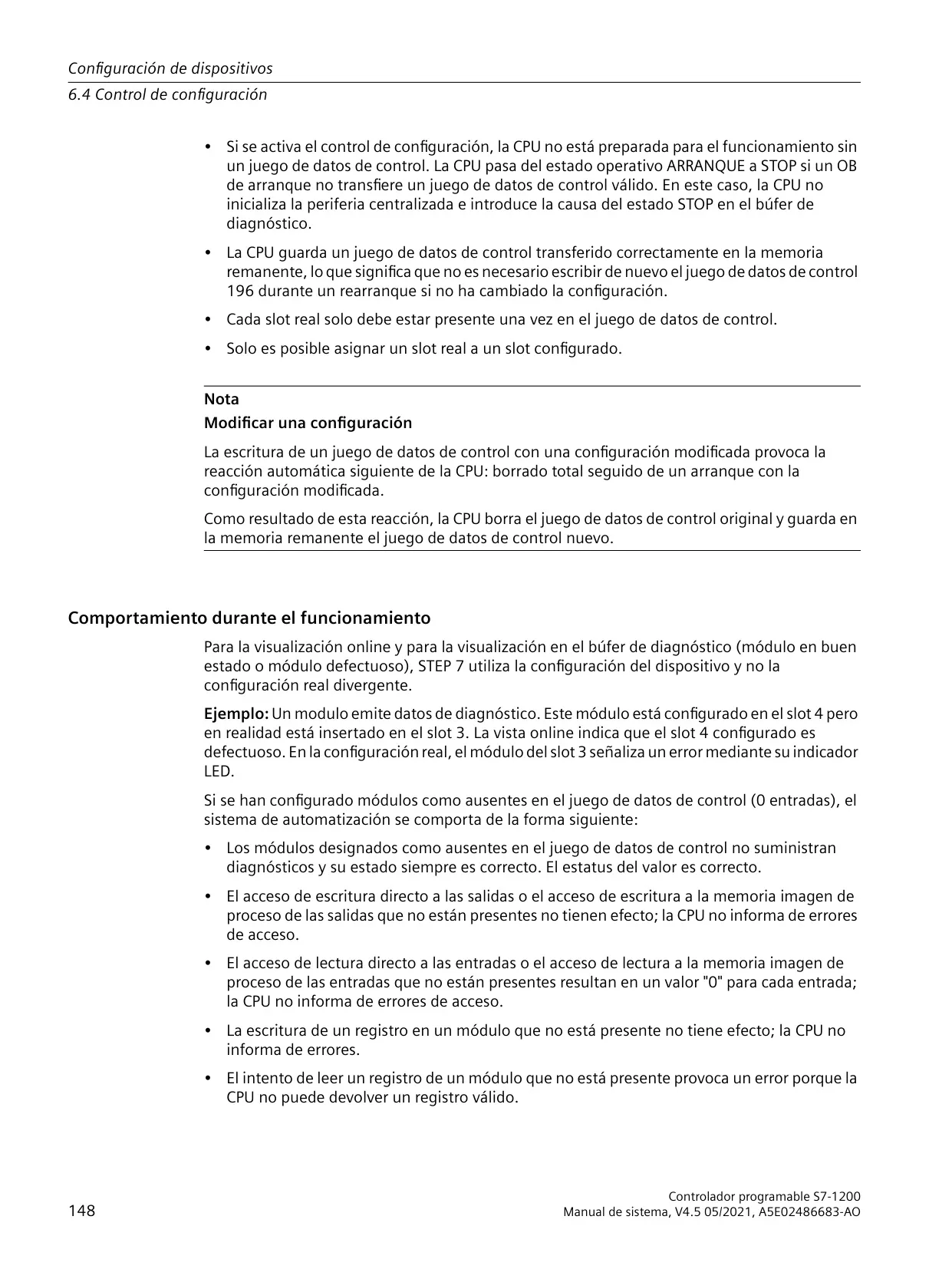

La CPU S7-1200 opera en tres estados distintos: STOP, ARRANQUE y RUN. Estos estados son indicados visualmente por los LEDs en el panel frontal de la CPU, siendo amarillo para STOP, verde para RUN e intermitente para ARRANQUE. A diferencia de otros controladores, el cambio entre estos estados se realiza exclusivamente a través del software STEP 7 Basic, no mediante interruptores físicos, lo que añade un nivel de control y seguridad programática.

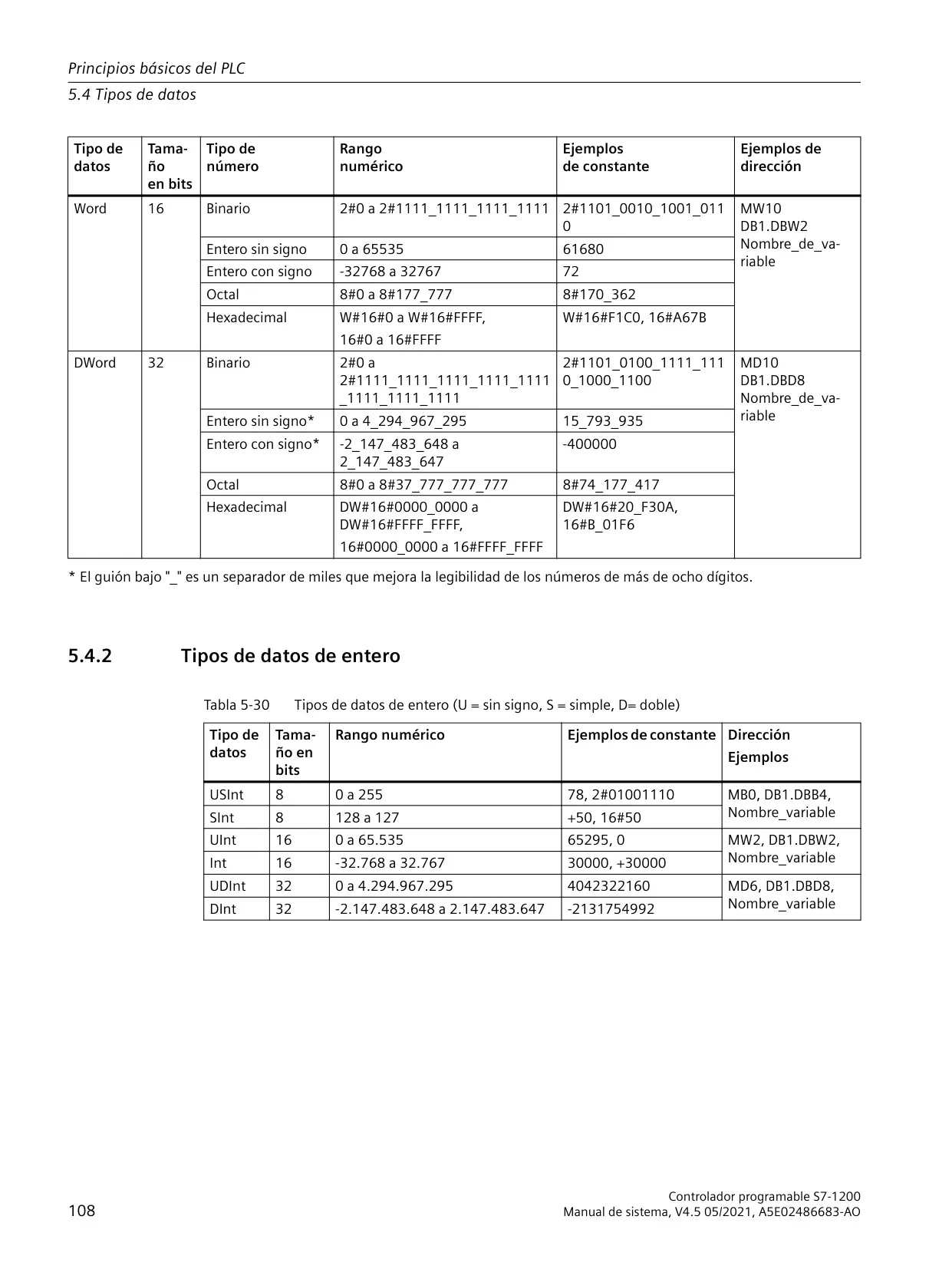

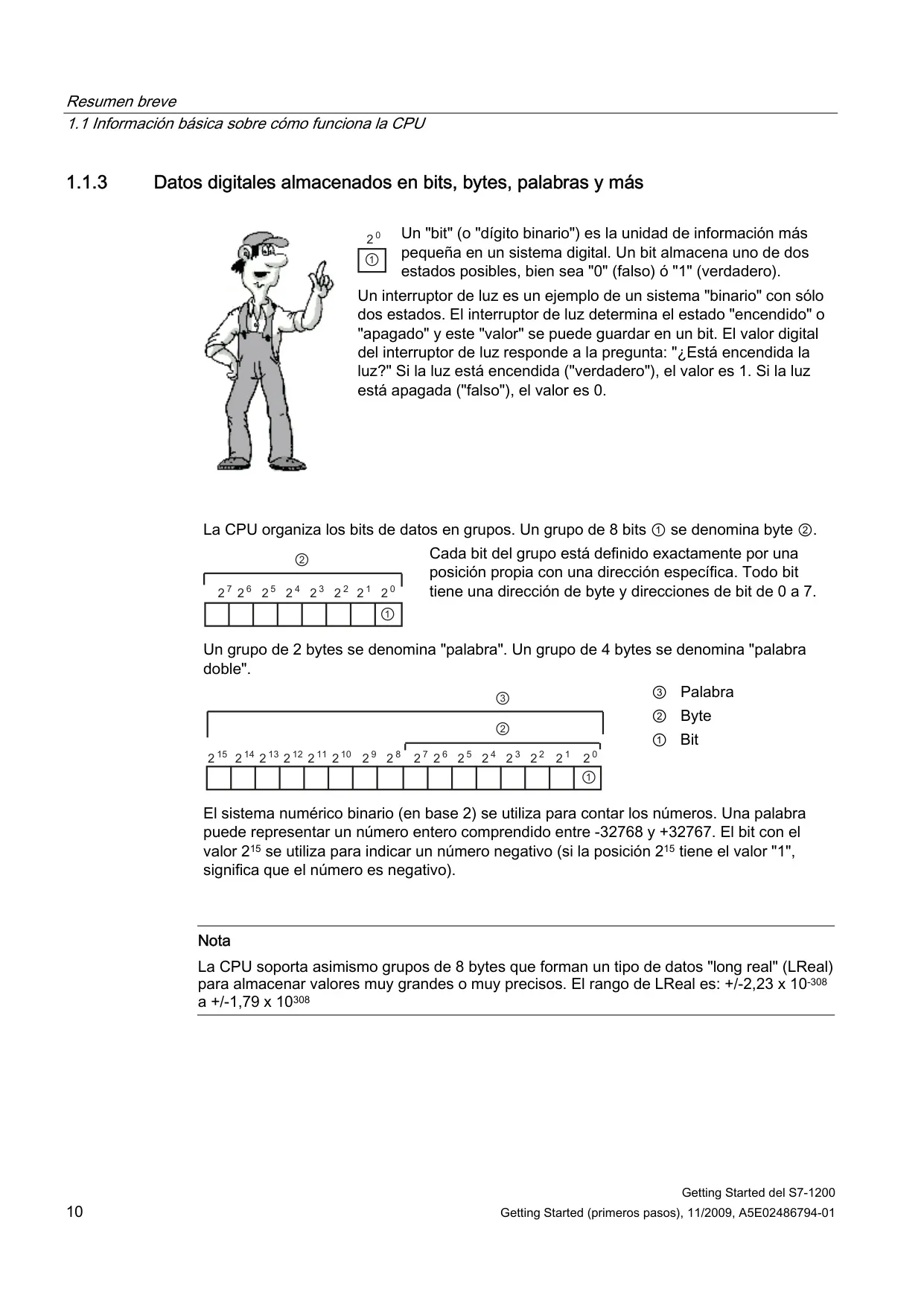

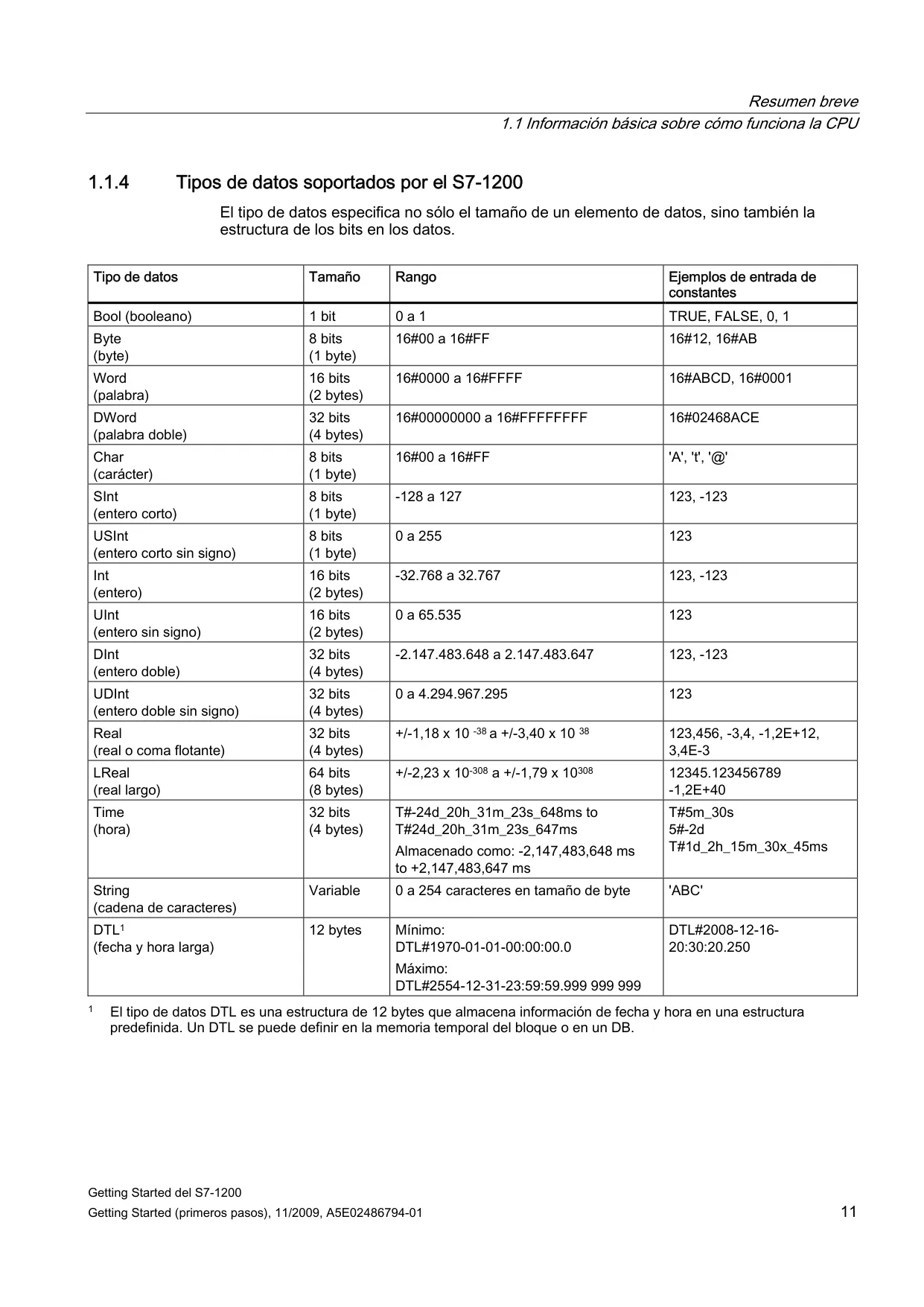

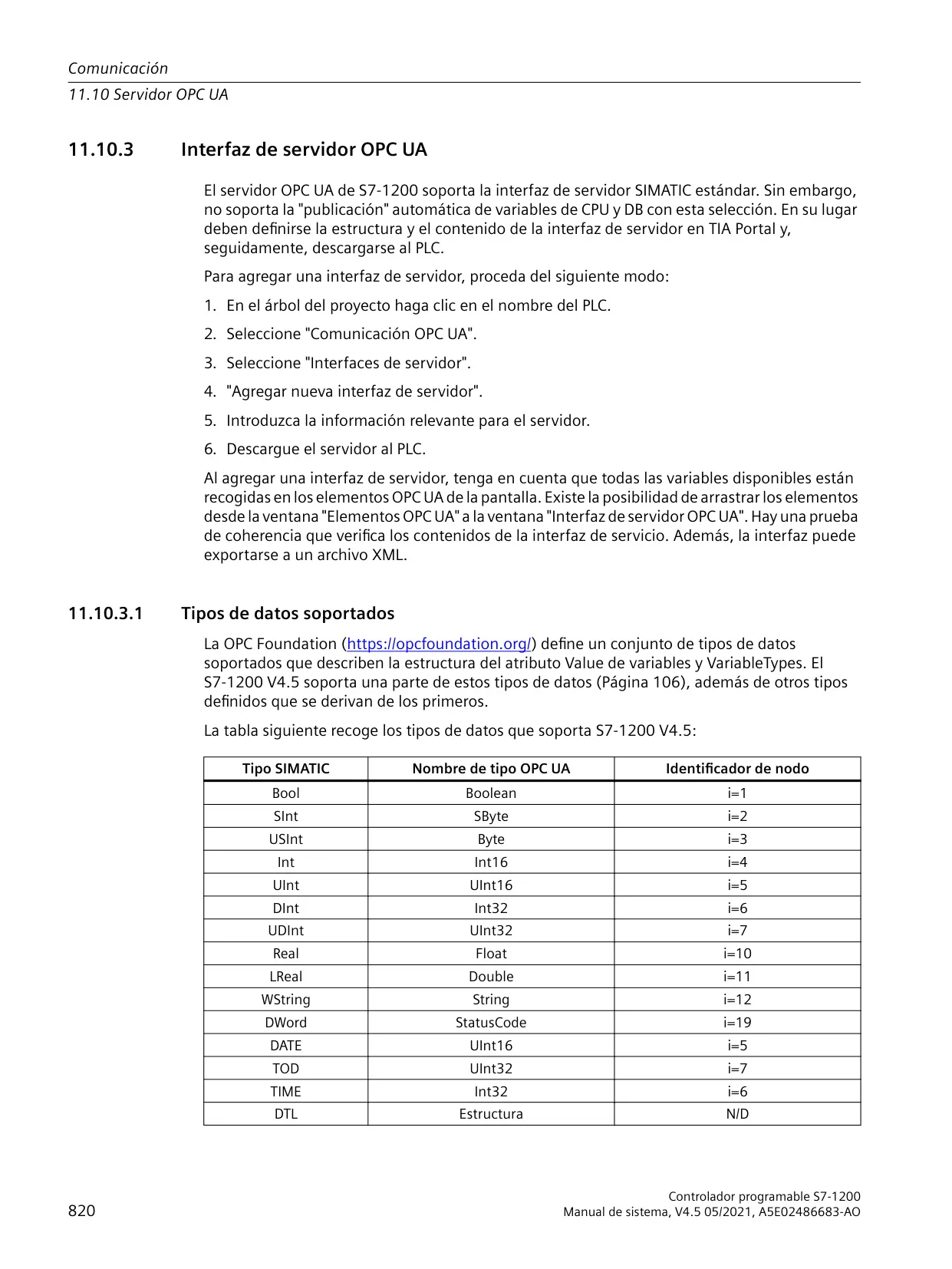

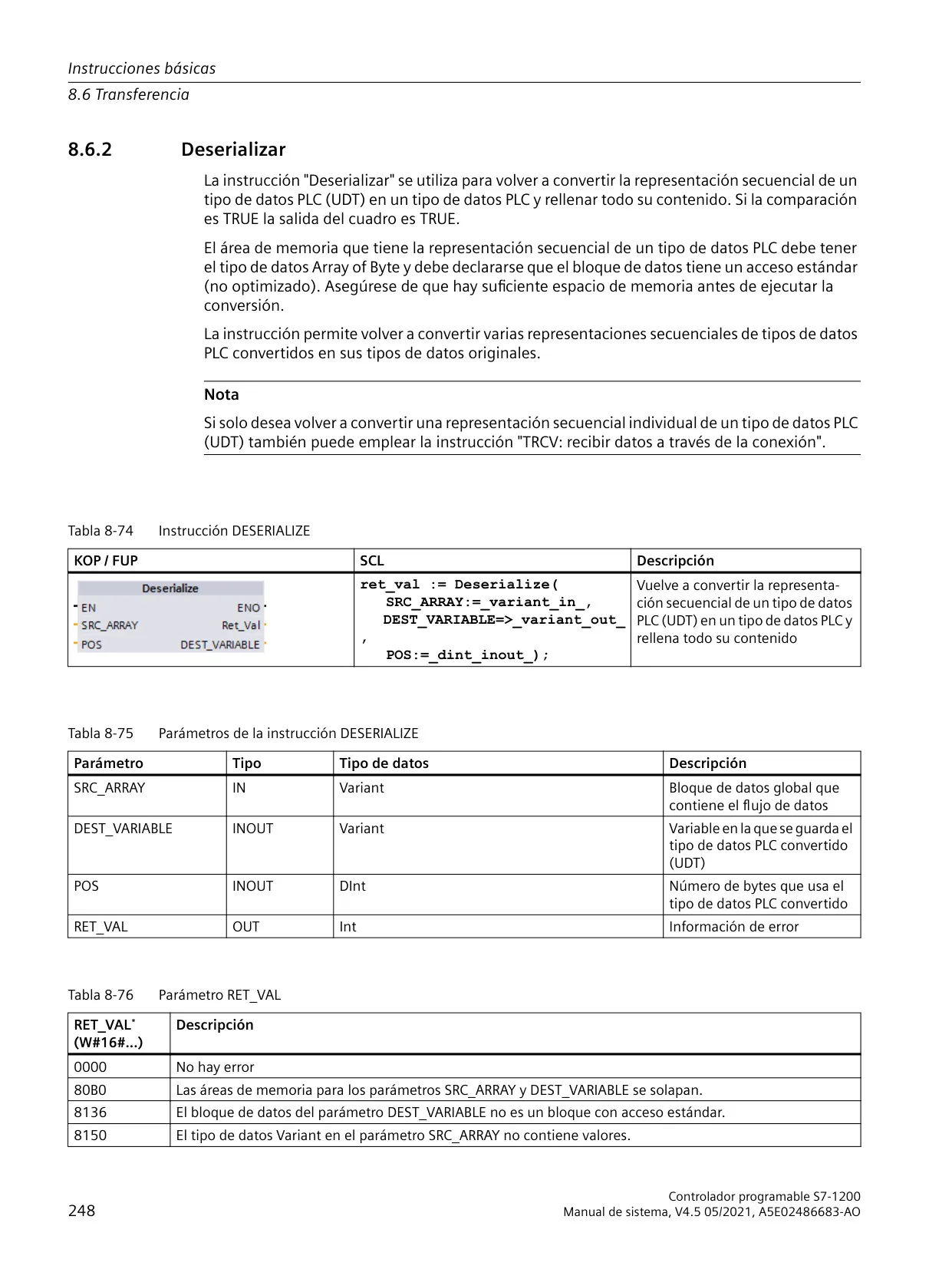

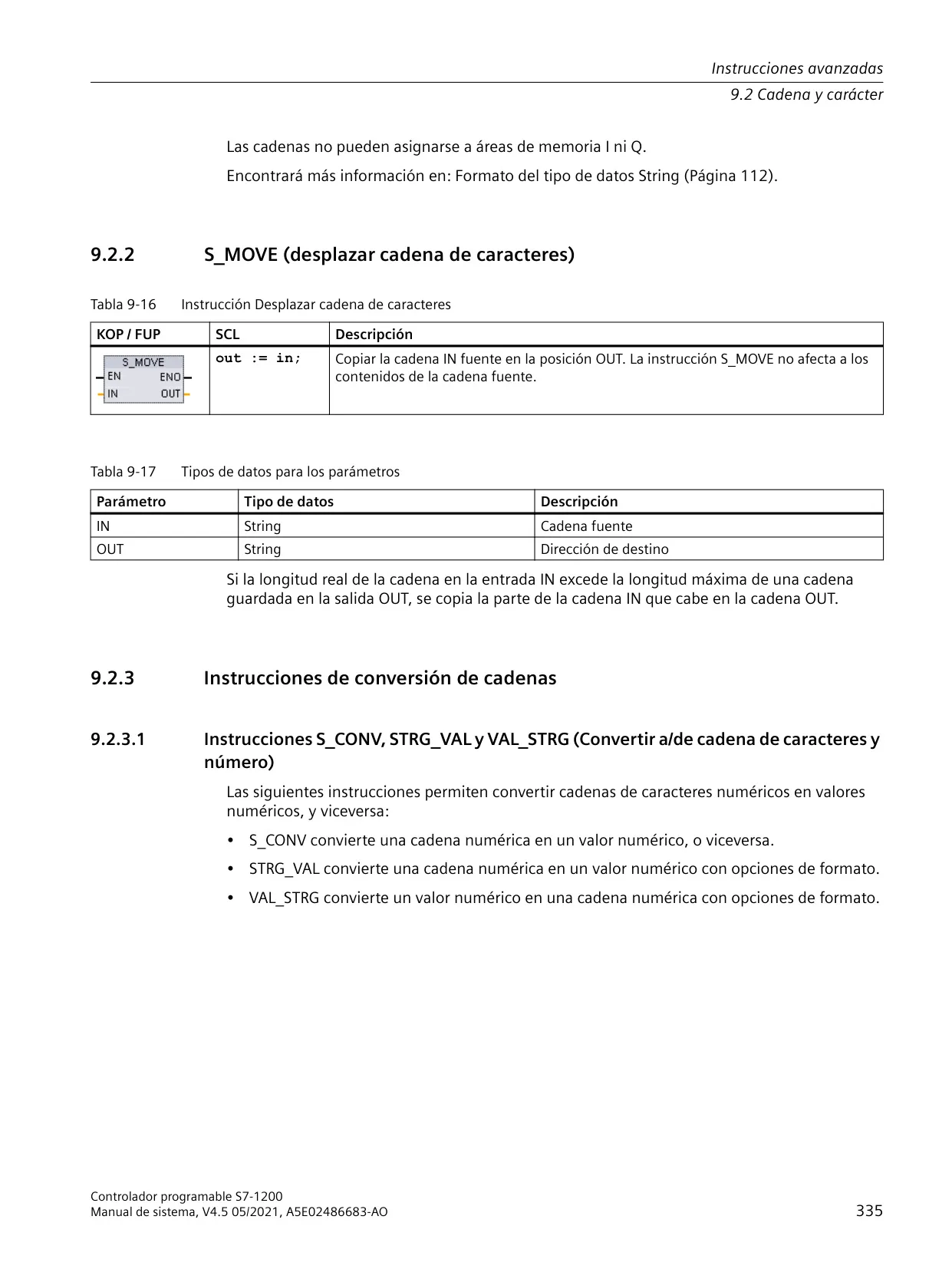

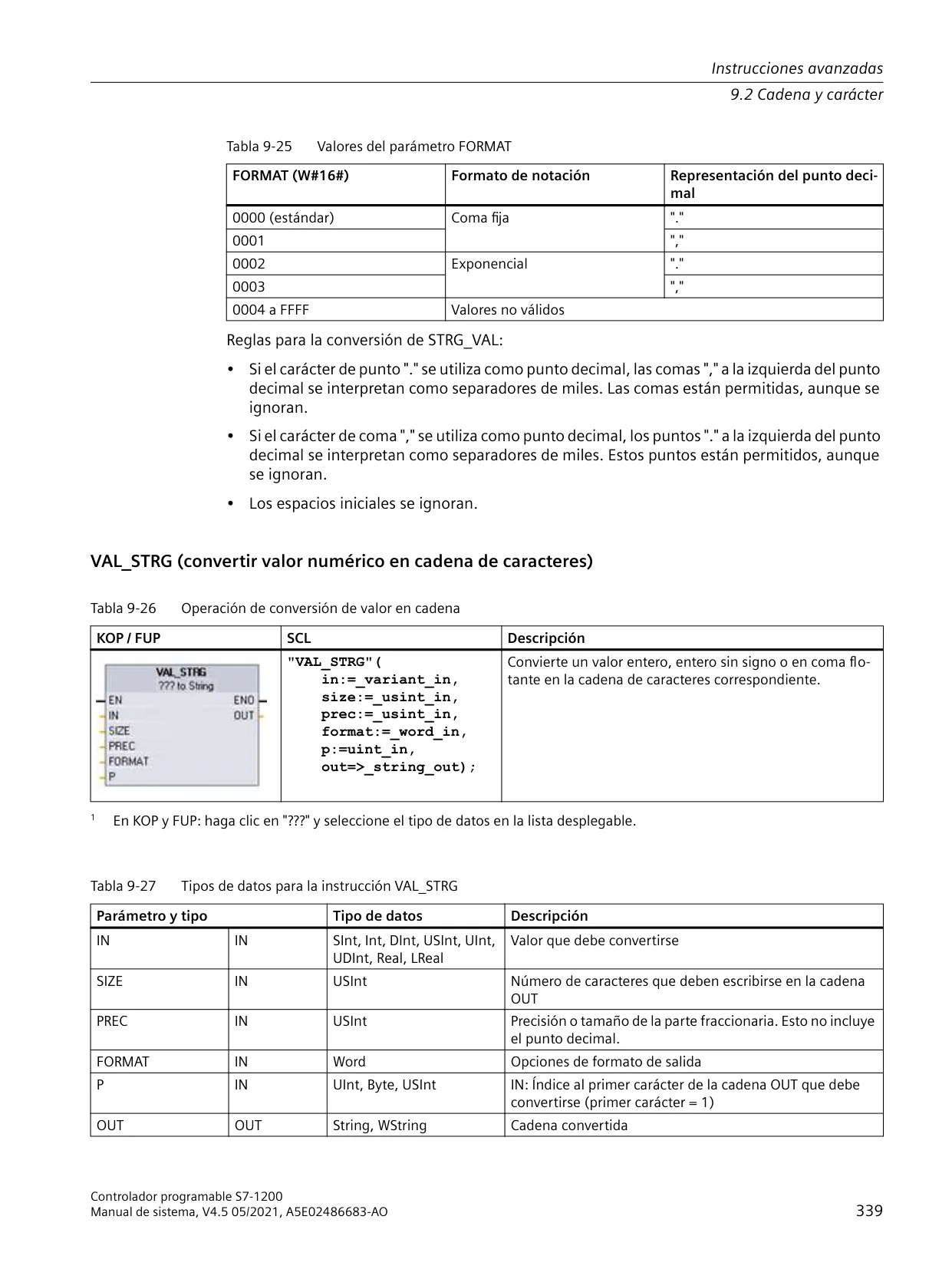

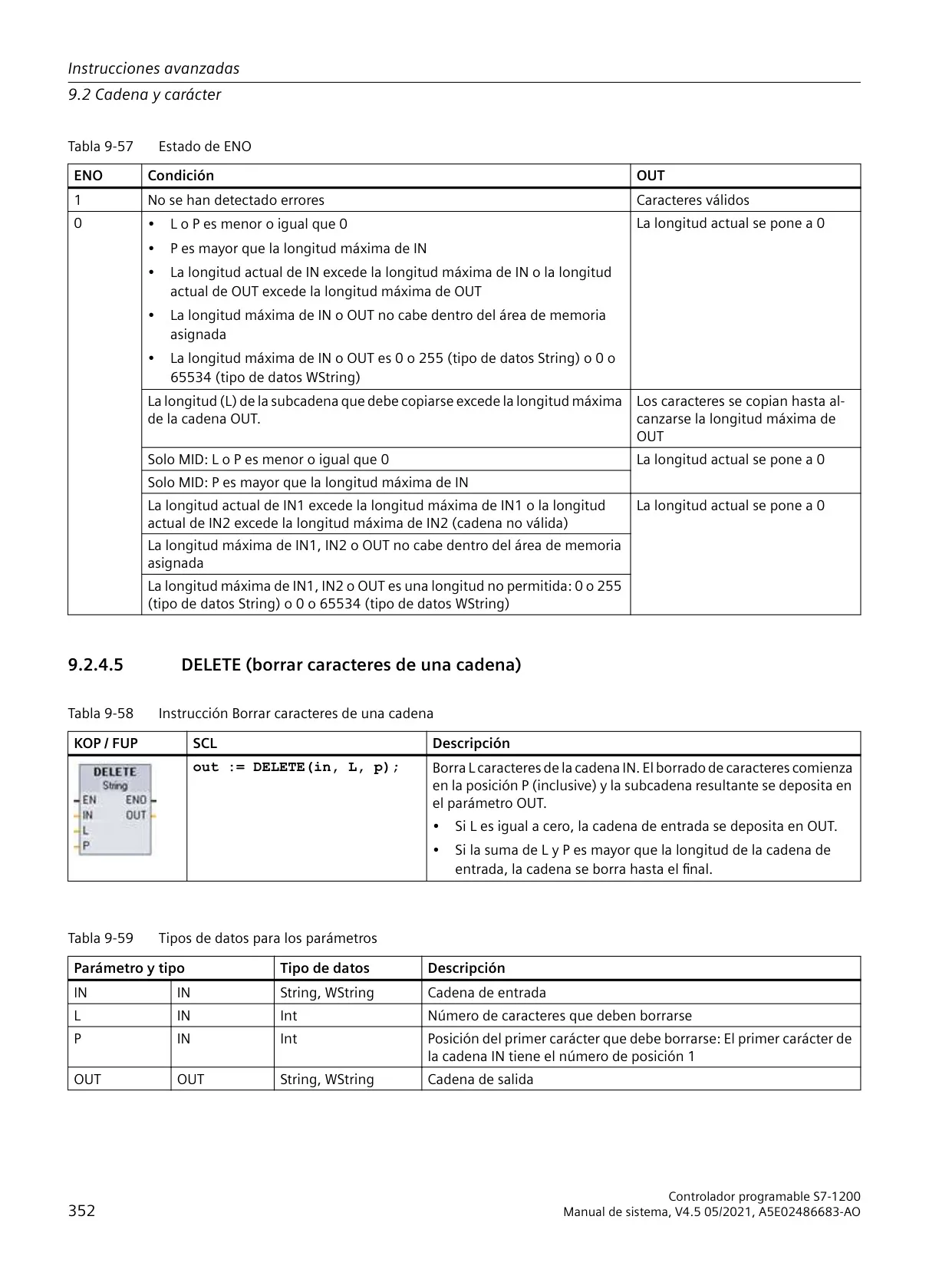

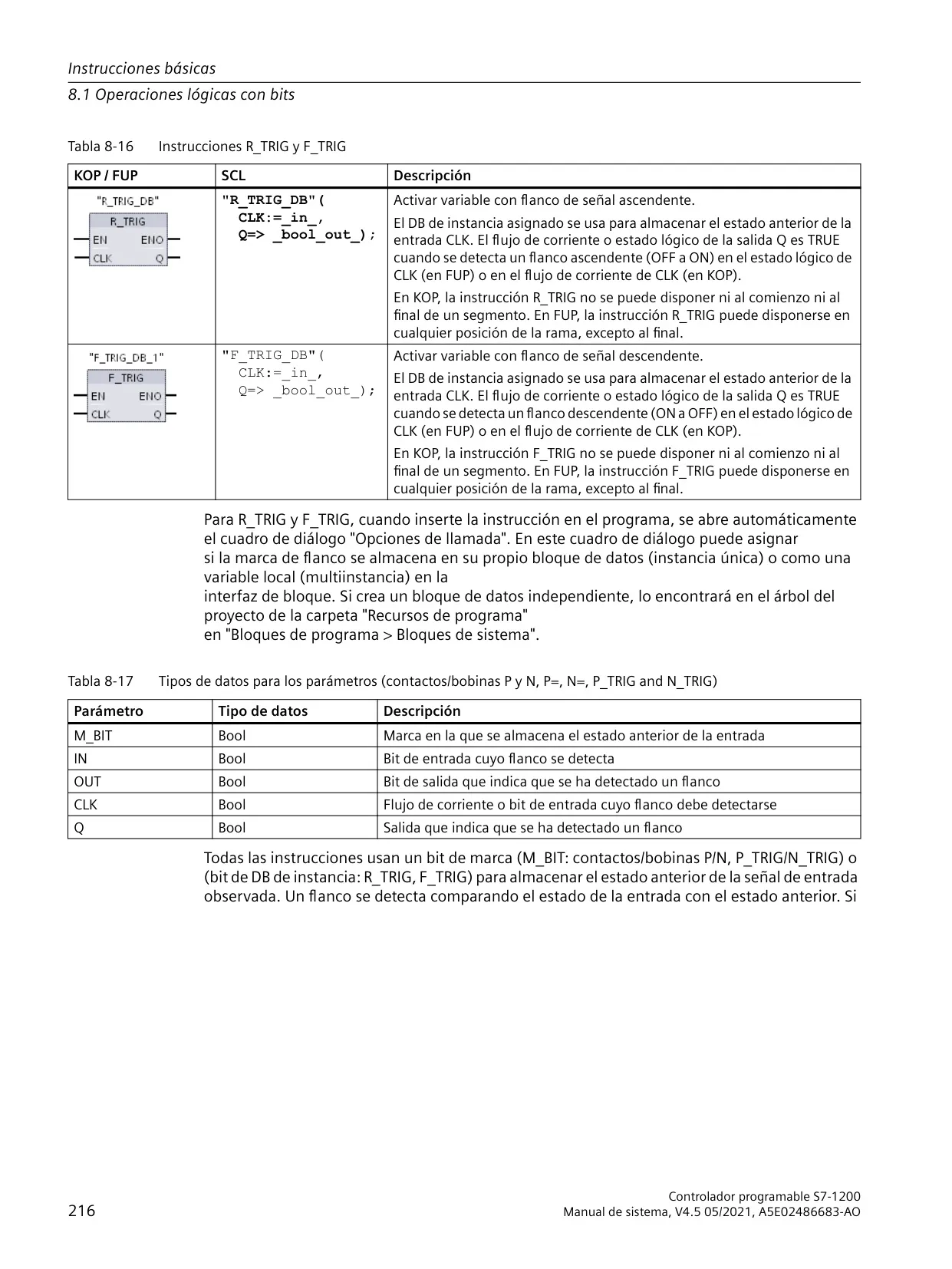

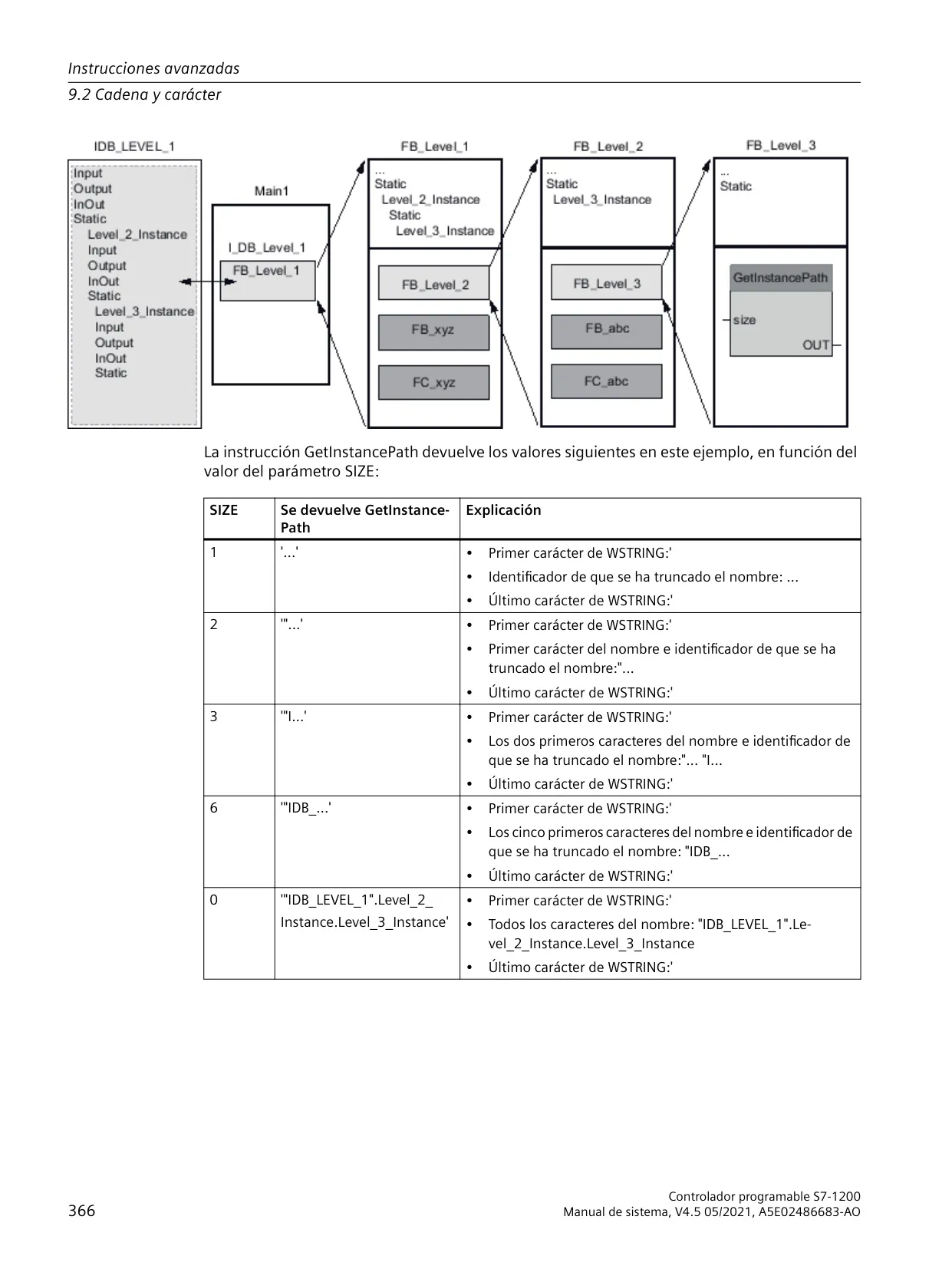

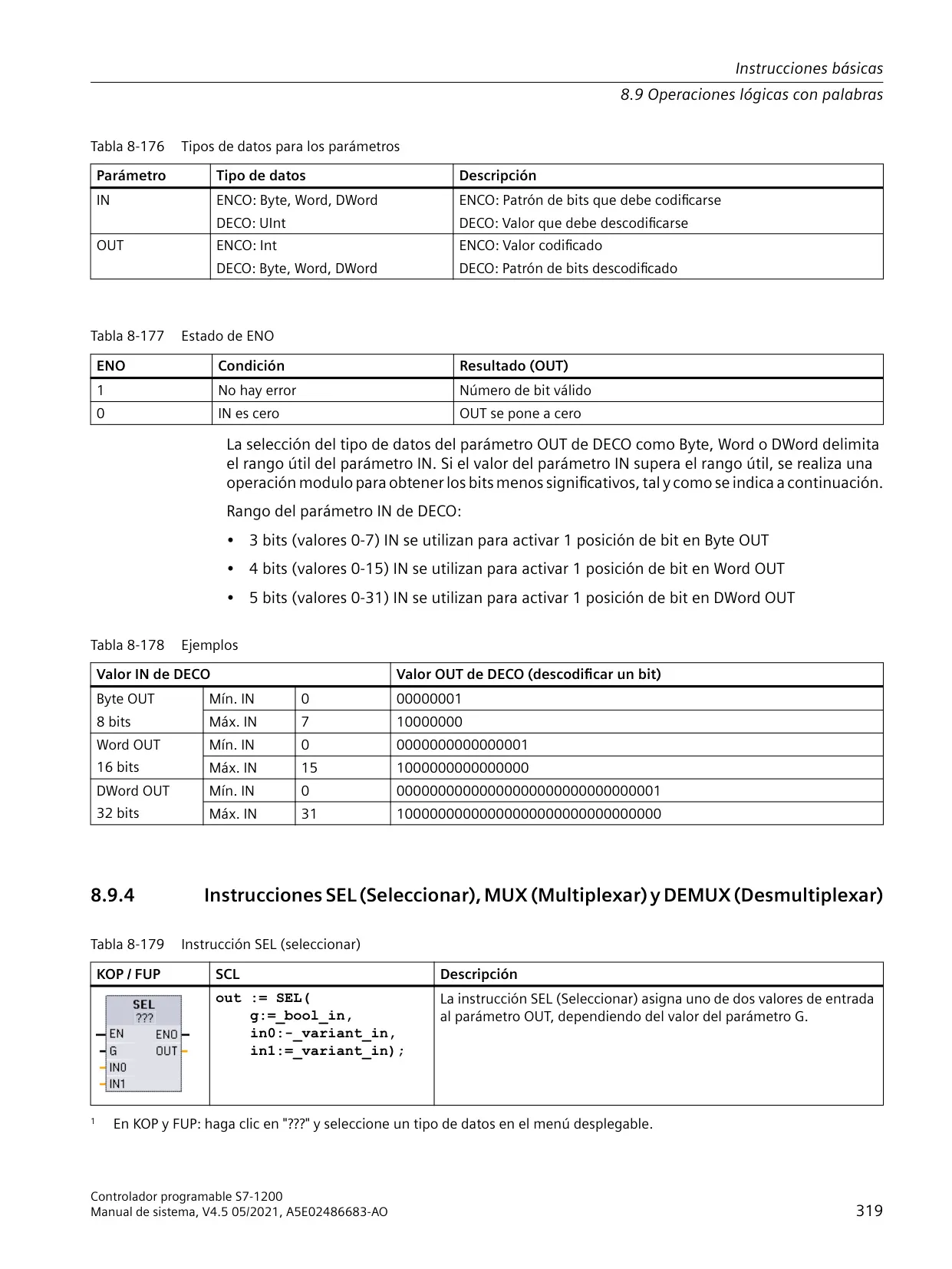

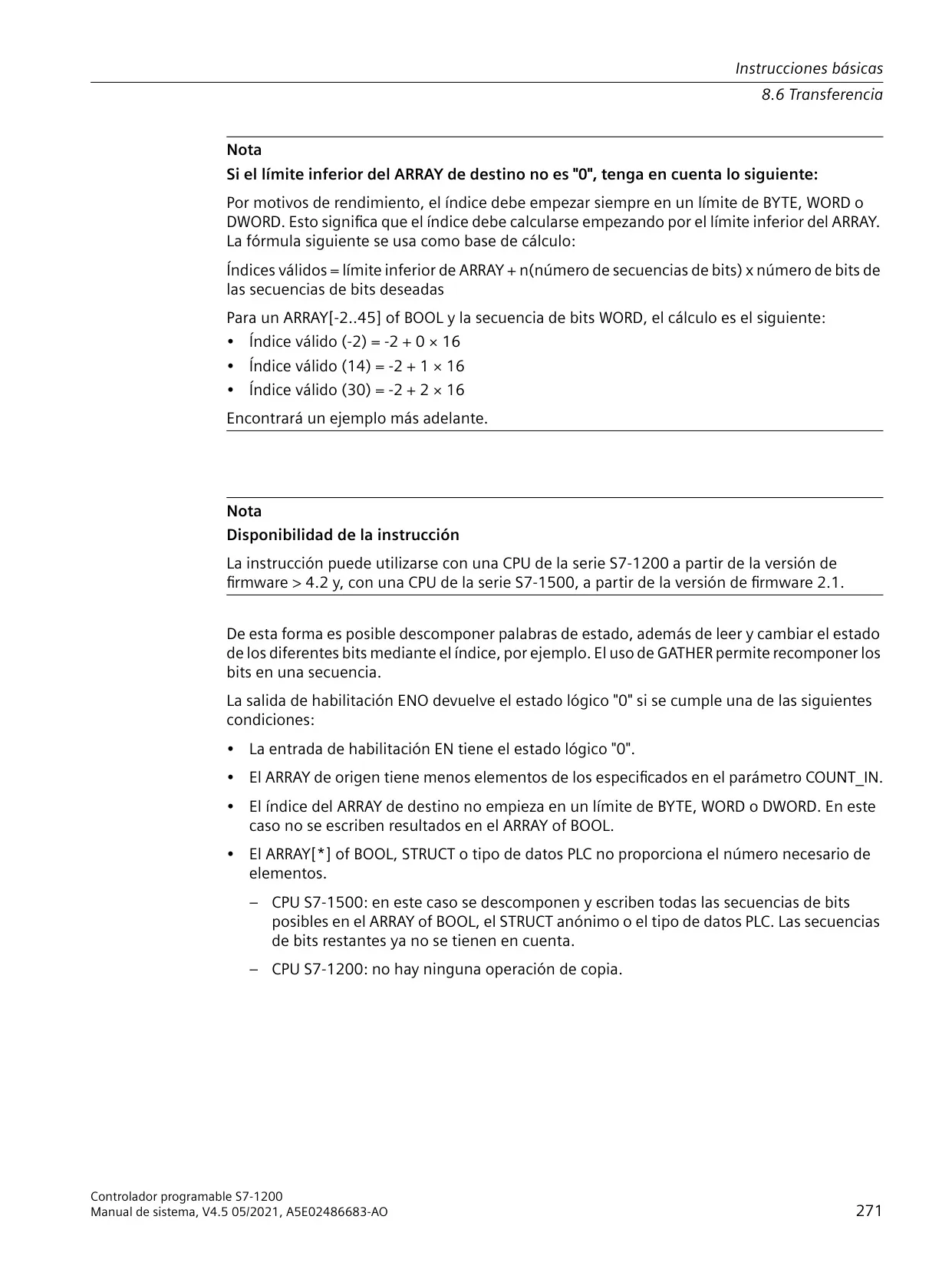

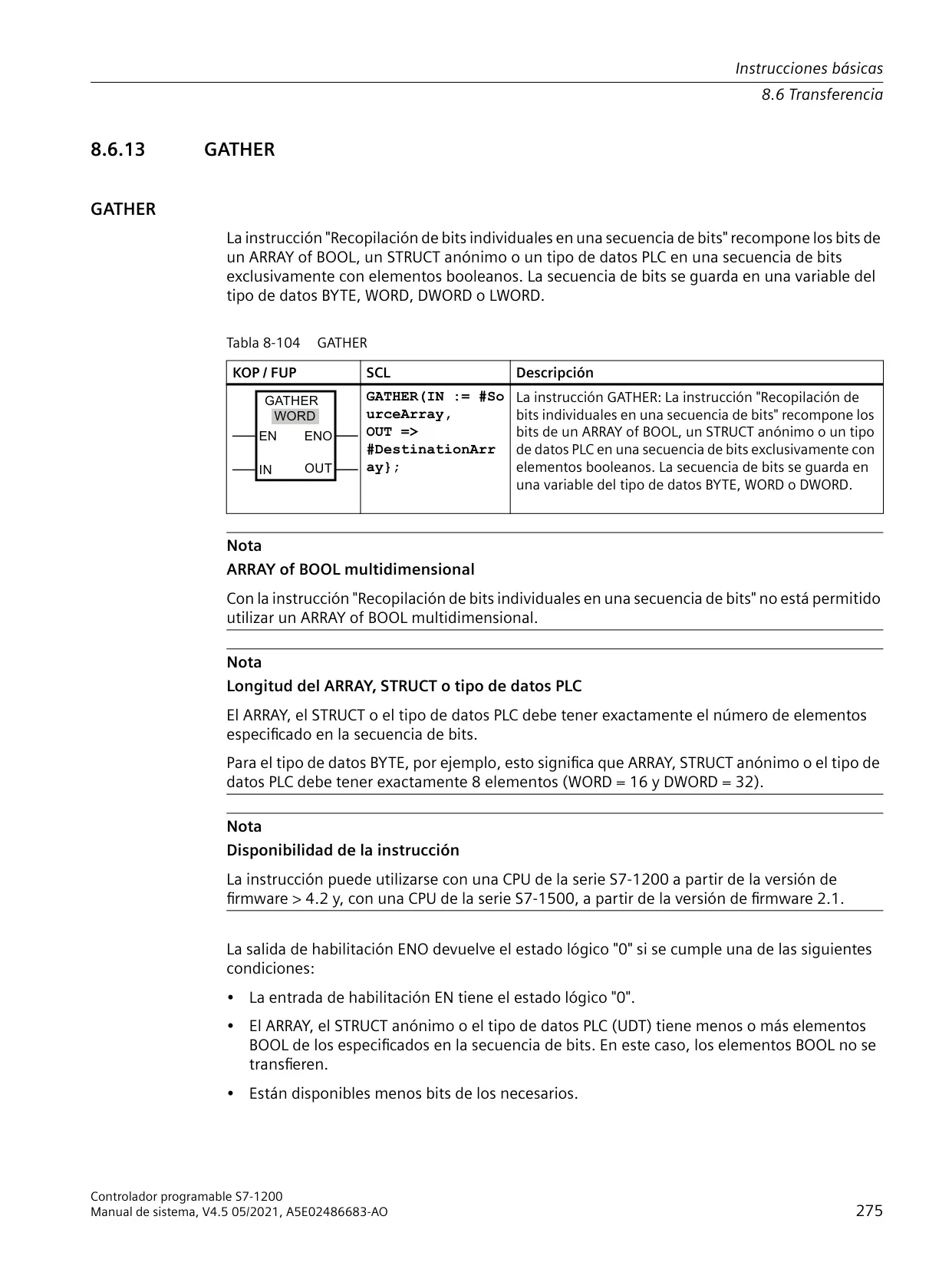

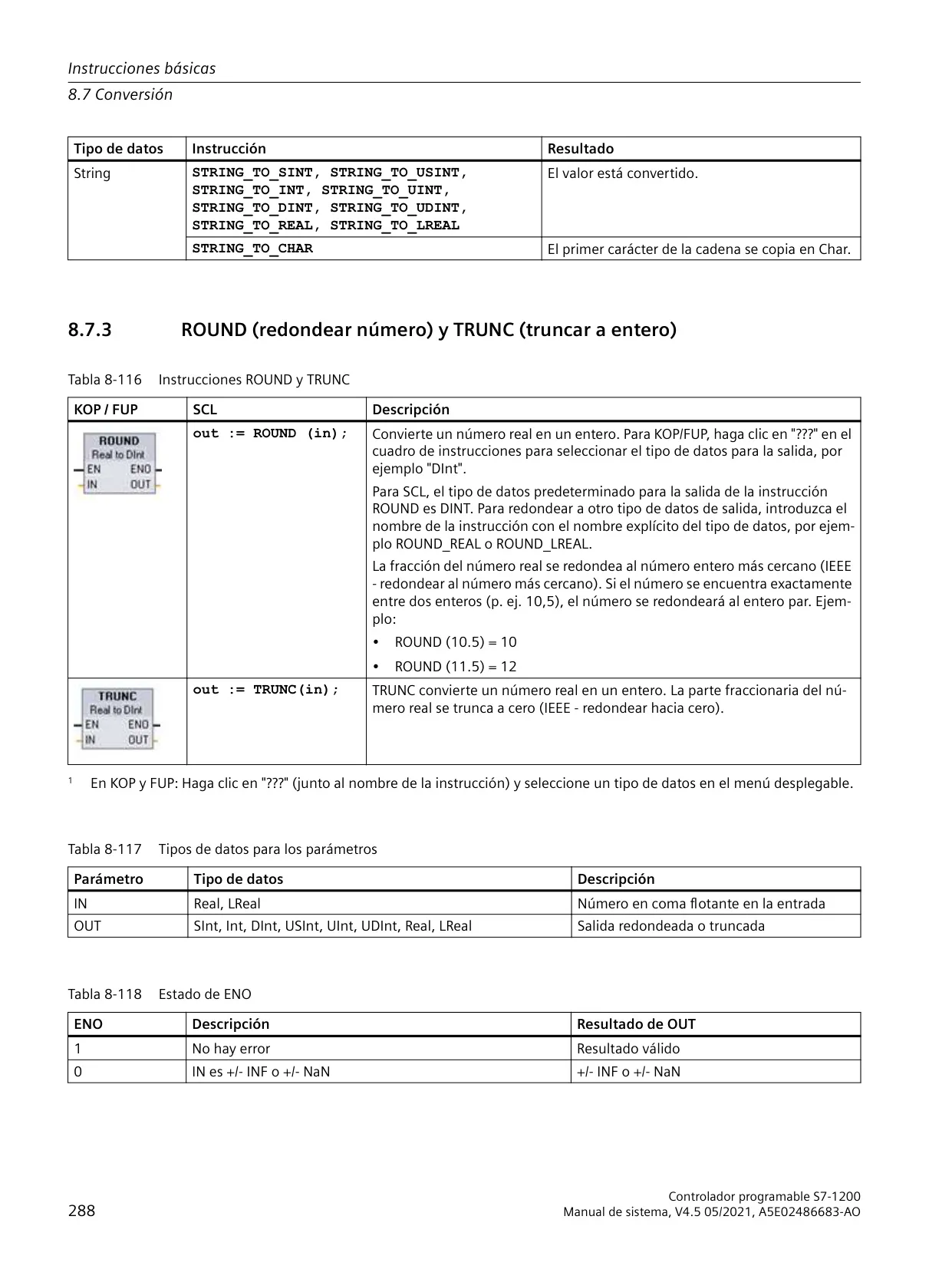

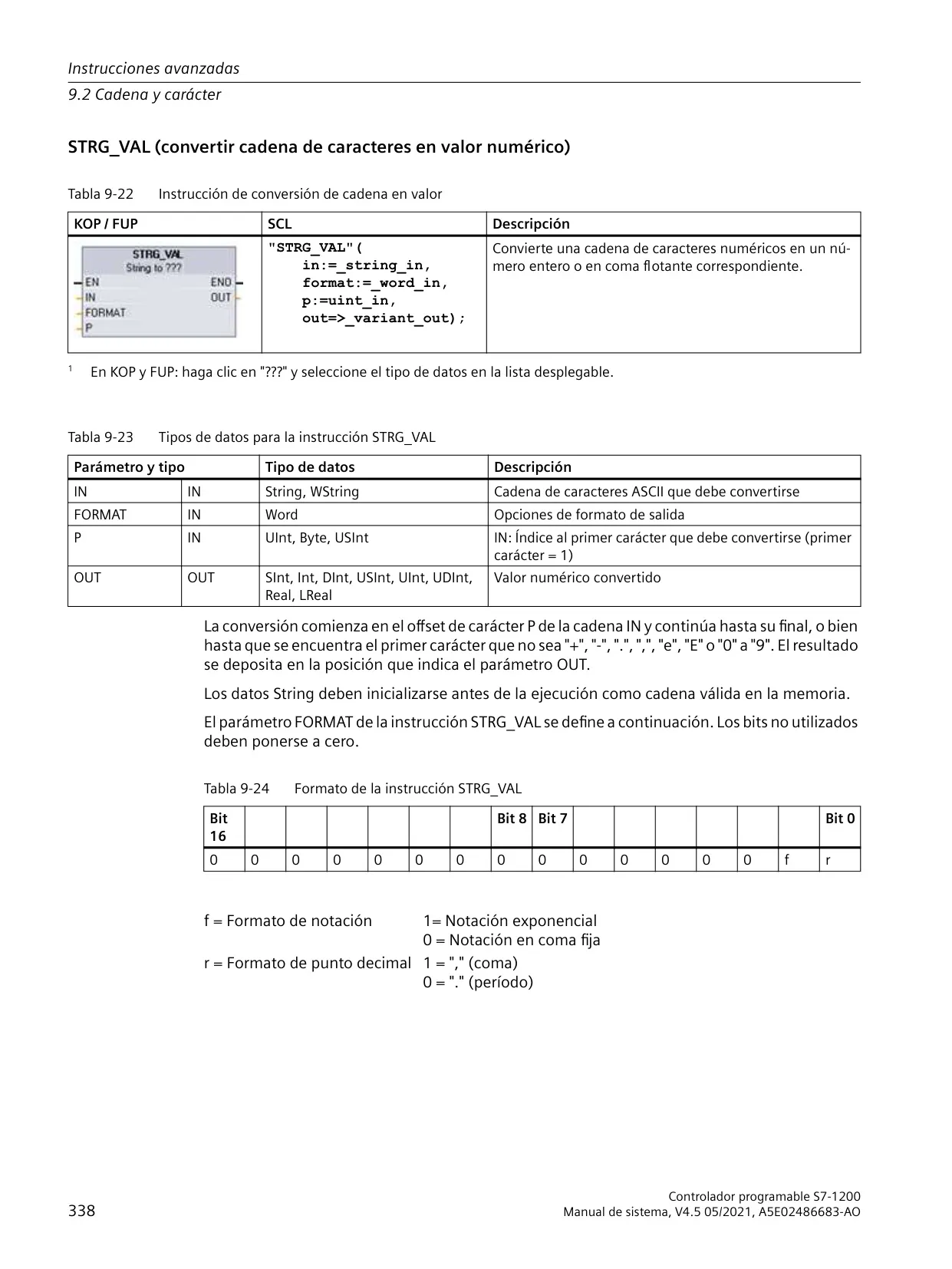

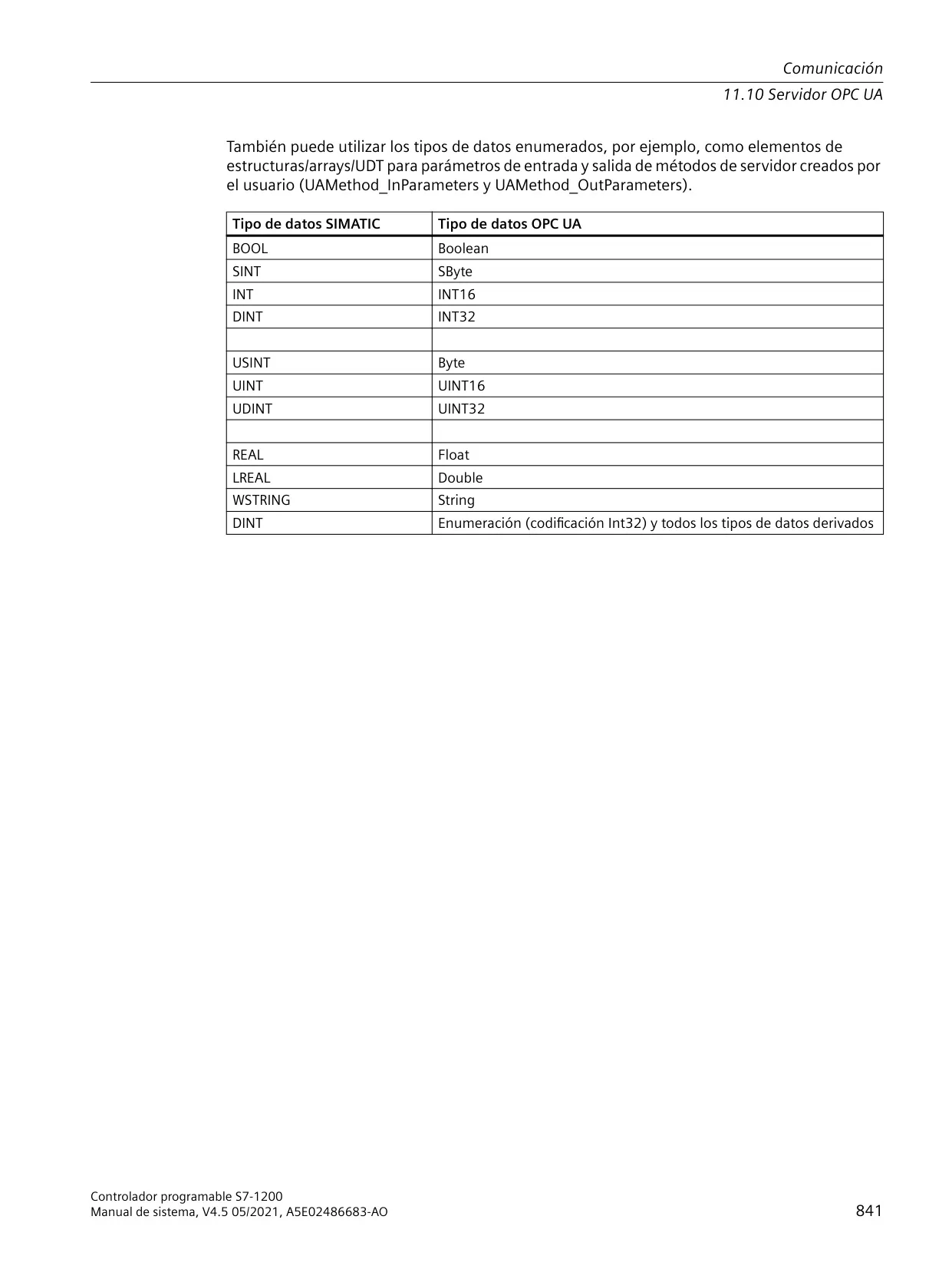

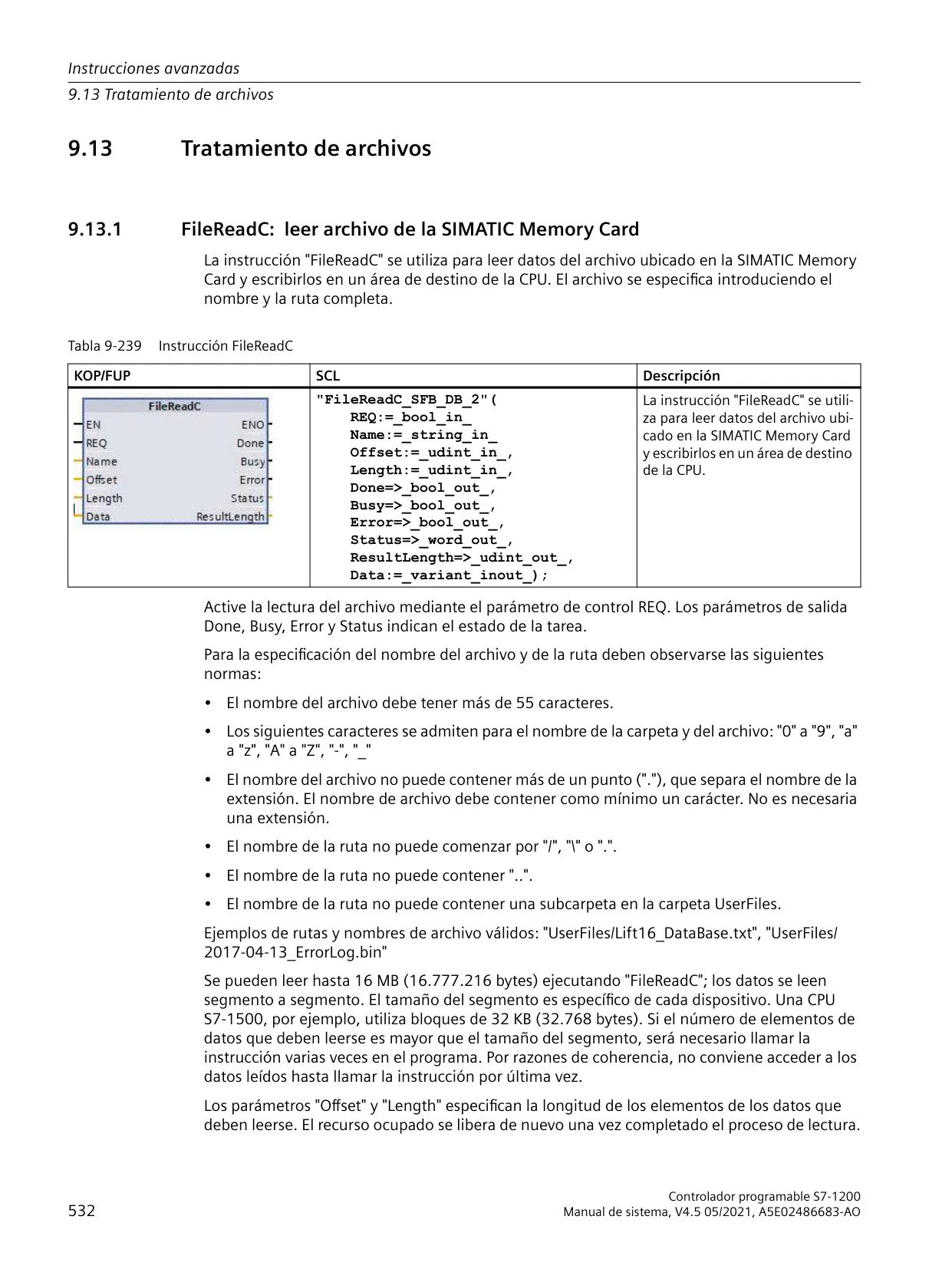

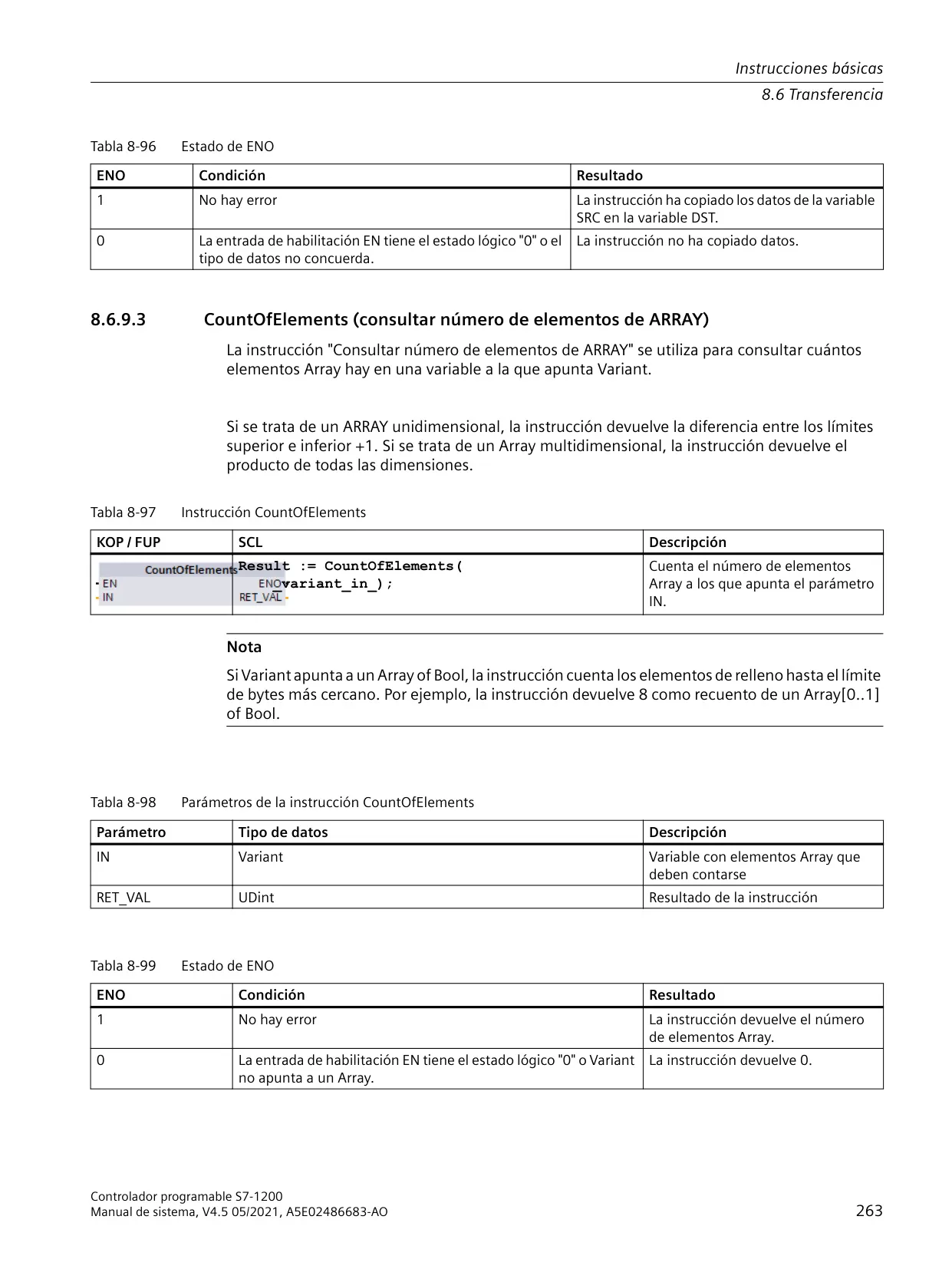

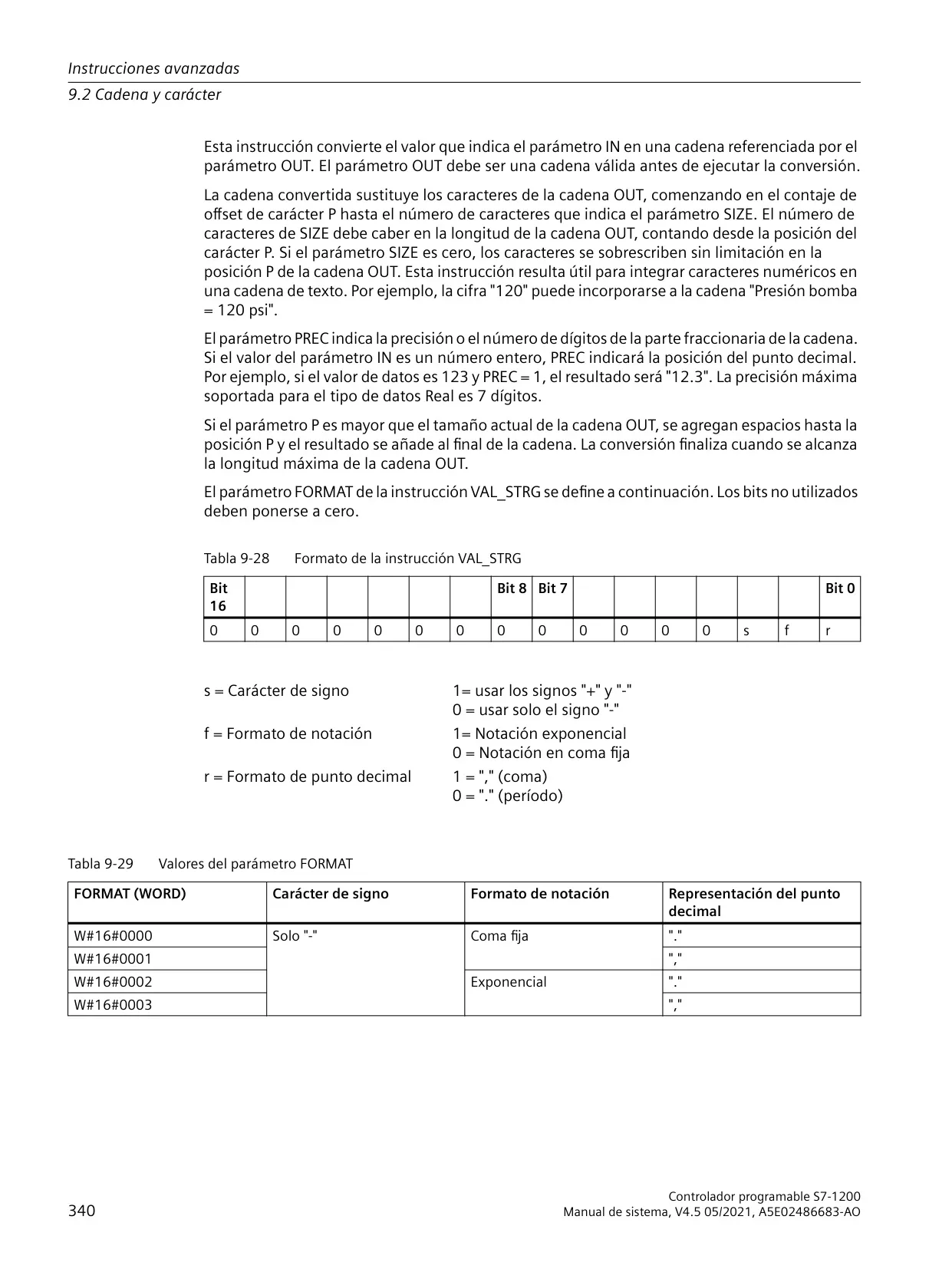

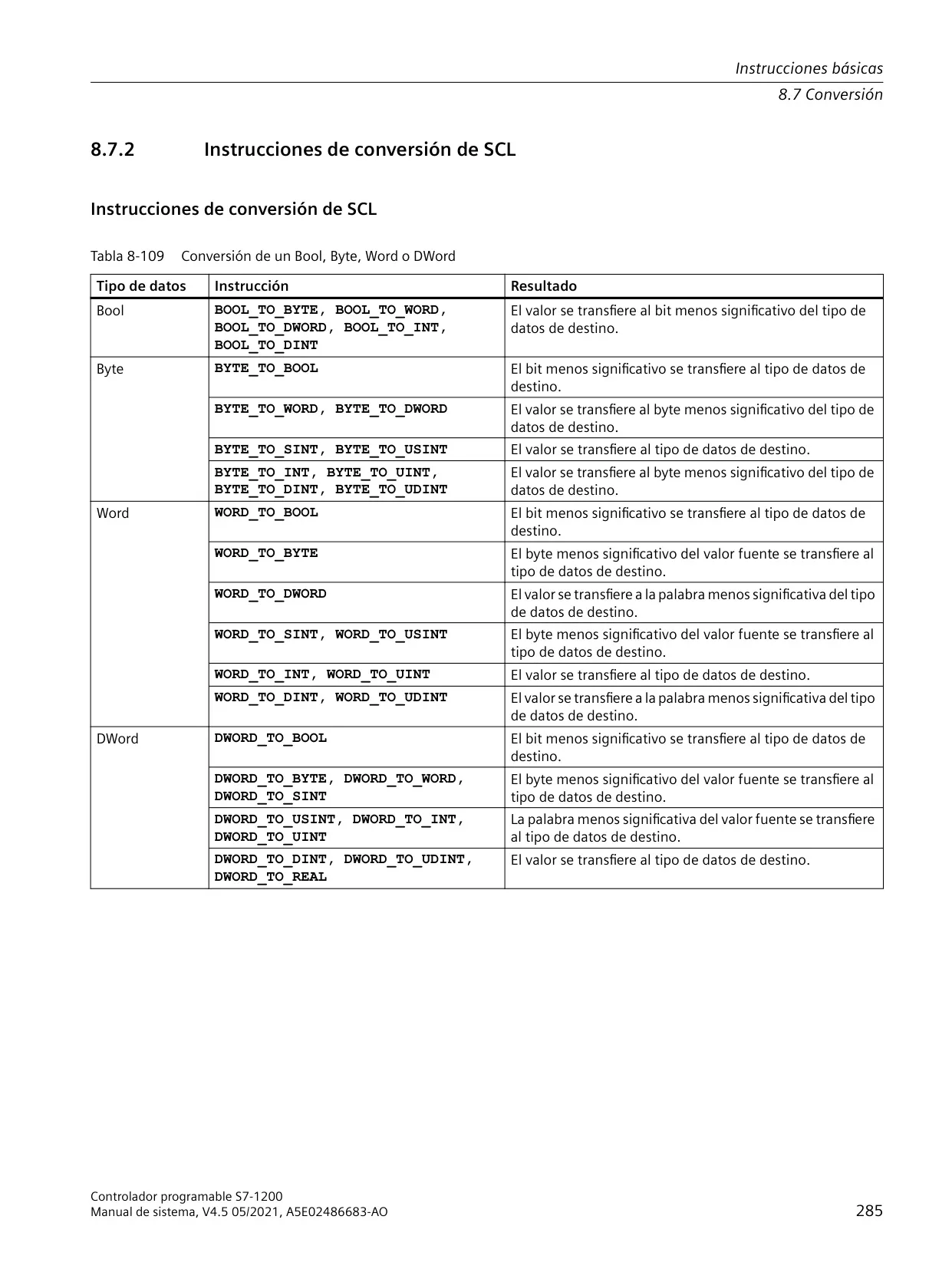

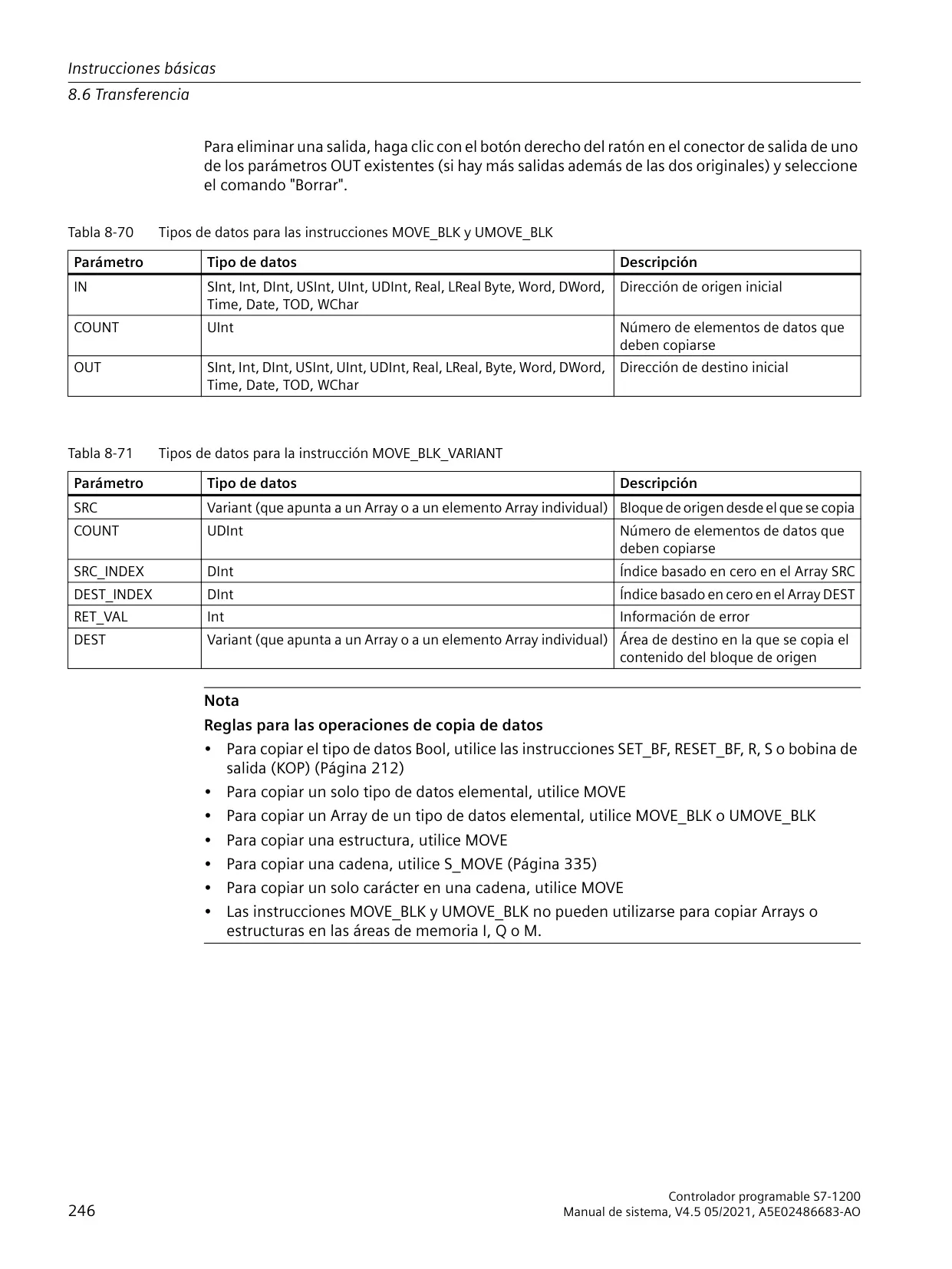

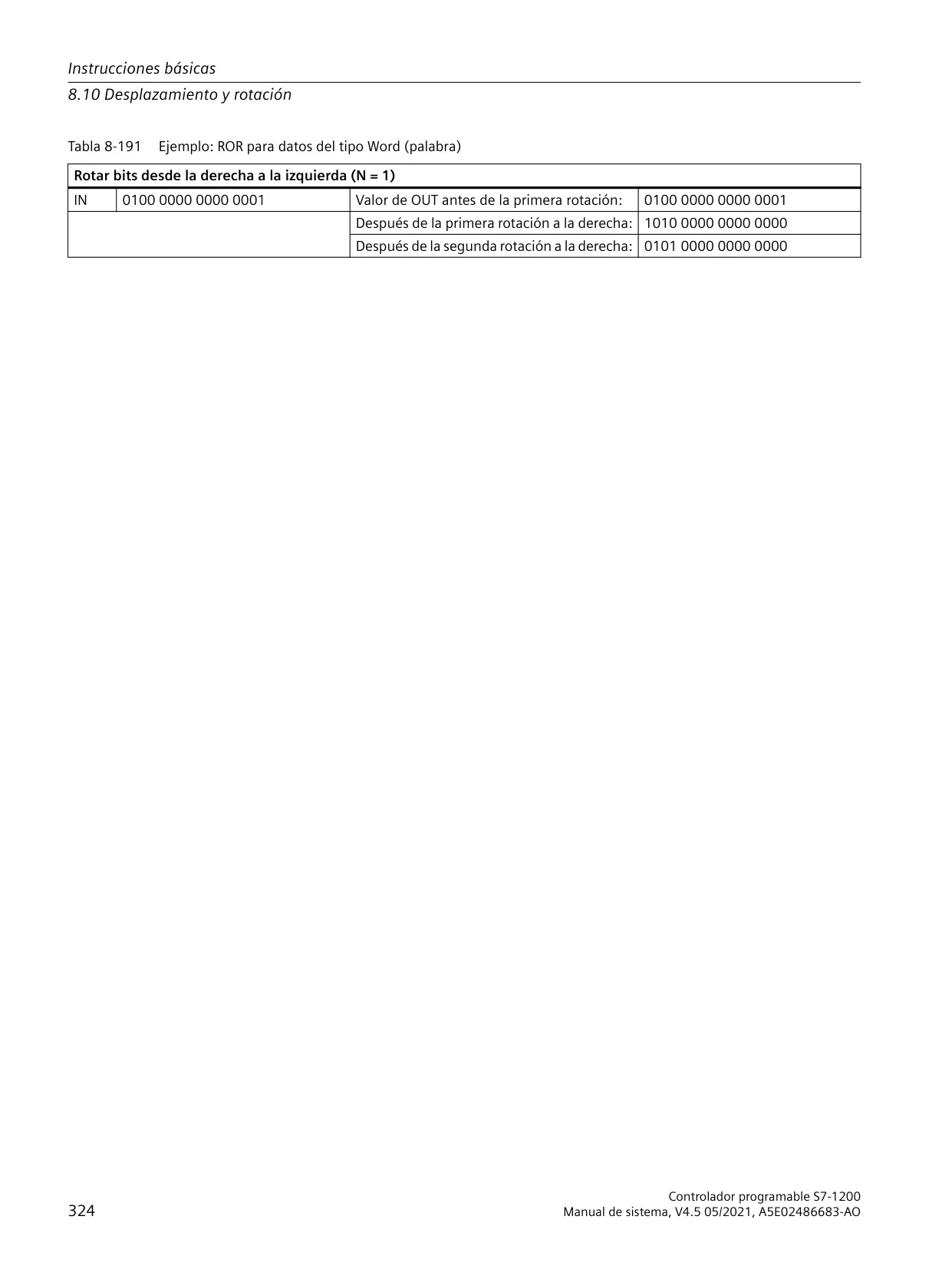

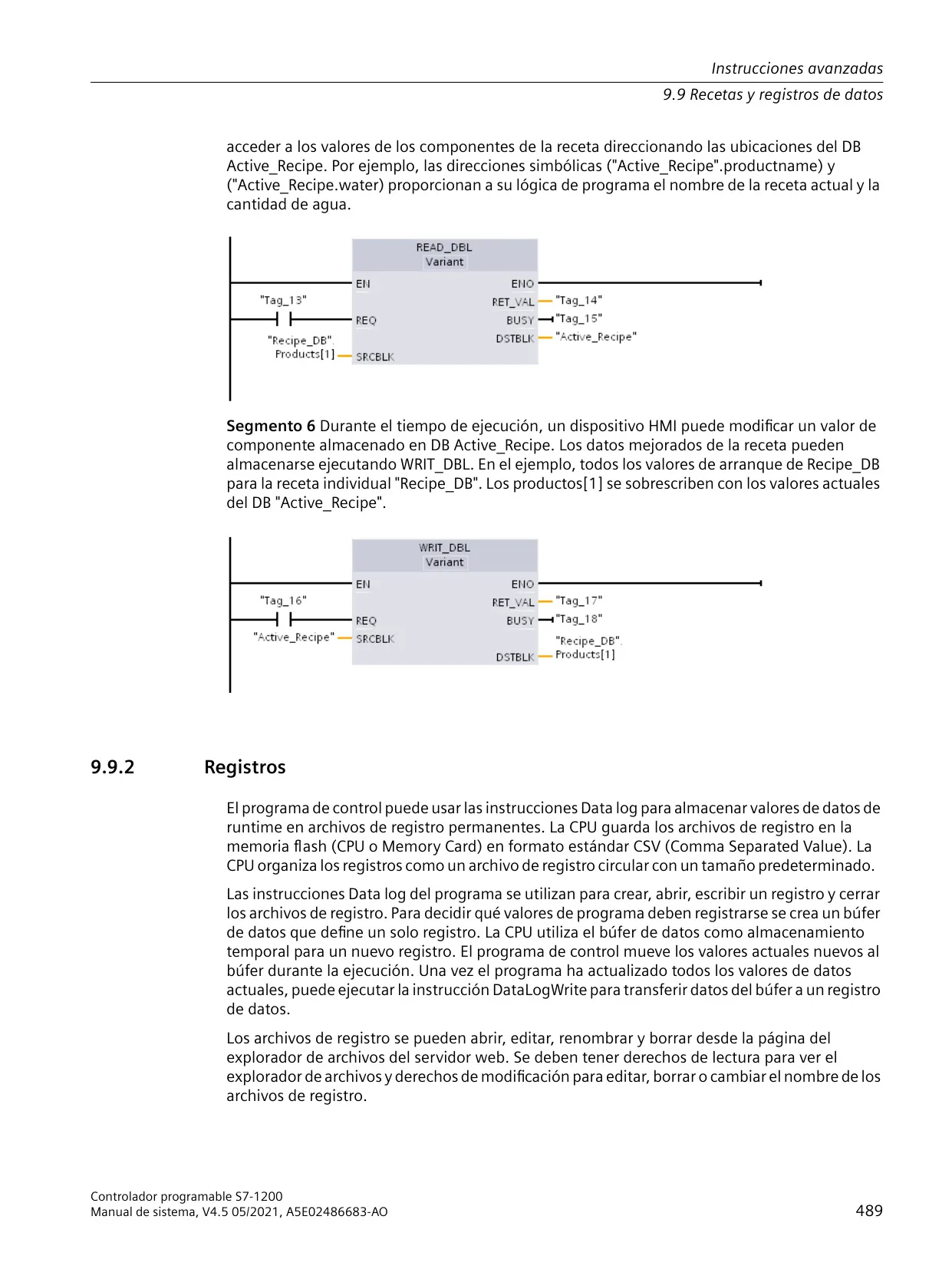

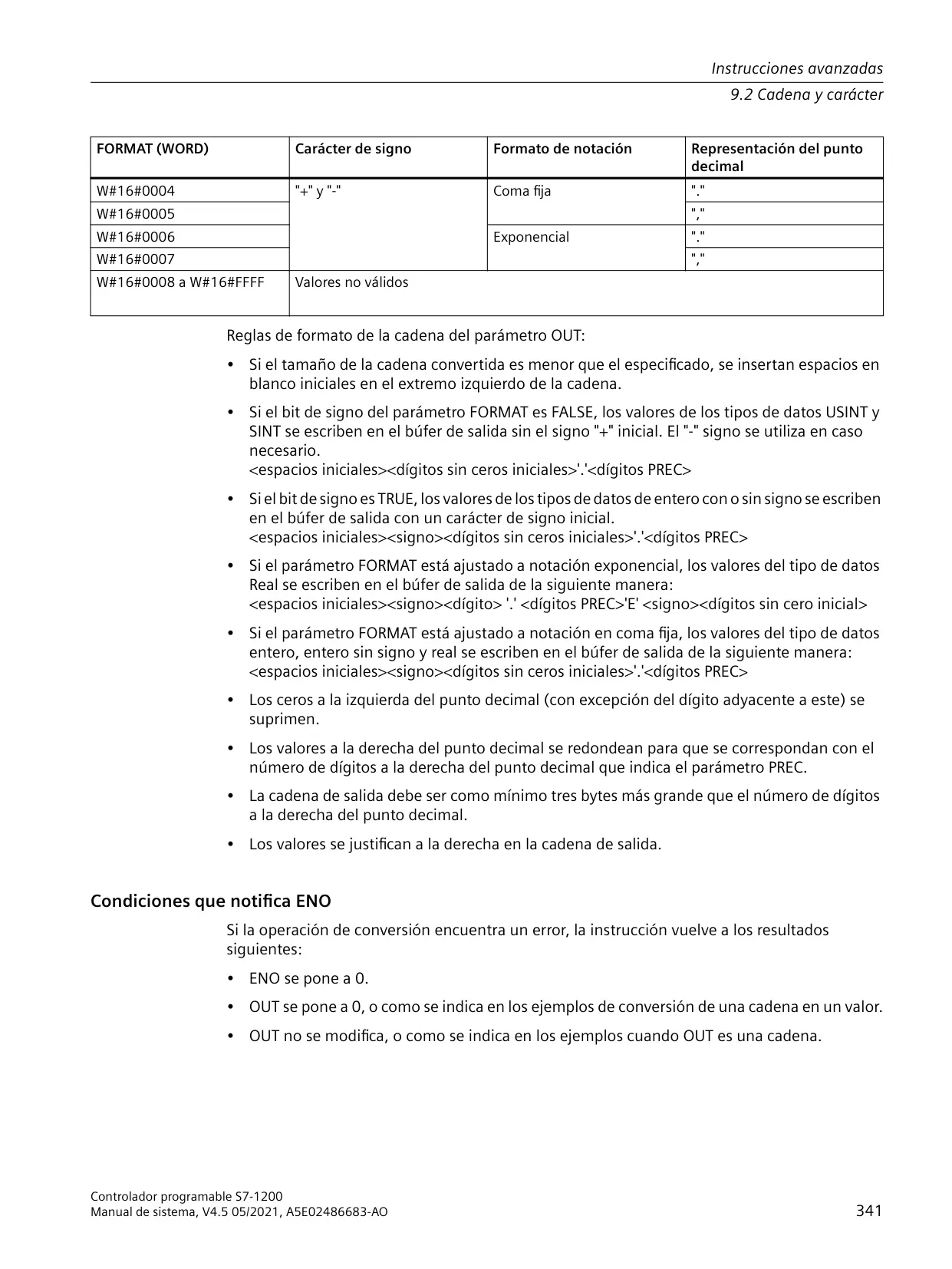

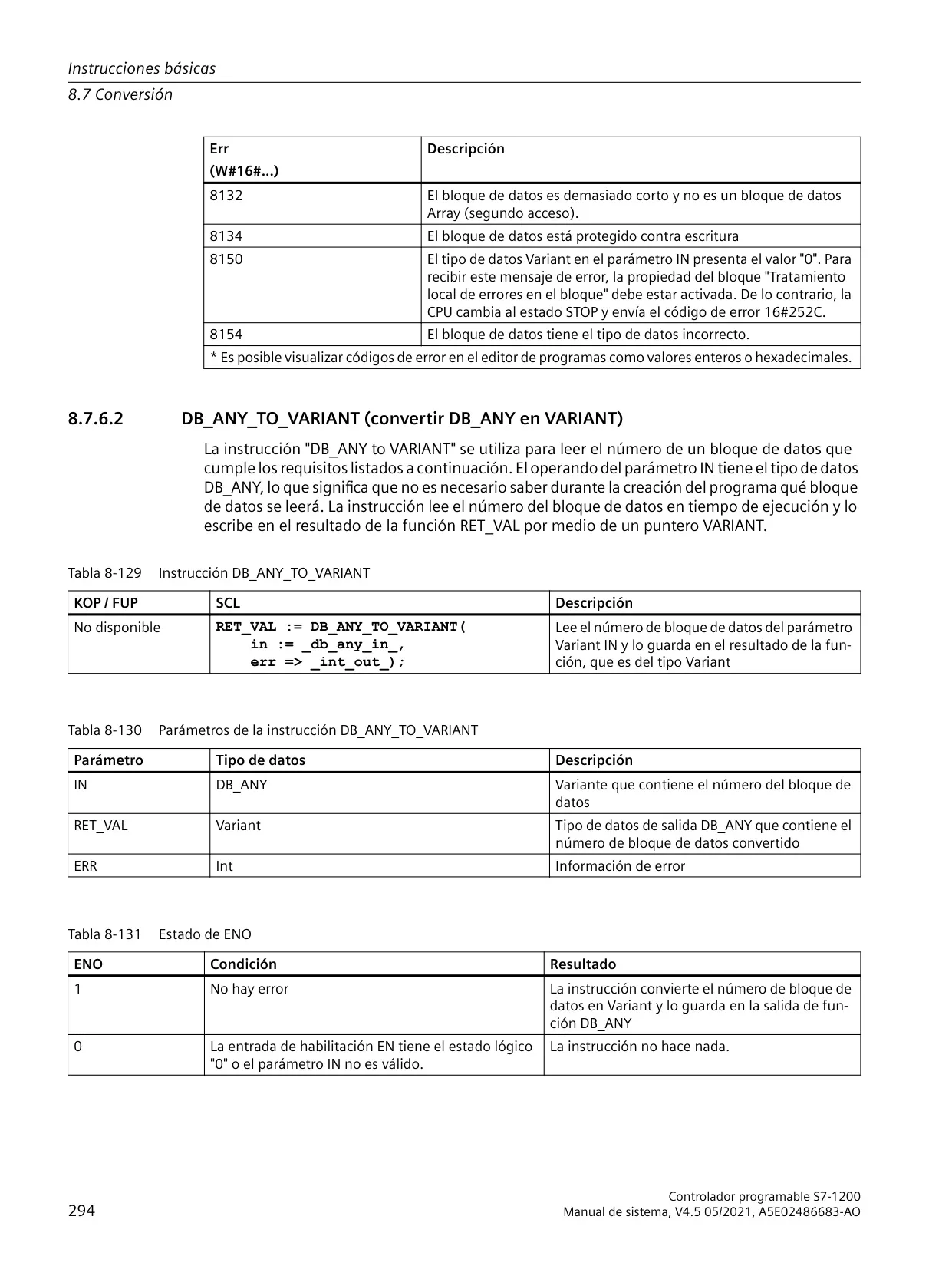

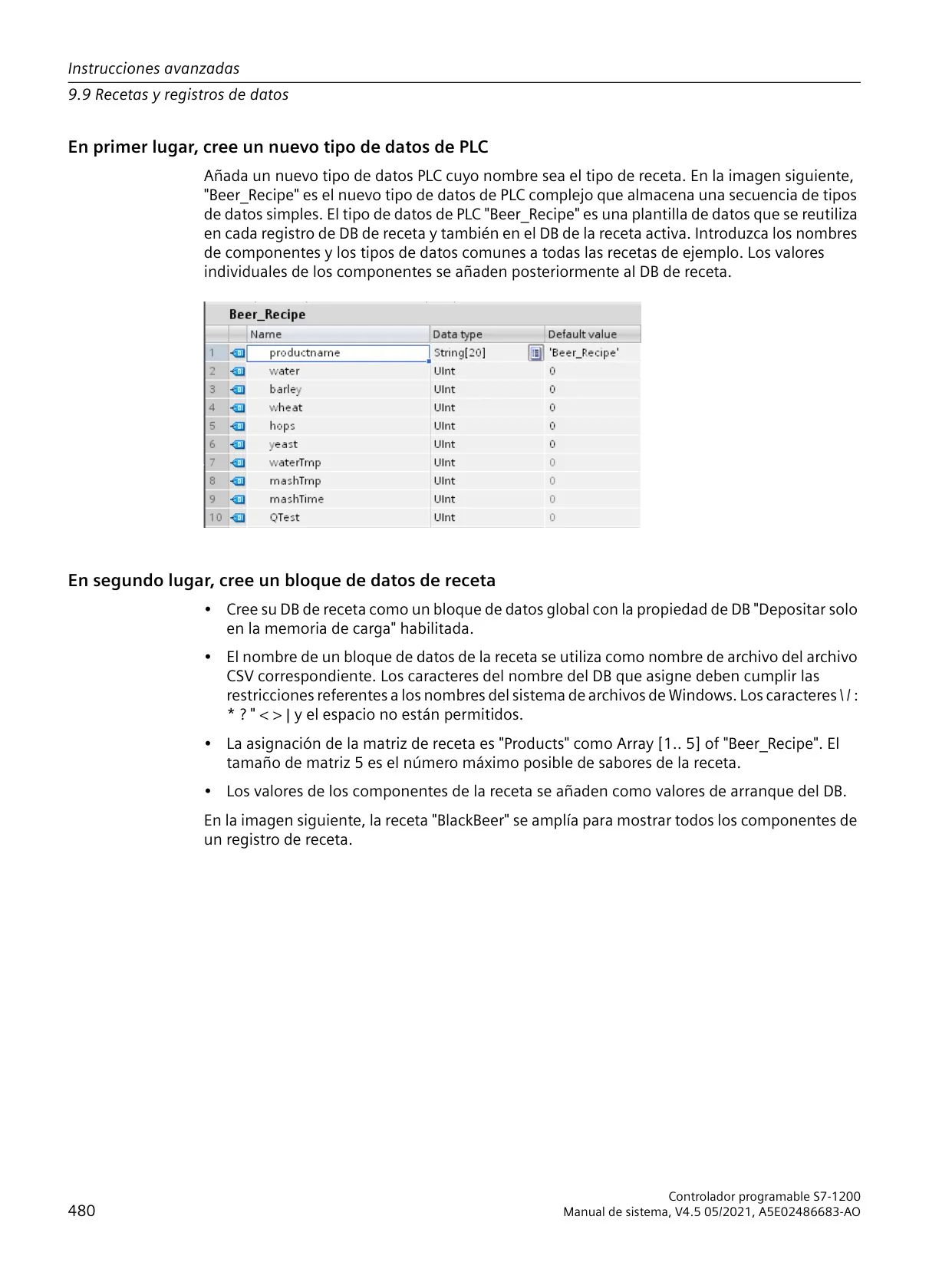

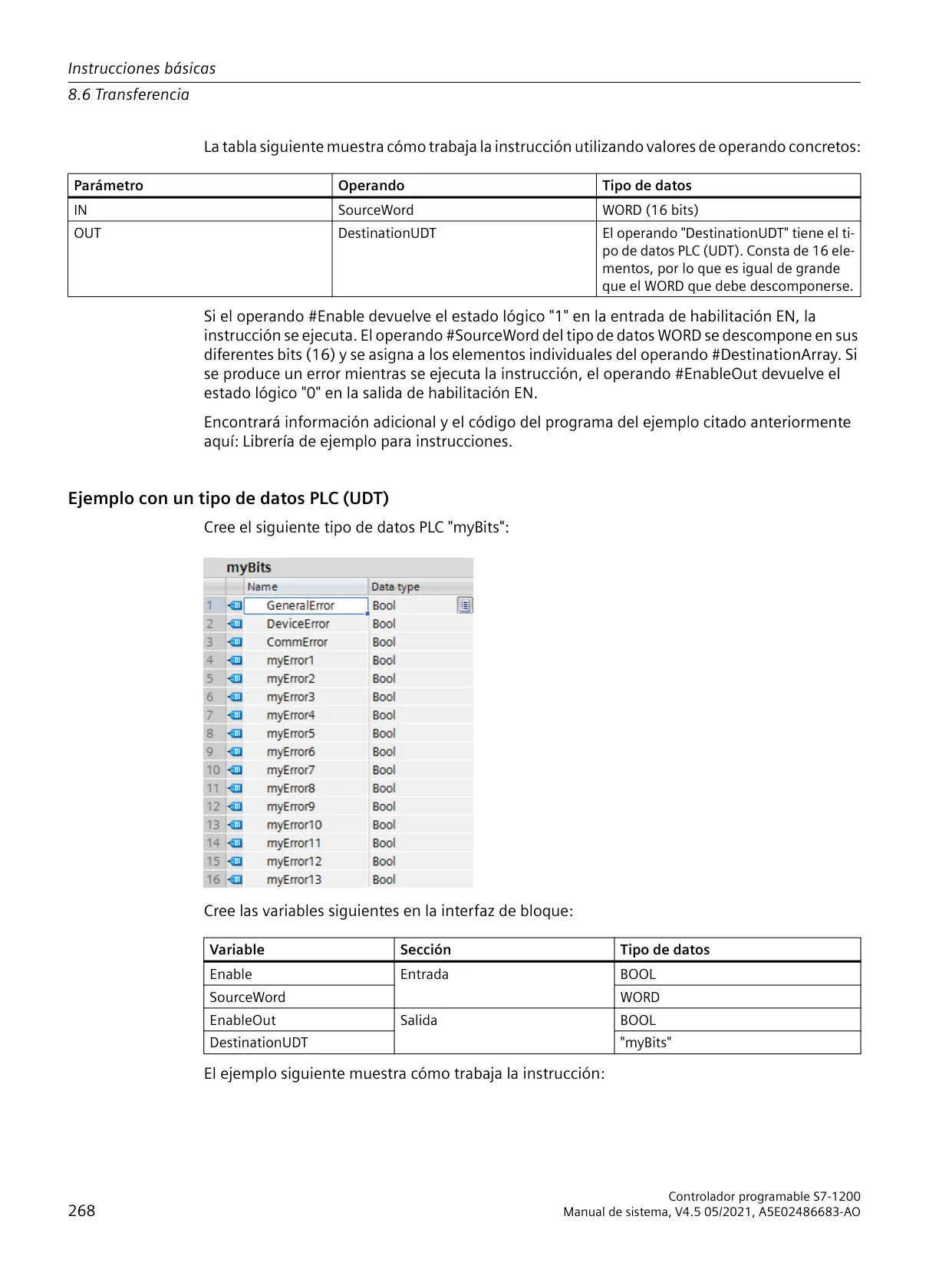

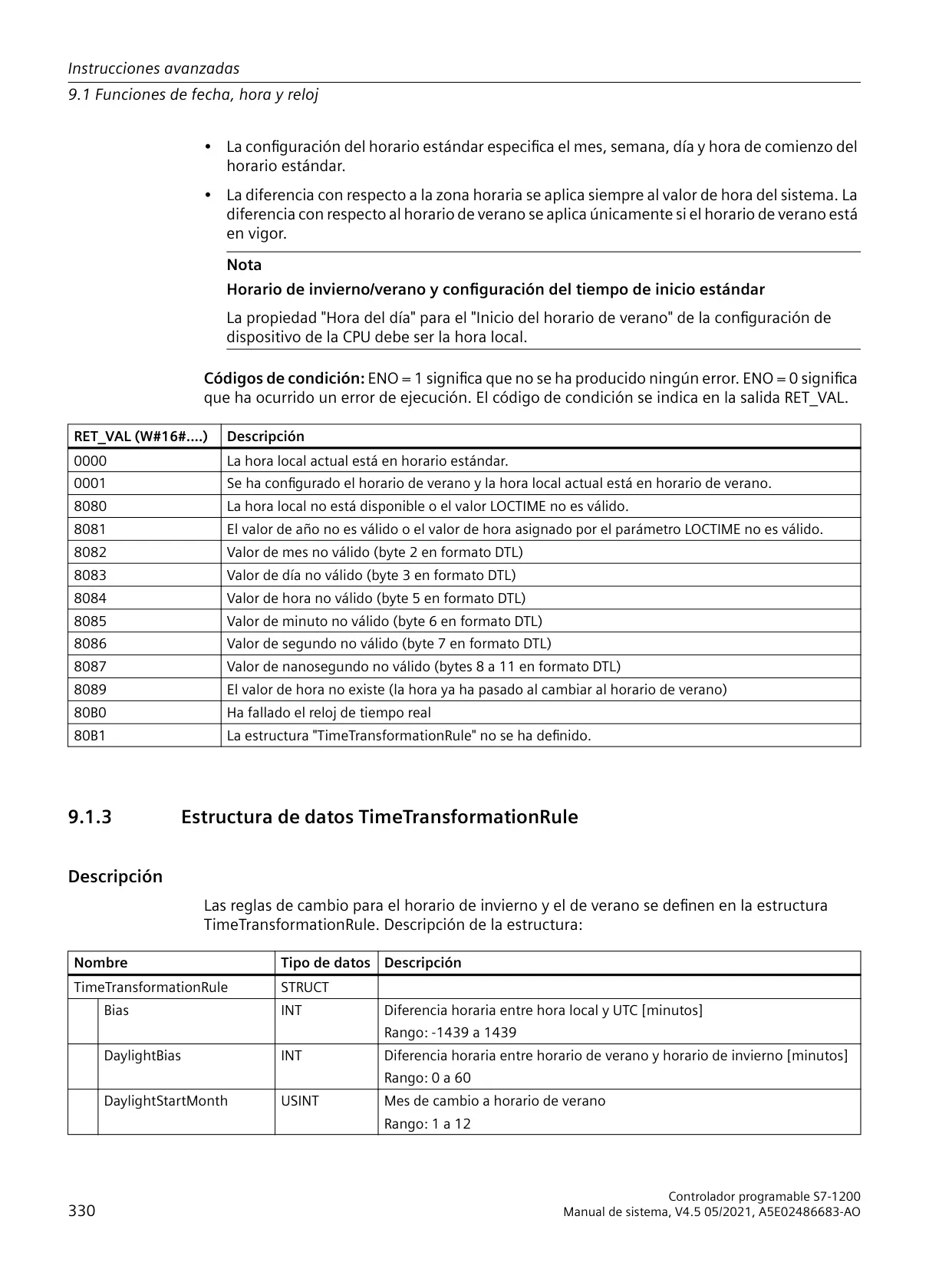

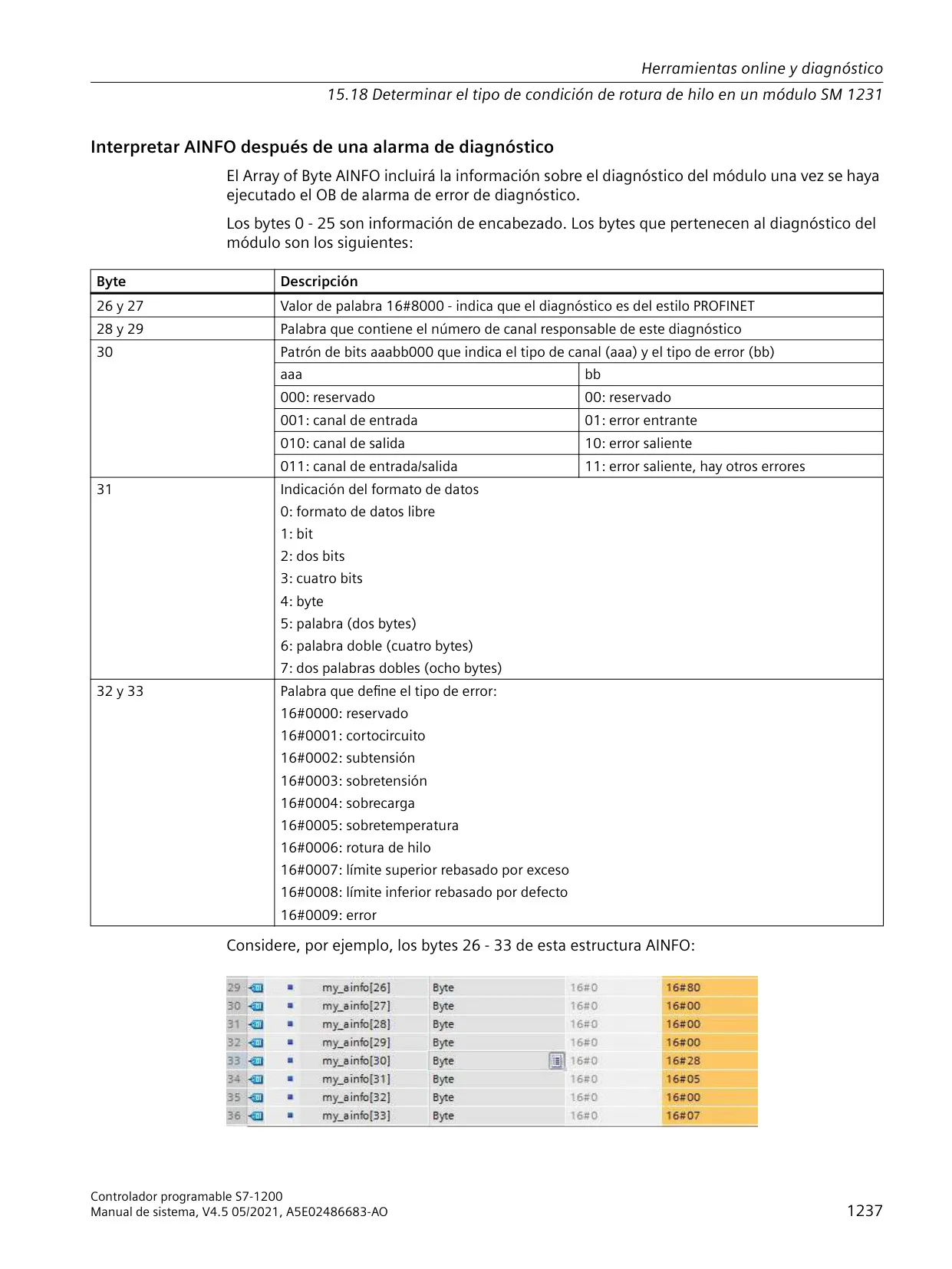

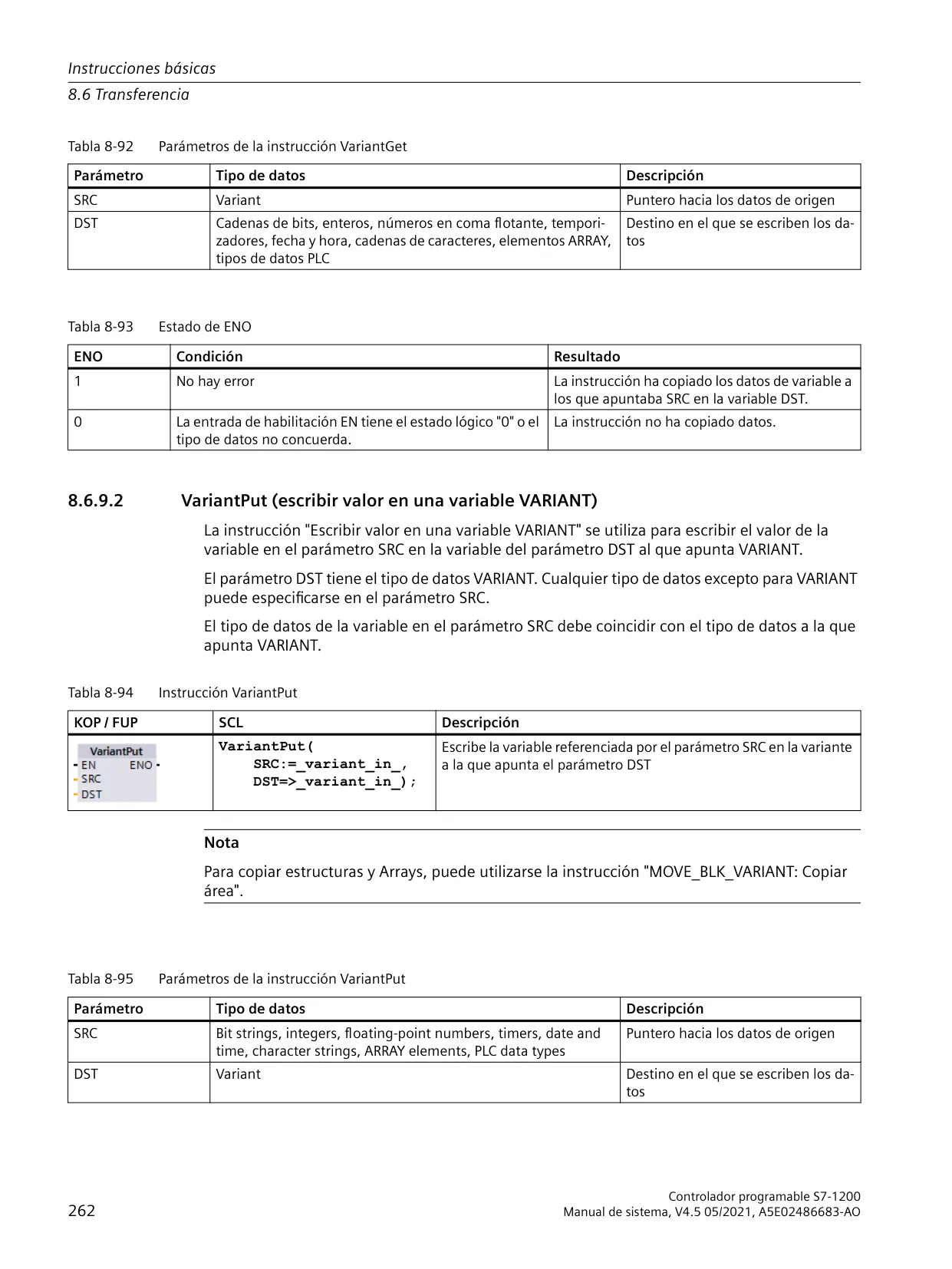

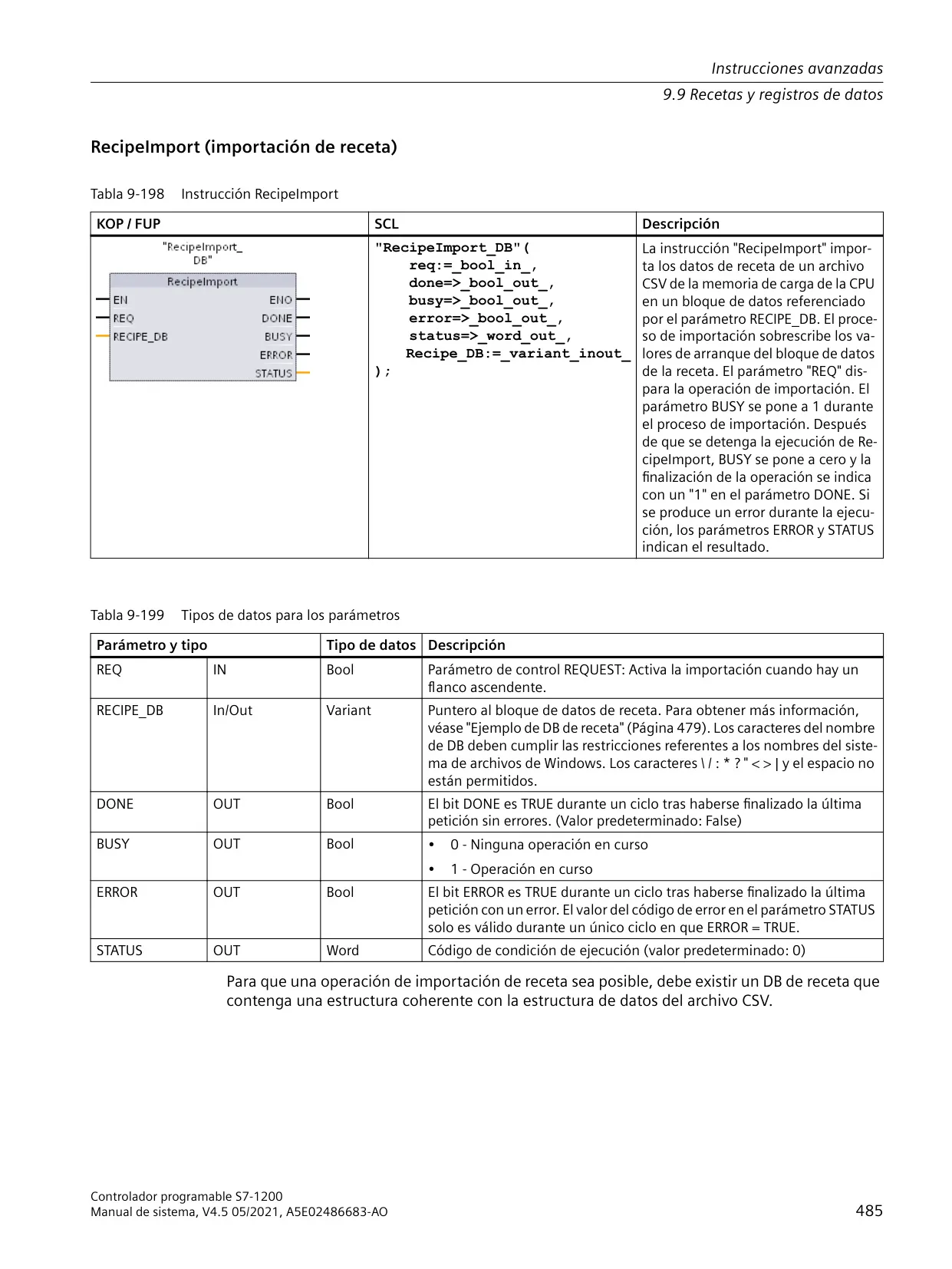

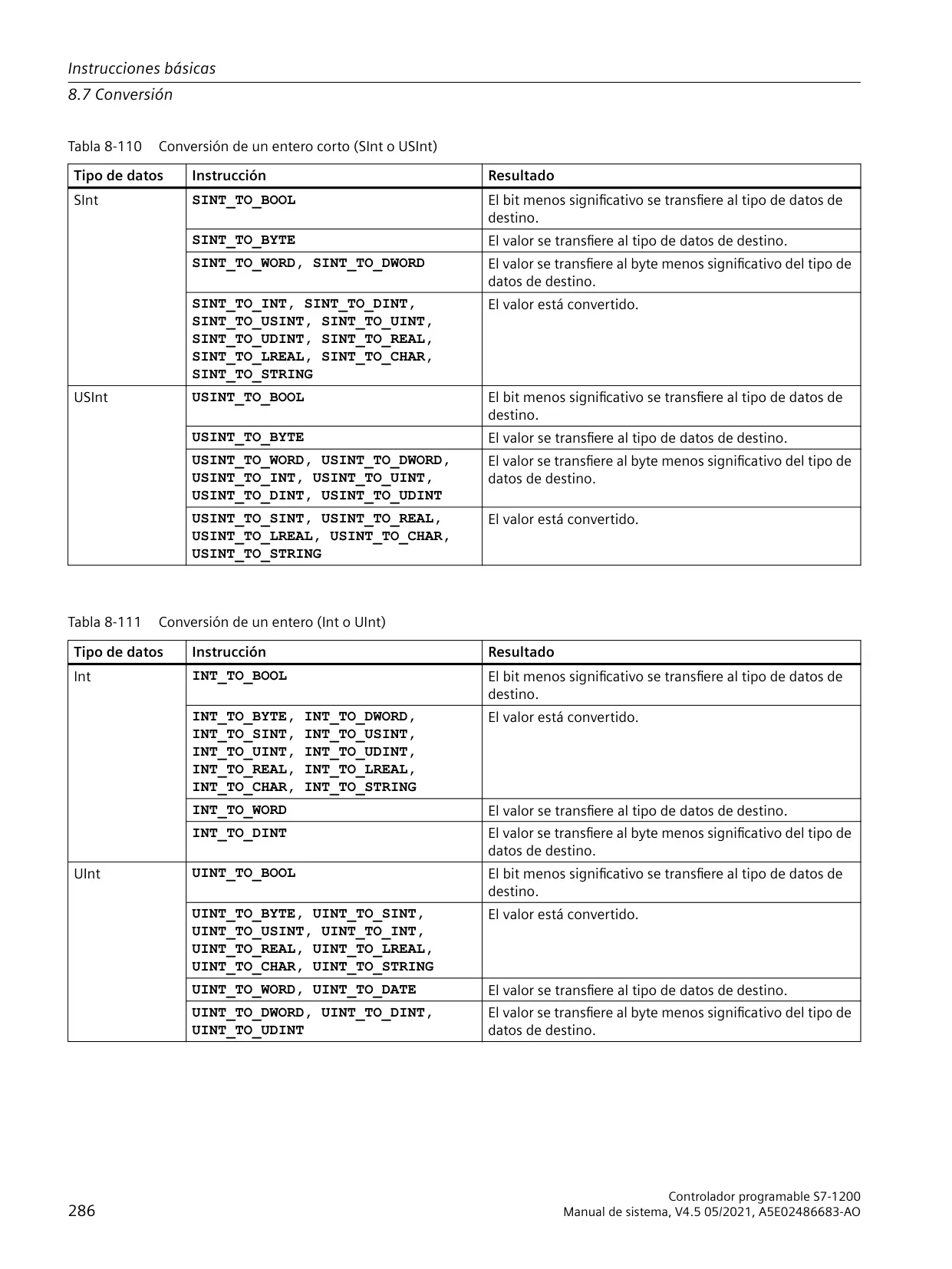

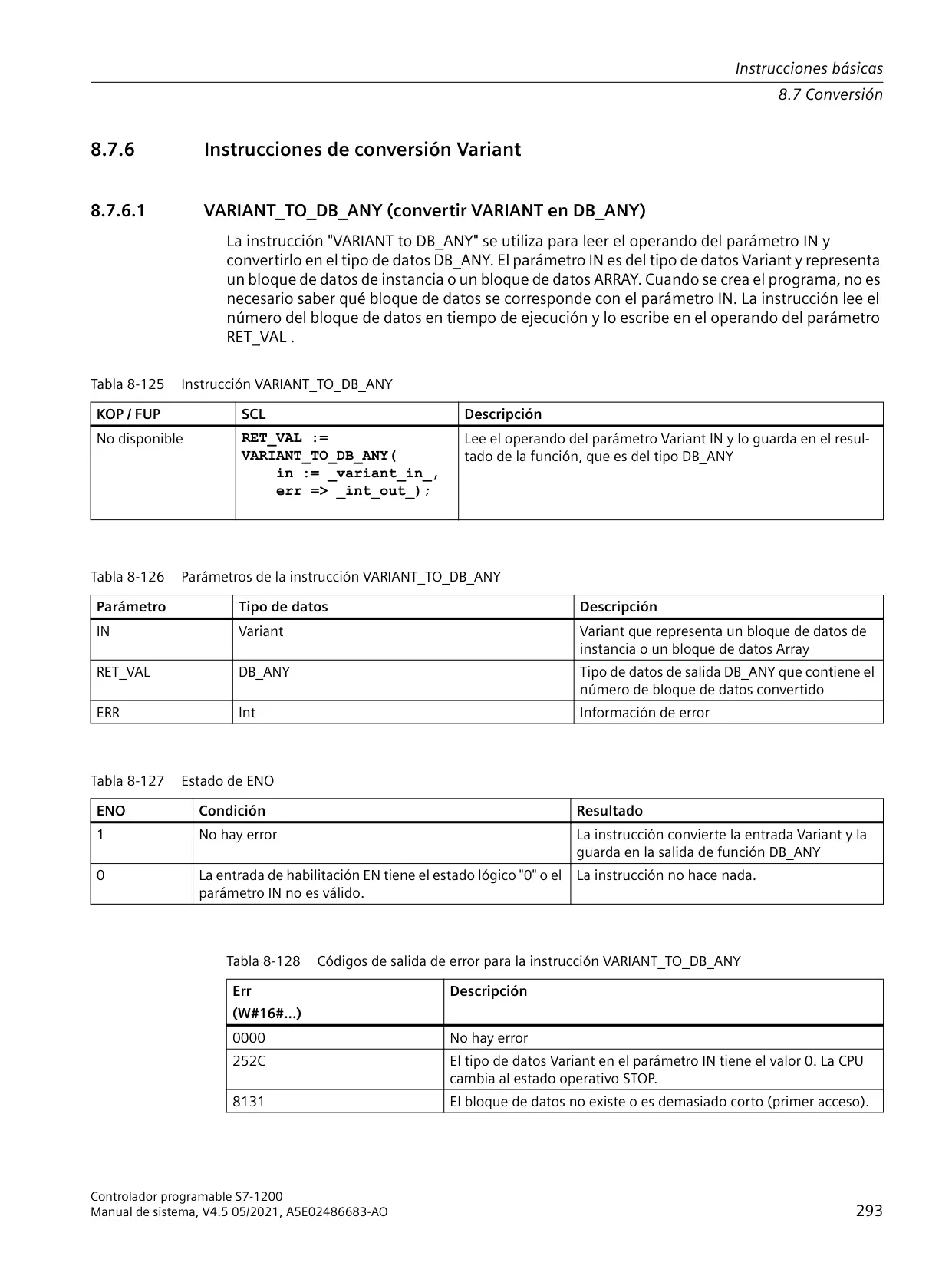

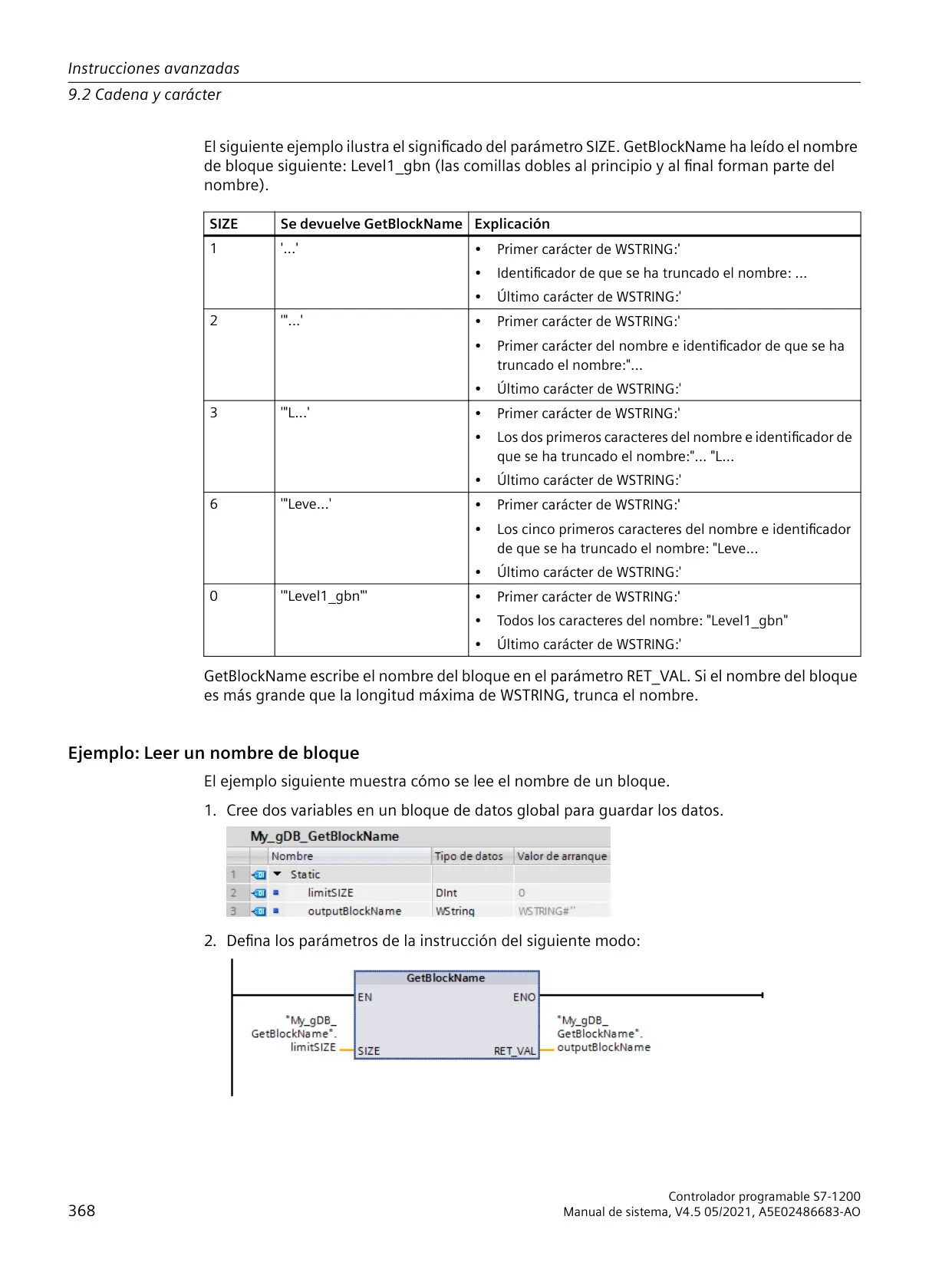

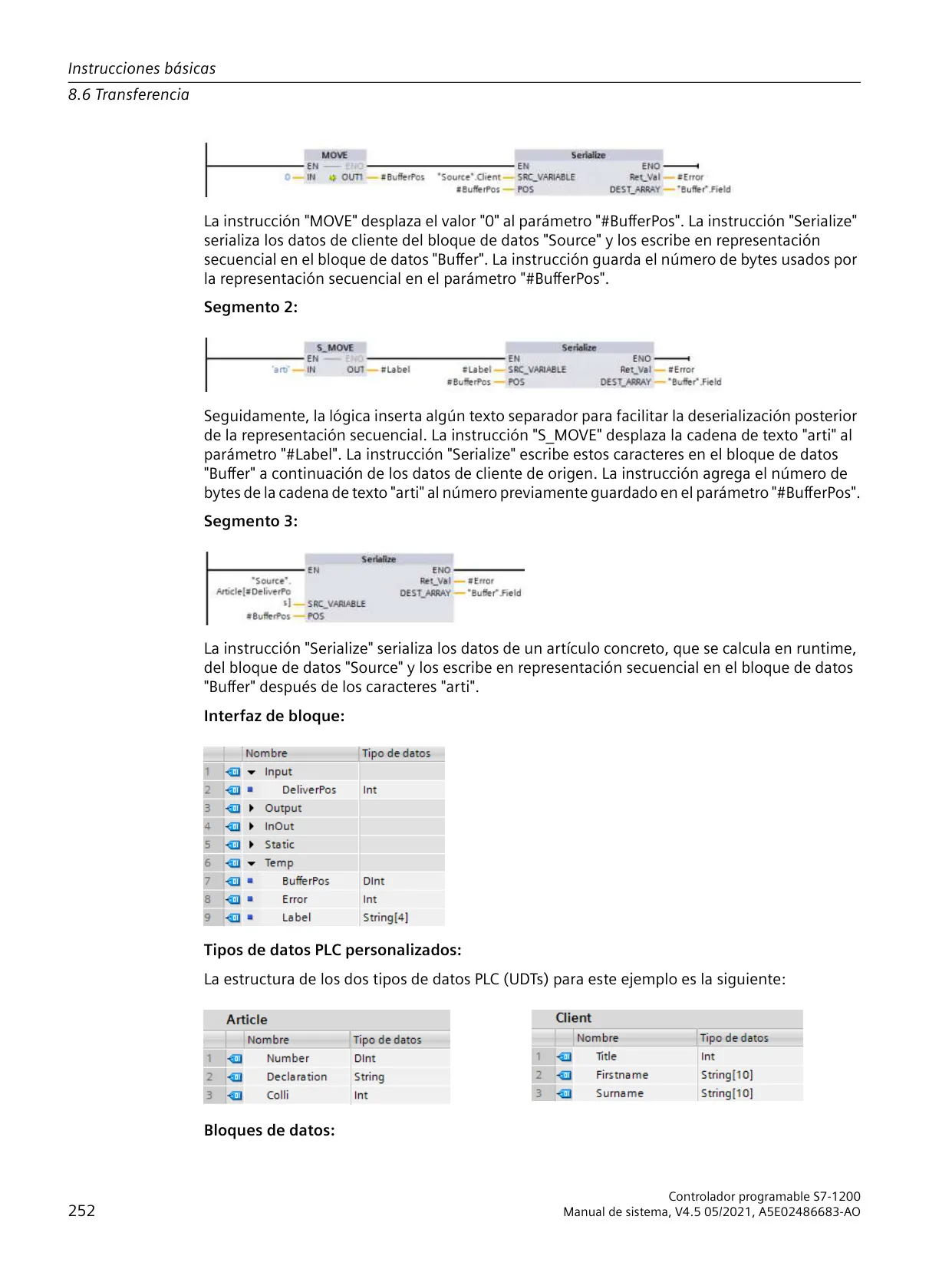

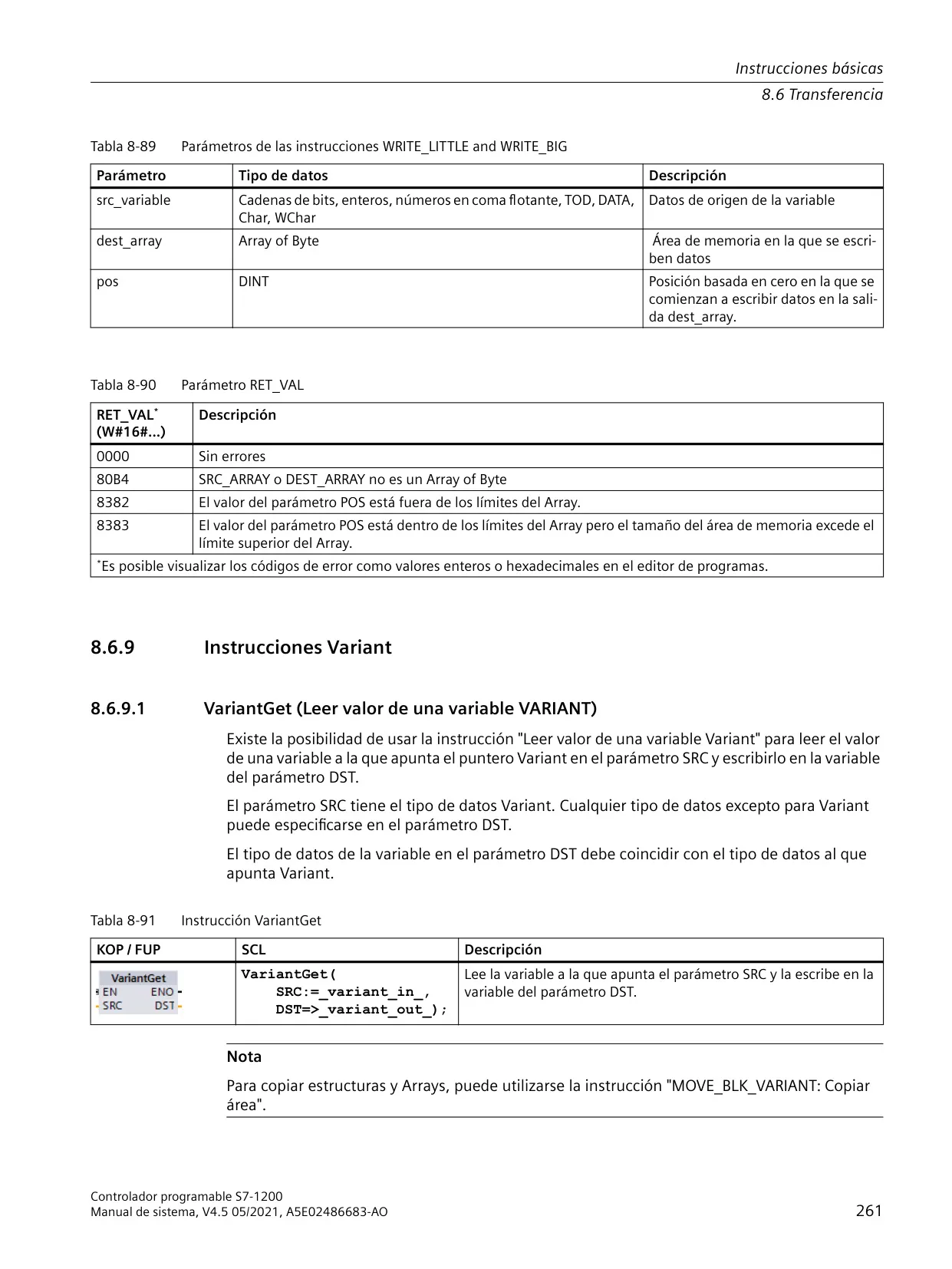

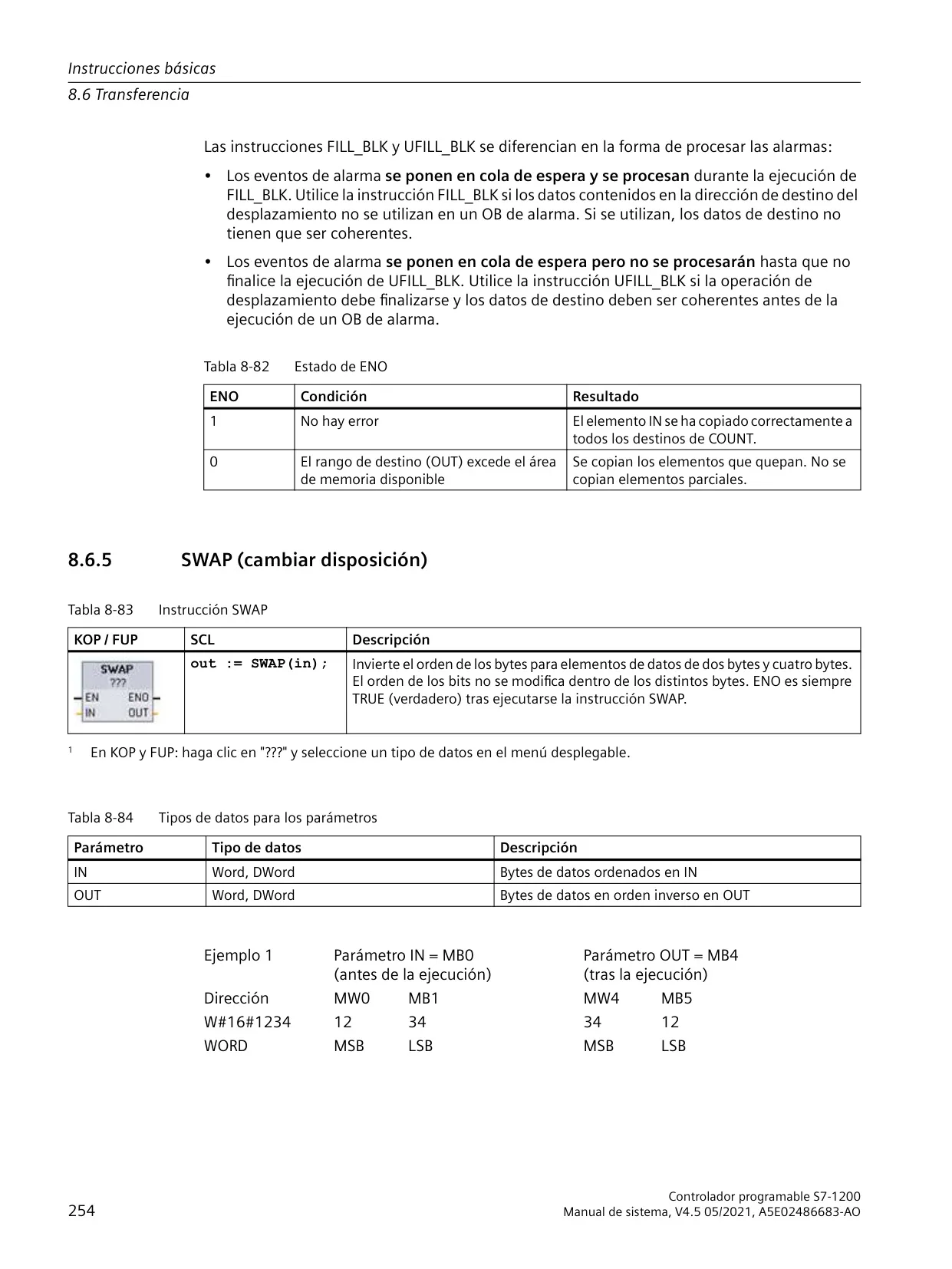

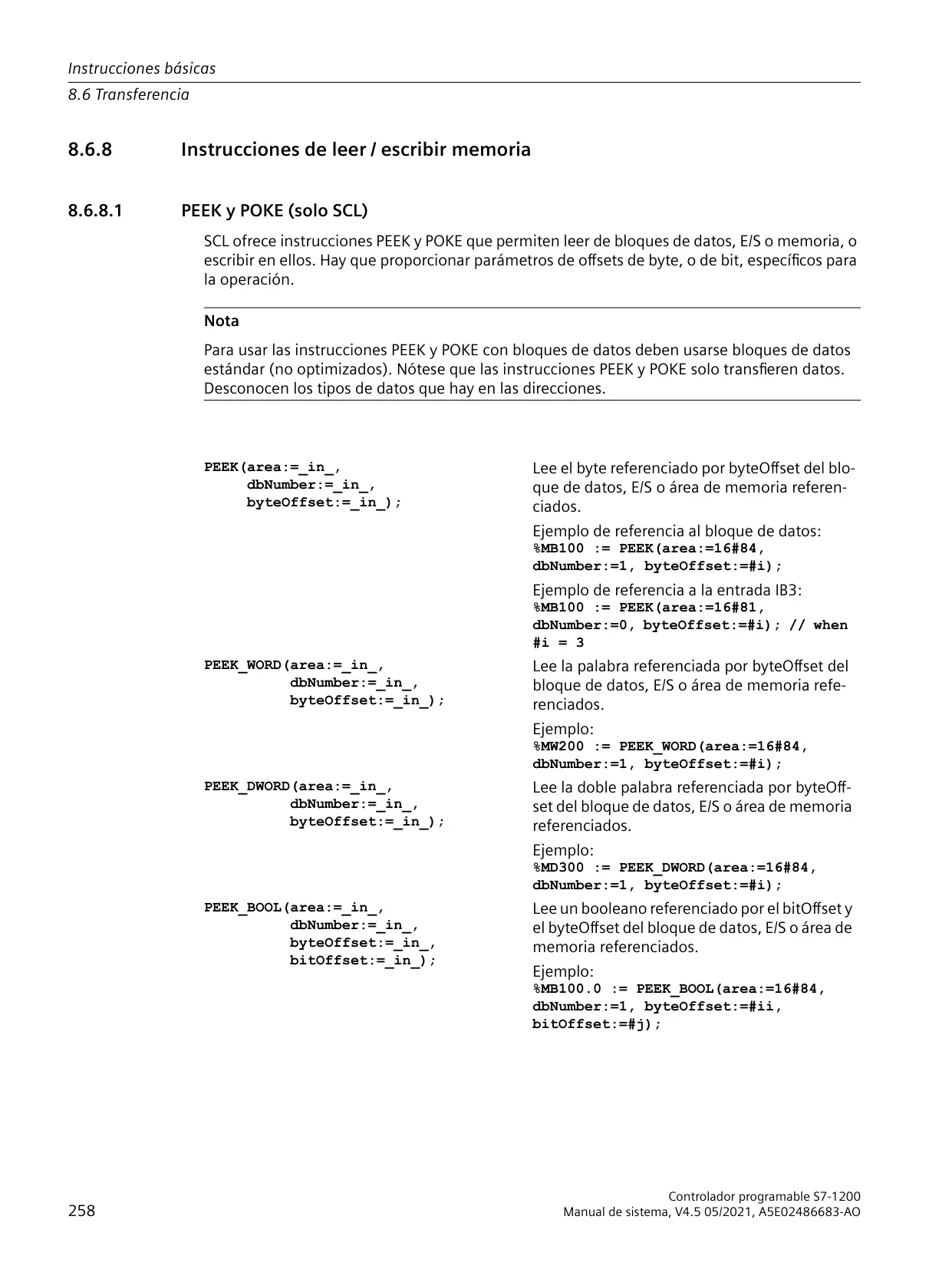

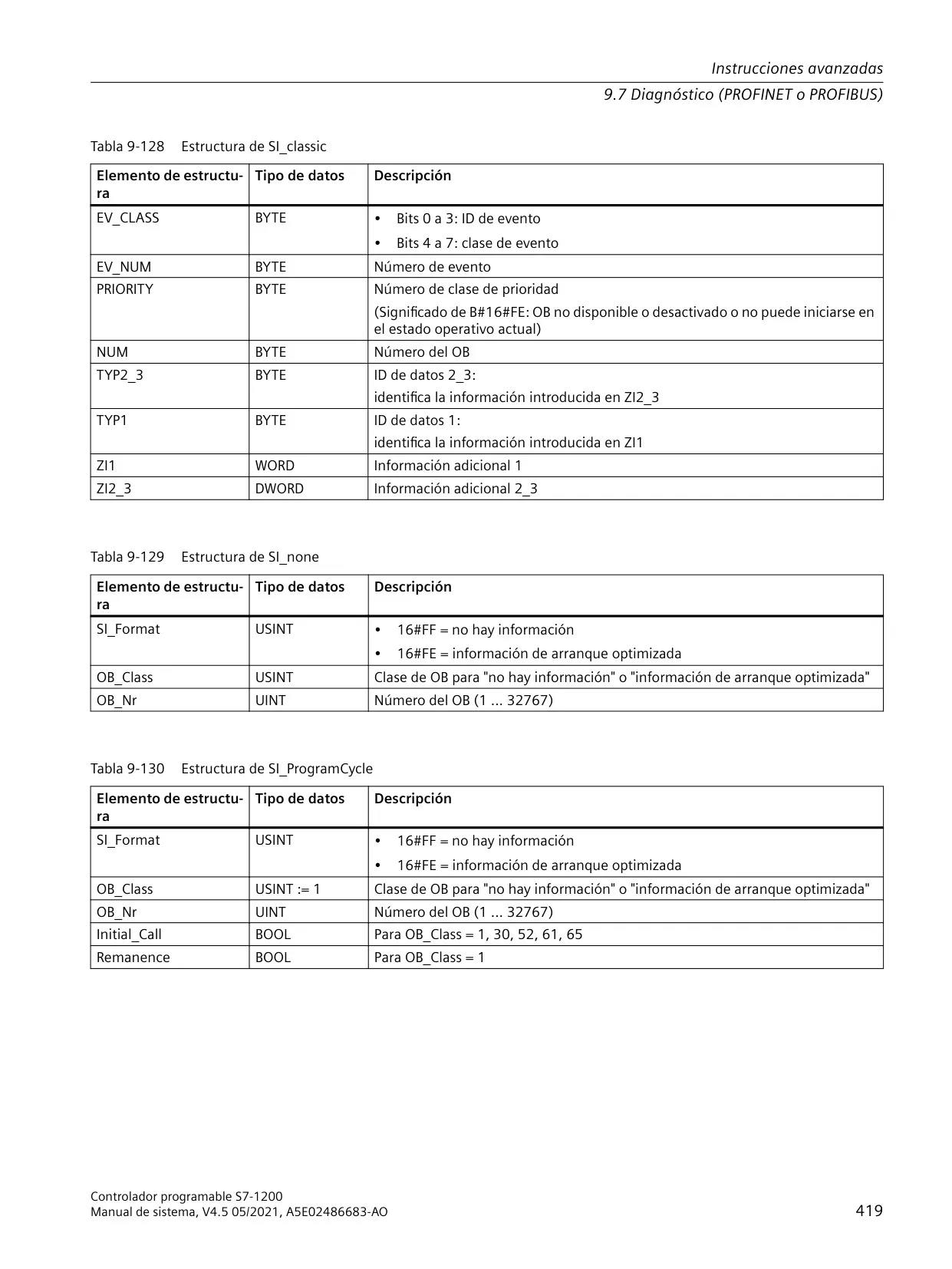

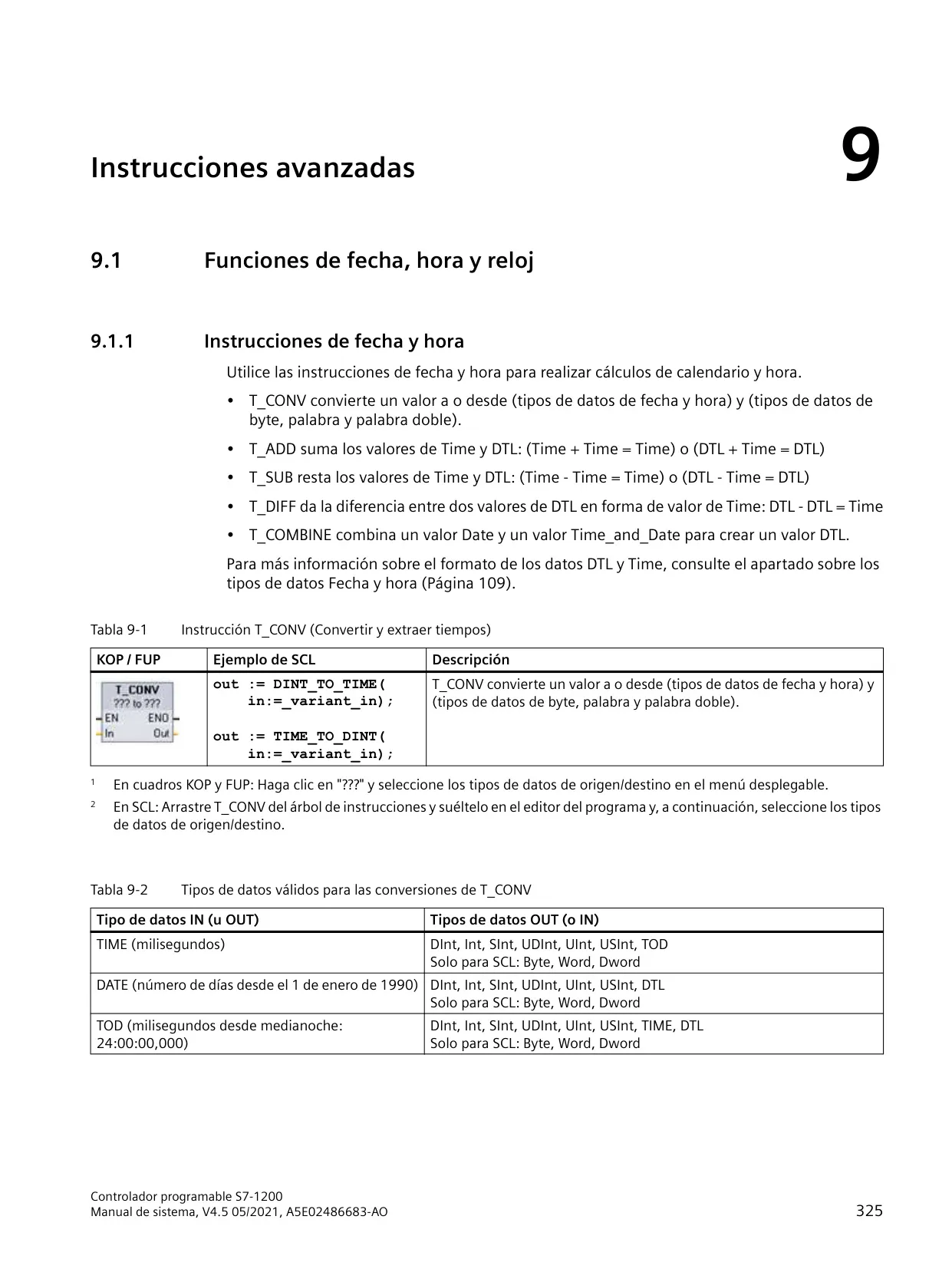

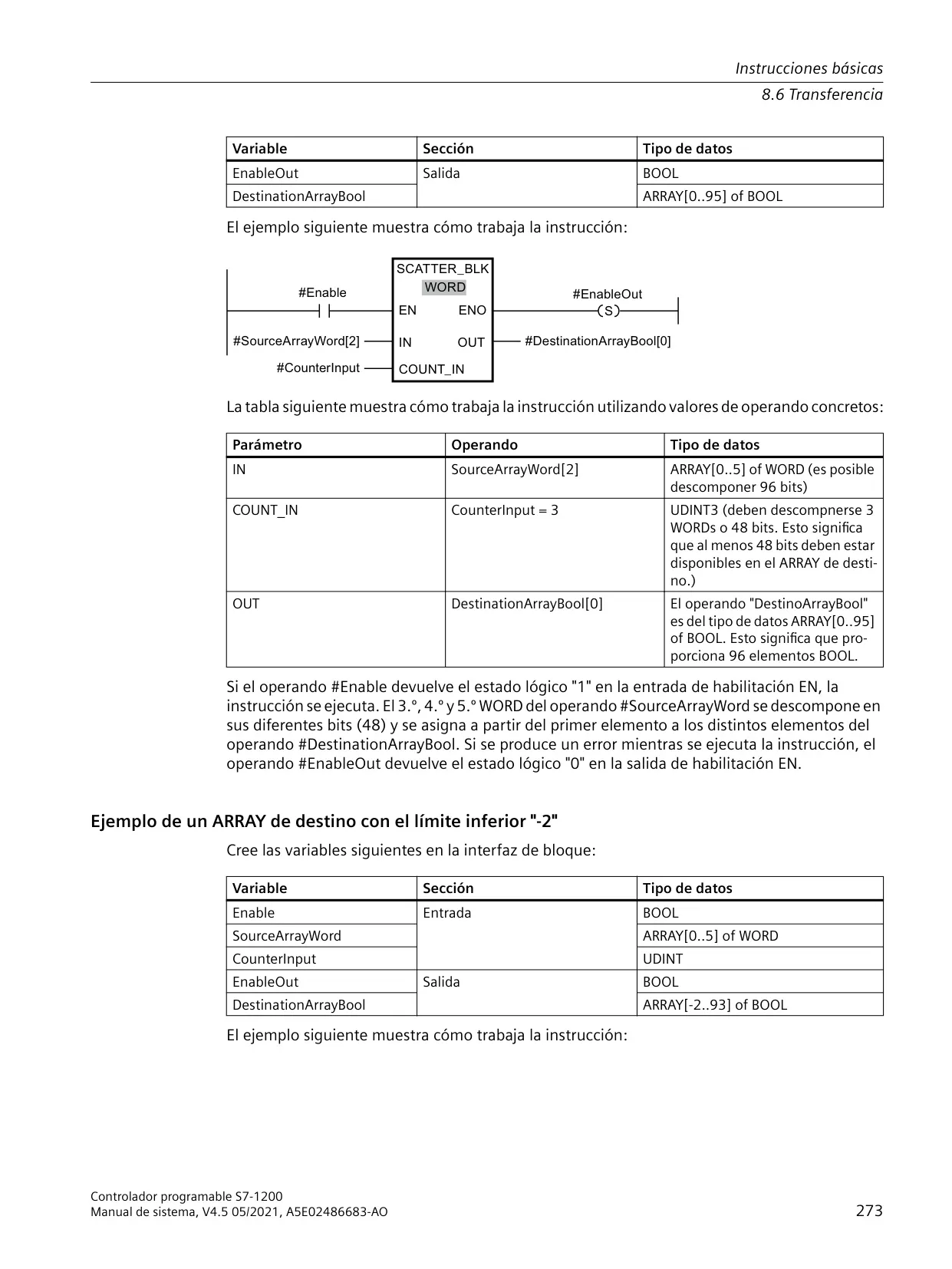

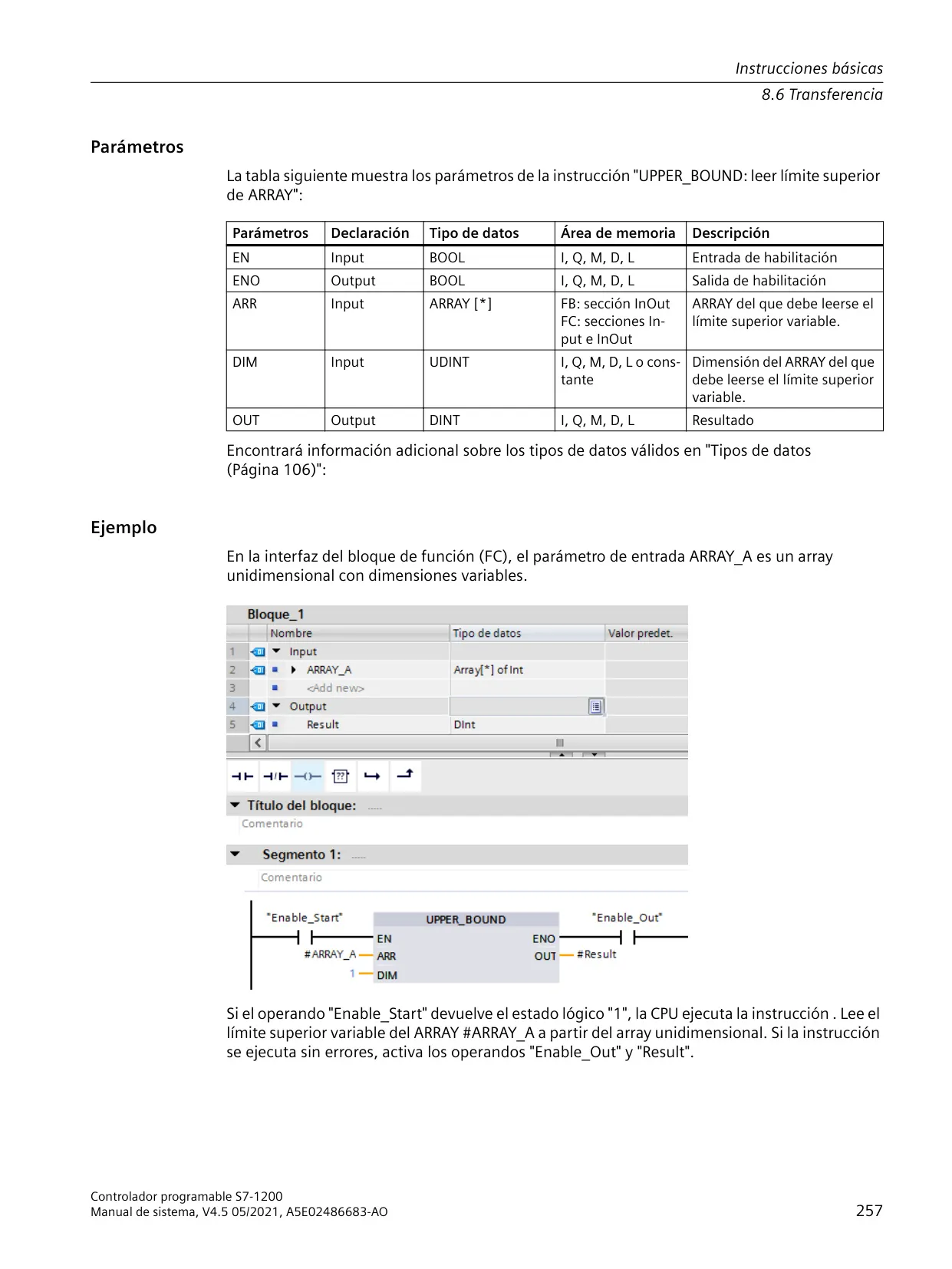

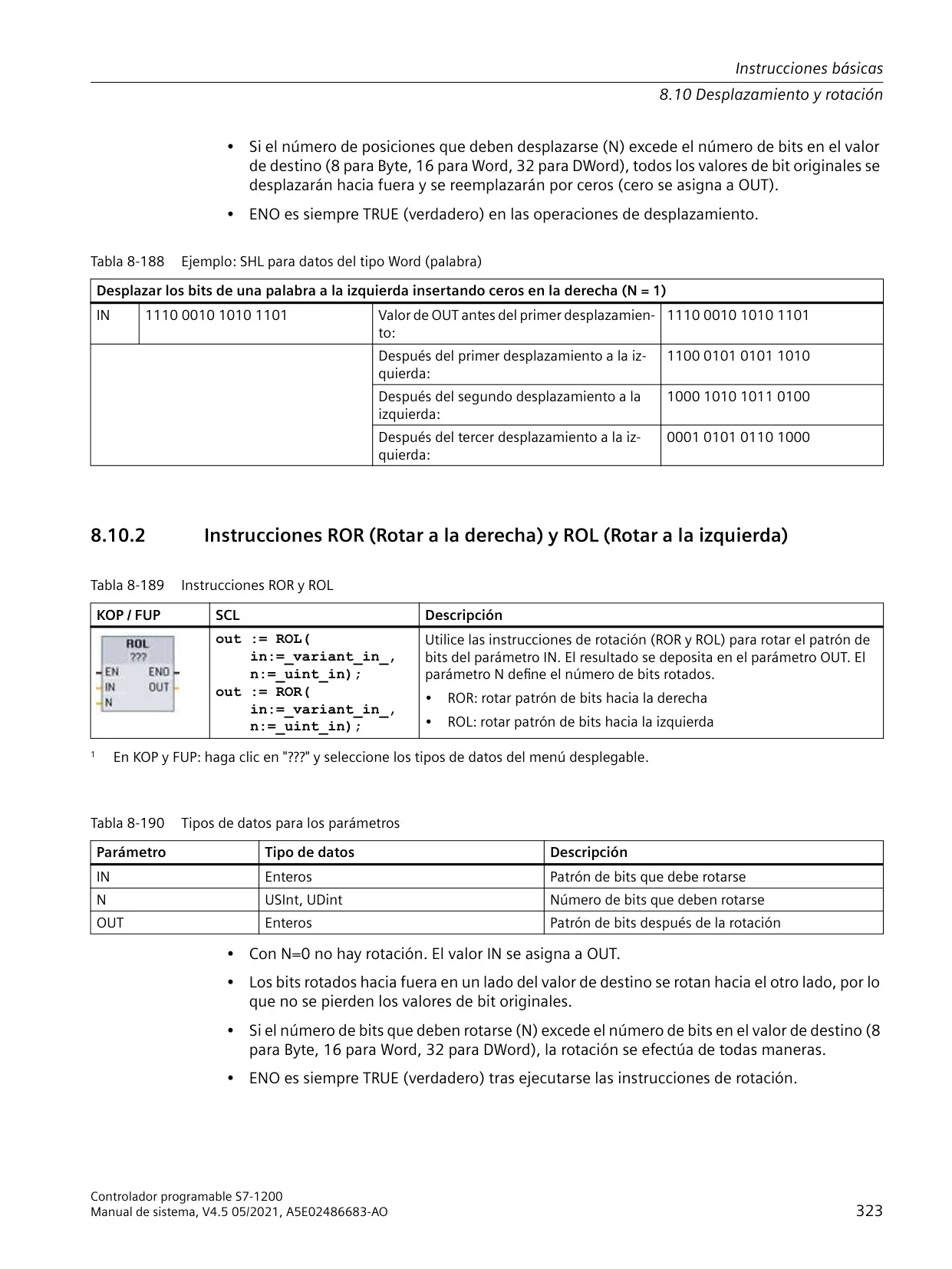

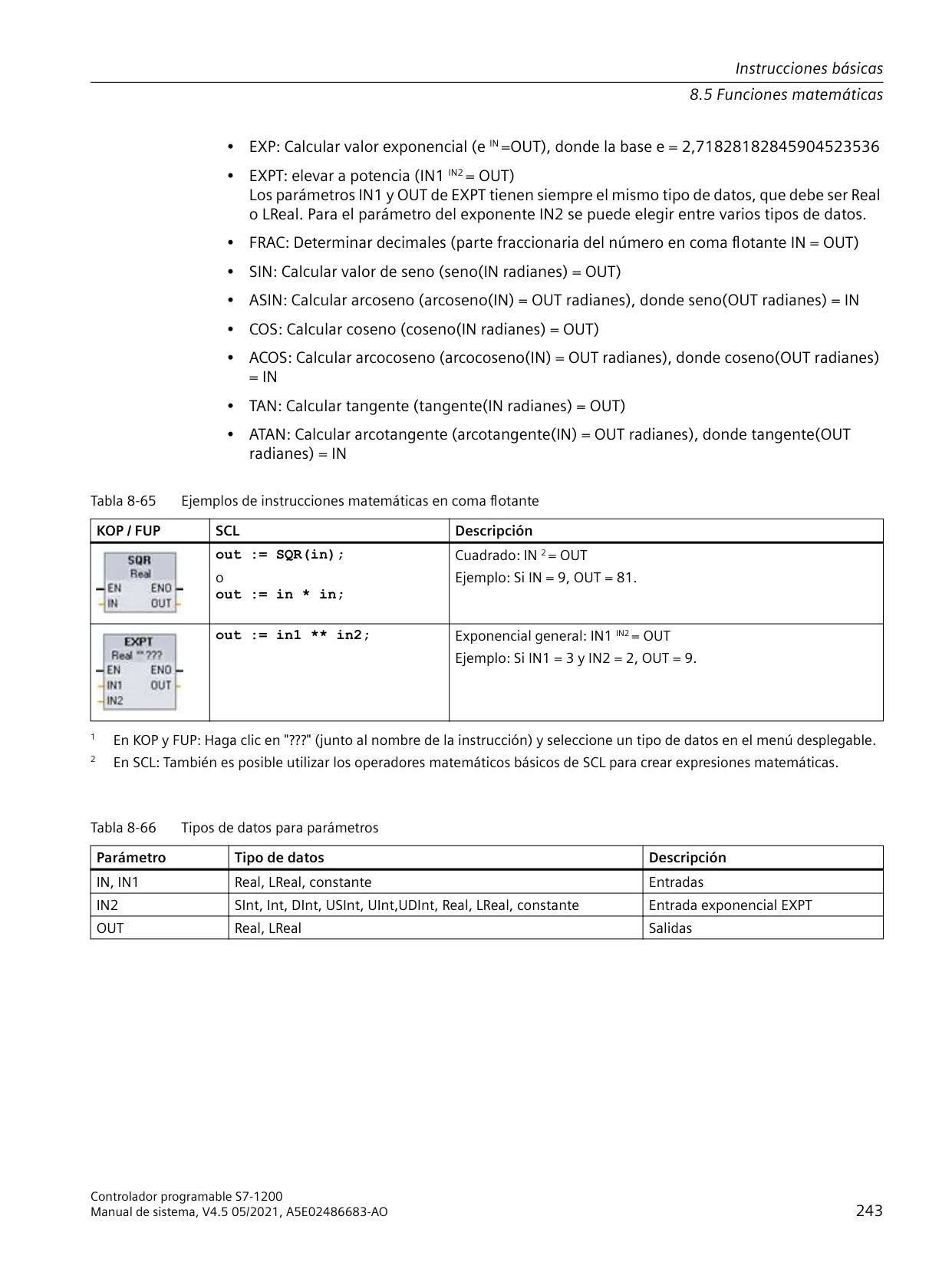

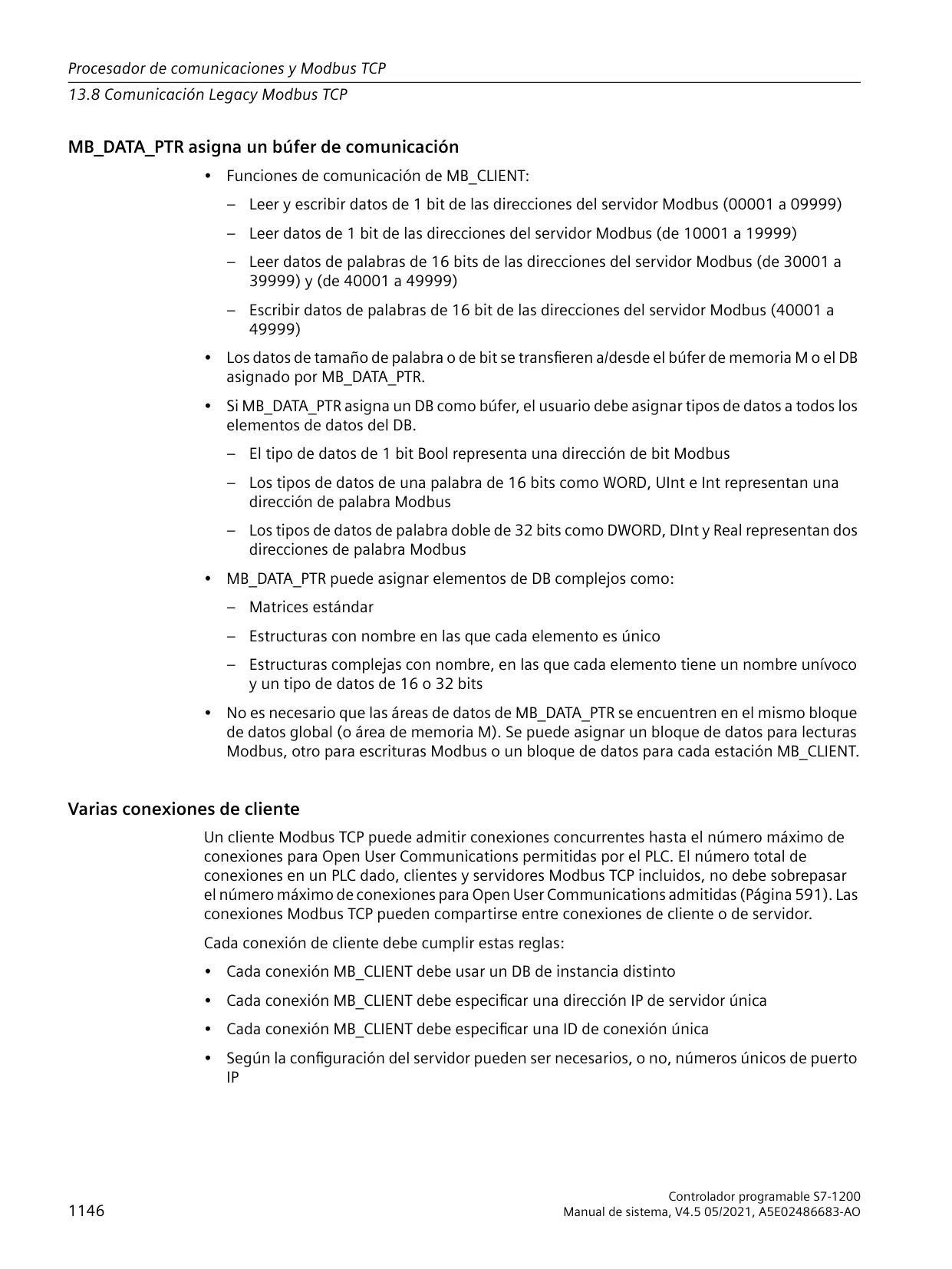

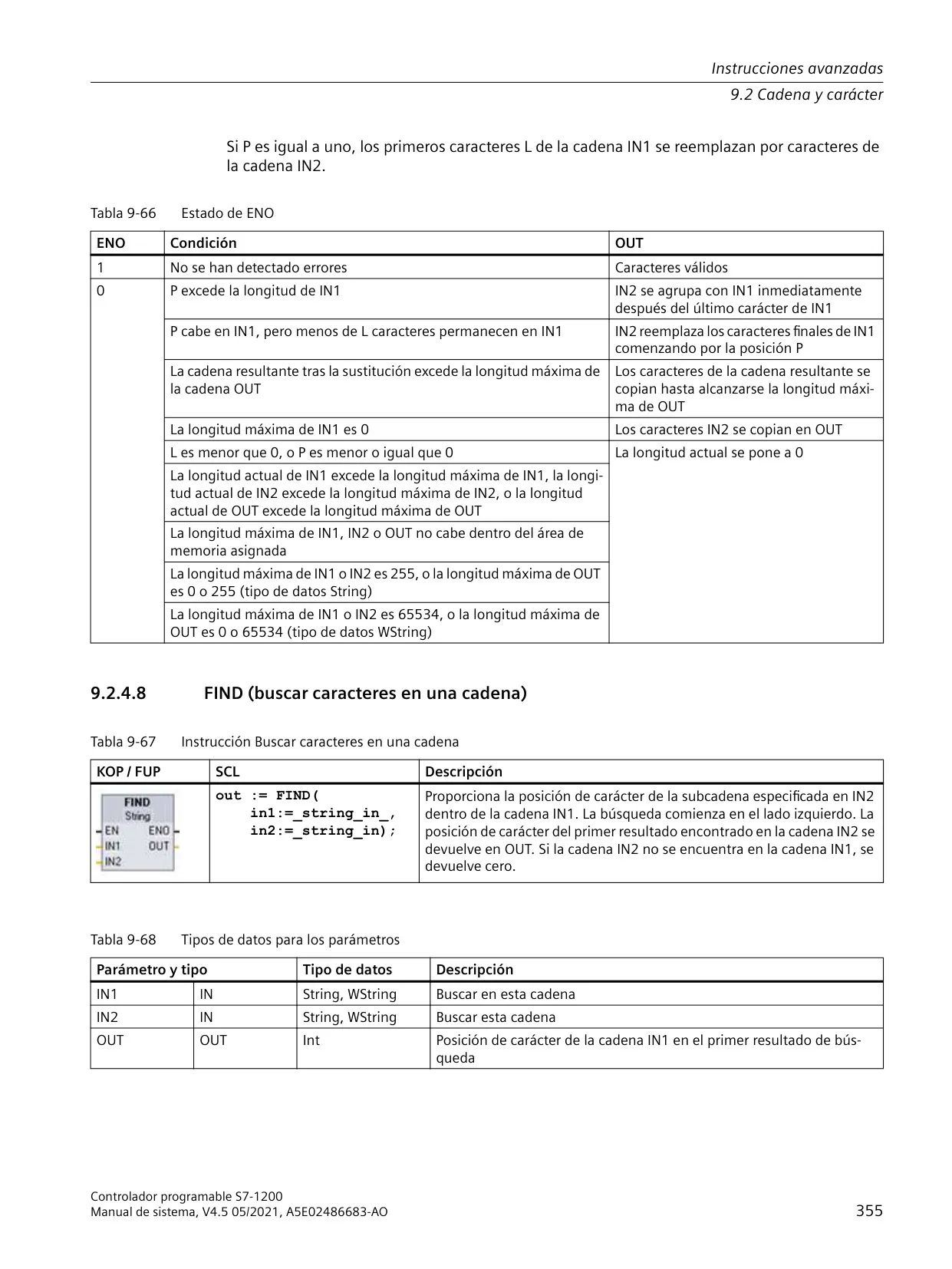

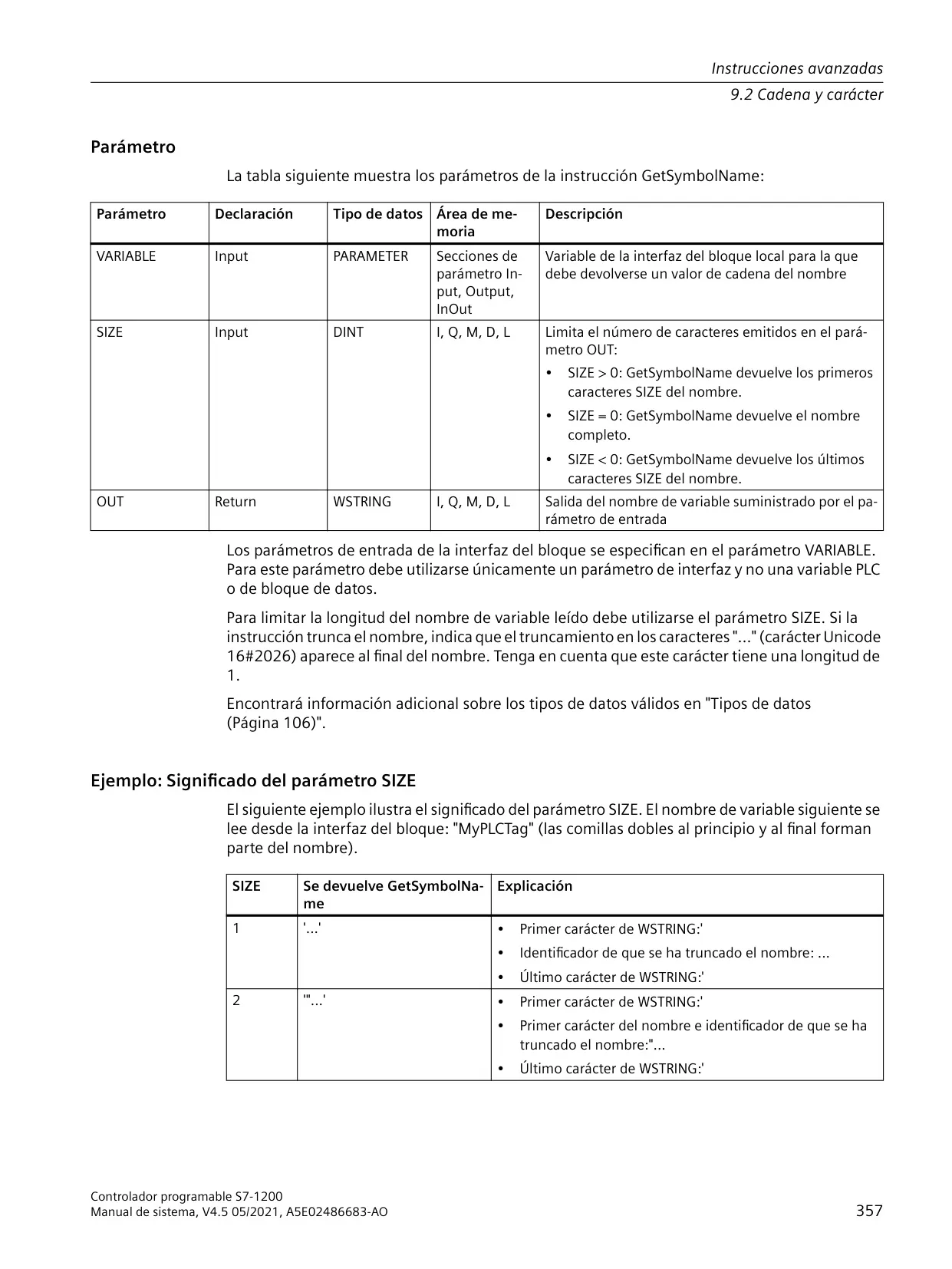

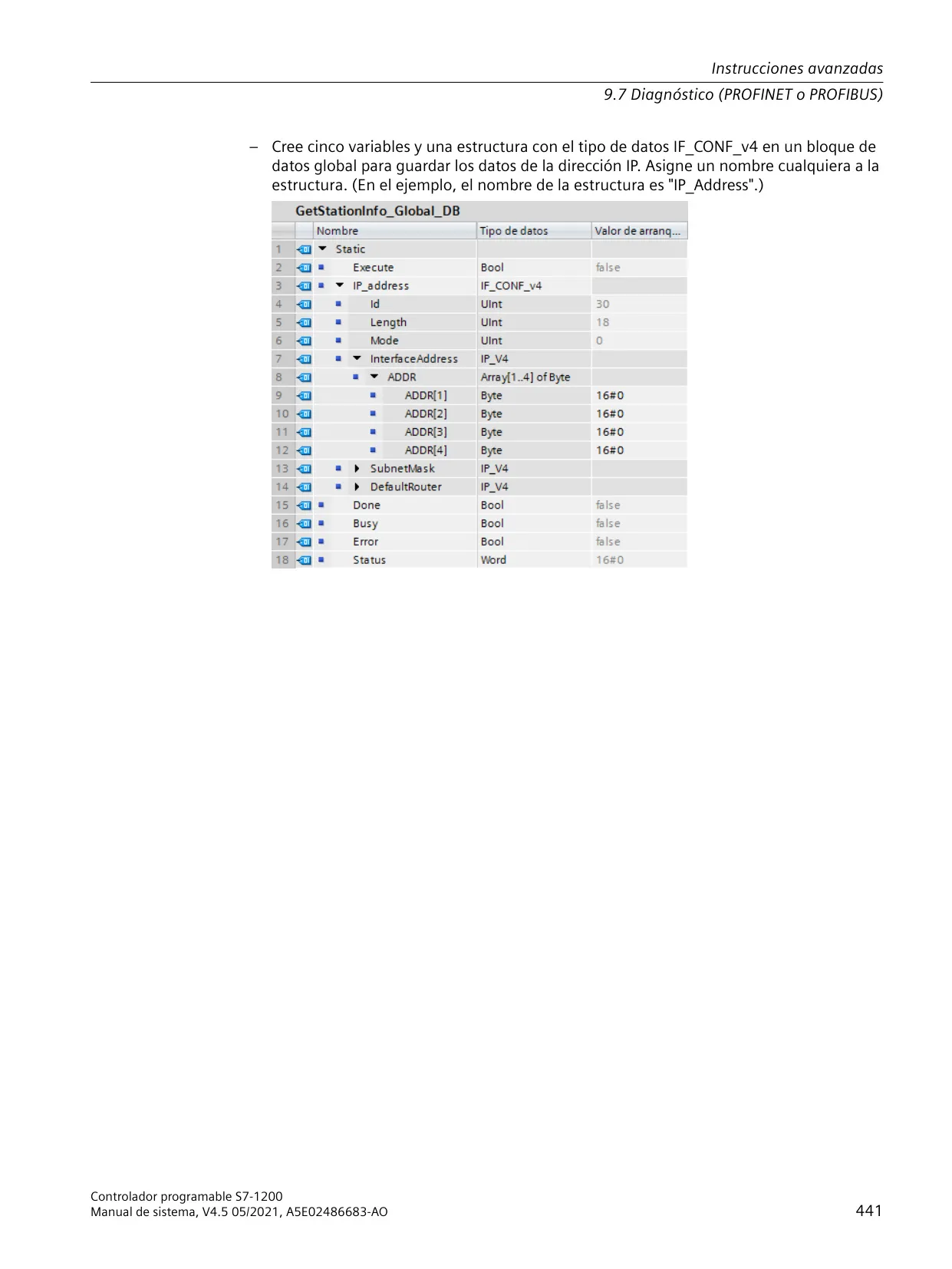

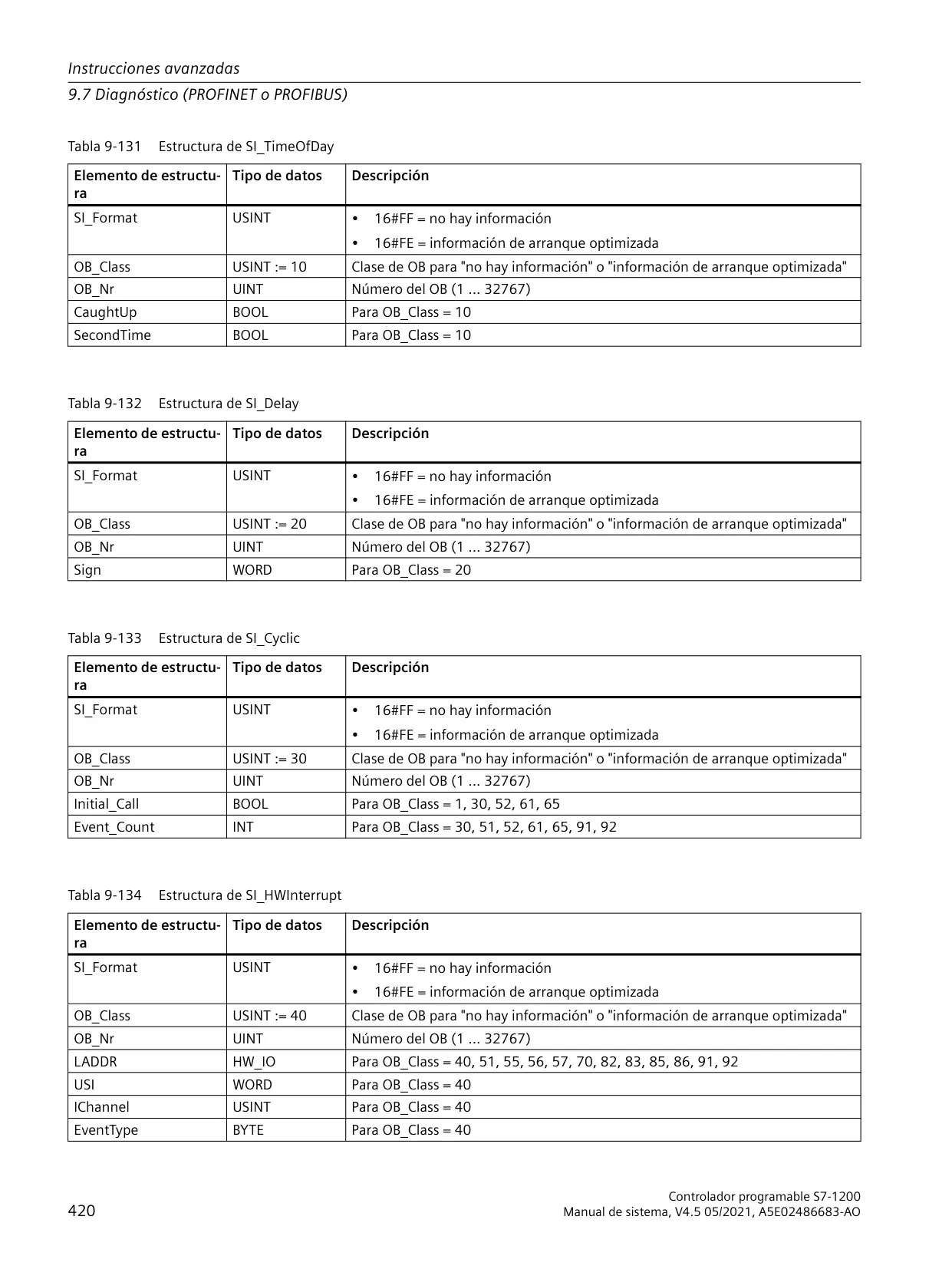

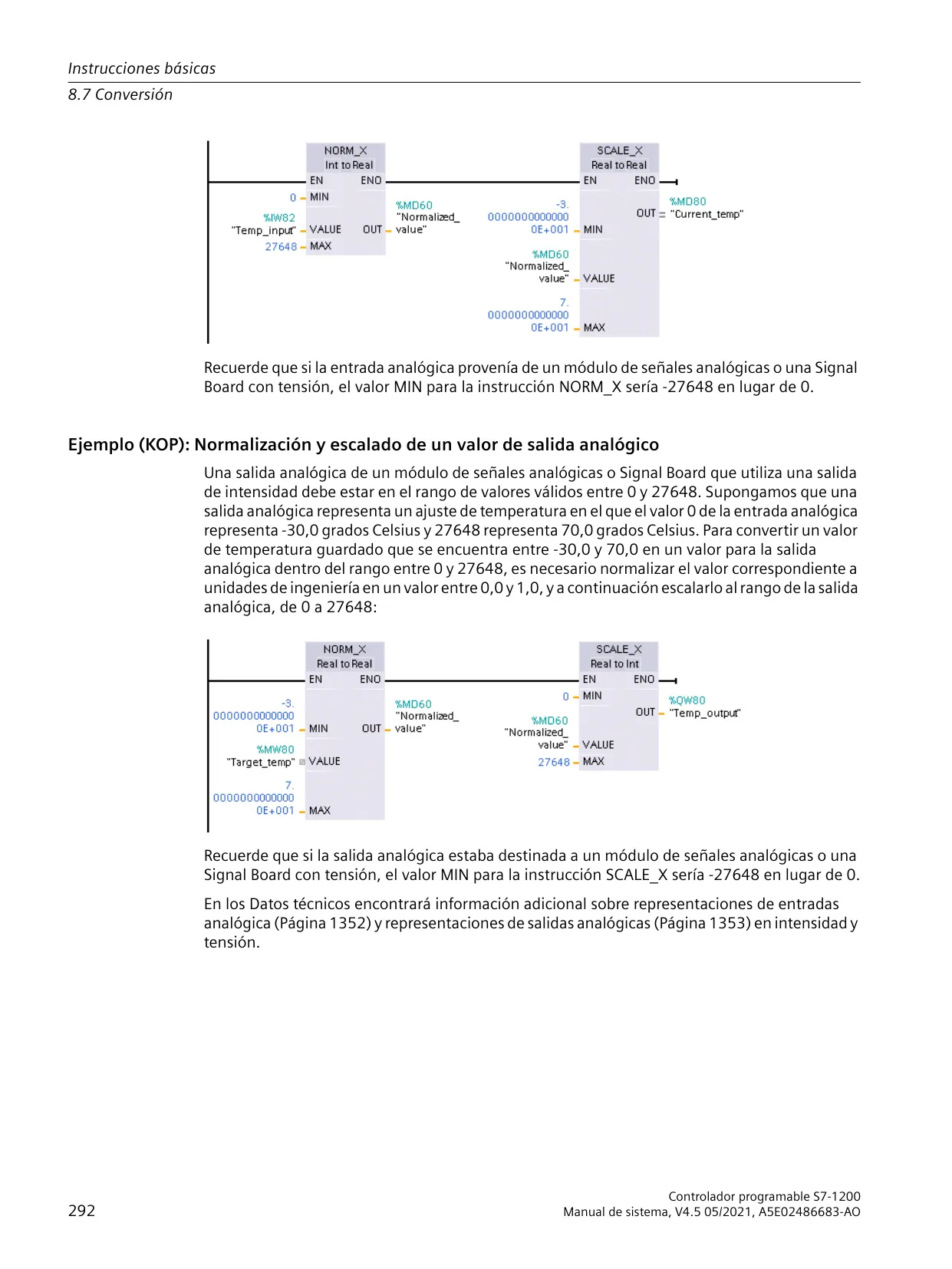

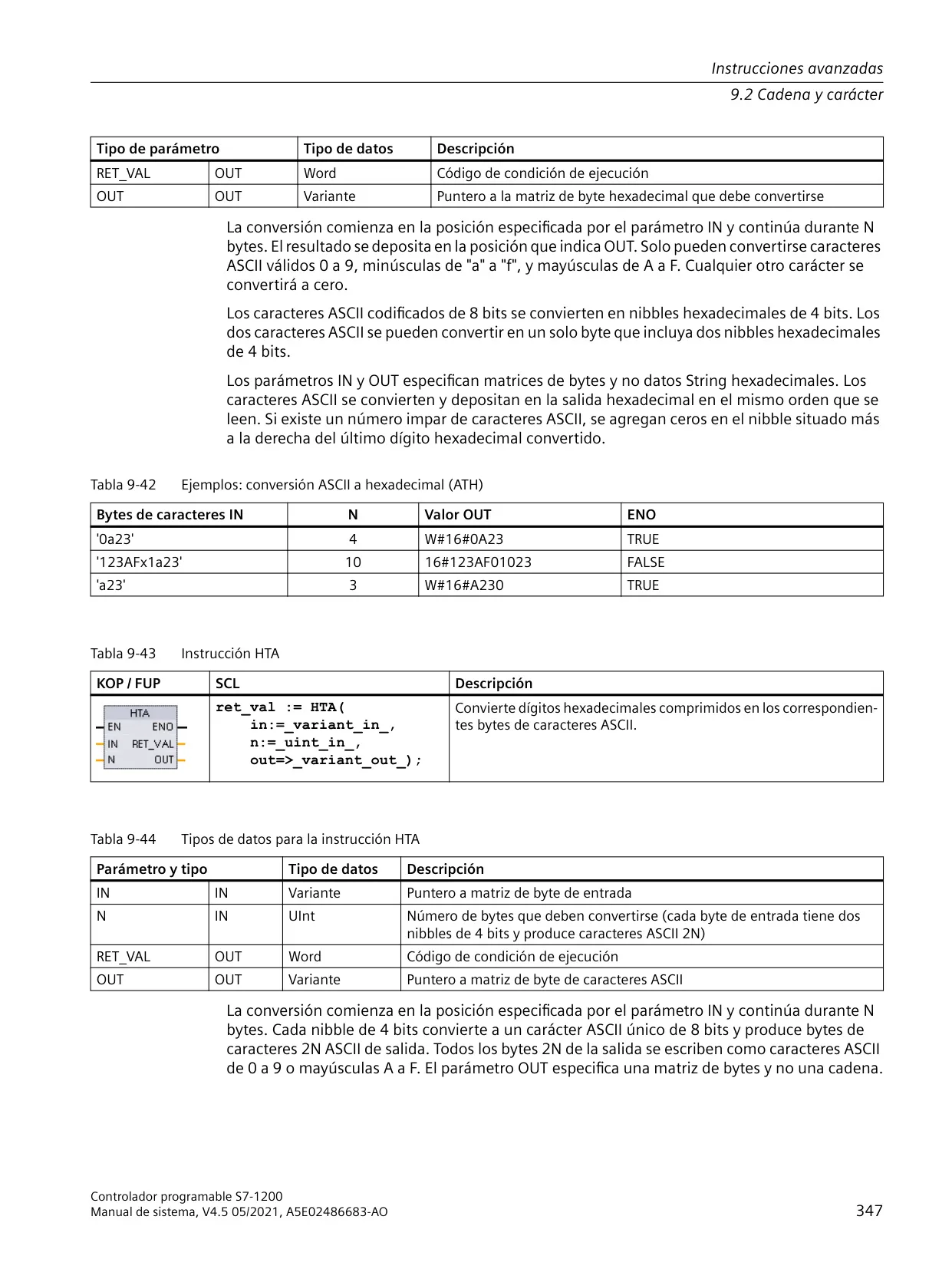

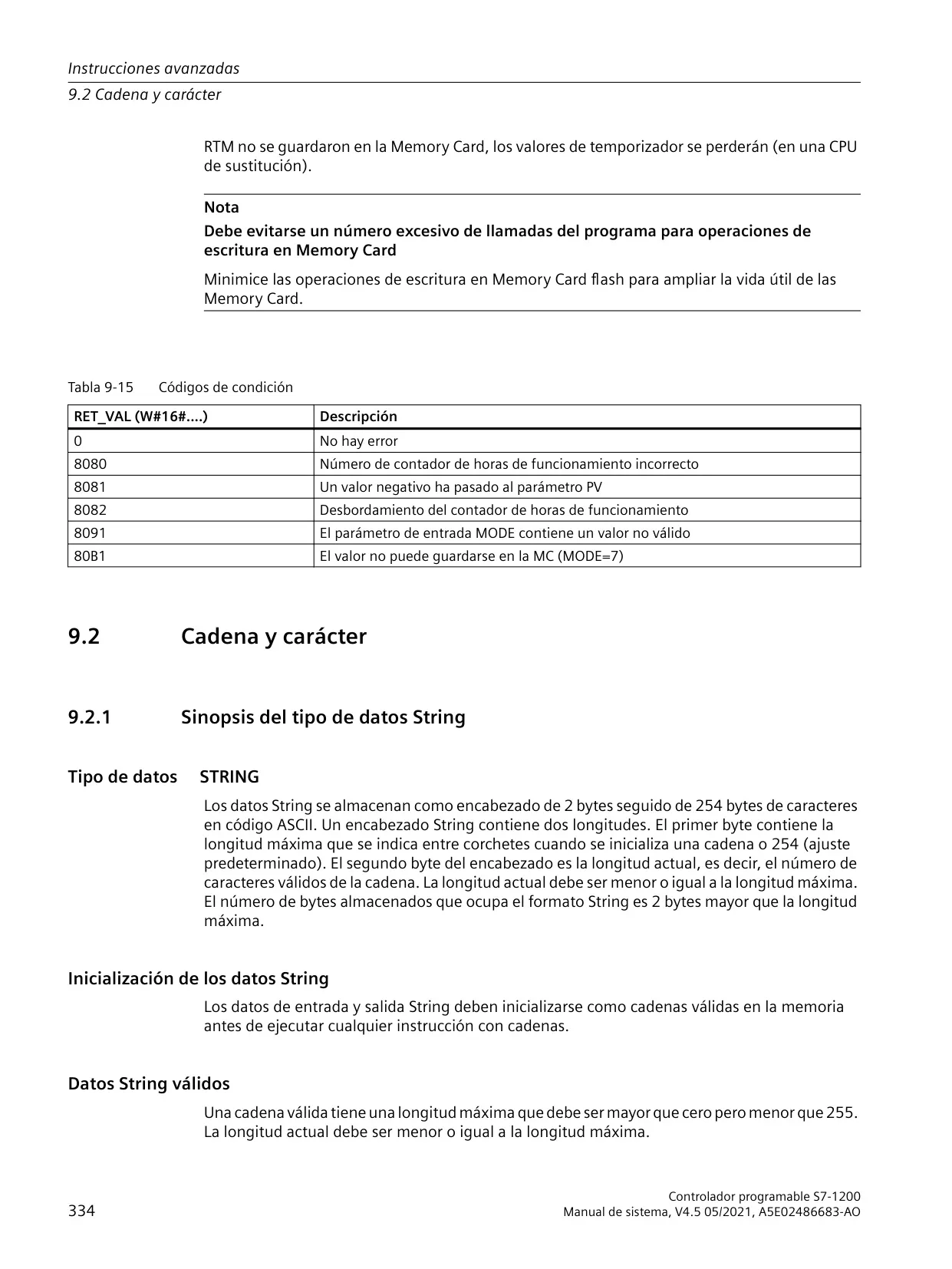

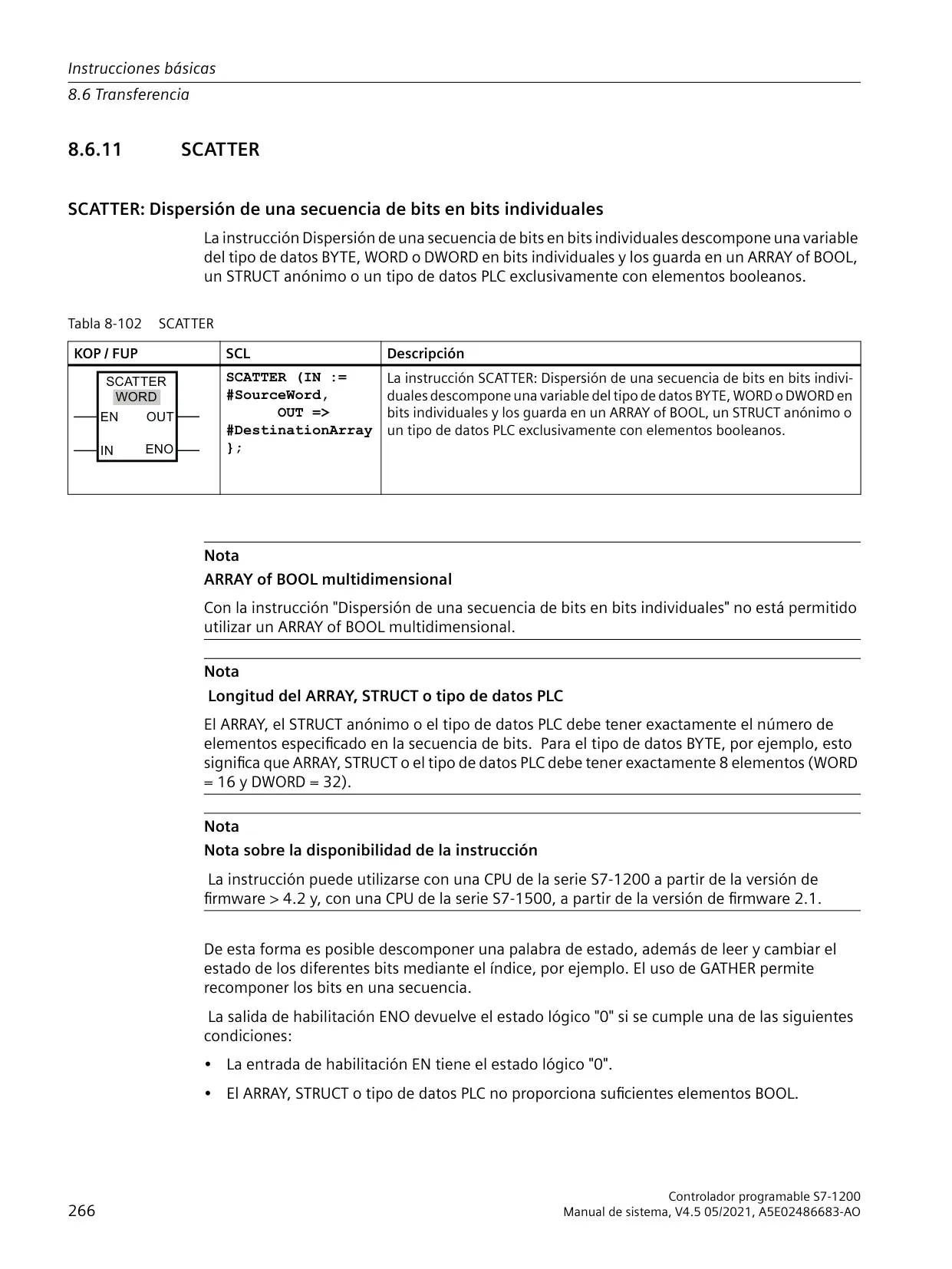

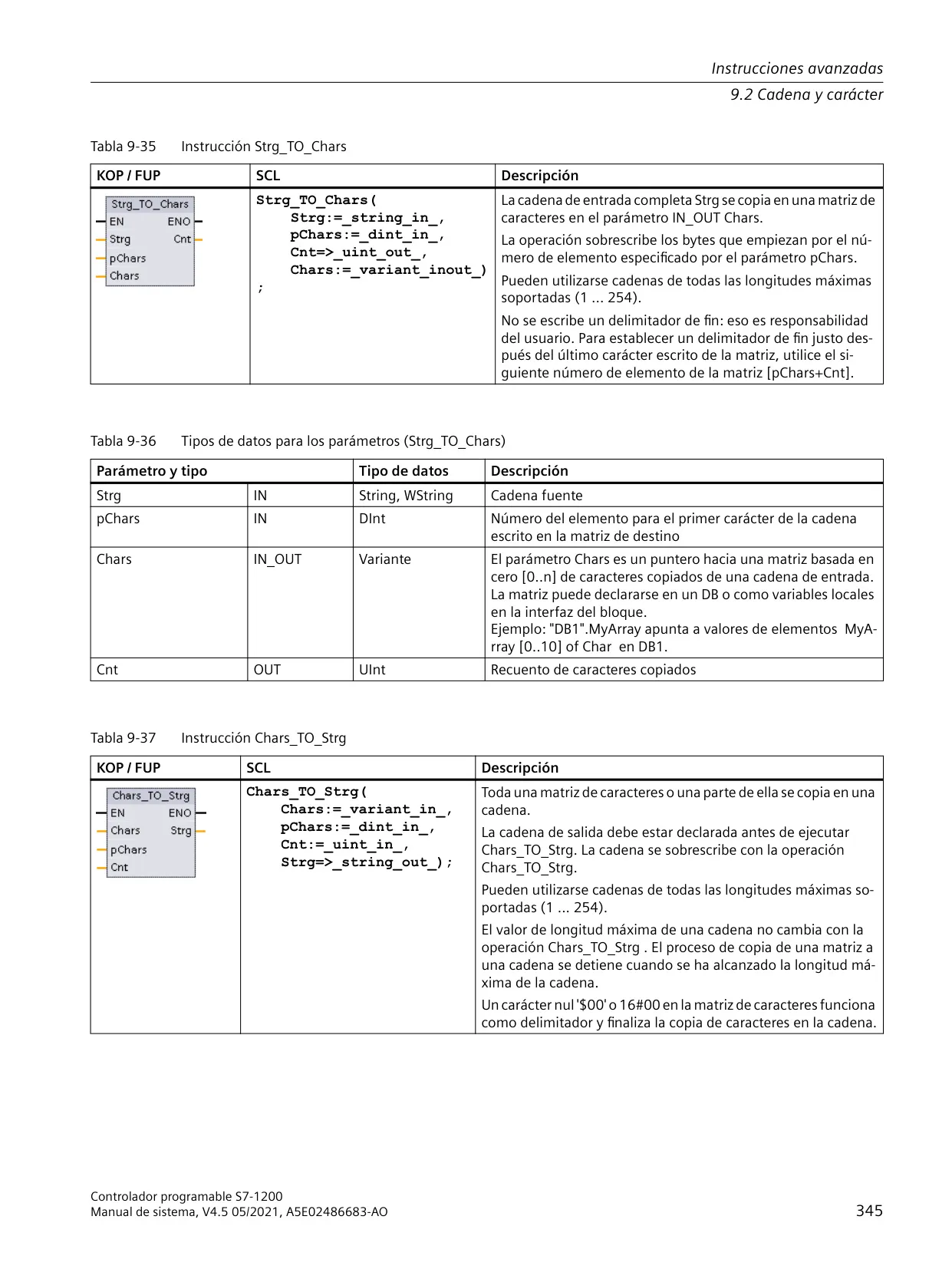

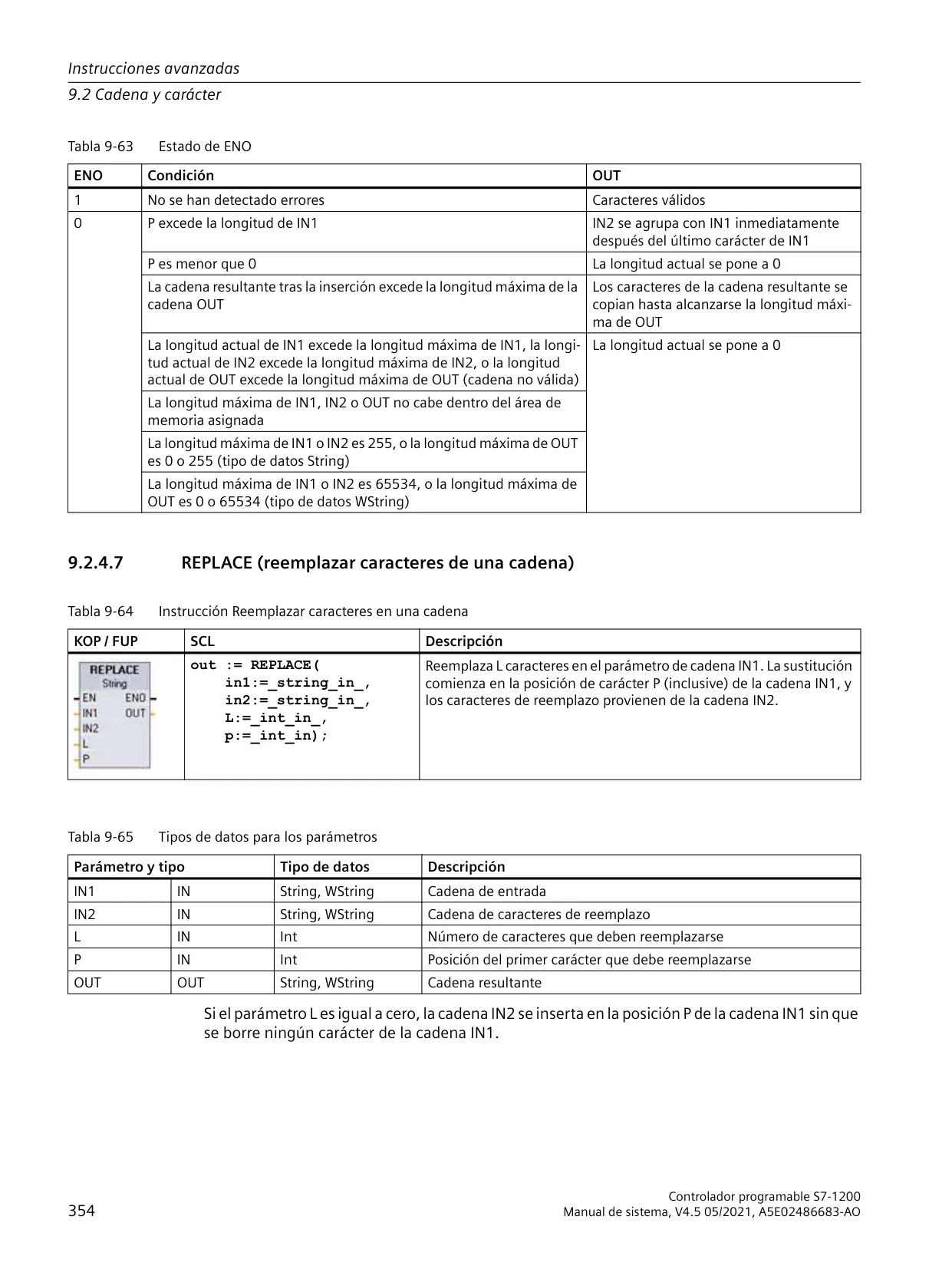

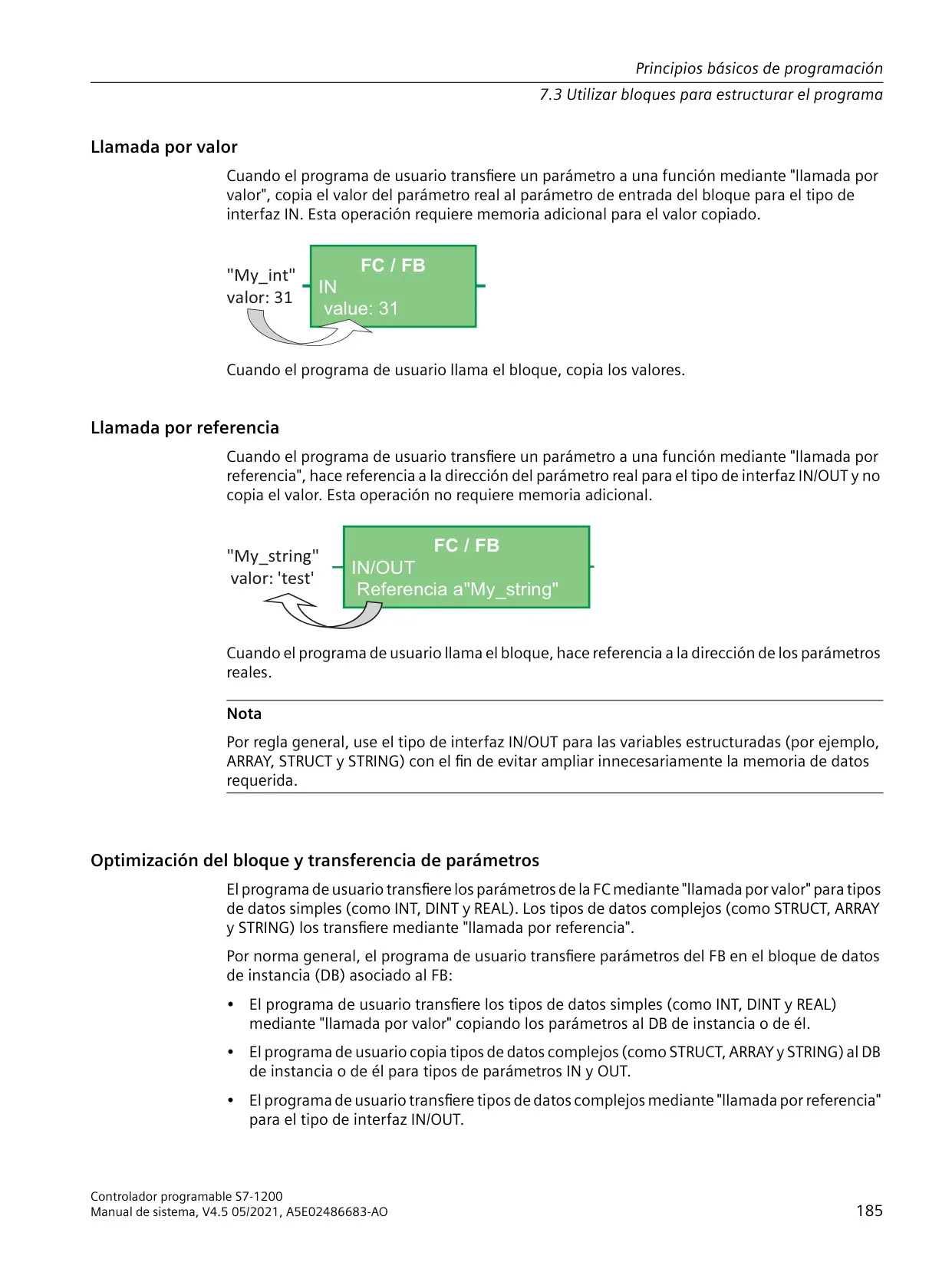

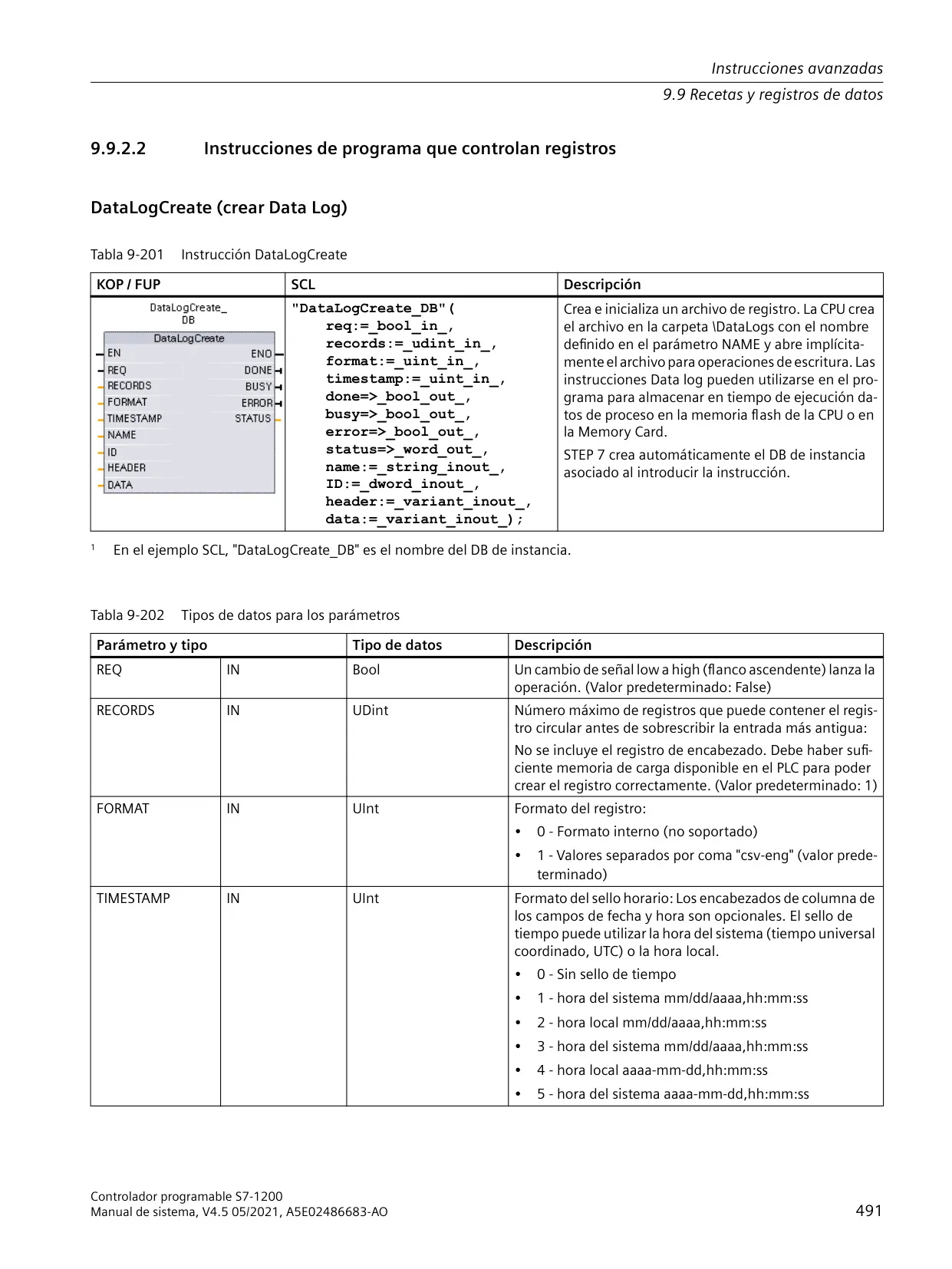

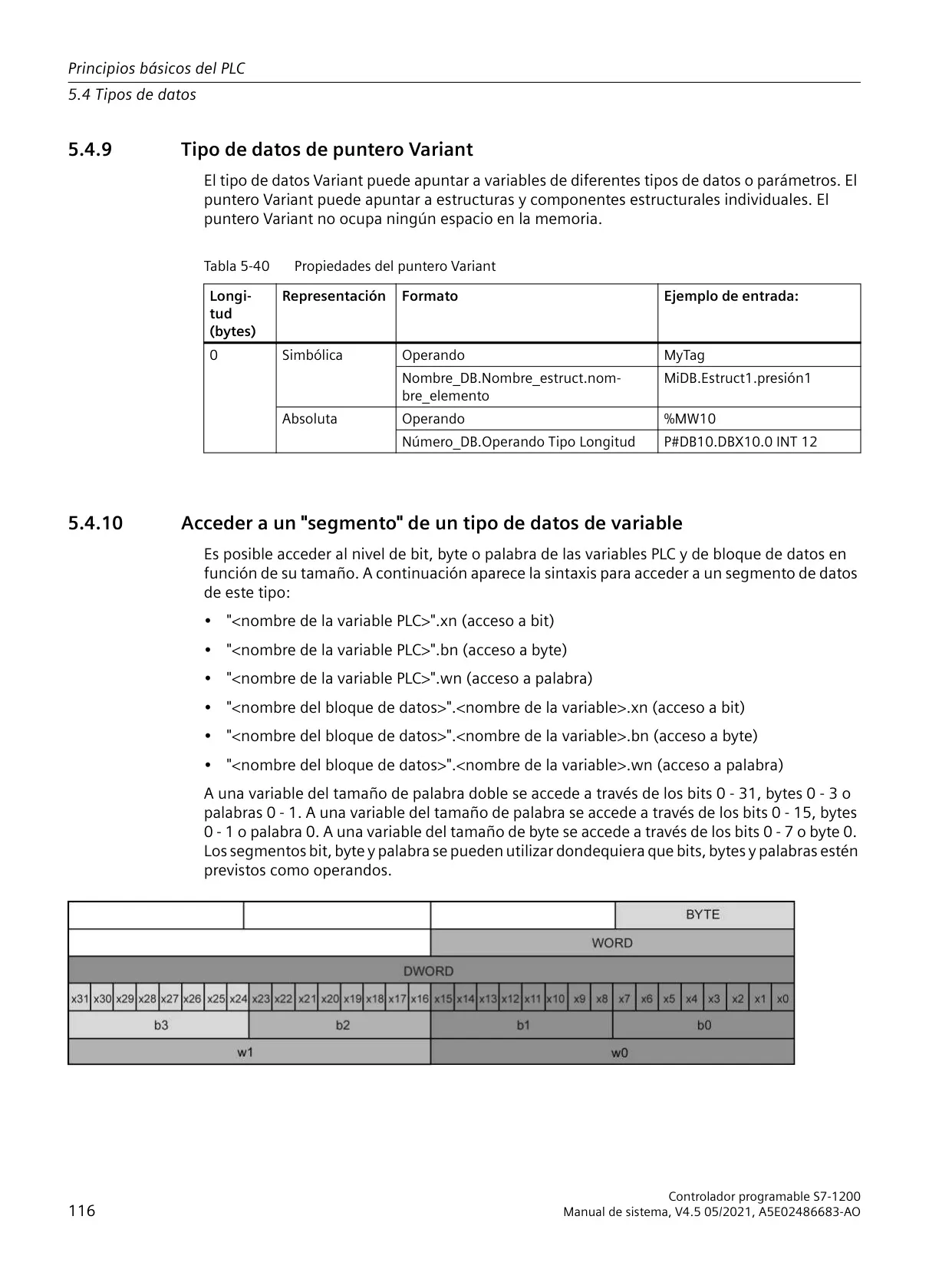

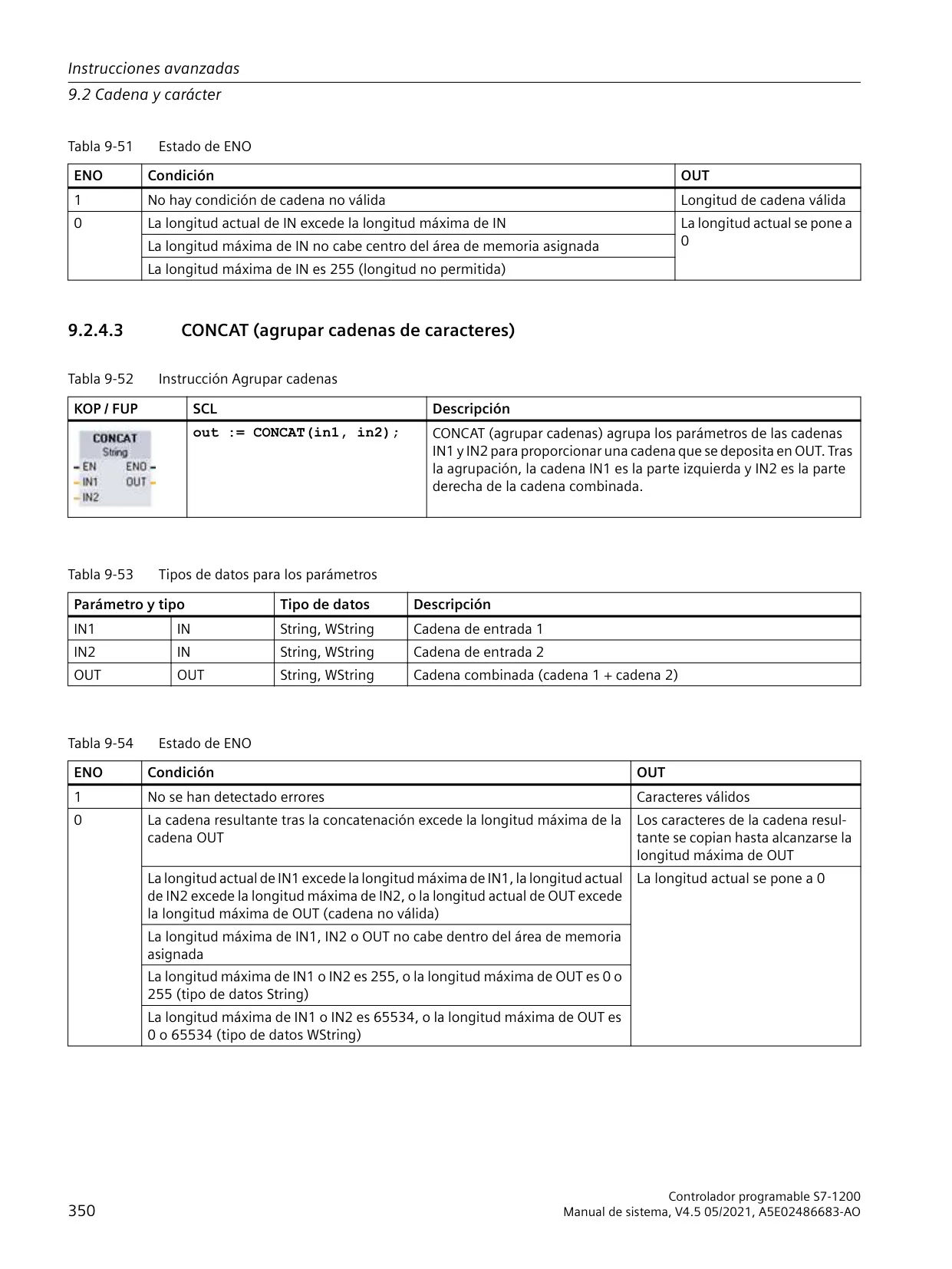

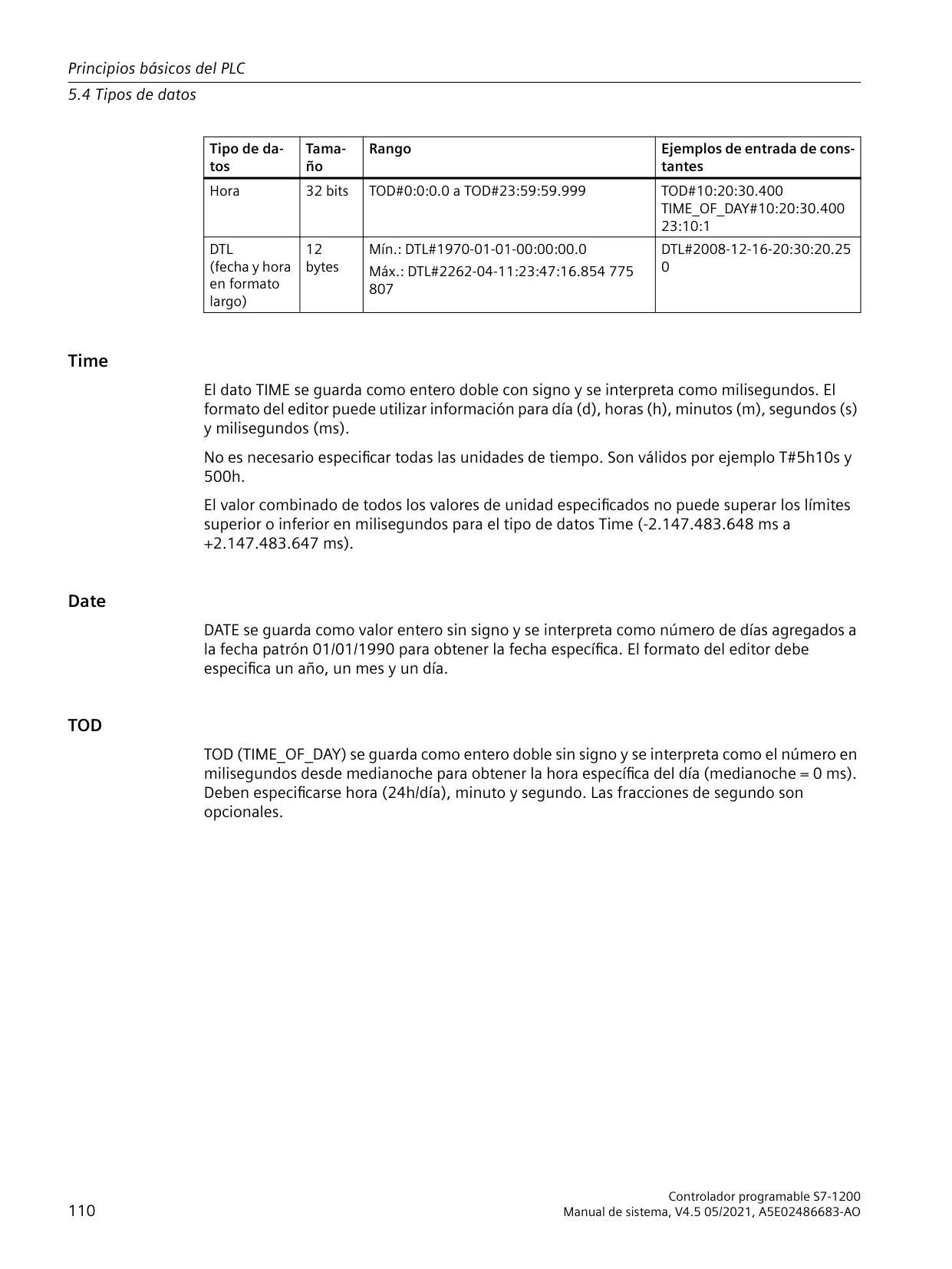

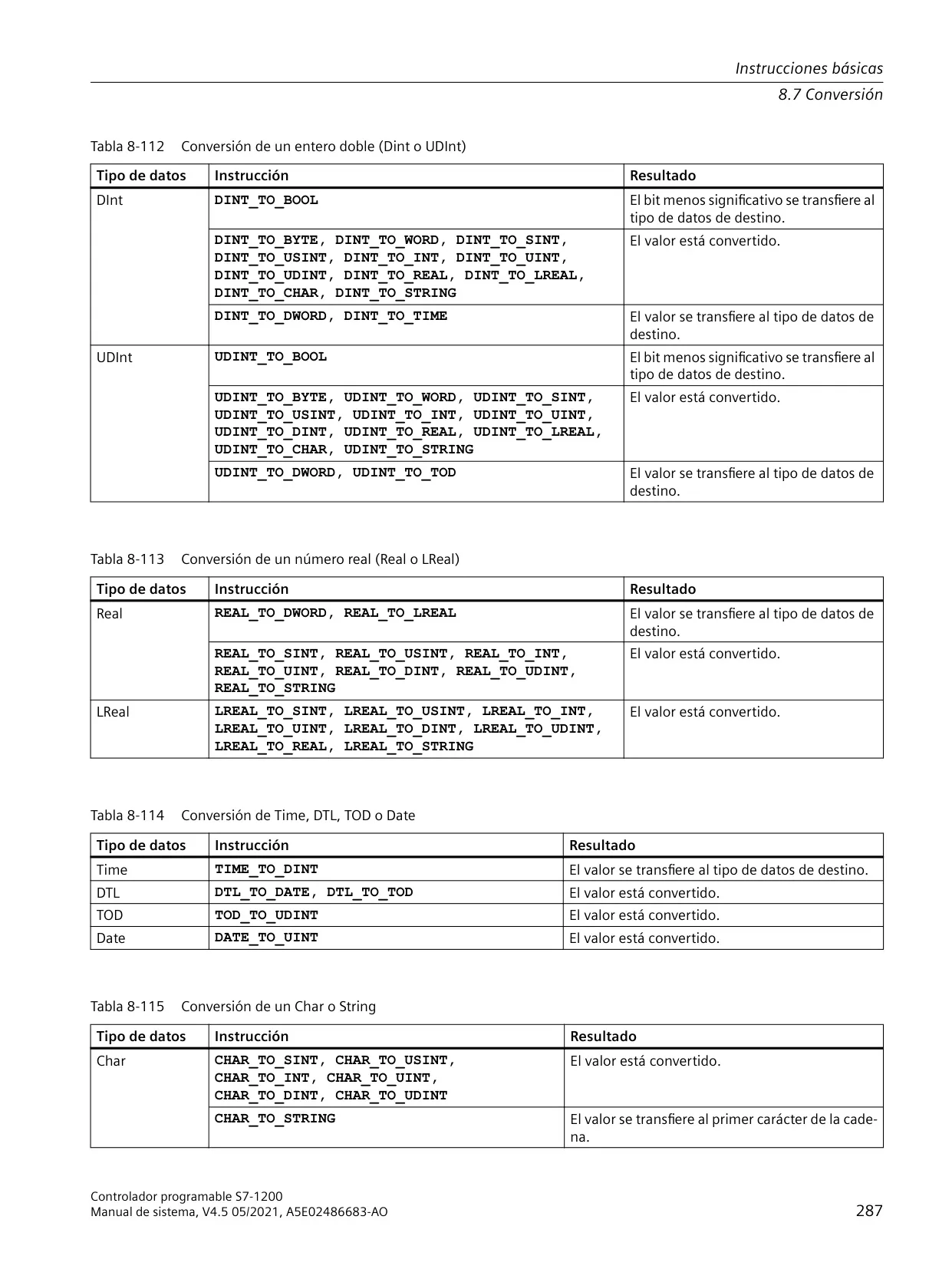

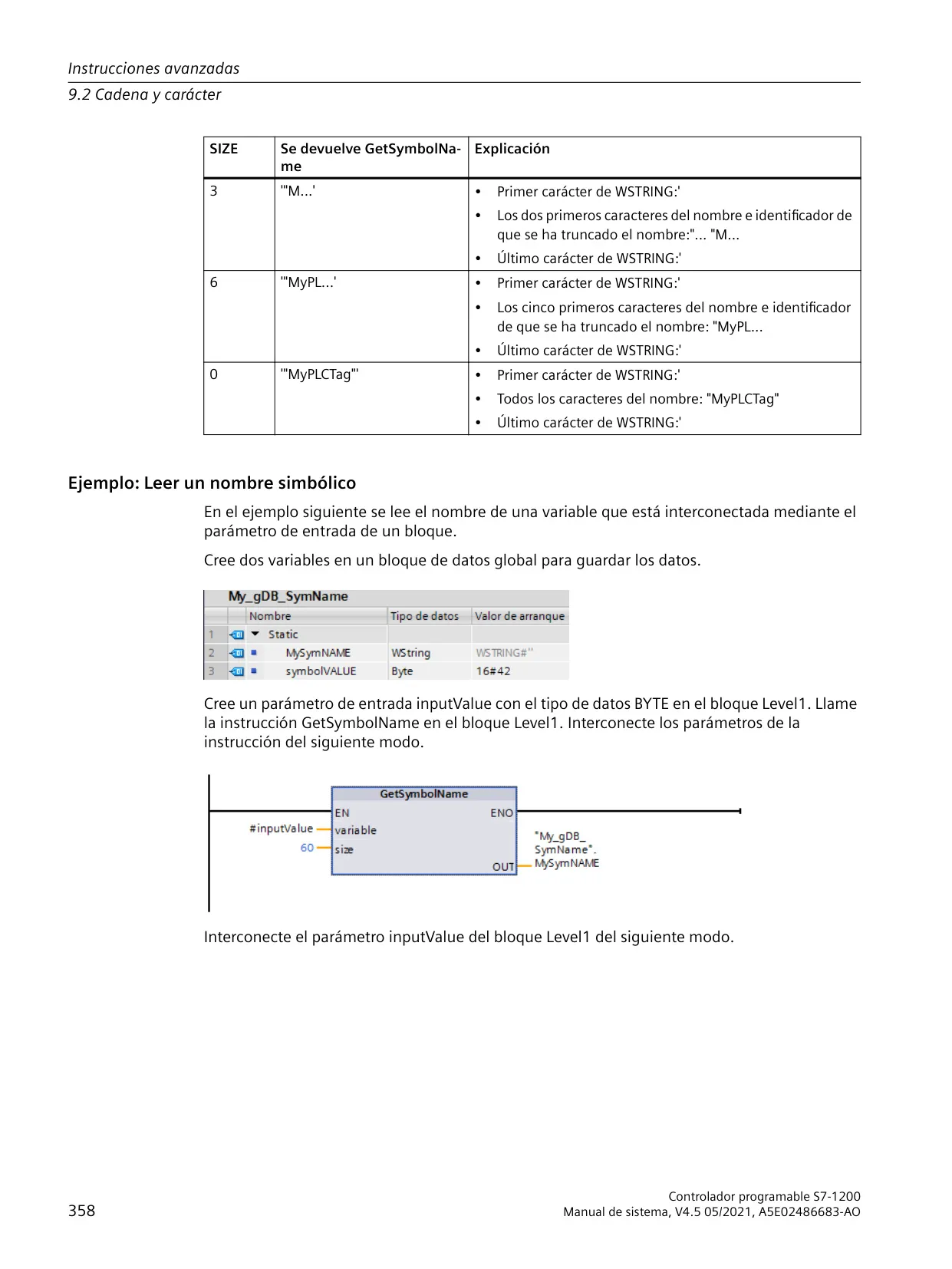

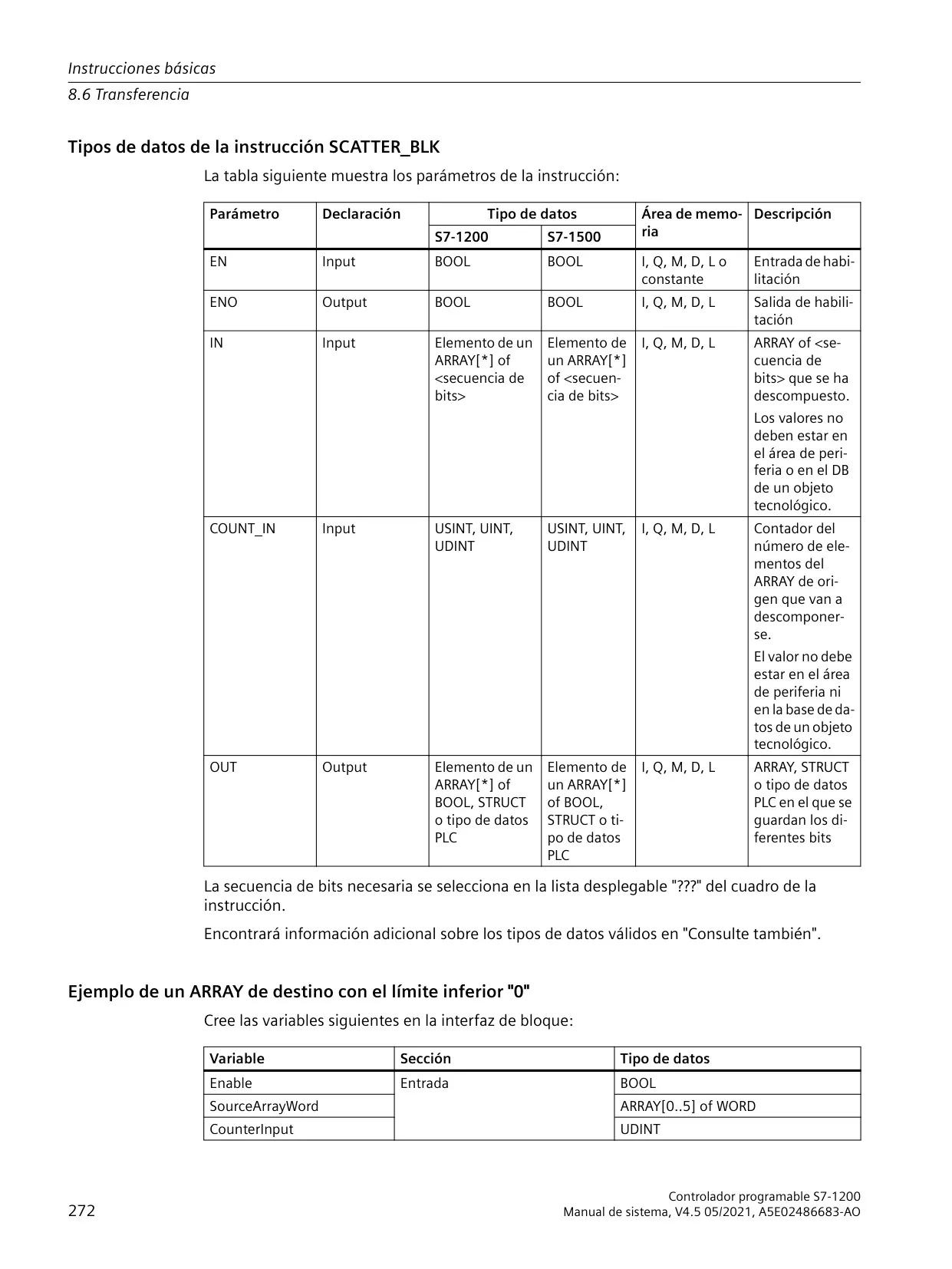

En cuanto a la organización de datos, el S7-1200 maneja información digital en unidades fundamentales como bits, bytes, palabras y palabras dobles, y es compatible con una amplia variedad de tipos de datos, desde booleanos hasta cadenas de caracteres y valores de tiempo/fecha. Esta versatilidad permite una programación detallada y adaptada a las necesidades específicas de cada aplicación.

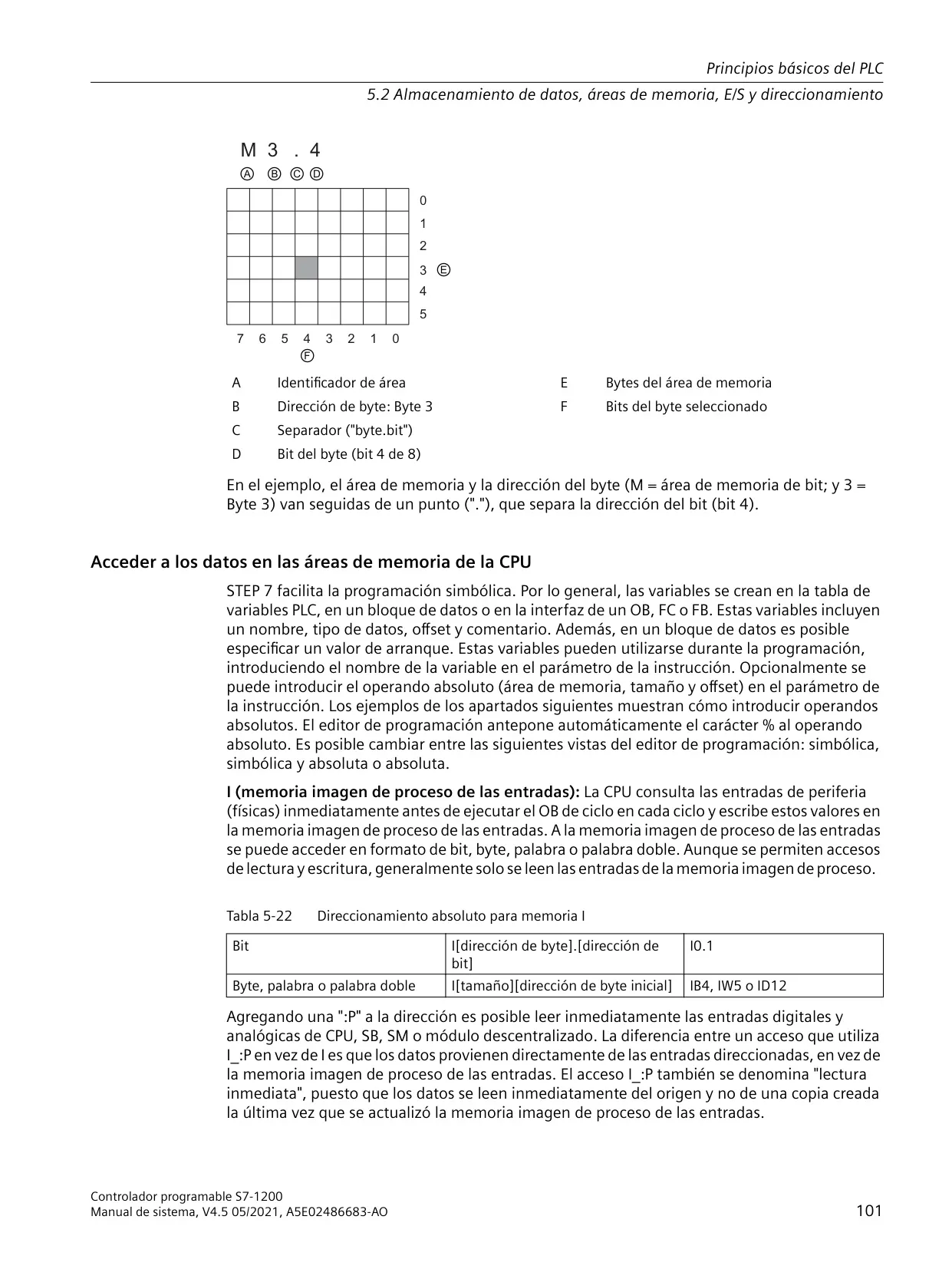

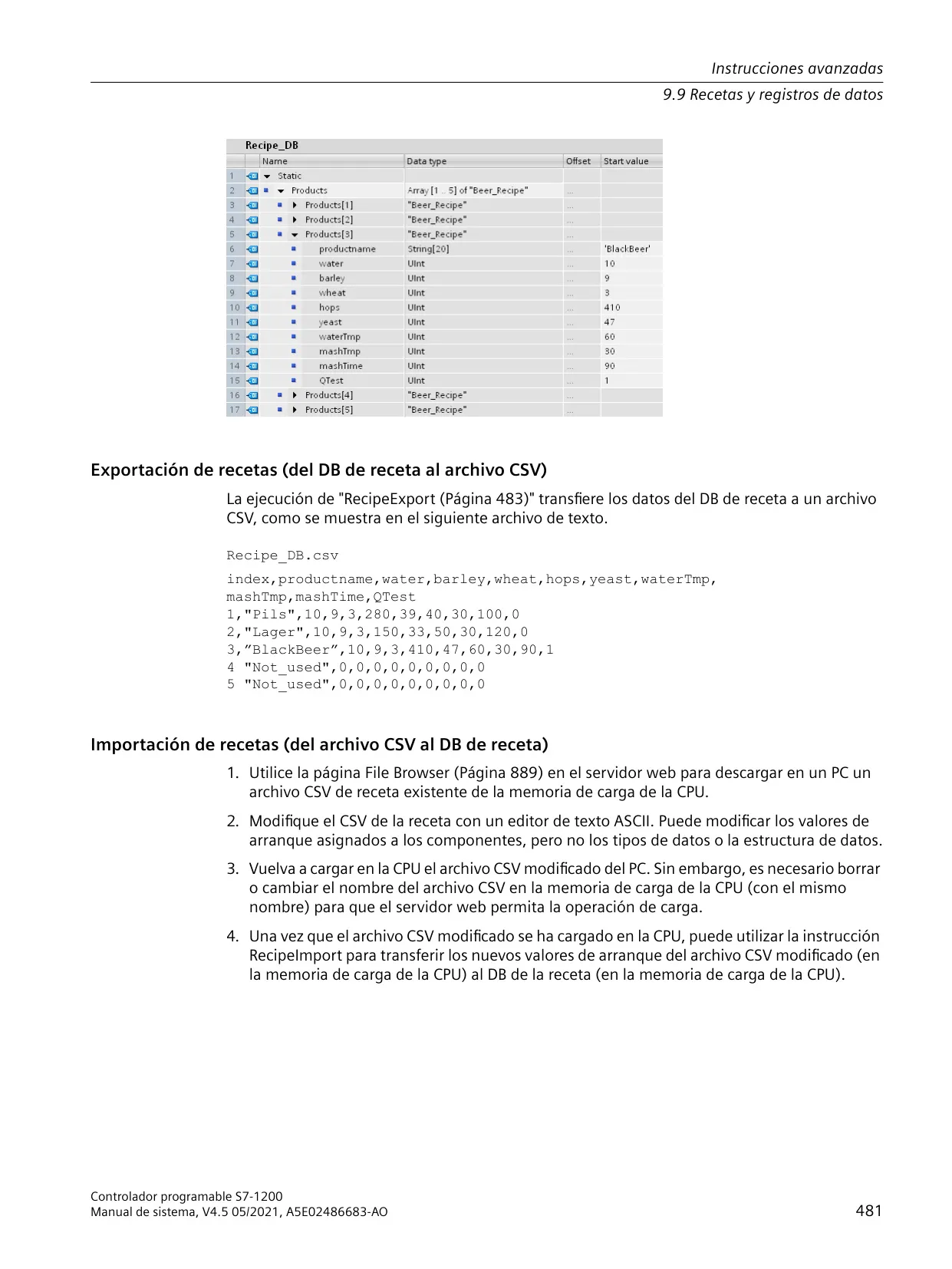

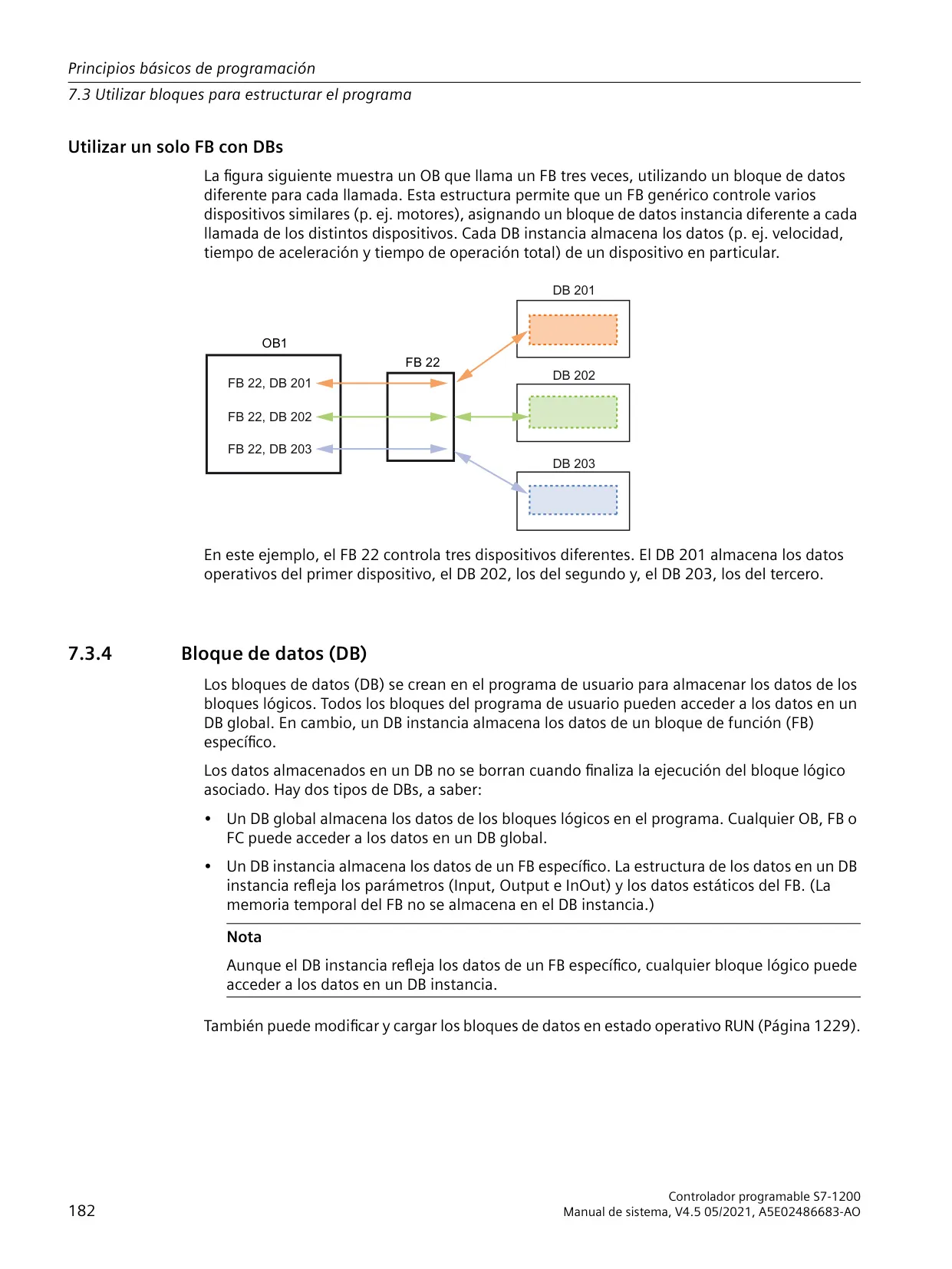

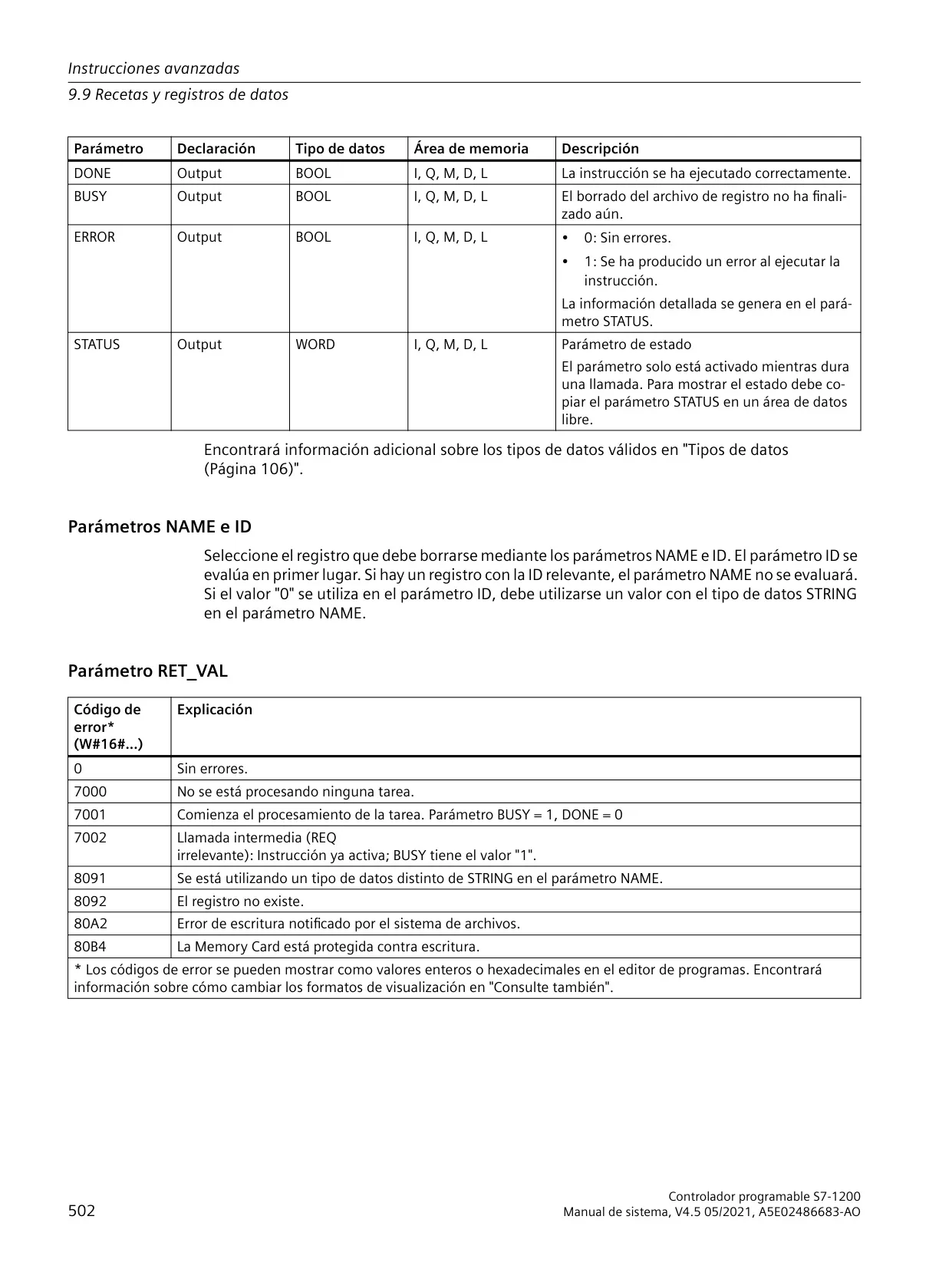

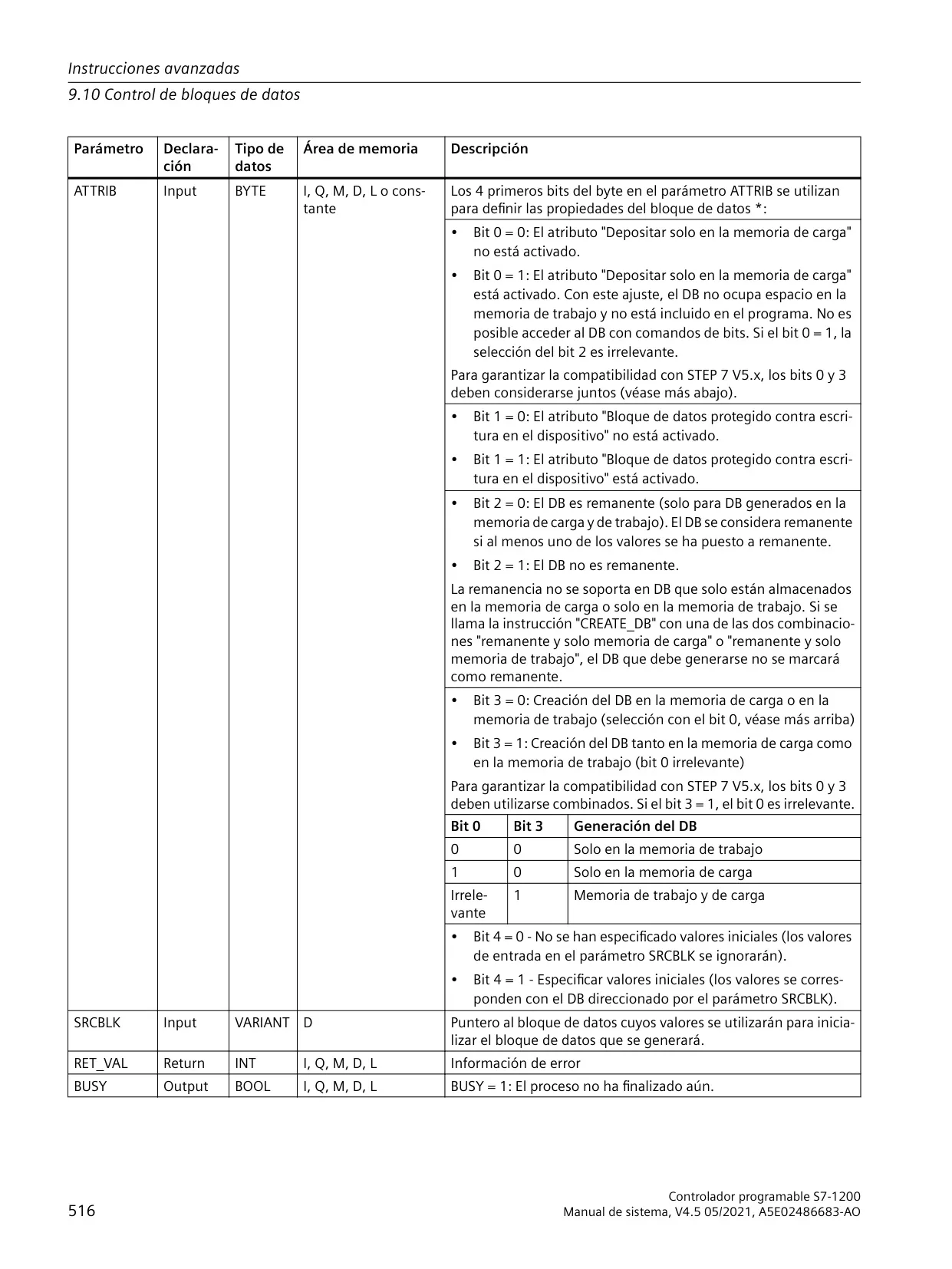

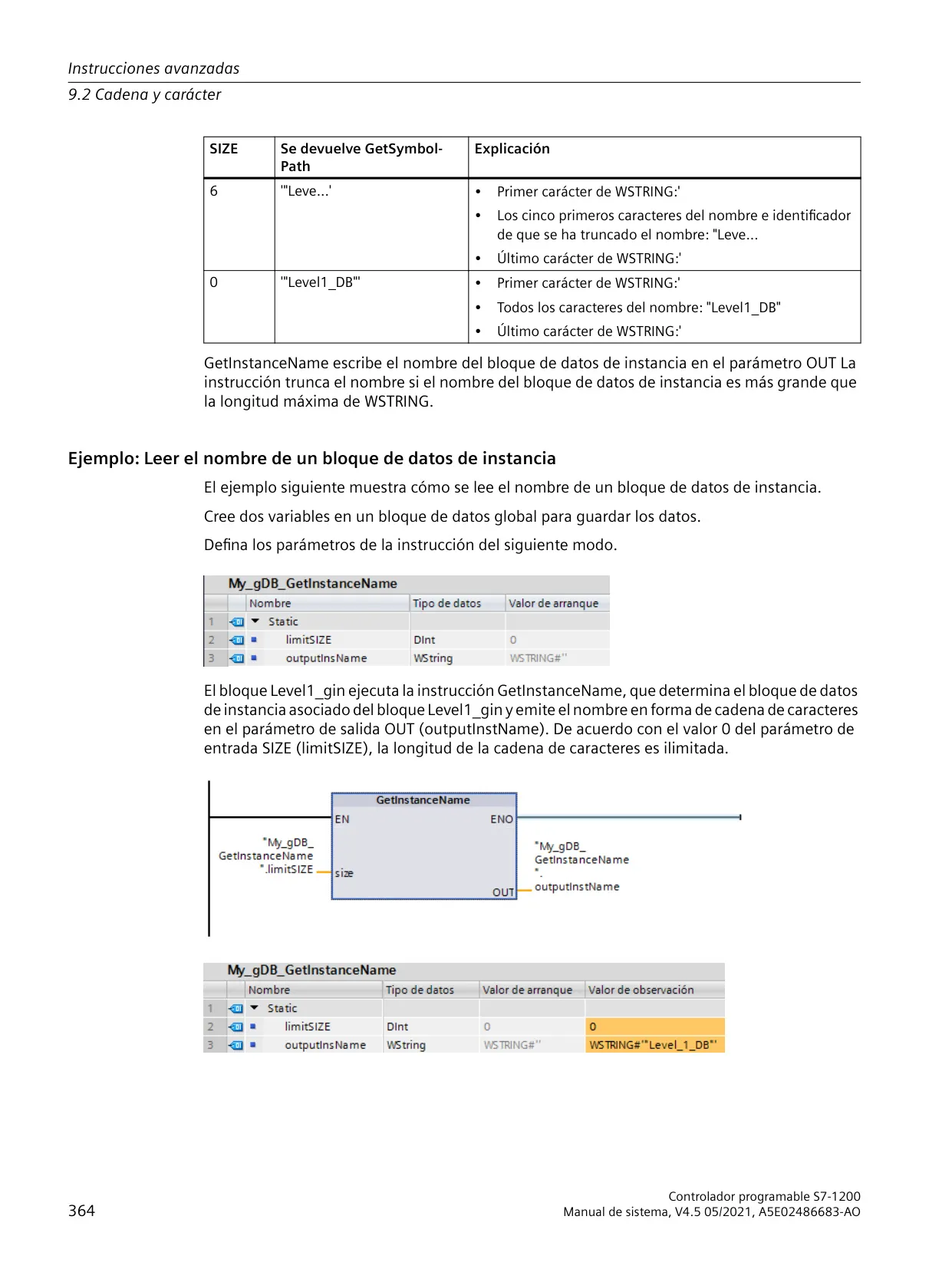

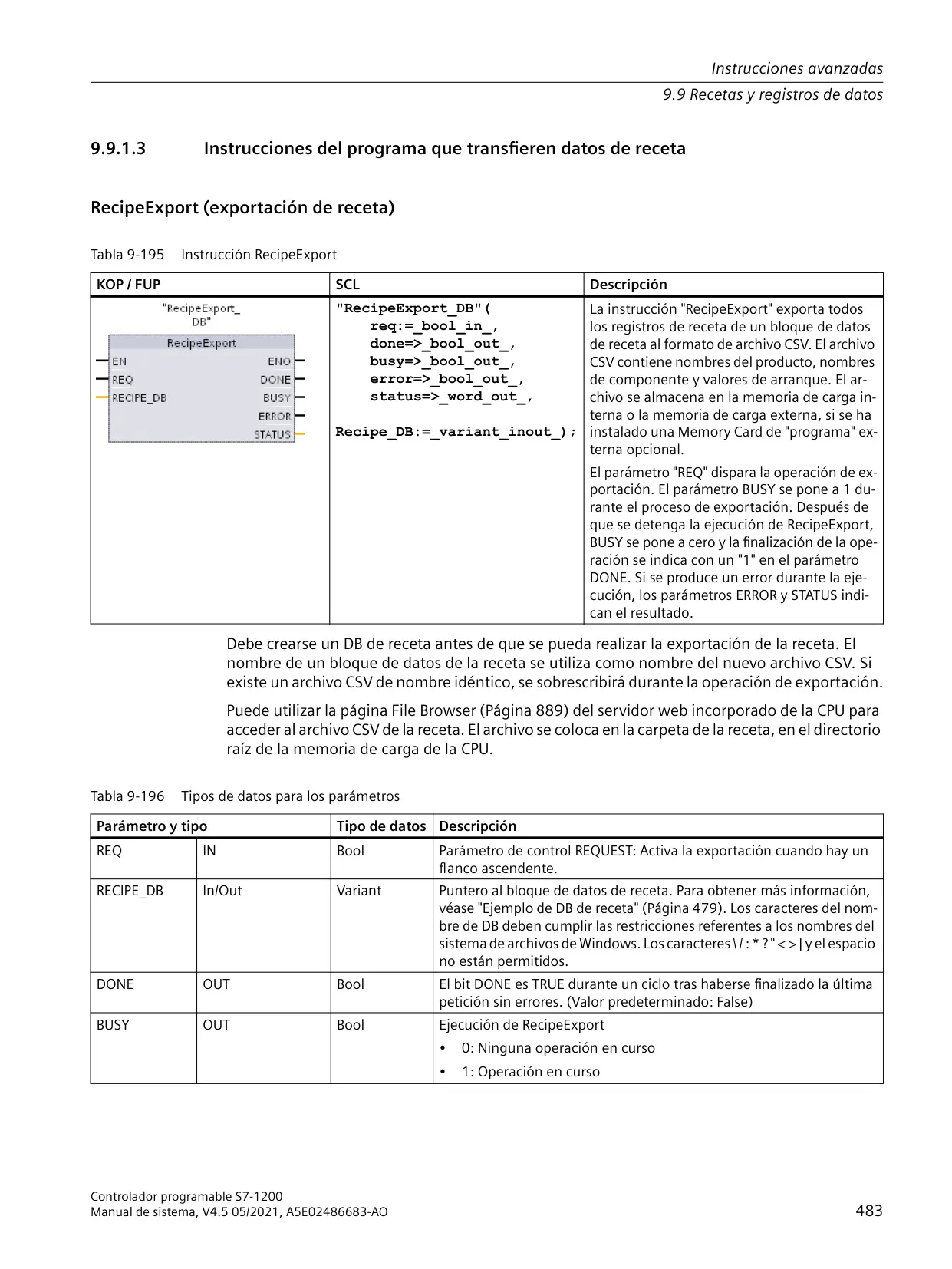

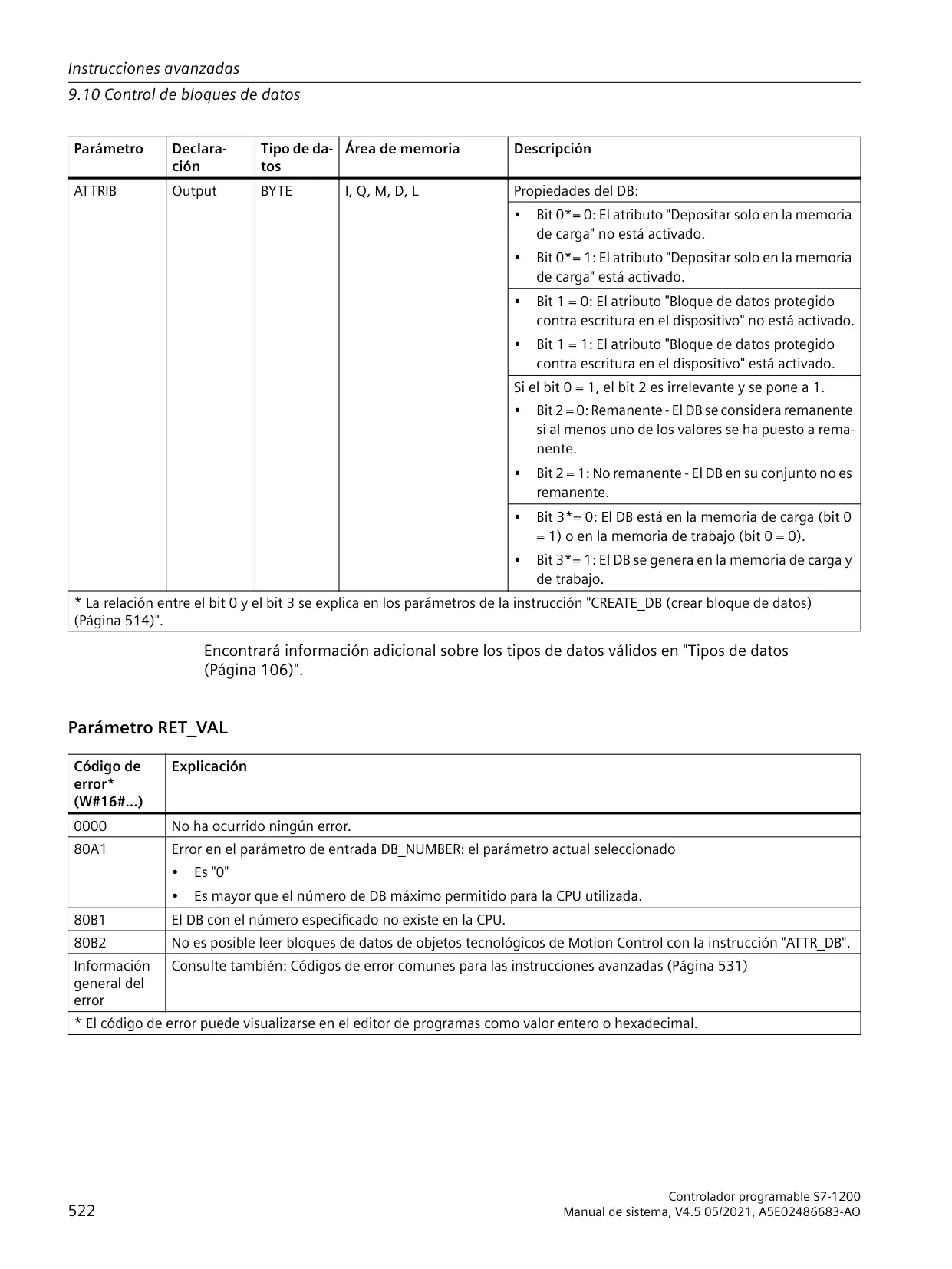

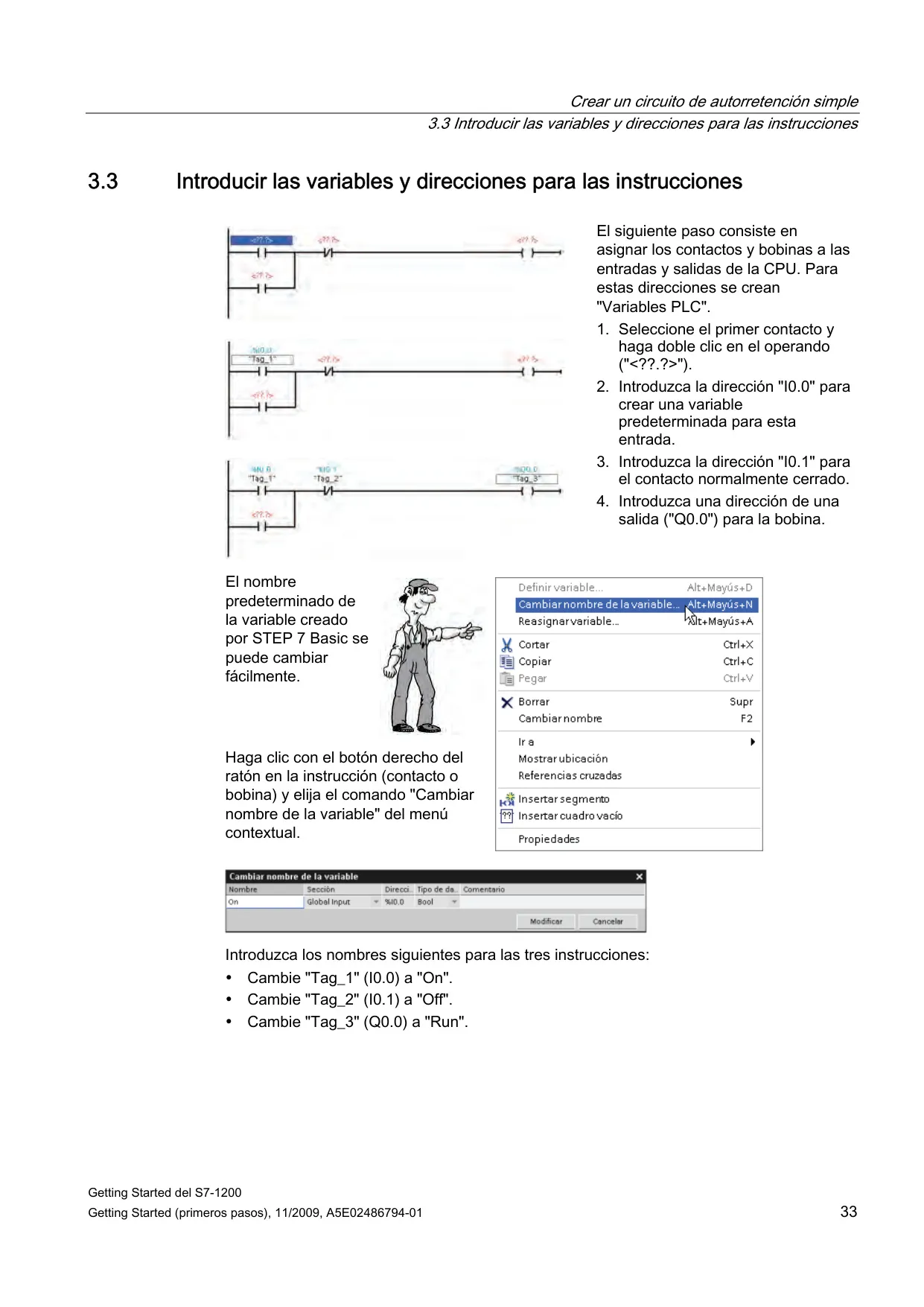

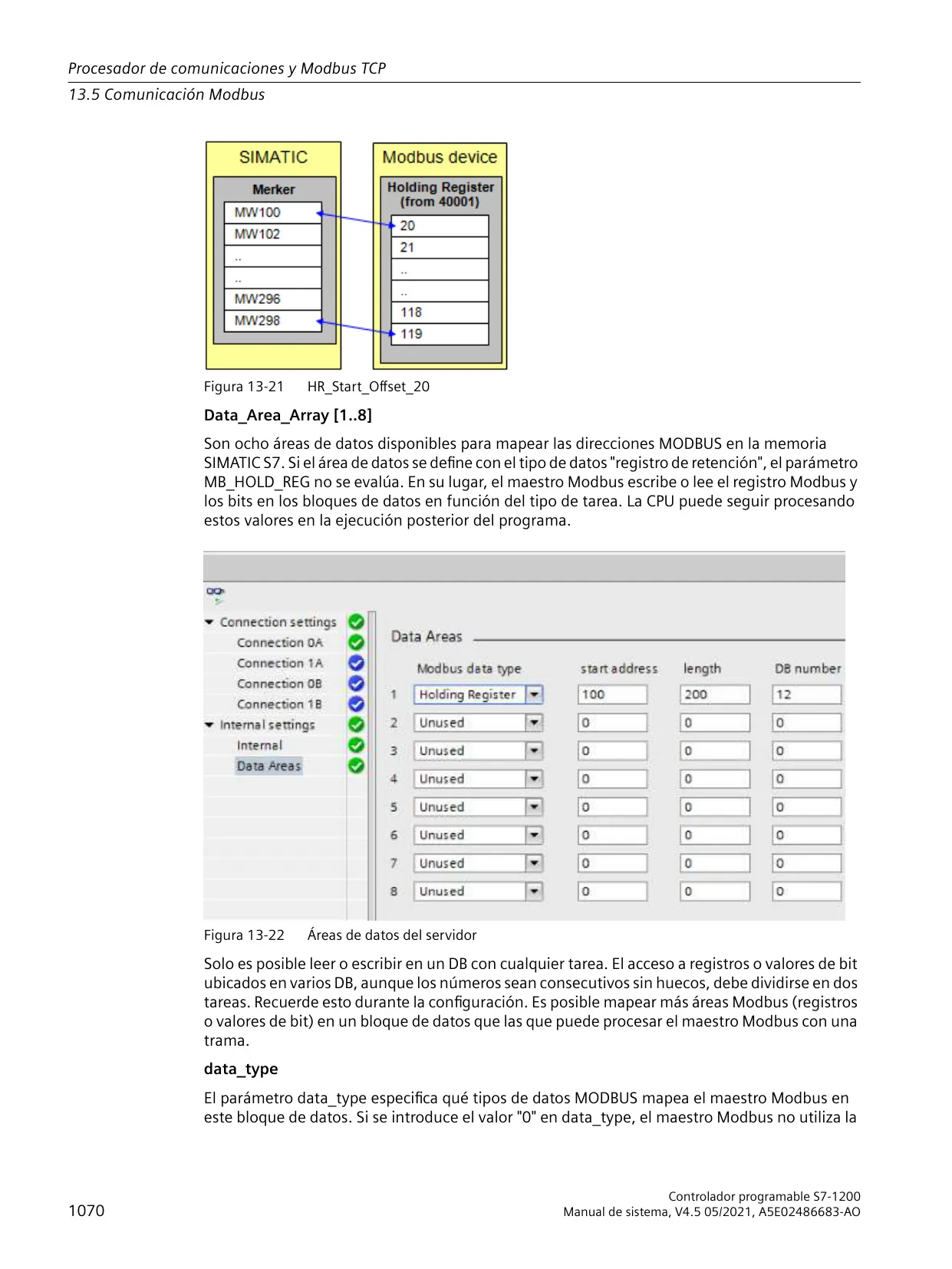

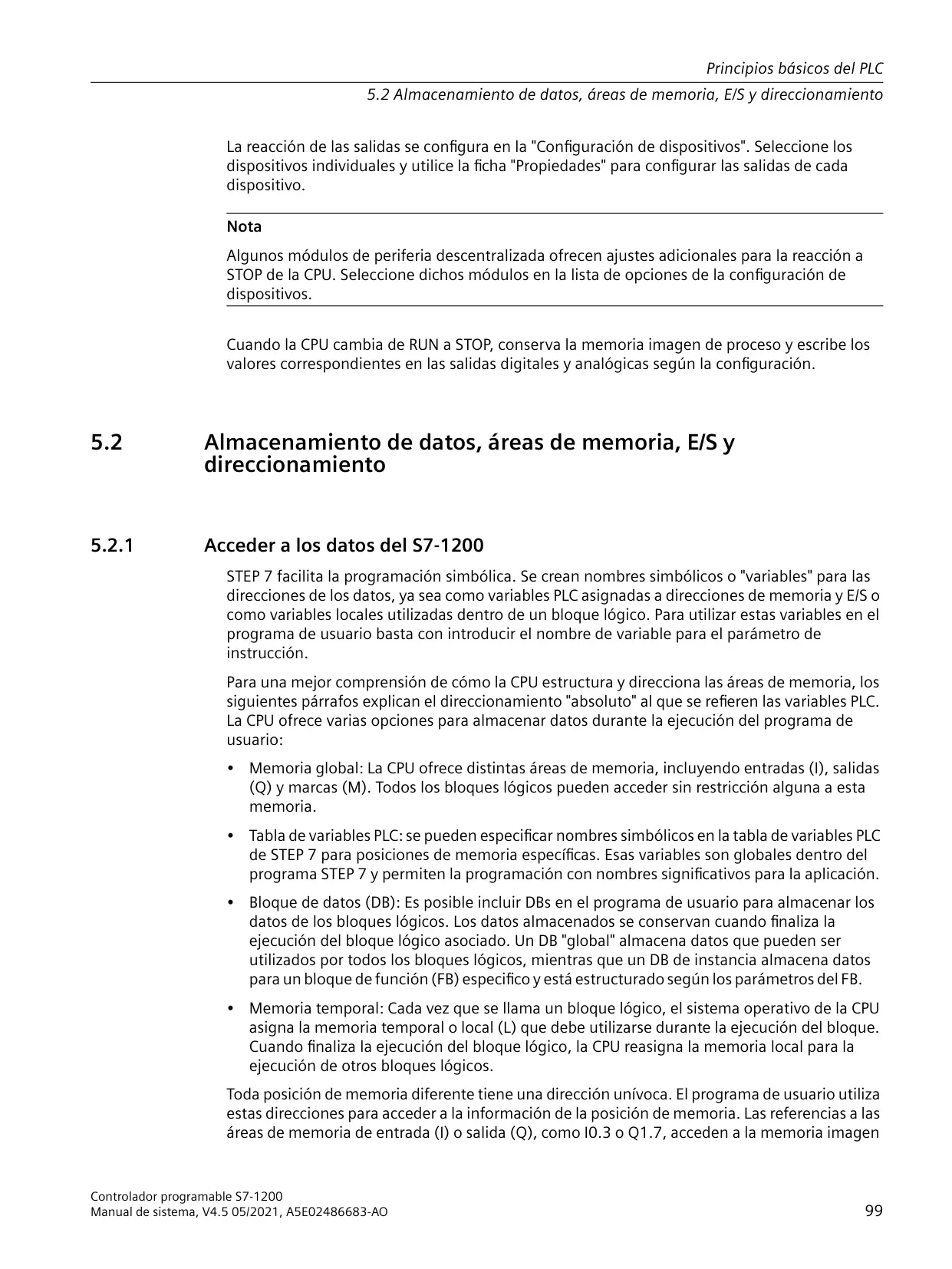

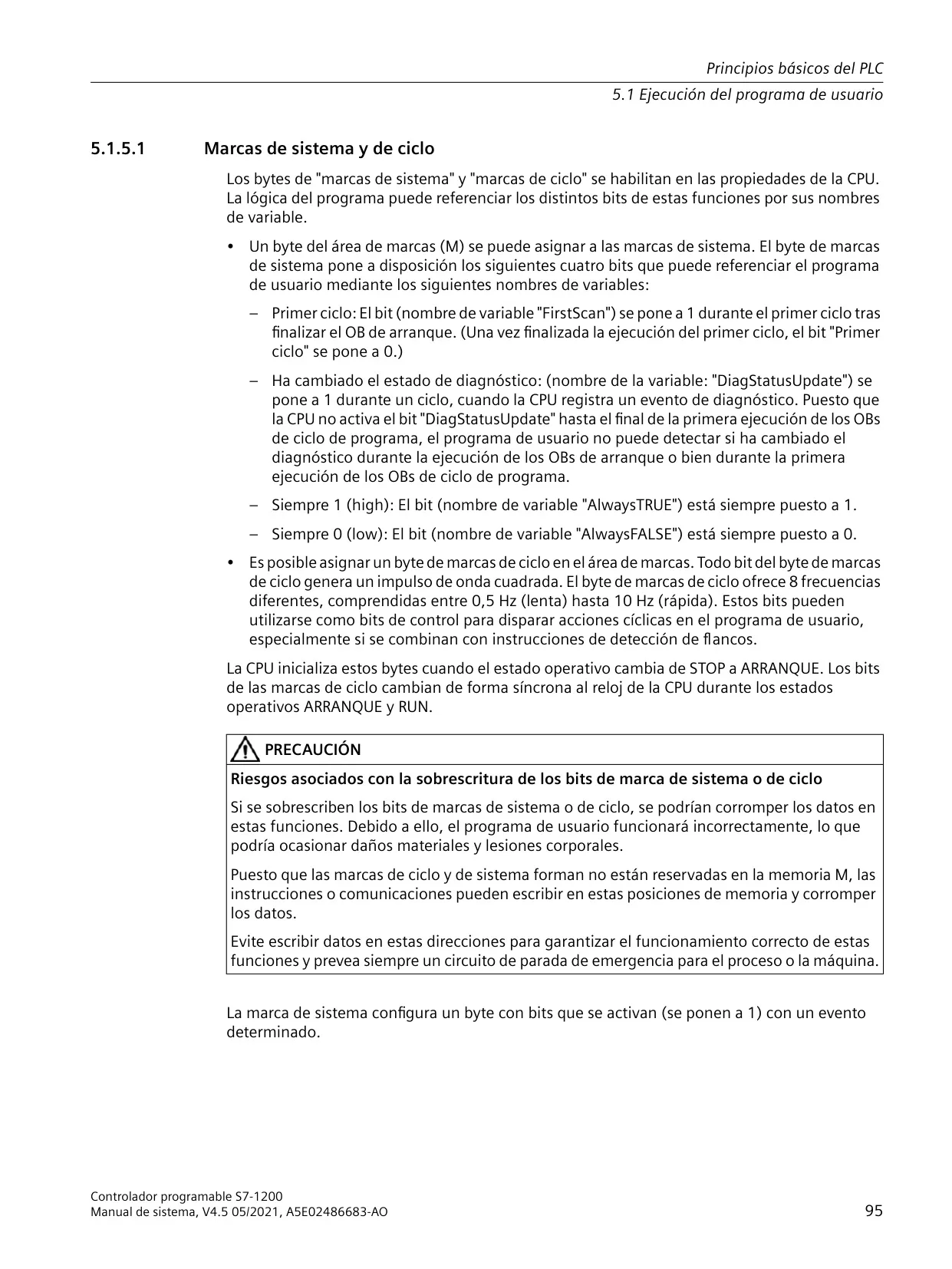

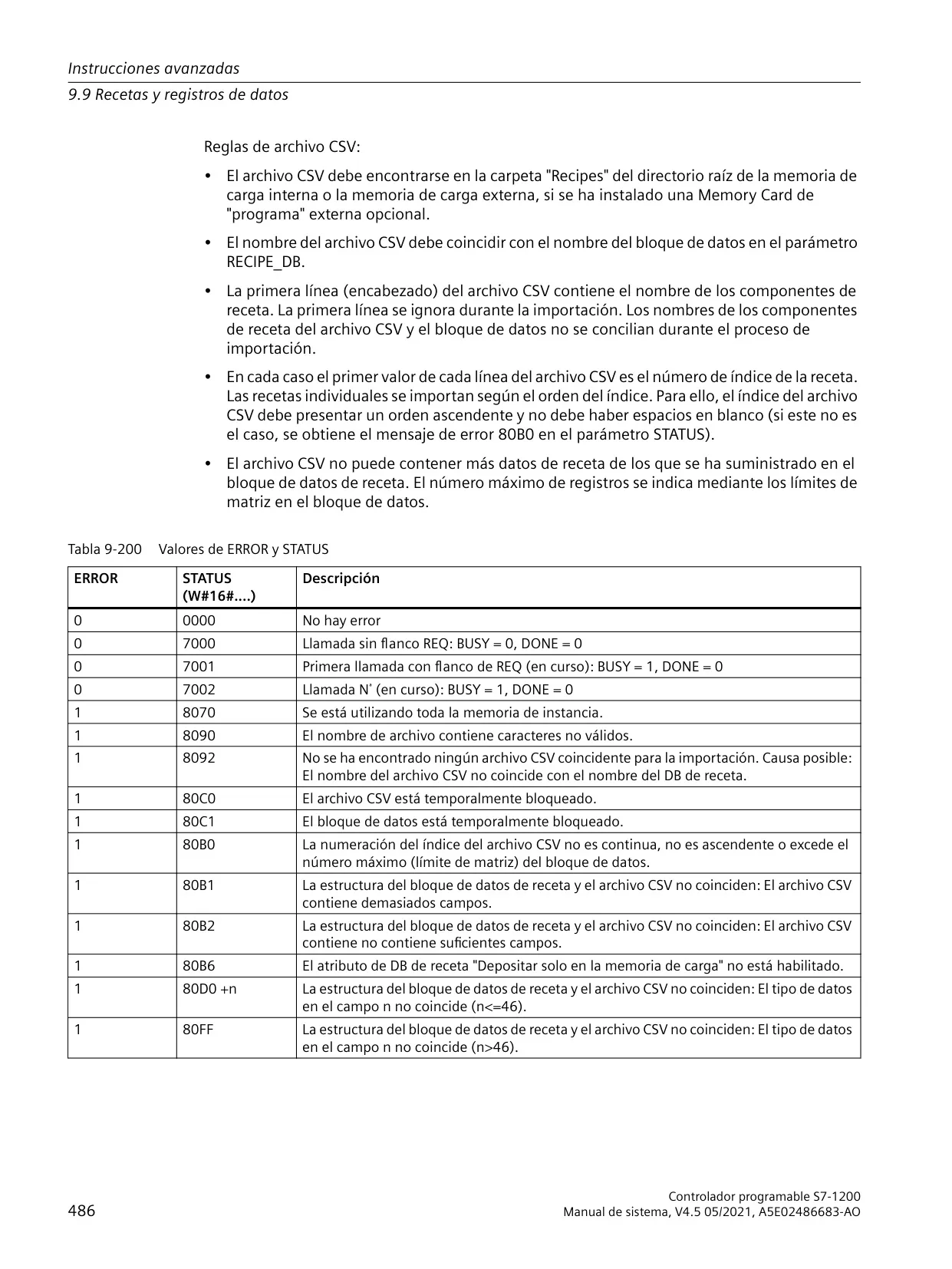

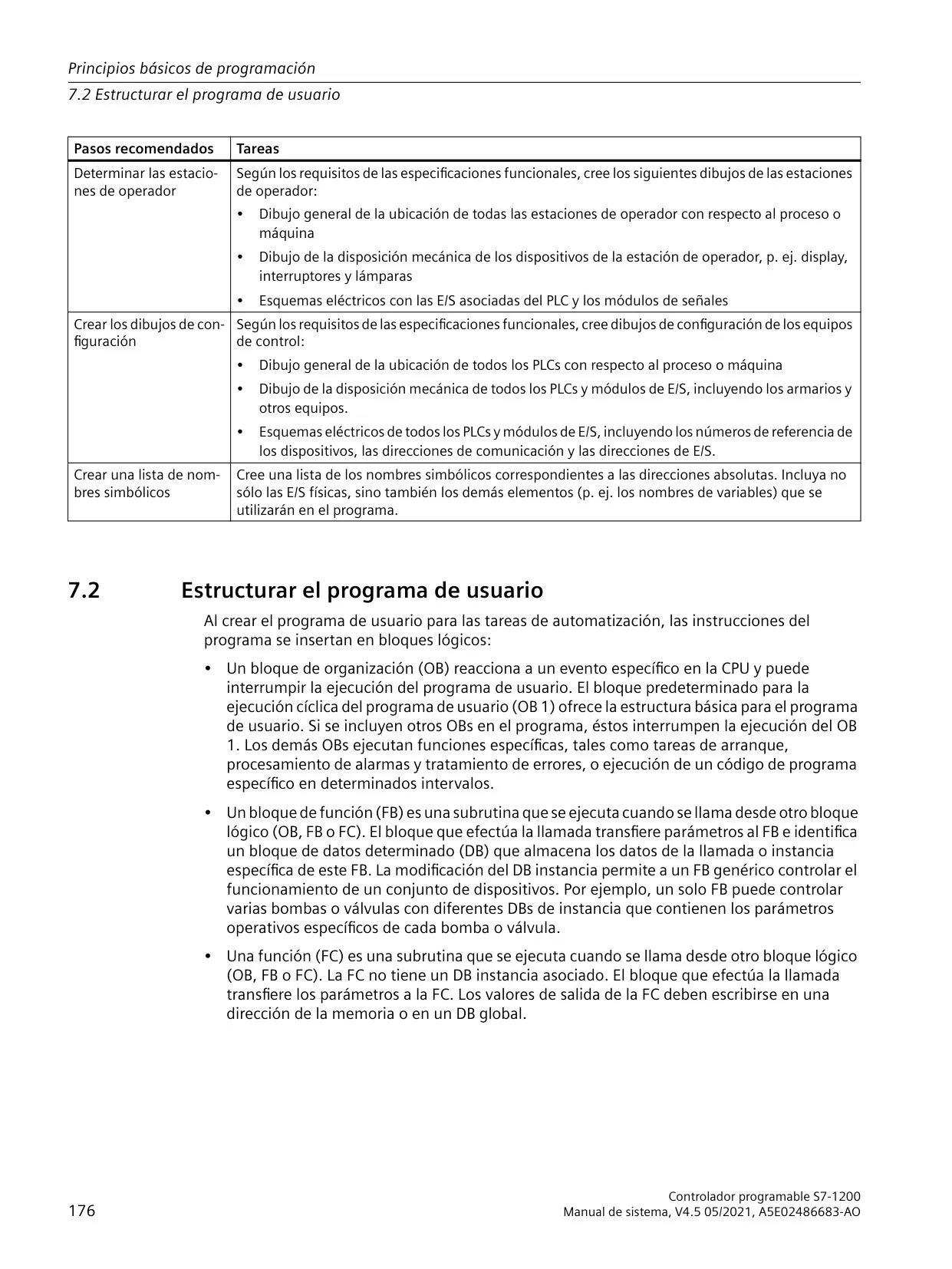

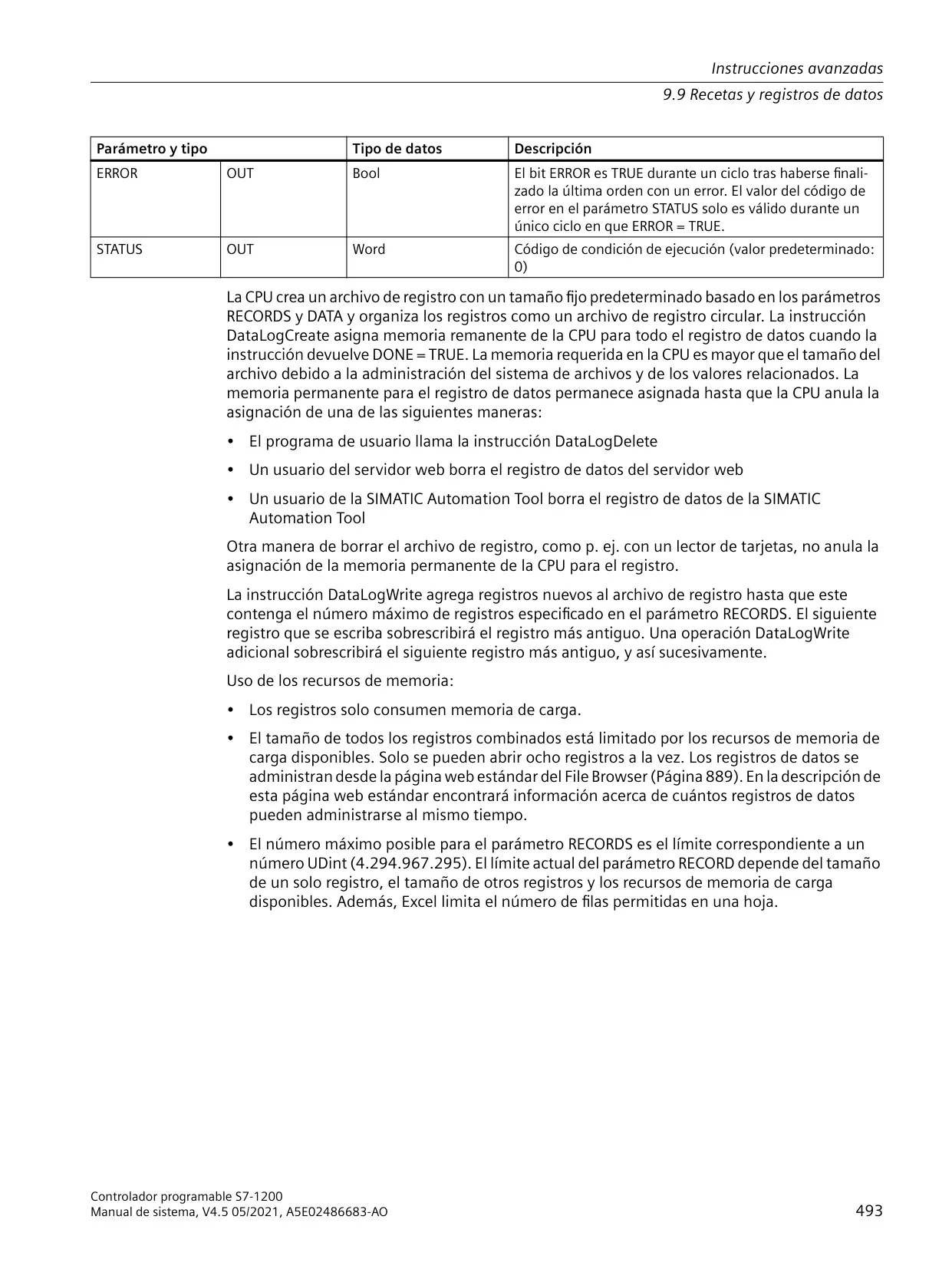

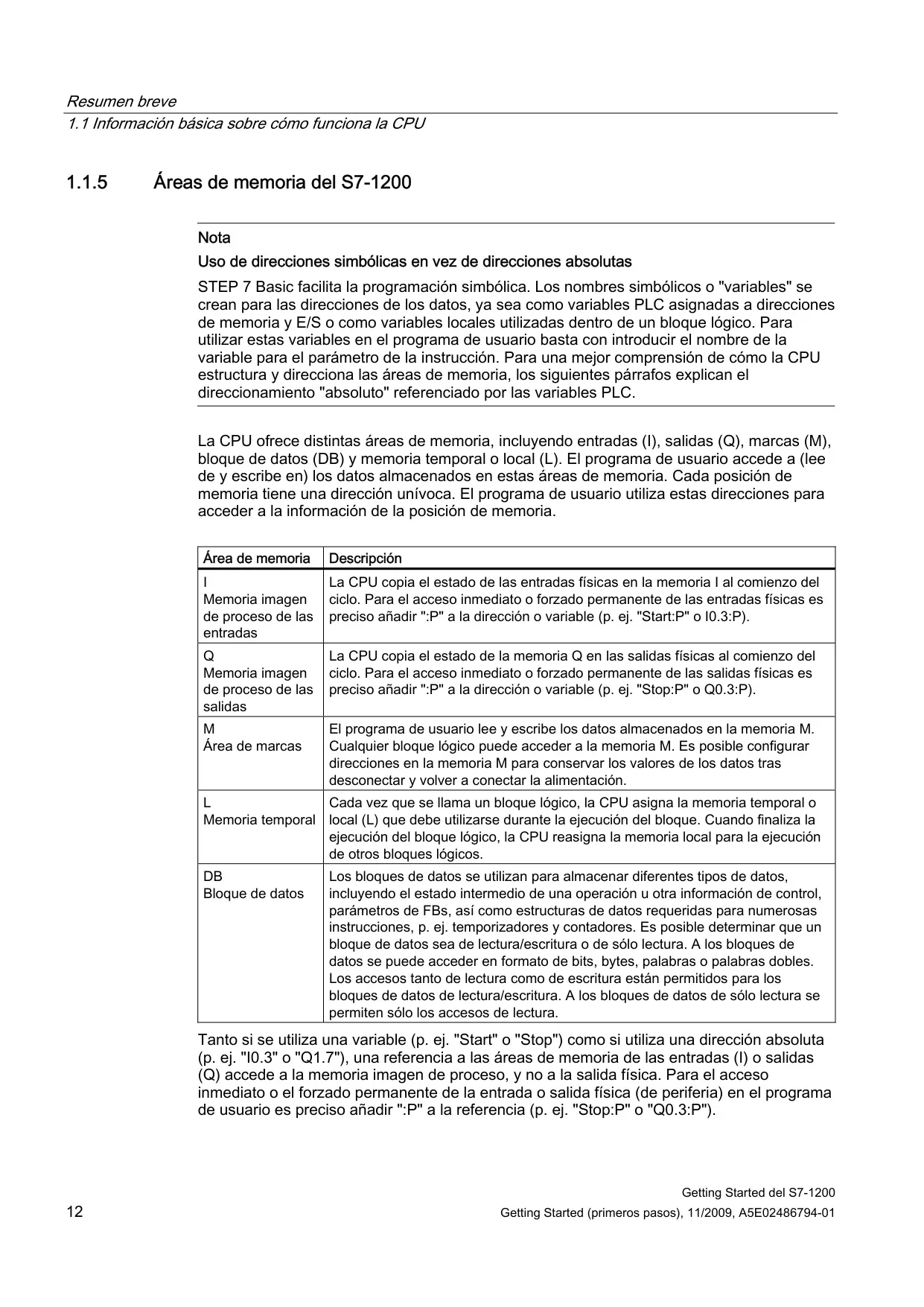

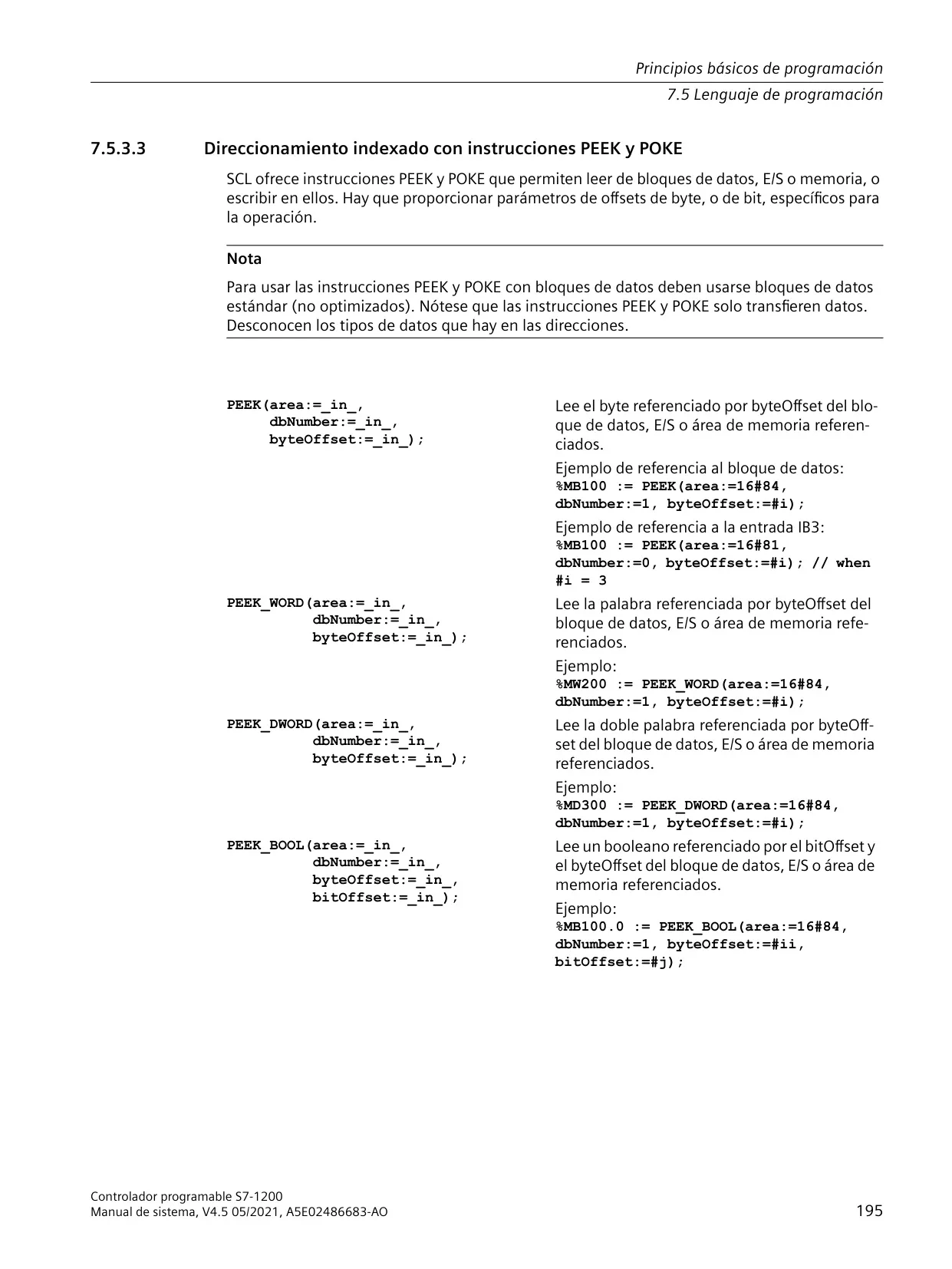

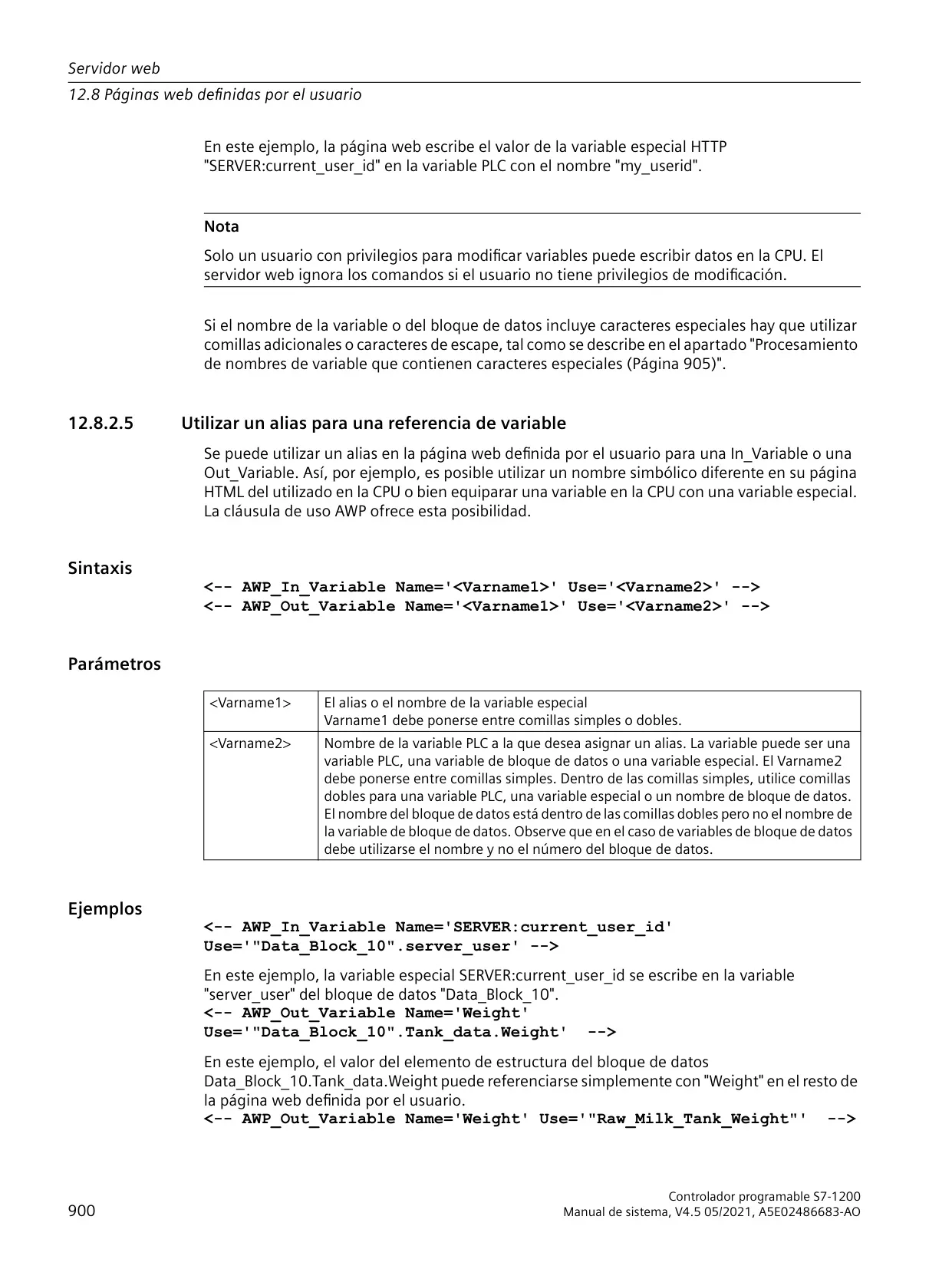

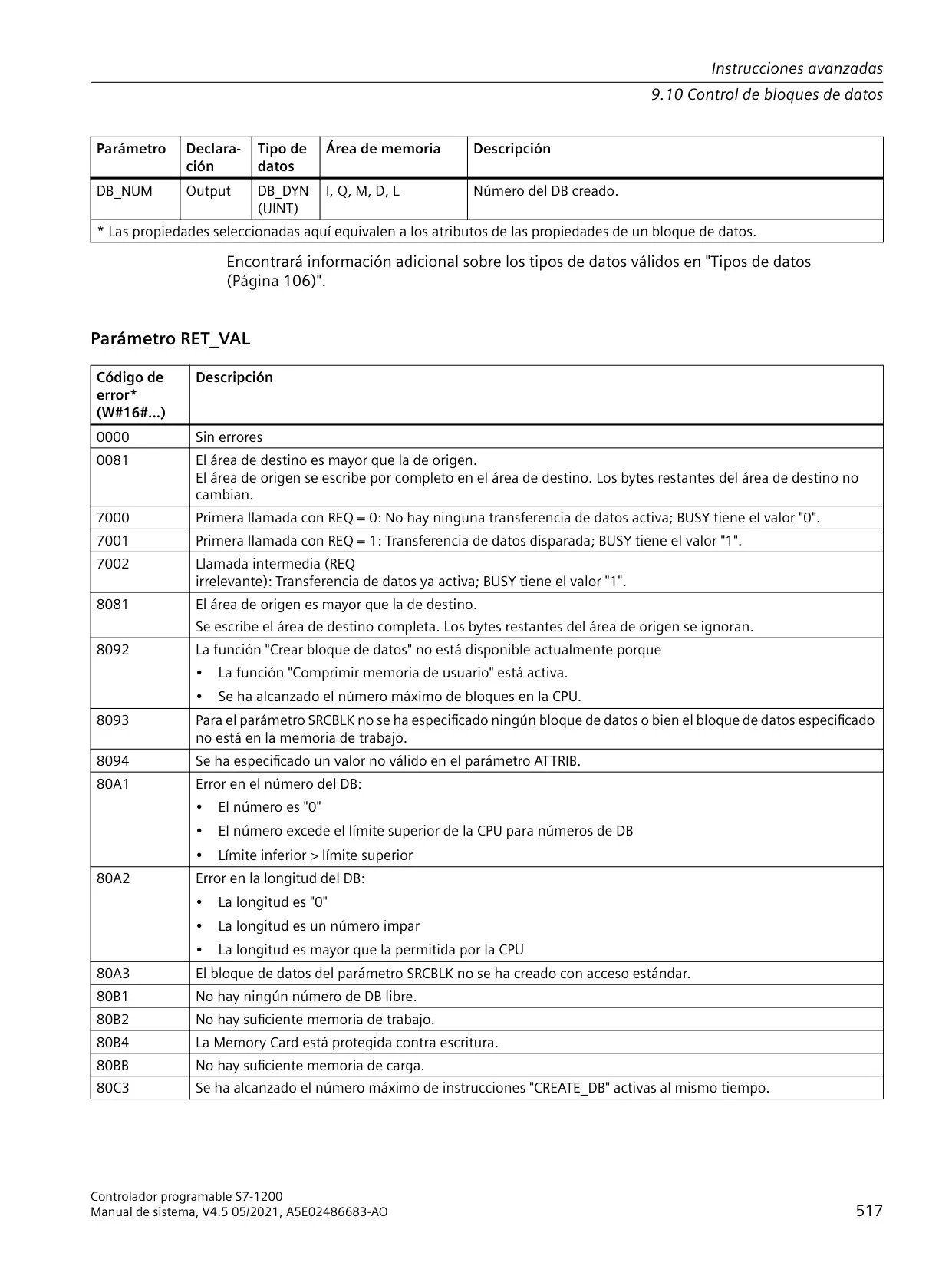

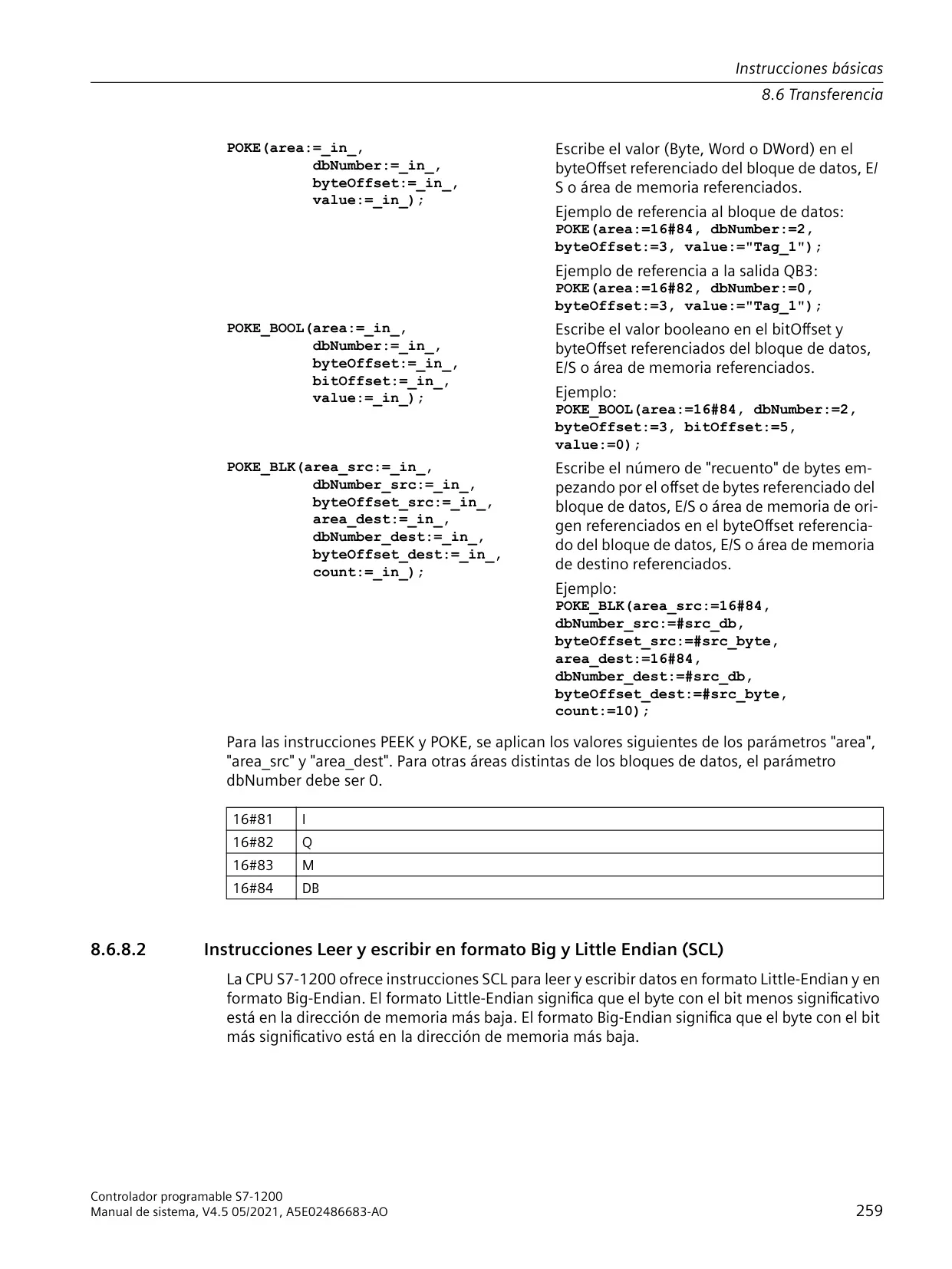

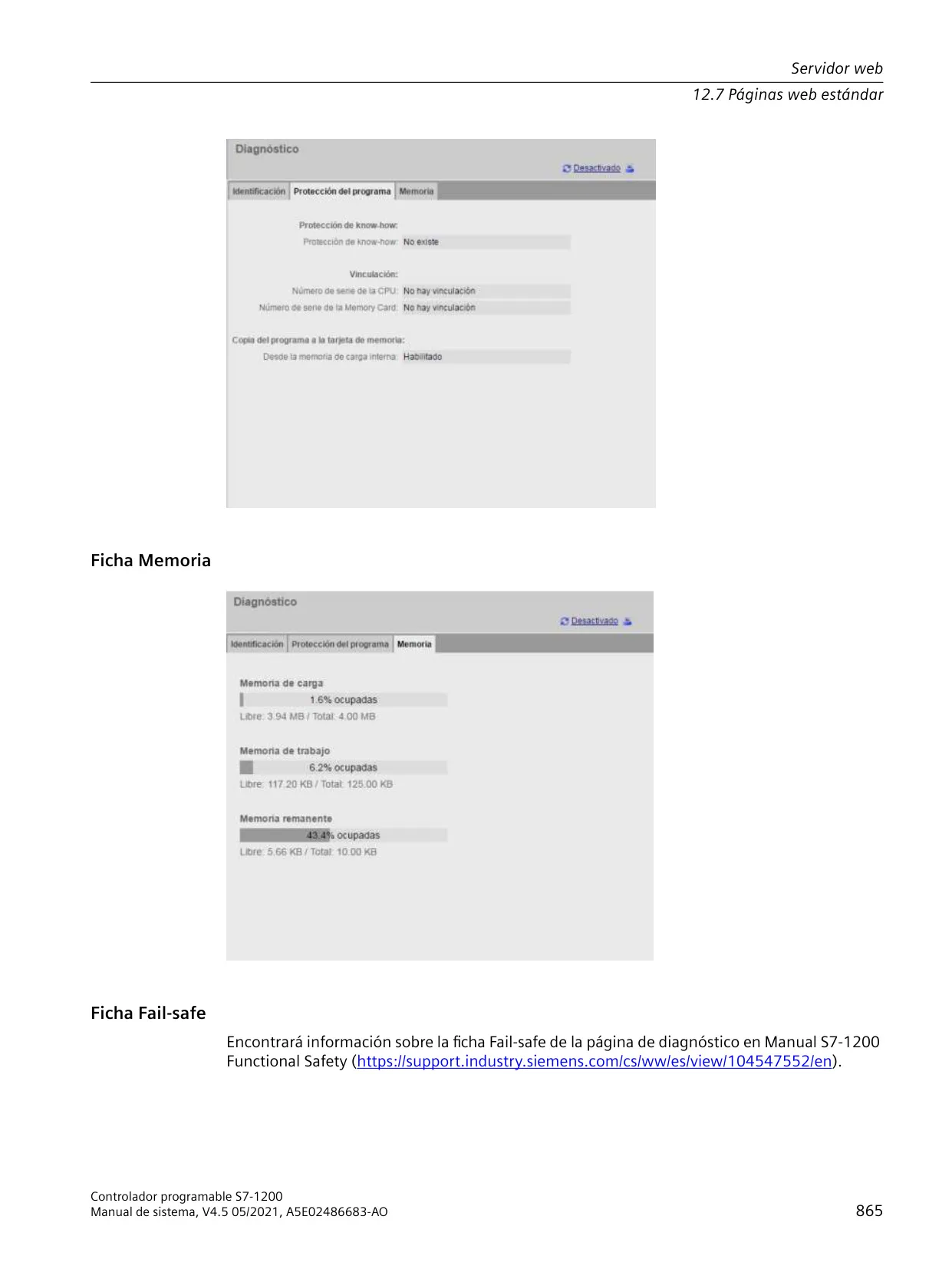

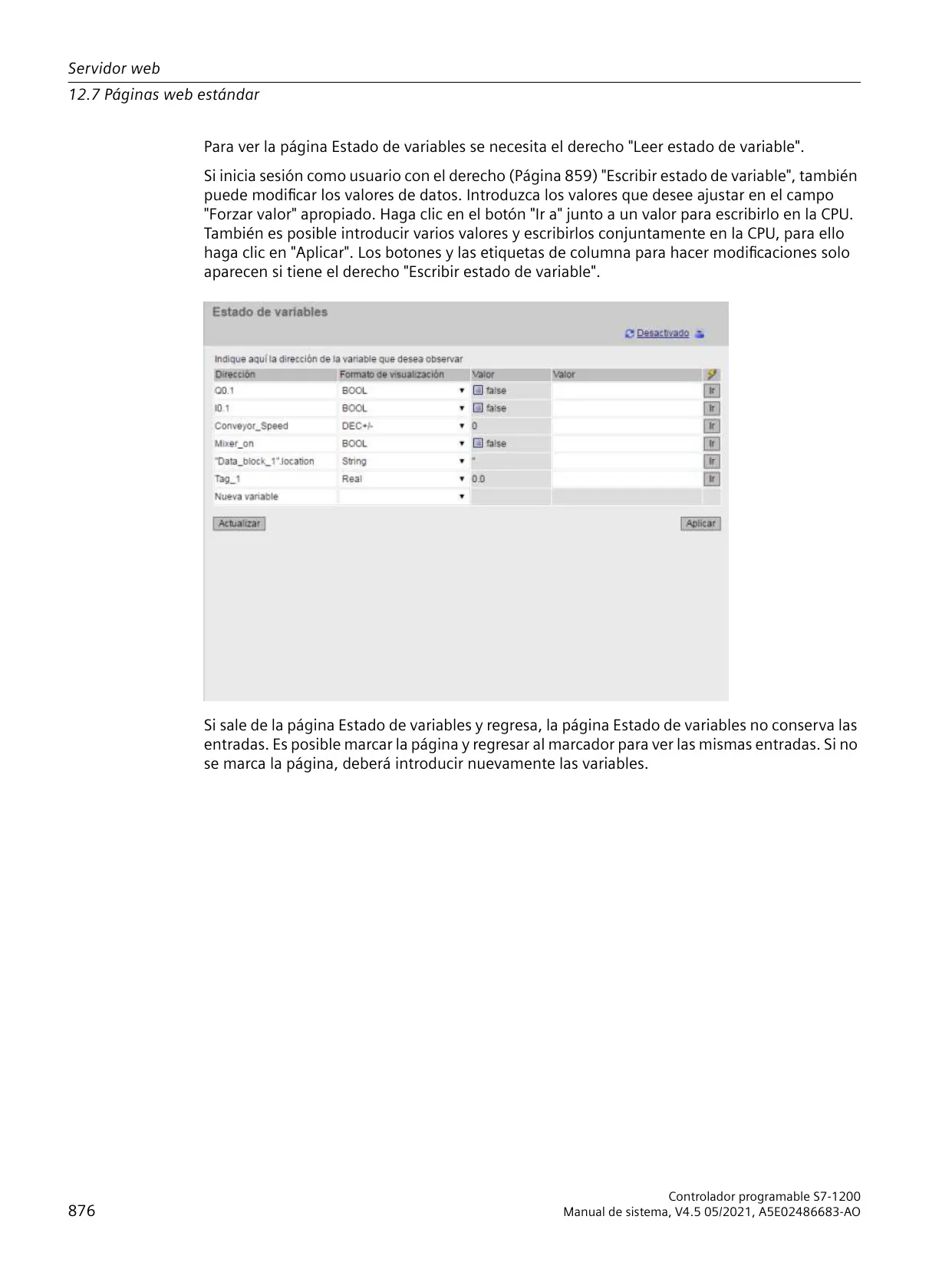

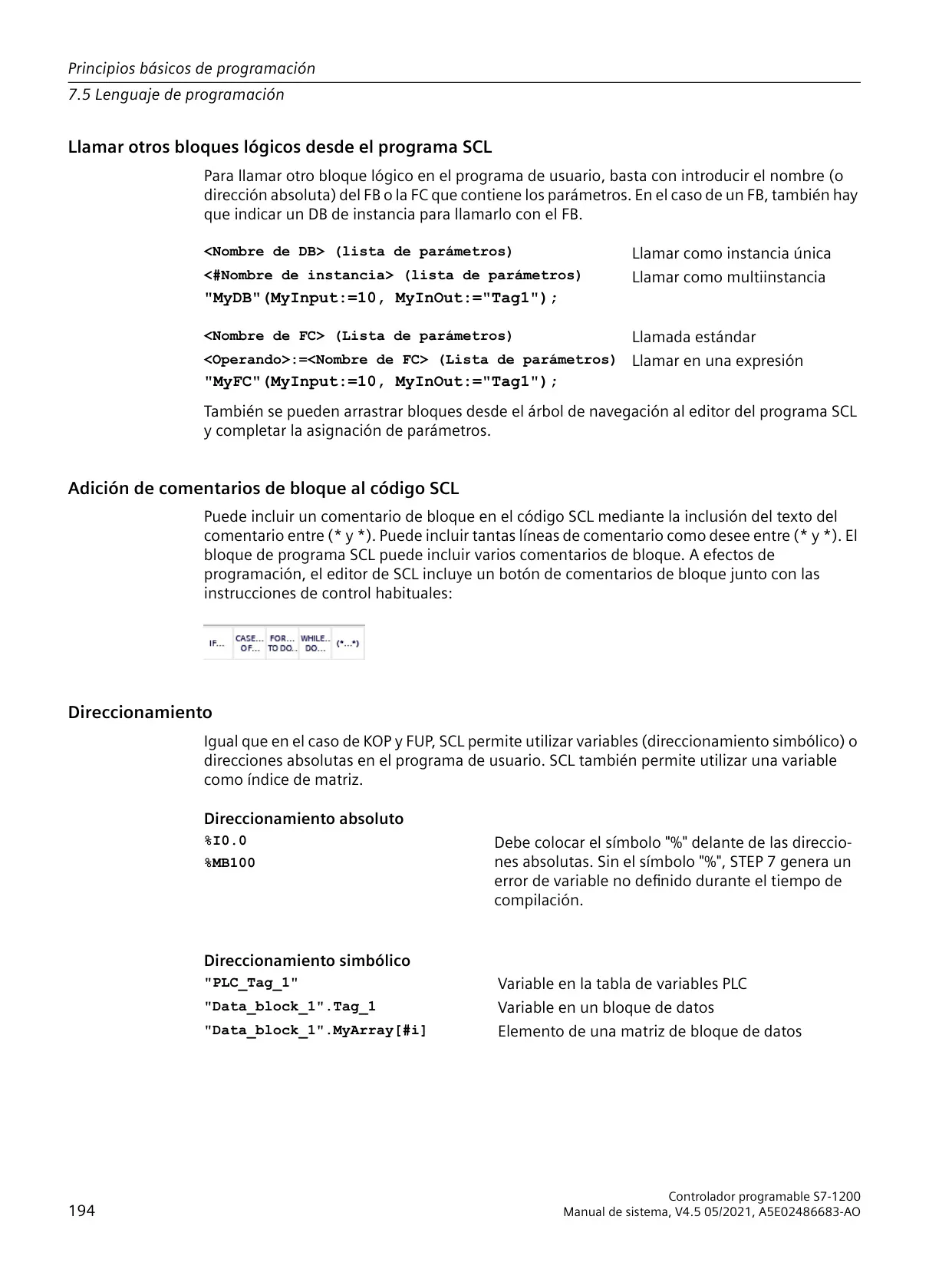

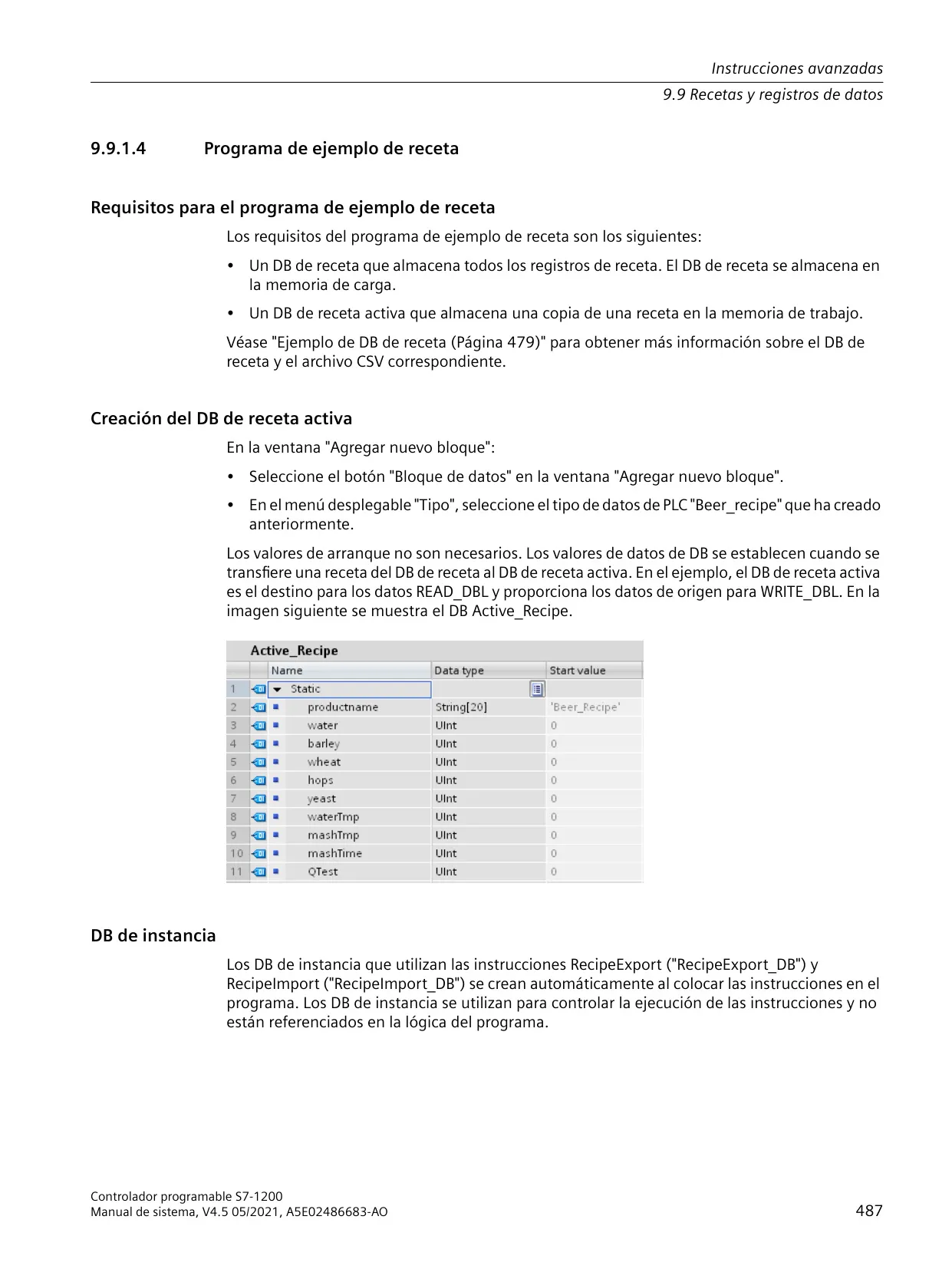

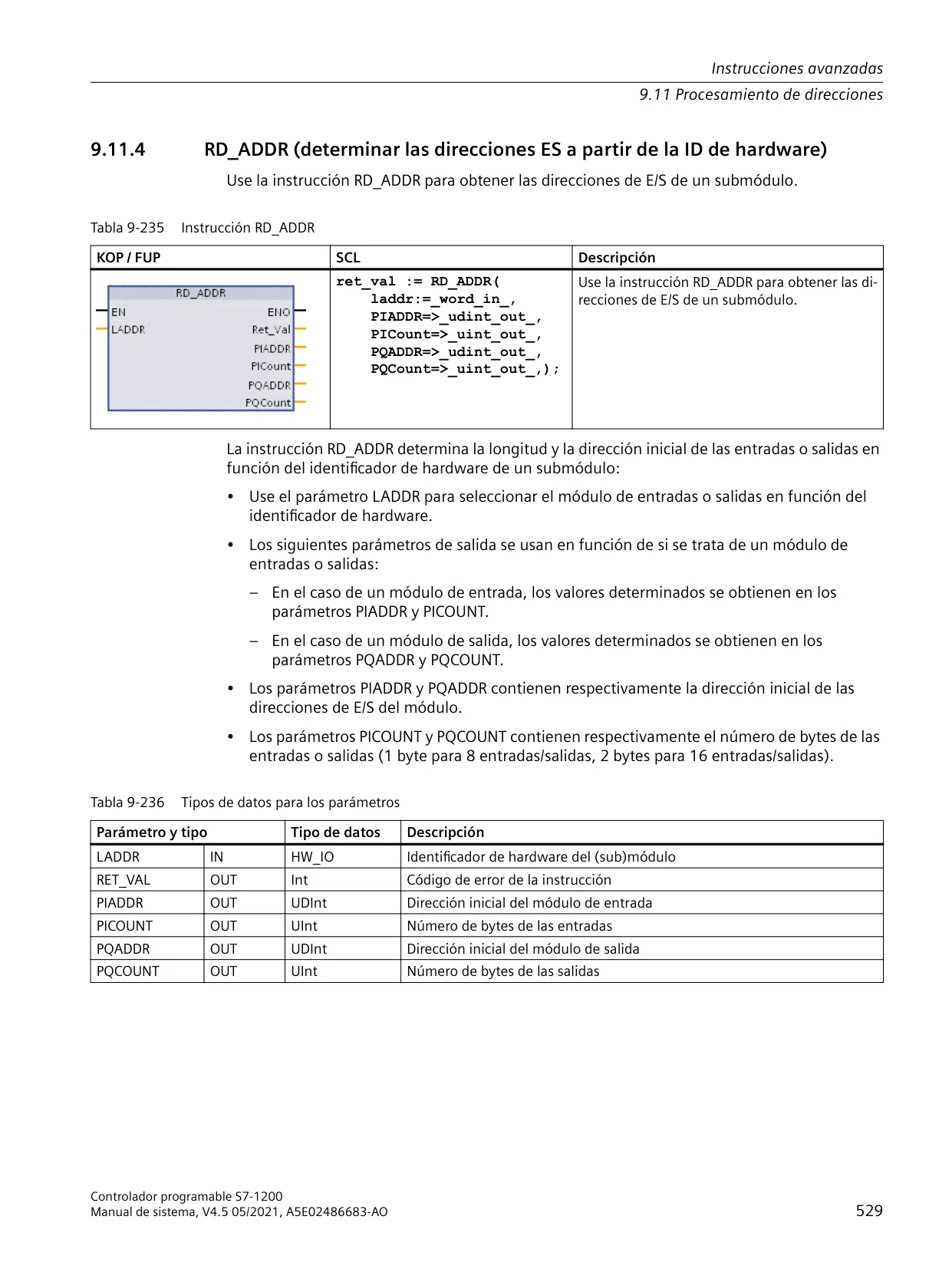

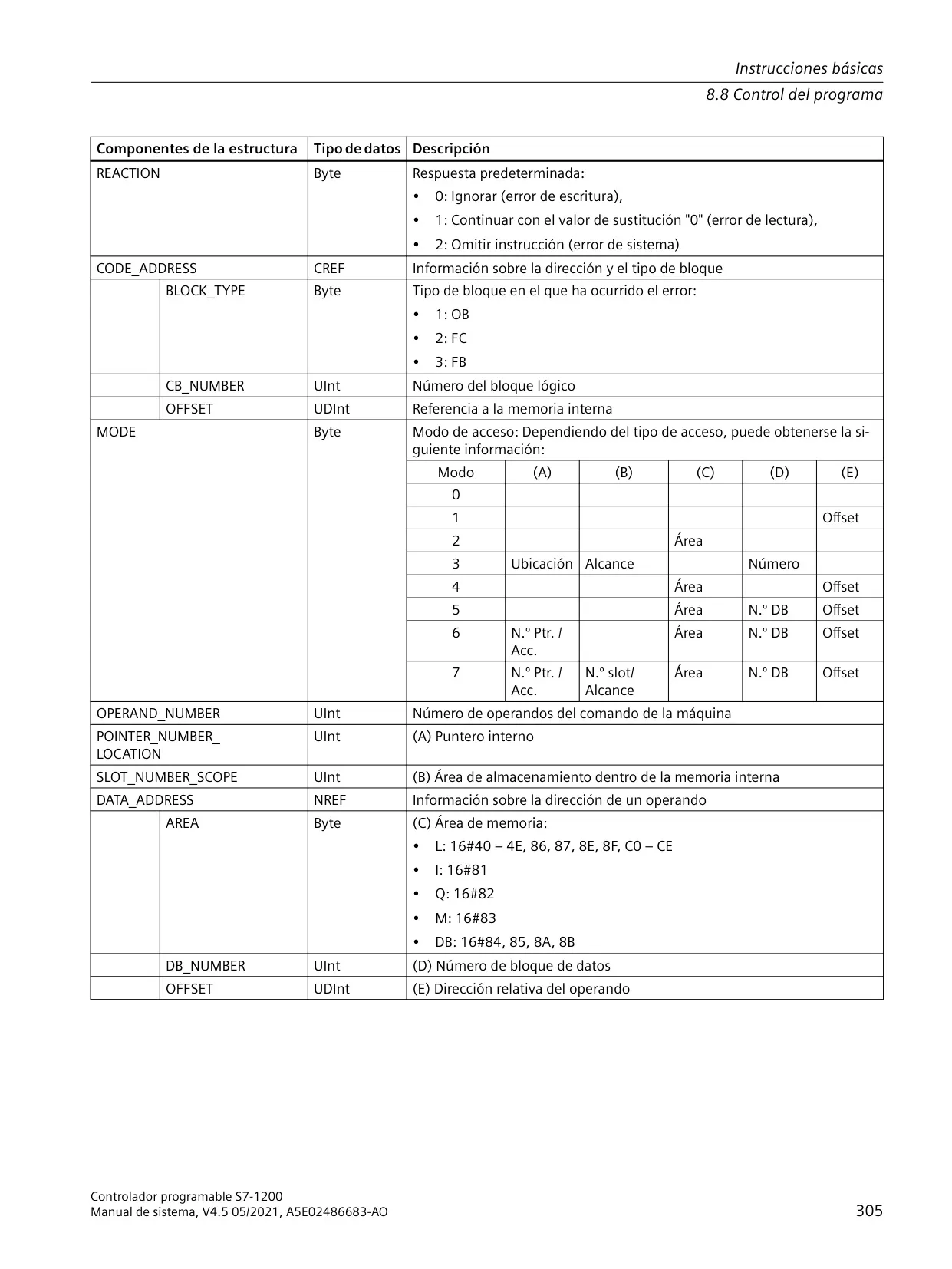

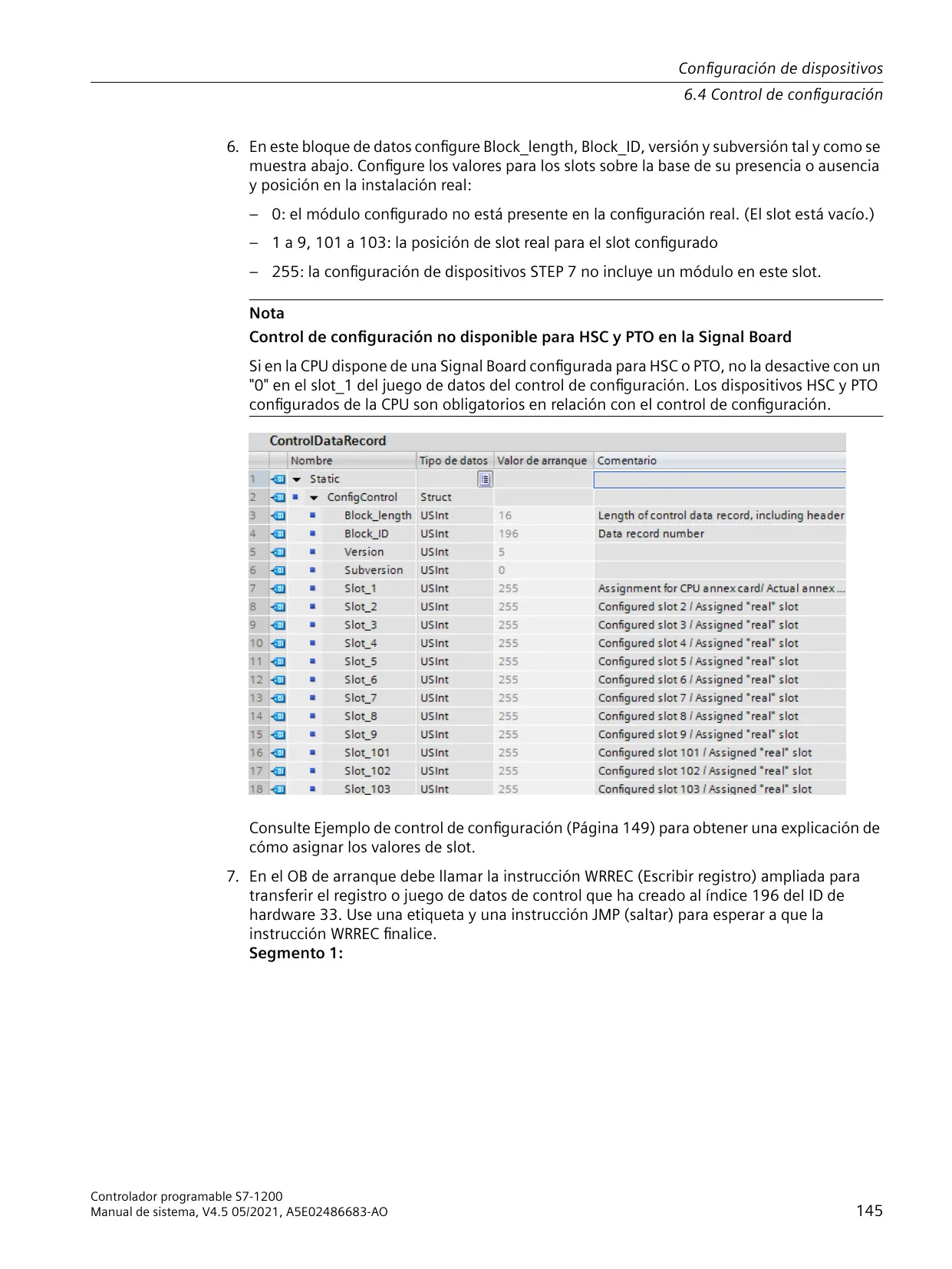

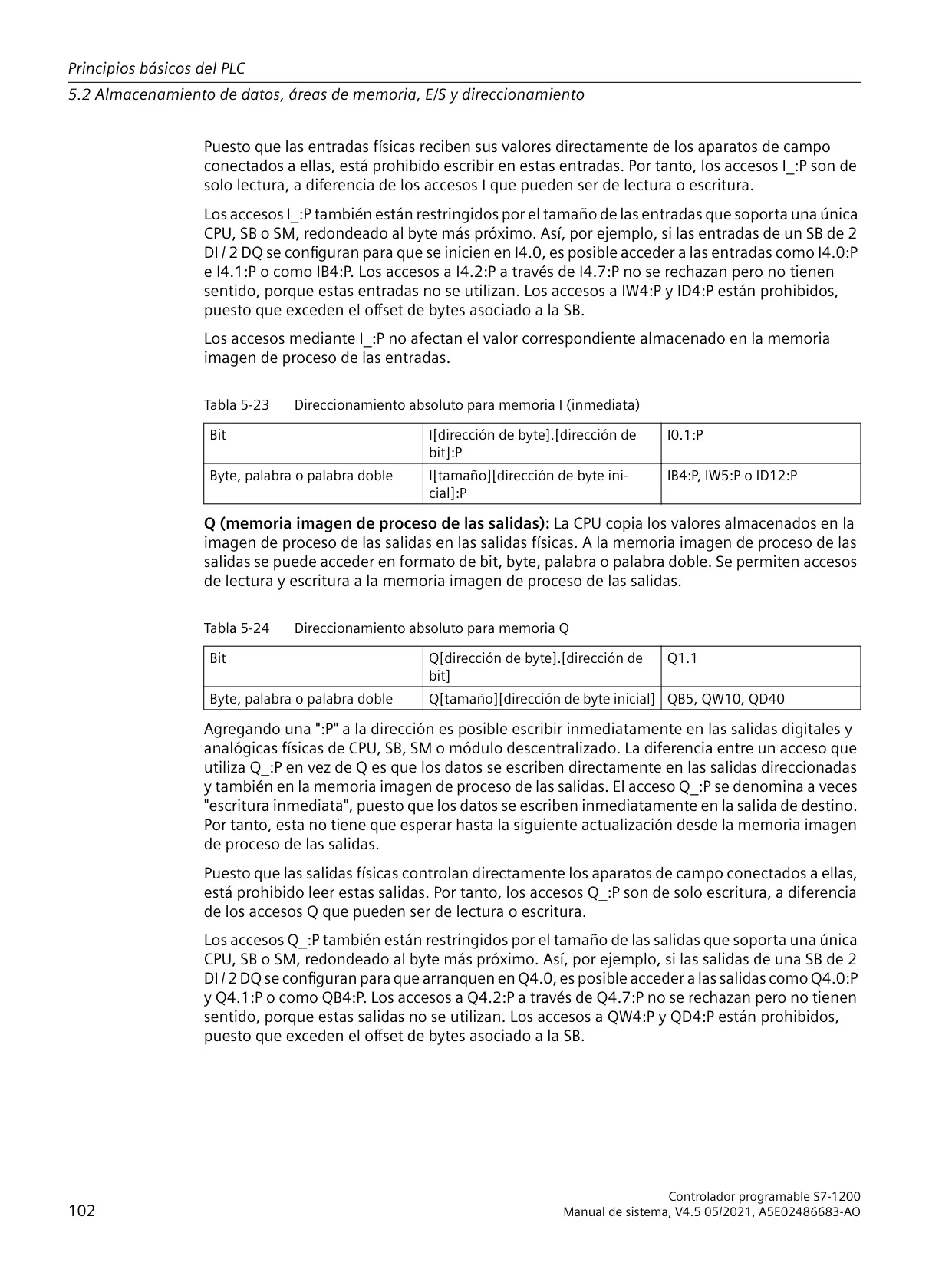

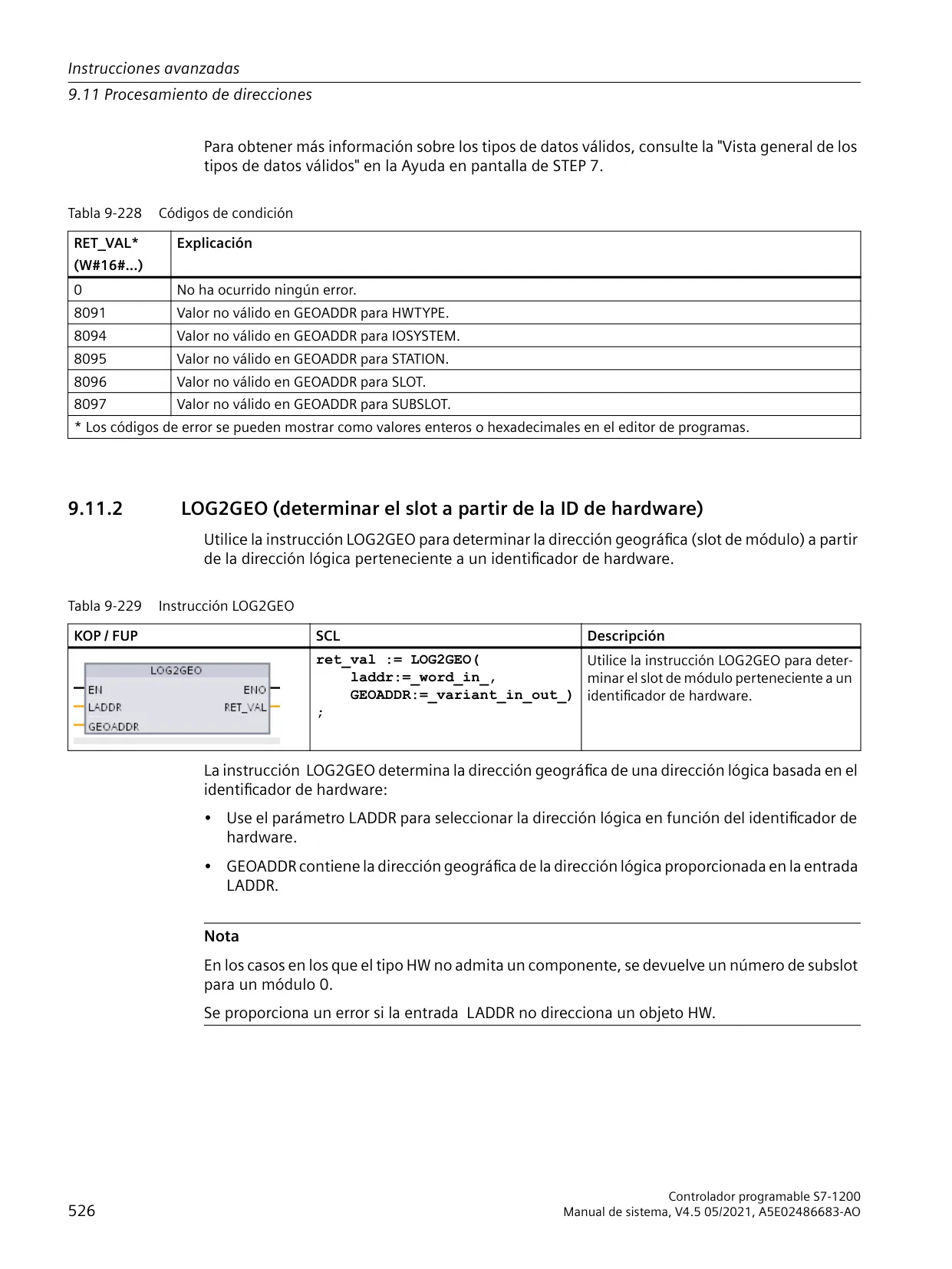

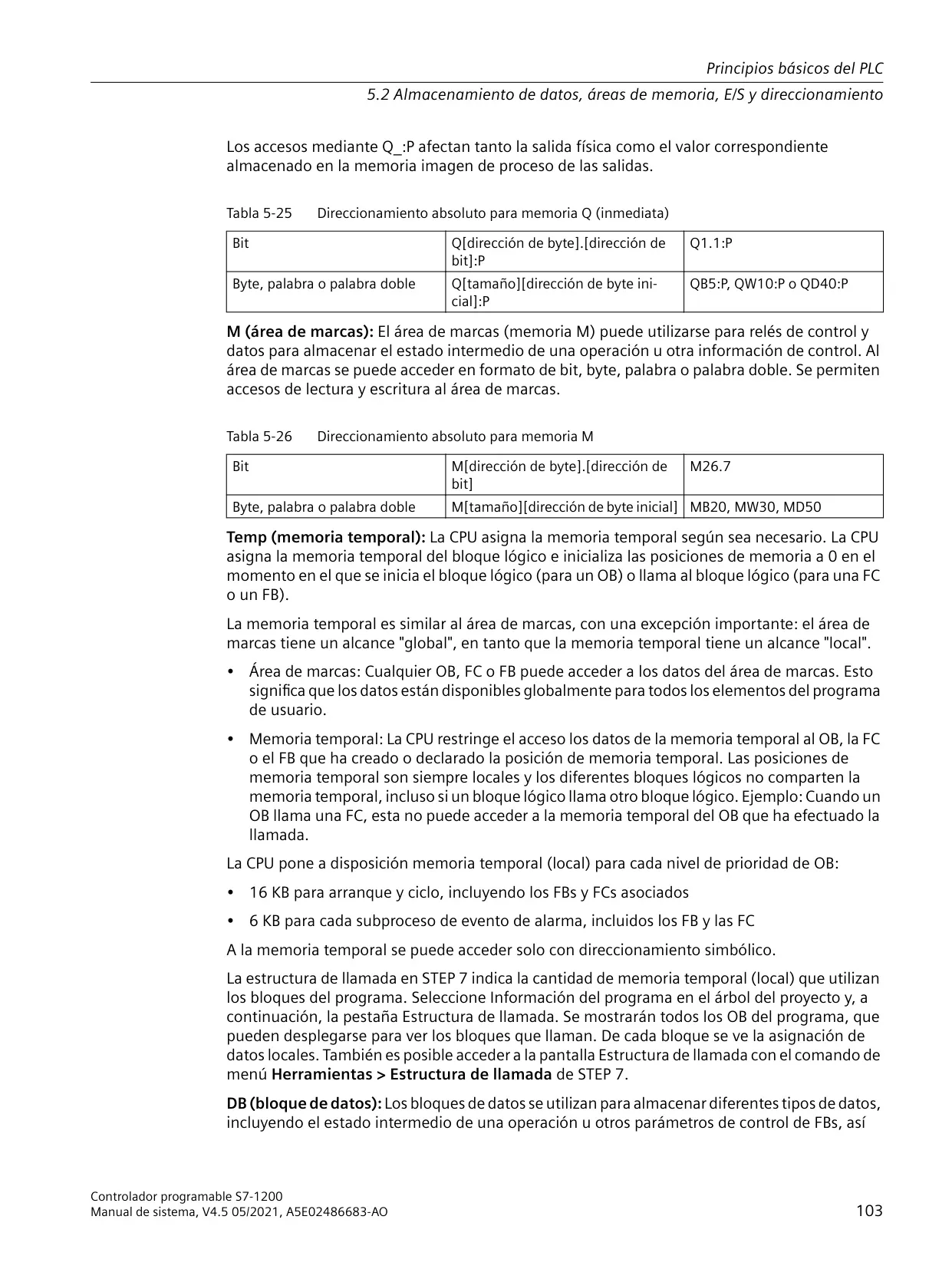

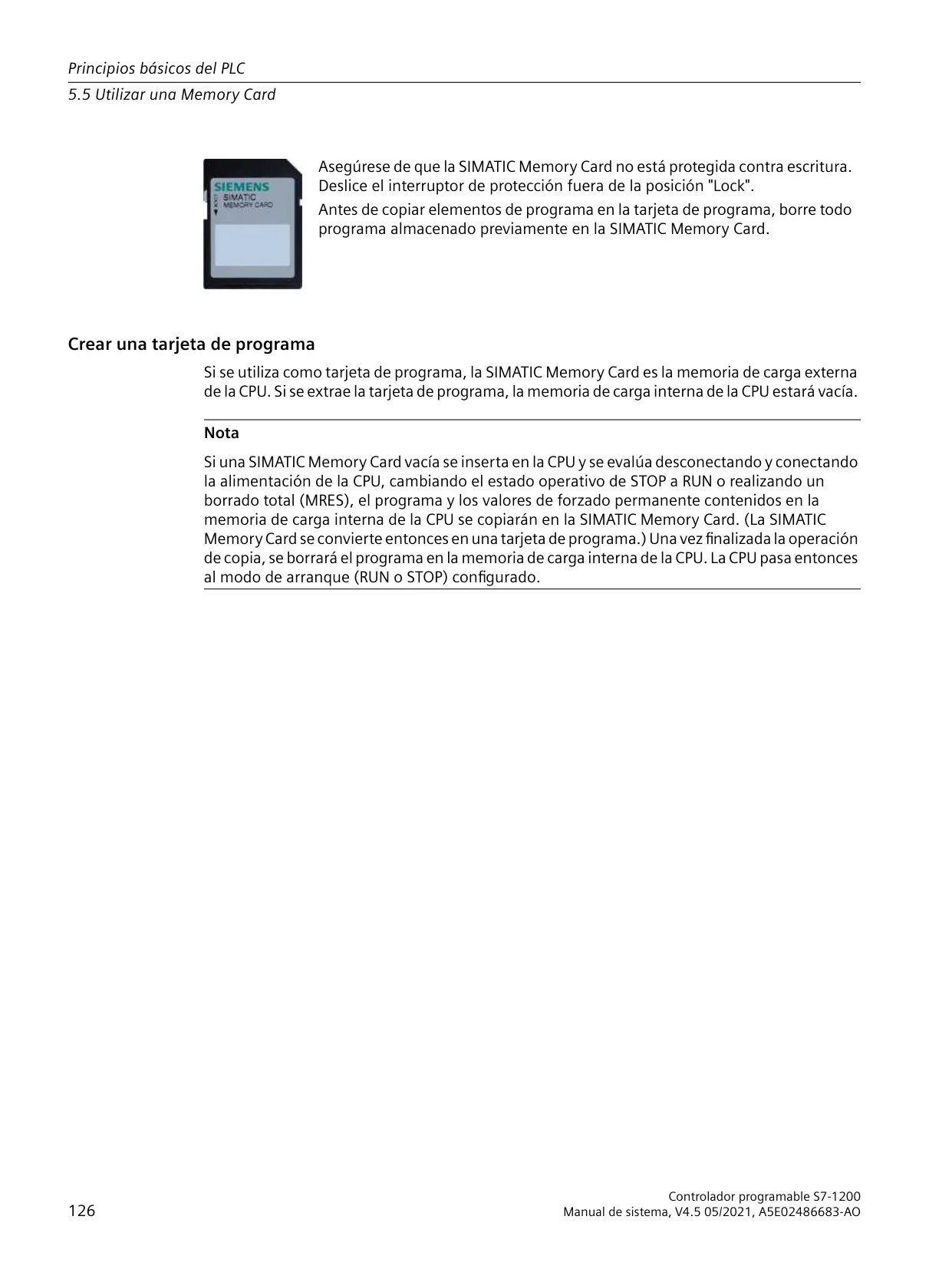

La arquitectura de memoria del S7-1200 está estructurada en diferentes áreas: I (entradas), Q (salidas), M (marcas), L (memoria temporal/local) y DB (bloques de datos). Cada área tiene un propósito específico, y la programación puede emplear direcciones simbólicas para facilitar la legibilidad del código, aunque también soporta el direccionamiento absoluto y el acceso directo a periferia mediante el sufijo ":P".

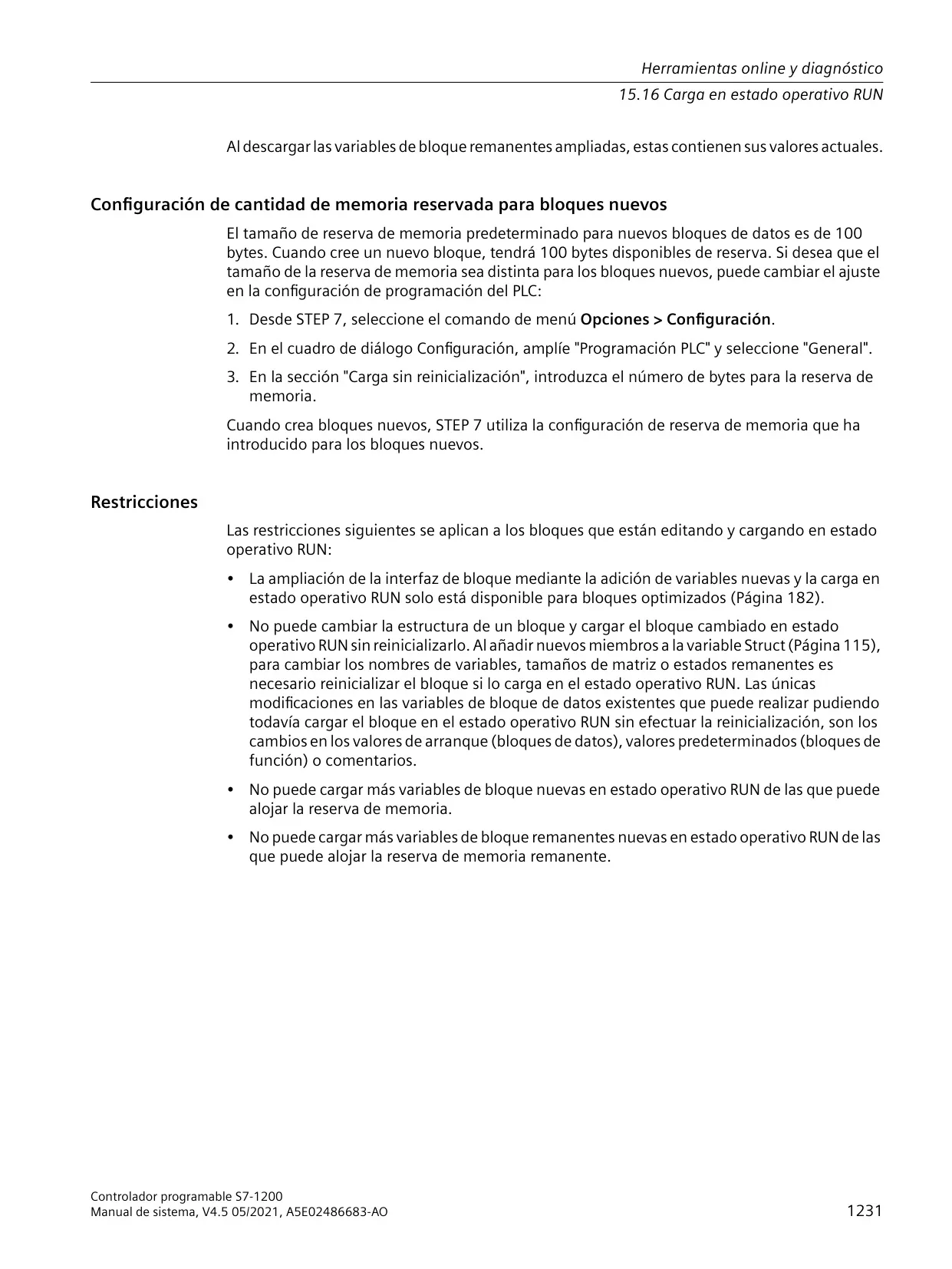

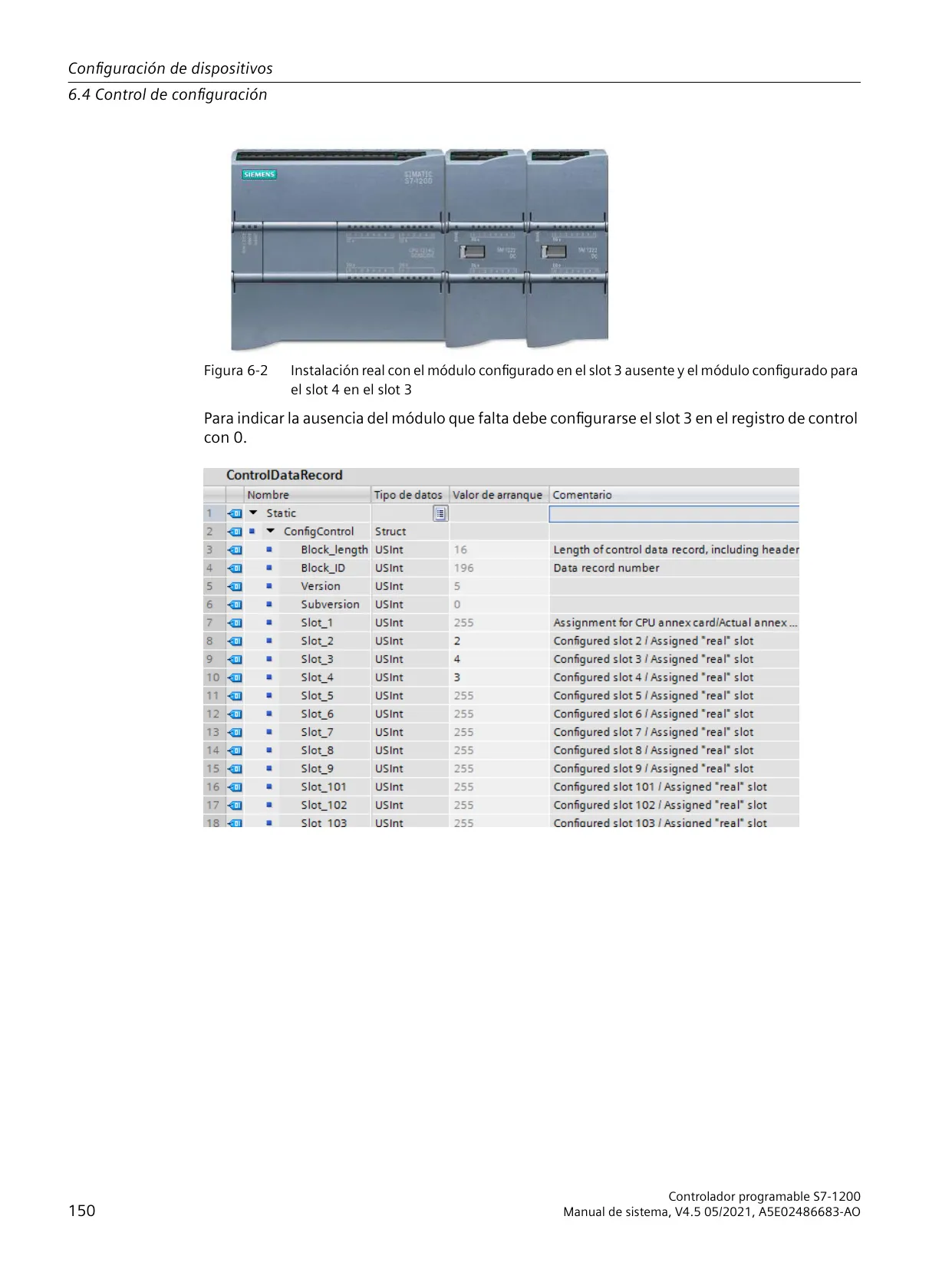

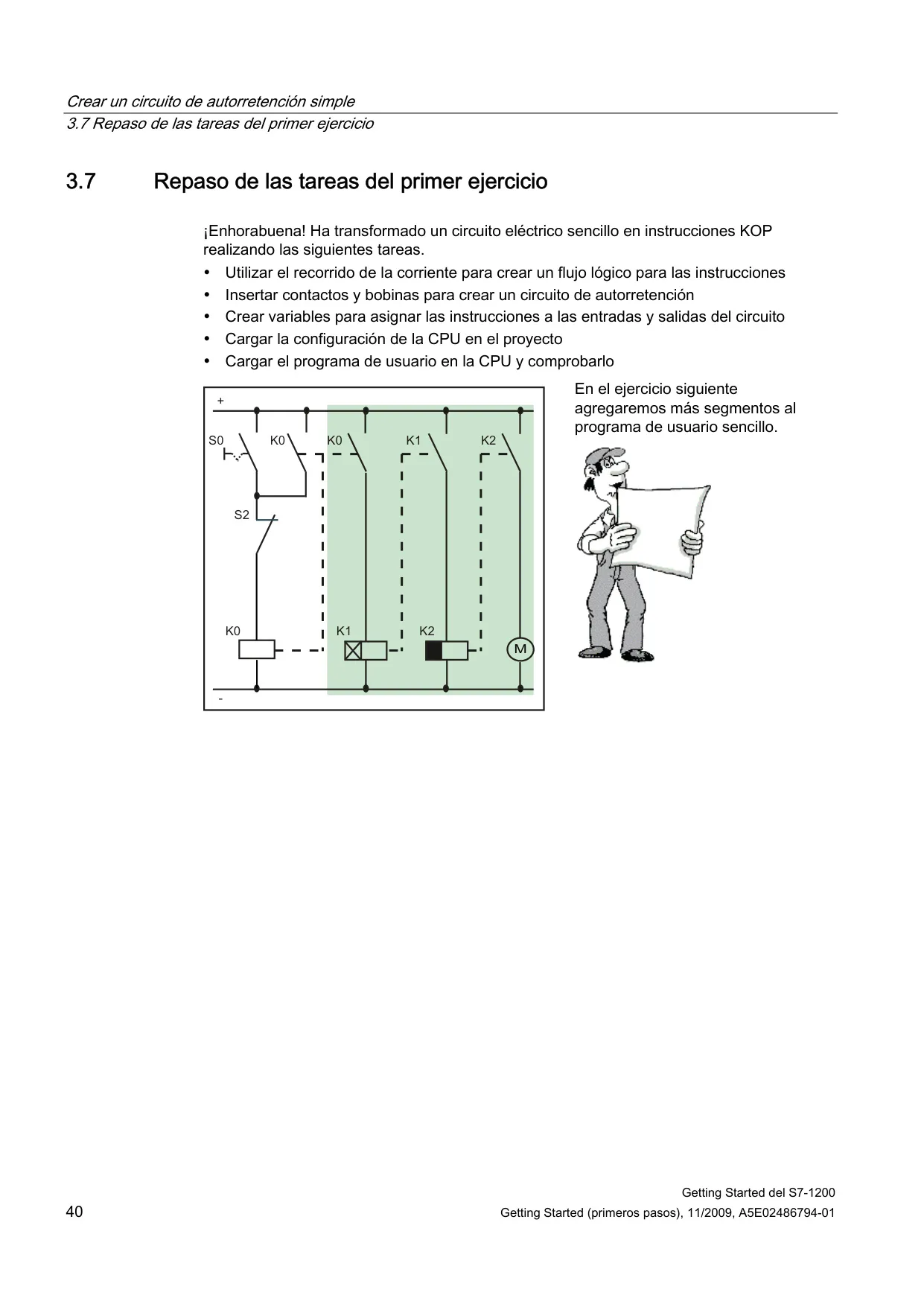

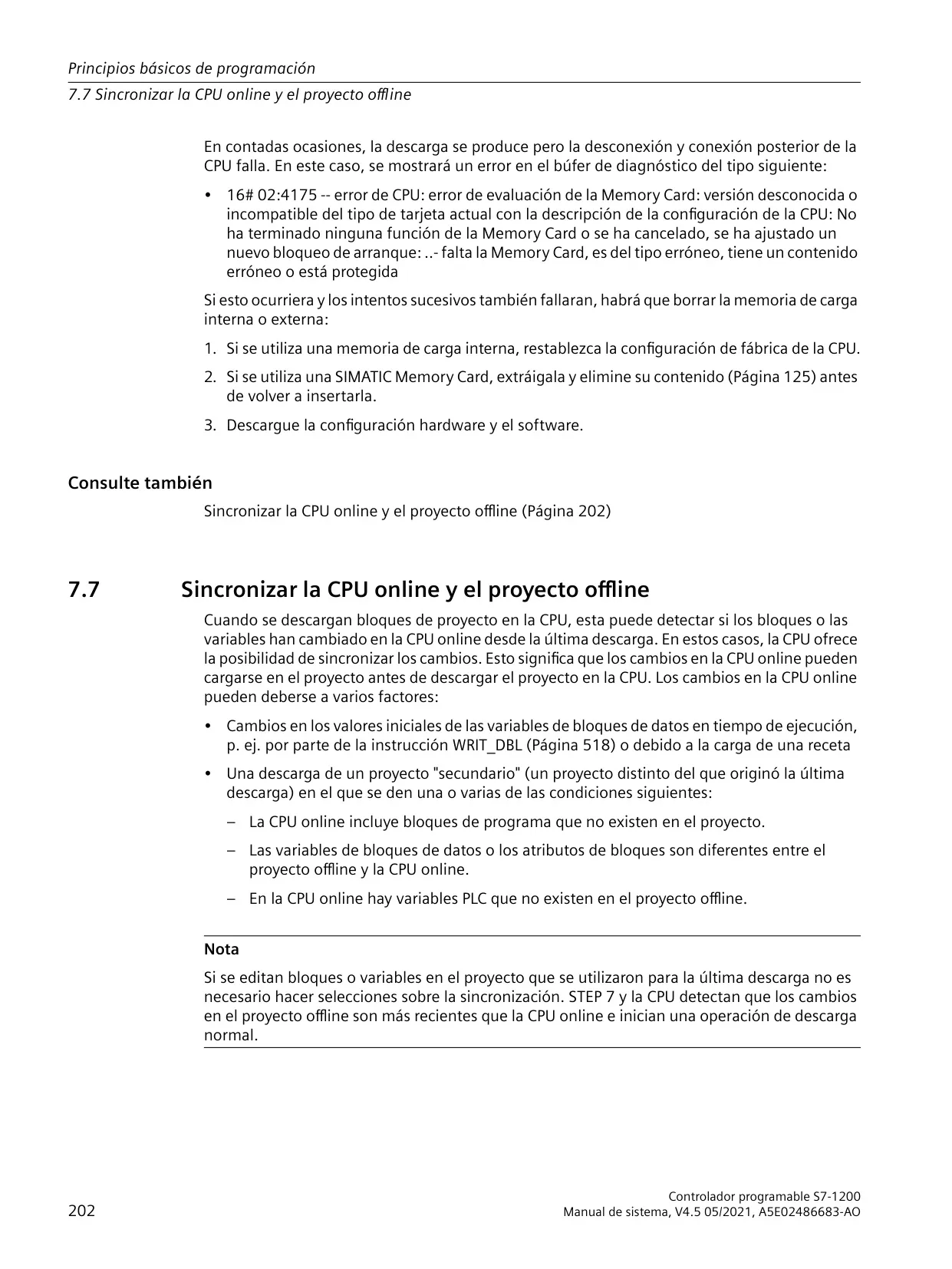

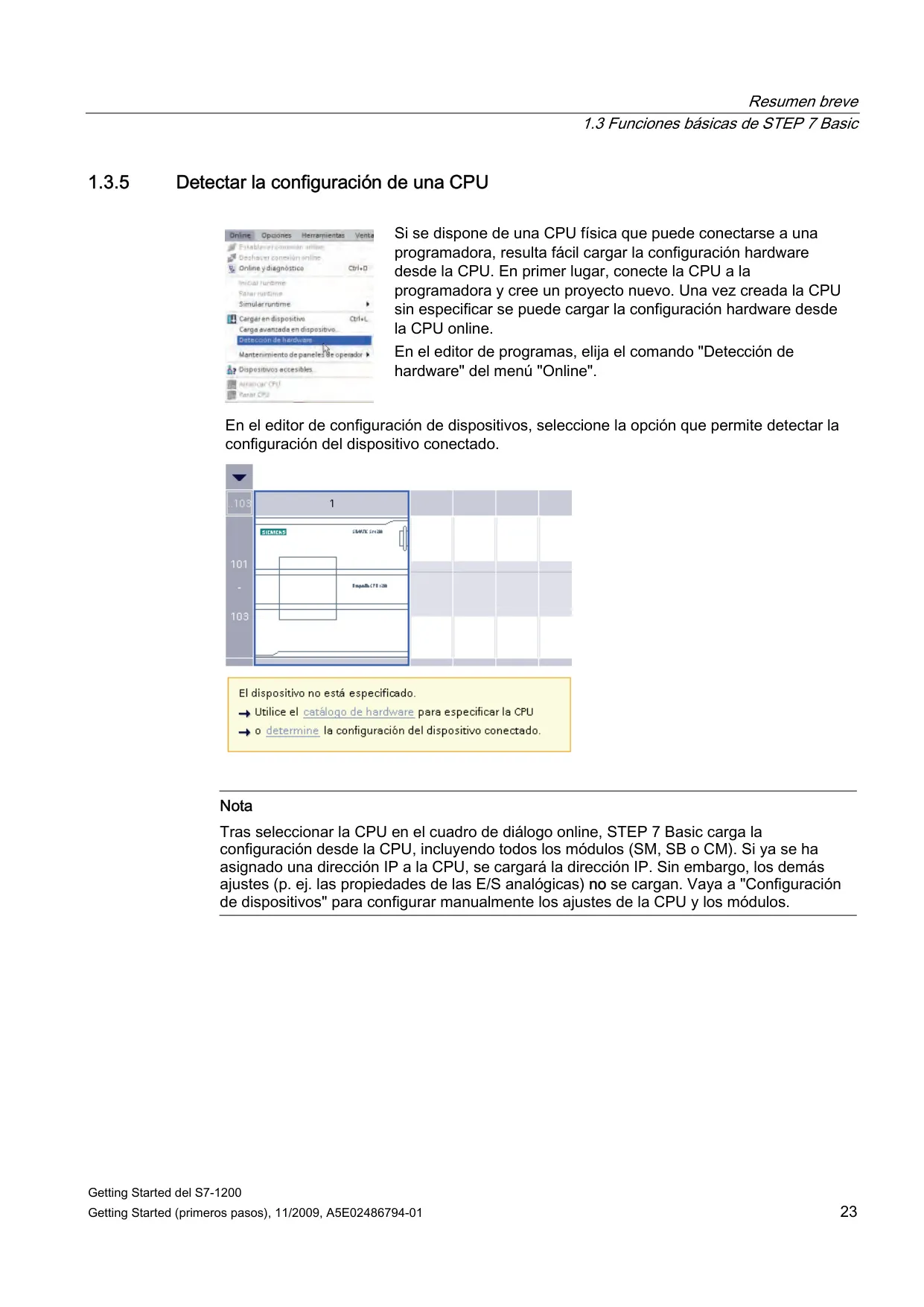

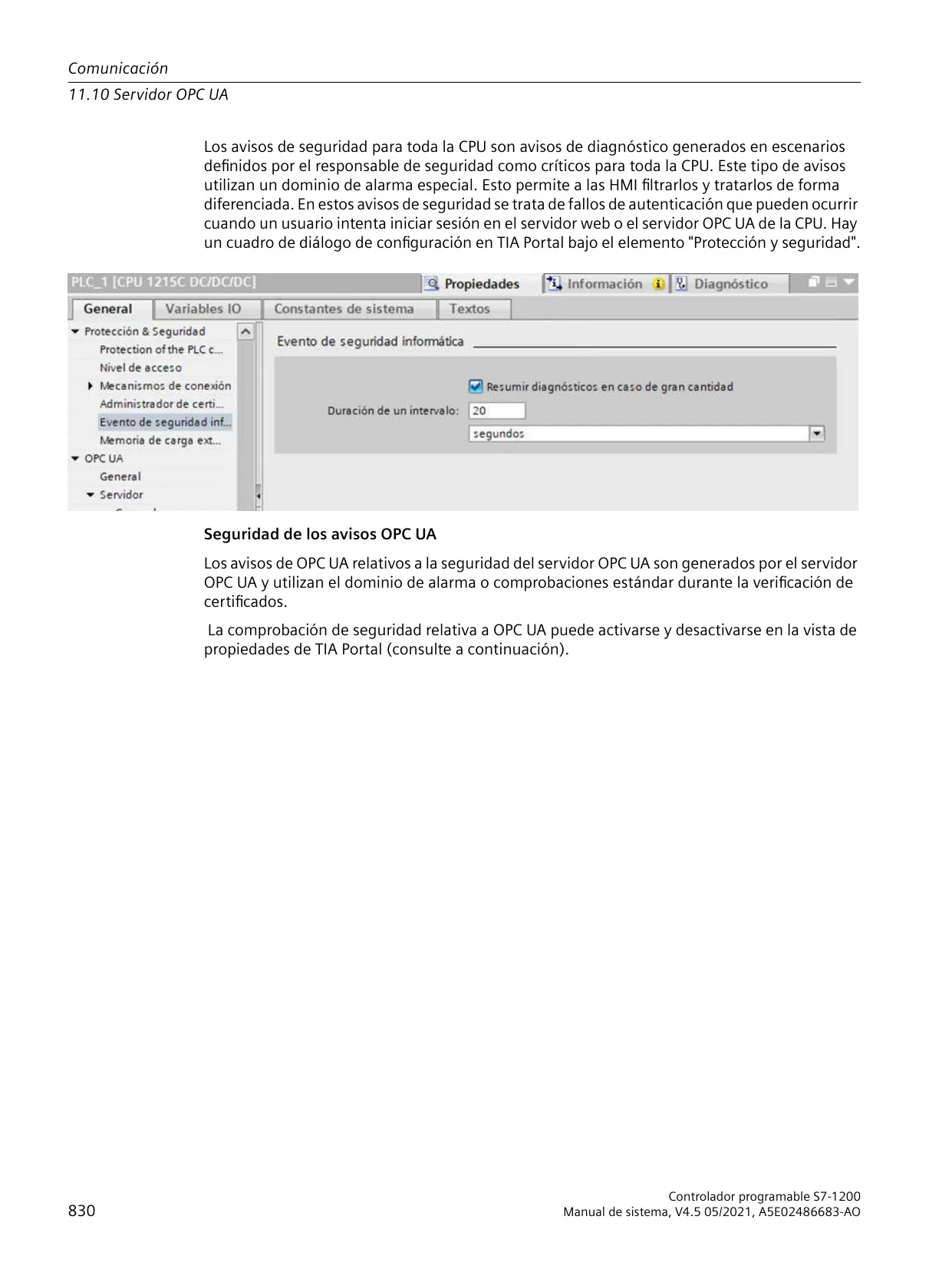

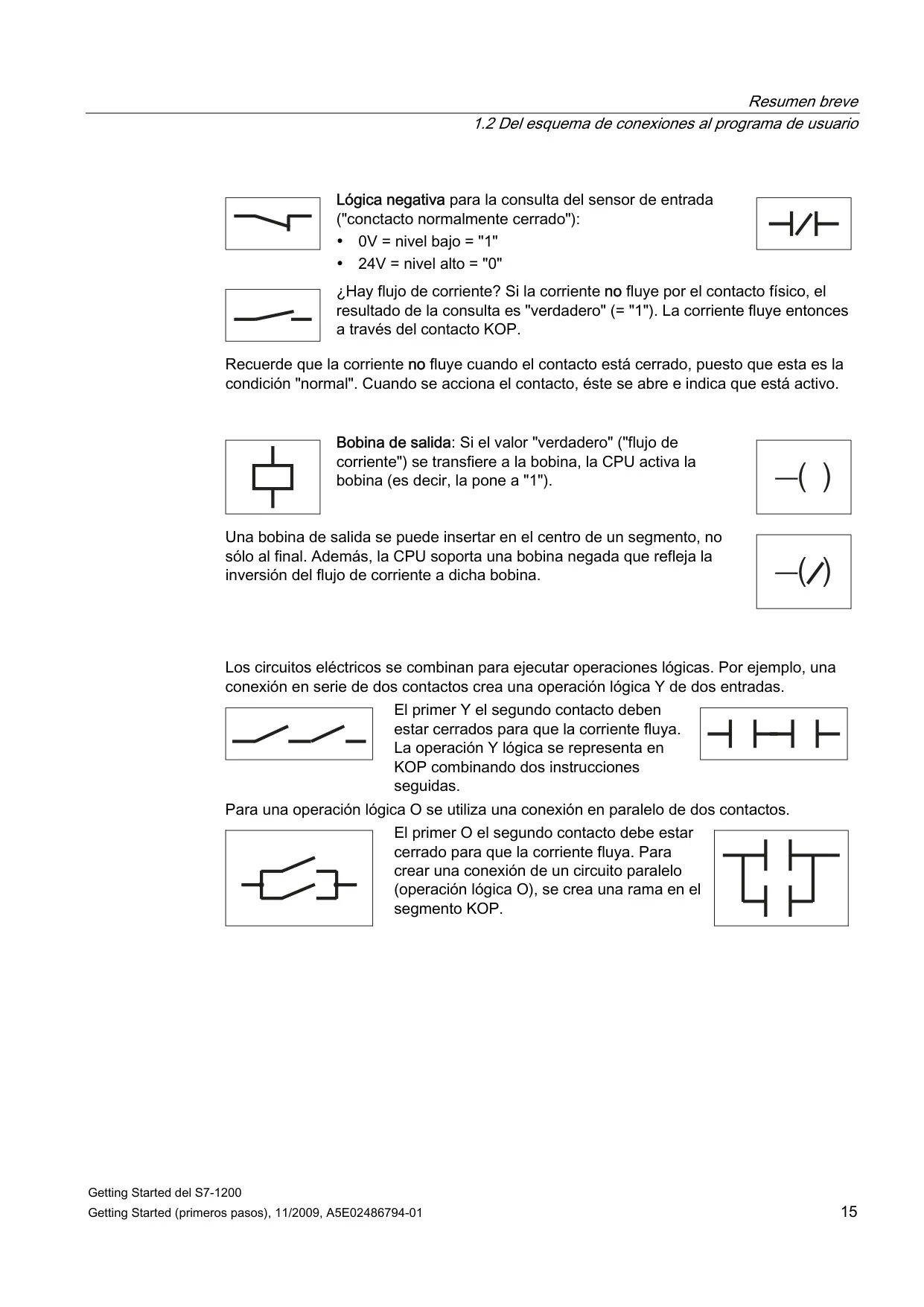

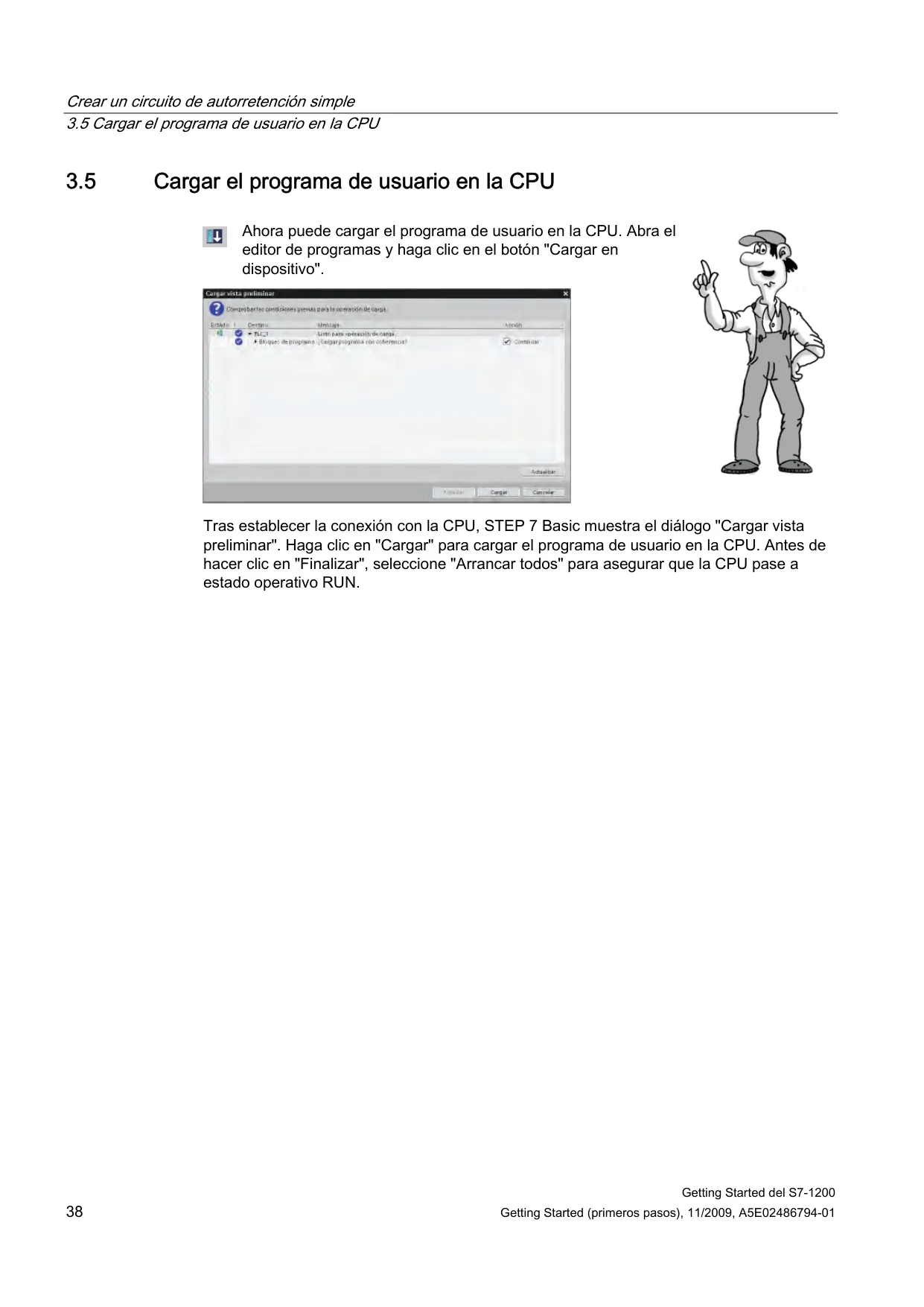

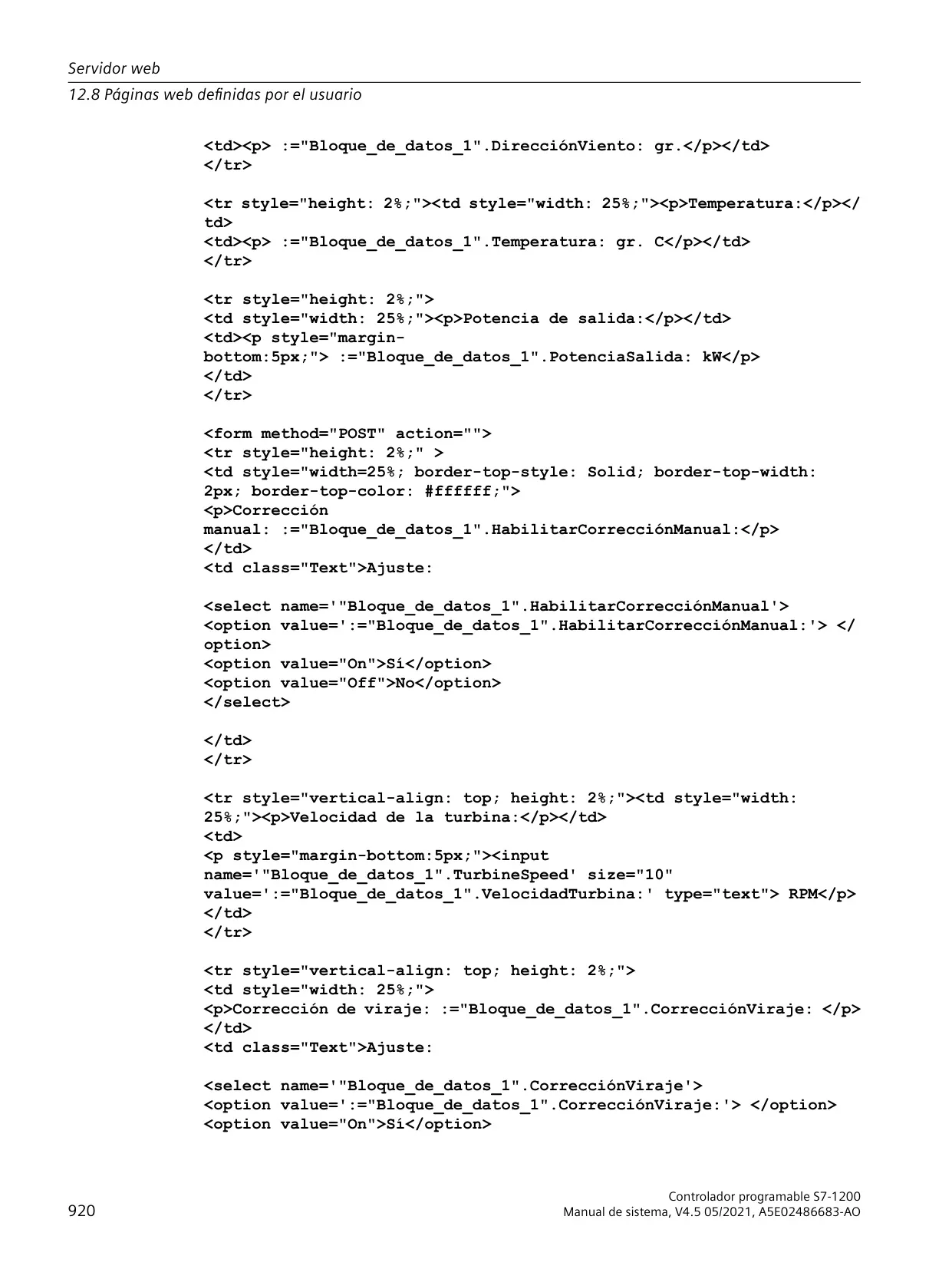

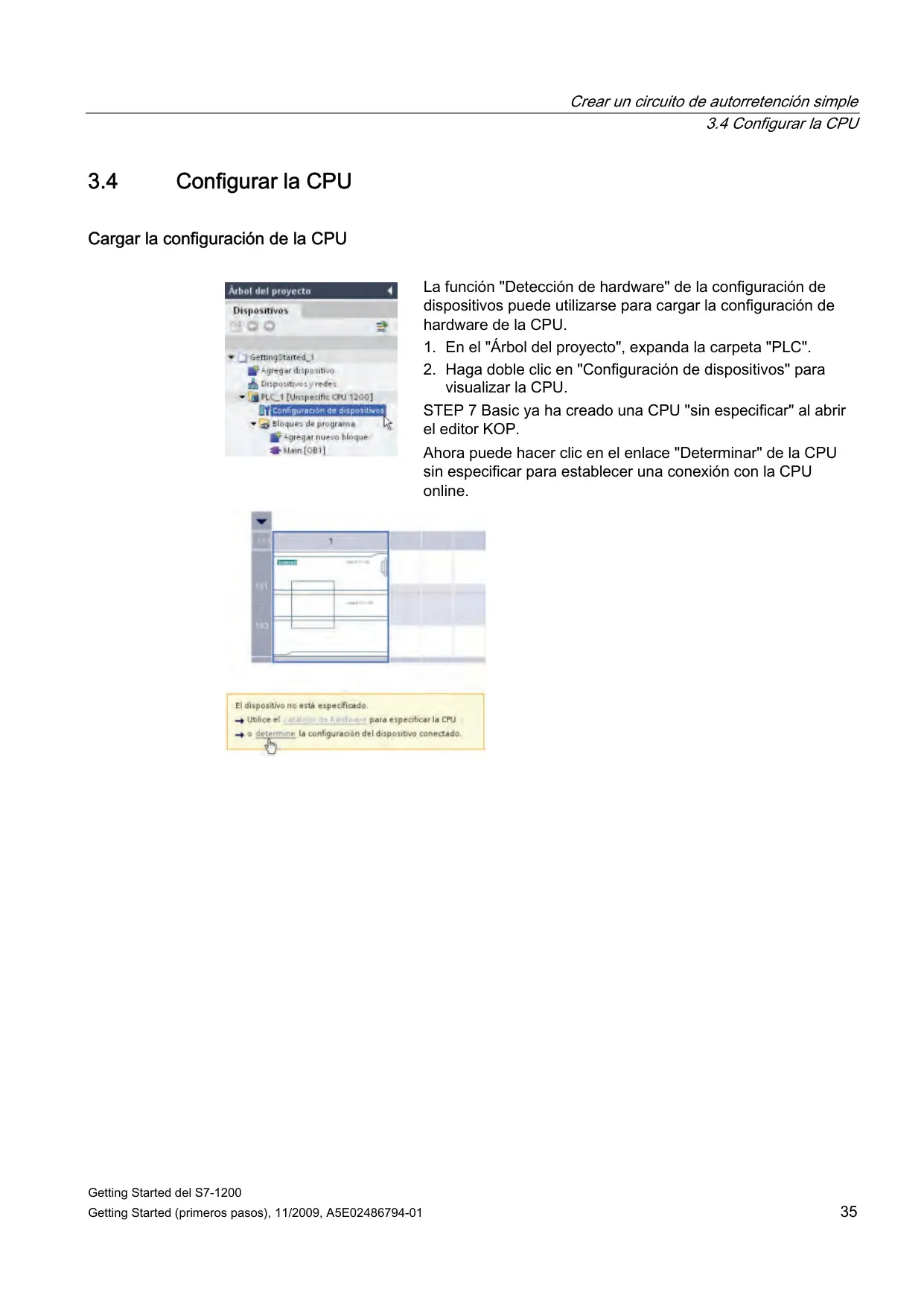

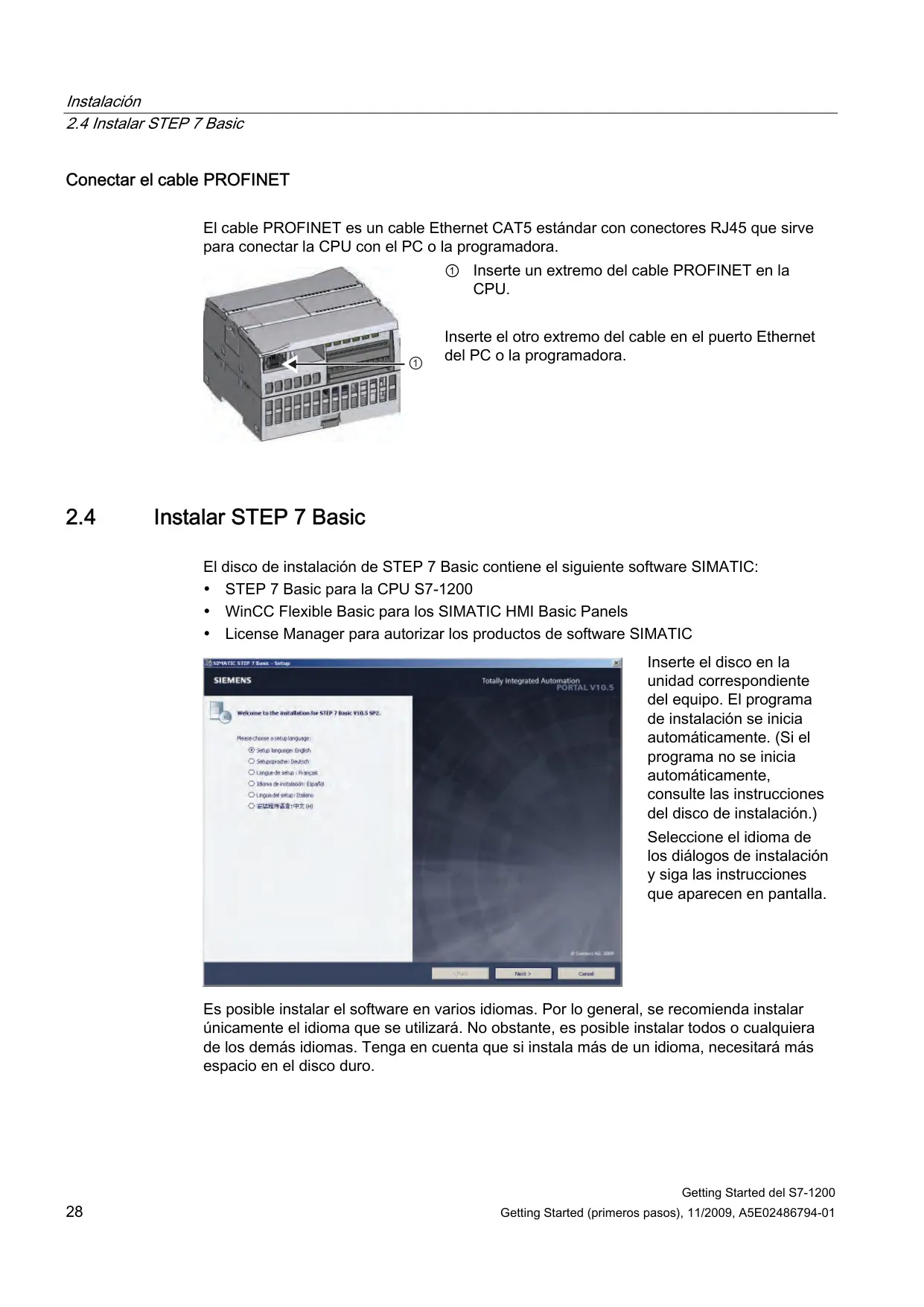

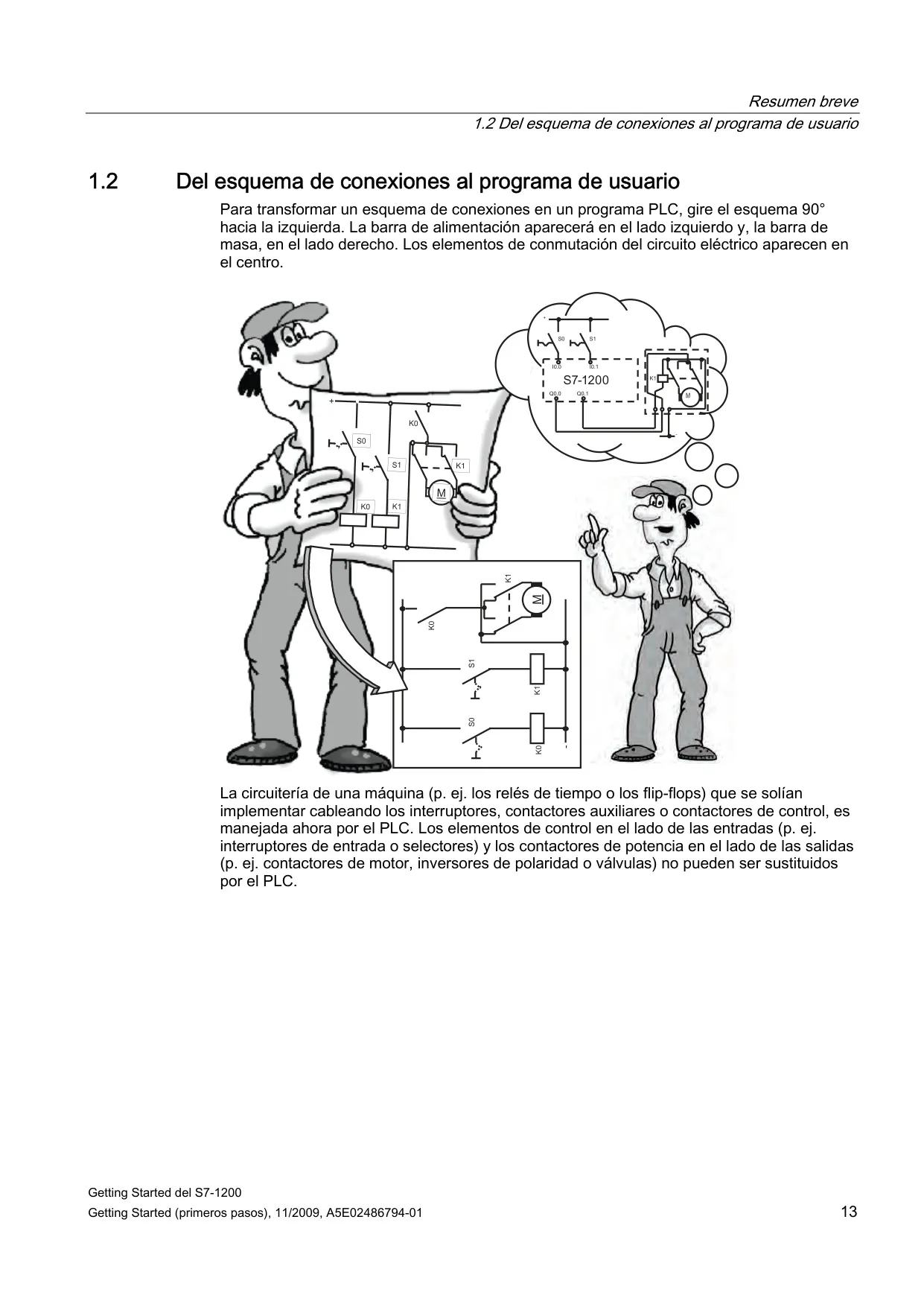

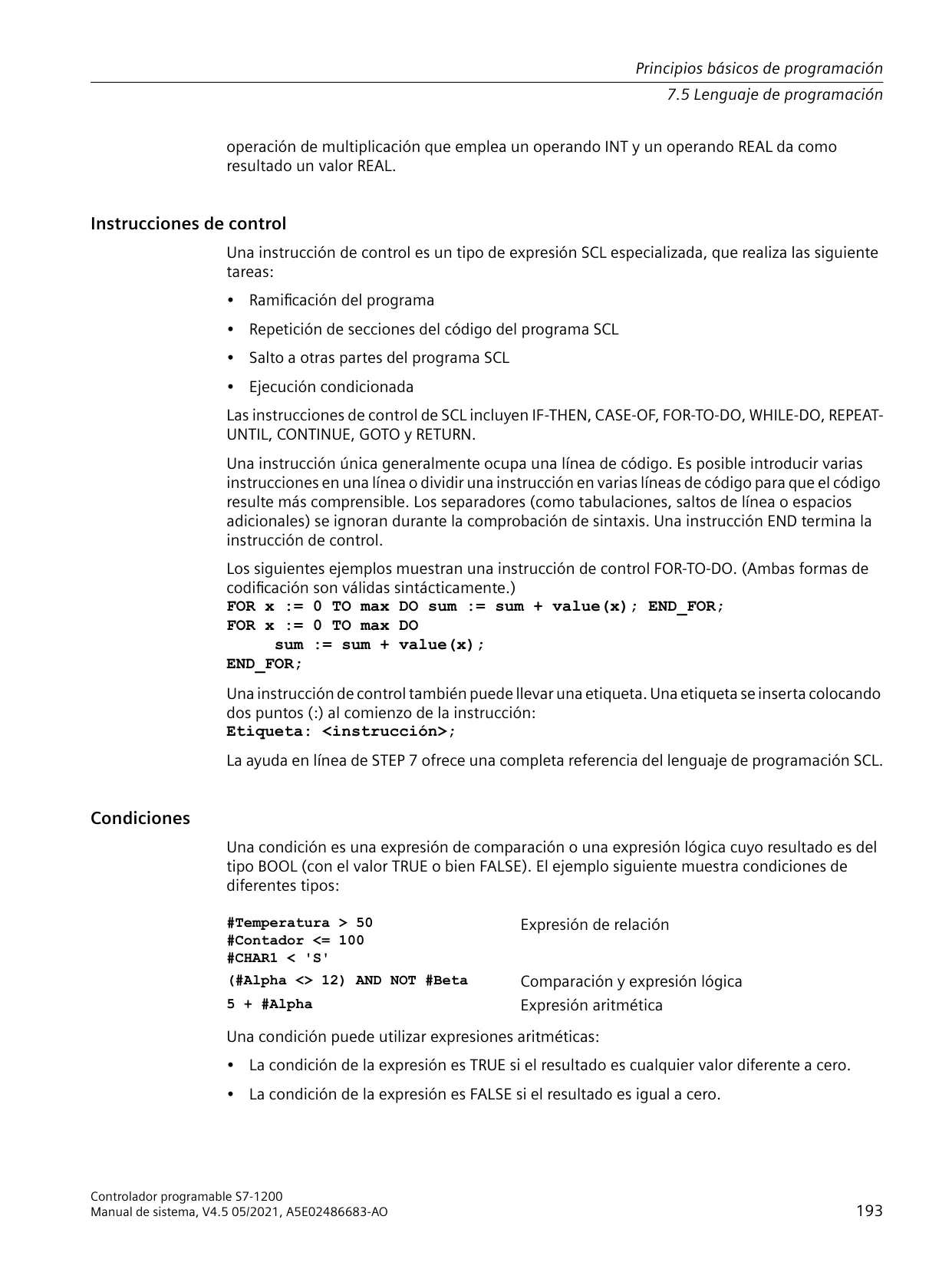

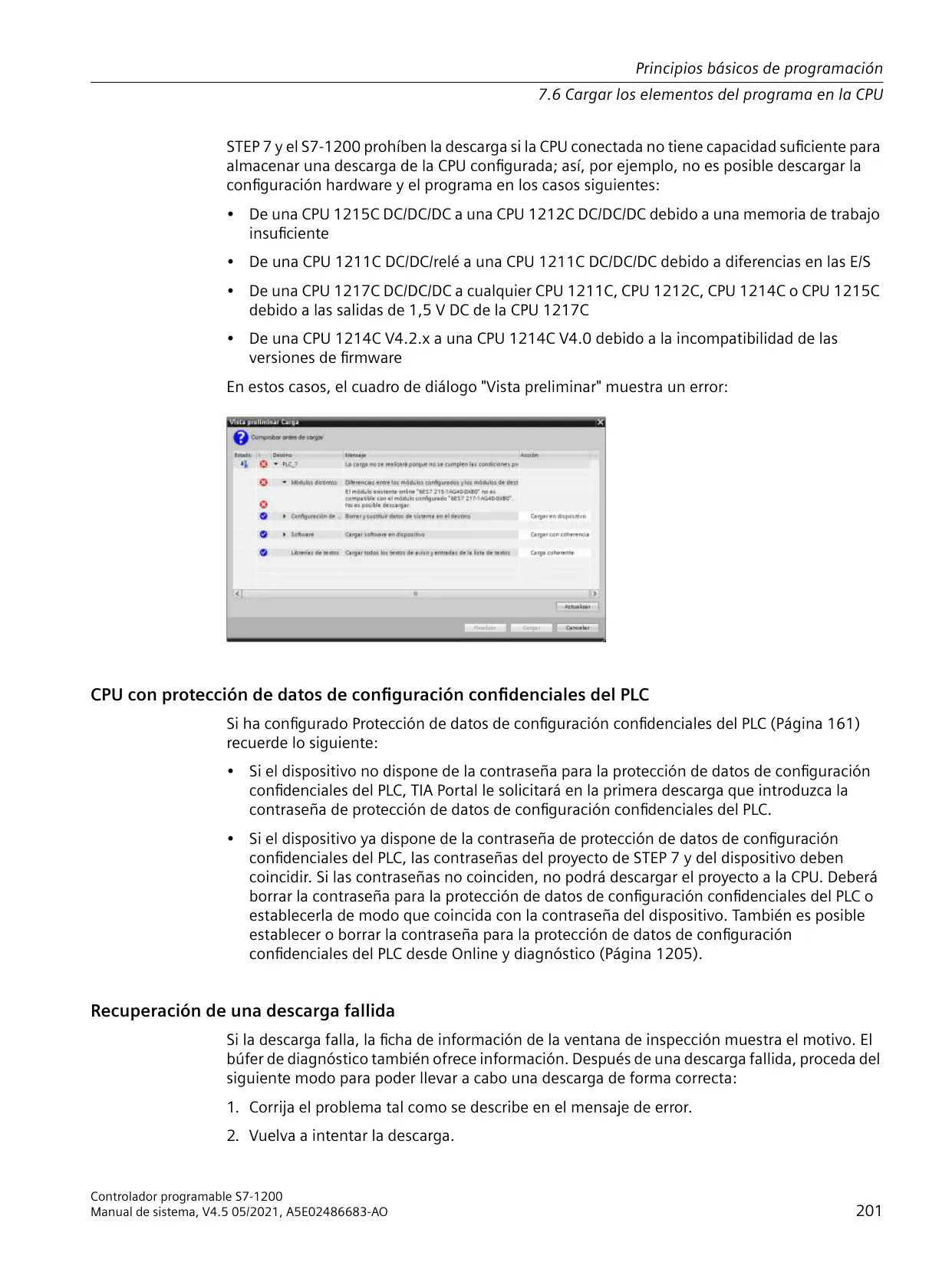

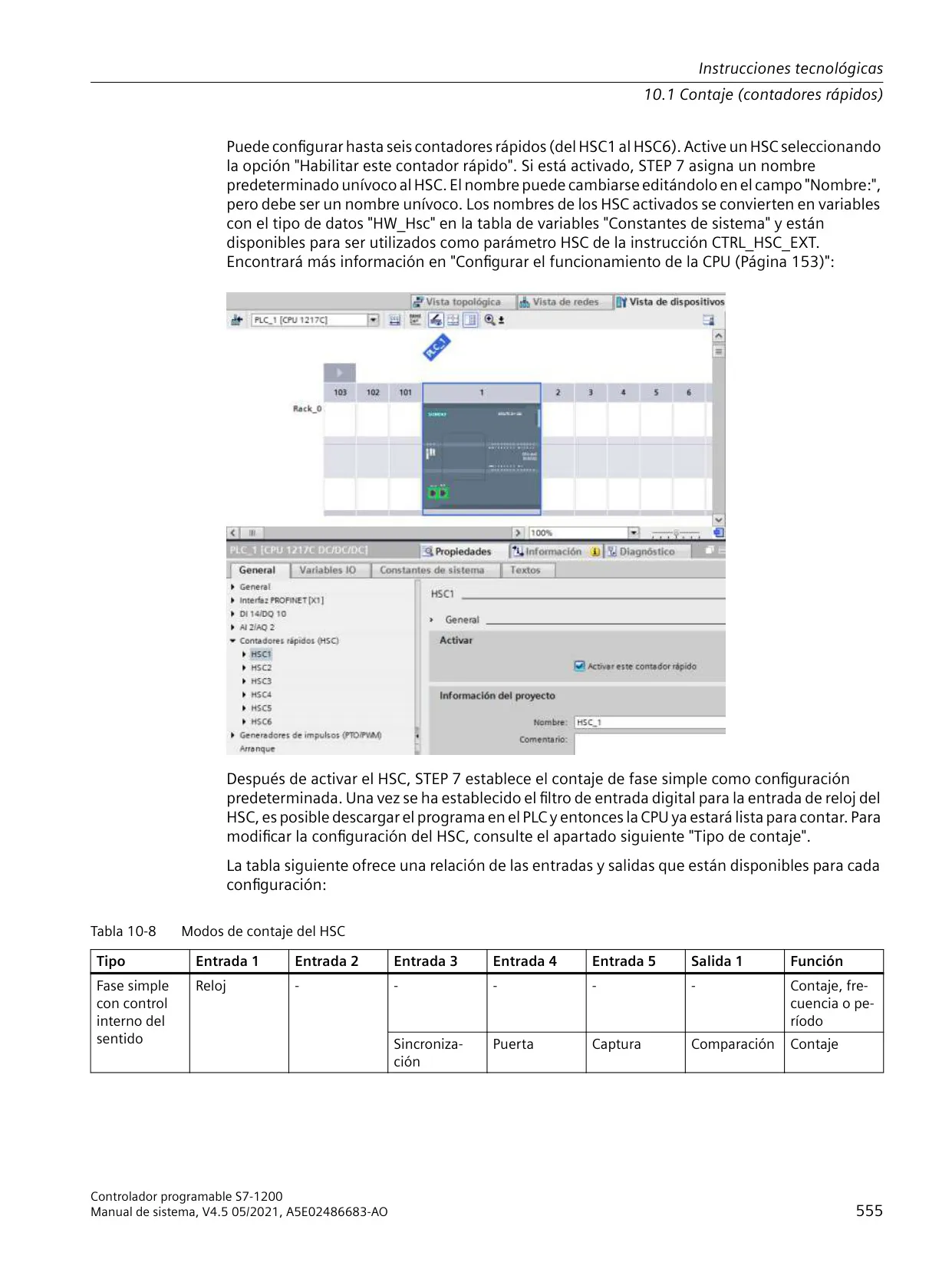

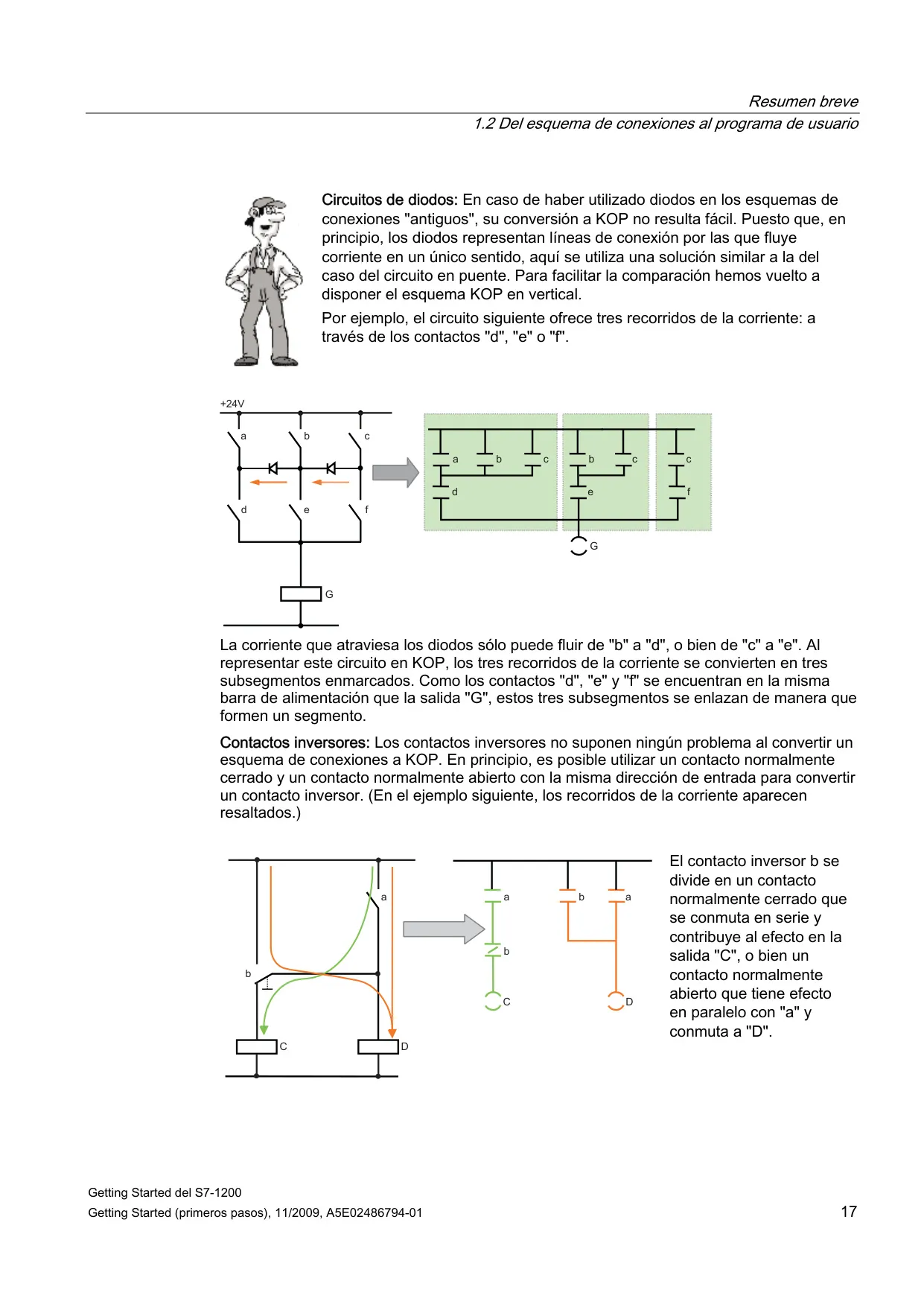

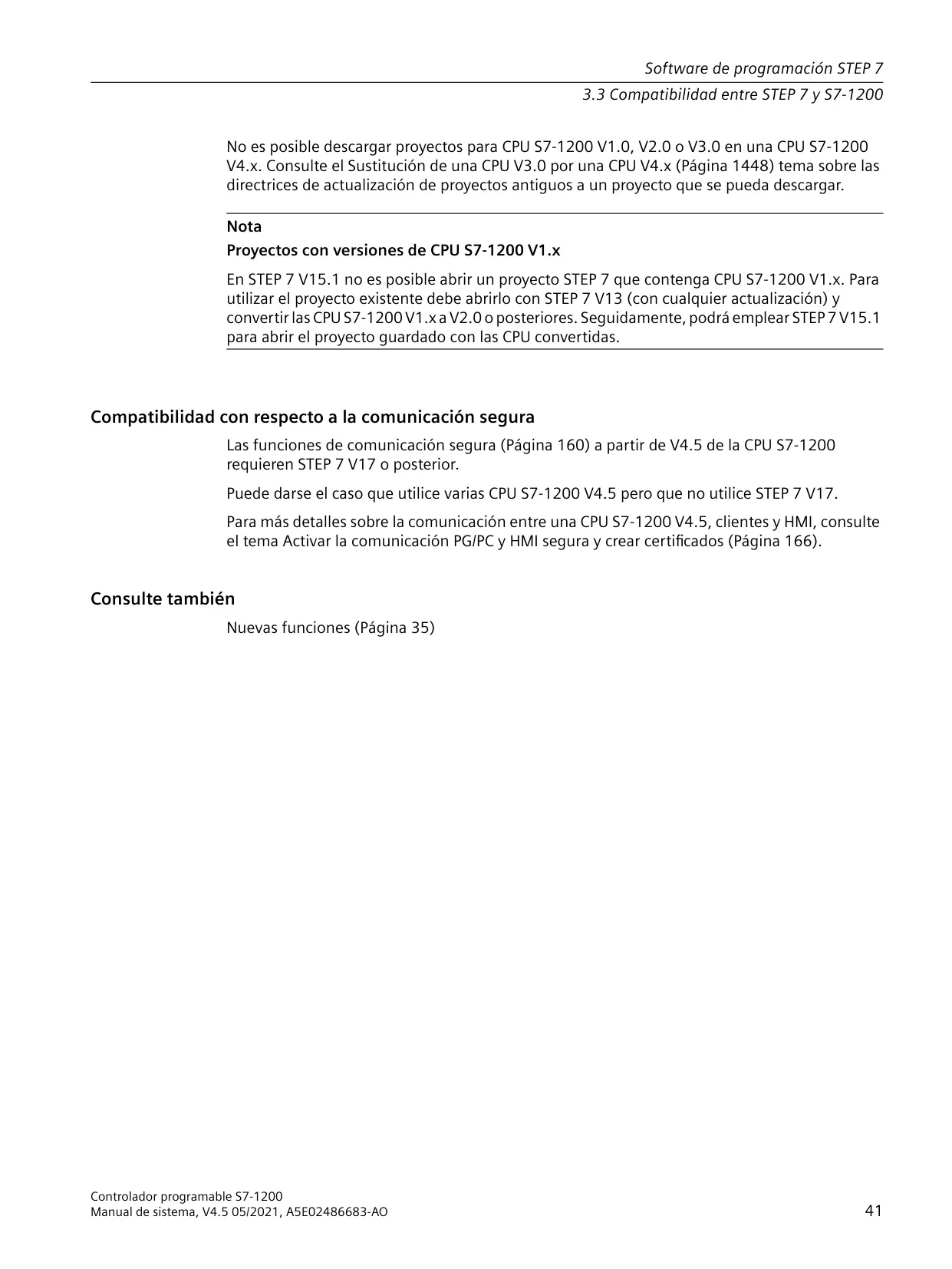

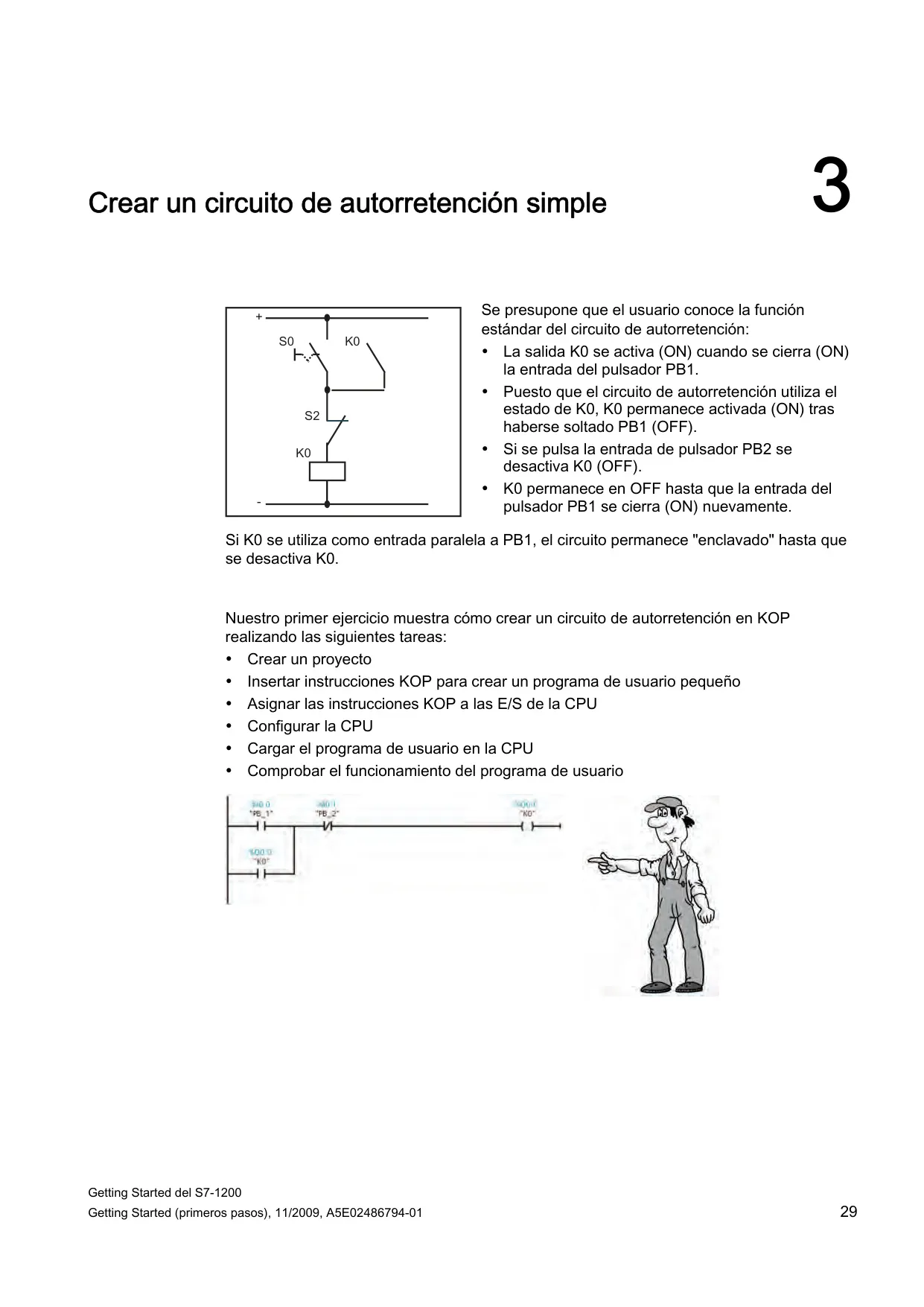

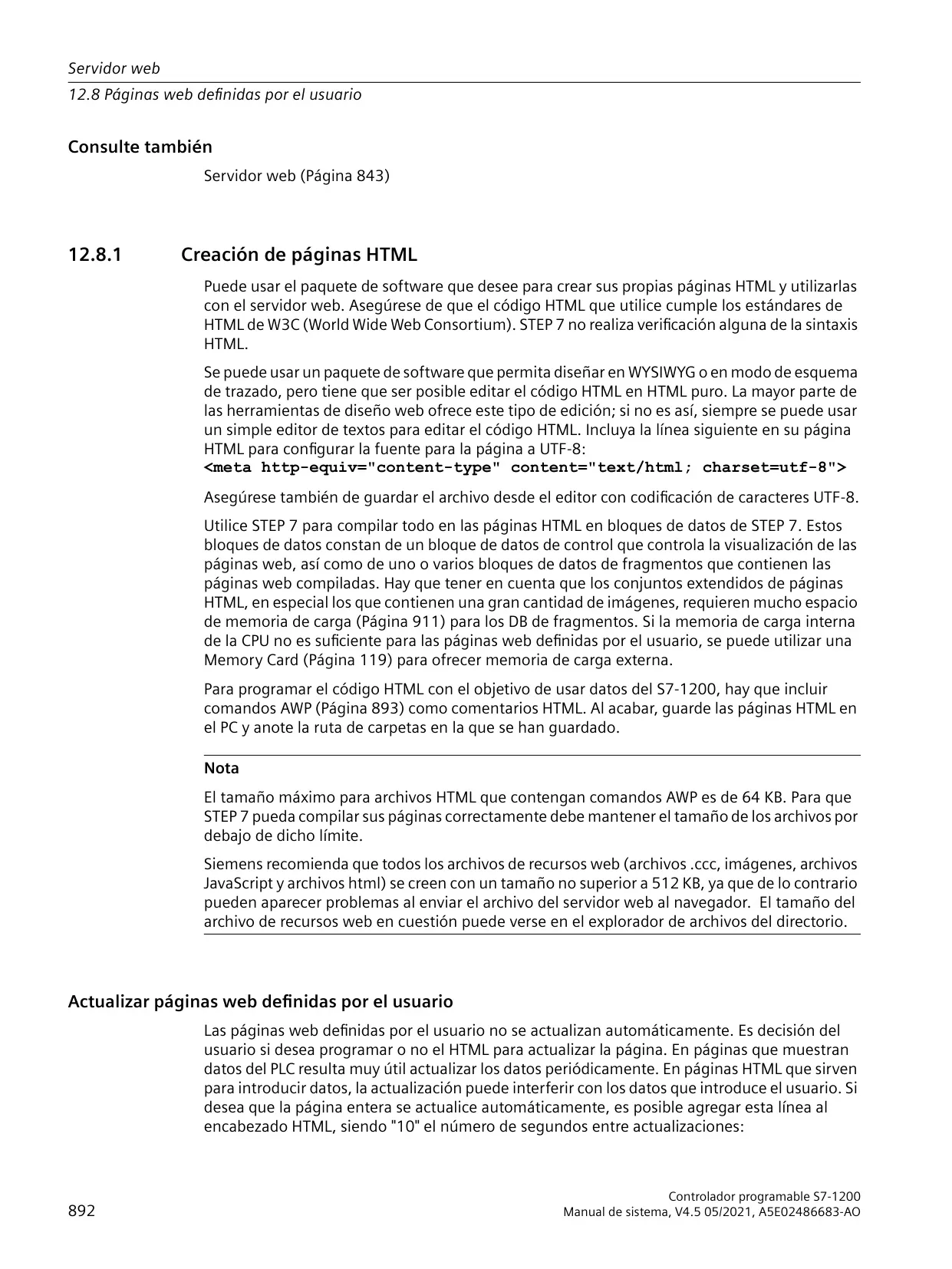

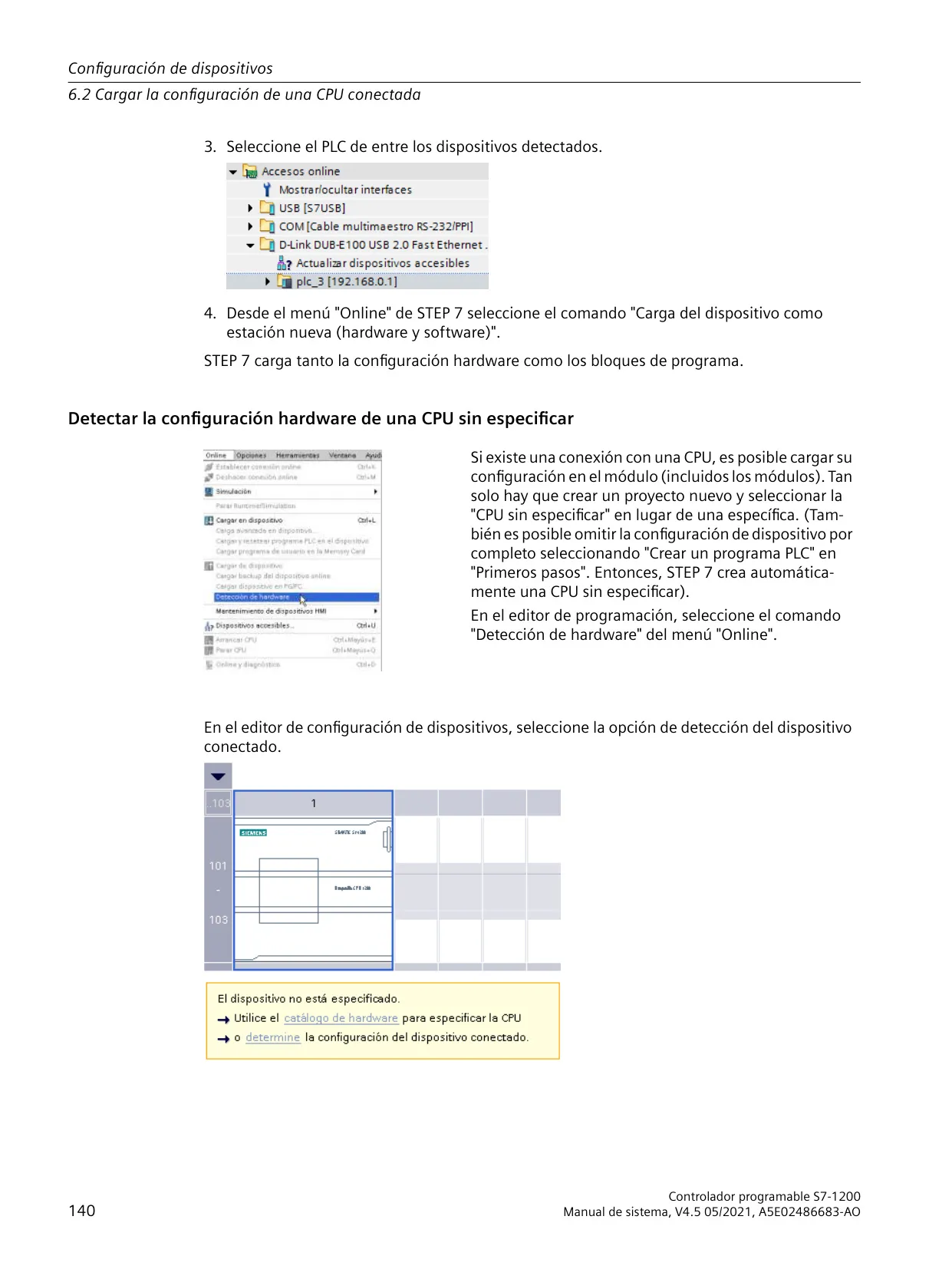

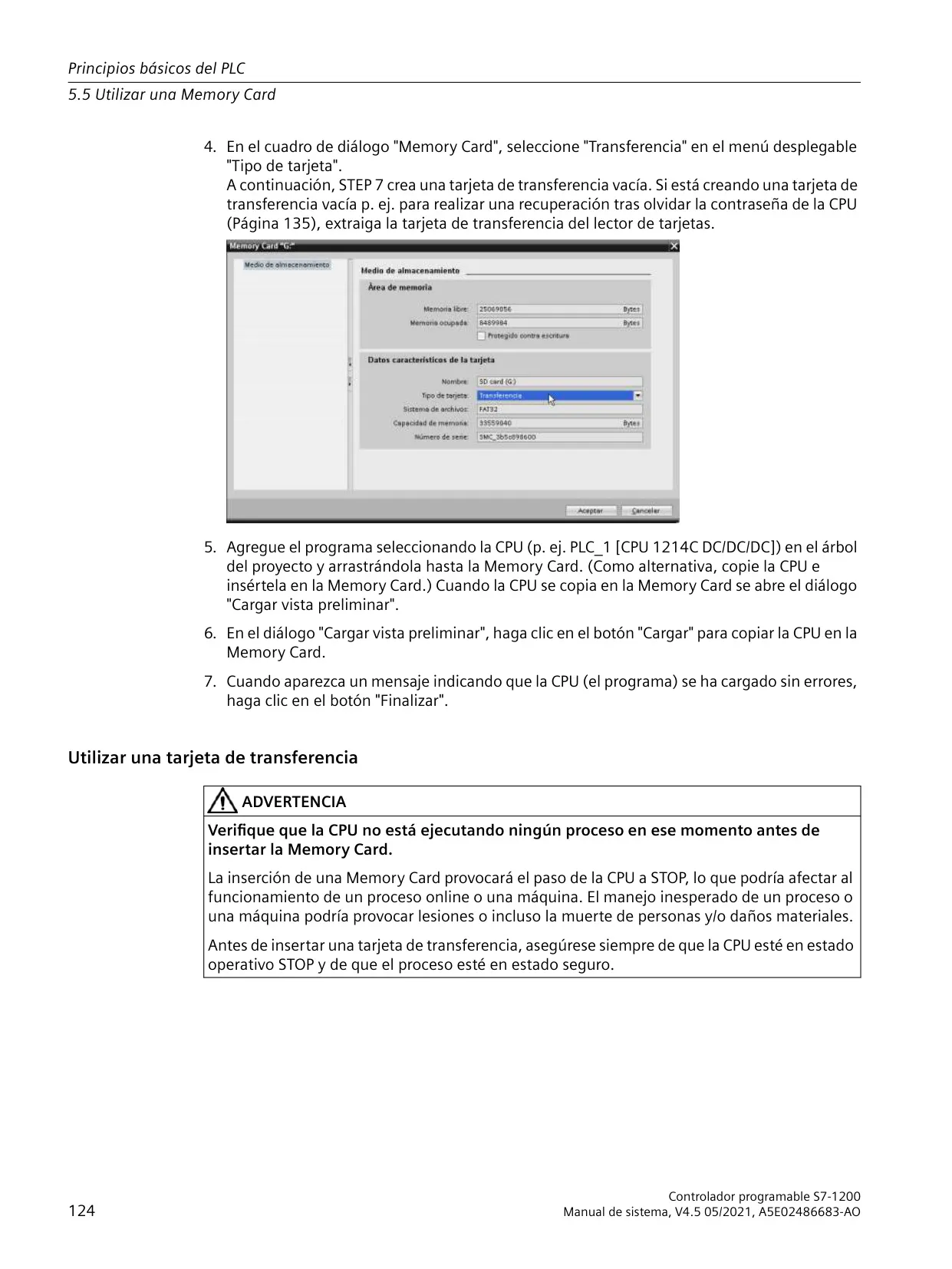

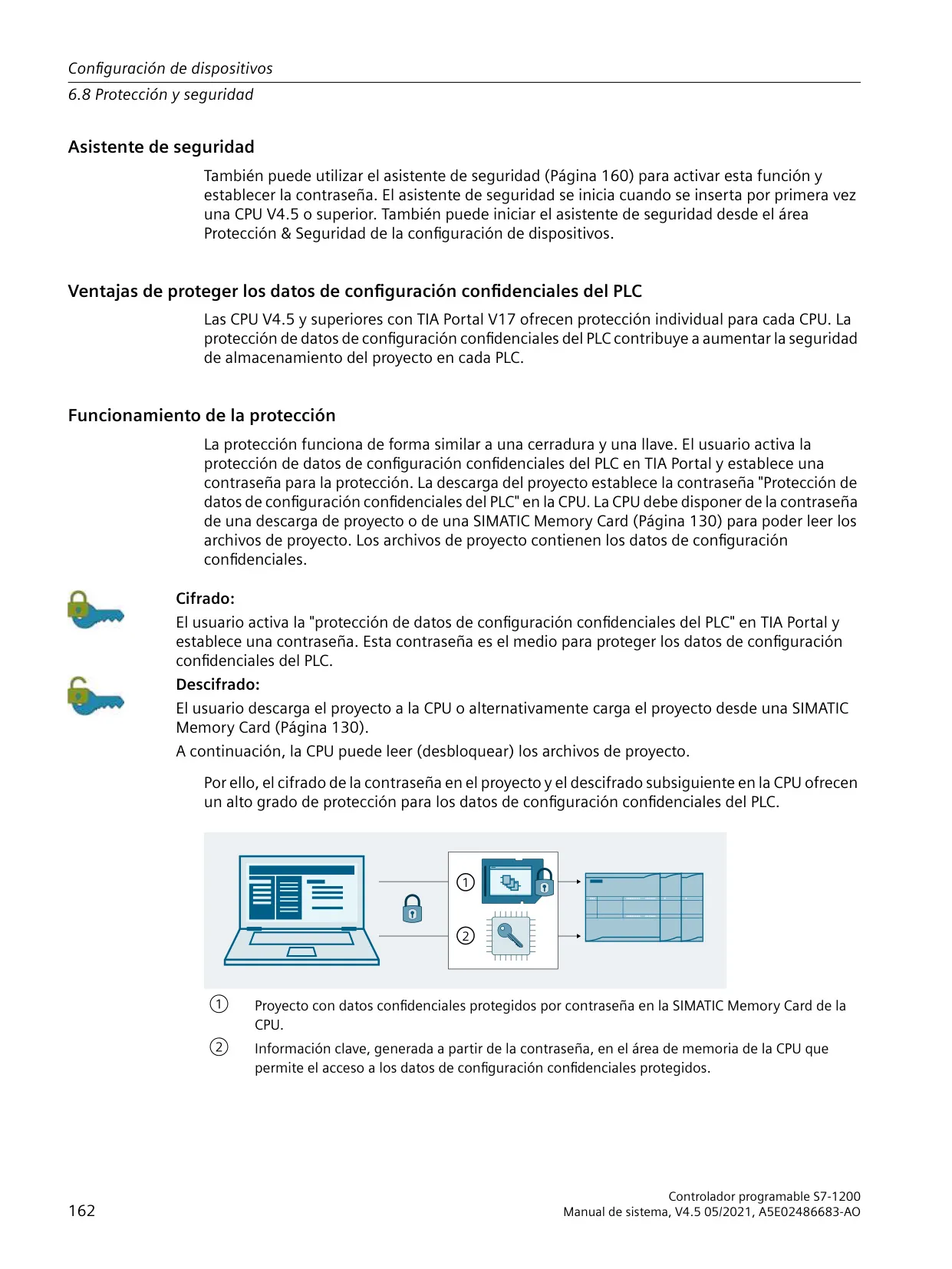

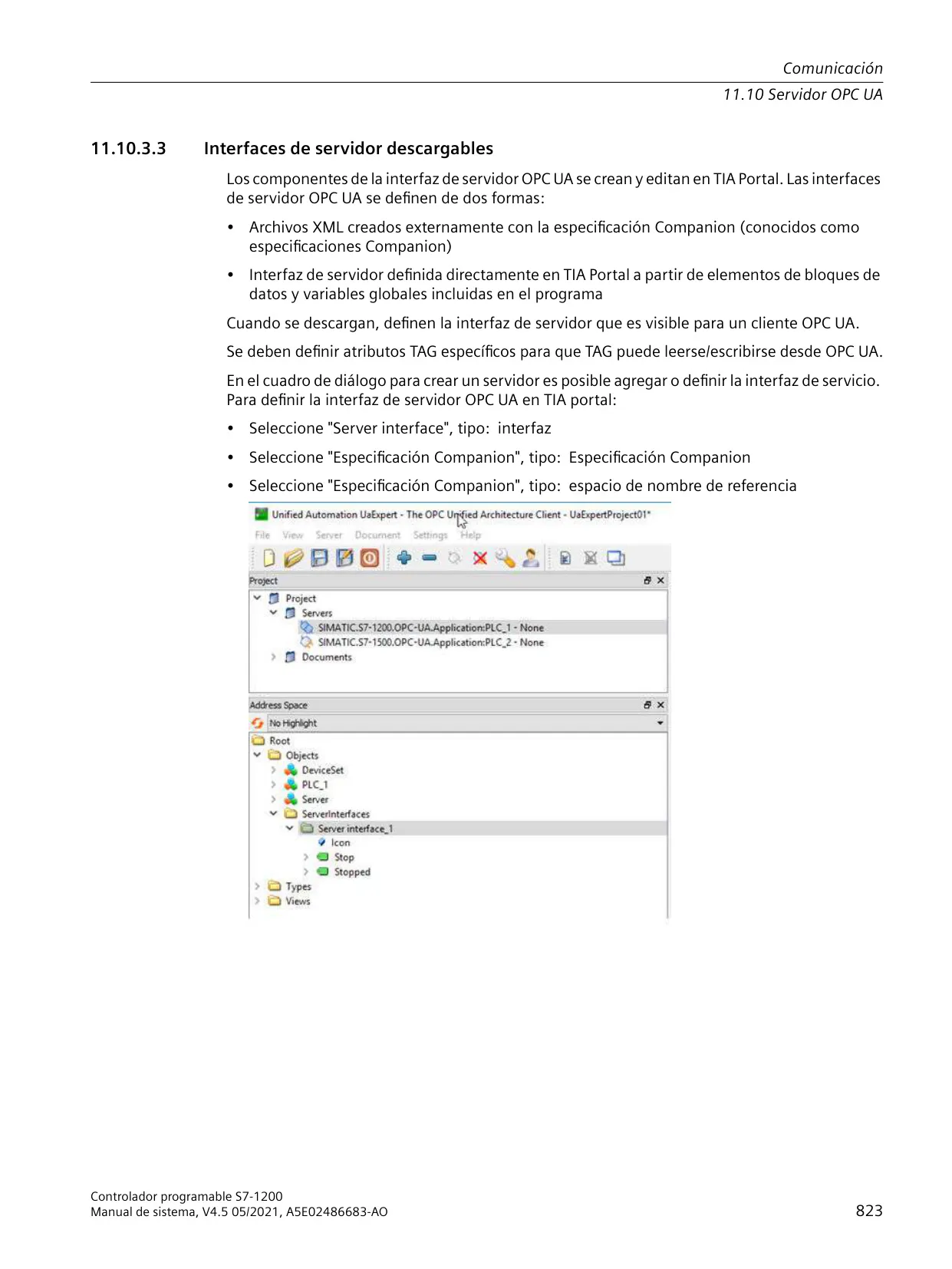

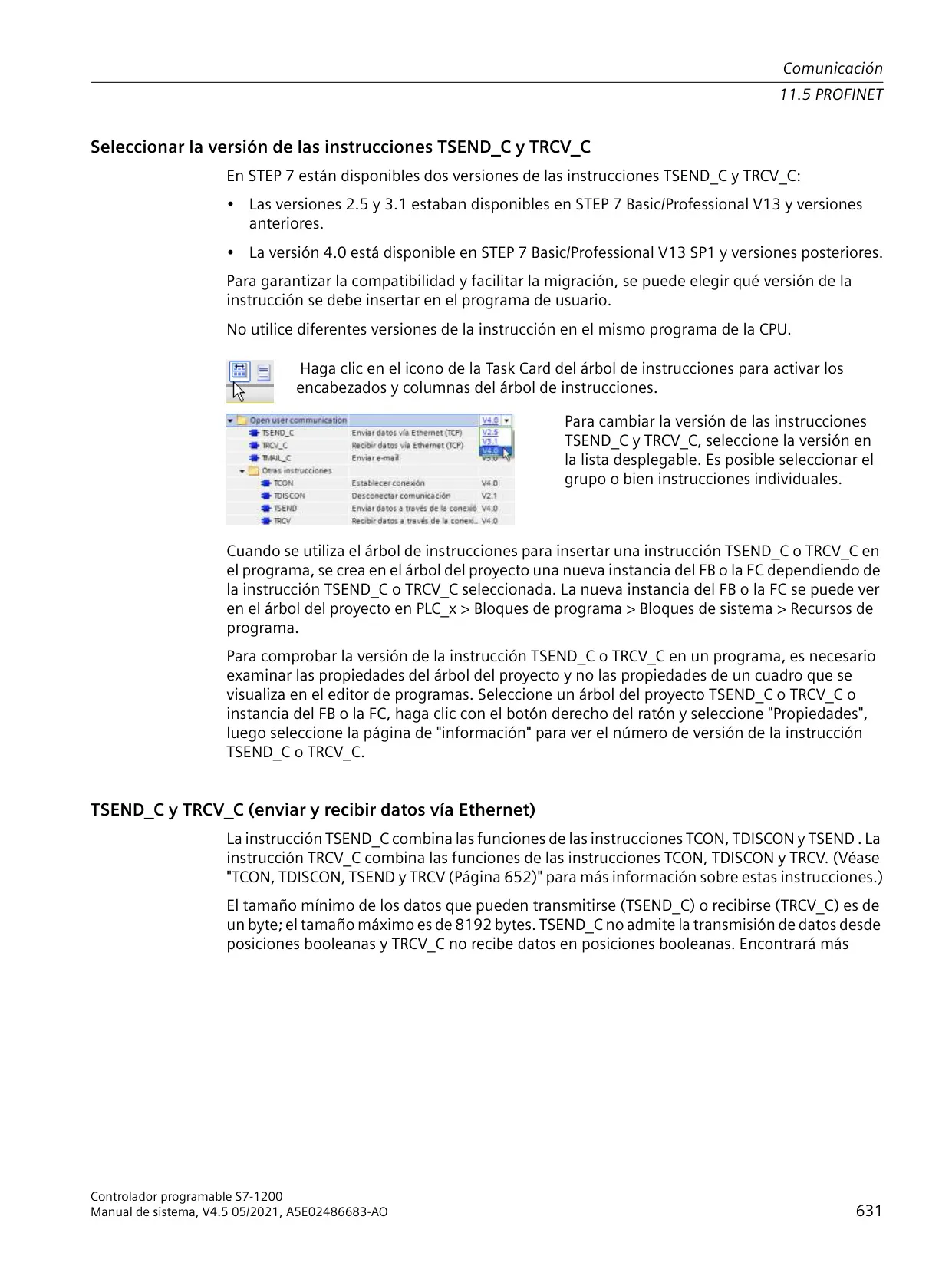

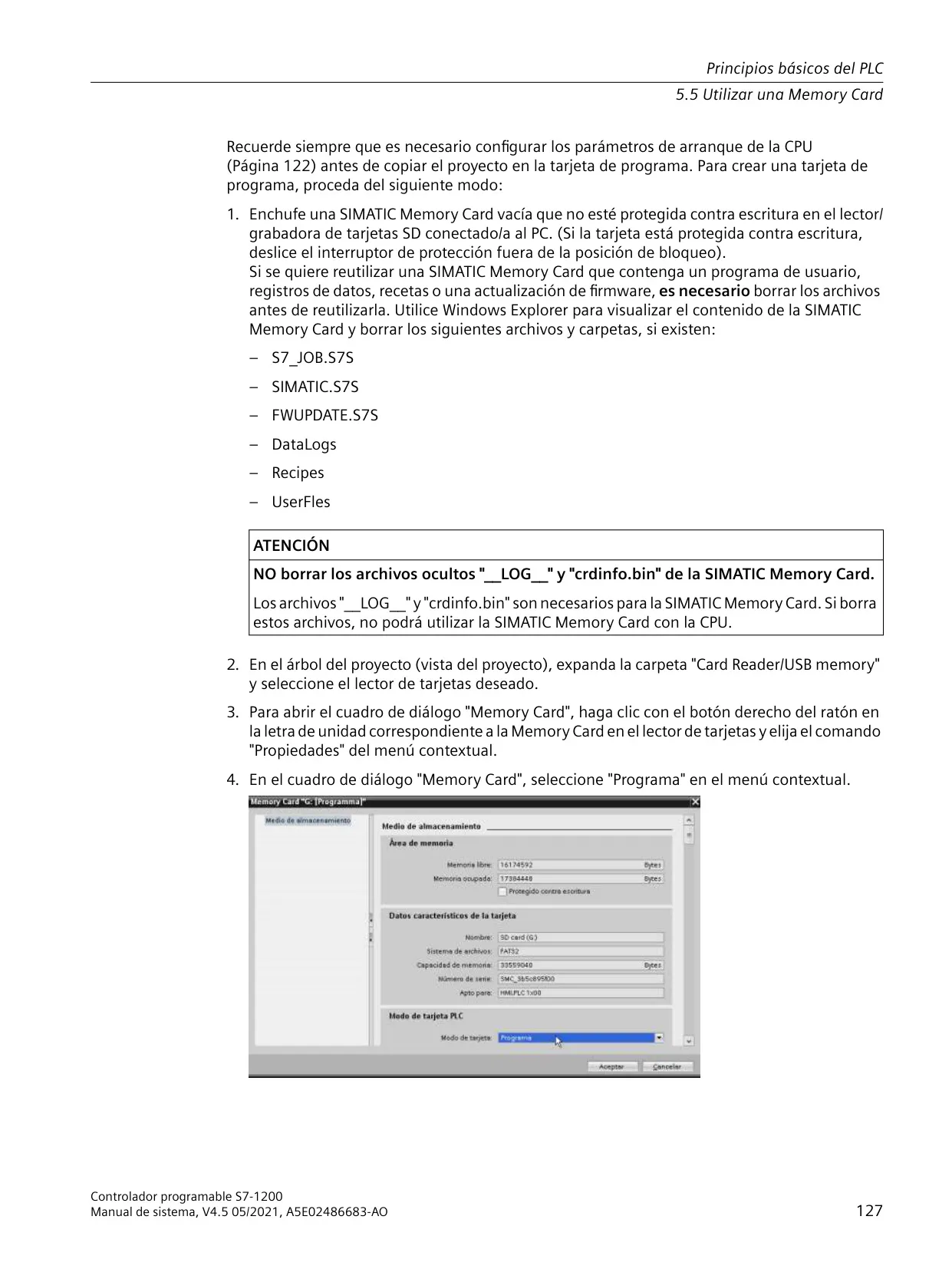

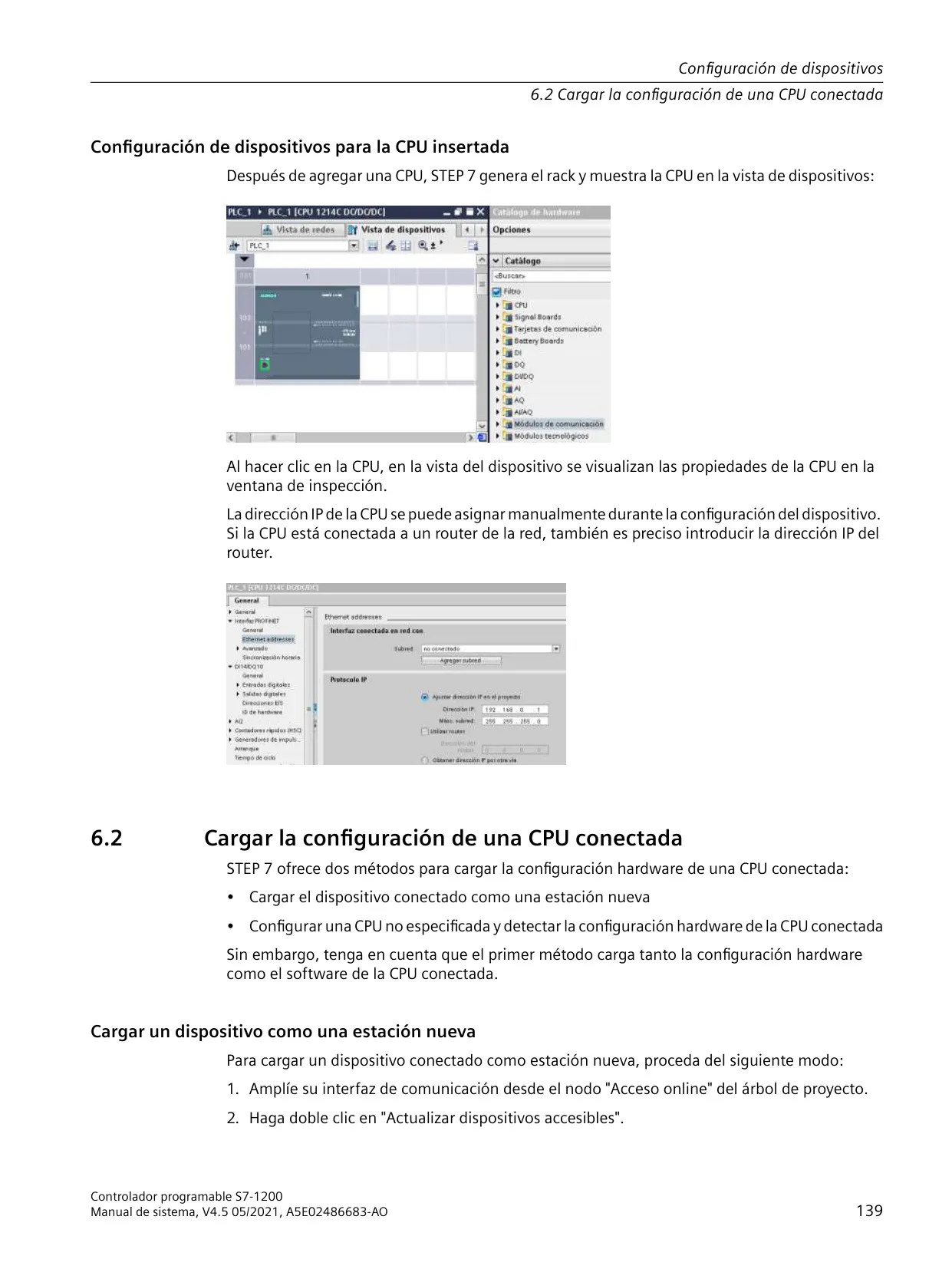

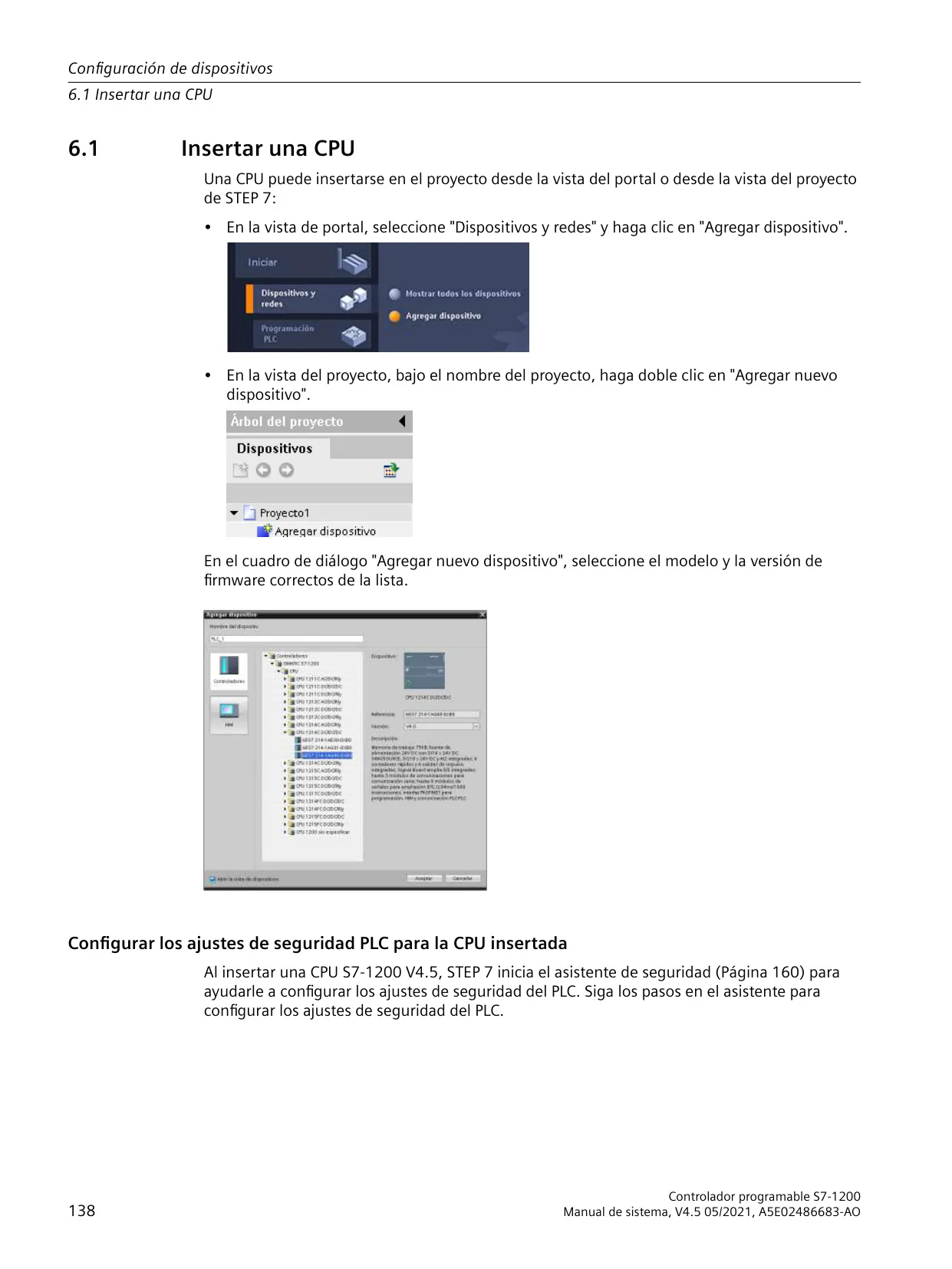

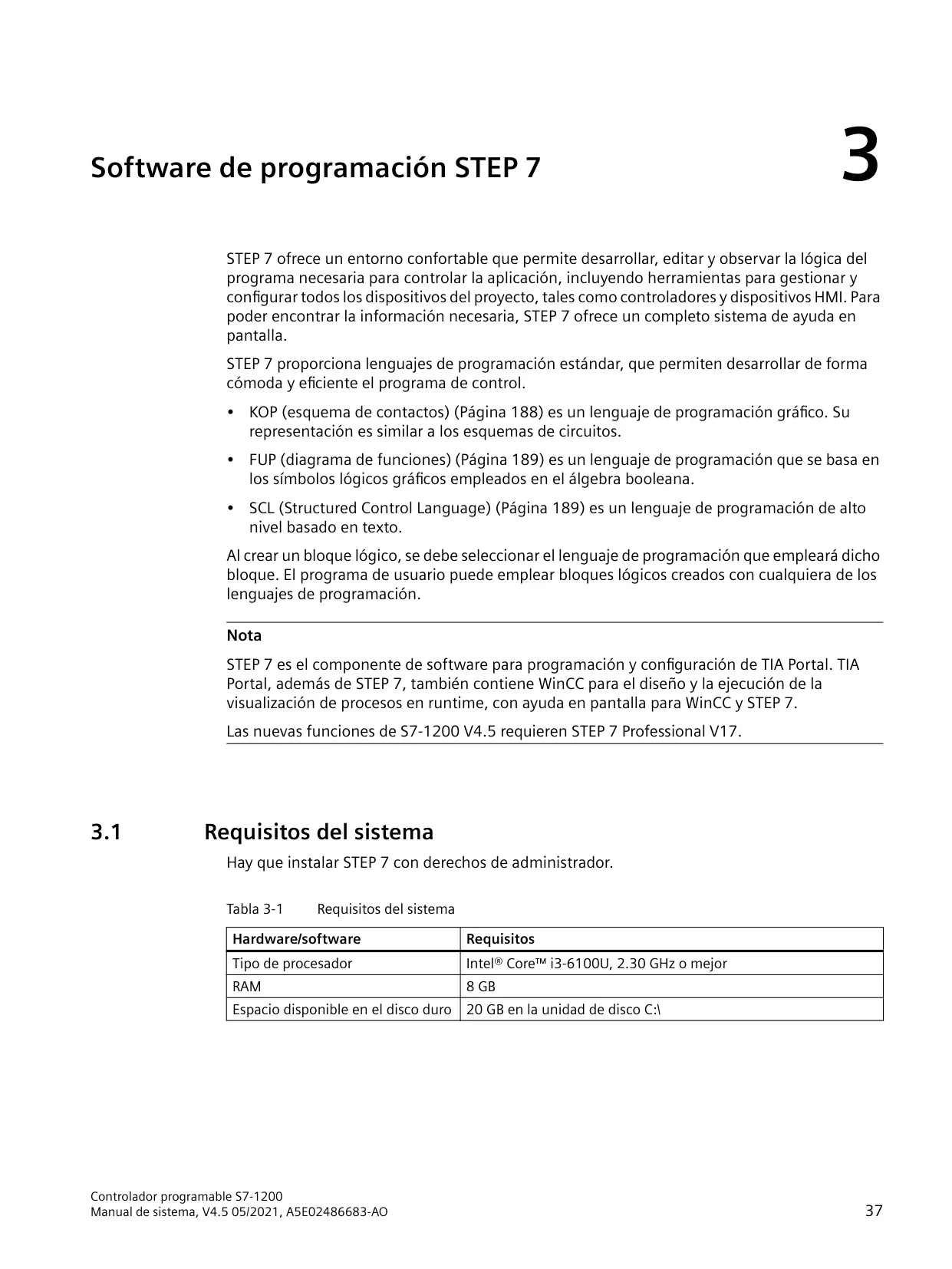

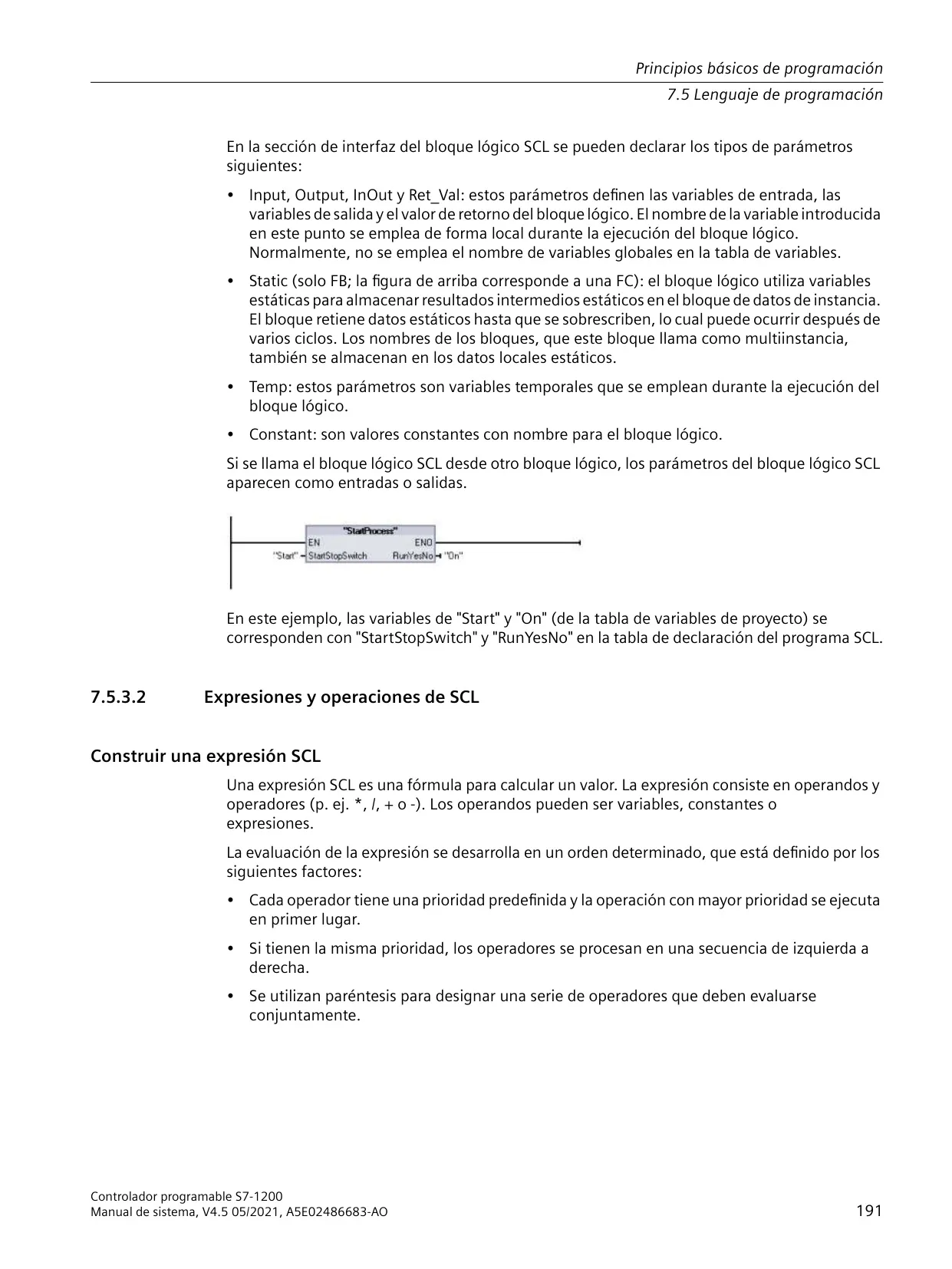

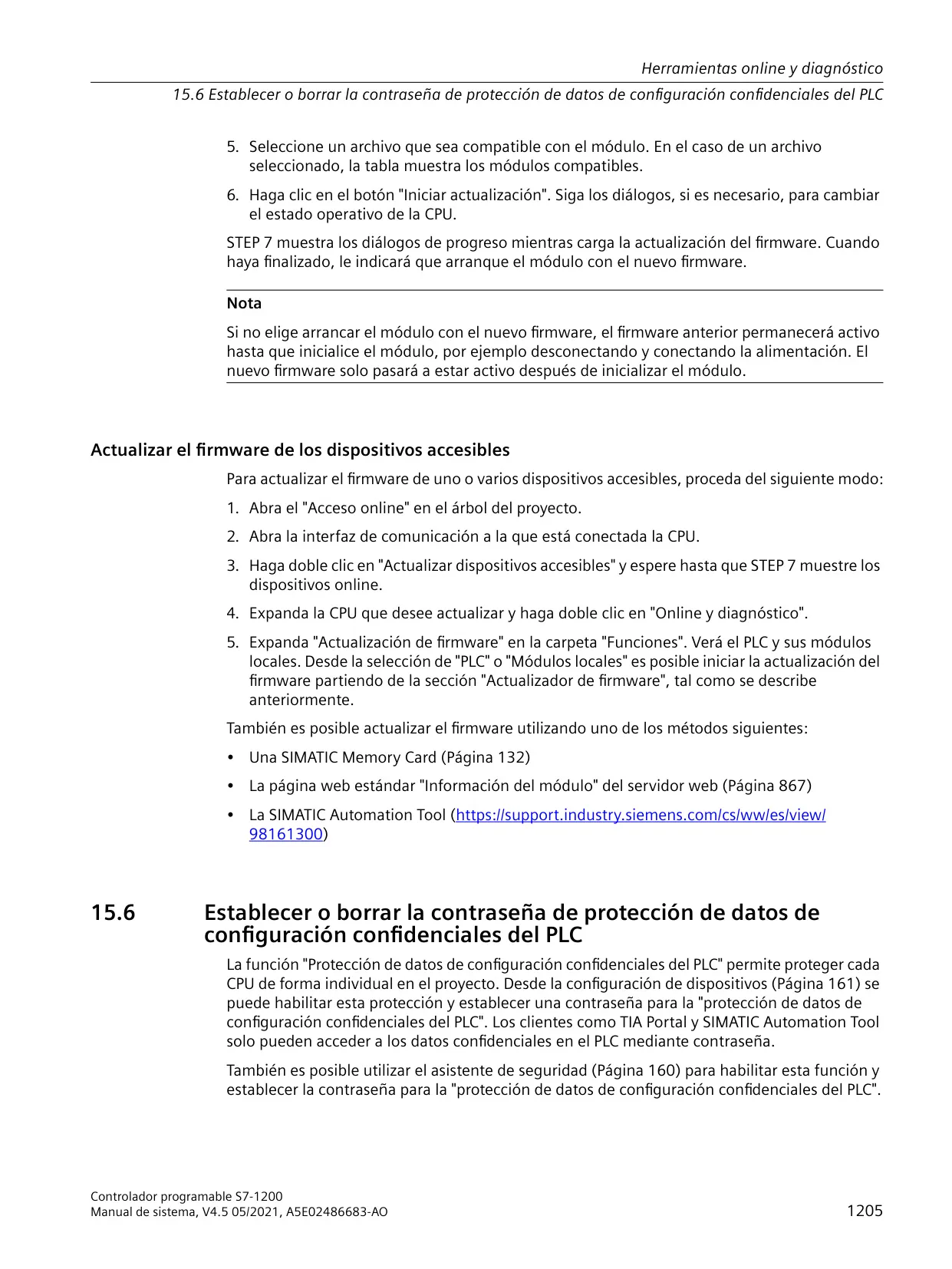

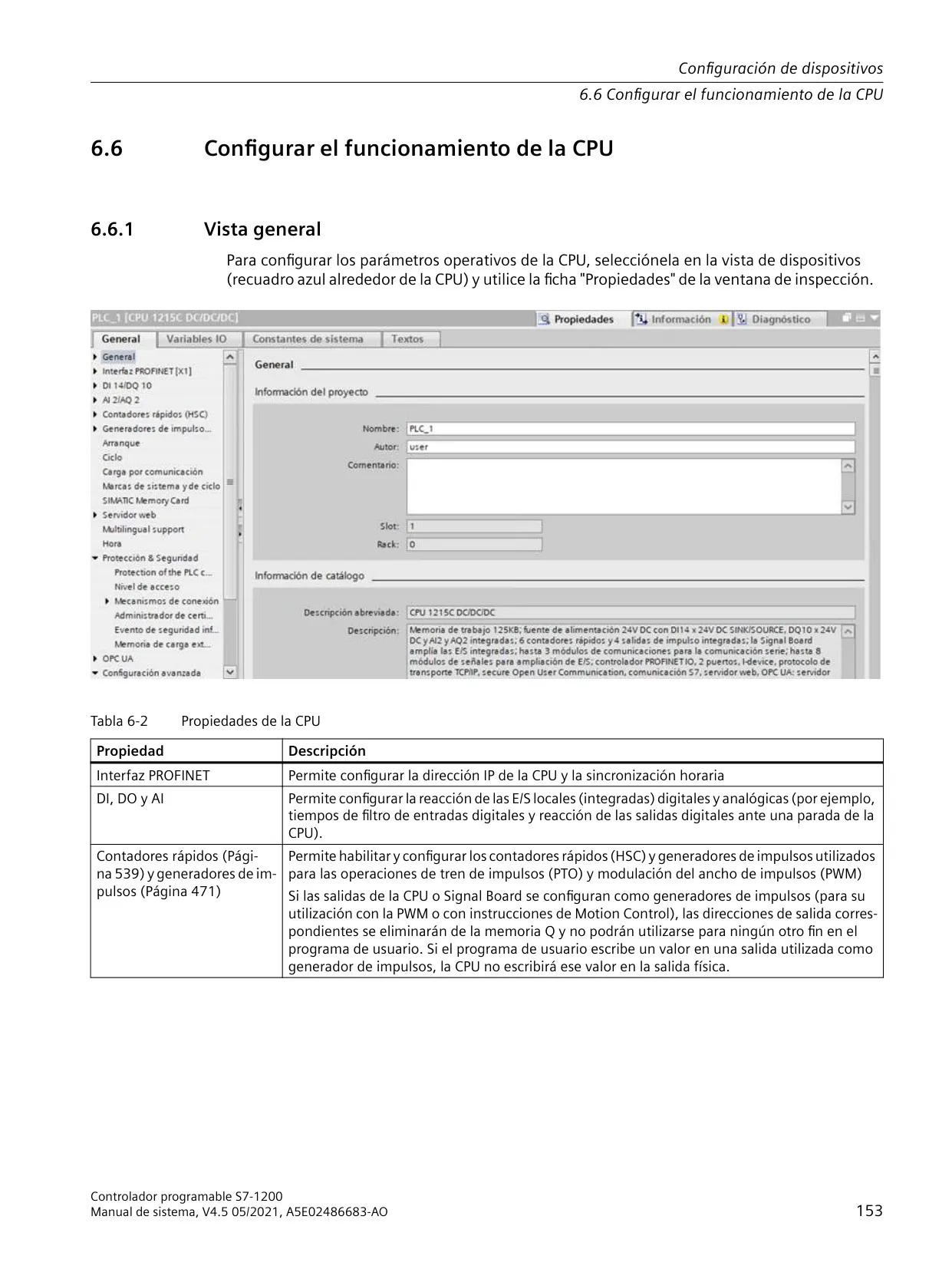

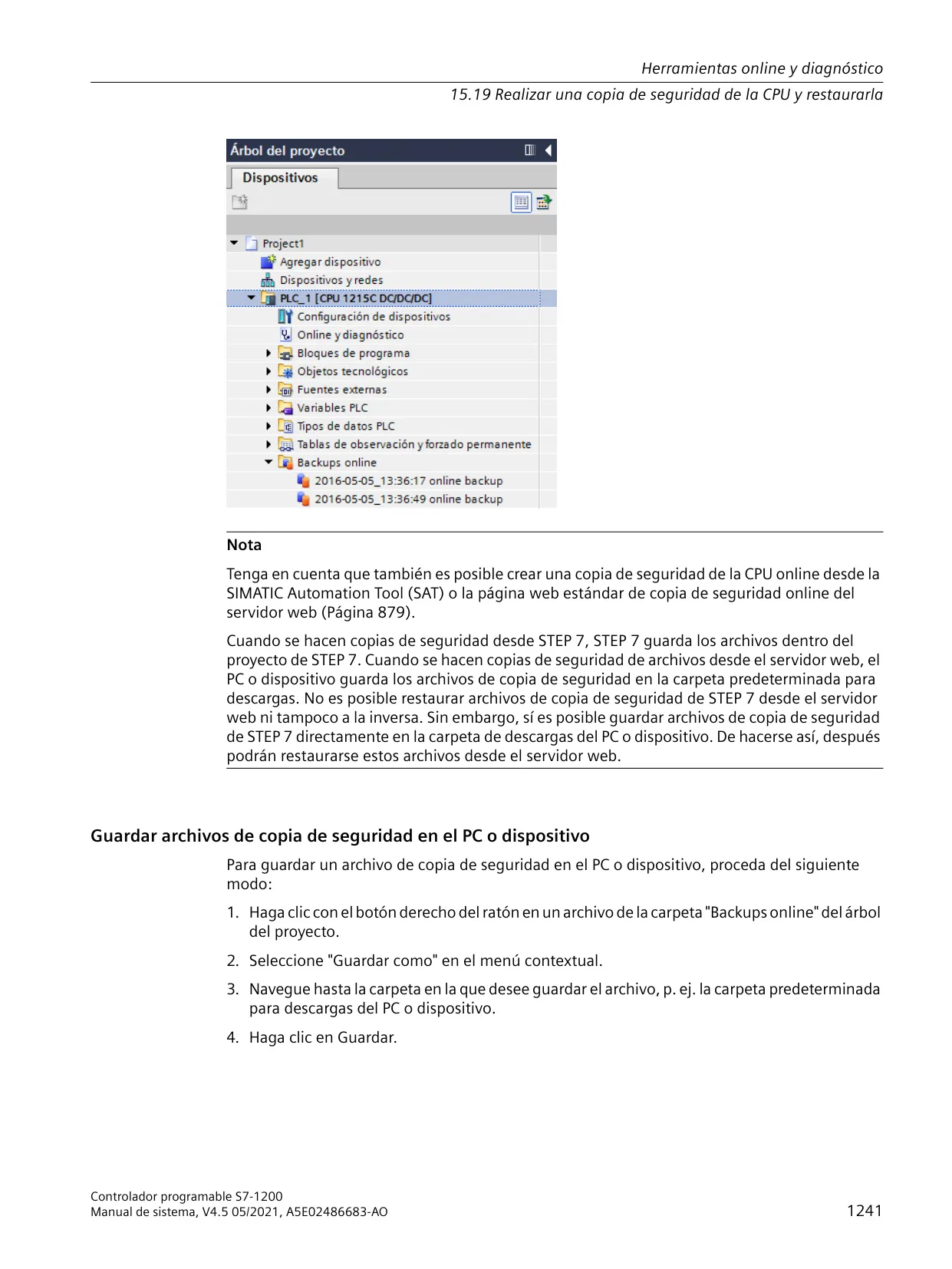

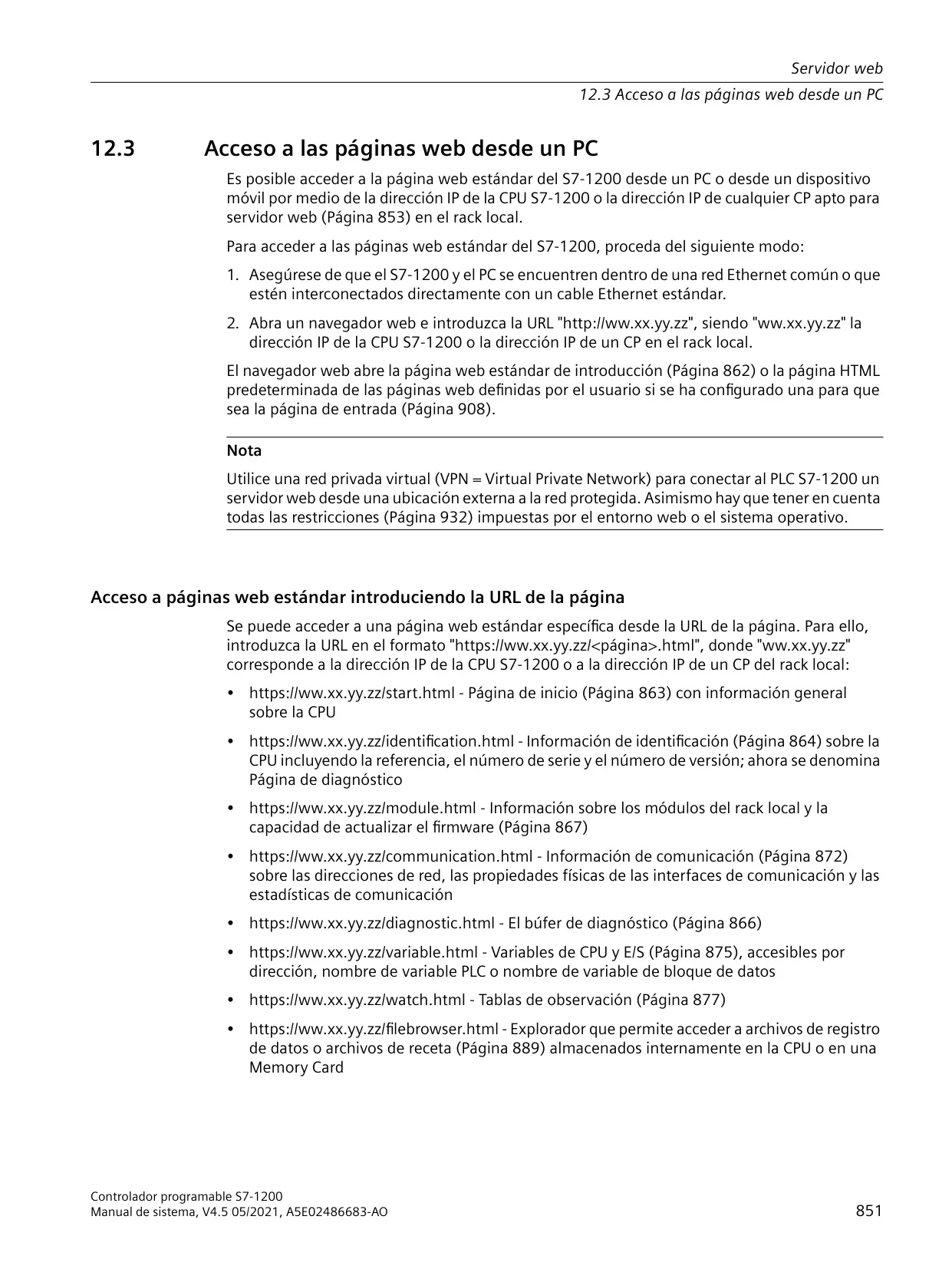

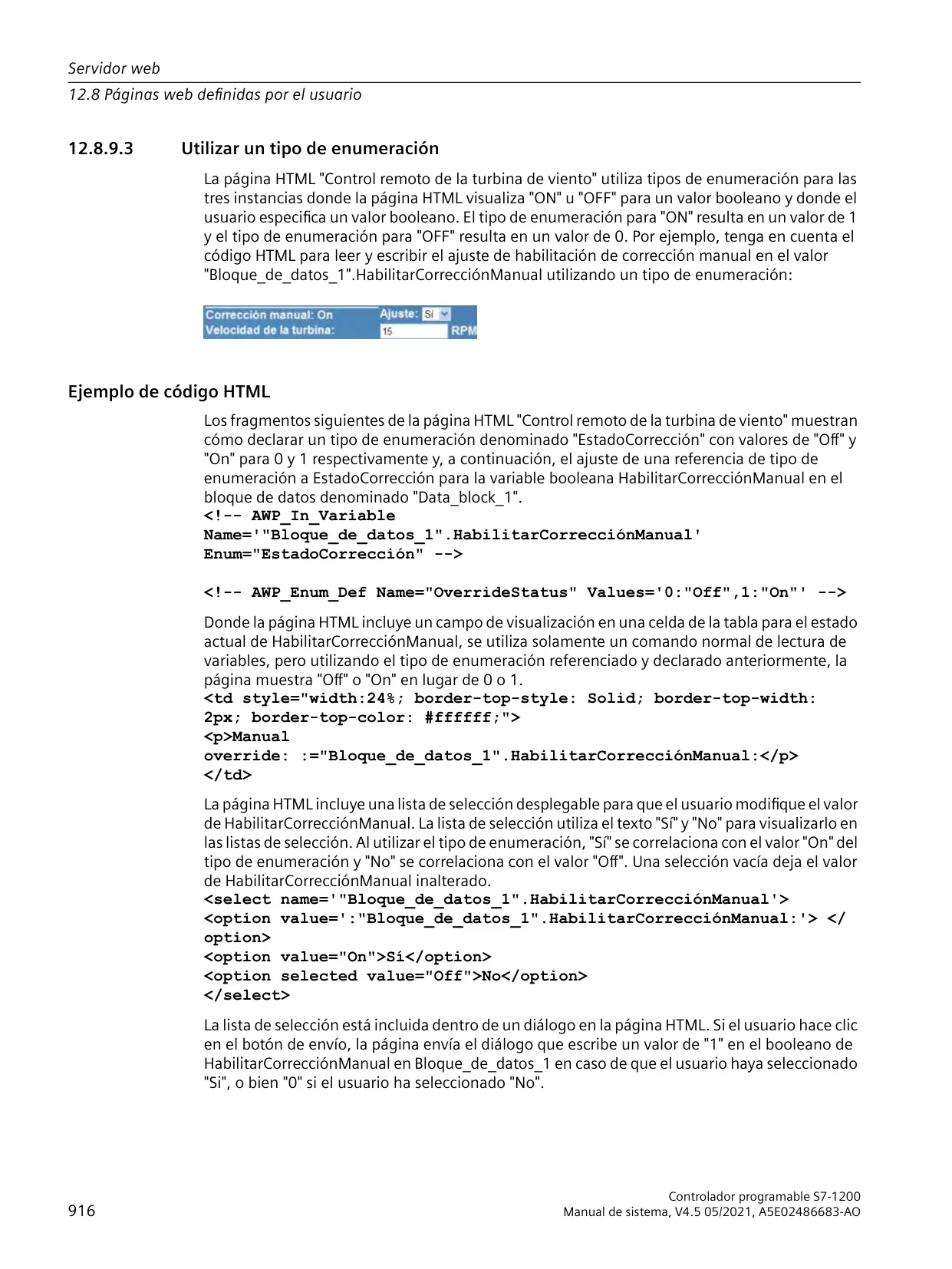

La programación del S7-1200 se realiza mediante el software STEP 7 Basic, un entorno intuitivo que forma parte del TIA Portal. Este software permite configurar la lógica del controlador, la visualización HMI y la comunicación en red. Ofrece dos vistas principales: la vista del portal (orientada a tareas) y la vista del proyecto (orientada a elementos), permitiendo al usuario elegir la interfaz más eficiente para su trabajo.

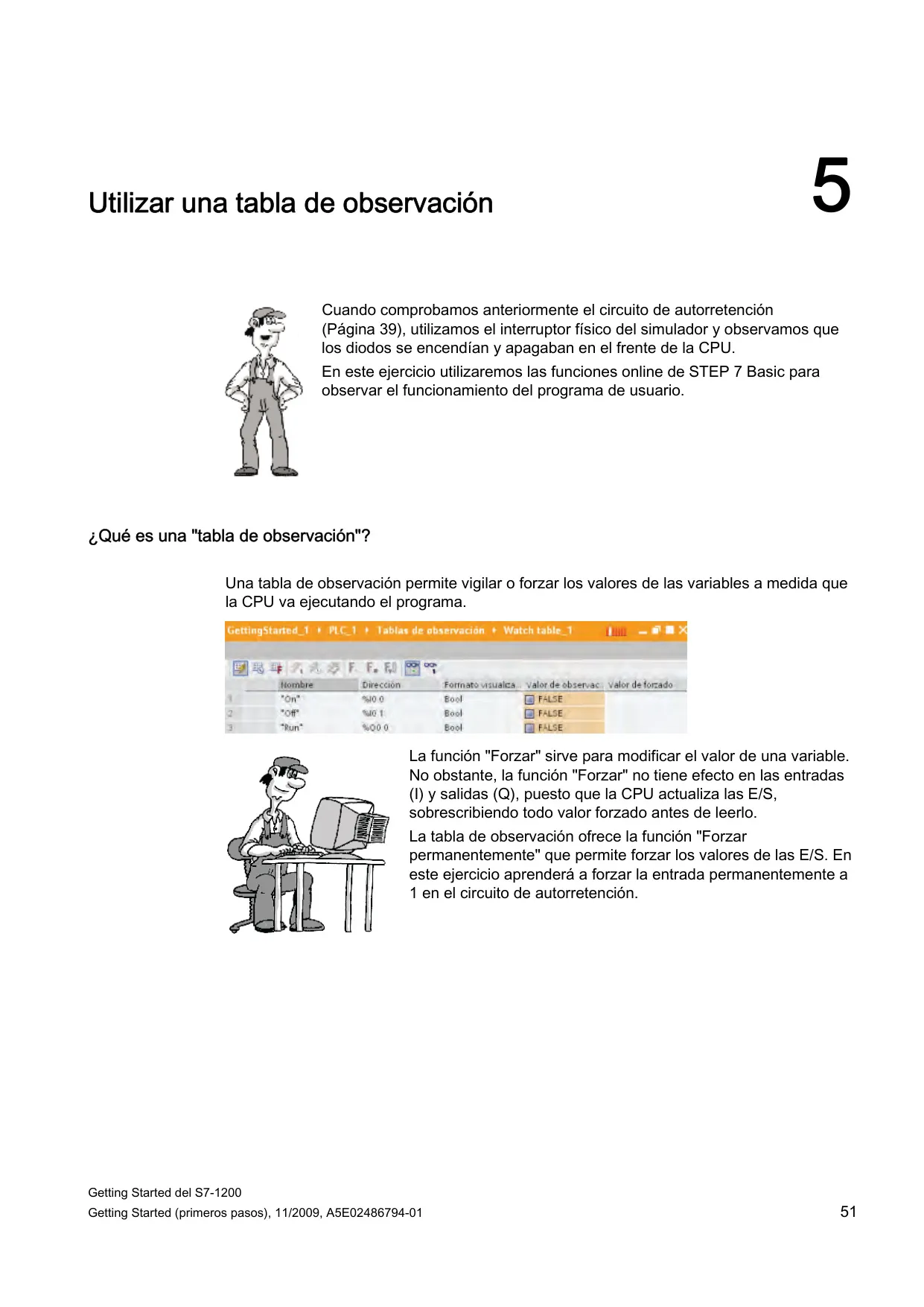

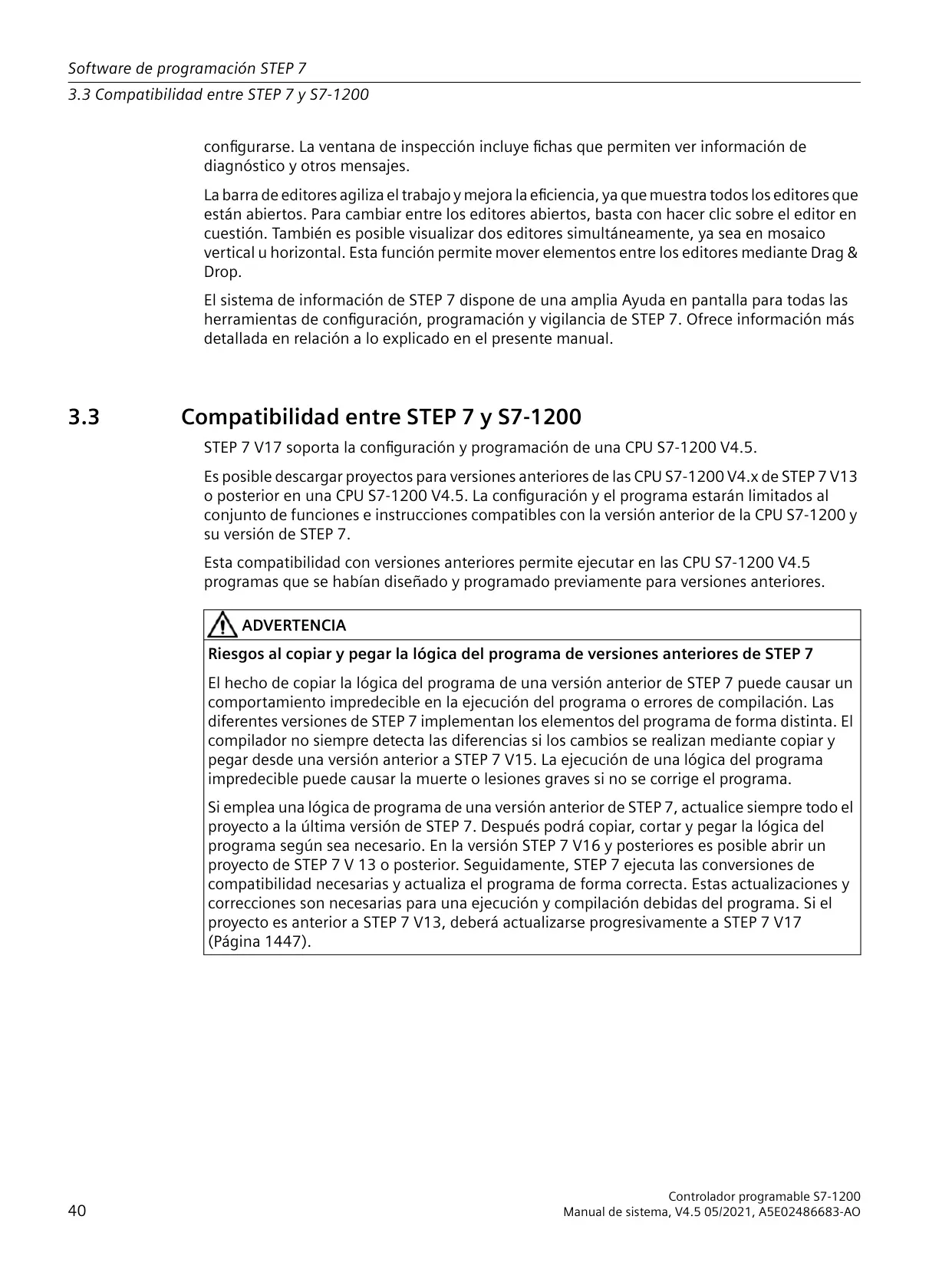

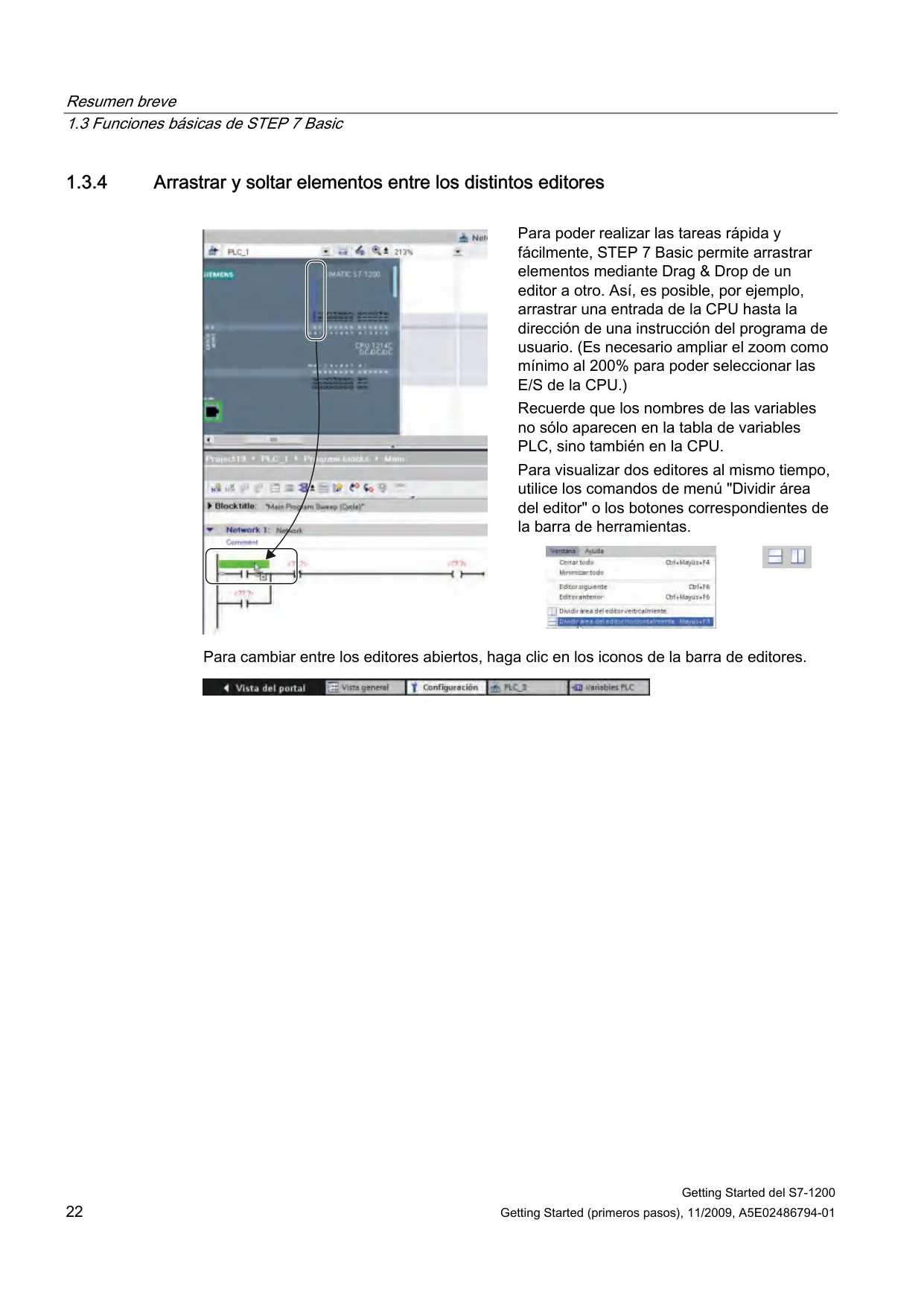

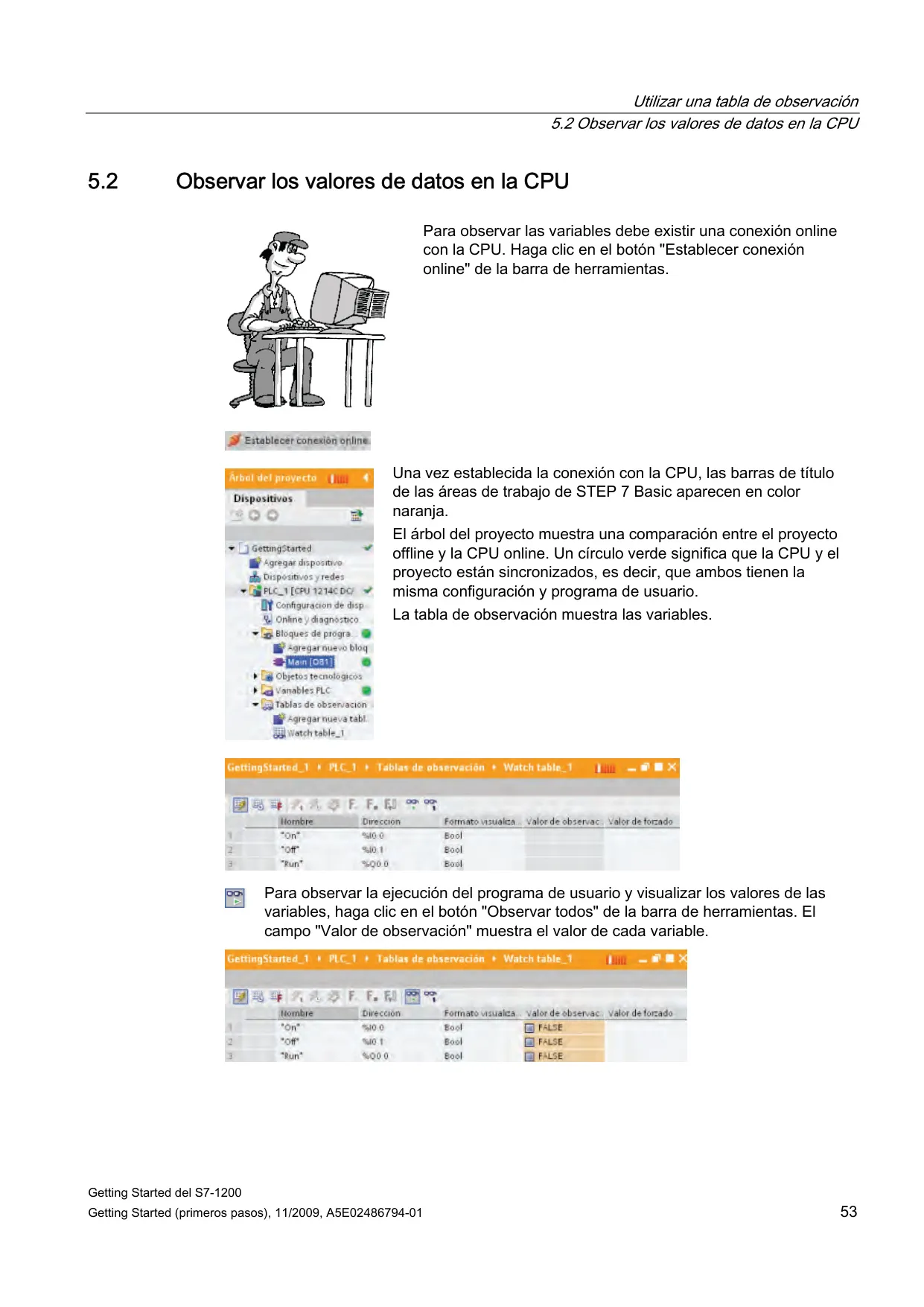

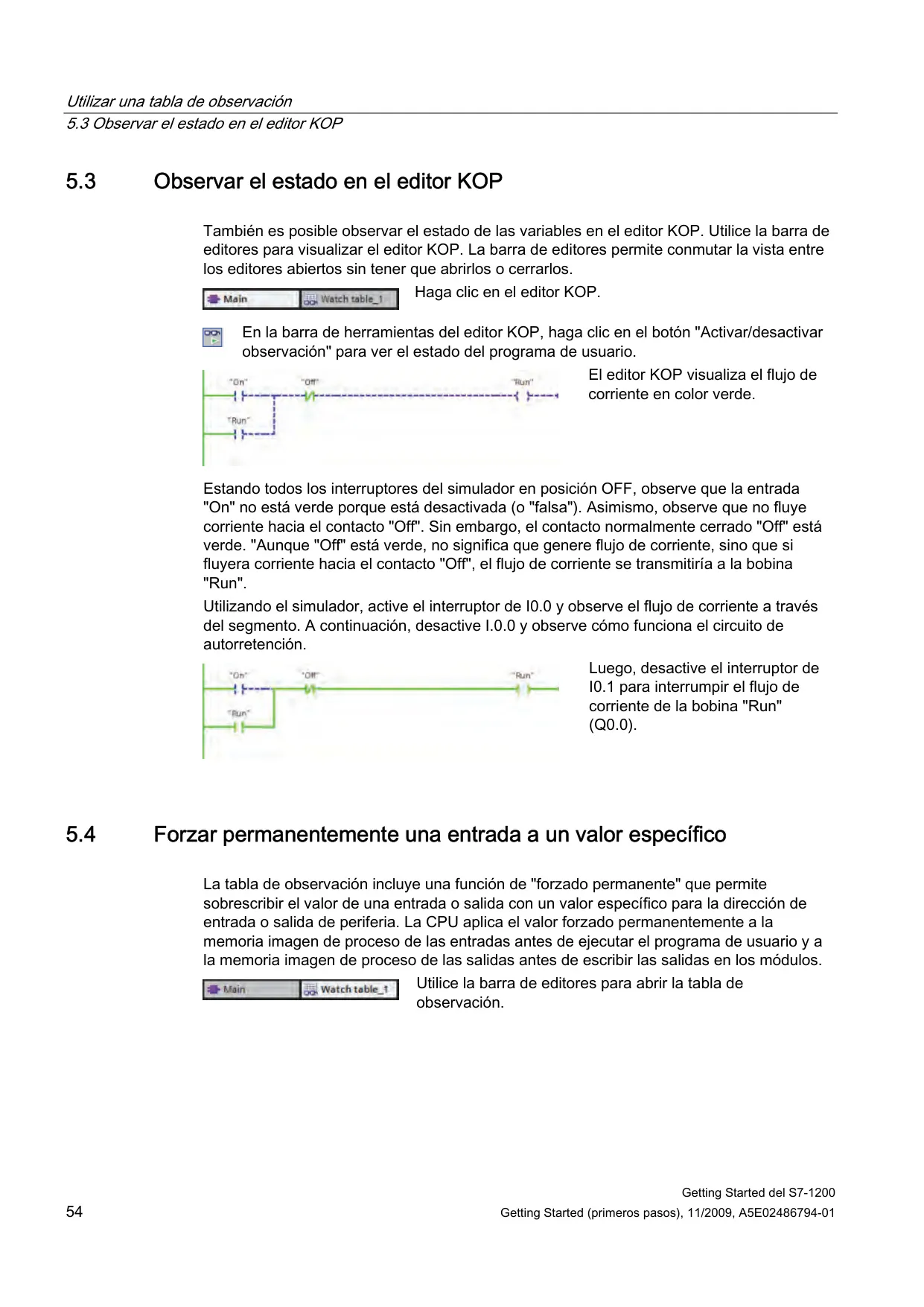

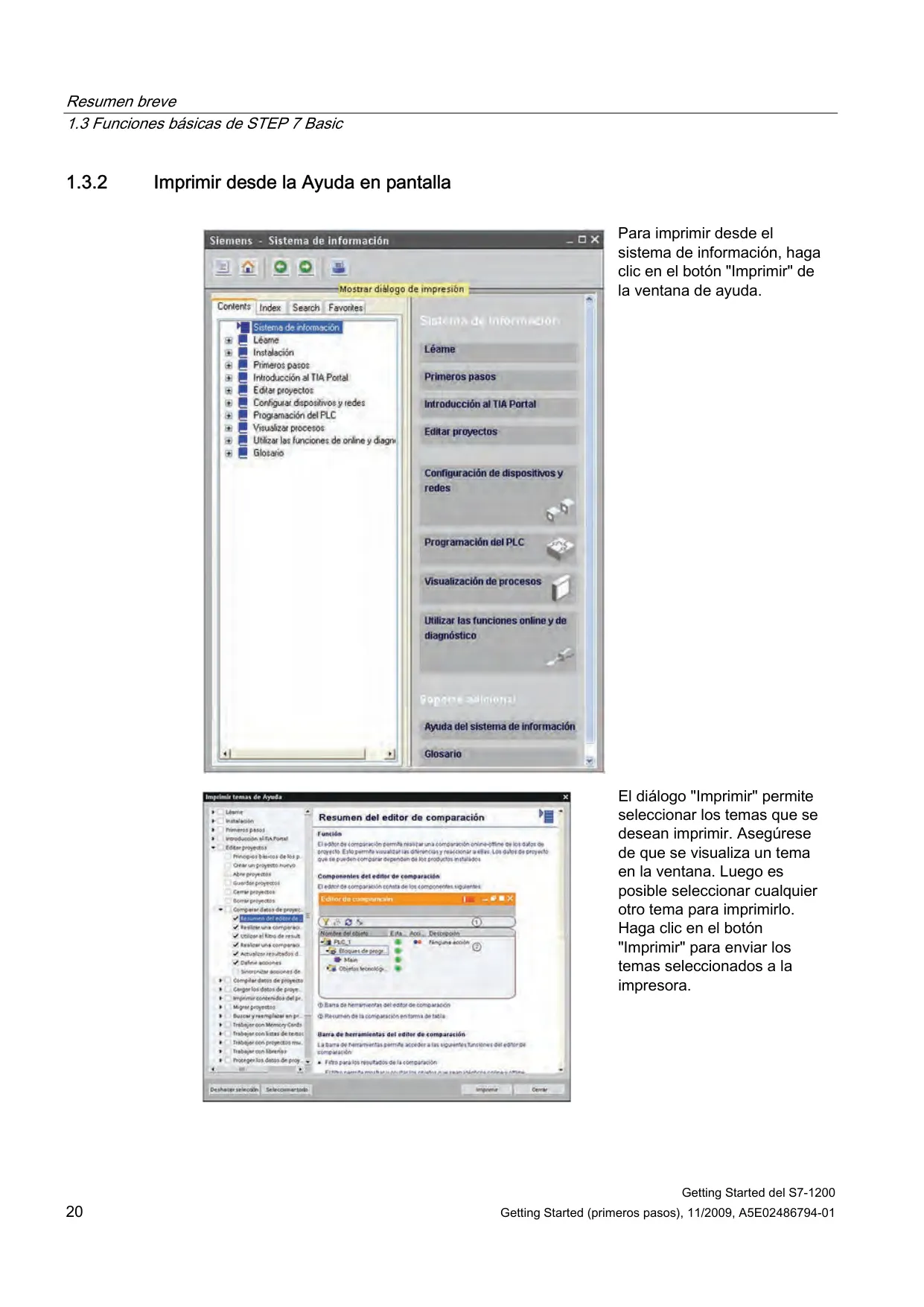

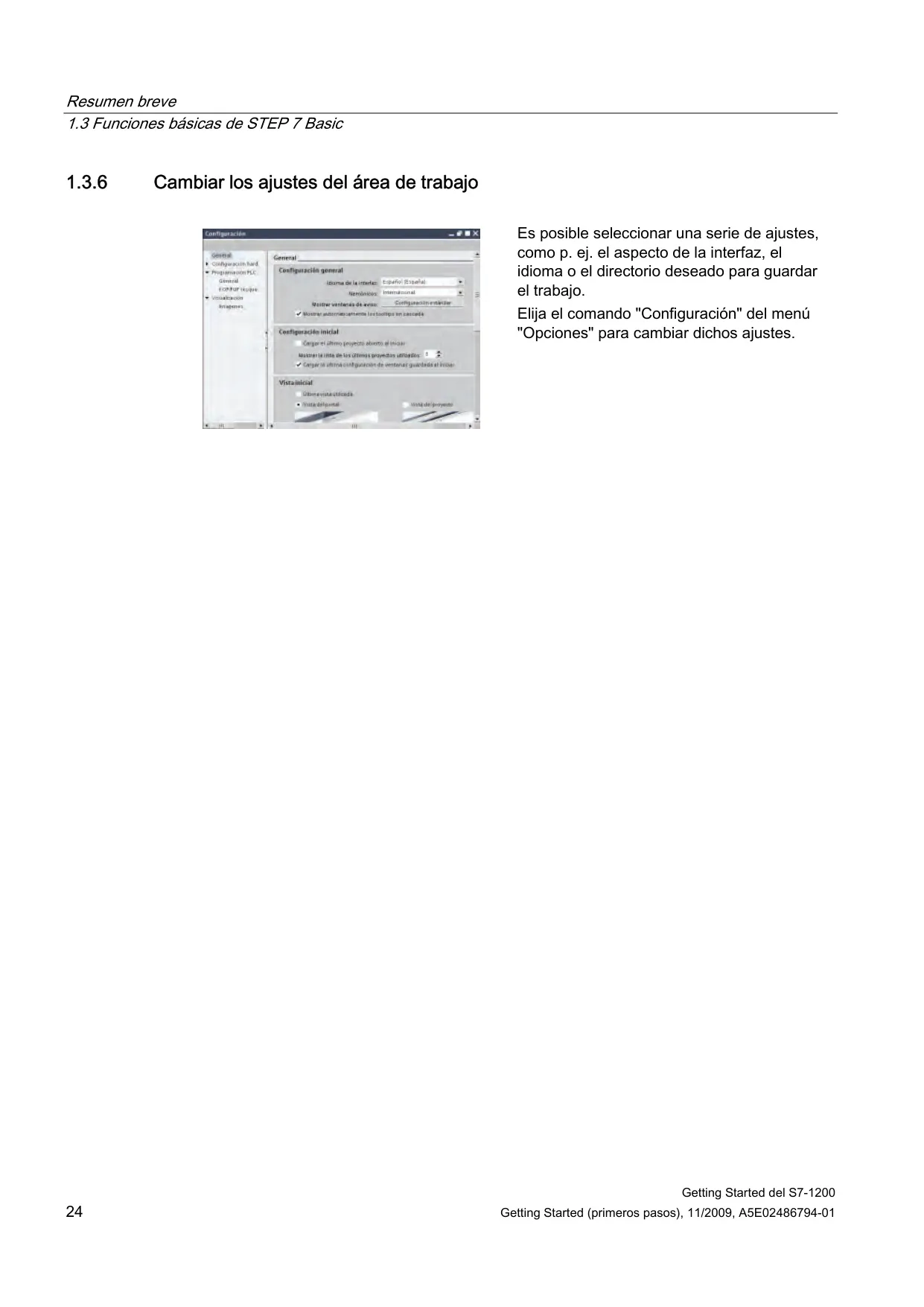

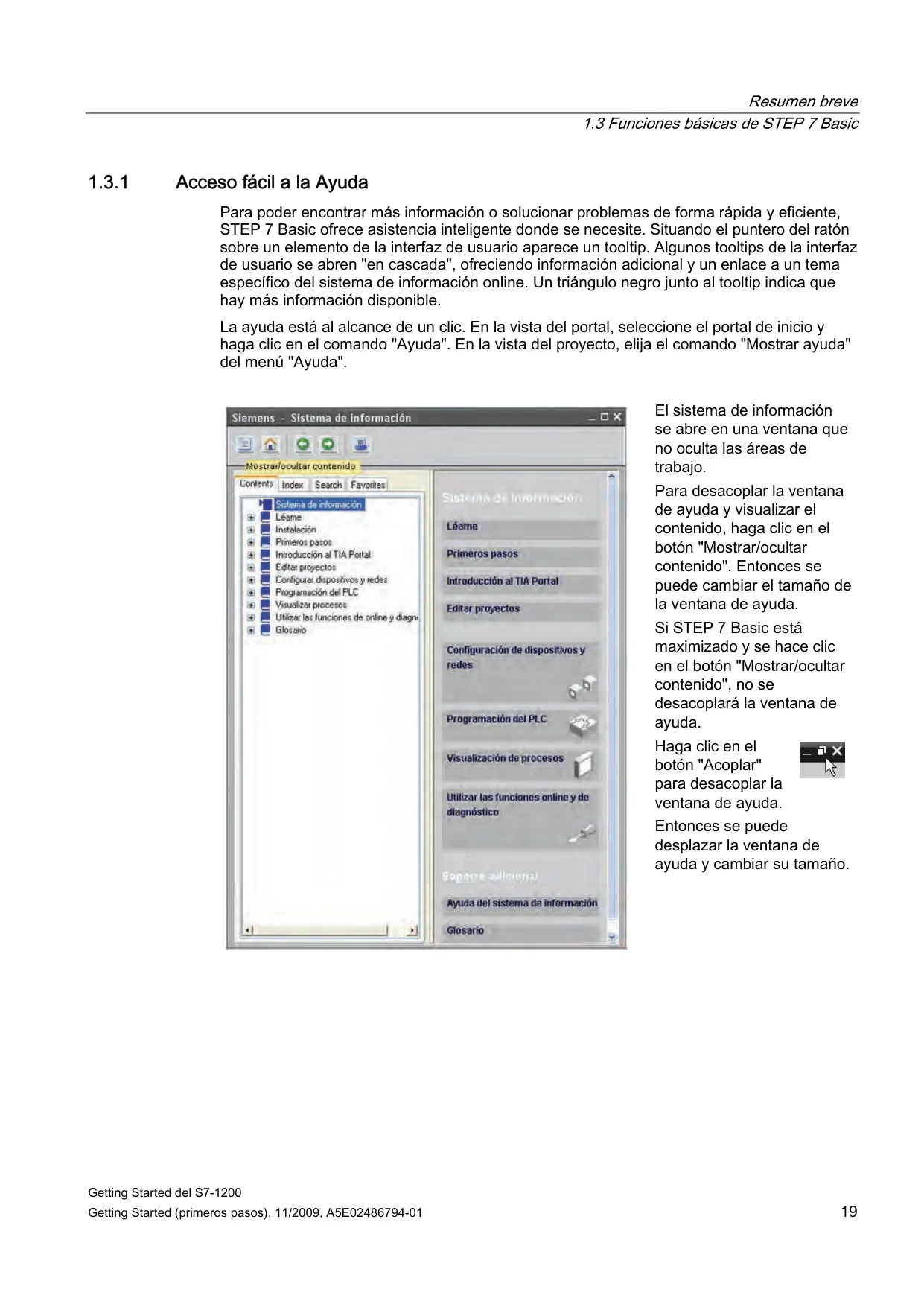

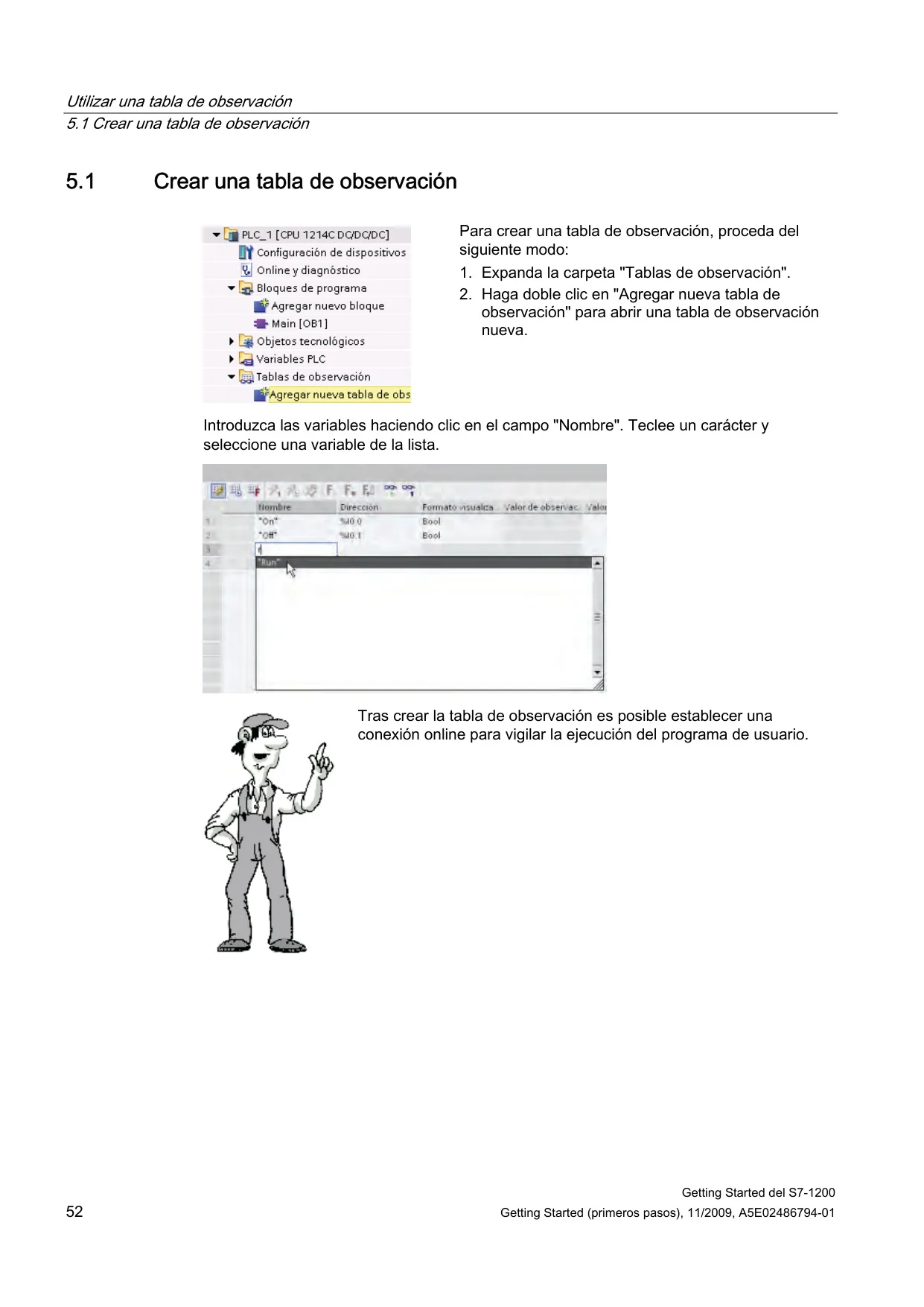

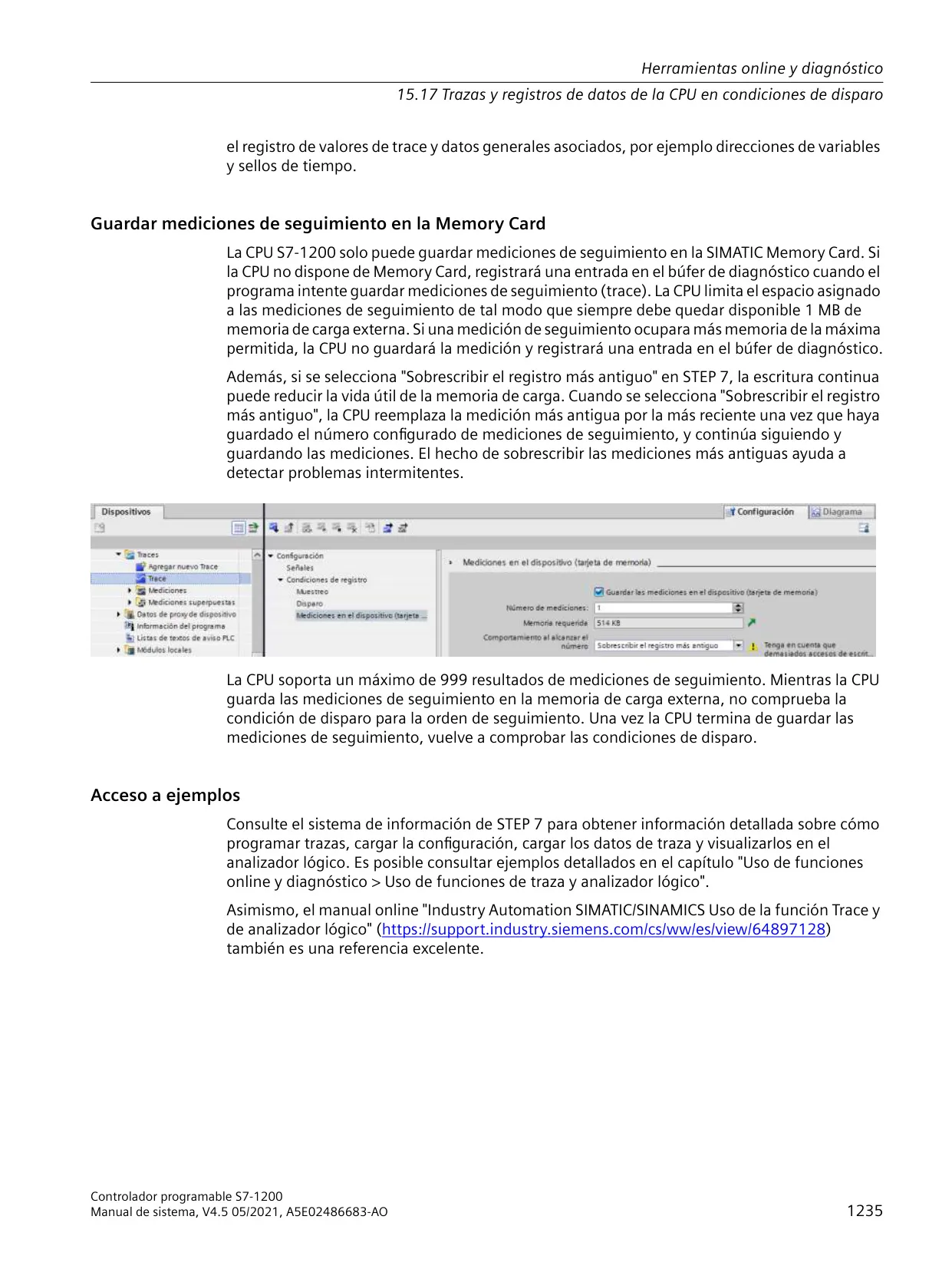

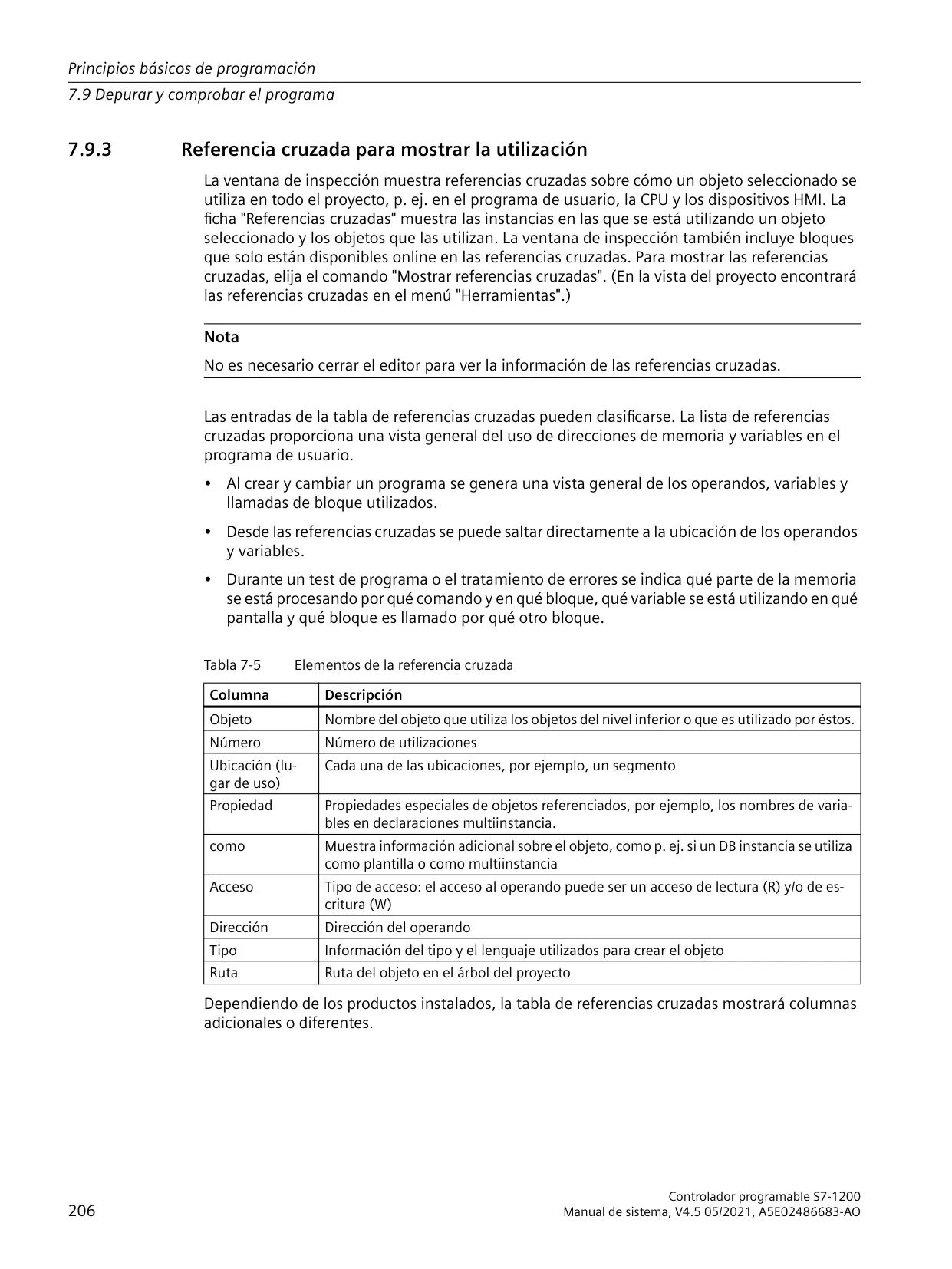

STEP 7 Basic mejora la productividad con funciones como la barra de editores, que permite cambiar y organizar múltiples editores simultáneamente, y la función de Drag & Drop para arrastrar elementos entre ellos. Además, cuenta con un sistema de ayuda inteligente, con tooltips detallados y acceso rápido a la documentación online, lo que facilita la resolución de problemas y el aprendizaje.

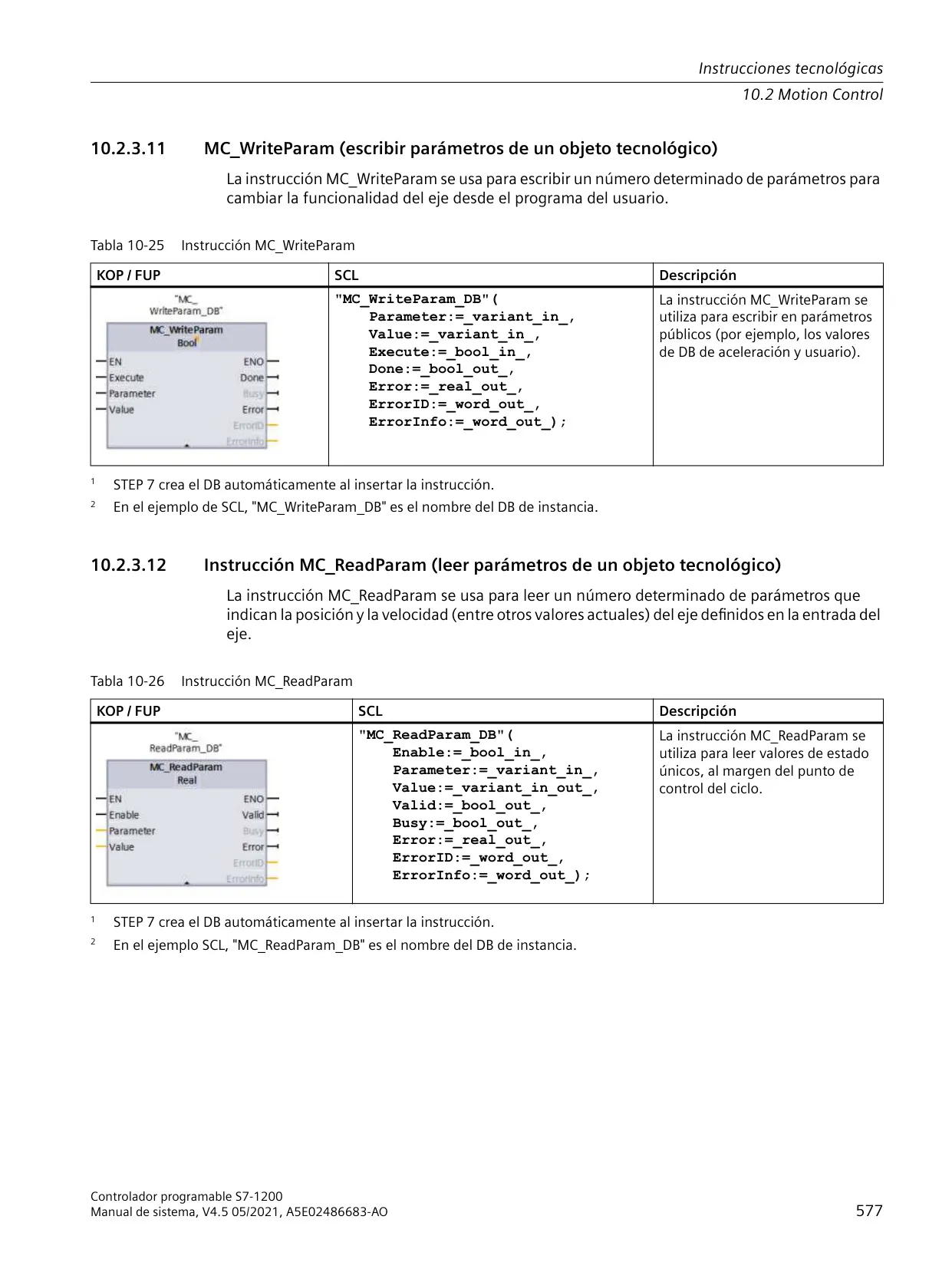

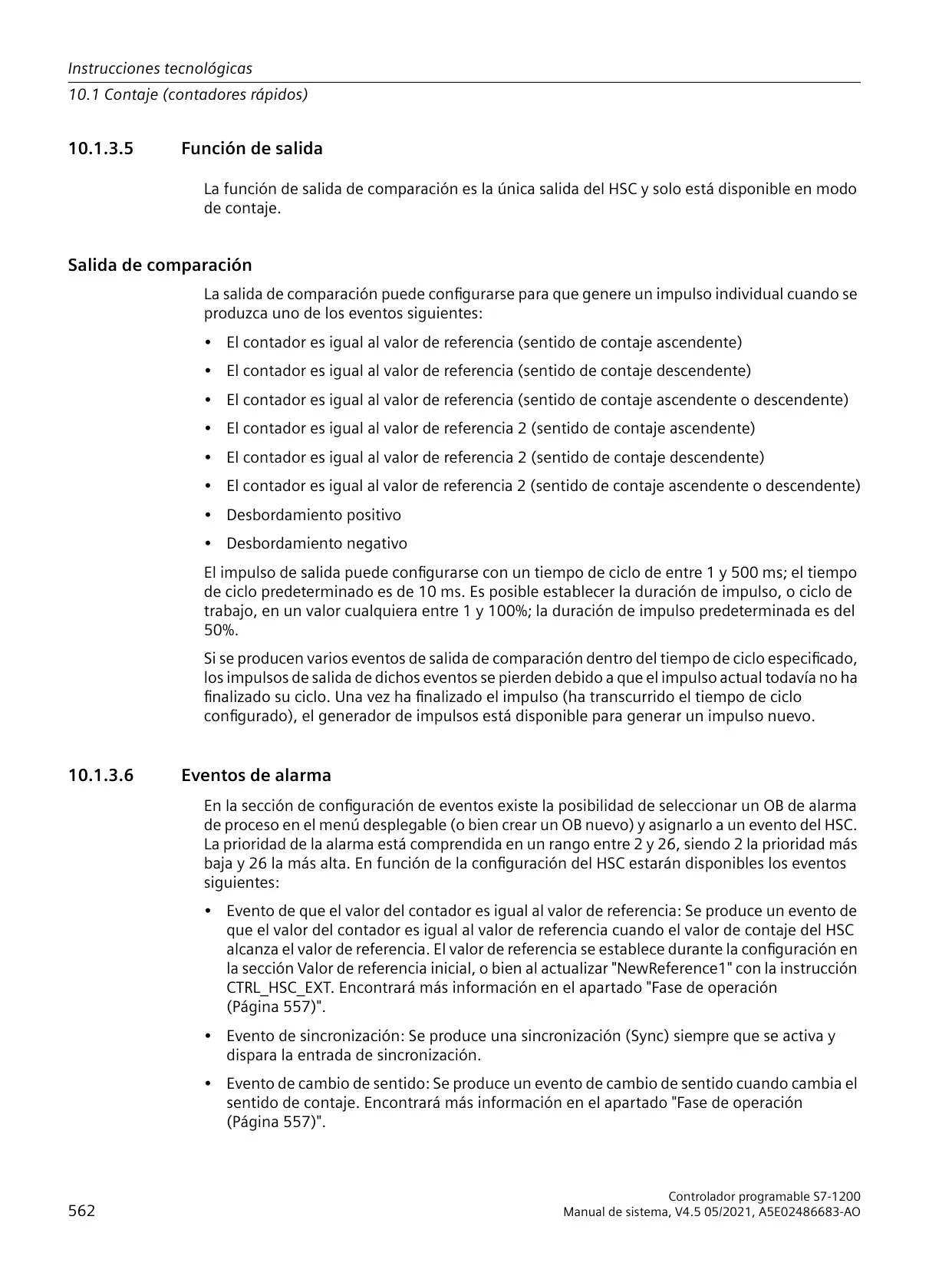

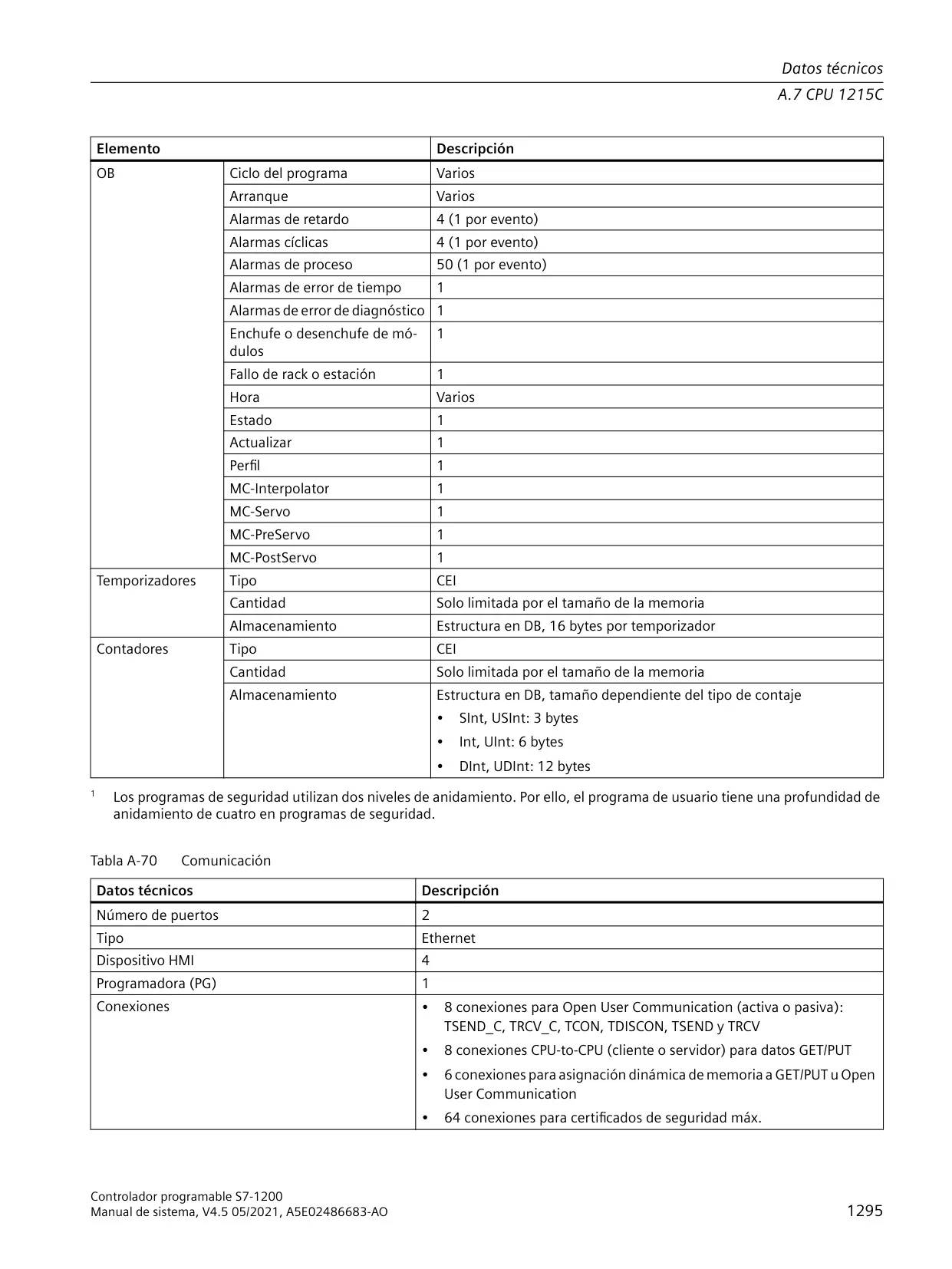

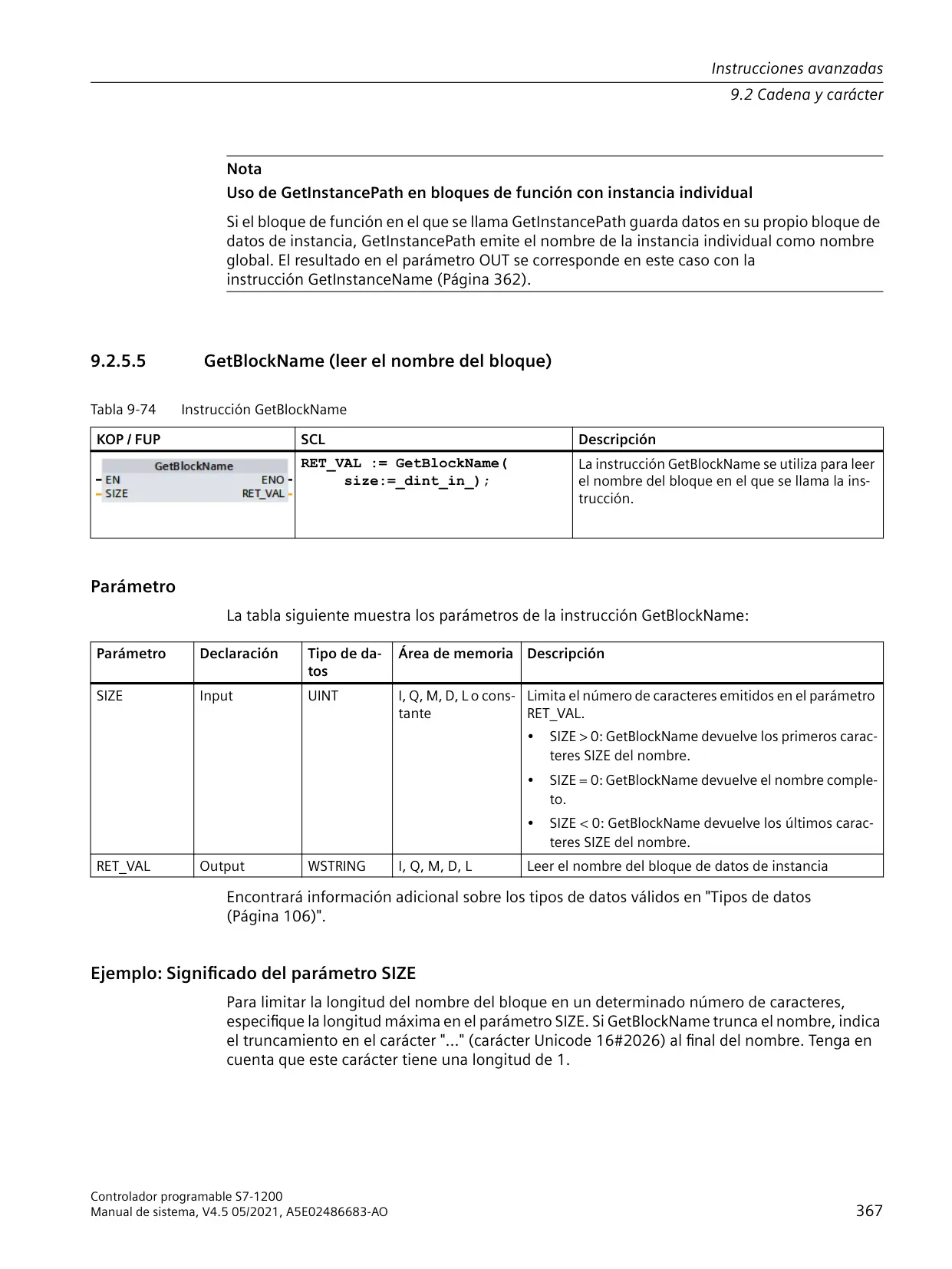

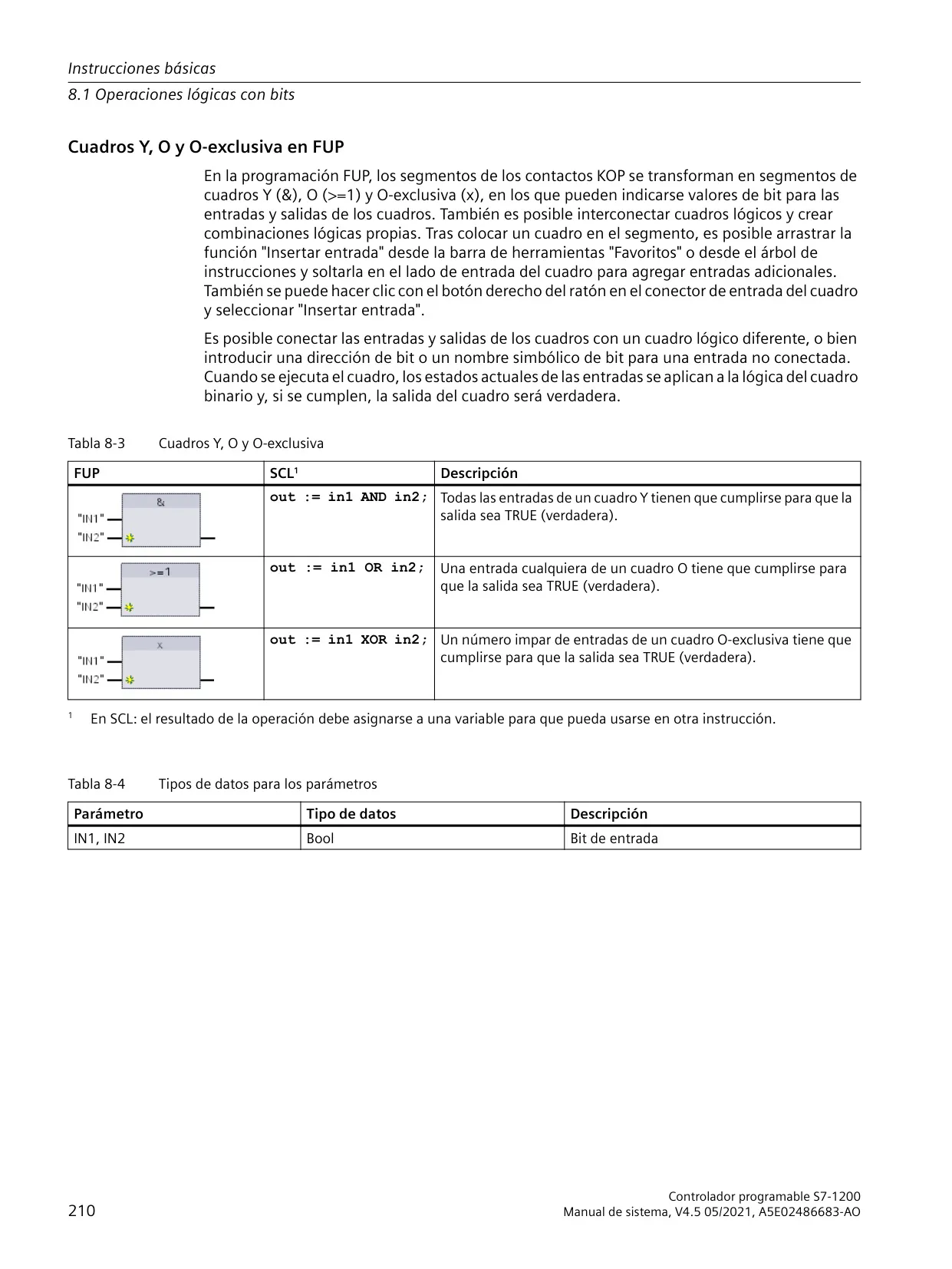

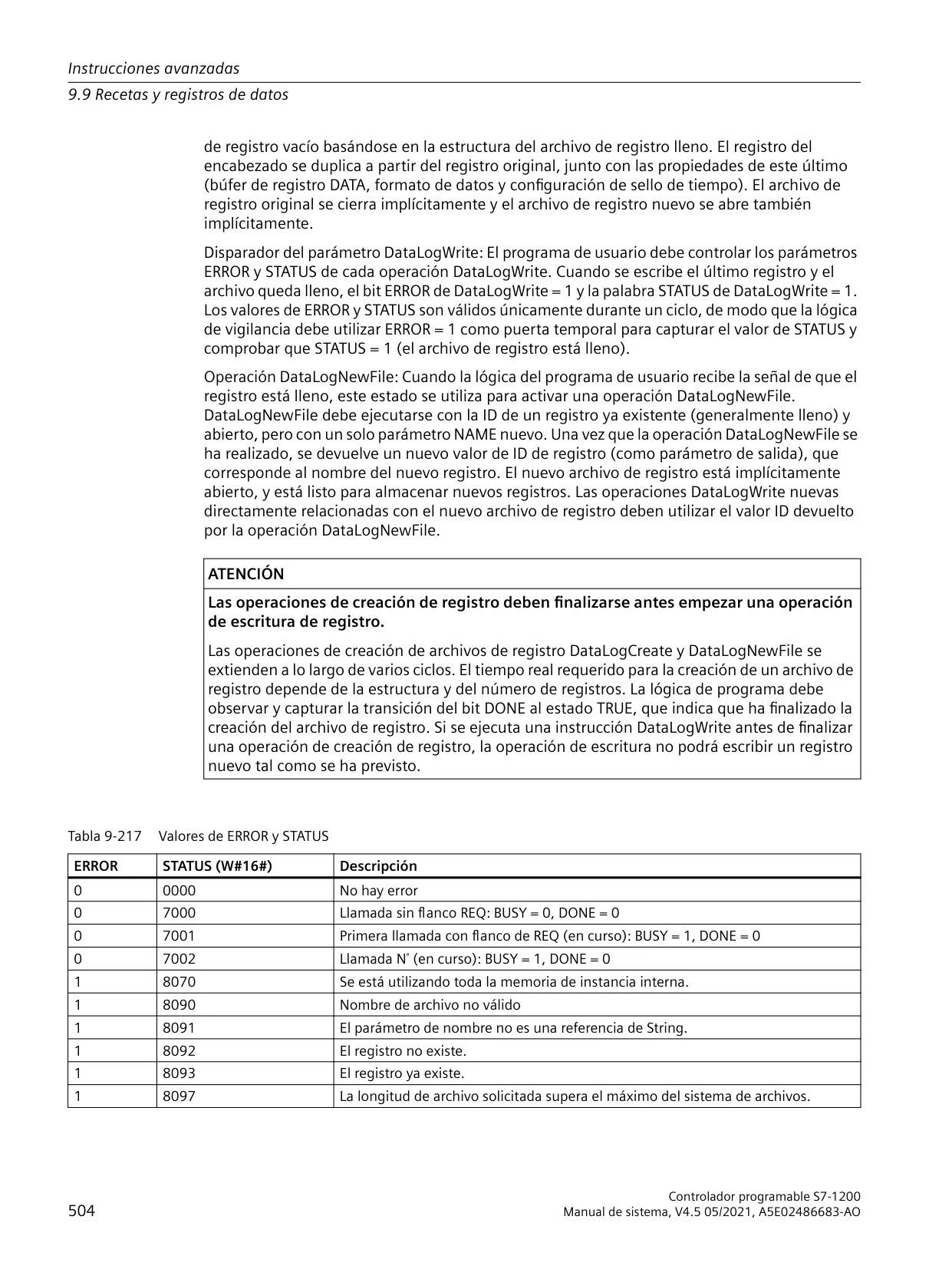

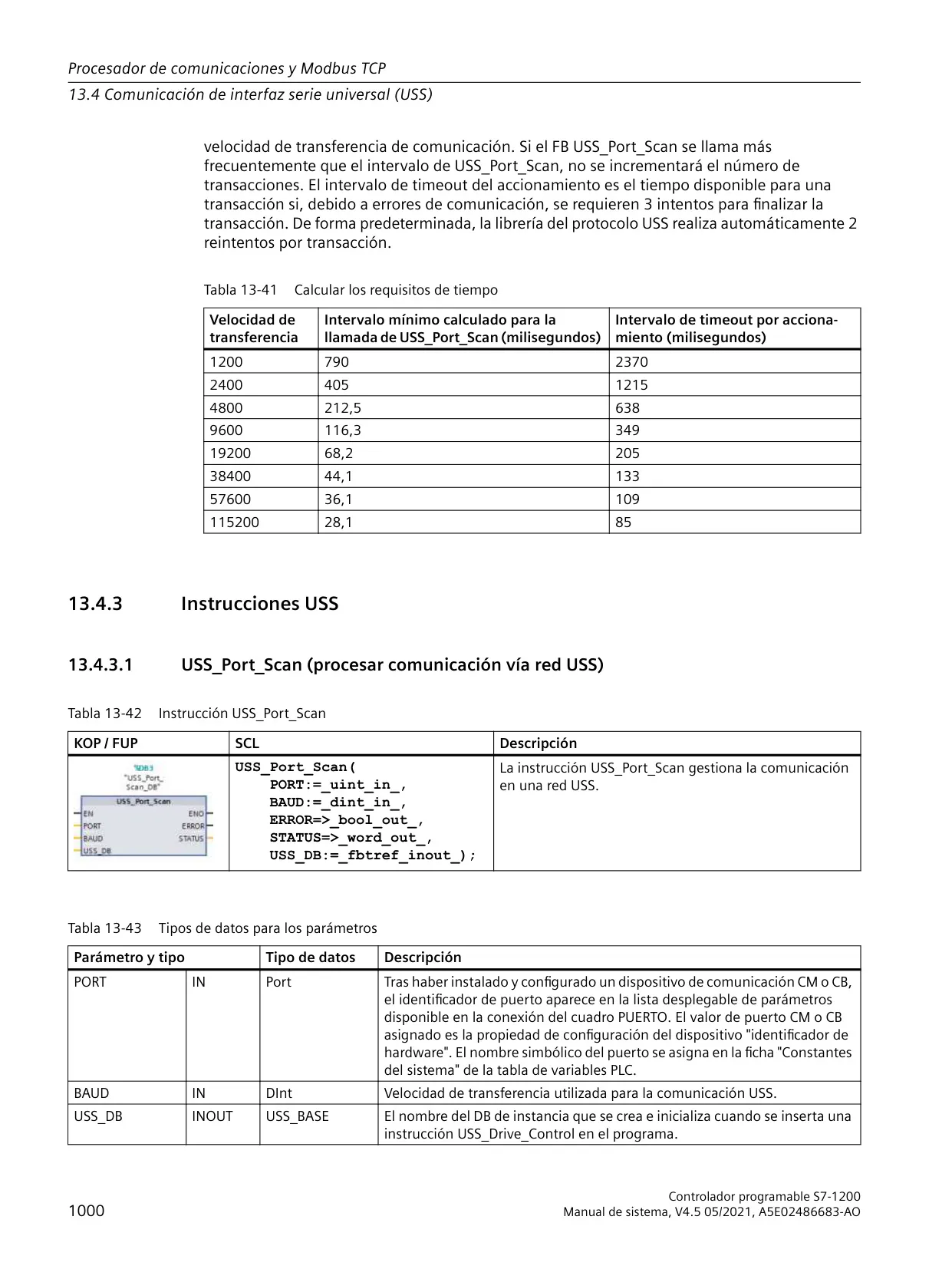

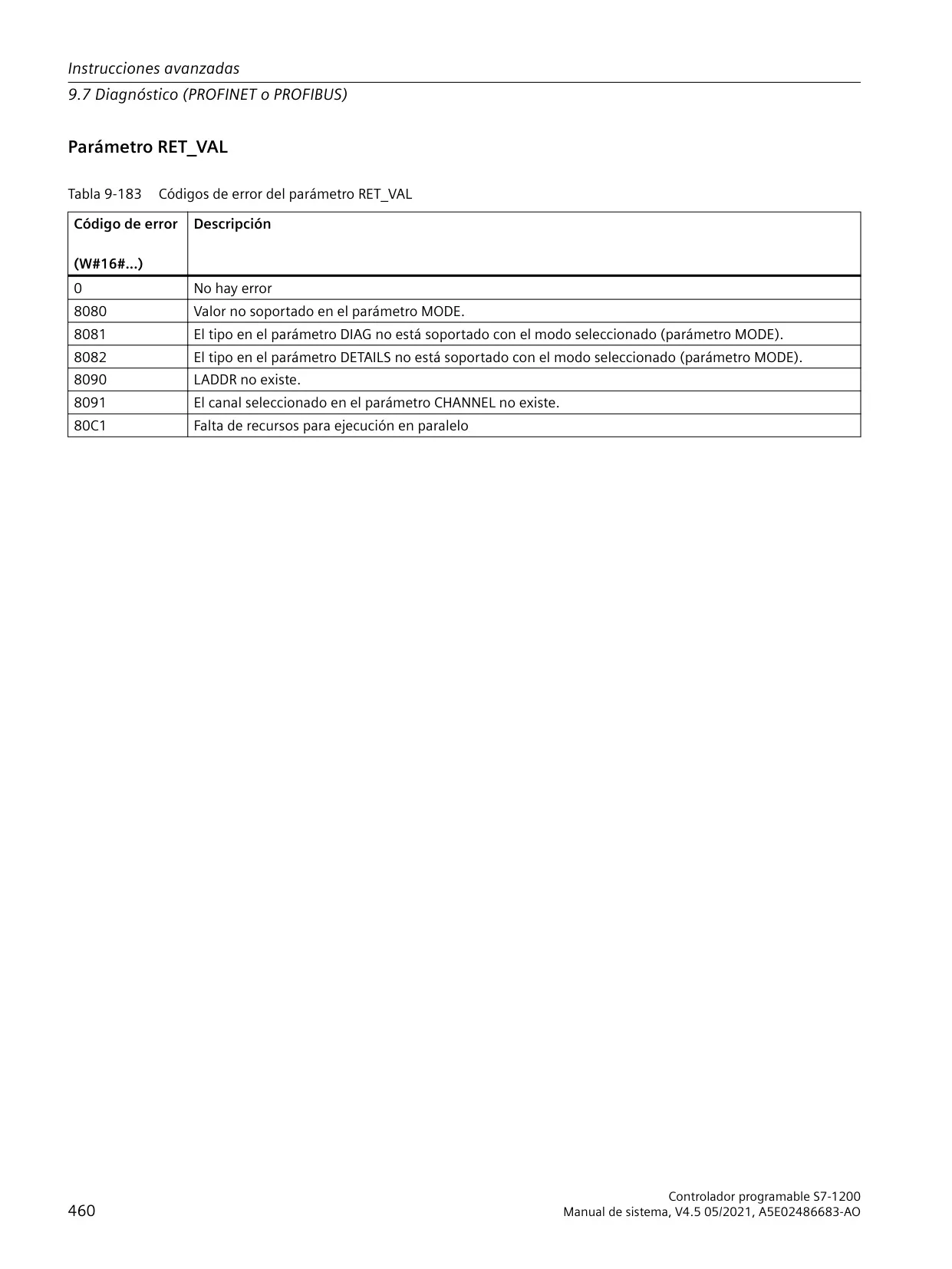

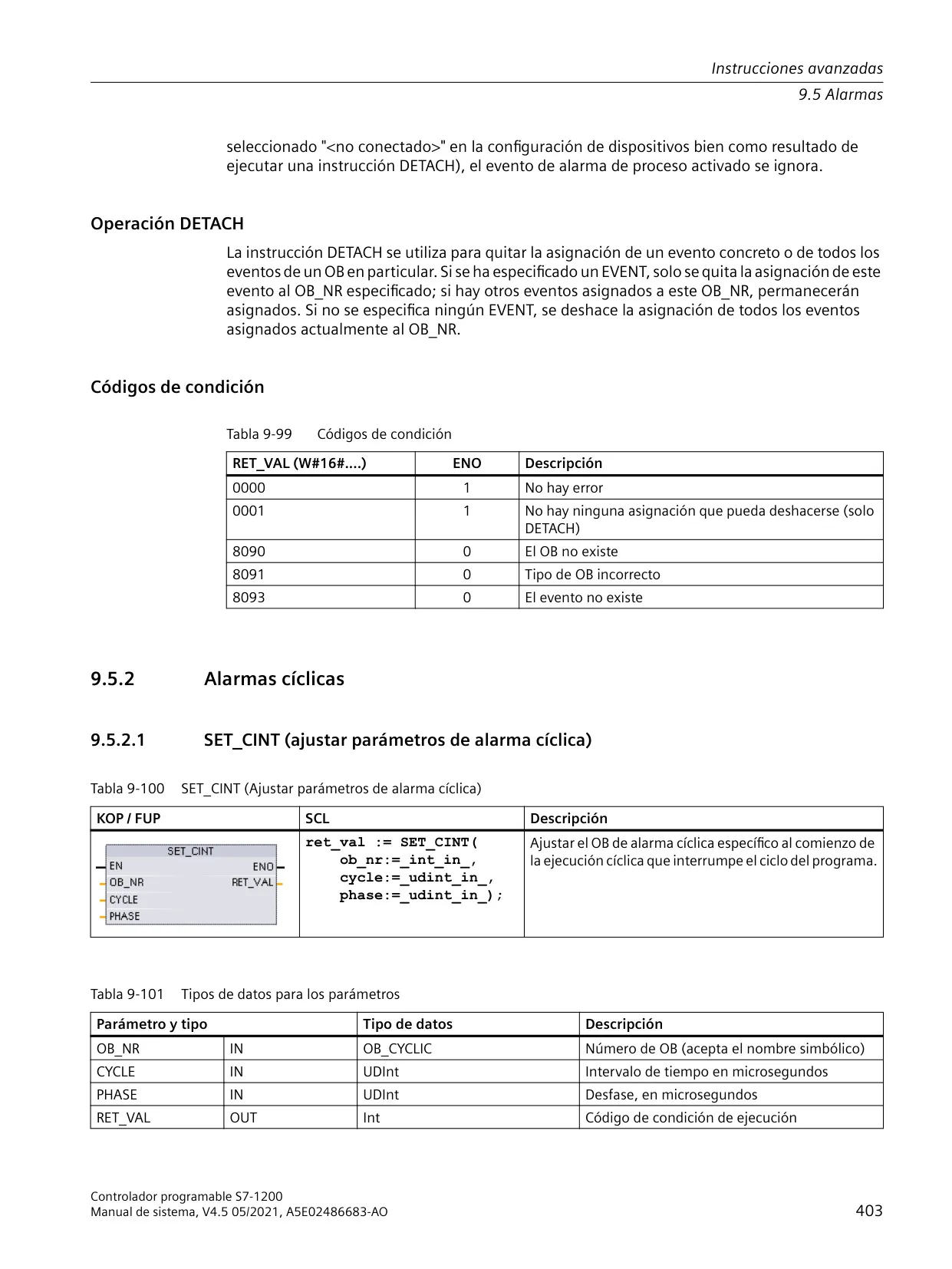

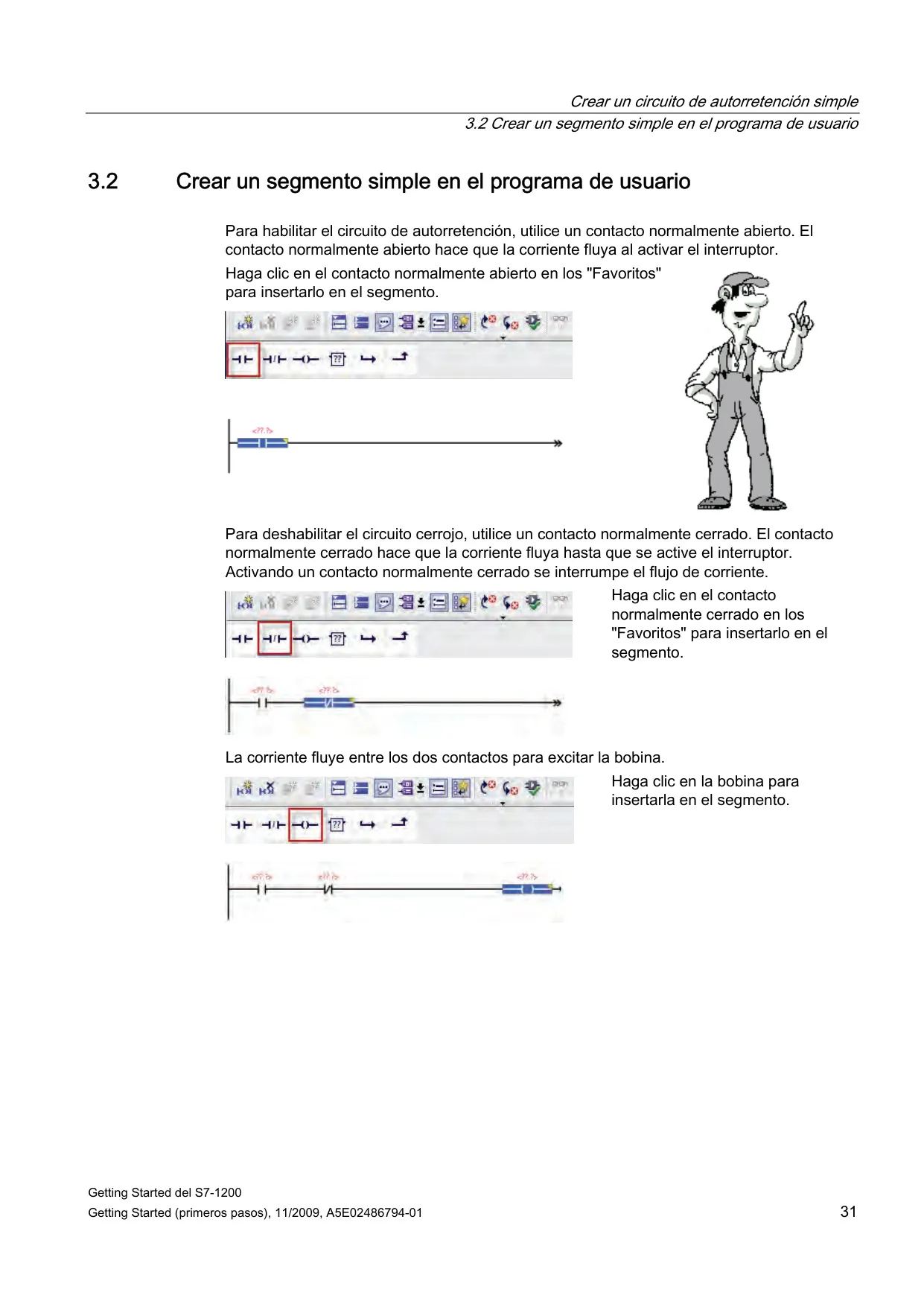

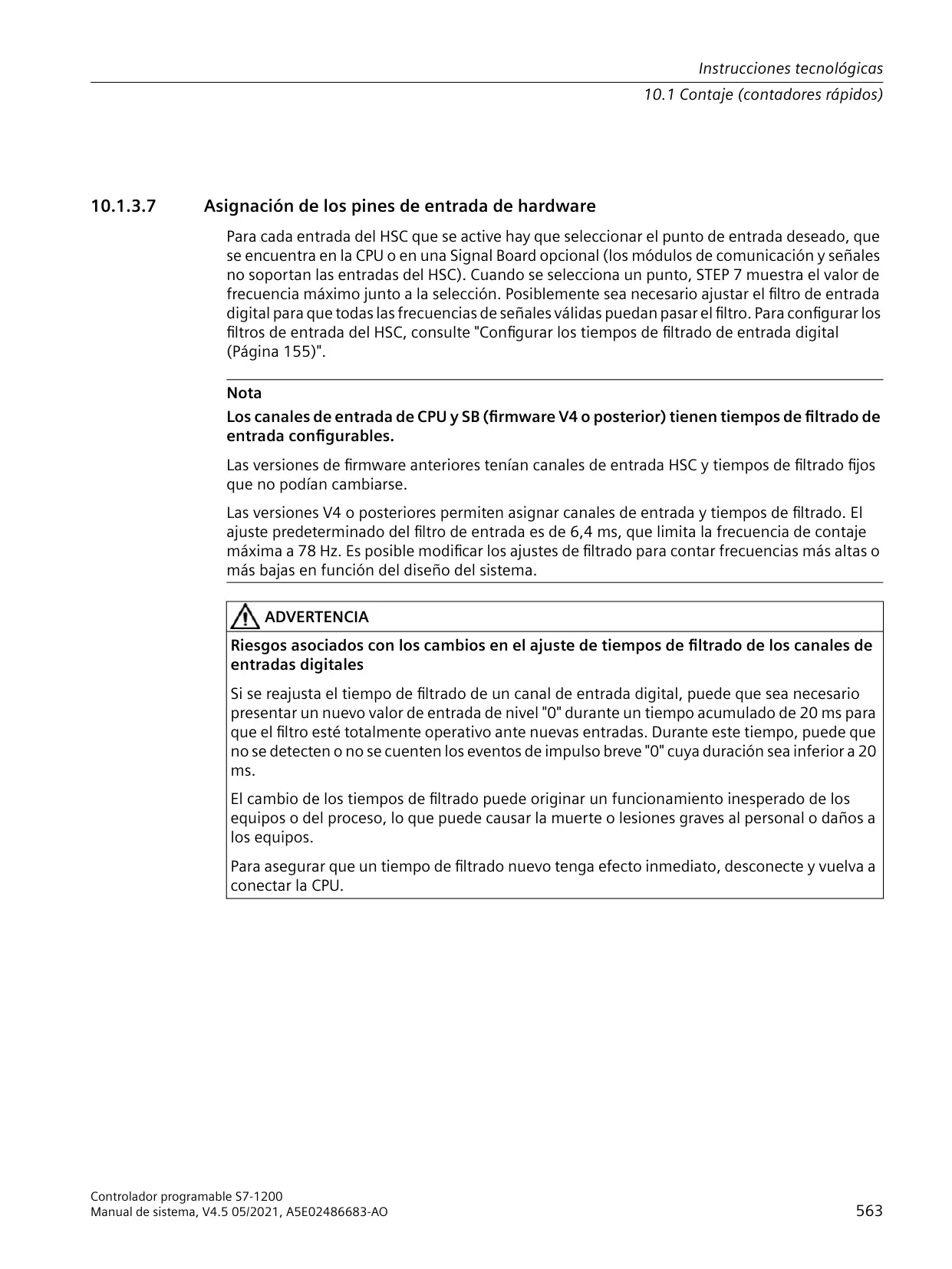

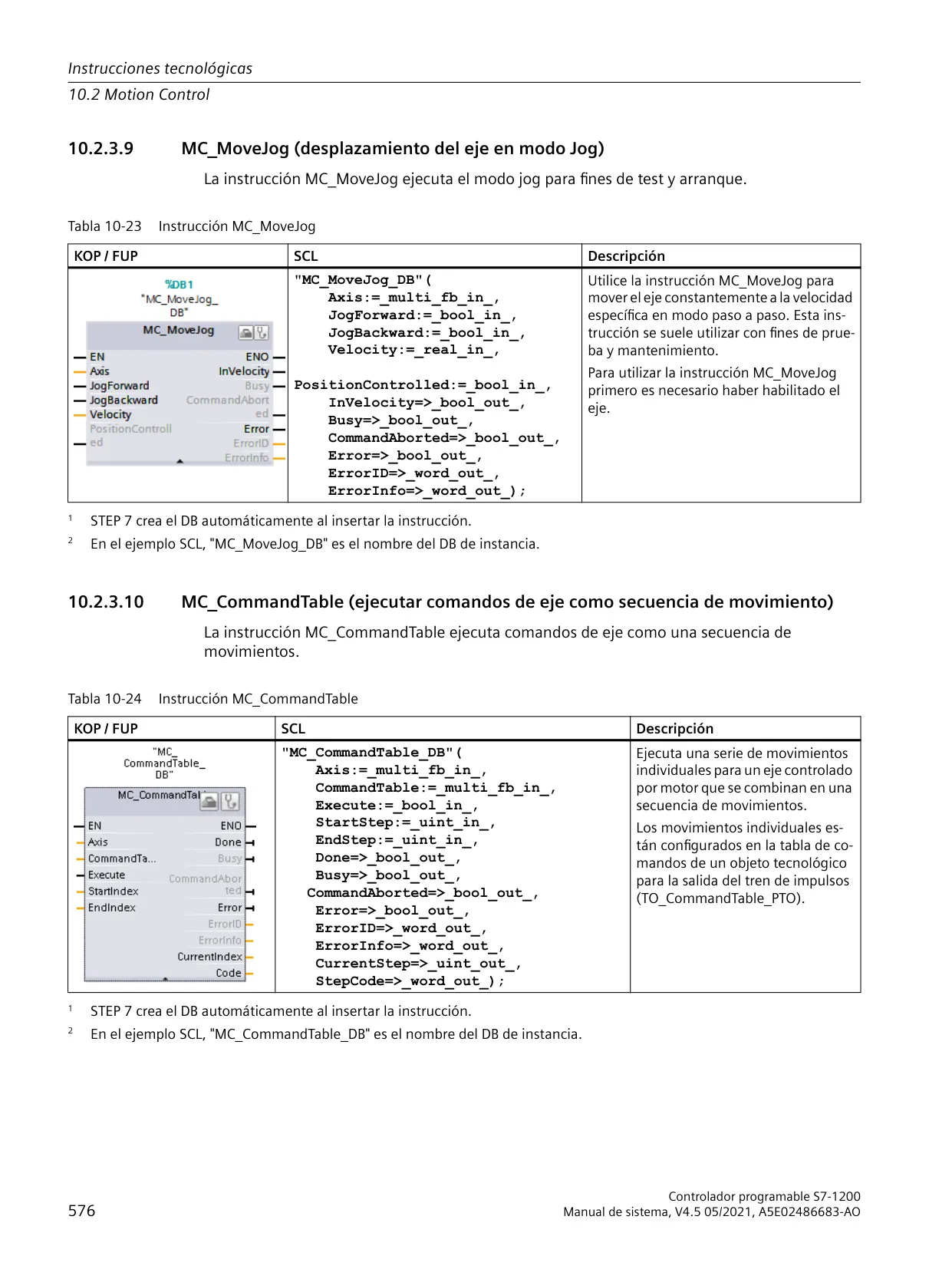

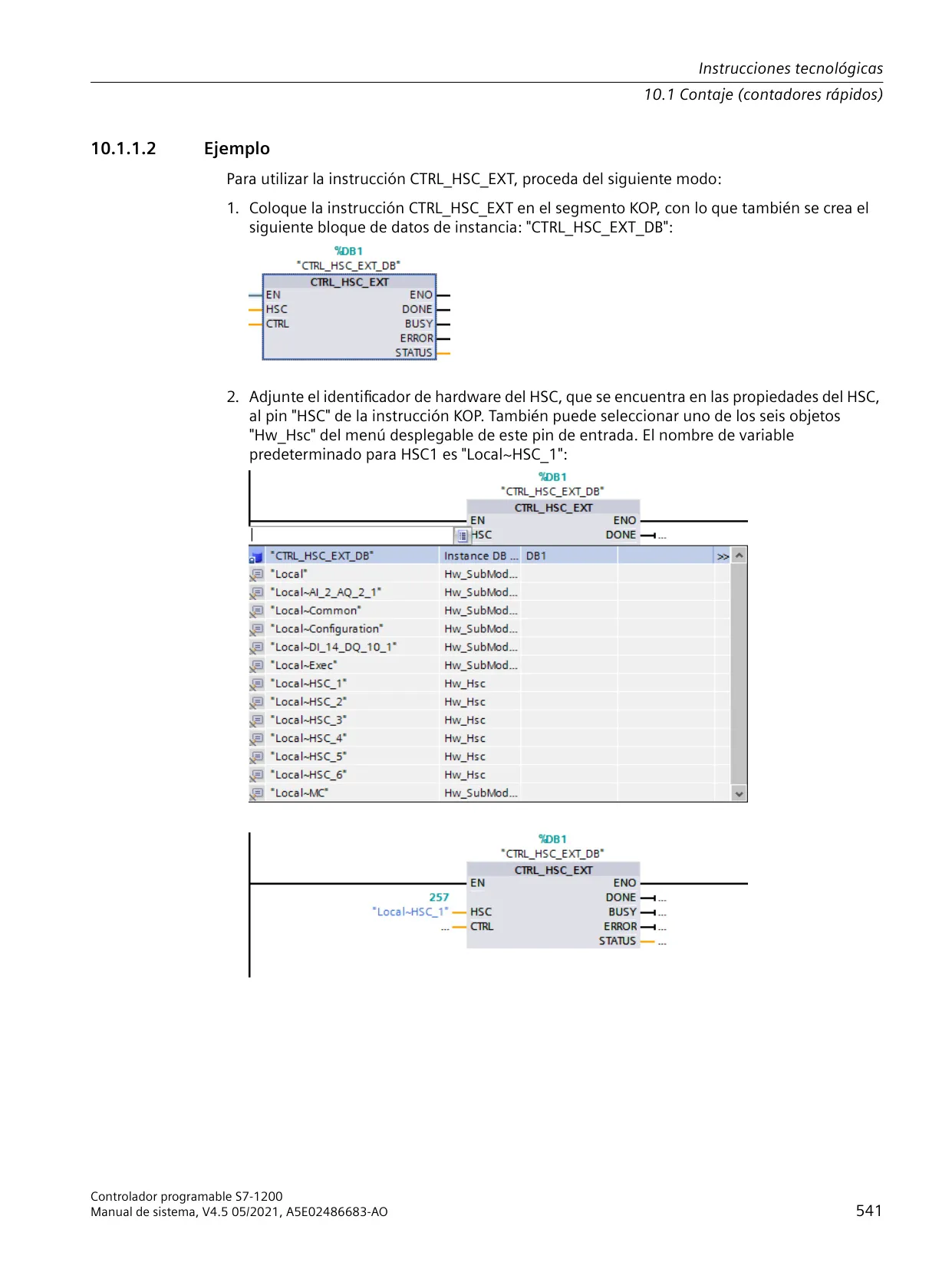

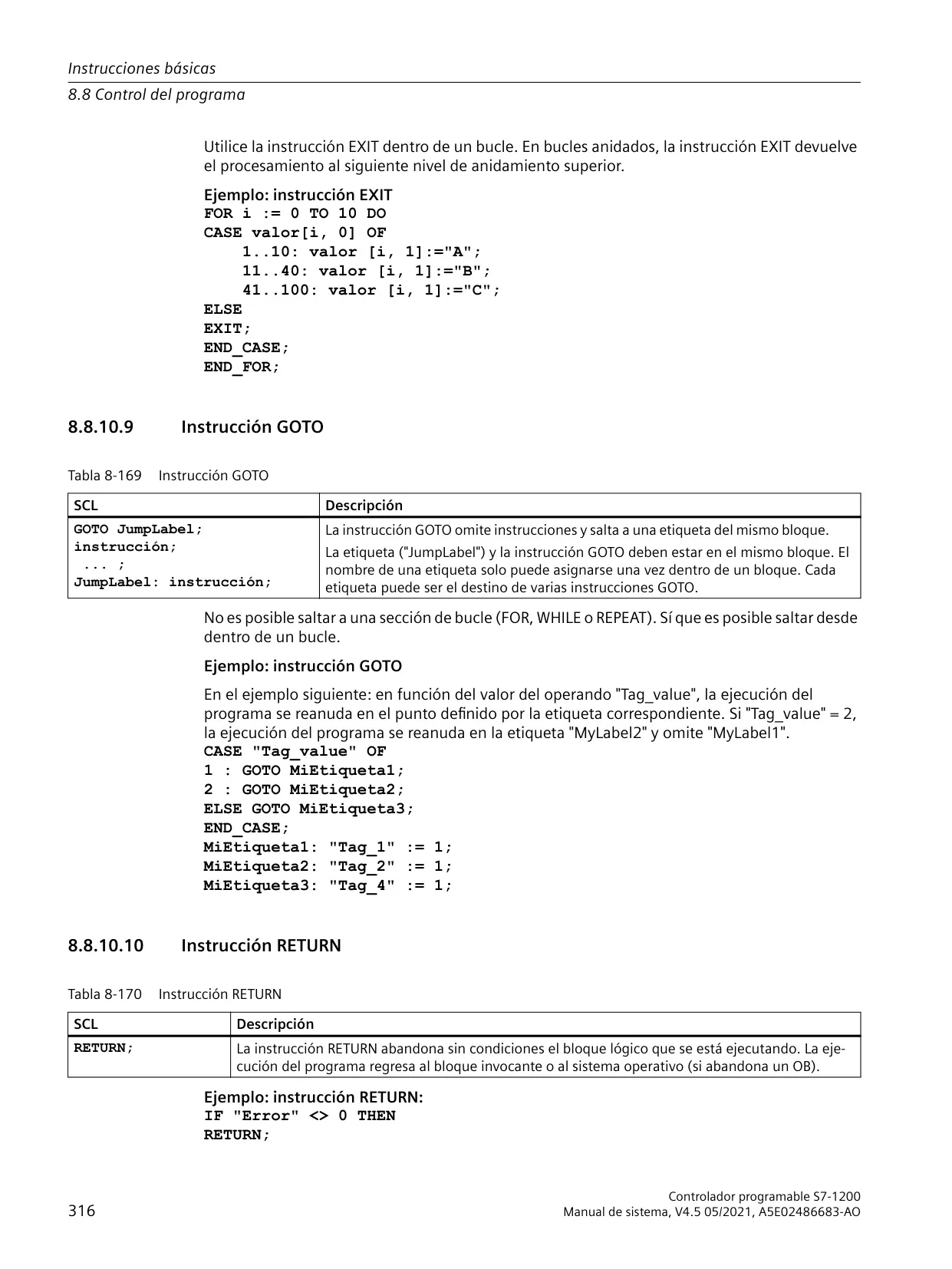

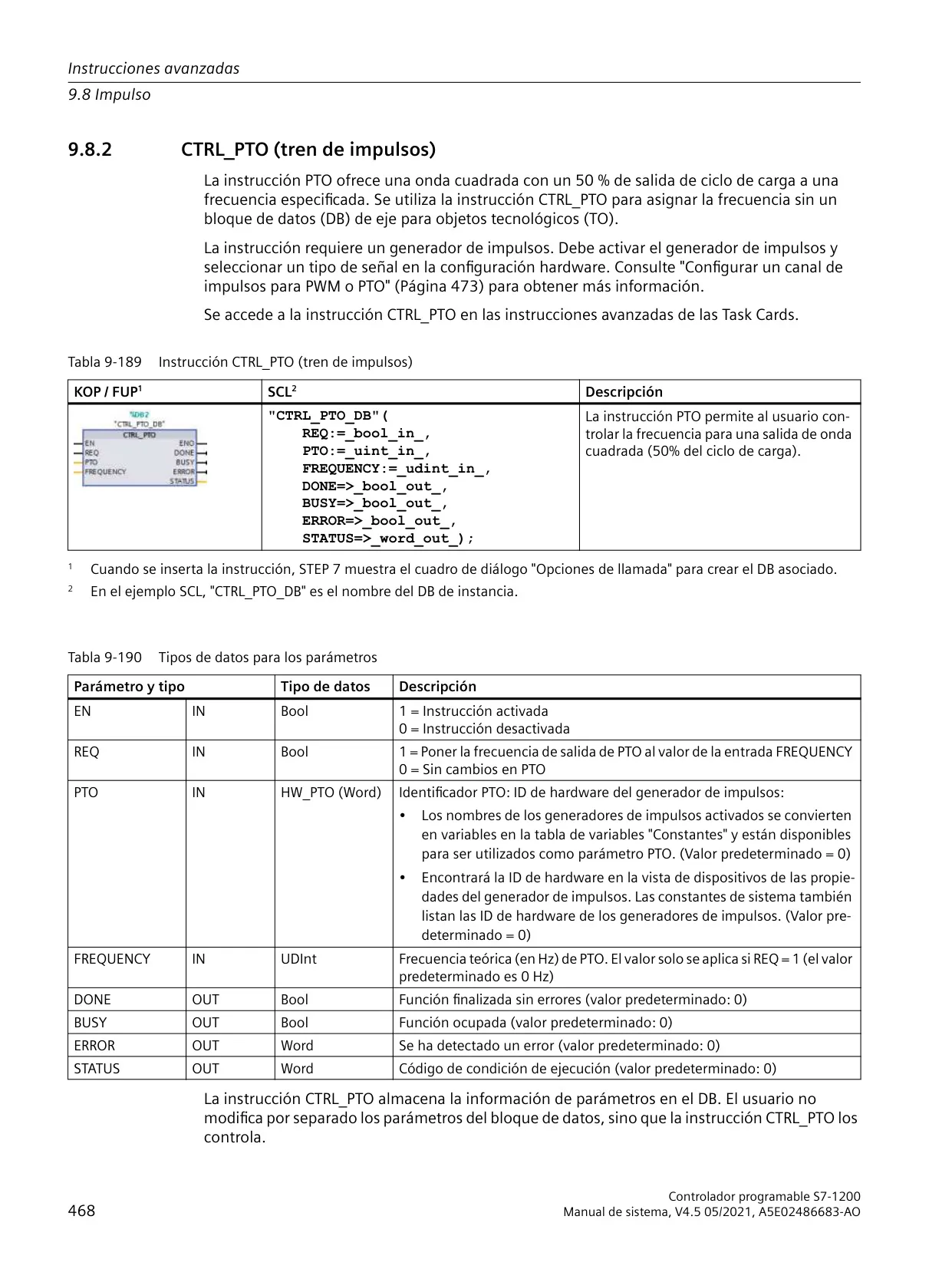

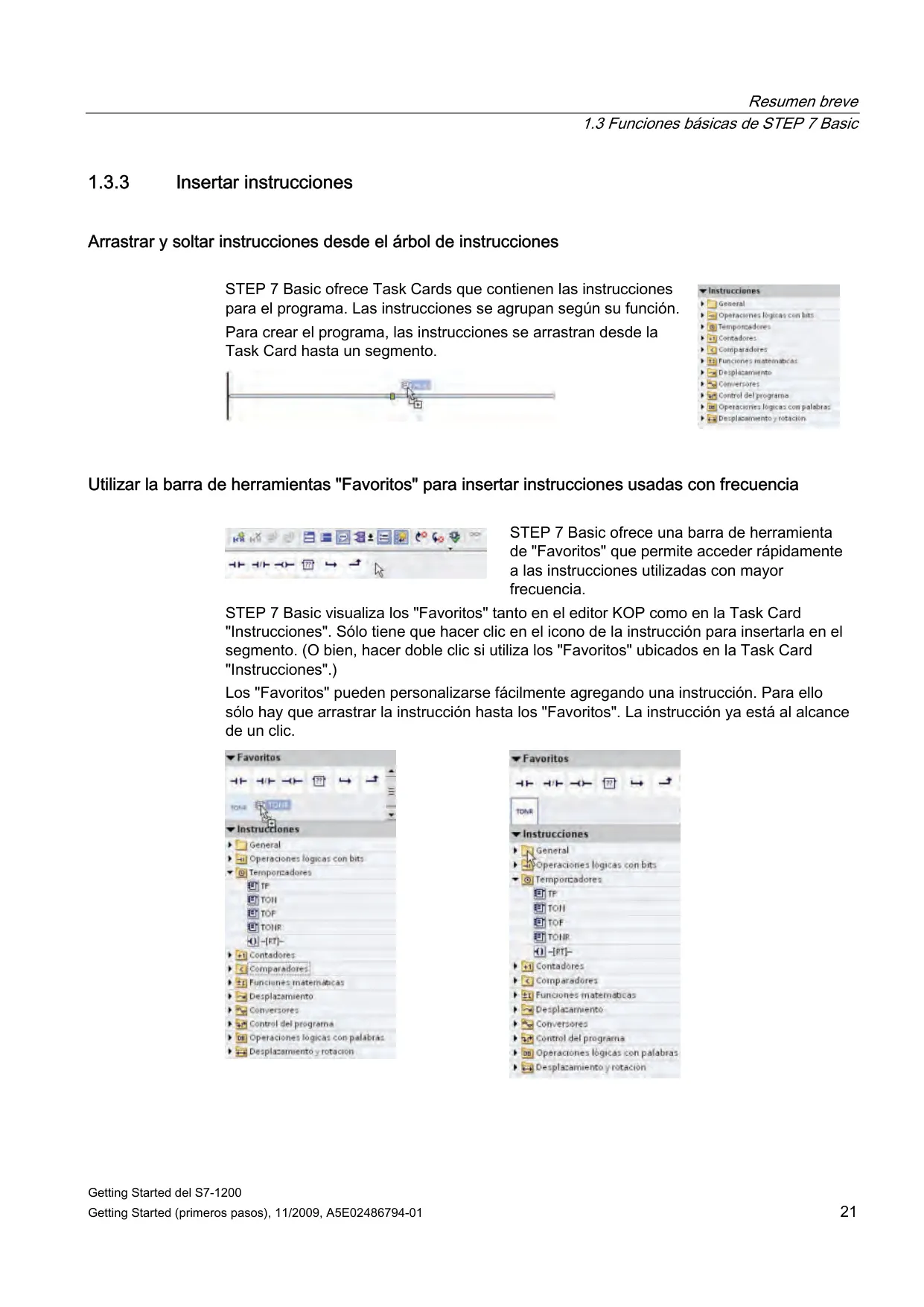

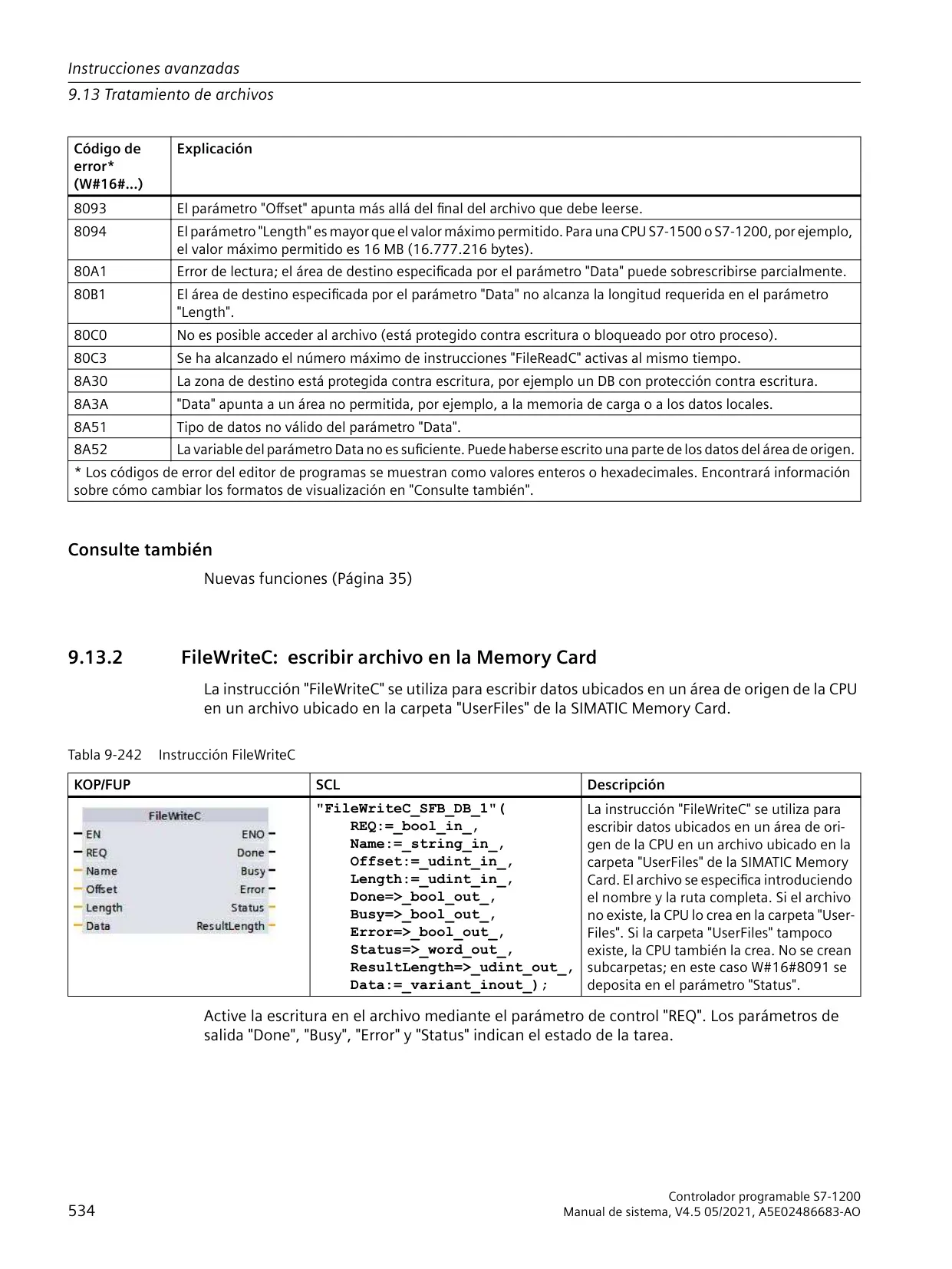

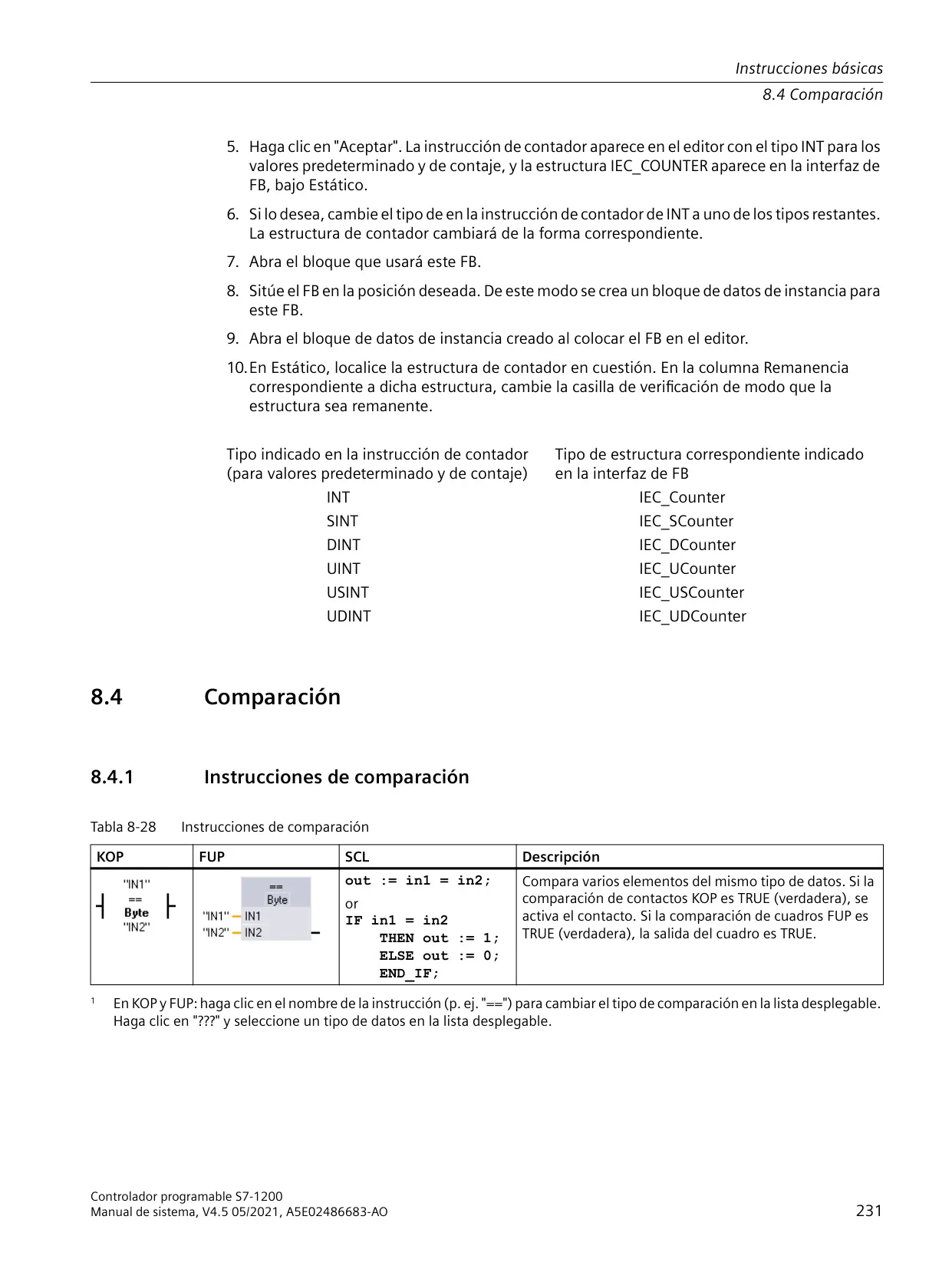

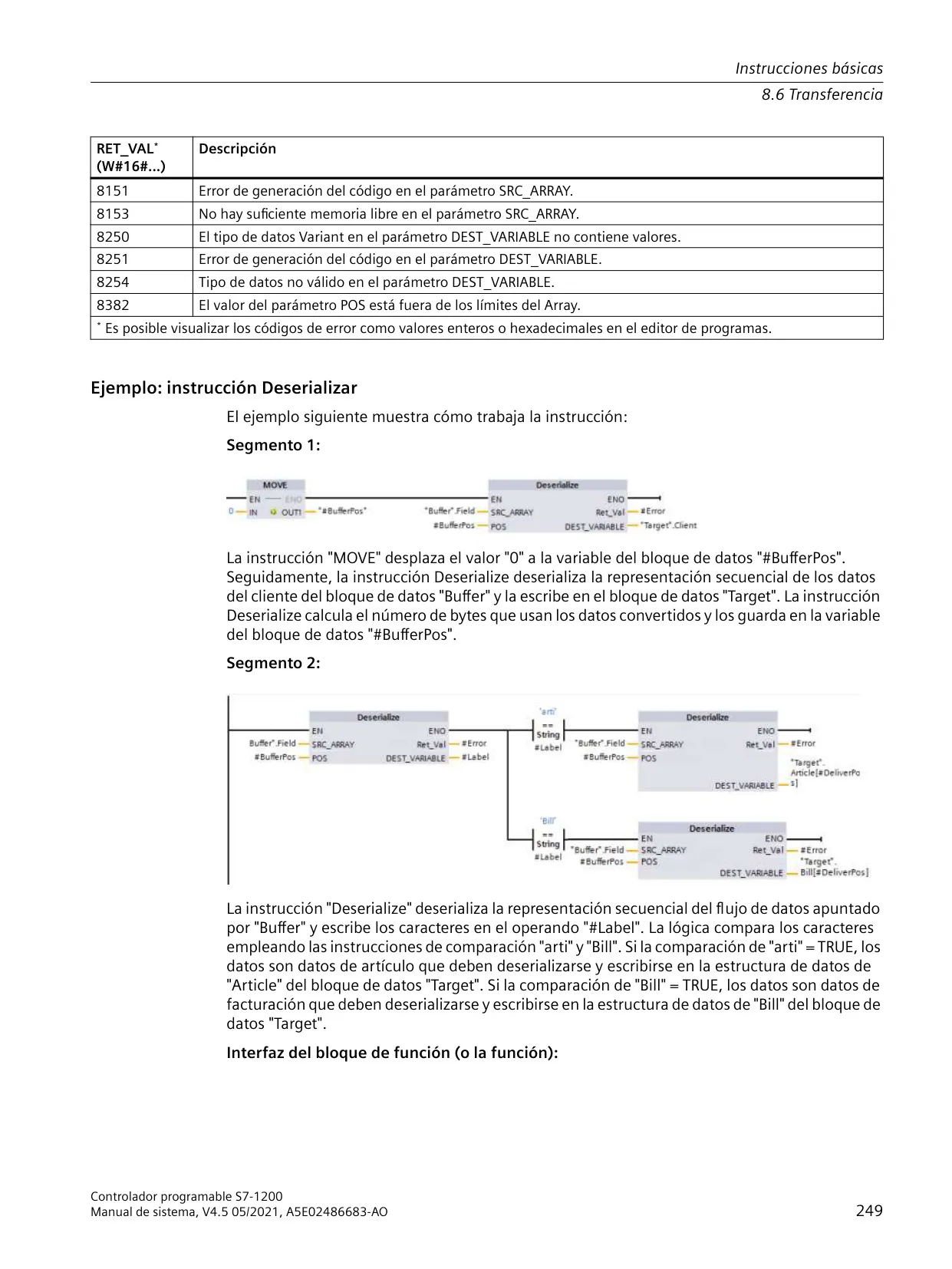

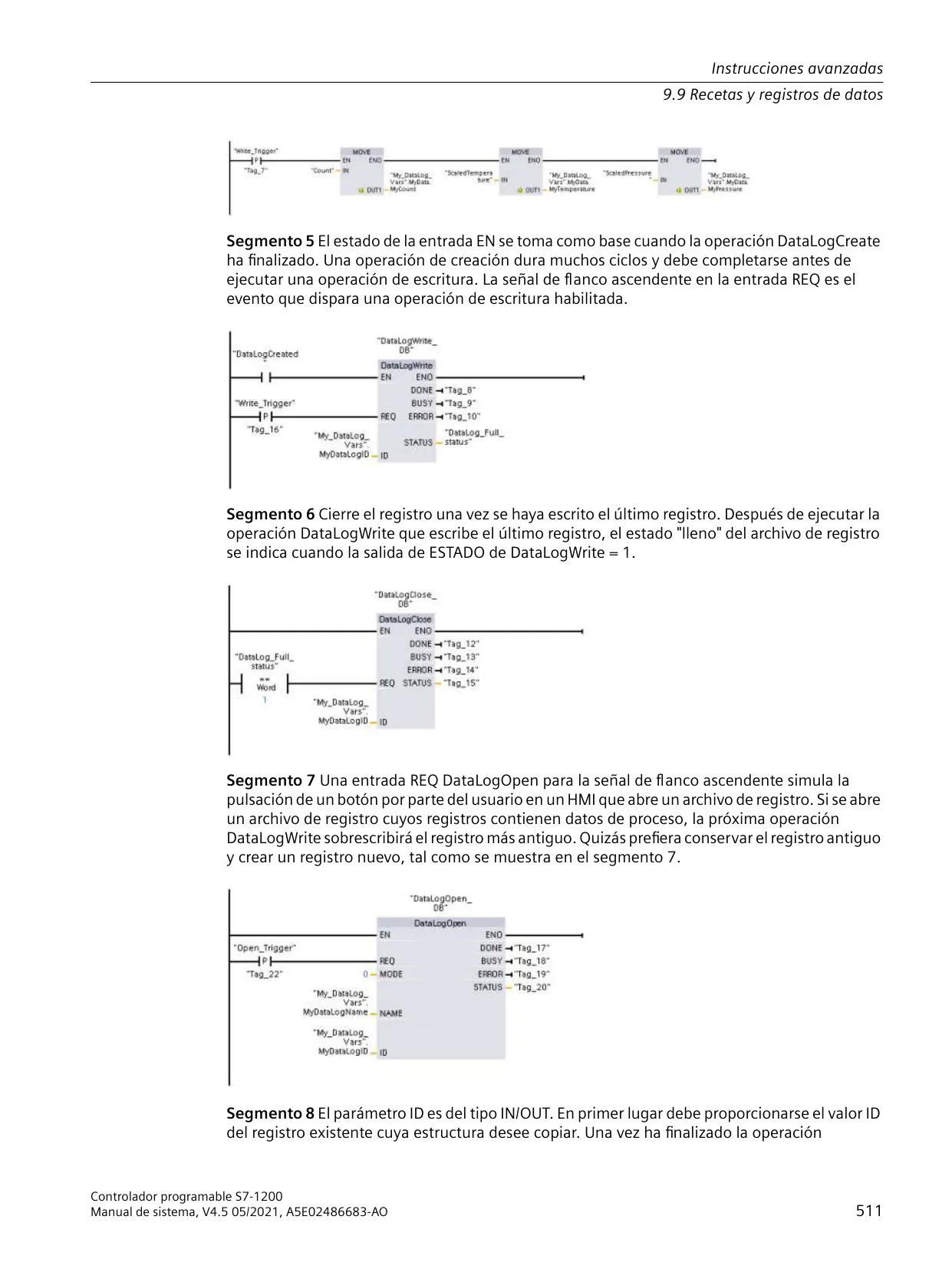

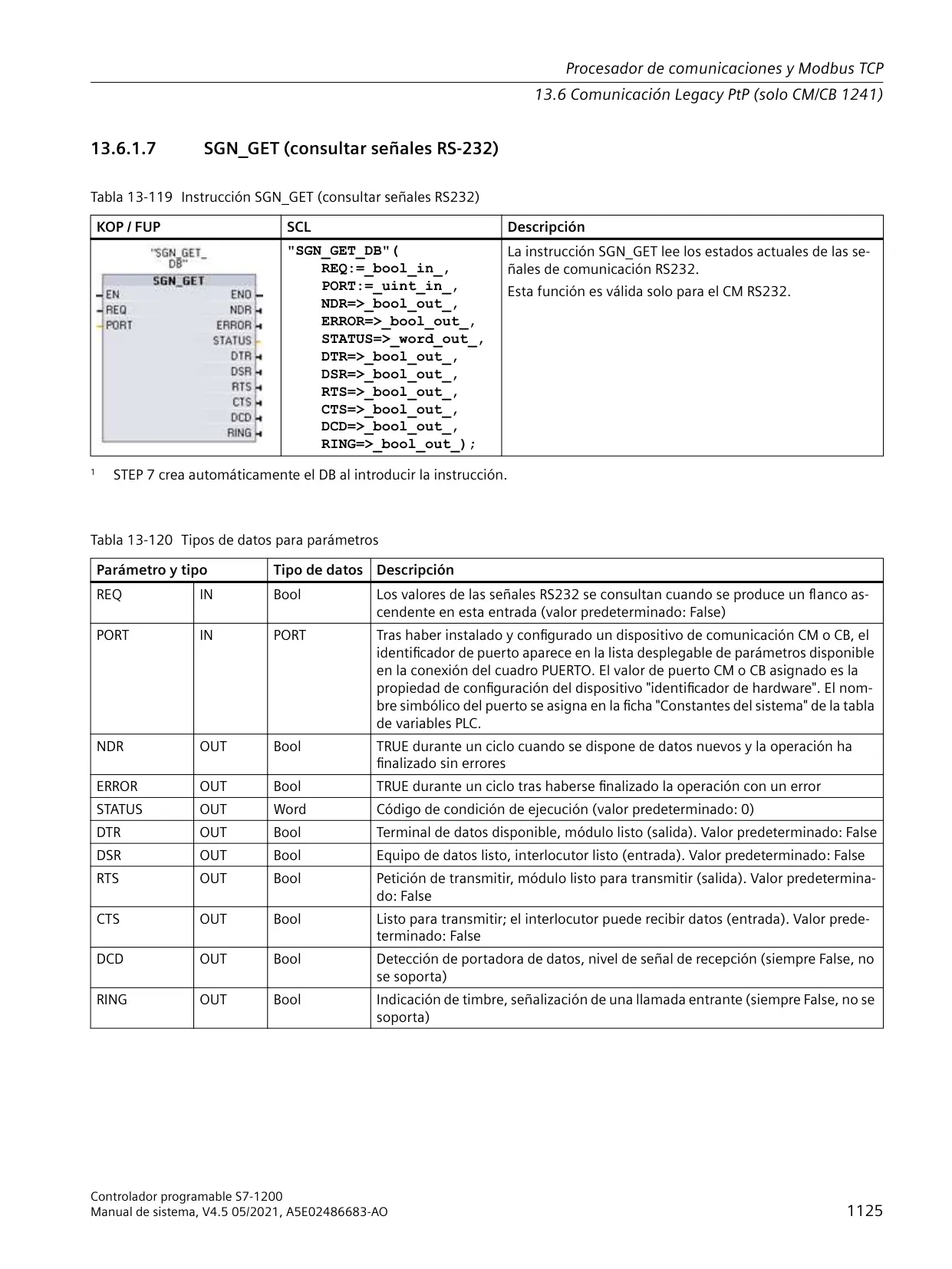

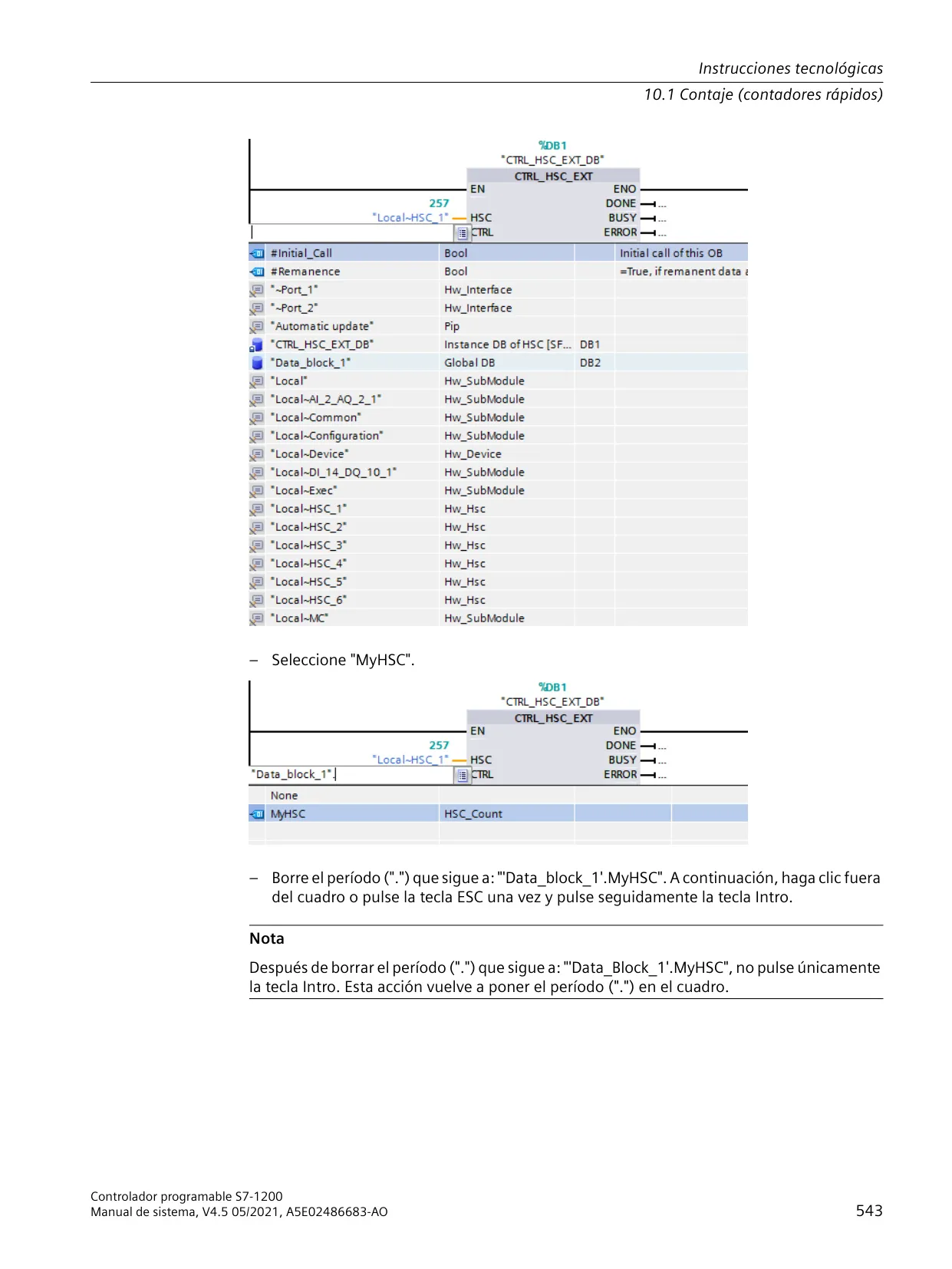

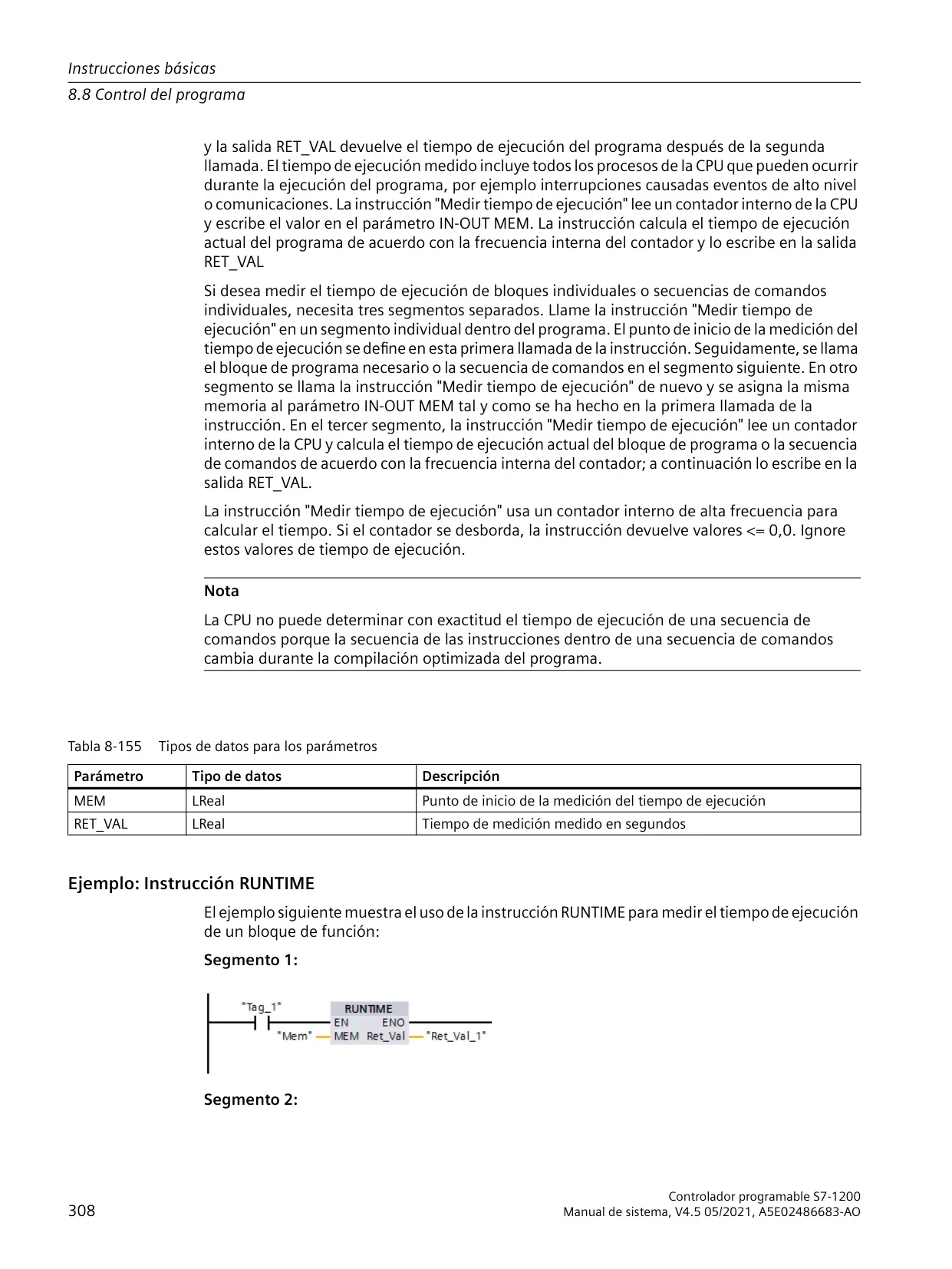

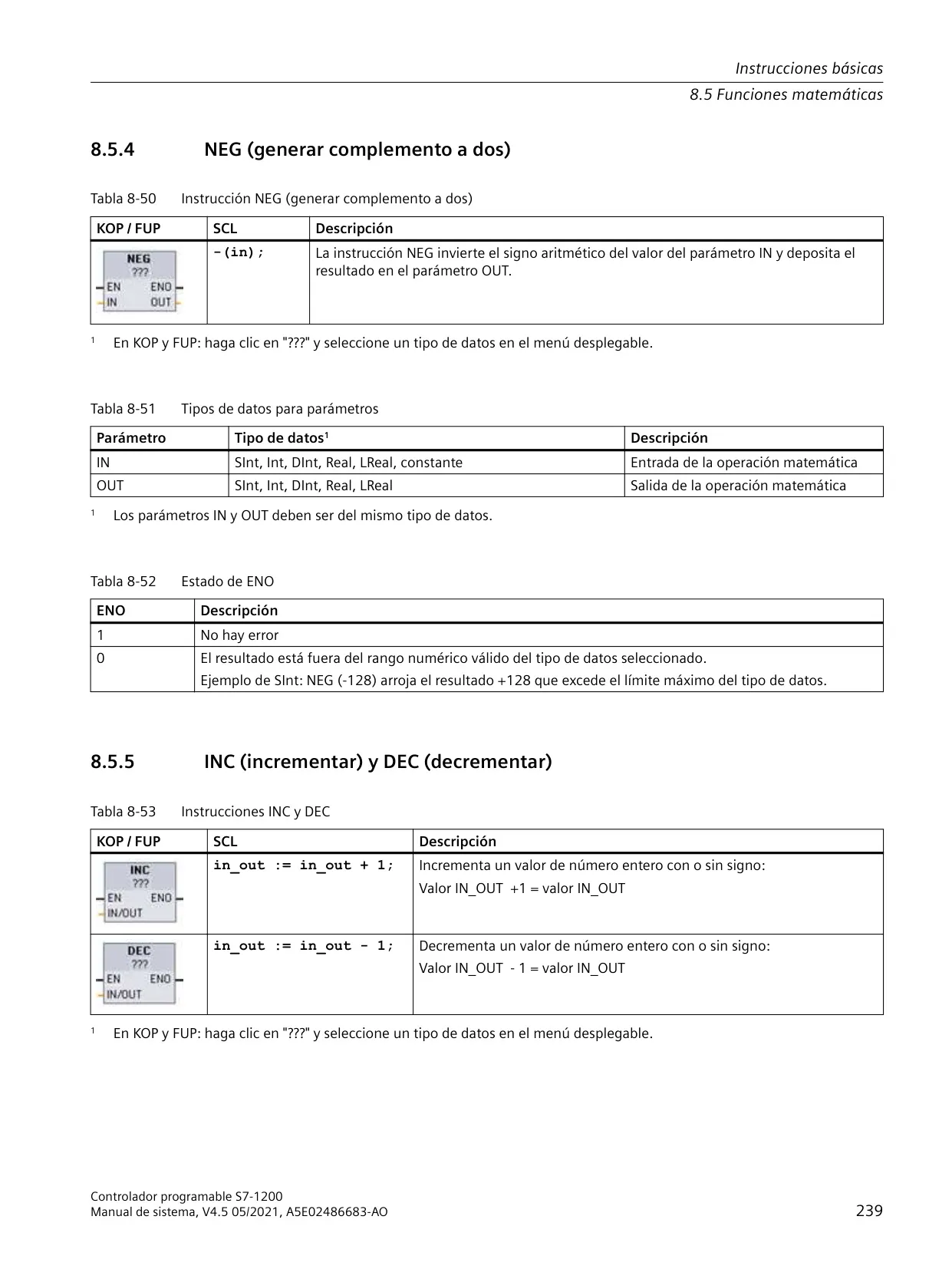

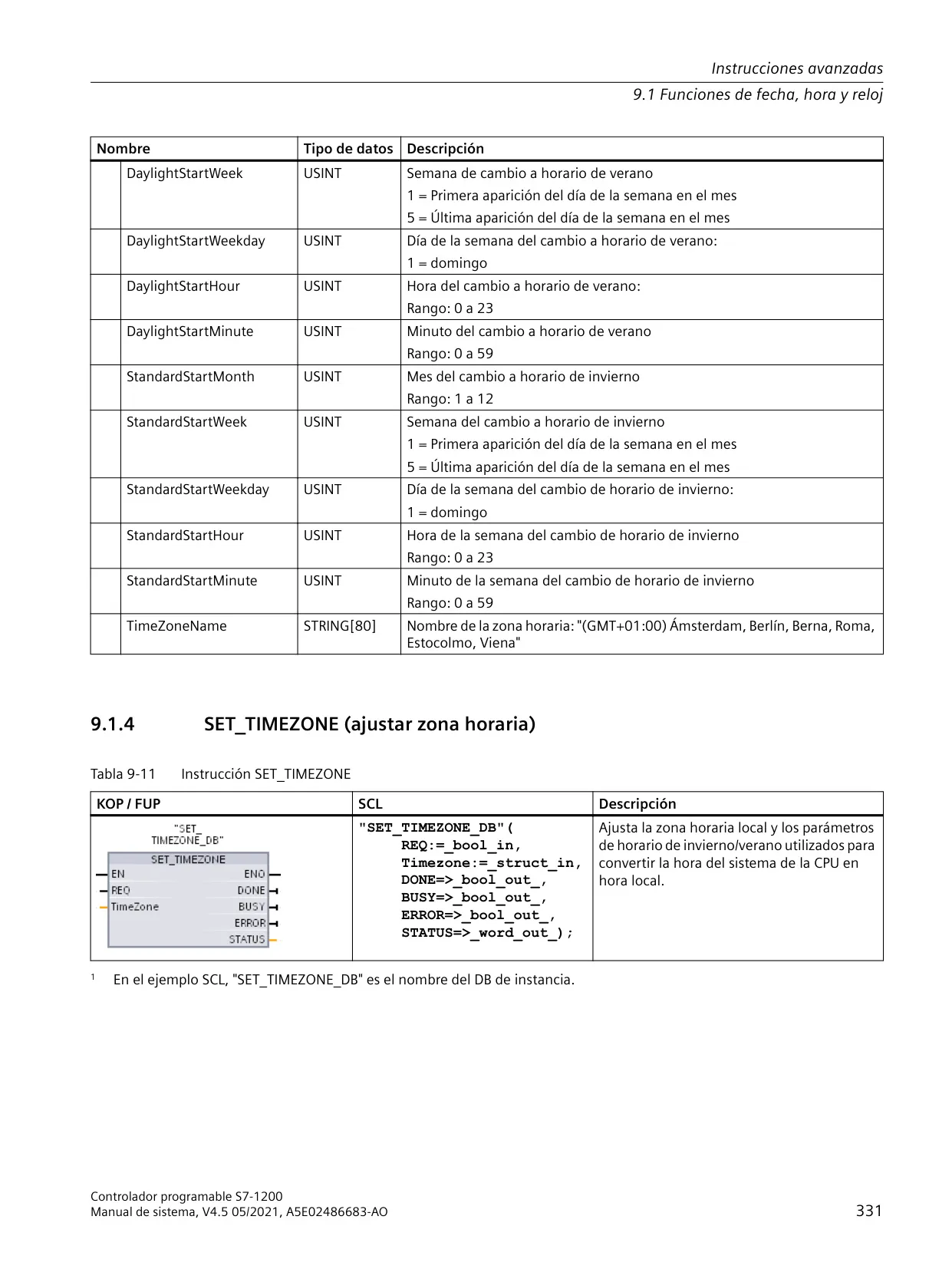

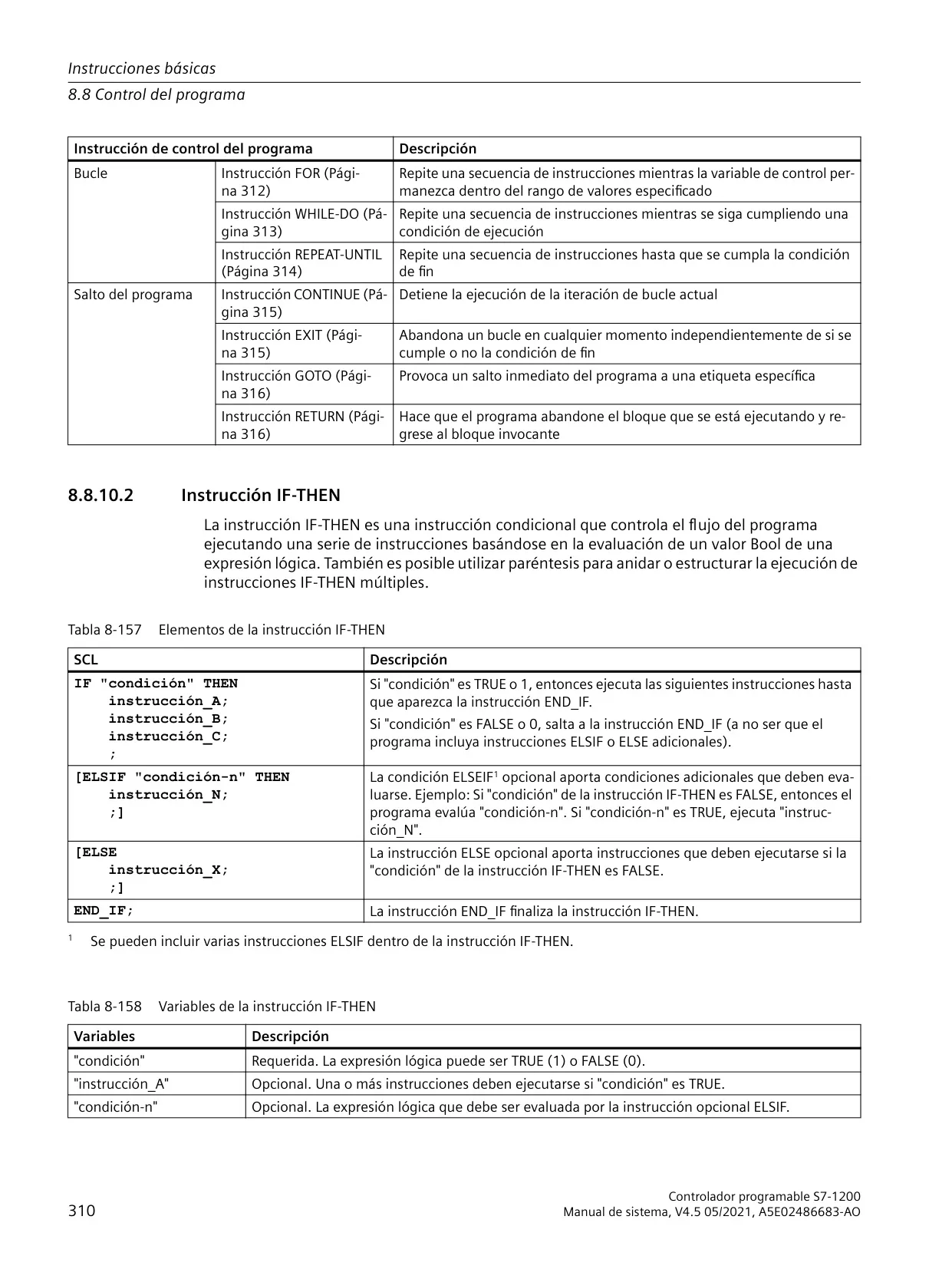

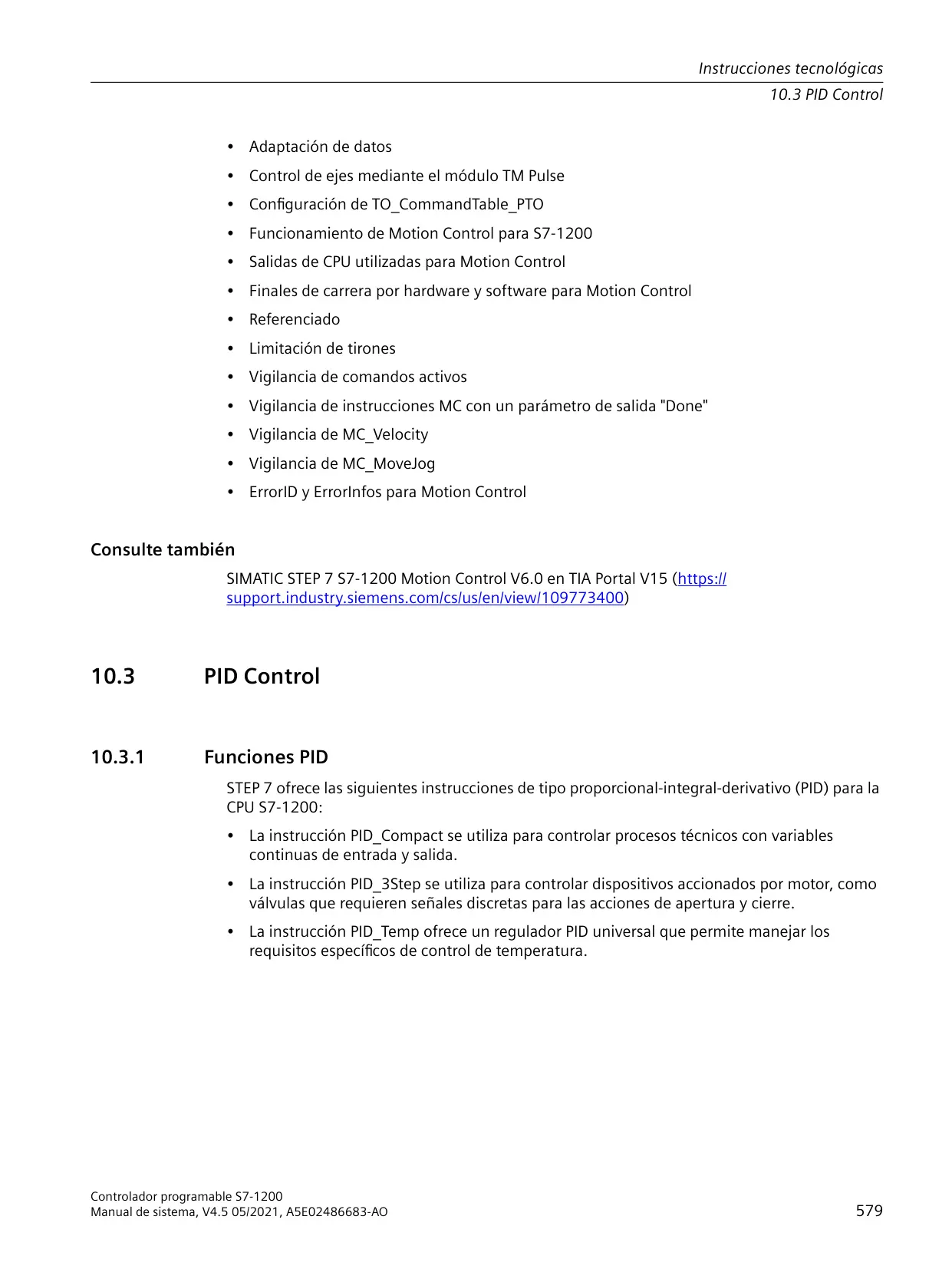

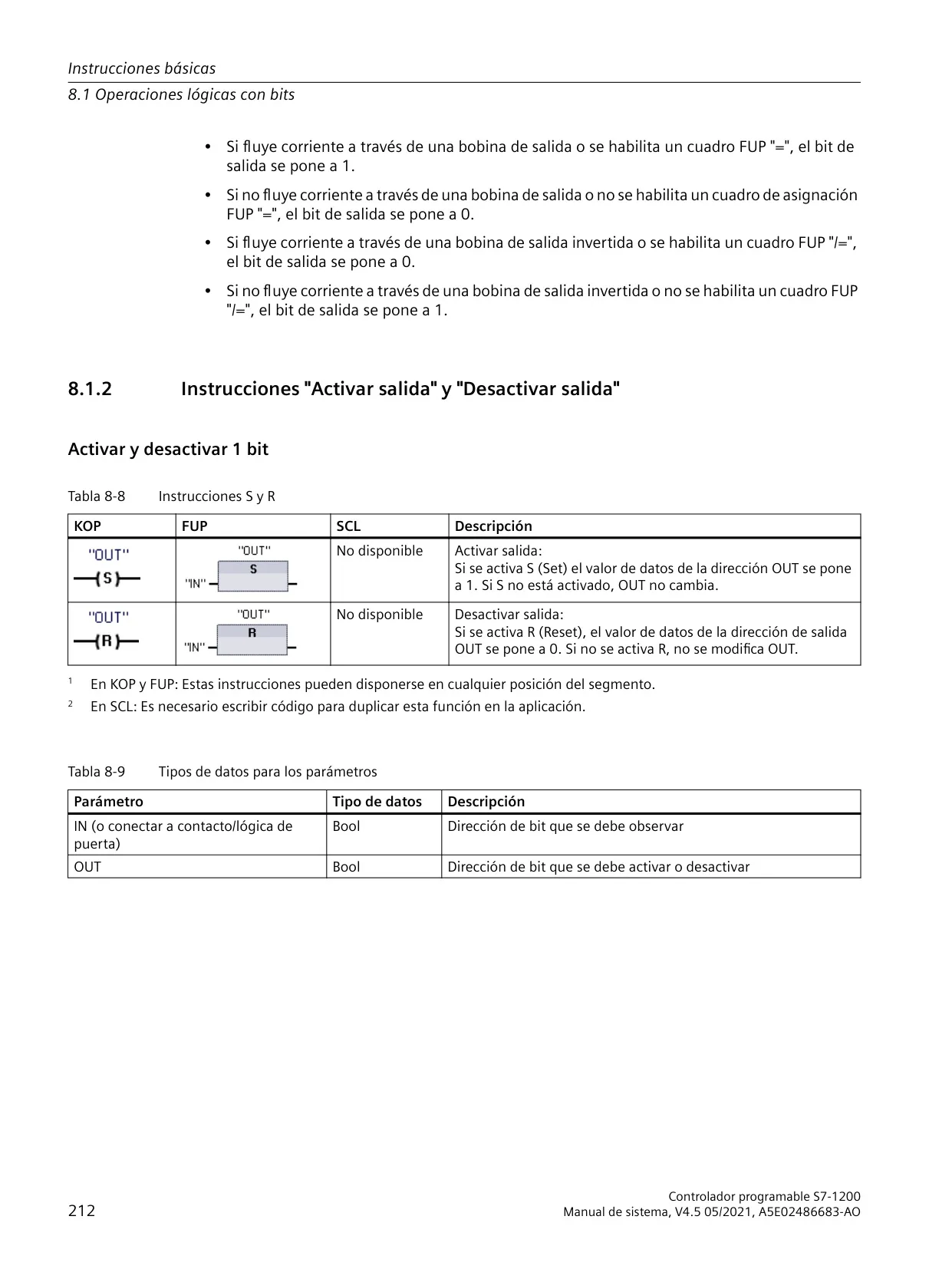

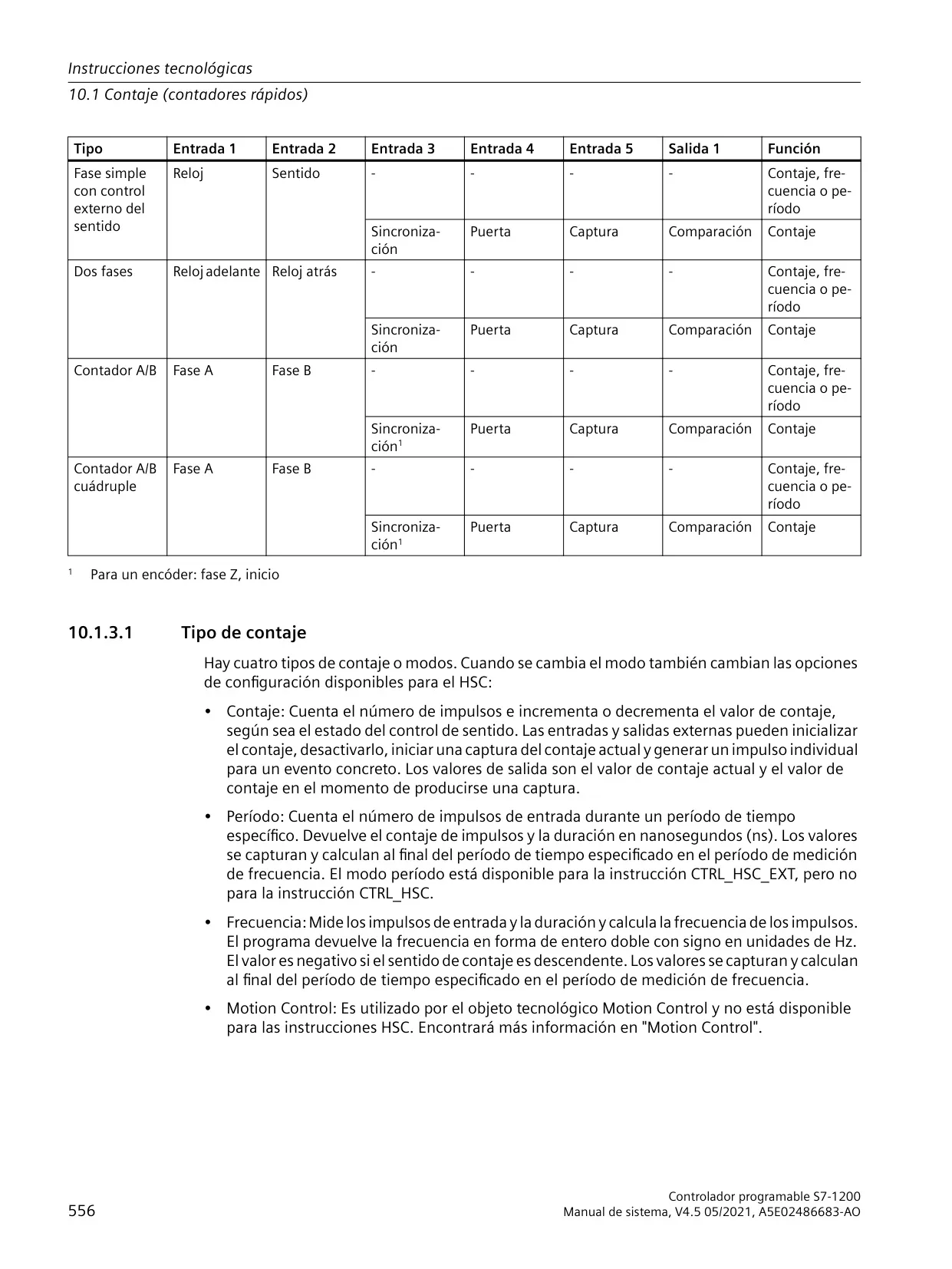

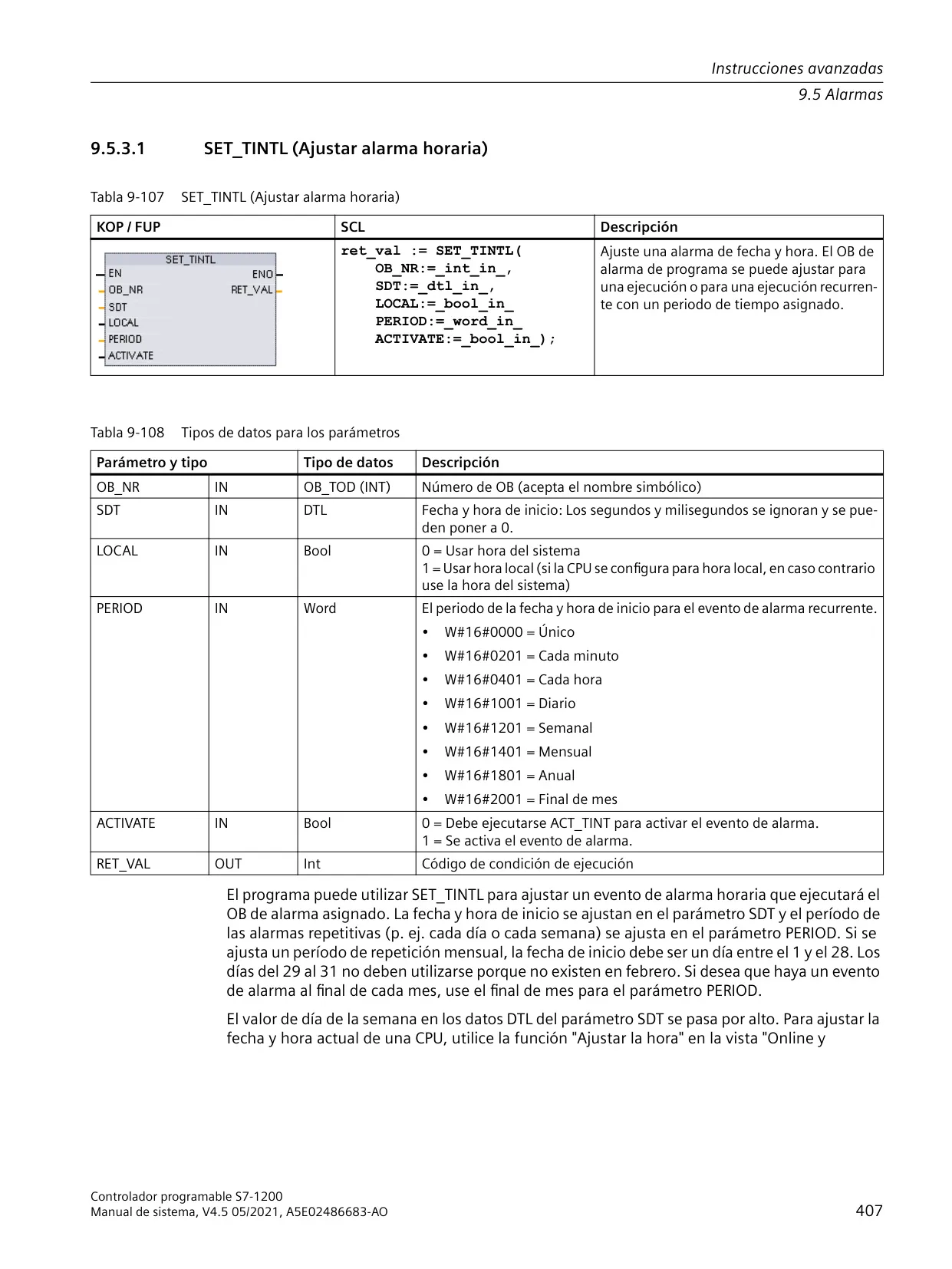

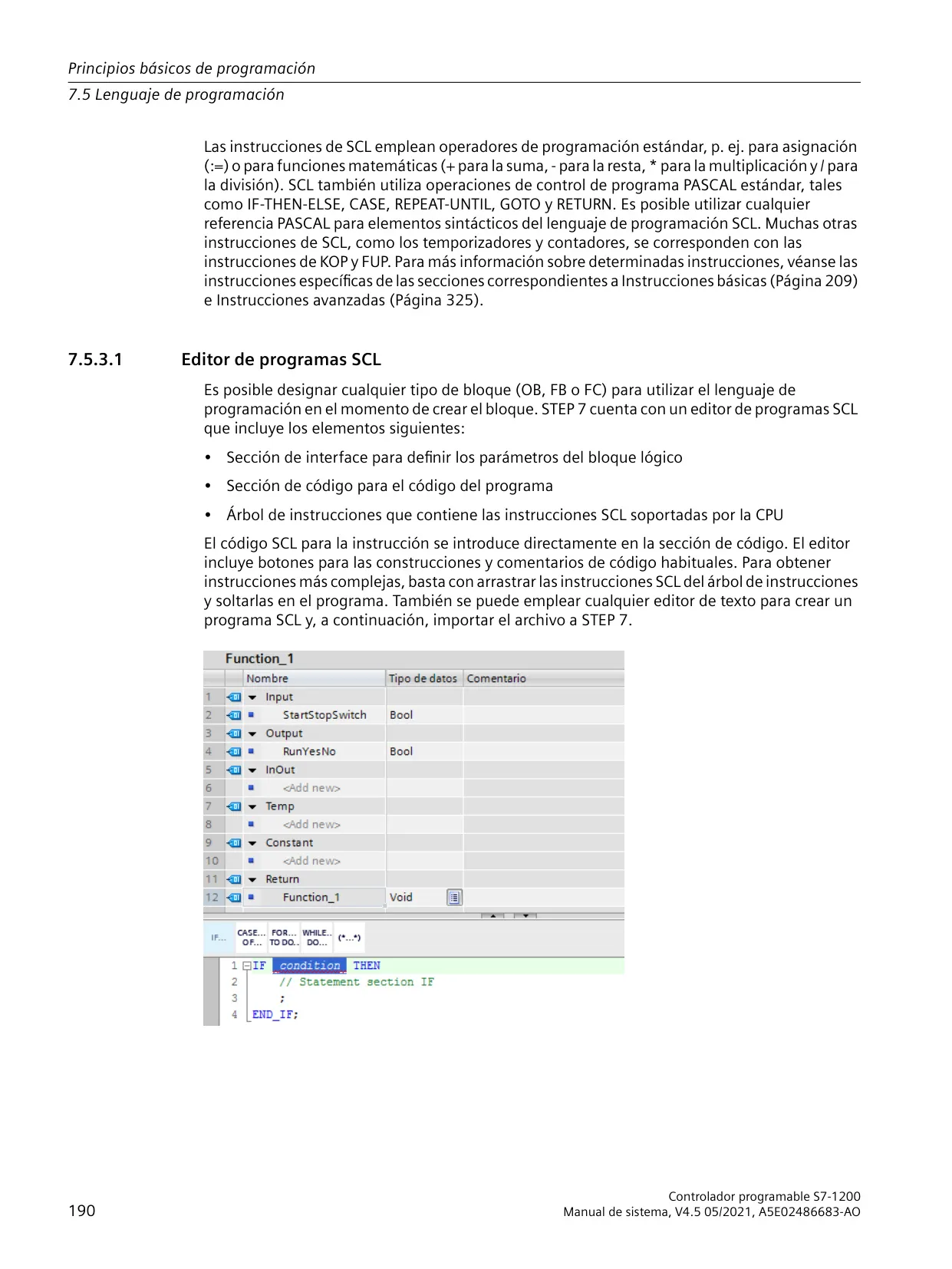

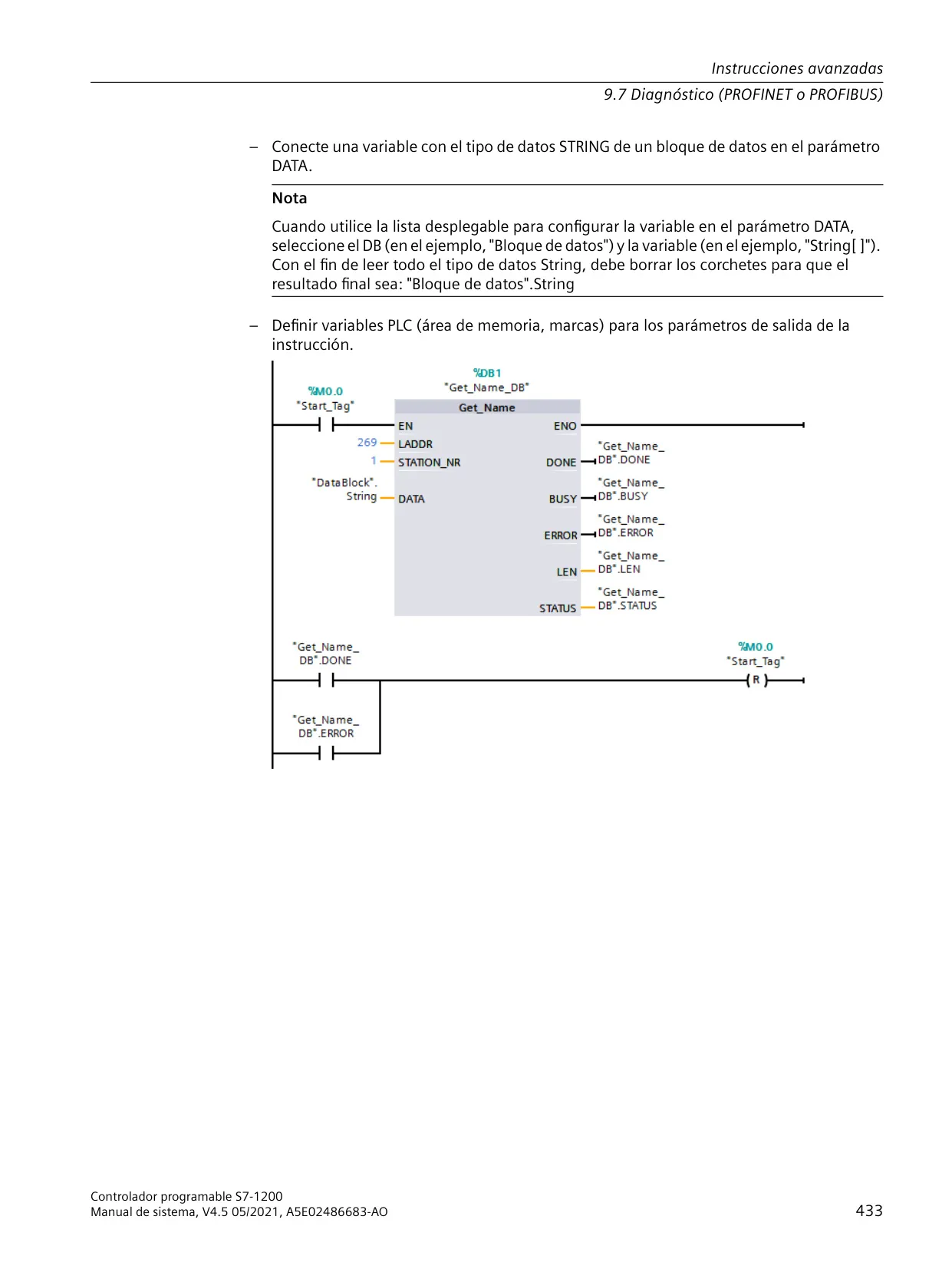

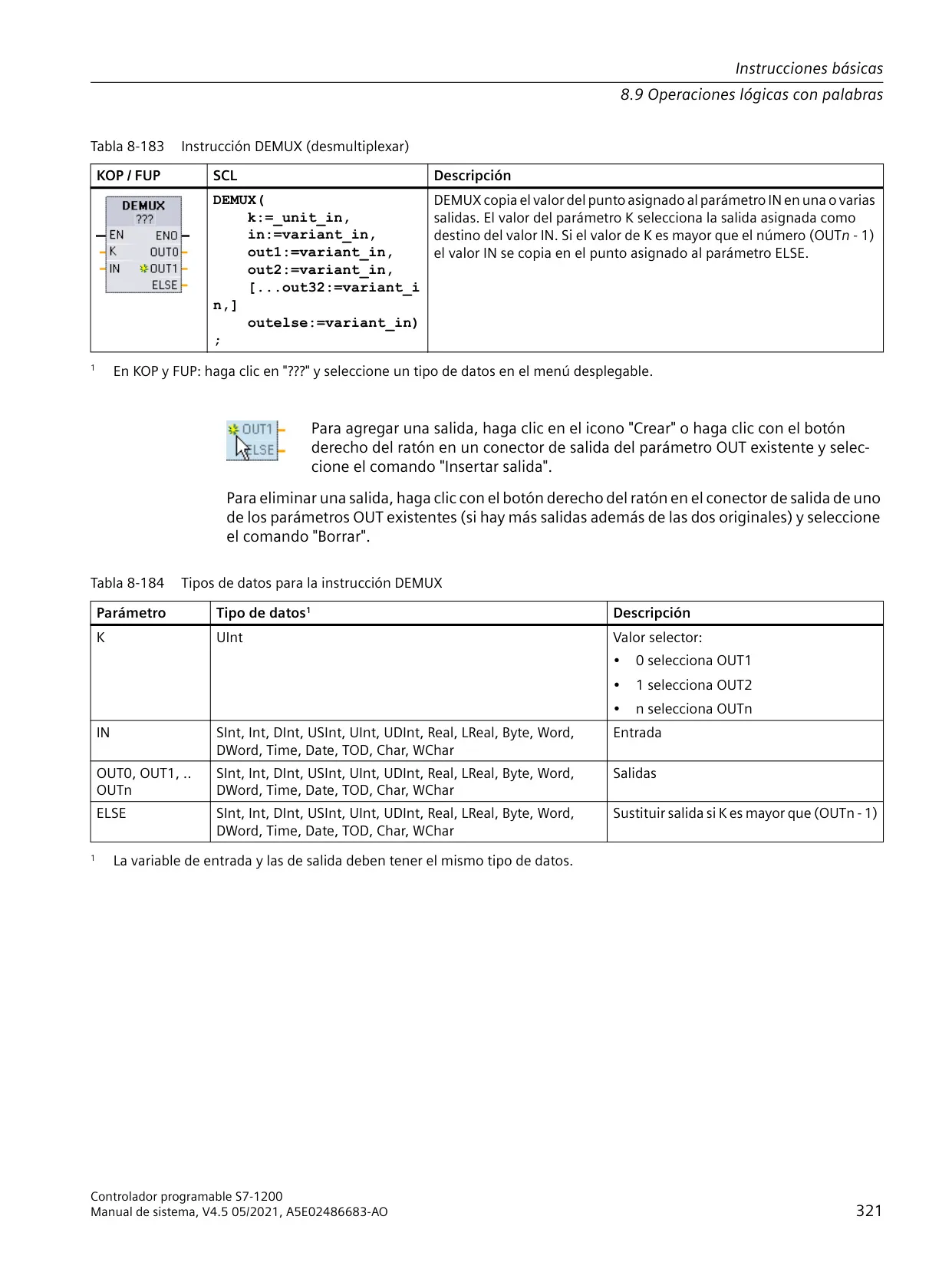

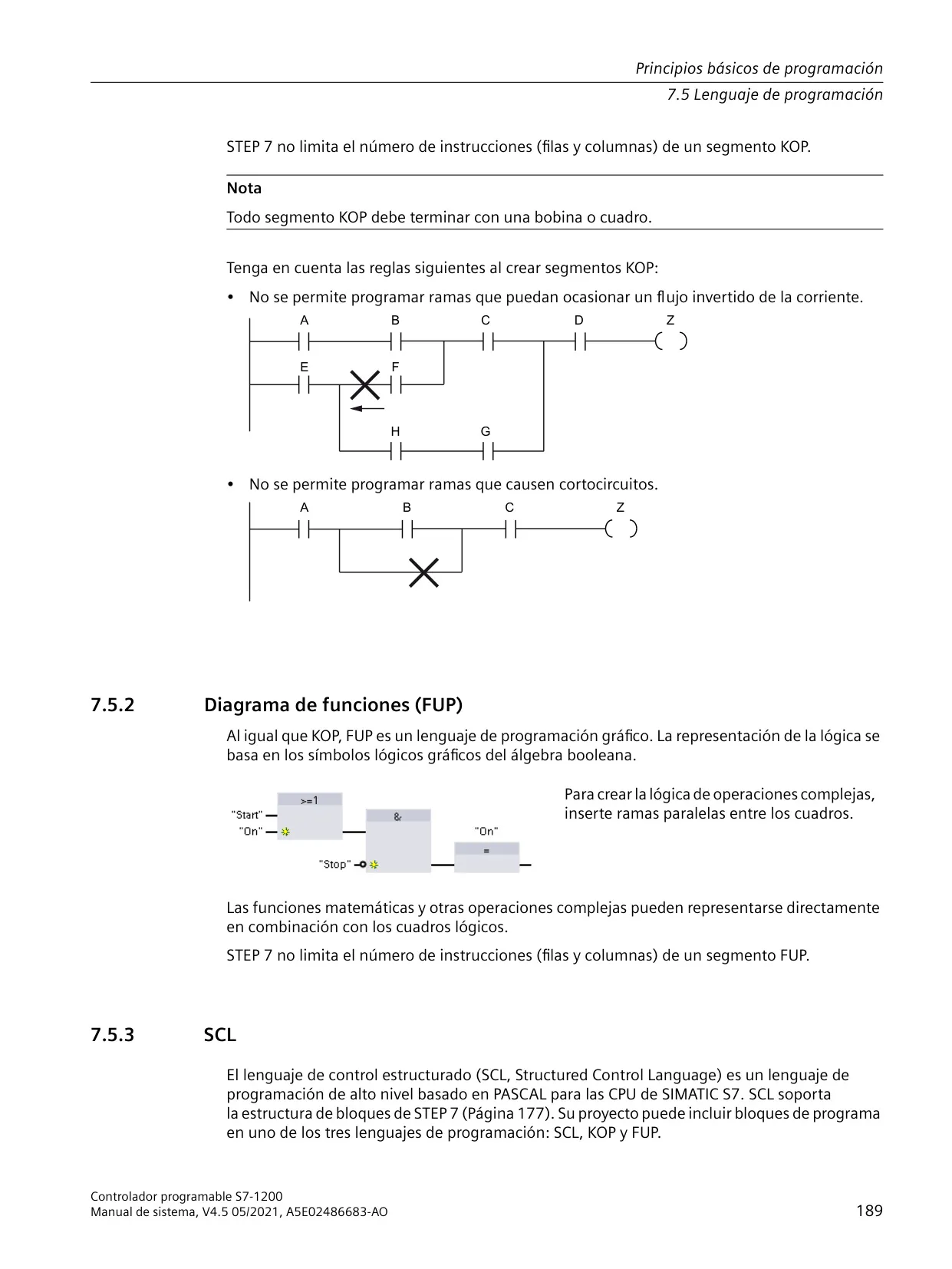

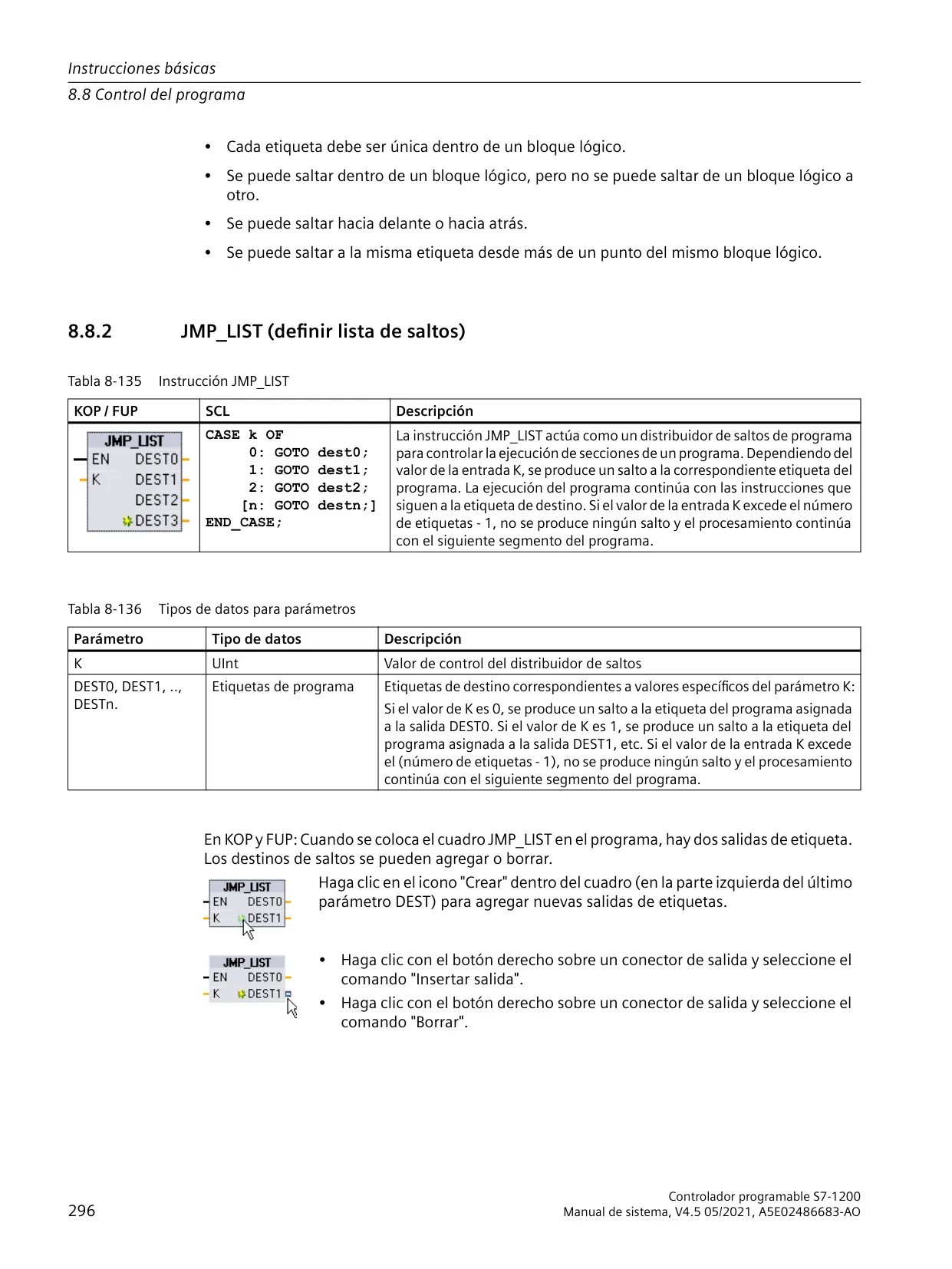

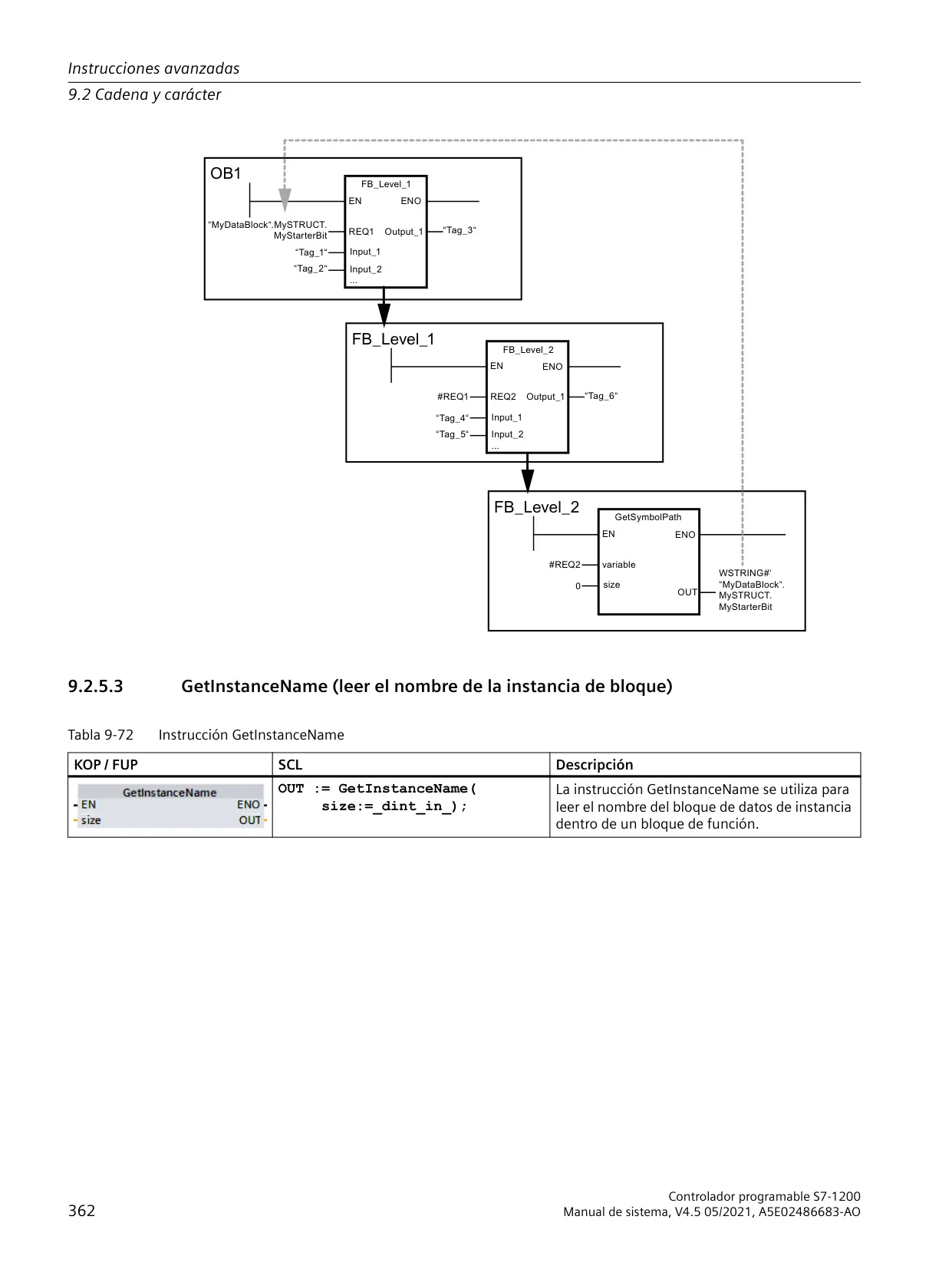

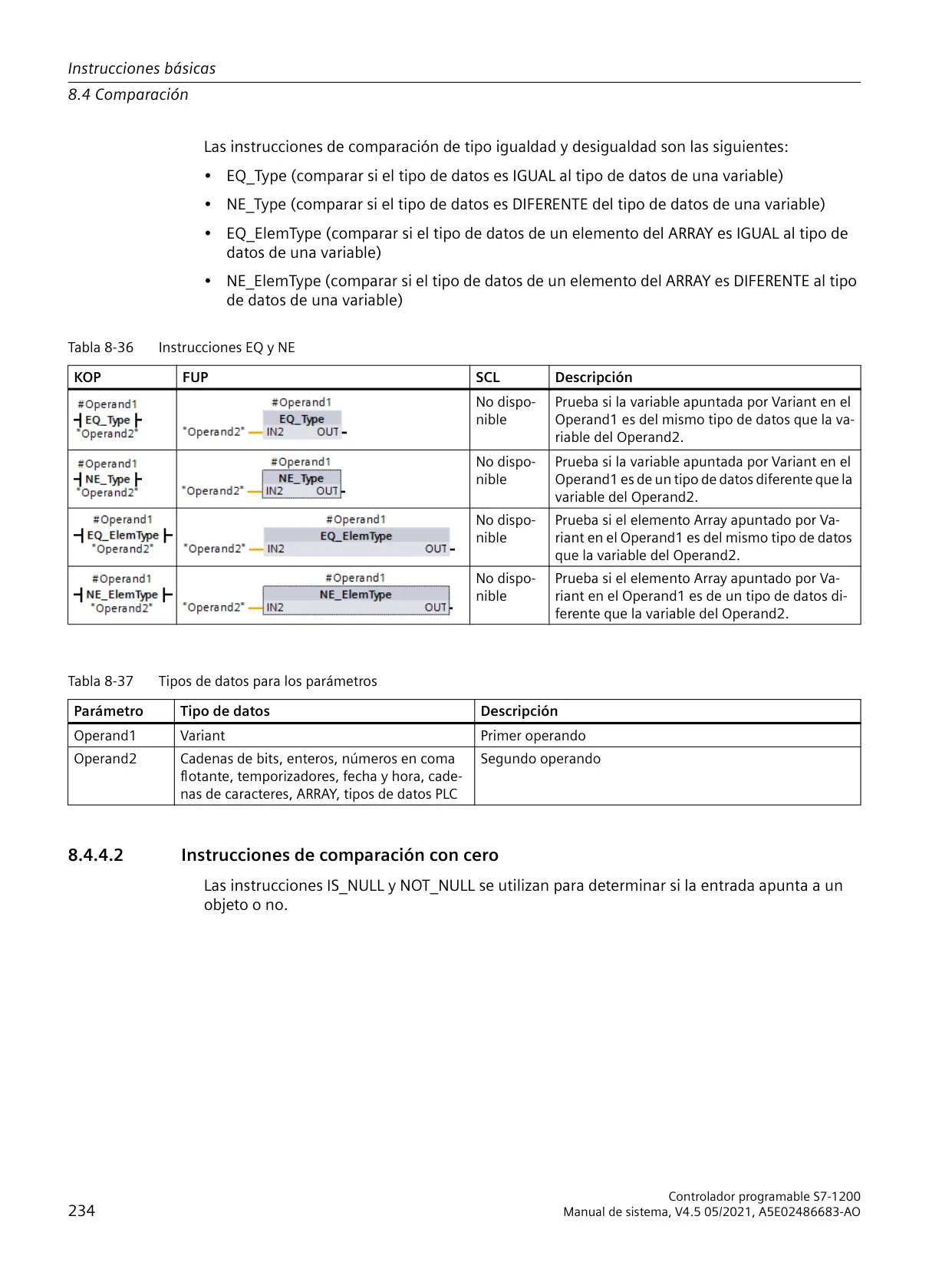

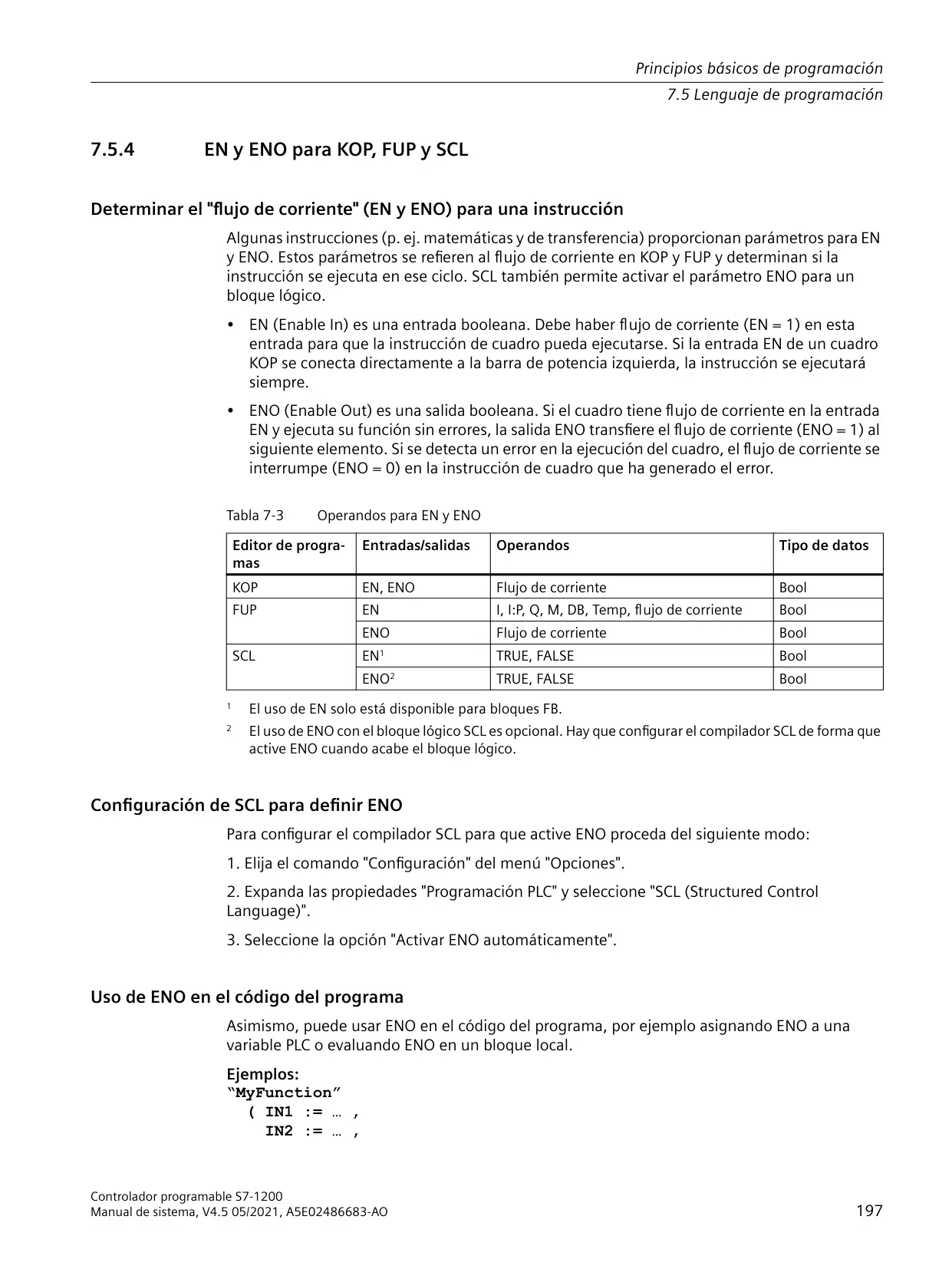

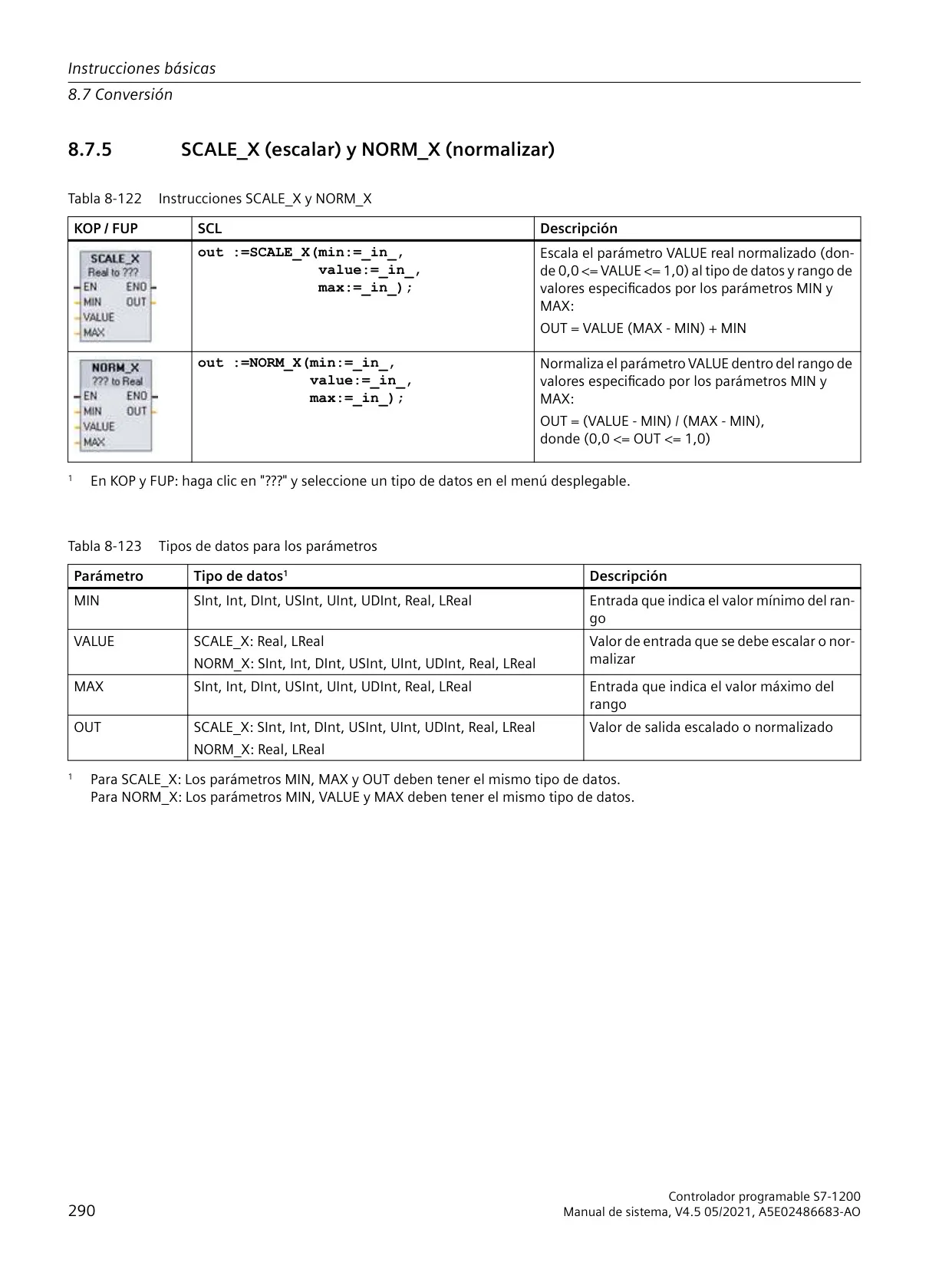

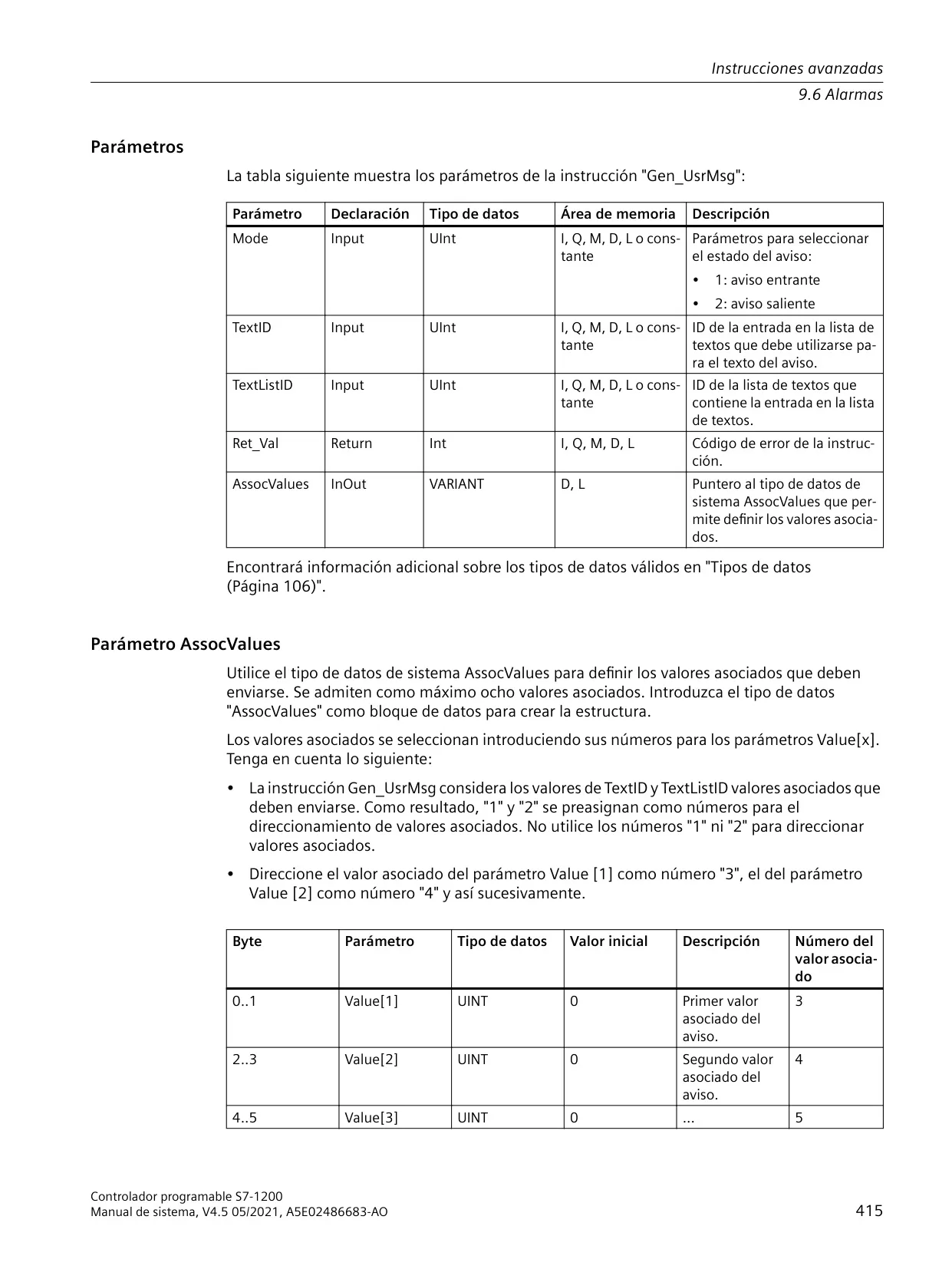

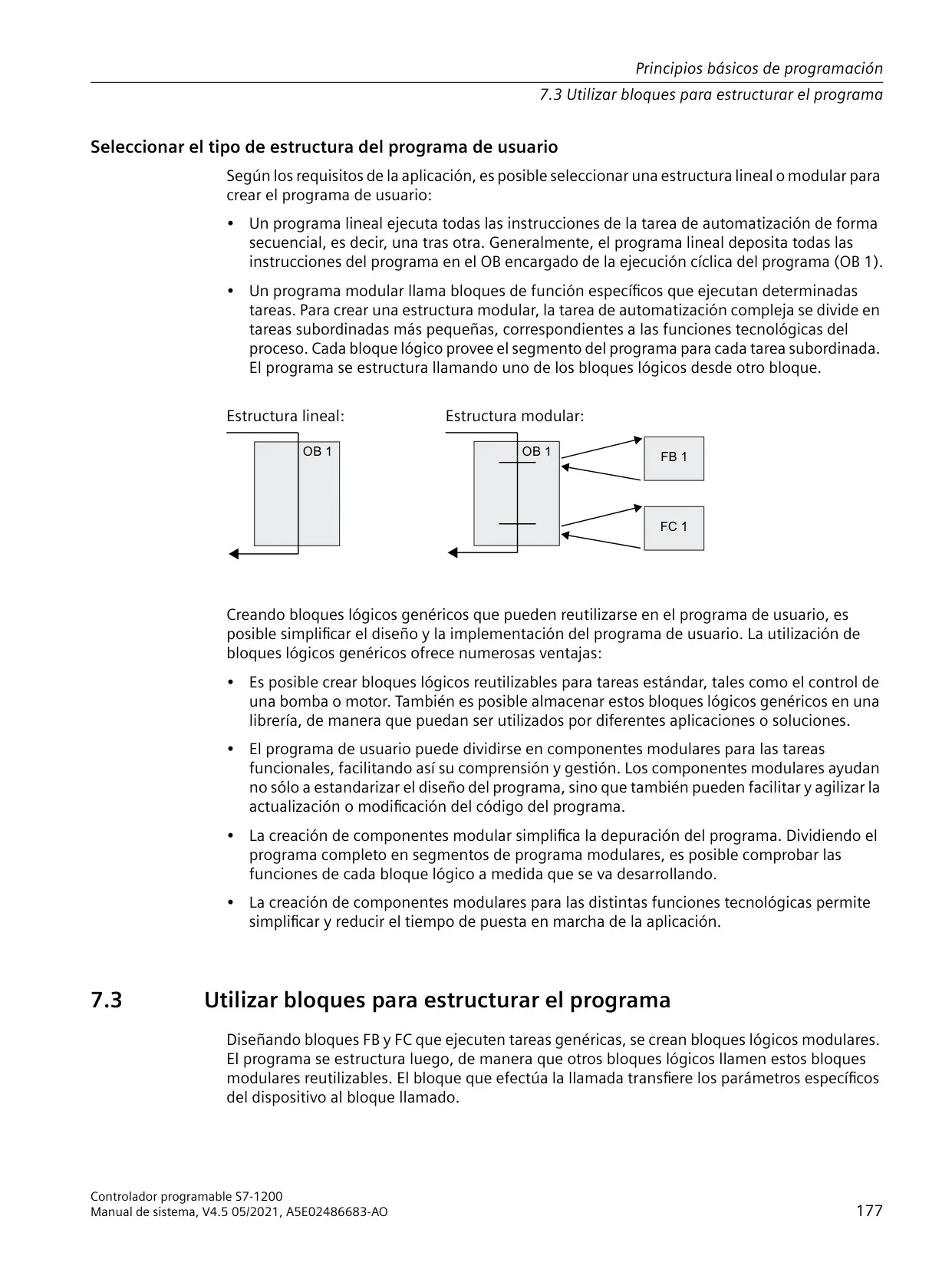

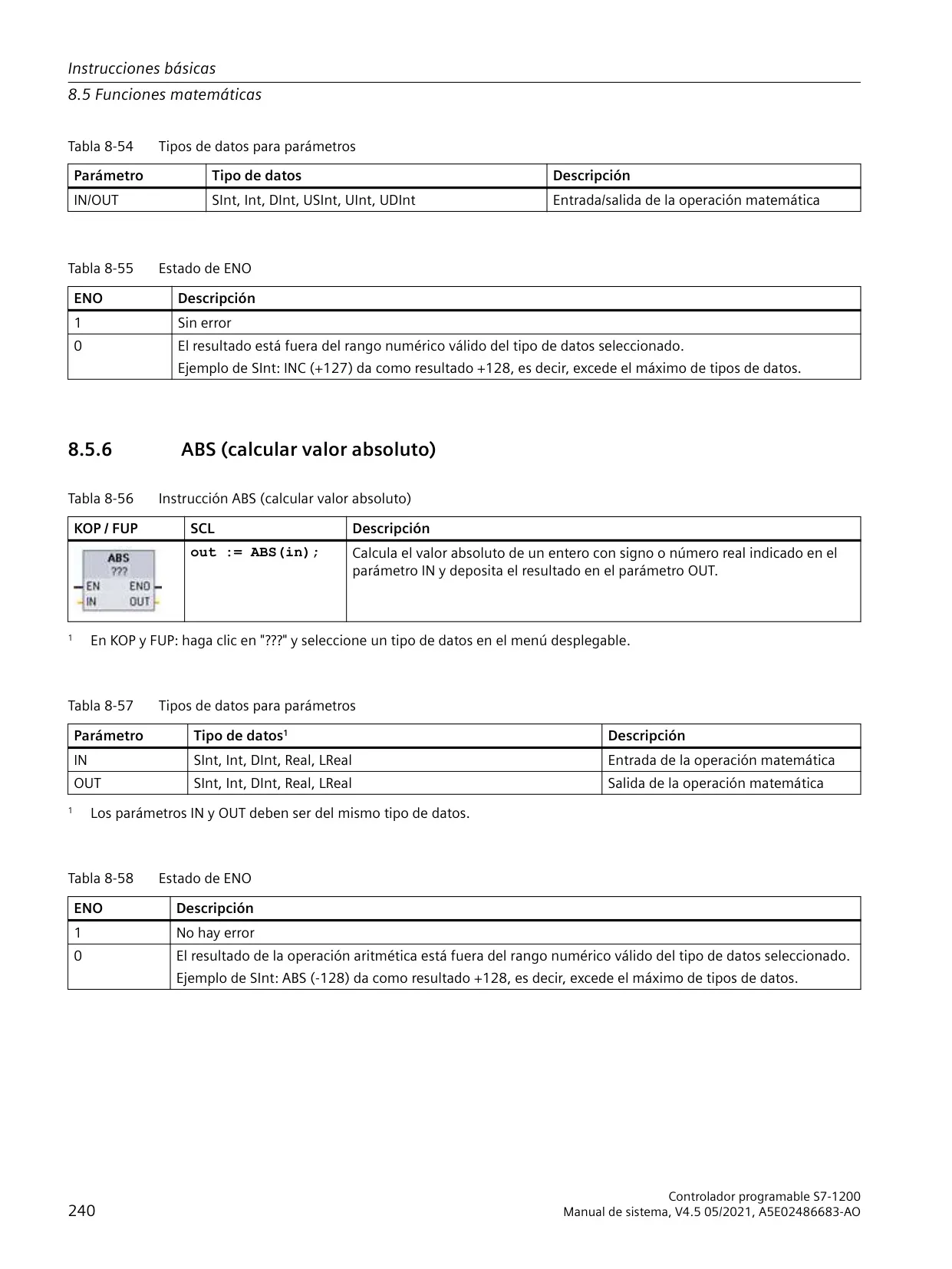

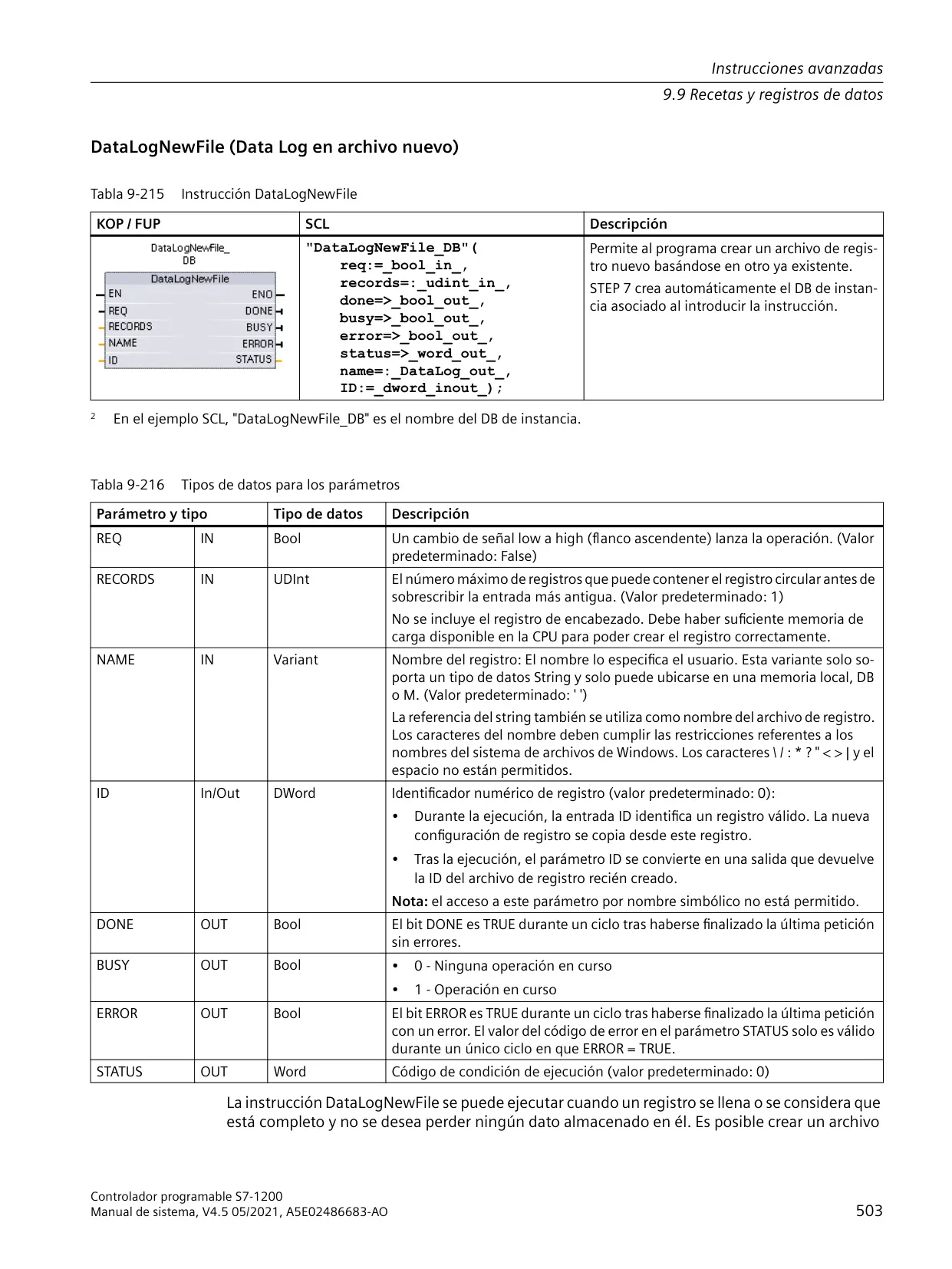

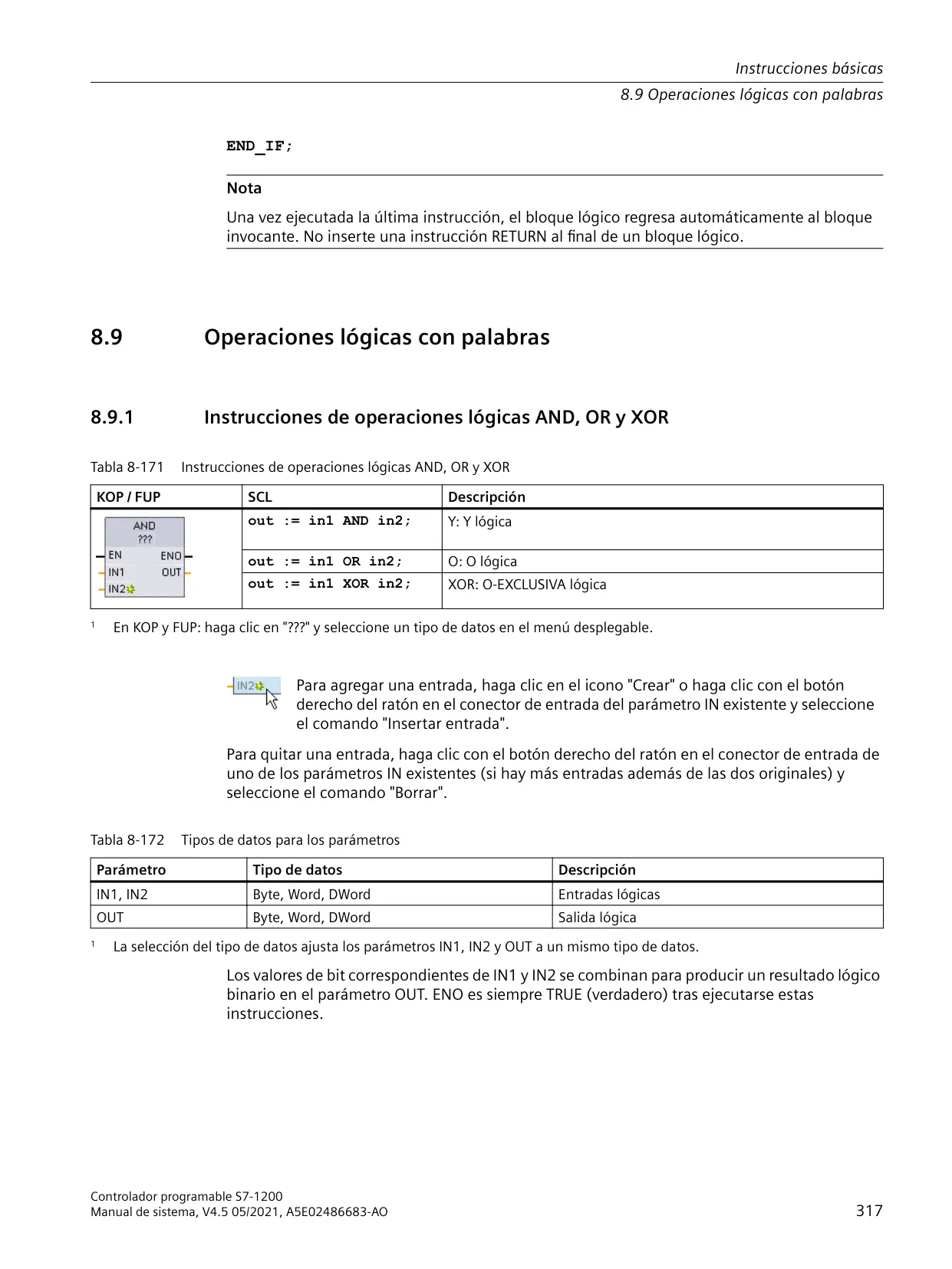

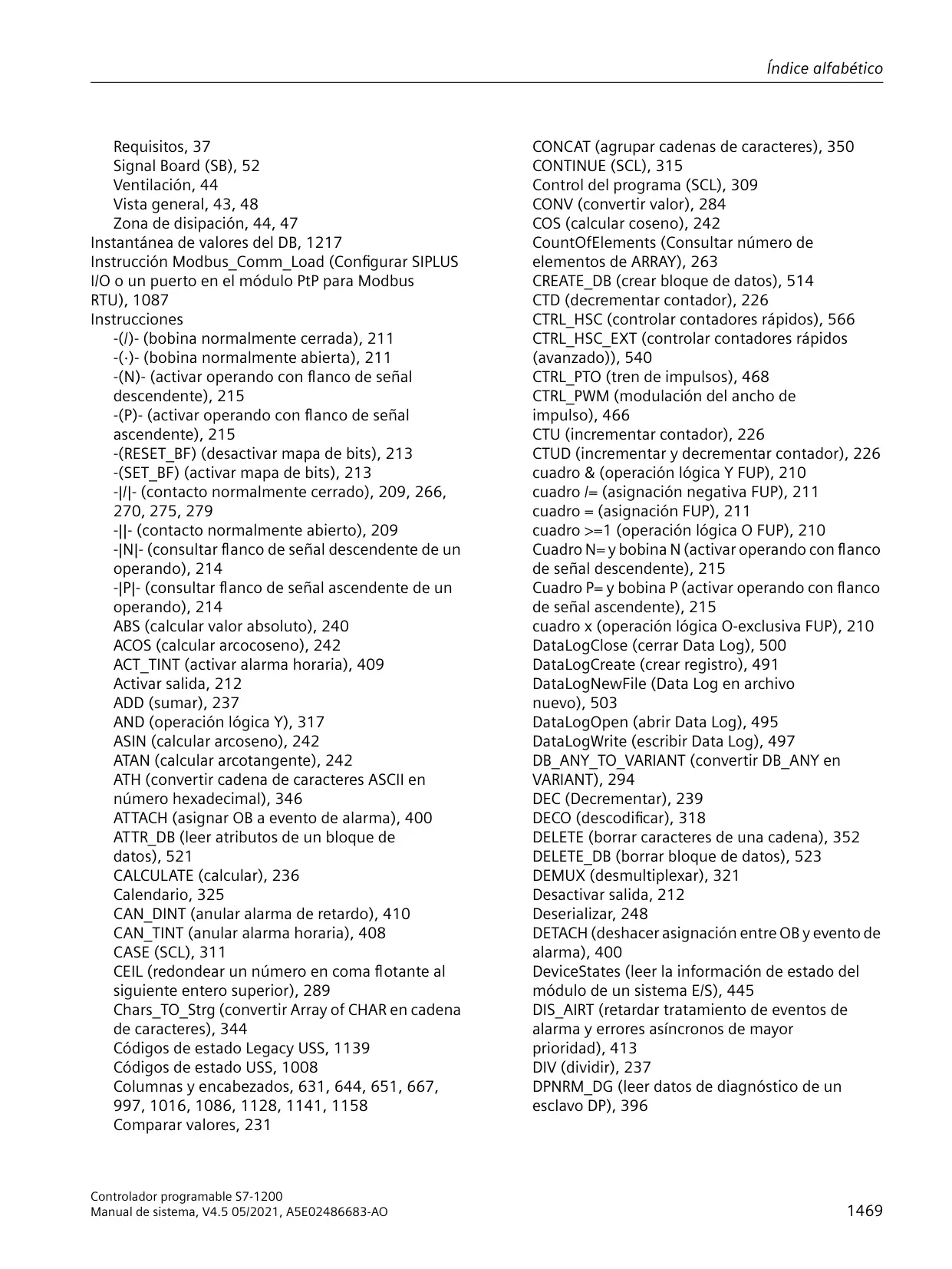

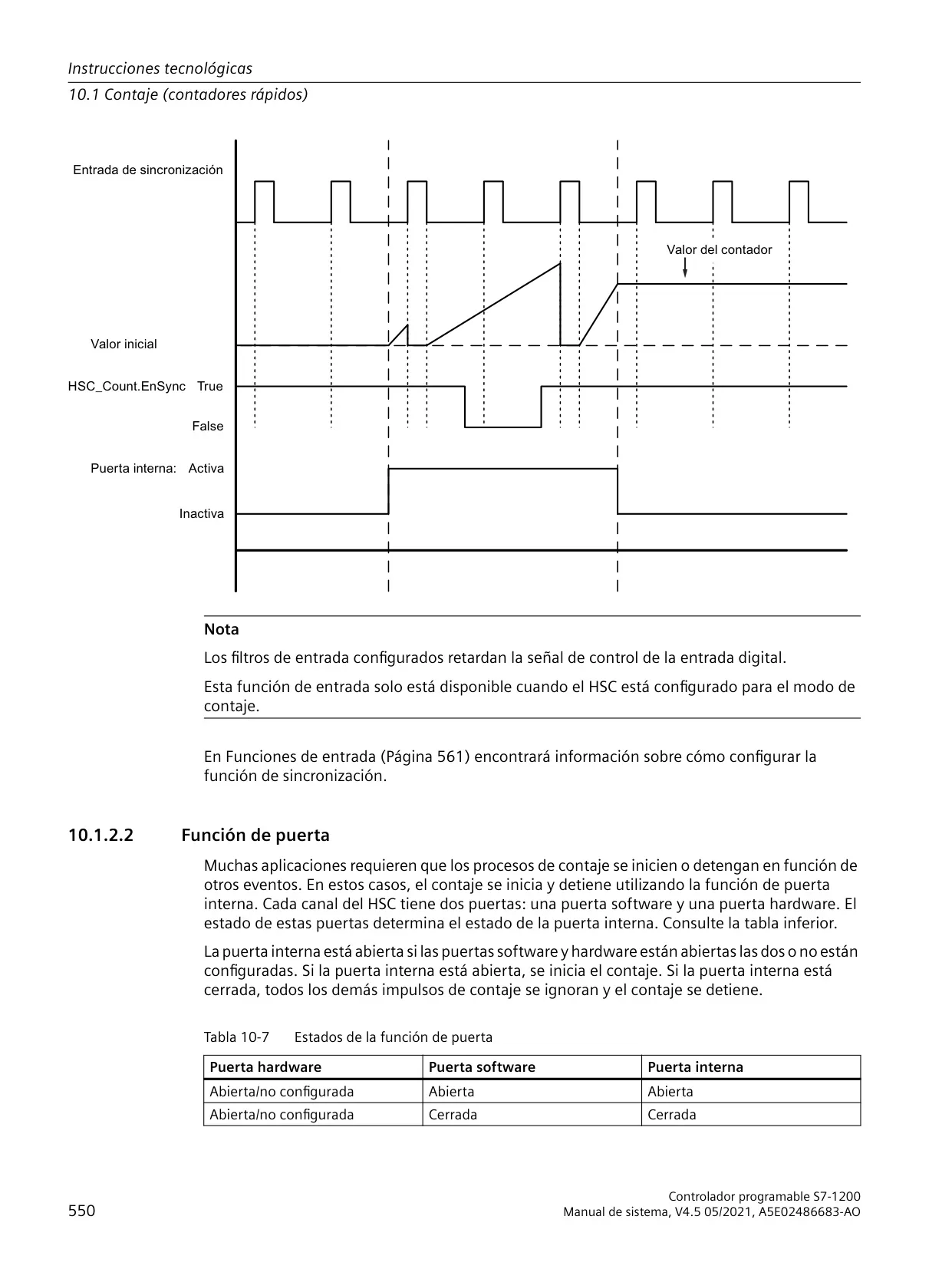

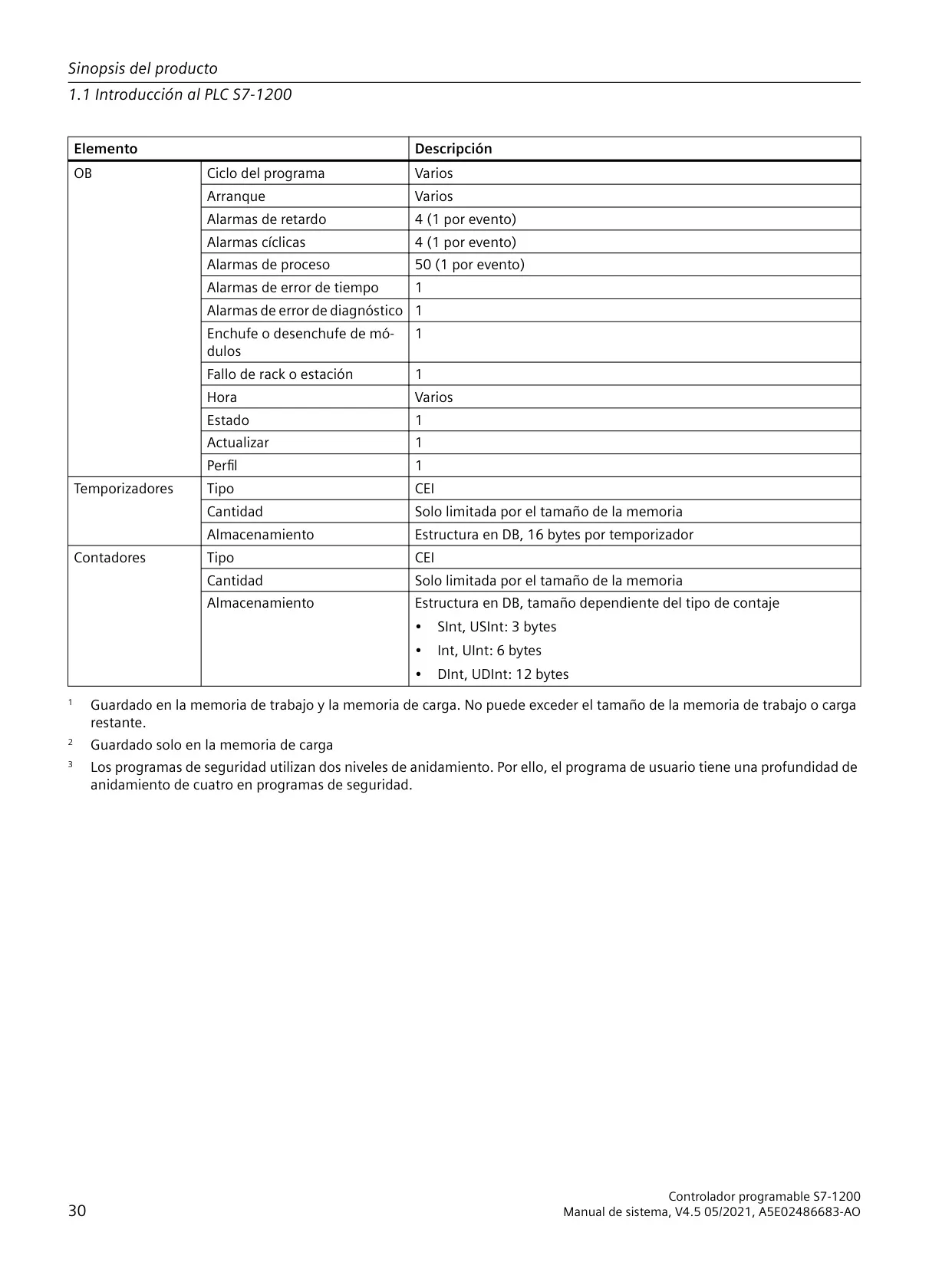

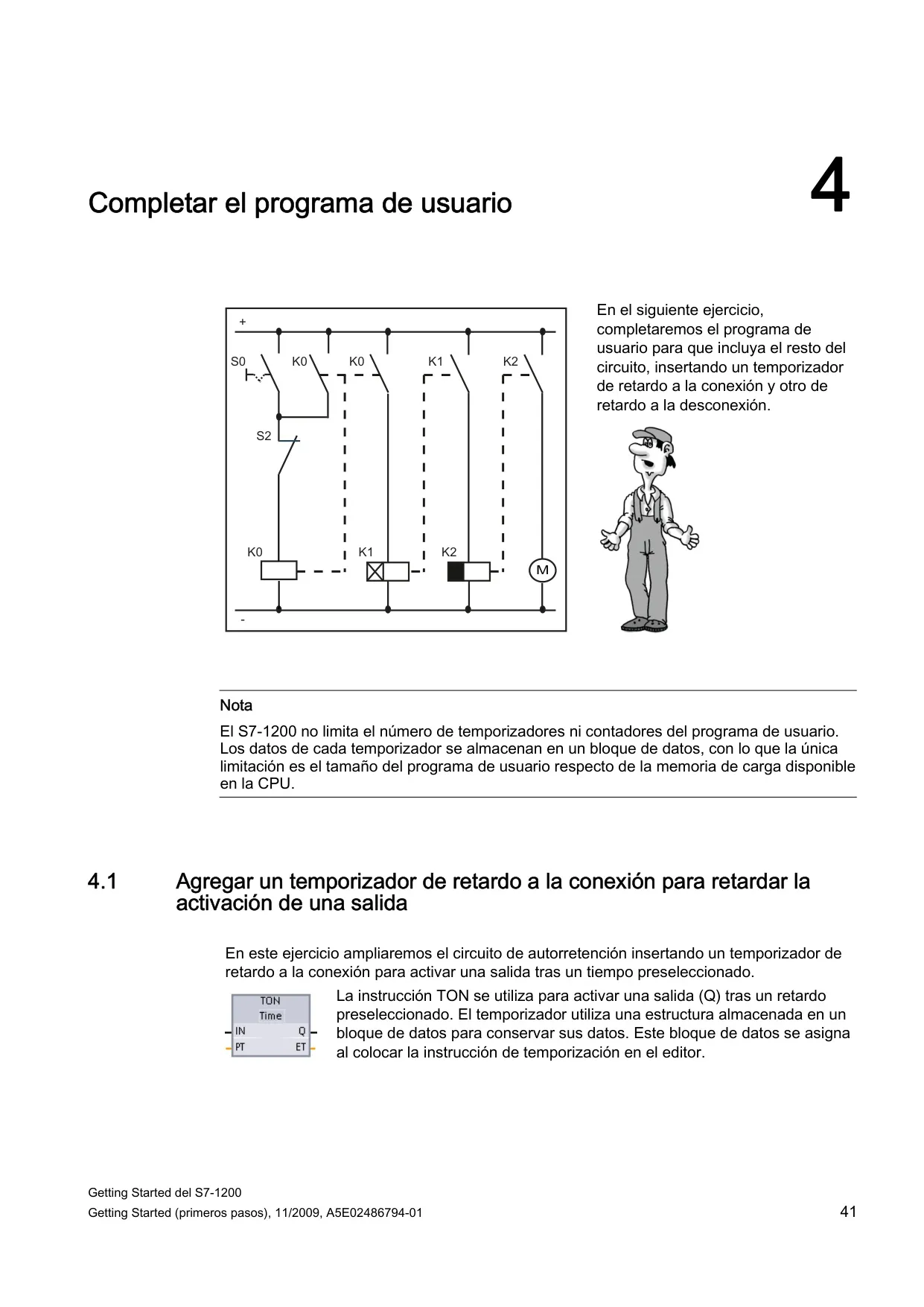

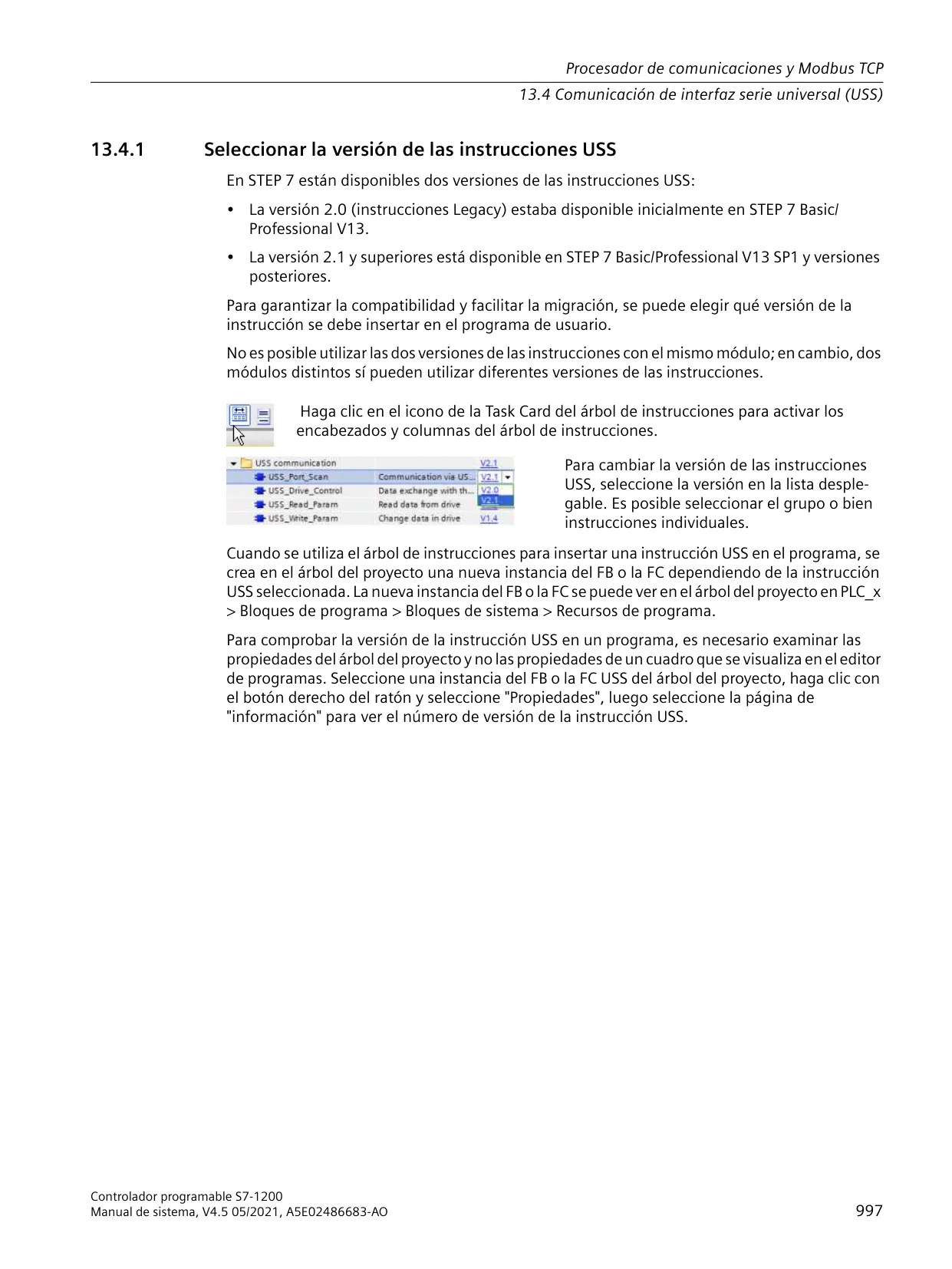

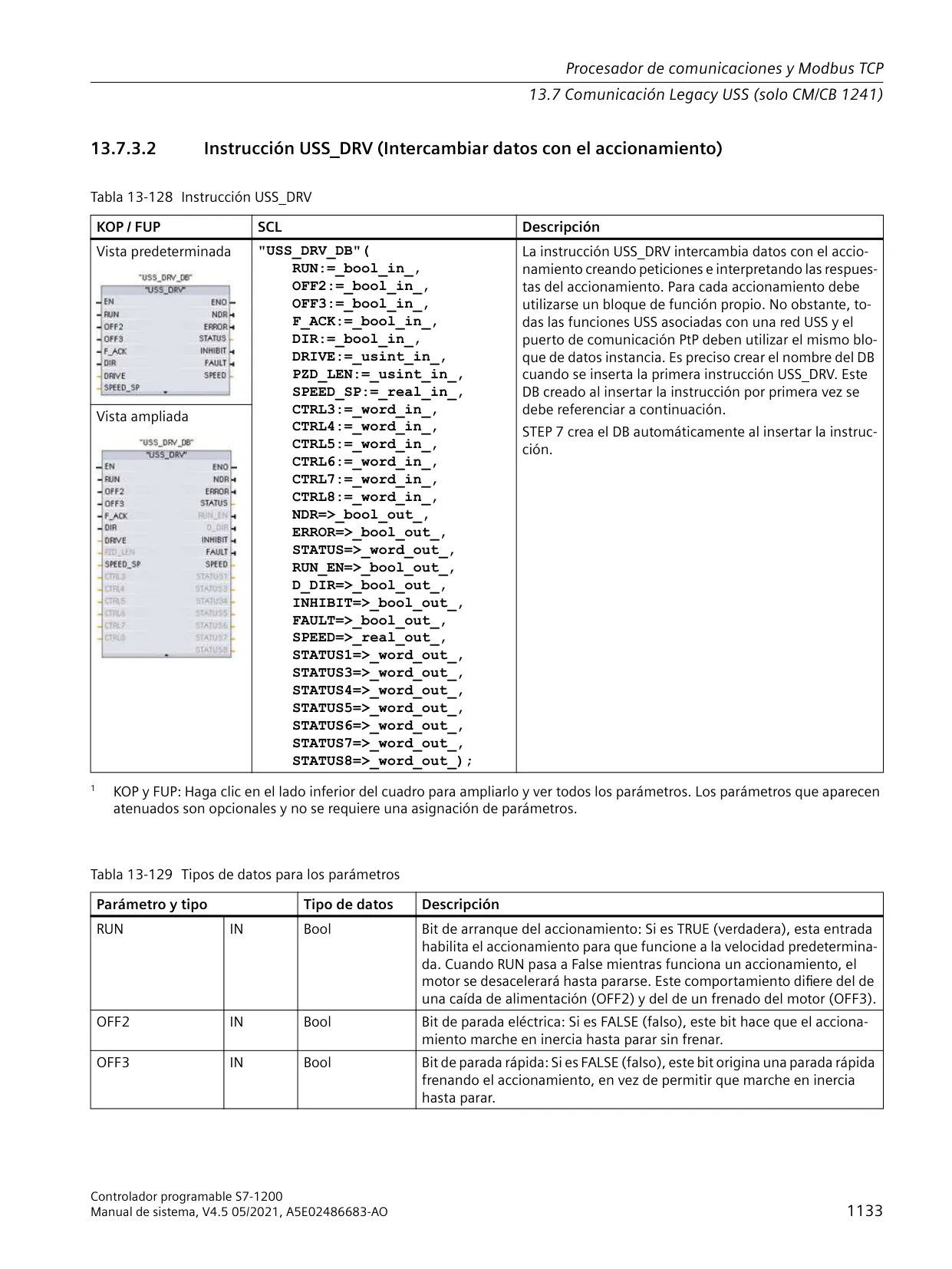

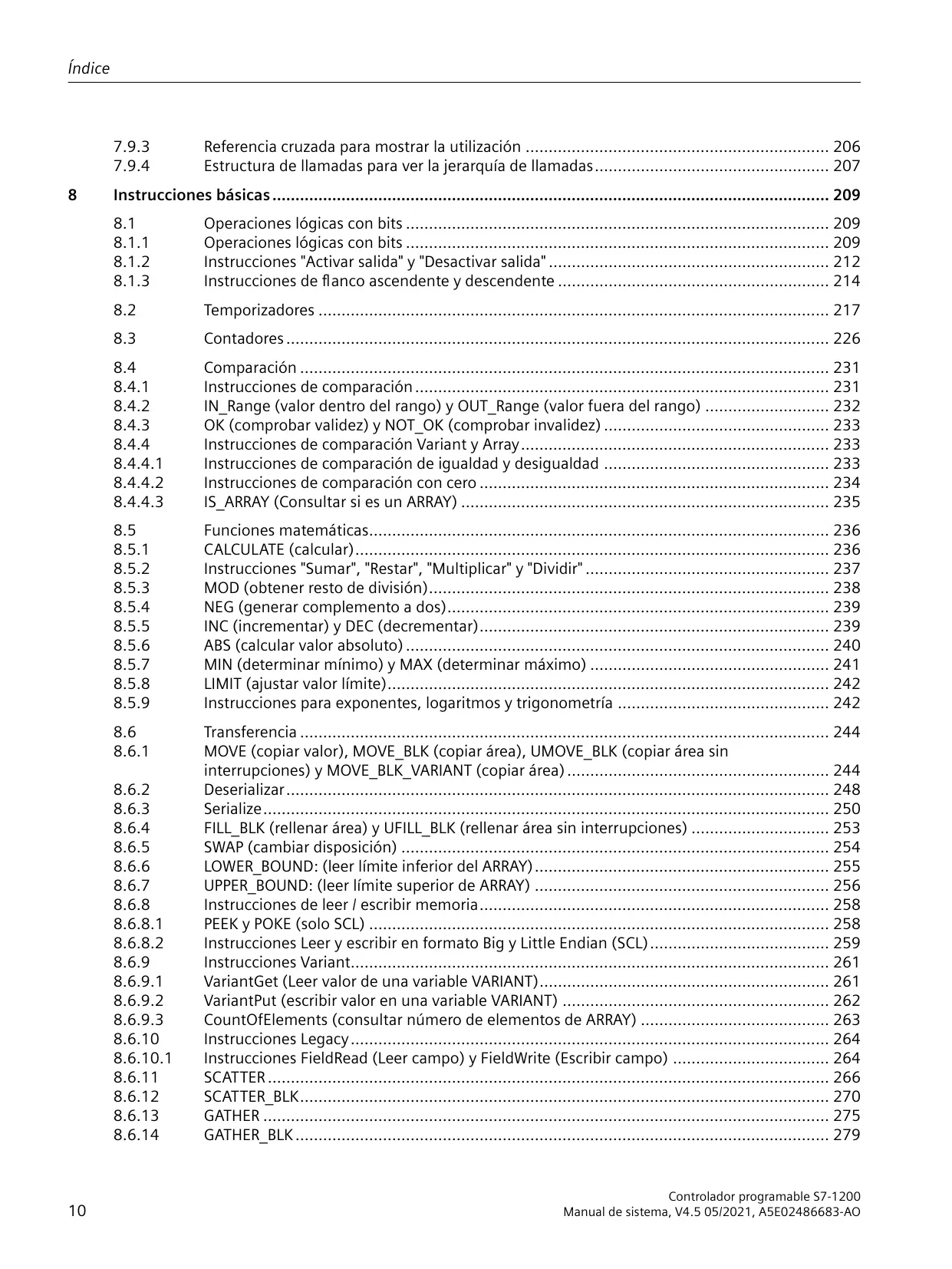

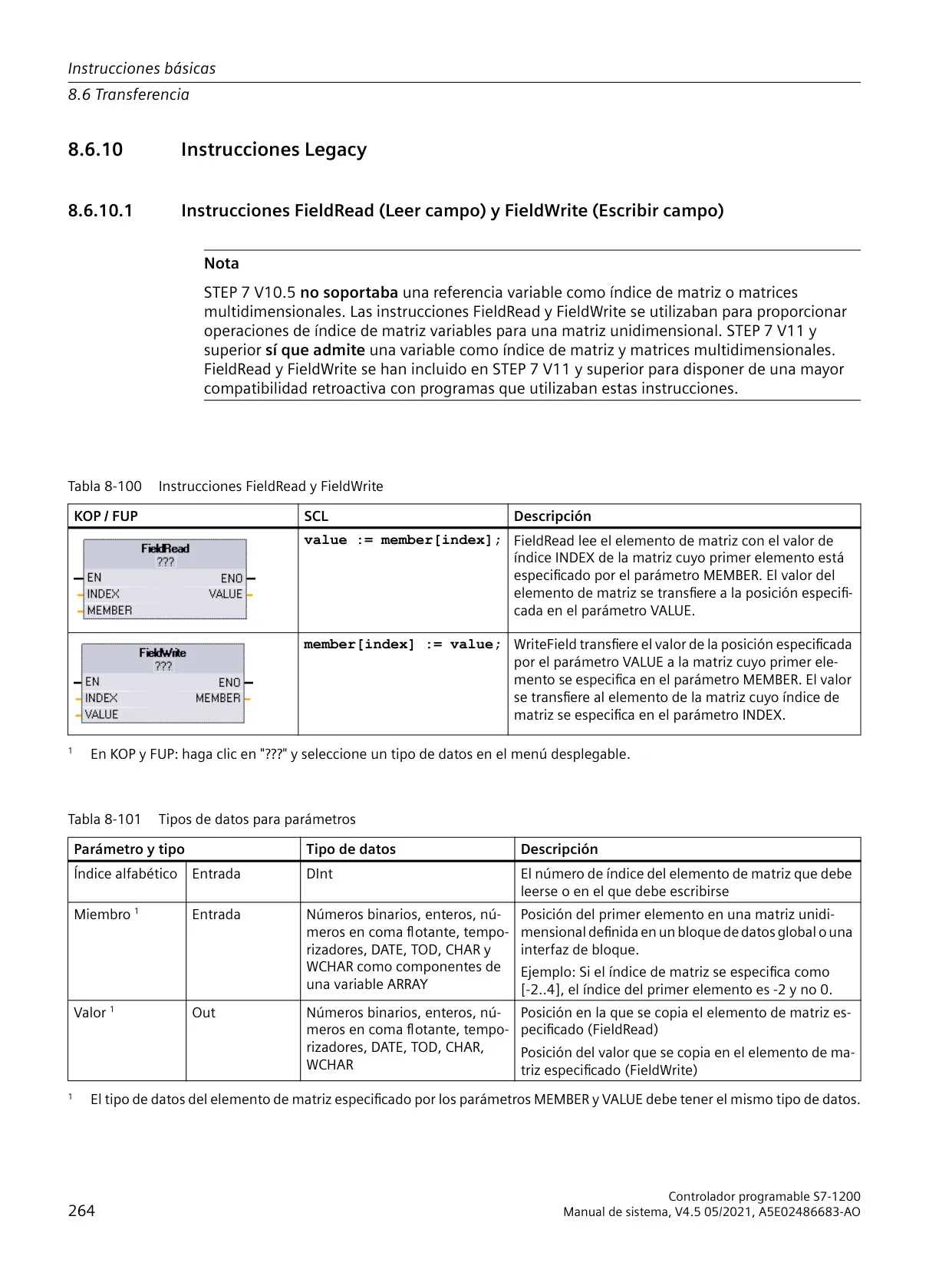

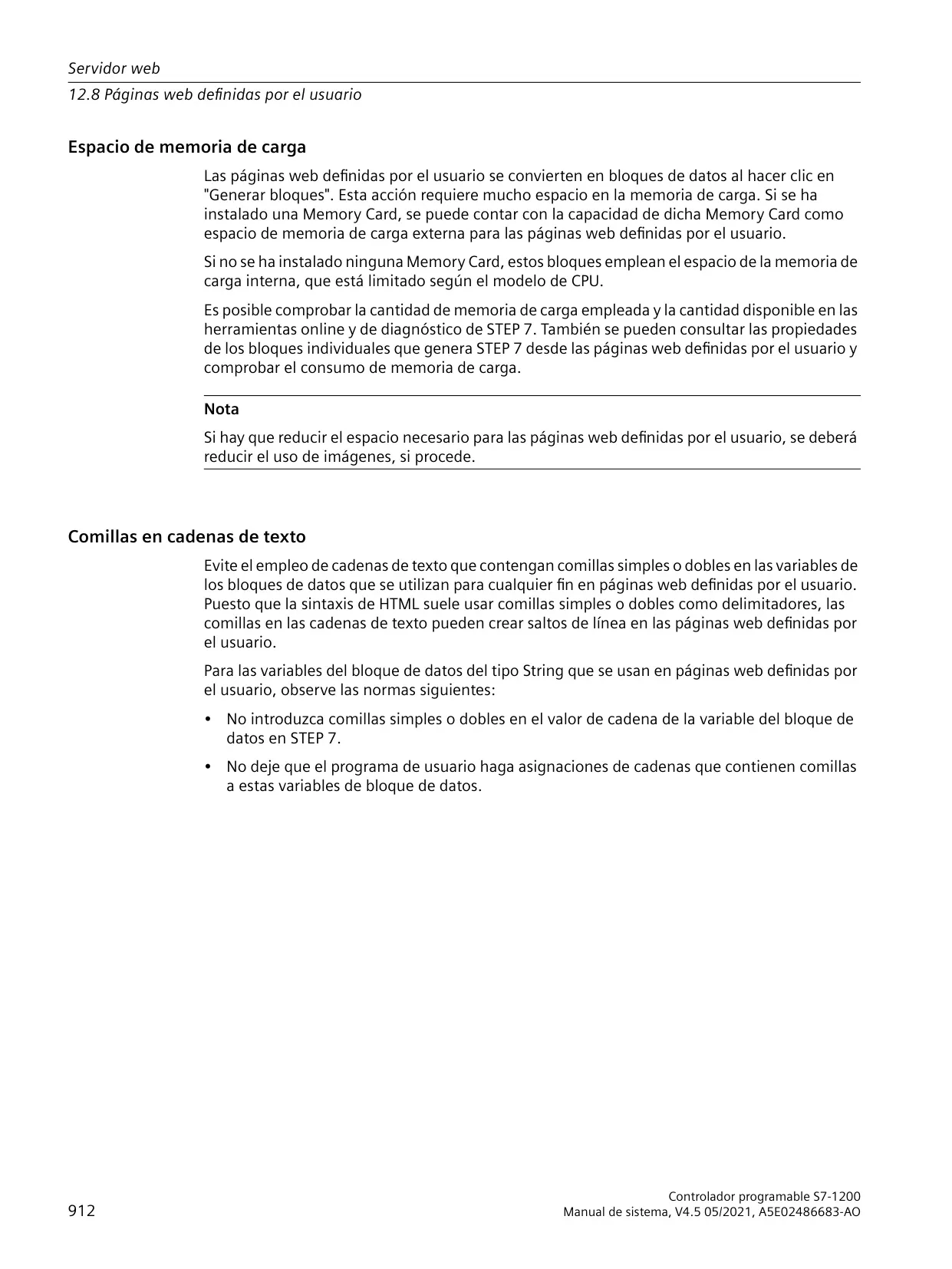

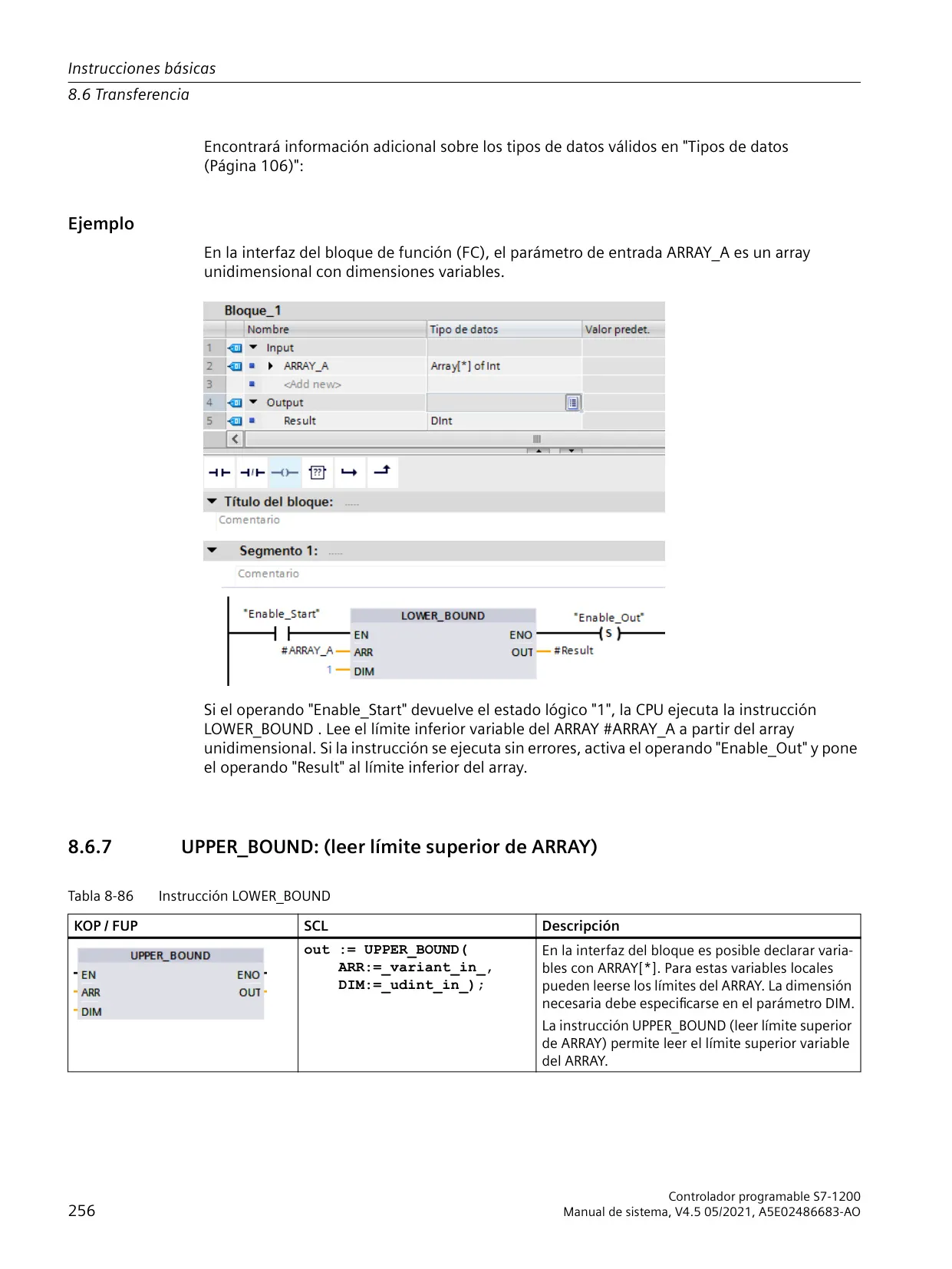

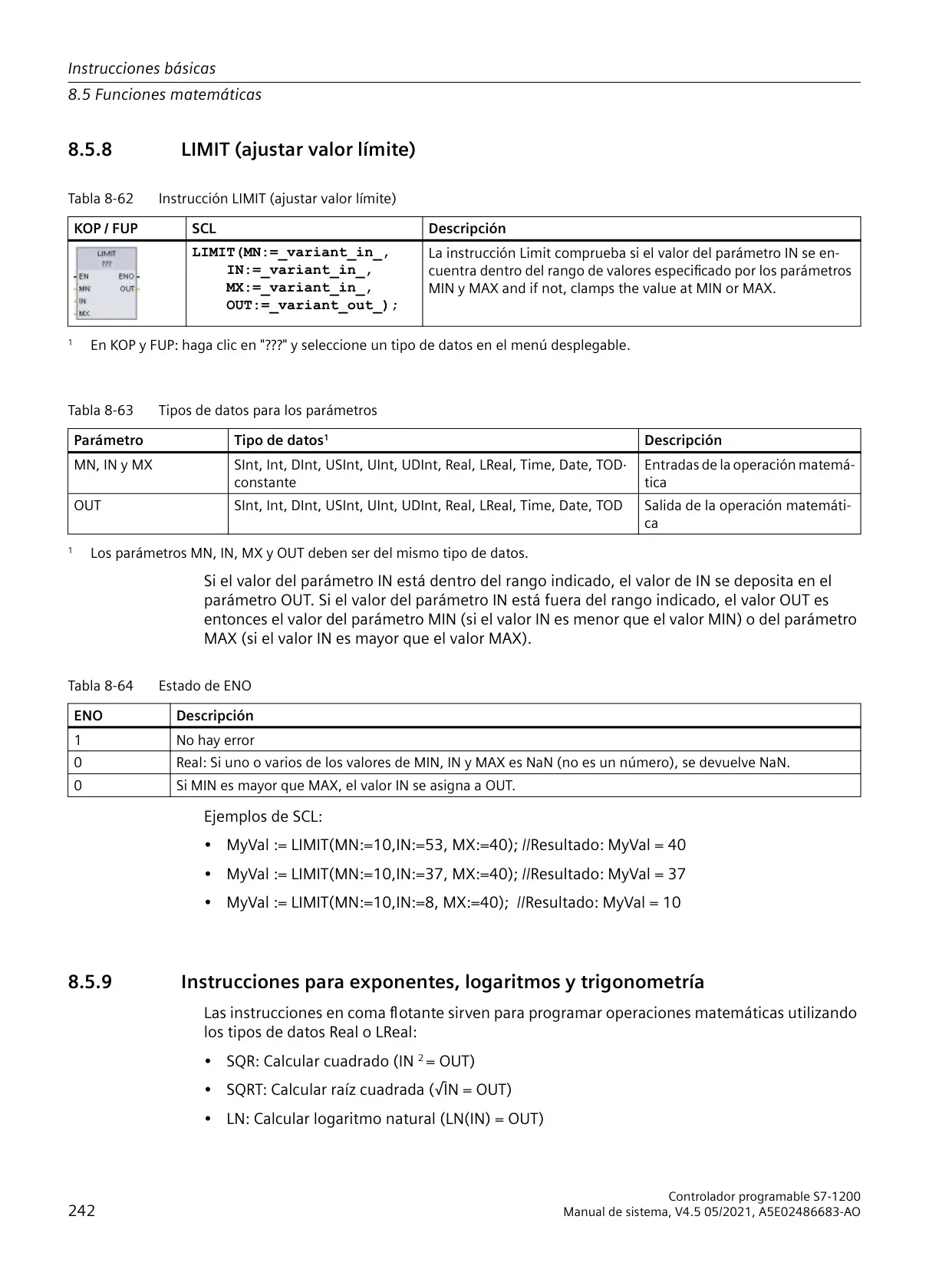

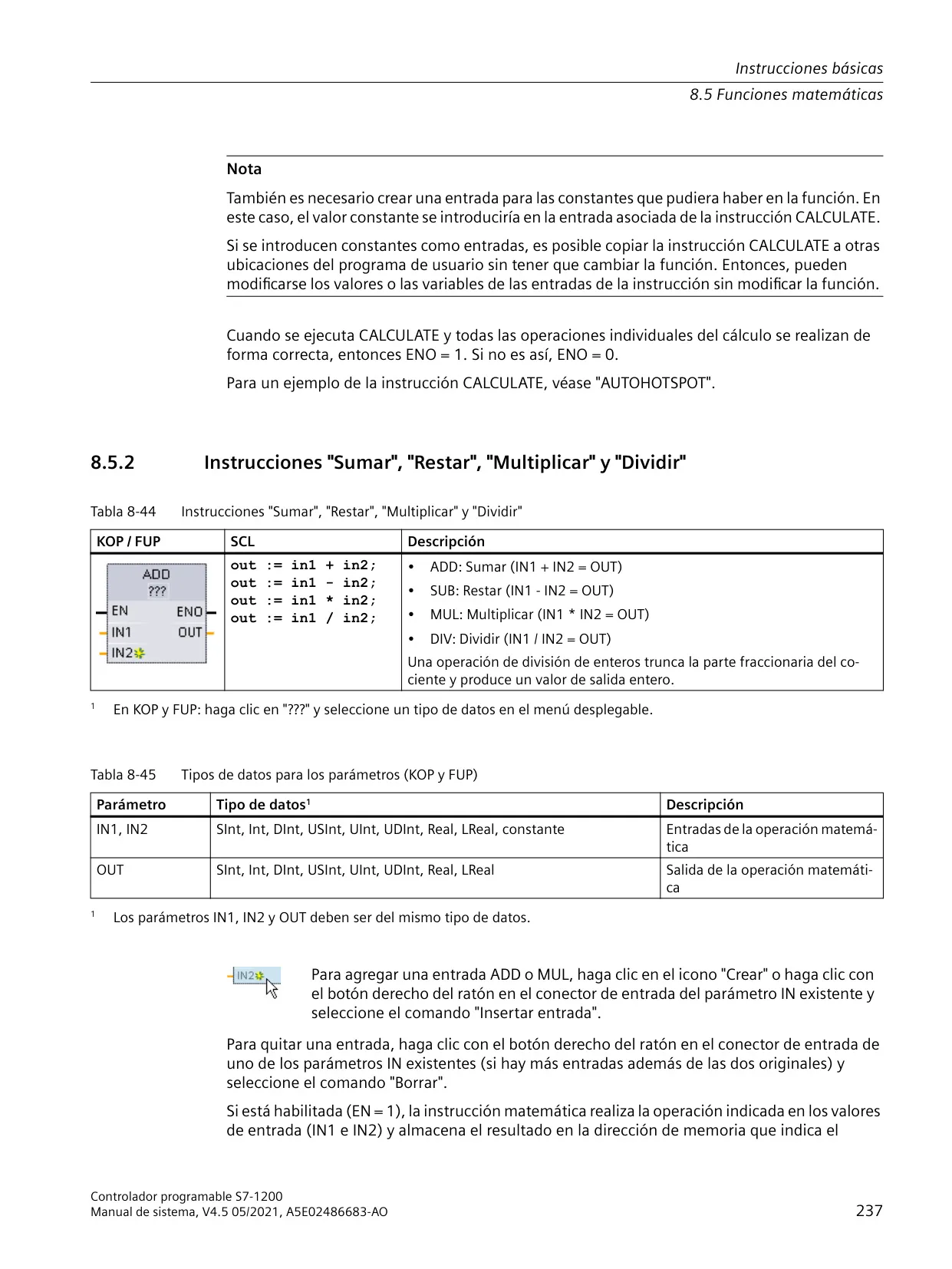

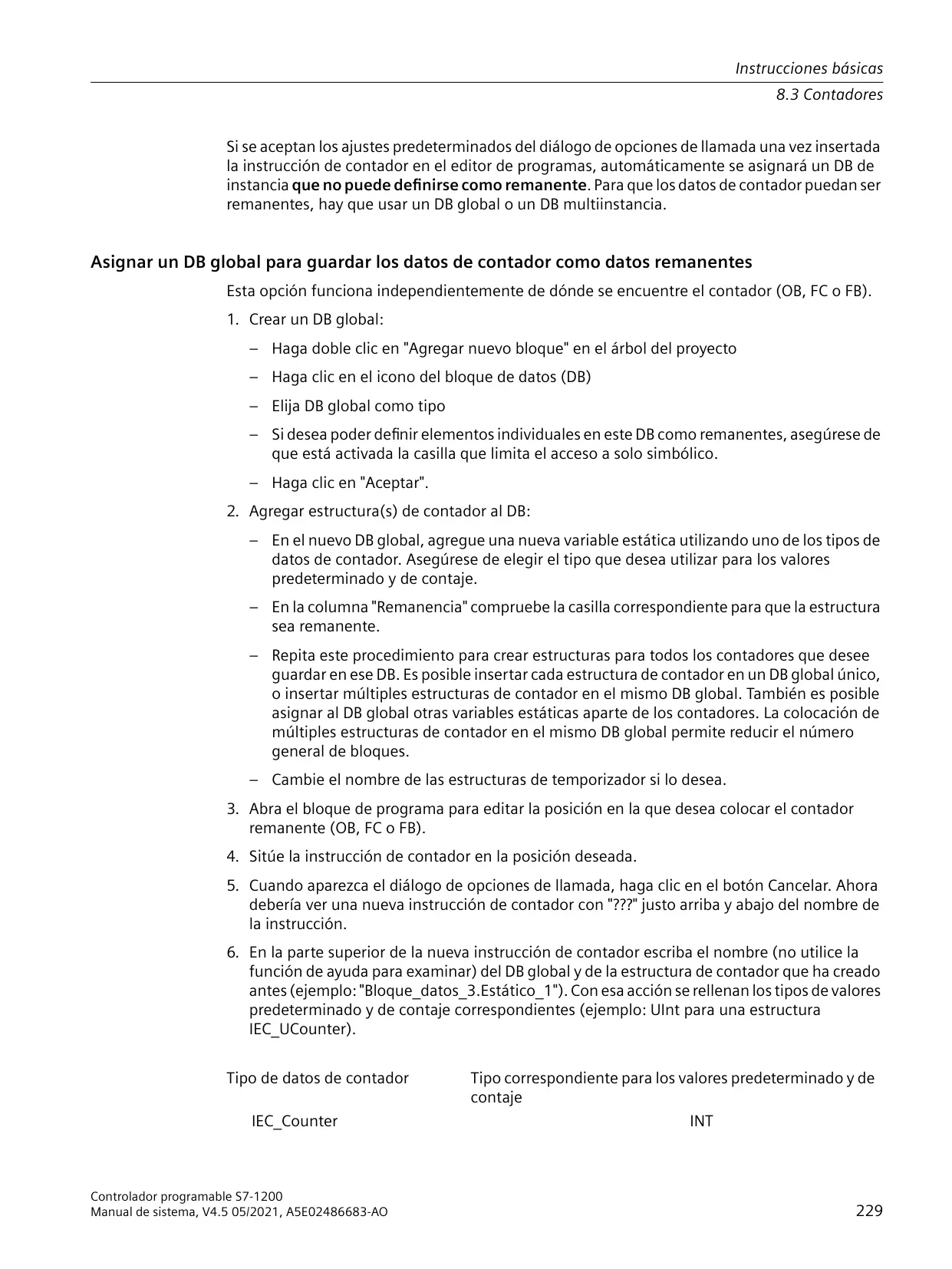

Para la creación de programas, STEP 7 Basic proporciona "Task Cards" con instrucciones agrupadas por función y una barra de "Favoritos" personalizable para las instrucciones más usadas. Una ventaja significativa es que el S7-1200 no impone límites al número de temporizadores o contadores en el programa de usuario, siendo la única restricción el tamaño de la memoria de carga disponible en la CPU.

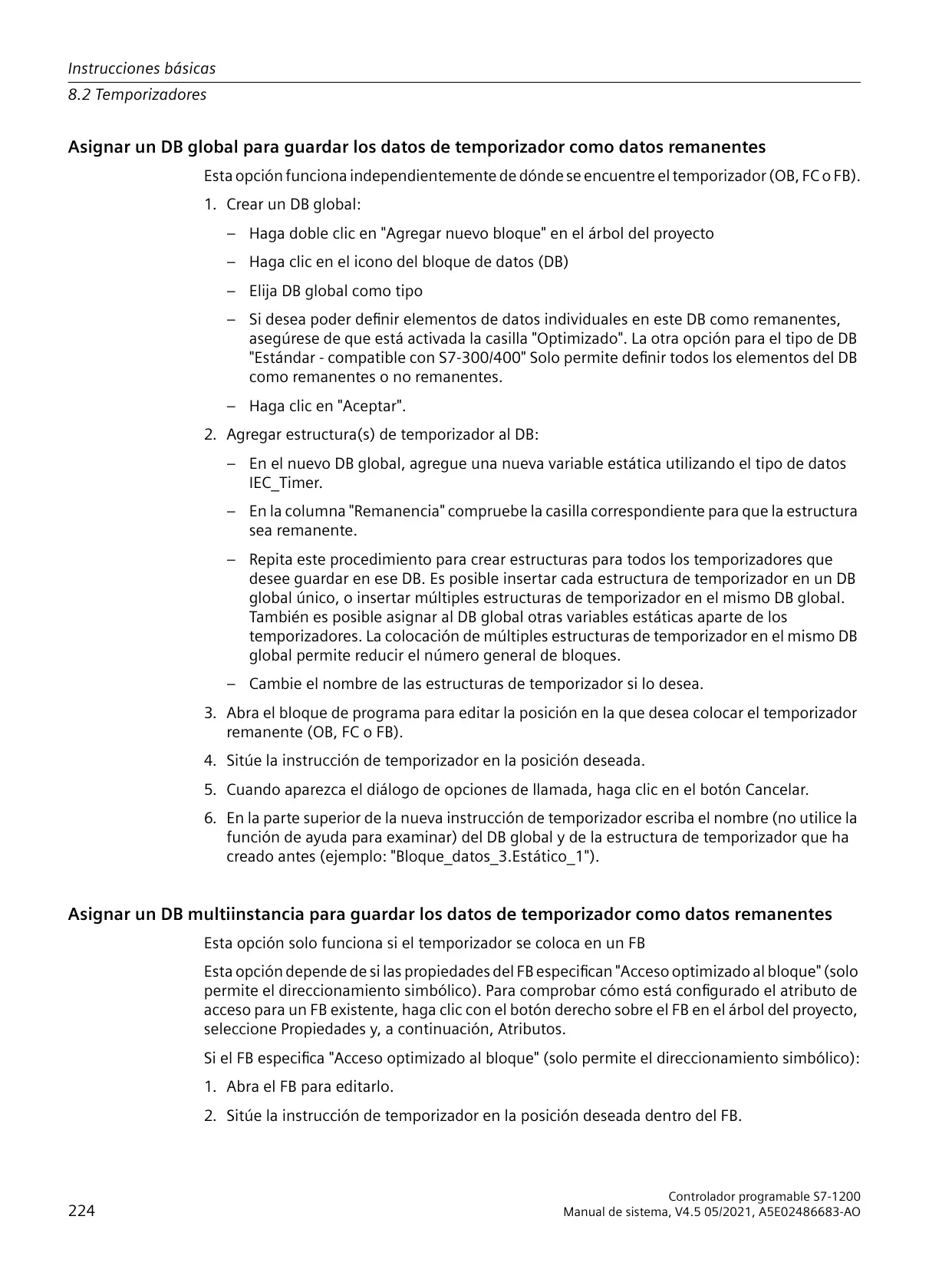

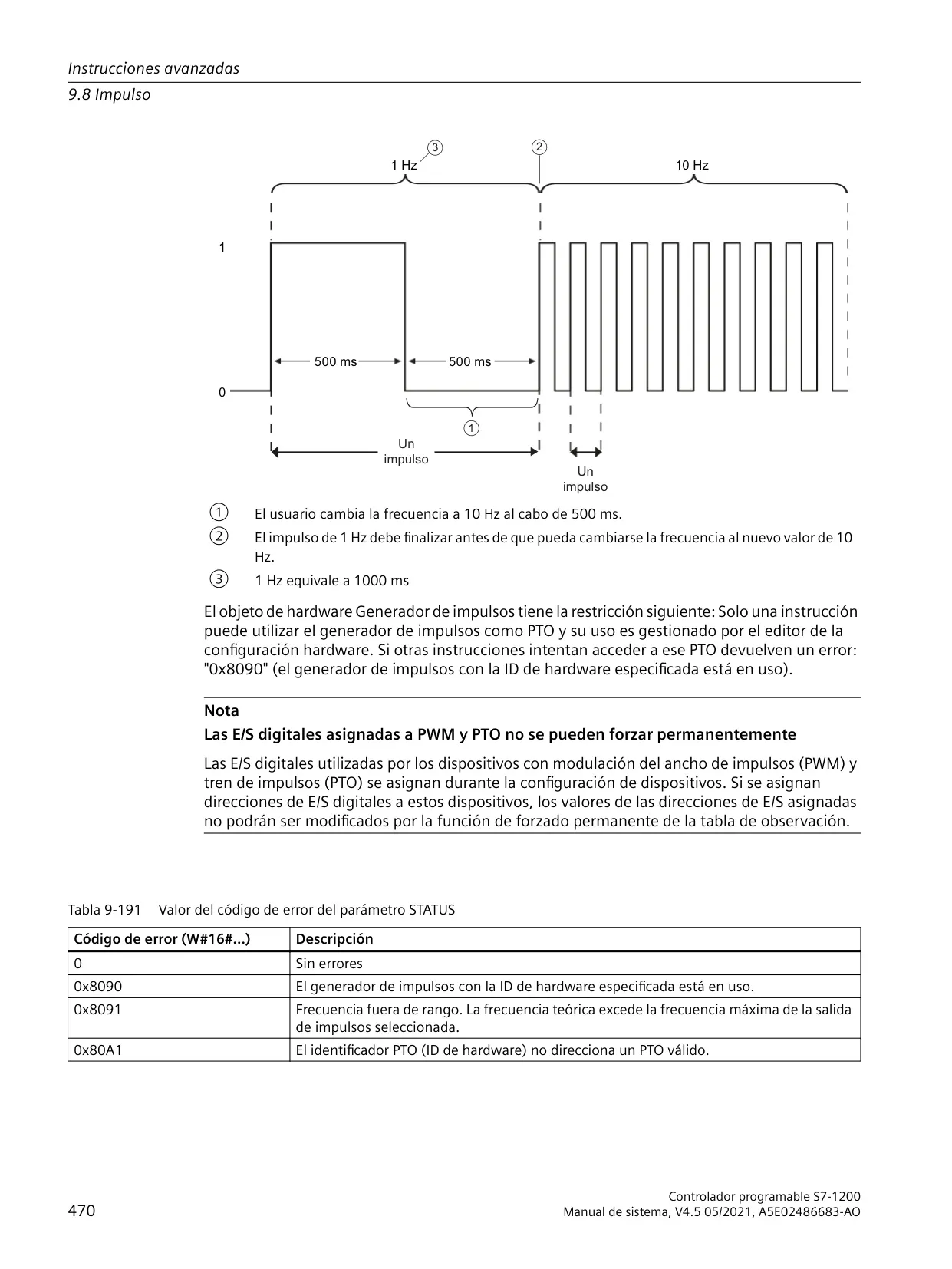

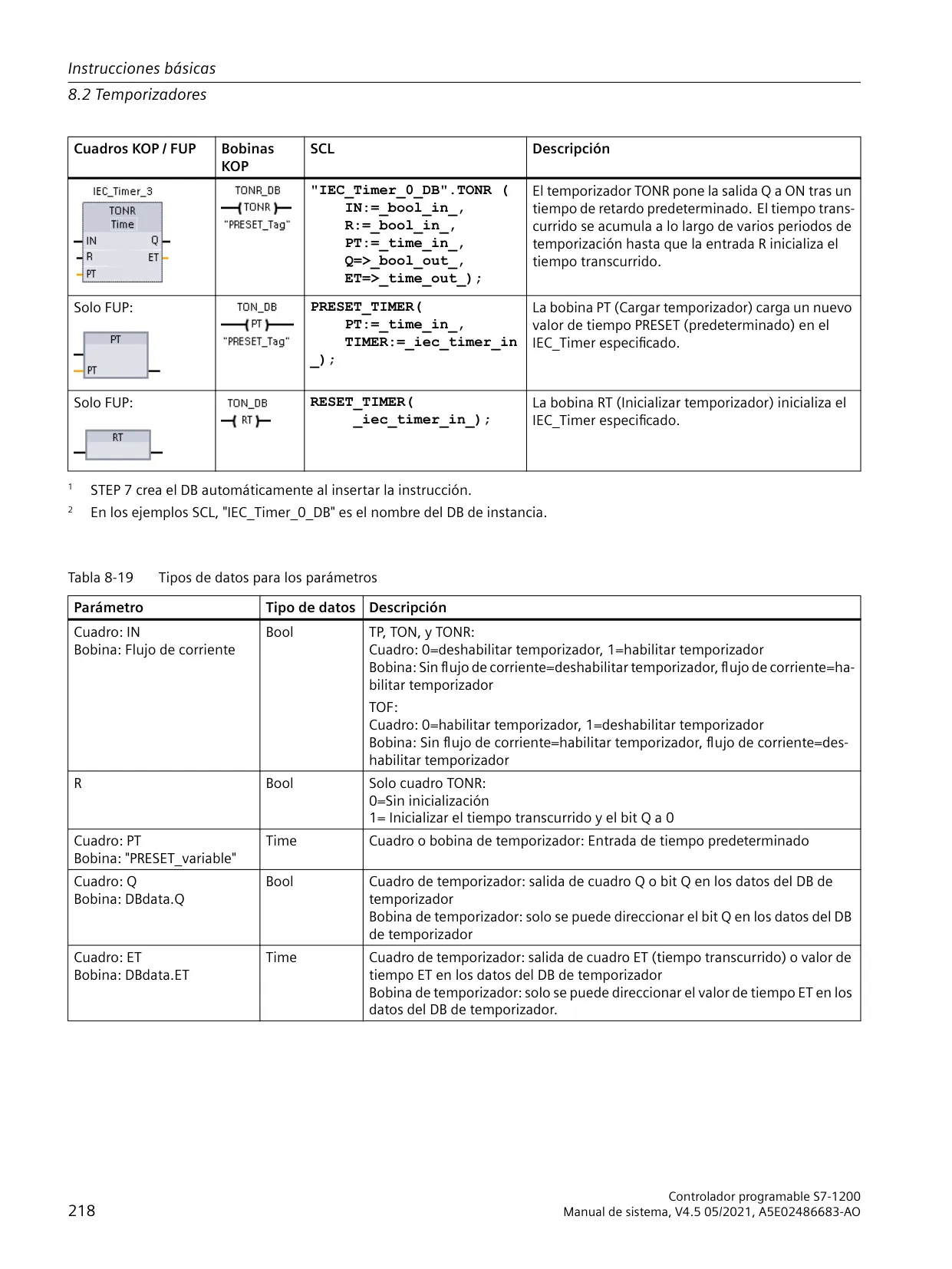

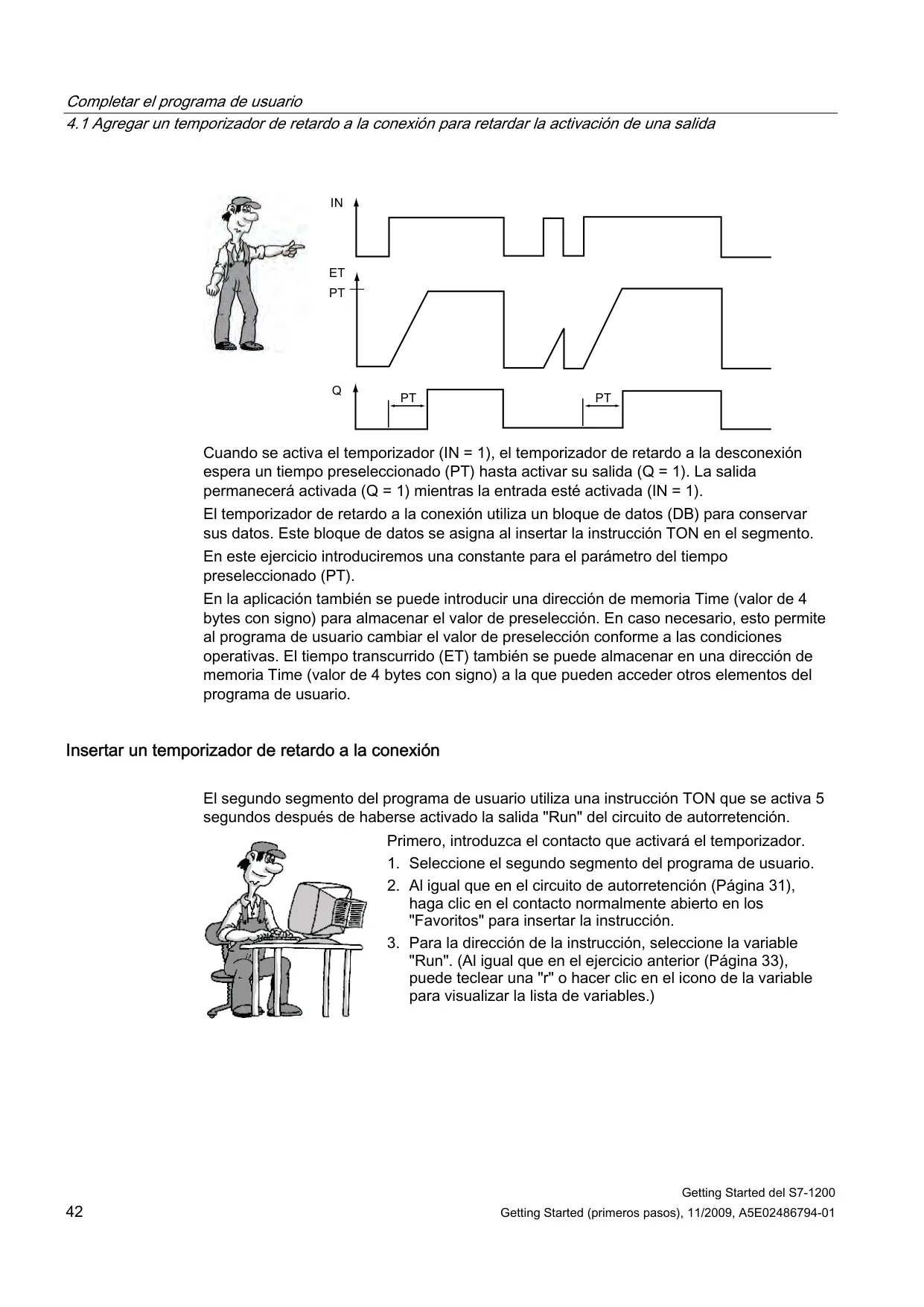

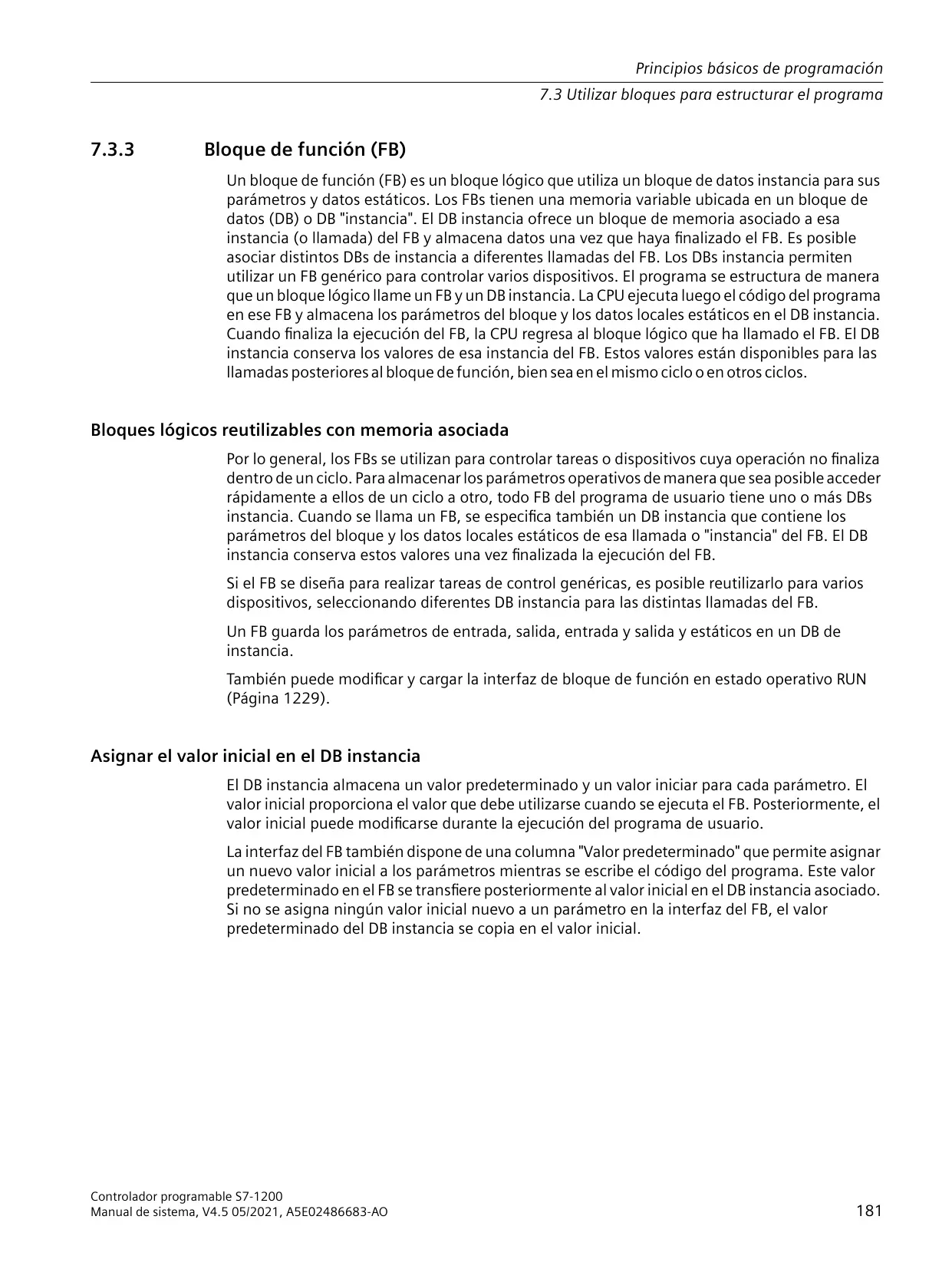

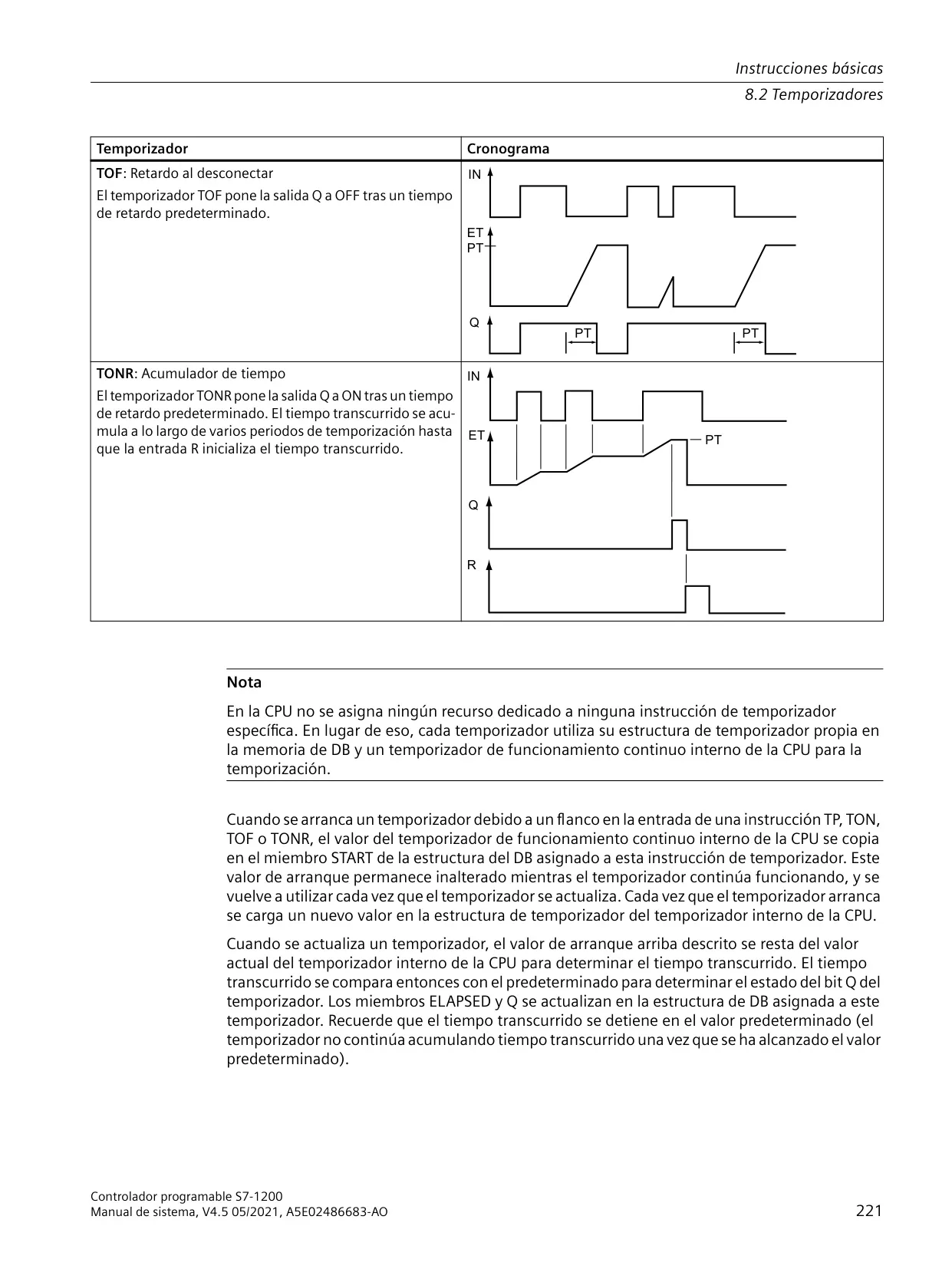

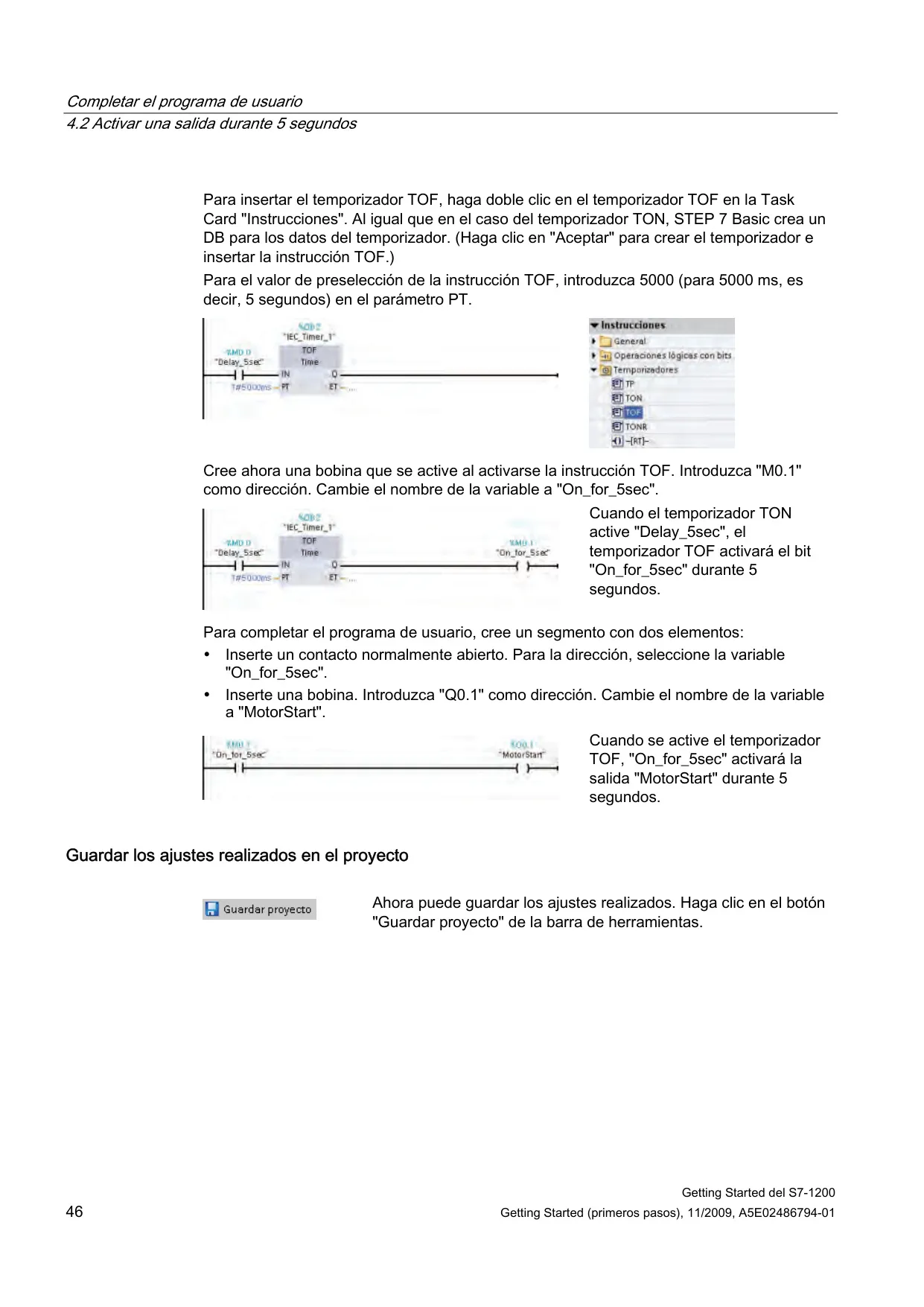

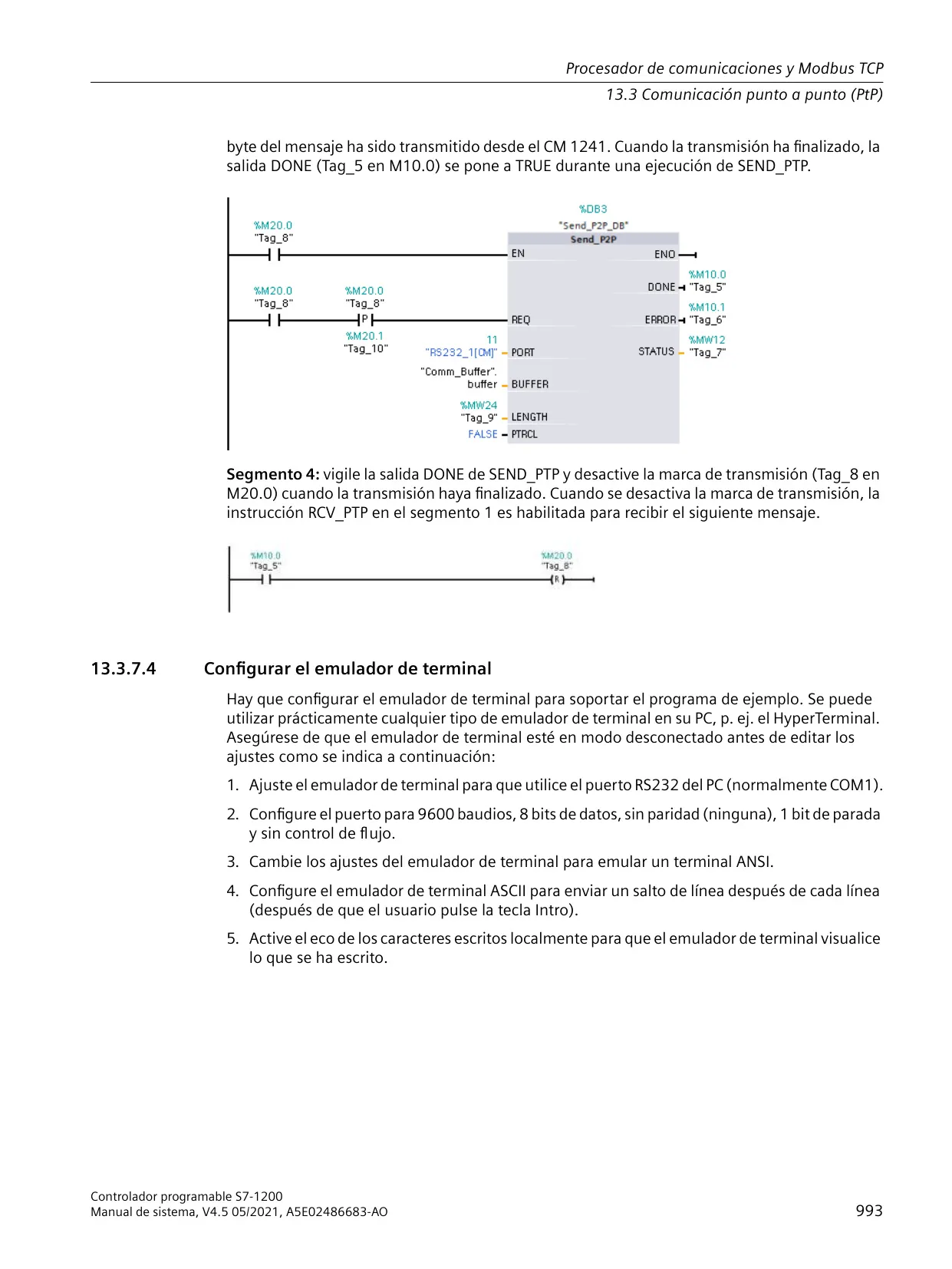

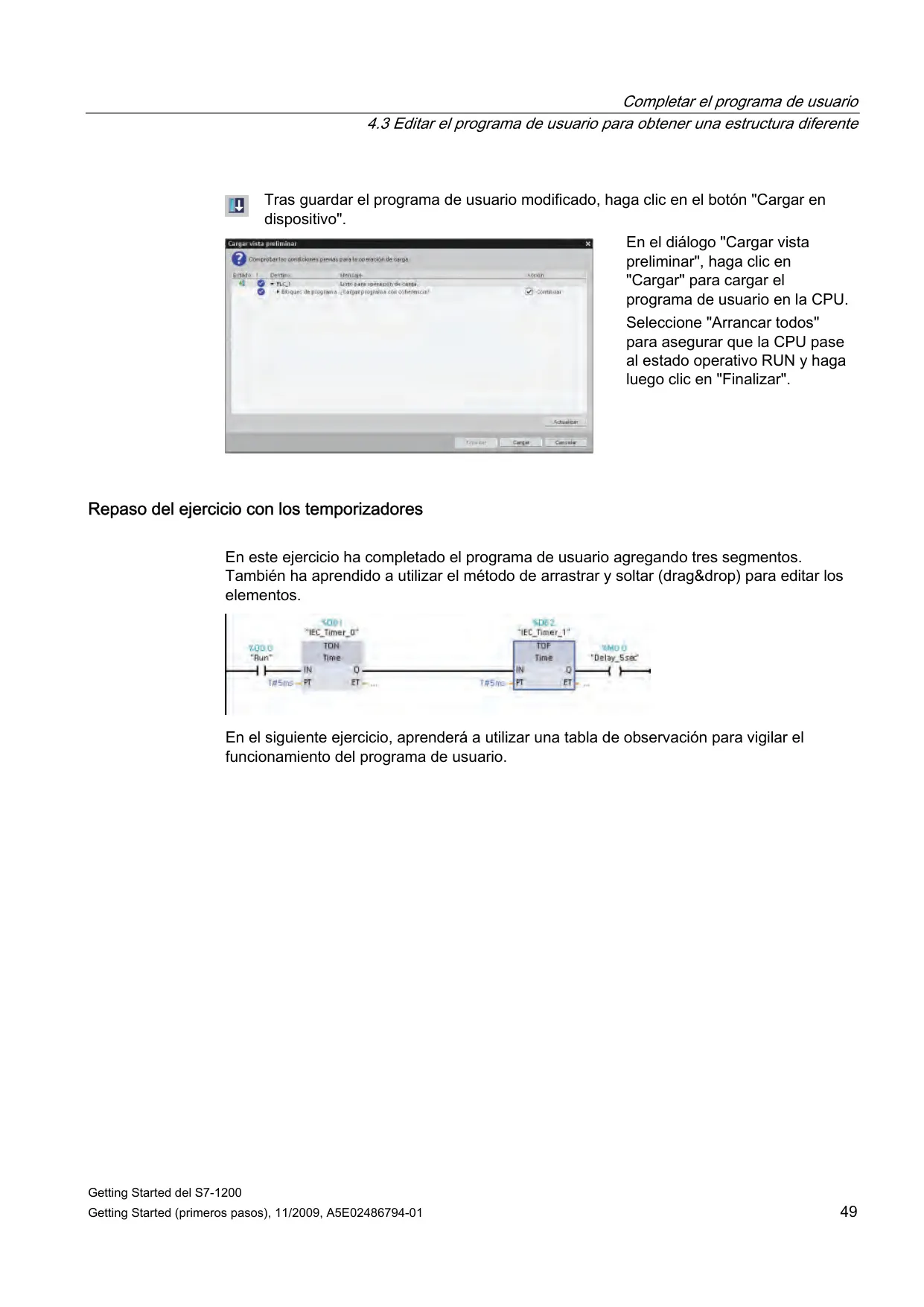

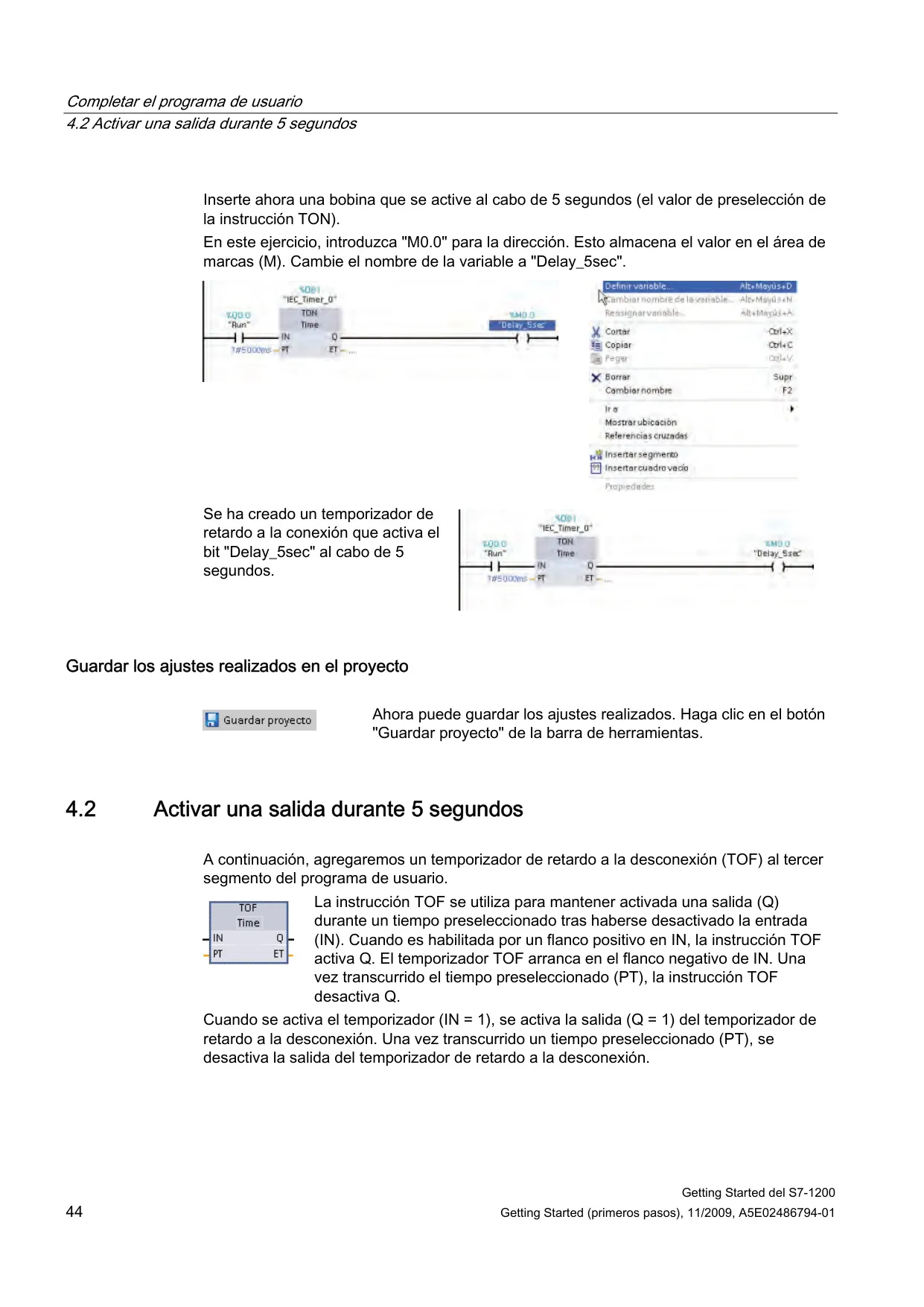

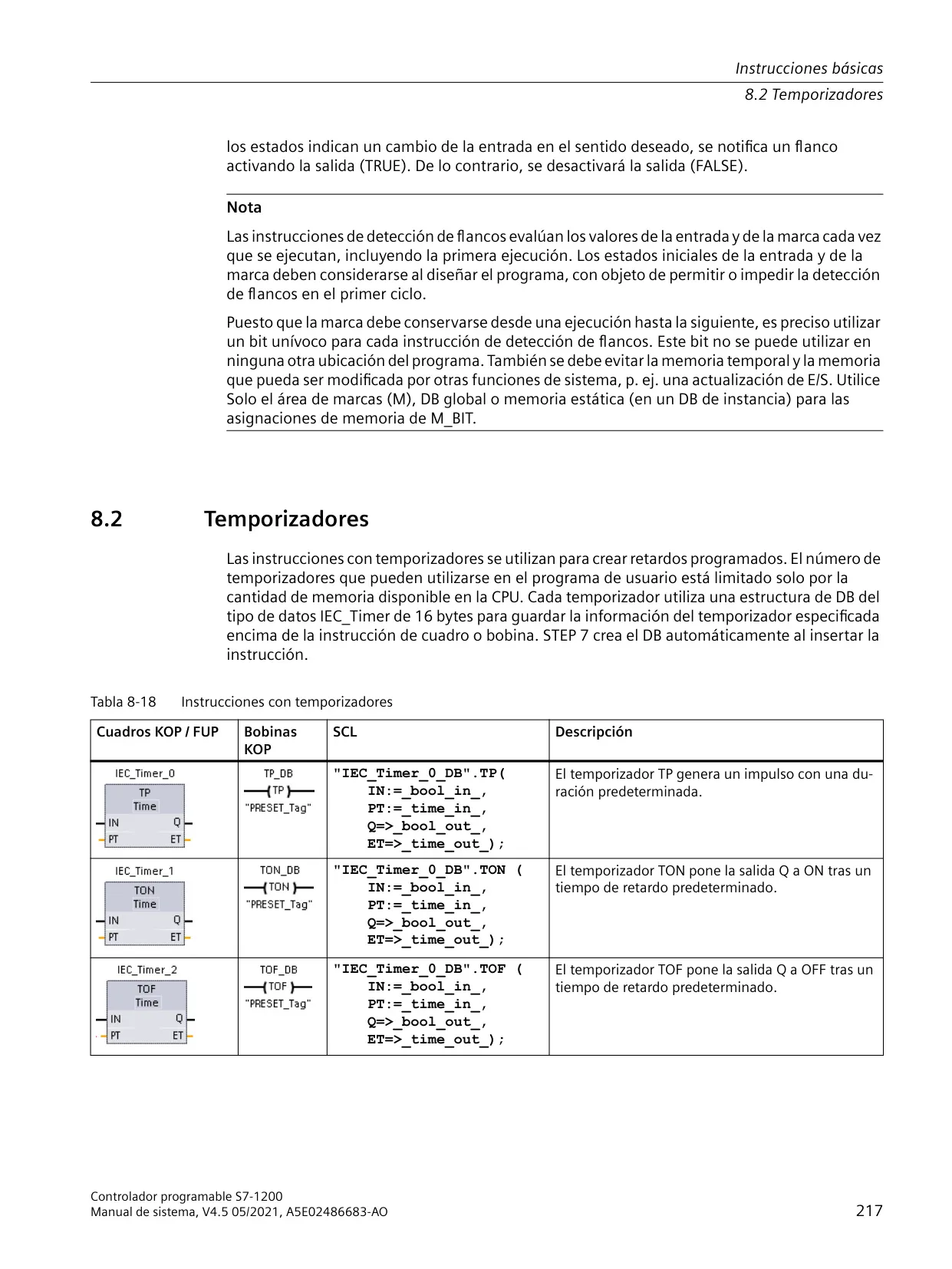

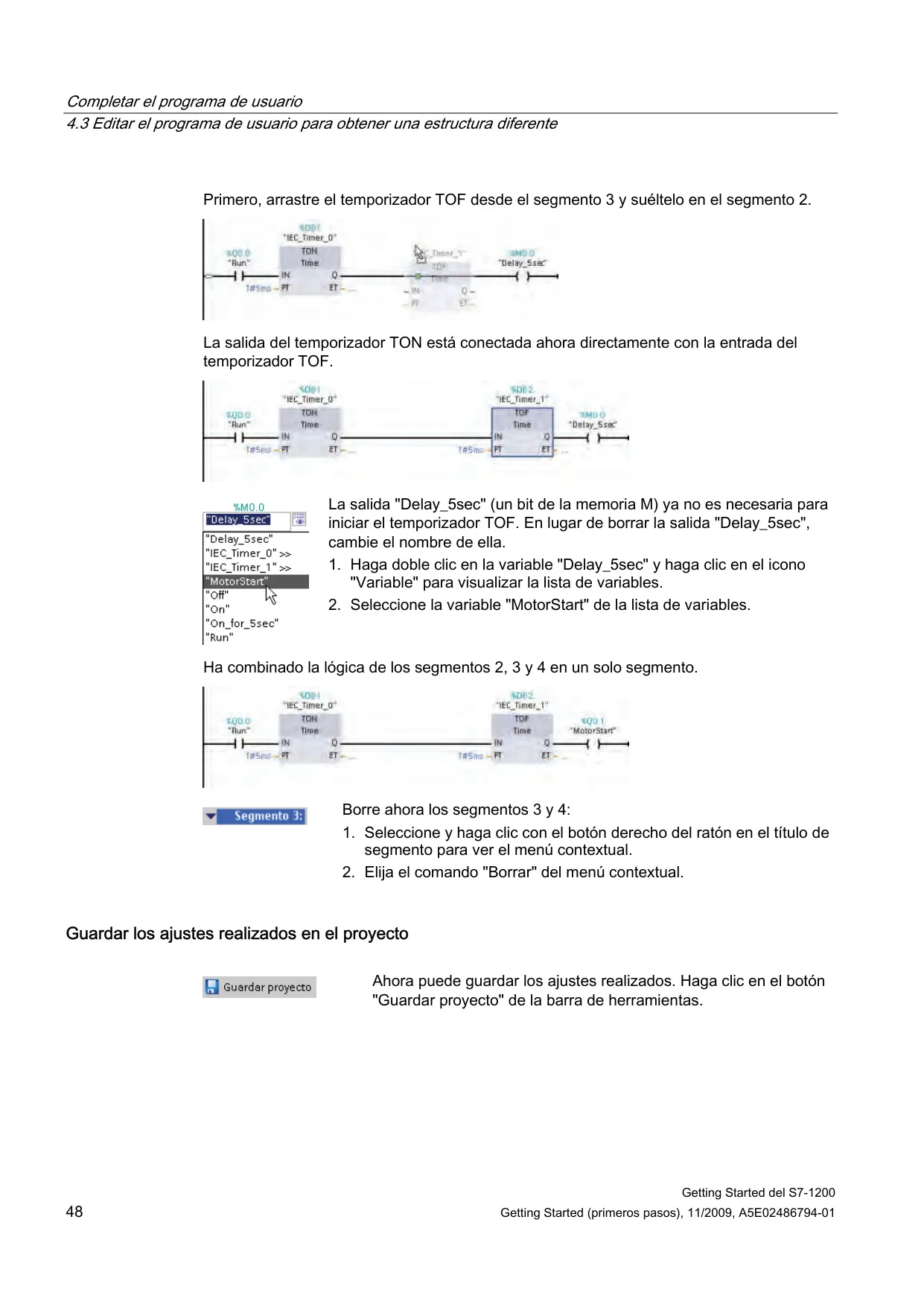

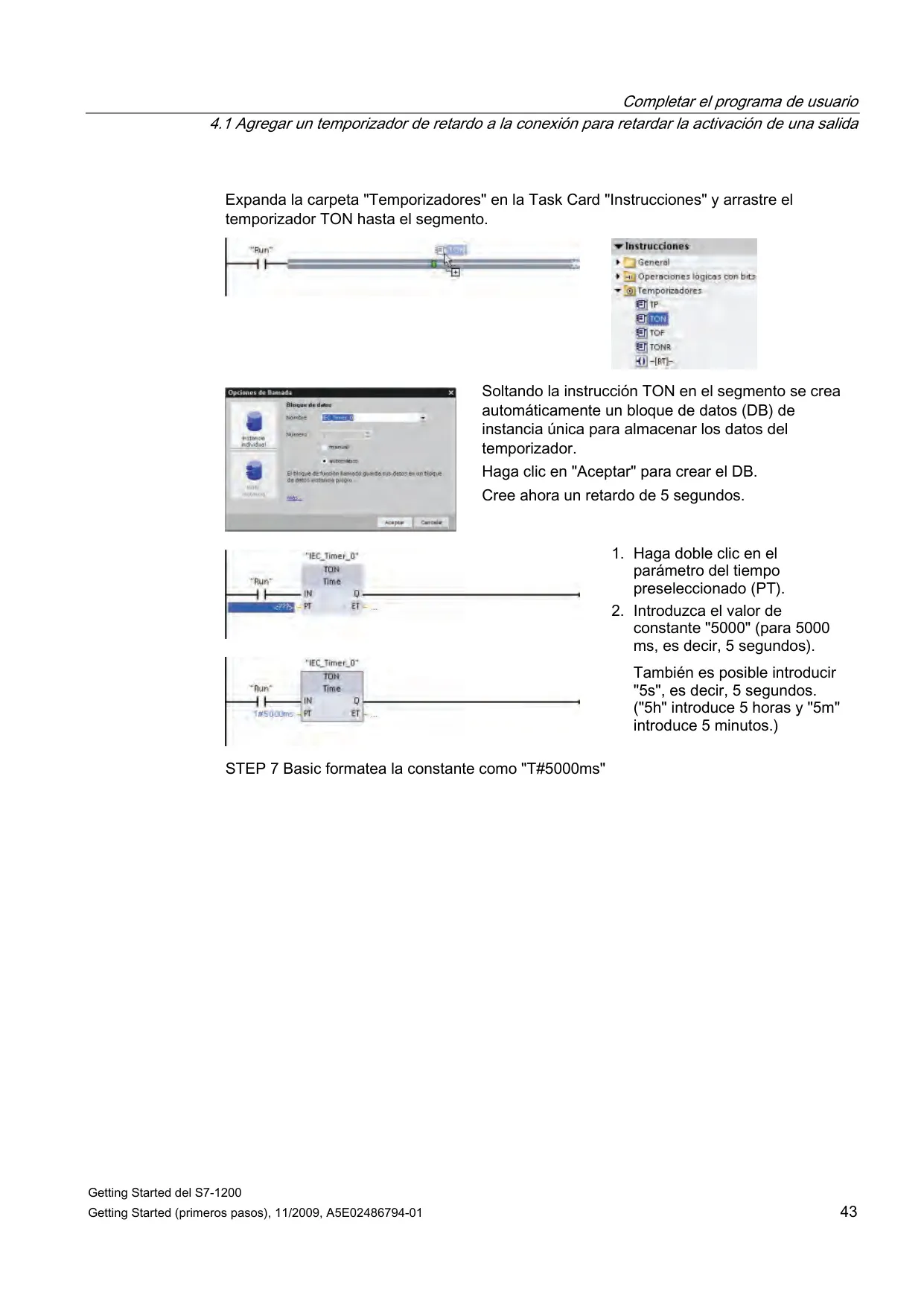

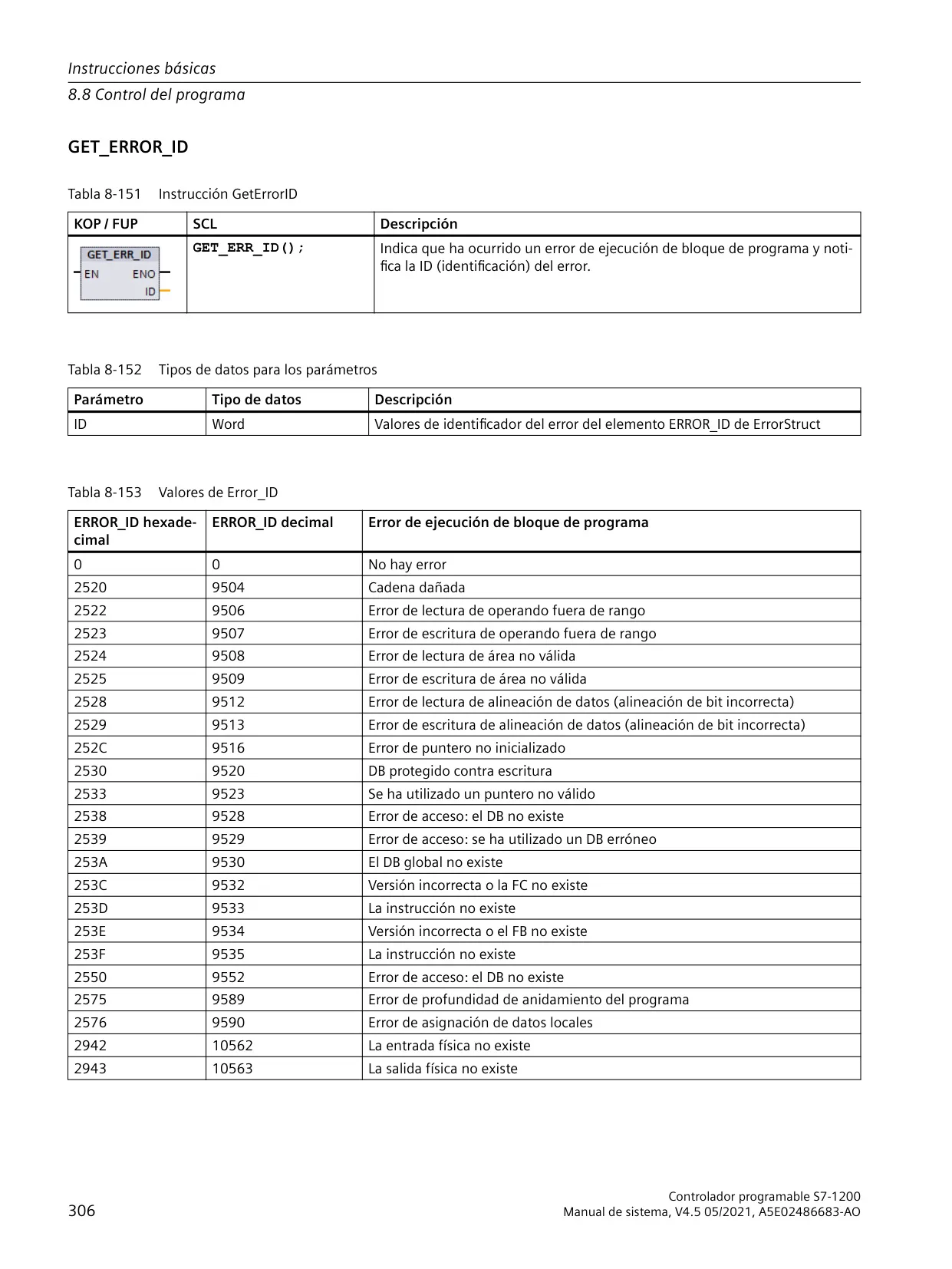

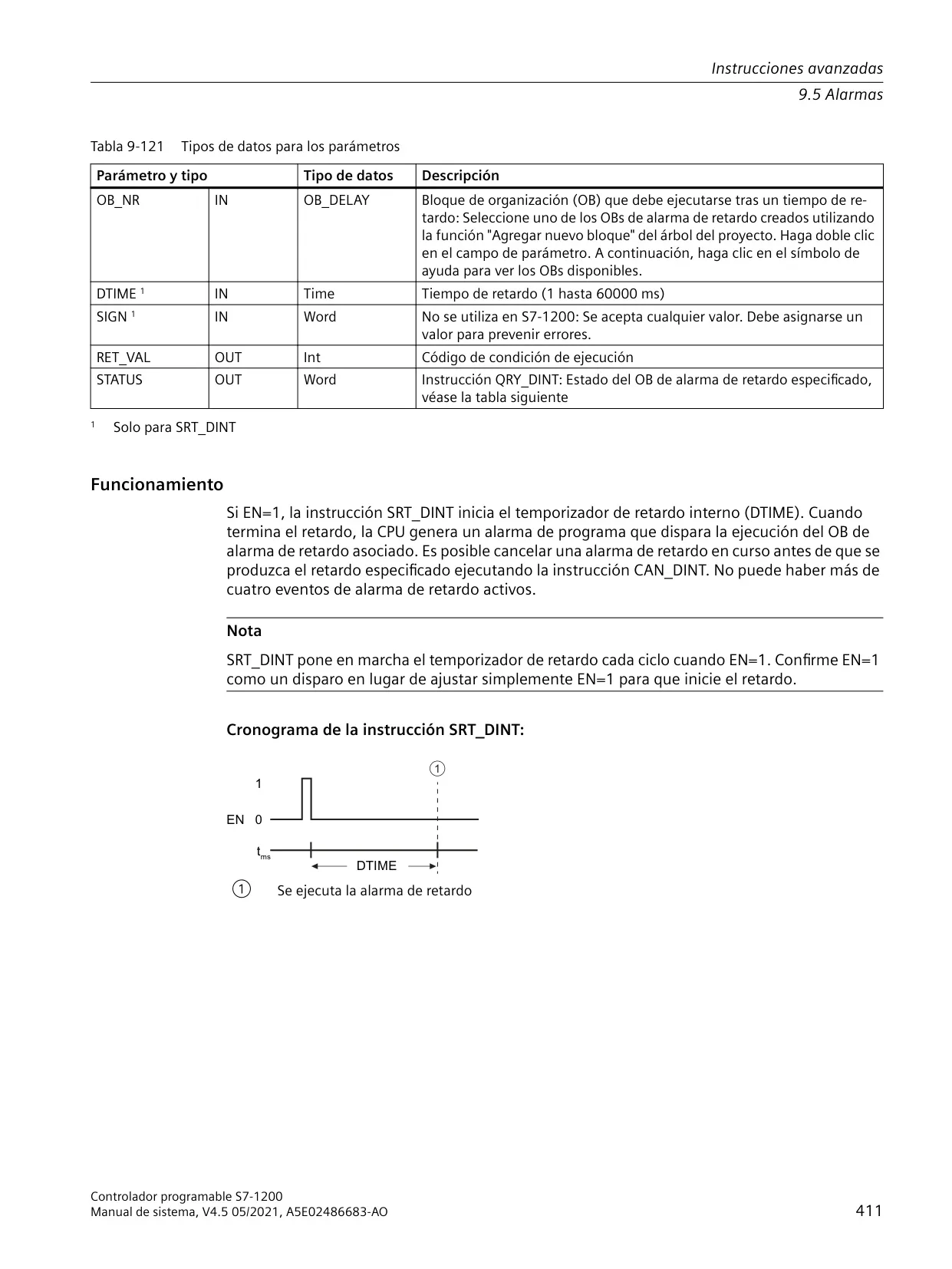

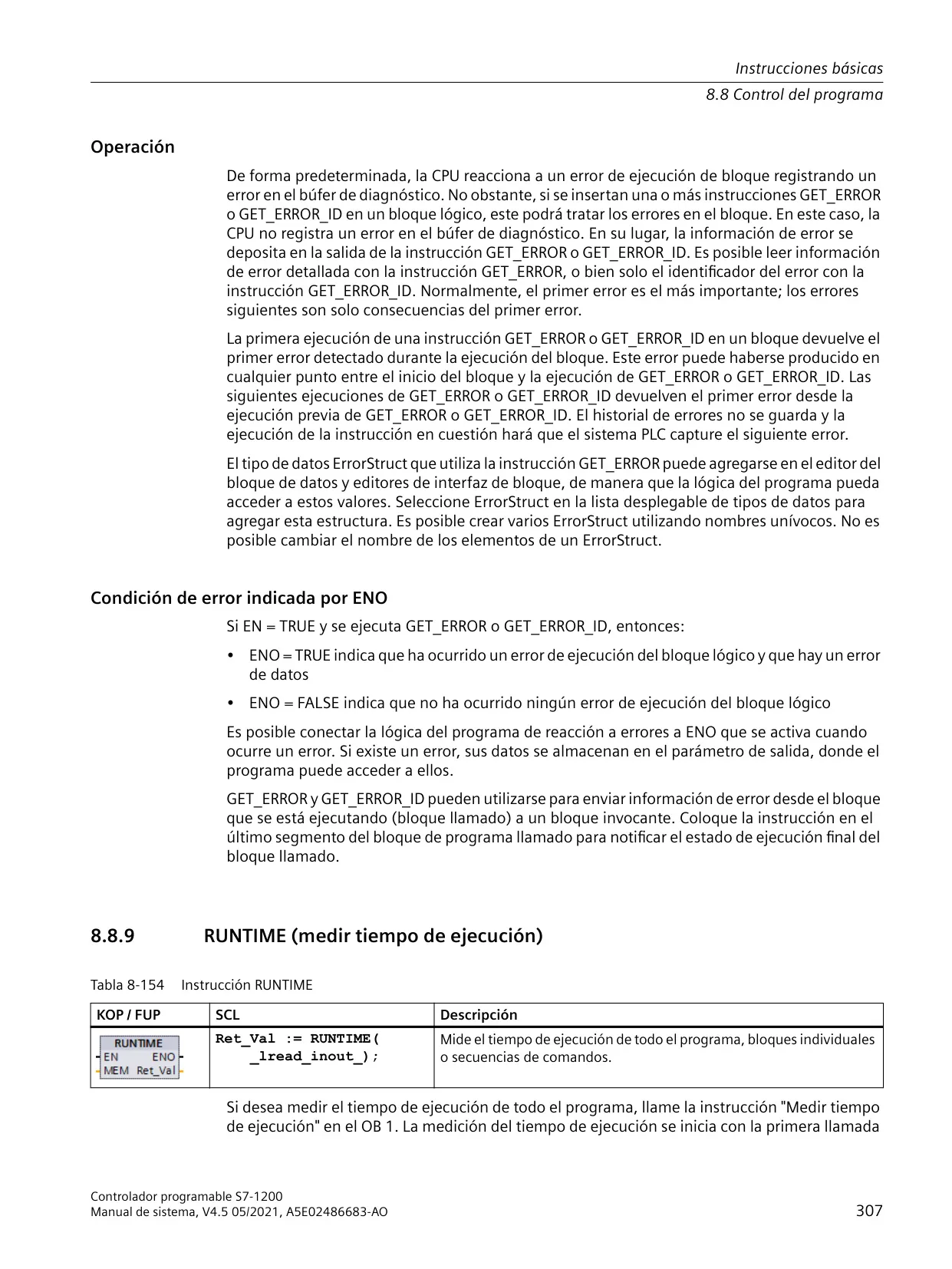

En la práctica, se utilizan instrucciones como el temporizador de retardo a la conexión (TON) y el temporizador de retardo a la desconexión (TOF) para implementar lógica temporizada precisa. Estos temporizadores almacenan sus datos en bloques de datos de instancia única, permitiendo una gestión eficiente y flexible de los parámetros de tiempo preseleccionados (PT) y el tiempo transcurrido (ET).
