Manual del Motor Renault K7M 1.6 8v en Español
Motor Renault K7M 1.6 8v
Instrucciones del Motor Renault K7M 1.6 8v
Aquí le ofrecemos el manual de Motor Renault K7M 1.6 8v completamente gratis y en español. Este manual lo hemos catalogado en la sección de Motores en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Motor Renault K7M 1.6 8v, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

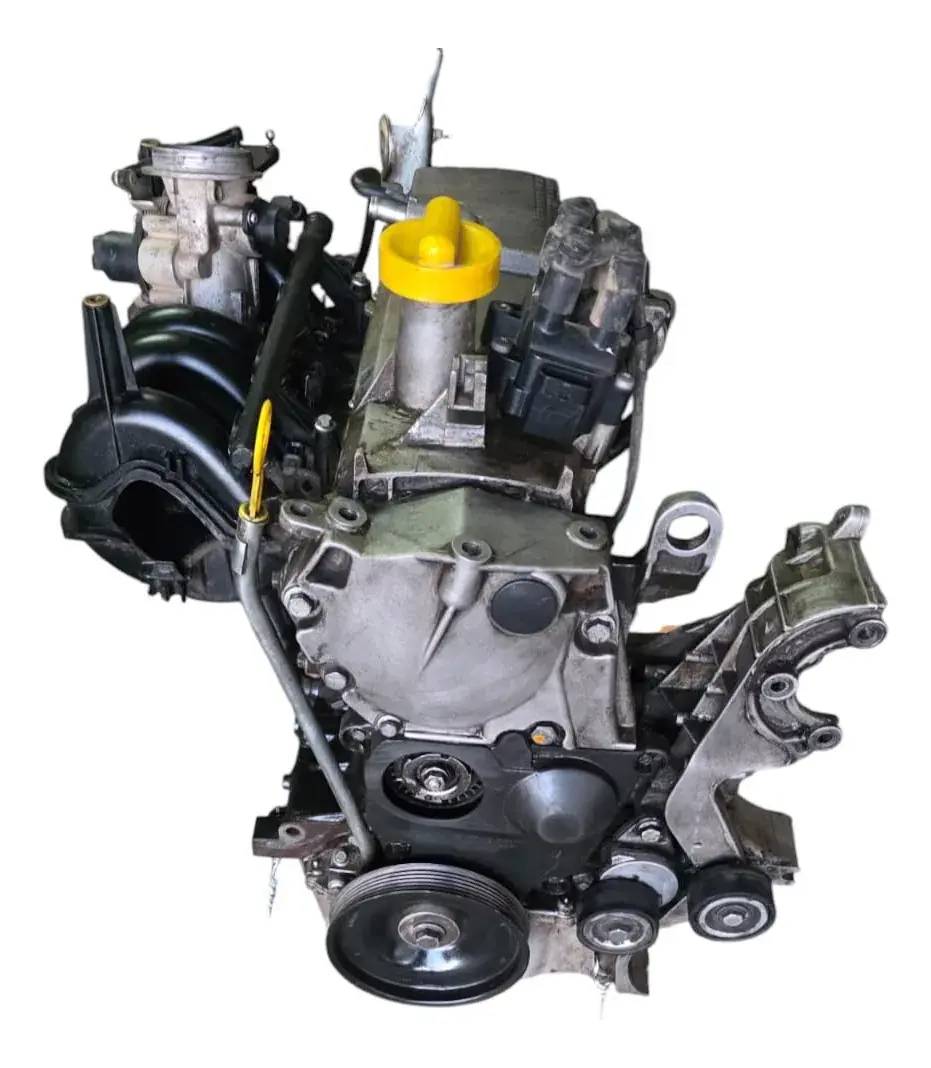

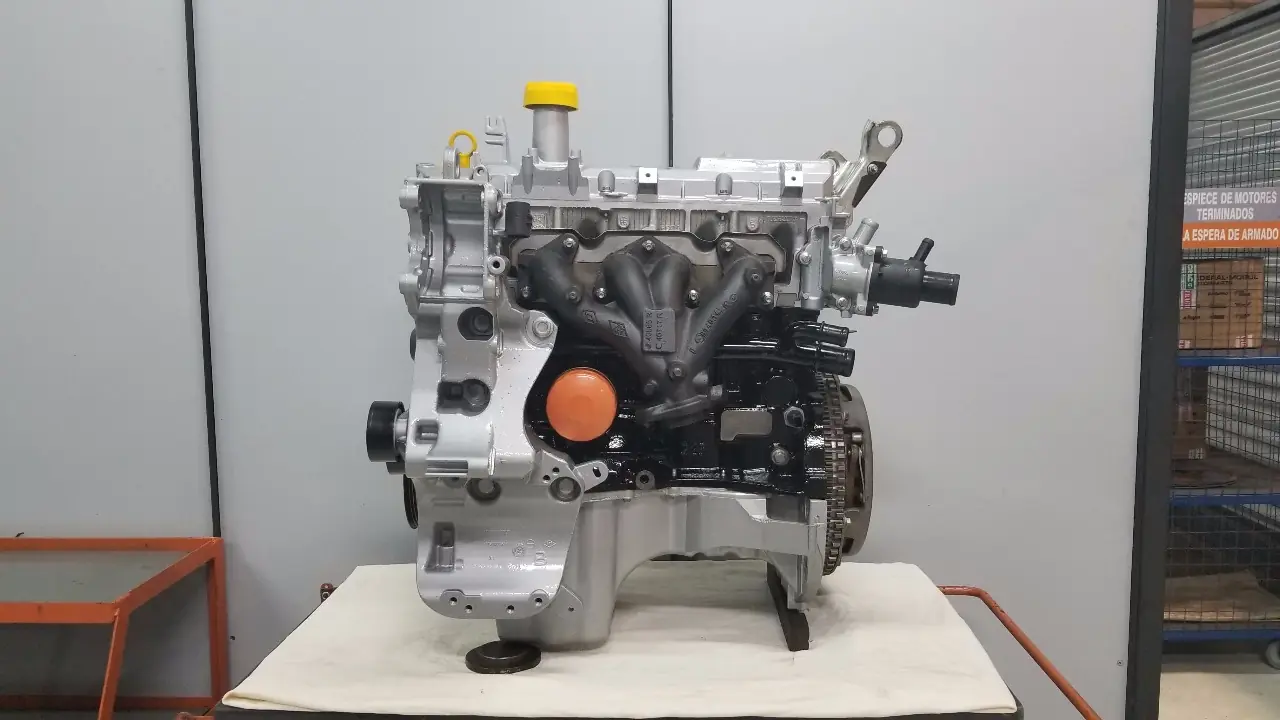

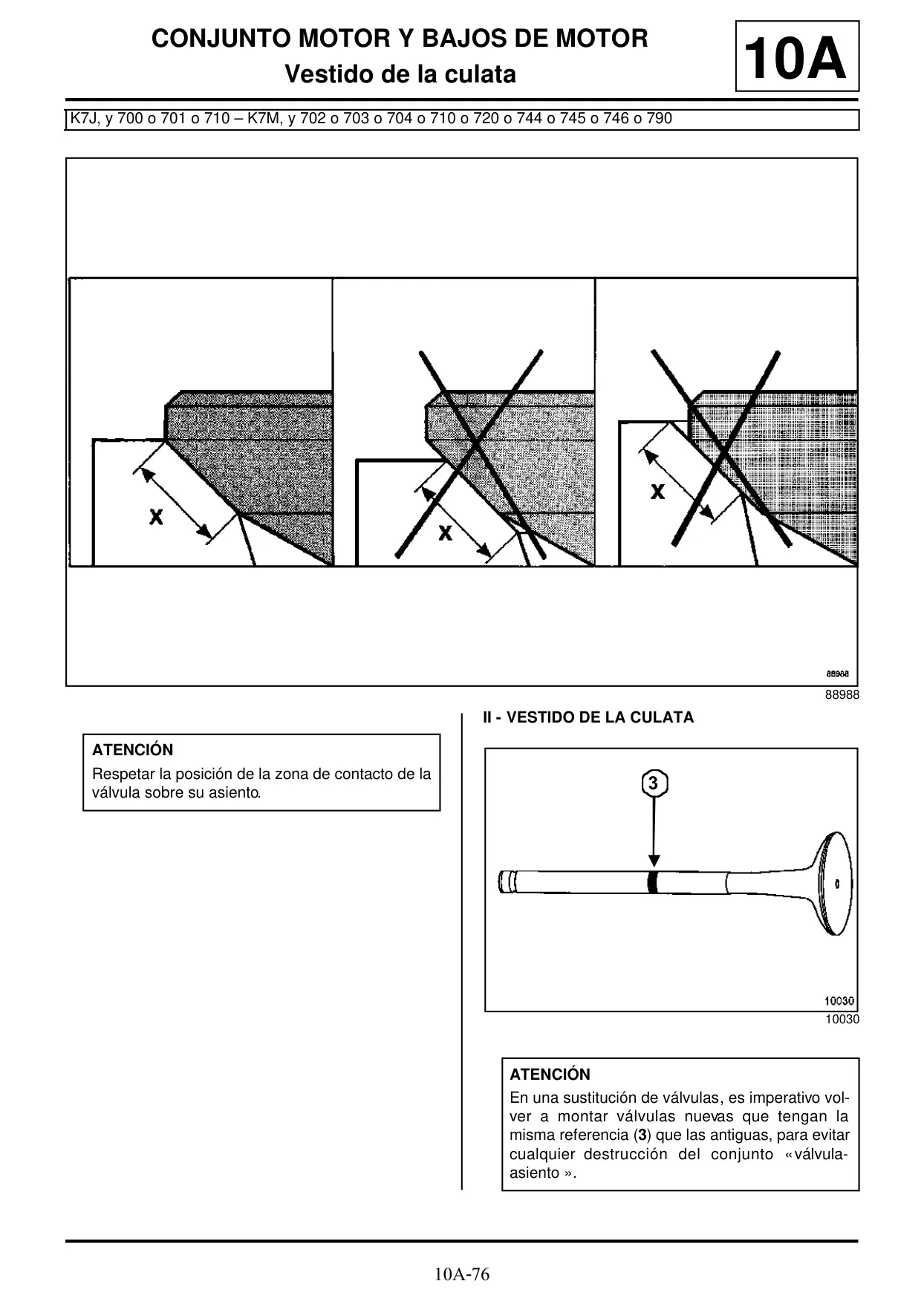

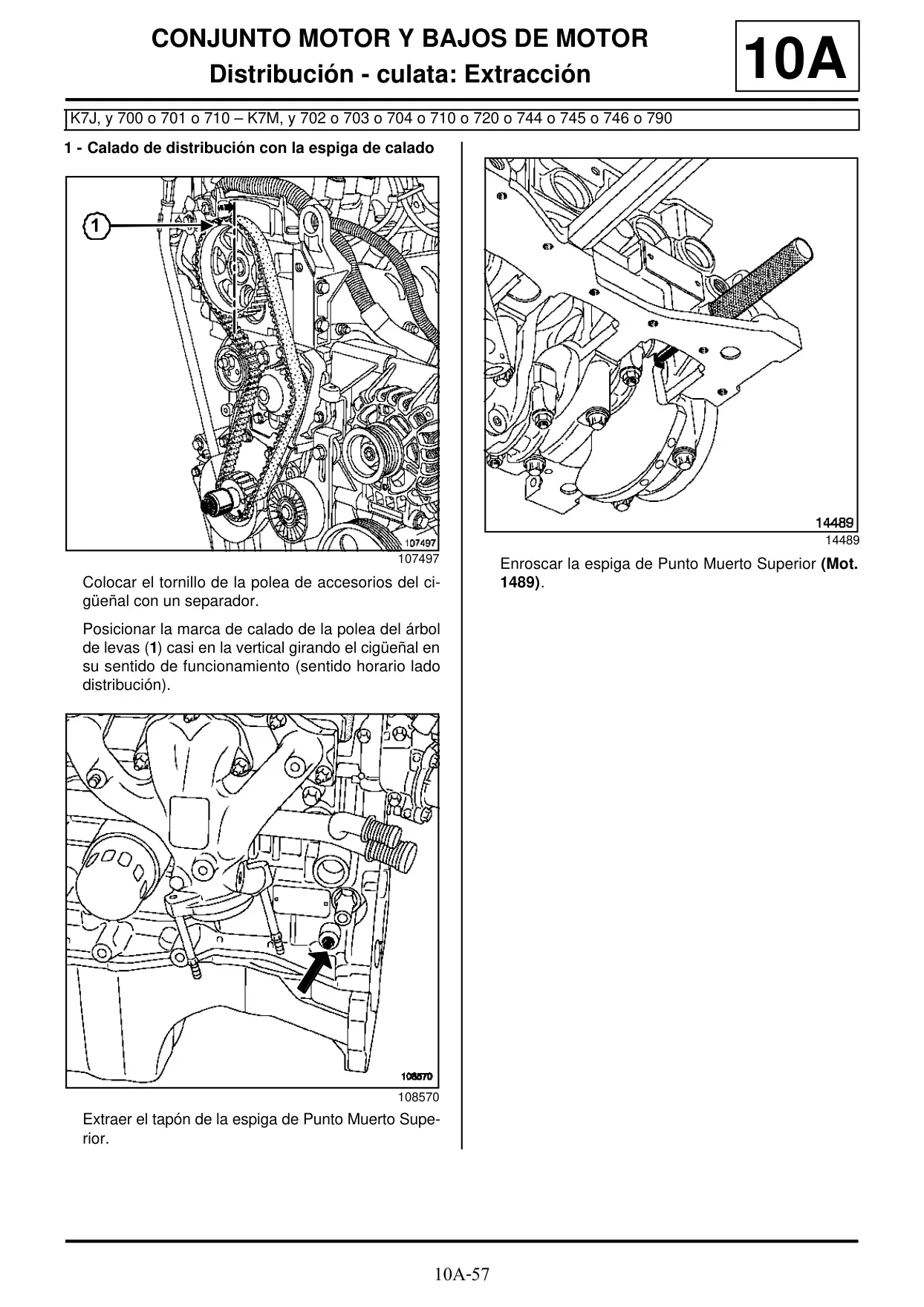

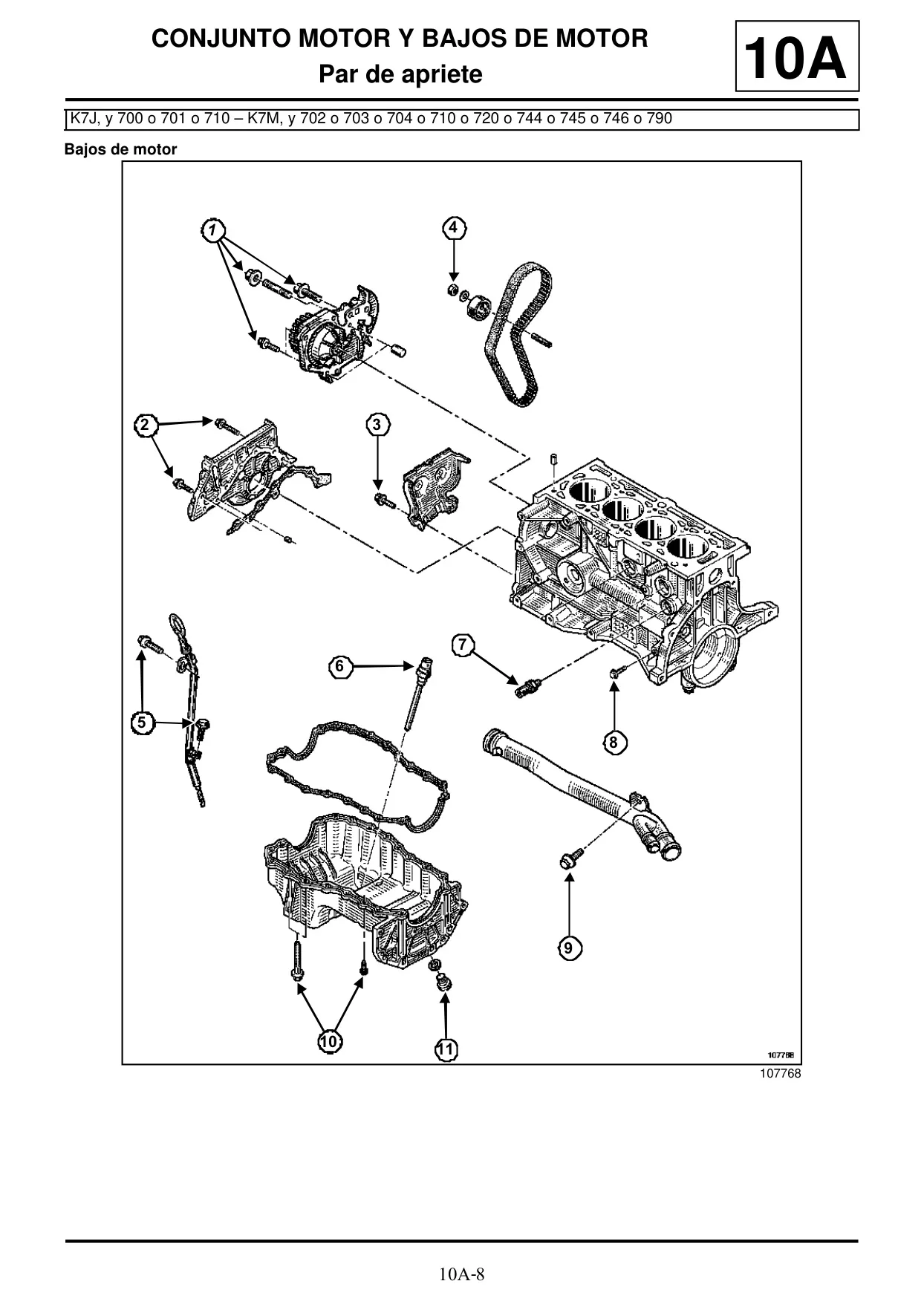

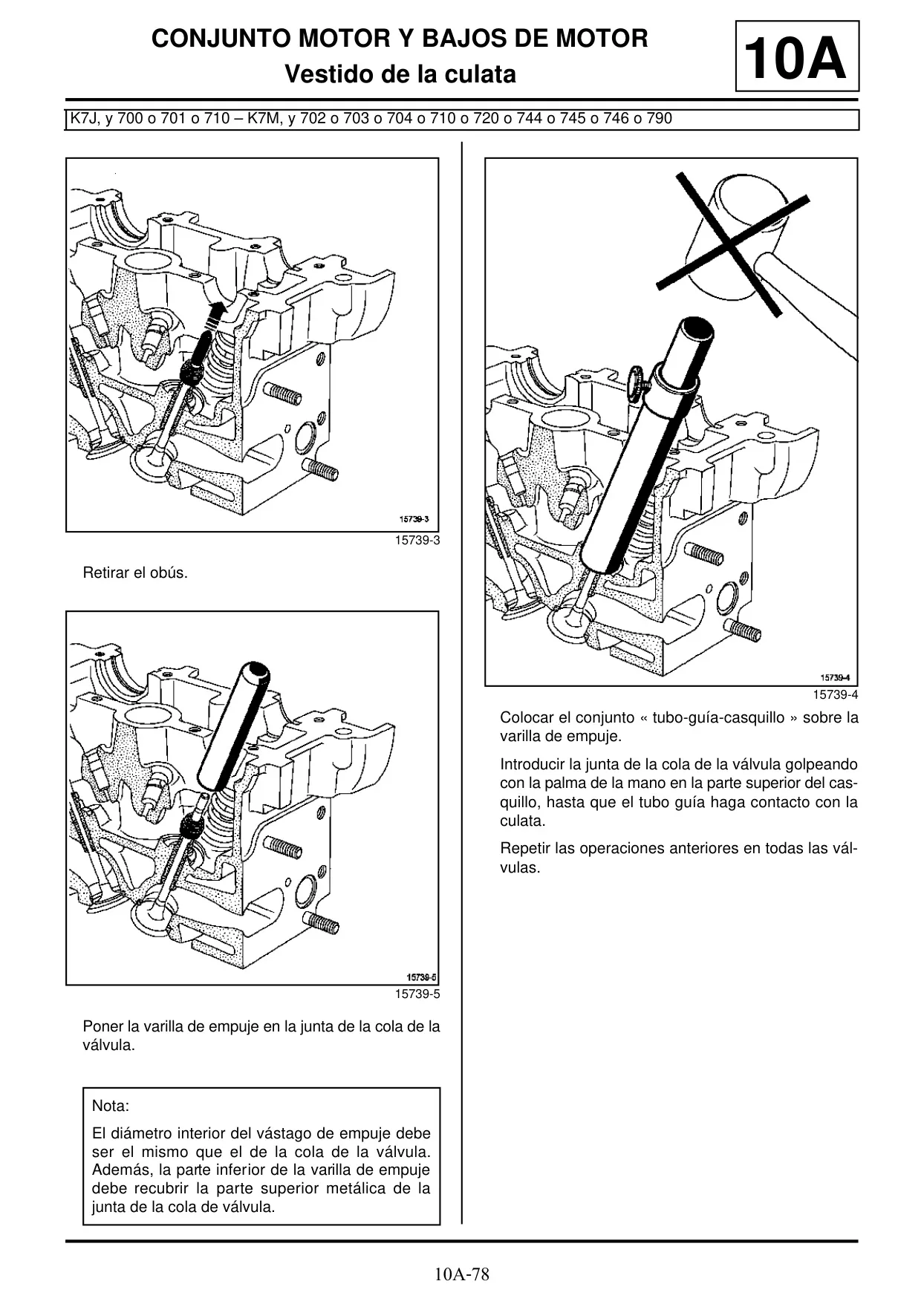

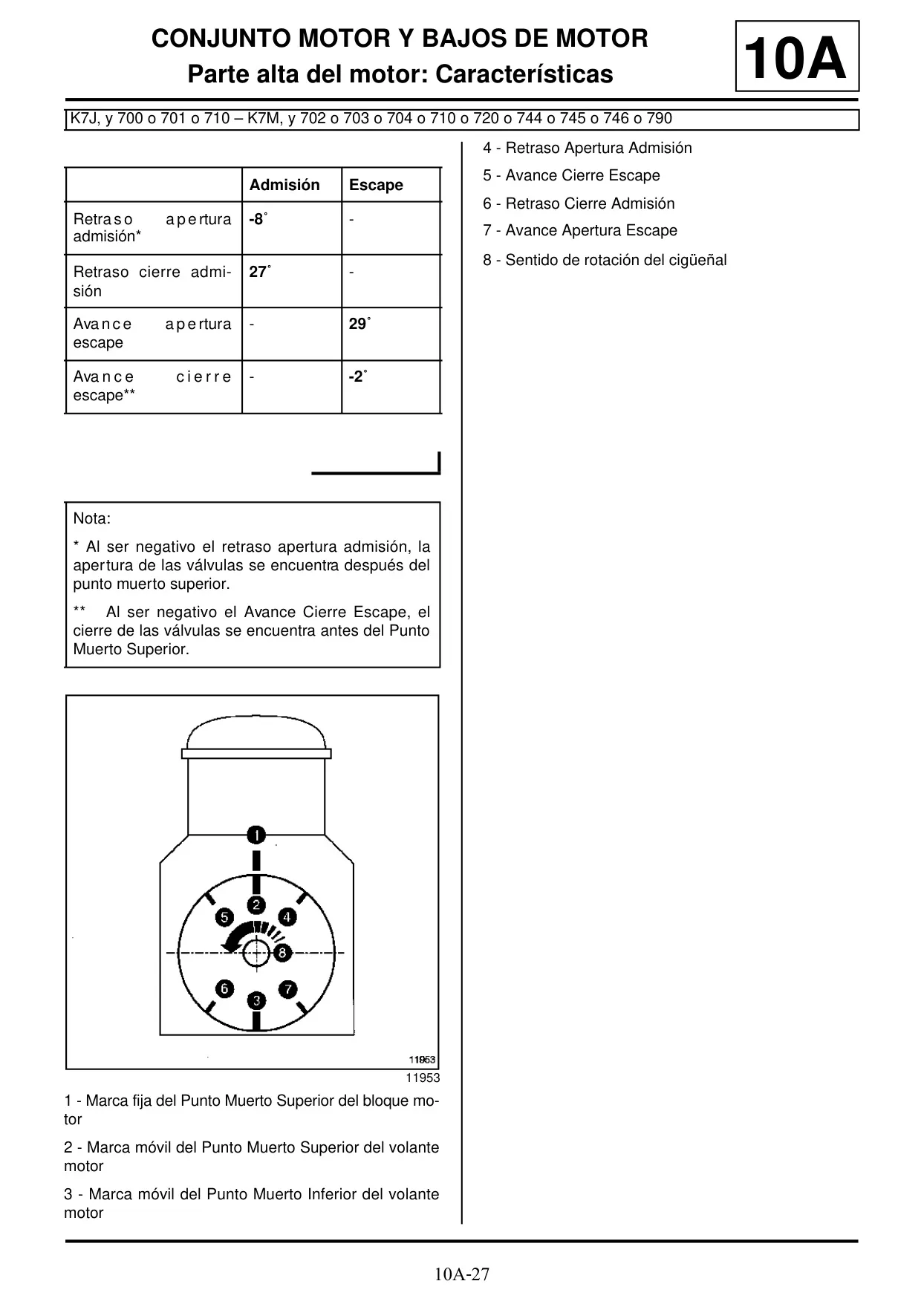

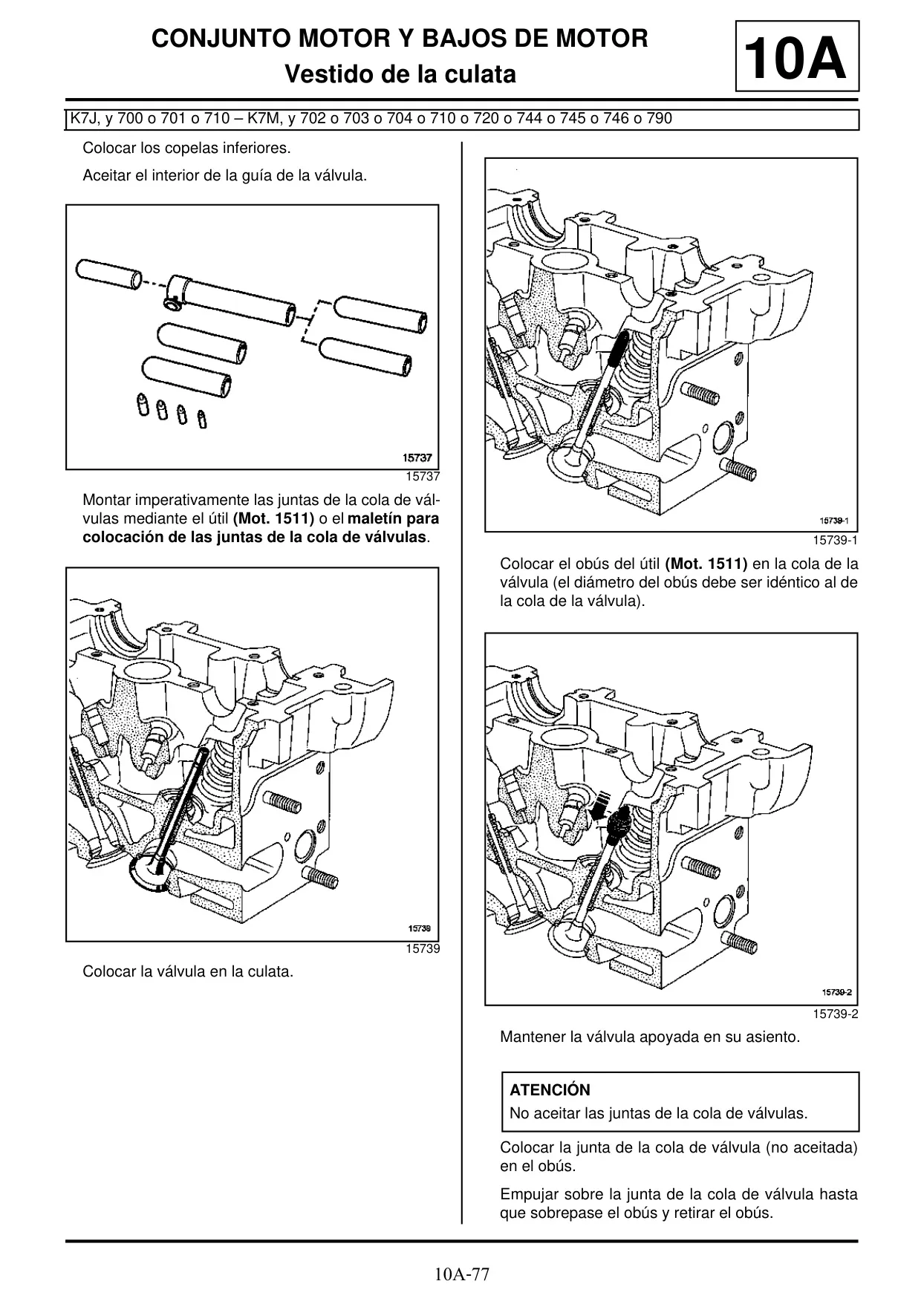

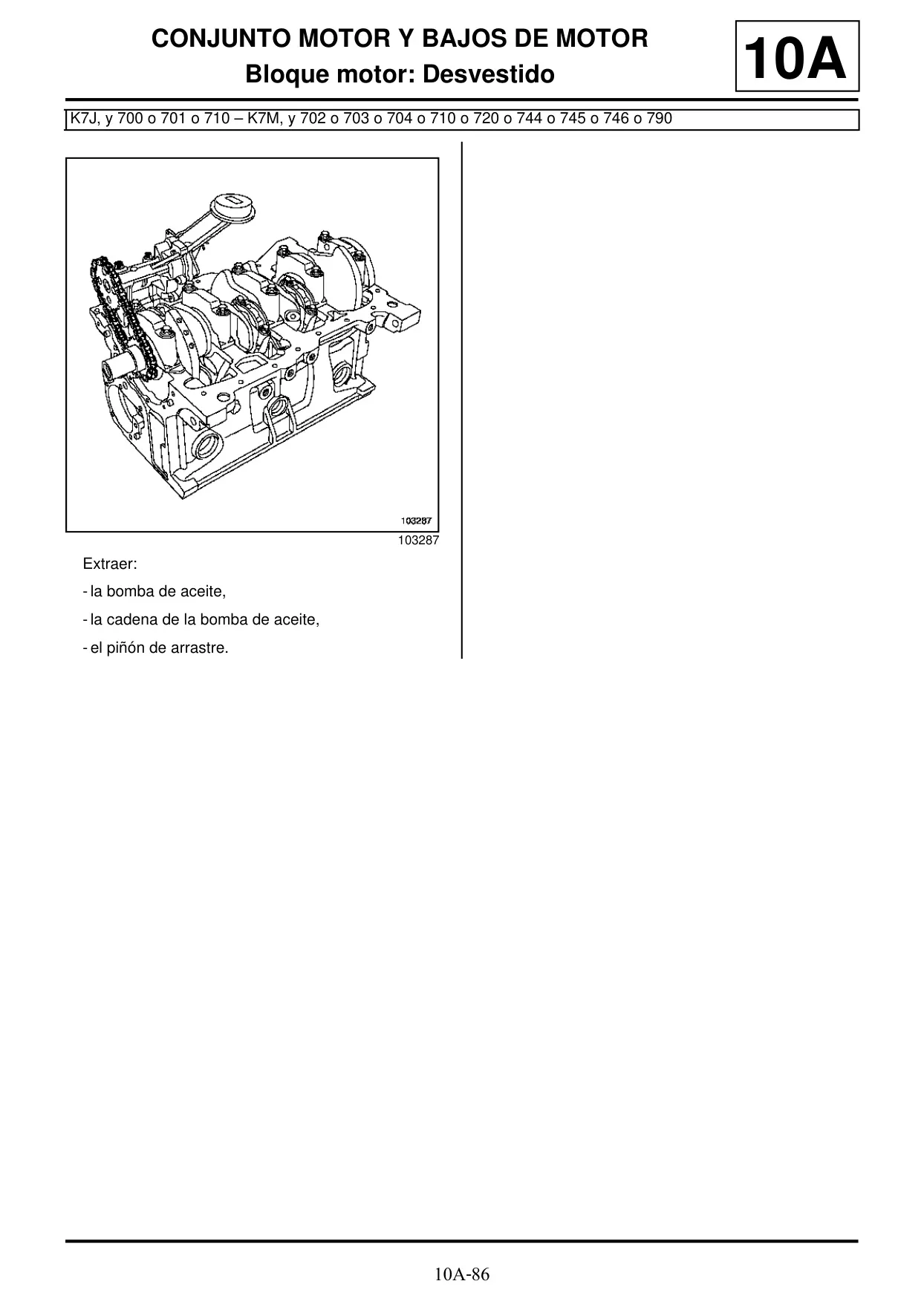

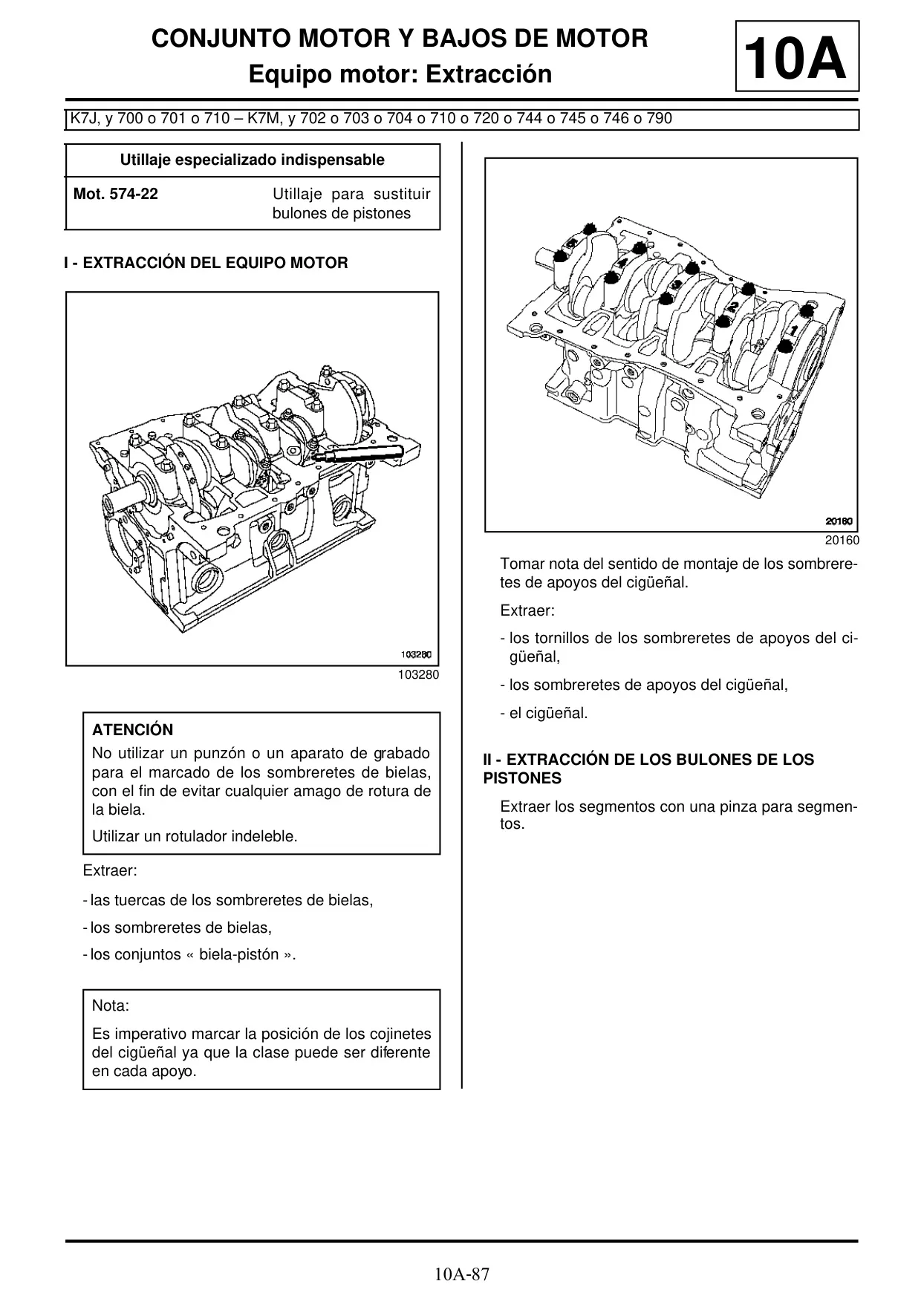

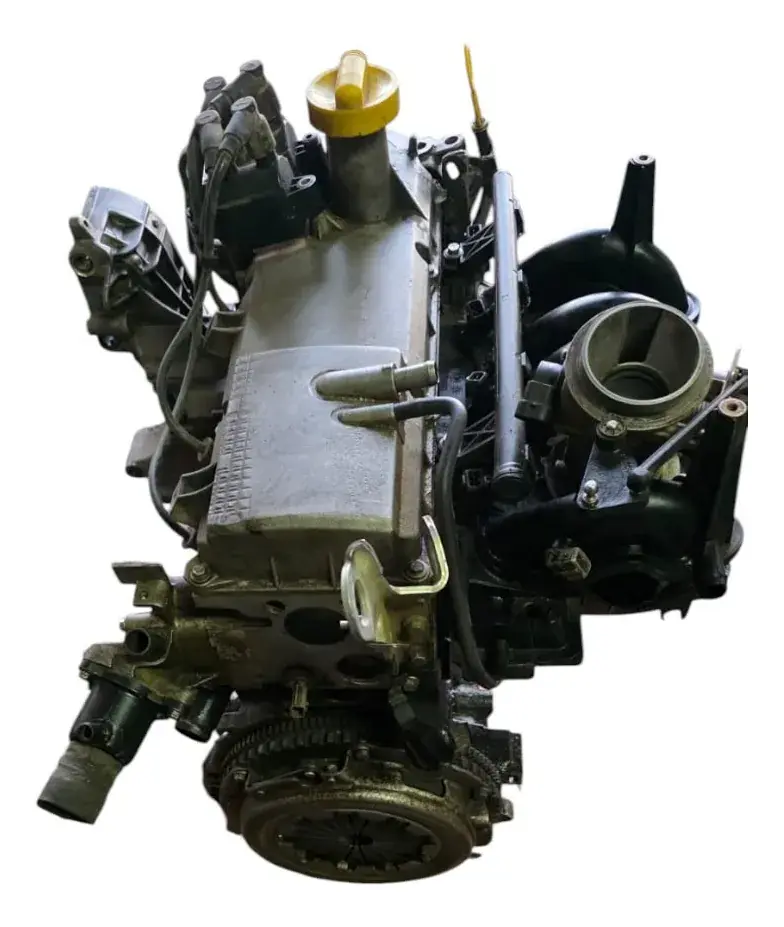

Imágenes del Producto
Especificaciones del Motor K7M 1.6 8v
| Característica | Especificación |
|---|---|
| Código de Motor | K7M |
| Configuración | 4 Cilindros en línea, Gasolina |
| Distribución | 8 Válvulas |
| Cilindrada | 1.598 cm³ |
| Diámetro Interior de Cilindro | 79,5 mm |
| Carrera del Pistón | 80,5 mm |
| Relación de Compresión | 9,7 / 1 |

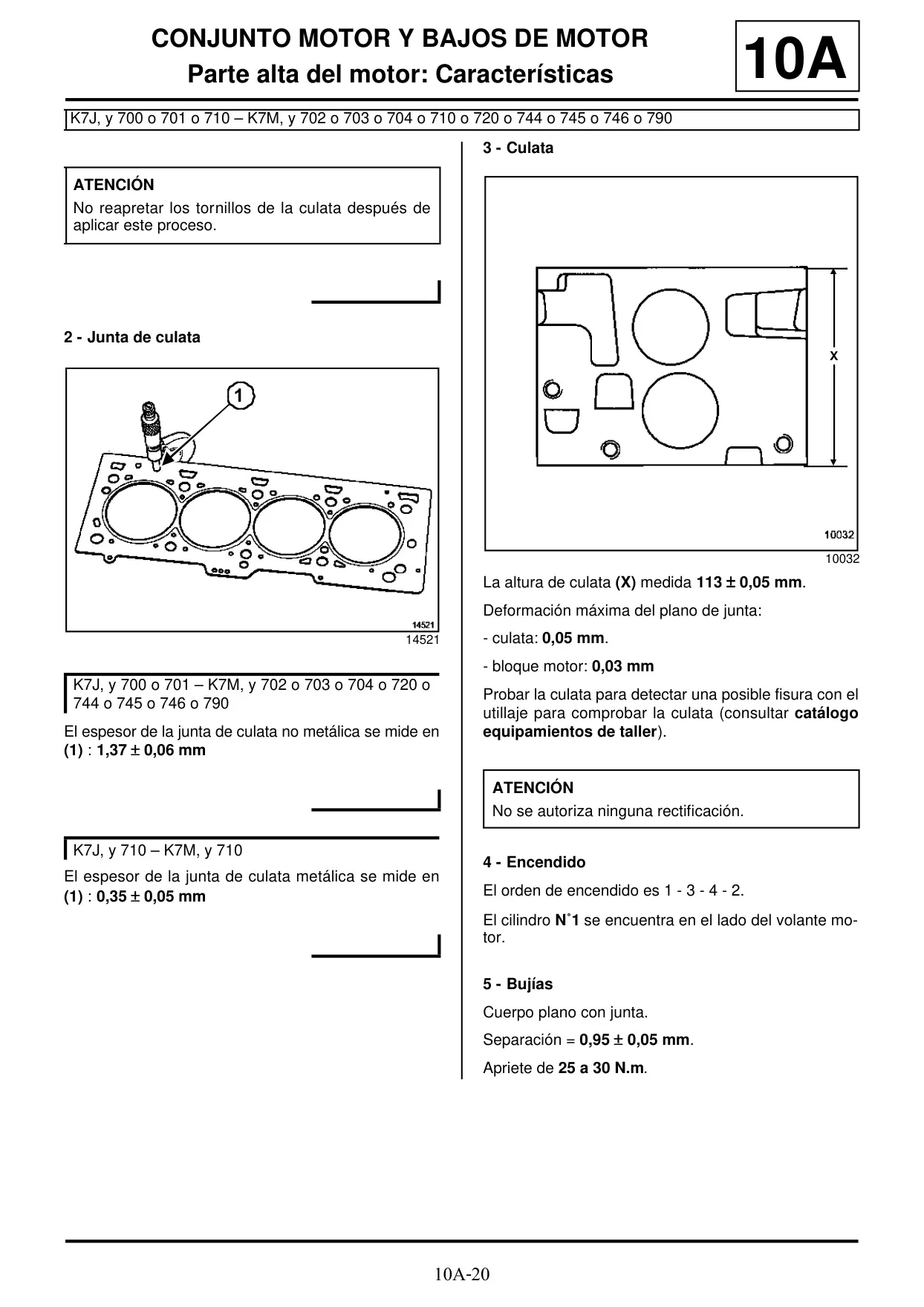

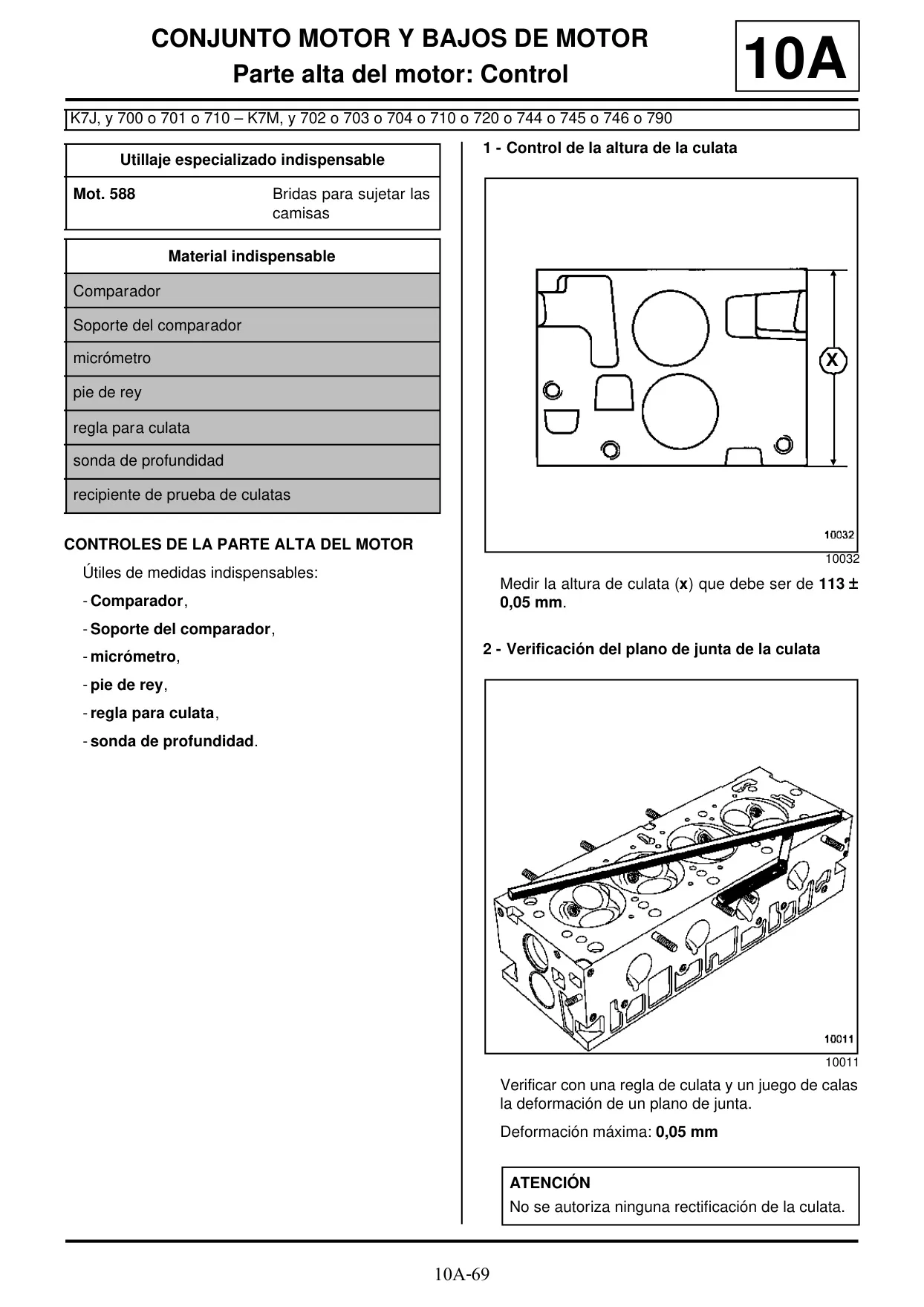

| Altura Nominal de Culata | 113 ± 0,05 mm |
| Deformación Máxima Plano de Culata | 0,05 mm |
| Deformación Máxima Plano de Bloque Motor | 0,03 mm |
| Orden de Encendido | 1 - 3 - 4 - 2 (Cilindro N°1 lado volante motor) |
| Separación de Electrodos de Bujía | 0,95 ± 0,05 mm |
| Par de Apriete de Bujías | 25 a 30 N.m |

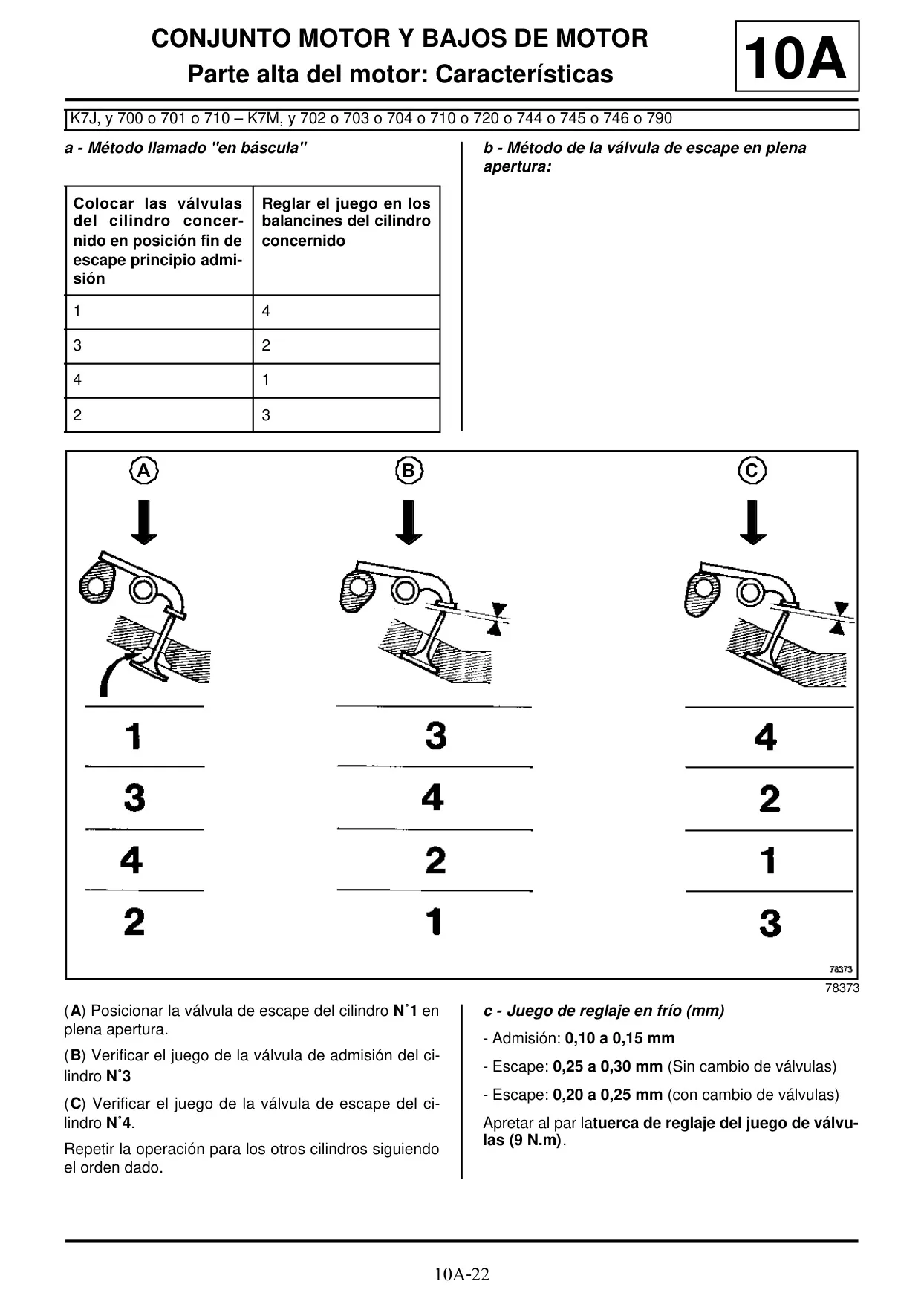

| Juego de Válvulas Admisión (en frío) | 0,10 a 0,15 mm |
| Juego de Válvulas Escape (en frío) | 0,25 a 0,30 mm (sin cambio); 0,20 a 0,25 mm (con cambio) |
| Par de Apriete Tuerca Reglaje Válvulas | 9 N.m |

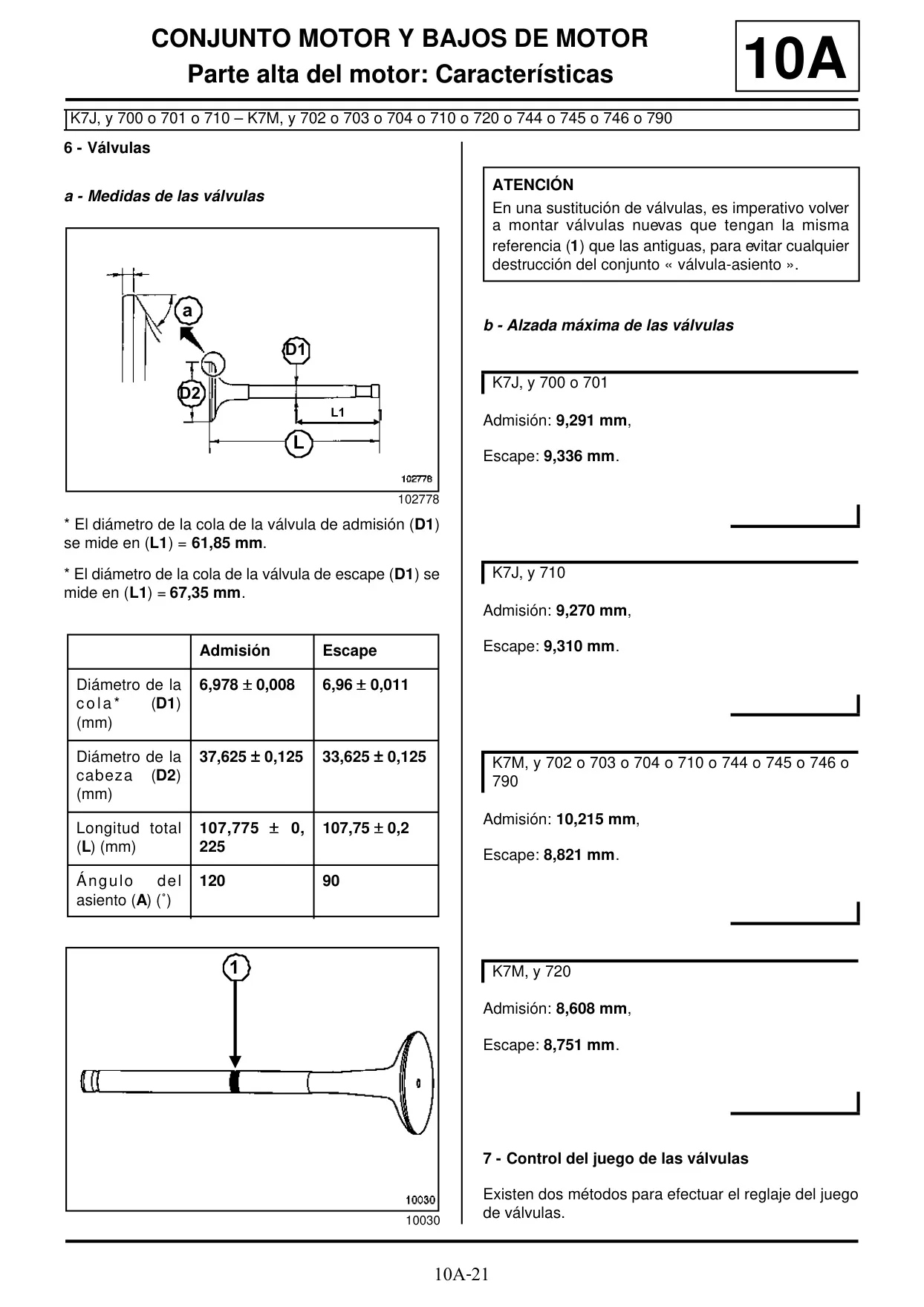

| Alzada Máxima Válvulas Admisión (K7M 702/703/704/710/744/745/746/790) | 10,215 mm |
| Alzada Máxima Válvulas Escape (K7M 702/703/704/710/744/745/746/790) | 8,821 mm |
| Alzada Máxima Válvulas Admisión (K7M 720) | 8,608 mm |
| Alzada Máxima Válvulas Escape (K7M 720) | 8,751 mm |

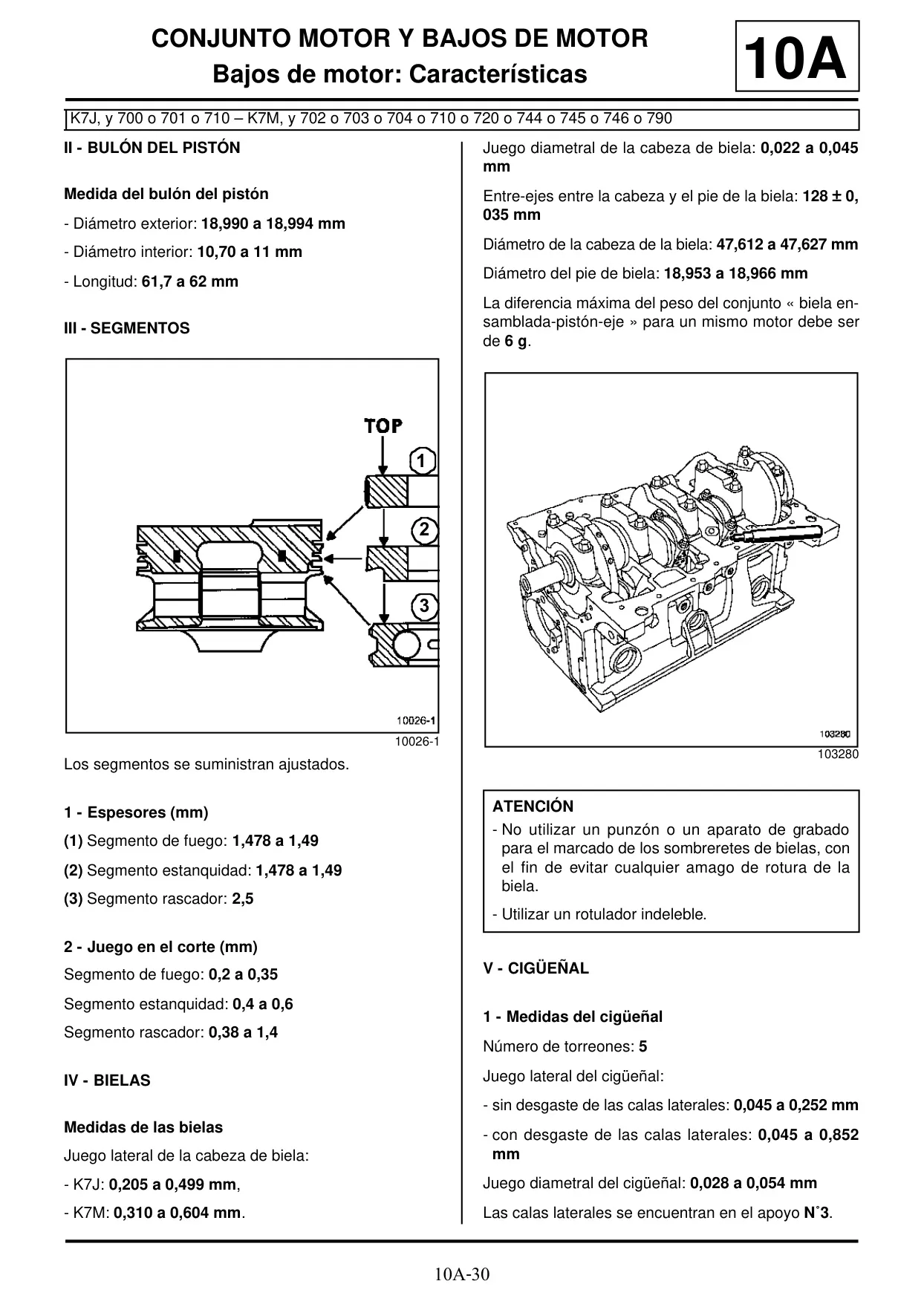

| Diámetro Exterior Bulón del Pistón | 18,990 a 18,994 mm |
| Juego Lateral del Cigüeñal (sin desgaste de calas) | 0,045 a 0,252 mm |

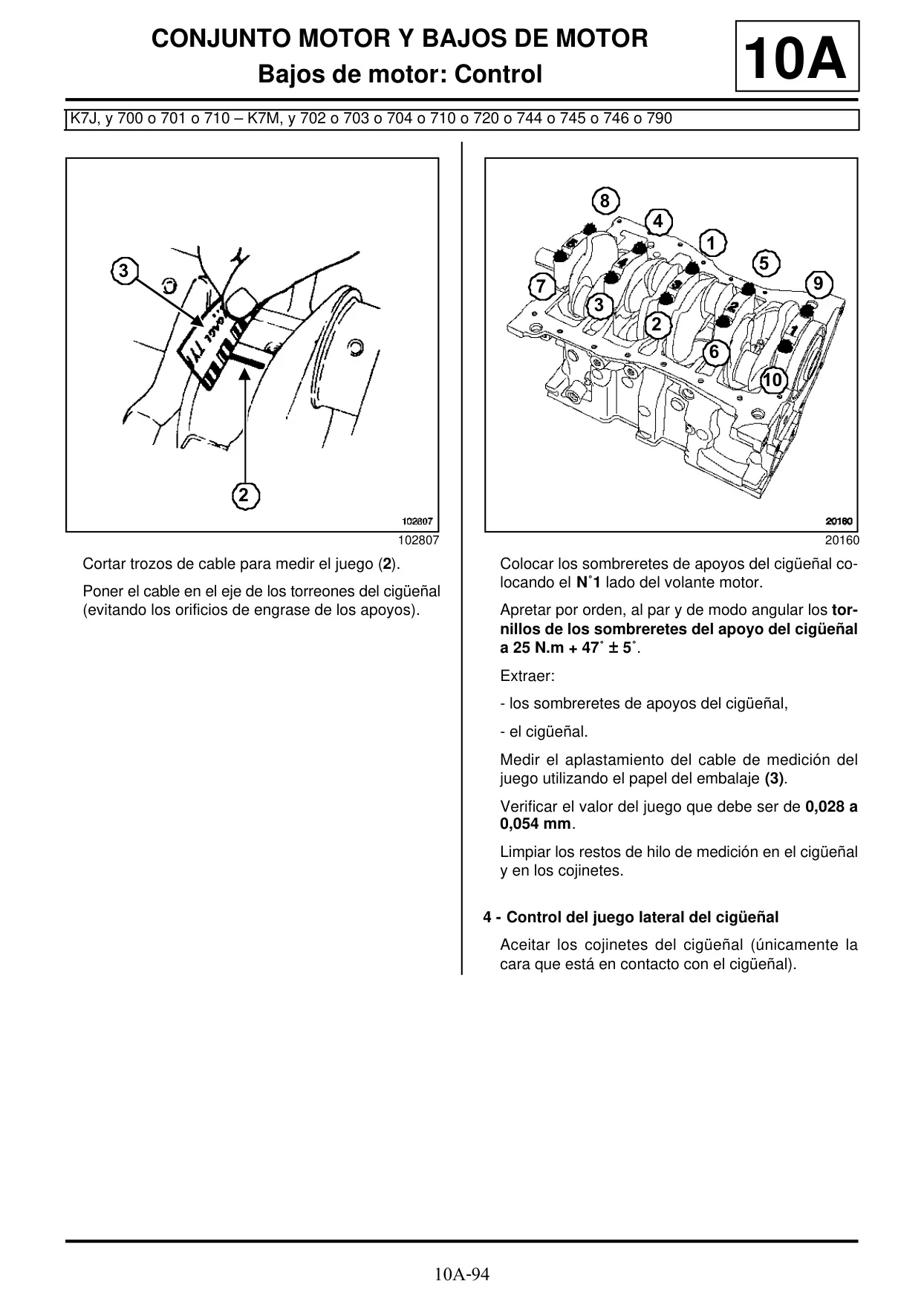

| Juego Diametral del Cigüeñal | 0,028 a 0,054 mm |

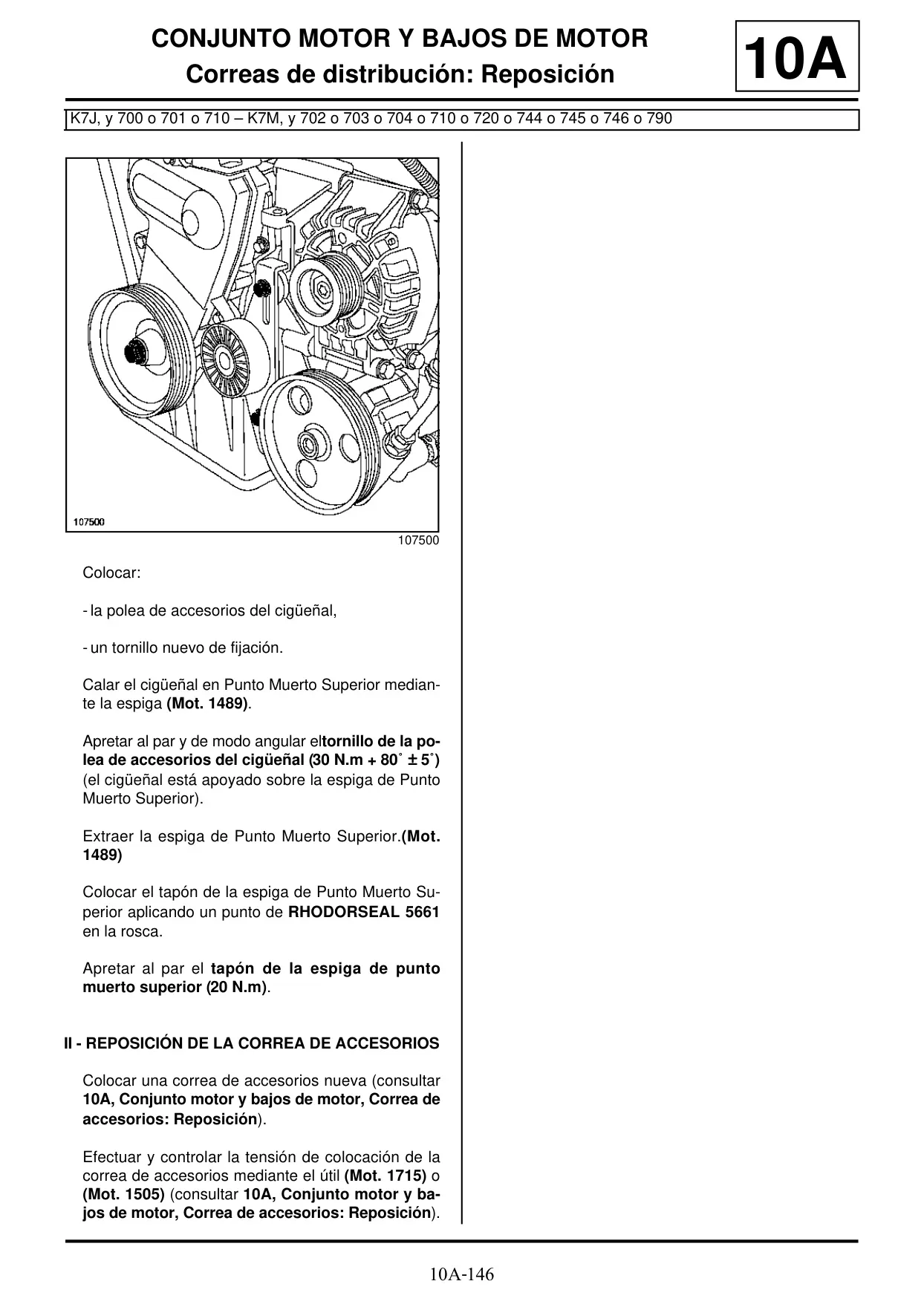

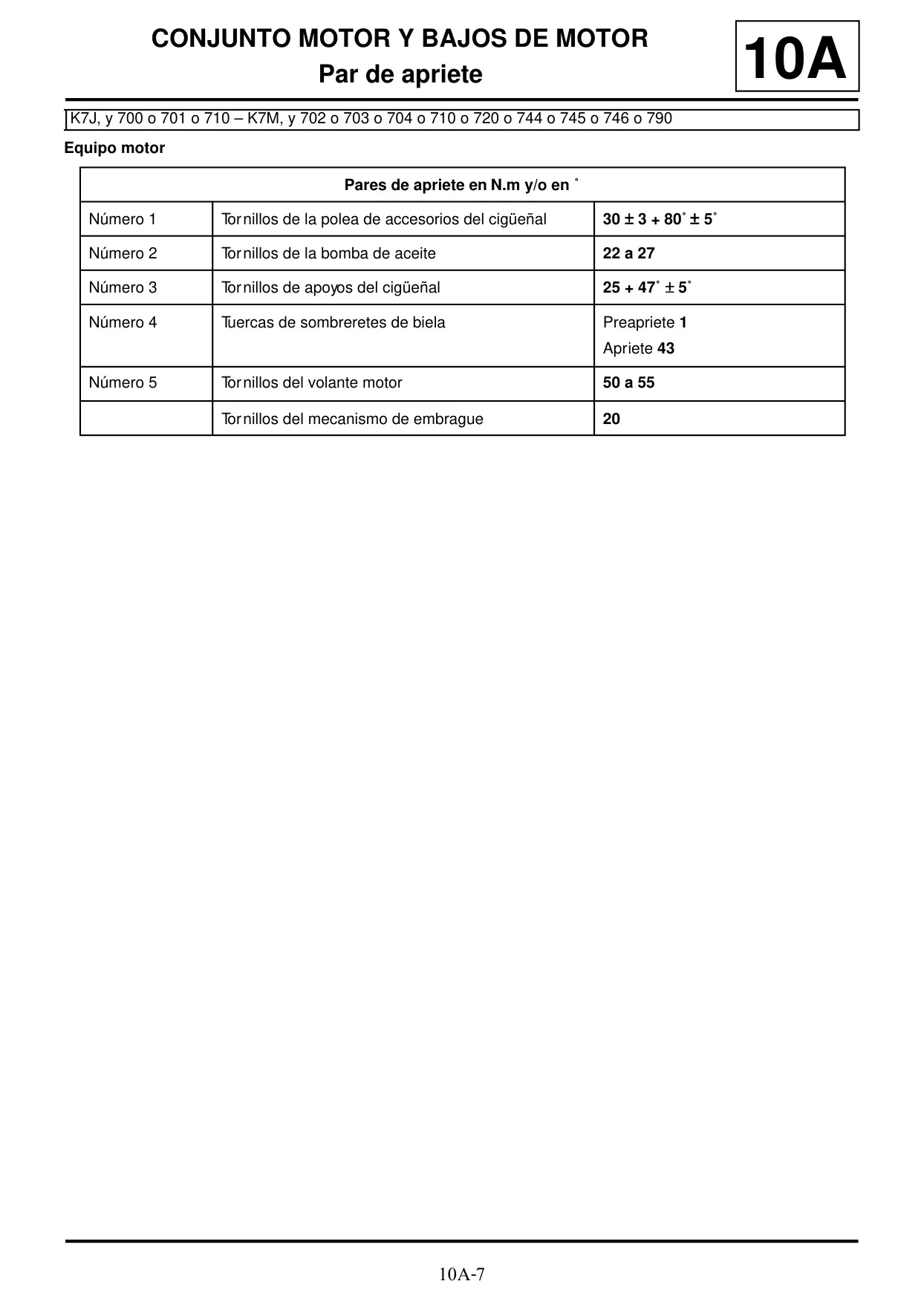

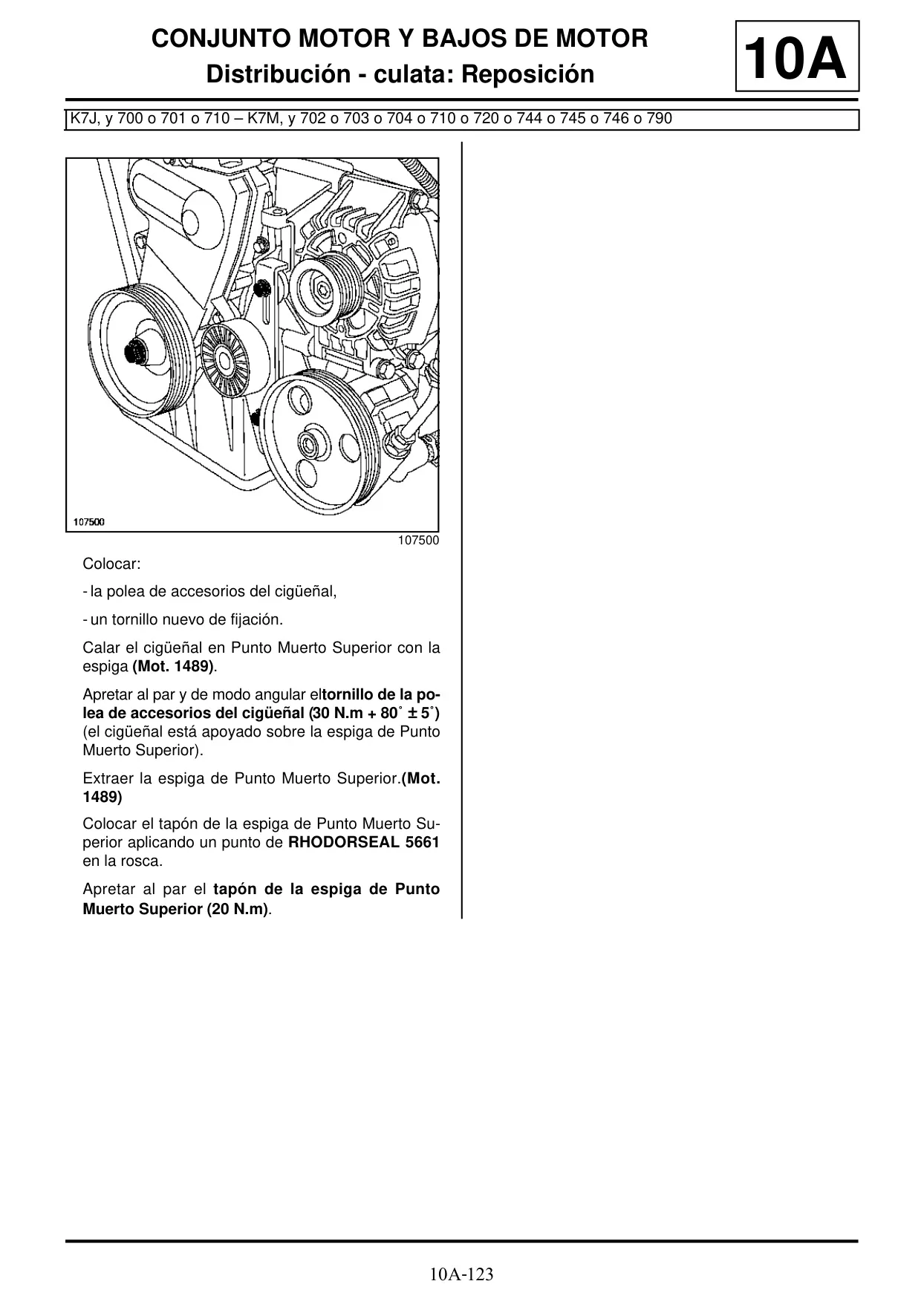

| Par de Apriete Tornillo Polea Accesorios Cigüeñal | 30 ± 3 N.m + 80° ± 5° |

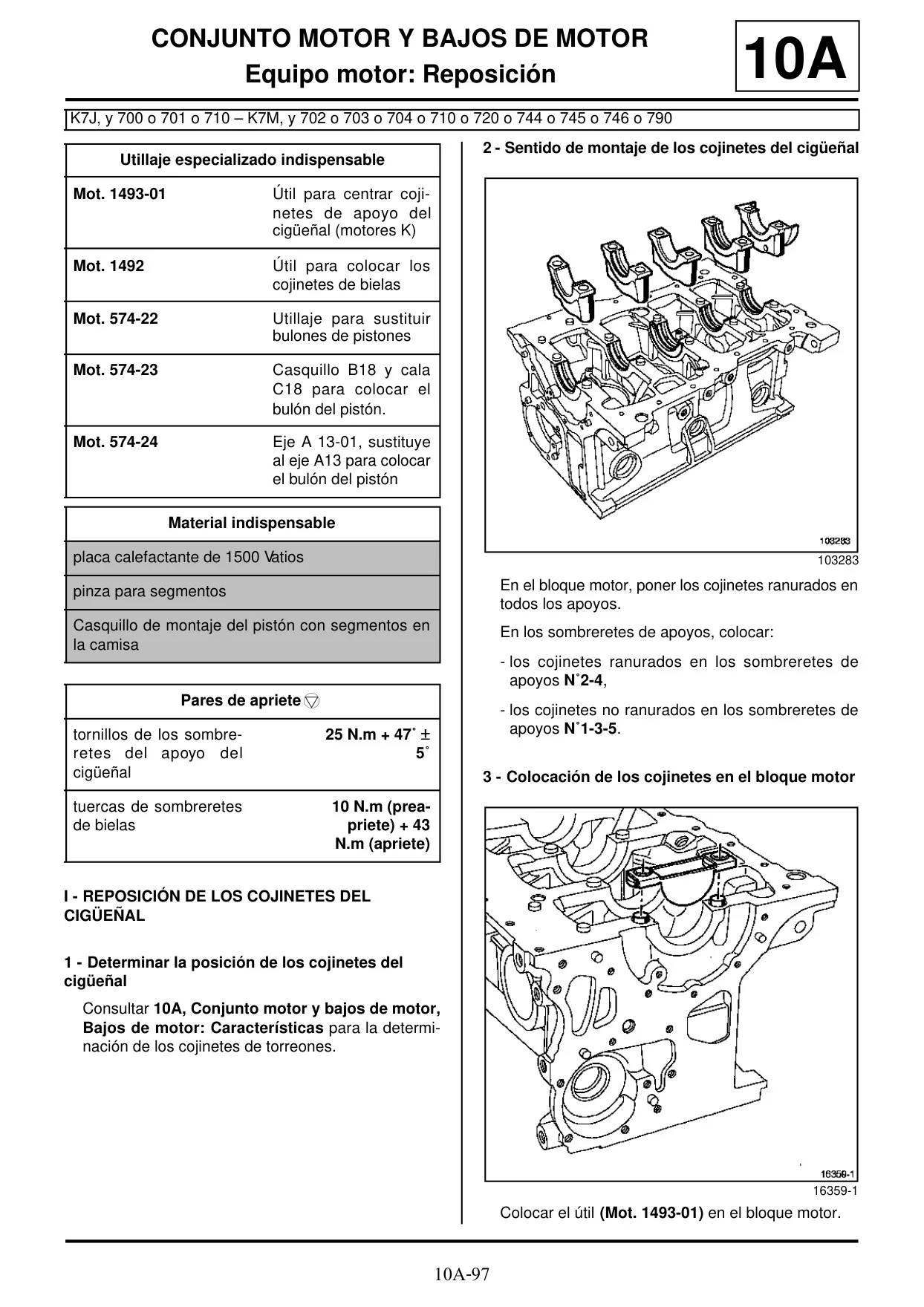

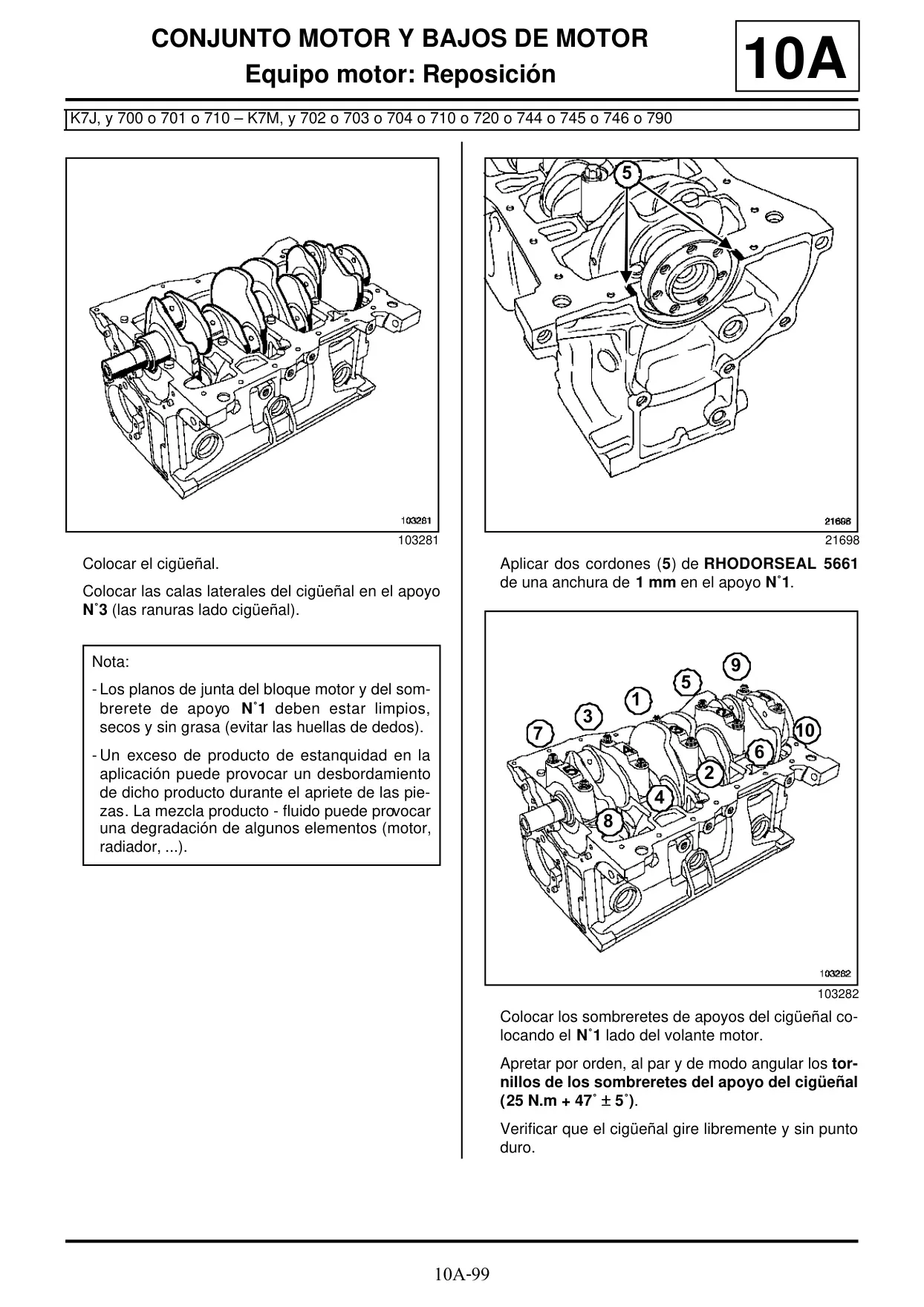

| Par de Apriete Tornillos Apoyos del Cigüeñal | 25 N.m + 47° ± 5° |
| Par de Apriete Tuercas Sombreretes de Biela | 10 N.m (preapriete) + 43 N.m (apriete) |

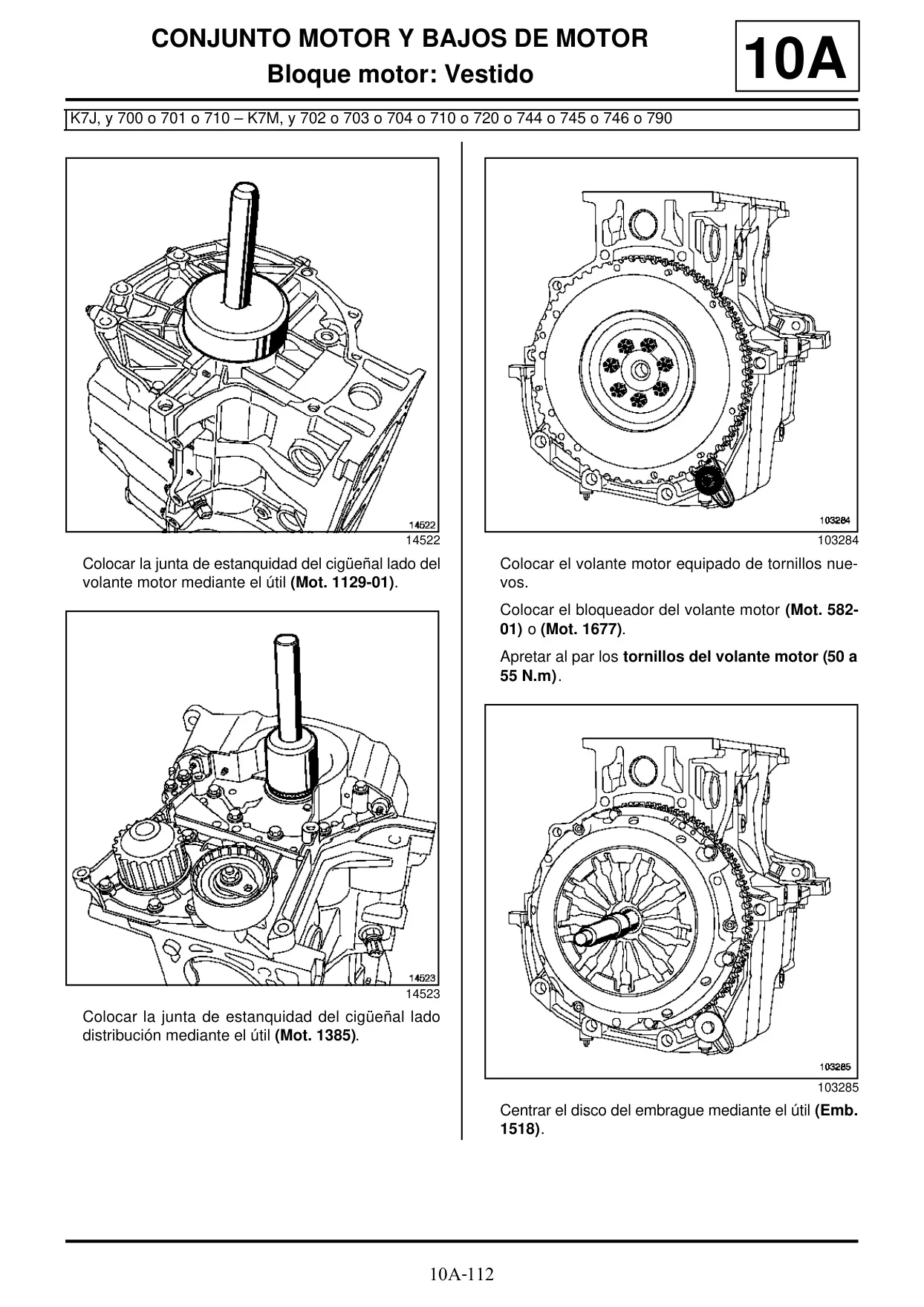

| Par de Apriete Tornillos del Volante Motor | 50 a 55 N.m |

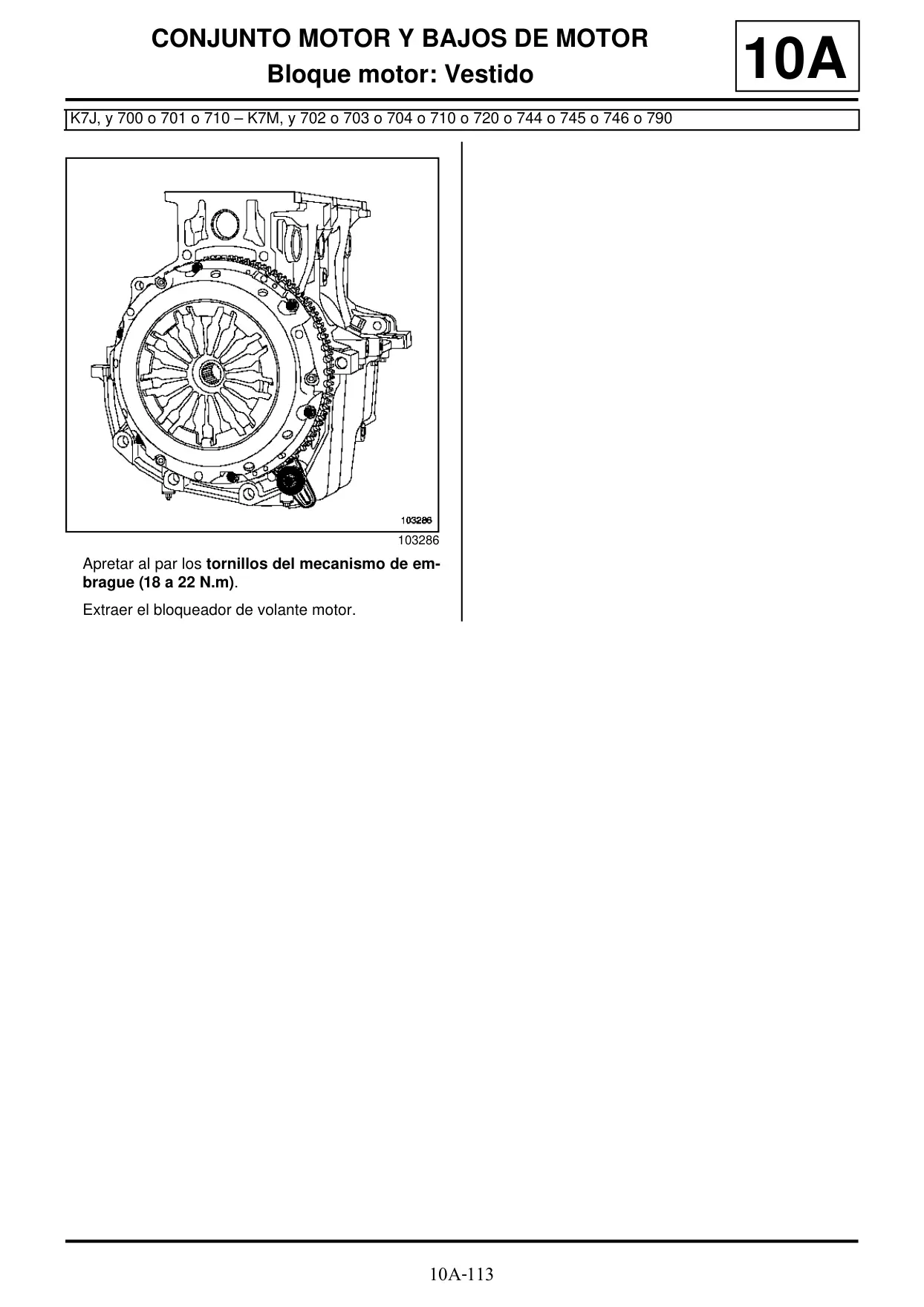

| Par de Apriete Tornillos Mecanismo de Embrague | 18 a 22 N.m |
| Par de Apriete Tapón de Vaciado de Aceite | 20 N.m |
Detalles del Motor Renault K7M 1.6 8v
El motor Renault K7M 1.6 8v es una unidad de cuatro cilindros en línea de gasolina, ampliamente utilizada en modelos como el Clio II, Kangoo, Mégane y Logan. Su arquitectura de 8 válvulas, aunque más sencilla que las de 16 válvulas, ha sido un pilar en la oferta de Renault, buscando un equilibrio entre rendimiento, fiabilidad y facilidad de mantenimiento. Este motor ha sido diseñado con un enfoque práctico, lo que se refleja en su robustez y en la claridad de las directrices de servicio técnico.

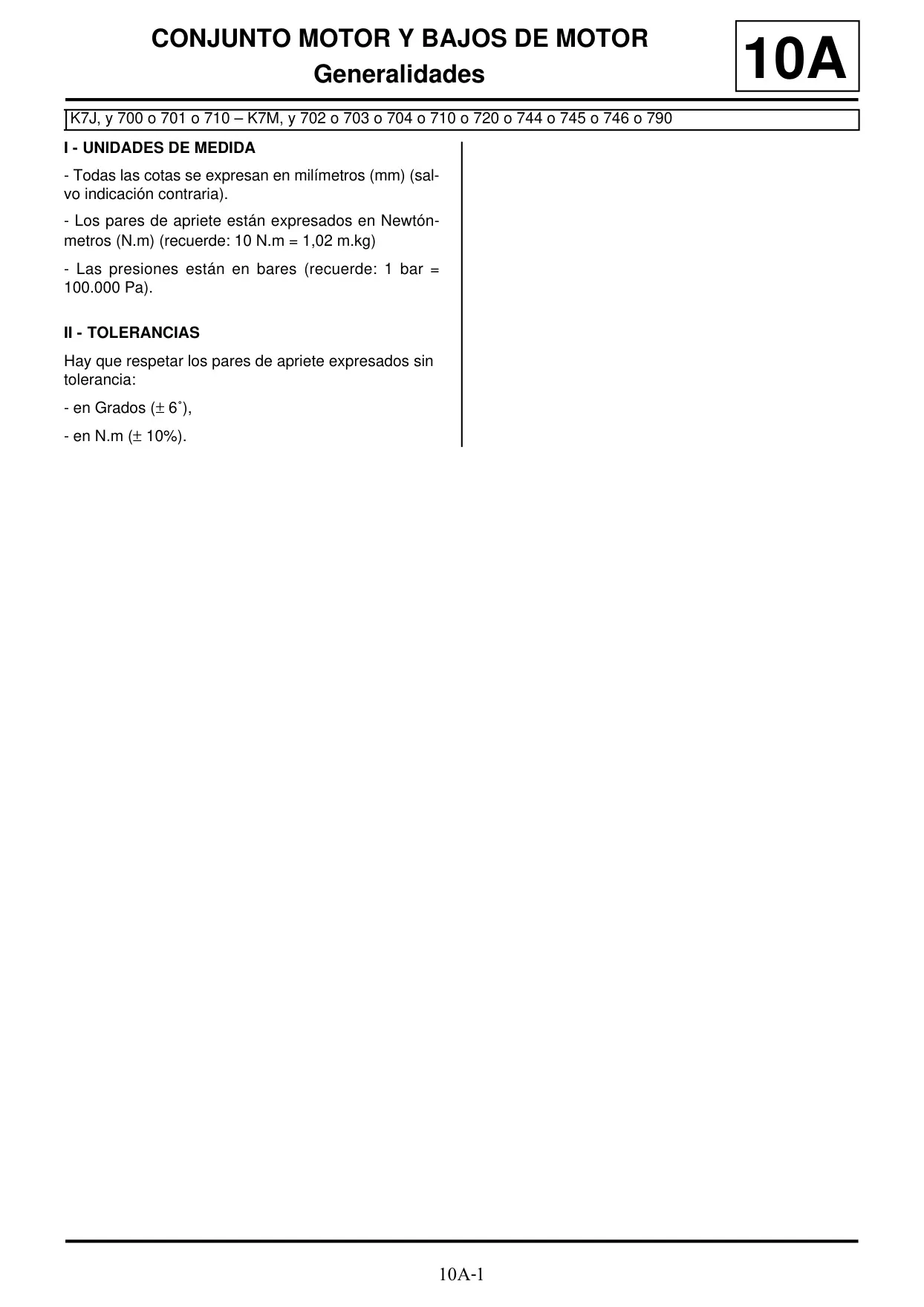

La documentación técnica de este motor pone un fuerte énfasis en la precisión, especificando que todas las cotas se expresan en milímetros (mm), los pares de apriete en Newton-metros (N.m) y las presiones en bares. Es imperativo respetar las tolerancias indicadas, tanto en grados (± 6°) como en N.m (± 10%), para garantizar la integridad mecánica del conjunto. El cumplimiento de estas especificaciones es fundamental para la seguridad y la longevidad del motor, previniendo fallos por montajes incorrectos.

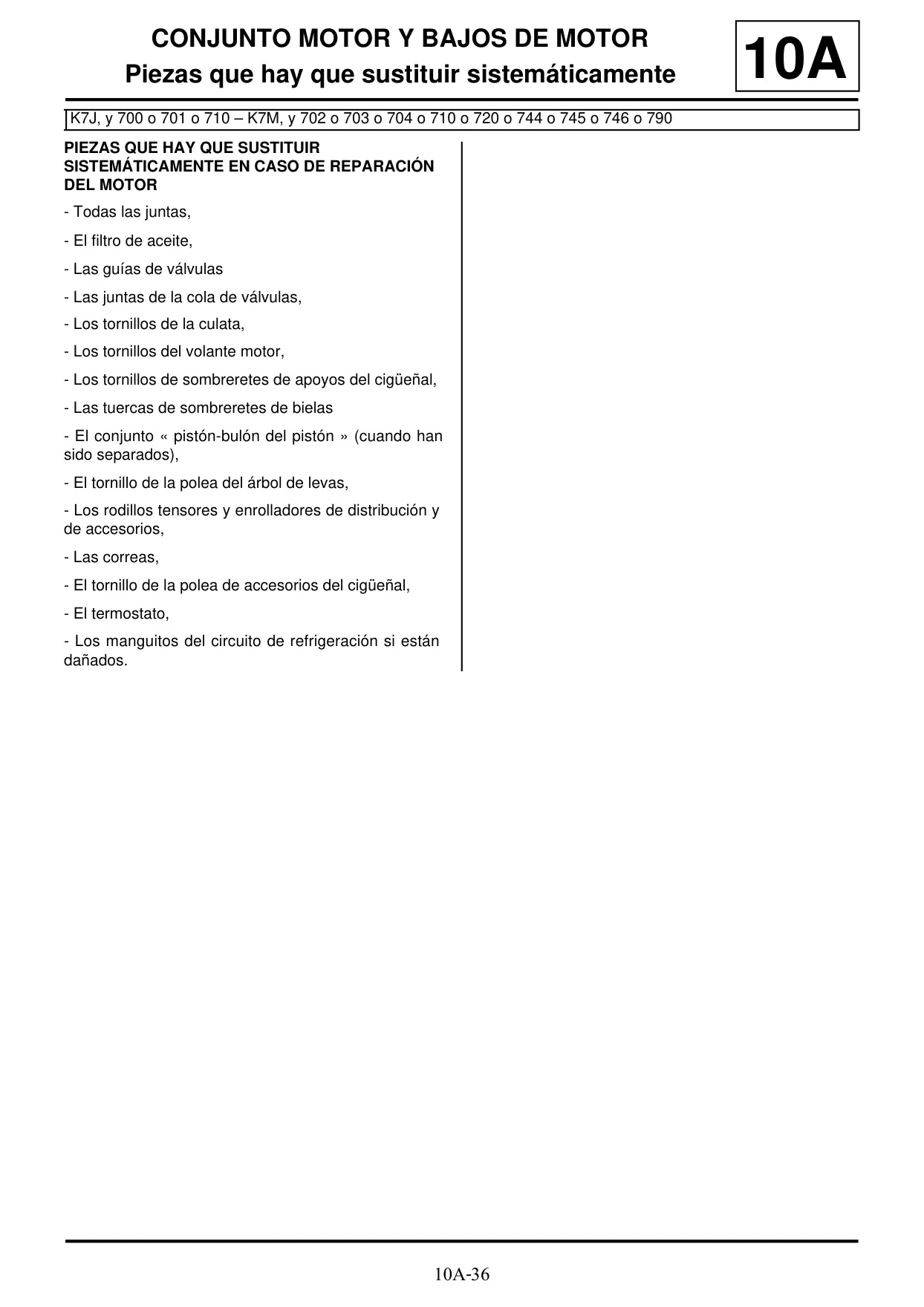

Una característica recurrente en el manual es la lista de piezas que deben ser sustituidas sistemáticamente en cada intervención. Esto incluye todas las juntas, el filtro de aceite, guías y juntas de cola de válvulas, todos los tornillos de culata, volante motor y sombreretes de apoyos del cigüeñal, así como las tuercas de los sombreretes de biela. También se incluyen las correas y rodillos de distribución y accesorios, el termostato y cualquier manguito del circuito de refrigeración que presente daños, subrayando una filosofía de mantenimiento preventivo estricta.

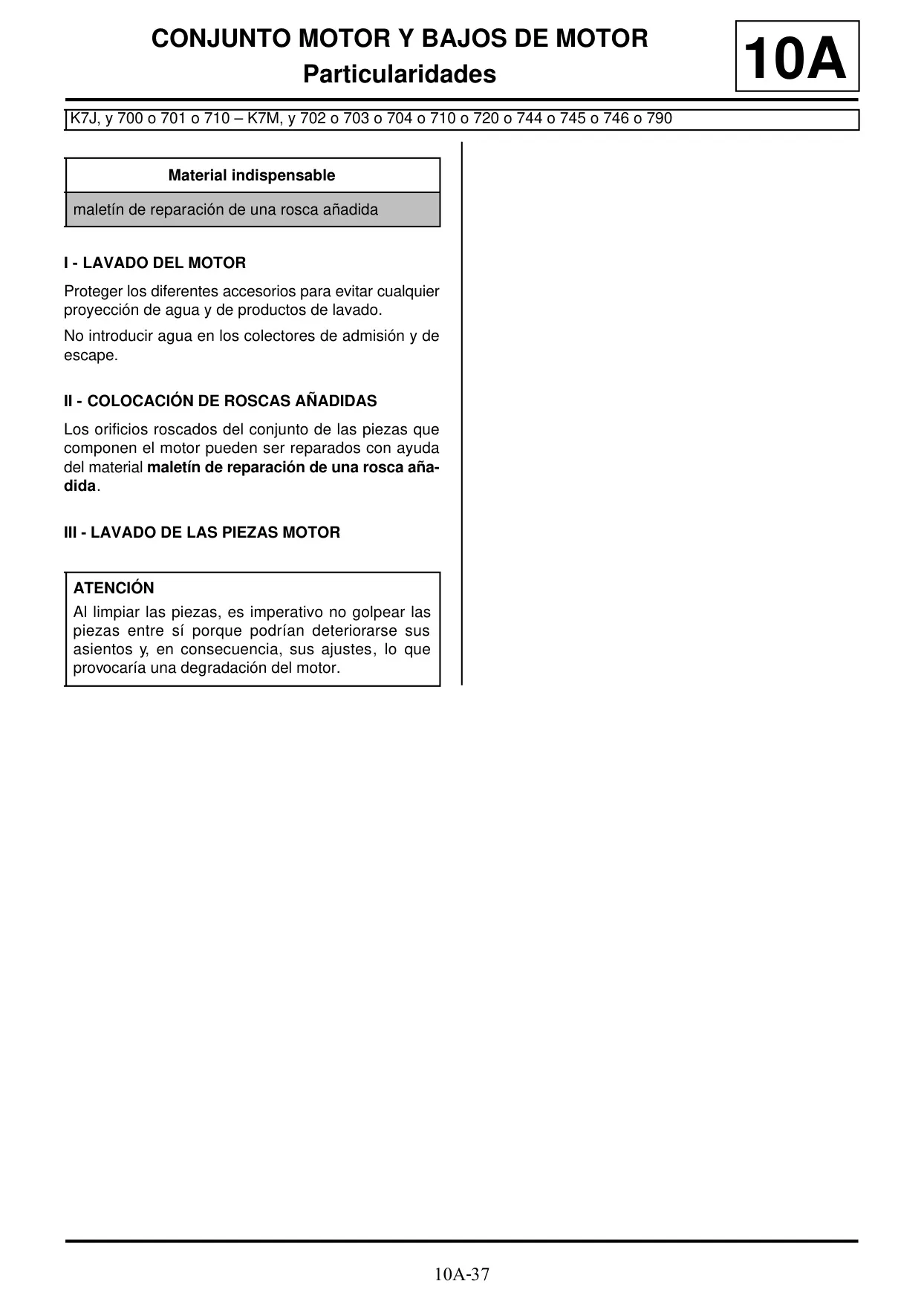

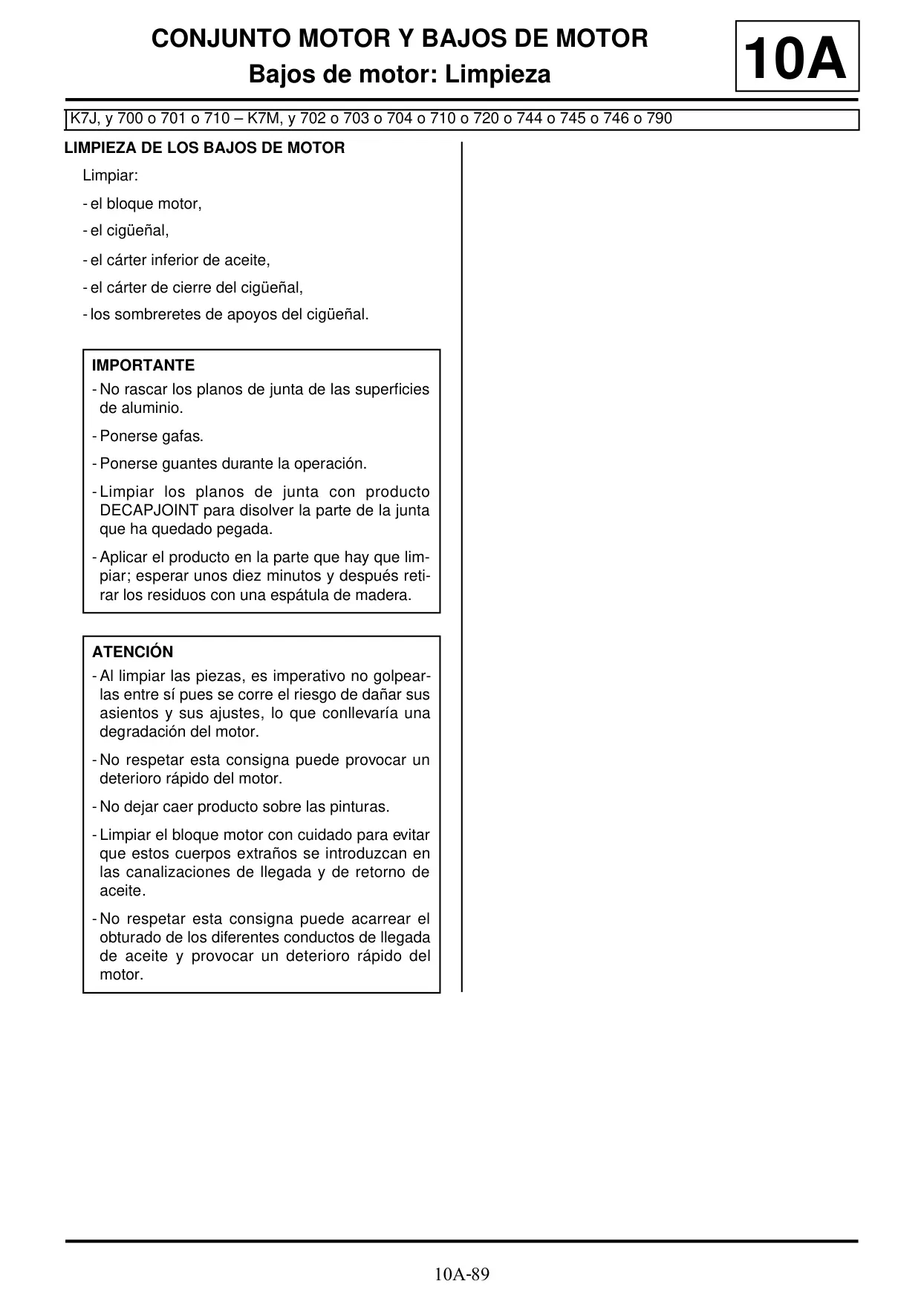

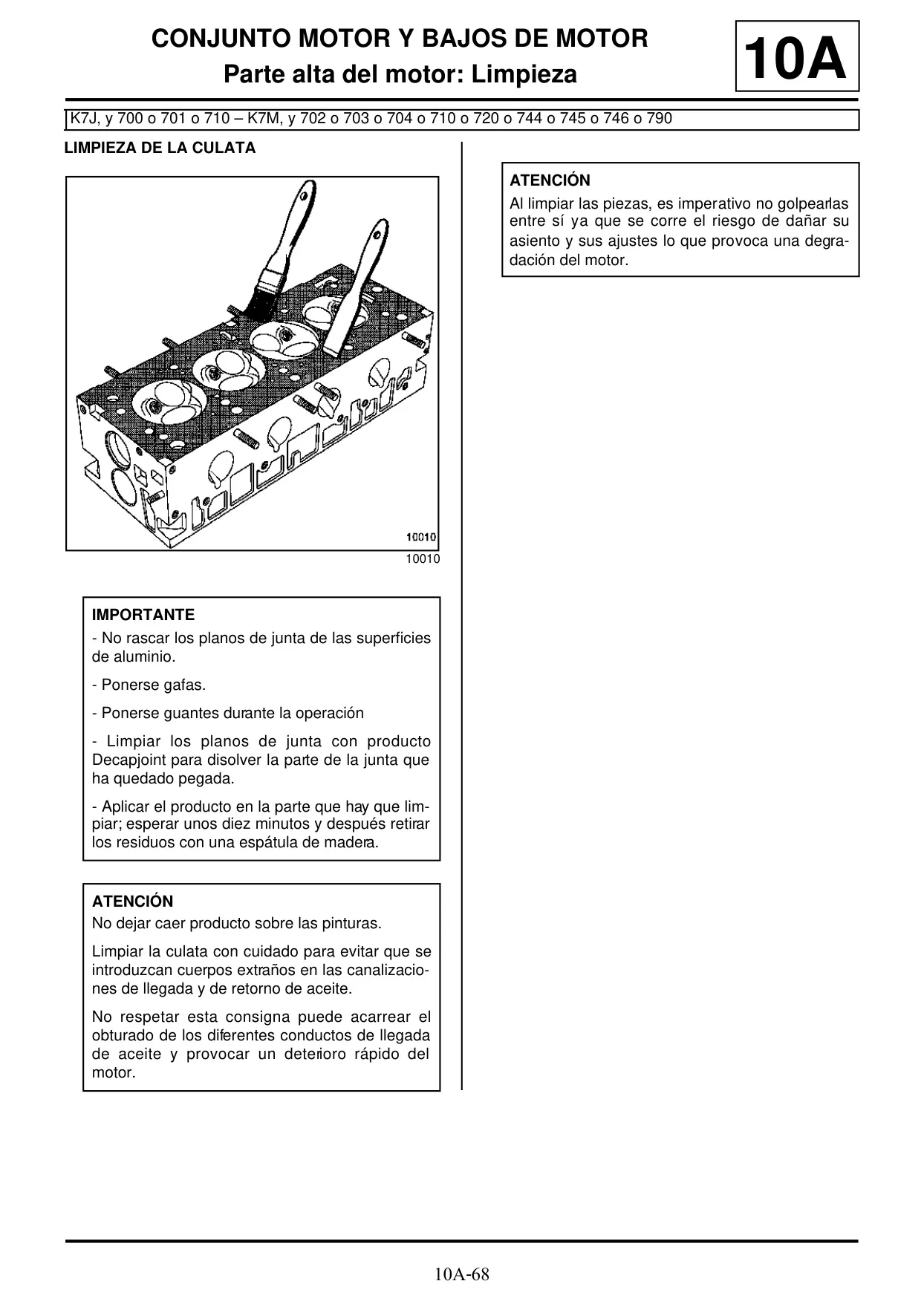

La limpieza y preparación de las piezas es otro punto crítico. El manual advierte de forma explícita sobre la necesidad de no golpear las piezas entre sí para evitar la deformación de sus asientos y ajustes, lo que podría conducir a una degradación prematura del motor. Asimismo, es crucial evitar que cuerpos extraños se introduzcan en las canalizaciones de aceite durante la limpieza, pues el obstruir estos conductos podría causar un deterioro rápido y grave de los componentes internos.

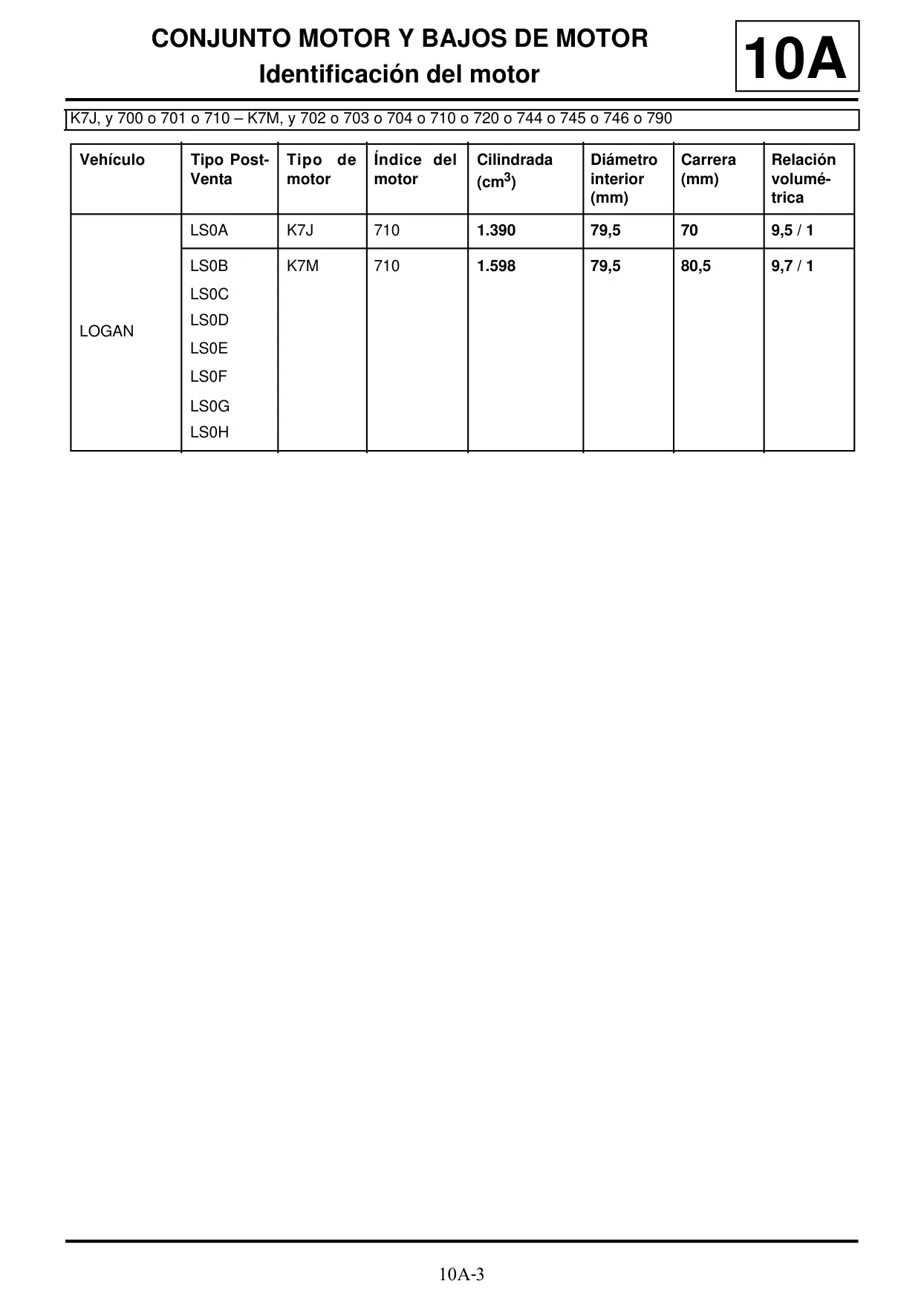

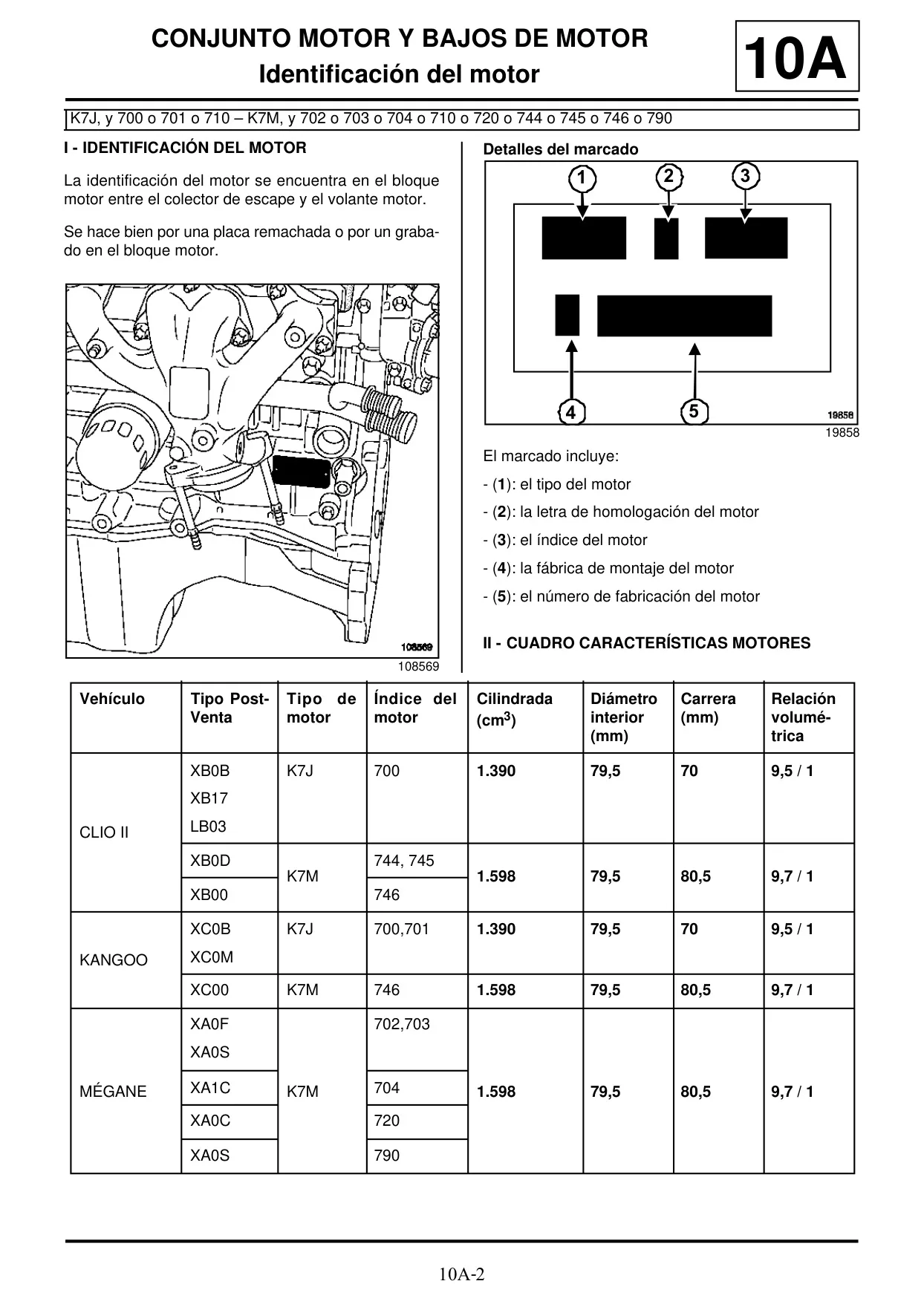

La identificación correcta del motor se realiza mediante una placa remachada o un grabado en el bloque motor, que detalla el tipo, la homologación, el índice, la fábrica de montaje y el número de fabricación. En cuanto a la política de "Cambio estándar" de Renault, se especifican claramente las piezas que deben permanecer en el motor usado (como la varilla de aceite, el filtro o el volante motor) y las que deben extraerse antes del retorno (como los accesorios o el colector de escape), lo cual agiliza los procesos de servicio.

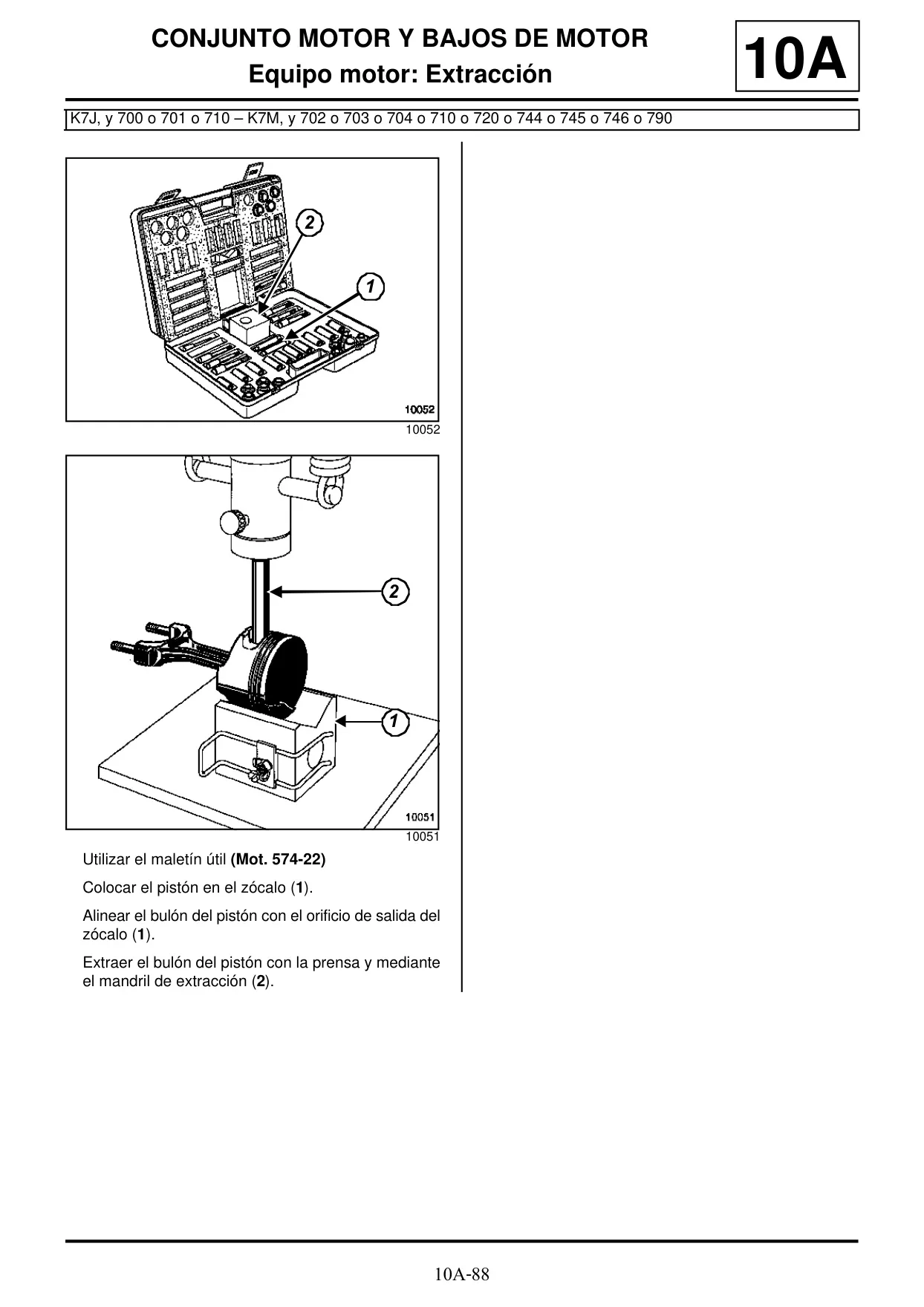

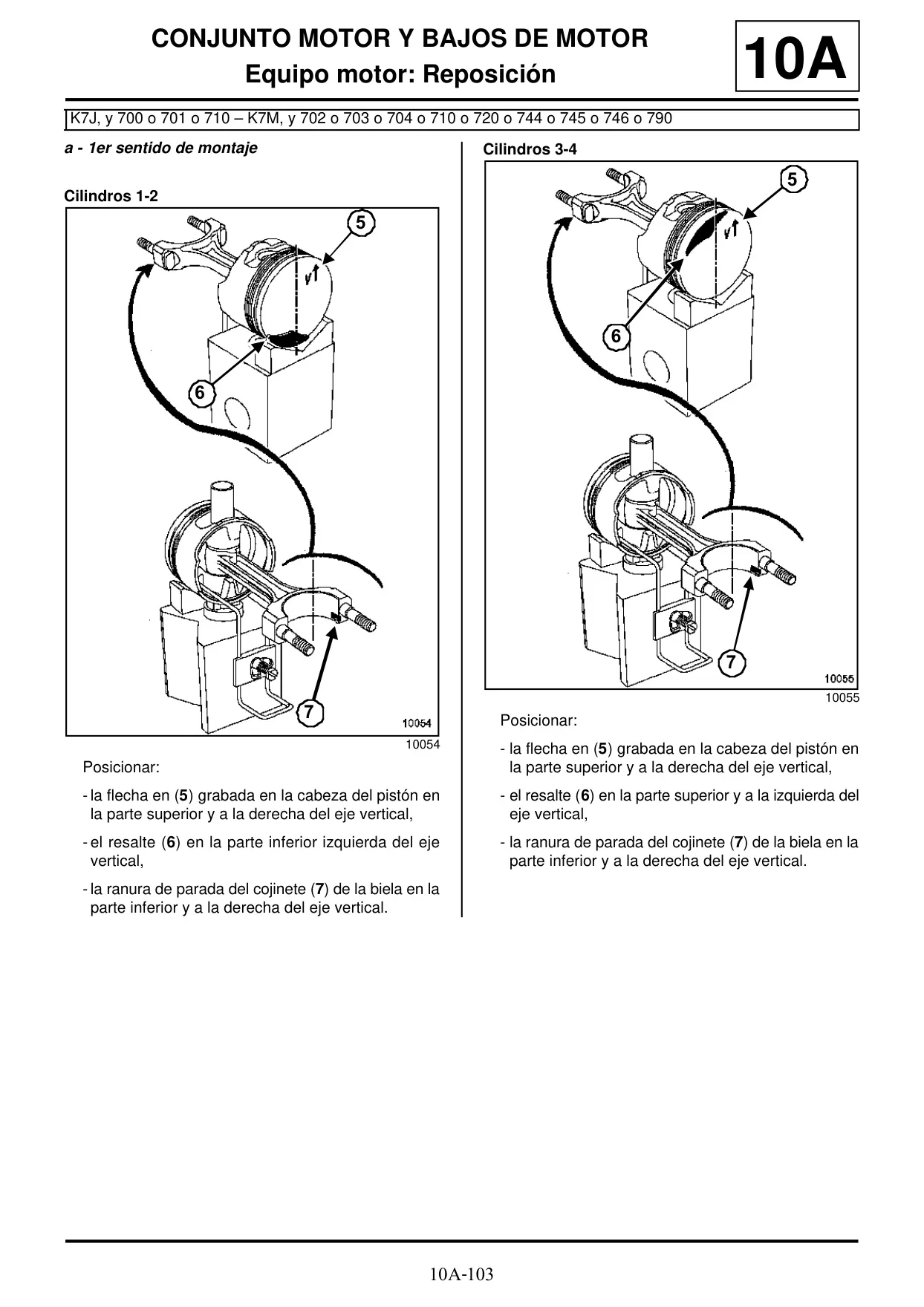

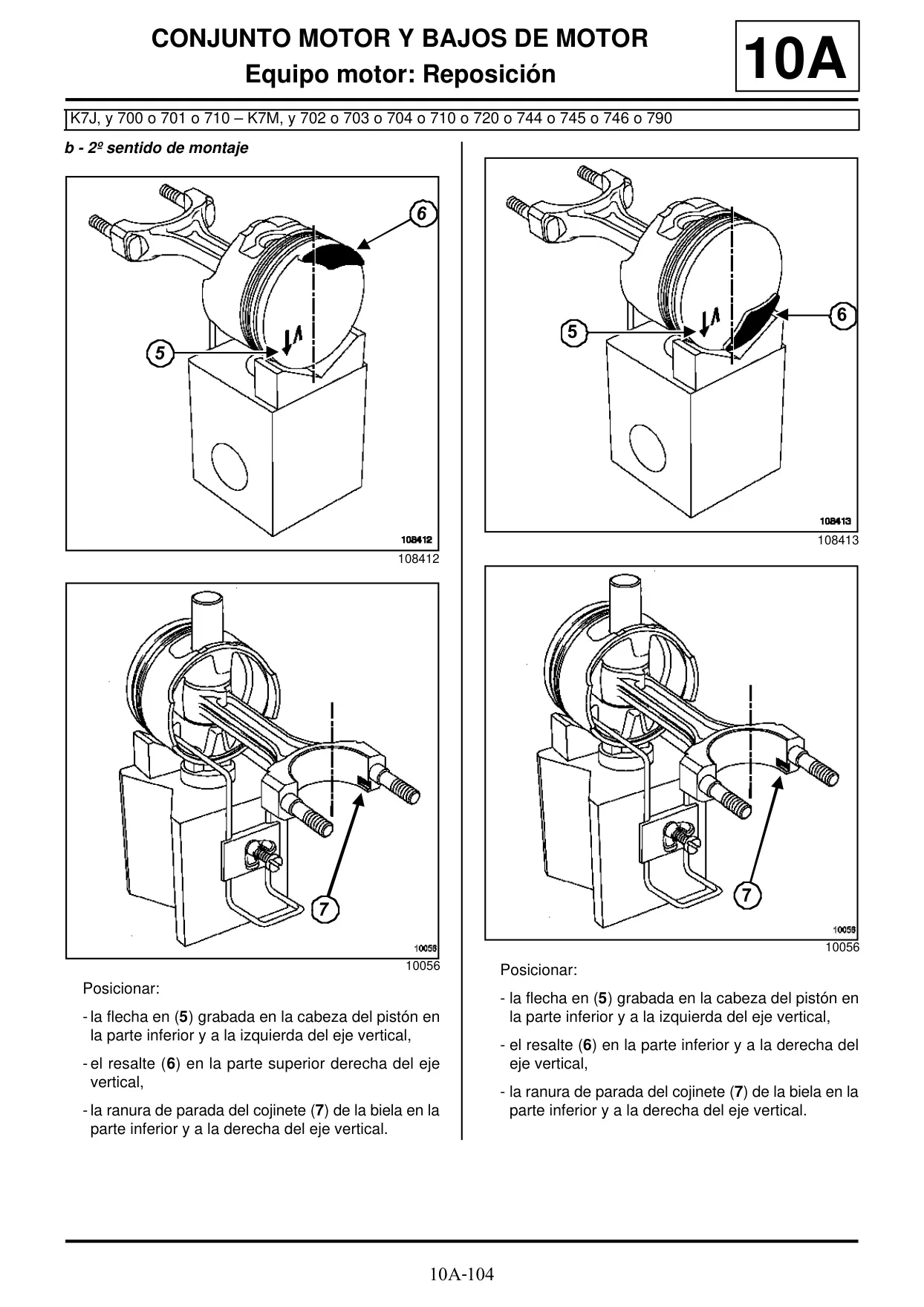

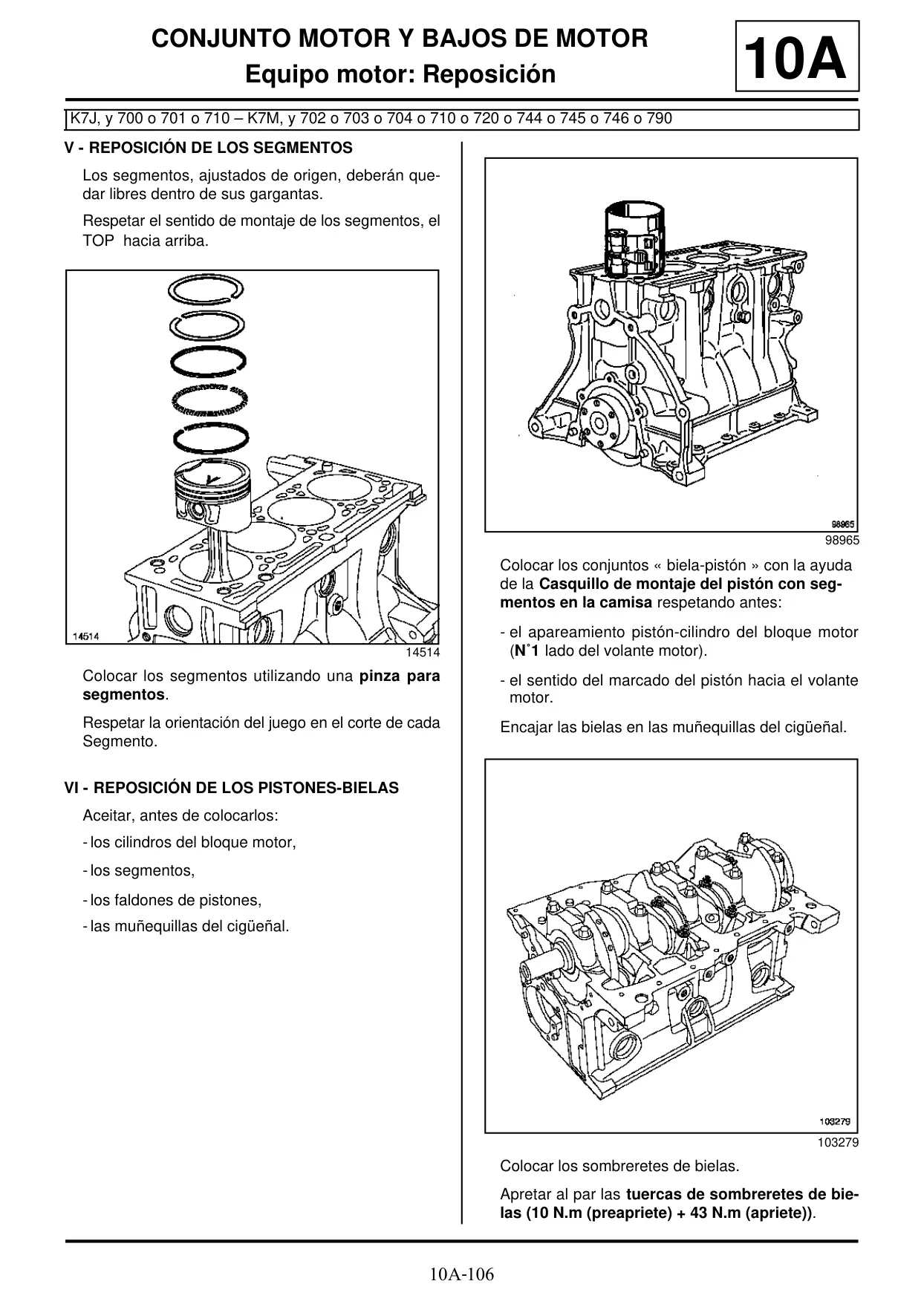

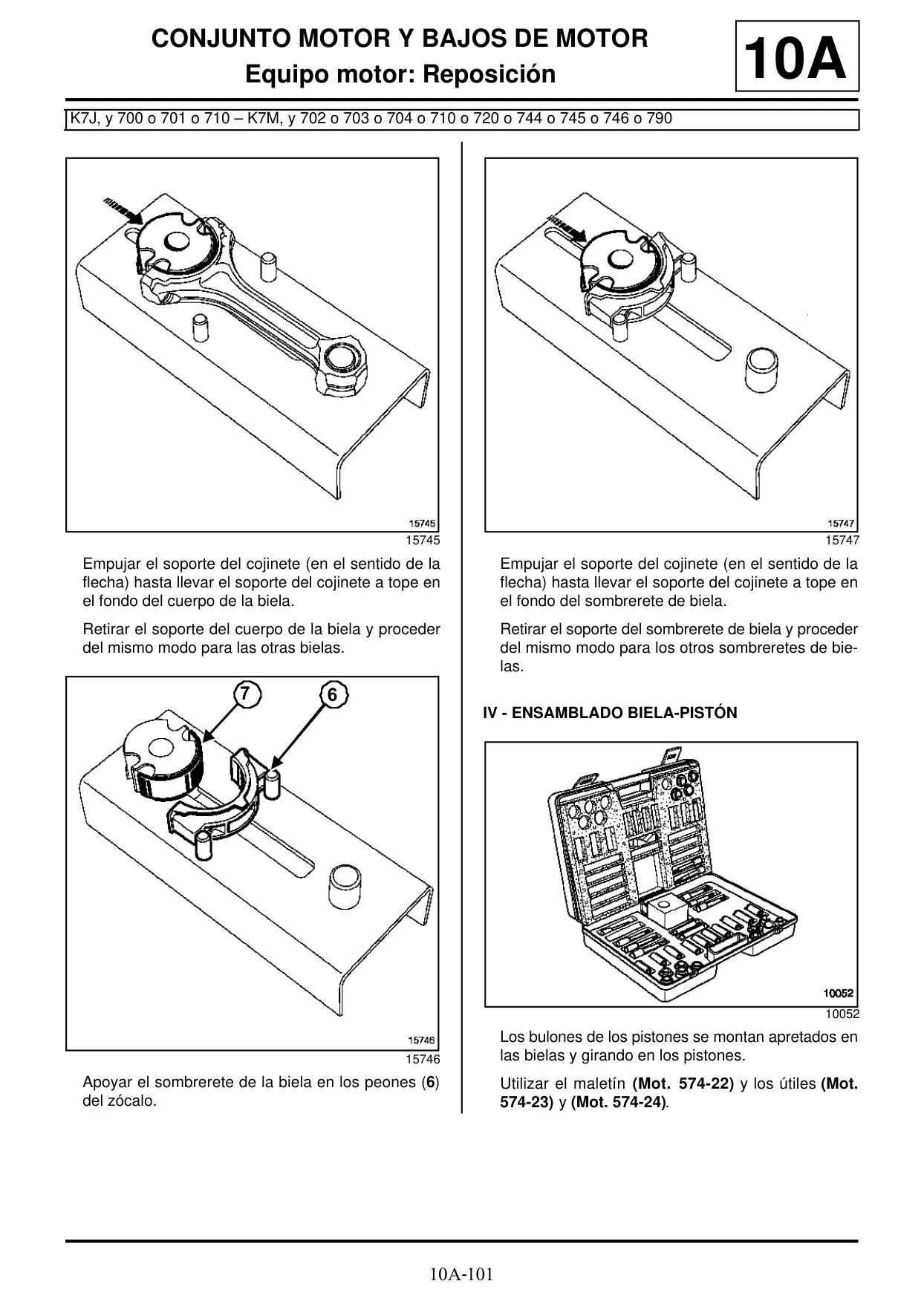

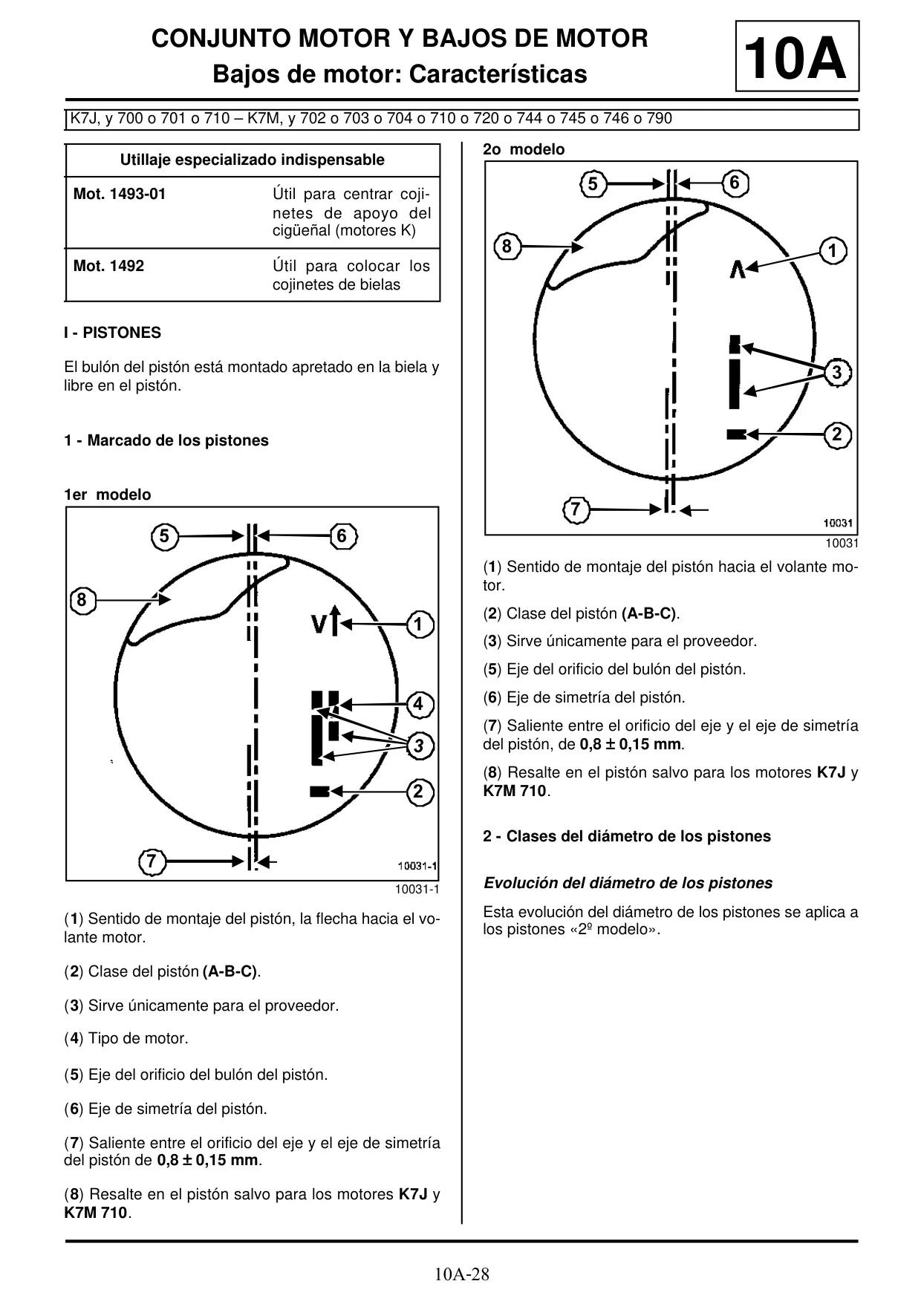

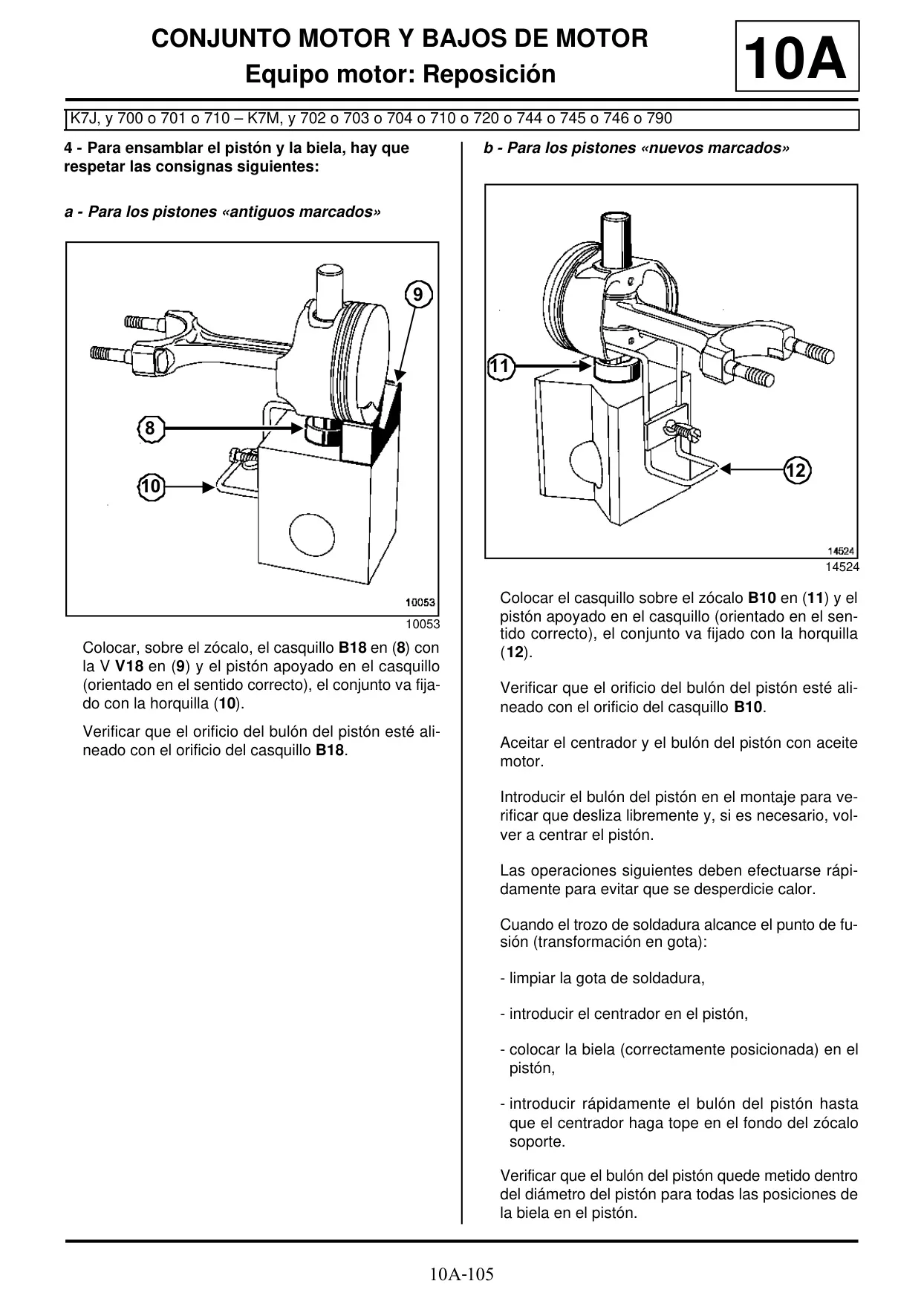

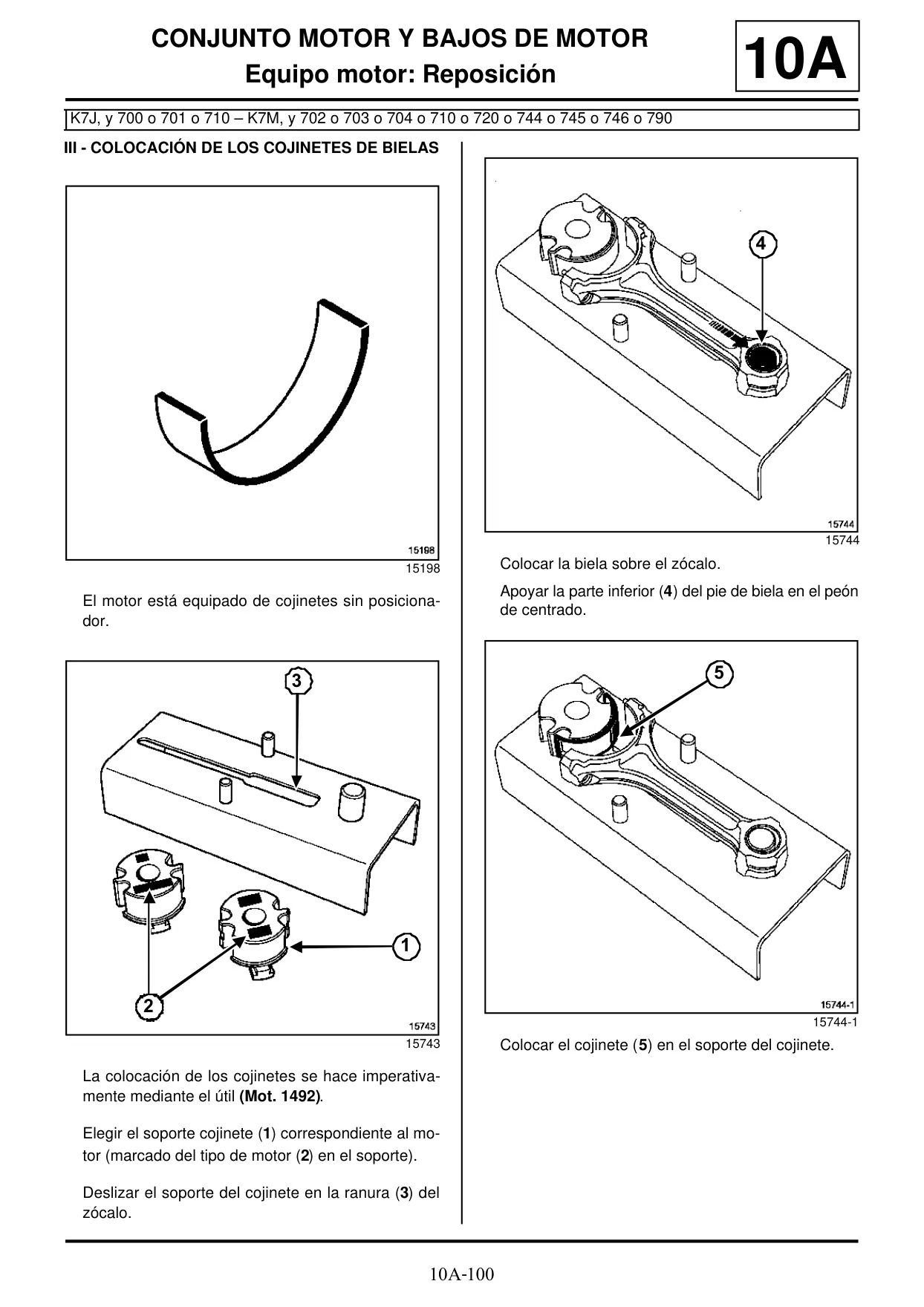

En el ámbito de la construcción interna, el manual detalla que el bulón del pistón se monta a presión en la biela y de forma libre en el pistón. Se hace hincapié en el marcado direccional de los pistones y la necesidad de mantener una diferencia máxima de peso de solo 6 gramos para el conjunto biela-pistón-eje dentro de un mismo motor. Este nivel de detalle subraya la importancia del equilibrio para la suavidad de funcionamiento y la durabilidad del motor.

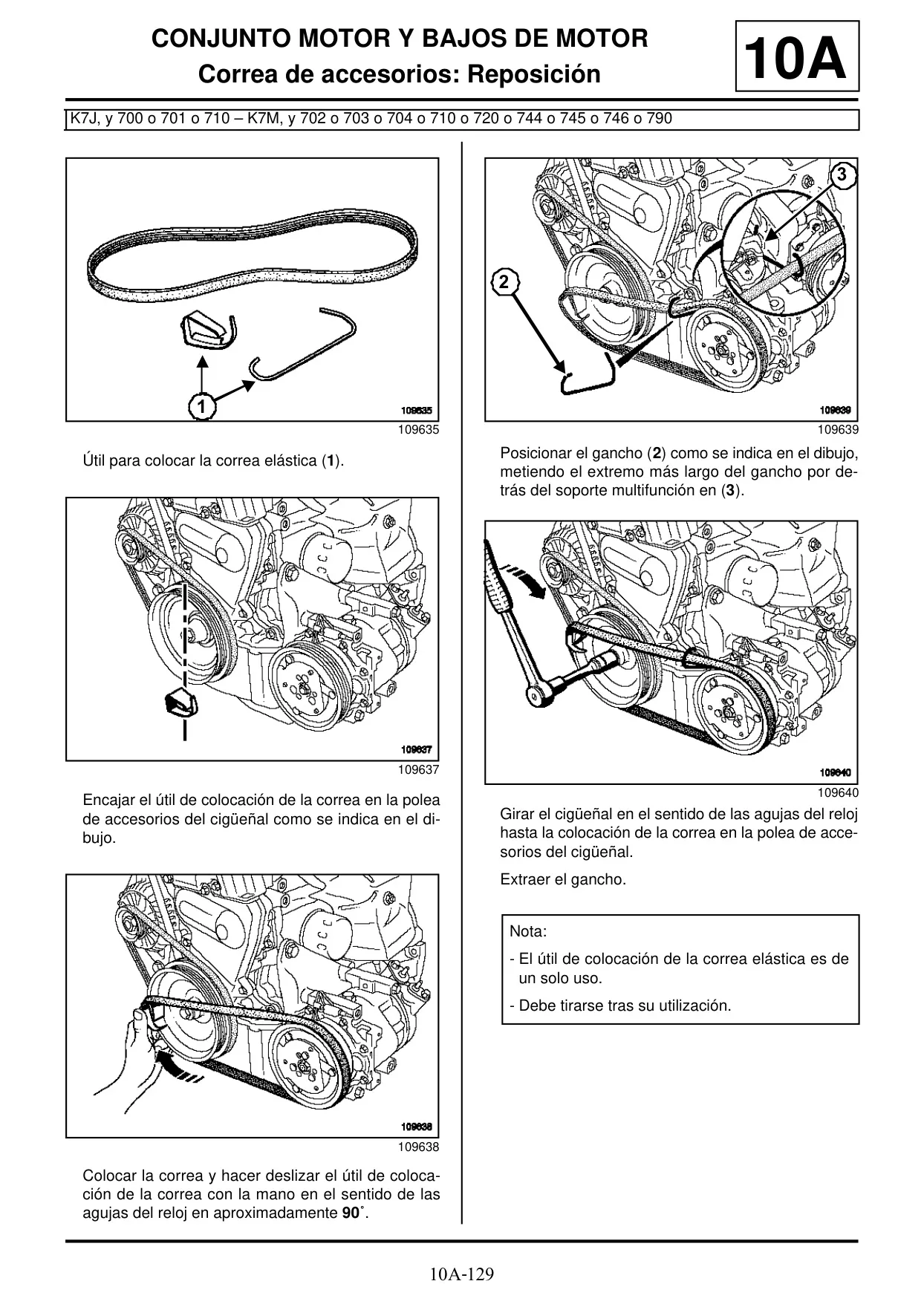

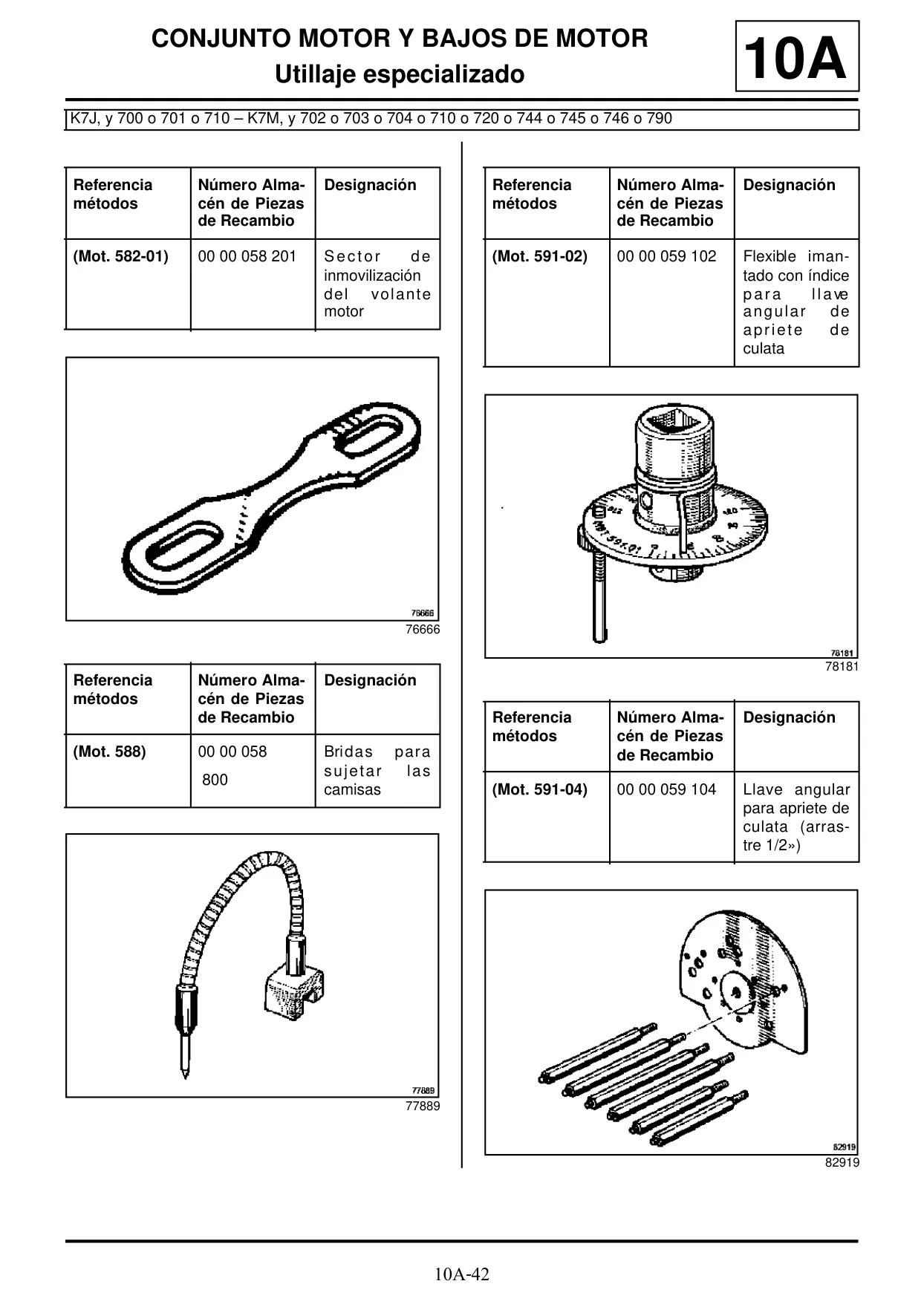

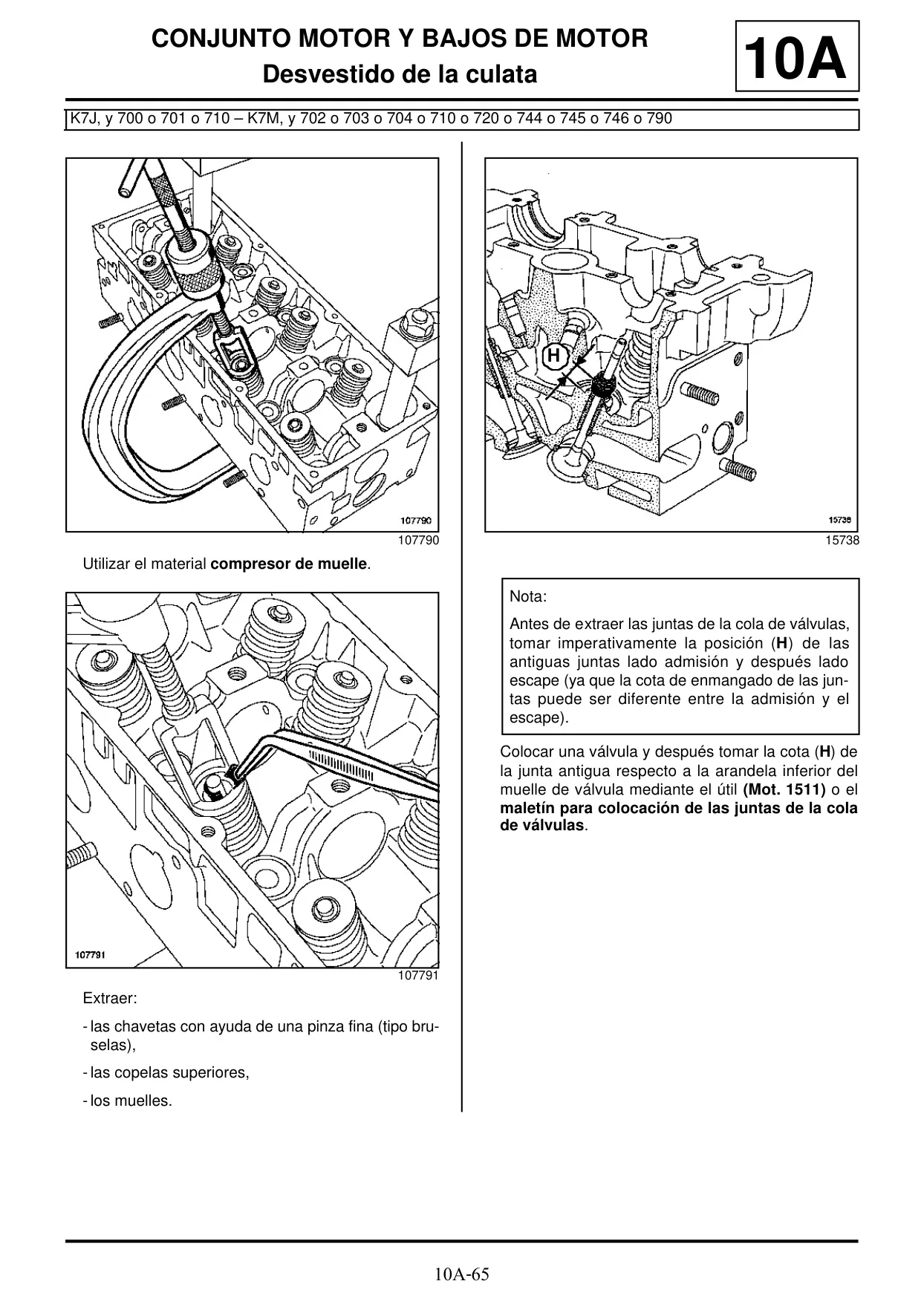

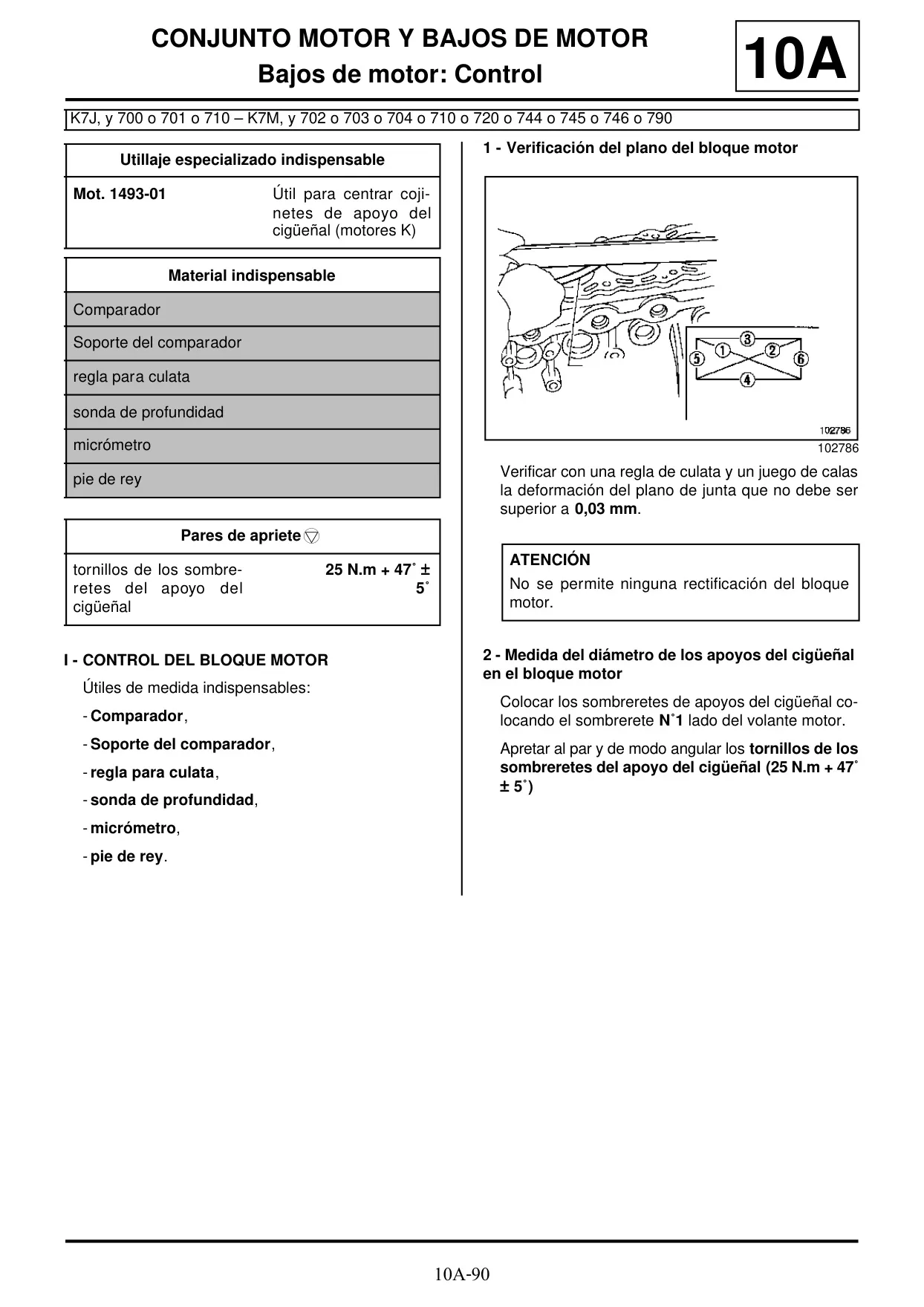

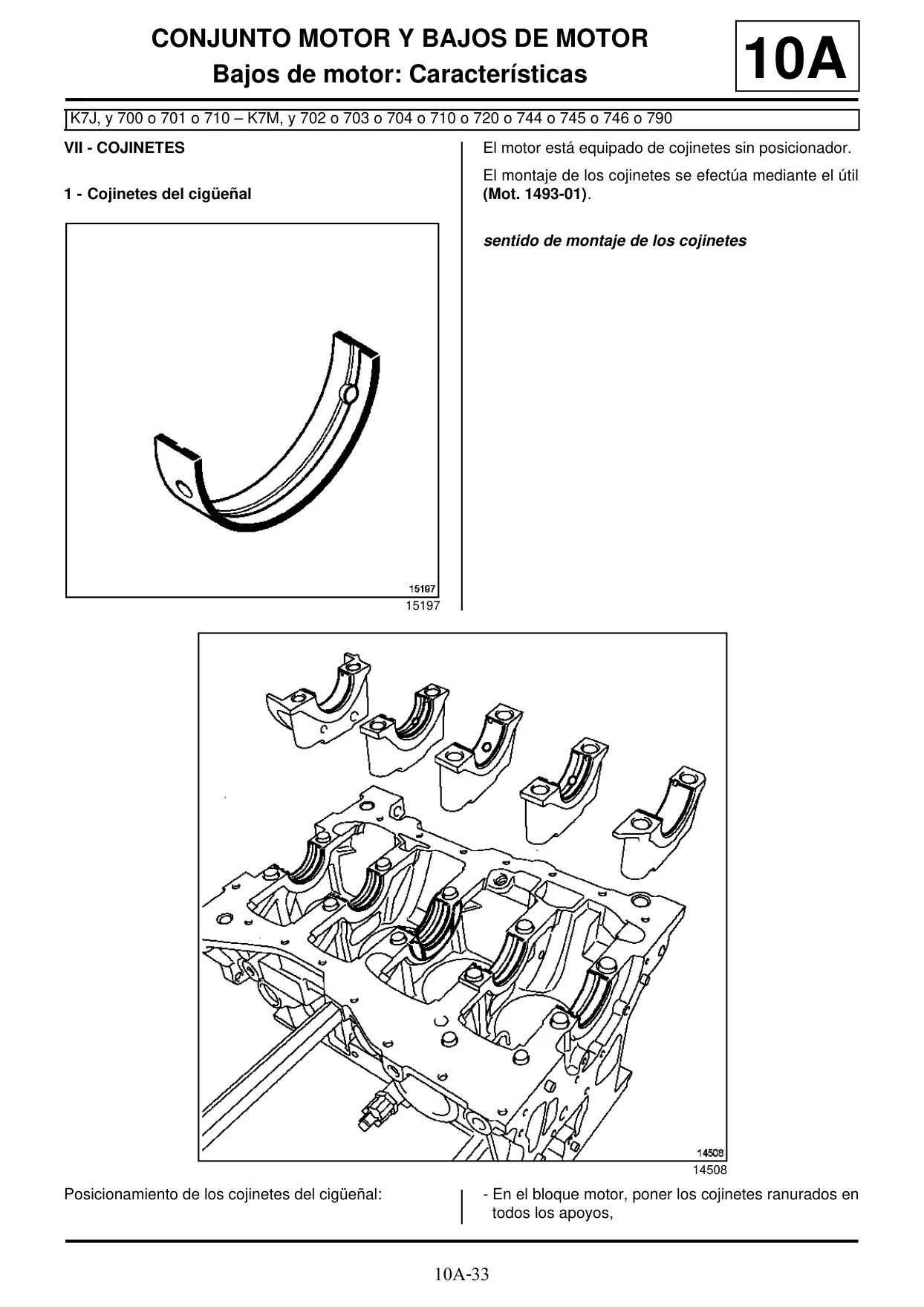

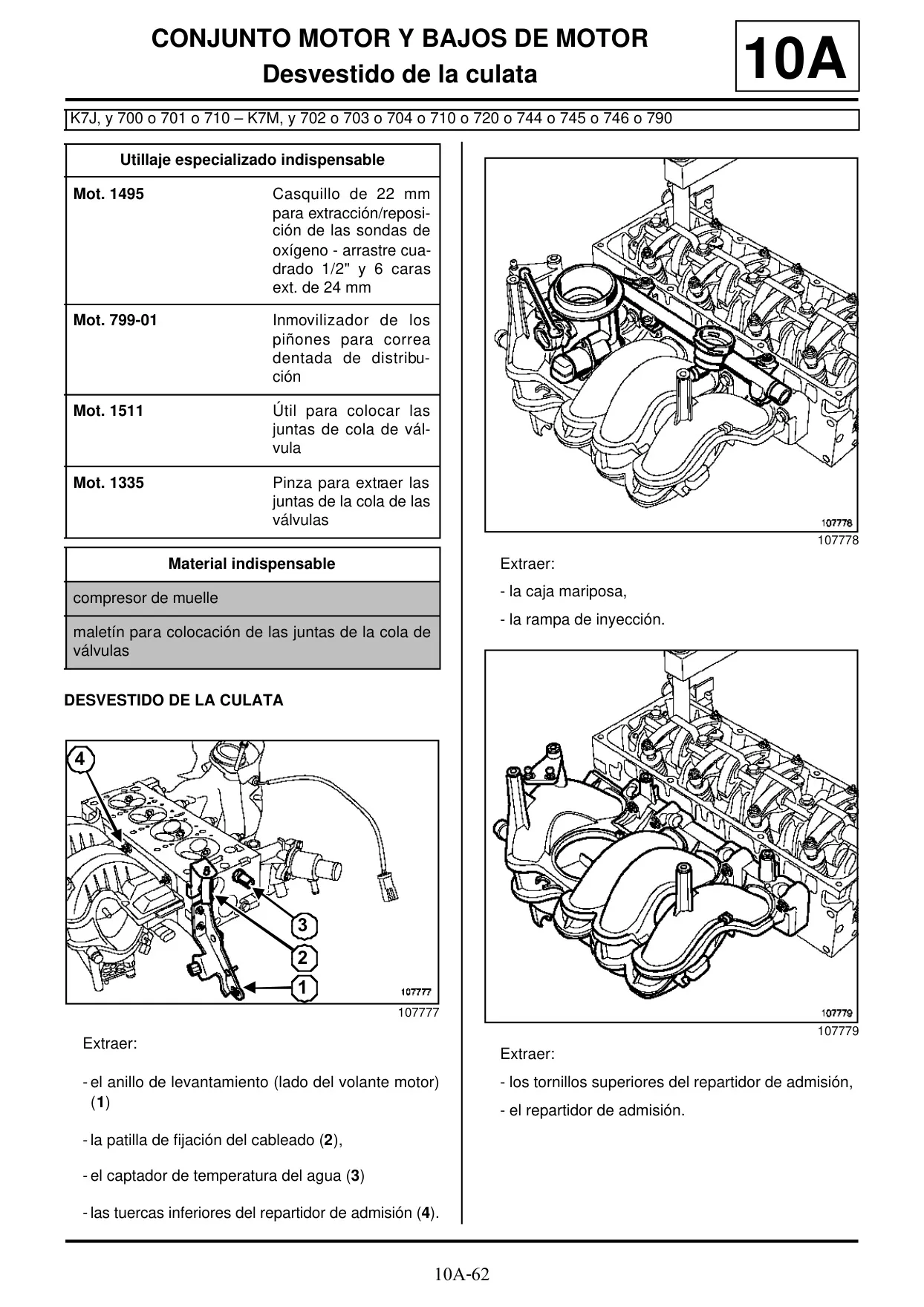

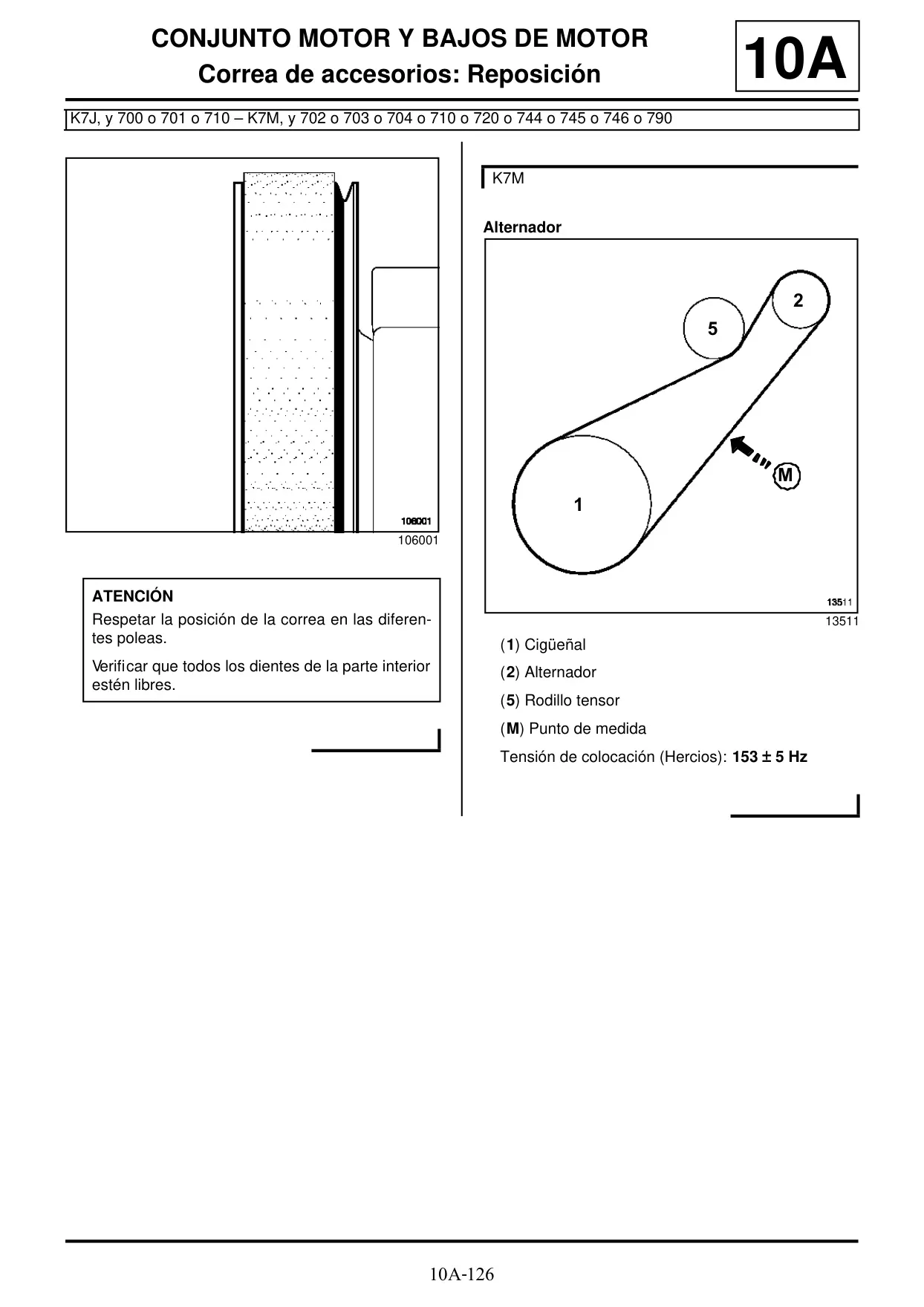

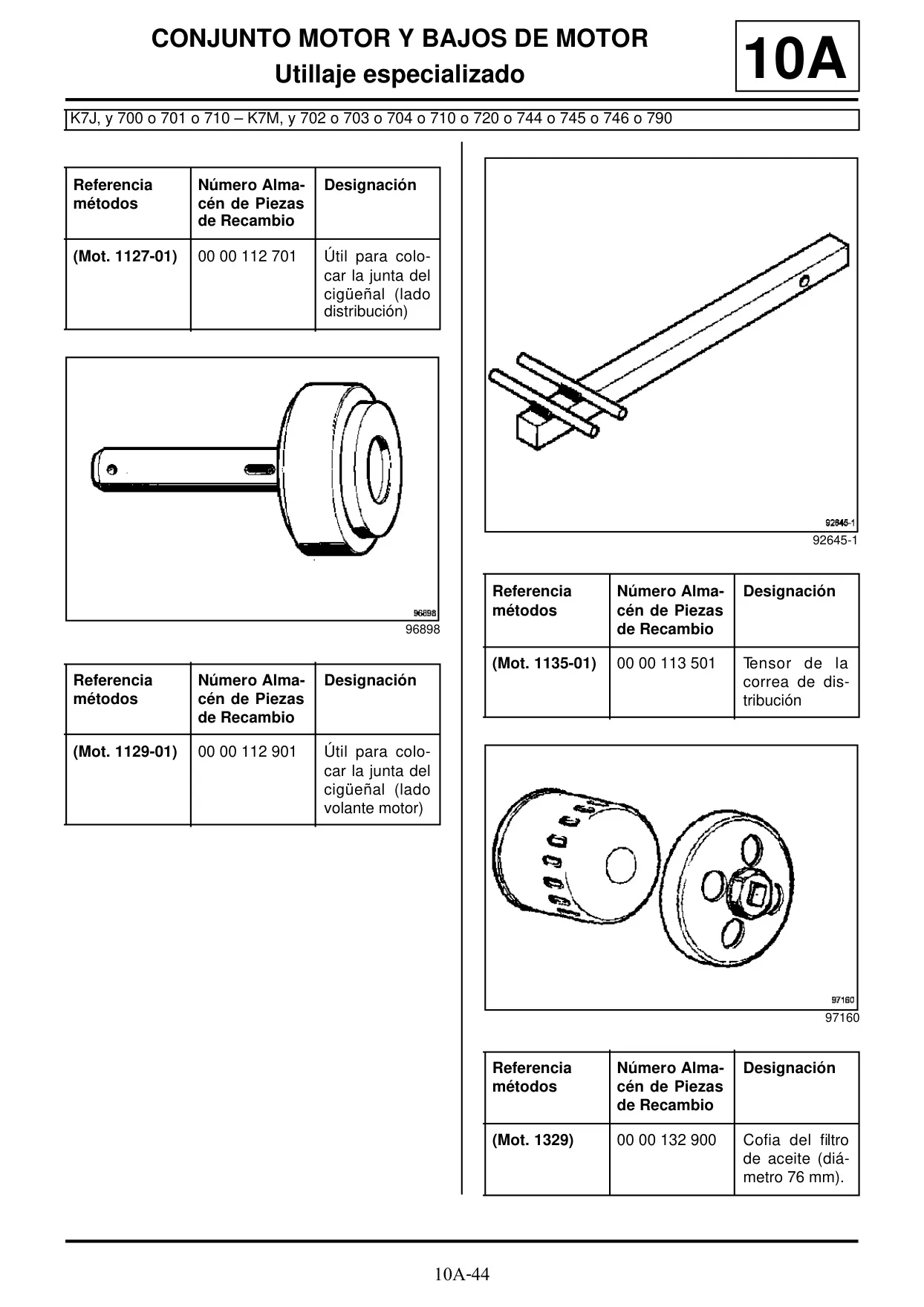

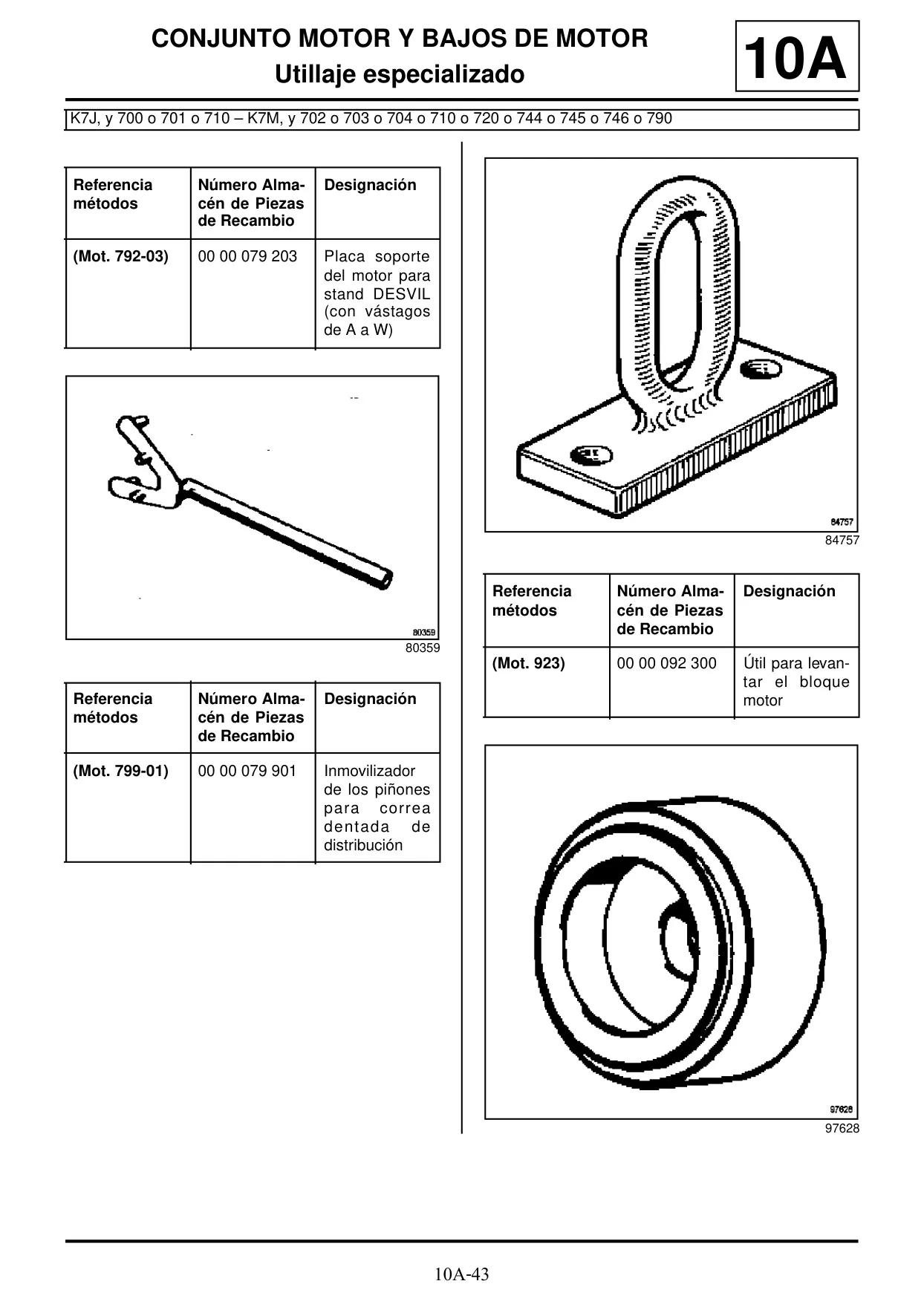

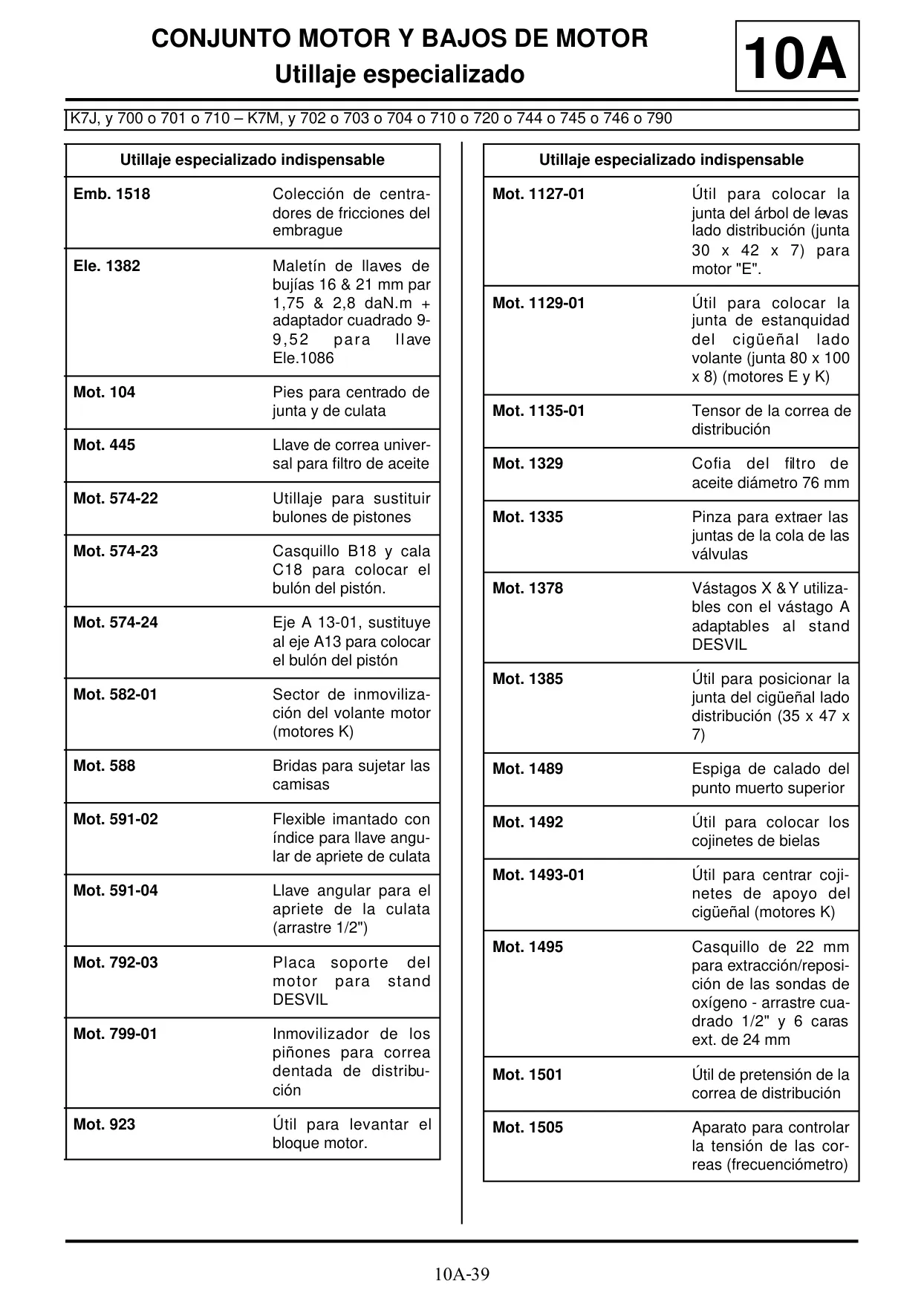

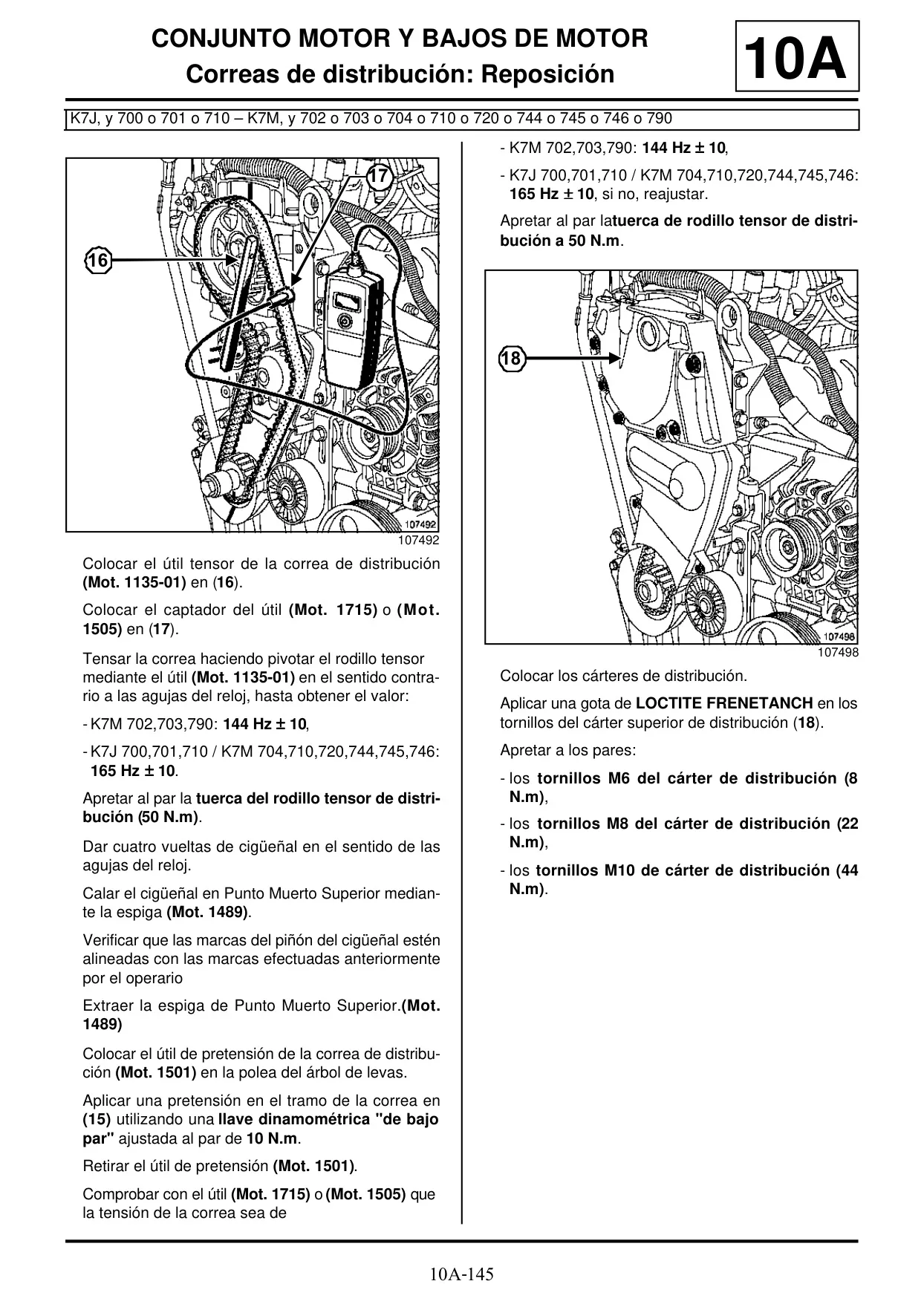

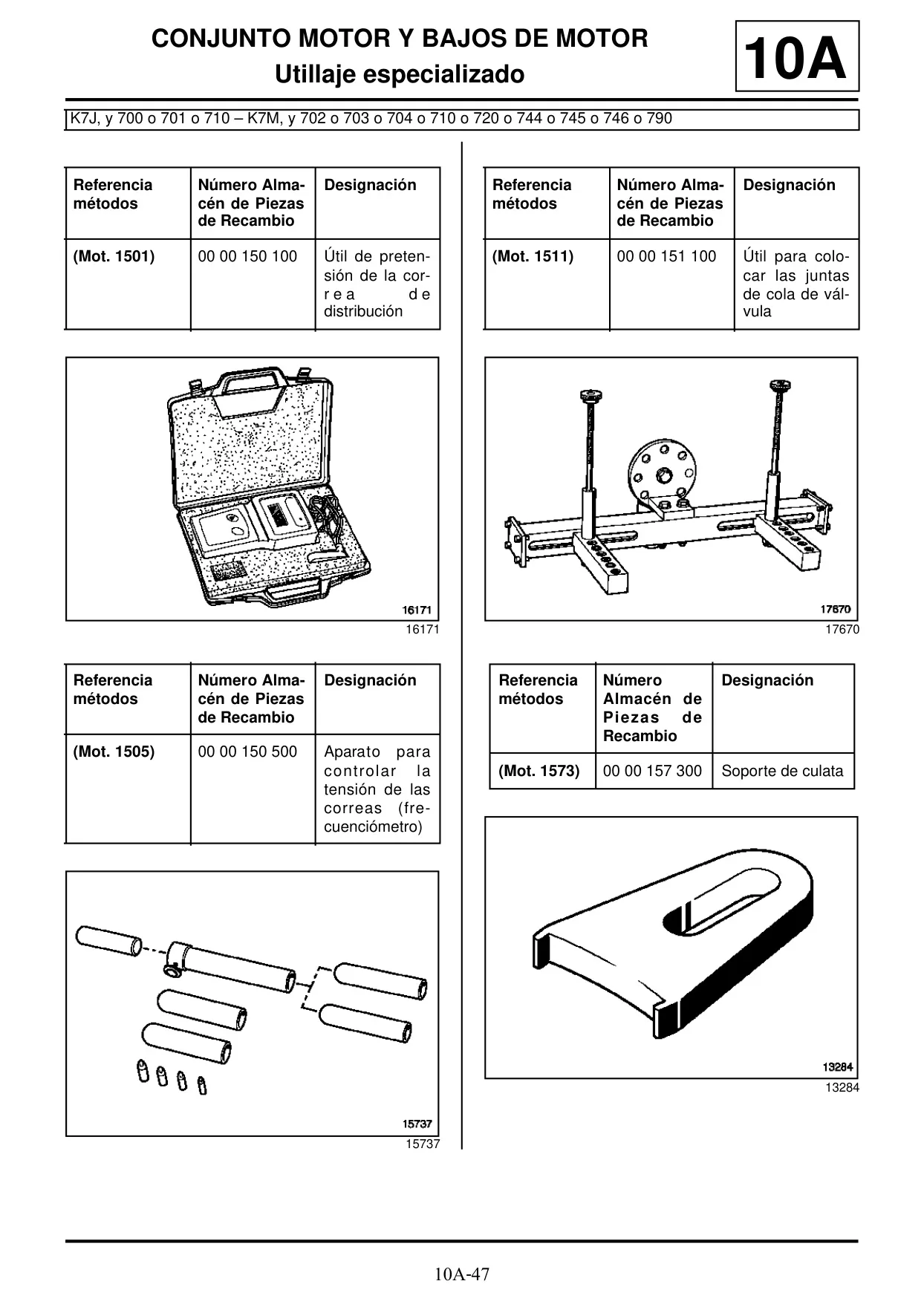

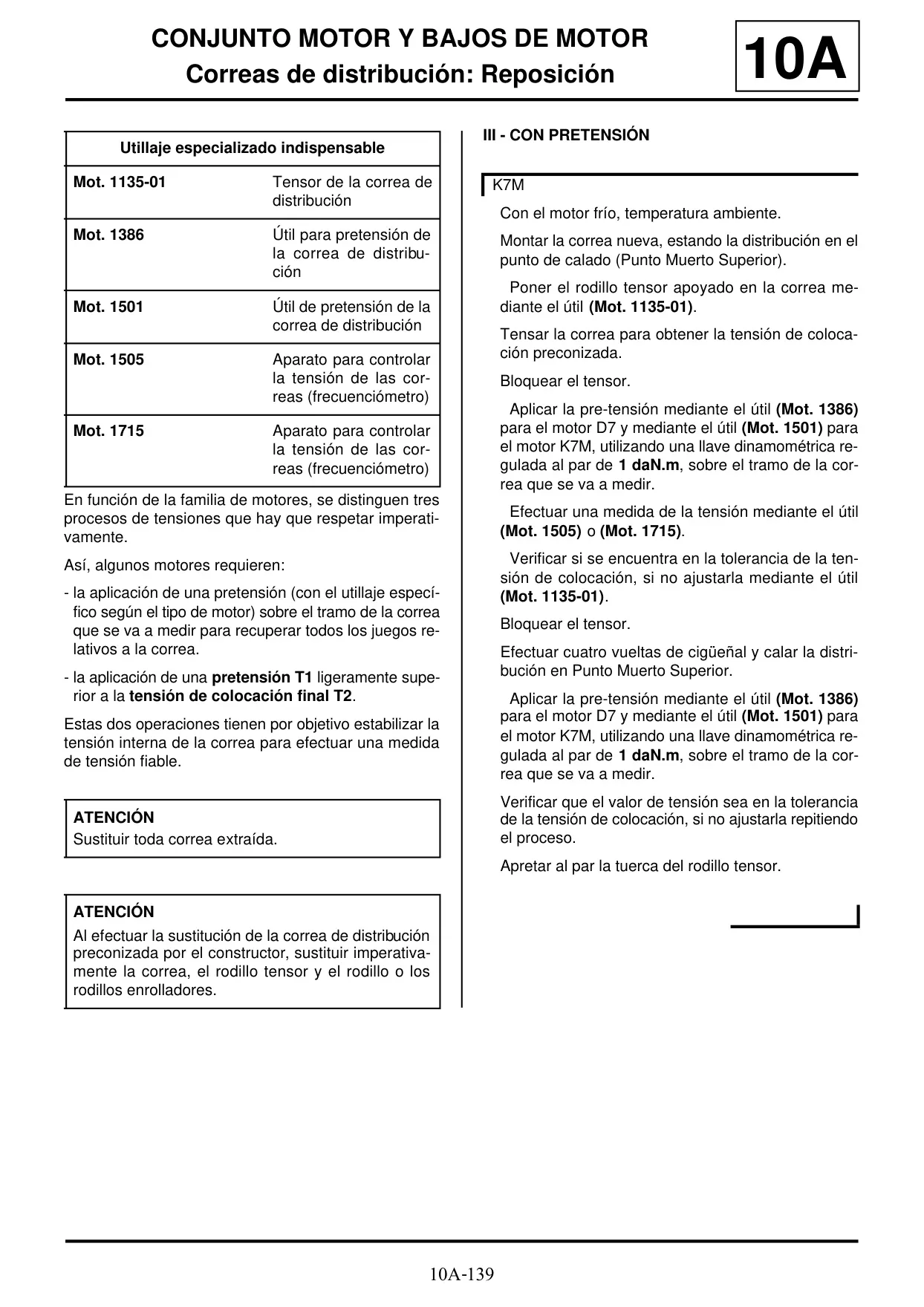

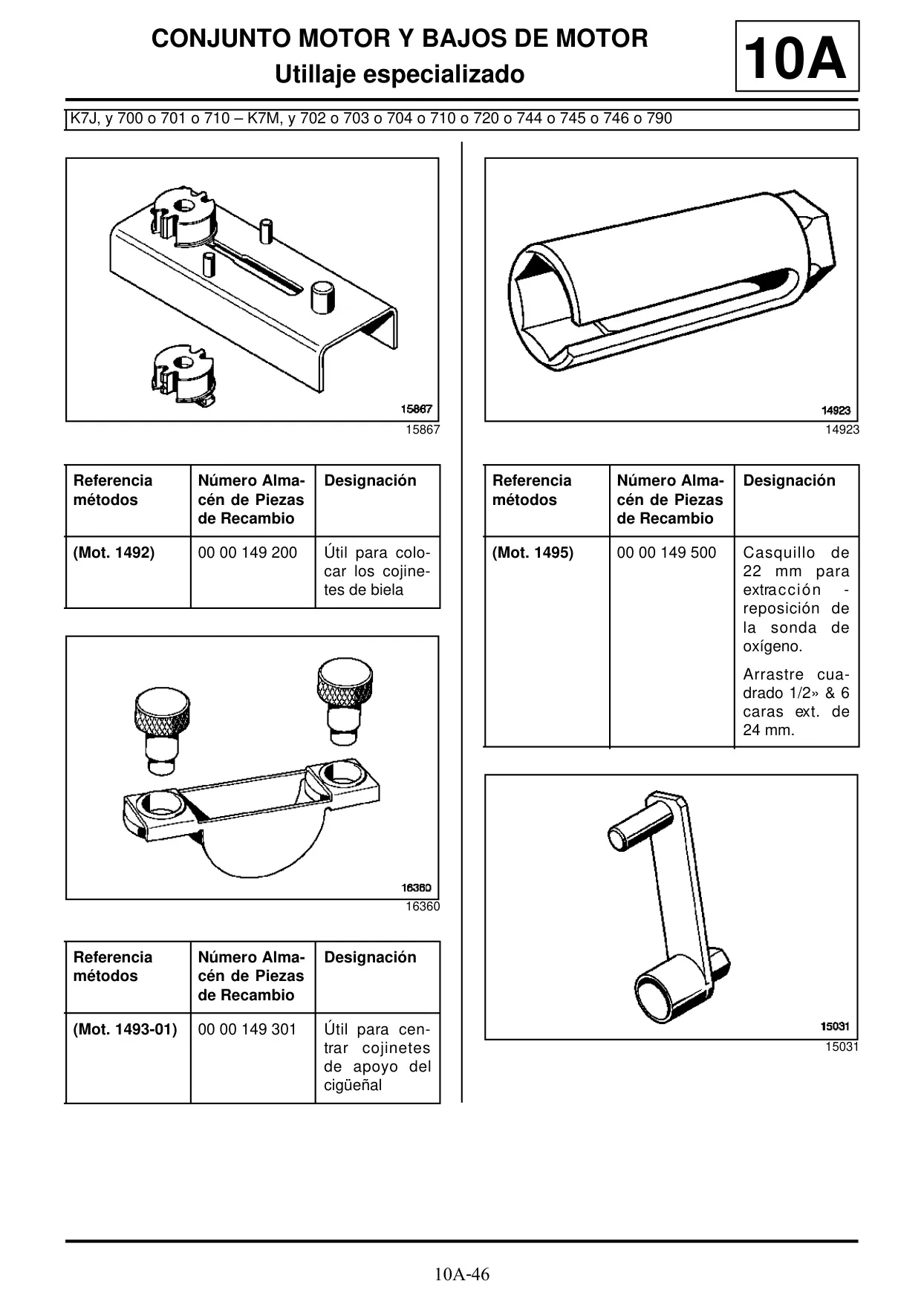

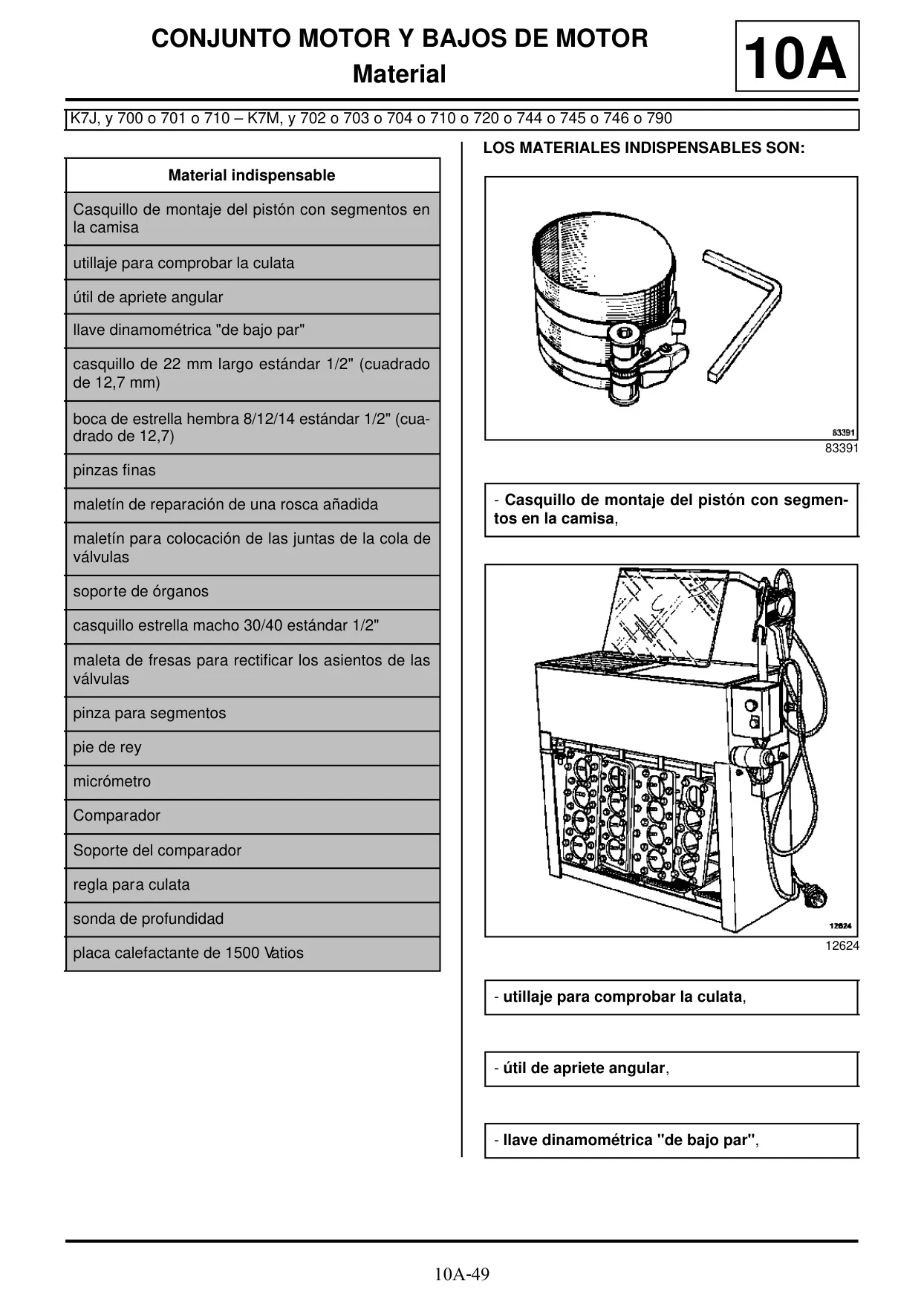

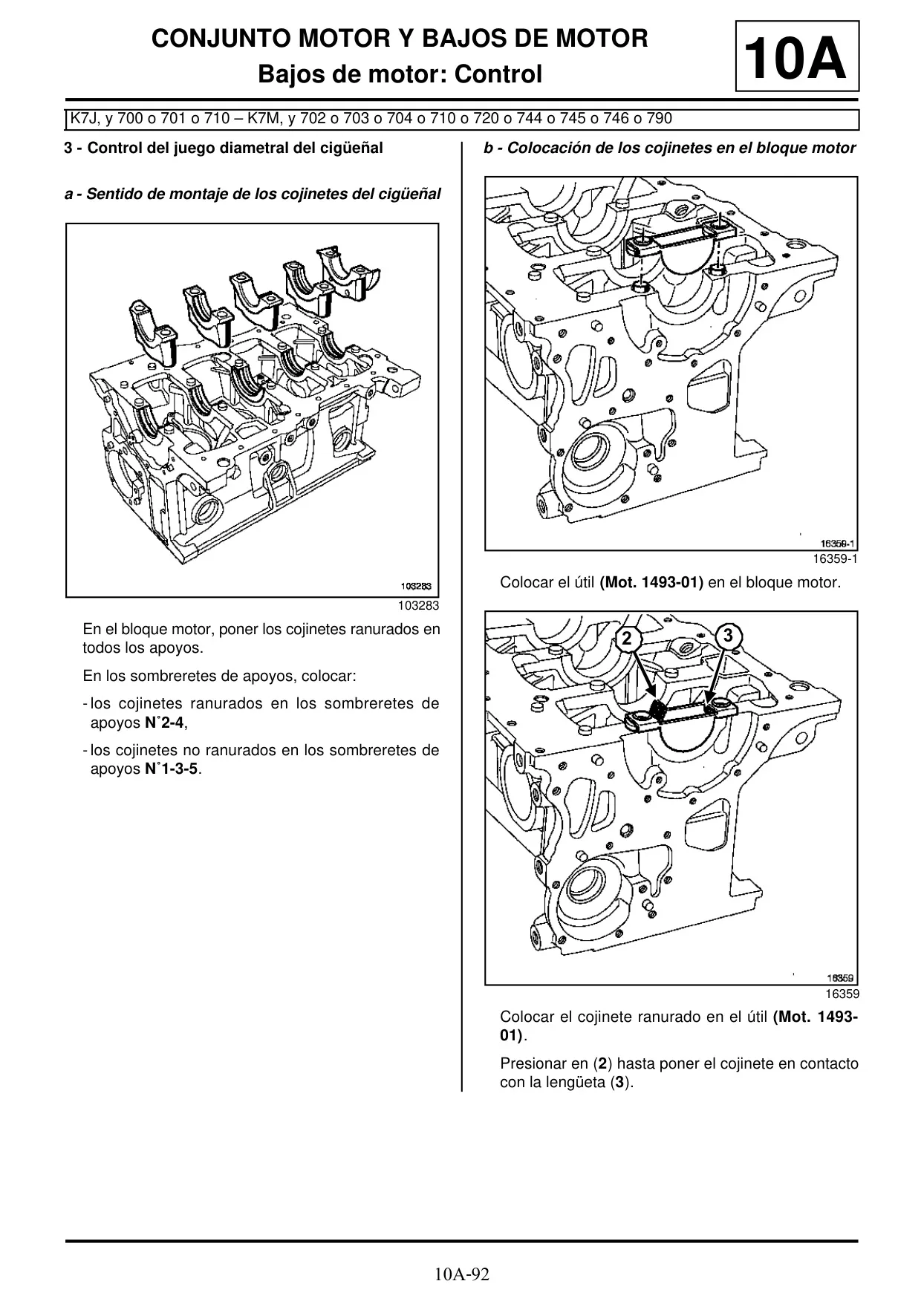

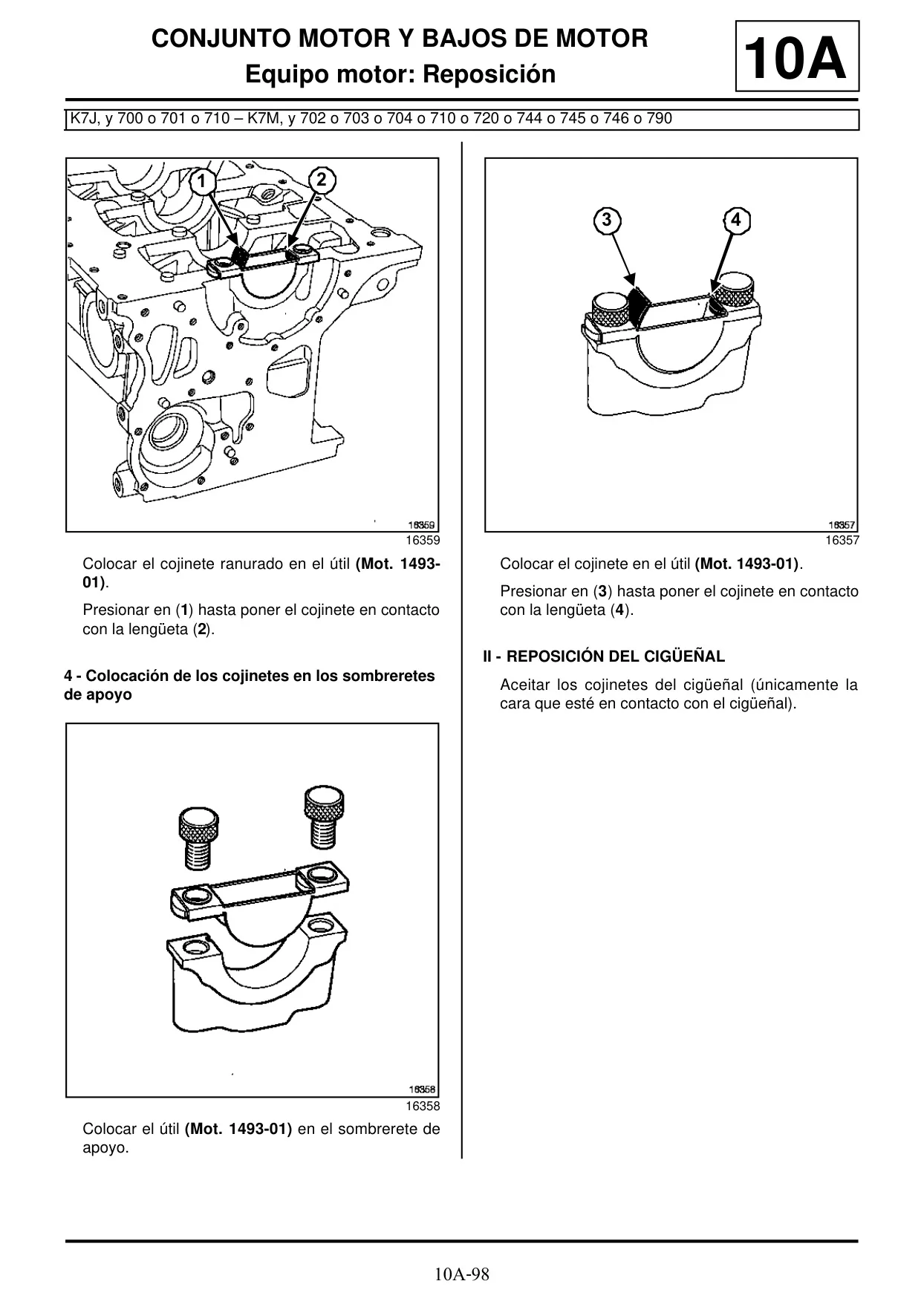

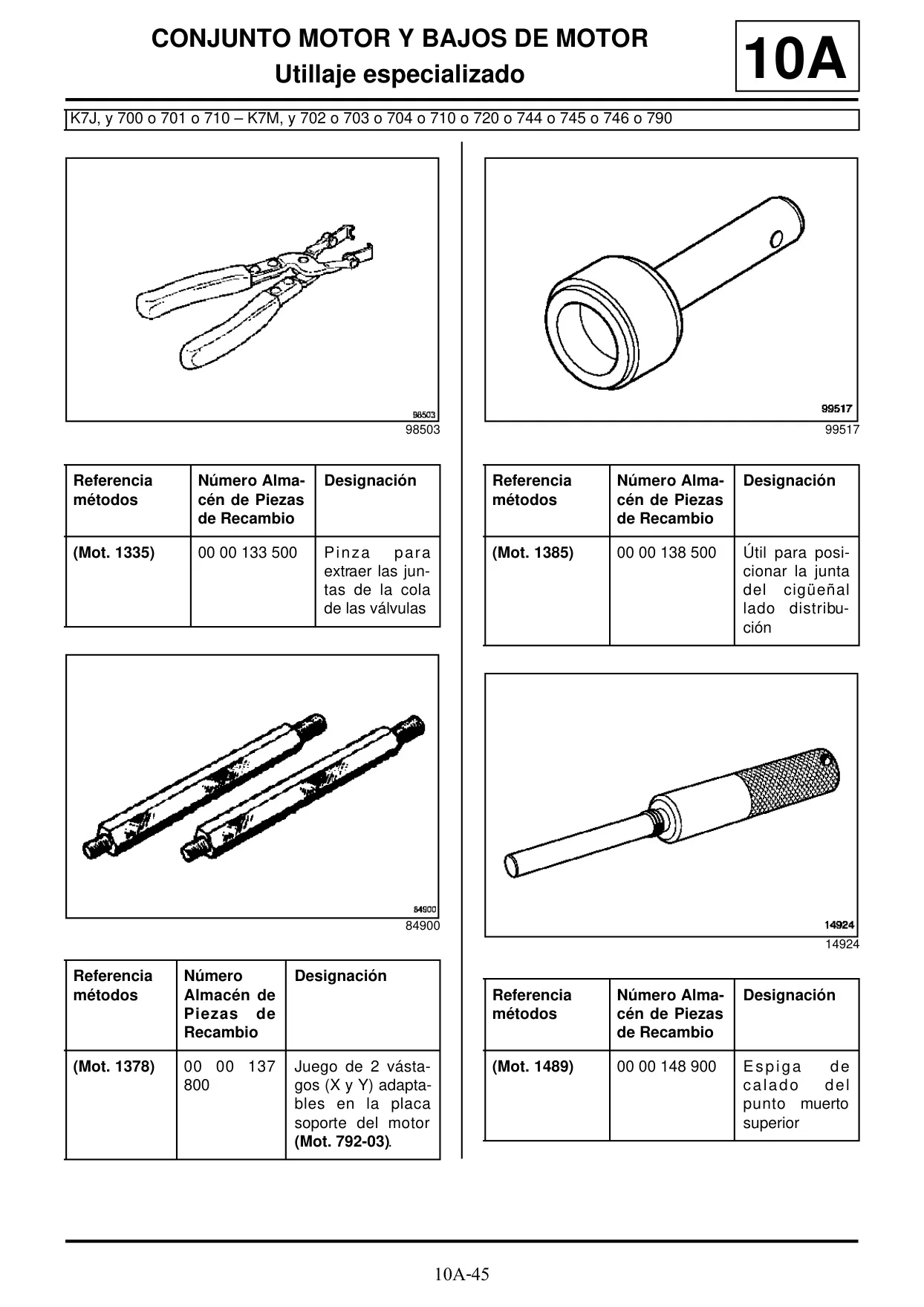

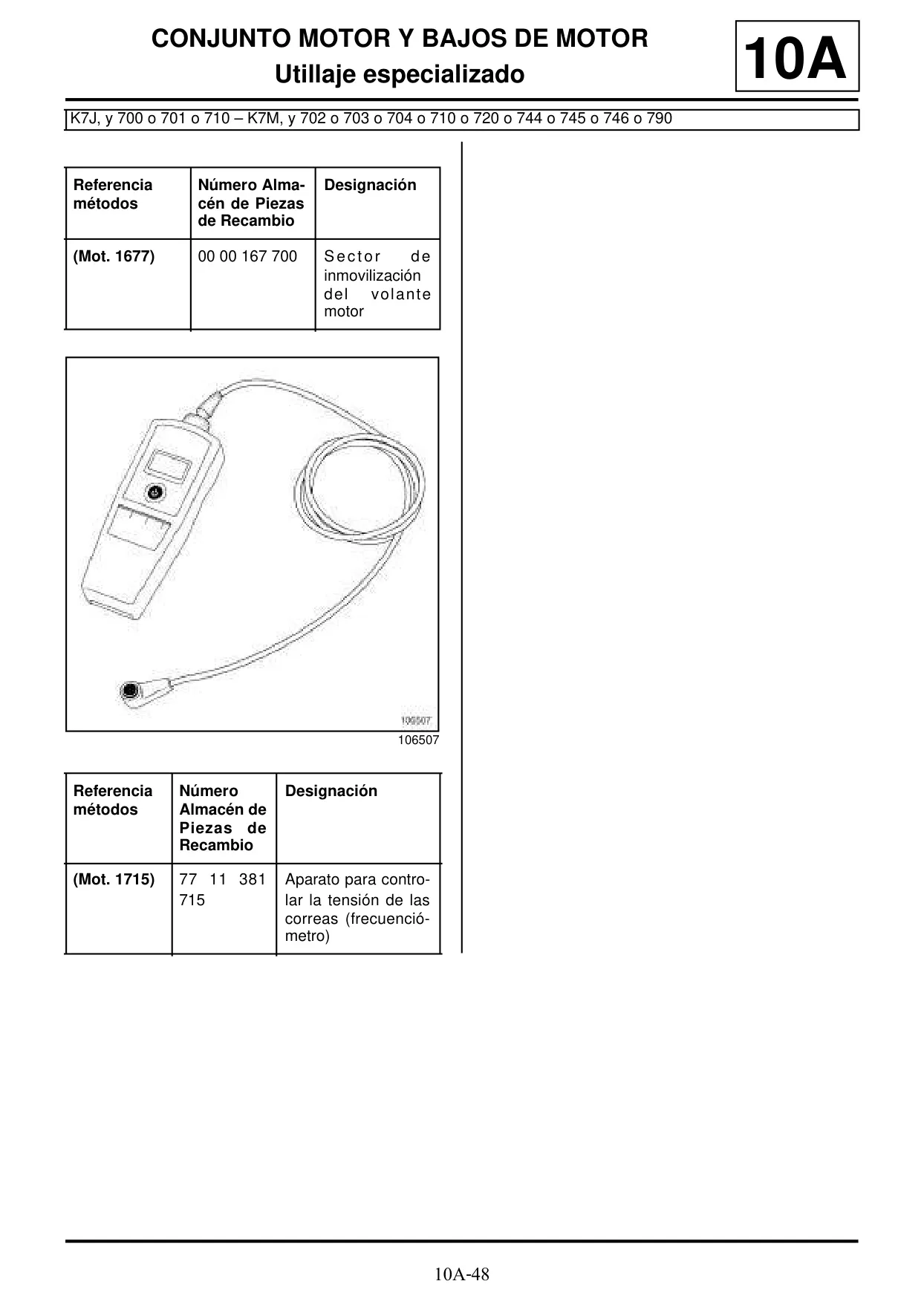

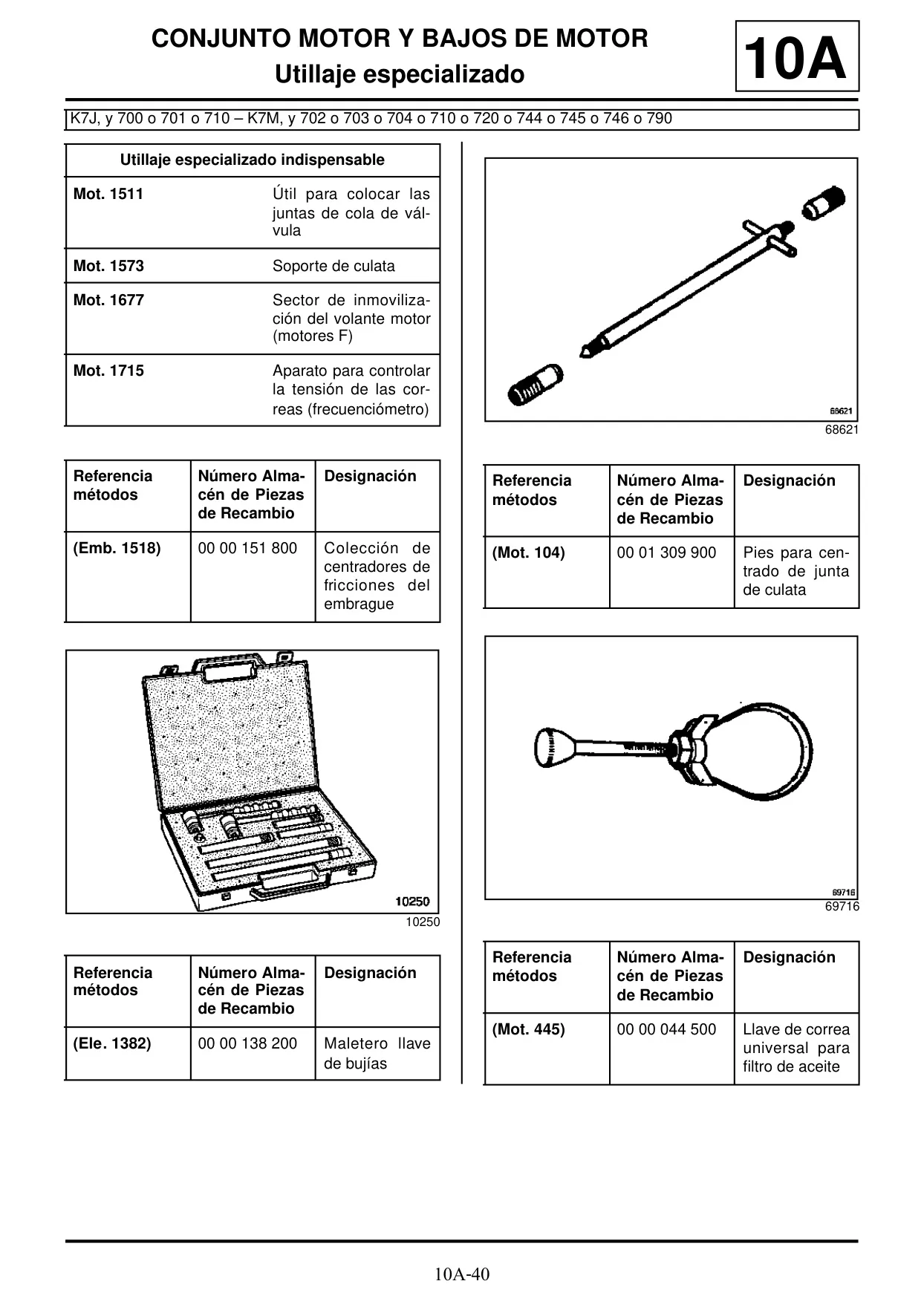

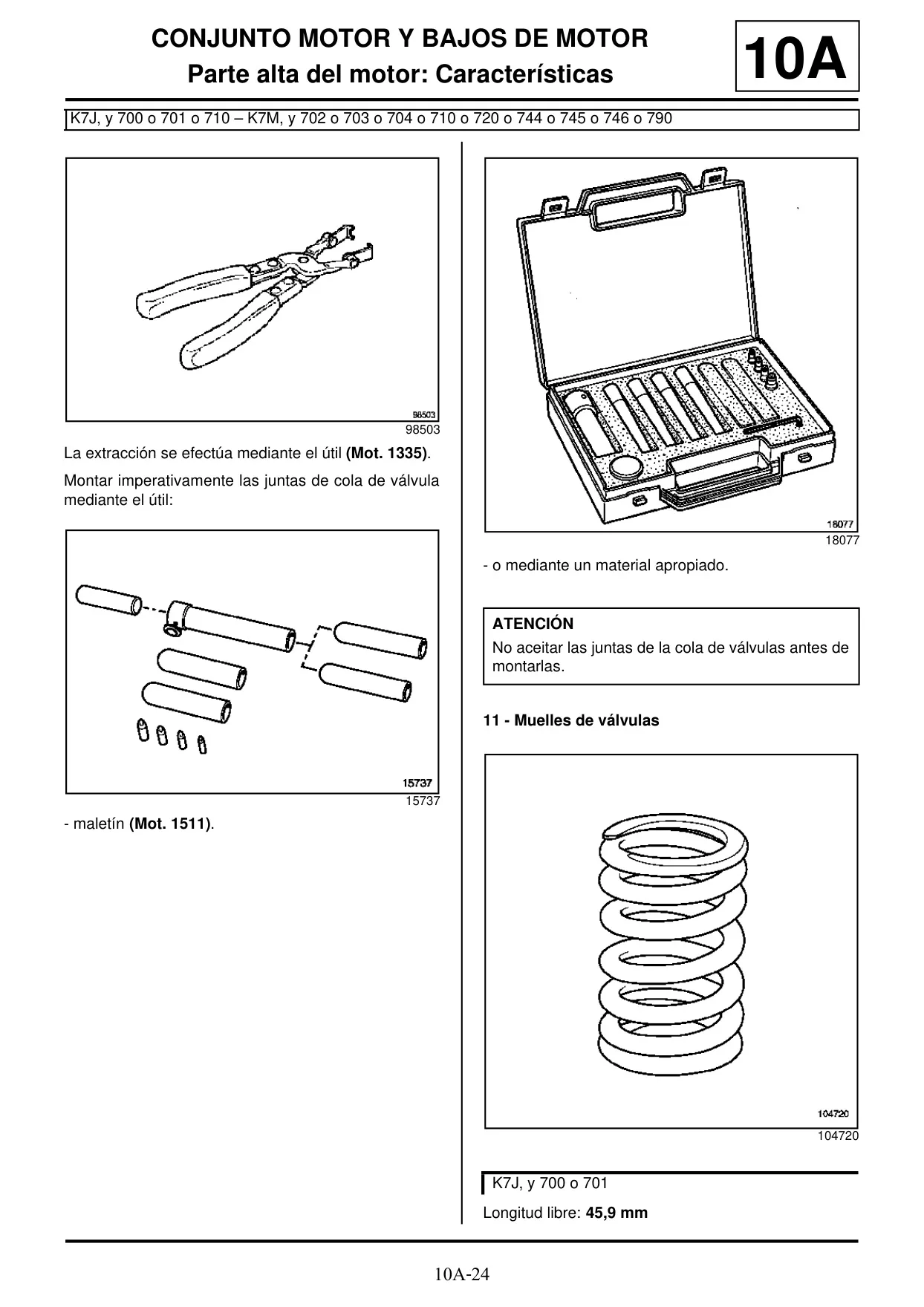

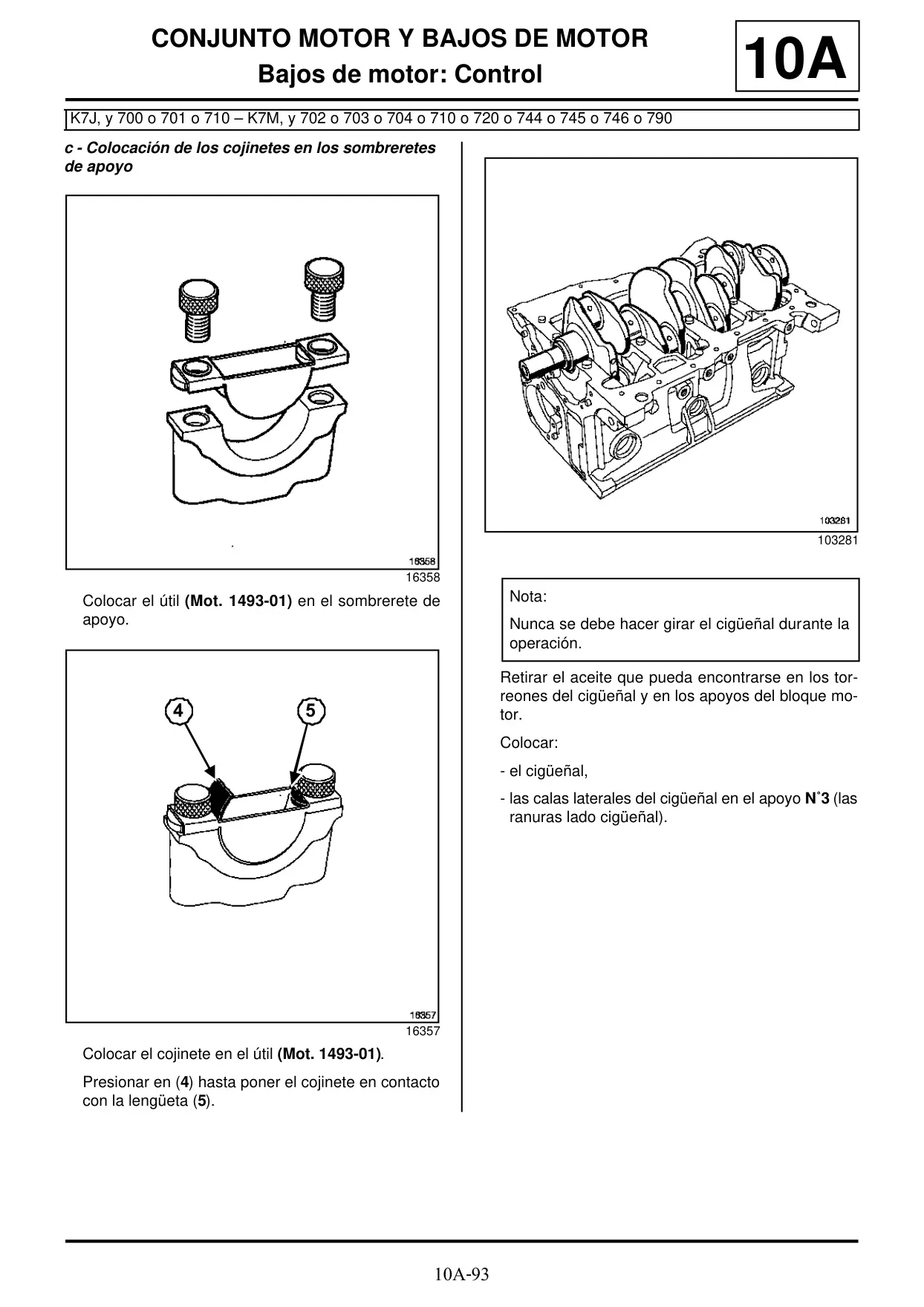

Finalmente, el uso de utillaje especializado indispensable es una constante en las prescripciones de reparación. Herramientas como la pinza para extraer las juntas de las colas de las válvulas (Mot. 1335), el útil para el centrado de cojinetes de cigüeñal (Mot. 1493-01) o los aparatos para controlar la tensión de las correas (frecuenciómetros Mot. 1505/1715) son fundamentales. Su empleo asegura que cada paso de montaje y ajuste se realice con la precisión exigida por el fabricante, vital para la operación óptima del motor.
