Pylontech US5000
Instrucciones del Pylontech US5000
Aquí le ofrecemos el manual del Pylontech US5000 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Baterías de Respaldo en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca del Pylontech US5000, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

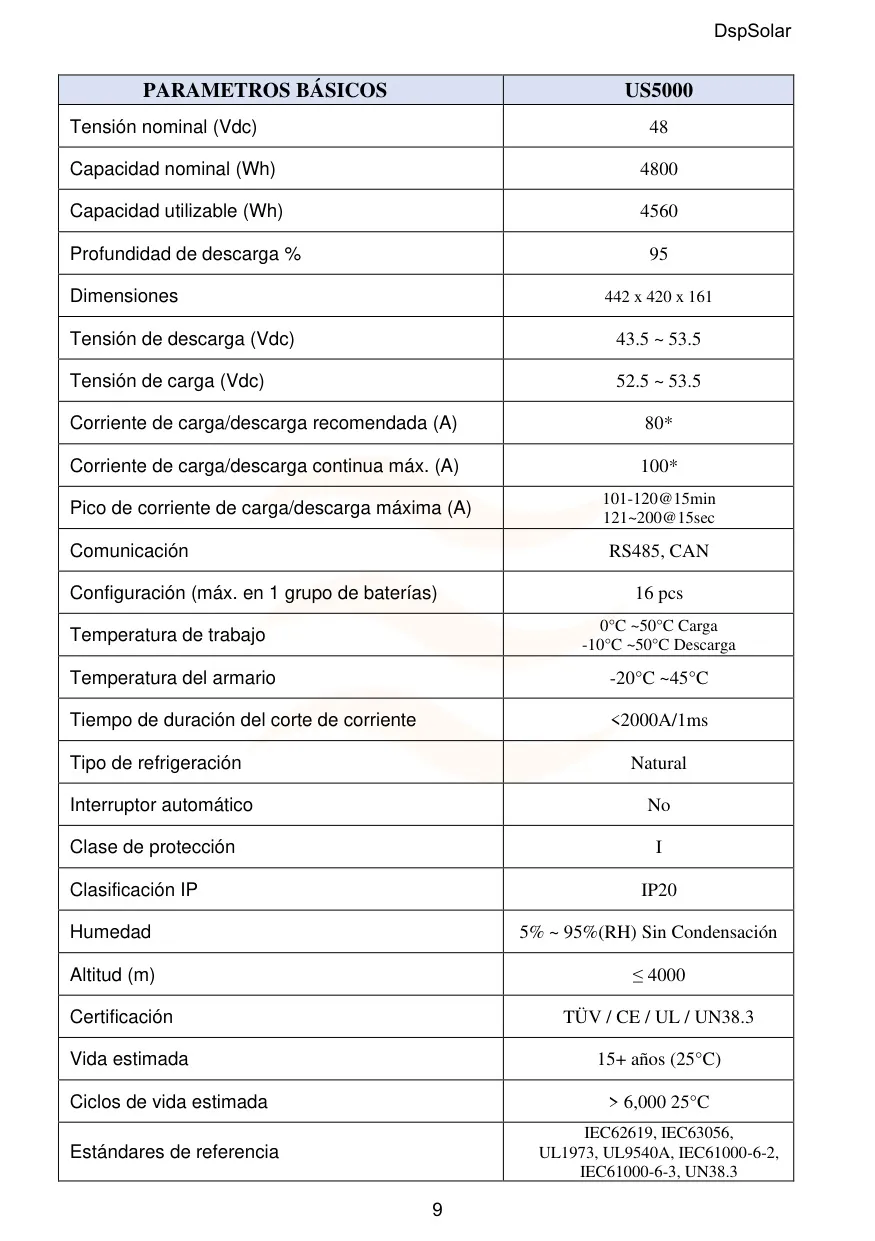

Especificaciones del Pylontech US5000
| PARÁMETRO | US5000 |
|---|---|
| Tensión nominal (Vdc) | 48 |
| Capacidad nominal (Wh) | 4800 |
| Capacidad utilizable (Wh) | 4560 |
| Profundidad de descarga % | 95 |

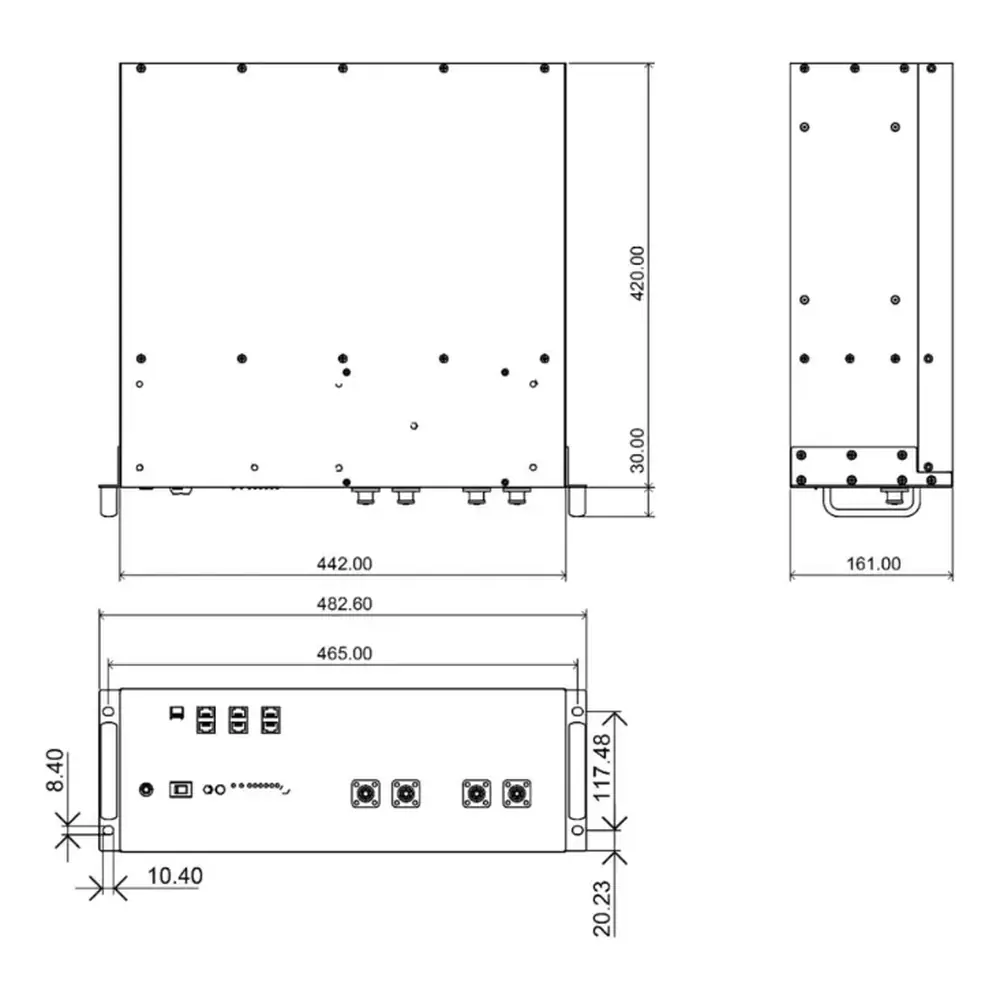

| Dimensiones | 442 x 420 x 161 |
| Tensión de descarga (Vdc) | 43.5 ~ 53.5 |
| Tensión de carga (Vdc) | 52.5 ~ 53.5 |
| Corriente de carga/descarga recomendada (A) | 80* |
| Corriente de carga/descarga continua máx. (A) | 100* |
| Pico de corriente de carga/descarga máxima (A) | 101-120@15min 121~200@15sec |
| Comunicación | RS485, CAN |
| Configuración (máx. en 1 grupo de baterías) | 16 pcs |
| Temperatura de trabajo | 0°C ~50°C Carga -10°C ~50°C Descarga |
| Temperatura del armario | -20°C ~45°C |
| Tiempo de duración del corte de corriente | <2000A/1ms |
| Tipo de refrigeración | Natural |
| Interruptor automático | No |
| Clase de protección | I |
| Clasificación IP | IP20 |
| Humedad | 5% ~ 95%(RH) Sin Condensación |
| Altitud (m) | ≤ 4000 |
| Certificación | TÜV / CE / UL / UN38.3 |
| Vida estimada | 15+ años (25°C) |
| Ciclos de vida estimada | > 6,000 25°C |
| Estándares de referencia | IEC62619, IEC63056, UL1973, UL9540A, IEC61000-6-2, IEC61000-6-3, UN38.3 |
Detalles del Pylontech US5000

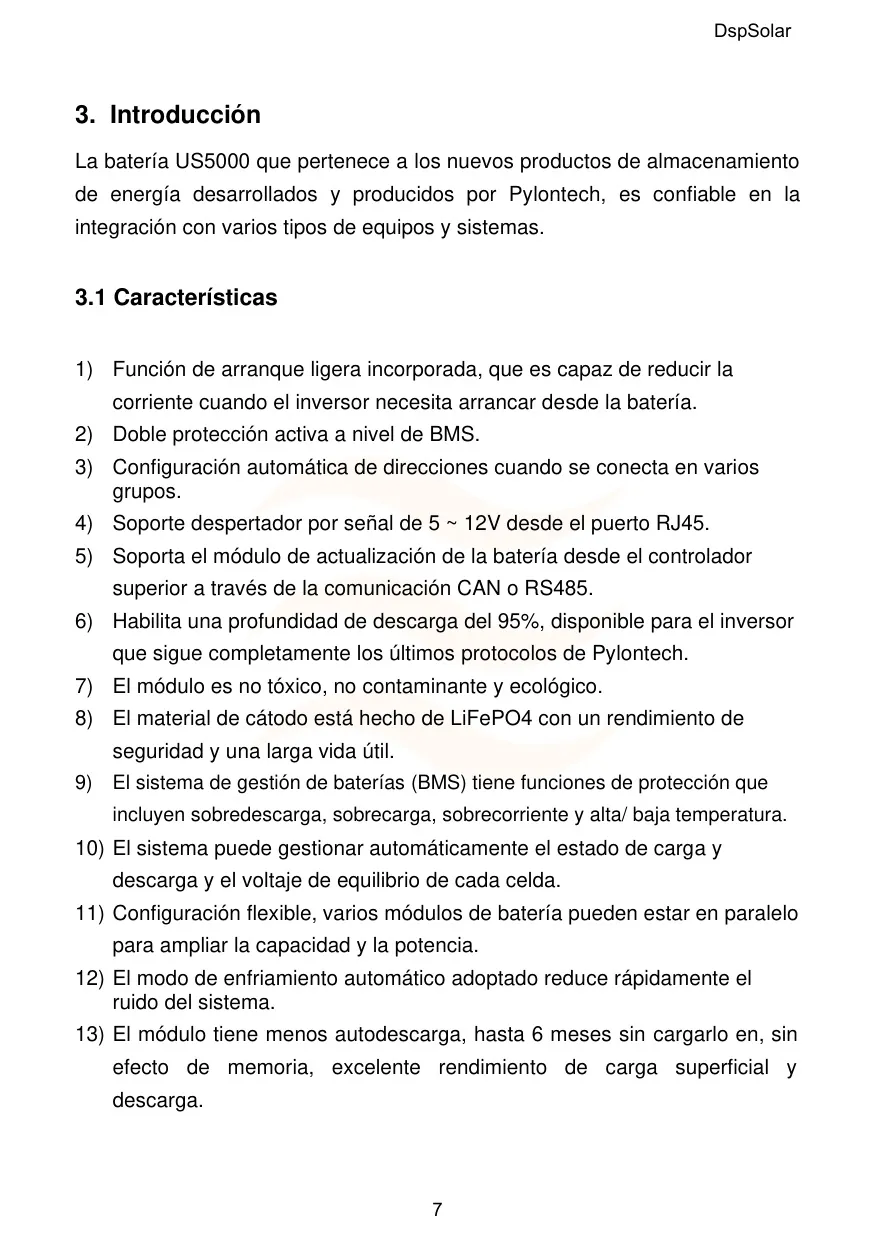

El Pylontech US5000 es una batería de iones de litio de nueva generación, robusta y confiable, diseñada para sistemas de almacenamiento de energía. Su construcción incorpora una función de arranque suave que minimiza la corriente inicial requerida por el inversor, protegiendo el equipo y prolongando la vida útil del sistema. Además, cuenta con una doble protección activa a nivel de BMS, lo que asegura una gestión excepcional y segura de la batería en todo momento.

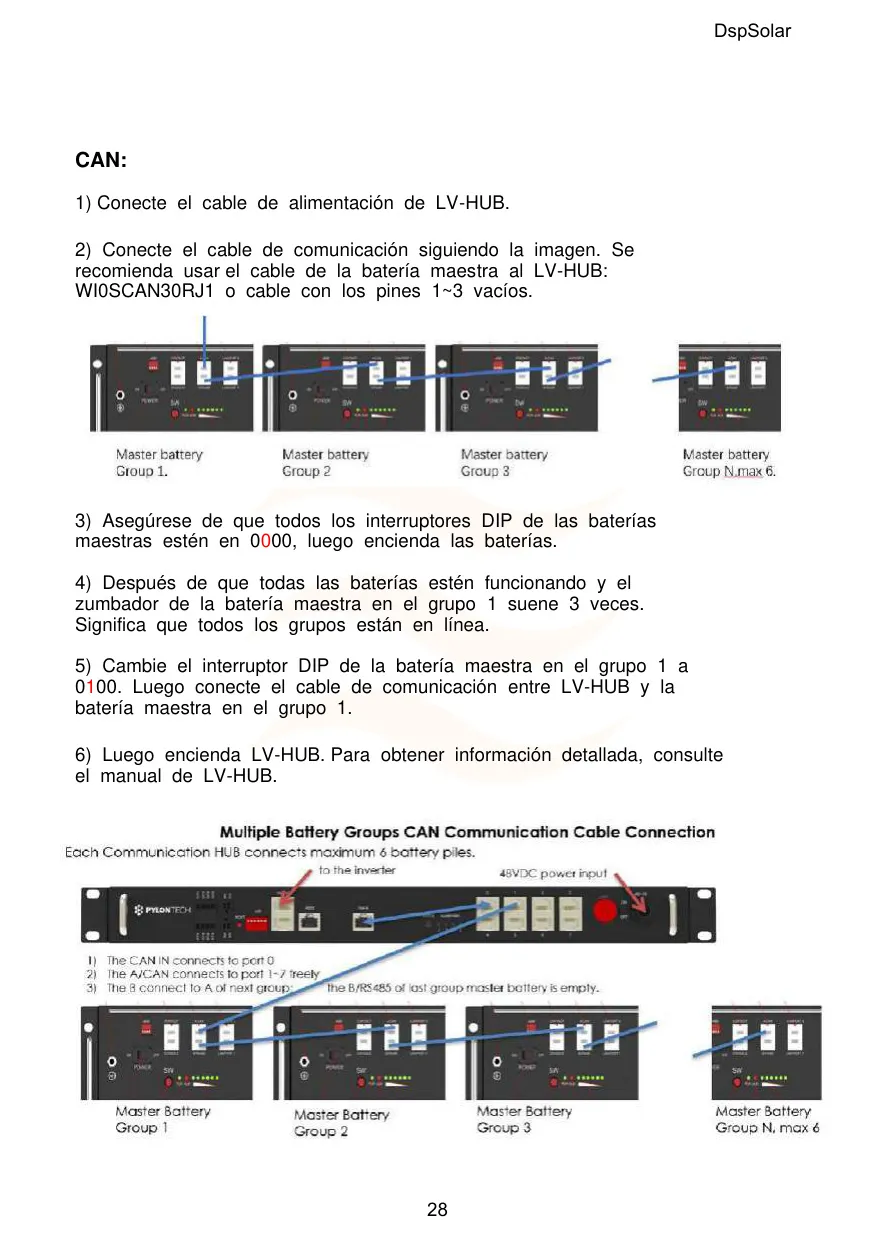

Una característica clave de este módulo es su capacidad de configuración automática de direcciones cuando se interconectan múltiples unidades en un sistema, simplificando significativamente el proceso de instalación. El US5000 también soporta el encendido mediante una señal de 5 a 12V a través del puerto RJ45, ofreciendo flexibilidad en la integración. Su firmware puede ser actualizado desde un controlador superior mediante comunicación CAN o RS485, garantizando que el sistema siempre esté optimizado y al día con las últimas mejoras.
El módulo US5000 es no tóxico, no contaminante y respetuoso con el medio ambiente, utilizando un material de cátodo de LiFePO4 que proporciona un rendimiento de seguridad superior y una vida útil prolongada. El Sistema de Gestión de Baterías (BMS) integrado ofrece funciones de protección avanzadas contra sobredescarga, sobrecarga, sobrecorriente, y temperaturas extremas, tanto altas como bajas. También gestiona automáticamente el estado de carga y descarga, así como el balance de voltaje de cada celda.

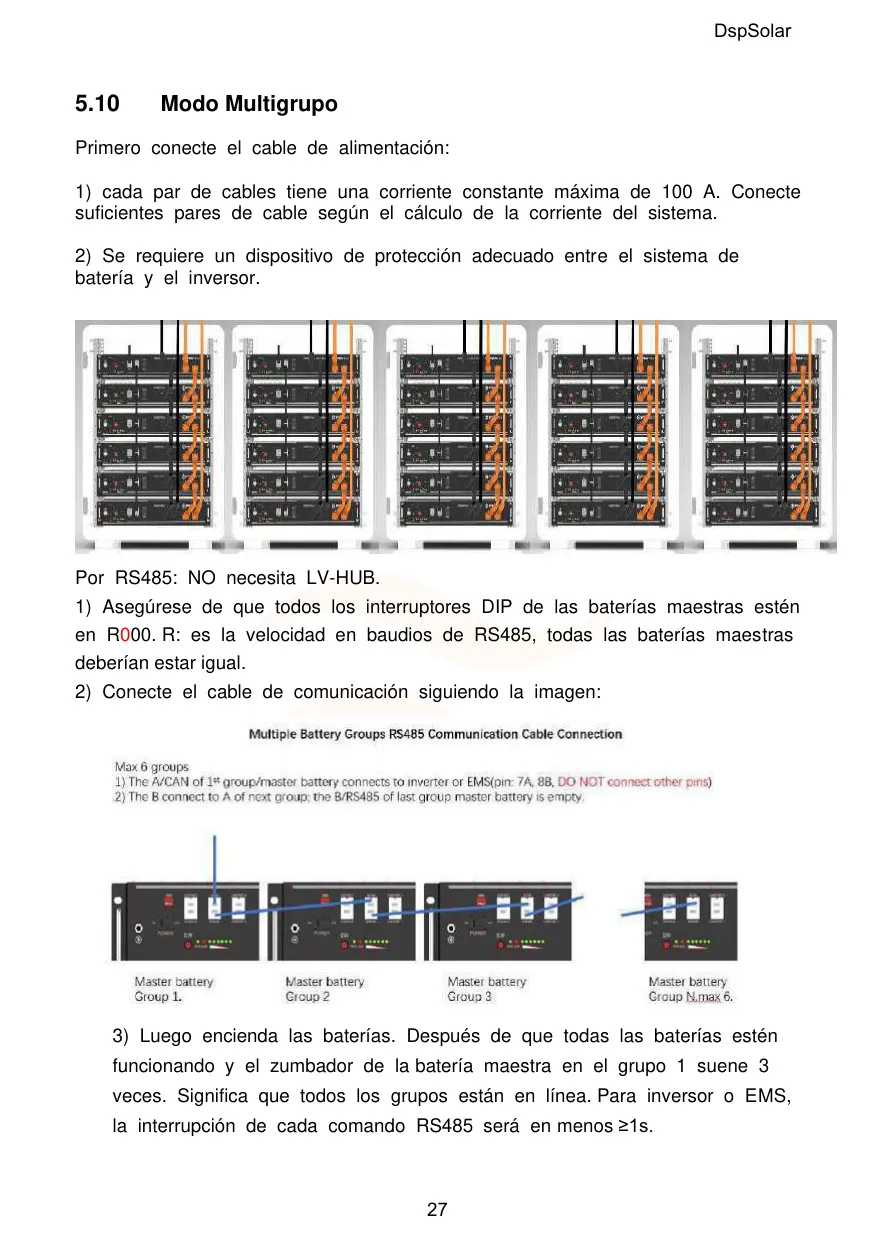

La flexibilidad es primordial; varios módulos de batería US5000 pueden conectarse en paralelo para escalar la capacidad y potencia del sistema según las necesidades del usuario. Incorpora un modo de enfriamiento automático que ayuda a reducir rápidamente el ruido del sistema durante el funcionamiento. Presenta una autodescarga mínima, lo que le permite mantenerse hasta 6 meses sin necesidad de recarga, y carece de efecto memoria, ofreciendo un excelente rendimiento tanto en carga superficial como en descarga.

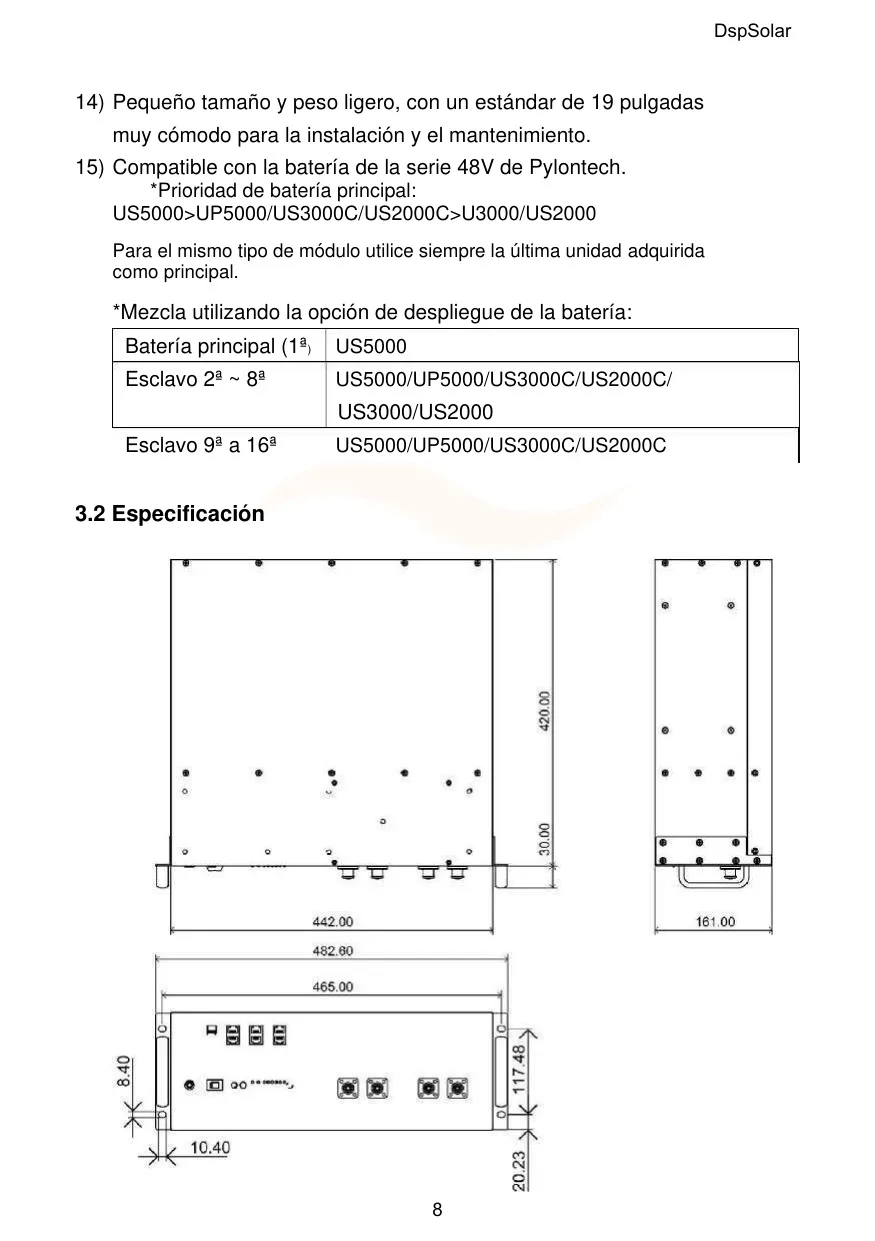

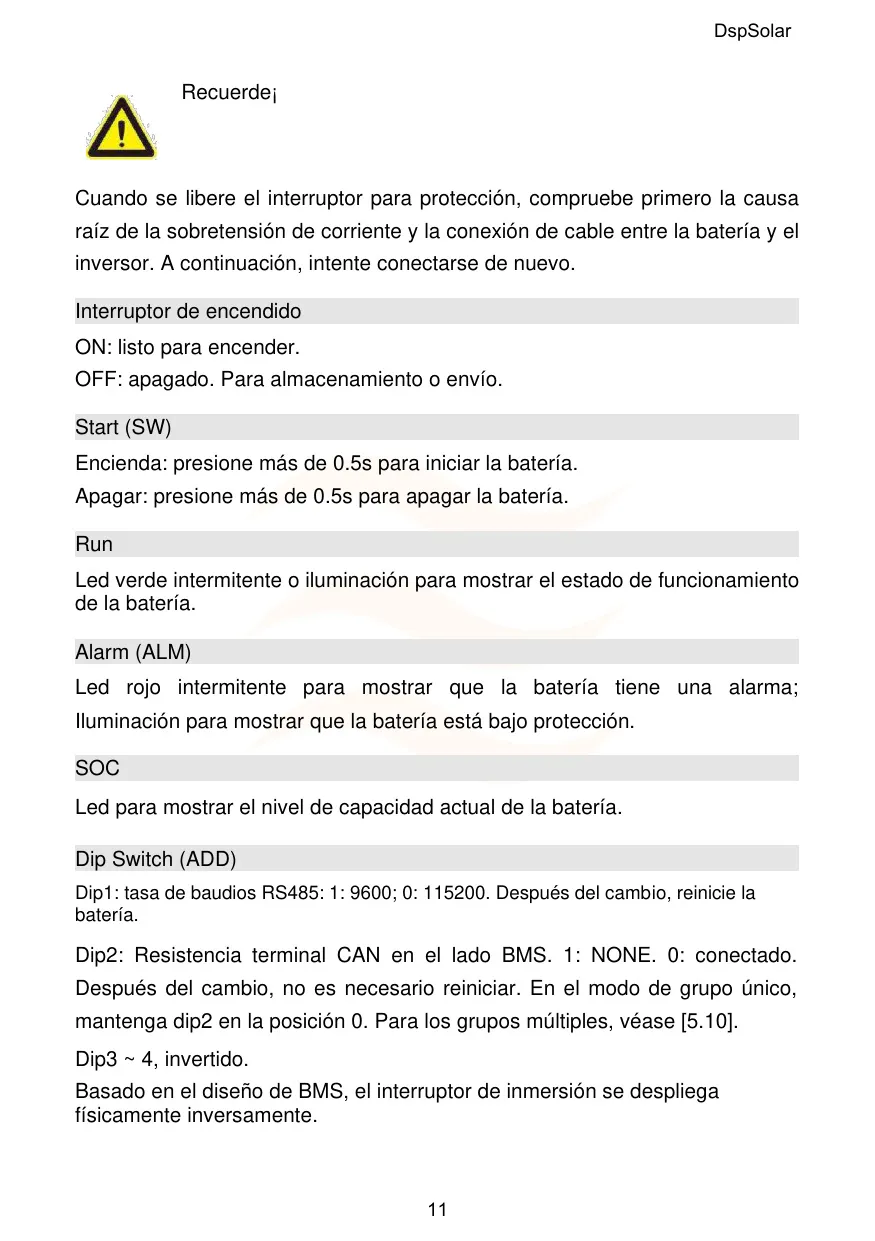

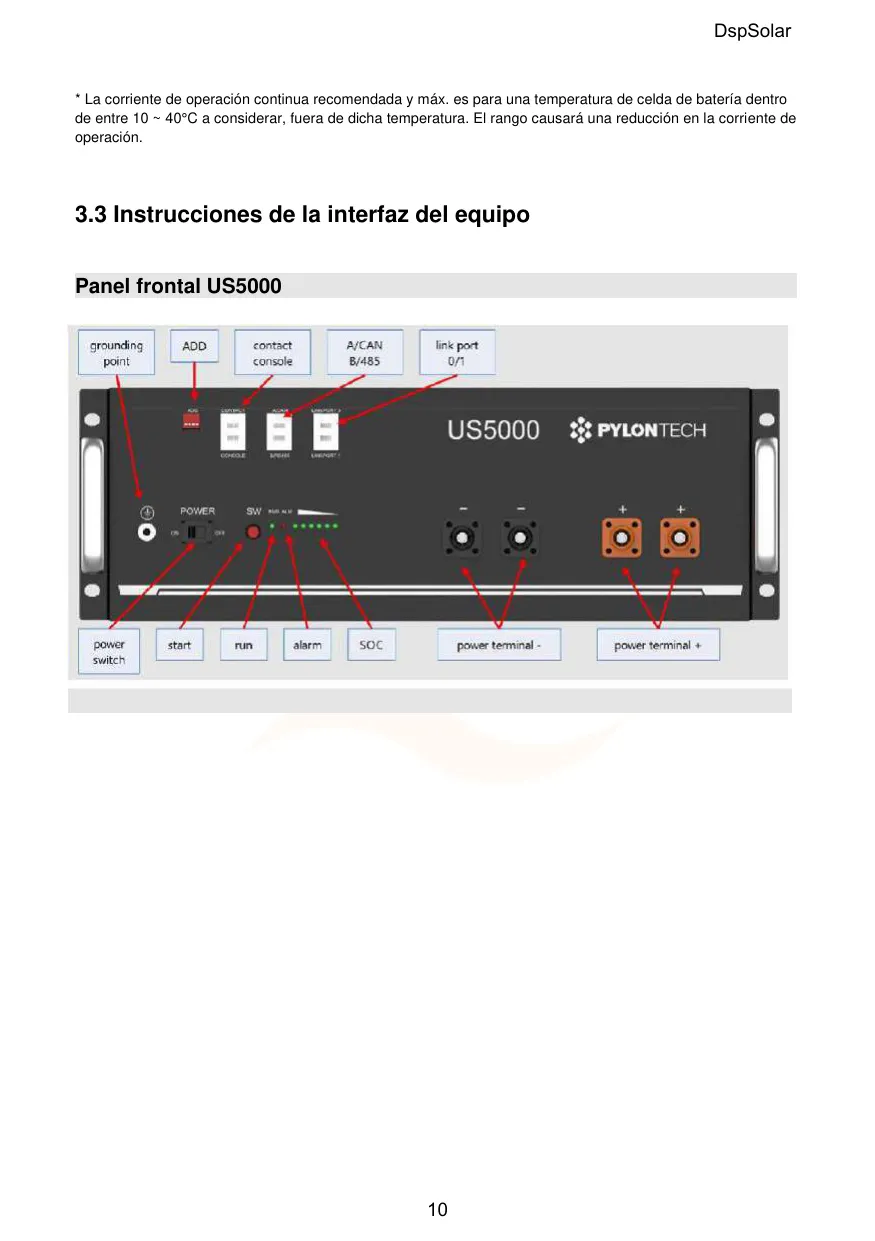

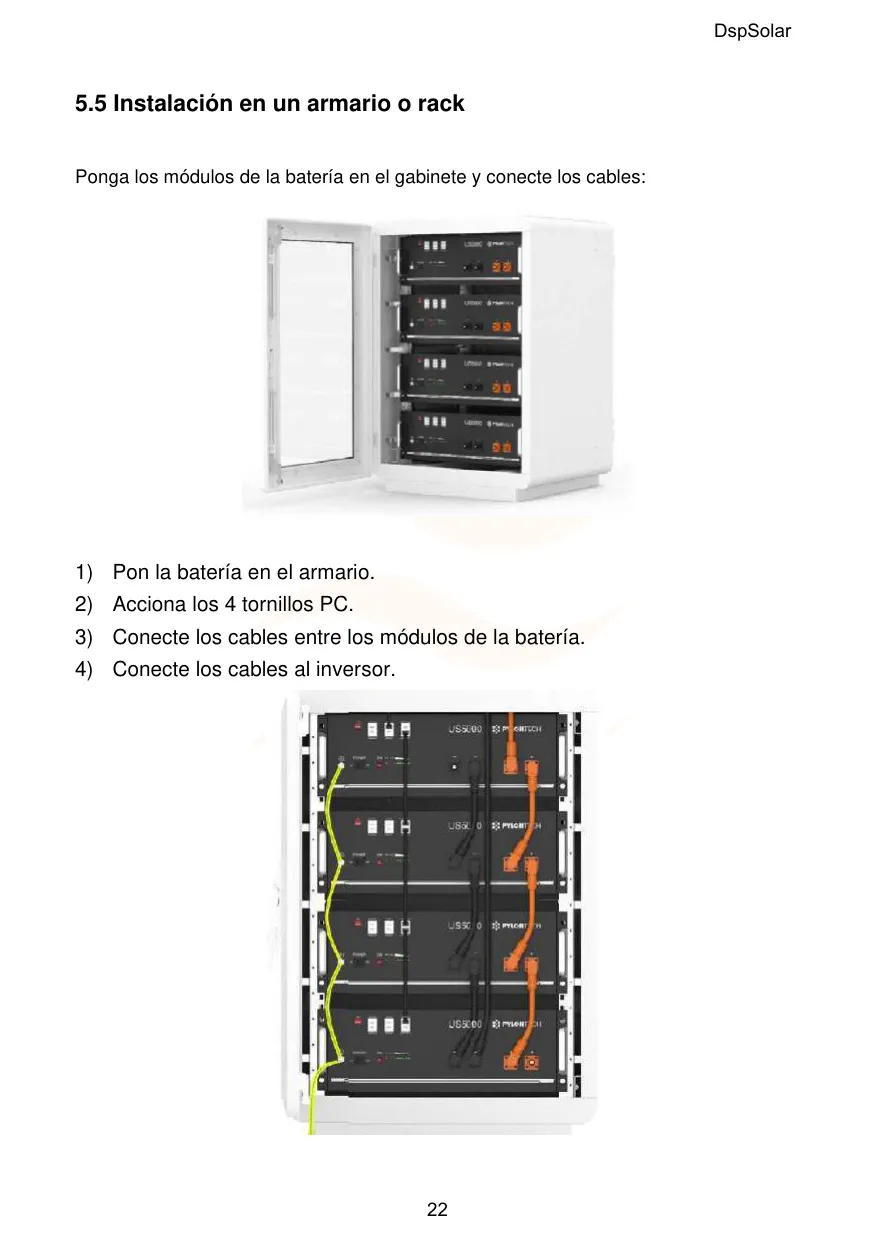

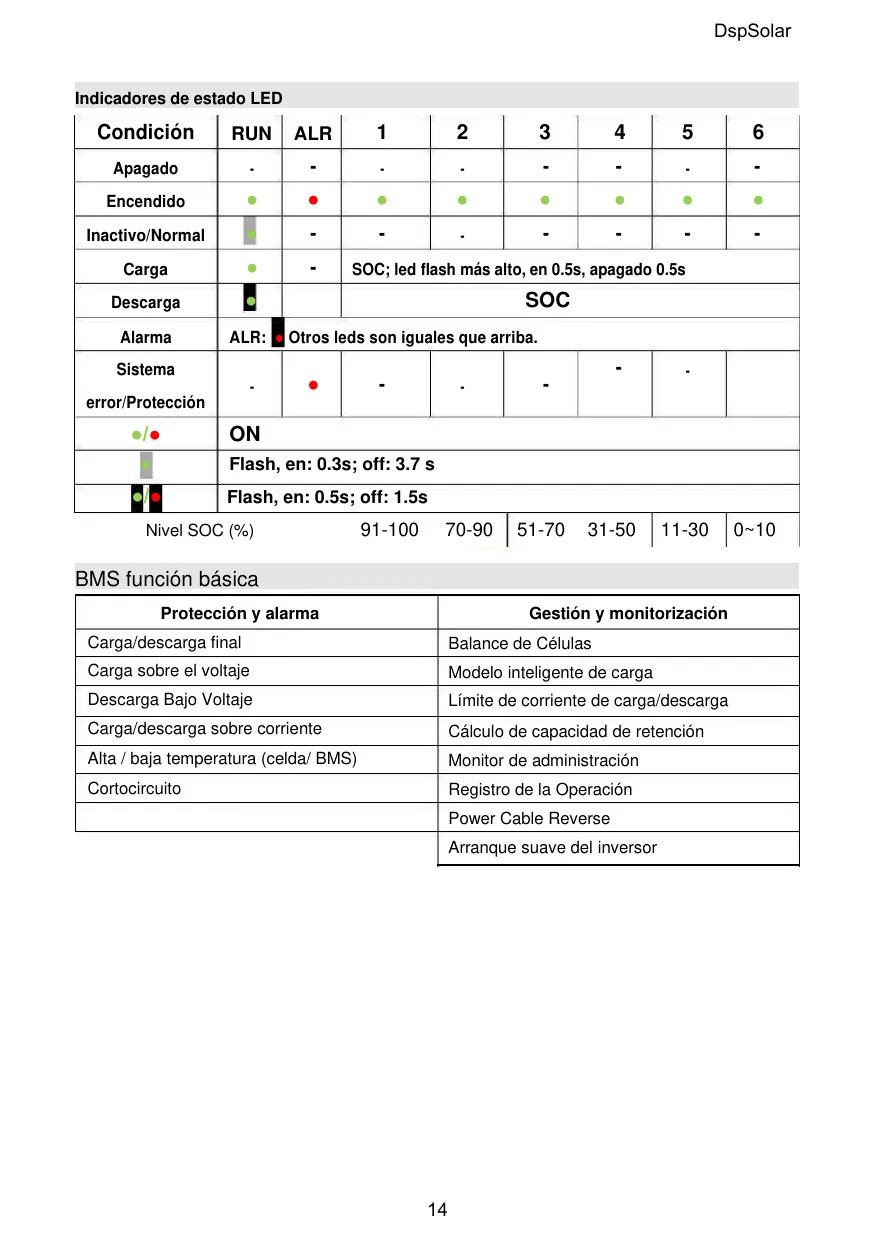

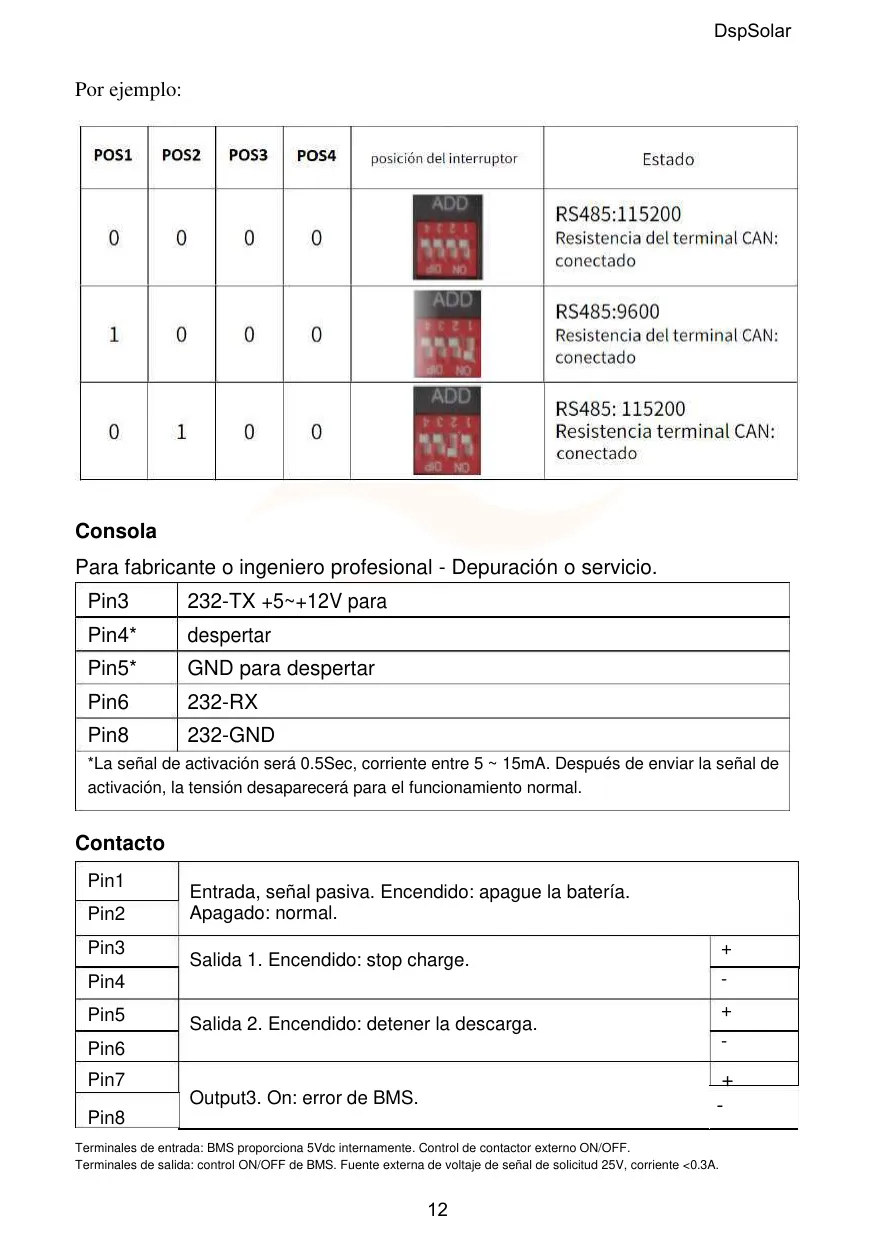

El diseño del Pylontech US5000 es compacto y ligero, con un formato estándar de 19 pulgadas que facilita enormemente su instalación y mantenimiento en racks o armarios. El panel frontal incluye un botón de encendido/apagado, interruptores DIP para configuraciones, LEDs indicadores de funcionamiento (RUN), alarma (ALM) y estado de carga (SOC), así como múltiples puertos RJ45 para diversas comunicaciones como CONSOLE, RS485, CAN y LINKPORTs para interconexión de módulos.

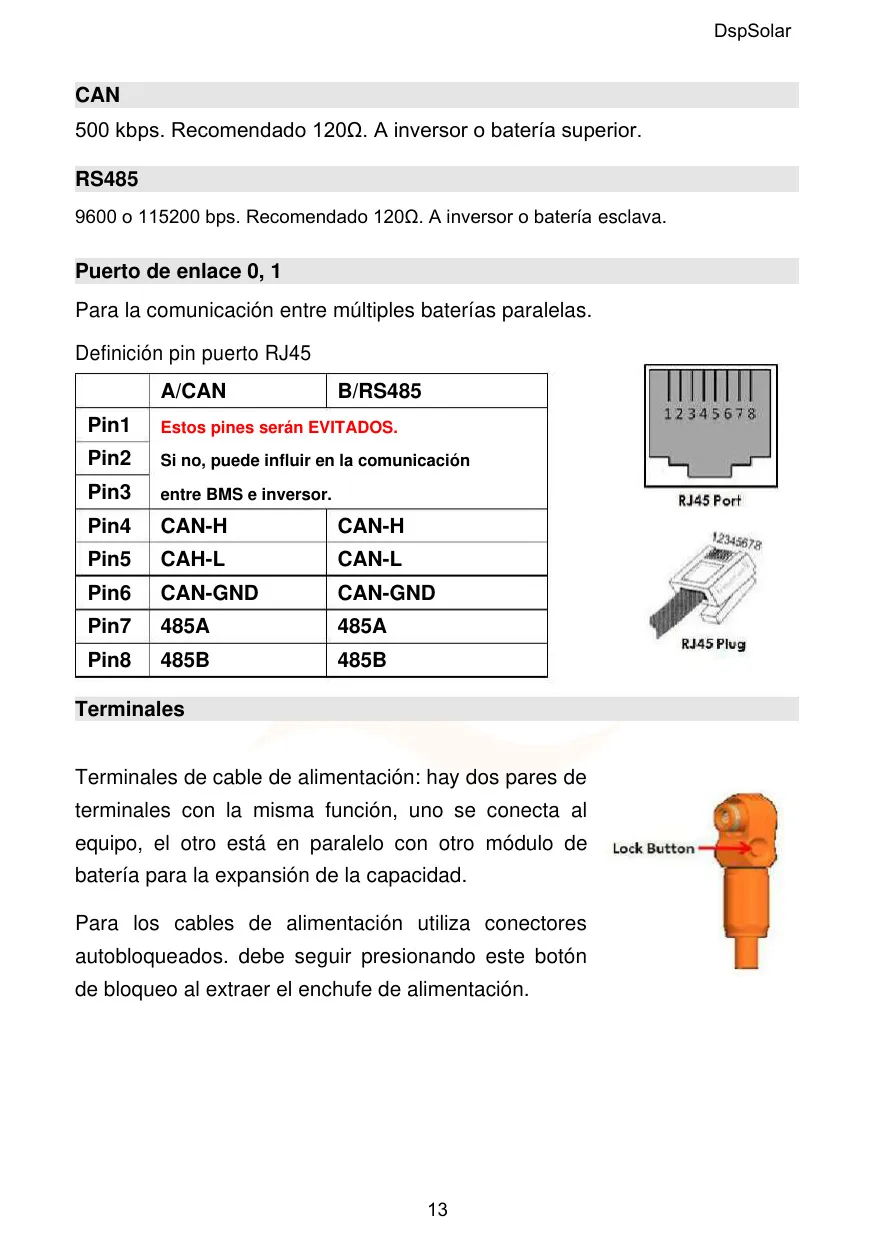

Estos terminales de comunicación y potencia están diseñados para una conexión segura y robusta, con conectores autobloqueados para los cables de alimentación. El sistema permite la mezcla de baterías con una prioridad clara: US5000 > UP5000/US3000C/US2000C > U3000/US2000, siempre usando la unidad más reciente como principal si son del mismo tipo. El manual enfatiza la importancia de una correcta toma de tierra y el uso de un dispositivo de desconexión adecuado entre la batería y el inversor para garantizar la seguridad del sistema.
