Caldera Peisa Diva Duo F
Instrucciones del Caldera Peisa Diva Duo F
Aquí le ofrecemos el manual de Caldera Peisa Diva Duo F completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Peisa Diva Duo F, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

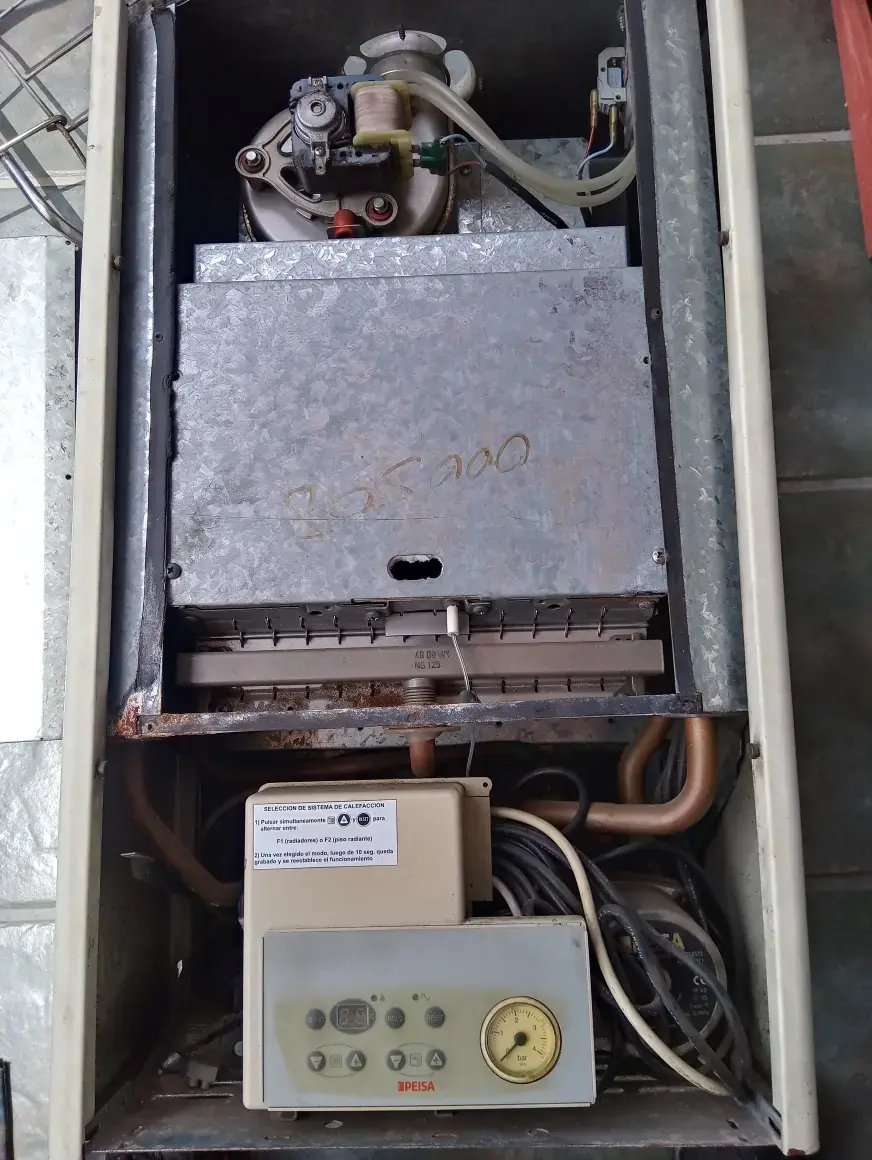

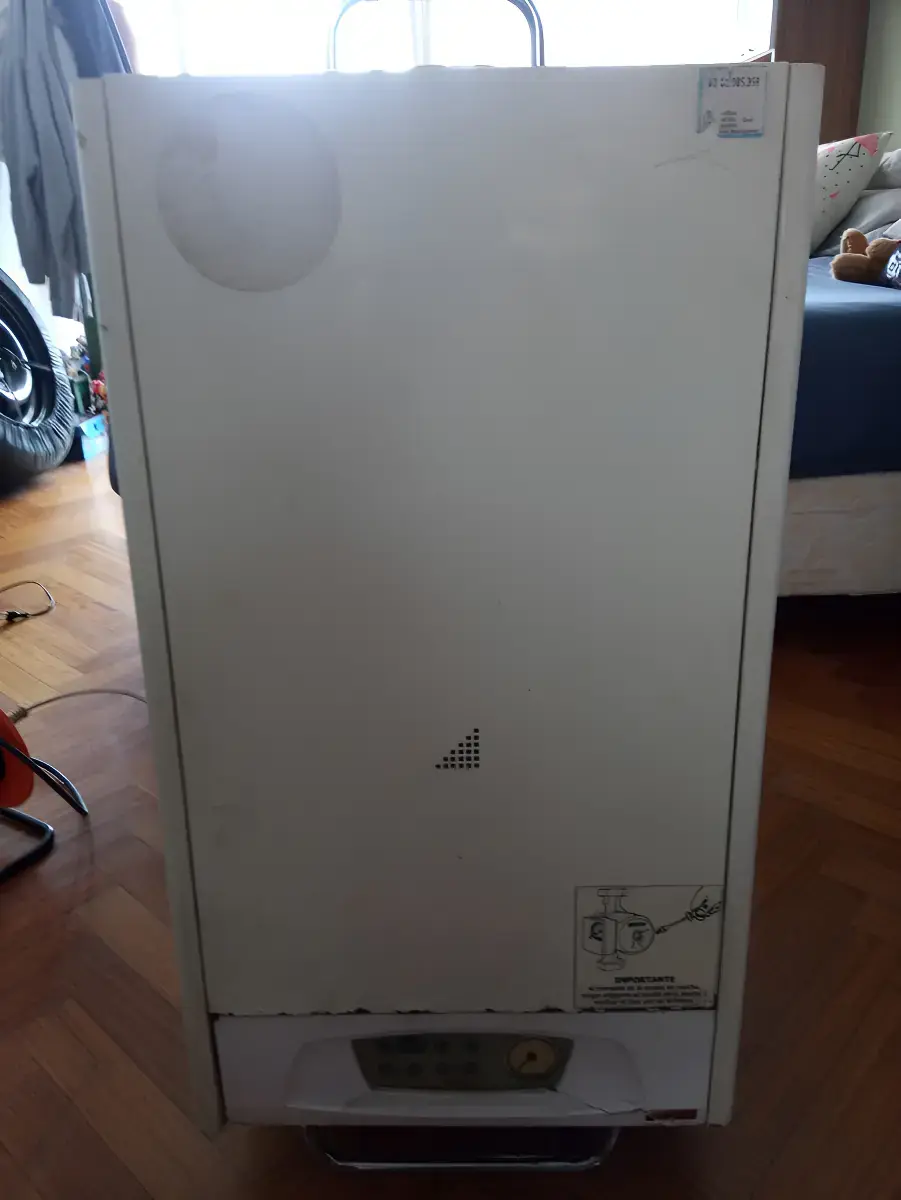

Imágenes del Producto

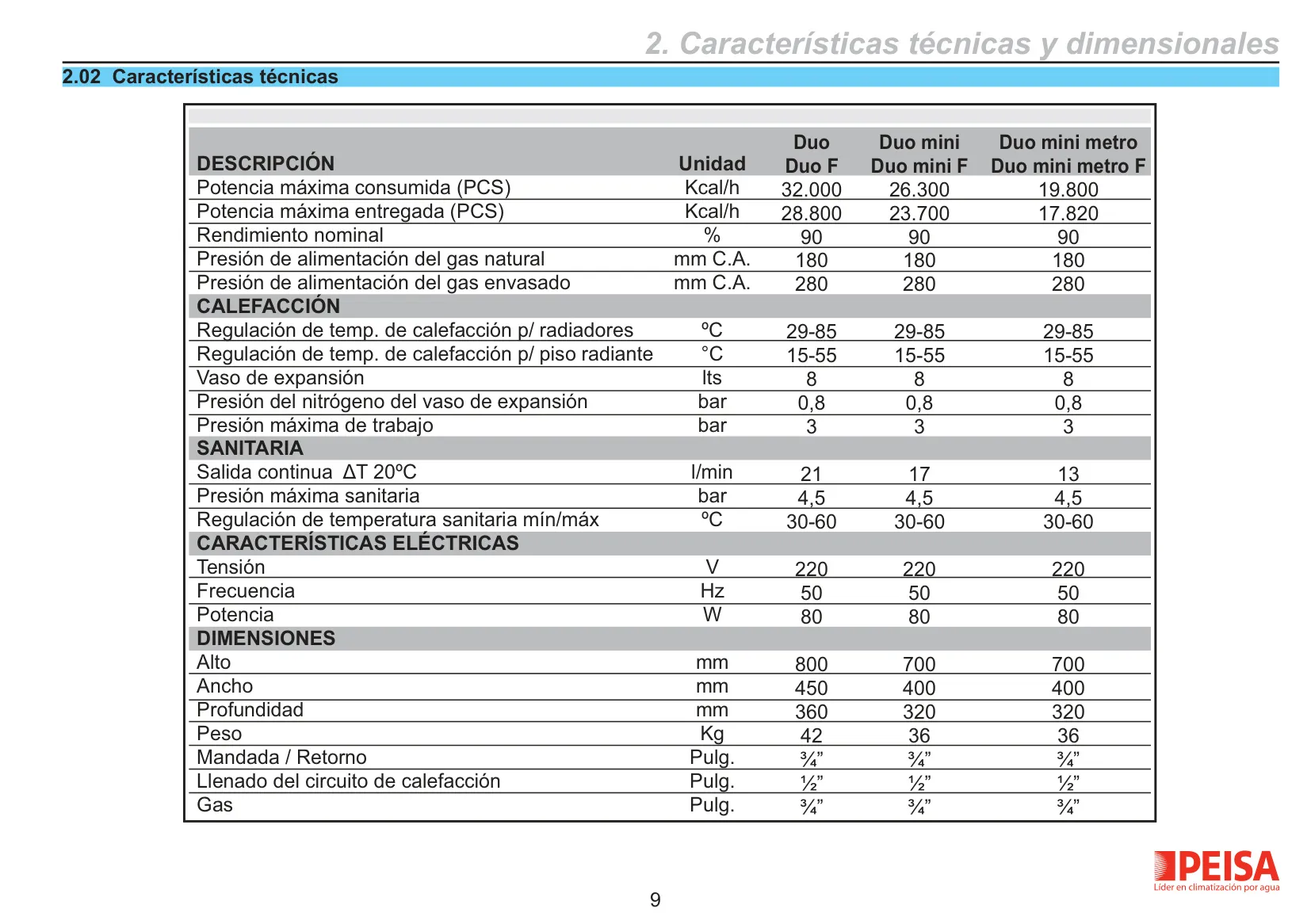

Especificaciones del Peisa Diva Duo F
| DESCRIPCIÓN | Unidad | Duo F |
|---|---|---|
| Potencia máxima consumida (PCS) | Kcal/h | 32.000 |
| Potencia máxima entregada (PCS) | Kcal/h | 28.800 |
| Rendimiento nominal | % | 90 |

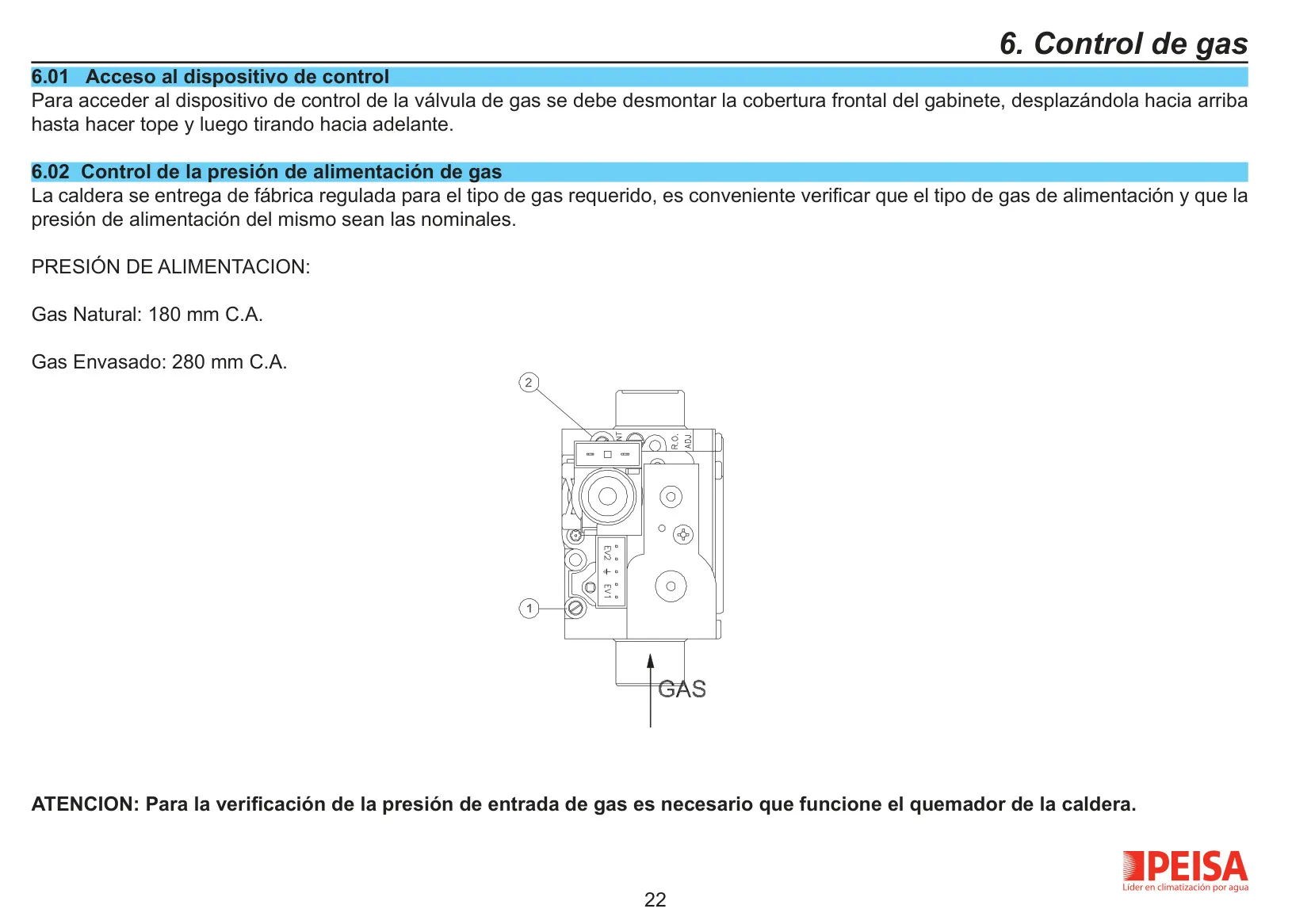

| Presión de alimentación del gas natural | mm C.A. | 180 |
| Presión de alimentación del gas envasado | mm C.A. | 280 |
| CALEFACCIÓN | ||
| Regulación de temp. de calefacción p/ radiadores | ºC | 29-85 |
| Regulación de temp. de calefacción p/ piso radiante | °C | 15-55 |
| Vaso de expansión | lts | 8 |
| Presión del nitrógeno del vaso de expansión | bar | 0,8 |
| Presión máxima de trabajo | bar | 3 |
| SANITARIA | ||
| Salida continua ΔT 20ºC | l/min | 21 |
| Presión máxima sanitaria | bar | 4,5 |
| Regulación de temperatura sanitaria mín/máx | ºC | 30-60 |
| CARACTERÍSTICAS ELÉCTRICAS | ||
| Tensión | V | 220 |
| Frecuencia | Hz | 50 |
| Potencia | W | 80 |

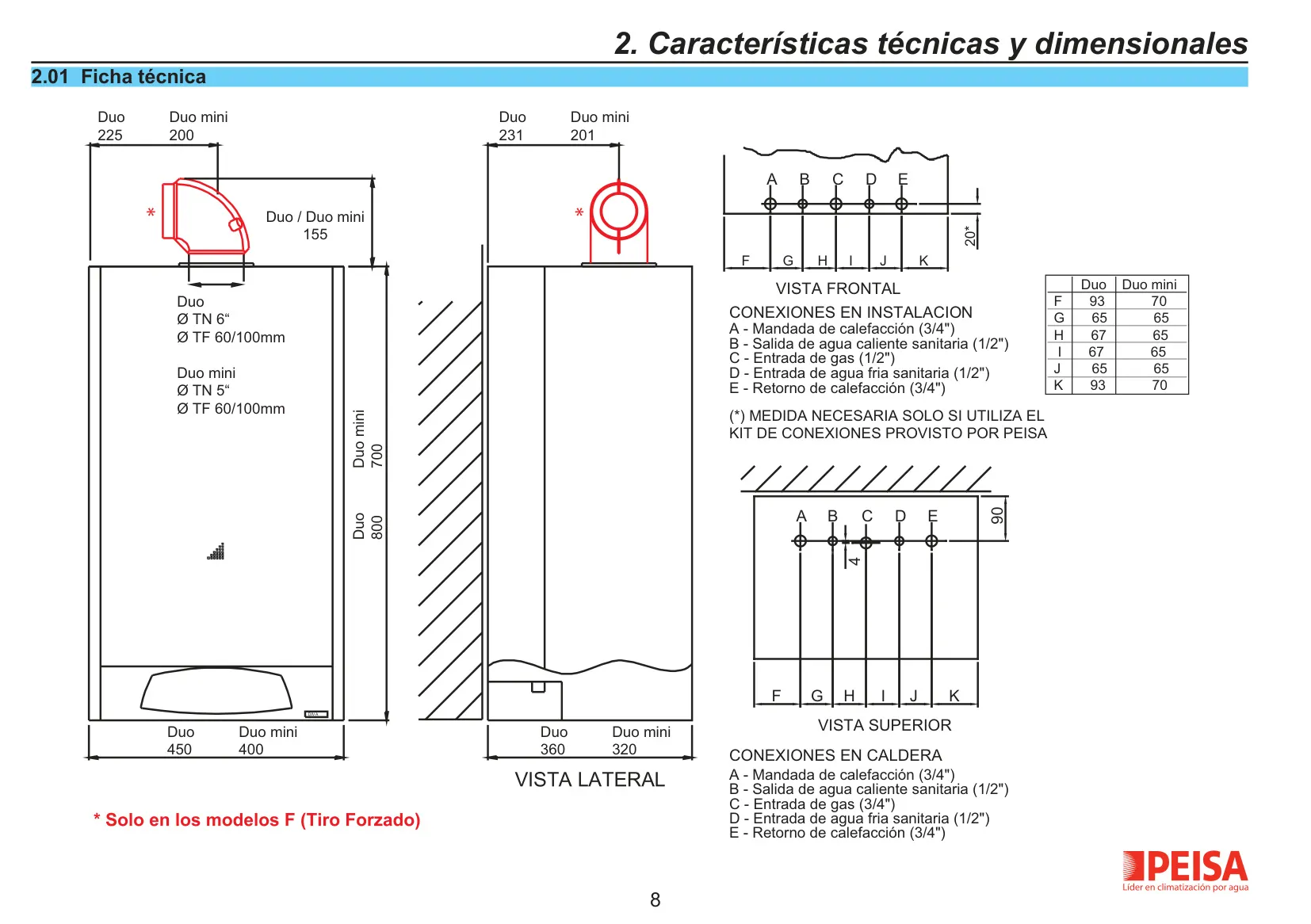

| DIMENSIONES | ||
| Alto | mm | 800 |
| Ancho | mm | 450 |
| Profundidad | mm | 360 |
| Peso | Kg | 42 |
| Mandada / Retorno | Pulg. | ¾” |
| Llenado del circuito de calefacción | Pulg. | ½” |
| Gas | Pulg. | ¾” |
Detalles del Caldera Peisa Diva Duo F

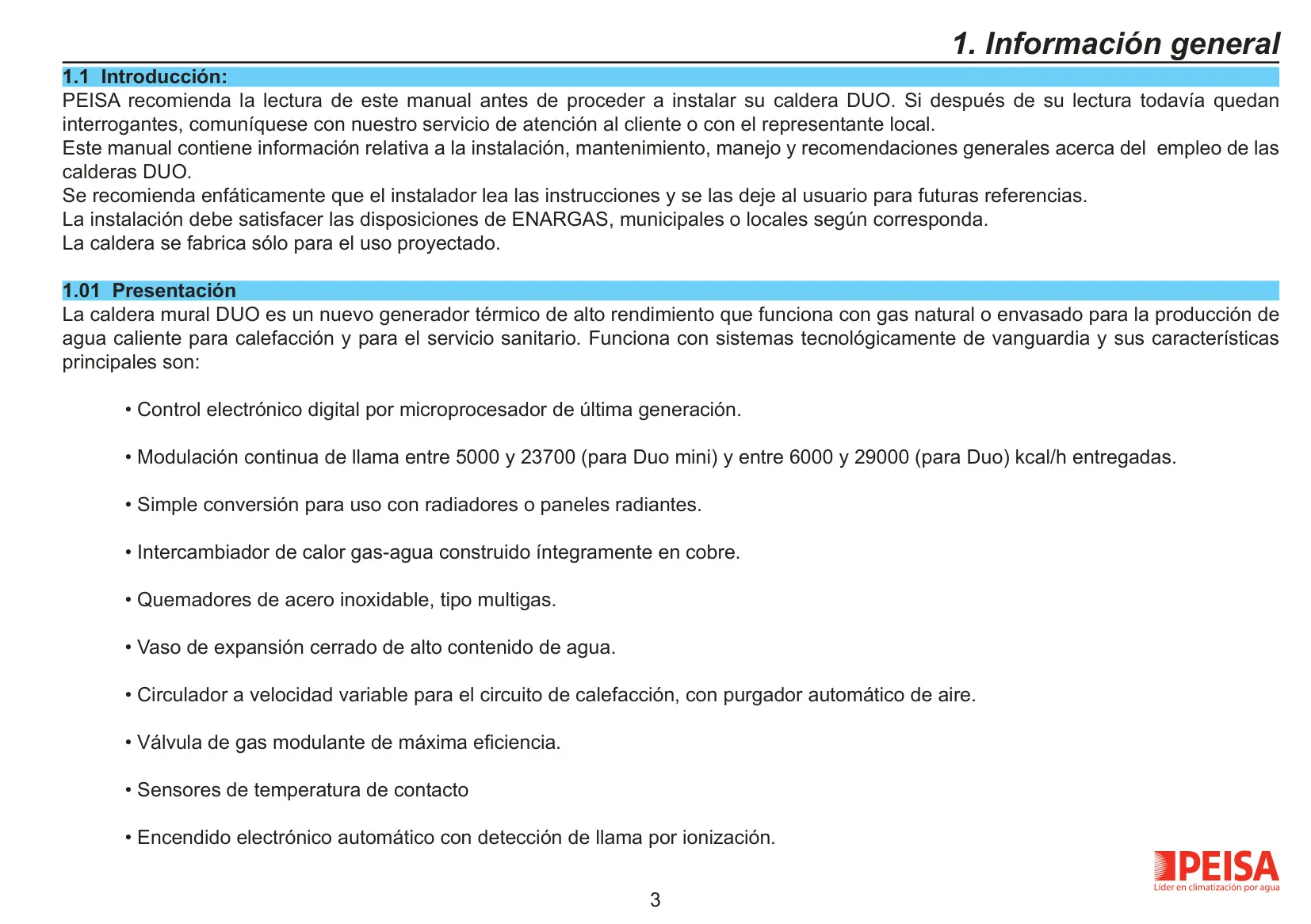

La Caldera Peisa Diva Duo F utiliza un avanzado control electrónico digital por microprocesador, asegurando una operación precisa y una eficiencia superior. Cuenta con modulación continua de llama, que ajusta dinámicamente su potencia de salida entre 6000 y 29000 kcal/h. Esta adaptabilidad optimiza el confort y el consumo de energía, respondiendo directamente a la demanda real tanto para la calefacción como para el agua caliente sanitaria.
Diseñada para la versatilidad, esta caldera ofrece simple conversión para una integración perfecta con radiadores tradicionales o modernos paneles radiantes. Su componente central es un intercambiador de calor gas-agua construido íntegramente en cobre, lo que garantiza una transferencia de calor excepcional y una durabilidad a largo plazo. Complementando esto, sus quemadores de acero inoxidable son compatibles con varios tipos de gas, proporcionando flexibilidad de instalación.

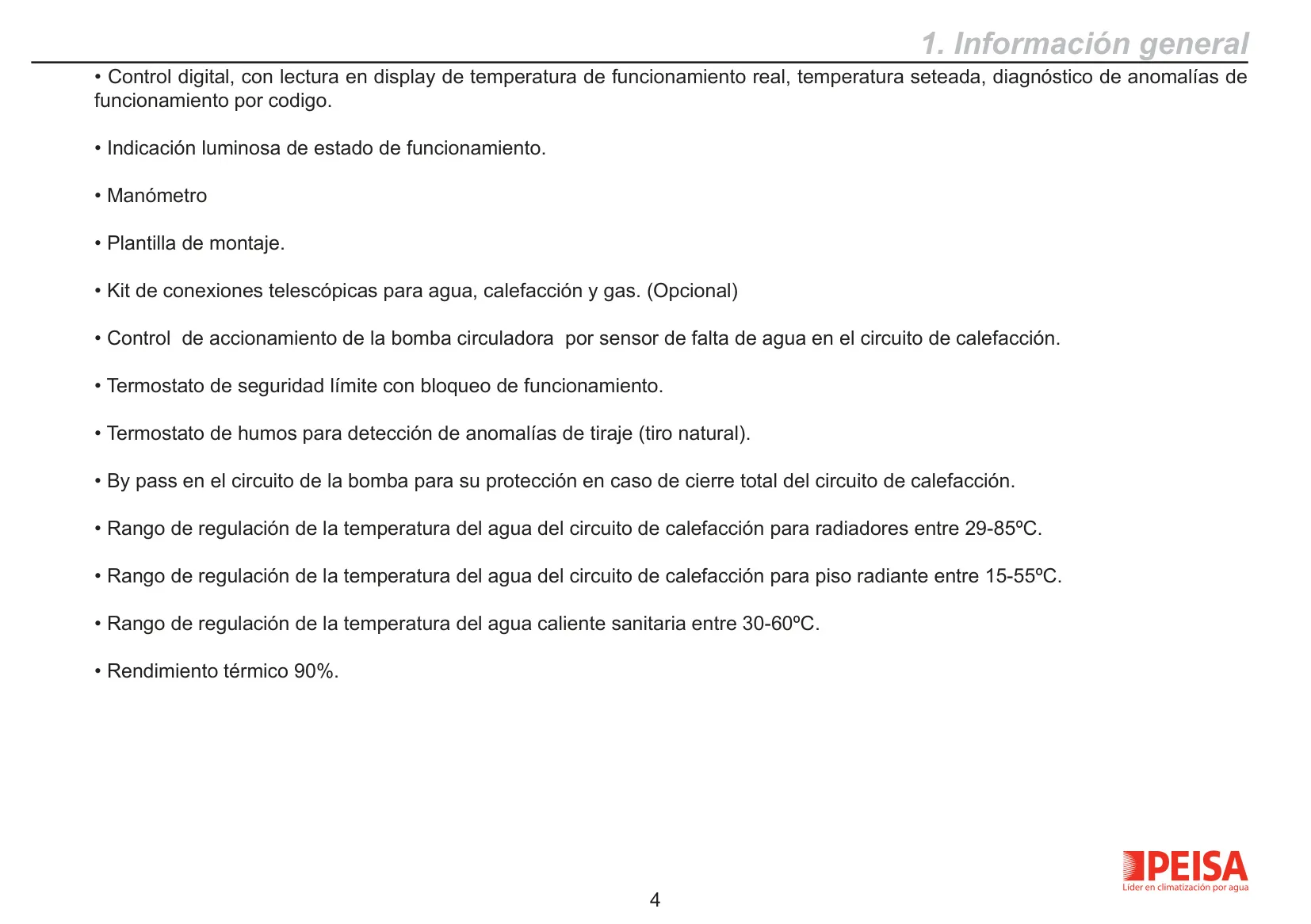

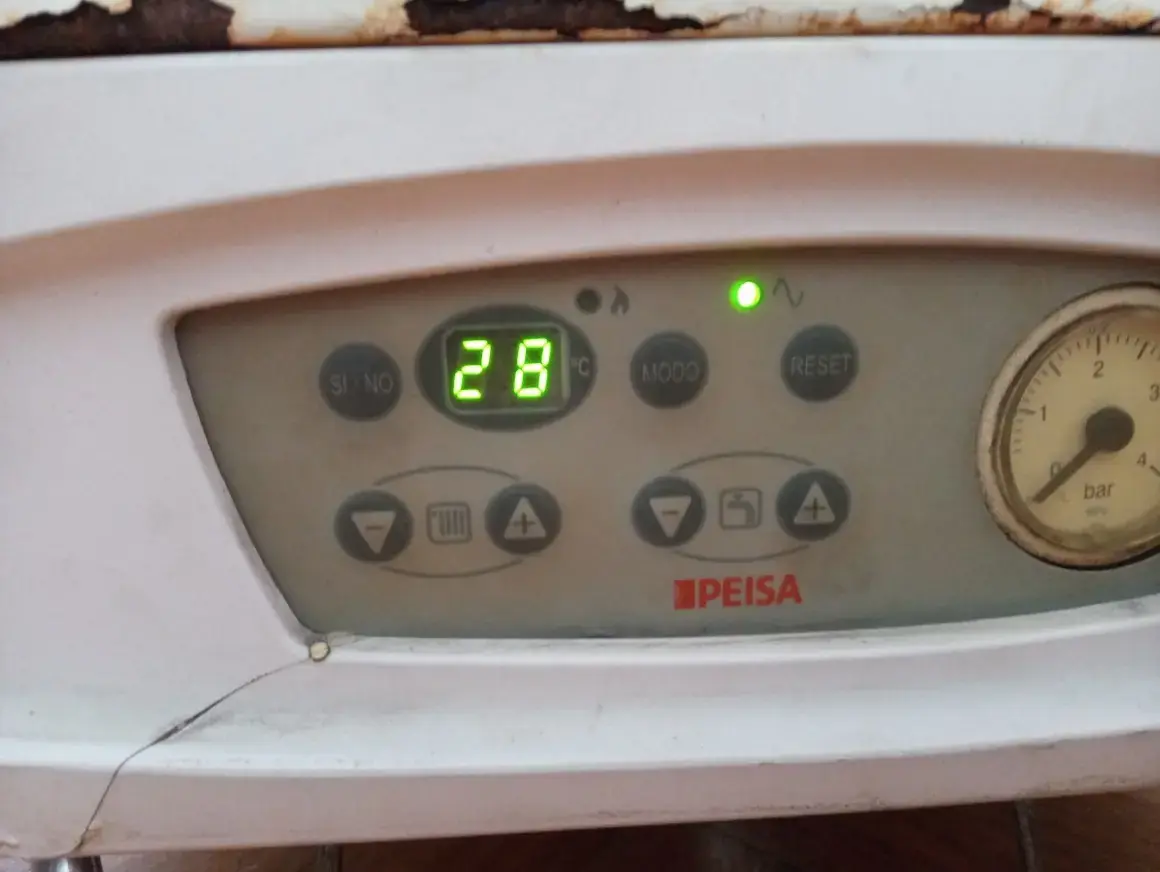

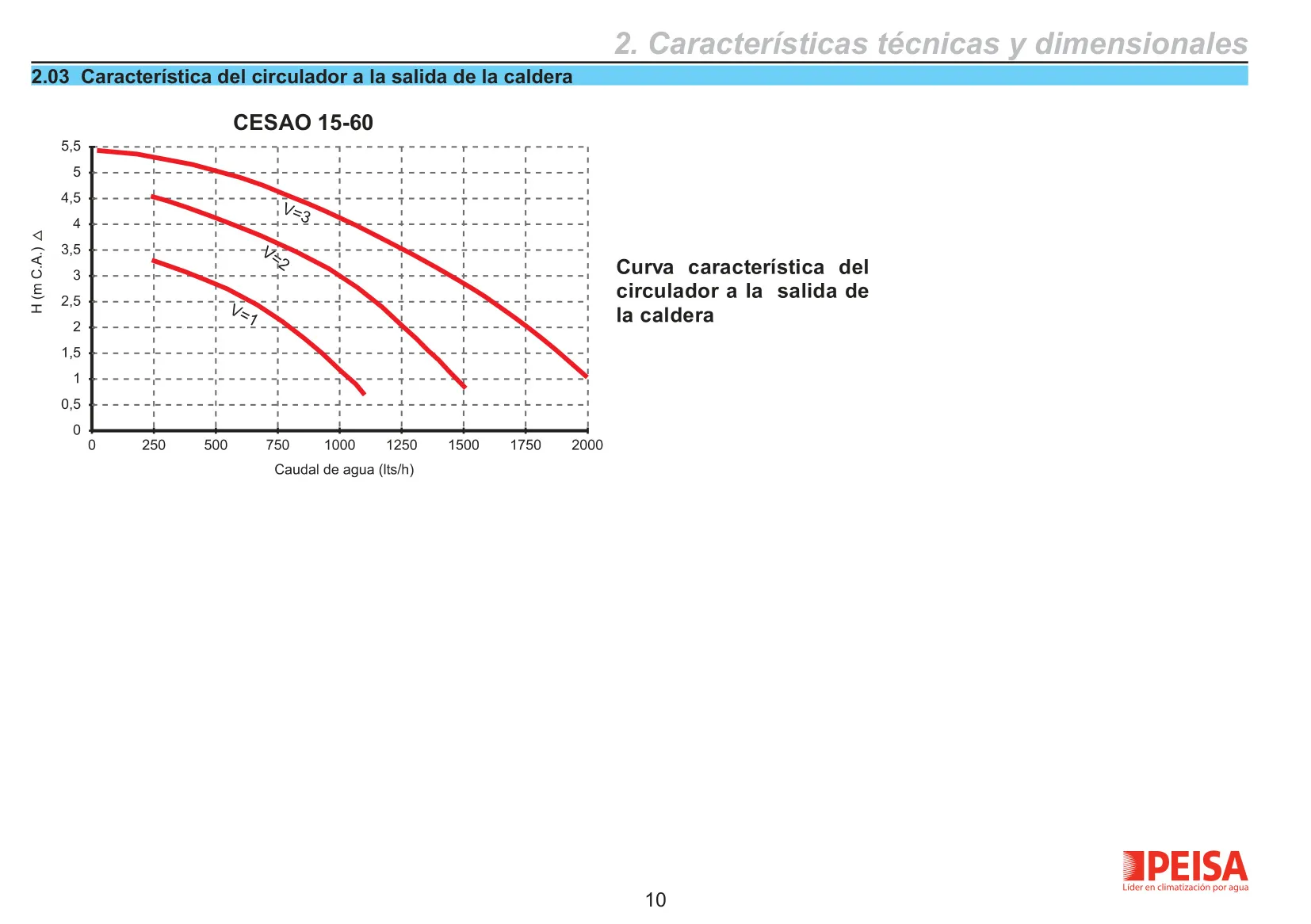

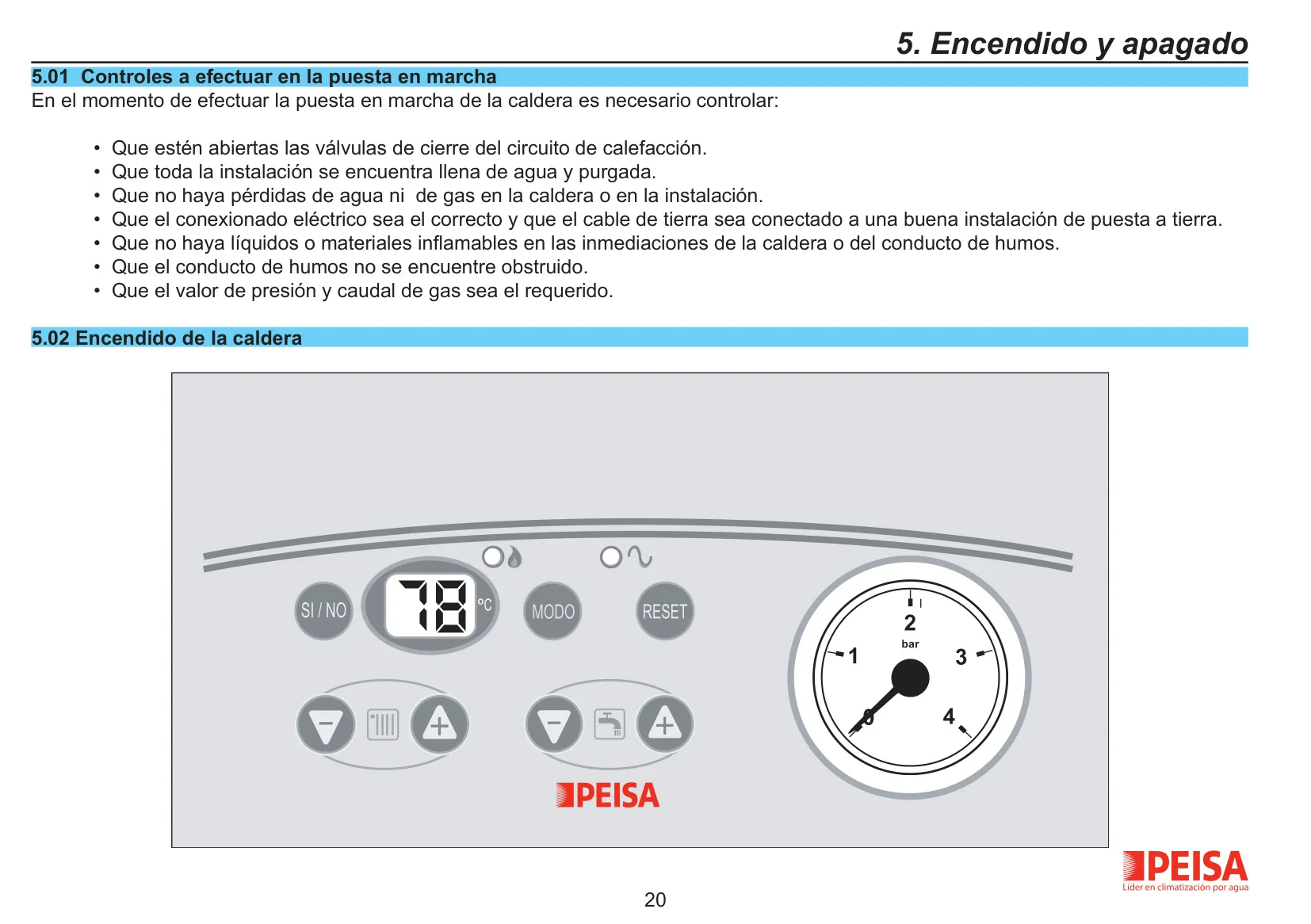

El sistema incorpora características inteligentes como un circulador a velocidad variable con purgador automático de aire, que promueve una distribución eficiente del agua. Los sensores de temperatura de contacto proporcionan lecturas precisas, mientras que el encendido electrónico automático con detección de llama por ionización asegura un arranque fiable. Un control digital con lectura en display muestra la temperatura en tiempo real, los puntos de ajuste y los códigos de anomalía para facilitar la resolución de problemas.

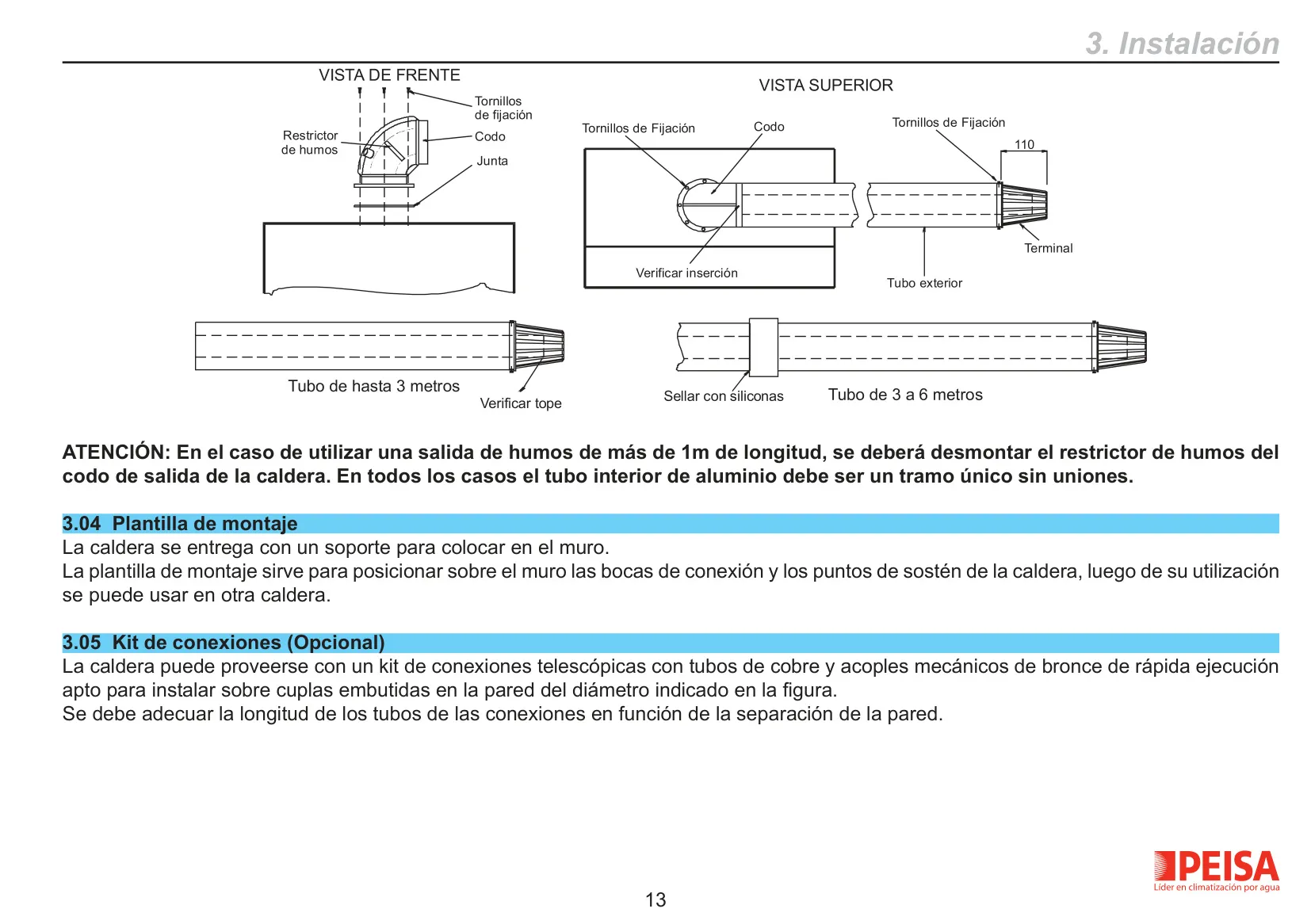

Para mejorar la experiencia del usuario, la caldera incluye una indicación luminosa de estado de funcionamiento y un manómetro fácilmente visible. La instalación se simplifica con una práctica plantilla de montaje, y un kit de conexiones telescópicas opcional simplifica aún más la configuración. Las características de seguridad incluyen un termostato de seguridad límite con bloqueo y un control de accionamiento de la bomba por sensor de falta de agua.

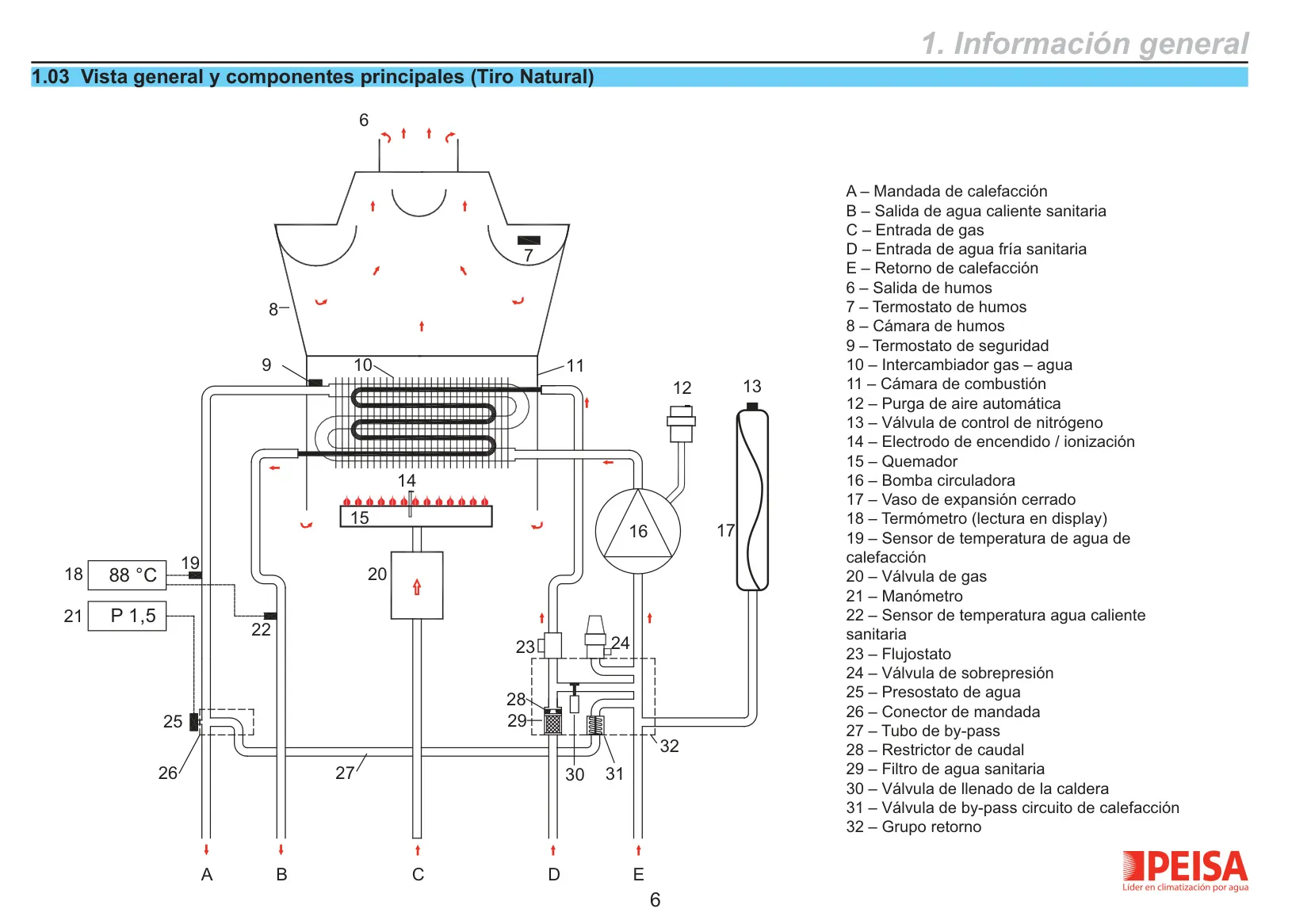

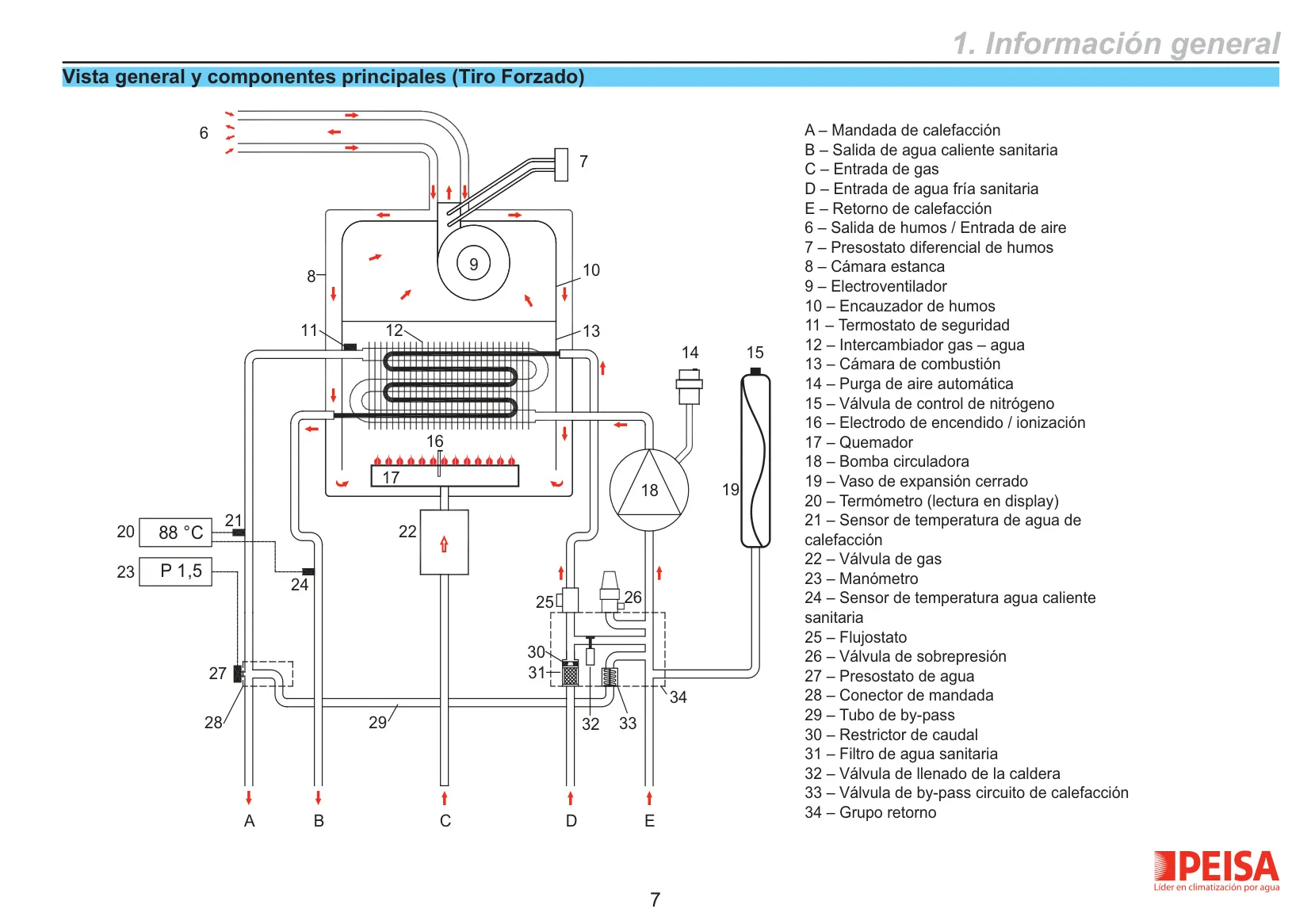

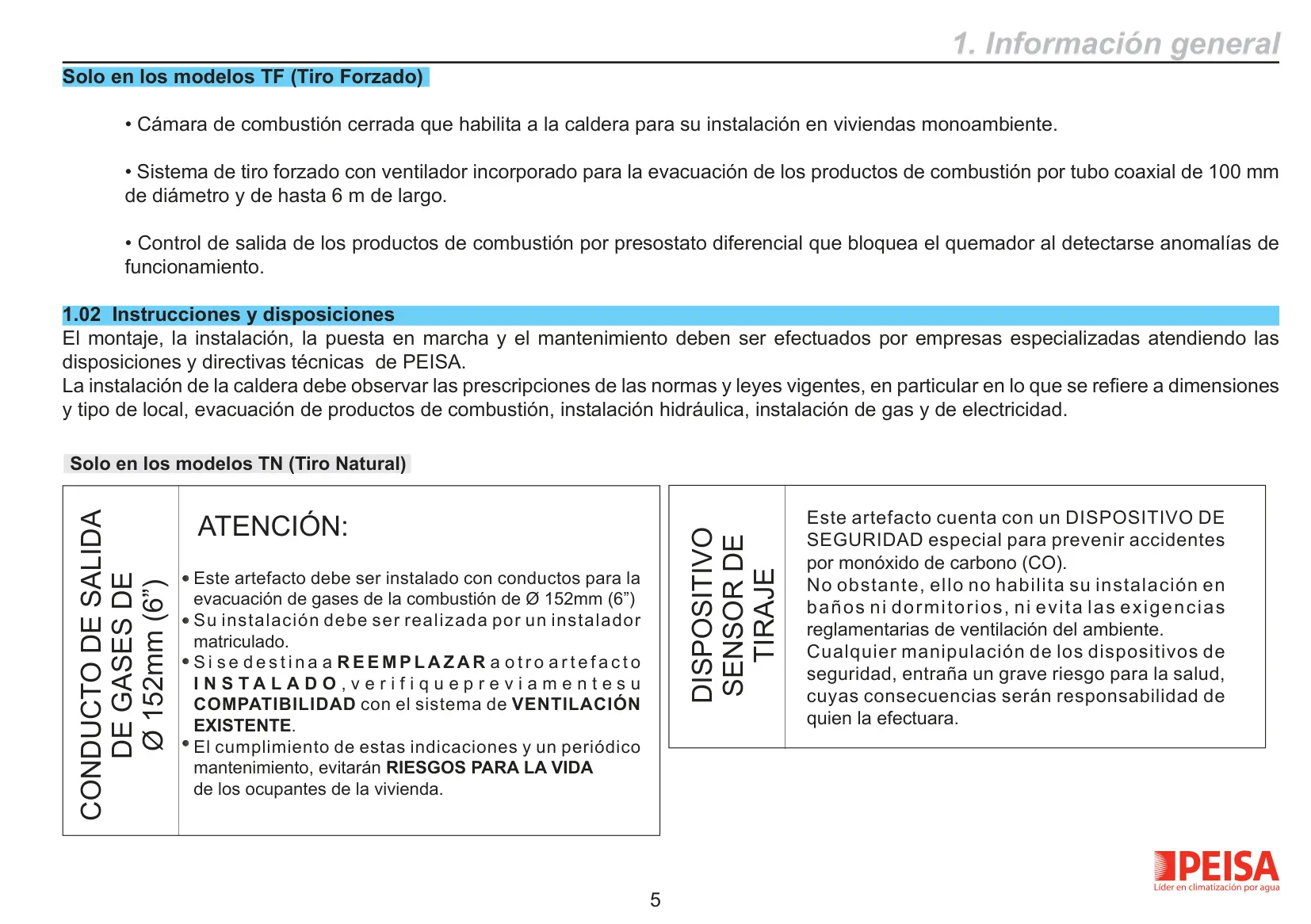

Específicamente, los modelos de tiro natural (TN) están equipados con un termostato de humos para detectar anomalías de tiraje. Los modelos de tiro forzado (TF) cuentan con una cámara de combustión cerrada, permitiendo su instalación en espacios monoambiente. Estos modelos TF integran un sistema de tiro forzado con ventilador incorporado y un presostato diferencial para una evacuación eficaz de los productos de combustión, ampliando su rango de aplicación.

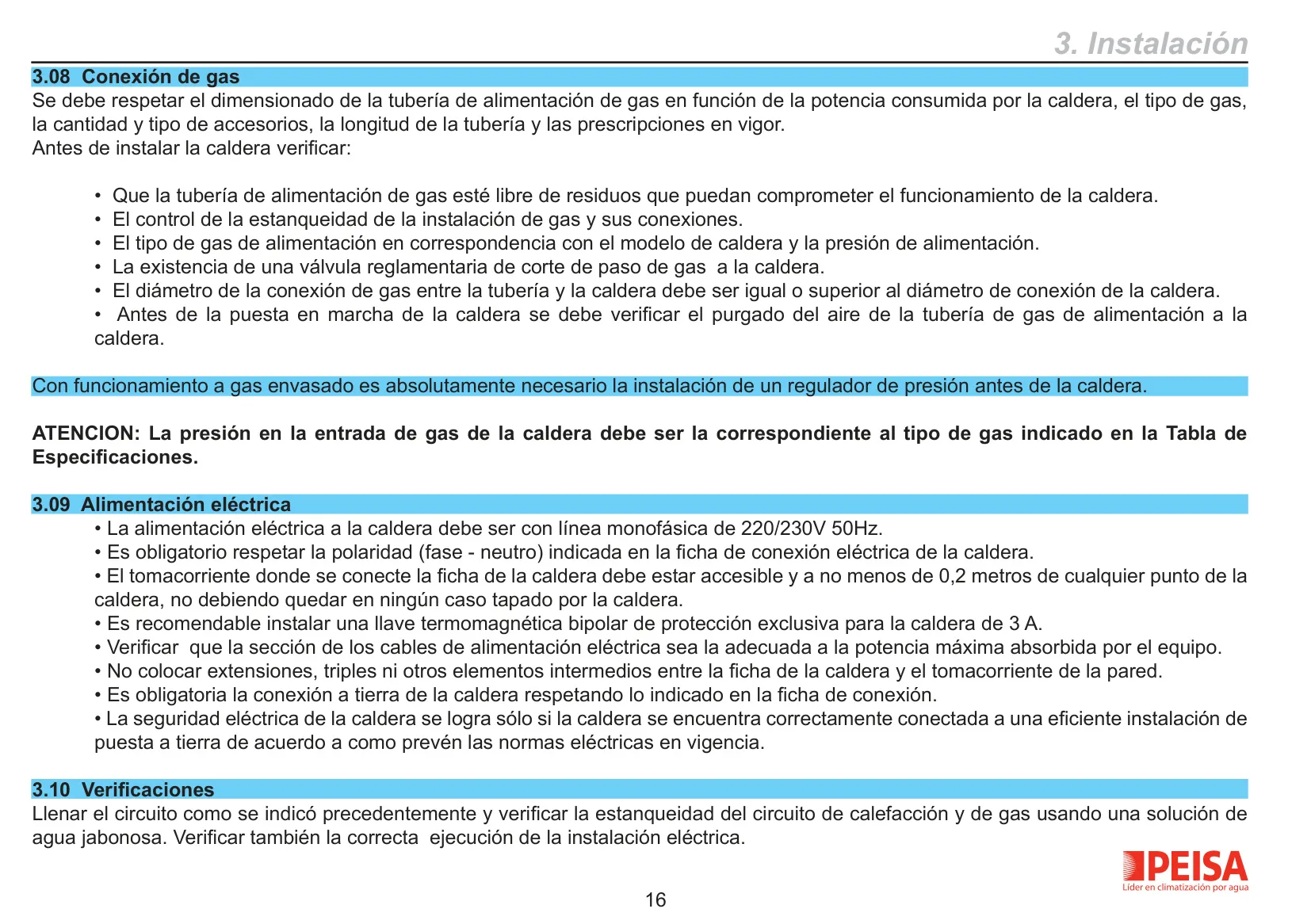

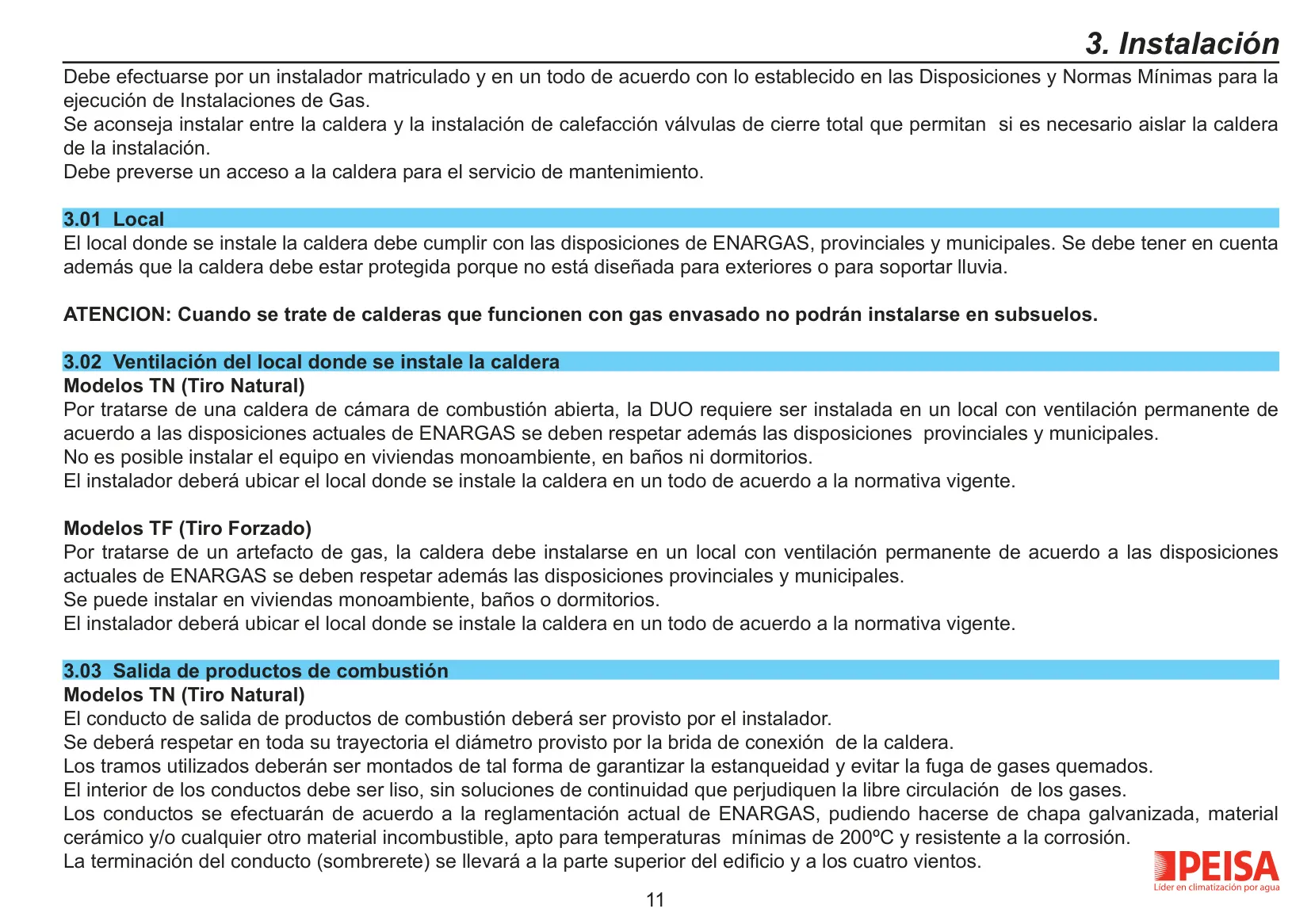

La instalación debe ser realizada por empresas especializadas, cumpliendo estrictamente con las normativas de ENARGAS y las regulaciones locales. El manual detalla los requisitos precisos para el lugar de instalación, la ventilación adecuada (con pautas distintas para modelos TN y TF) y la correcta evacuación de los gases de combustión. También cubre los procedimientos esenciales para el llenado del circuito de calefacción y la conexión del gas y la alimentación eléctrica, recomendando una llave termomagnética bipolar de 3 A.
La caldera opera en modo "Invierno", priorizando la calefacción y activando el agua caliente sanitaria bajo demanda, o en modo "Verano", dedicado exclusivamente al agua caliente. Un ingenioso sistema anti-bloqueo hace funcionar automáticamente la bomba por un breve instante cada 24 horas, evitando que se bloquee durante períodos prolongados de inactividad del sistema de calefacción. Los usuarios también pueden regular la potencia máxima y seleccionar entre modos de calefacción para "radiadores" o "piso radiante".
El mantenimiento rutinario es crucial para un rendimiento óptimo, incluyendo la revisión del intercambiador gas-agua, los electrodos, las conexiones de gas y agua, y la funcionalidad de la bomba. PEISA aconseja explícitamente el uso de piezas originales para cualquier reemplazo. La garantía cubre defectos de fabricación por 24 meses, pero excluye fallas debido a errores de instalación, tratamiento inadecuado del agua, congelamiento o intervención de personal no autorizado.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre la Caldera Peisa Diva Duo F y las respondemos a continuación.
La instalación, puesta en marcha y mantenimiento deben ser efectuados exclusivamente por empresas especializadas o un instalador matriculado, siguiendo las disposiciones de ENARGAS, provinciales y municipales.

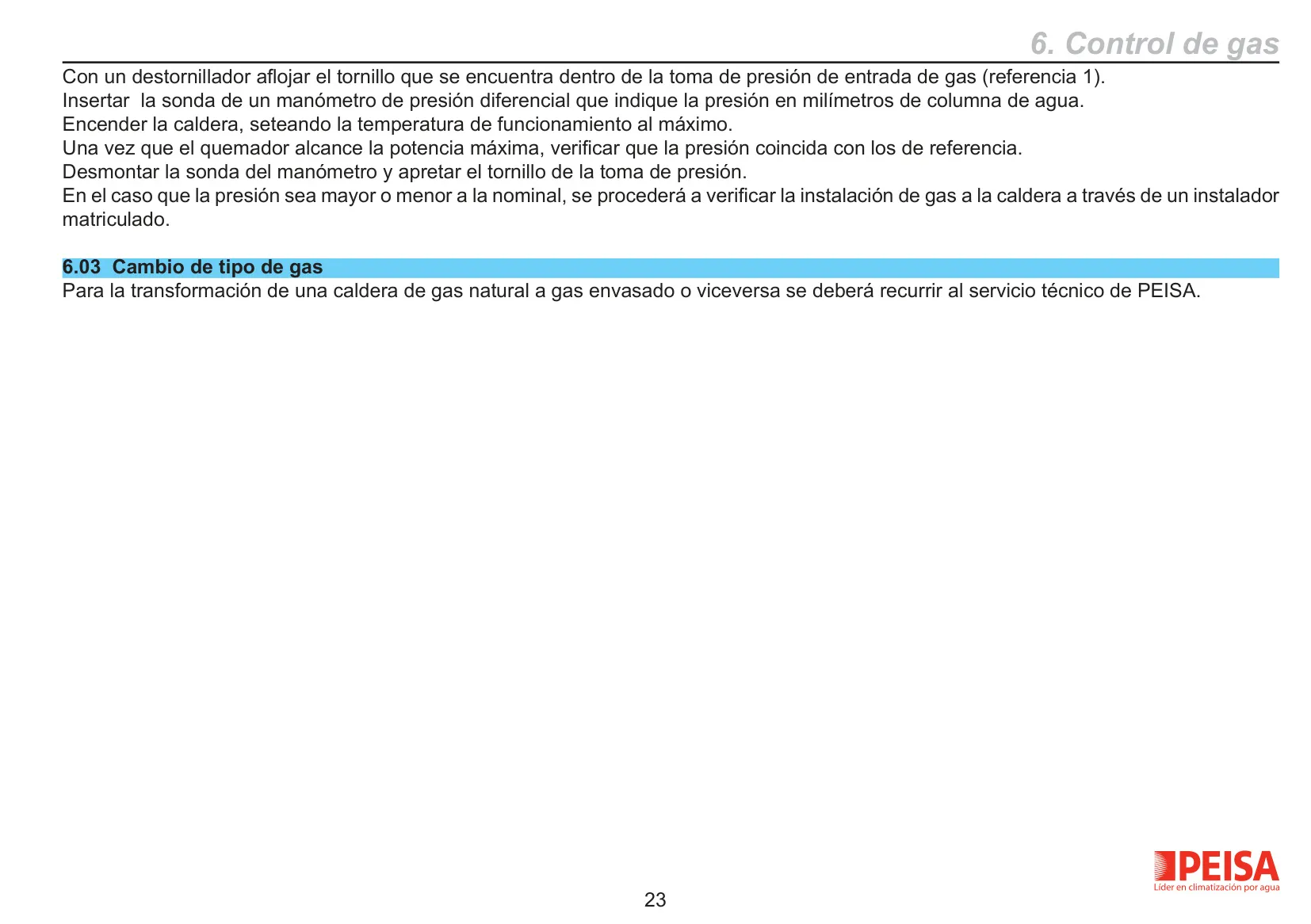

La Caldera Peisa Diva Duo F funciona tanto con gas natural como con gas envasado. Para cambios de tipo de gas, se debe contactar al servicio técnico de PEISA.
Los modelos TN (Tiro Natural) requieren un local con ventilación permanente y no pueden instalarse en monoambientes, baños ni dormitorios. Los modelos TF (Tiro Forzado), al tener cámara estanca, pueden instalarse en viviendas monoambiente, baños o dormitorios, pero aún requieren ventilación según normativa.

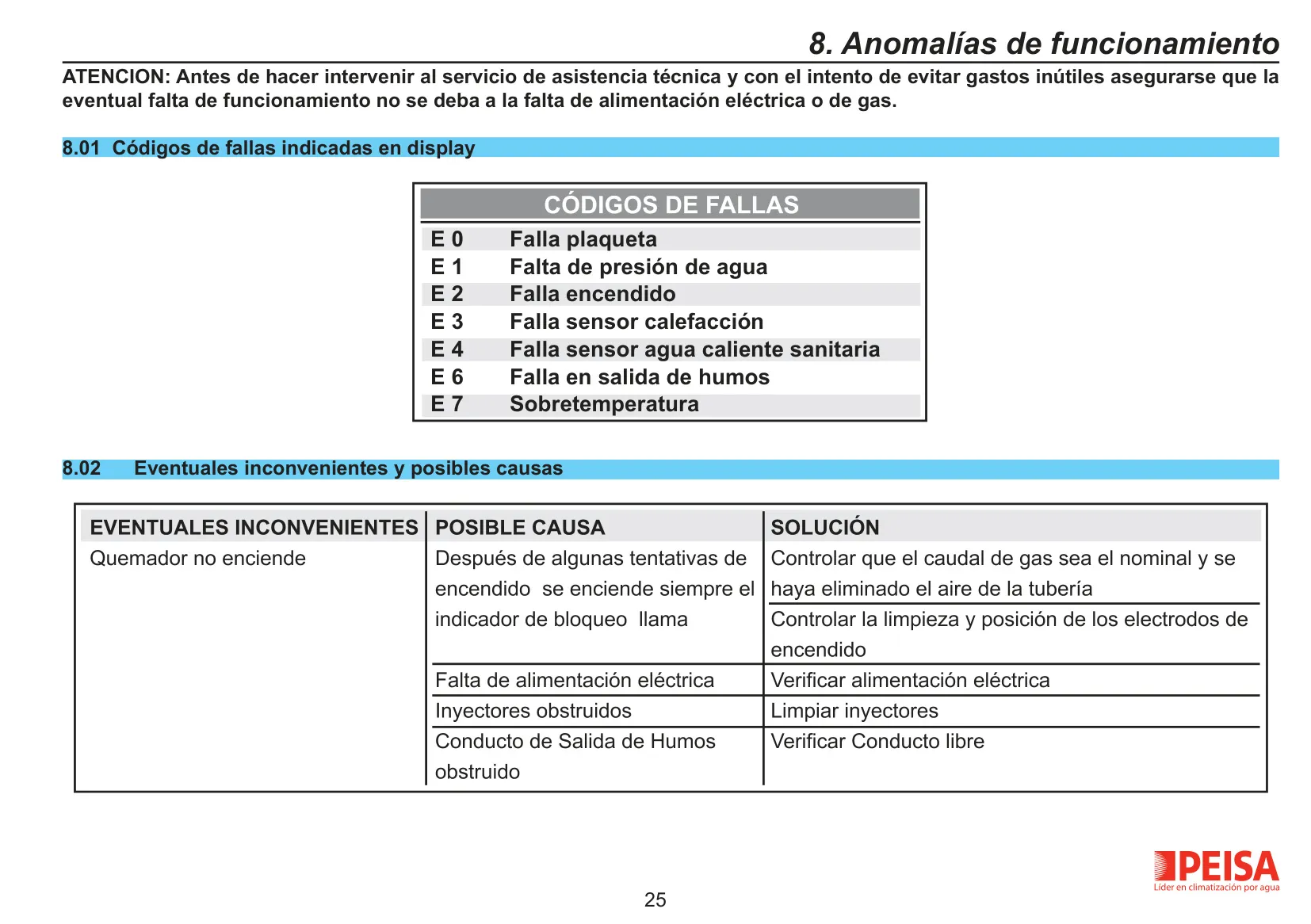

La caldera cuenta con un display digital que muestra códigos de fallas (E0 a E7). Por ejemplo, E1 indica falta de presión de agua y E2 una falla de encendido. Se recomienda consultar el manual para el significado de cada código.

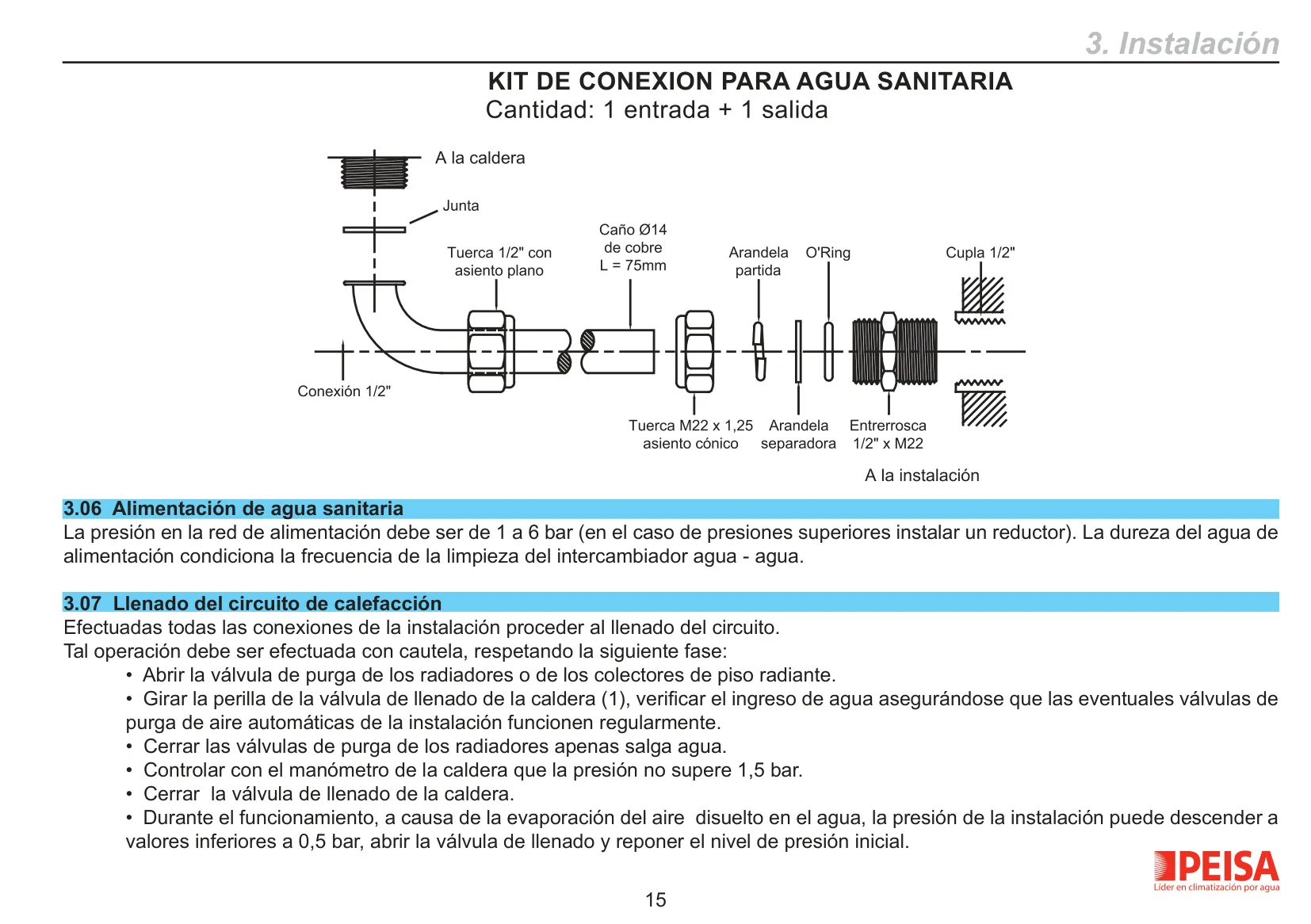

Al llenar el circuito de calefacción, la presión debe controlarse con el manómetro de la caldera y no debe superar 1,5 bar. Si desciende por debajo de 0,5 bar durante el funcionamiento, se debe reponer abriendo la válvula de llenado.

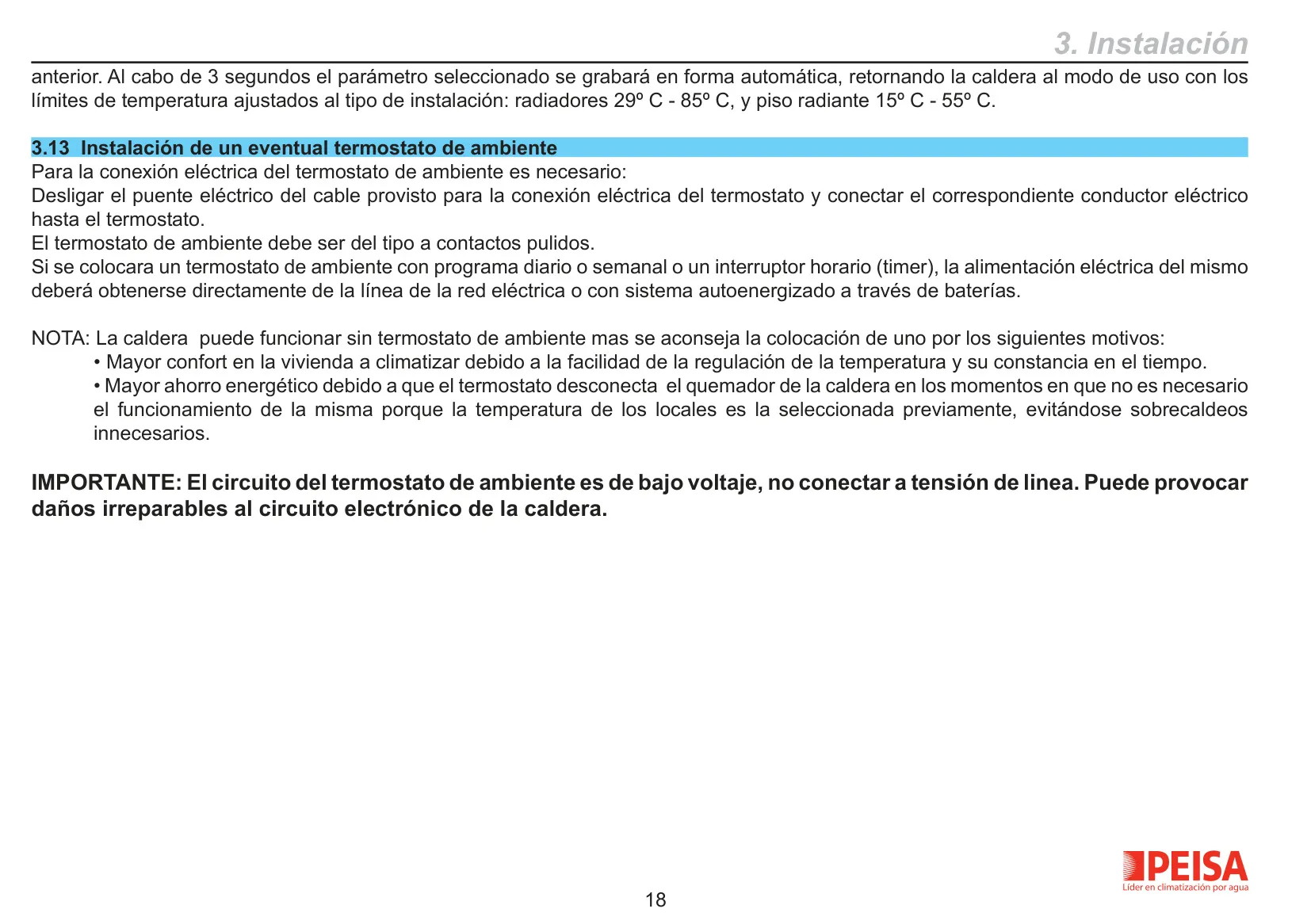

No es estrictamente necesario, pero su instalación es altamente recomendable para mayor confort y ahorro energético. Permite regular la temperatura de la vivienda y evita sobrecaldeos innecesarios, desconectando el quemador.

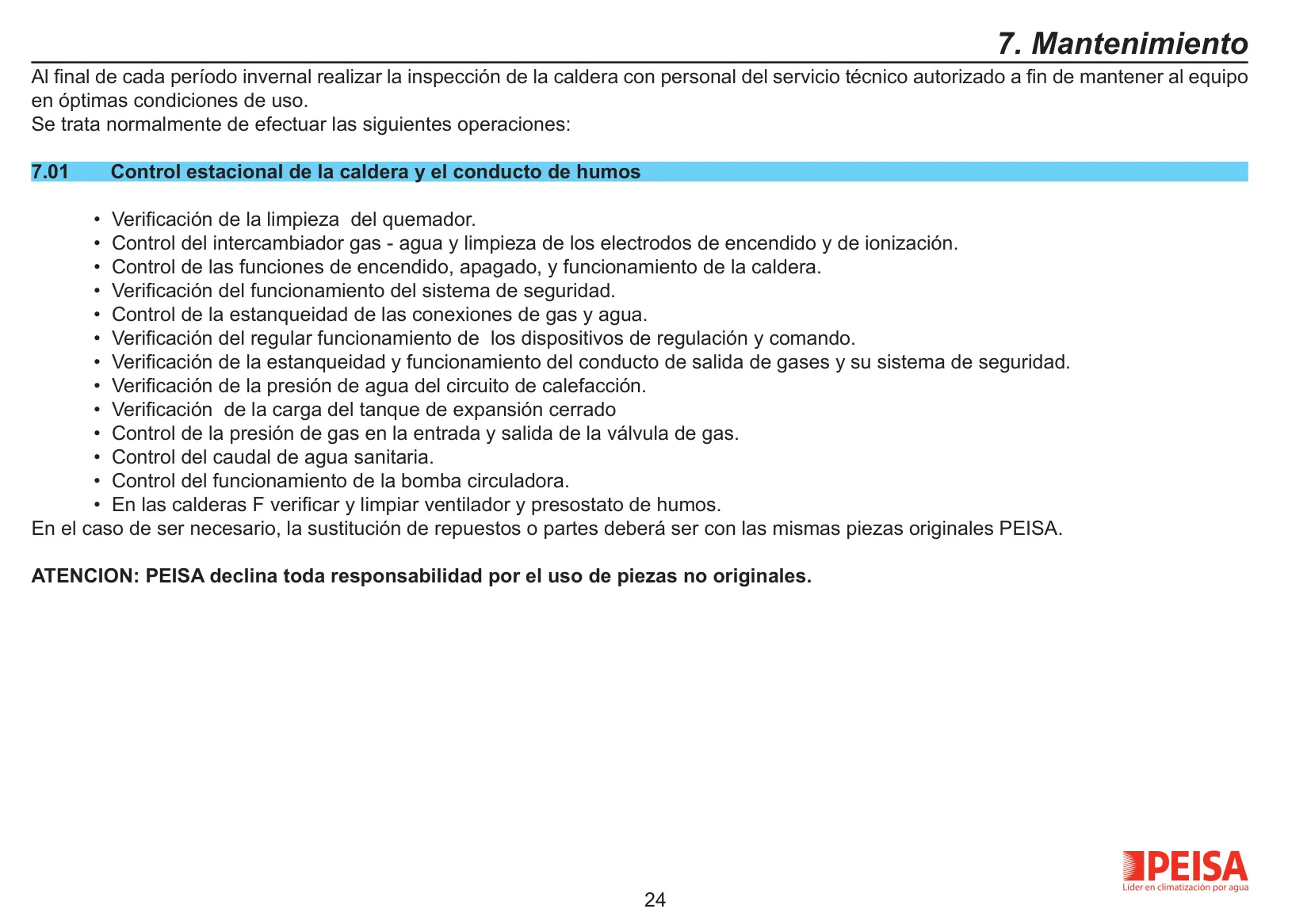

Se recomienda un control estacional que incluya la limpieza del intercambiador y electrodos, verificación de funciones de encendido/apagado, estanqueidad de conexiones, presión de gas, caudal de agua sanitaria y funcionamiento de la bomba.

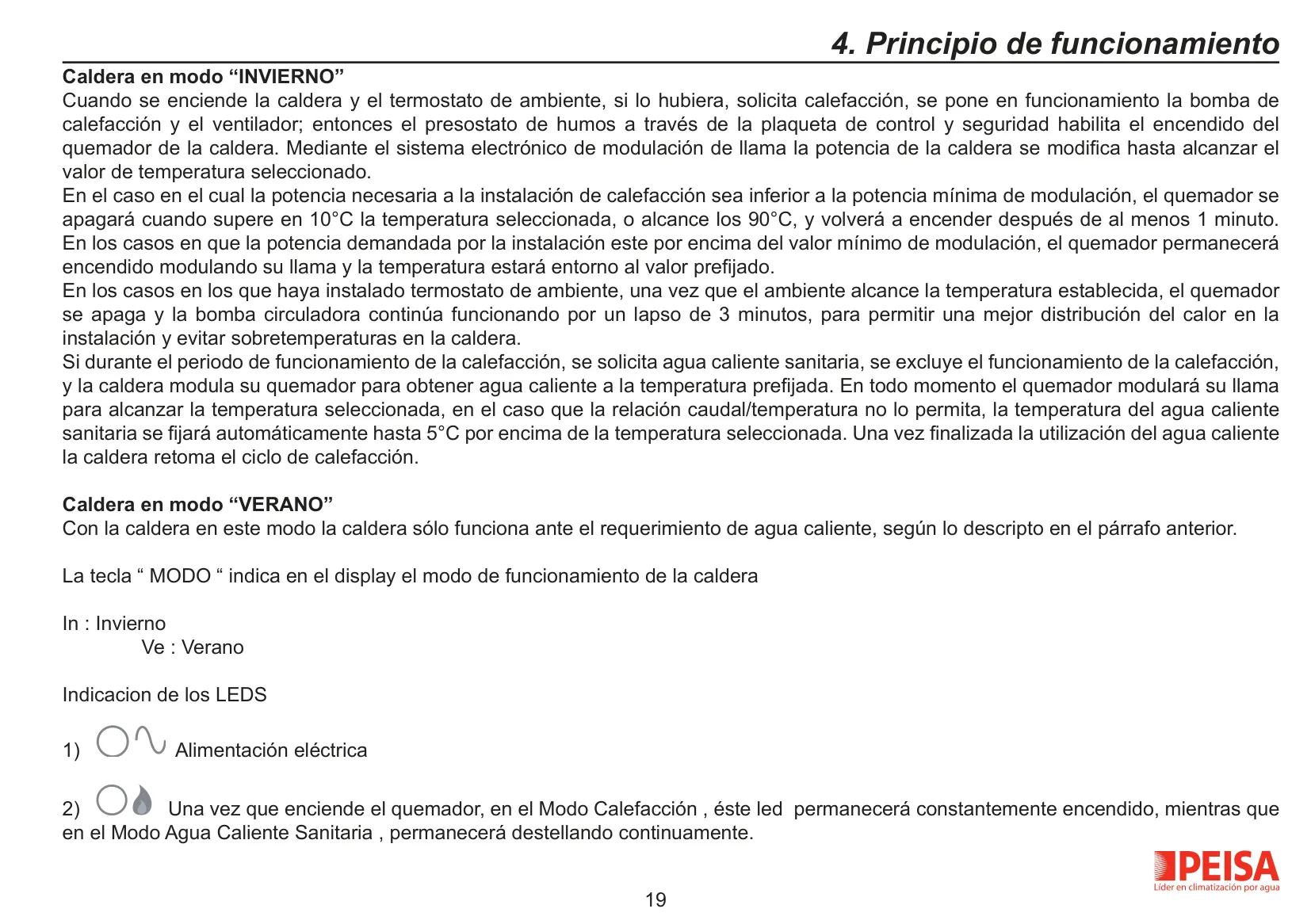

En modo "Invierno", la caldera provee calefacción y agua caliente sanitaria, dando prioridad al agua sanitaria cuando se demanda. En modo "Verano", solo funciona ante requerimientos de agua caliente sanitaria. El display indica "In" o "Ve" respectivamente.
Los modelos TF tienen una cámara de combustión cerrada y un electroventilador para la evacuación forzada de humos. Esto permite su instalación en locales con menos exigencias de ventilación, como monoambientes, baños o dormitorios.
Si la presión de la red de alimentación supera los 6 bar, es necesario instalar un reductor de presión para proteger la caldera de posibles daños por exceso de presión.

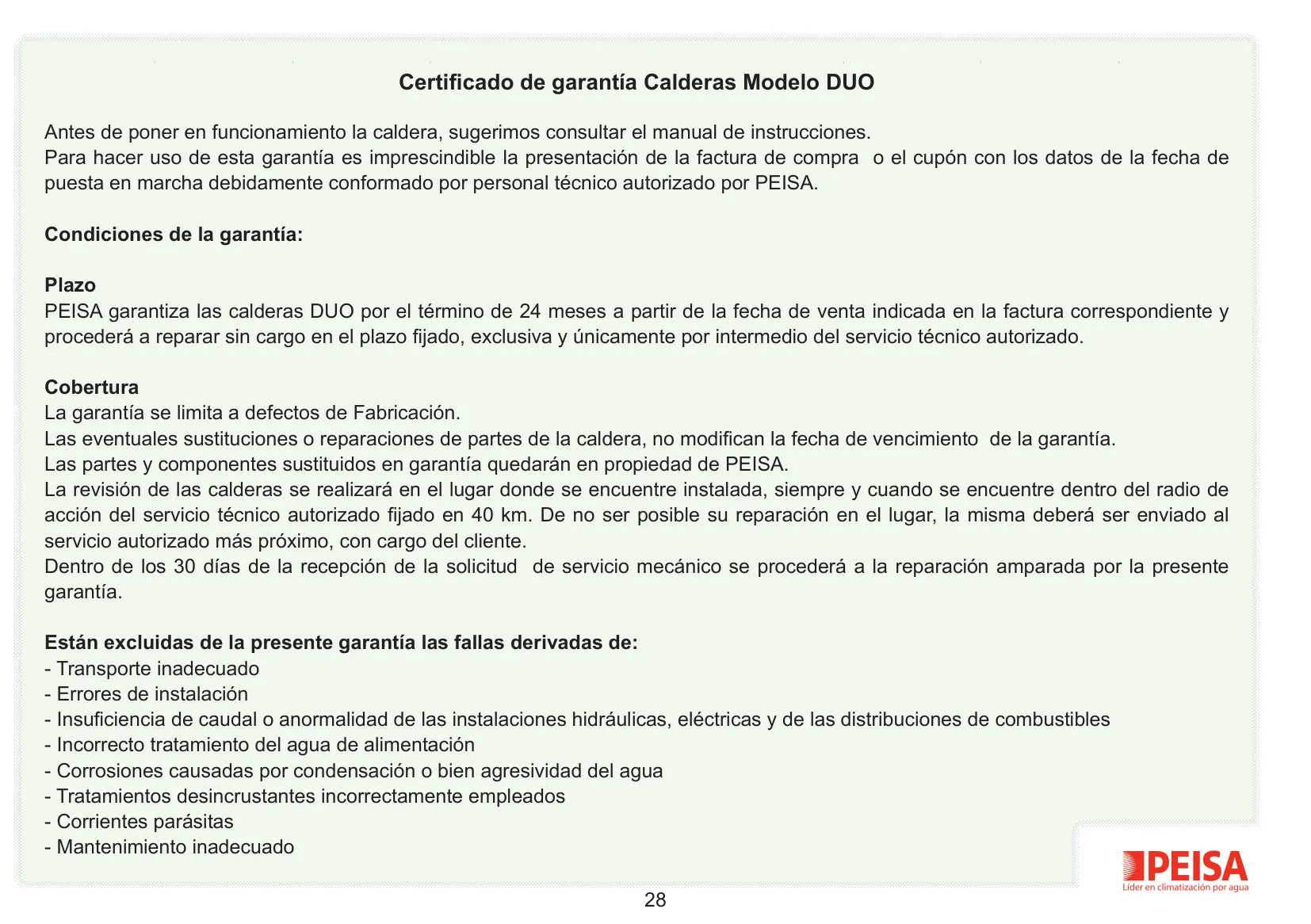

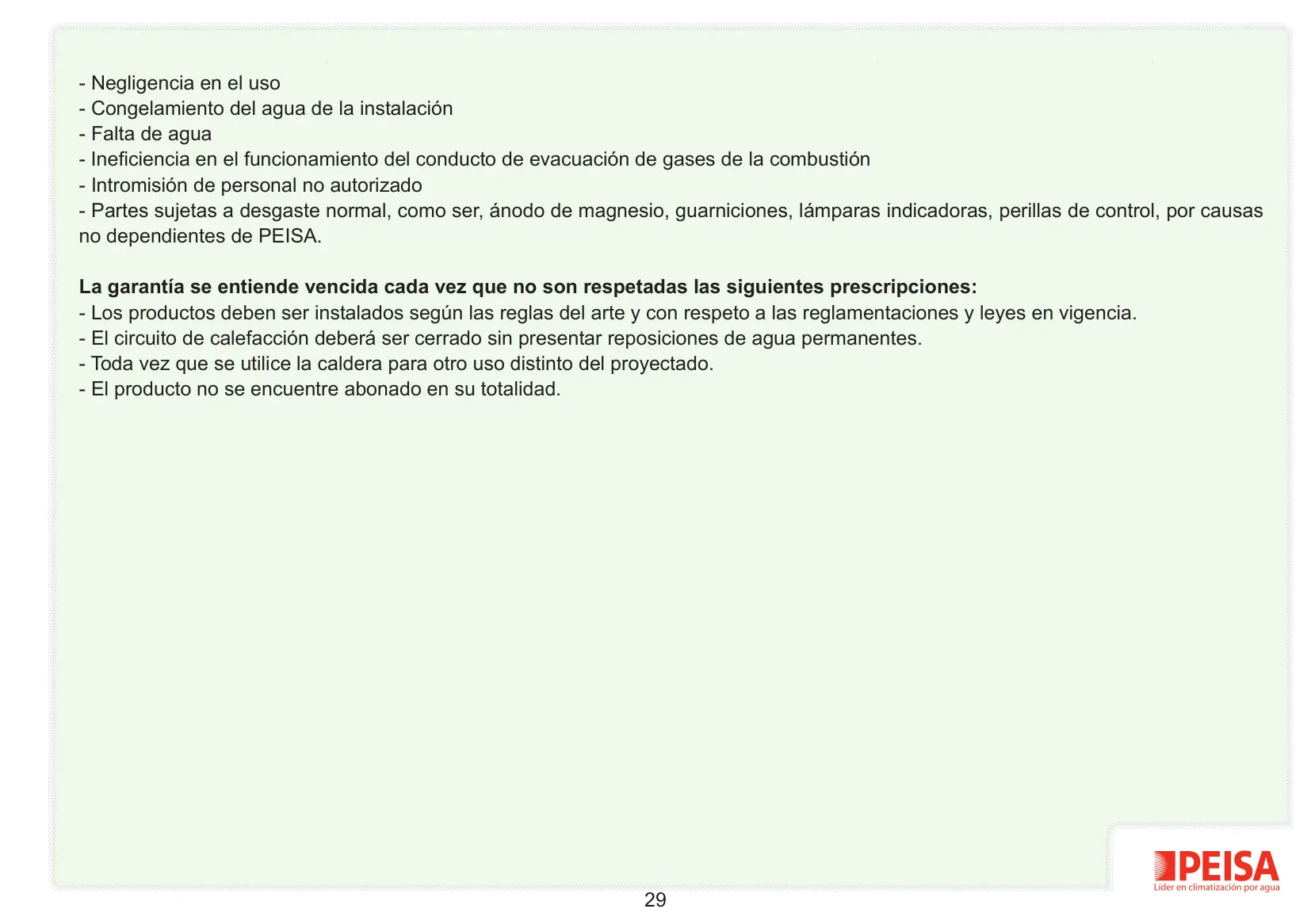

La garantía cubre defectos de fabricación por 24 meses. Excluye fallas por transporte inadecuado, errores de instalación, mal tratamiento del agua, corrosiones, congelamiento, falta de agua, mantenimiento inadecuado o intervención de personal no autorizado, entre otros.

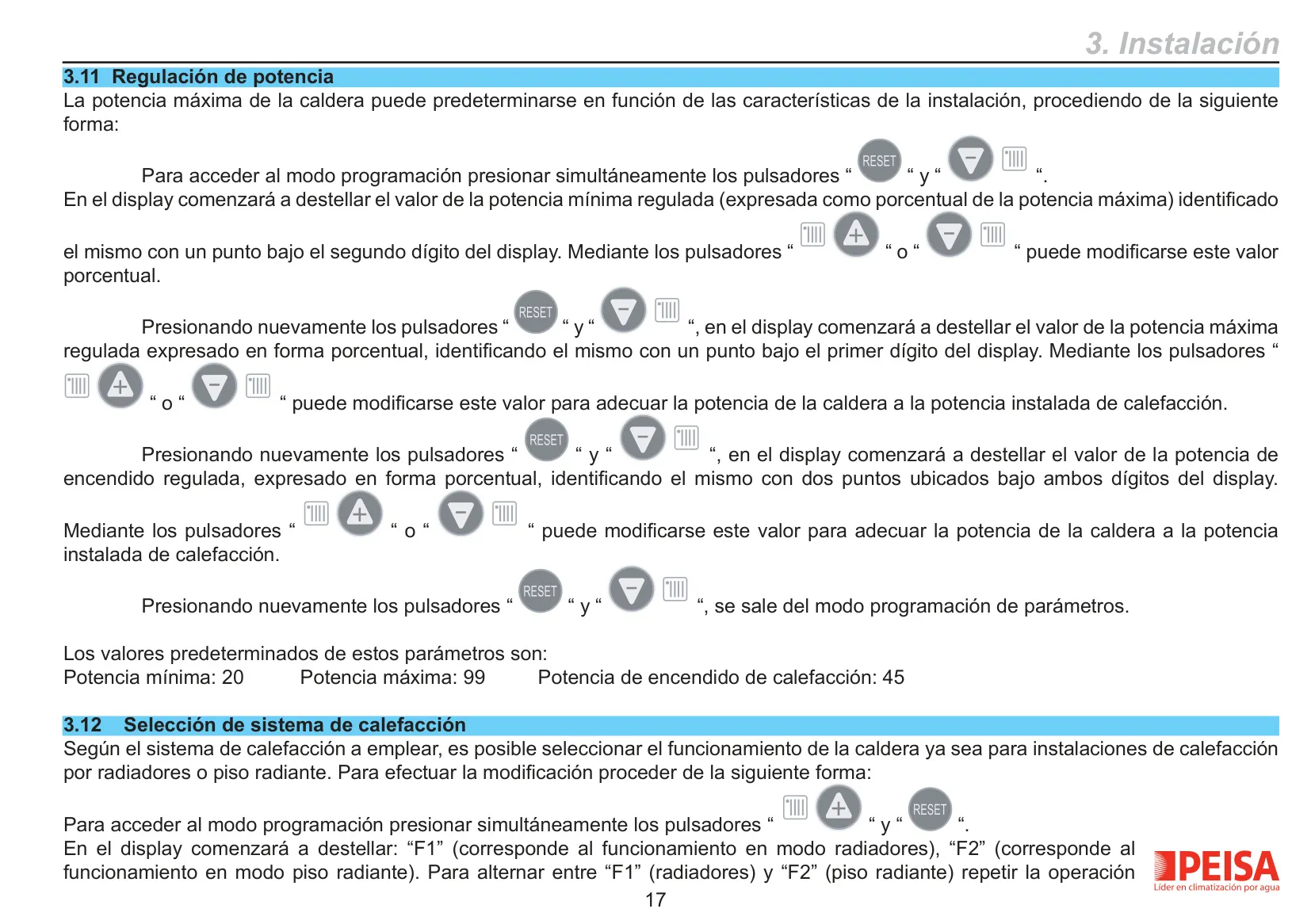

La potencia se puede predeterminar accediendo al modo programación presionando simultáneamente los pulsadores " " y " ". Desde allí, se pueden ajustar los valores porcentuales de potencia mínima, máxima y de encendido de calefacción.
Sí, la caldera posee un sistema anti-bloqueo que activa la bomba por un breve instante cada 24 horas. Esto evita que la bomba se bloquee después de periodos prolongados de inactividad del sistema de calefacción.
No. Los modelos TN son de cámara de combustión abierta y, a pesar de contar con un dispositivo de seguridad contra monóxido de carbono, no habilitan su instalación en baños ni dormitorios ni eximen las exigencias reglamentarias de ventilación del ambiente.
