Lavarropas Patriot 414
Instrucciones del Lavarropas Patriot 414
Aquí le ofrecemos el manual de Lavarropas Patriot 414 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Lavadoras en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Lavarropas Patriot 414, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

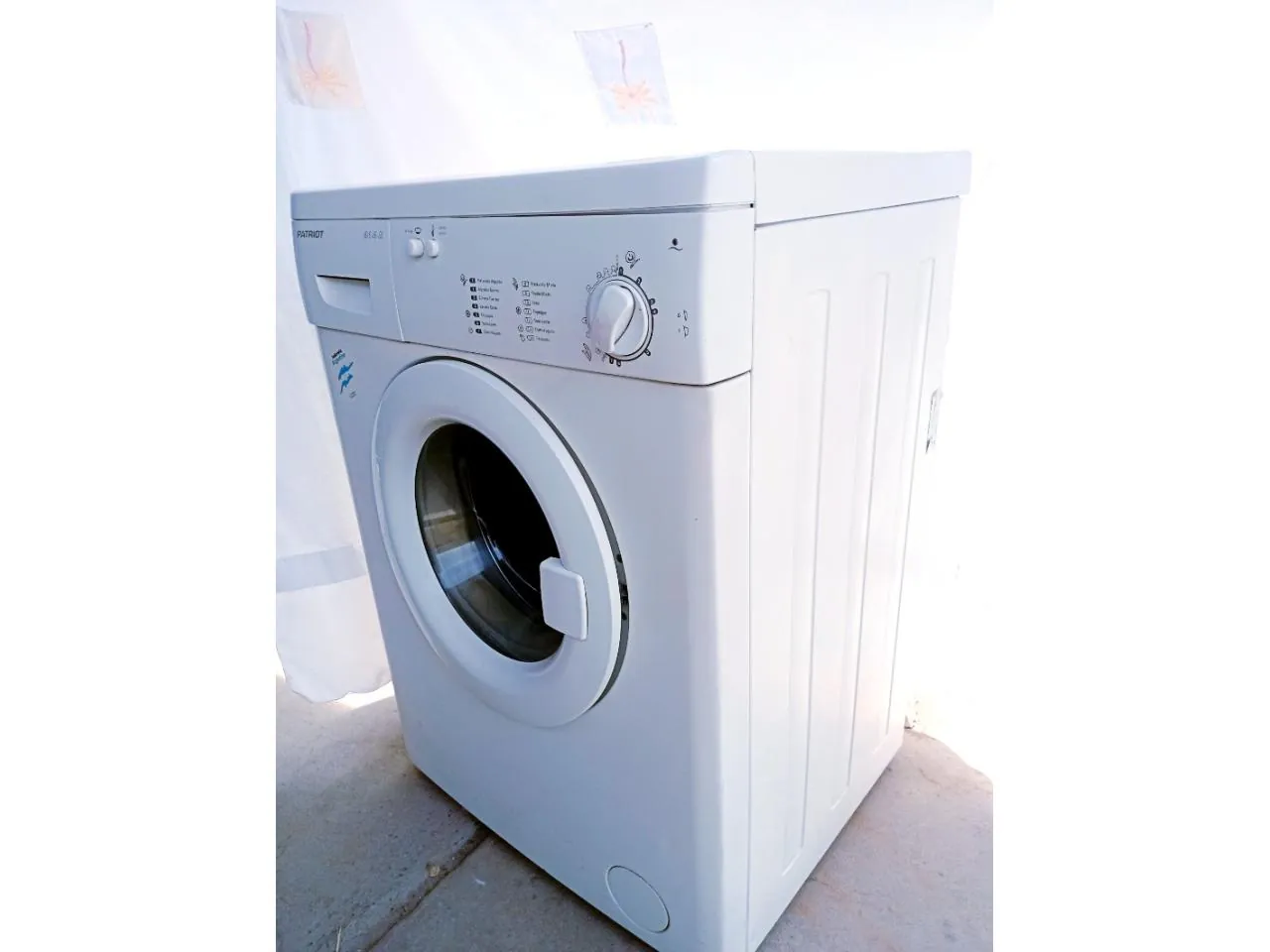

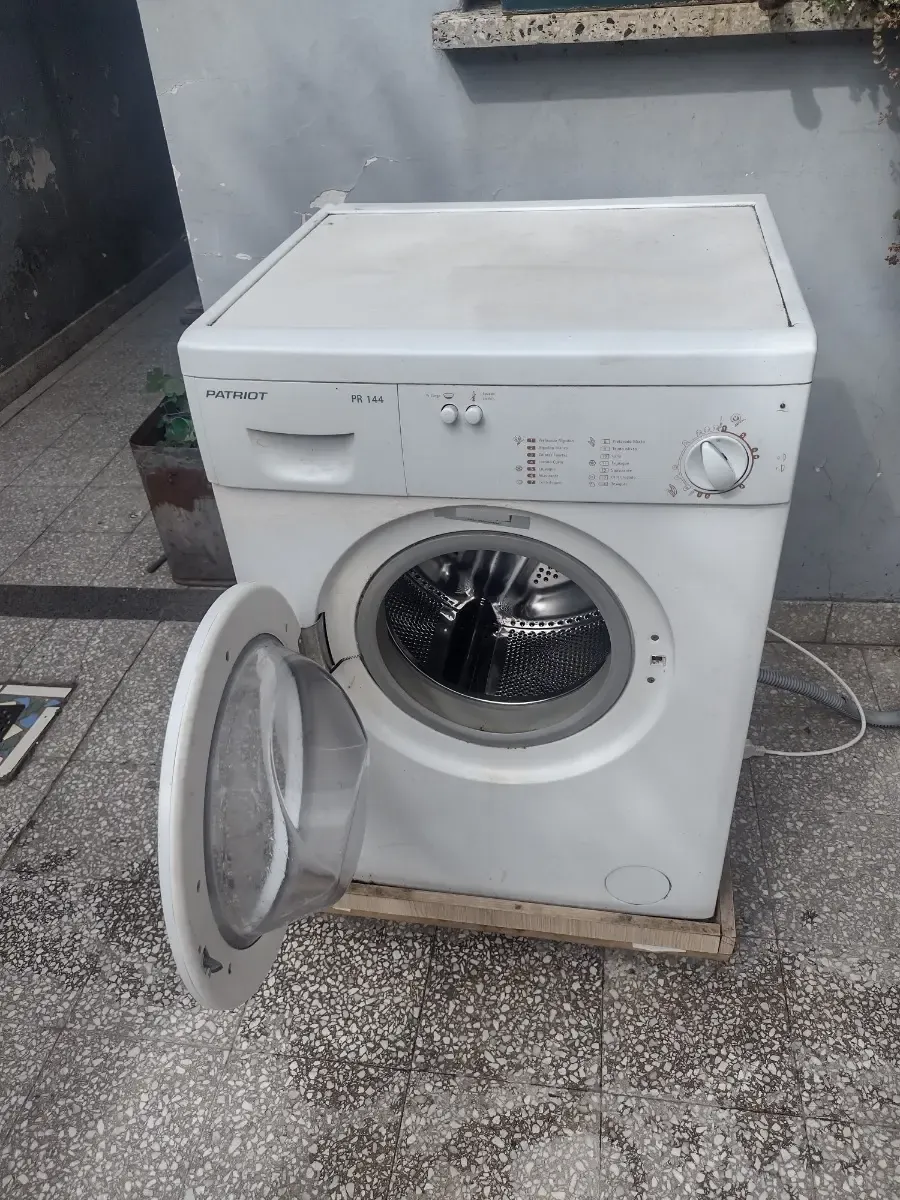

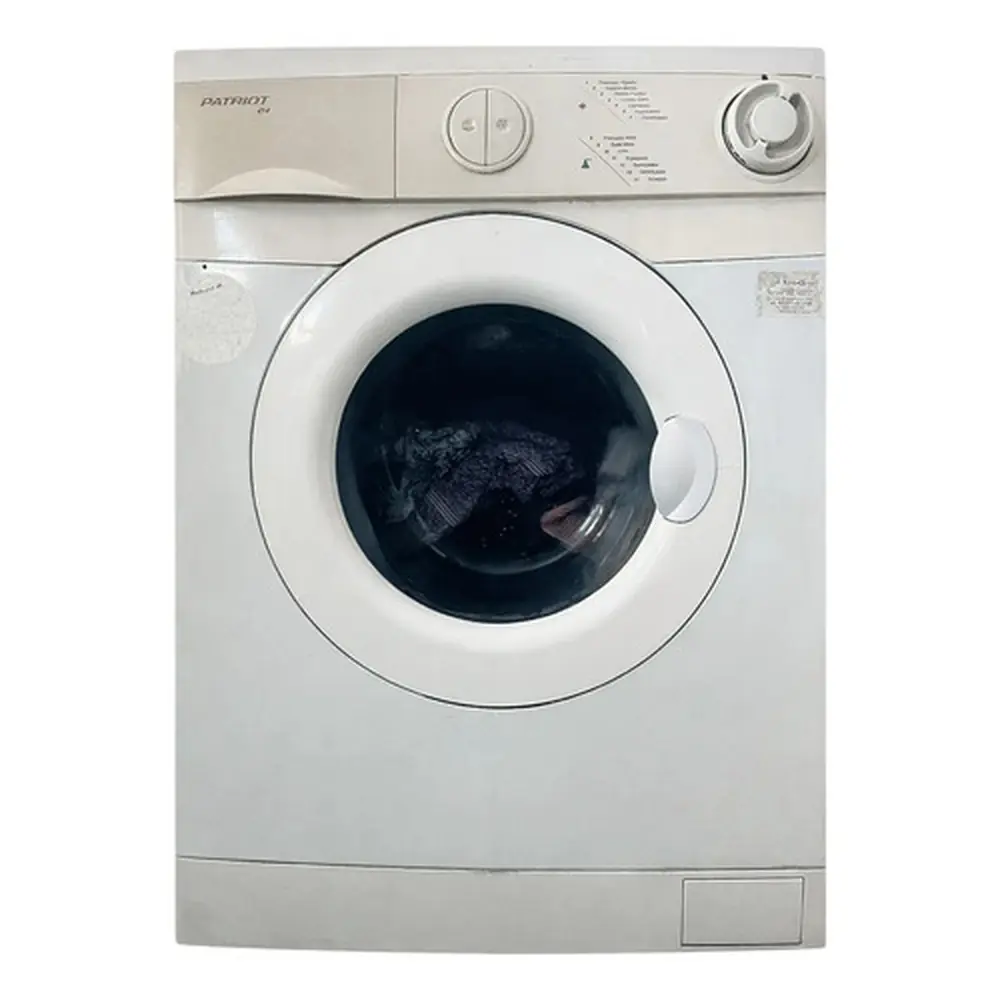

Imágenes del Producto

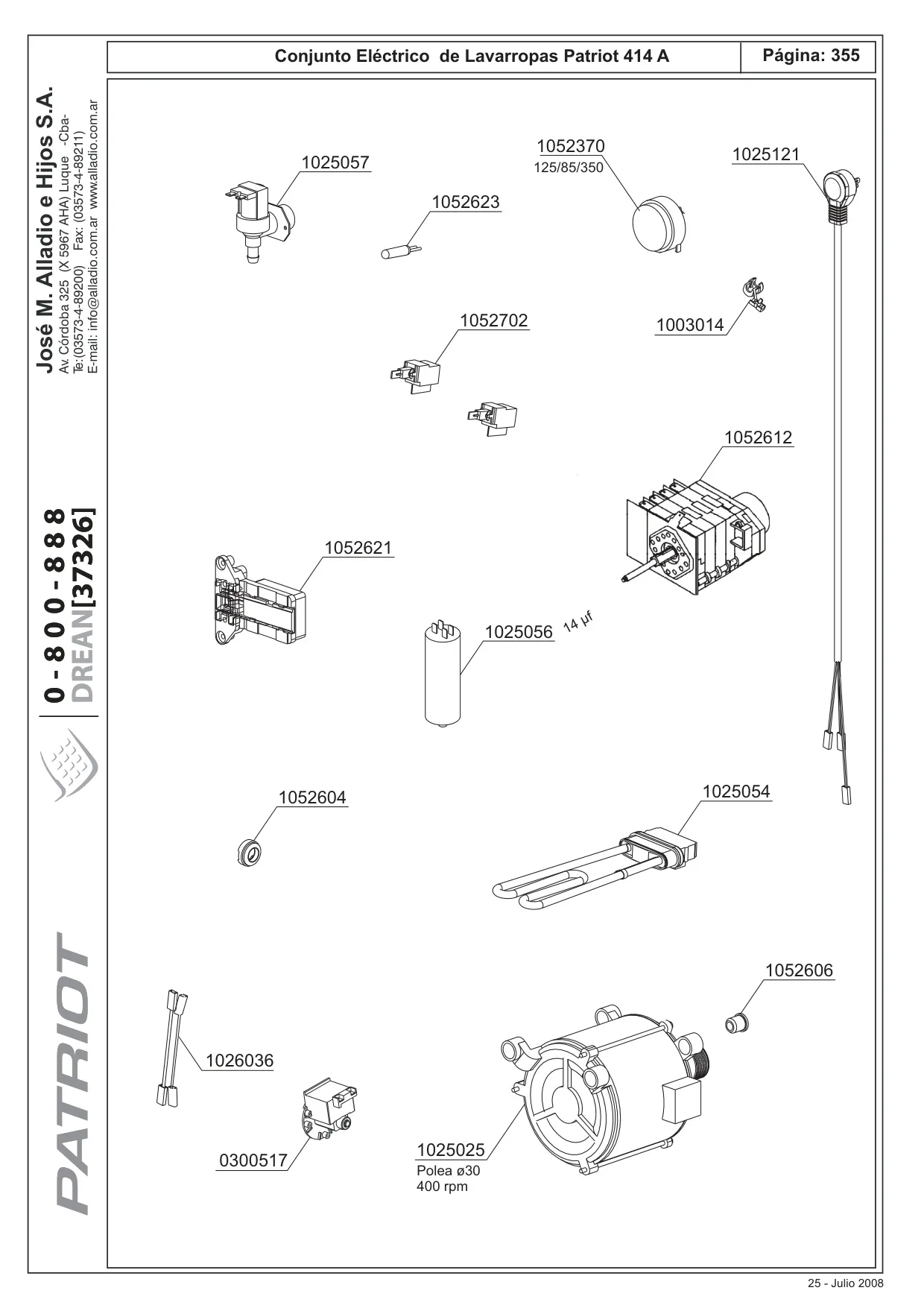

Especificaciones del Lavarropas Patriot 414
| Característica | Especificación |
|---|---|
| Modelo | Patriot 414 A |
| Fabricante | José M. Alladio e Hijos S.A. |
| Tensión de Alimentación | 220V 50Hz |
| Motor | 2/12 polos, 220V 50Hz, Polea ø30, 400 rpm (centrifugado) |
| Condensador | 14 µF 450V |
| Resistencia Calefactora | 1950 W 230 V |
| Presostato | Modelo 164; 164T (Sensor de nivel) |
| Programador | ECO 220 V 50 HZ (Mecánico) |
| Electroválvula de Entrada | Simple |
| Electrobomba | Síncrona |
| Correa | Multi "V" PV1181J4EL |
| Material de la Cuba | Plástico, con fondo de plástico |
| Contrapesos | Inferior y Superior (Diseño actualizado desde Mayo 2008) |
| Cable de Alimentación | Incluido |
| Pies | 4 patas regulables |
Detalles del Lavarropas Patriot 414

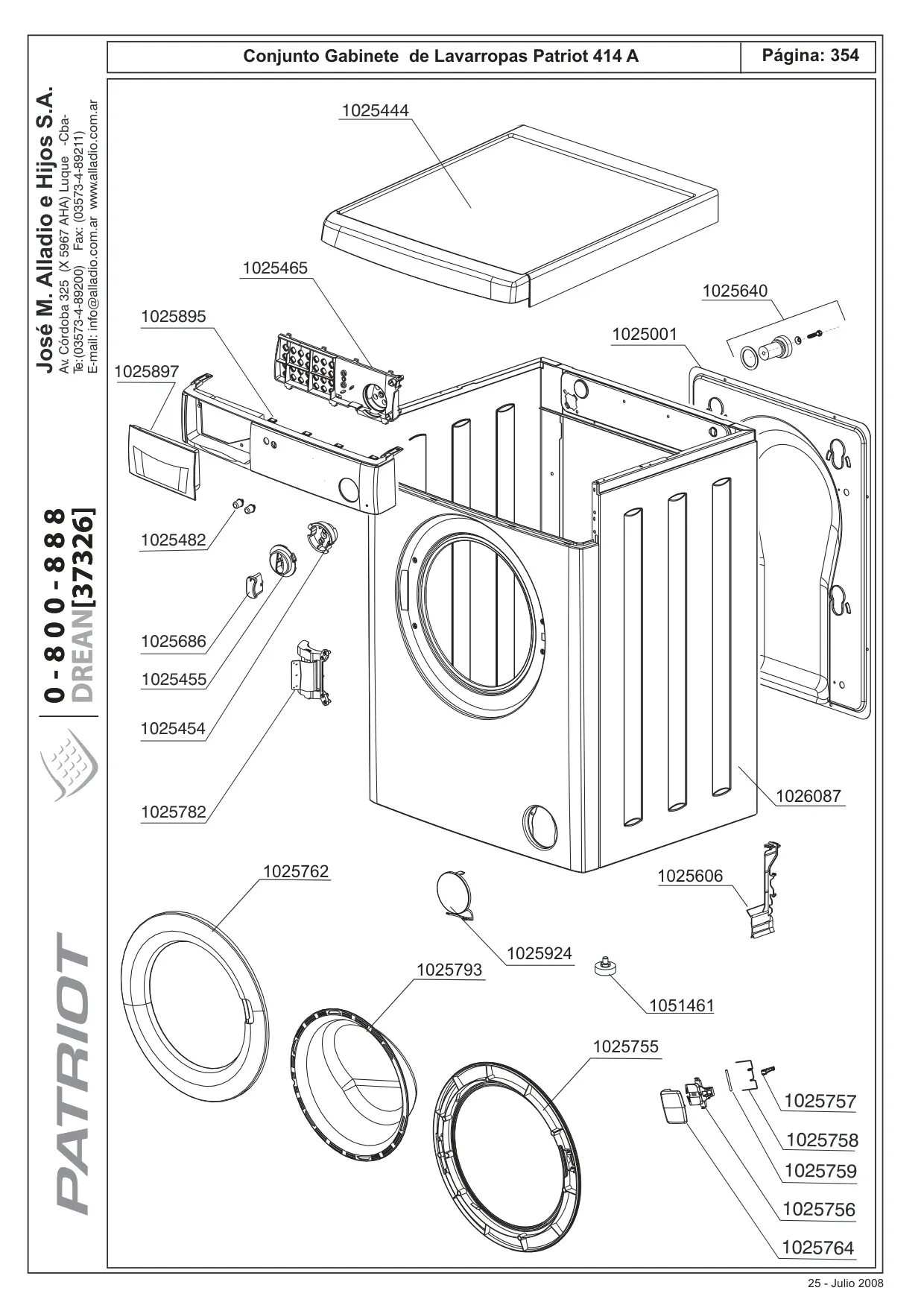

El lavarropas Patriot 414 A es un equipo diseñado para ofrecer una solución eficaz y duradera en el cuidado de la ropa. Este modelo se destaca por una construcción robusta y un enfoque en la funcionalidad que lo hace apto para el uso doméstico cotidiano. Su chasis, o conjunto gabinete, está pensado para la estabilidad y la integración de todos sus componentes.
La interfaz de usuario del Patriot 414 A incluye un panel de control superior y perillas de selección que facilitan la elección de los programas de lavado. La integración de un cajón dispensador de detergente con sus respectivos distribuidores y compartimentos para aditivos permite una dosificación óptima de los productos, garantizando una limpieza profunda y eficiente en cada ciclo.

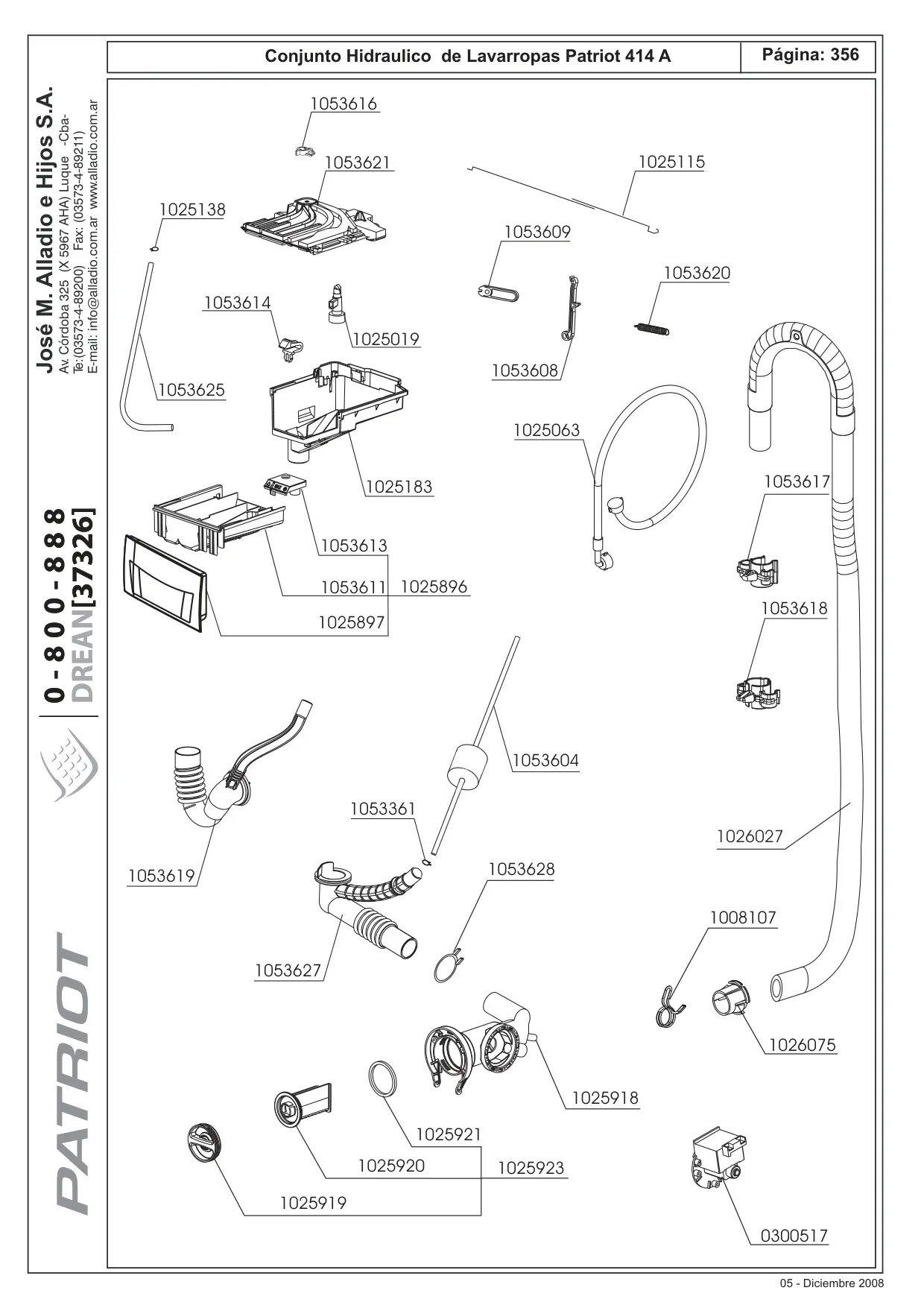

En cuanto al manejo del agua, el lavarropas está equipado con una electroválvula simple que regula la entrada de agua con precisión, y una electrobomba síncrona que asegura un desagote rápido y completo al finalizar el ciclo. Estas características contribuyen a un consumo de agua controlado y a la prevención de acumulaciones indeseadas.

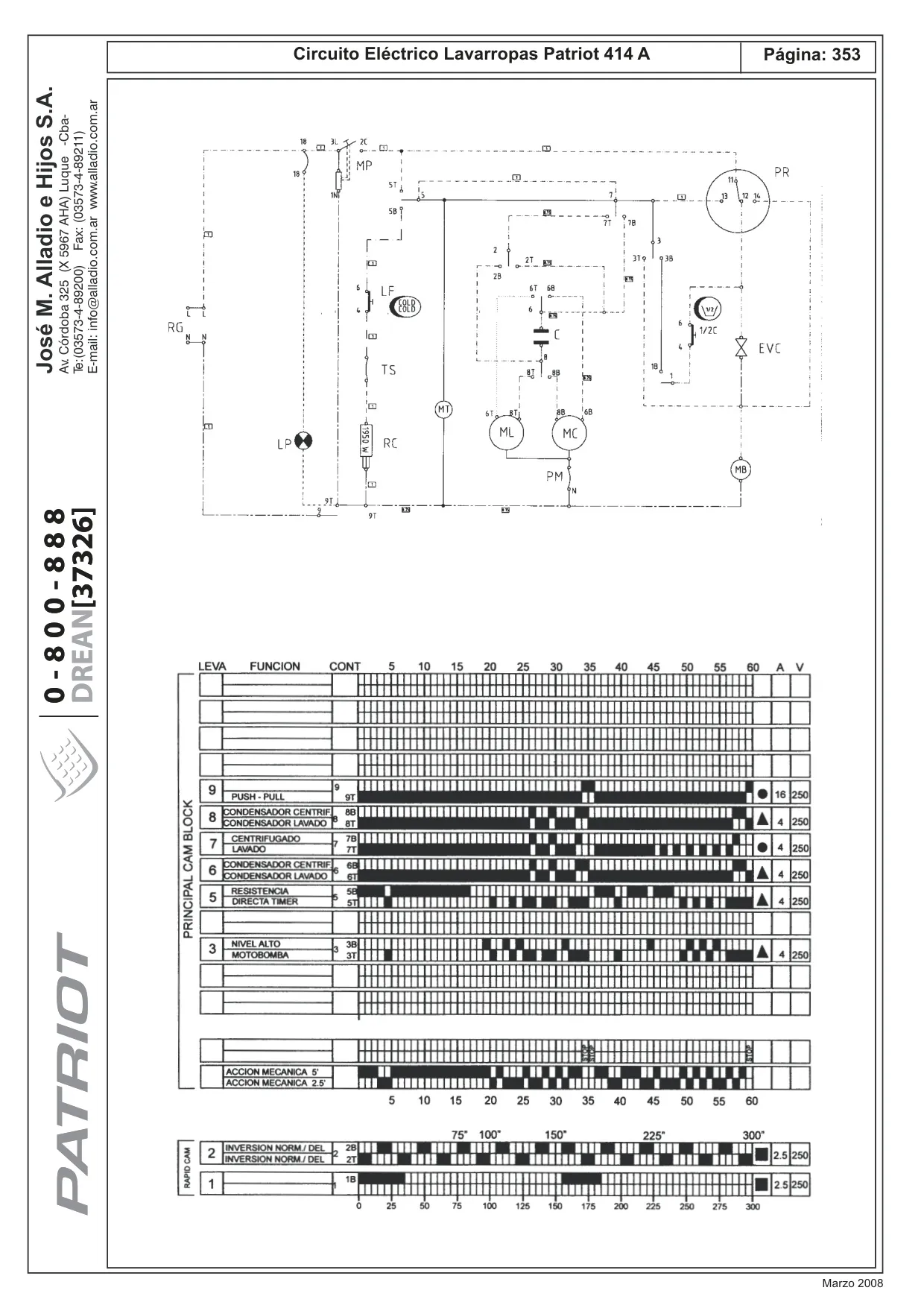

El corazón del sistema de lavado es su programador ECO, un temporizador mecánico que ofrece diversas opciones para adaptarse a distintos tipos de tejido y niveles de suciedad. Este se complementa con un presostato de nivel que ajusta la cantidad de agua en la cuba, optimizando el rendimiento y evitando el desperdicio. Las acciones mecánicas de lavado, con tiempos de 2.5 y 5 minutos, están pensadas para una limpieza efectiva.
Para aquellos lavados que demandan temperaturas específicas, el Patriot 414 A incorpora una *resistencia calefactora de 1950 W*, capaz de calentar el agua de manera eficiente. El *conjunto canasto tambor*, con su eje de punta cilíndrica, está diseñado para un movimiento que protege las prendas mientras maximiza la acción de lavado. La "Nueva cuba" y sus contrapesos, implementados desde Mayo de 2008, mejoran la estabilidad y reducen las vibraciones, especialmente durante el centrifugado a 400 rpm.
La seguridad es un aspecto clave, y se manifiesta en el blochapuerta, un mecanismo que impide la apertura de la puerta durante el funcionamiento. El diseño modular del equipo, evidenciado en sus diagramas de despiece, facilita las tareas de mantenimiento y la sustitución de piezas como el conjunto filtro, promoviendo una vida útil prolongada del electrodoméstico. Para cualquier soporte, José M. Alladio e Hijos S.A. mantiene un canal de asistencia a través de su 0-800.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Lavarropas Patriot 414 y las respondemos a continuación.
Emplea un motor de 2/12 polos operando a 220V 50Hz, con una polea de ø30mm que alcanza las 400 rpm para el centrifugado. Está diseñado para ofrecer un rendimiento equilibrado tanto en lavado como en centrifugado.
El Lavarropas Patriot 414 A está equipado con una resistencia calefactora de 1950 W (230 V), que permite calentar el agua a la temperatura deseada según el programa seleccionado, ideal para lavados que requieren agua caliente.
El manual técnico indica la presencia de un *conjunto filtro* y *rejilla filtro*. Se recomienda su revisión y limpieza periódica para asegurar el correcto drenaje y evitar obstrucciones, prolongando la vida útil de la electrobomba síncrona.
El control del nivel de agua se realiza mediante un presostato (modelo 164; 164T) y una *manguera presostato*. Este sistema monitorea y regula la cantidad de agua necesaria en la cuba para cada ciclo de lavado, garantizando la eficiencia.

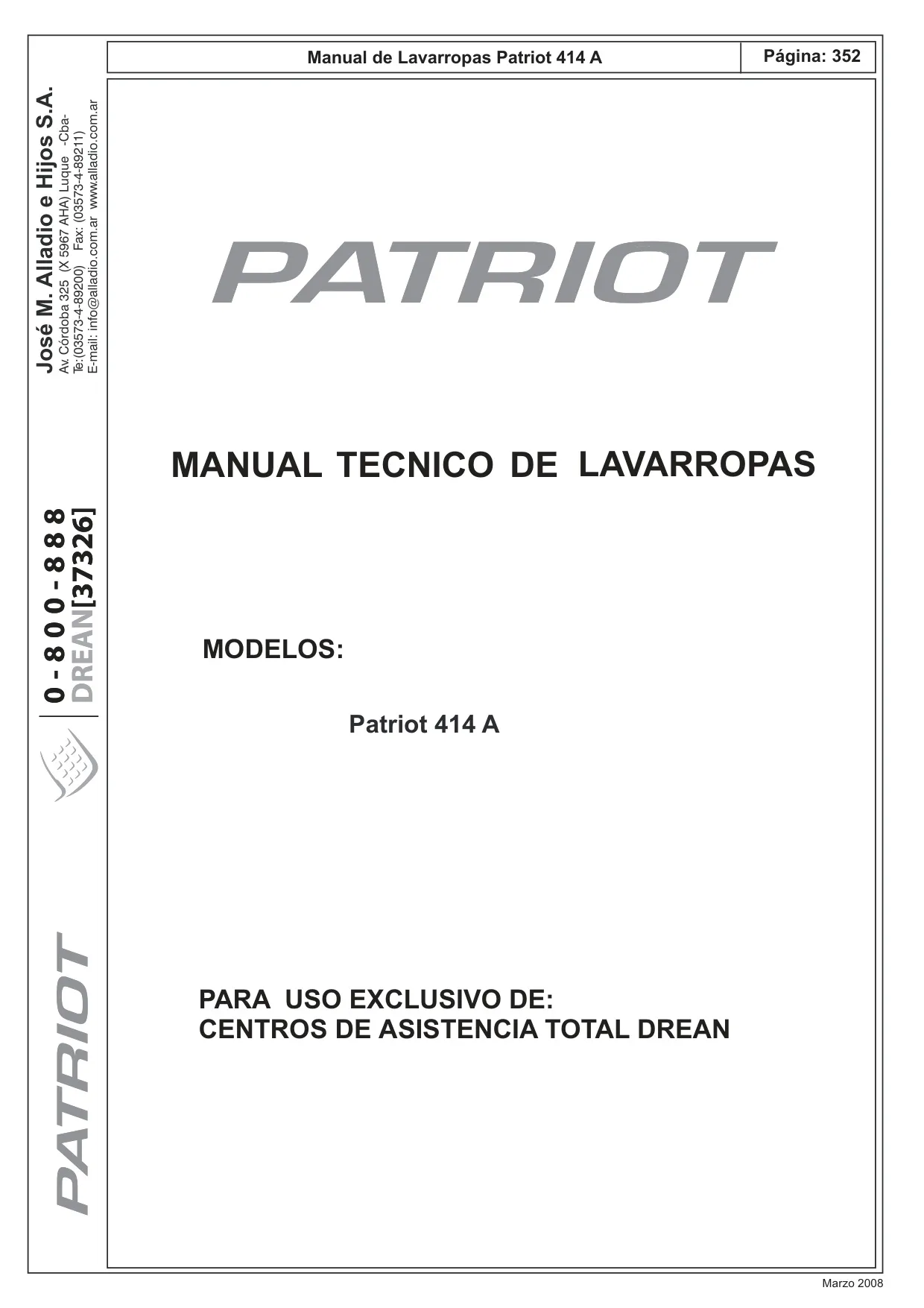

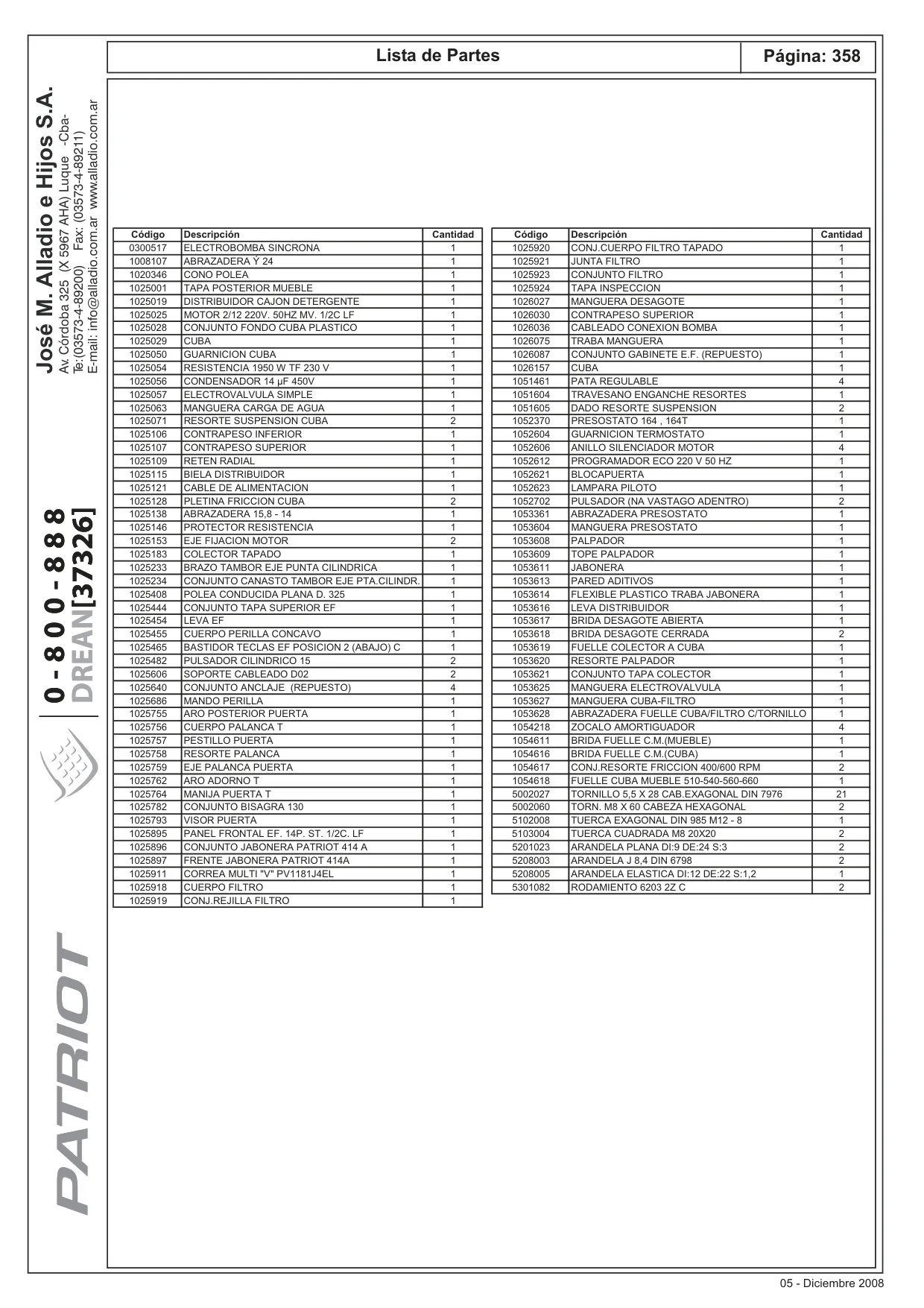

Sí, el manual es una guía para centros de asistencia técnica, lo que implica que componentes como el *programador ECO 220 V 50 HZ* y el *condensador de 14 µF 450V* son piezas de repuesto identificables y, por lo tanto, reemplazables por personal técnico cualificado.
La puerta incluye un *aro posterior*, un *visor* transparente, y un sistema de *cerradura (blochapuerta)* para seguridad. Cuenta con una *manija puerta* y un *pestillo puerta* con su resorte y eje para una apertura y cierre suaves y seguros.
Sí, incorpora un blochapuerta (referencia 1052621) que previene la apertura accidental de la puerta mientras el ciclo de lavado o centrifugado está en curso, garantizando la seguridad del usuario.

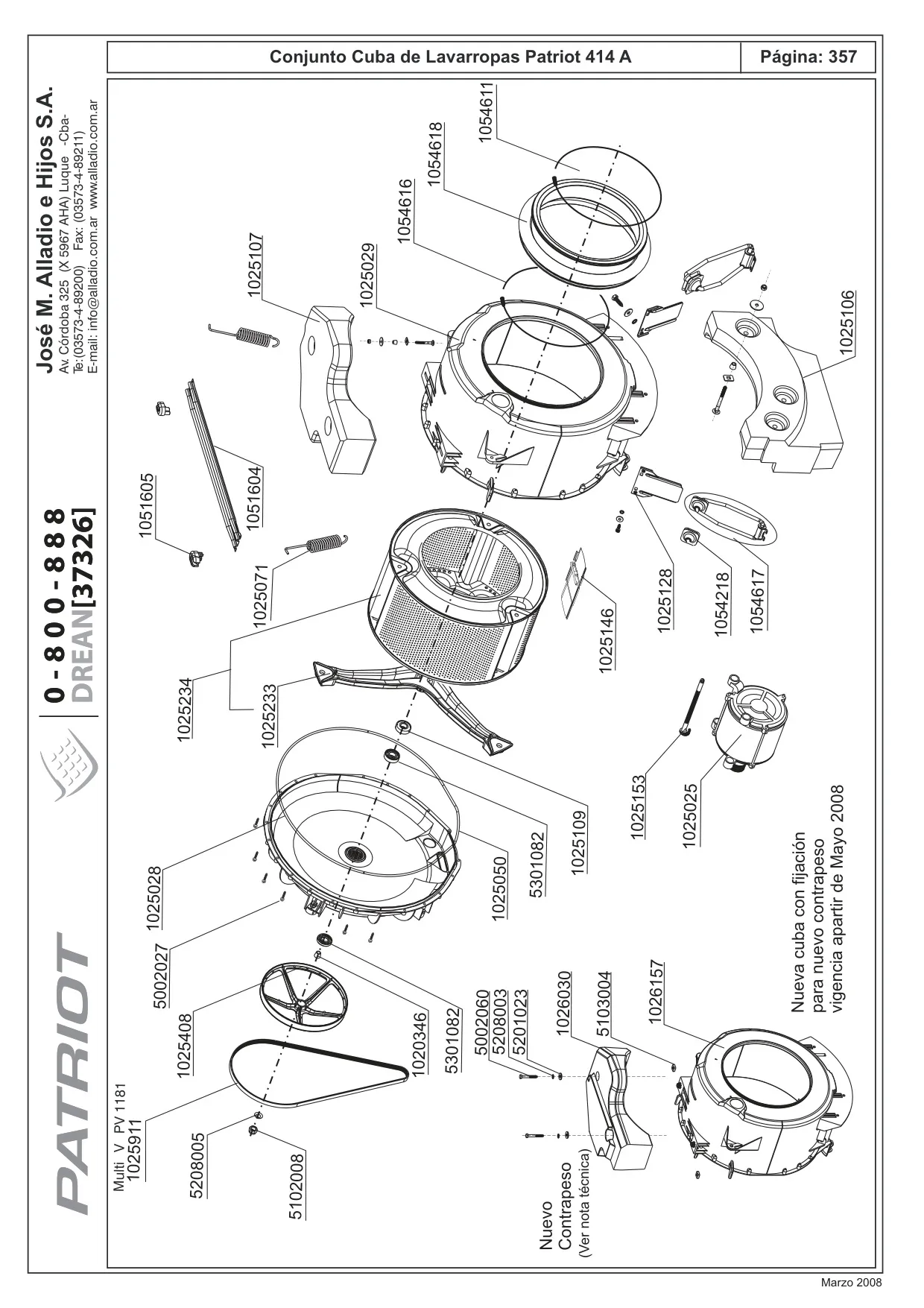

El manual técnico especifica que la "Nueva cuba con fijación para nuevo contrapeso" y el "Nuevo Contrapeso" entraron en vigencia a partir de Mayo de 2008, indicando una mejora en el diseño estructural para optimizar el rendimiento y la estabilidad.
Para cualquier consulta o necesidad de servicio técnico, José M. Alladio e Hijos S.A. ofrece asistencia a través del 0-800-888-DREAN[37326], dirigiendo a los usuarios a centros de asistencia total.
Sí, el lavarropas está equipado con patas regulables (referencia 1051461), lo que permite nivelar el aparato en superficies irregulares para asegurar una operación estable y silenciosa.
