Instrucciones del Variador Omron MX2
Aquí le ofrecemos el manual de Variador Omron MX2 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Variador Omron MX2, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

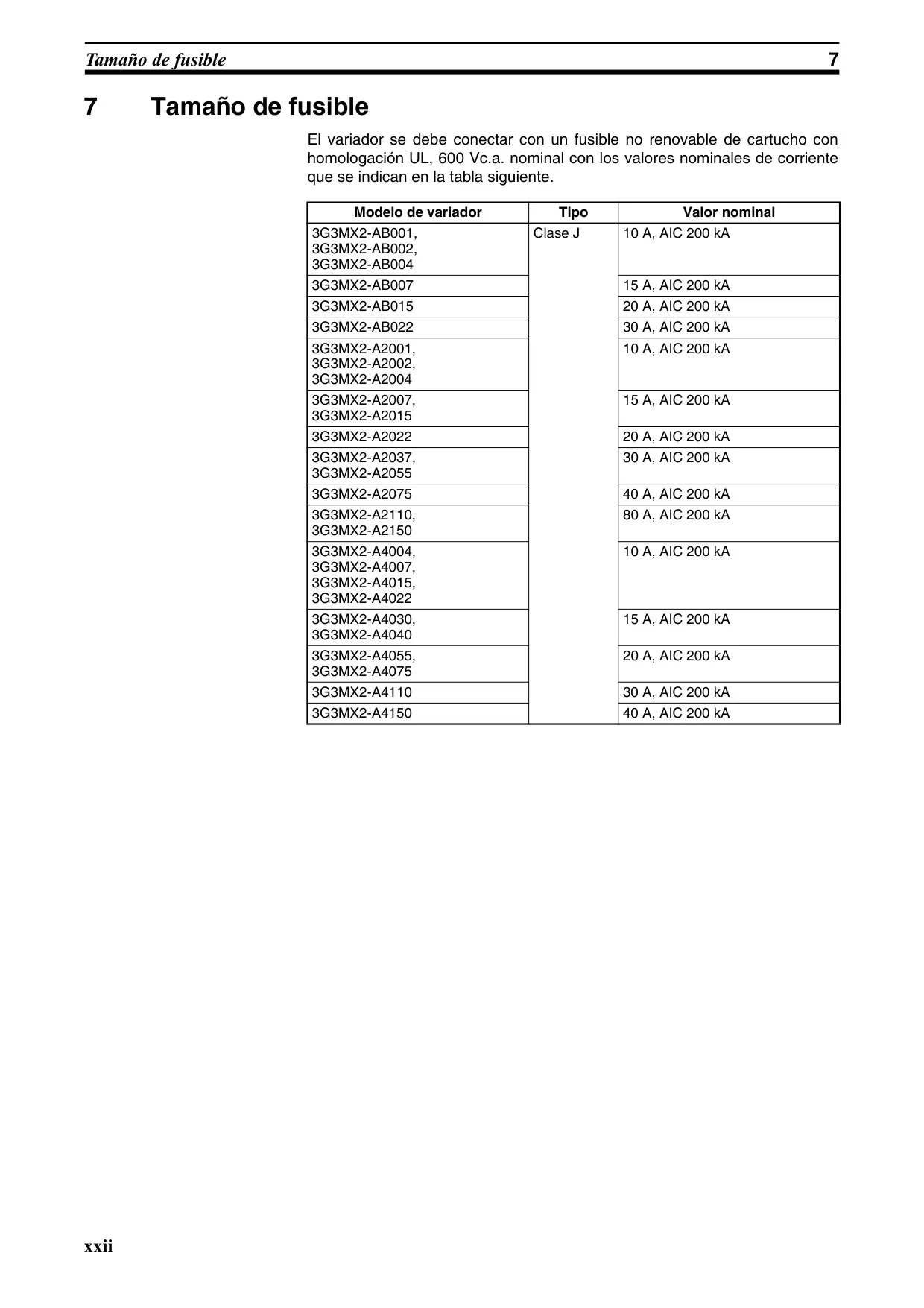

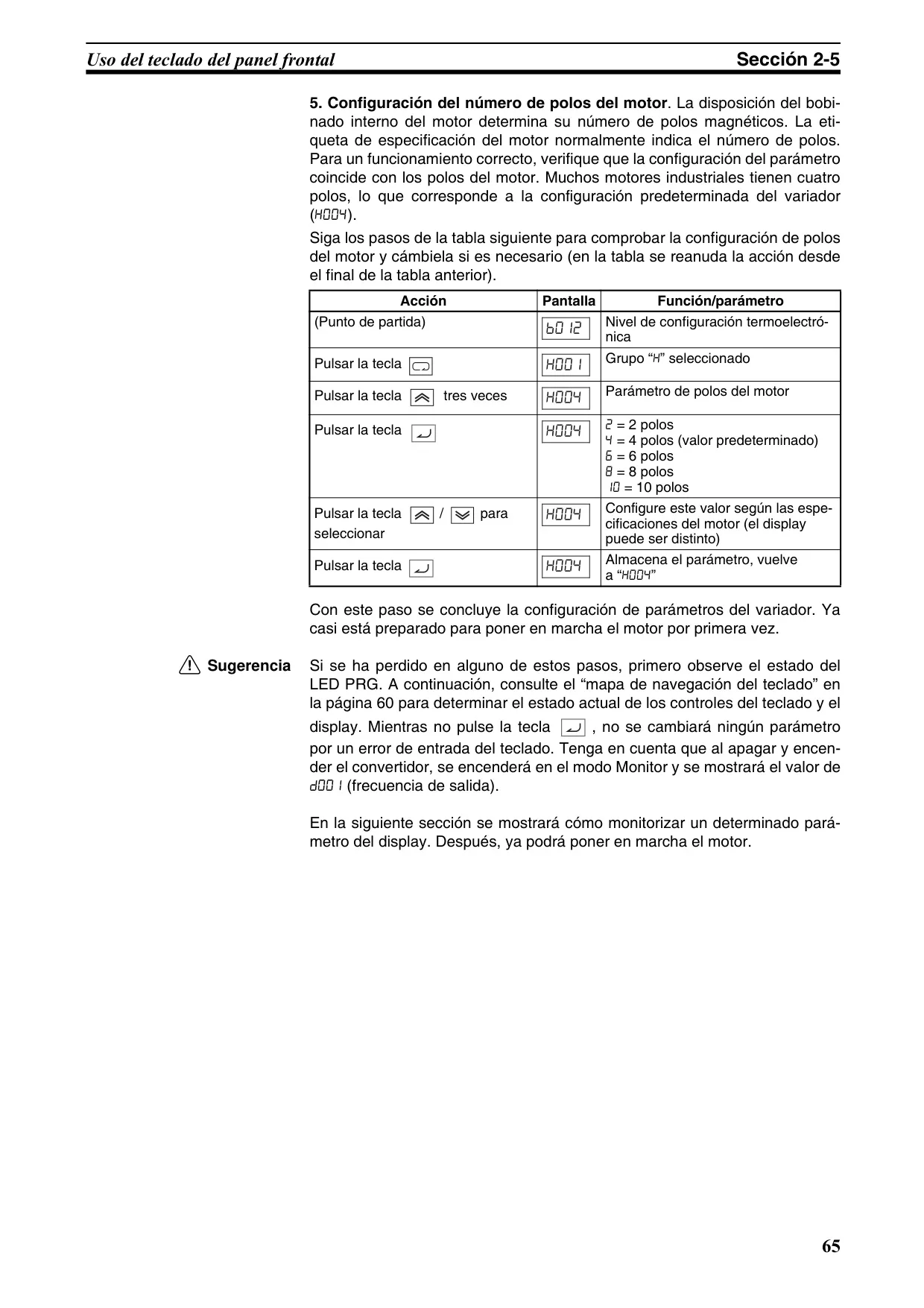

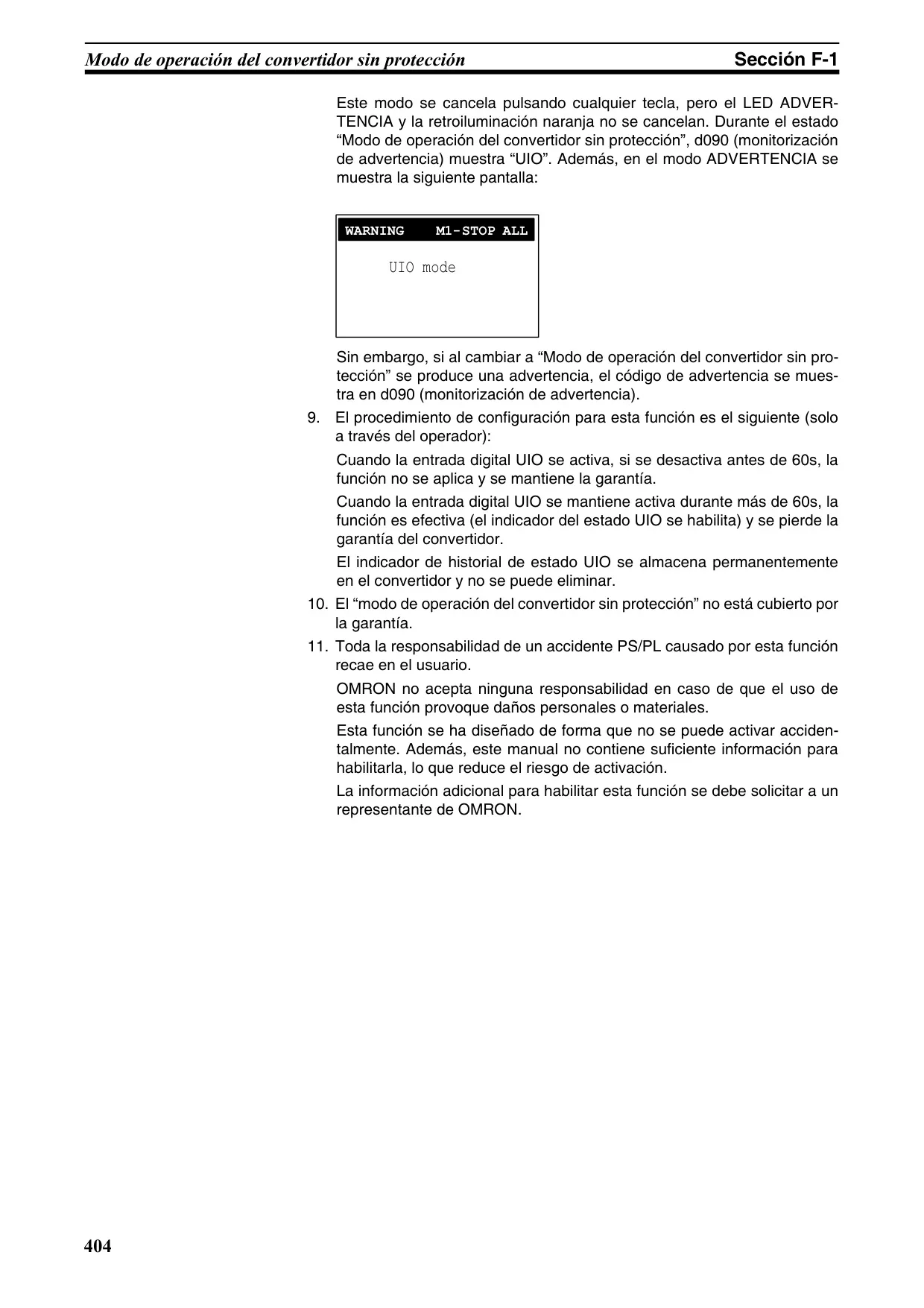

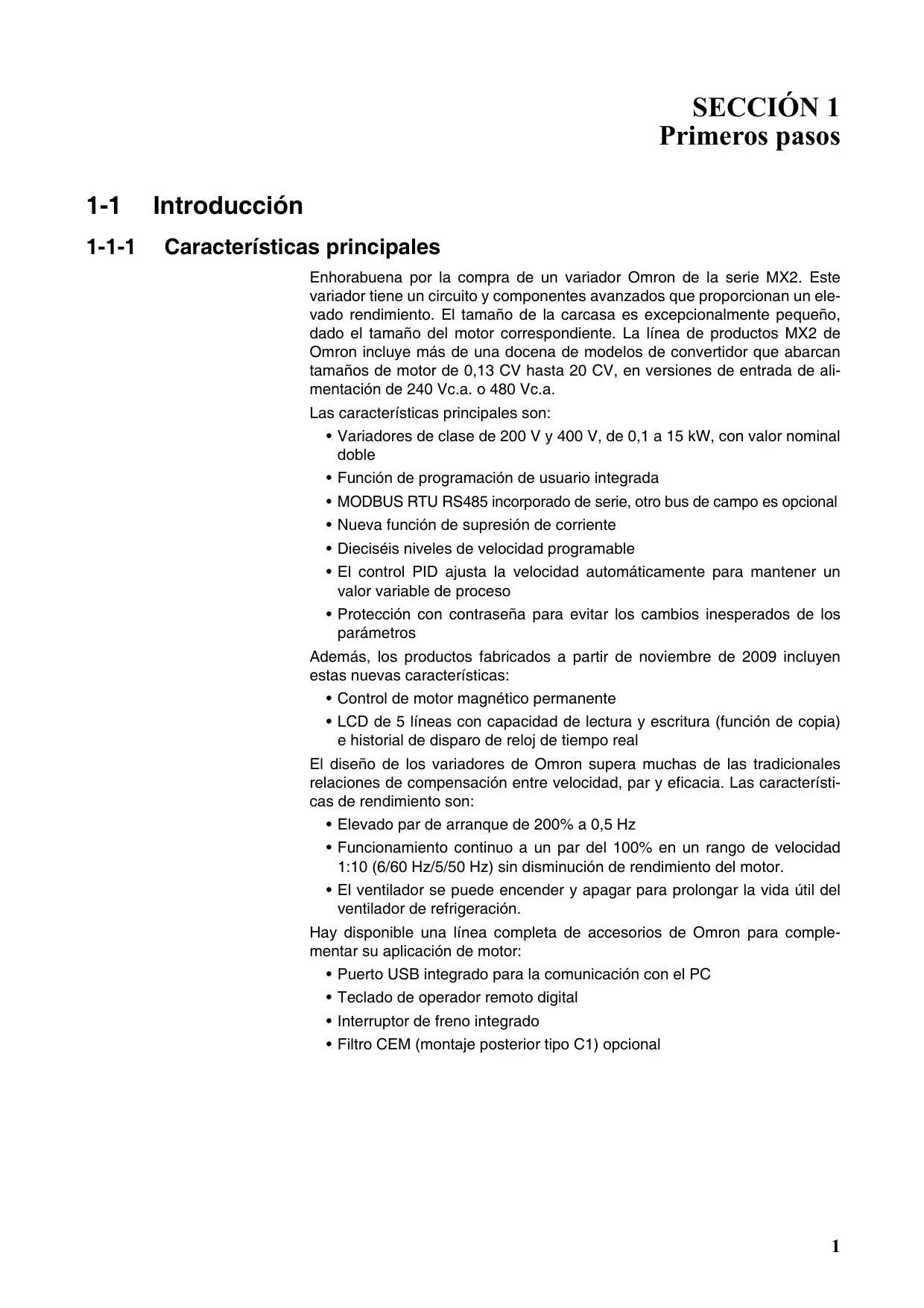

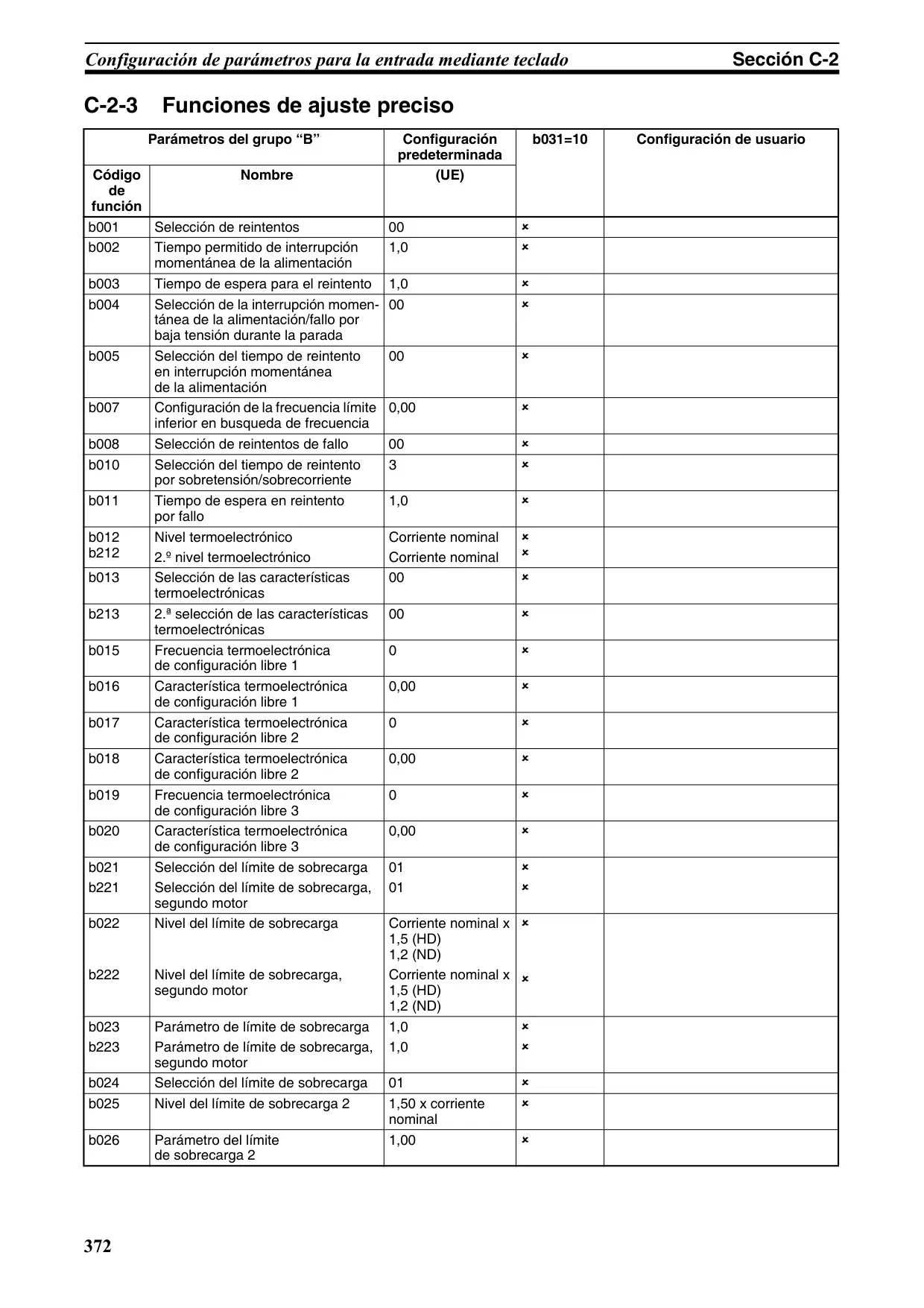

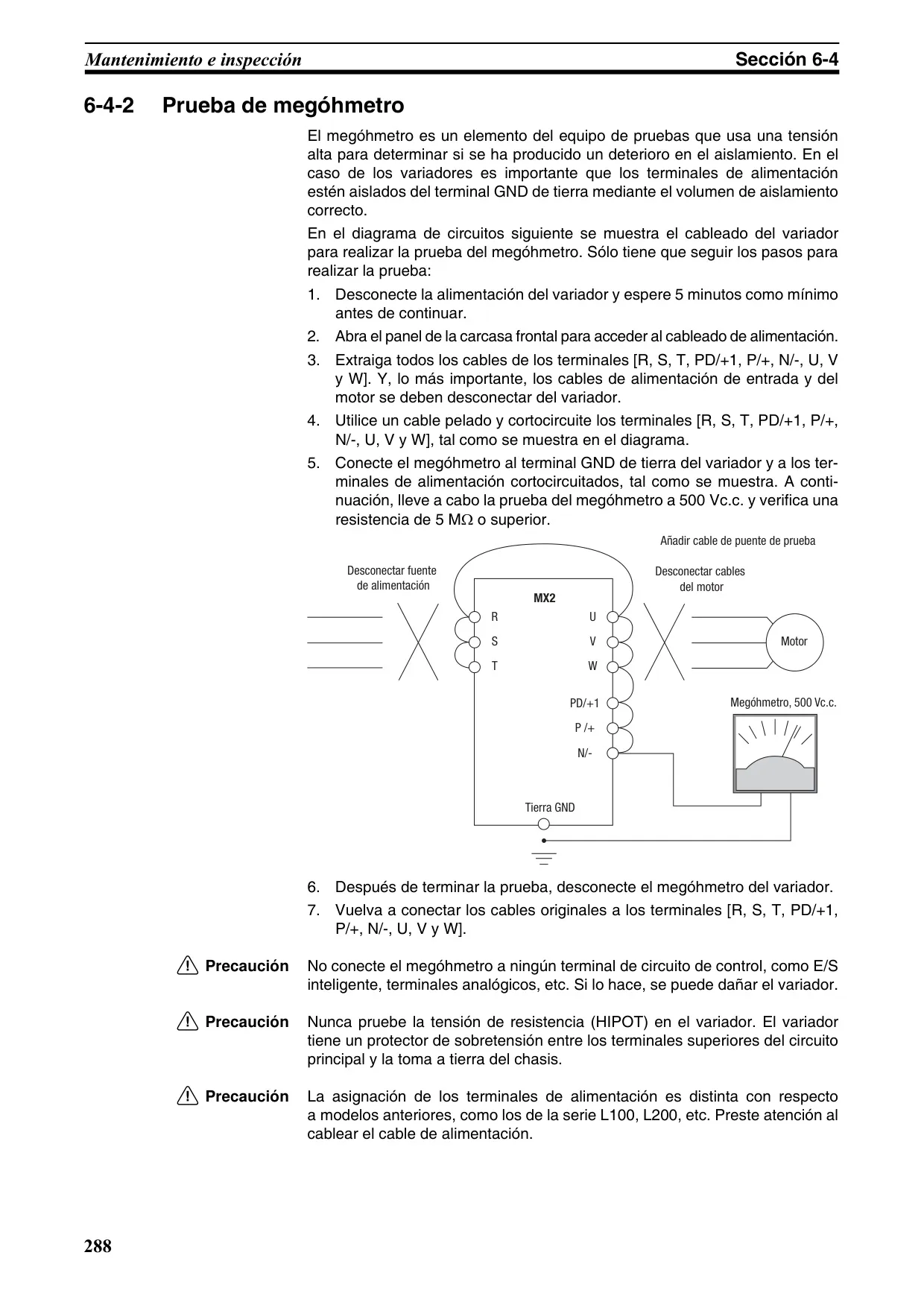

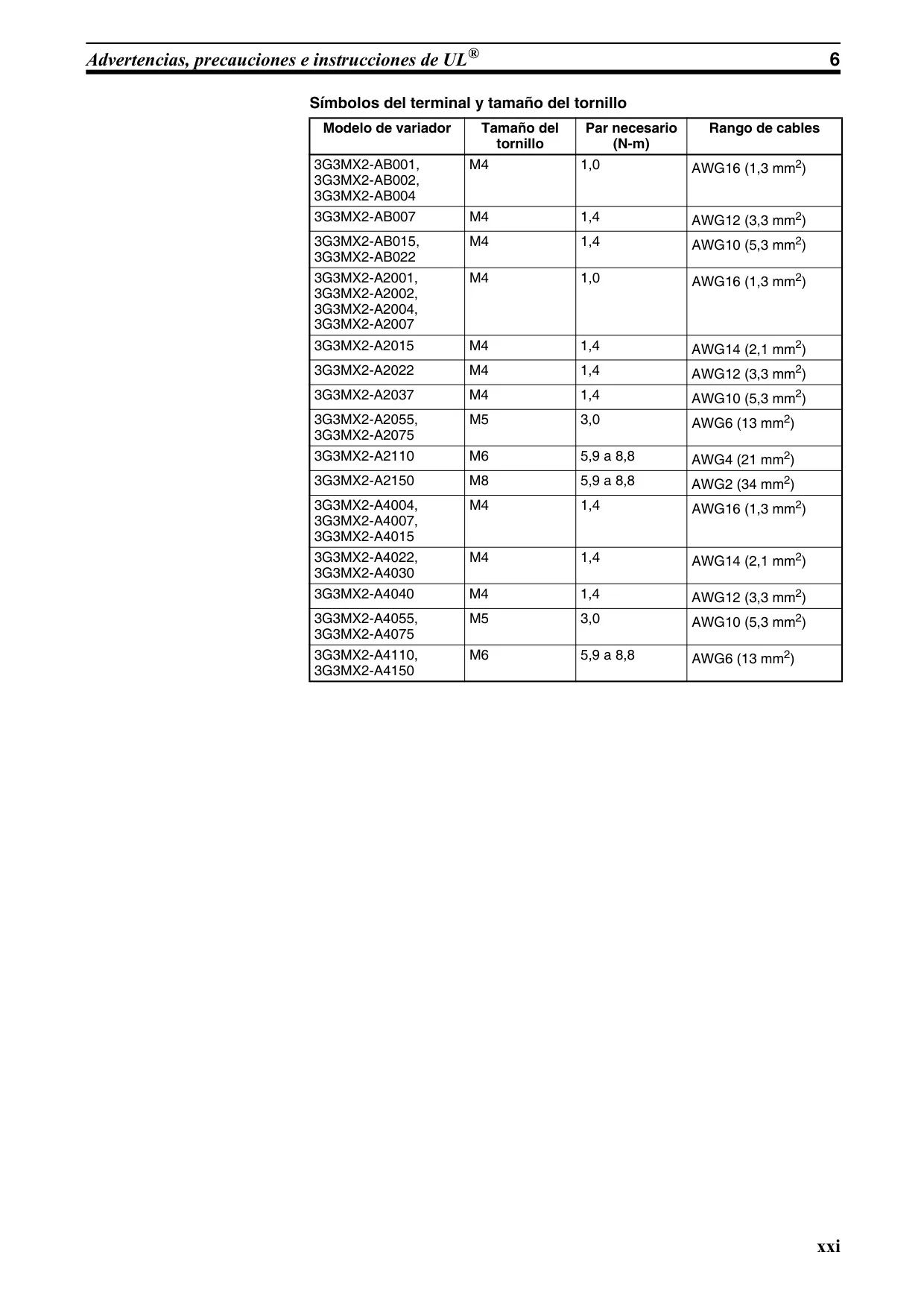

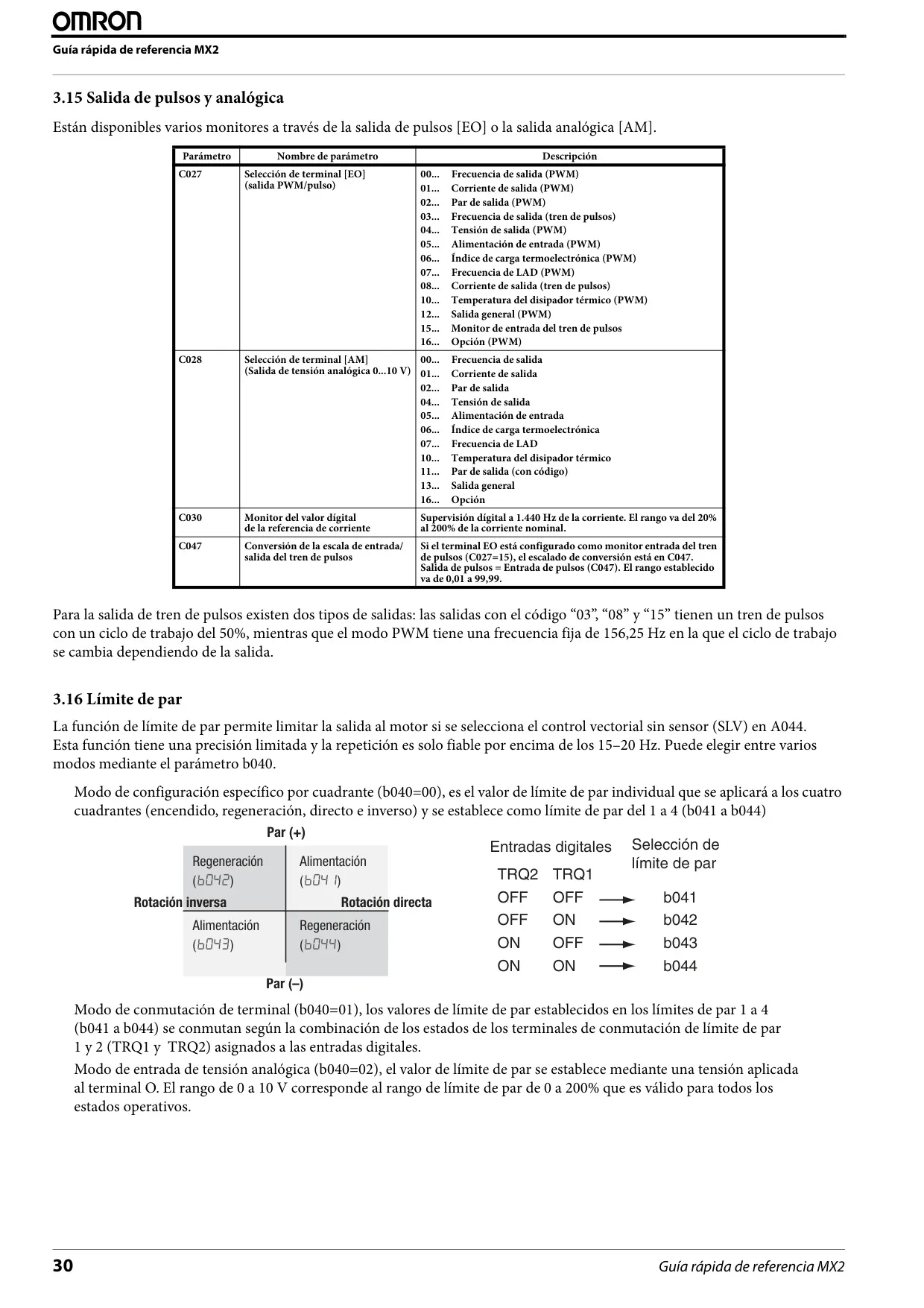

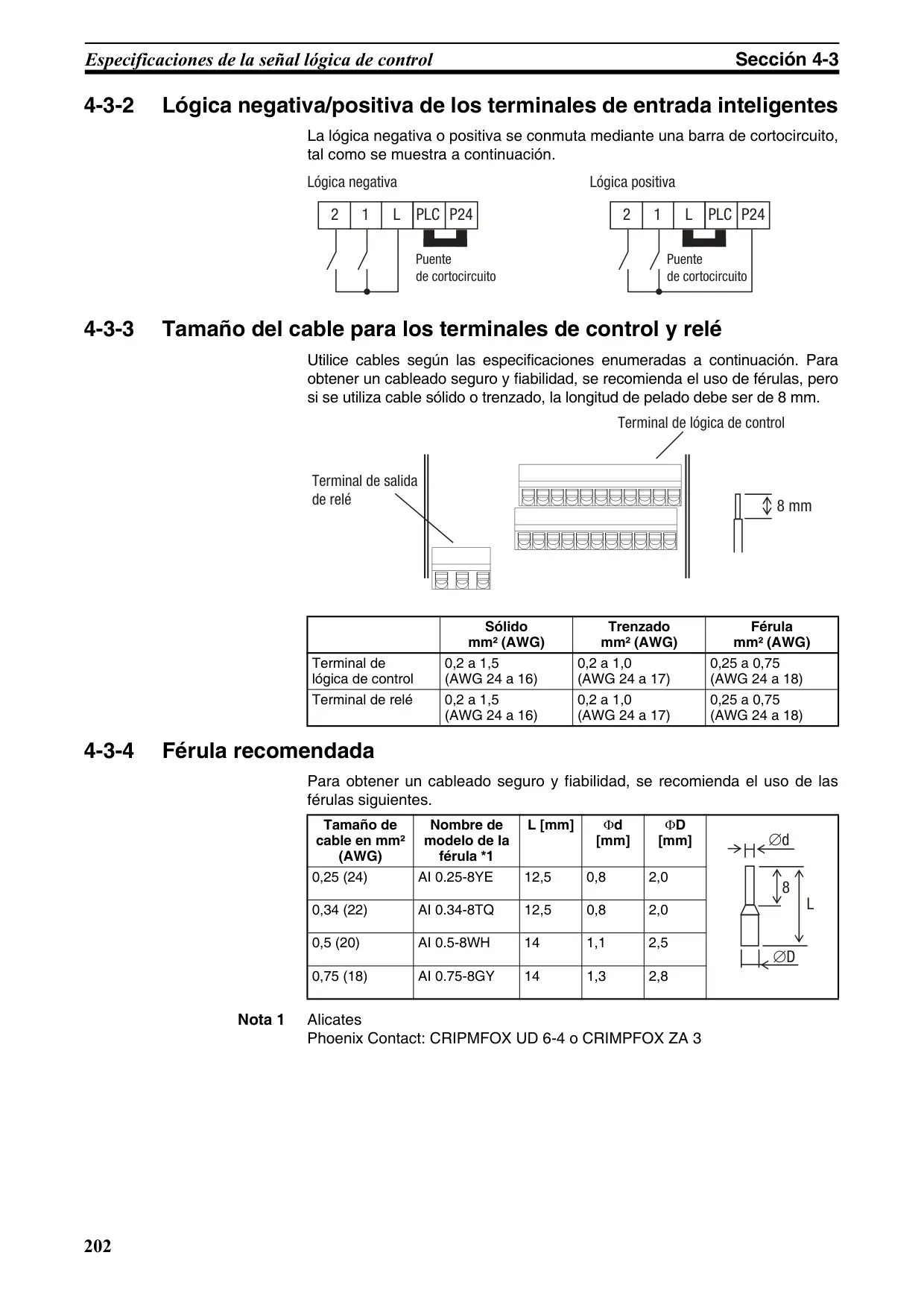

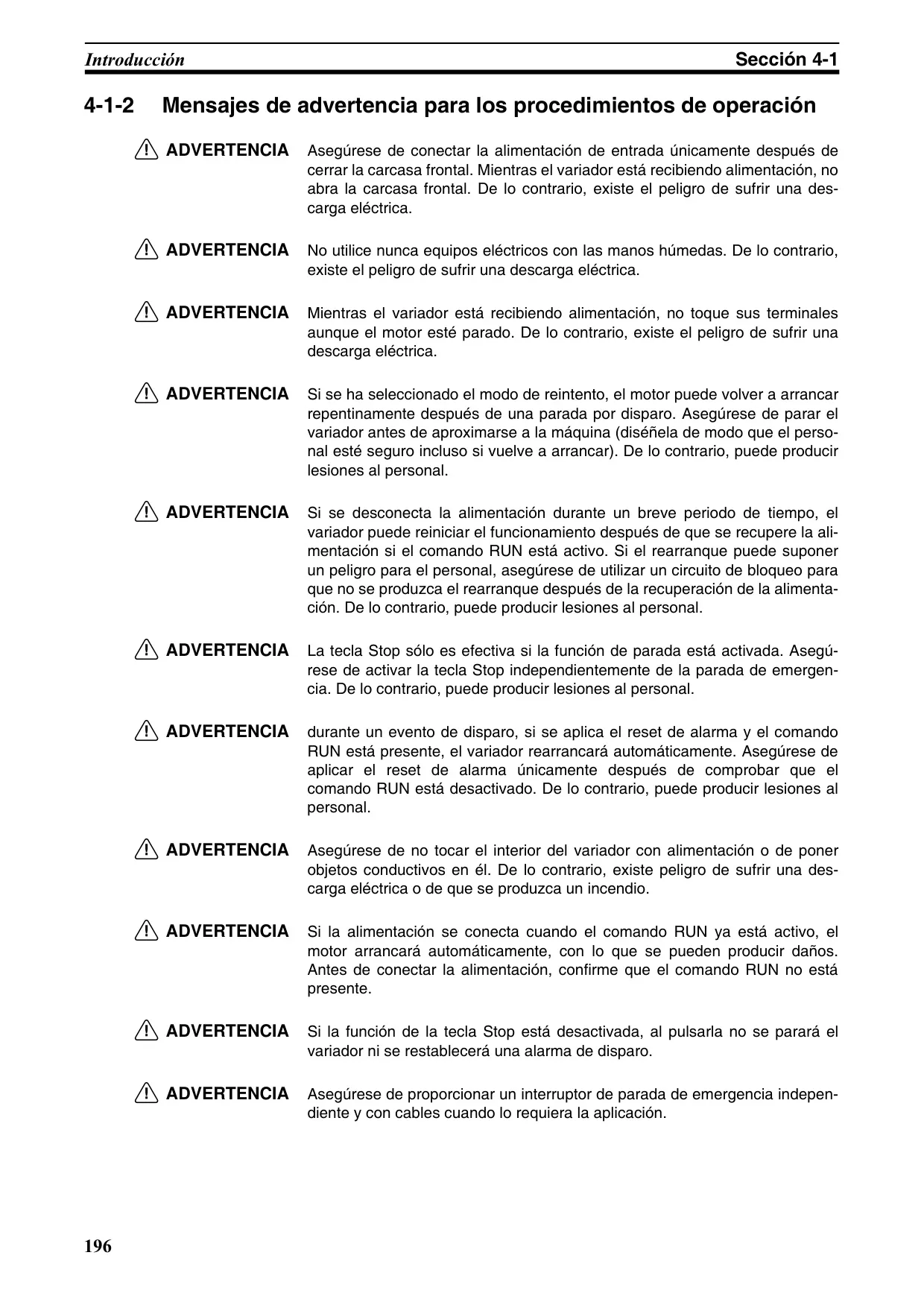

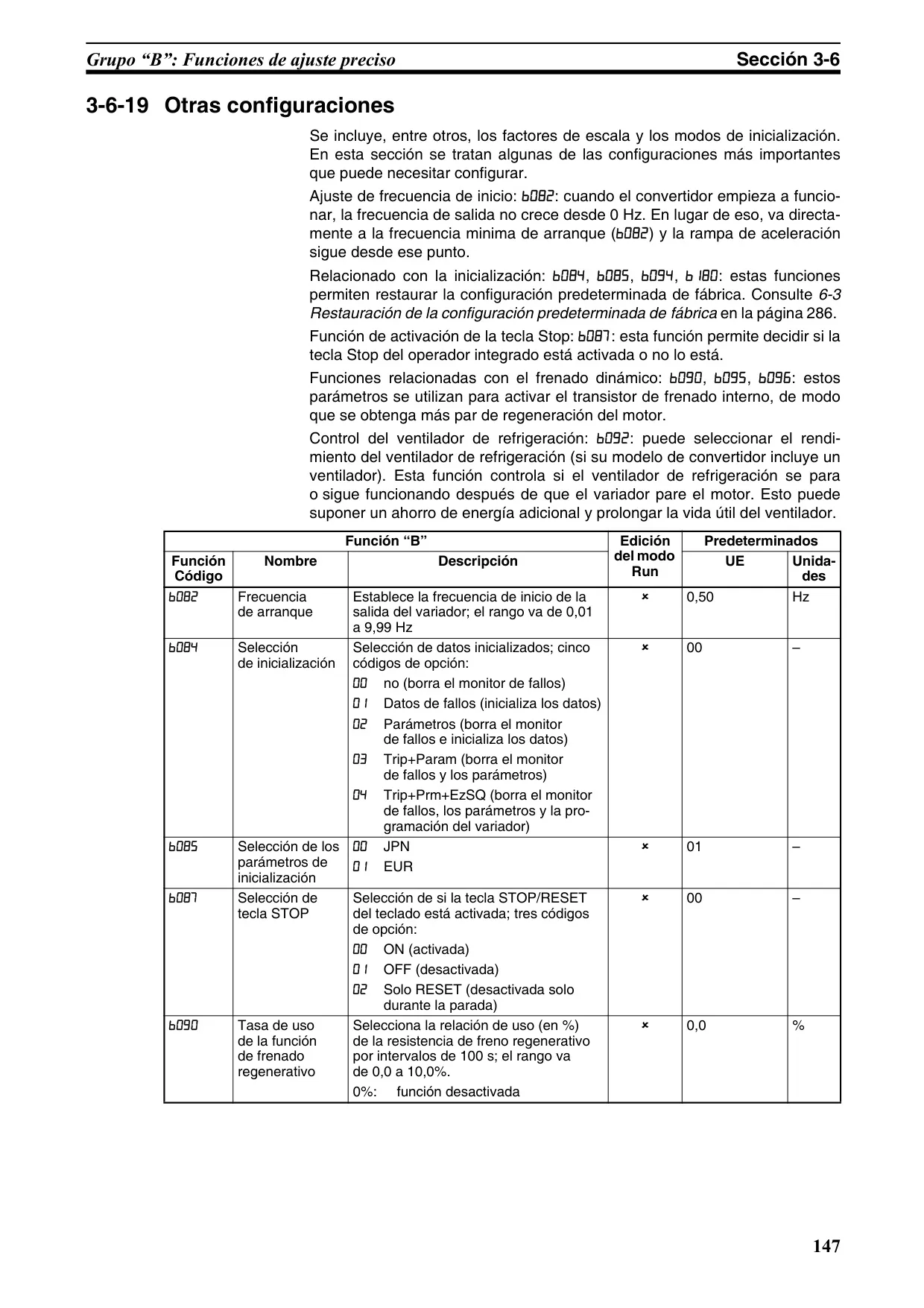

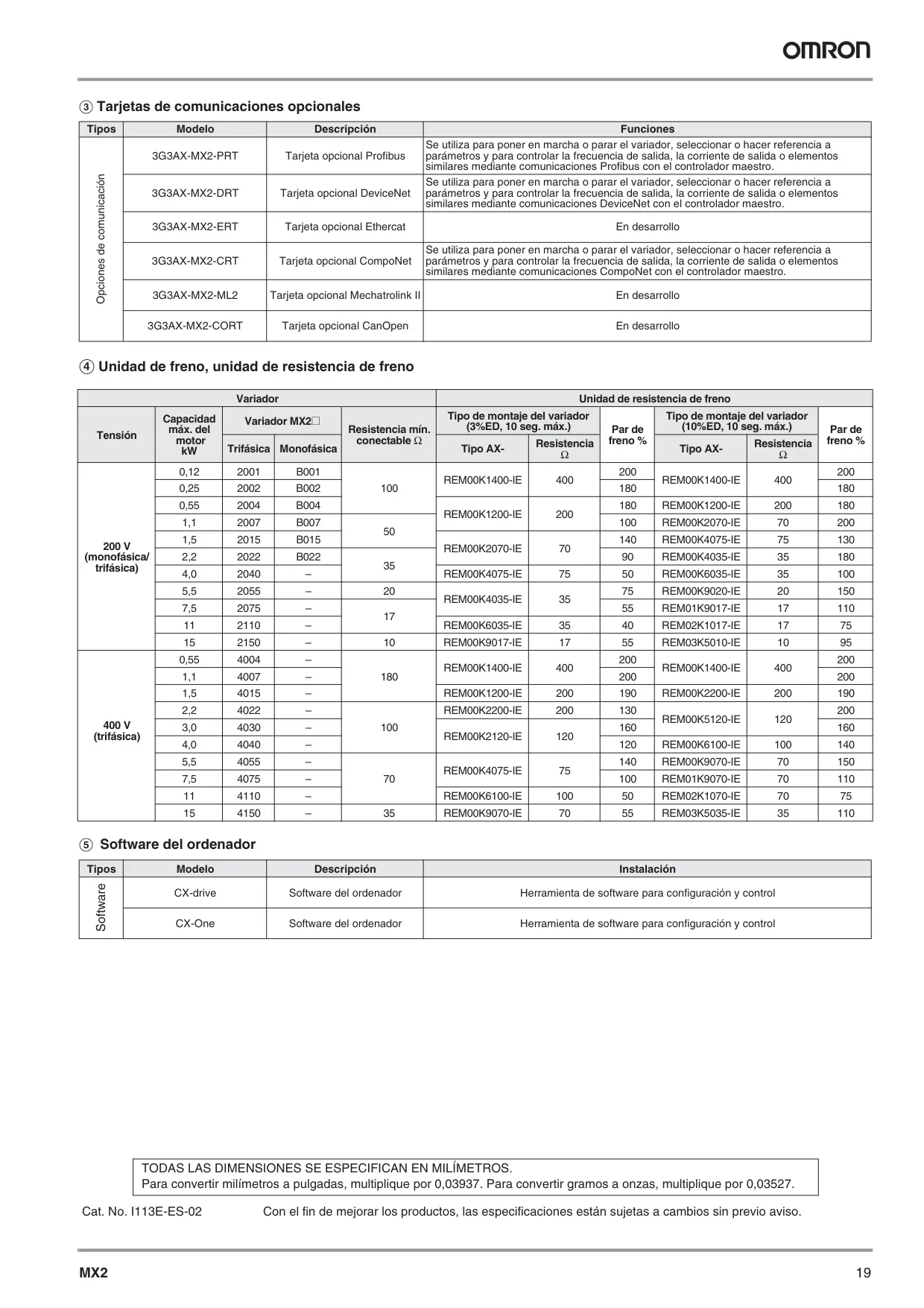

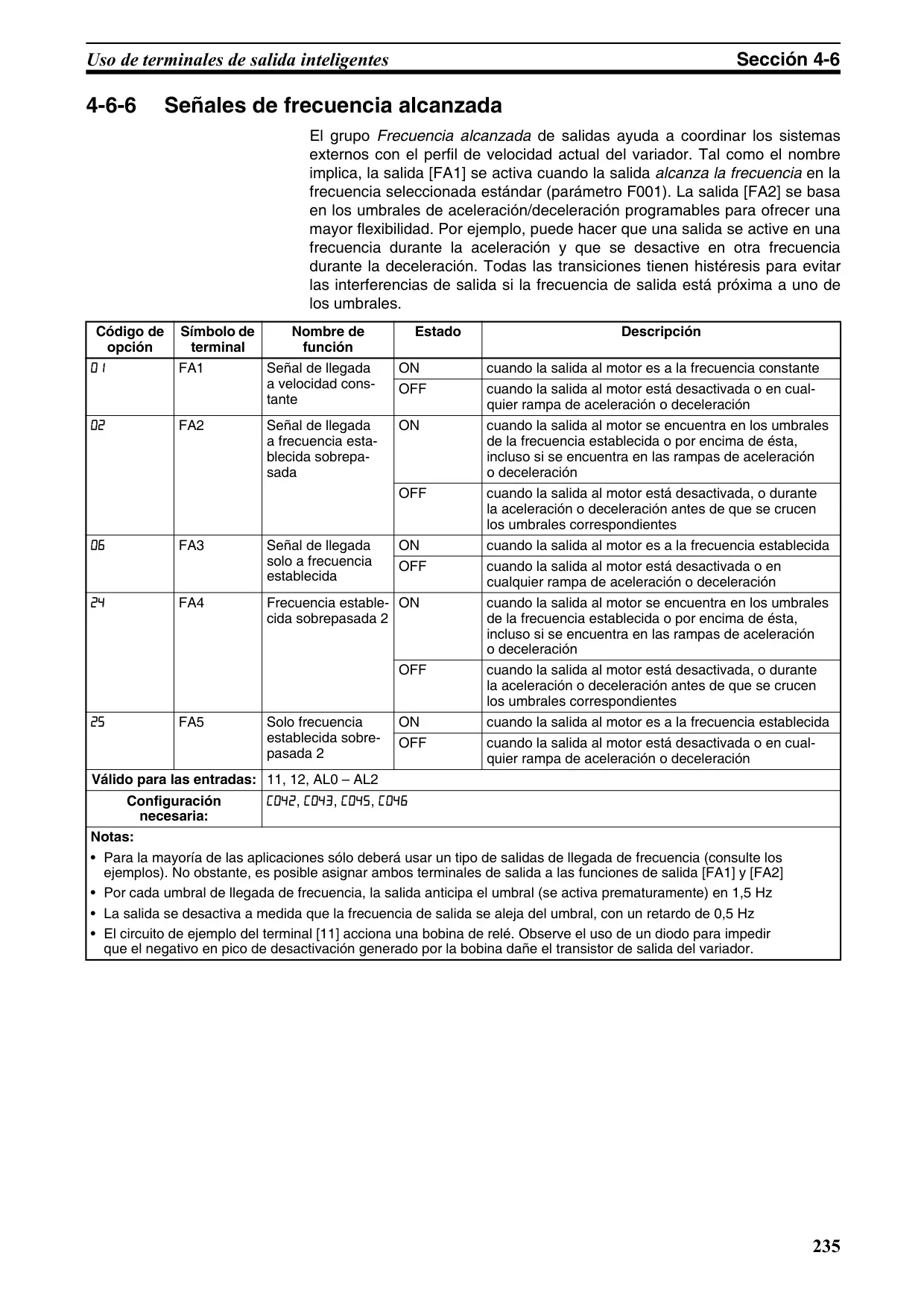

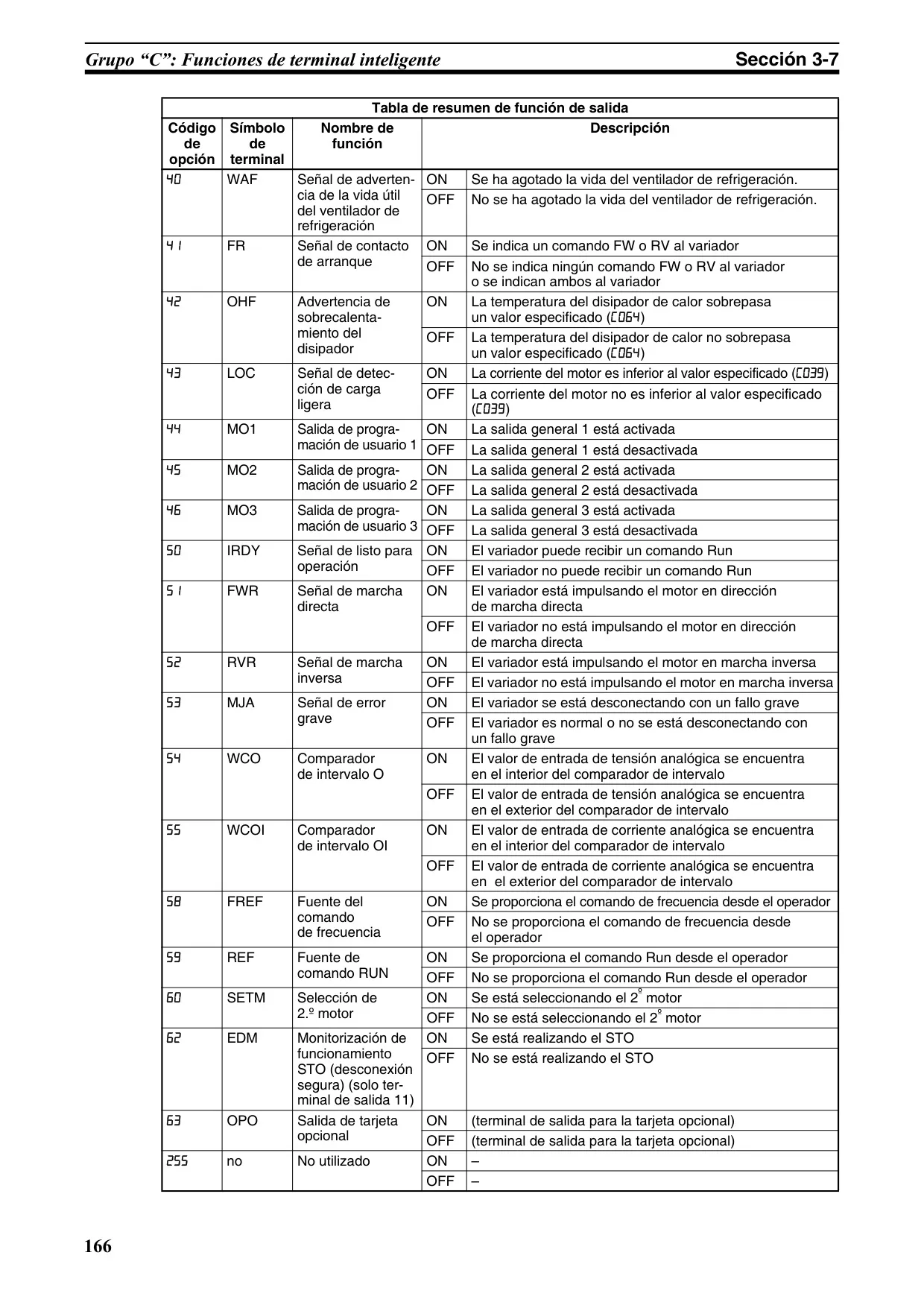

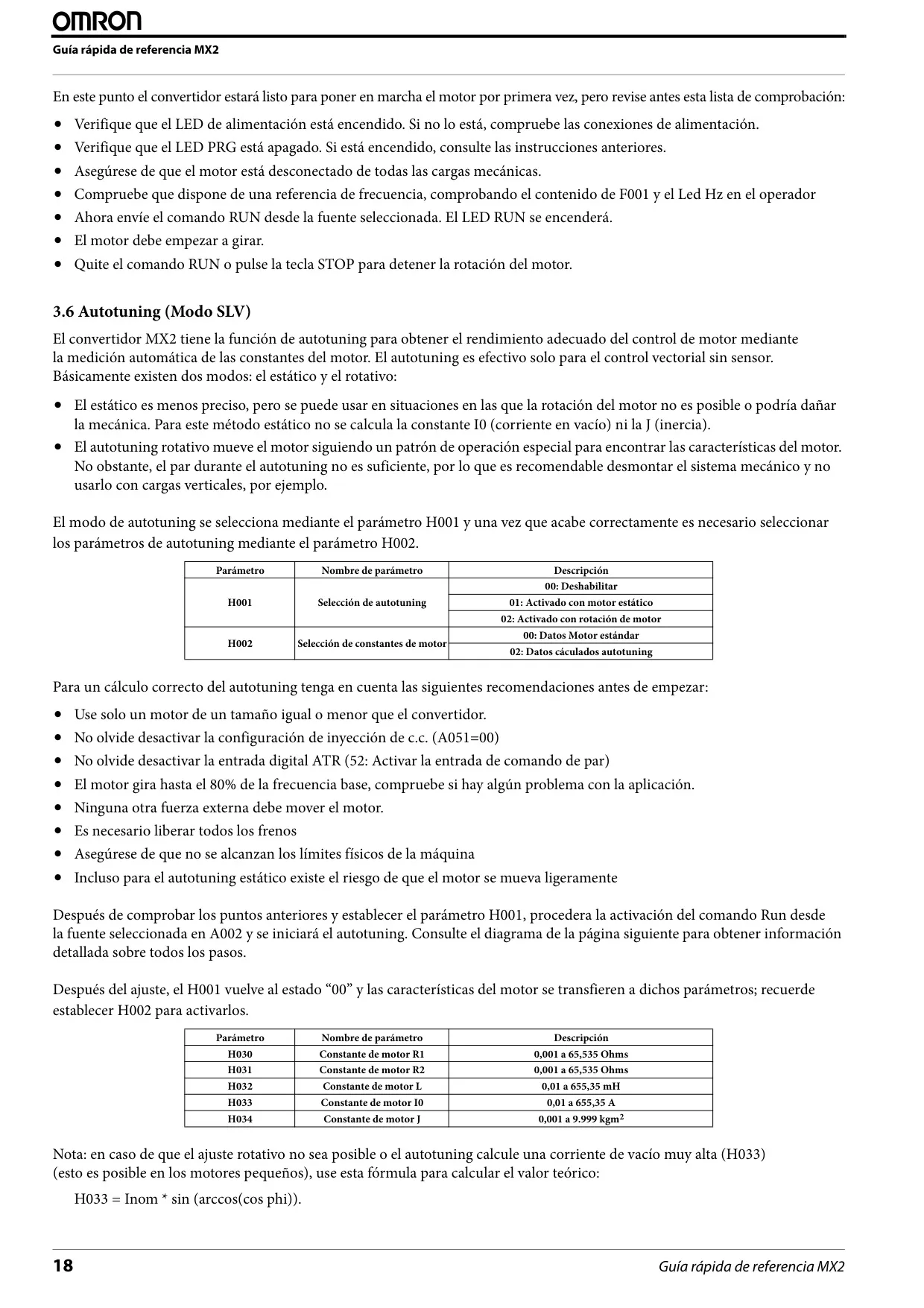

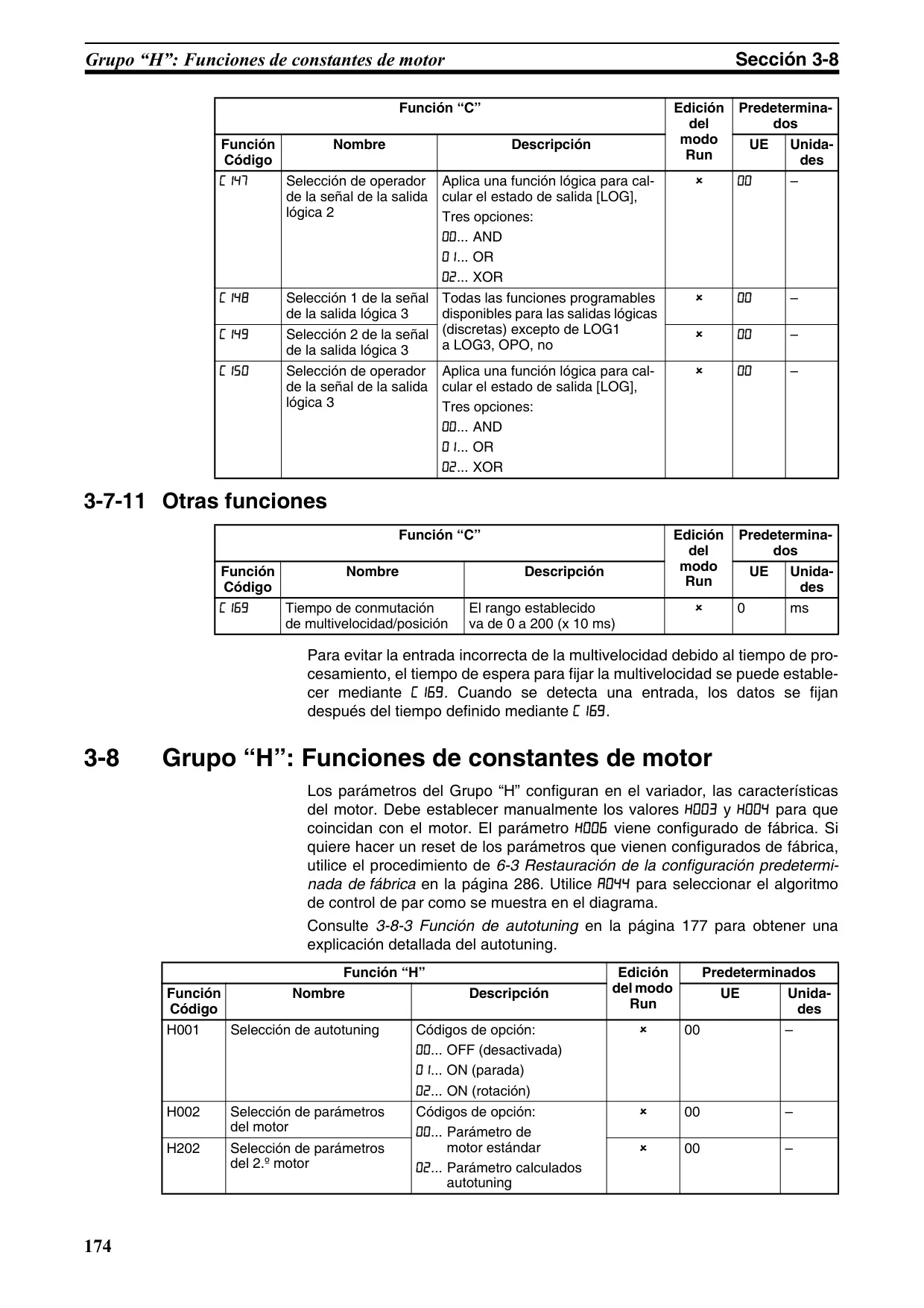

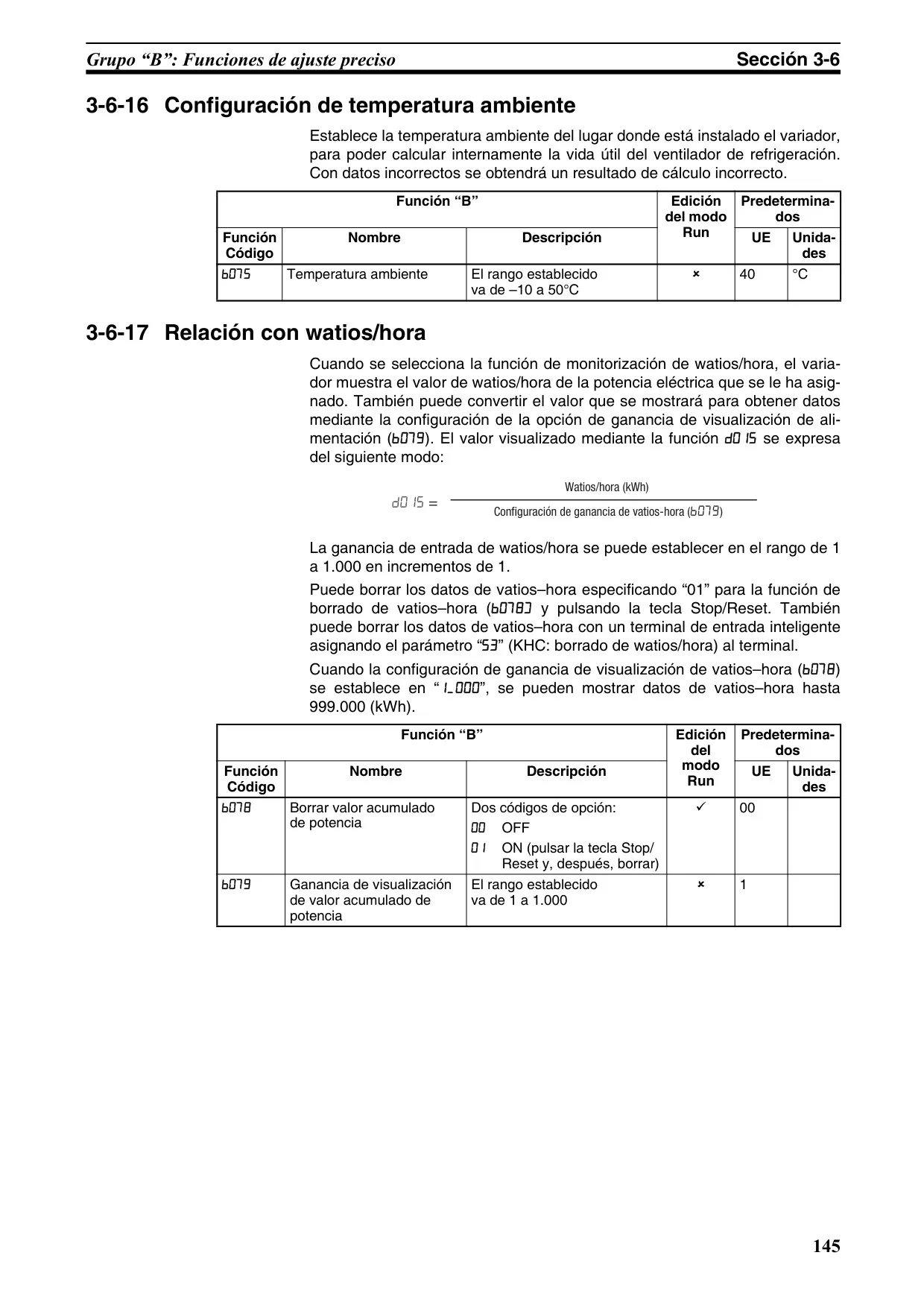

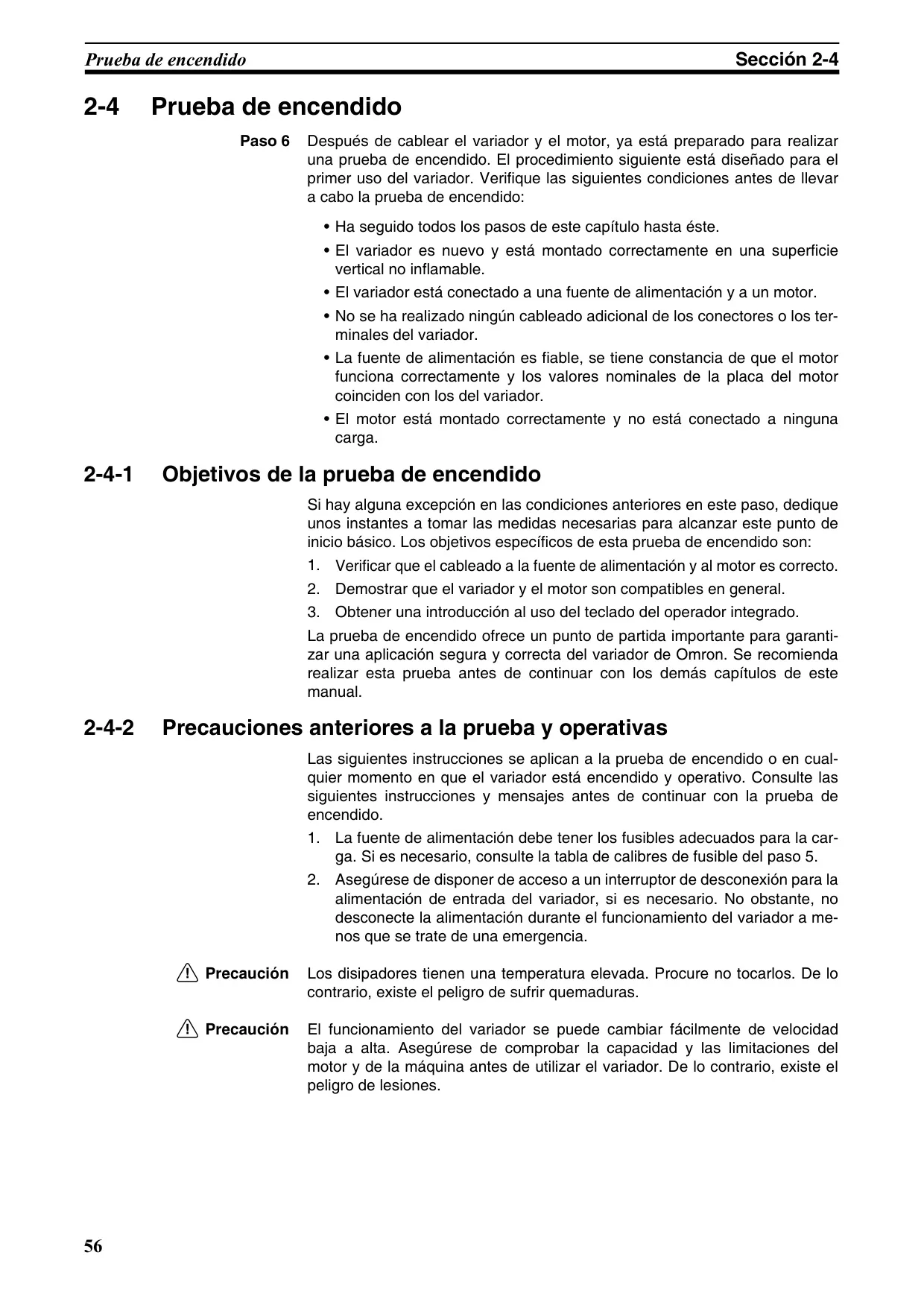

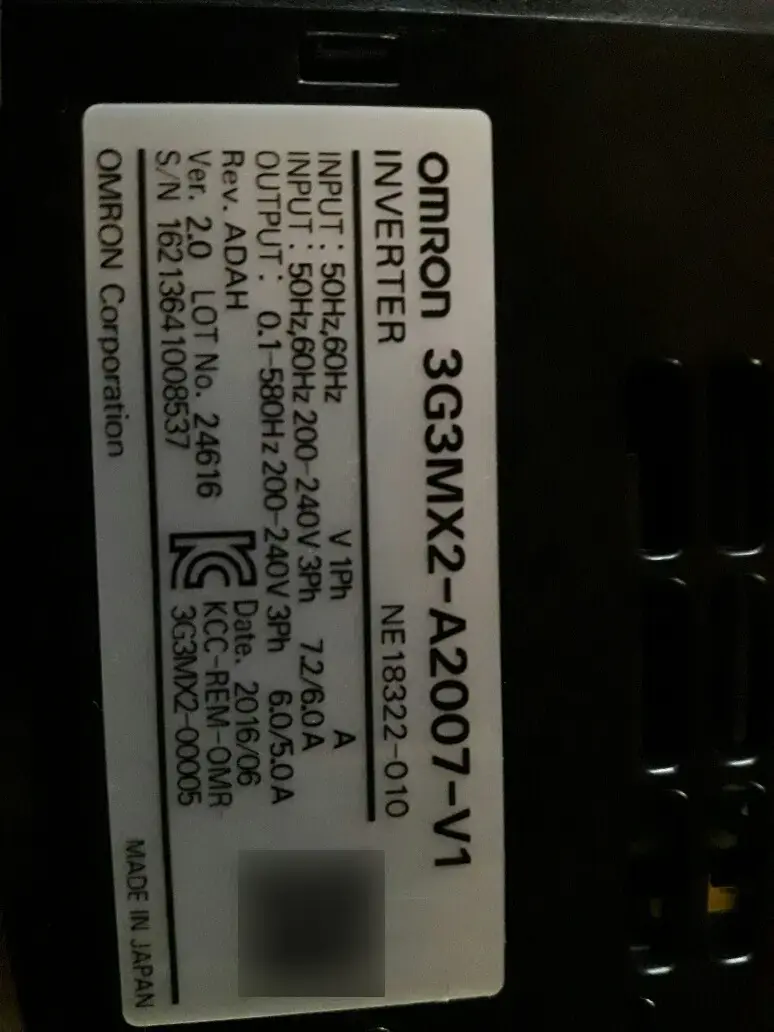

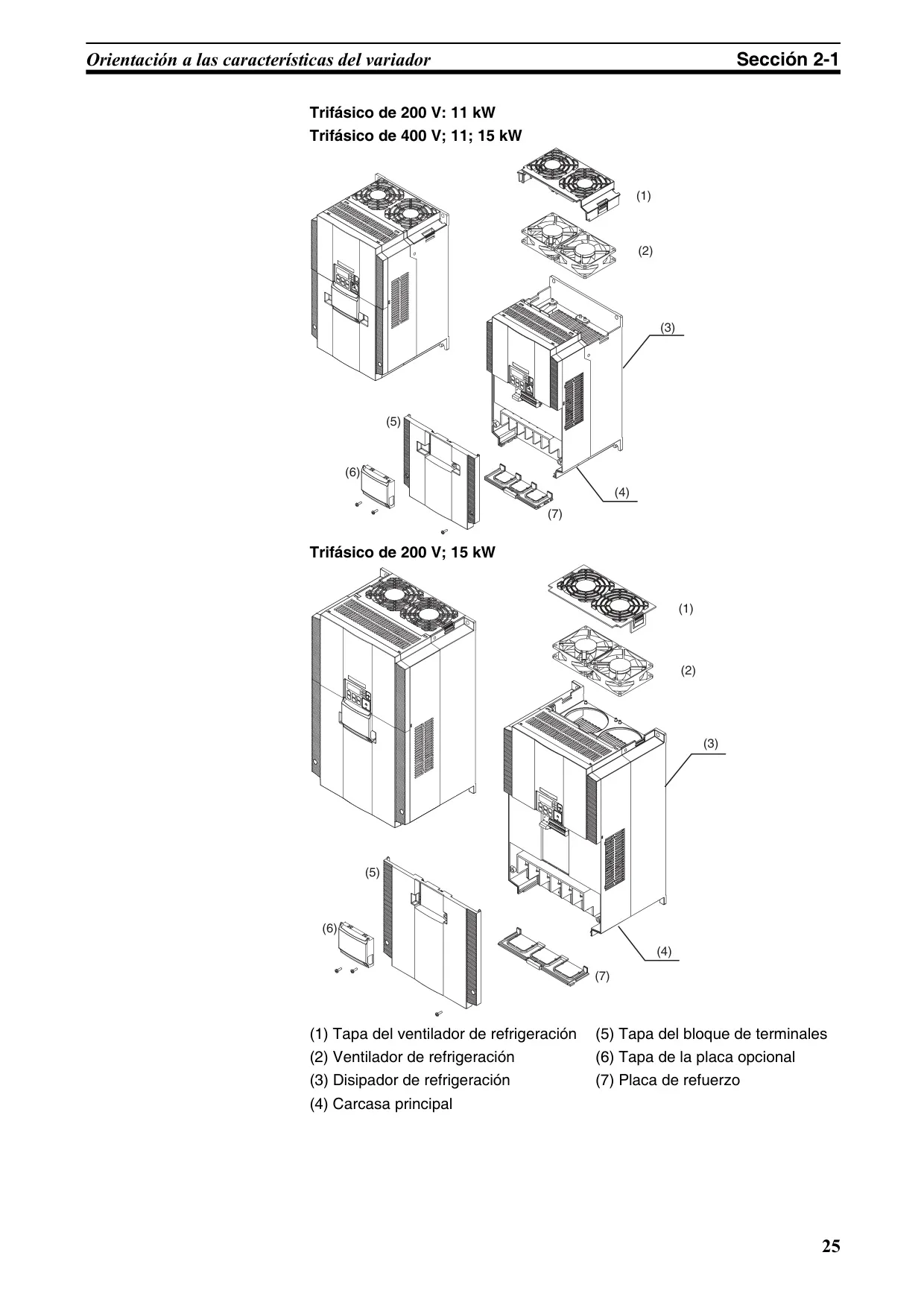

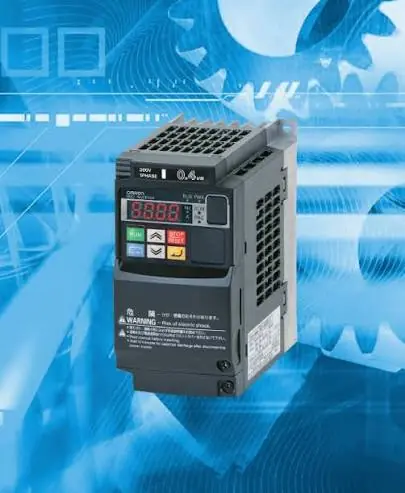

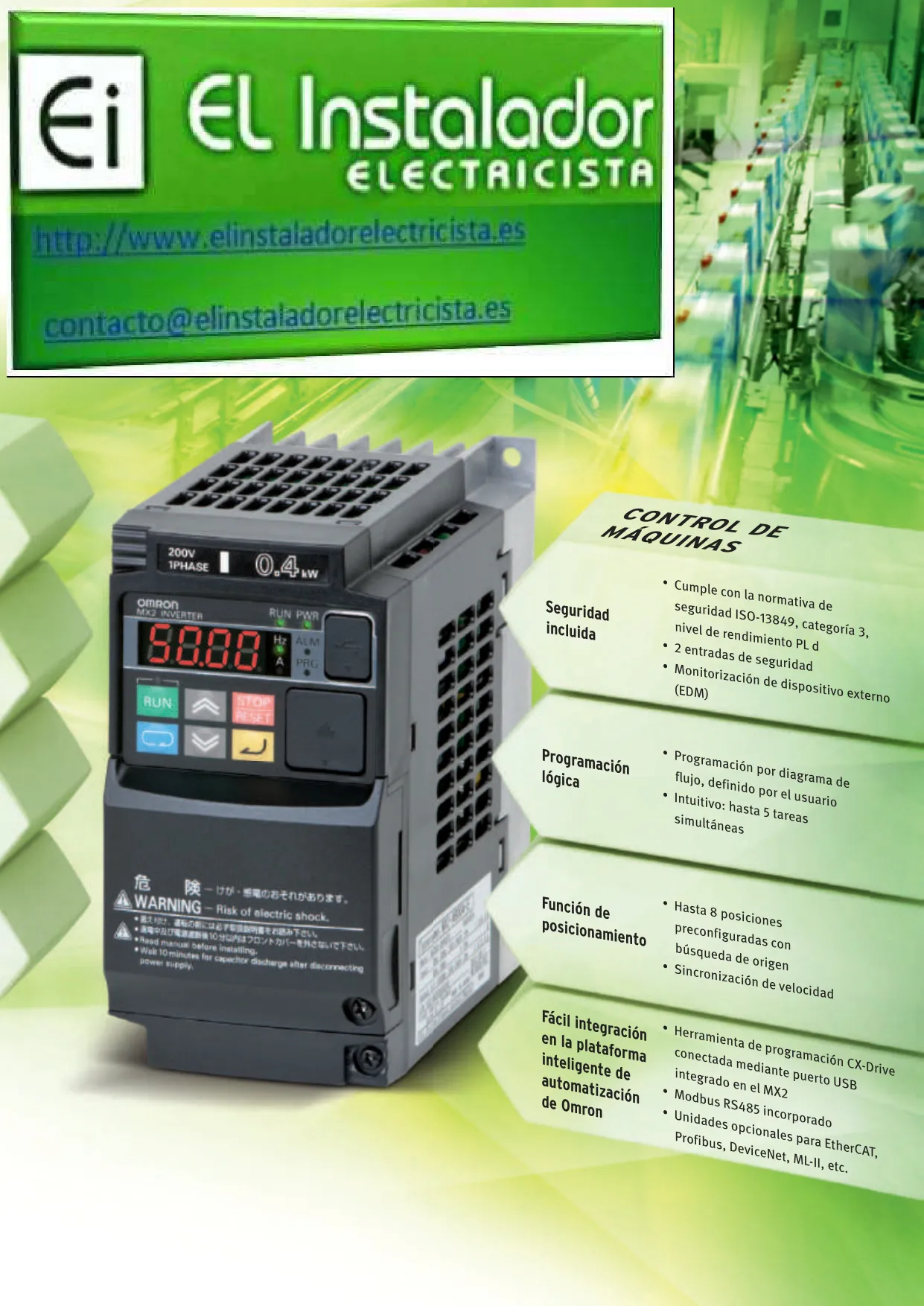

Imágenes del Producto

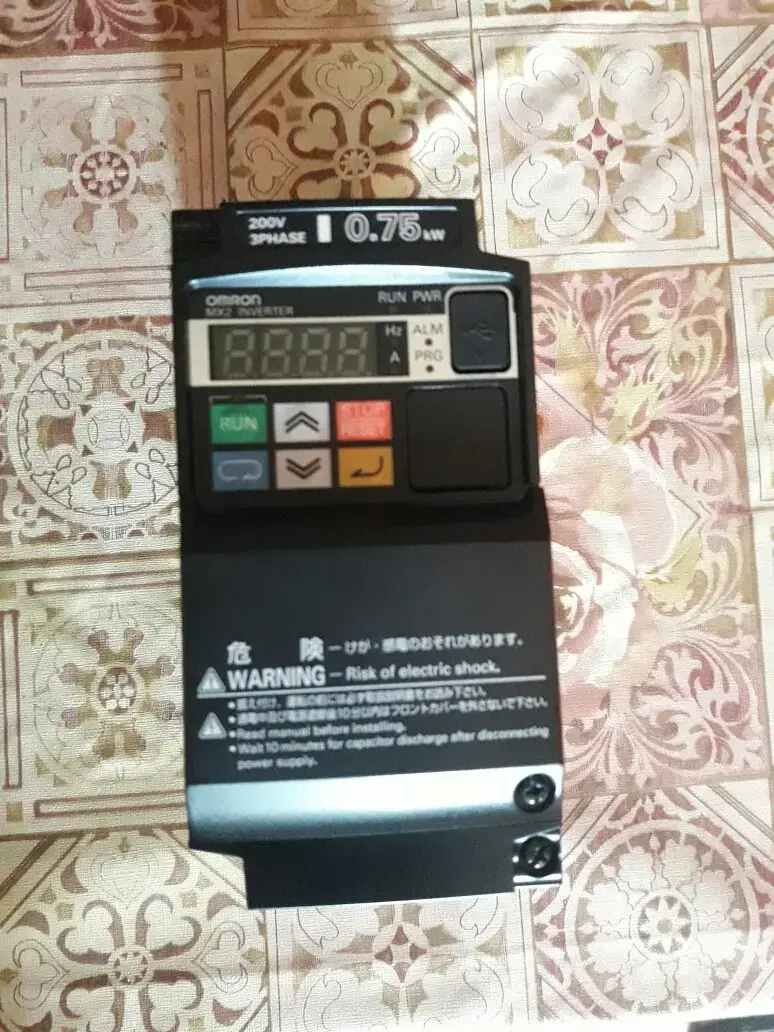

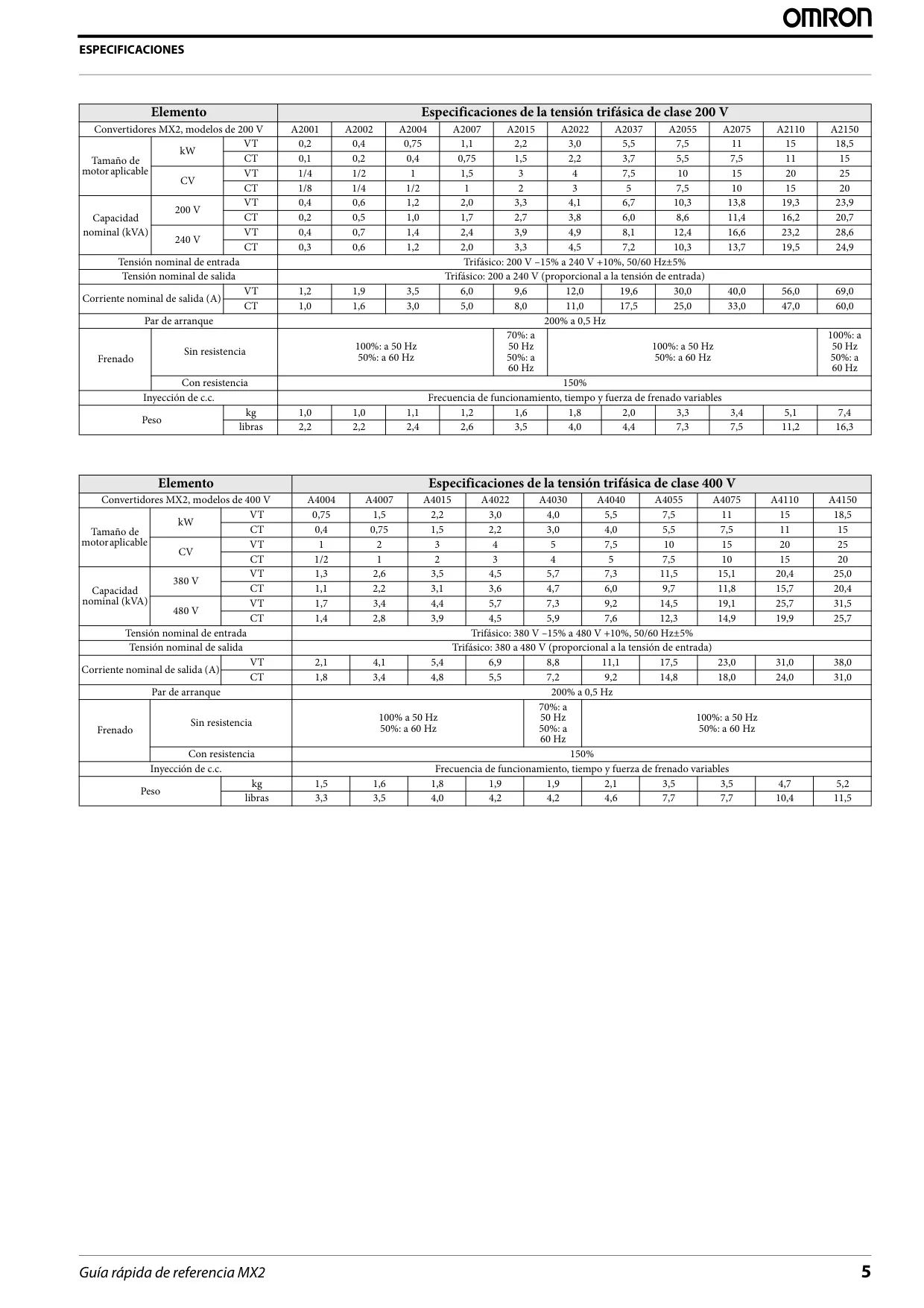

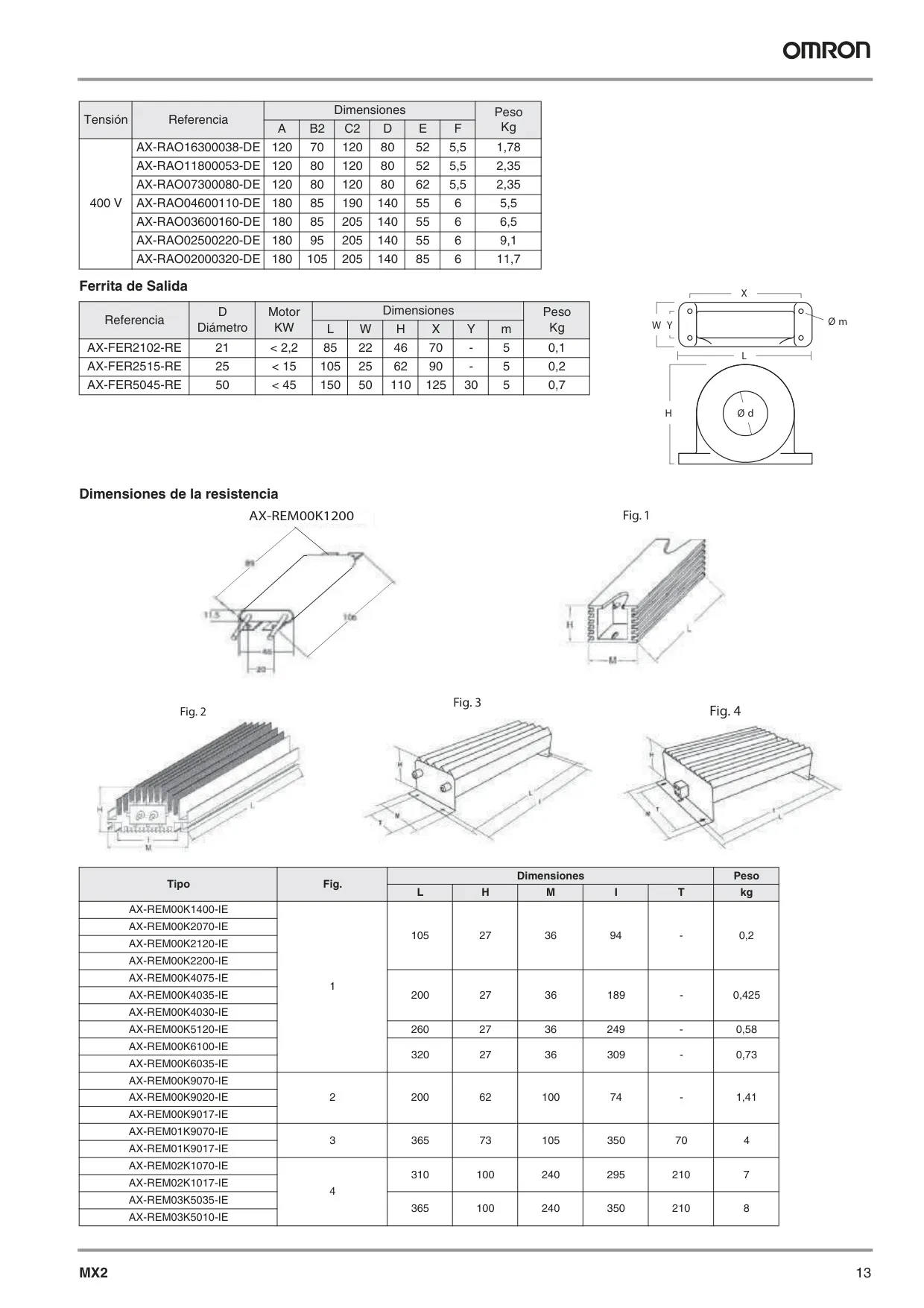

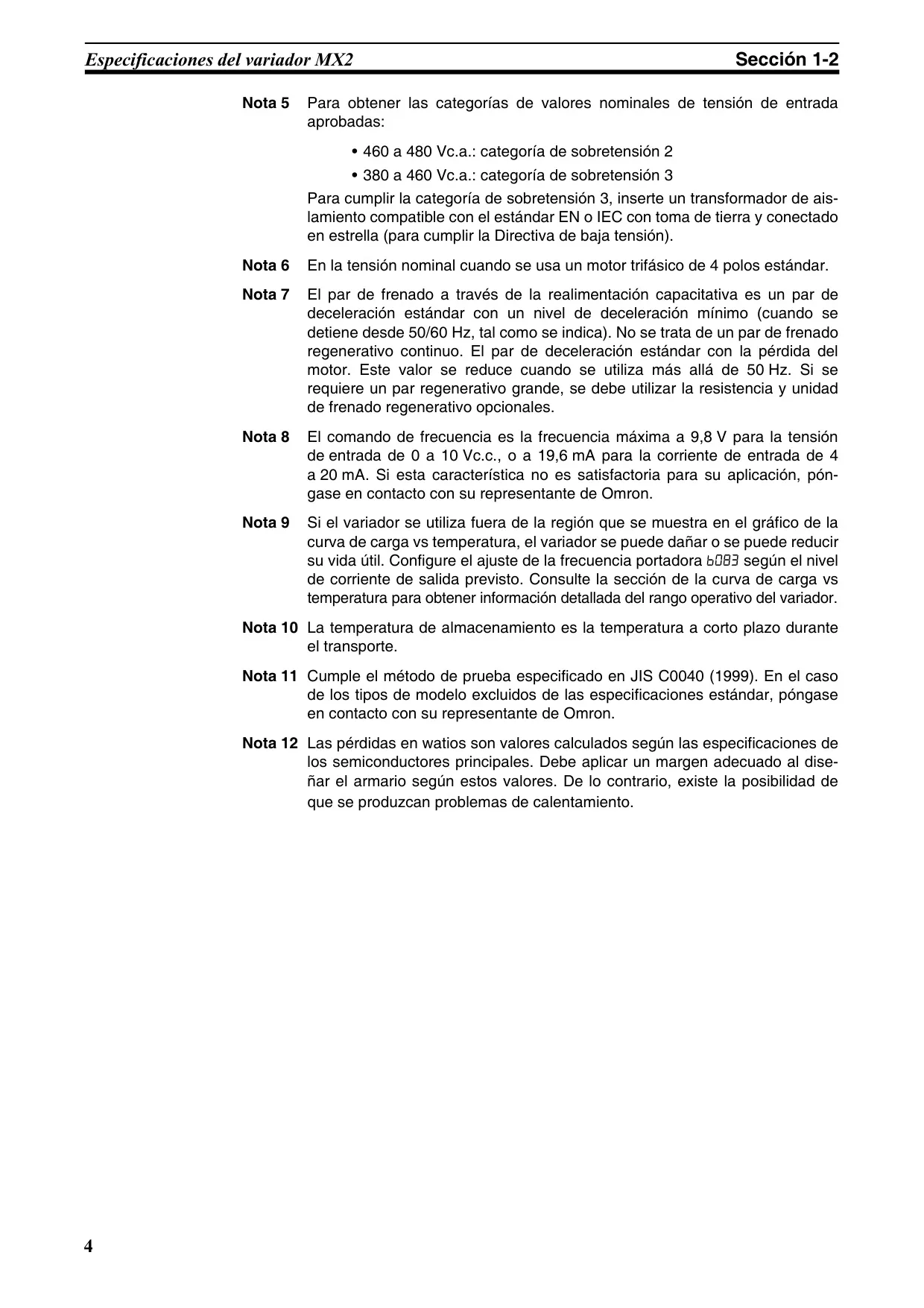

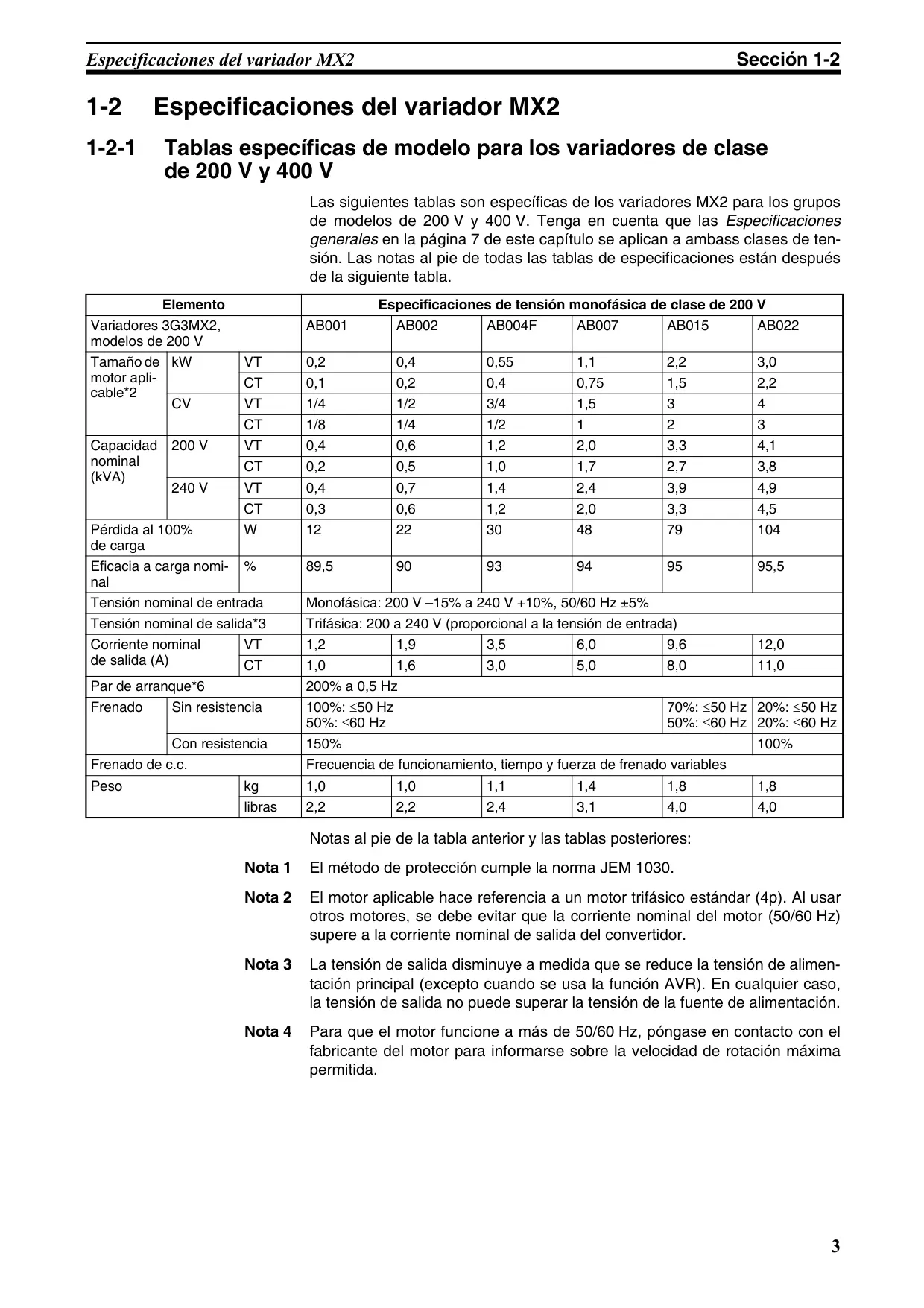

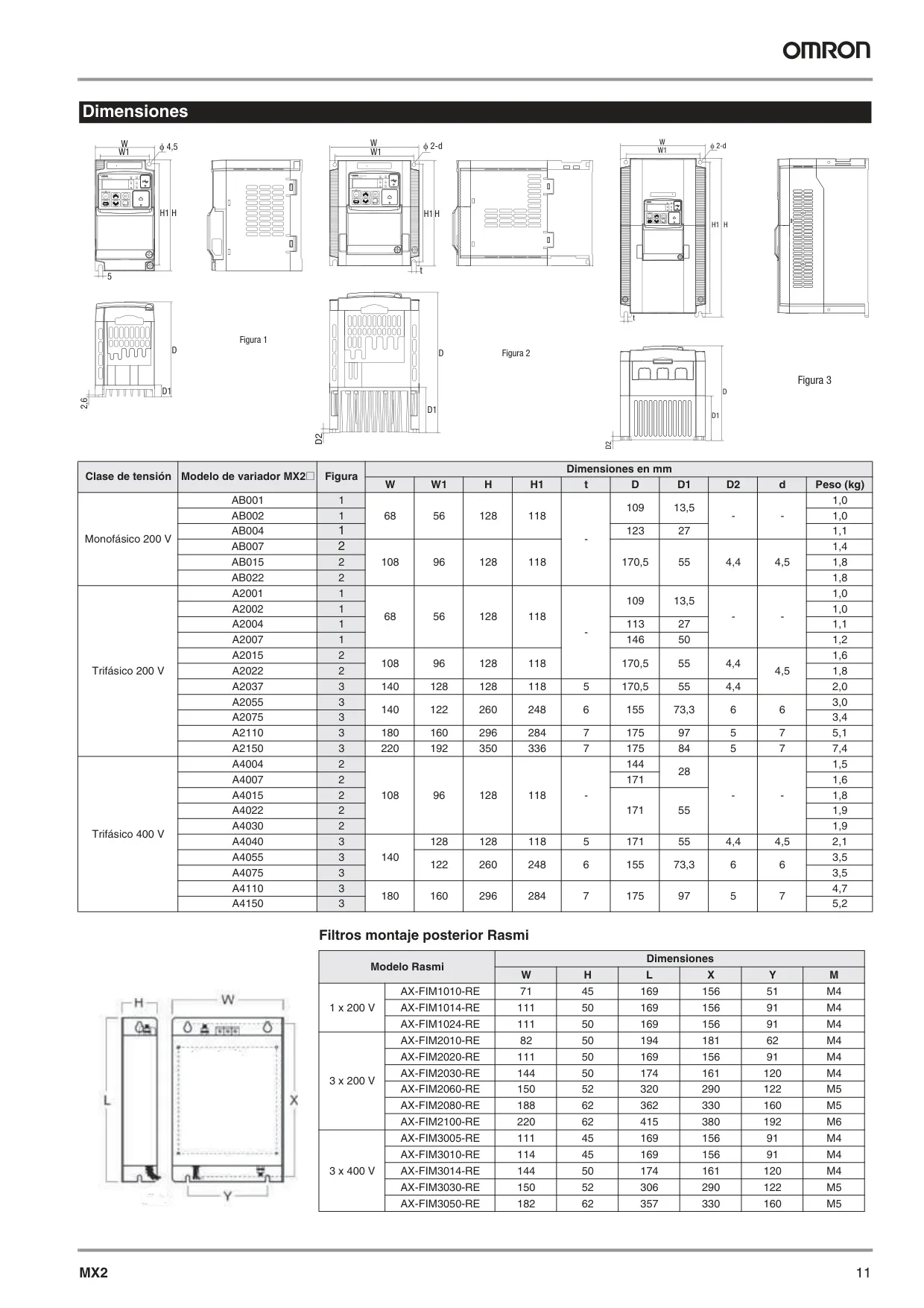

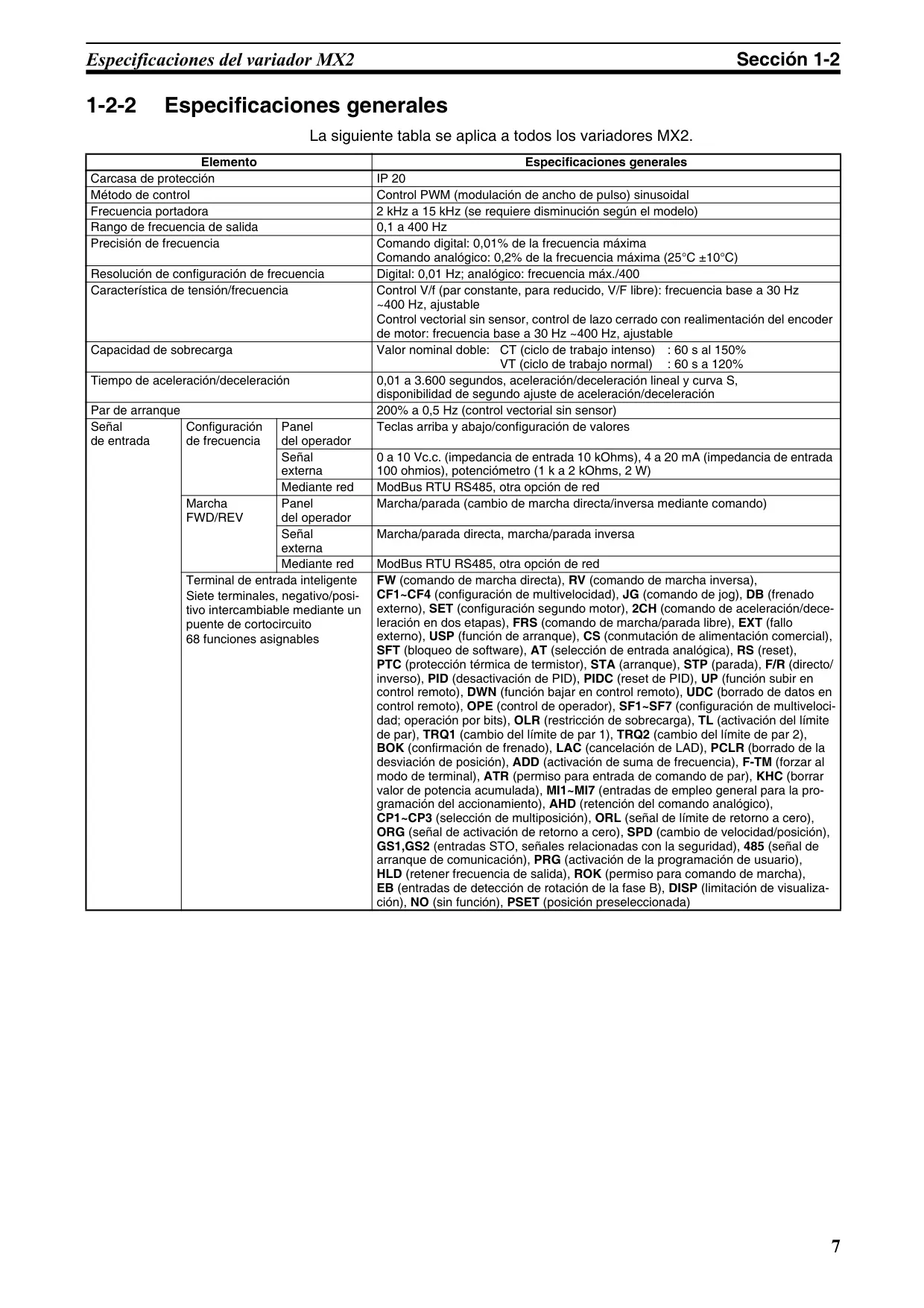

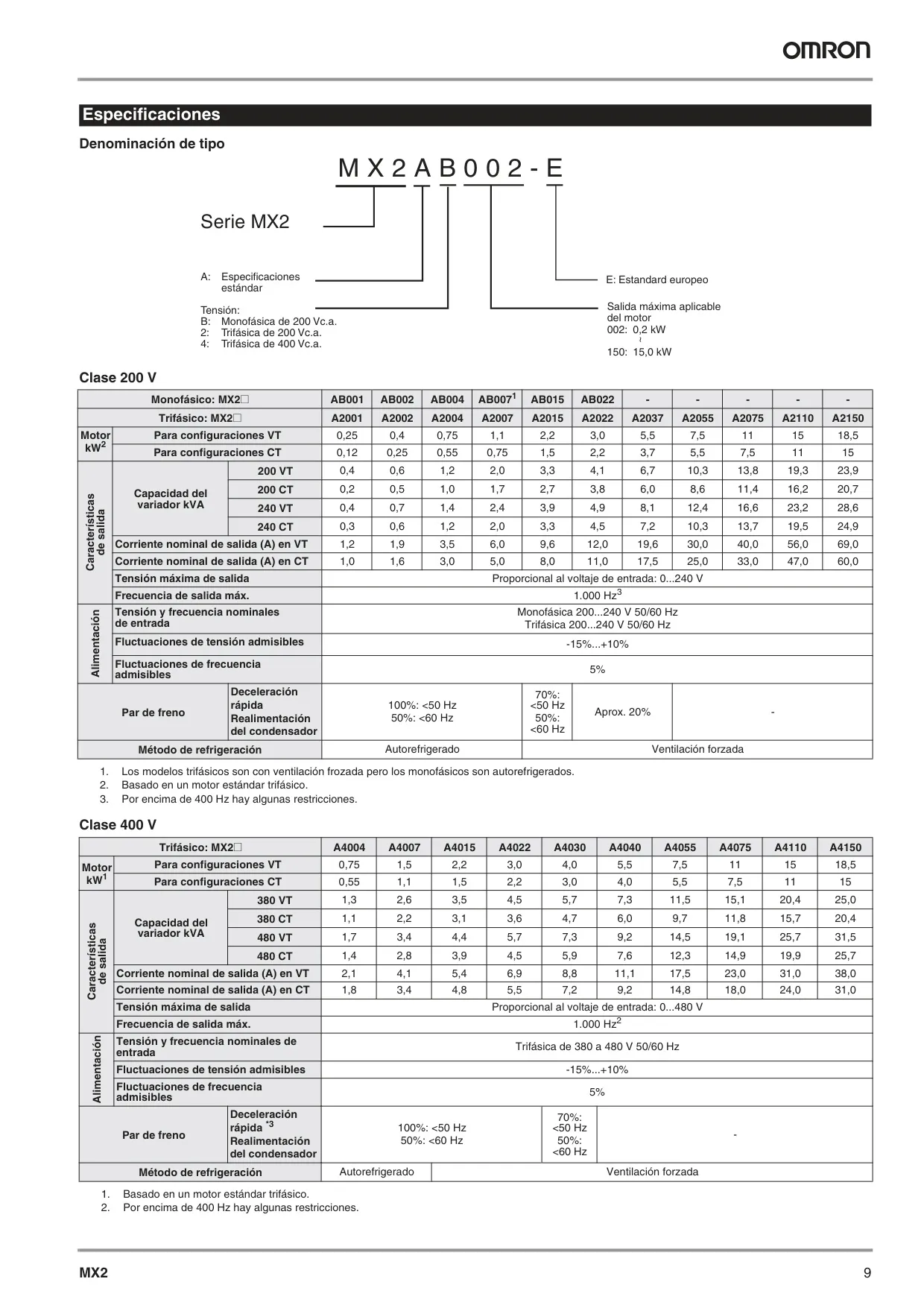

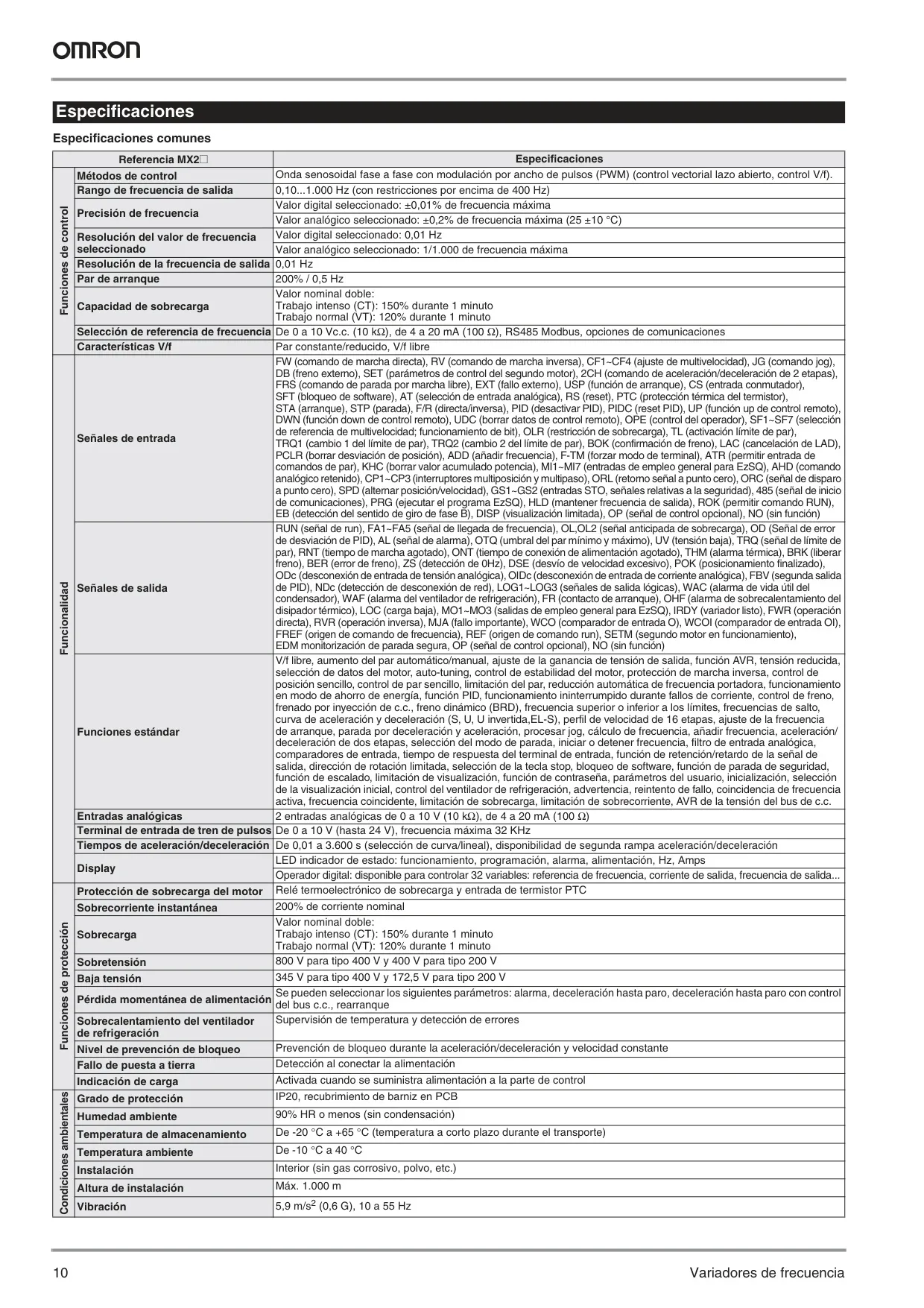

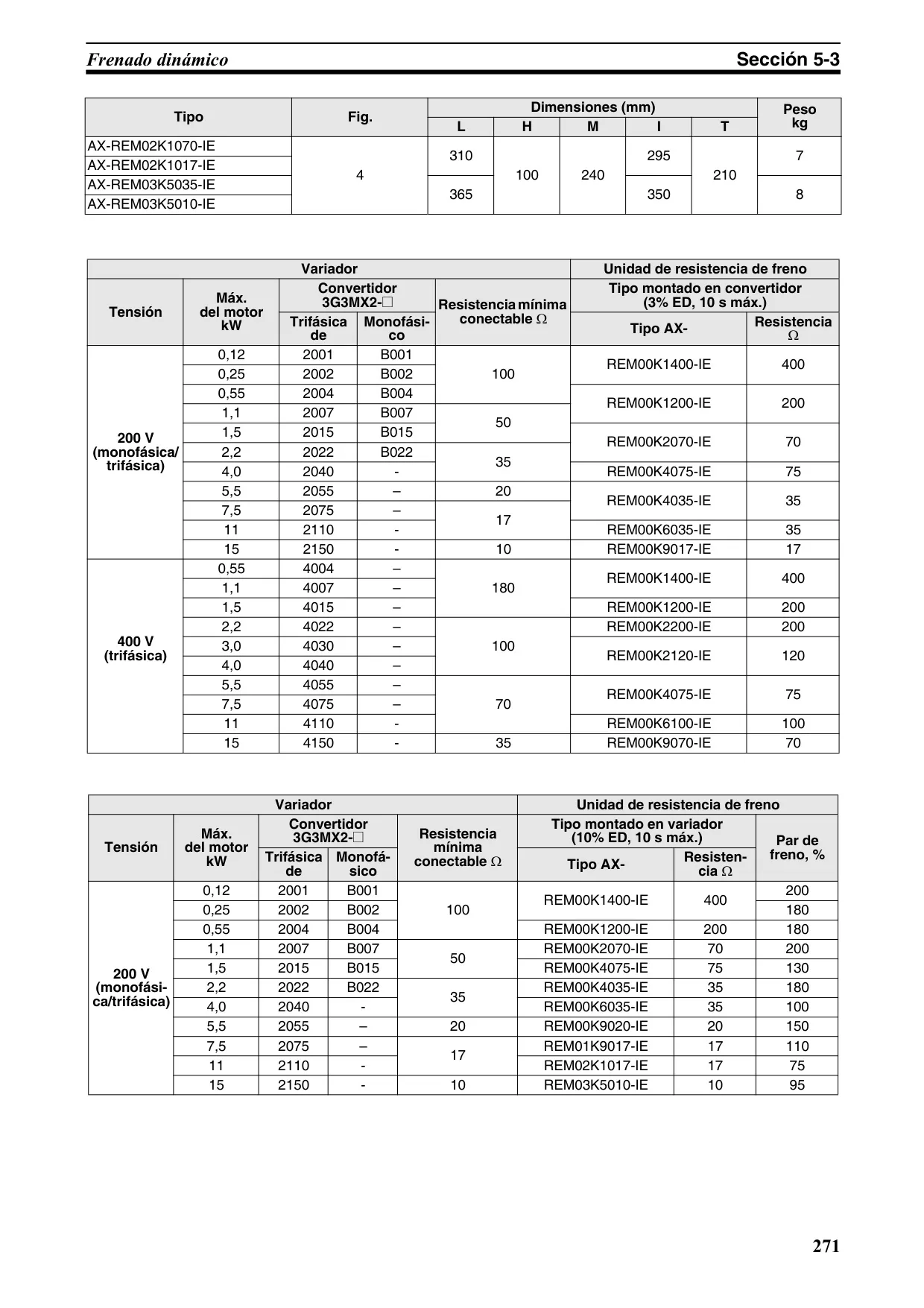

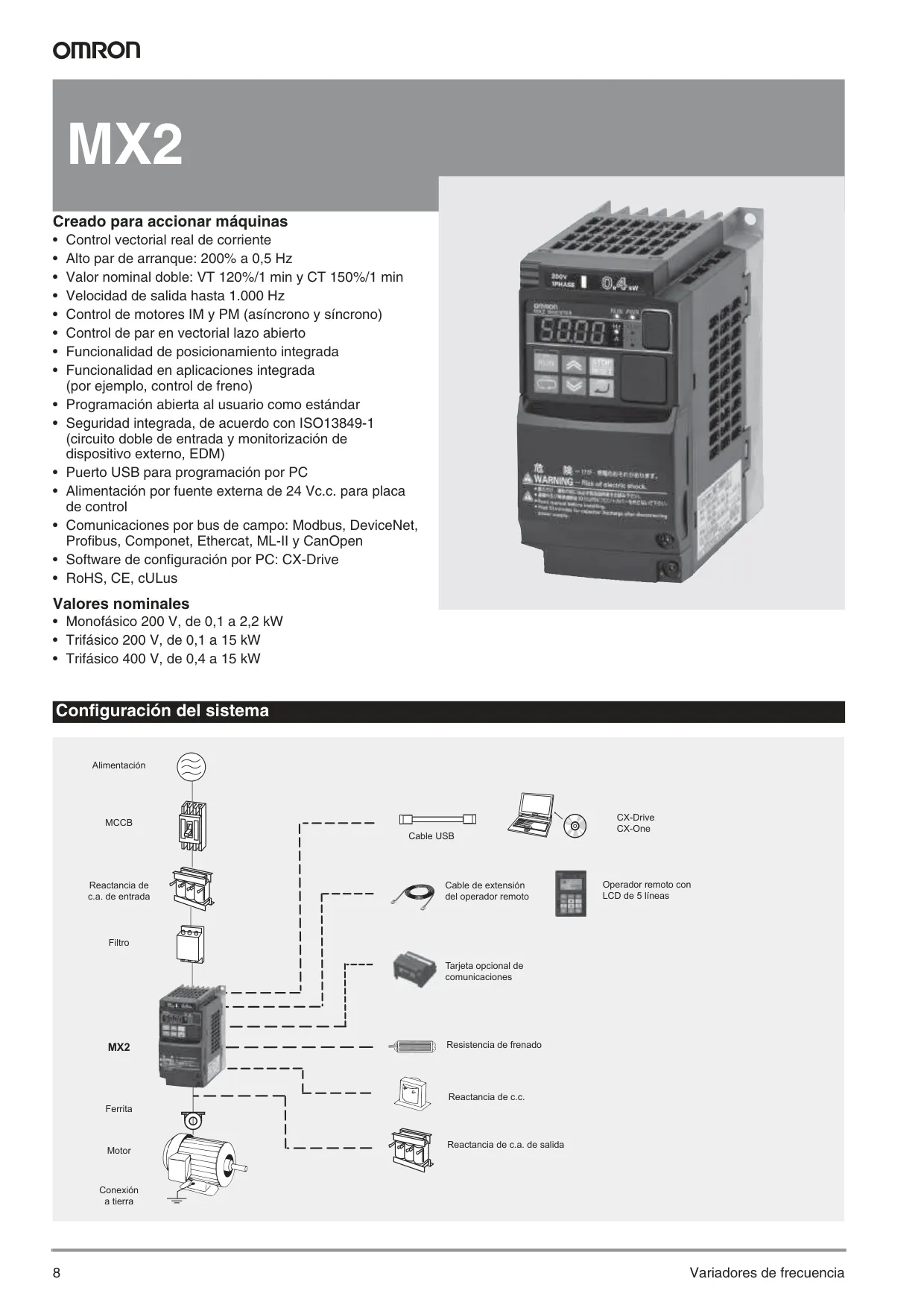

Especificaciones del Variador Omron MX2

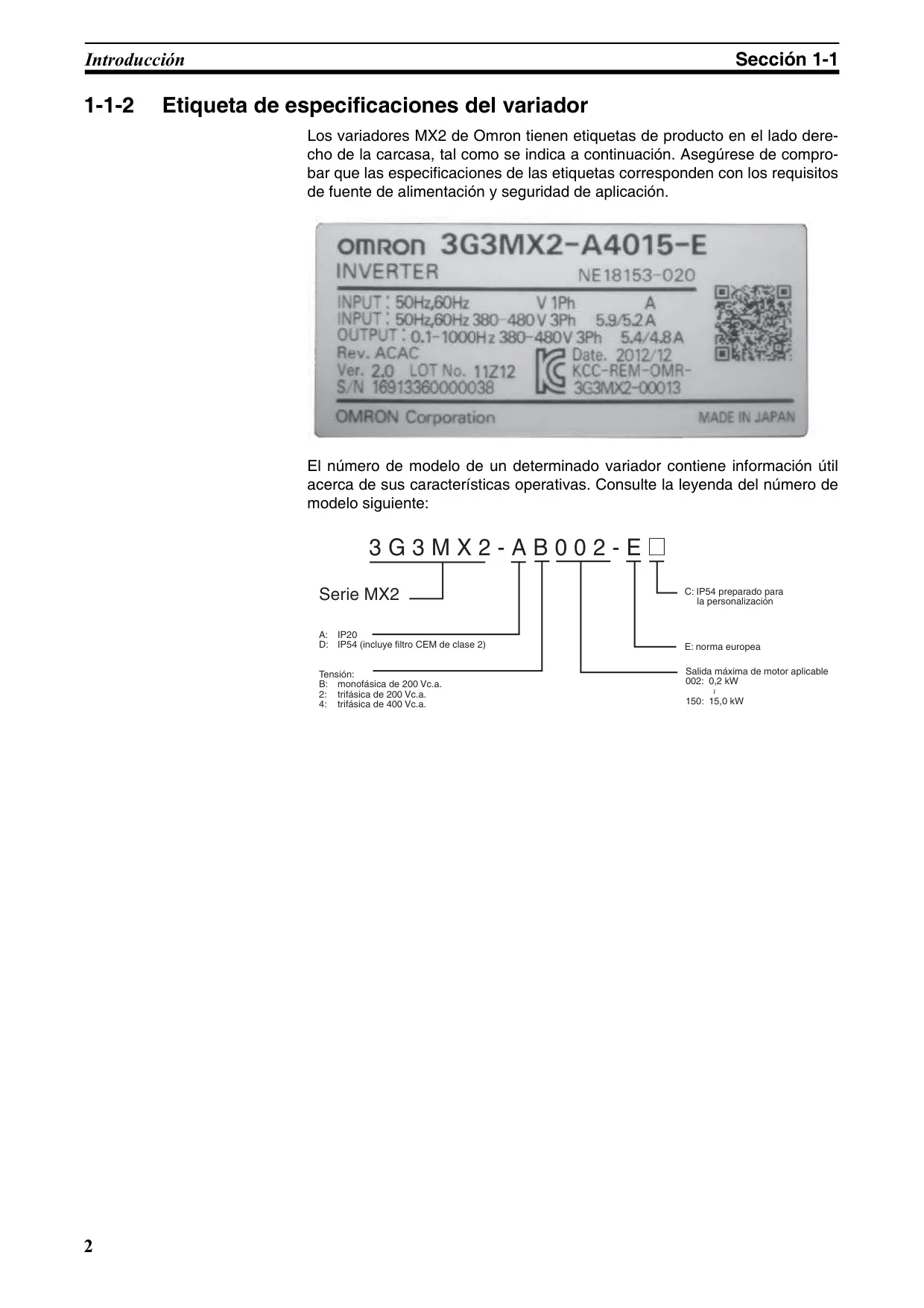

| Característica | Especificación Técnica |
|---|---|
| Producto | Variador de Frecuencia Variable (VFD) Omron MX2 |
| Modelo Principal | 3G3MX2 |

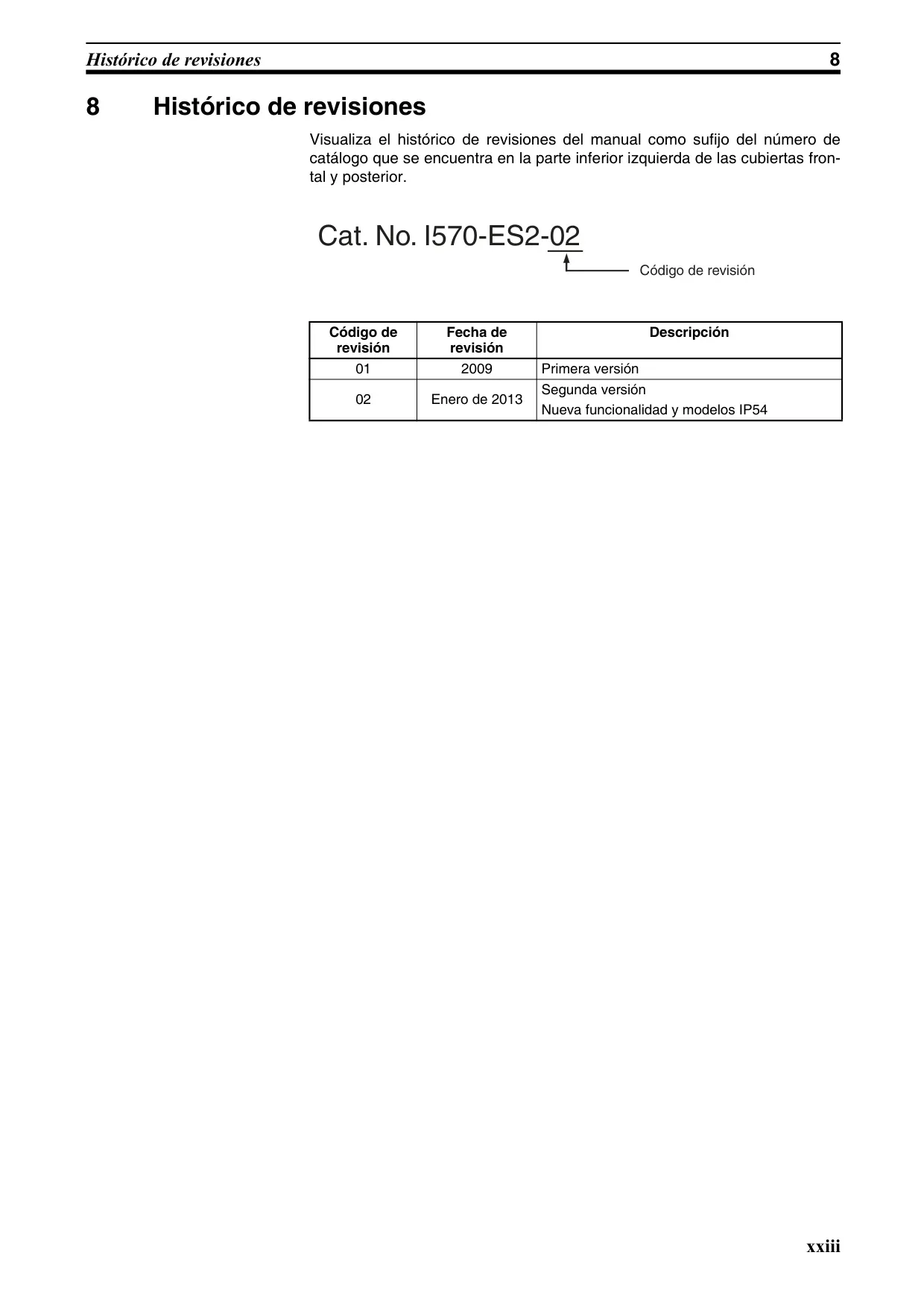

| Catálogo No. | I570-ES2-02B (Versión: Enero 2013) |

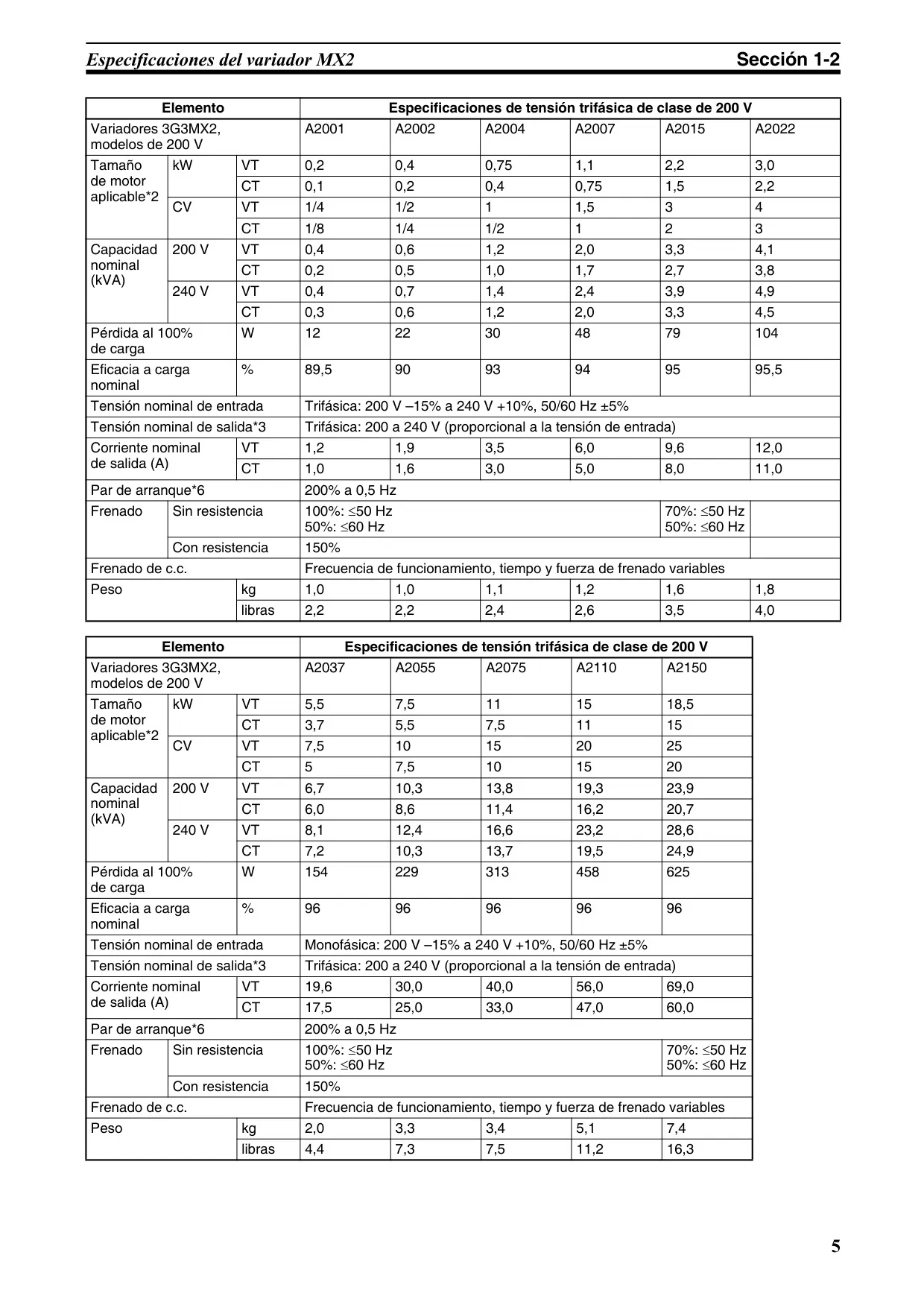

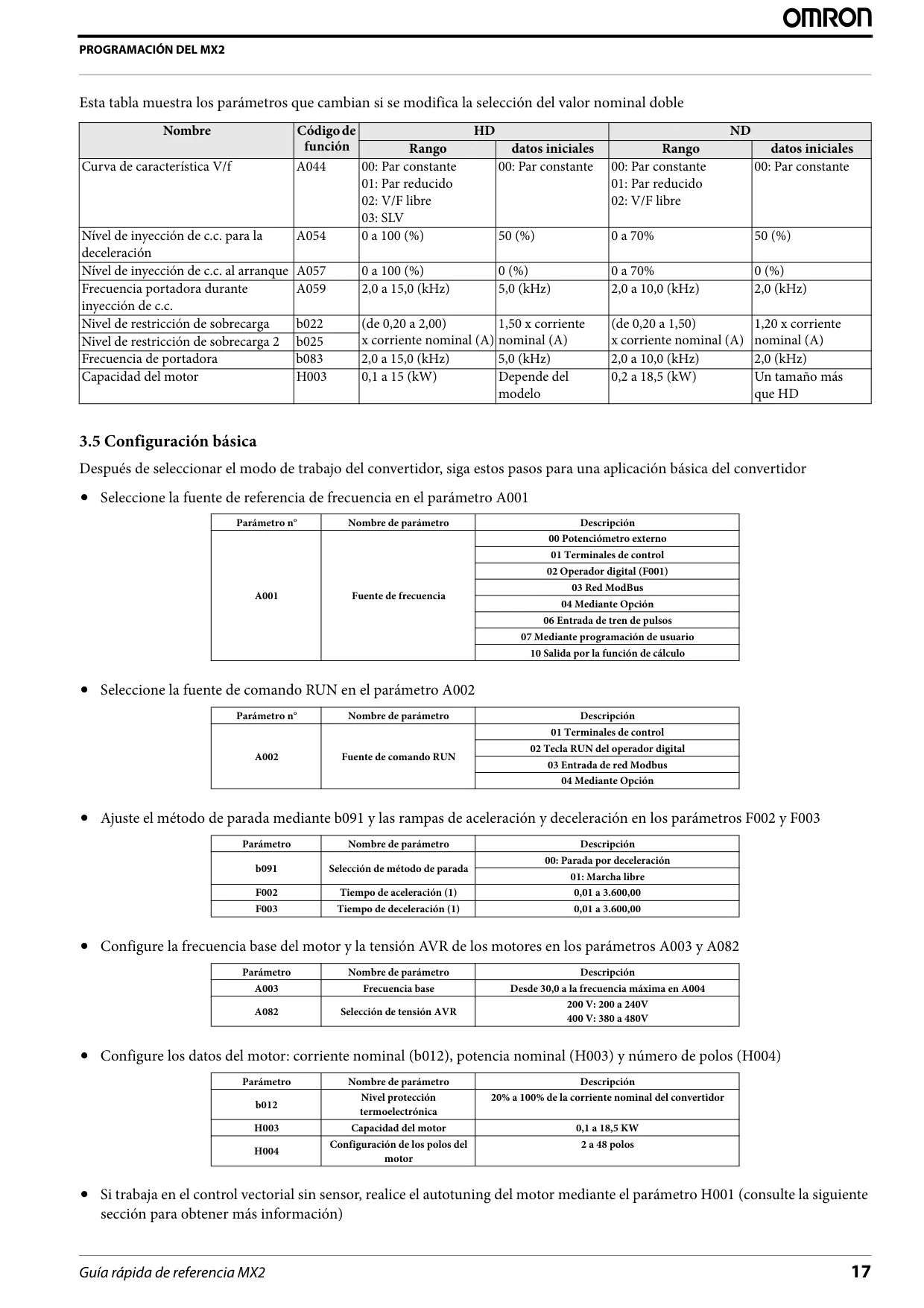

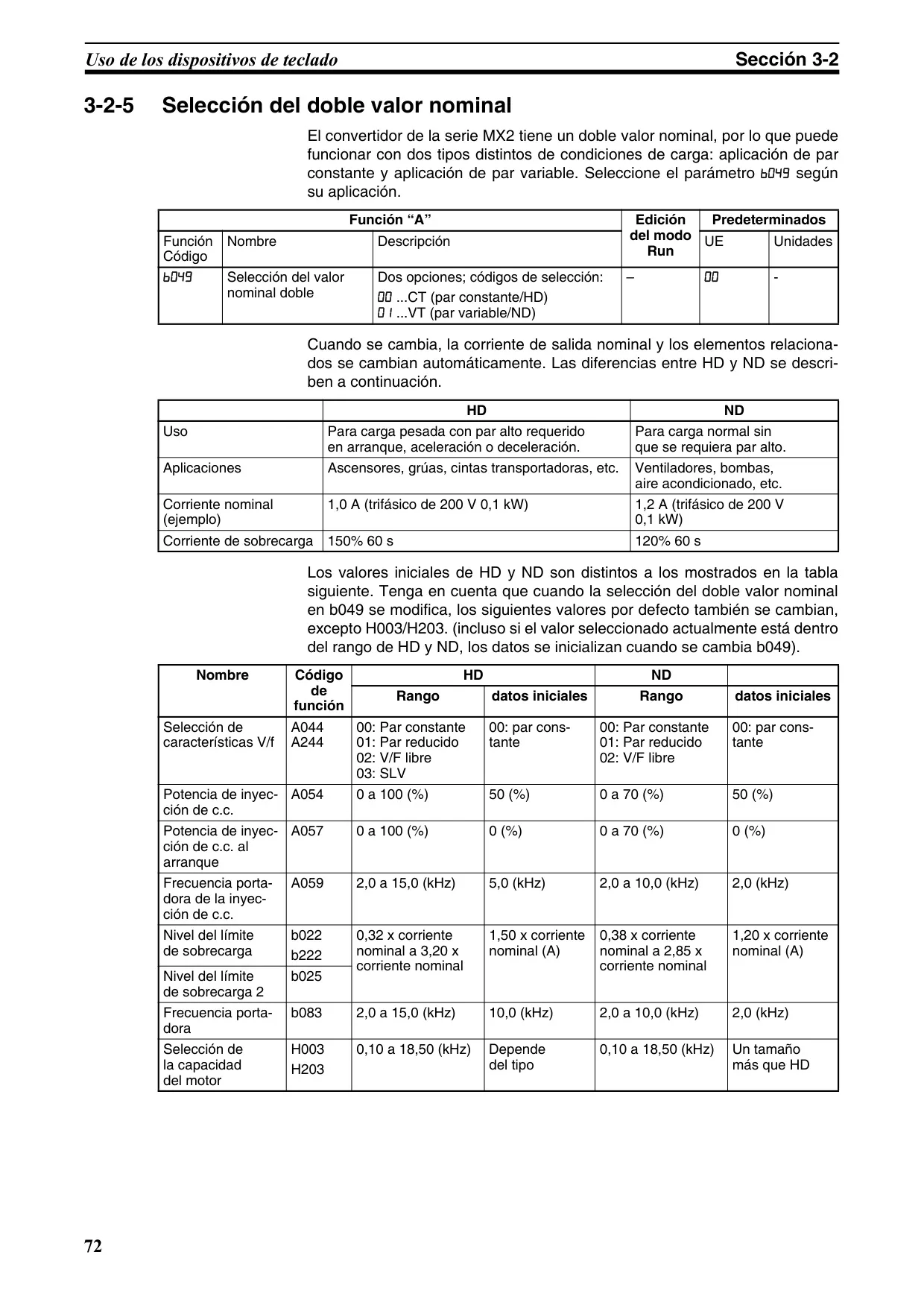

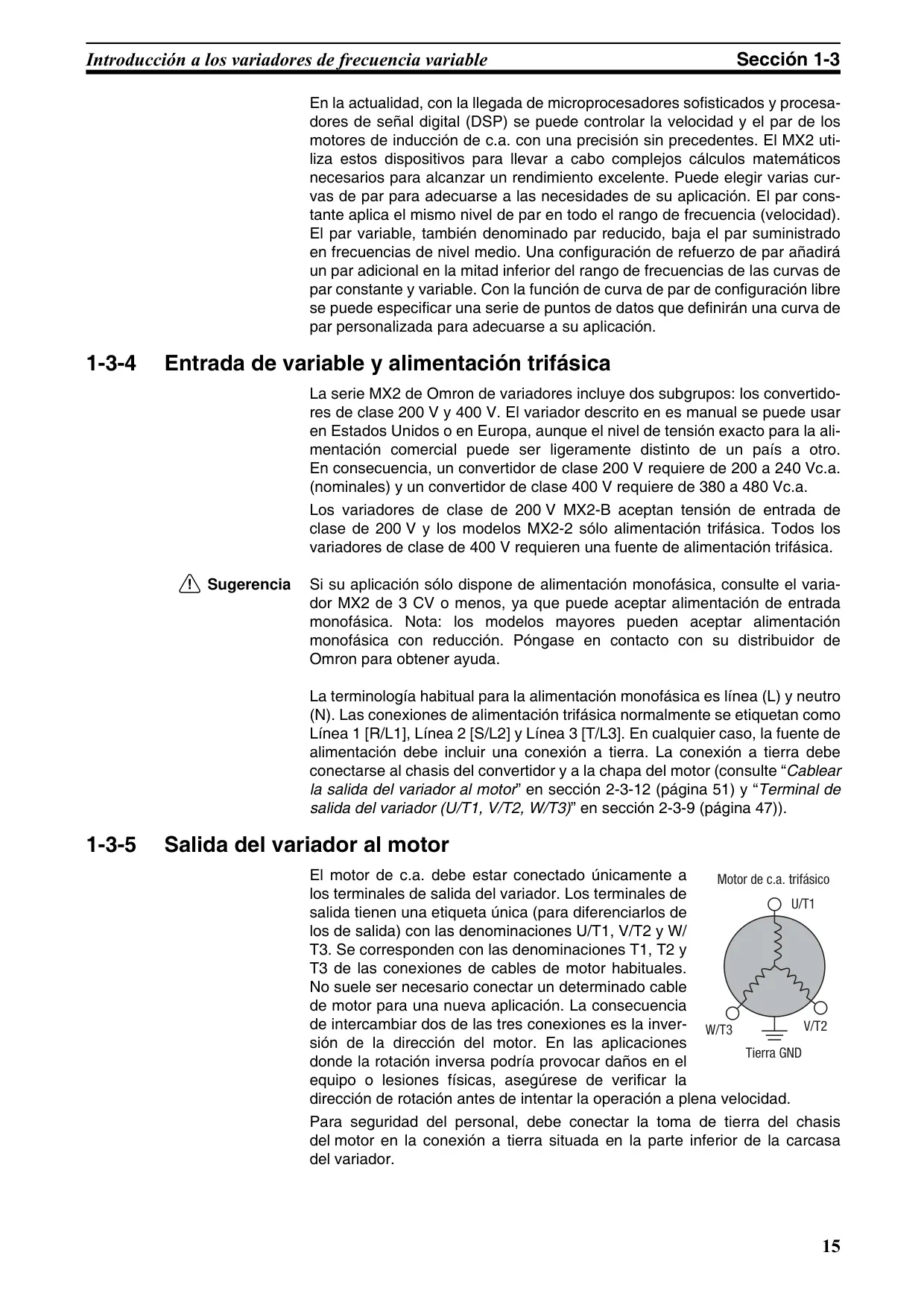

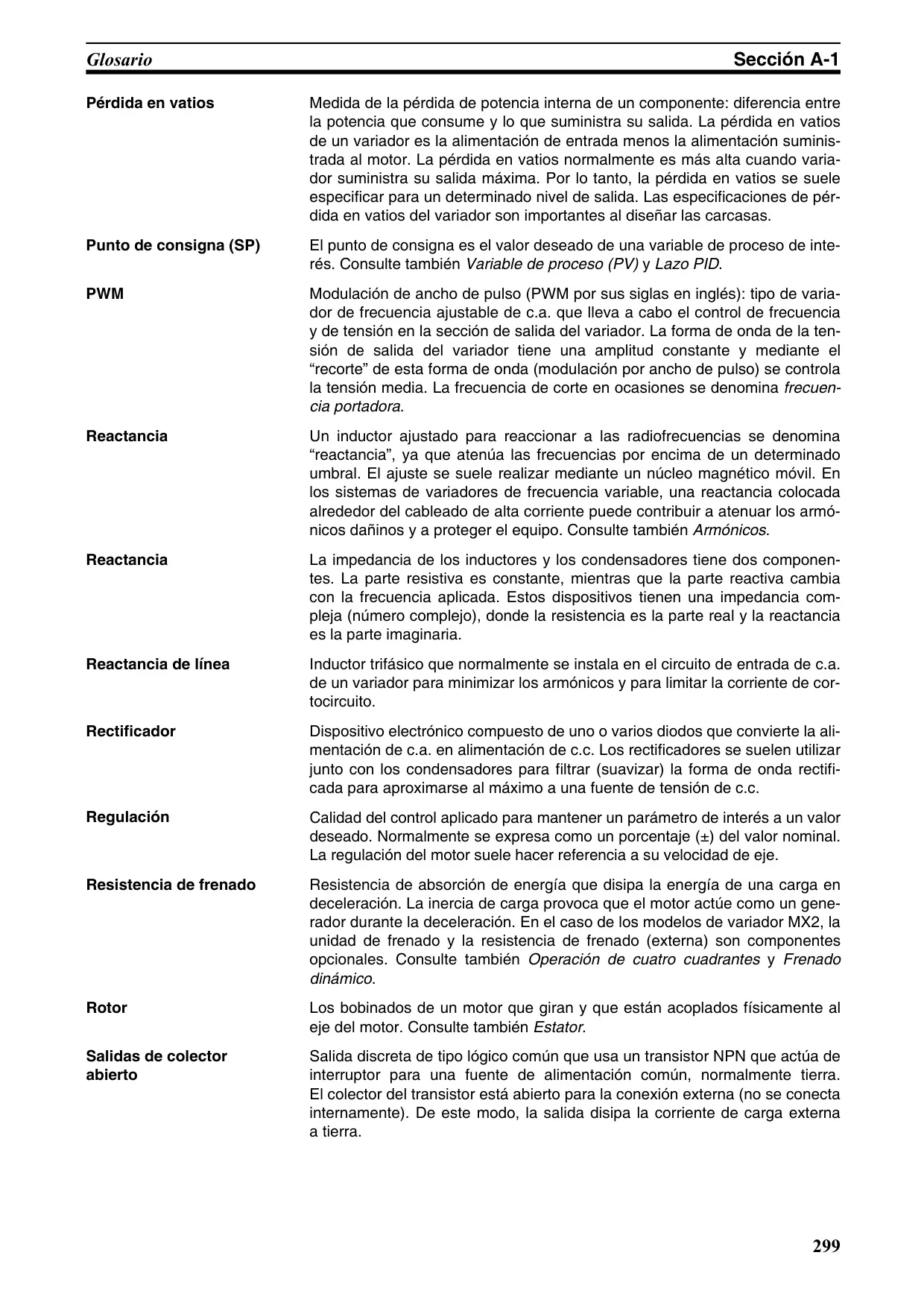

| Rangos de Potencia (Clase 200V) | Monofásico: 0.1 kW a 2.2 kW Trifásico: 0.1 kW a 15 kW |
| Rangos de Potencia (Clase 400V) | Trifásico: 0.4 kW a 15 kW |
| Clasificación Dual | VT (Par Variable/Normal Duty) y CT (Par Constante/Heavy Duty) |
| Tensión Nominal de Entrada (Clase 200V) | 200 V -15% a 240 V +10%, 50/60 Hz ±5% (Monofásico/Trifásico) |
| Tensión Nominal de Entrada (Clase 400V) | 380 V -15% a 480 V +10%, 50/60 Hz ±5% (Trifásico) |
| Método de Control | Control PWM sinusoidal |

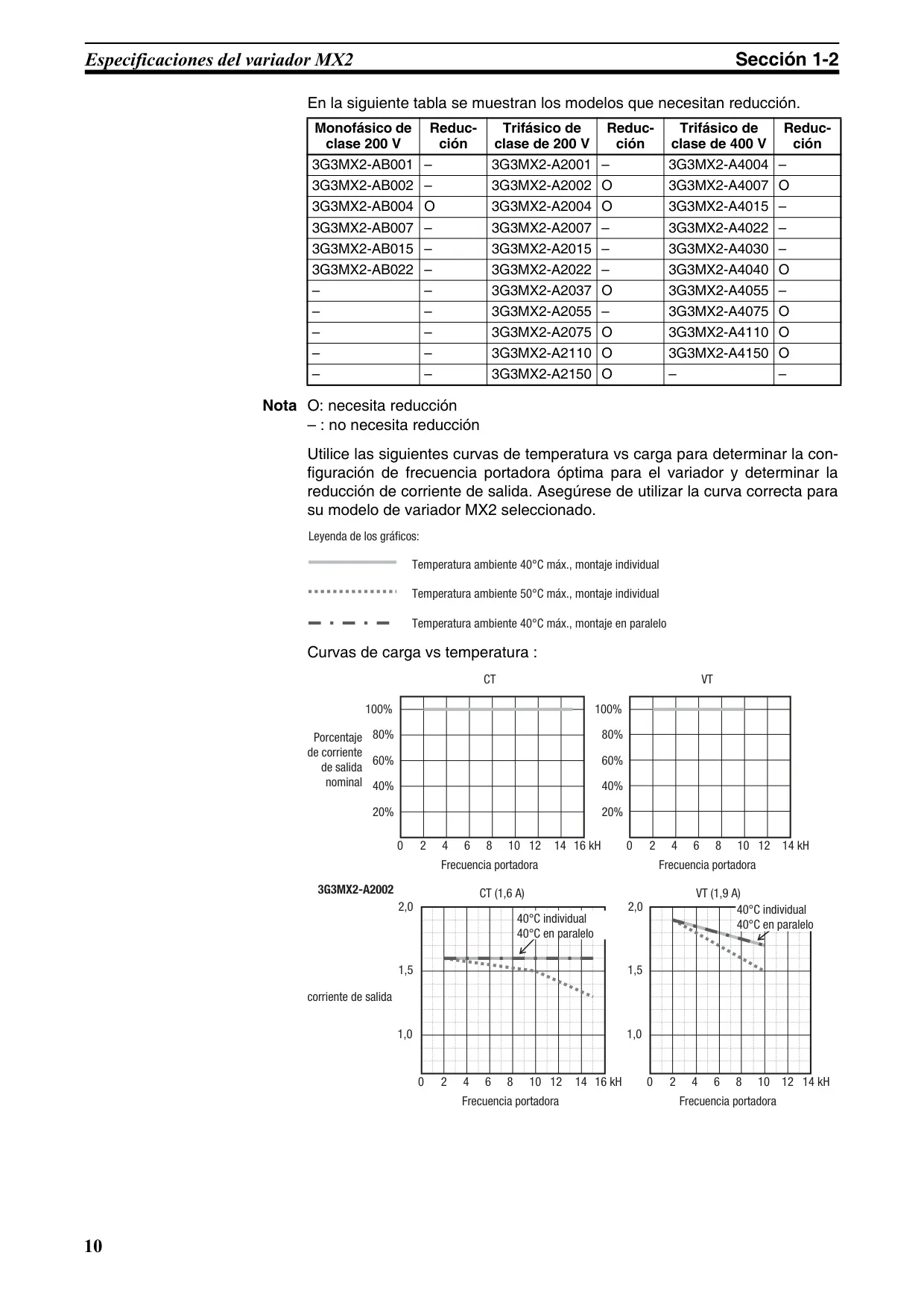

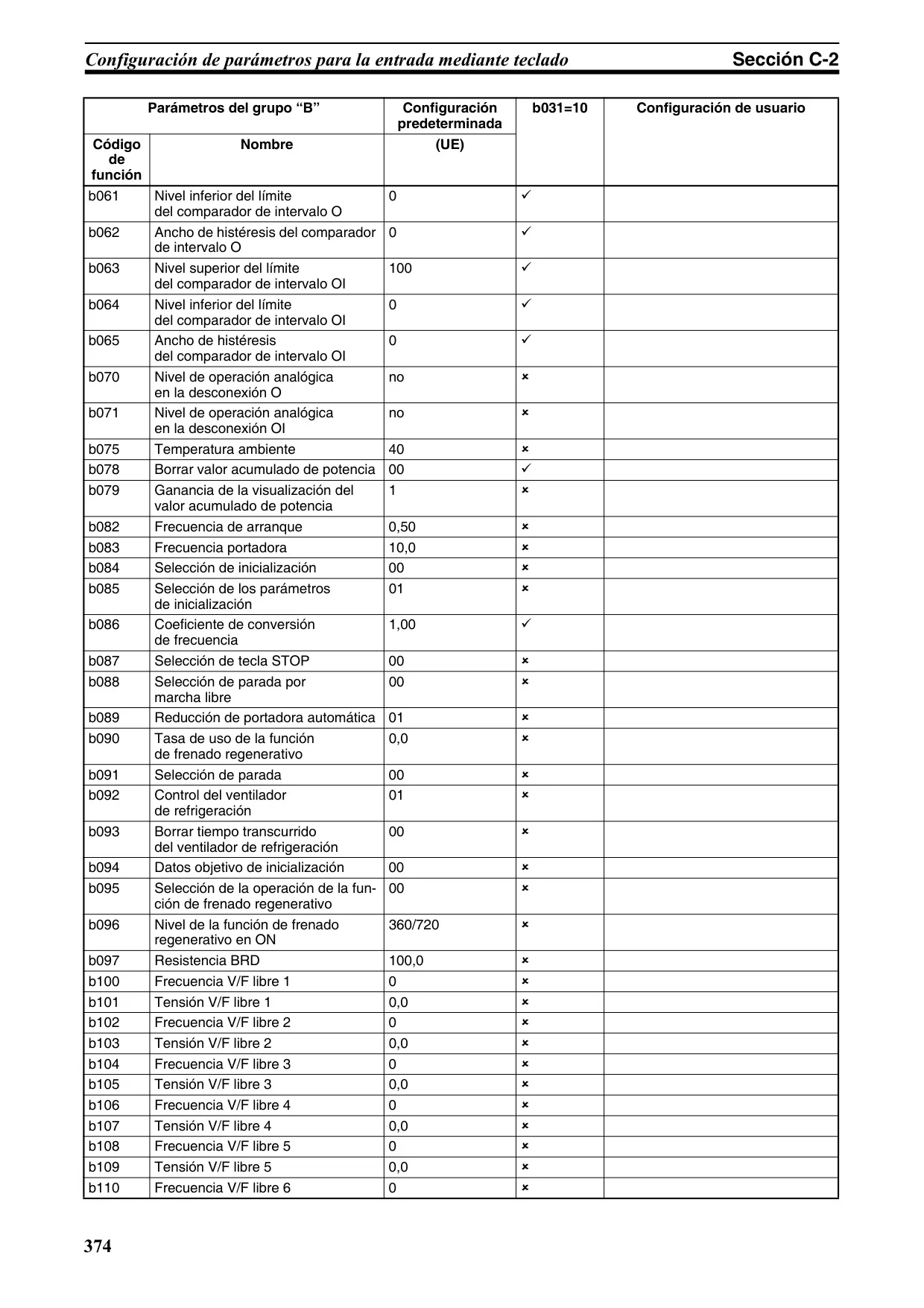

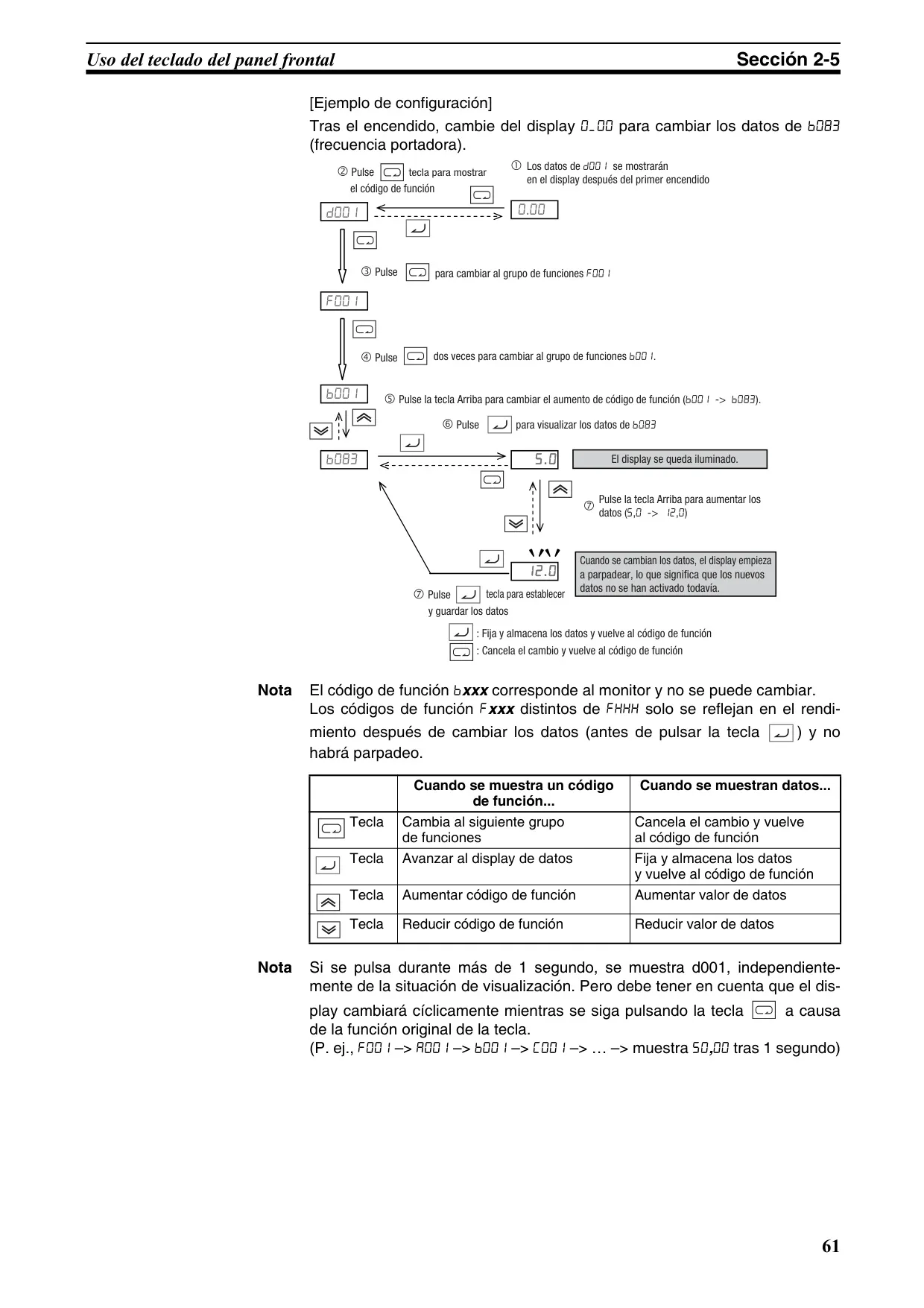

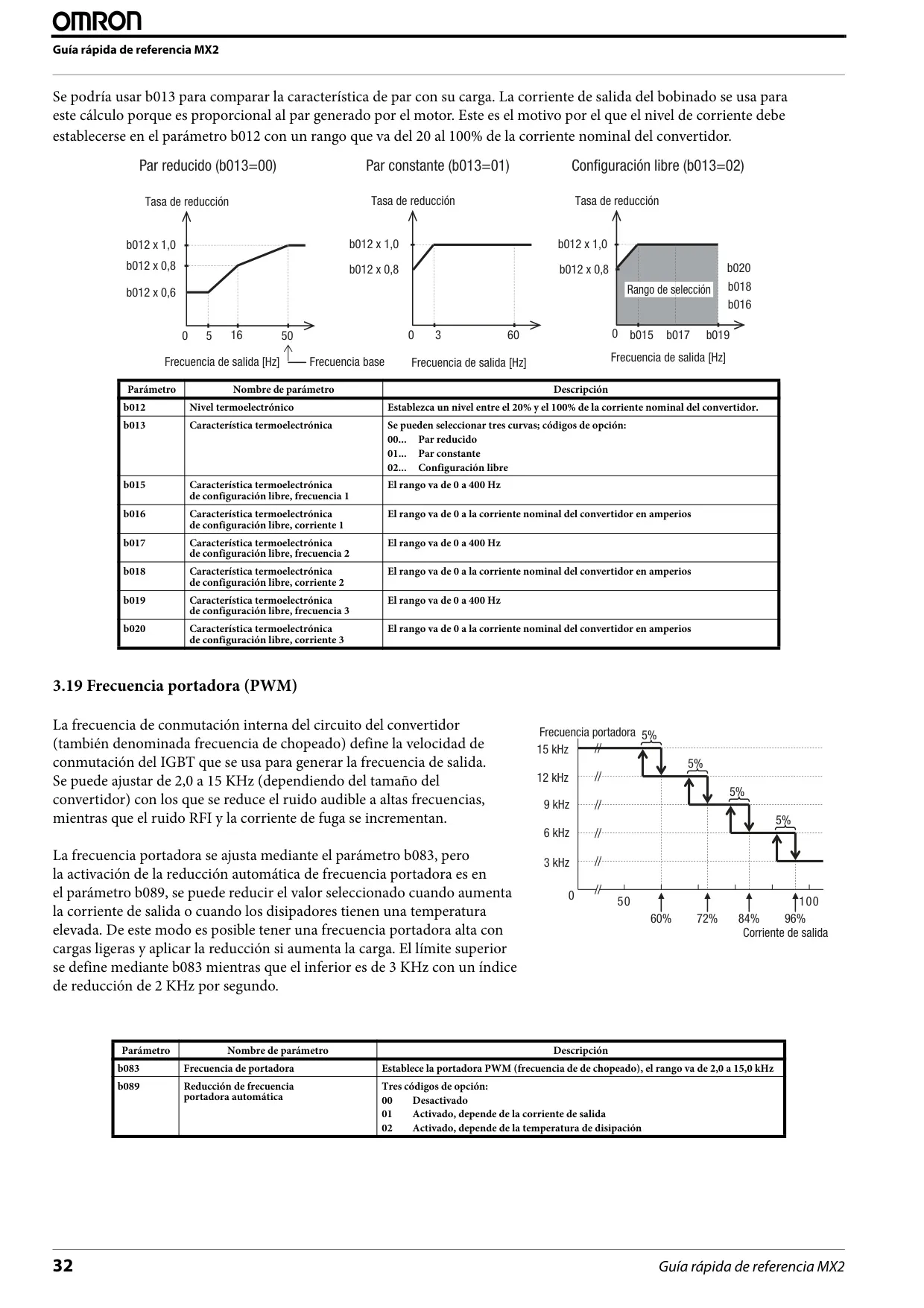

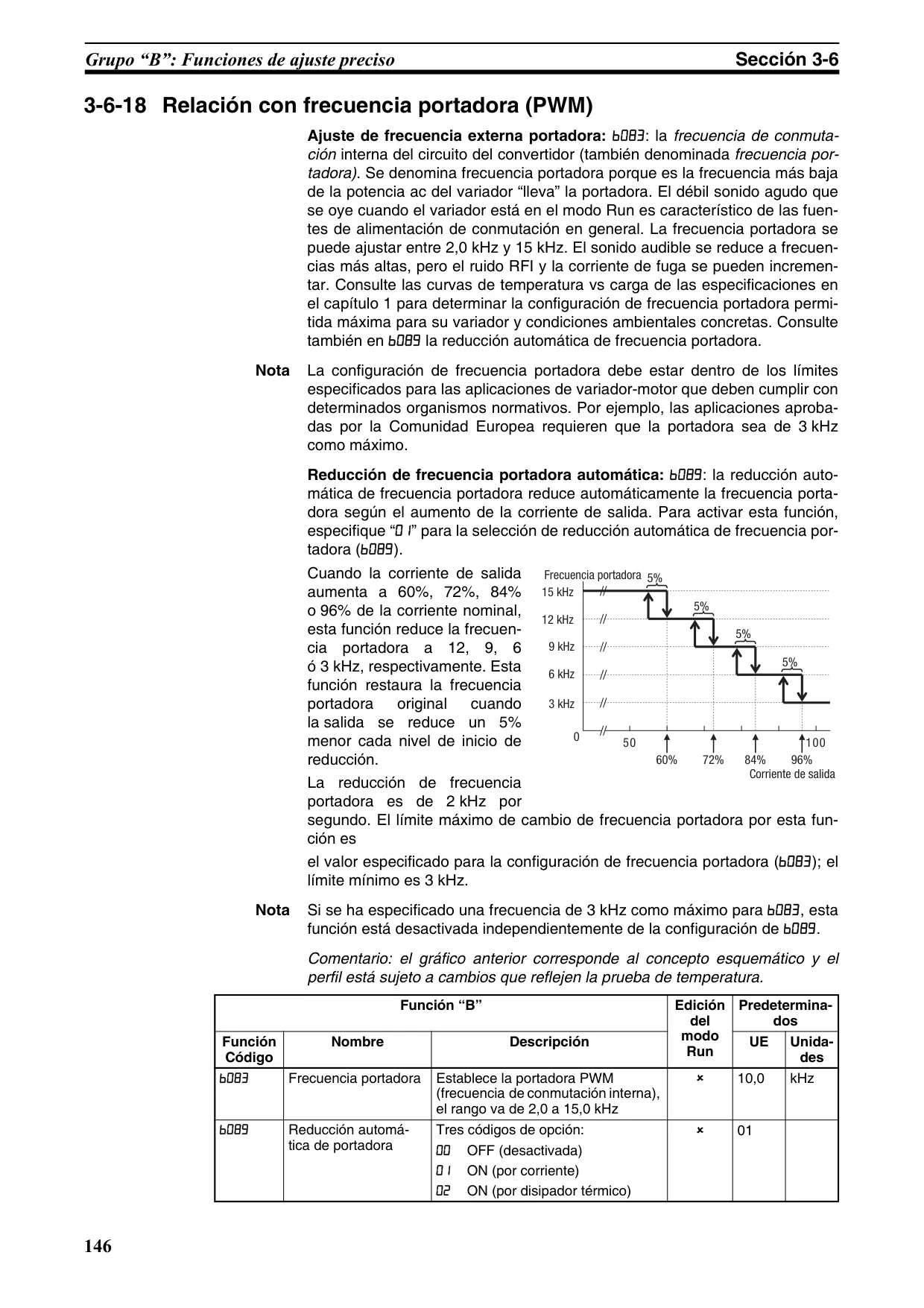

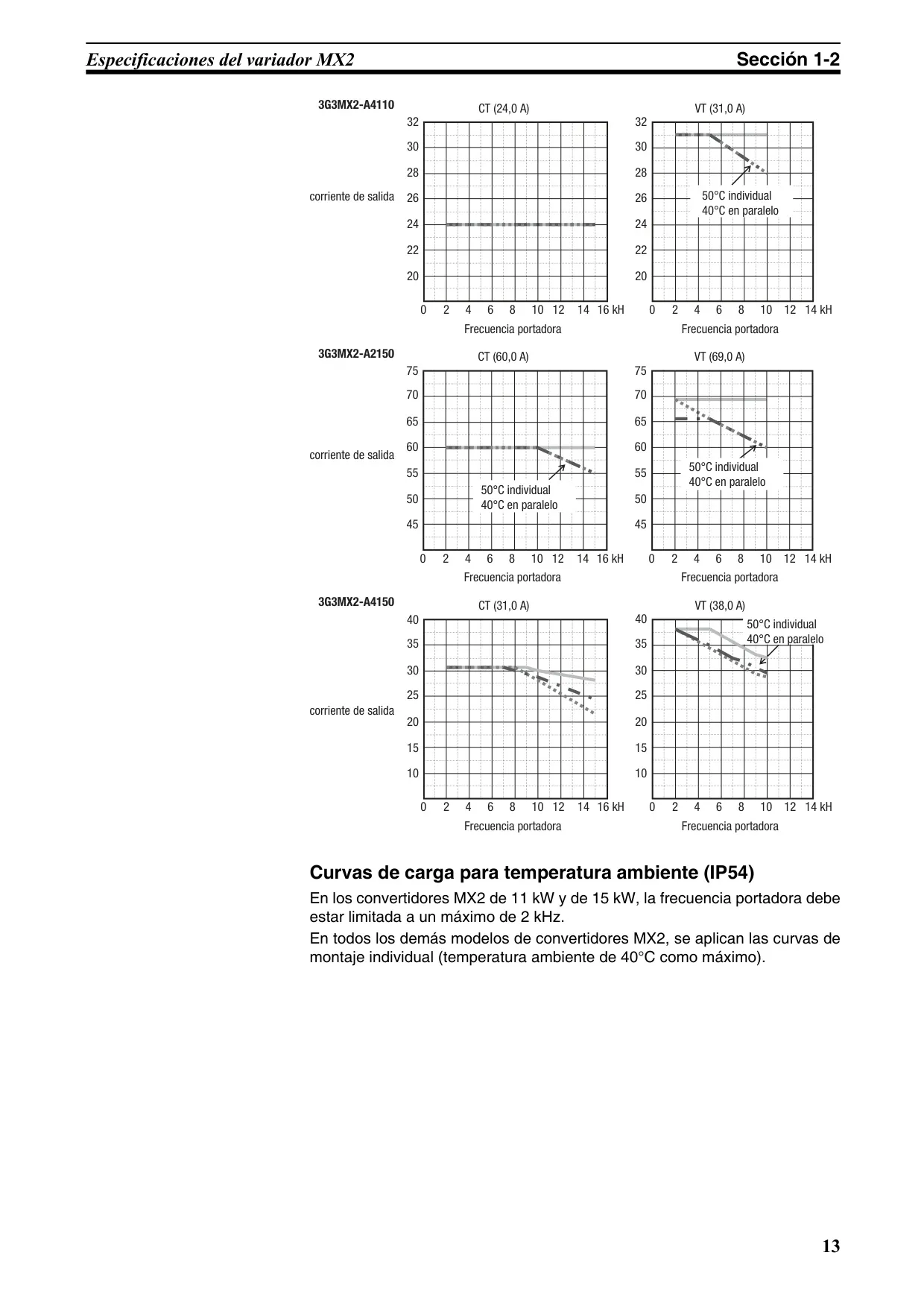

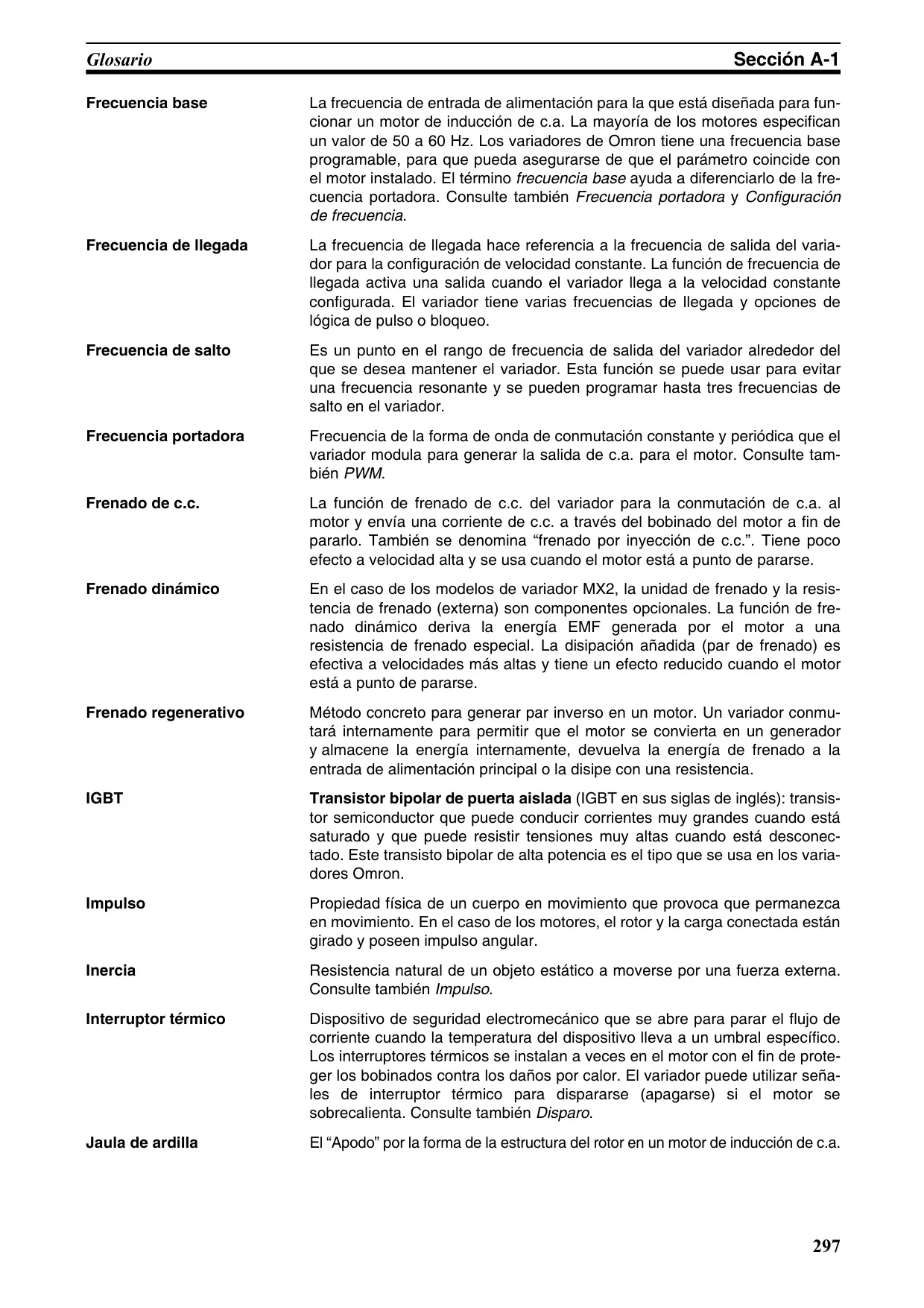

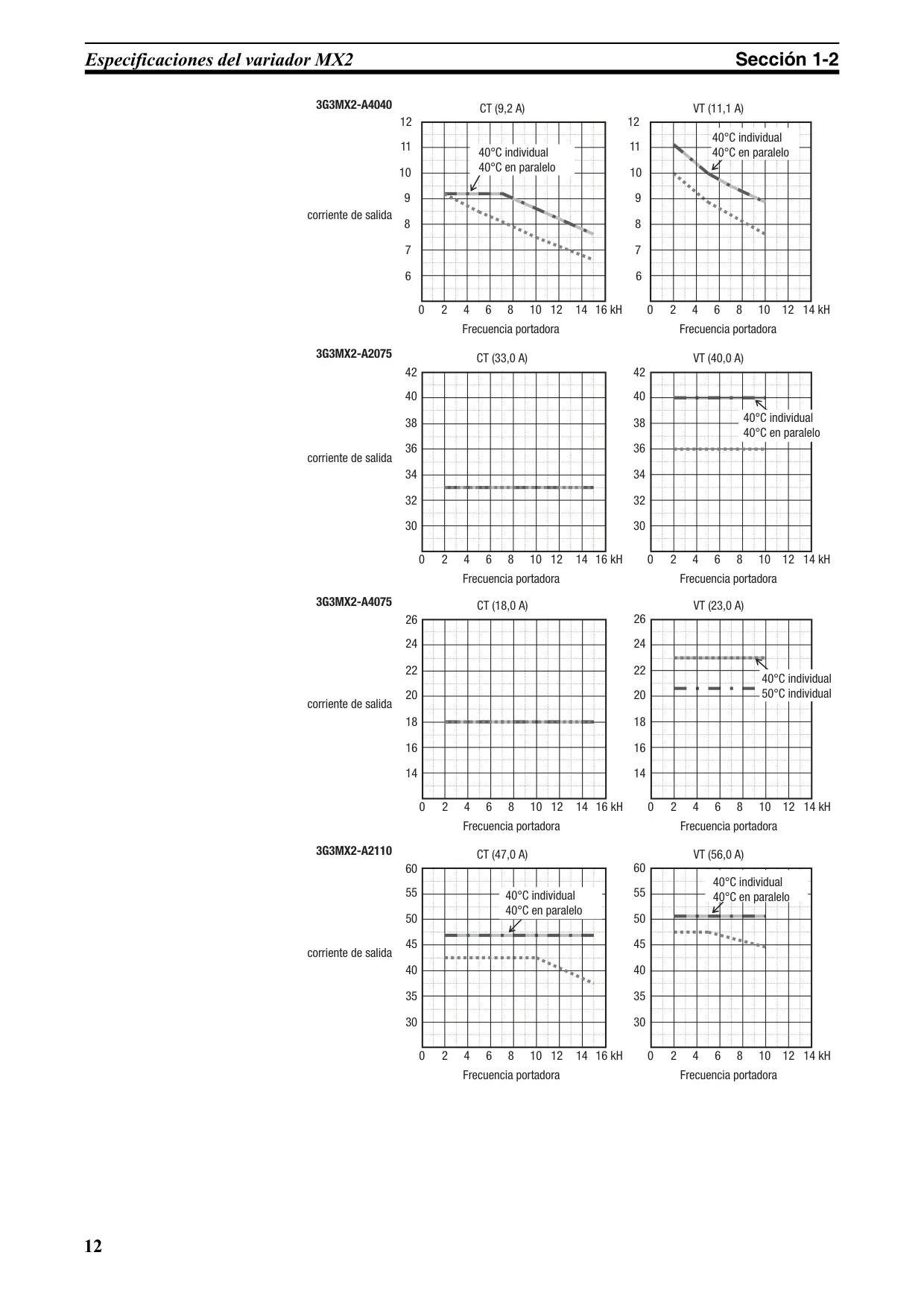

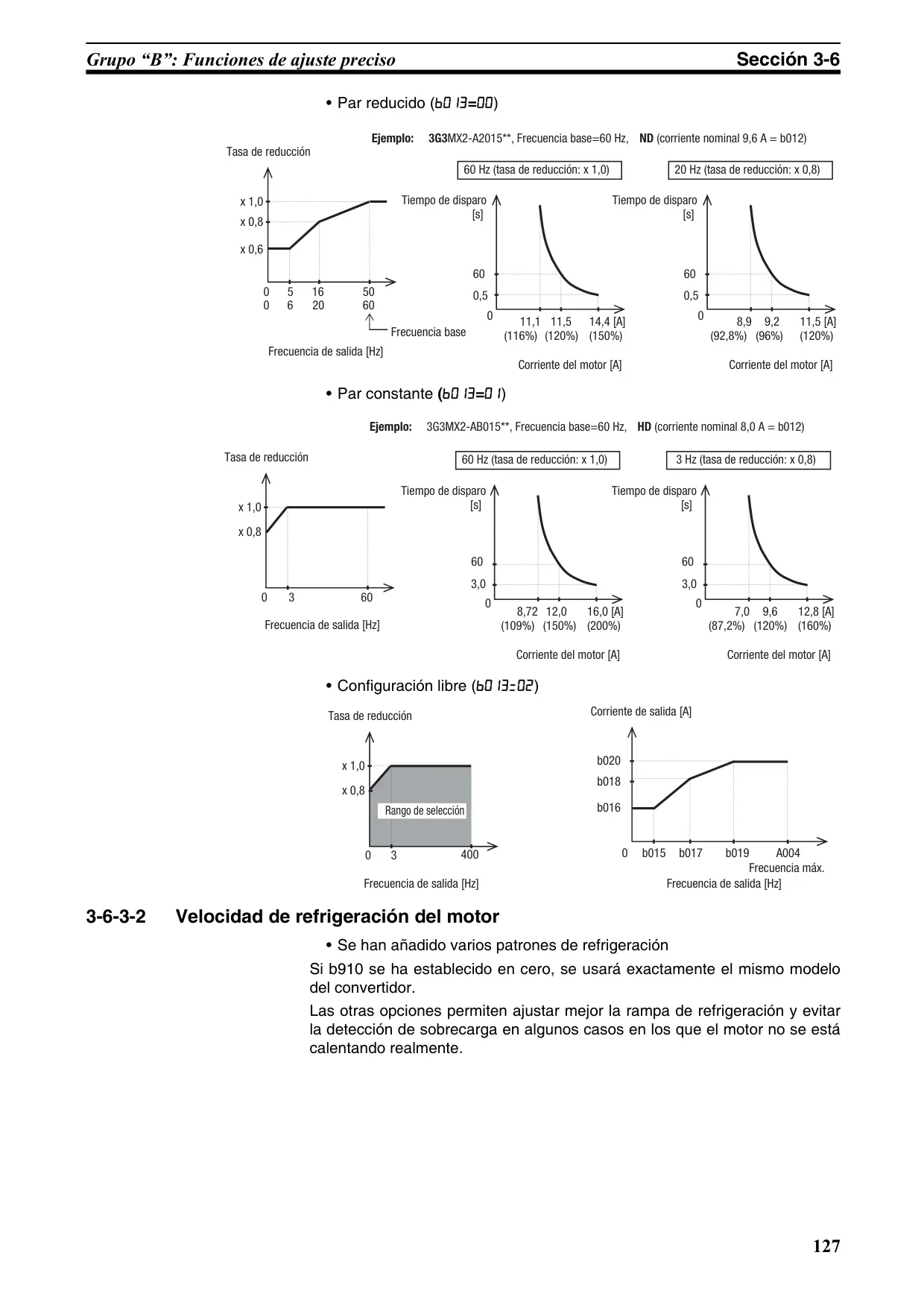

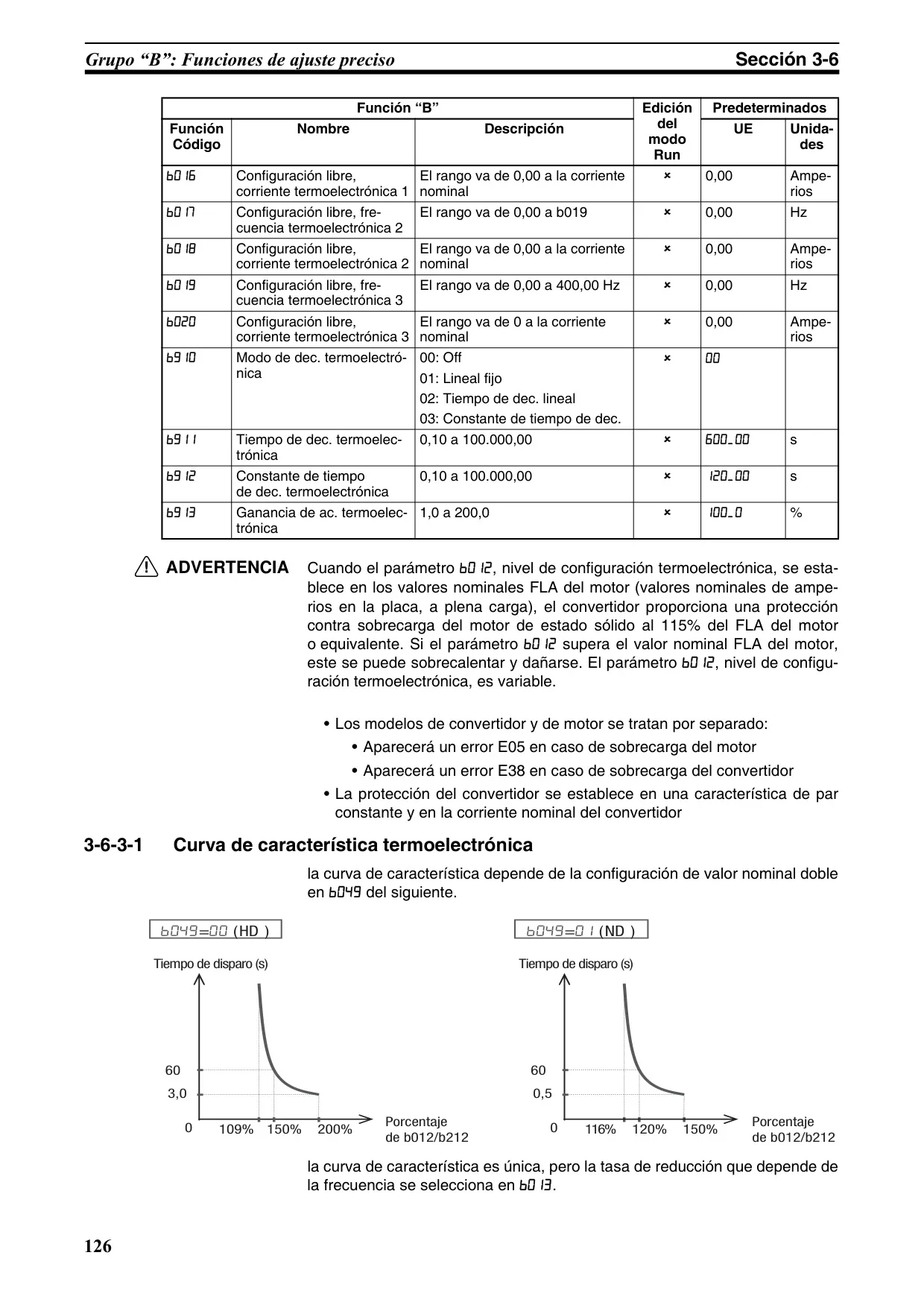

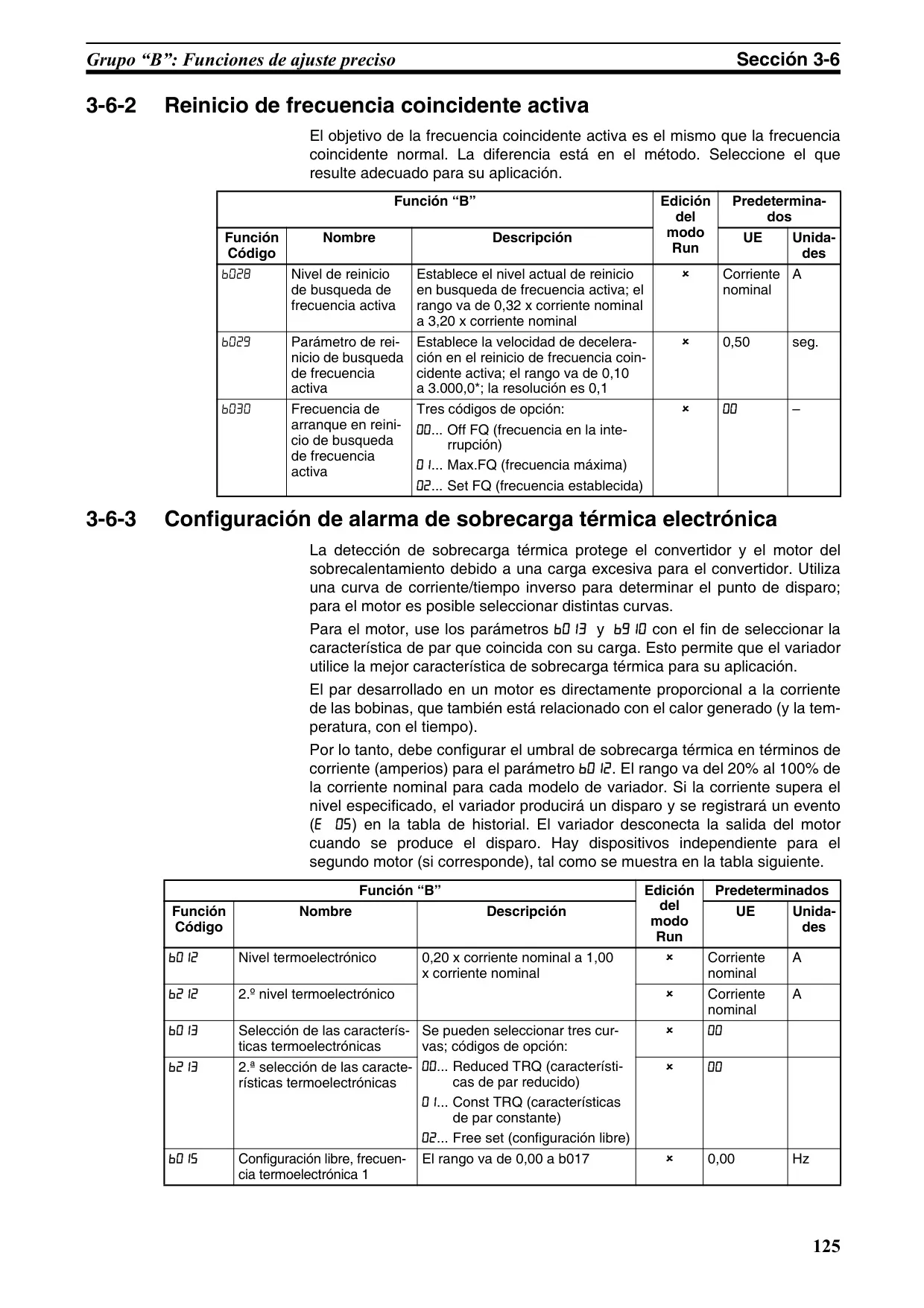

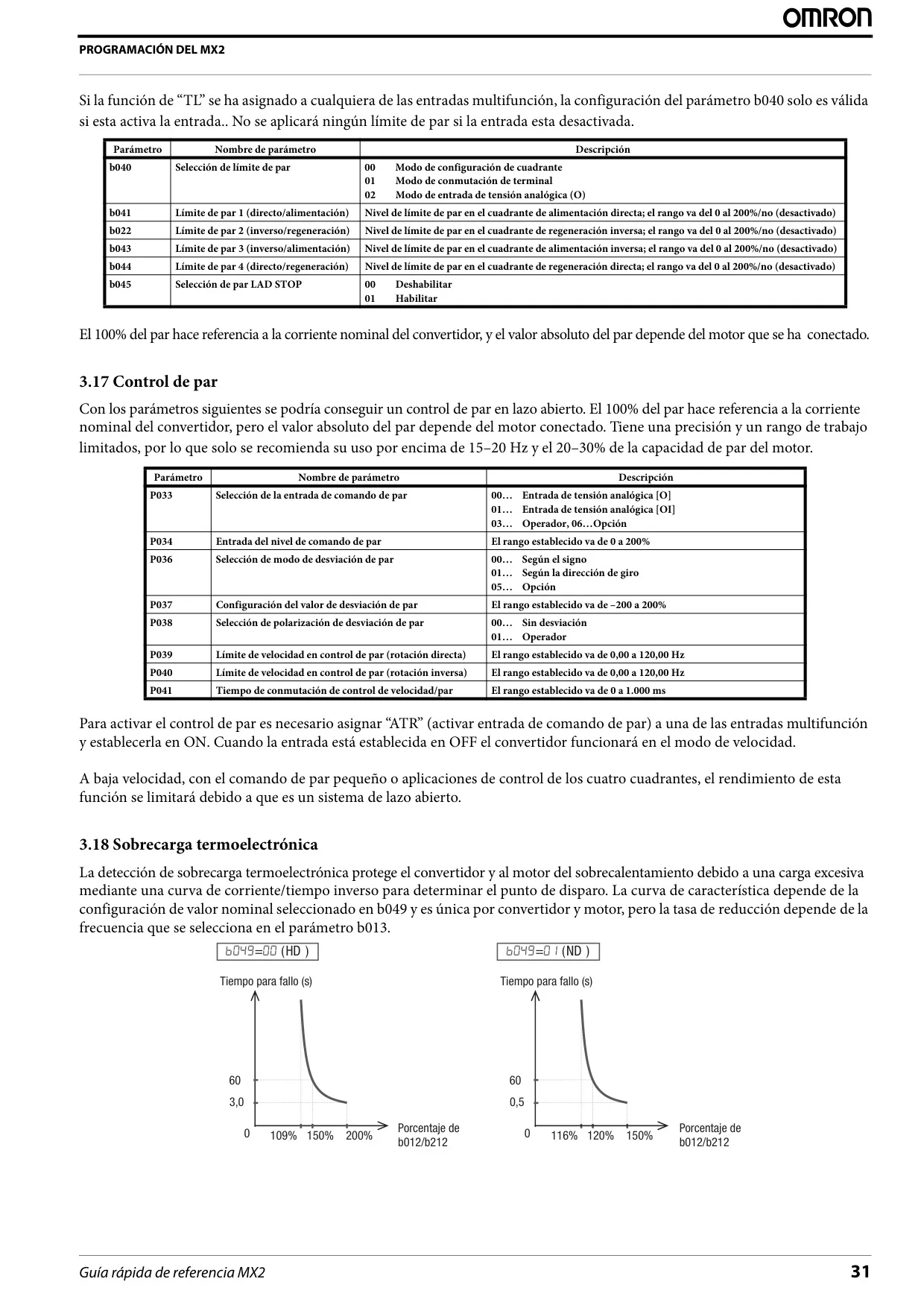

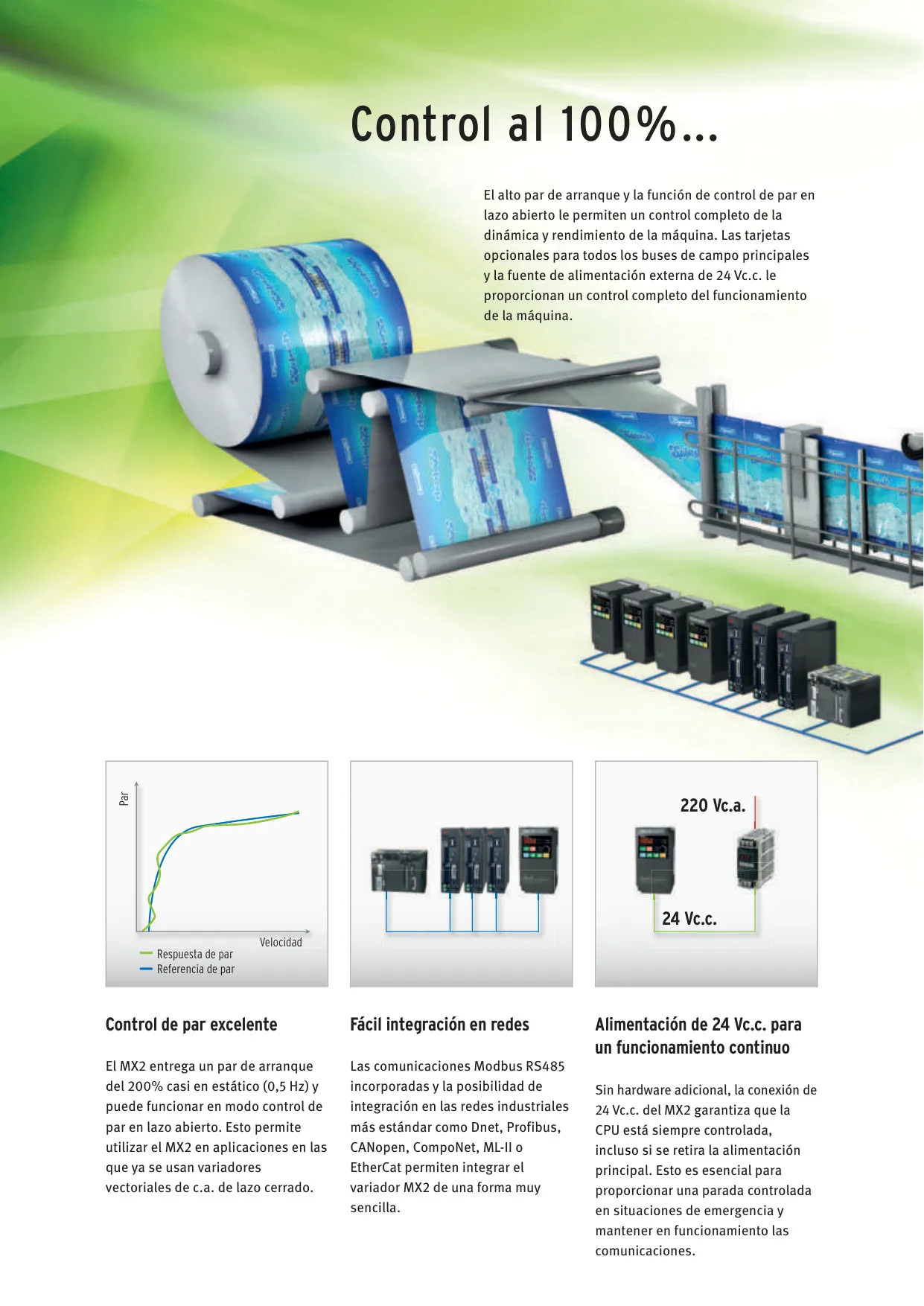

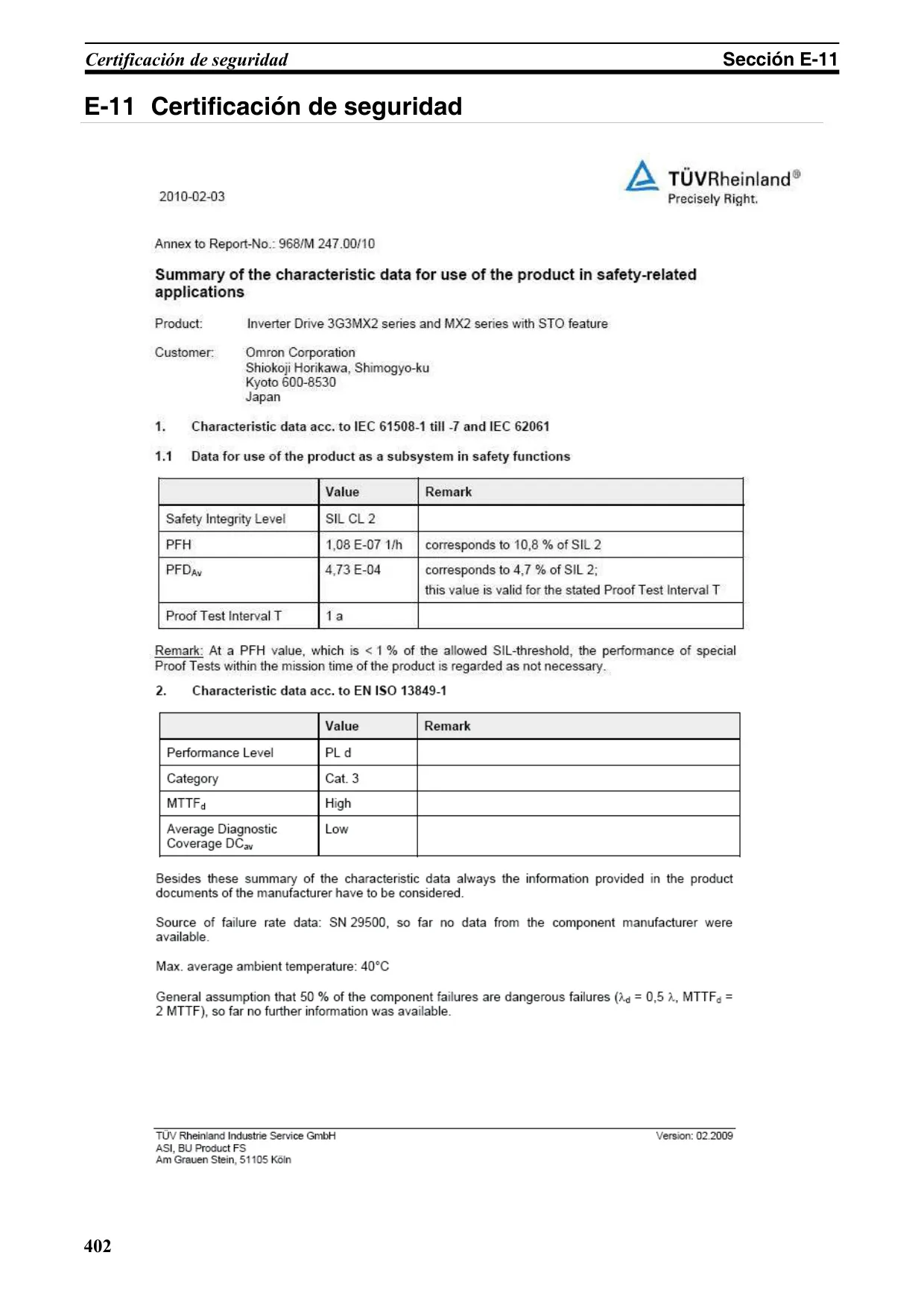

| Frecuencia Portadora (PWM) | 2 kHz a 15 kHz (con reducción según modelo y potencia; 11/15 kW IP54 limitada a 2 kHz) |
| Rango de Frecuencia de Salida | 0.1 Hz a 400 Hz |
| Precisión de Frecuencia | Digital: 0.01% de la frecuencia máxima Analógica: 0.2% de la frecuencia máxima (a 25°C ±10°C) |
| Capacidad de Sobrecarga | CT: 150% de la corriente nominal durante 60 segundos VT: 120% de la corriente nominal durante 60 segundos |
| Par de Arranque | 200% a 0.5 Hz (en control vectorial sin sensor) |
| Protección de Seguridad | Función de Parada Segura (STO) certificada: PLd según EN ISO13849-1:2008, EN 61800-5-2, EN 60204-1 (Categoría de parada 0) |

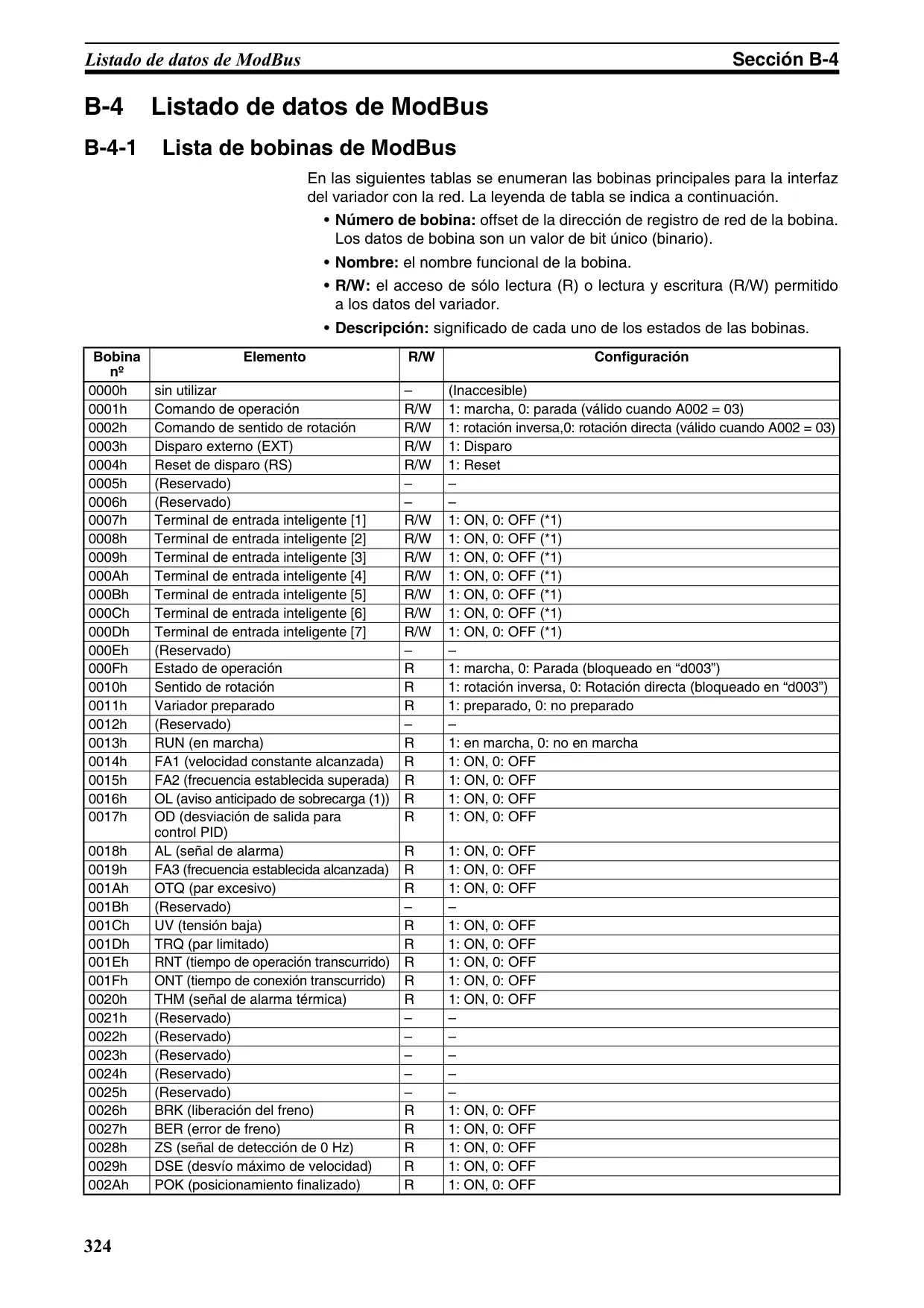

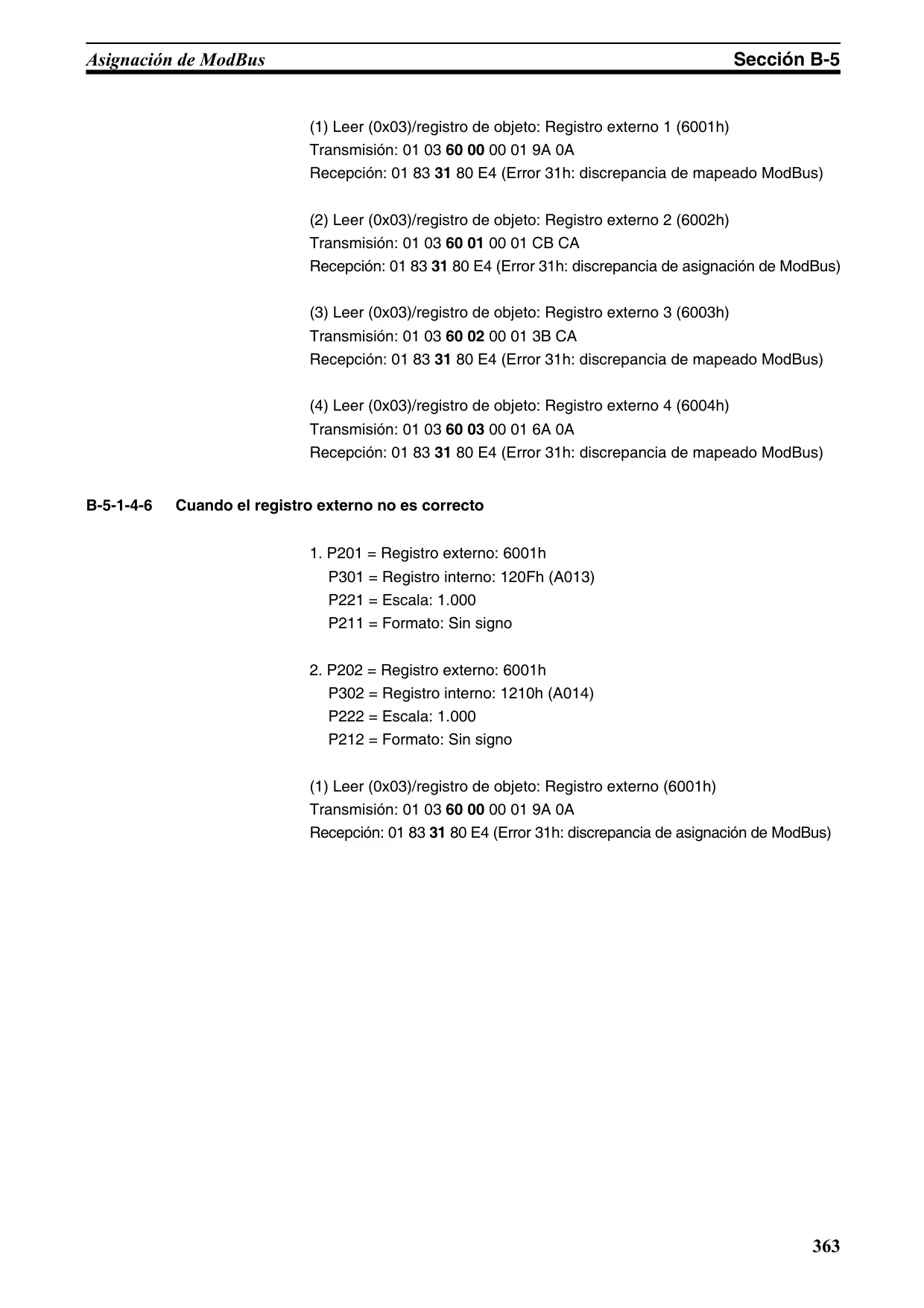

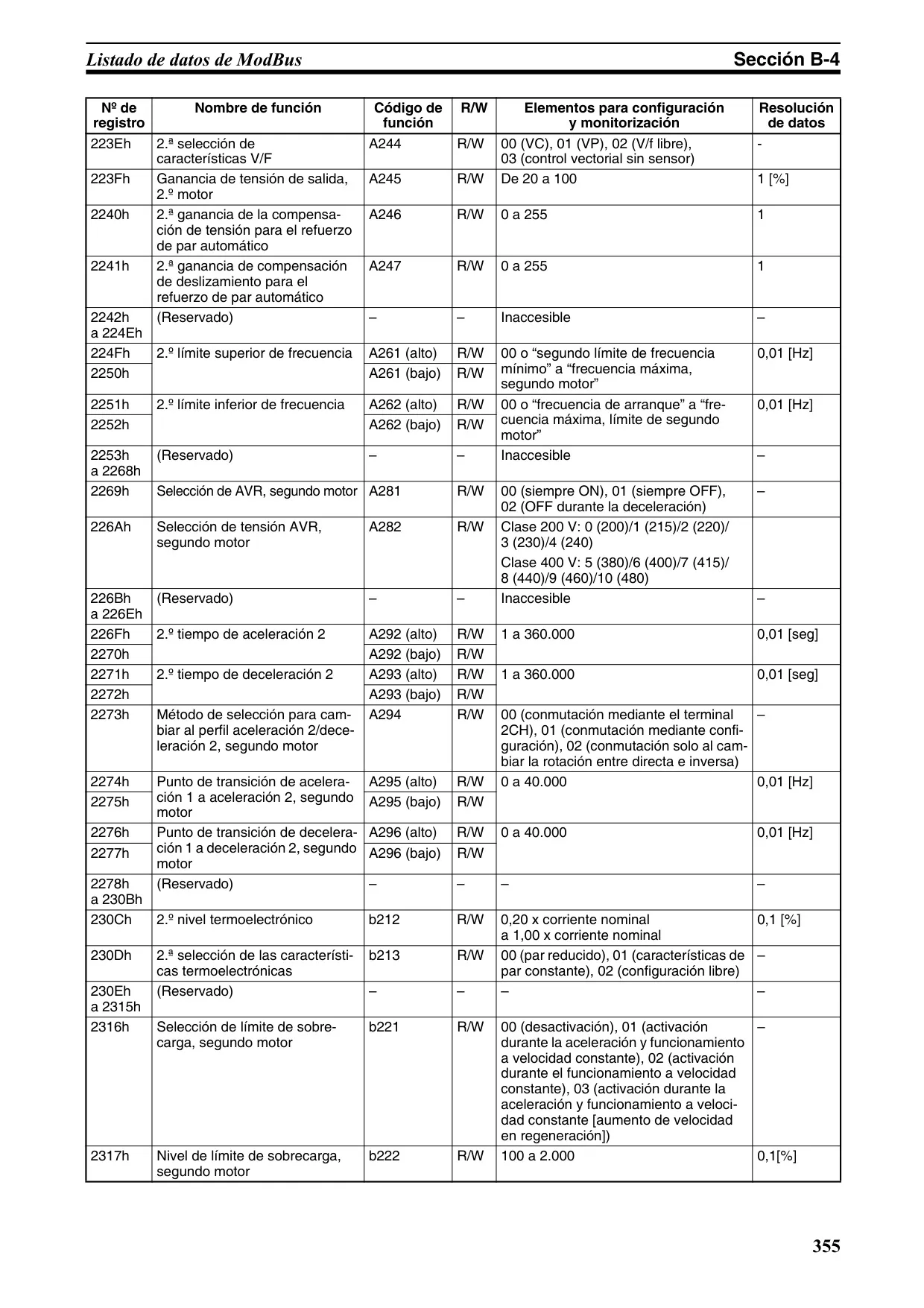

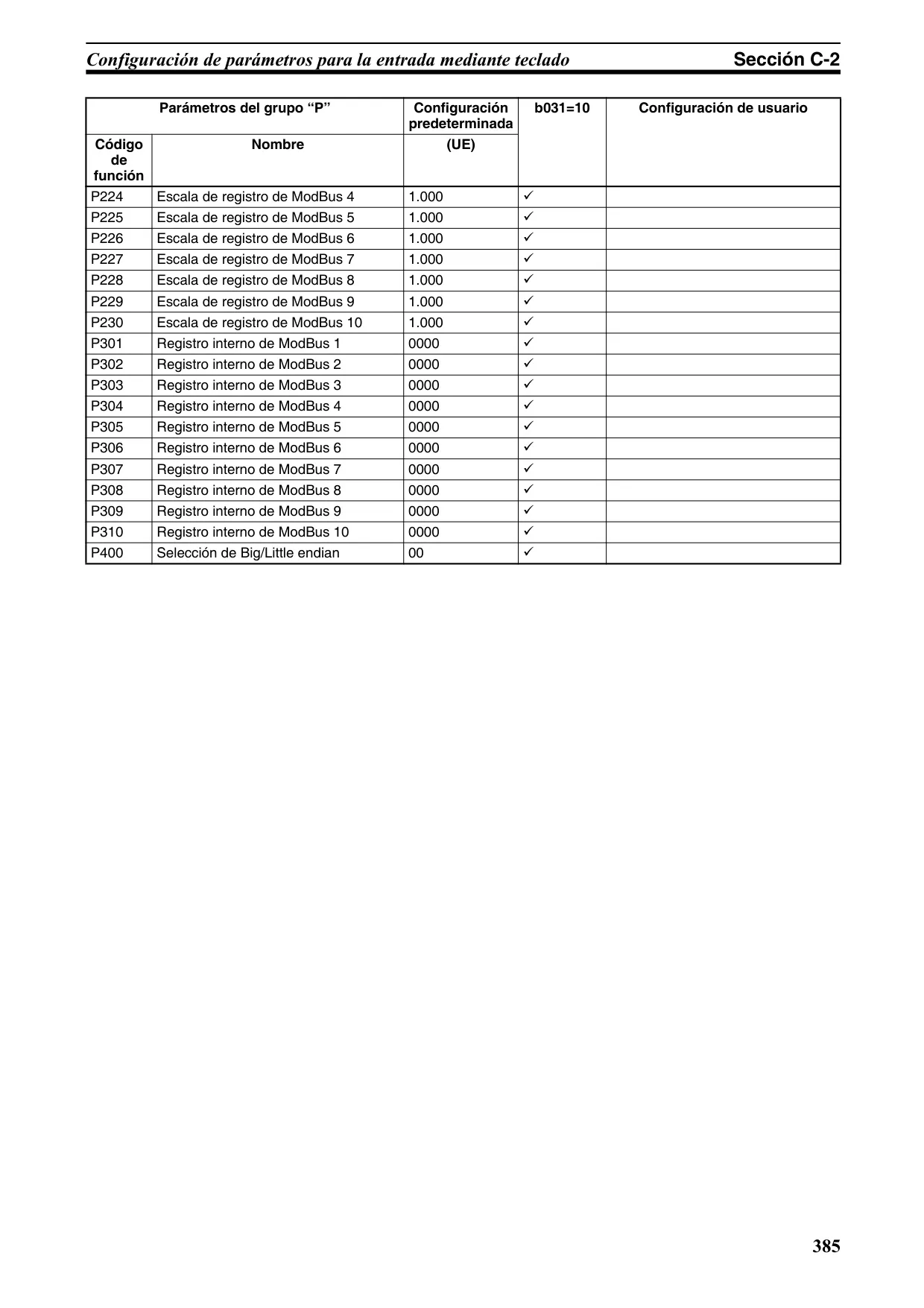

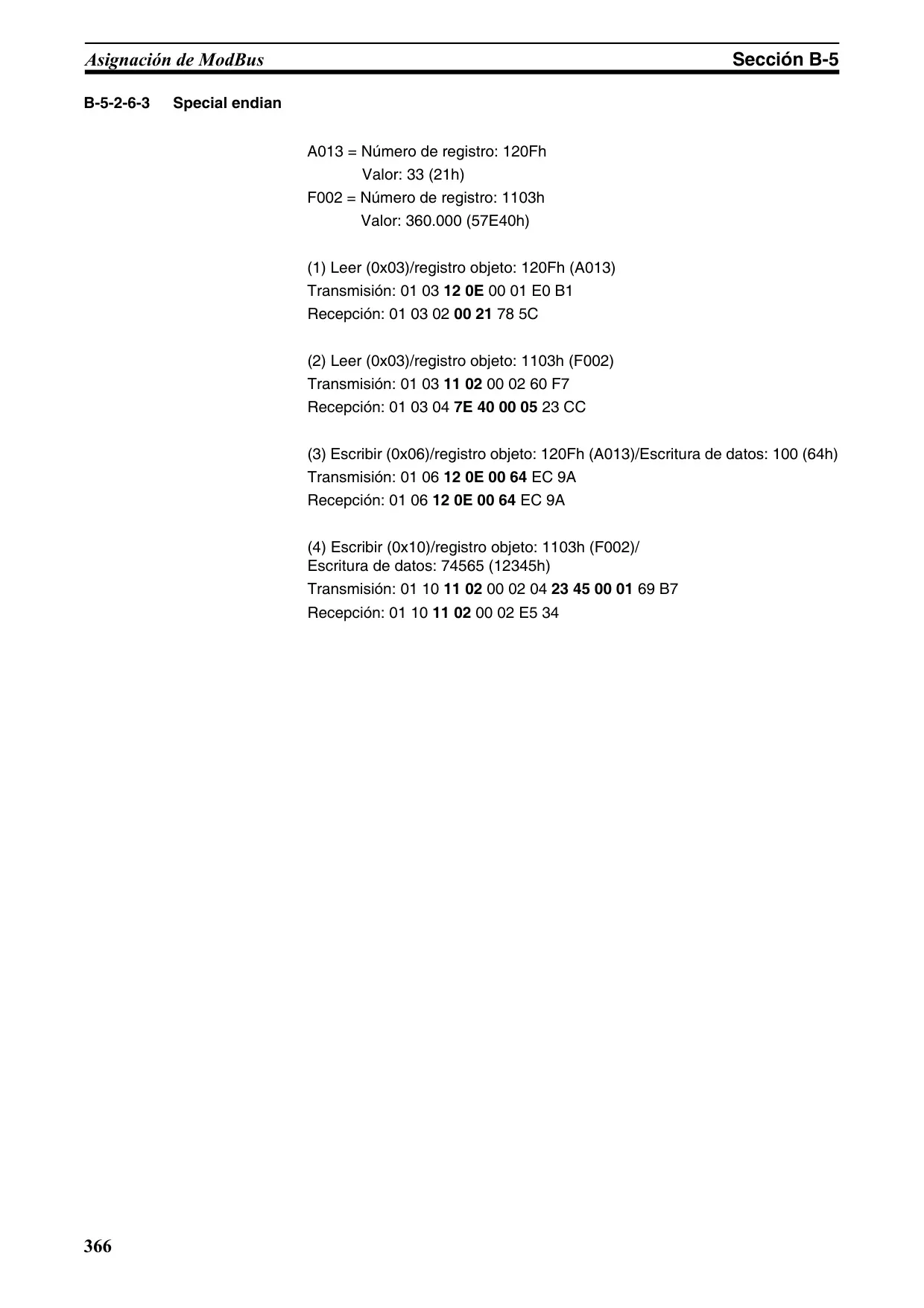

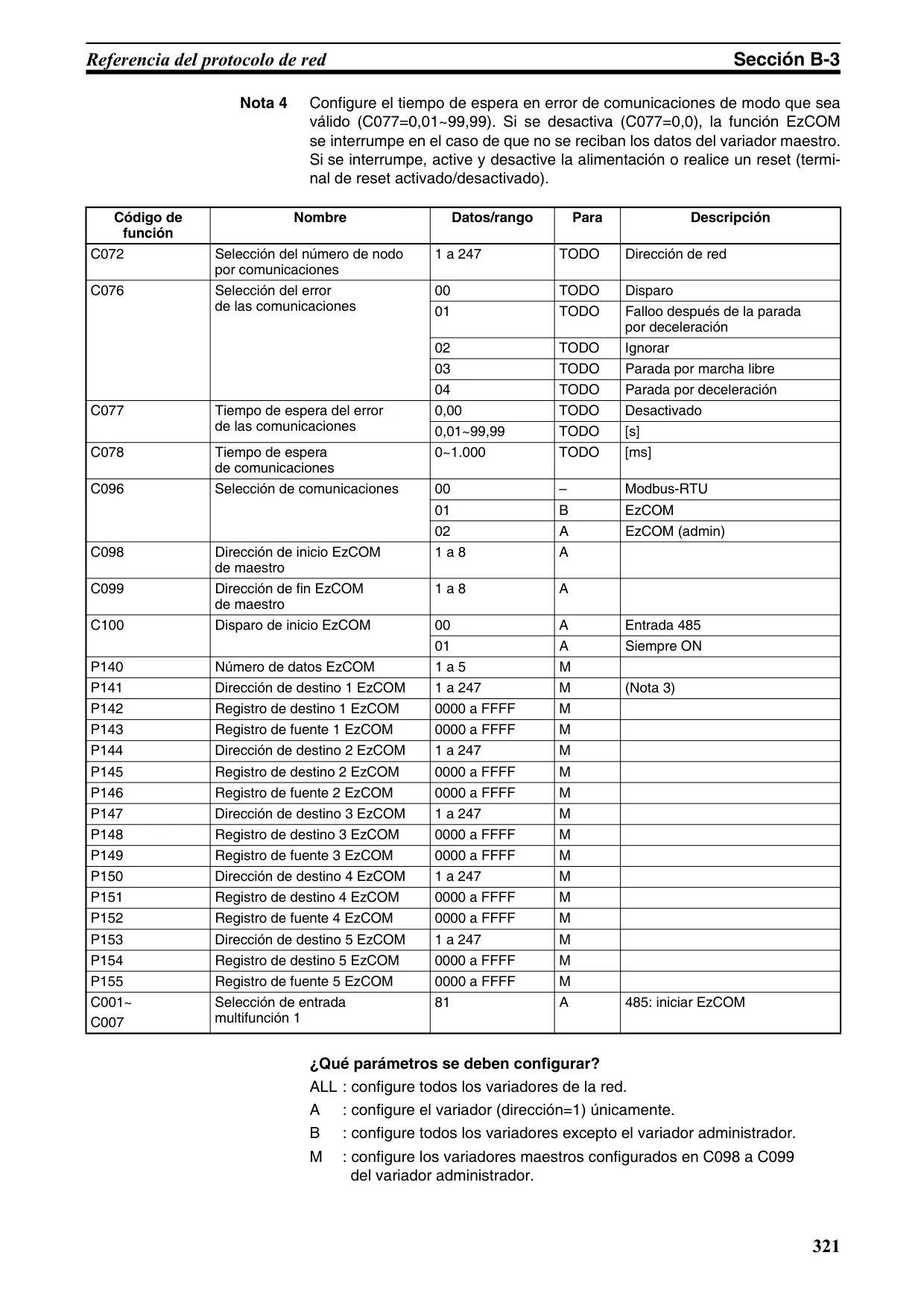

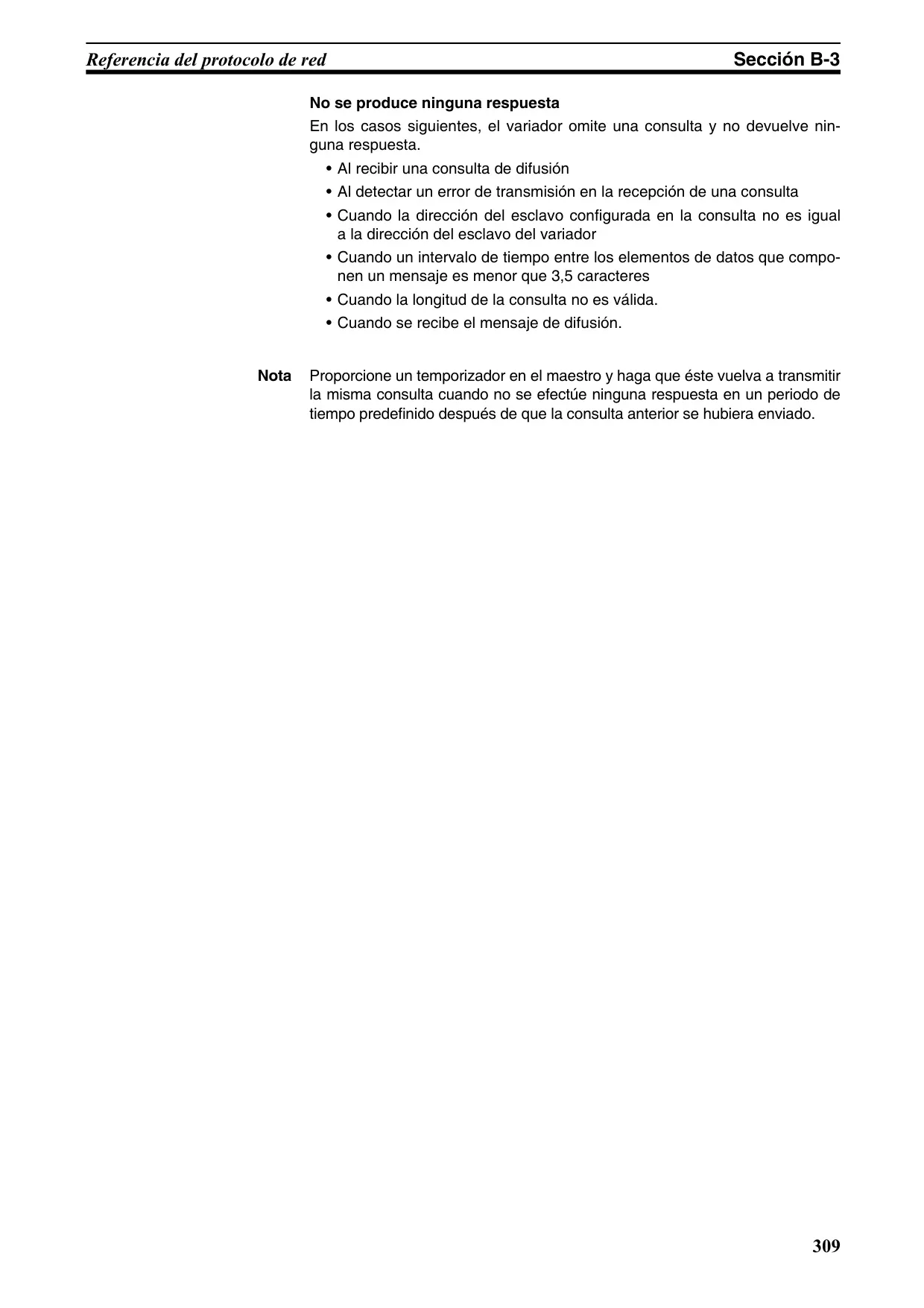

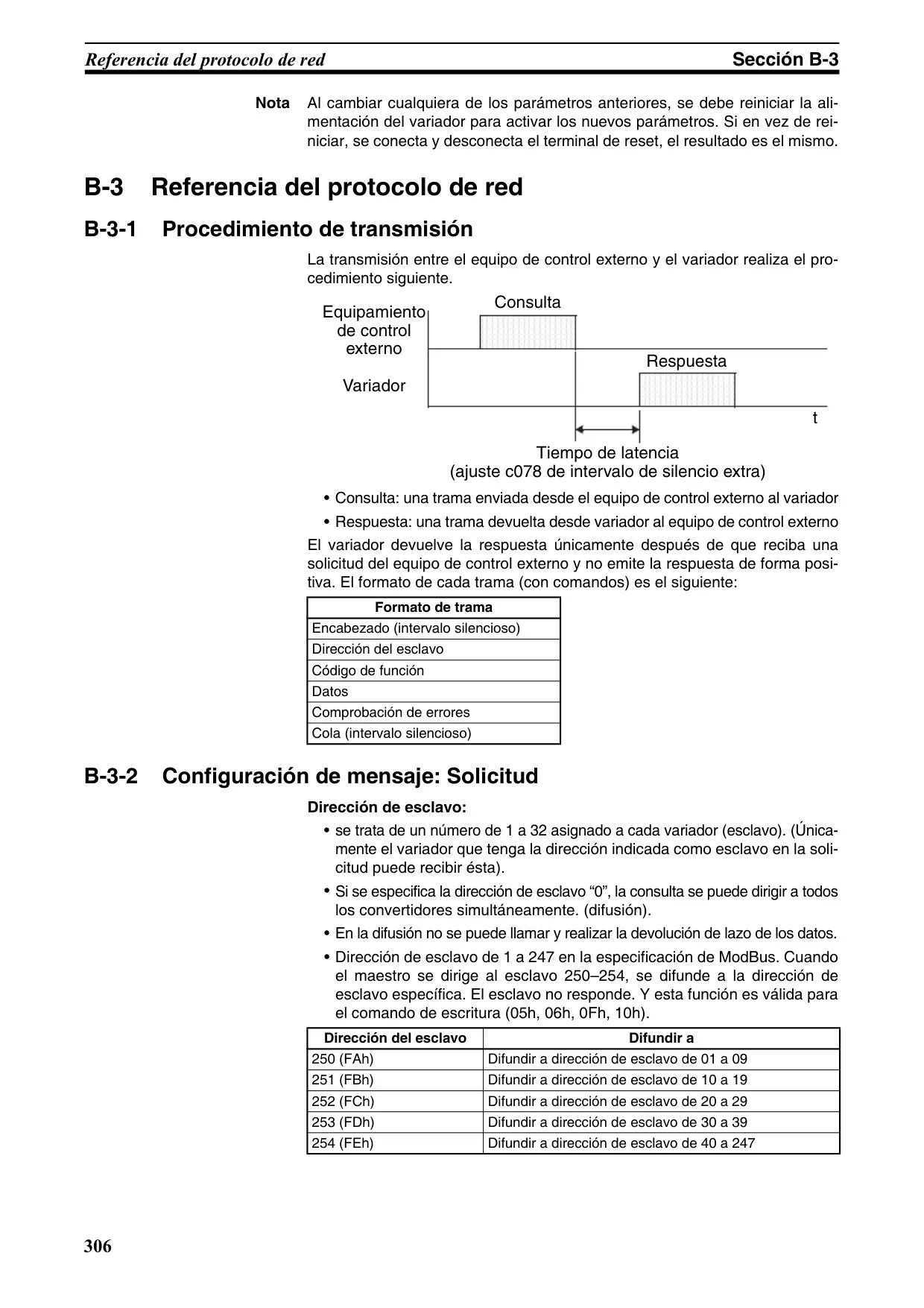

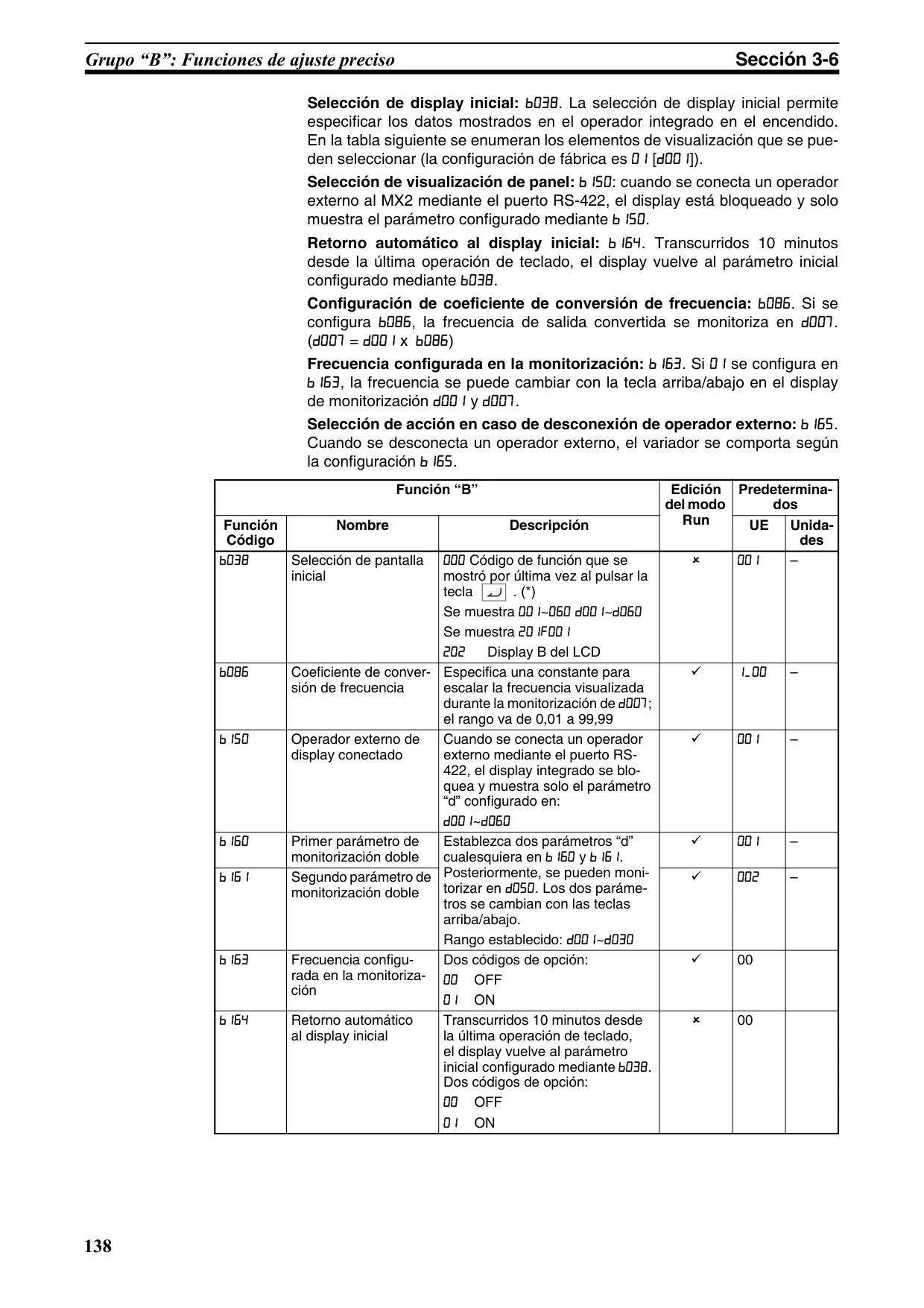

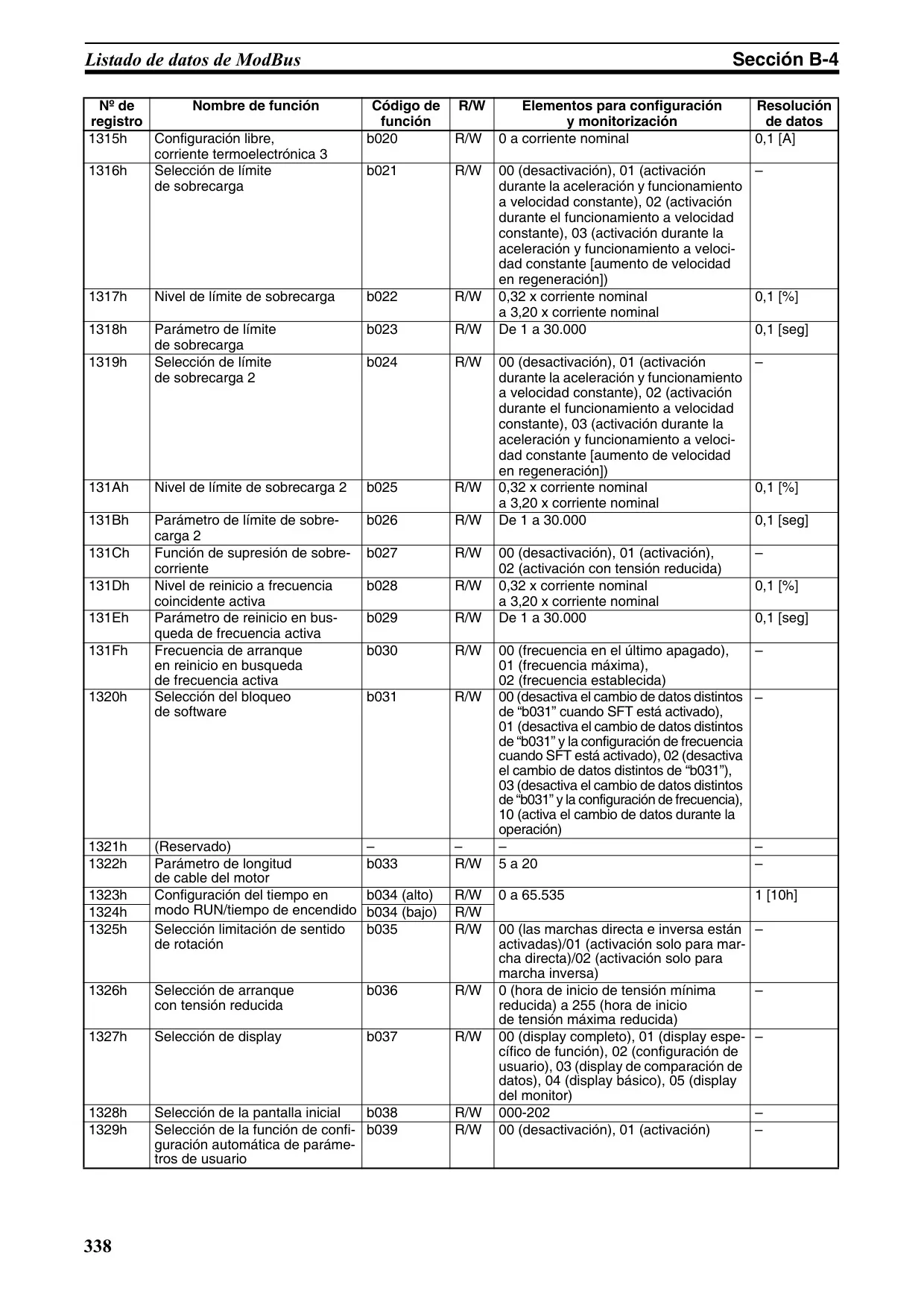

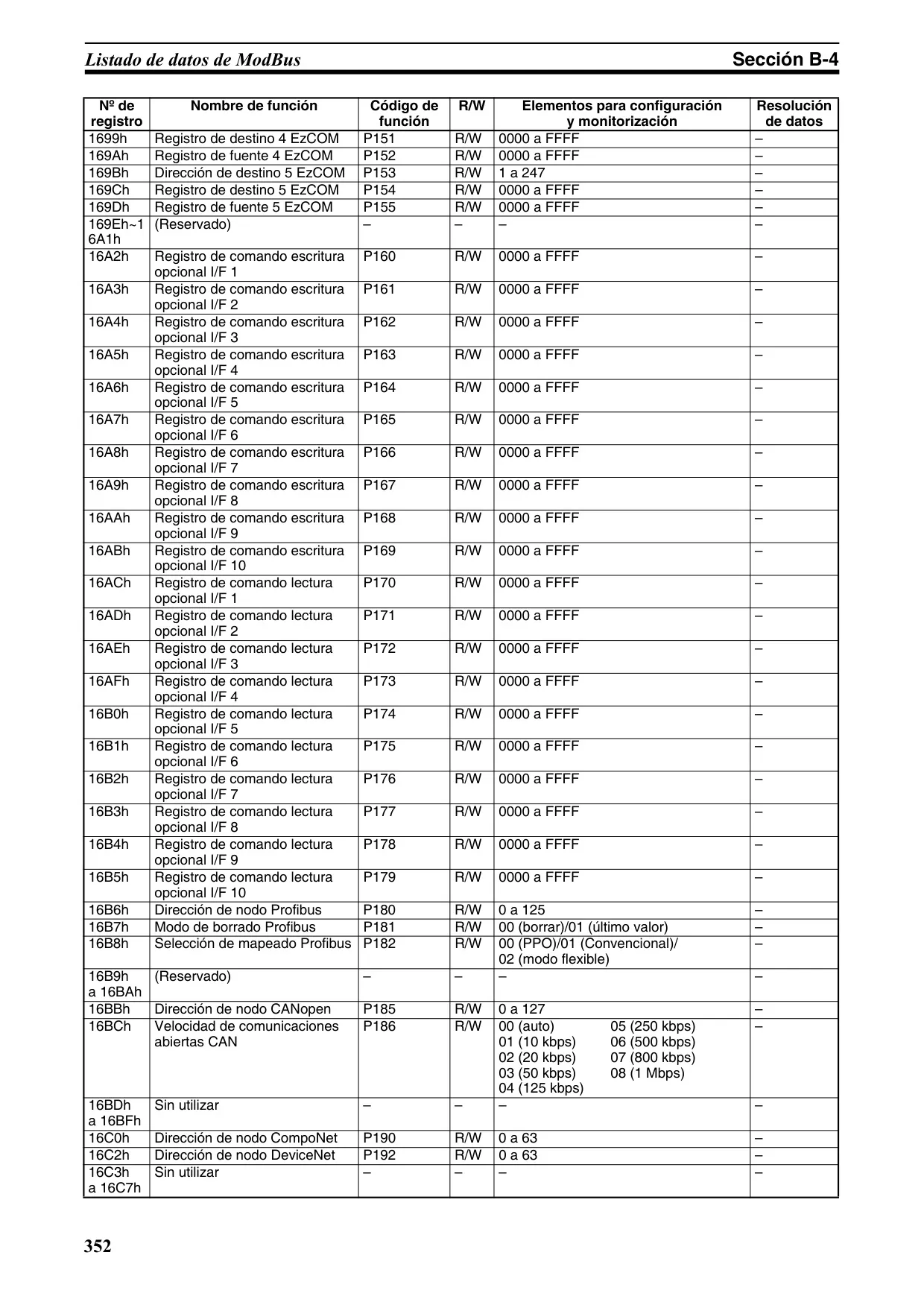

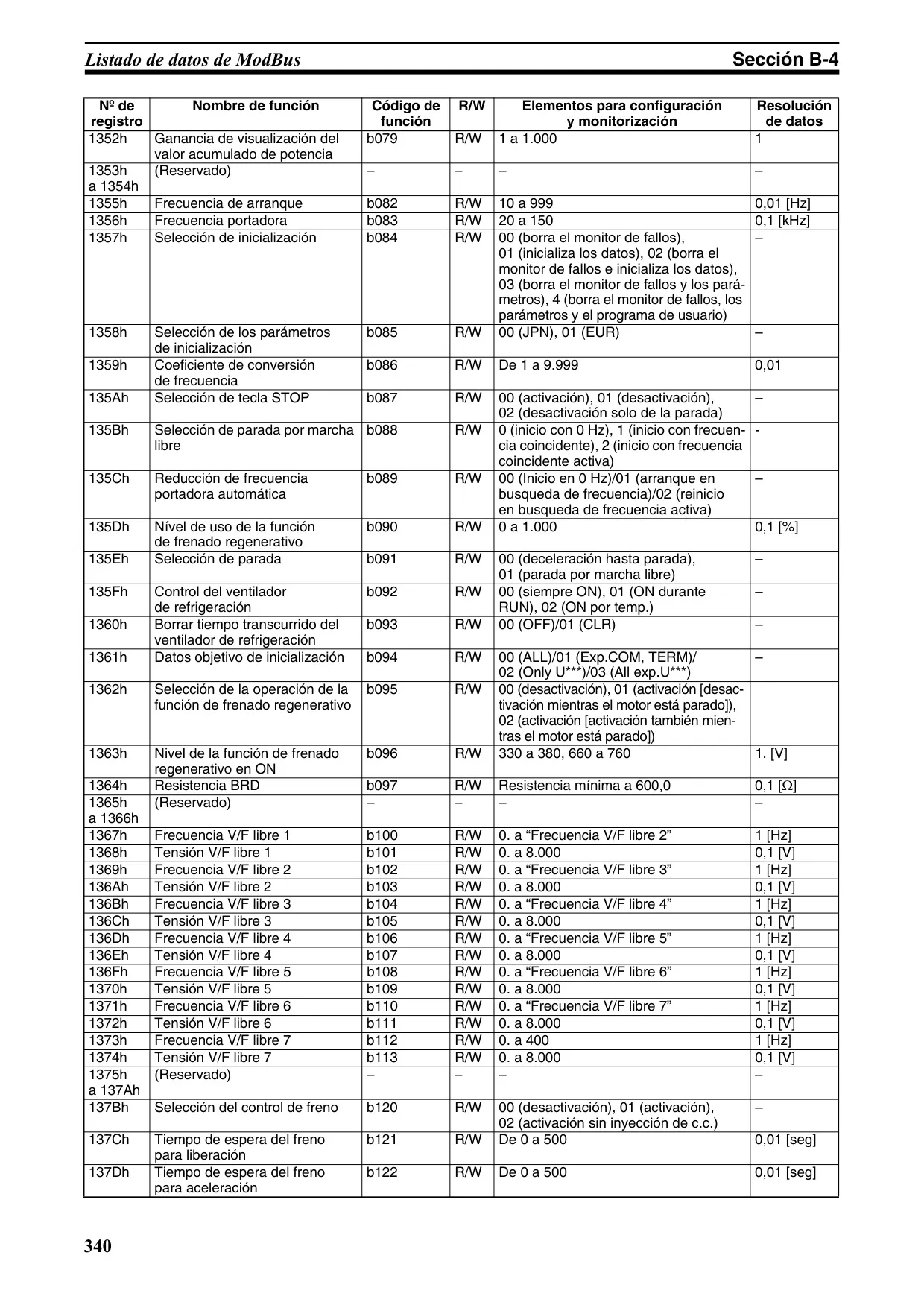

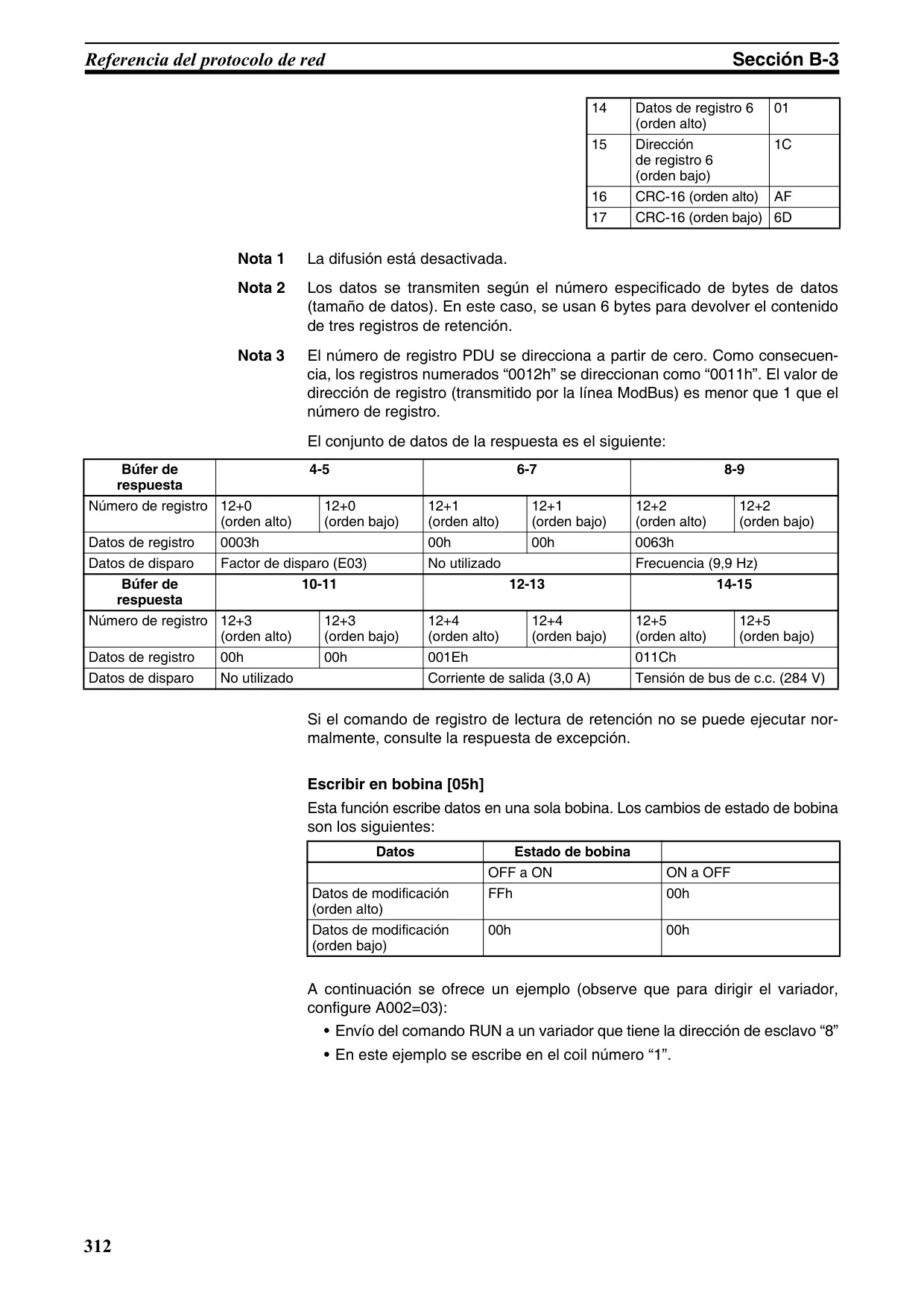

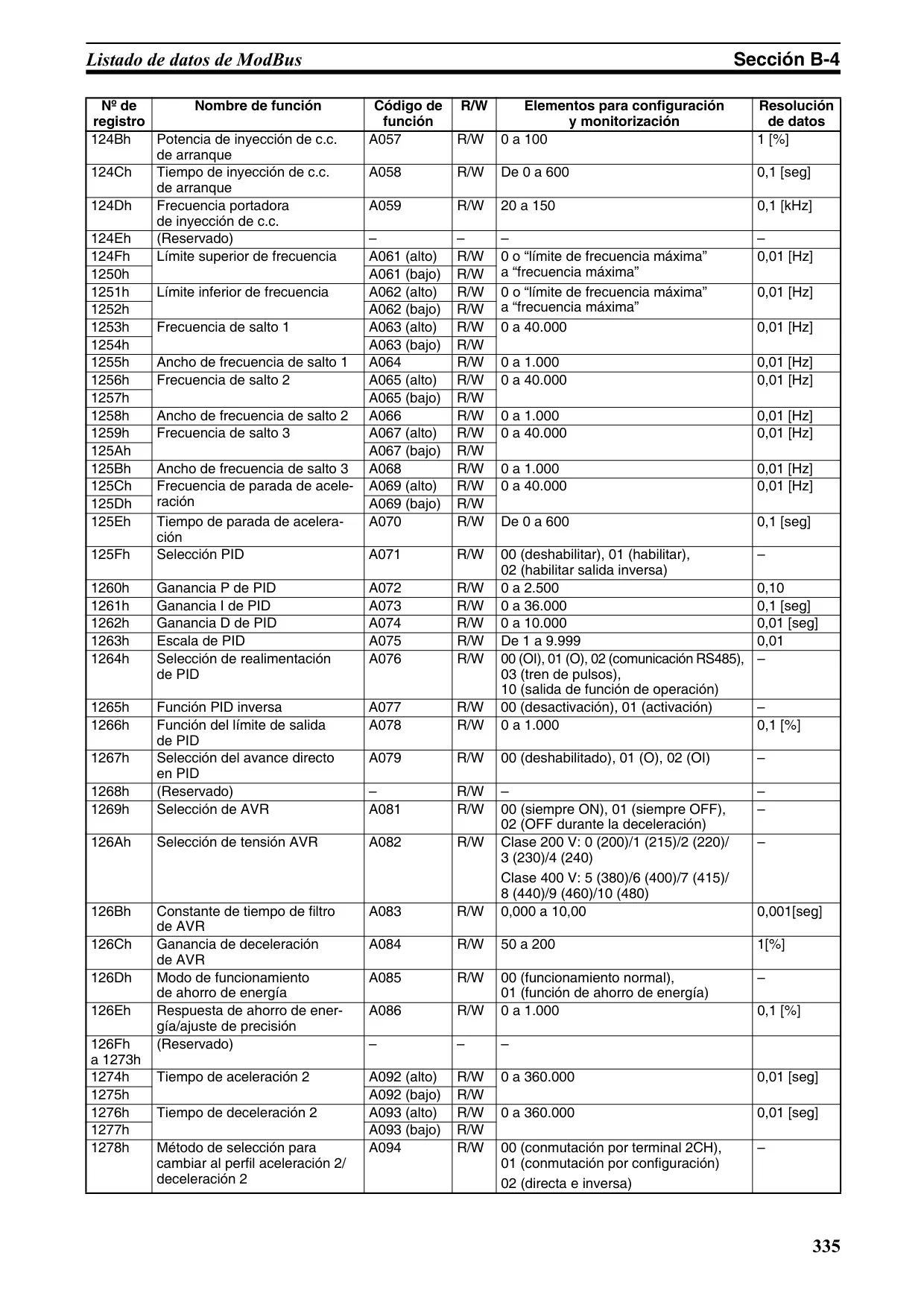

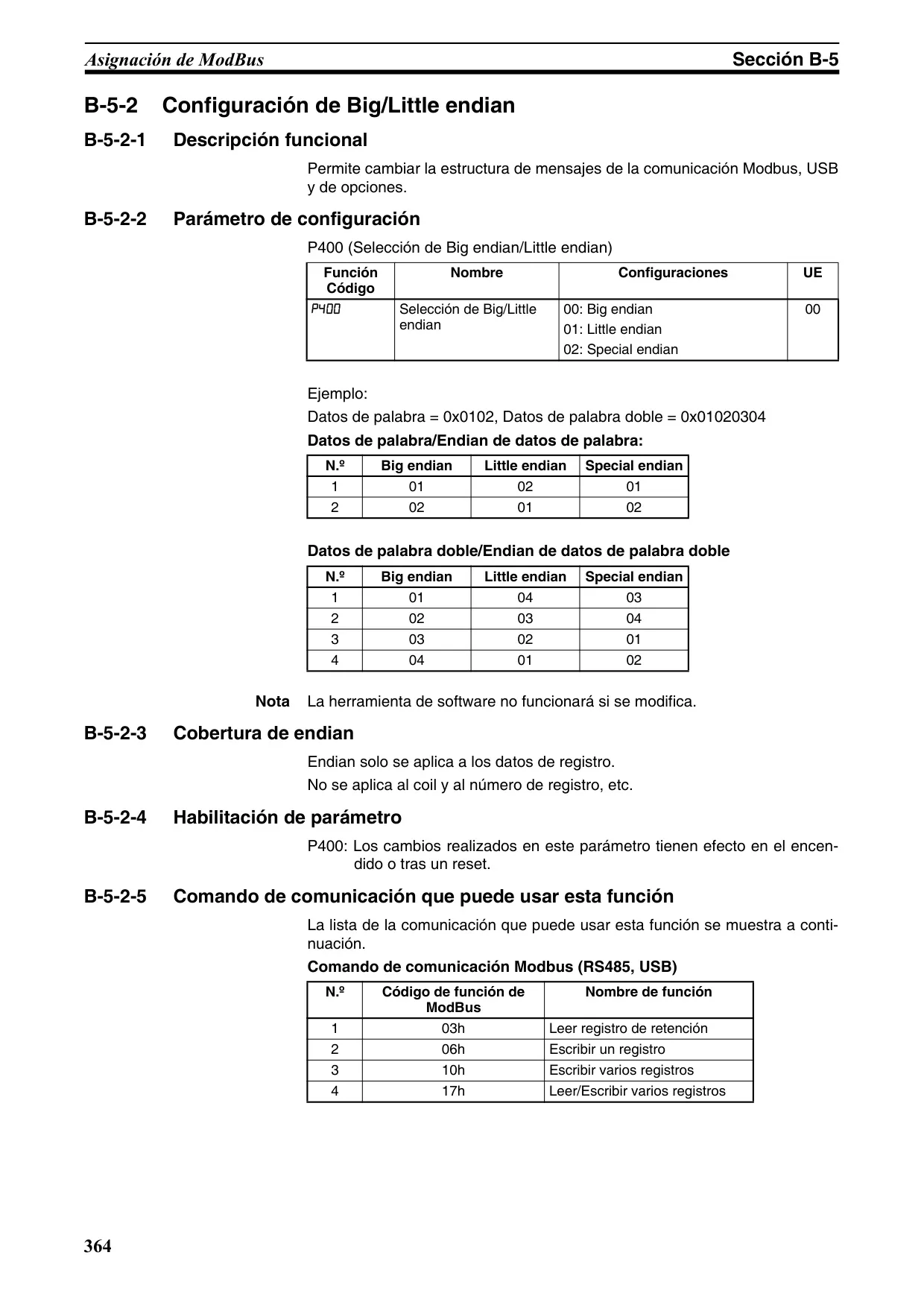

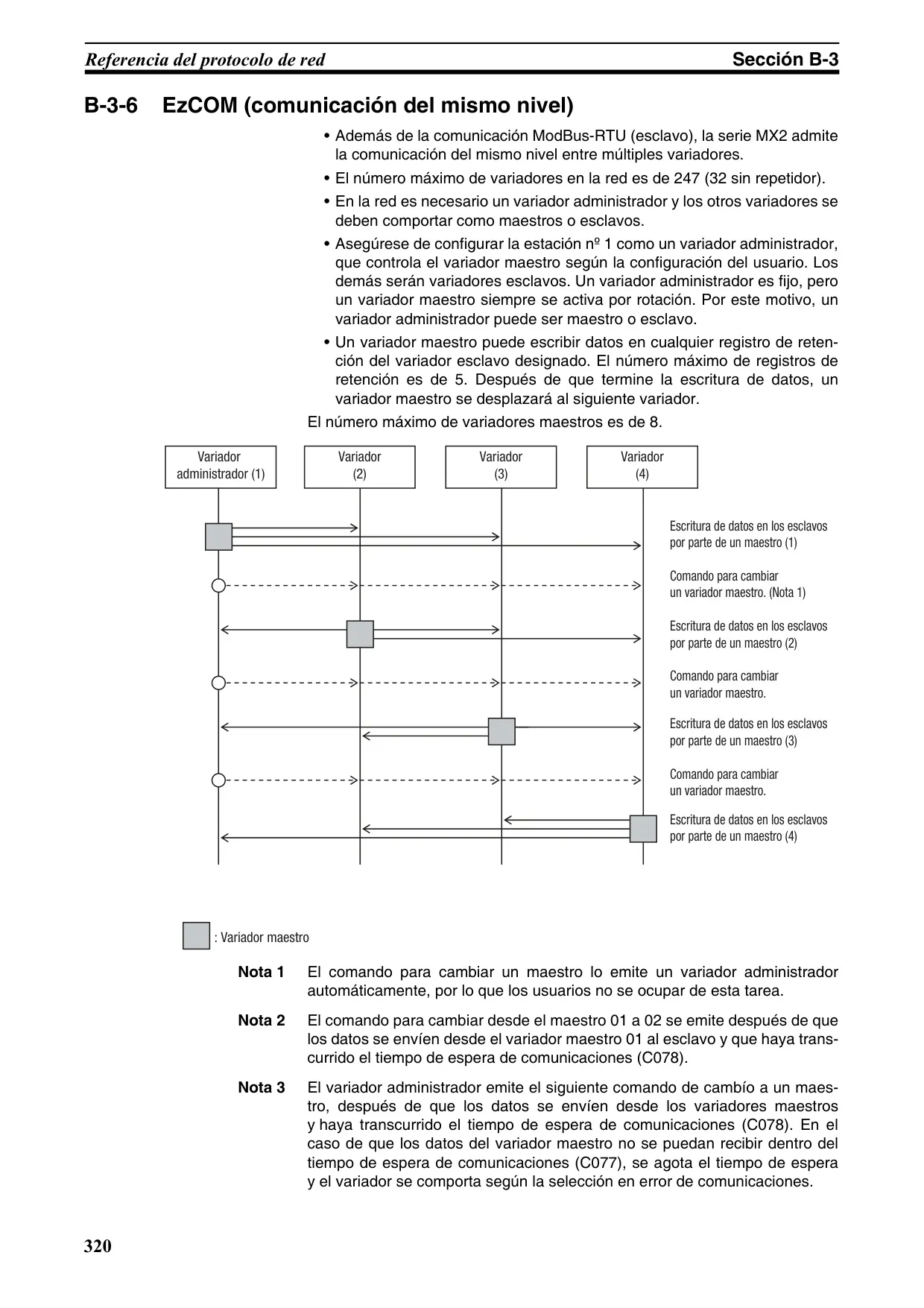

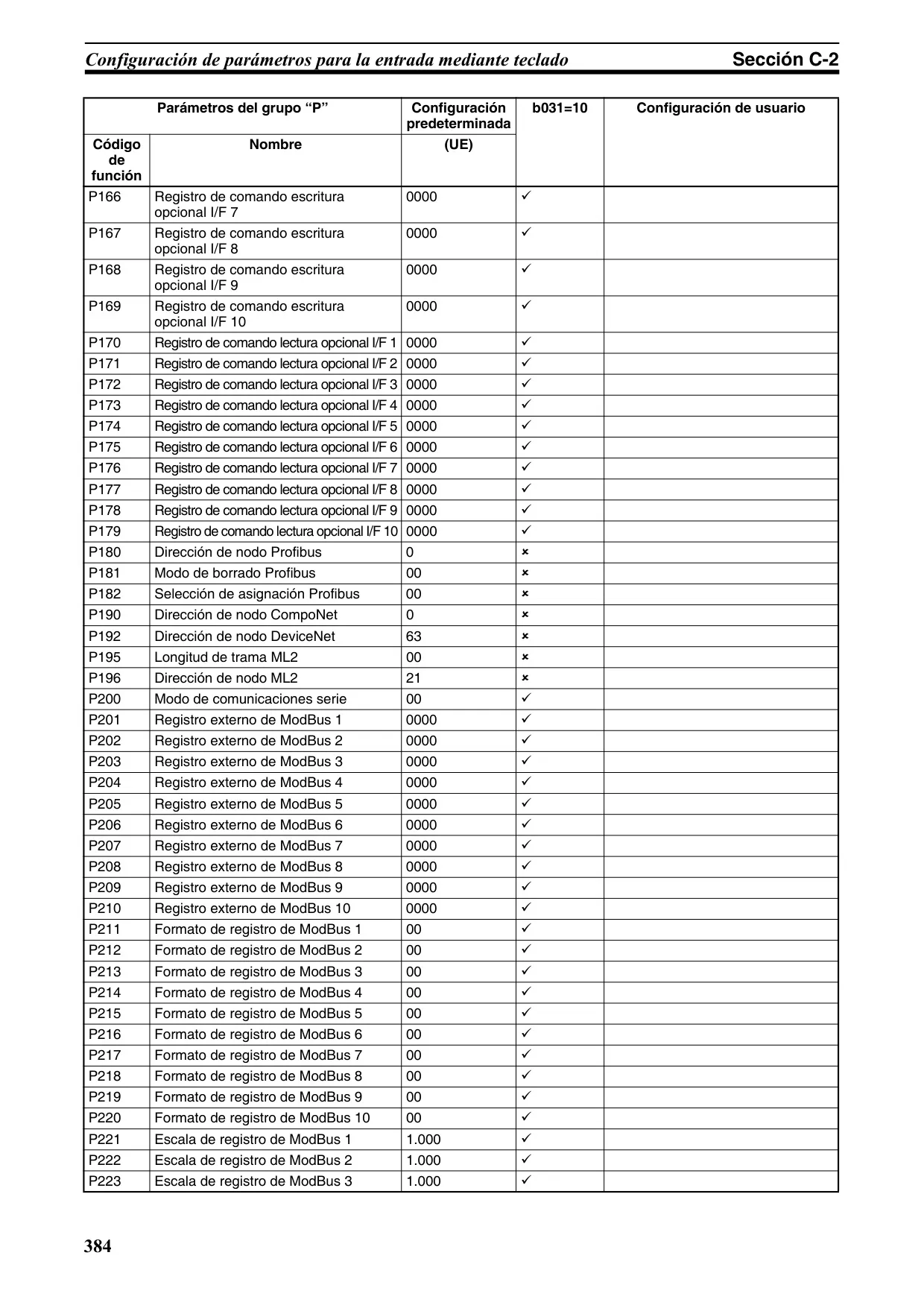

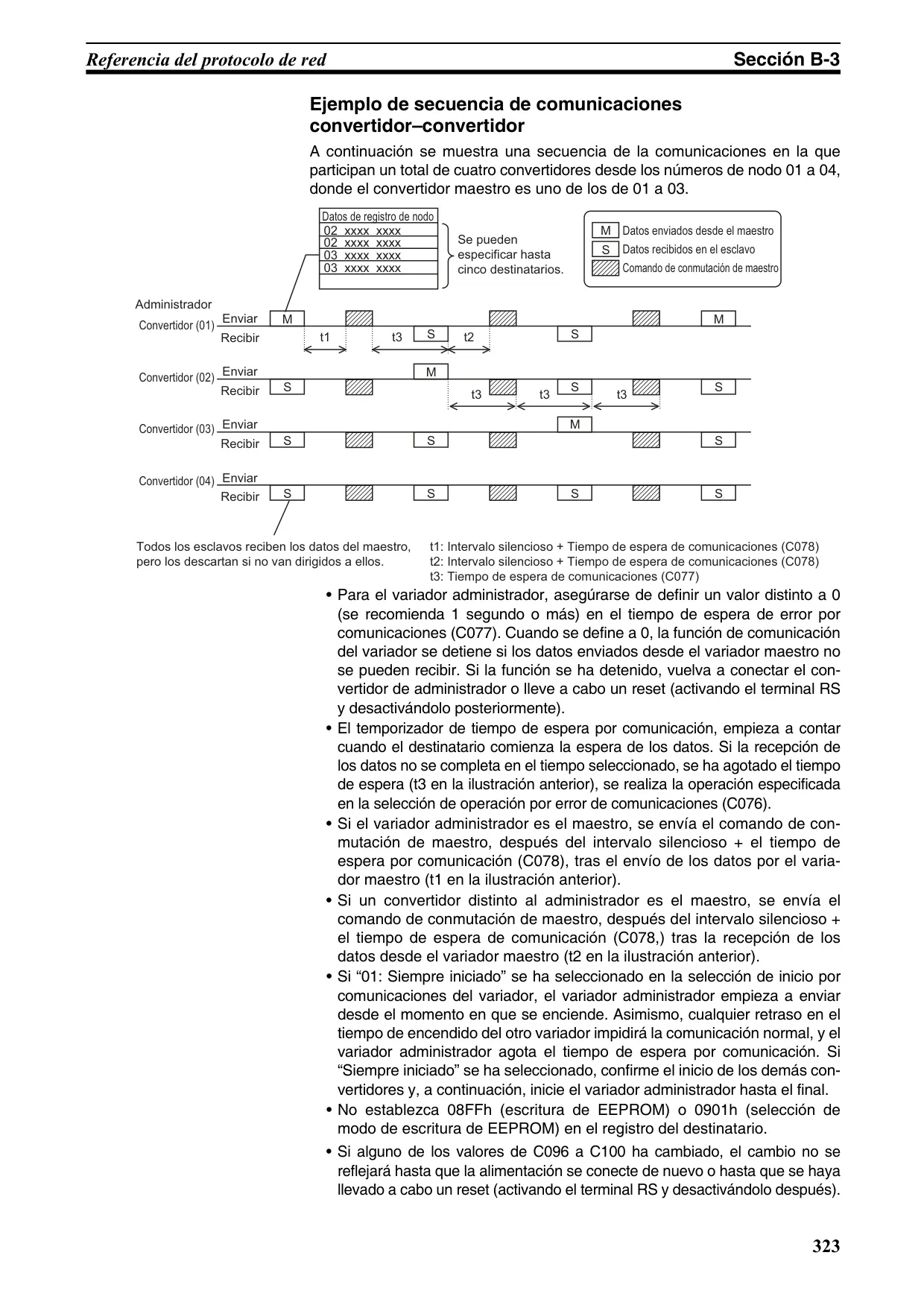

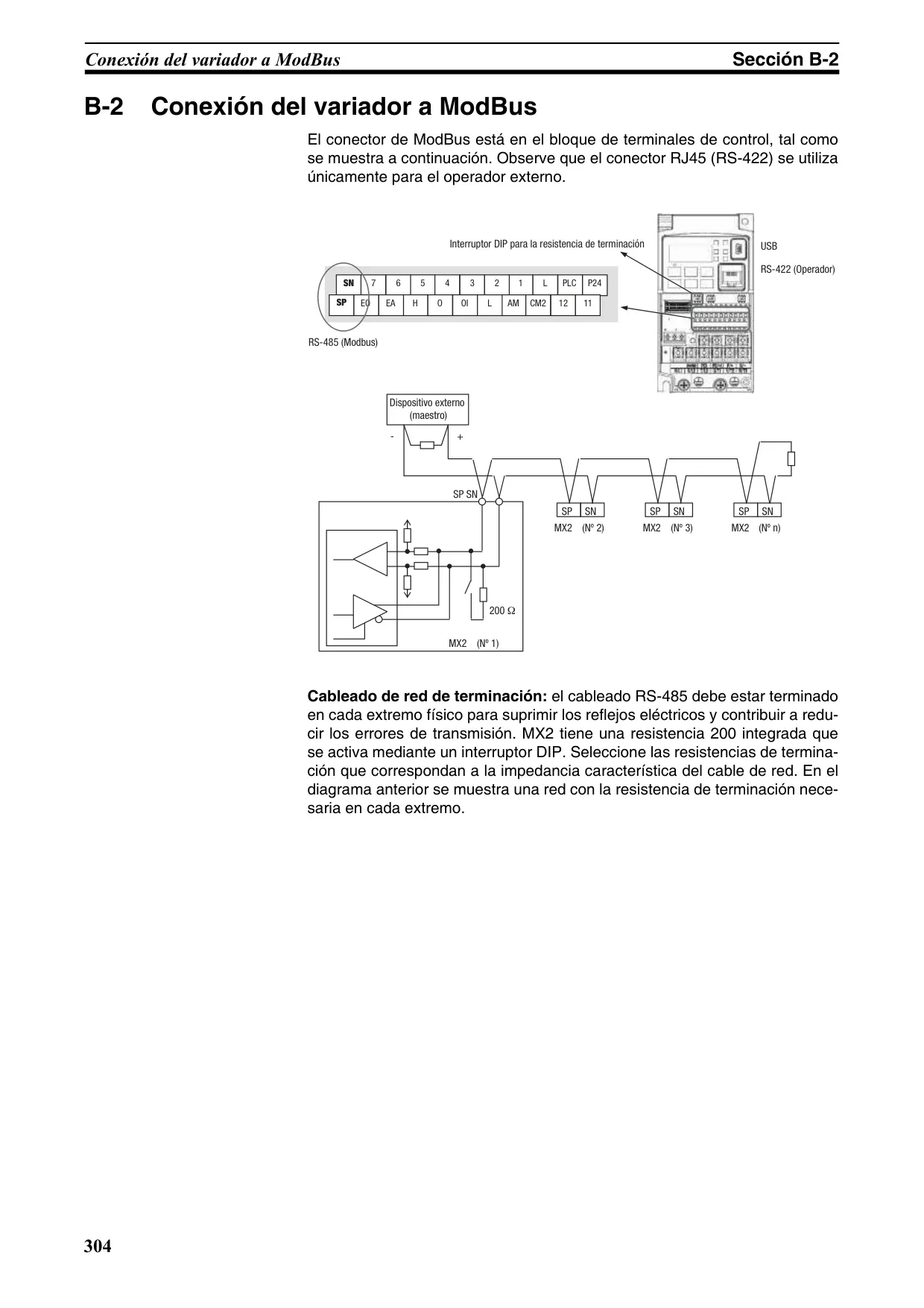

| Interfaz de Comunicación | MODBUS RTU RS485 (integrado), Puerto USB (mini-B) para PC, Conector RJ45 para operador remoto |

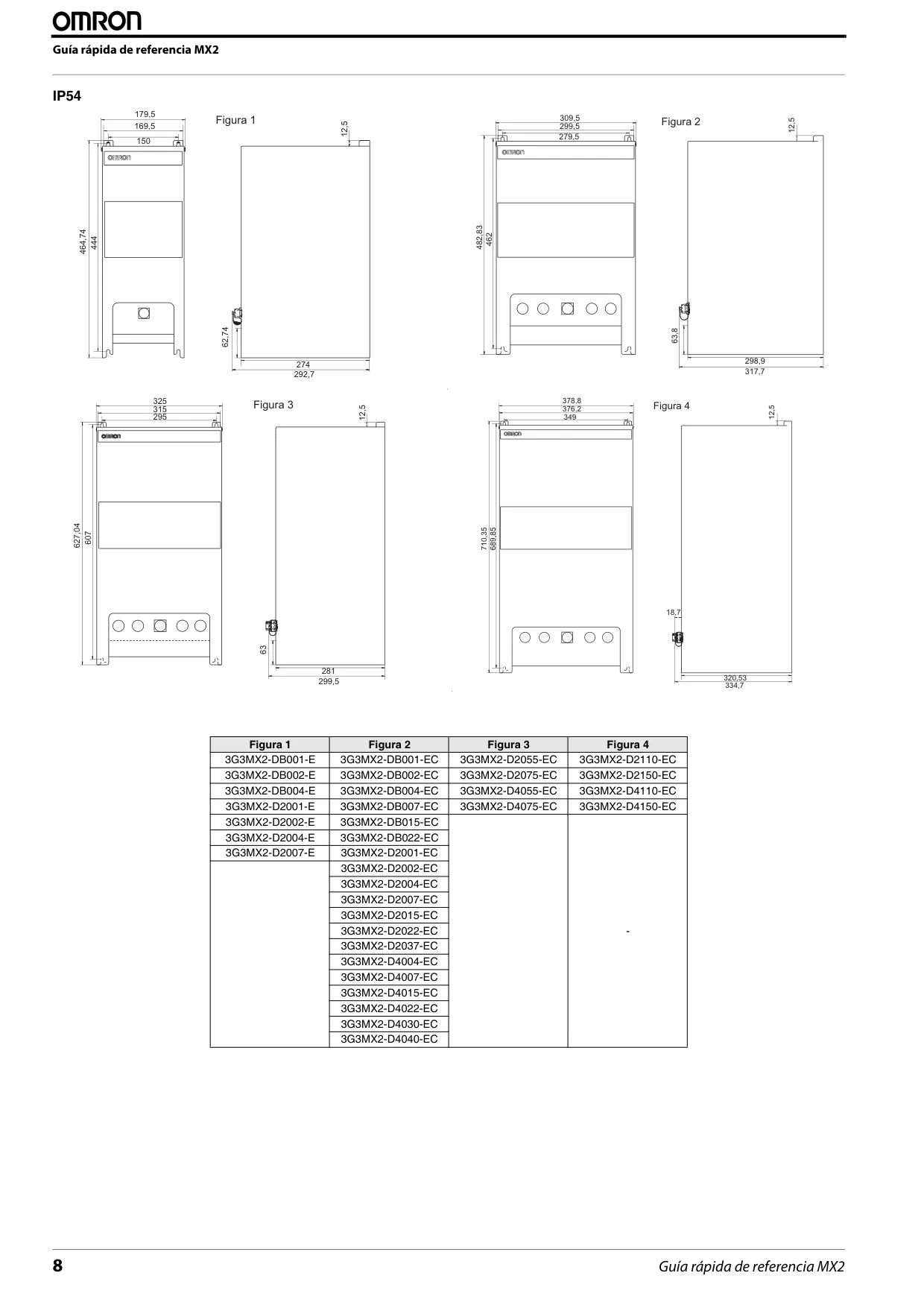

| Grado de Protección | IP20 (estándar), IP54 (modelos específicos disponibles) |
| Temperatura de Operación | -10°C a 50°C |
| Humedad Ambiente | 20% a 90% HR (sin condensación) |
| Altitud Máxima | 1.000 m (sin polvo ni gases corrosivos) |

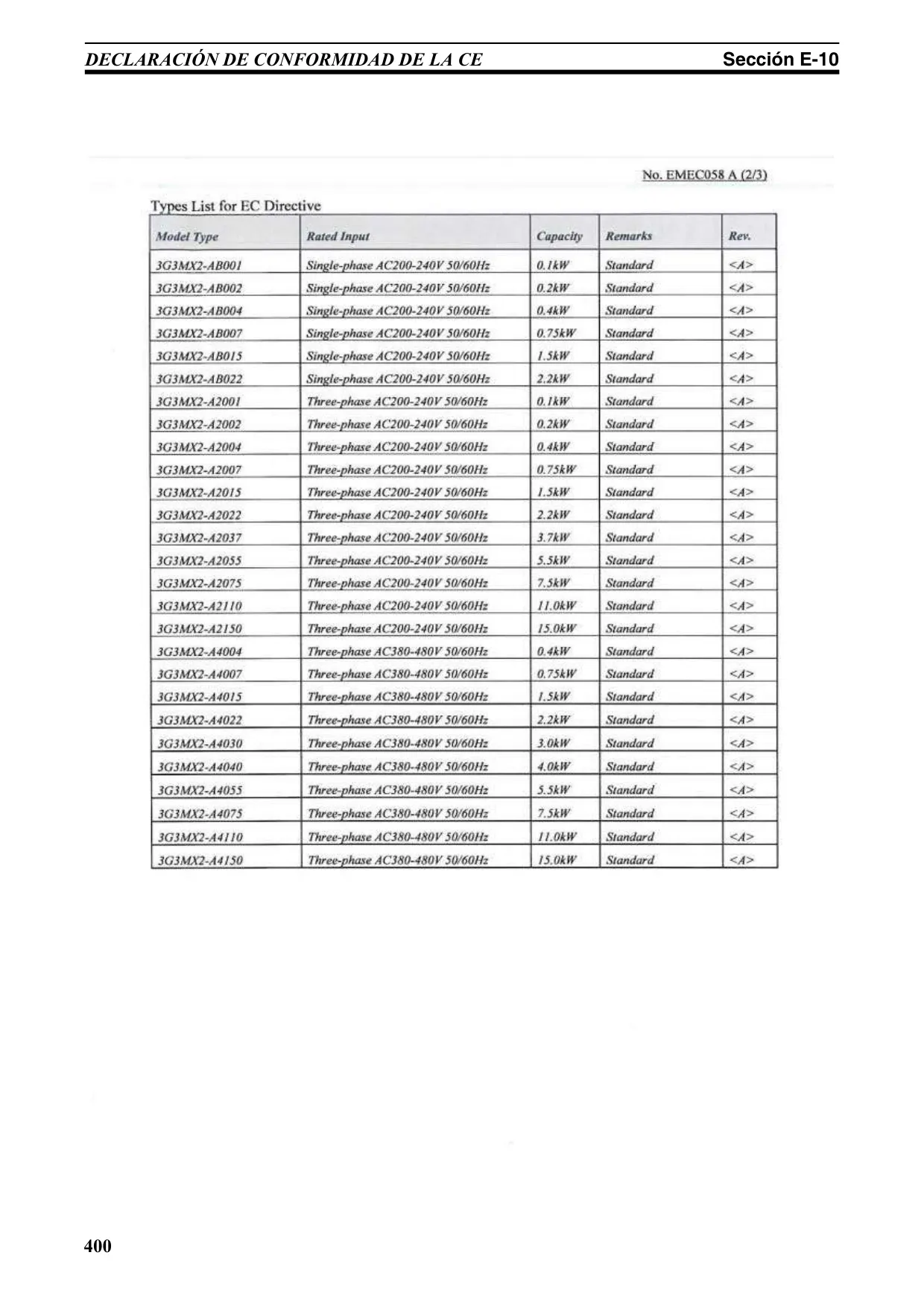

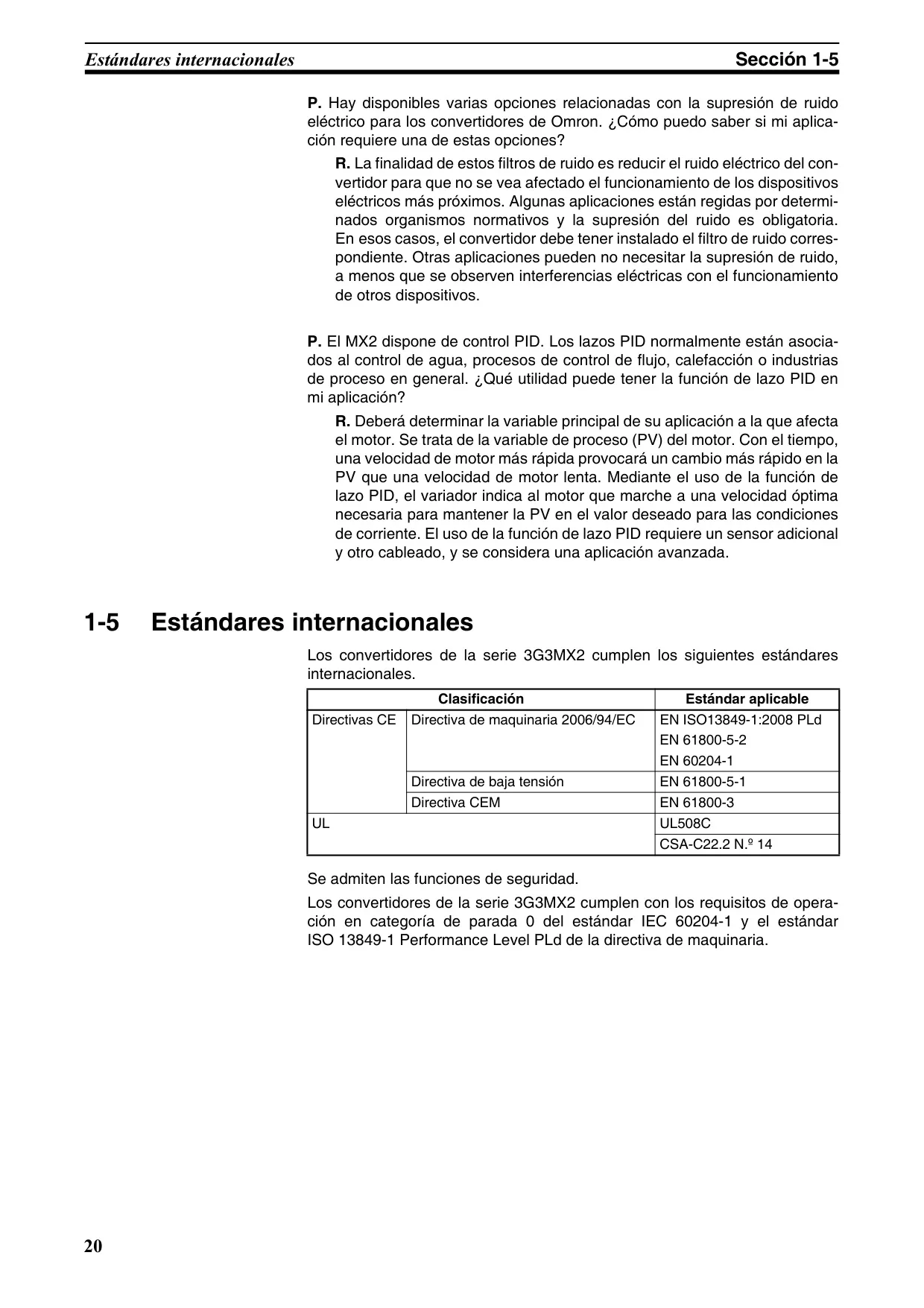

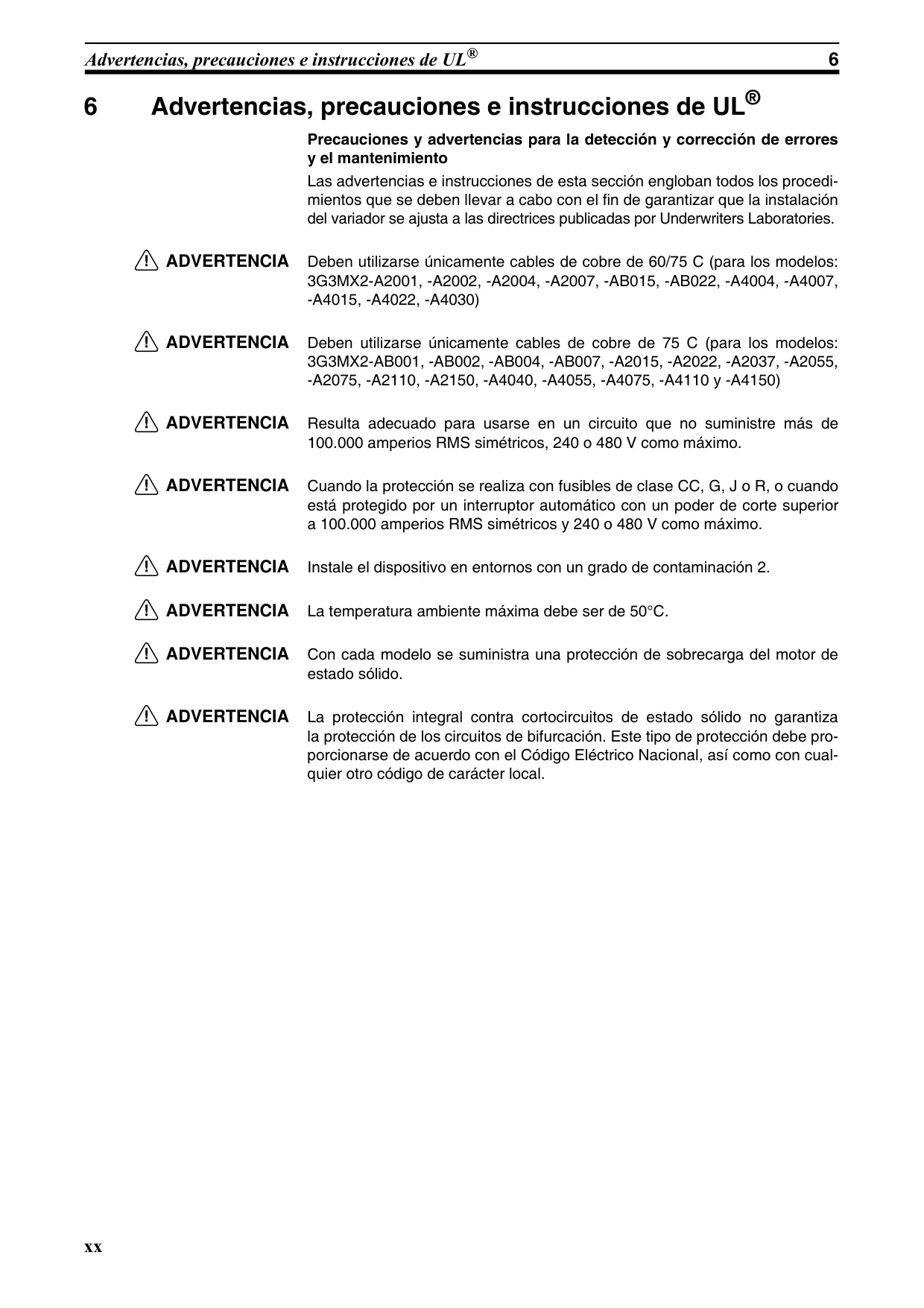

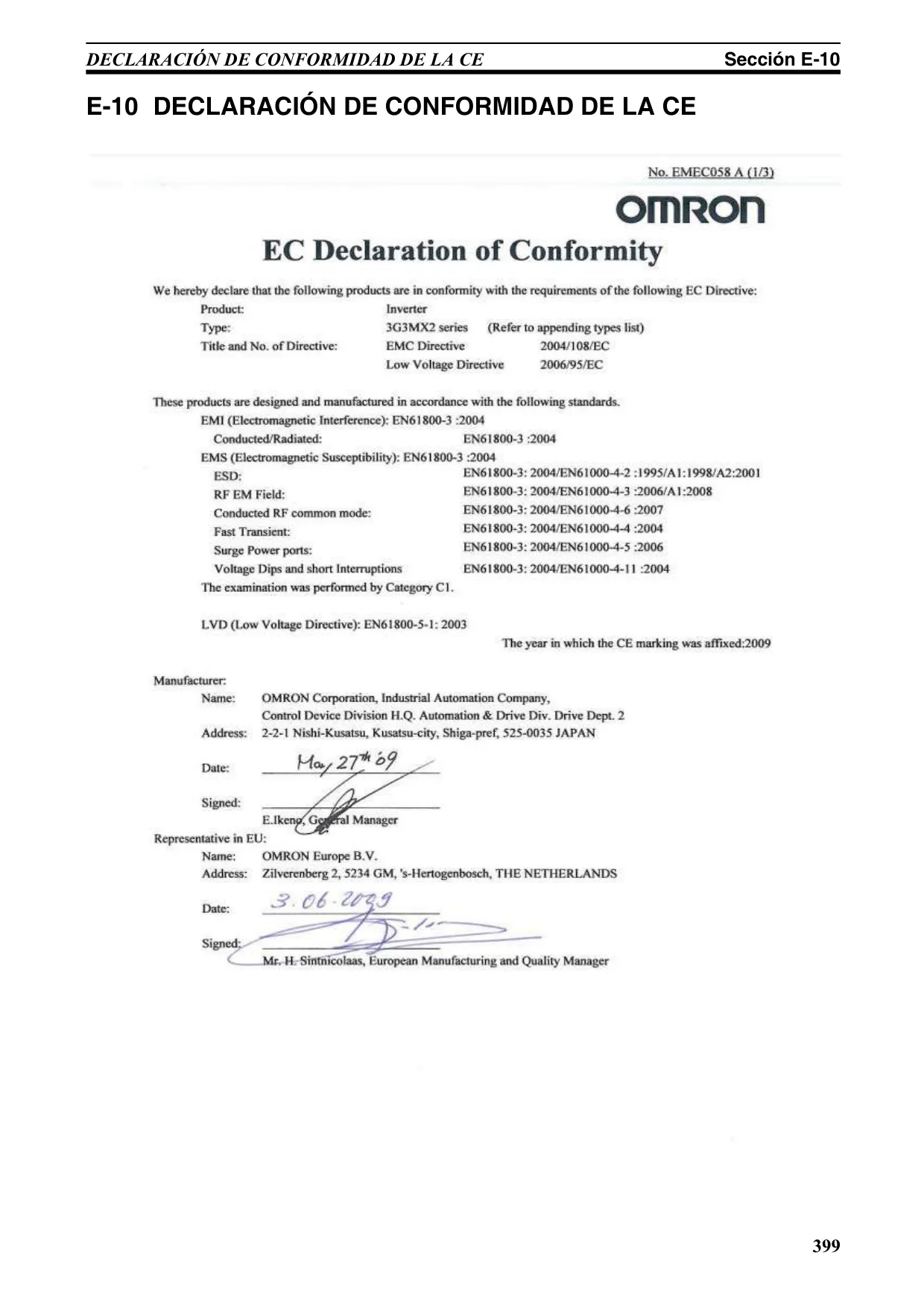

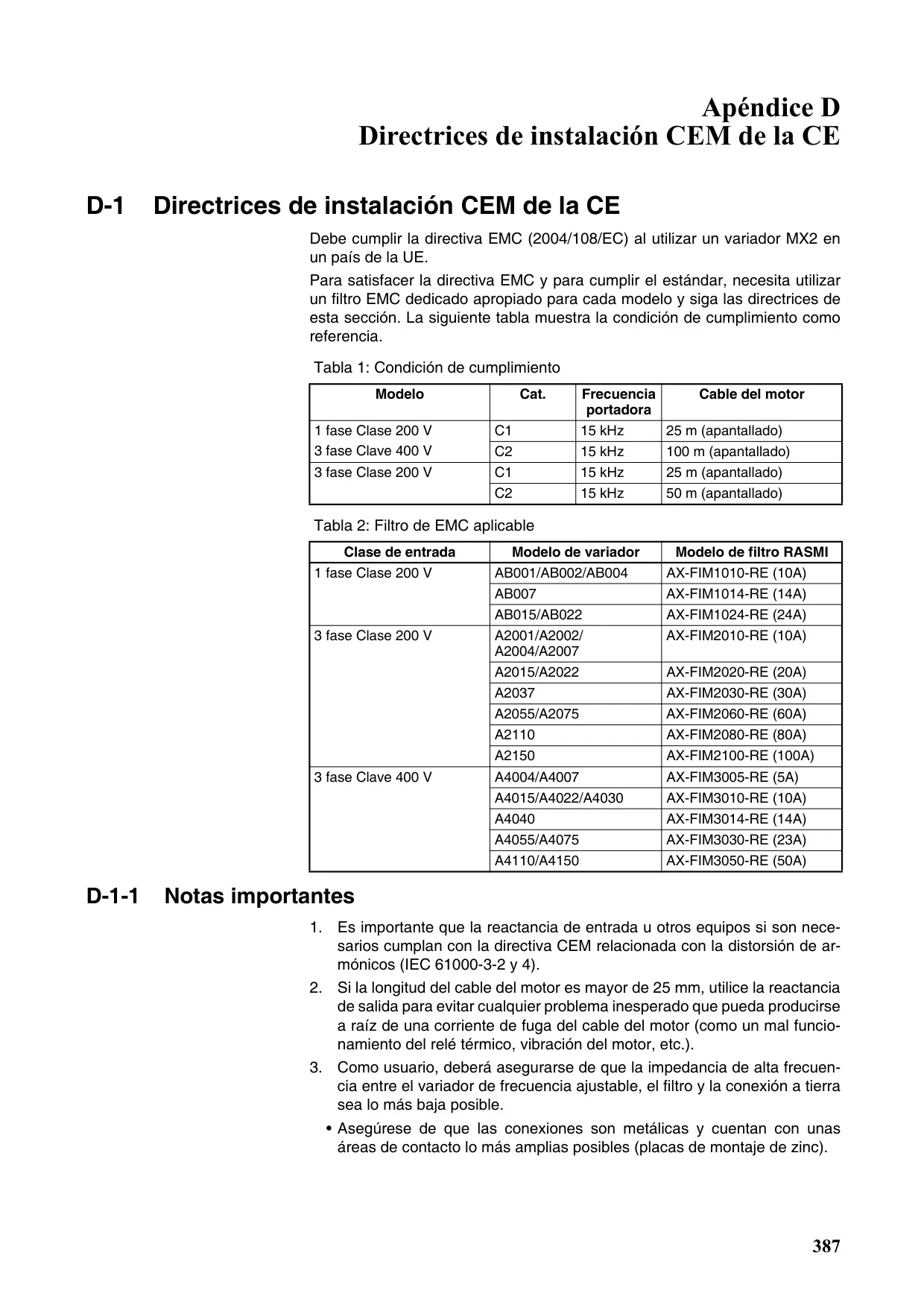

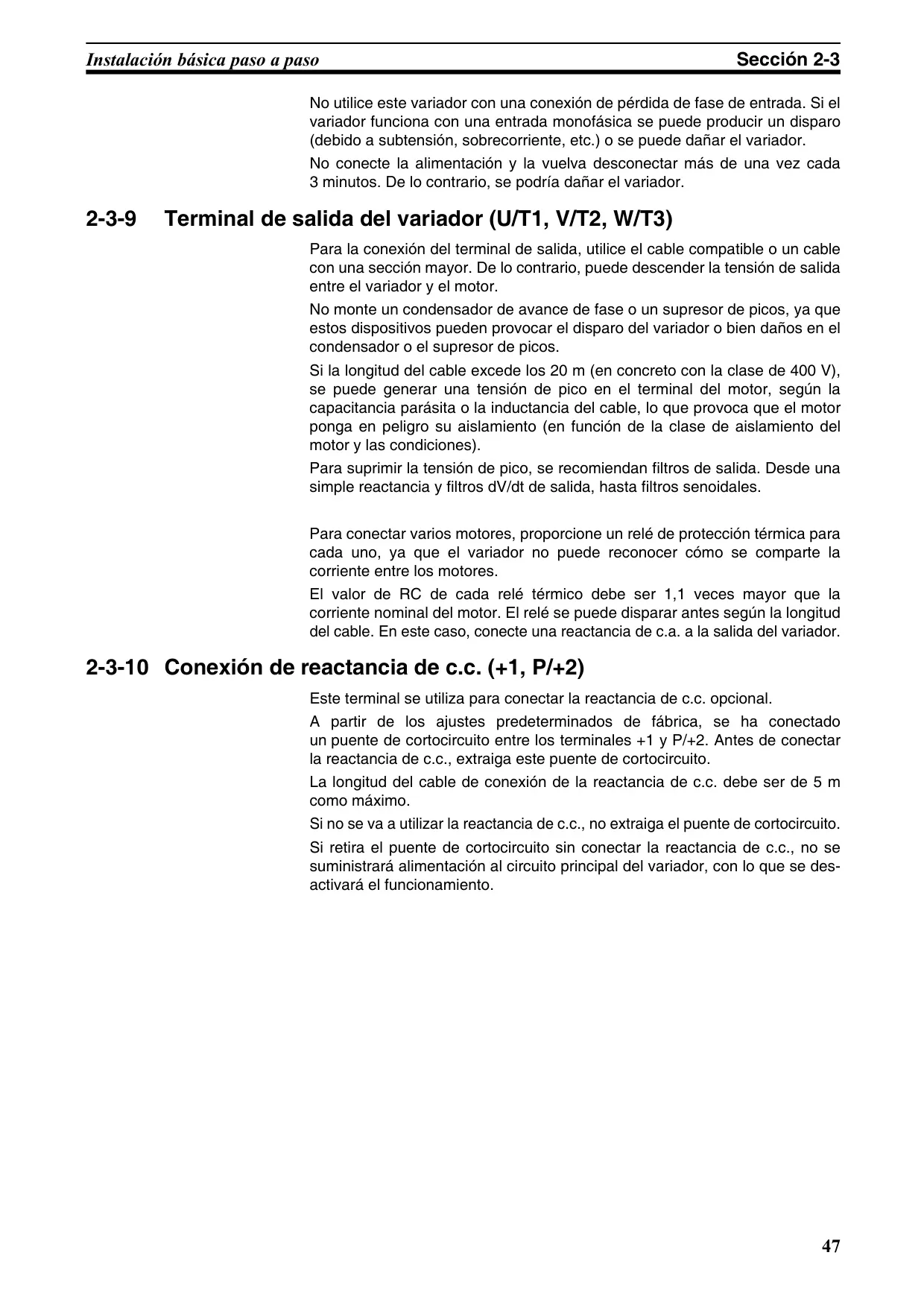

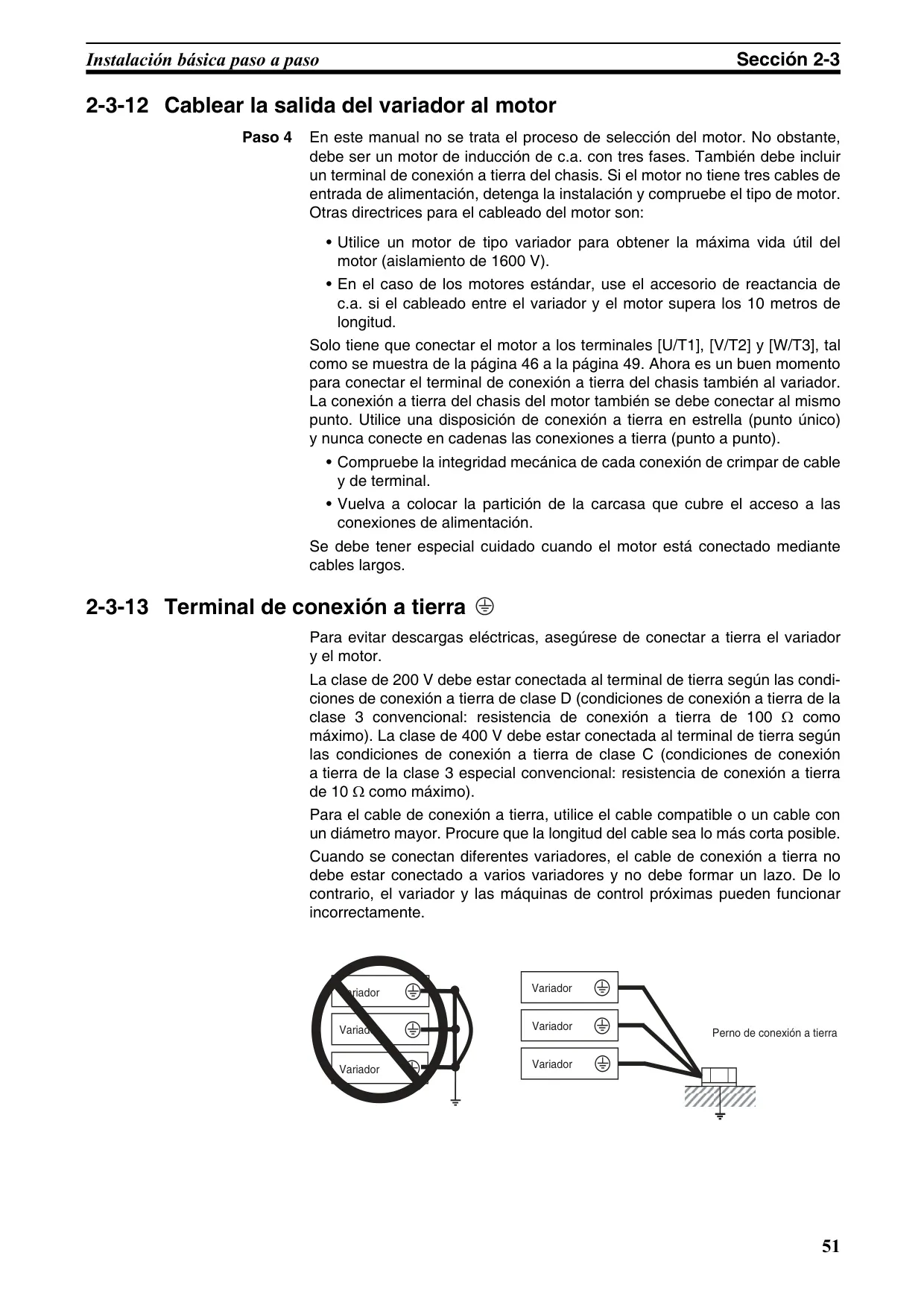

| Certificaciones | CE (Directivas de Maquinaria, Baja Tensión, CEM), UL508C, CSA-C22.2 No. 14 |
| Aislamiento de Motor Requerido | Mínimo 800V para variadores clase 200V Mínimo 1600V para variadores clase 400V |

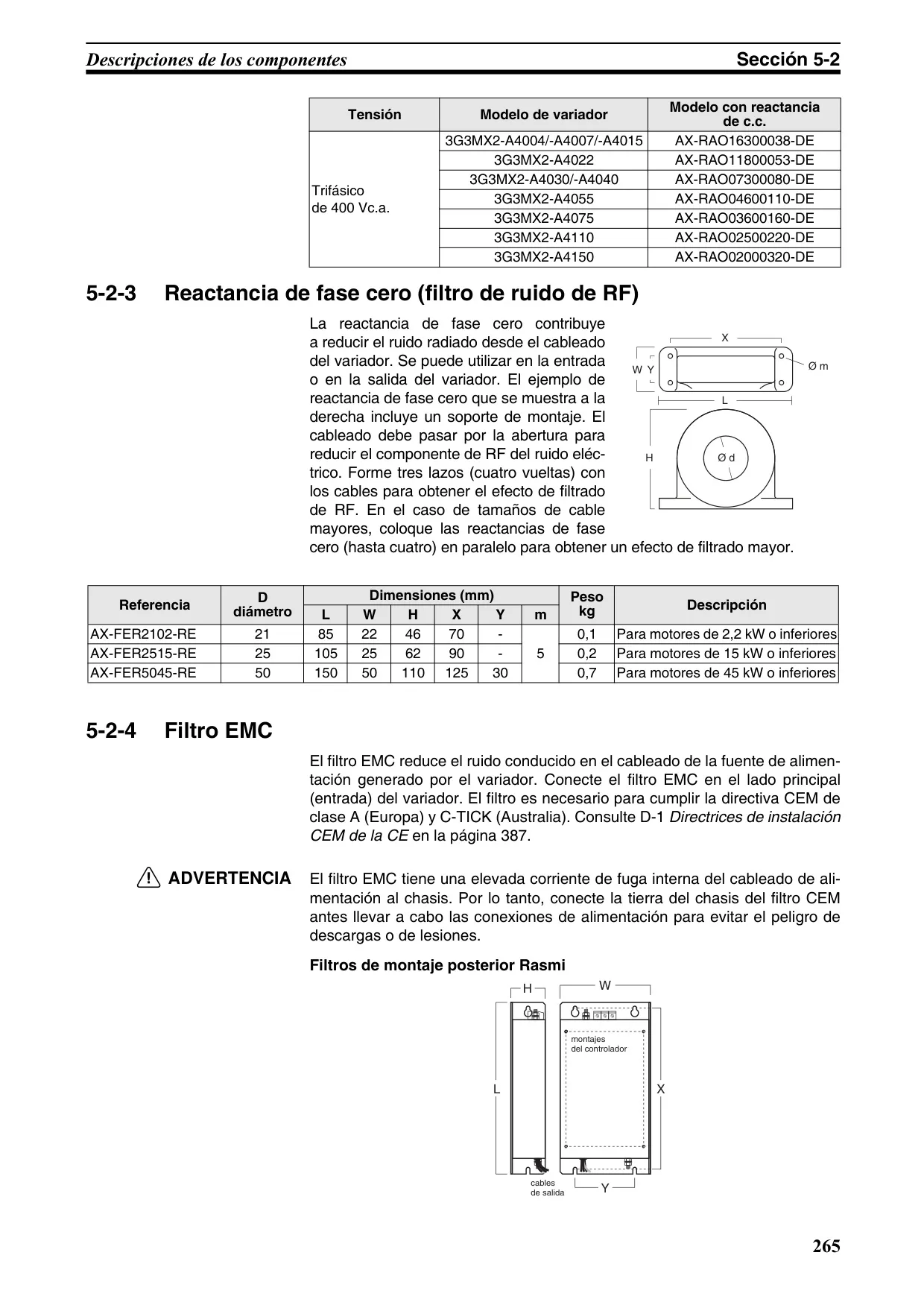

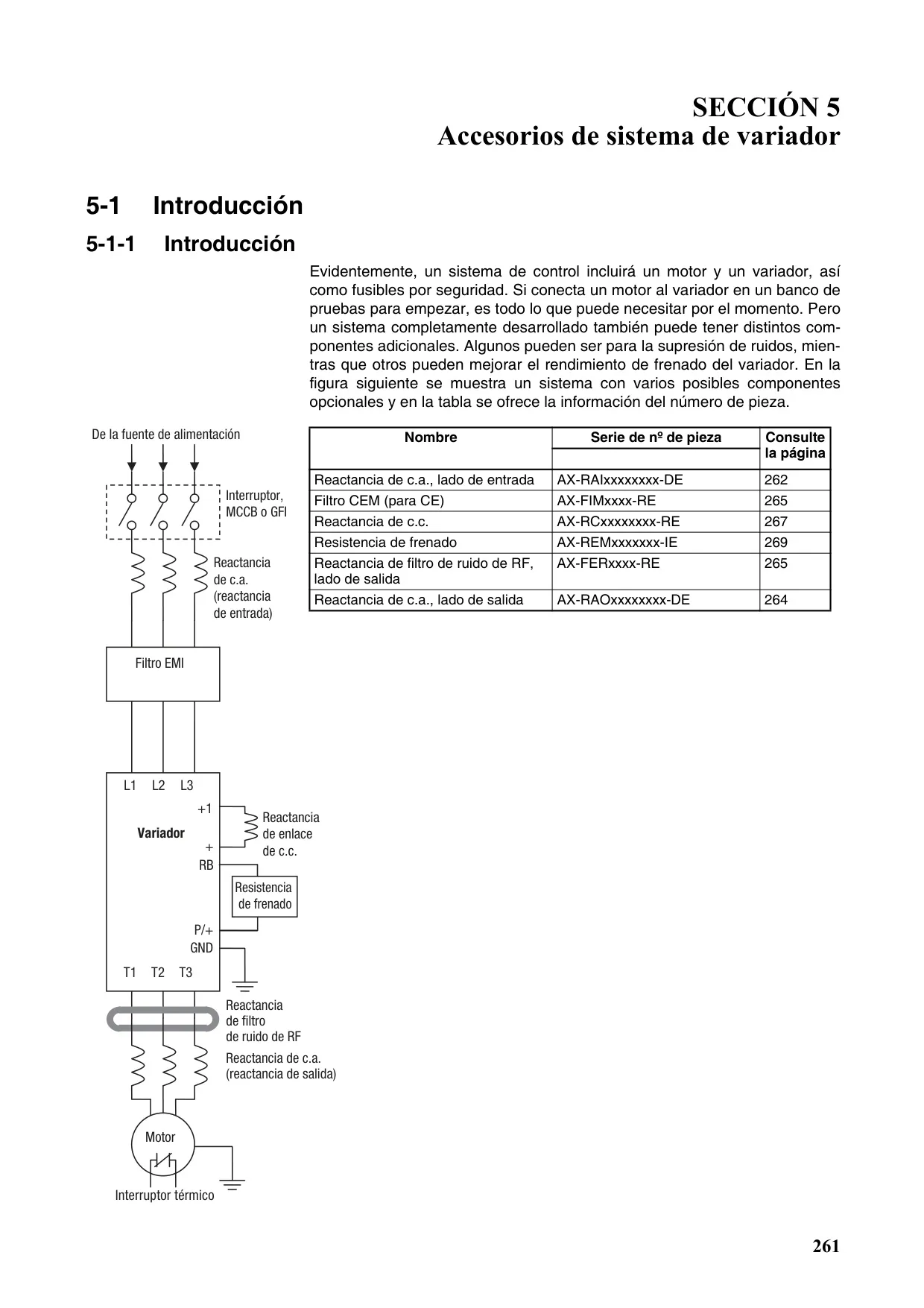

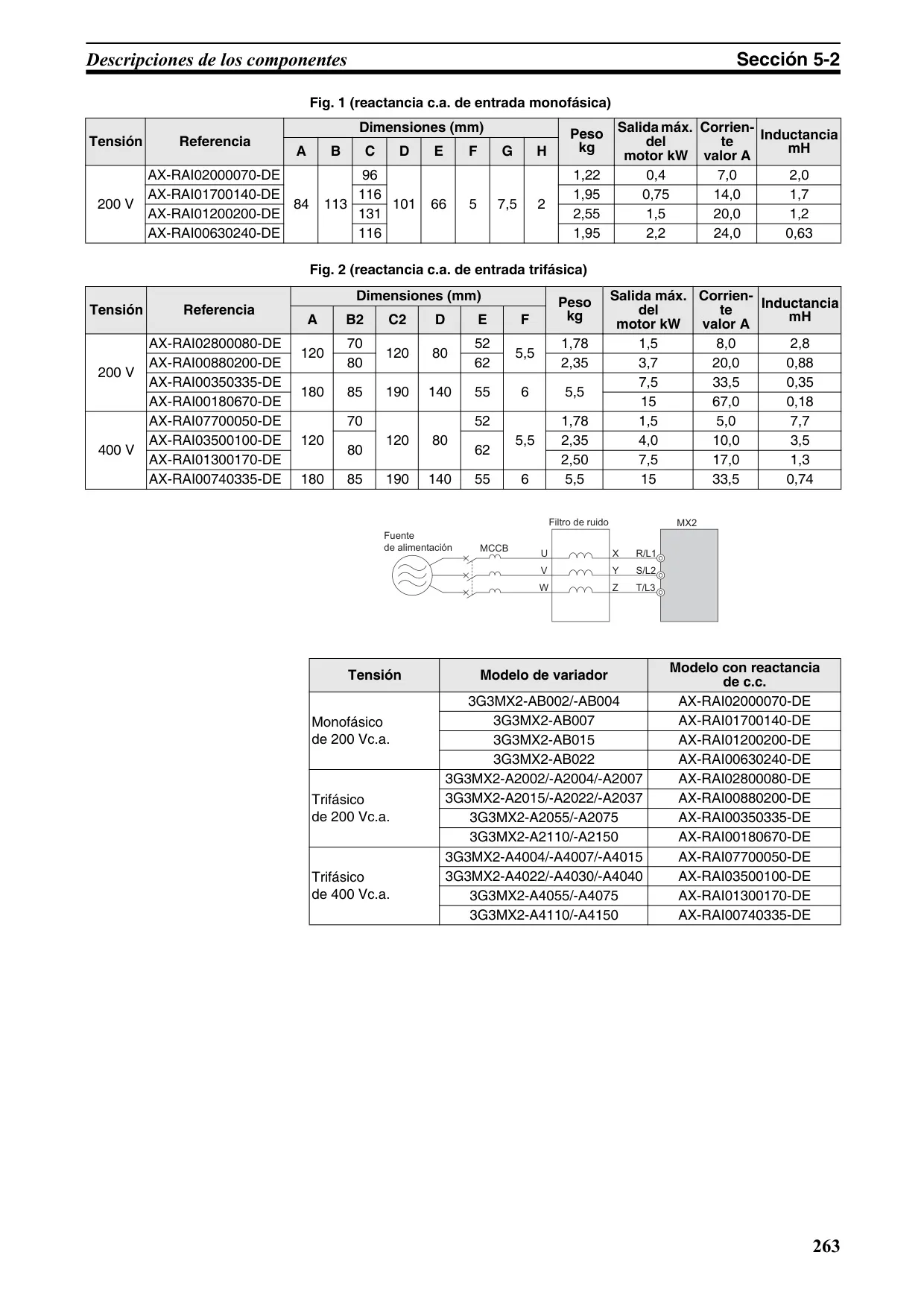

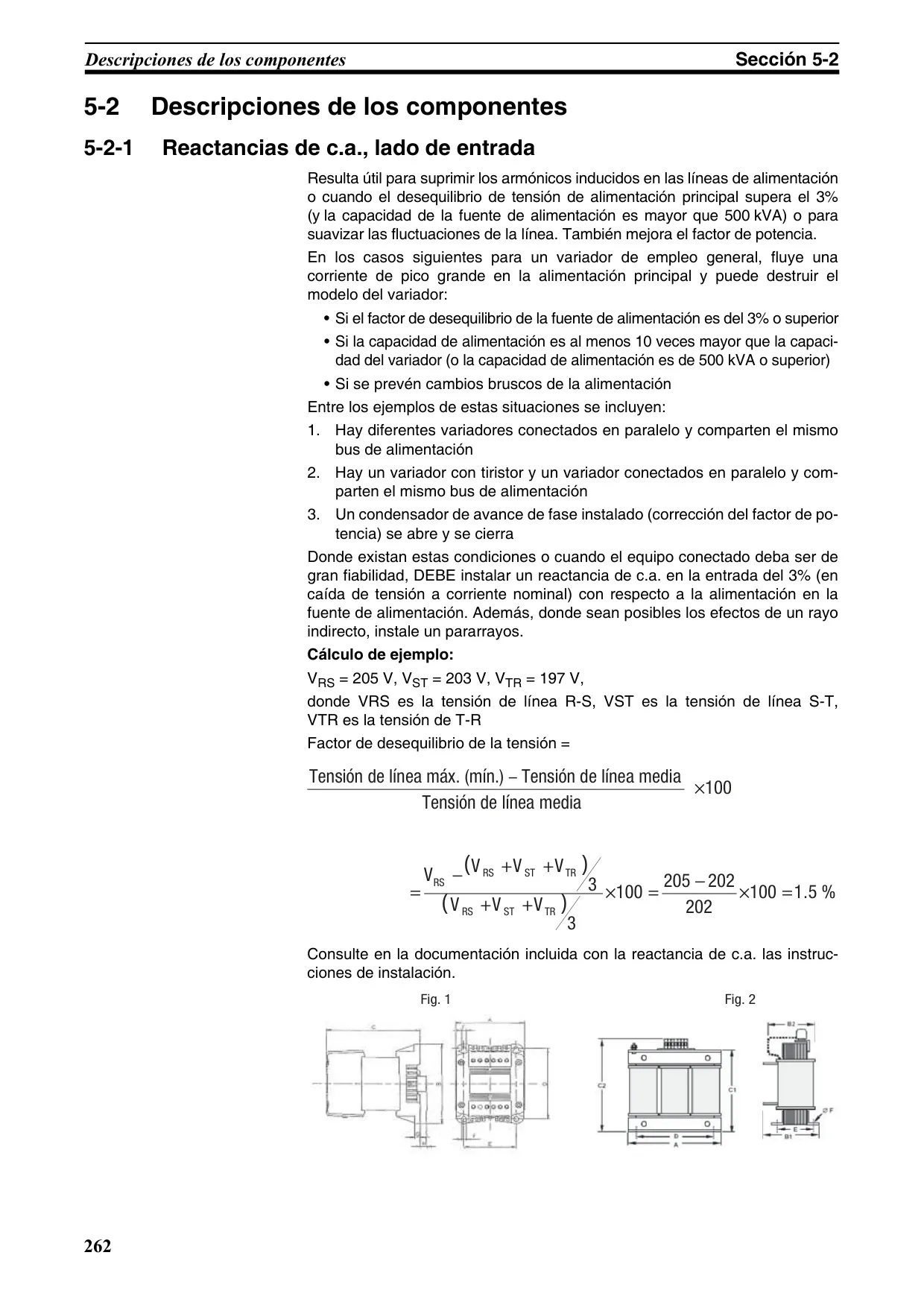

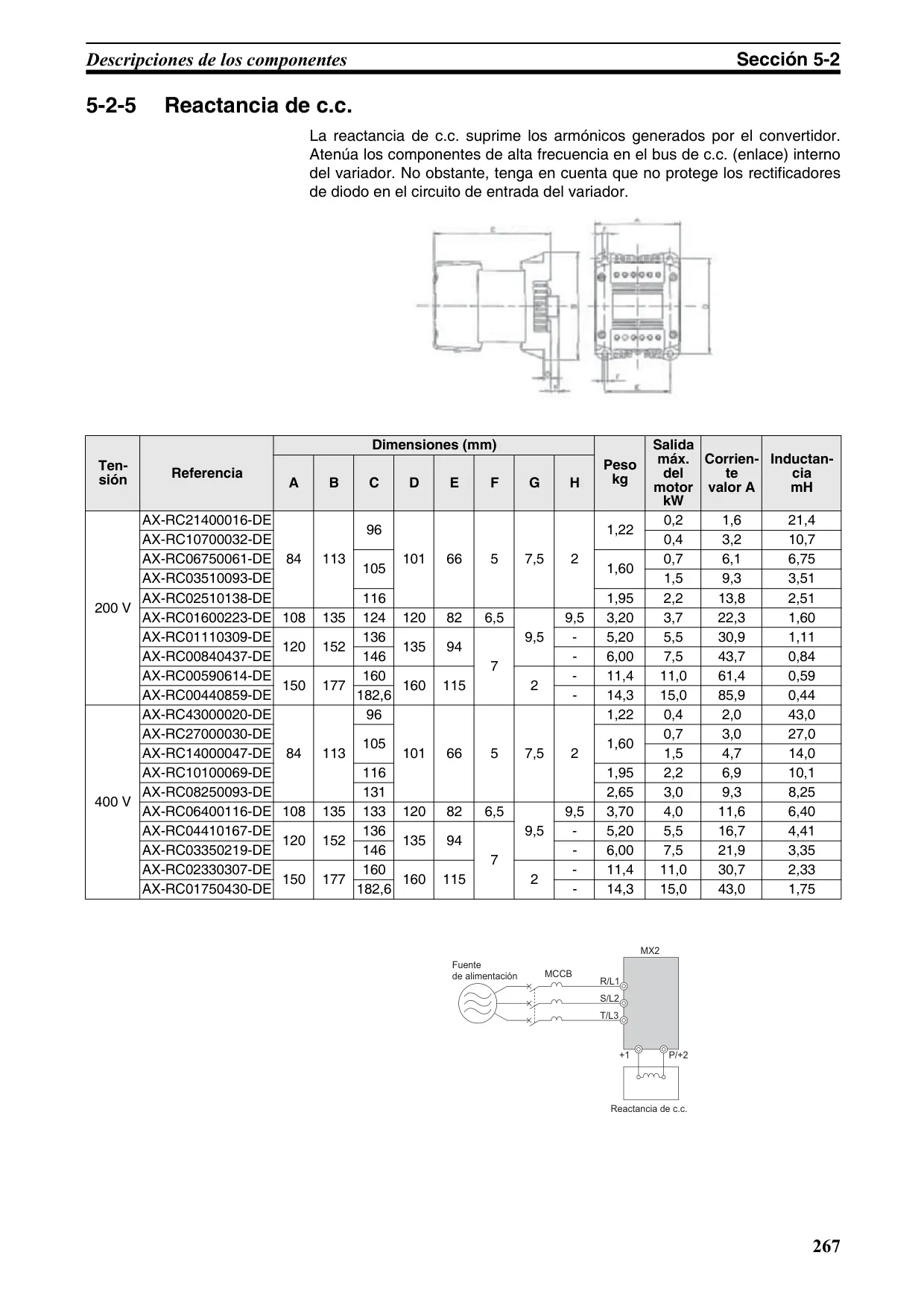

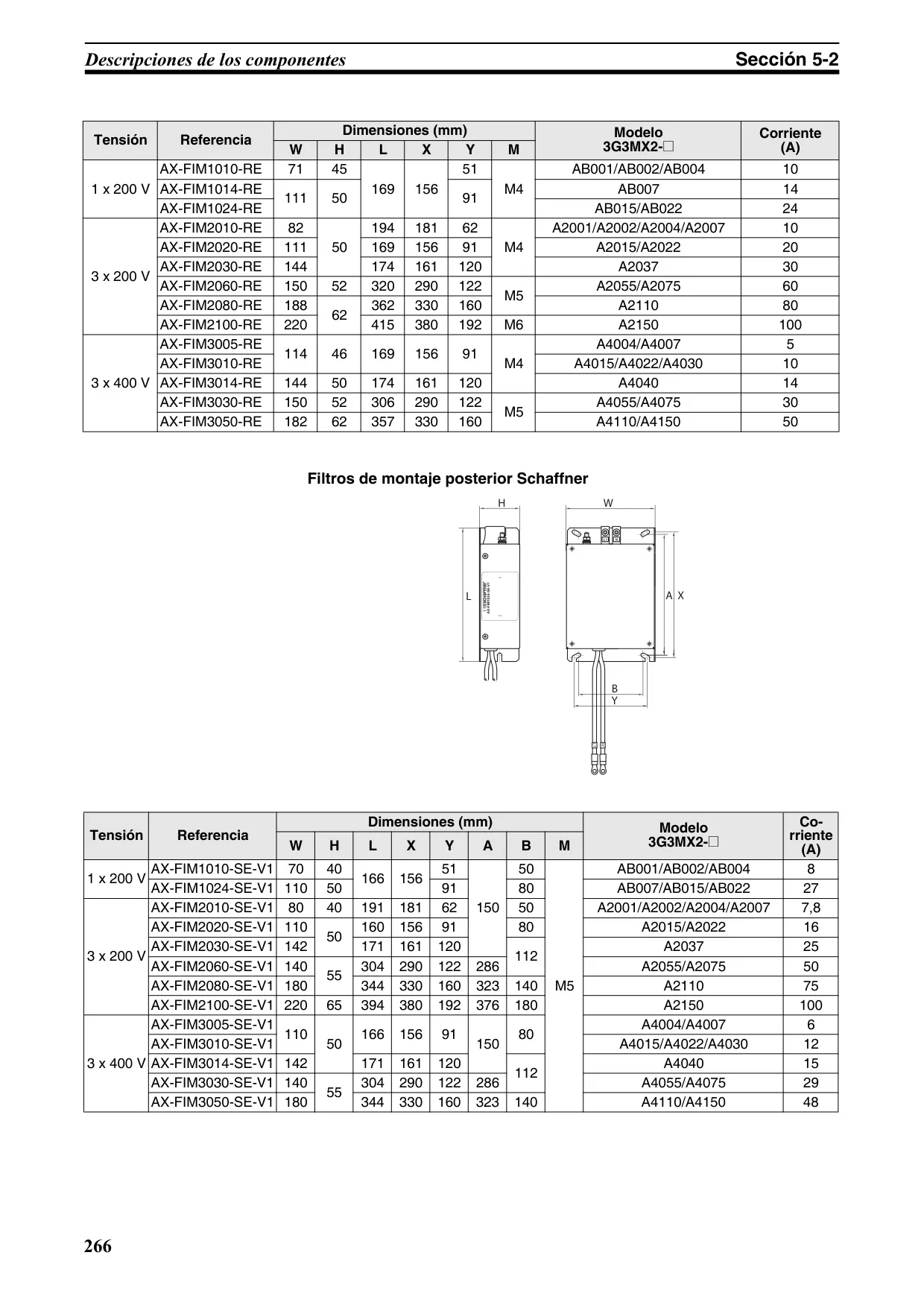

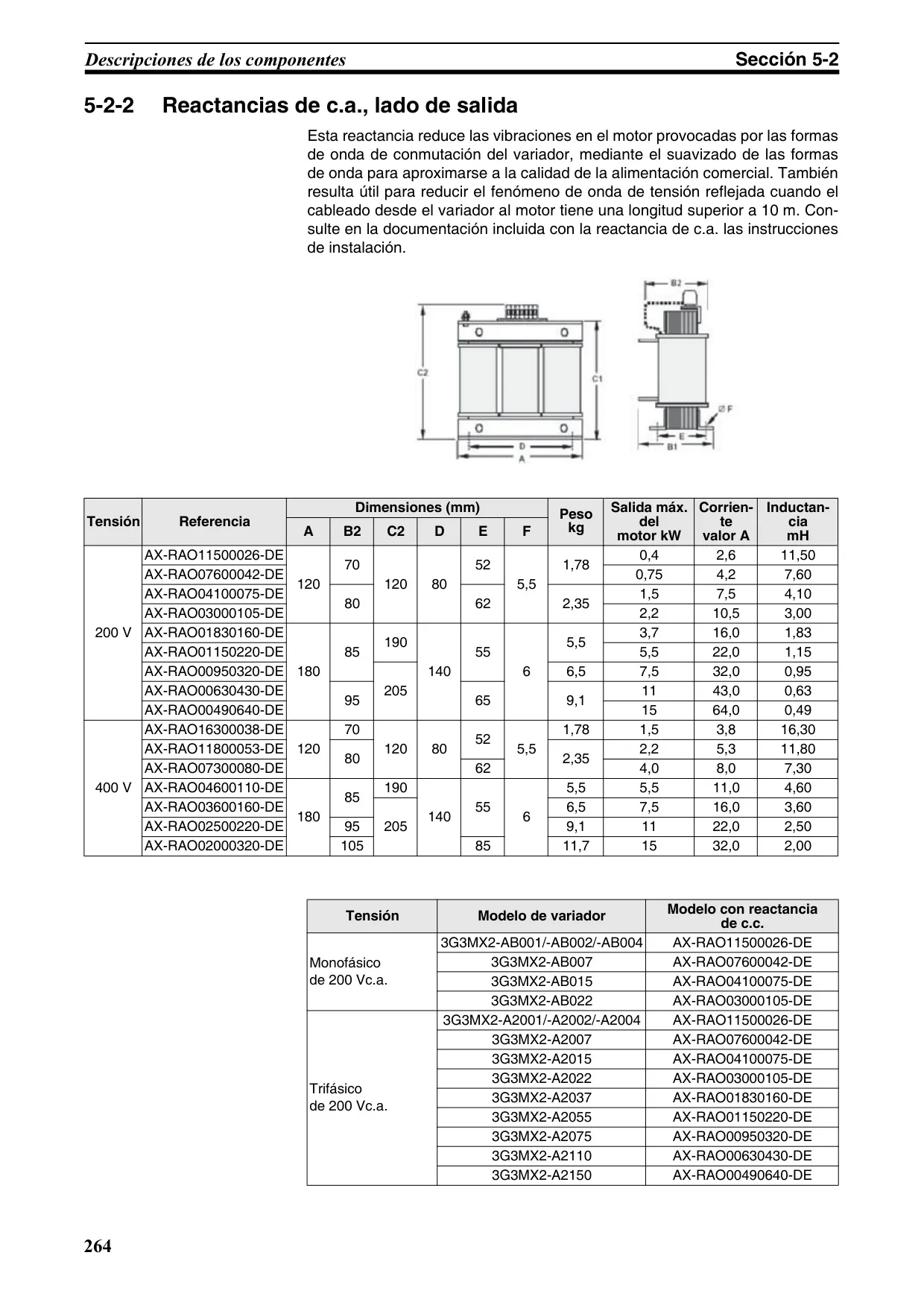

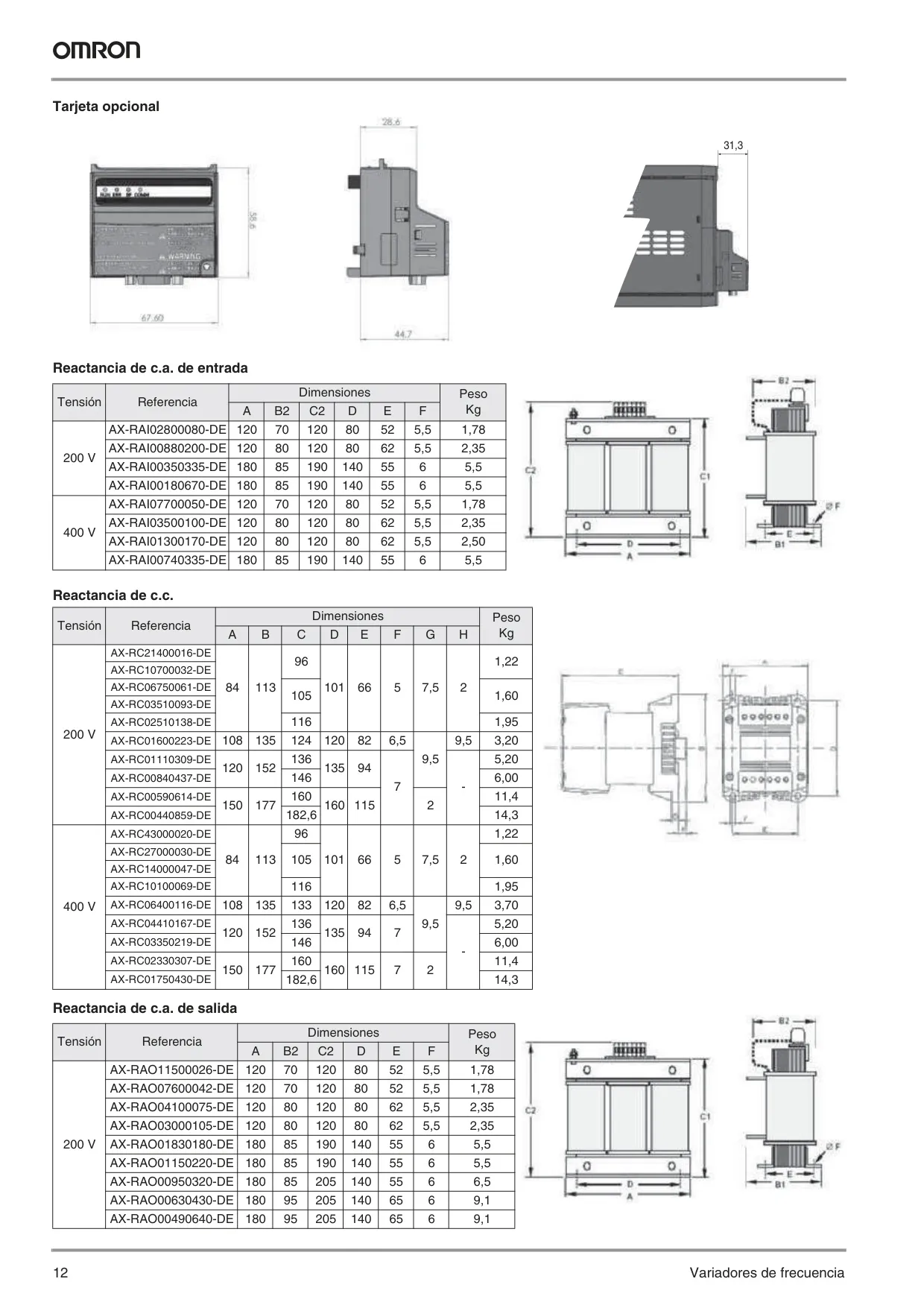

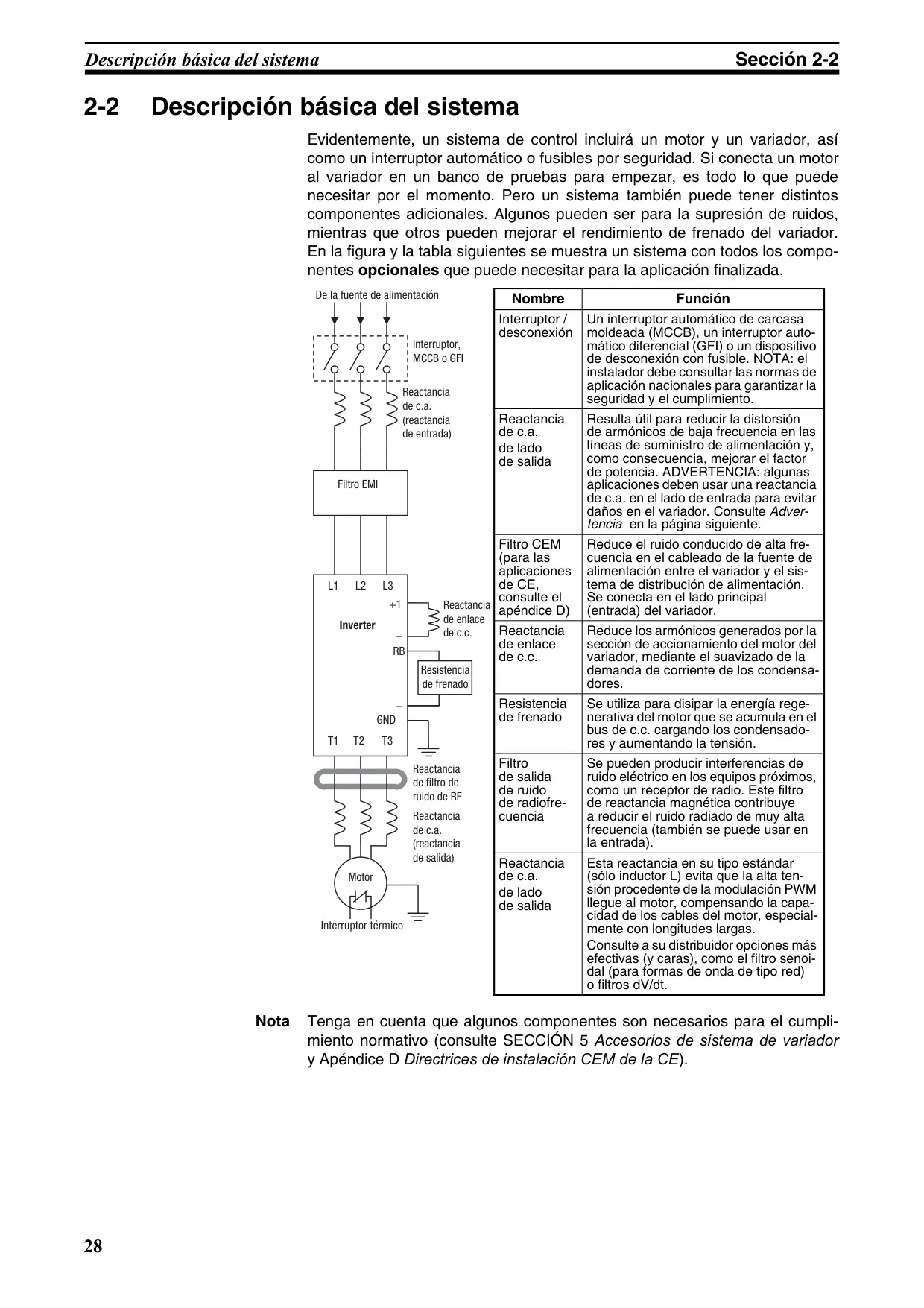

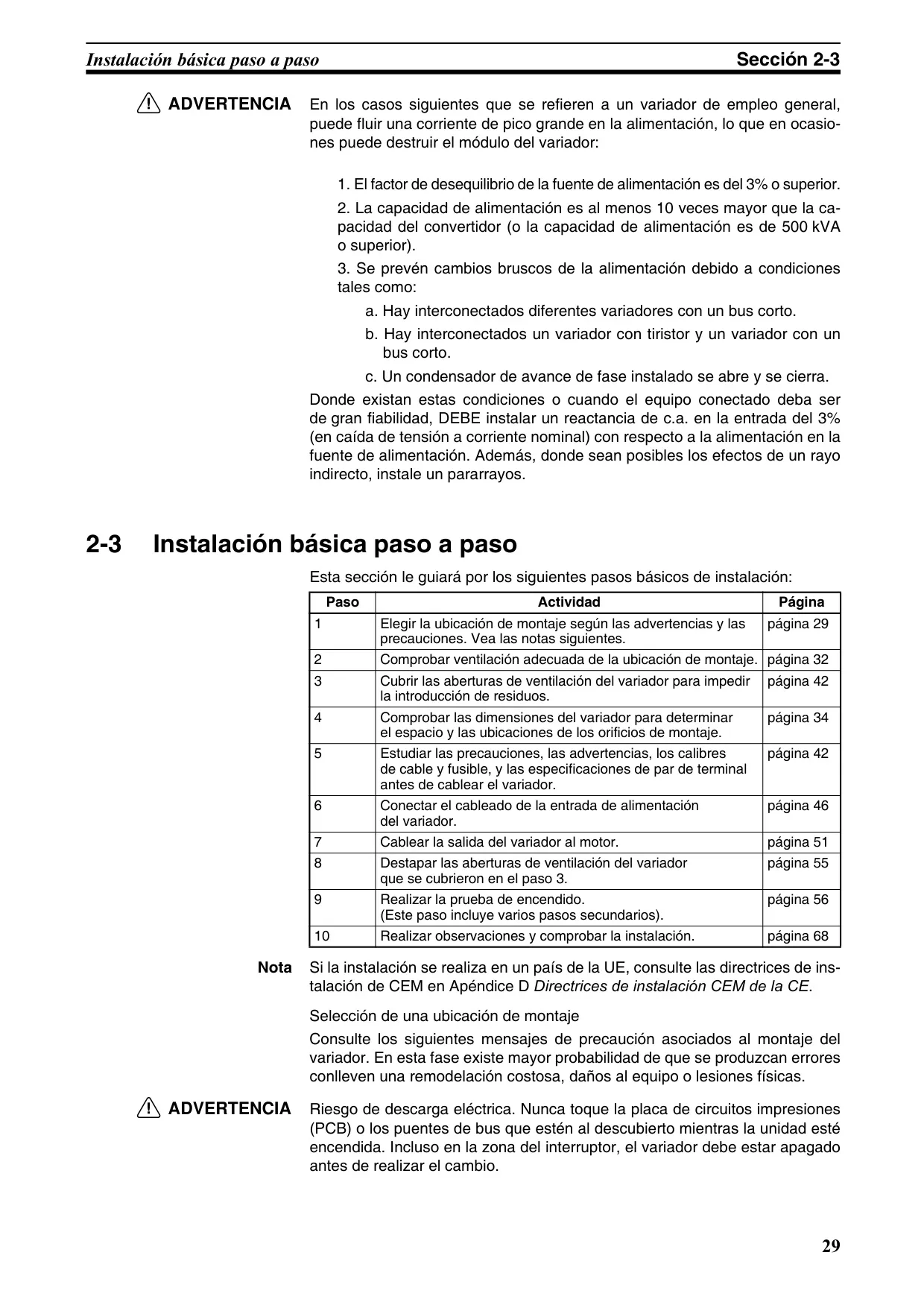

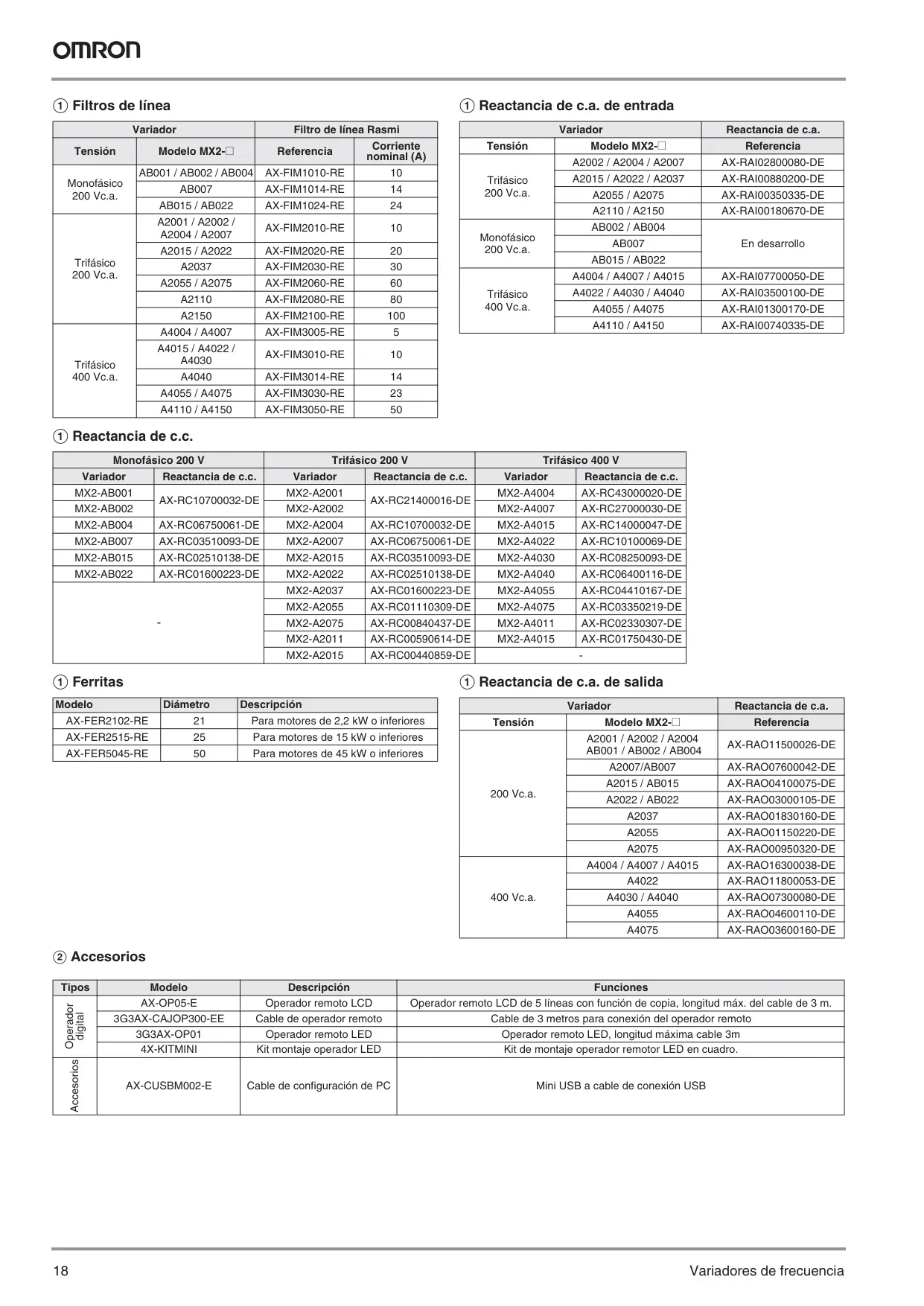

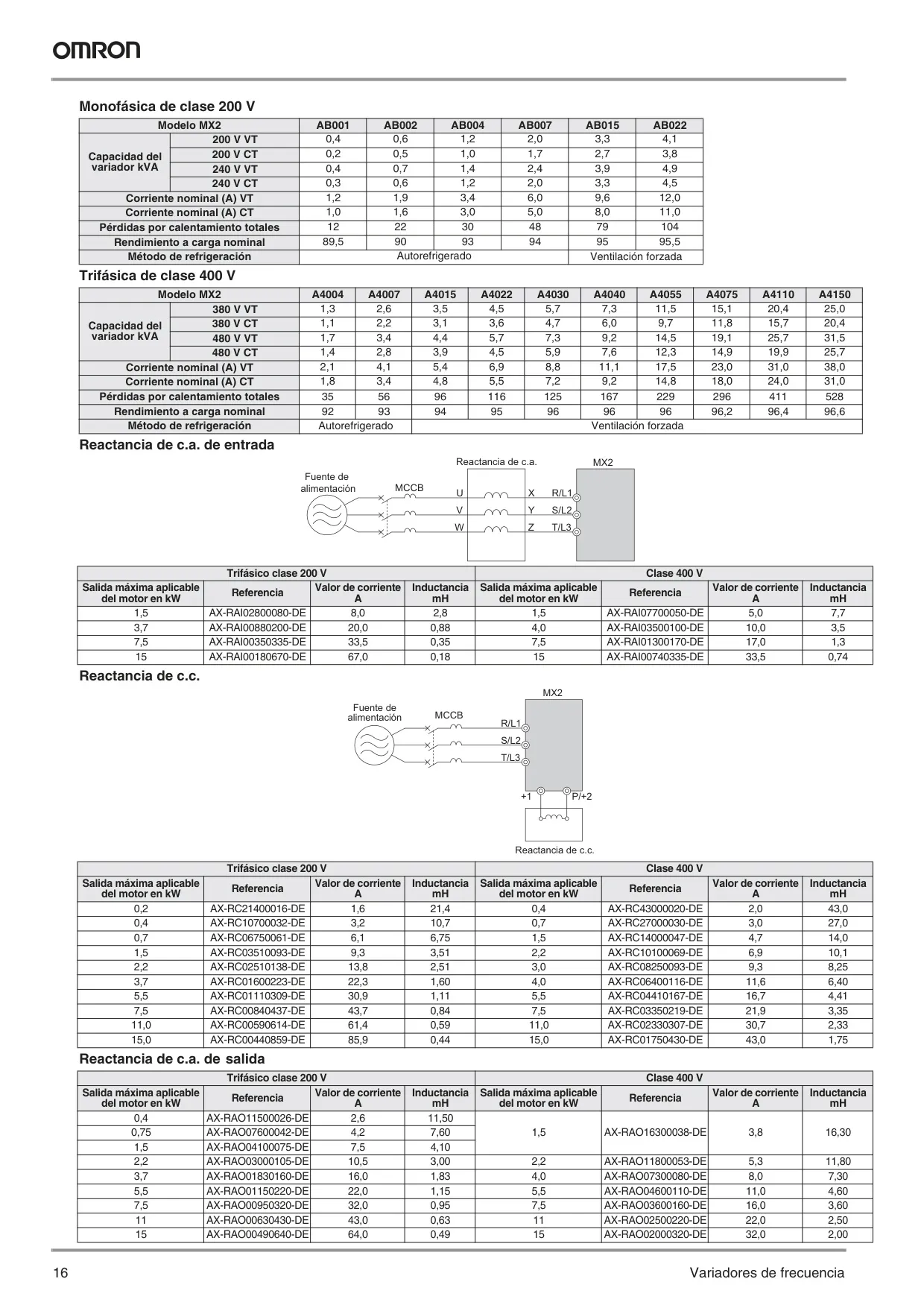

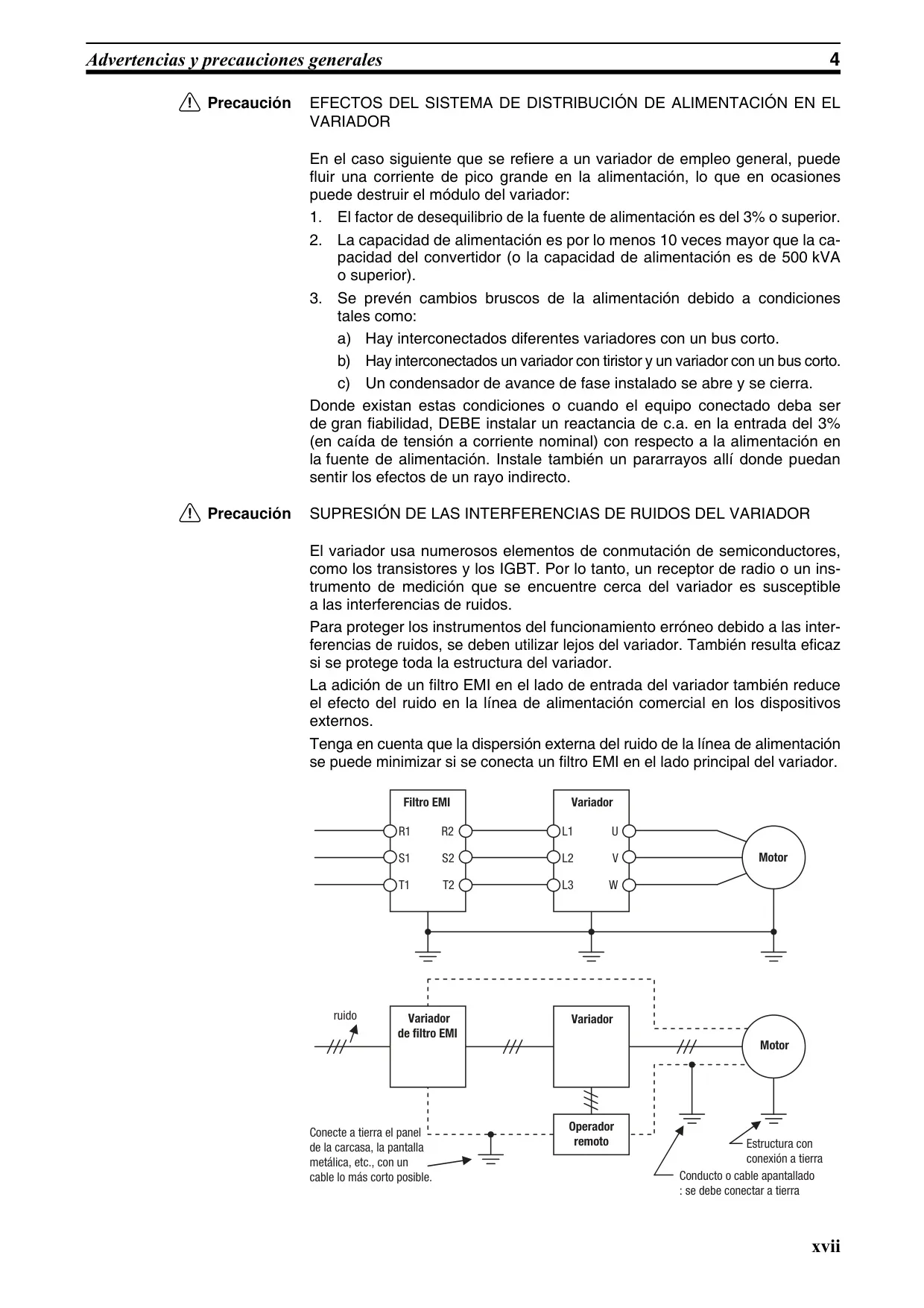

| Reactancia de C.A. (Entrada) | Obligatoria si desequilibrio de la fuente ≥ 3%, capacidad de alimentación ≥ 10 veces la del variador (o ≥ 500 kVA), o cambios bruscos en la alimentación. |

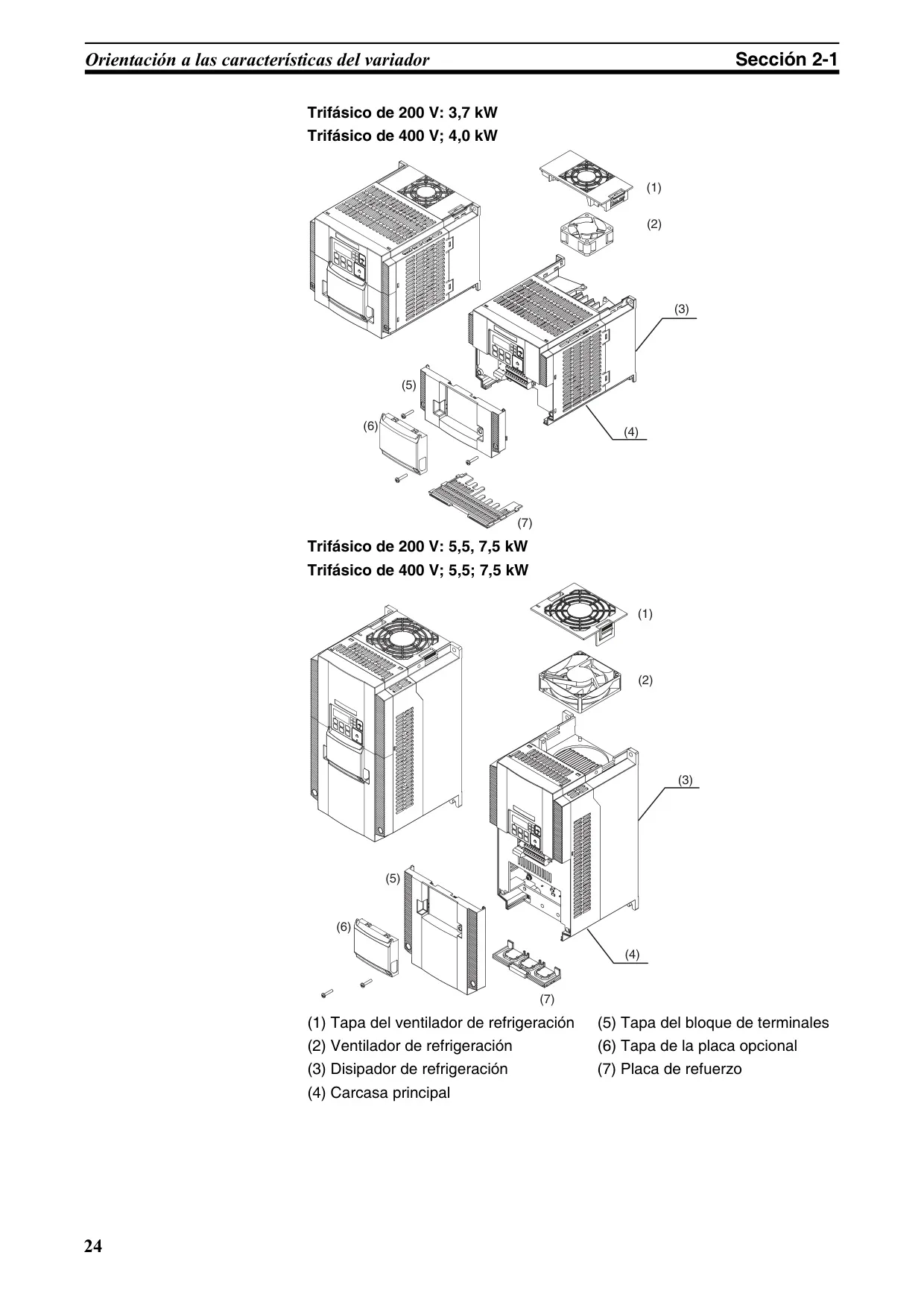

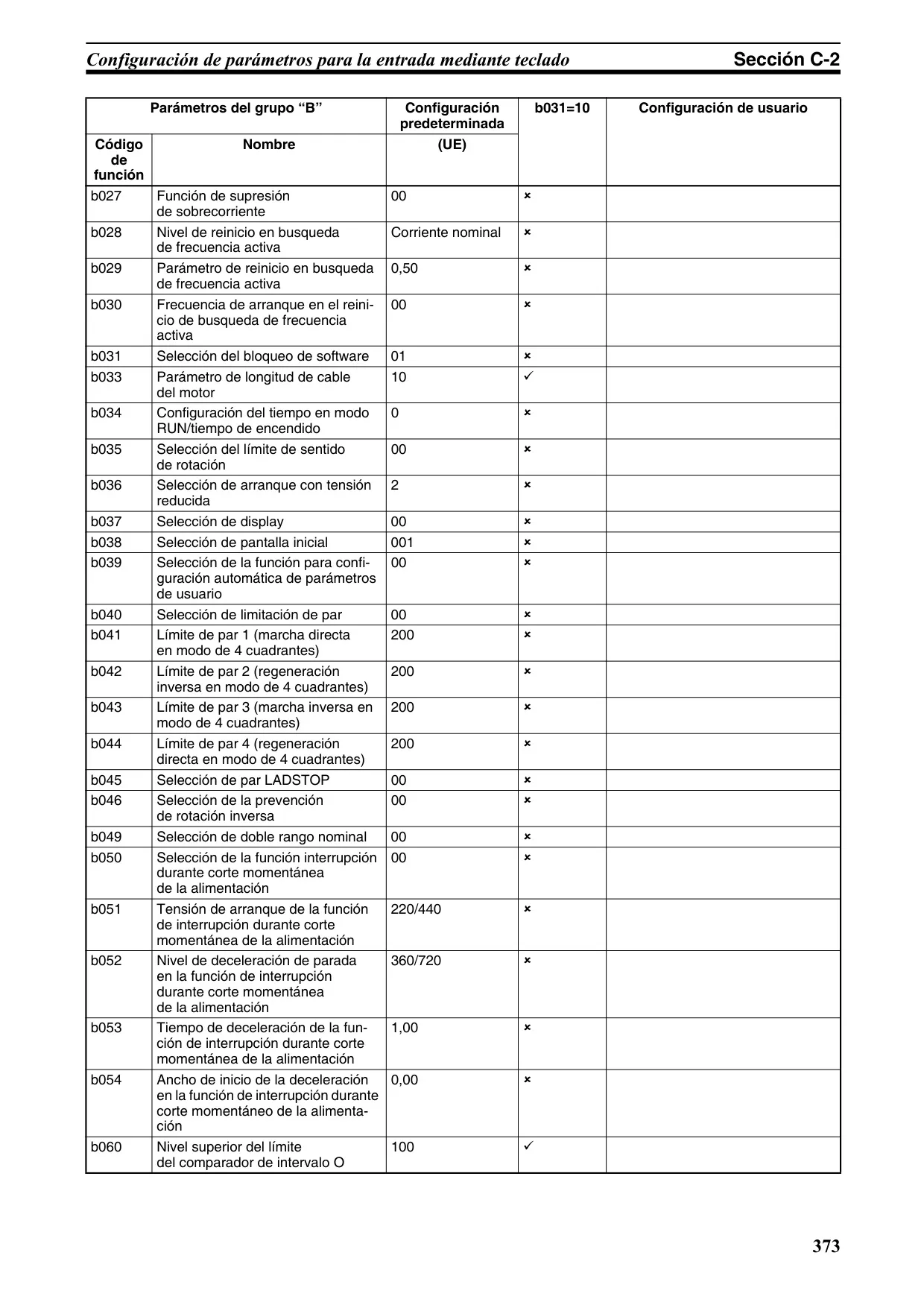

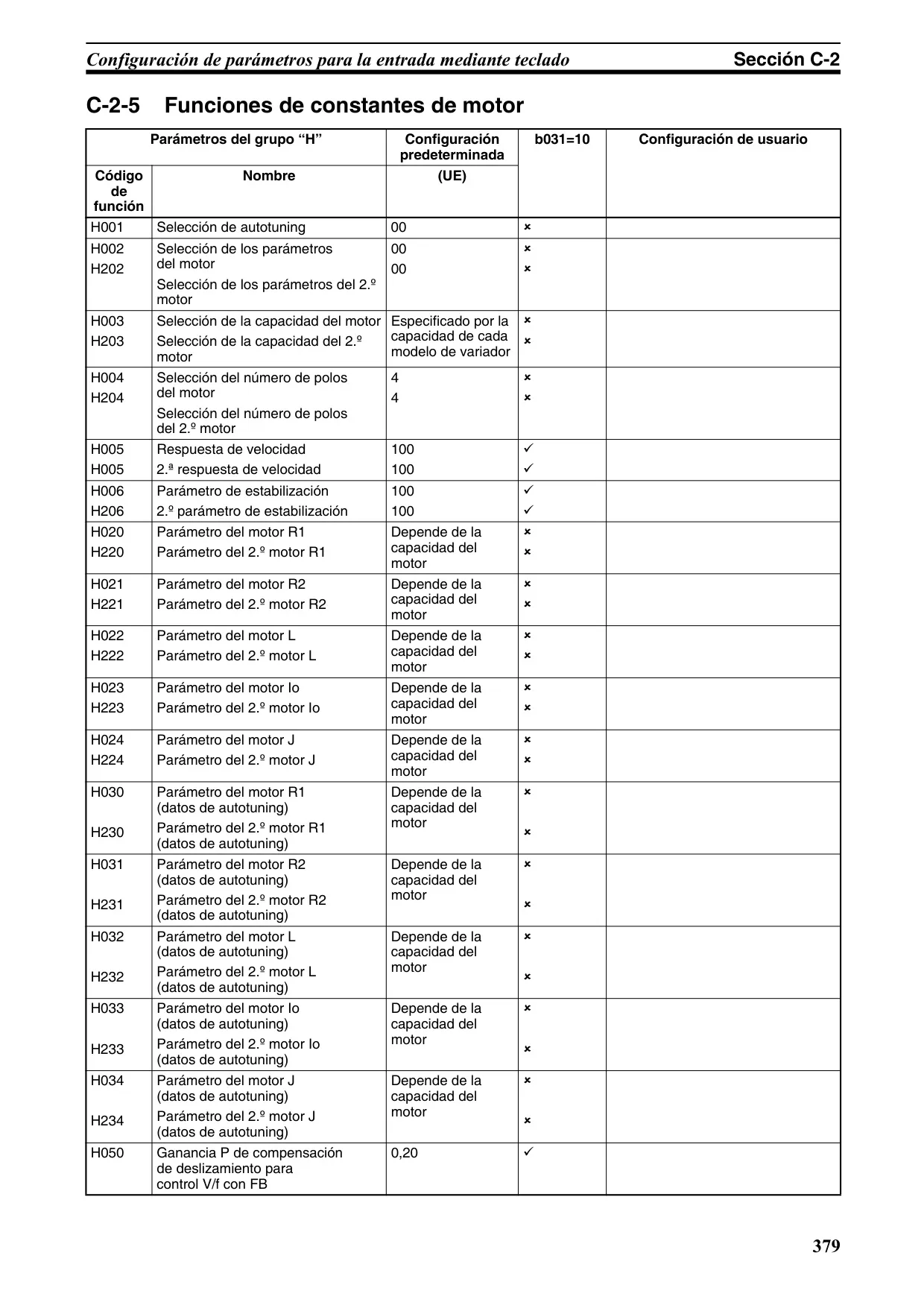

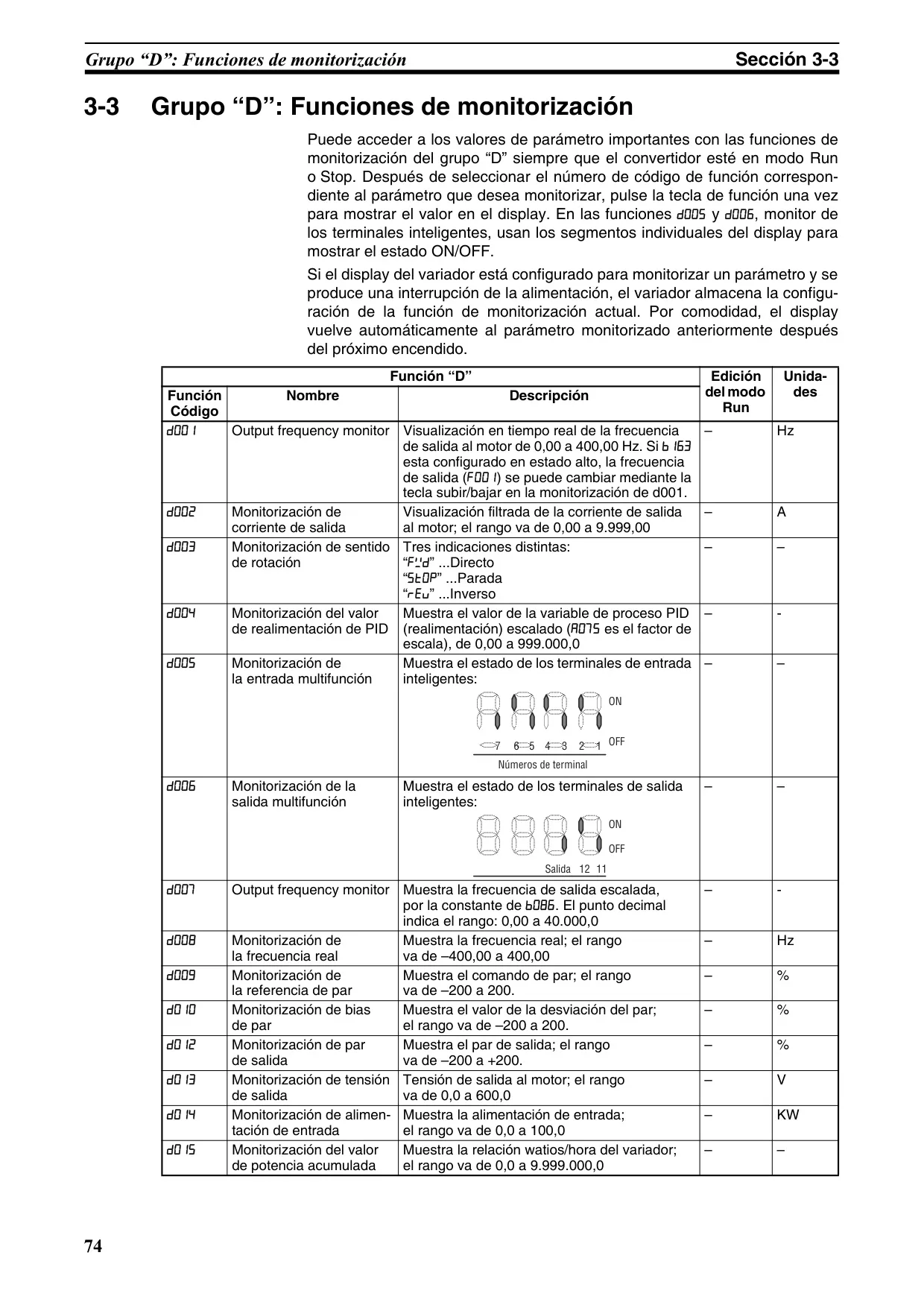

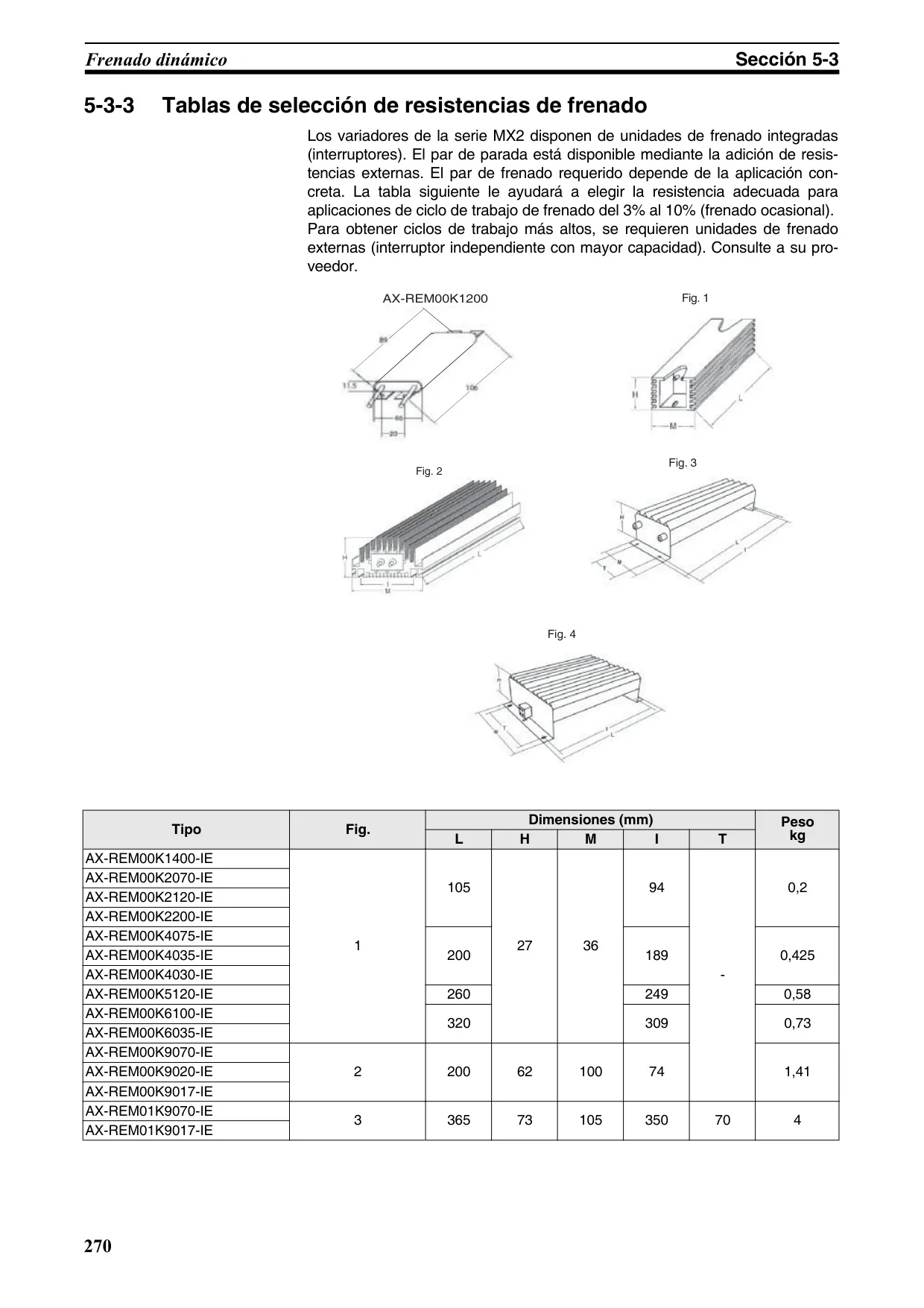

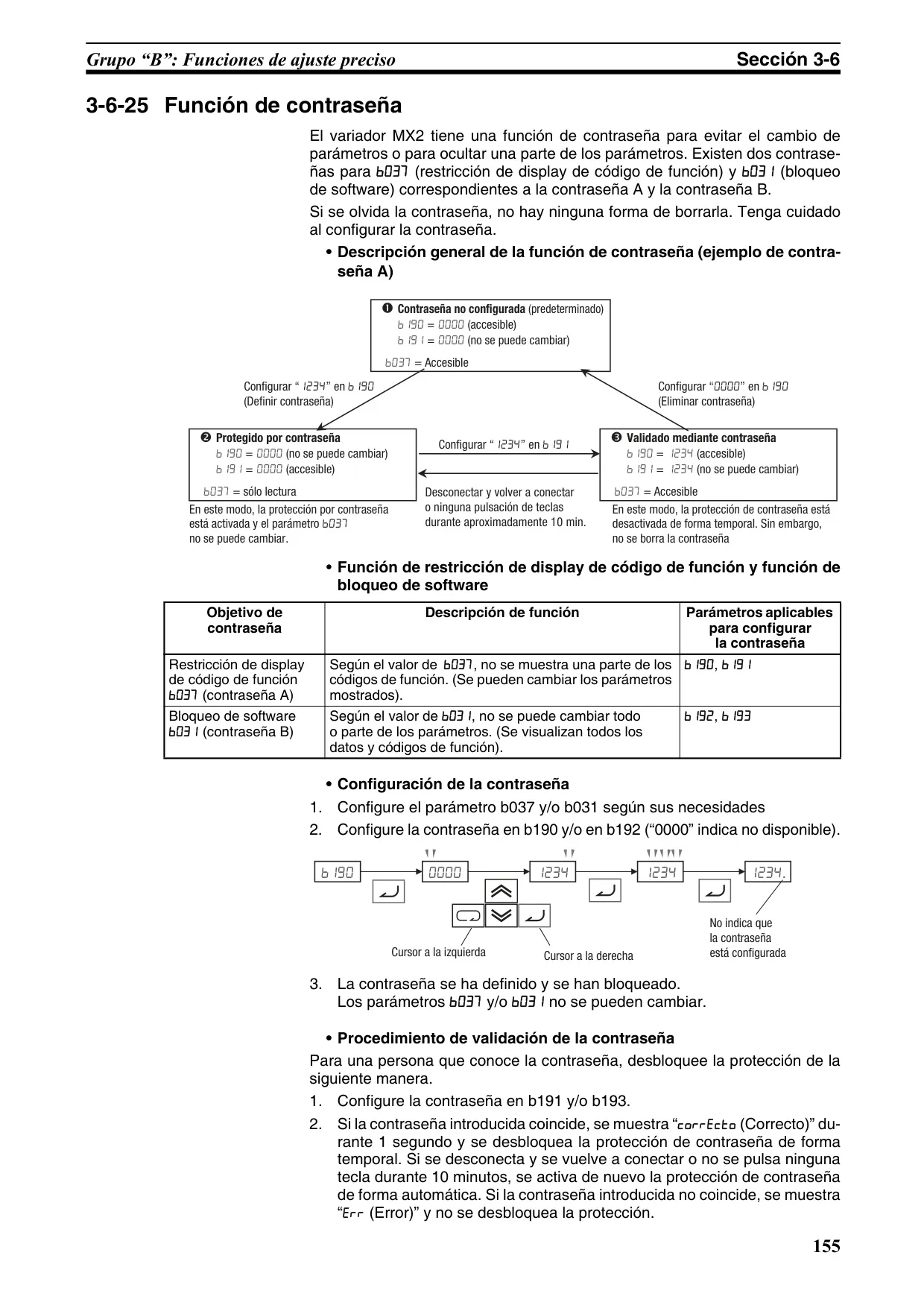

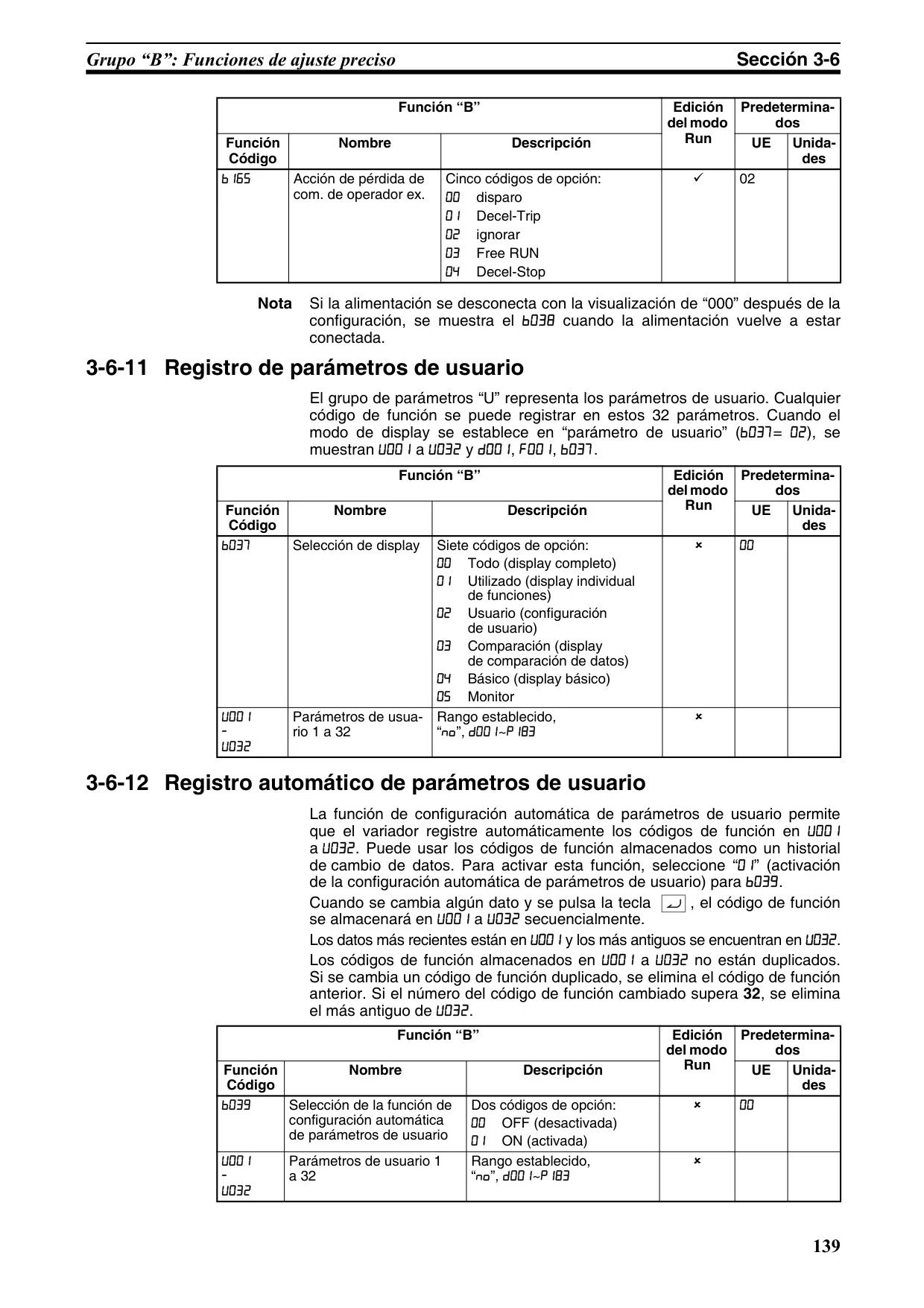

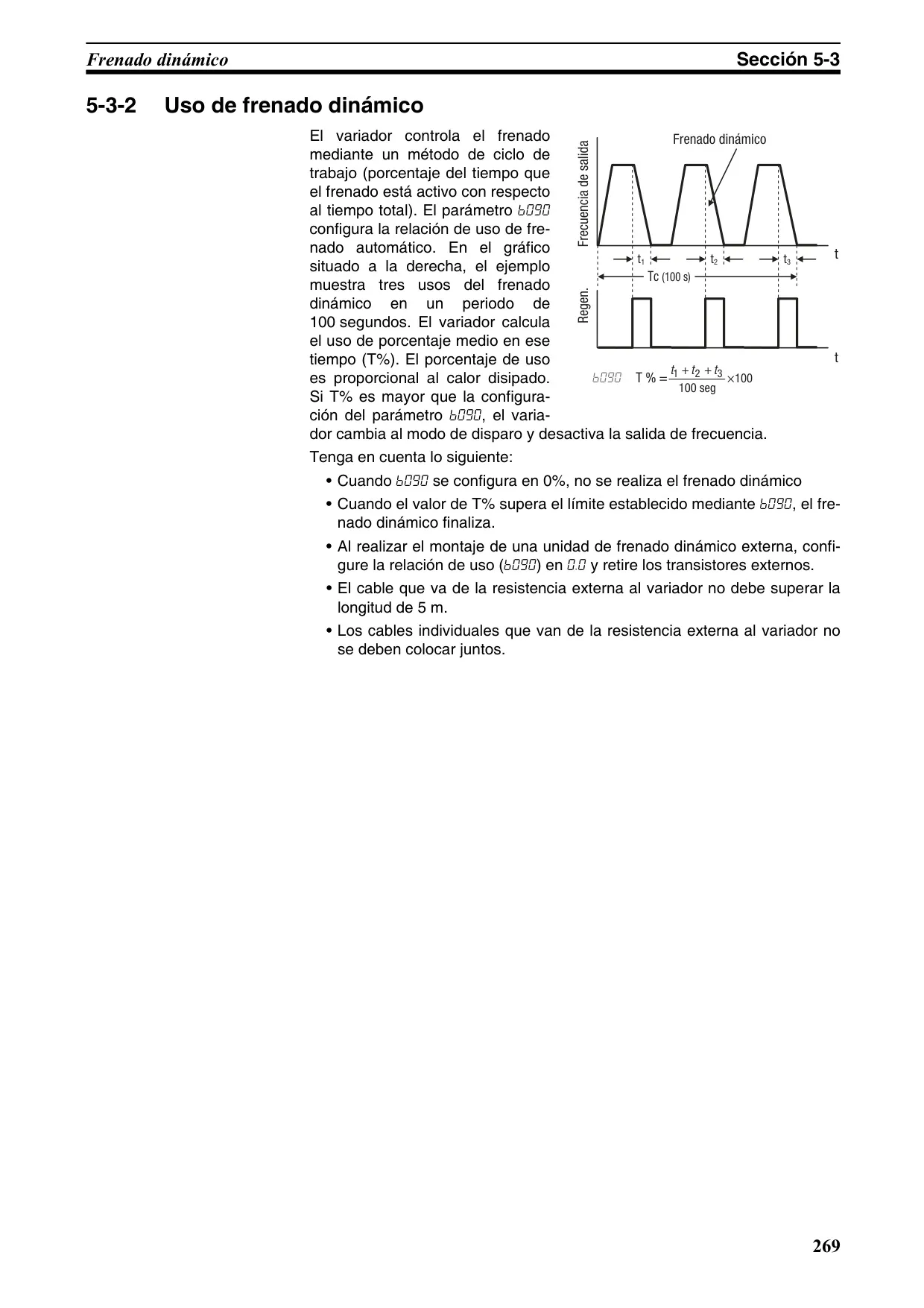

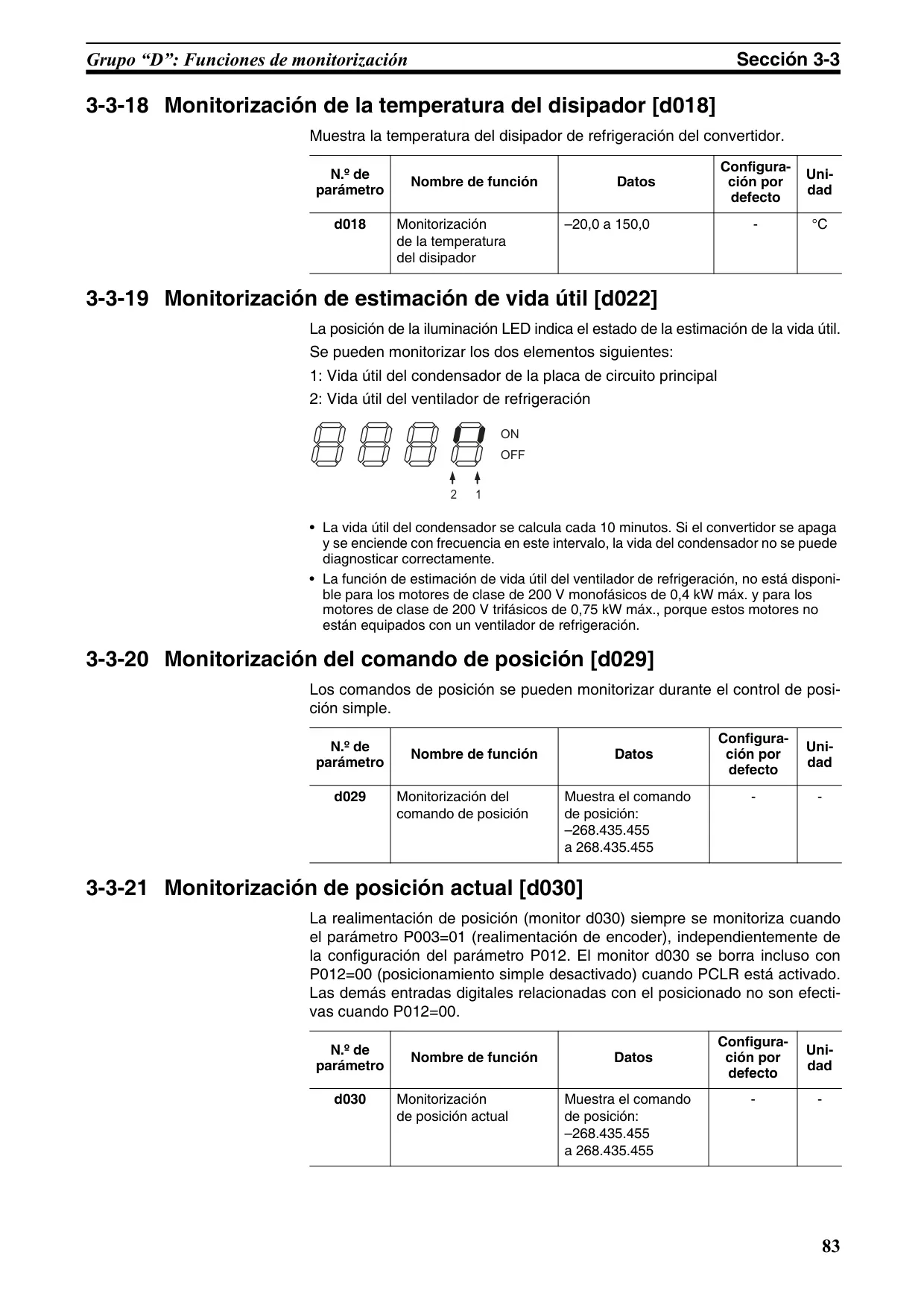

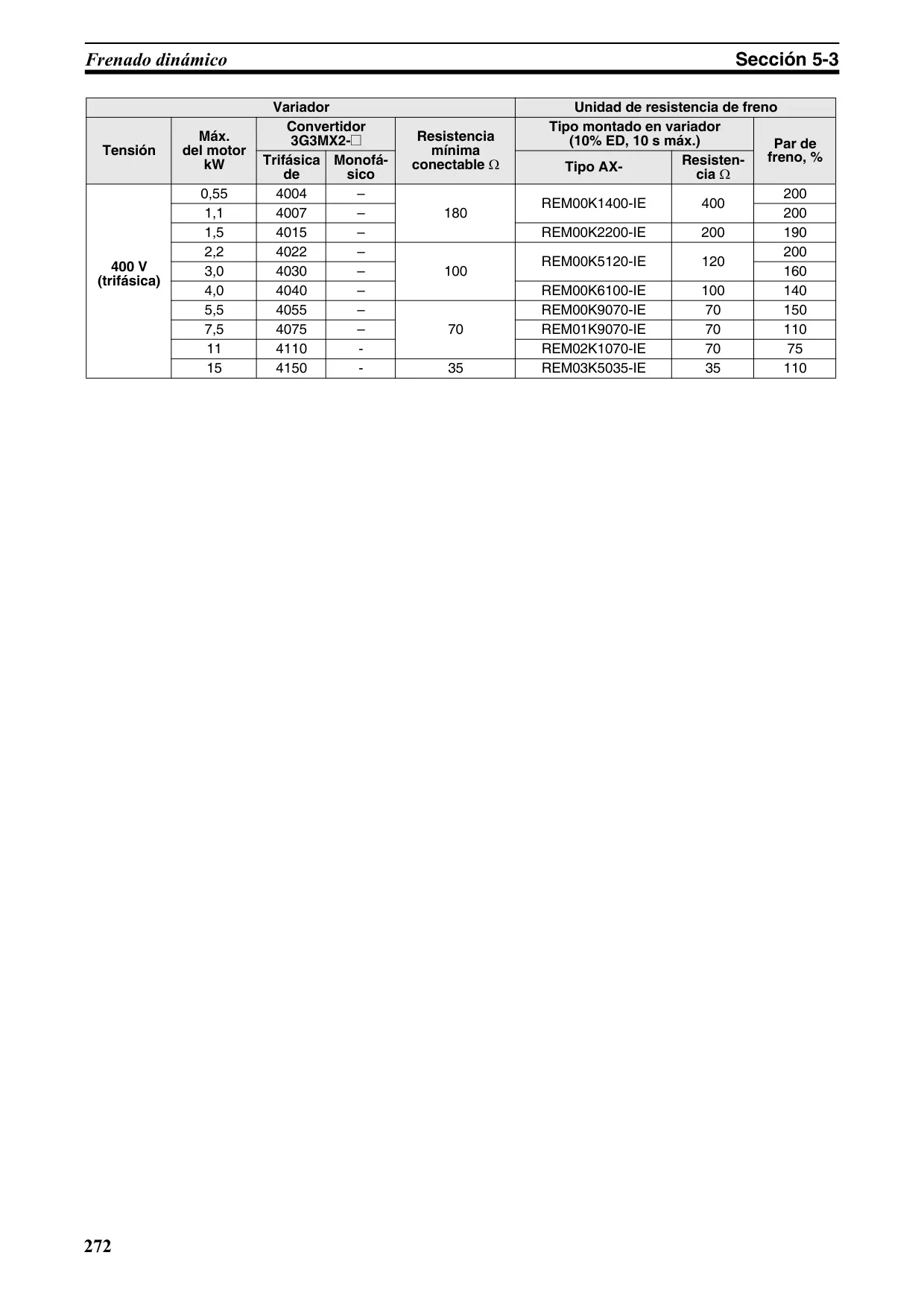

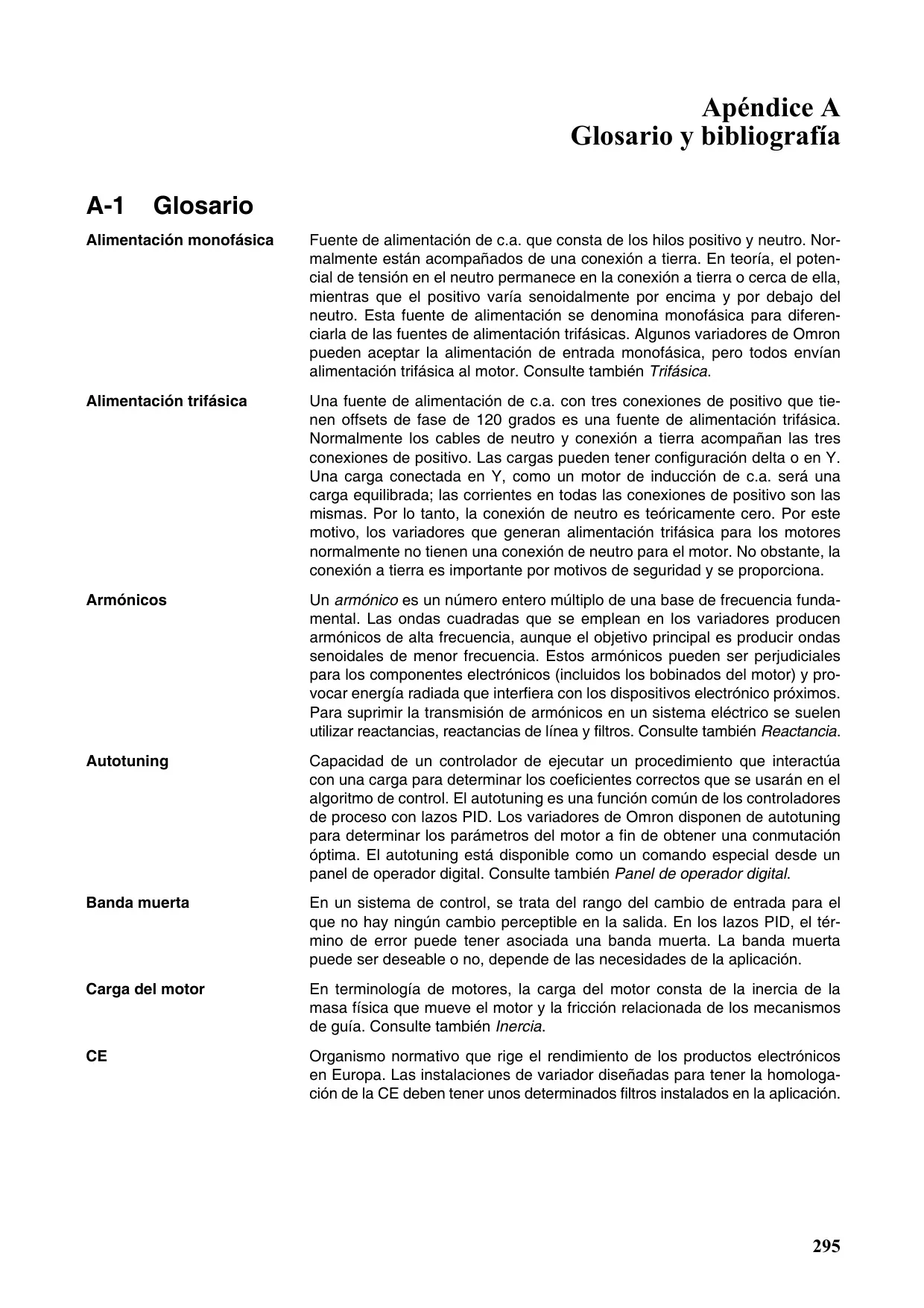

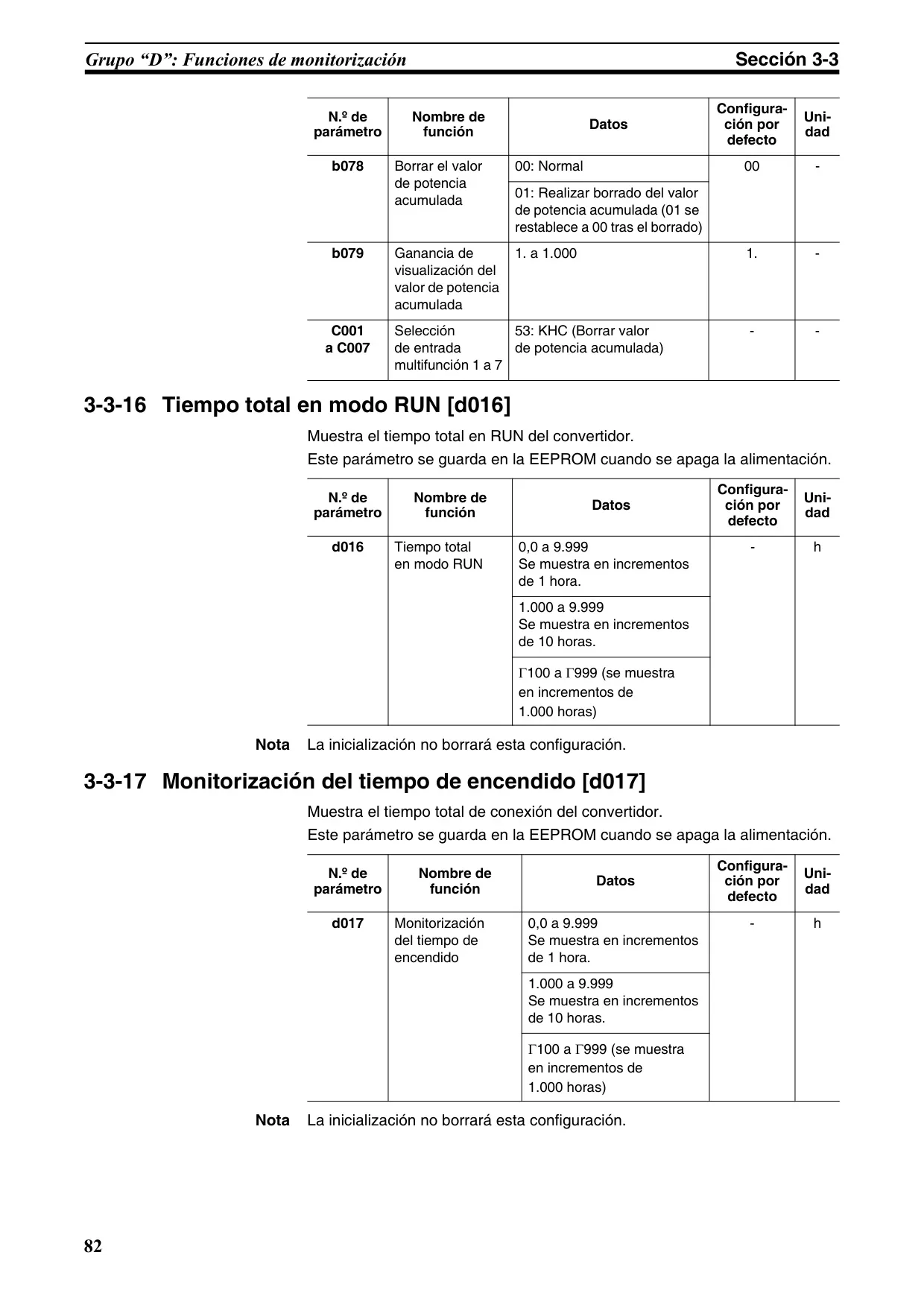

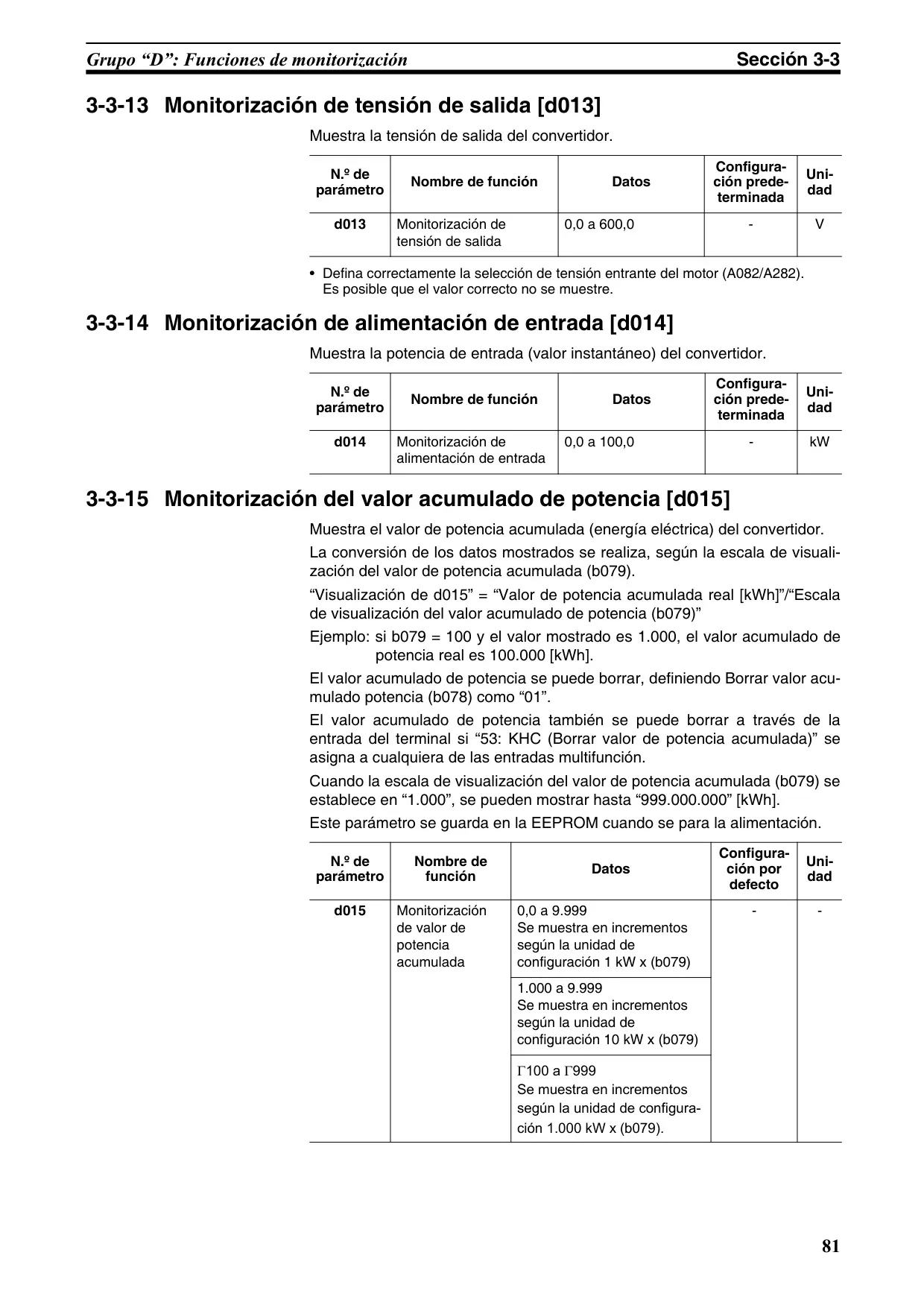

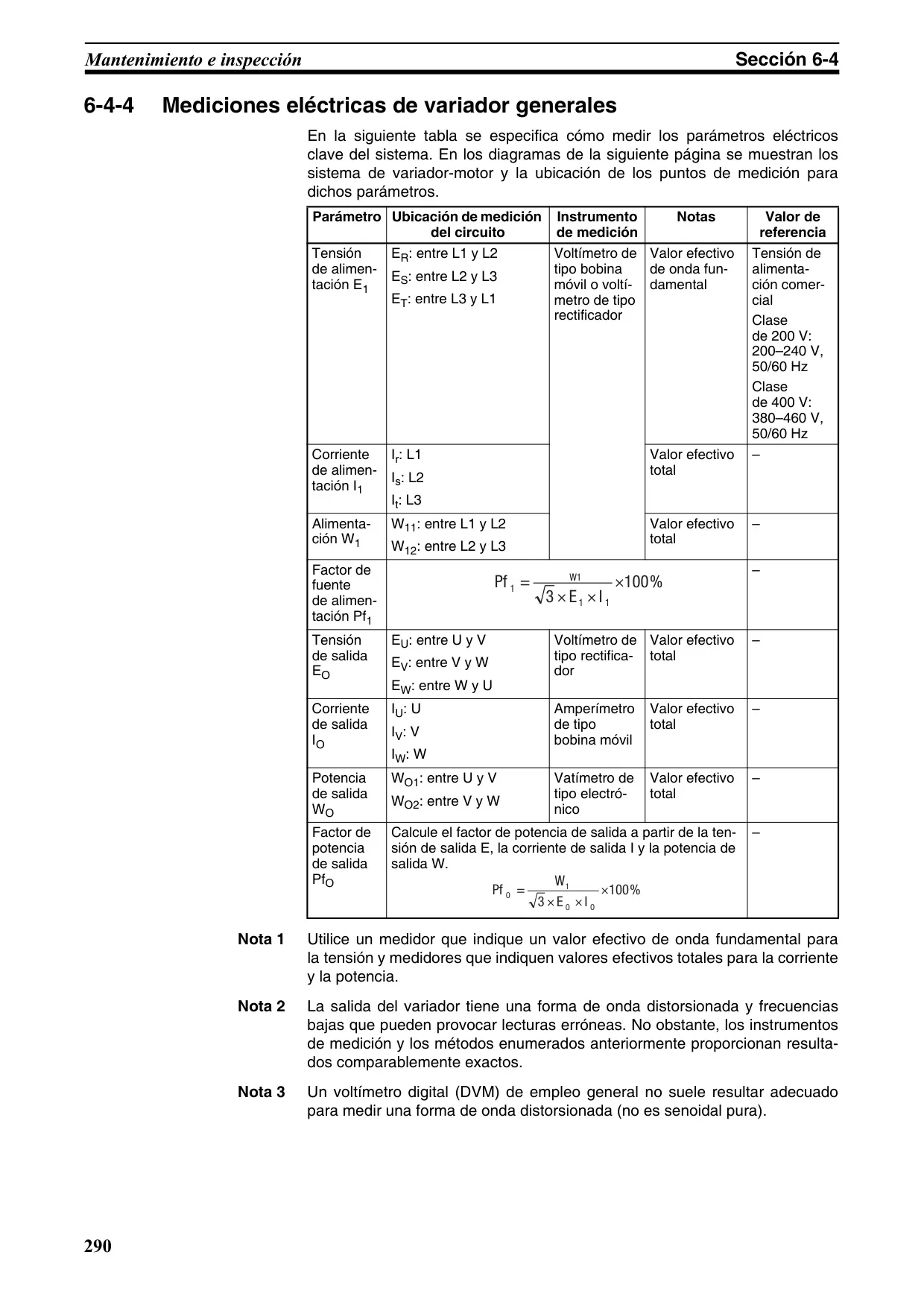

Detalles del Variador Omron MX2

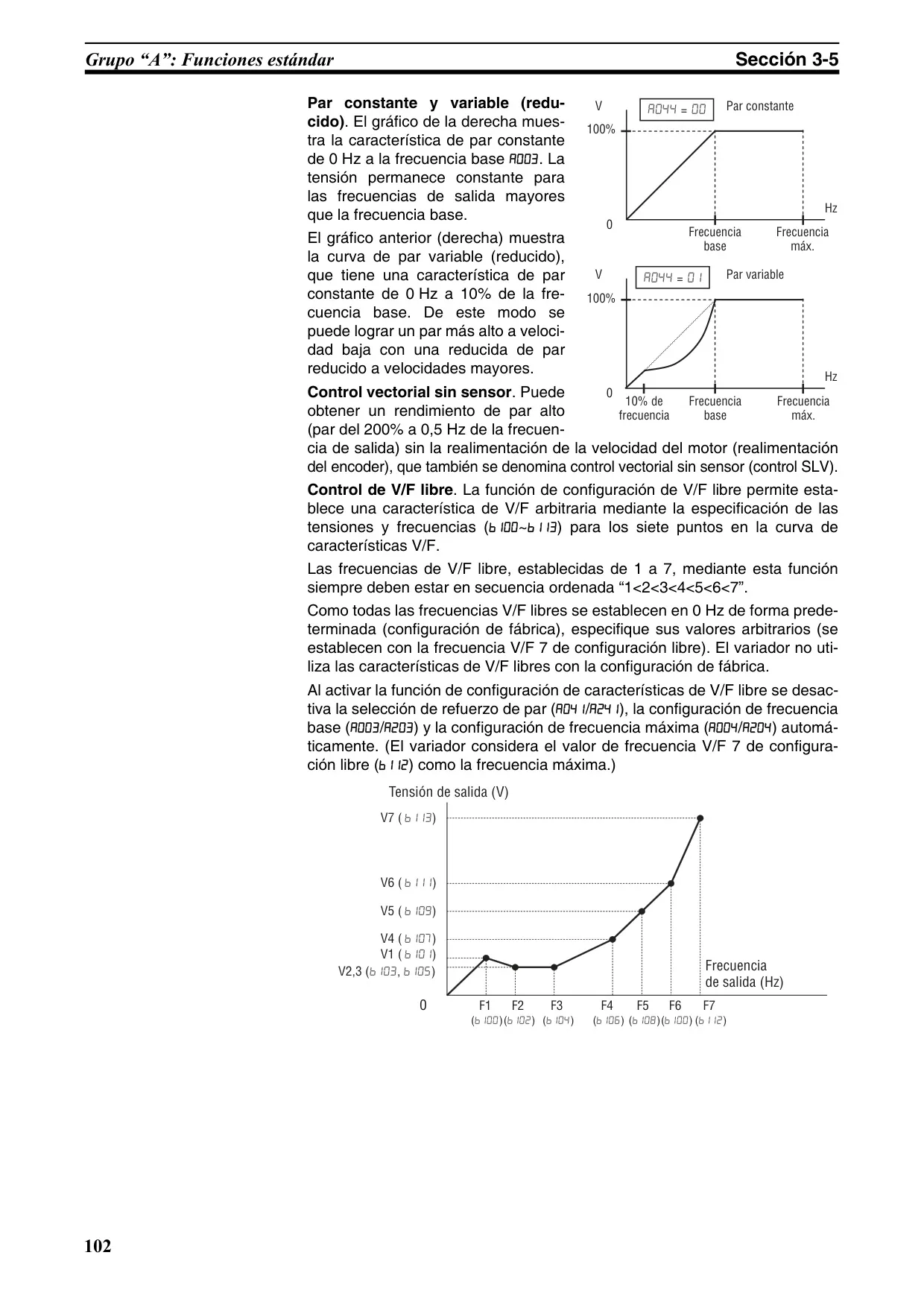

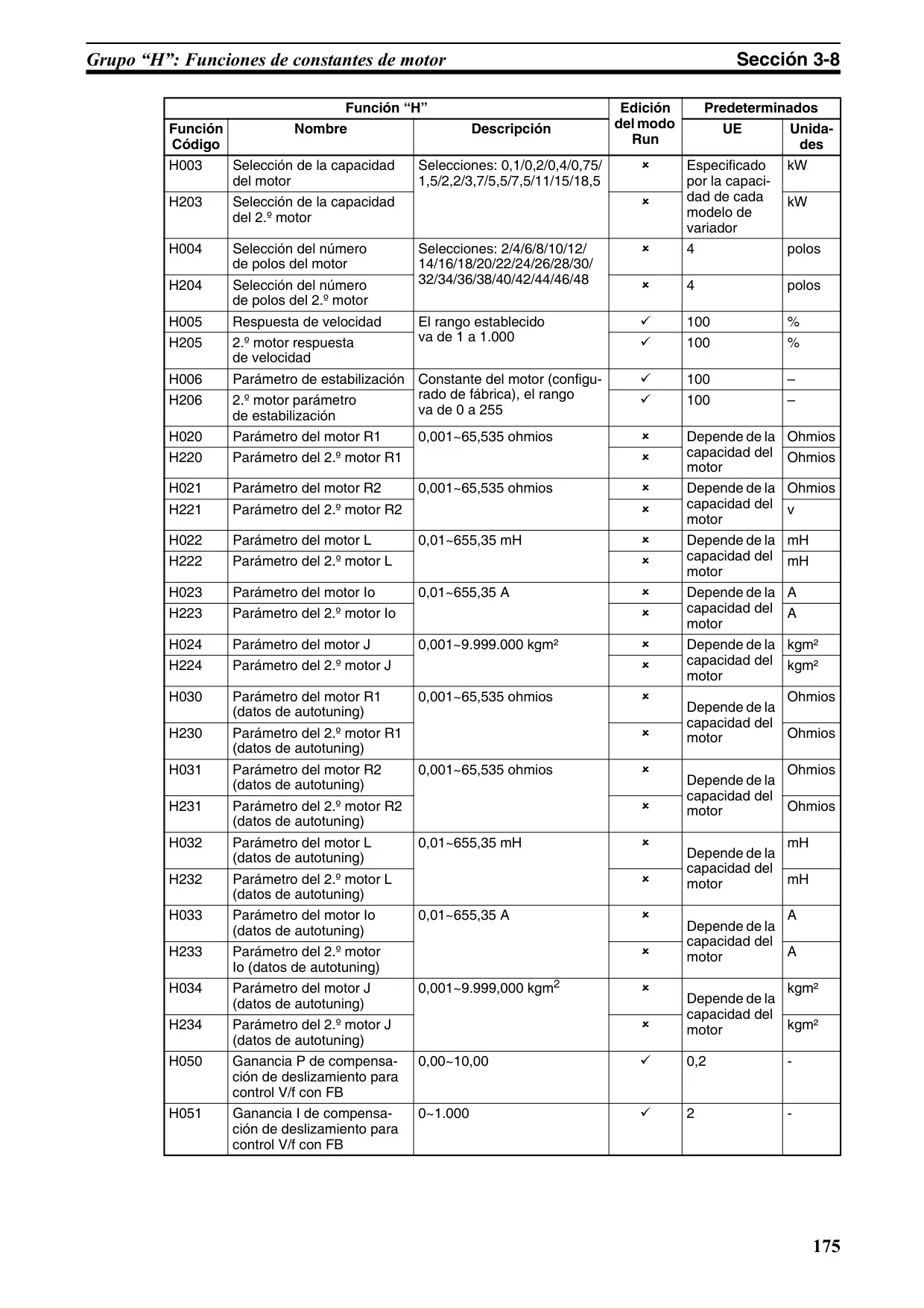

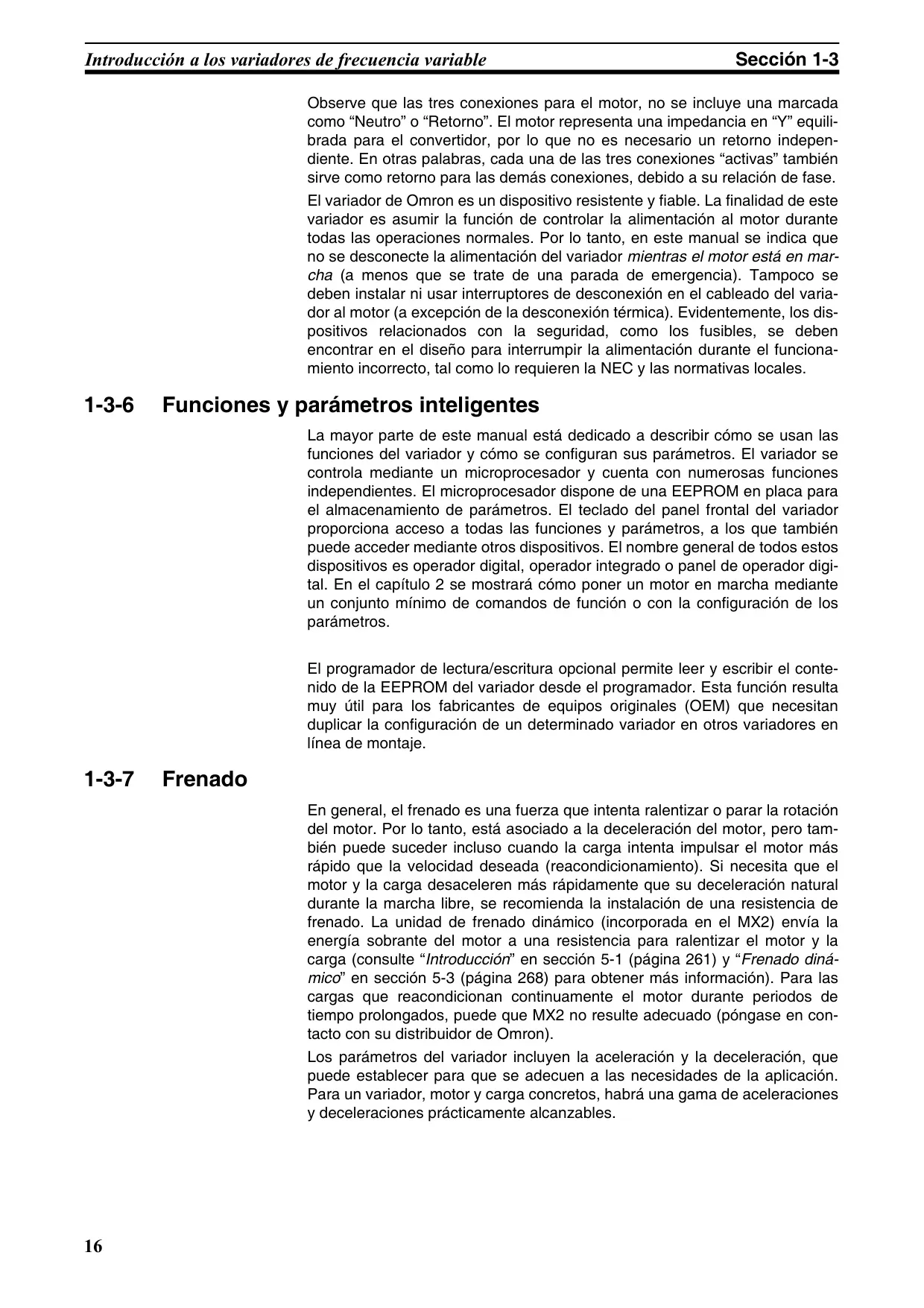

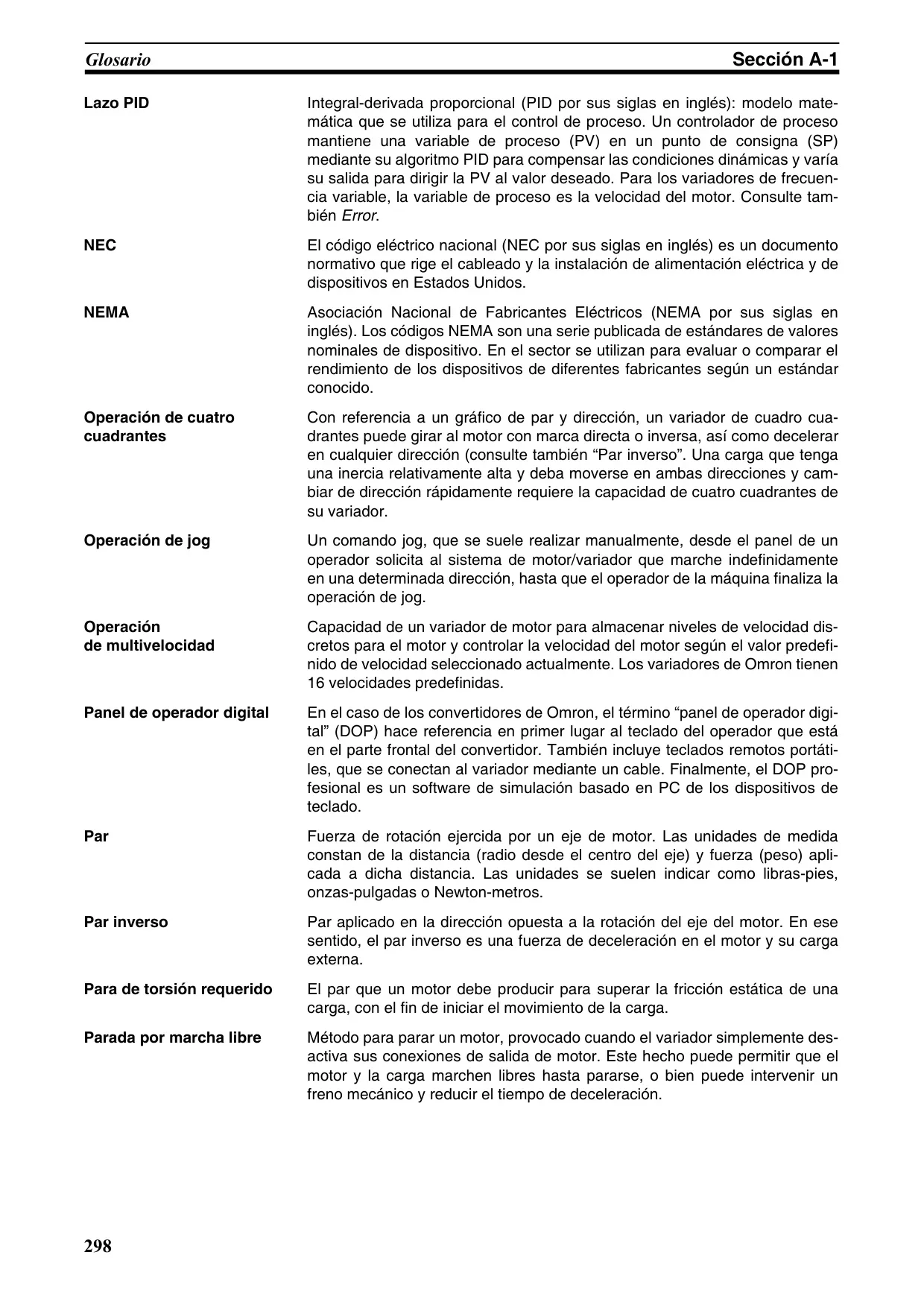

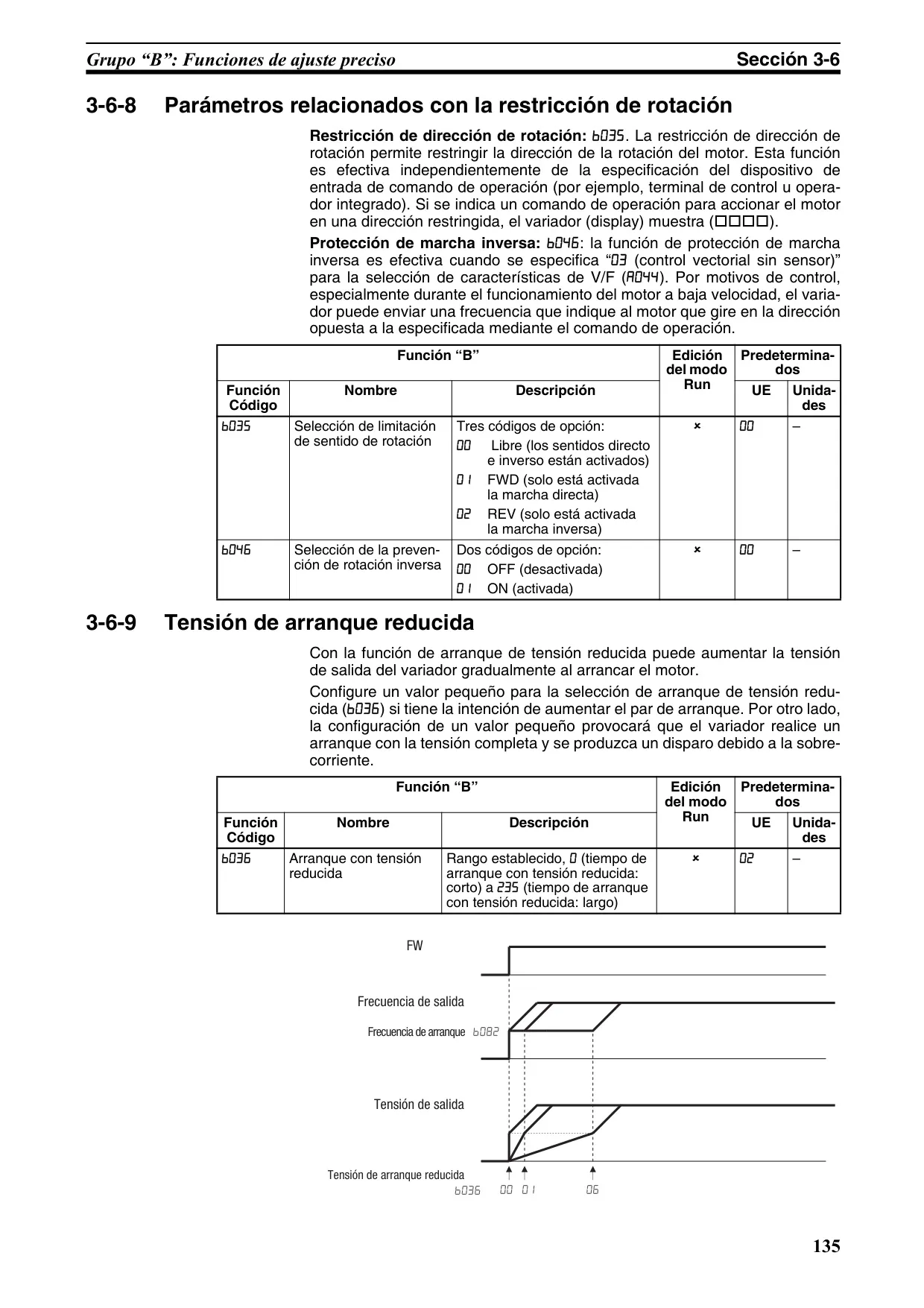

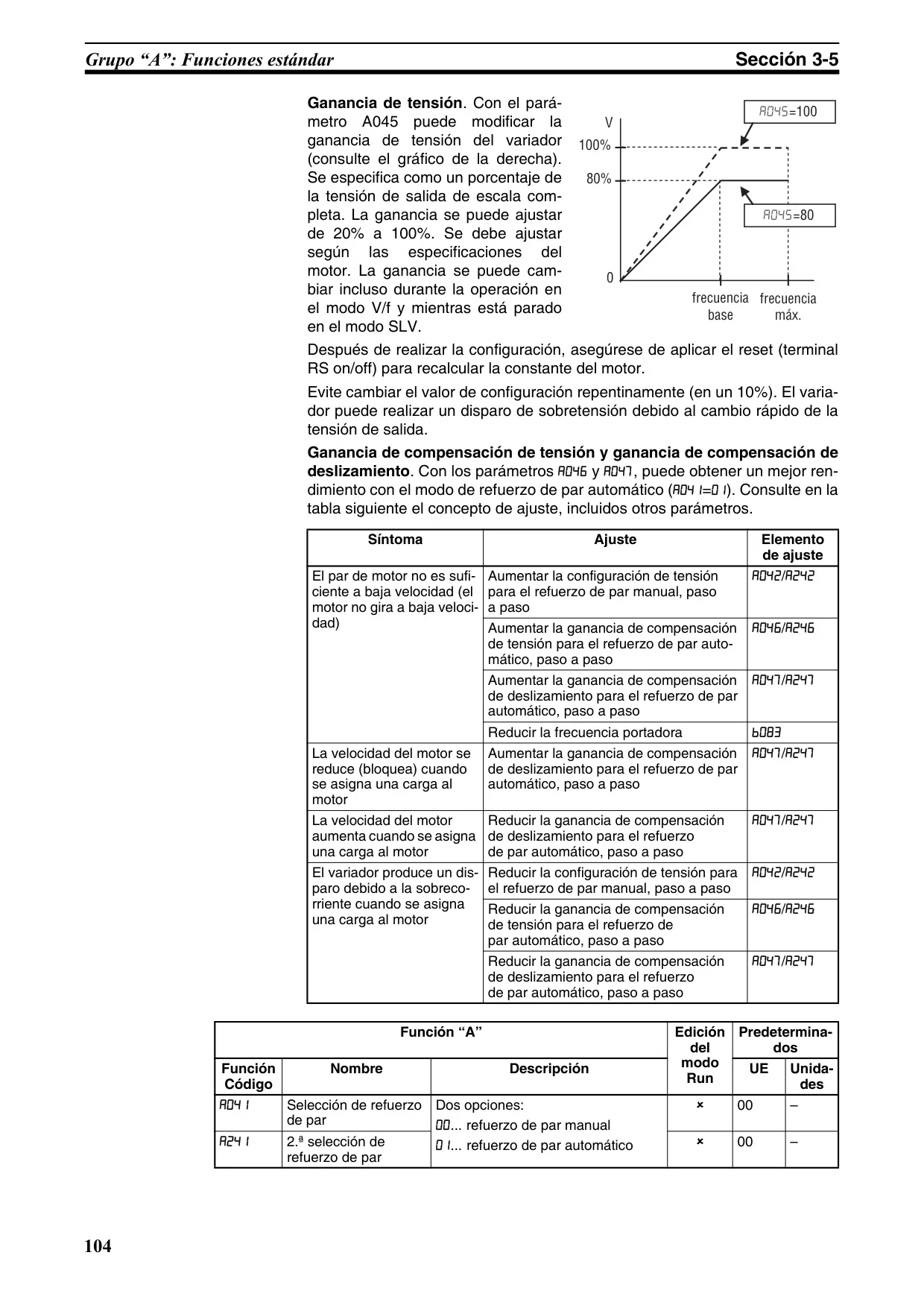

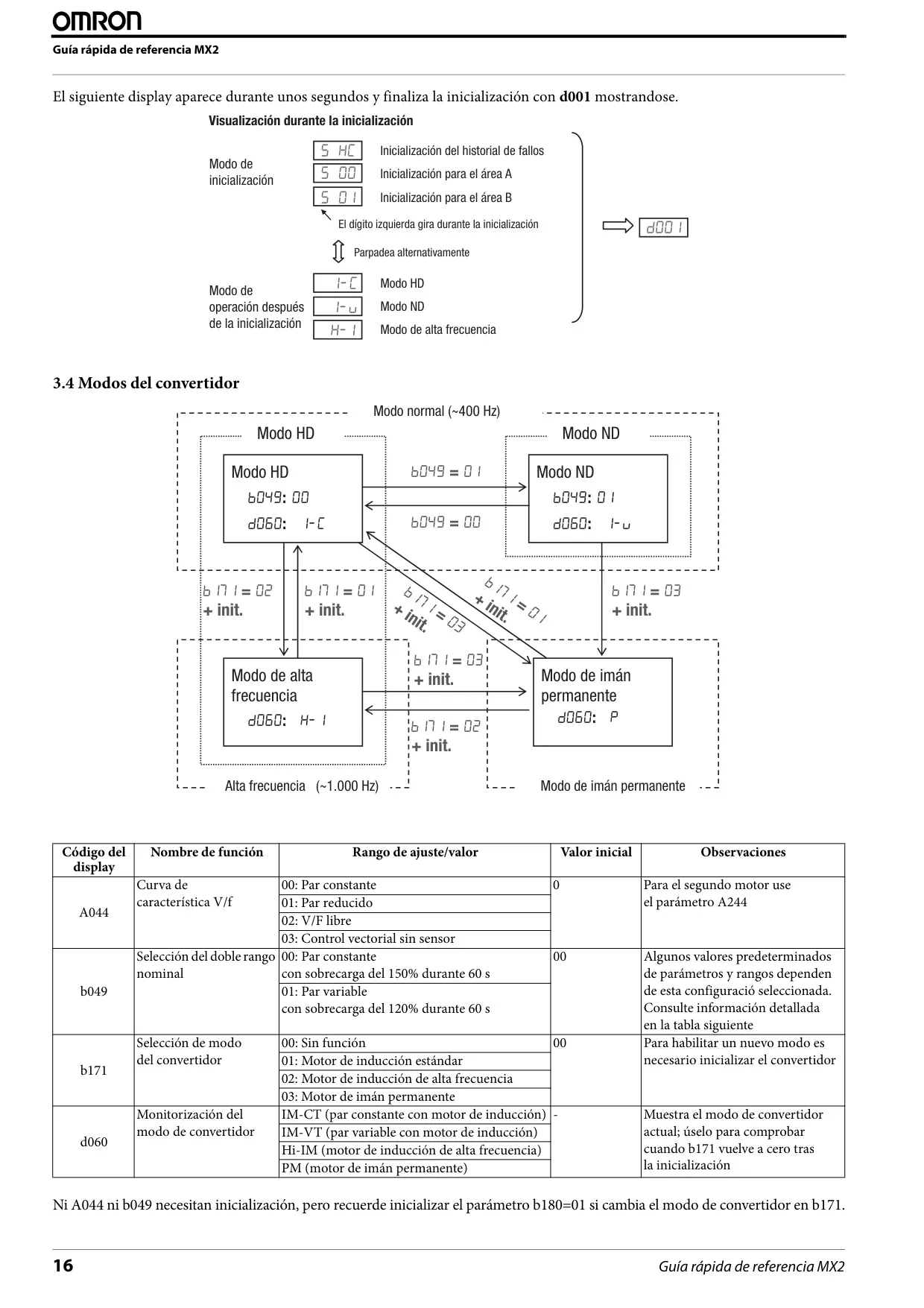

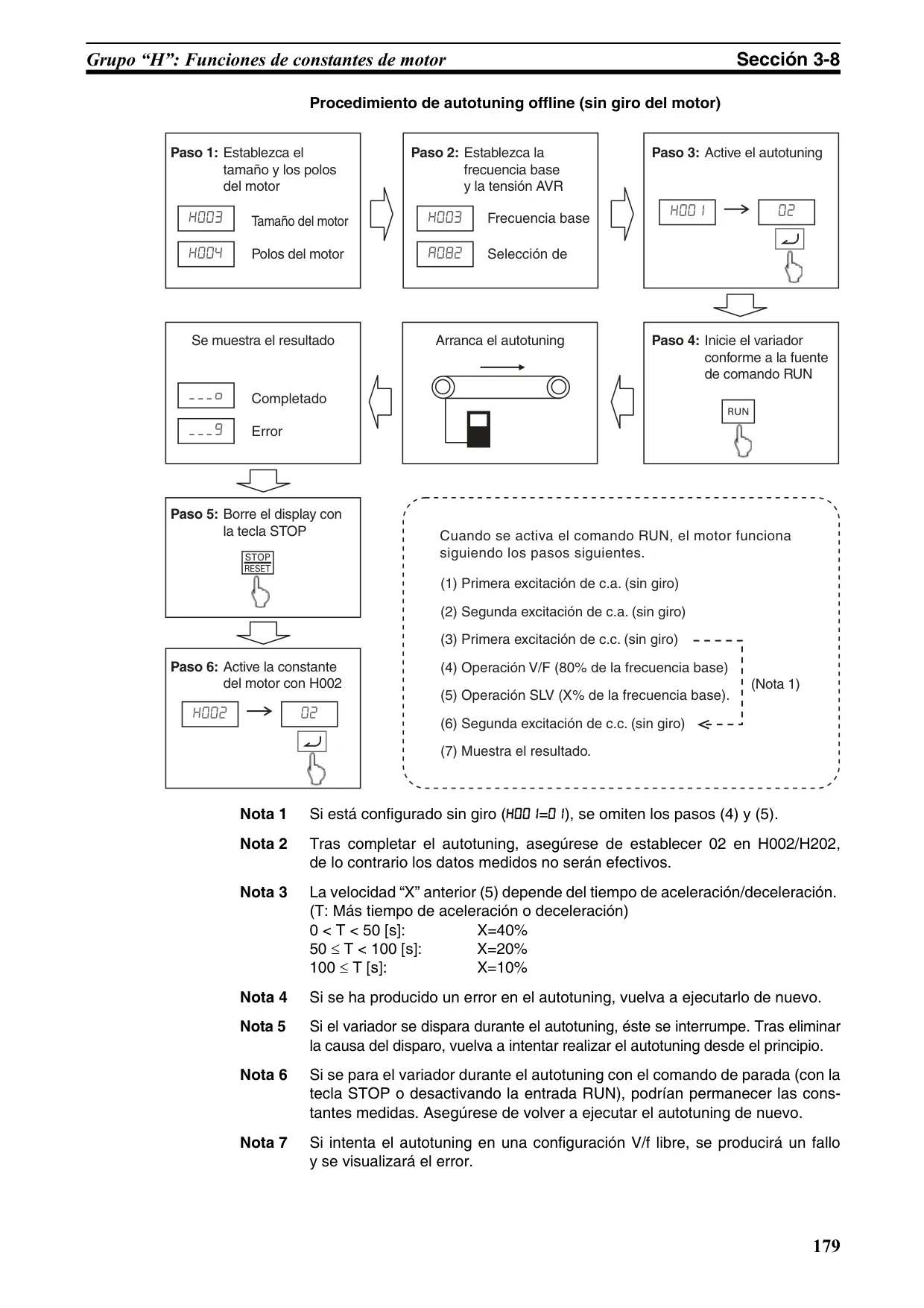

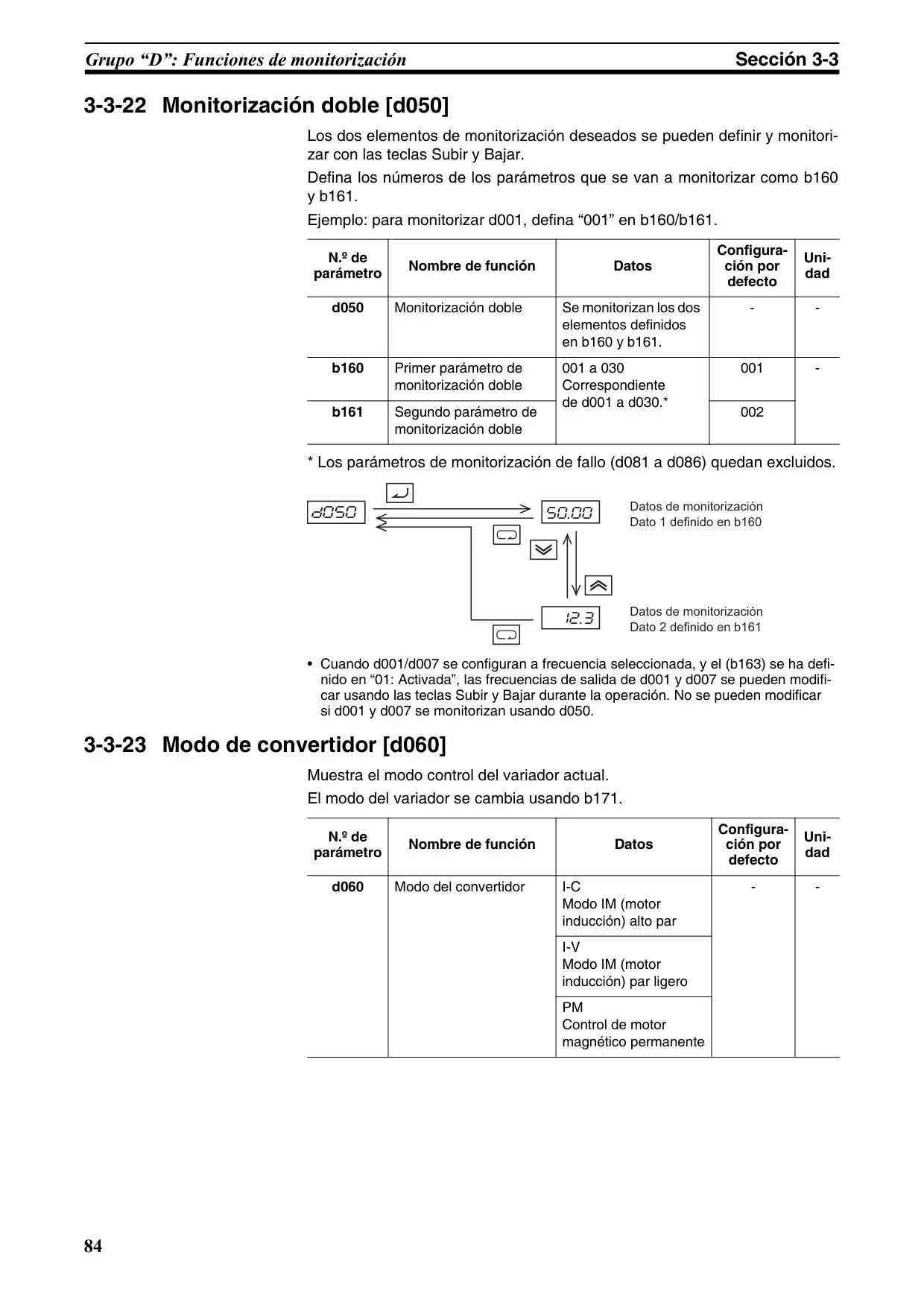

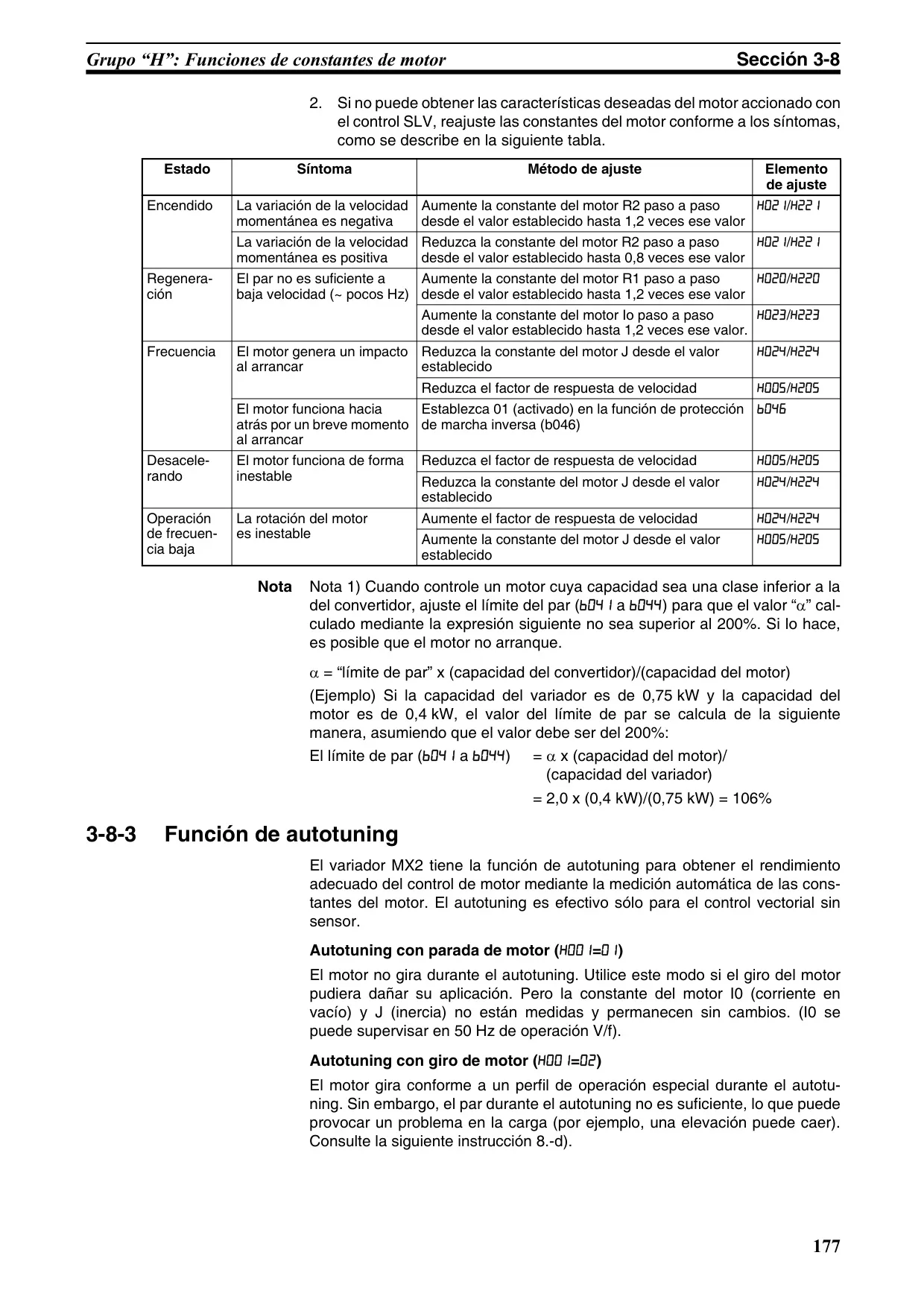

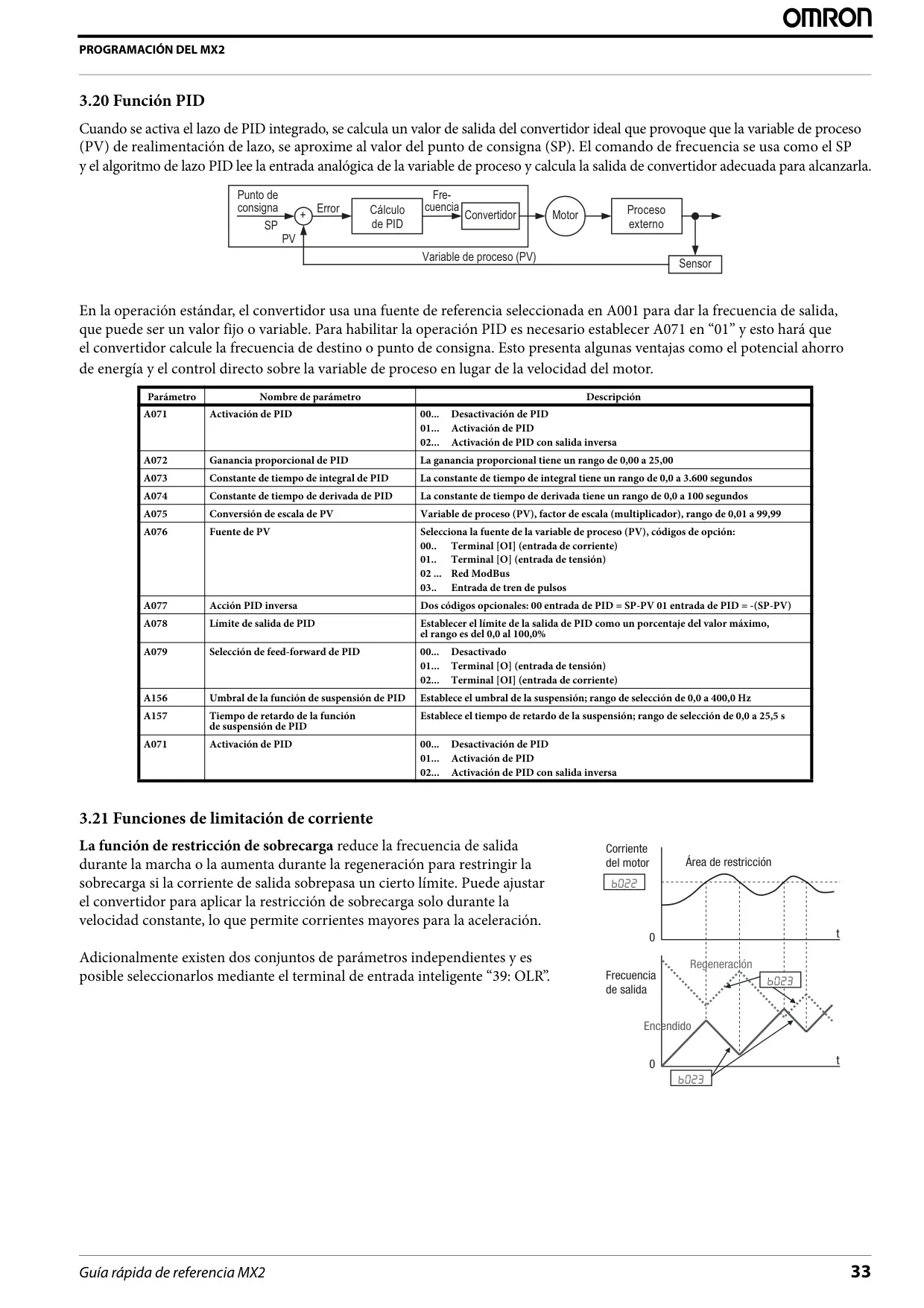

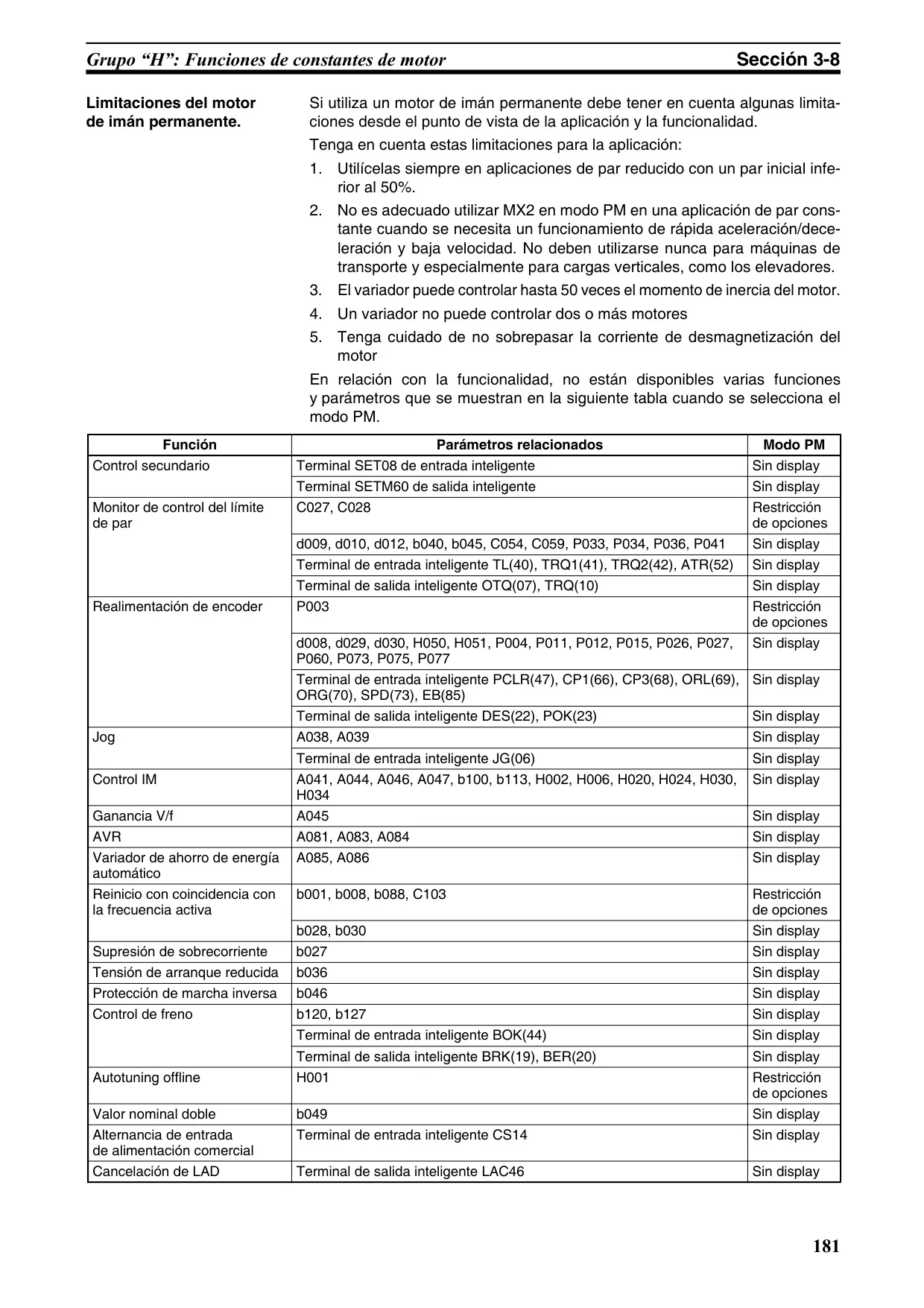

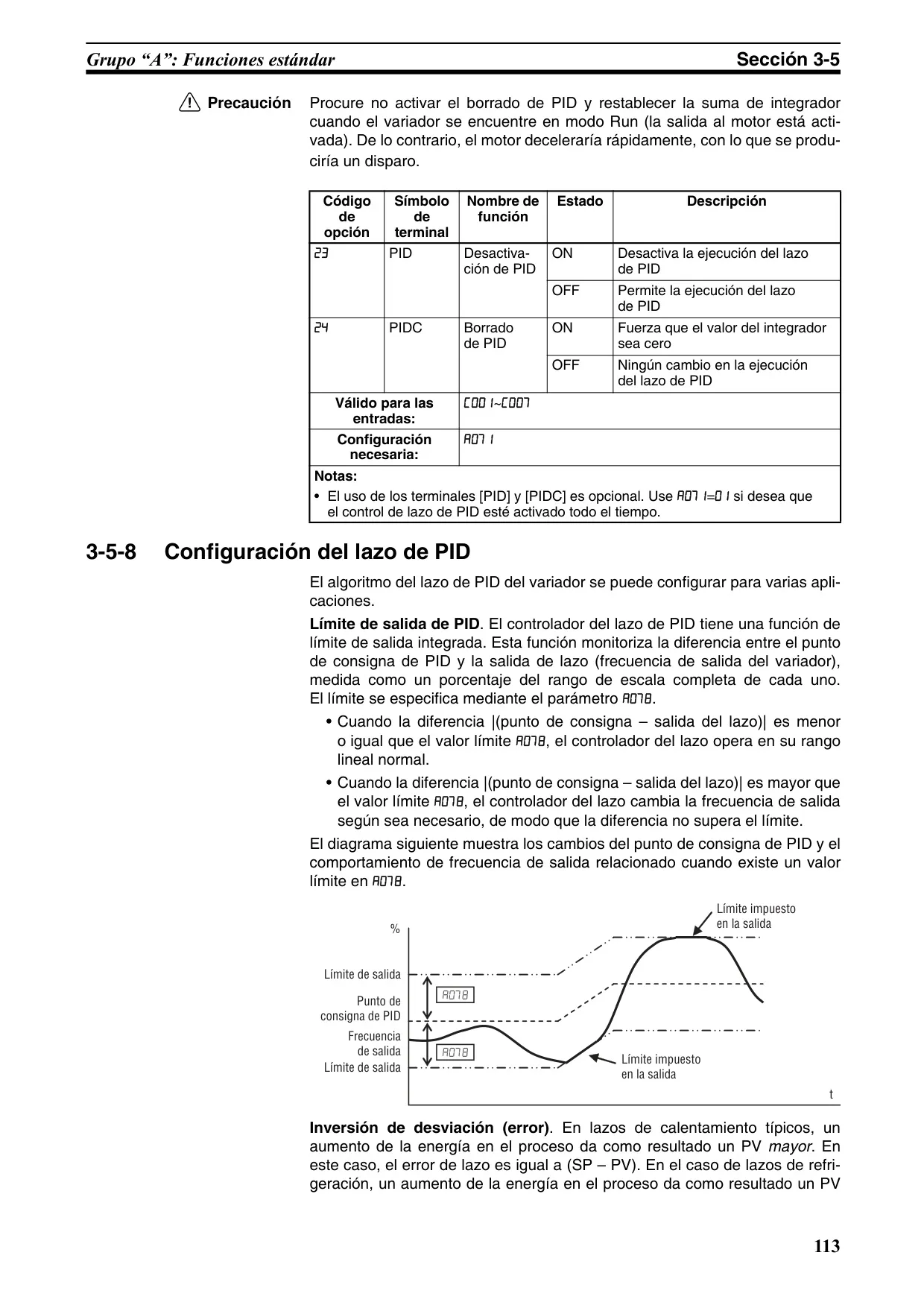

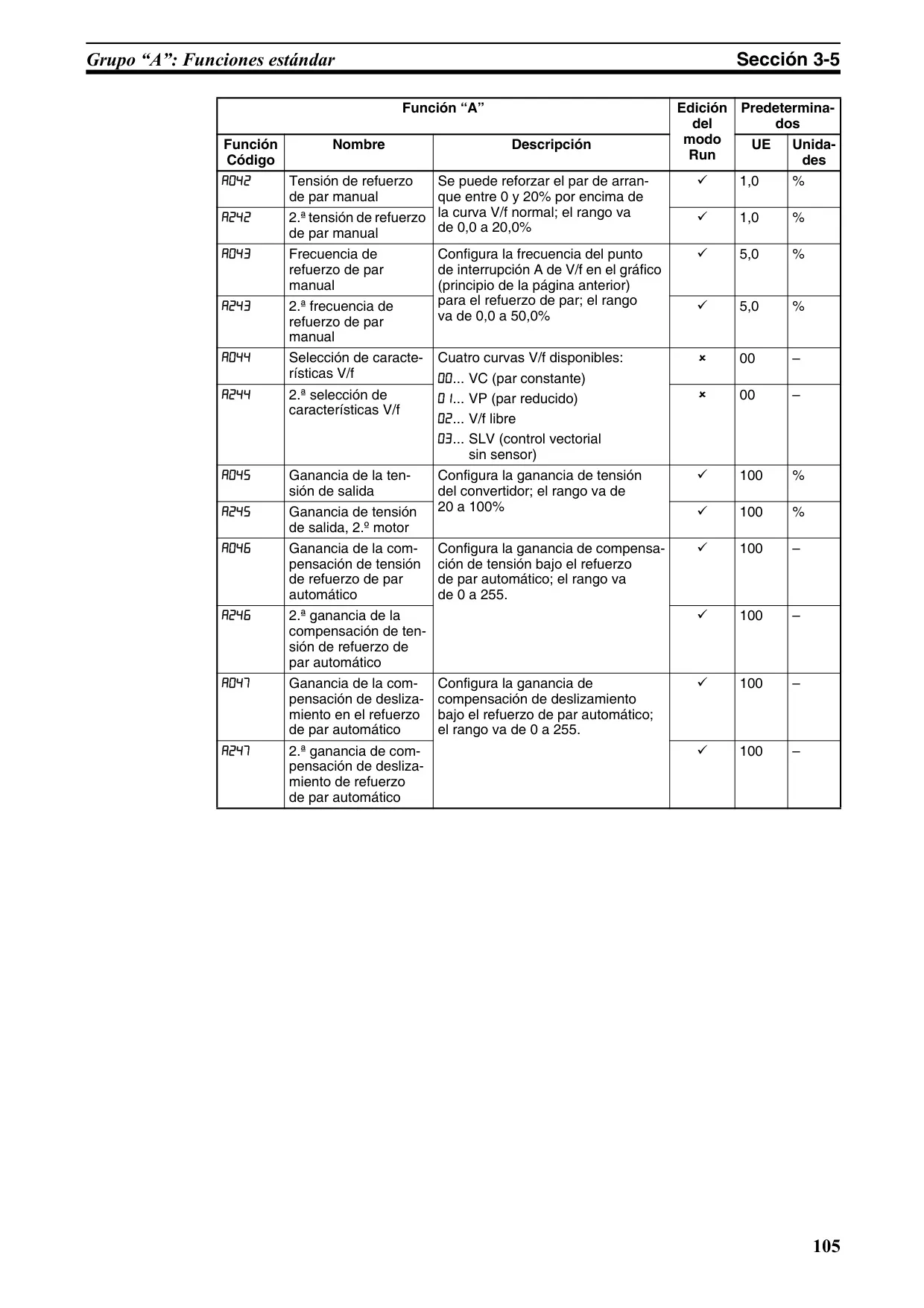

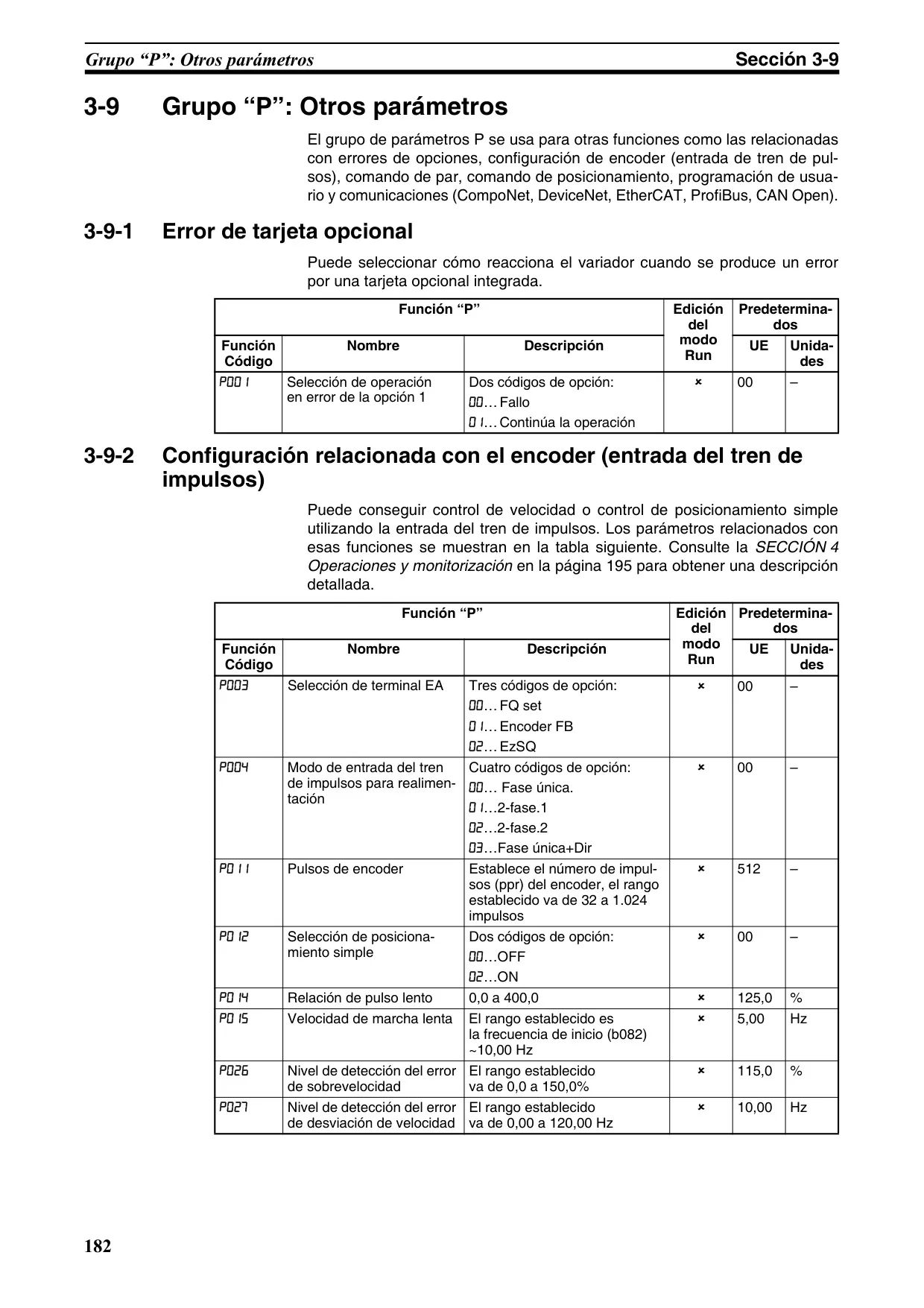

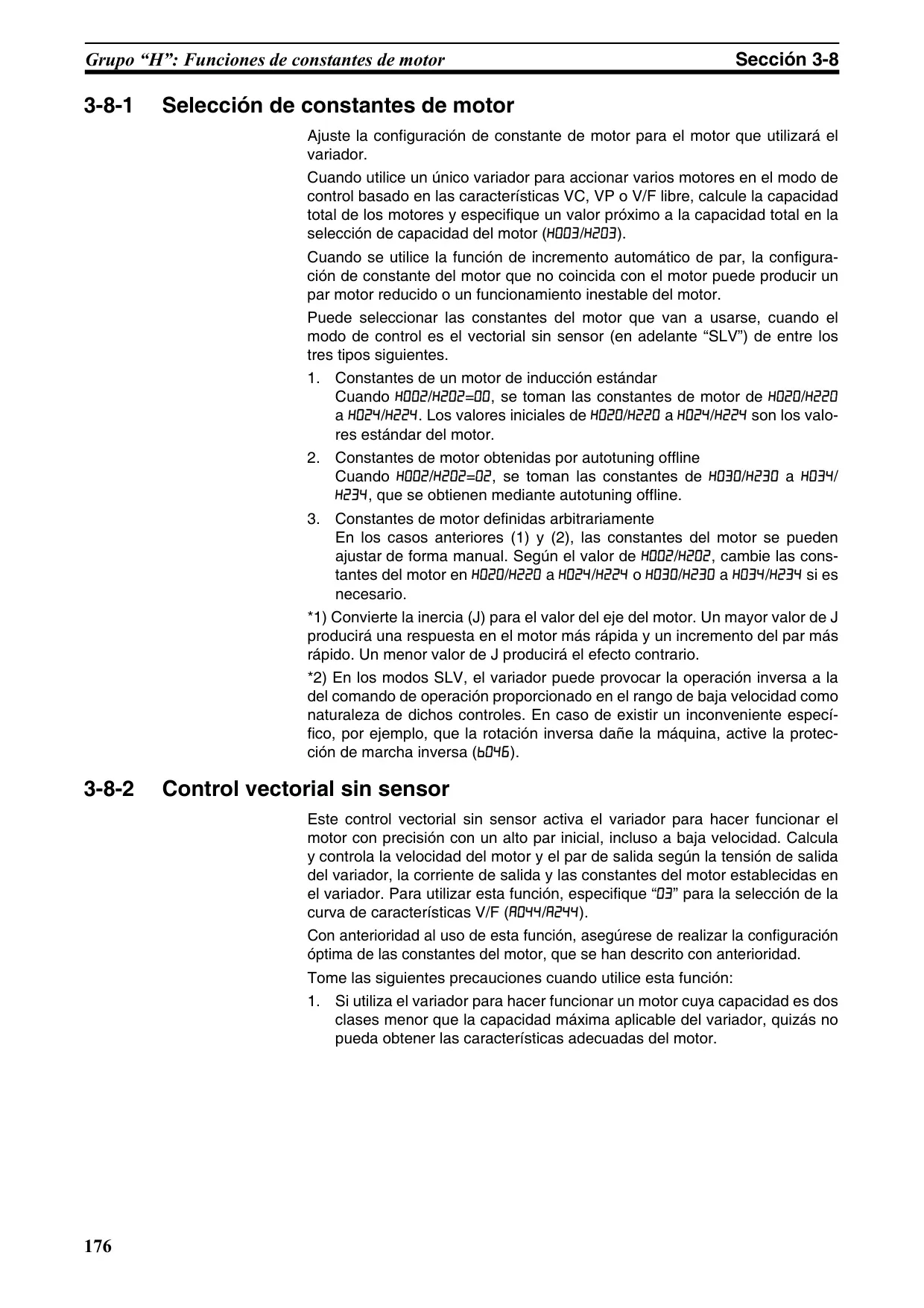

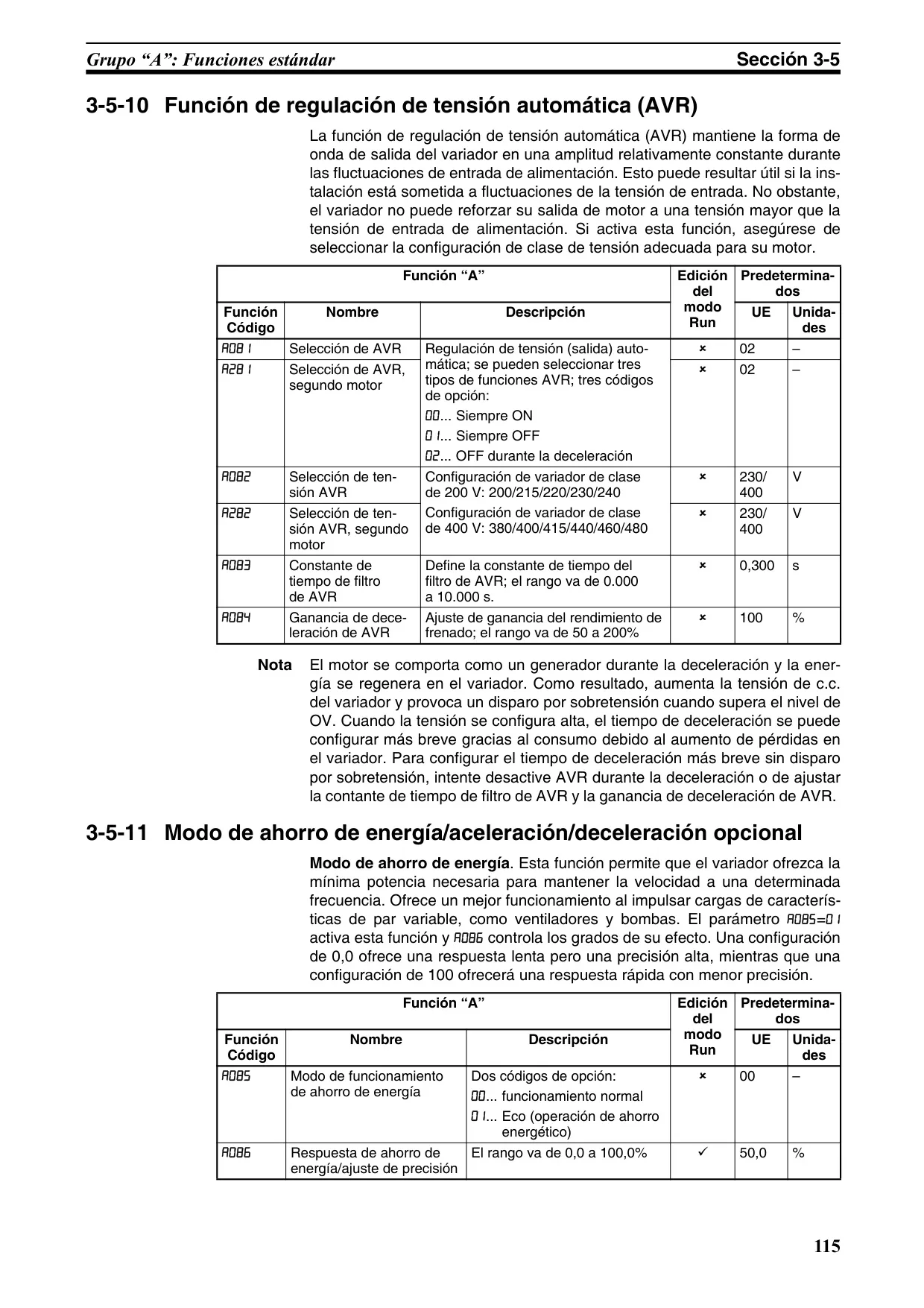

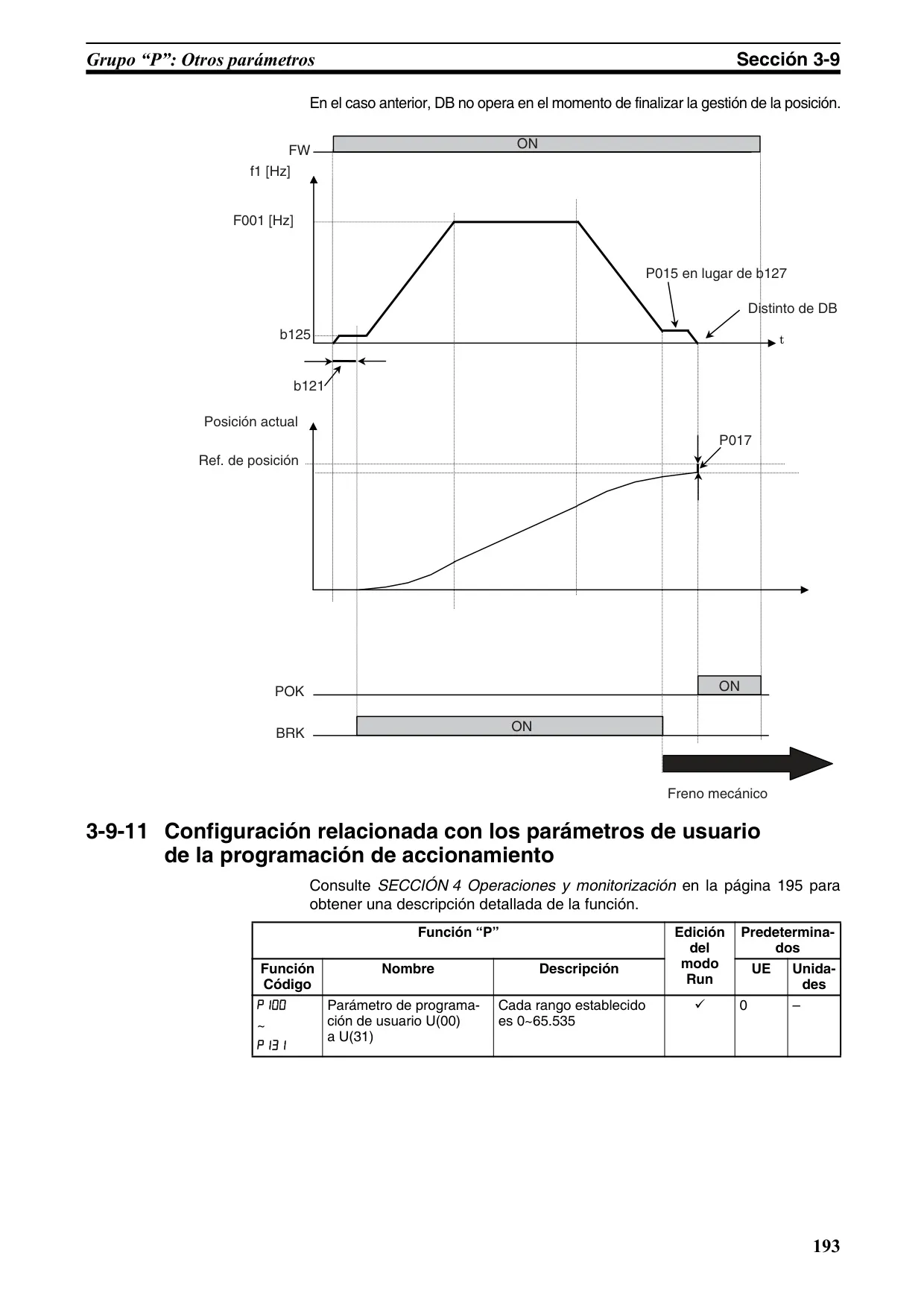

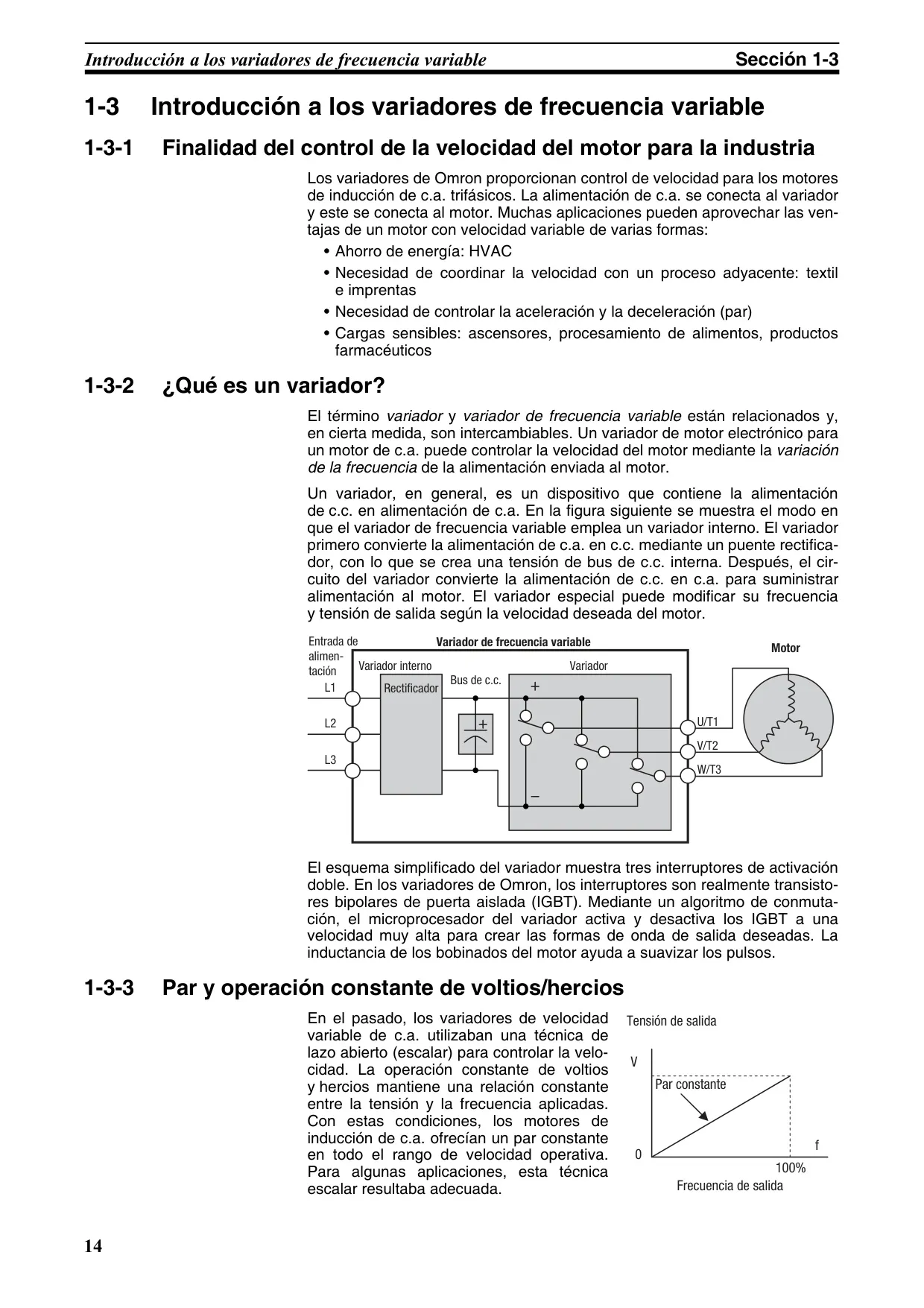

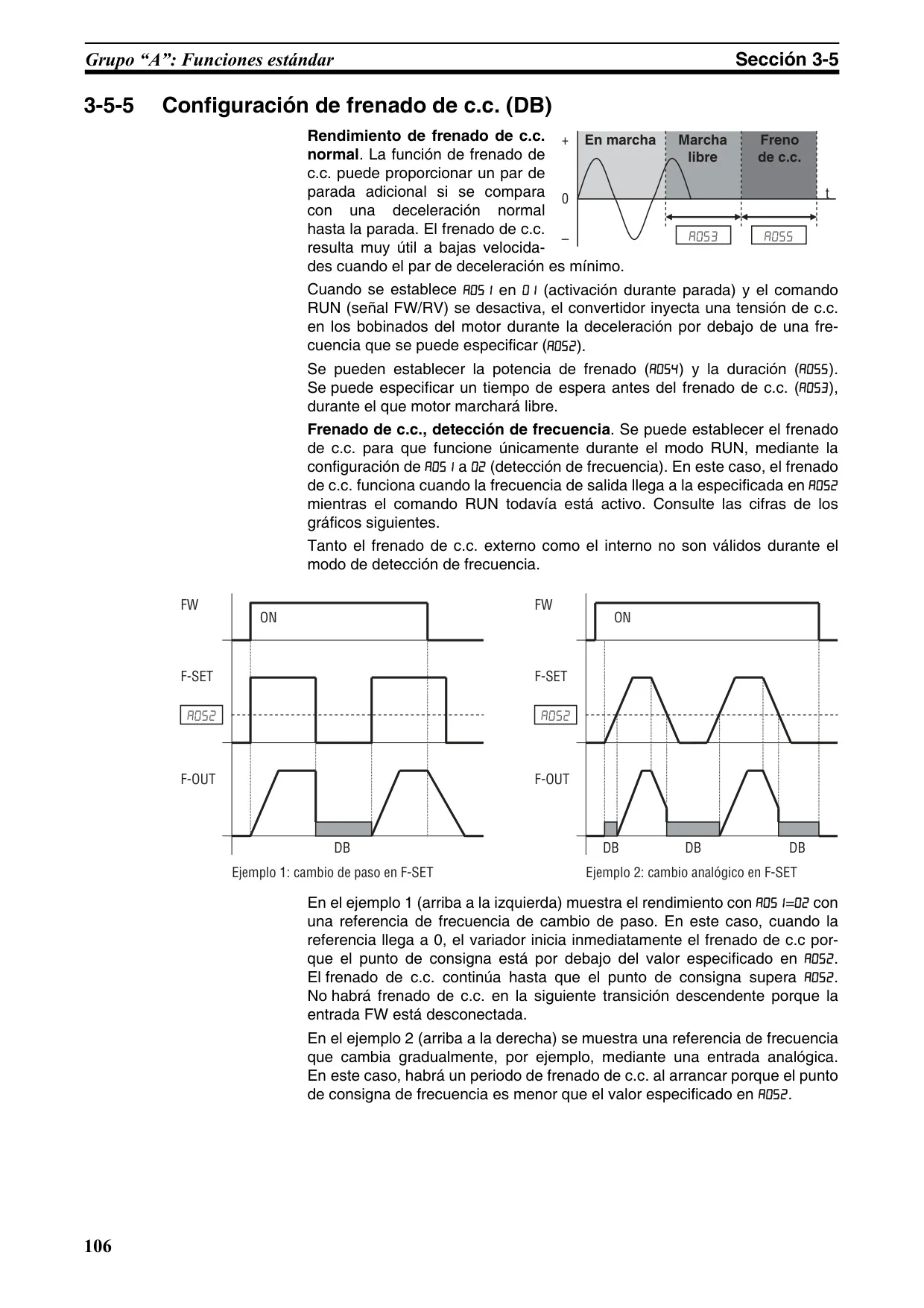

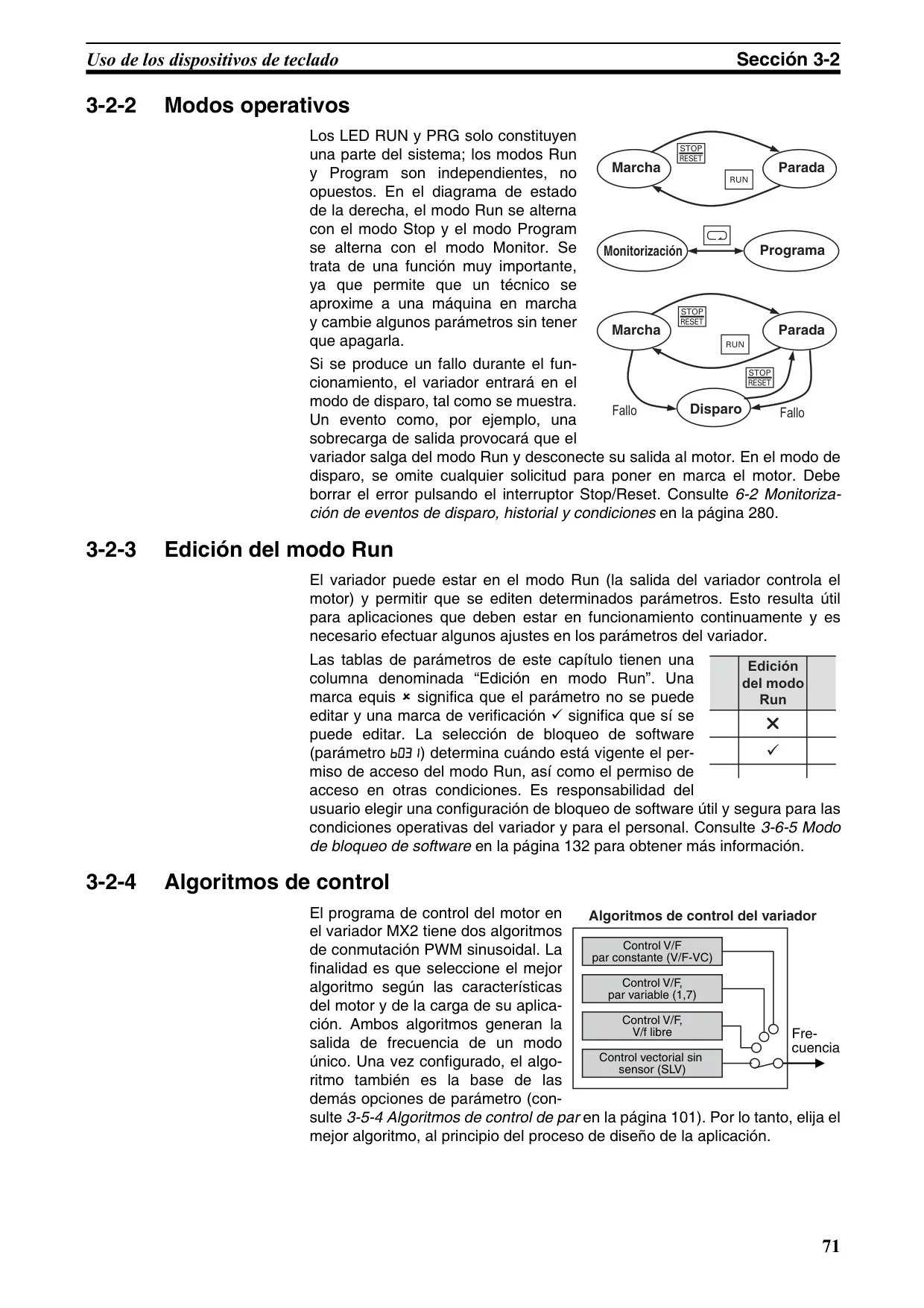

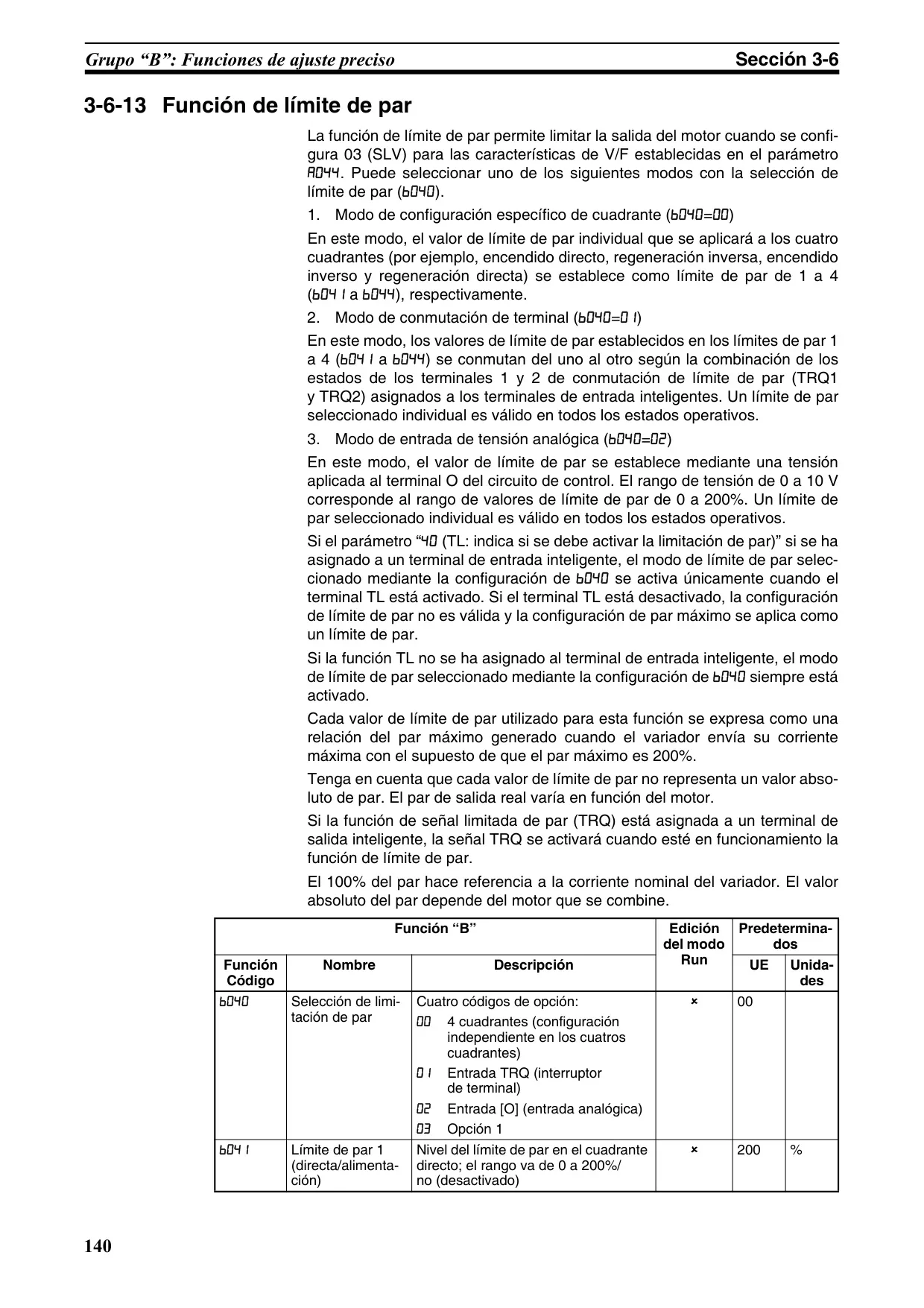

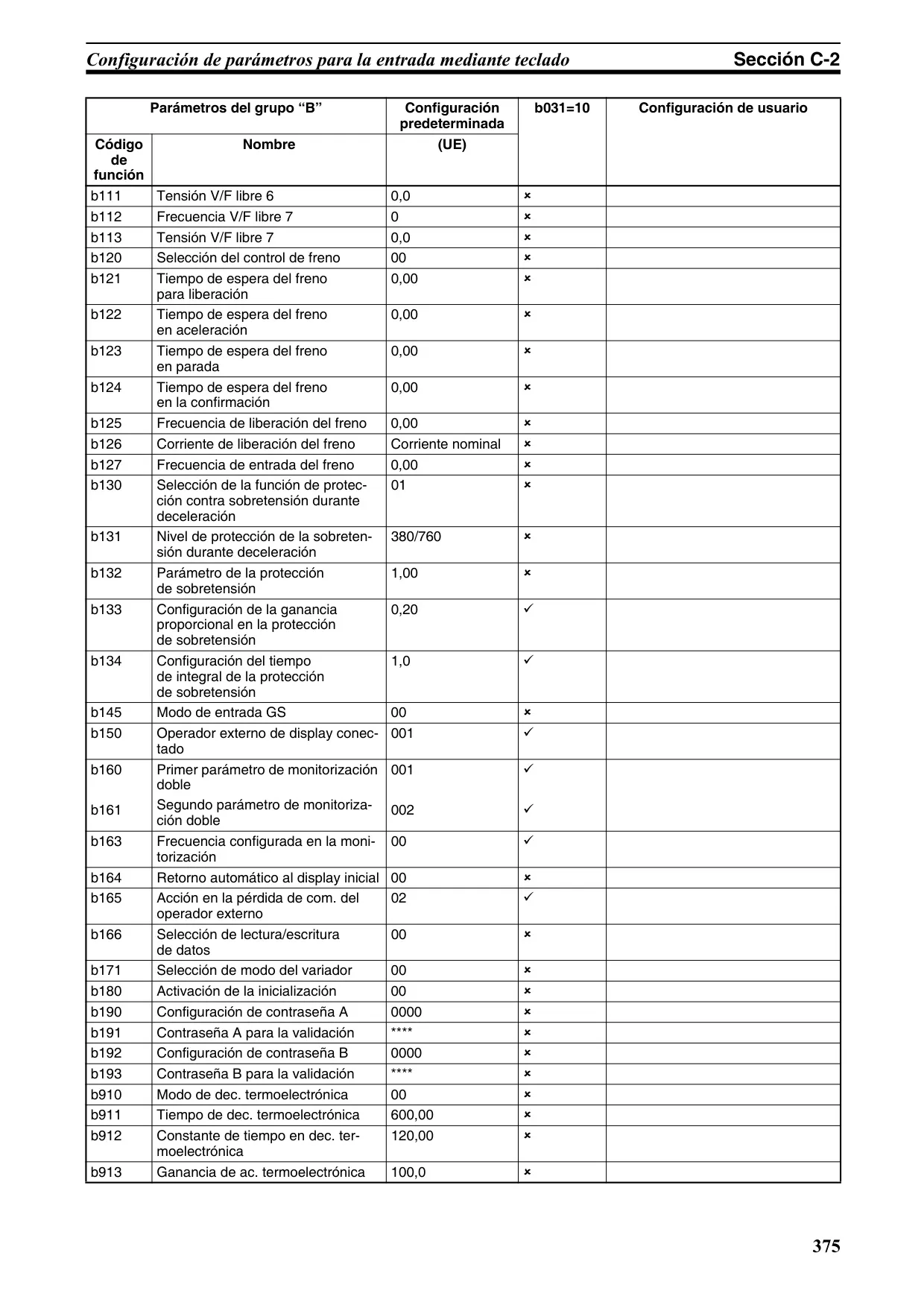

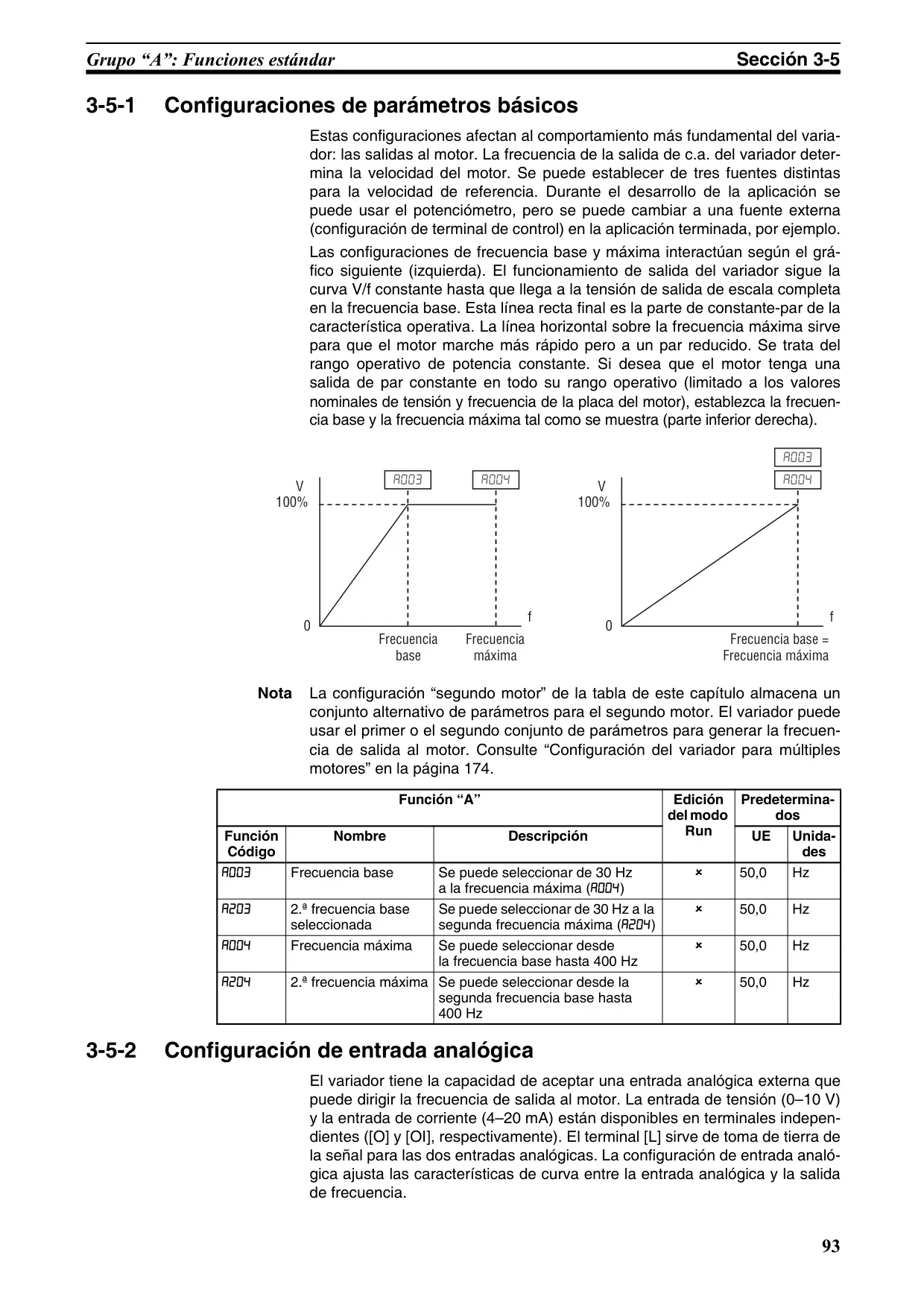

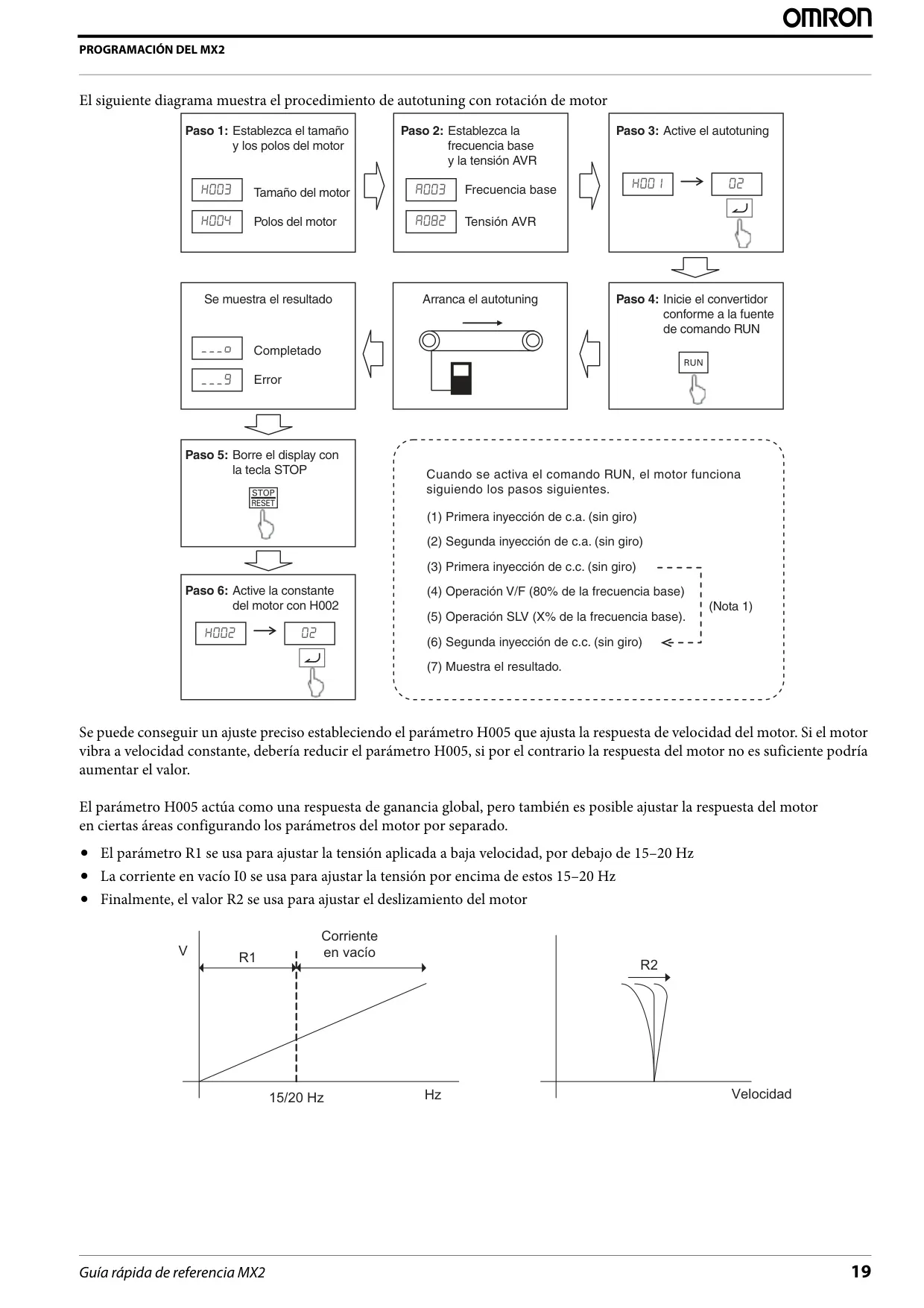

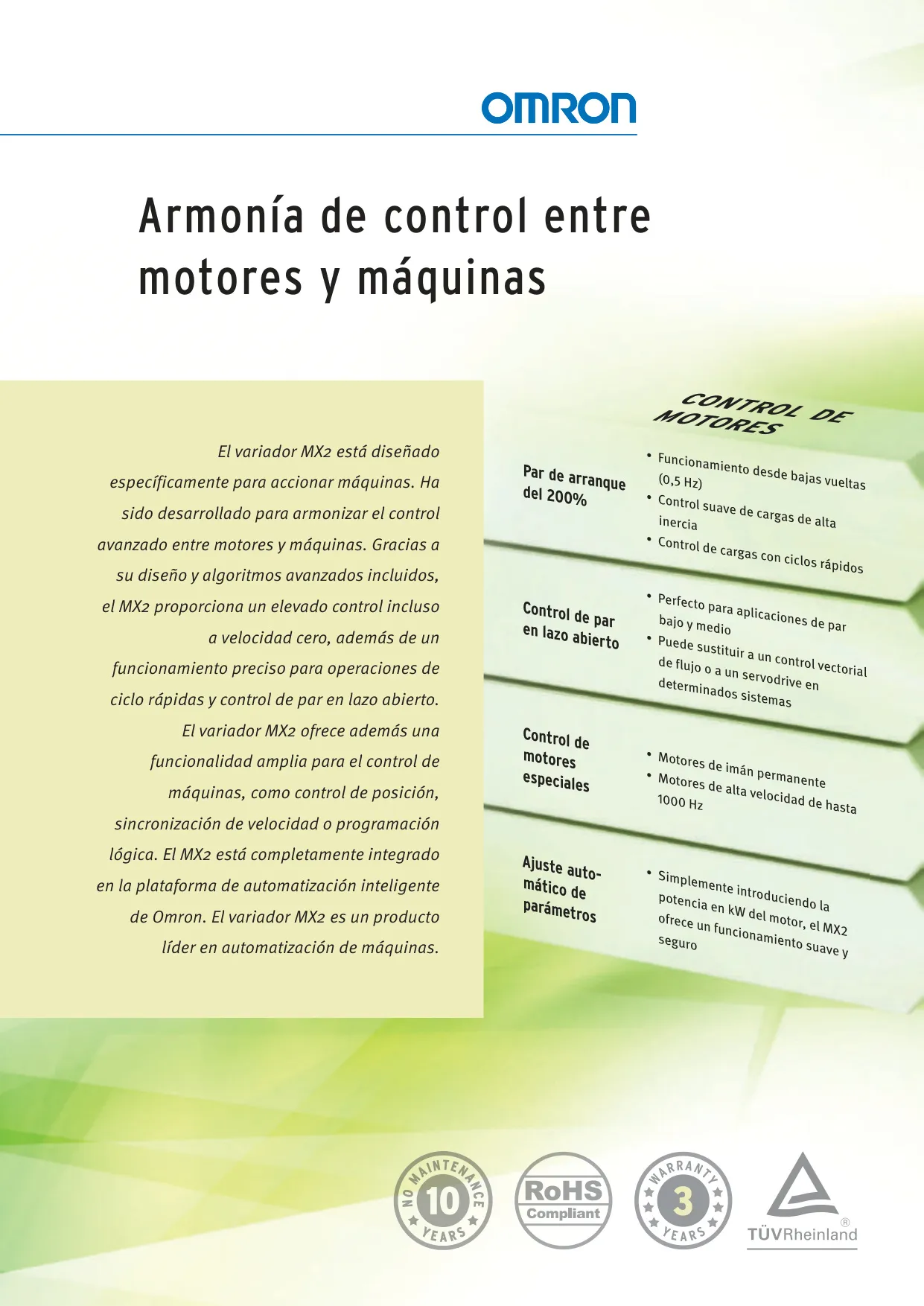

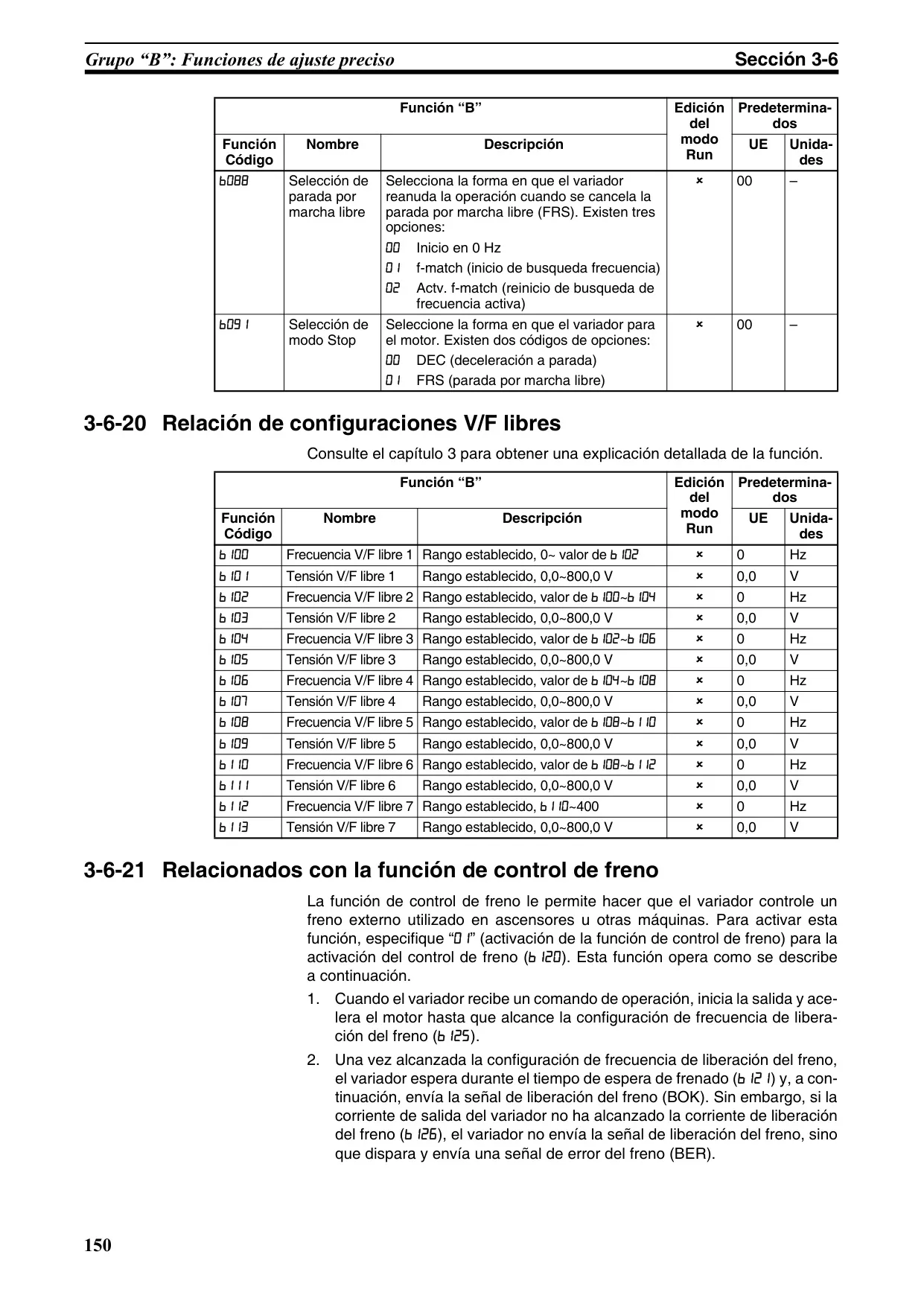

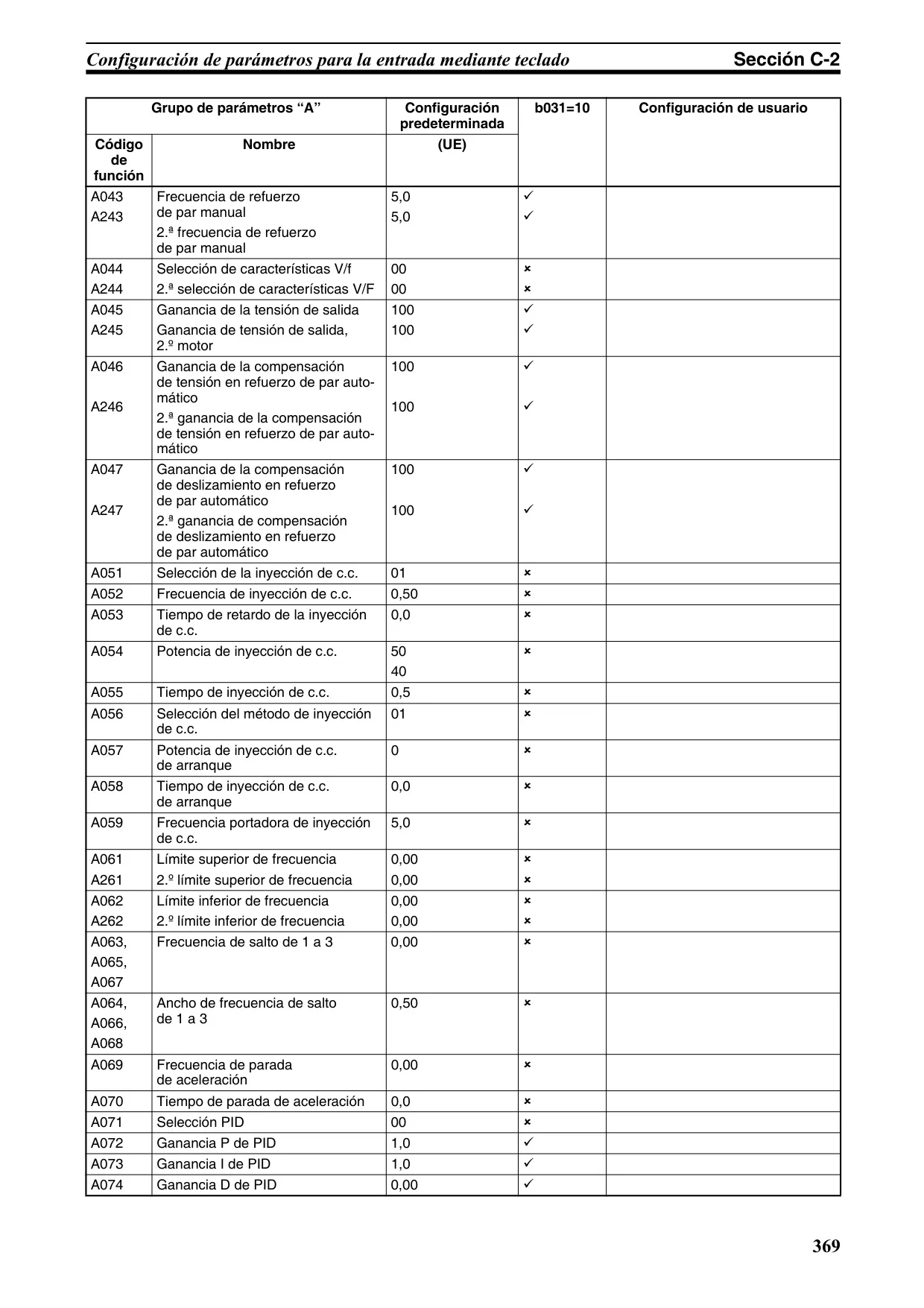

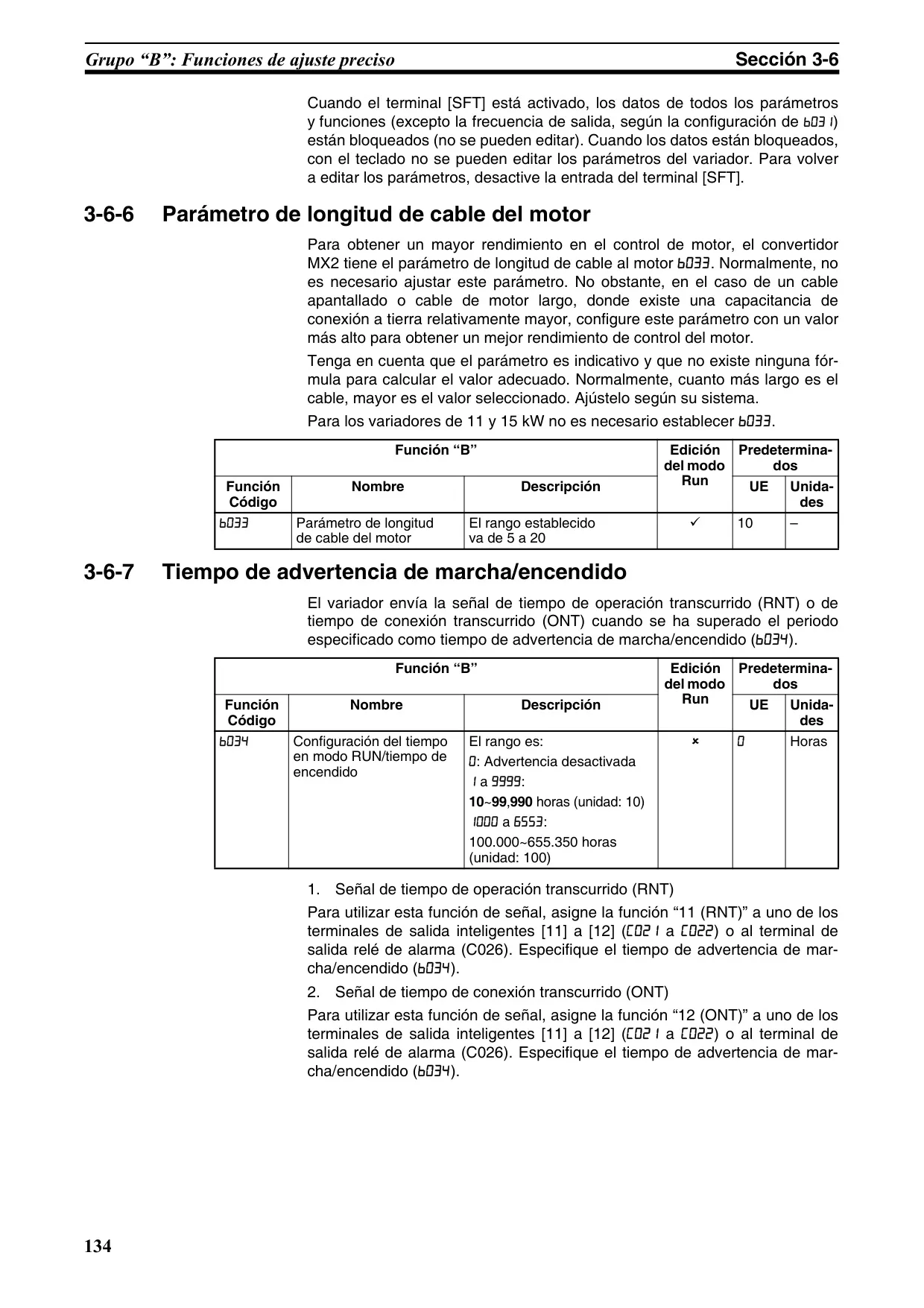

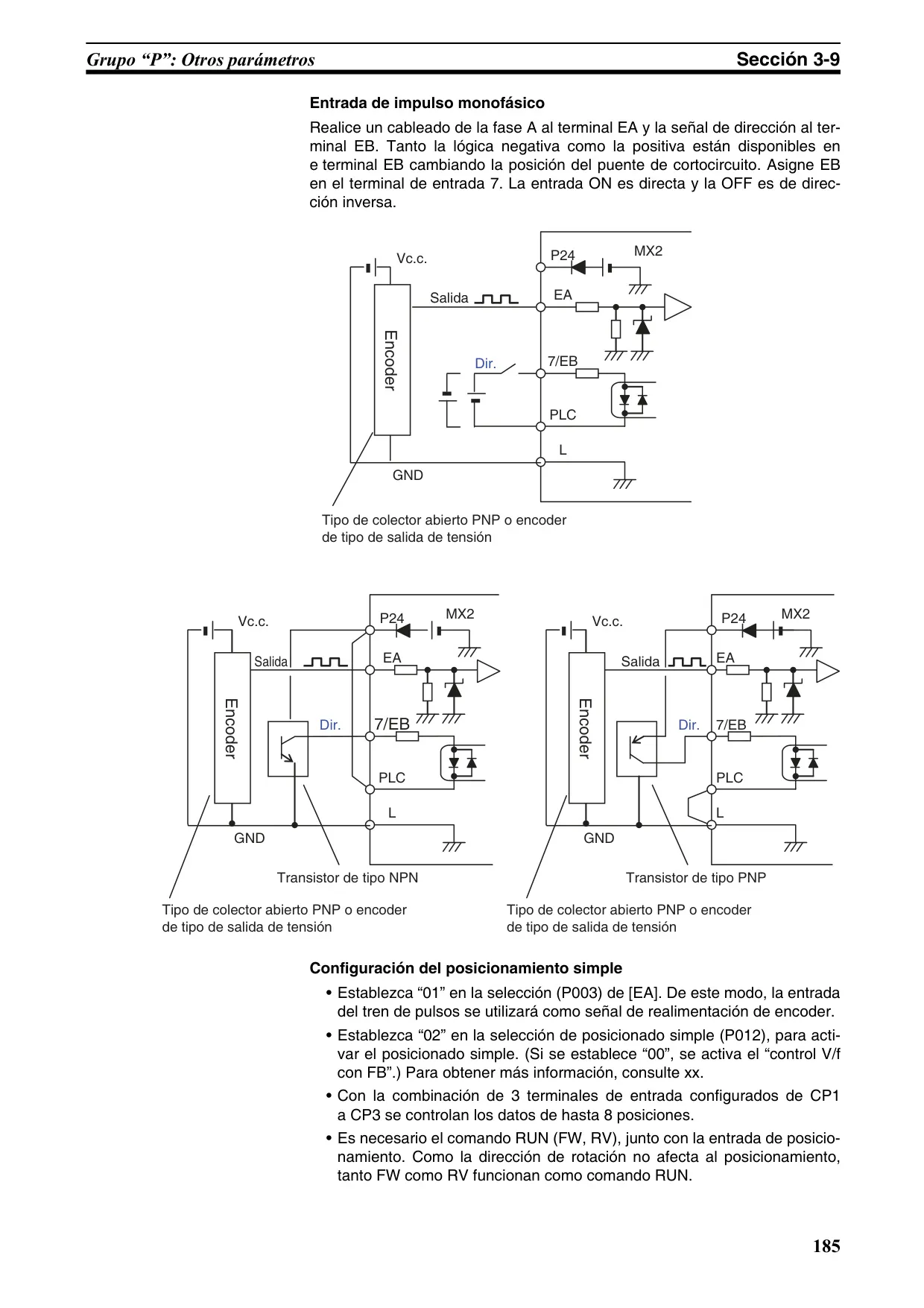

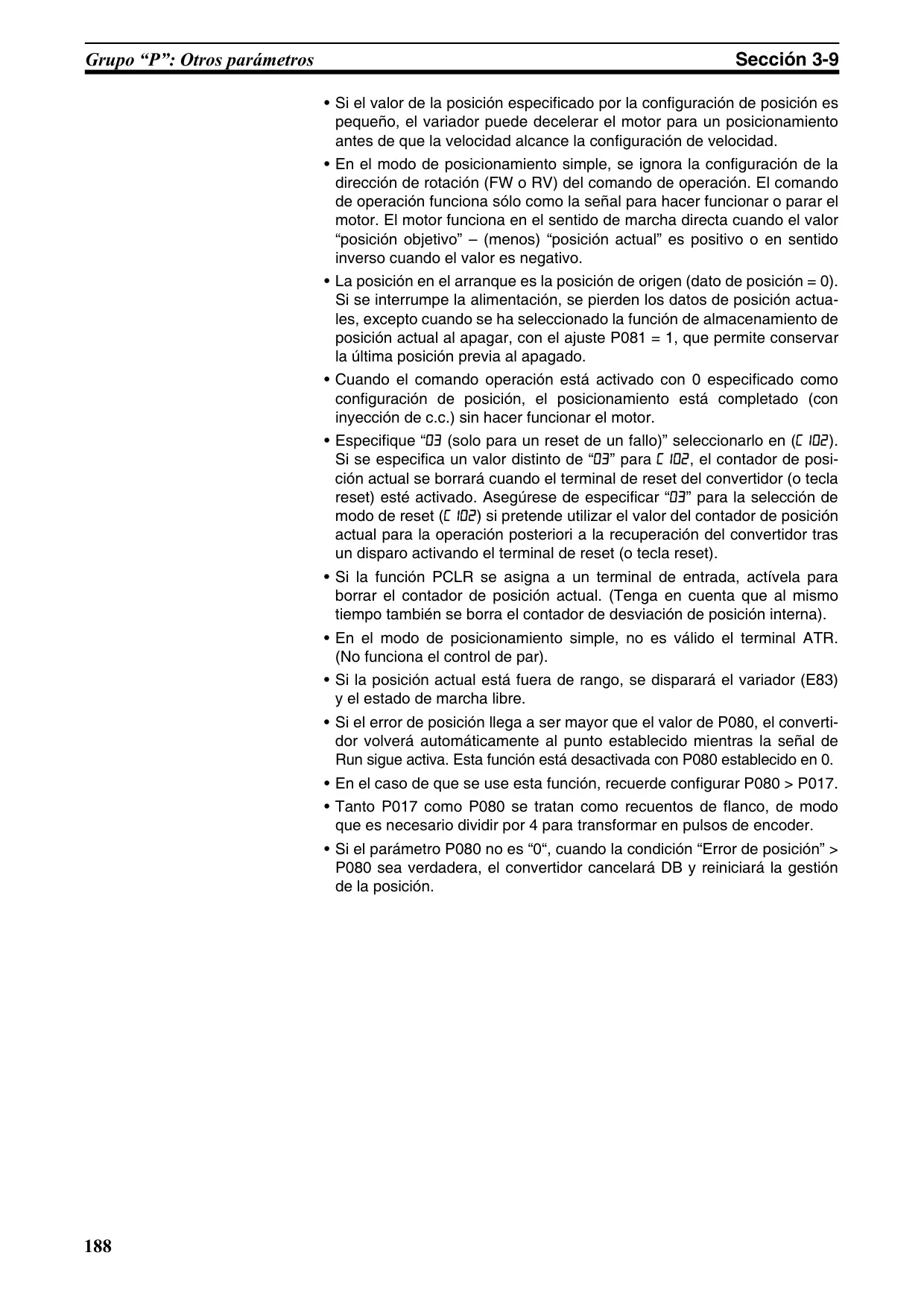

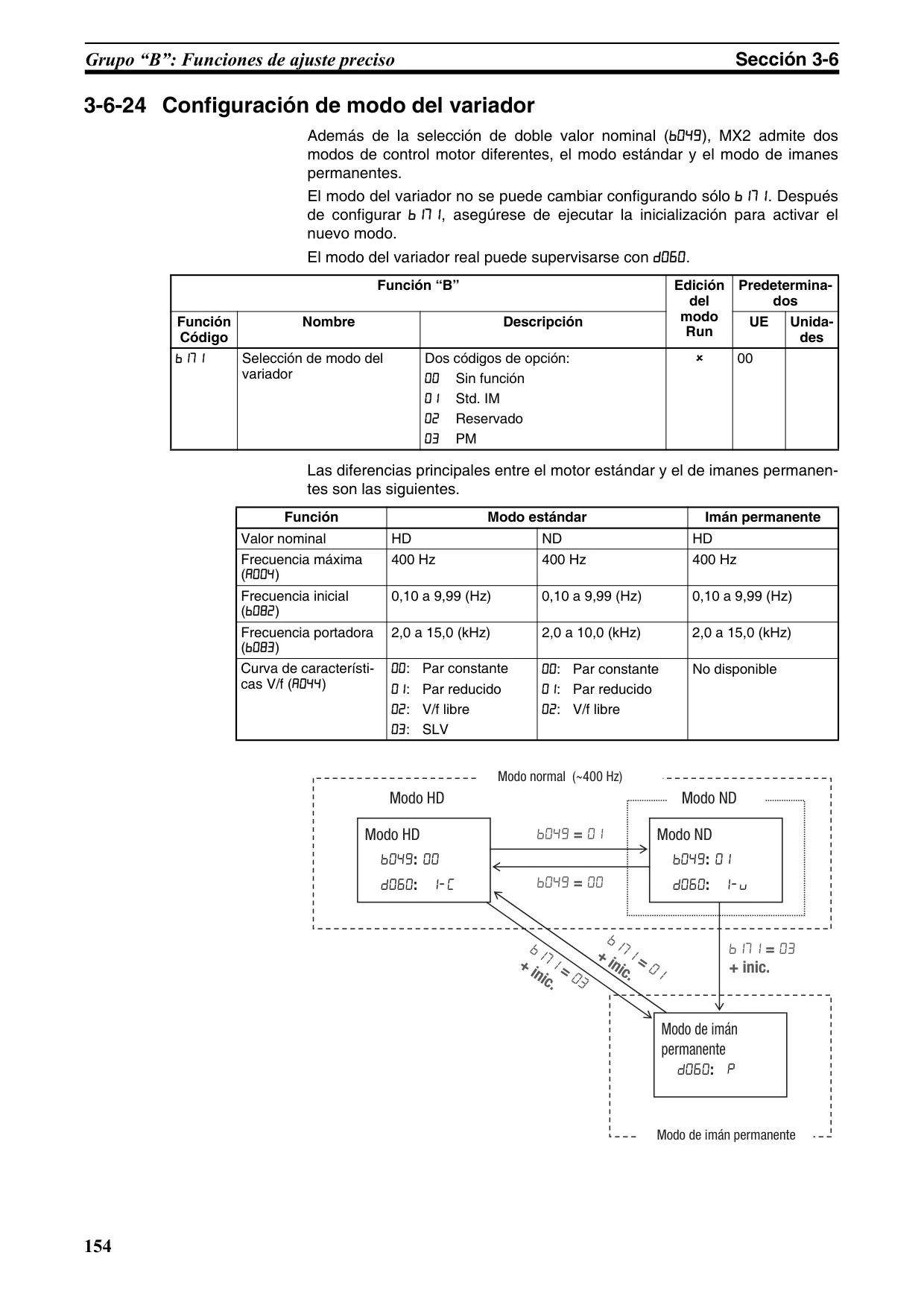

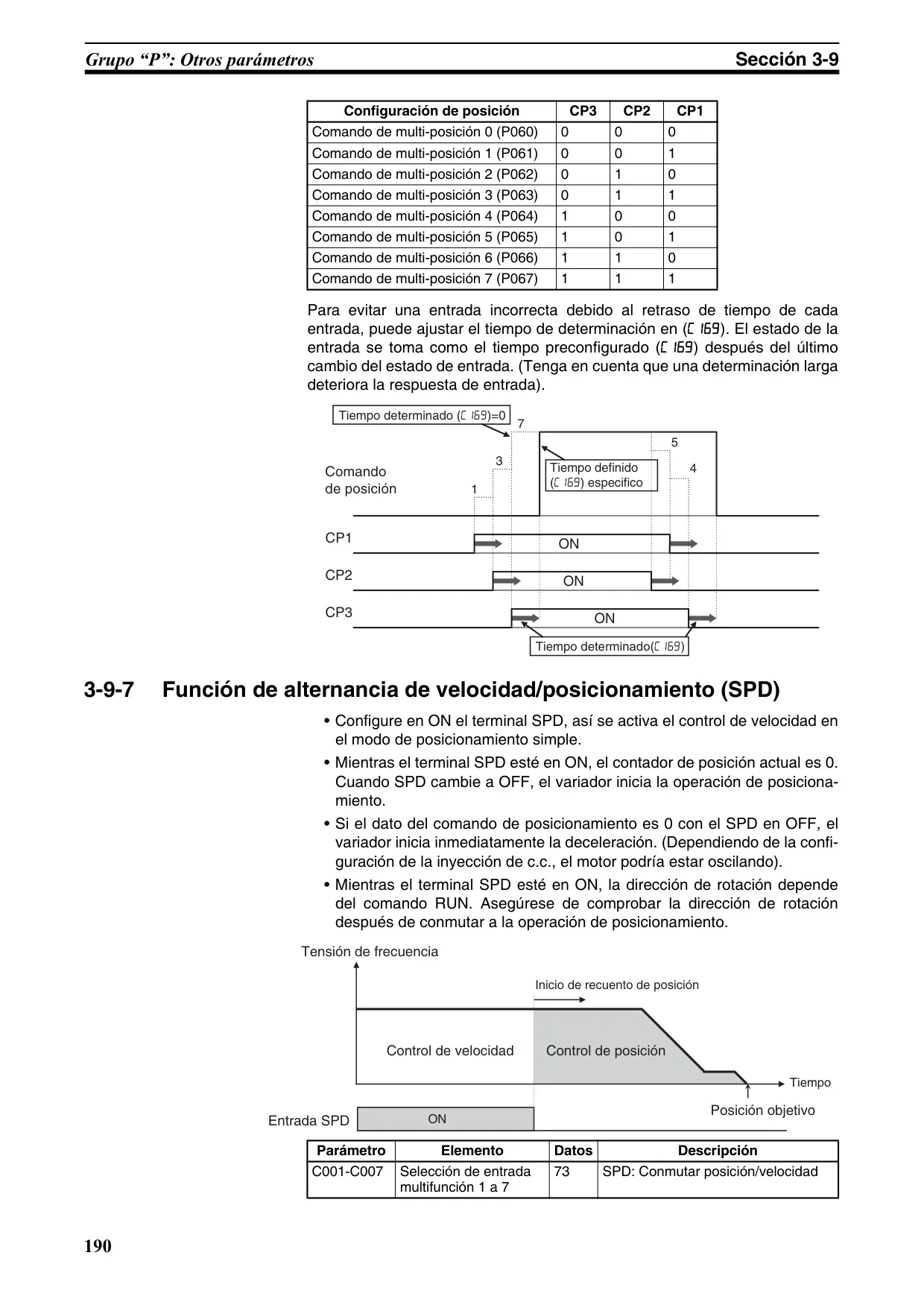

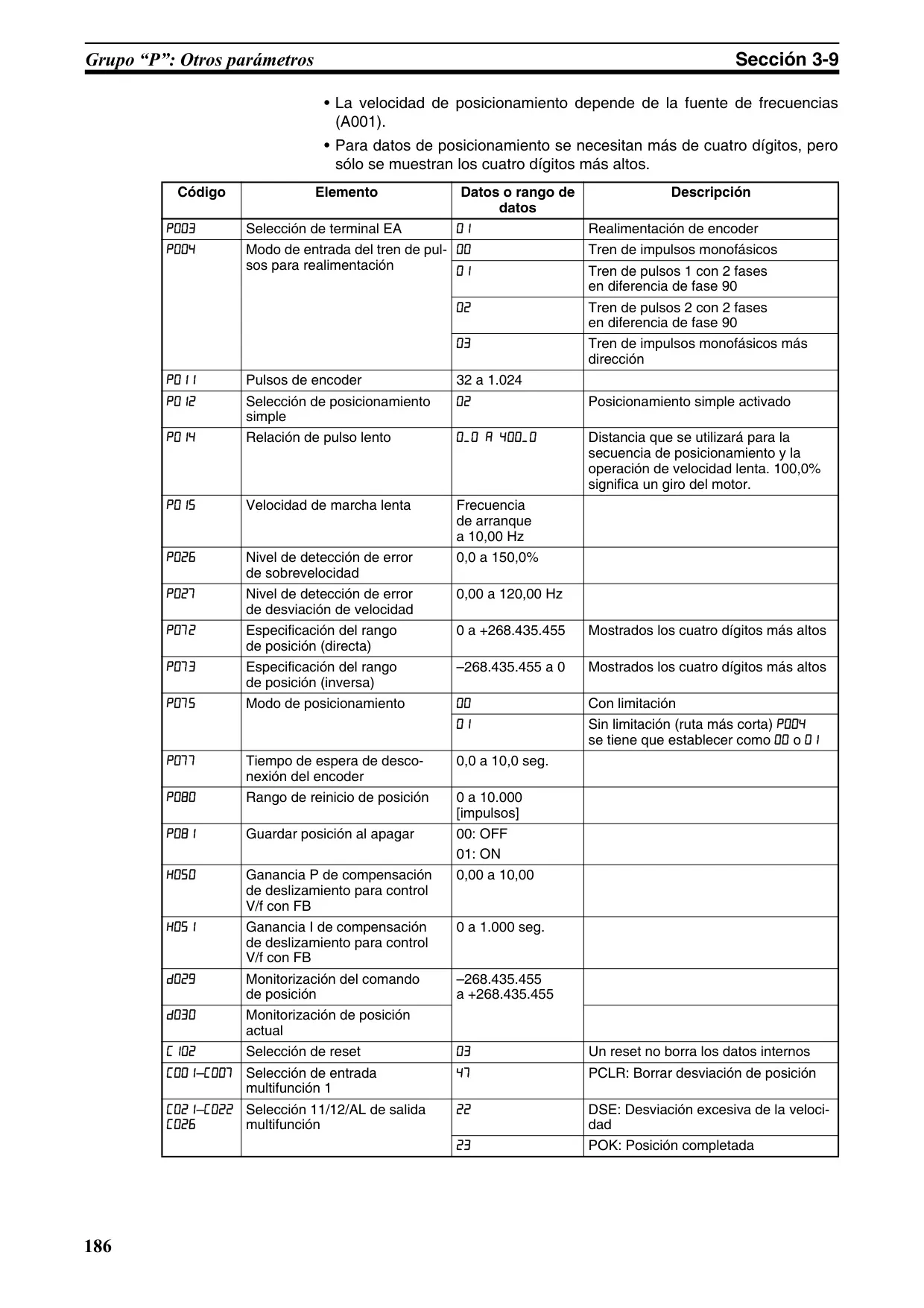

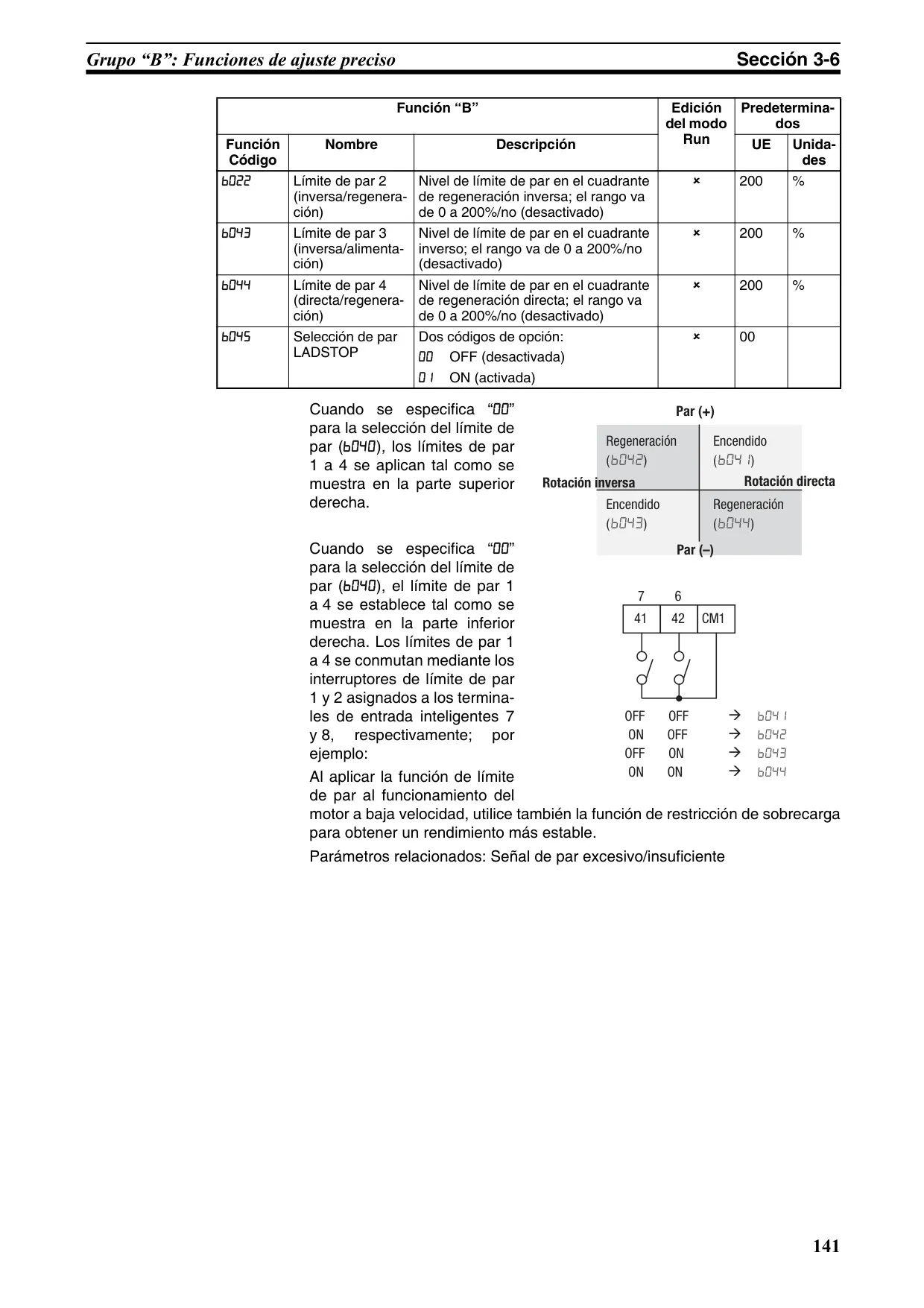

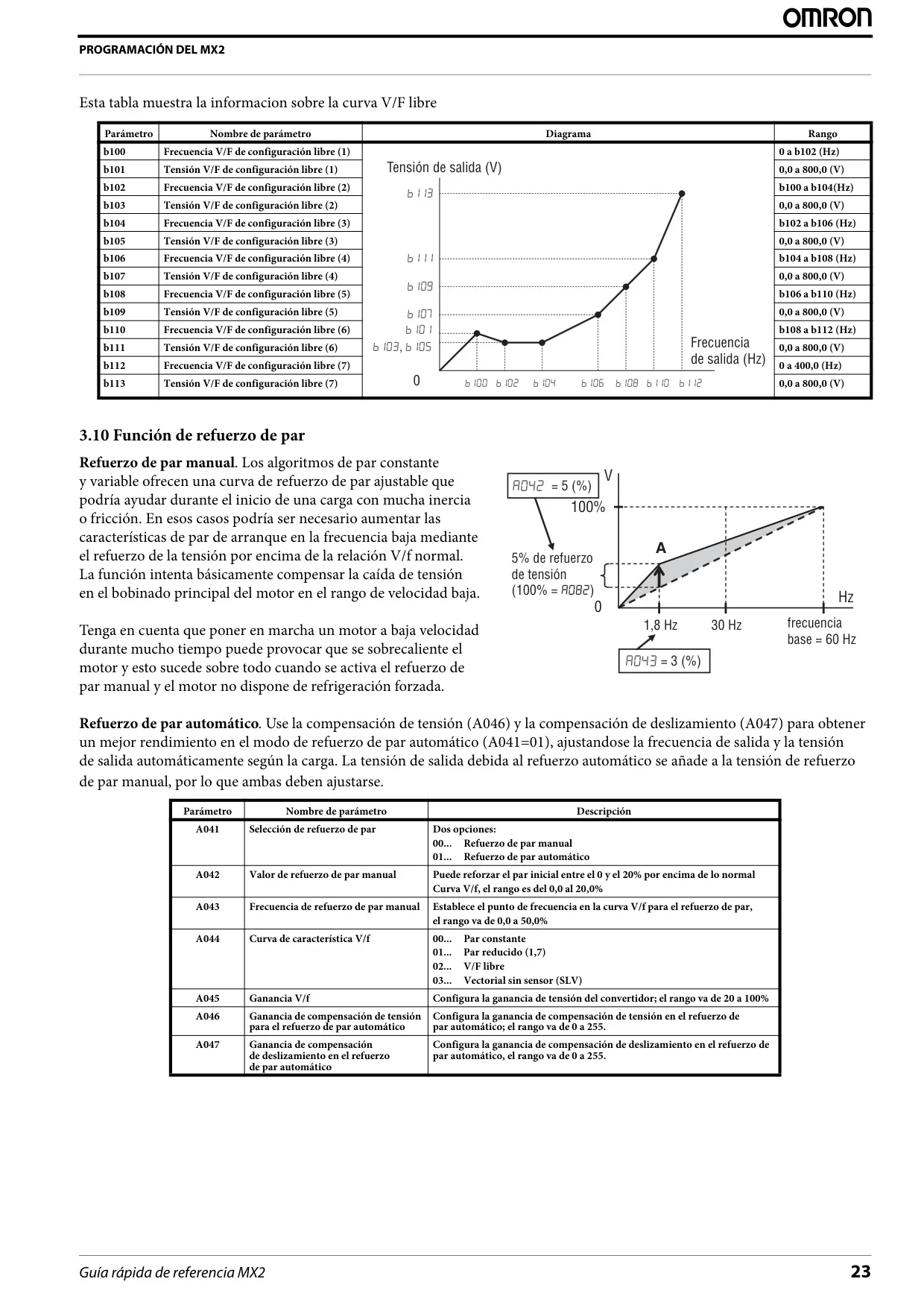

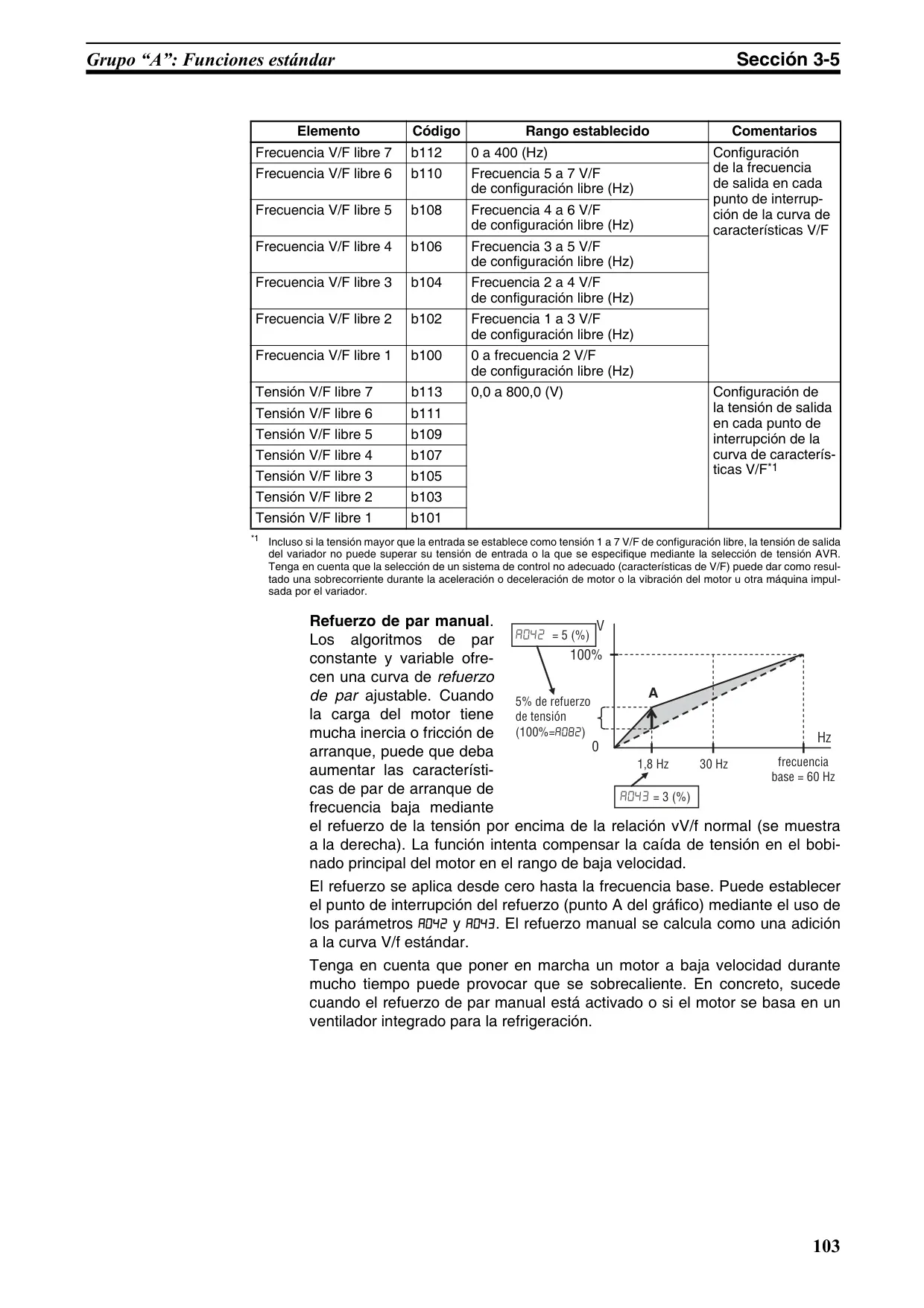

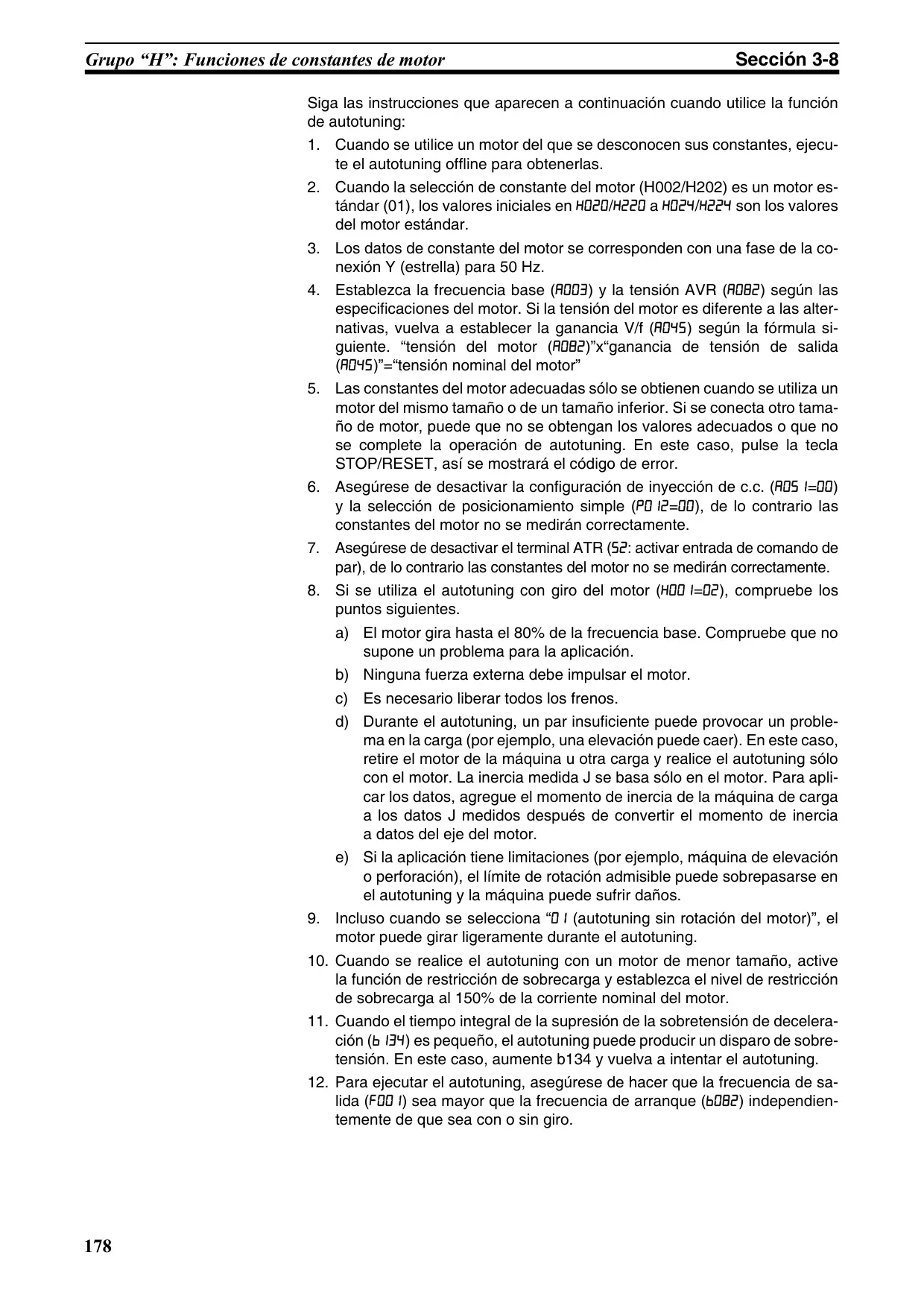

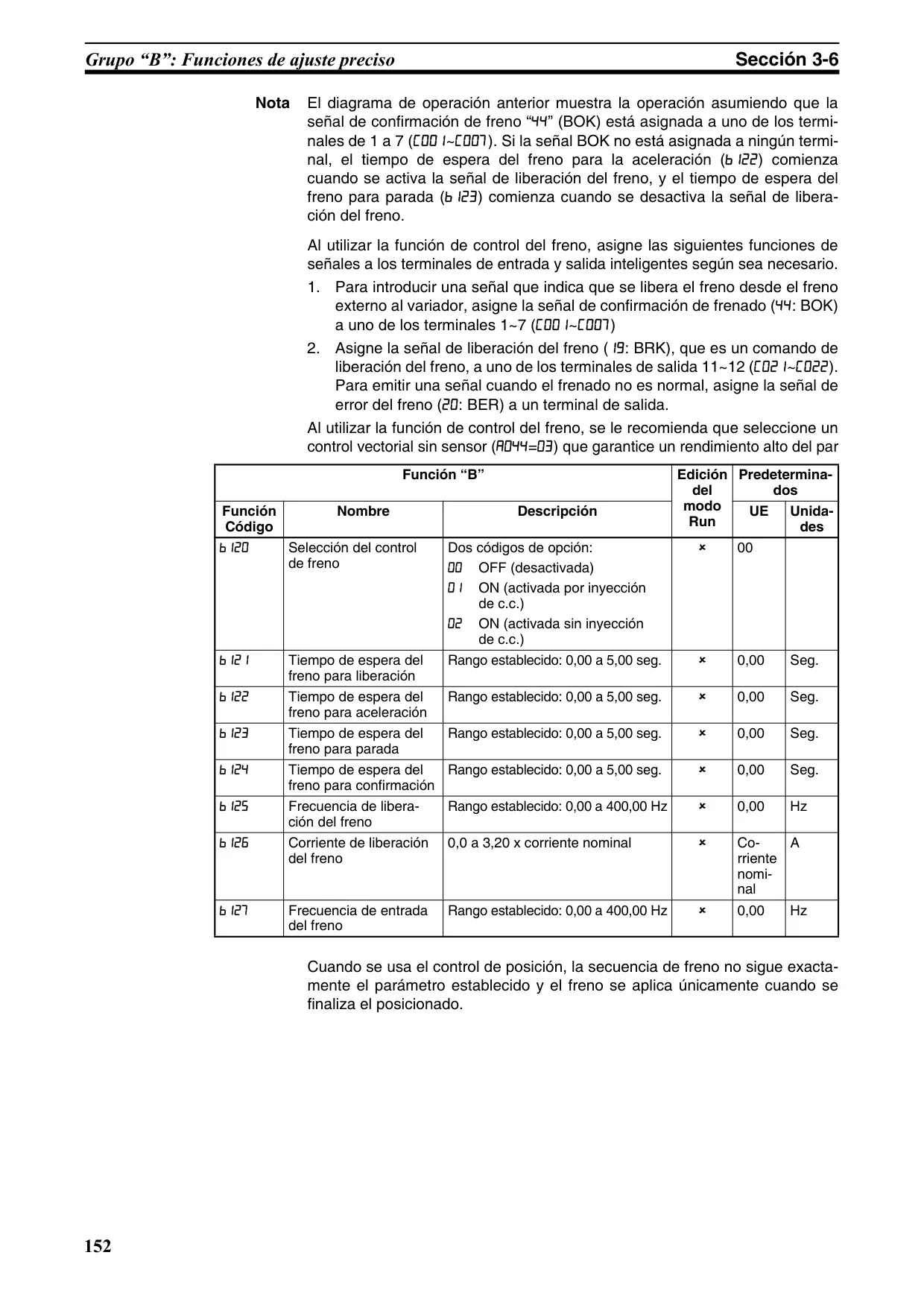

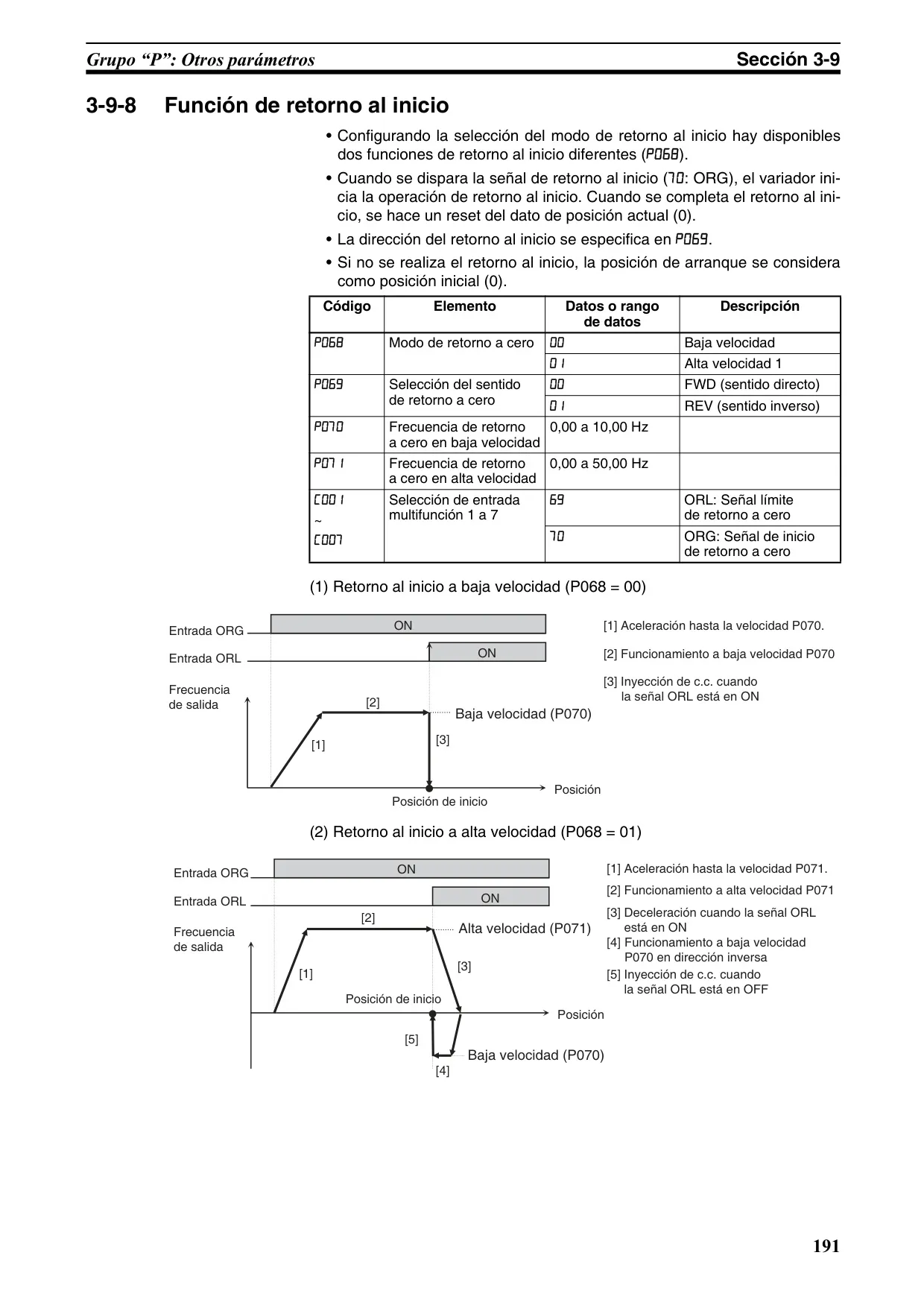

El Variador Omron MX2 está diseñado para ofrecer una versatilidad excepcional en el control de motores, yendo más allá de las especificaciones básicas. Permite no solo el control V/f tradicional (para par constante o reducido), sino también el avanzado Control Vectorial sin Sensor (SLV), que optimiza el par de arranque y la respuesta dinámica sin necesidad de un encoder externo, e incluso la opción de control de lazo cerrado con retroalimentación de encoder para aplicaciones de alta precisión.

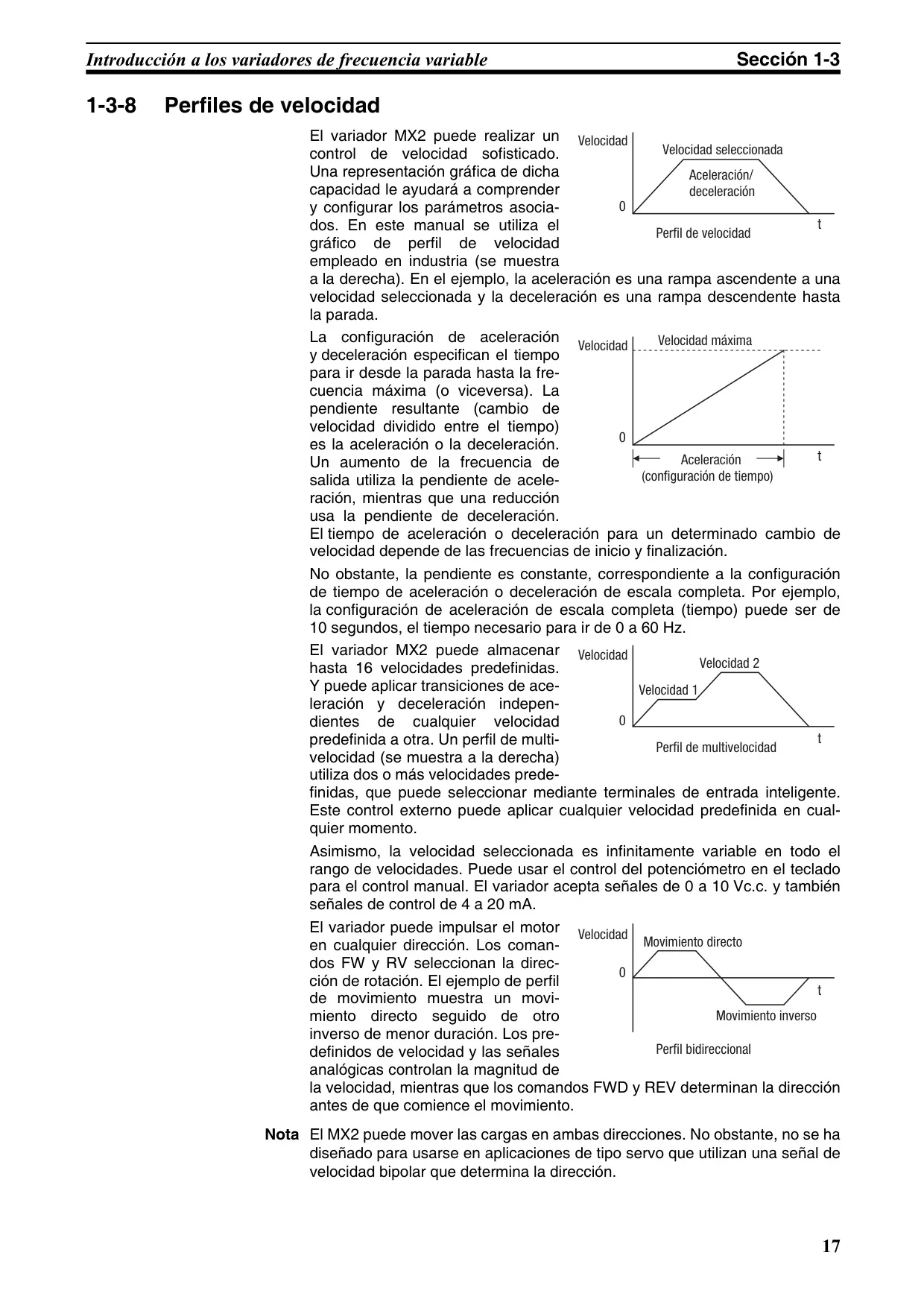

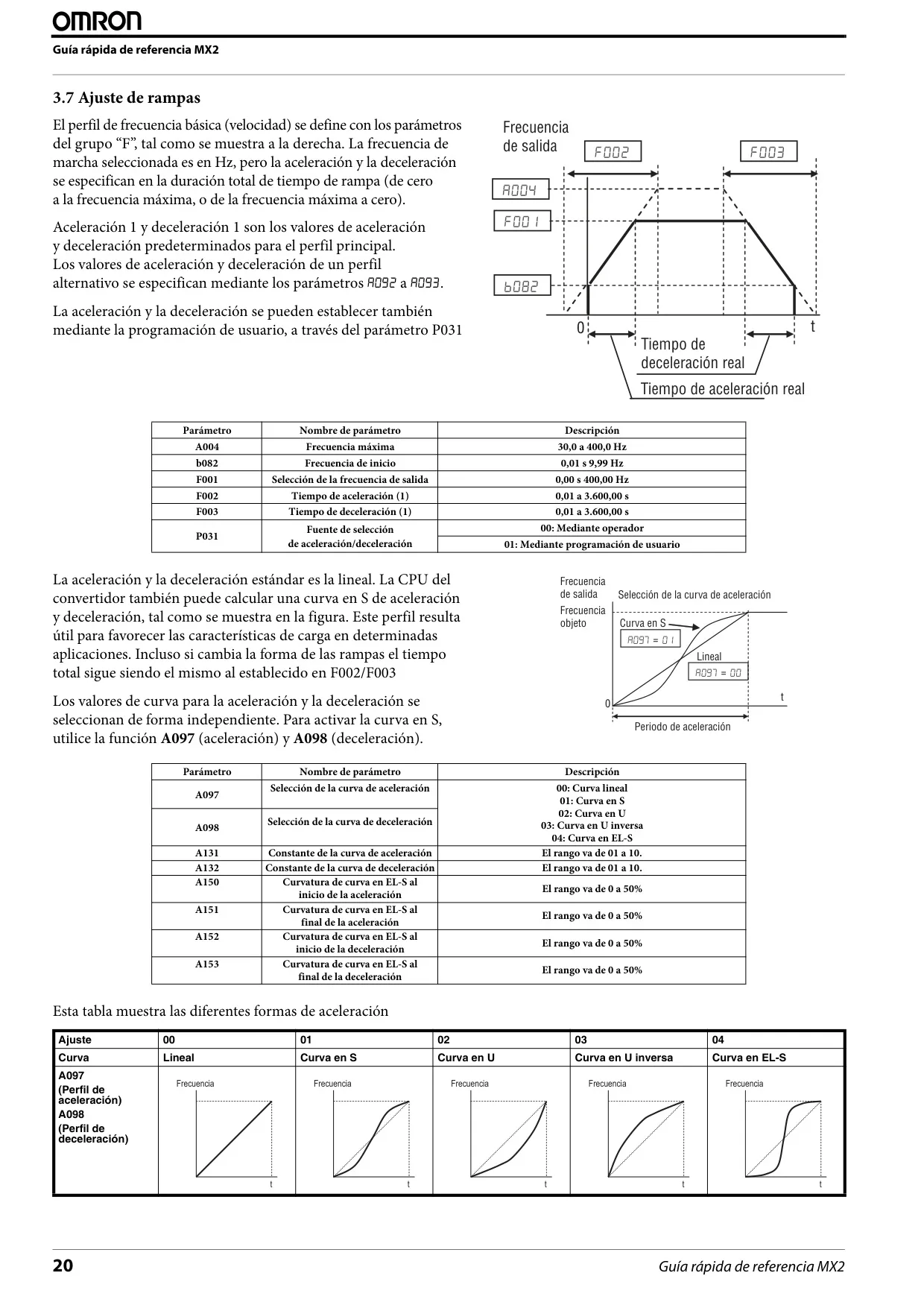

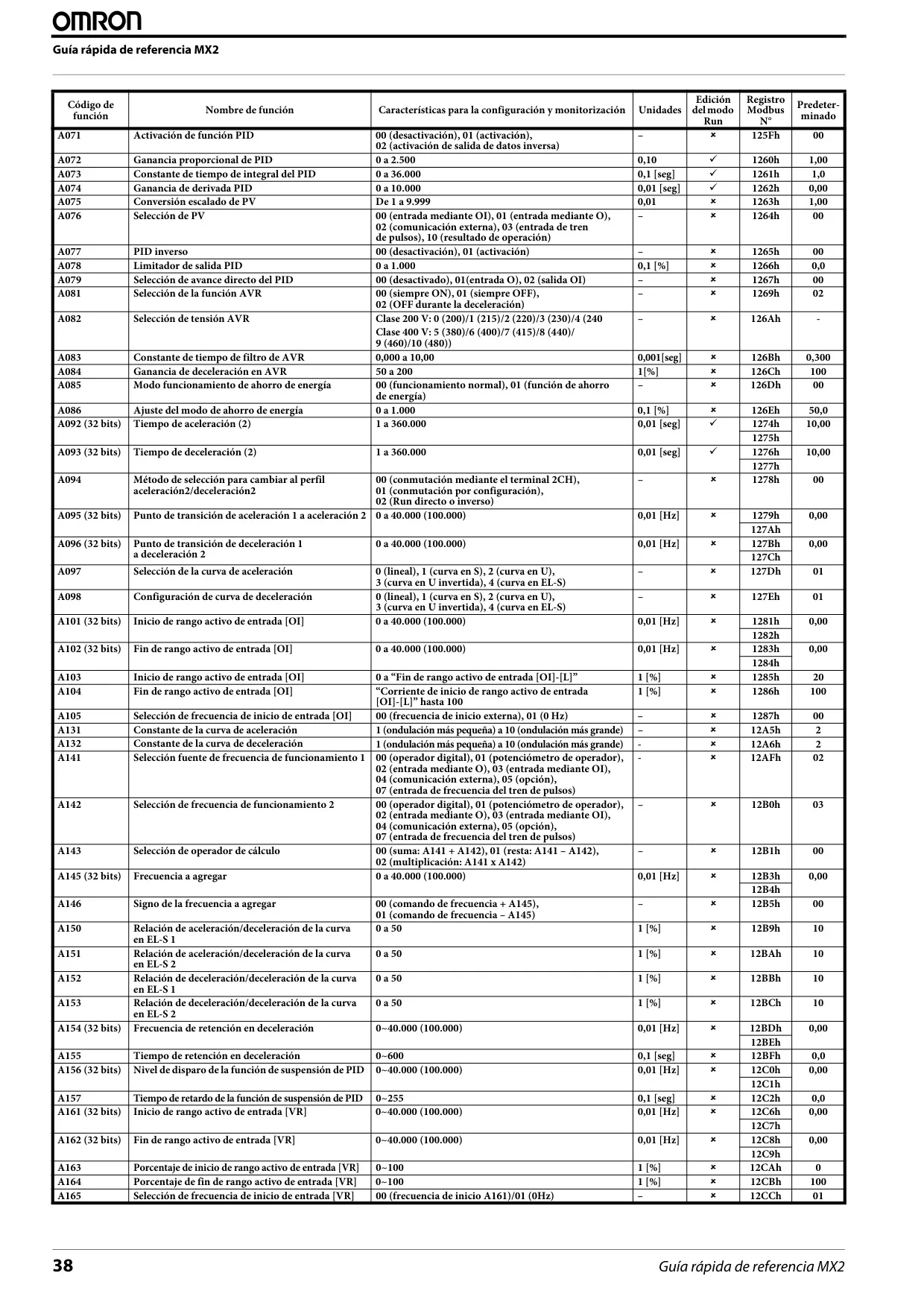

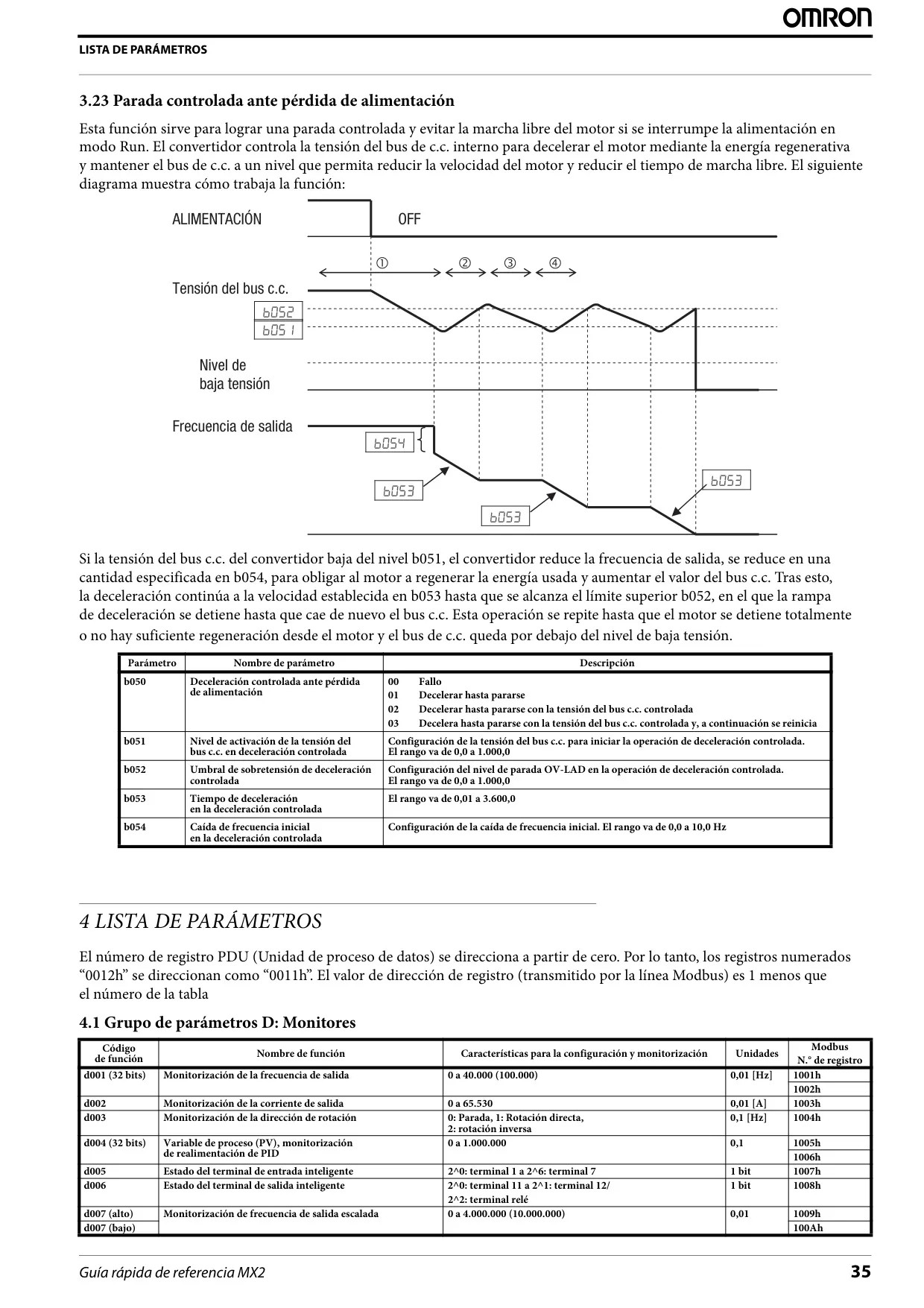

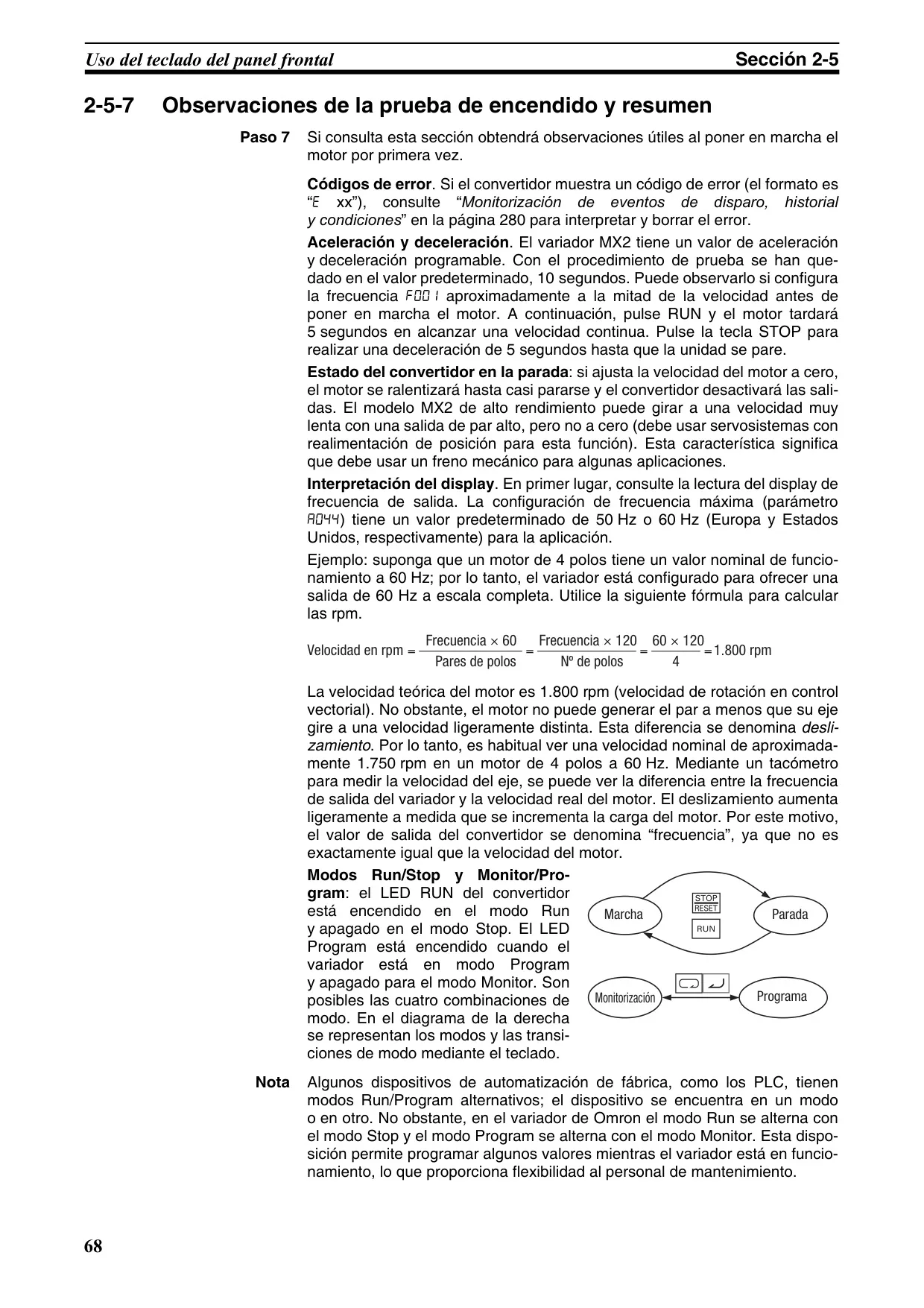

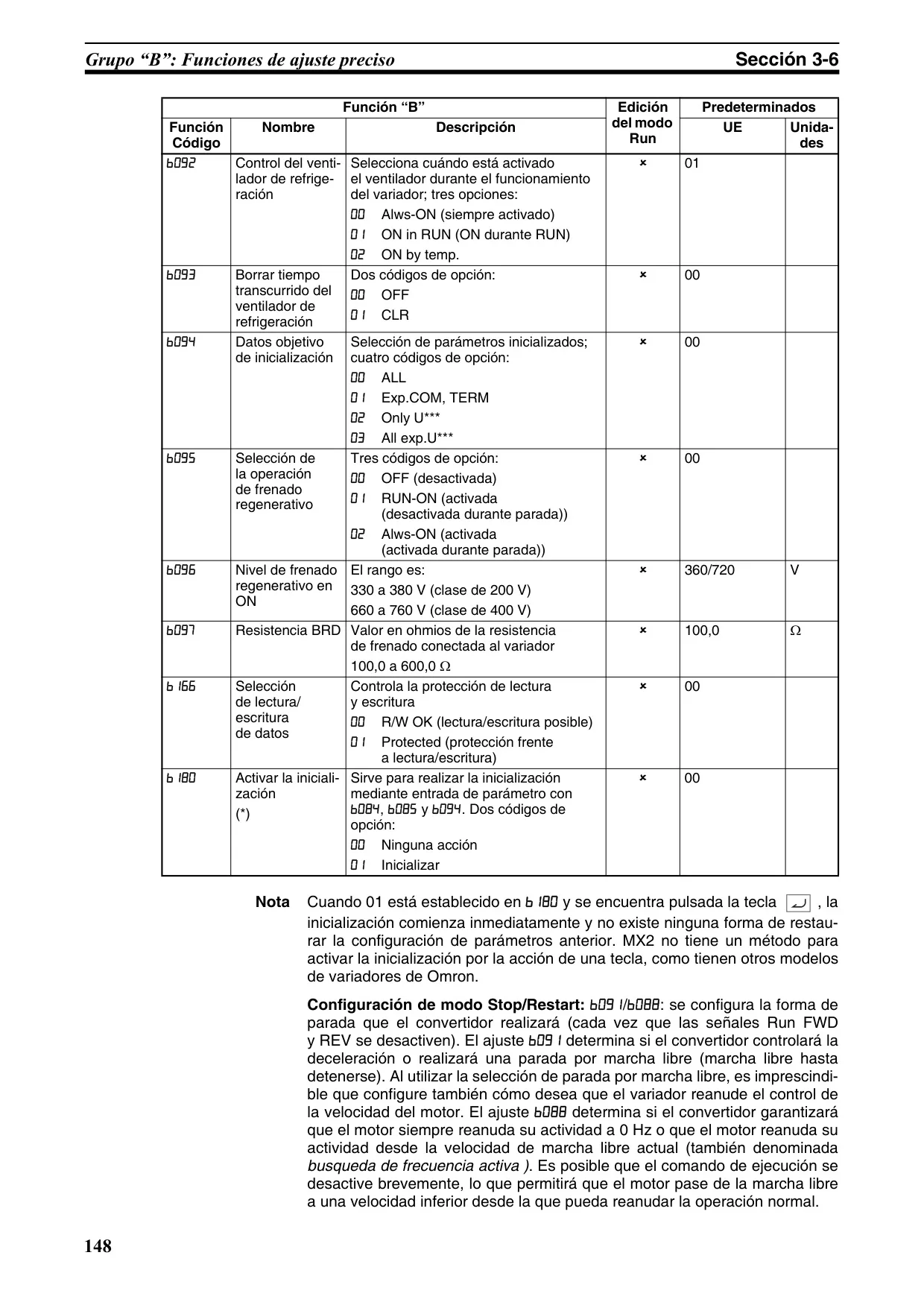

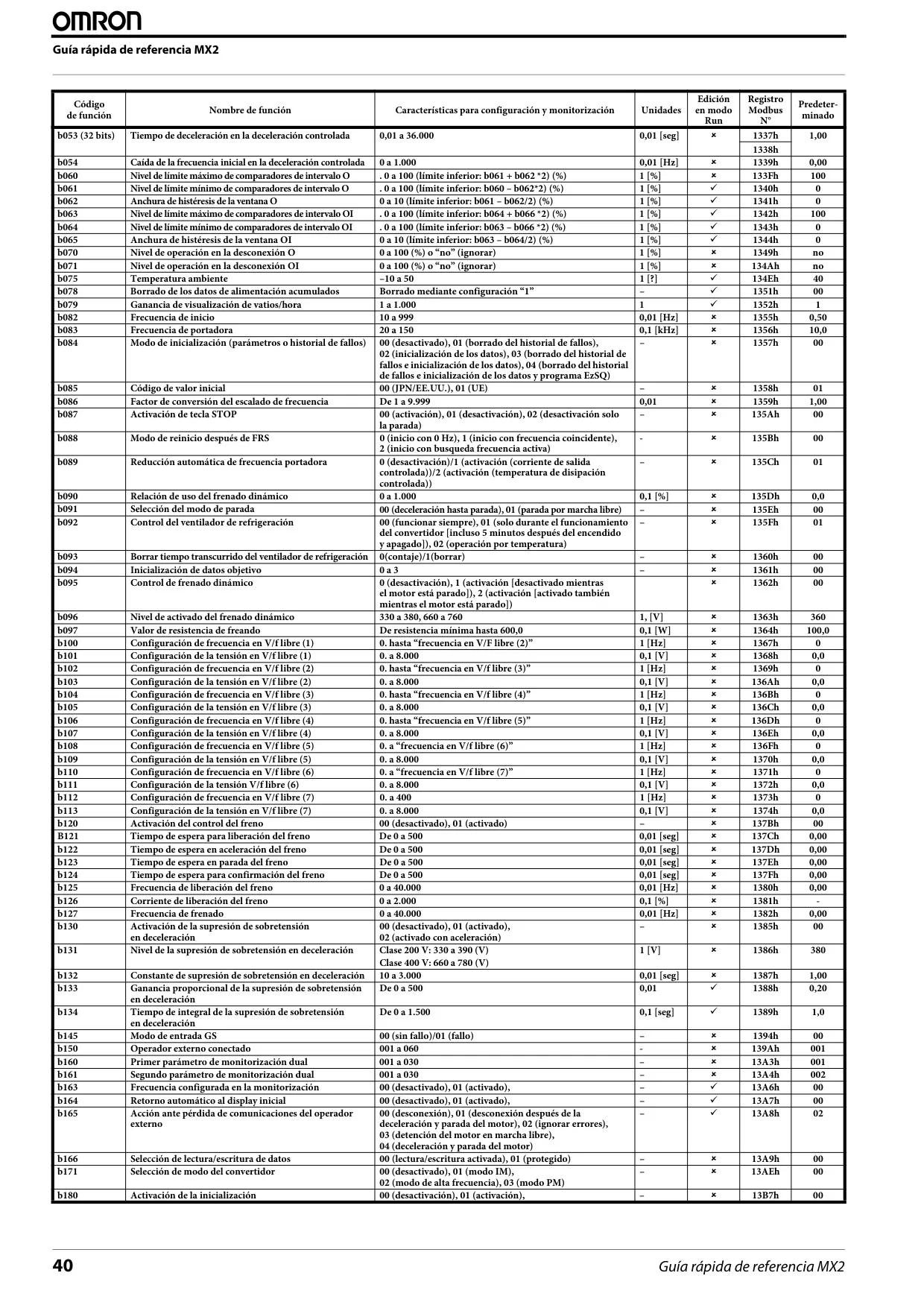

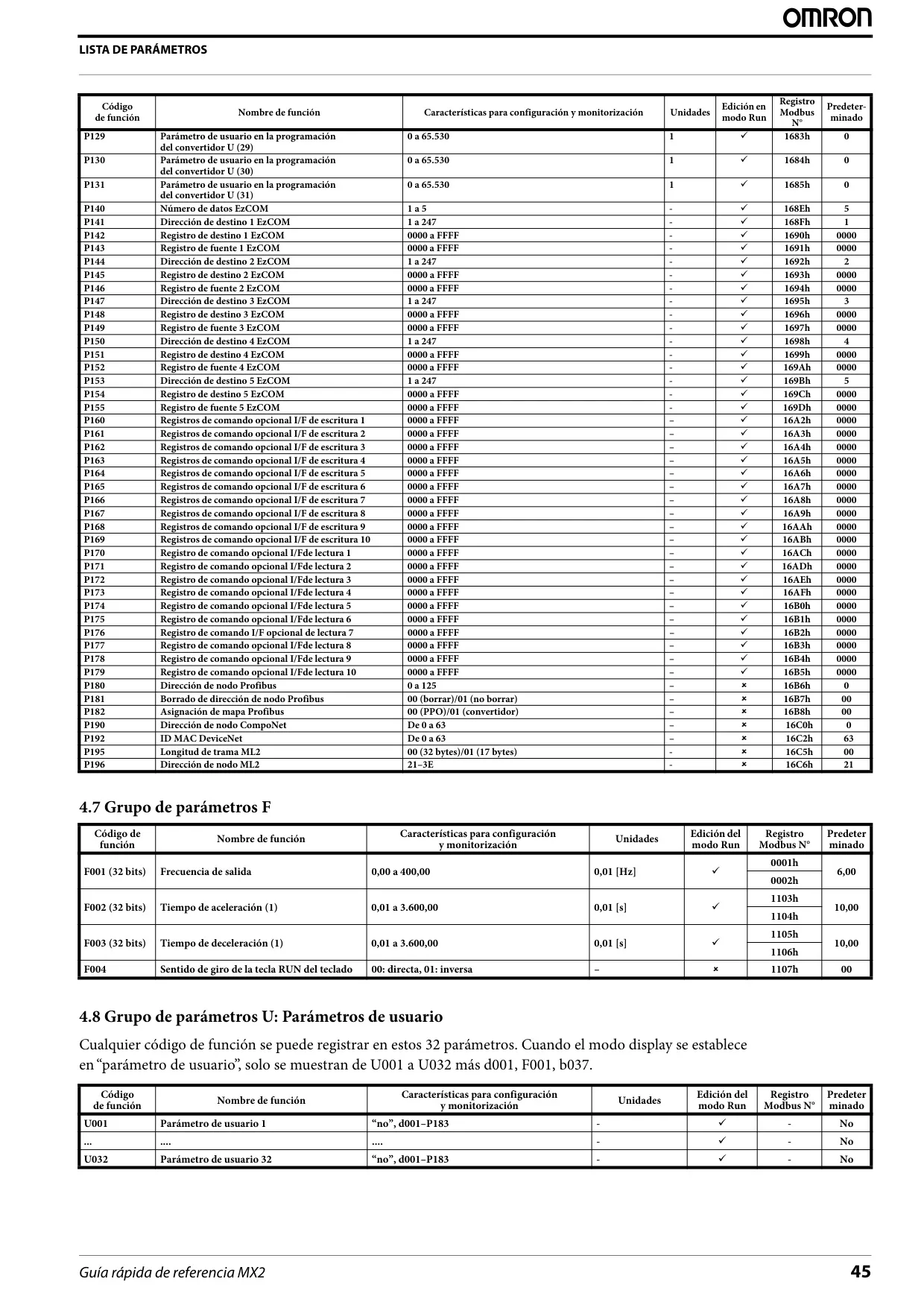

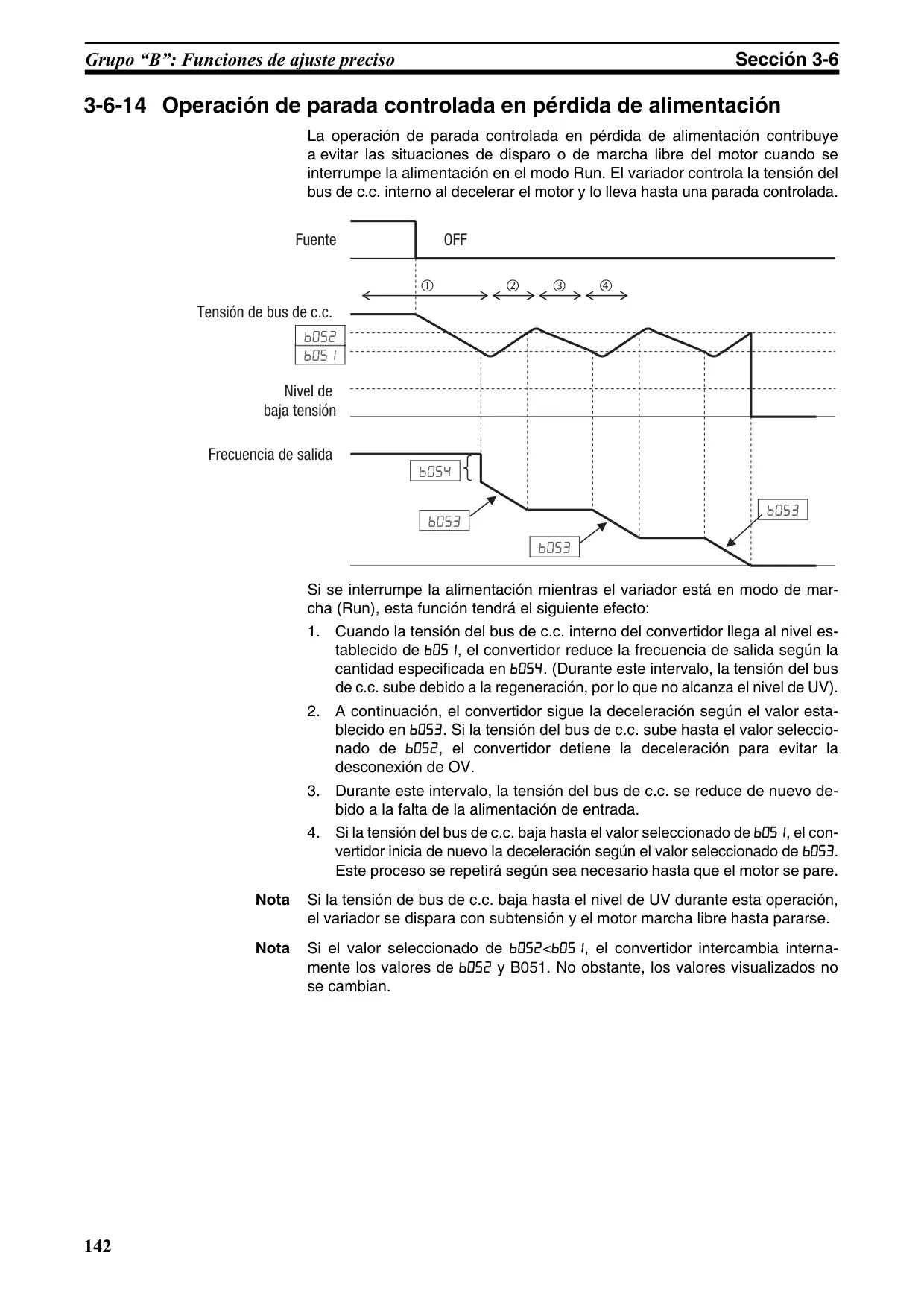

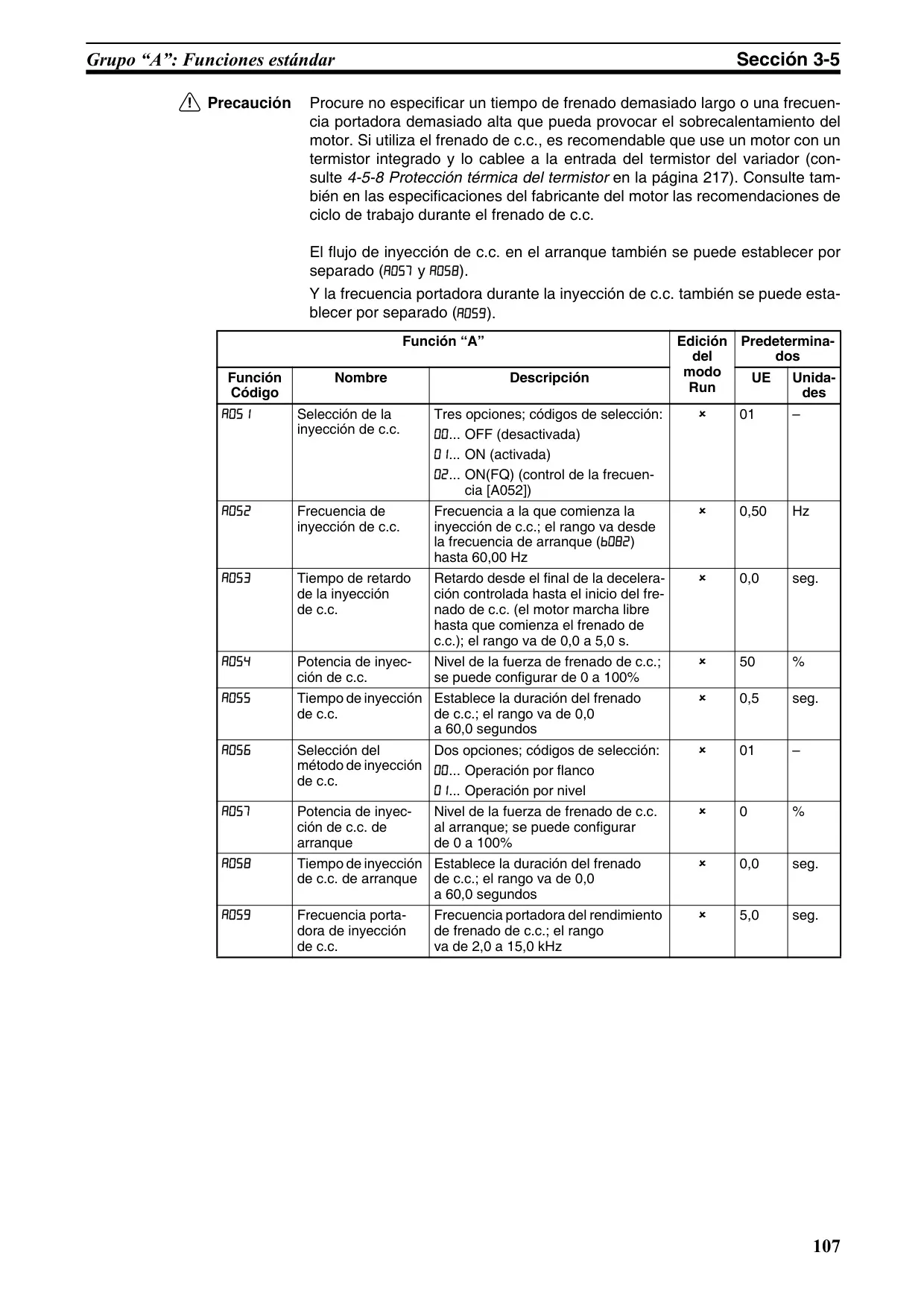

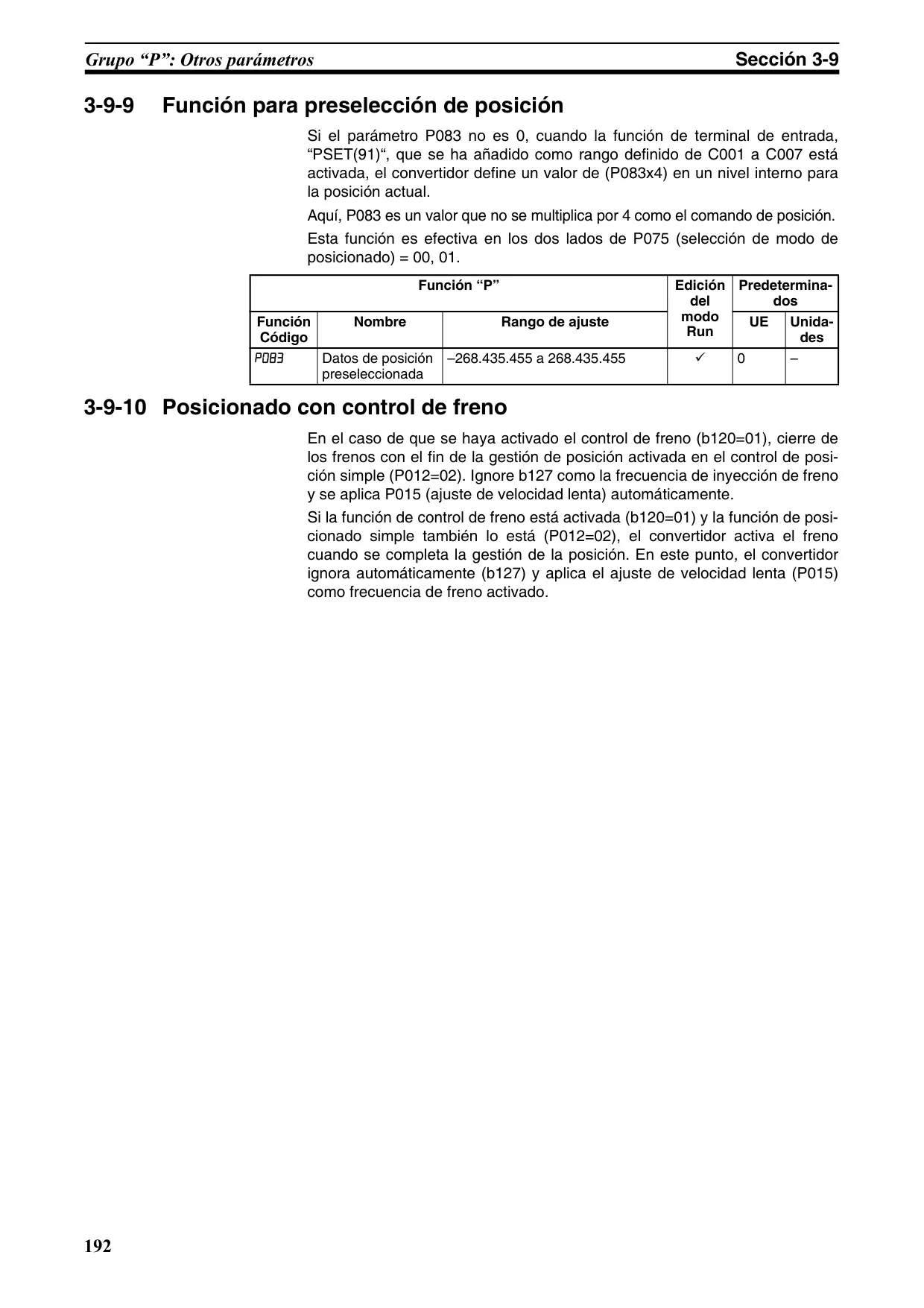

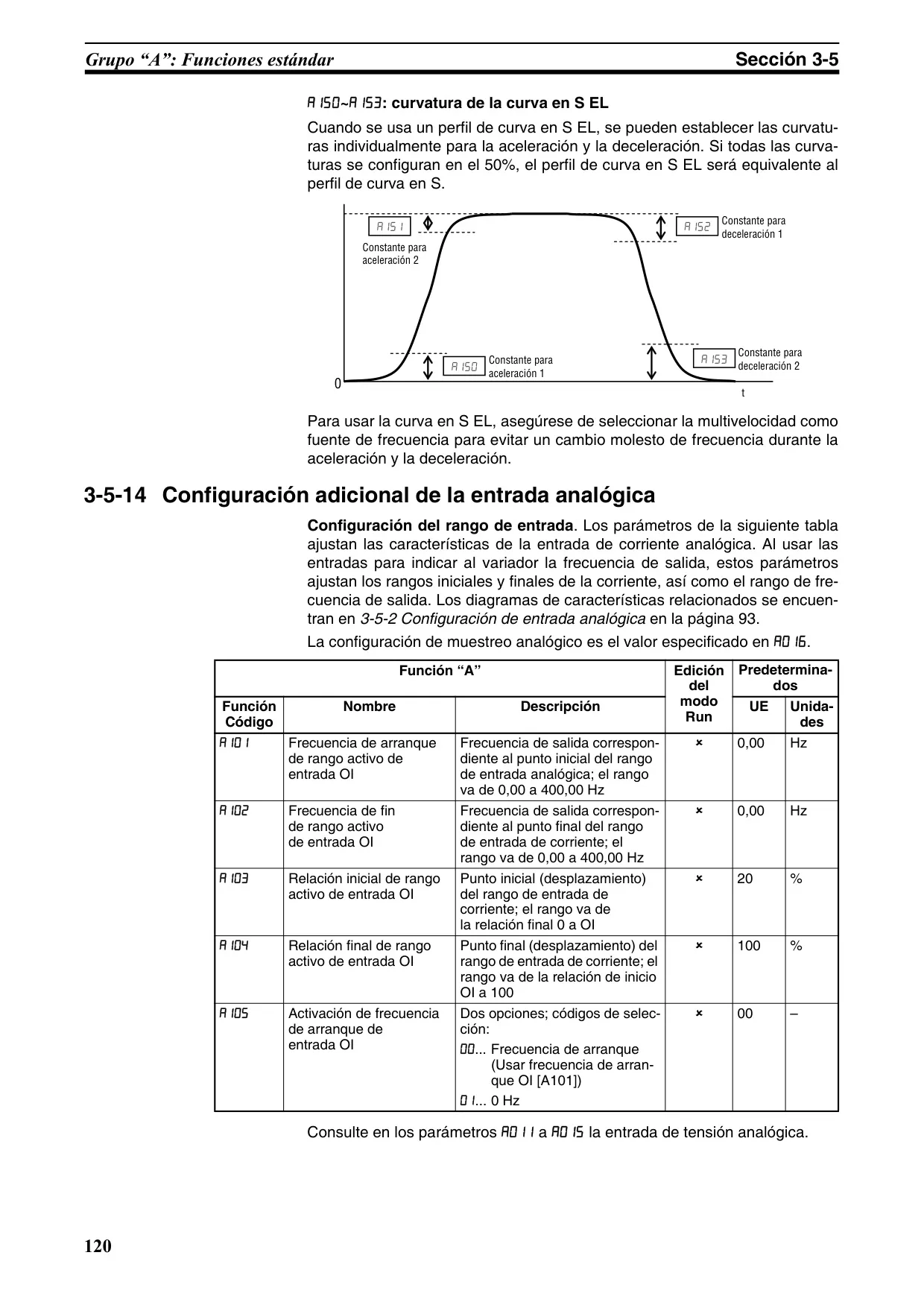

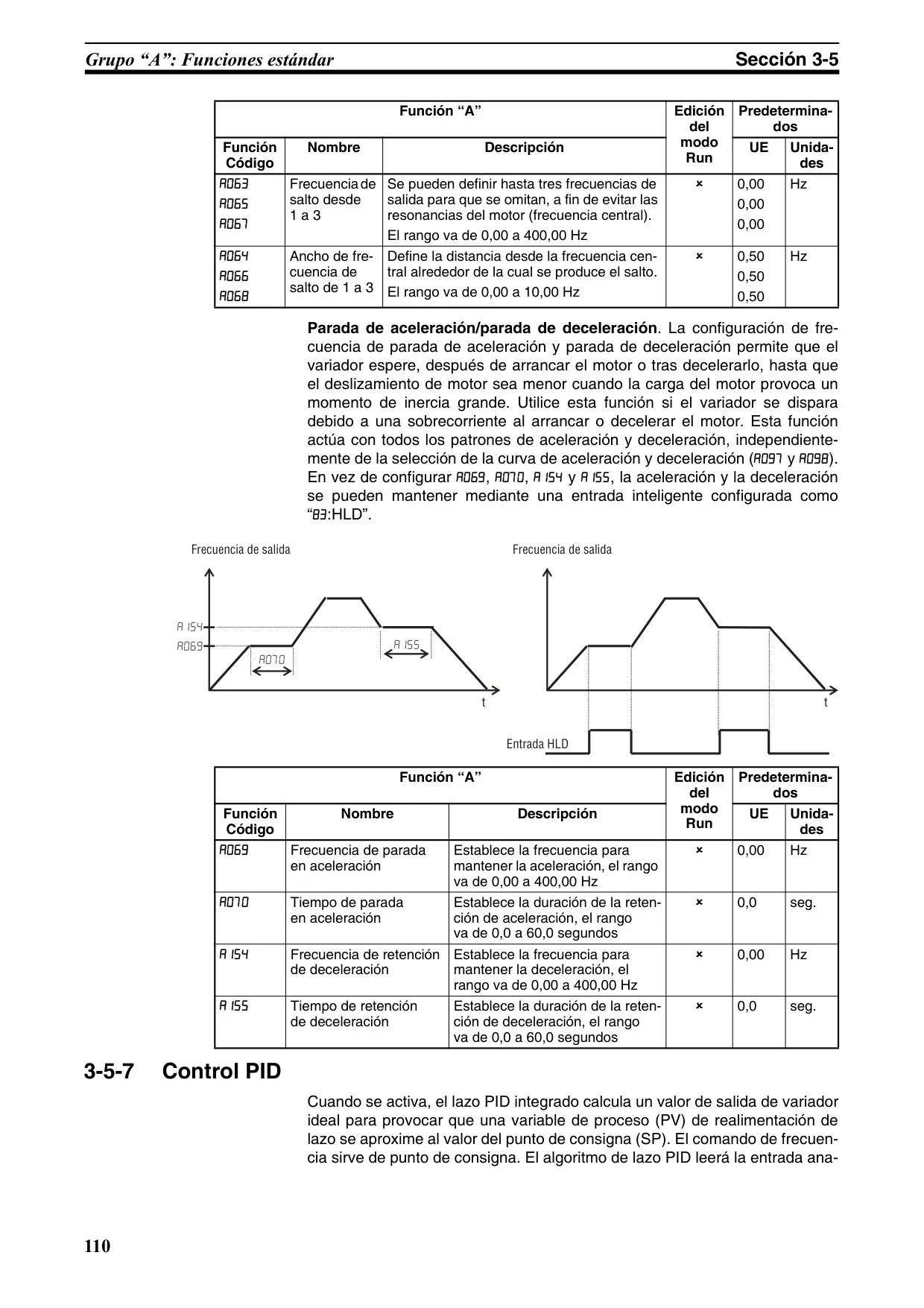

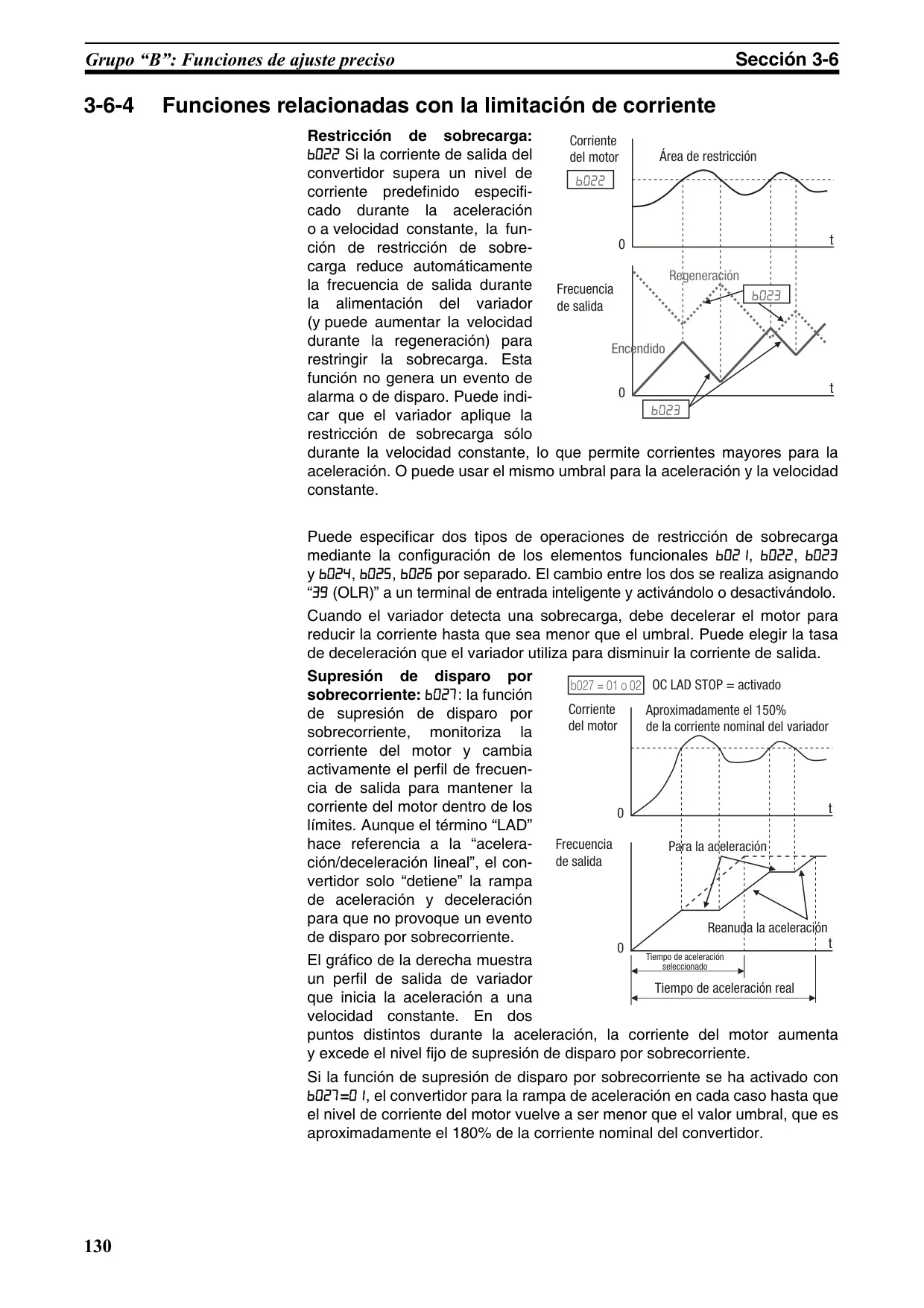

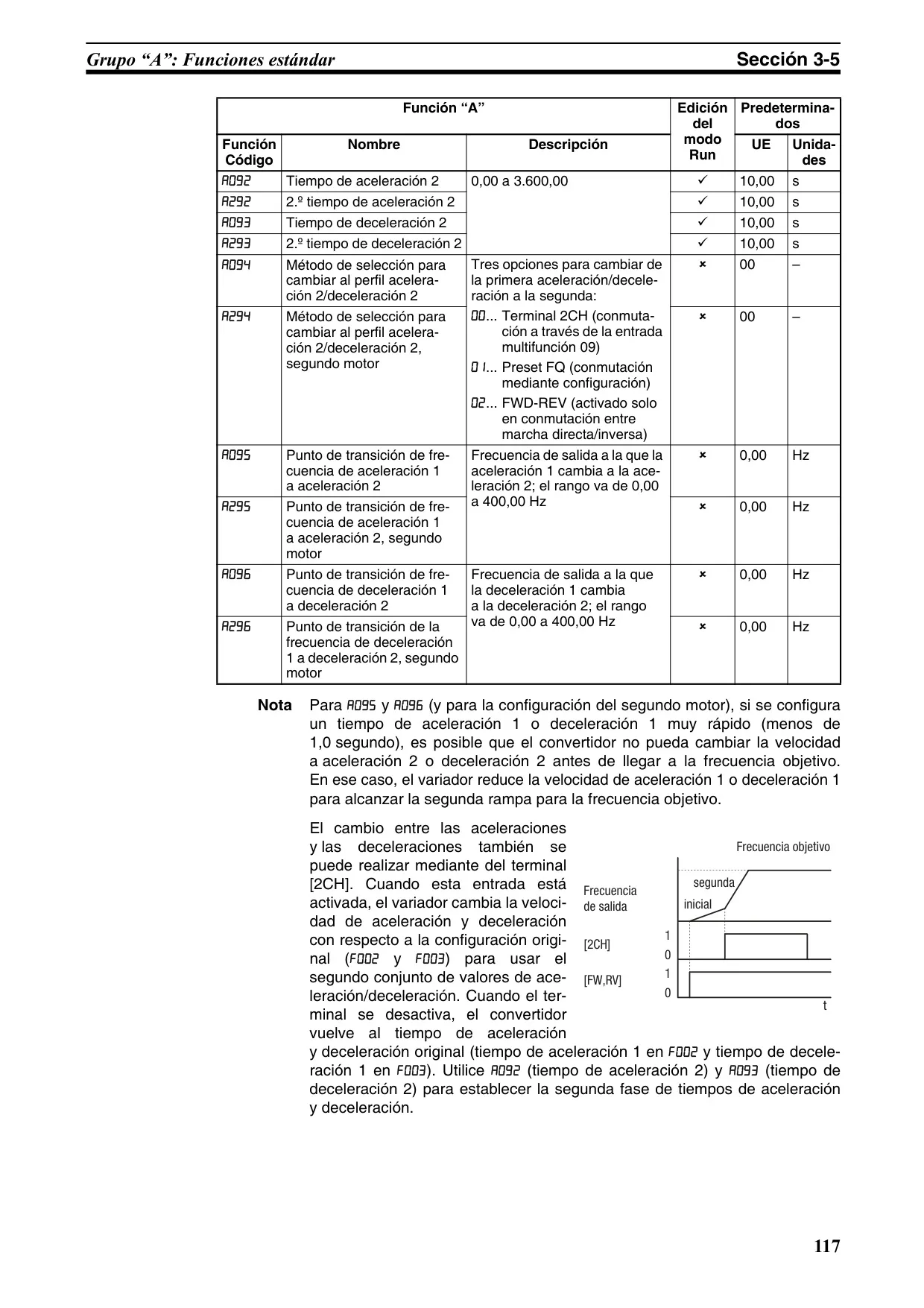

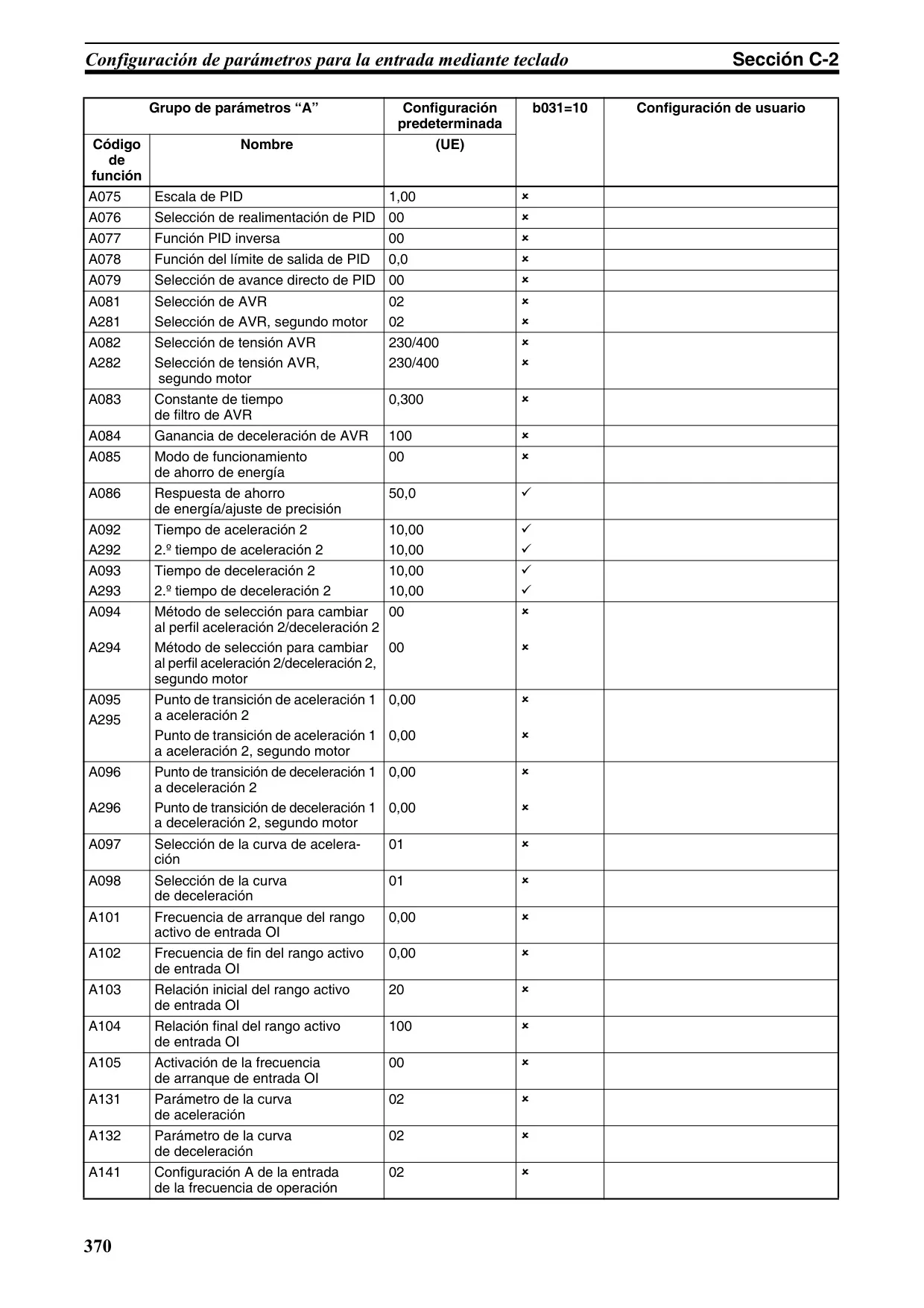

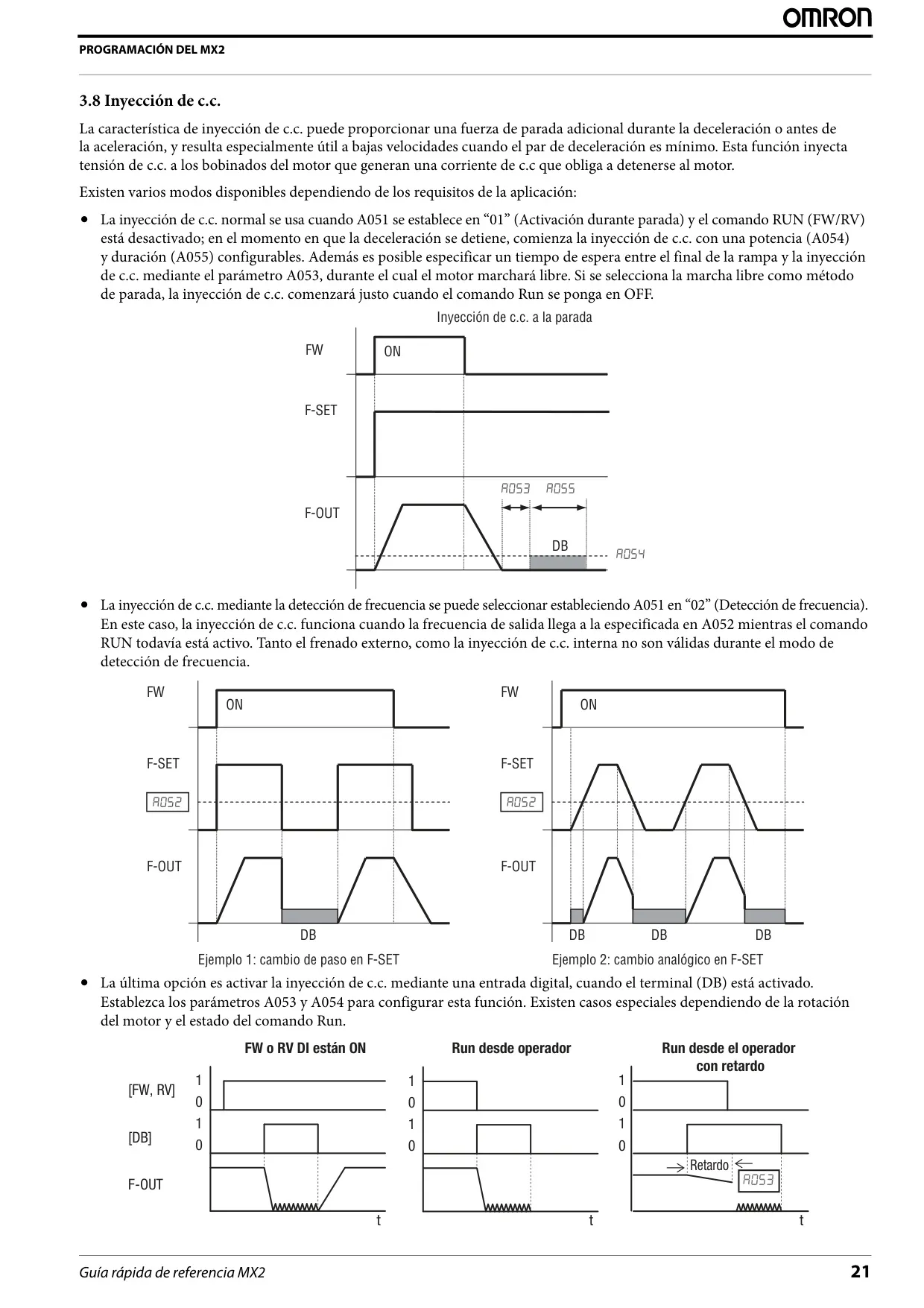

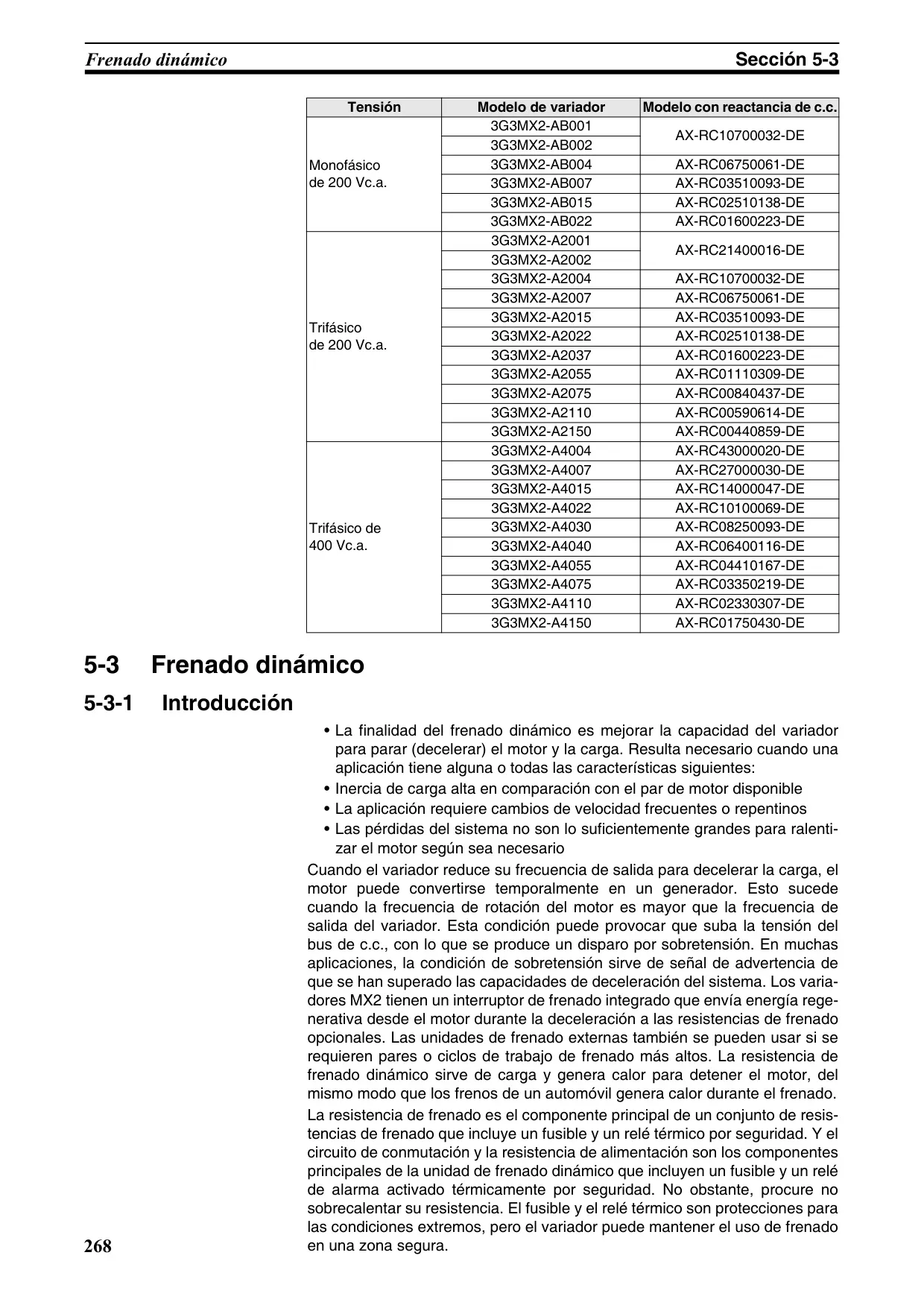

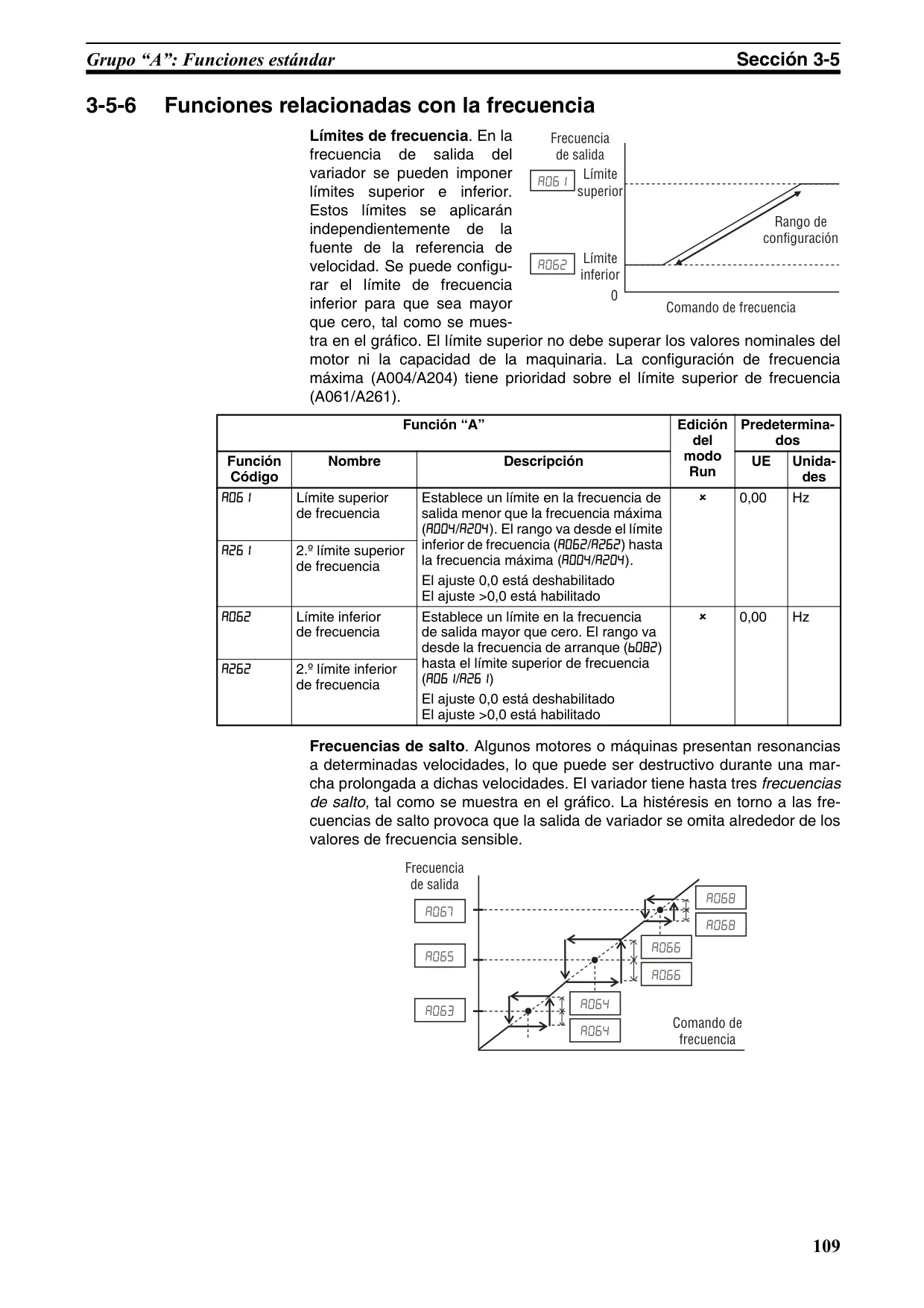

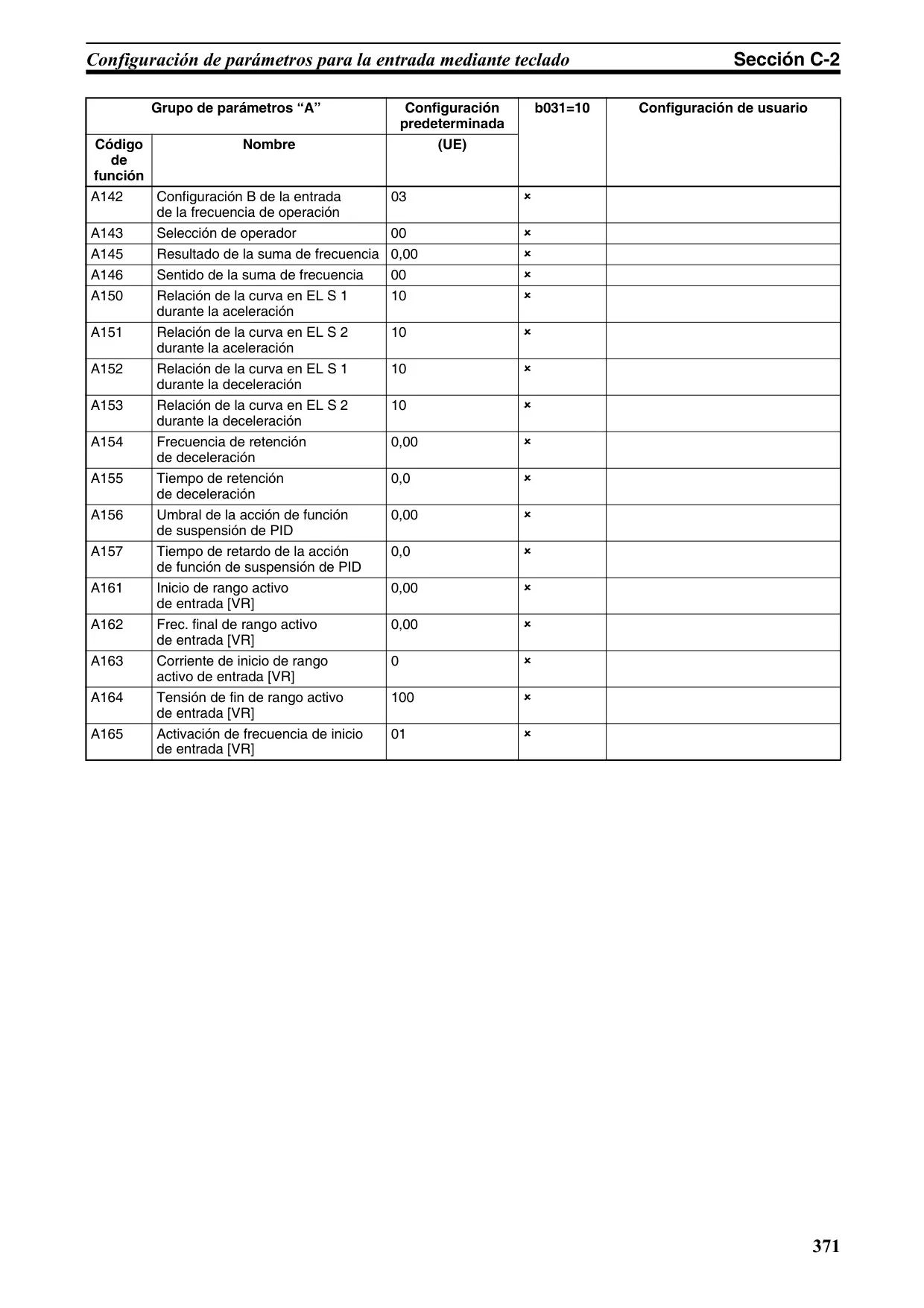

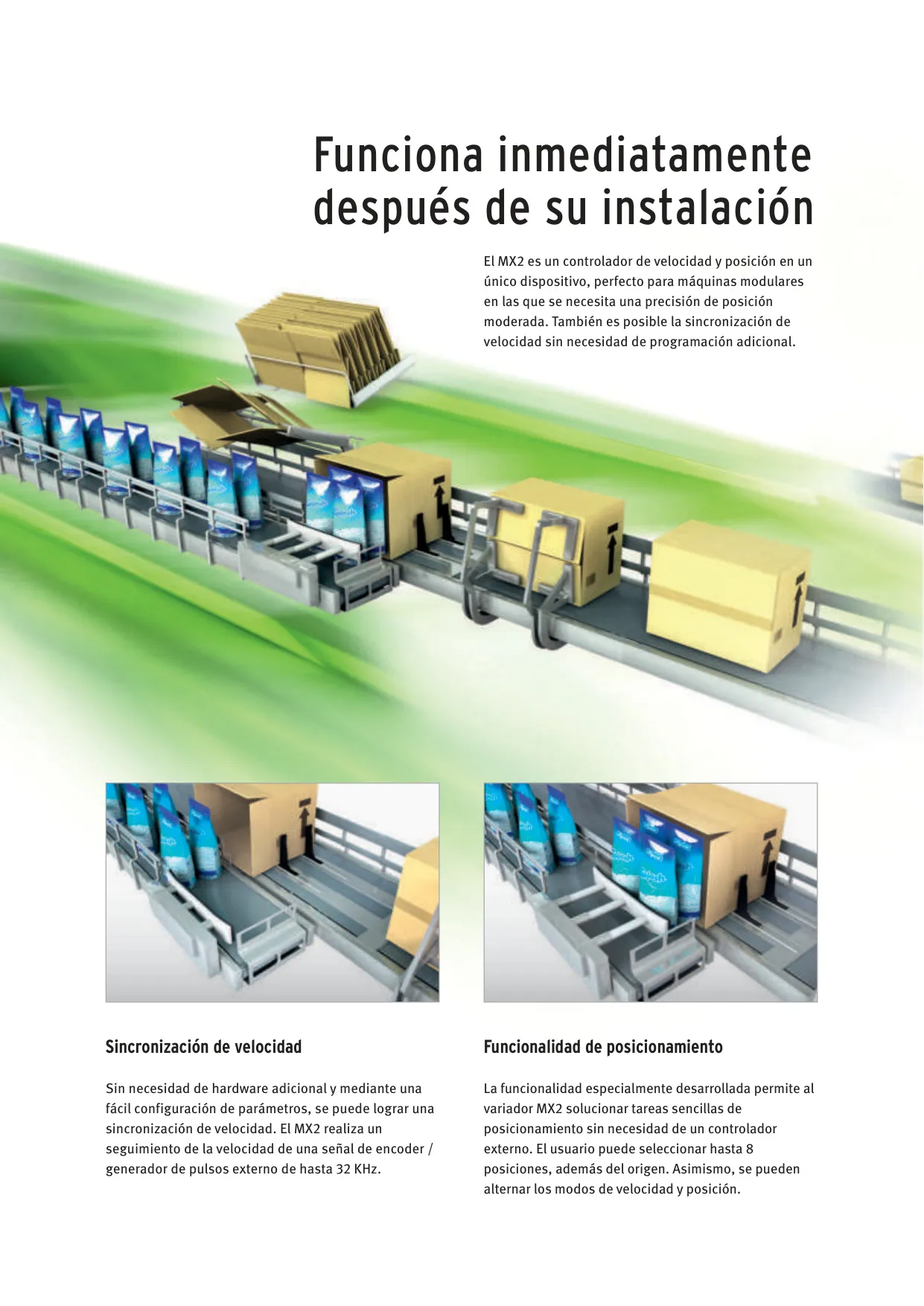

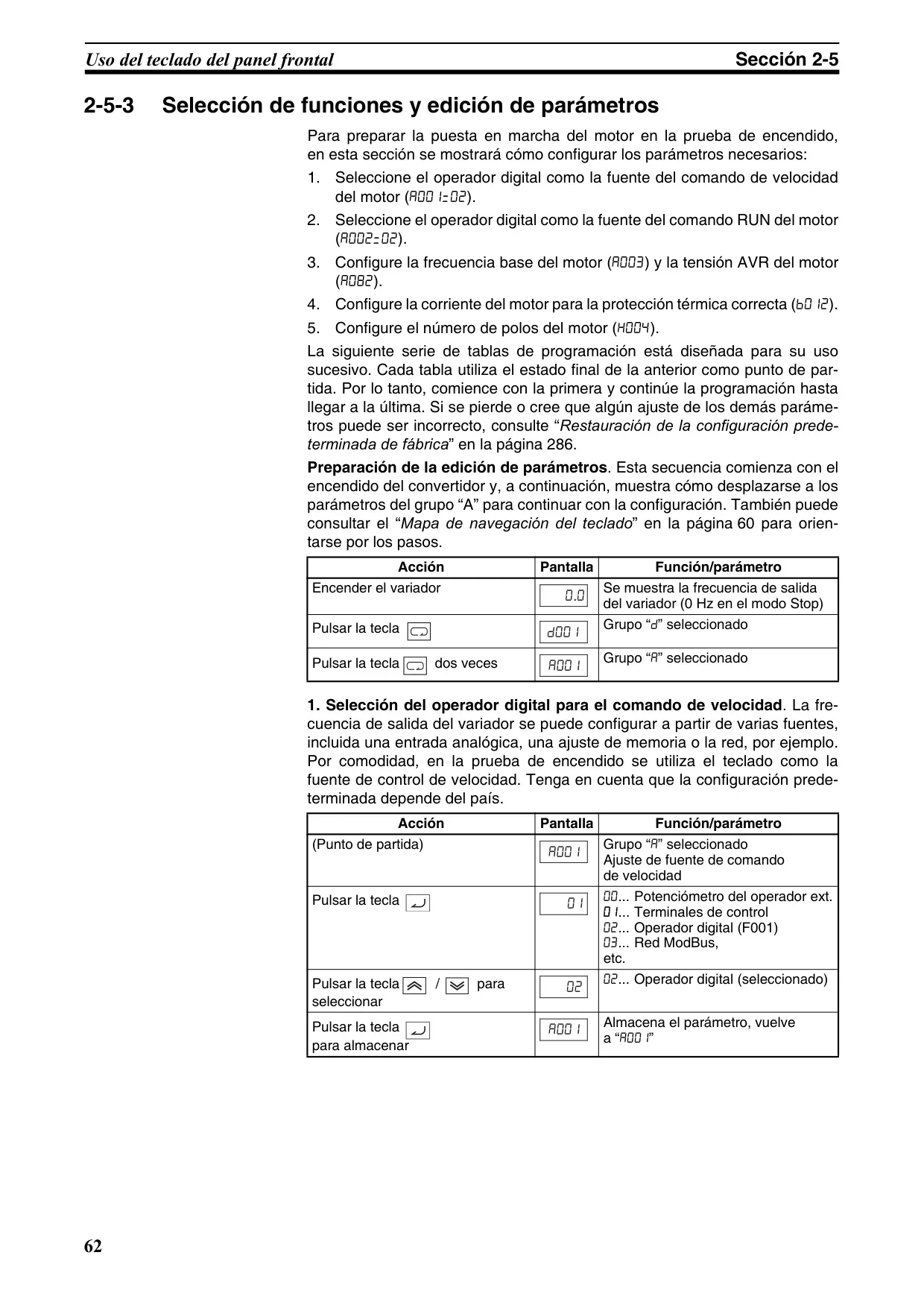

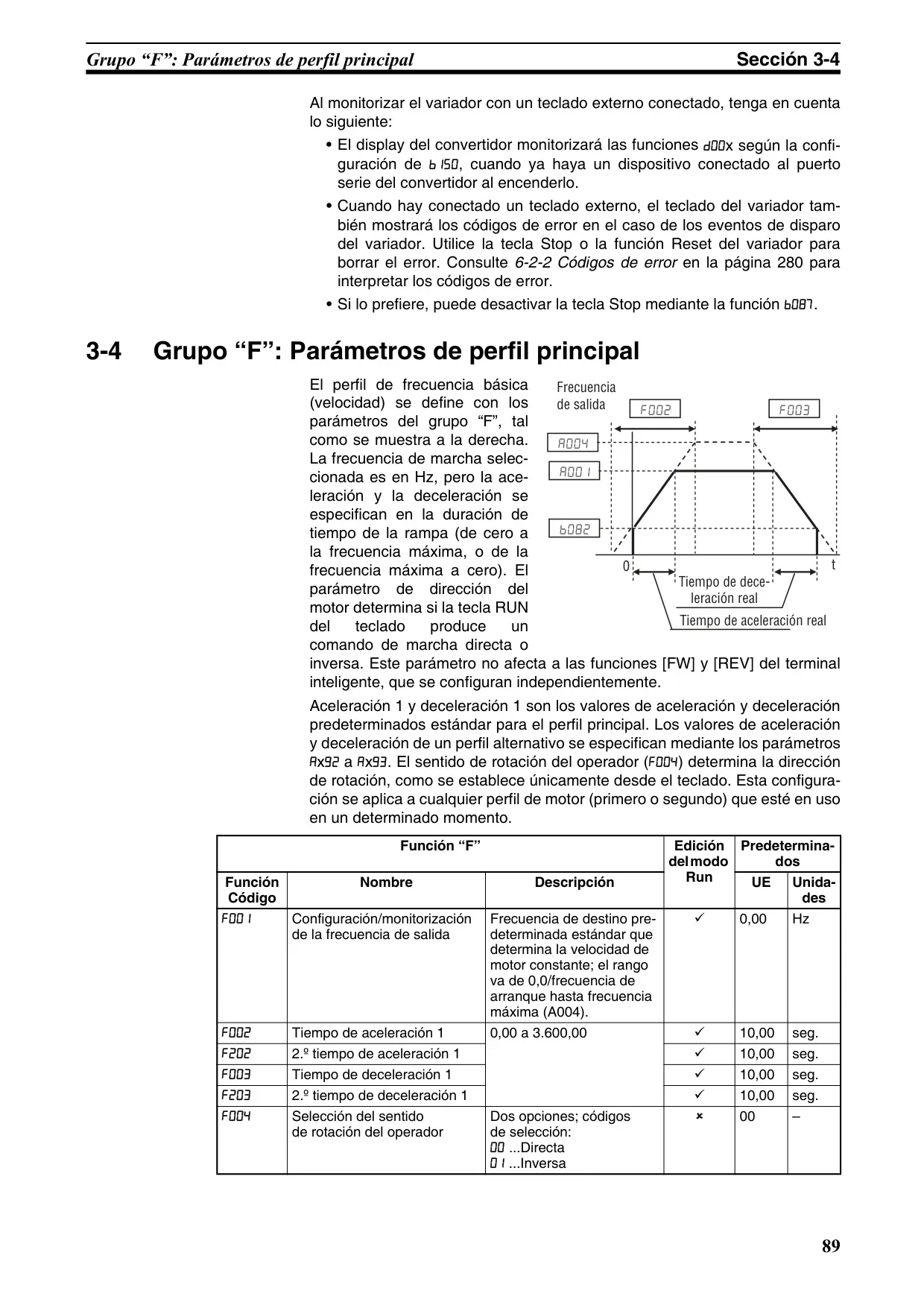

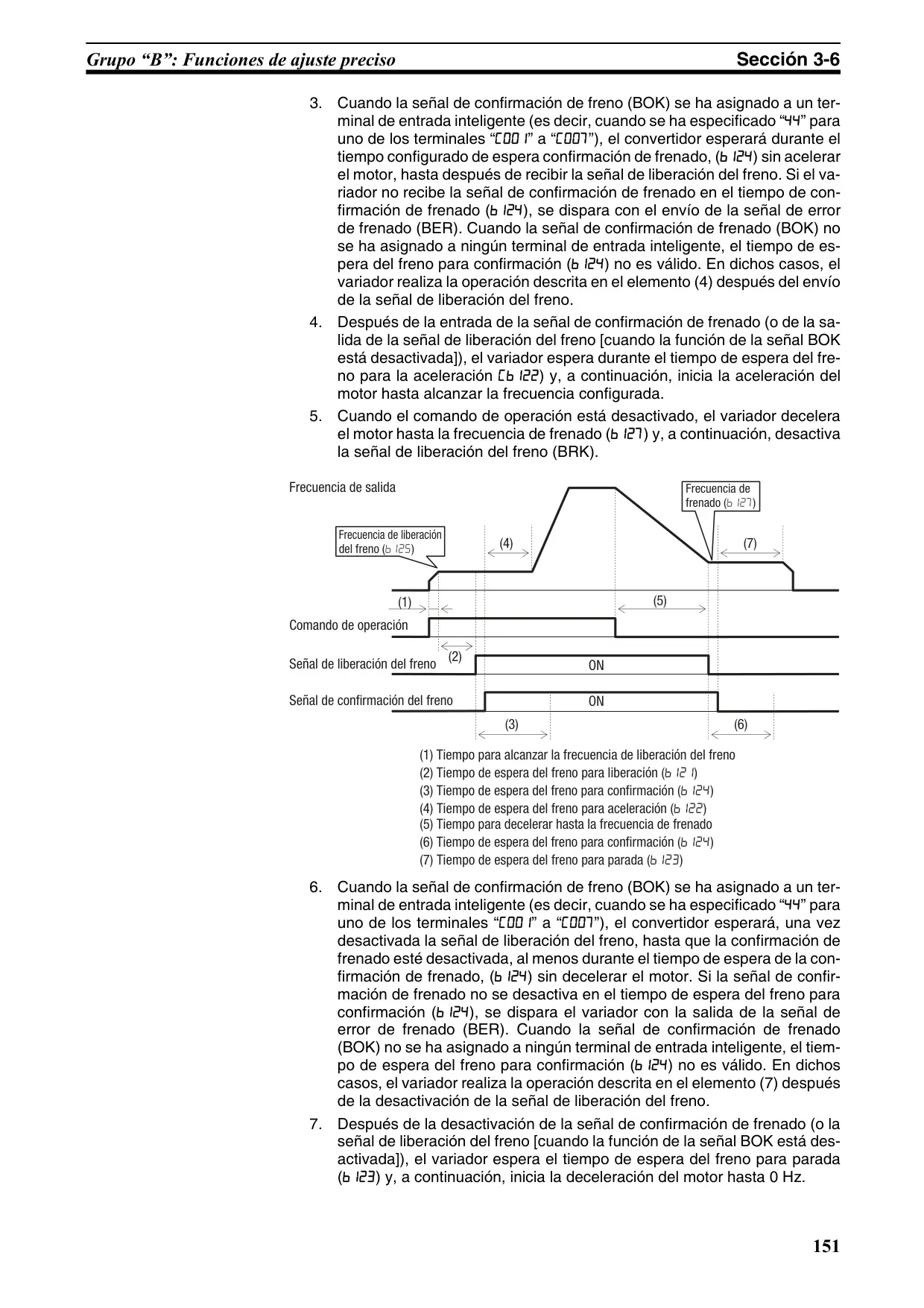

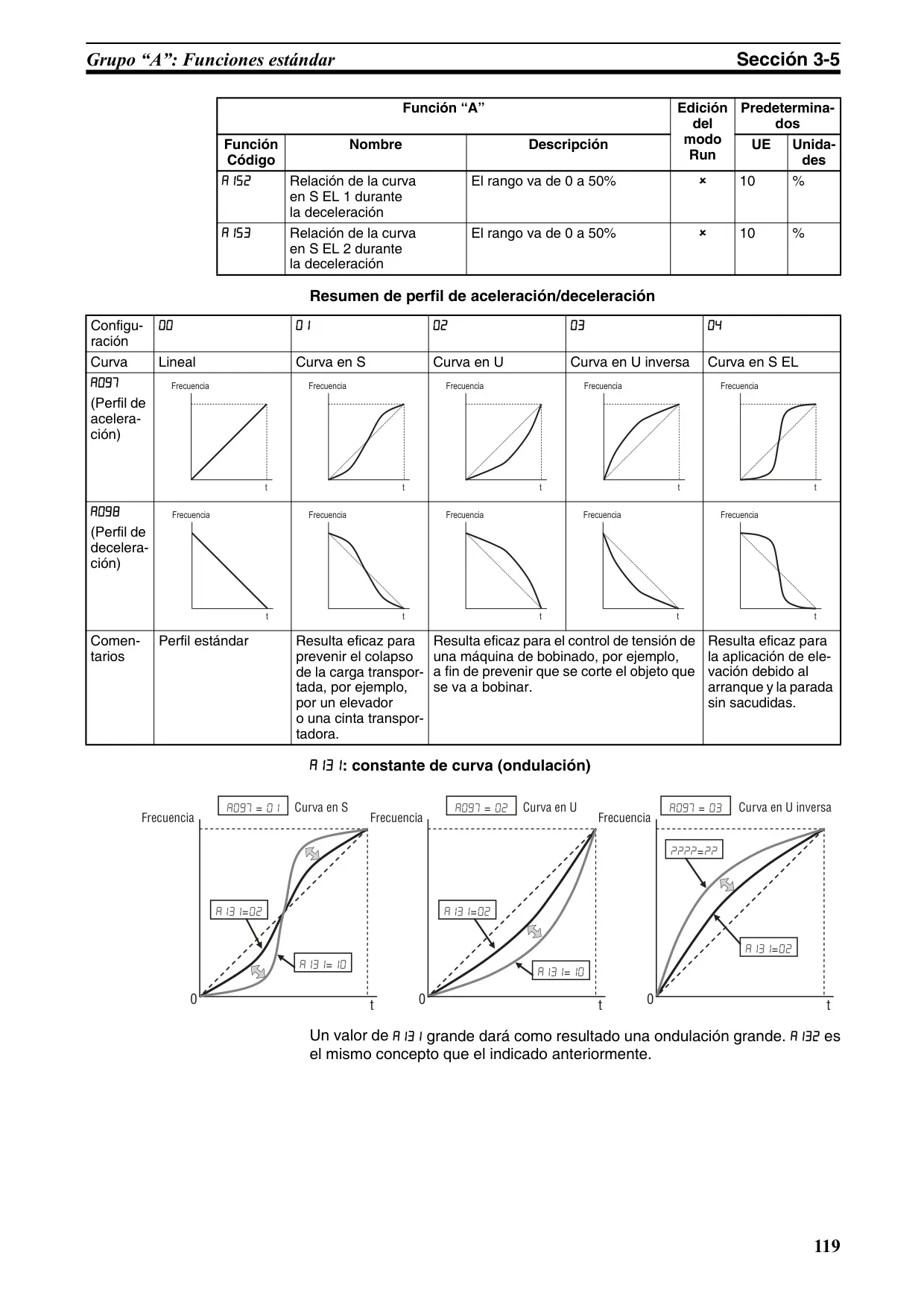

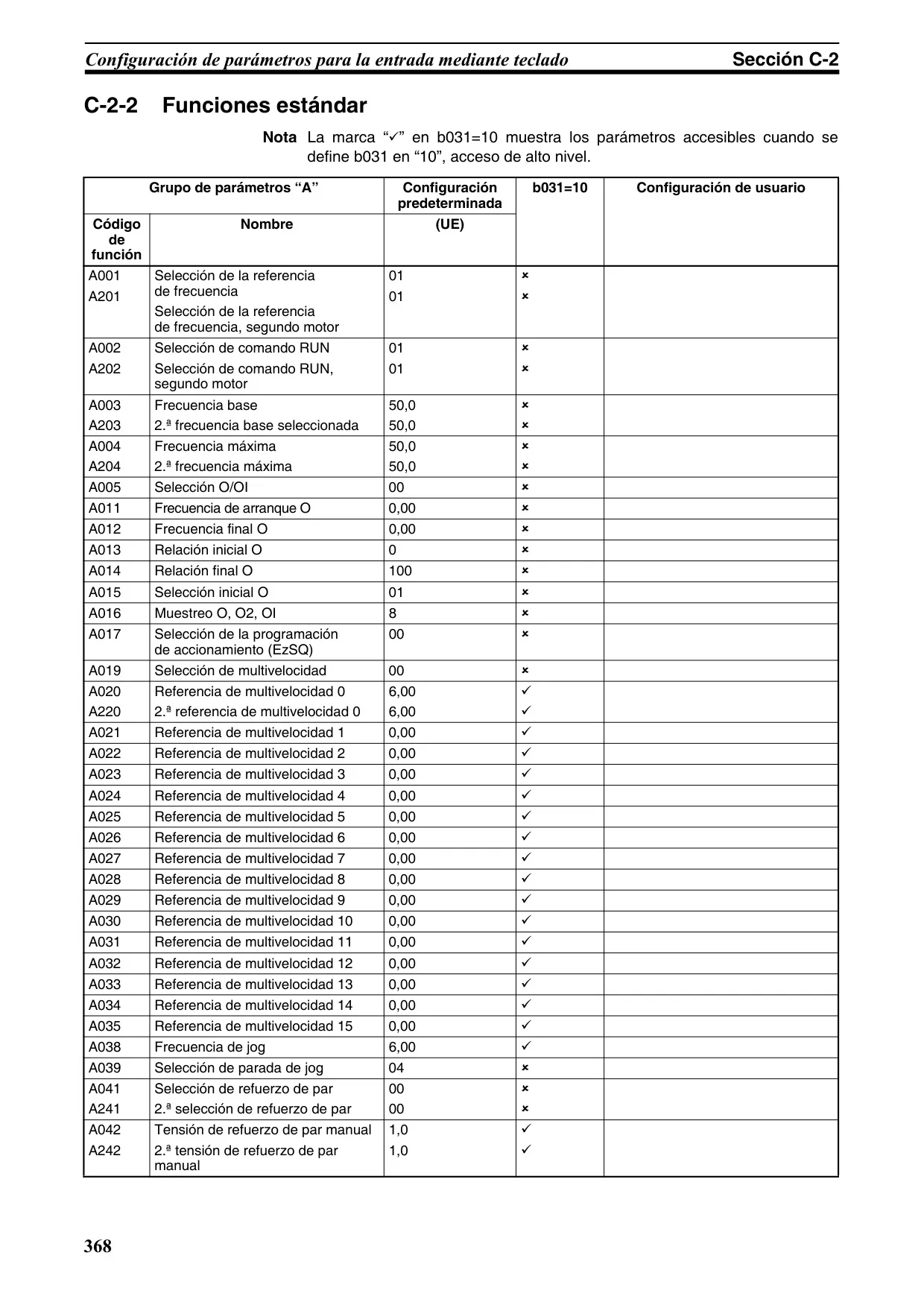

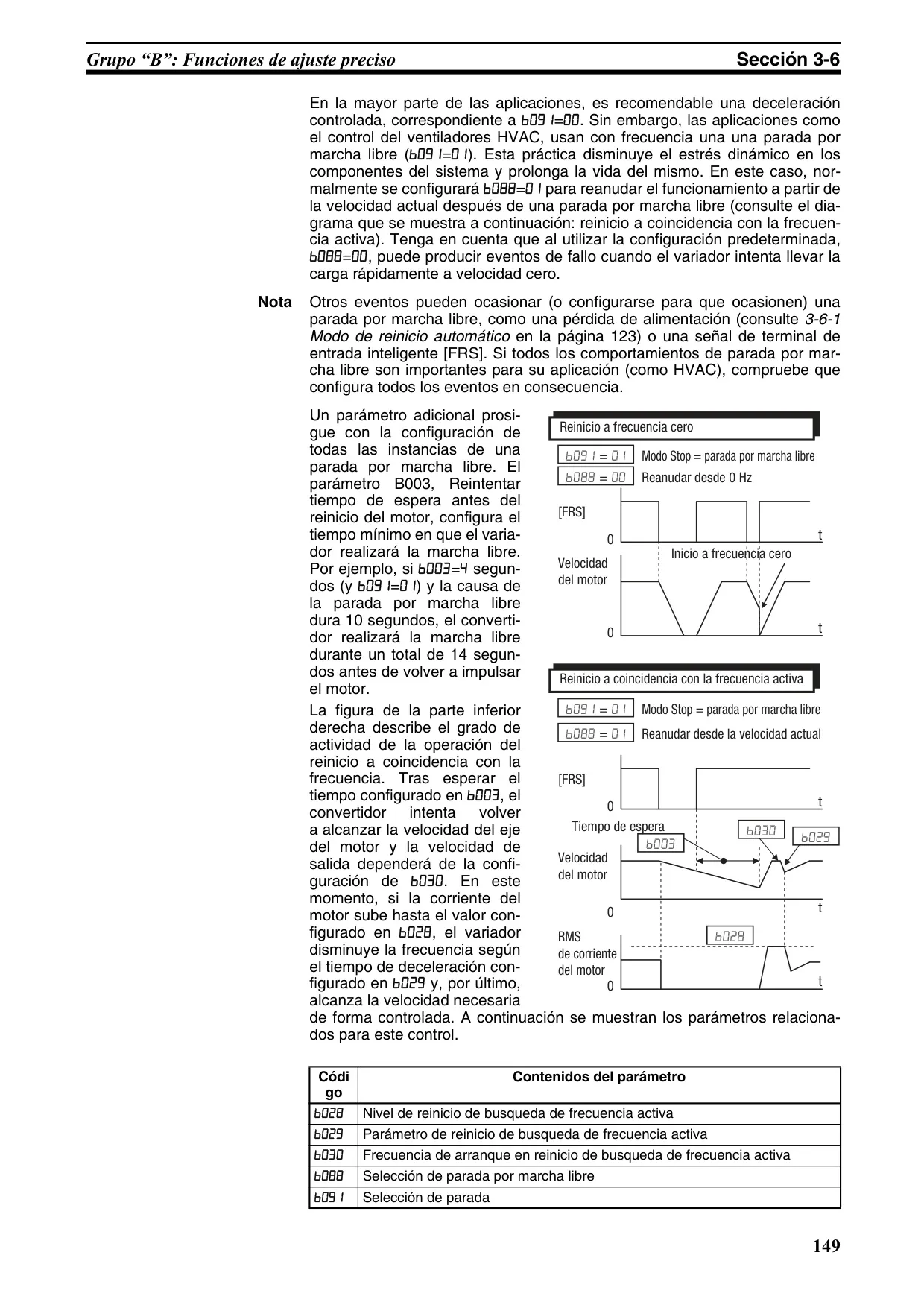

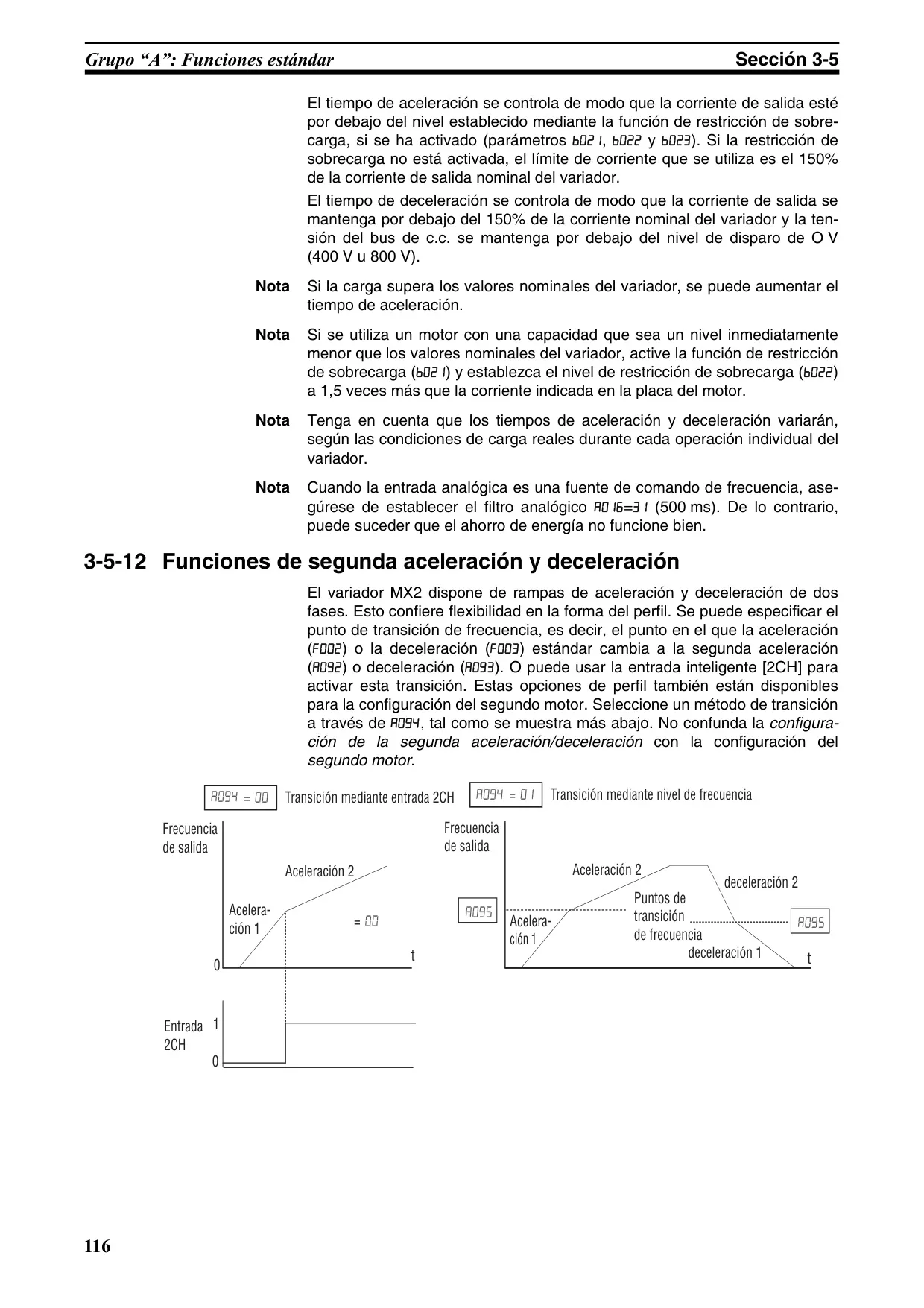

En cuanto a la configuración de la aceleración y deceleración, el MX2 ofrece una flexibilidad notable. Los tiempos pueden ajustarse desde un mínimo de 0.01 segundos hasta 3600 segundos, con la posibilidad de configurar curvas lineales o en "S" para transiciones suaves, y un segundo ajuste para escenarios específicos. Esta capacidad permite adaptar el comportamiento del variador a una amplia gama de aplicaciones, desde arranques y paradas rápidos hasta movimientos muy controlados.

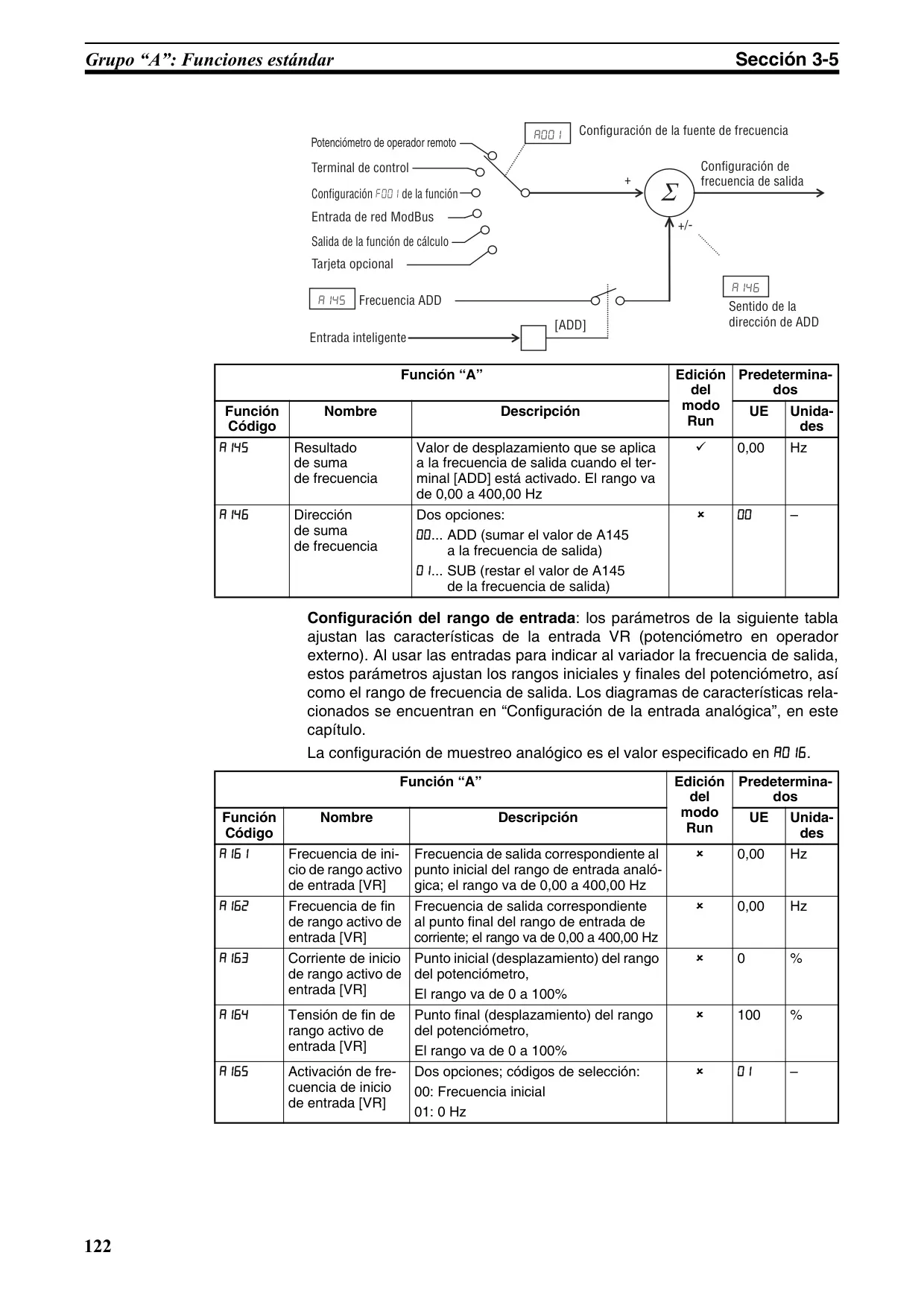

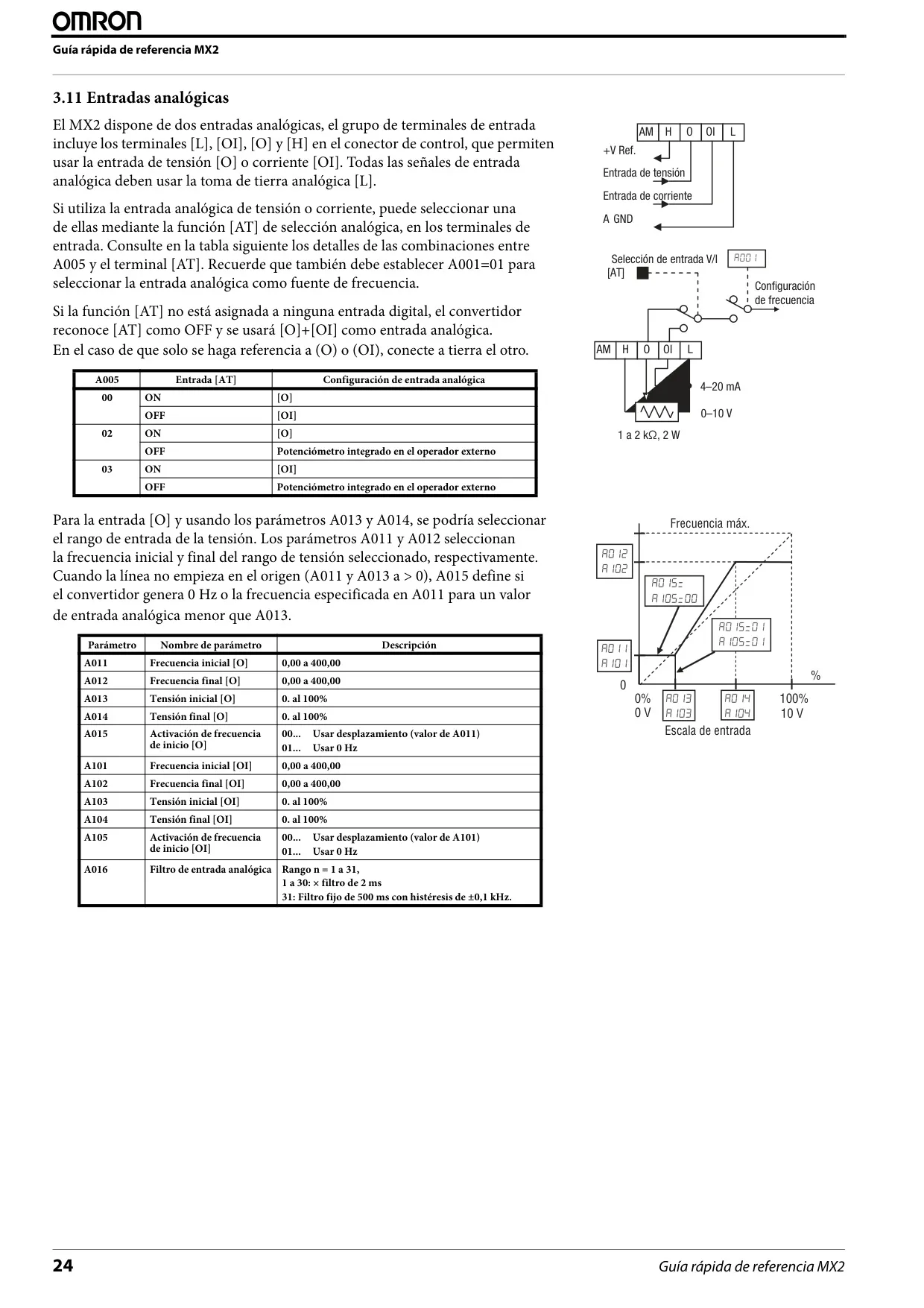

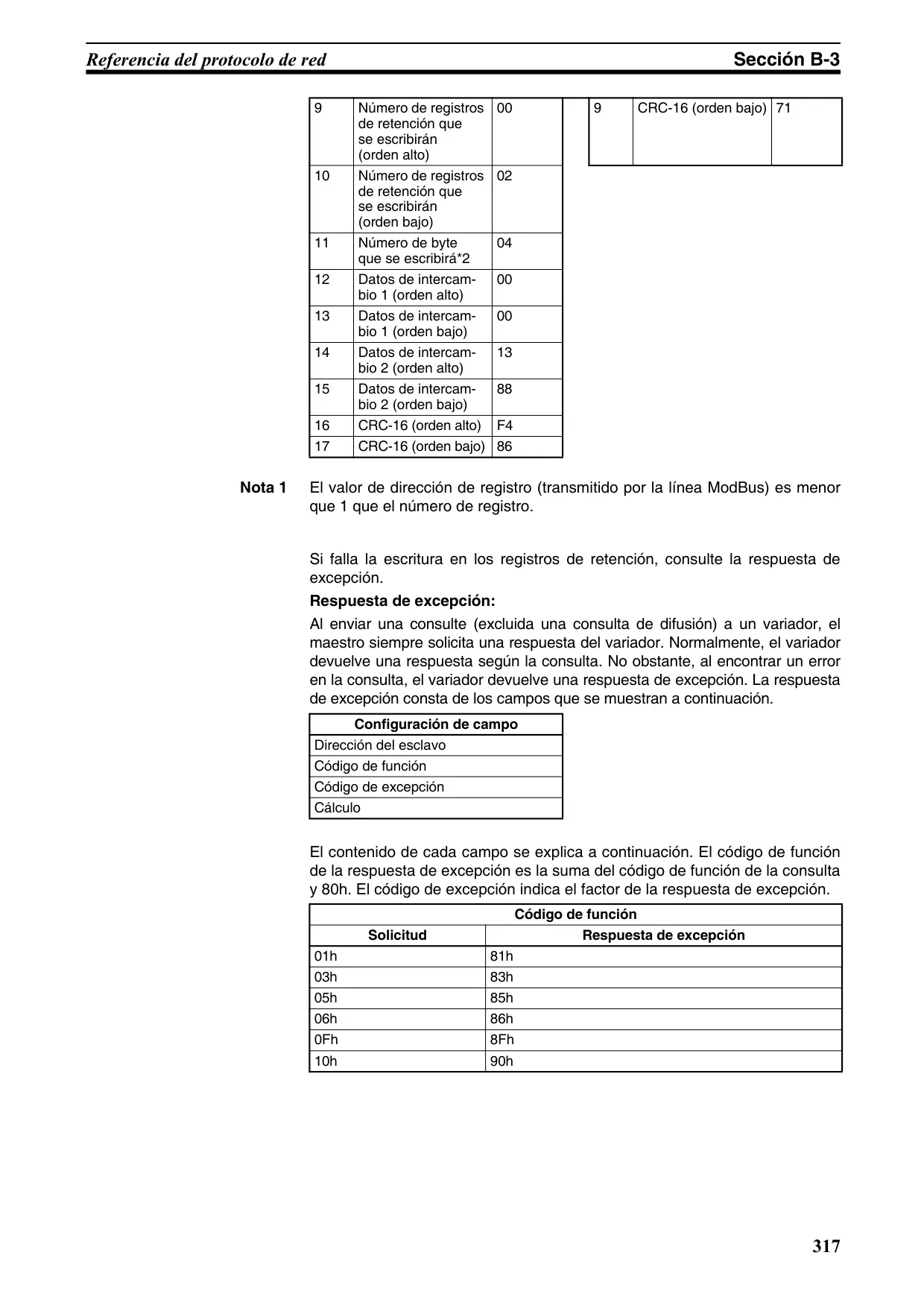

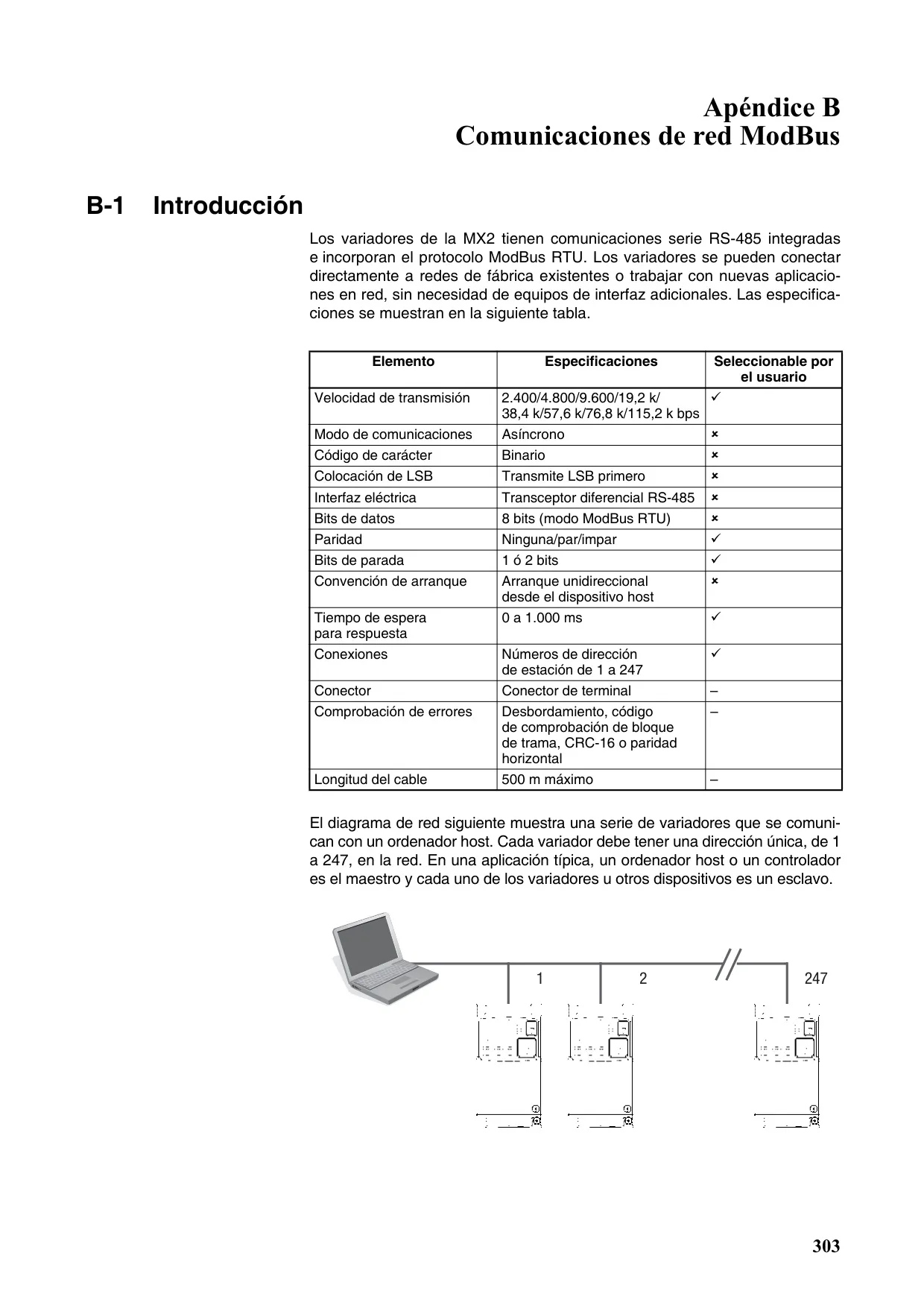

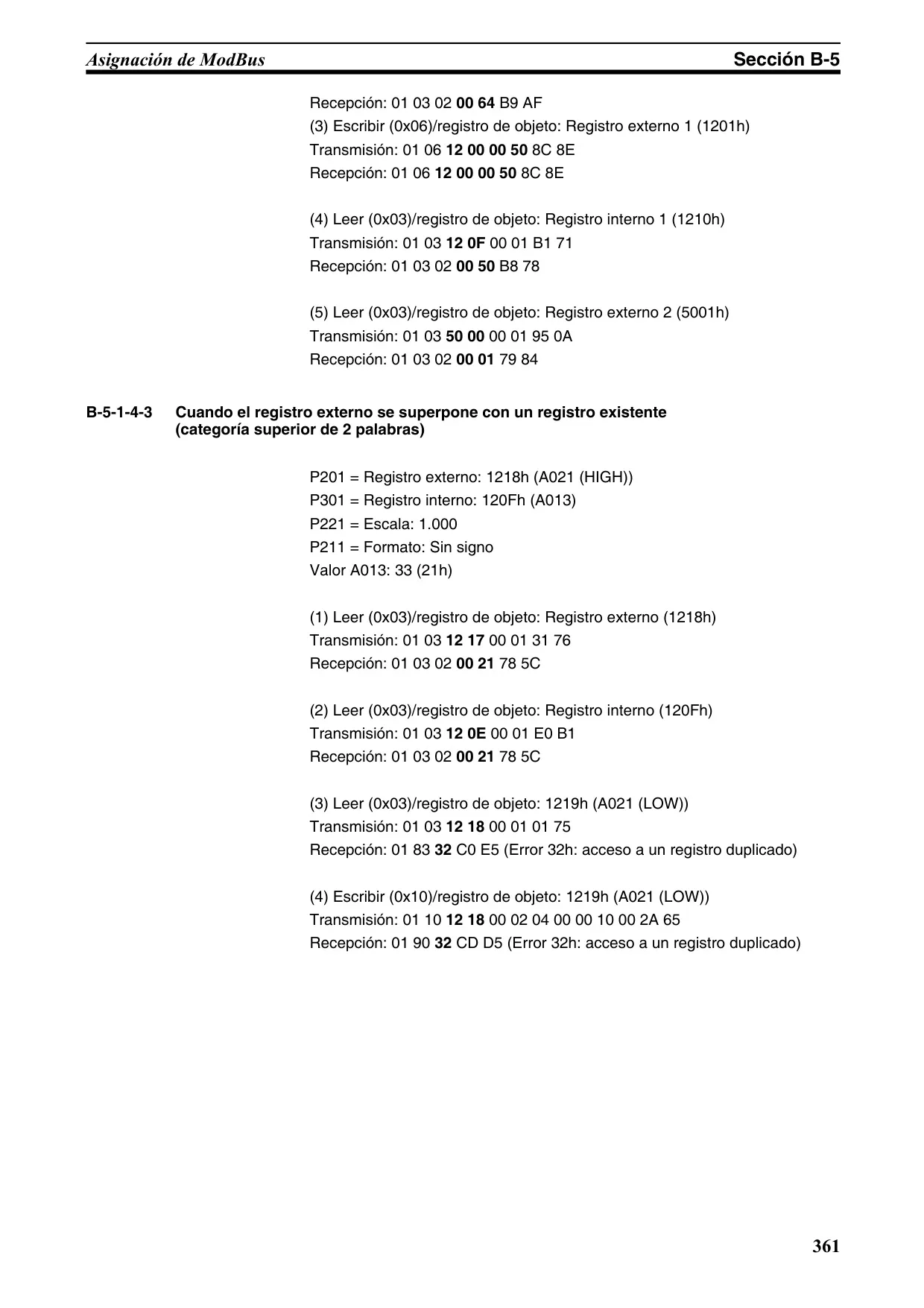

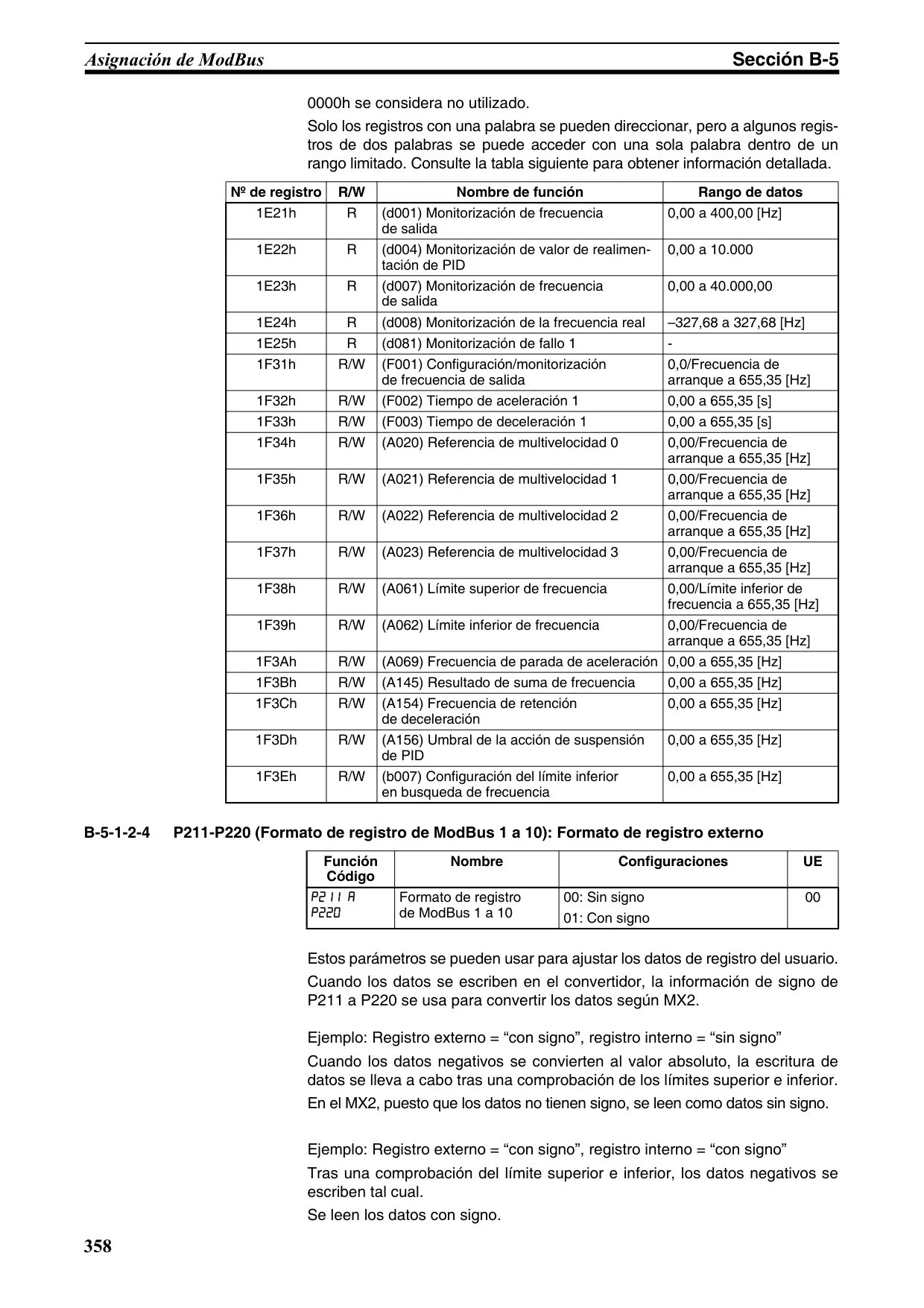

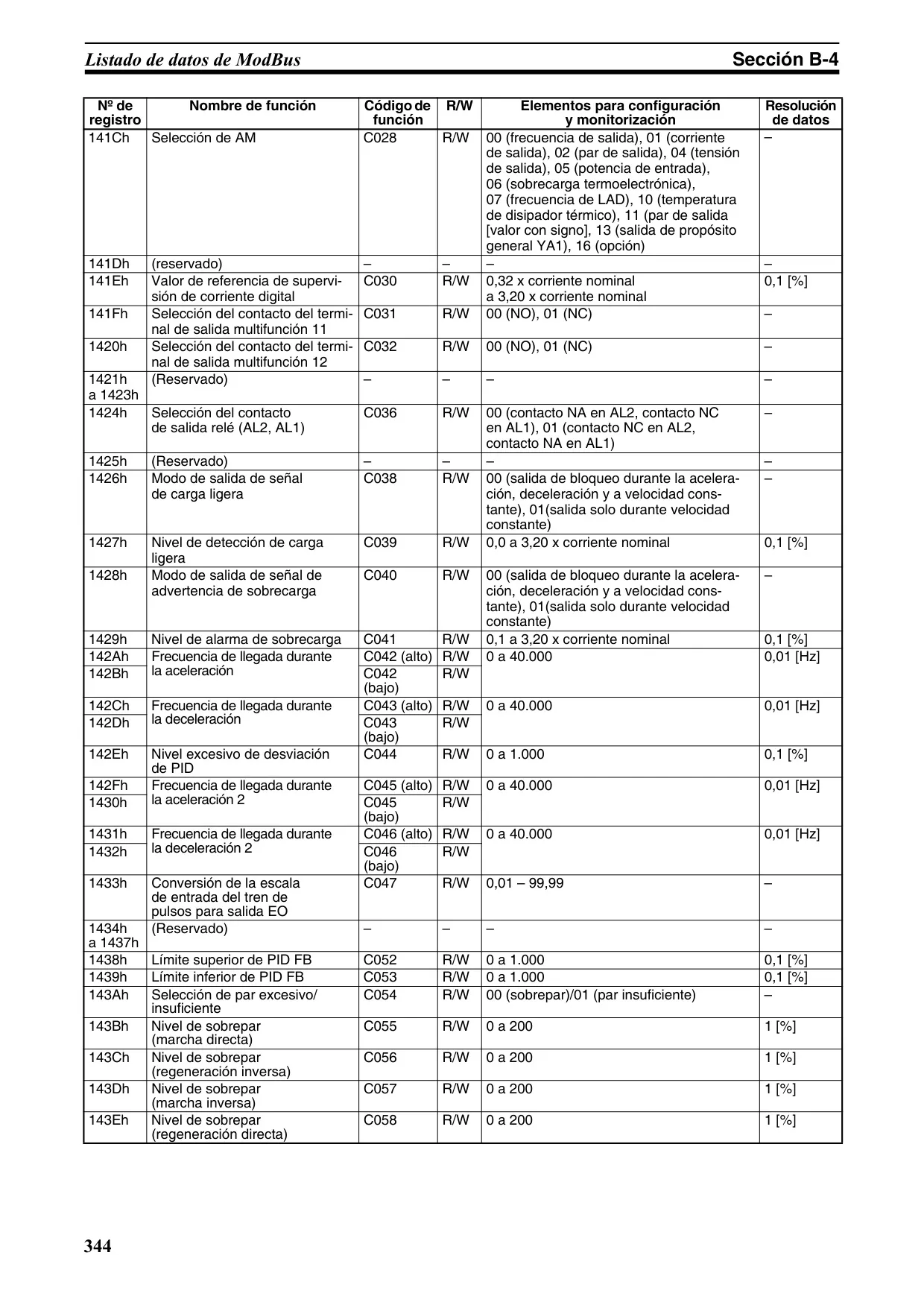

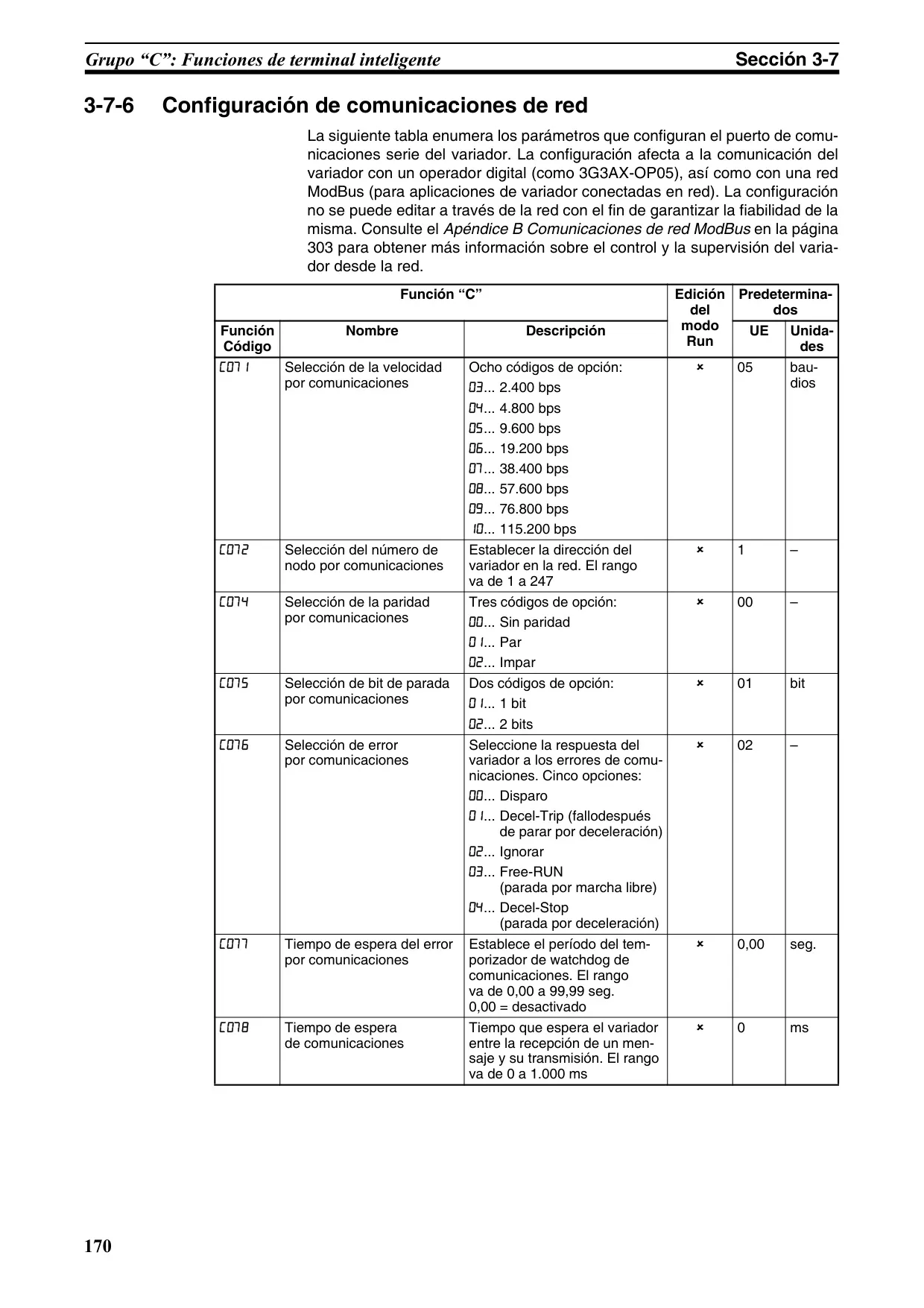

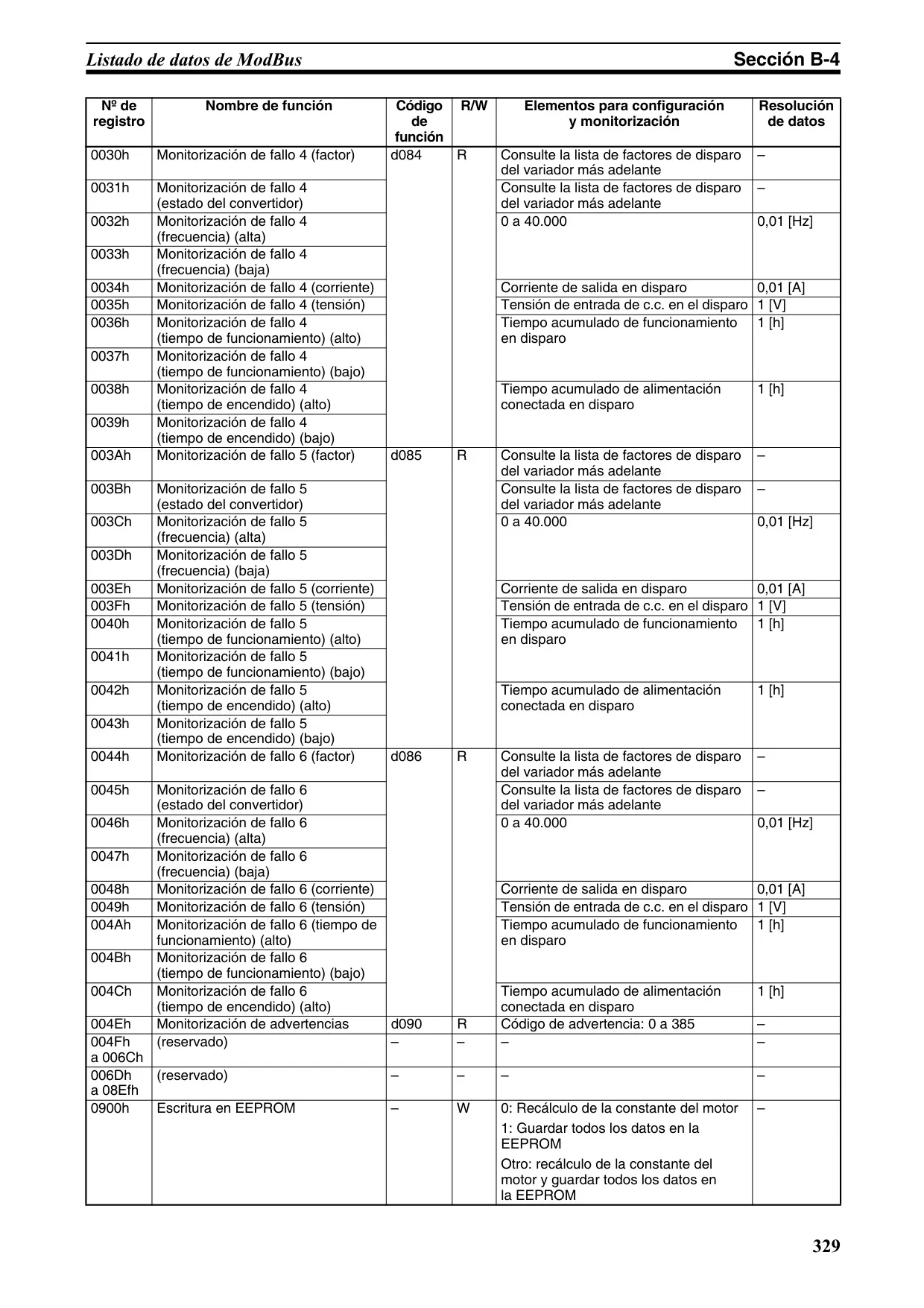

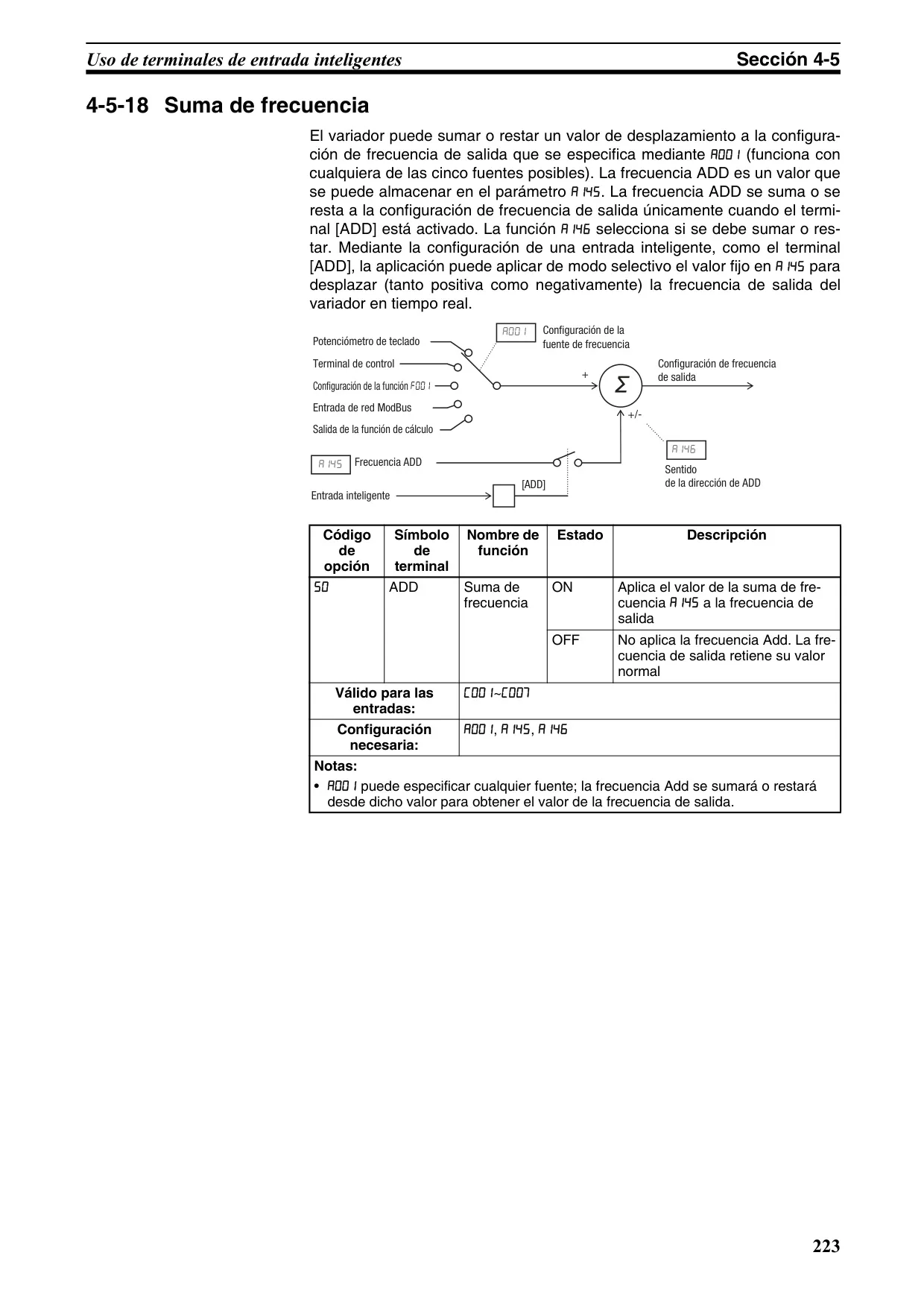

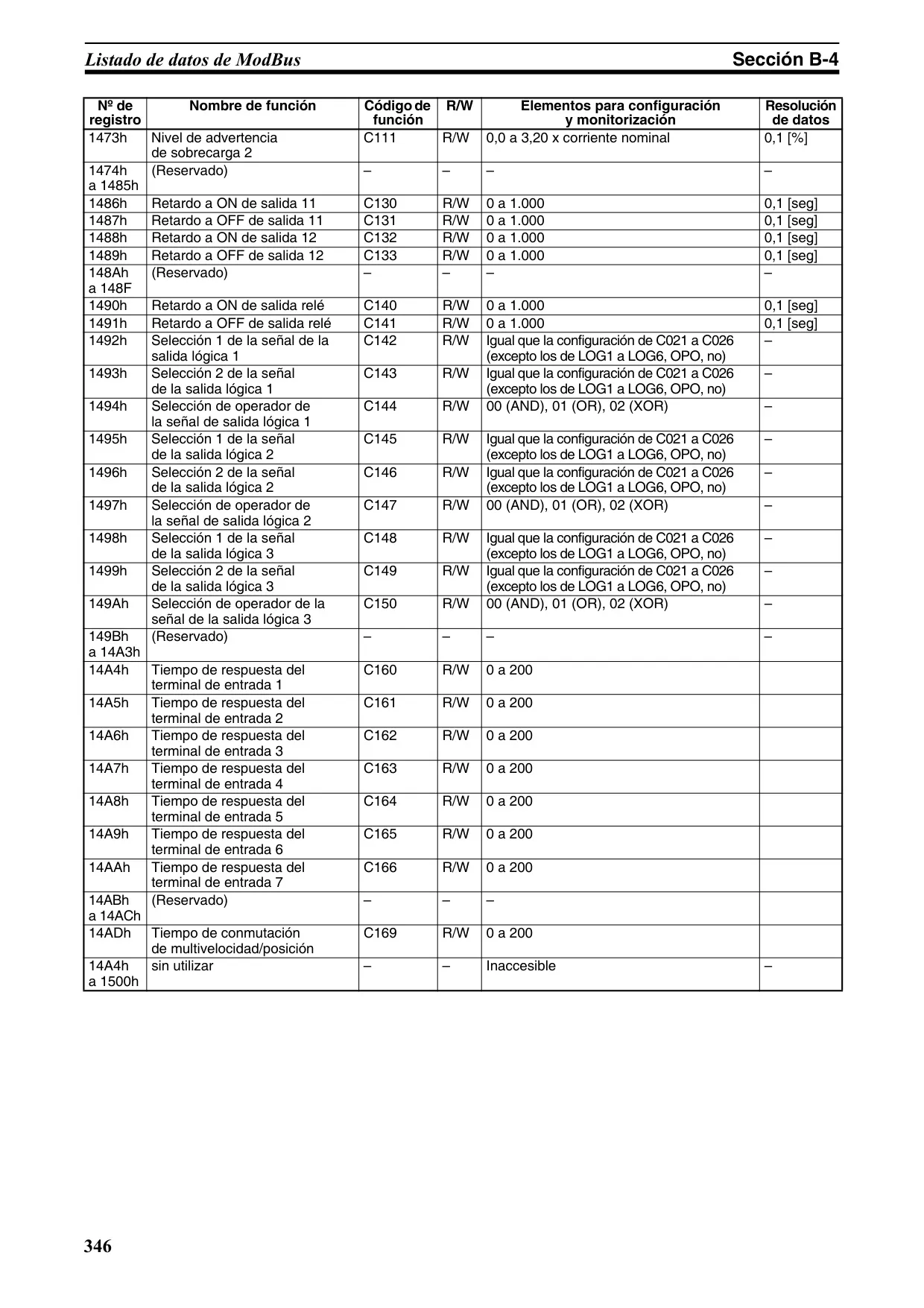

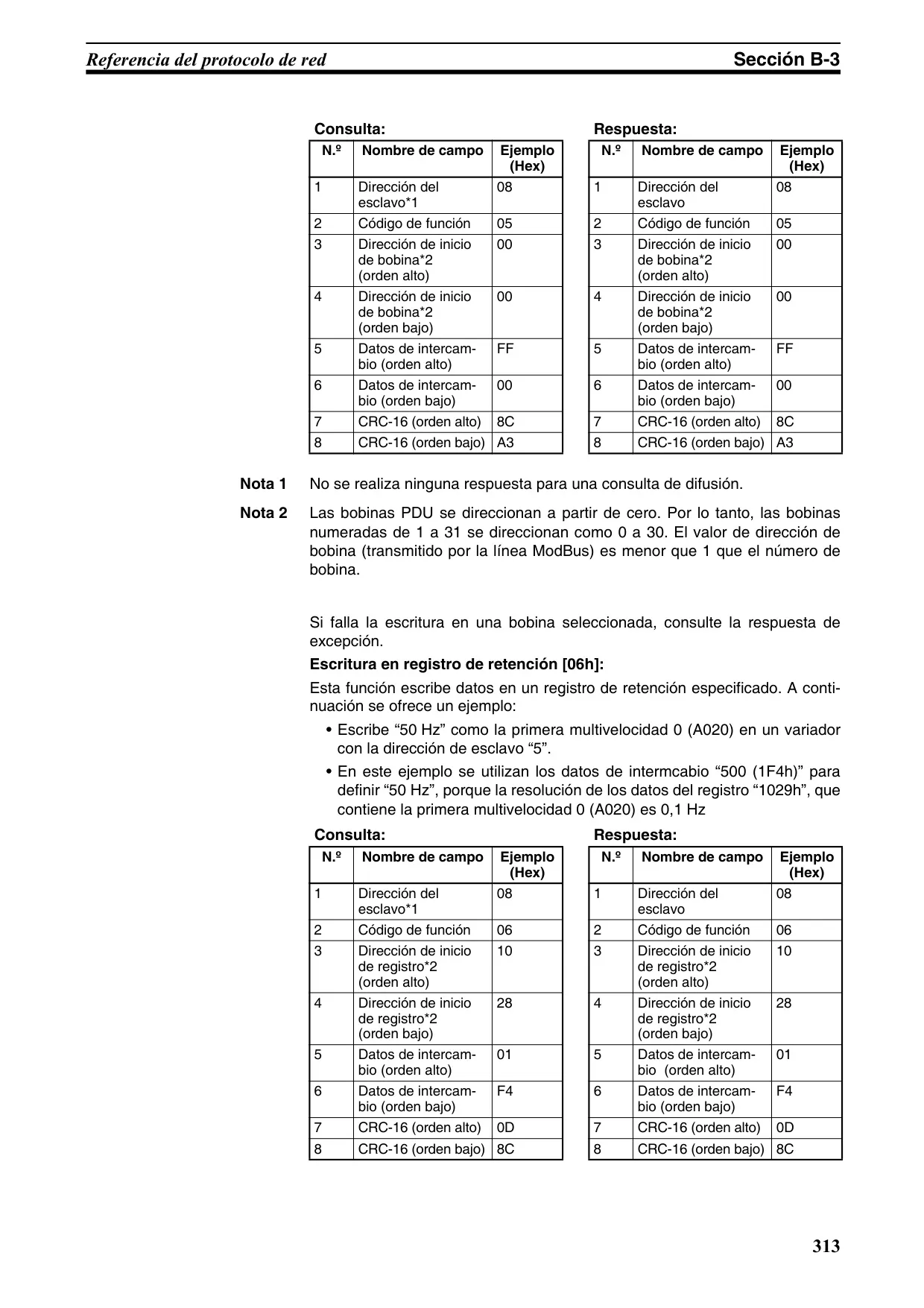

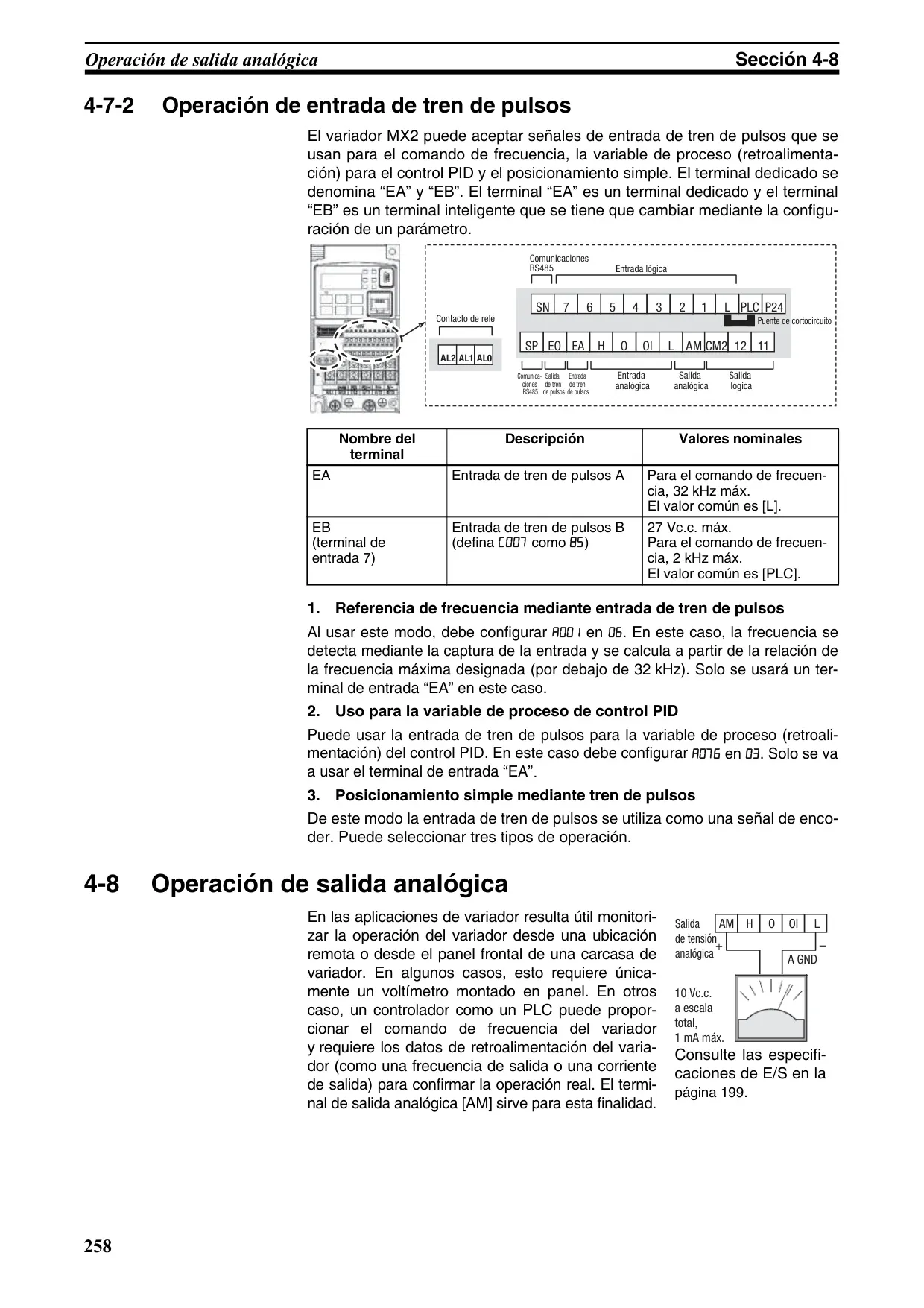

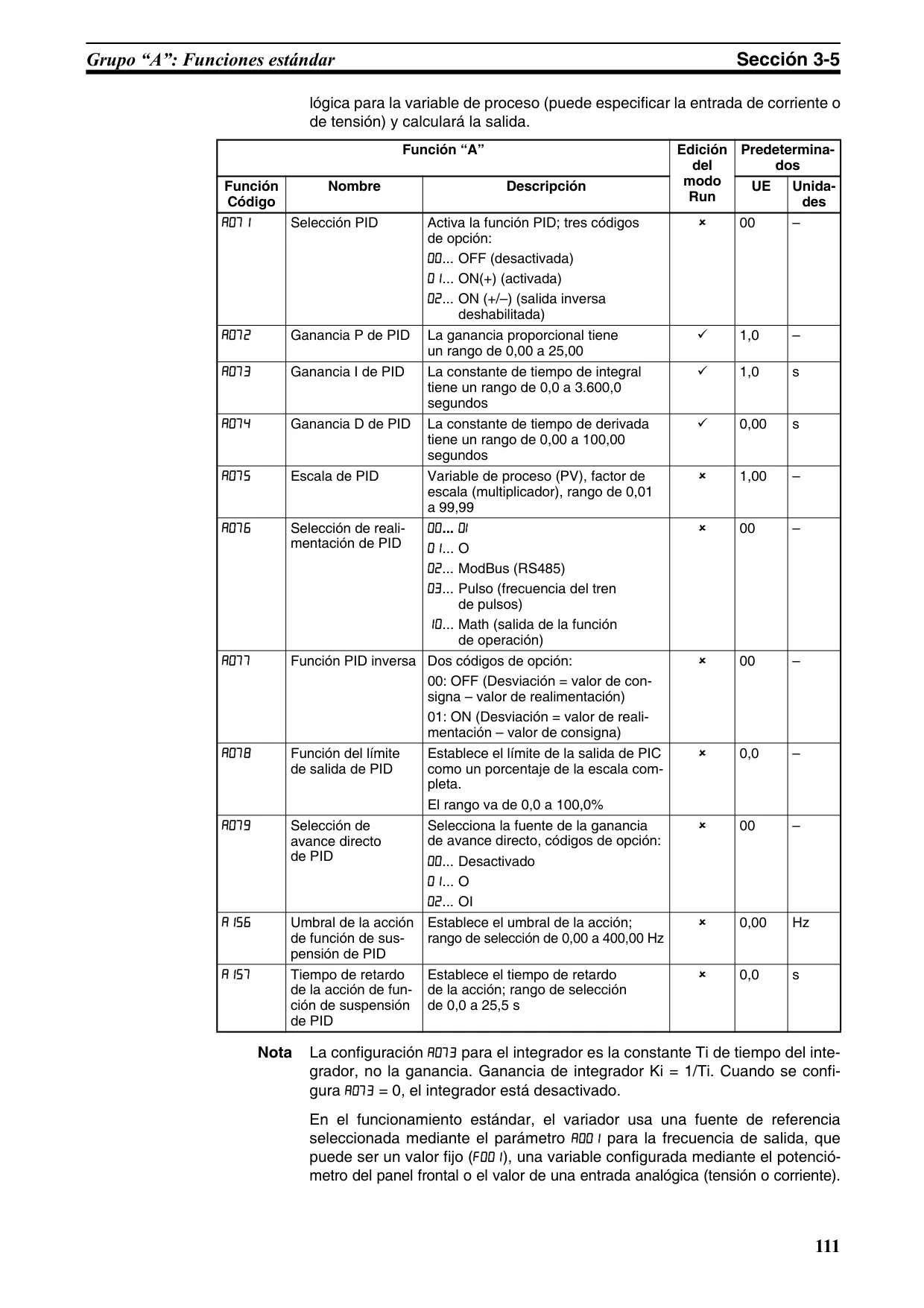

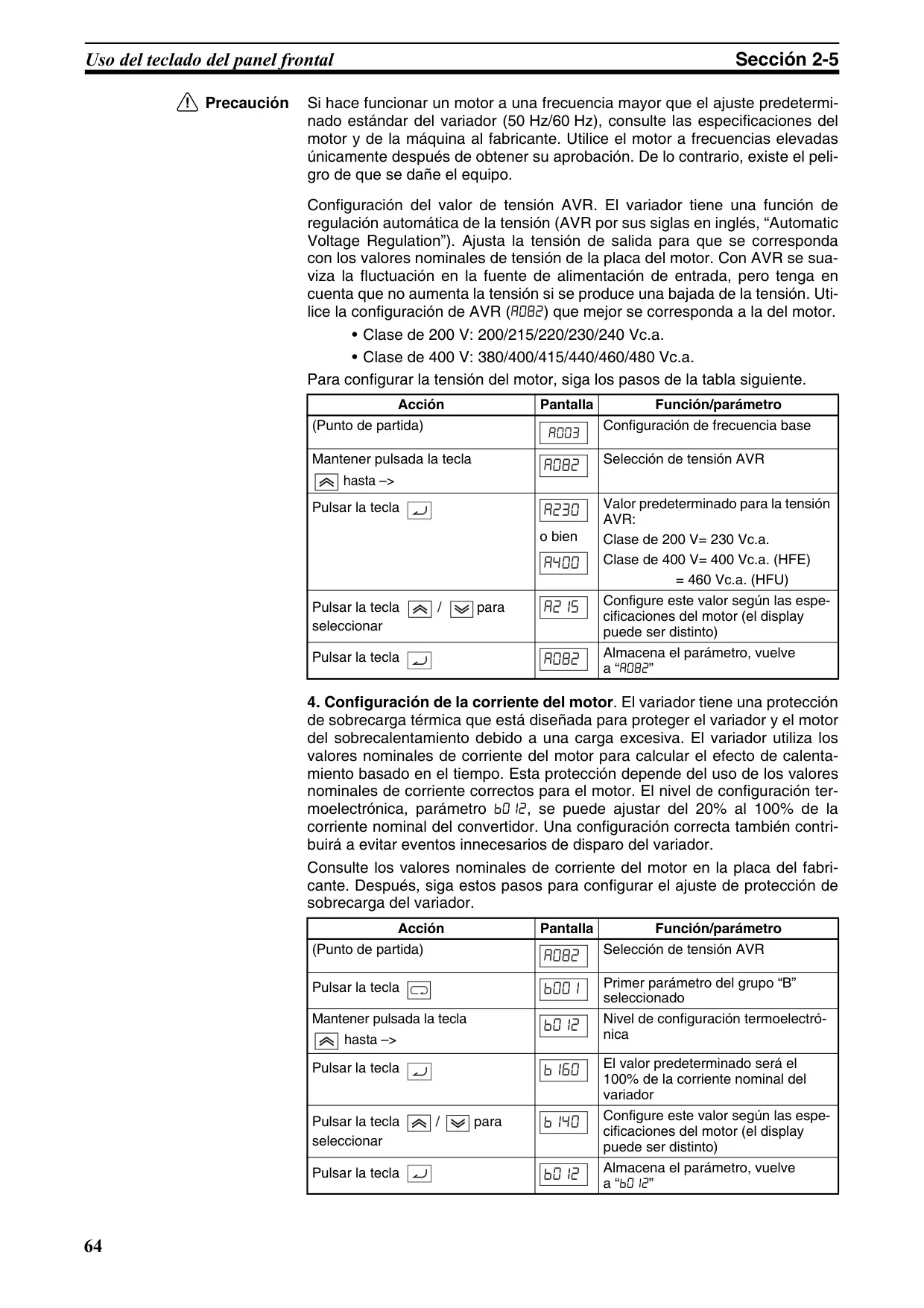

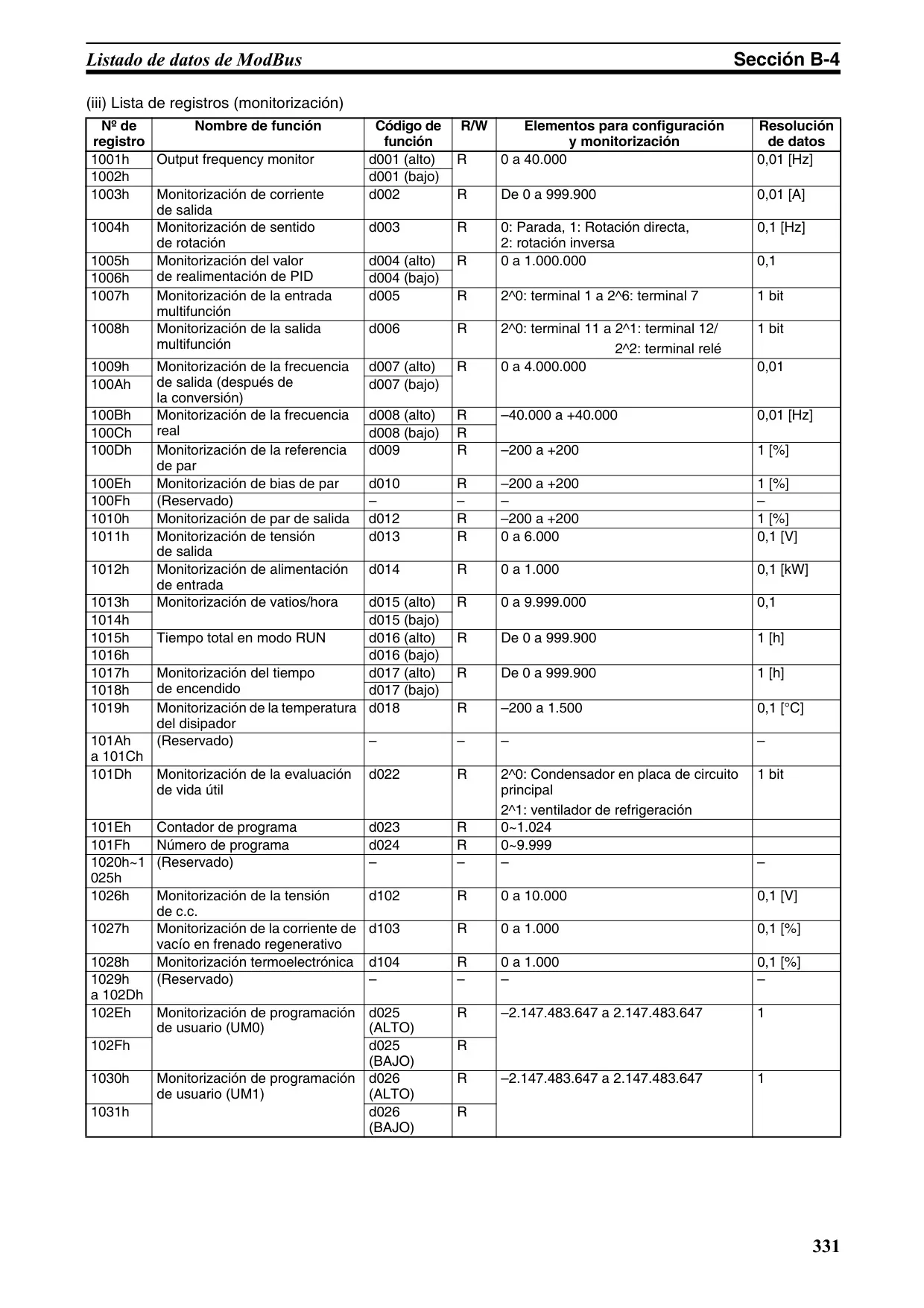

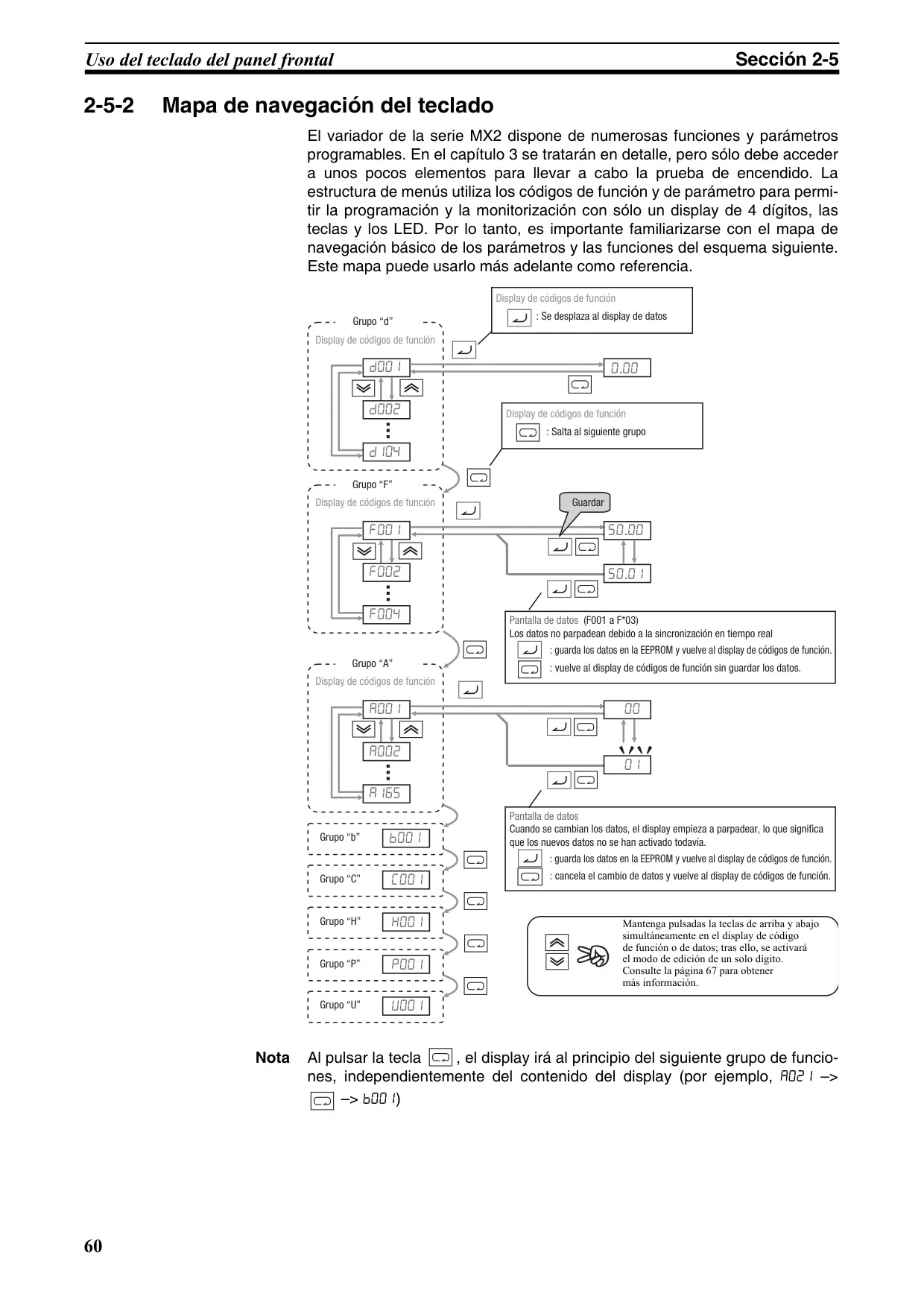

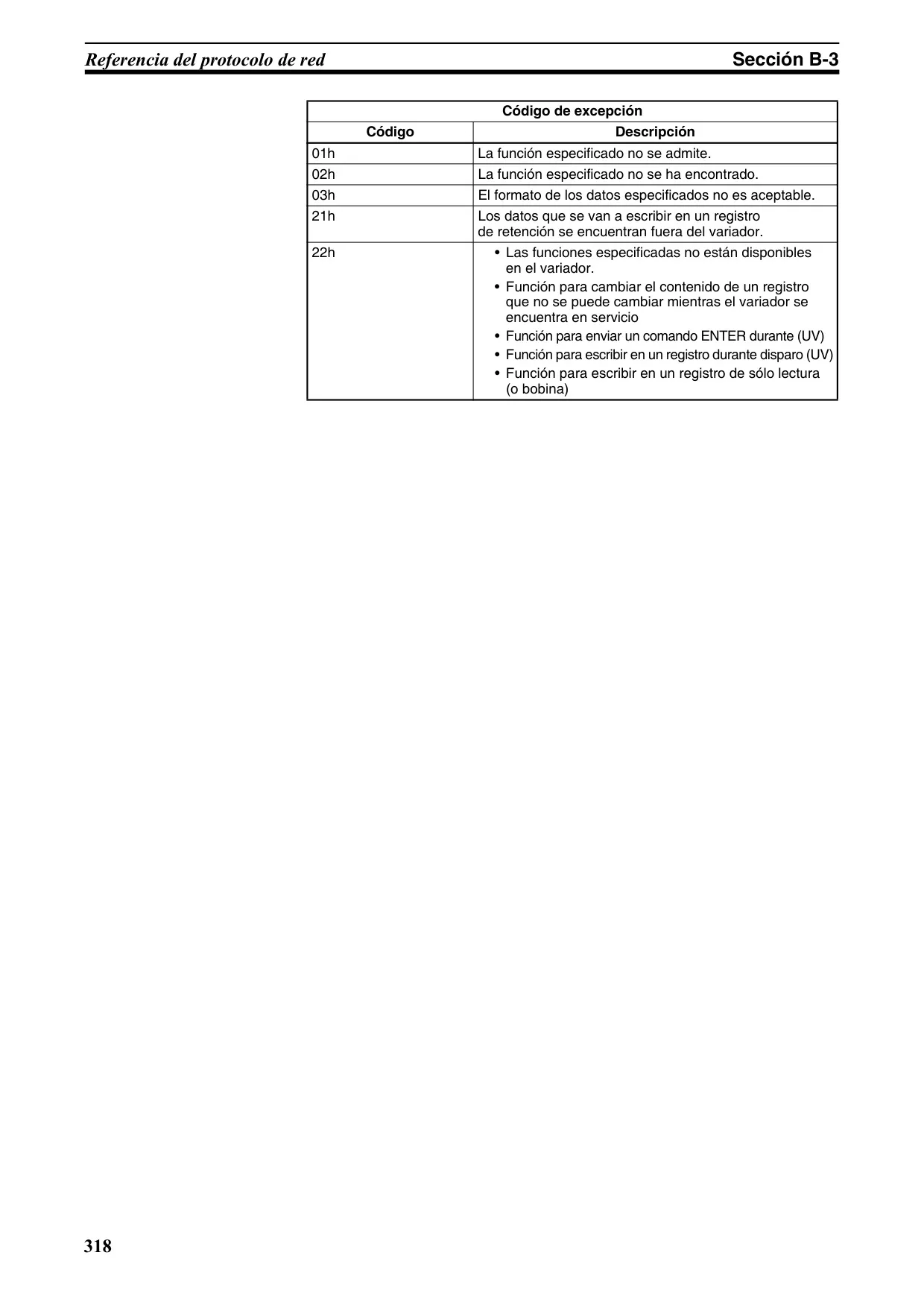

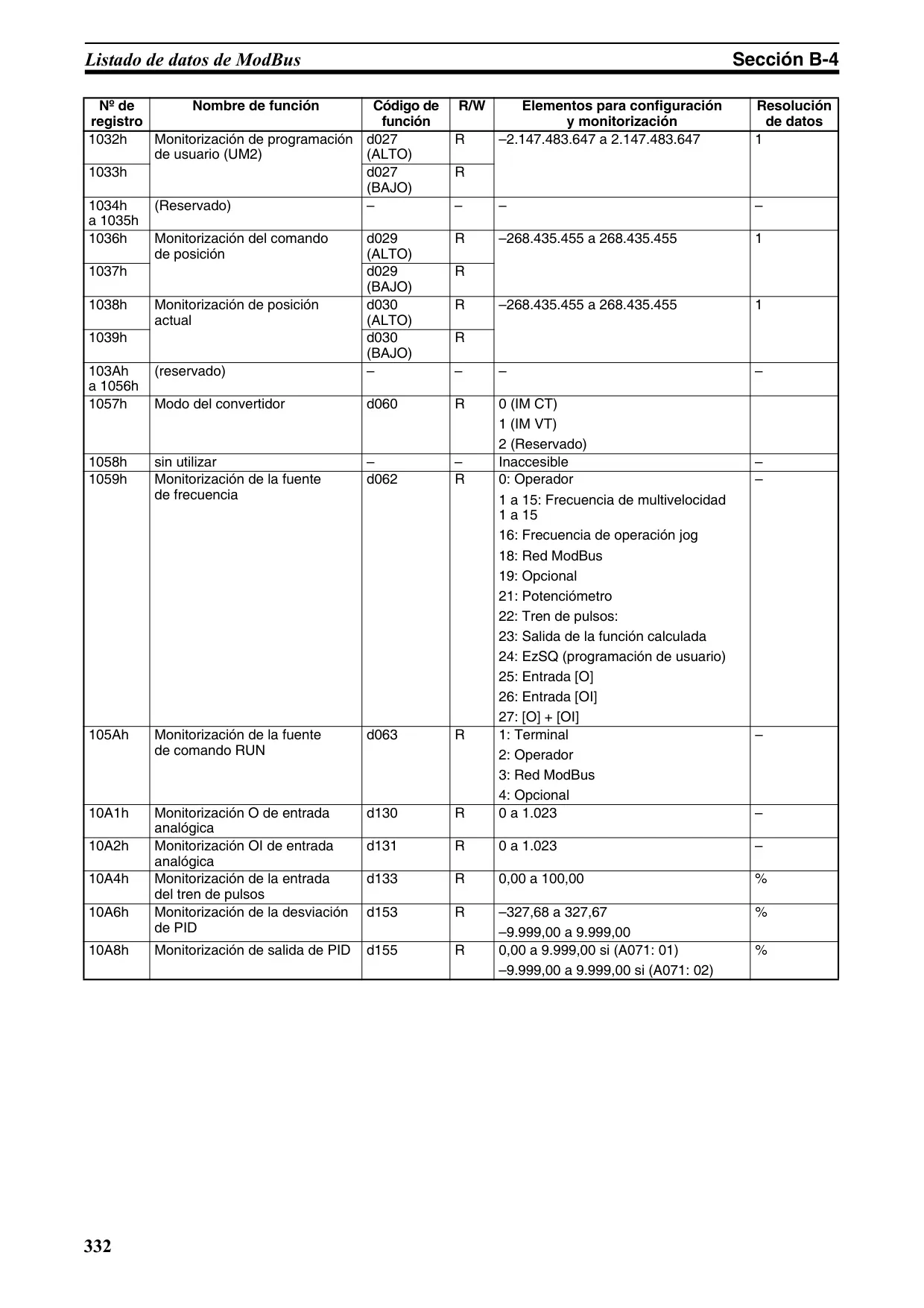

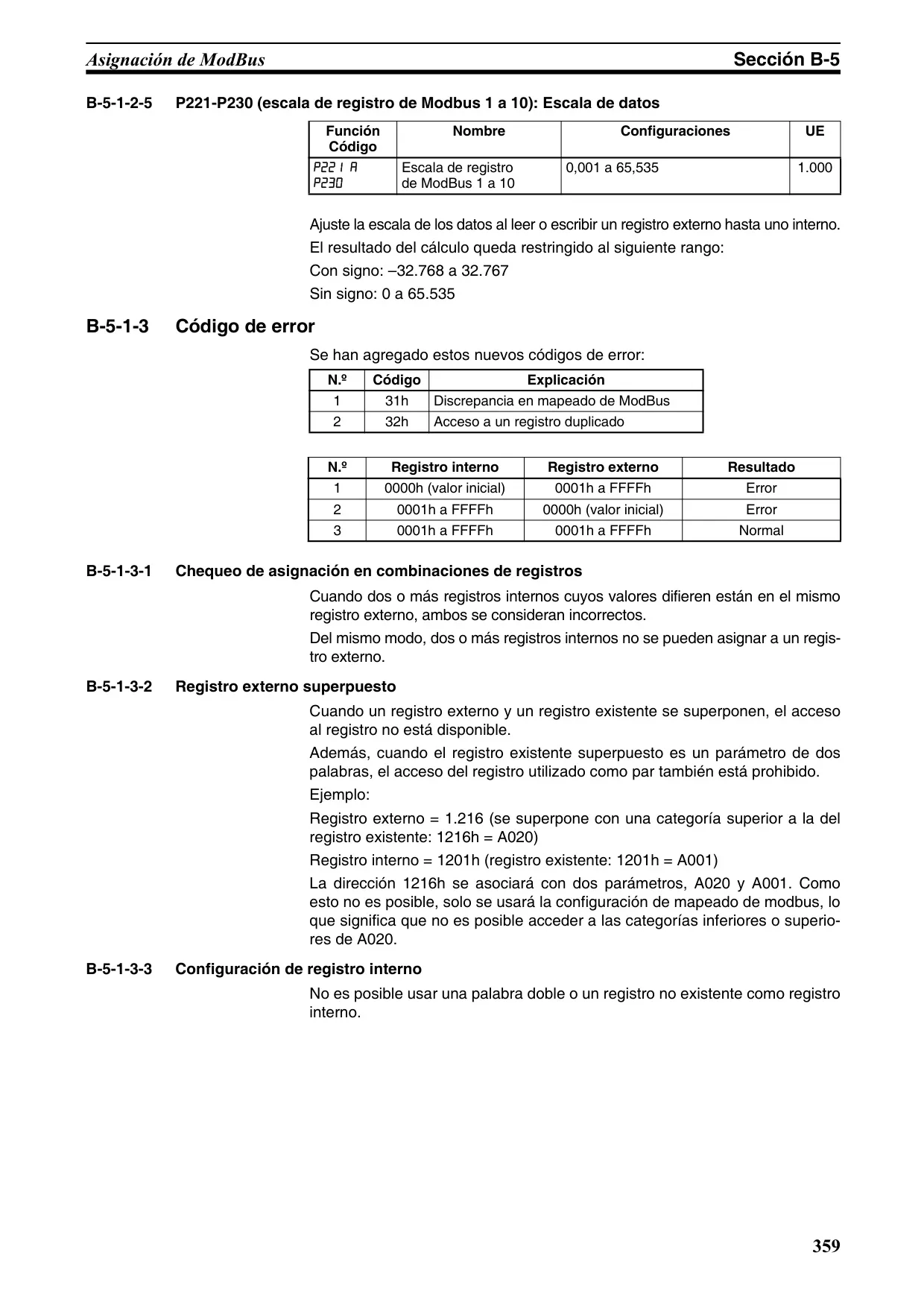

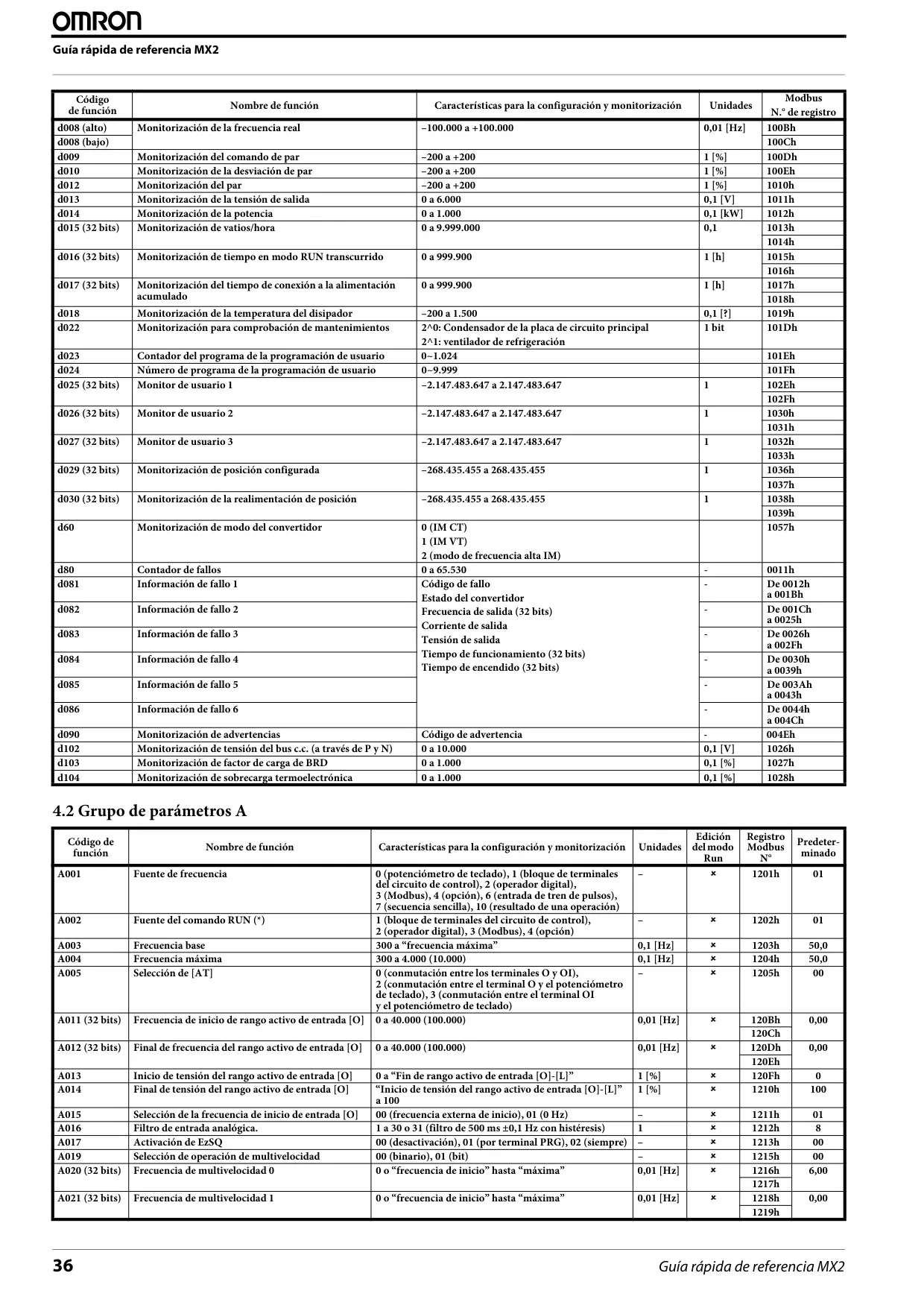

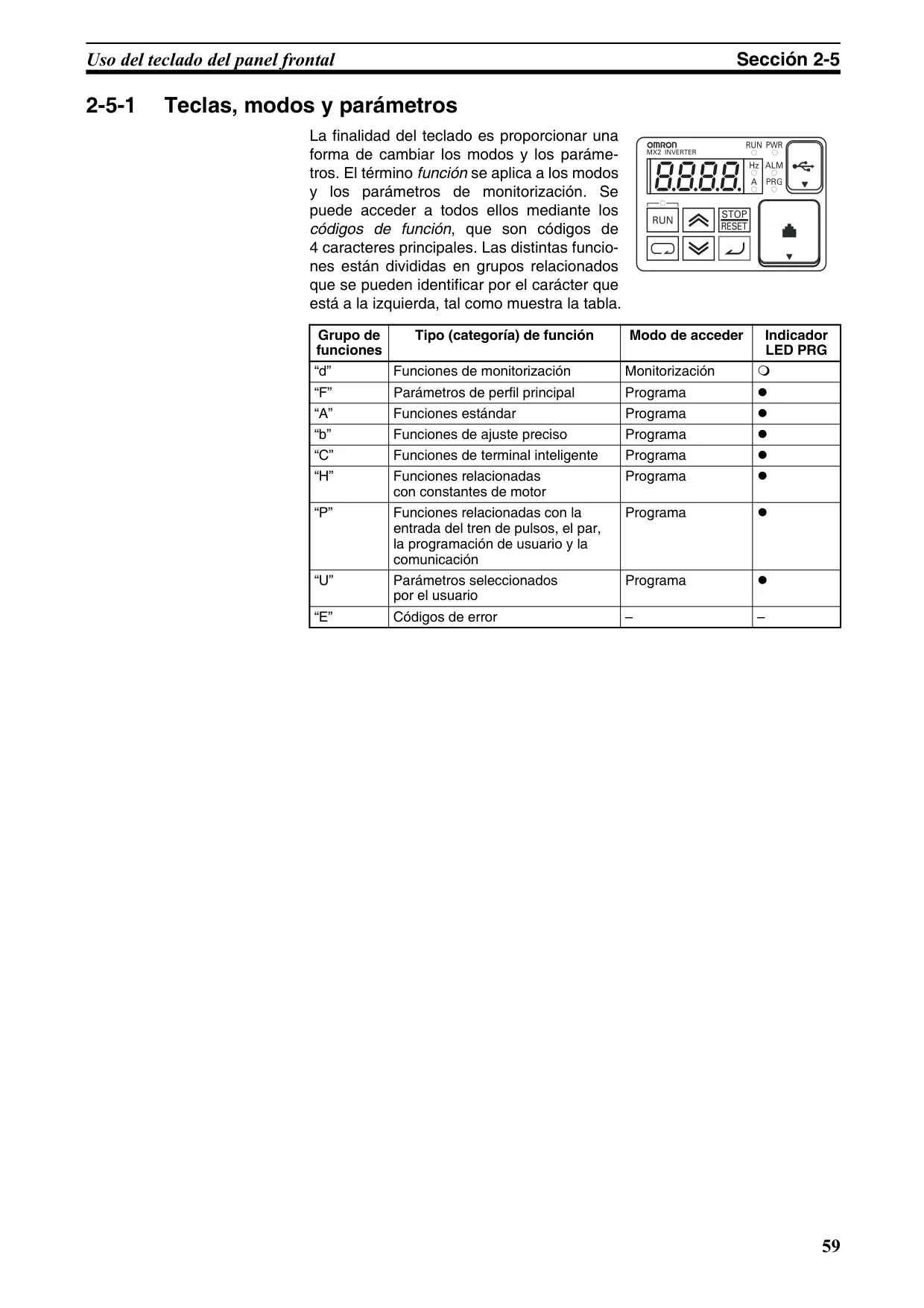

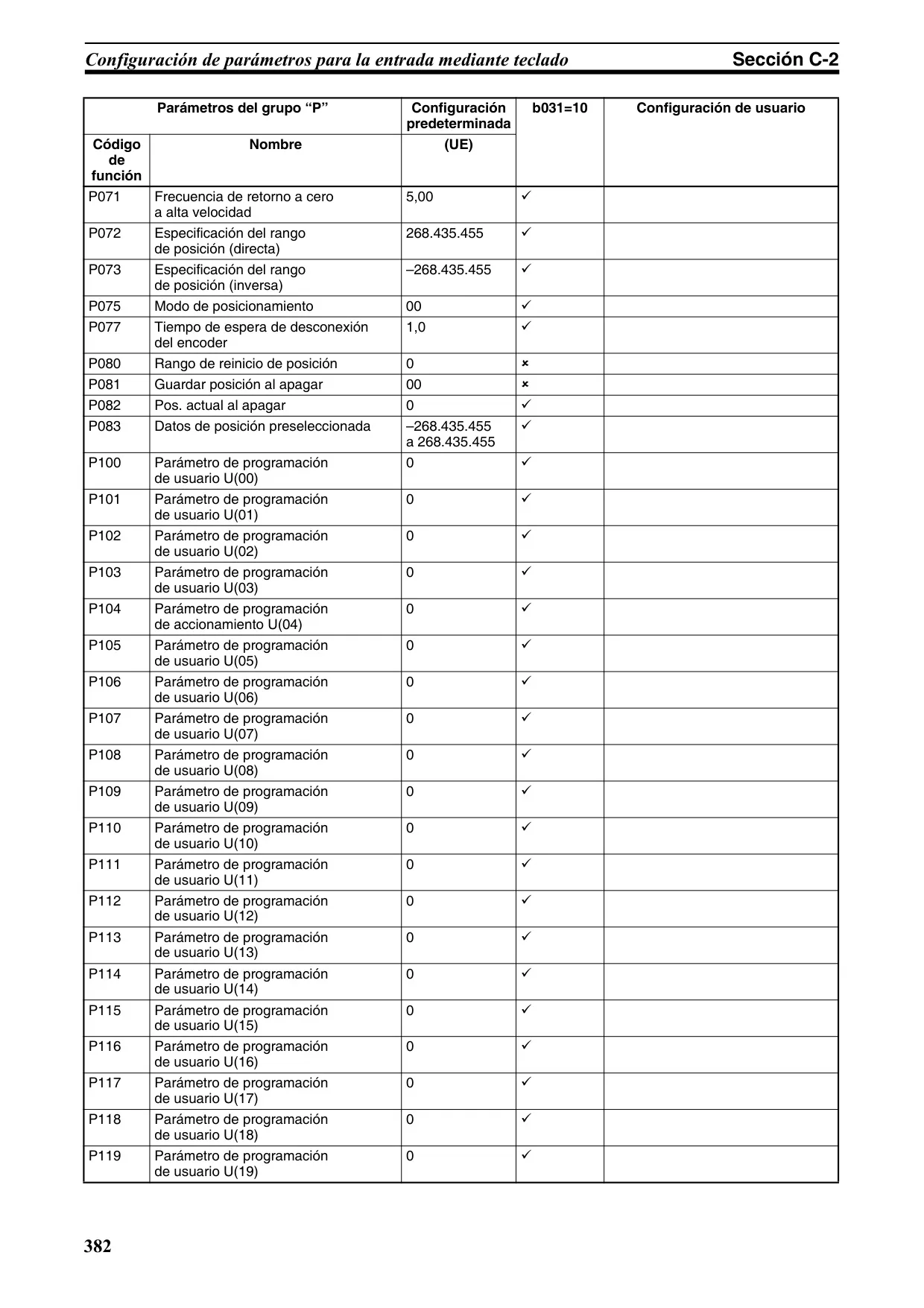

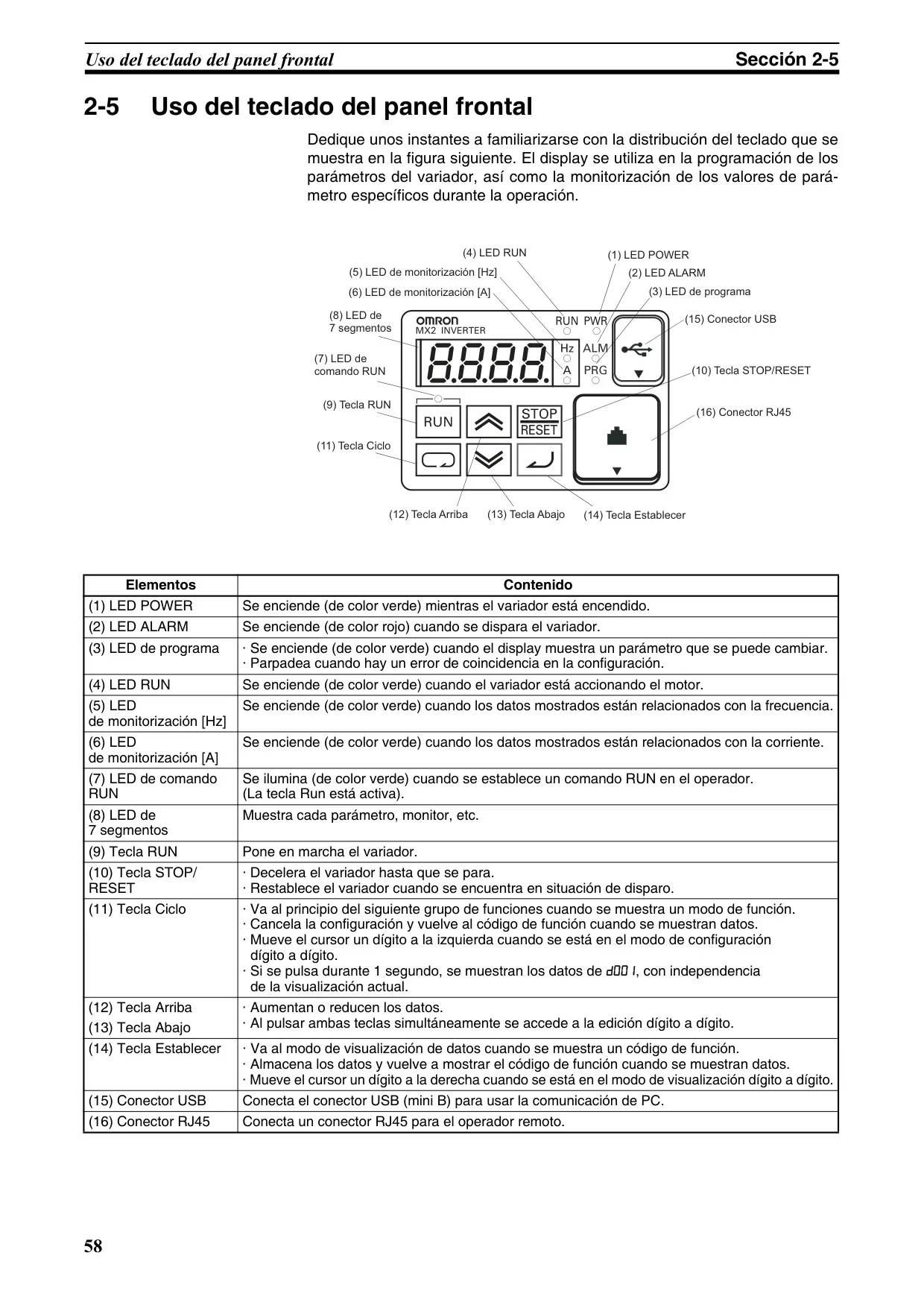

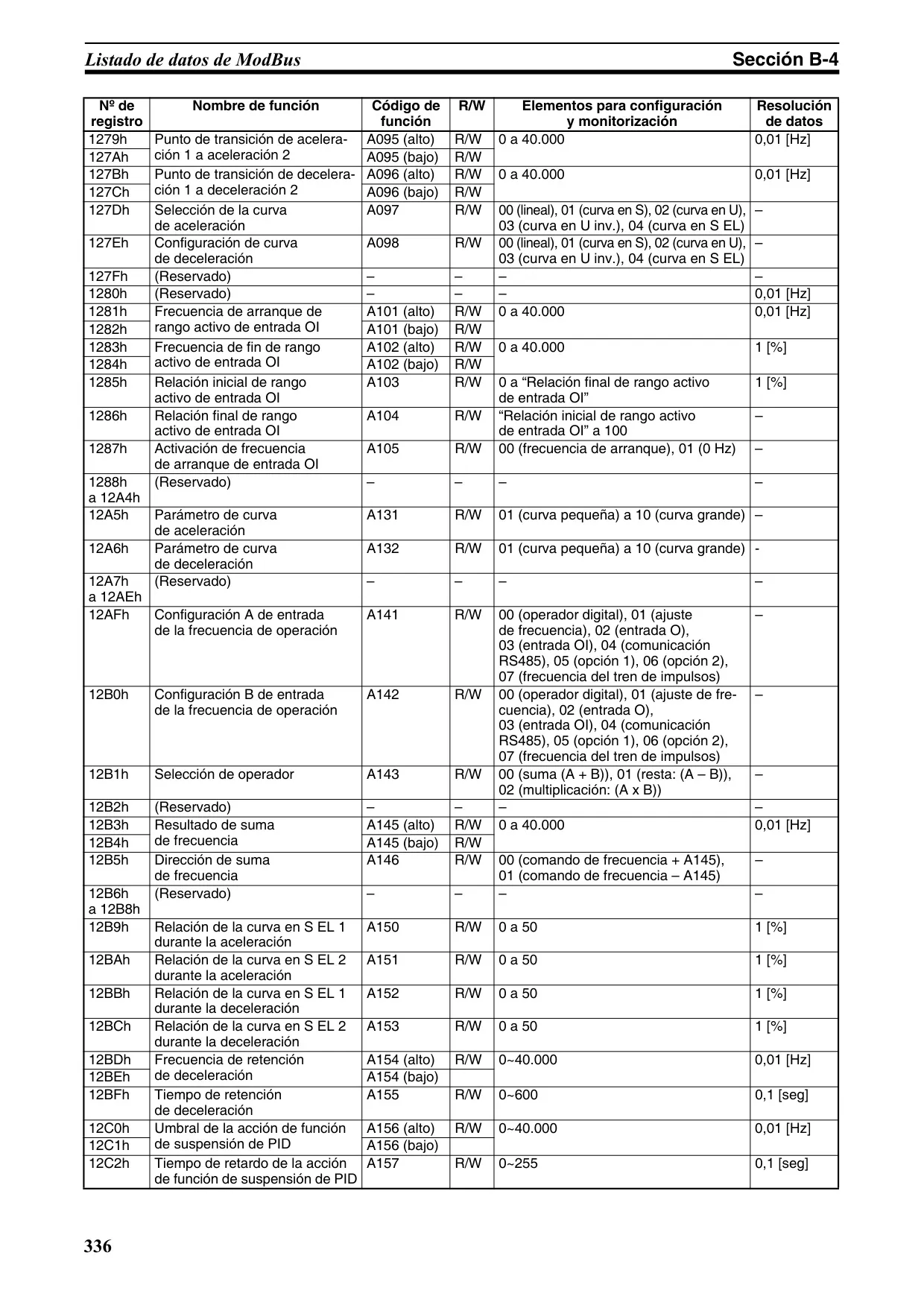

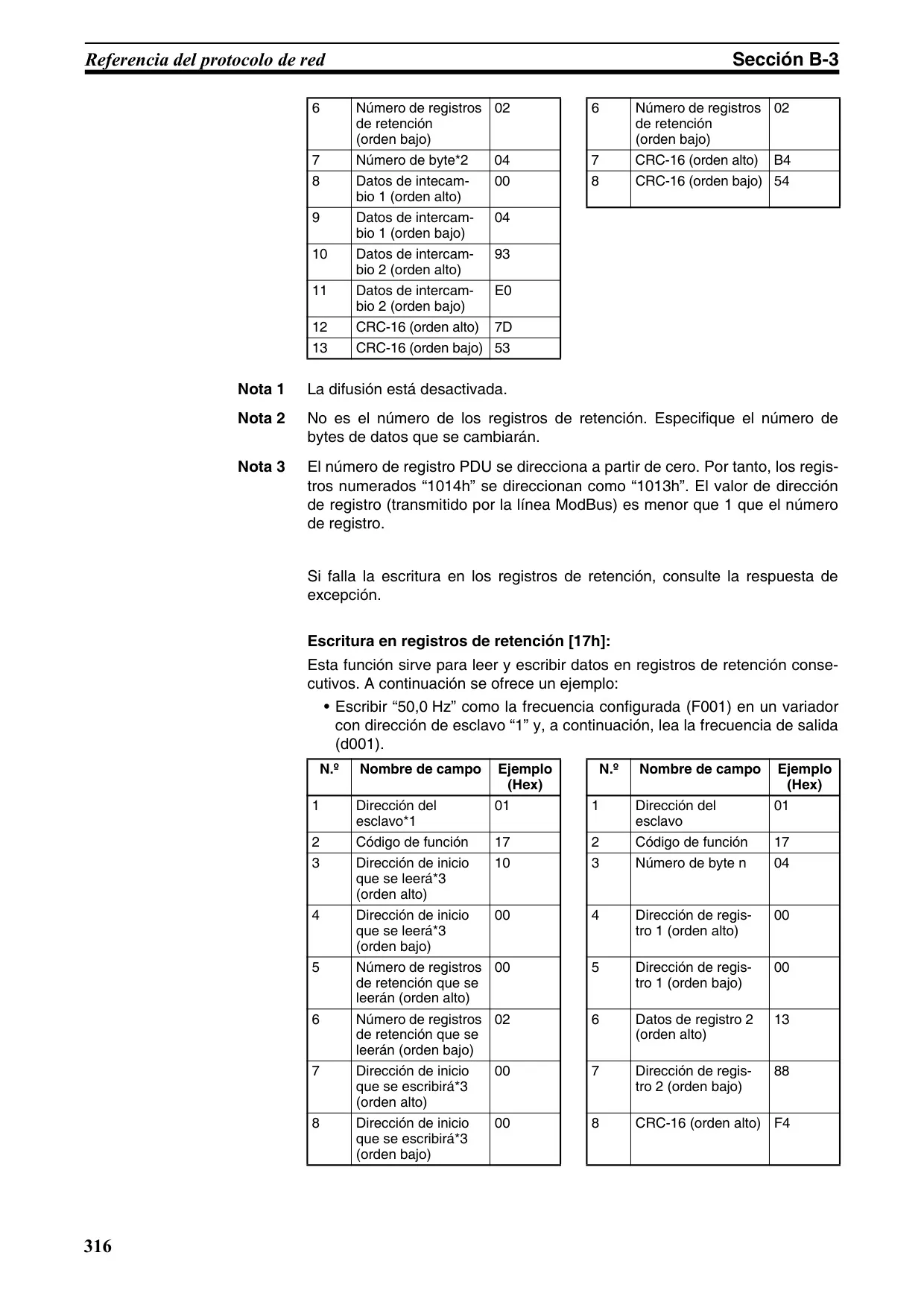

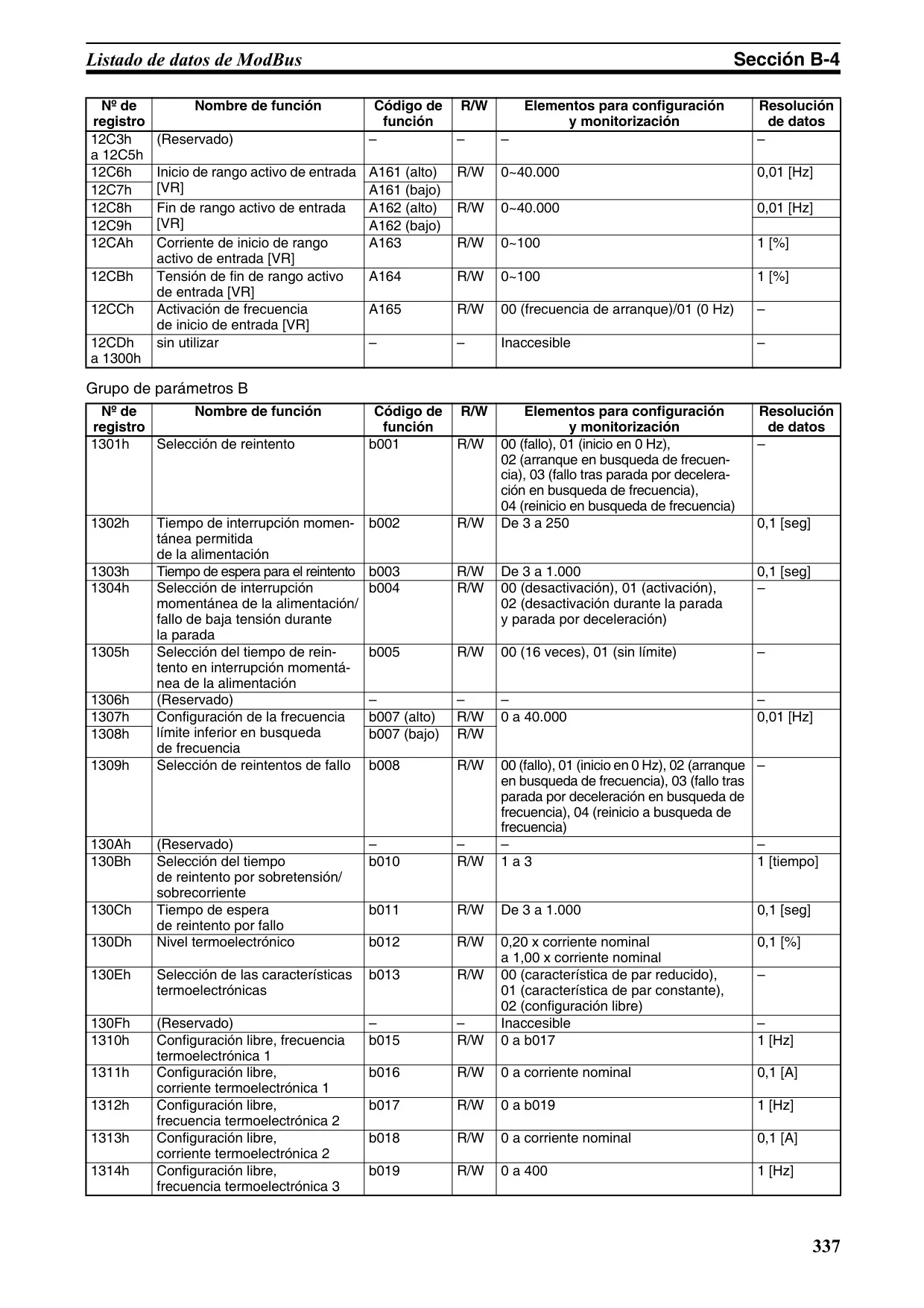

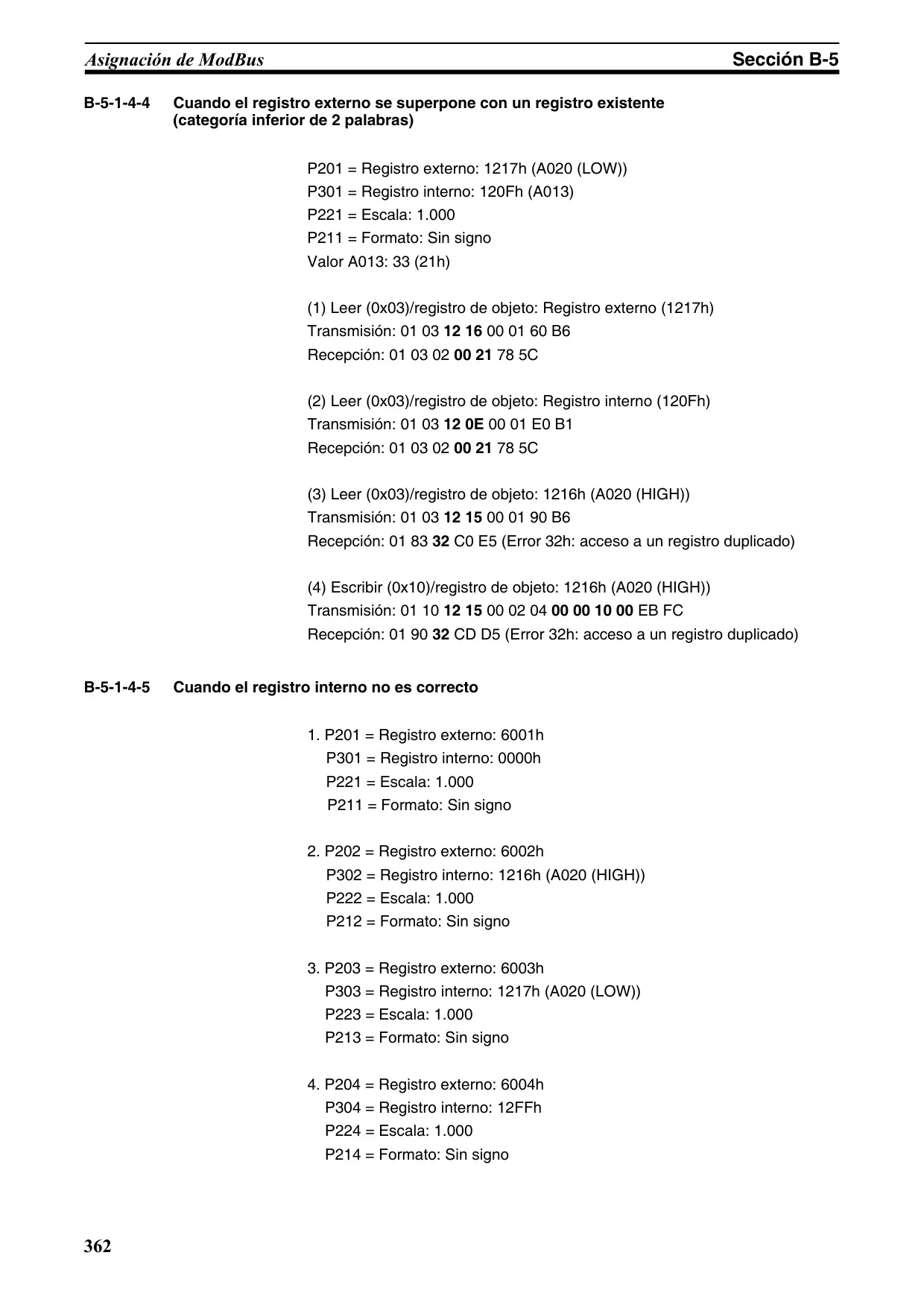

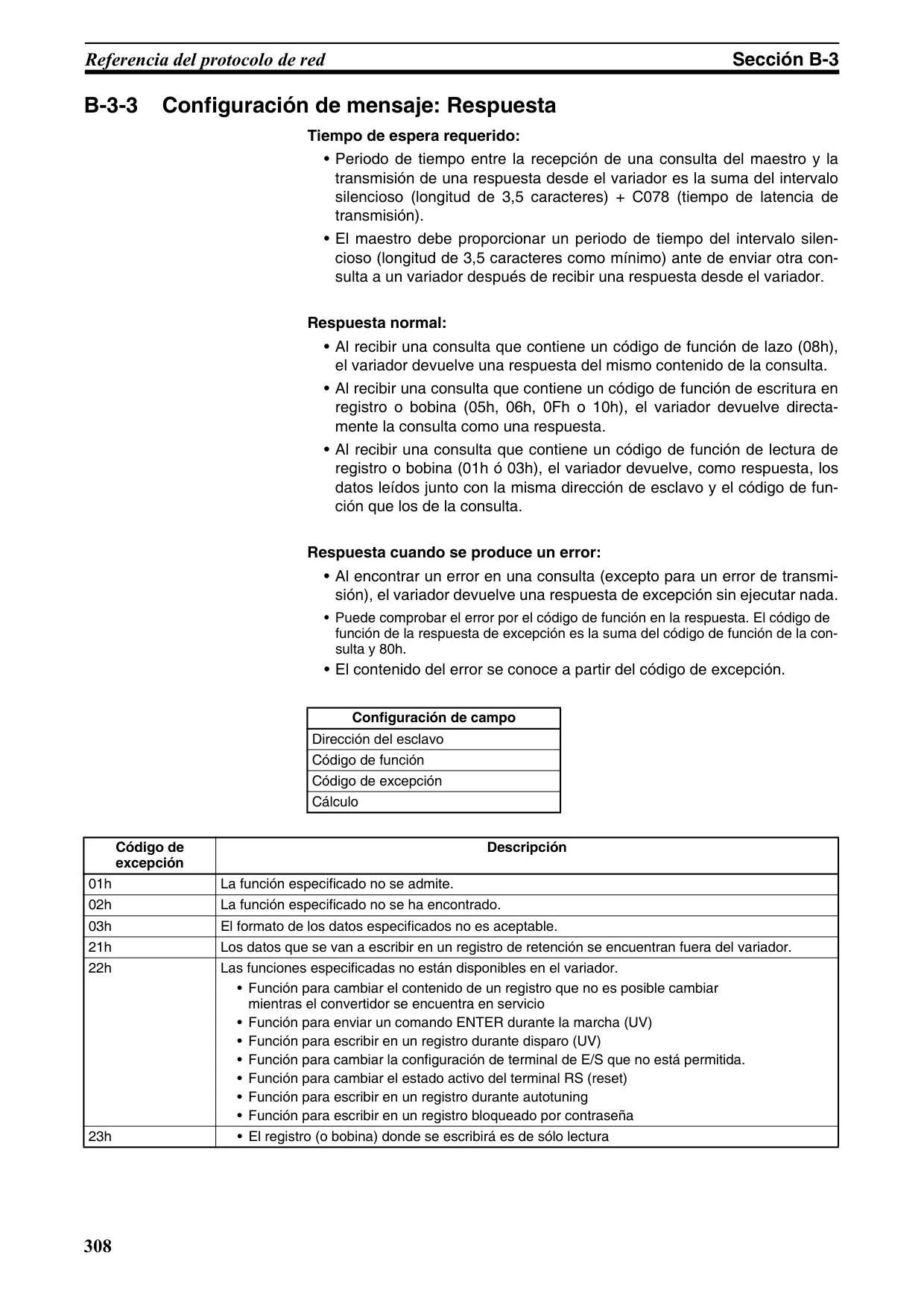

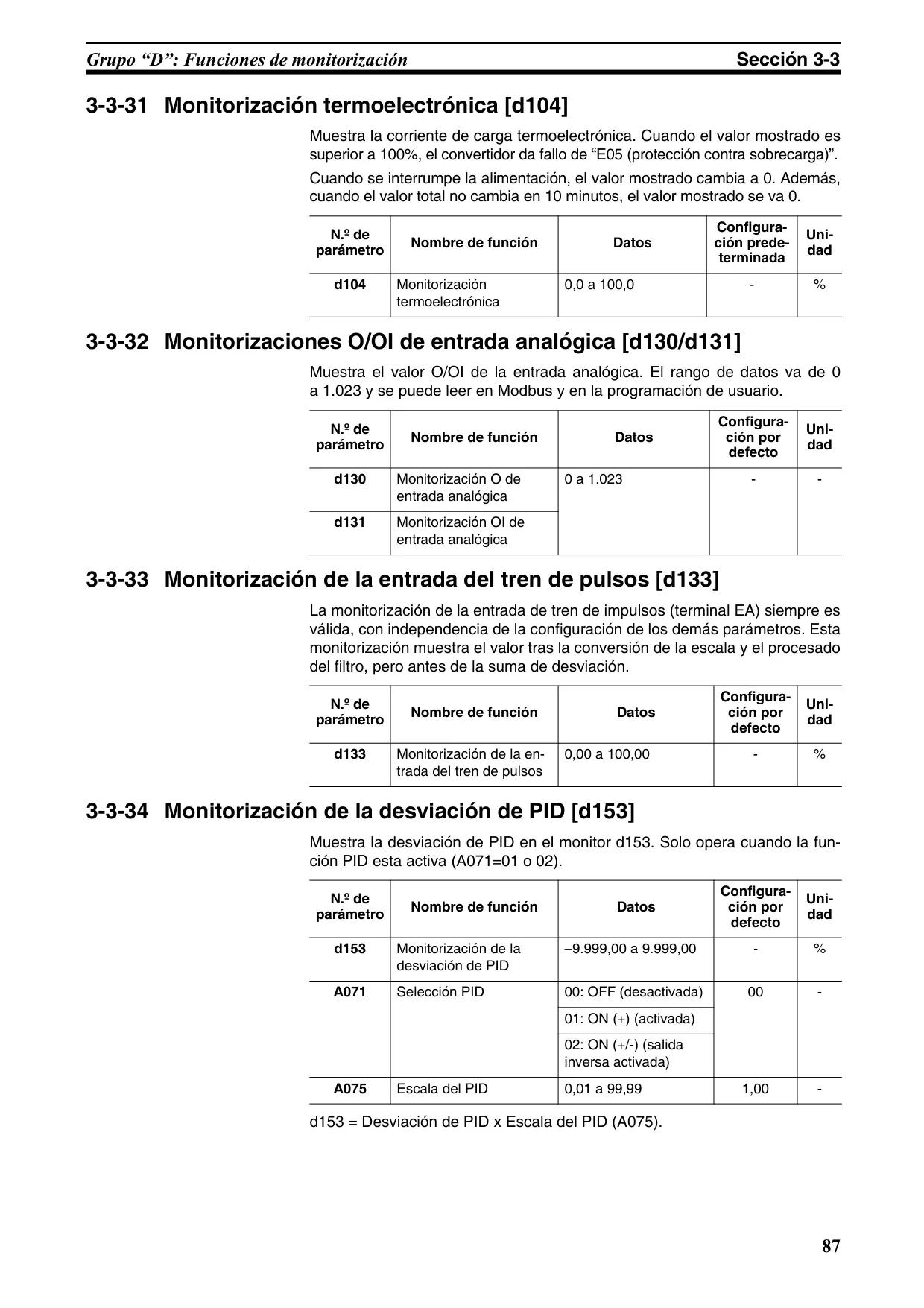

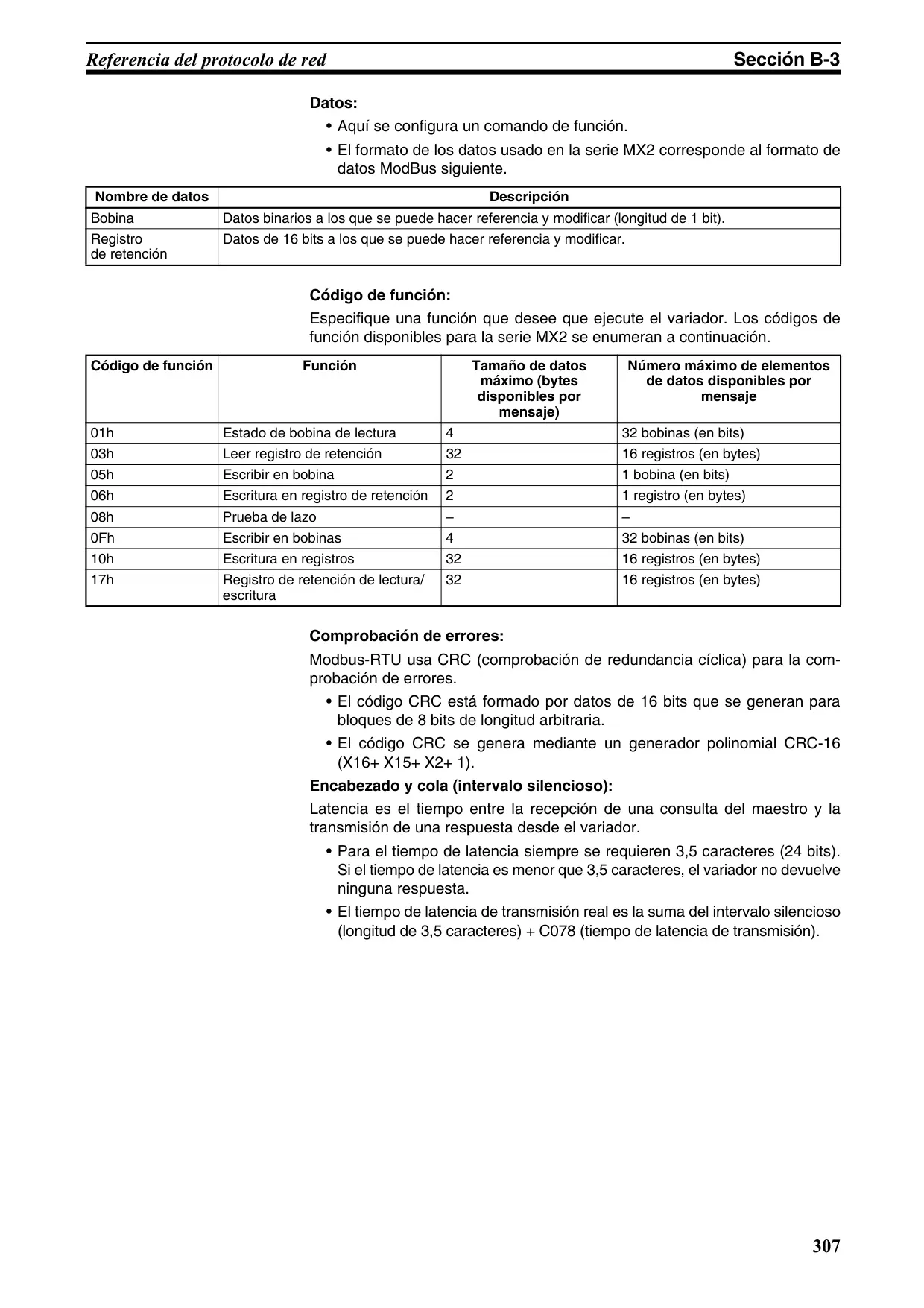

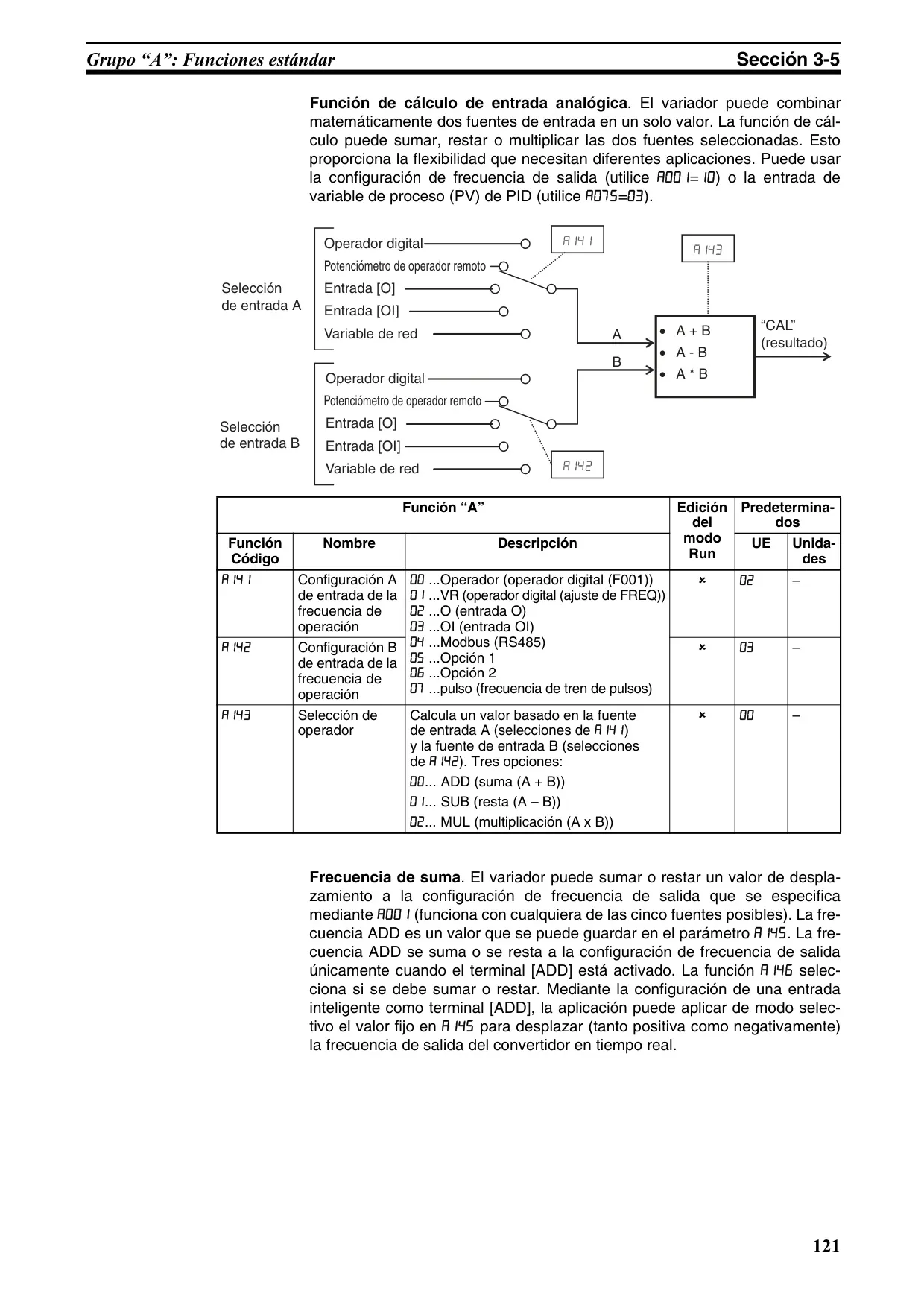

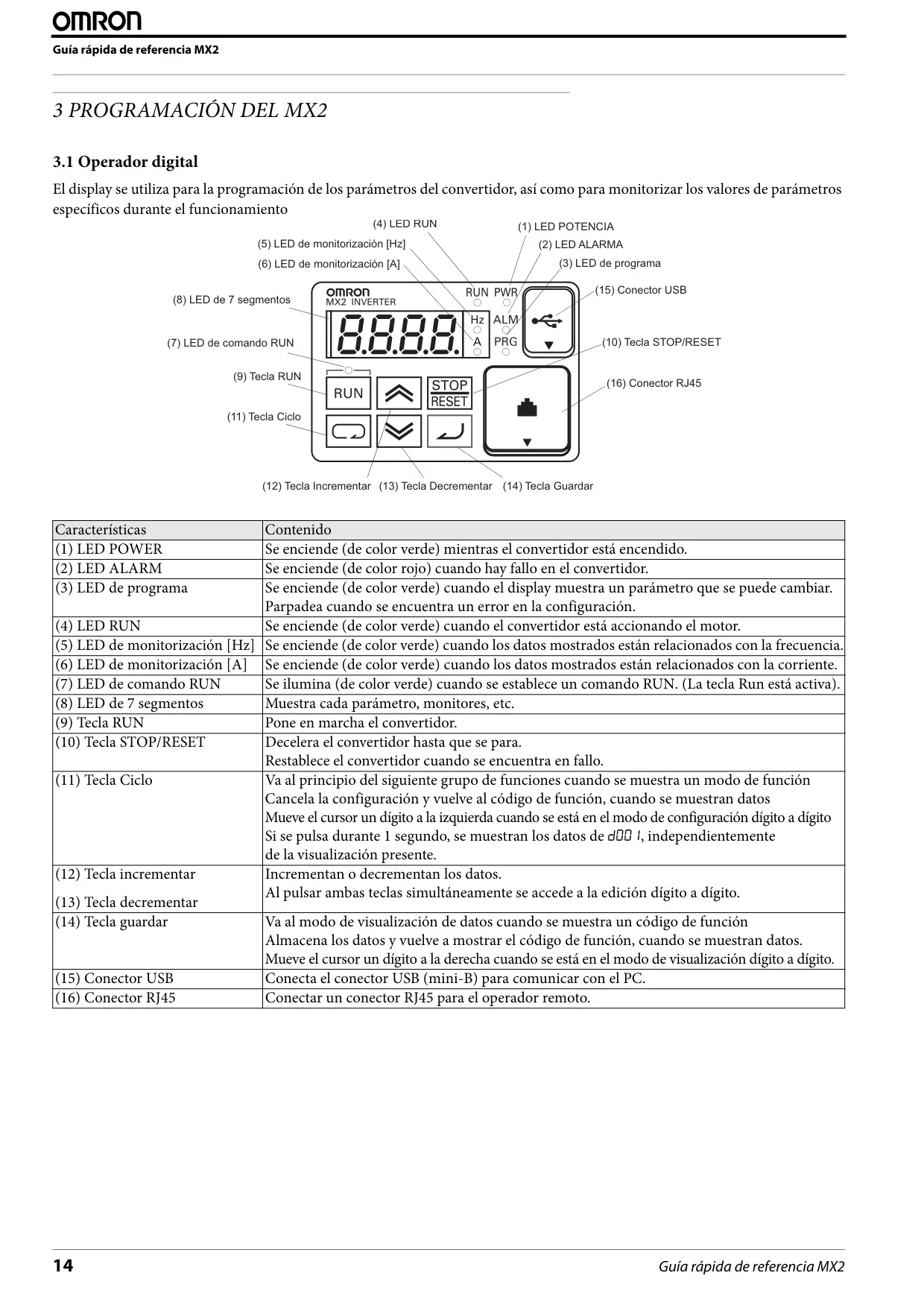

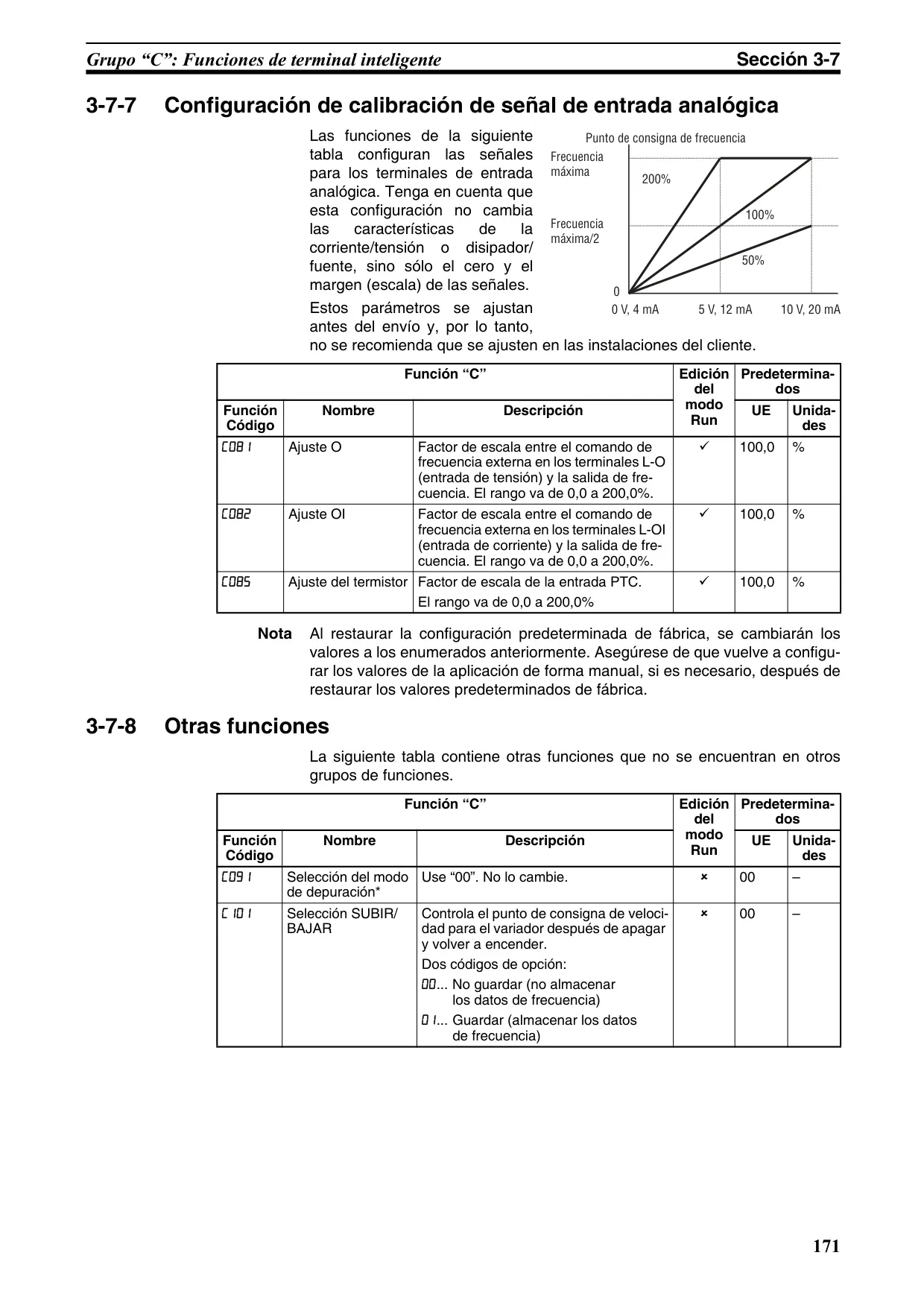

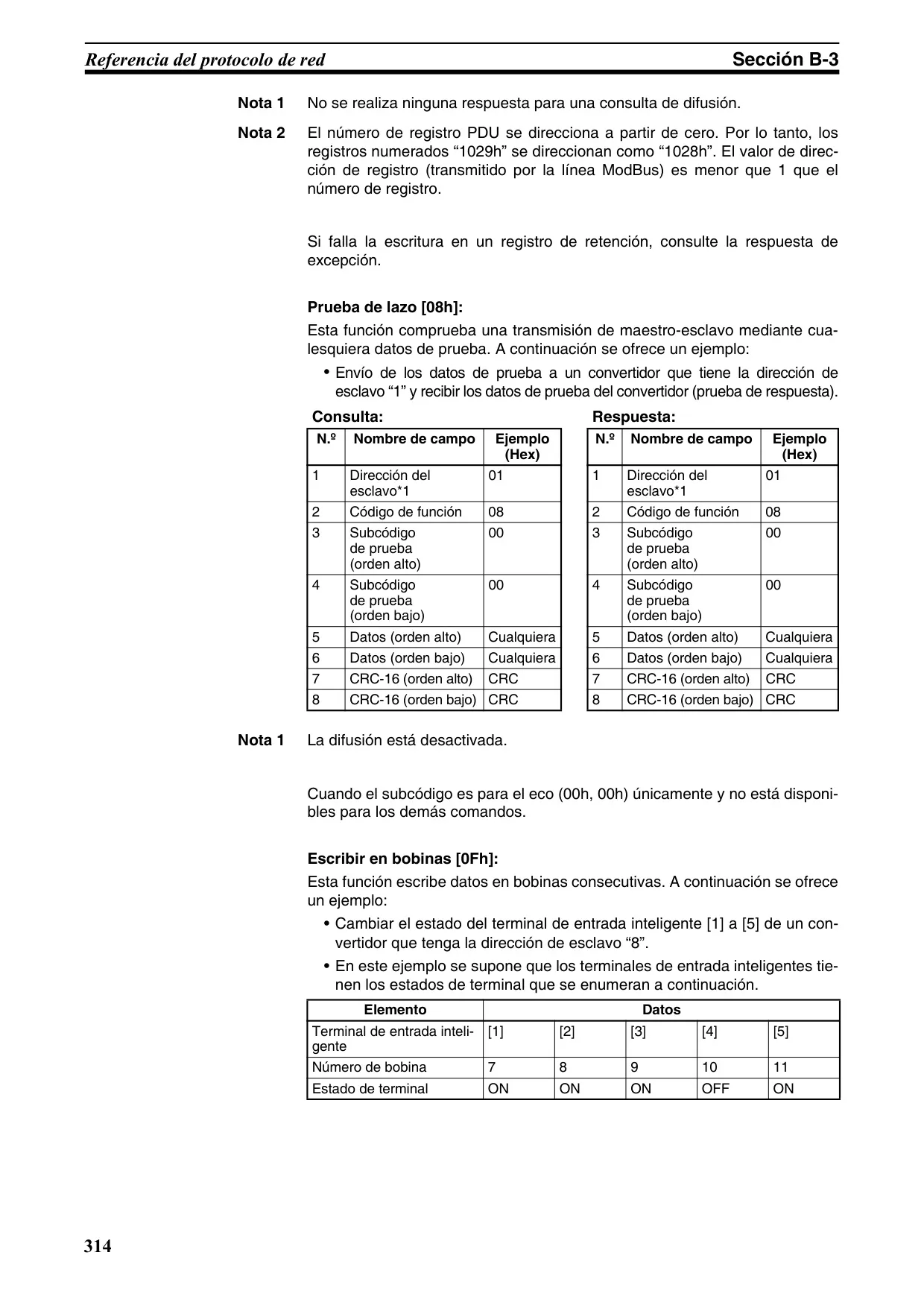

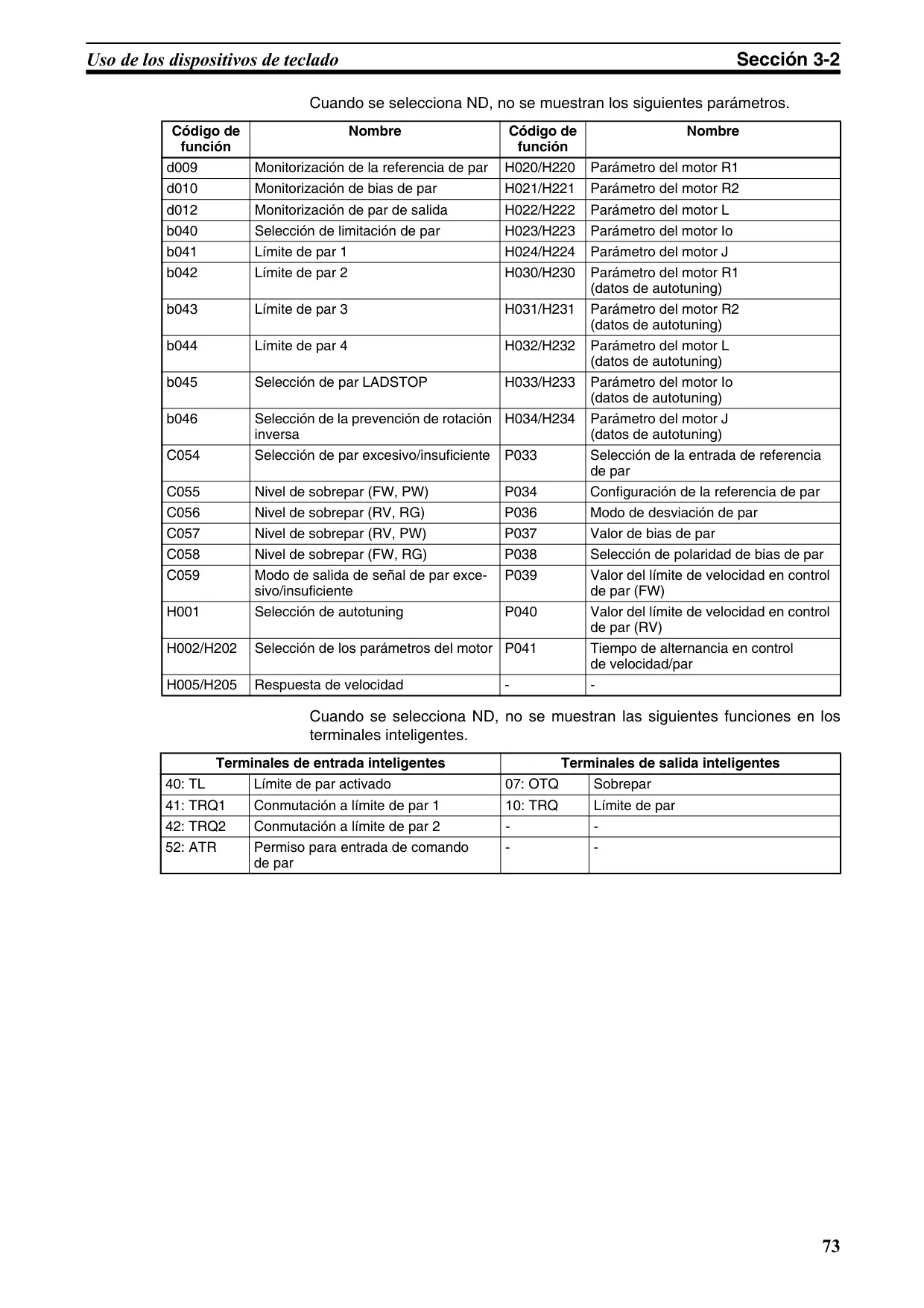

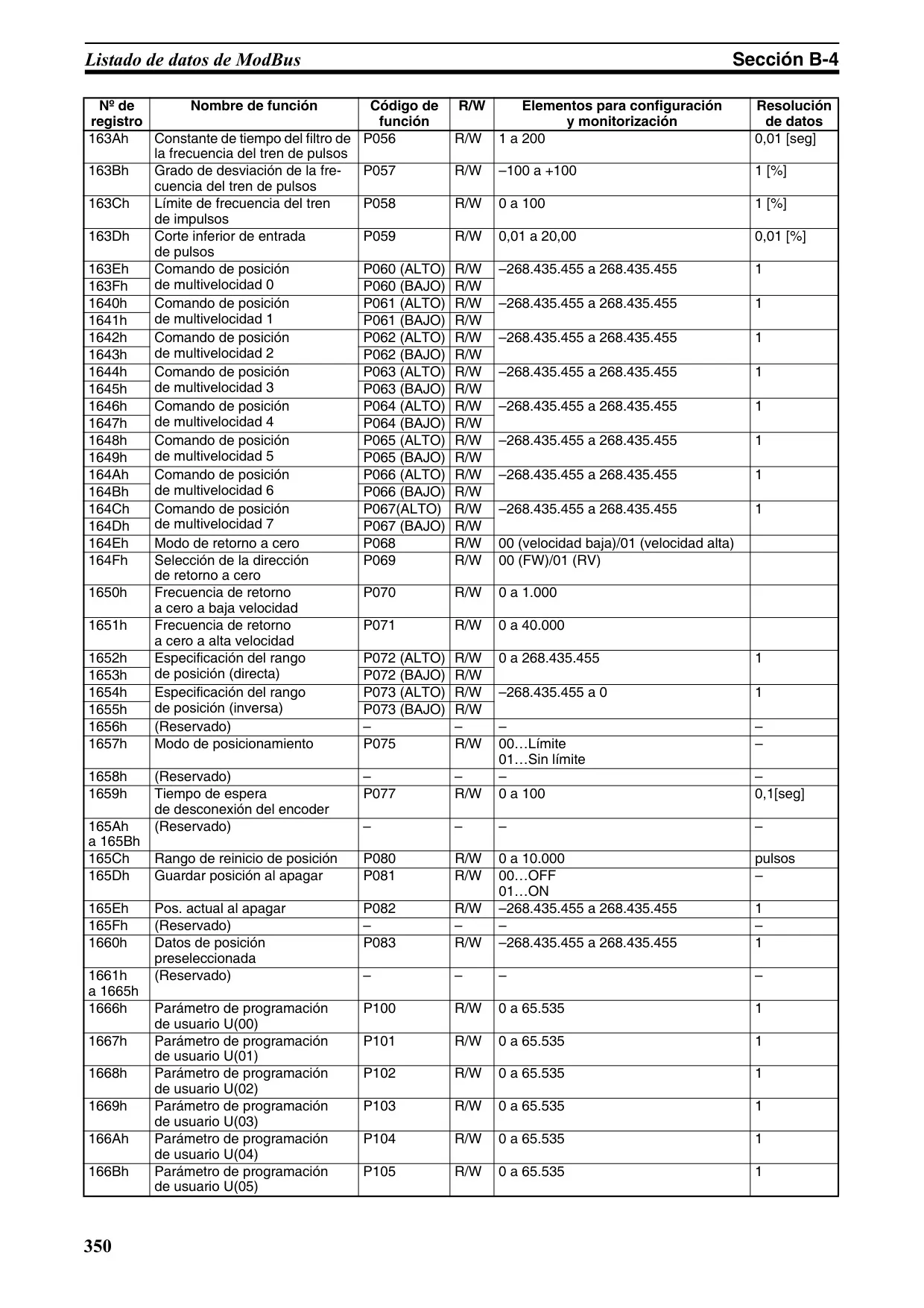

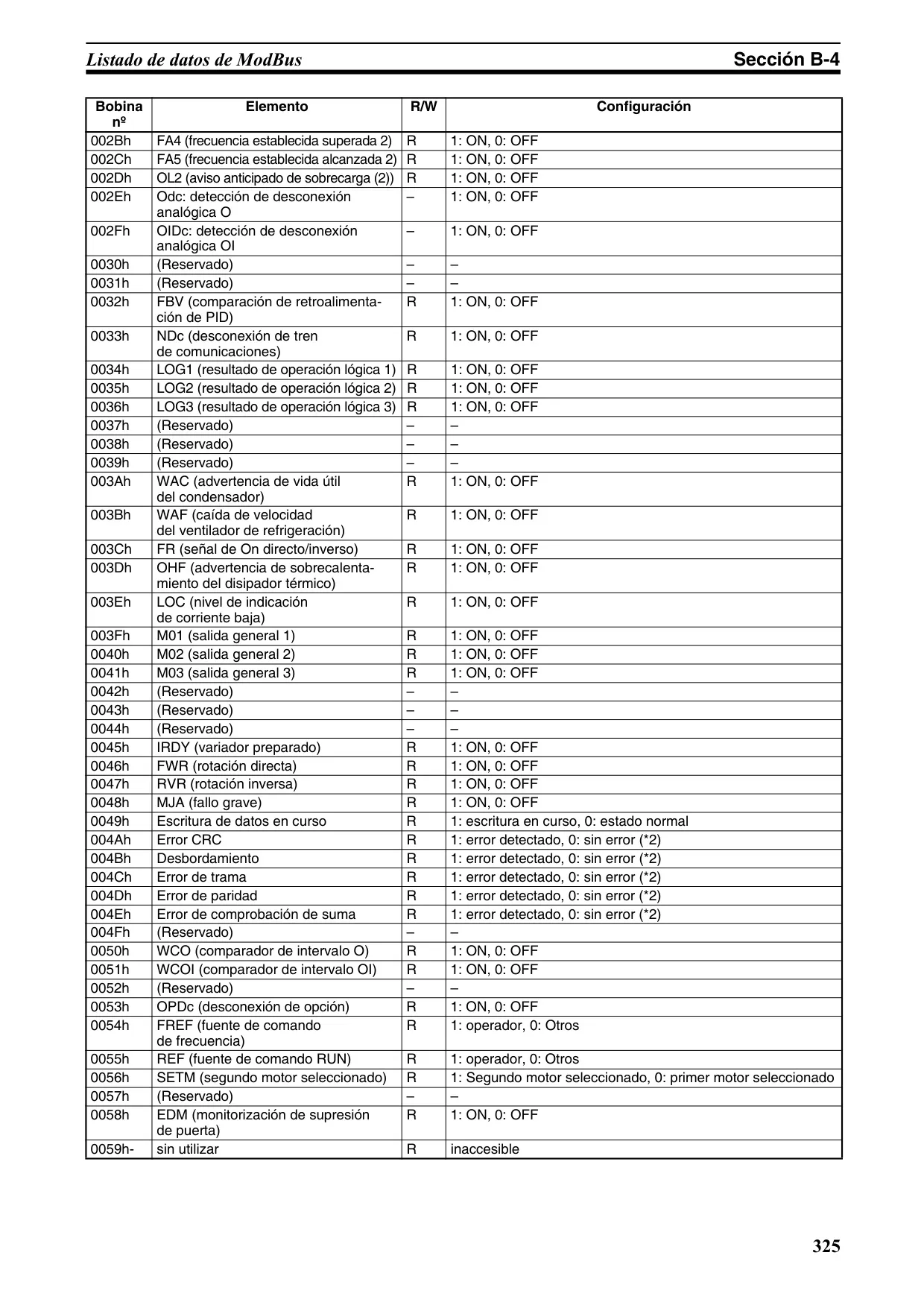

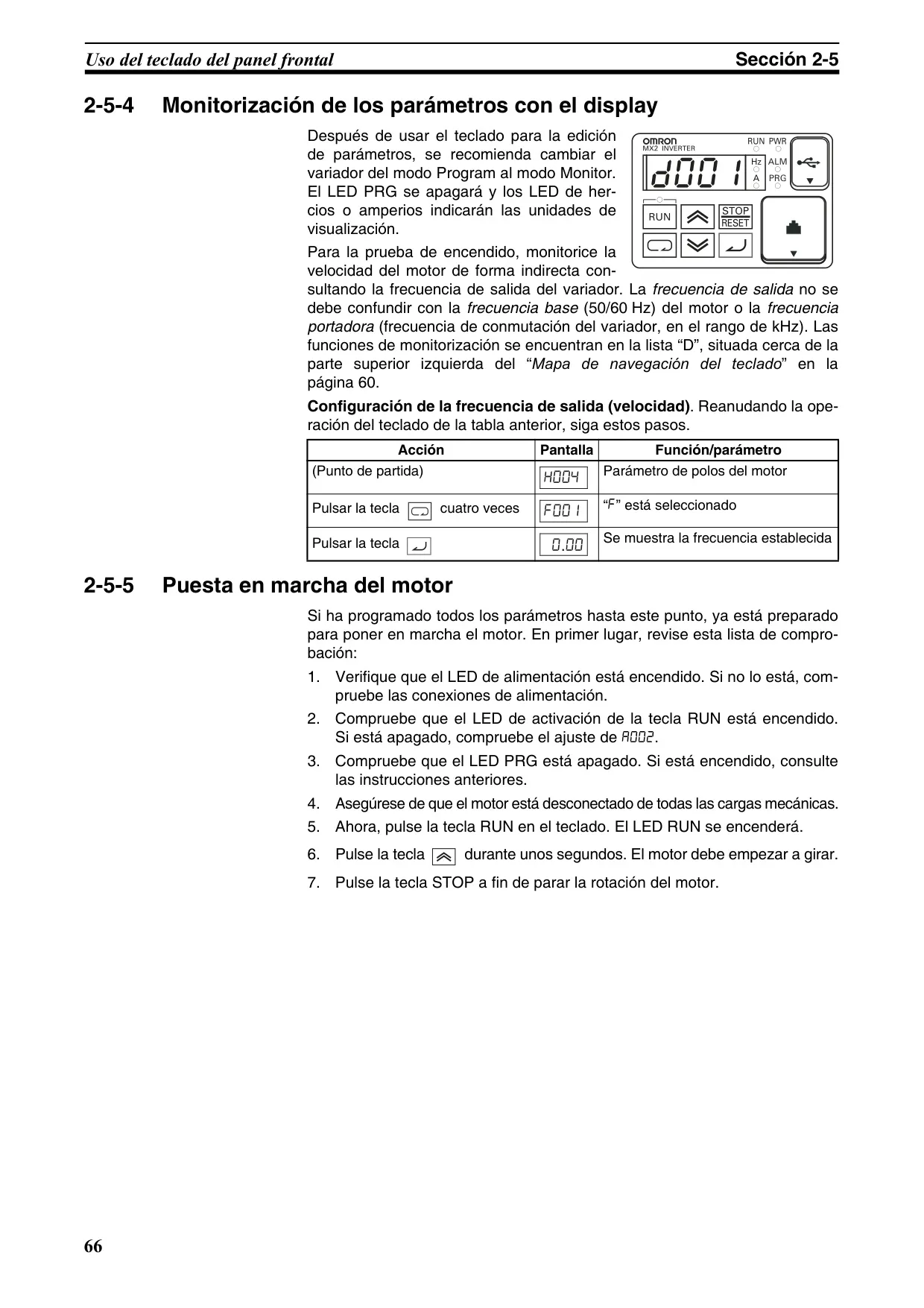

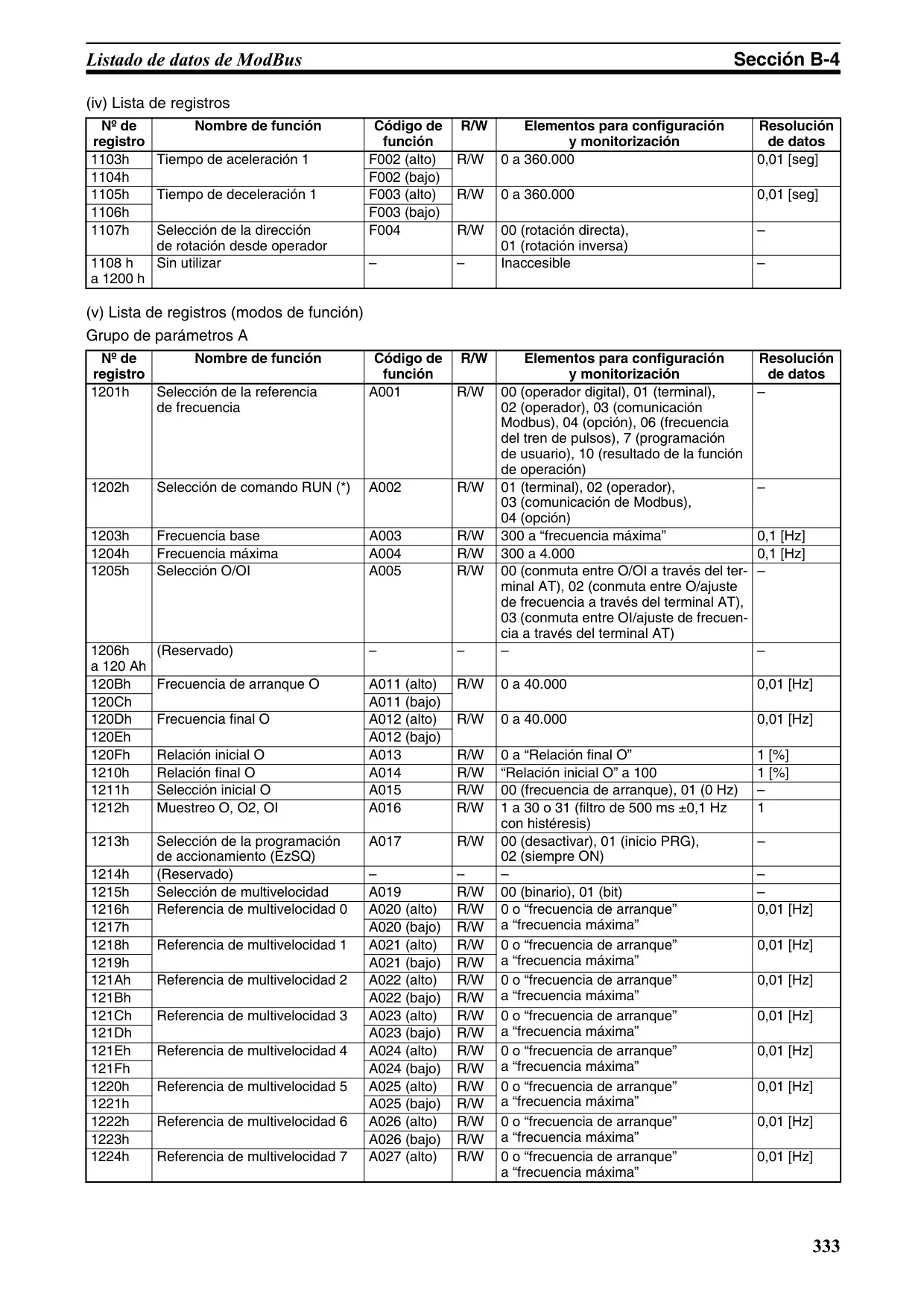

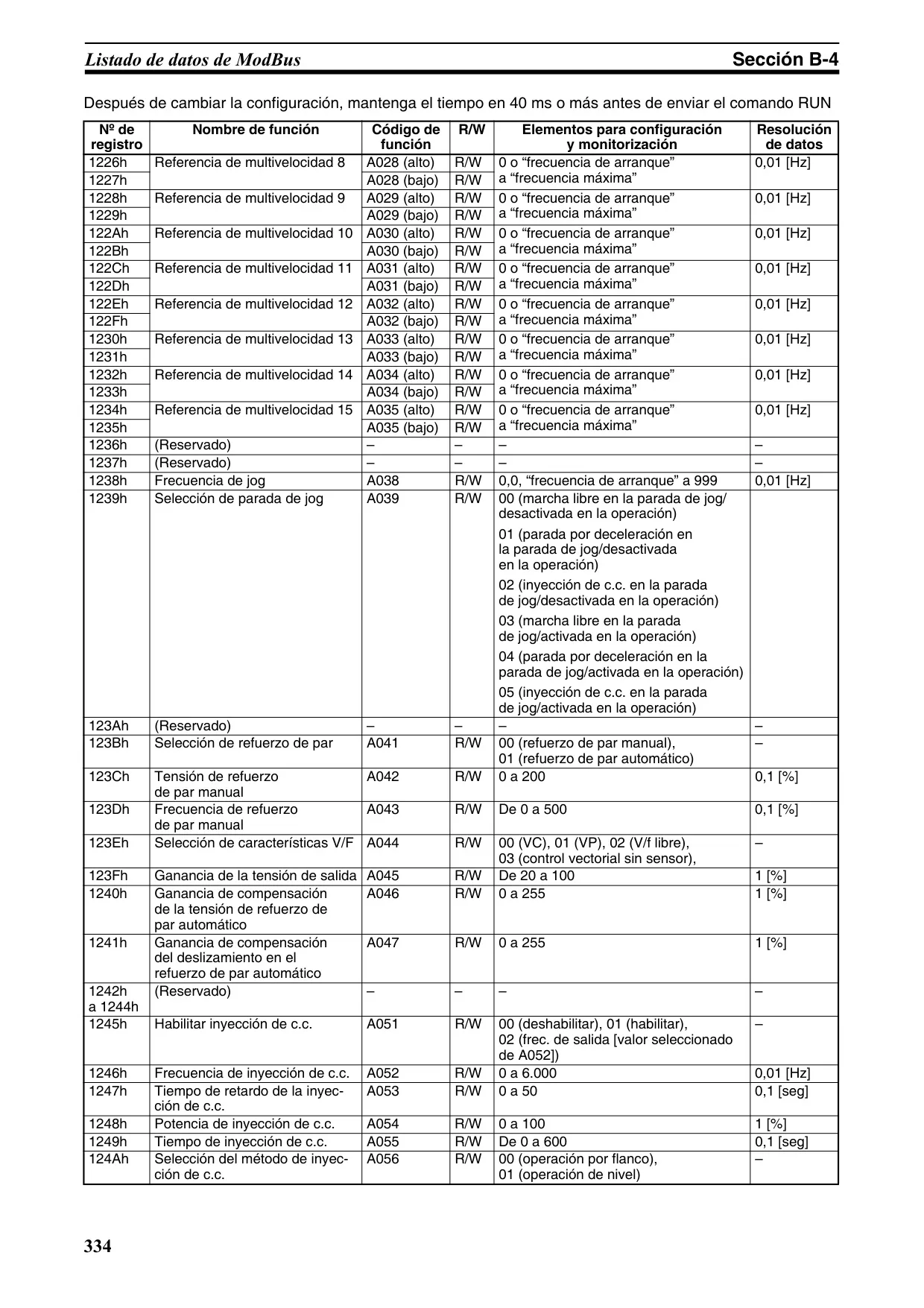

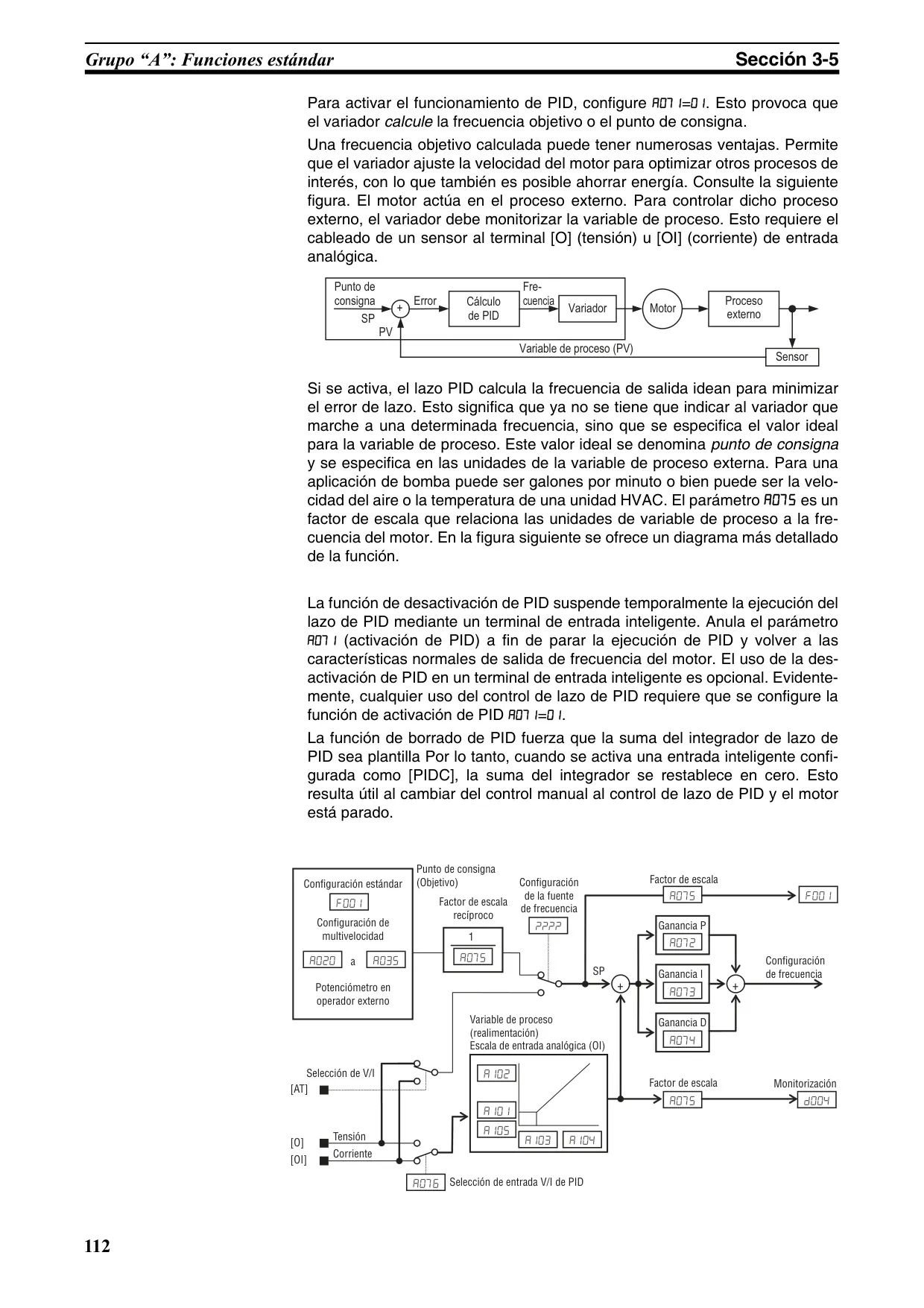

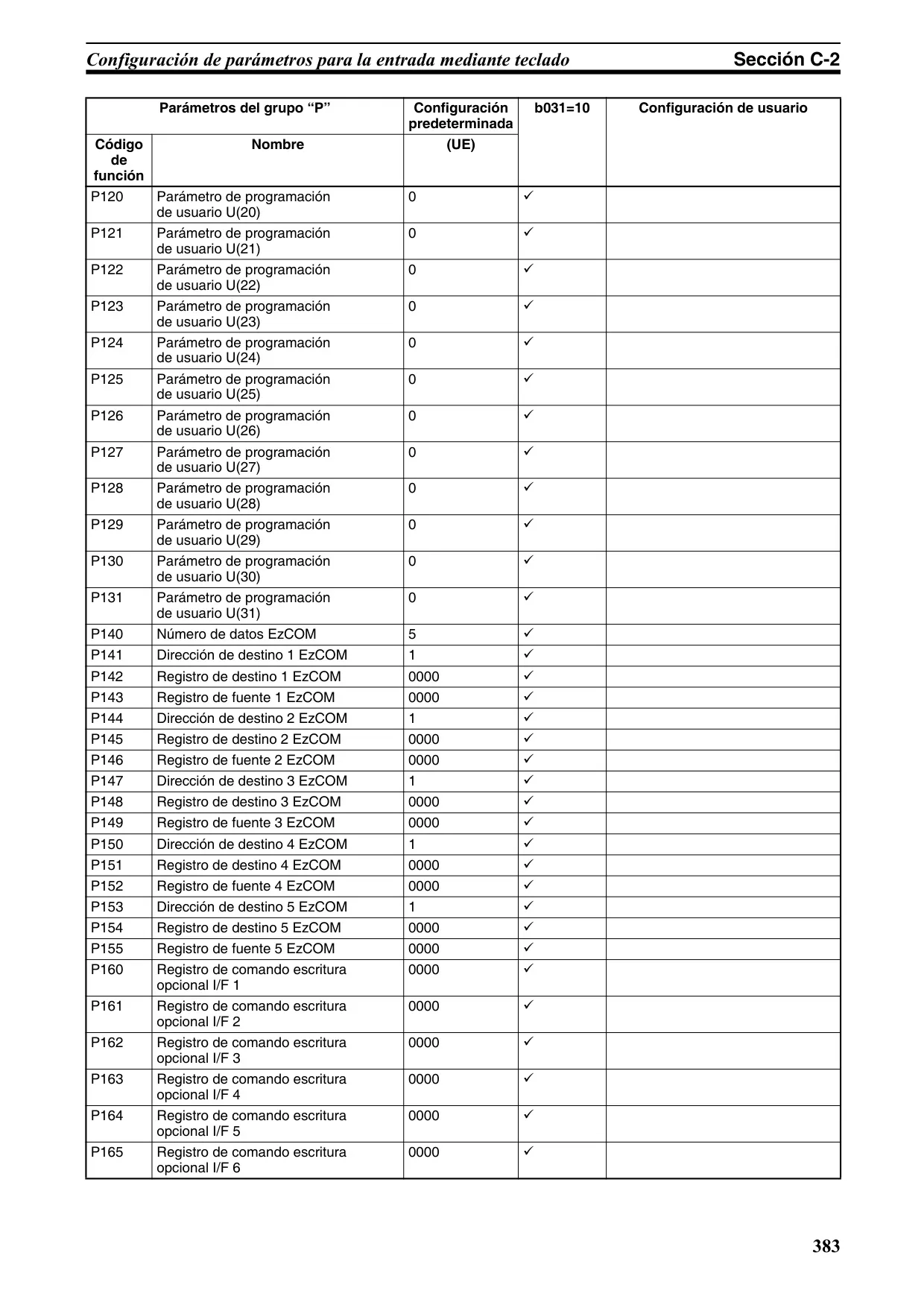

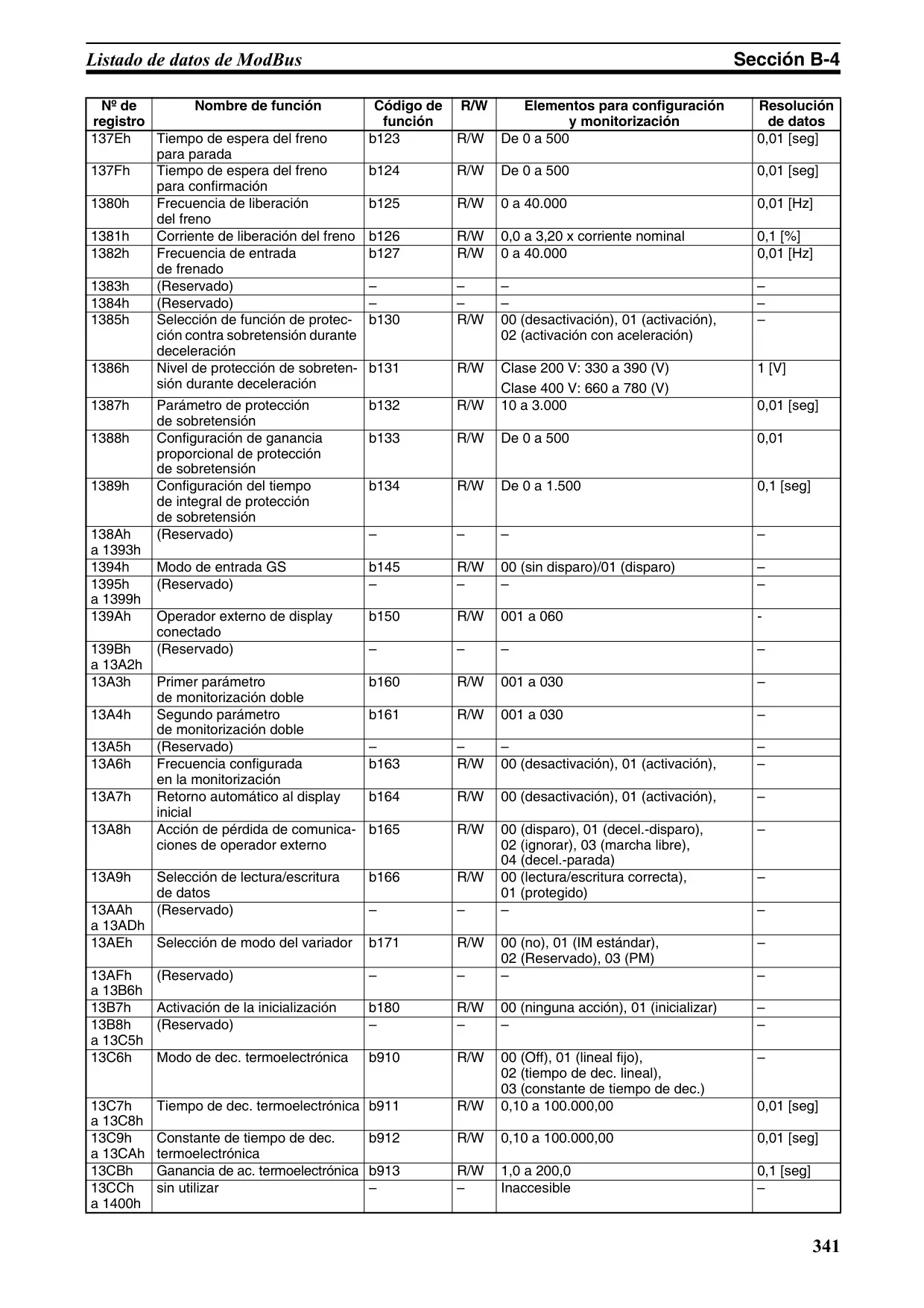

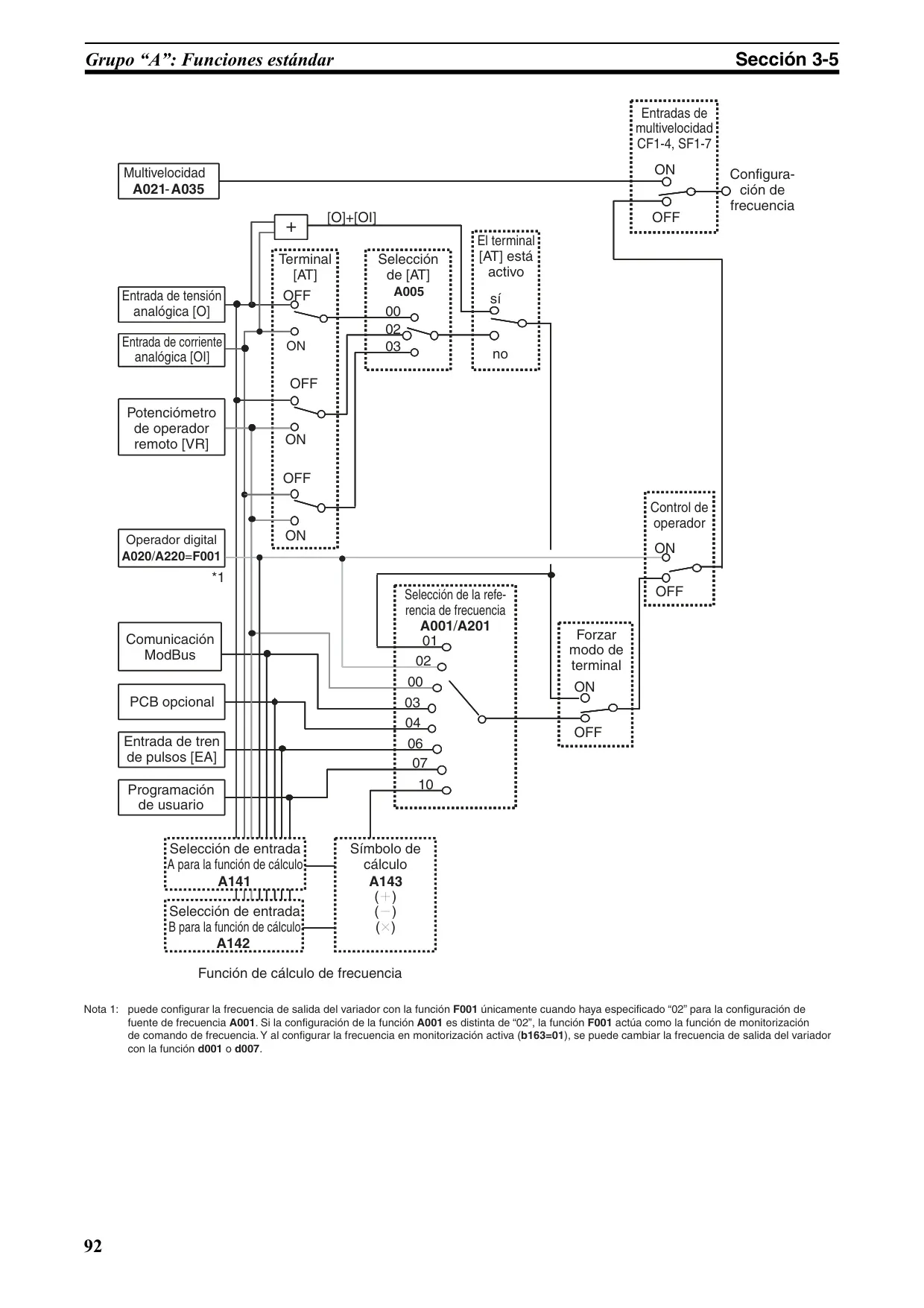

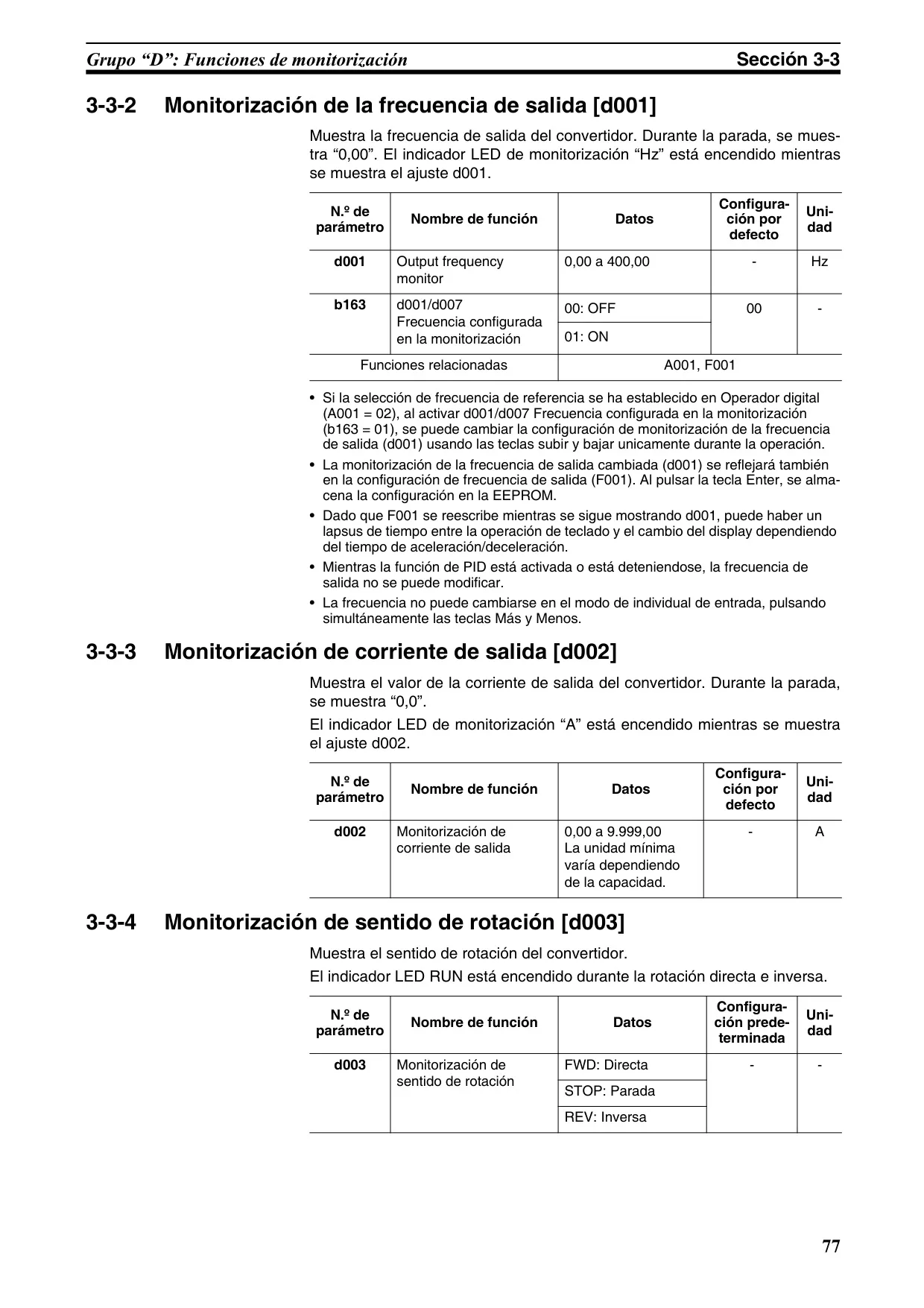

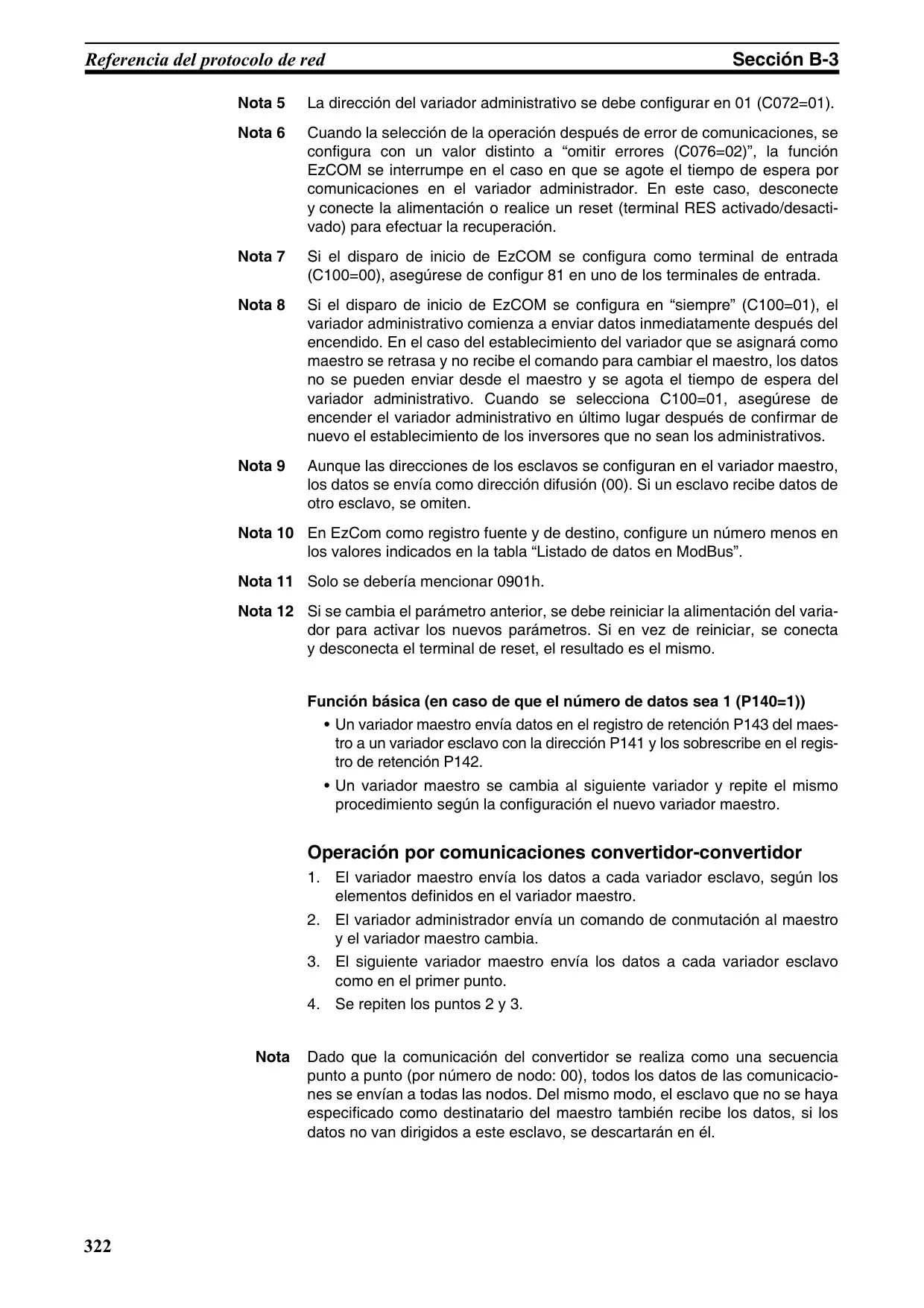

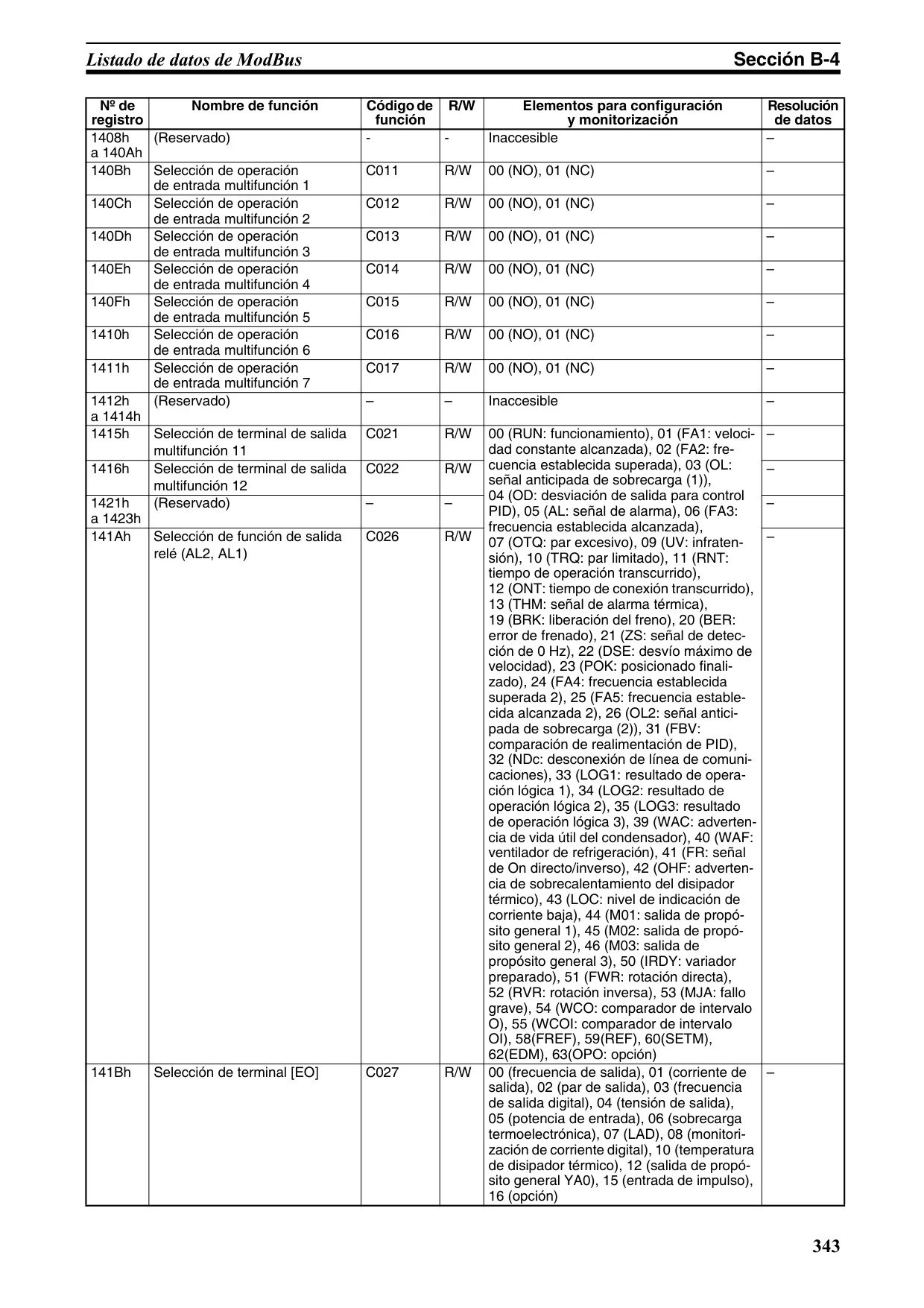

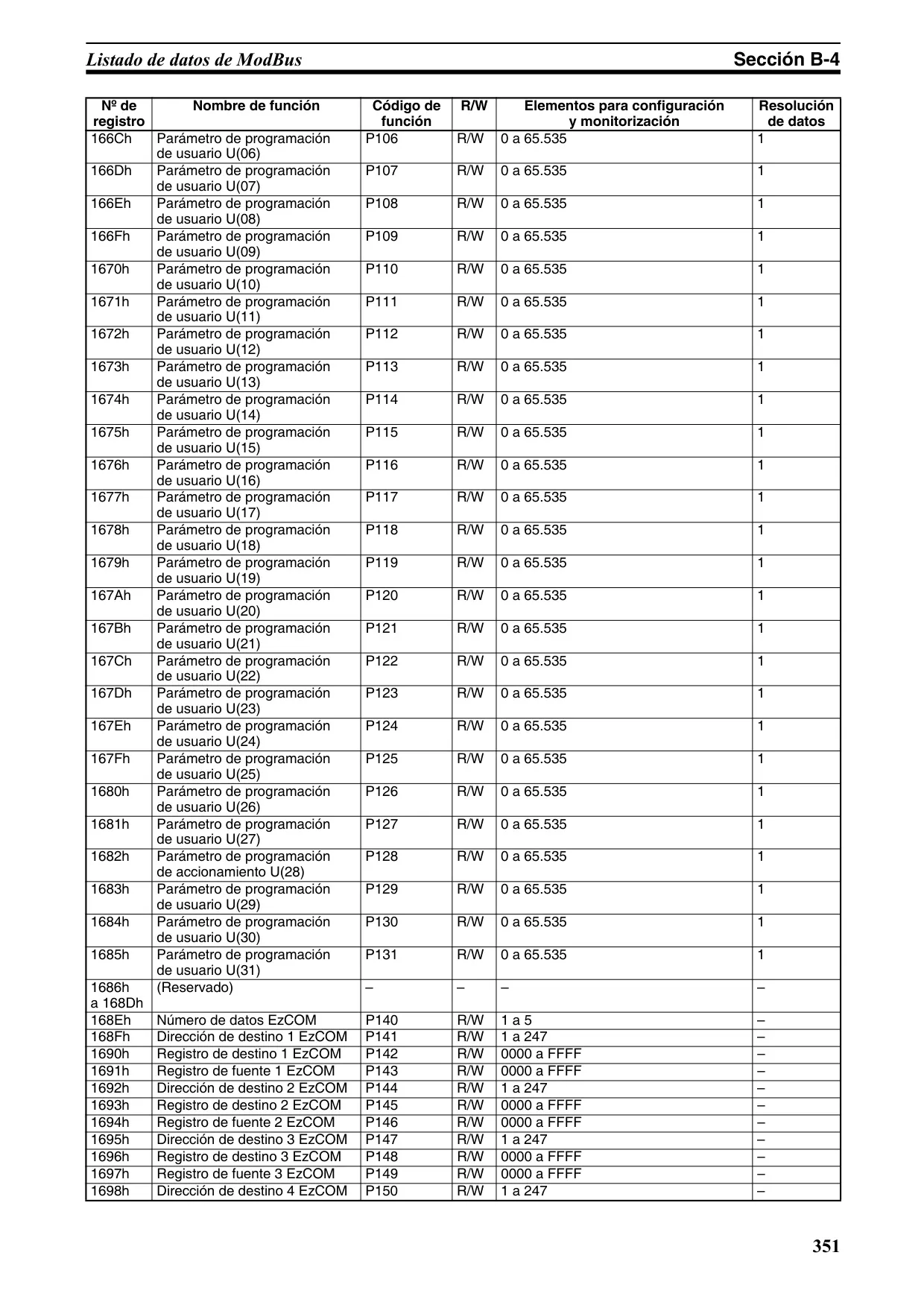

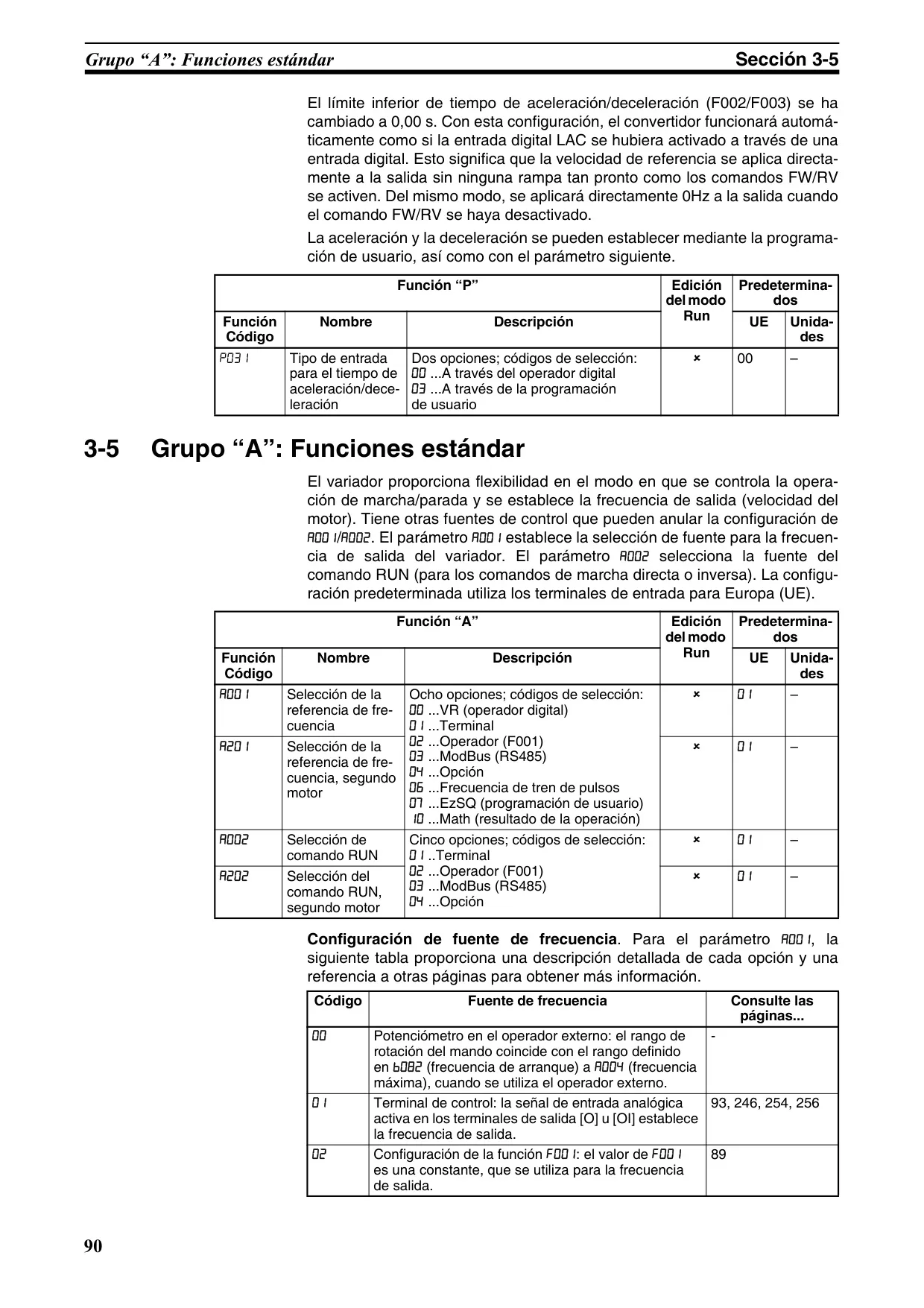

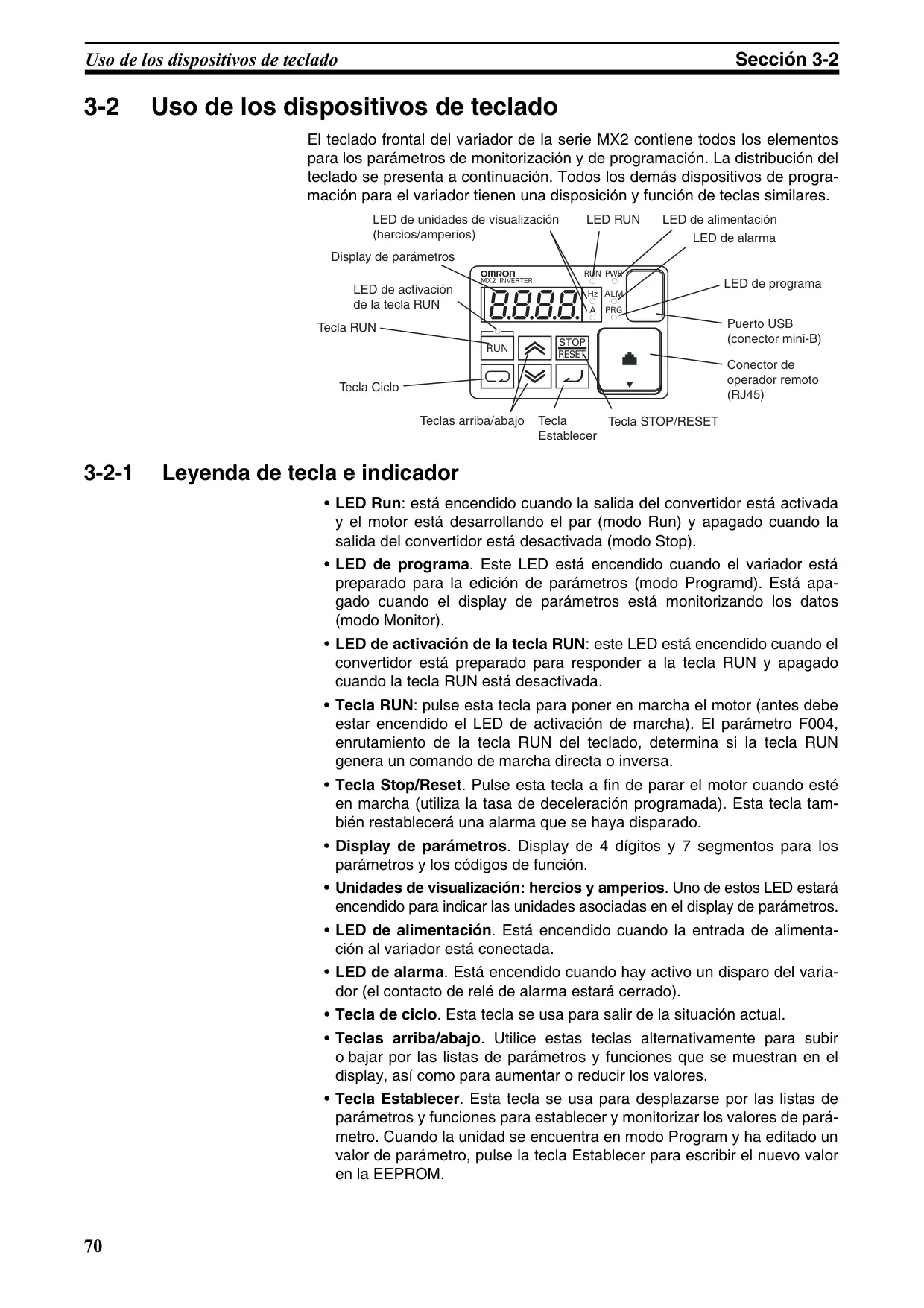

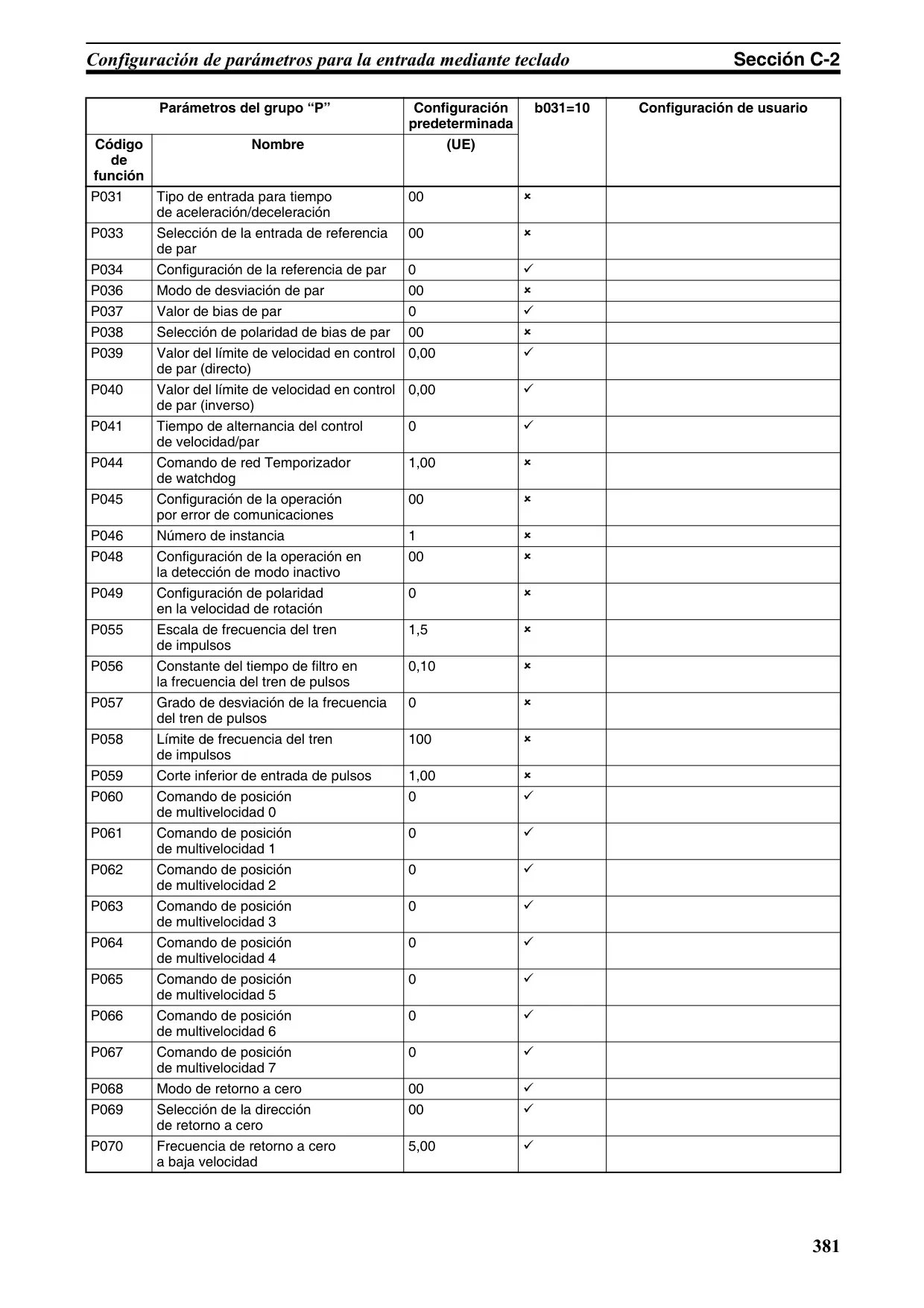

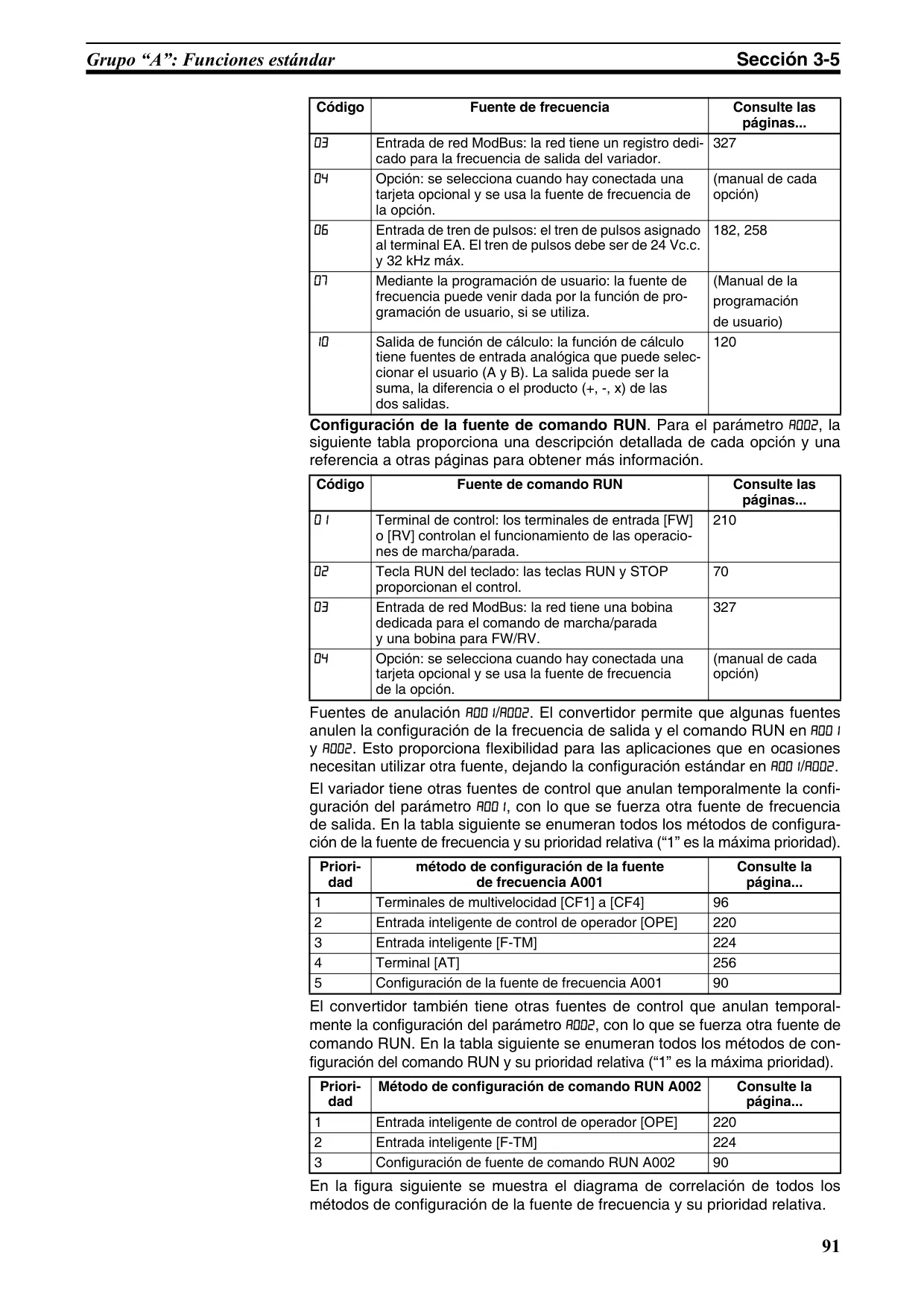

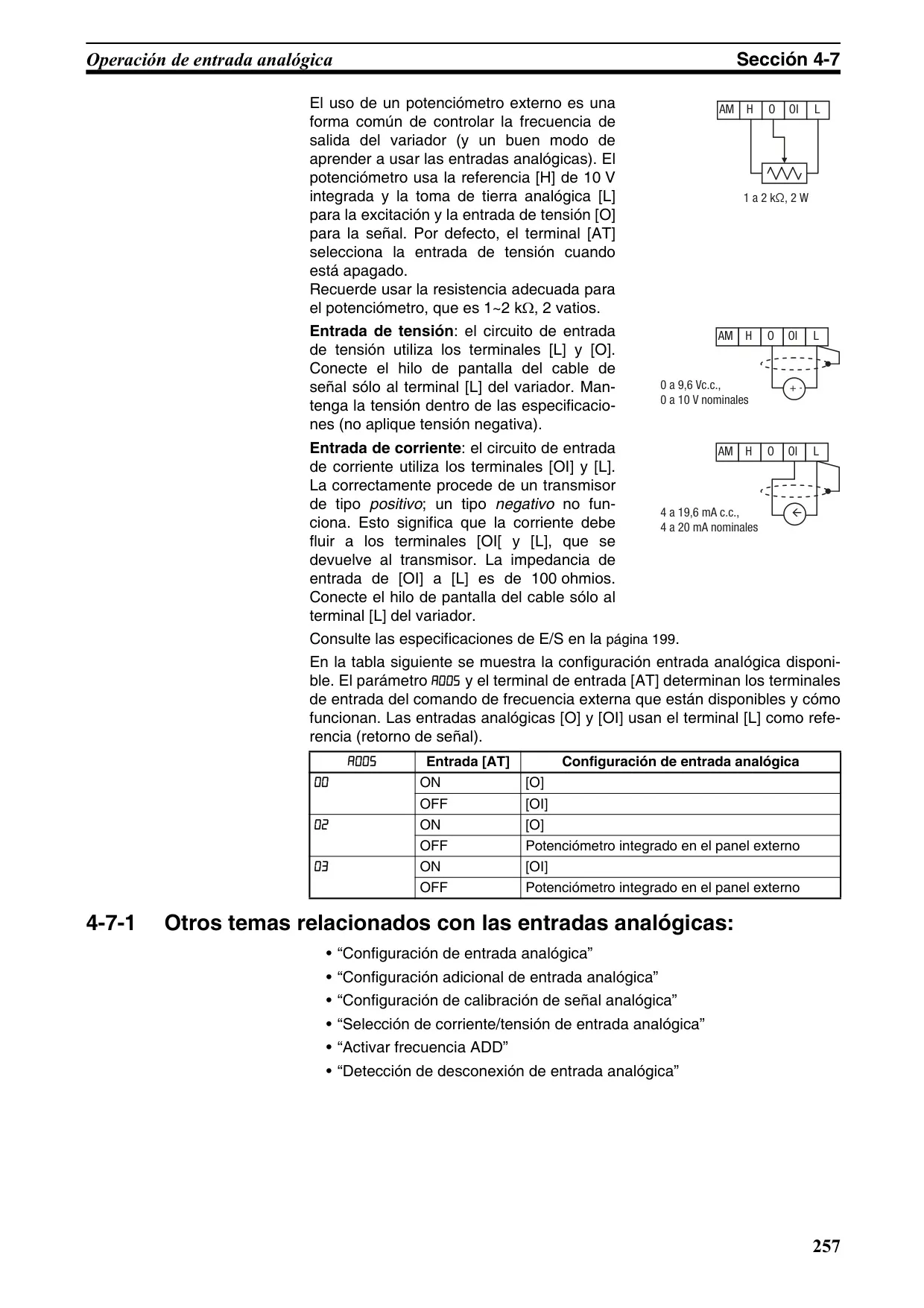

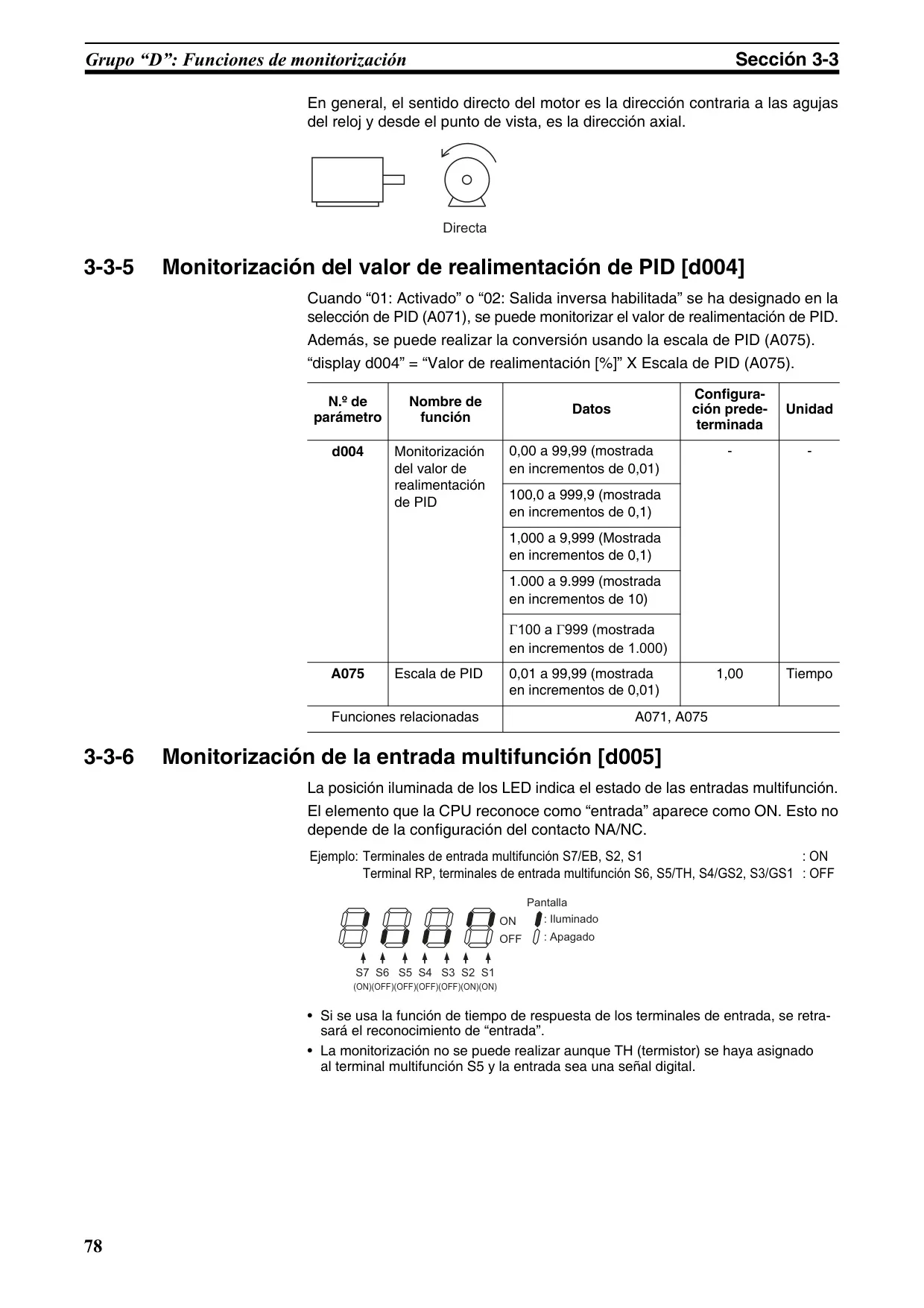

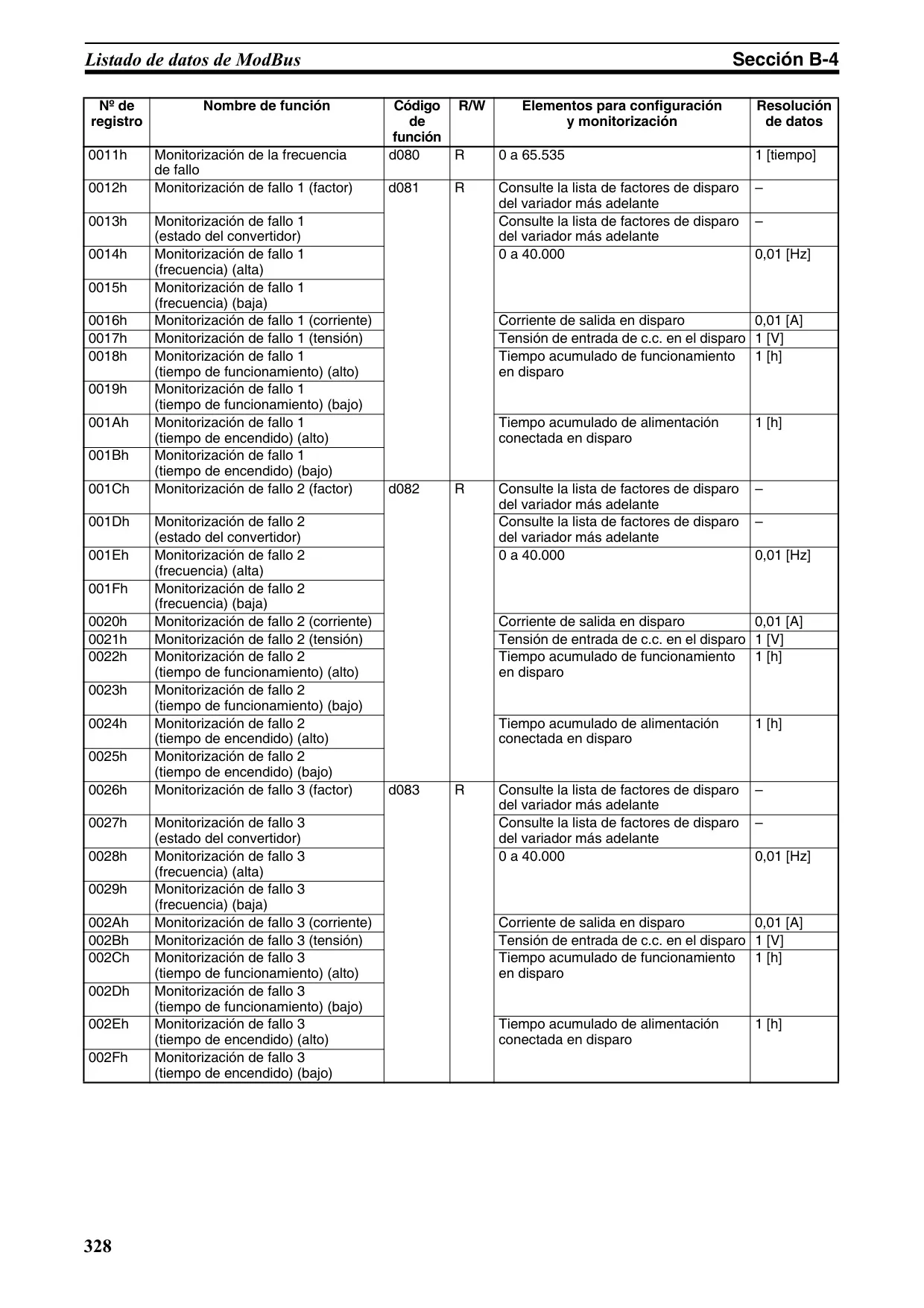

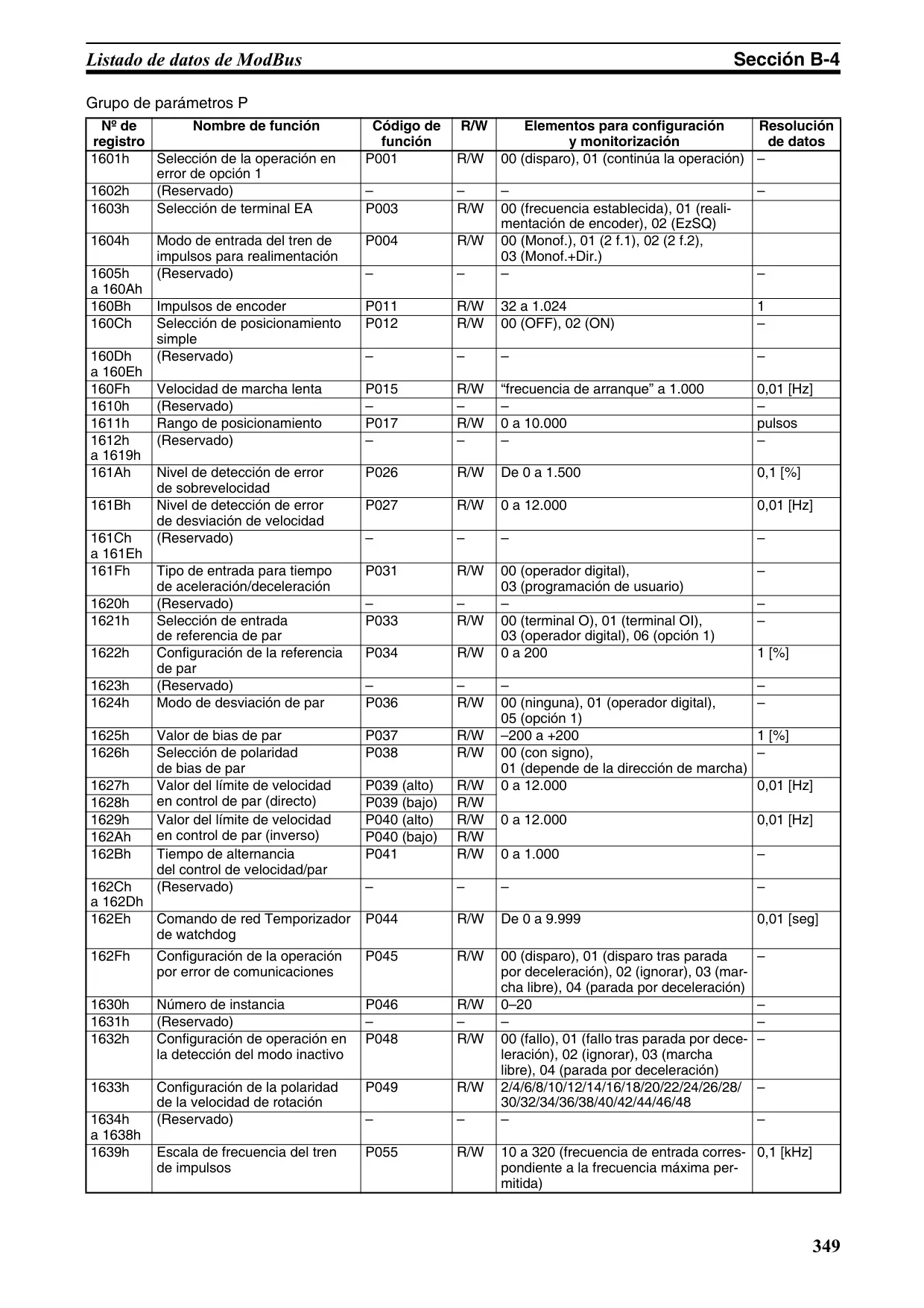

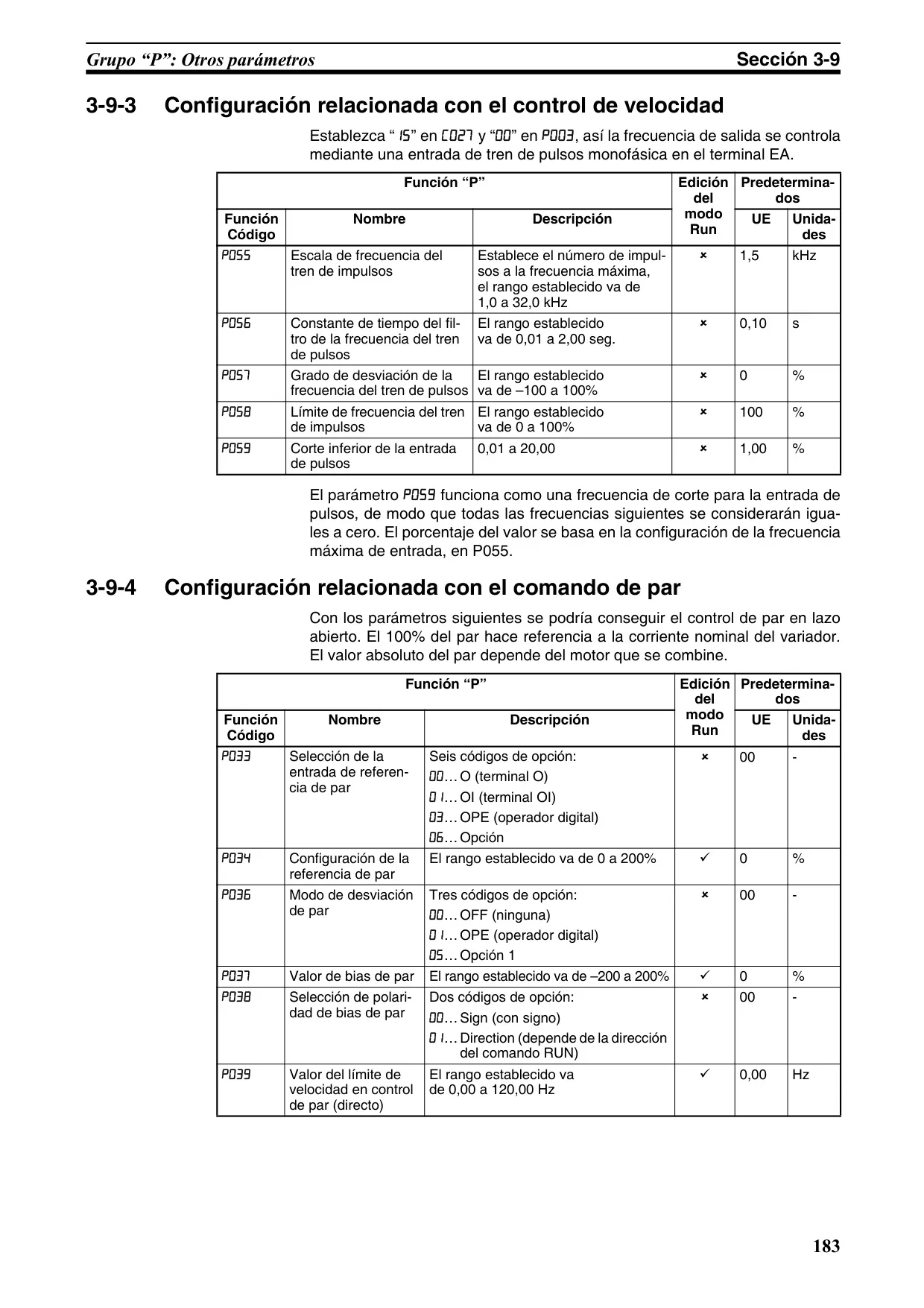

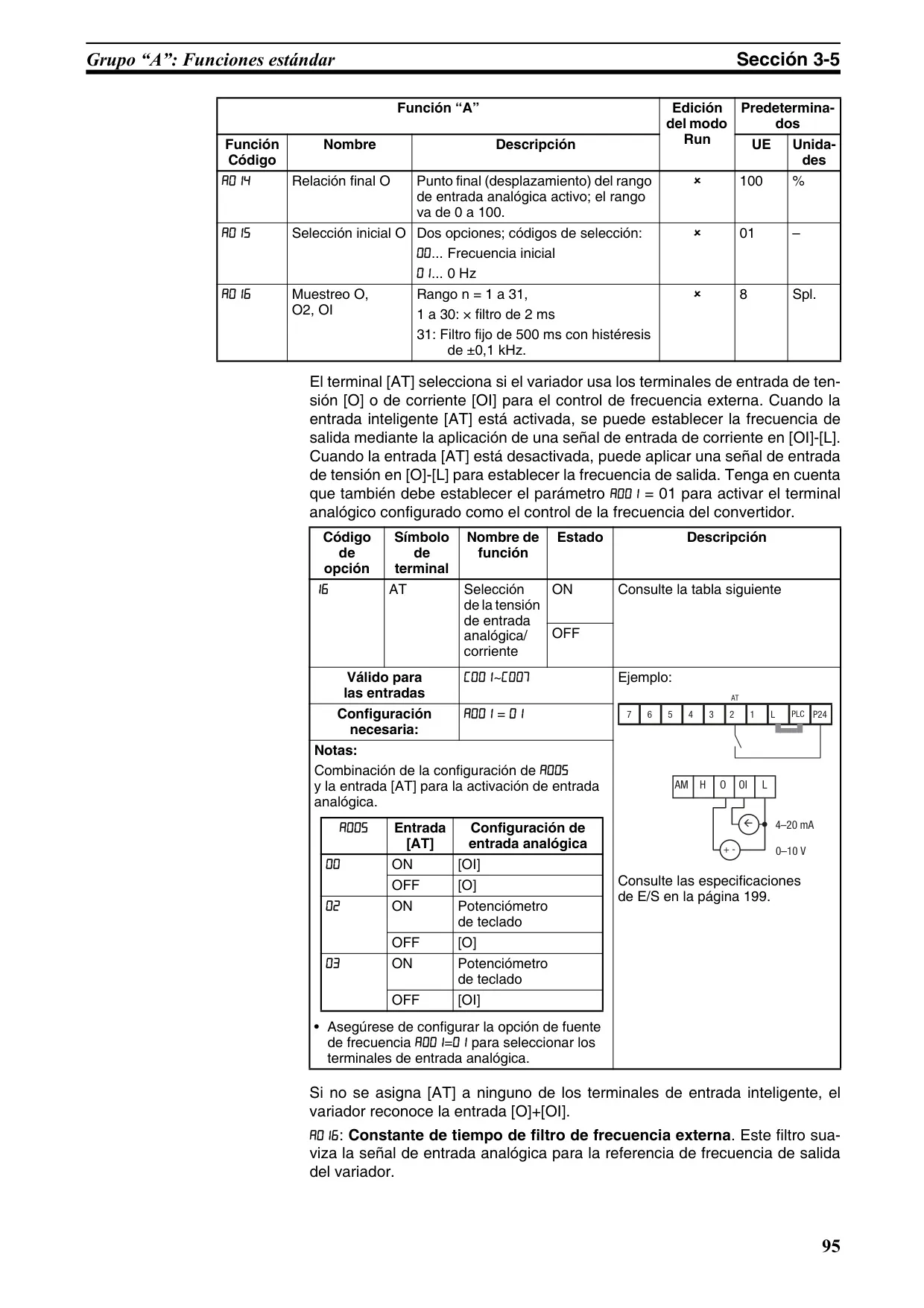

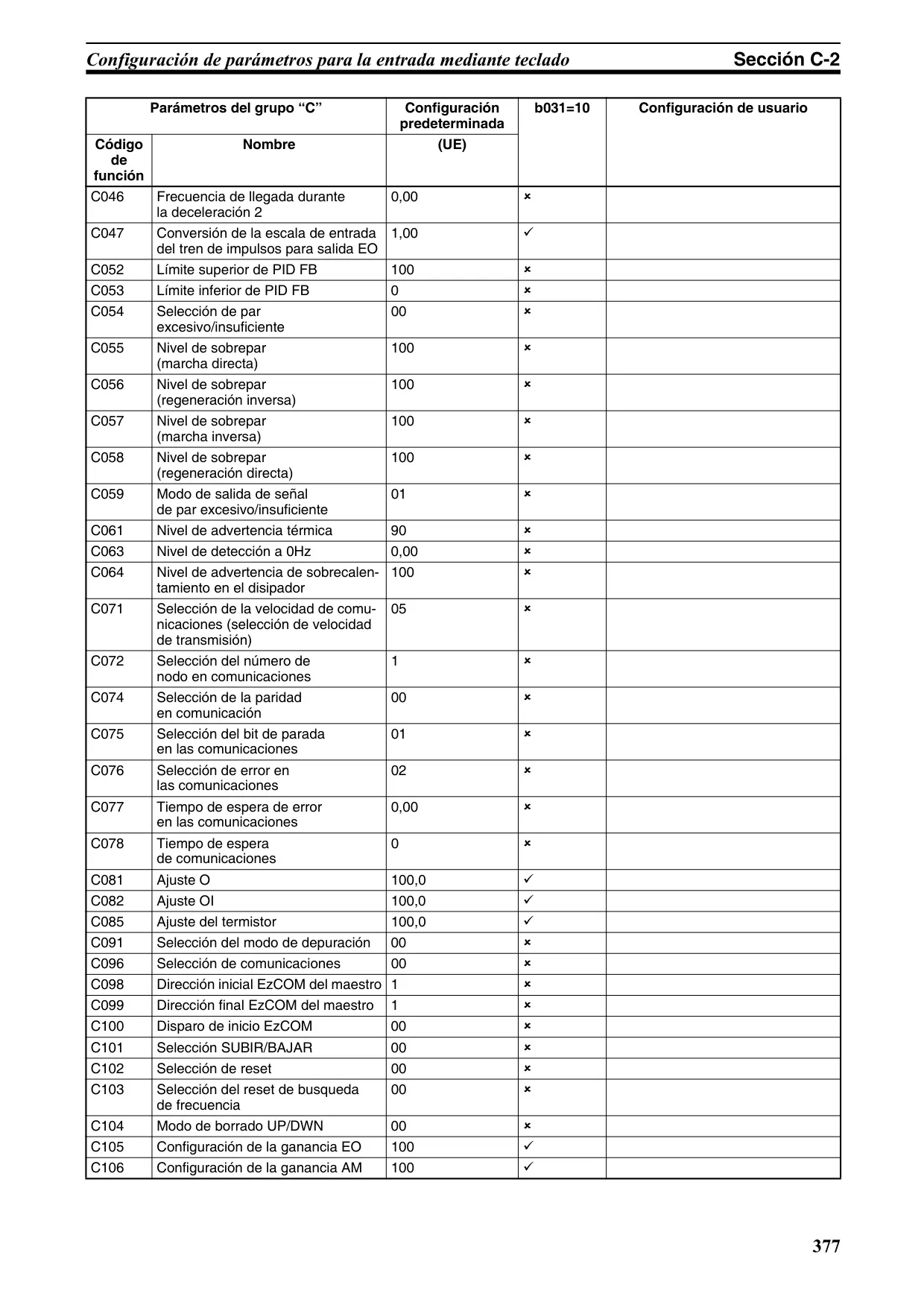

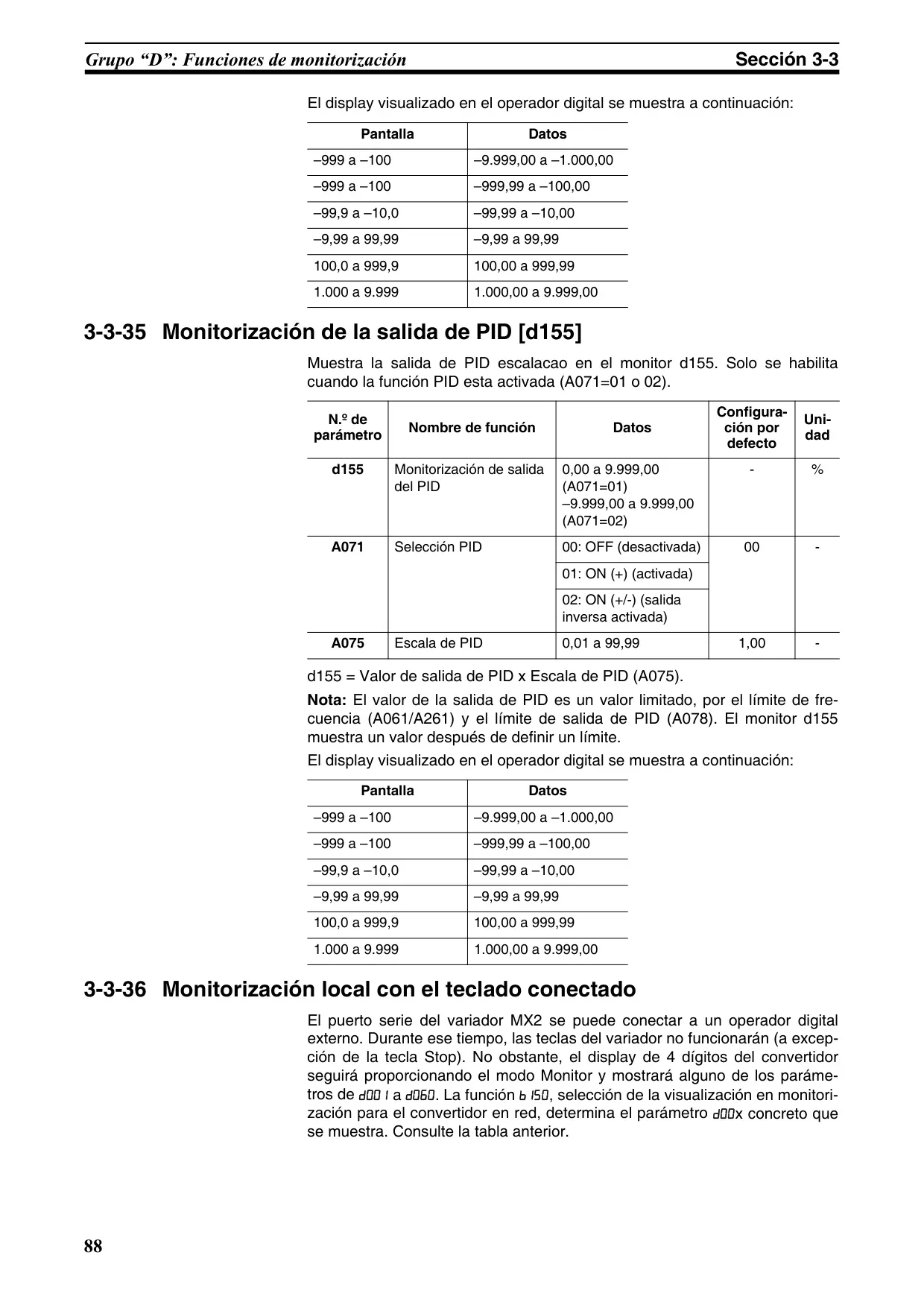

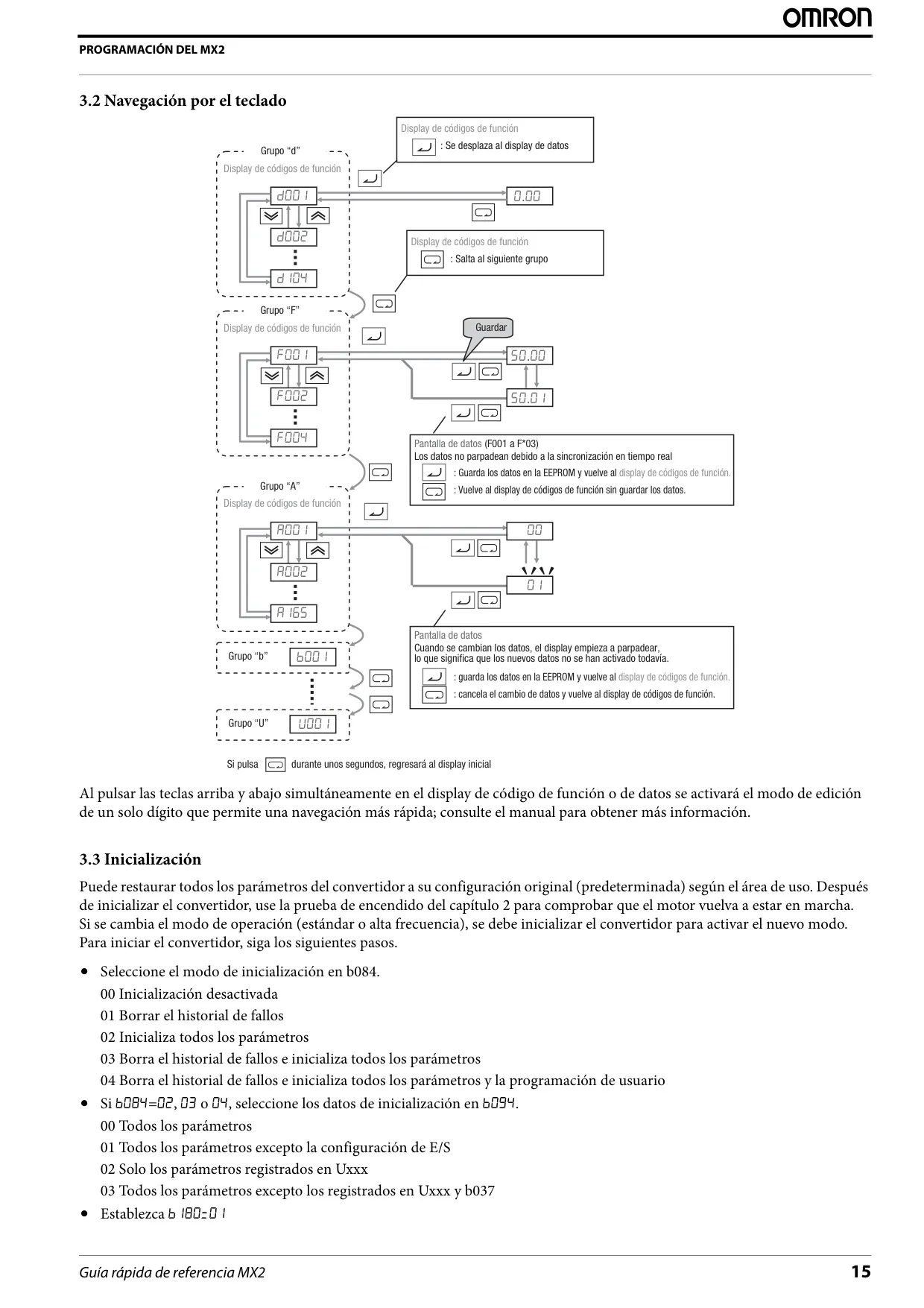

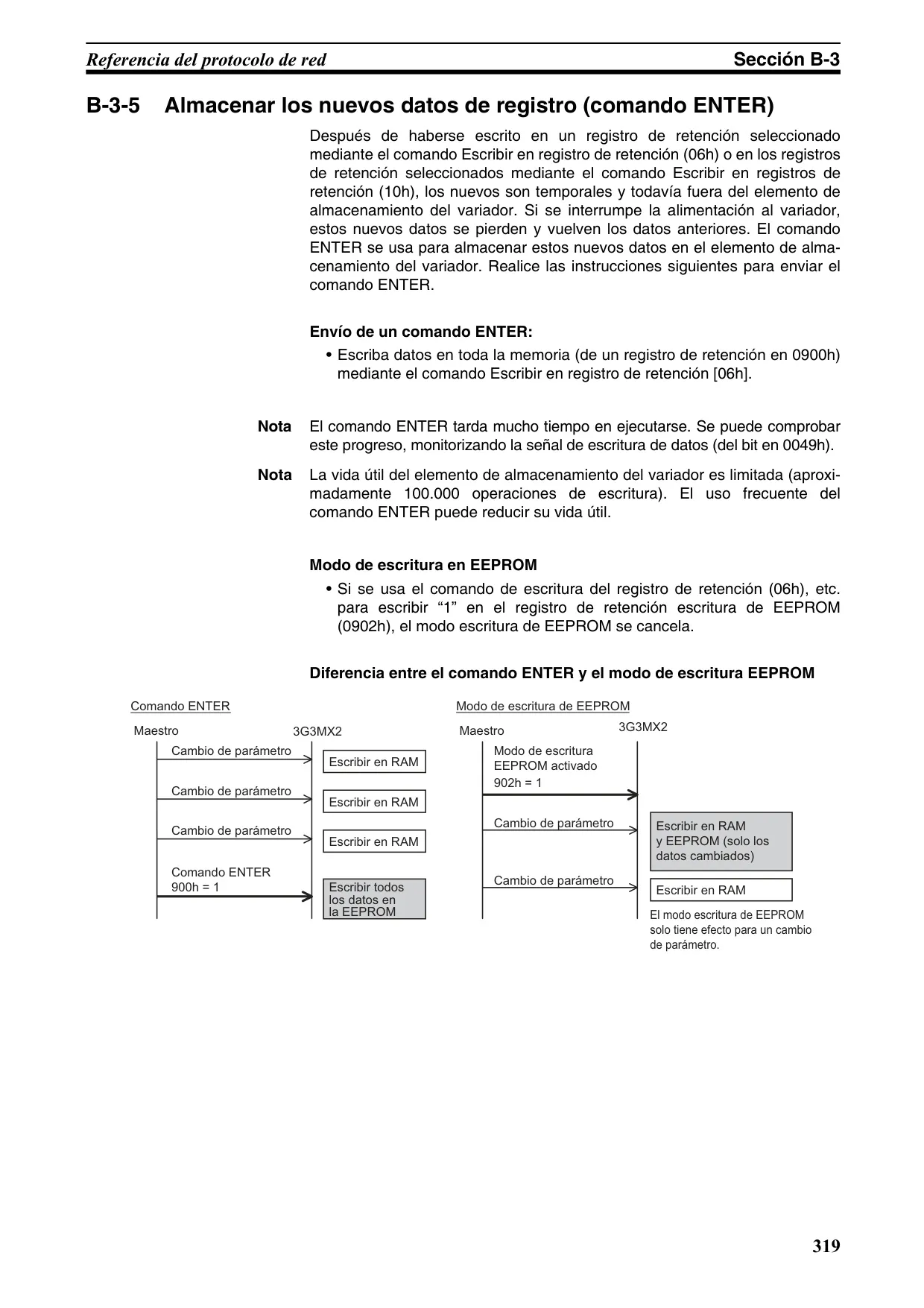

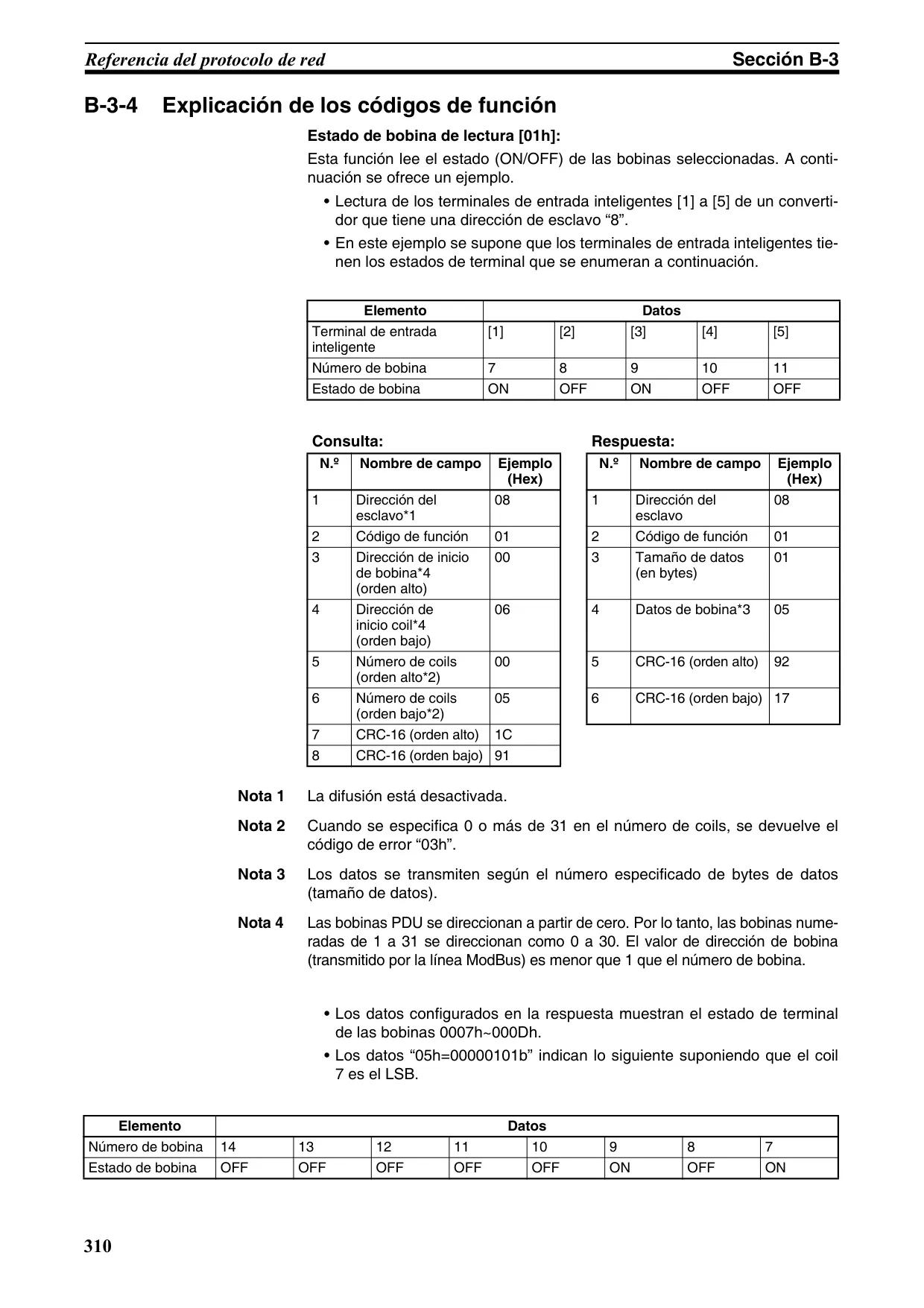

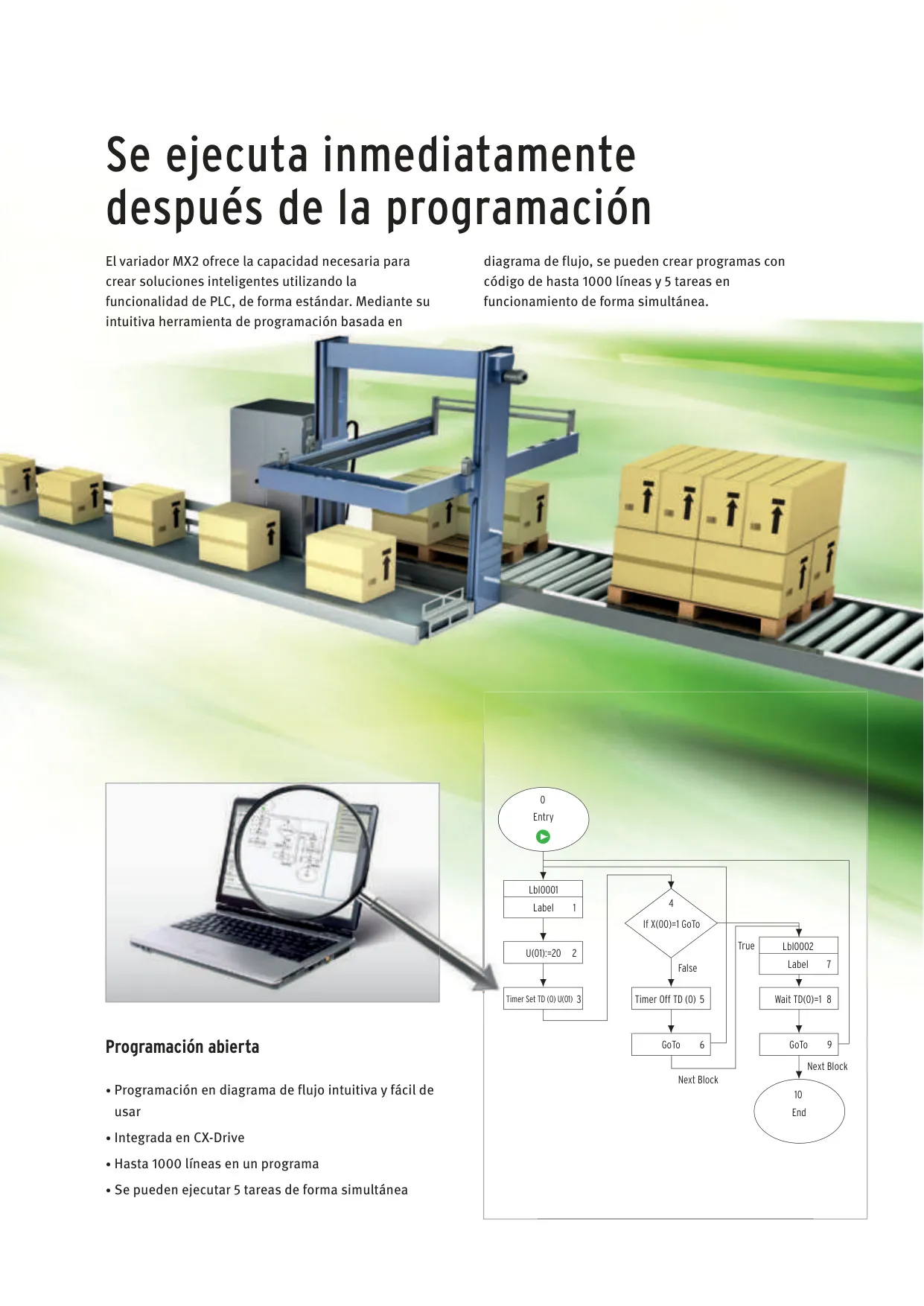

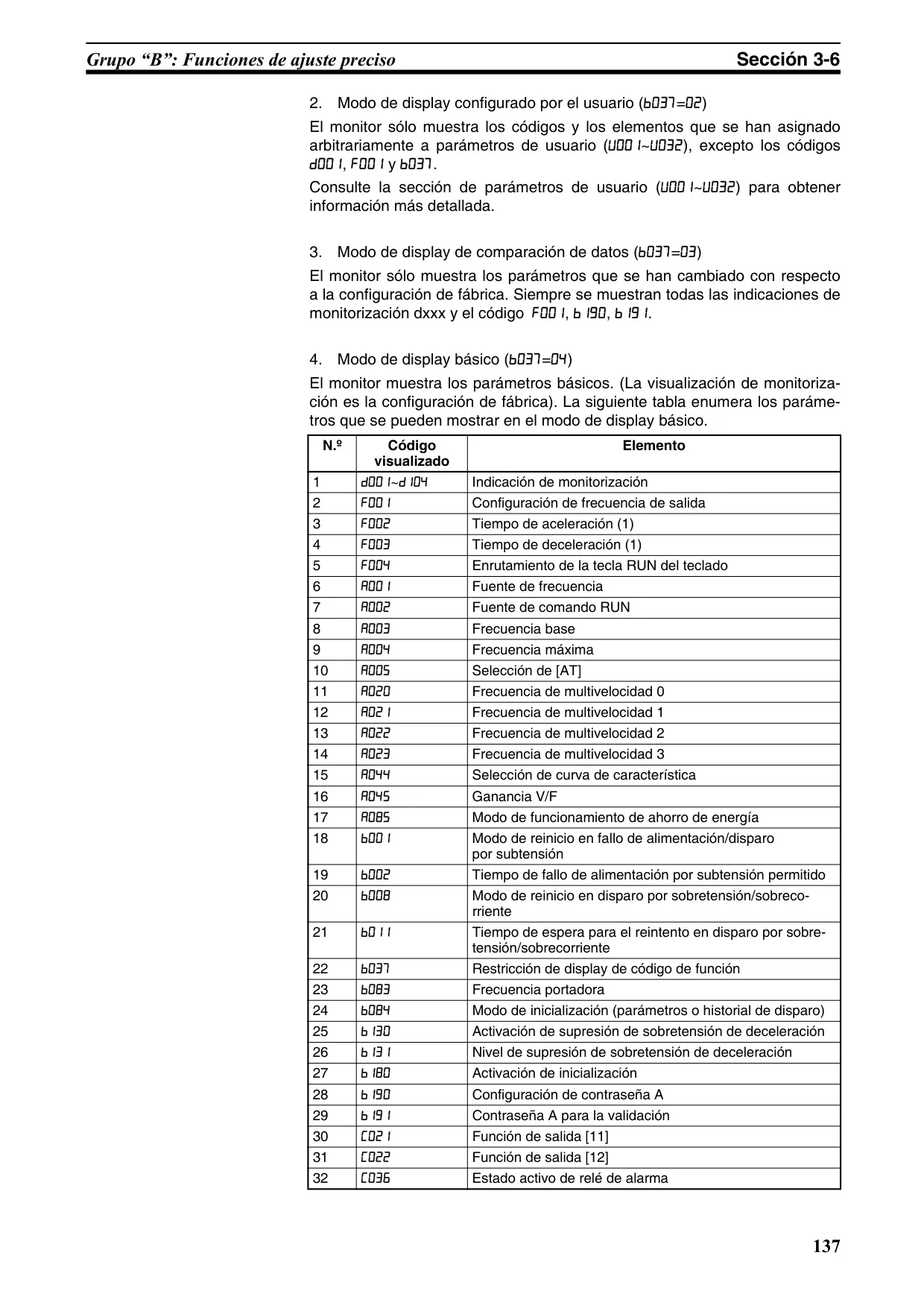

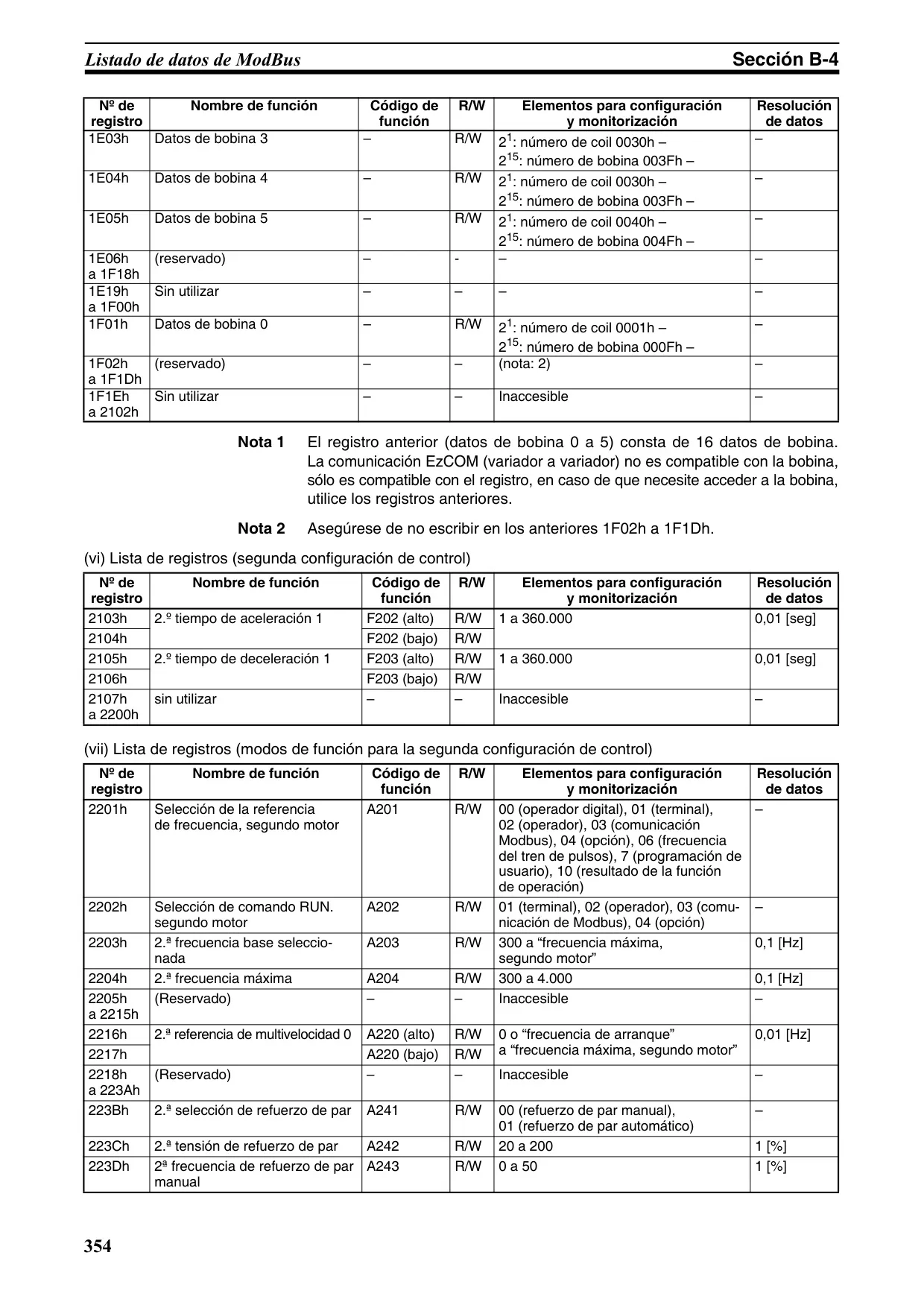

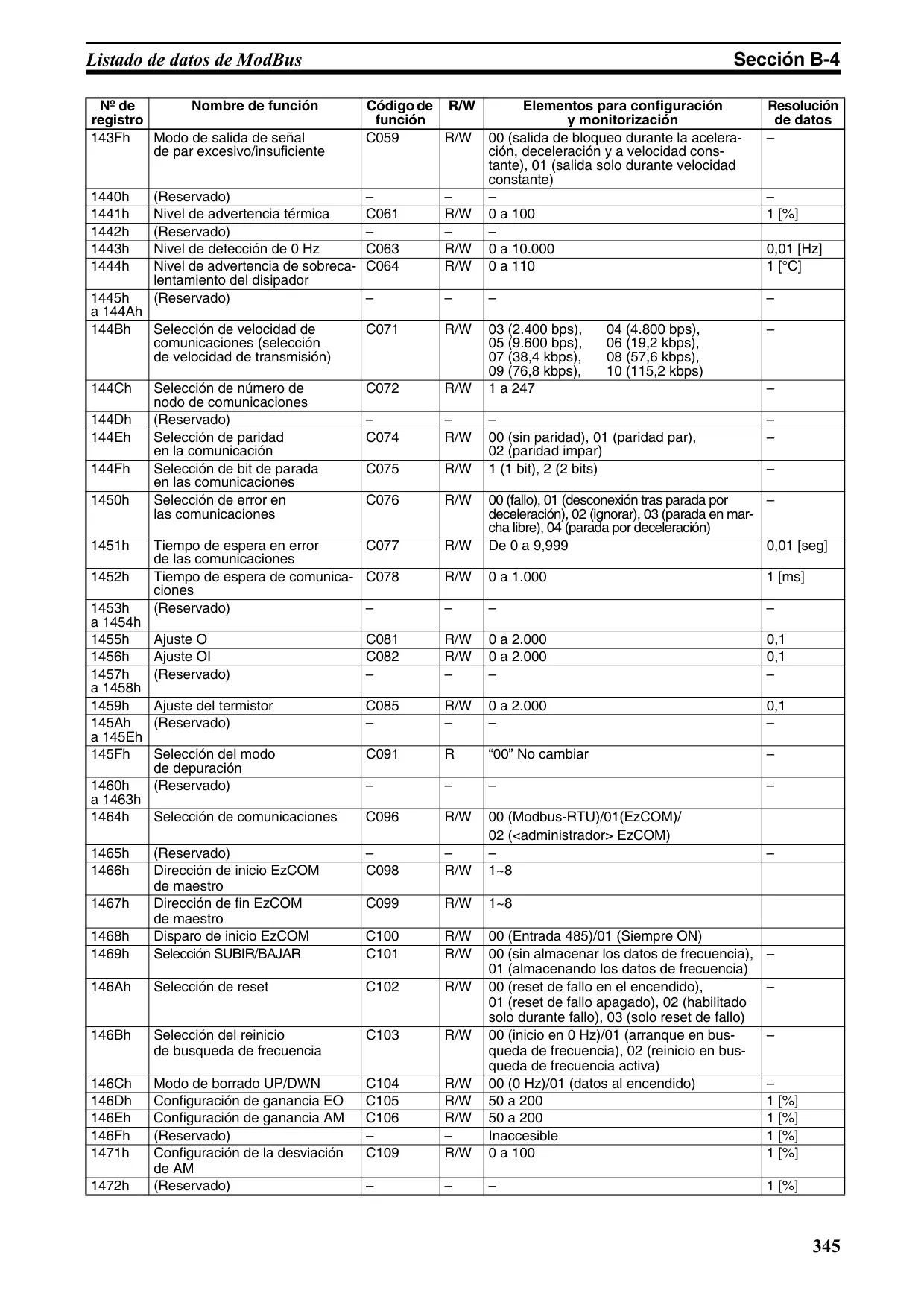

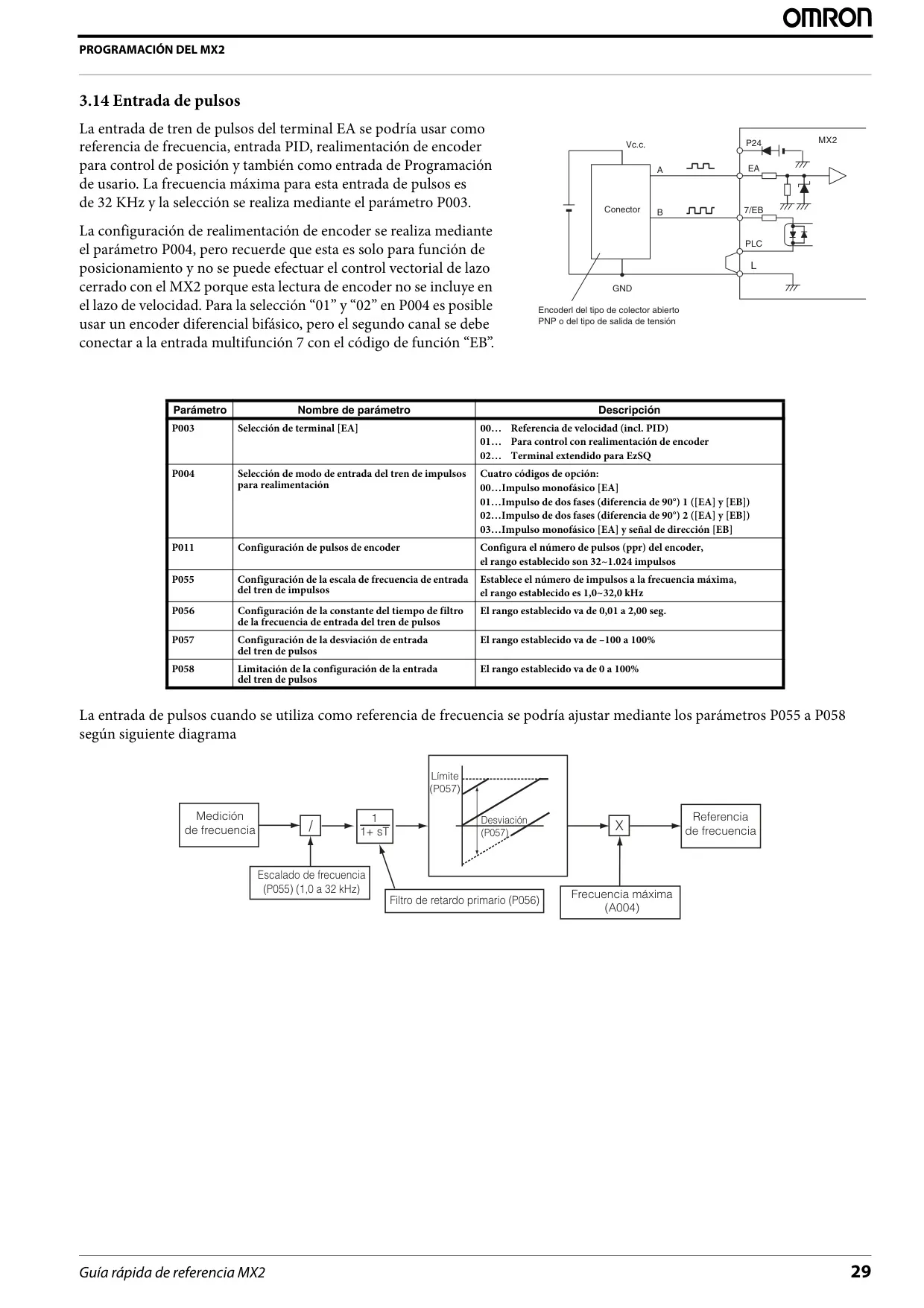

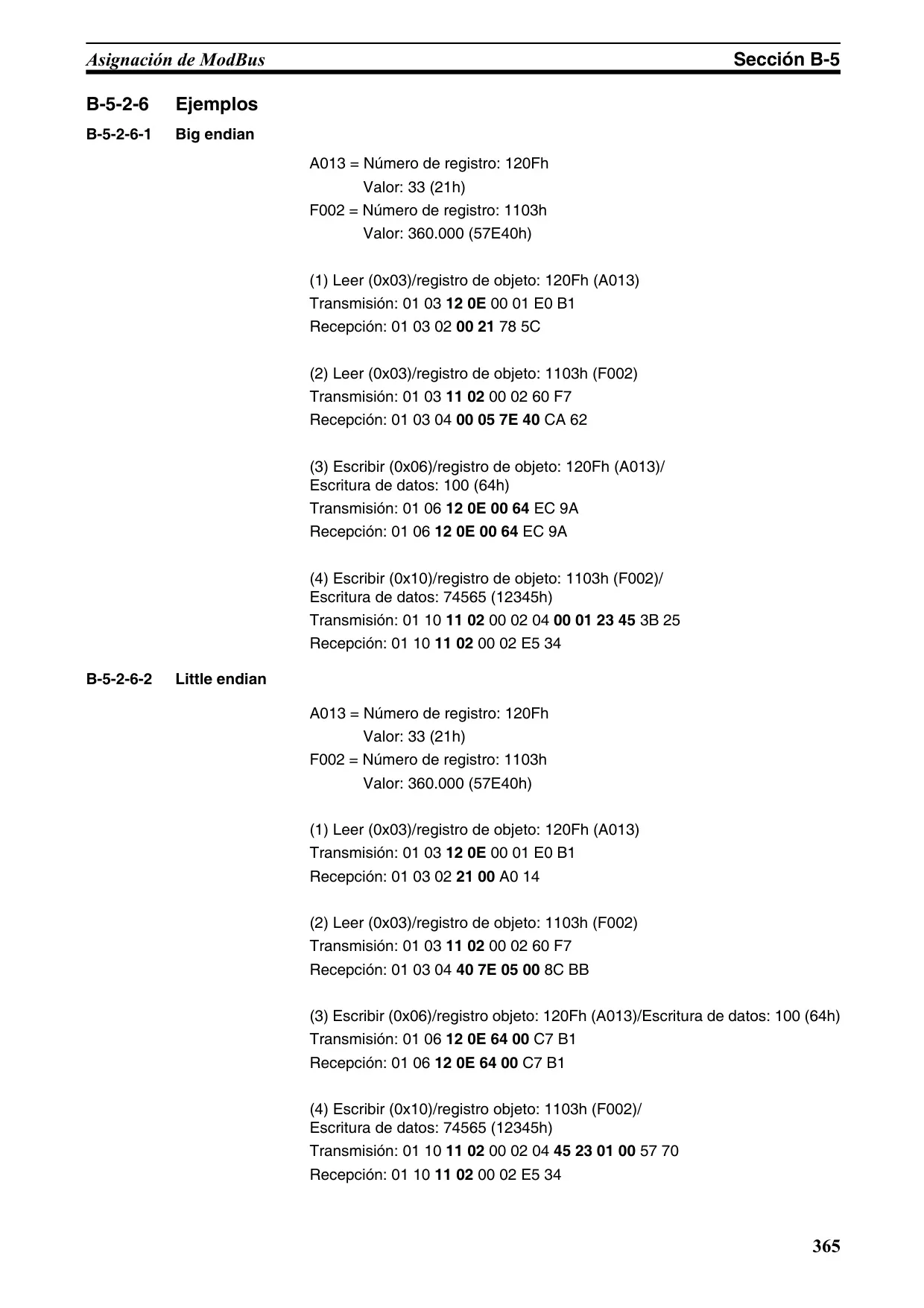

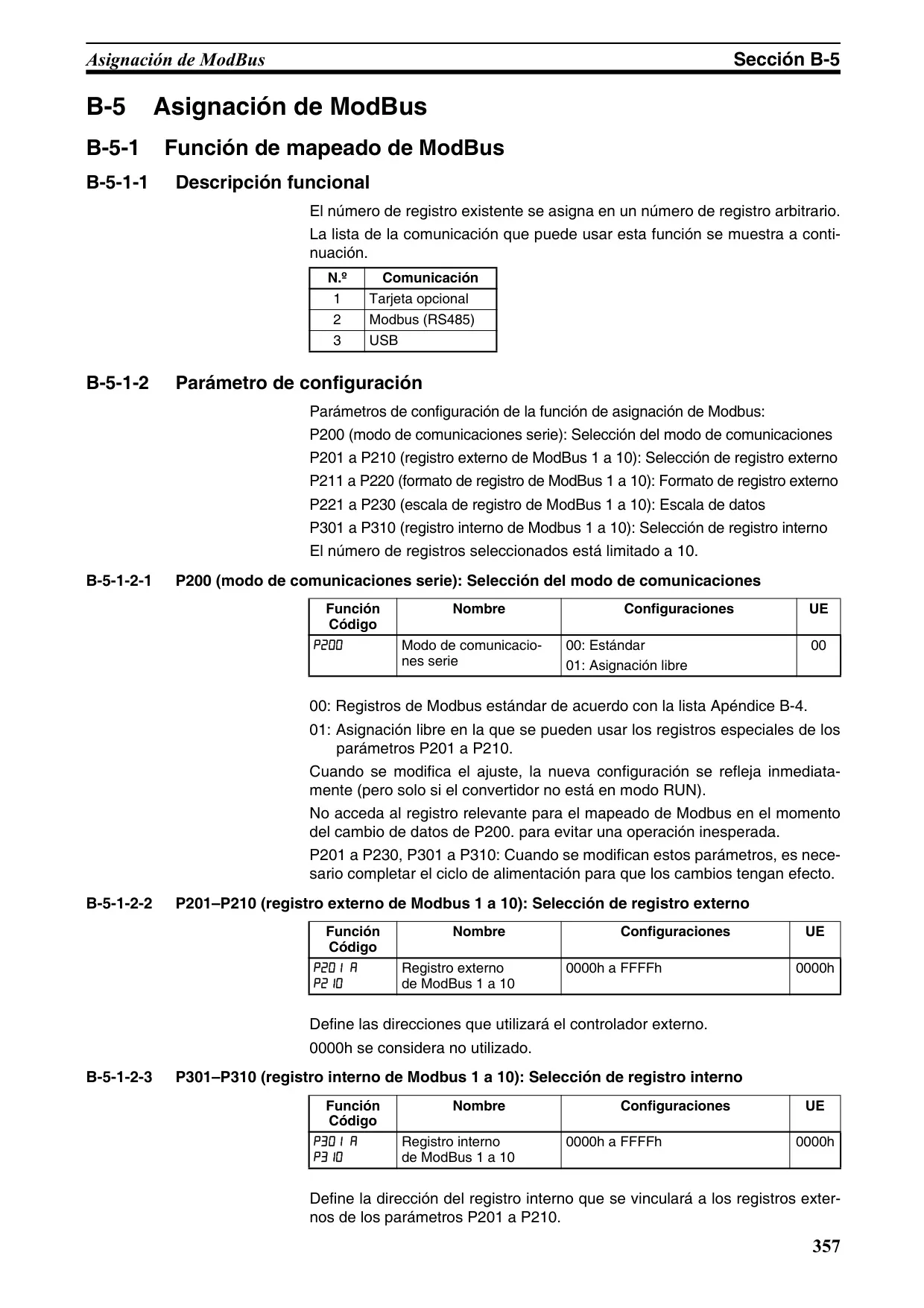

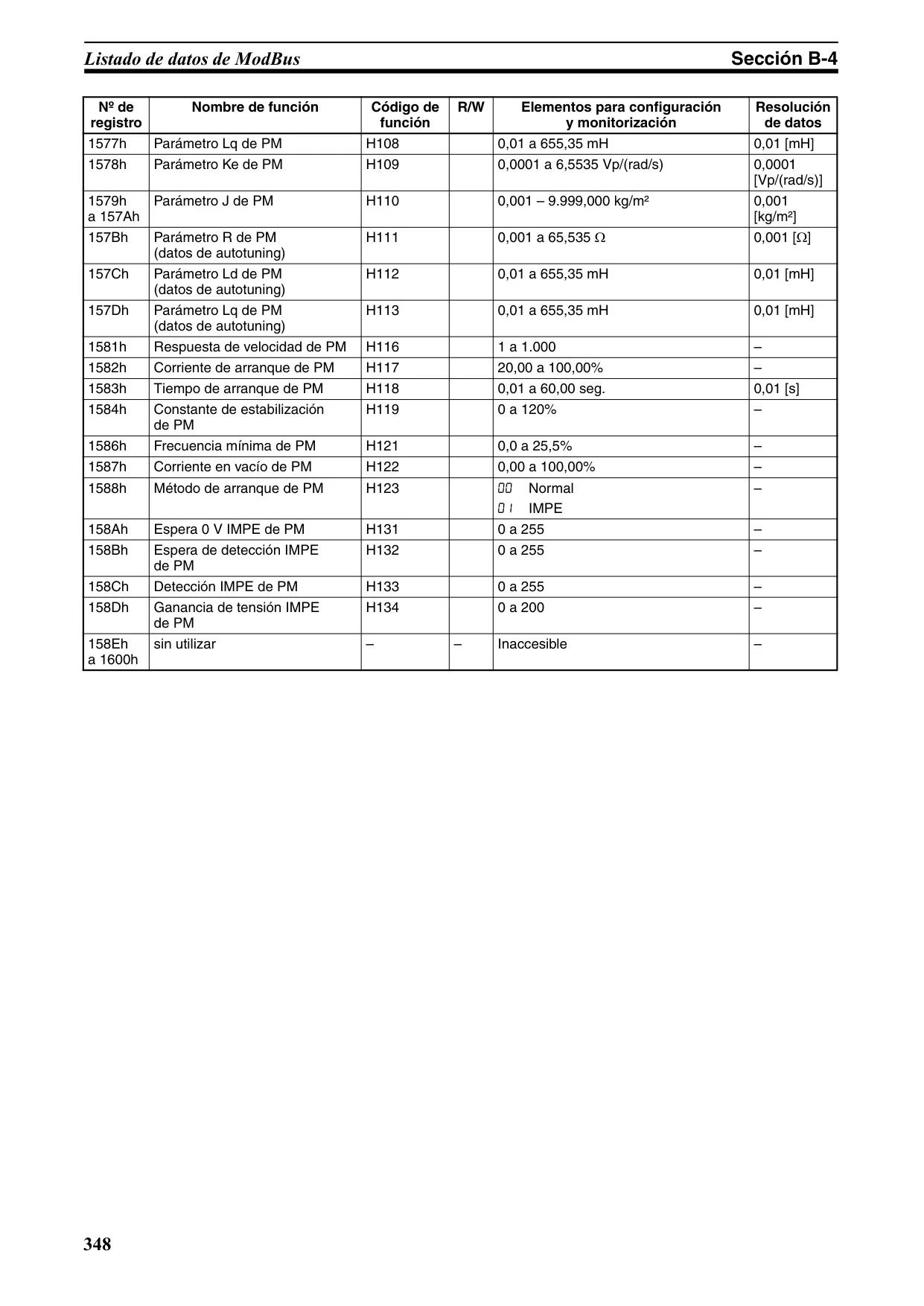

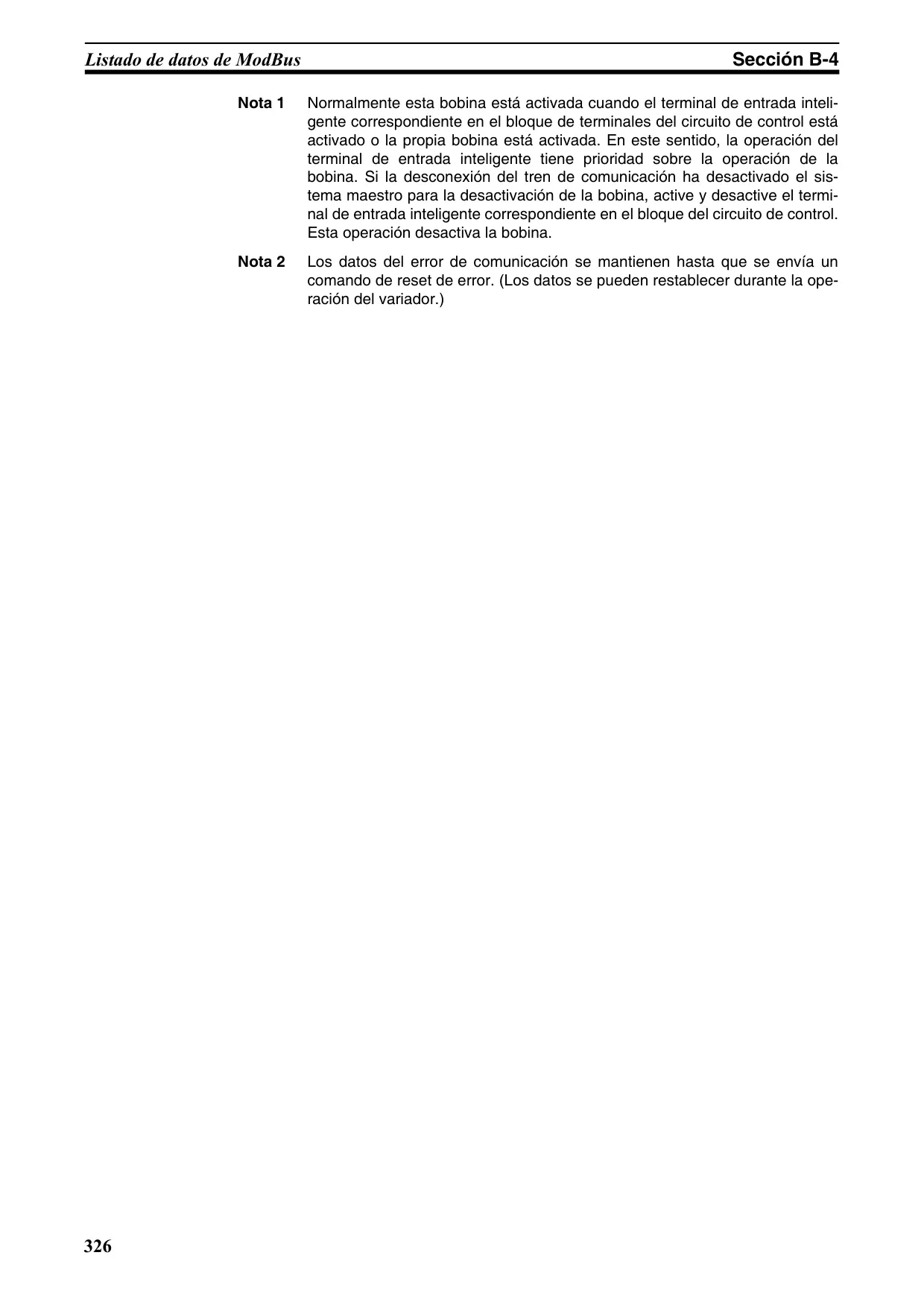

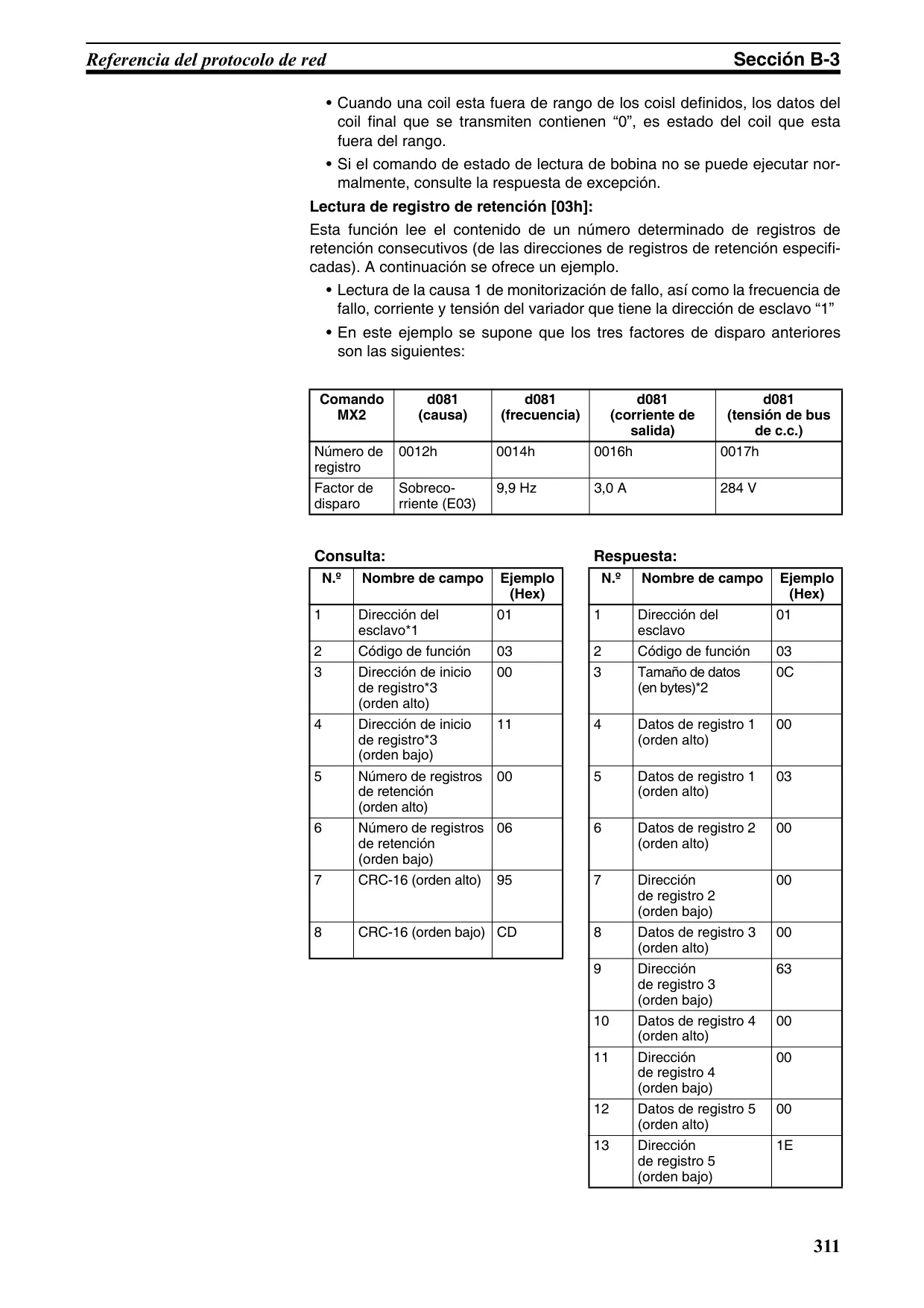

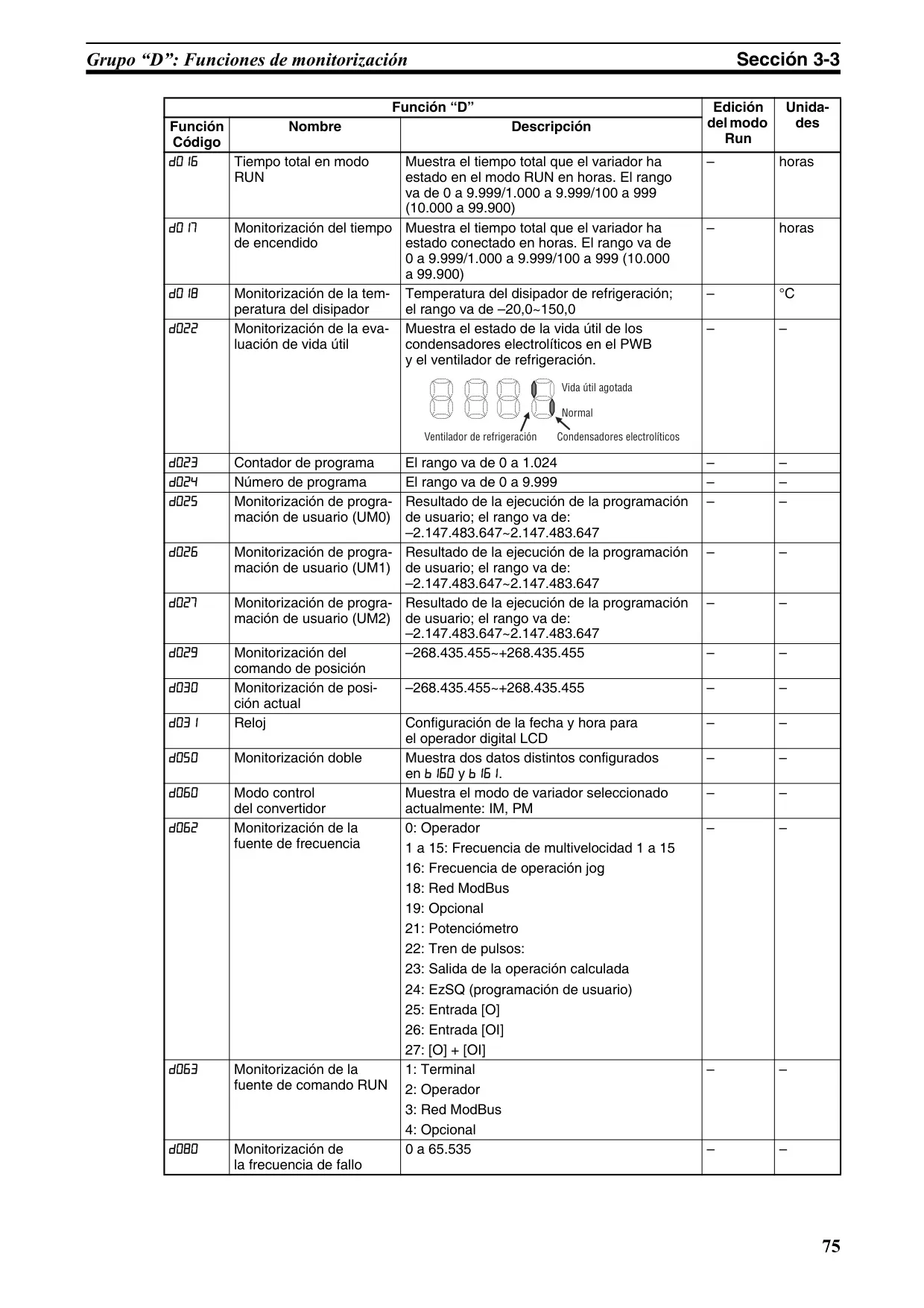

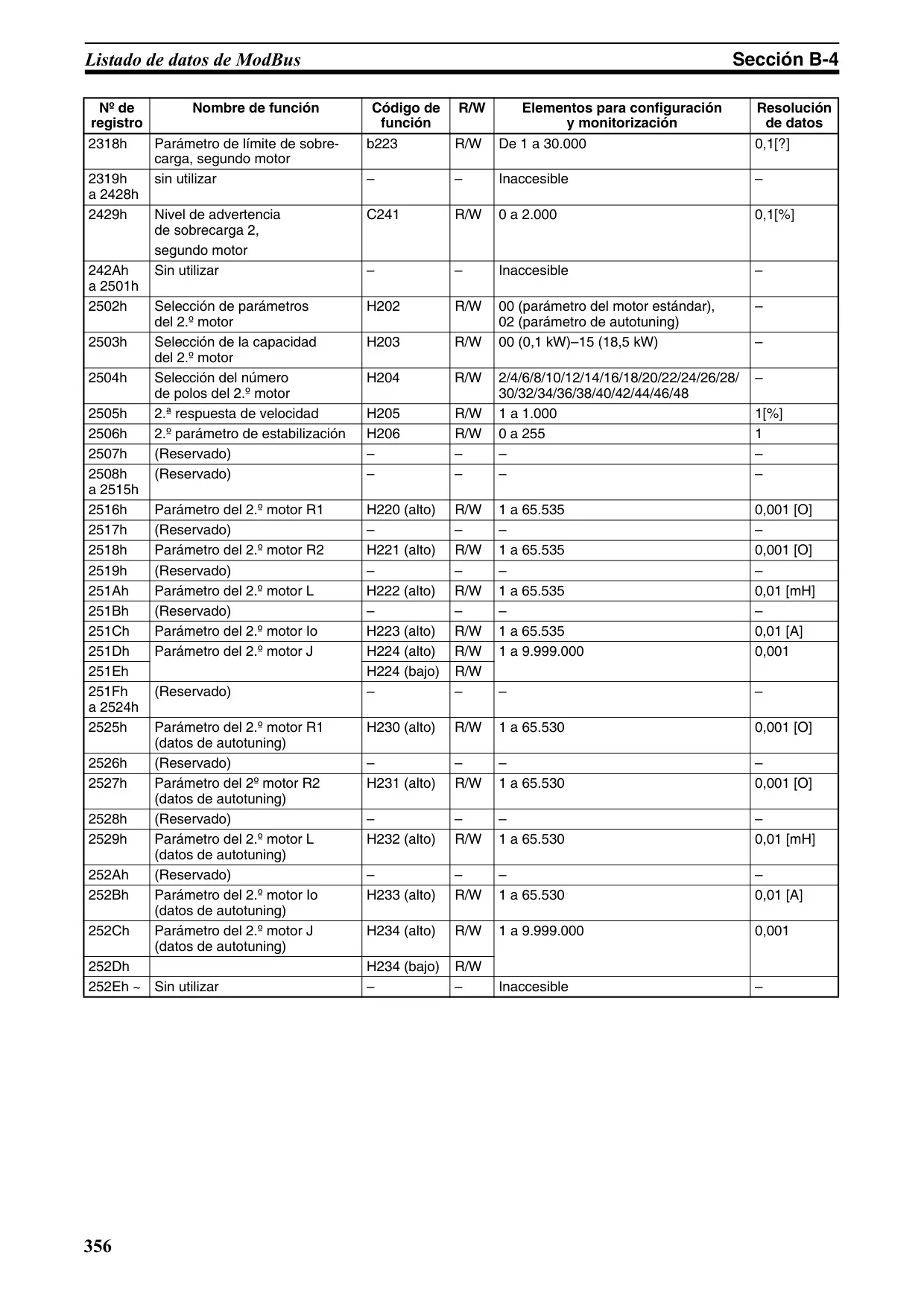

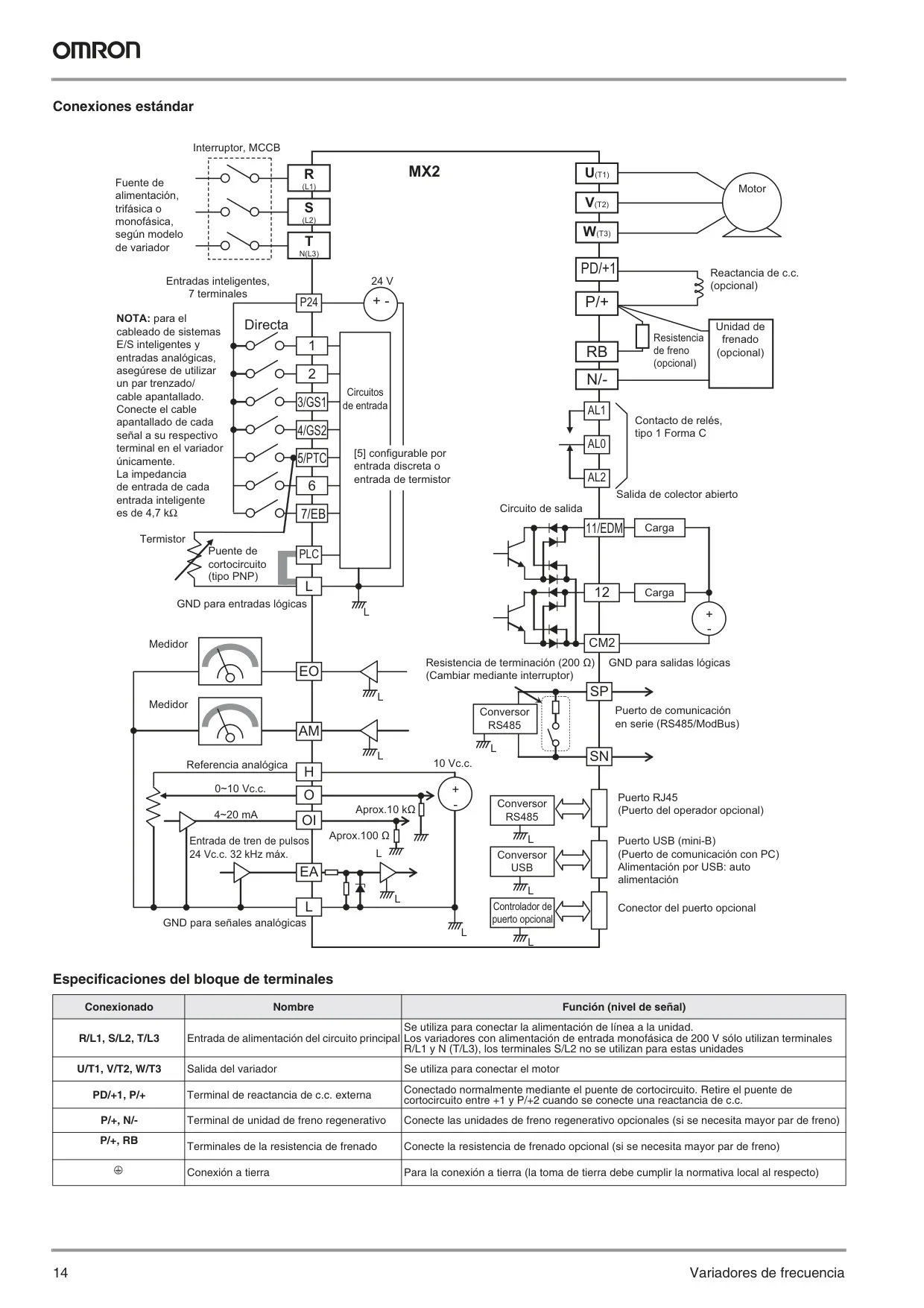

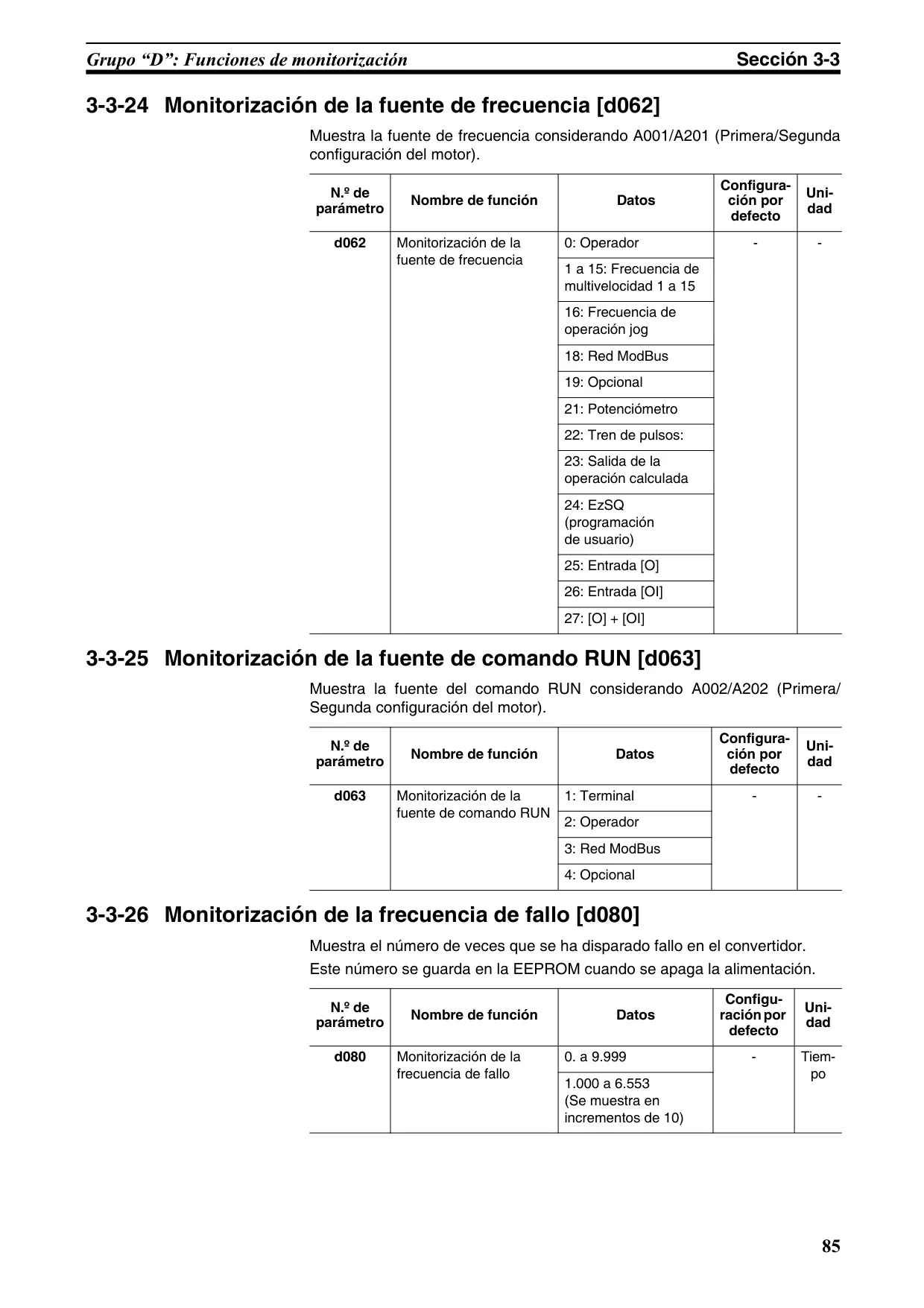

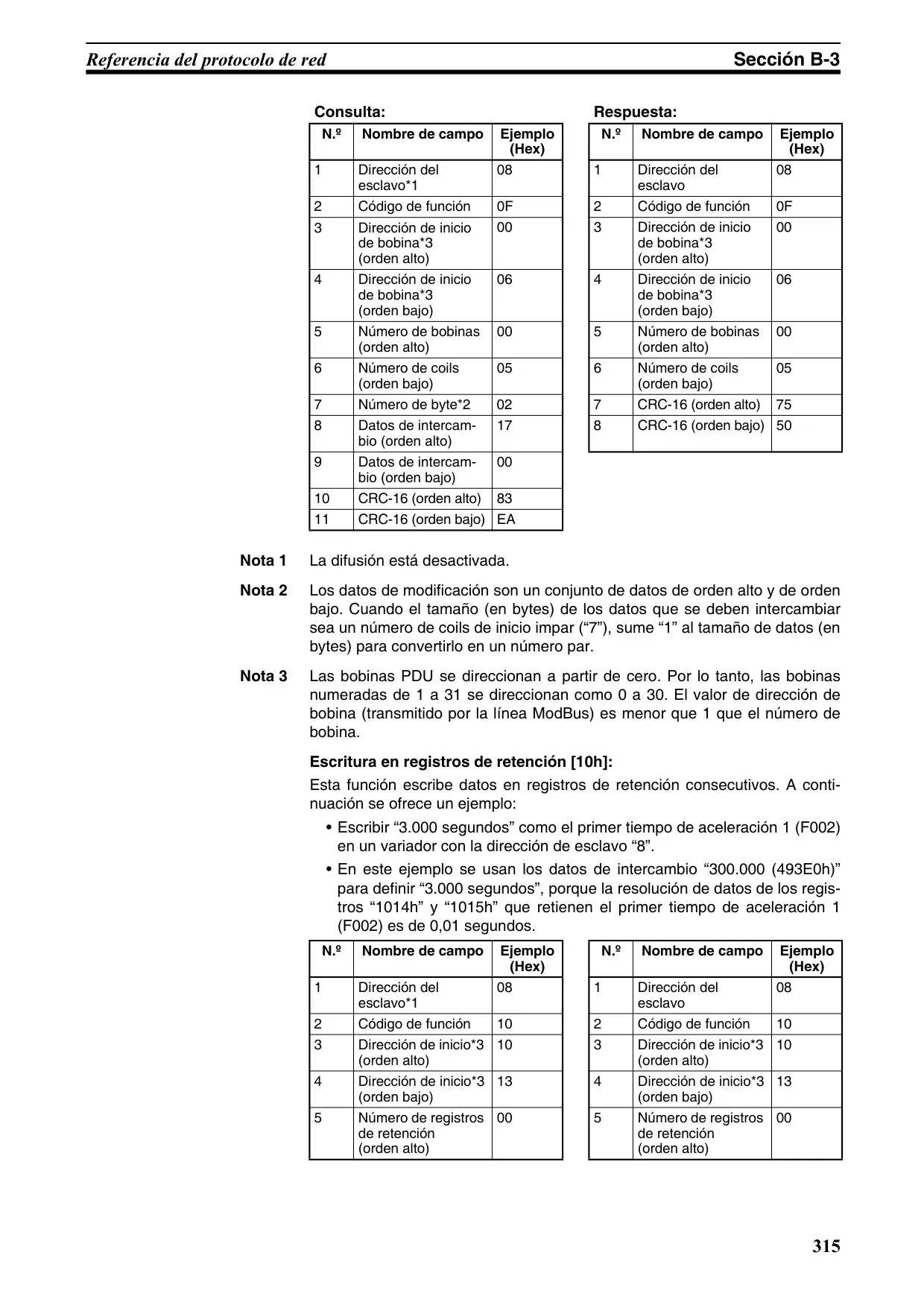

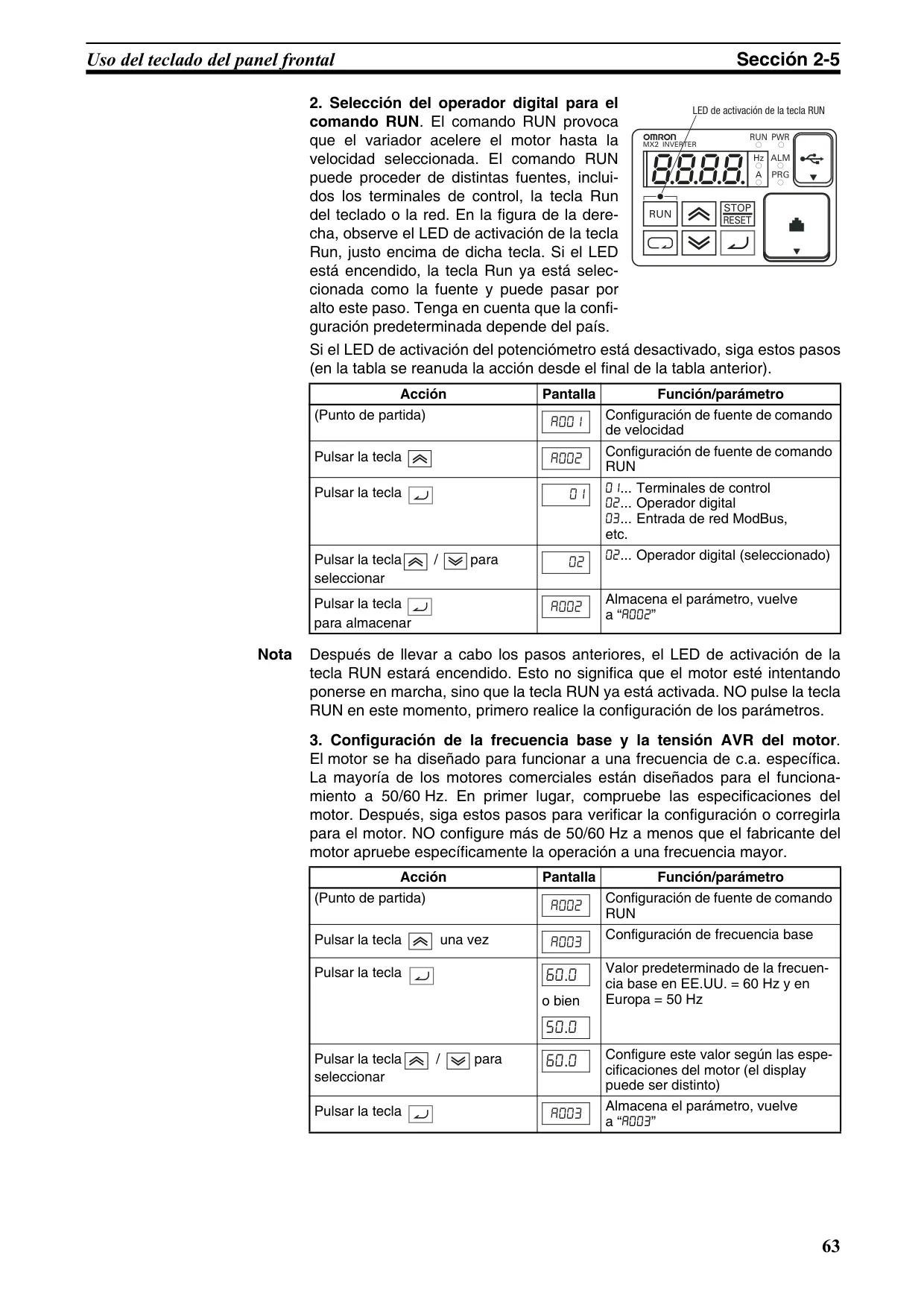

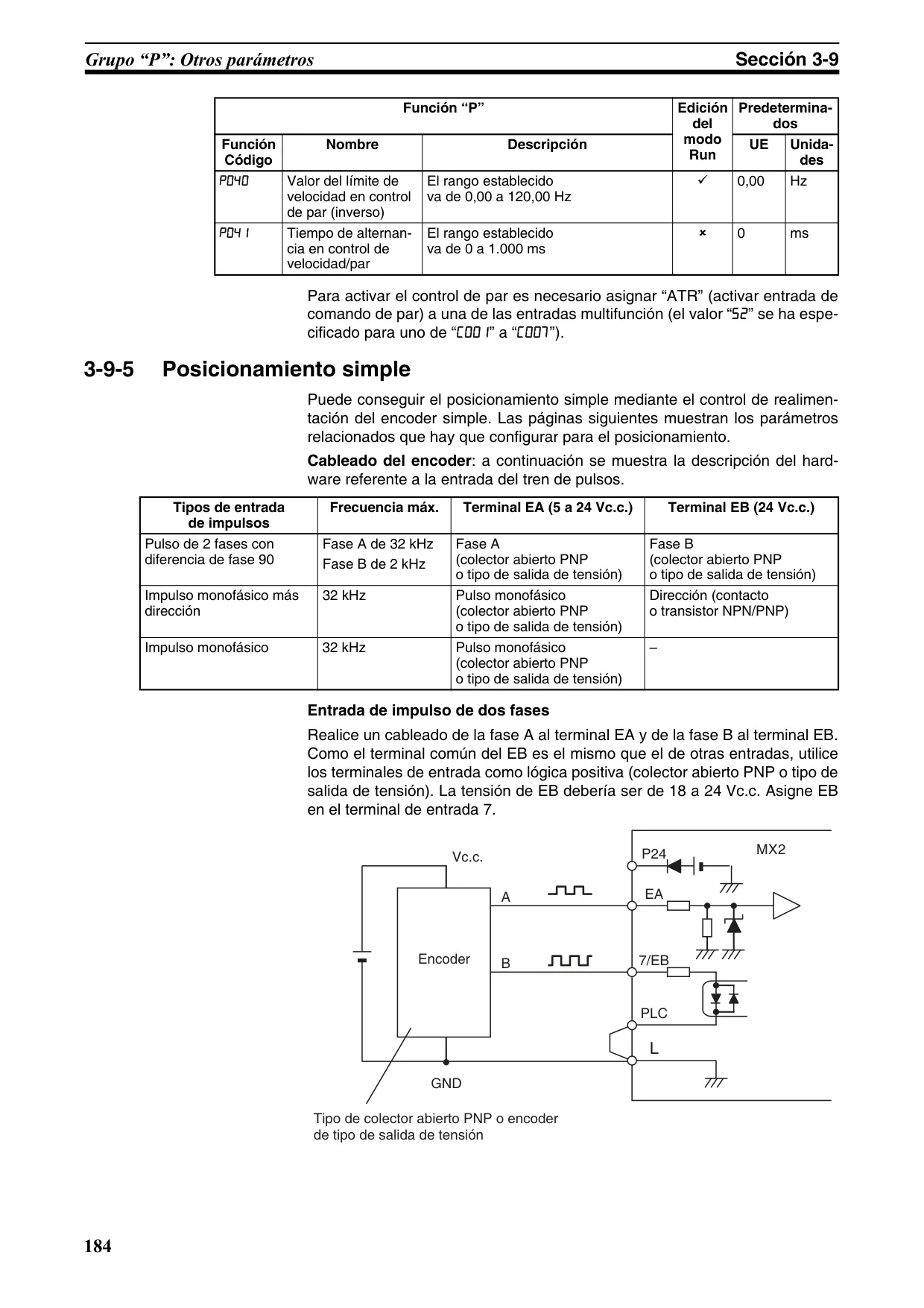

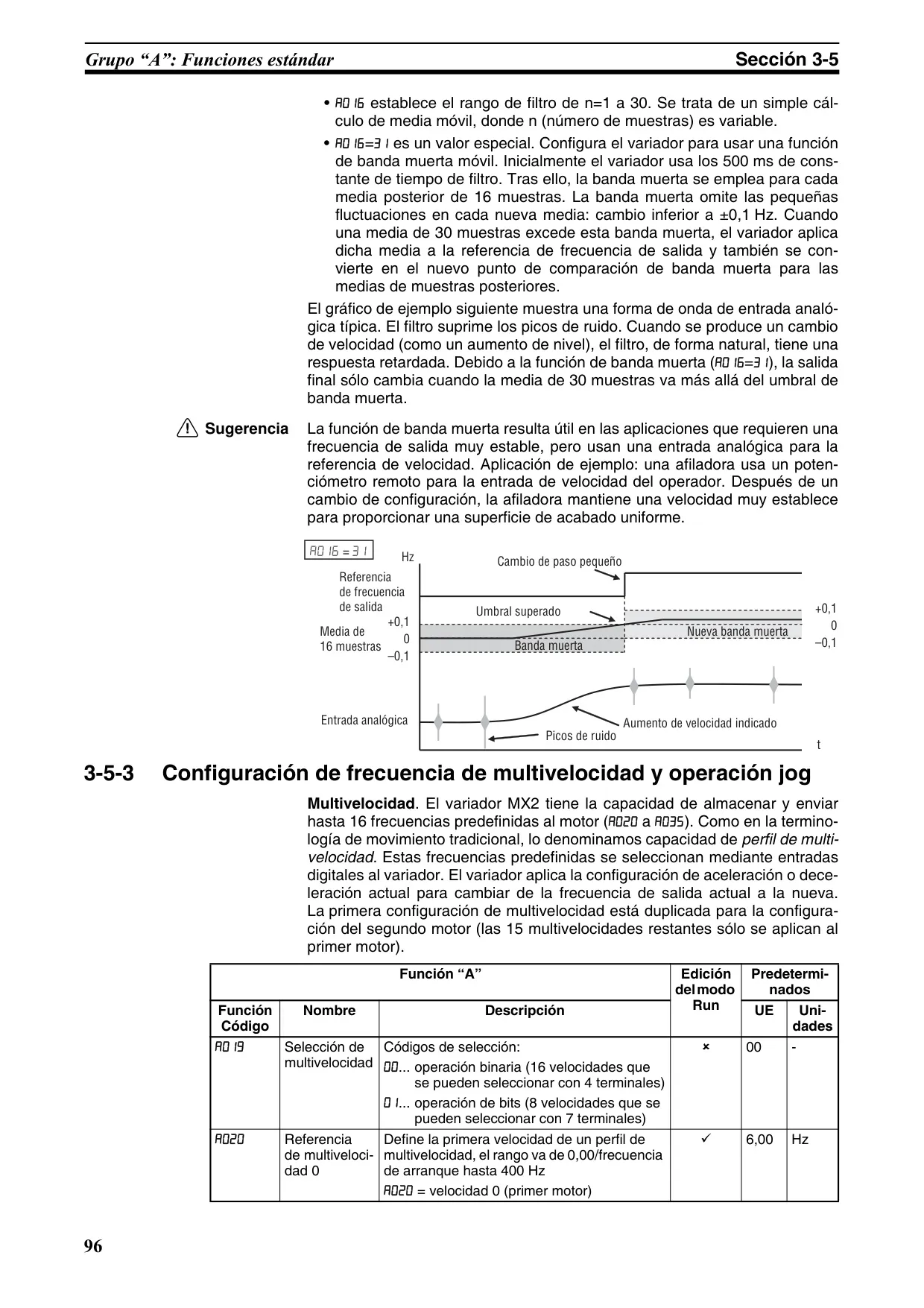

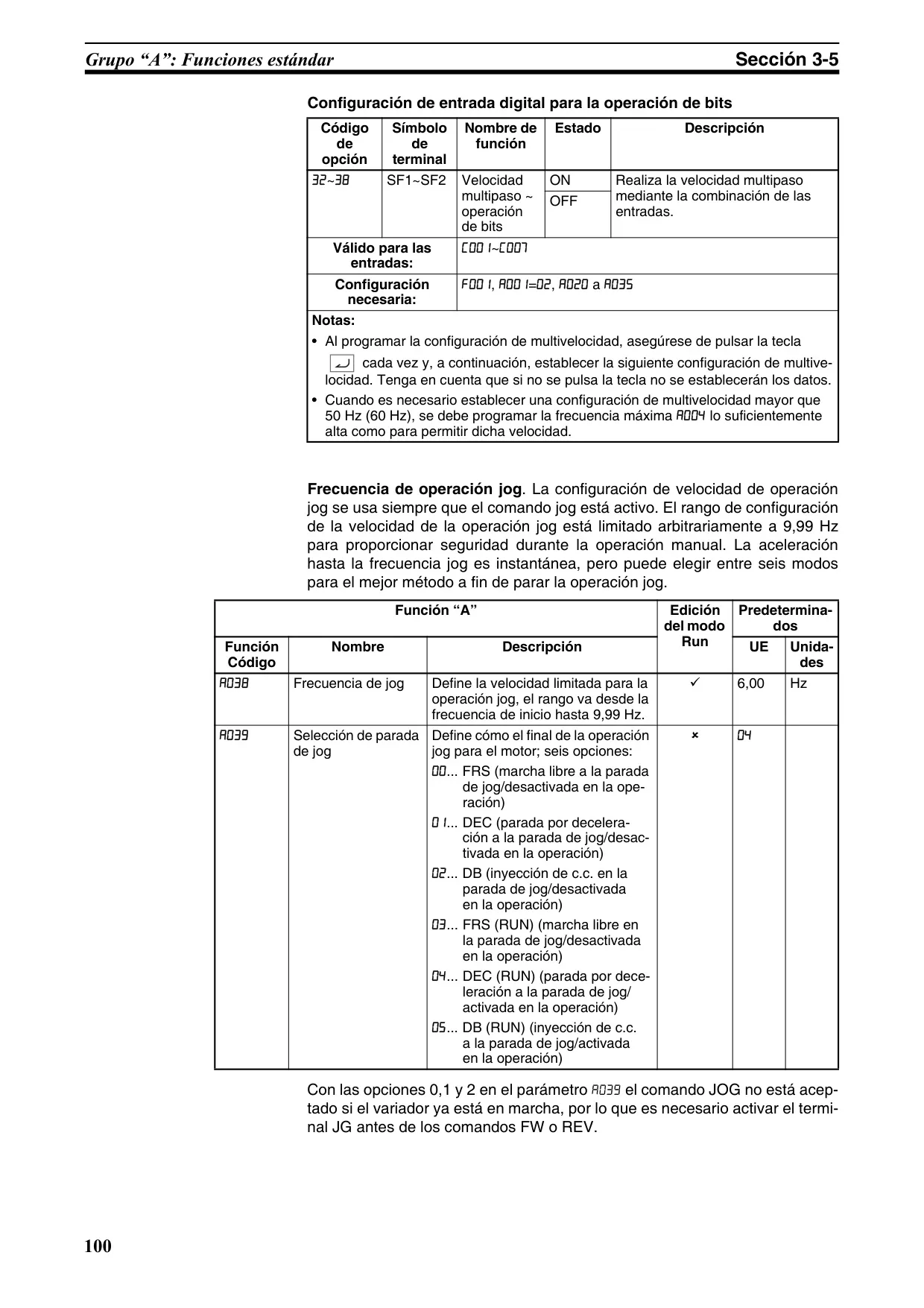

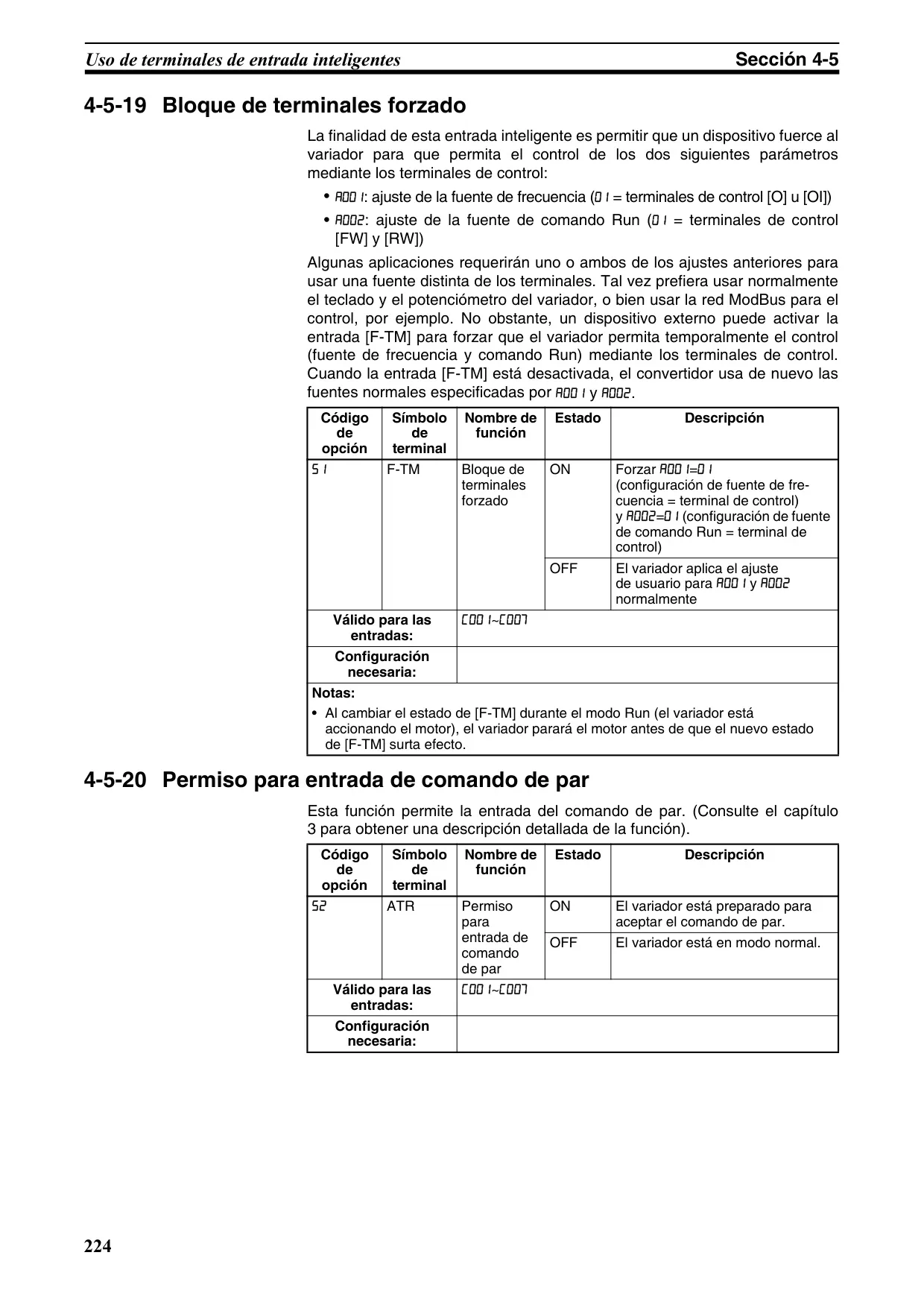

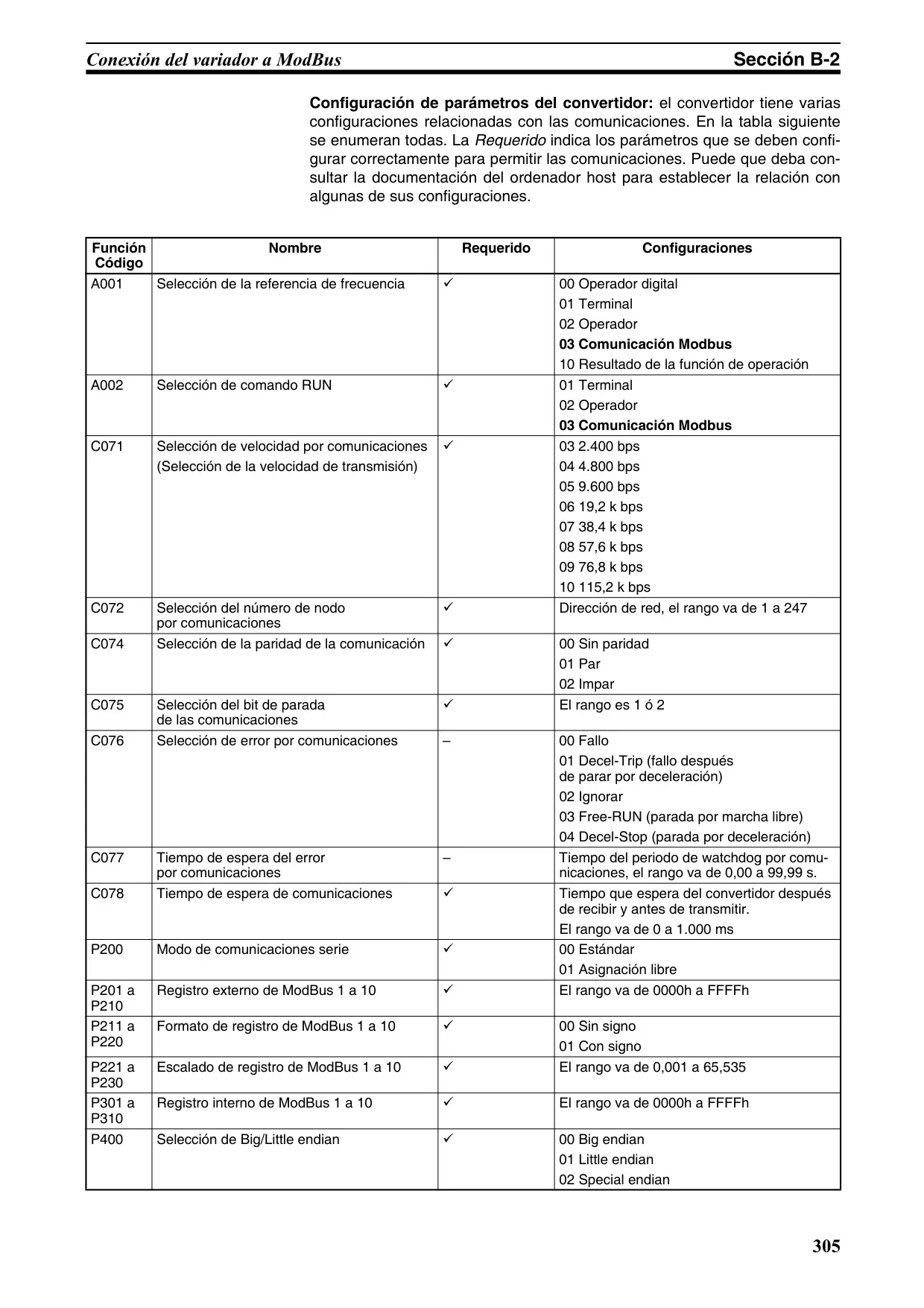

La capacidad de interfaz del MX2 es sobresaliente, con múltiples opciones para la señal de entrada de frecuencia y el comando RUN. Puede controlarse mediante teclas de panel, señales analógicas (0-10 Vc.c. o 4-20 mA), un potenciómetro, tren de pulsos (hasta 32 kHz), y, por supuesto, a través de la comunicación ModBus RTU RS485 integrada. Además, la programación de usuario con EzSQ y funciones matemáticas ofrece personalización avanzada.

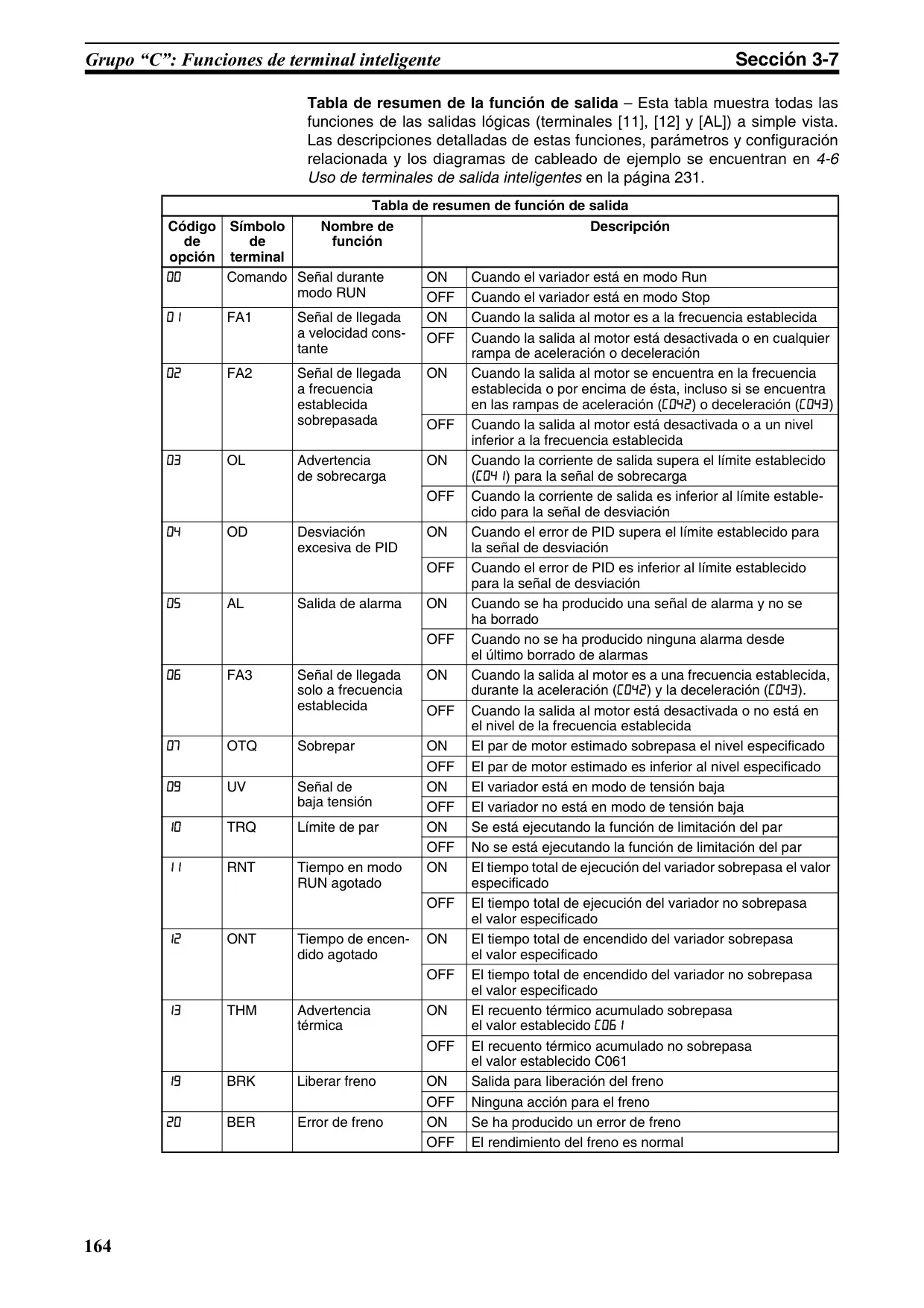

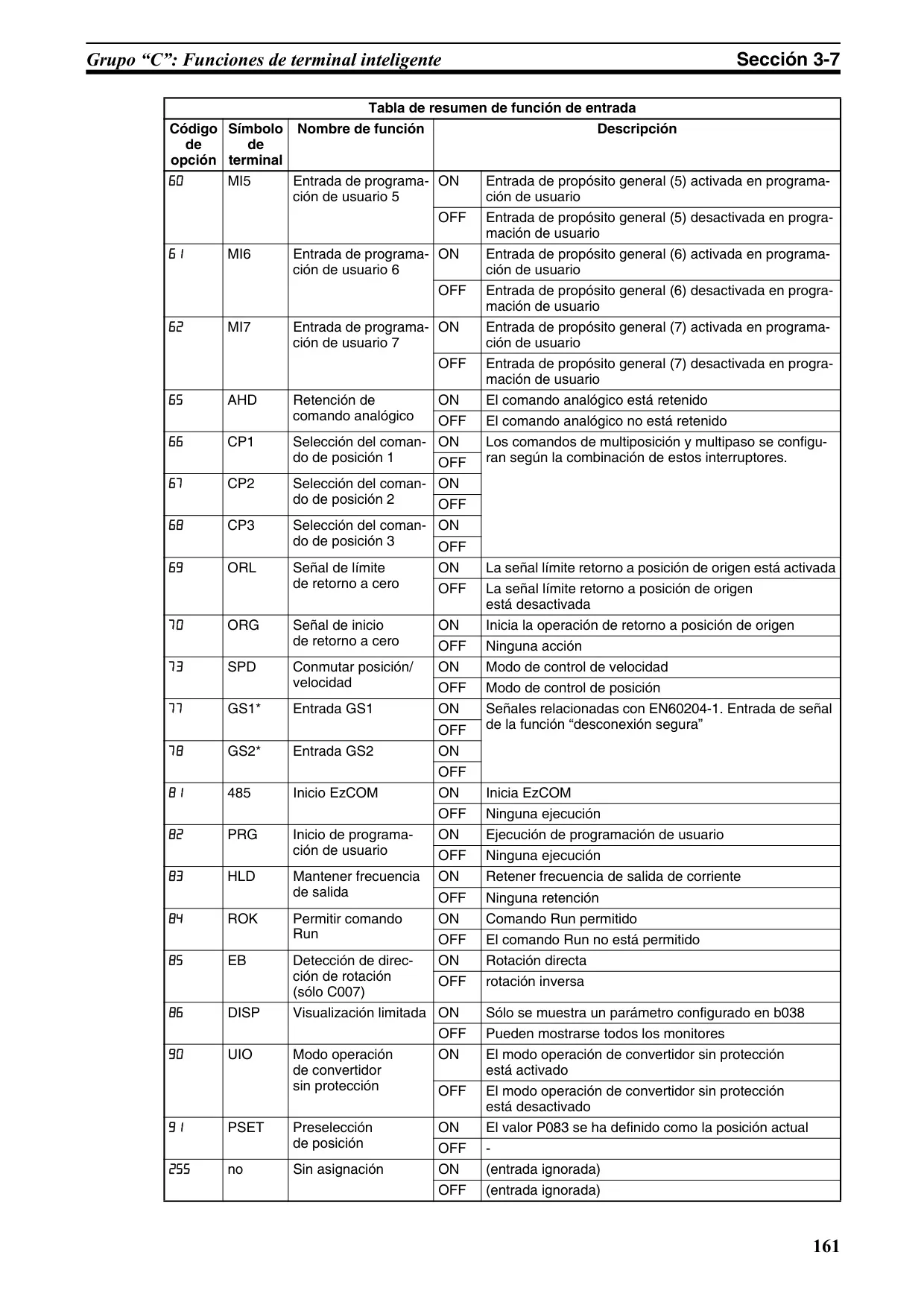

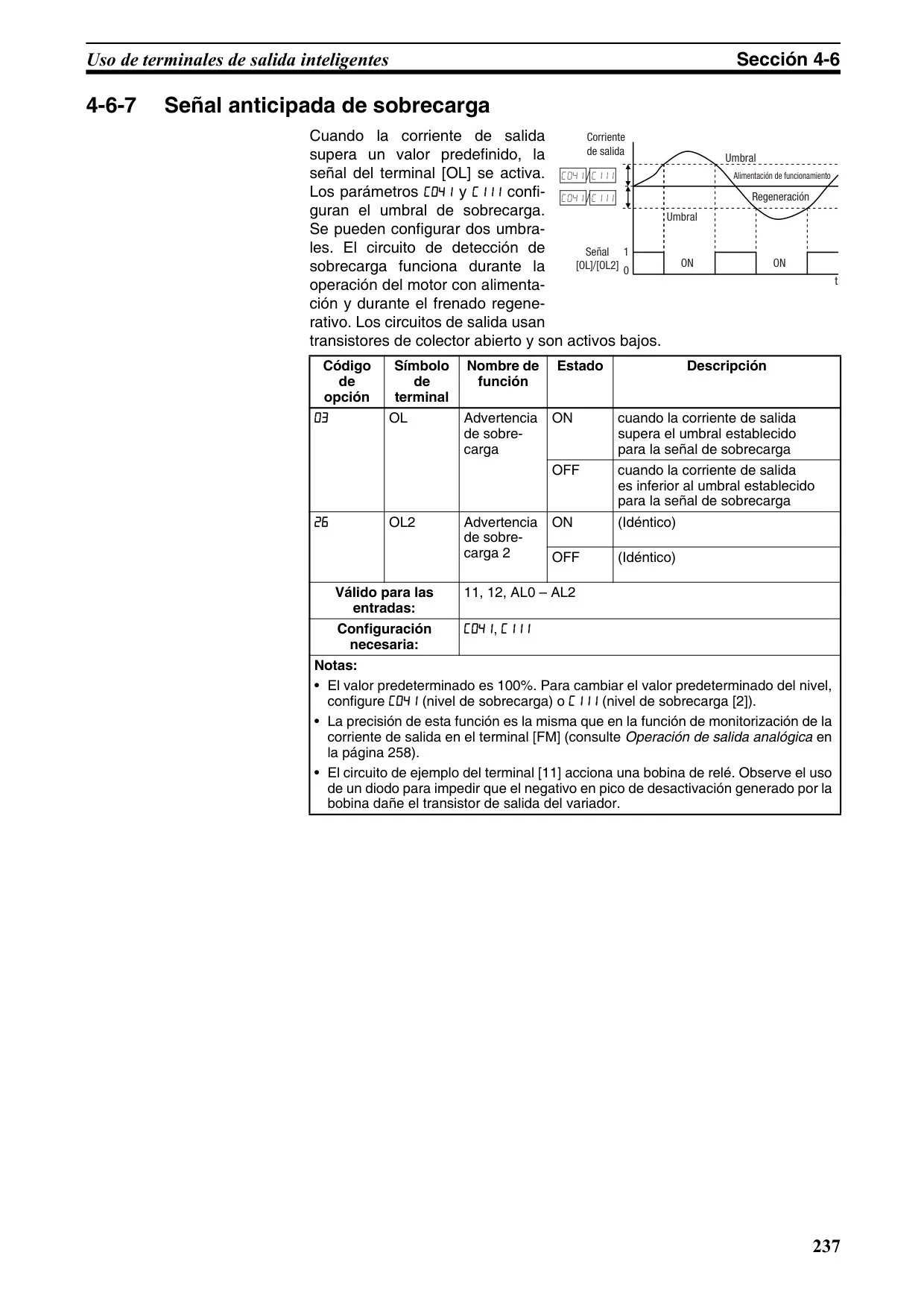

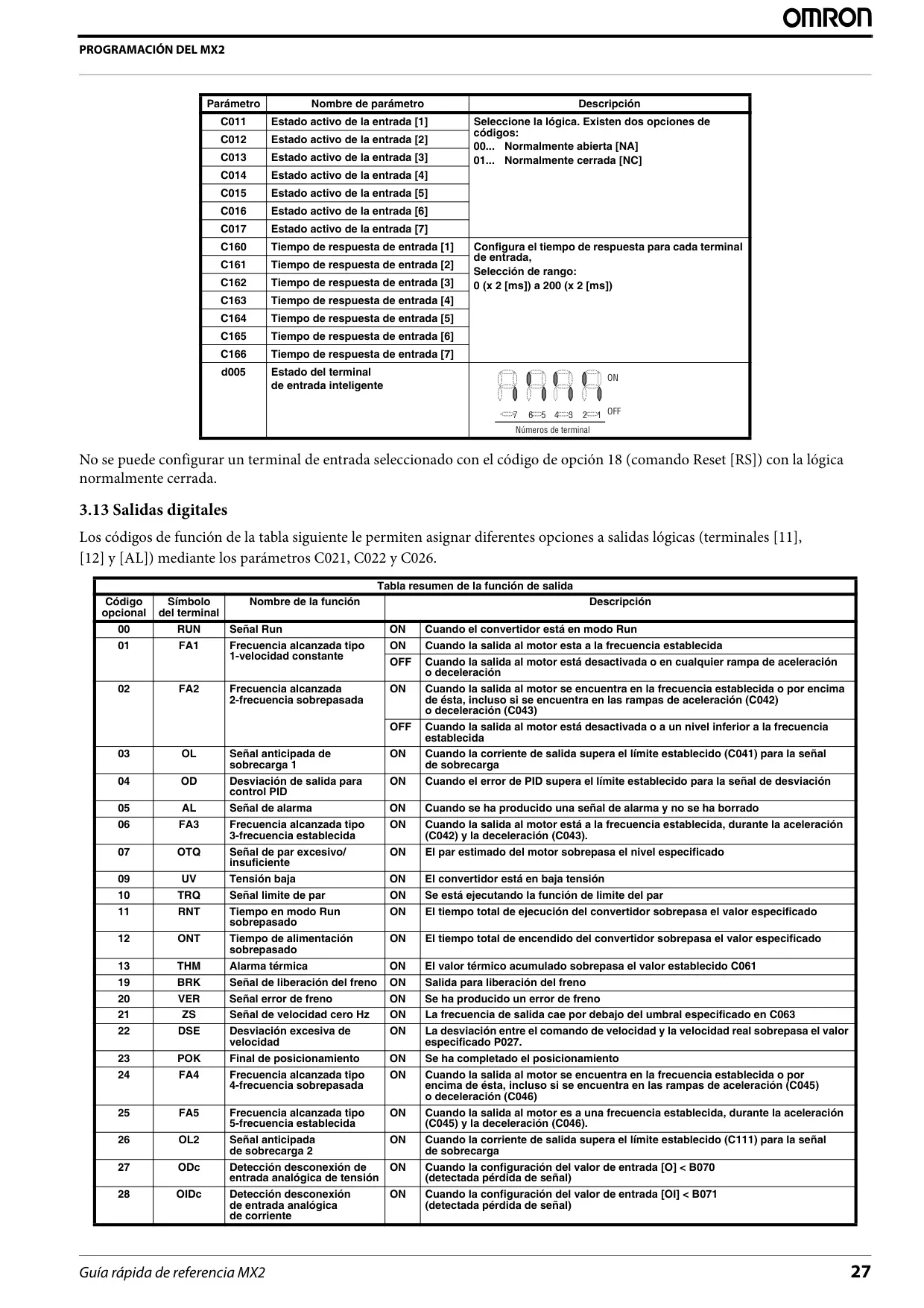

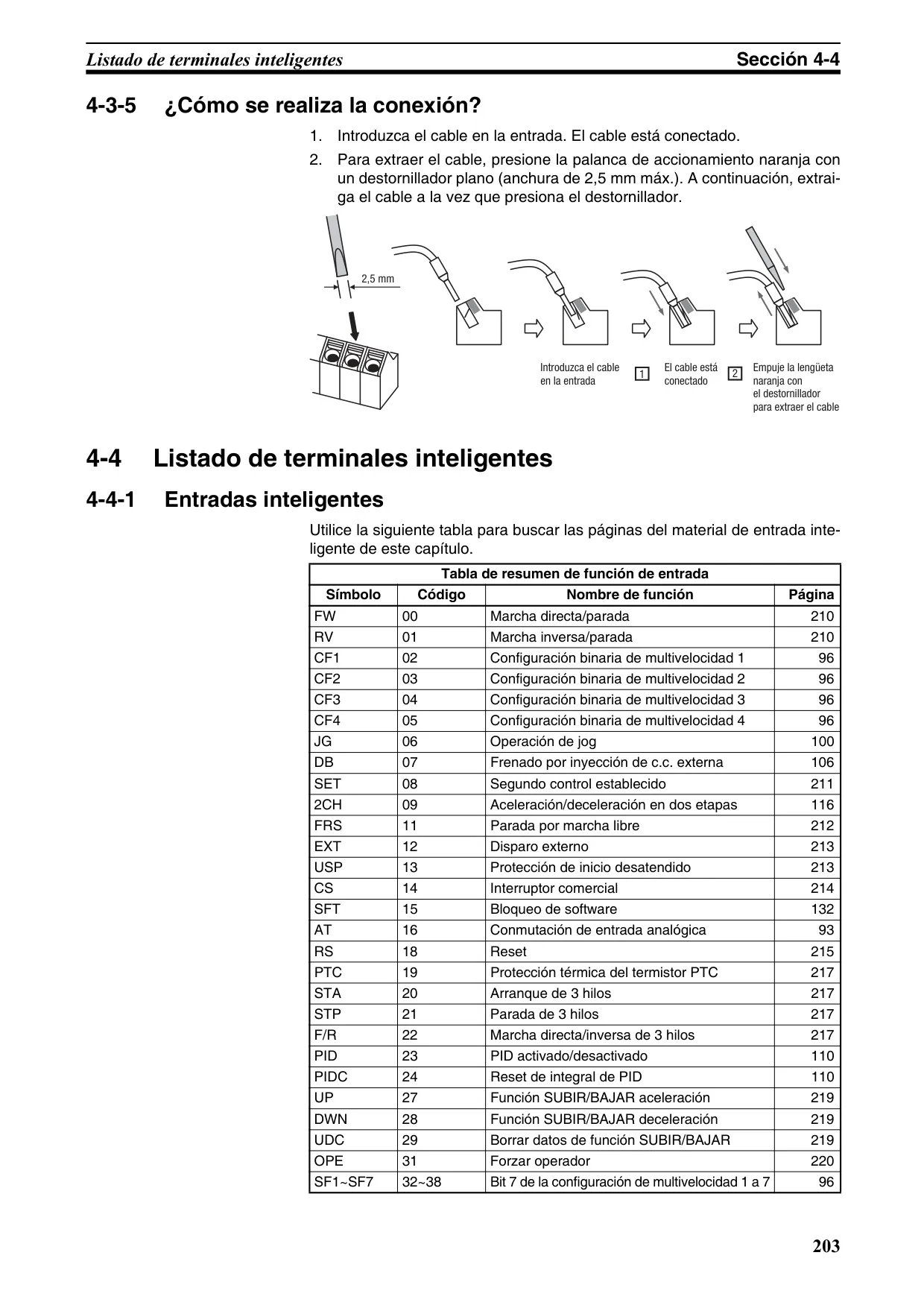

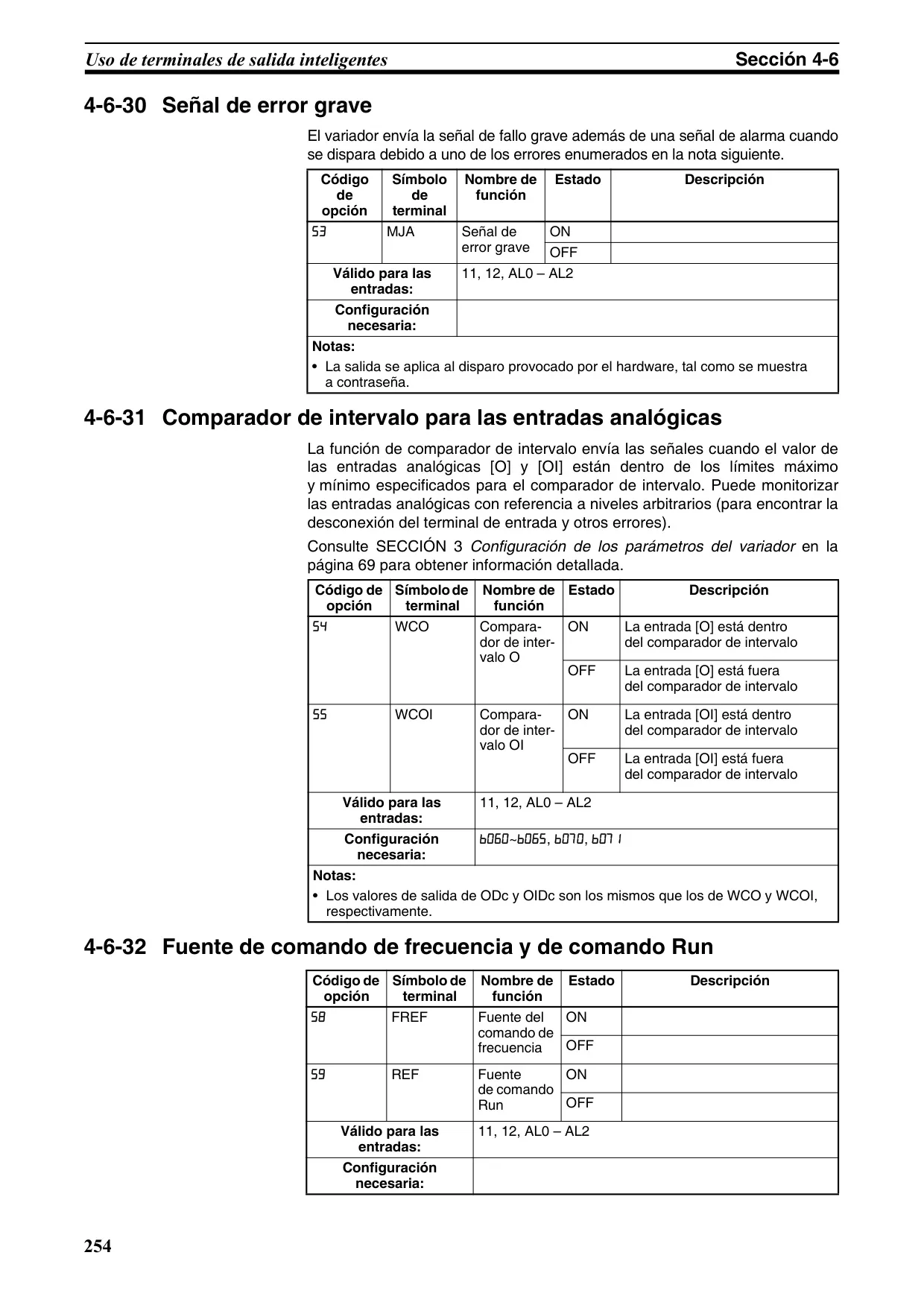

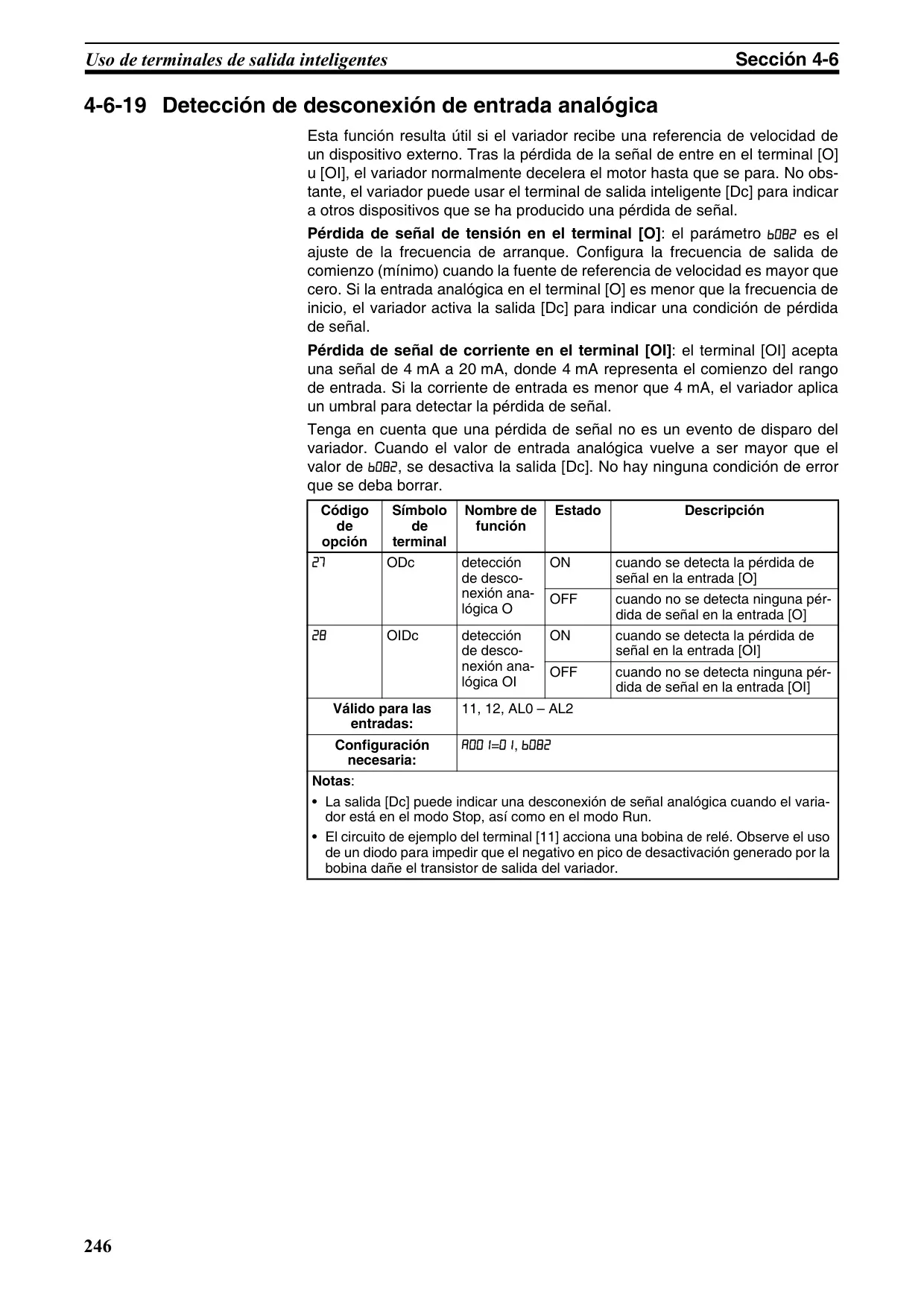

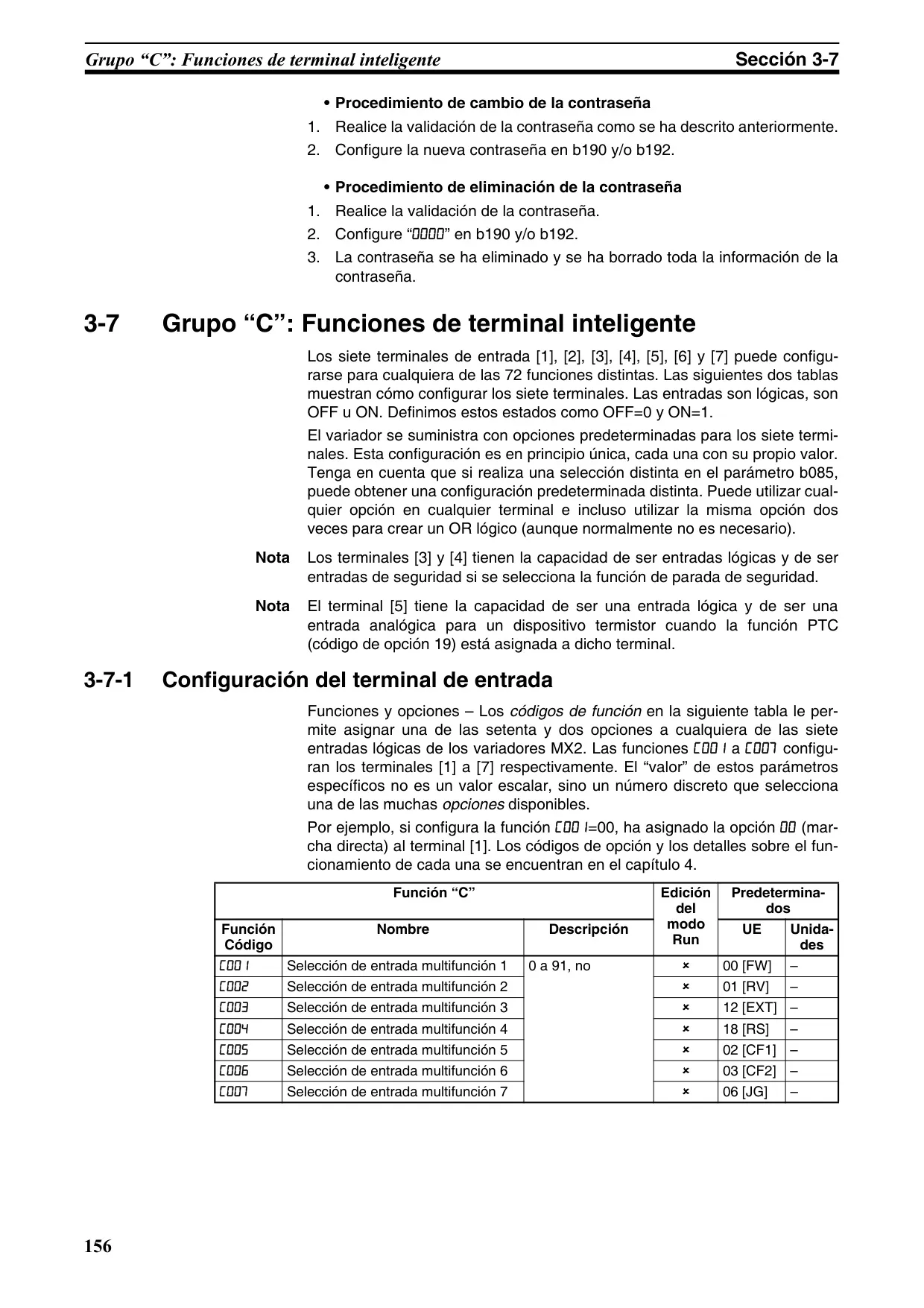

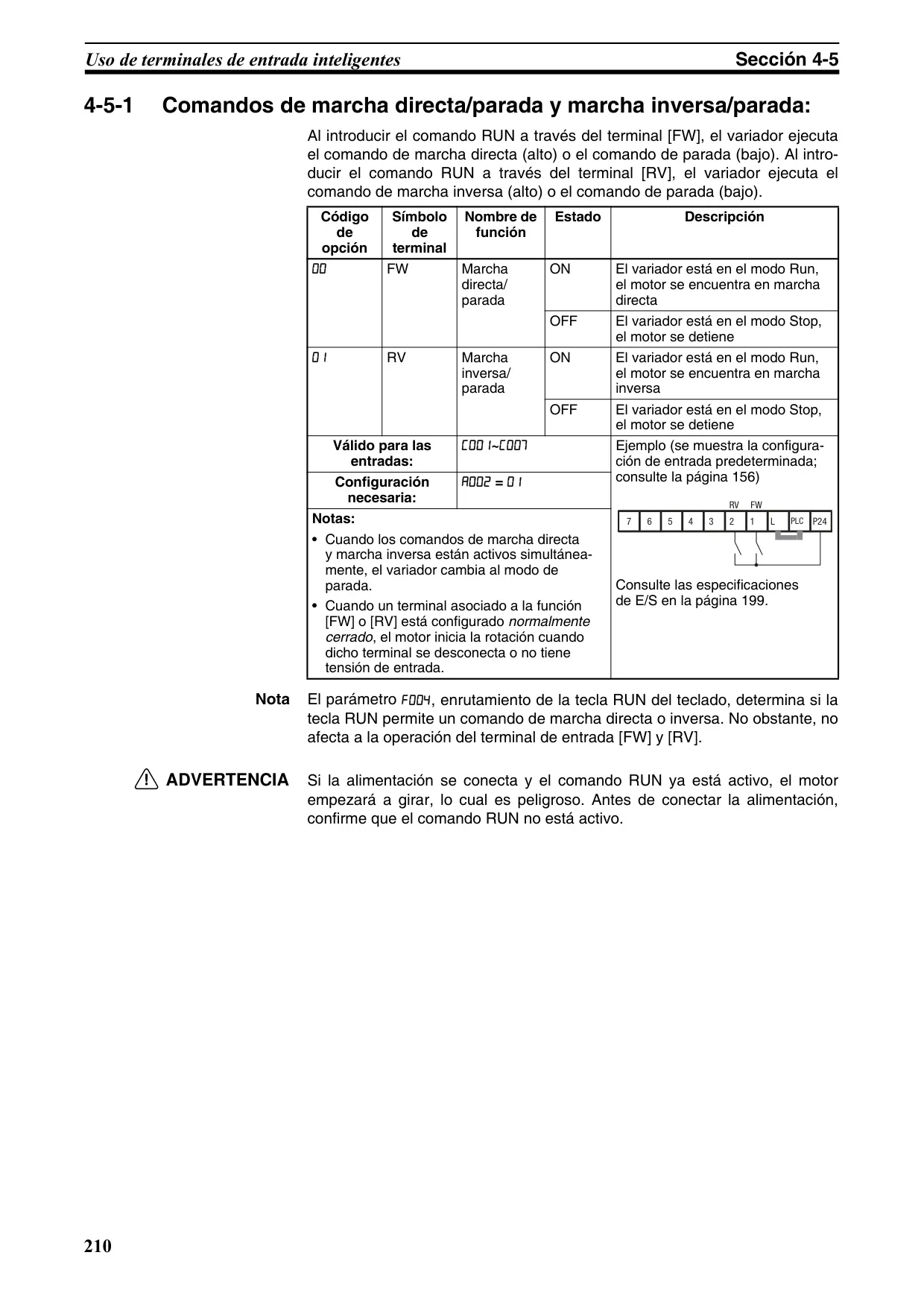

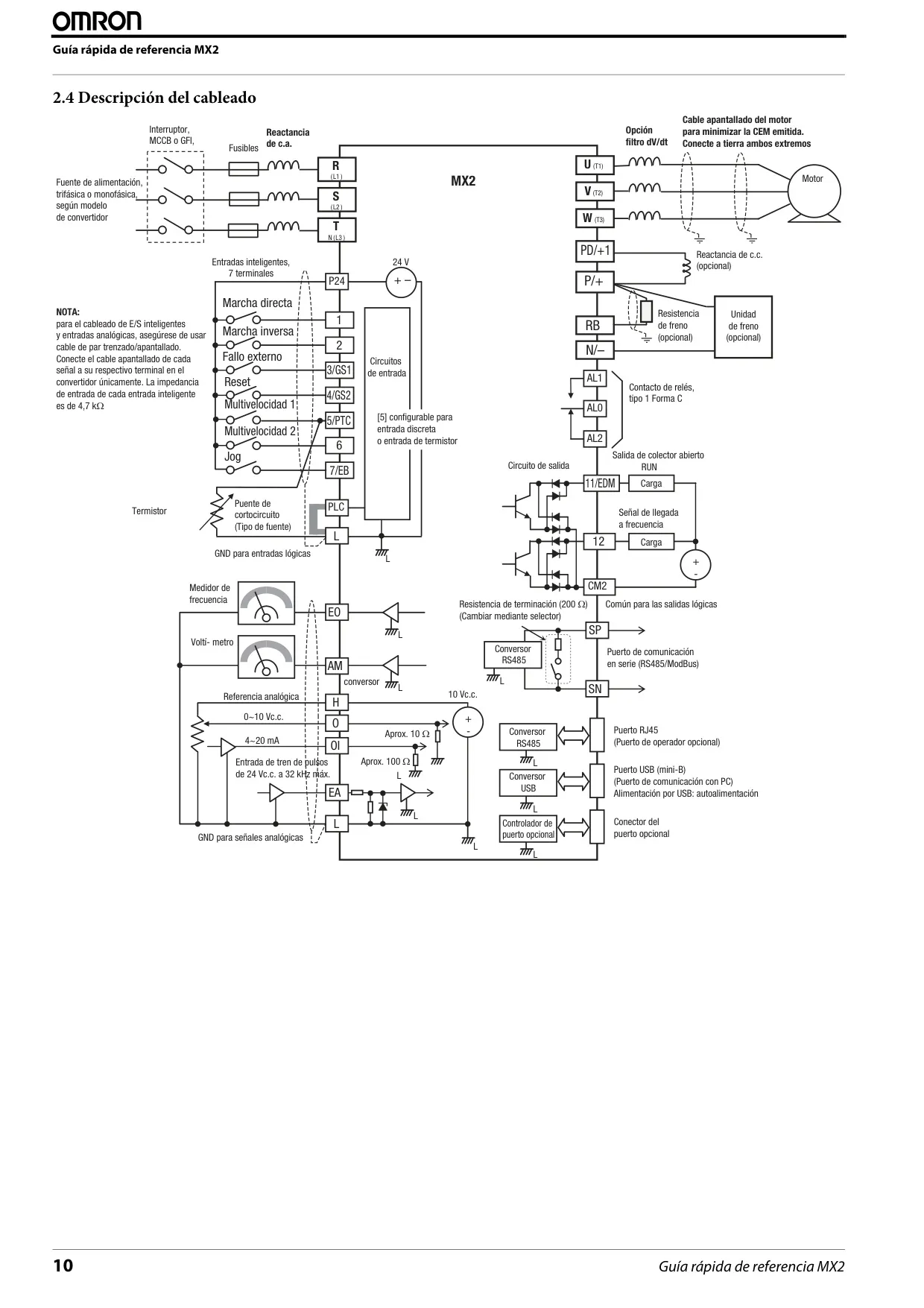

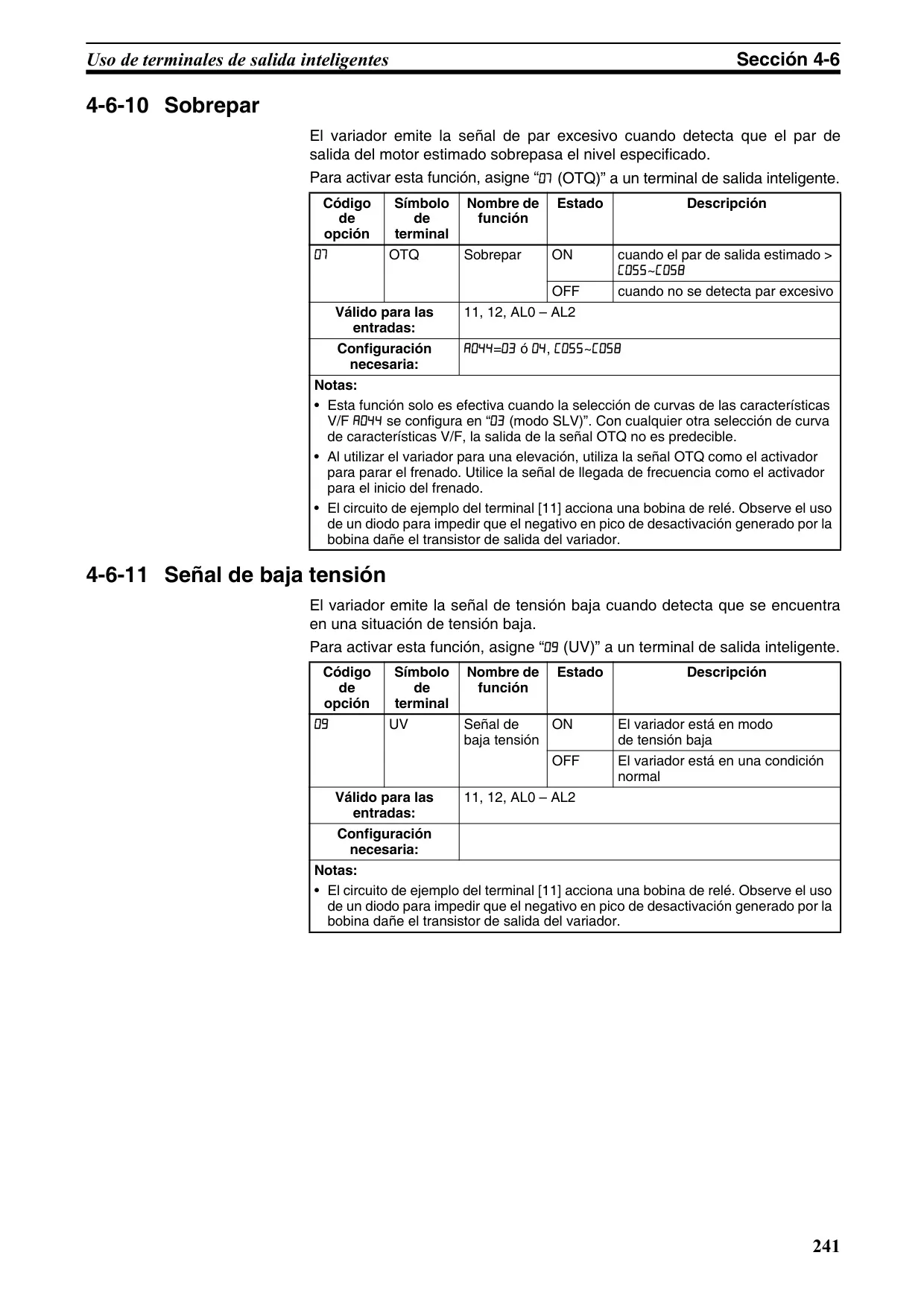

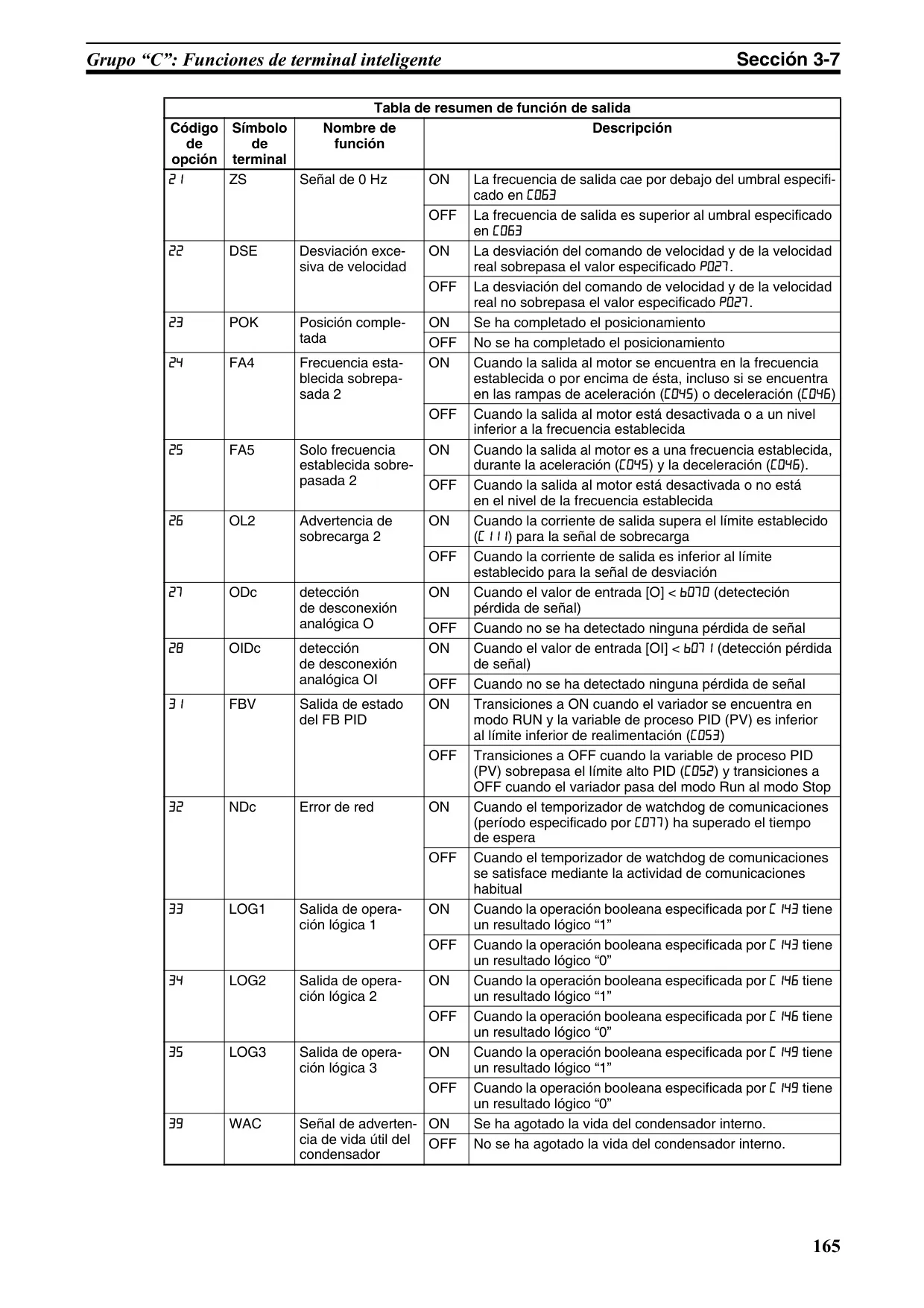

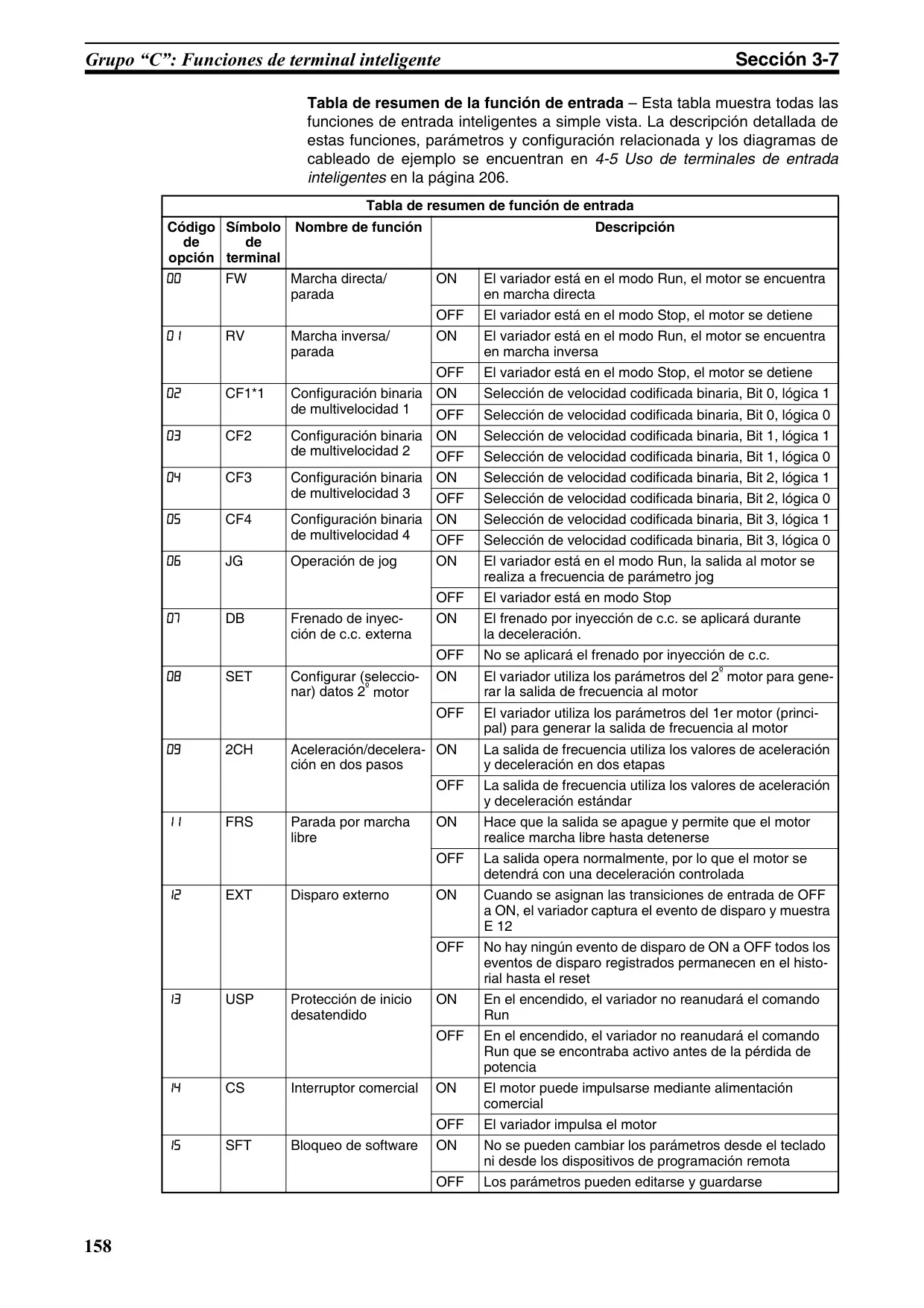

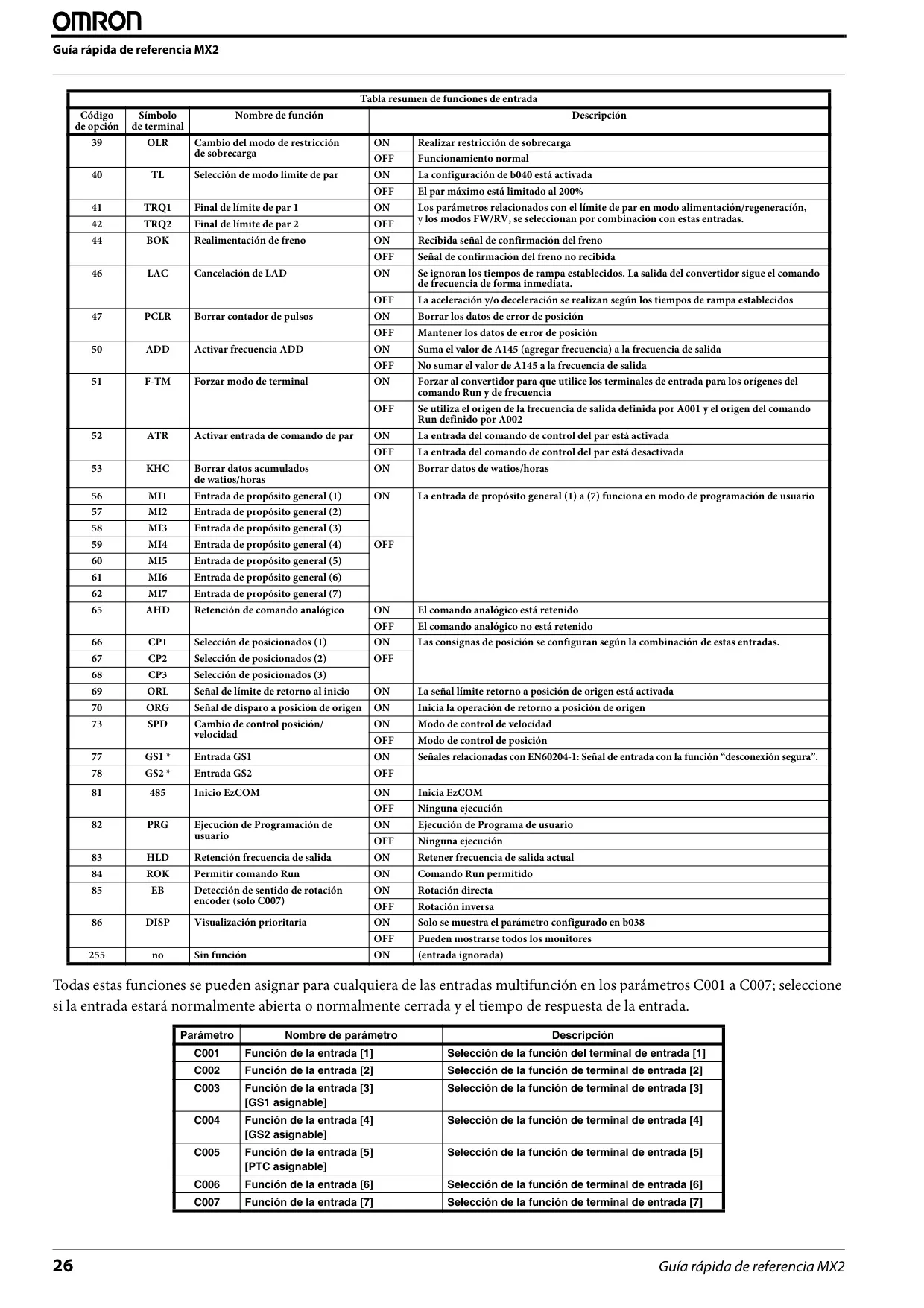

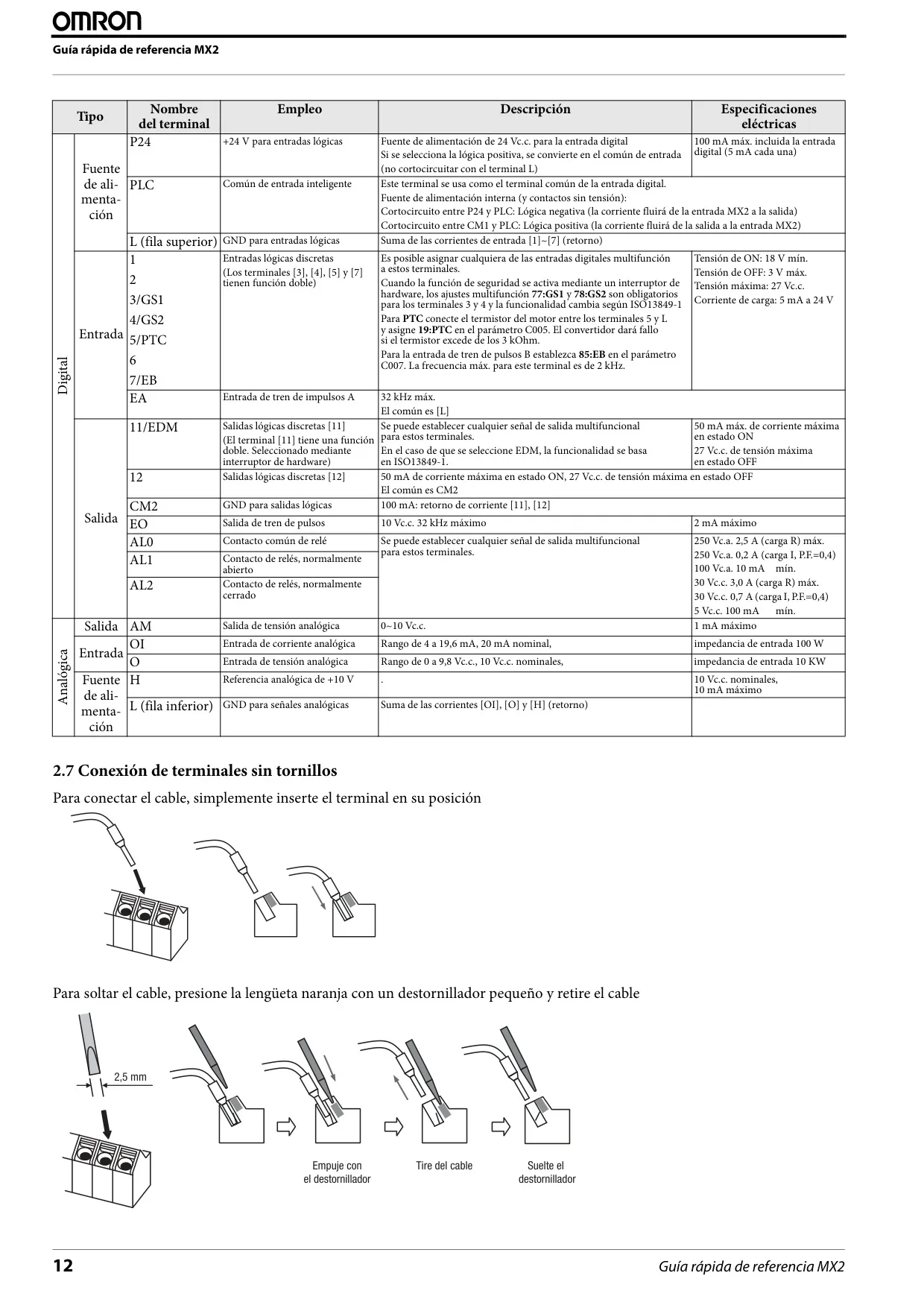

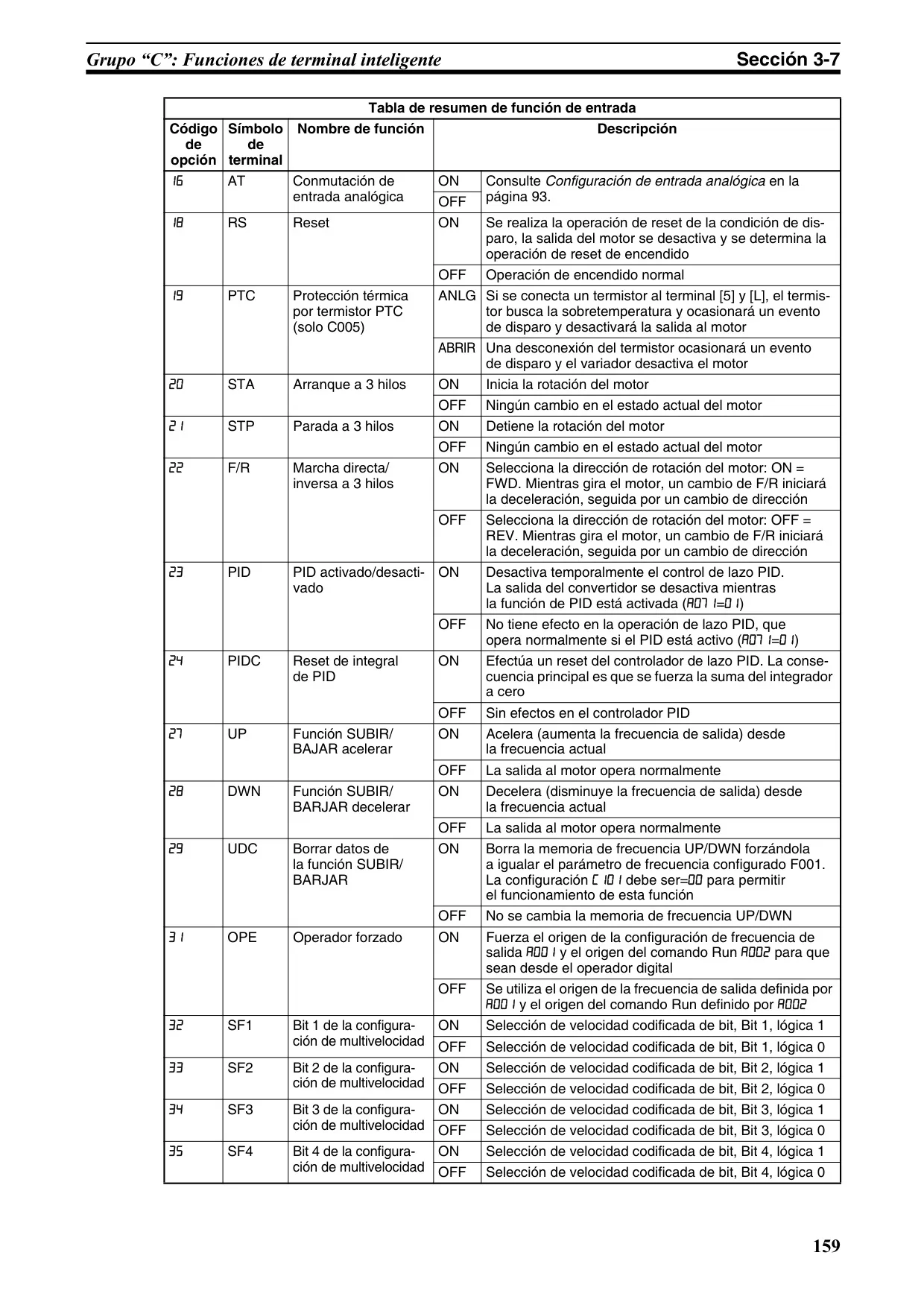

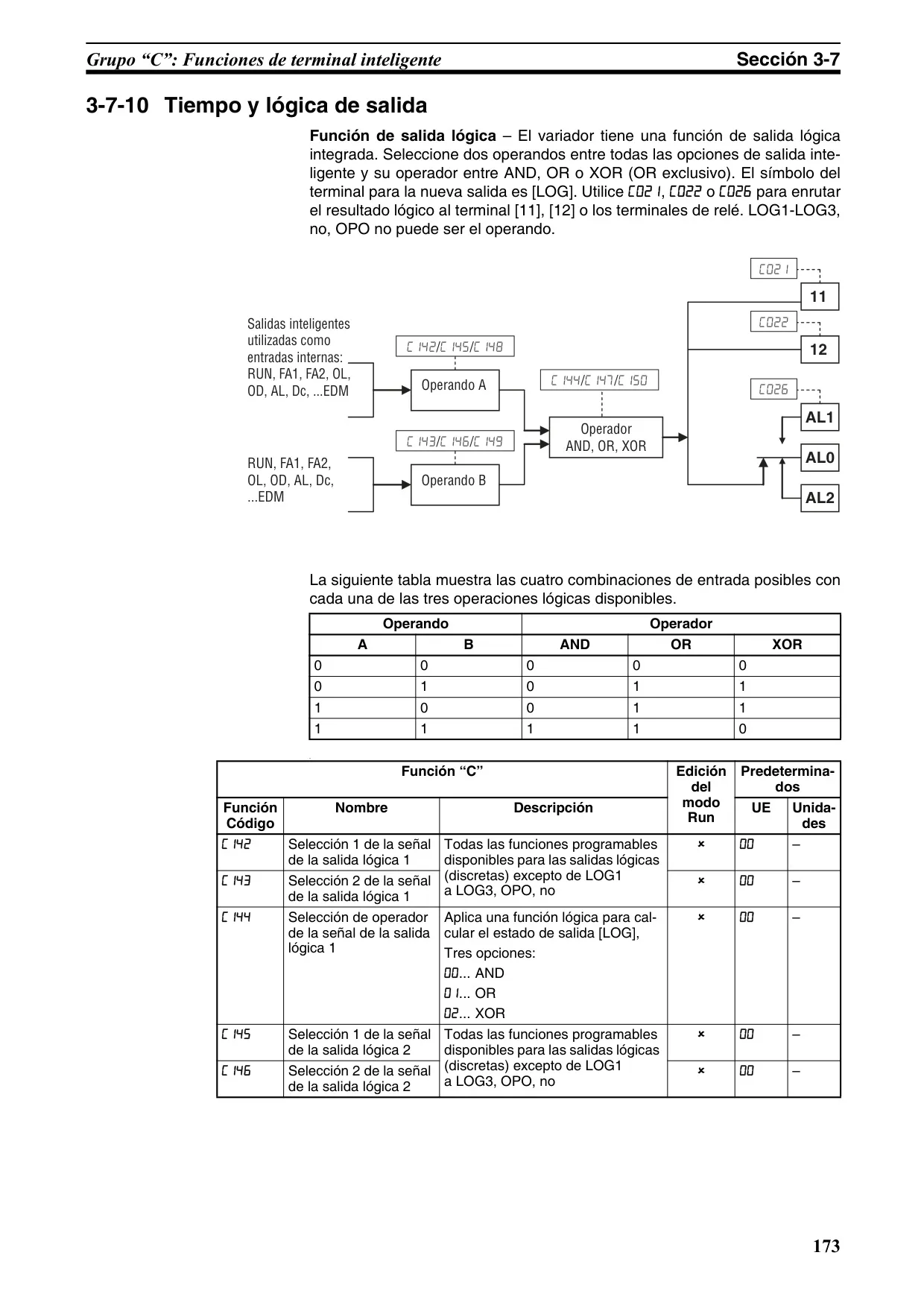

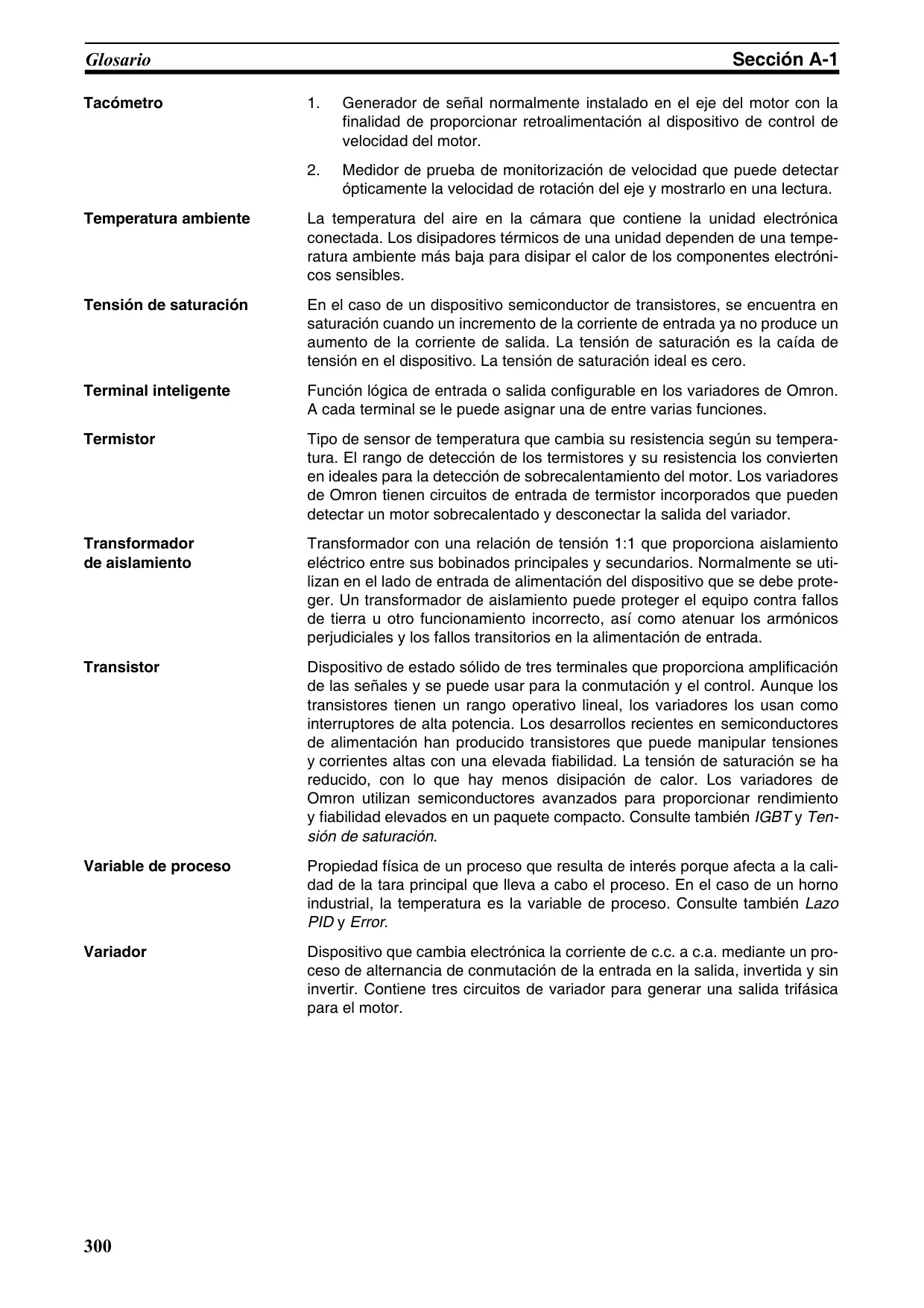

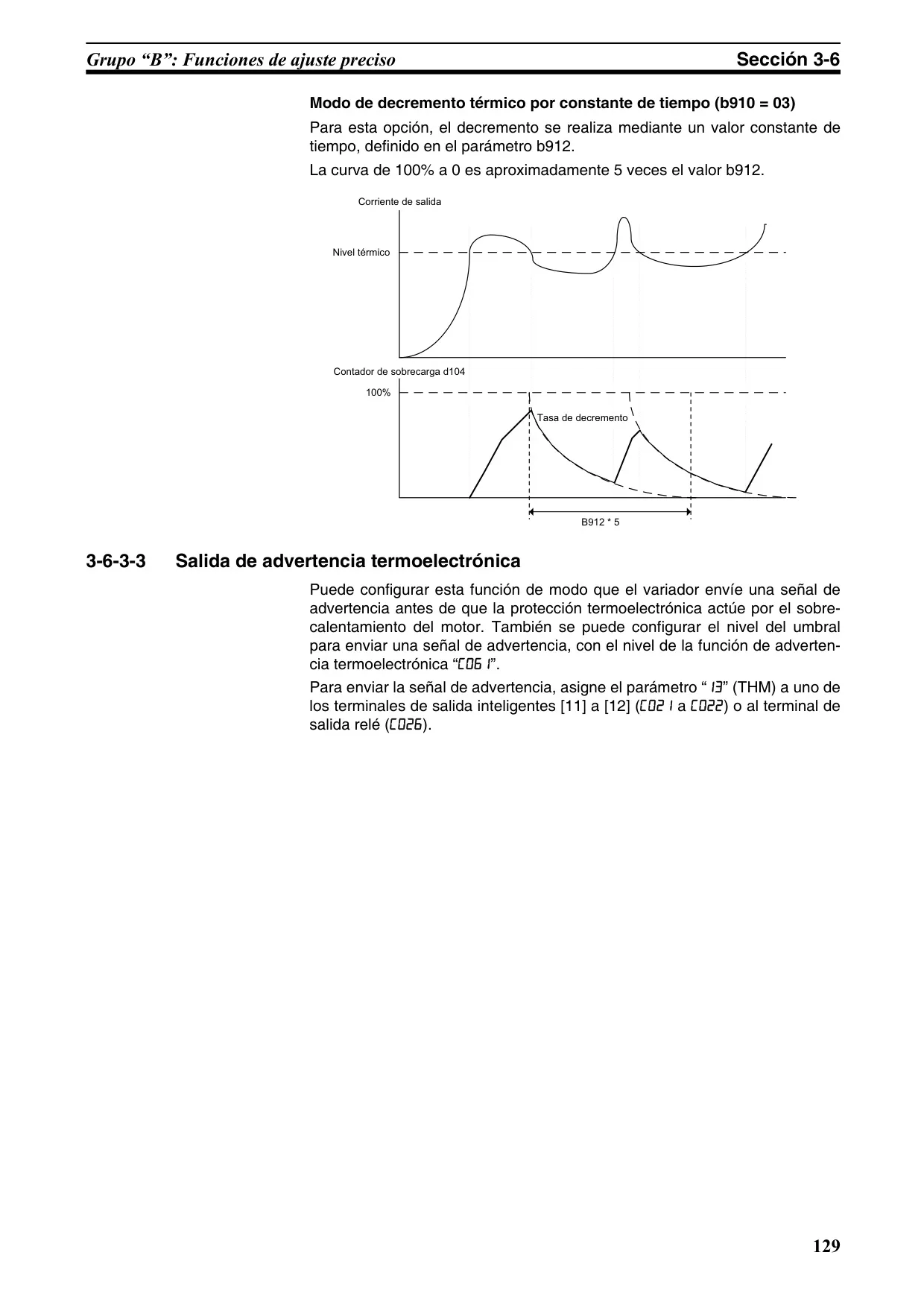

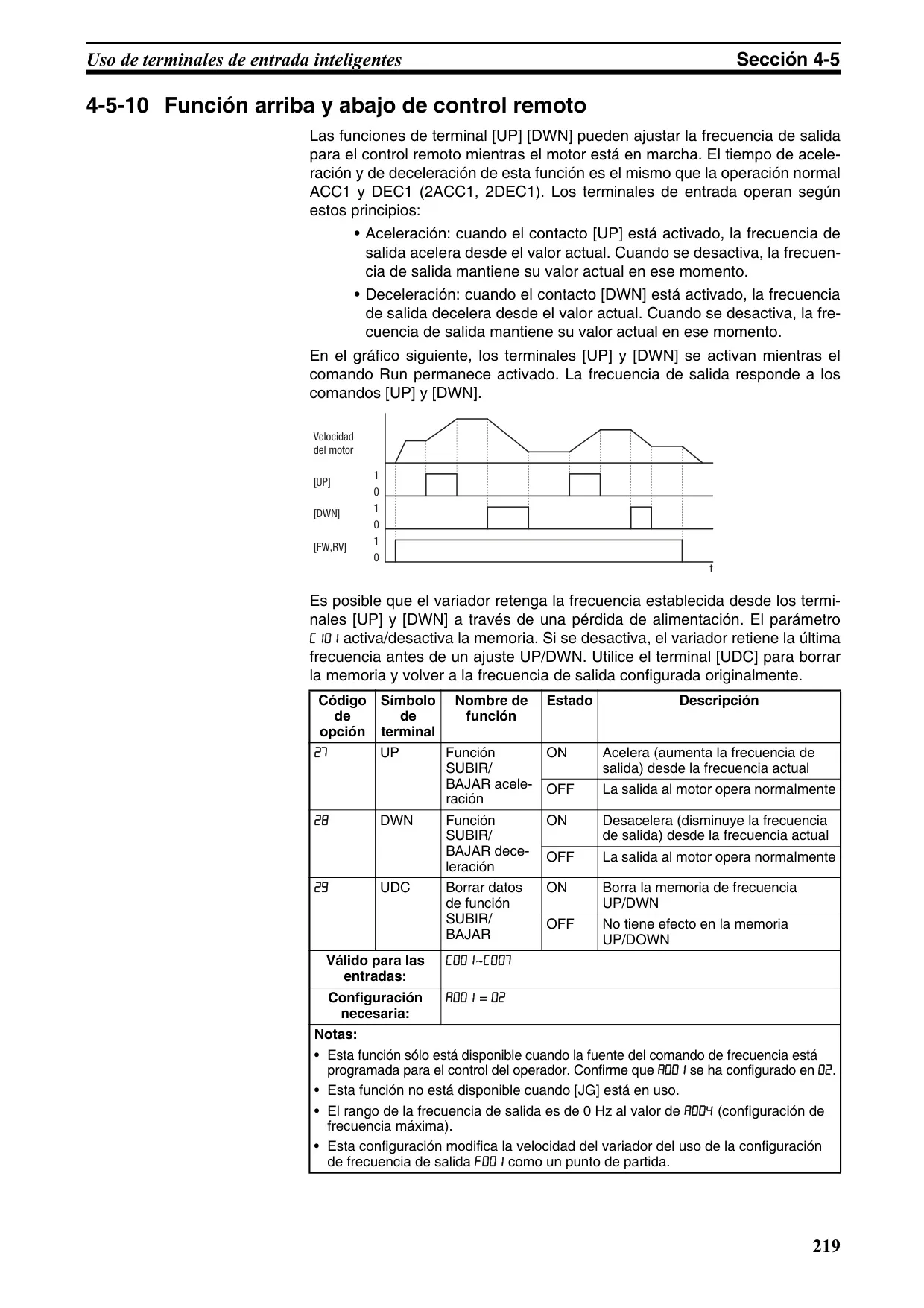

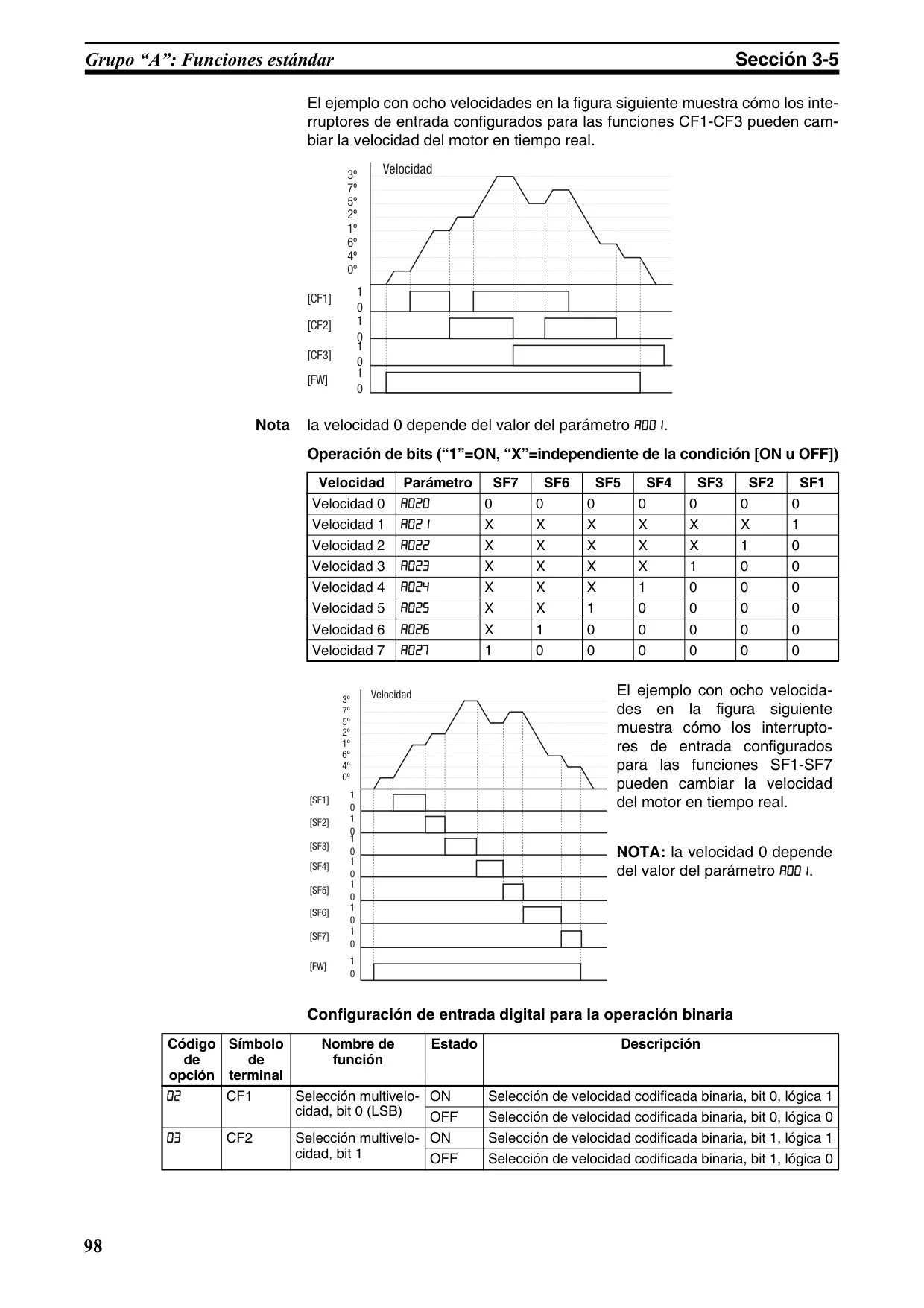

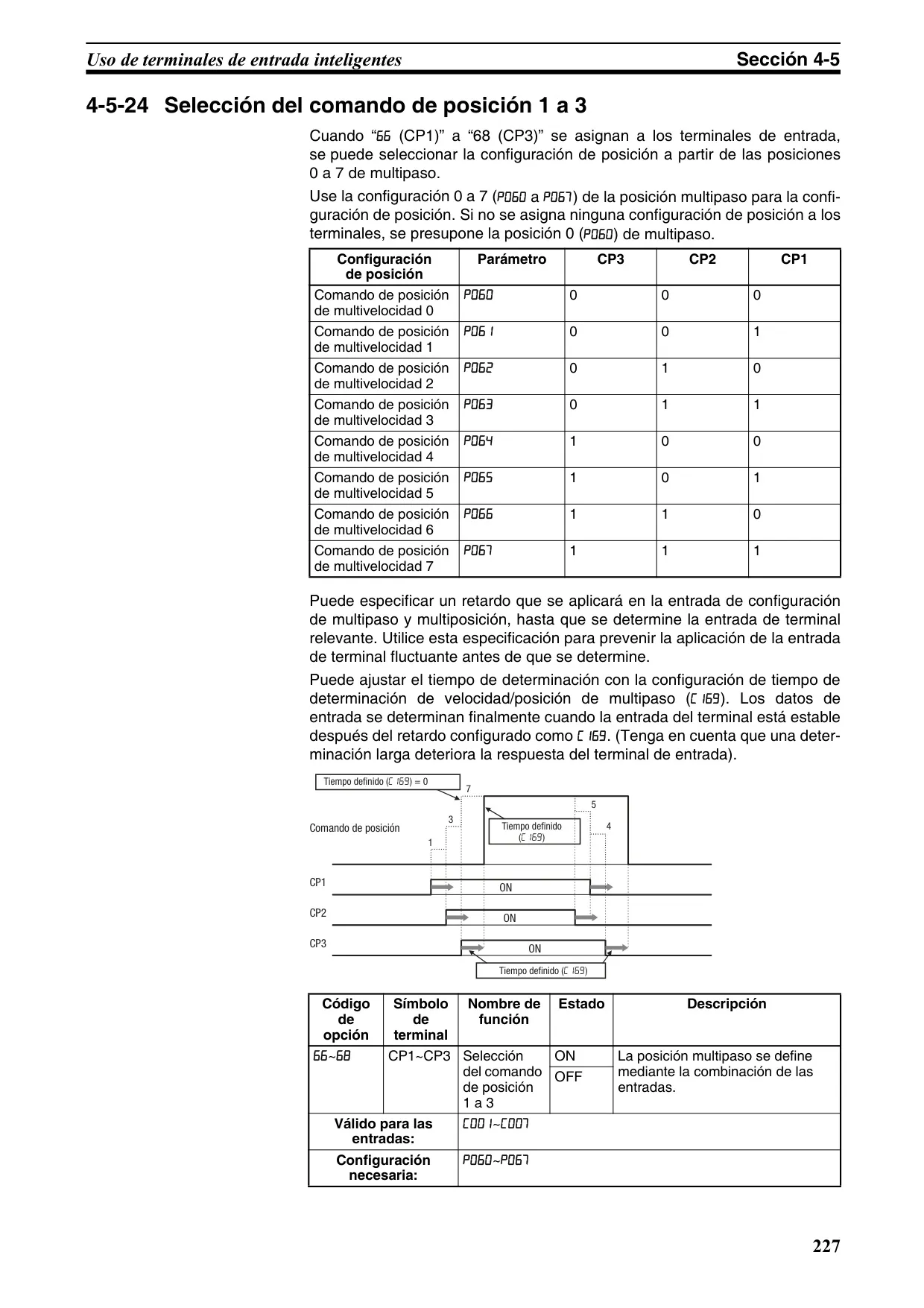

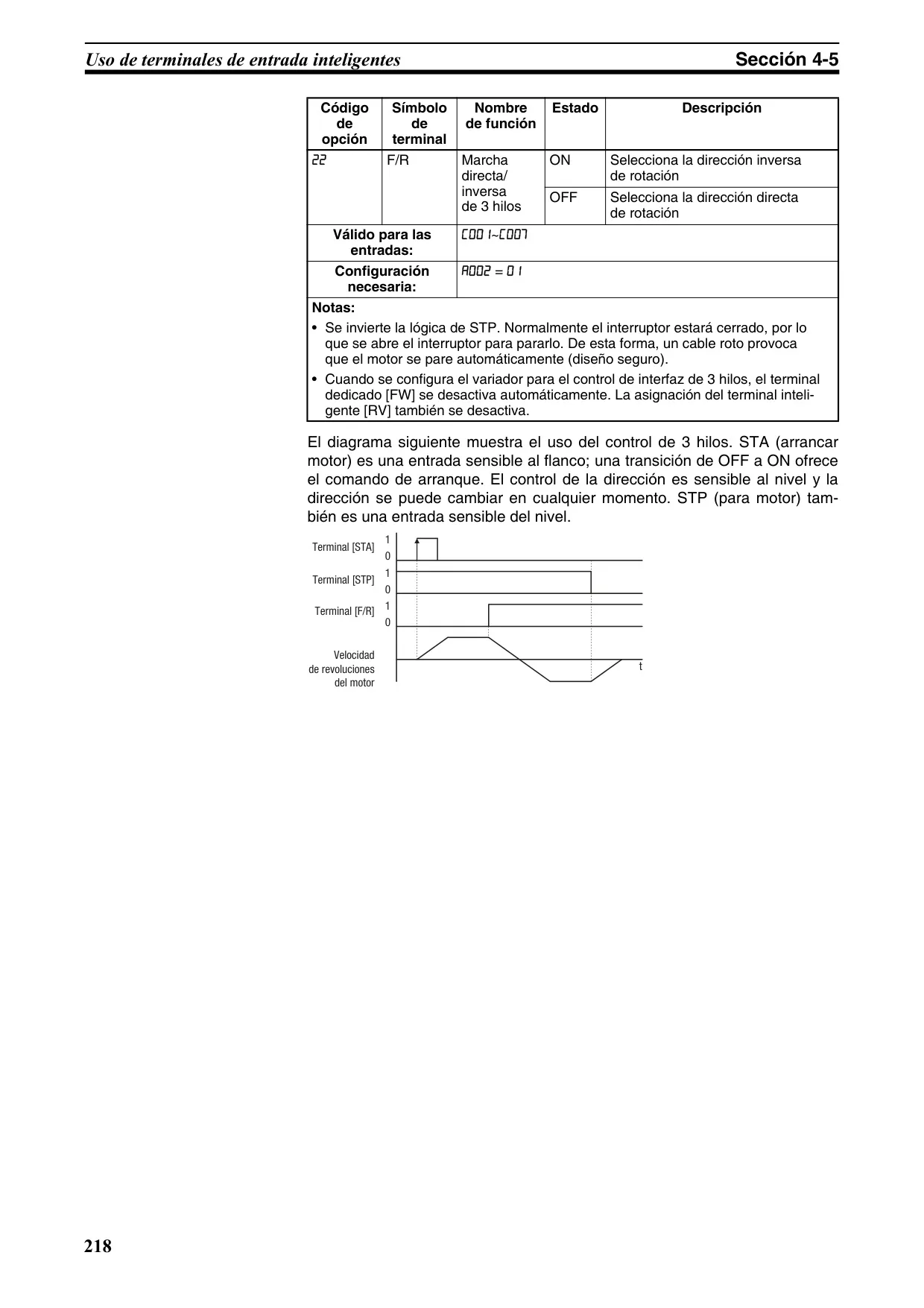

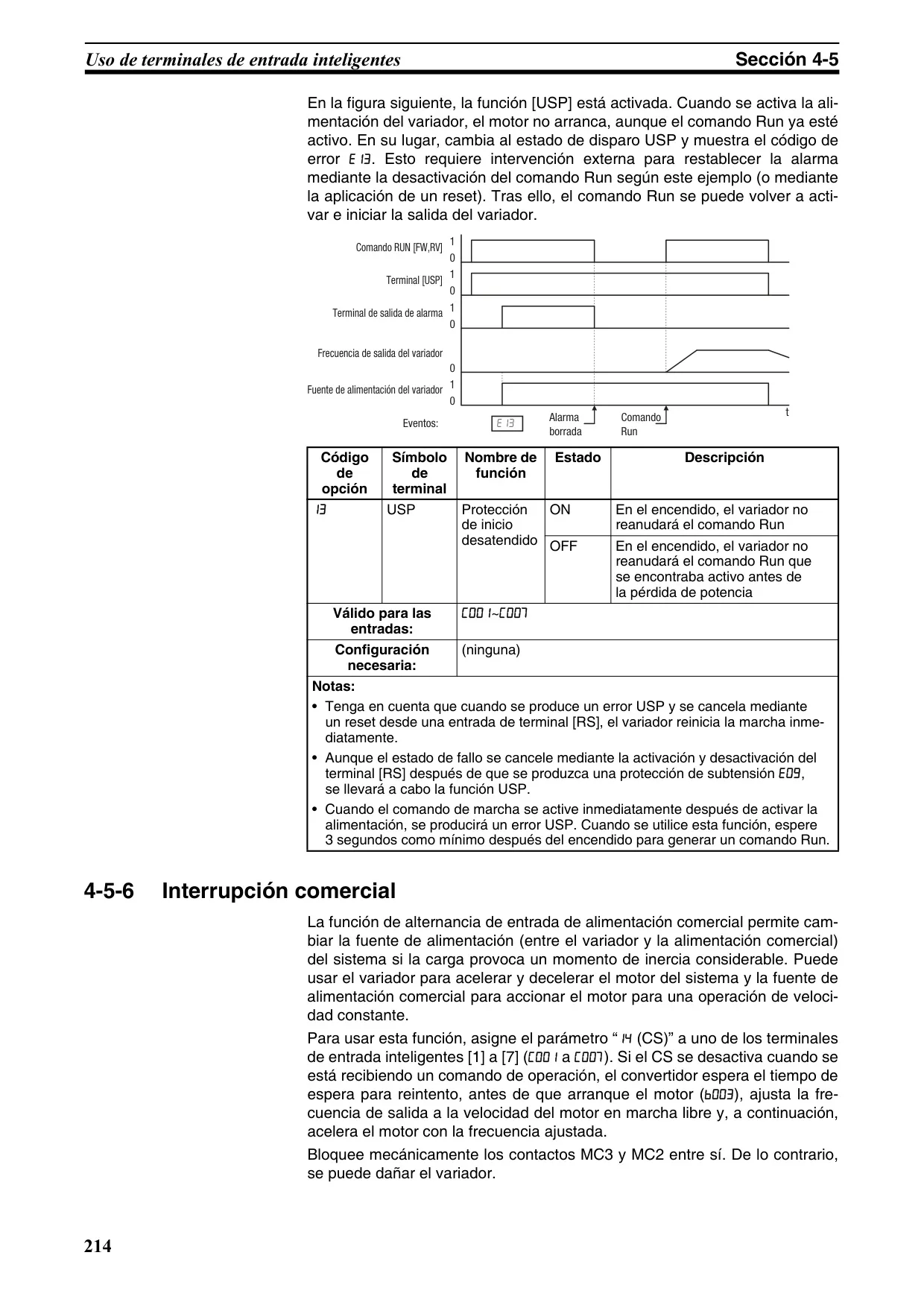

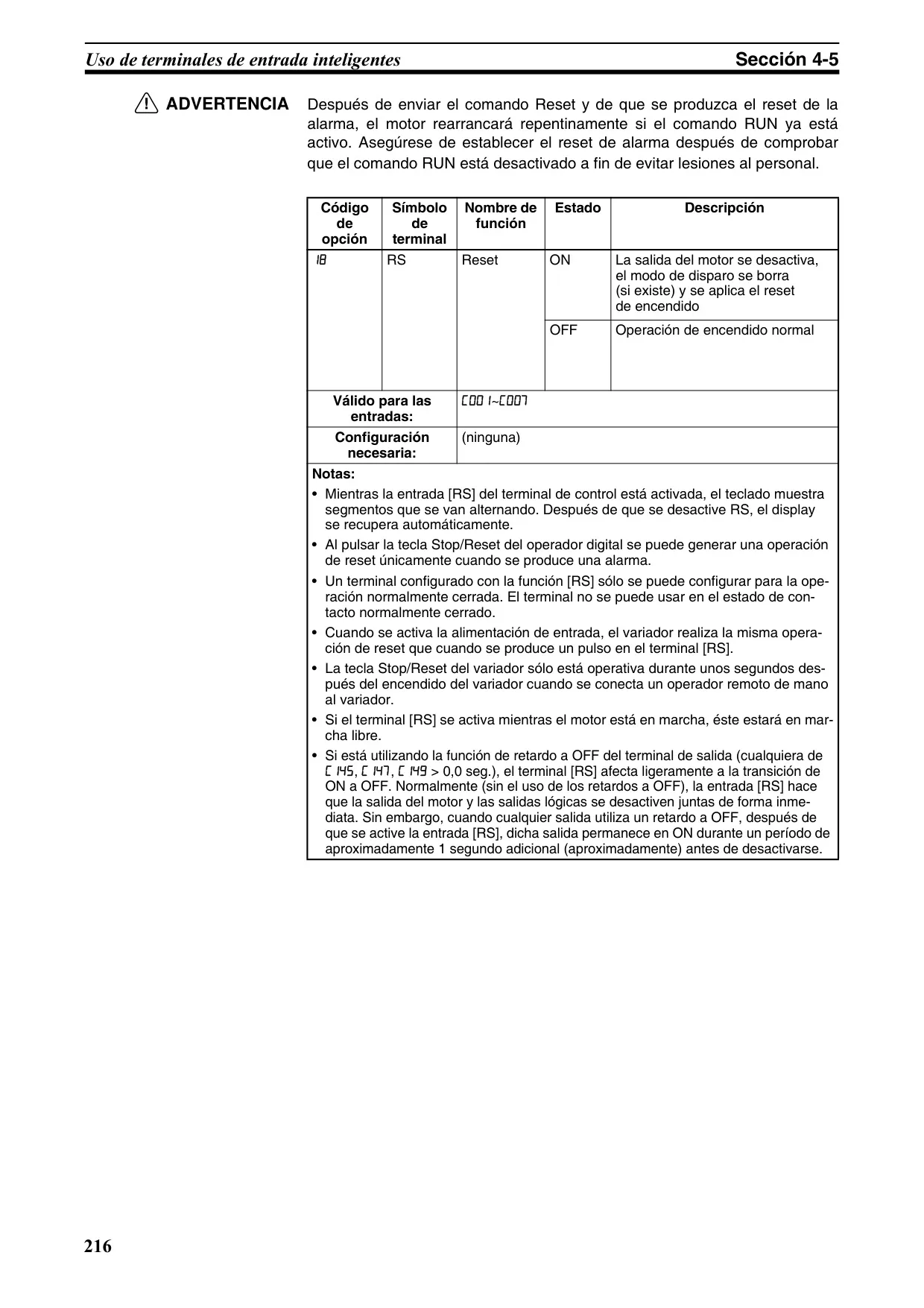

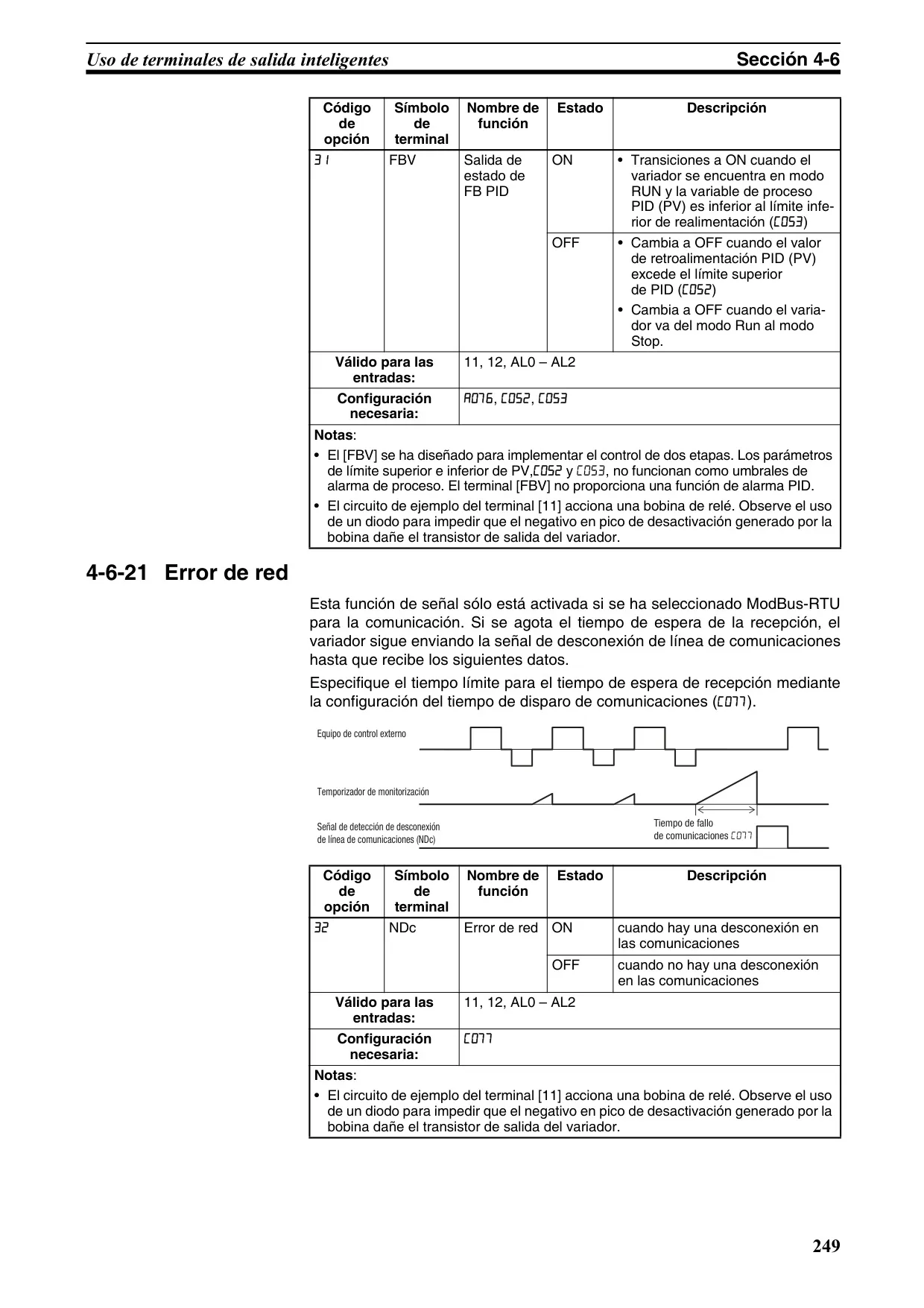

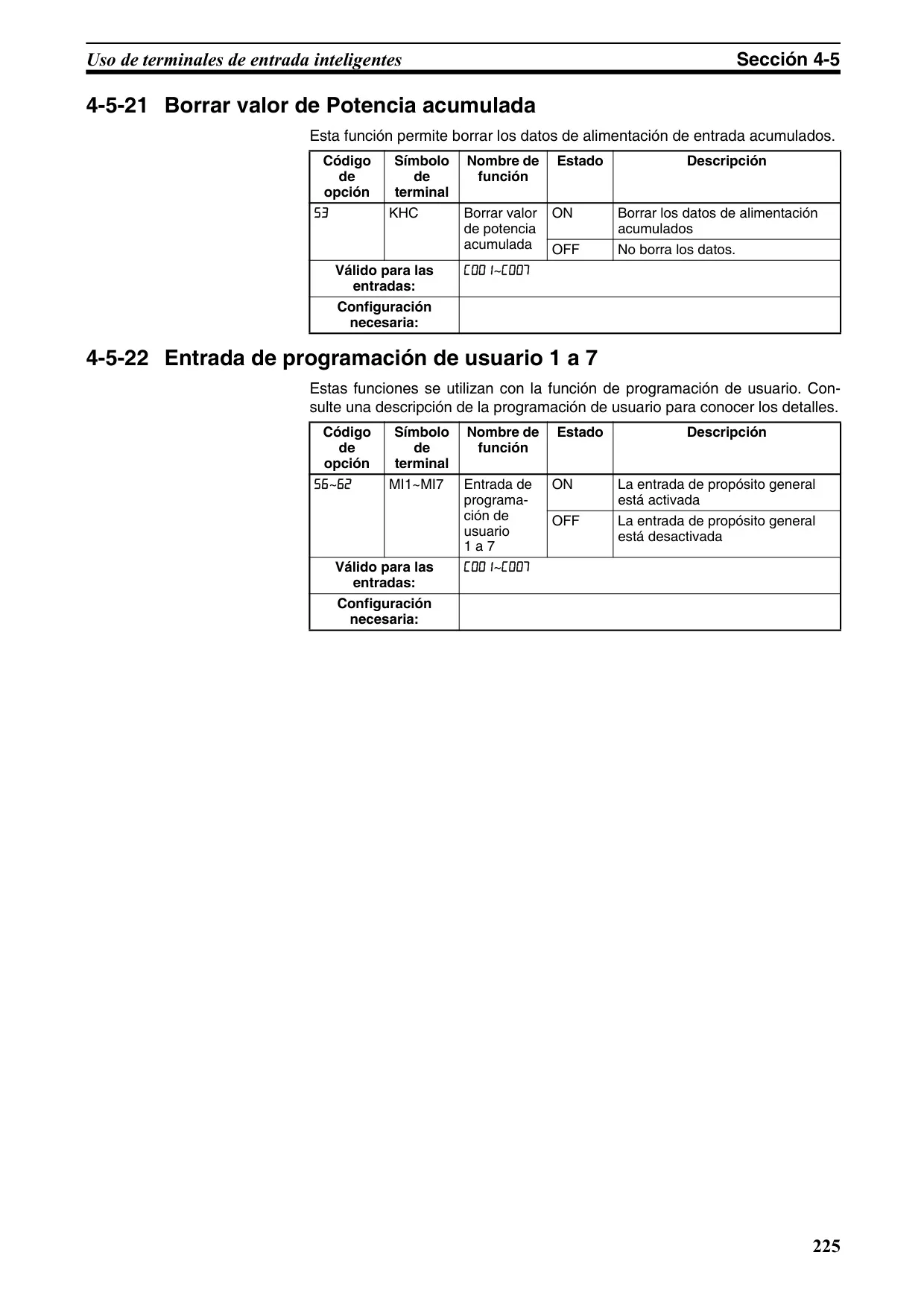

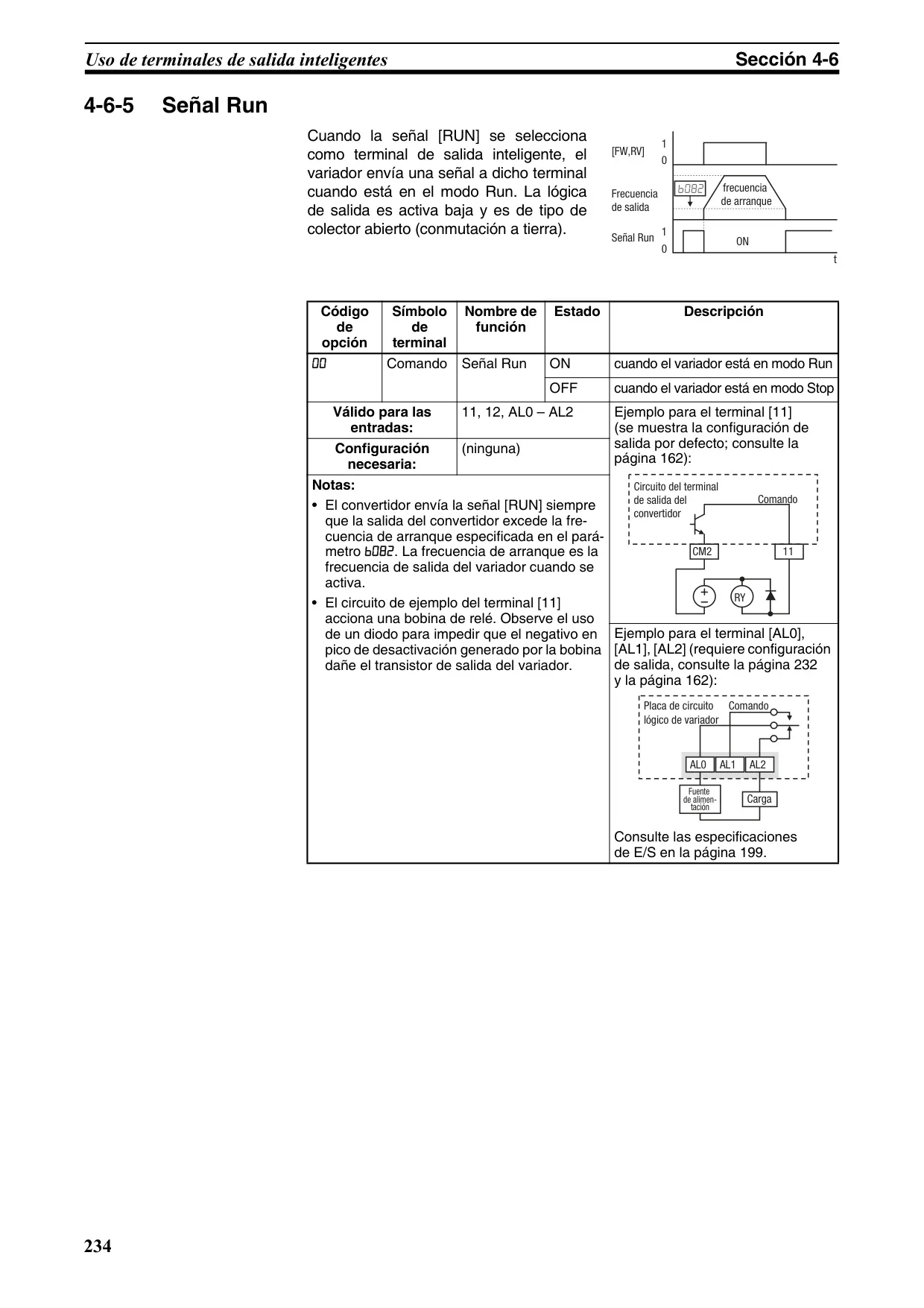

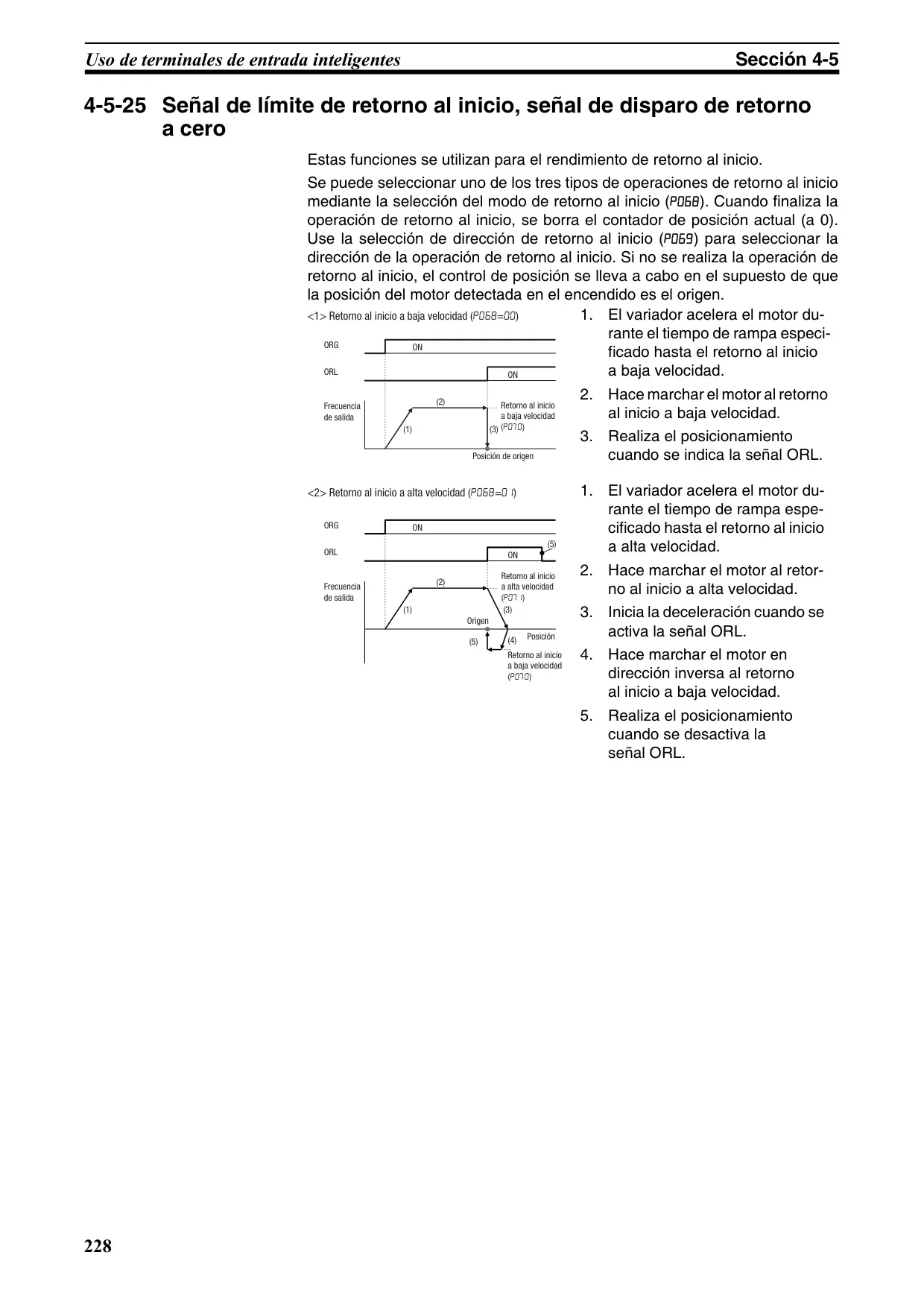

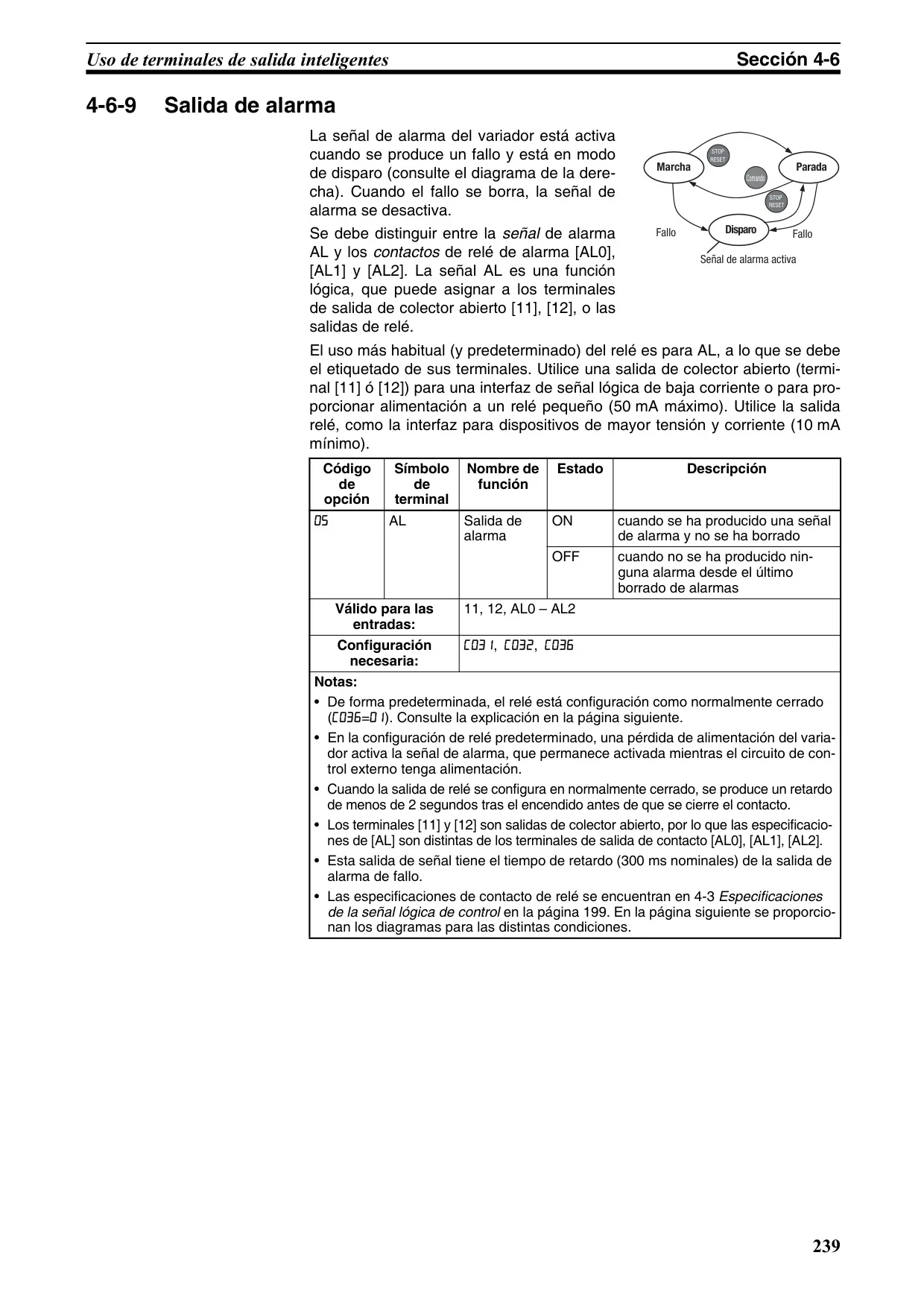

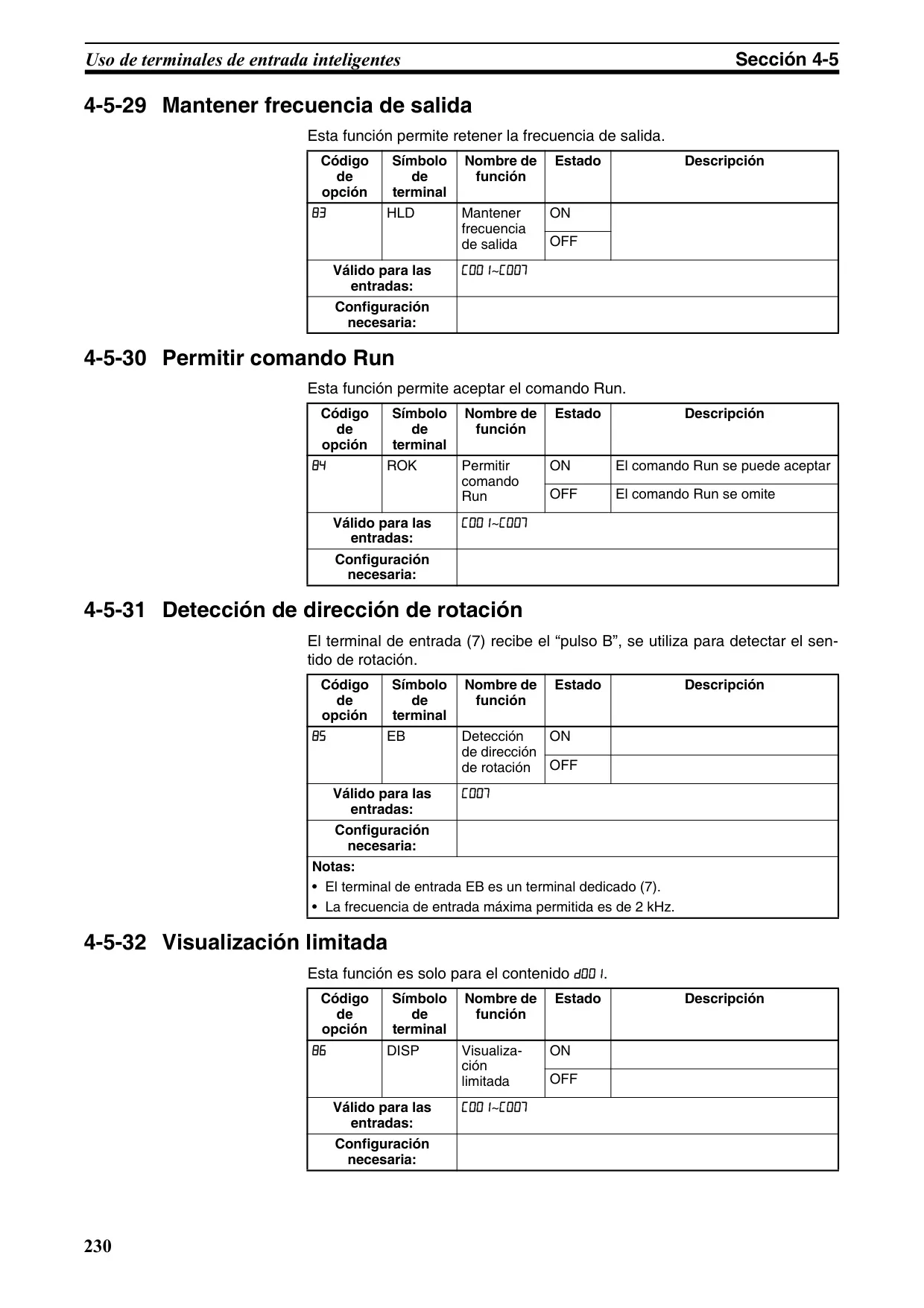

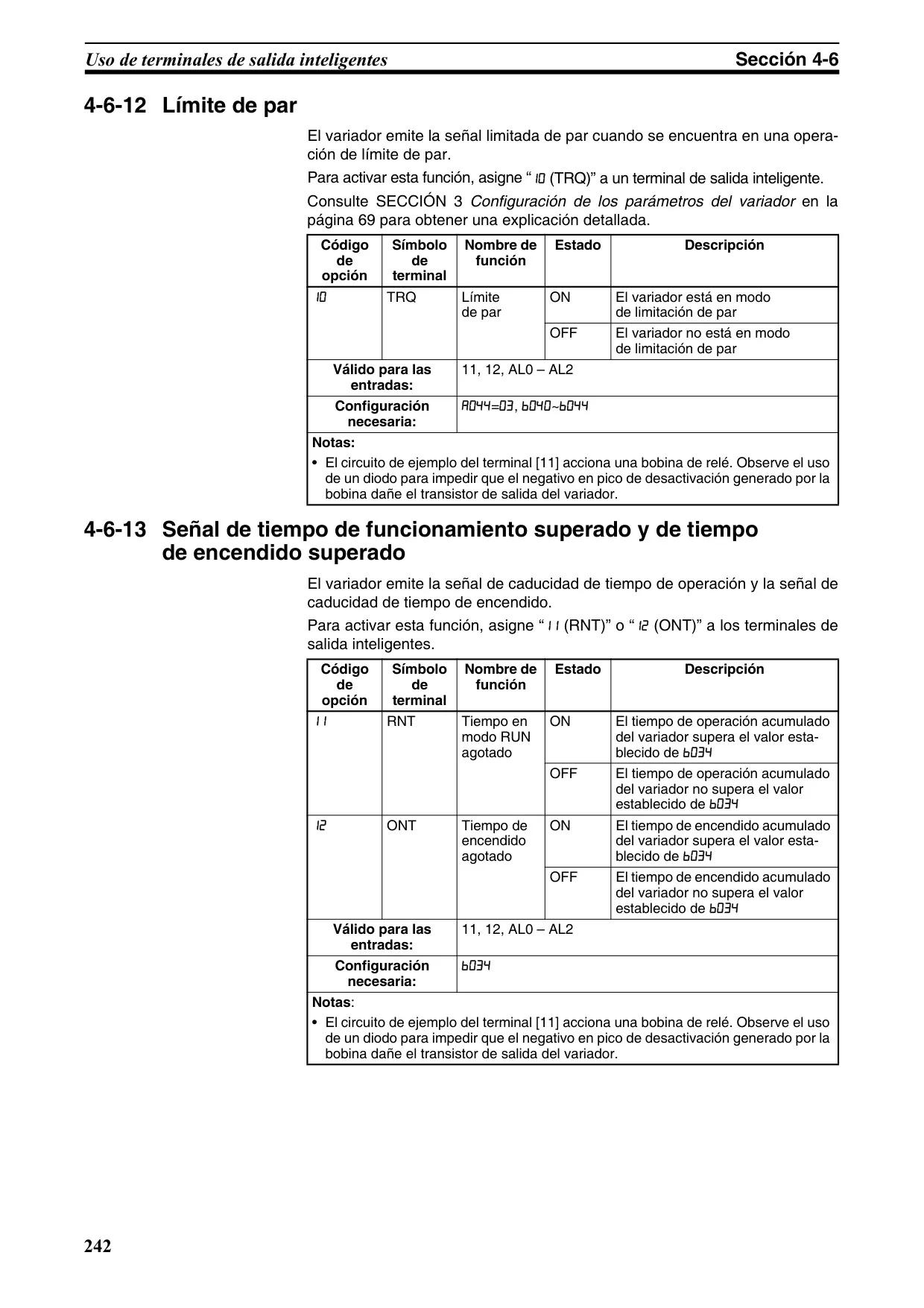

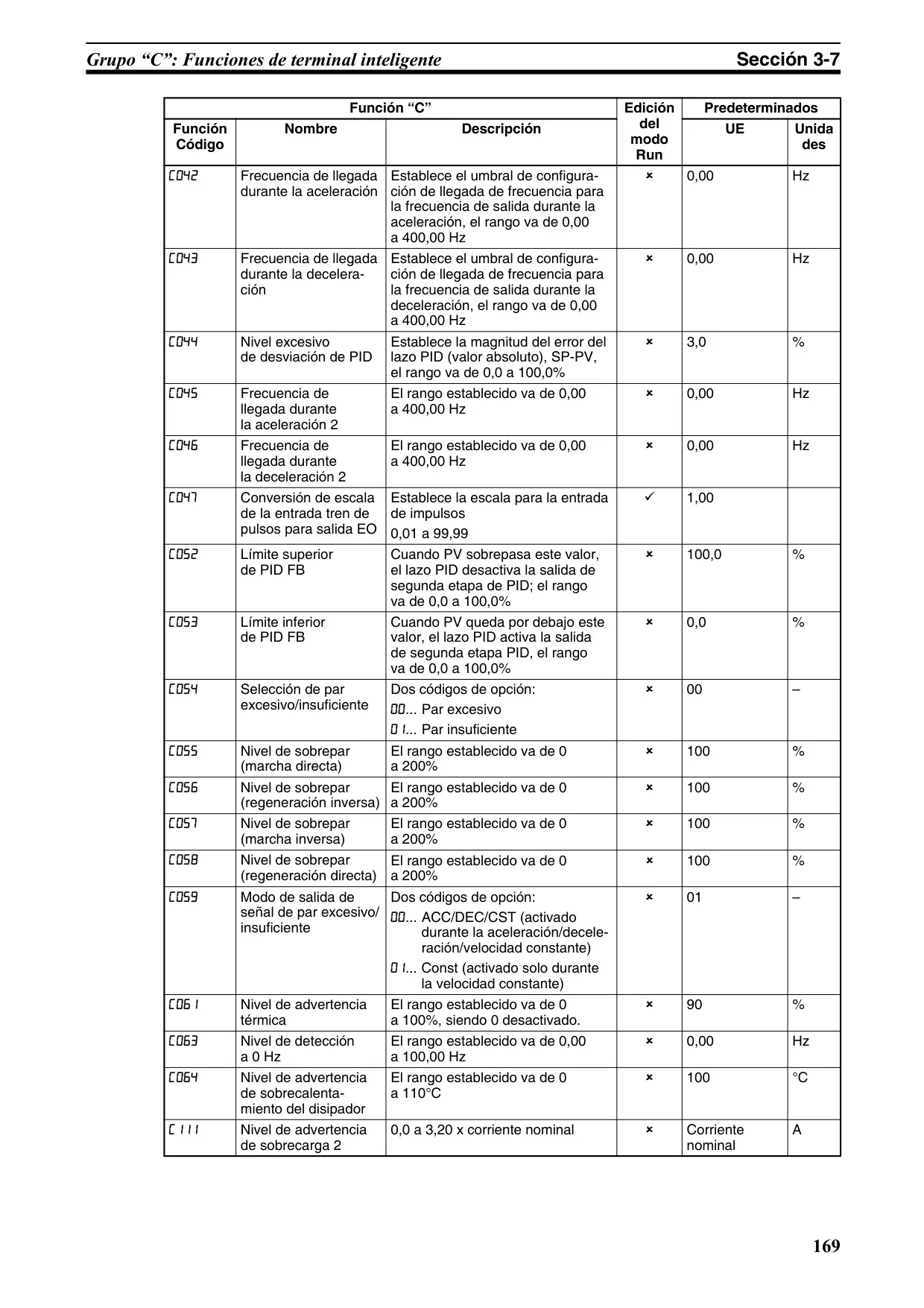

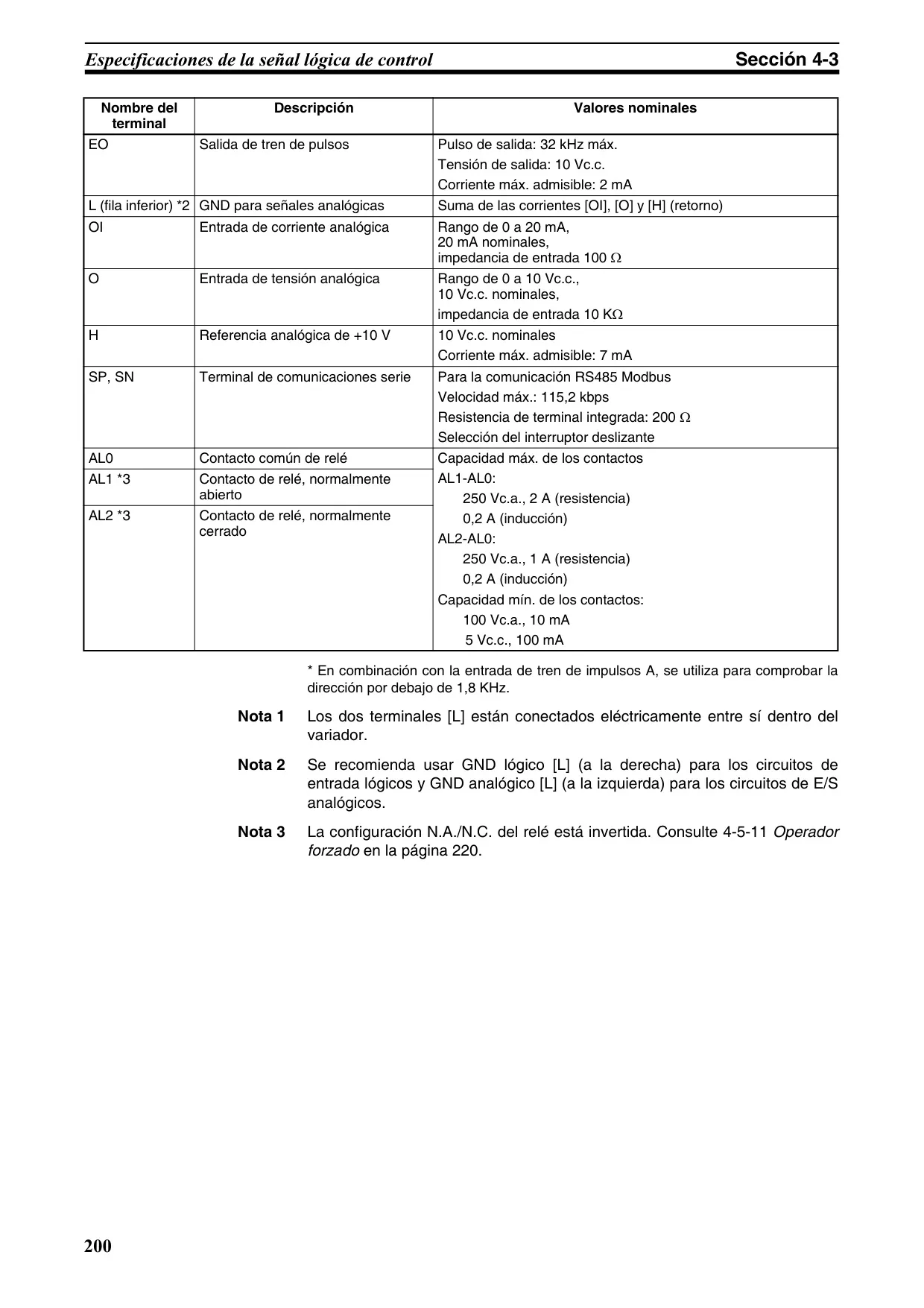

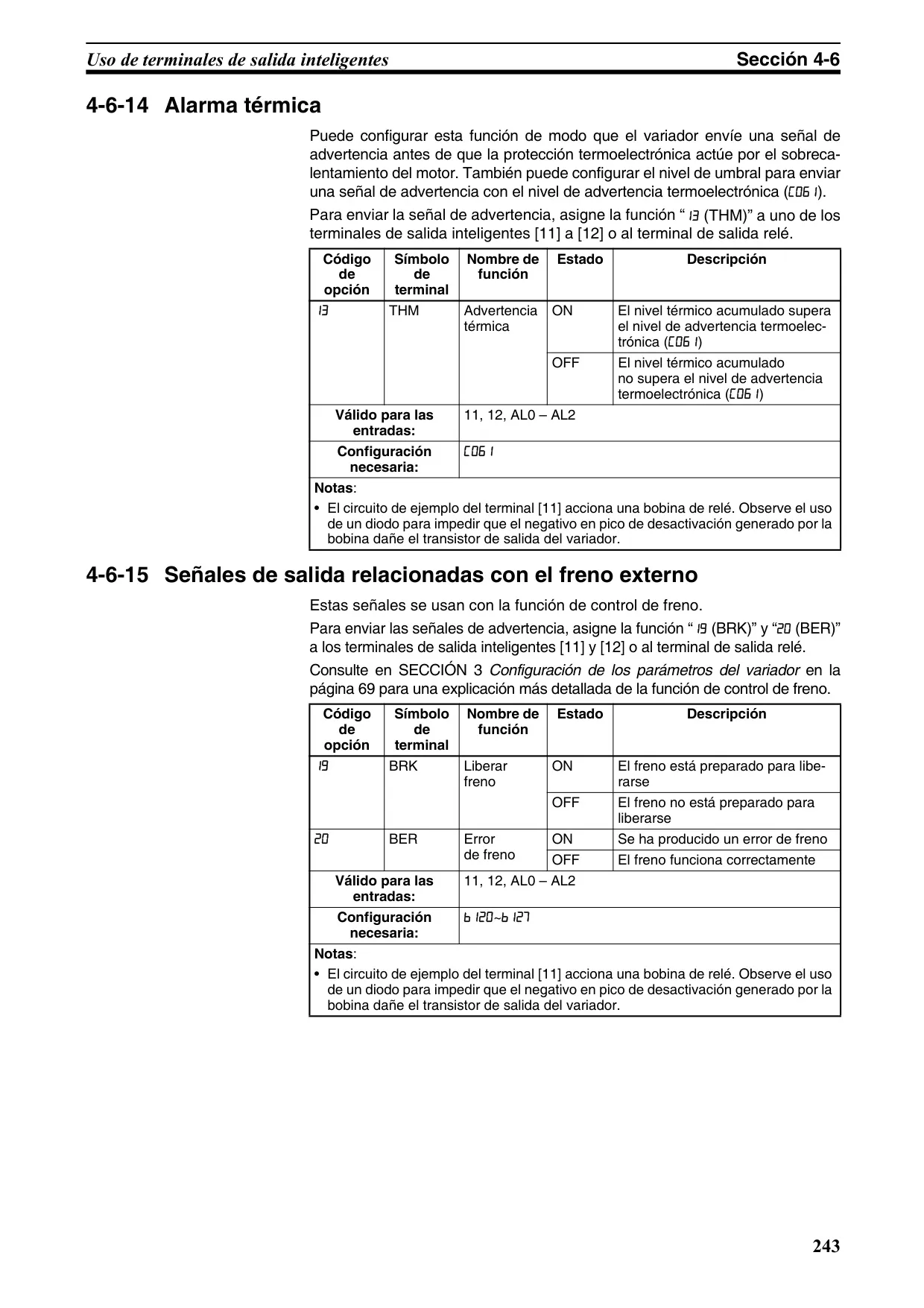

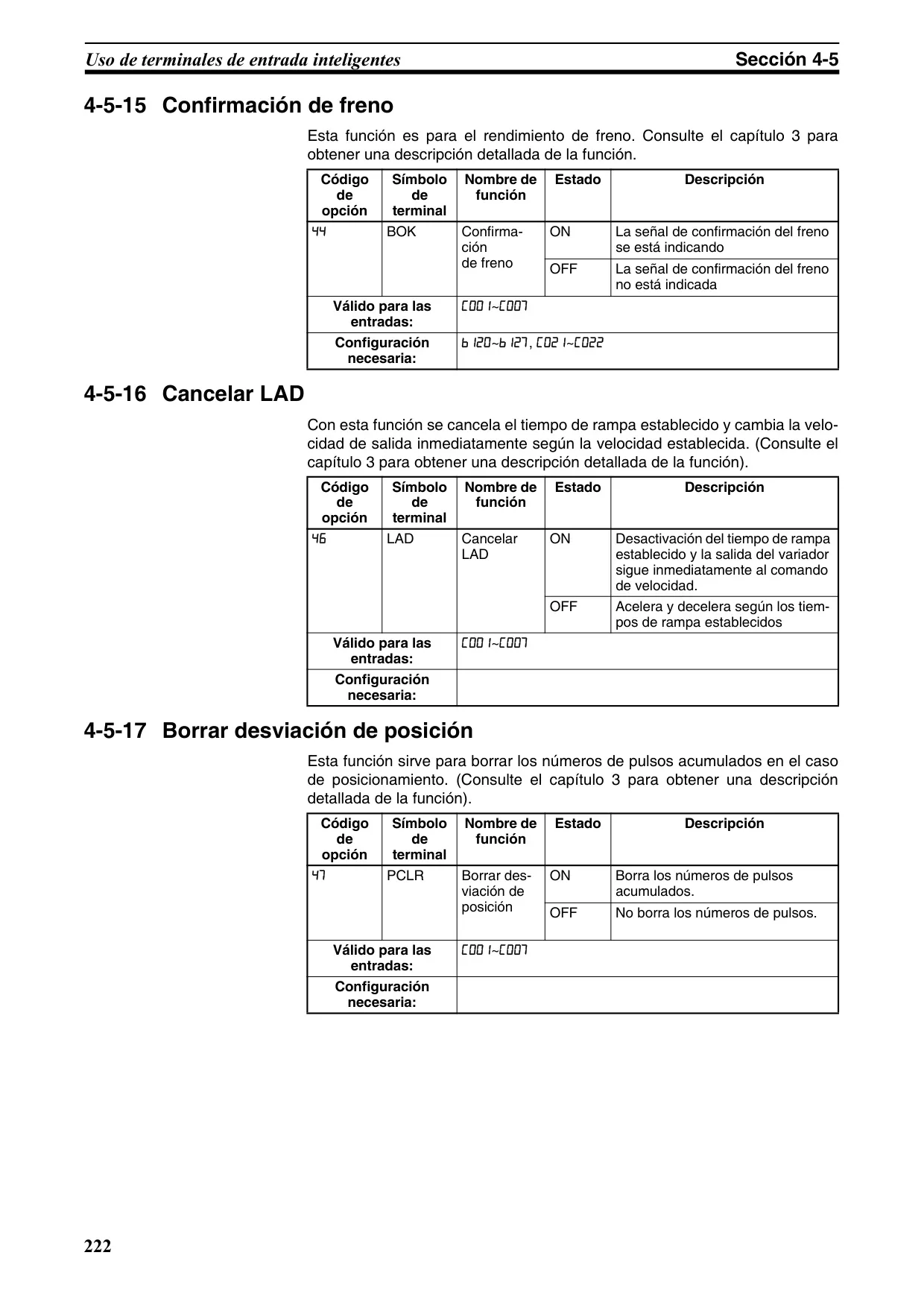

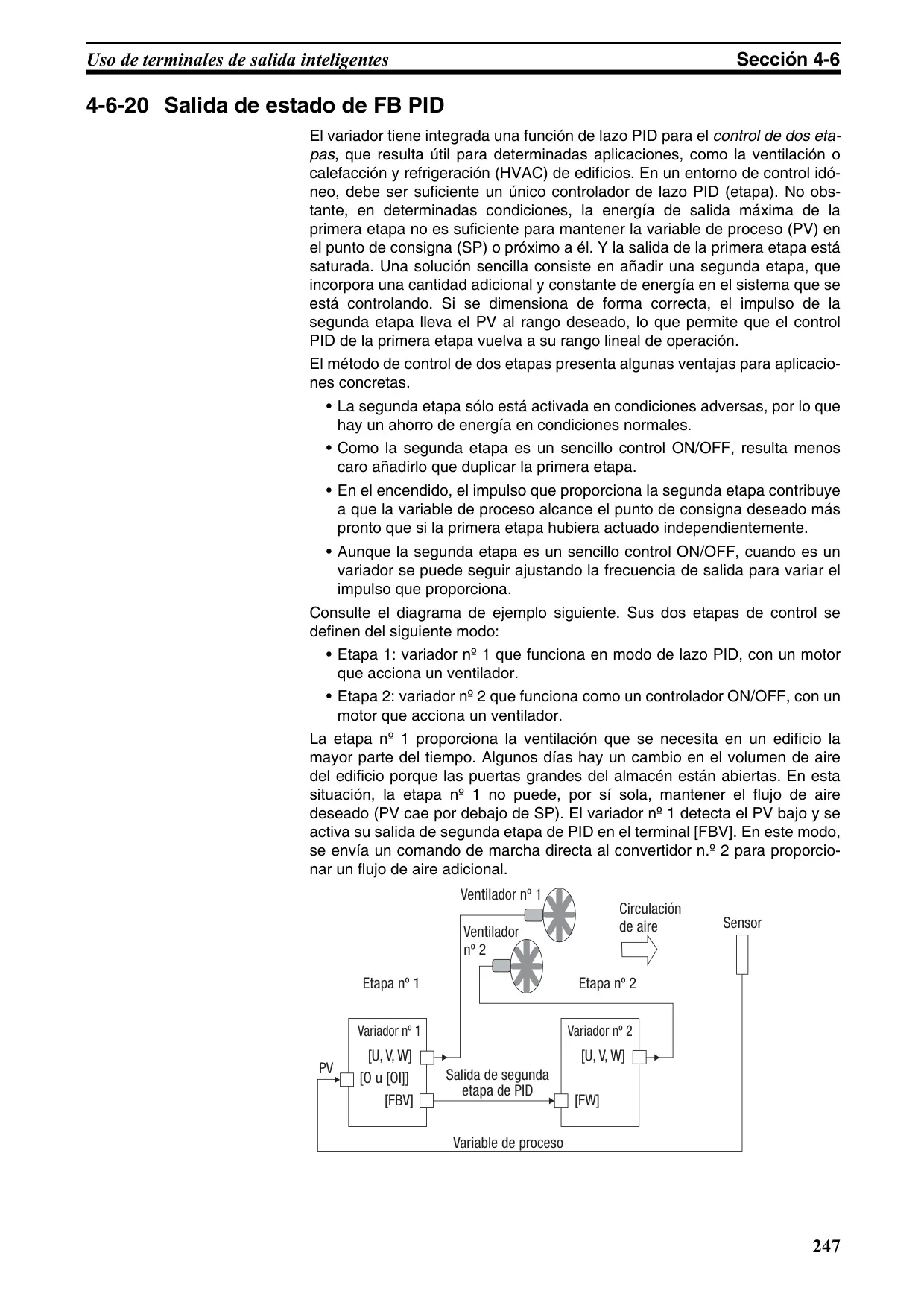

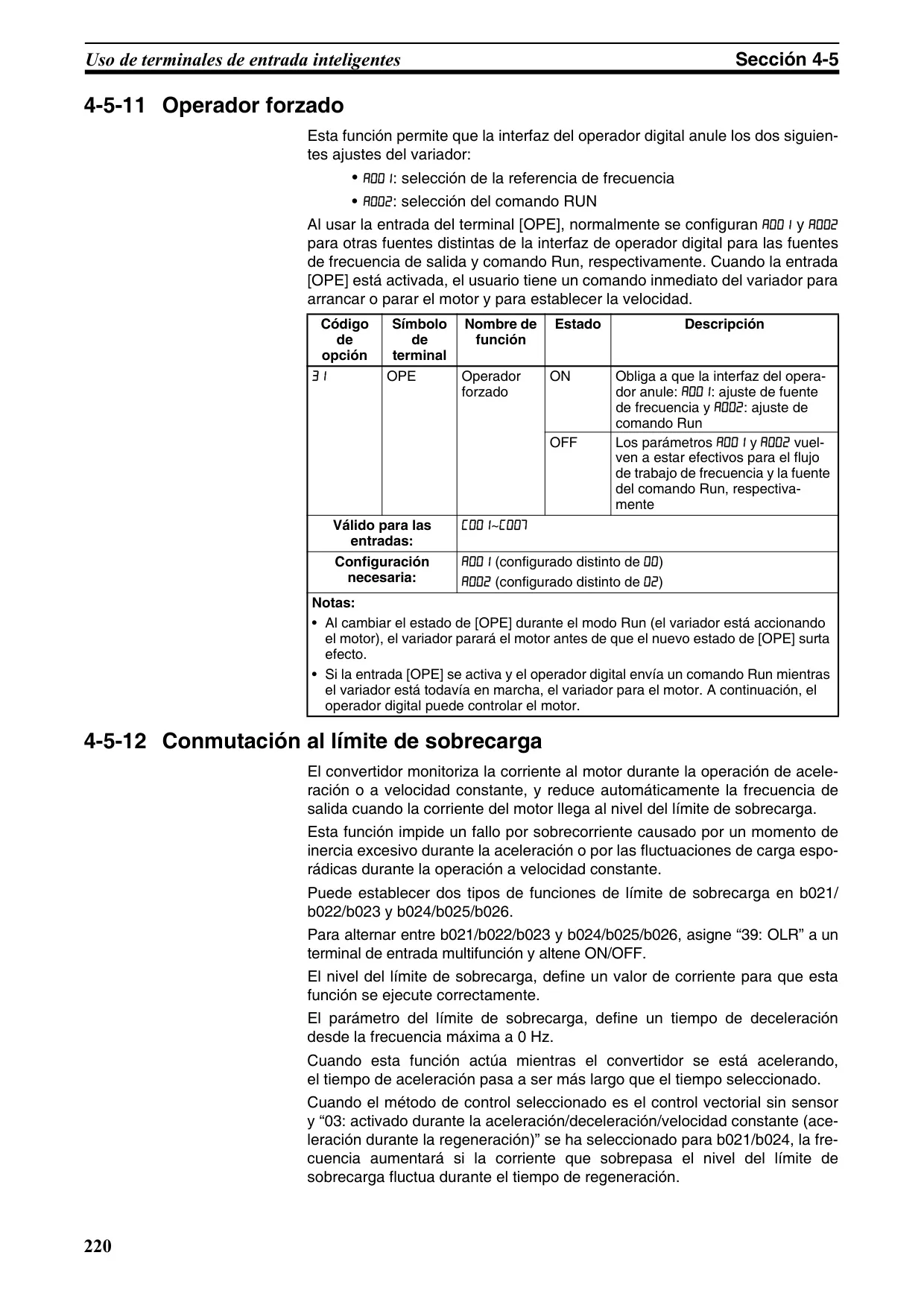

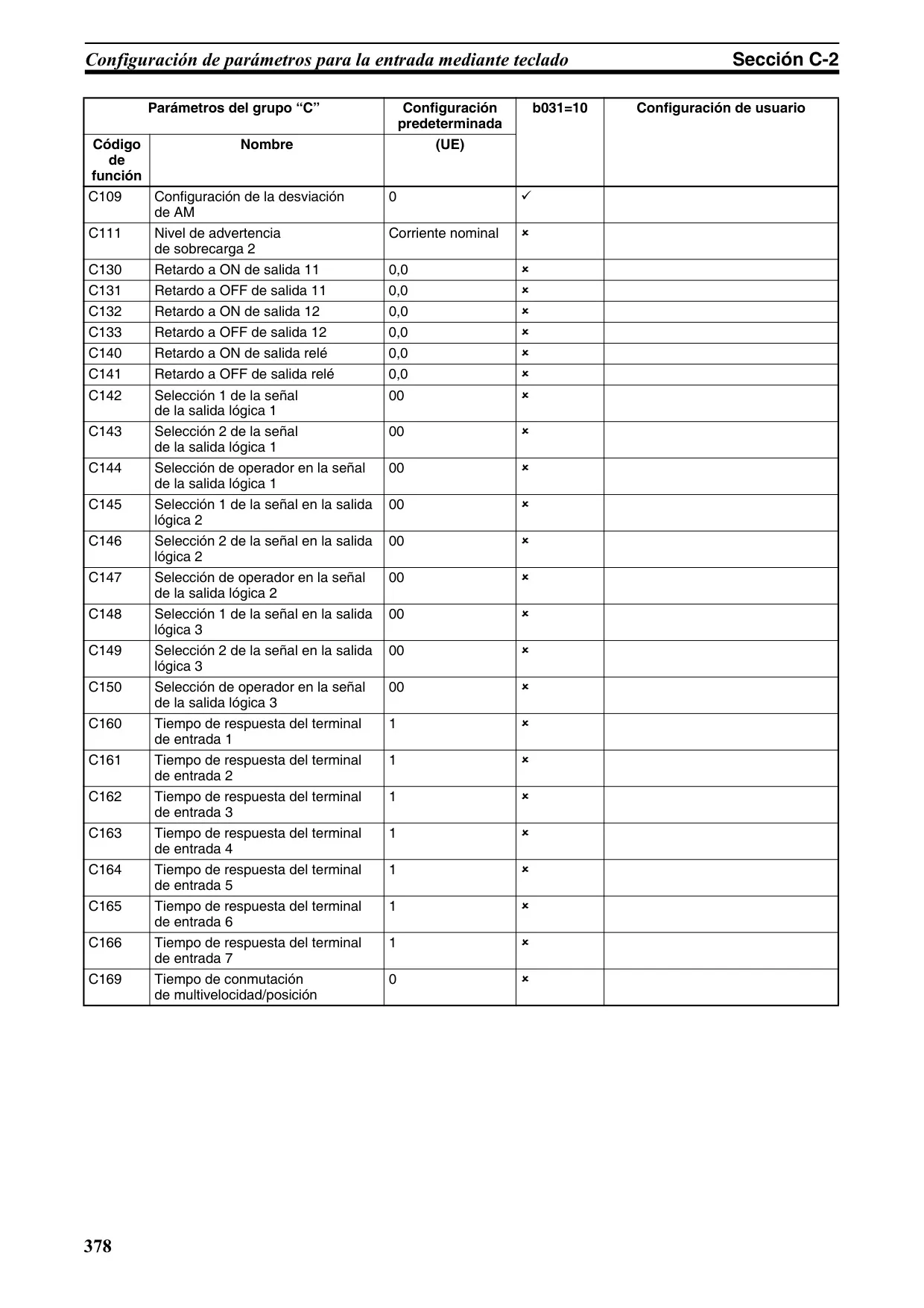

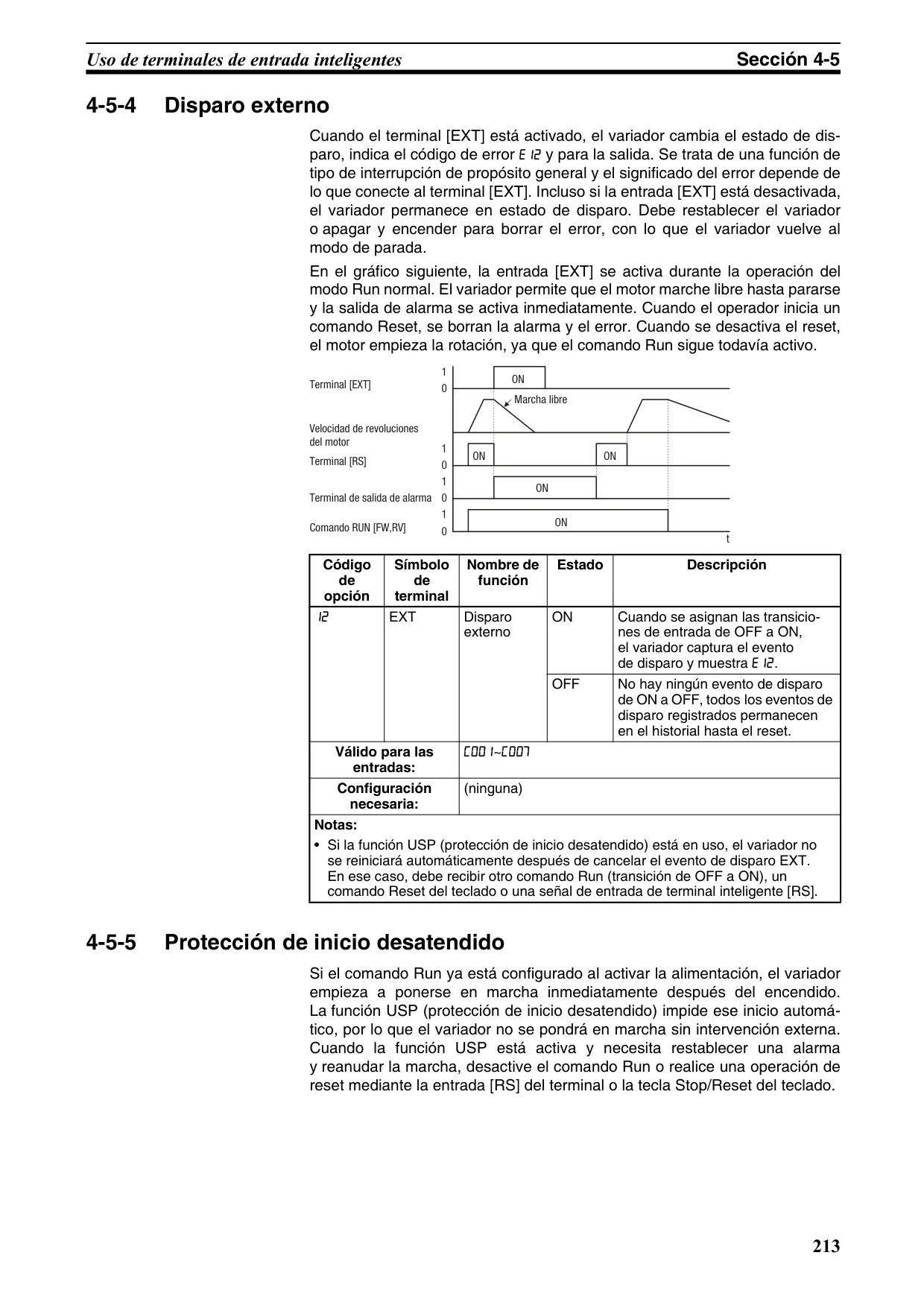

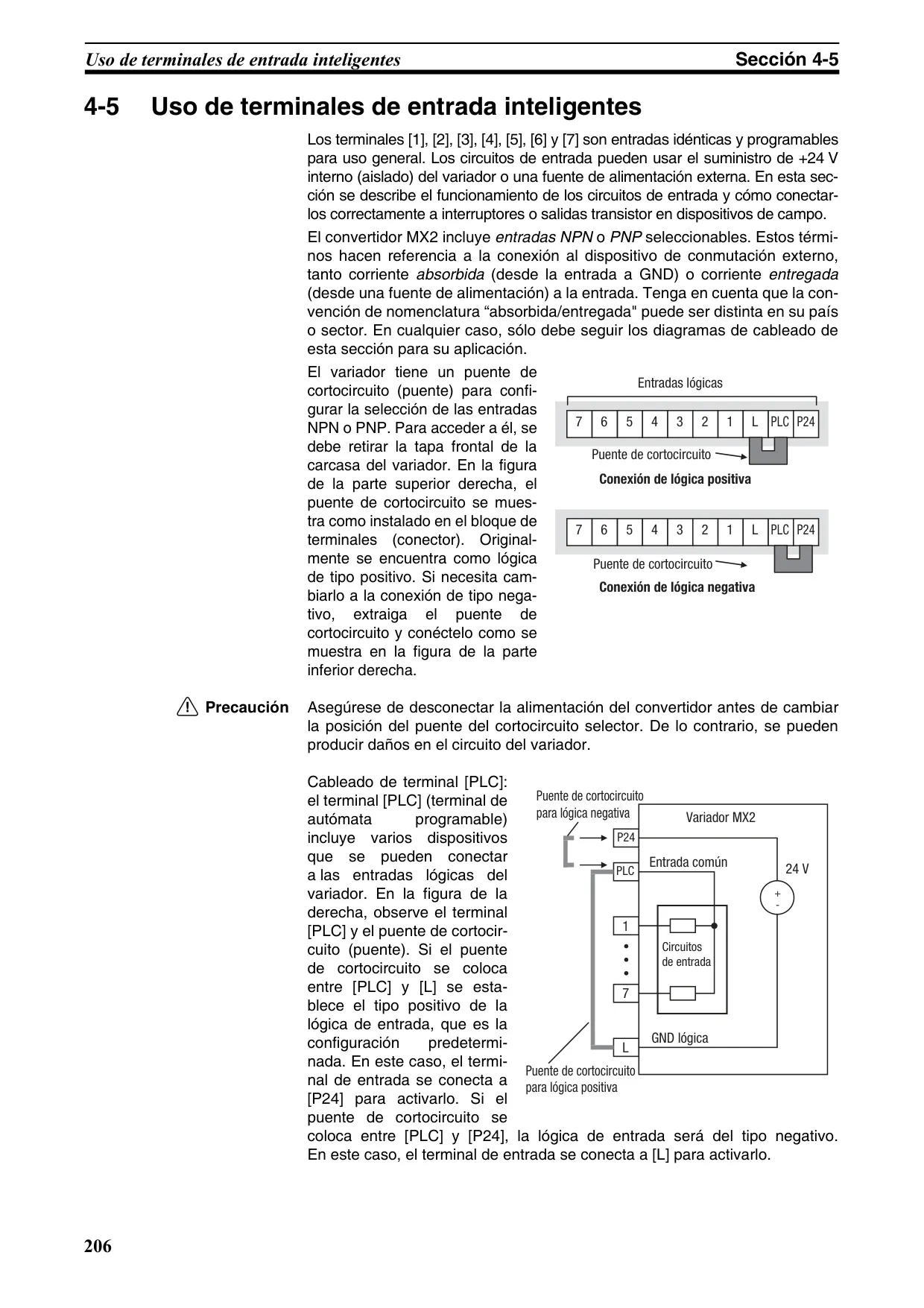

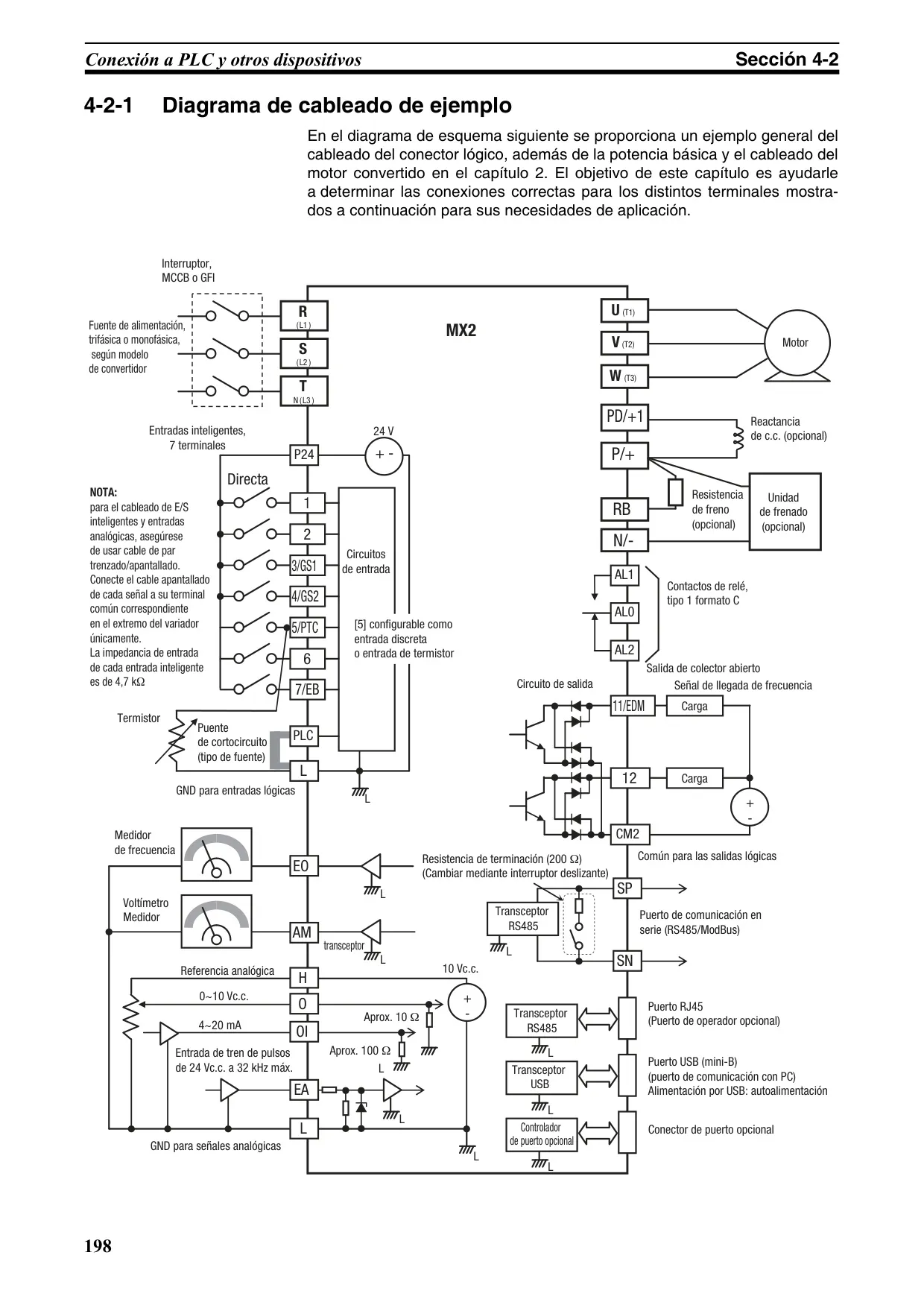

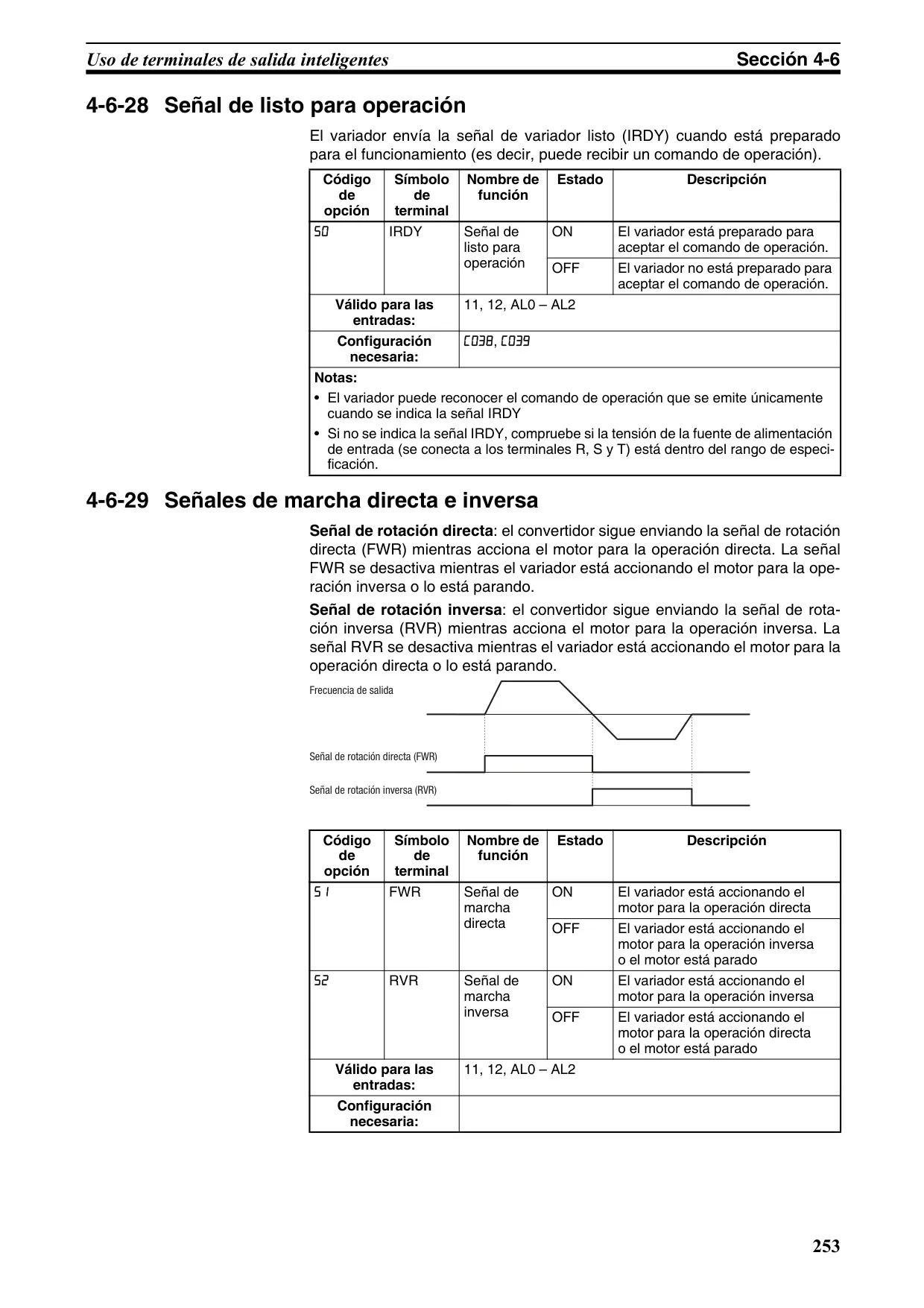

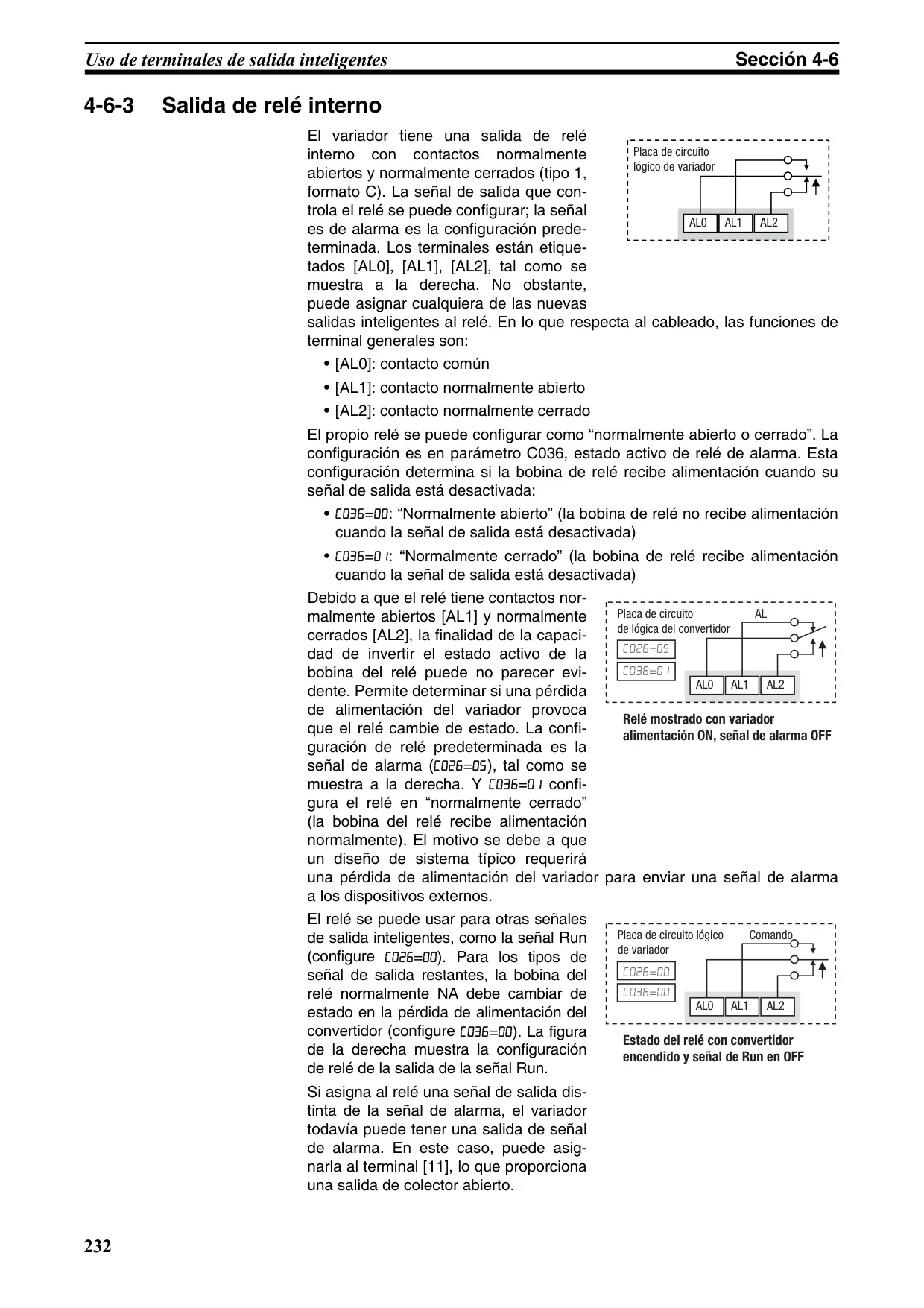

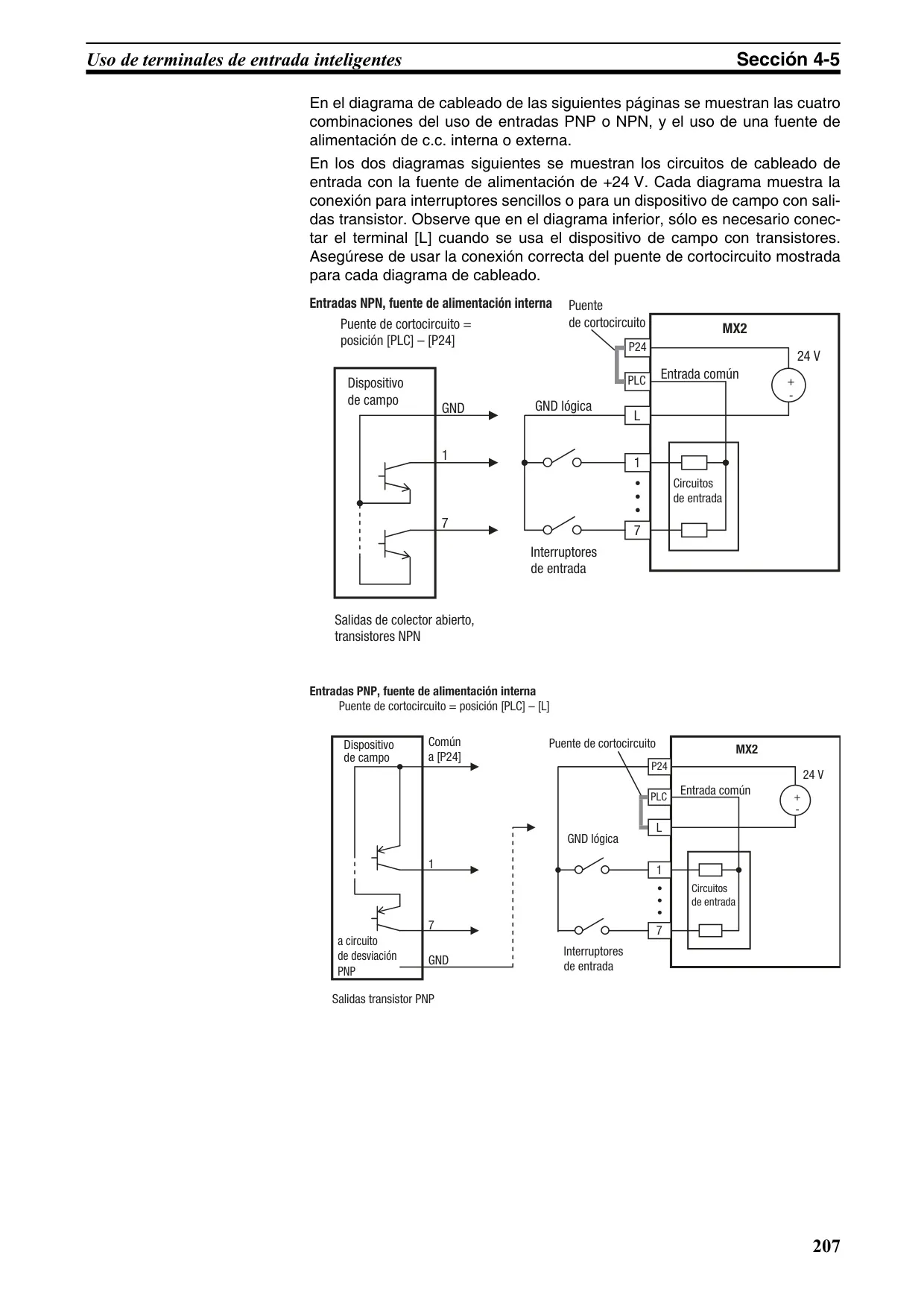

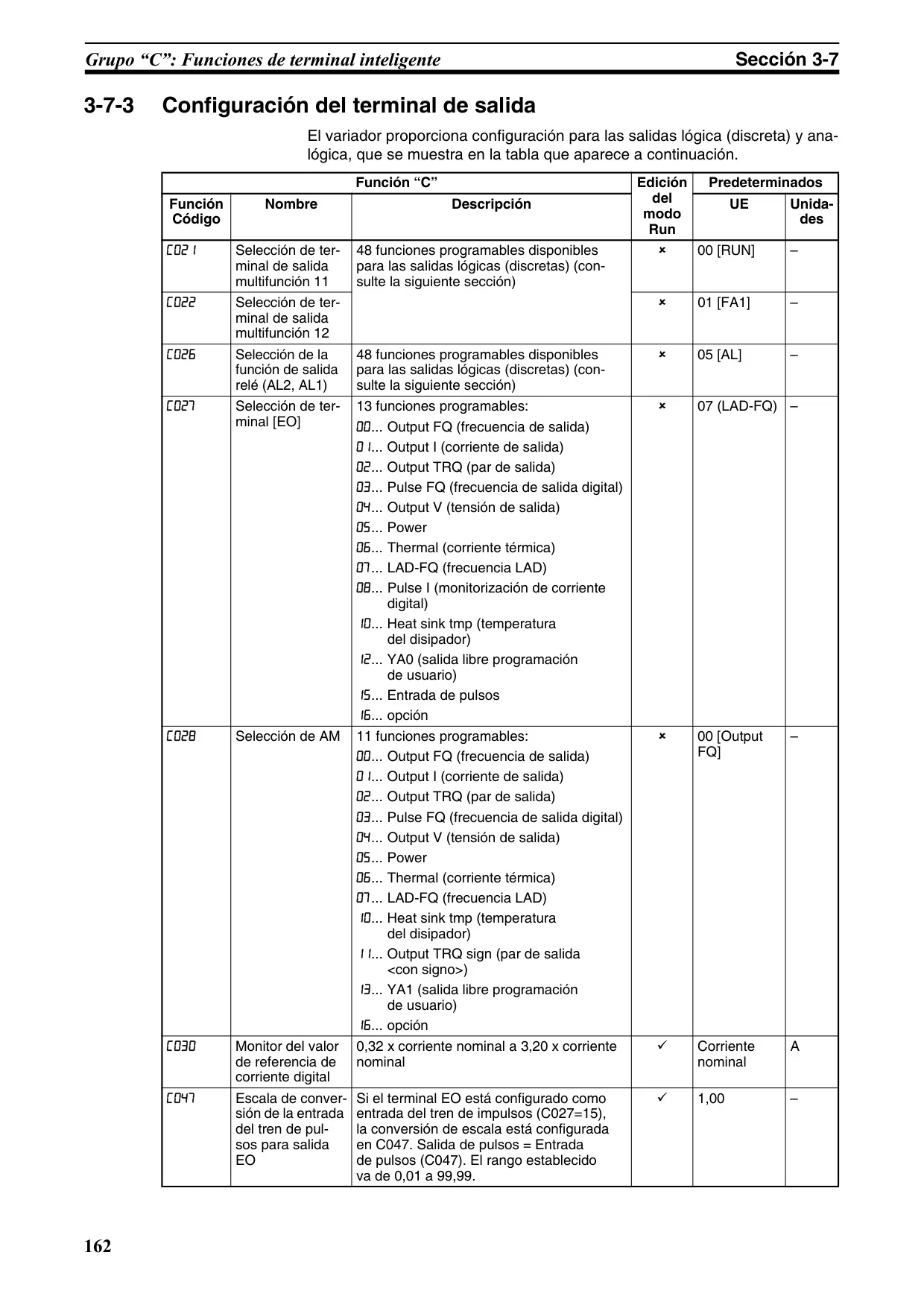

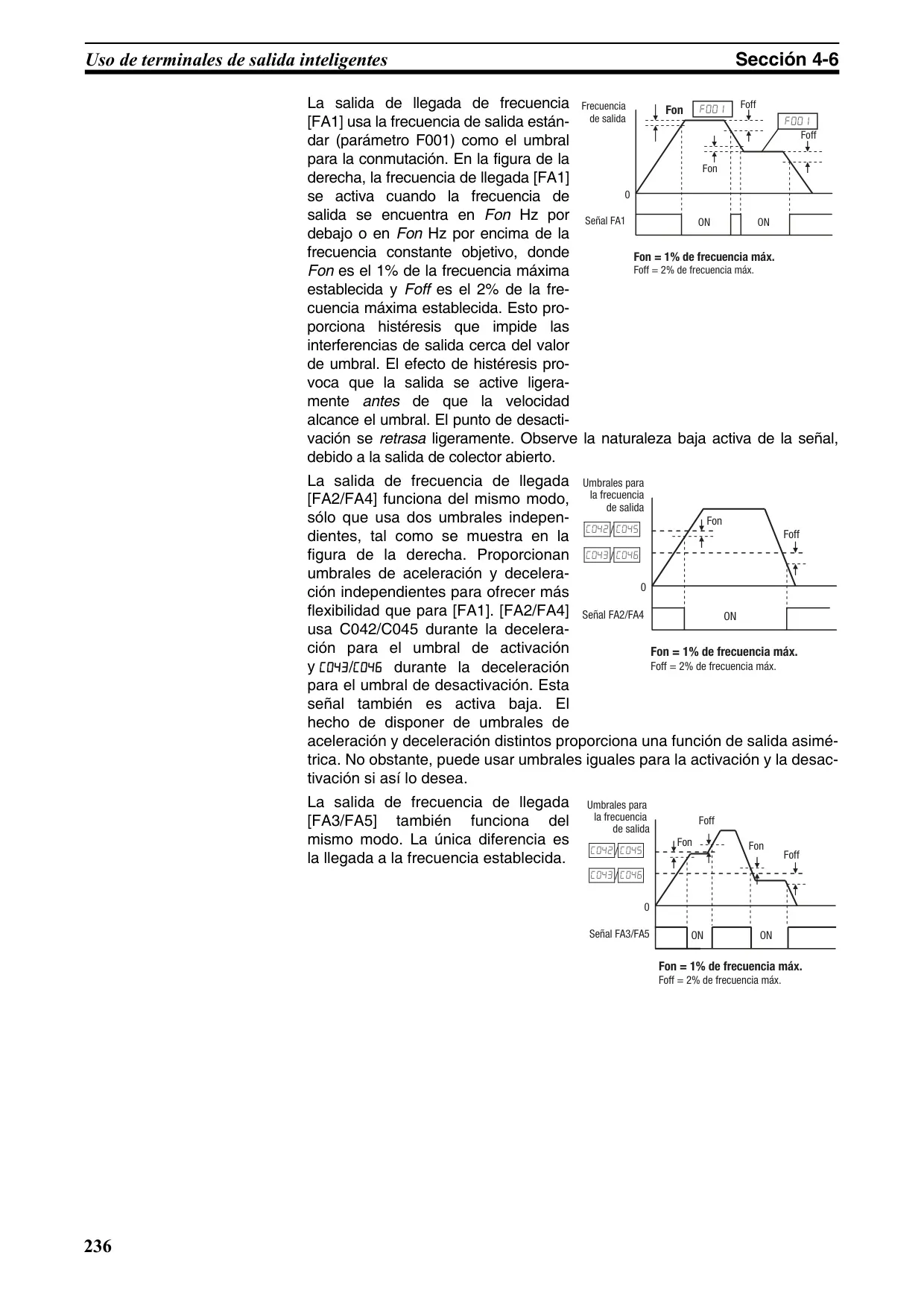

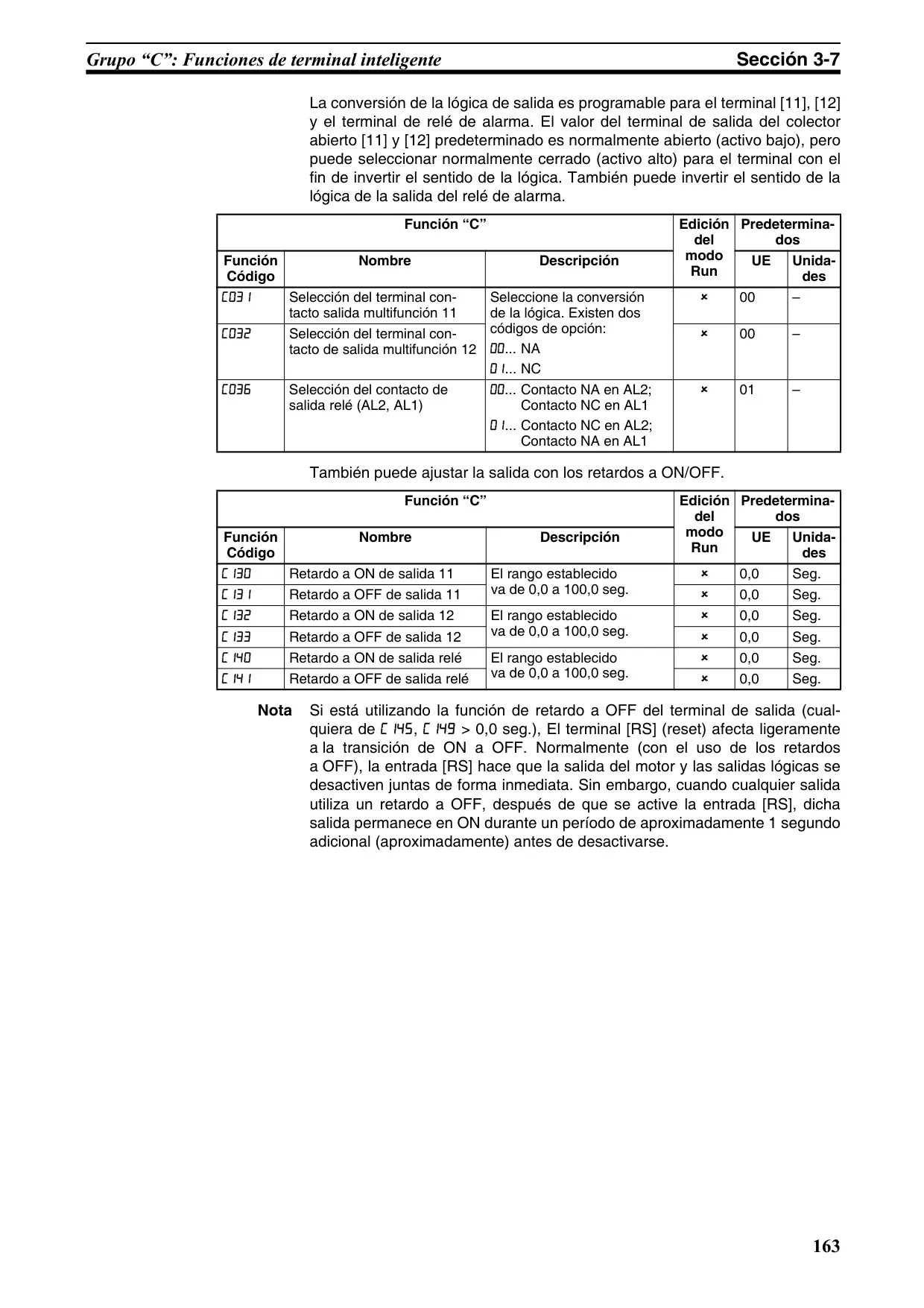

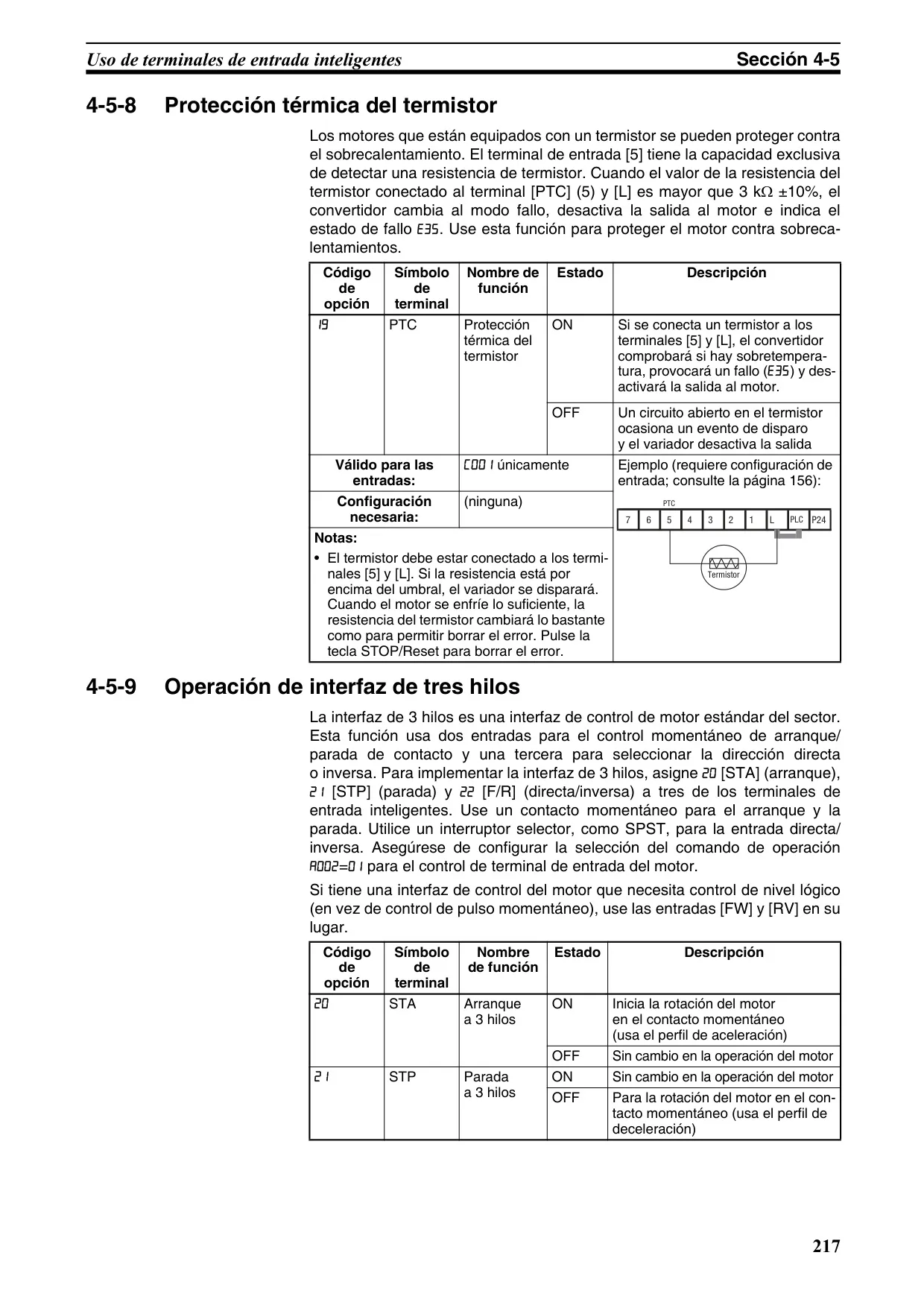

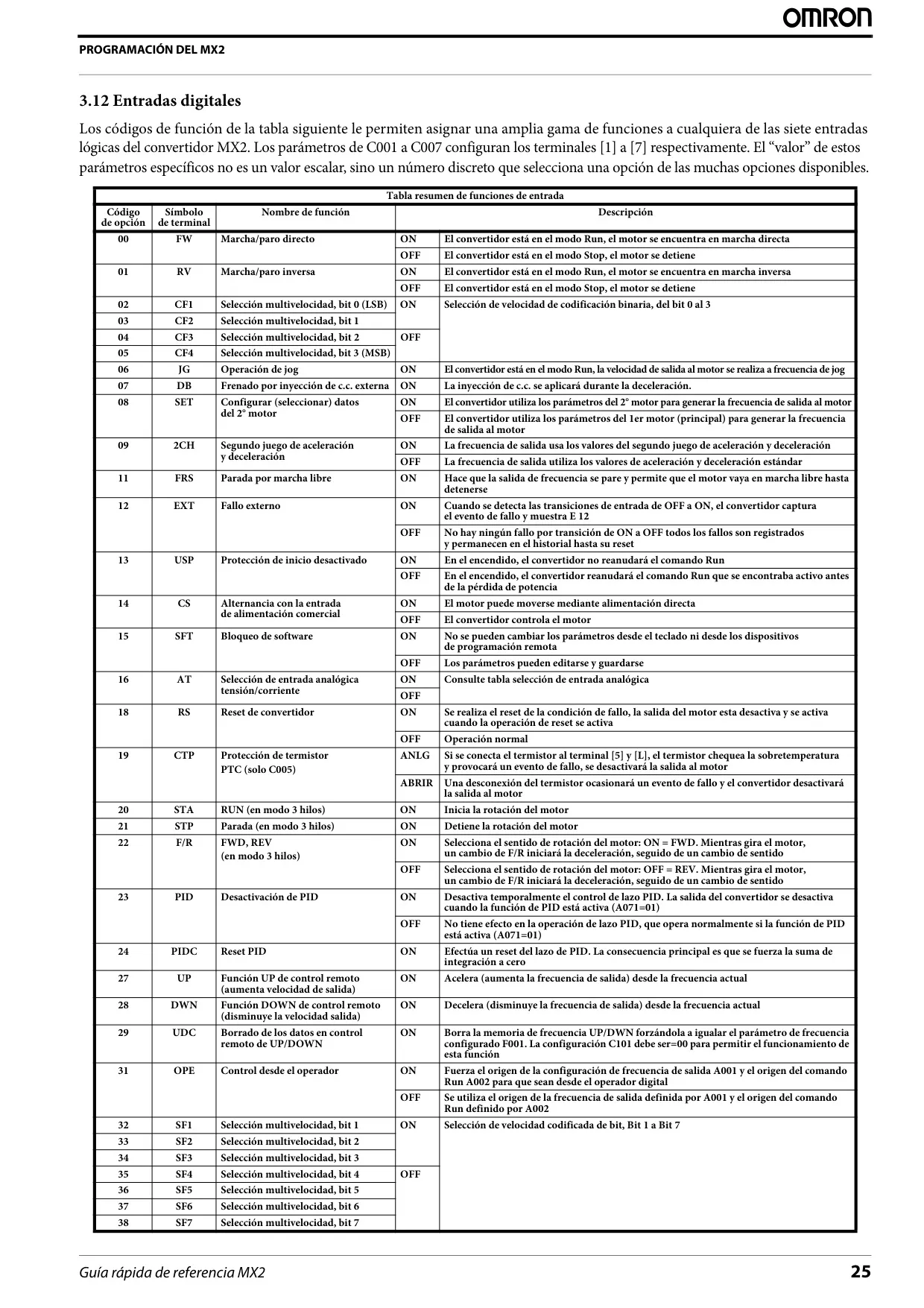

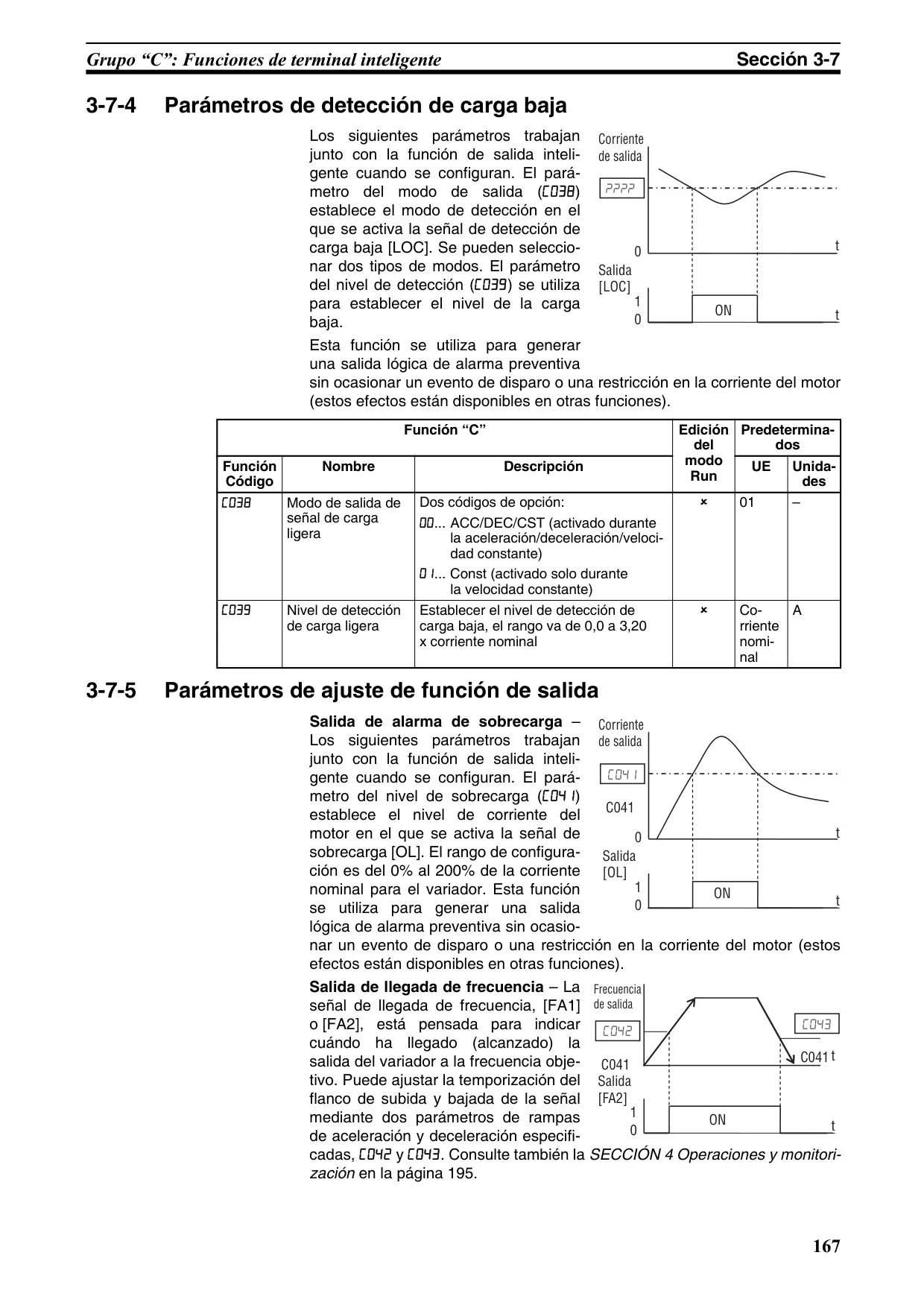

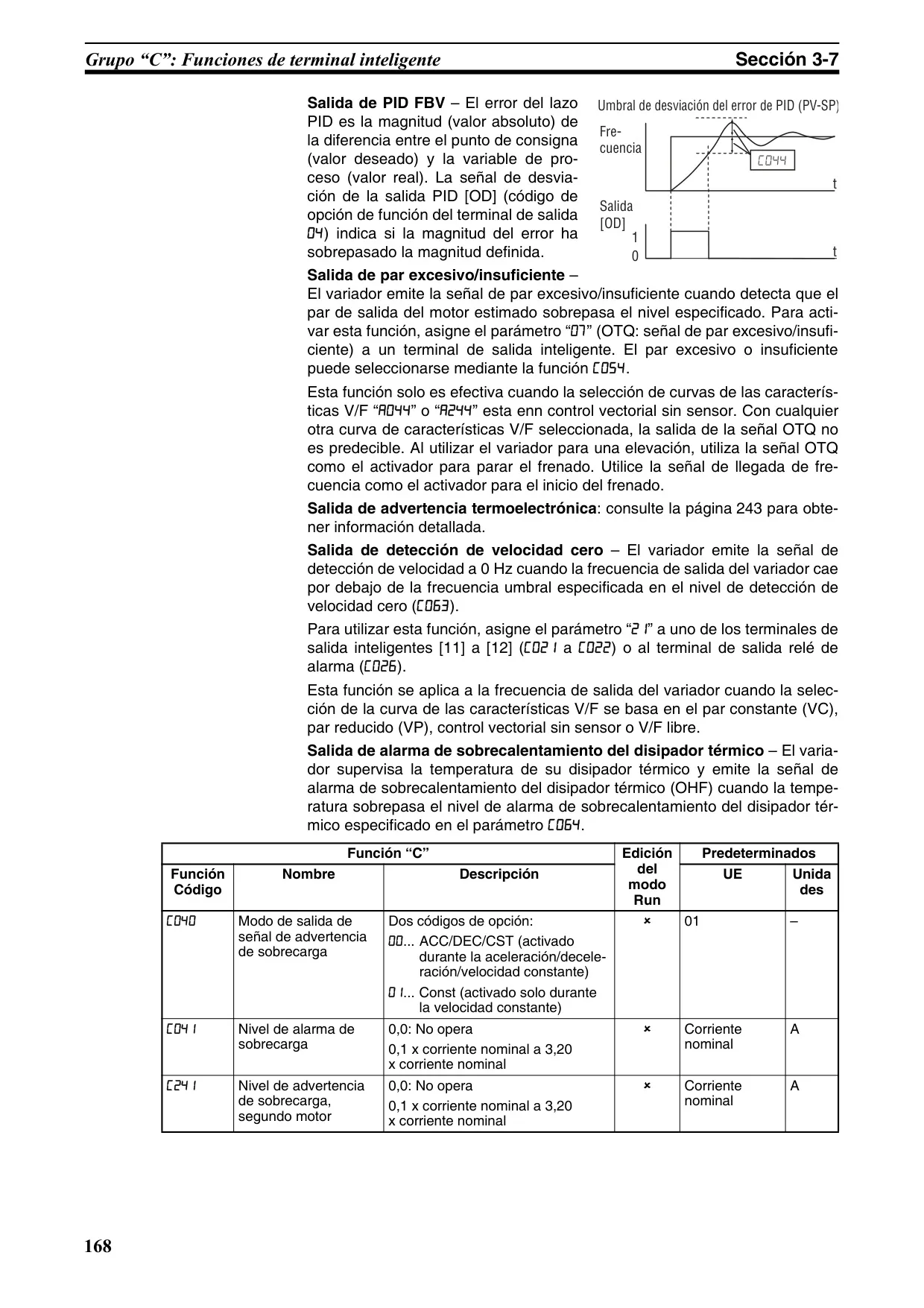

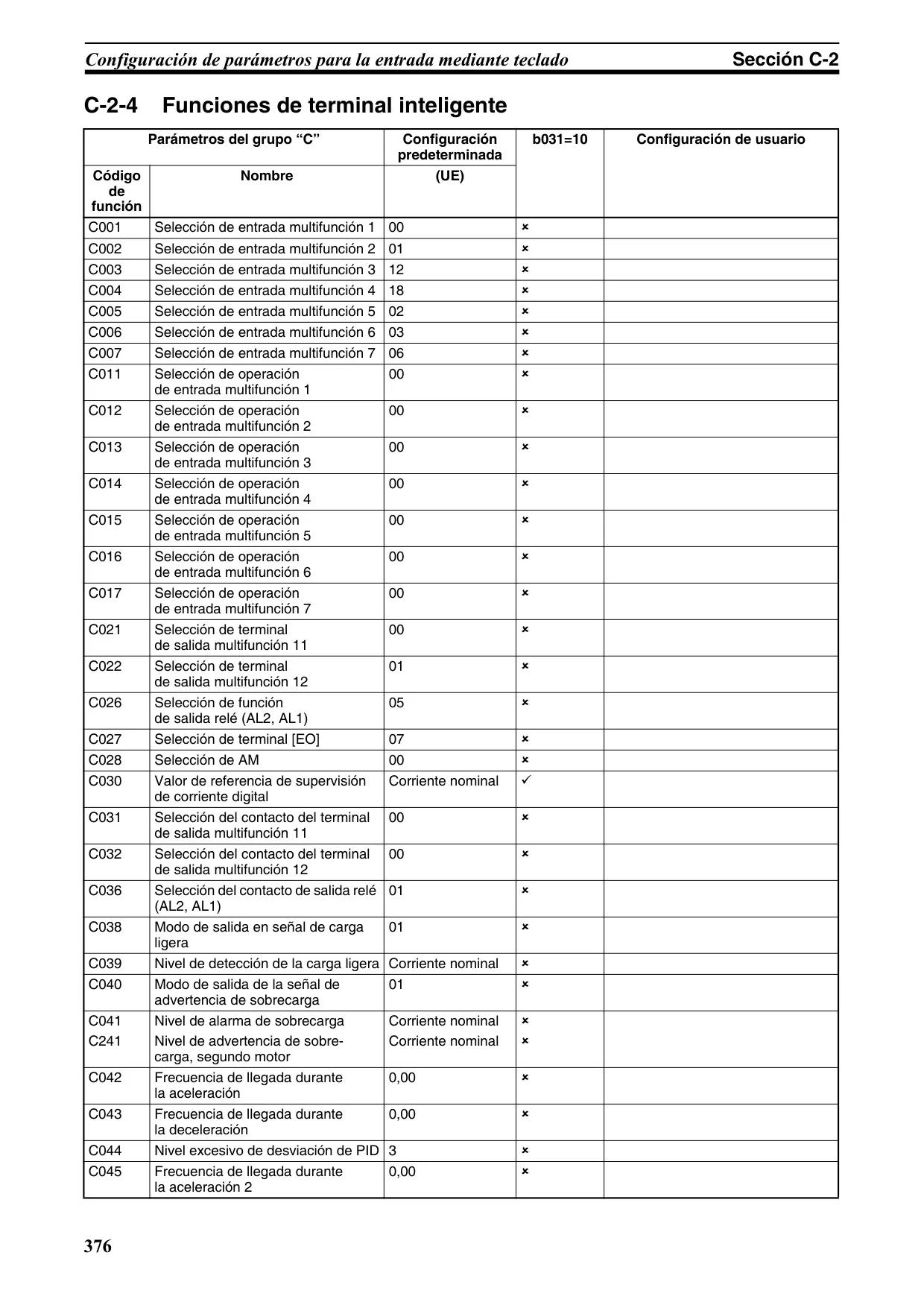

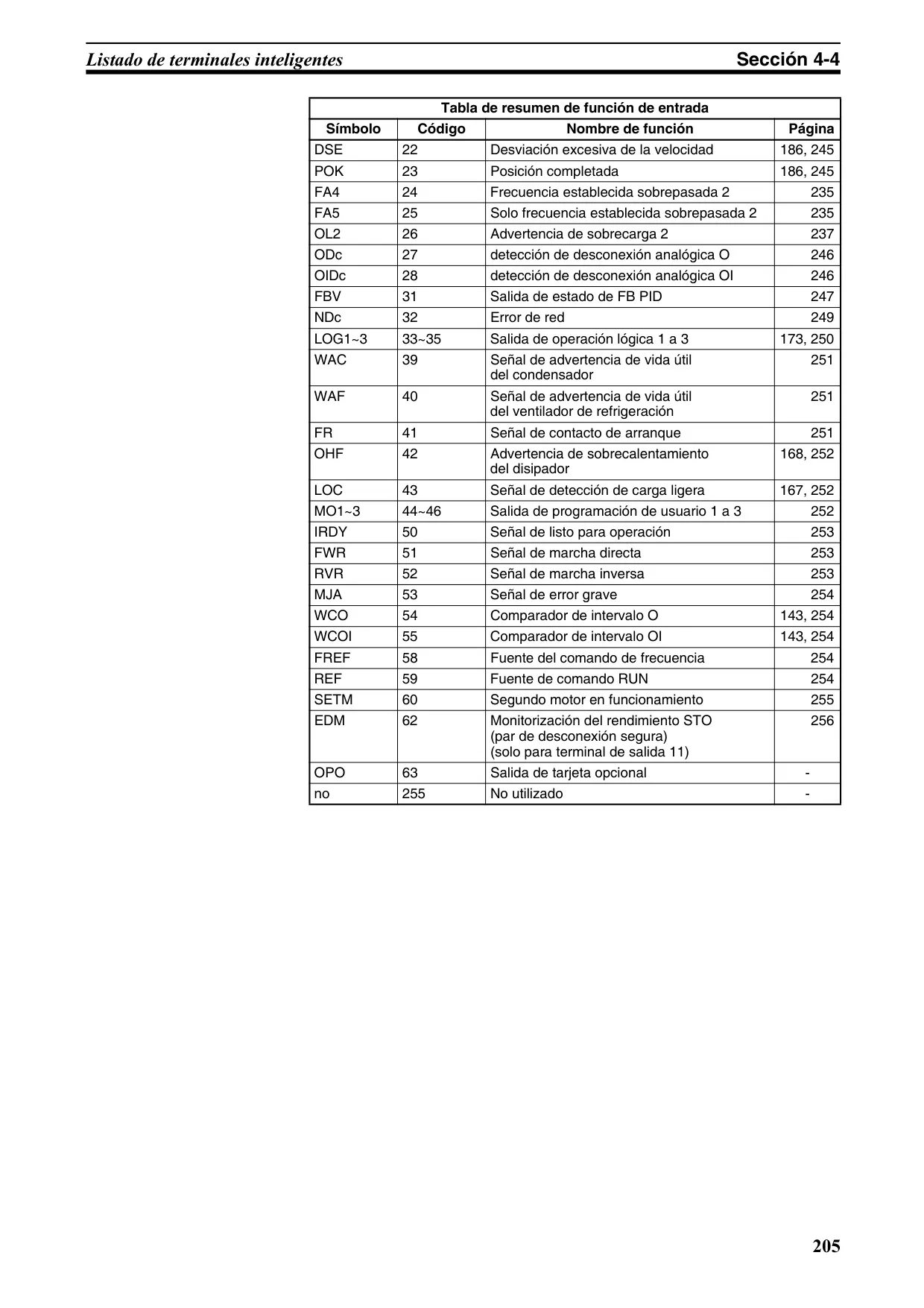

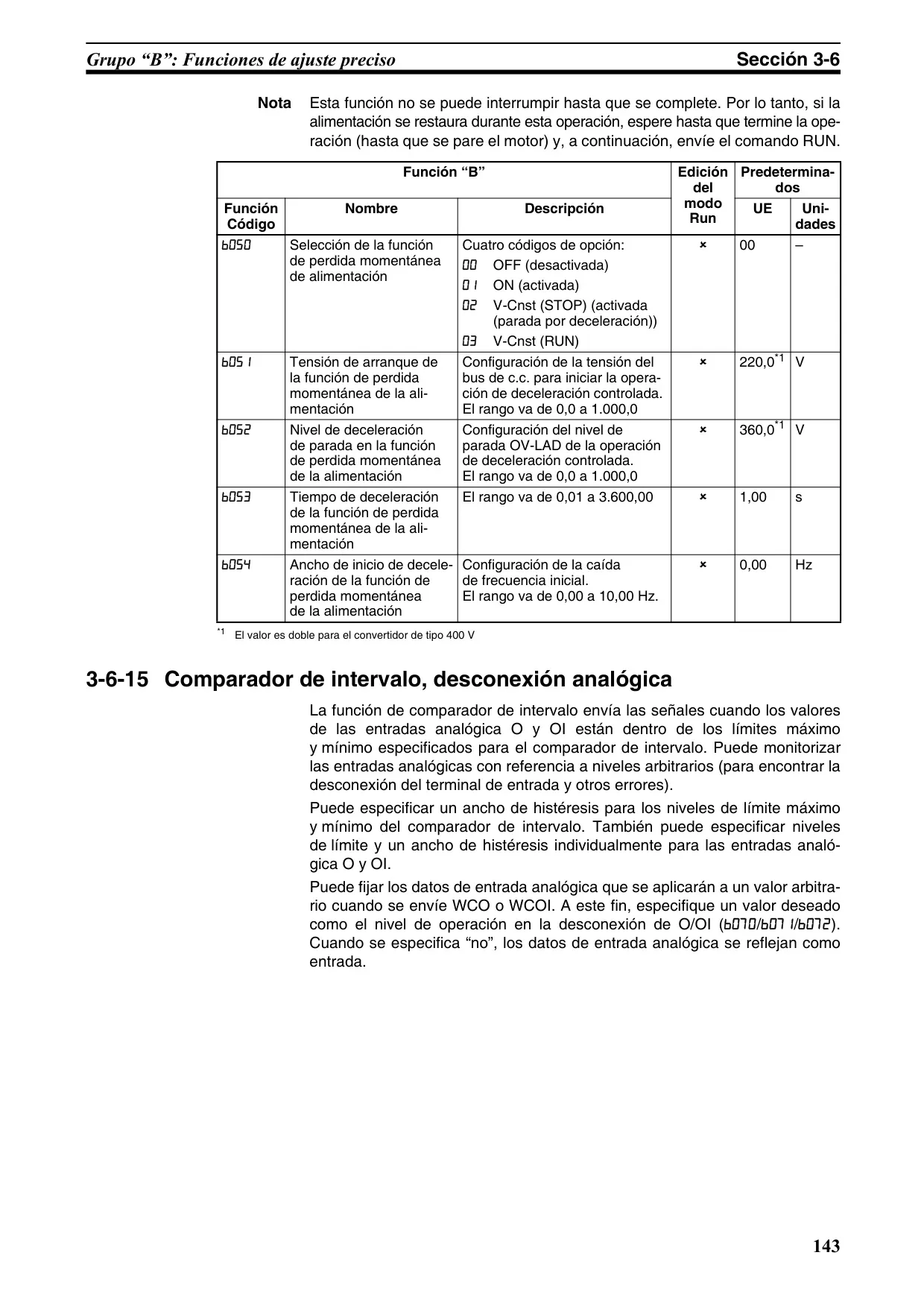

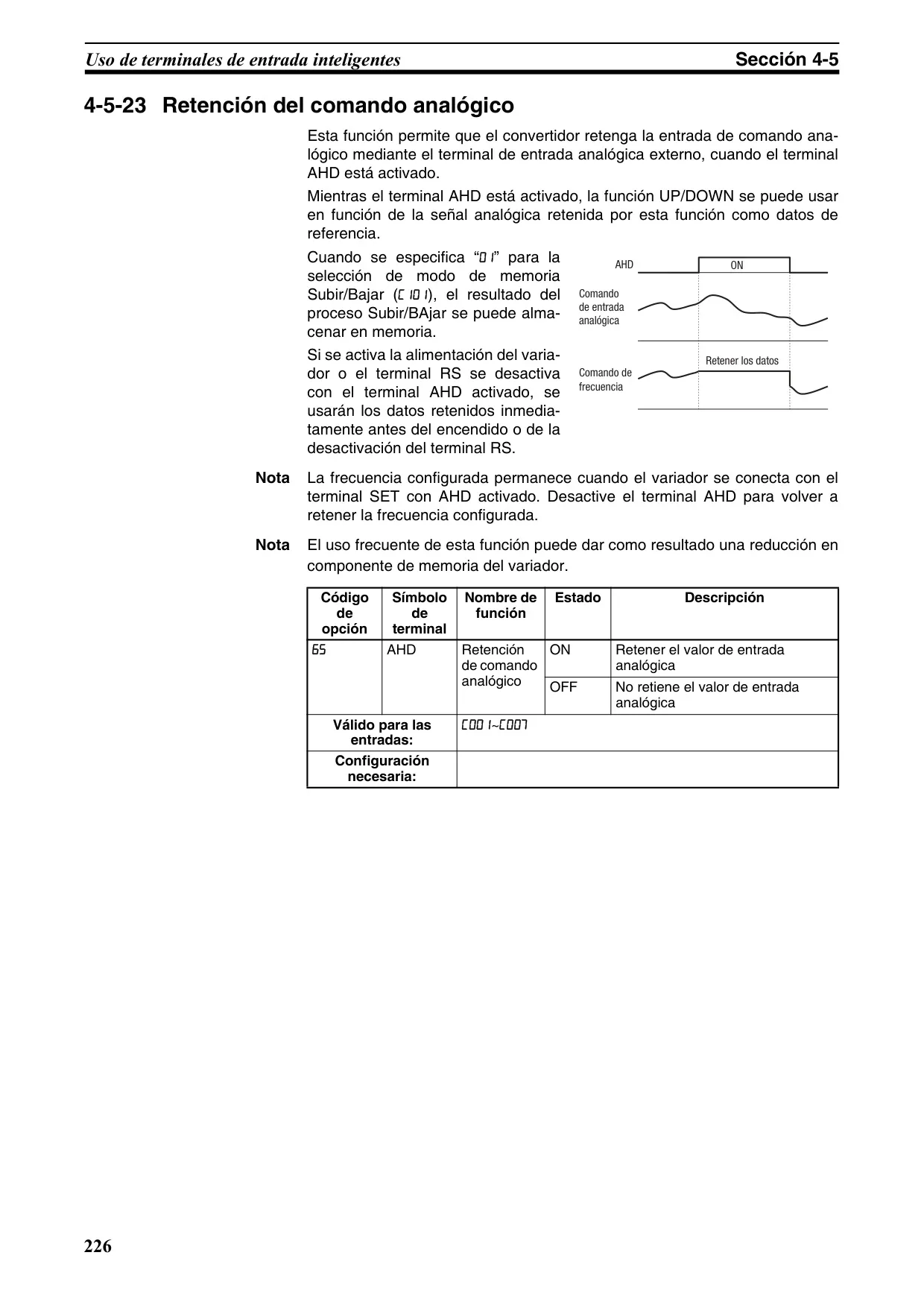

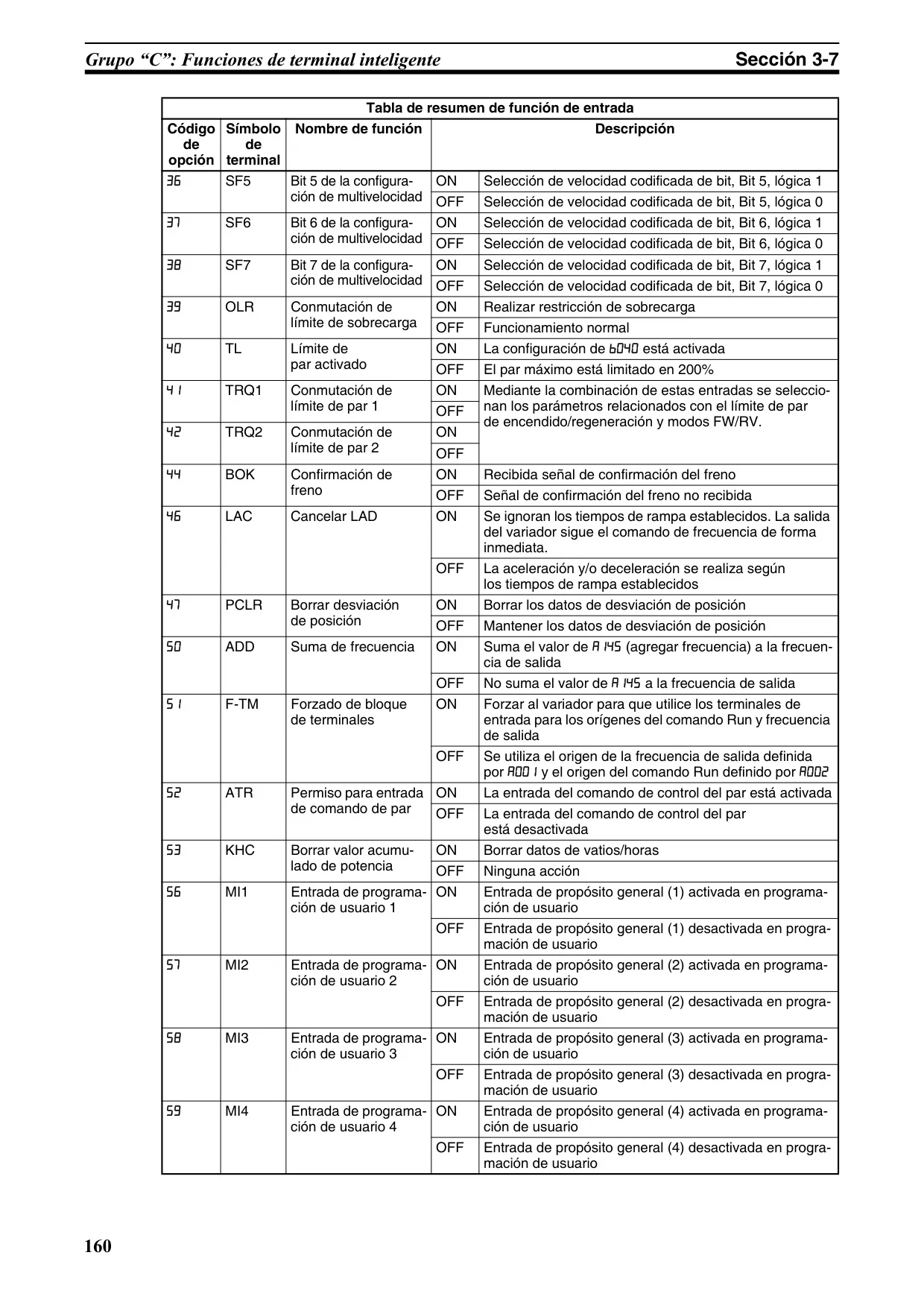

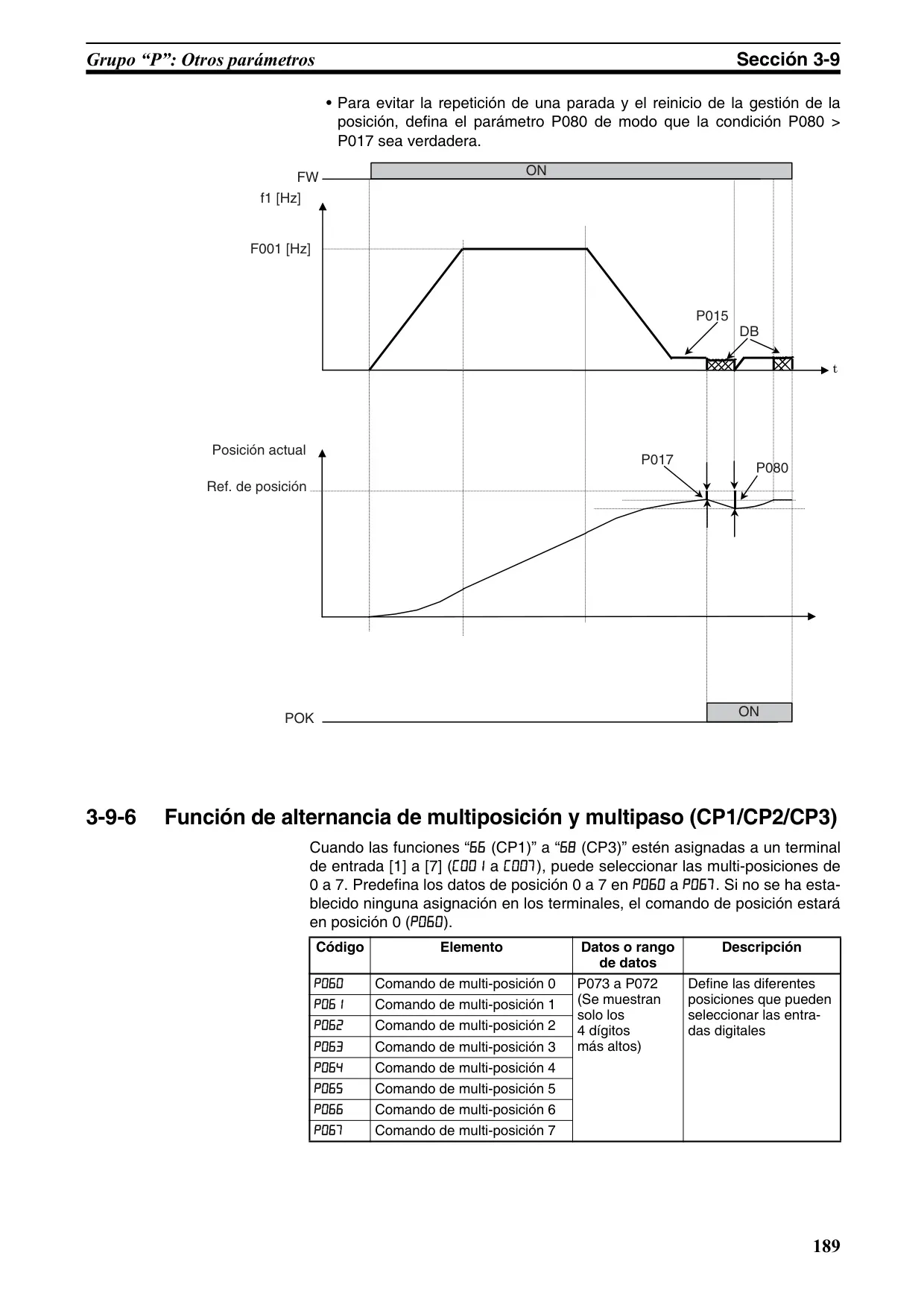

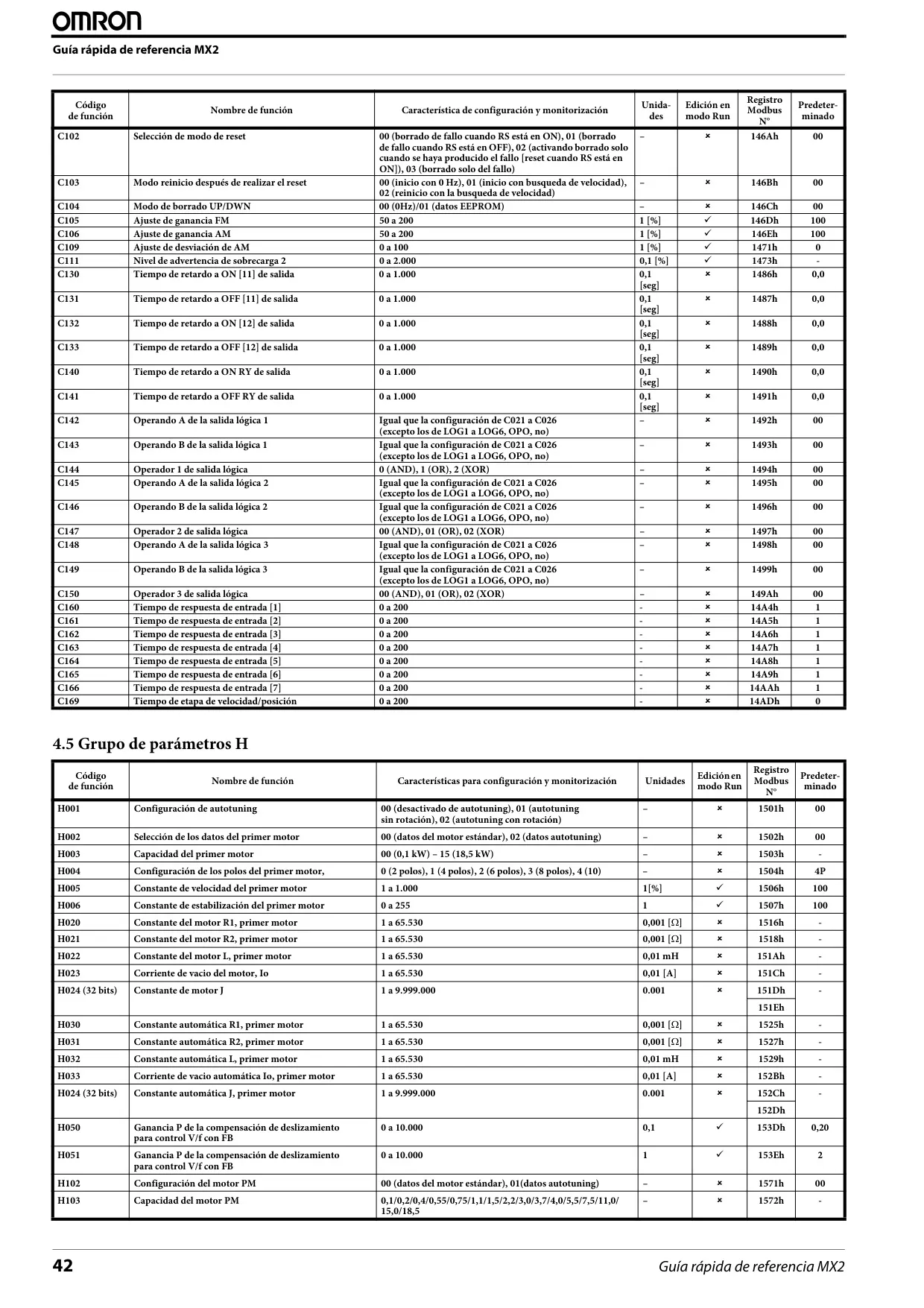

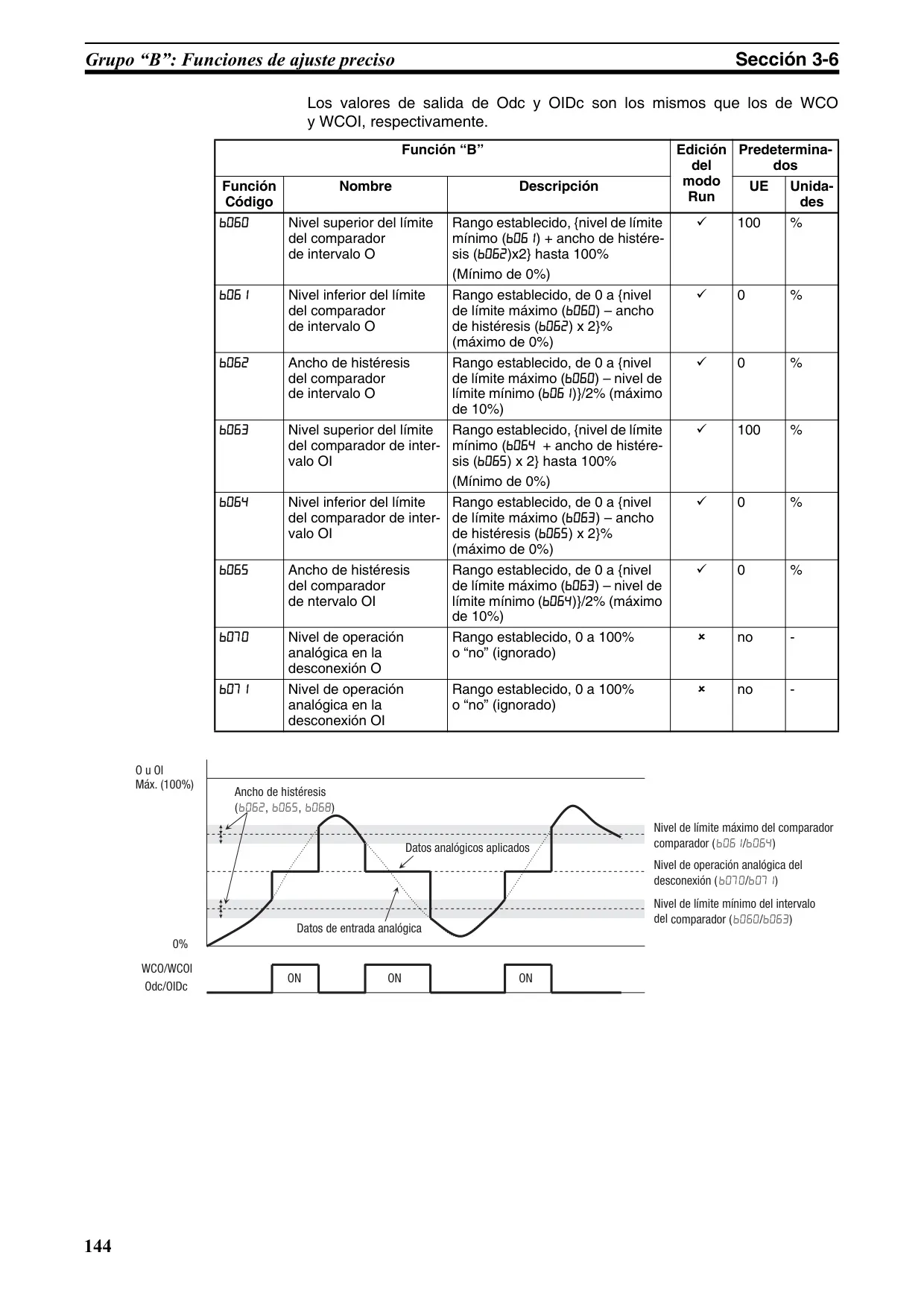

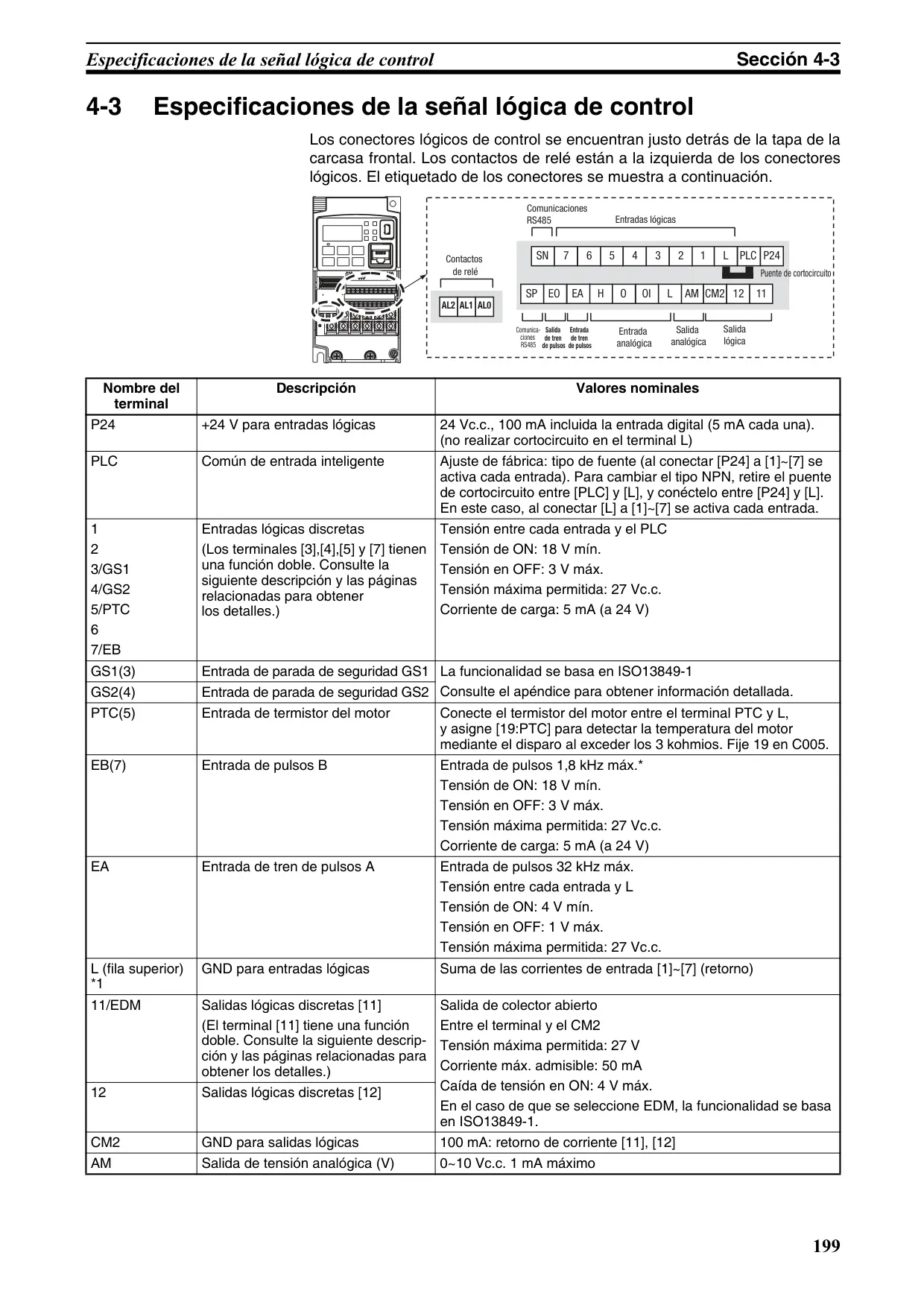

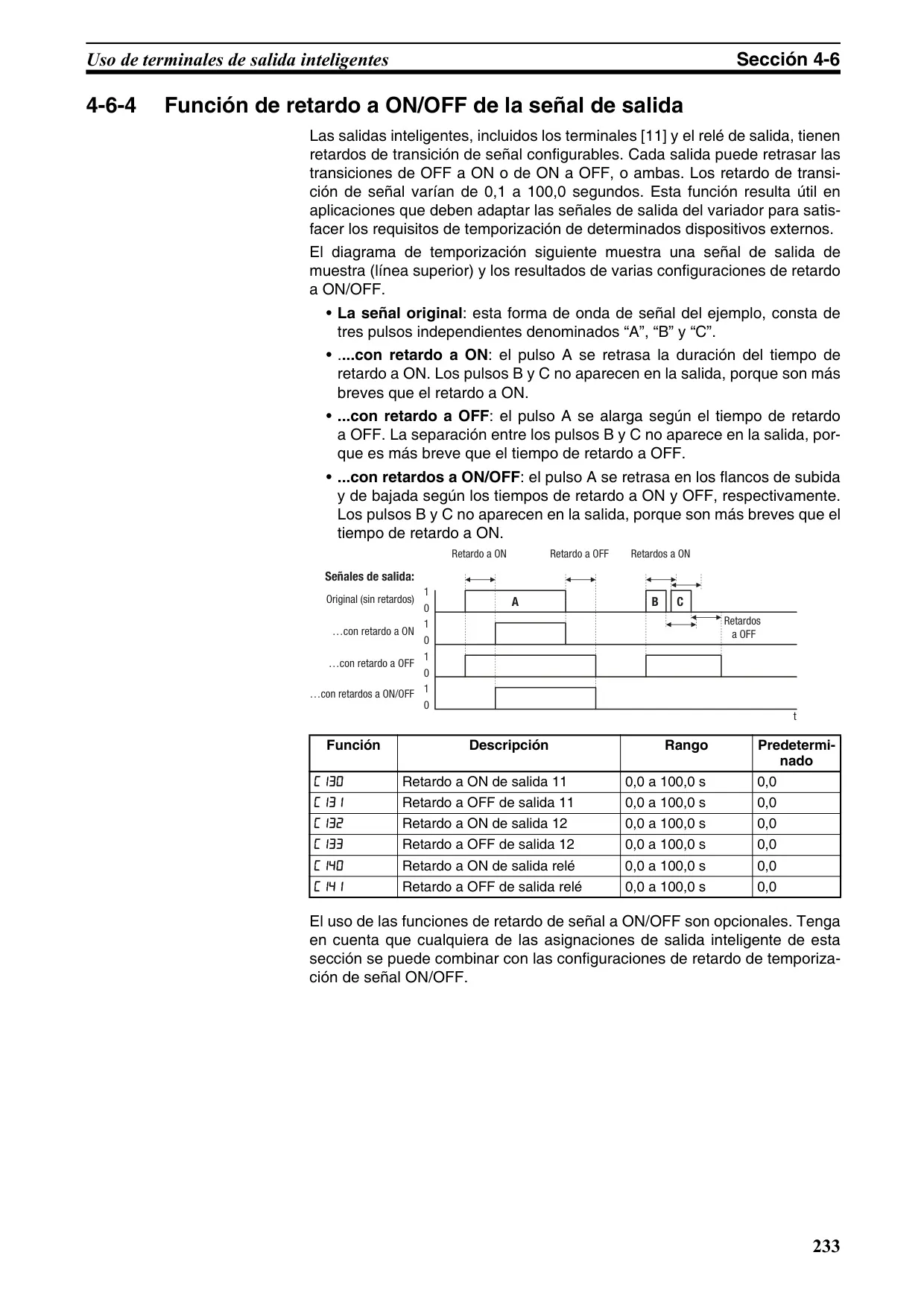

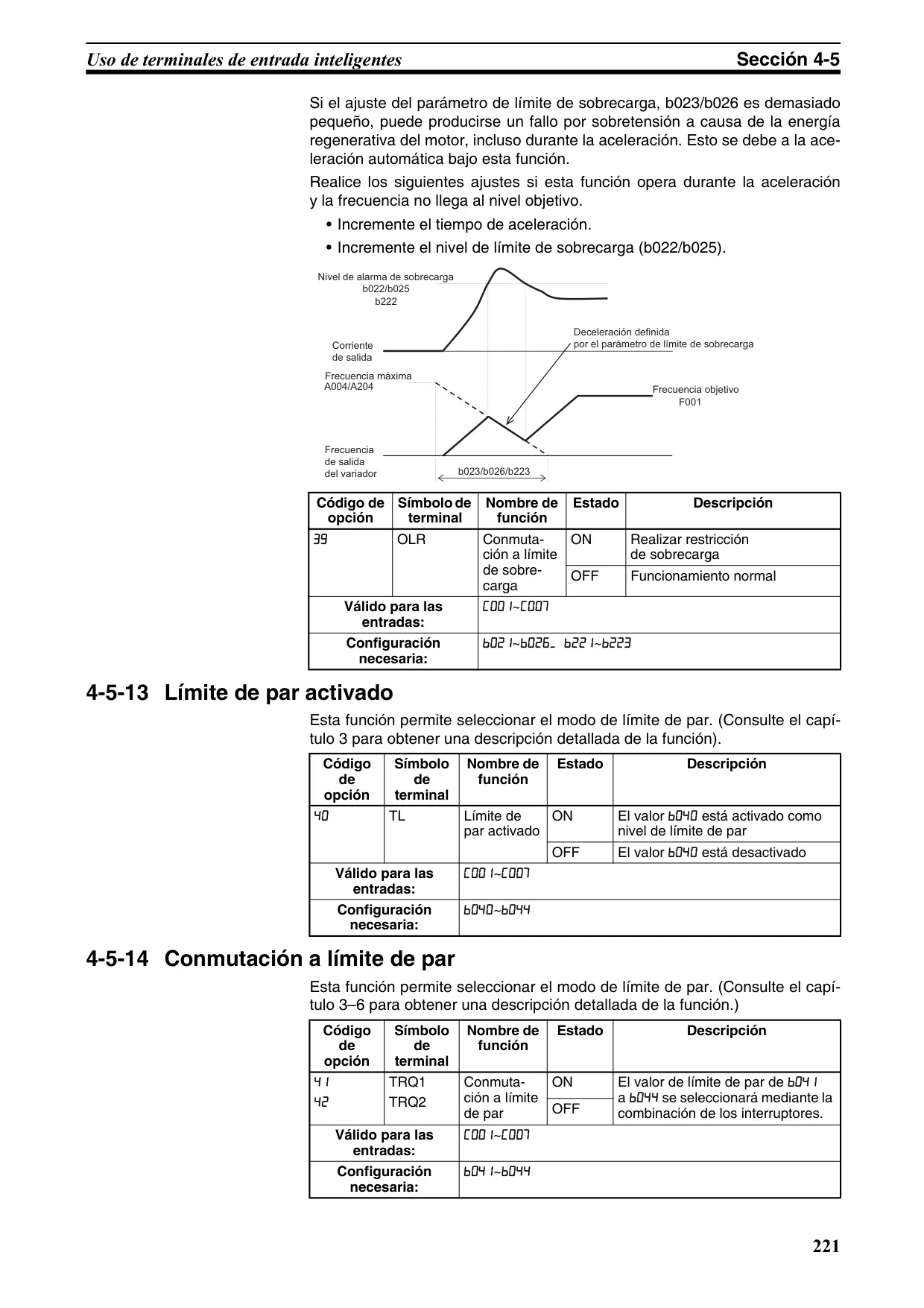

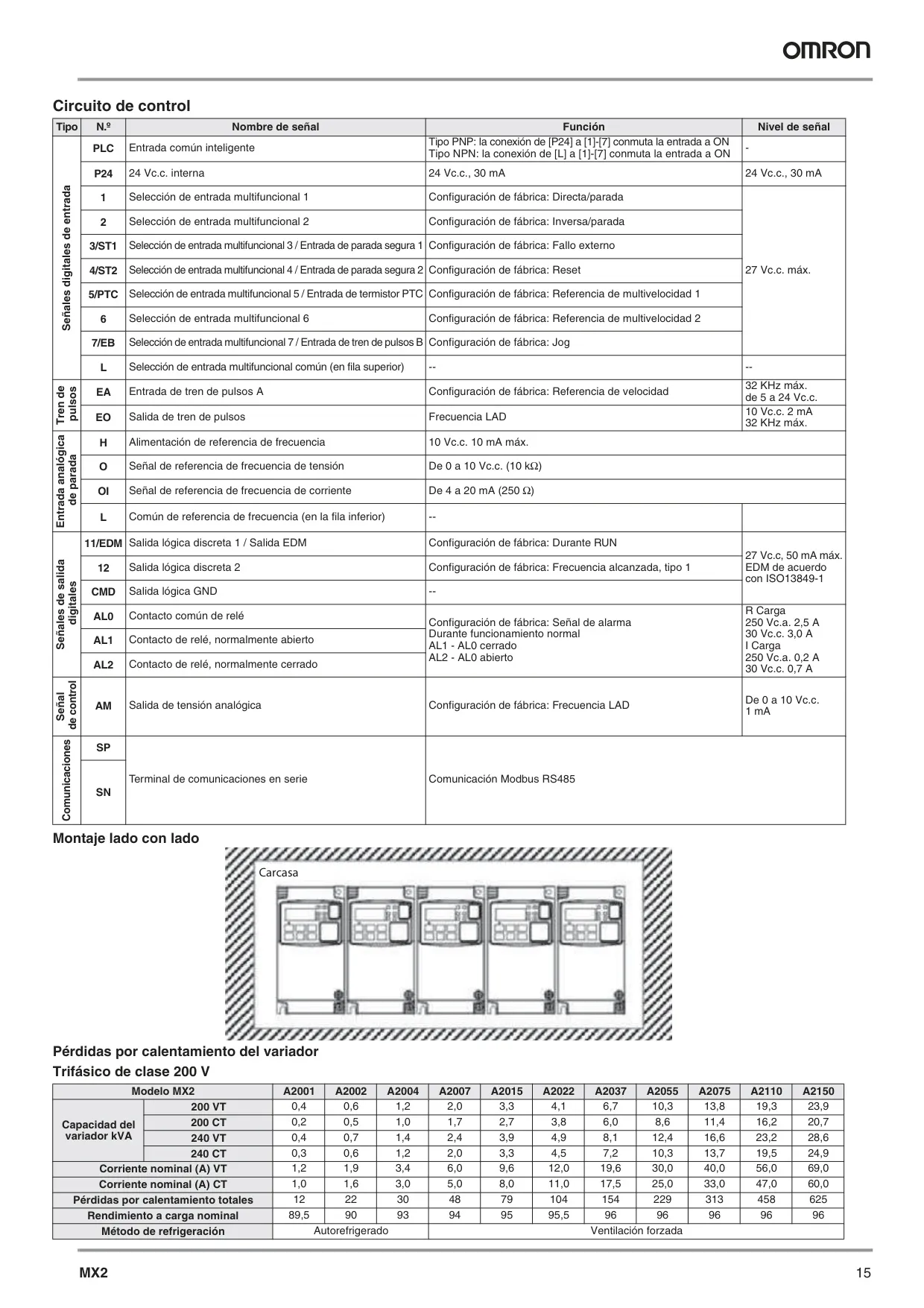

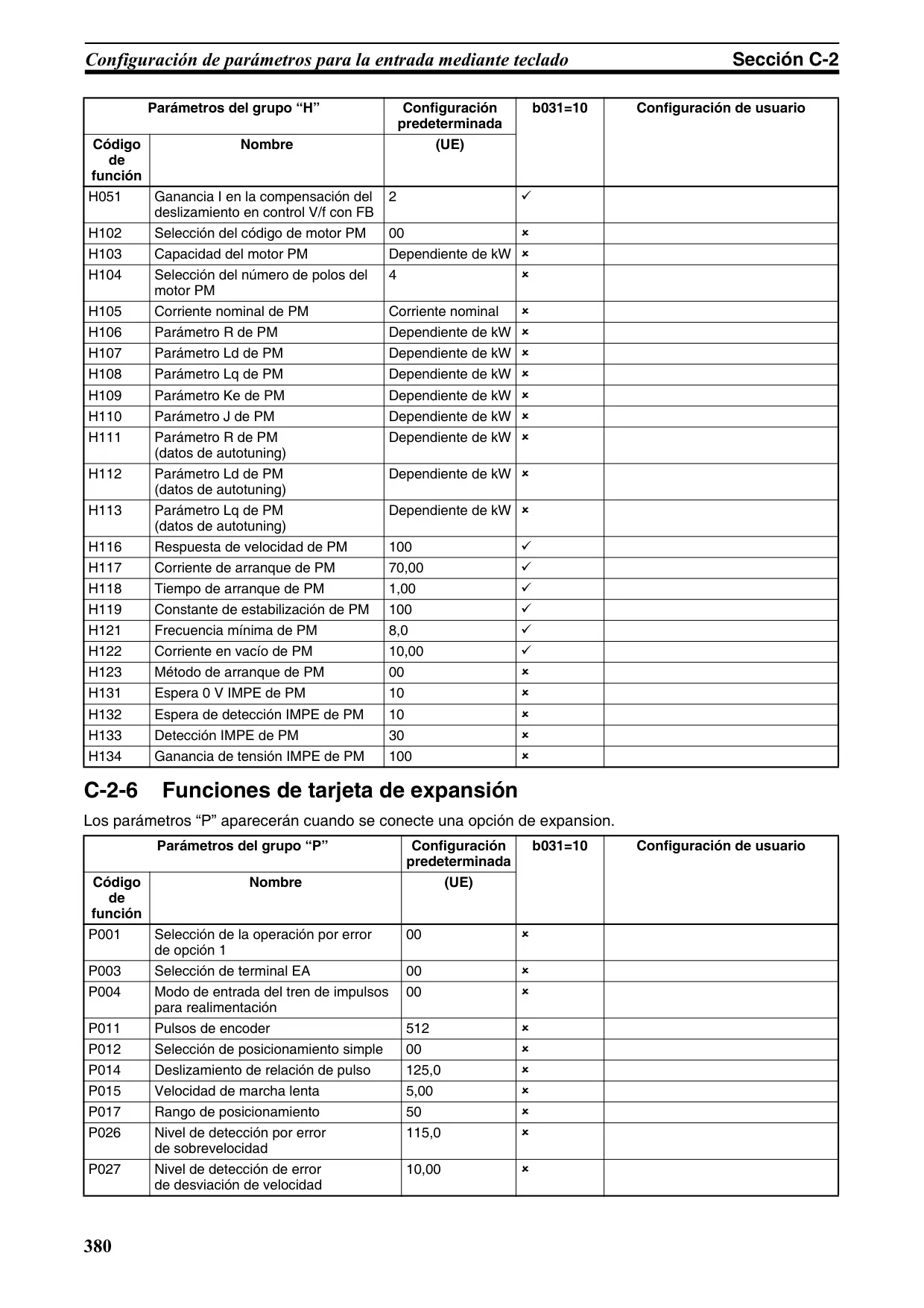

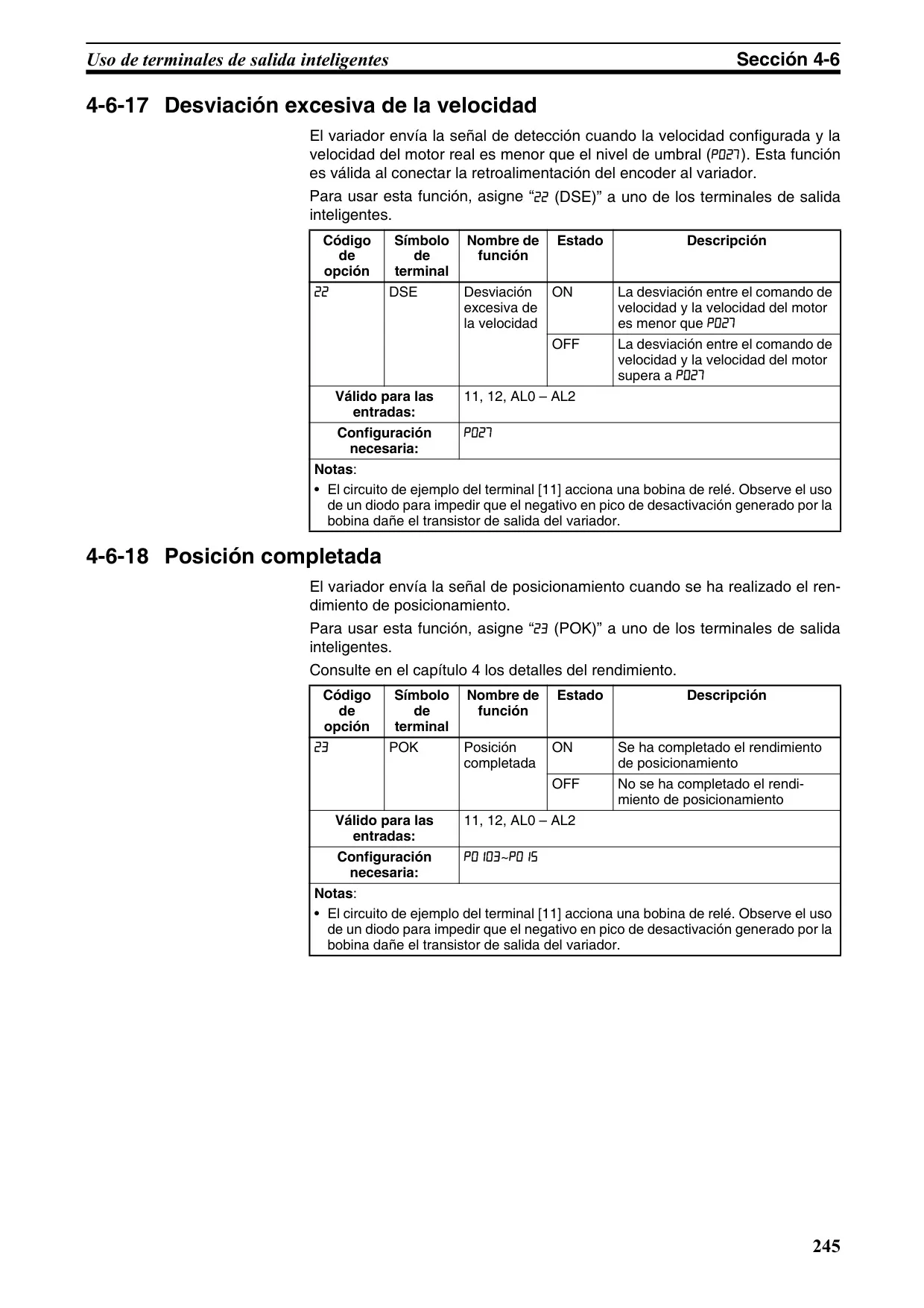

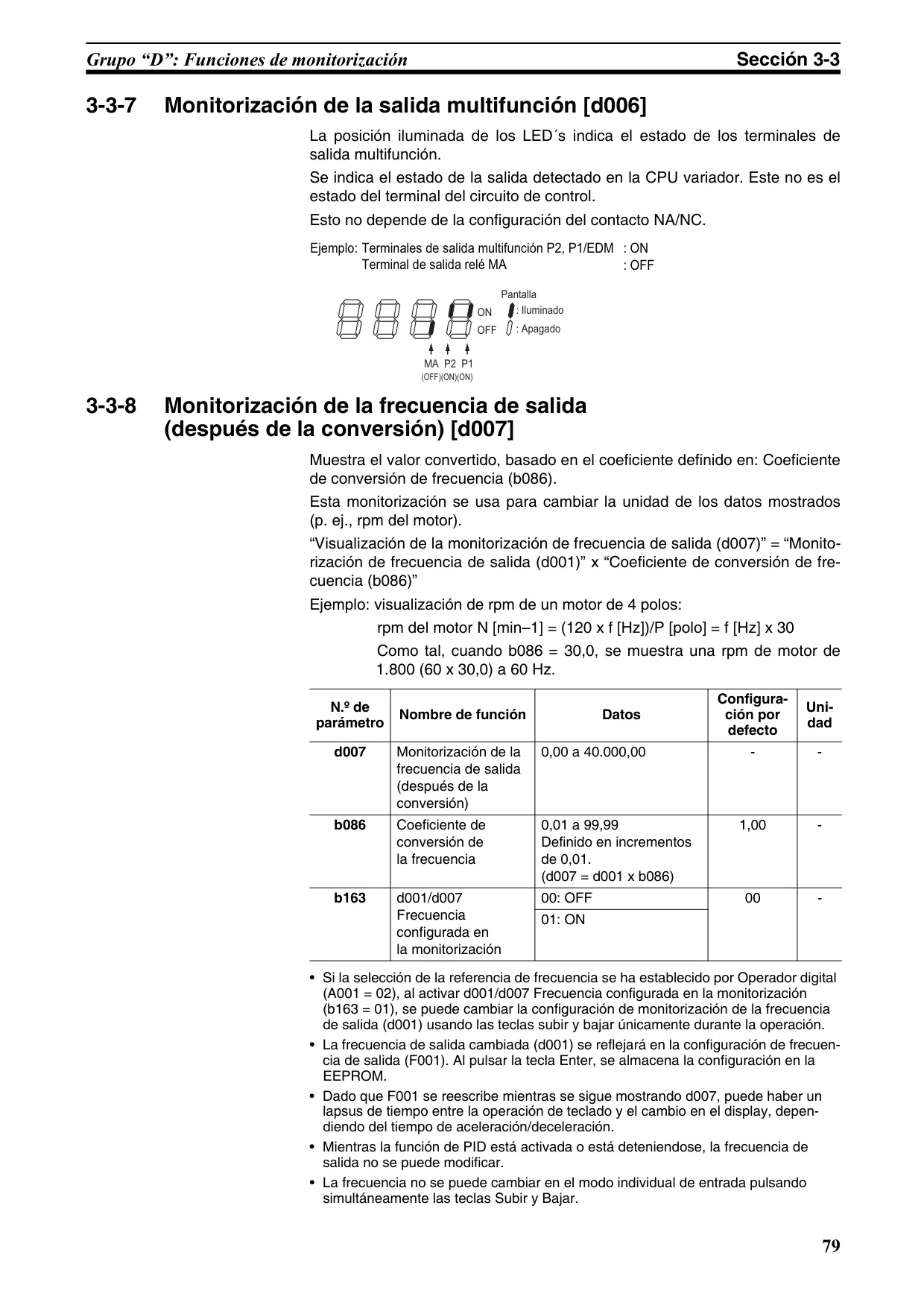

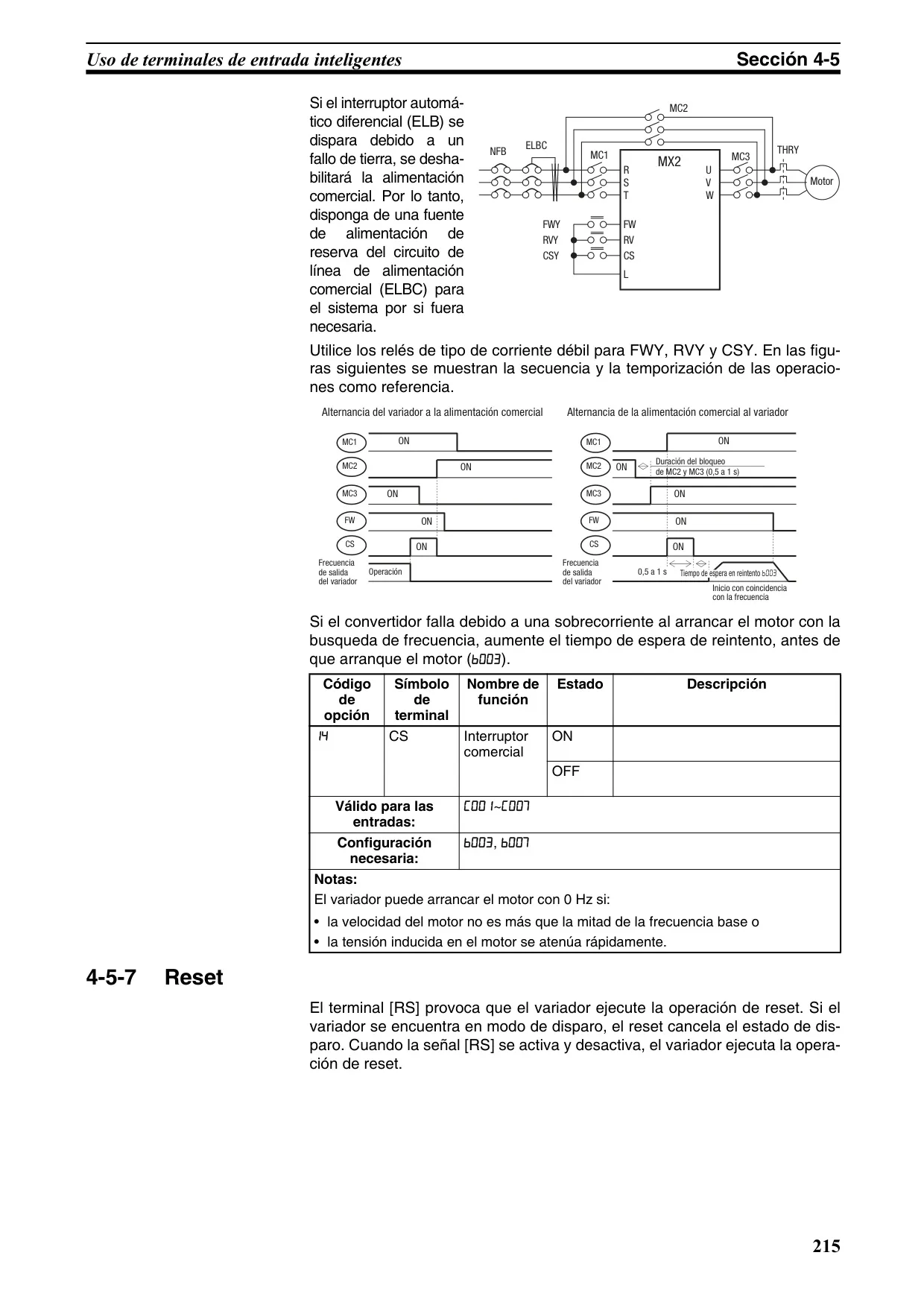

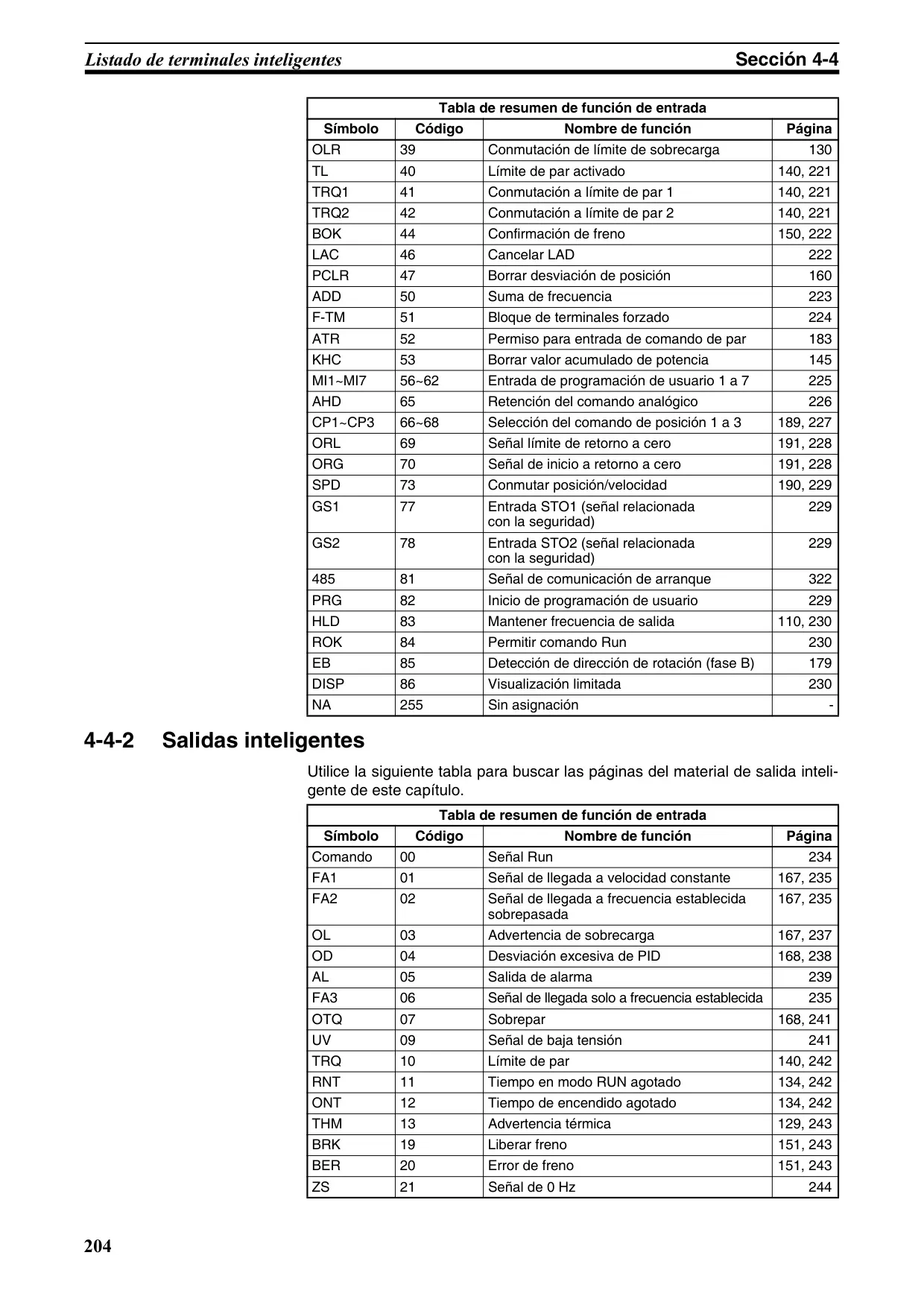

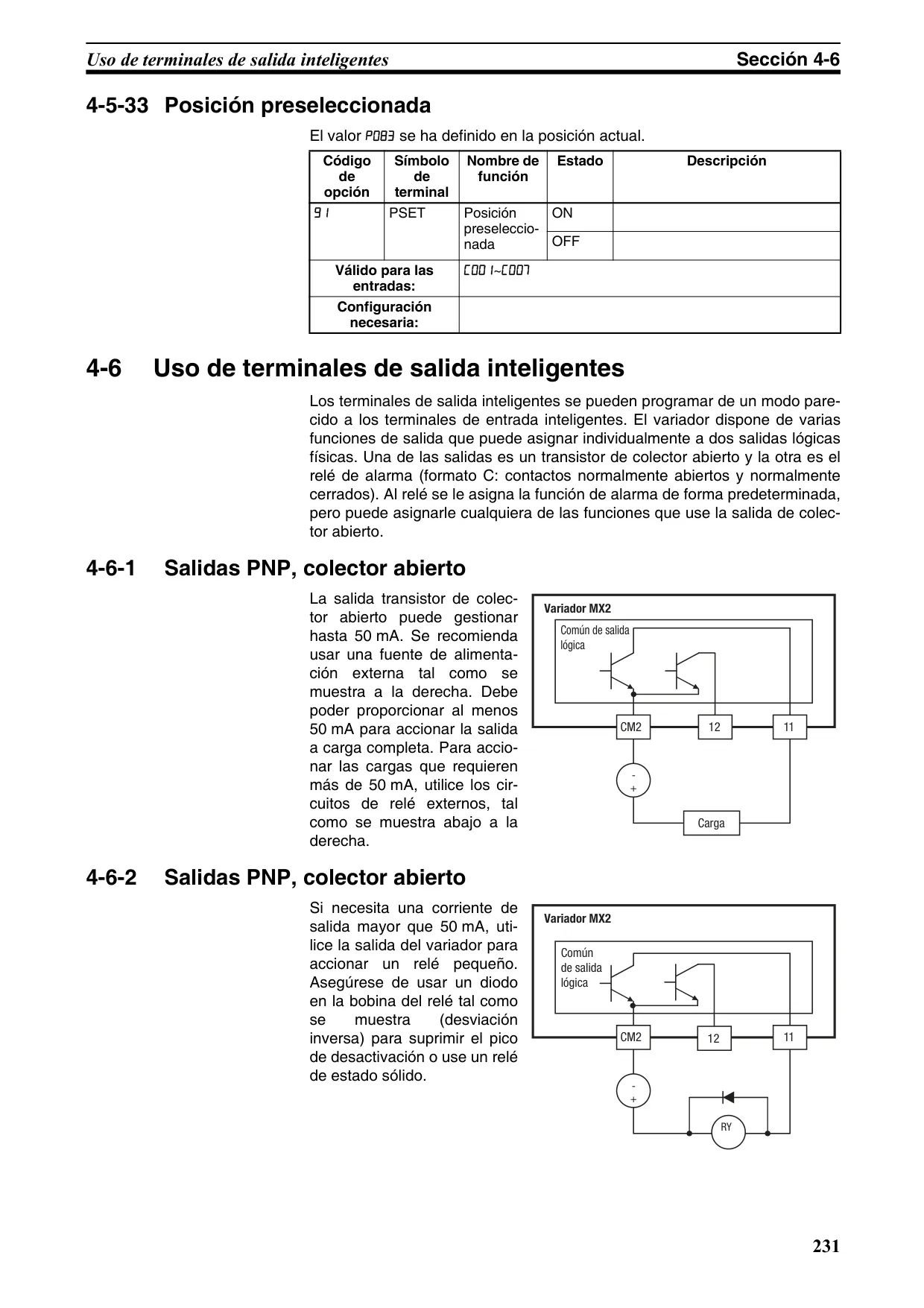

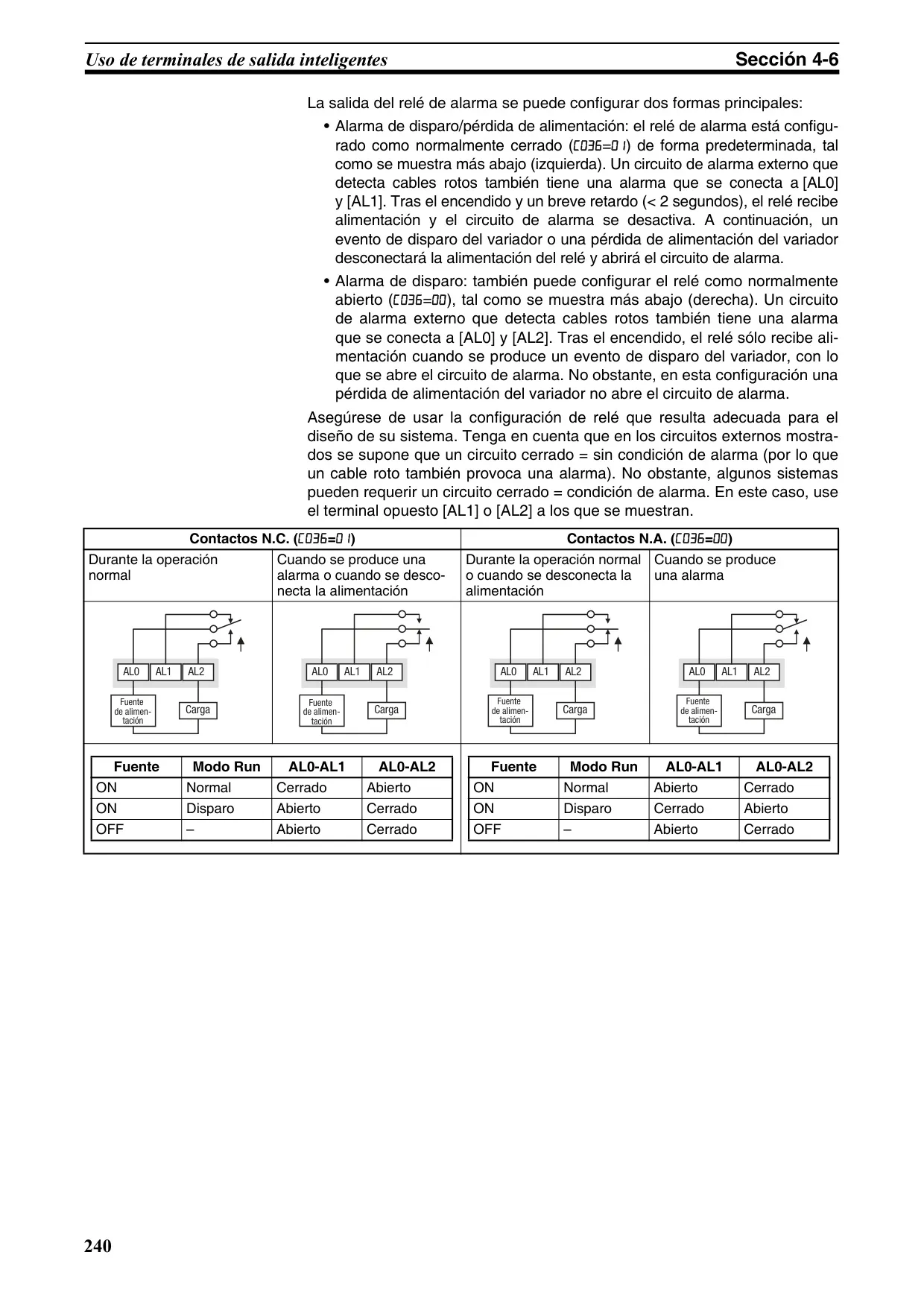

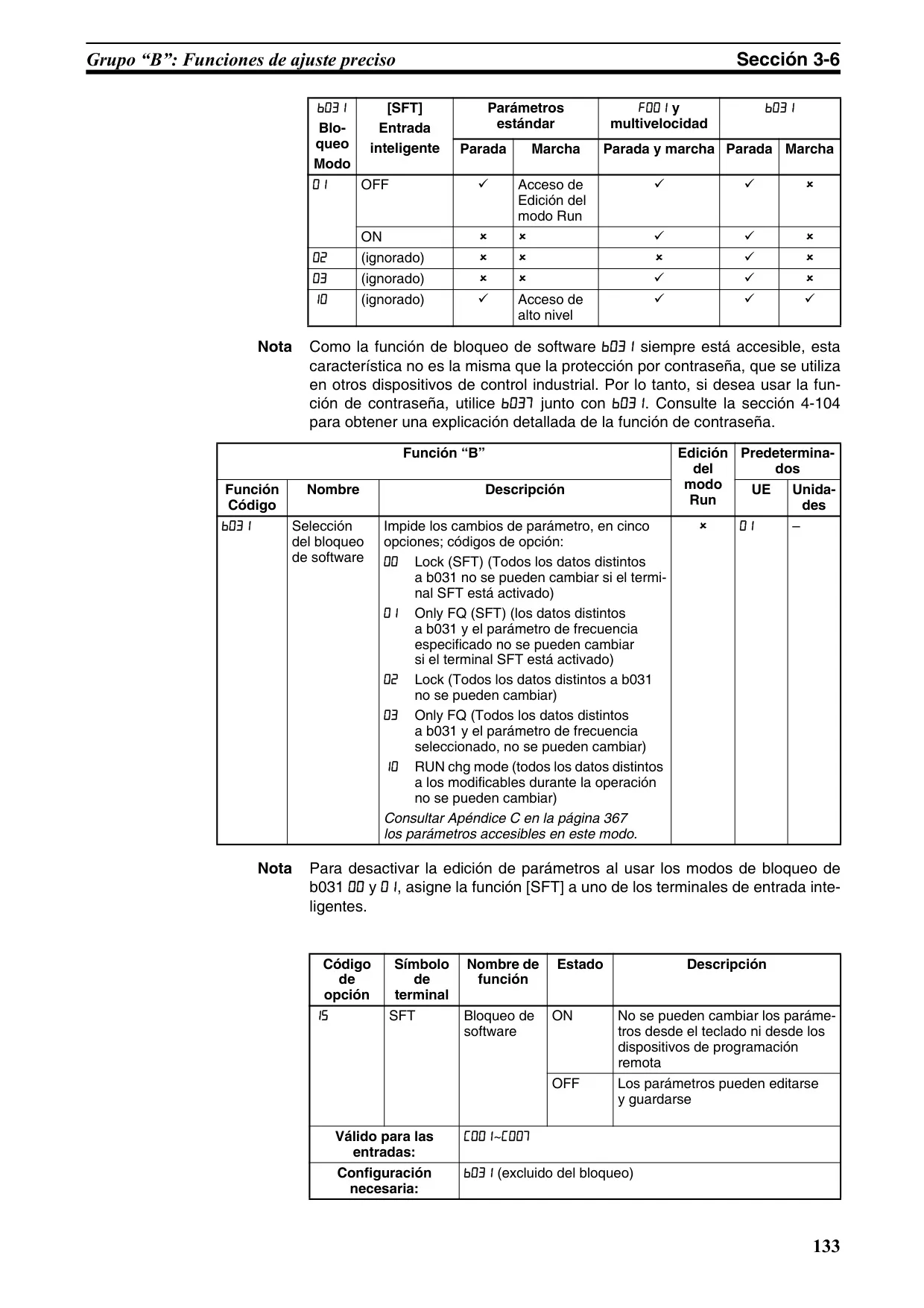

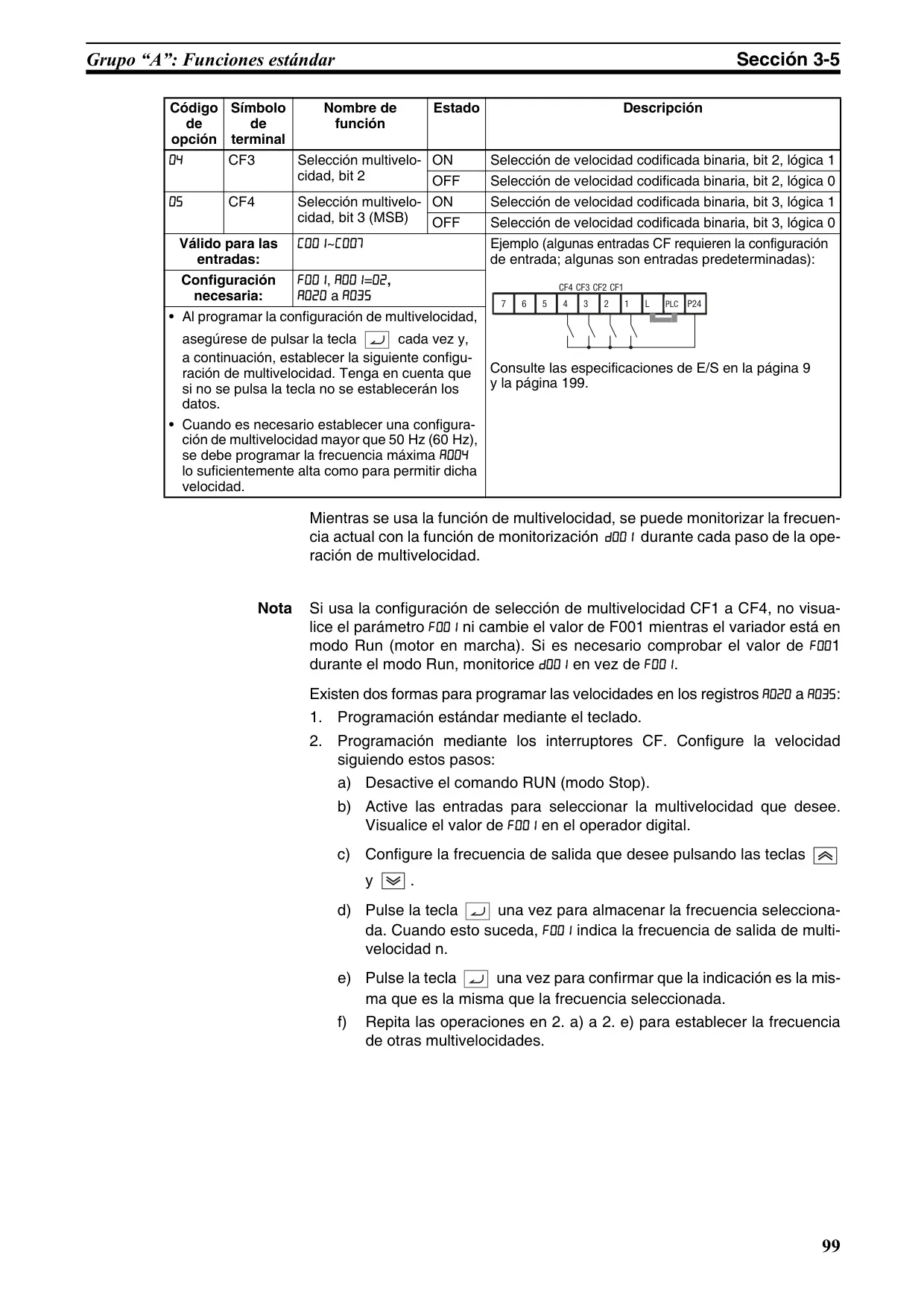

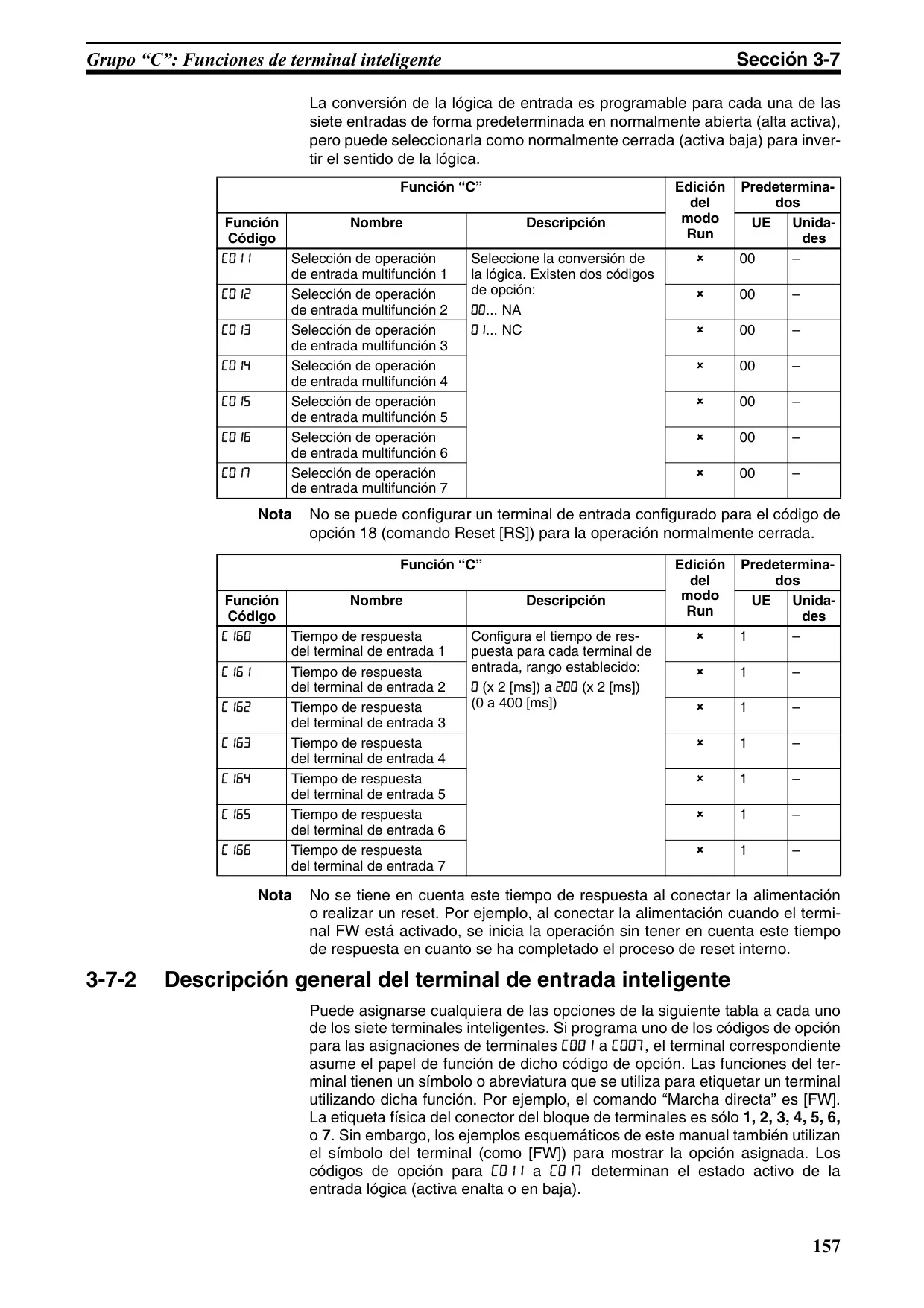

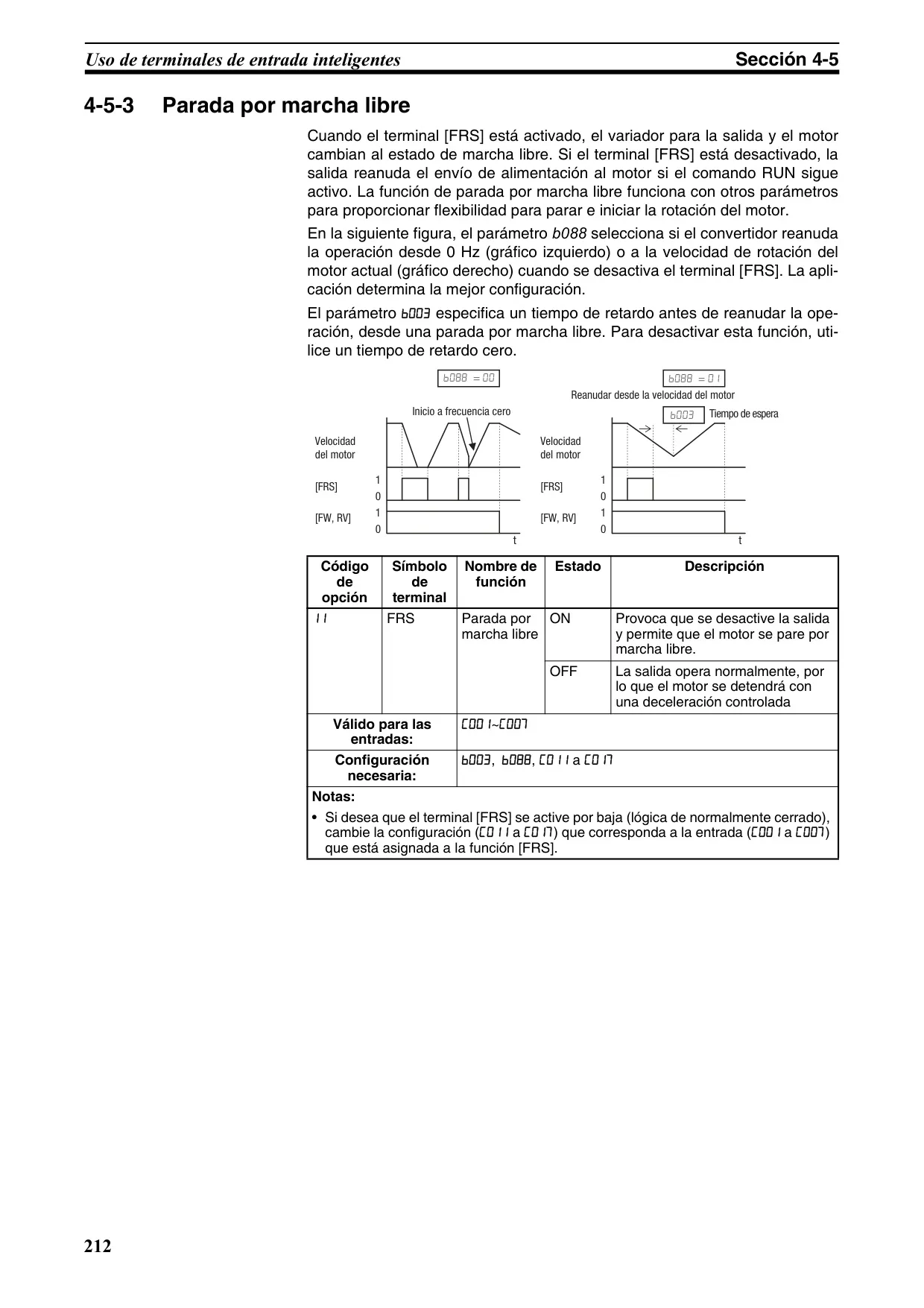

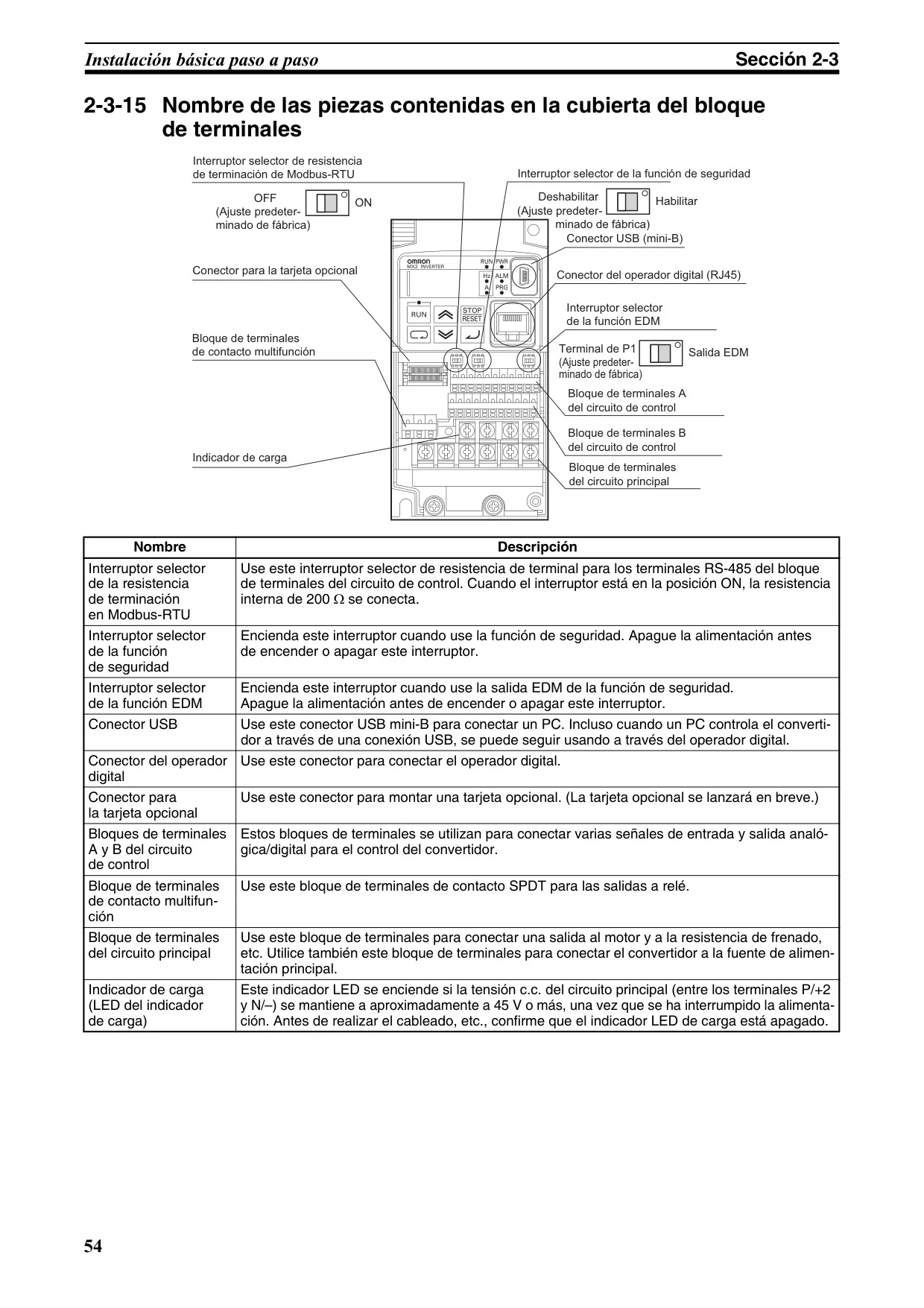

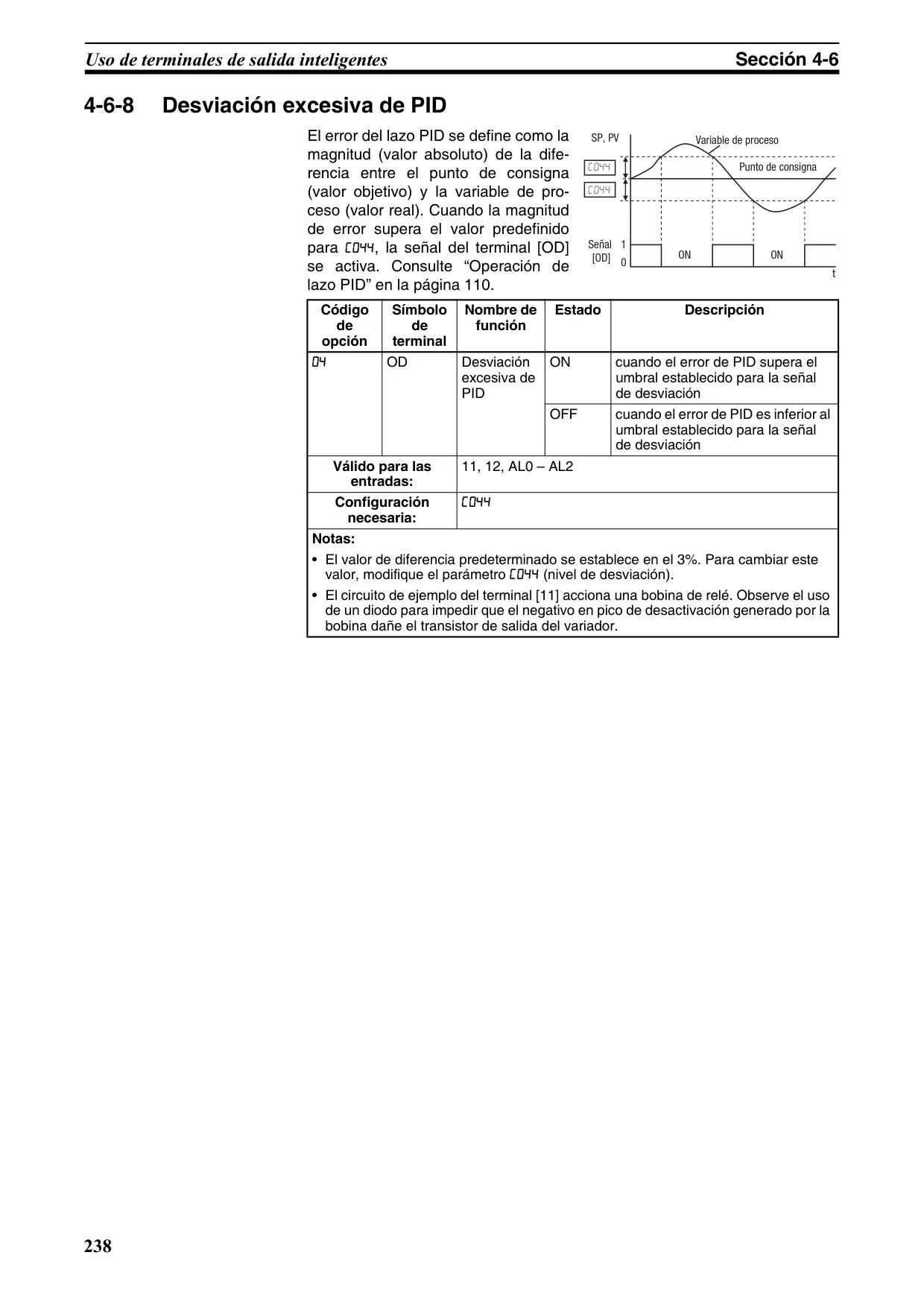

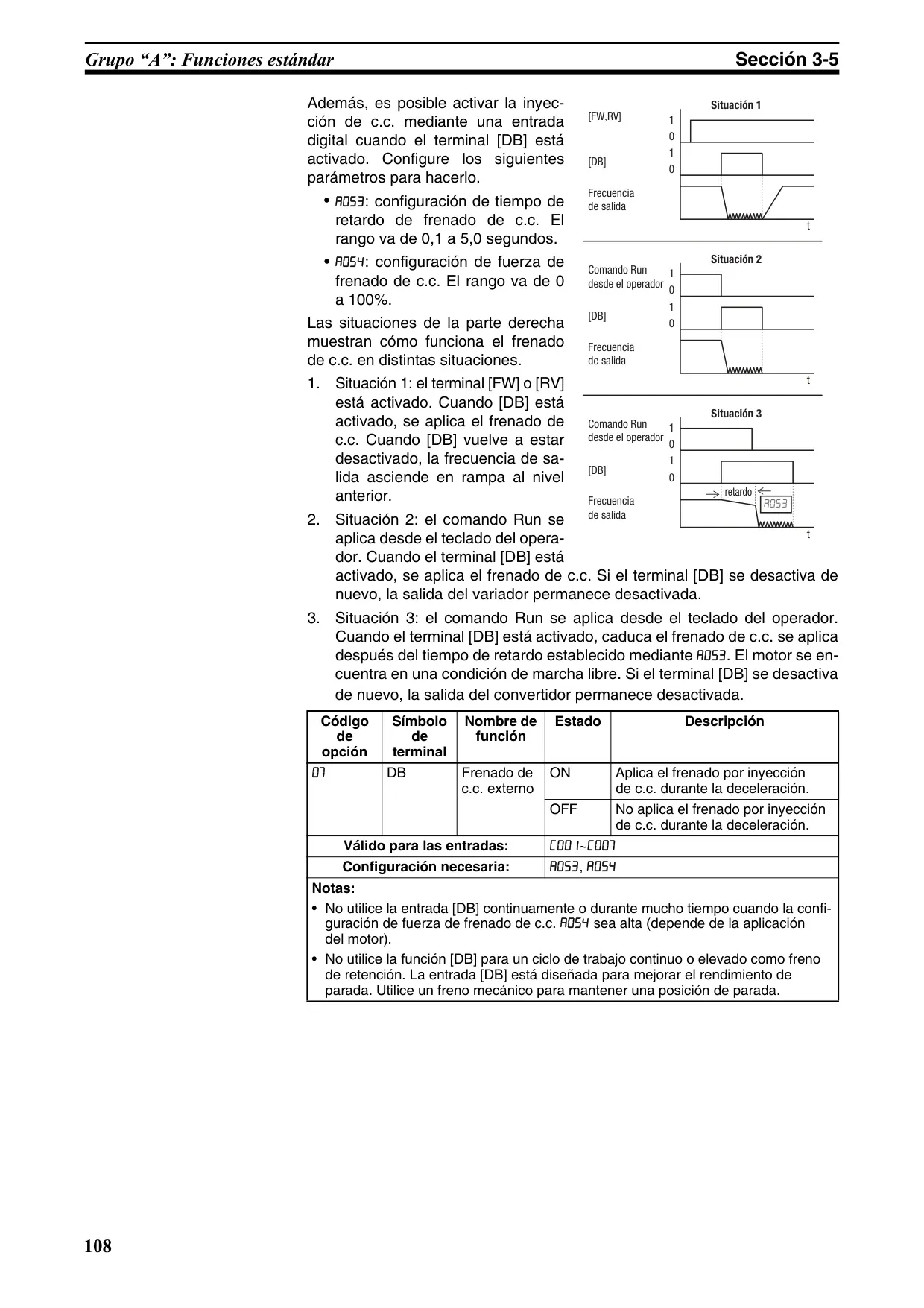

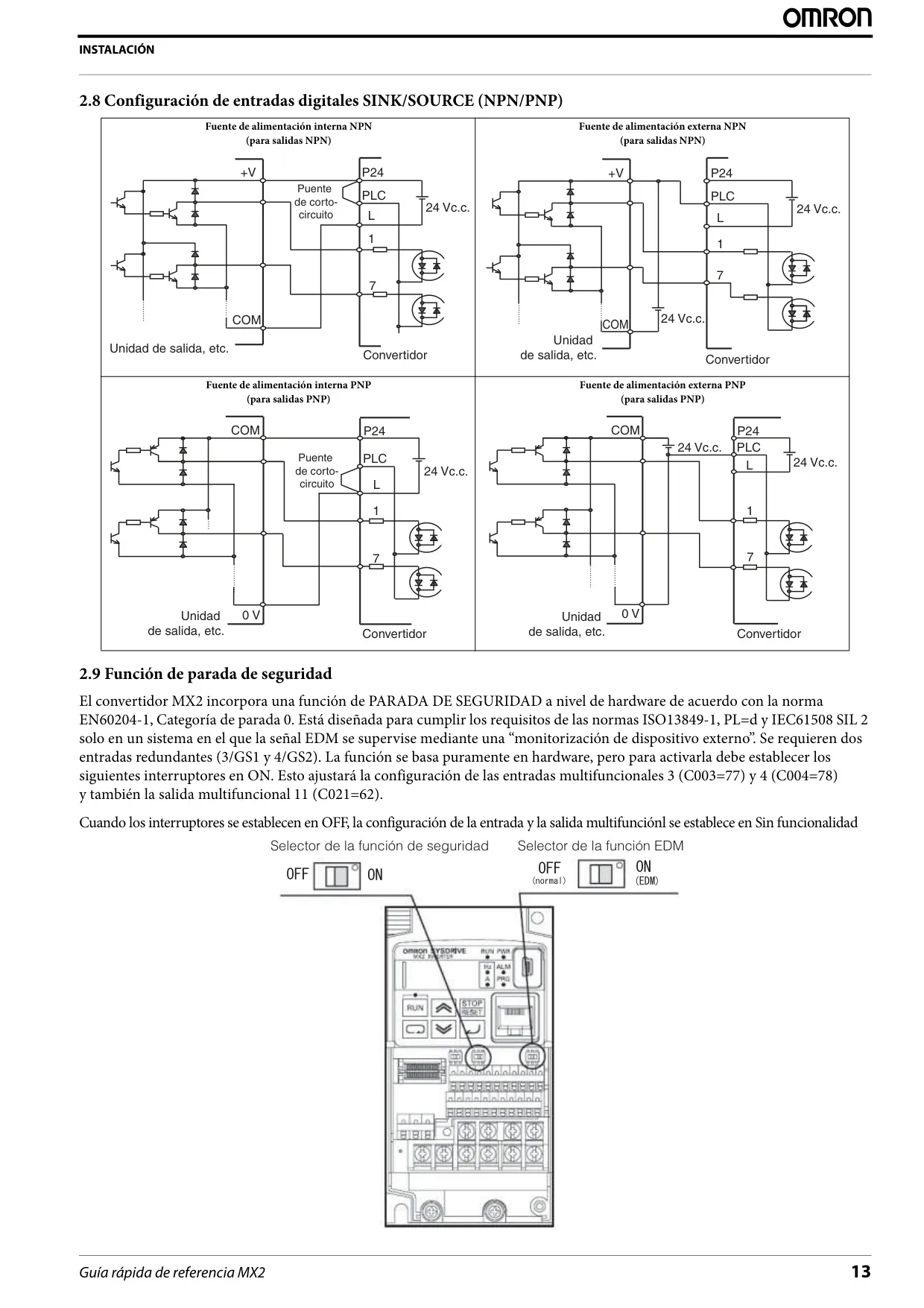

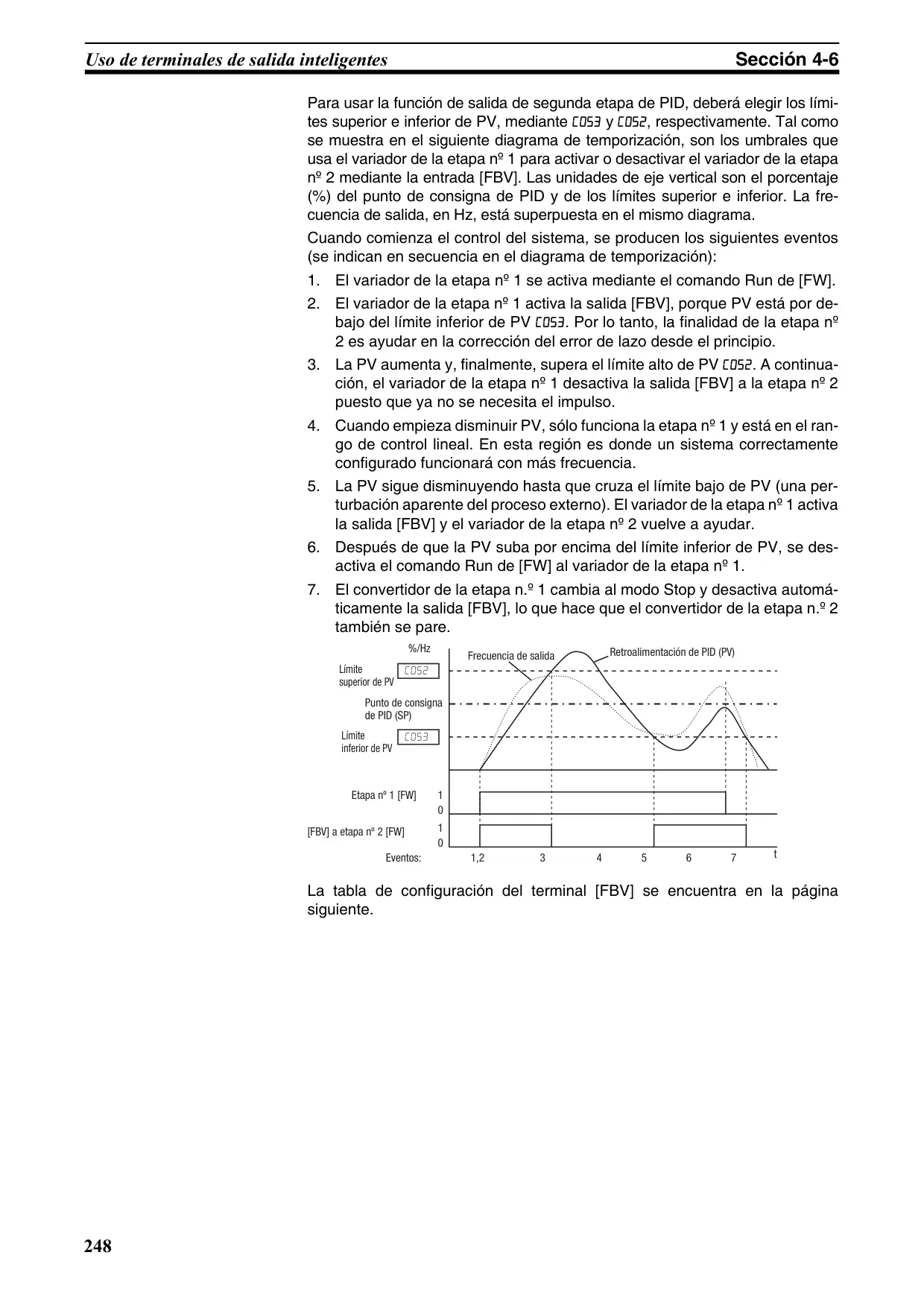

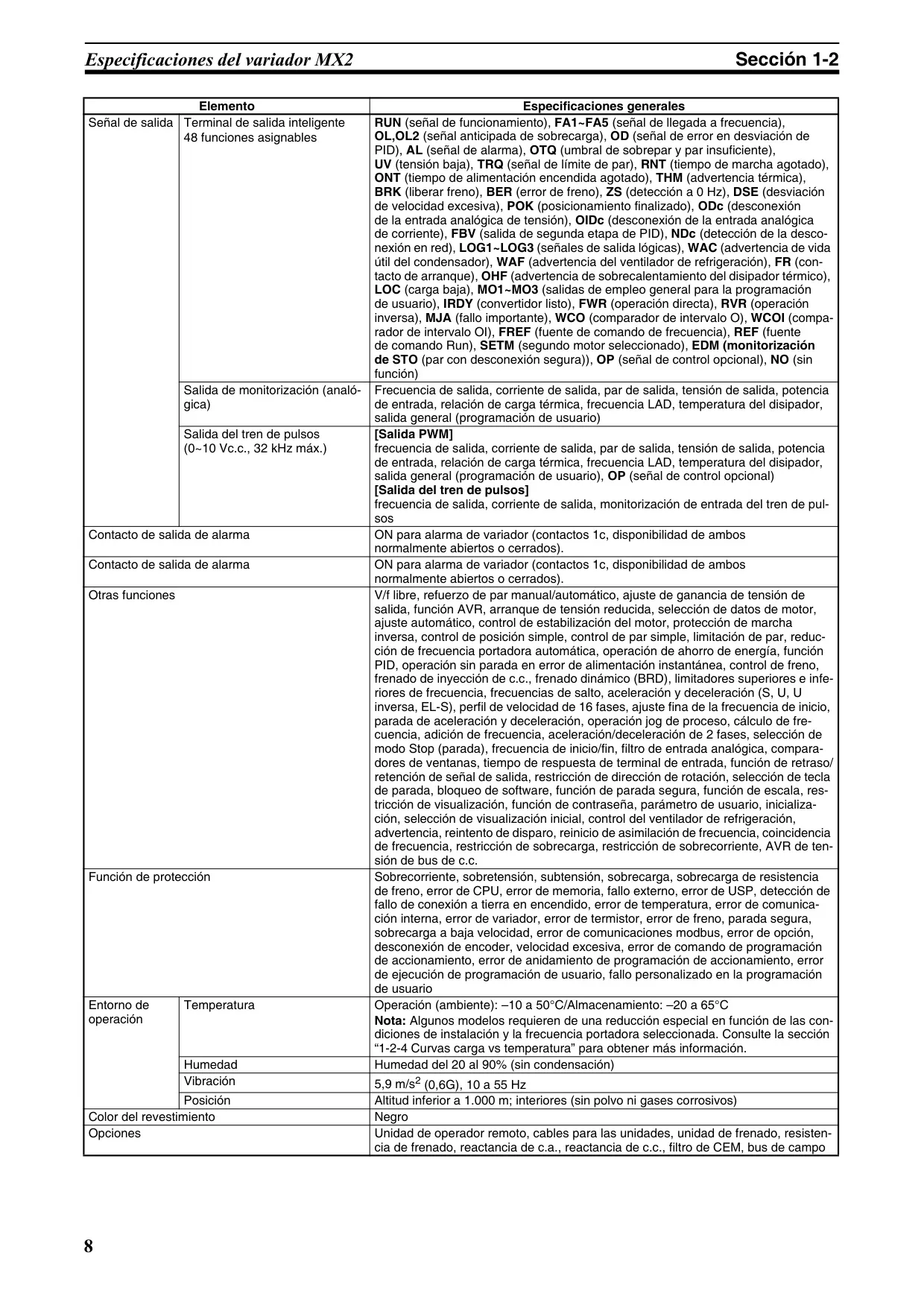

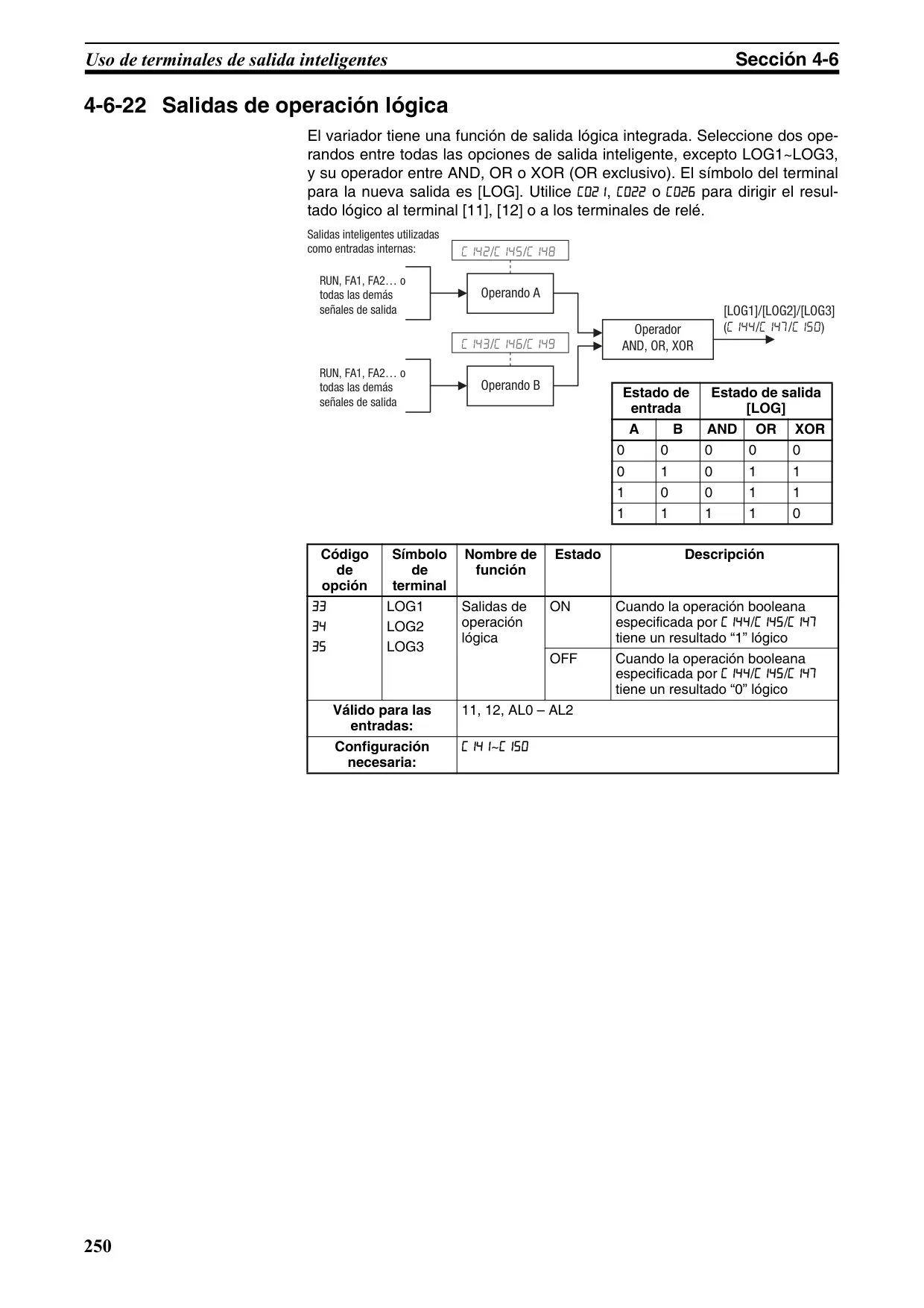

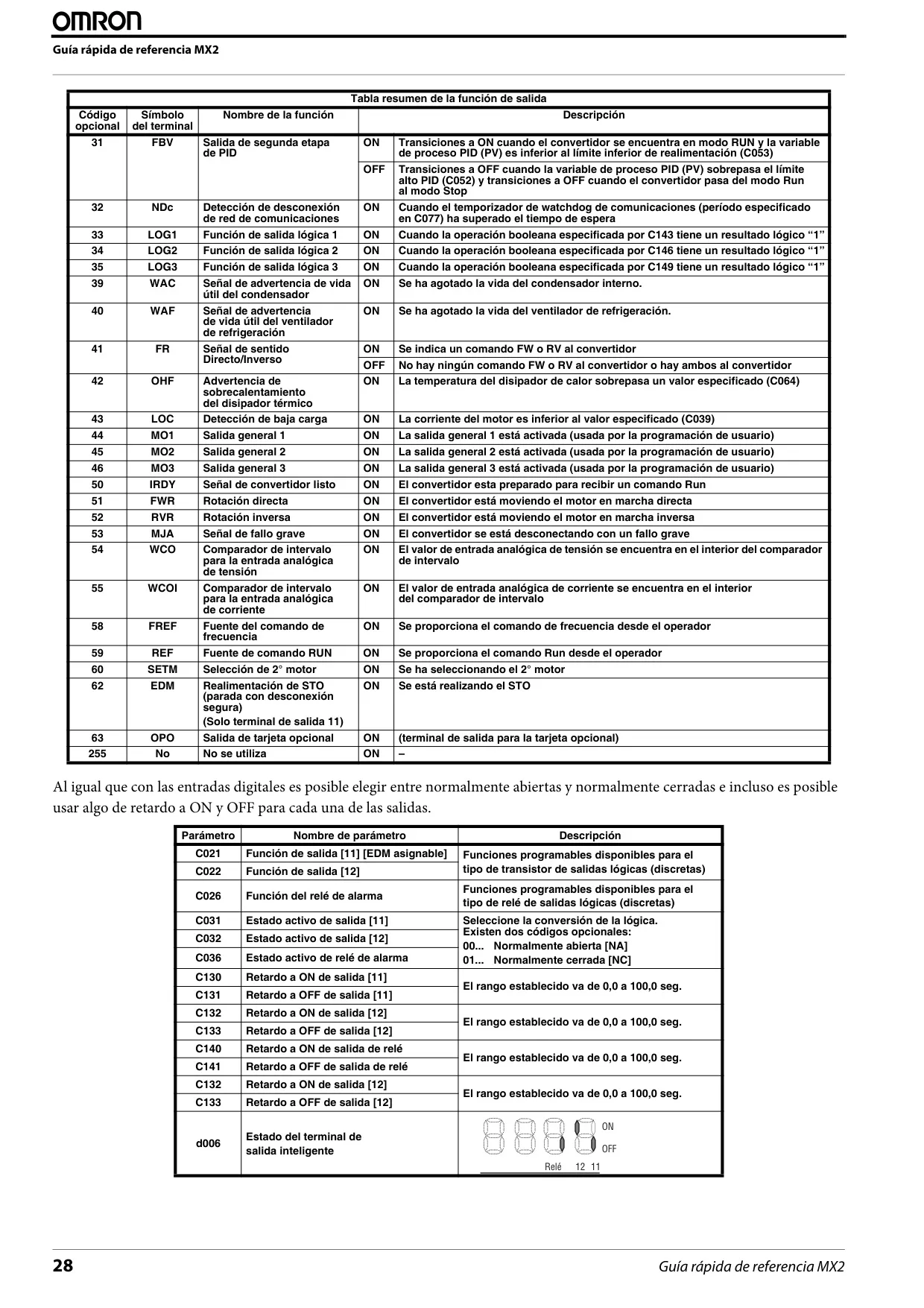

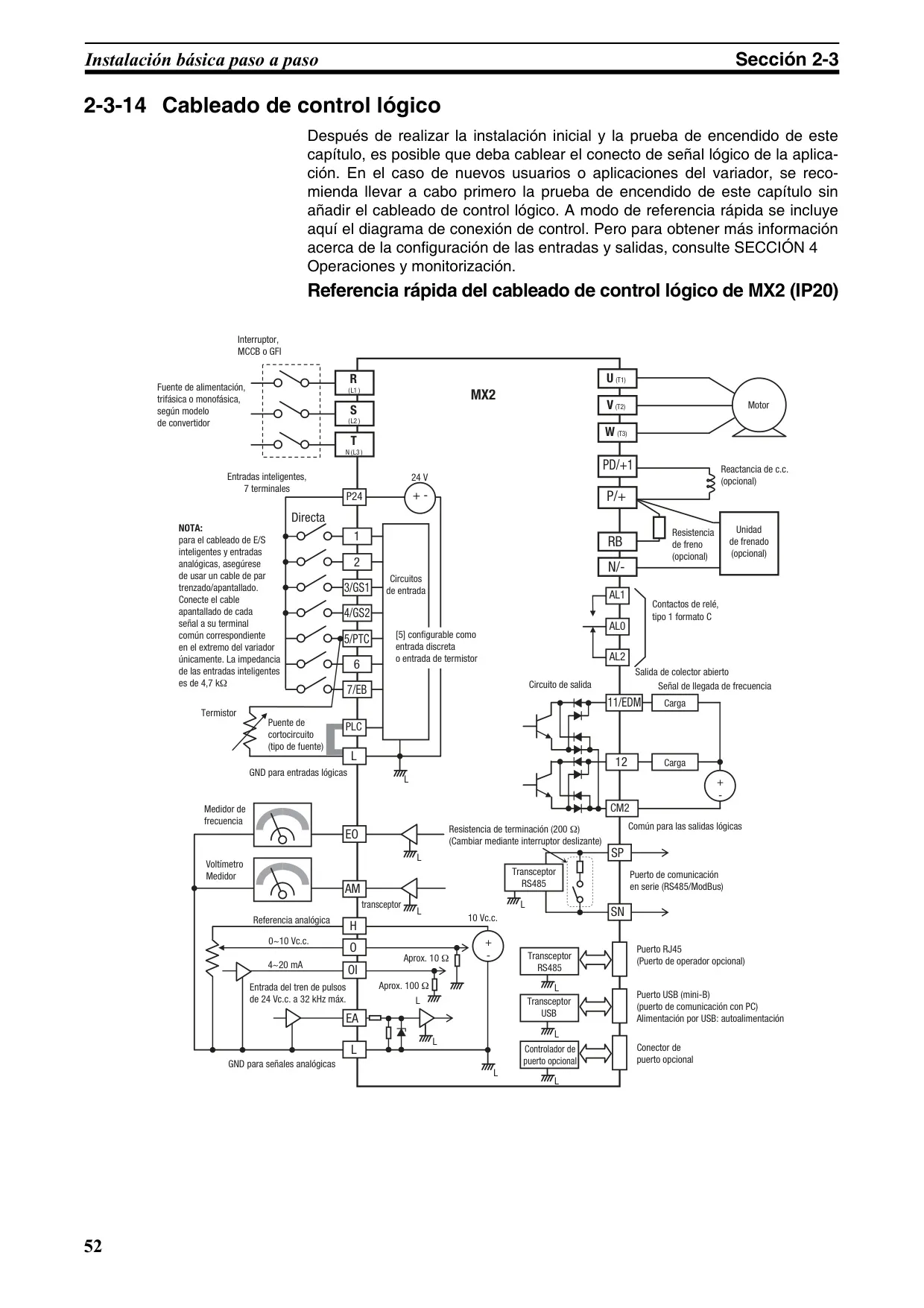

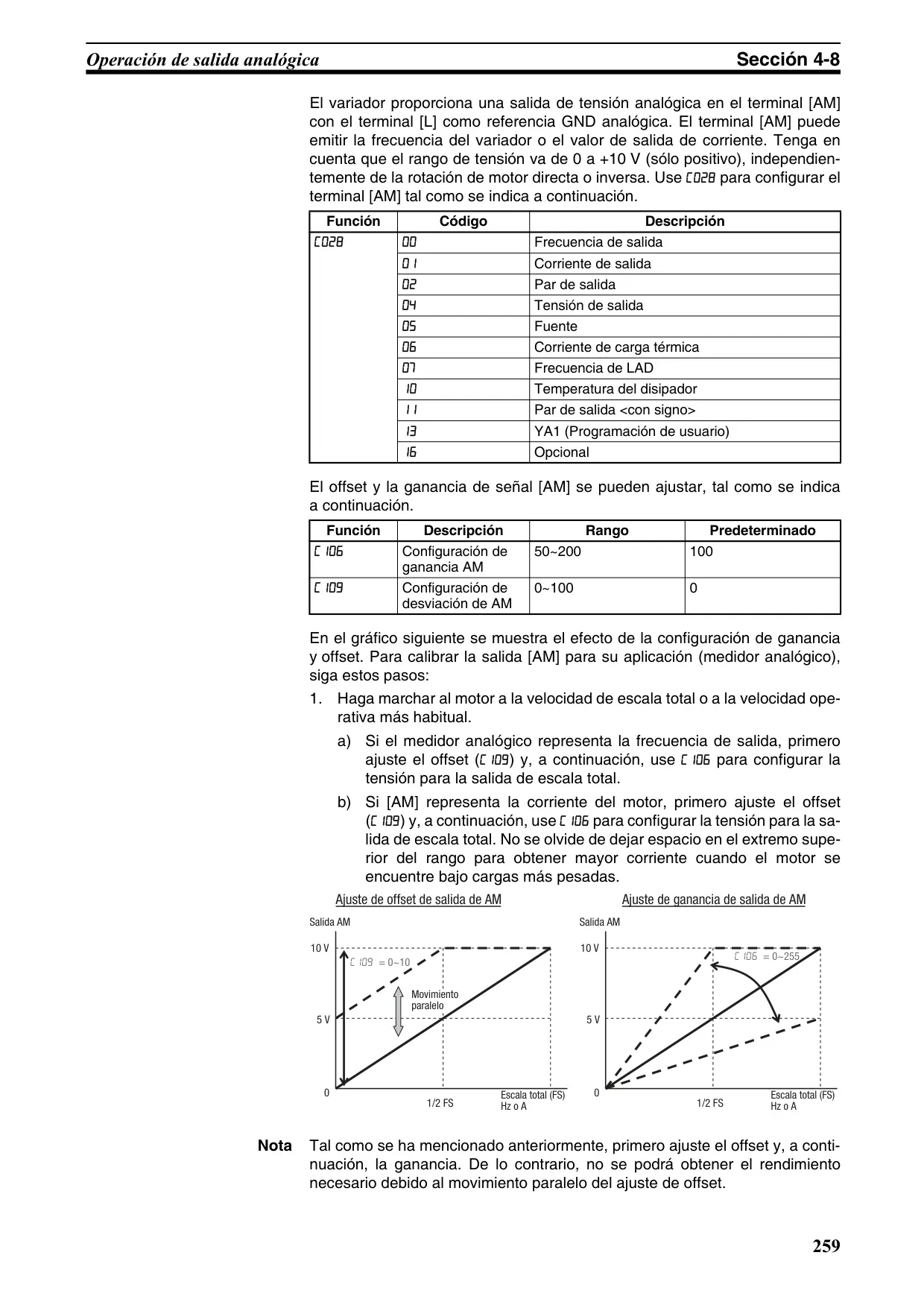

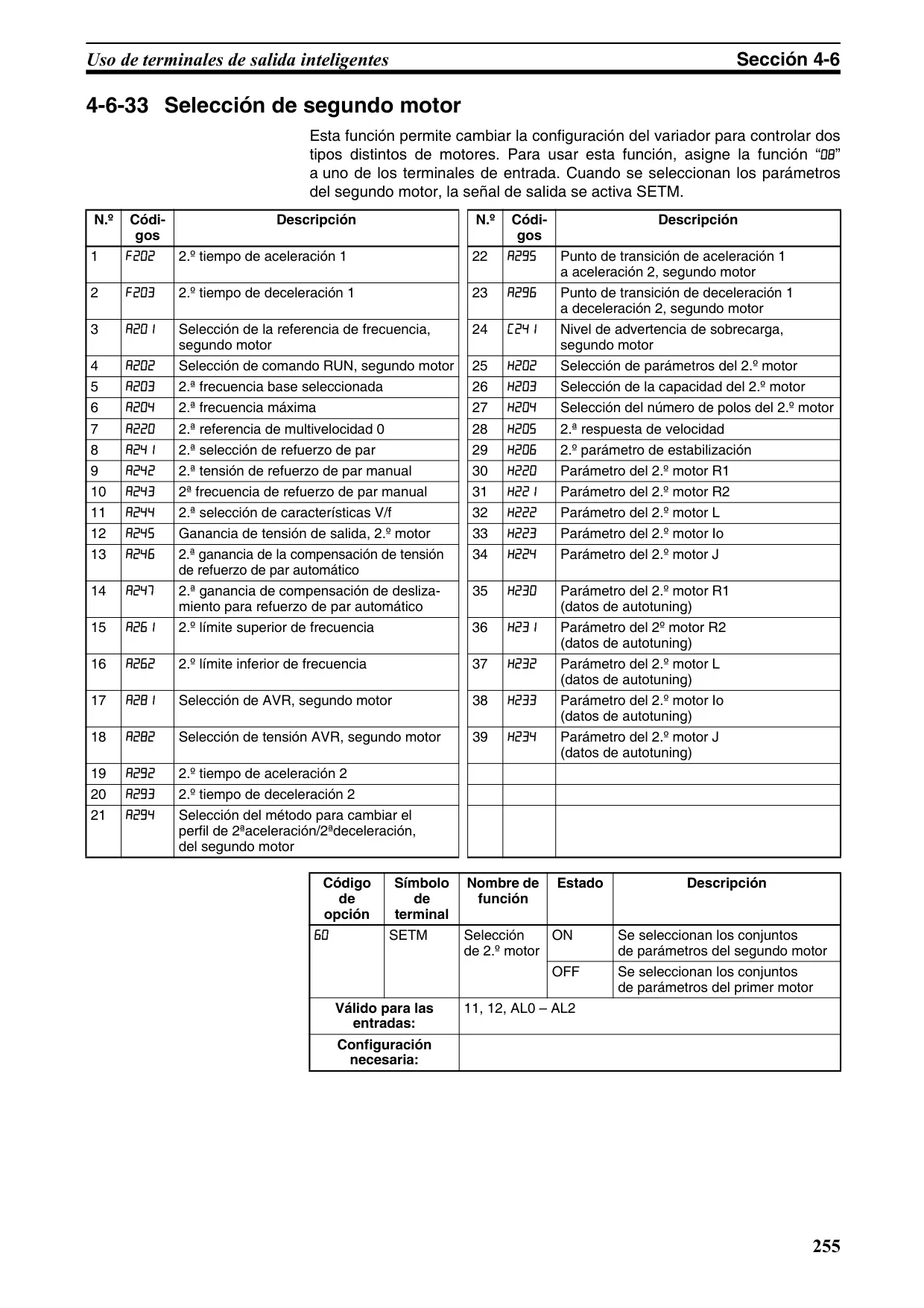

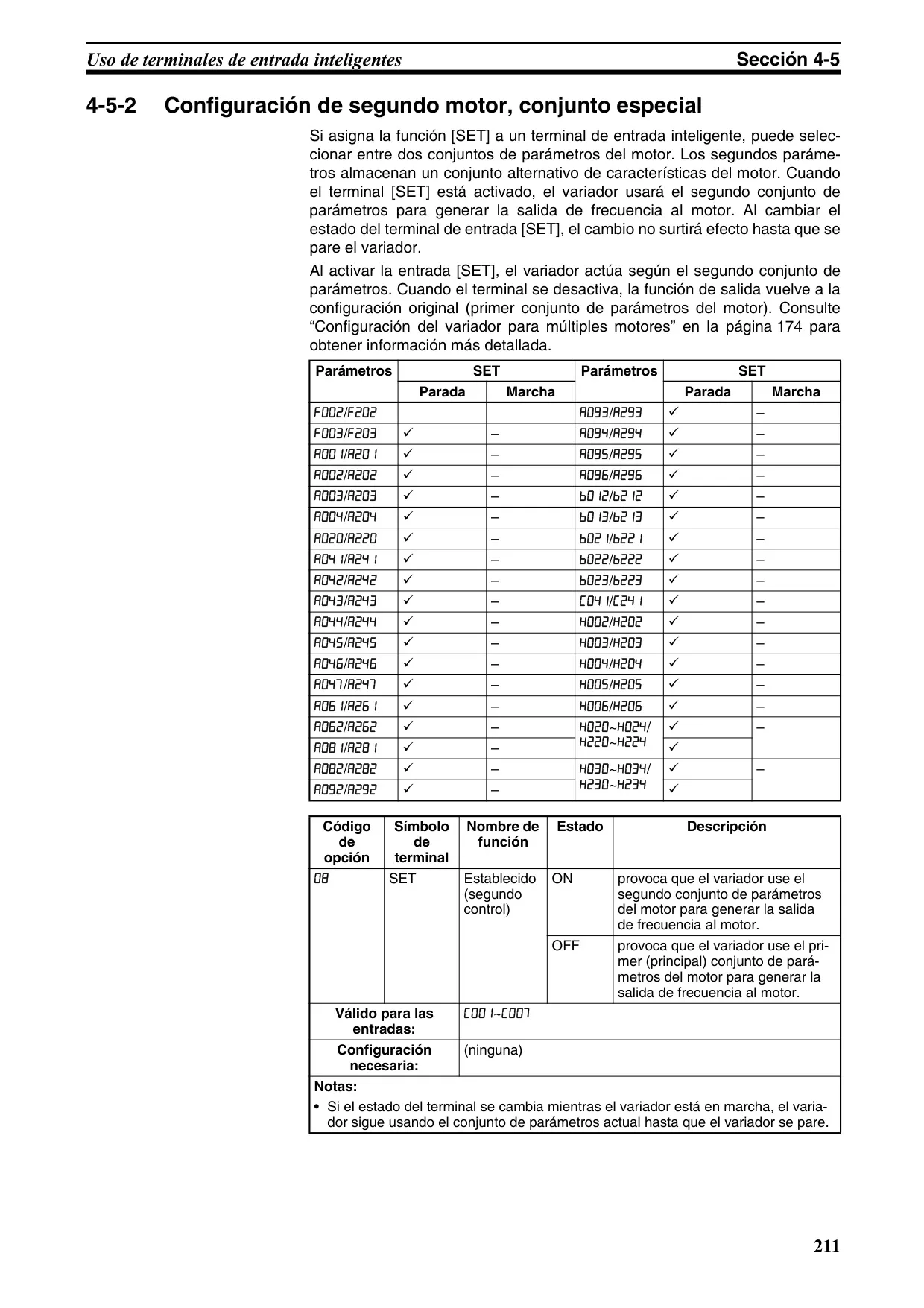

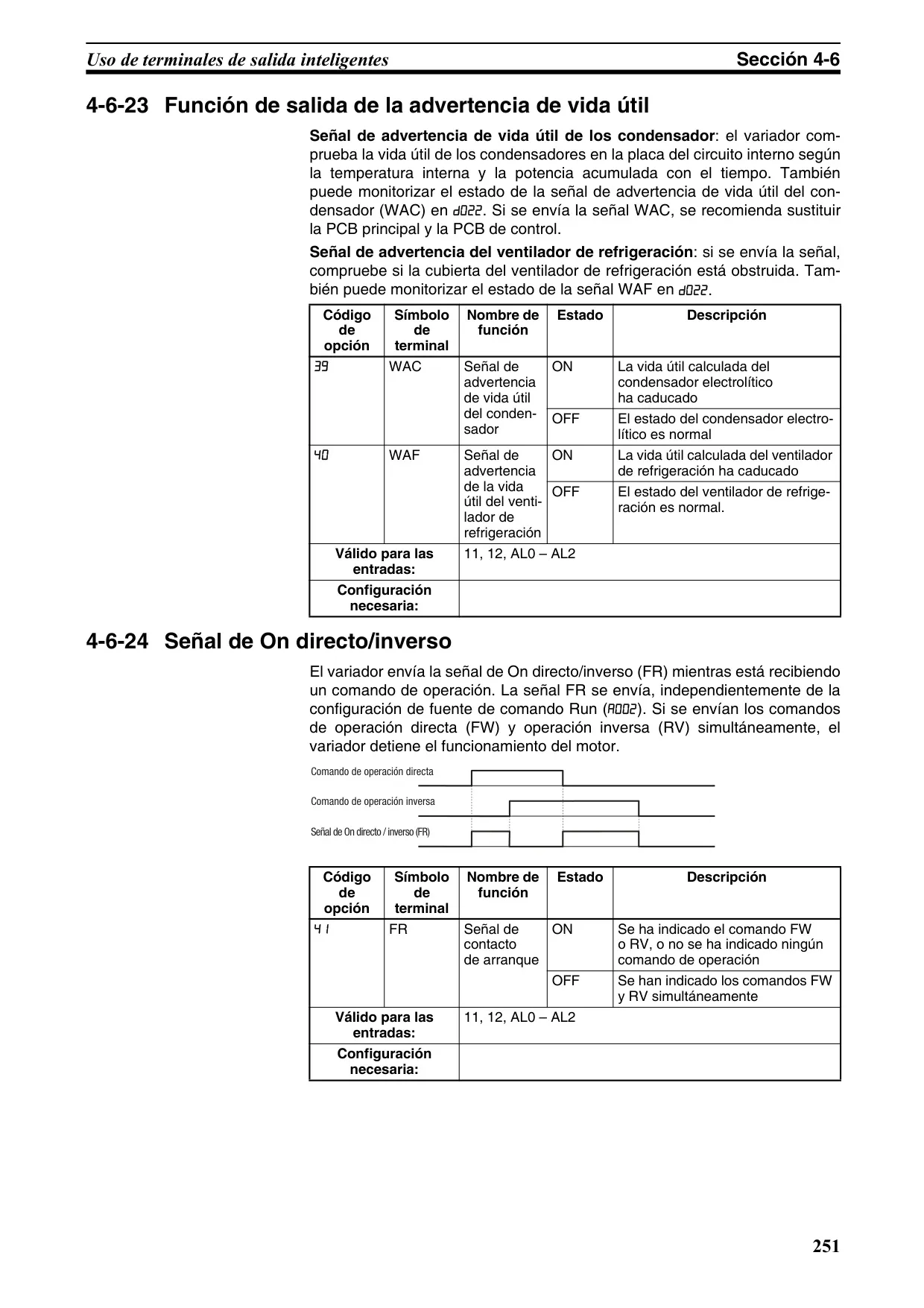

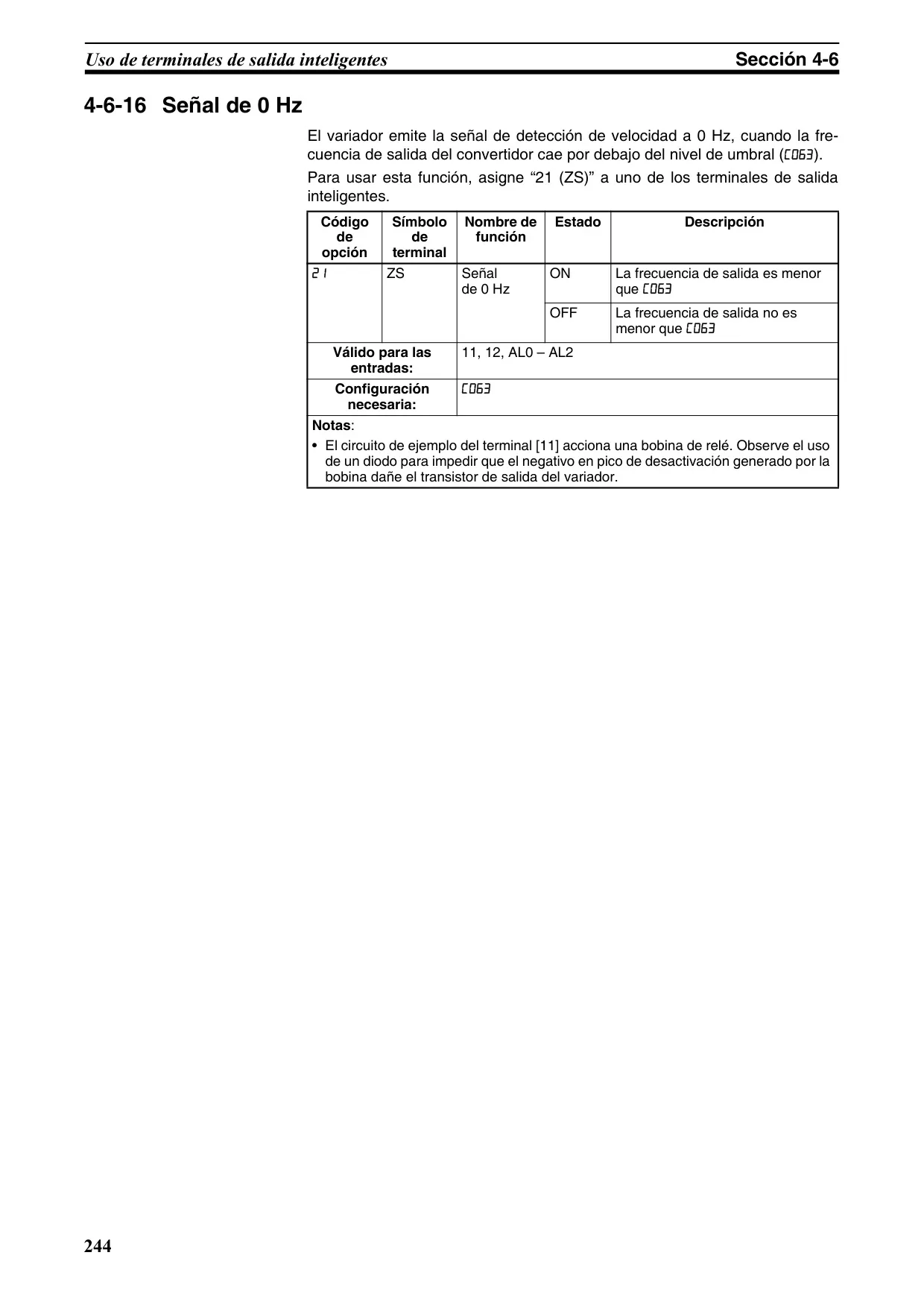

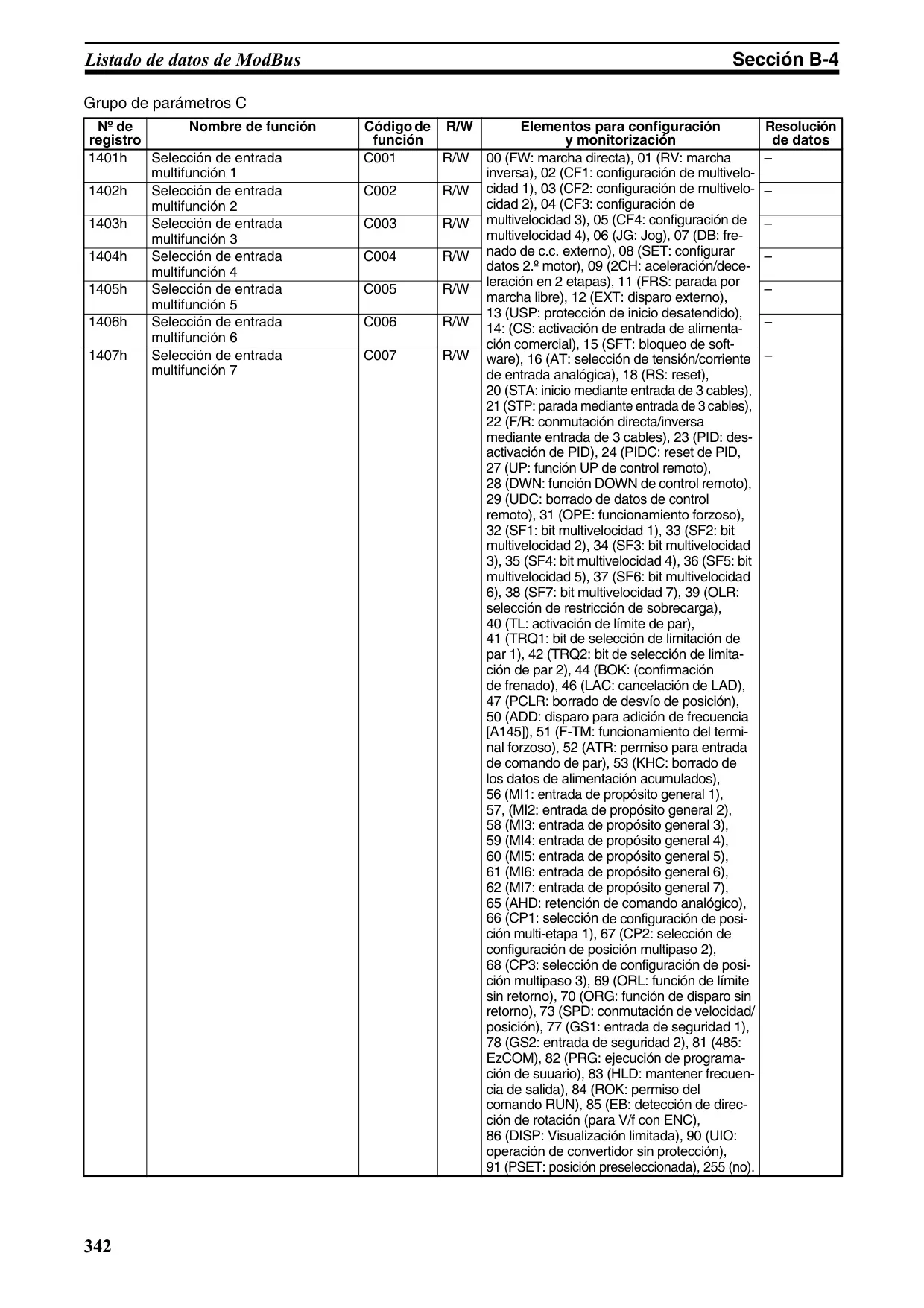

Dispone de siete terminales de entrada inteligentes y múltiples terminales de salida inteligentes, con 68 y 48 funciones asignables respectivamente. Estas entradas y salidas pueden configurarse para diversas lógicas, incluyendo entradas NPN/PNP seleccionables, entrada de termistor (PTC), y salidas de colector abierto o analógicas. Las salidas de relé de alarma, con contactos NO/NC seleccionables, proporcionan flexibilidad para la señalización de estado y fallos.

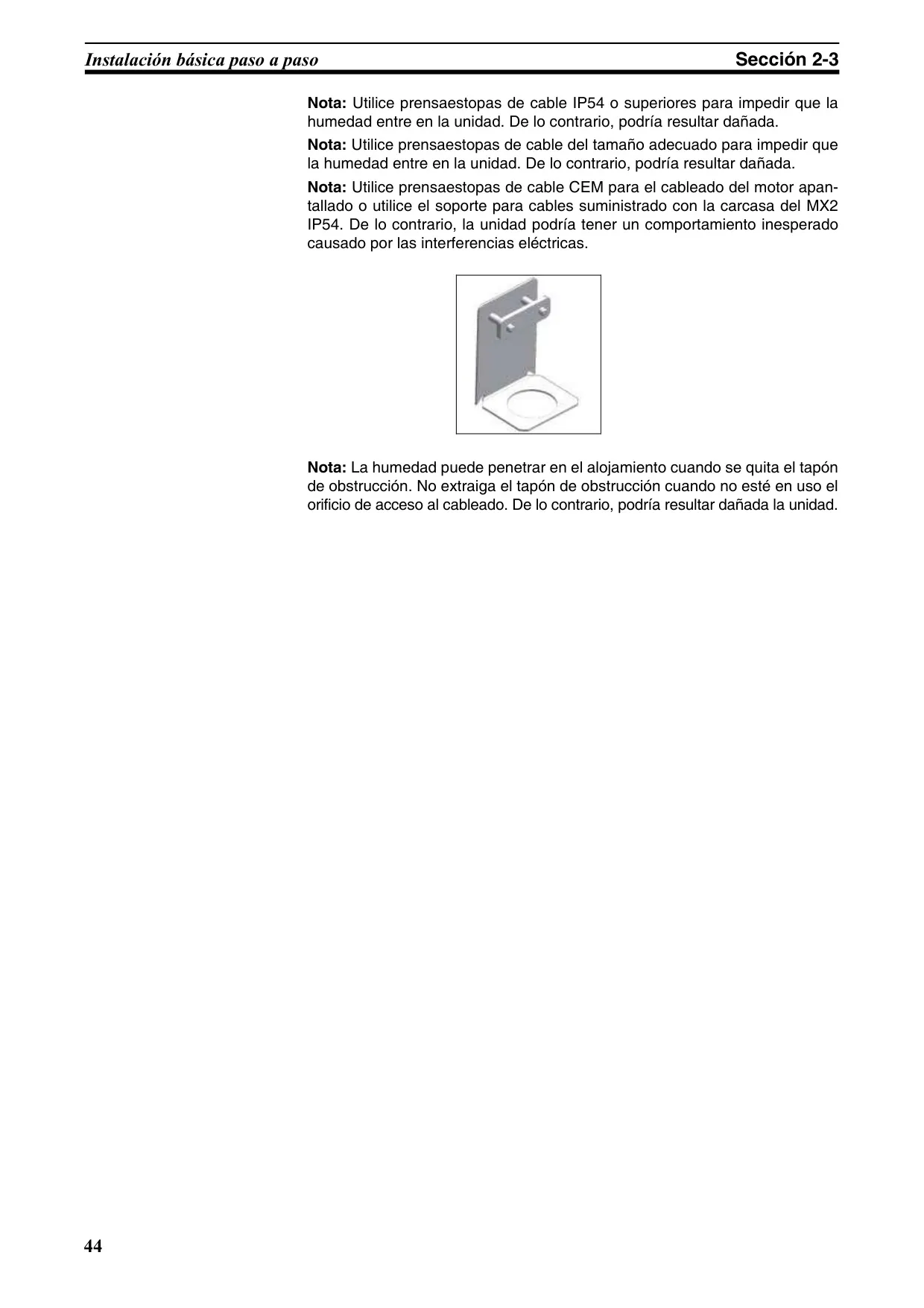

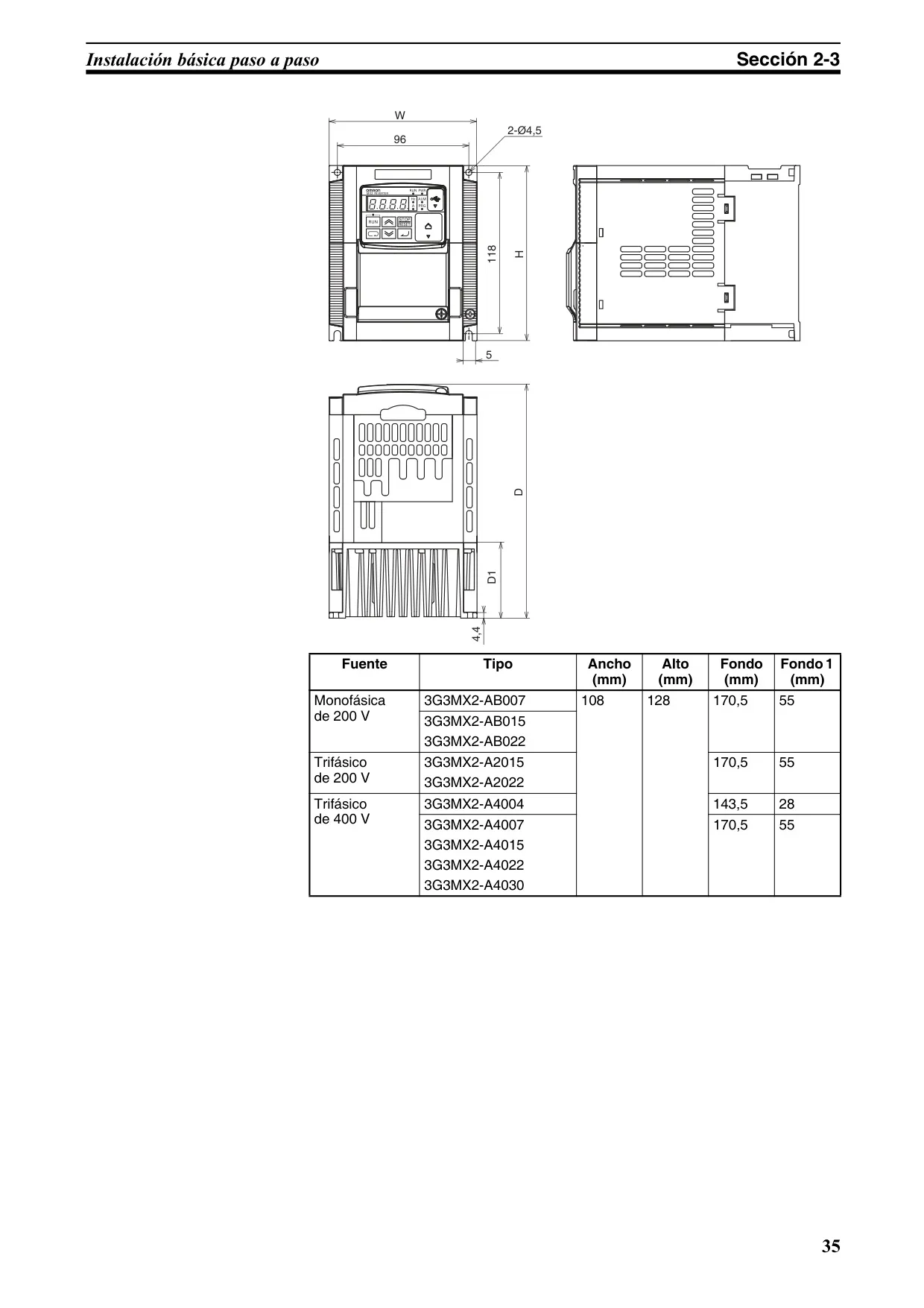

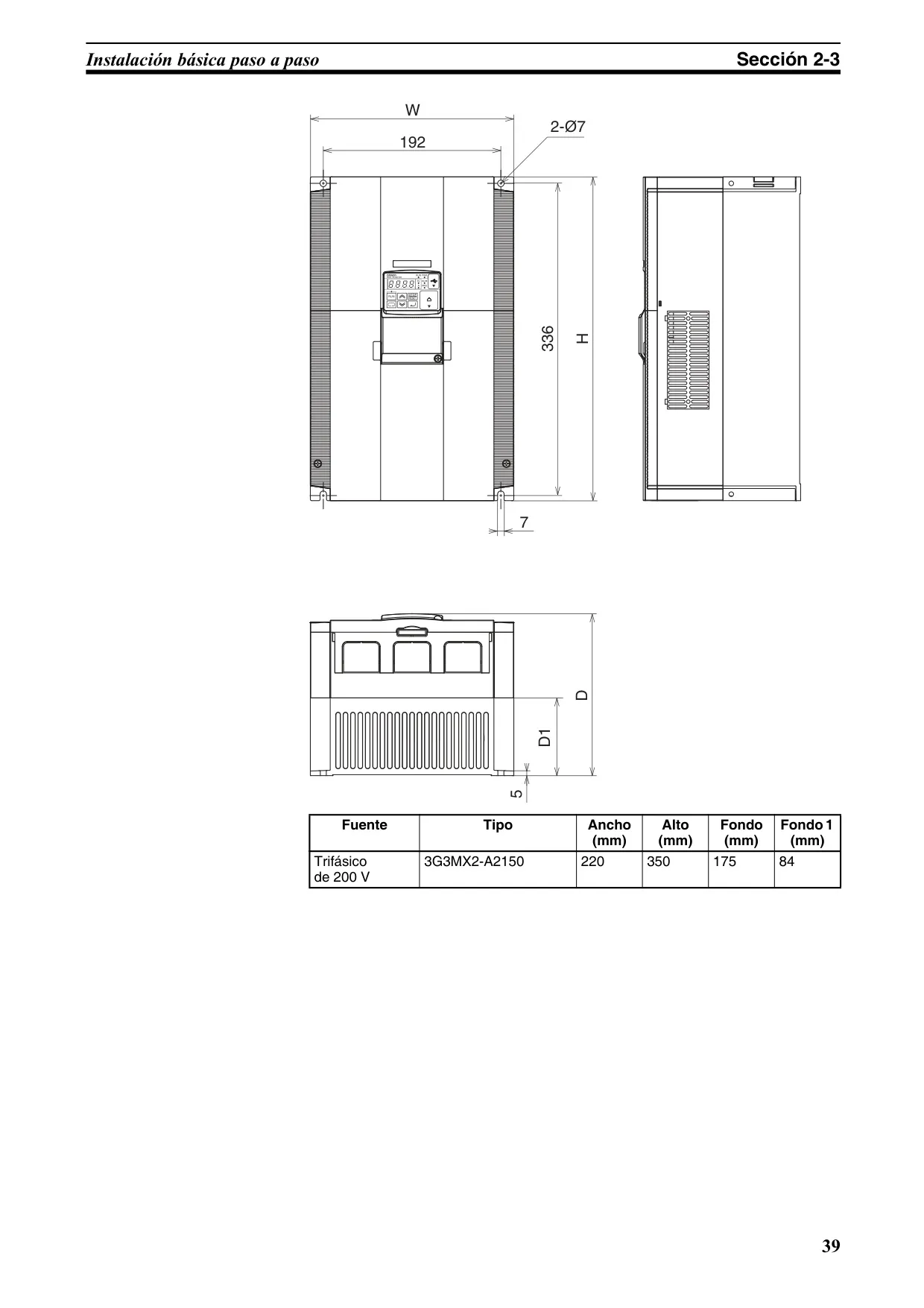

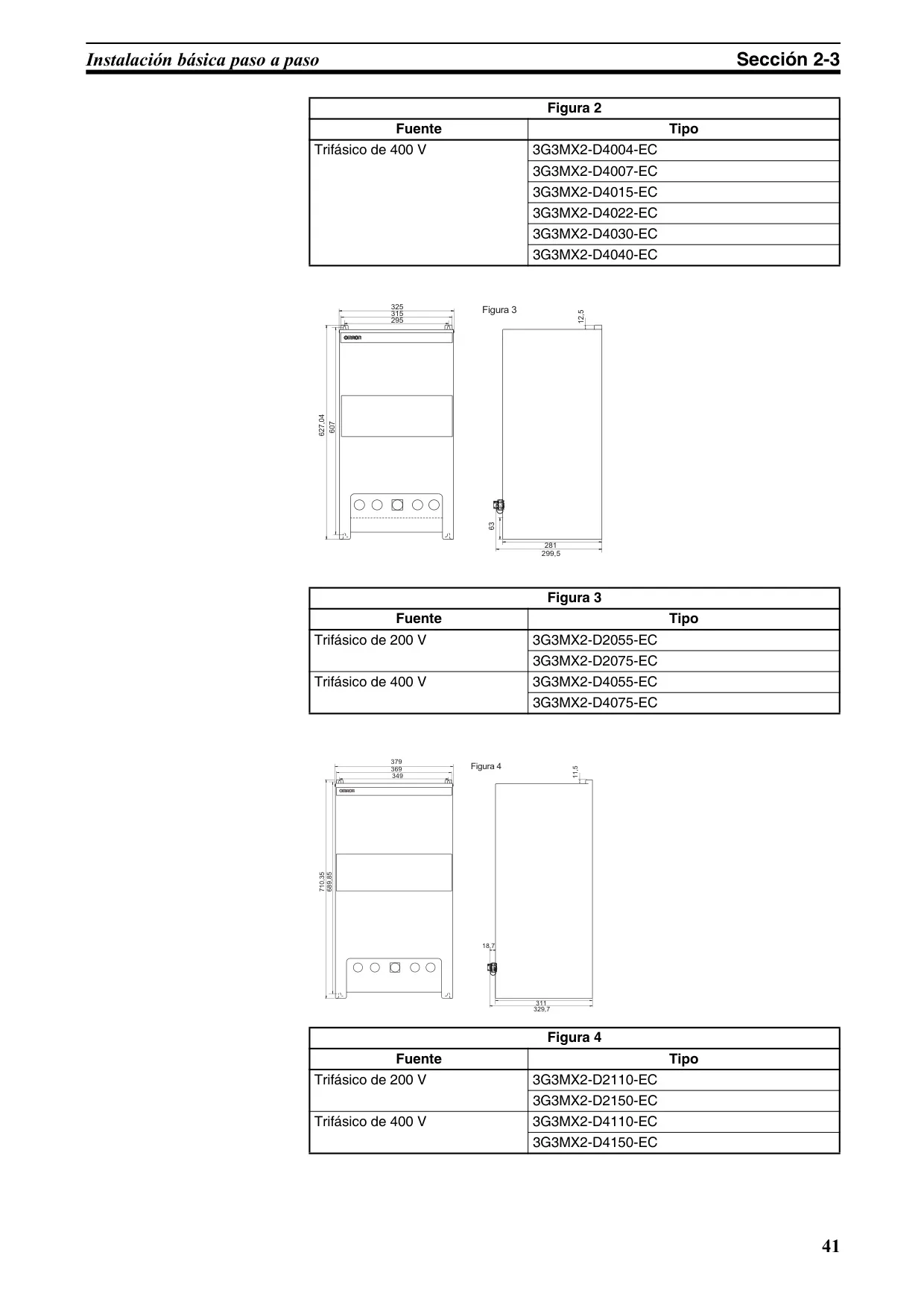

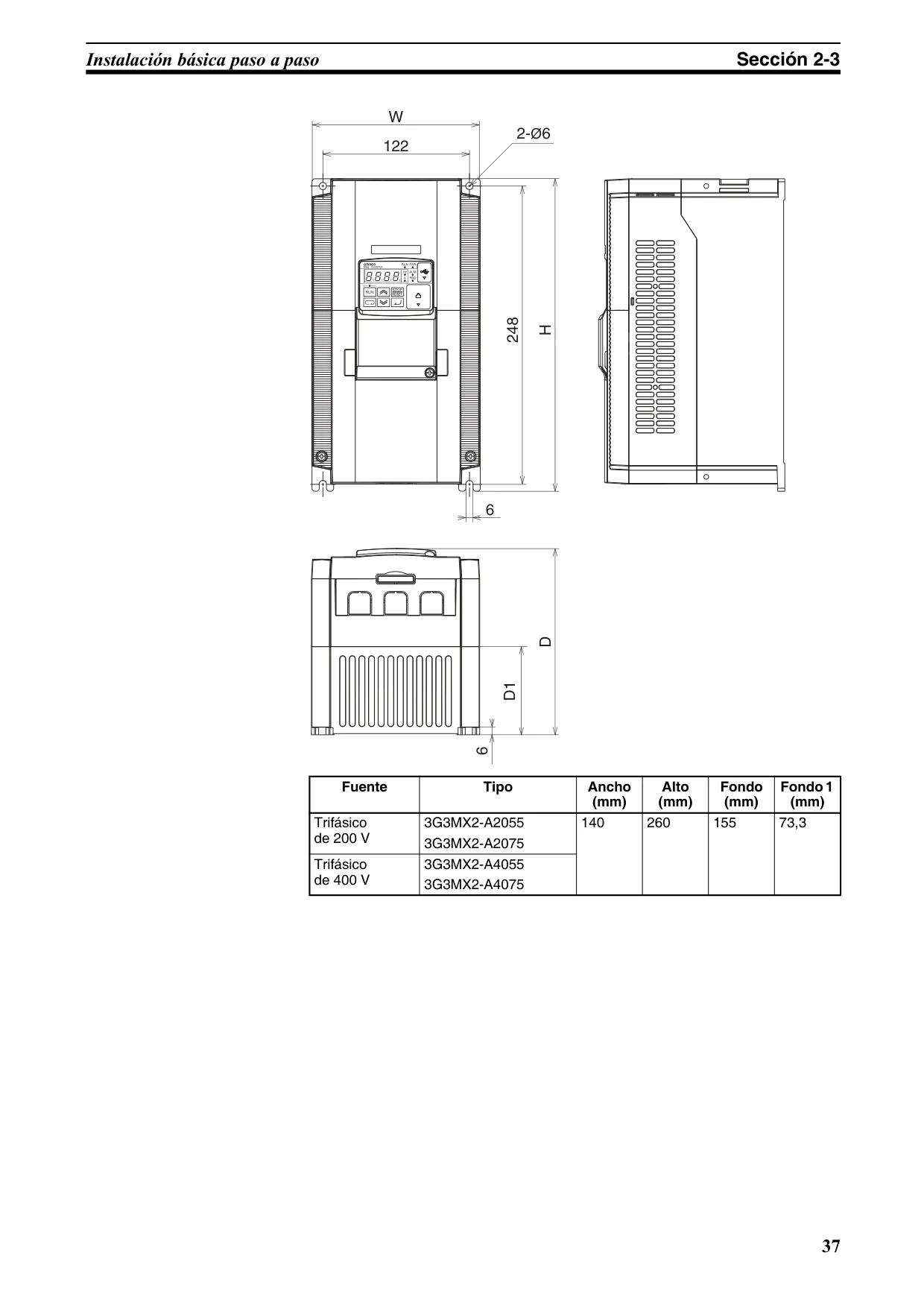

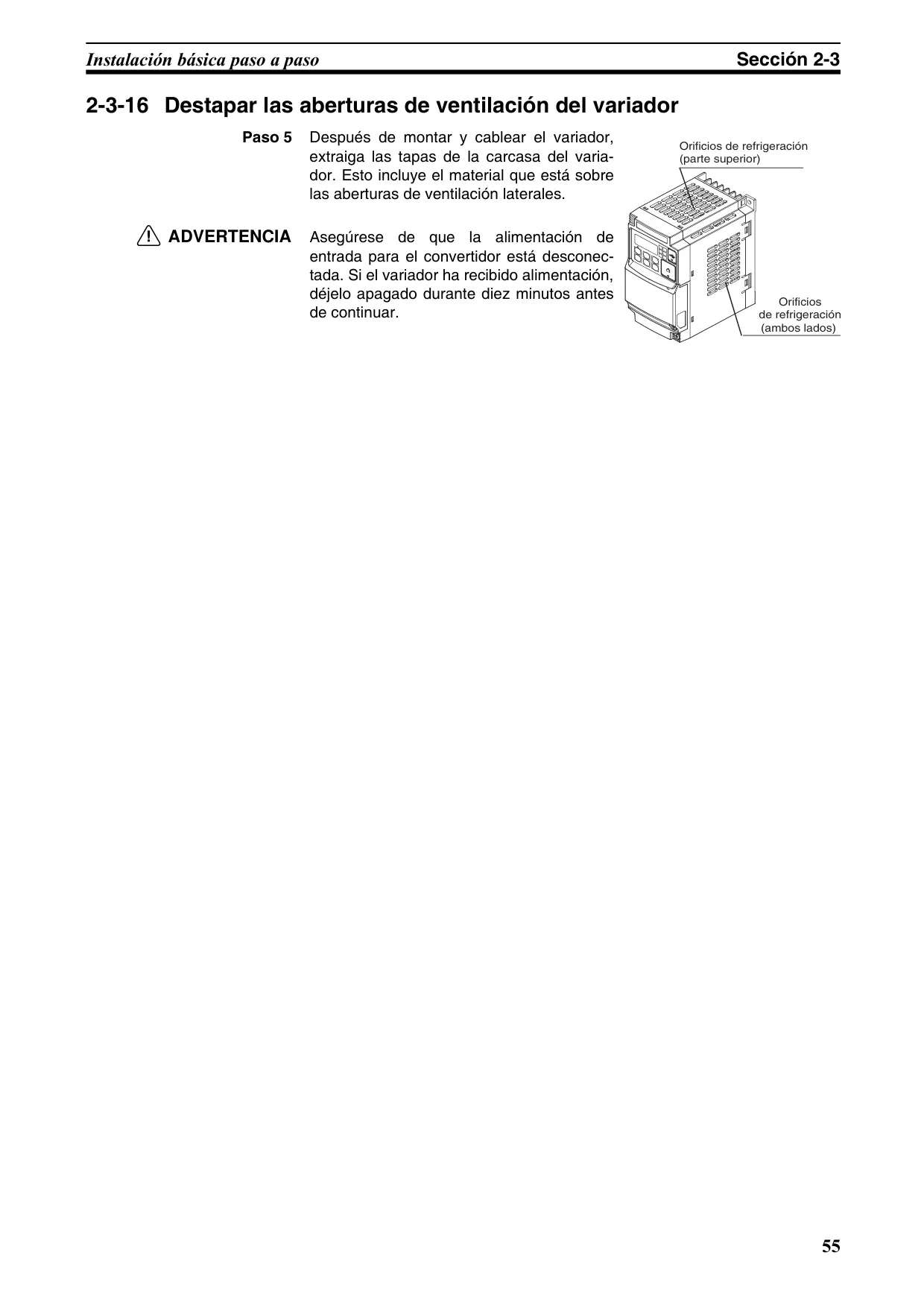

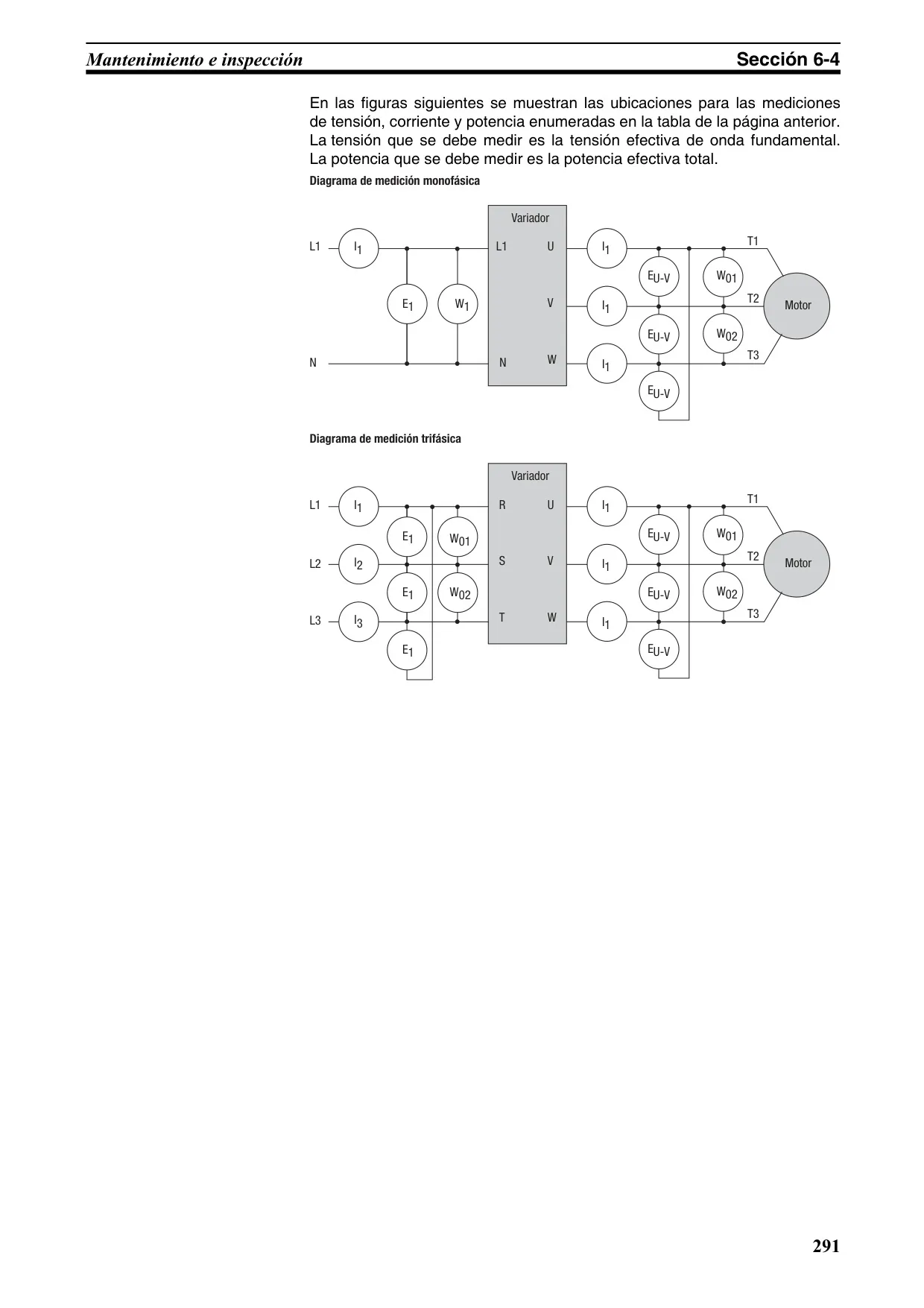

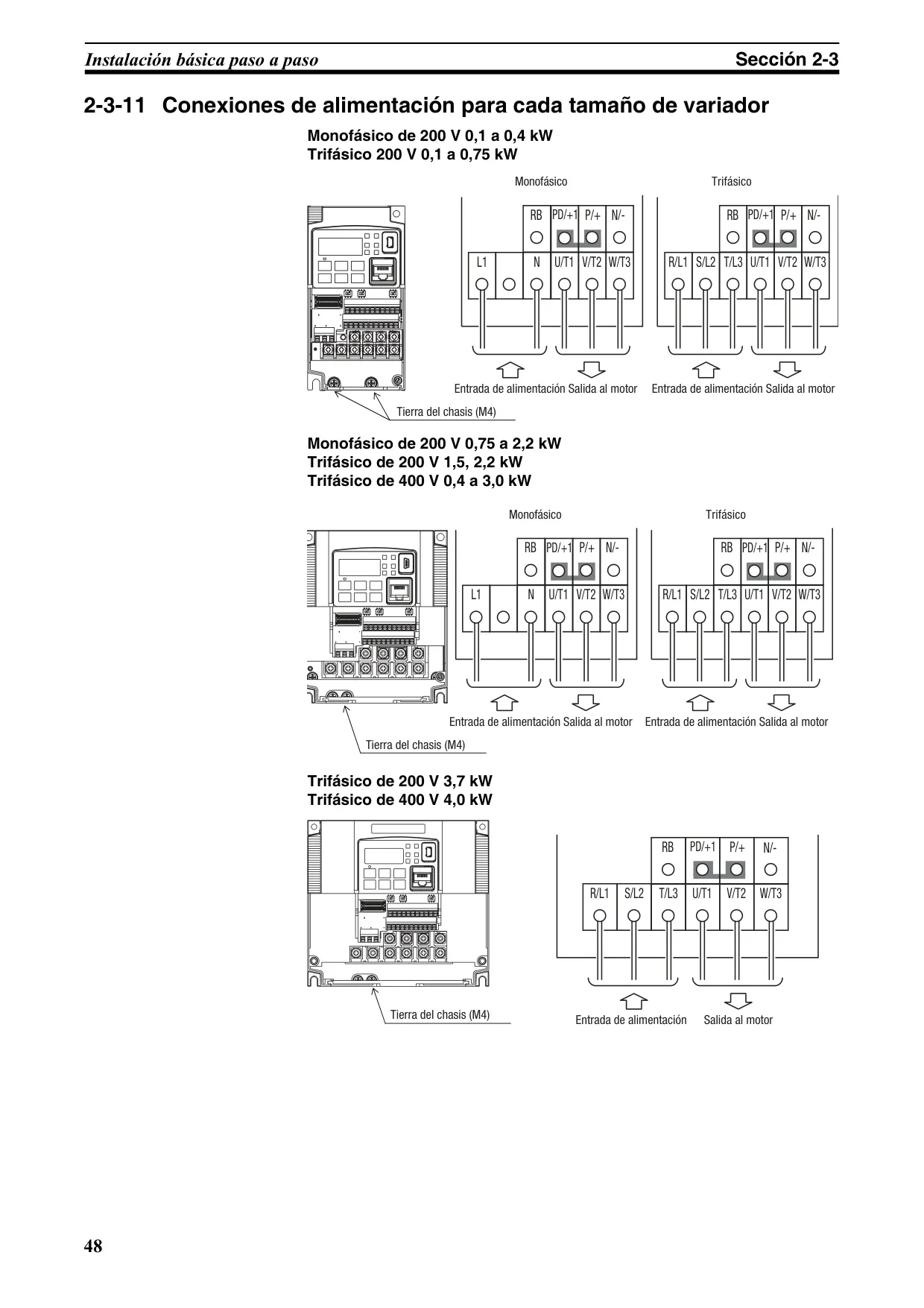

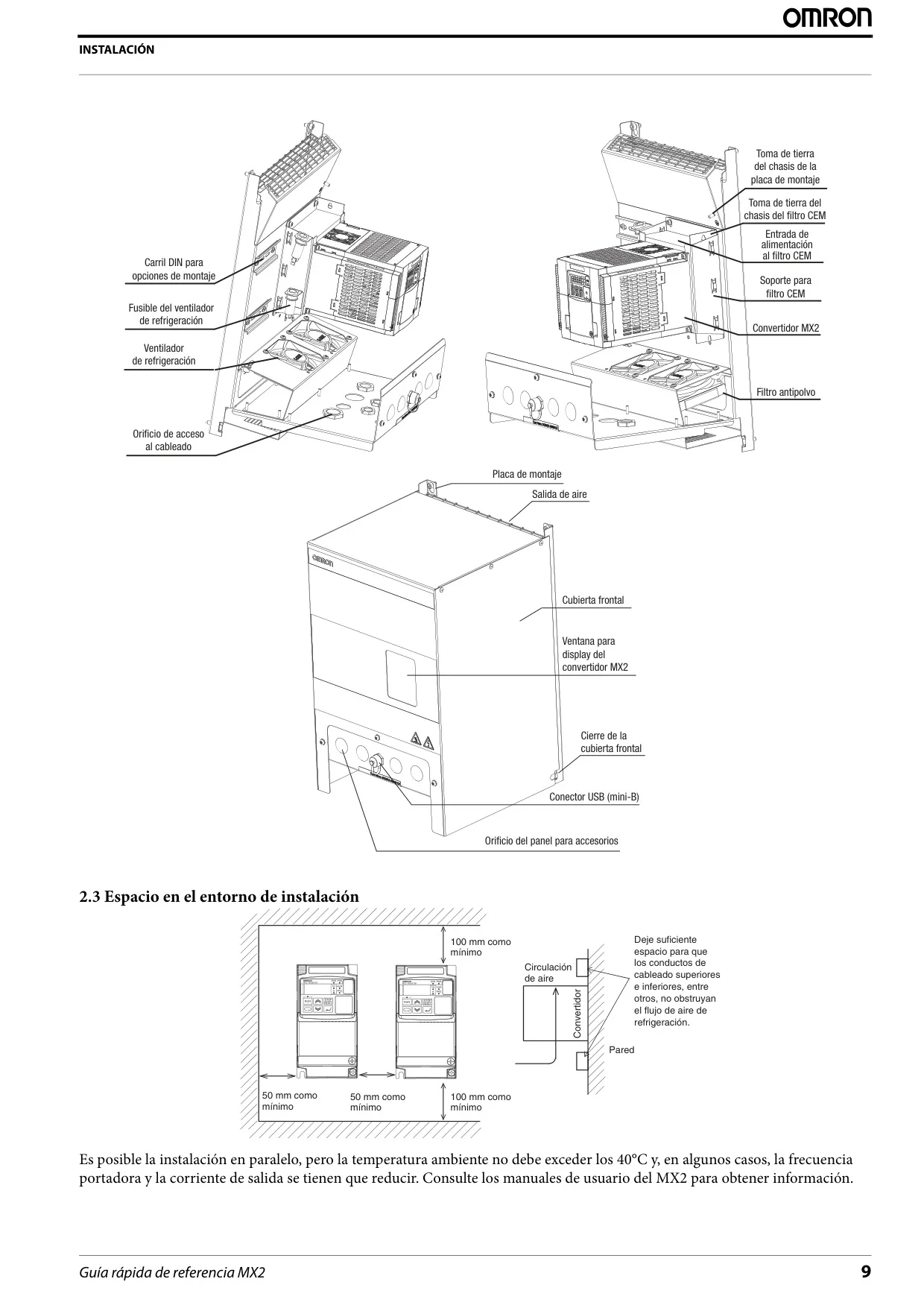

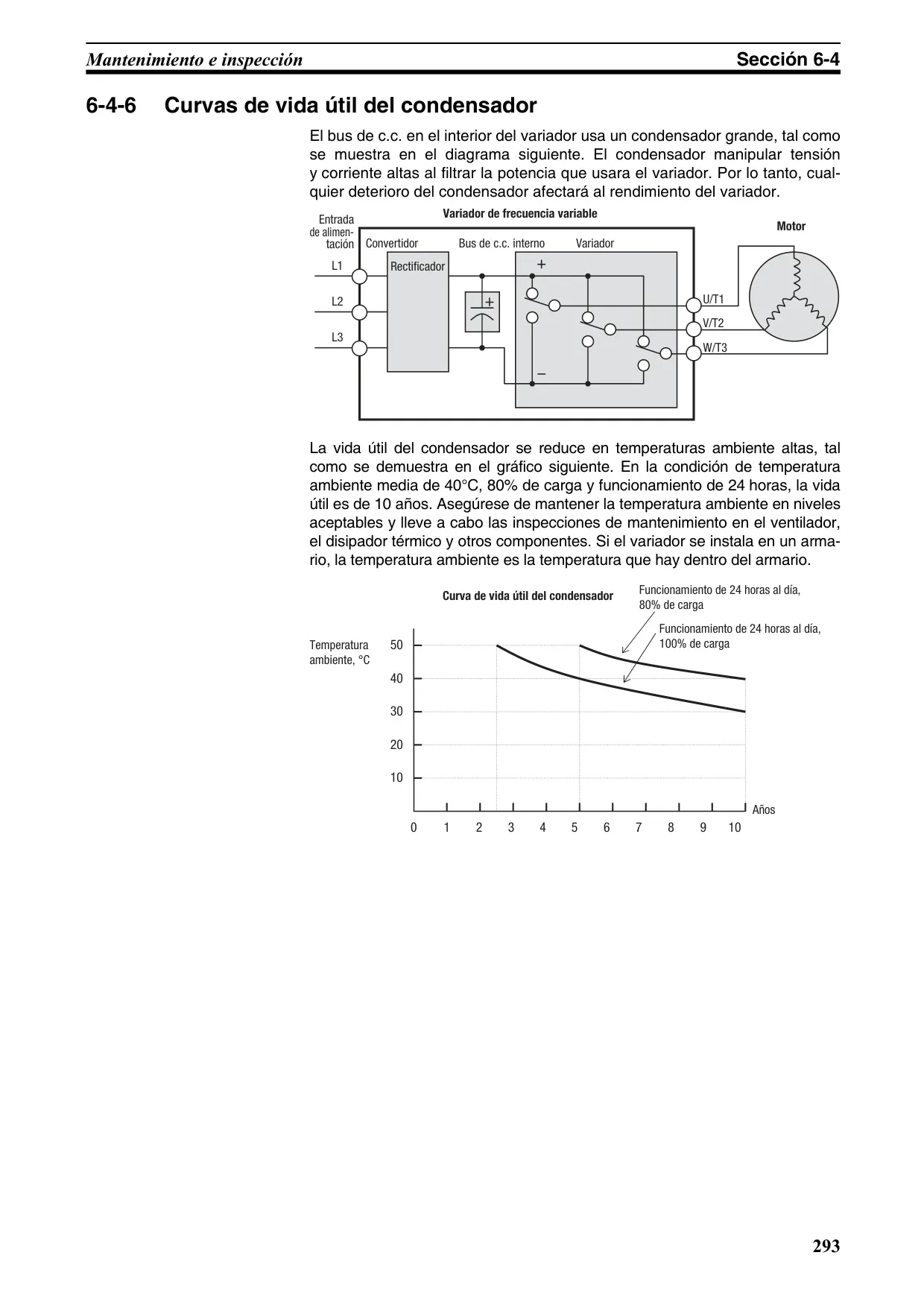

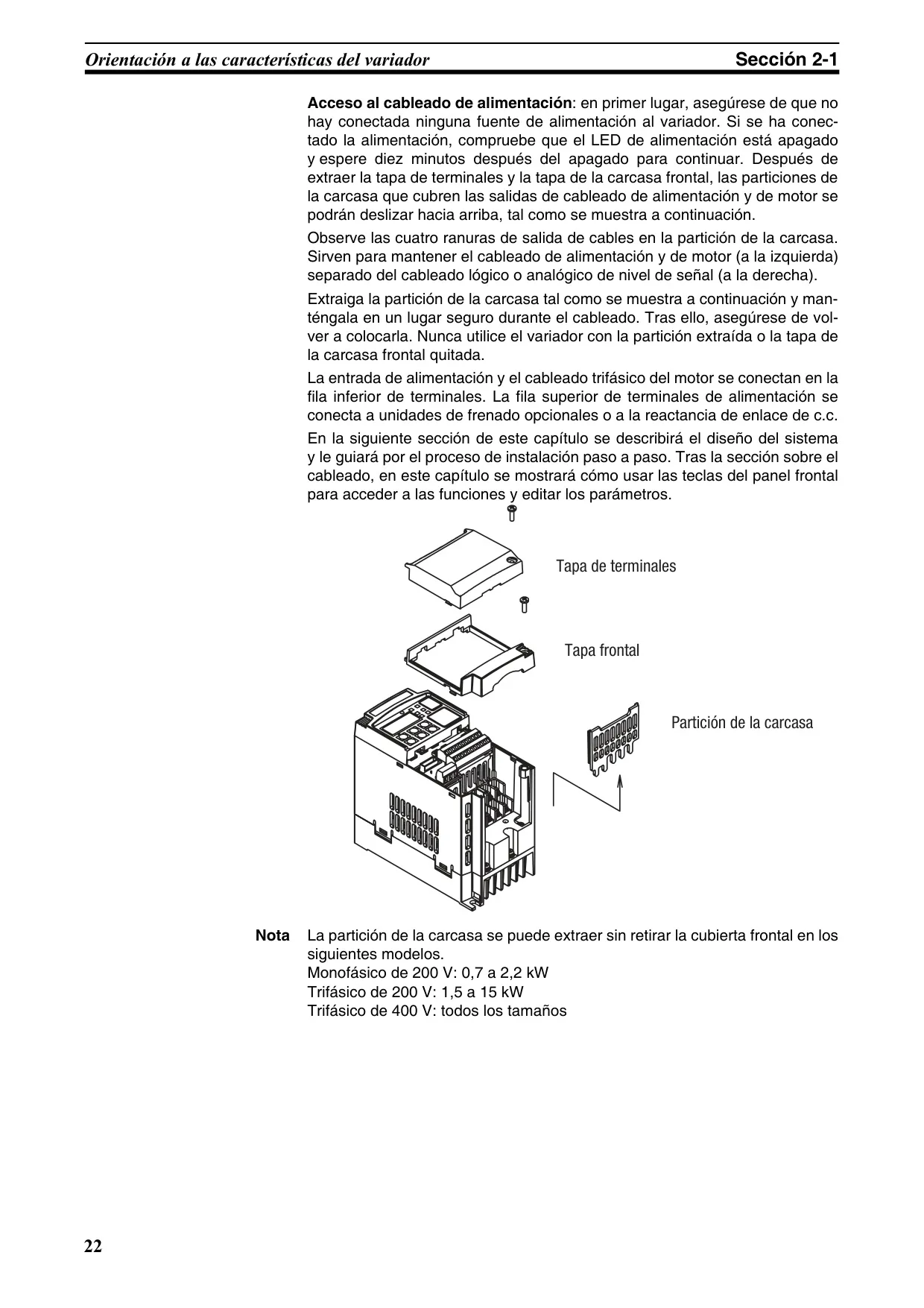

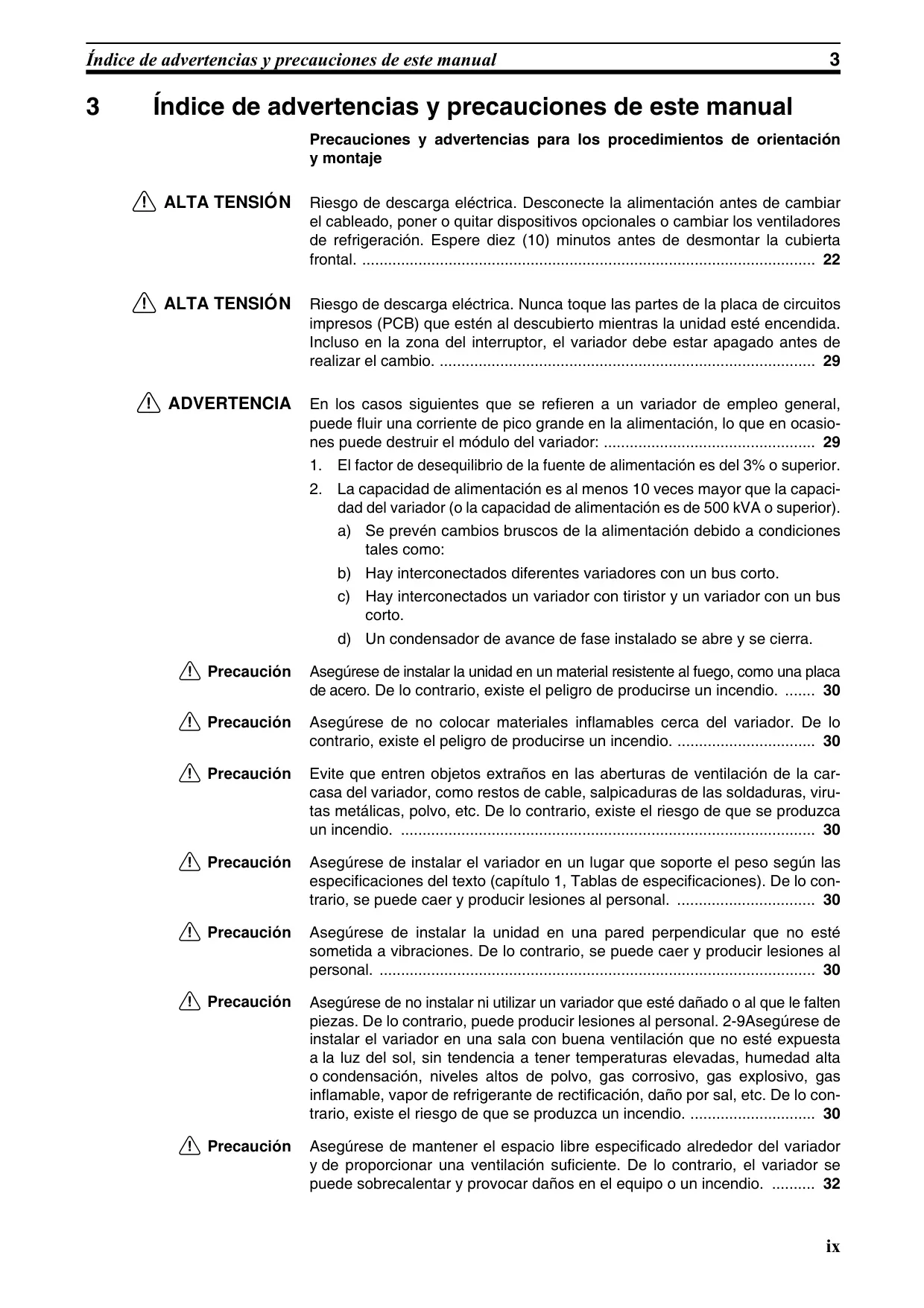

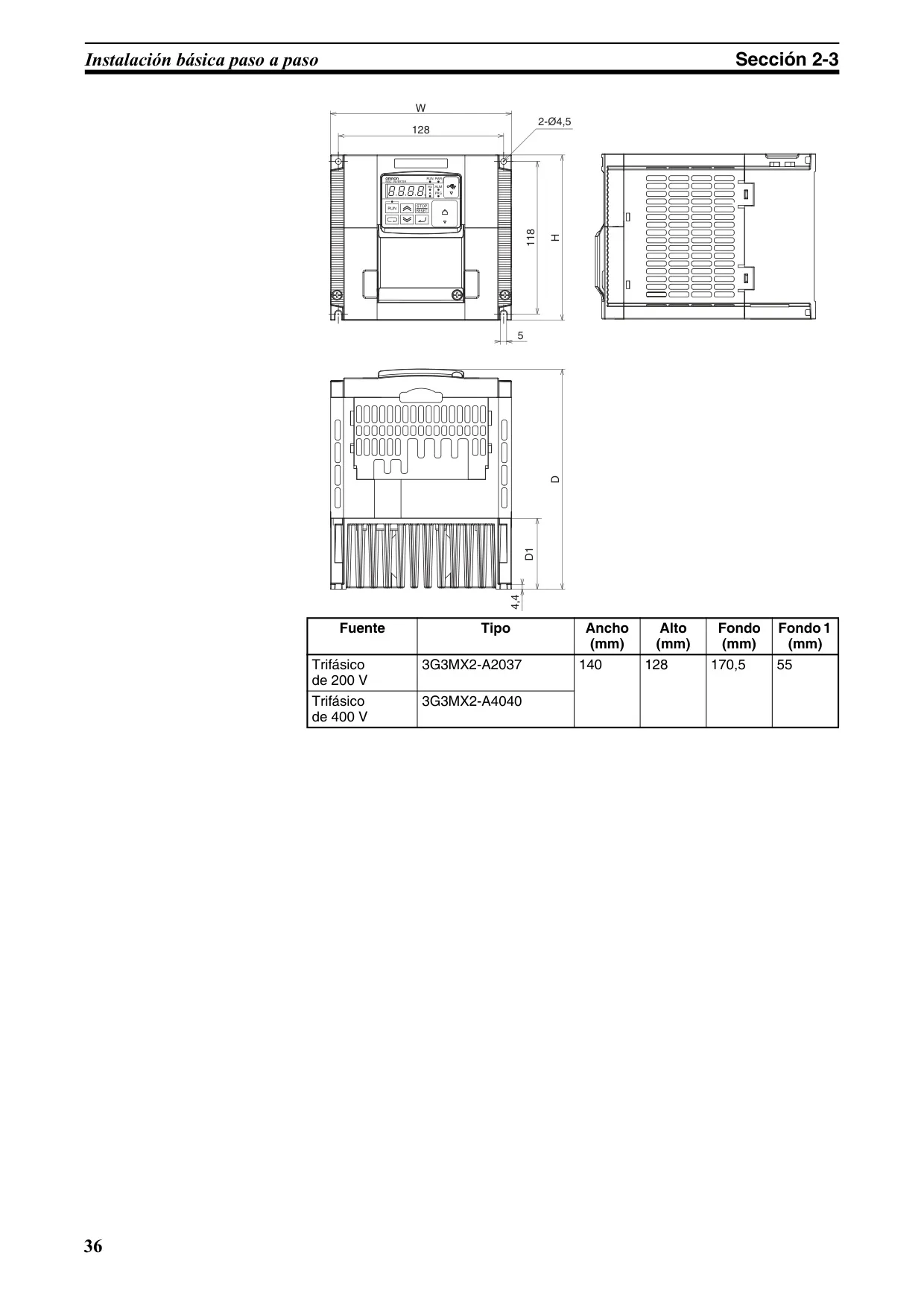

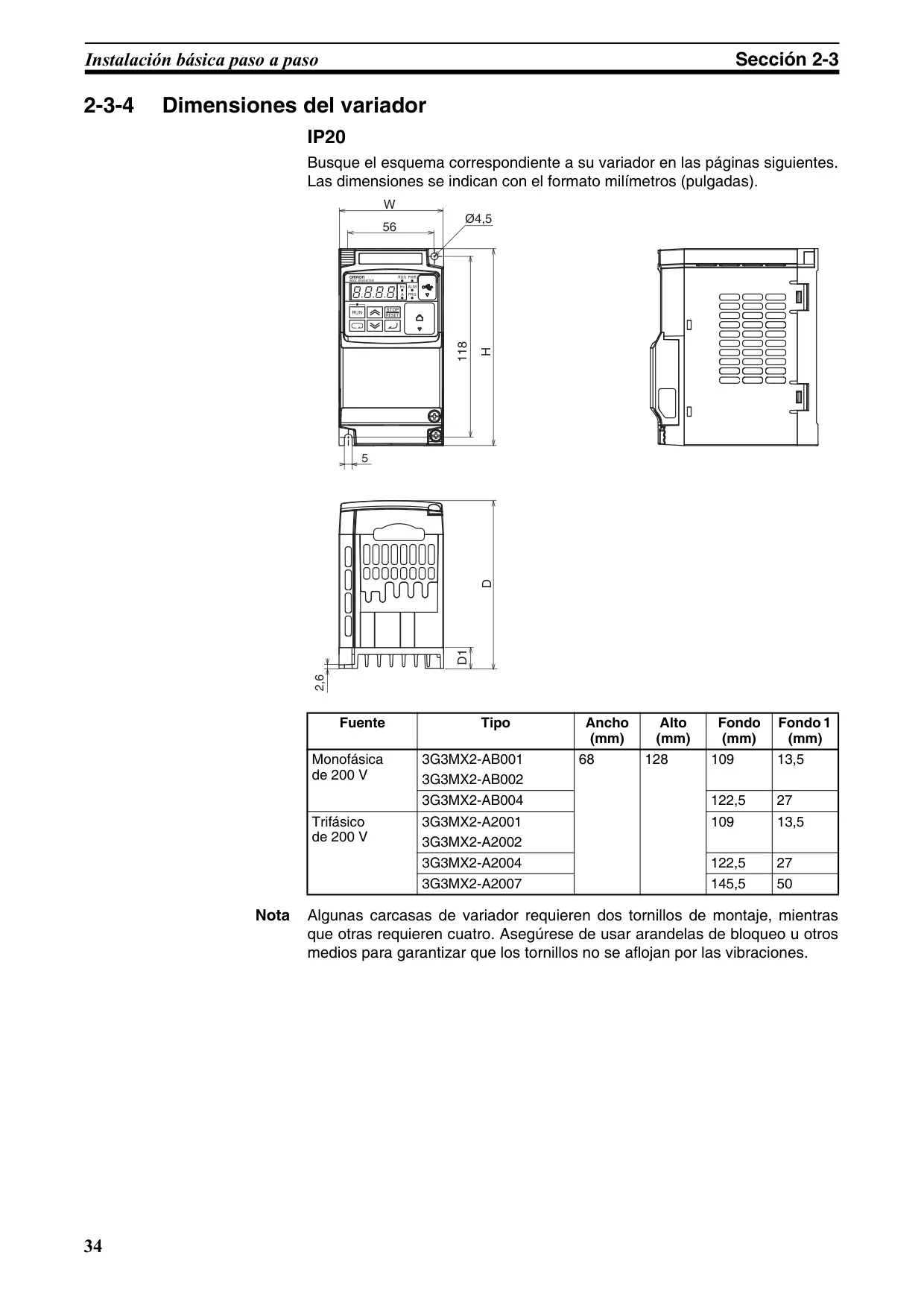

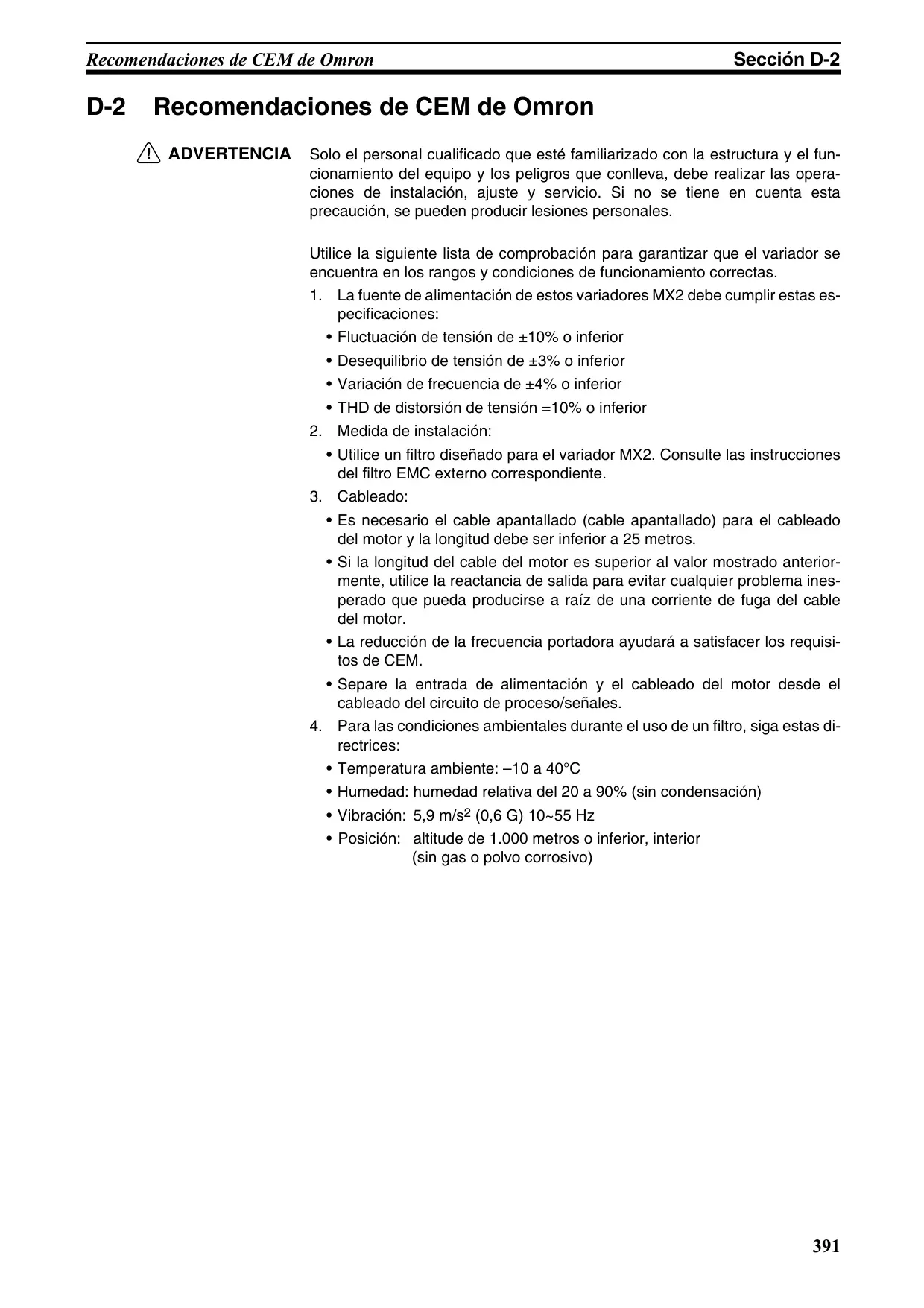

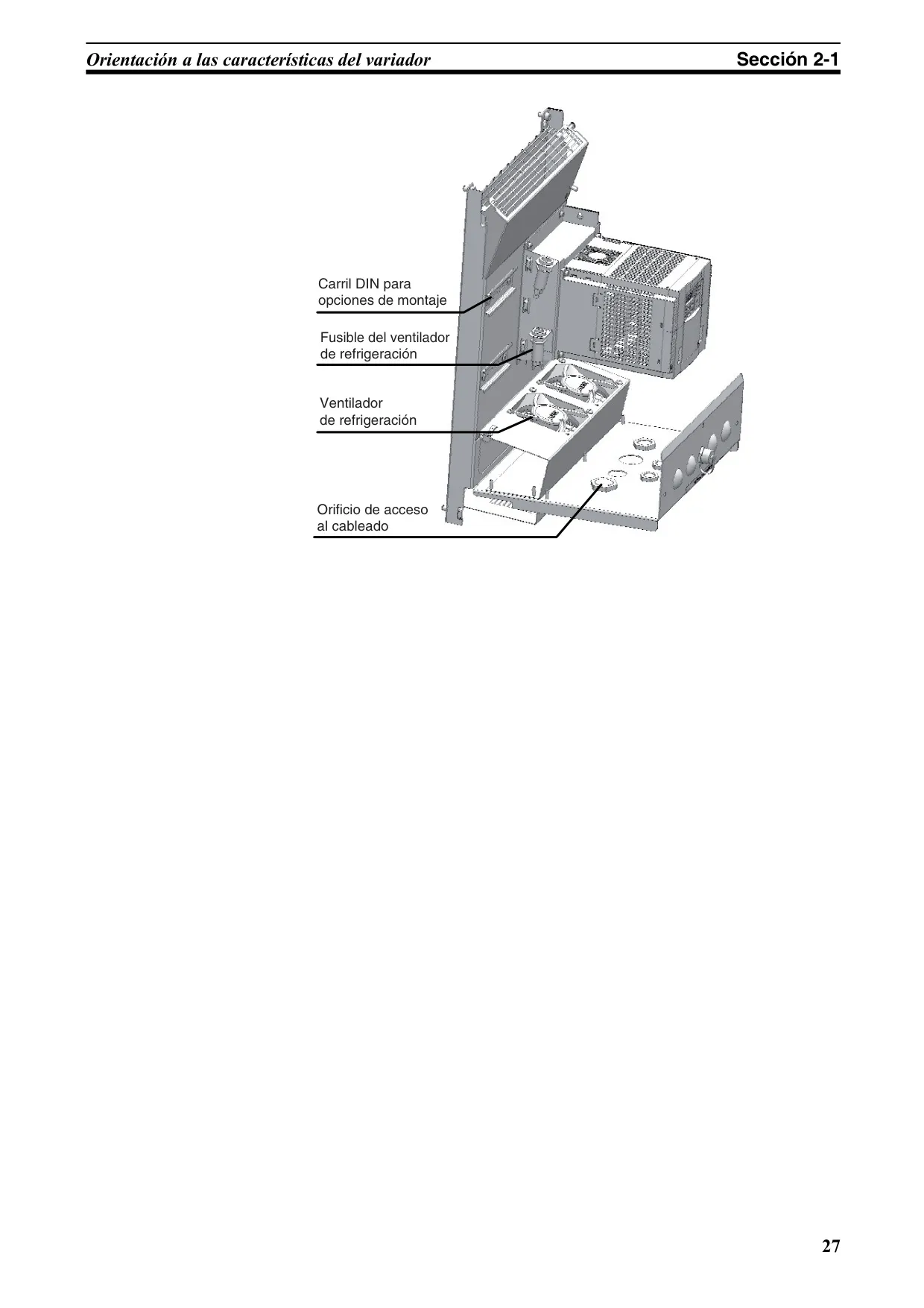

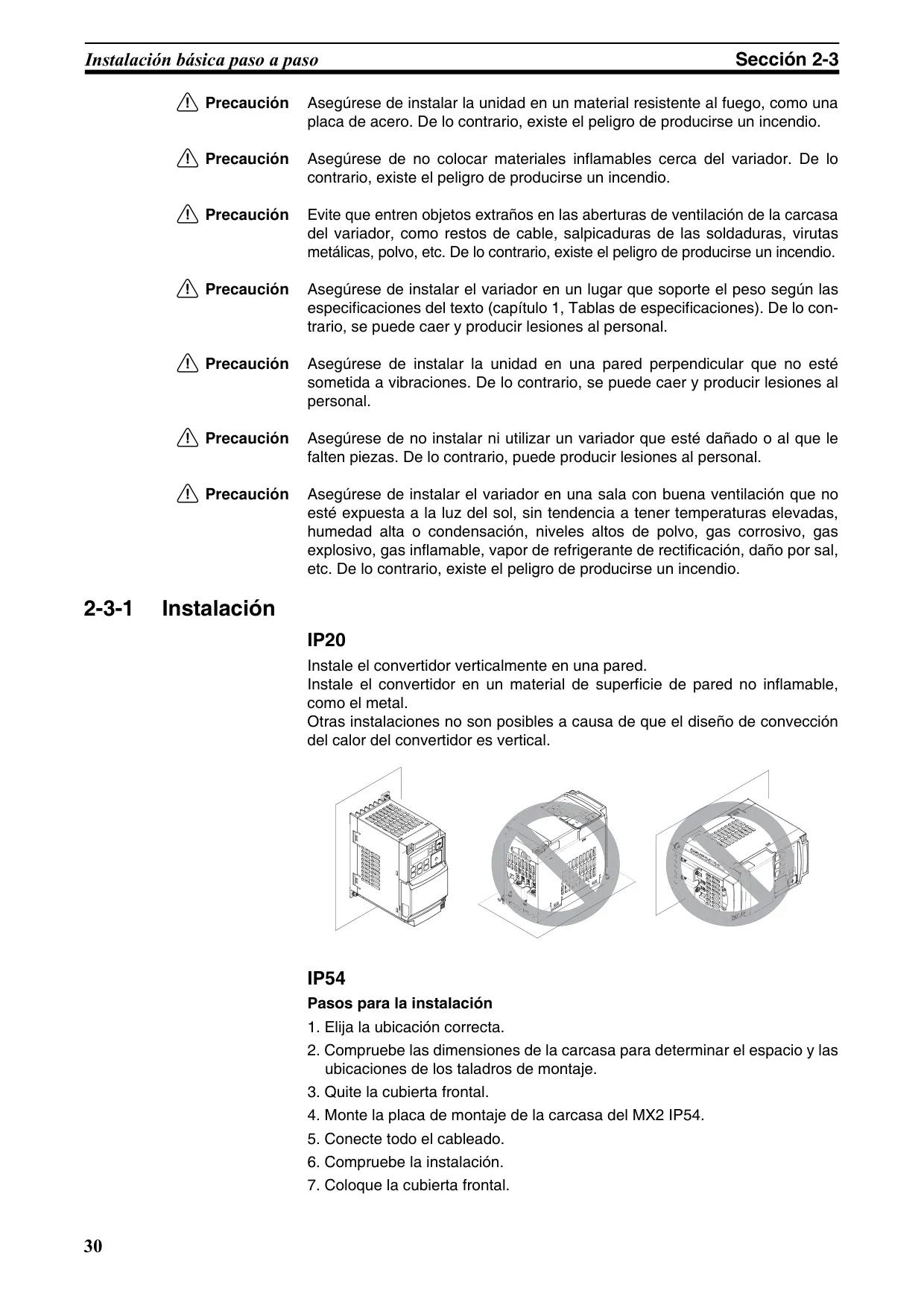

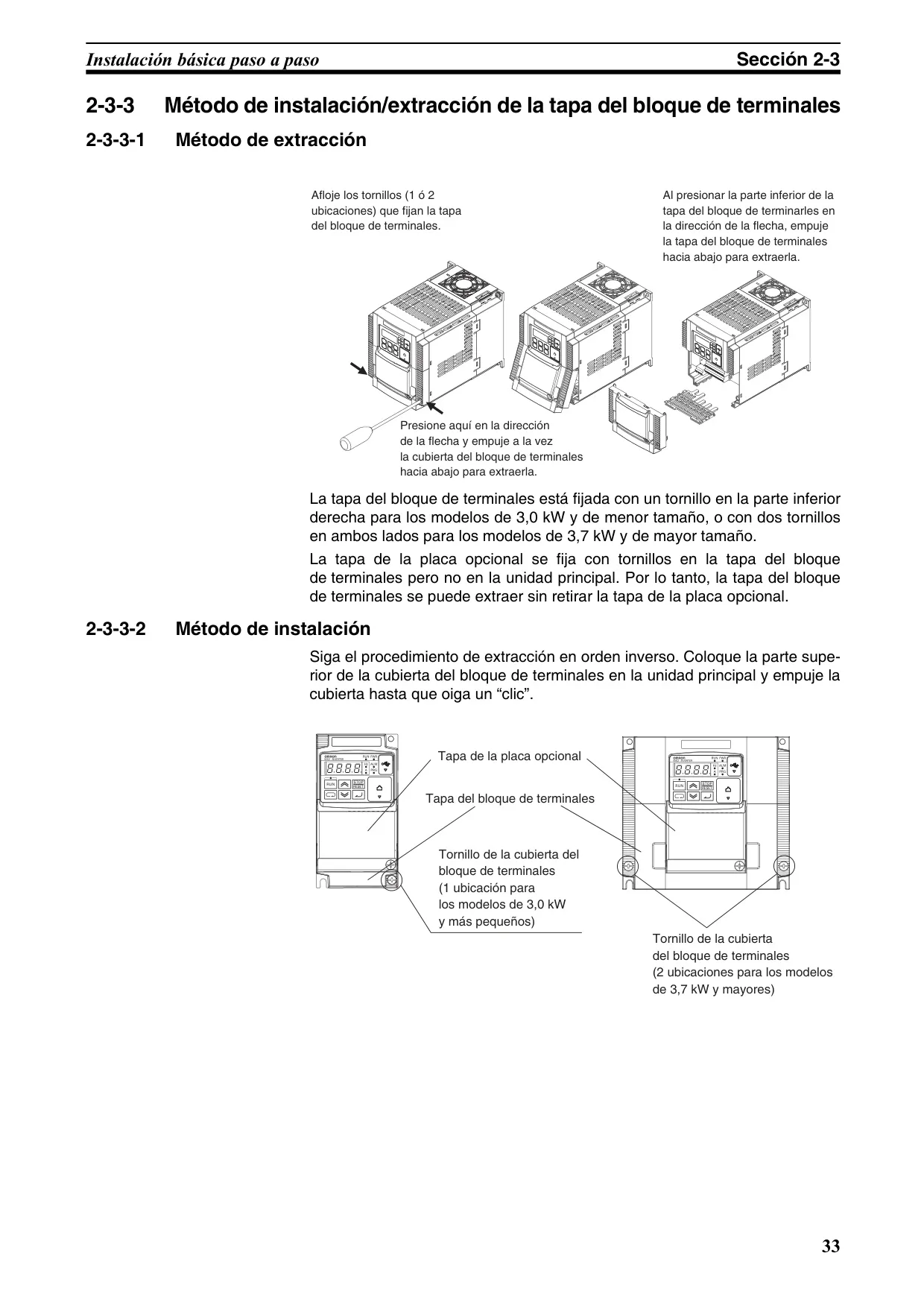

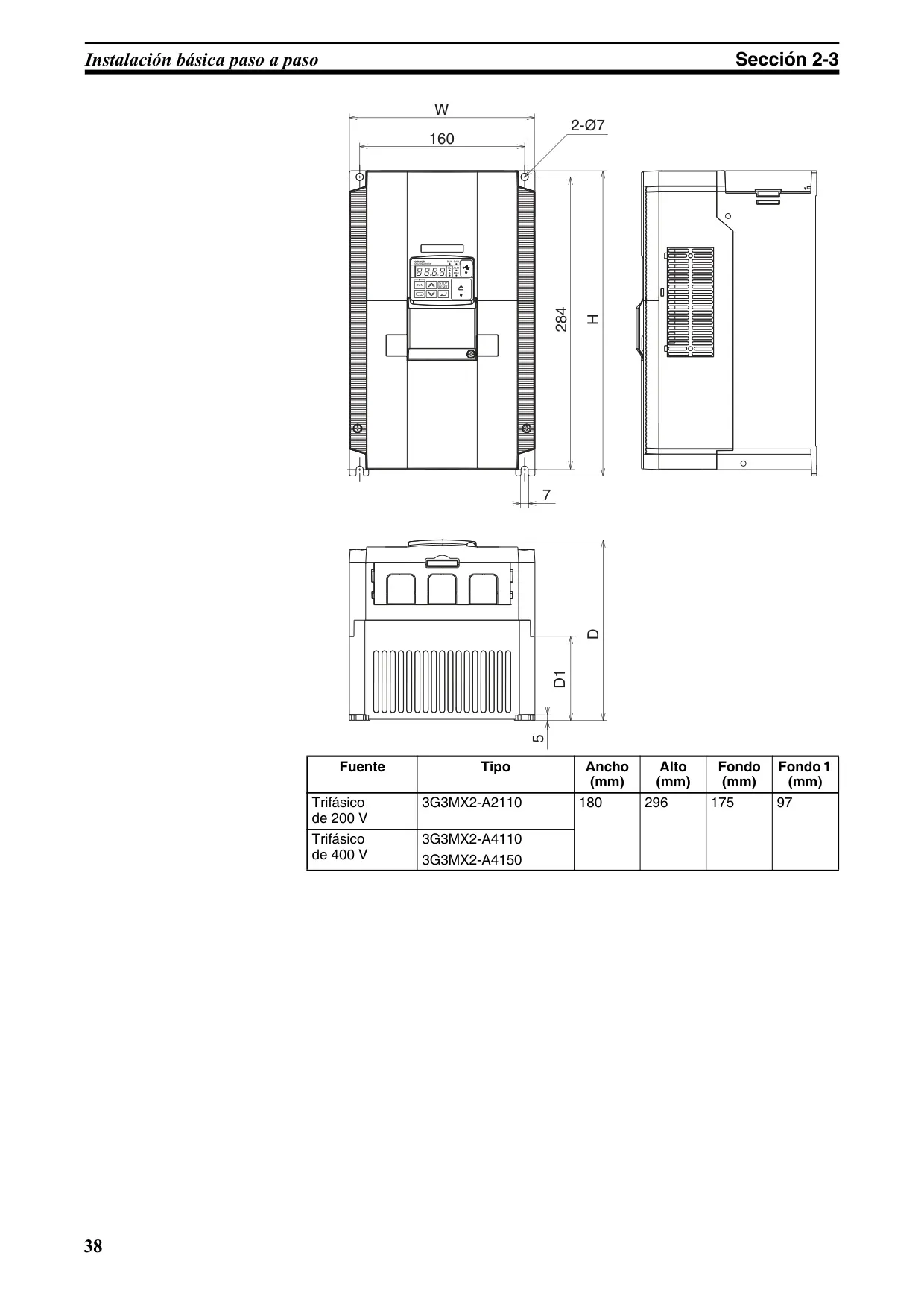

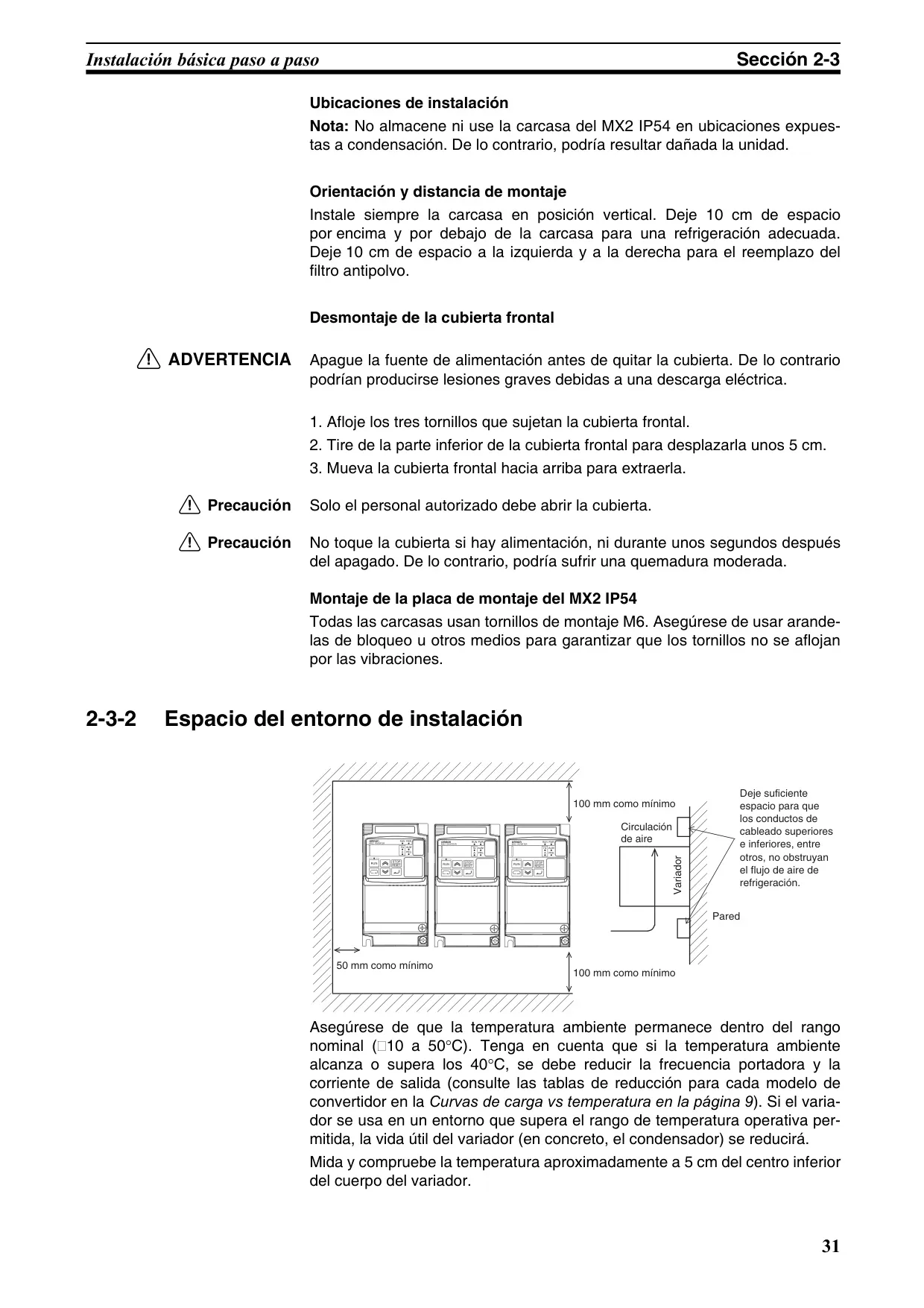

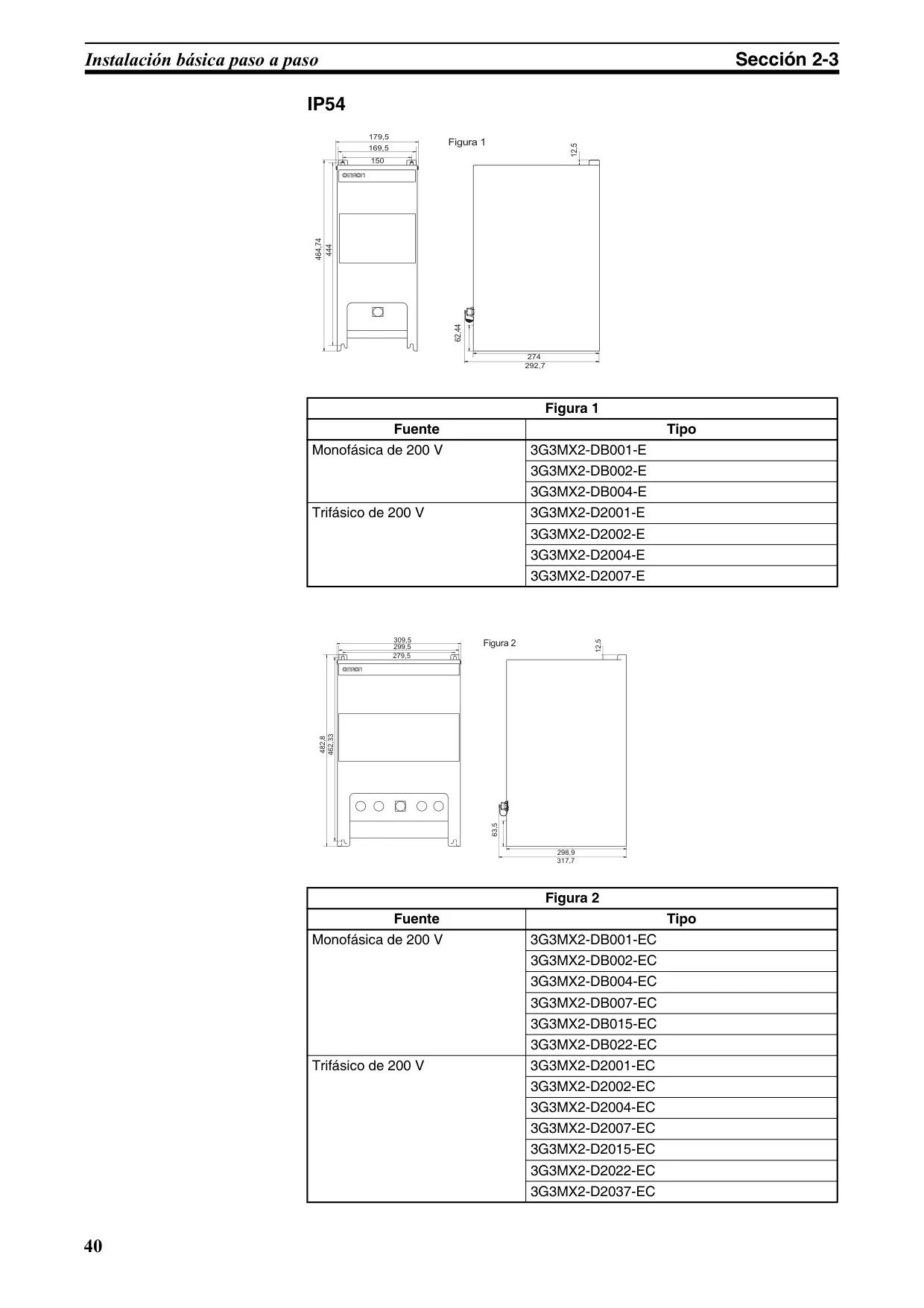

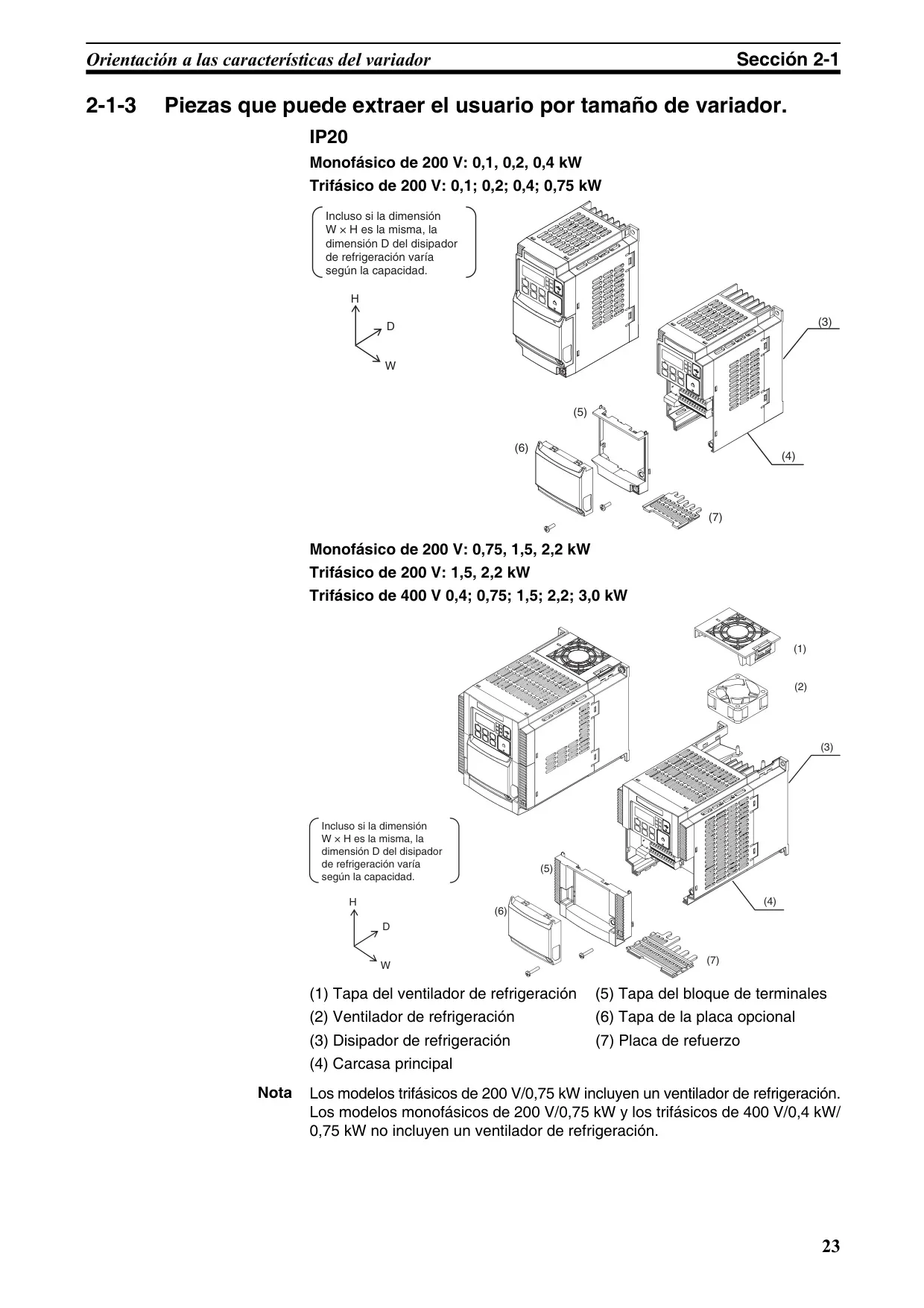

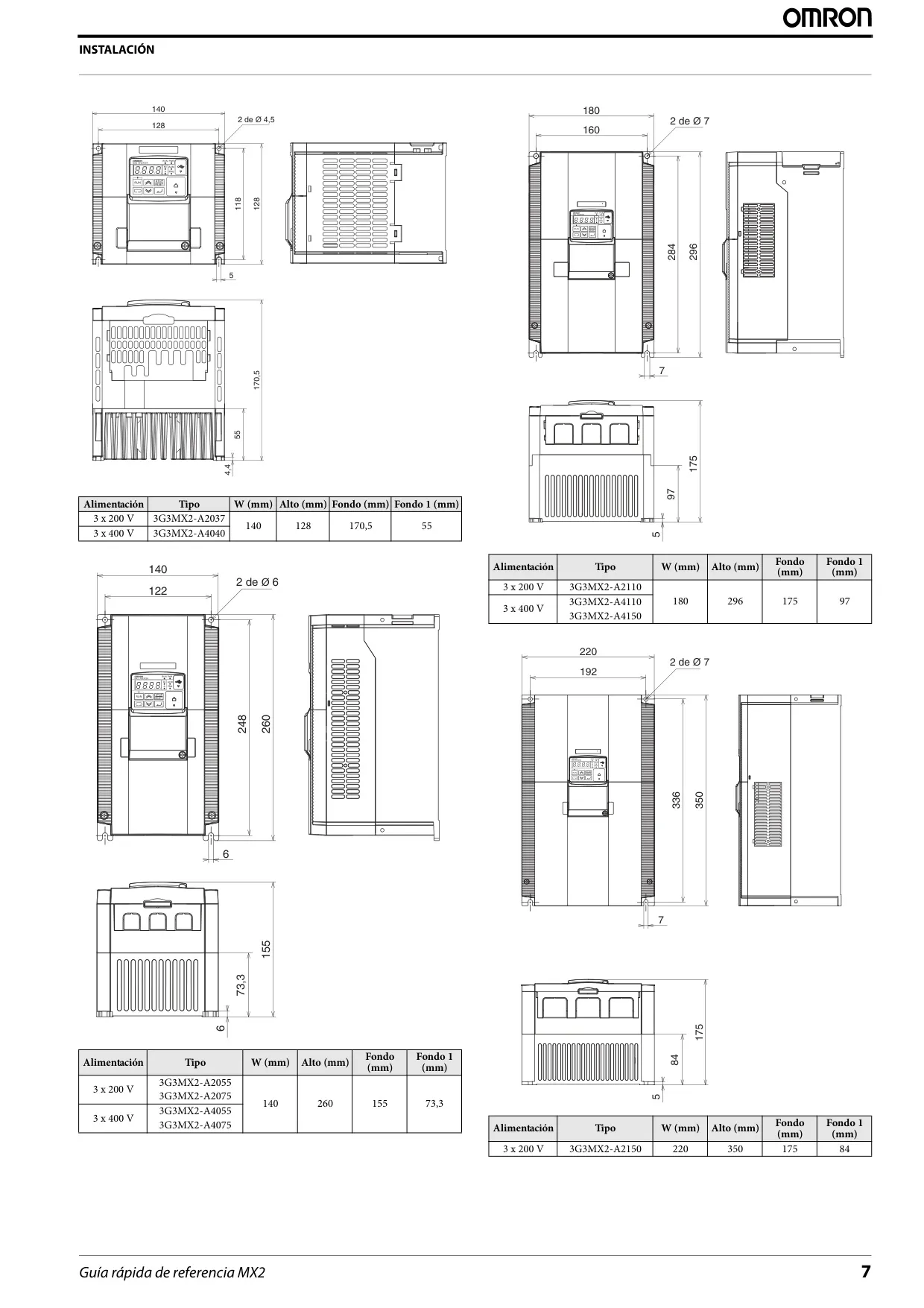

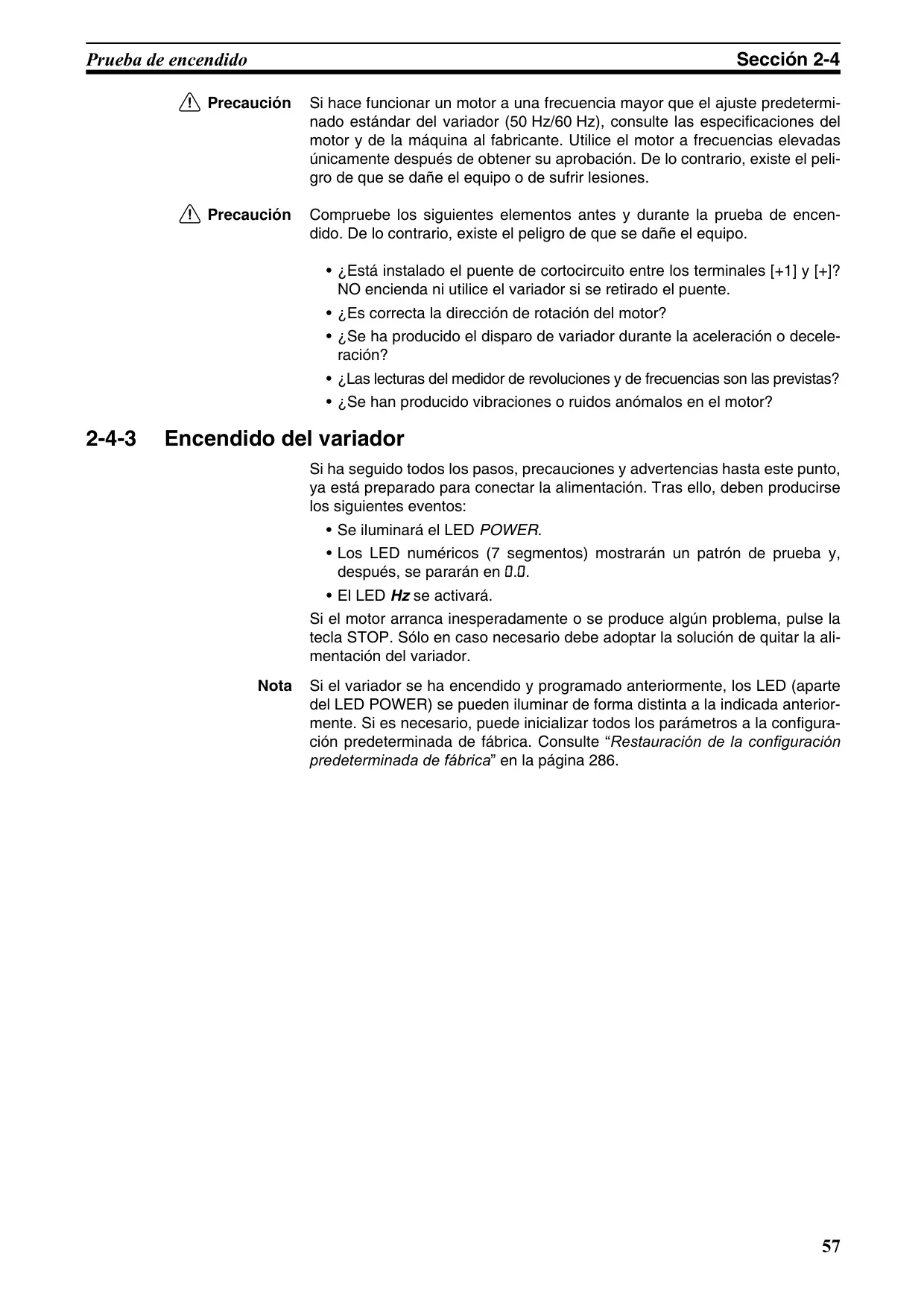

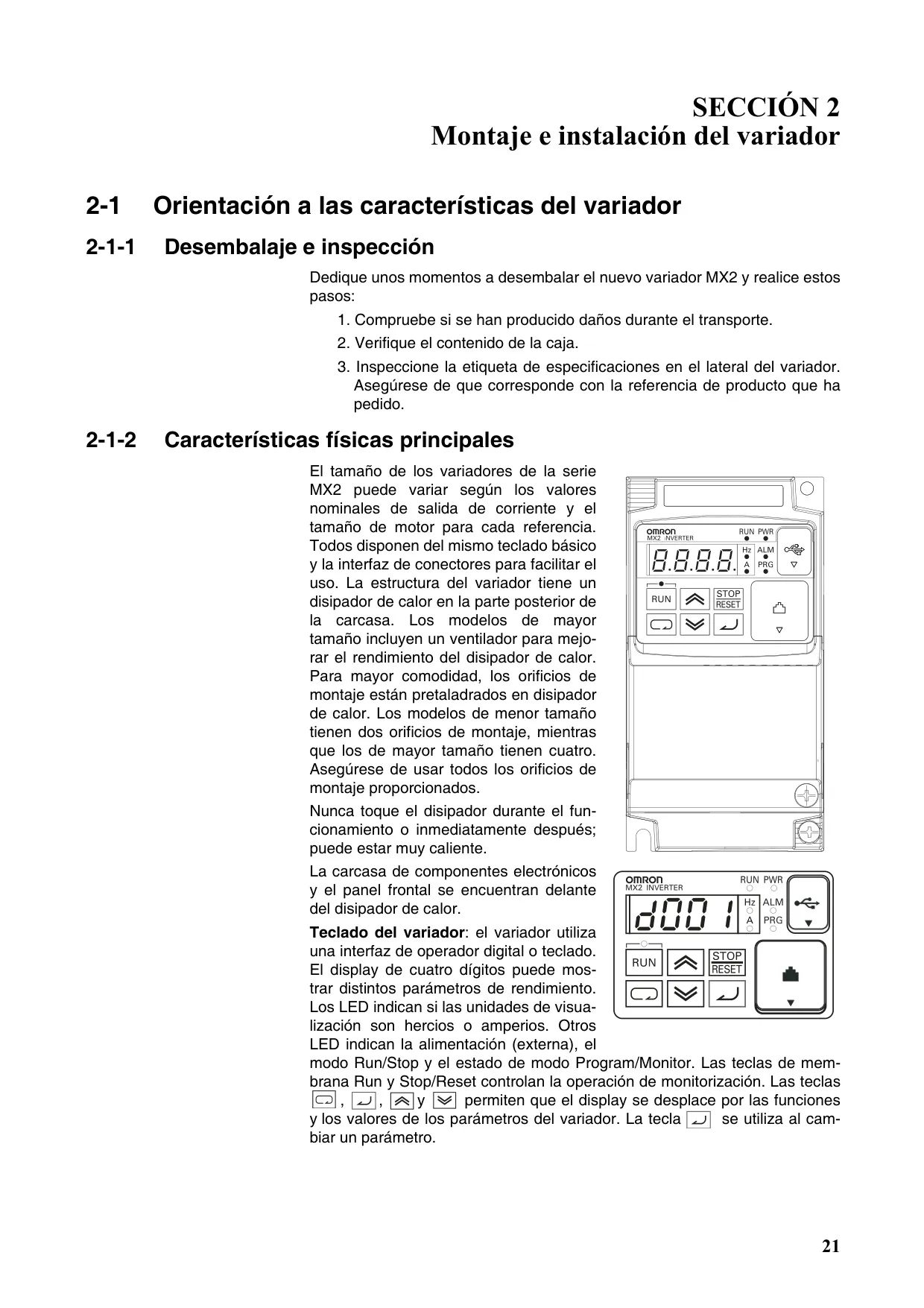

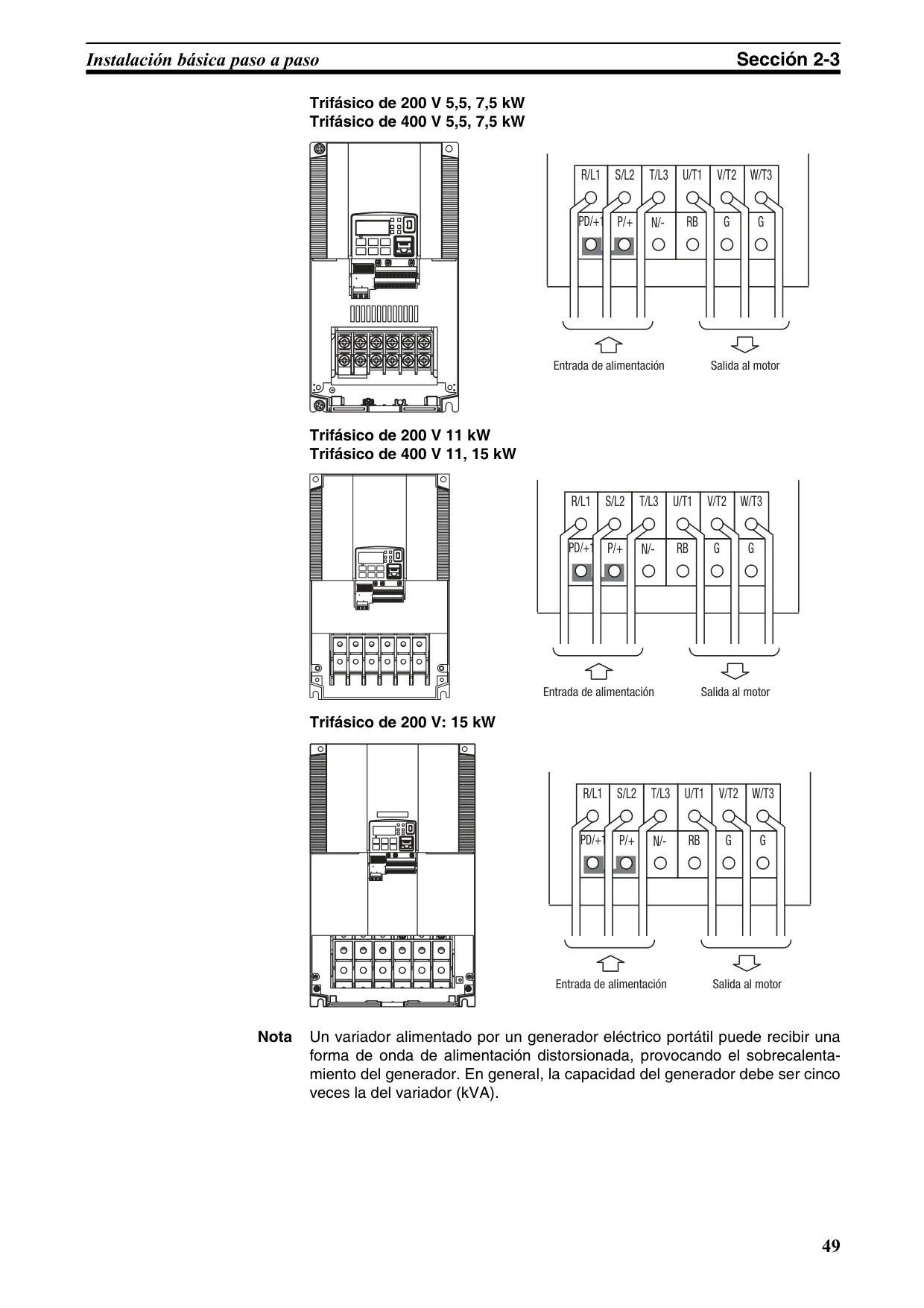

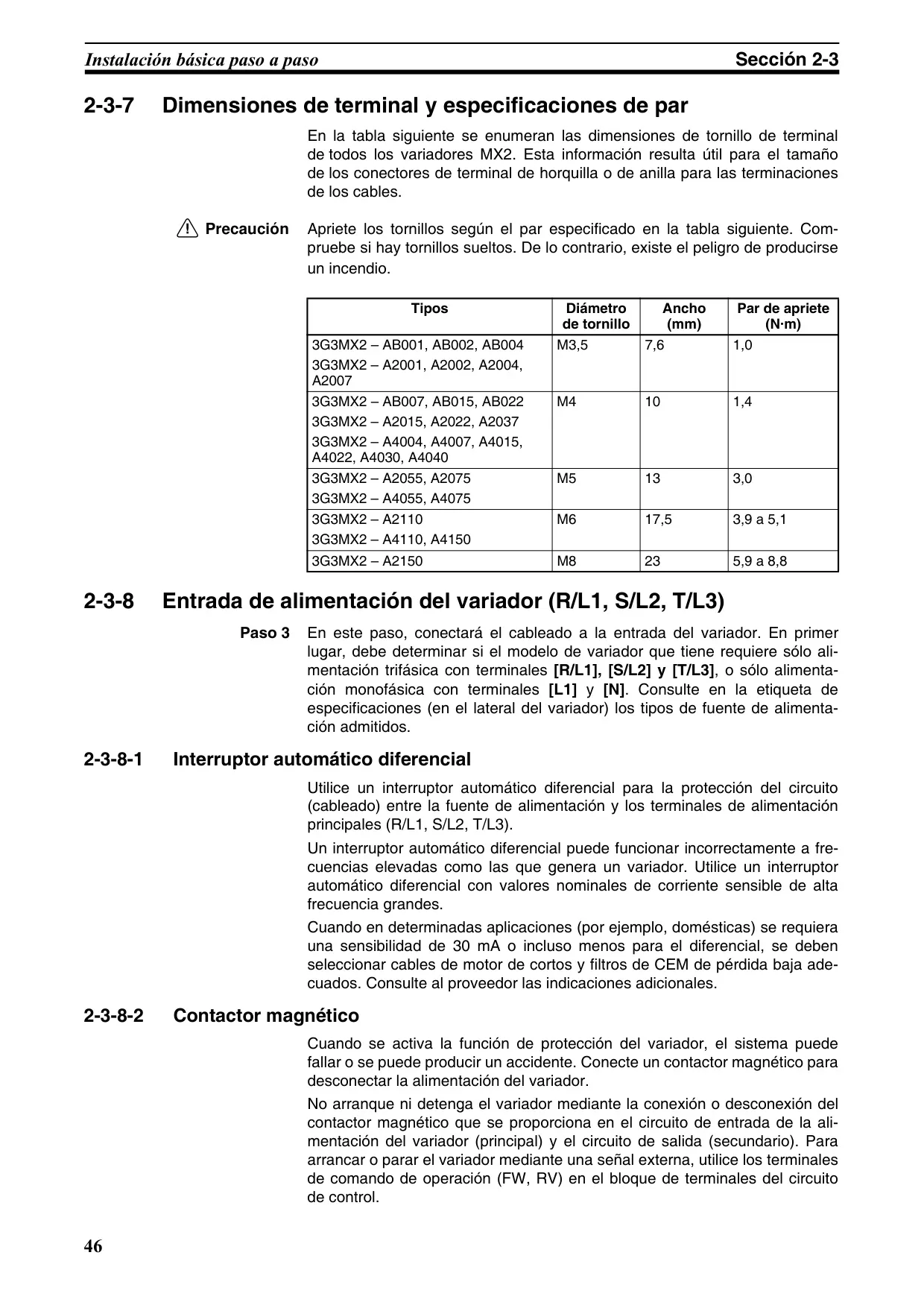

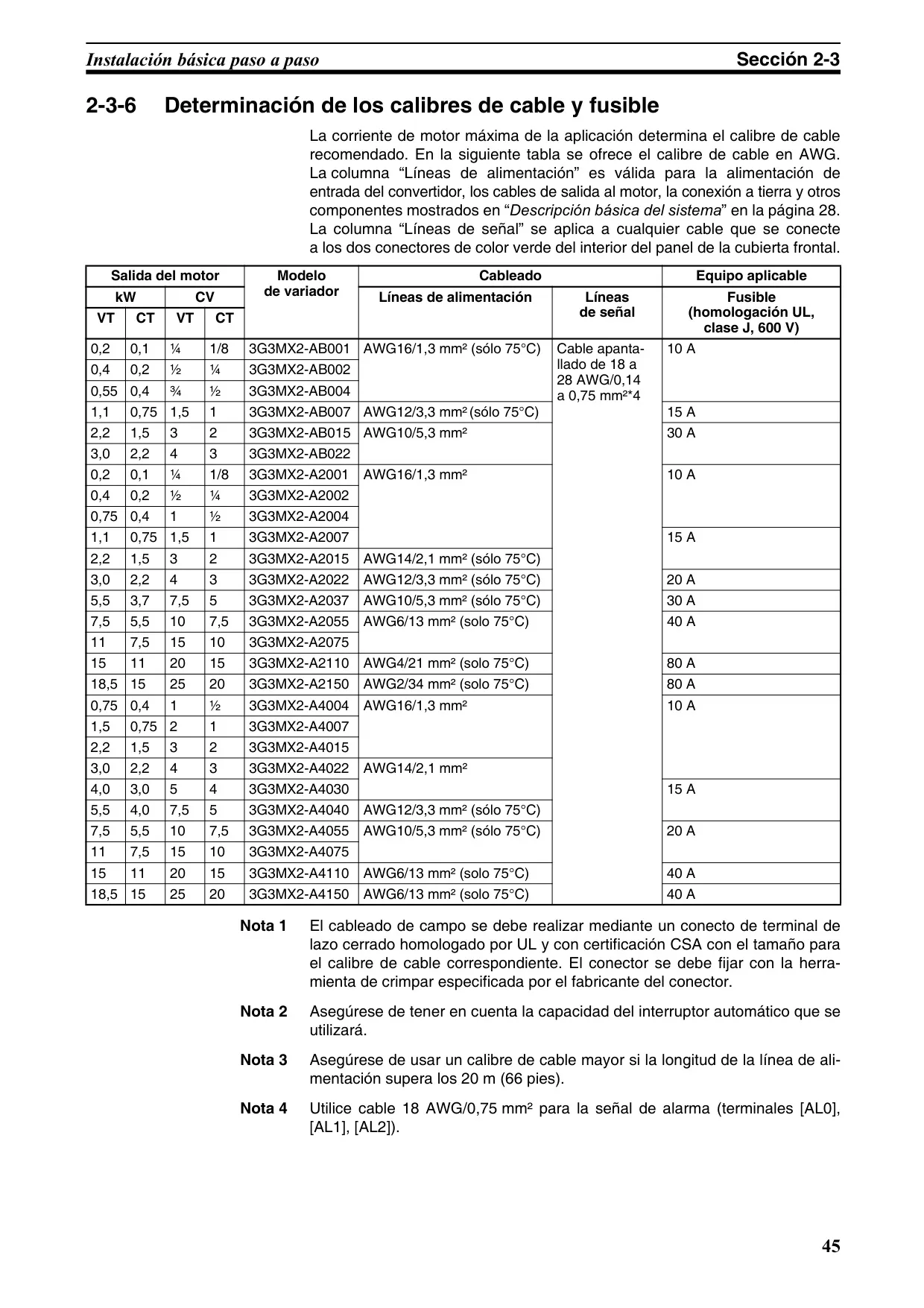

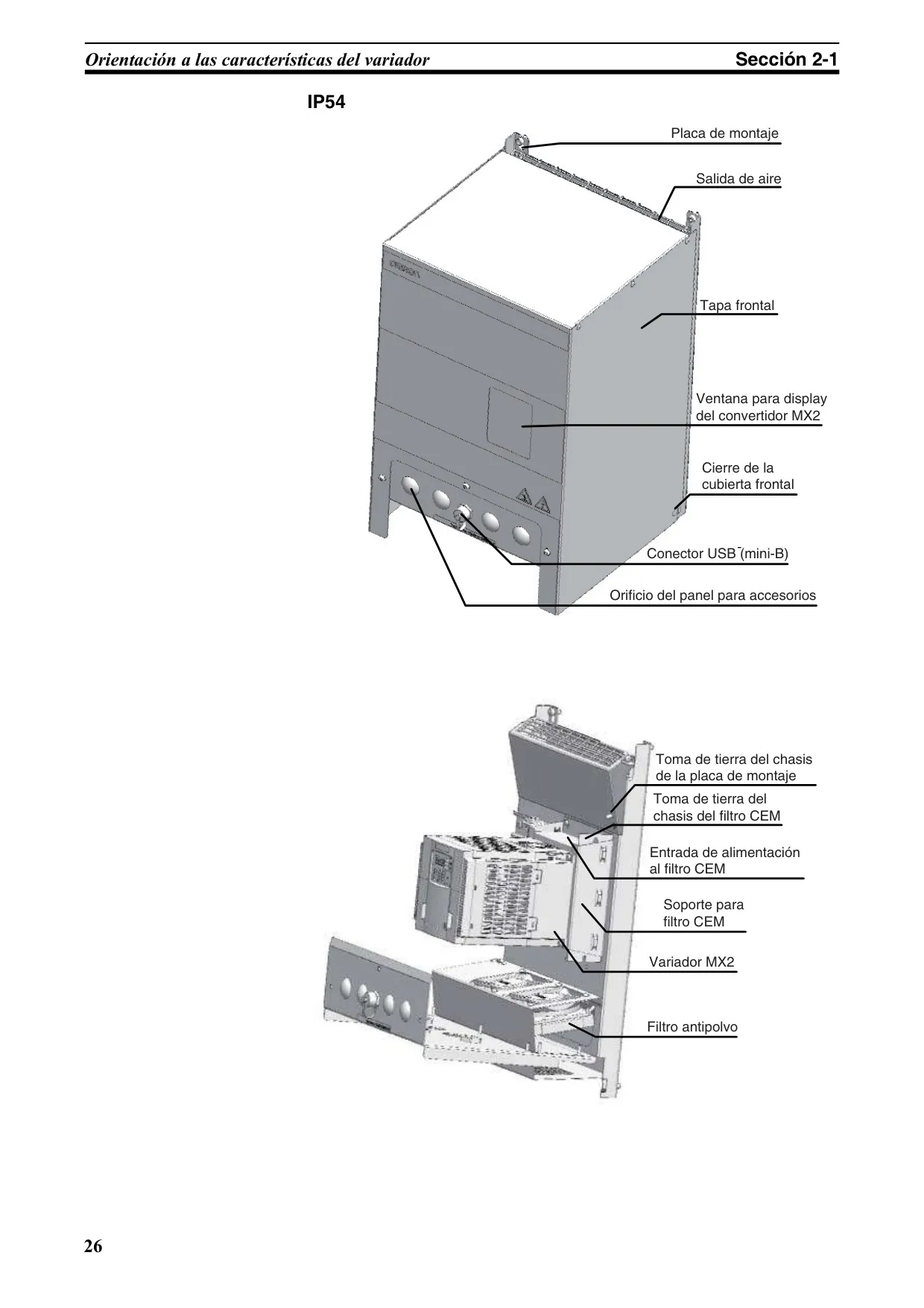

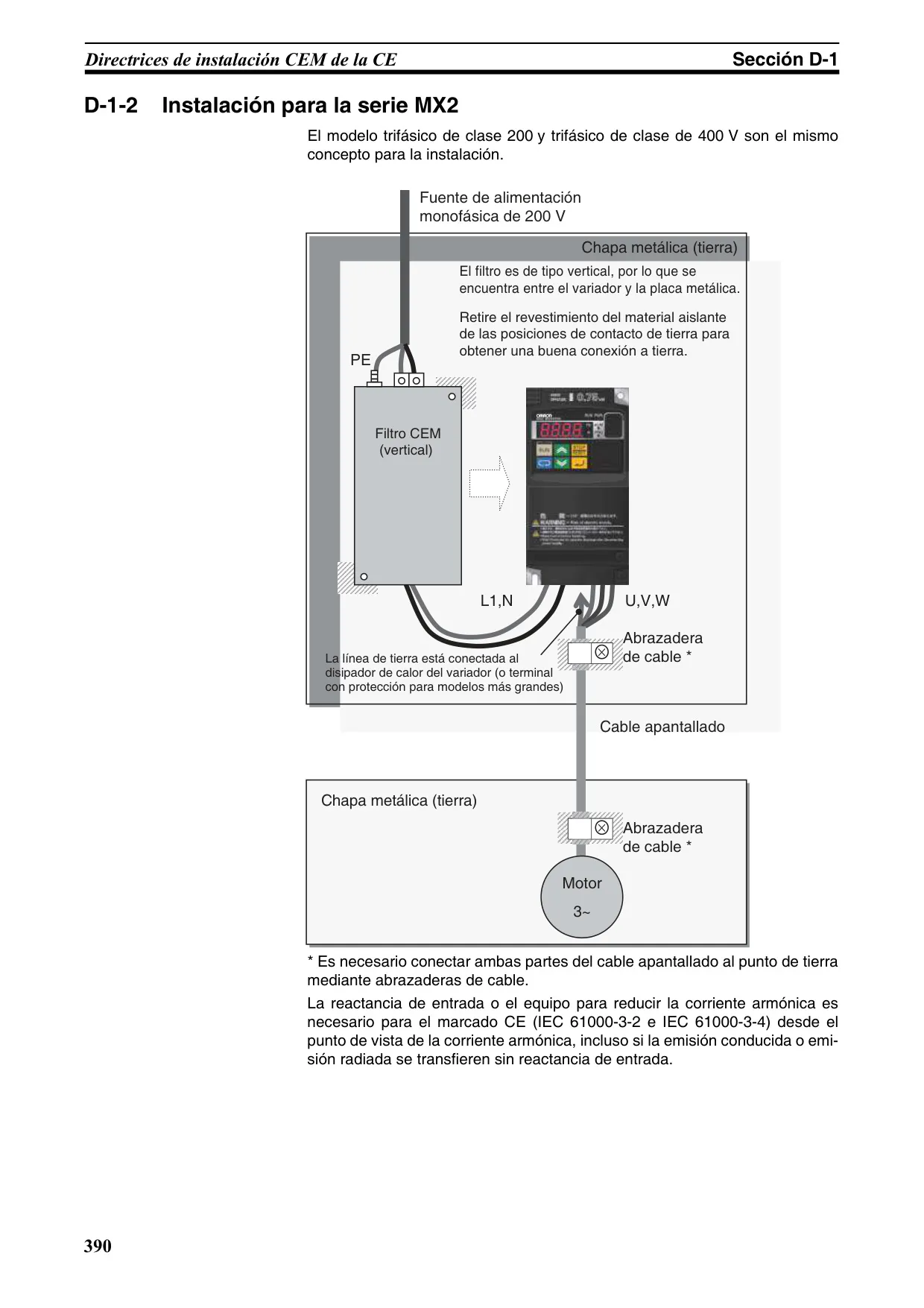

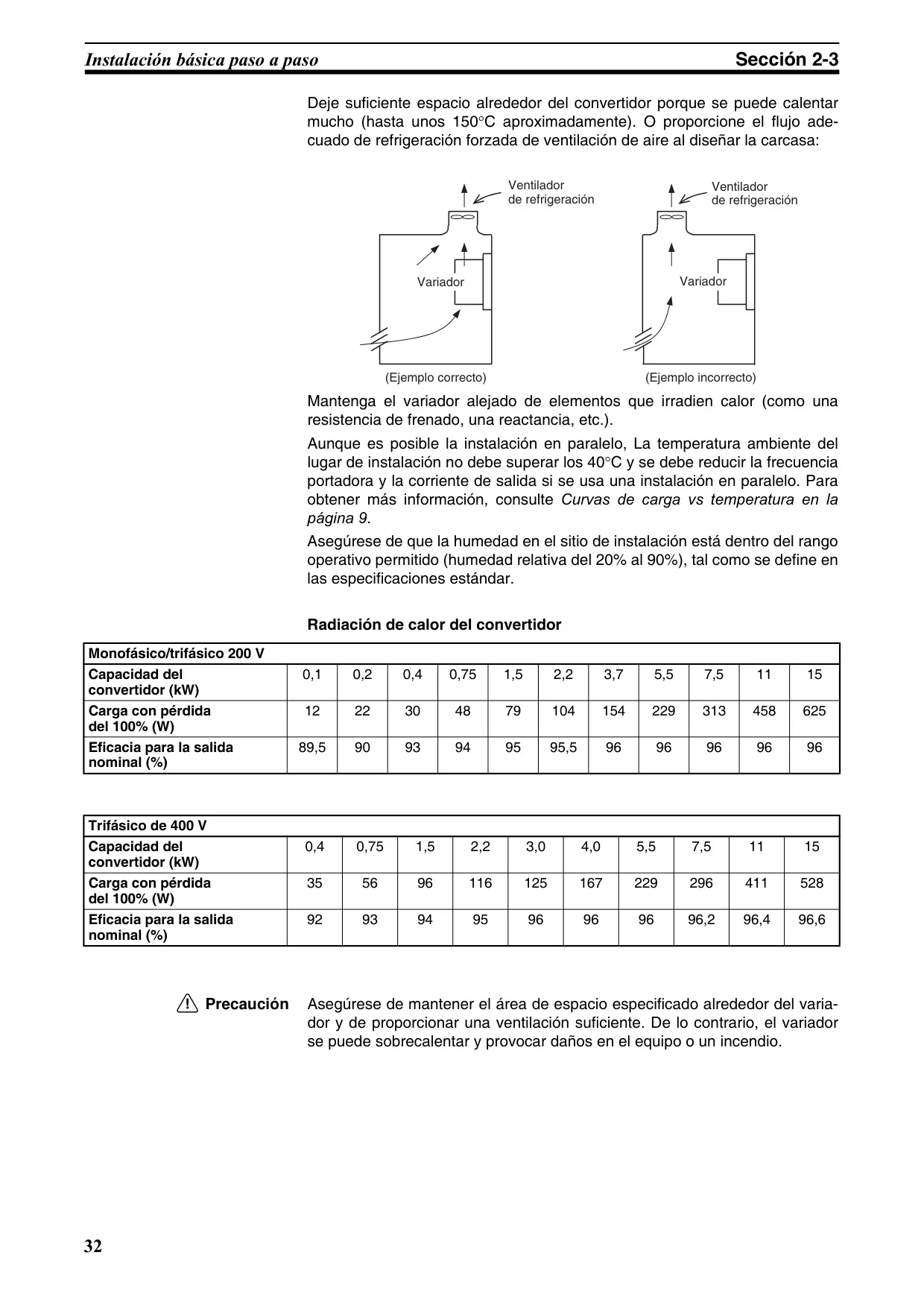

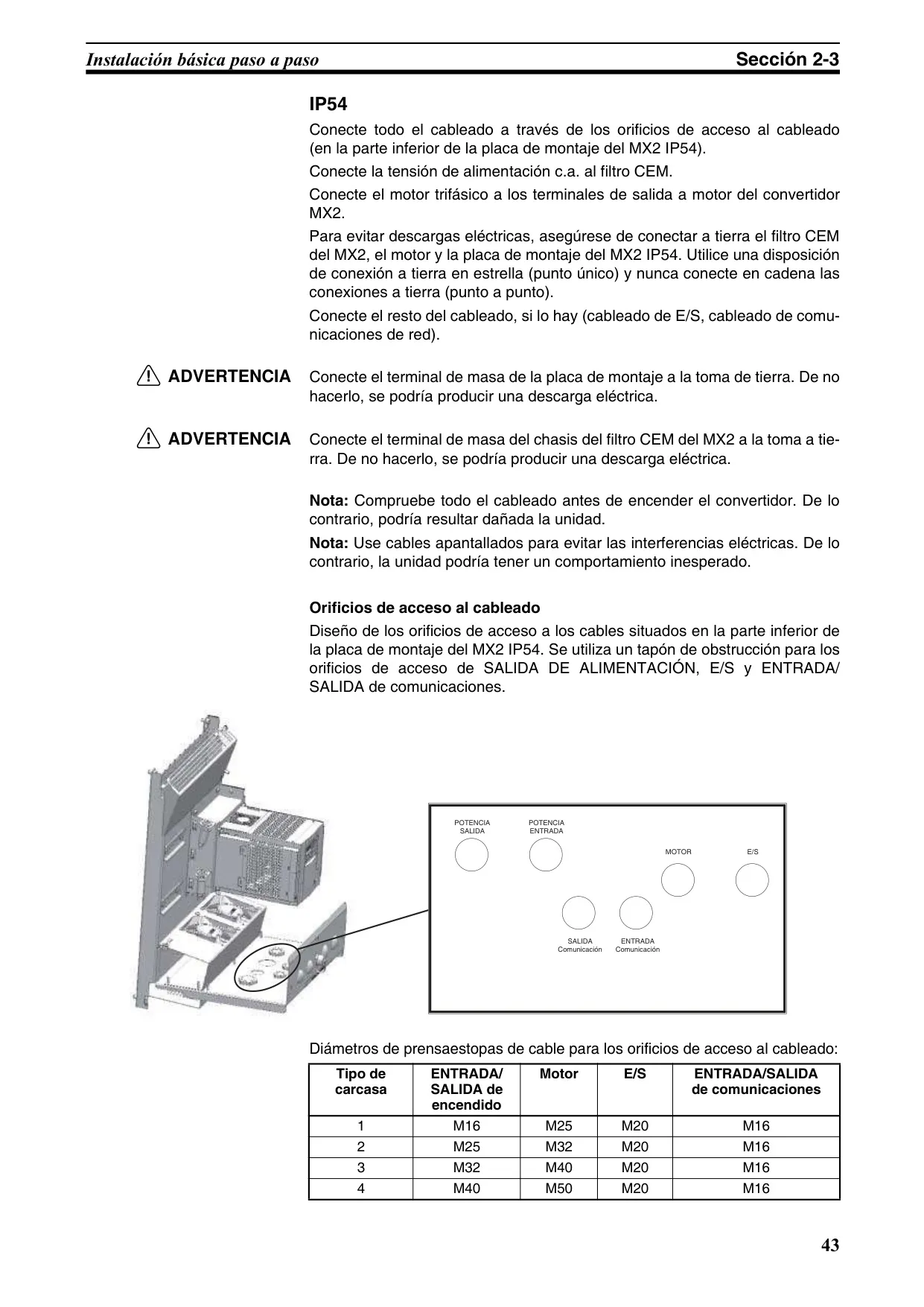

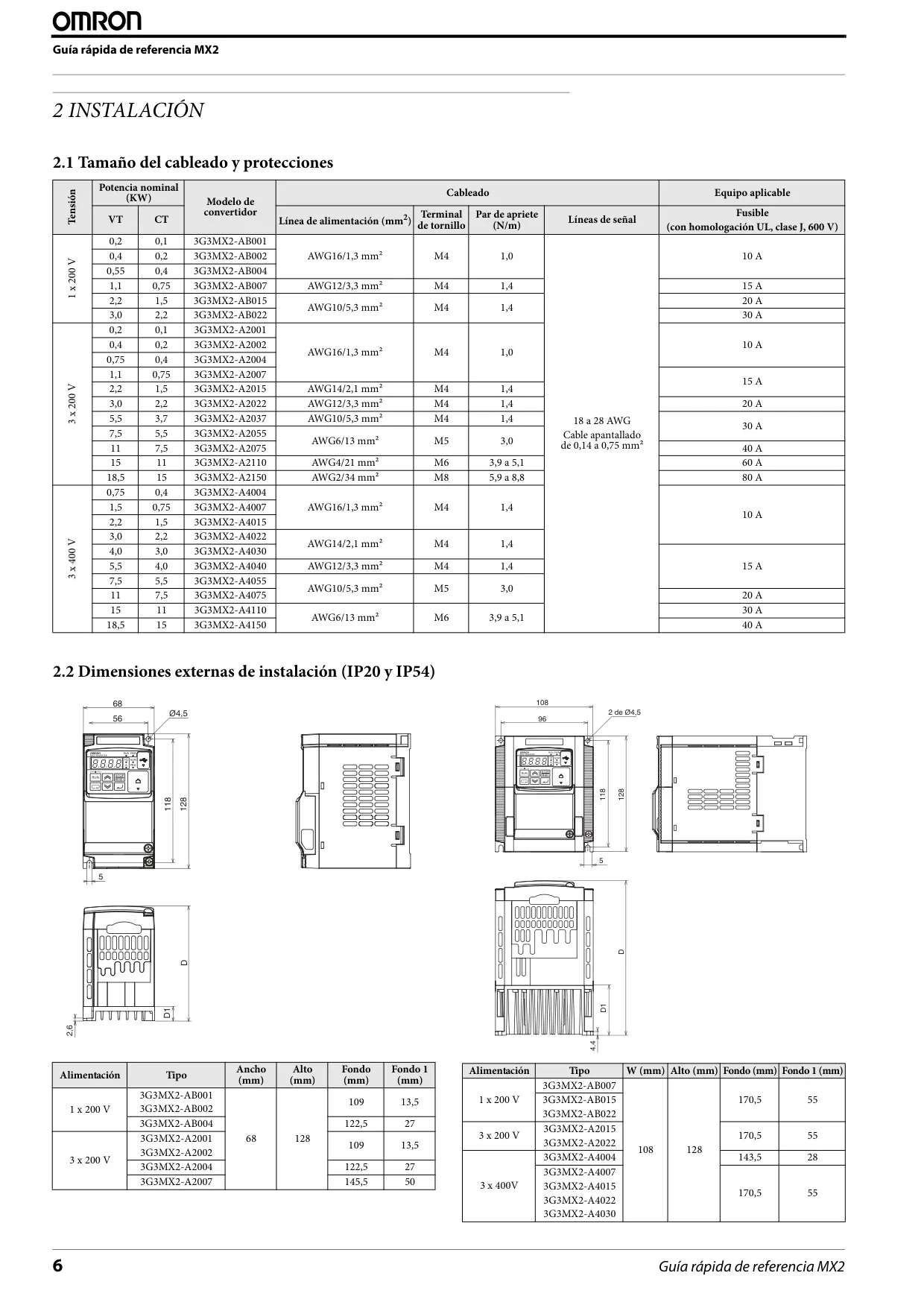

La robustez ambiental del MX2 se extiende más allá de la temperatura y humedad, soportando vibraciones de hasta 5.9 m/s² (0.6G) en un rango de 10 a 55 Hz. En cuanto a la instalación, requiere un montaje vertical en una superficie resistente al fuego, con espacios mínimos específicos para asegurar una disipación de calor adecuada, que varían entre los modelos IP20 e IP54.

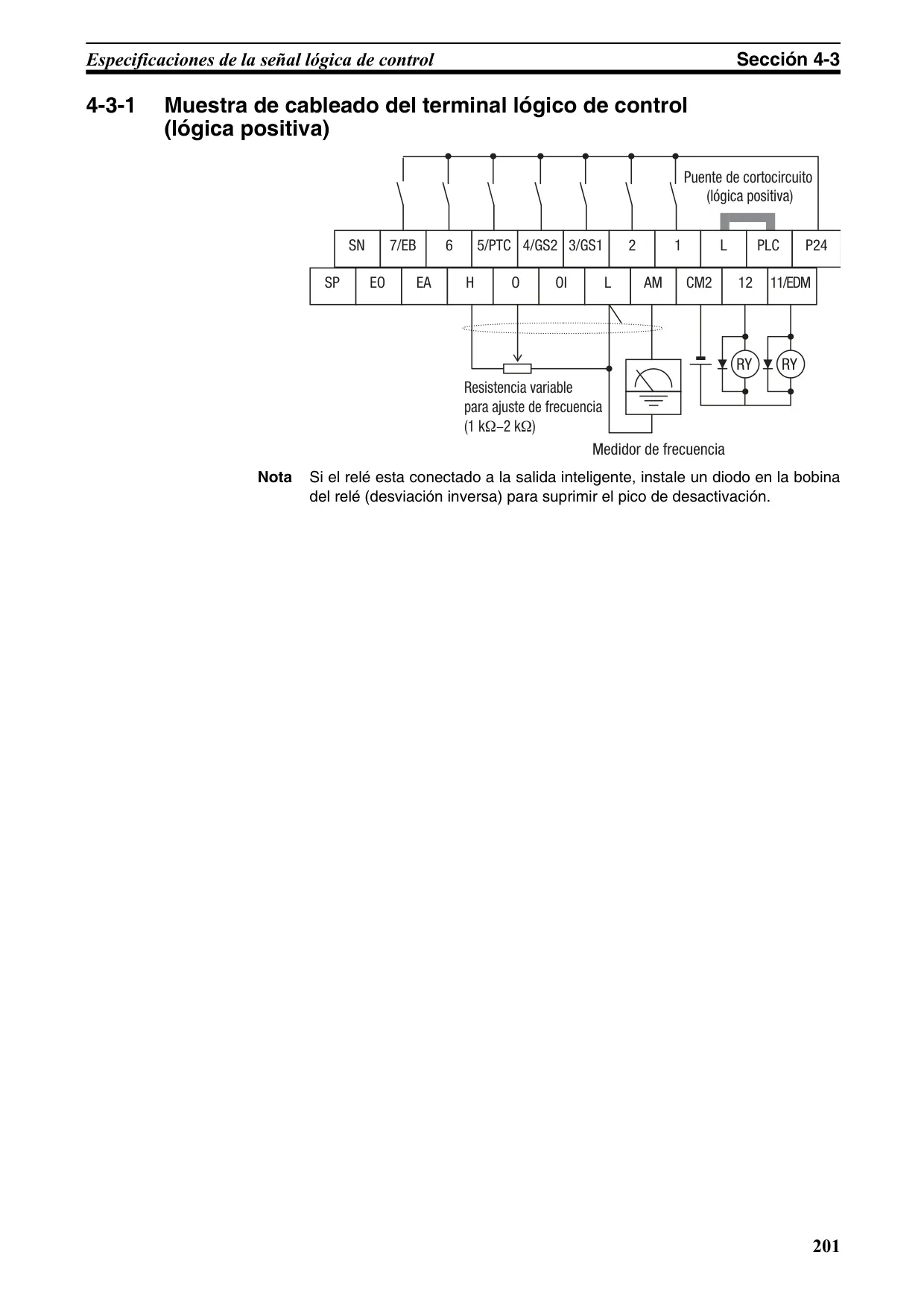

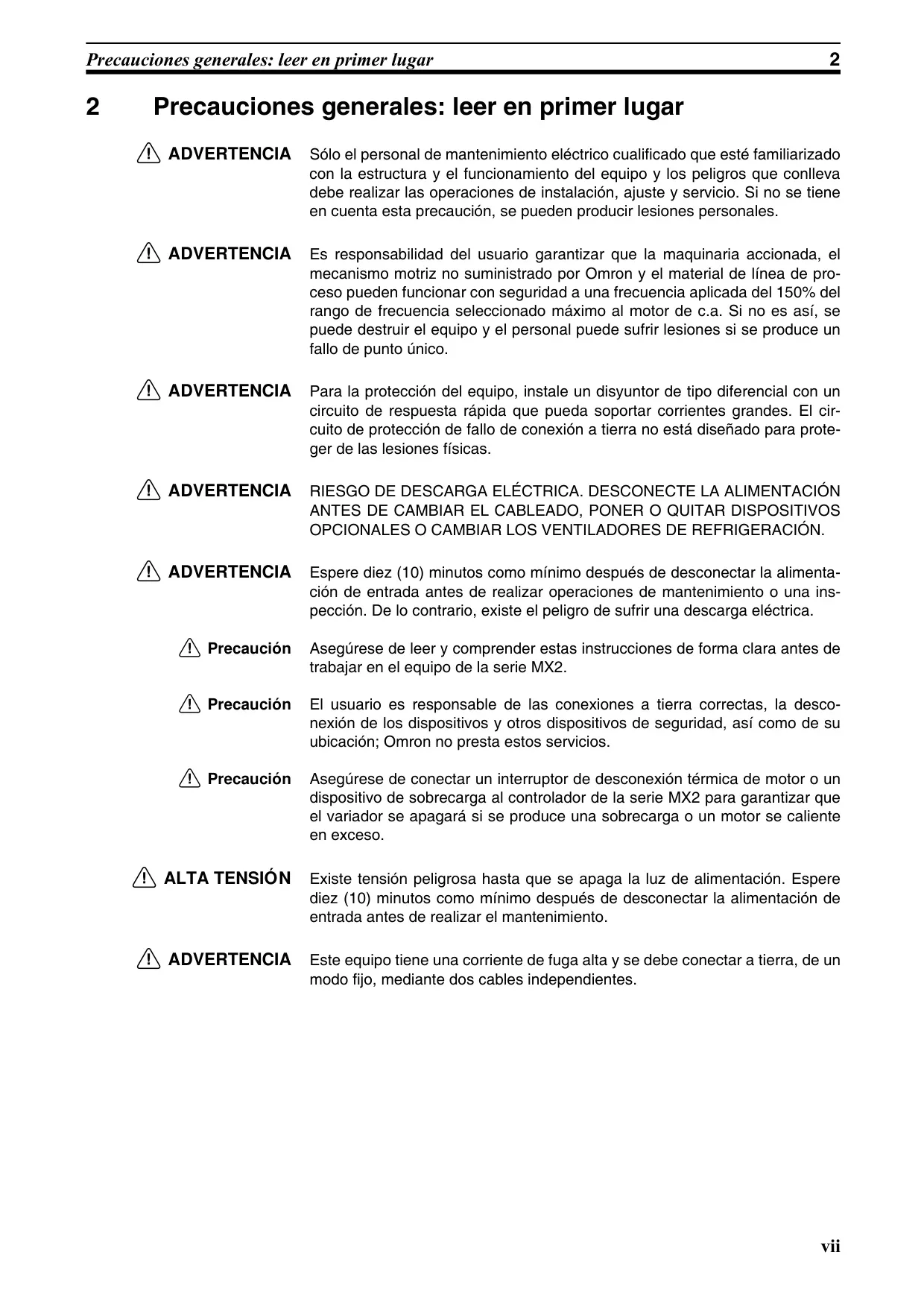

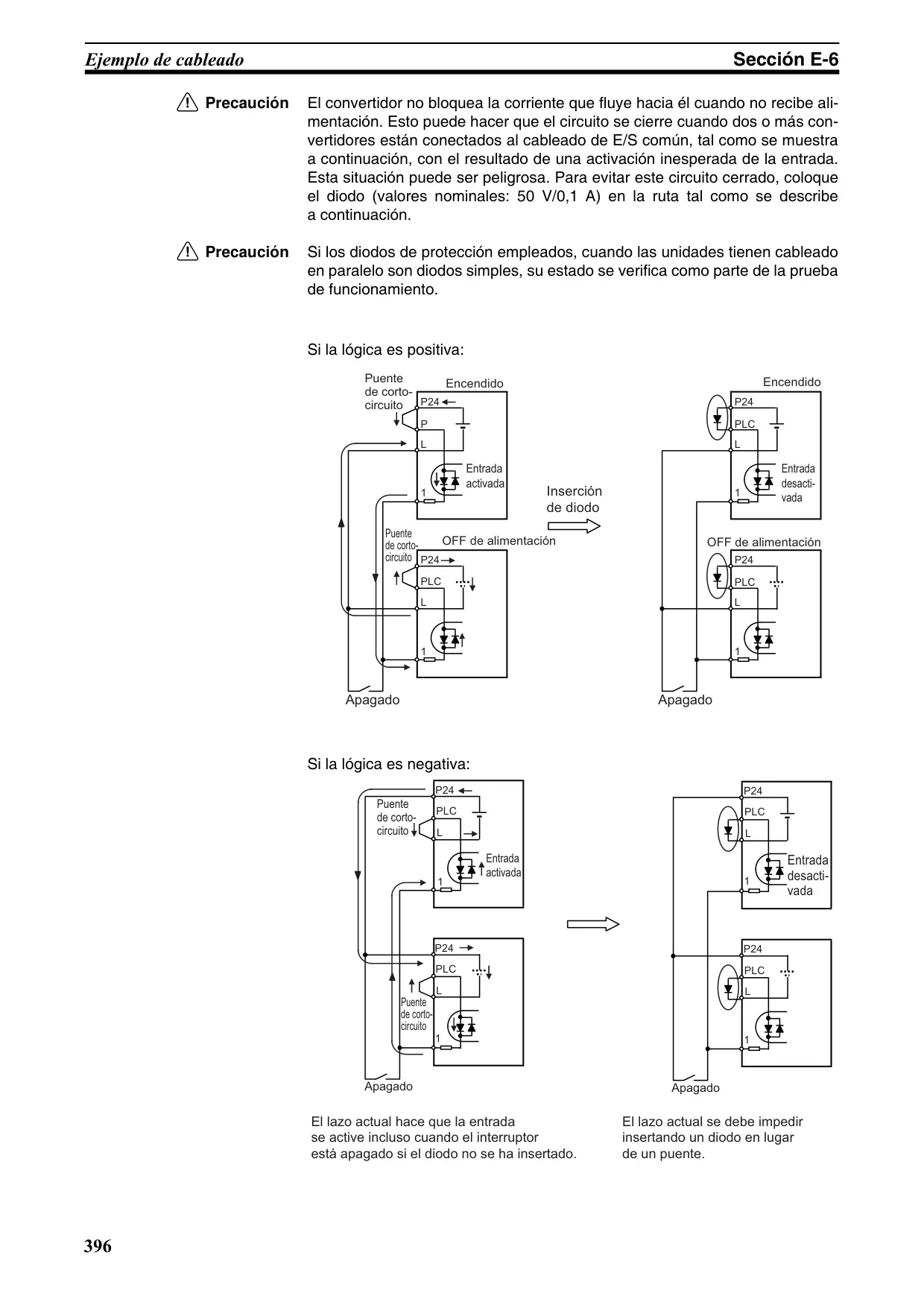

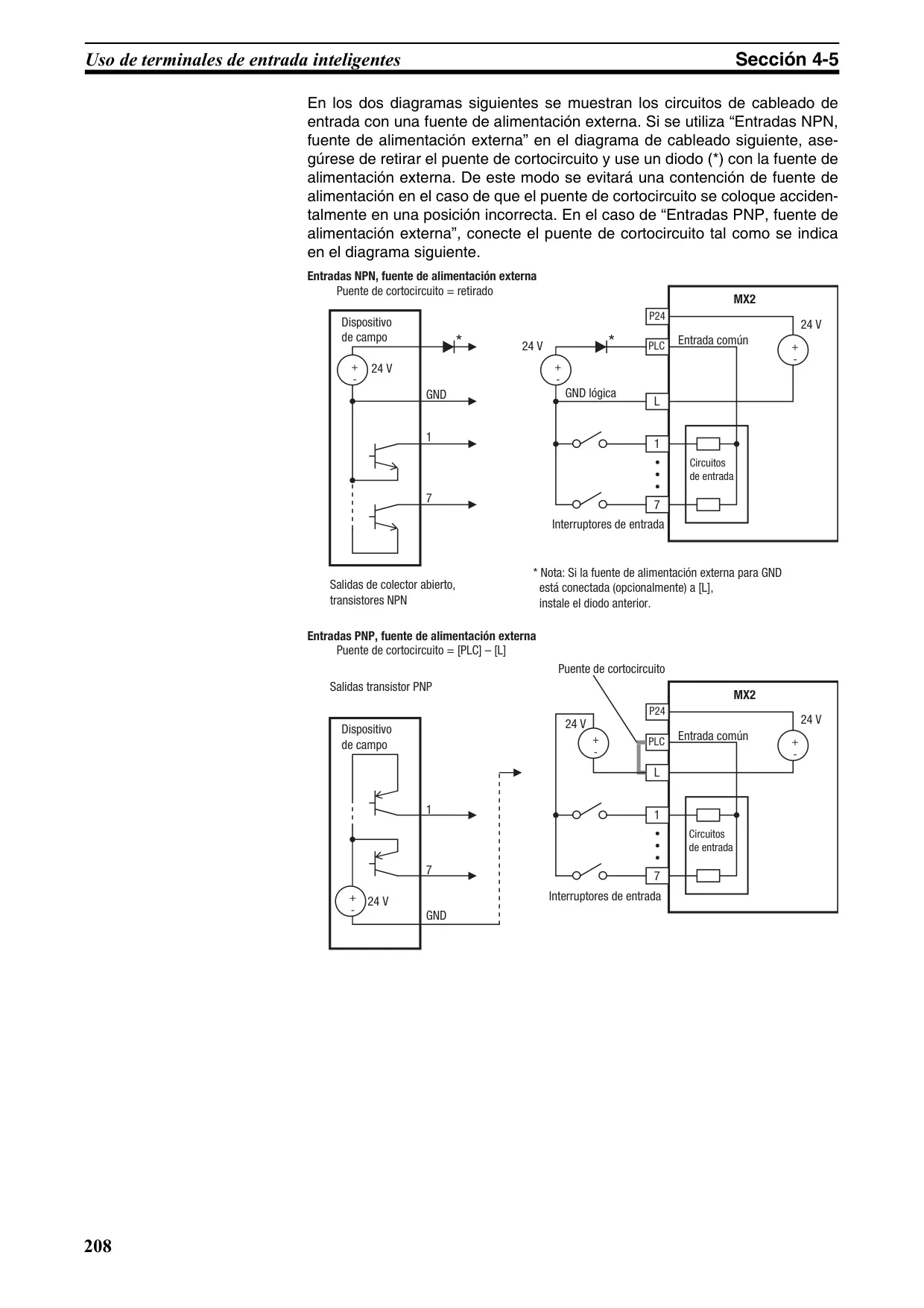

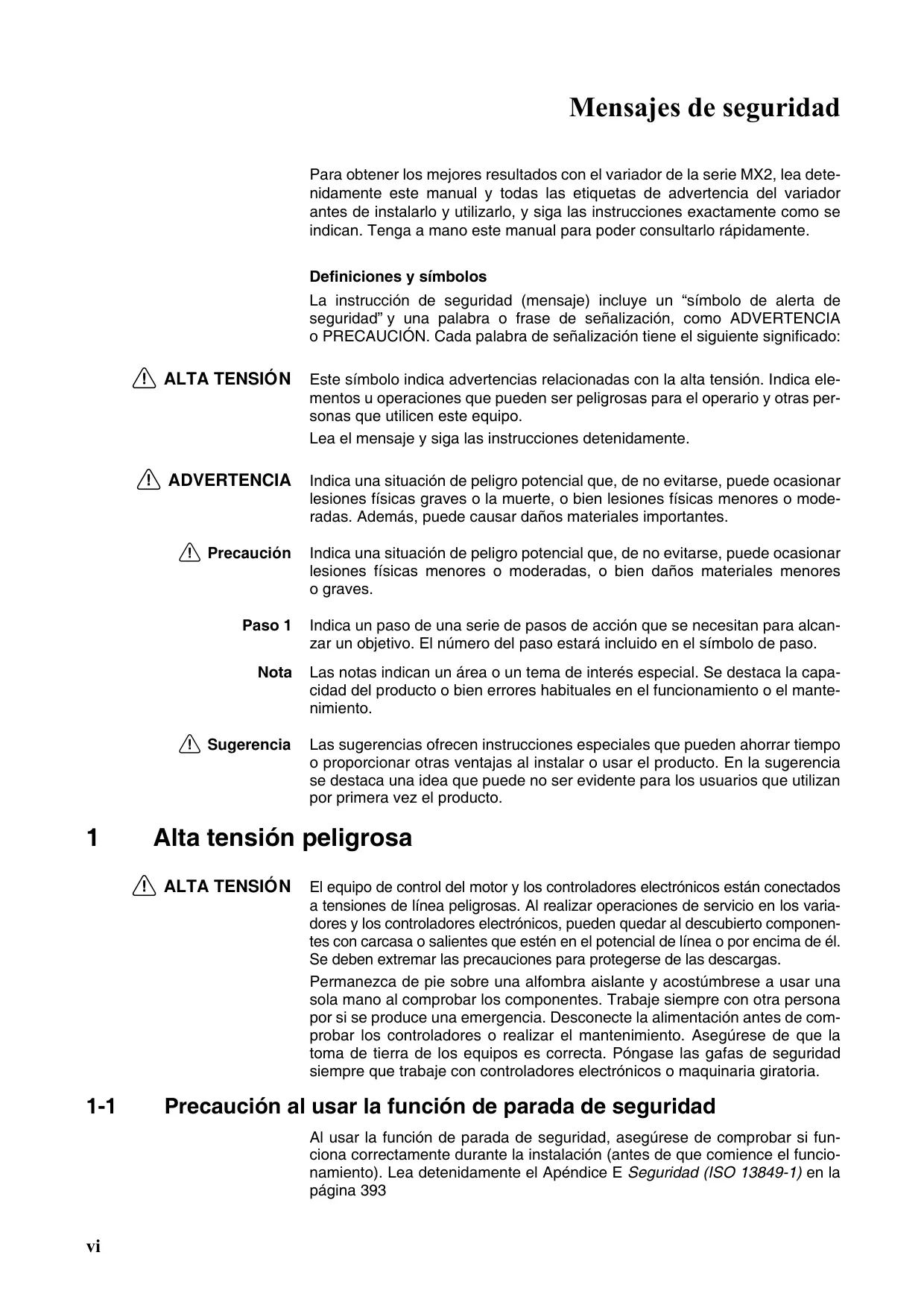

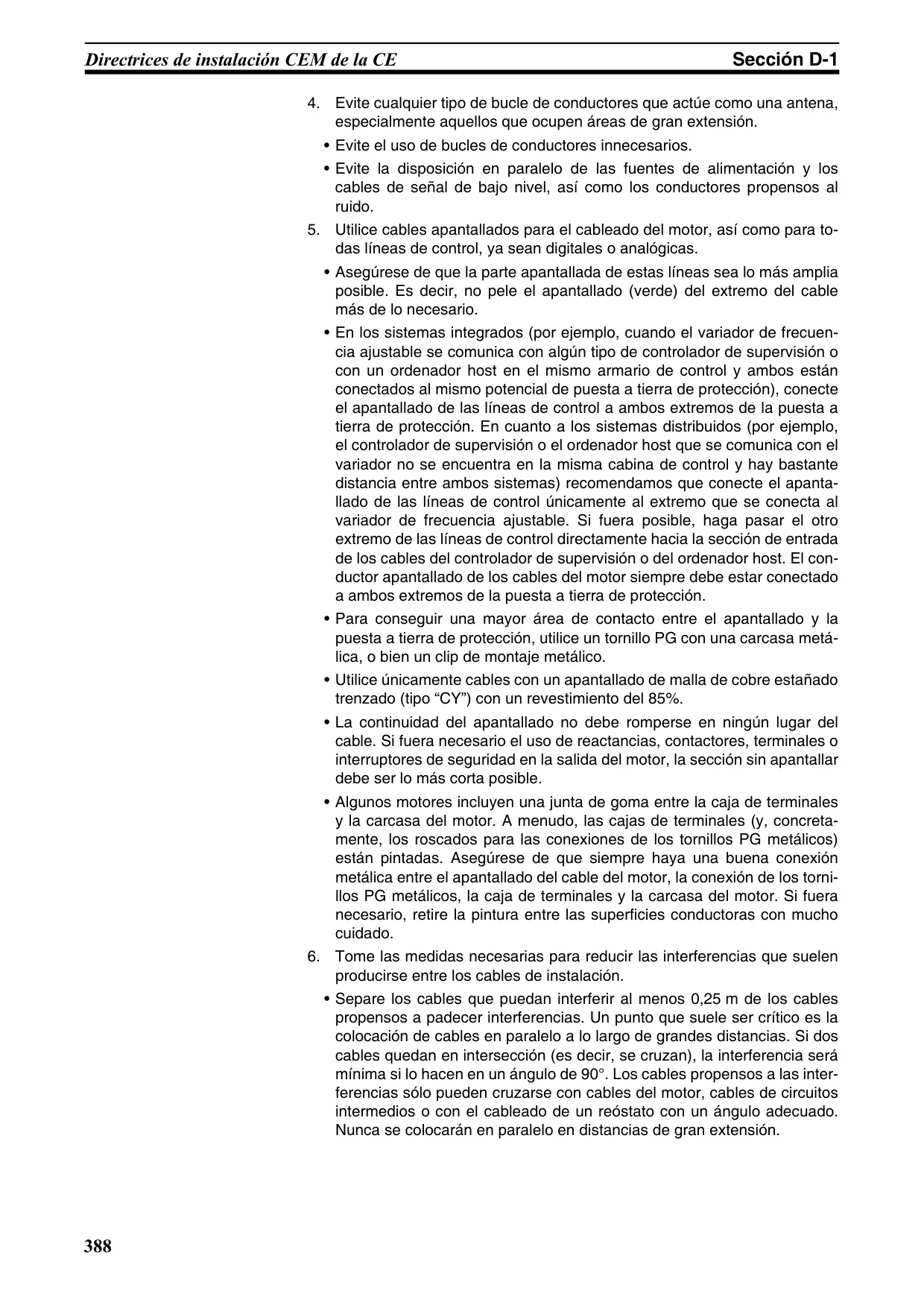

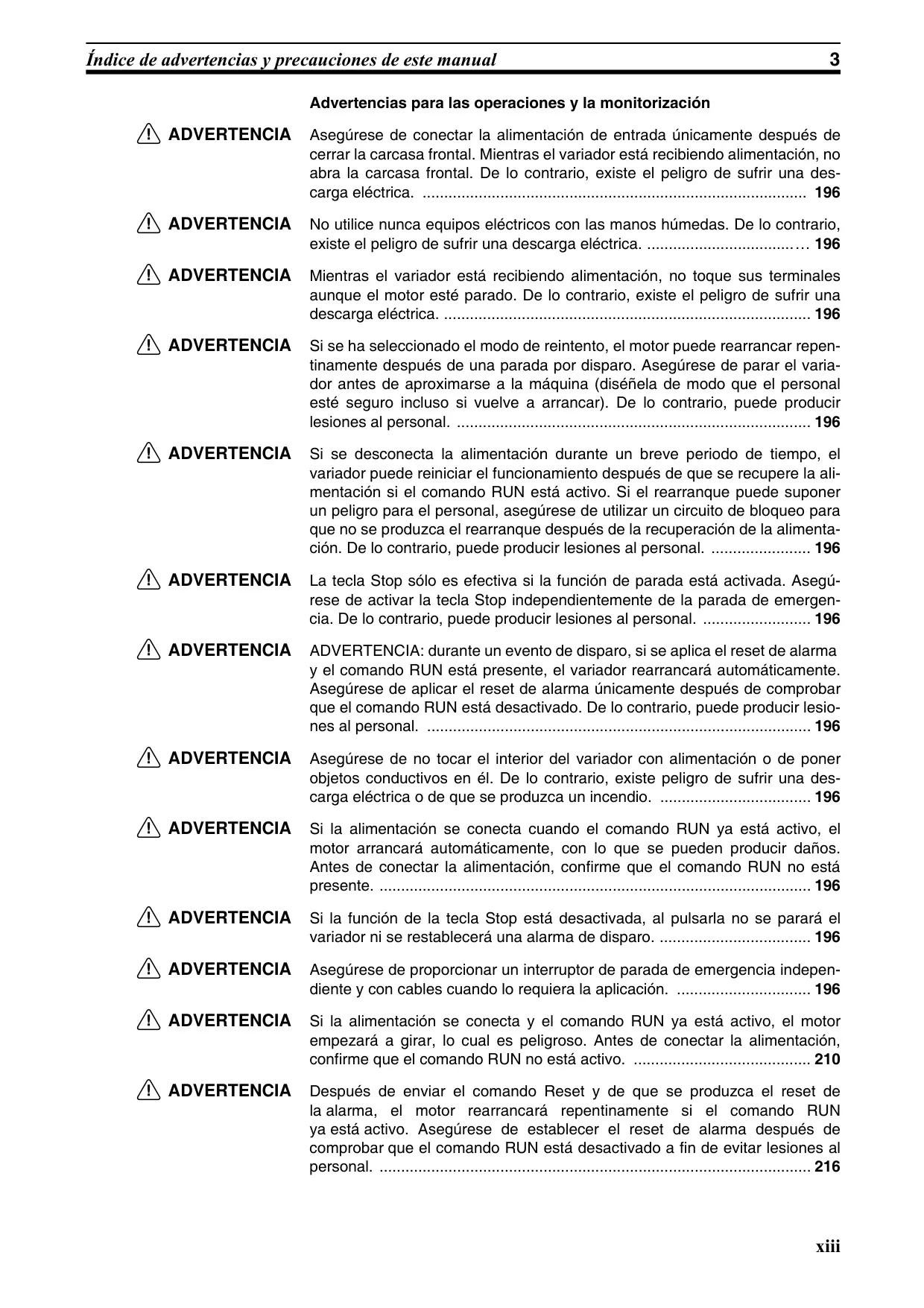

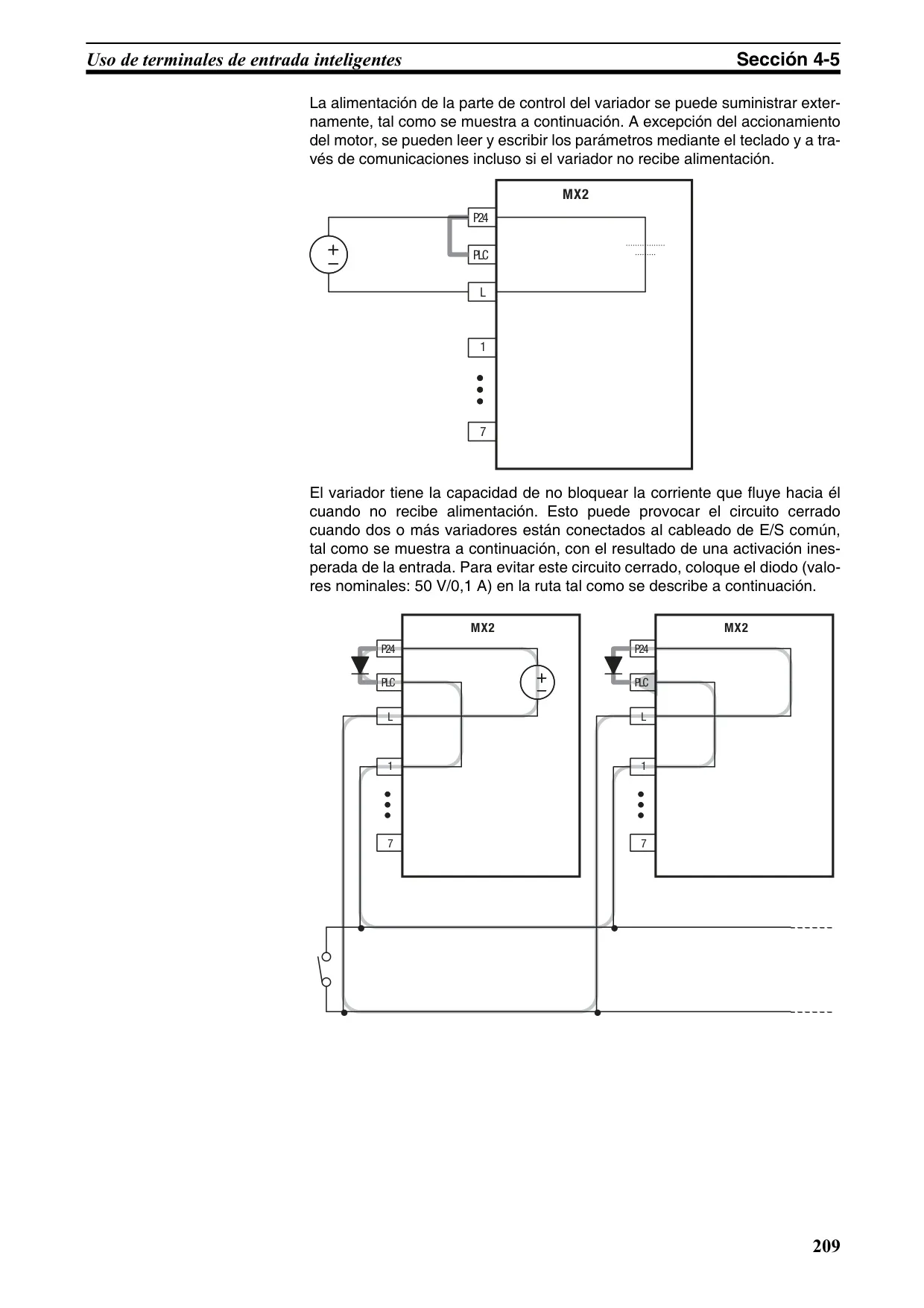

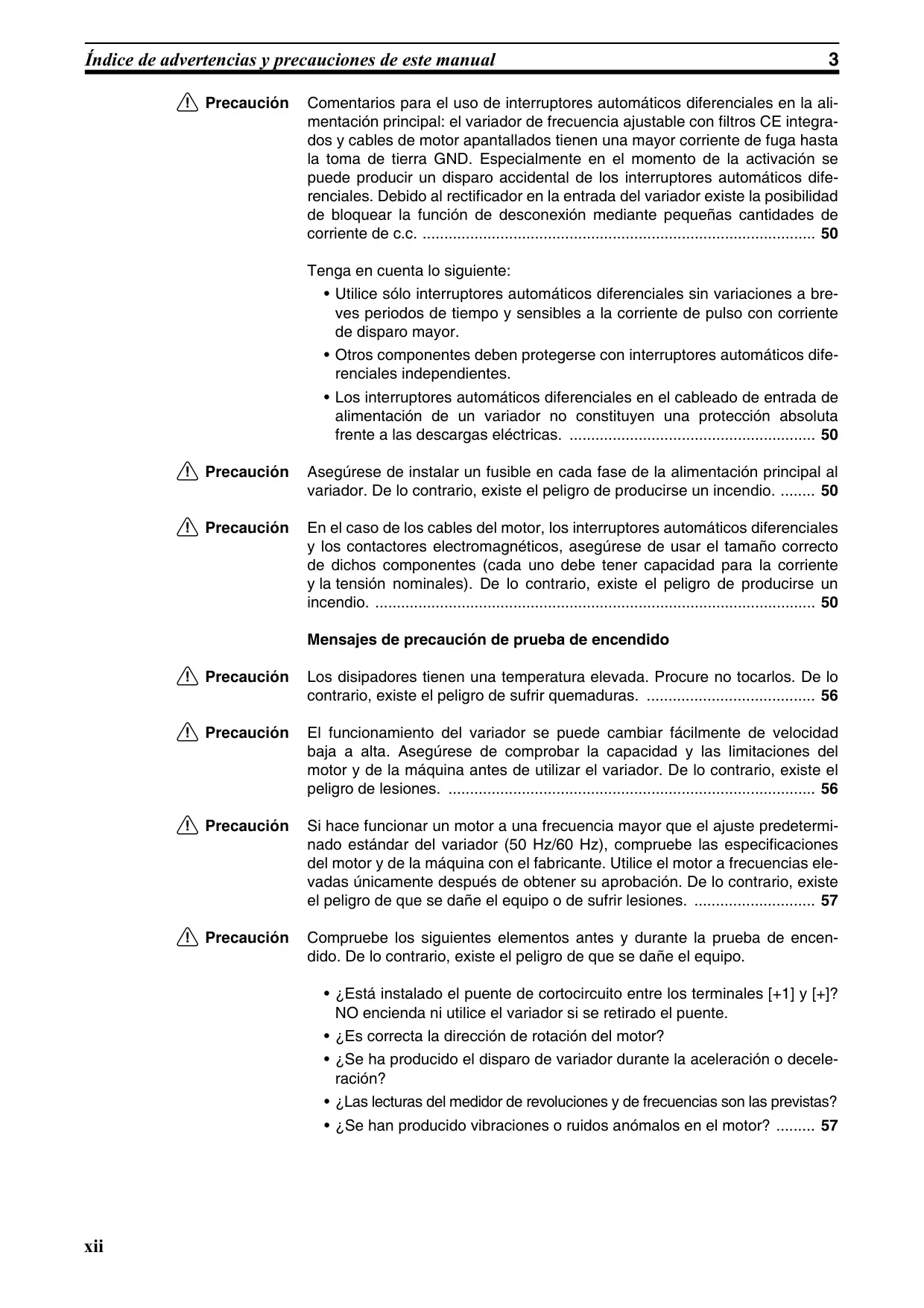

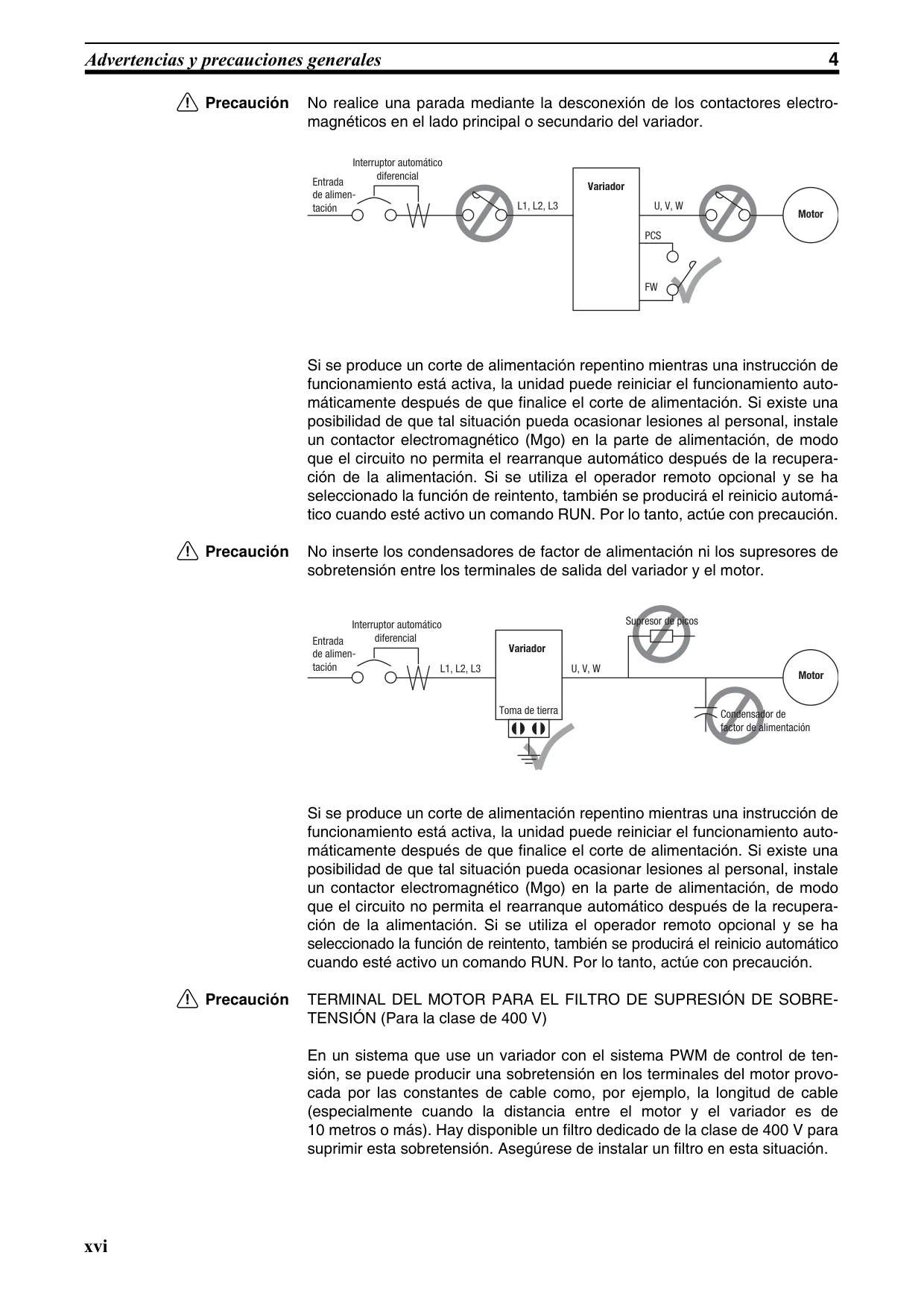

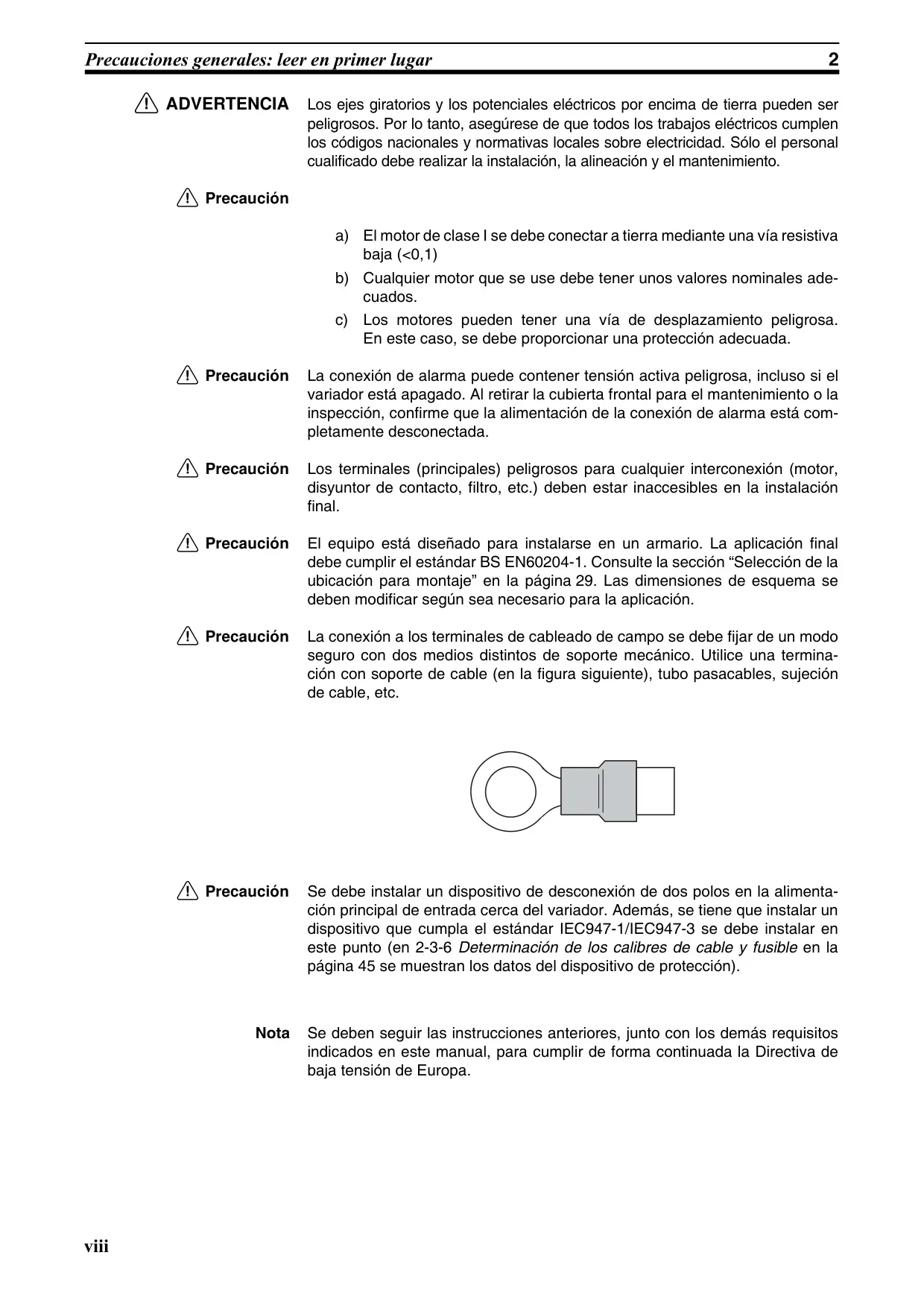

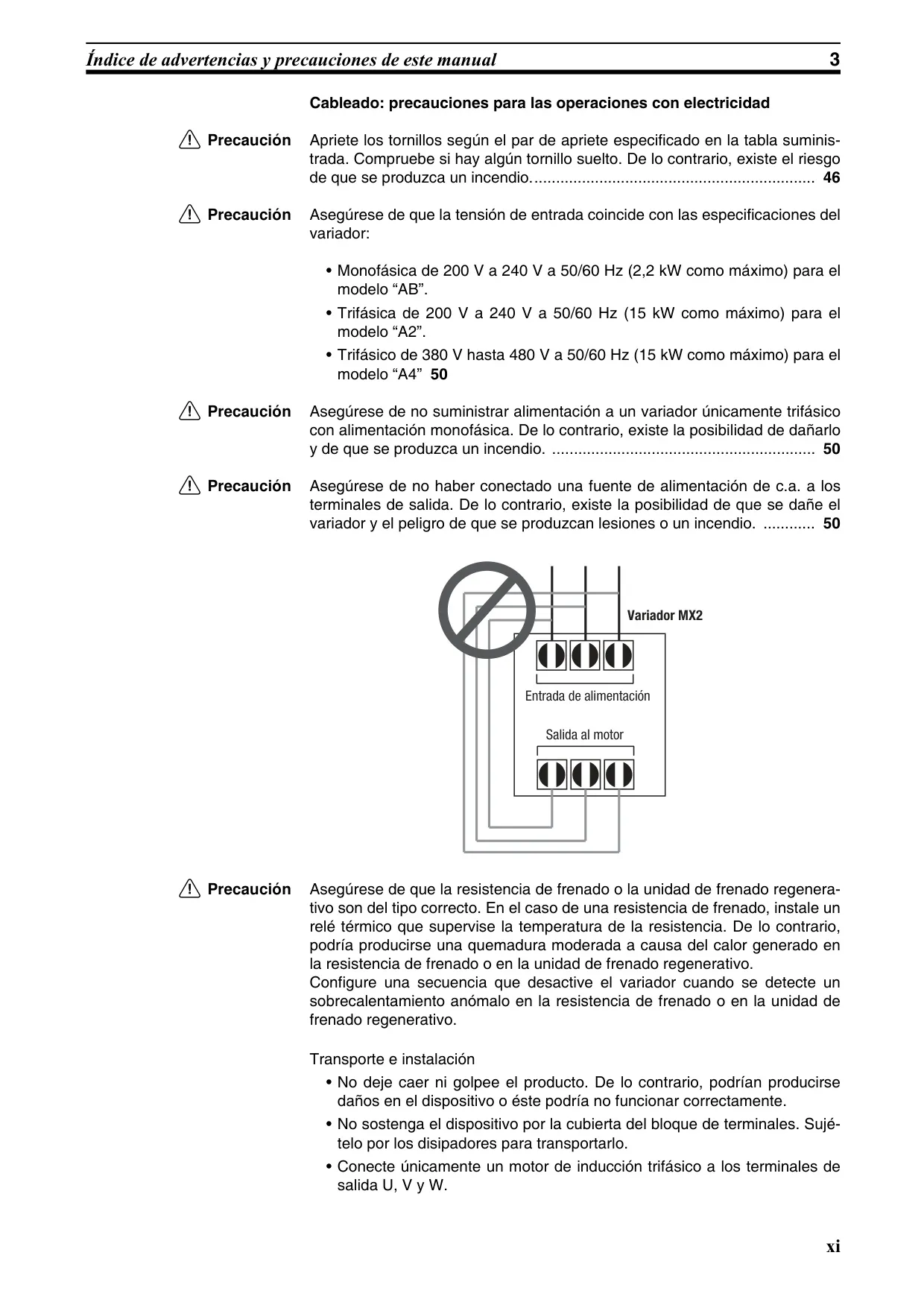

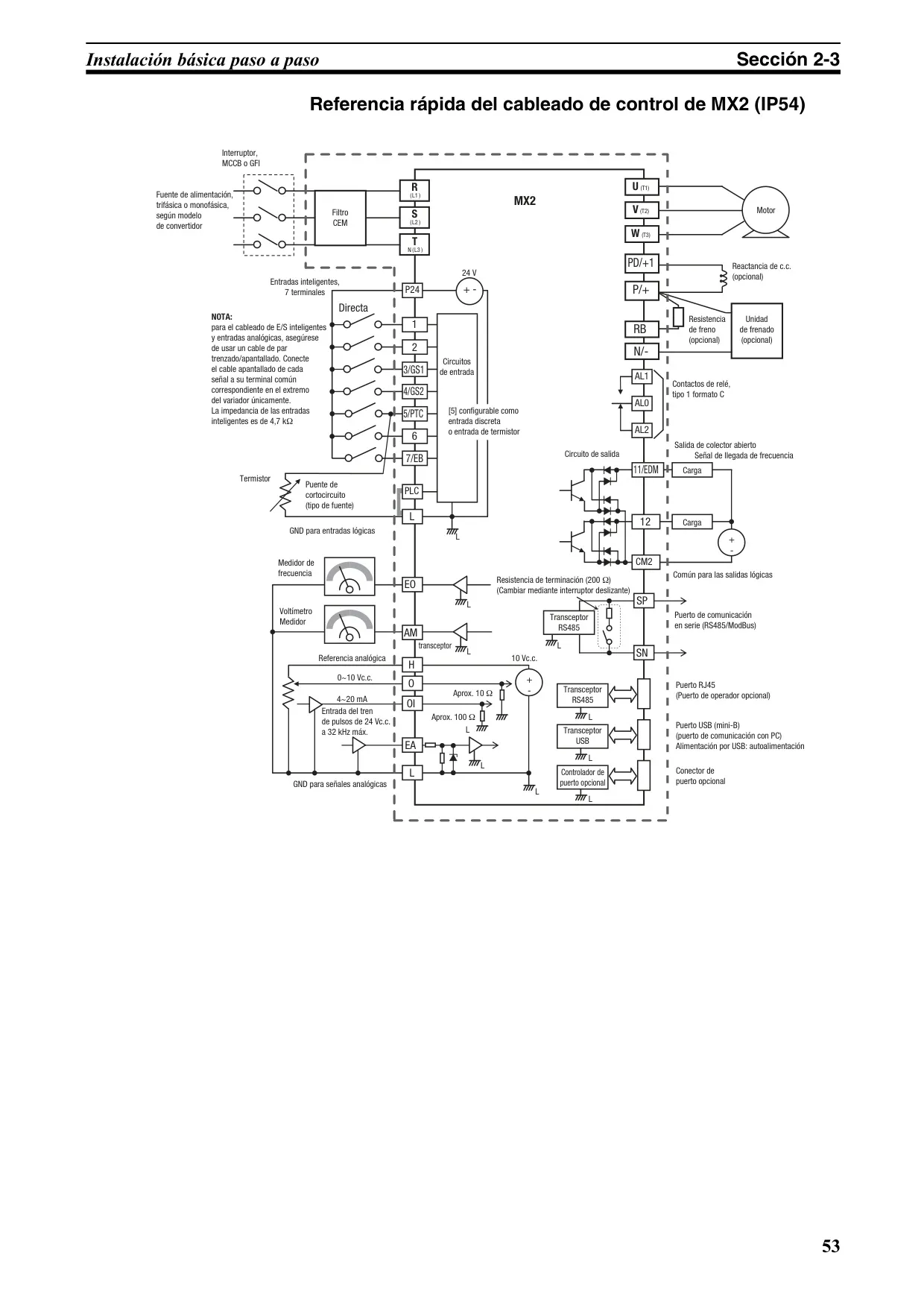

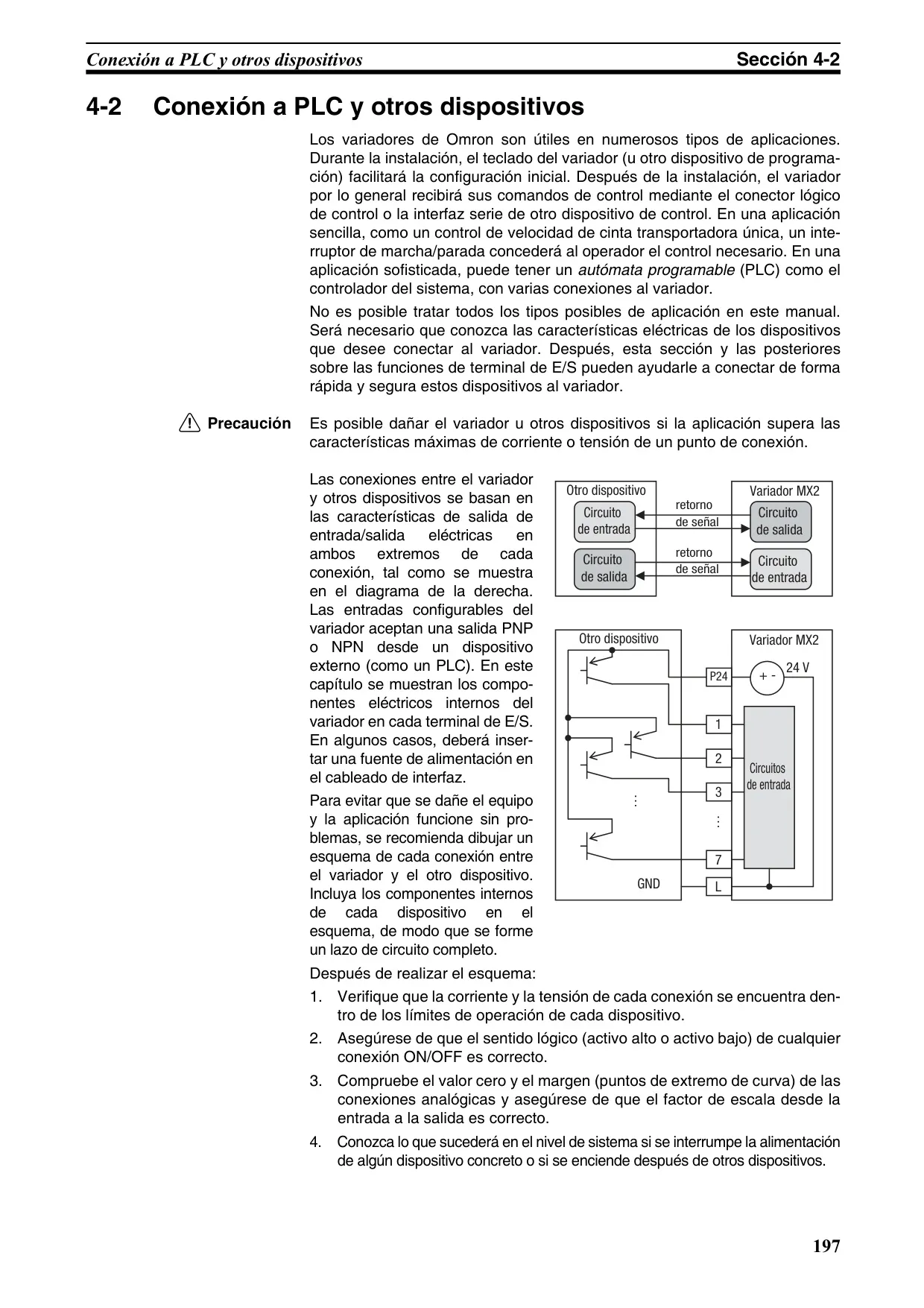

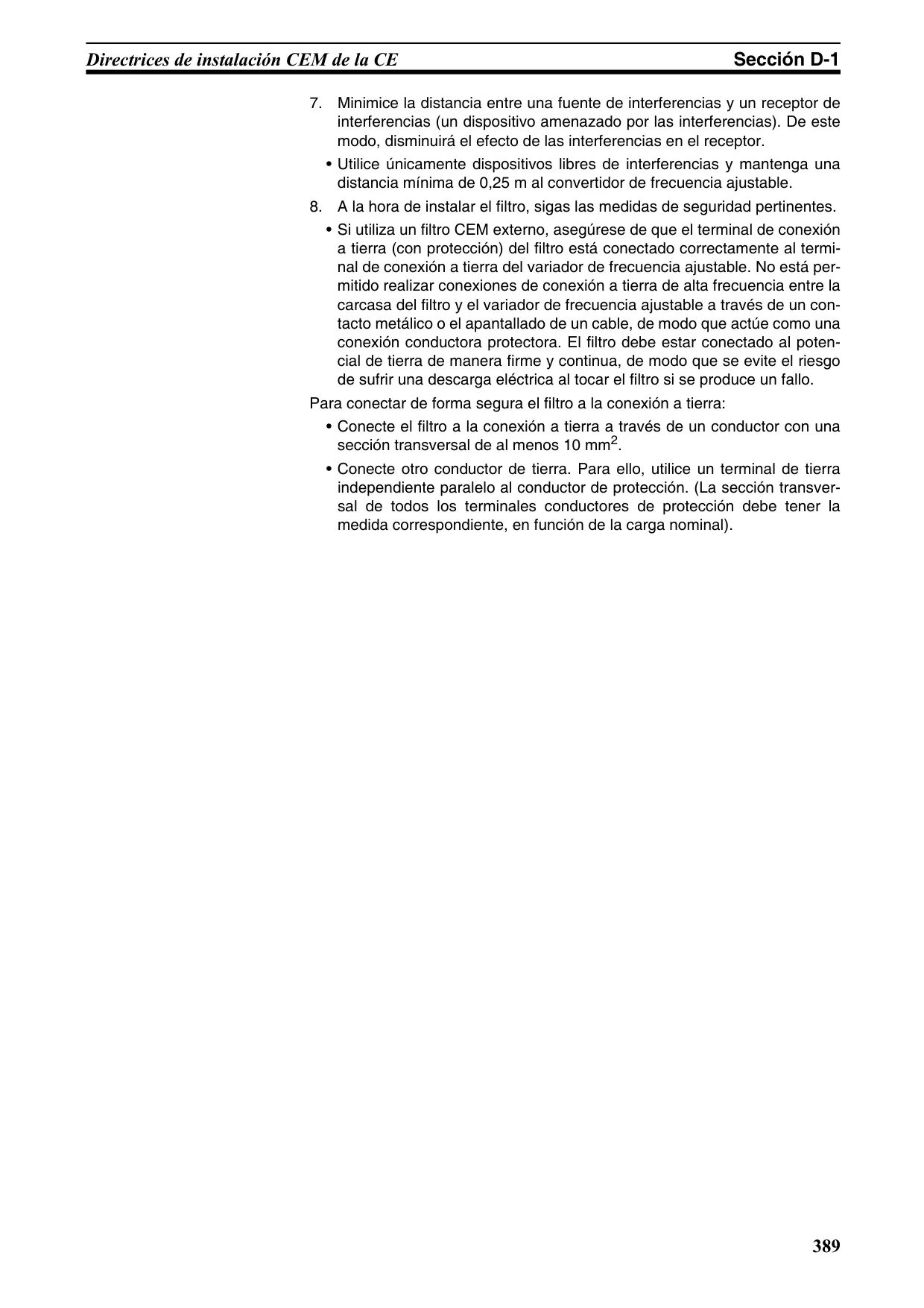

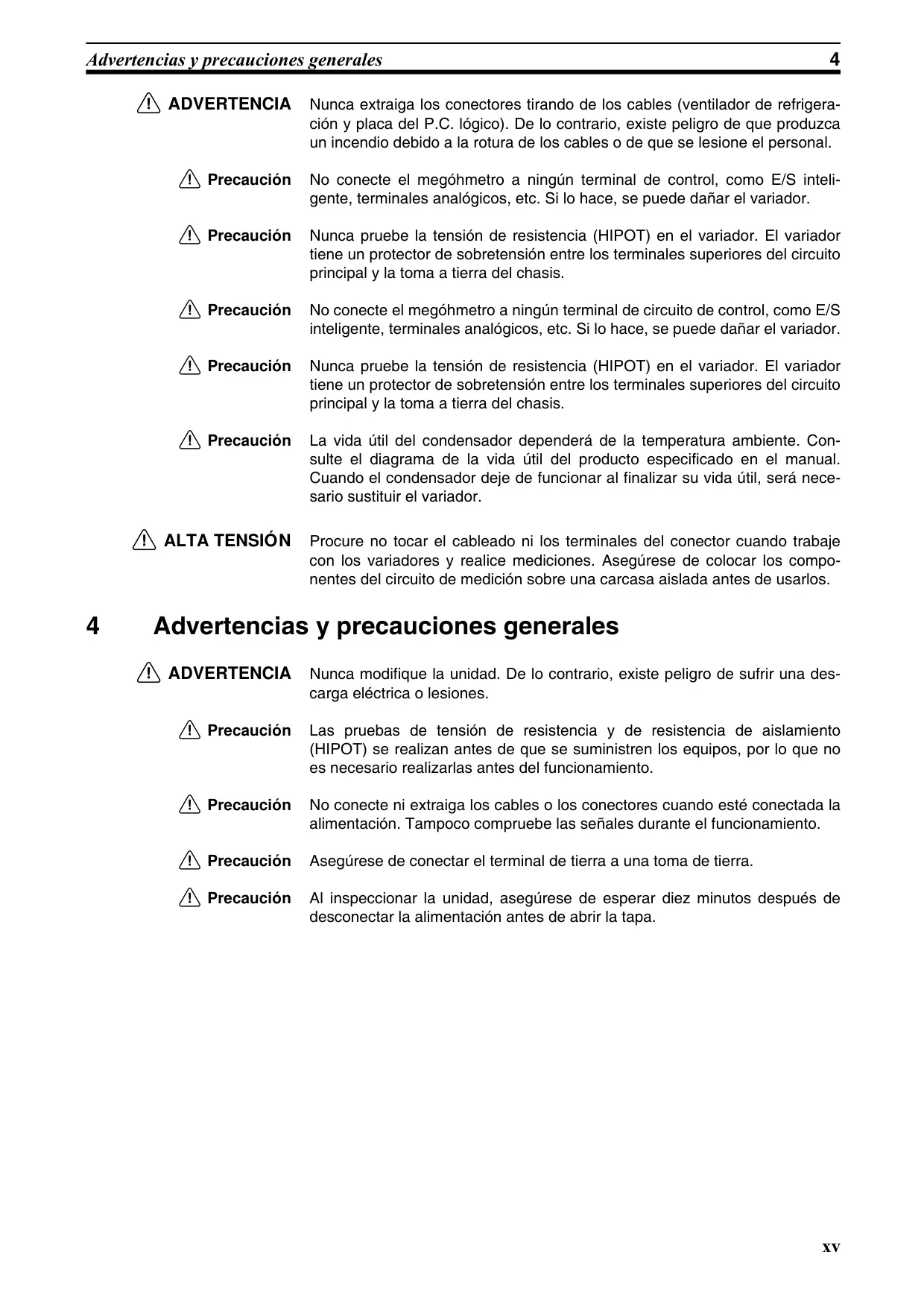

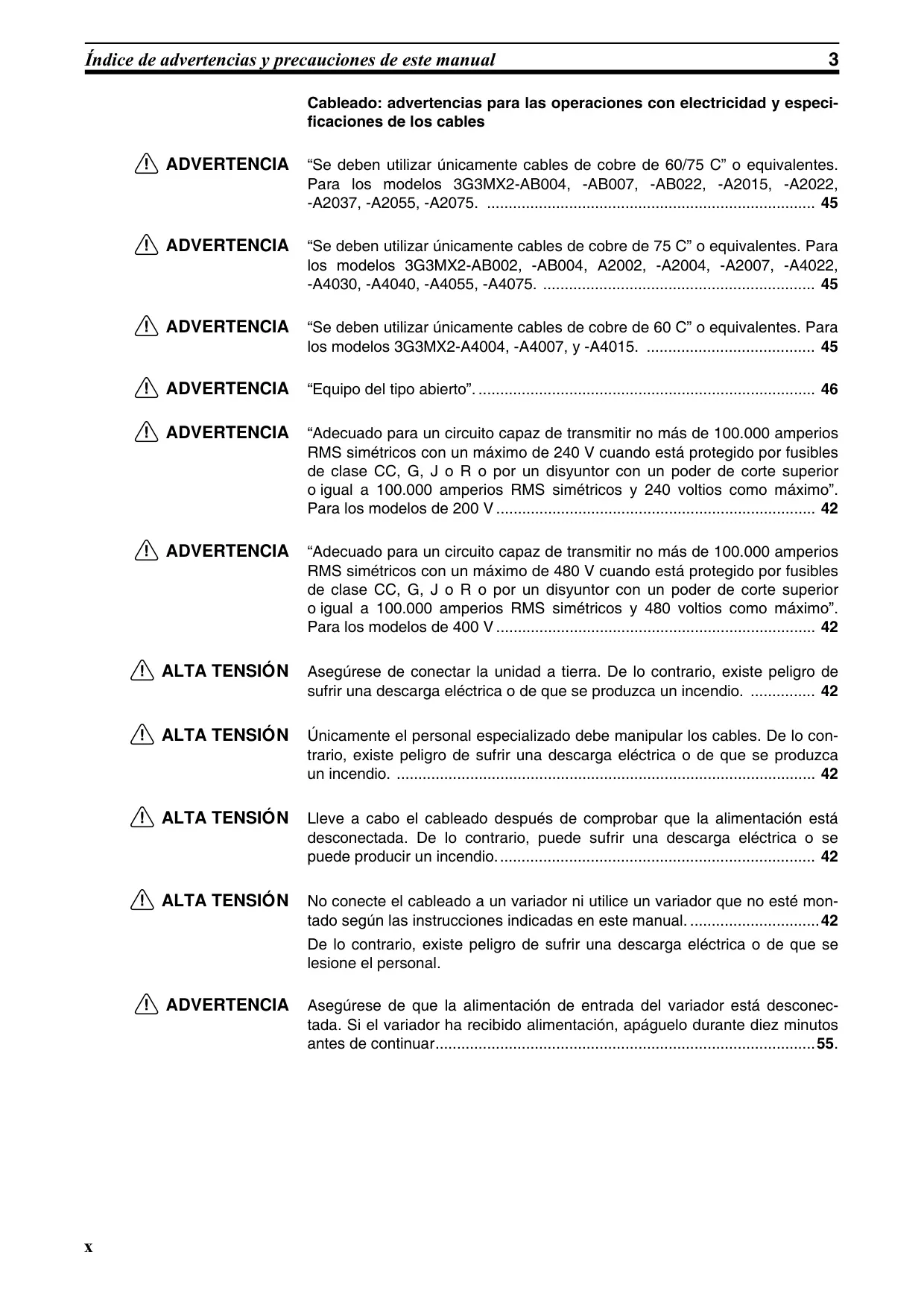

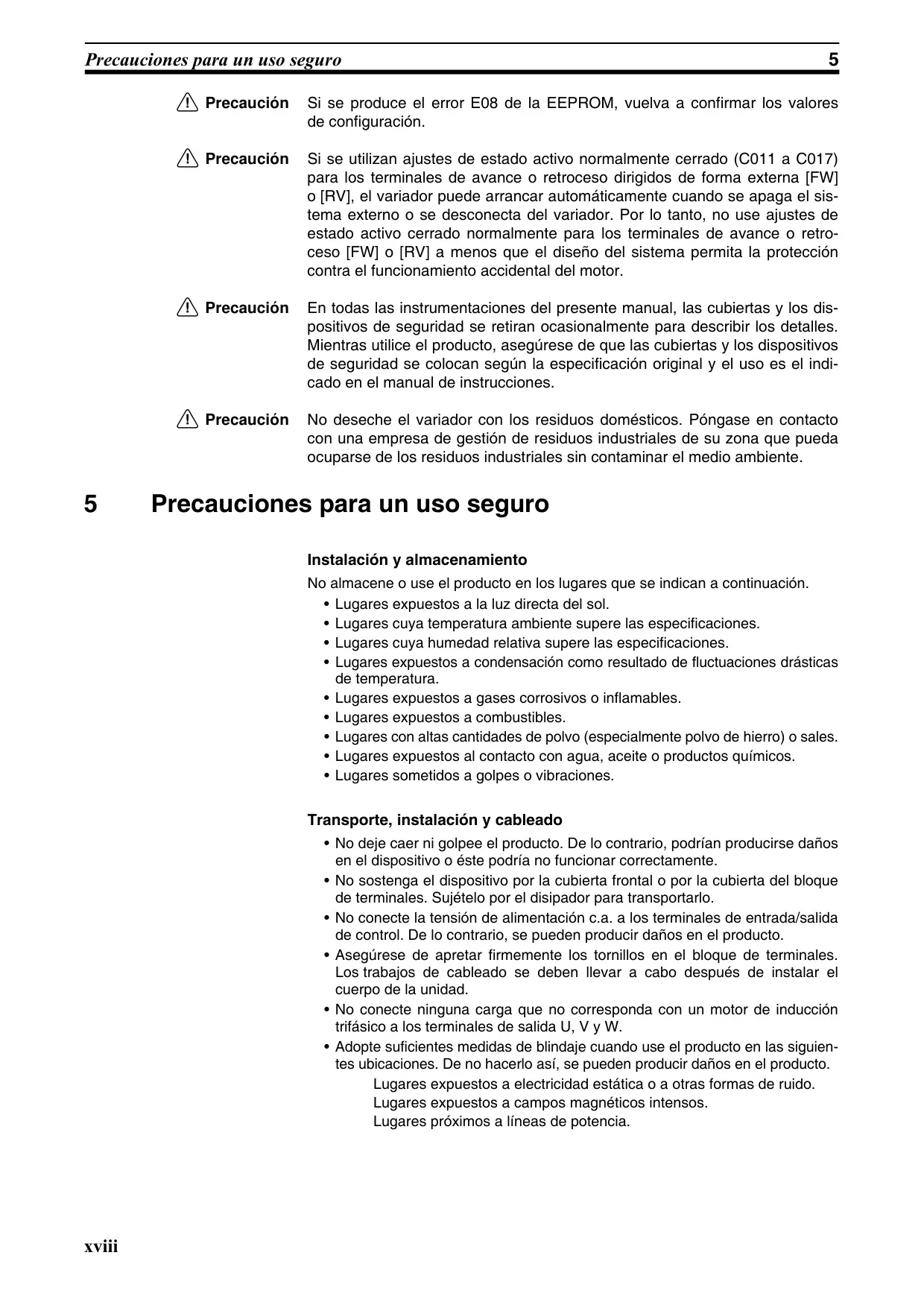

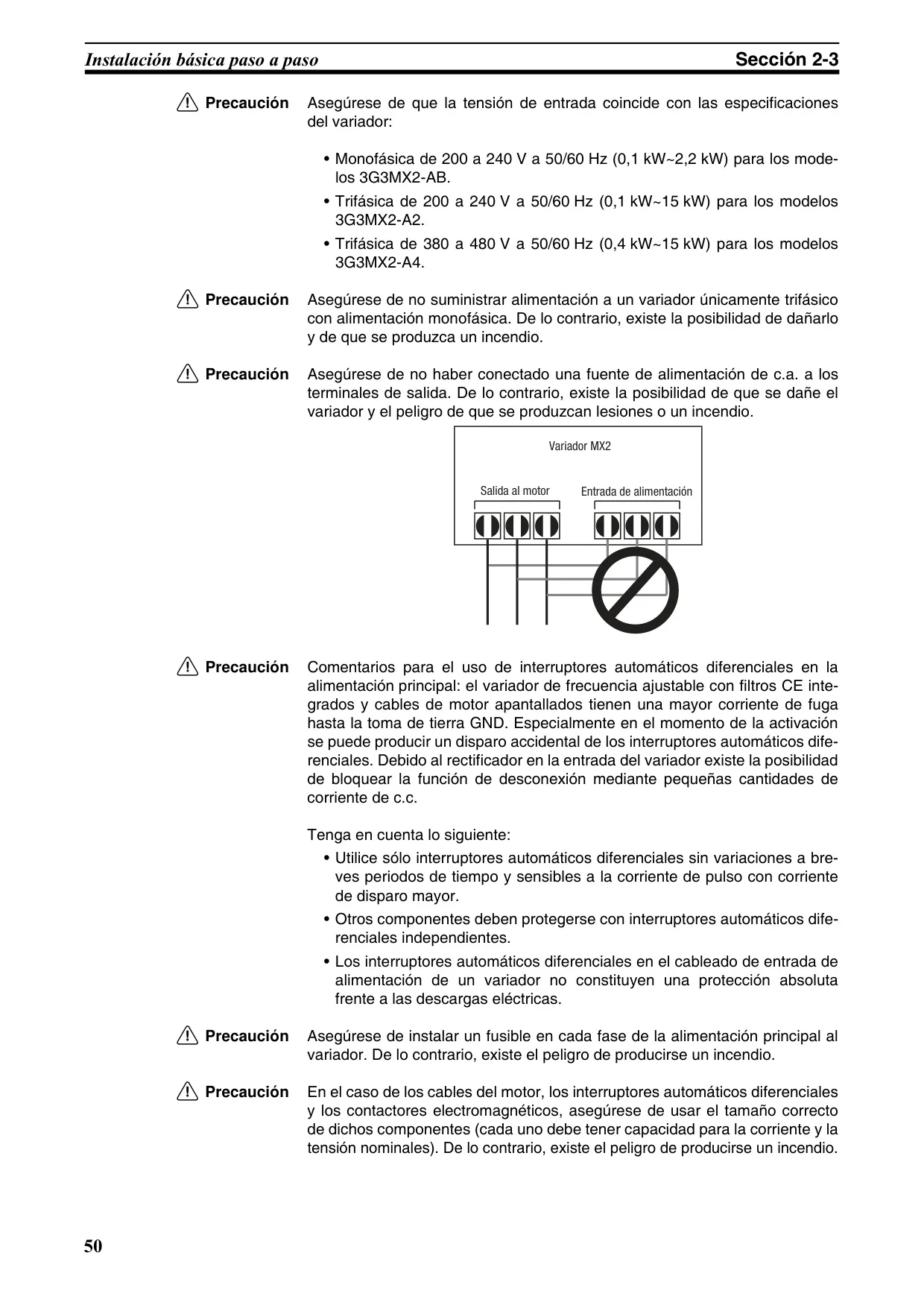

La seguridad operativa es una prioridad, y el manual detalla las precauciones necesarias para el cableado de entradas/salidas, especialmente al conectar múltiples variadores en un mismo circuito de E/S. Se recomienda la instalación de diodos para prevenir "circuitos cerrados" que podrían causar activaciones inesperadas y peligrosas. Esta atención al detalle subraya el enfoque de Omron en la fiabilidad y la seguridad.

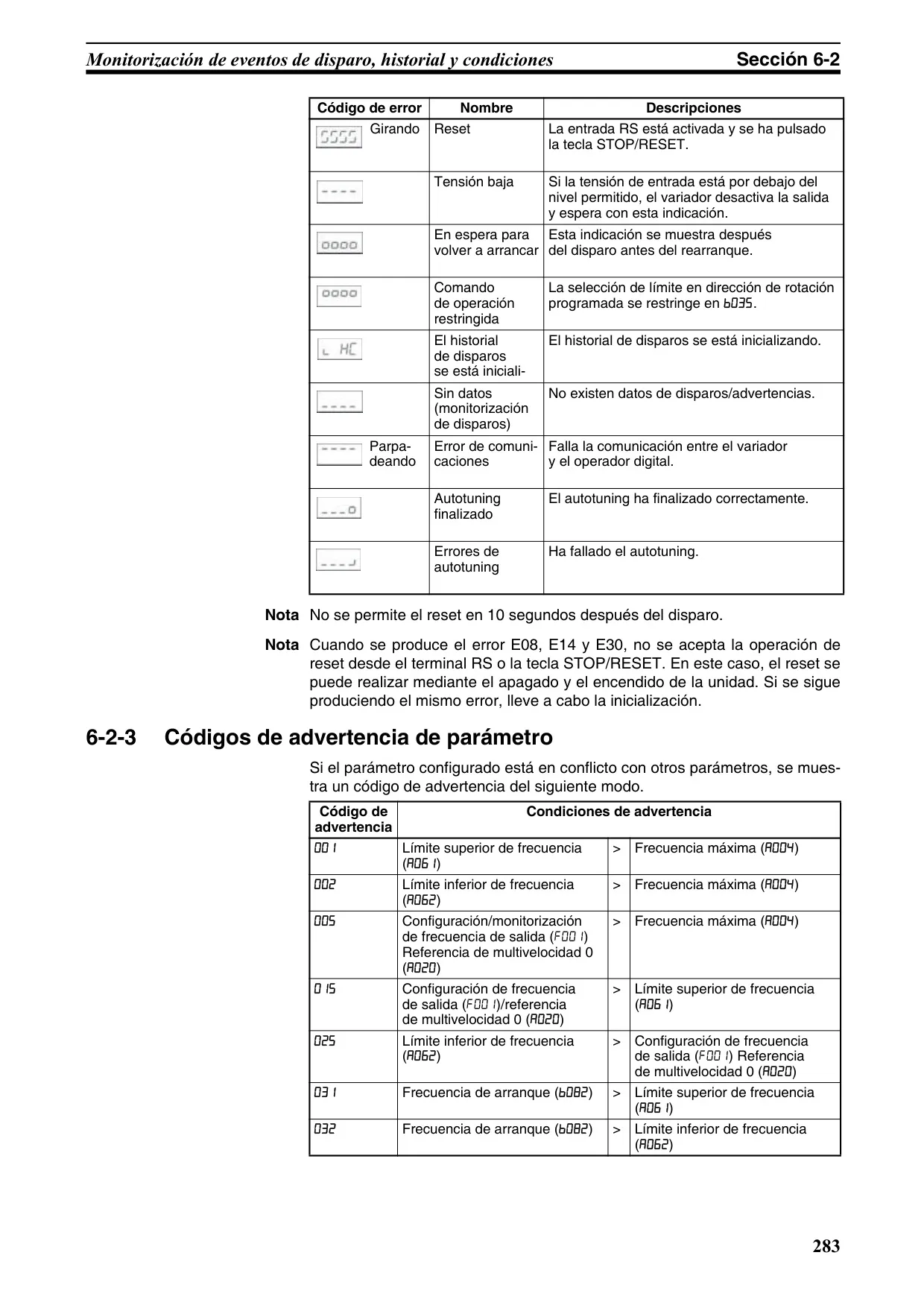

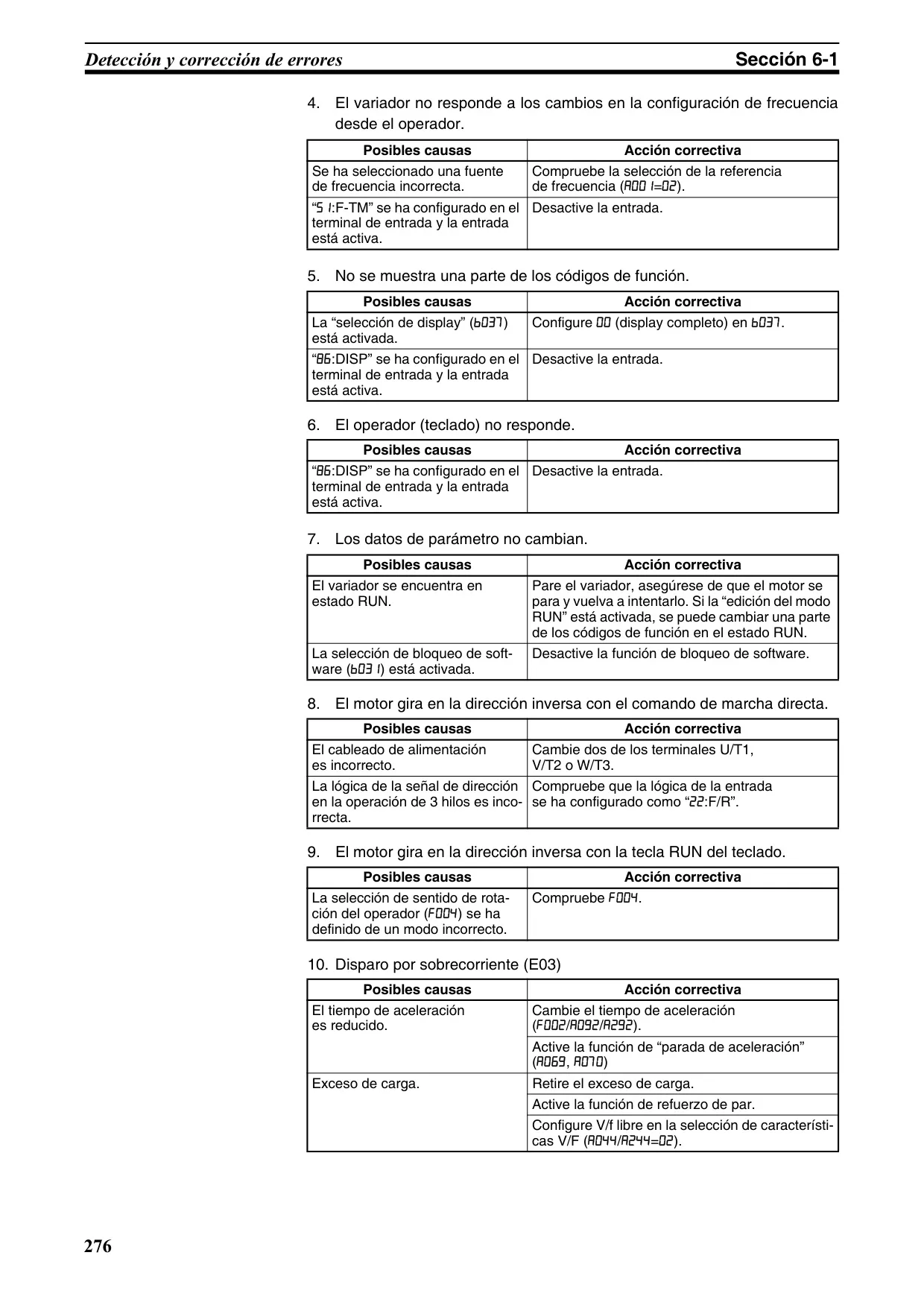

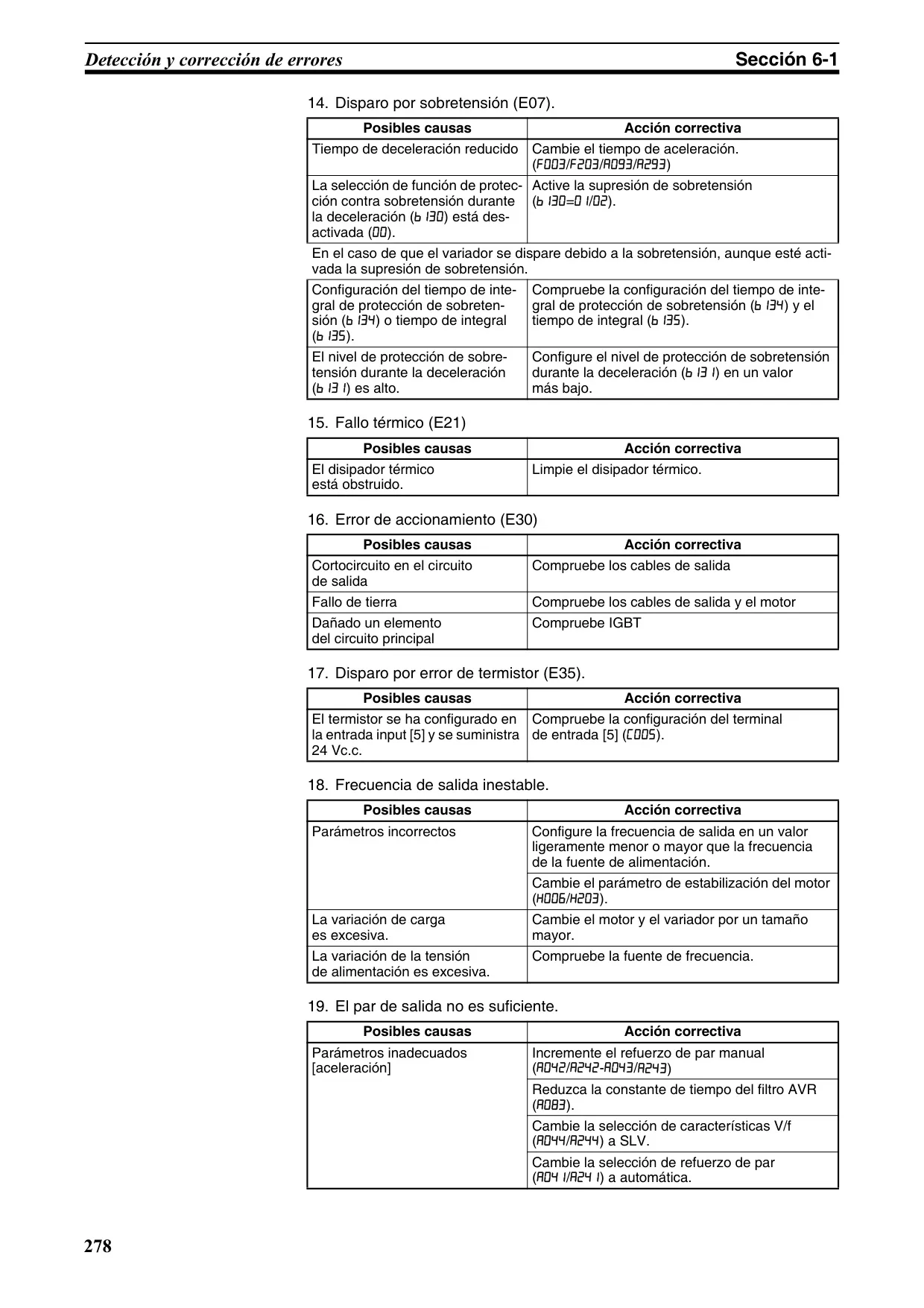

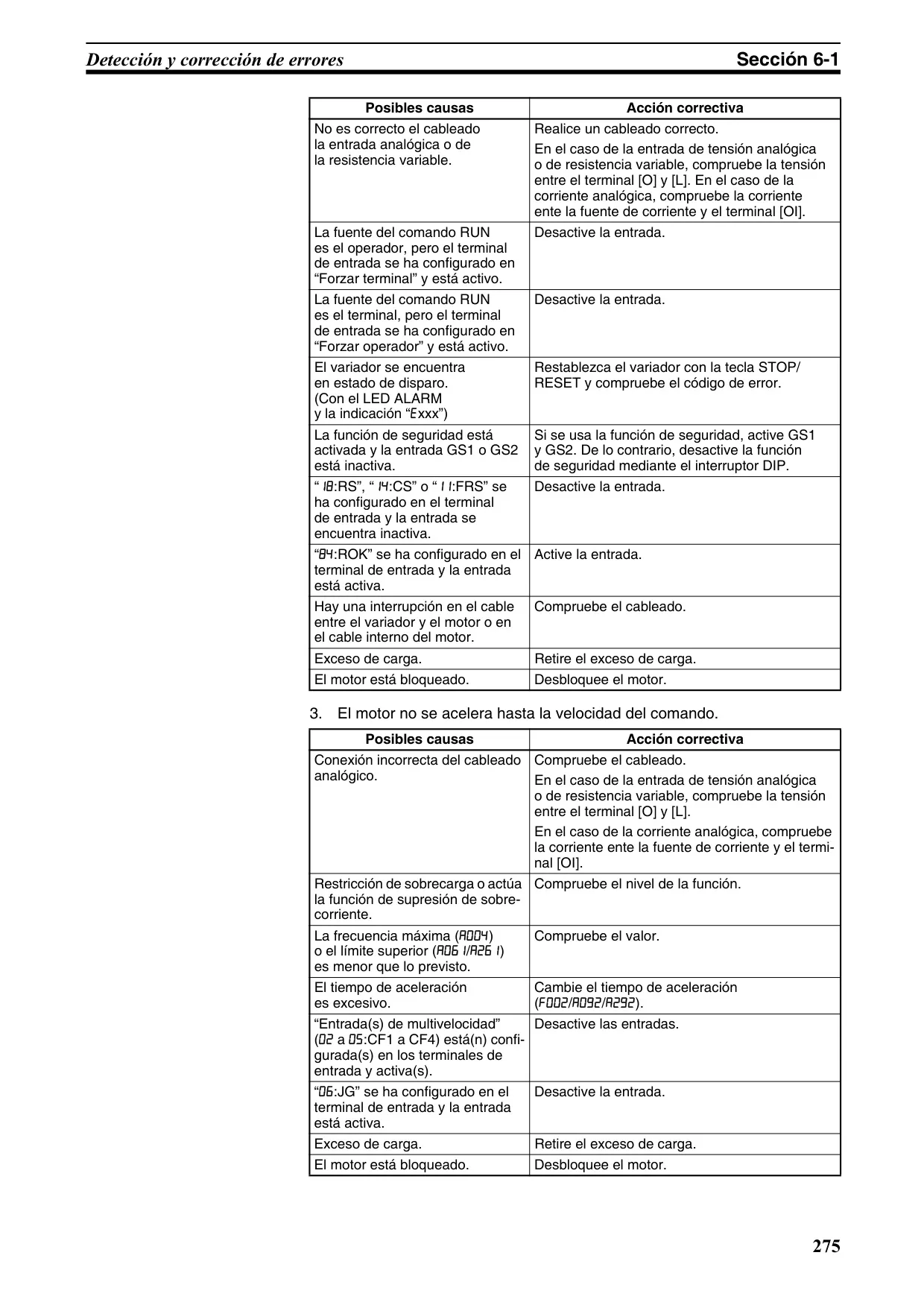

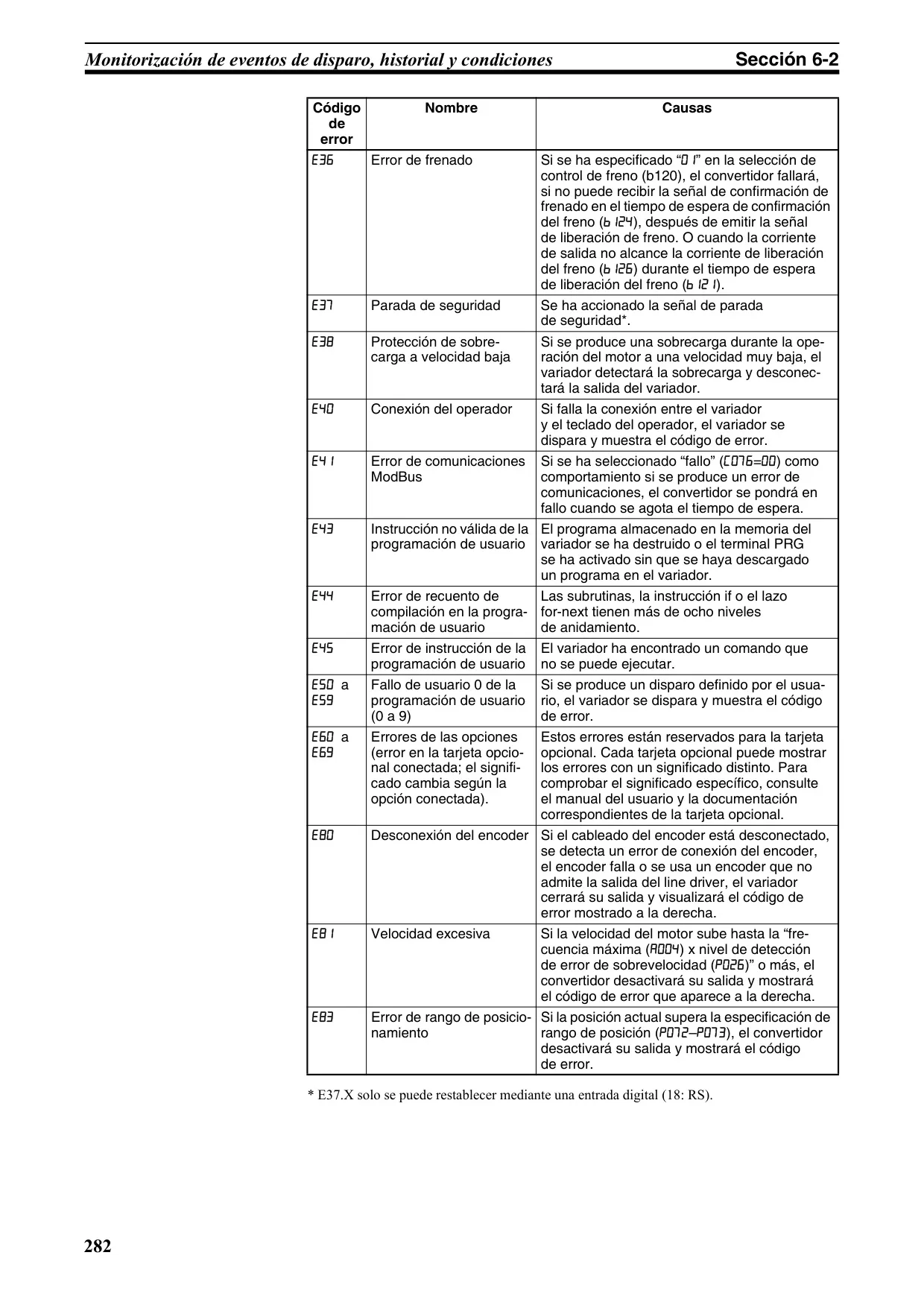

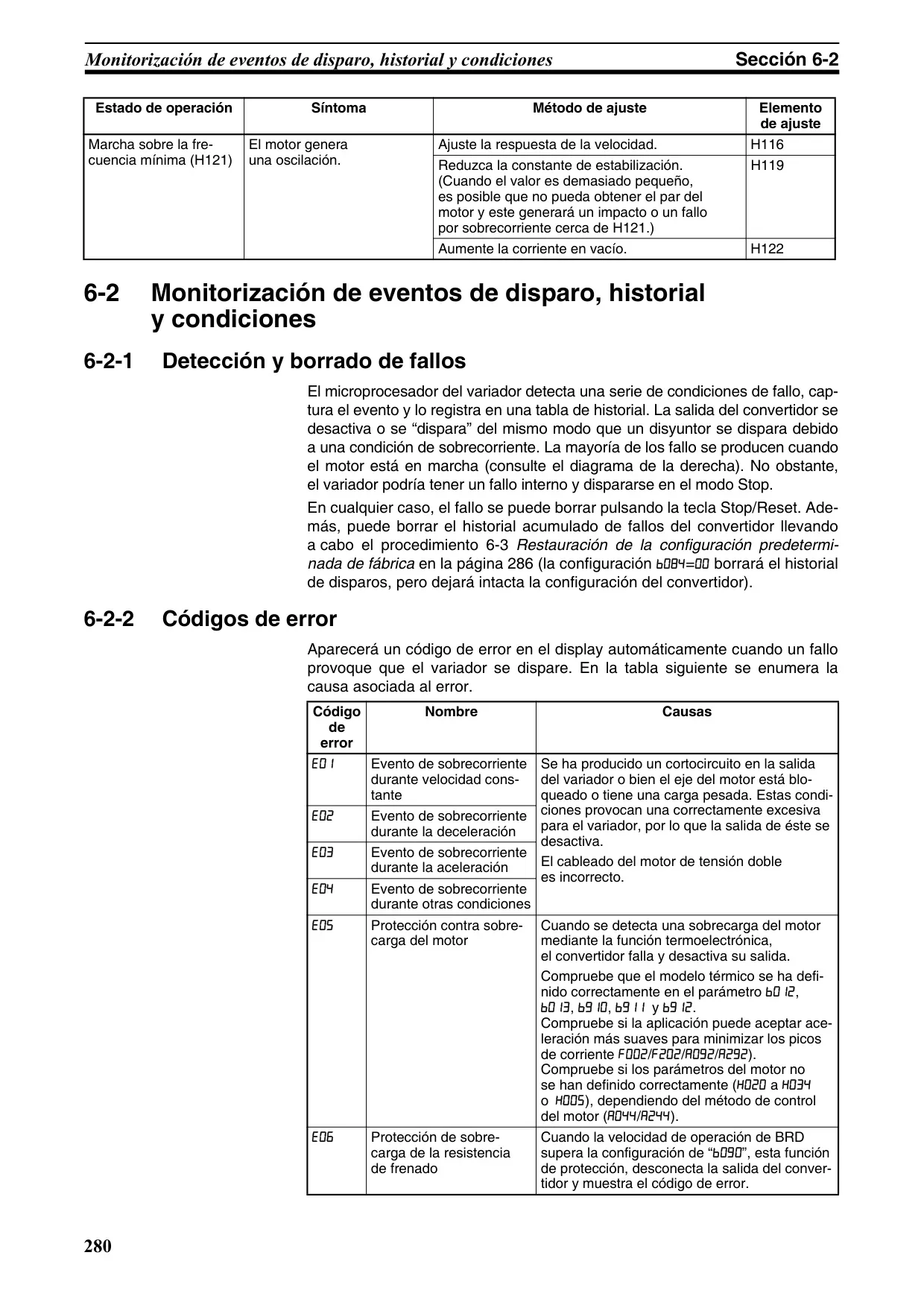

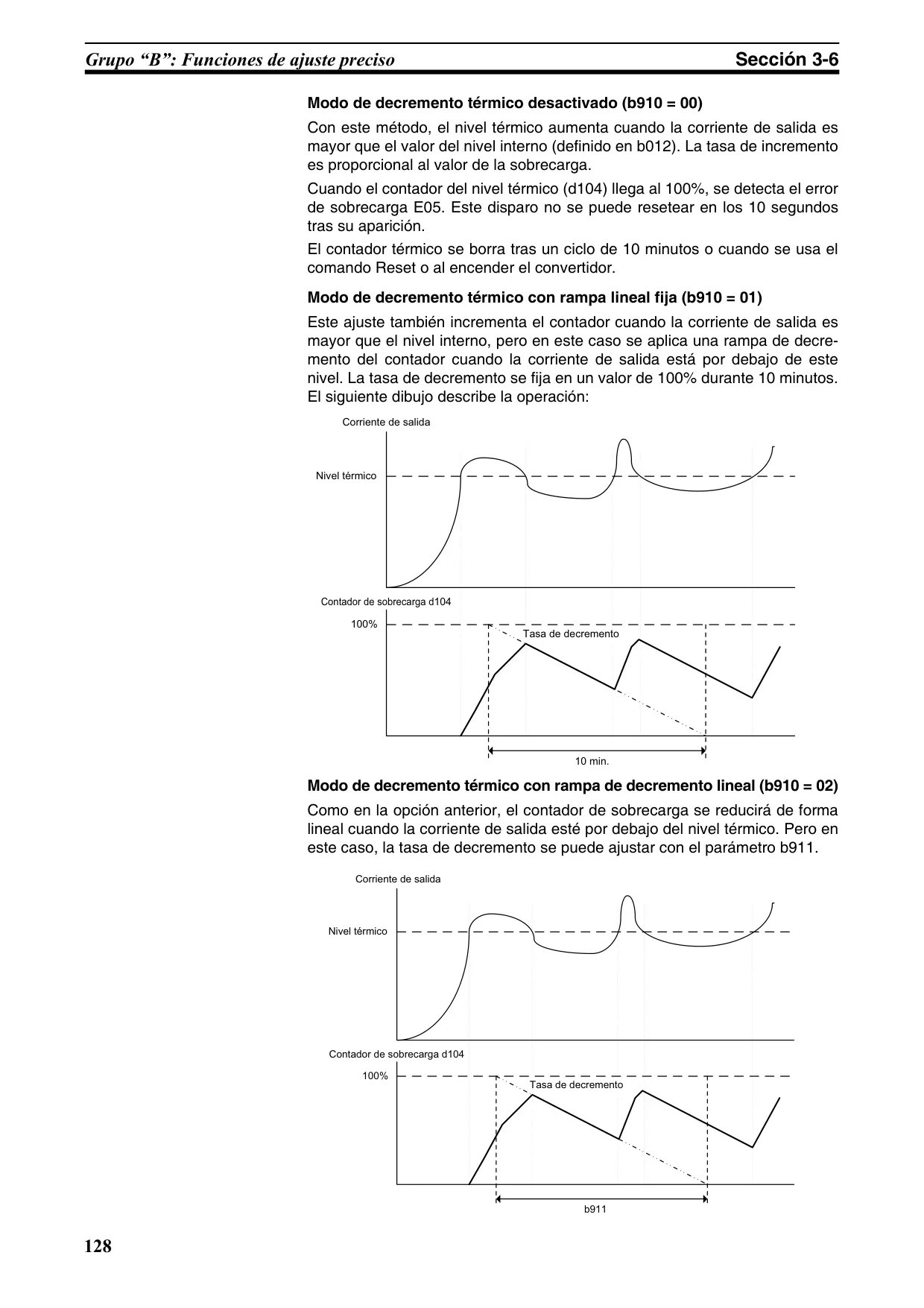

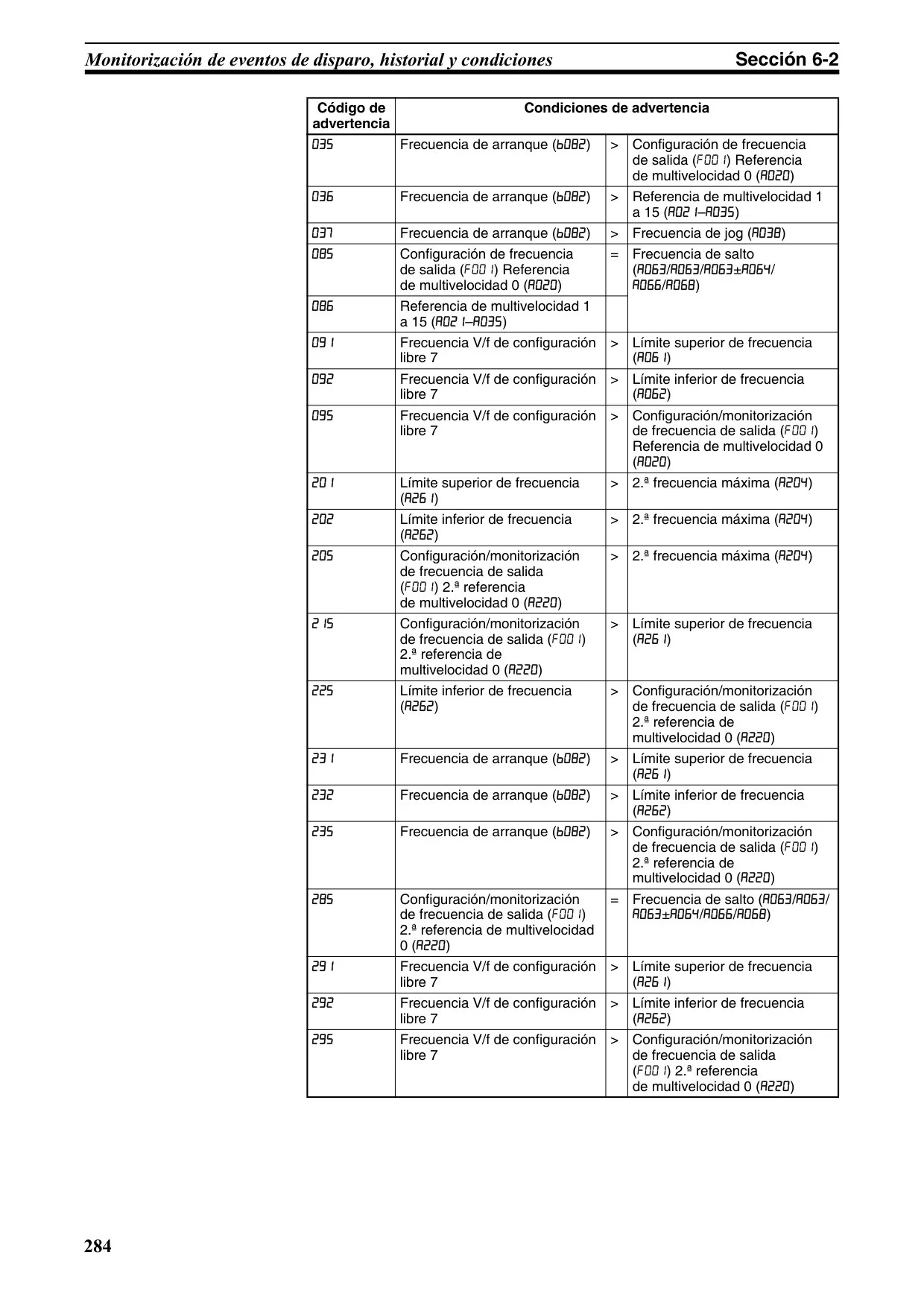

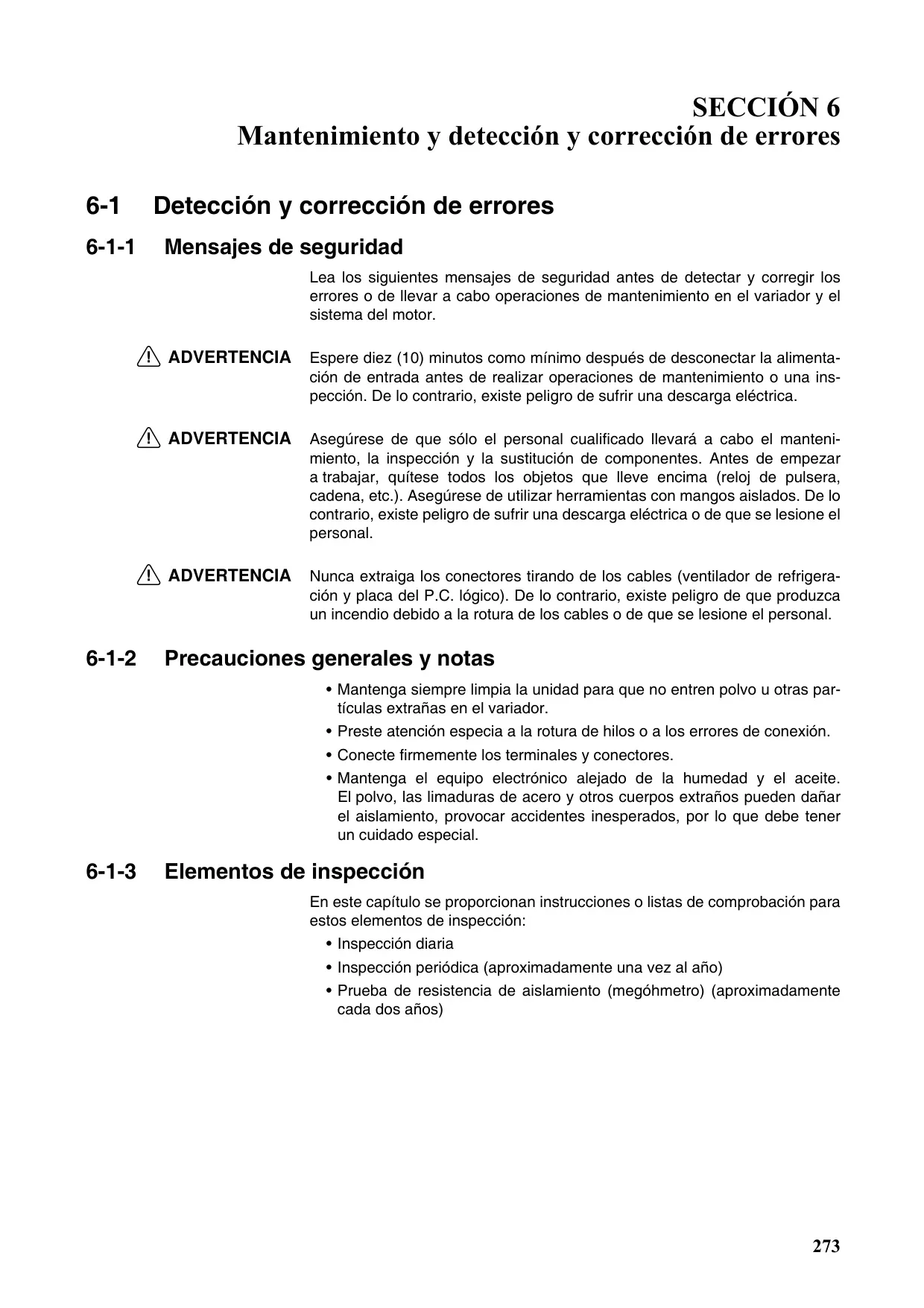

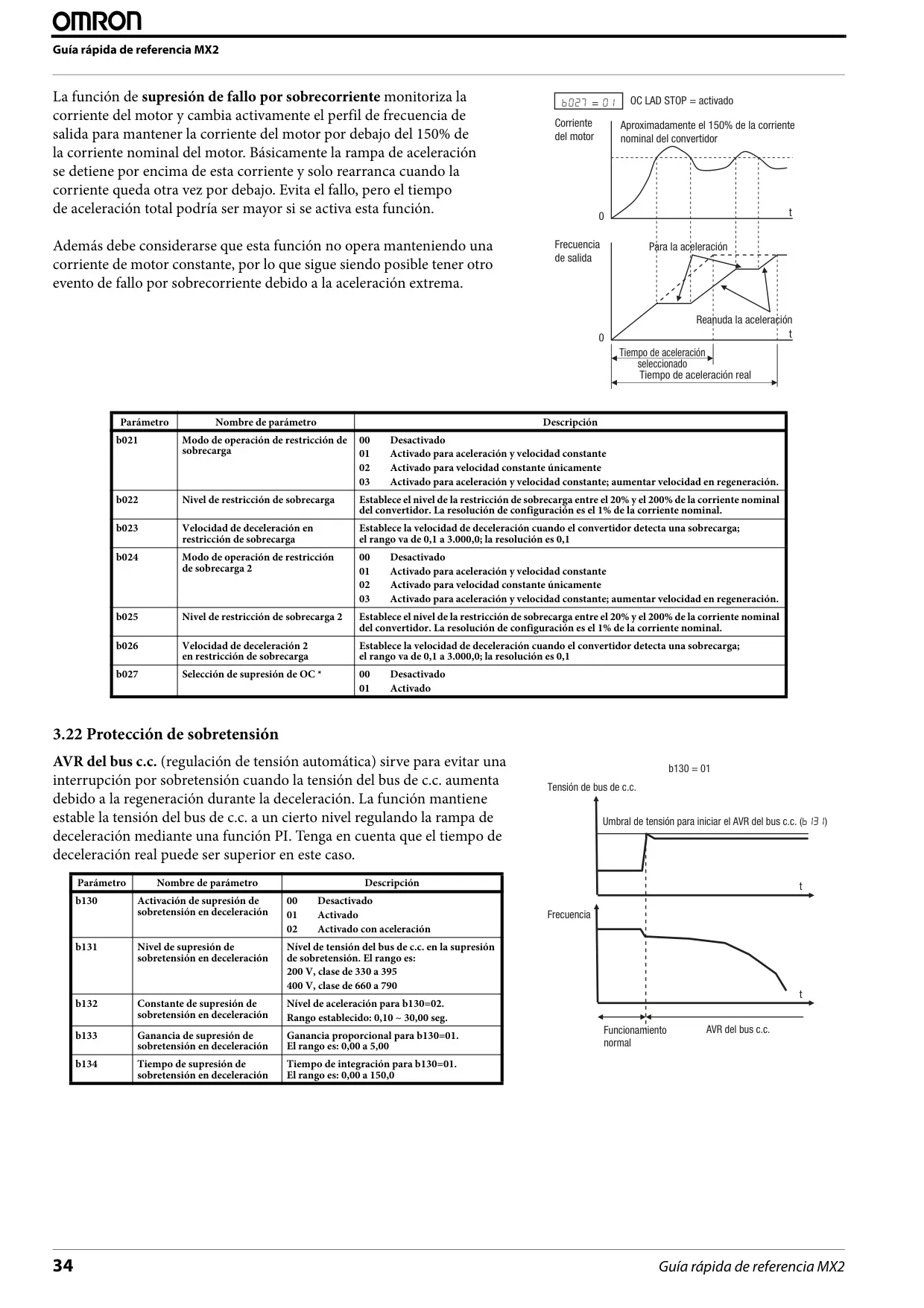

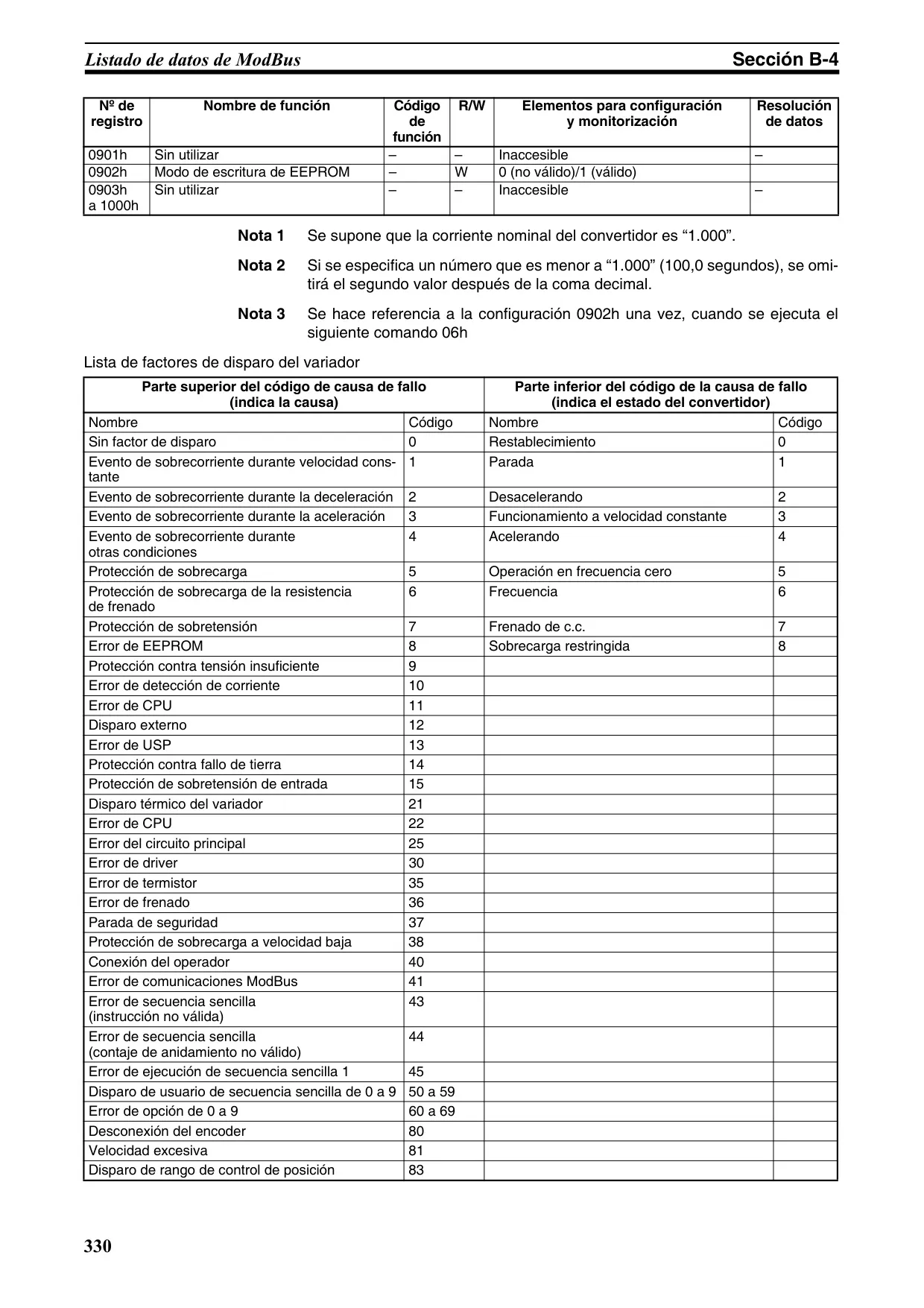

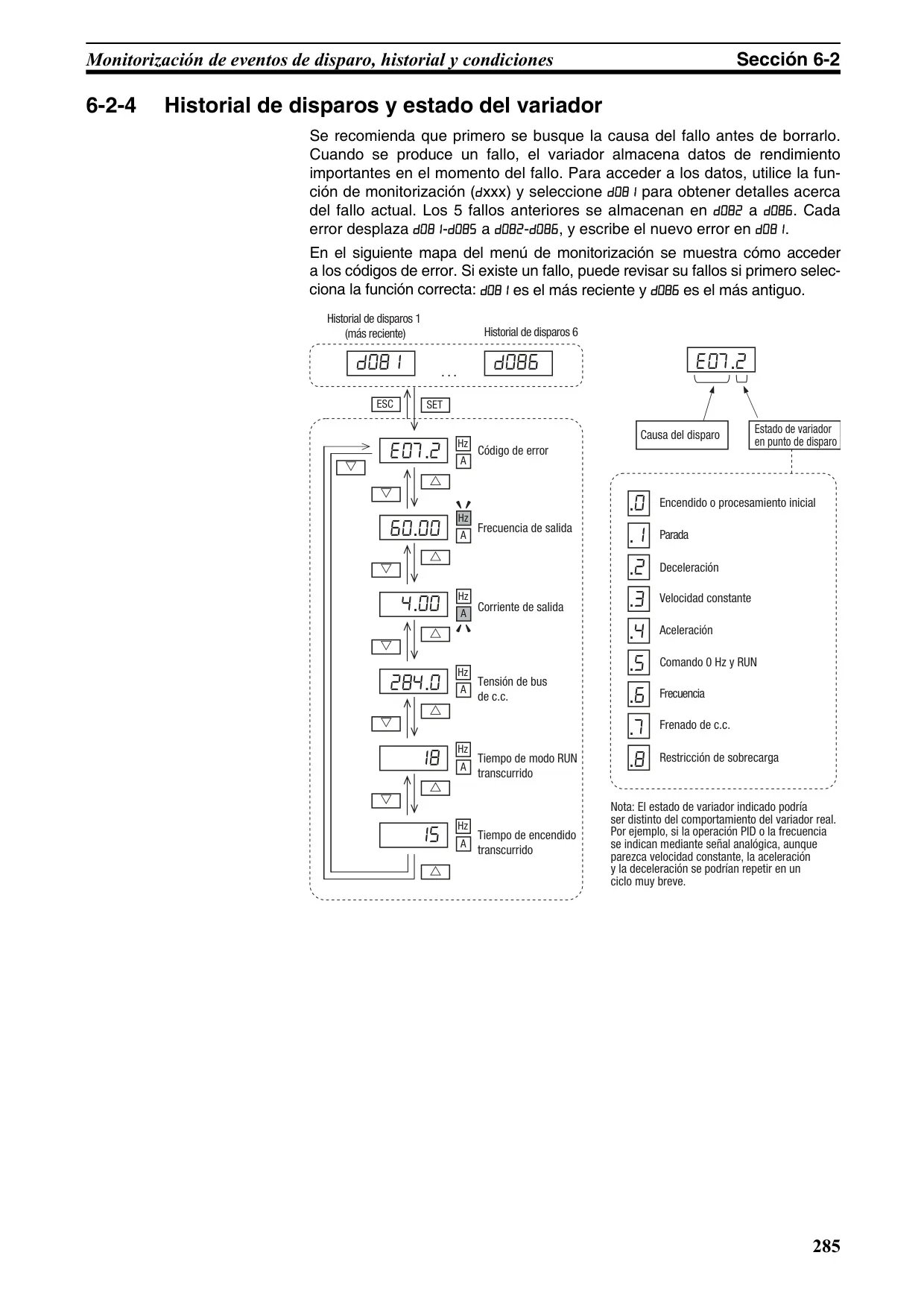

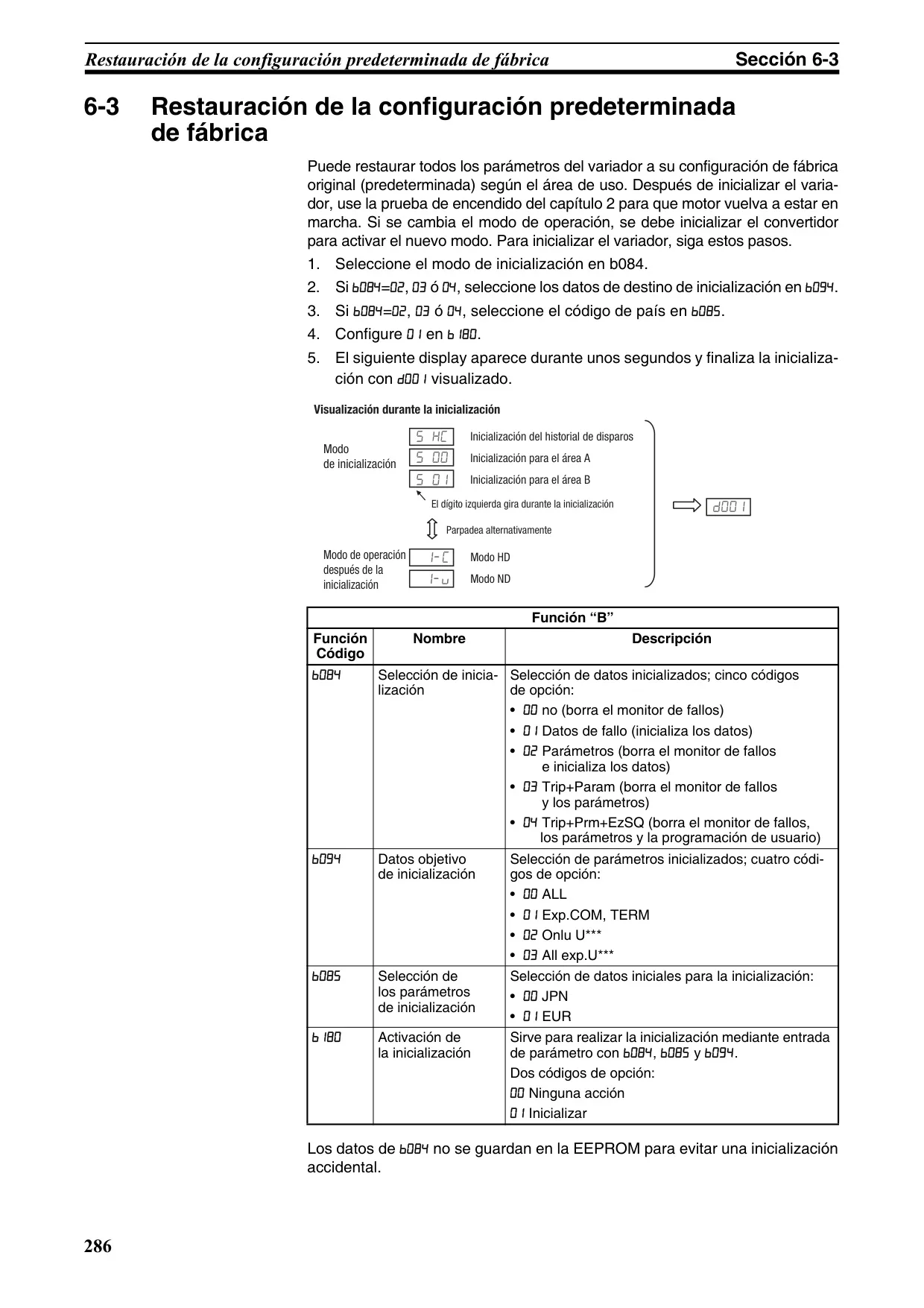

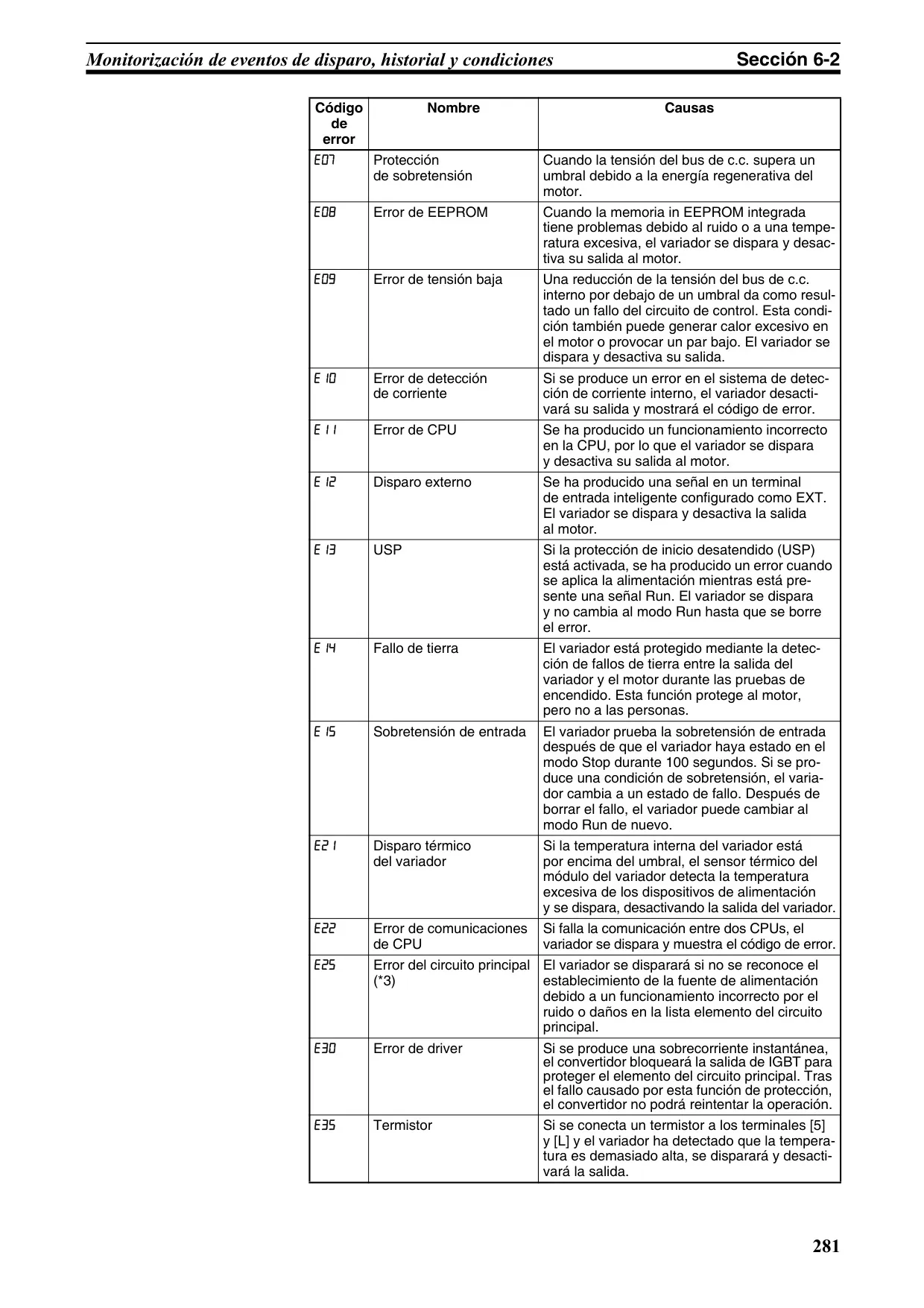

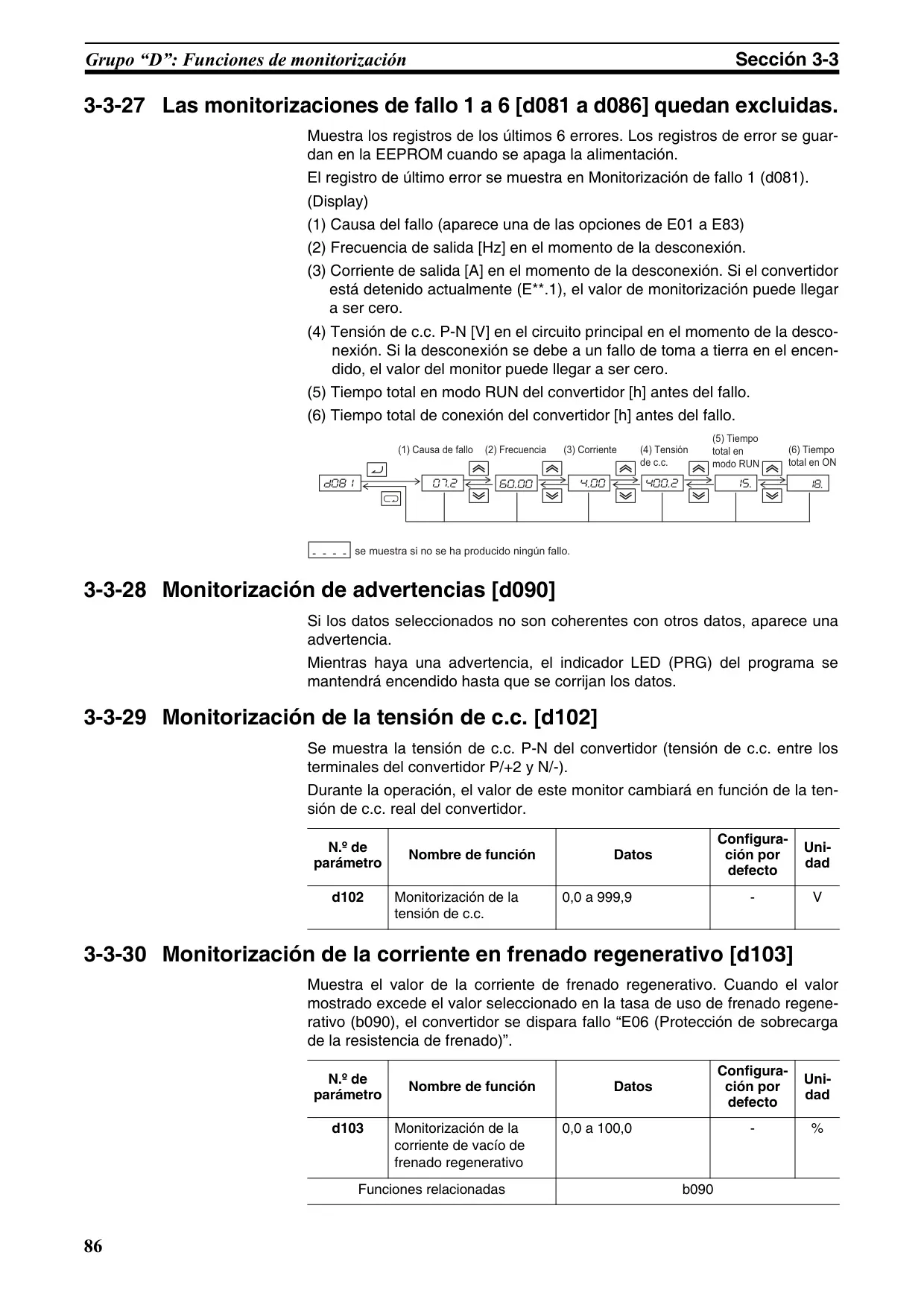

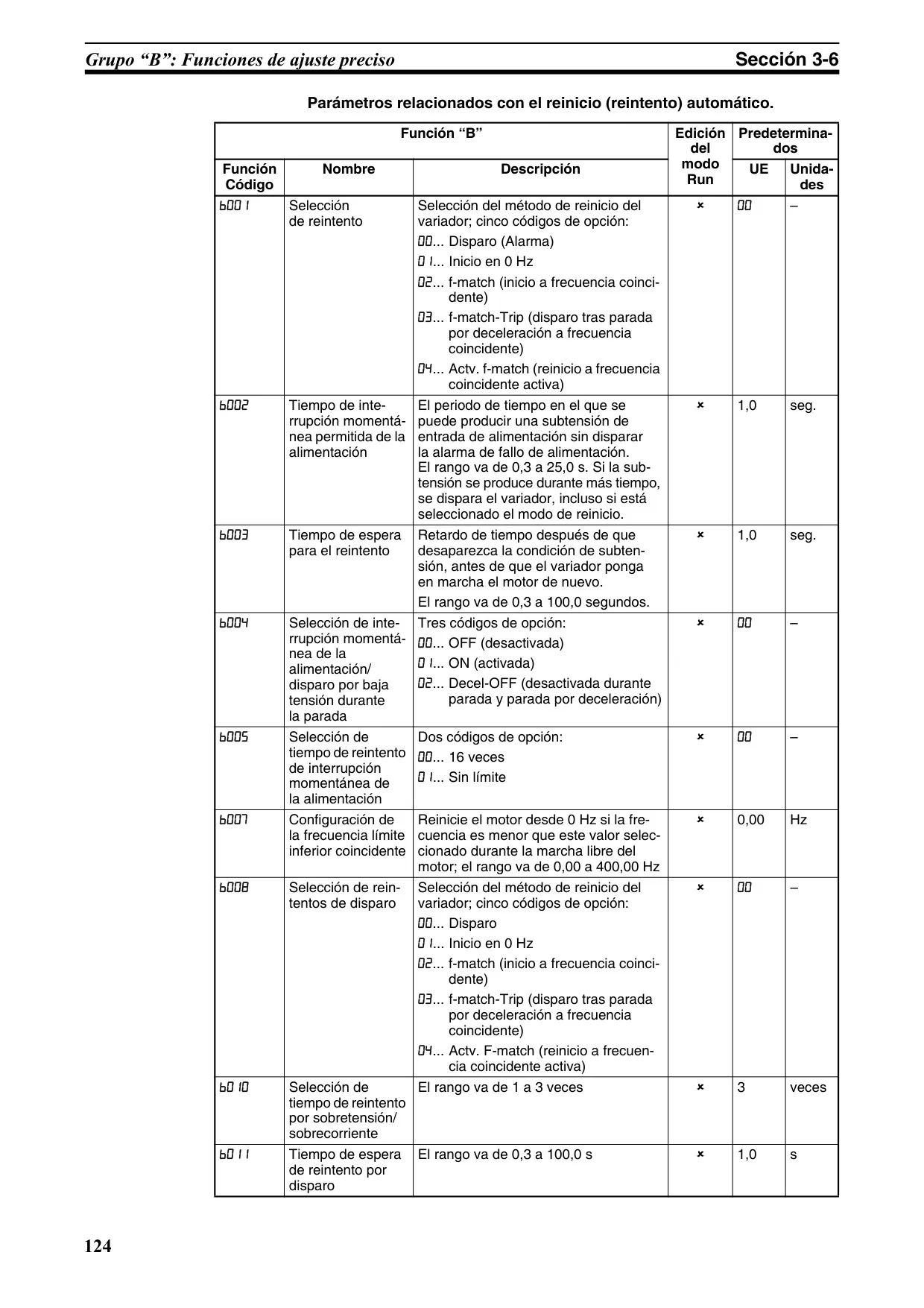

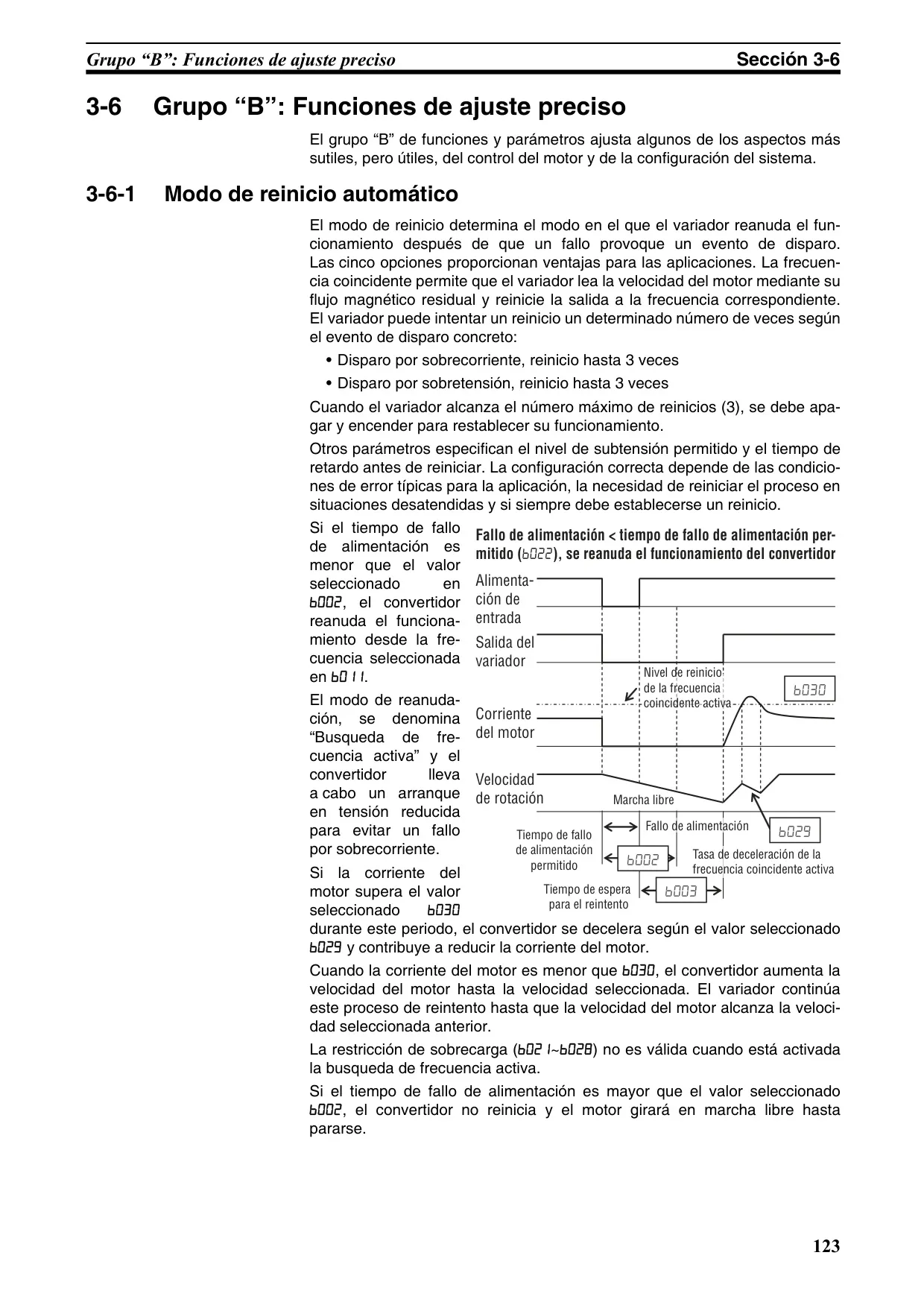

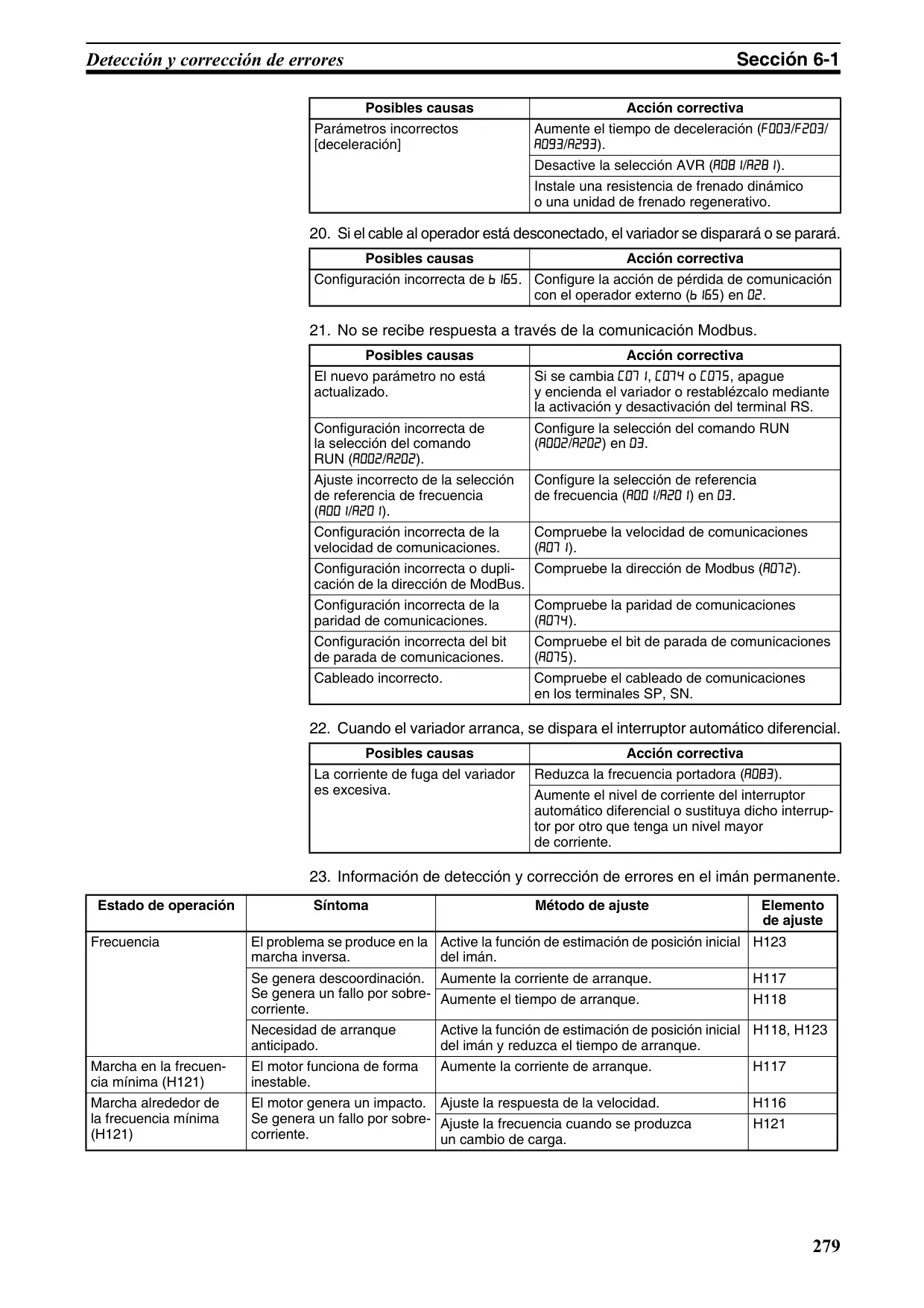

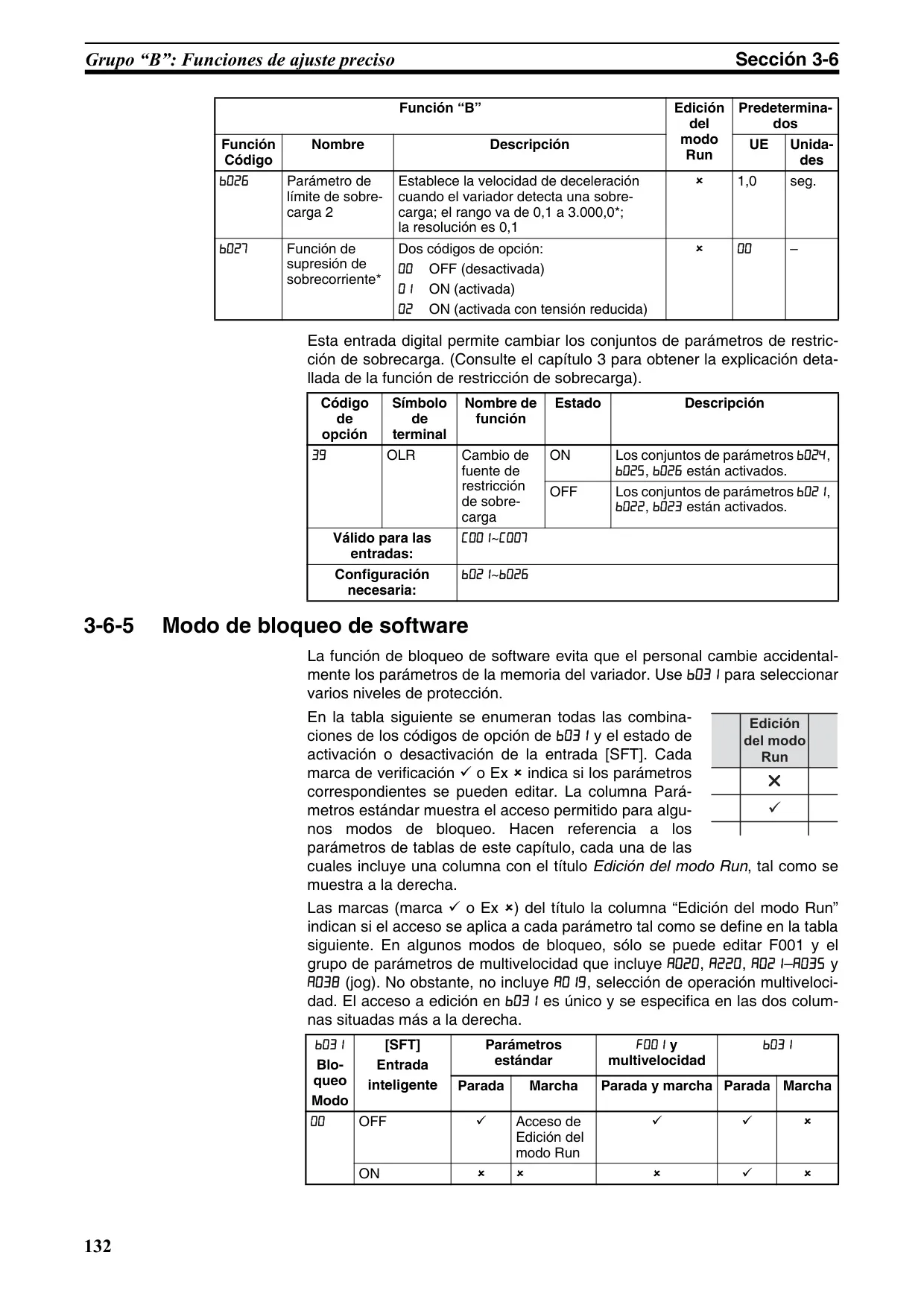

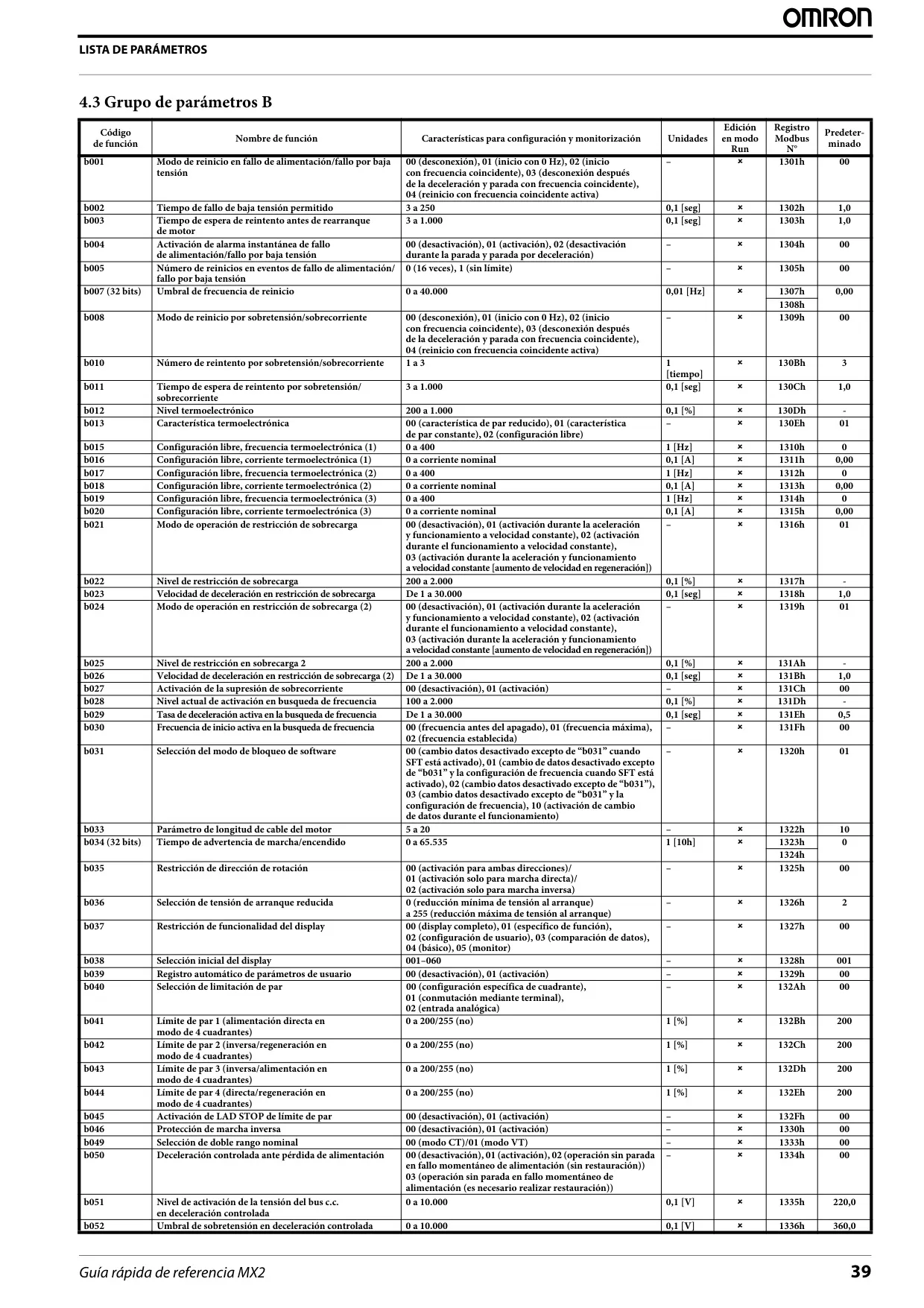

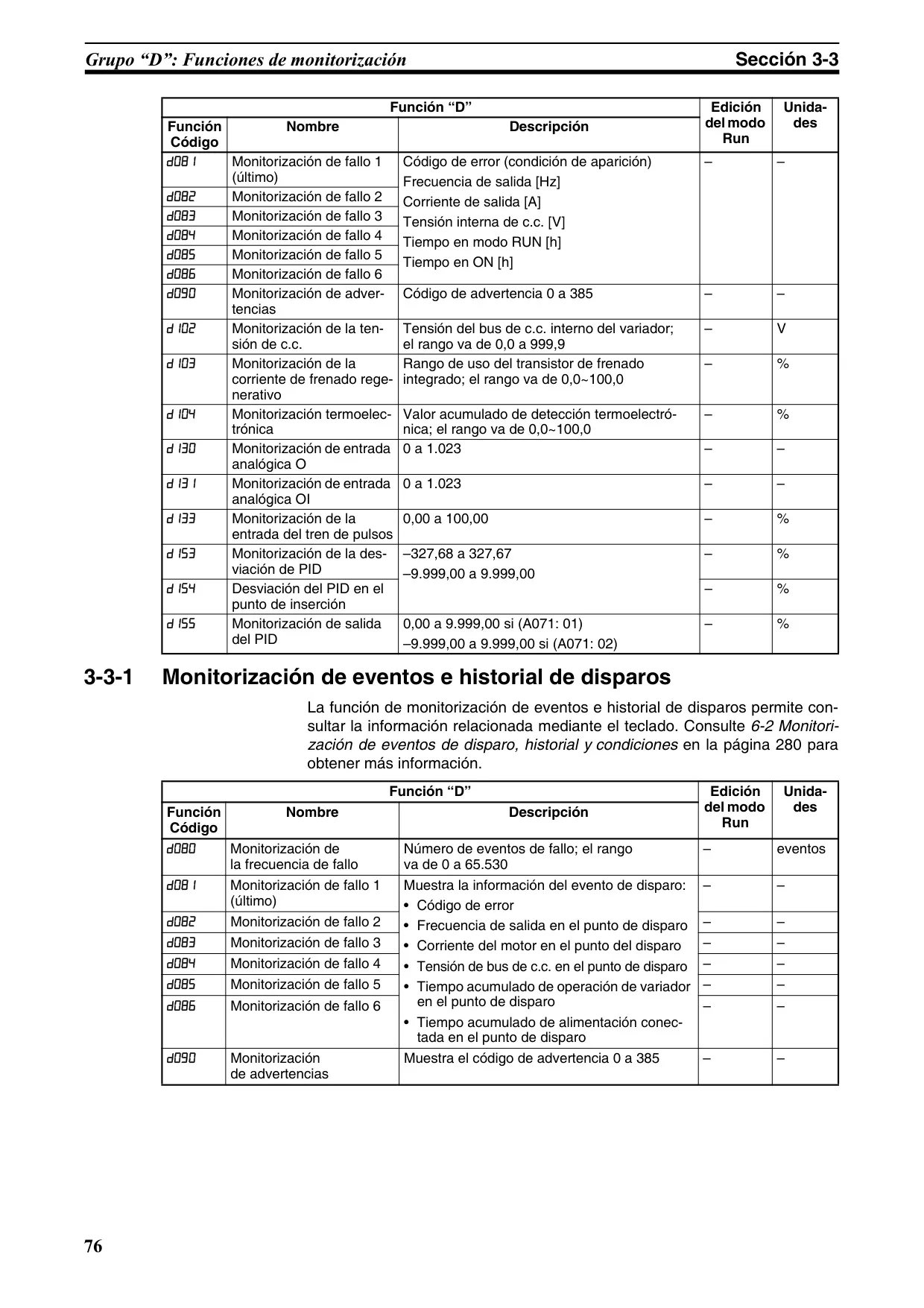

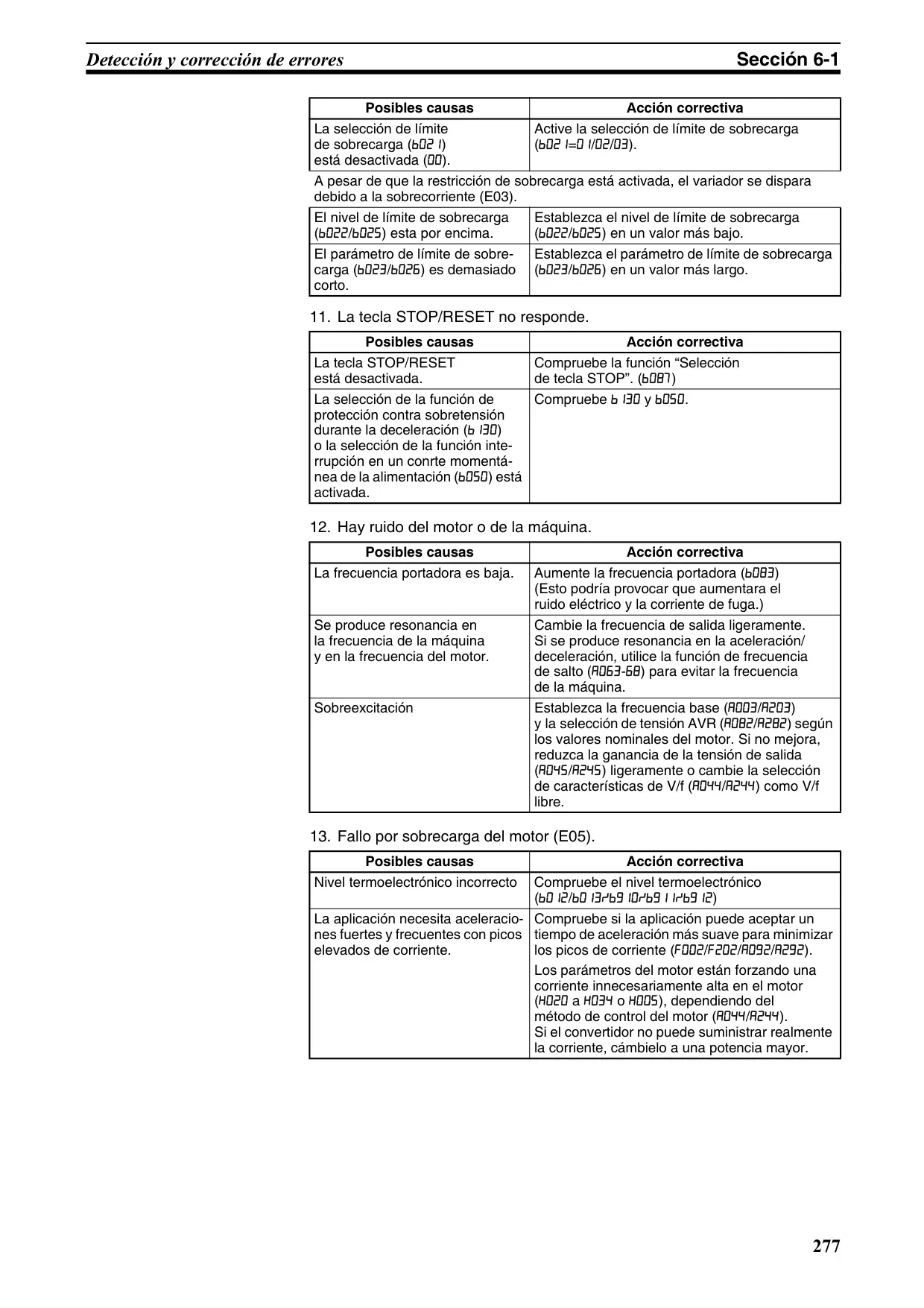

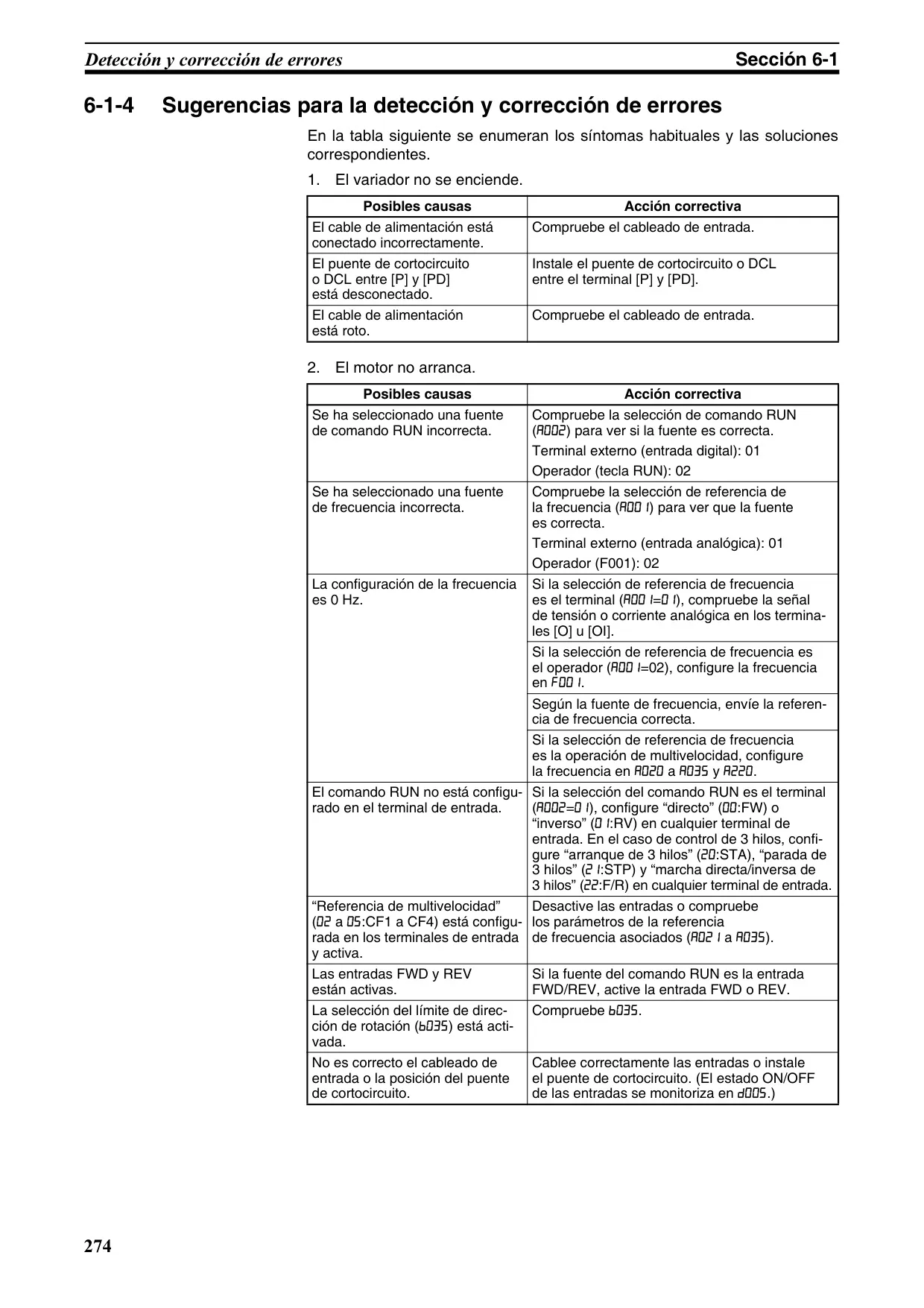

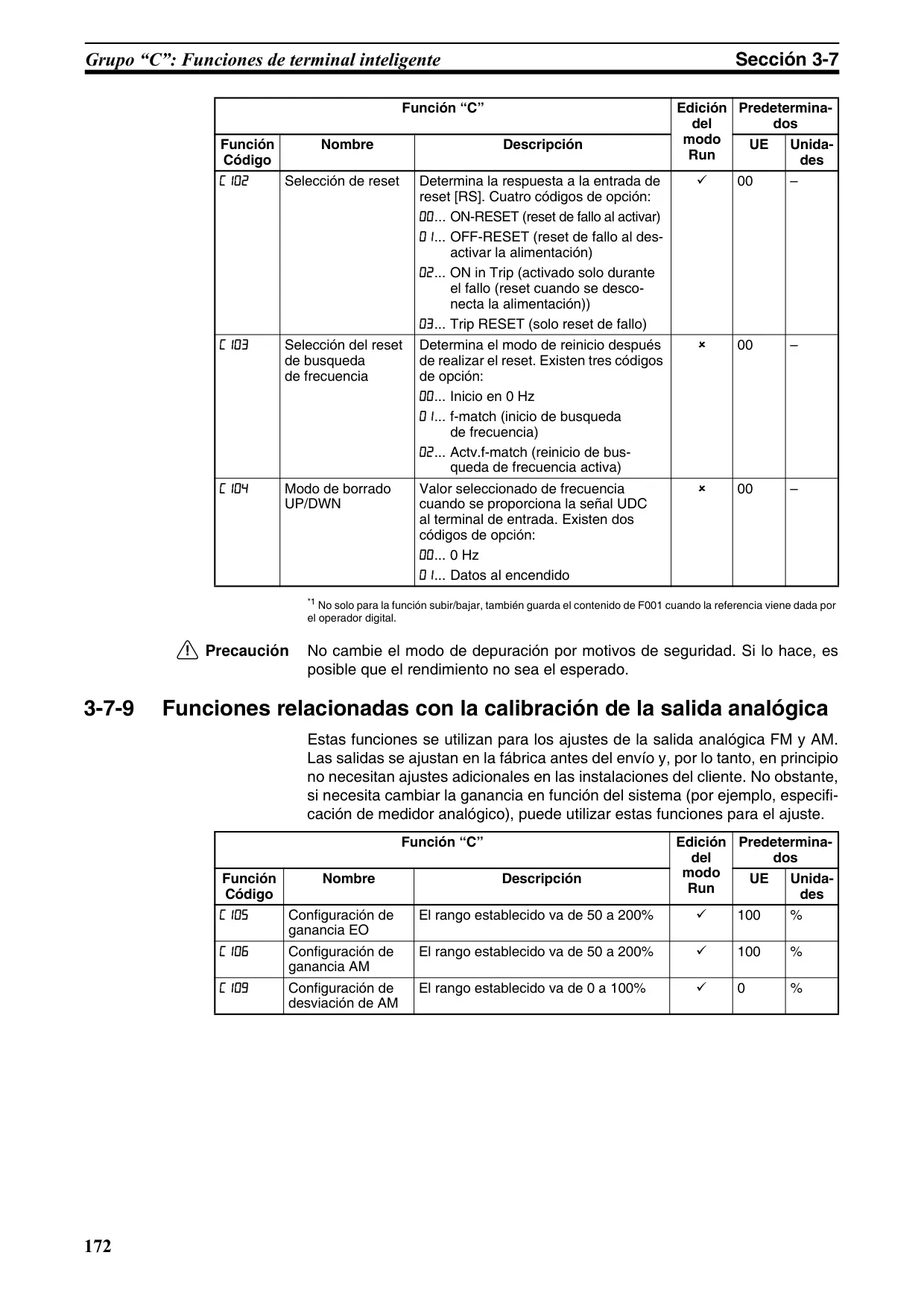

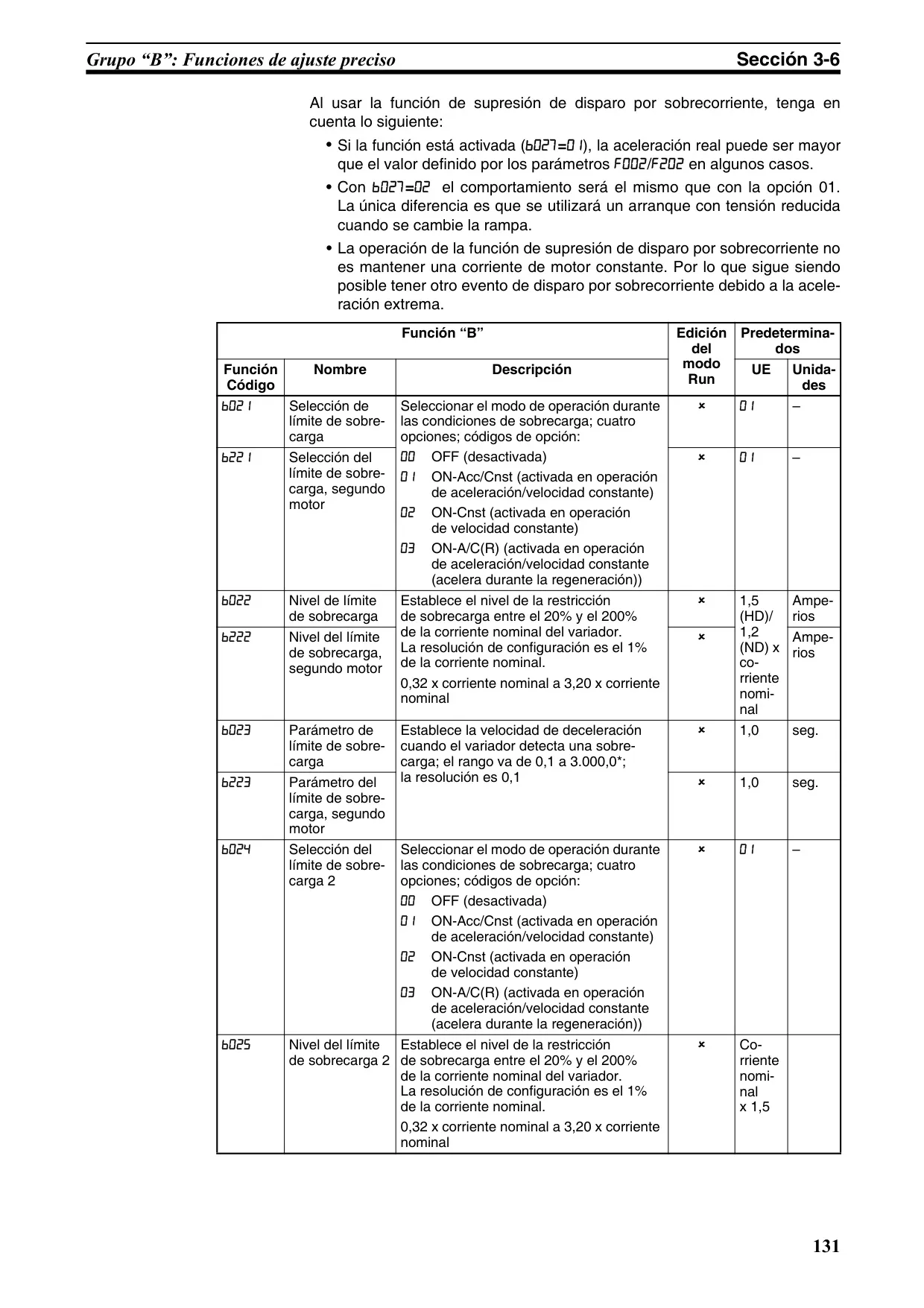

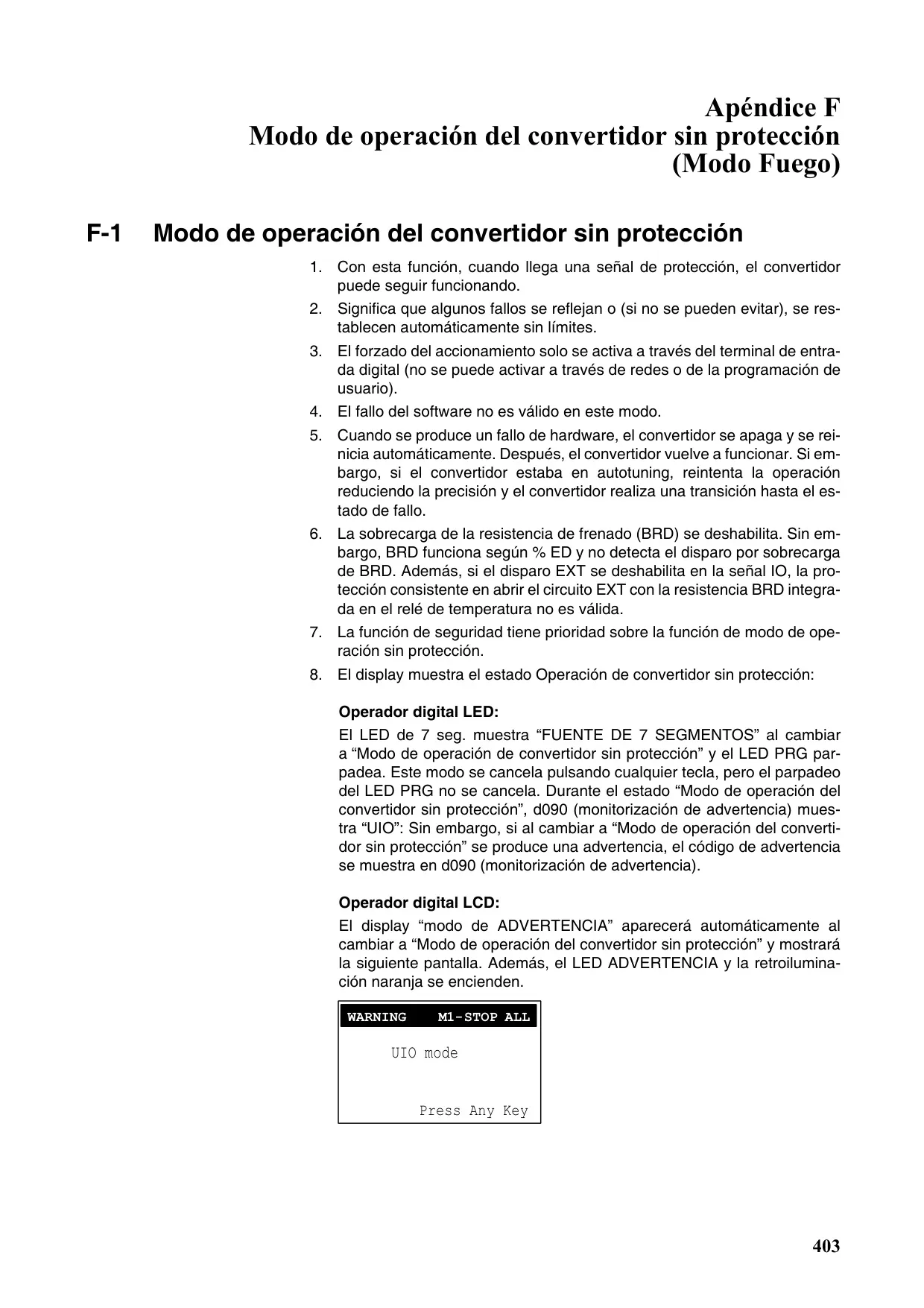

El manejo de fallos por corriente es exhaustivo. Los códigos de error como E01-E04 (sobrecorriente) o E14 (fallo de tierra) vienen con causas típicas y acciones correctivas sugeridas, como ajustar tiempos de aceleración, activar la parada de aceleración o configurar los límites de sobrecarga. En casos de errores críticos como E08, E14 y E30 (error de driver), el reset requiere un ciclo de apagado/encendido completo de la unidad, lo que garantiza una reinicialización segura del sistema.

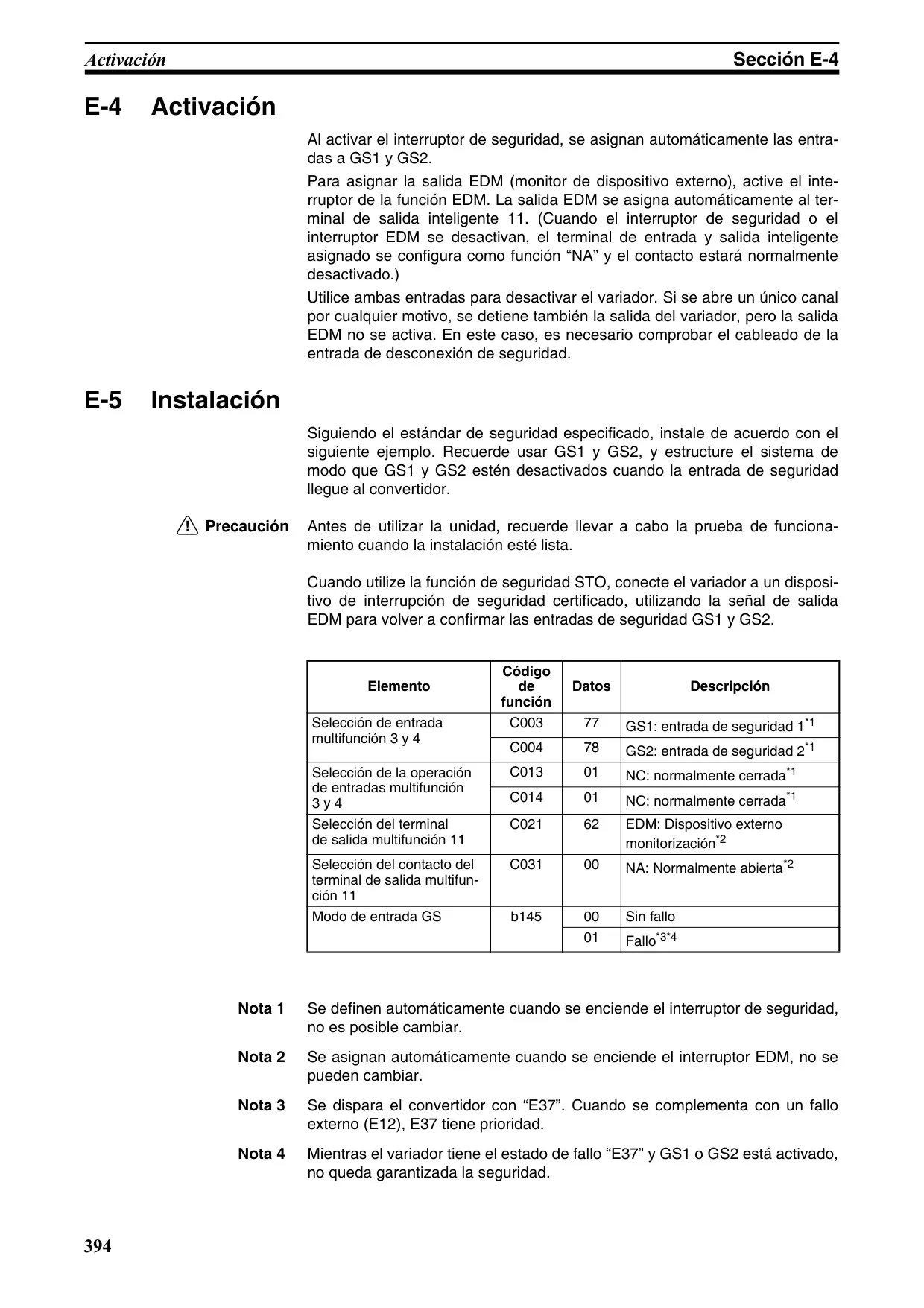

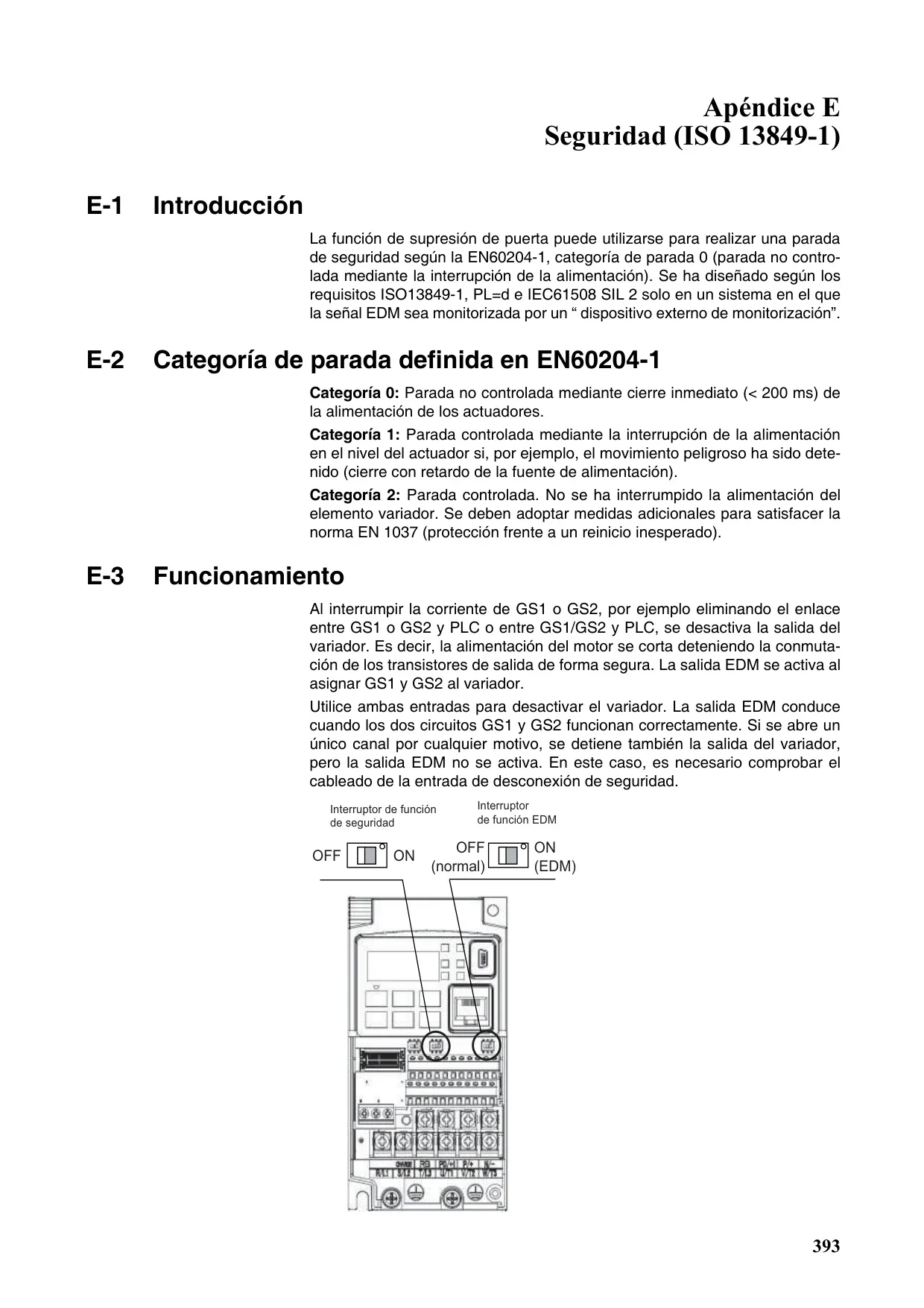

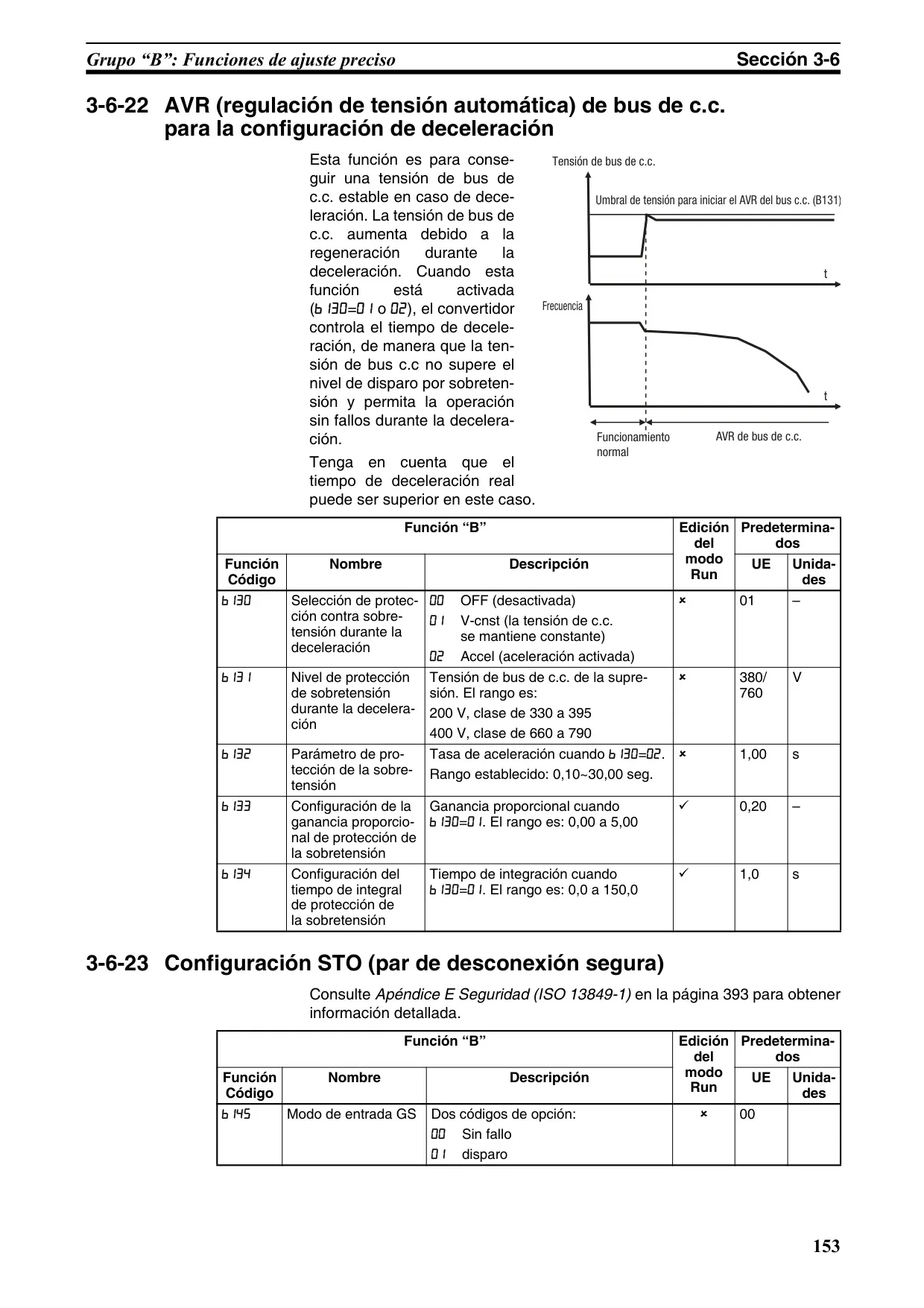

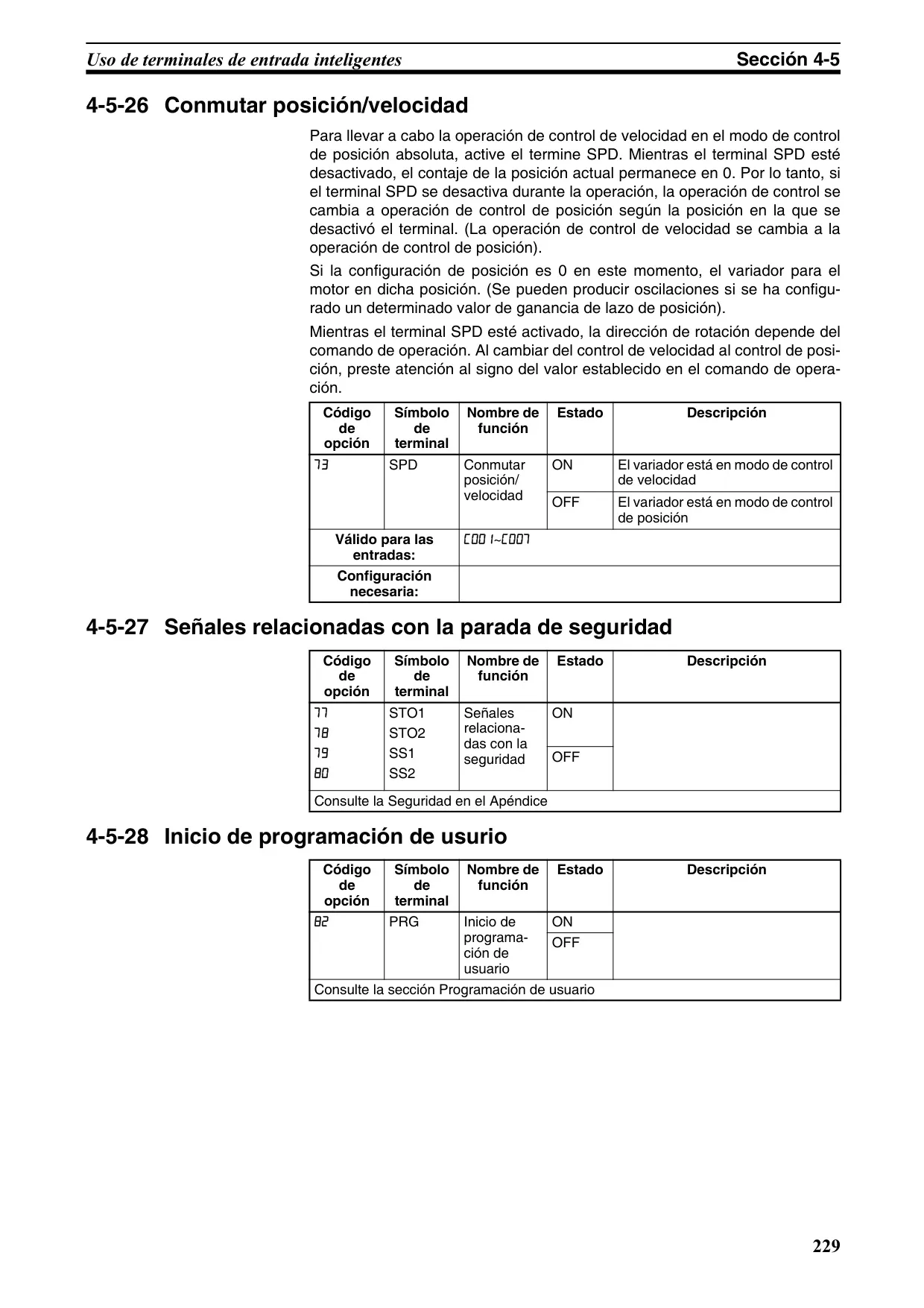

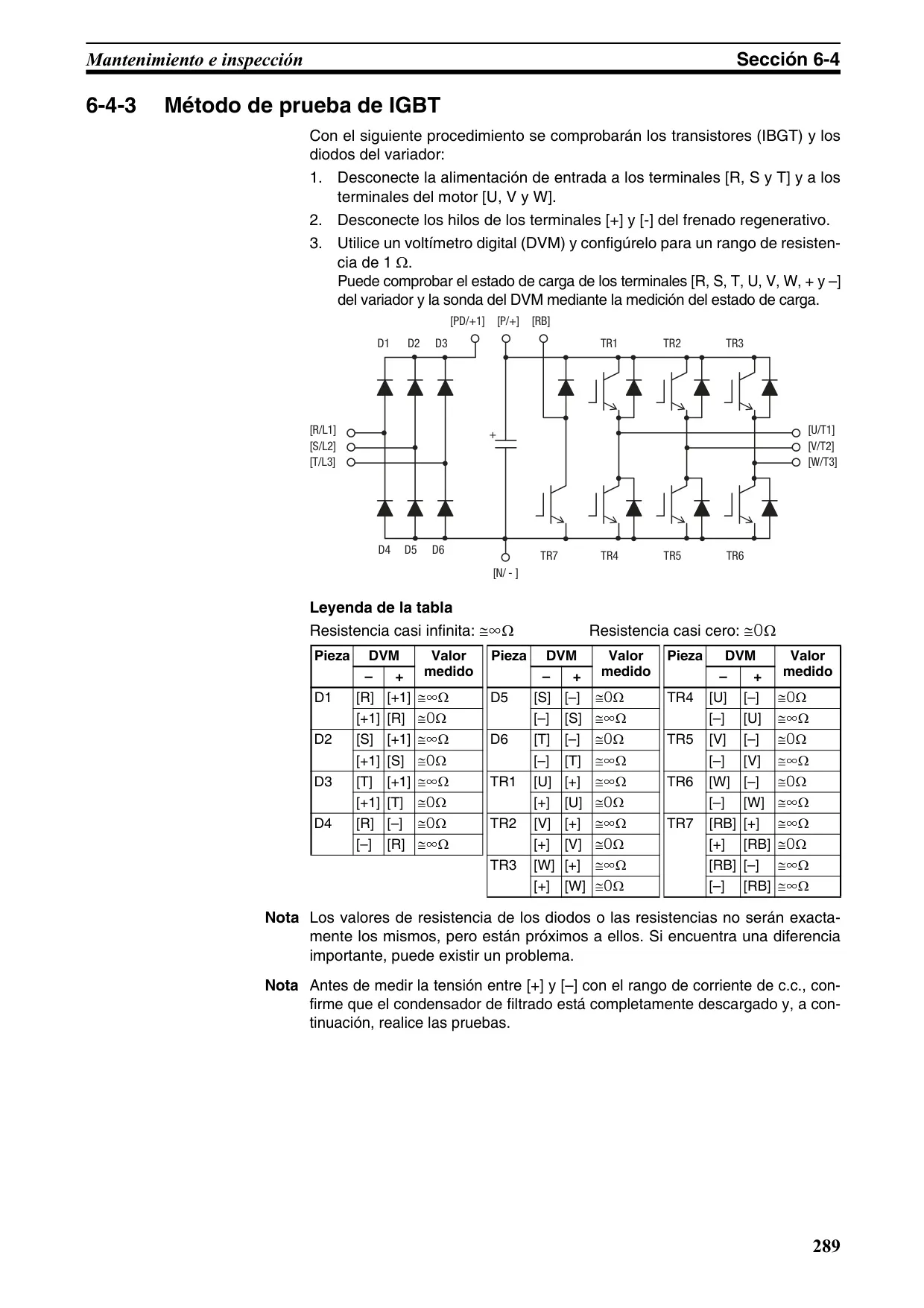

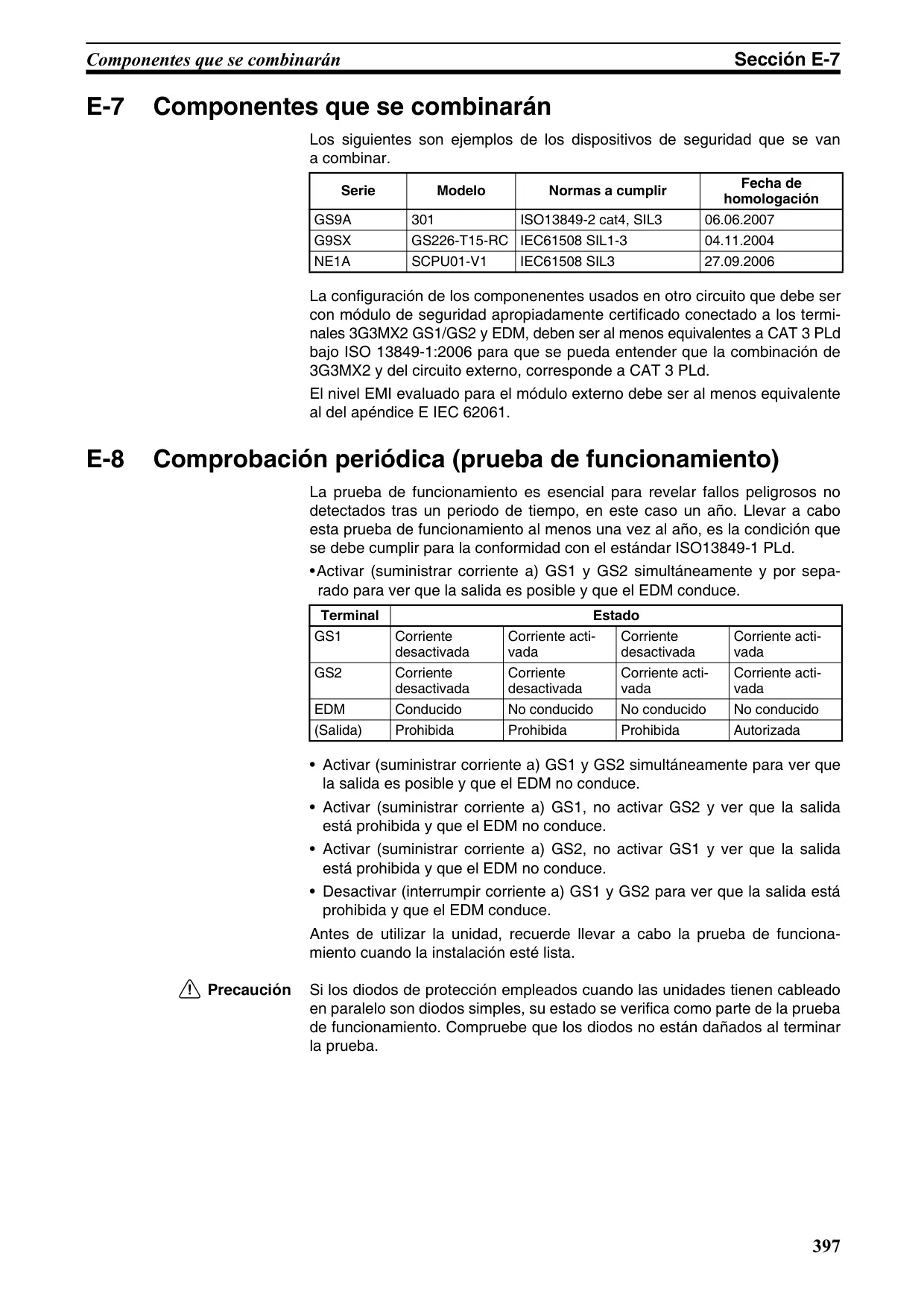

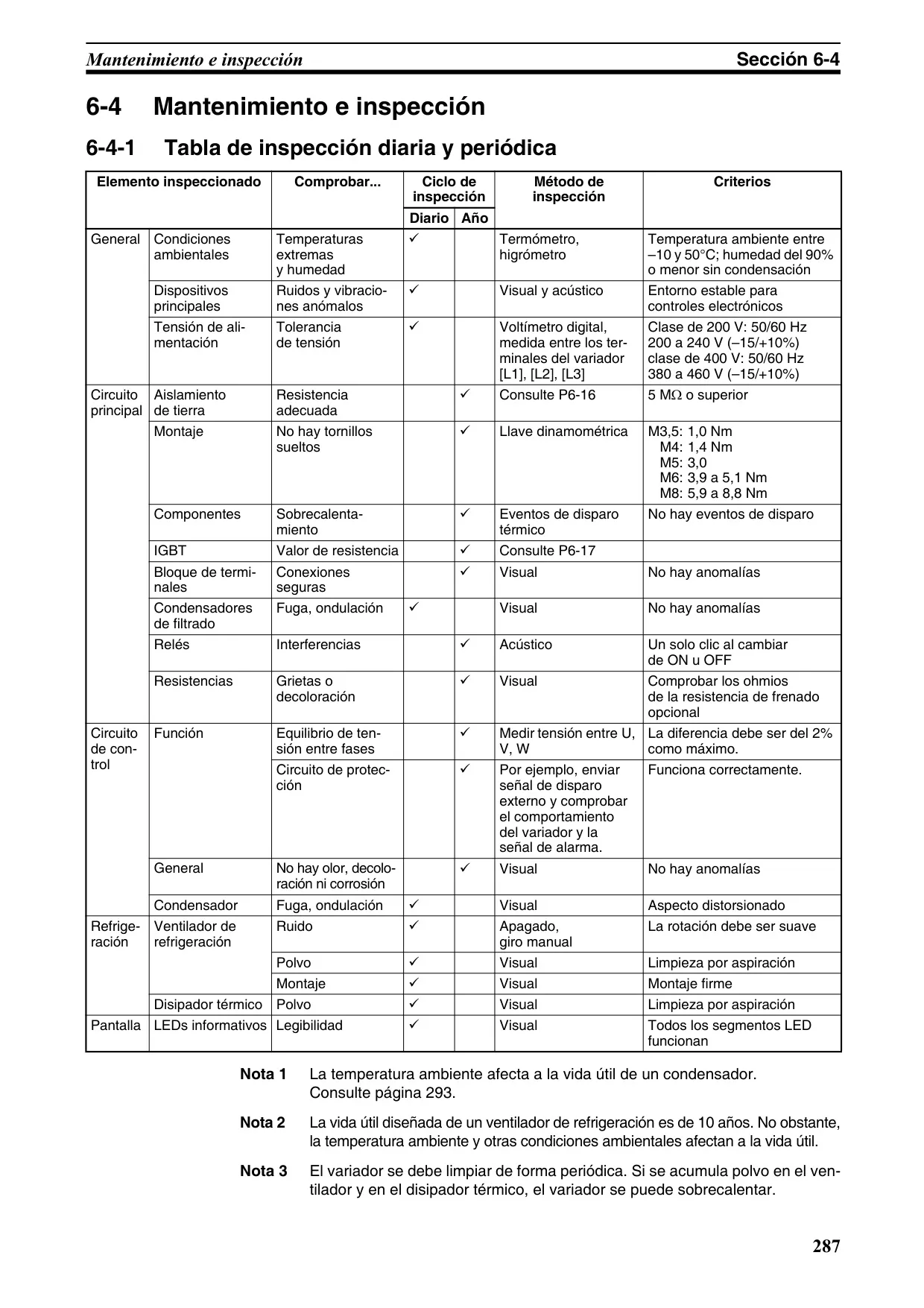

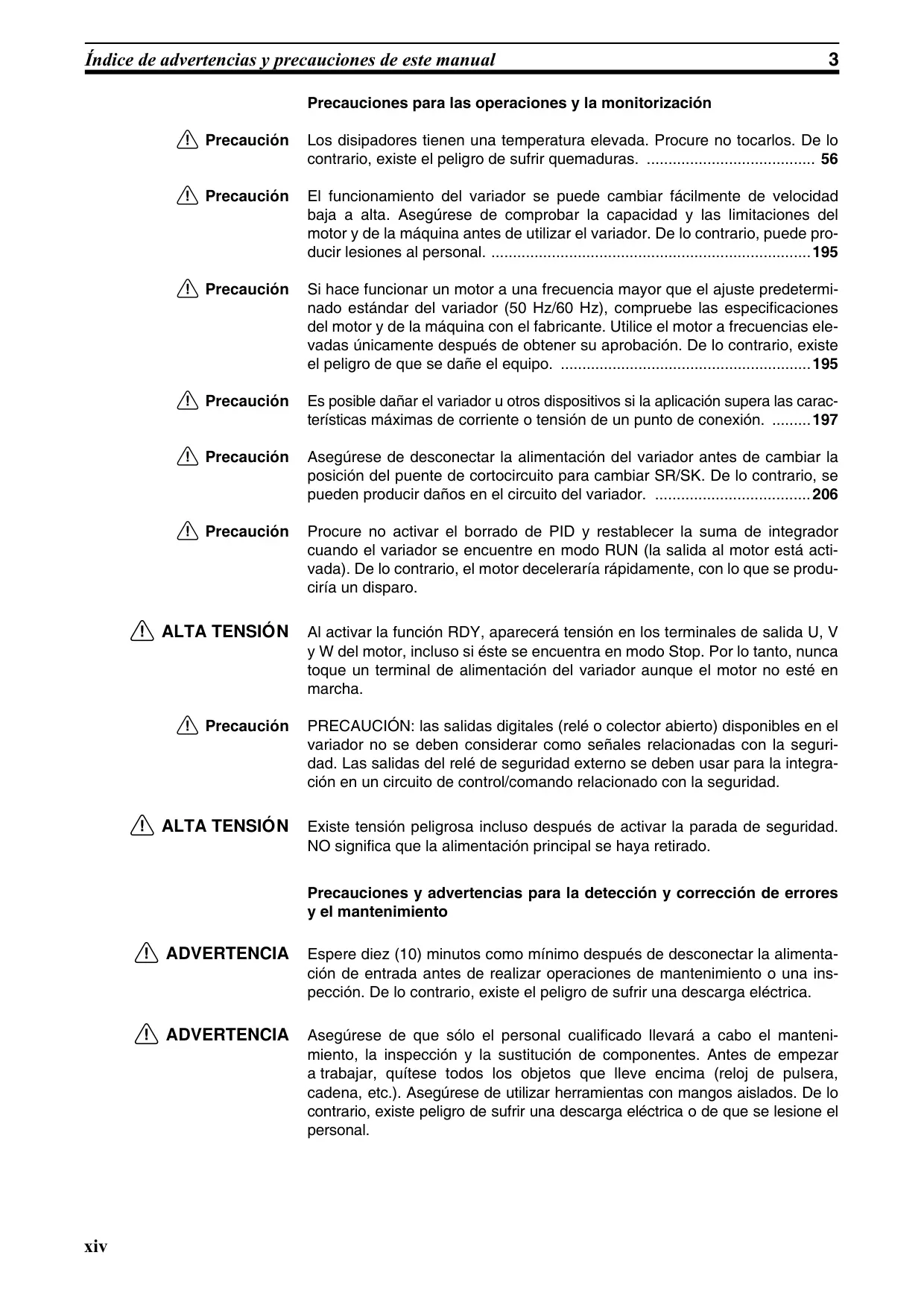

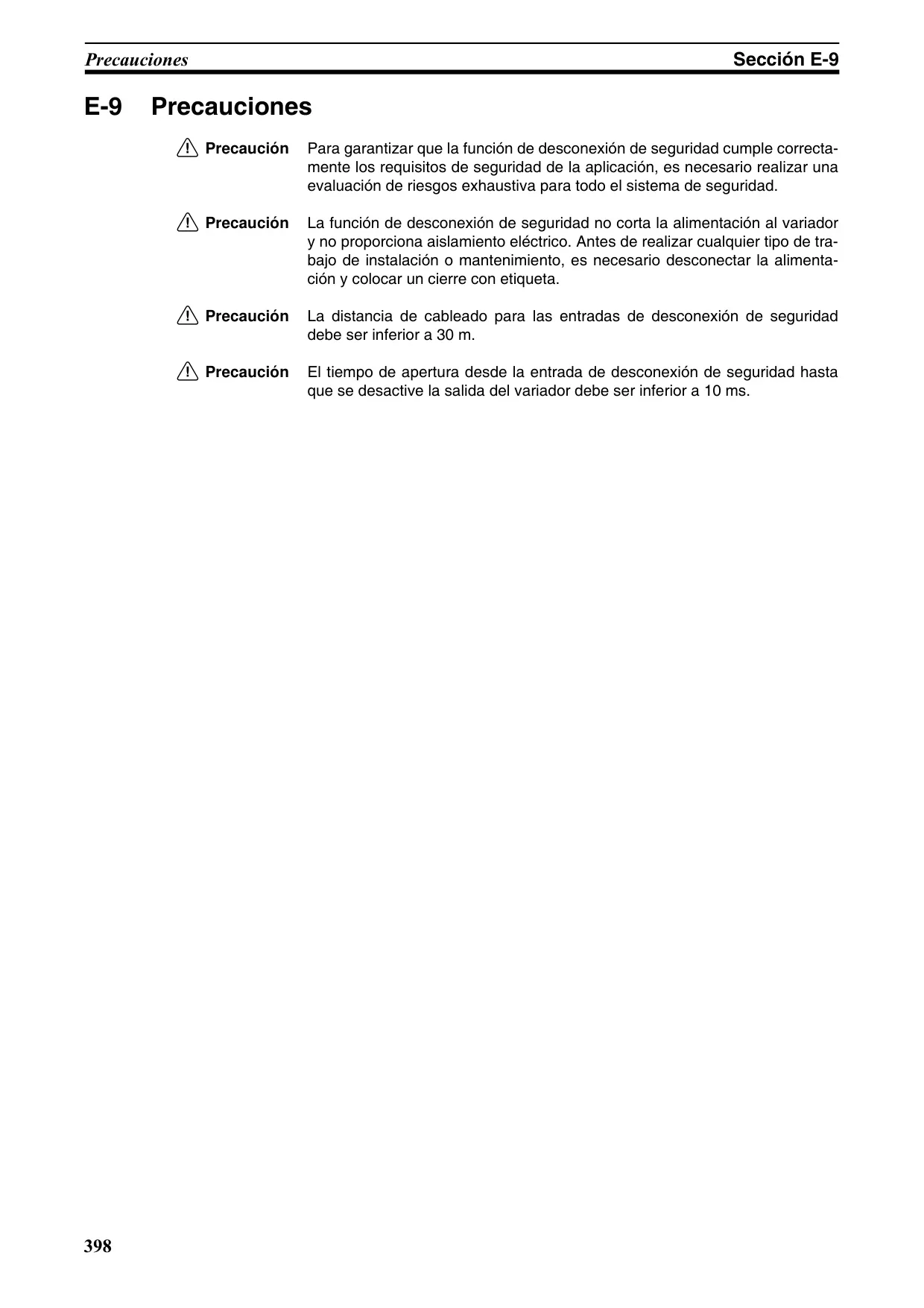

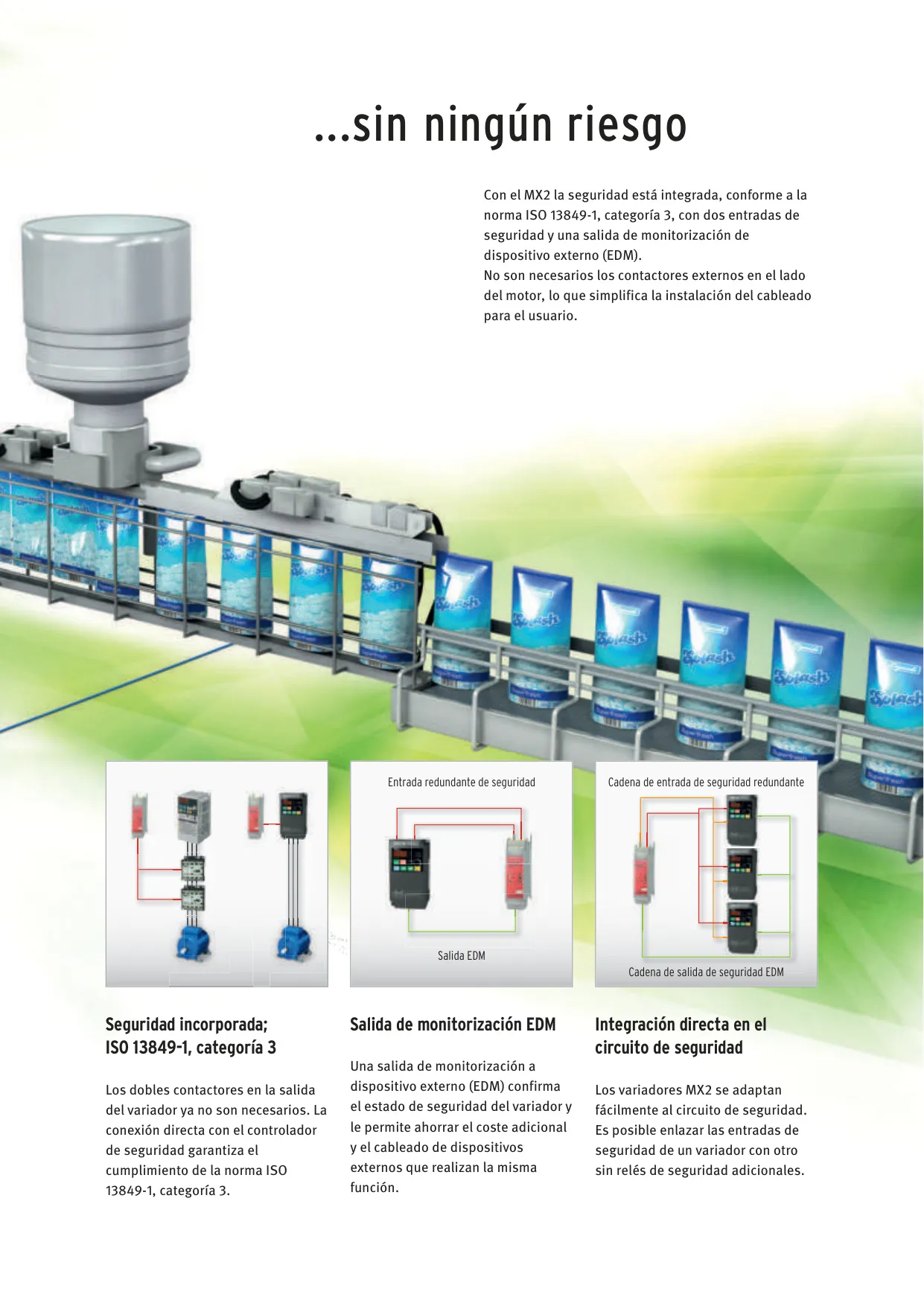

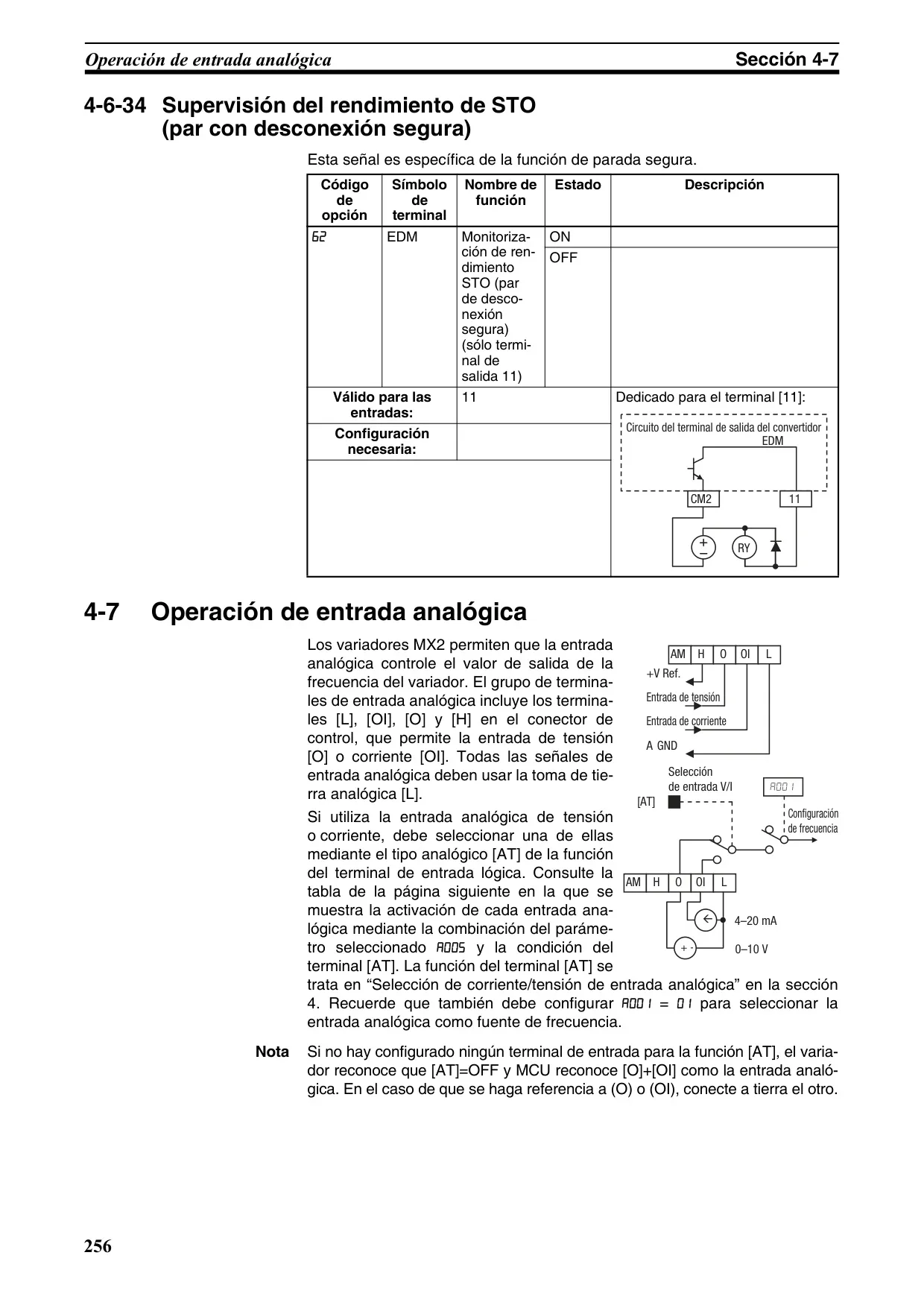

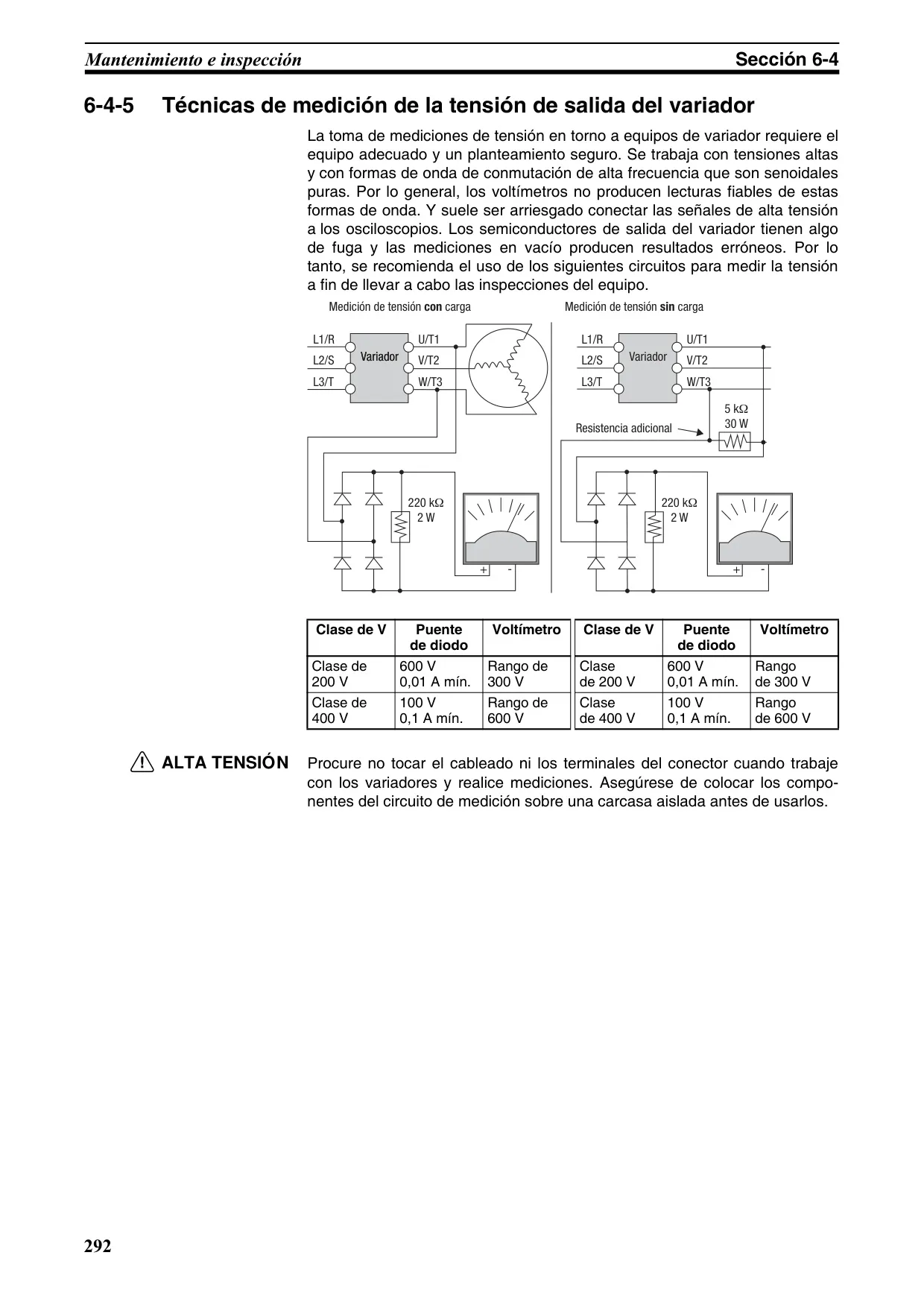

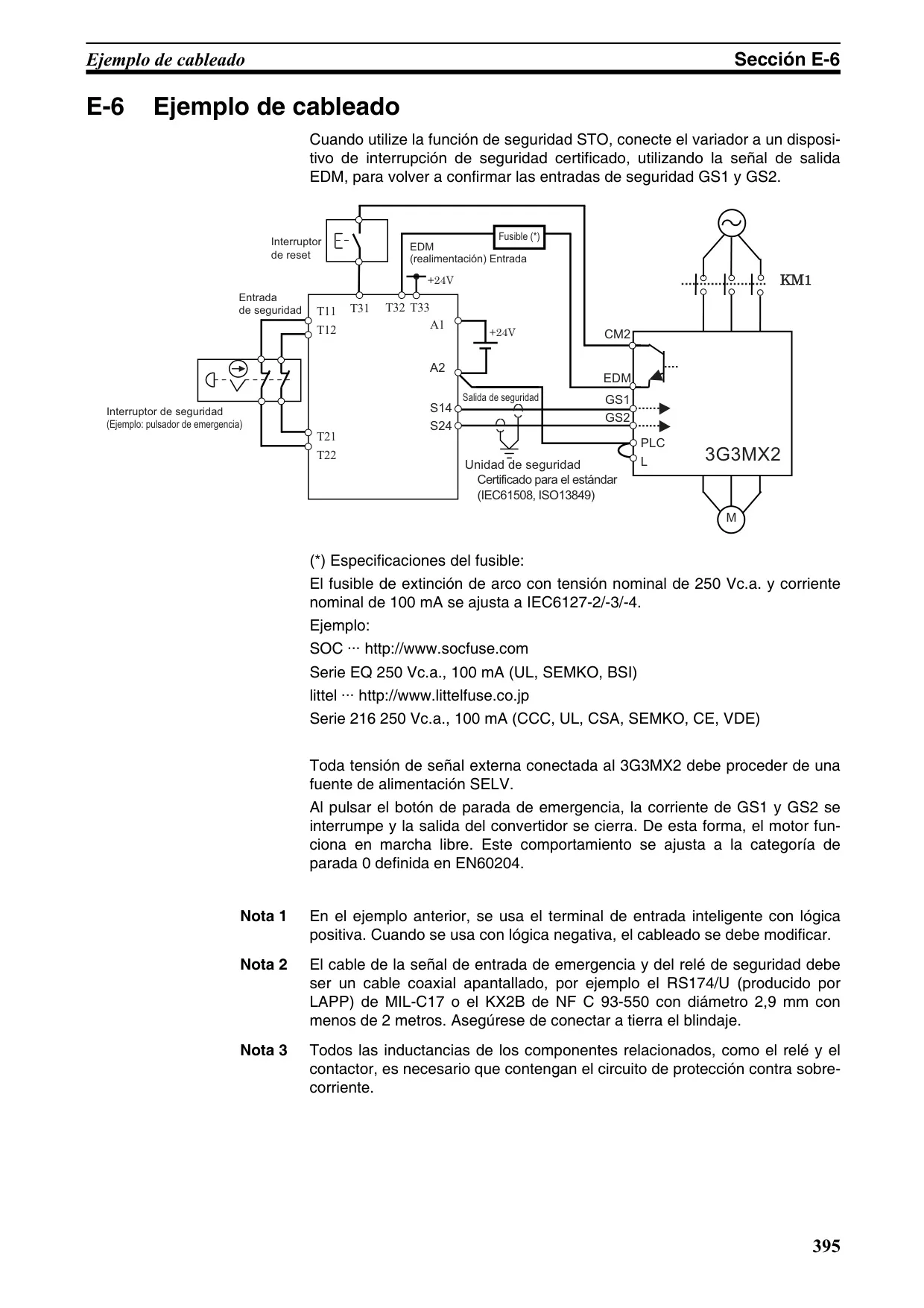

La función de Parada Segura (STO) certificada no solo interrumpe la potencia de conmutación de los transistores de salida, sino que también ofrece una salida de señal EDM para verificar su correcto funcionamiento. Es crucial recordar que la función STO, aunque detiene el par motor, no proporciona aislamiento eléctrico; la desconexión total de la alimentación sigue siendo necesaria antes de cualquier intervención de mantenimiento para evitar riesgos de descarga eléctrica.

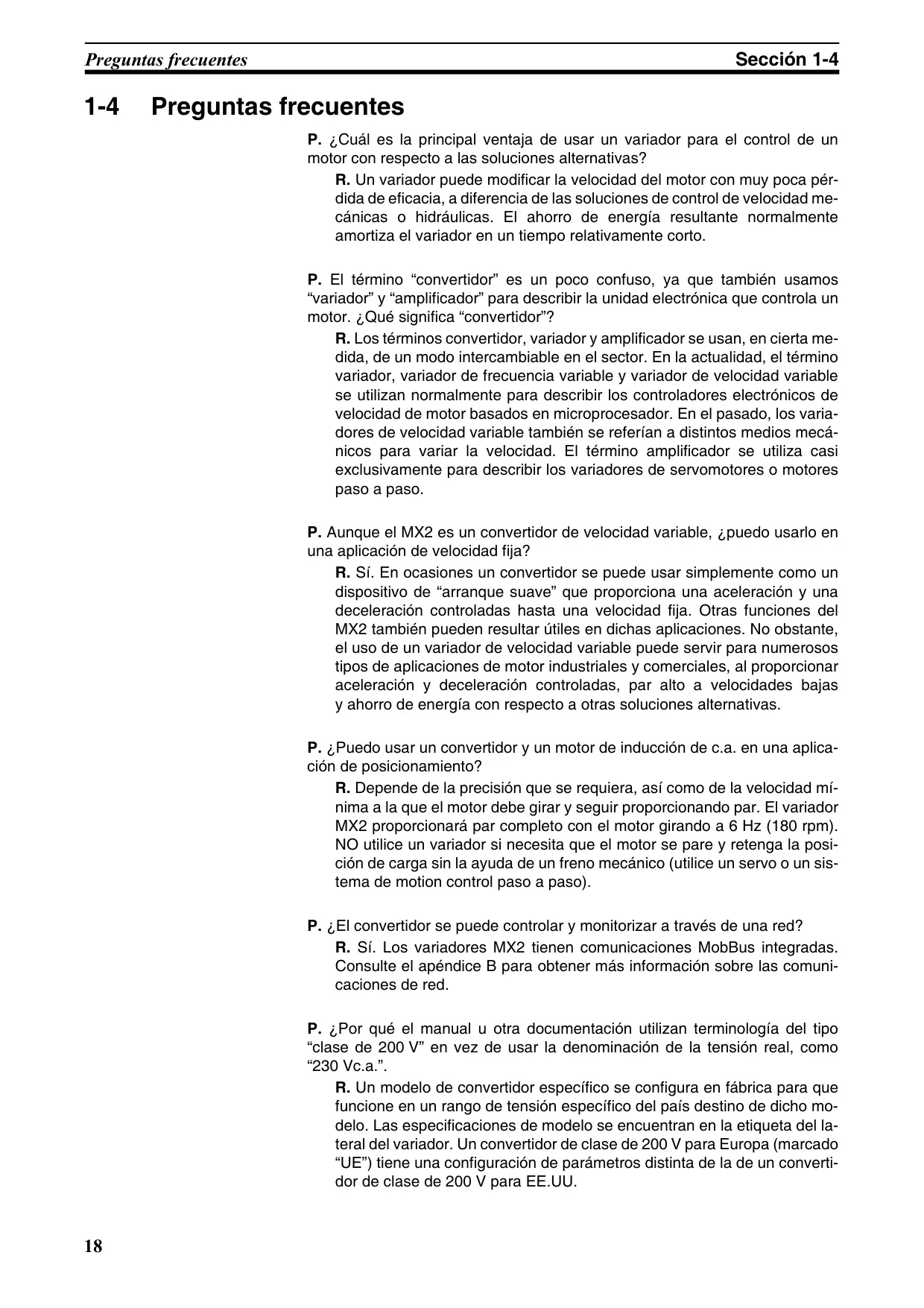

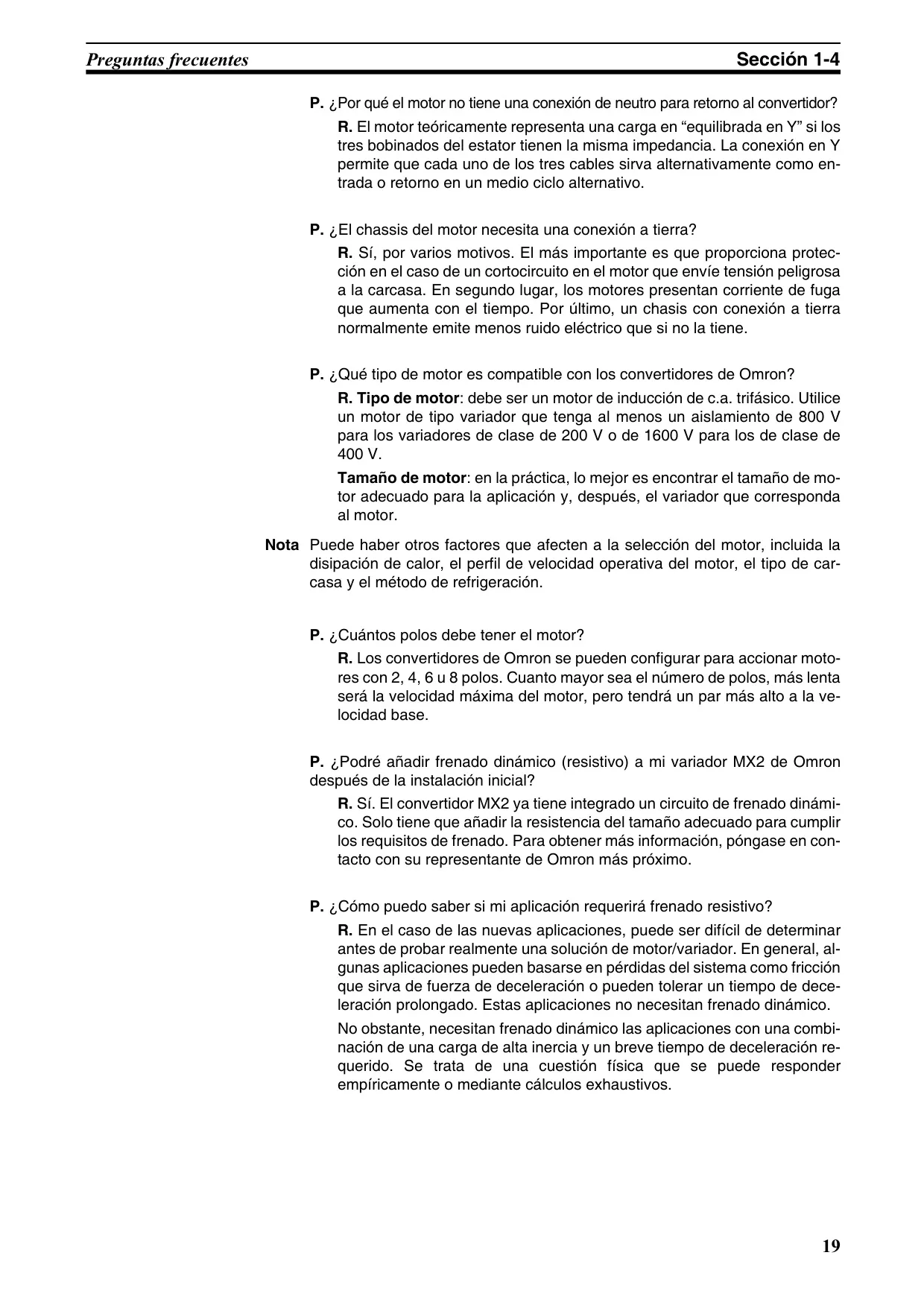

Preguntas Frecuentes (FAQs)
