Manual del Motor Nissan QR25DE en Español
Motor Nissan QR25DE
Instrucciones del Motor Nissan QR25DE
Aquí le ofrecemos el manual de Motor Nissan QR25DE completamente gratis y en español. Este manual lo hemos catalogado en la sección de Motores en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Motor Nissan QR25DE, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

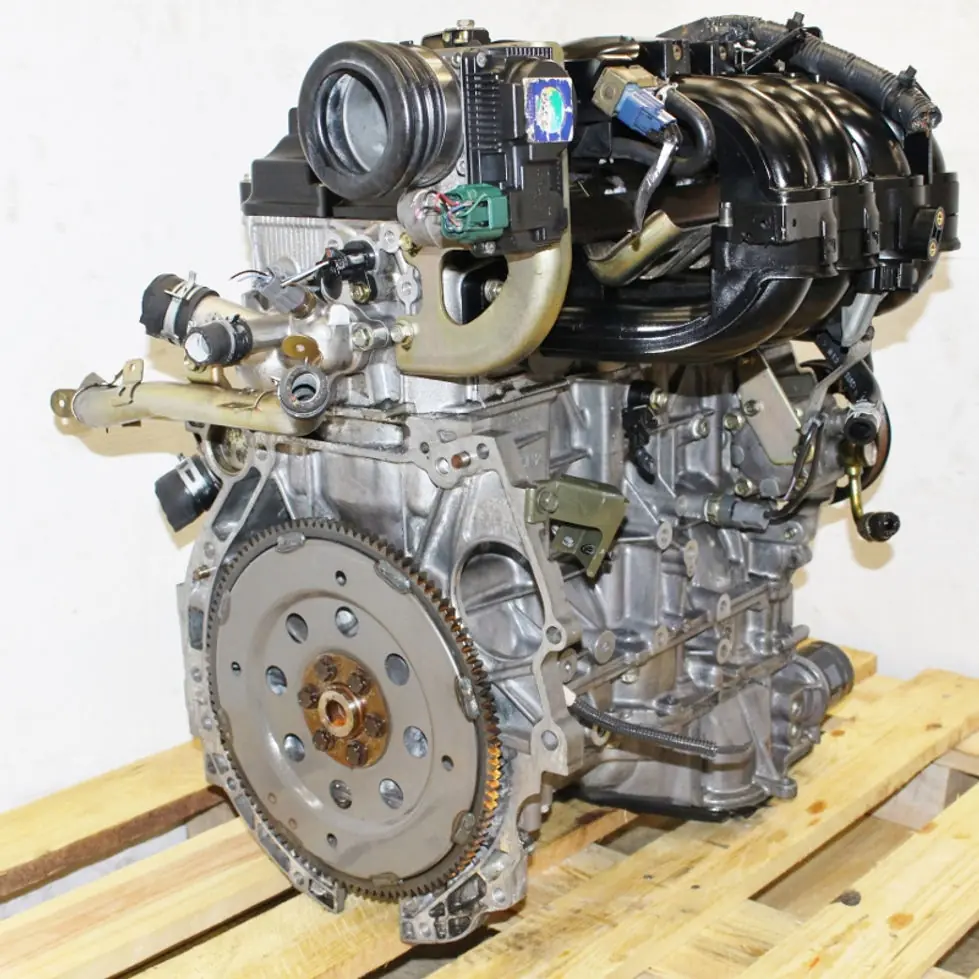

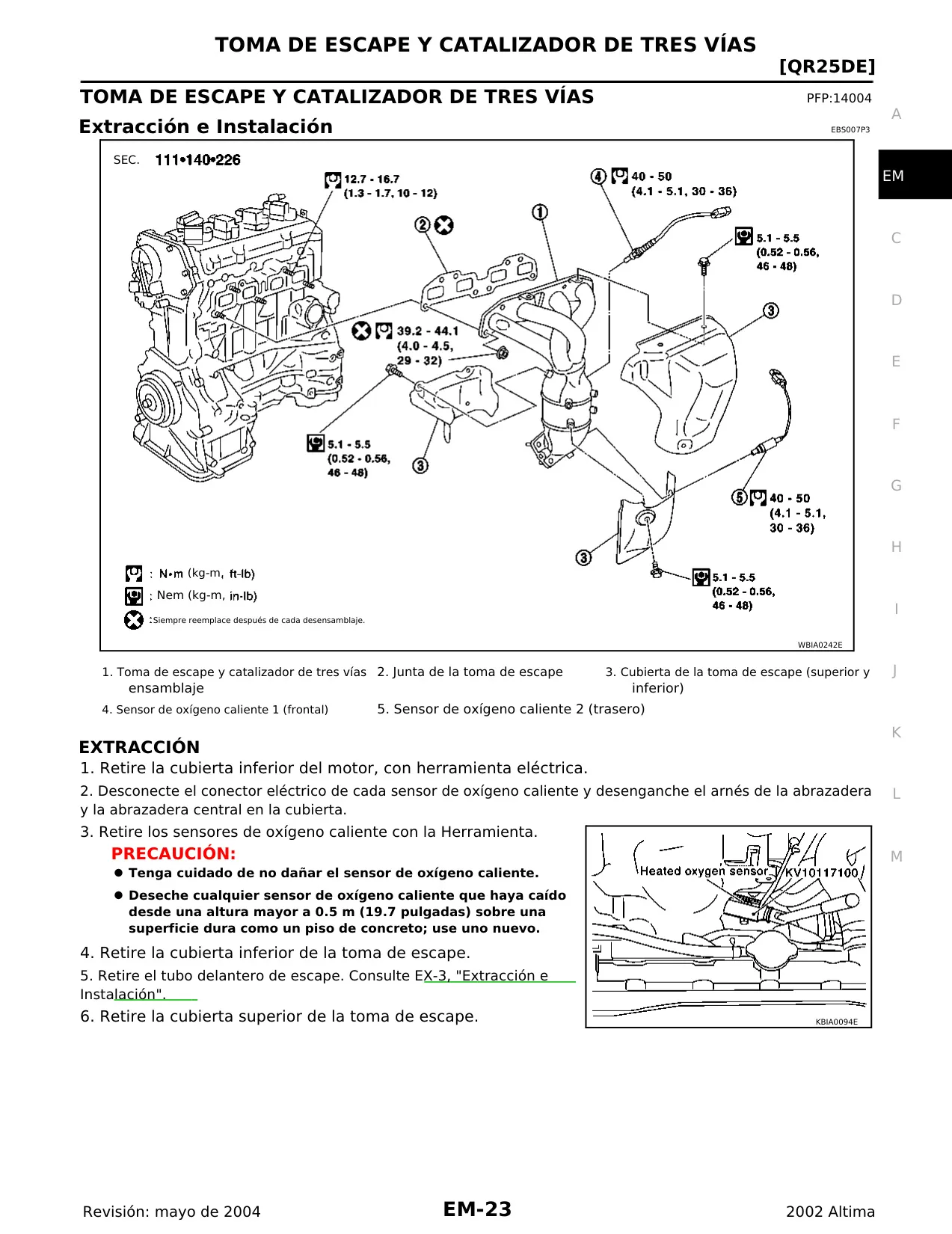

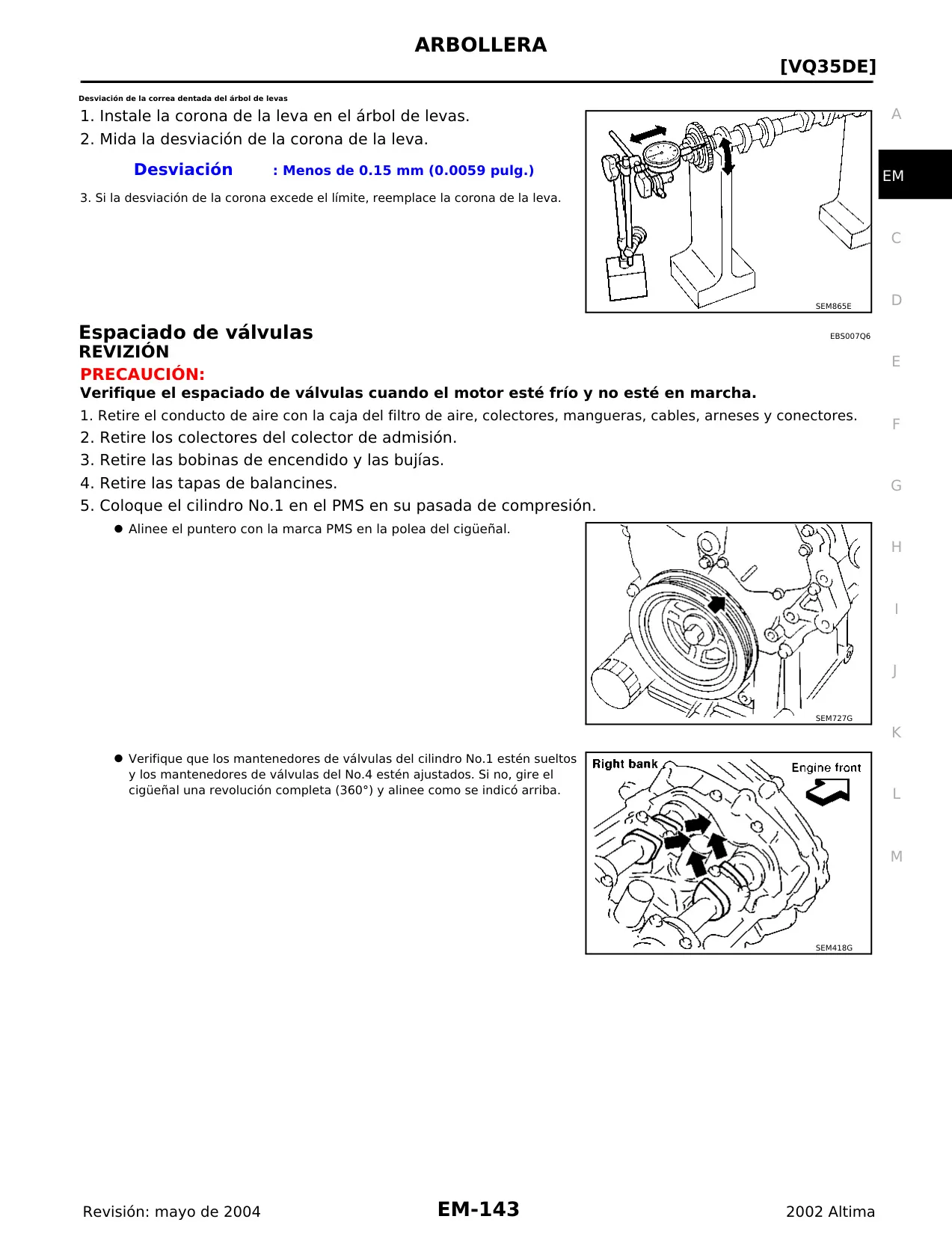

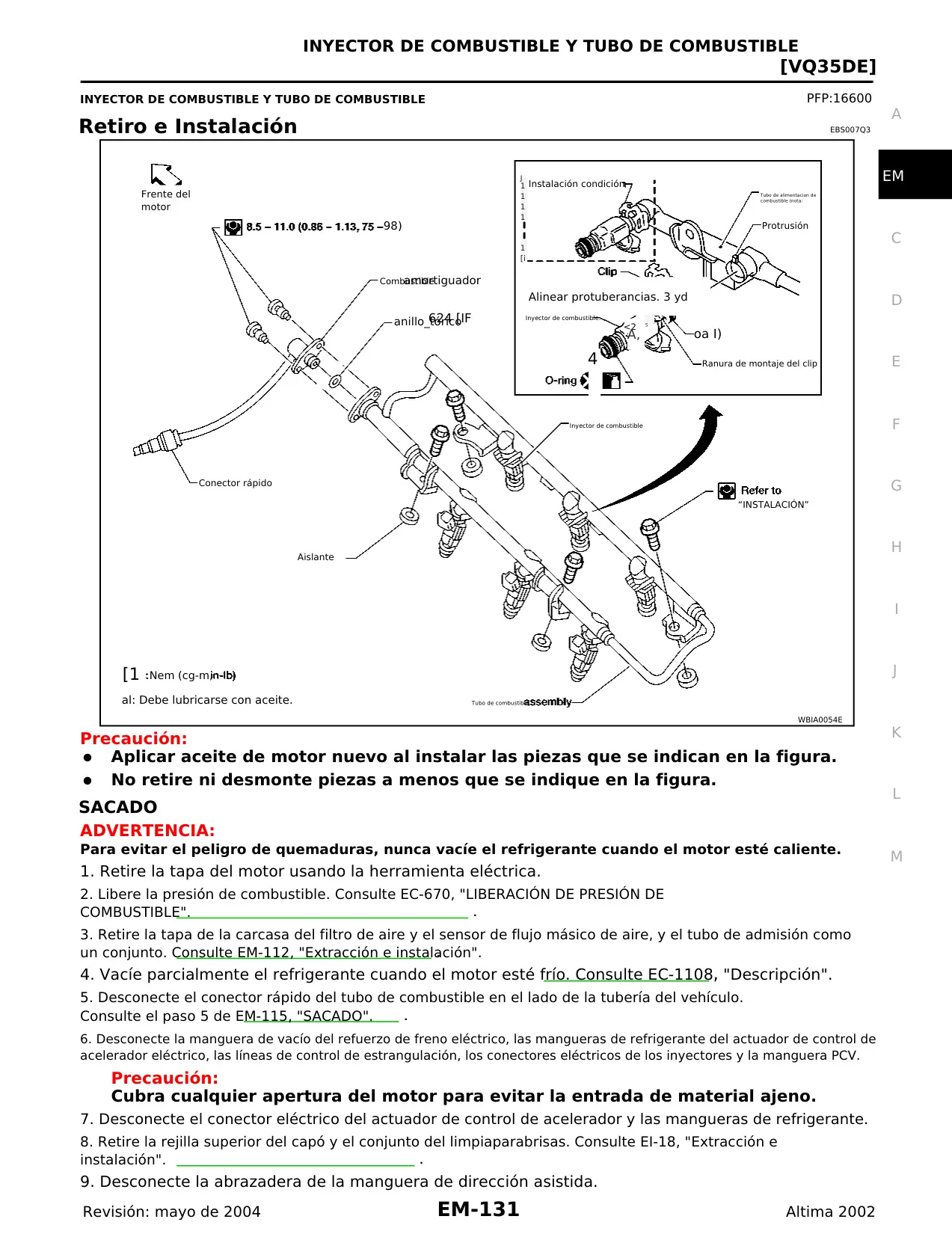

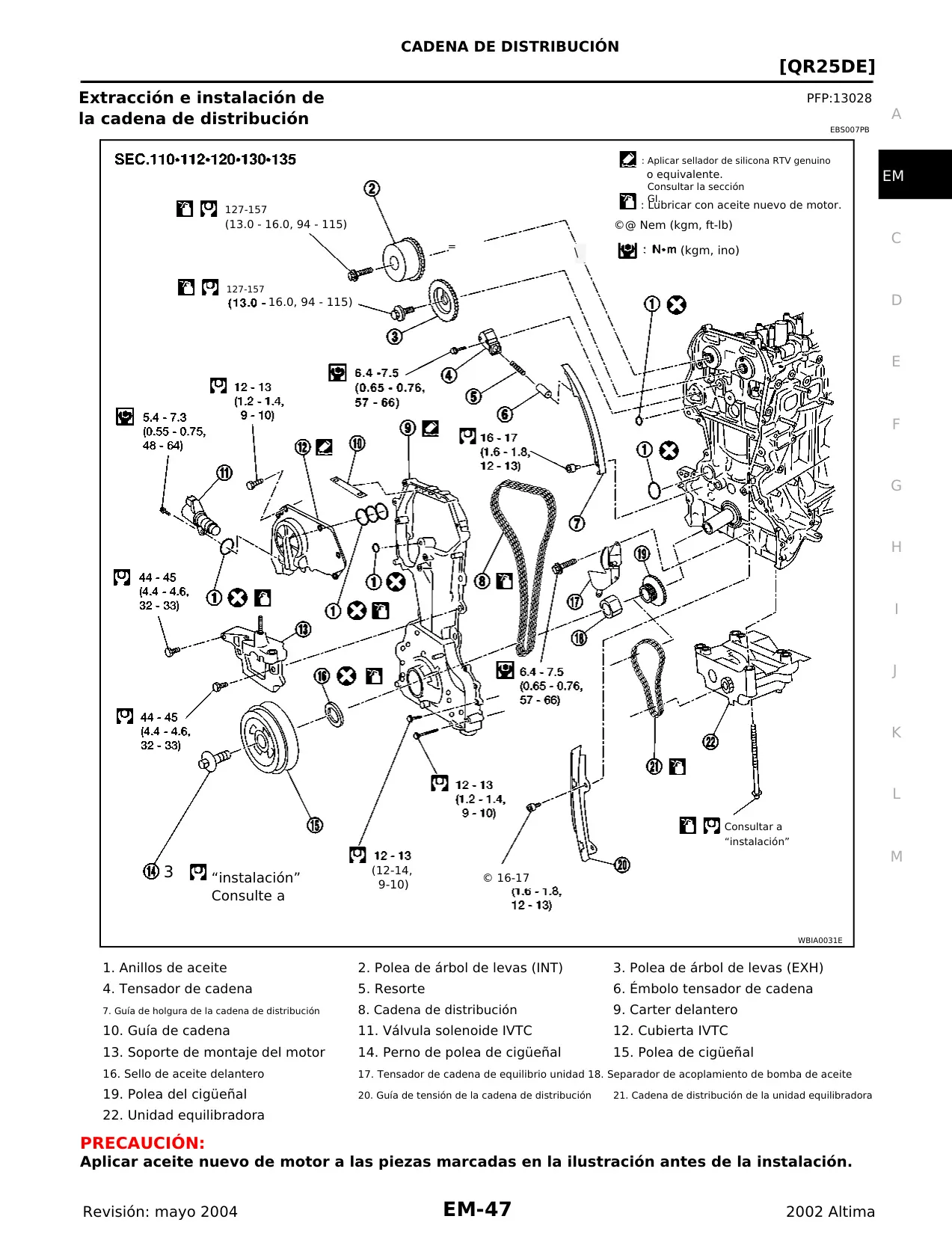

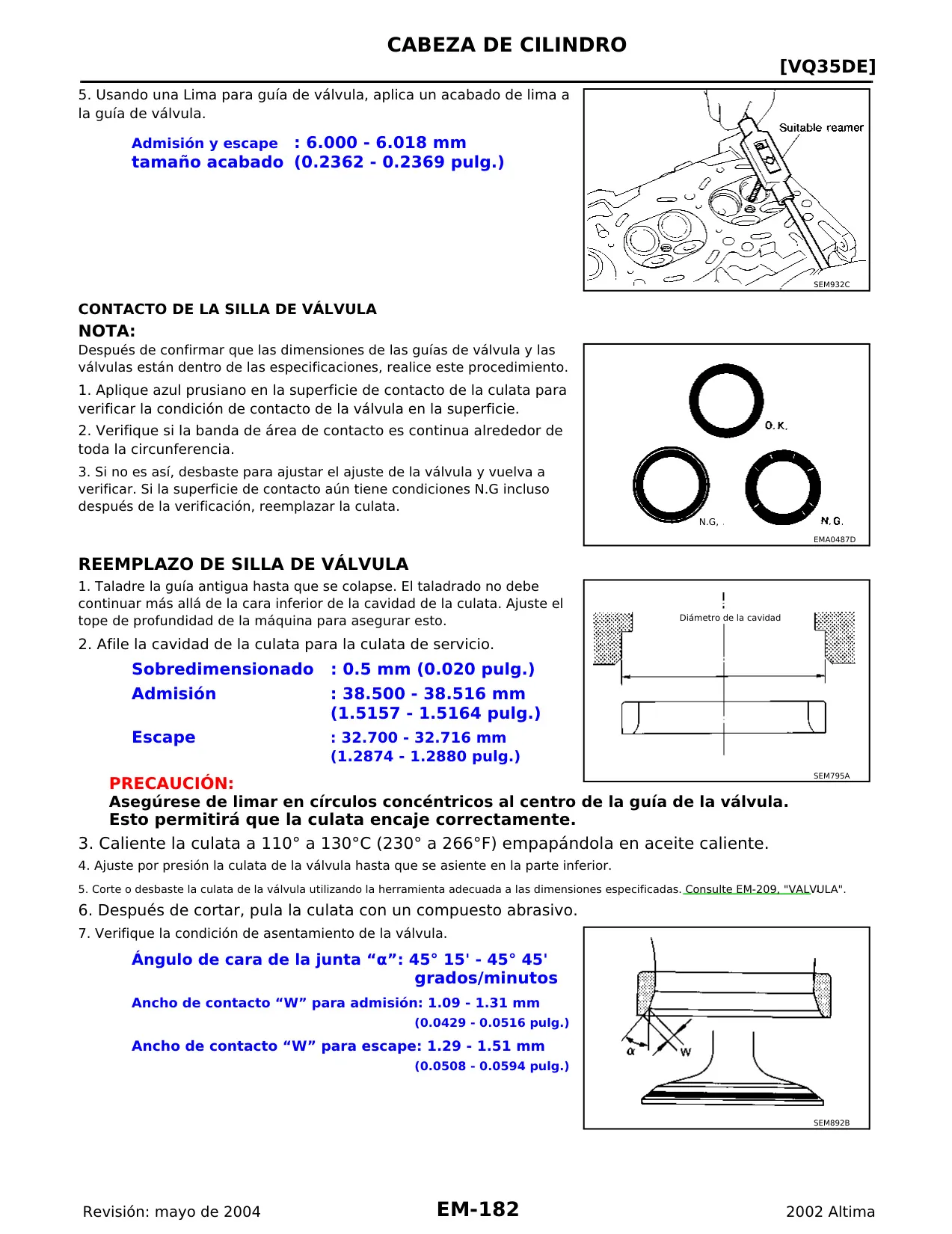

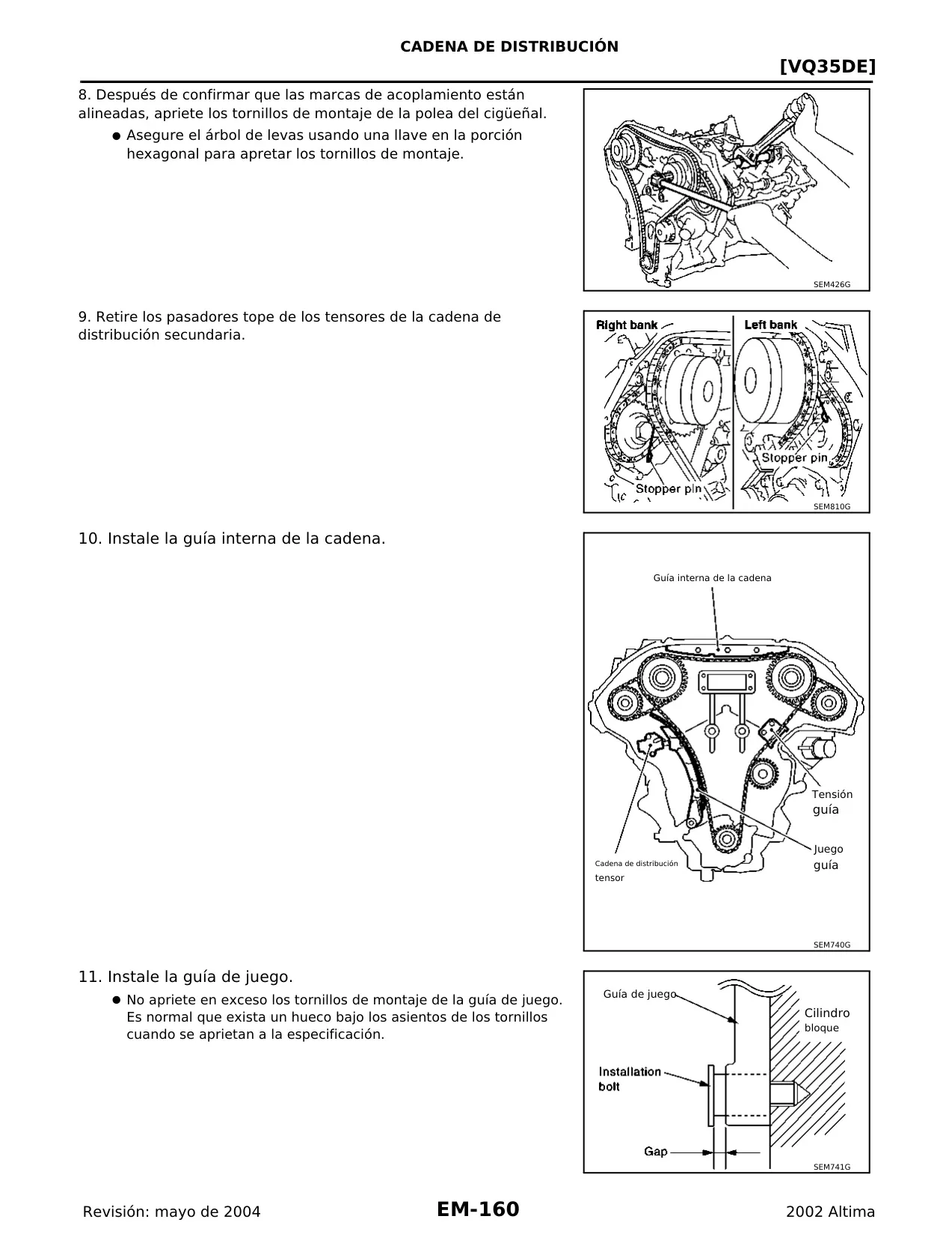

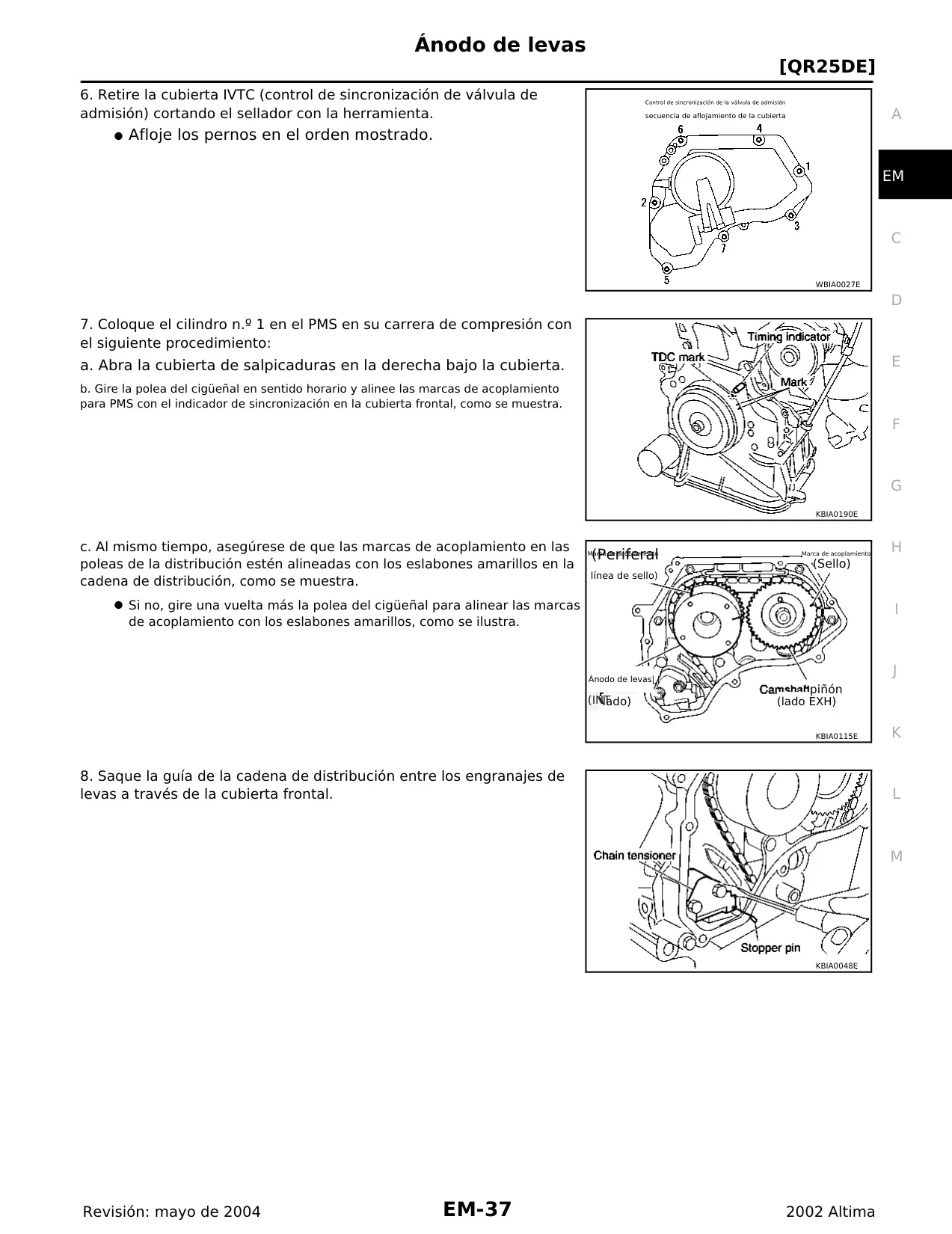

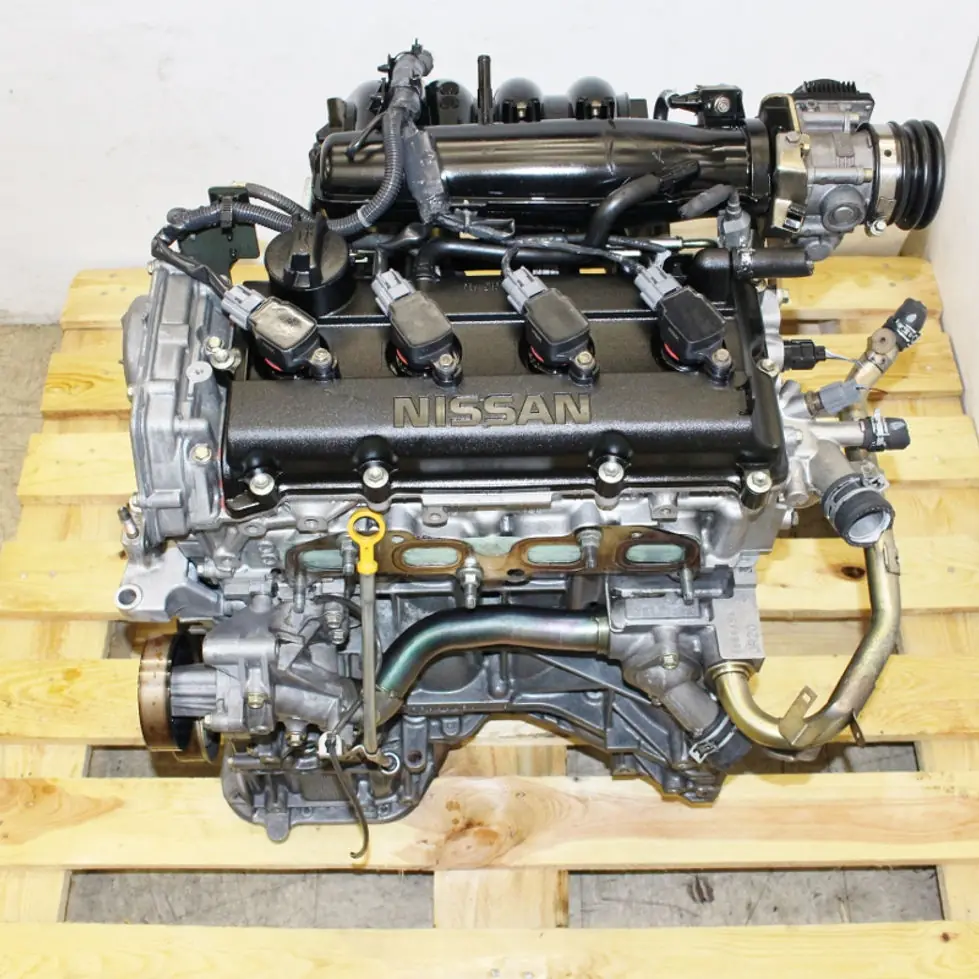

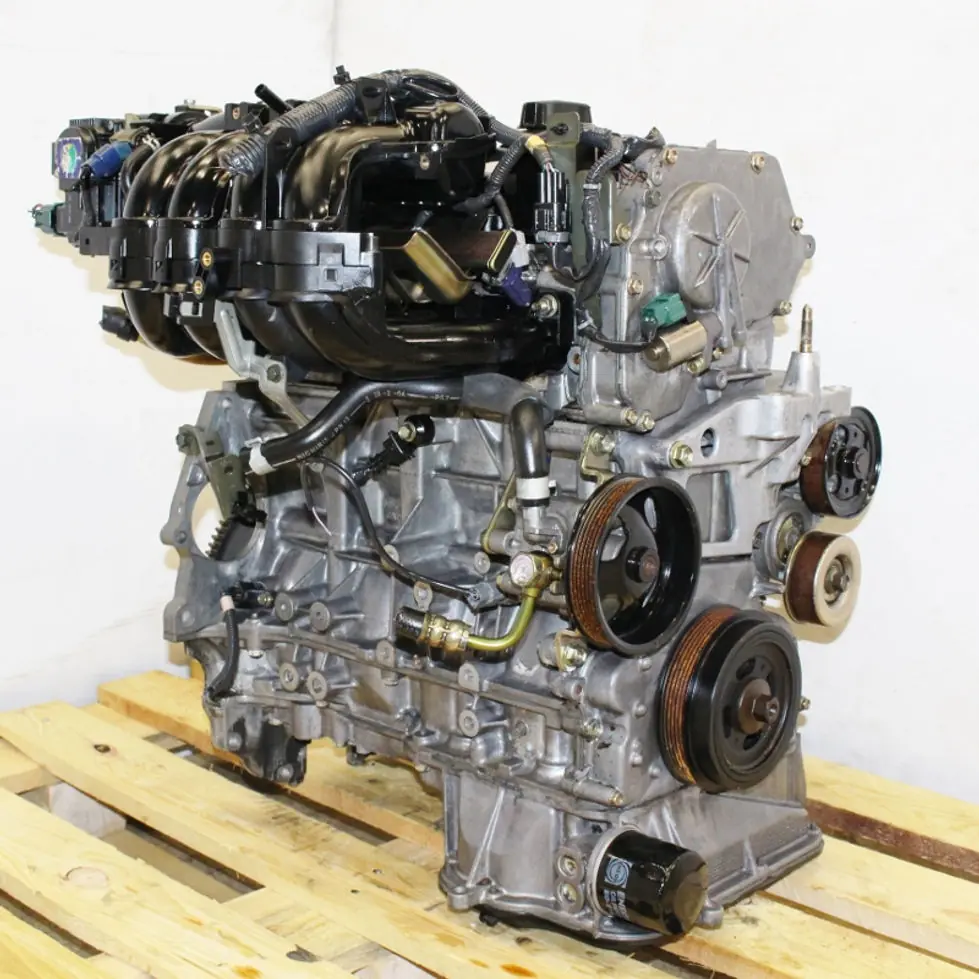

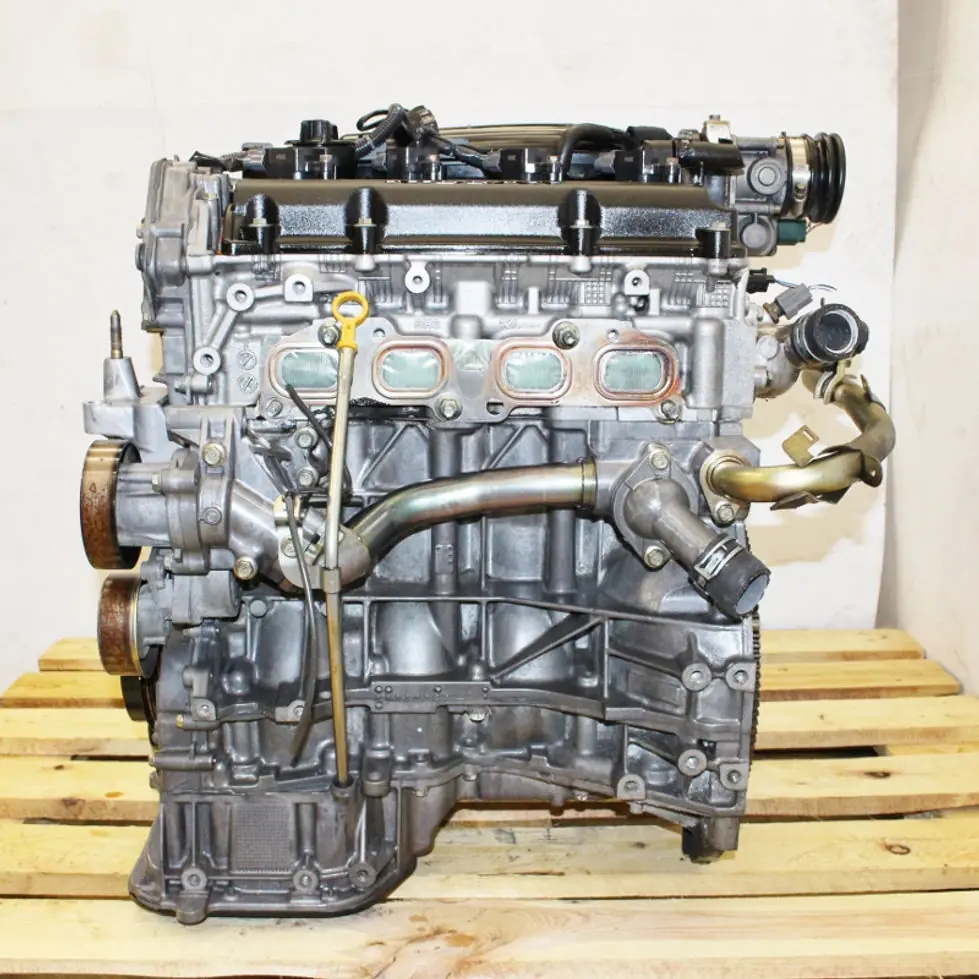

Imágenes del Producto

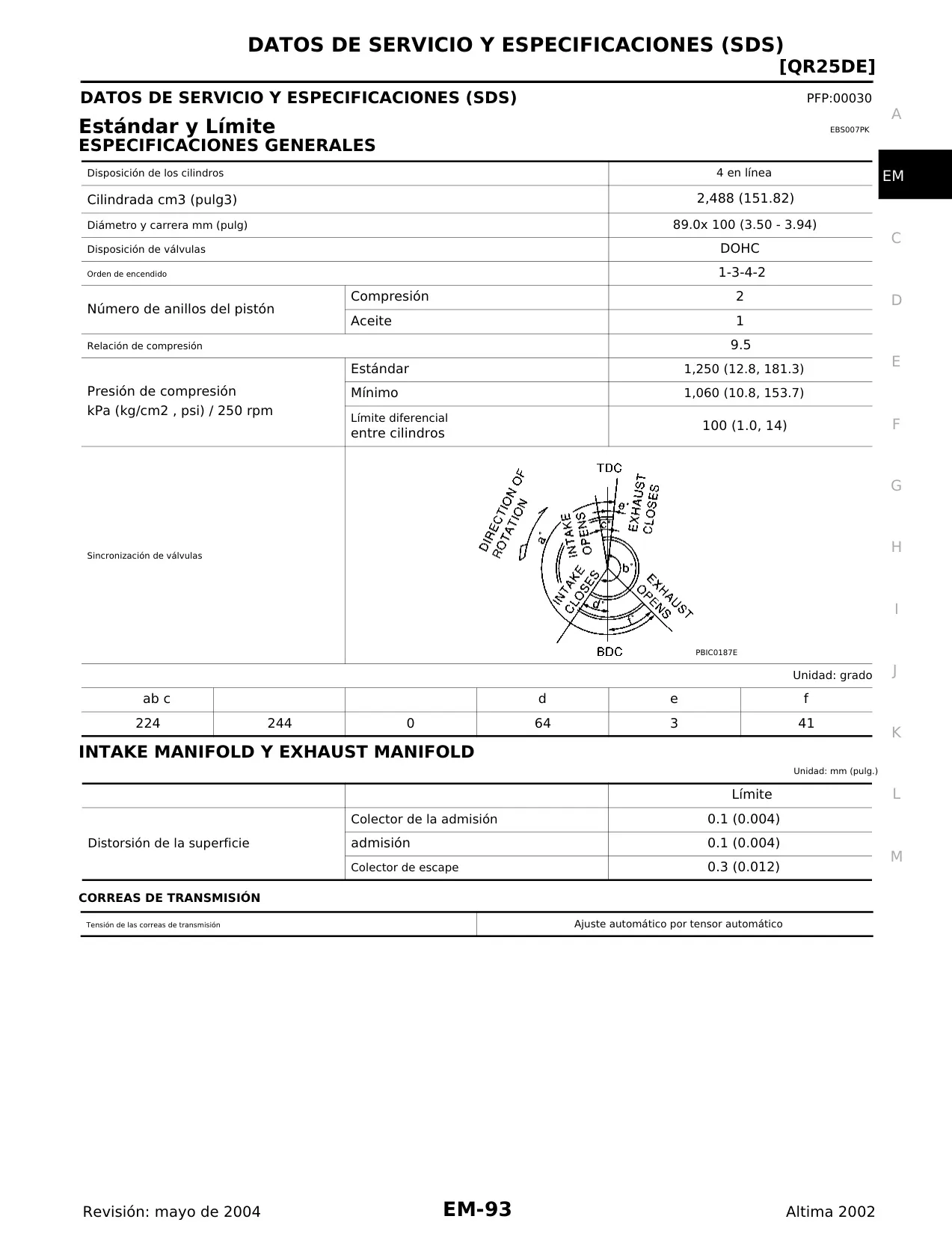

Especificaciones del Motor Nissan QR25DE
| Característica | Especificación |
|---|---|
| Disposición de Cilindros | 4 en línea |
| Cilindrada | 2,488 cm³ (151.82 pulg³) |
| Diámetro y Carrera | 89.0 x 100 mm (3.50 x 3.94 pulg) |
| Disposición de Válvulas | DOHC |
| Orden de Encendido | 1-3-4-2 |
| Número de Anillos del Pistón | Compresión: 2, Aceite: 1 |
| Relación de Compresión | 9.5 |
| Presión de Compresión (Estándar) | 1,250 kPa (12.8 kg/cm², 181.3 psi) / 250 rpm |
| Presión de Compresión (Mínima) | 1,060 kPa (10.8 kg/cm², 153.7 psi) / 250 rpm |
| Límite Diferencial entre Cilindros | 100 kPa (1.0 kg/cm², 14 psi) / 250 rpm |
| Sincronización de Válvulas (a-f) | 224, 244, 0, 64, 3, 41 grados |

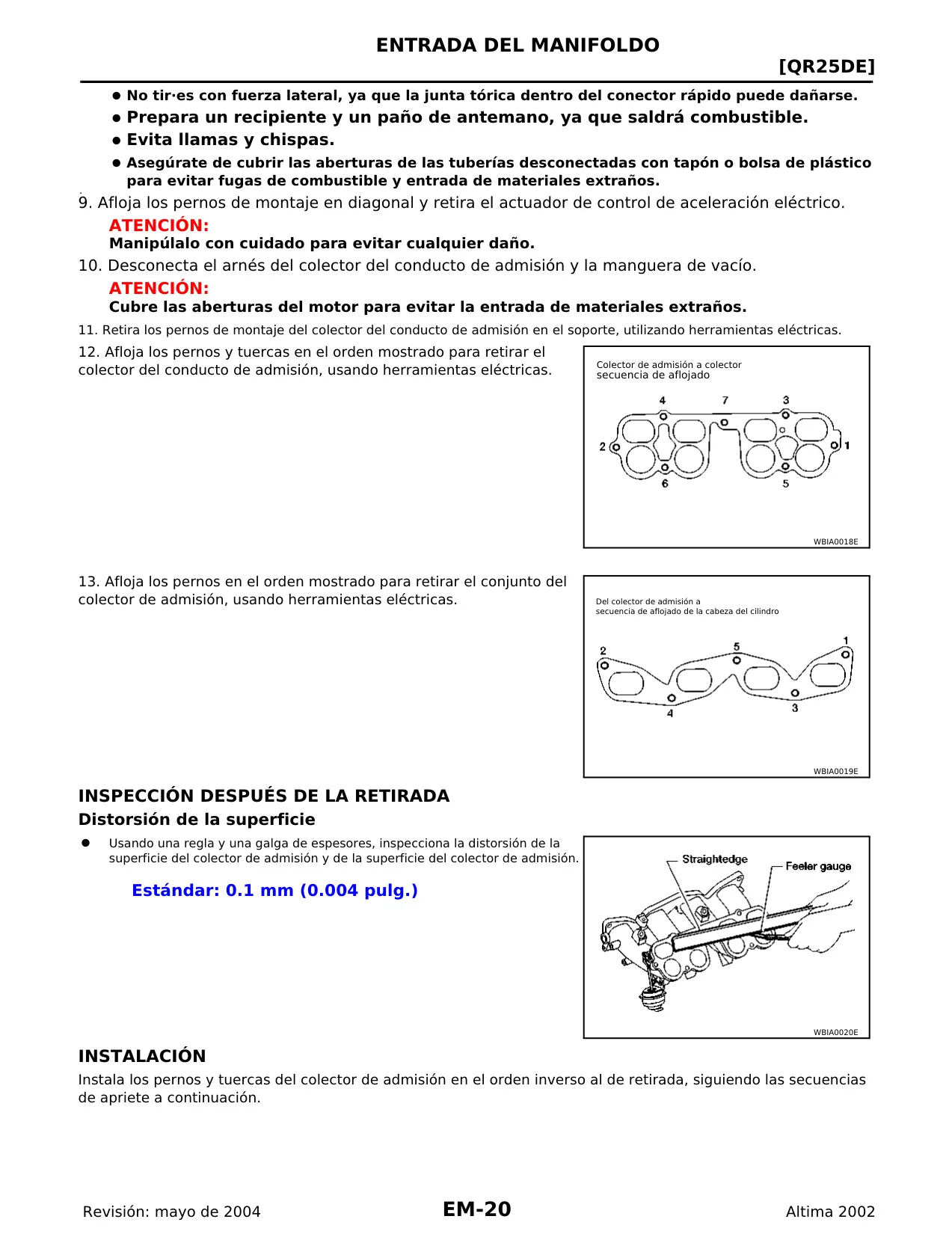

| Distorsión de Colector de Admisión (Límite) | 0.1 mm (0.004 pulg) |

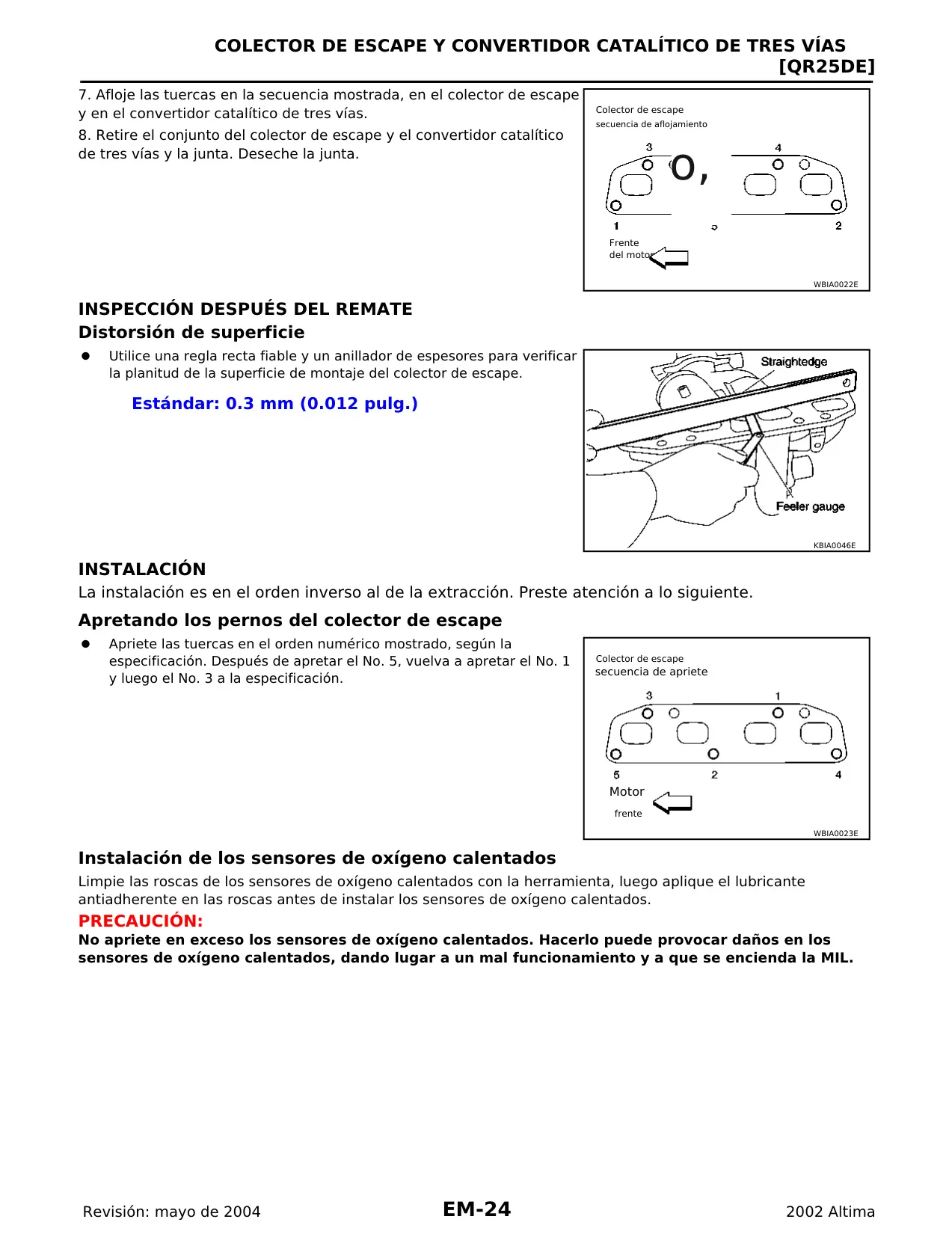

| Distorsión de Colector de Escape (Límite) | 0.3 mm (0.012 pulg) |
| Tensión de Correas de Transmisión | Ajuste automático por tensor |

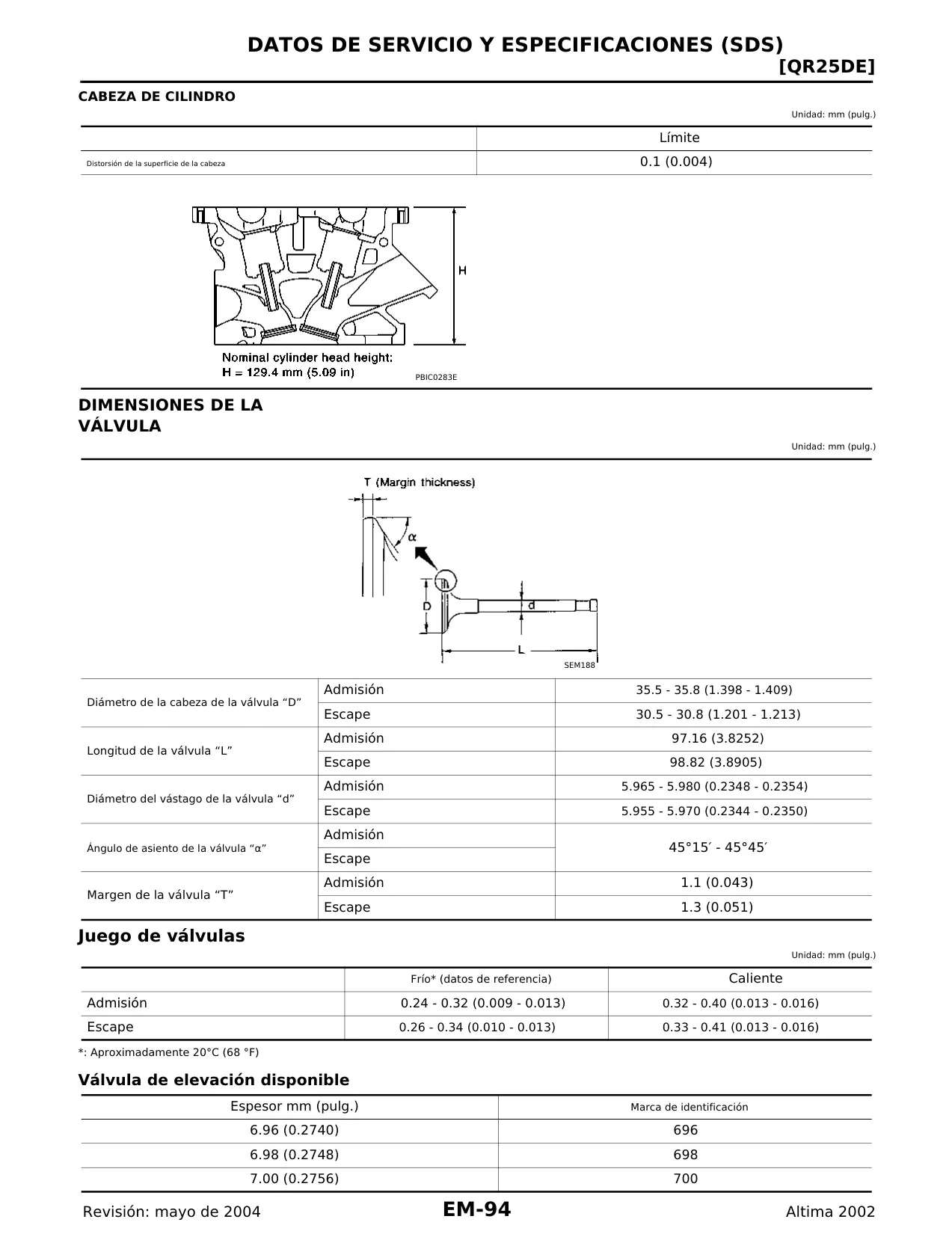

| Distorsión Superficie Culata (Límite) | 0.1 mm (0.004 pulg) |
| Diámetro de Cabeza de Válvula (Admisión) | 35.5 - 35.8 mm (1.398 - 1.409 pulg) |
| Diámetro de Cabeza de Válvula (Escape) | 30.5 - 30.8 mm (1.201 - 1.213 pulg) |
| Diámetro Vástago de Válvula (Admisión) | 5.965 - 5.980 mm (0.2348 - 0.2354 pulg) |
| Diámetro Vástago de Válvula (Escape) | 5.955 - 5.970 mm (0.2344 - 0.2350 pulg) |
| Ángulo Asiento de Válvula | 45°15′ - 45°45′ |

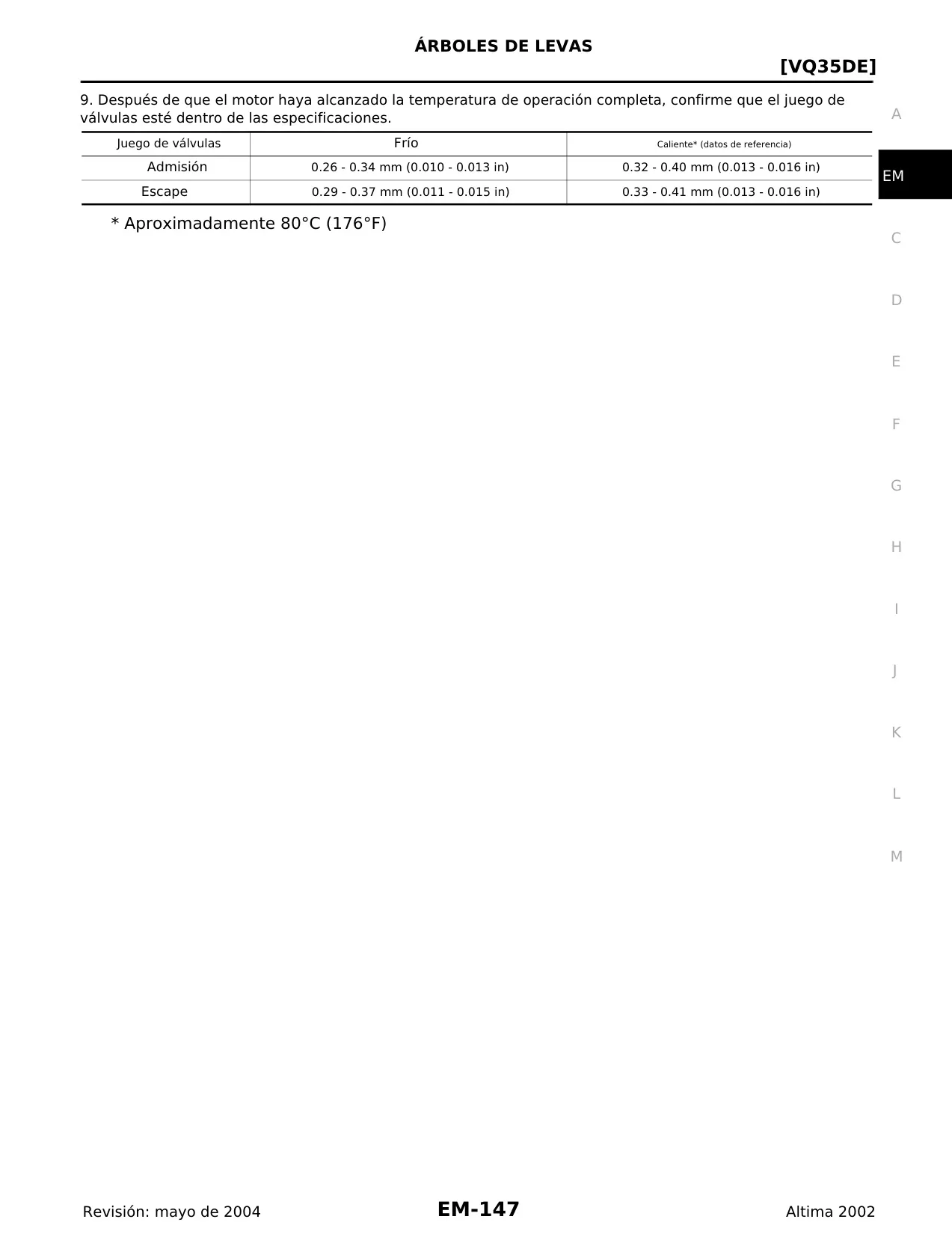

| Holgura de Válvulas (Caliente, Admisión) | 0.32 - 0.40 mm (0.013 - 0.016 pulg) |
| Holgura de Válvulas (Caliente, Escape) | 0.33 - 0.41 mm (0.013 - 0.016 pulg) |
| Desviación Árbol de Levas (Límite) | Menos de 0.04 mm (0.0016 pulg) |

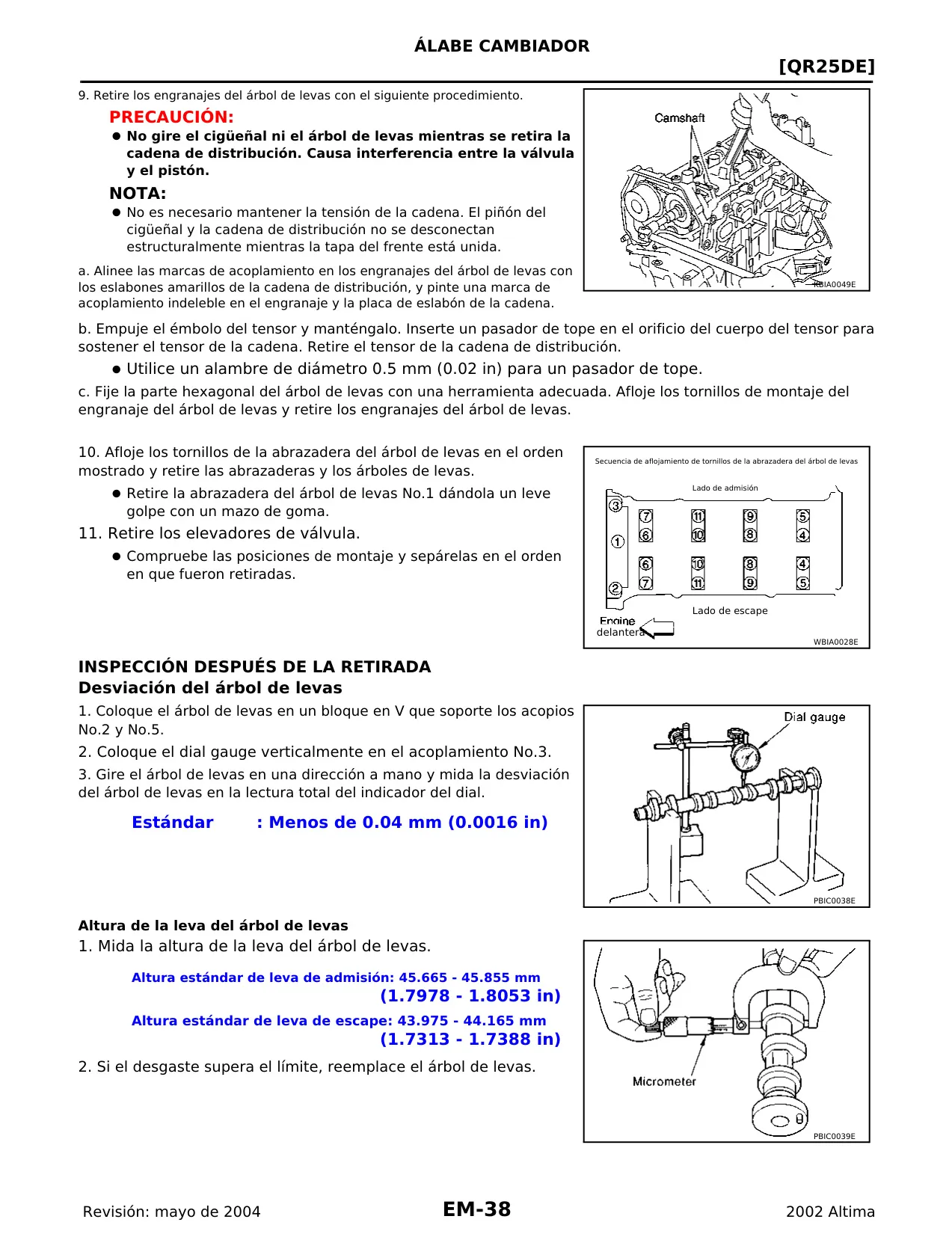

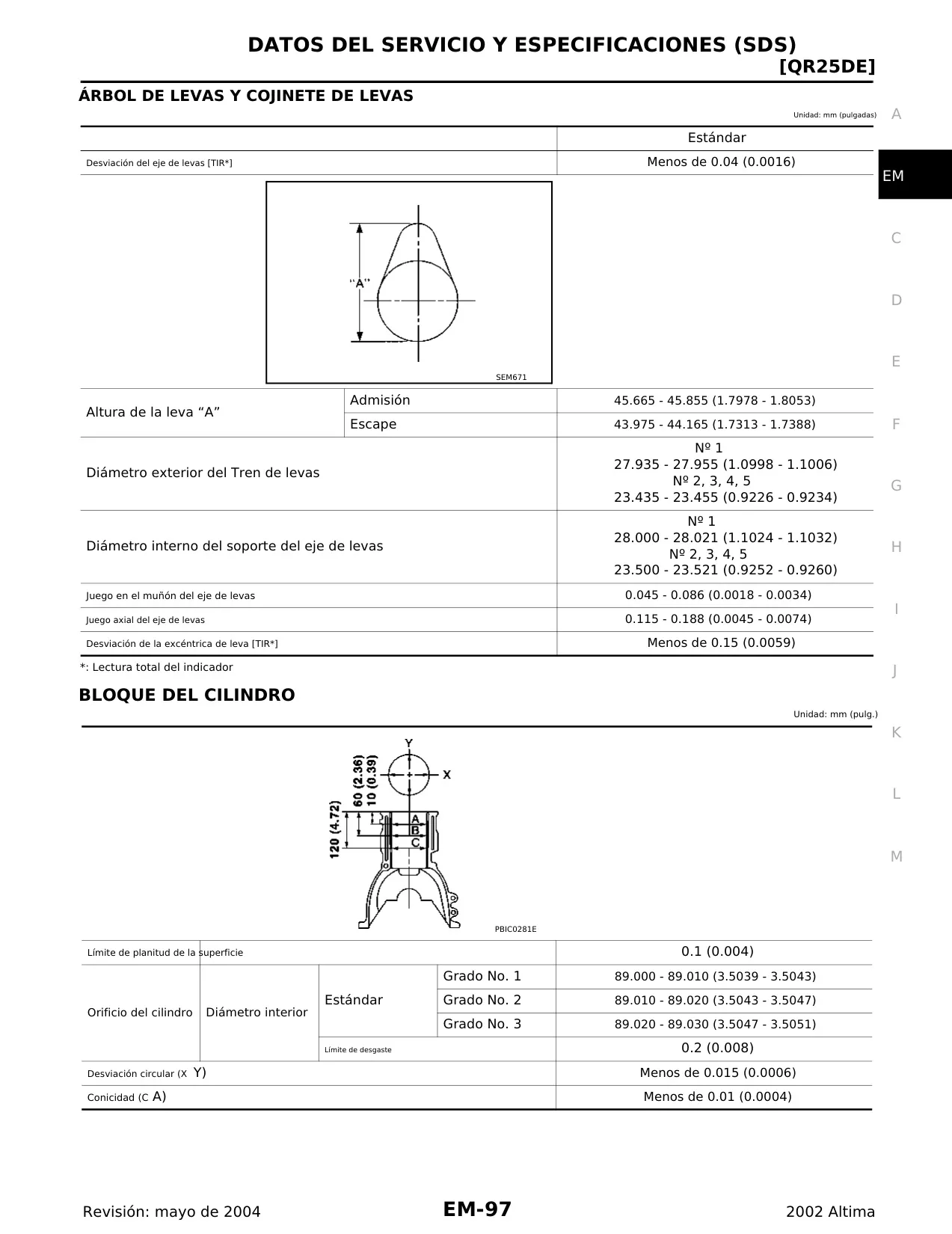

| Altura de Leva (Admisión) | 45.665 - 45.855 mm (1.7978 - 1.8053 pulg) |
| Altura de Leva (Escape) | 43.975 - 44.165 mm (1.7313 - 1.7388 pulg) |
| Juego Axial del Árbol de Levas (Estándar) | 0.115 - 0.188 mm (0.0045 - 0.0074 pulg) |
| Planitud Superficie Bloque Cilindros (Límite) | 0.1 mm (0.004 pulg) |
| Diámetro Interior Cilindro (Grado No. 1) | 89.000 - 89.010 mm (3.5039 - 3.5043 pulg) |
| Diámetro Interior Cilindro (Grado No. 2) | 89.010 - 89.020 mm (3.5043 - 3.5047 pulg) |
| Diámetro Interior Cilindro (Grado No. 3) | 89.020 - 89.030 mm (3.5047 - 3.5051 pulg) |
| Juego Pistón a Cilindro (Estándar) | 0.010 - 0.030 mm (0.0004 - 0.0012 pulg) |
| Holgura Lateral Anillo Superior (Estándar) | 0.045 - 0.080 mm (0.0018 - 0.0031 pulg) |
| Holgura Lateral Segundo Anillo (Estándar) | 0.030 - 0.070 mm (0.0012 - 0.0028 pulg) |
| Apertura Final Anillo Superior (Estándar) | 0.21 - 0.31 mm (0.0083 - 0.0122 pulg) |
| Apertura Final Segundo Anillo (Estándar) | 0.32 - 0.47 mm (0.0126 - 0.0185 pulg) |
| Apertura Final Anillo de Aceite (Estándar) | 0.20 - 0.60 mm (0.0079 - 0.0236 pulg) |
| Diámetro Exterior Pasador Pistón (Grado No. 0) | 19.989 - 19.995 mm (0.7870 - 0.7872 pulg) |

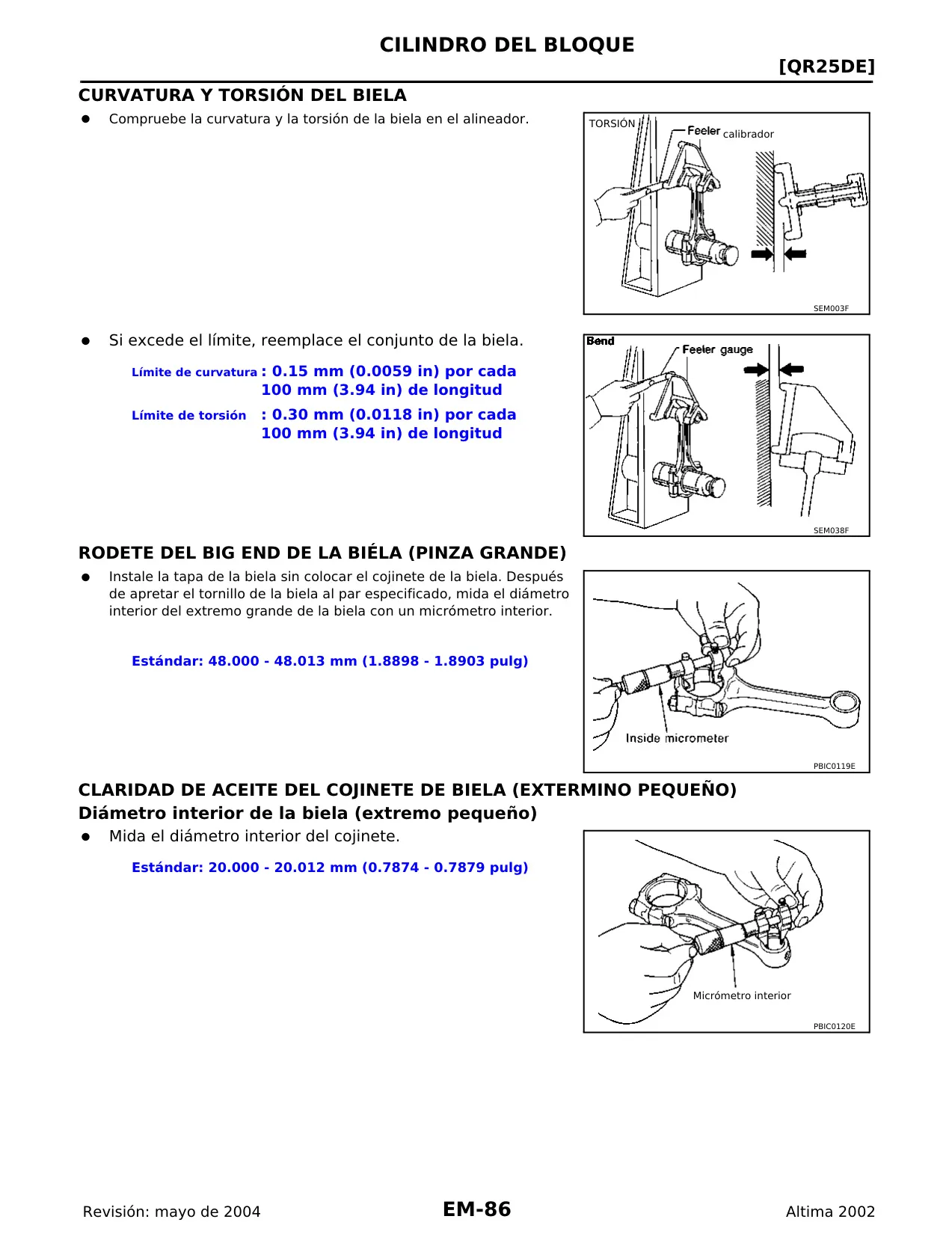

| Curvatura Biela (Límite) | 0.15 mm (0.0059 pulg) por 100 mm |
| Torsión Biela (Límite) | 0.30 mm (0.0118 pulg) por 100 mm |
| Diámetro Interior Biela Extremo Grande (Estándar) | 48.000 - 48.013 mm (1.8898 - 1.8903 pulg) |
| Juego Lateral Biela (Estándar) | 0.20 - 0.35 mm (0.0079 - 0.0138 pulg) |
| Desviación Cigüeñal (Límite) | 0.05 mm (0.002 pulg) |
| Juego Axial Cigüeñal (Estándar) | 0.10 - 0.26 mm (0.0039 - 0.0102 pulg) |
| Juego de Aceite Cojinete Biela (Estándar) | 0.028 - 0.045 mm (0.0011 - 0.0018 pulg) |
| Juego de Aceite Cojinete Principal (No. 1, 3, 5) | 0.012 - 0.022 mm (0.0005 - 0.0009 pulg) |
| Juego de Aceite Cojinete Principal (No. 2, 4) | 0.018 - 0.028 mm (0.0007 - 0.0011 pulg) |

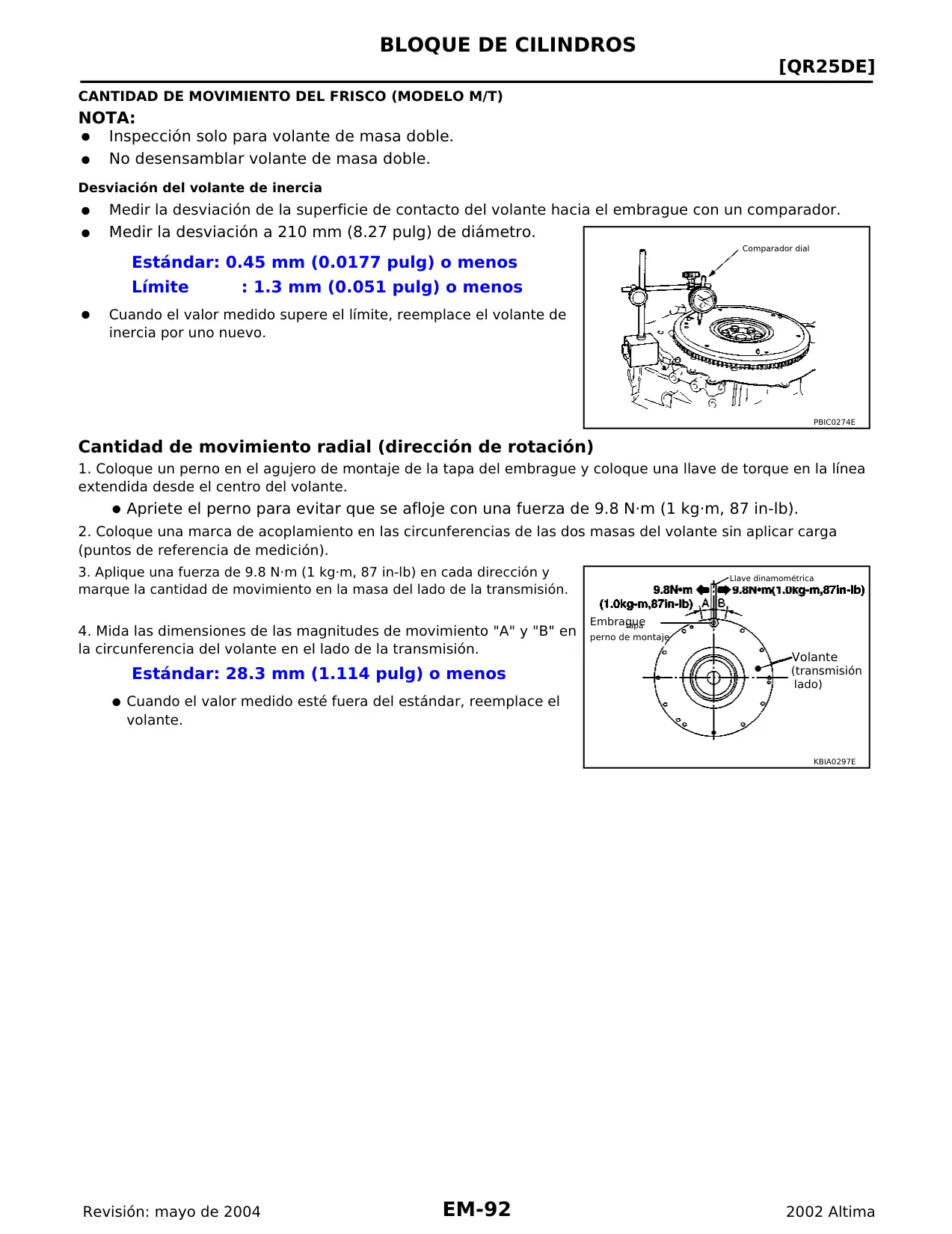

| Desviación Volante (M/T, Límite) | 1.3 mm (0.051 pulg) o menos |
Detalles del Motor Nissan QR25DE

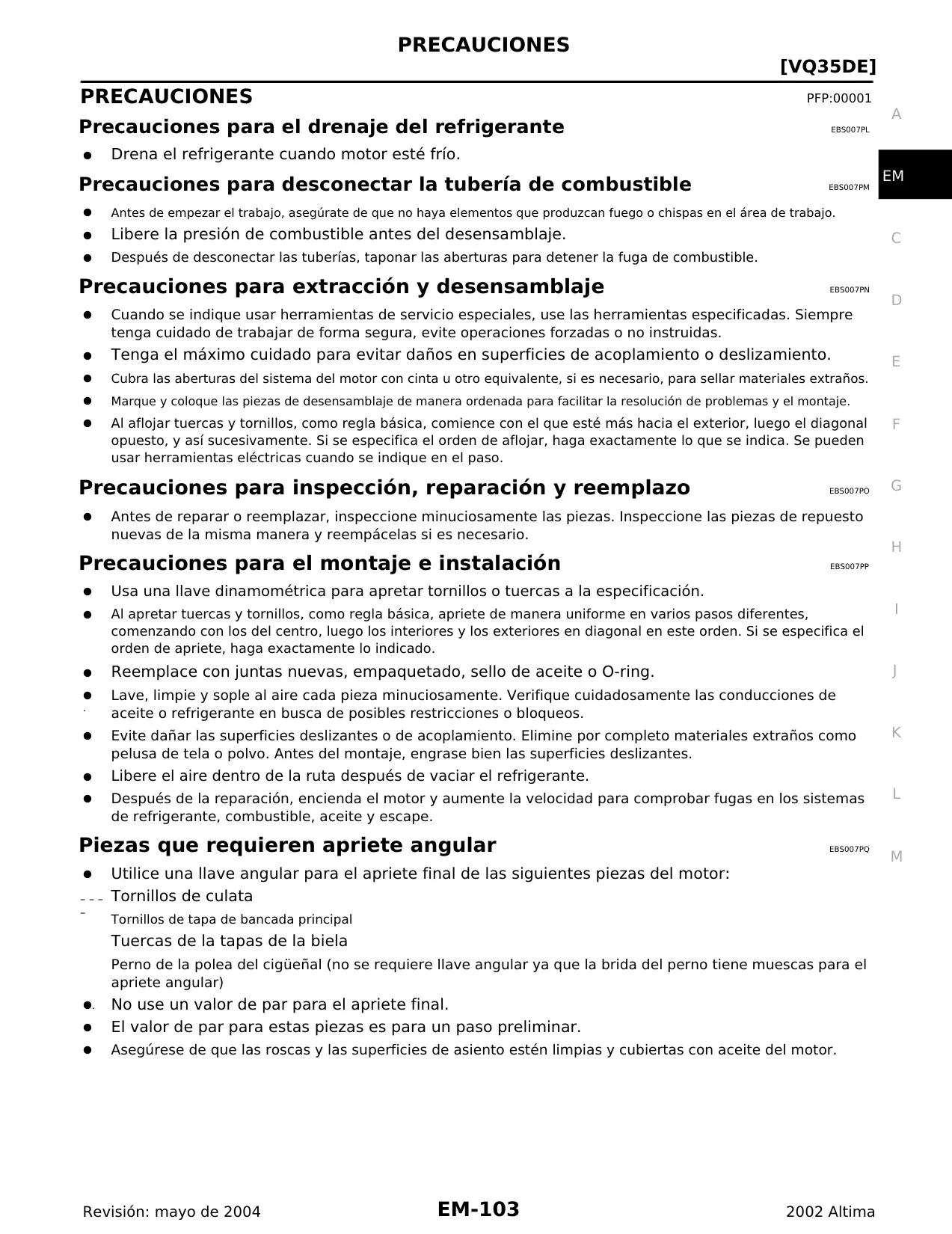

El motor Nissan QR25DE, como se detalla en su manual técnico, destaca por un enfoque meticuloso en la precisión y la seguridad durante todas las fases de mantenimiento. Desde las primeras precauciones, se enfatiza la importancia de trabajar con el motor frío para drenar fluidos como el refrigerante y el aceite, mitigando así el riesgo de quemaduras. Asimismo, se insta a liberar la presión de combustible y a evitar fuentes de ignición al manipular el sistema de combustible, lo que subraya un diseño que prioriza la seguridad operativa y del personal técnico.

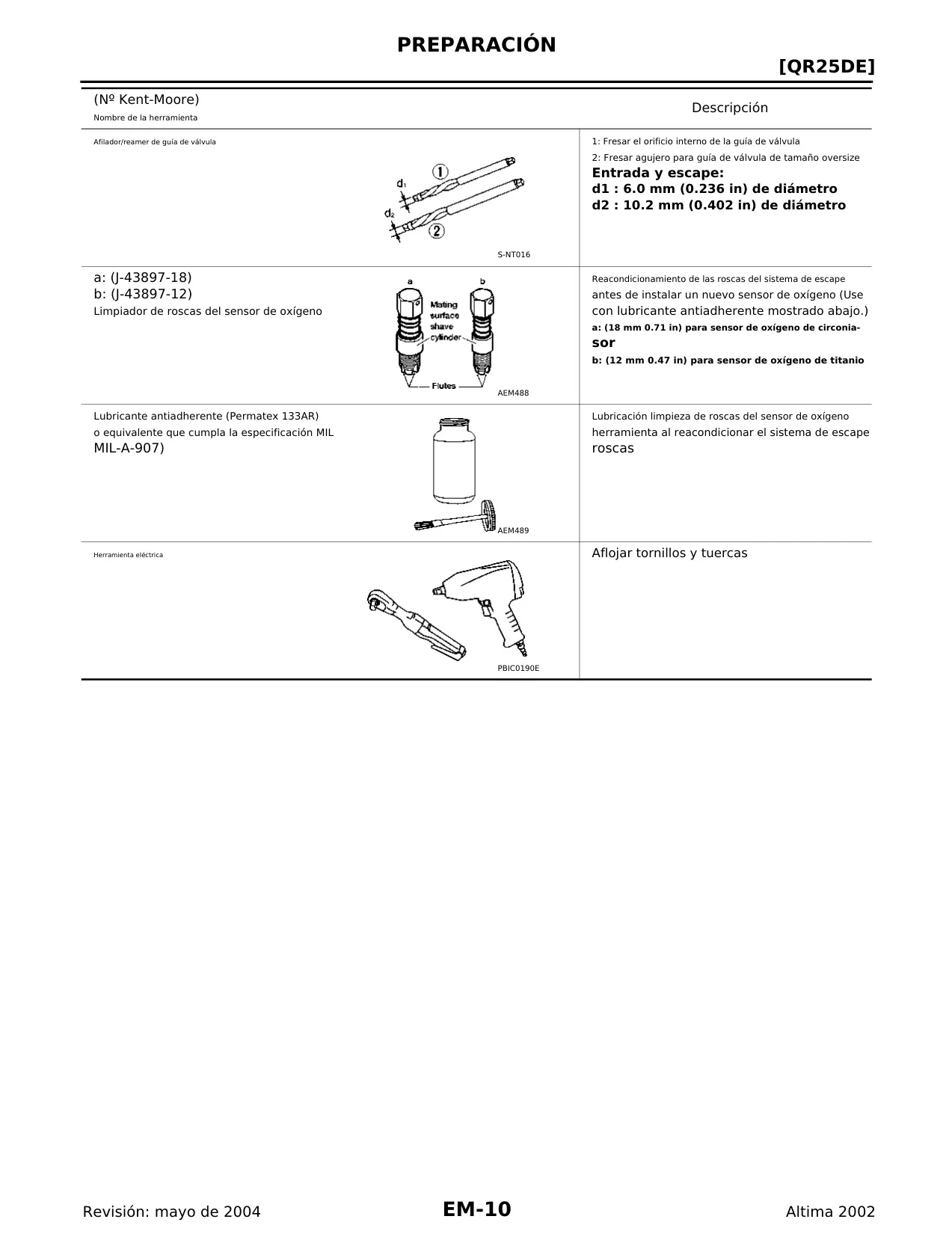

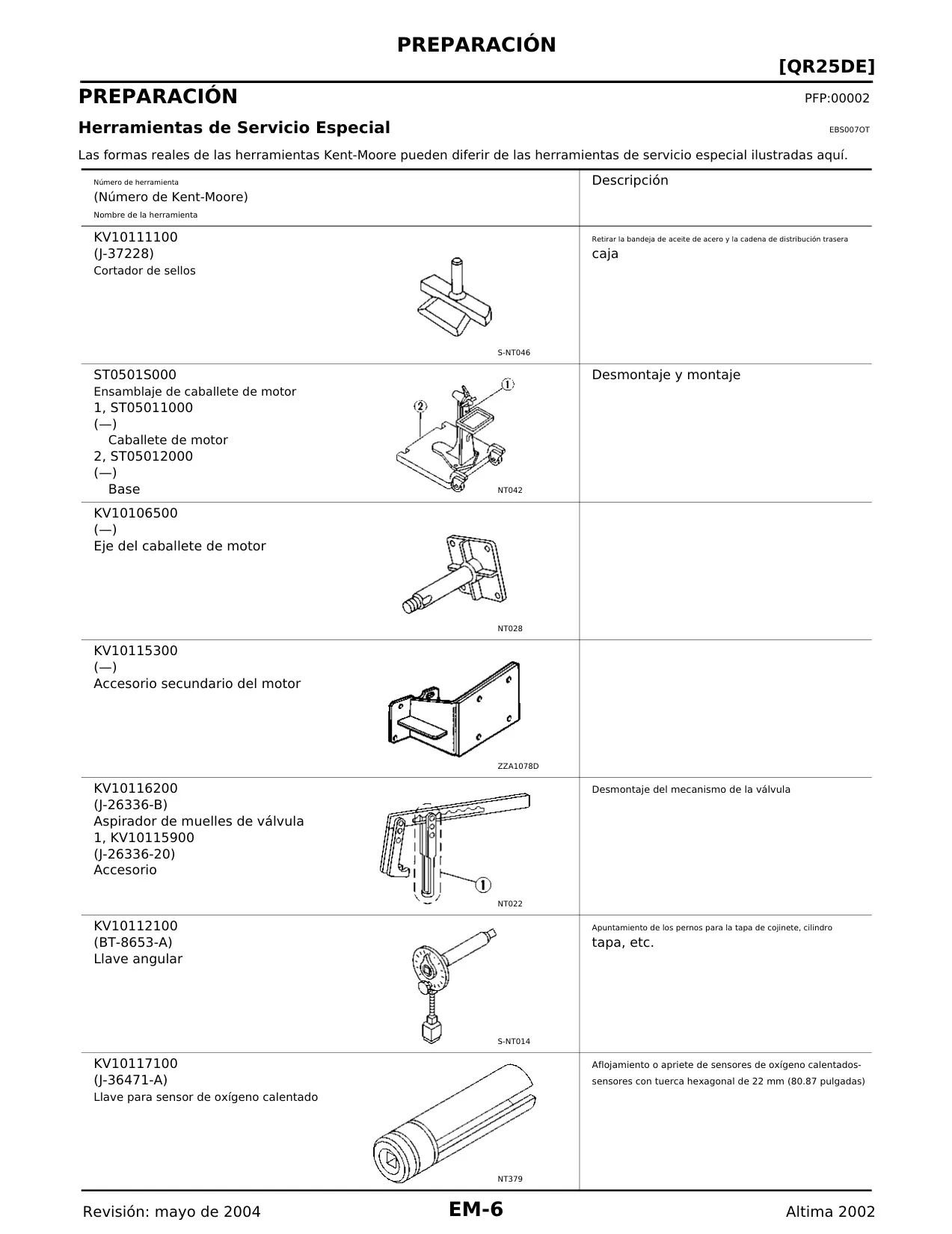

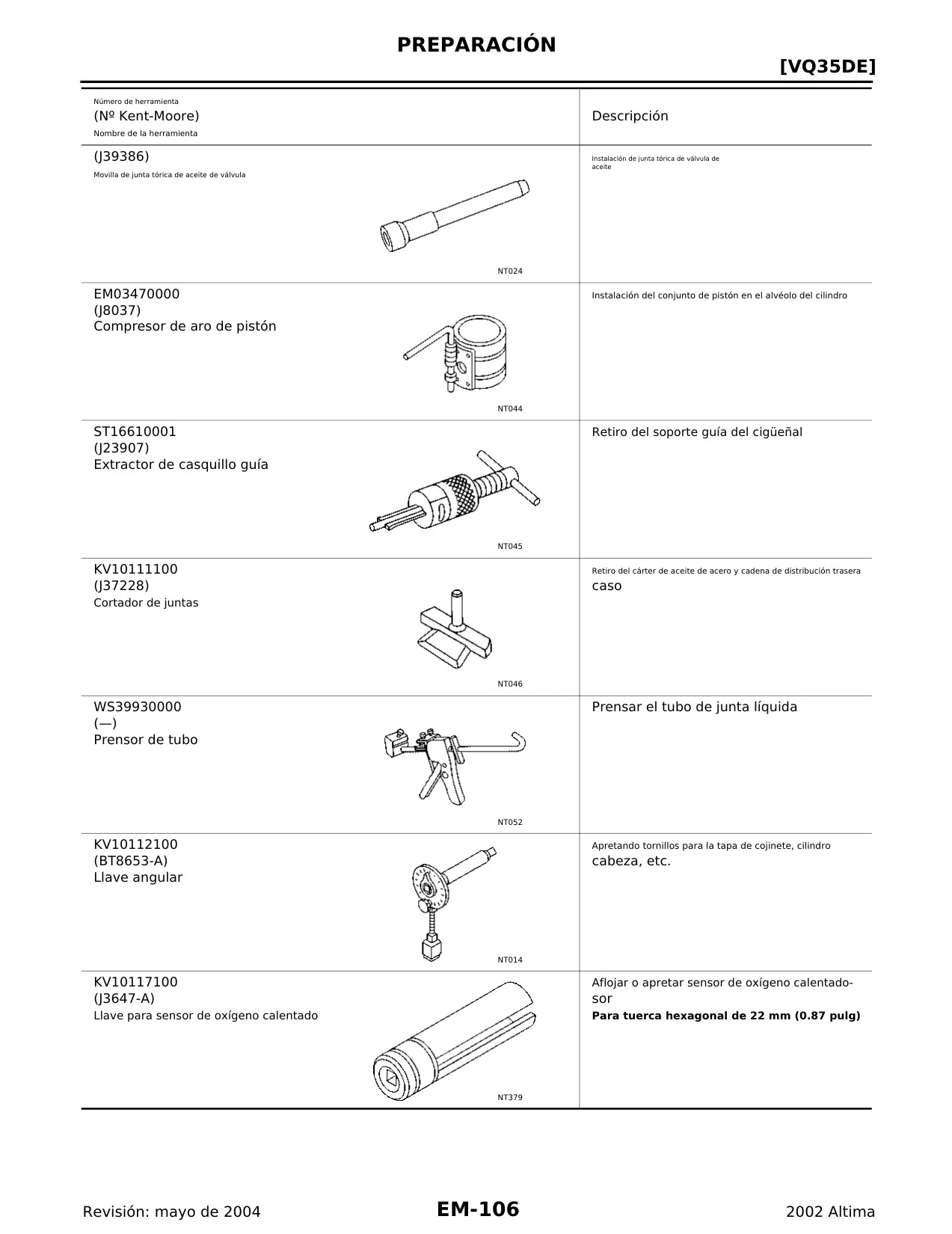

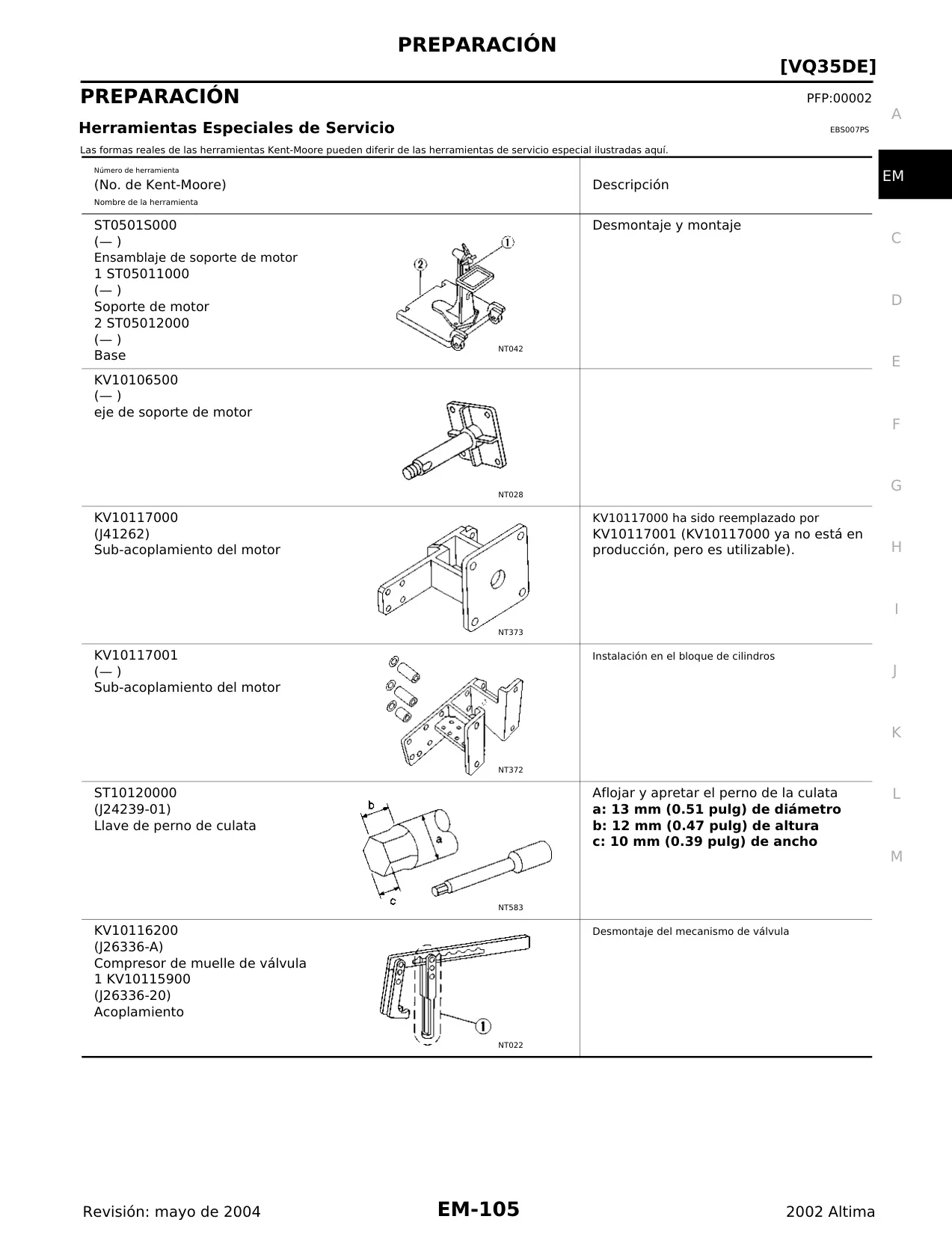

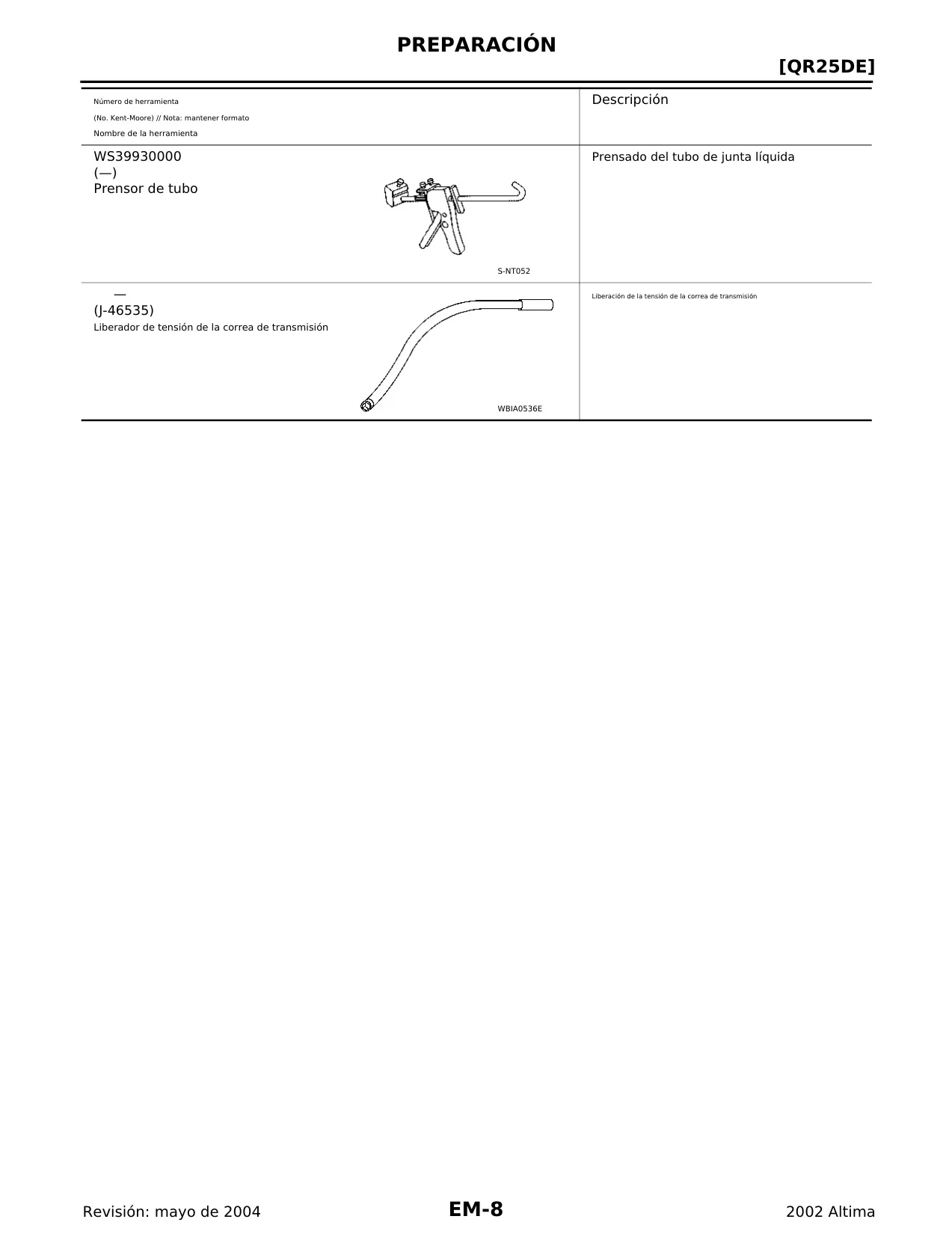

La documentación resalta el uso de herramientas especiales de servicio diseñadas específicamente para el motor, como cortadores de sellos, soportes de motor con ejes específicos, extractores de sellos de válvula y compresores de anillos de pistón. Esta necesidad de utillaje especializado sugiere una ingeniería compleja que requiere un manejo preciso, evitando así daños en superficies críticas de acoplamiento o deslizamiento. Los procedimientos de desmontaje y montaje son rigurosos, exigiendo la protección de aberturas del motor con cinta y una organización meticulosa de las piezas.

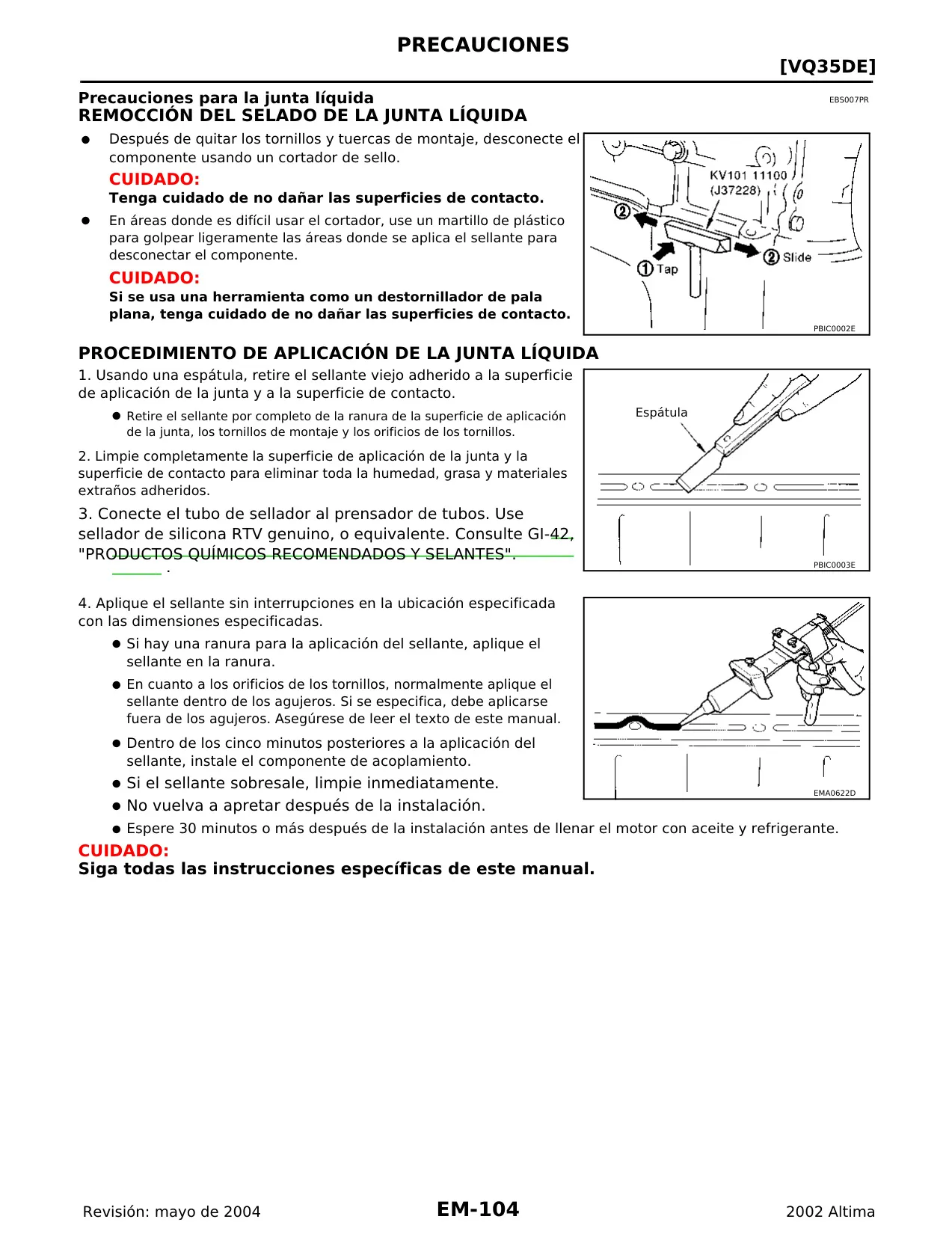

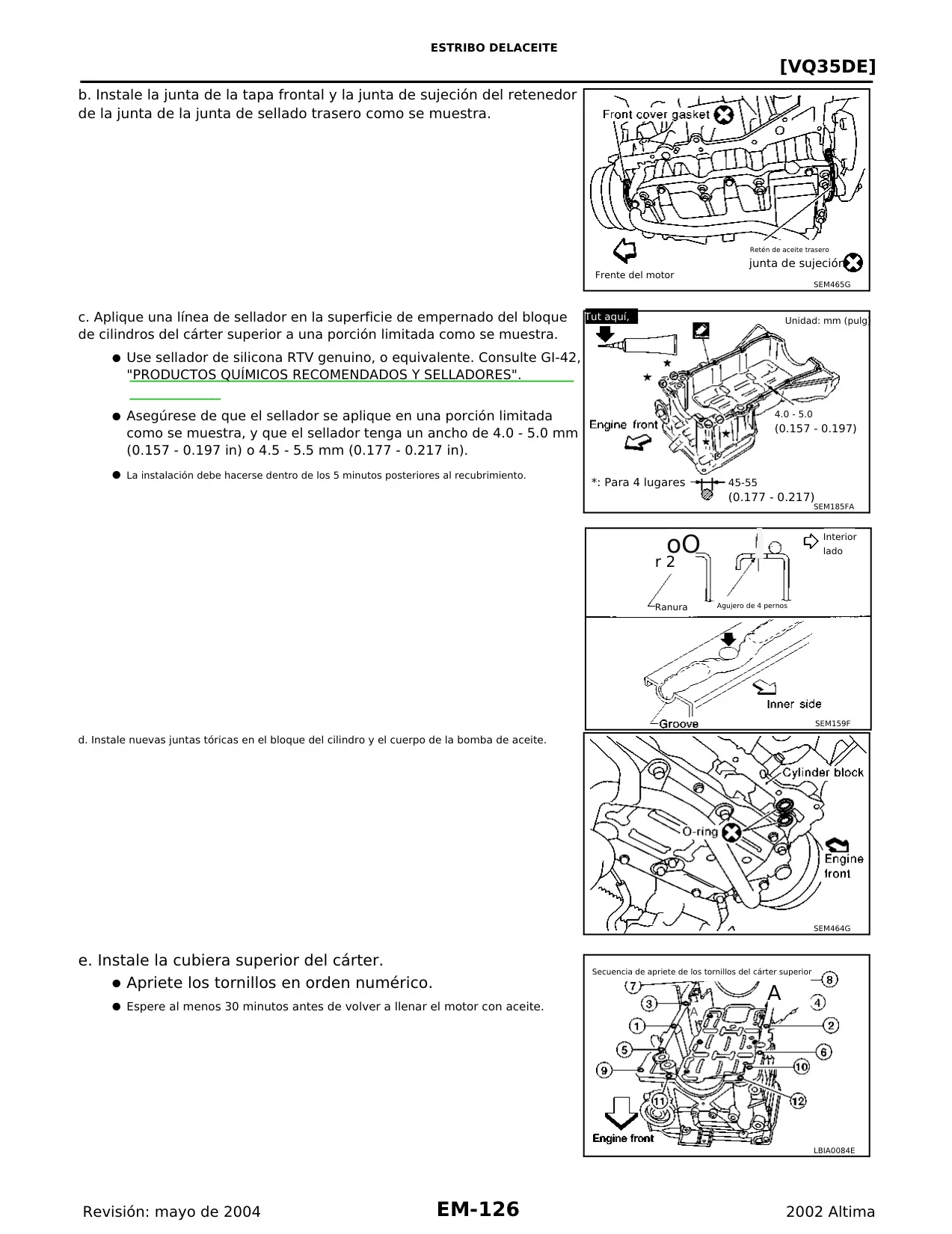

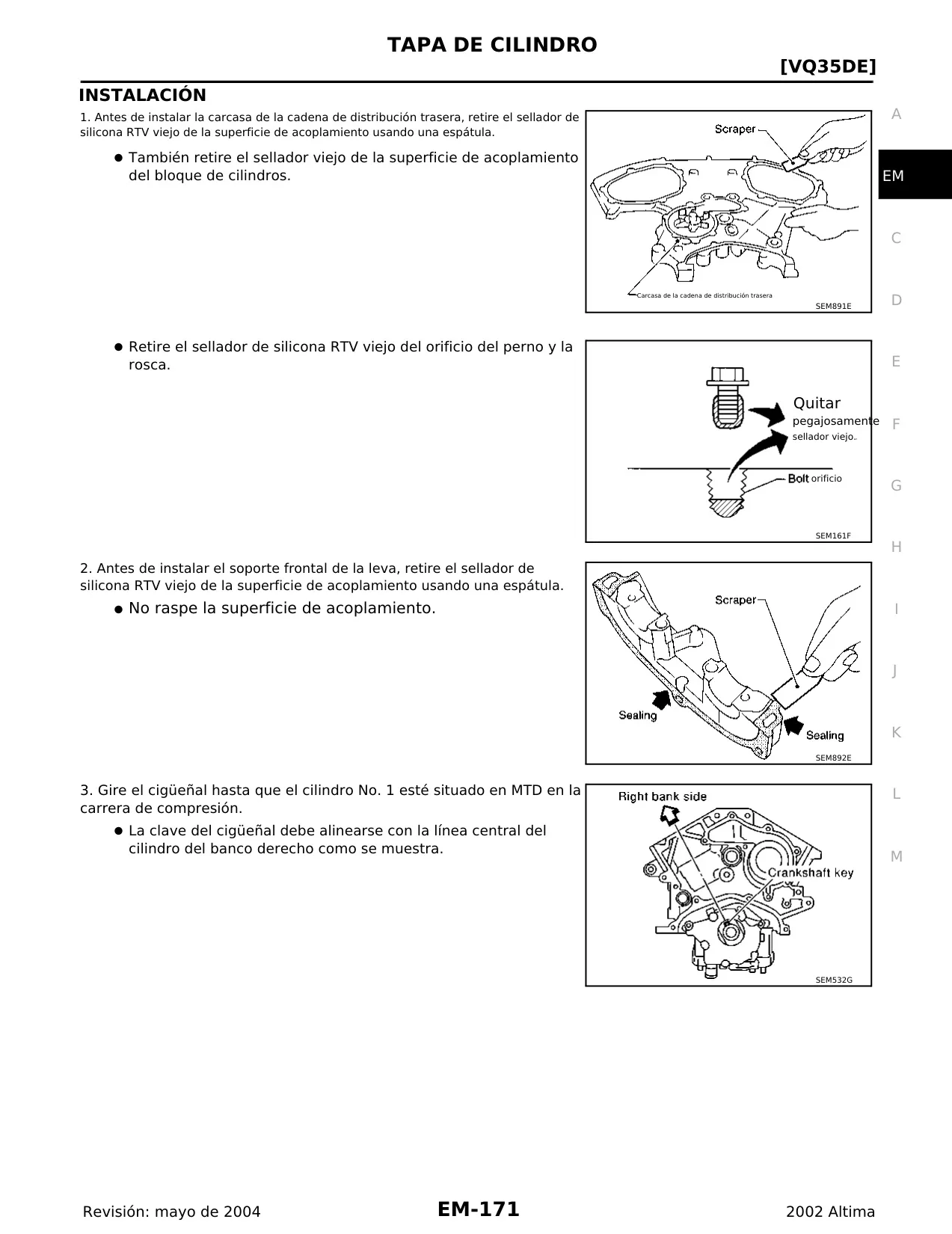

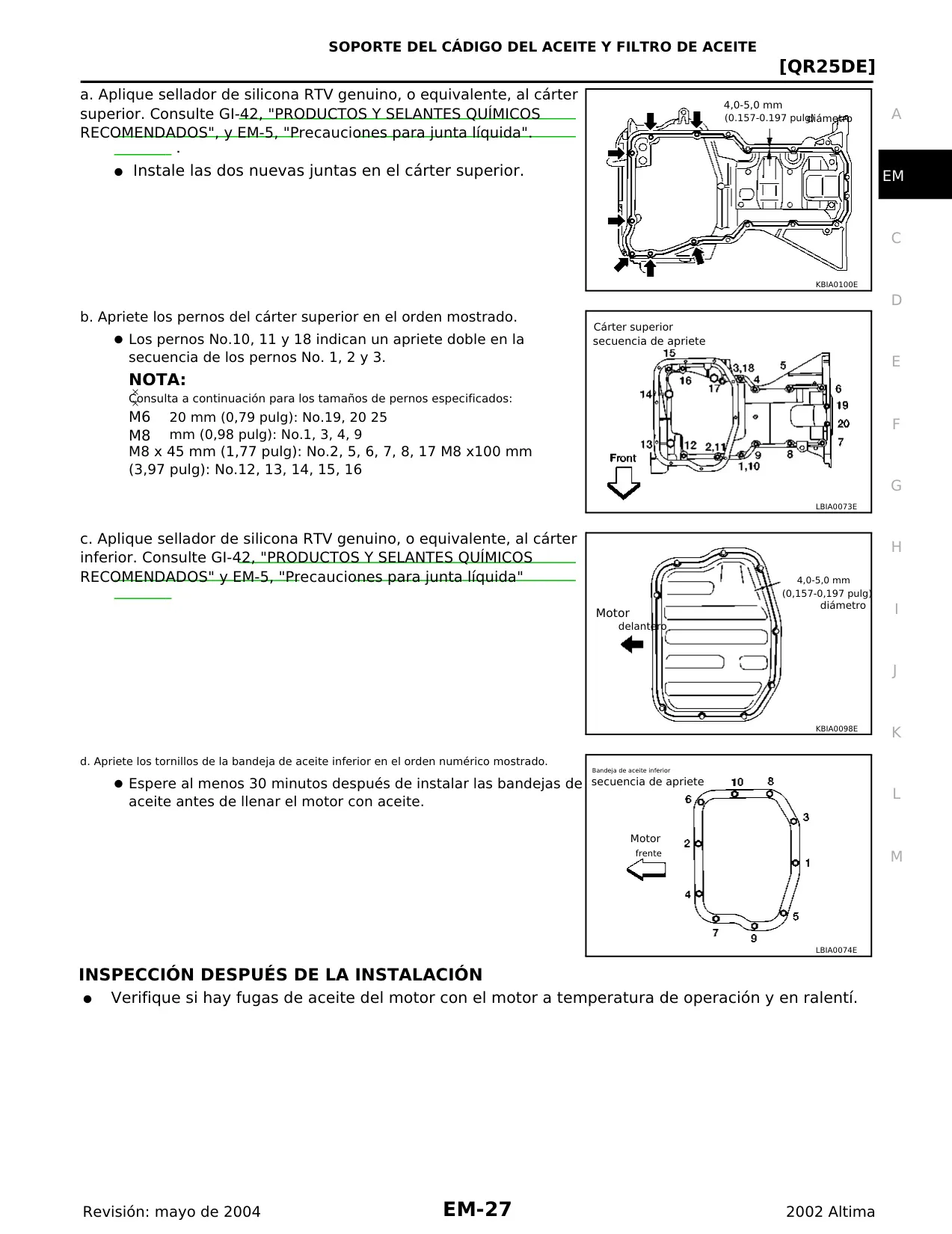

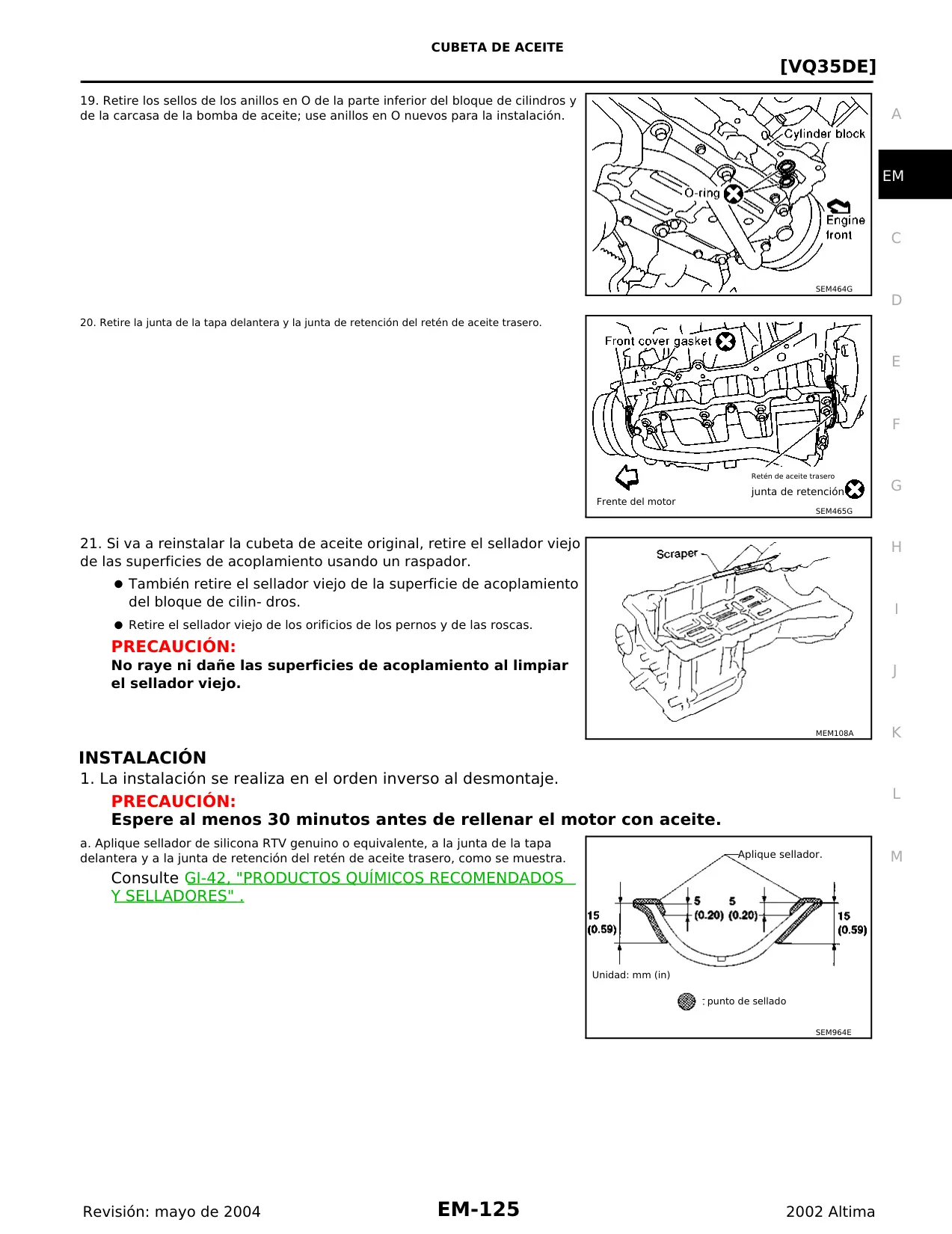

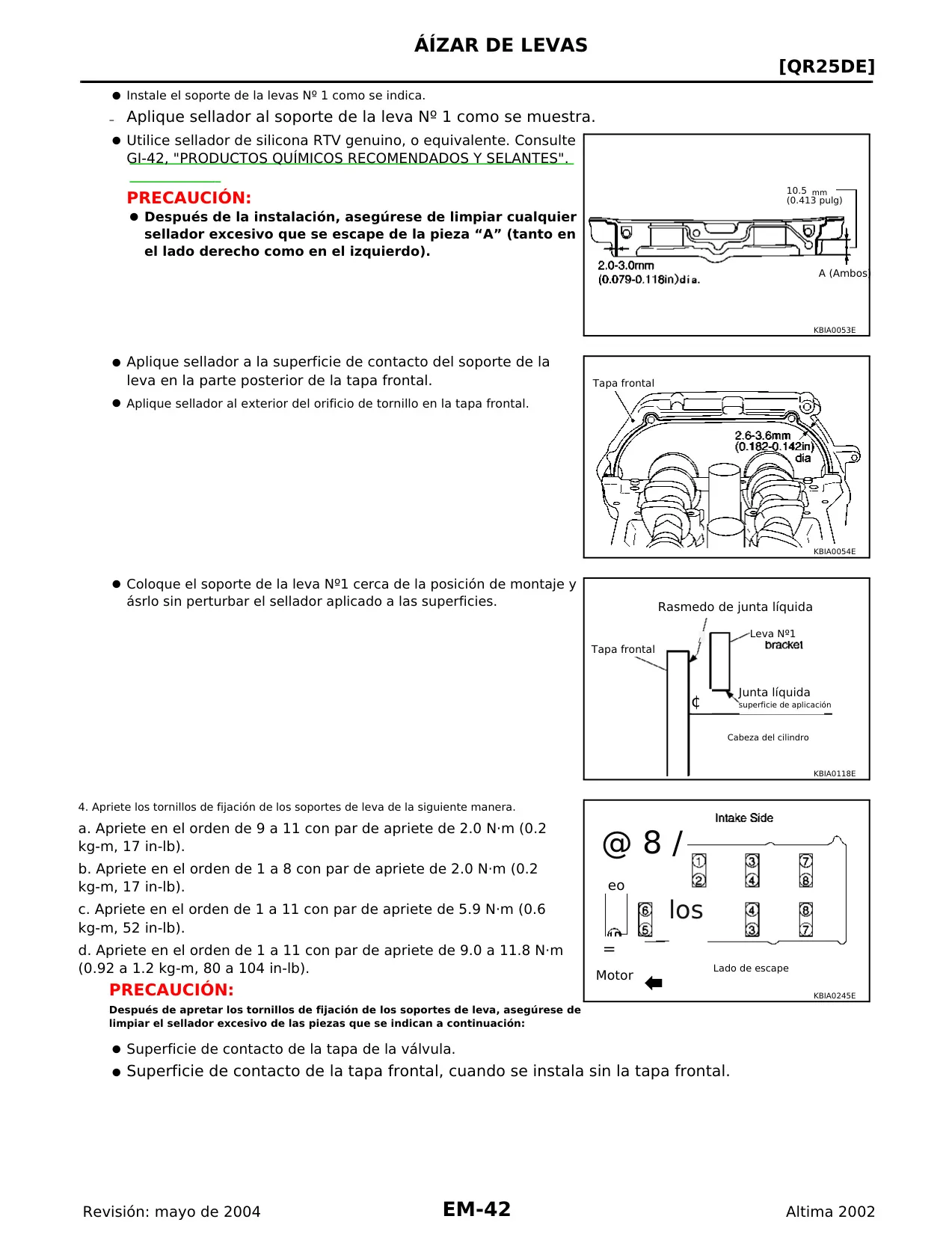

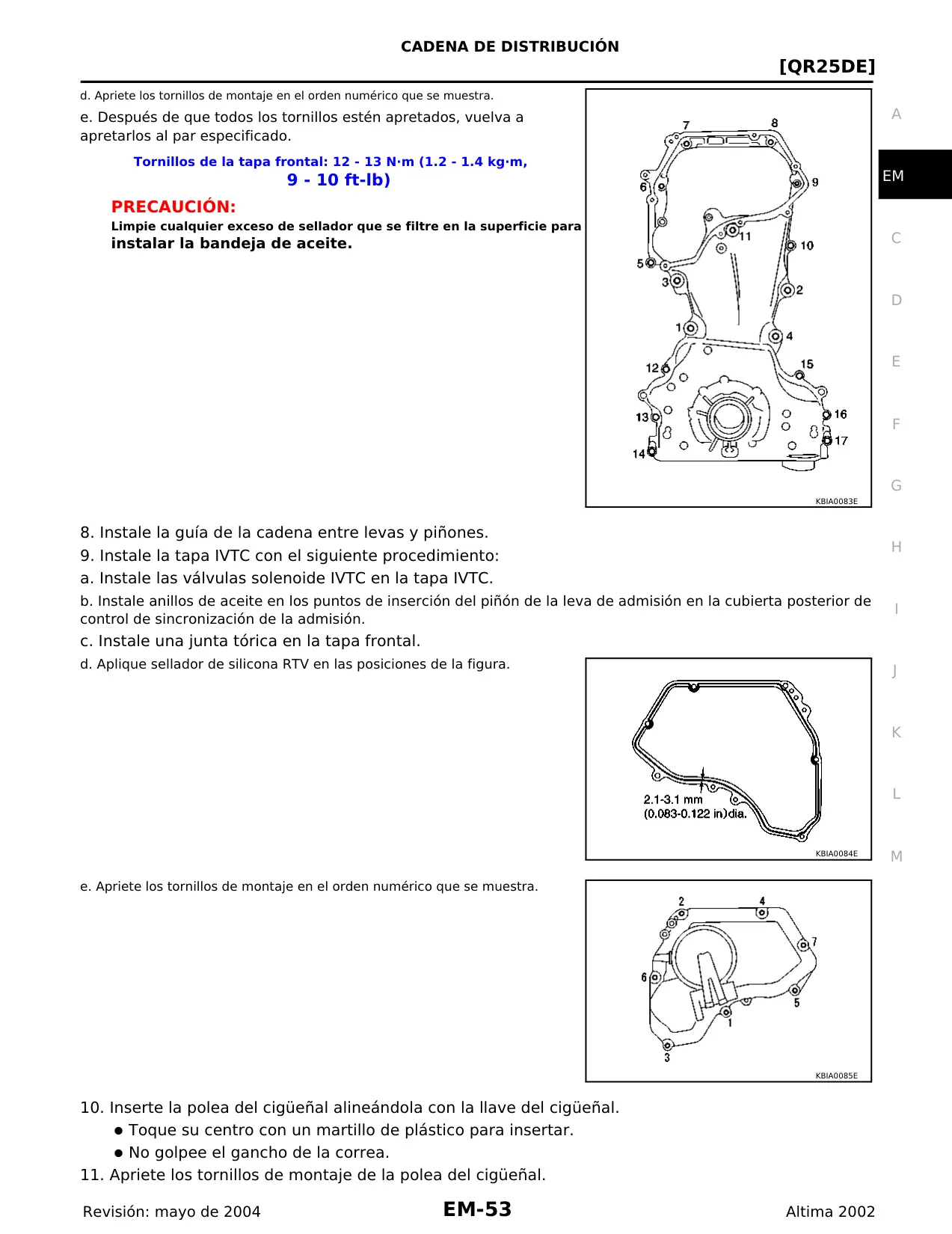

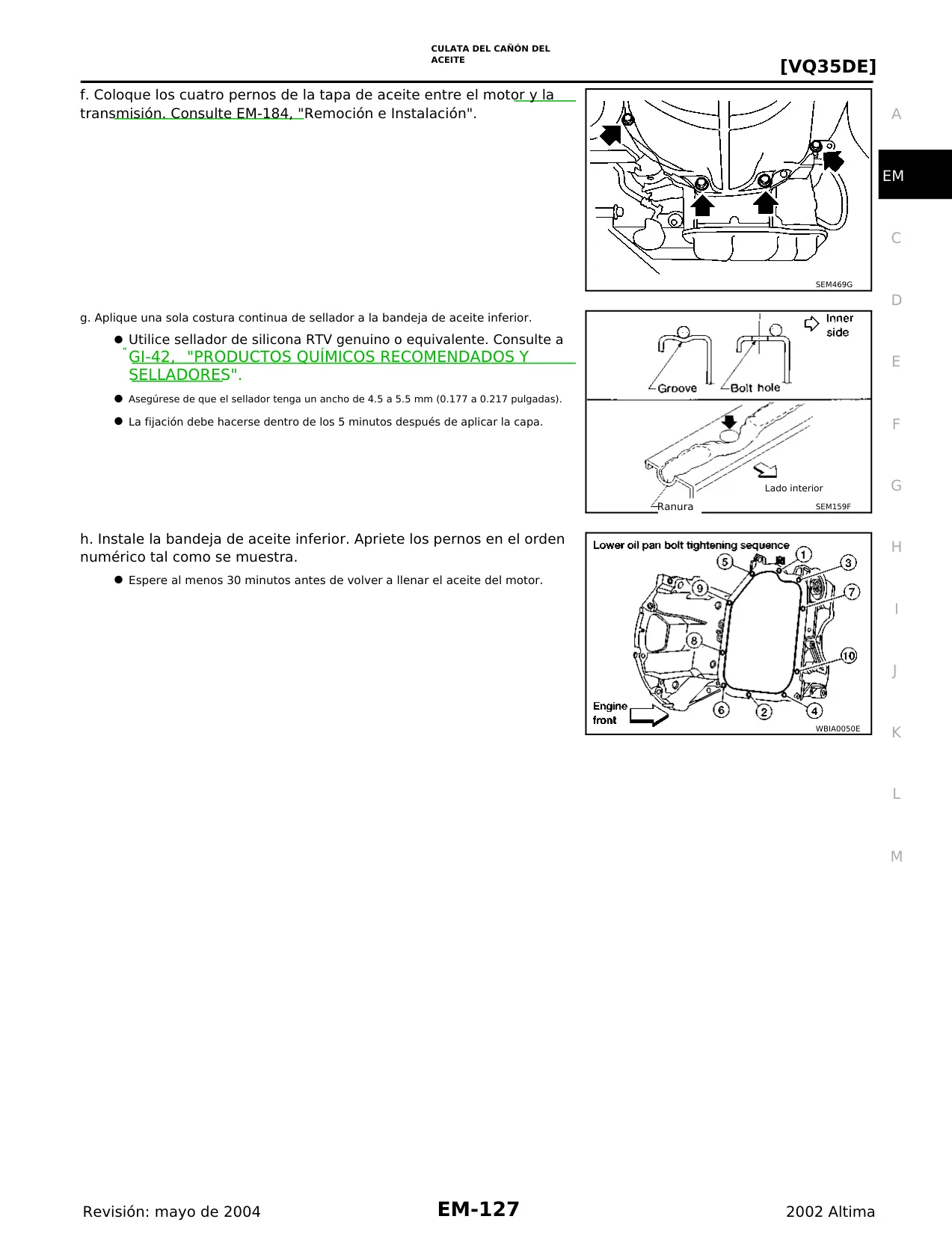

Un aspecto crucial en el ensamblaje es la aplicación de junta líquida. El manual detalla un procedimiento exacto: eliminación completa del sellador antiguo, limpieza exhaustiva de las superficies, y aplicación de un cordón ininterrumpido con dimensiones específicas. Este sellado debe realizarse rápidamente (en cinco minutos) y sin reapriete posterior, requiriendo un período de curado de al menos 30 minutos antes de llenar el motor con fluidos. Esta técnica es vital para garantizar la integridad de las uniones y prevenir fugas a largo plazo.

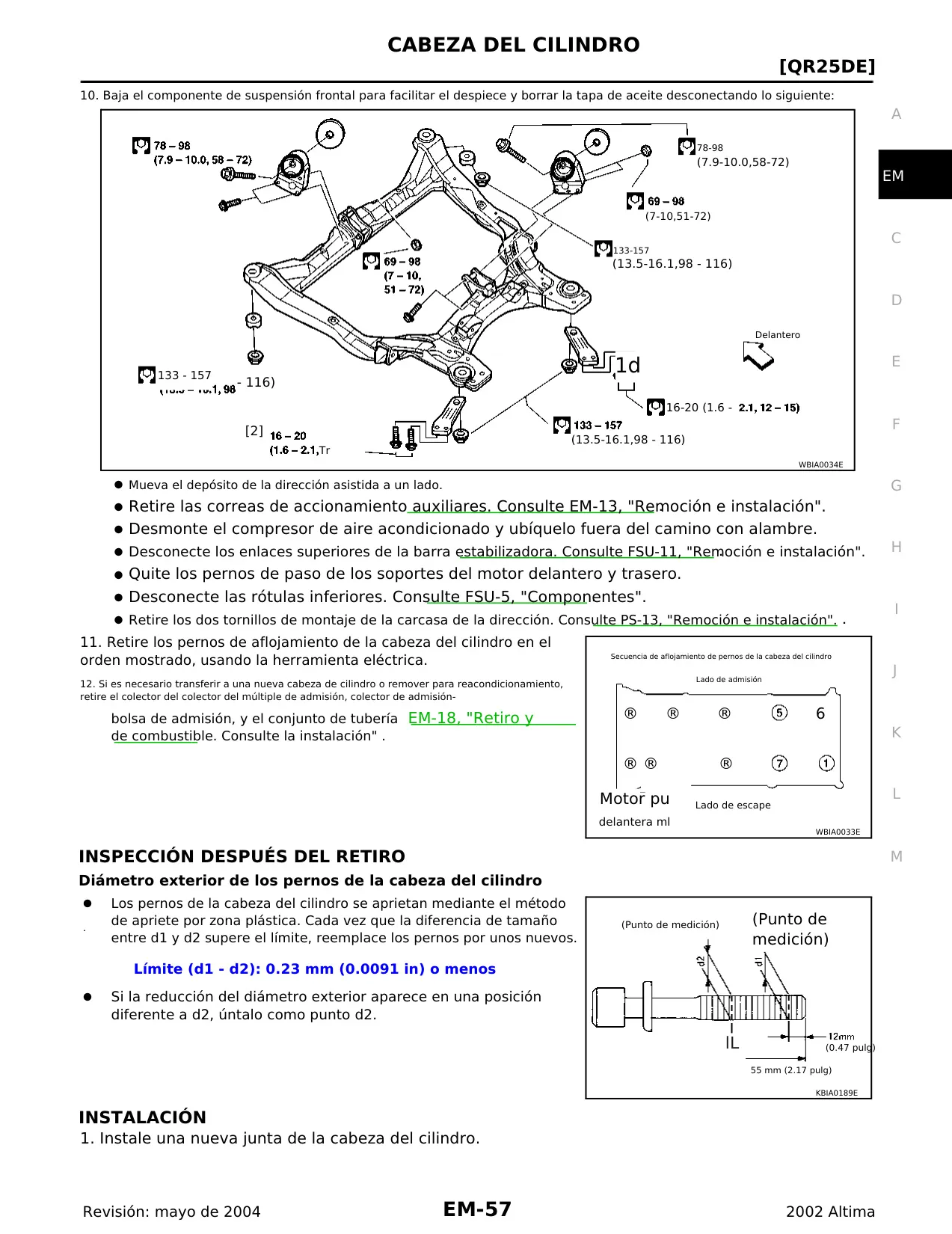

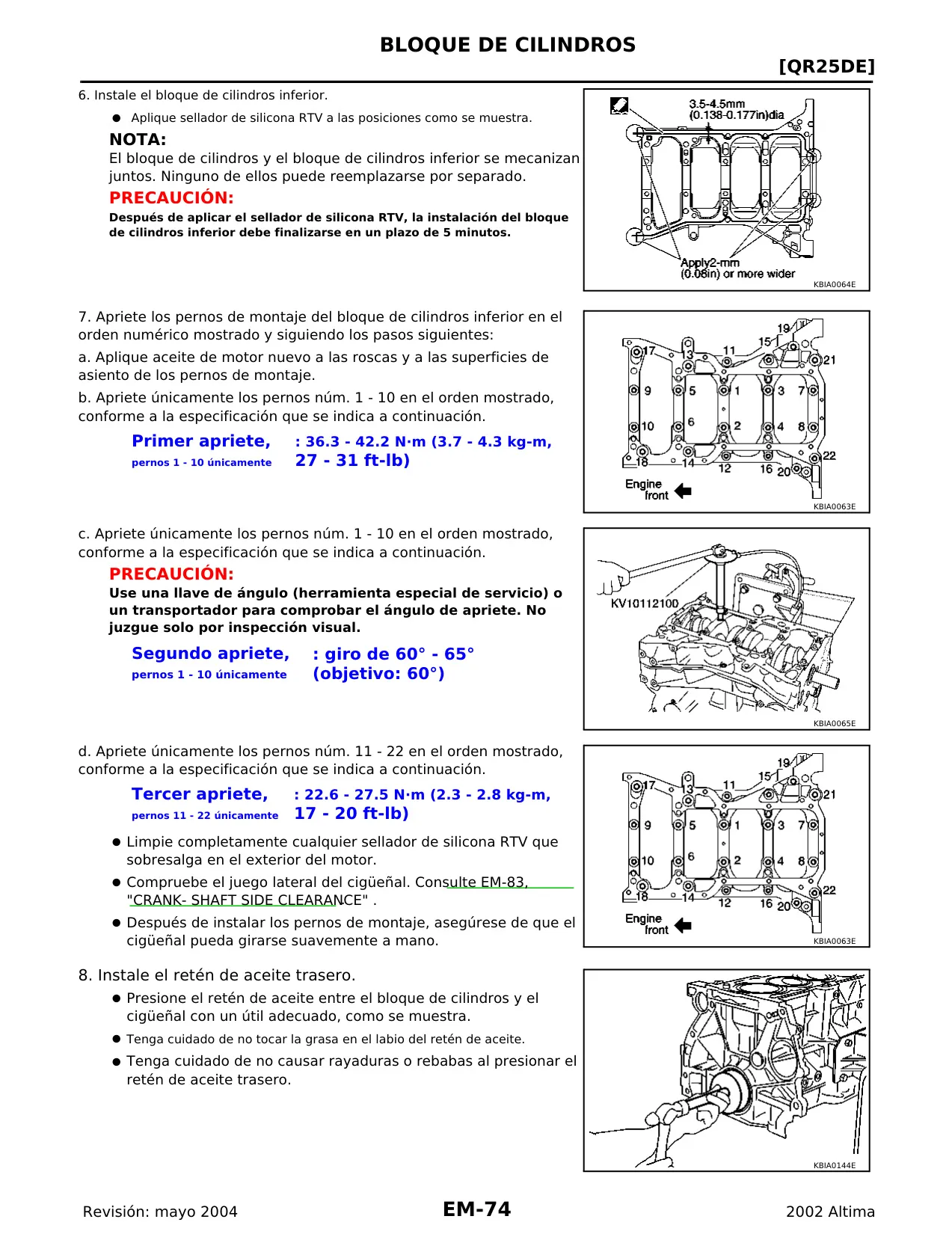

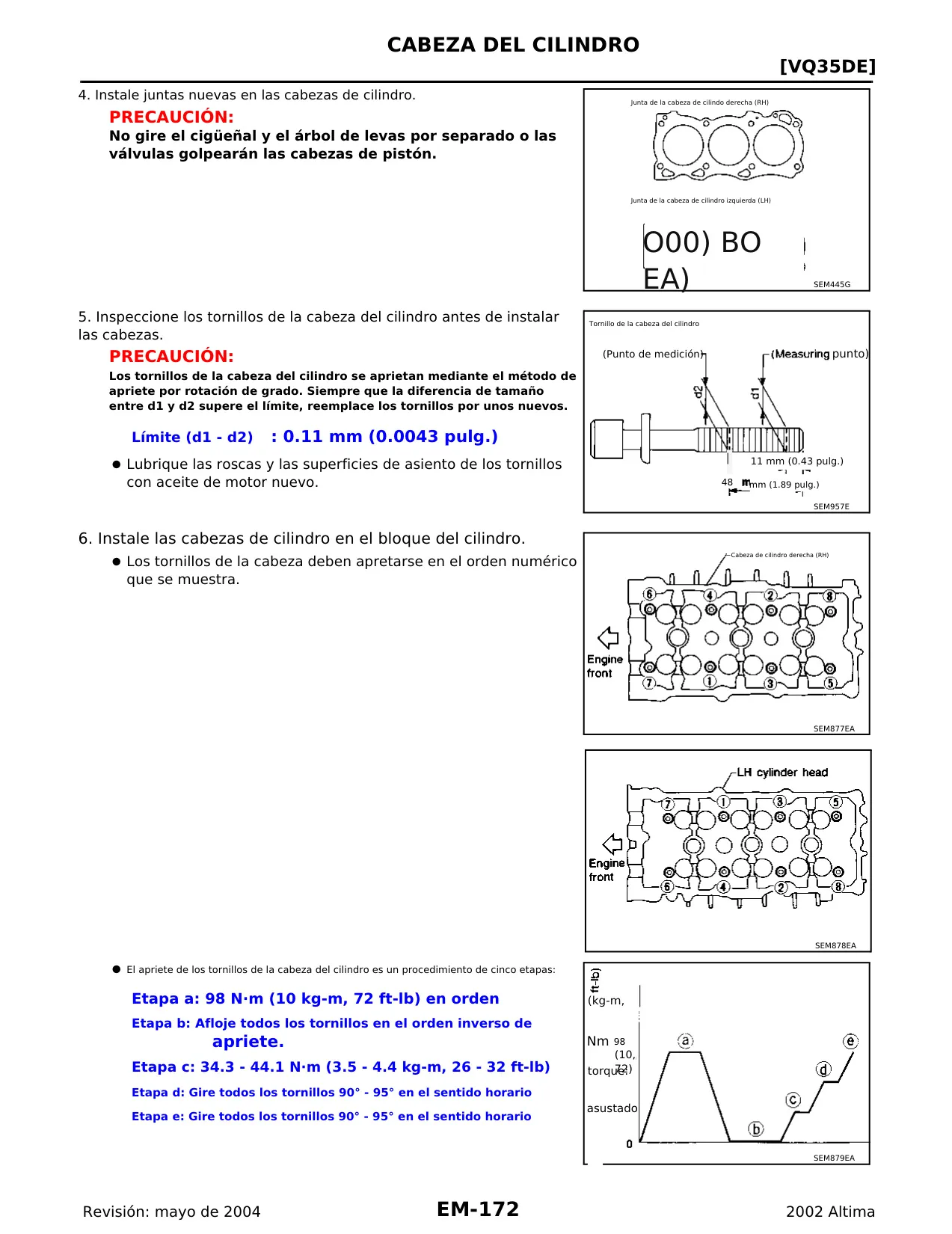

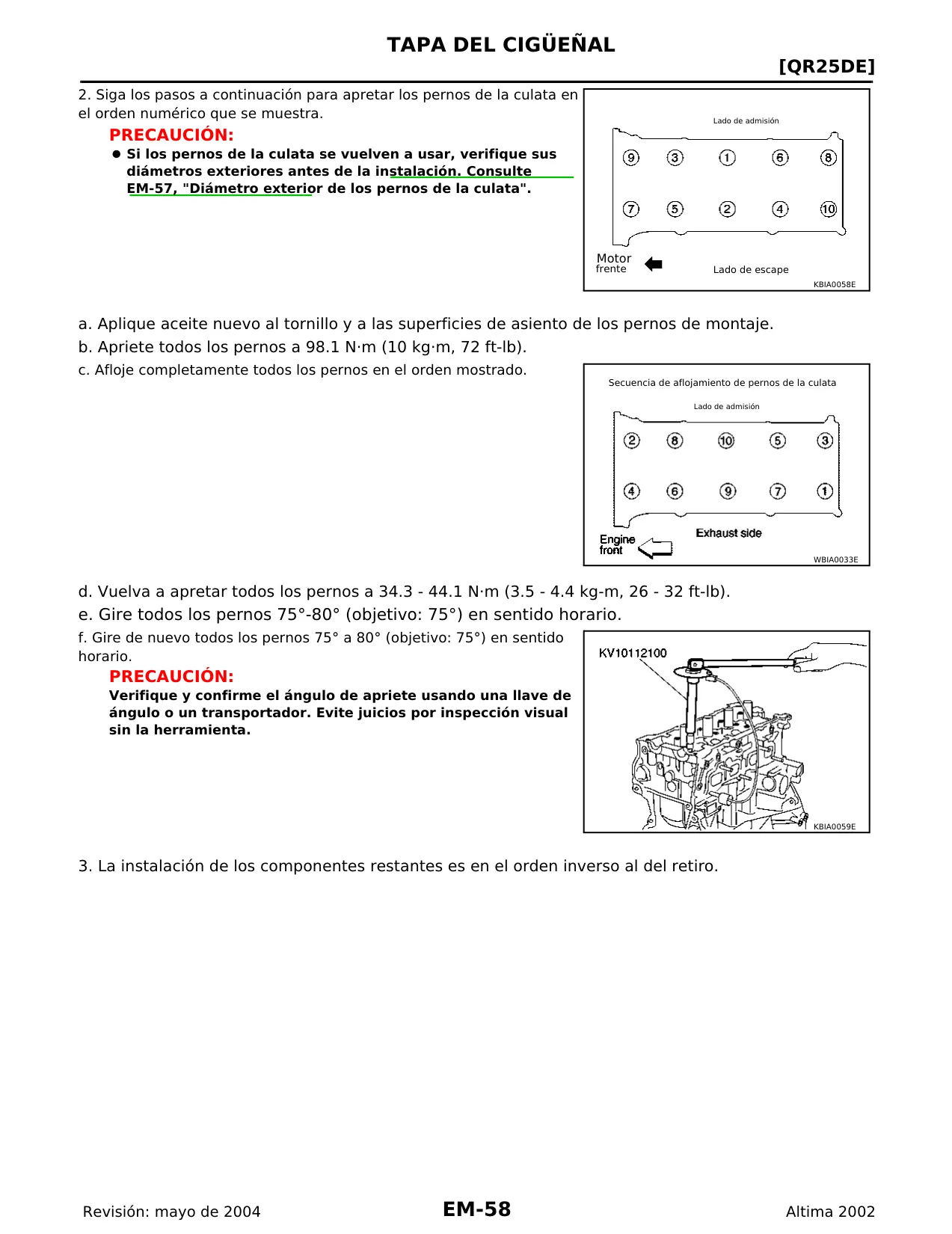

Además, el manual pone gran énfasis en el apriete angular para componentes críticos como las tuercas y tornillos de la culata, los tornillos del bloque inferior y las tapas de biela. Este método, que no se basa en un valor de par final sino en un ángulo de giro tras un apriete preliminar, es fundamental para asegurar la tensión correcta en las fijaciones y evitar deformaciones o fallos estructurales. Se advierte explícitamente contra el uso de un valor de par para el apriete final, demostrando la sensibilidad del diseño a las fuerzas de torsión.

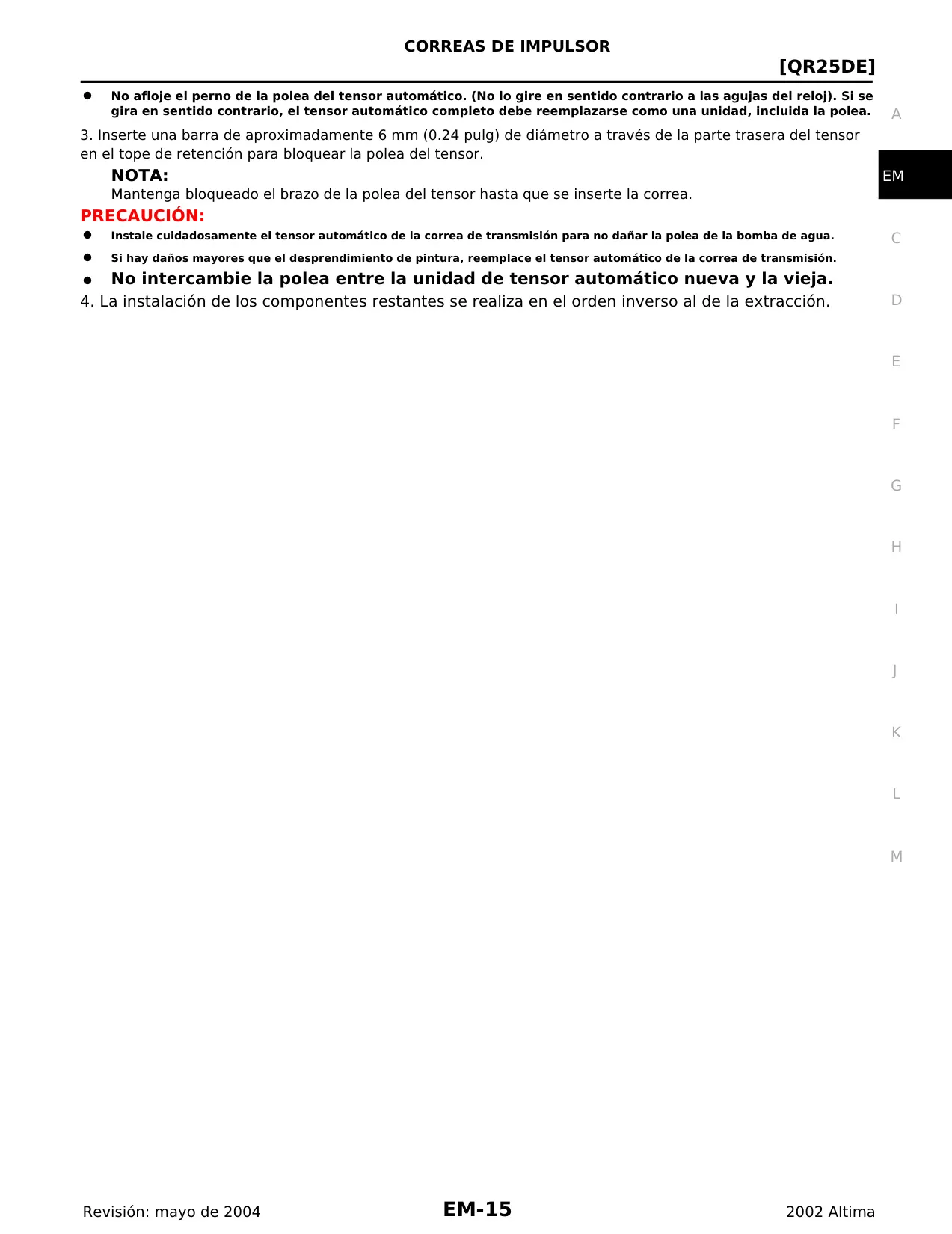

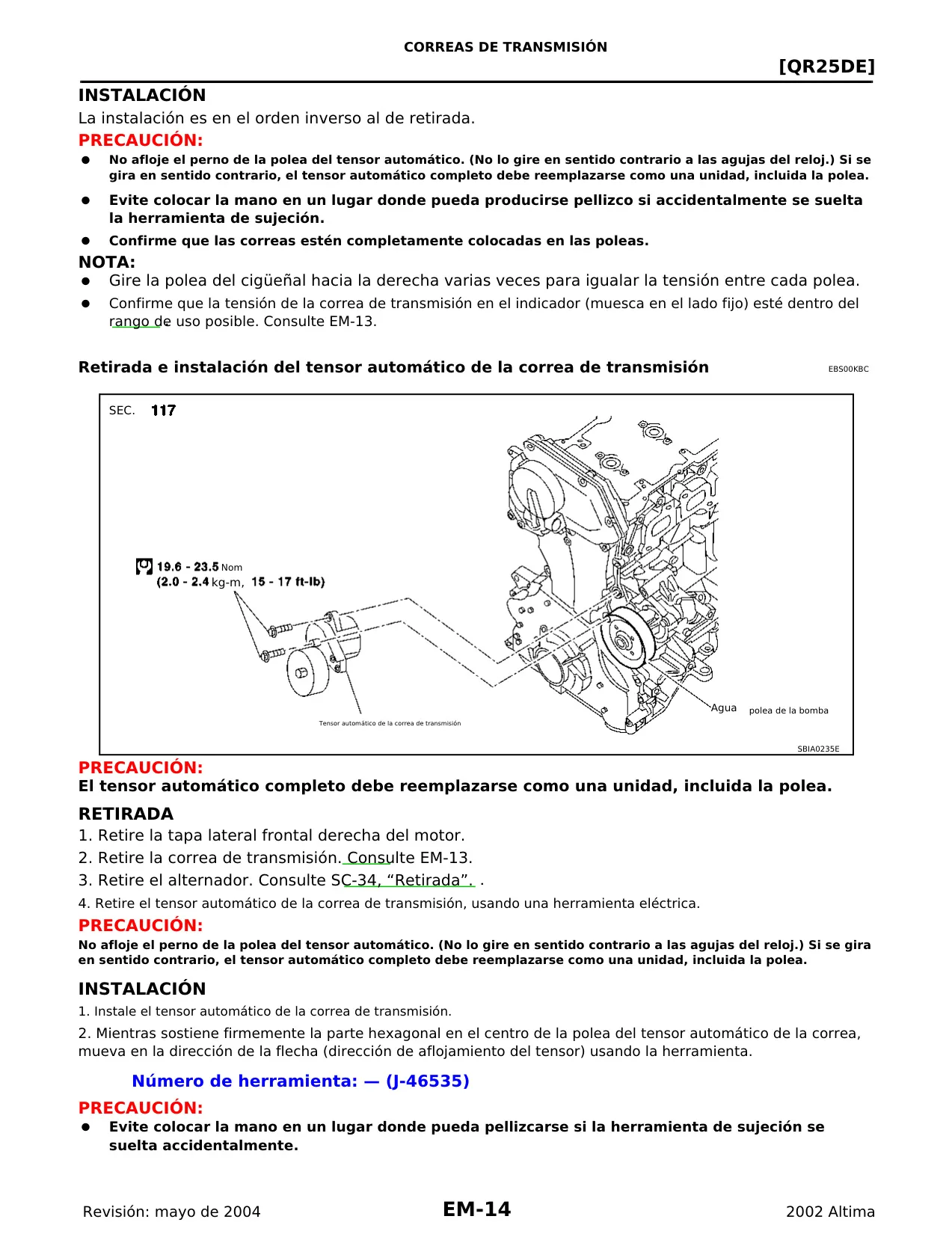

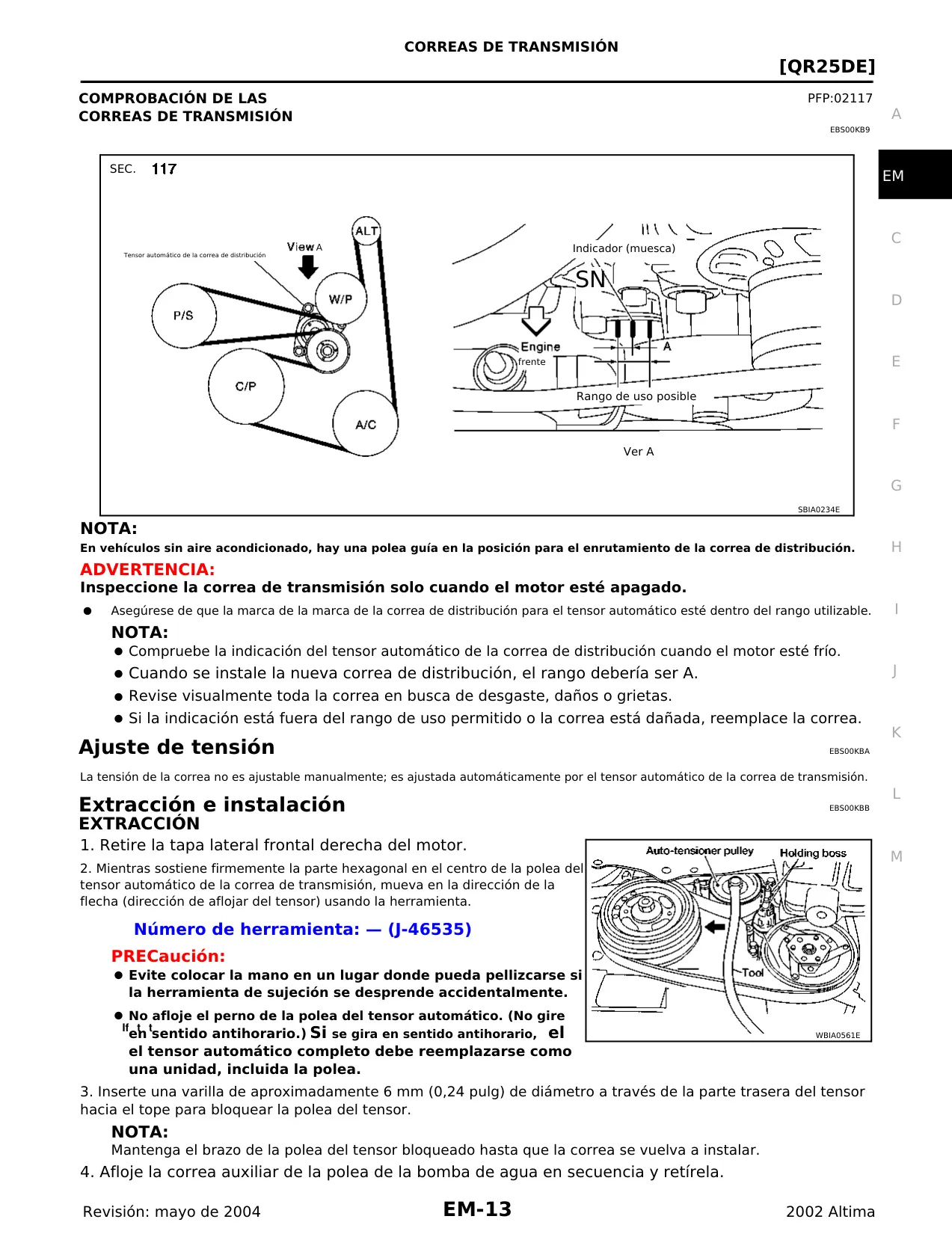

En el ámbito del mantenimiento, se destacan los sistemas autoajustables, como el tensor automático de la correa de transmisión, que elimina la necesidad de ajuste manual de la tensión y simplifica la verificación y reemplazo de las correas. Sin embargo, el manual advierte sobre la manipulación de este tensor, indicando que un giro incorrecto de su perno puede requerir el reemplazo completo de la unidad, lo que refleja un diseño integrado que minimiza las intervenciones pero requiere conocimiento especializado.

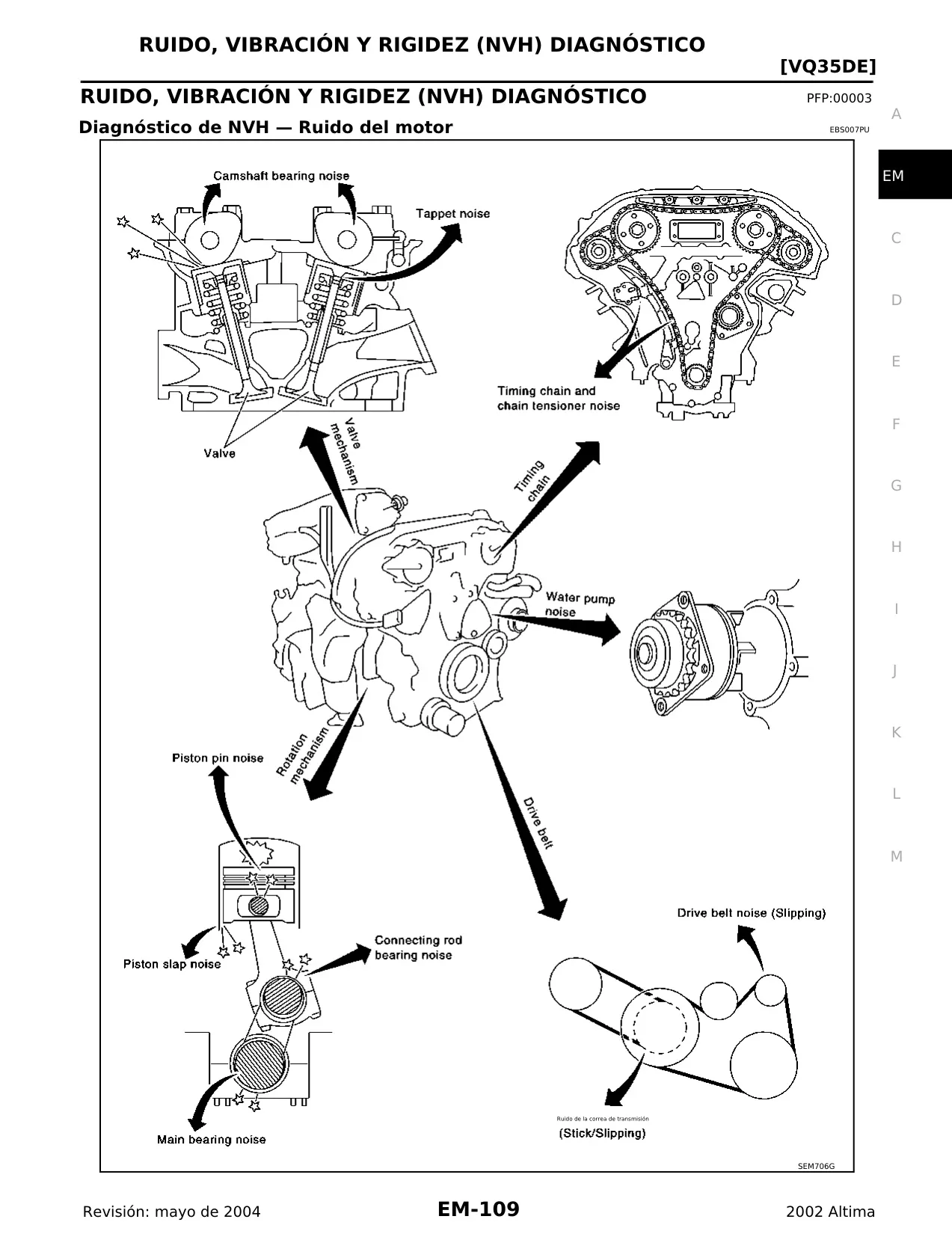

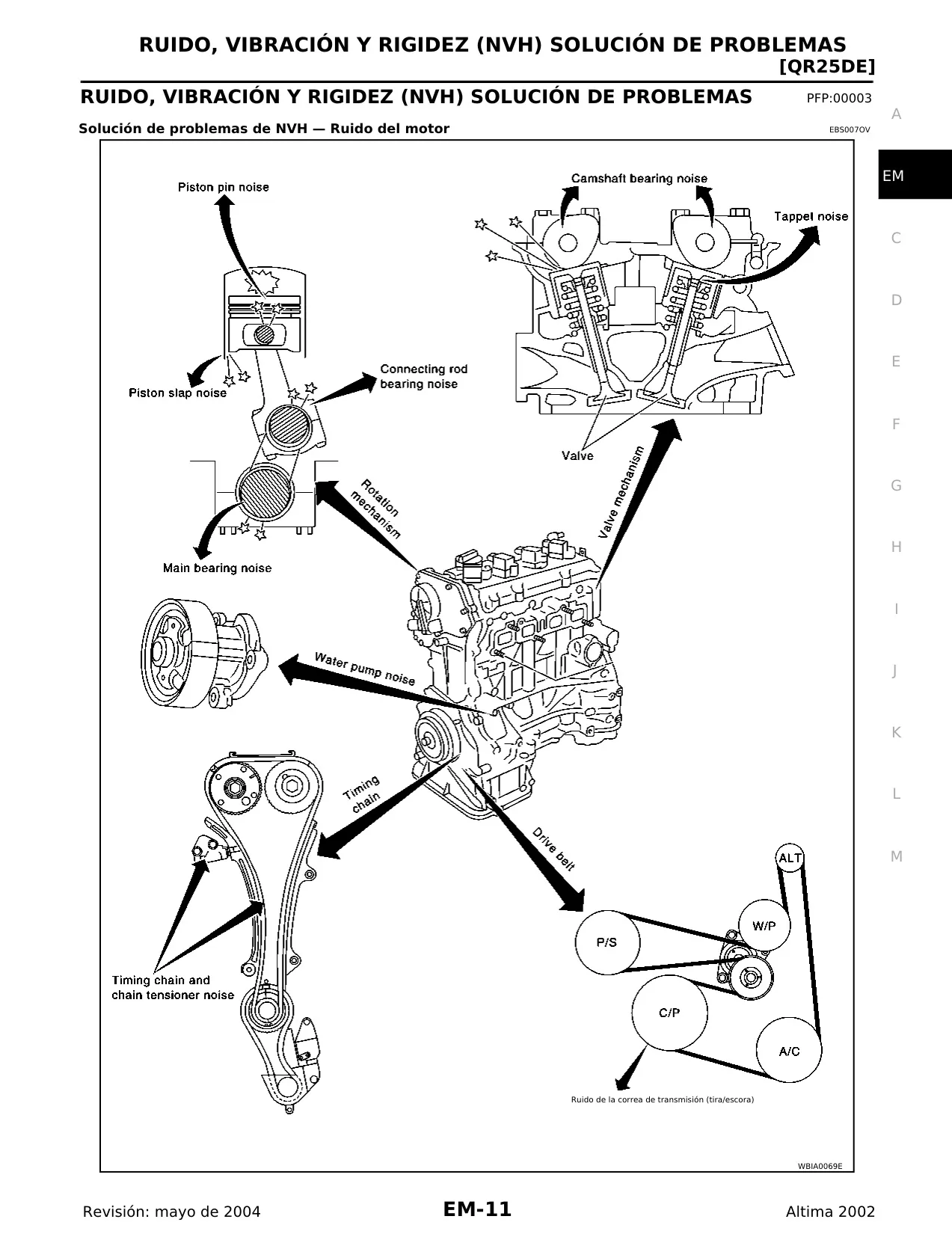

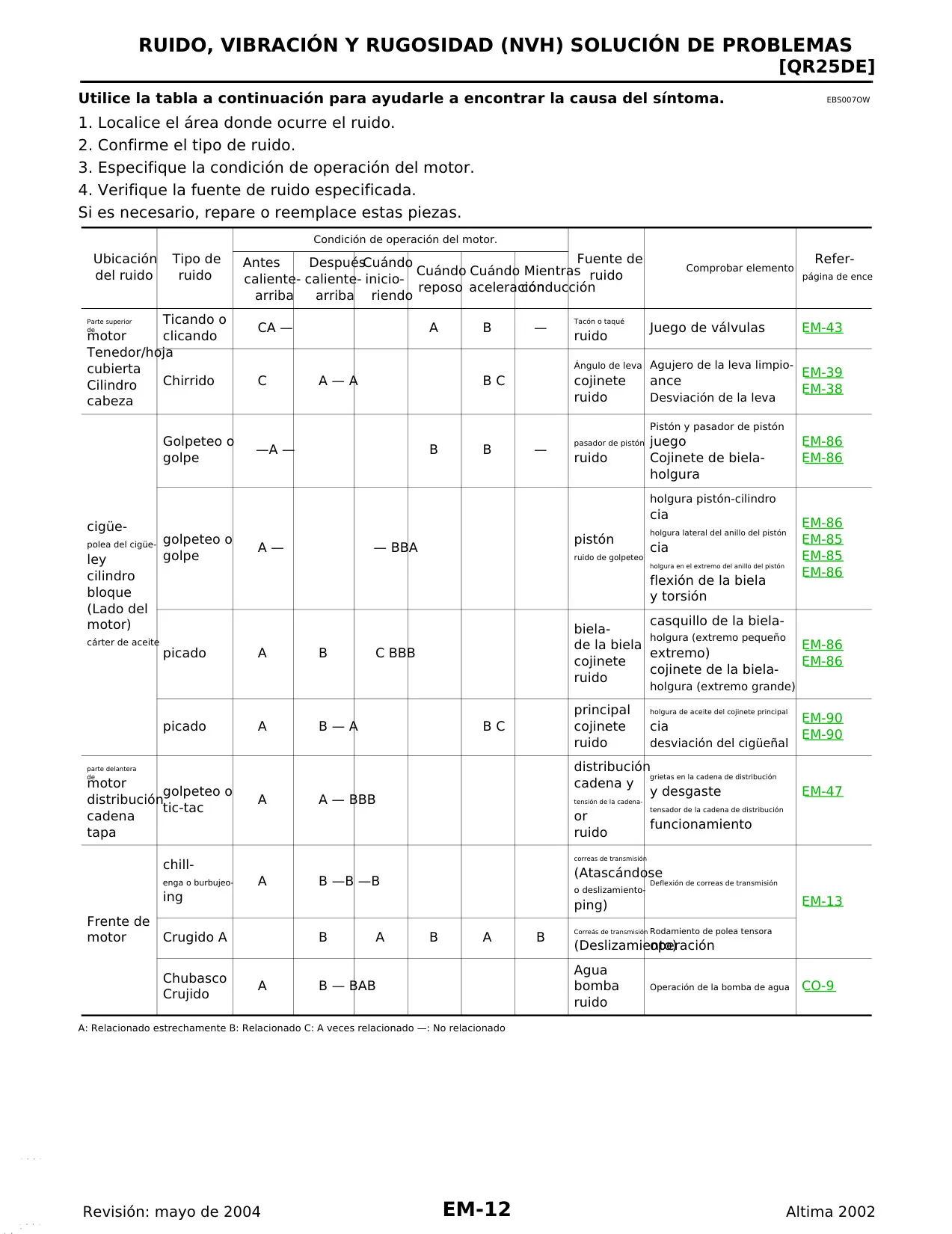

El diagnóstico de Ruido, Vibración y Dureza (NVH) también recibe una atención detallada, proporcionando una guía estructurada para identificar la fuente de ruidos del motor según su ubicación, tipo y condición de operación. Esta sección es una herramienta valiosa para los técnicos, permitiéndoles localizar y rectificar problemas de rendimiento que podrían no ser evidentes a través de la mera inspección visual o del diagnóstico electrónico, asegurando el confort y la durabilidad del motor.

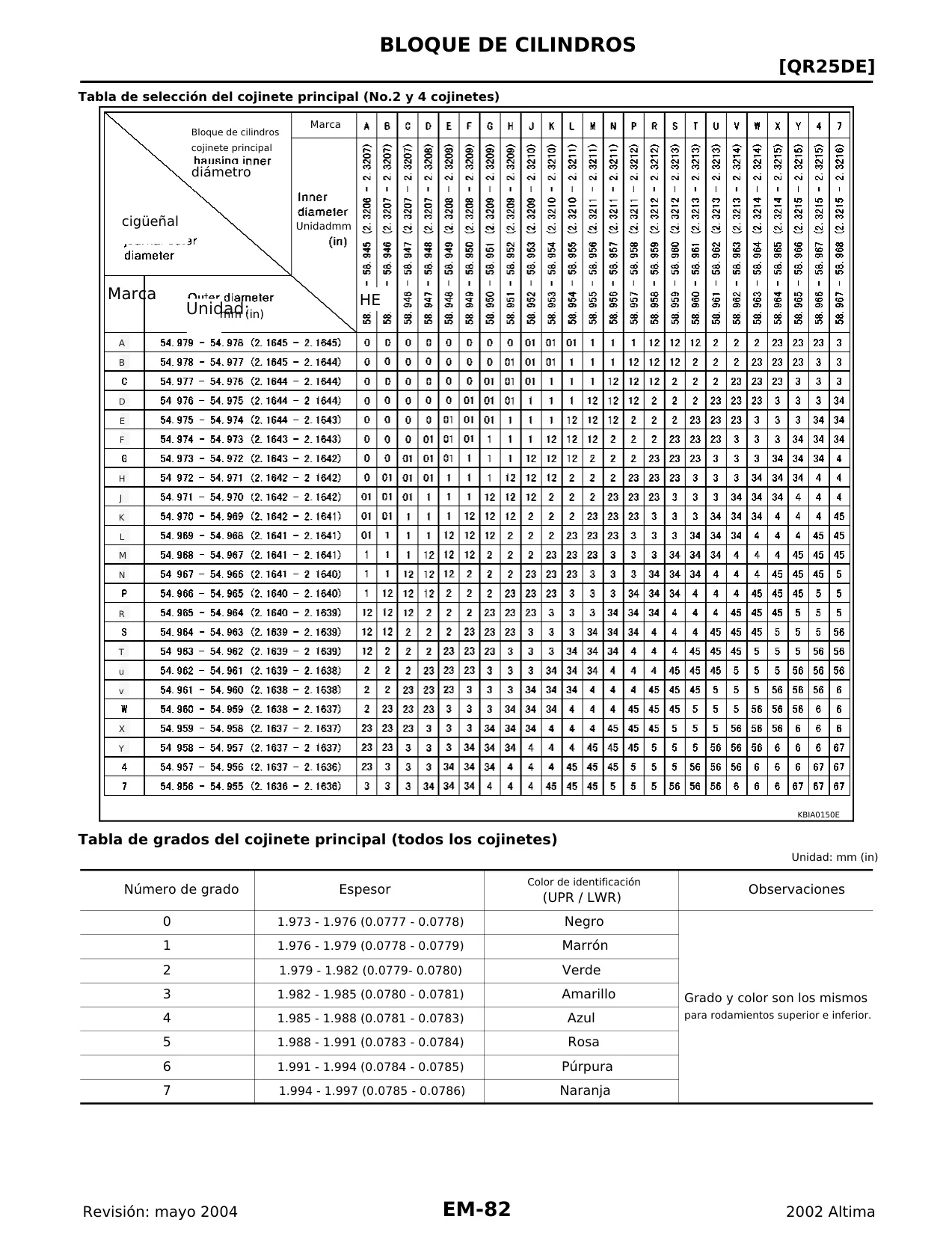

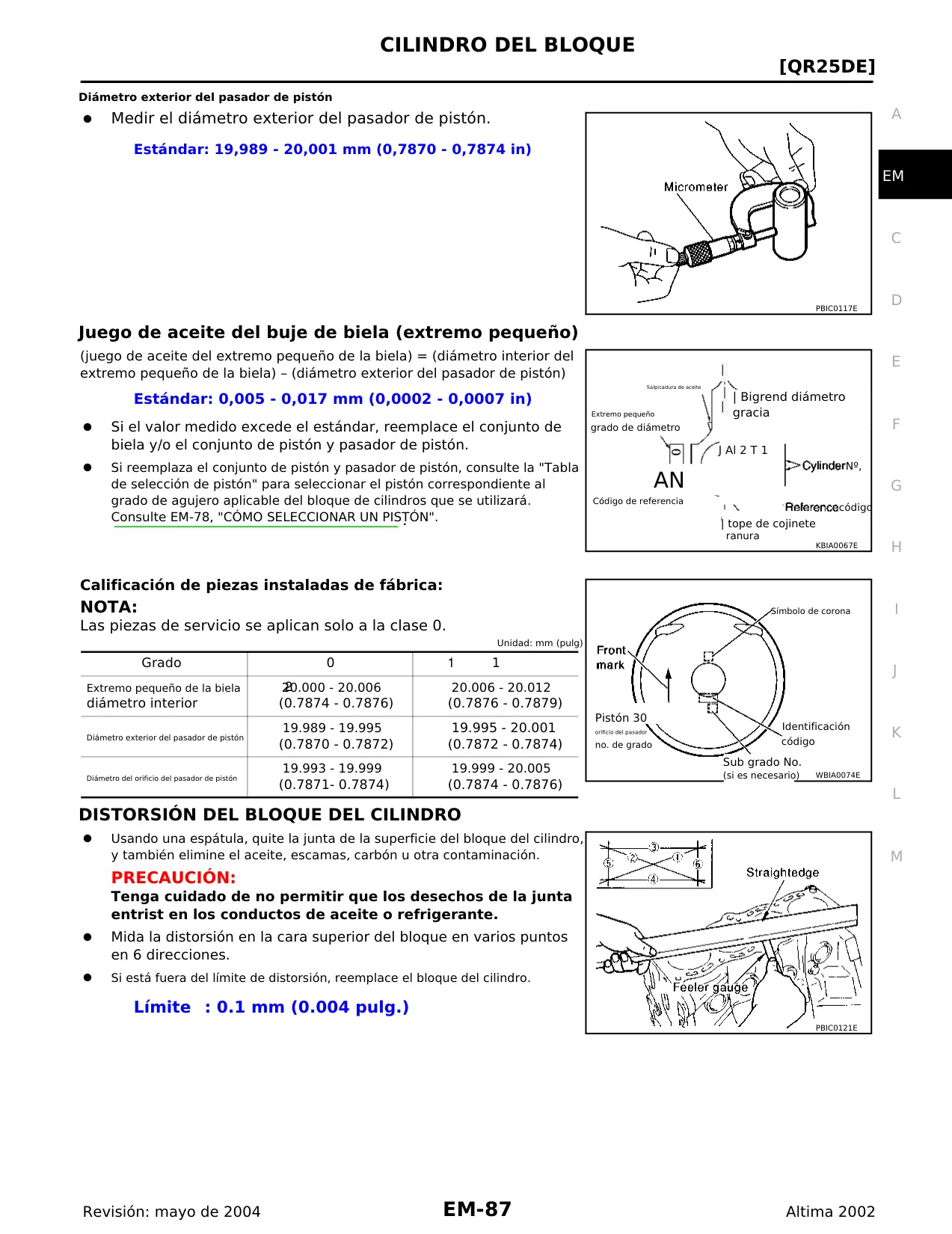

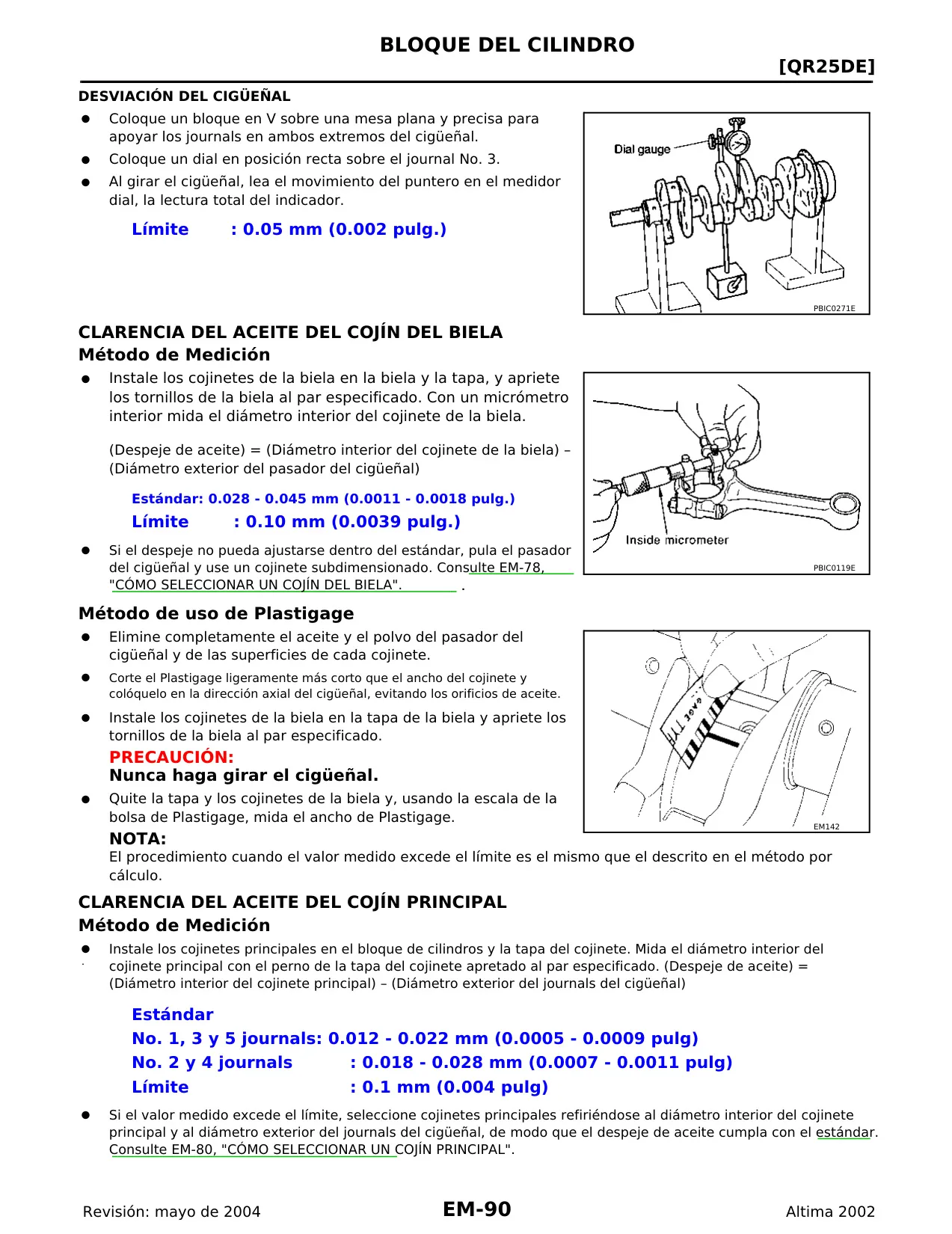

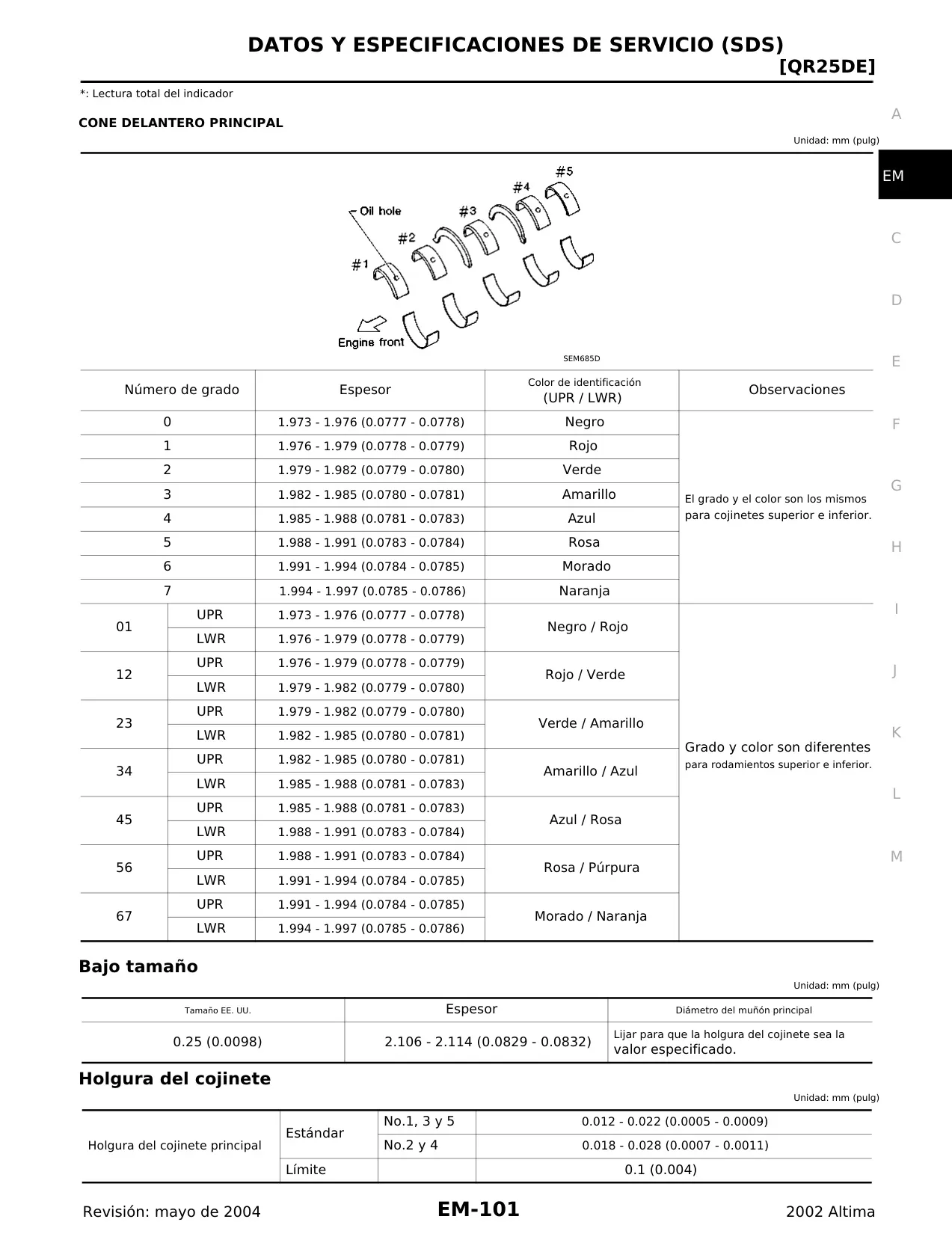

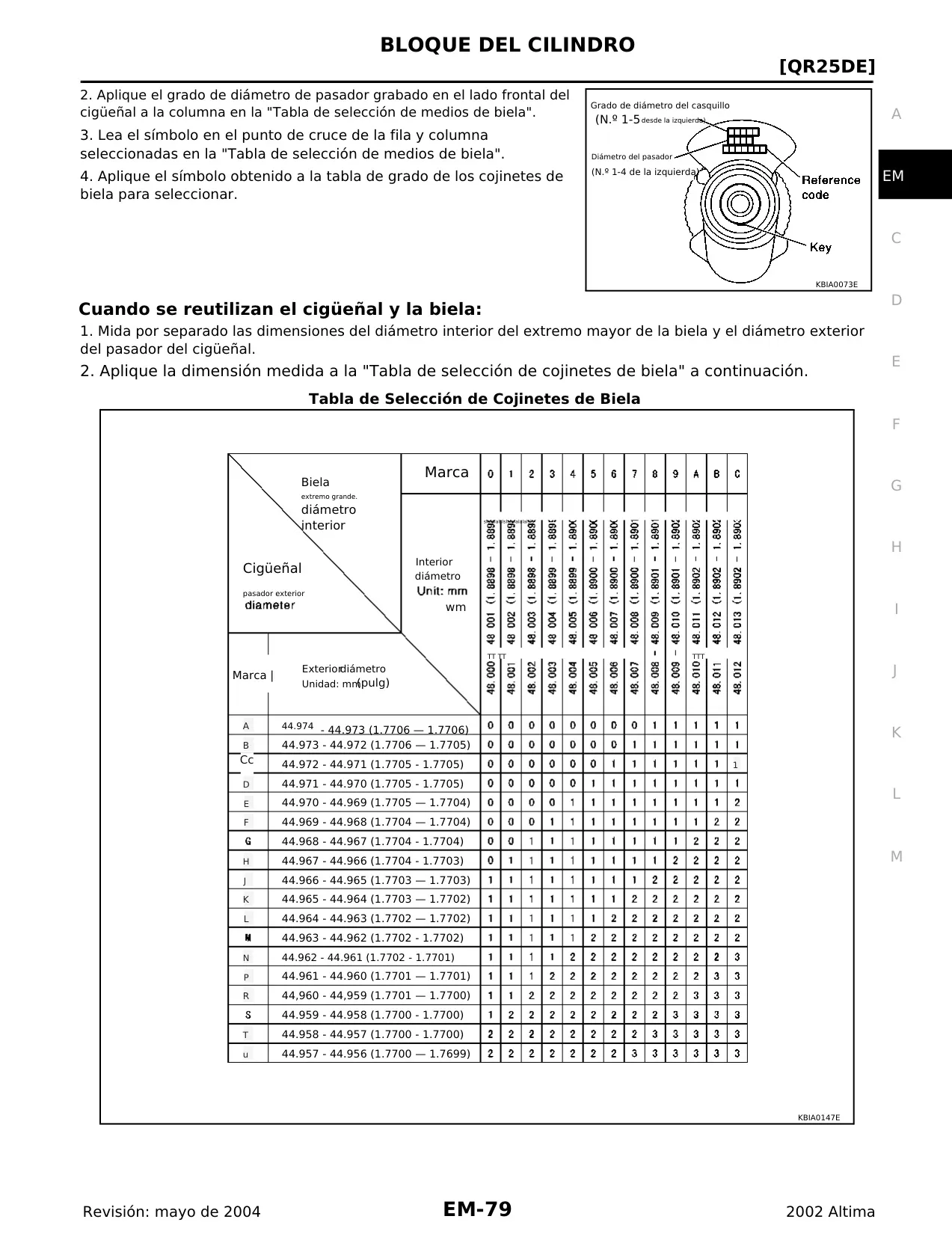

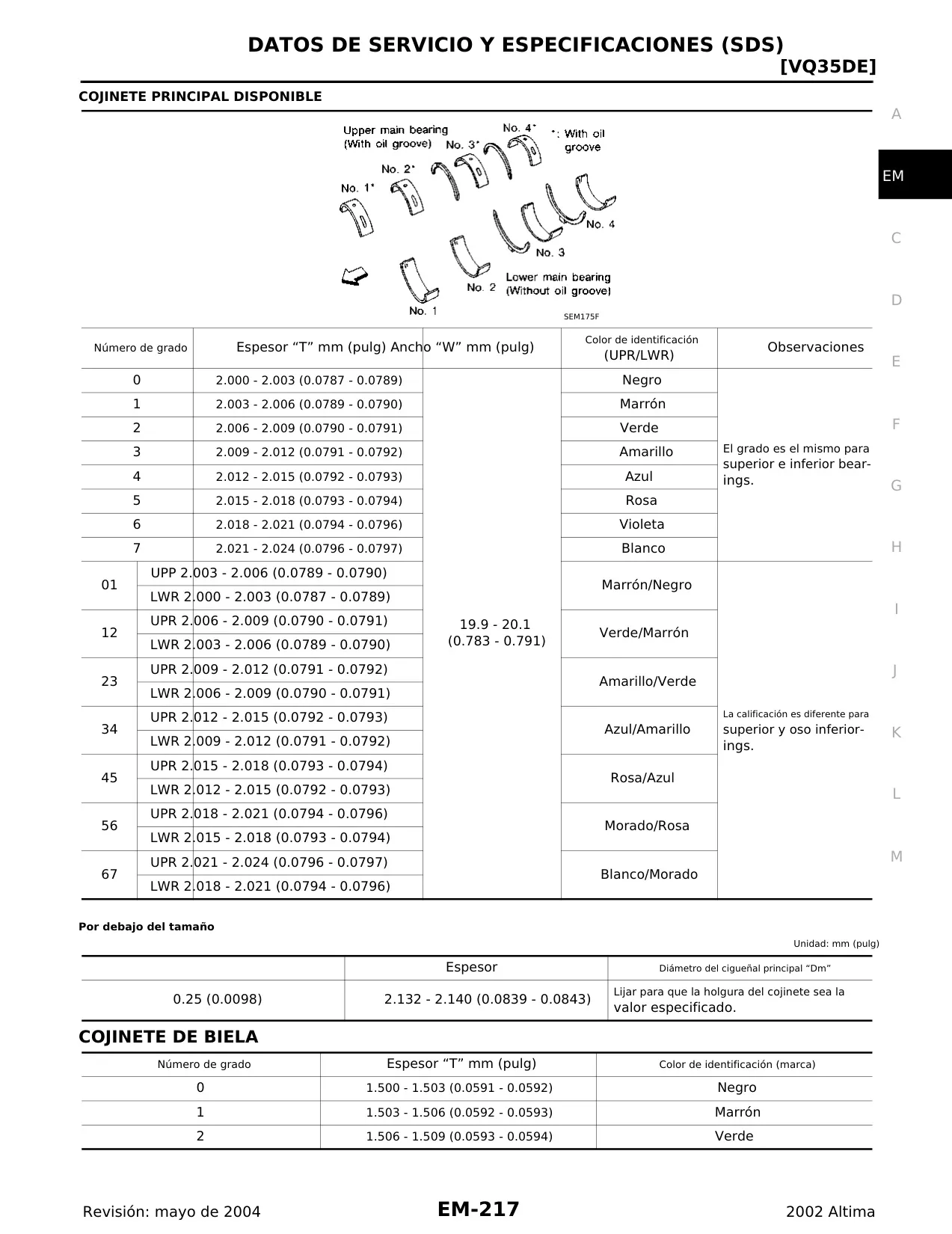

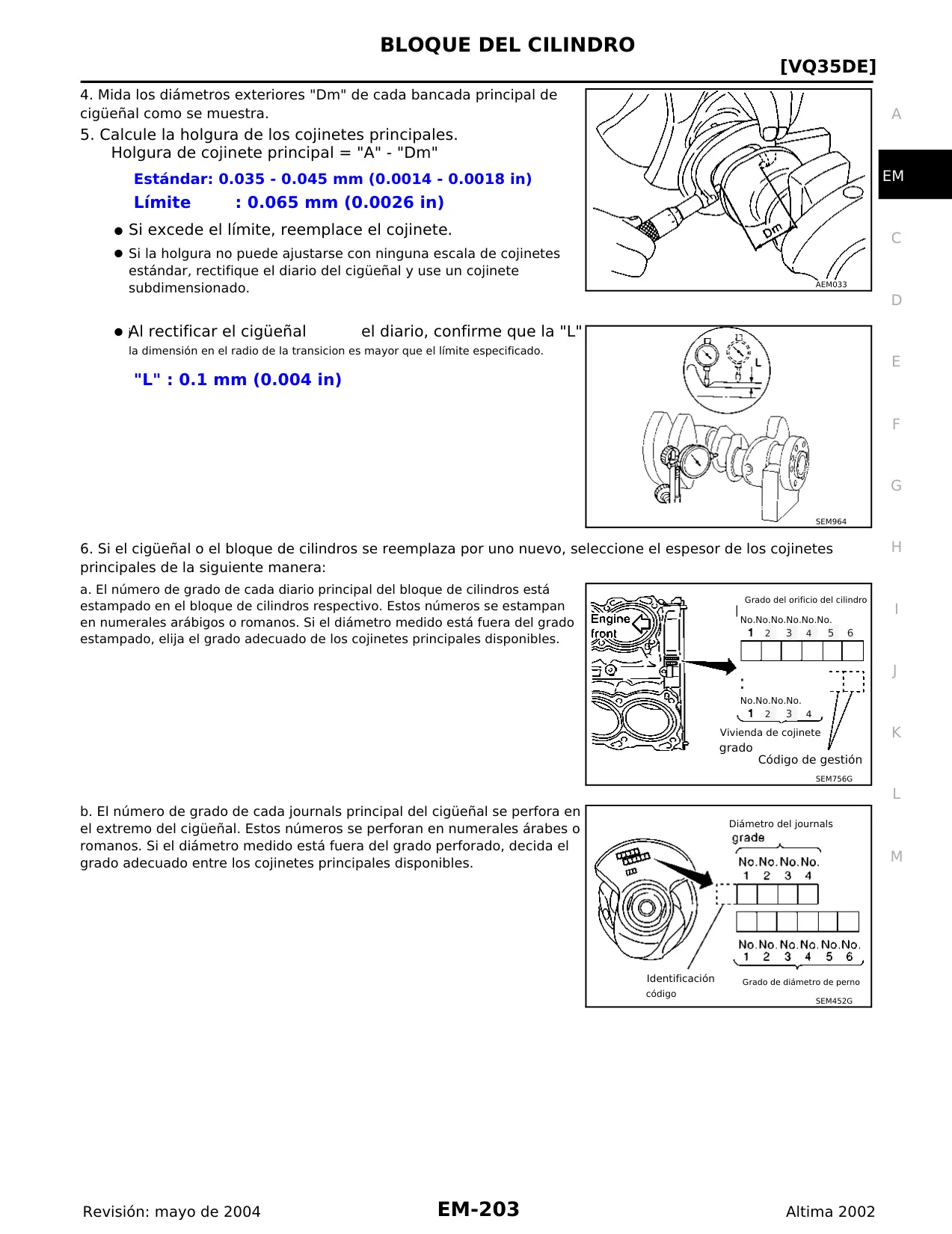

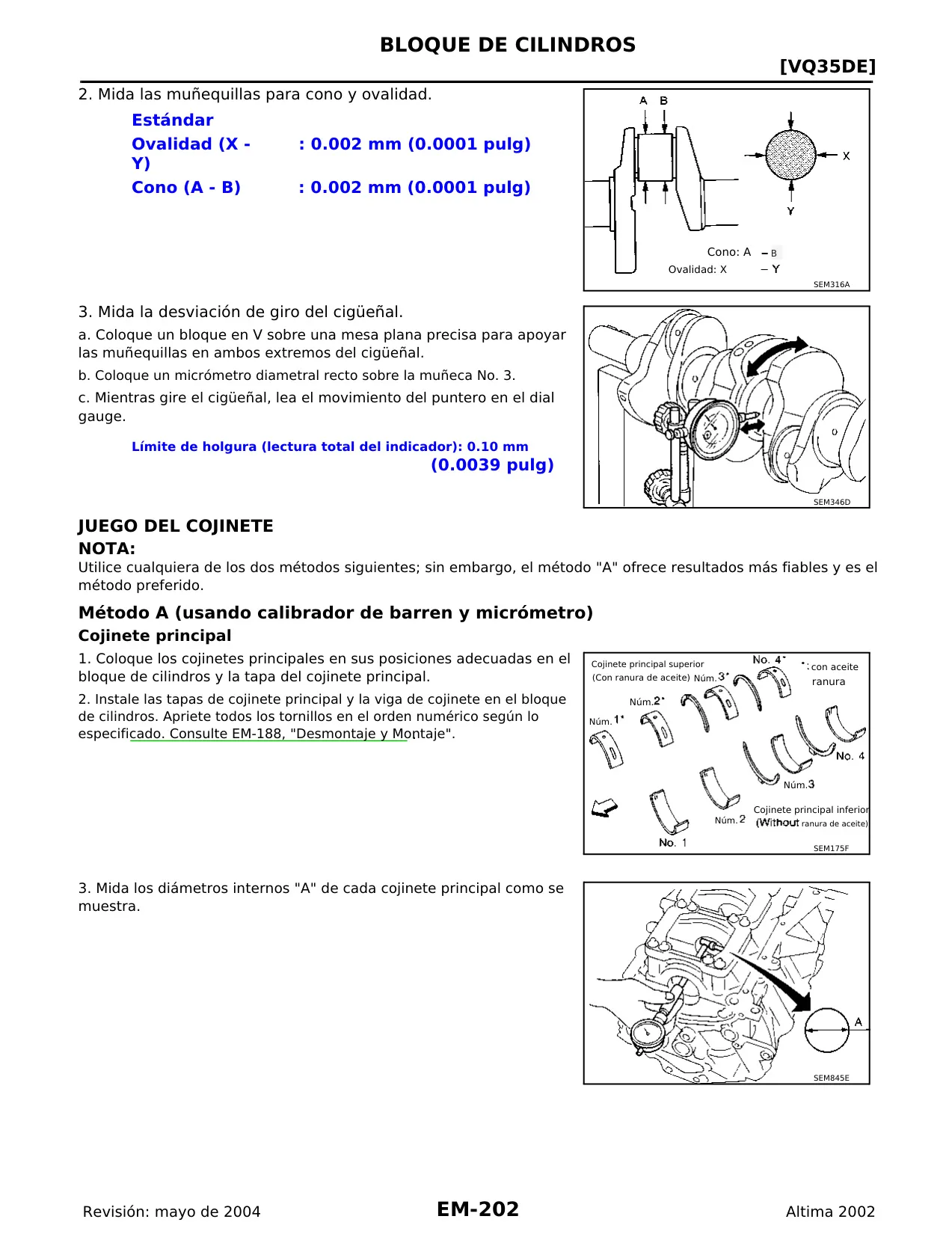

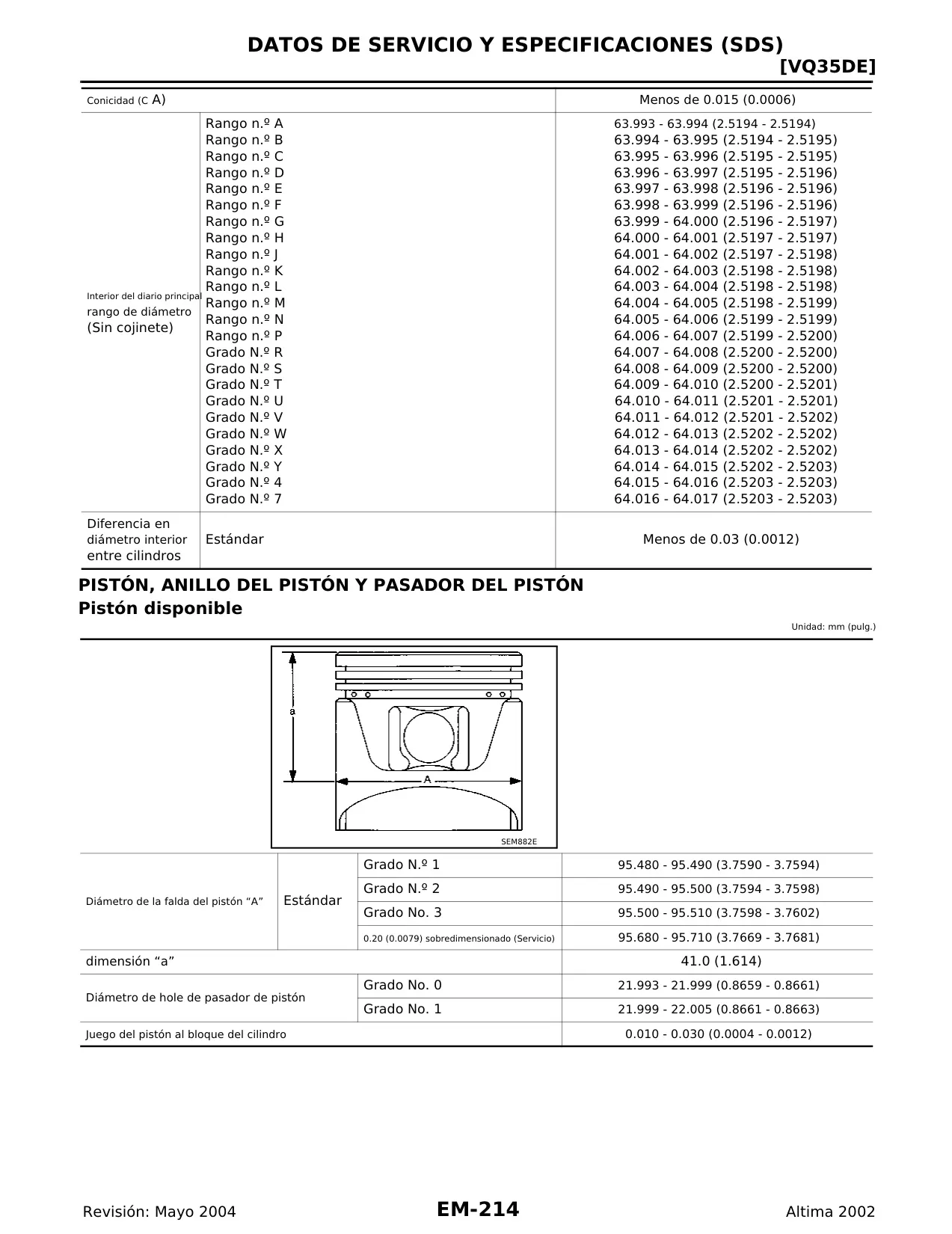

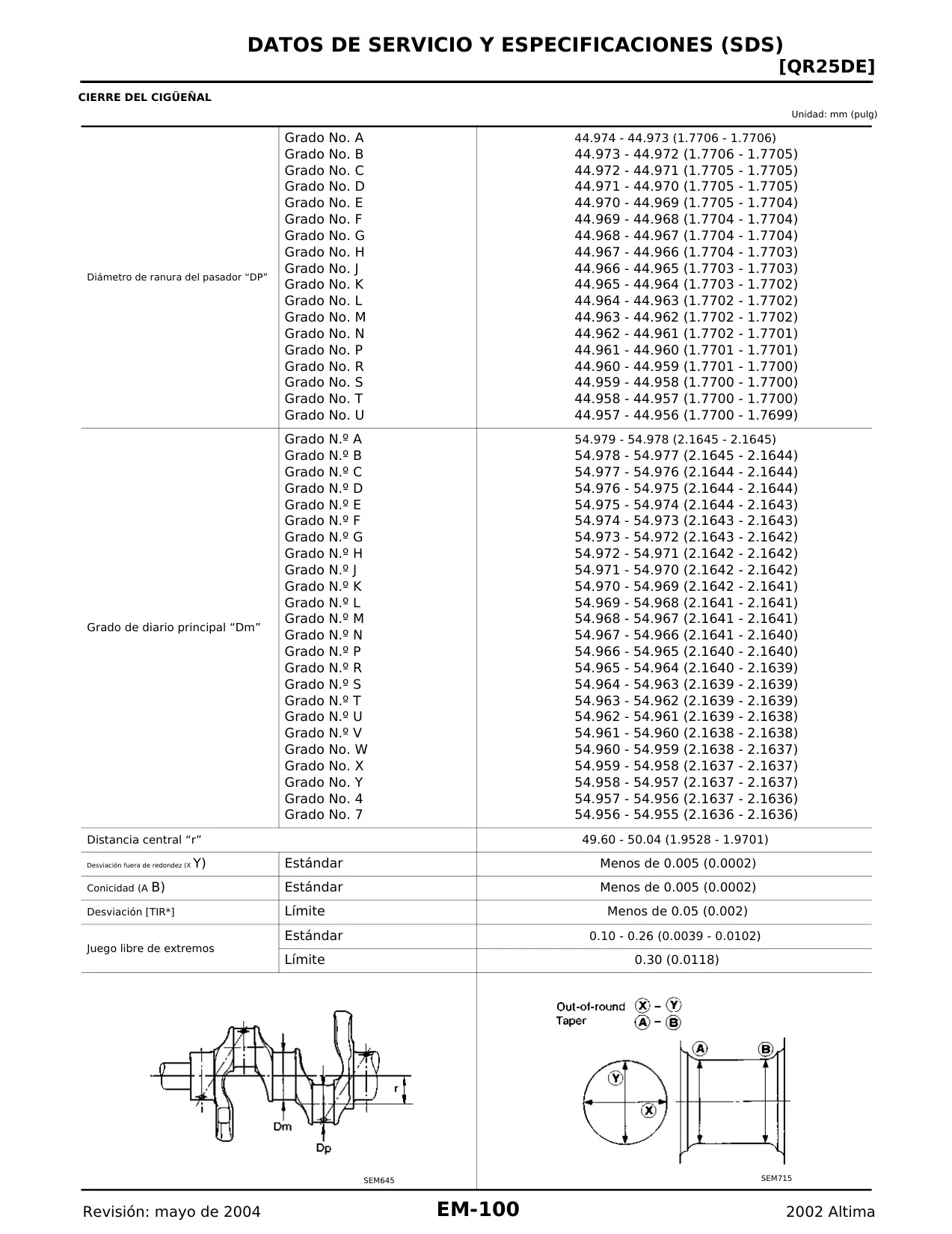

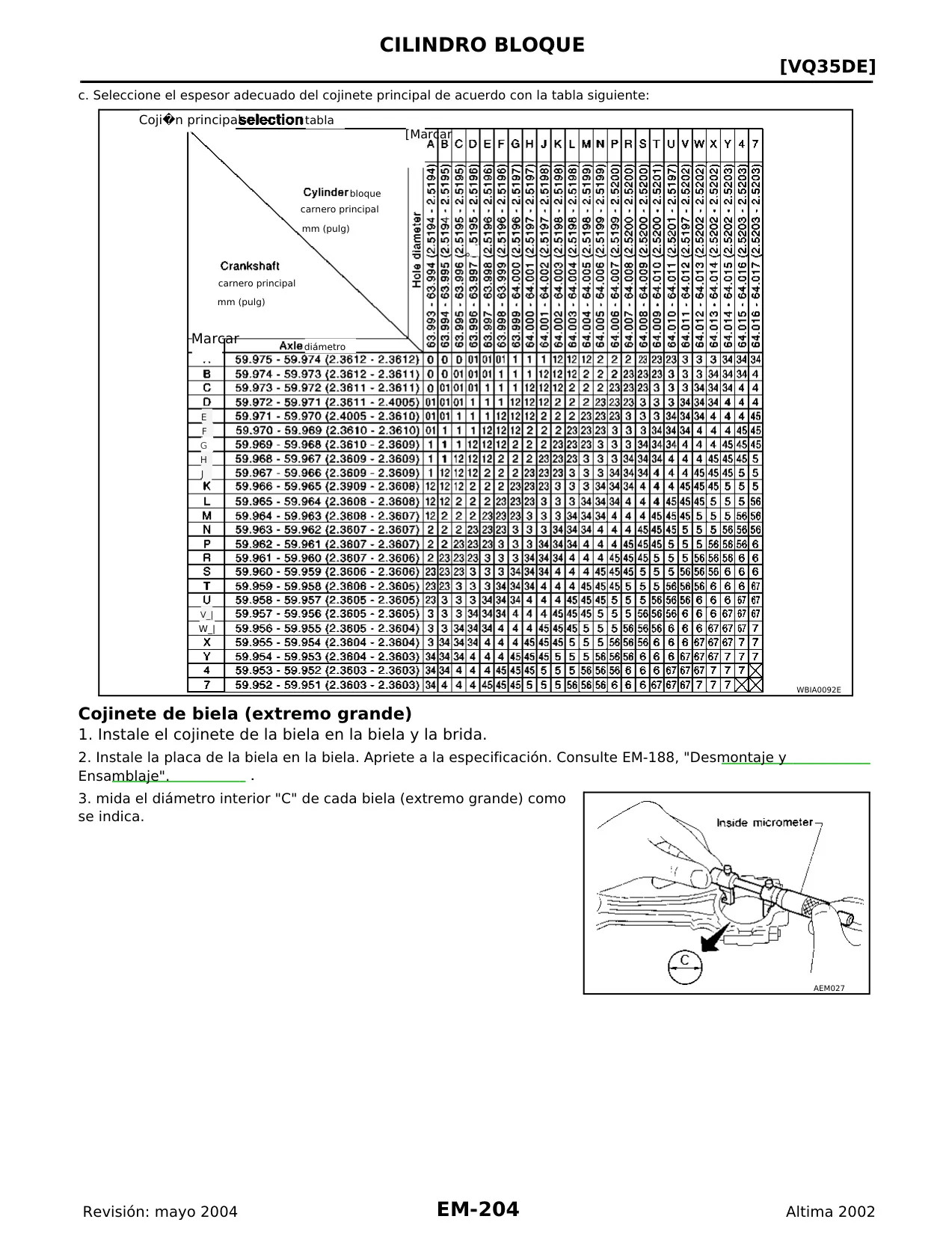

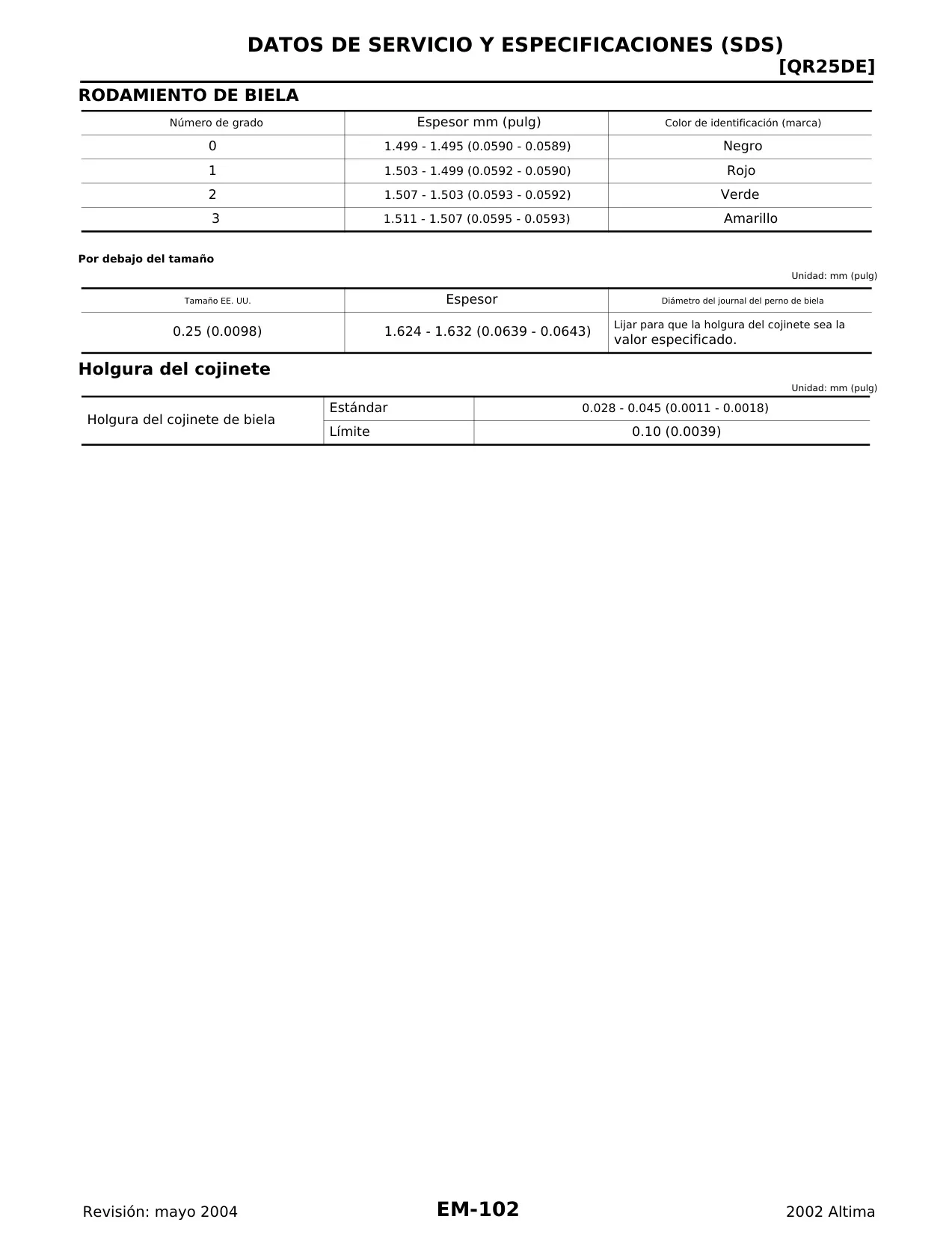

Finalmente, el manual aborda la selección de componentes clave como pistones y cojinetes, explicando cómo se determinan sus grados a partir de las dimensiones de las piezas nuevas o reutilizadas. Aunque las especificaciones exactas están en la tabla, el proceso de "selección selectiva" subraya la alta precisión requerida para mantener las tolerancias de fabricación del motor. La bujía, un componente crítico, se describe como de tipo "punta de platino" y no requiere ajuste de holgura entre los intervalos de reemplazo, simplificando el mantenimiento periódico. Todas estas características revelan un motor diseñado para la eficiencia y la durabilidad, con procedimientos de servicio bien definidos para su óptimo funcionamiento.
