Motorline Bravo 500
Instrucciones del Motorline Bravo 500
Aquí le ofrecemos el manual de Motorline Bravo 500 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Motores en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Motorline Bravo 500, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto
Especificaciones del Motorline Bravo 500
| Característica | Valor (BRAVO500) |
|---|---|
| Alimentación | AC 230V 50Hz |
| Potencia | 280W |
| Velocidad | 156mm/s |
| Protección térmica | 120ºC |
| Fuerza nominal | 400N |
| Temperatura de funcionamiento | -25°C a 55°C |
| Condensador | 8µF |
| Nivel de Protección | IP44 |
| Frecuencia de trabajo | 25% |
| Ruido | LpA <= 55 dB (A) |
| Restablecer térmica | 2min p/ ciclo completo |
| Peso máximo de la hoja | 500kg |
| Tamaño máximo de hoja | 7m |
Detalles del Motorline Bravo 500

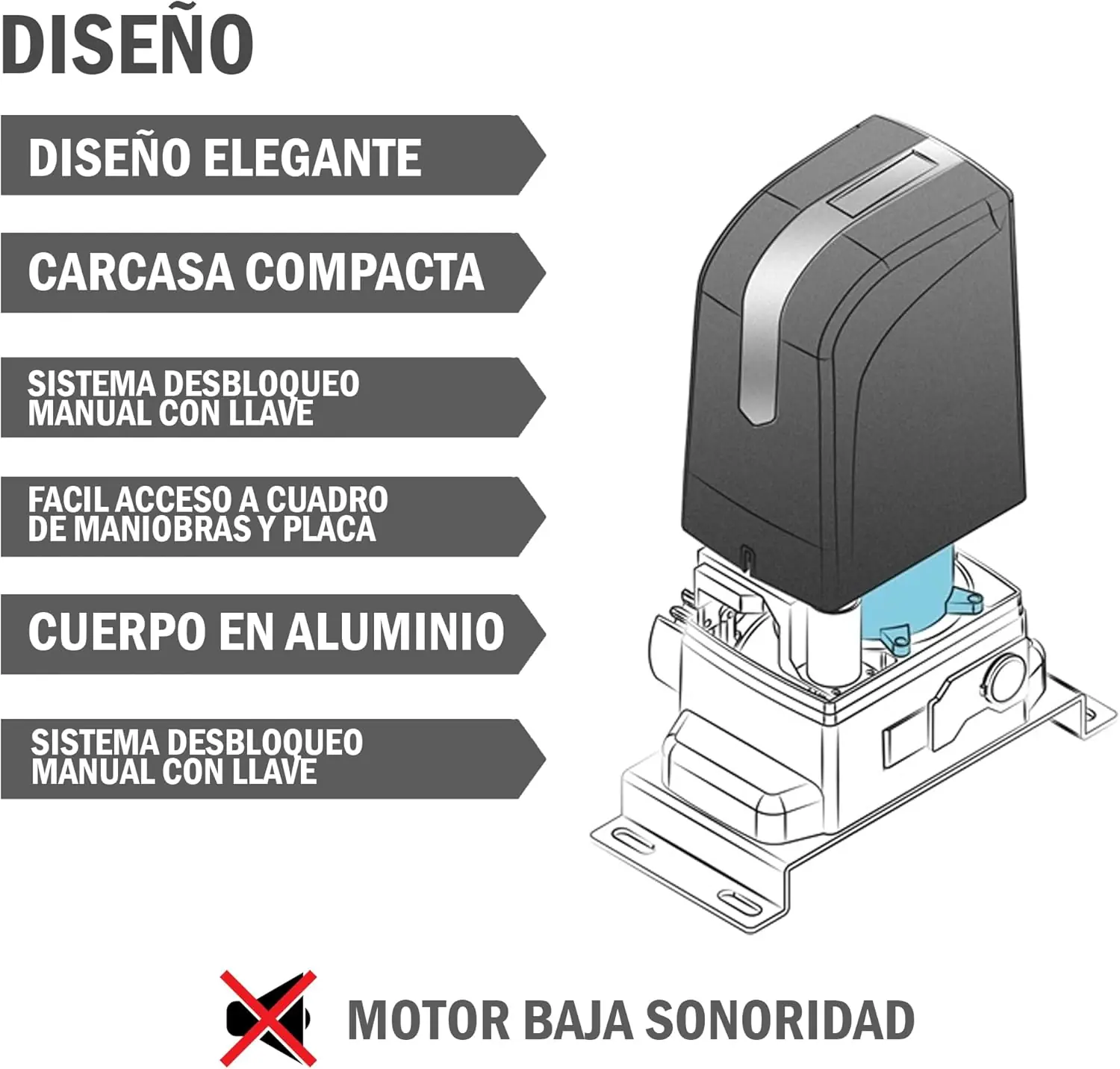

El Motorline Bravo 500 es un sistema de automatización robusto y fiable diseñado específicamente para puertas correderas de hasta 500 kg y 7 metros de longitud. Este motor ha sido concebido bajo estrictos estándares de seguridad europeos, contando con certificaciones CE y RoHS, lo que garantiza su conformidad con las normativas de seguridad y la restricción de sustancias peligrosas. Su diseño compacto, con dimensiones de 380mm de ancho, 226mm de profundidad y 385mm de alto, permite una integración discreta en diversas configuraciones de acceso.

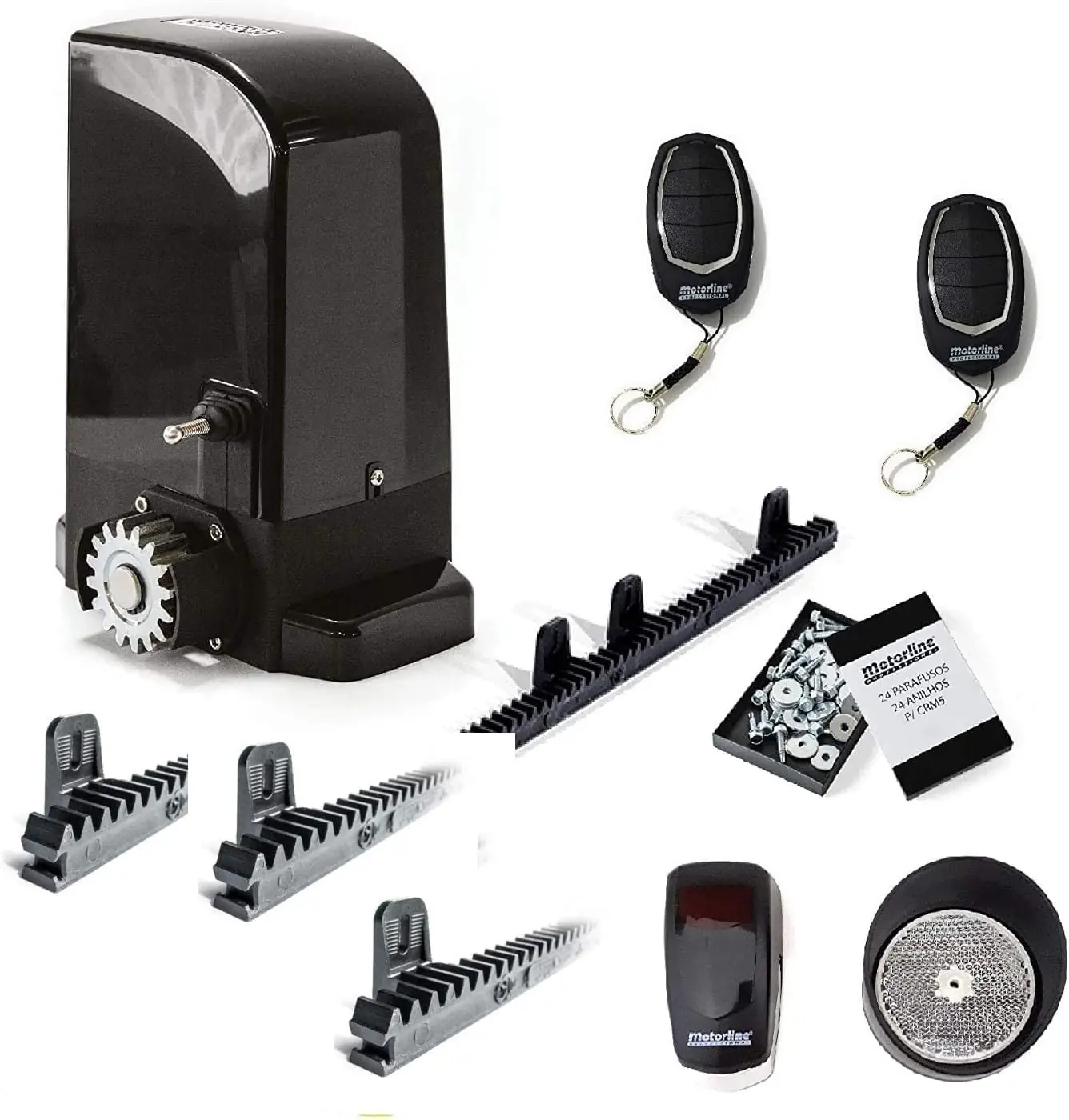

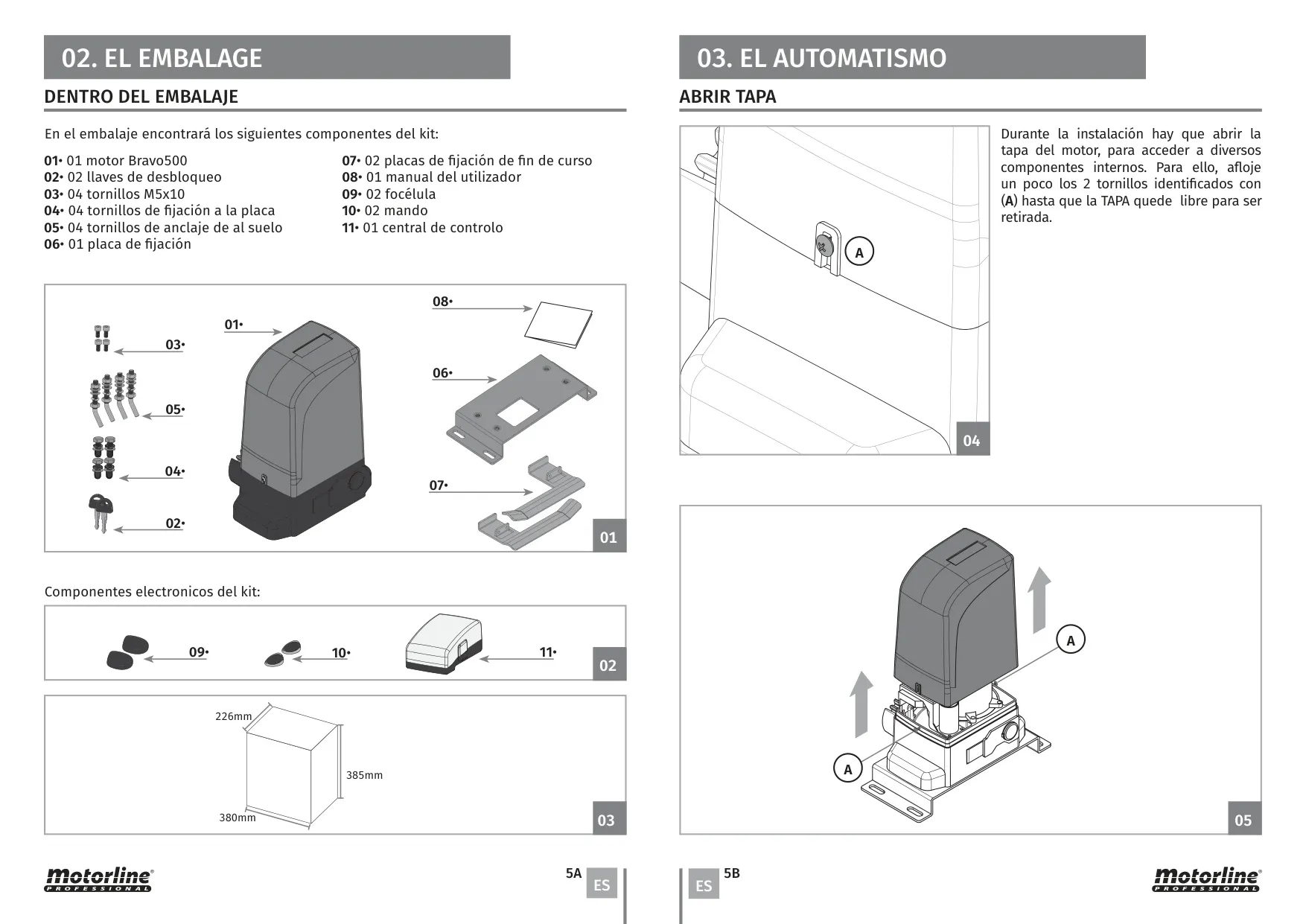

El kit de instalación del Bravo 500 es bastante completo, incluyendo no solo el motor principal, sino también elementos cruciales para su funcionamiento y seguridad. Entre estos se destacan las dos llaves de desbloqueo manual, esenciales para operar la puerta en caso de un corte de energía. Además, se suministran tornillos de diferentes tamaños, una placa de fijación robusta y dos placas de fin de curso, facilitando una instalación precisa y segura.
Para complementar la funcionalidad y seguridad, el sistema viene equipado con componentes electrónicos clave. Esto incluye un par de fotocélulas que actúan como barreras de seguridad, detectando obstáculos en el recorrido de la puerta para prevenir accidentes. También se incluyen dos mandos a distancia para una operación cómoda y una central de control inteligente que gestiona todas las funciones del automatismo.

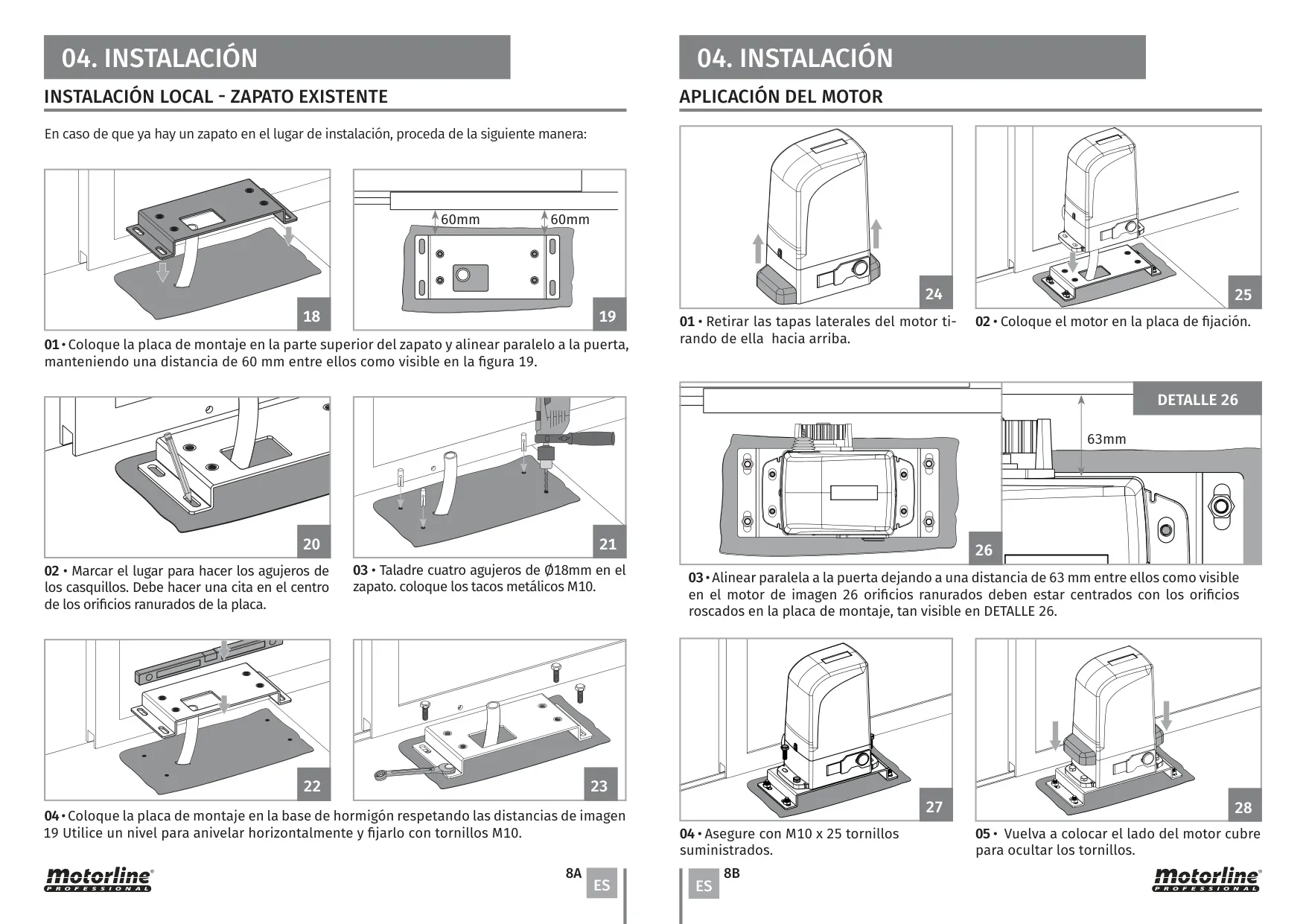

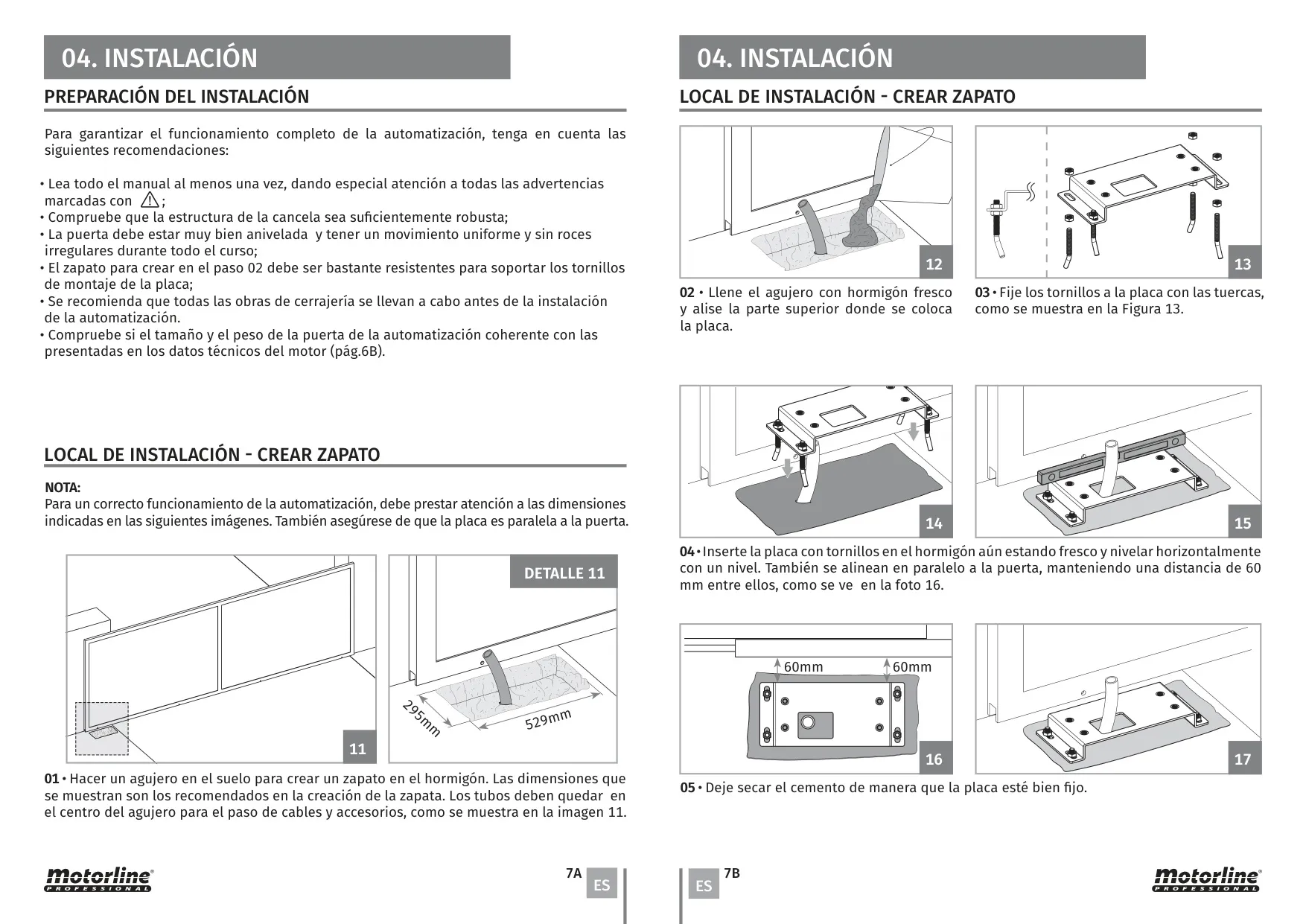

Una característica distintiva del Bravo 500 es su versatilidad en la instalación. Puede ser montado tanto en zapatas de hormigón recién creadas como en bases existentes, adaptándose a diversas infraestructuras. El manual detalla minuciosamente los pasos, enfatizando la importancia de una nivelación y alineación precisas de la placa de fijación respecto a la puerta, con distancias específicas como 60mm para asegurar un funcionamiento óptimo.

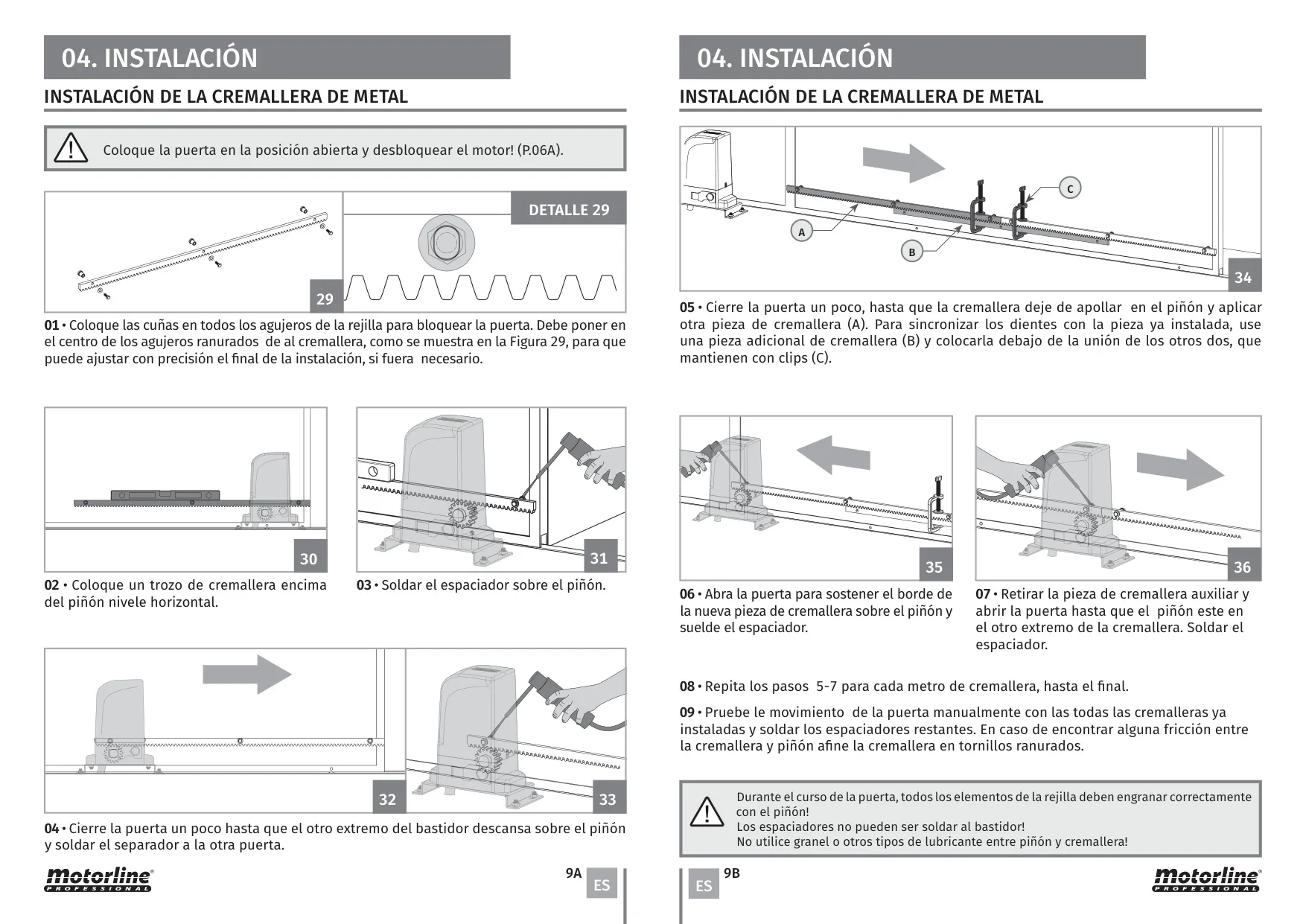

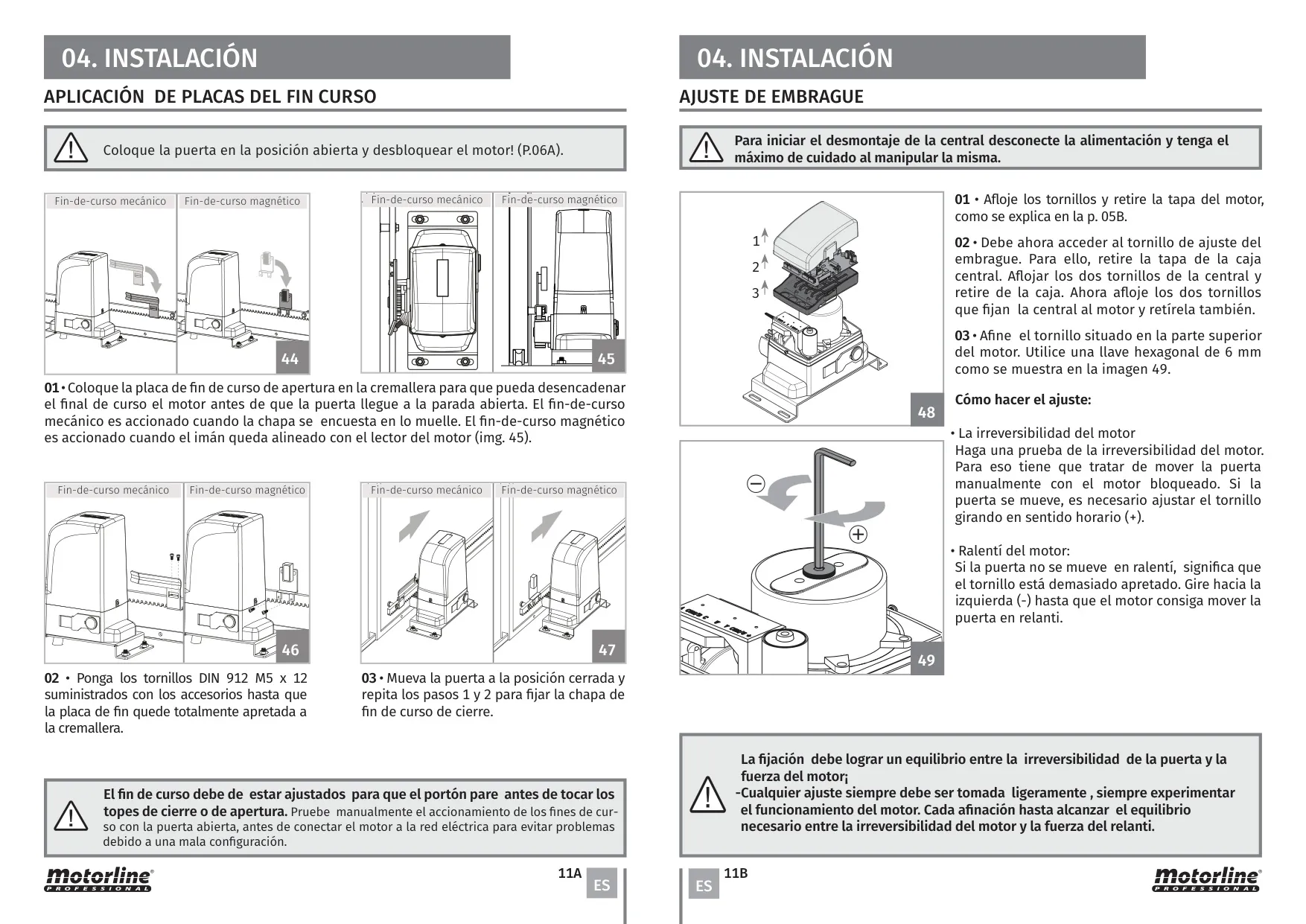

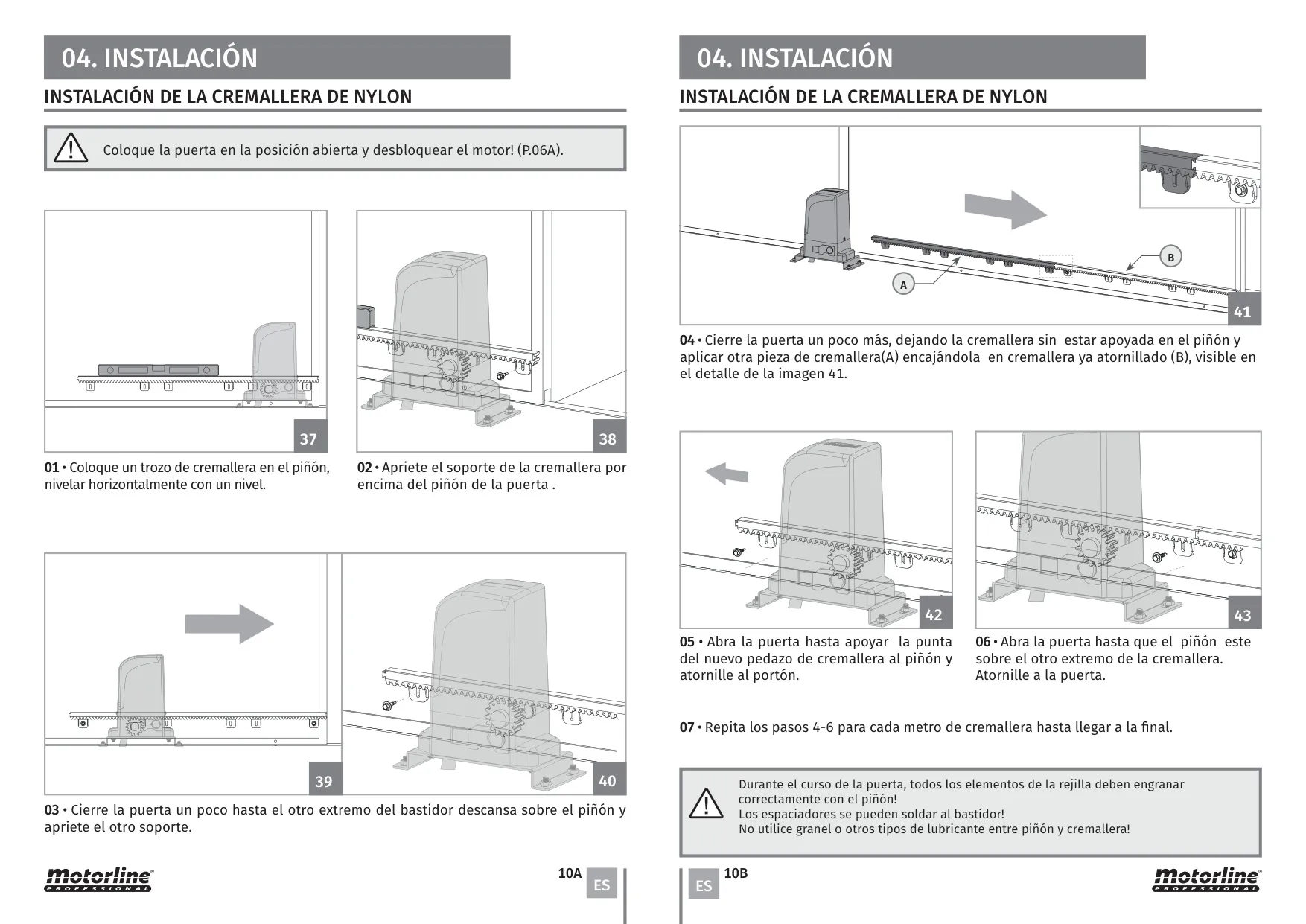

La integración con la cremallera, ya sea de metal o de nylon, es un proceso detallado para garantizar un engranaje perfecto con el piñón del motor. Se advierte explícitamente sobre la necesidad de que todos los elementos de la cremallera encajen correctamente durante todo el recorrido y se desaconseja el uso de lubricantes entre el piñón y la cremallera para mantener la eficacia del sistema. La instalación de las placas de fin de curso, que pueden ser mecánicas o magnéticas, es fundamental para que la puerta se detenga con precisión antes de tocar los topes físicos.

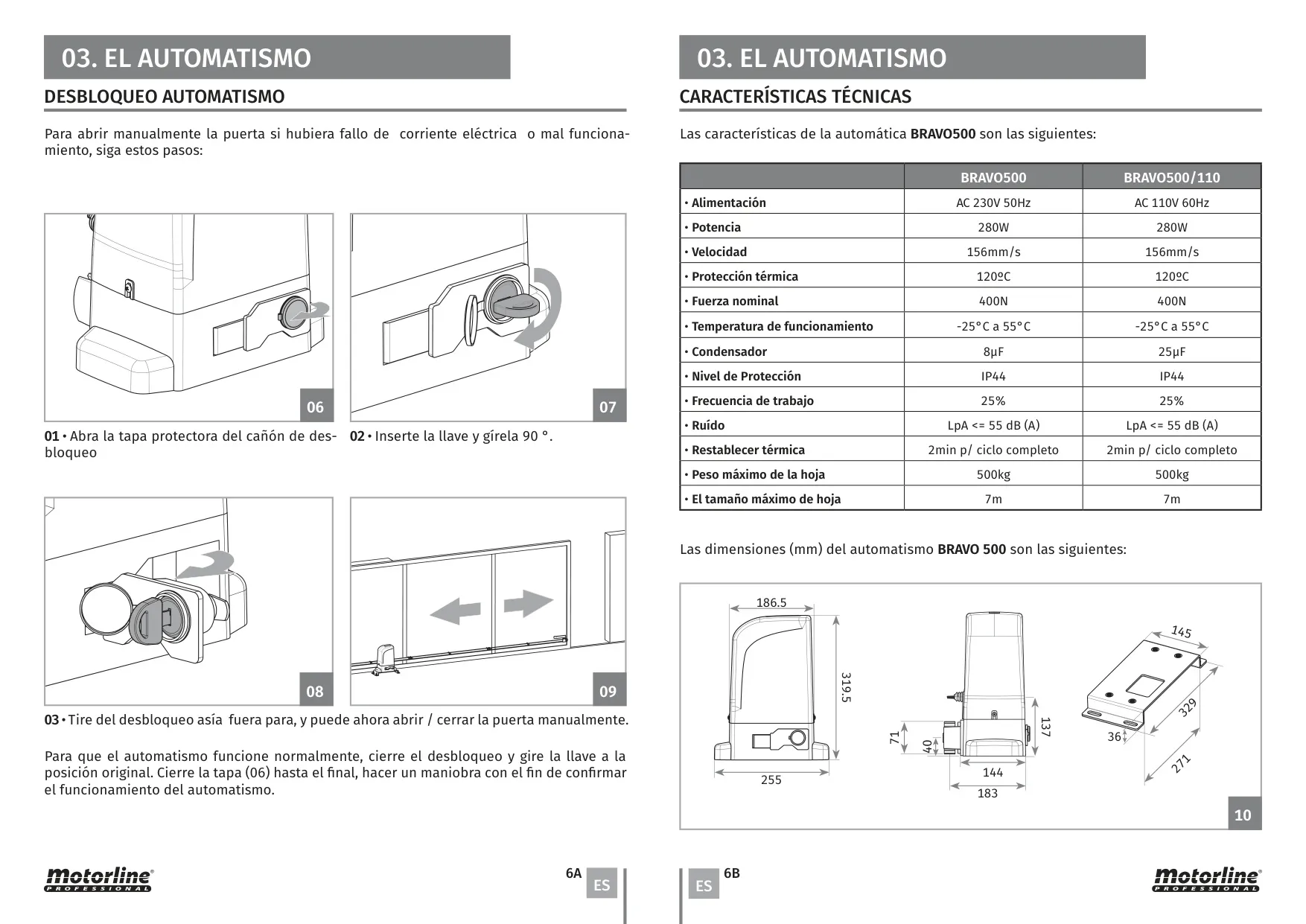

El sistema ofrece una función de desbloqueo manual sencilla y efectiva. Mediante una llave específica, se puede desacoplar el motor para mover la puerta manualmente, una ventaja crucial durante fallos eléctricos o situaciones de emergencia. Volver a bloquear el automatismo es igualmente intuitivo, garantizando que el sistema retome su funcionamiento normal con total seguridad.
El ajuste del embrague es un procedimiento importante que permite configurar la irreversibilidad del motor y su comportamiento en ralentí. Este ajuste fino equilibra la fuerza necesaria para mover la puerta con la capacidad de detenerla manualmente en caso de emergencia, asegurando que el automatismo no cause daños físicos a obstáculos. La central de control, junto con sus indicadores LED, facilita el diagnóstico de posibles averías, señalando problemas en los dispositivos de seguridad o en los sistemas de arranque.

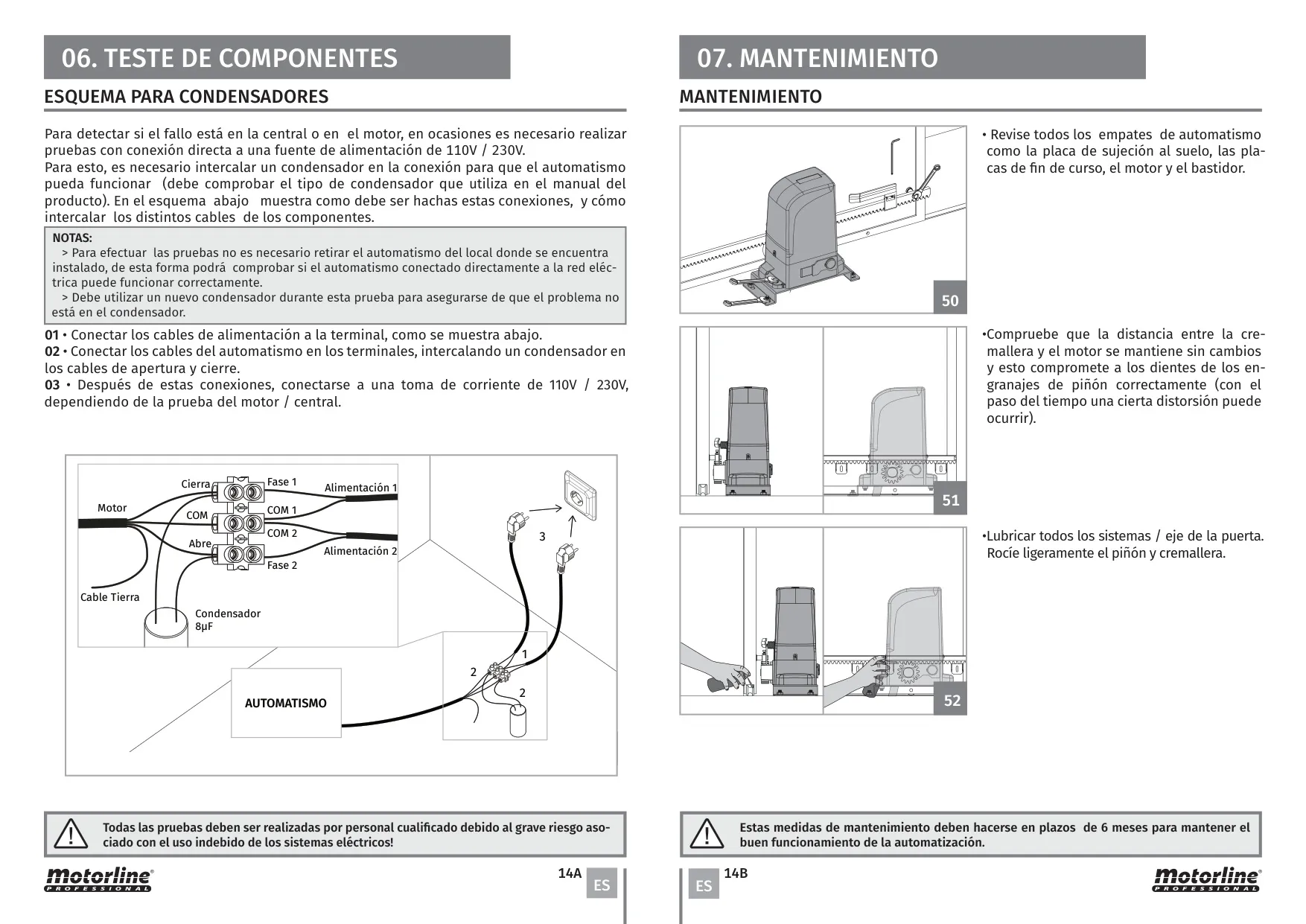

Para mantener el rendimiento a largo plazo, el Motorline Bravo 500 requiere un mantenimiento periódico que incluye la revisión de todas las fijaciones (placa al suelo, fin de curso), la comprobación de la distancia entre la cremallera y el motor, y una ligera lubricación del piñón y la cremallera. Además, el manual proporciona un esquema para realizar pruebas directas de los componentes del motor y la central utilizando un condensador, permitiendo a los técnicos cualificados identificar rápidamente la fuente de cualquier problema.

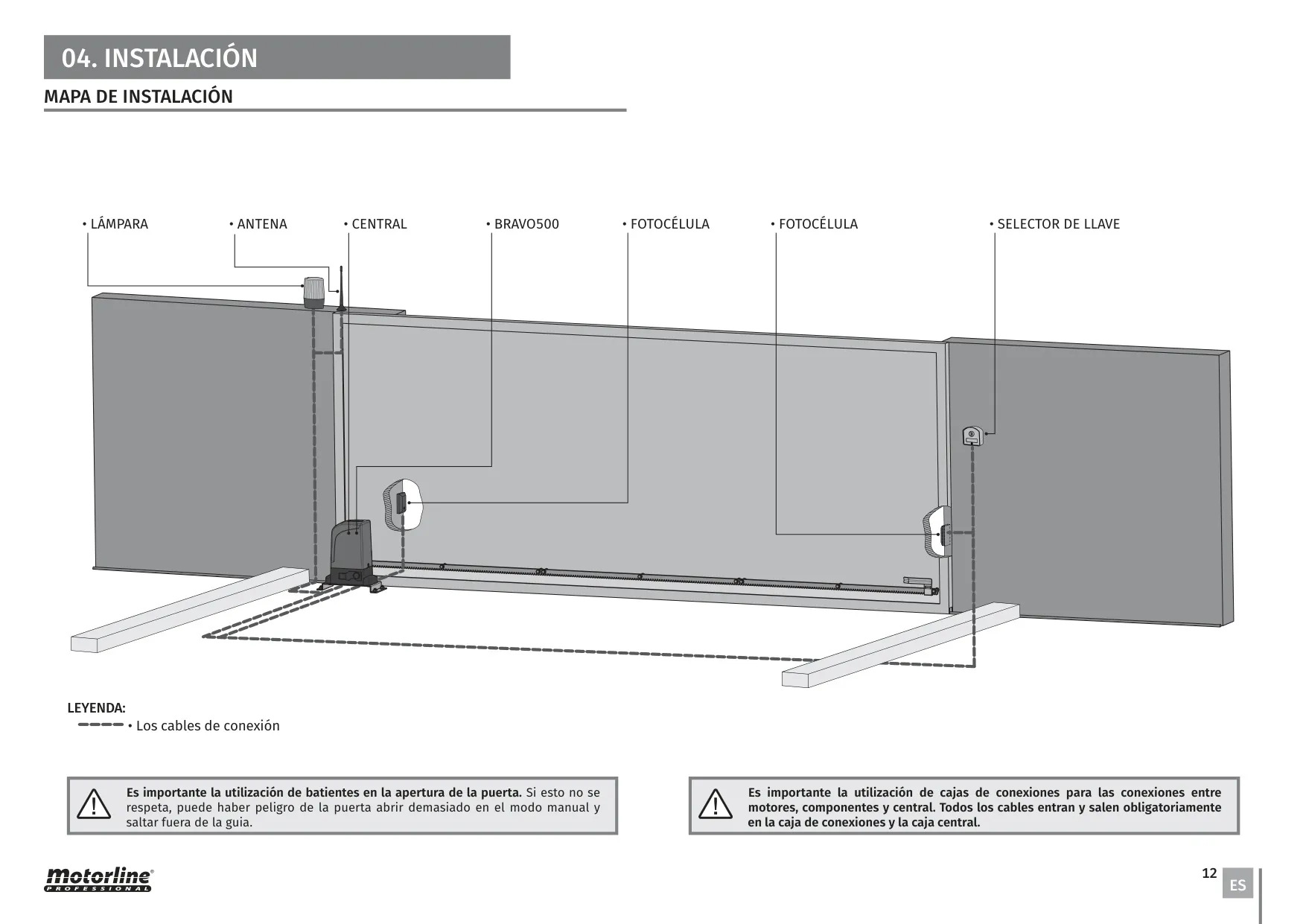

El mapa de instalación detallado en el manual ofrece una guía visual sobre la ubicación estratégica de todos los componentes, desde la lámpara y la antena hasta las fotocélulas de seguridad y el selector de llave. Esta planificación asegura una implementación segura y eficiente, destacando la importancia de los batientes para evitar que la puerta se salga de la guía en modo manual y el uso de cajas de conexiones para una instalación eléctrica ordenada y protegida.
