Aire Acondicionado Mitsubishi MGPEZ-71VJA
Aire Acondicionado Mitsubishi MGPEZ-71VJA
Instrucciones del Mitsubishi MGPEZ-71VJA
Aquí le ofrecemos el manual de Aire Acondicionado Mitsubishi MGPEZ-71VJA completamente gratis y en español. Este manual lo hemos catalogado en la sección de Aires acondicionados en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Aire Acondicionado Mitsubishi MGPEZ-71VJA, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

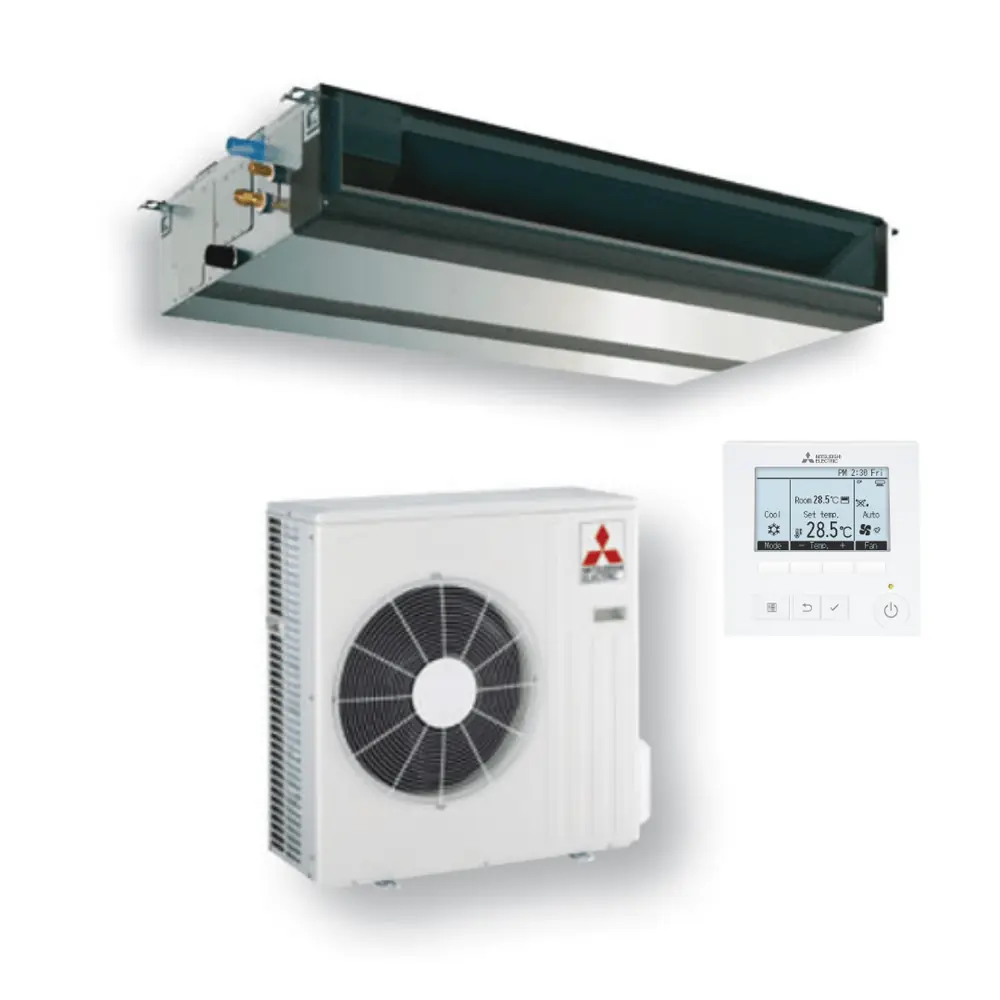

Imágenes del Producto

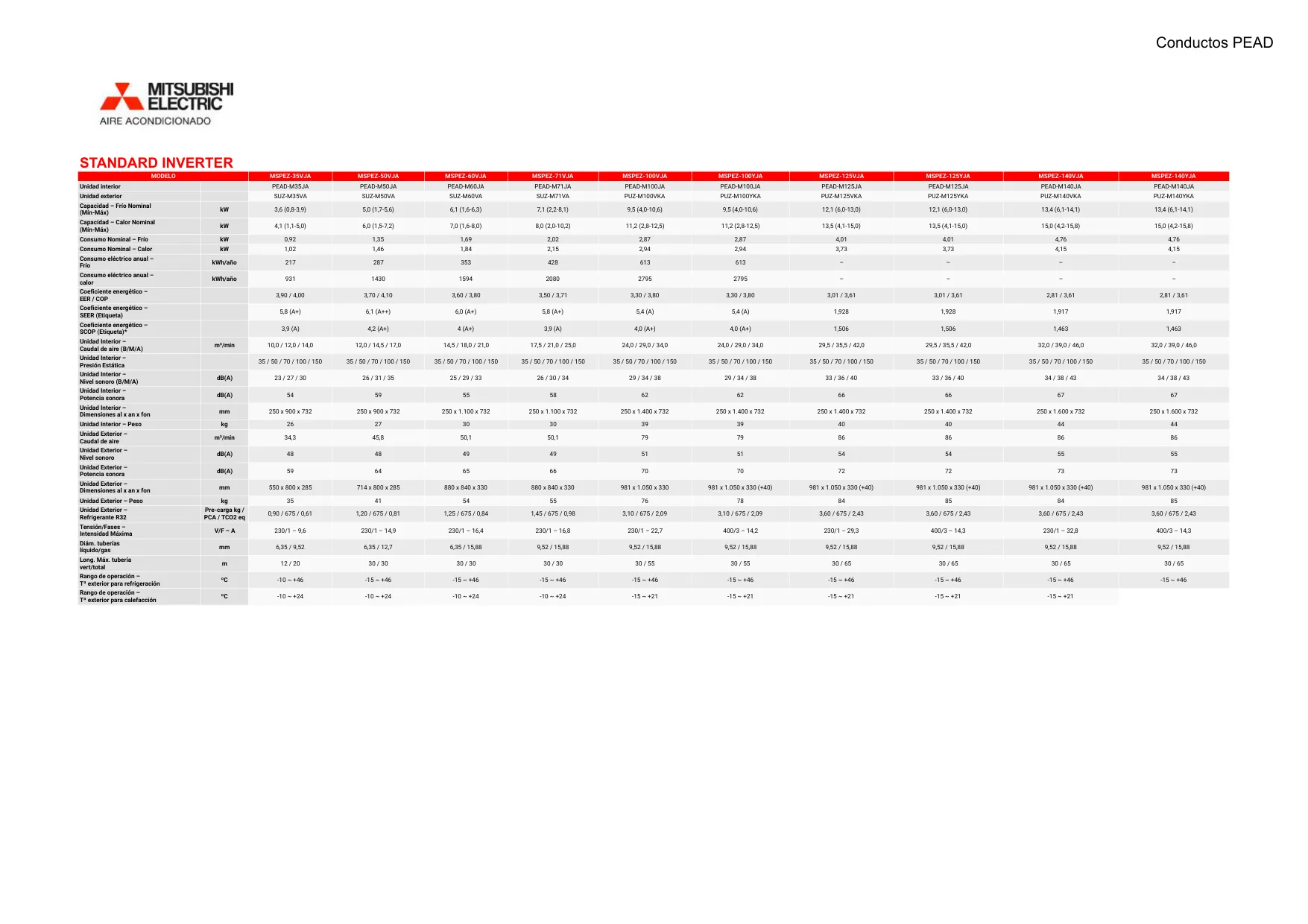

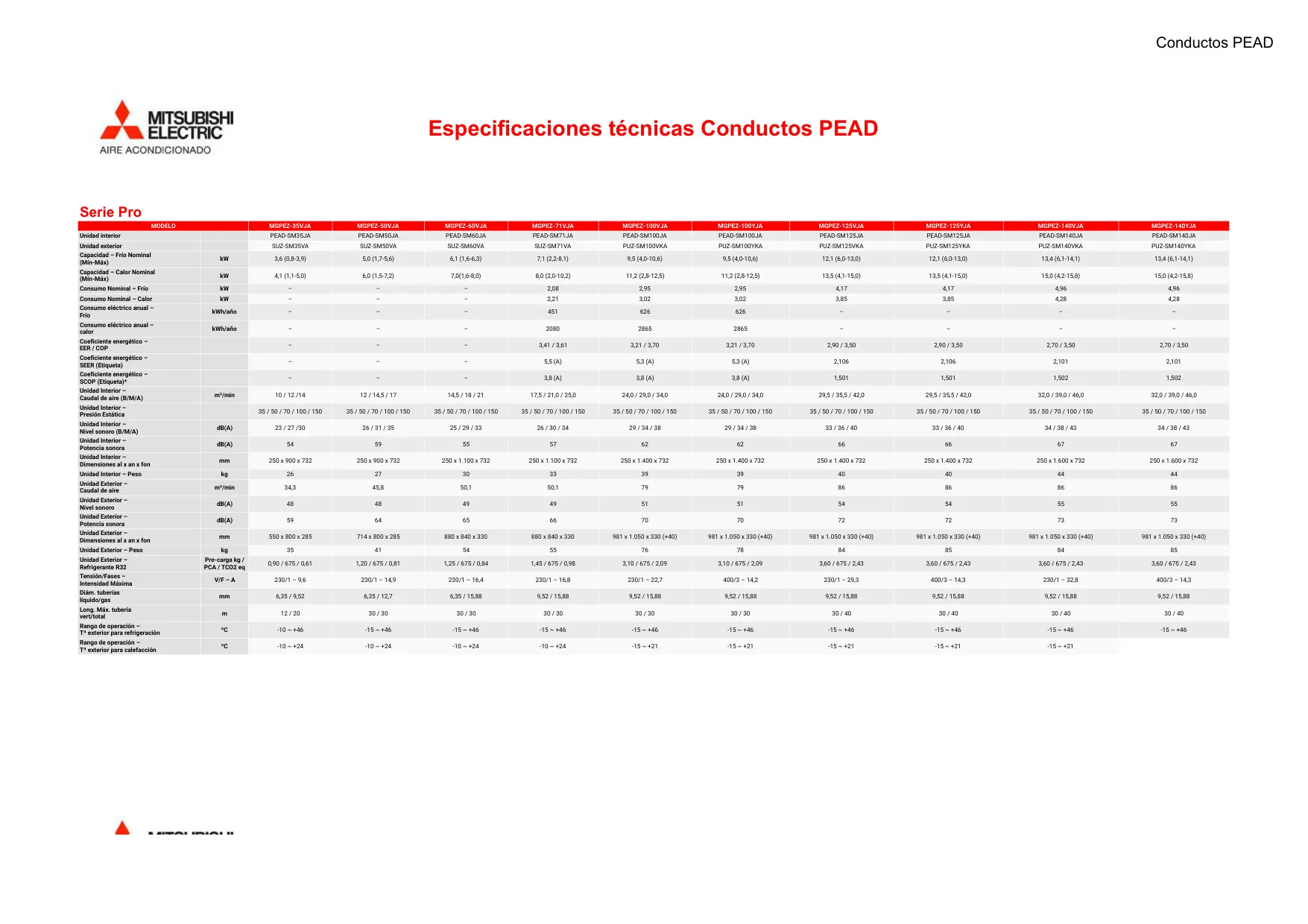

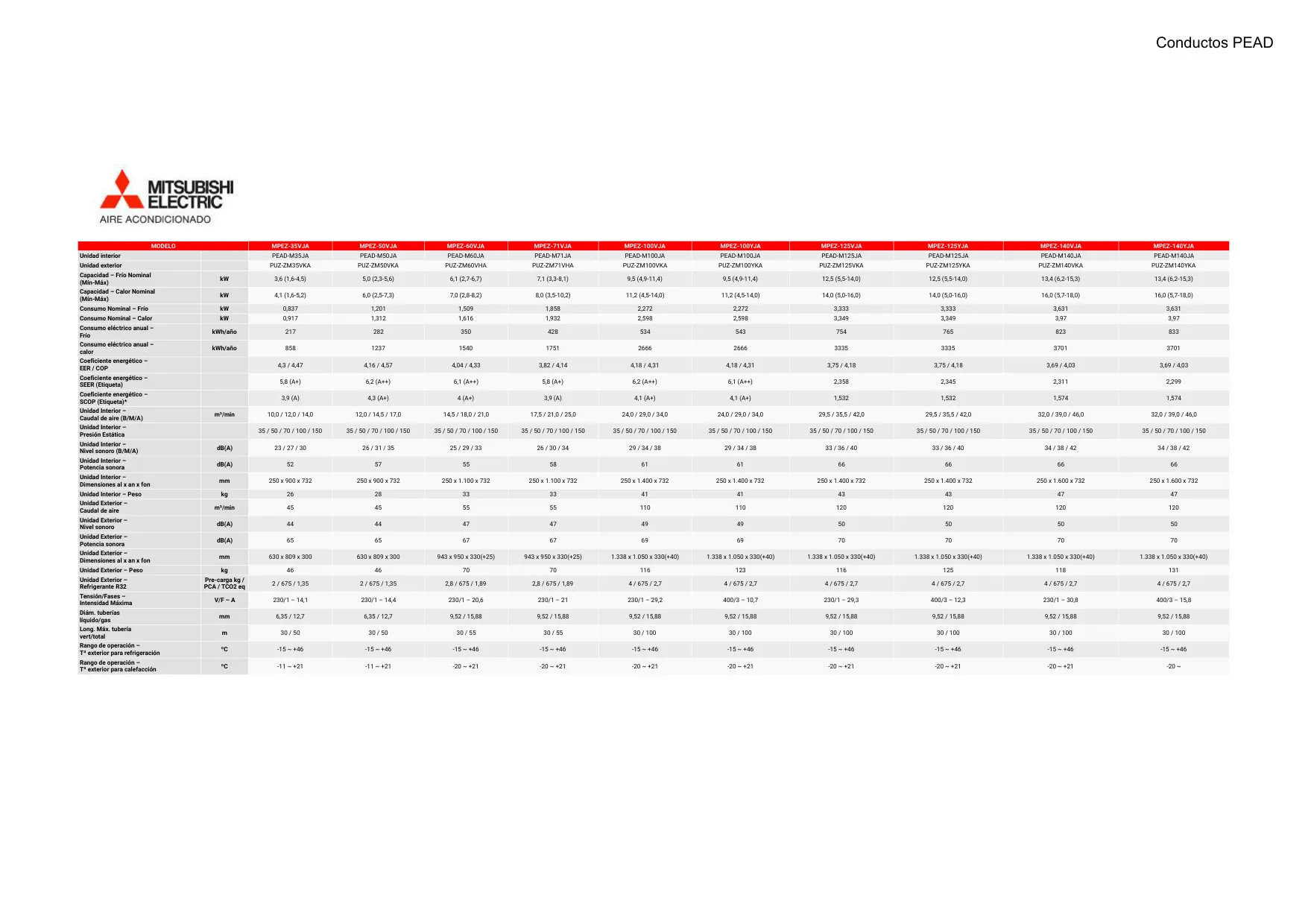

Especificaciones del Aire Acondicionado Mitsubishi MGPEZ-71VJA
| Característica | Valor |
|---|---|
| Modelo | MGPEZ-71VJA |
| Unidad Interior | PEAD-SM71JA |
| Unidad Exterior | SUZ-SM71VA |
| Capacidad Frío Nominal (Mín-Máx) | 7,1 (2,2-8,1) kW |
| Capacidad Calor Nominal (Mín-Máx) | 8,0 (2,0-10,2) kW |
| Consumo Nominal Frío | 2,08 kW |
| Consumo Nominal Calor | 2,21 kW |
| Consumo Eléctrico Anual Frío | 451 kWh/año |
| Consumo Eléctrico Anual Calor | 2080 kWh/año |
| EER / COP | 3,41 / 3,61 |
| SEER (Etiqueta) | 5,5 (A) |
| SCOP (Etiqueta) | 3,8 (A) |
| Caudal de Aire Unidad Interior (B/M/A) | 17,5 / 21,0 / 25,0 m³/min |
| Presión Estática Unidad Interior | 35 / 50 / 70 / 100 / 150 Pa |
| Nivel Sonoro Unidad Interior (B/M/A) | 26 / 30 / 34 dB(A) |
| Potencia Sonora Unidad Interior | 57 dB(A) |
| Dimensiones Unidad Interior (al x an x fon) | 250 x 1.100 x 732 mm |
| Peso Unidad Interior | 33 kg |
| Caudal de Aire Unidad Exterior | 50,1 m³/min |
| Nivel Sonoro Unidad Exterior | 49 dB(A) |
| Potencia Sonora Unidad Exterior | 66 dB(A) |
| Dimensiones Unidad Exterior (al x an x fon) | 880 x 840 x 330 mm |
| Peso Unidad Exterior | 55 kg |
| Refrigerante R32 (Pre-carga kg / PCA / TCO2 eq) | 1,45 kg / 675 / 0,98 |
| Tensión/Fases – Intensidad Máxima | 230/1 – 16,8 V/F – A |
| Diám. Tuberías Líquido/Gas | 9,52 / 15,88 mm |
| Long. Máx. Tubería Vert/Total | 30 / 30 m |
| Rango de Operación Tª Exterior Refrigeración | -15 ~ +46 ºC |
| Rango de Operación Tª Exterior Calefacción | -10 ~ +24 ºC |
Detalles del Aire Mitsubishi MGPEZ-71VJA

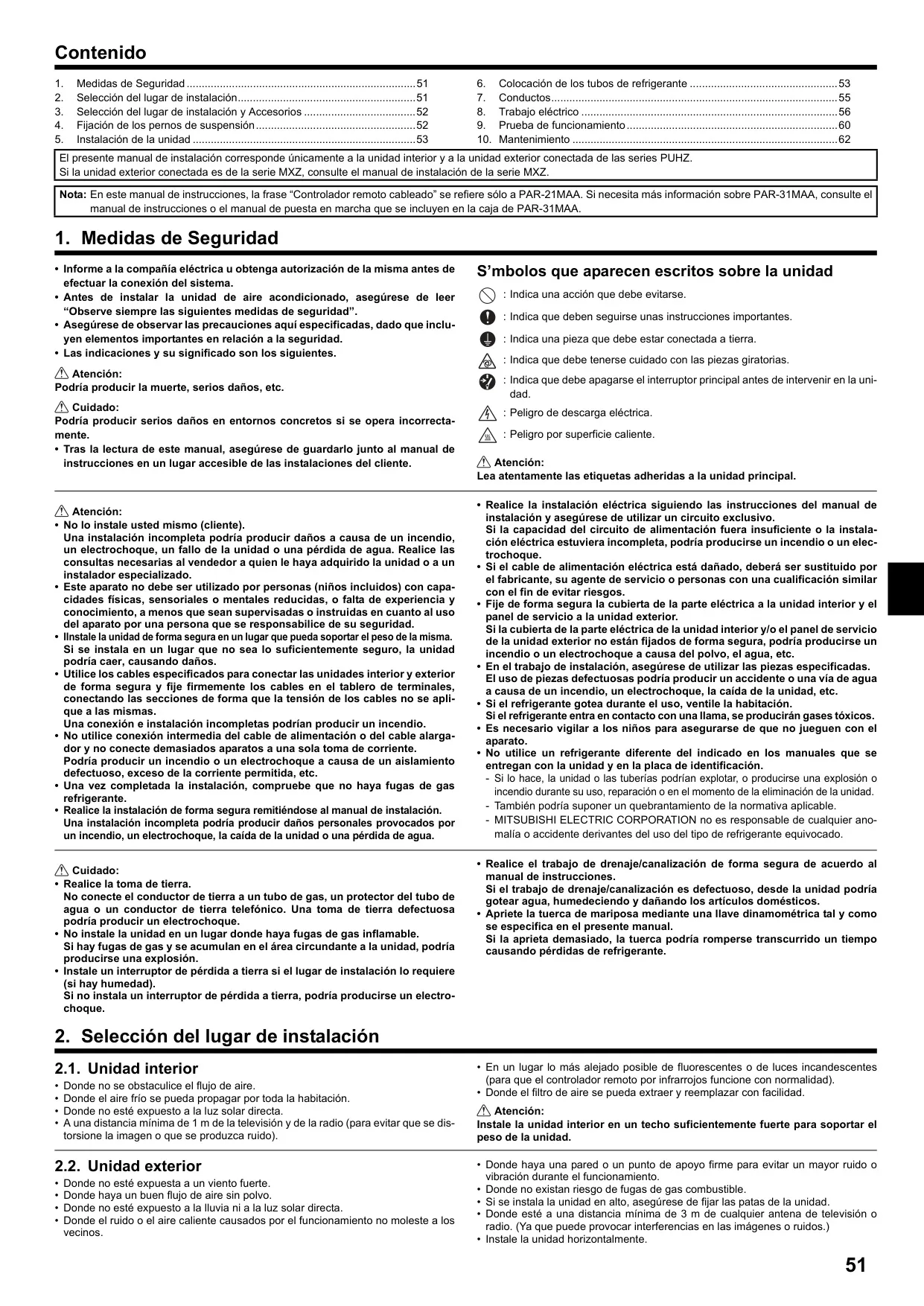

El aire acondicionado Mitsubishi MGPEZ-71VJA, parte de la serie PEAD-SM, está diseñado para un rendimiento eficiente y fiable en entornos residenciales, comerciales y de industria ligera. Su manual de instalación enfatiza la importancia de una instalación segura y correcta, recomendando que sea realizada exclusivamente por un instalador especializado. Se advierte contra la autoinstalación debido a los riesgos de incendio, electrochoque, fallos de la unidad o pérdidas de agua. Las medidas de seguridad son primordiales, incluyendo la conexión a tierra adecuada y la verificación constante para evitar fugas de refrigerante.

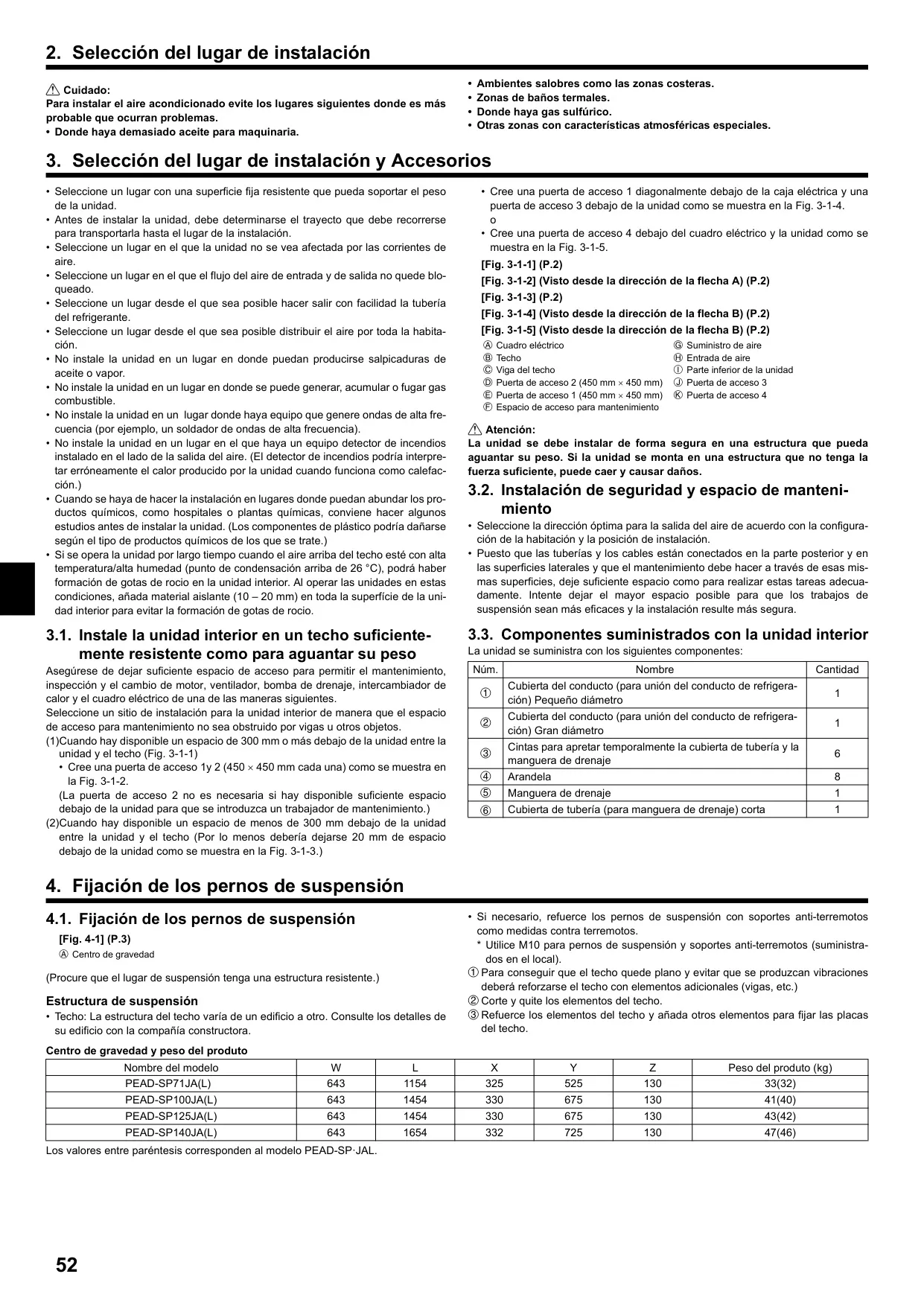

La selección del lugar de instalación es crucial para maximizar la eficiencia y prolongar la vida útil del equipo. Para la unidad interior, se recomienda un lugar donde el flujo de aire no esté obstruido, el aire acondicionado pueda propagarse uniformemente y no esté expuesto a la luz solar directa. Debe mantenerse a una distancia mínima de un metro de televisores y radios para evitar distorsiones. Además, es fundamental que el techo sea lo suficientemente robusto para soportar su peso, y se deben prever espacios de acceso para el mantenimiento del motor, ventilador, bomba de drenaje, intercambiador de calor y cuadro eléctrico.
En cuanto a la unidad exterior, su ubicación ideal debe protegerla de vientos fuertes, asegurar un buen flujo de aire sin polvo, y evitar la exposición directa a la lluvia o la luz solar intensa. Es importante considerar el impacto del ruido y el aire caliente en los vecinos, buscando un lugar donde no cause molestias. Se desaconsejan las zonas con fugas de gas inflamable, ambientes salobres o sulfurosos, o donde haya equipos que generen ondas de alta frecuencia, ya que estos factores pueden comprometer la operación o incluso causar una explosión.

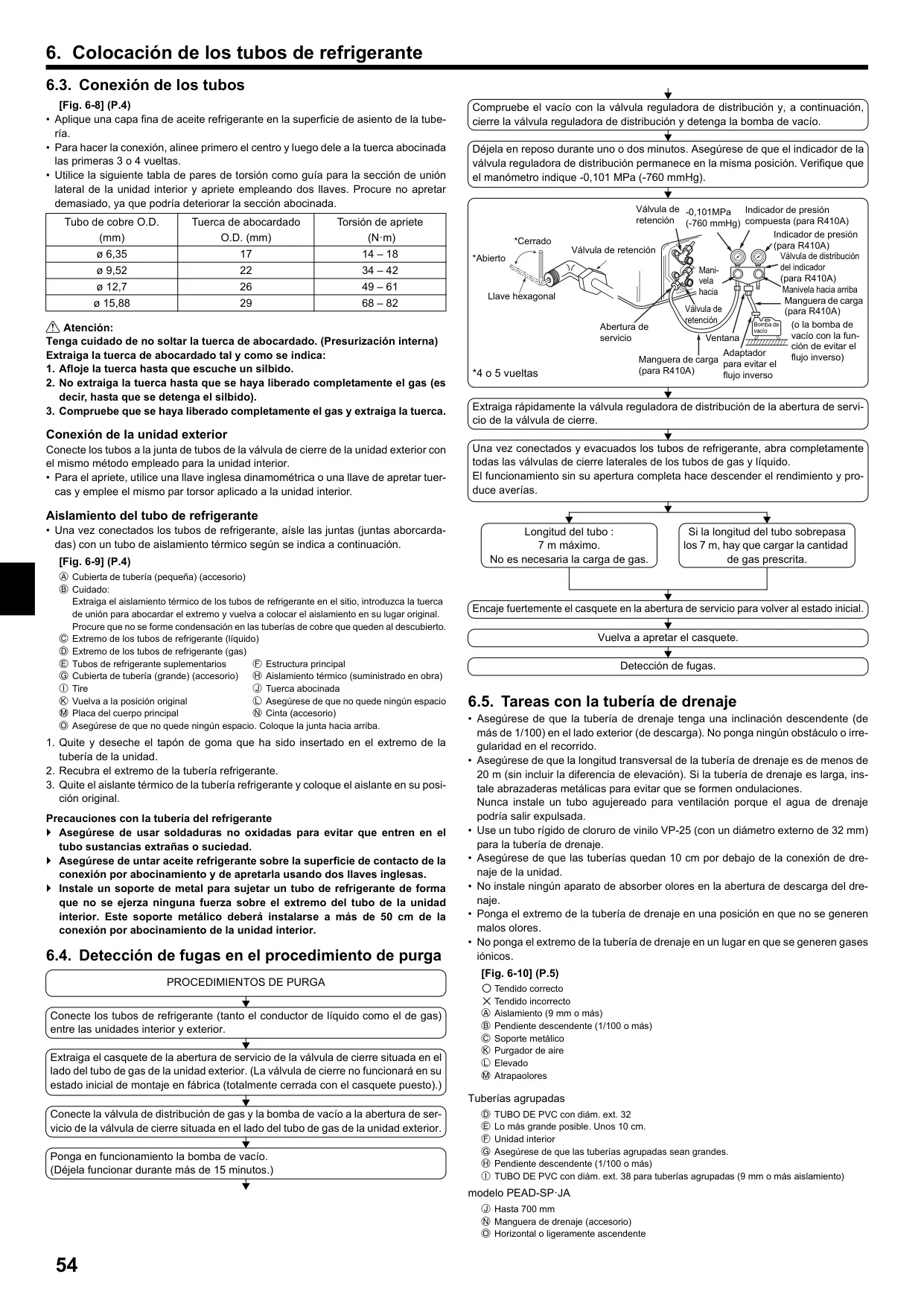

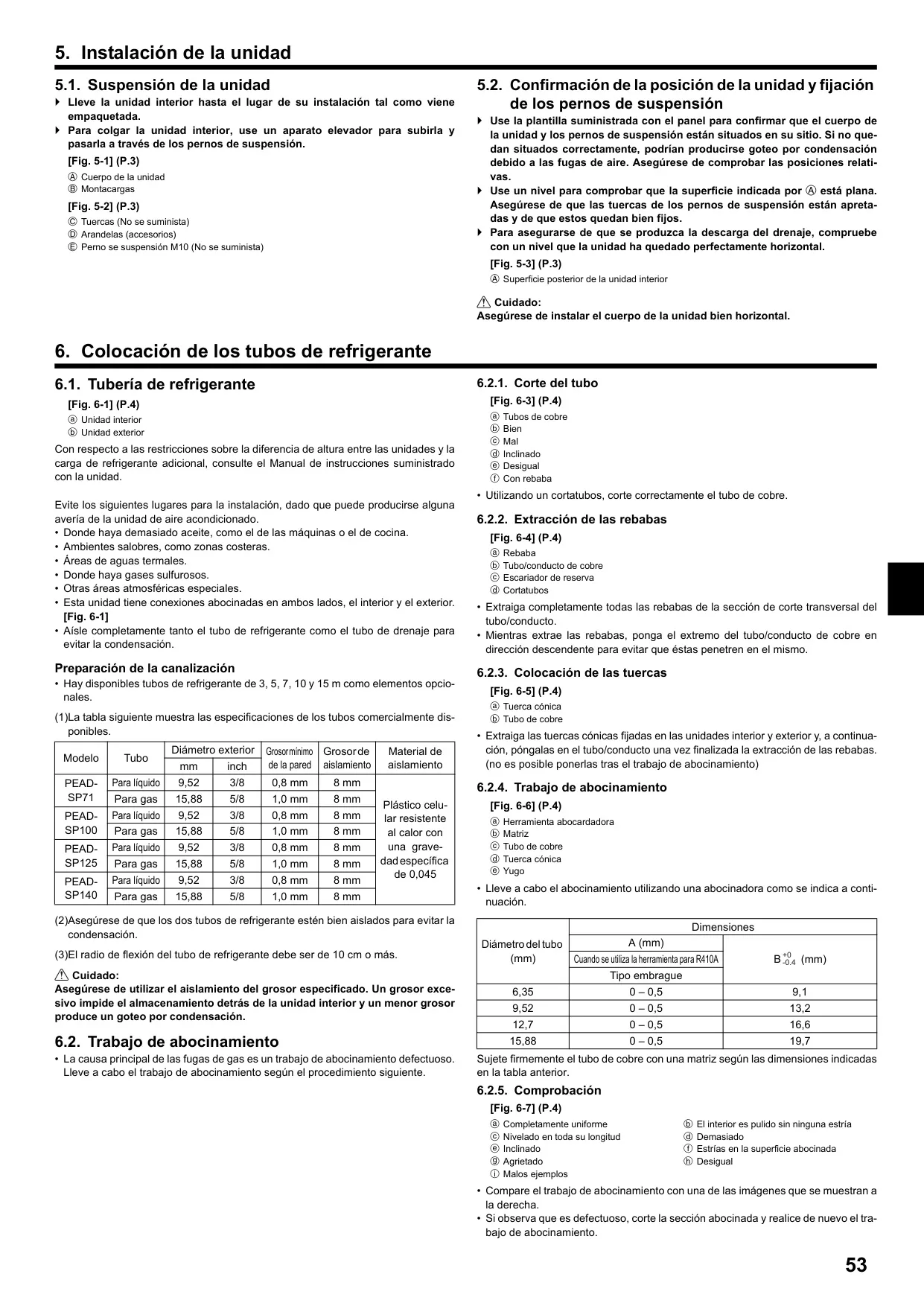

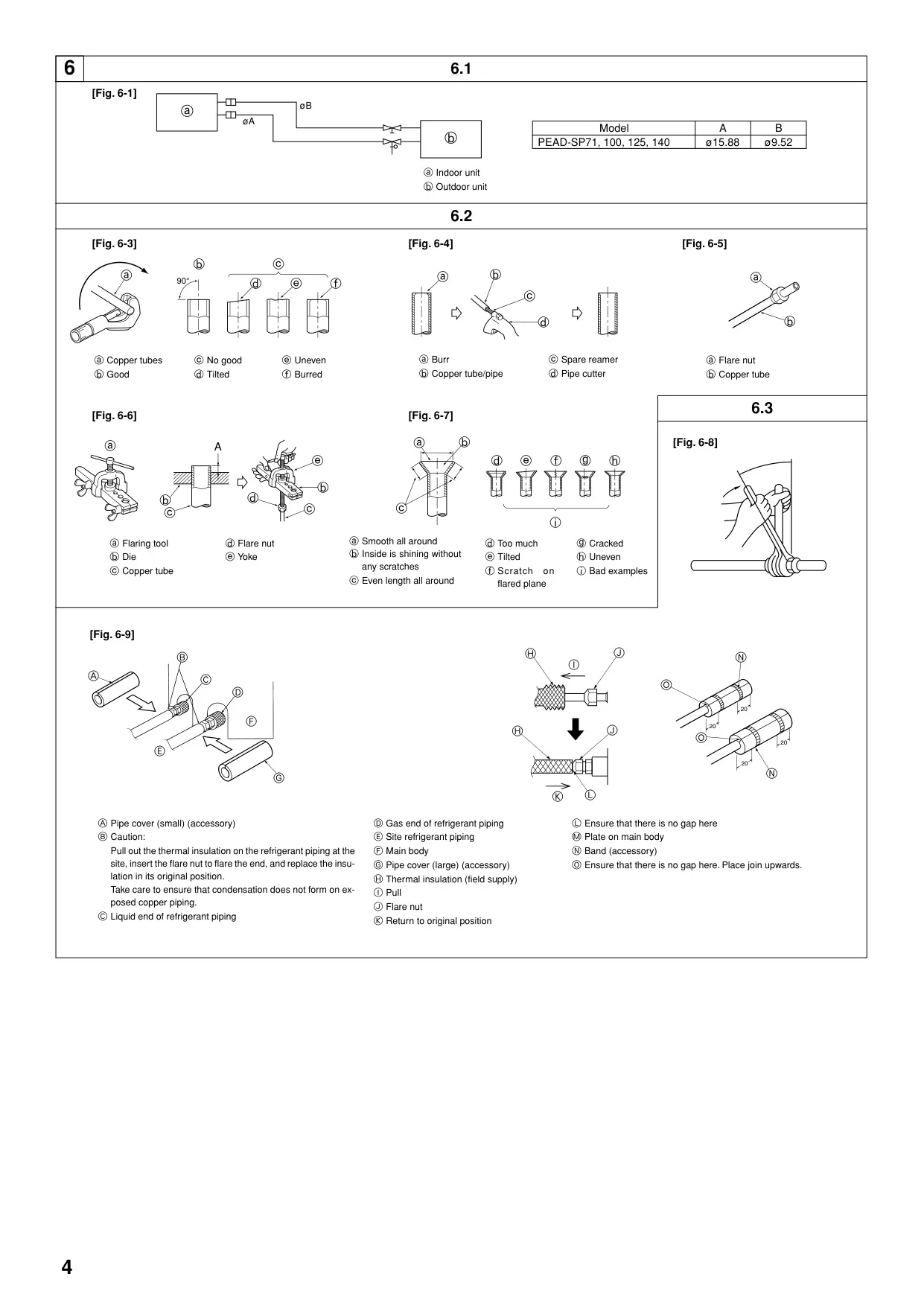

El manejo del refrigerante es un aspecto crítico. Este modelo utiliza el refrigerante R32, y el manual subraya que no se debe utilizar un refrigerante diferente al especificado. Cualquier uso indebido podría provocar la explosión de la unidad o las tuberías. Durante la instalación, la preparación y conexión de los tubos de refrigerante requiere una meticulosa atención al corte, desbarbado y abocinado, aplicando el par de torsión correcto para evitar fugas. El aislamiento completo de los tubos es vital para prevenir la condensación.

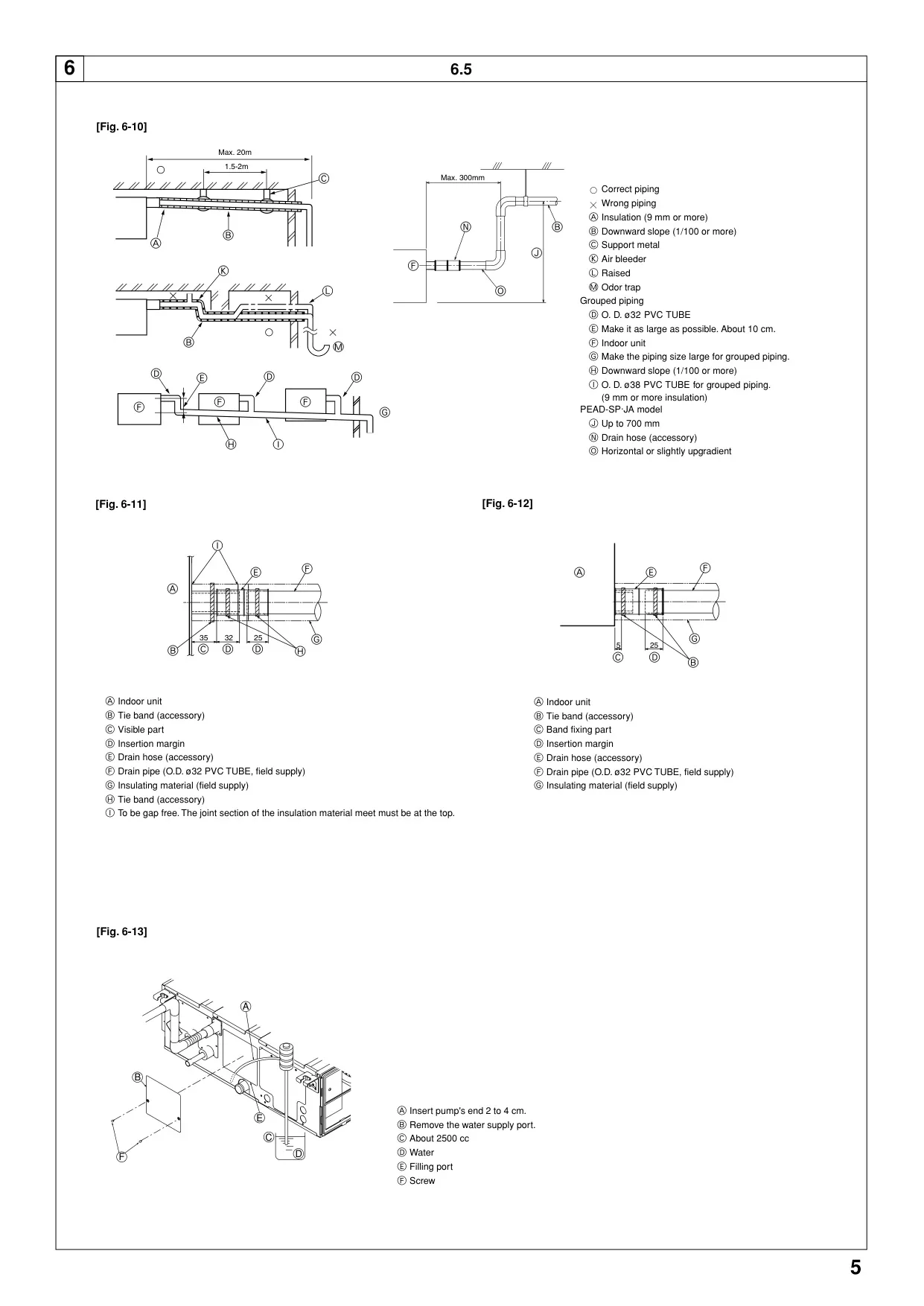

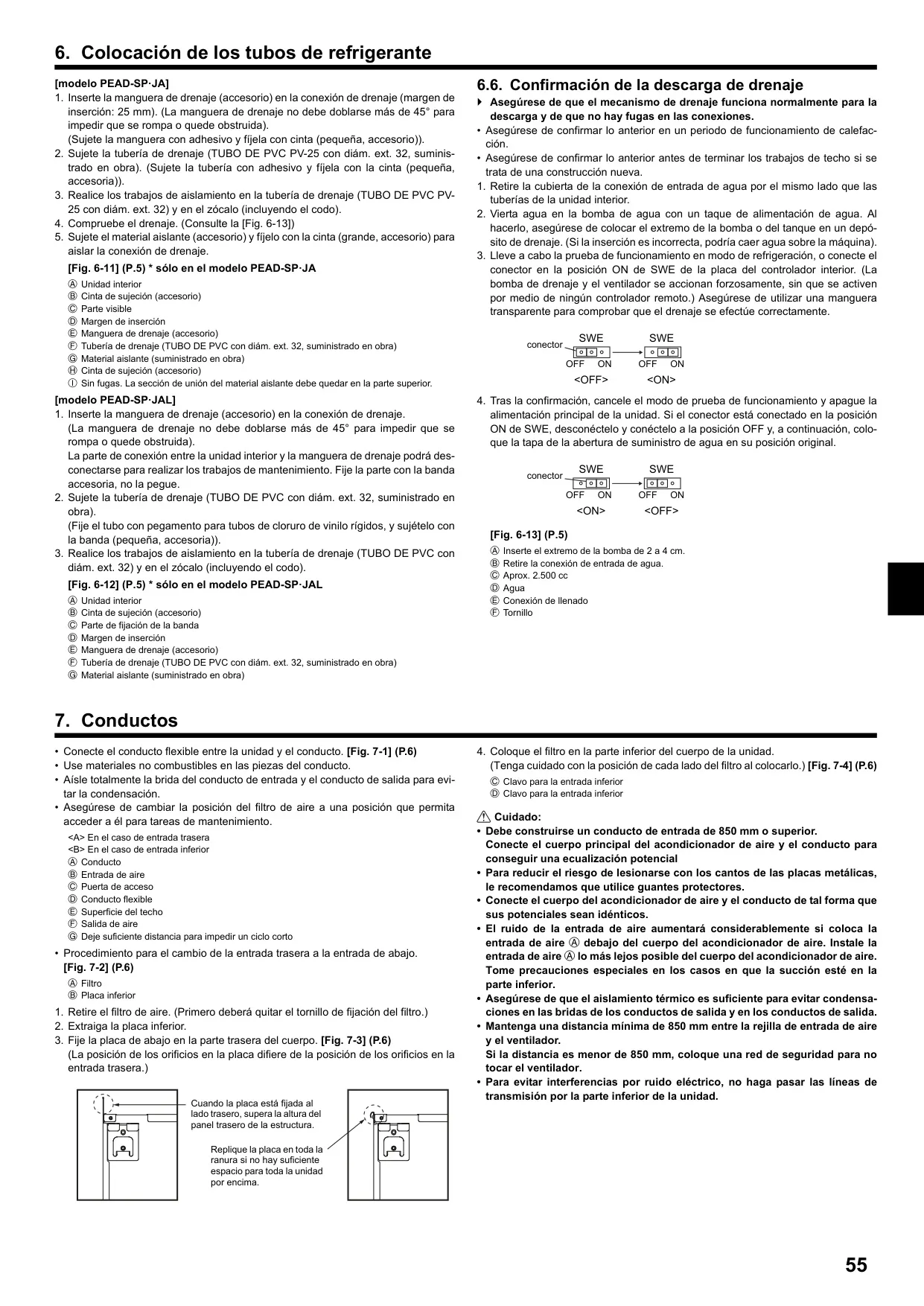

La tubería de drenaje también tiene requisitos específicos. Debe tener una inclinación descendente mínima de 1/100 hacia el exterior y evitar obstáculos o irregularidades en su recorrido. Se especifica el uso de tubería de PVC rígido con un diámetro externo de 32 mm, y se debe verificar el drenaje para asegurar su correcto funcionamiento y la ausencia de fugas. Estos pasos son fundamentales para proteger el entorno y los artículos domésticos de posibles daños por goteo de agua.
La instalación de conductos requiere la conexión flexible entre la unidad y el conducto, utilizando materiales no combustibles y aislando completamente las bridas para evitar condensación. Es fundamental asegurar un aislamiento térmico adecuado para prevenir la formación de rocío, especialmente si la unidad opera en ambientes con alta temperatura y humedad en el techo. Adicionalmente, se deben tomar precauciones para el acceso seguro al filtro de aire y para evitar interferencias de ruido eléctrico al enrutar las líneas de transmisión.

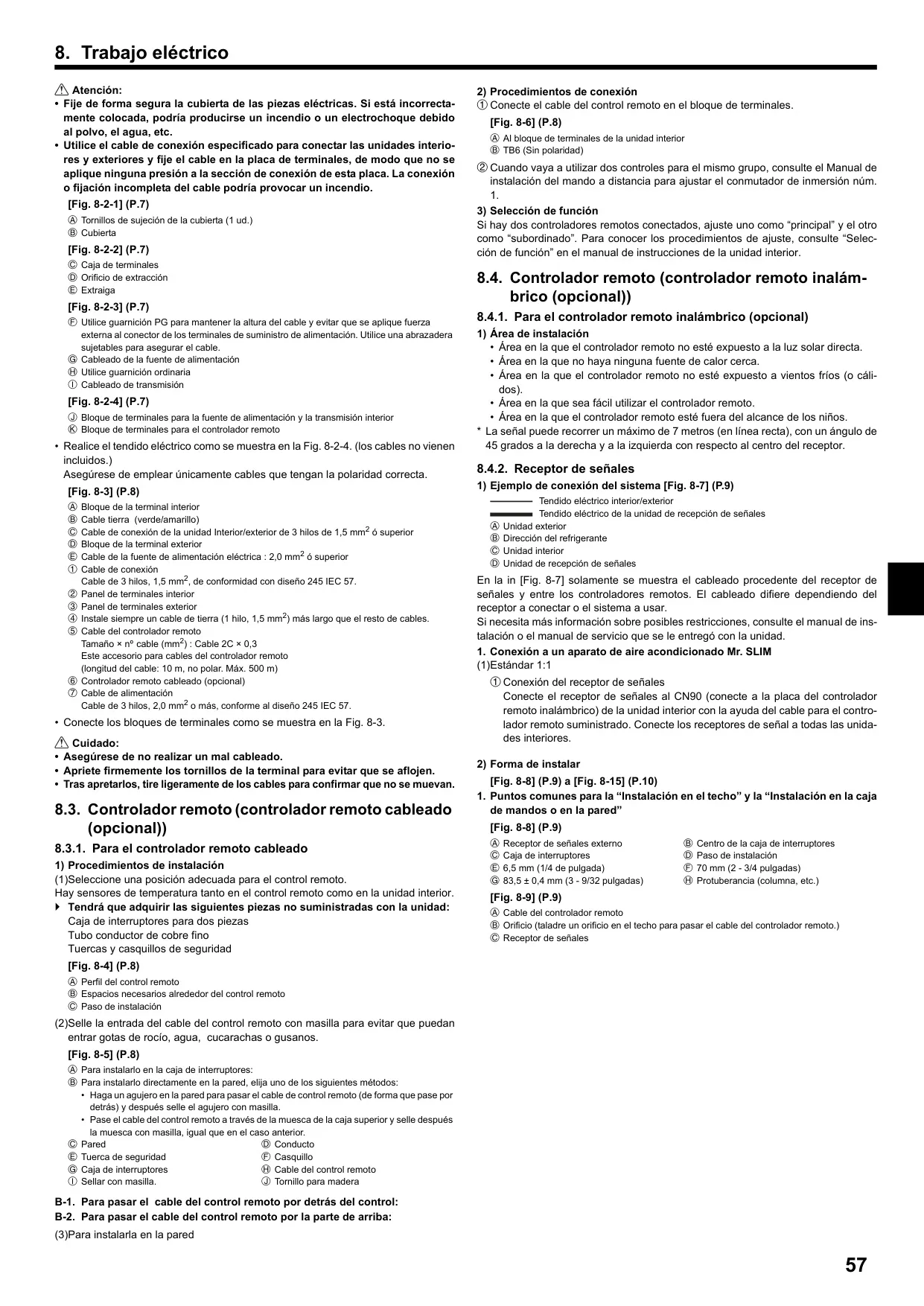

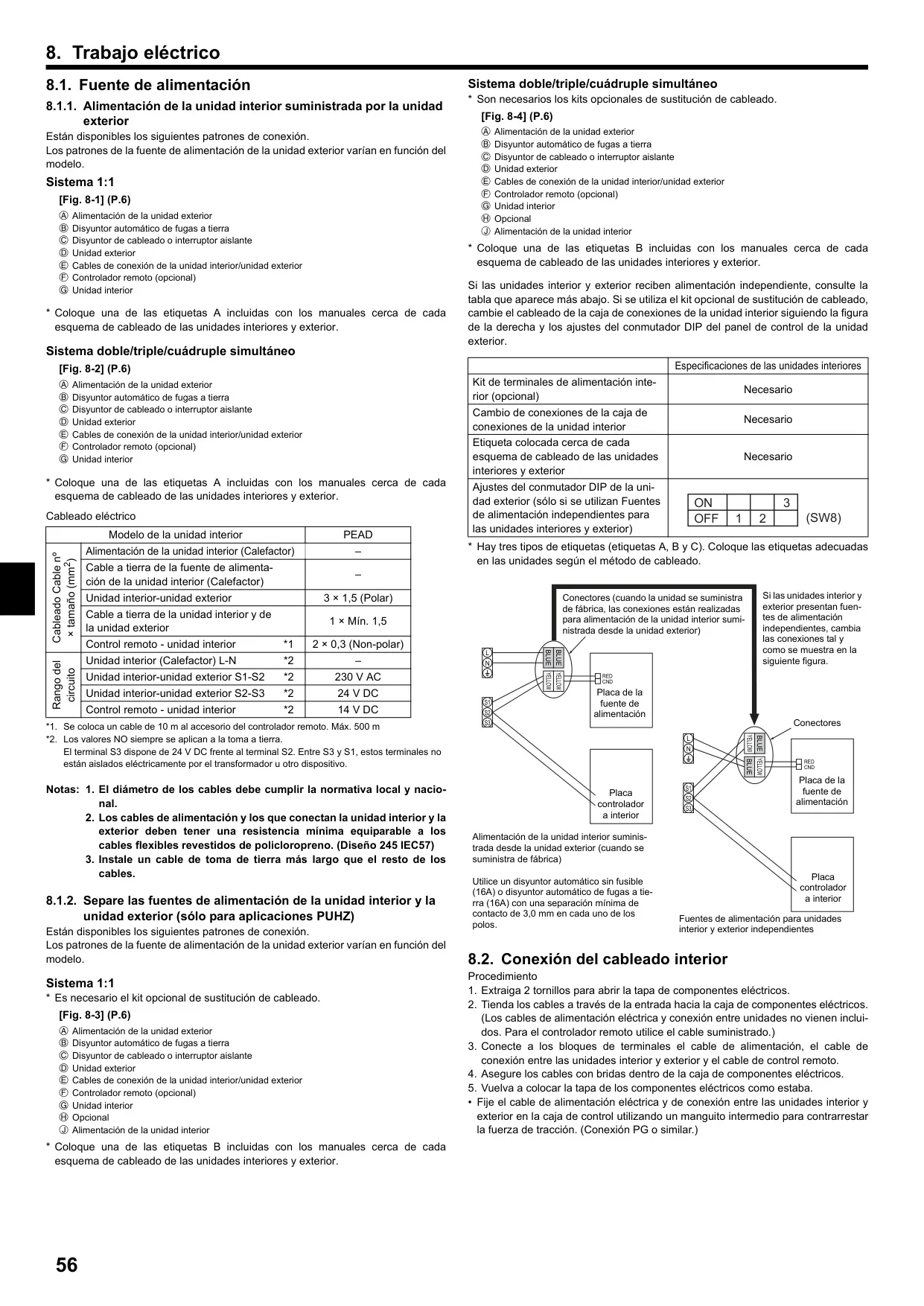

El trabajo eléctrico debe cumplir estrictamente con la normativa local y nacional, utilizando cables de alimentación y de conexión entre unidades que tengan una resistencia mínima equivalente a los cables flexibles revestidos de policloropreno. Es imprescindible instalar un cable de toma de tierra más largo que el resto para mayor seguridad. El manual detalla las diferentes configuraciones de suministro de energía y el cableado interno, siempre haciendo hincapié en la importancia de conexiones firmes y la fijación segura de las tapas de los componentes eléctricos para prevenir incendios o electrochoques.

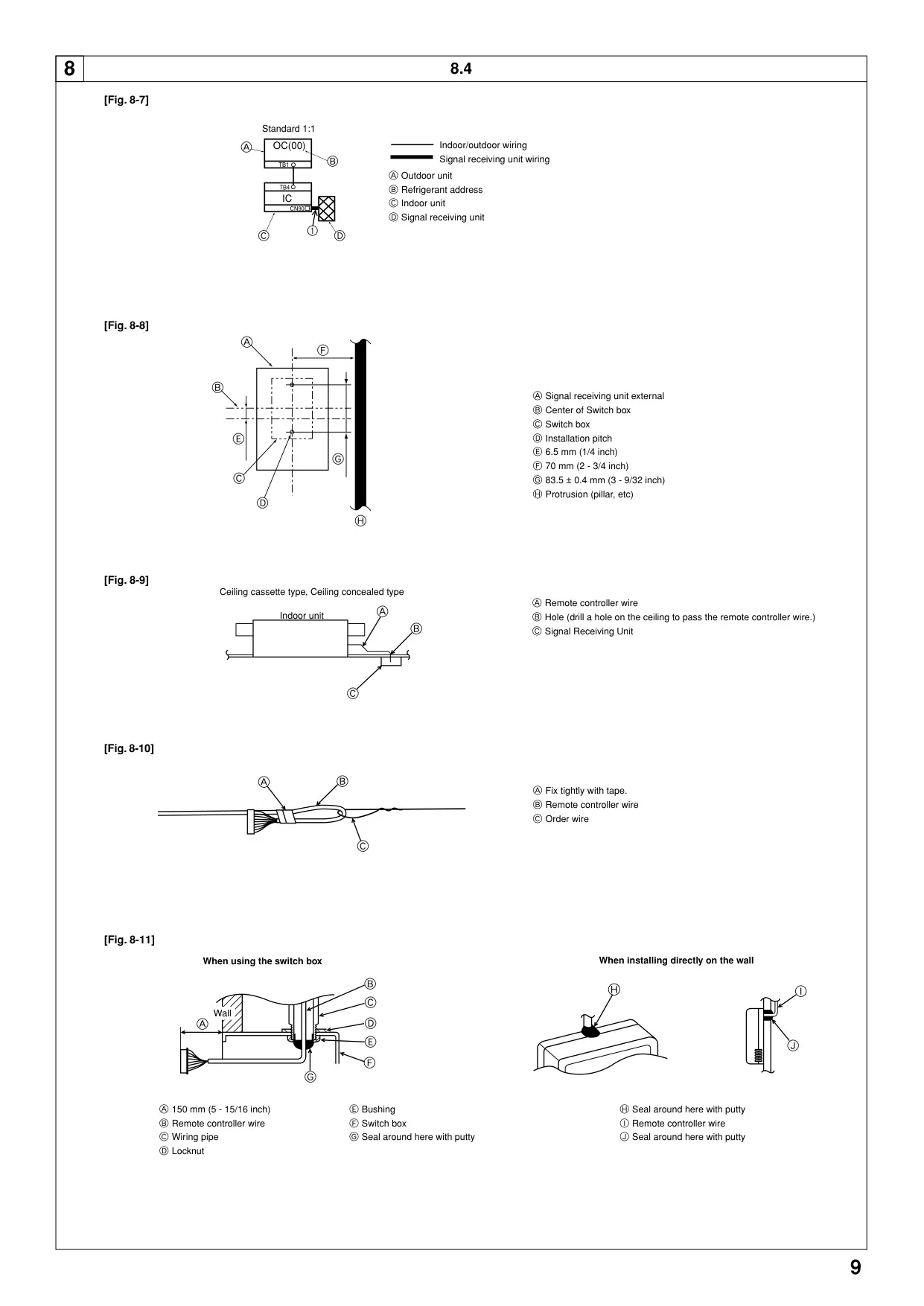

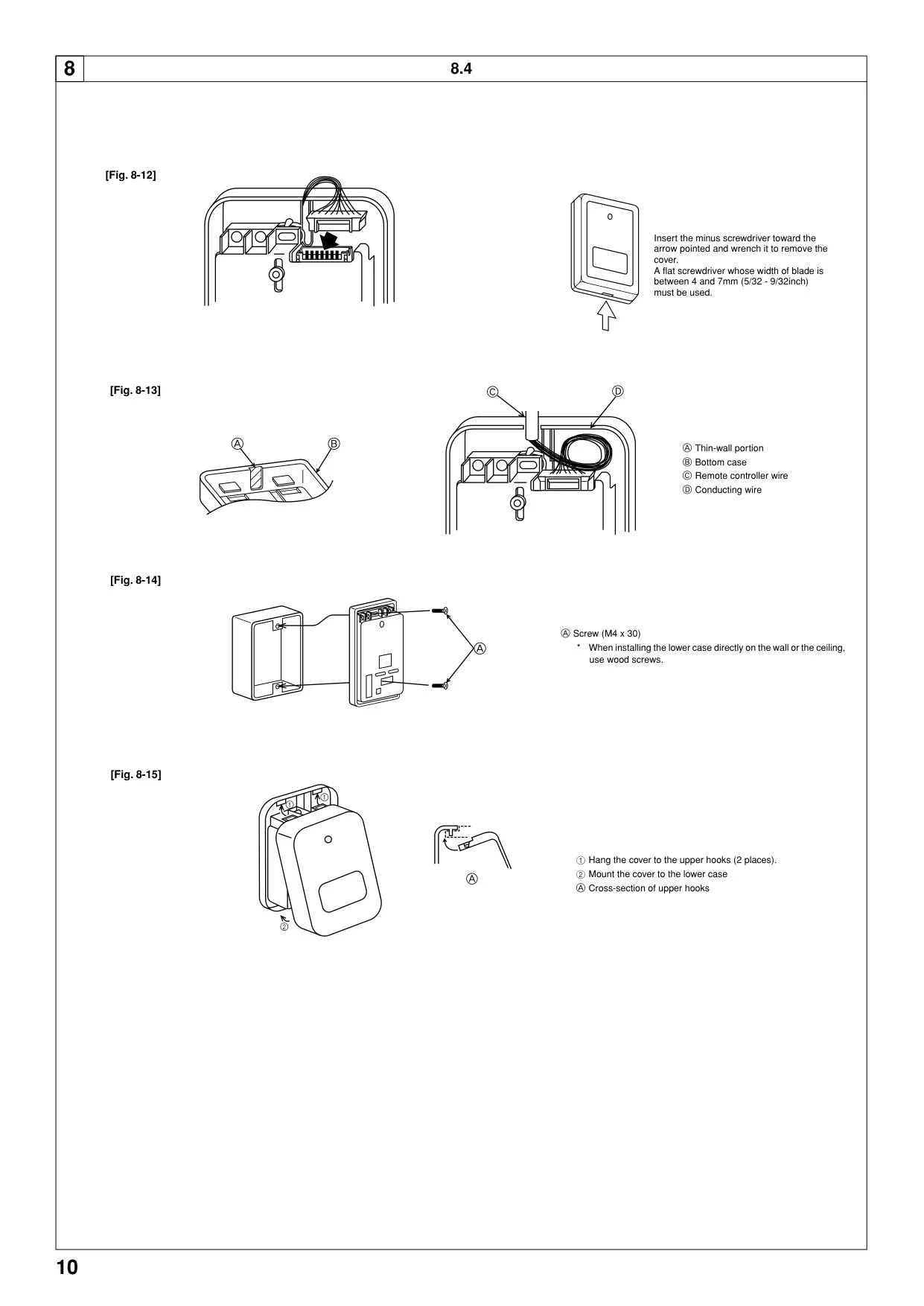

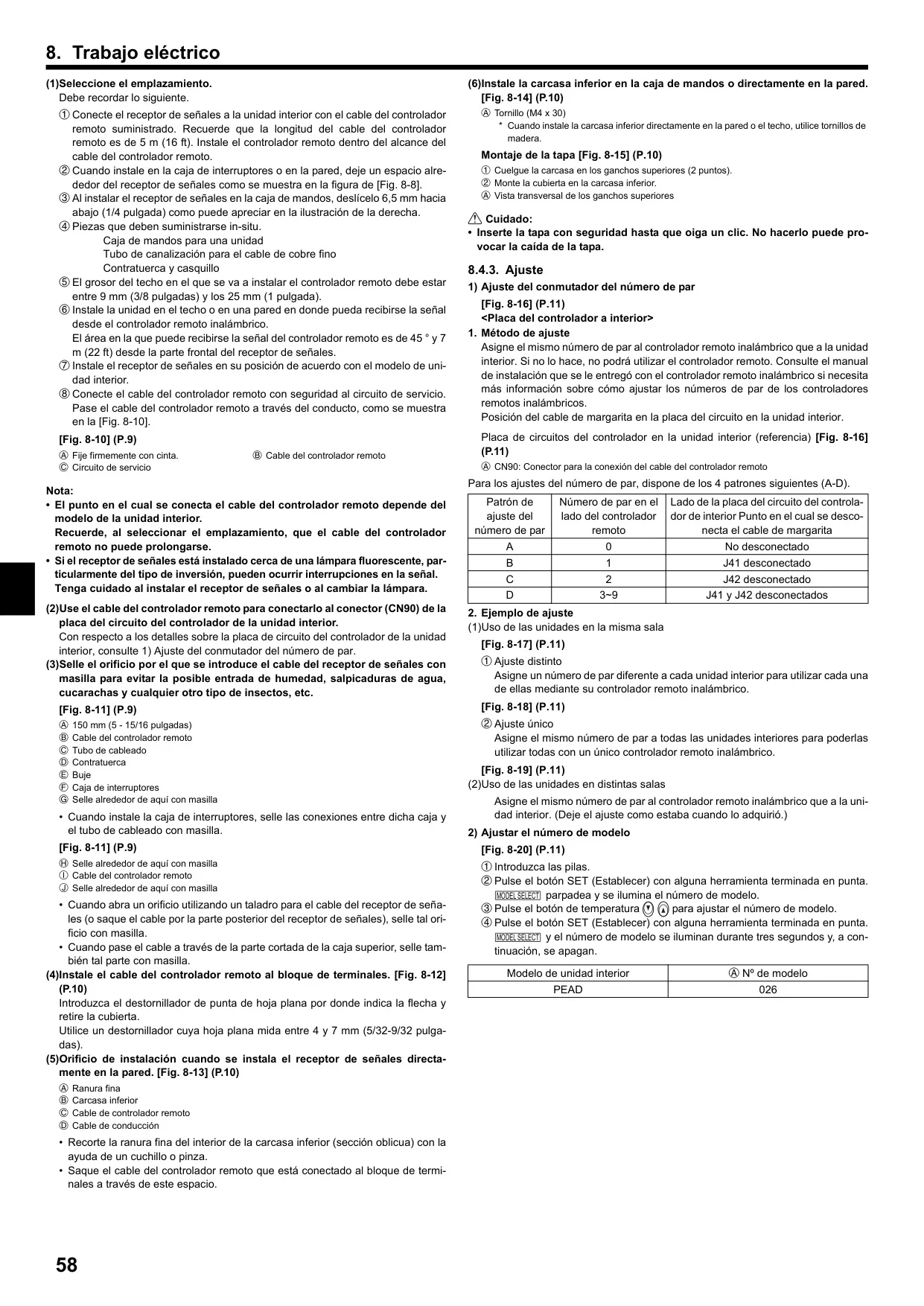

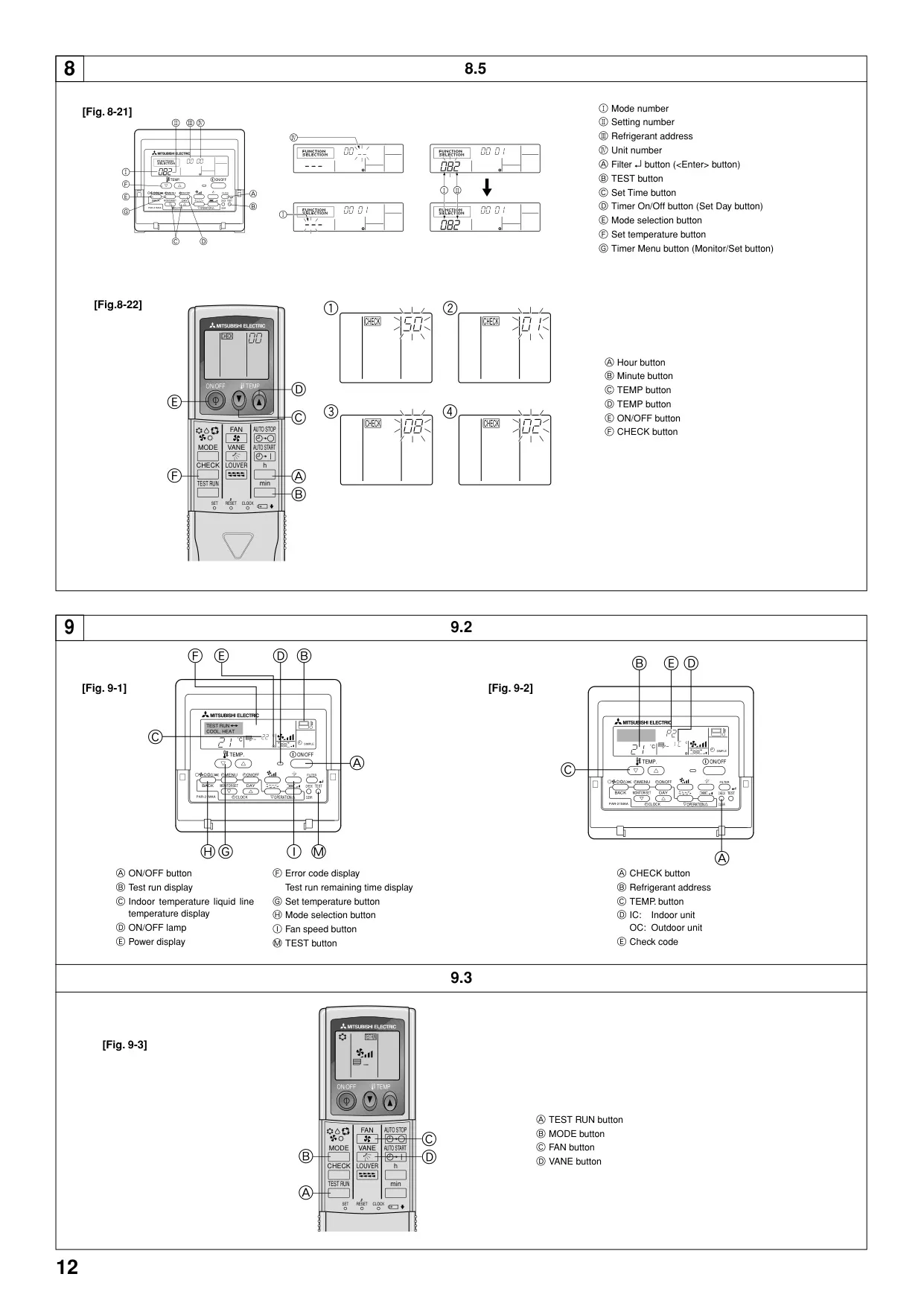

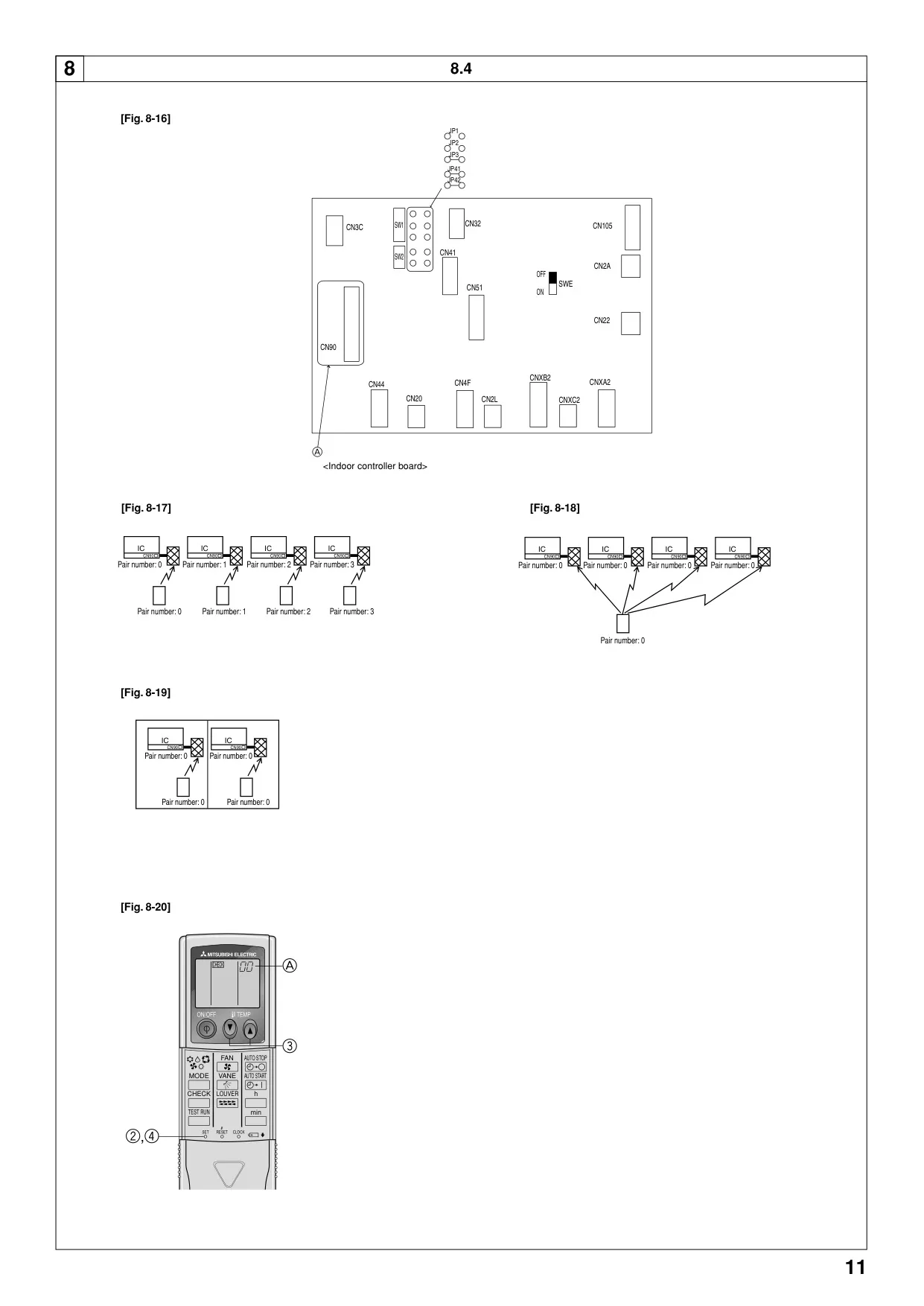

Para el control del sistema, el MGPEZ-71VJA puede operar con un controlador remoto cableado u opcionalmente inalámbrico. Para el controlador cableado (PAR-21MAA), la ubicación debe considerar la cercanía a sensores de temperatura y la ausencia de fuentes de calor o corrientes de aire. En el caso del control inalámbrico, la unidad de recepción de señales requiere una instalación cuidadosa para asegurar un rango de señal adecuado, generalmente de hasta 7 metros y con un ángulo de 45 grados. Ambos tipos de controladores deben instalarse sellando correctamente las entradas de cables para evitar la intrusión de humedad o insectos.

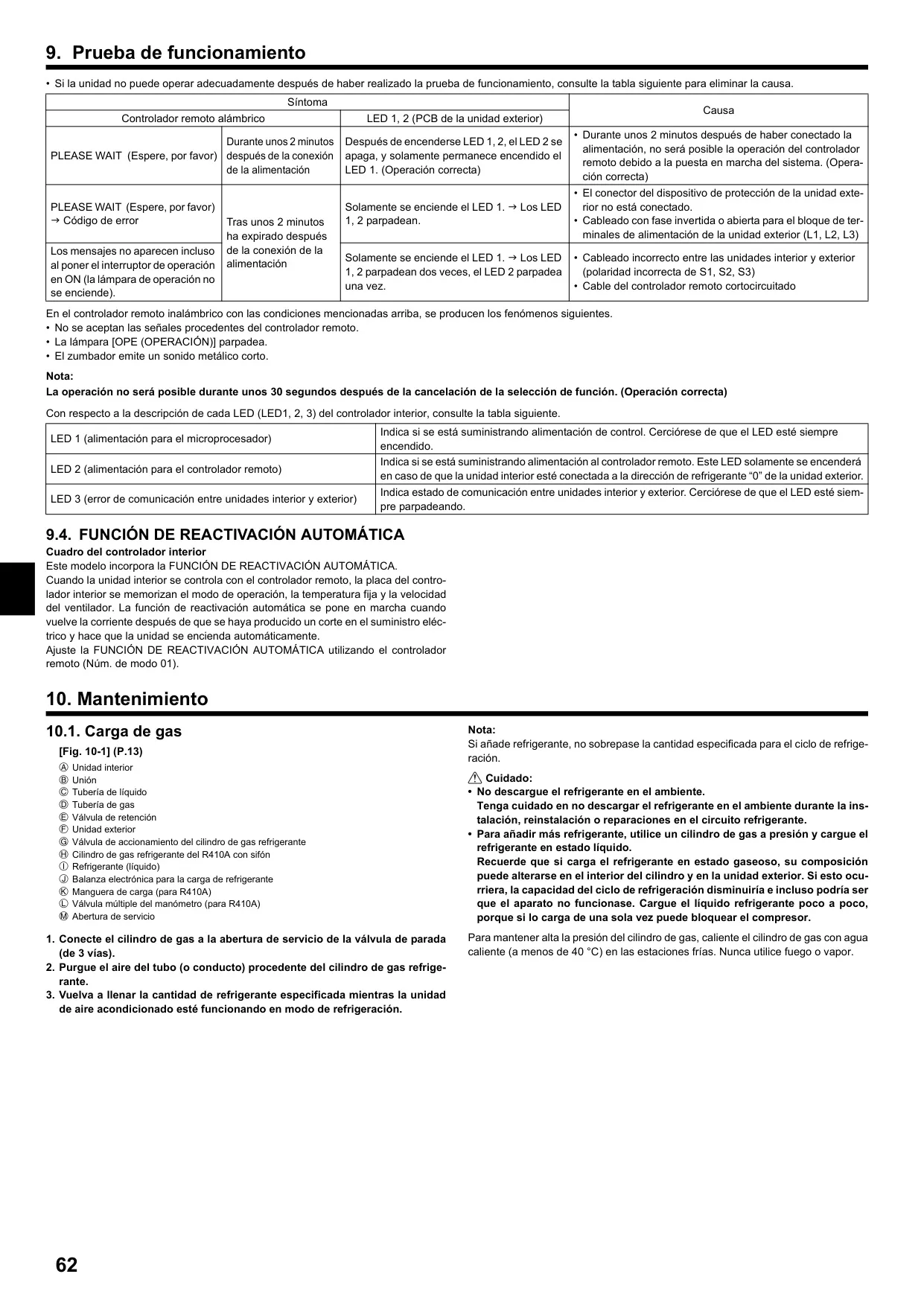

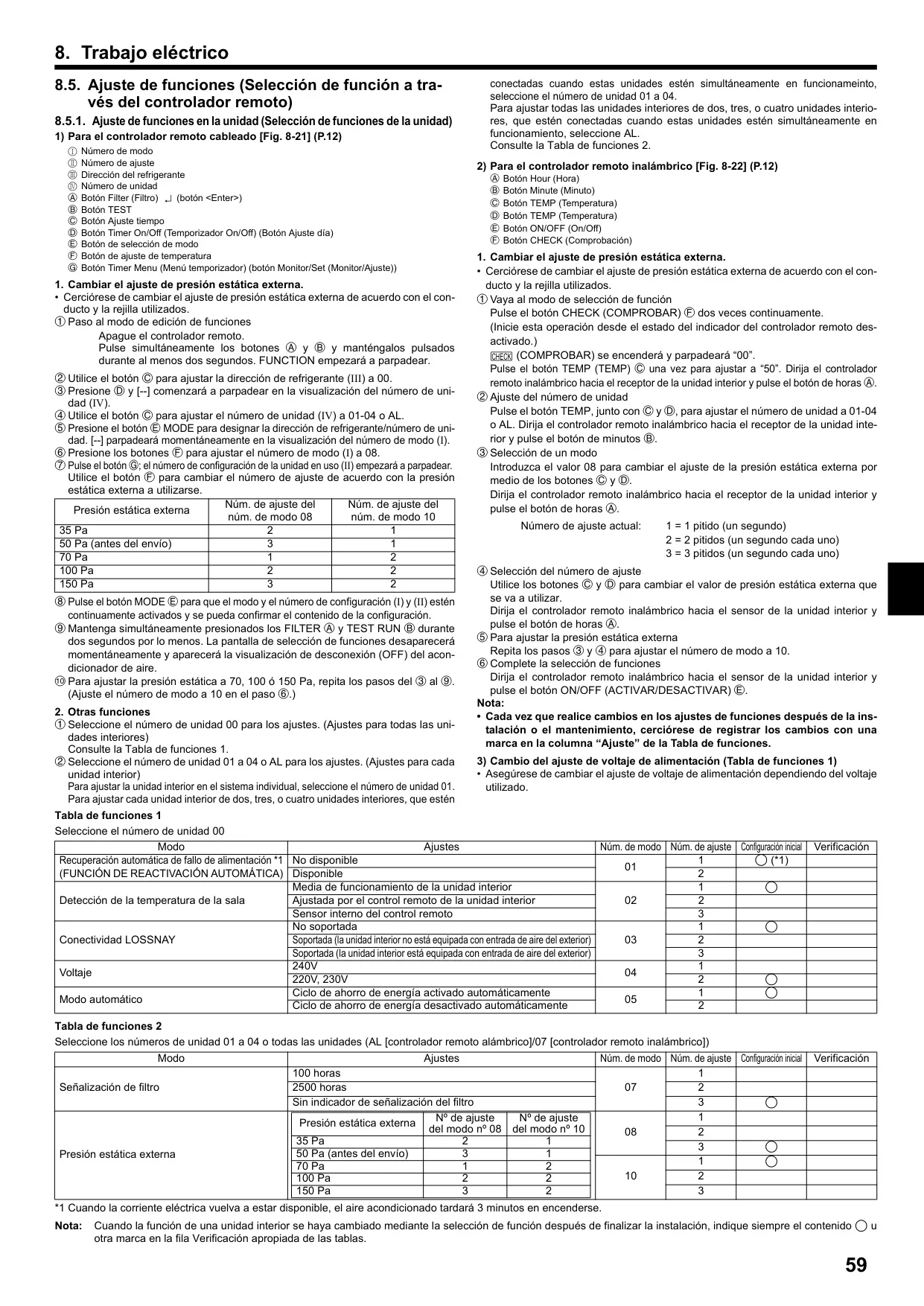

Entre las funciones configurables, se incluye el ajuste de la presión estática externa, que permite adaptar la unidad a diferentes configuraciones de conductos y rejillas. También destaca la Función de Reactivación Automática (Auto-Restart Function), que, tras un corte de suministro eléctrico, memoriza el modo de operación, la temperatura fijada y la velocidad del ventilador para reanudar el funcionamiento automáticamente una vez restablecida la corriente. Esta función añade comodidad y seguridad al sistema, garantizando la continuidad del confort climático.
