Mercury Mariner 2 Tiempos
Instrucciones del Mercury Mariner 2 Tiempos
Aquí le ofrecemos el manual de Mercury Mariner 2 Tiempos completamente gratis y en español. Este manual lo hemos catalogado en la sección de Motores en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Mercury Mariner 2 Tiempos, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto
Especificaciones del Mercury Mariner 2 Tiempos
| Parámetro Técnico | Modelos de 3 Cilindros (70, 75, 80, 90 HP) | Modelos de 4 Cilindros (100, 115 HP) |
| Tipo de Motor | 3 Cilindros en línea, 2 Tiempos | 4 Cilindros en línea, 2 Tiempos |
| Cilindrada (Desplazamiento) | 1165.7 cc (71.12 cu. in.) | 1720.9 cc (105 cu. in.) |
| Diámetro de Cilindro | 85.7 mm (3.375 in.) | 85.7 mm (3.375 in.) |
| Carrera del Pistón | 67.3 mm (2.65 in.) | 74.4 mm (2.930 in.) |
| Rango de RPM (W.O.T.) | 4750-5250 RPM (70/75 HP) / 5000-5500 RPM (80/90 HP) | 4750-5250 RPM |
| RPM en Ralentí | 650 - 700 RPM (En marcha hacia adelante) | 650 - 700 RPM (En marcha hacia adelante) |
| Sistema de Encendido | C.D. Sin interruptor (Capacitor Discharge) | C.D. Sin interruptor (Capacitor Discharge) |
| Bujías Recomendadas | NGK-BUHW-2, NGK-BUZHW-2, Champion L78V / QL78V | NGK-BPH8H-N-10, NGK BPZ 8H-N-10, NGK-BUHW |
| Orden de Encendido | 1 - 3 - 2 | 1 - 3 - 2 - 4 |
| Relación de Engranajes | 2.3 : 1 | 2.07 : 1 |
| Capacidad de Lubricante (Caja) | 665.3 ml (22.5 fl. oz.) | 665.2 ml (22.5 fl. oz.) |
| Proporción Gasolina/Aceite | Ralentí: 80:1 / Máxima aceleración: 50:1 | Ralentí: 80:1 / Máxima aceleración: 50:1 |
| Capacidad Tanque de Aceite | 3.78 litros (1 galón EE. UU.) | 5.3 litros (1.4 galones EE. UU.) |
| Autonomía Máxima de Aceite | 6 horas a máxima aceleración (W.O.T.) | 5 hours a máxima aceleración (W.O.T.) |
| Peso Neto del Motor | ELO: 260 lbs. (118 kg) / ELOPT: 280 lbs. (127 kg) | ELO: 340 lbs. (154 kg) / ELOPT: 360 lbs. (163 kg) |
Detalles del Mercury Mariner 2 Tiempos
Los motores fuera de borda Mercury Mariner de 2 tiempos representan un hito en la ingeniería náutica gracias a su equilibrio entre potencia y confiabilidad técnica. Más allá de los números de cilindrada y relaciones de transmisión, este manual de servicio desvela complejos sistemas internos diseñados para optimizar la navegación y garantizar la integridad mecánica en entornos altamente corrosivos. Desde la precisión en los procesos de taller hasta los mecanismos automáticos de advertencia, cada componente cumple con tolerancias mecánicas que se miden en diez milésimas de pulgada.
Filosofía de Mantenimiento y Ensamblaje en Taller
La manipulación de estas unidades requiere un apego estricto a las normas de seguridad del fabricante. Mercury Marine estipula que cualquier intervención en las aberturas de admisión o de escape exige su cobertura inmediata. Esta medida preventiva evita la entrada accidental de partículas o cuerpos extraños que destruirían los cilindros al arrancar la unidad. Adicionalmente, el manual subraya la importancia crítica de la tornillería. Los sujetadores de repuesto deben replicar de manera exacta las dimensiones y los grados de resistencia de fábrica, identificándose mediante líneas radiales en sistemas americanos o números grabados en componentes métricos.

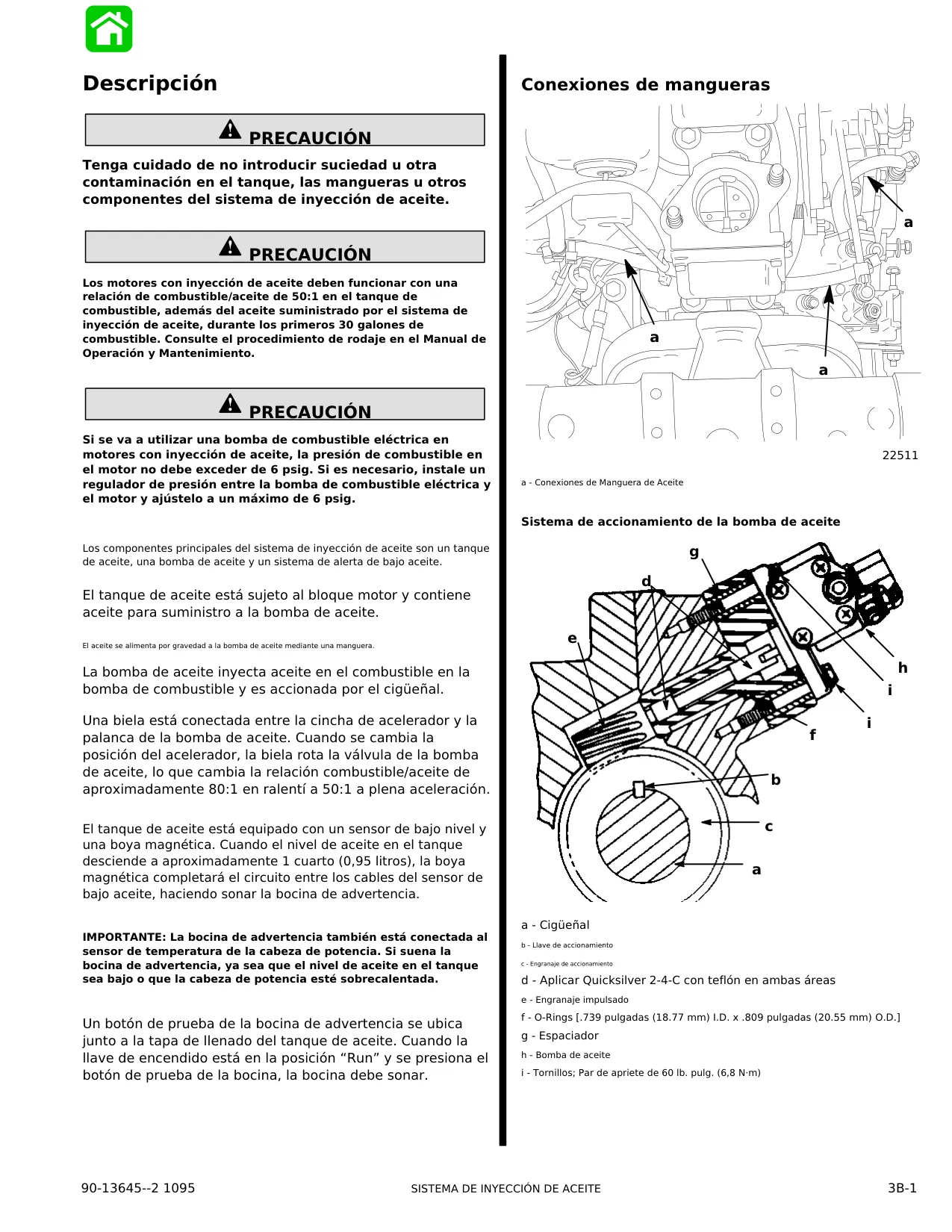

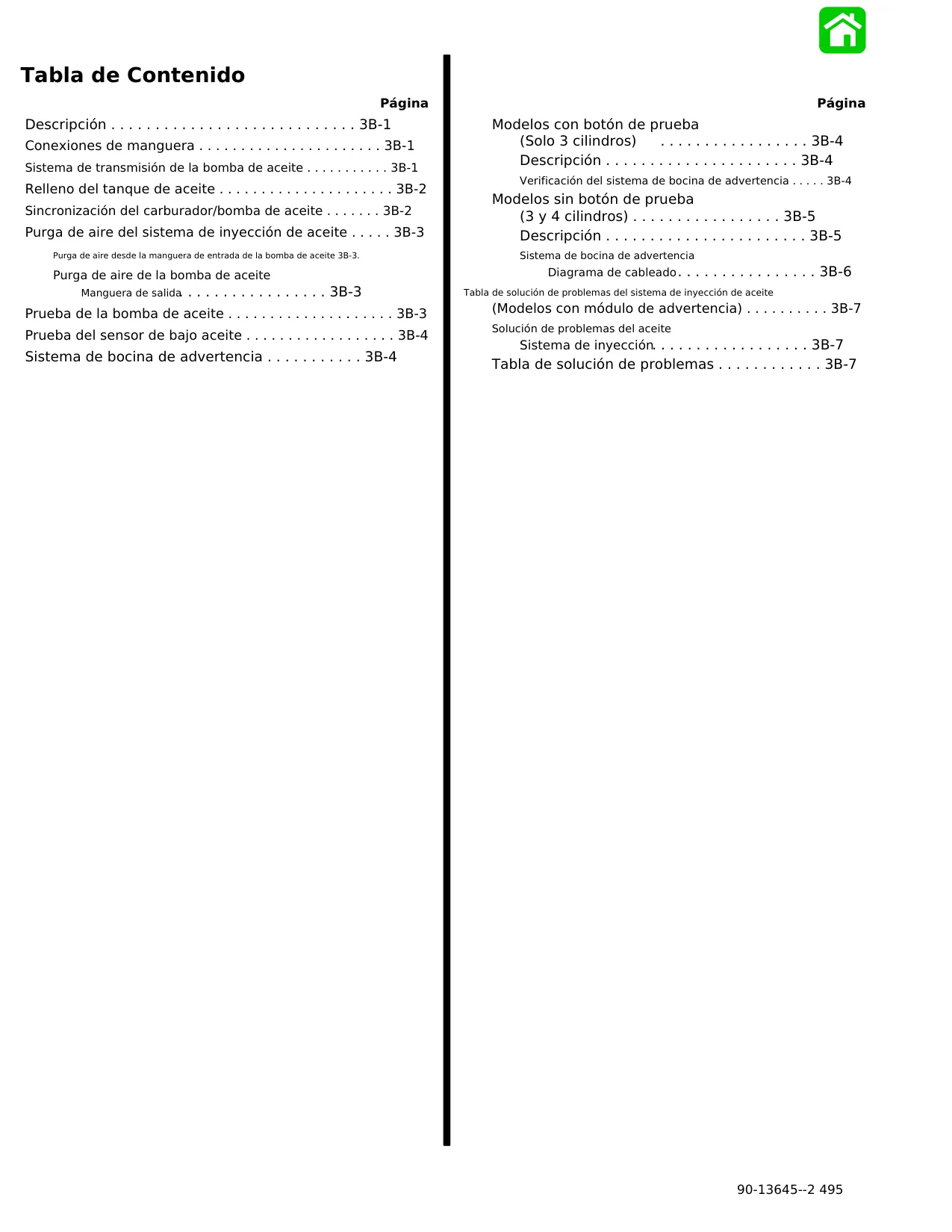

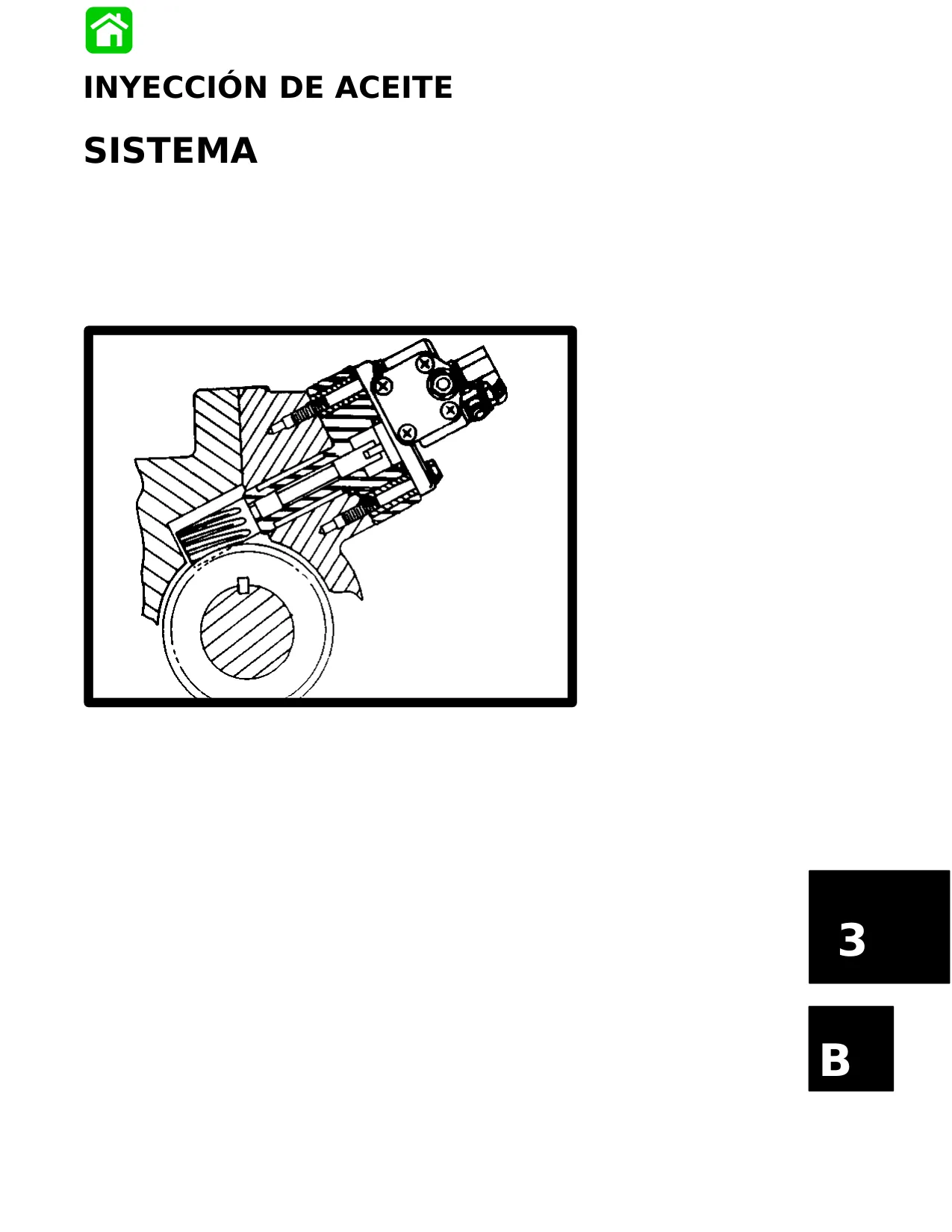

Gestión Inteligente del Sistema de Inyección de Aceite

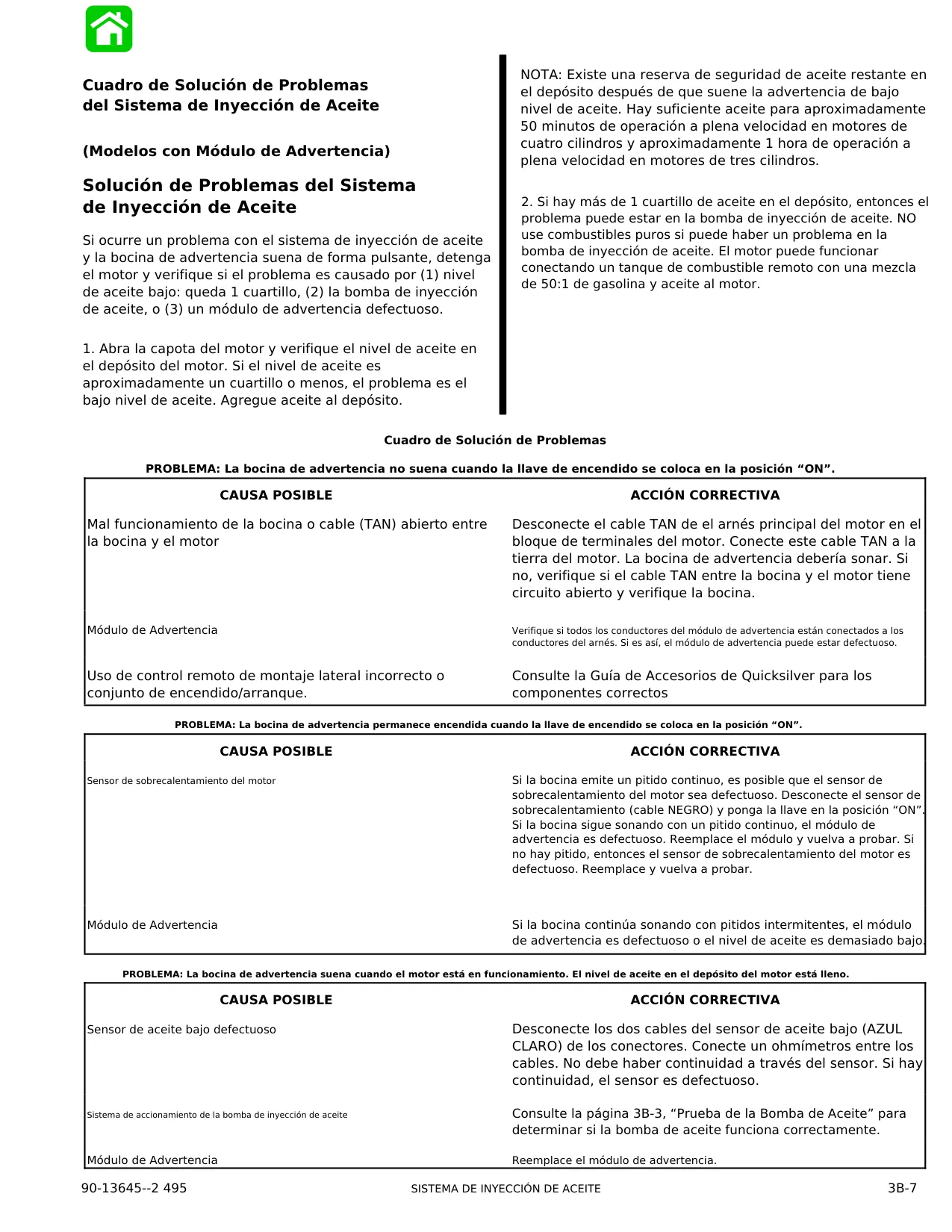

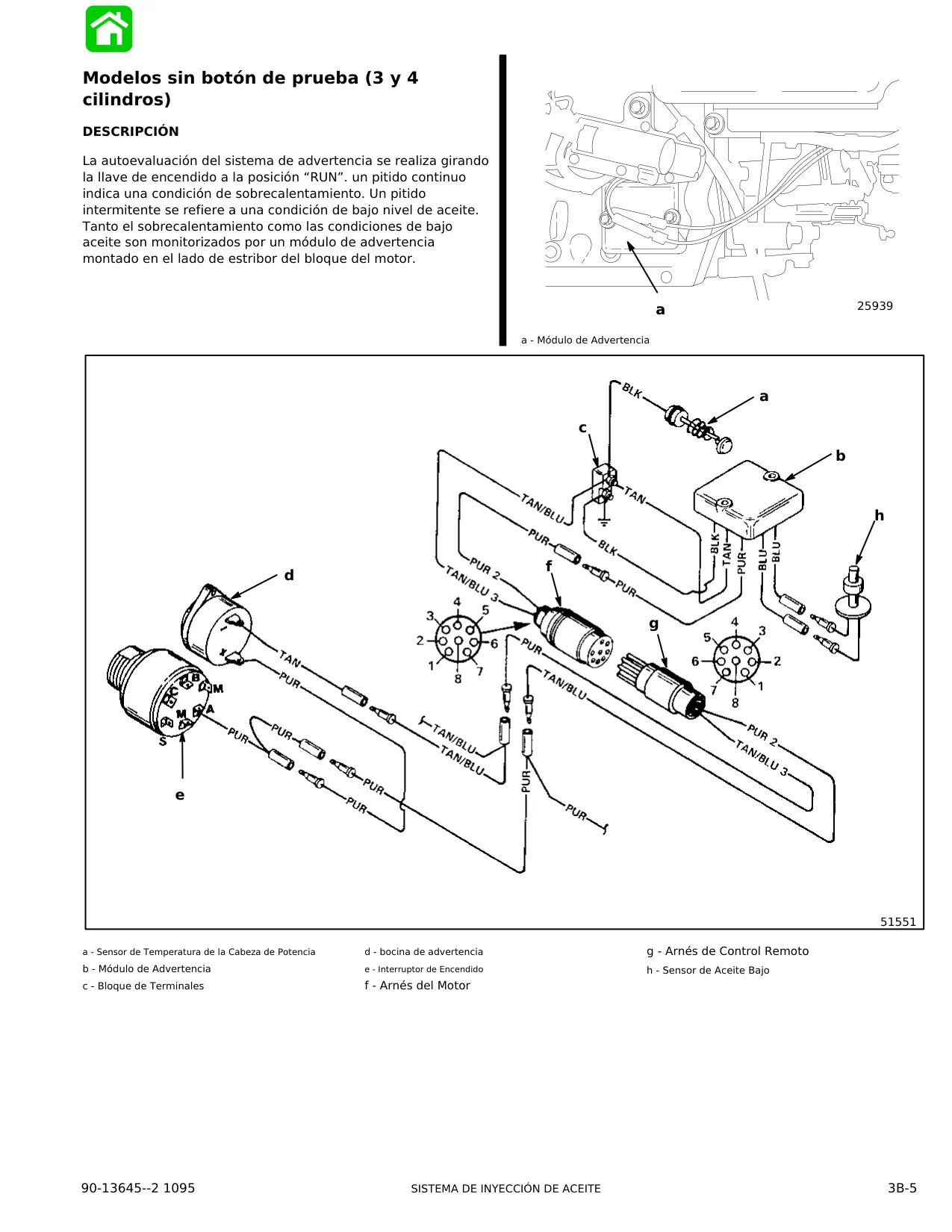

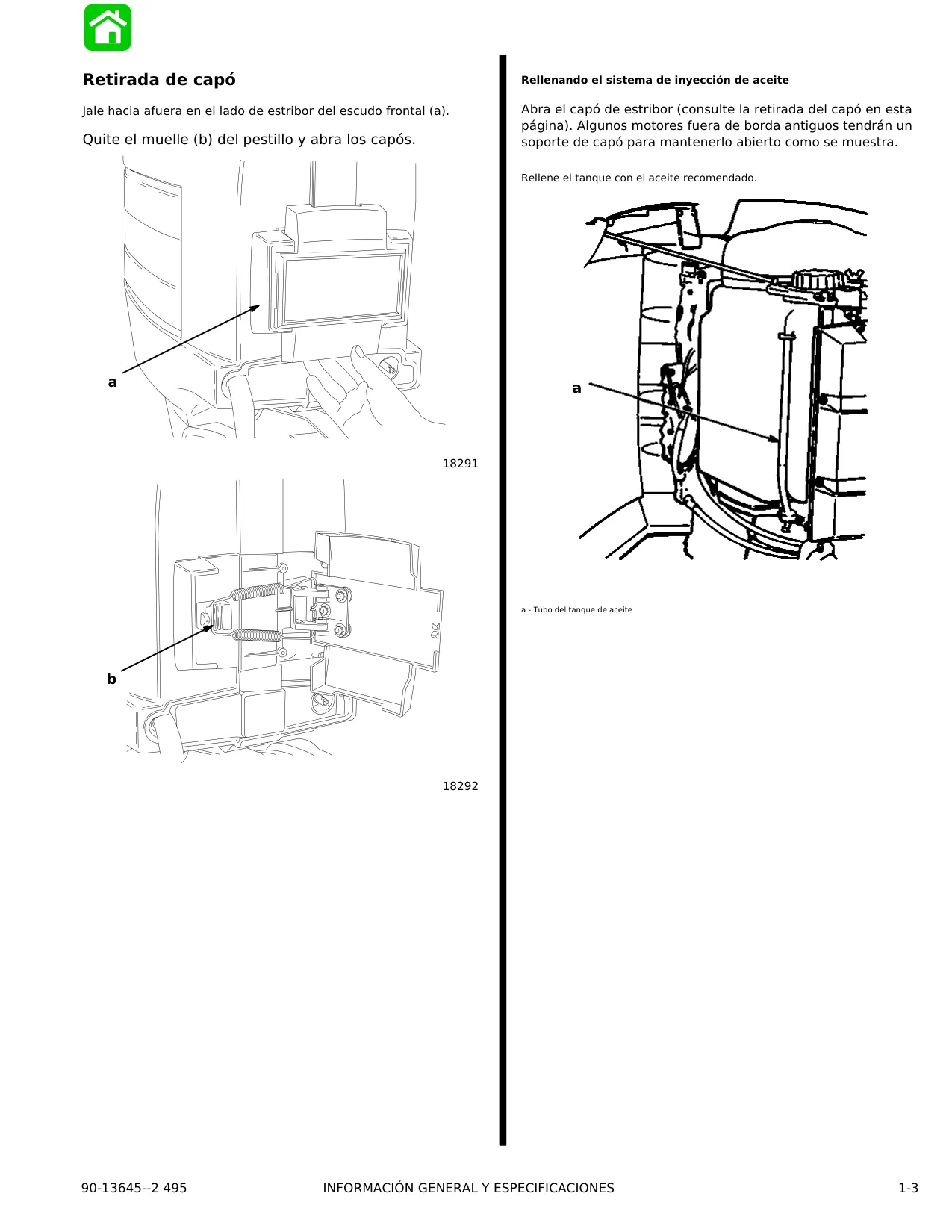

Una de las grandes ventajas operativas de esta gama es su sistema integrado de inyección automatizada de lubricante. El sistema cuenta con un depósito interno presurizado accesible al levantar el capó del lado de estribor. Para resguardar la vida útil del bloque motor frente a descuidos en el llenado, se incorpora un zumbador de alerta acústica. Cuando el nivel de lubricante desciende críticamente a un cuarto de galón (0.95 litros), la alarma se activa de forma continua. Esto otorga al operador un margen seguro de navegación de entre 50 y 60 minutos a plena aceleración antes de vaciar el depósito.

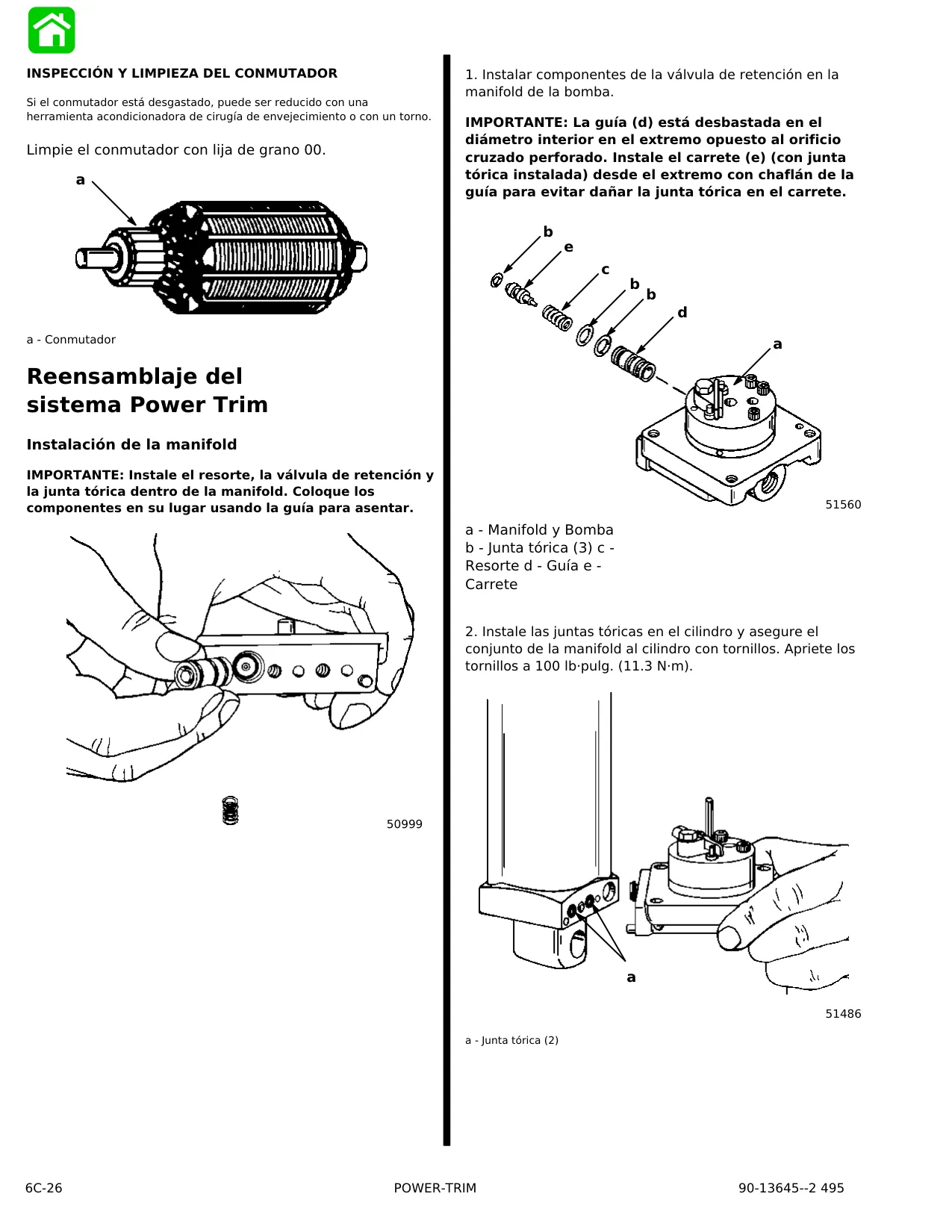

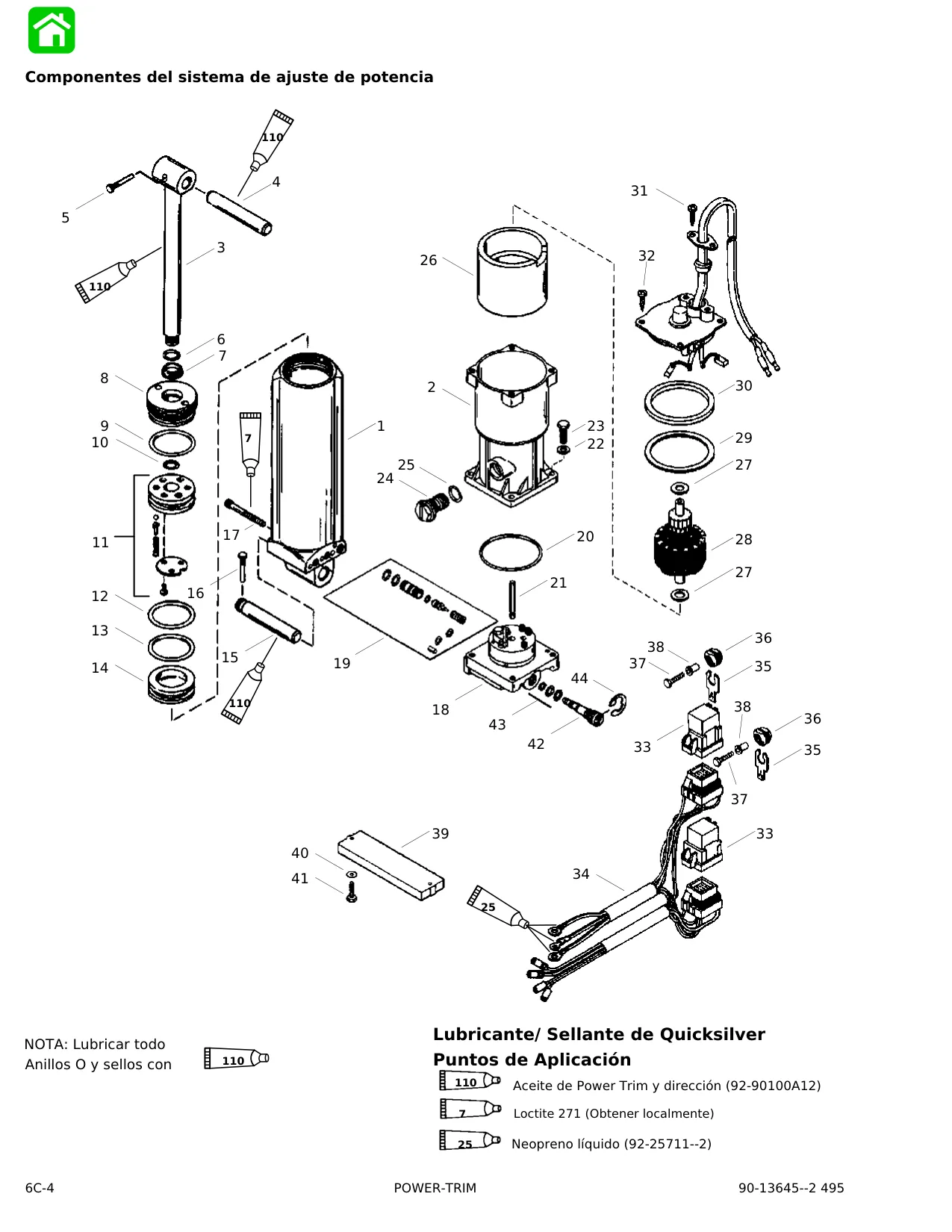

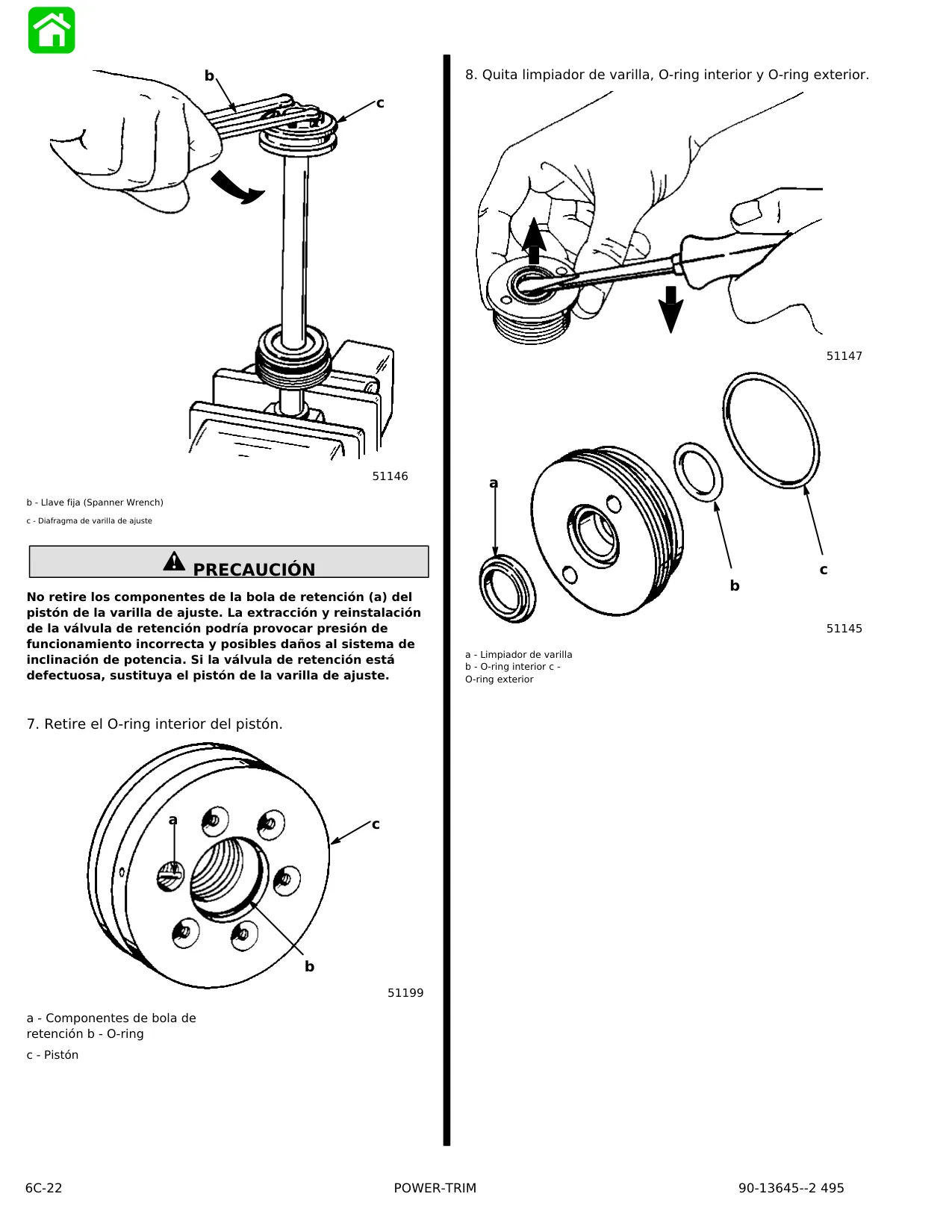

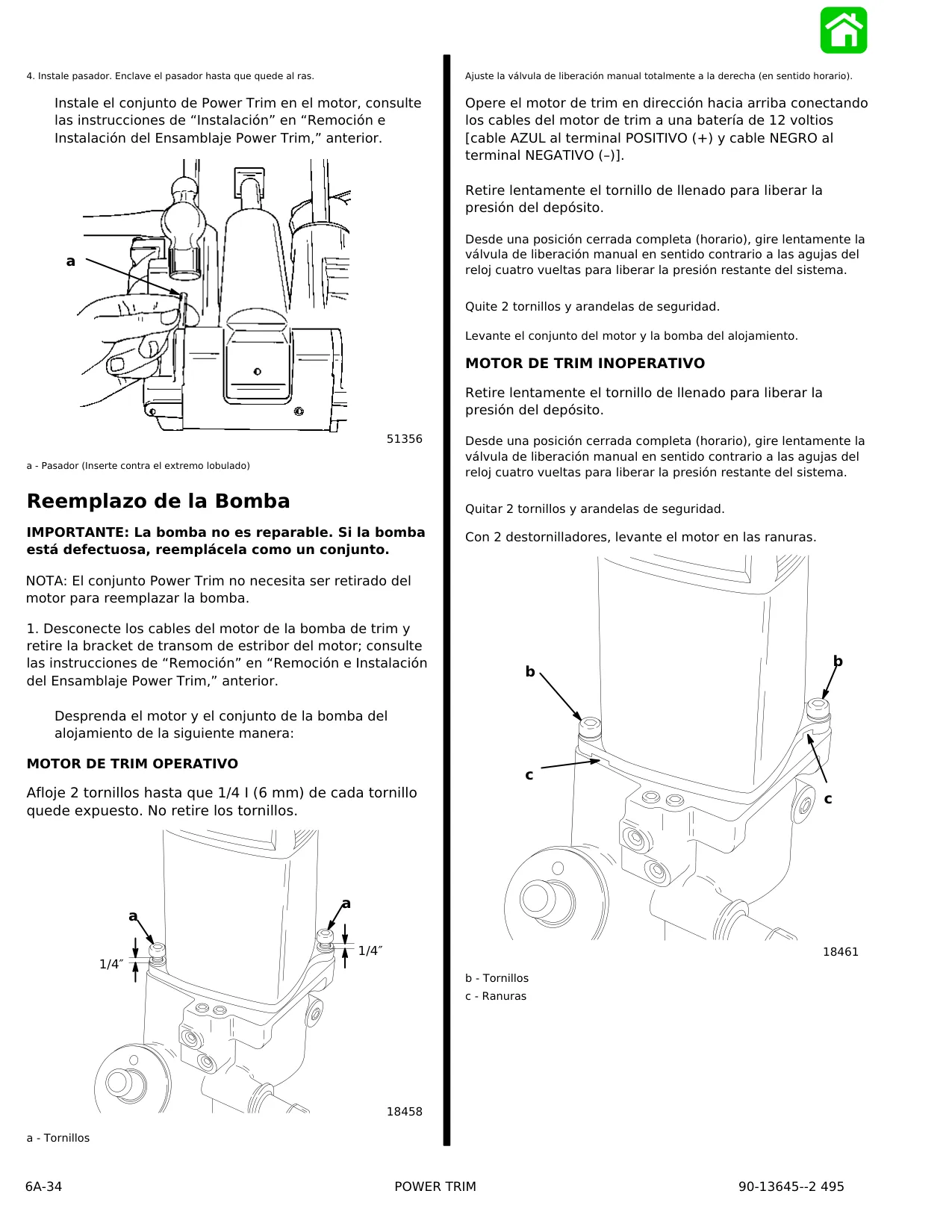

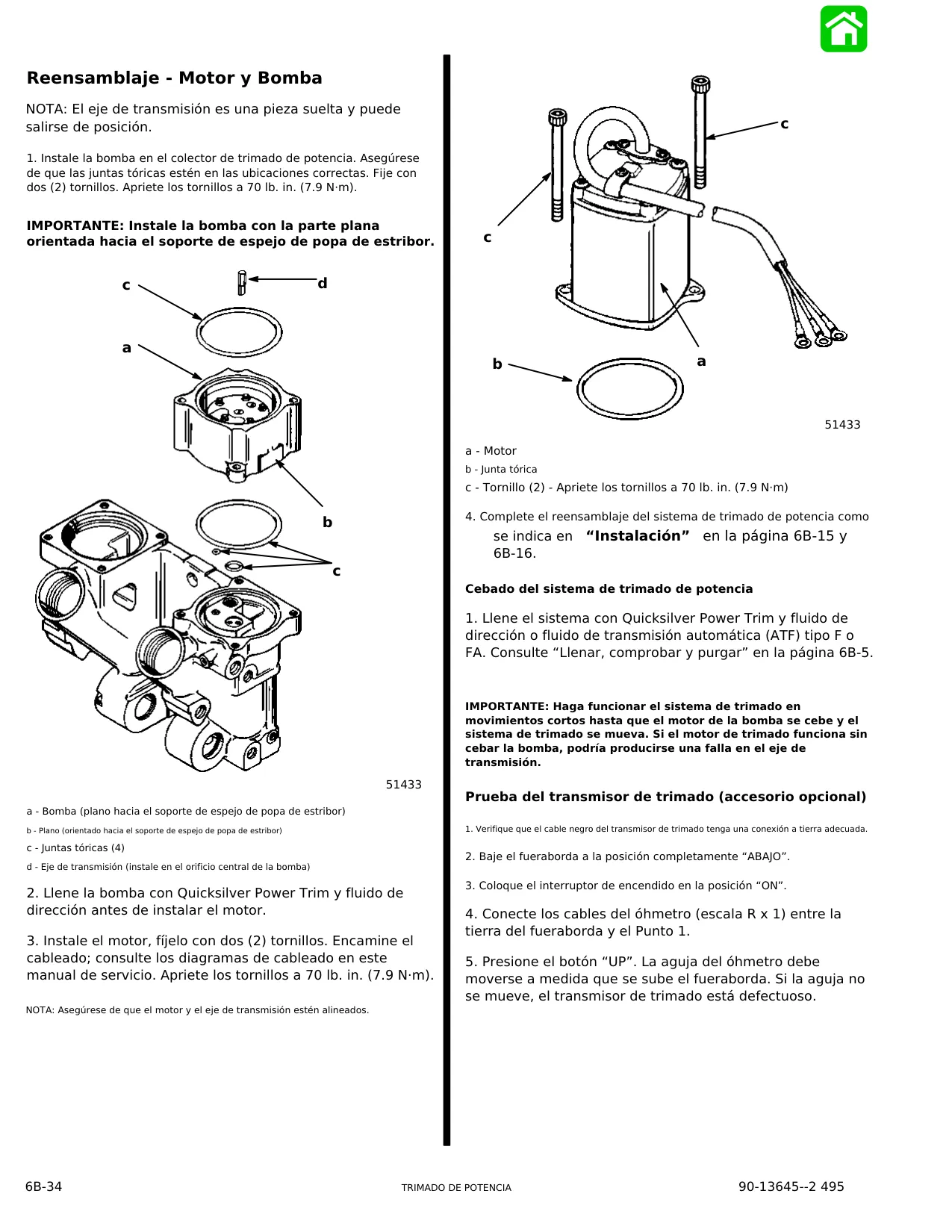

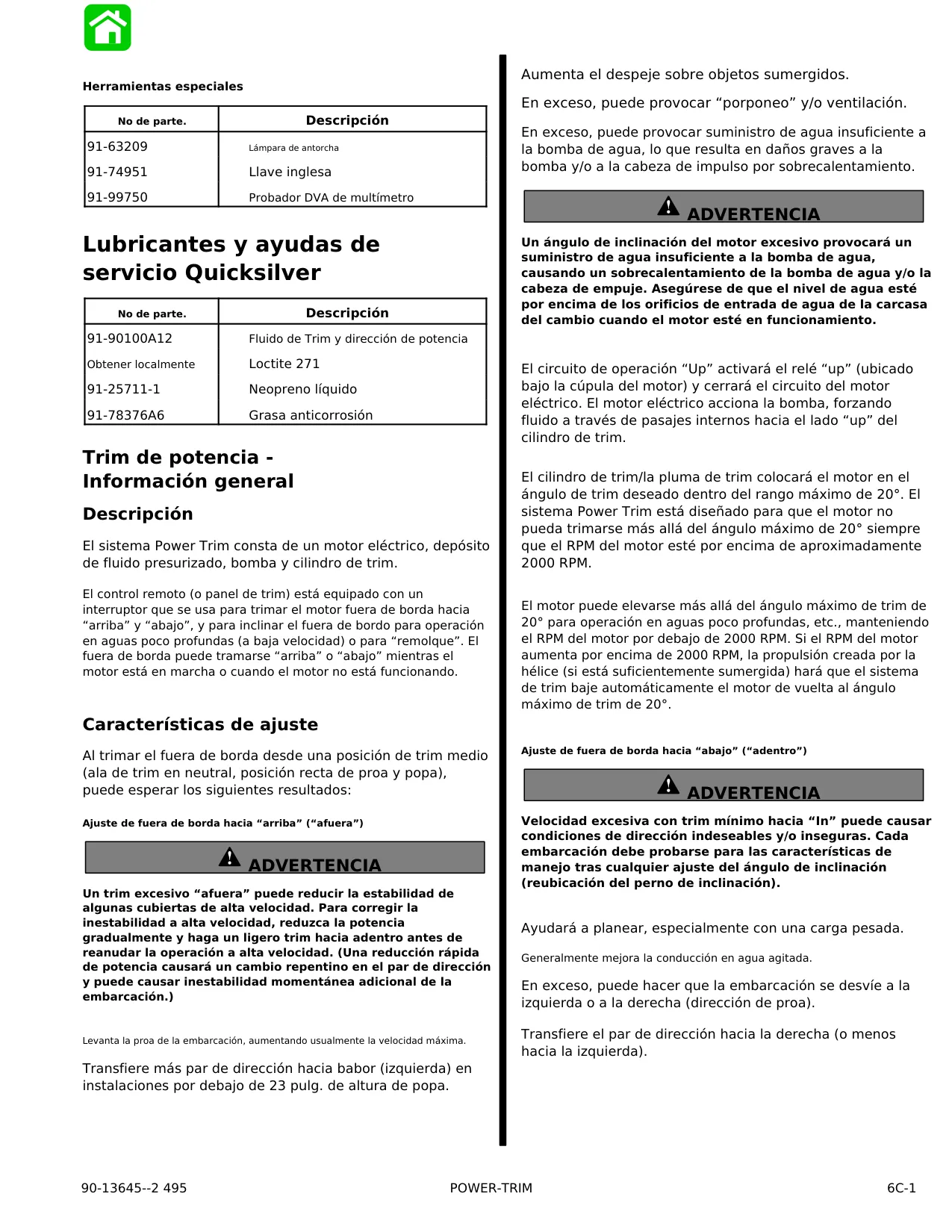

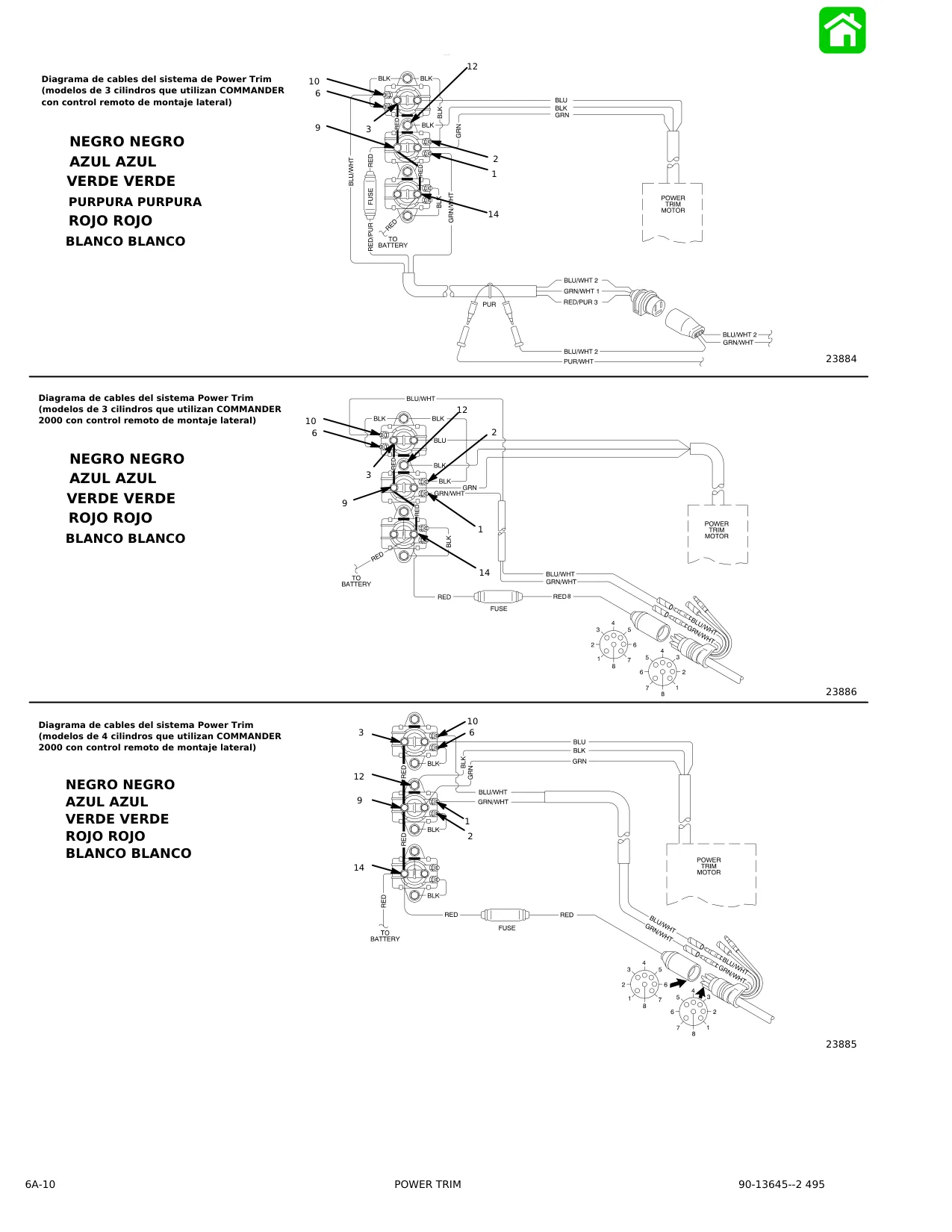

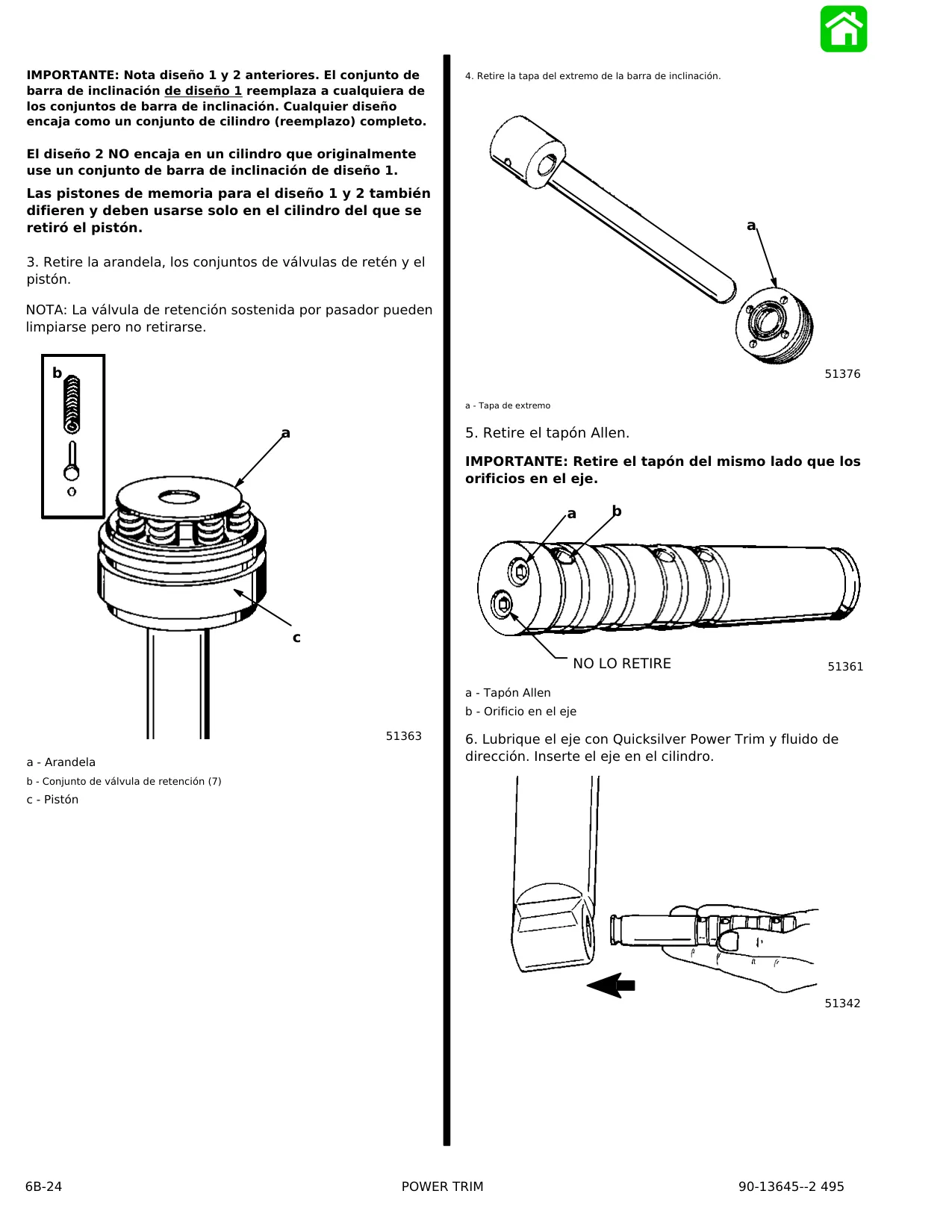

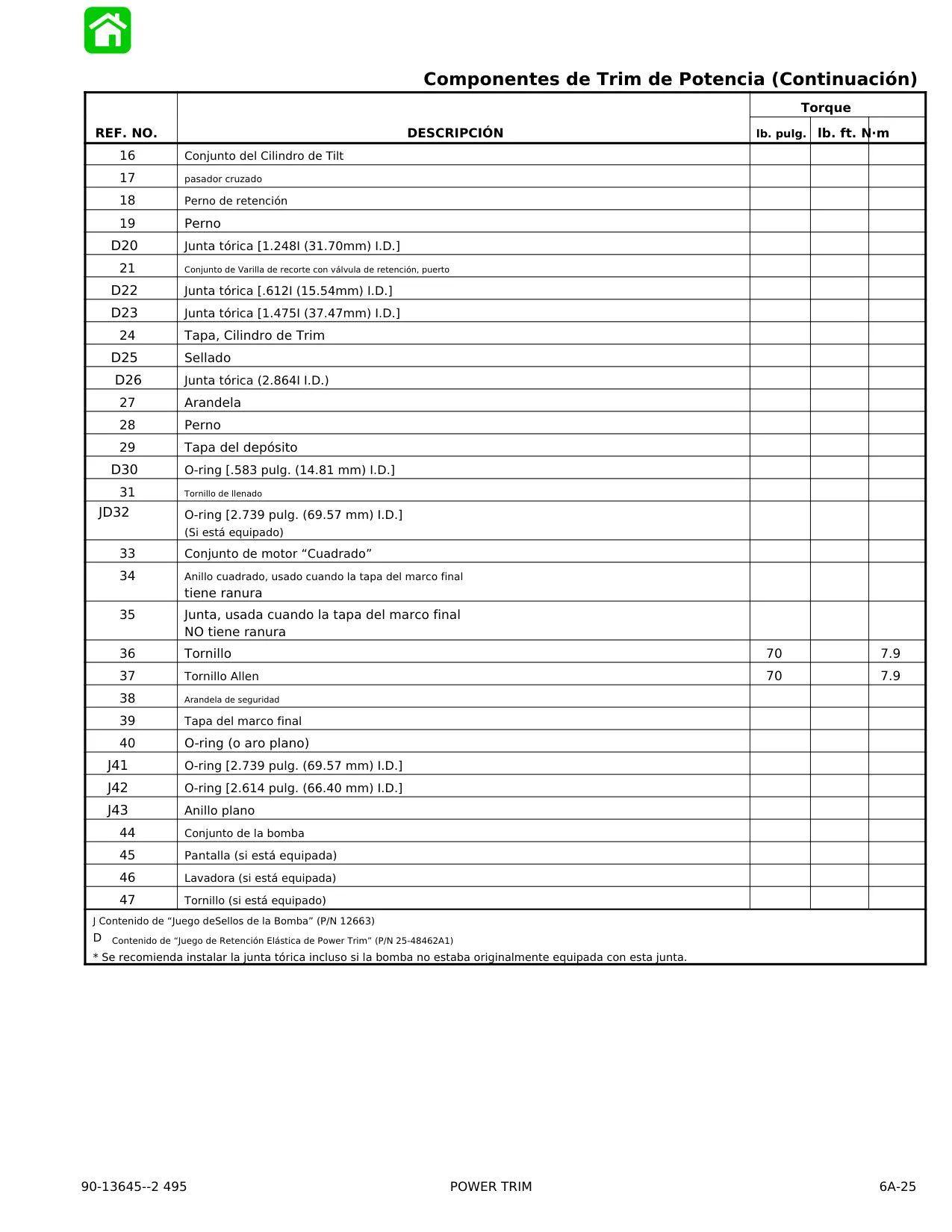

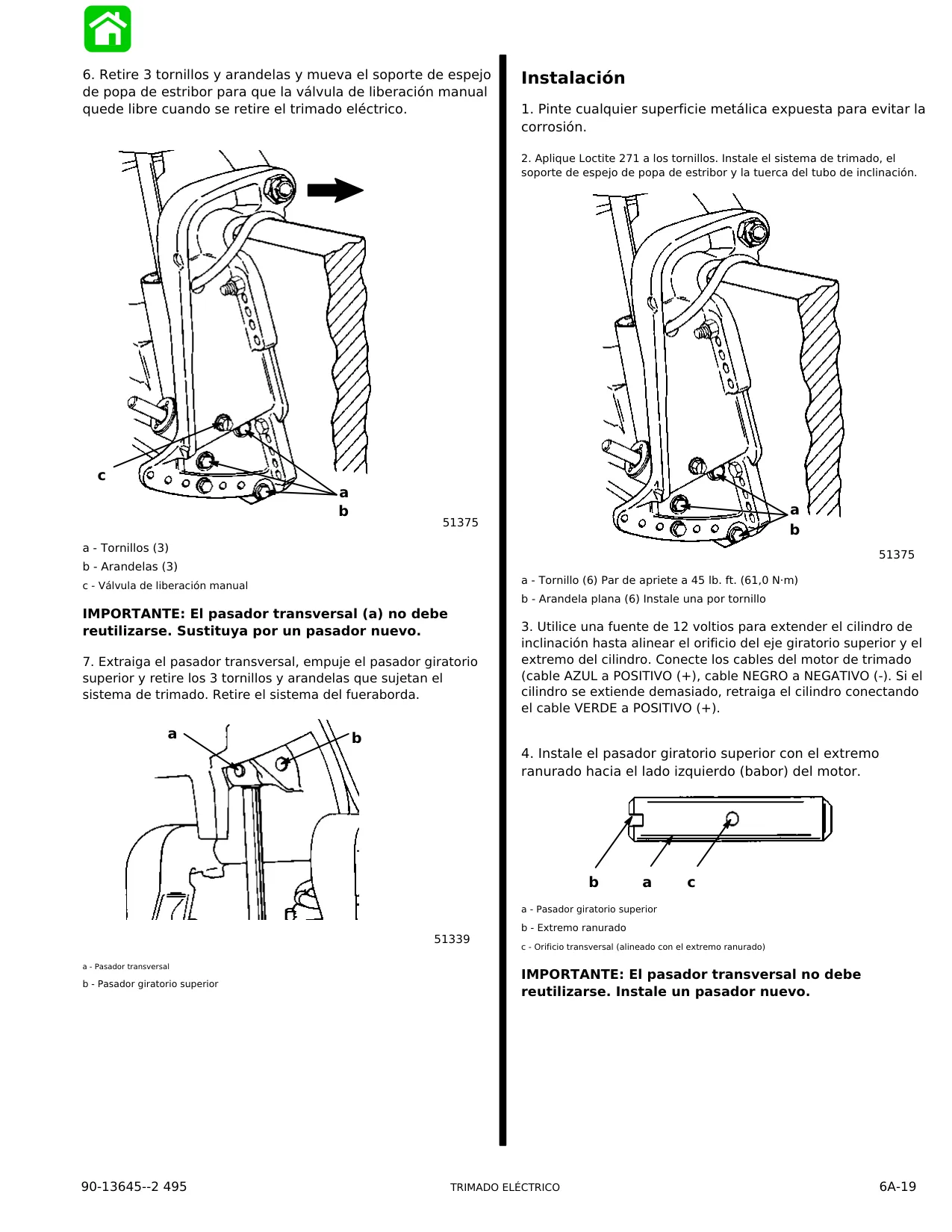

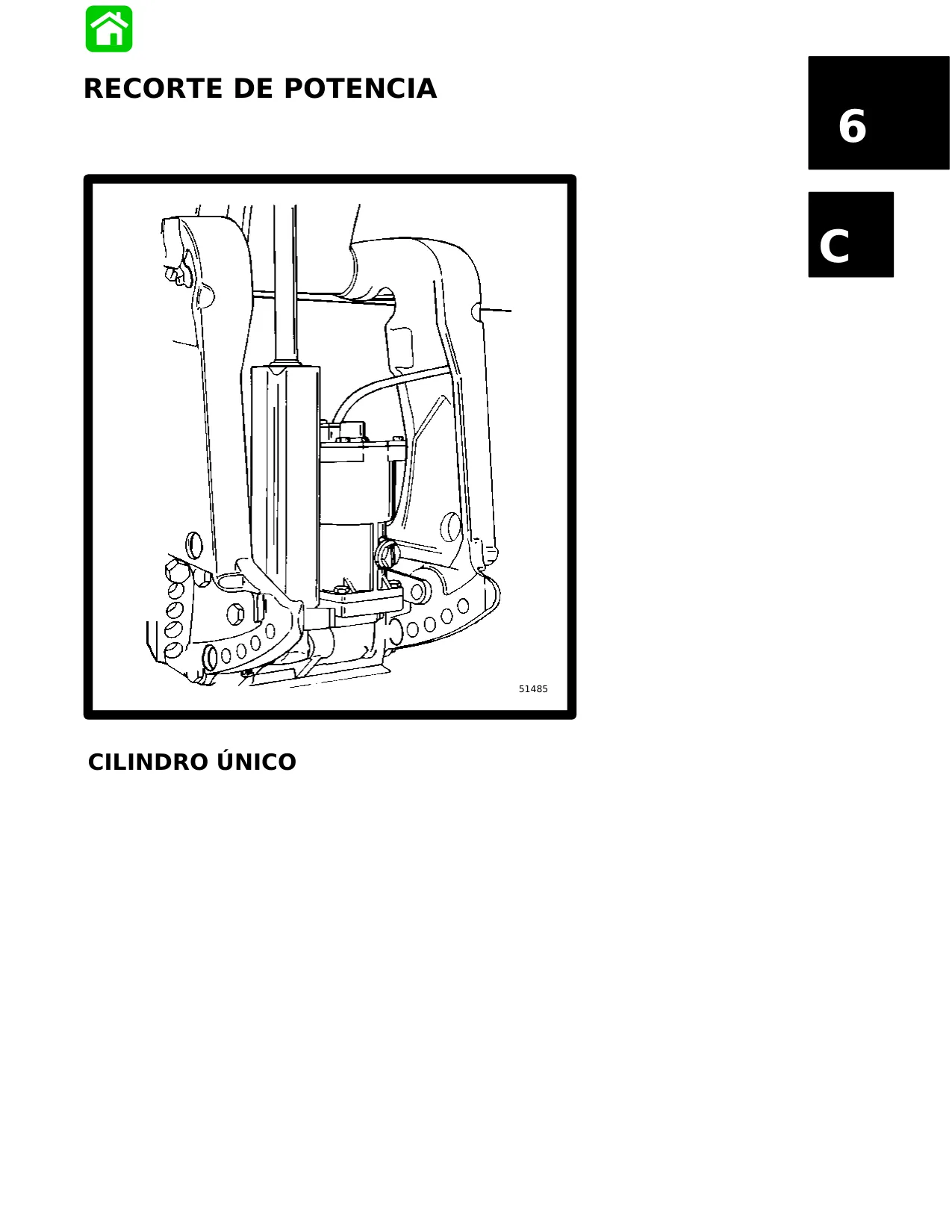

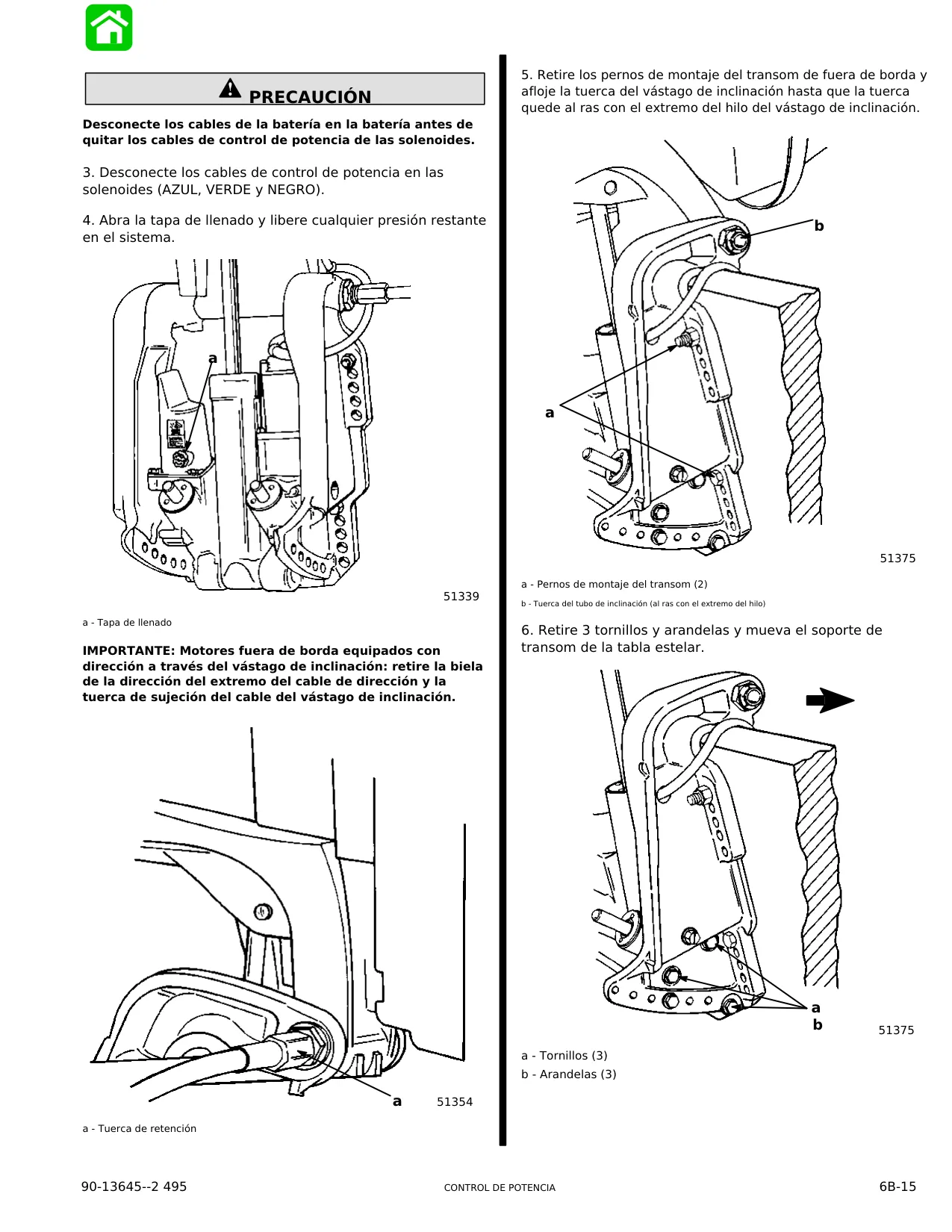

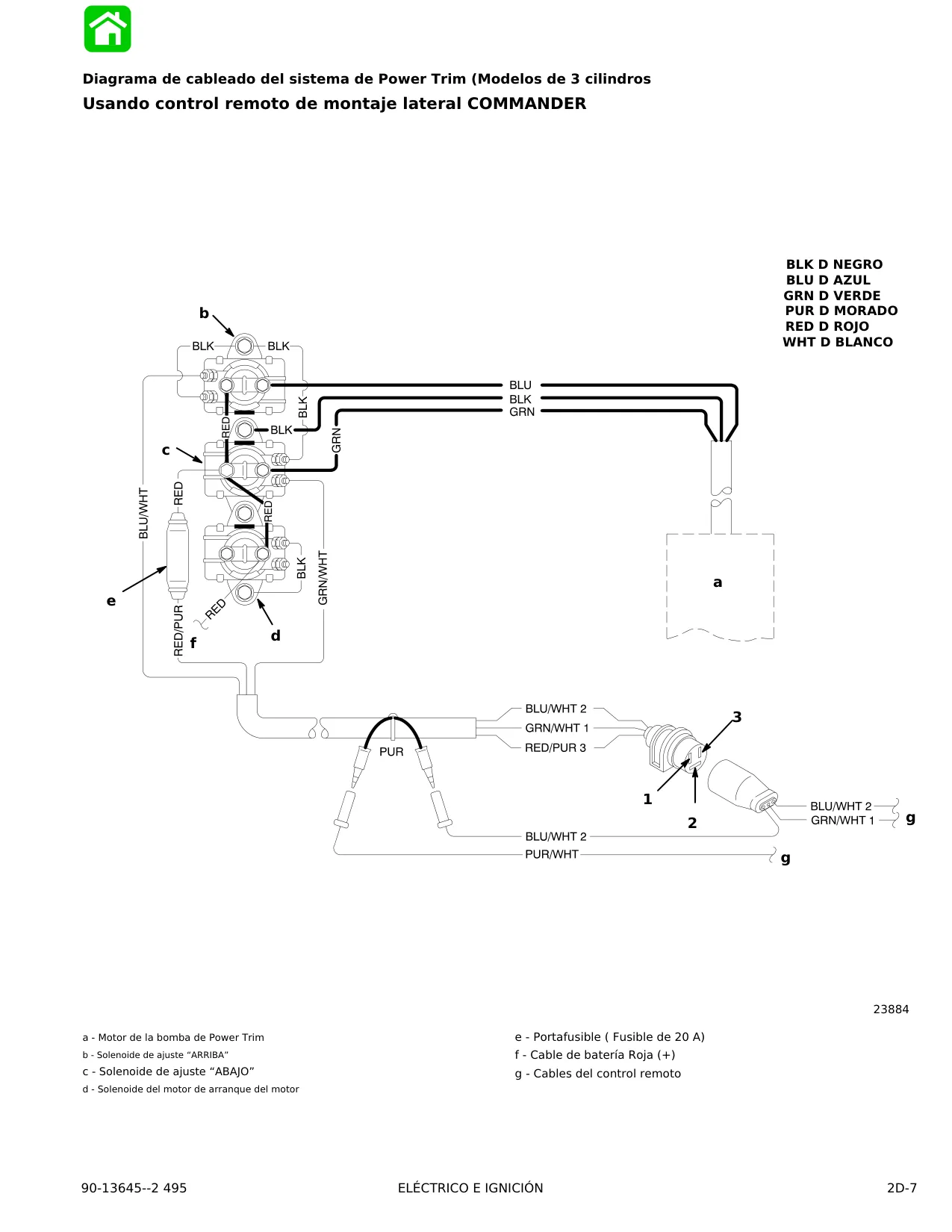

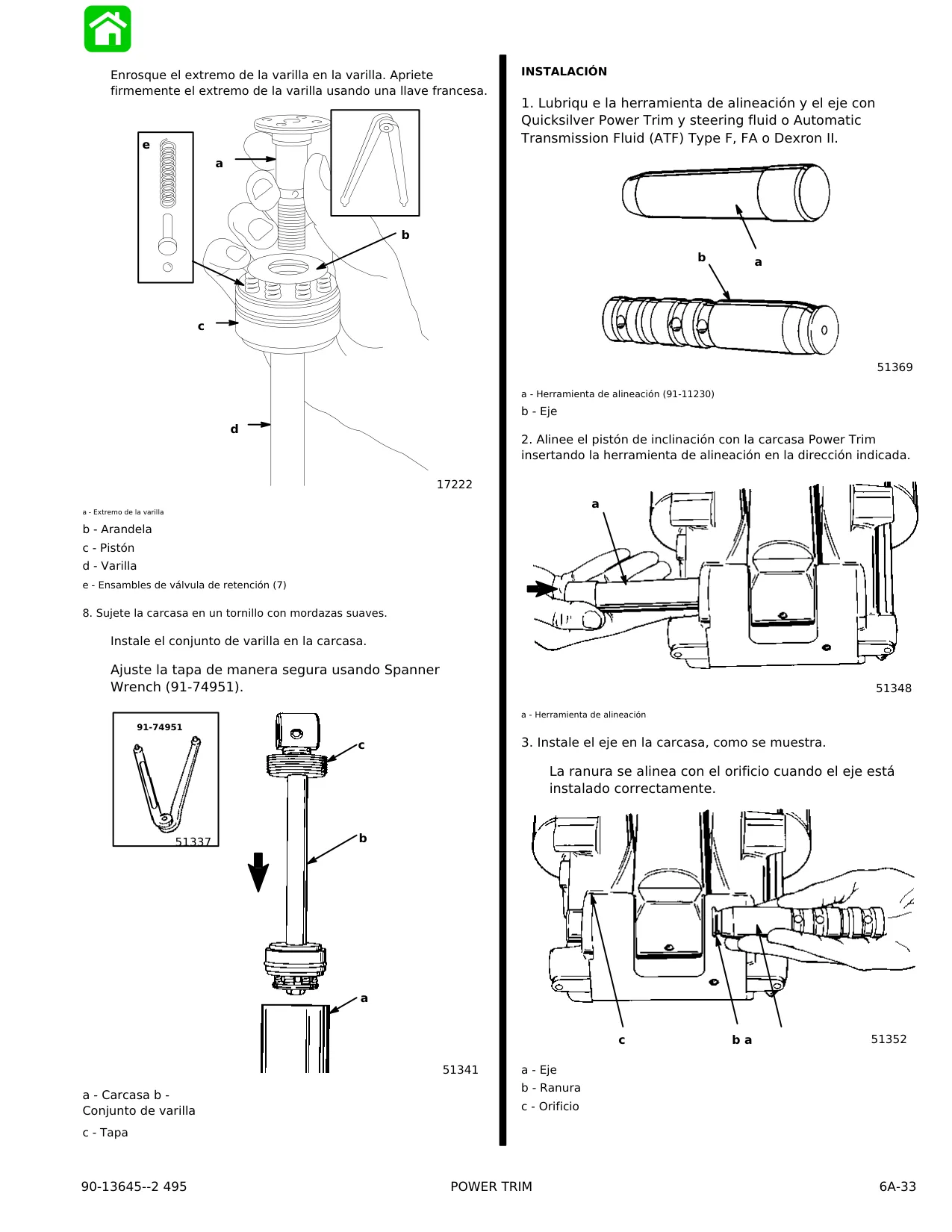

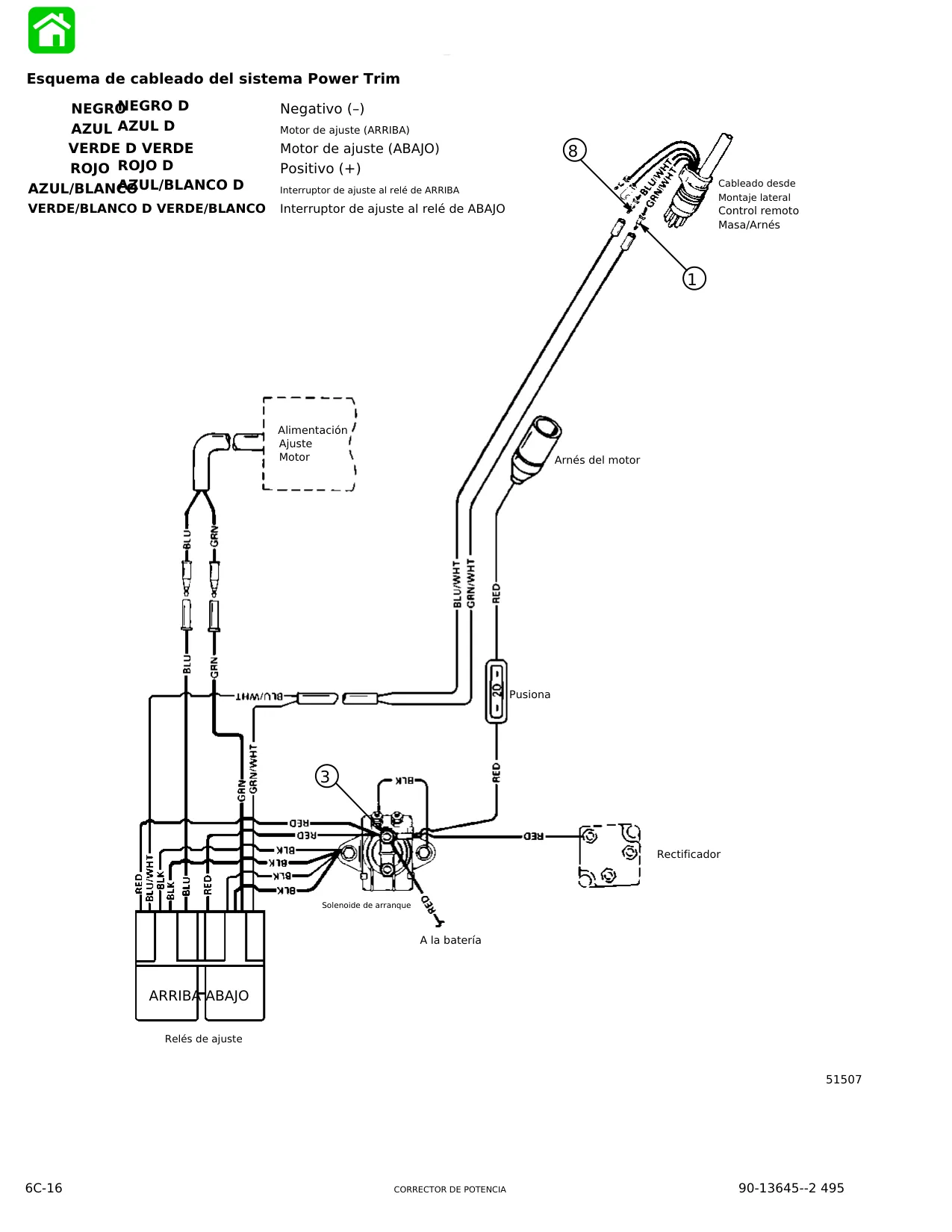

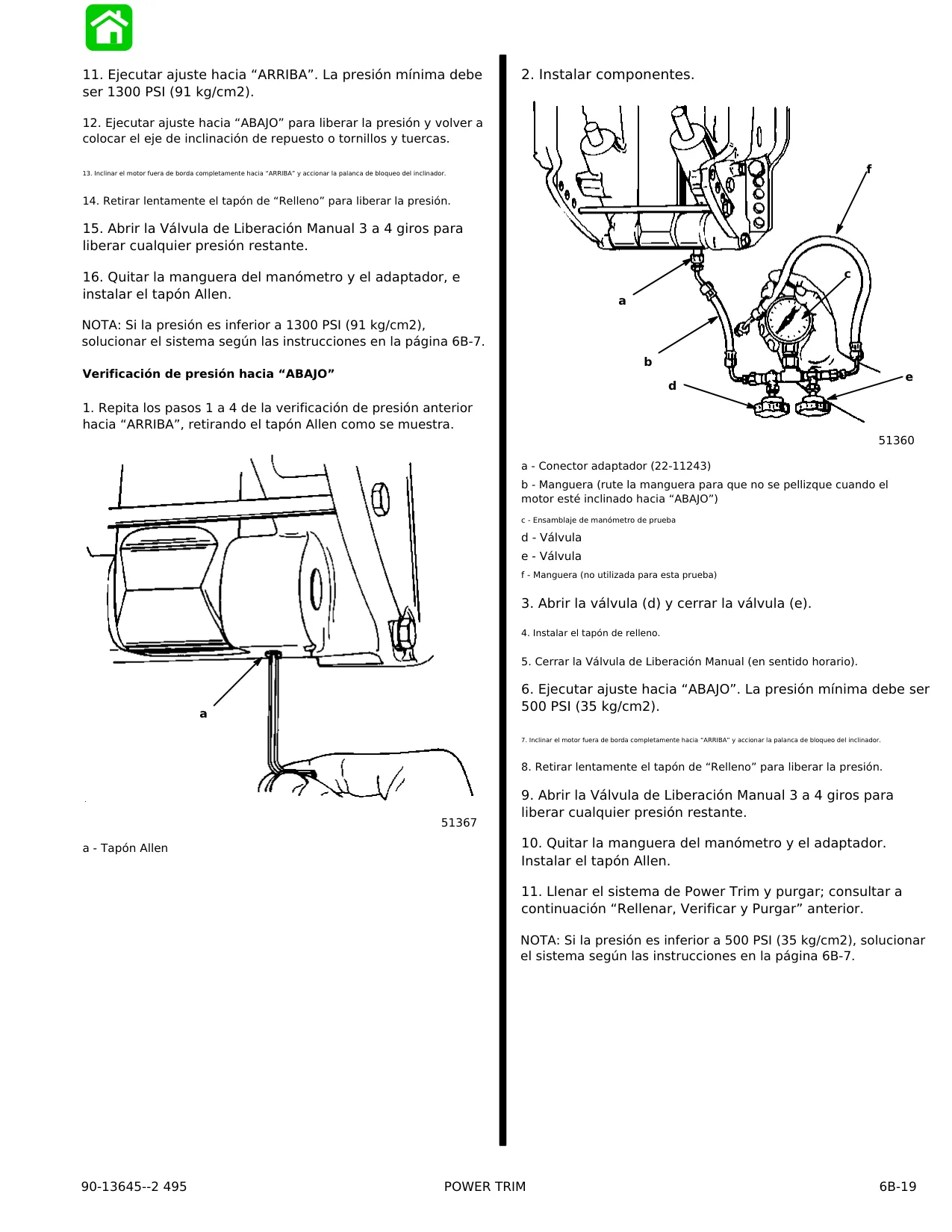

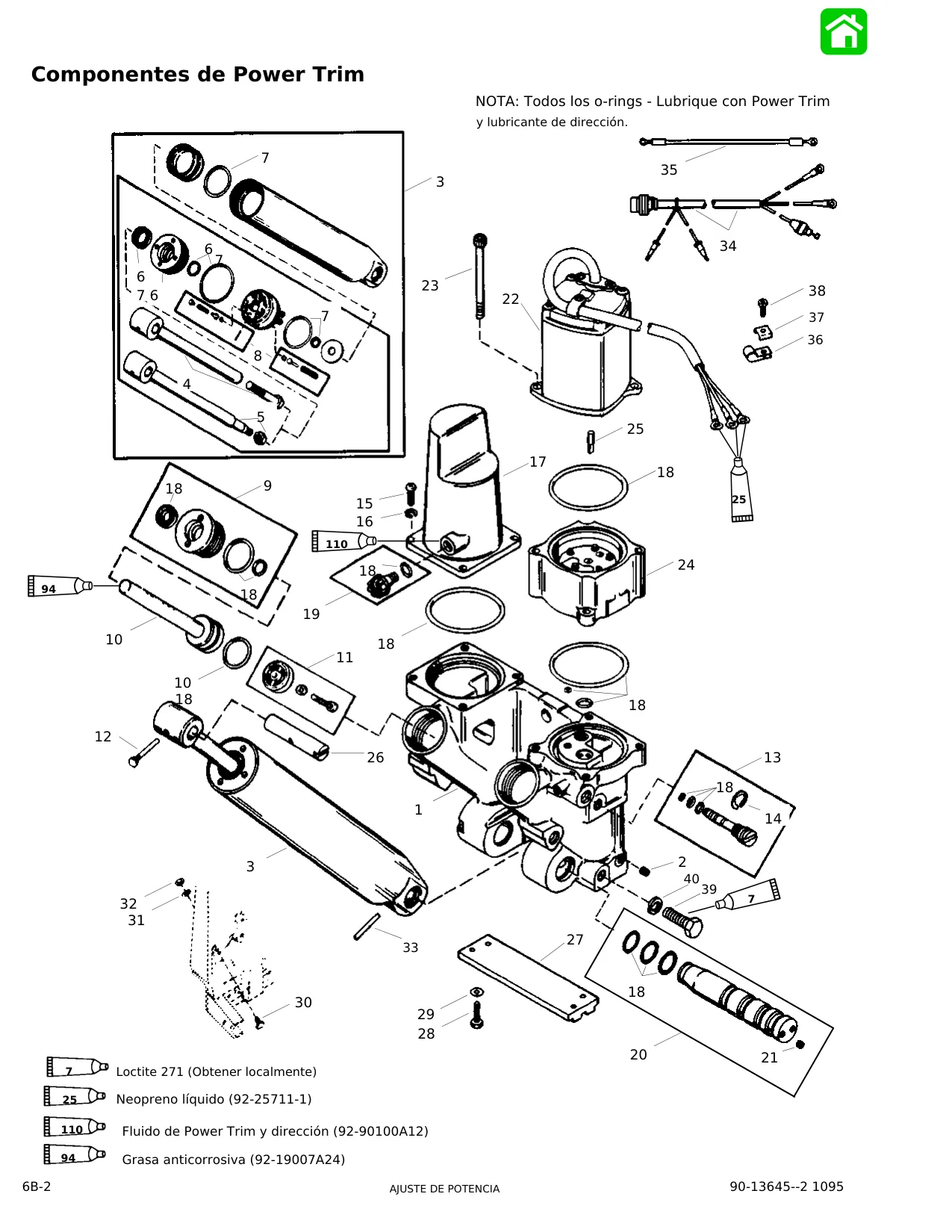

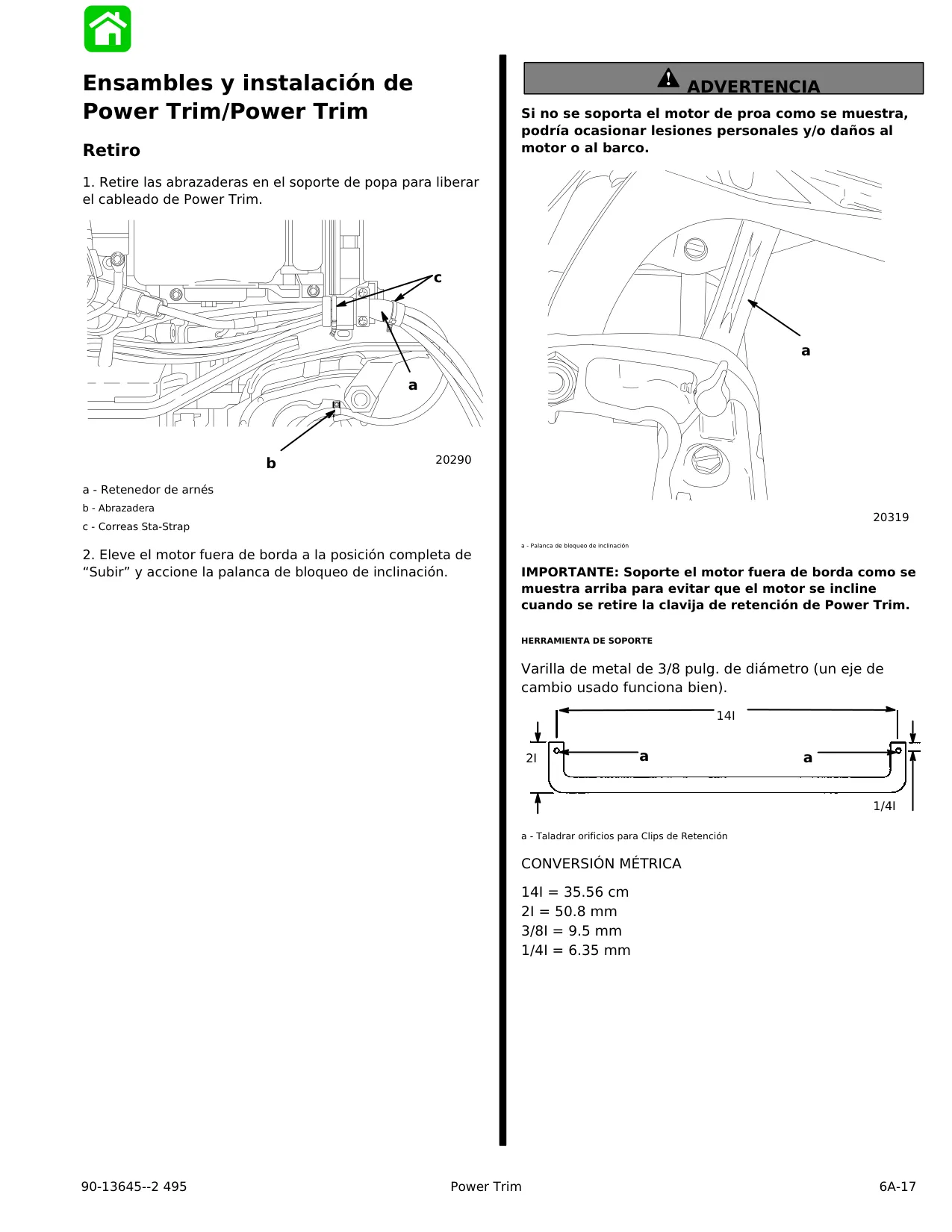

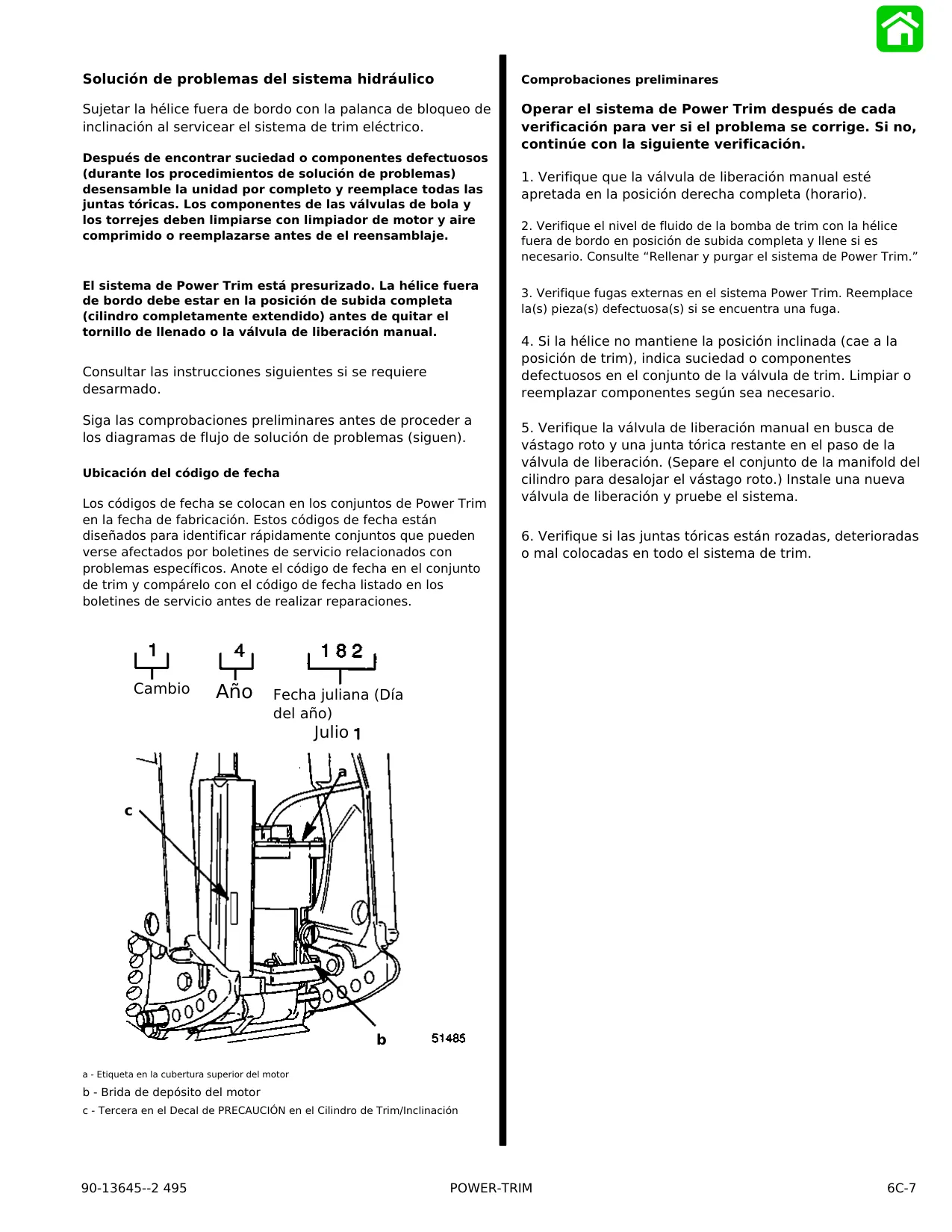

El Mecanismo de Trimado Eléctrico (Power Trim)

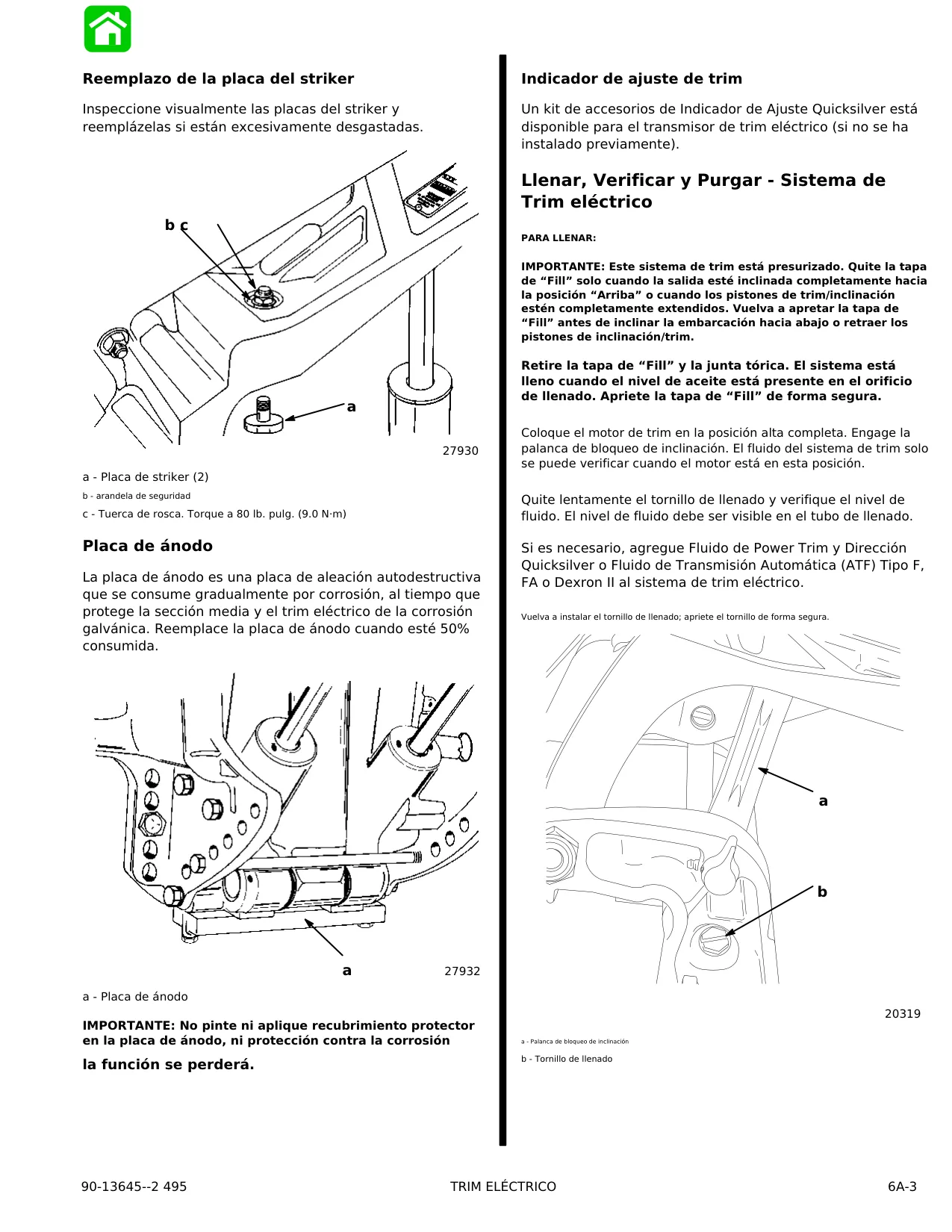

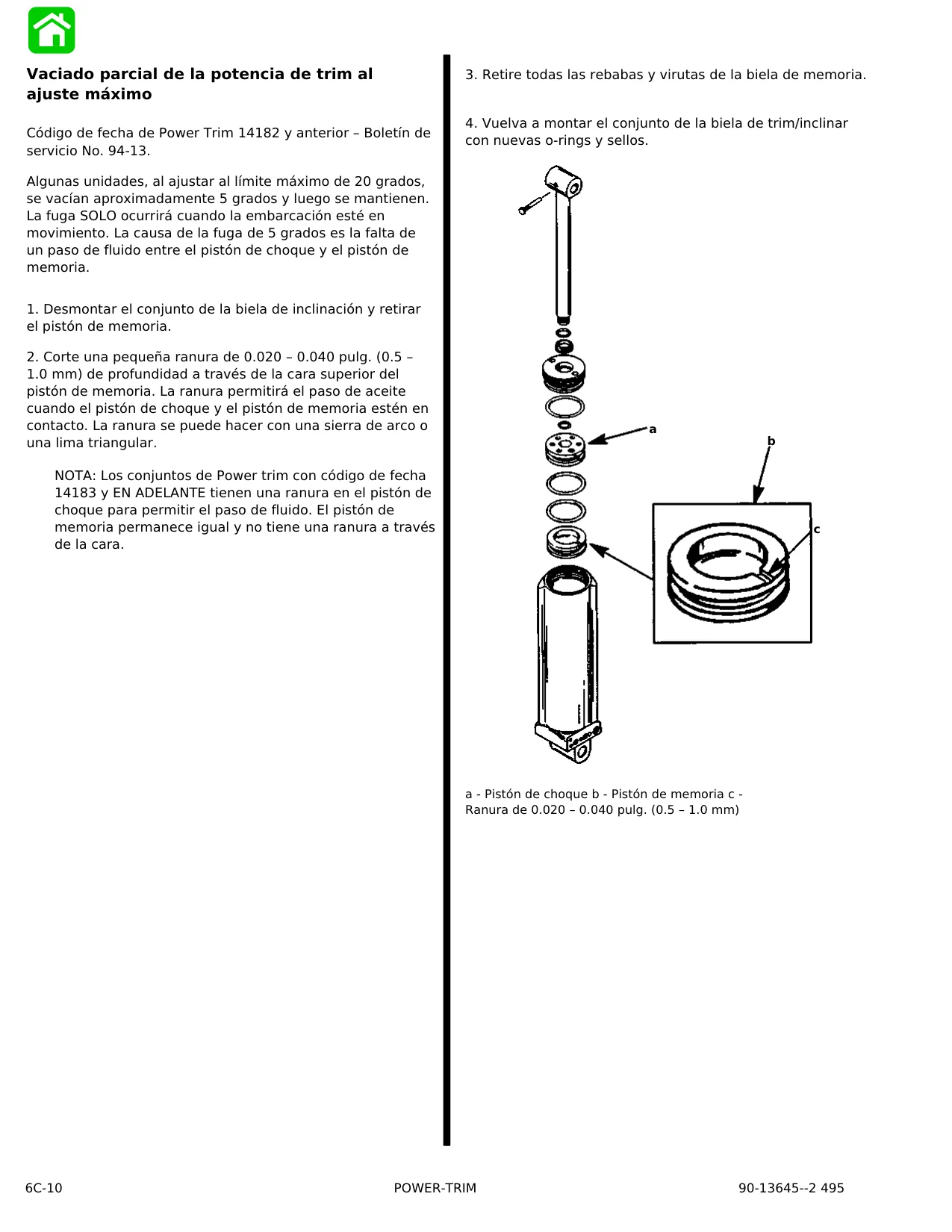

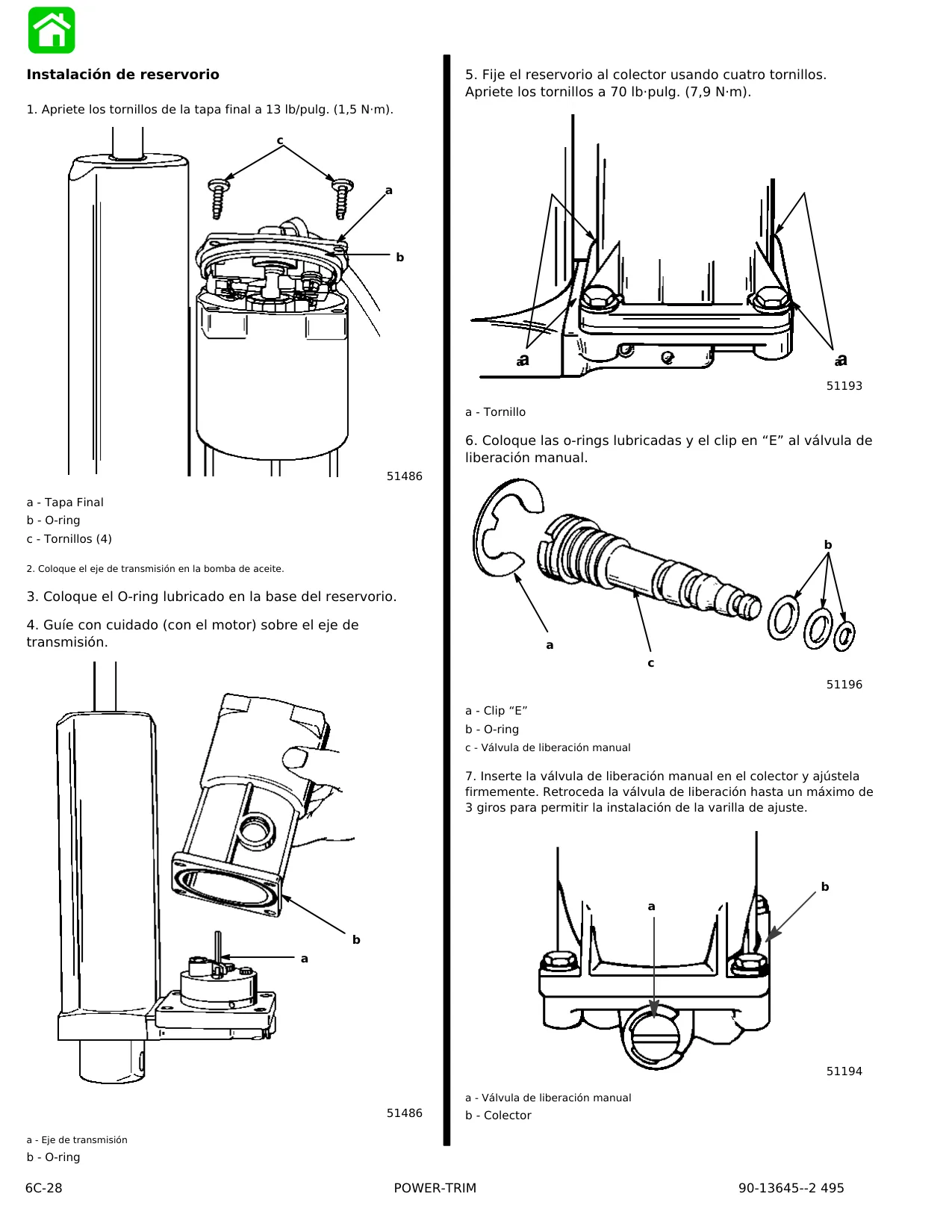

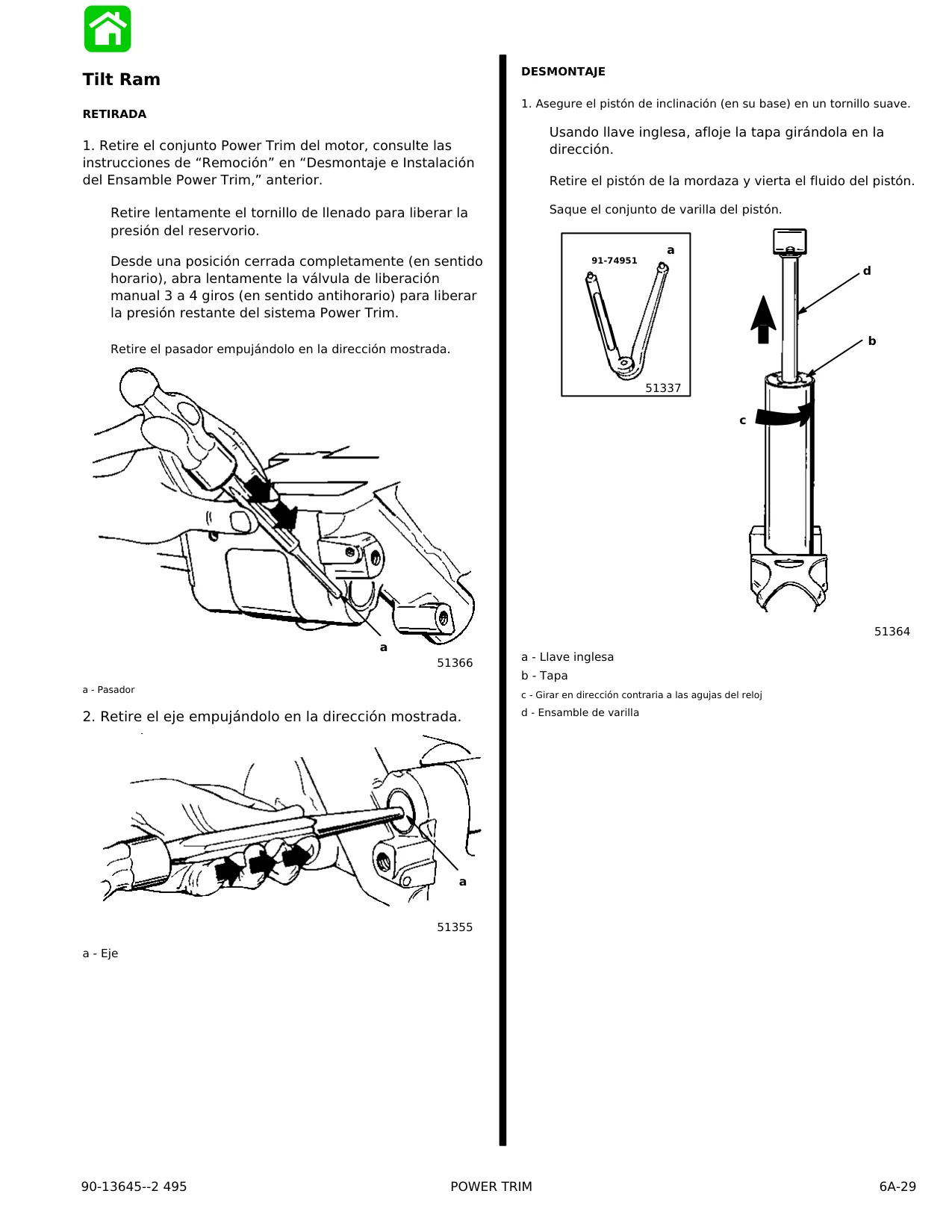

El sistema de trimado y elevación hidráulica es una unidad sellada de fábrica que carece de ventilación externa. Para purgar el aire residual tras una reparación, el técnico debe accionar el recorrido completo de inclinación de manera repetida. Un aspecto sobresaliente es su diseño de seguridad hidráulica para la navegación en aguas poco profundas. El mecanismo dispone de una válvula interna que restringe automáticamente el ángulo de salida a un máximo de 20 grados cuando el motor supera las 2000 RPM en marcha. Si se requiere navegar con mayor inclinación, el operador debe mantener las revoluciones por debajo de ese límite.

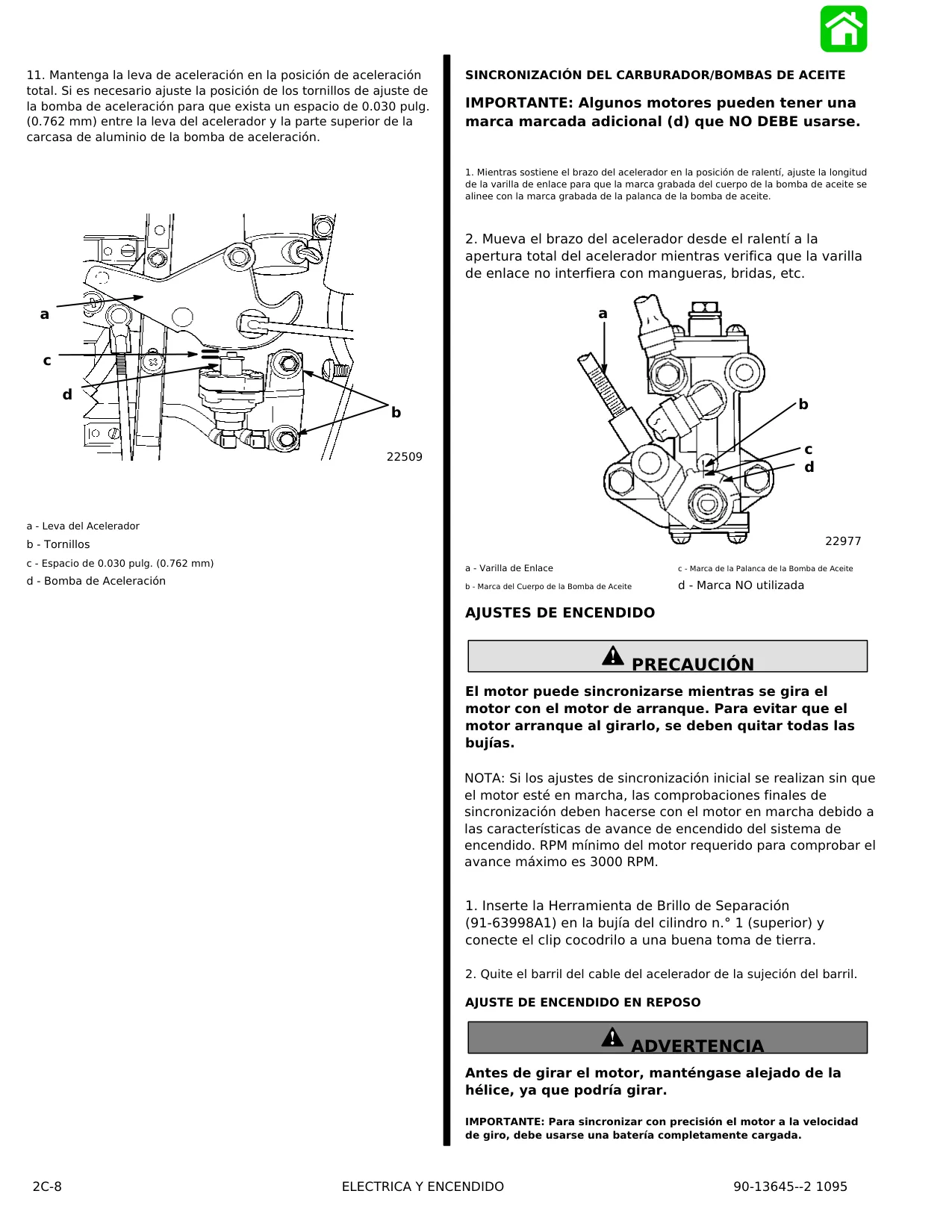

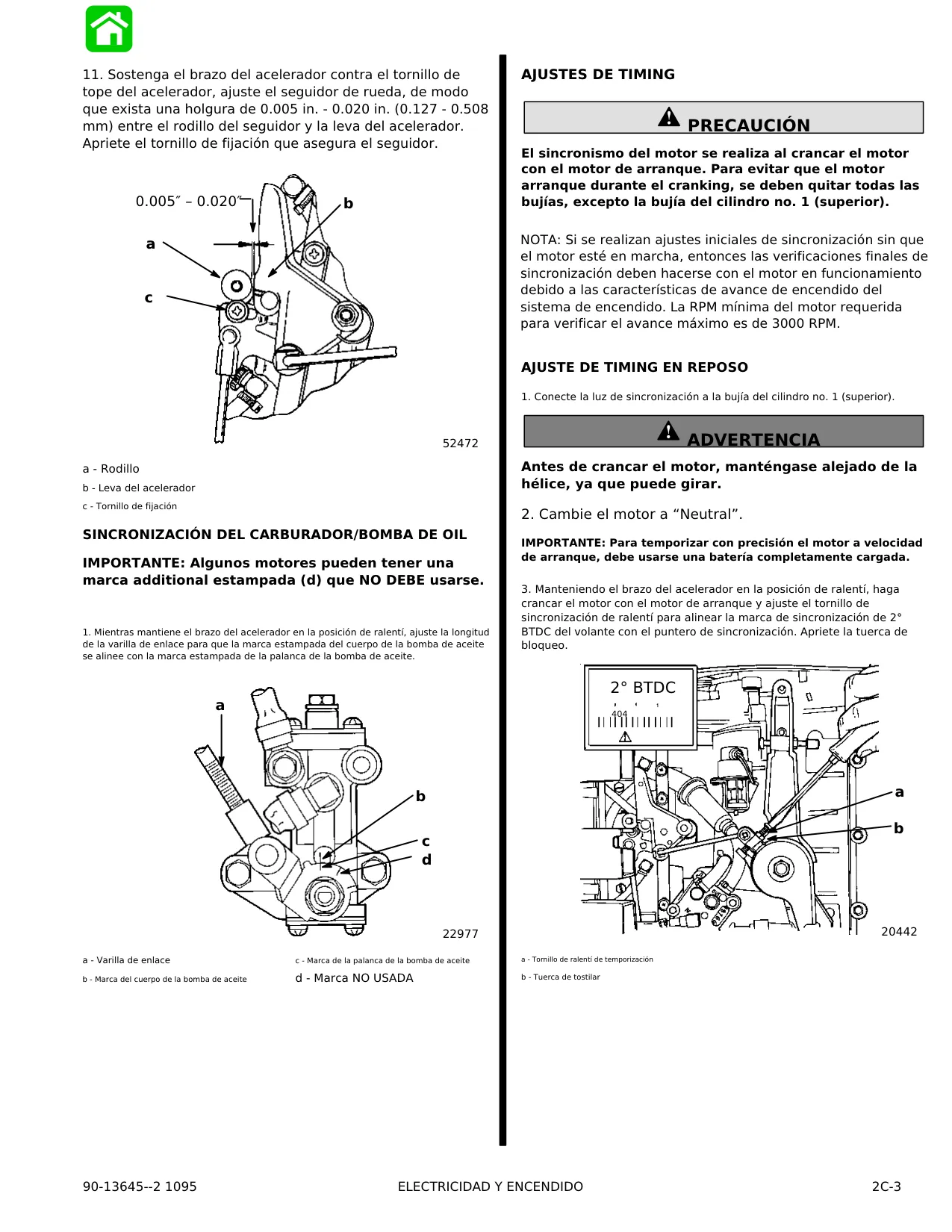

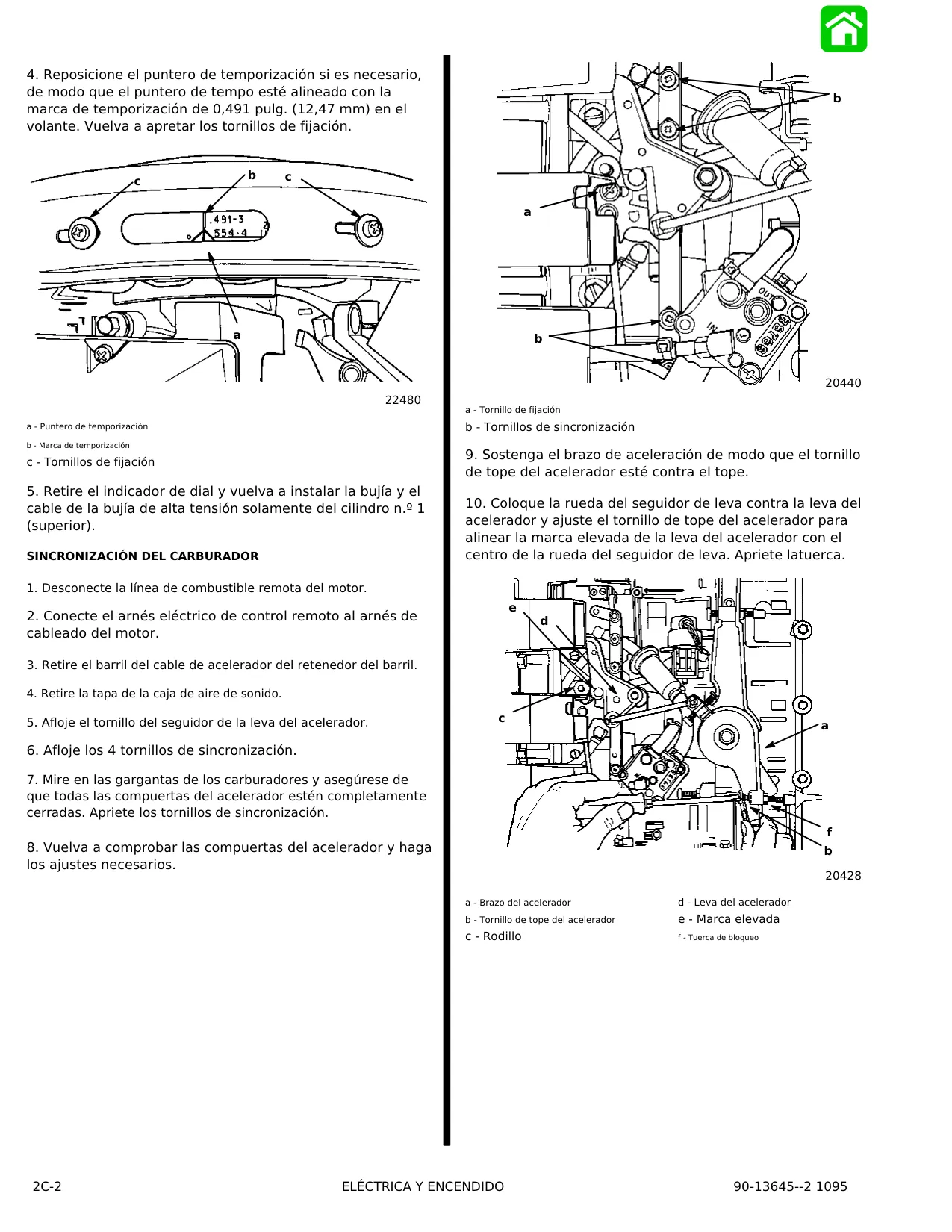

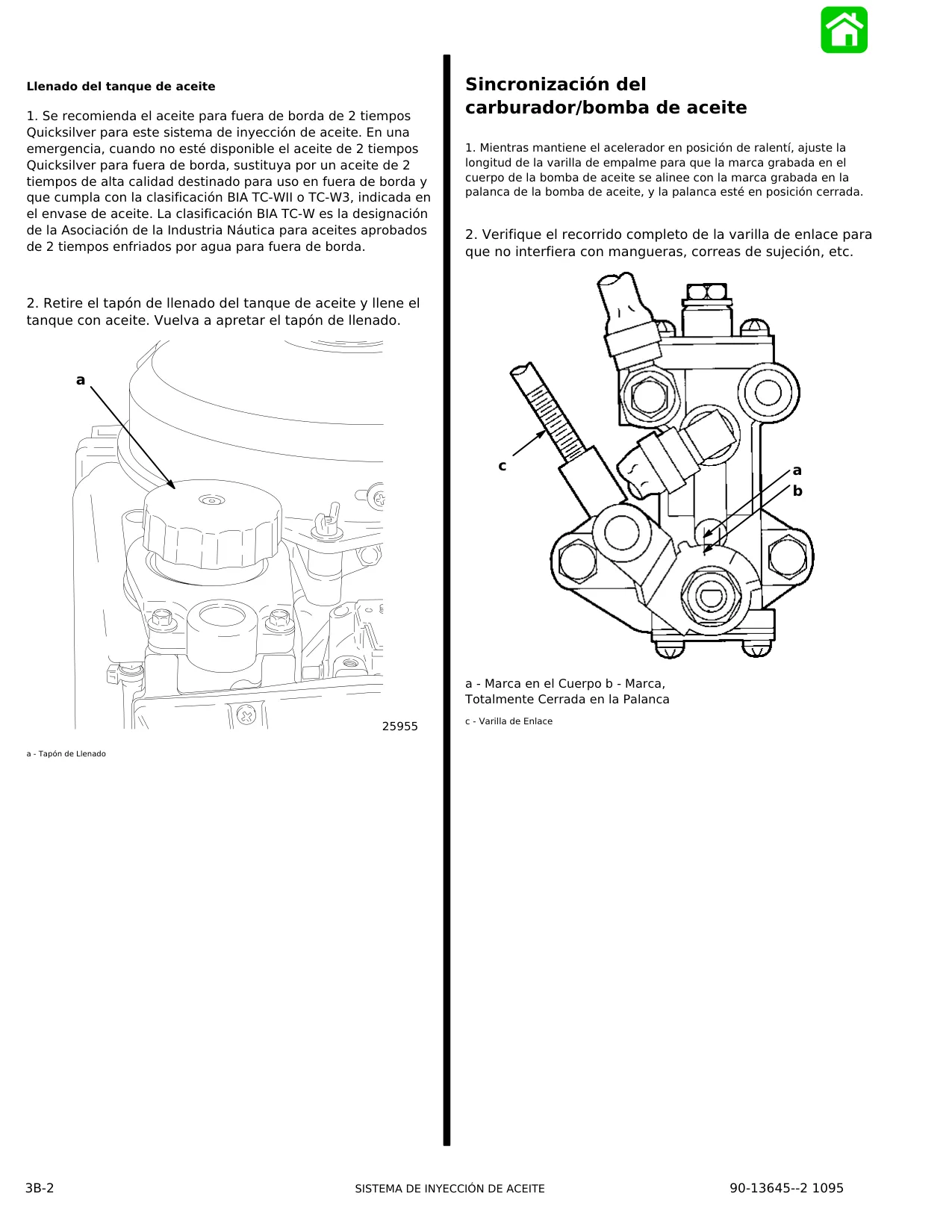

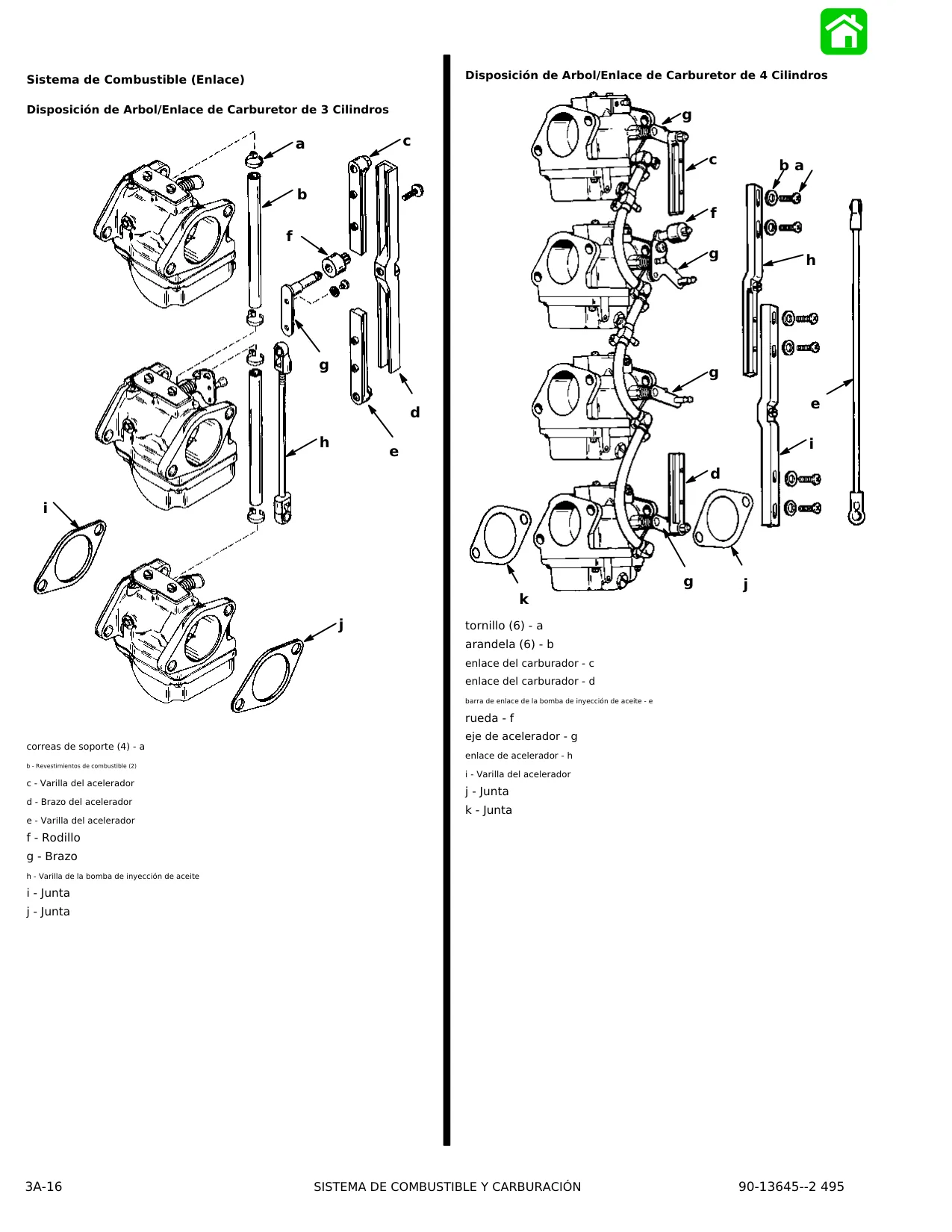

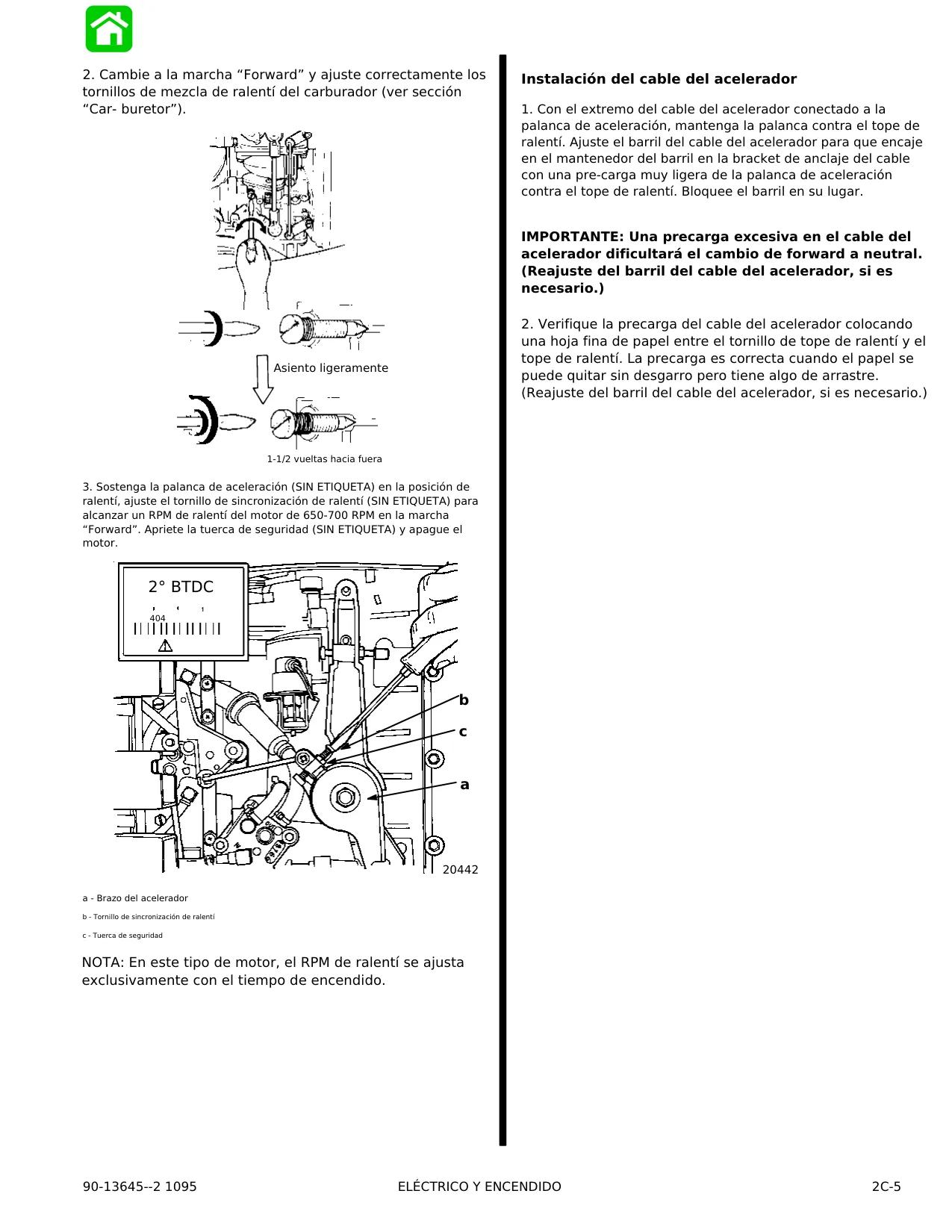

Sincronización Dinámica de la Carbureción y la Bomba de Aceite

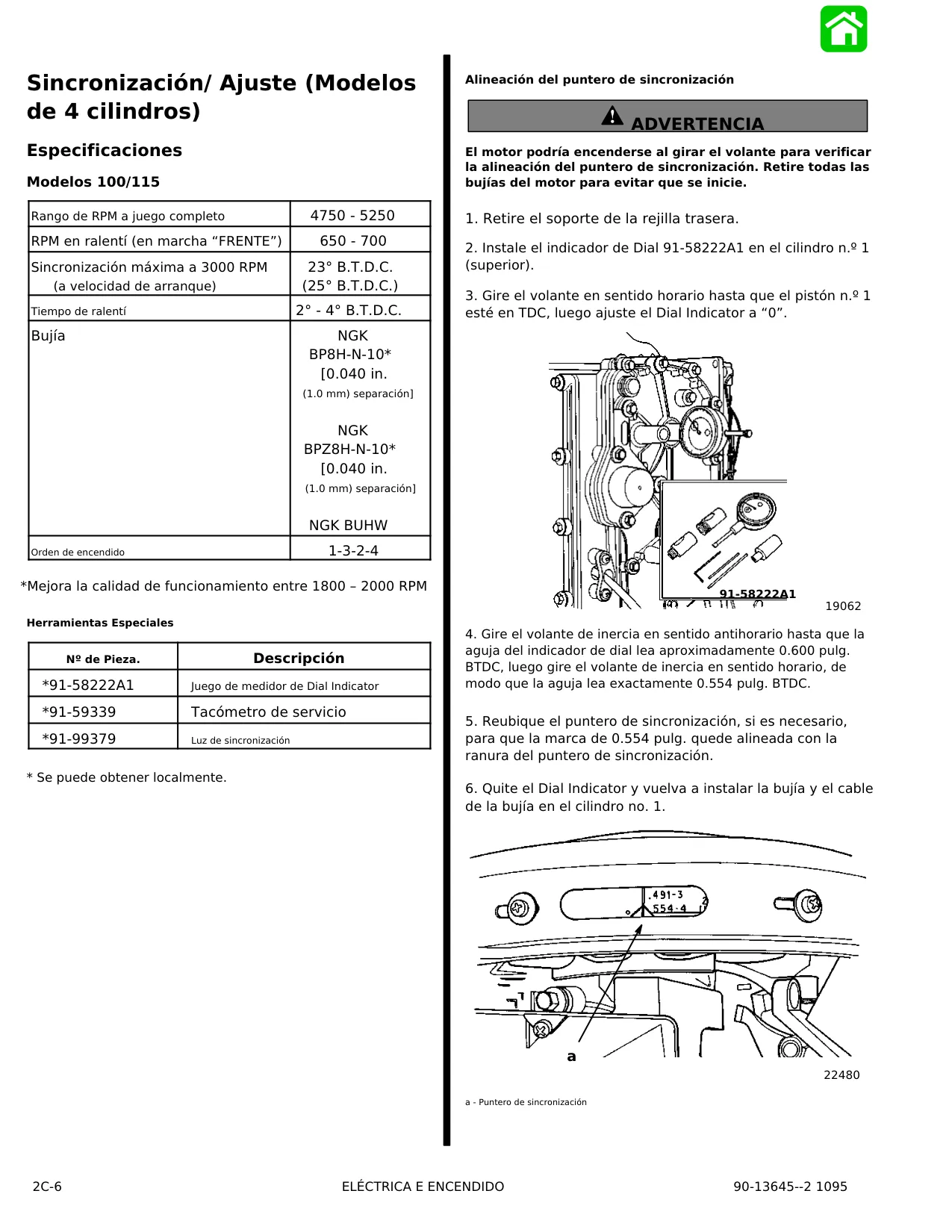

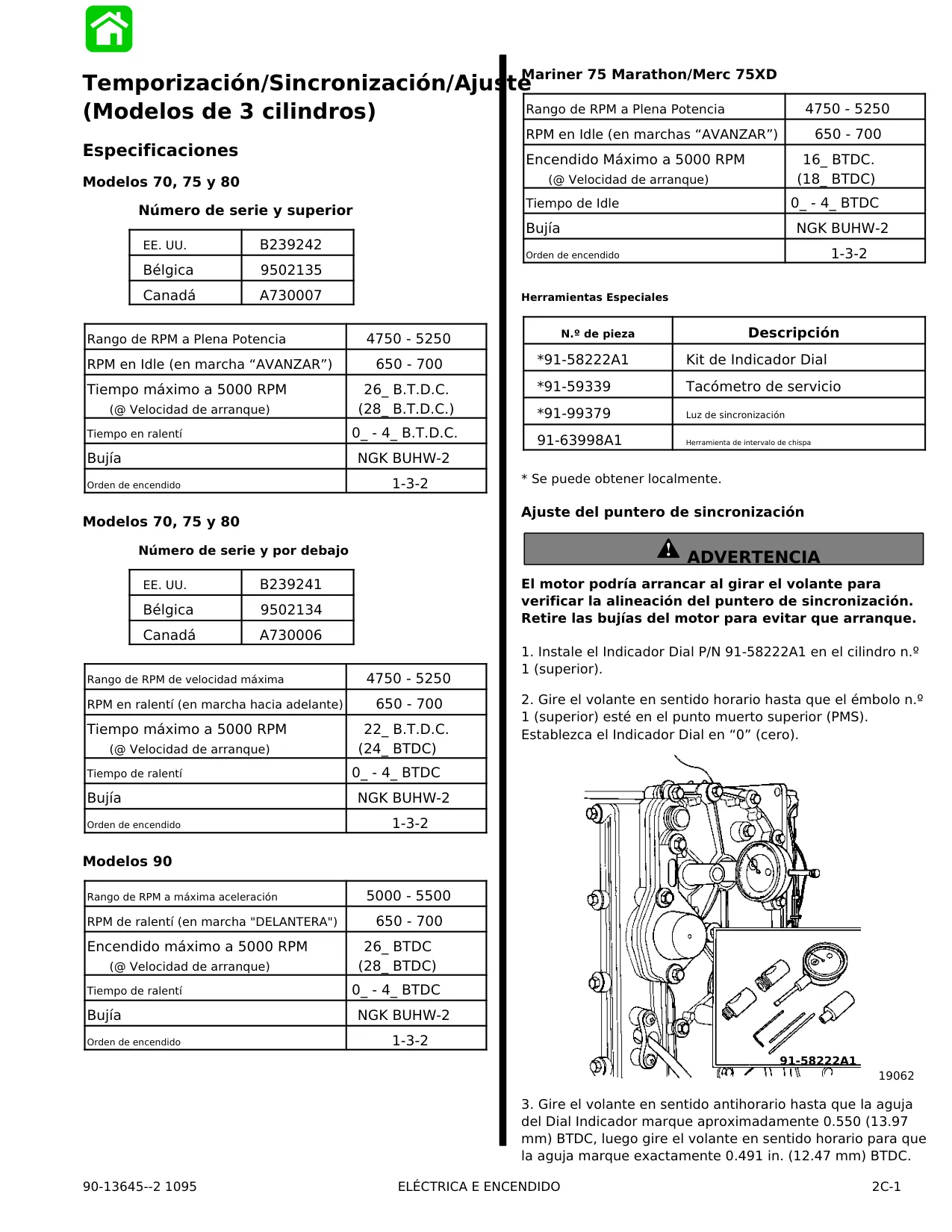

El funcionamiento equilibrado en el rango crítico de 1800 a 2000 RPM depende por completo de la sincronización entre el acelerador y la dosificación de aceite. Durante el ajuste en ralentí, la varilla de enlace debe alinearse con absoluta precisión milimétrica respecto a las marcas grabadas en el cuerpo de la bomba de aceite. Para efectuar estas pruebas de encendido de forma segura en seco, el manual exige retirar la totalidad de las bujías. Esto imposibilita el arranque accidental del motor de combustión mientras se acciona el motor de arranque eléctrico para verificar los grados de avance.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Midland BTX1 Pro y las respondemos a continuación.
Se debe utilizar gasolina automotriz regular o premium, ya sea con plomo, bajo contenido de plomo o libre de plomo. La bomba de suministro debe garantizar un índice de octanaje mínimo publicado de 86 octanos.

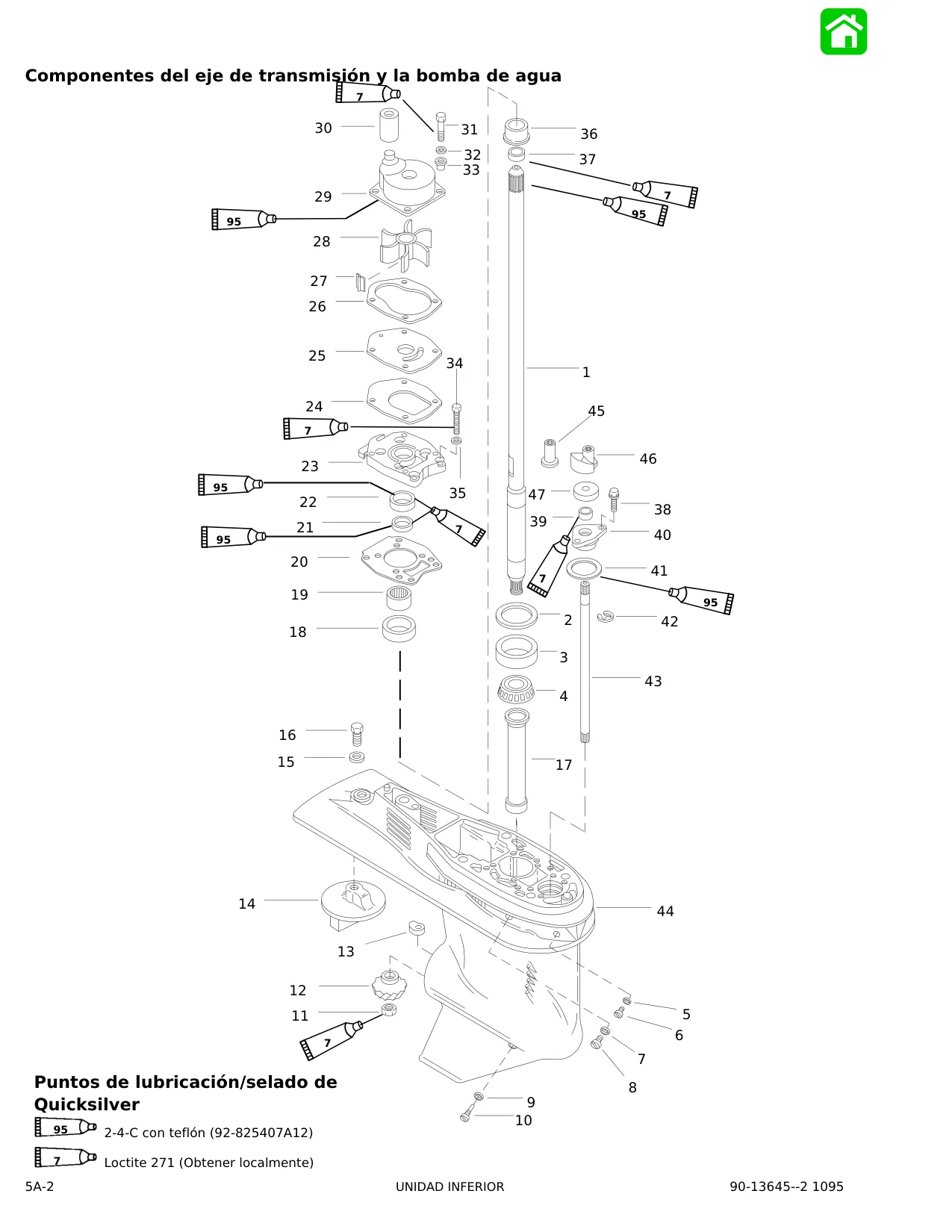

Bajo ninguna circunstancia se debe aplicar grasa automotriz en la transmisión inferior[cite: 11]. Se debe emplear exclusivamente el lubricante de engranajes Quicksilver Gear Lube o el lubricante de unidad inferior Quicksilver Super-Duty[cite: 11].

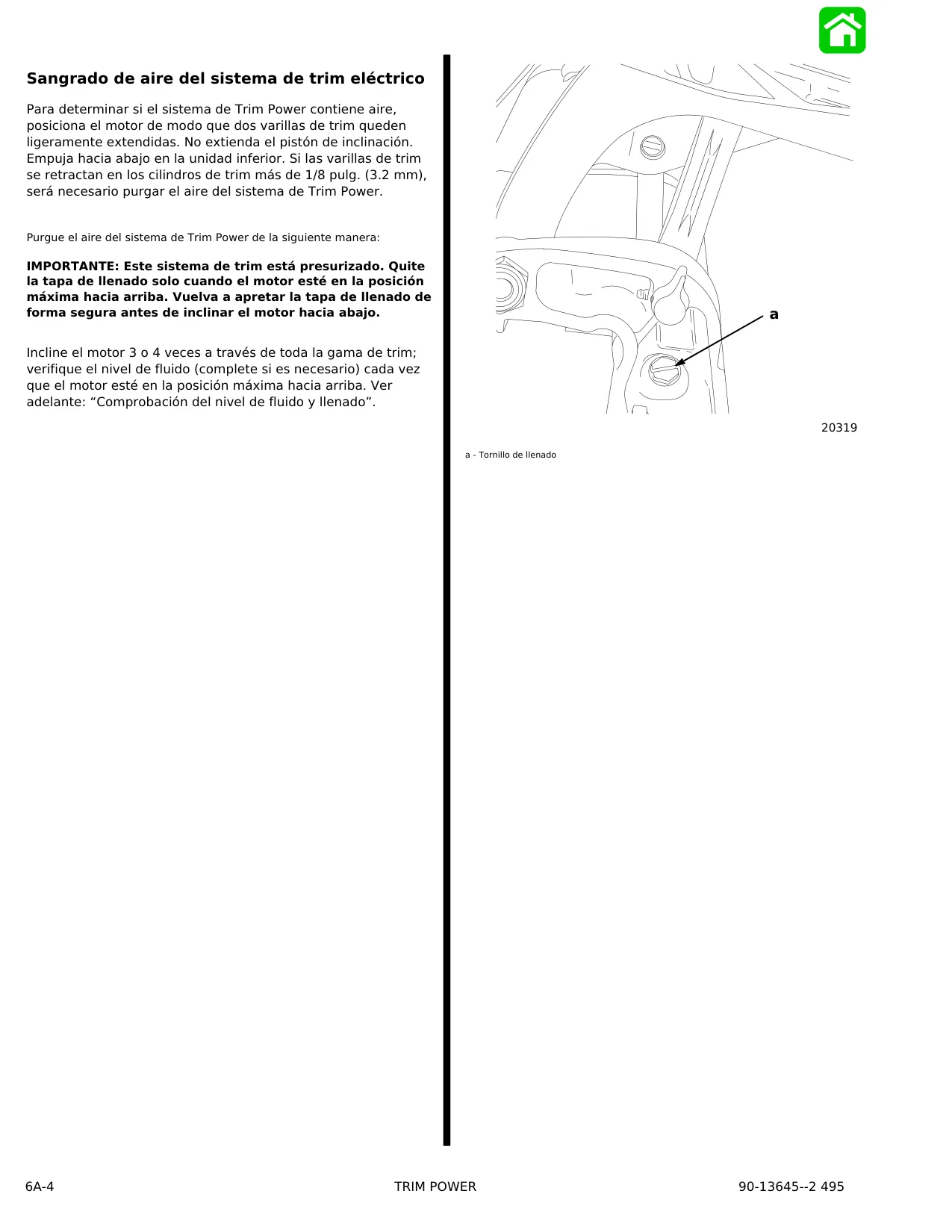

El sistema se encuentra presurizado de fábrica y no posee válvulas de purga externas[cite: 138]. Para eliminar burbujas de aire, se debe realizar el ciclo completo de subida y bajada del motor a lo largo de todo el rango de remolque varias veces seguidas.
Debido a que los circuitos de encendido y el alternador son capaces de generar cortocircuitos violentos y descargas eléctricas severas, es obligatorio desconectar ambos cables de la batería directamente en sus bornes antes de tocar conexiones eléctricas[cite: 60].
El motor activará un zumbador acústico de advertencia cuando reste un cuarto de galón (0.95 litros) de aceite en el tanque. A partir de ese momento, el operador dispone de aproximadamente 50 minutos (en motores de 4 cilindros) o 1 hora (en motores de 3 cilindros) de navegación a fondo para reabastecer el depósito.

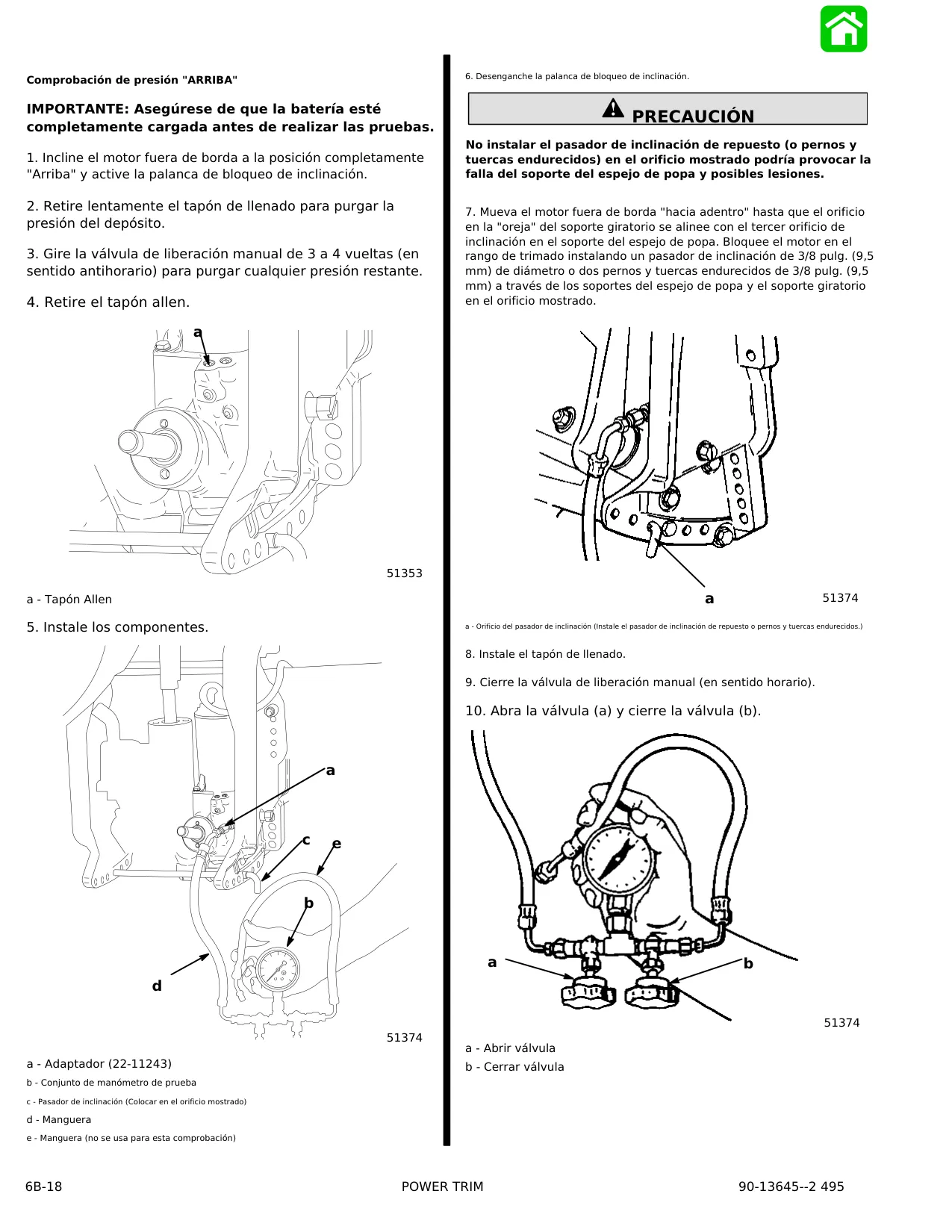

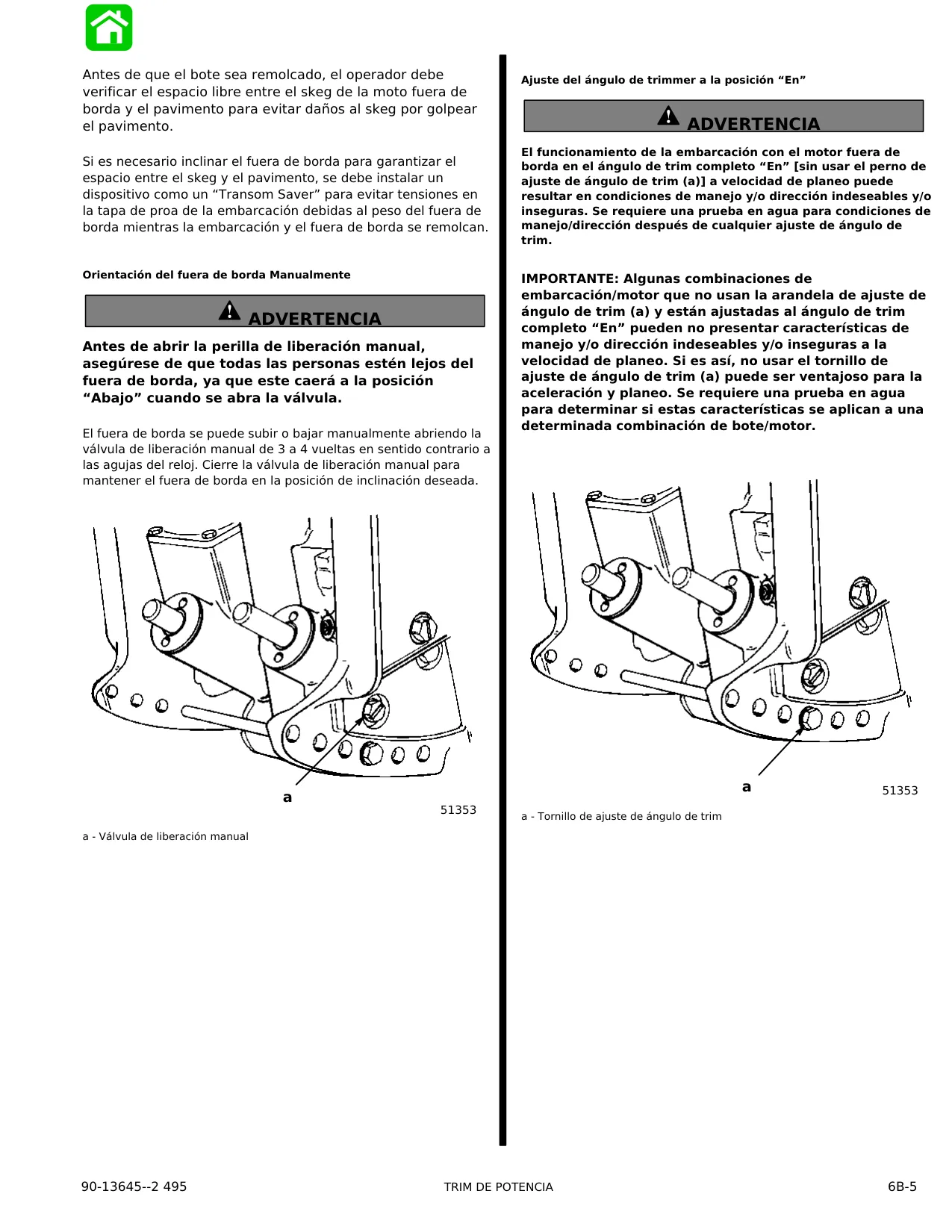

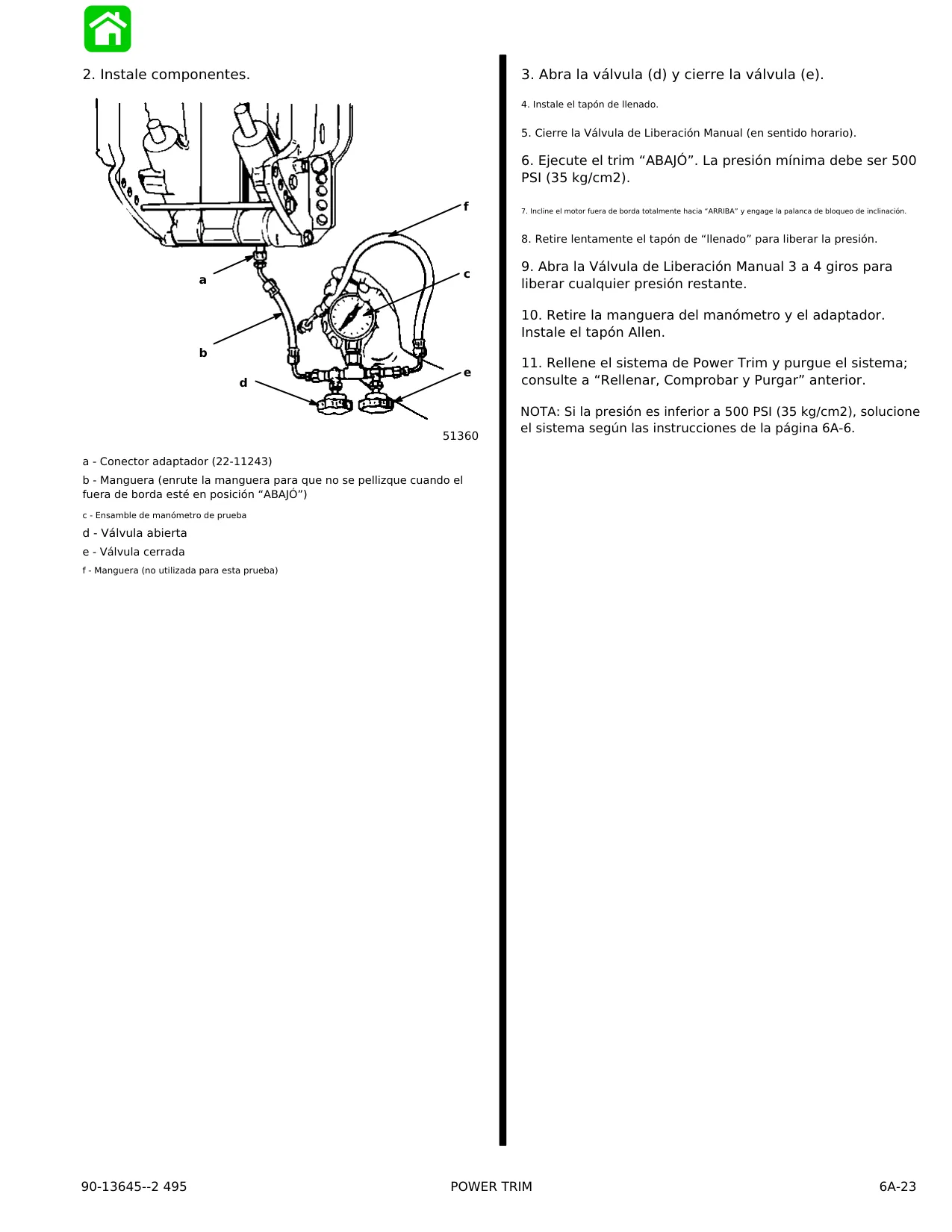

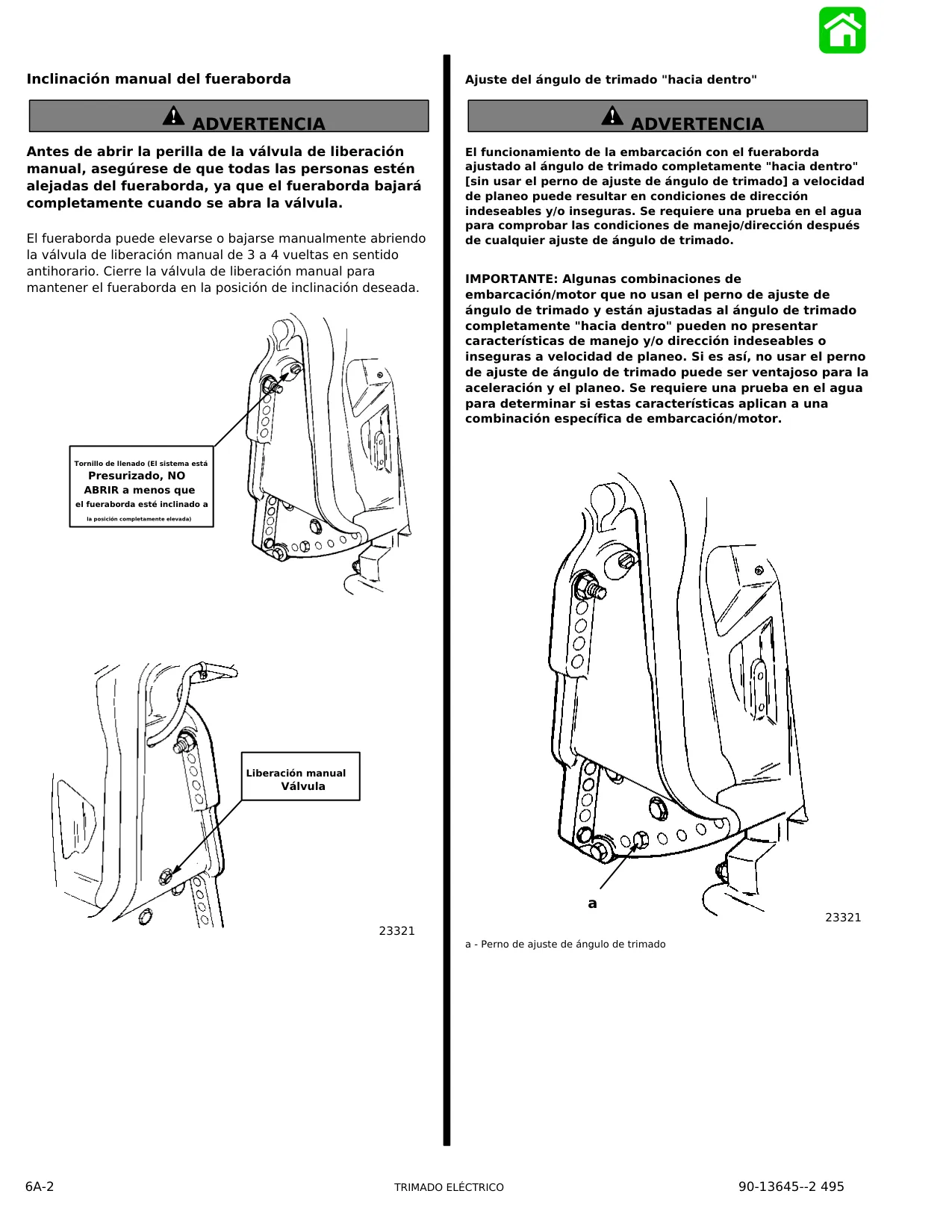

Sí, el motor se puede levantar o inclinar de forma completamente manual[cite: 138]. Para liberar la presión del circuito hidráulico, el operario debe aflojar exactamente cuatro vueltas la válvula de liberación manual ubicada en el colector del trim[cite: 138, 20].

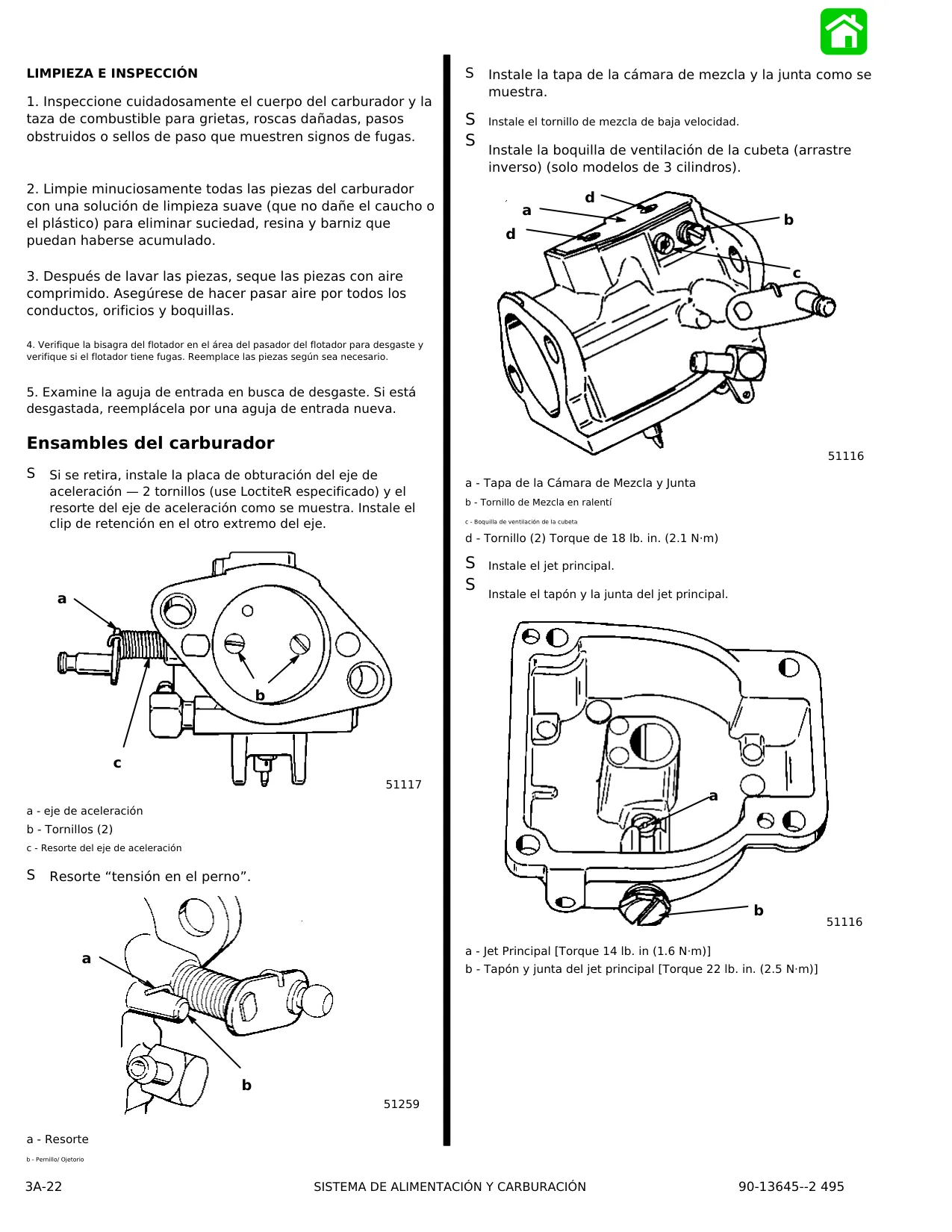

Después de realizar el servicio técnico, los tornillos de mezcla de baja velocidad se deben ajustar suavemente en sentido horario hasta hacer contacto y luego girar hacia afuera[cite: 6]. La apertura base varía por modelo: 1-1/4 vueltas para el de 70 HP; 1-1/2 vueltas para los de 75, 80 y 90 HP; y 1-3/4 vueltas para el modelo de 100 HP[cite: 6].

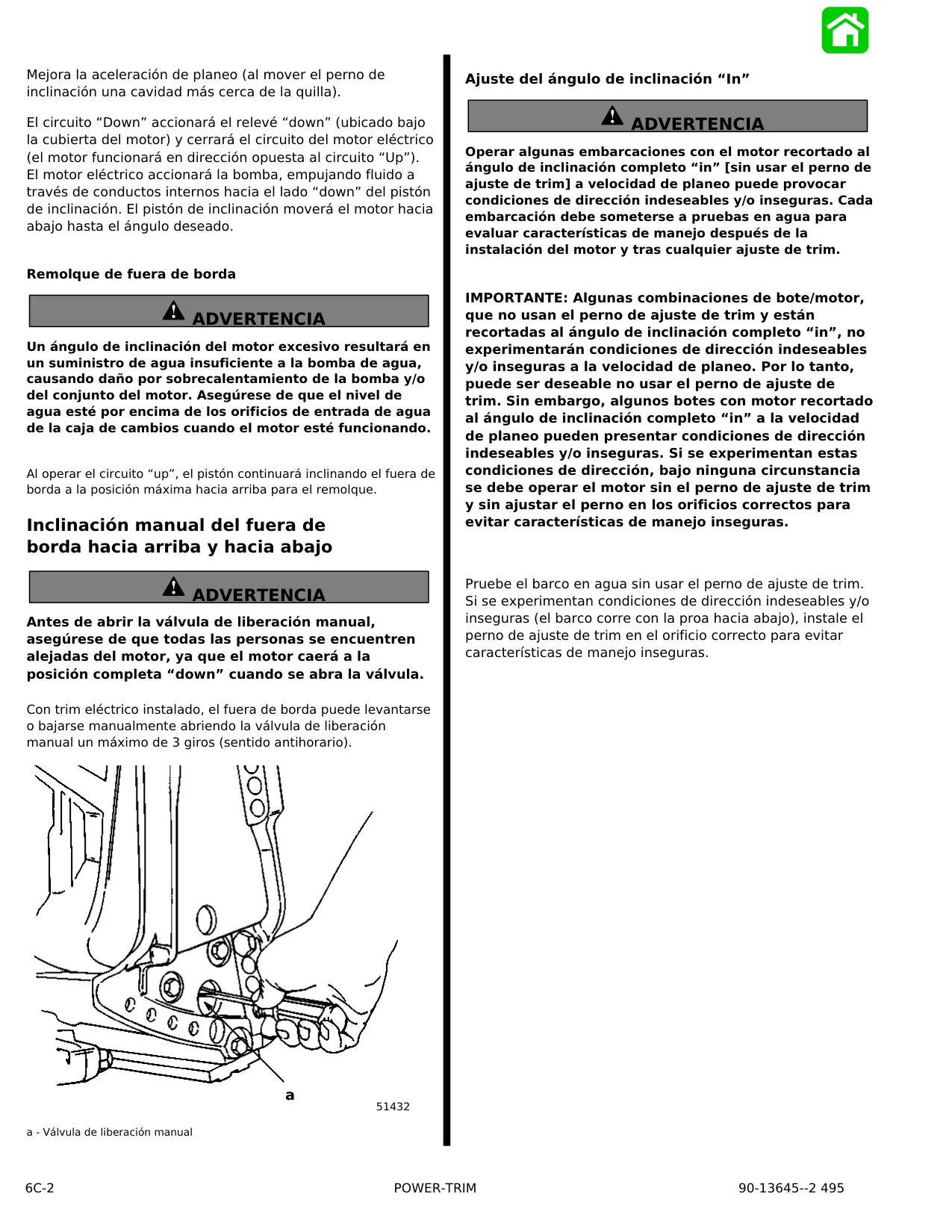

Operar ciertas embarcaciones a velocidad de planeo con el ángulo de trim al mínimo (totalmente pegado a la popa) puede generar fuerzas de dirección inestables o peligrosas, haciendo que la proa navegue excesivamente baja[cite: 143, 150]. Se debe calibrar el tornillo limitador de trimado para evitar accidentes[cite: 143, 150].
Es vital no mezclar los sujetadores para evitar daños estructurales. Las especificaciones métricas muestran números grabados en la superficie de las tuercas o cabezas de los tornillos que denotan su resistencia, mientras que la tornillería estándar norteamericana utiliza líneas radiales con el mismo fin.

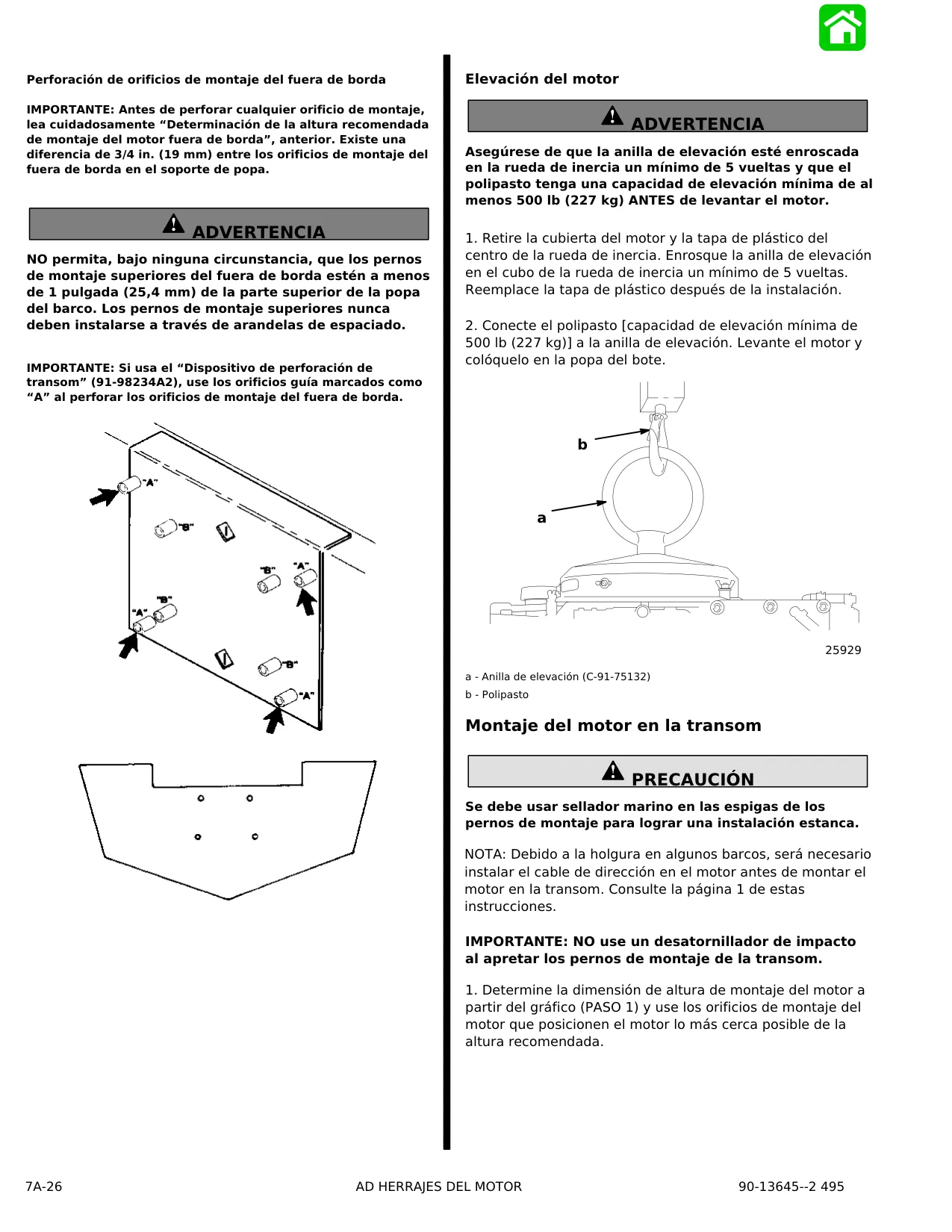

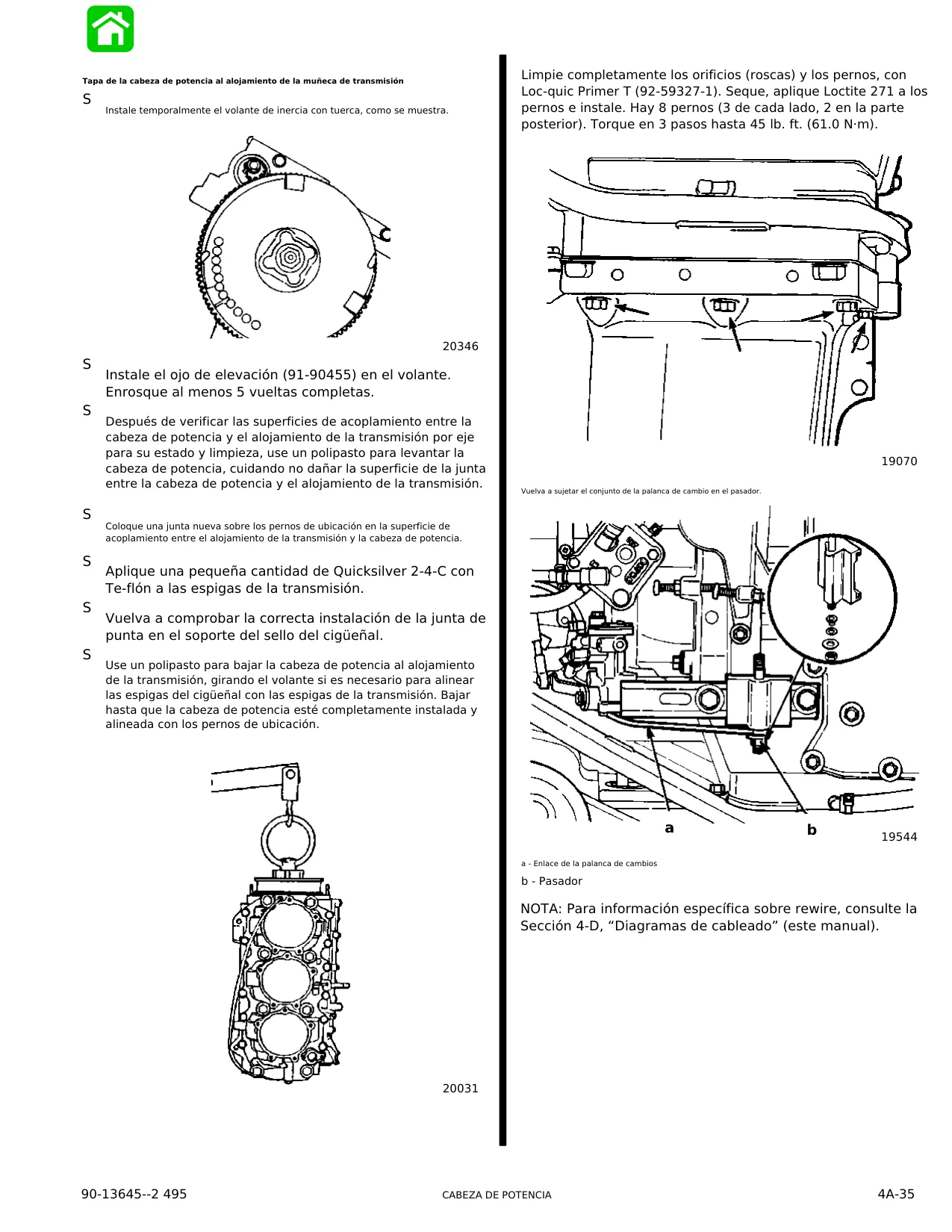

Primero, se debe comprobar que el volante de inercia esté firmemente asegurado al cigüeñal con su tuerca de seguridad[cite: 67]. Posteriormente, se debe enroscar el ojo de izado de Mercury Marine un mínimo de 5 vueltas completas en el volante antes de conectar el gancho de la grúa[cite: 67, 68].
