Manual del Atenuador de Luz Lutron Diva DVCL-153P en Español
Atenuador de Luz Lutron Diva DVCL-153P
Instrucciones del Lutron Diva DVCL-153P
Aquí le ofrecemos el manual de Atenuador de Luz Lutron Diva DVCL-153P completamente gratis y en español. Este manual lo hemos catalogado en la sección de Atenuador de Luz en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Atenuador de Luz Lutron Diva DVCL-153P, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

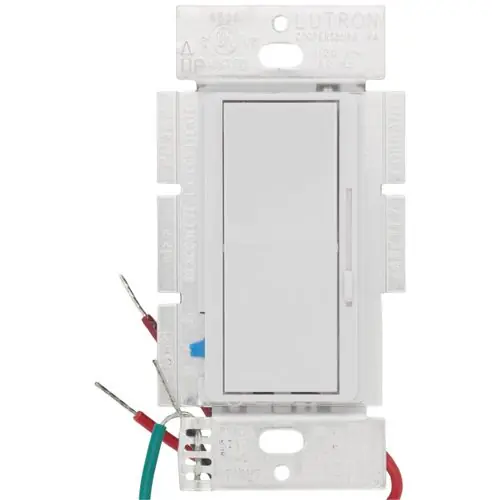

Imágenes del Producto
Especificaciones del Atenuador Lutron Diva DVCL-153P
| Característica | Especificación |
|---|---|
| Familia de productos | Atenuador Diva LED+ (controles de caja de pared) |
| Número de modelo | DVCL-153P-XX (XX = código de color/acabado) |
| Acabado | Brillante |
| Configuración de conmutación | Unipolar / 3 vías |
| Tensión de alimentación | 120 V~, 60 Hz |
| Capacidad para LED / CFL regulables | 150 W |
| Capacidad para incandescentes / halógenas | 600 W |
| Capacidad para controladores LED Lutron LTEA Hi-lume 1% de fase directa | 250 W (máximo 6 controladores) |
| Cargas compatibles | LED regulable, CFL regulable con balasto integrado, controlador Lutron LTEA Hi-lume 1%, halógena, incandescente |
| Tipo de control | Interruptor de paleta grande con atenuador deslizante lineal cautivo |
| Abertura de la placa de pared | Abertura estándar tipo designer |
| Dimensiones | 4.69 in (119 mm) x 2.75 in (70 mm); cuerpo 2.94 in (75 mm) x 1.31 in (33 mm); perfil de 0.30 in (7.6 mm) |
| Profundidad mínima de la caja de pared | 2.5 in (64 mm), caja de pared estadounidense |
| Temperatura de funcionamiento | 32 °F a 104 °F (0 °C a 40 °C) |
| Entorno | Solo para uso en interiores |
| Aprobaciones normativas | Listado UL según los requisitos de seguridad de EE. UU. y Canadá UL1472 / CSA C22.2 184.1; NOM |
| Garantía | Garantía limitada de 1 año |
| Variante en empaque blíster | DVCL-153PH-XX (DVCL-153PH-XXC para Canadá) |
| Paquete con placa de pared | DVWCL-153PH-XX: 1 DVCL-153P-XX + 1 placa frontal sencilla CW-1-XX |
| Códigos de color brillante | WH (Blanco), IV (Marfil), AL (Almendra), LA (Almendra claro), GR (Gris), BR (Marrón), BL (Negro) |
Detalles del Atenuador Lutron DVCL-153P
El Lutron Diva DVCL-153P pertenece a la línea LED+, antes comercializada como C•L. Su diseño utiliza tecnología de atenuación avanzada, por lo que regula LED y CFL de forma más suave que los atenuadores incandescentes convencionales. Cada unidad está 100% probada en fábrica e incluye memoria ante cortes de energía, de modo que el atenuador vuelve a su estado anterior cuando se restablece la electricidad. También ha sido probado contra descargas electrostáticas para mayor fiabilidad.
Su funcionamiento es sencillo. El interruptor de paleta enciende las luces al nivel ajustado en el deslizador y también las apaga. Al mover el deslizador cautivo hacia arriba aumenta el nivel de luz, y al moverlo hacia abajo disminuye. Un interruptor mecánico de corte por separación de aire desconecta por completo la alimentación de la carga, lo cual resulta útil al cambiar bombillas o dar mantenimiento a las luminarias. La coincidencia precisa de color ayuda a que el atenuador combine con las placas de pared Claro y de acero inoxidable coordinadas, que se venden por separado.
Un ajuste de nivel bajo permite que el atenuador funcione con una amplia variedad de bombillas. Después de la instalación, encienda las luces, mueva el deslizador hasta abajo y ajuste el selector hasta que la atenuación sea estable. Luego apague y vuelva a encender las luces para comprobar el funcionamiento. En el selector tipo palanca, moverlo hacia arriba (en sentido horario) aumenta el brillo. En el selector tipo rueda, moverlo hacia arriba disminuye el brillo. La posición del selector varía según la unidad.
Cuando instale varios atenuadores uno al lado del otro en una caja de pared múltiple, es posible que deba retirar algunas secciones laterales doblándolas hacia adelante y hacia atrás. Esto reduce la capacidad para incandescentes/halógenas a 500 W con un lado retirado y a 400 W con dos lados retirados. Nunca retire las secciones exteriores. Si combina tipos de bombillas, las capacidades también disminuyen. Por ejemplo, 30 W de carga LED con un lado retirado permiten hasta 300 W de iluminación incandescente o halógena.
El cableado es válido para circuitos unipolares y de 3 vías. Para configuraciones de 3 y 4 vías, combine el atenuador con interruptores Claro u otros interruptores mecánicos. Solo se puede usar un atenuador en un circuito de 3 vías. En sistemas de 4 vías, el atenuador debe ir en el lado de línea o en el lado de carga, nunca en la posición de 4 vías. Los cables negro y rojo sólido son intercambiables. El cable rojo/blanco se conecta al terminal común, así que marque ese cable antes de retirar el interruptor anterior.
Solo deben usarse bombillas marcadas como DIMMABLE (regulables). Algunos LED y CFL necesitan un número mínimo de bombillas para funcionar correctamente. Los productos compatibles se enumeran en lutron.com/LEDfinder. El atenuador está diseñado únicamente para luminarias instaladas de forma permanente. No lo use para controlar tomacorrientes, aparatos accionados por motor ni aparatos alimentados por transformador, ya que puede sobrecalentarse y dañar los equipos.
Si la caja de pared no tiene conexión a tierra, el NEC permite la instalación cuando se utiliza una placa frontal de plástico con tornillos de plástico o un circuito protegido por GFCI. Las placas de pared Lutron cumplen este requisito. En ese caso, tape o retire el cable verde. Siempre corte la alimentación en el disyuntor antes de la instalación. El atenuador puede sentirse tibio durante el funcionamiento normal. Límpielo solo con un paño suave y húmedo, y protéjalo del polvo al pintar o aplicar masilla.
Hay llaveros con muestras de color brillante (DG-CK-1) disponibles para una coincidencia de color más precisa. Puede registrar el producto en lutron.com/CLregistration para obtener una garantía extendida, y encontrará videos instructivos en lutron.com/CLwiring.
