Aquí le ofrecemos el manual de Variador LS IG5A completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Variador LS IG5A, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

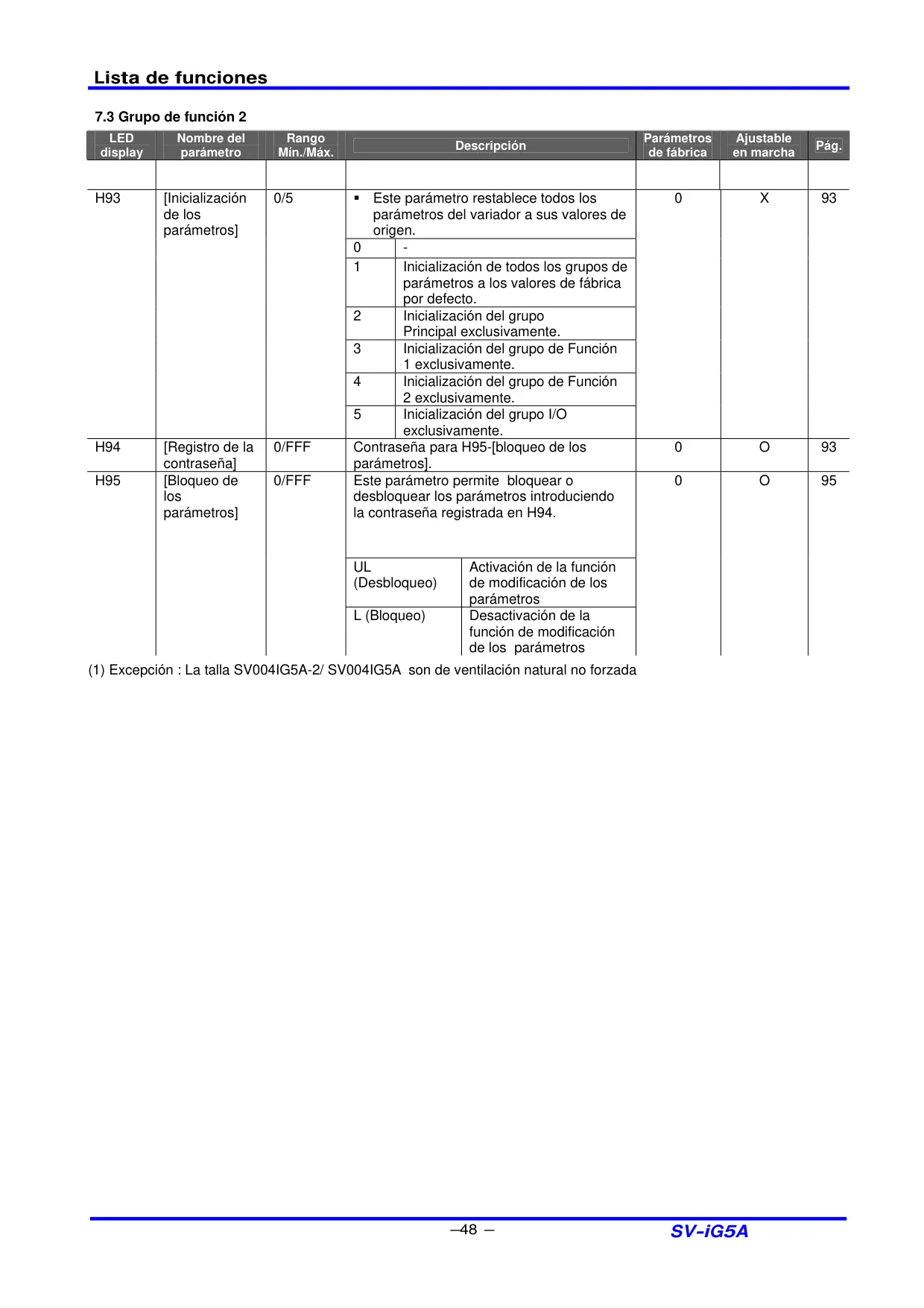

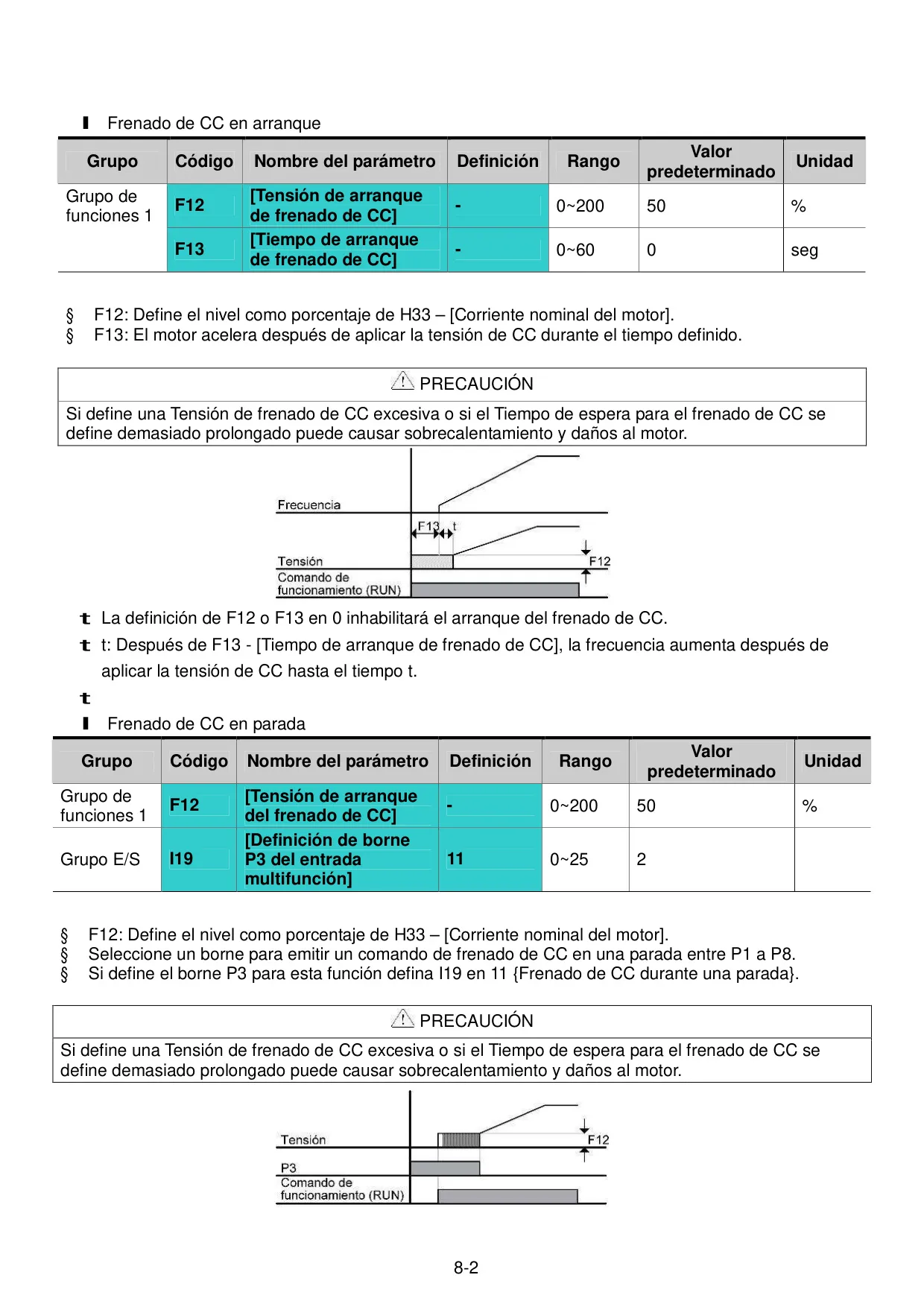

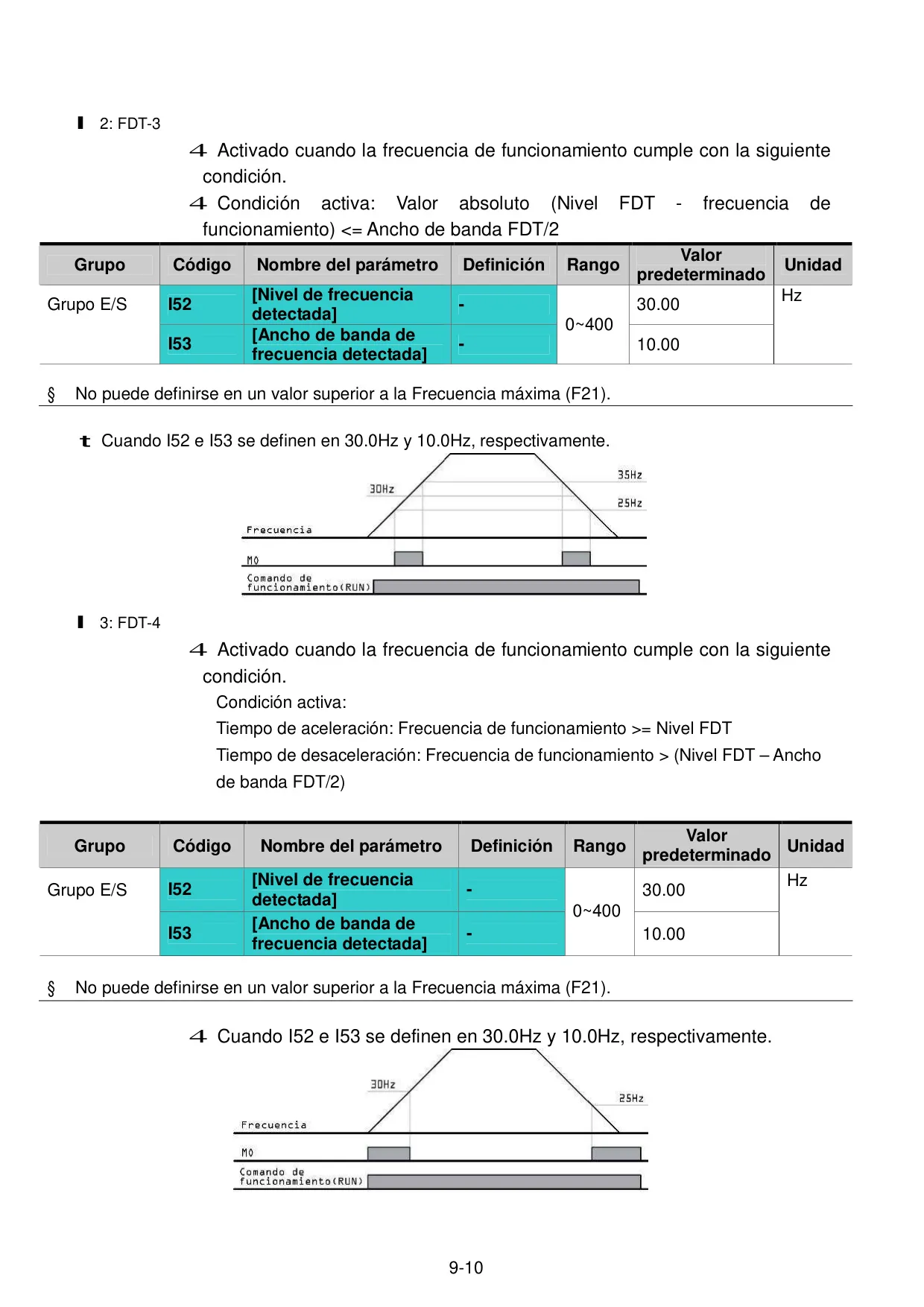

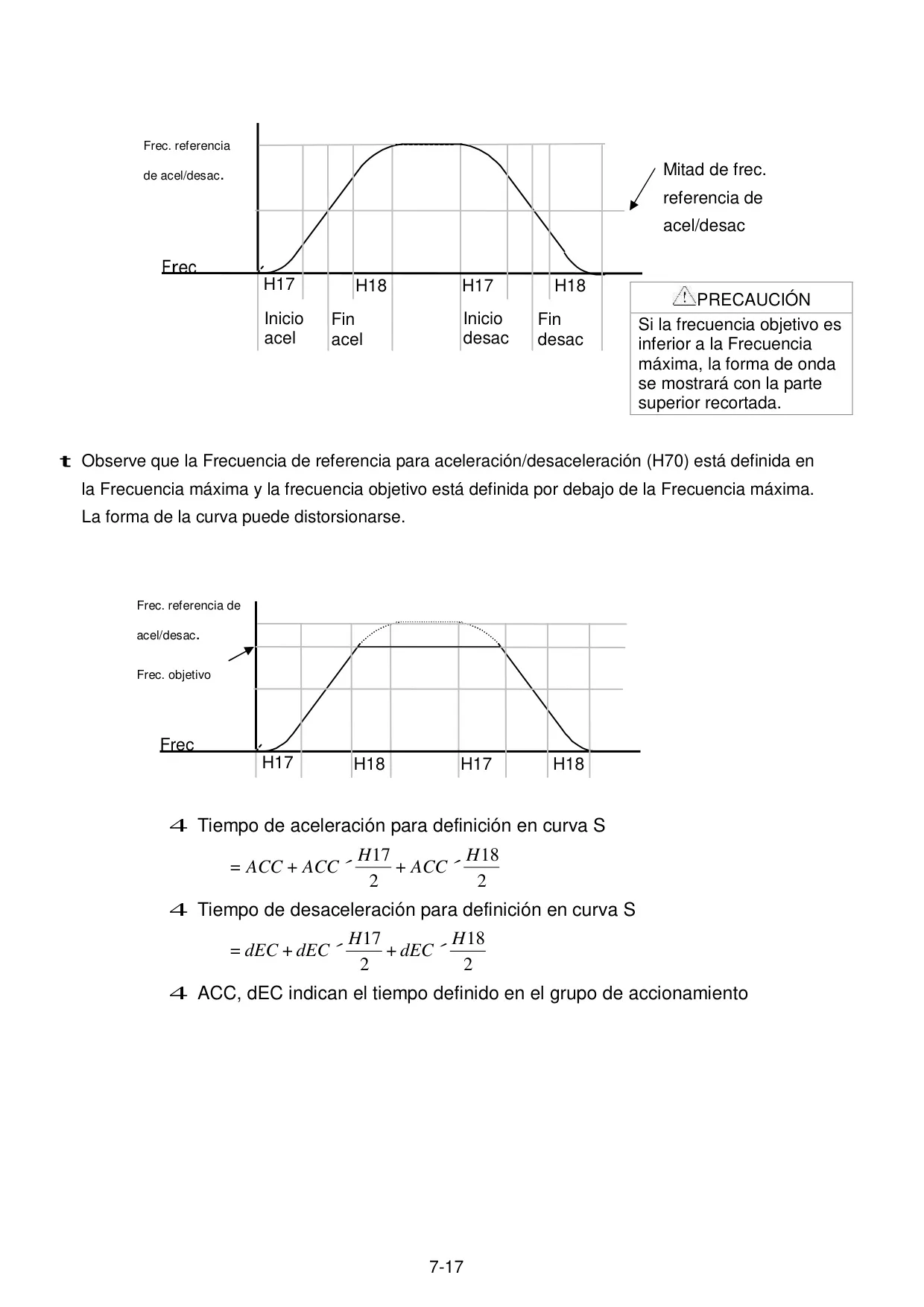

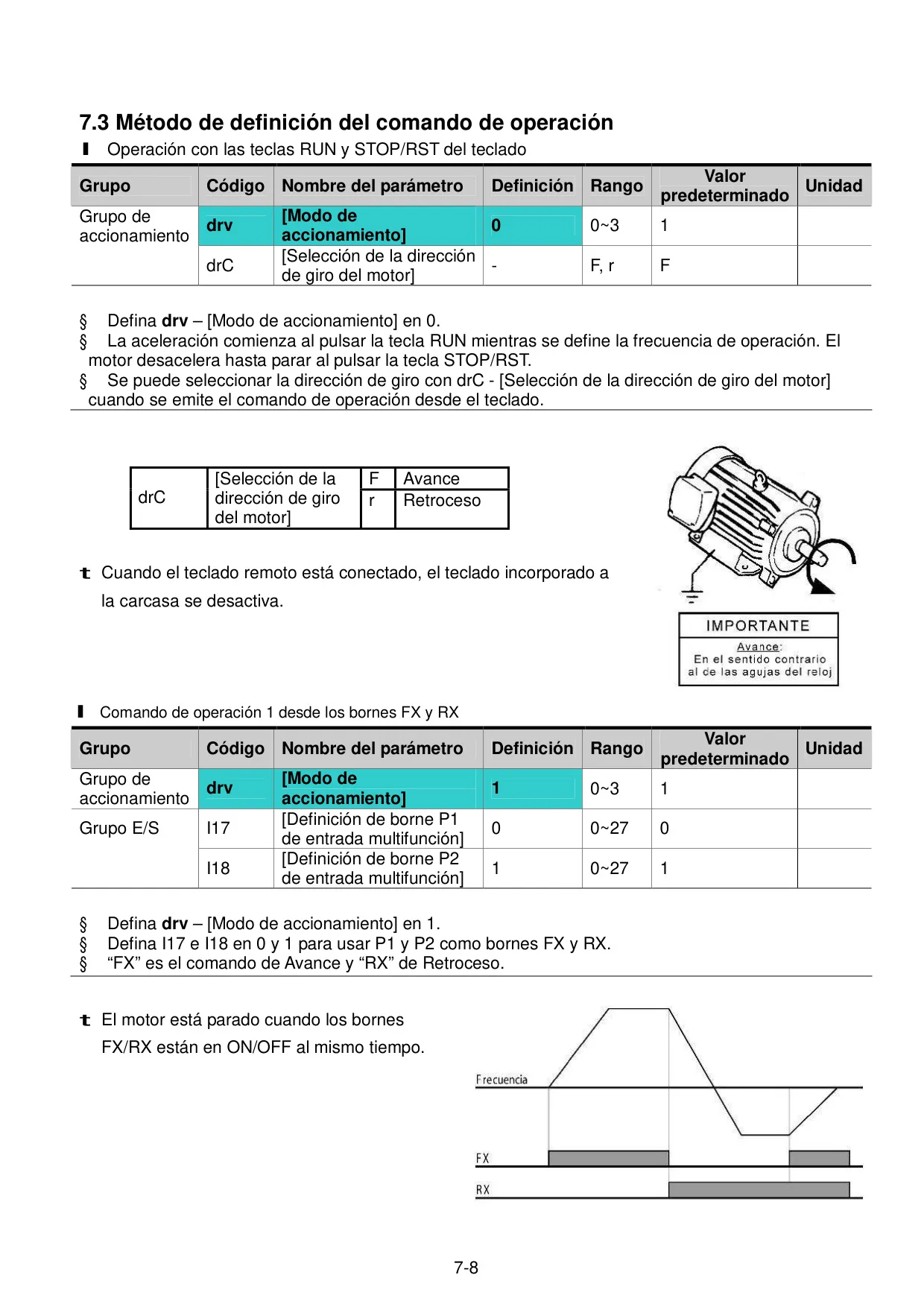

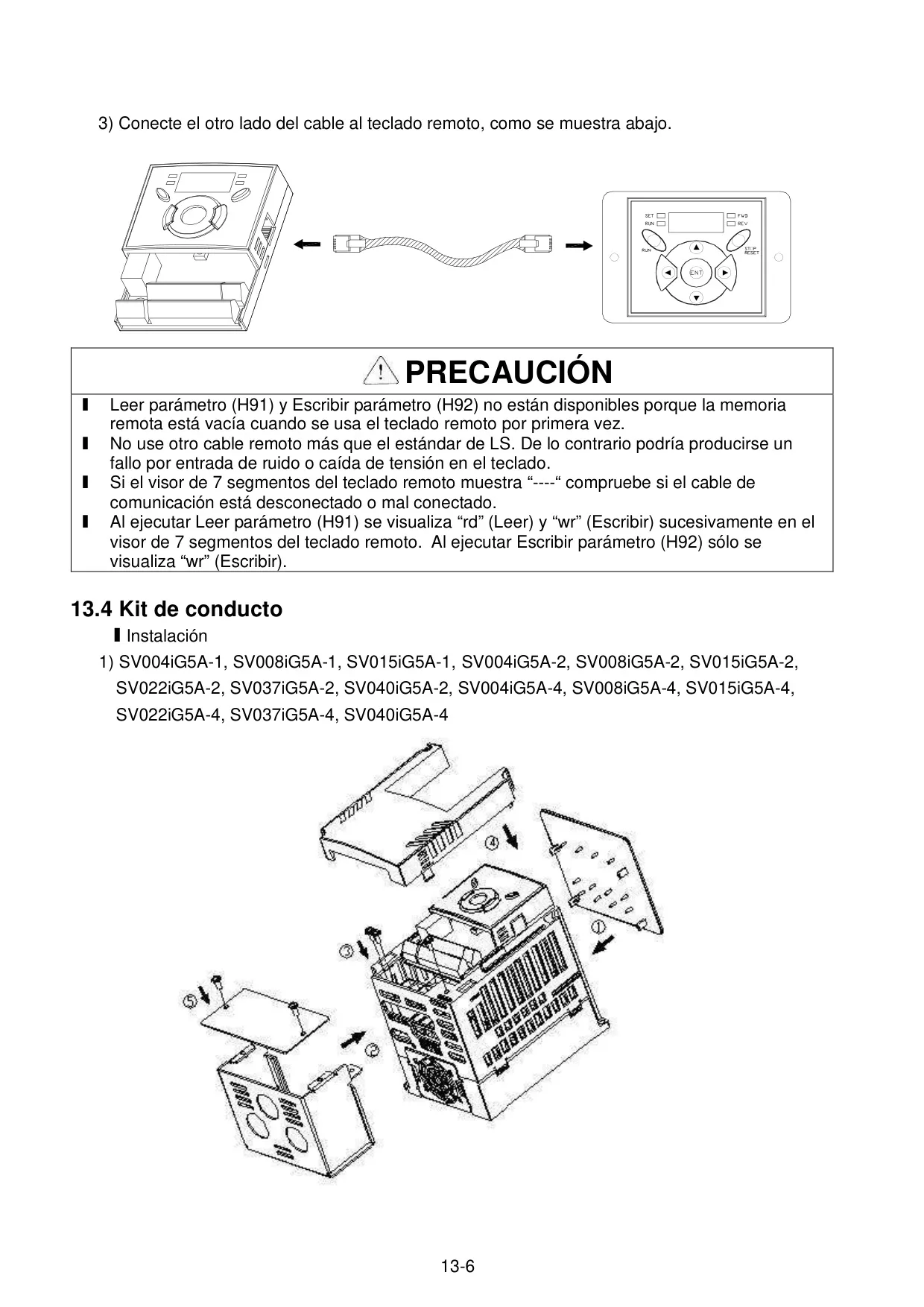

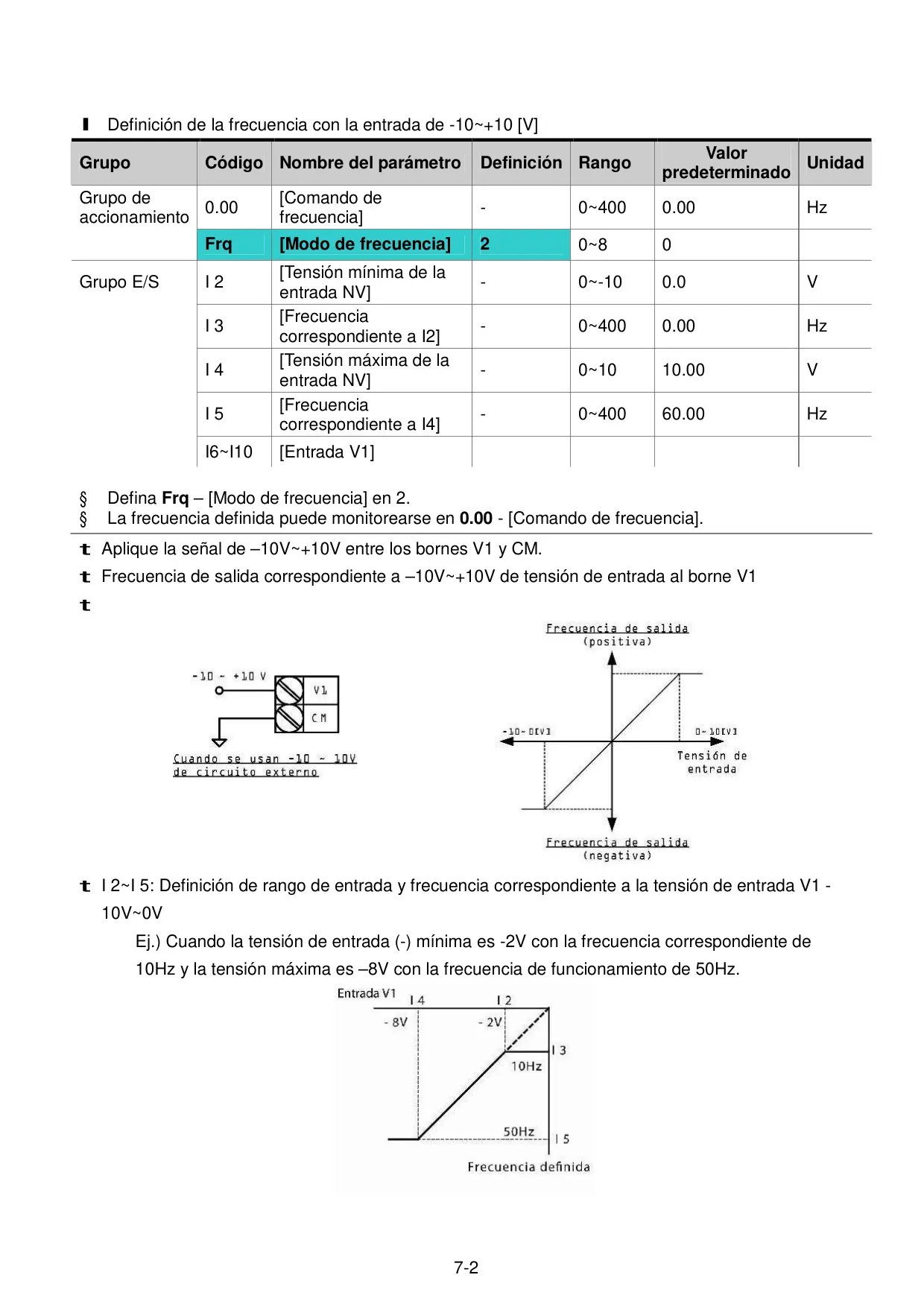

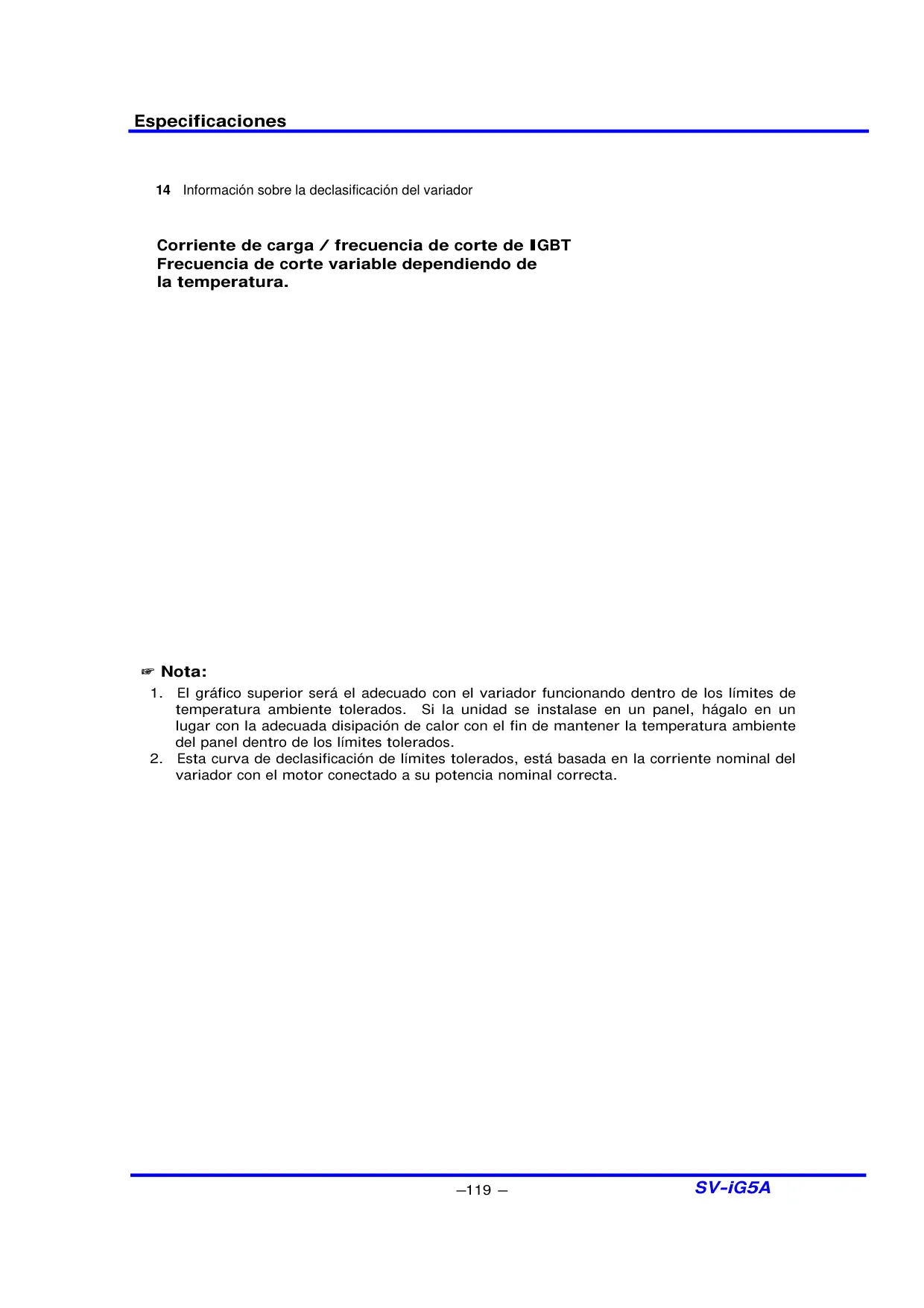

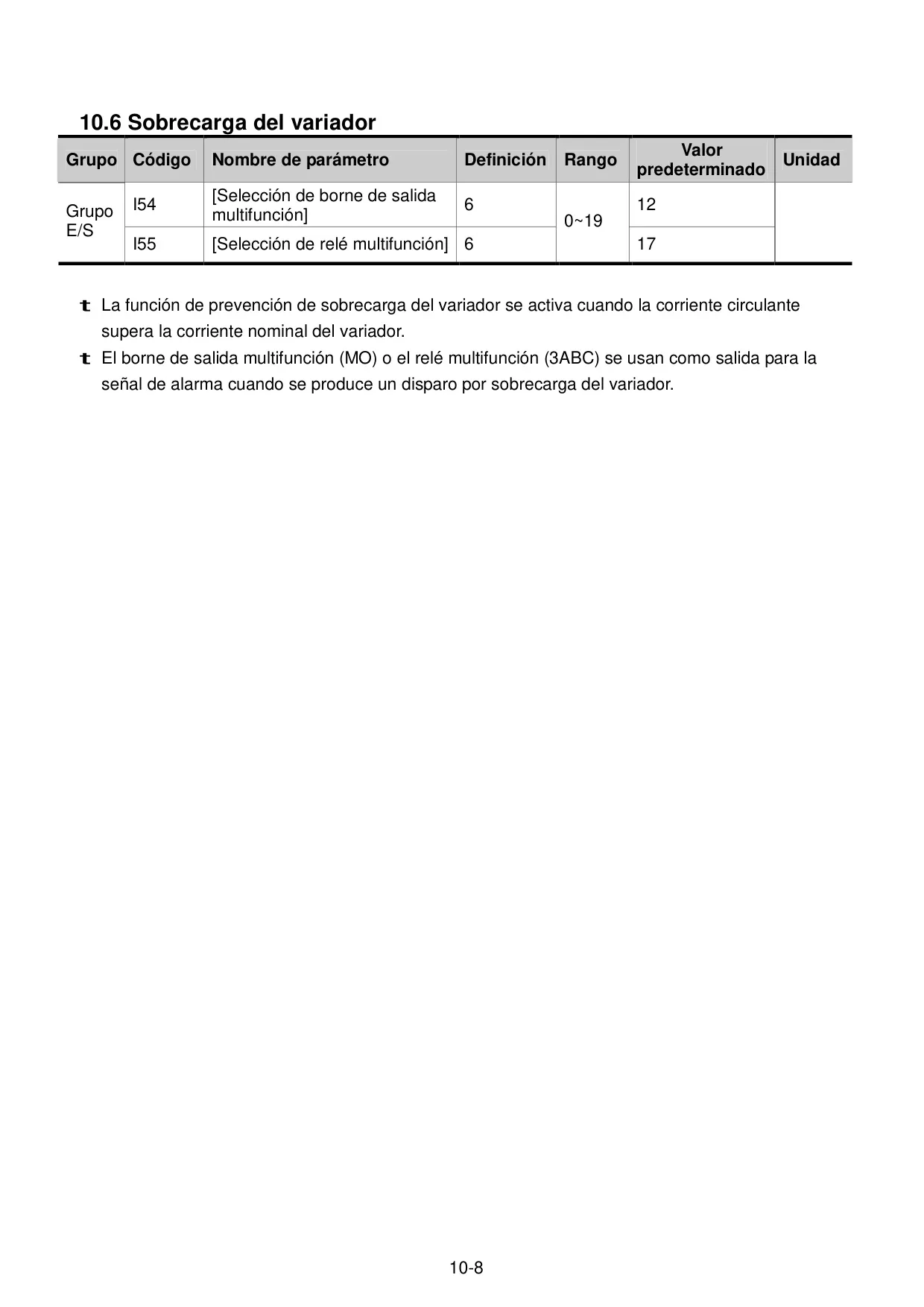

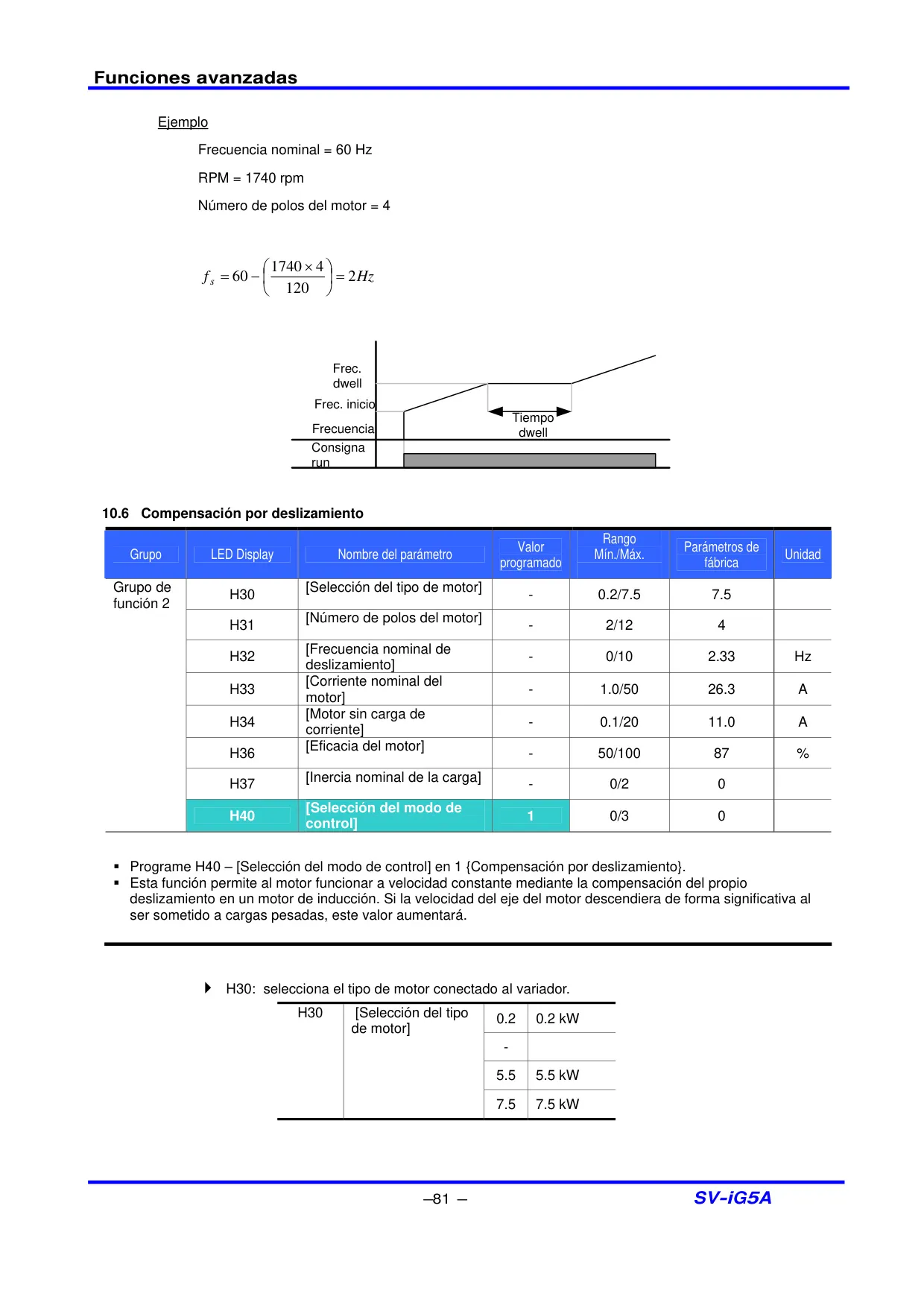

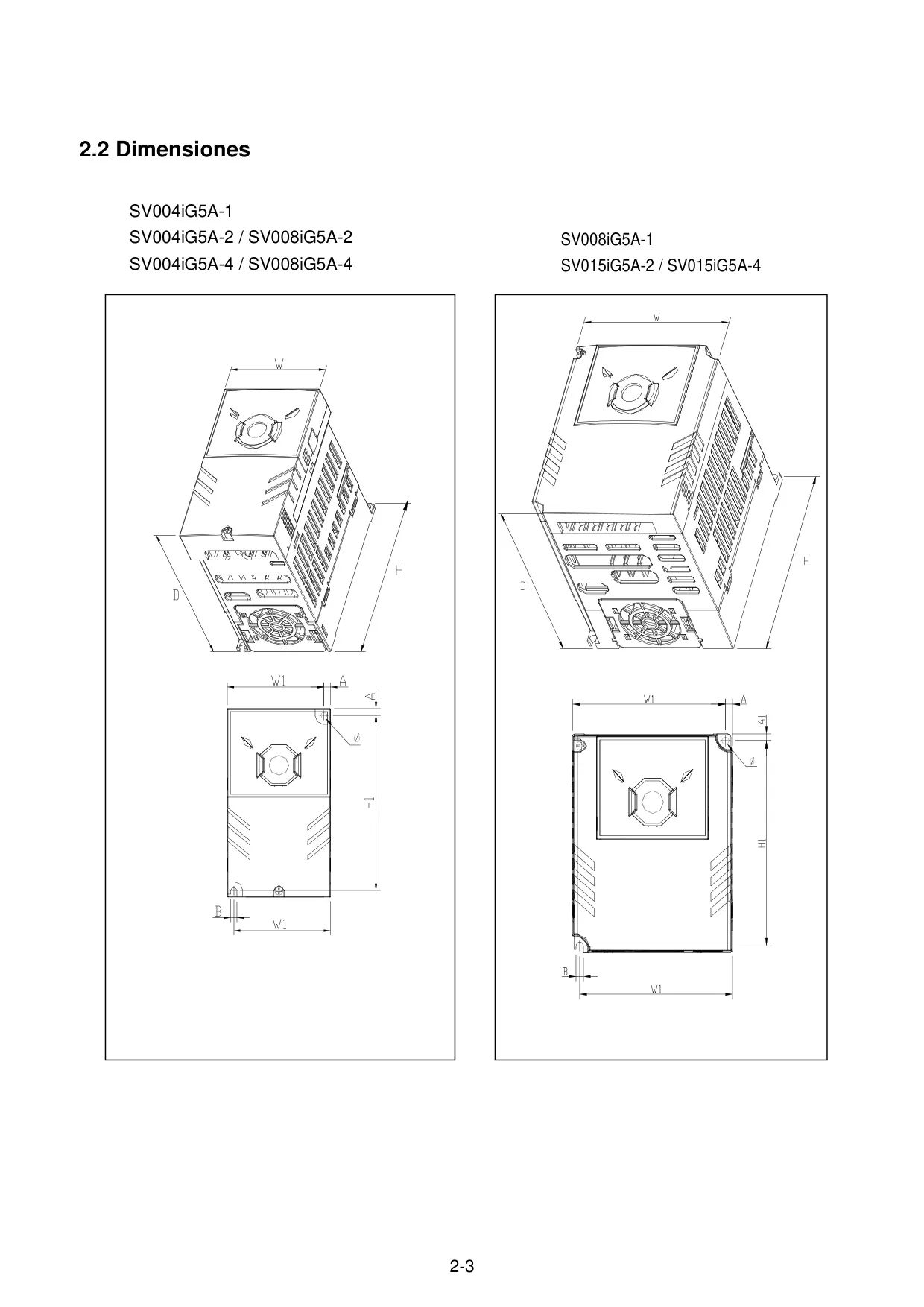

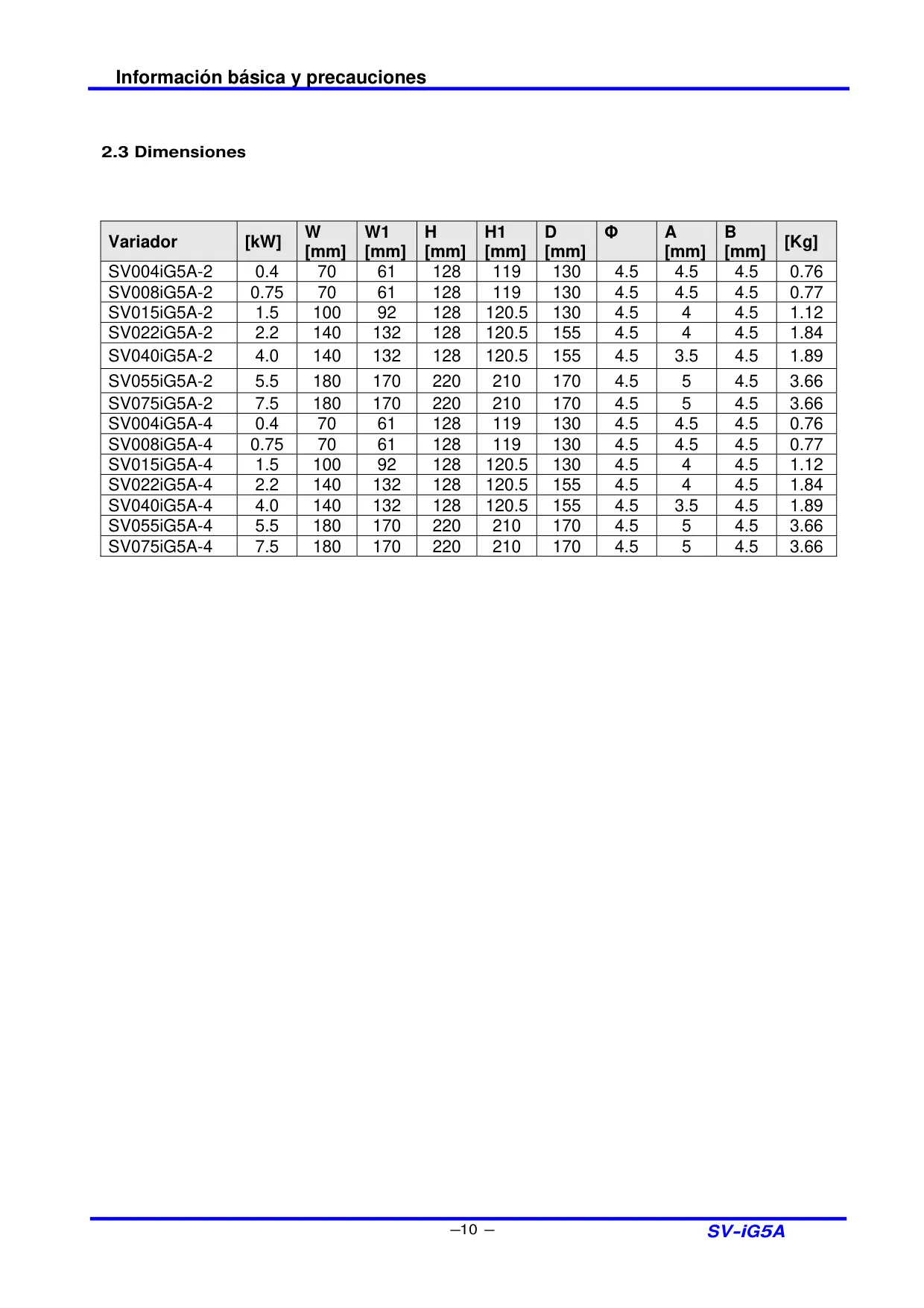

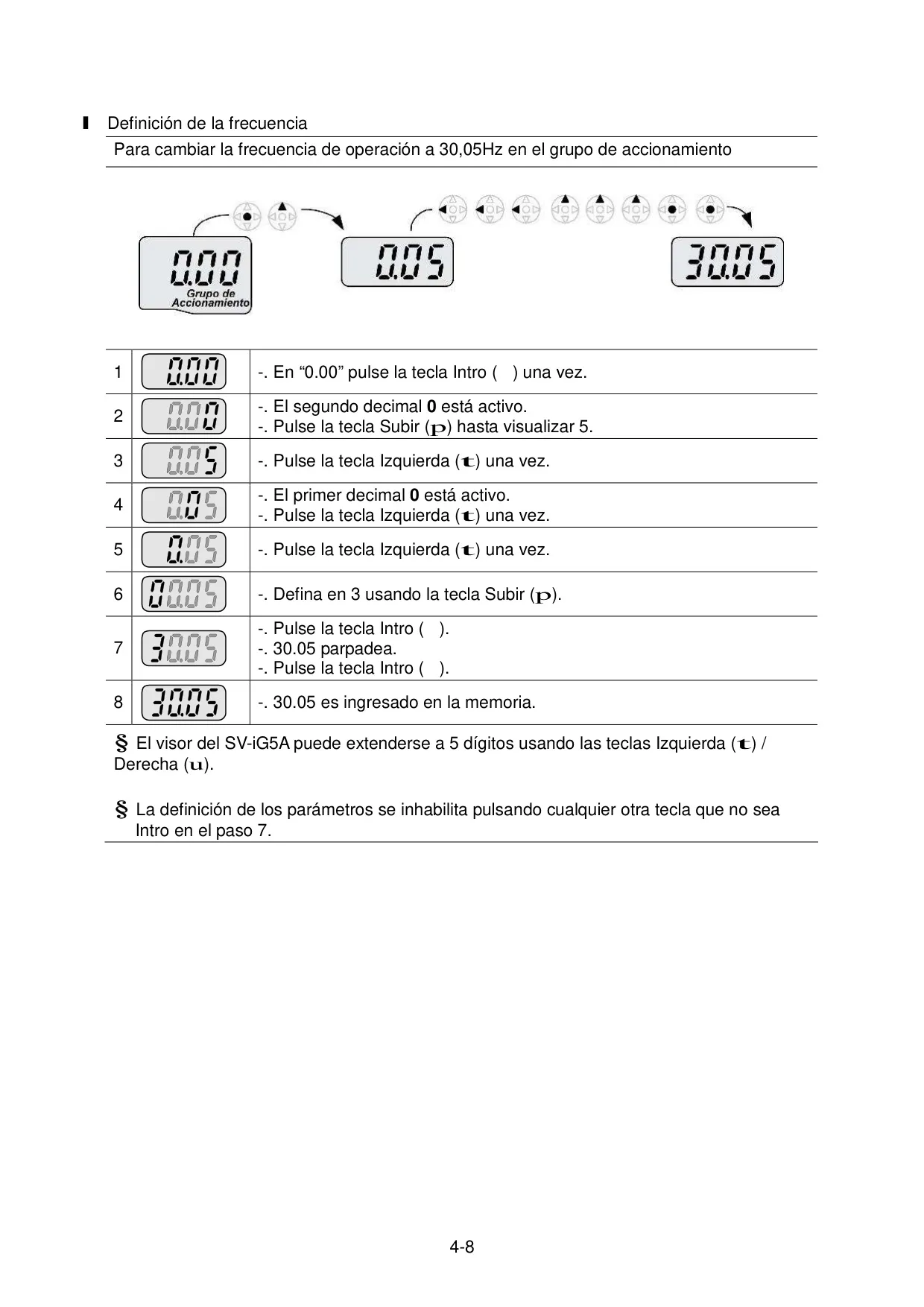

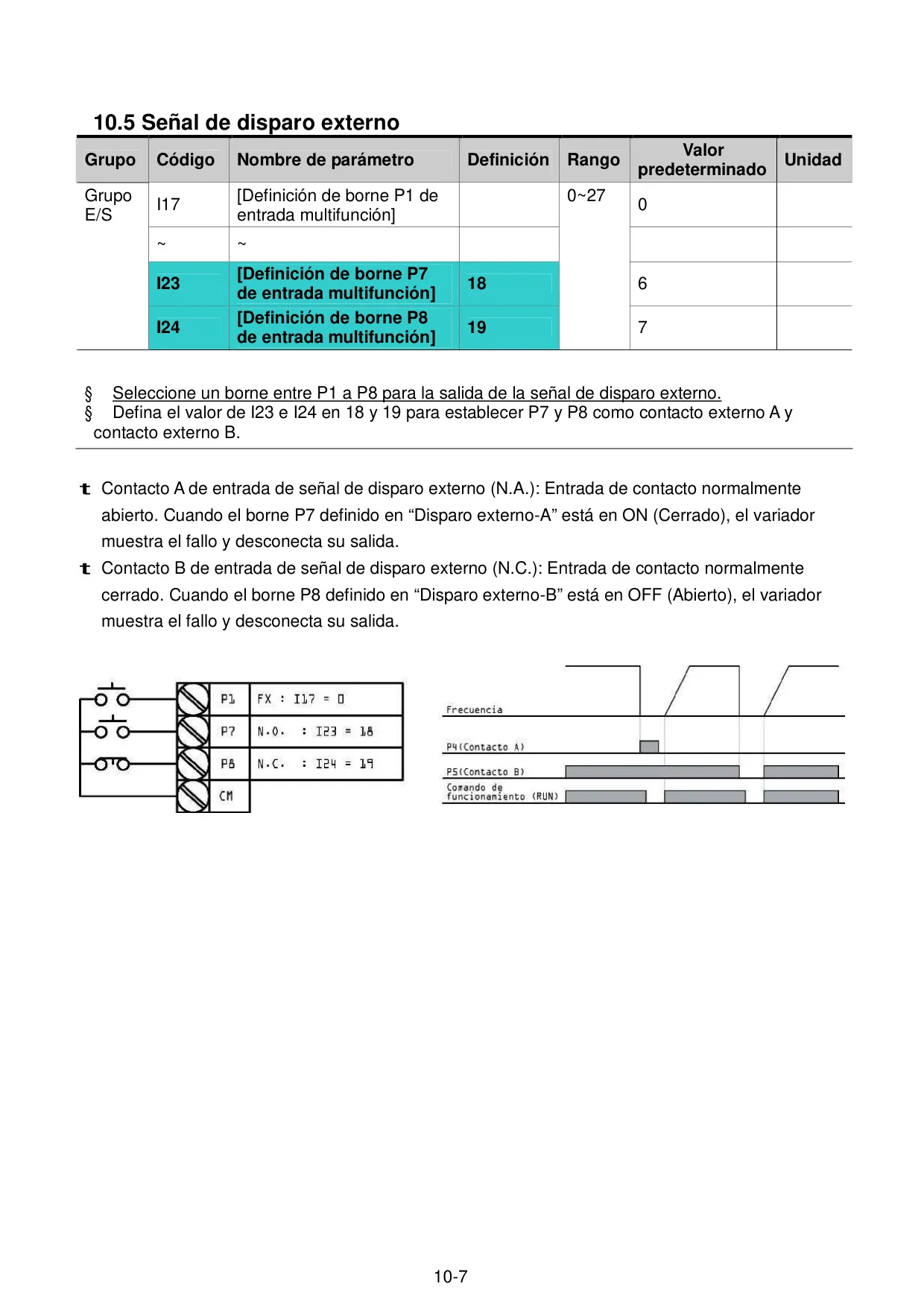

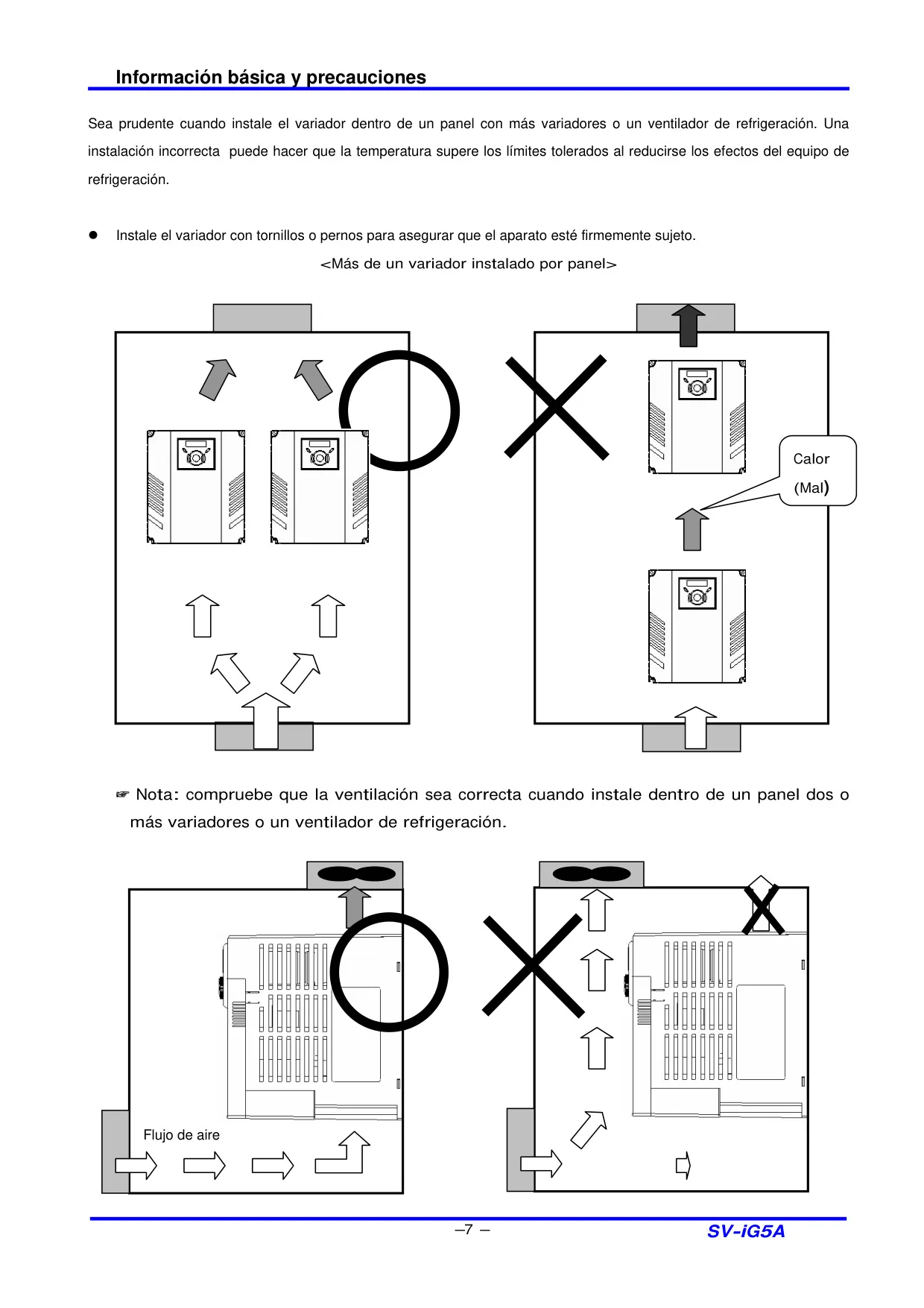

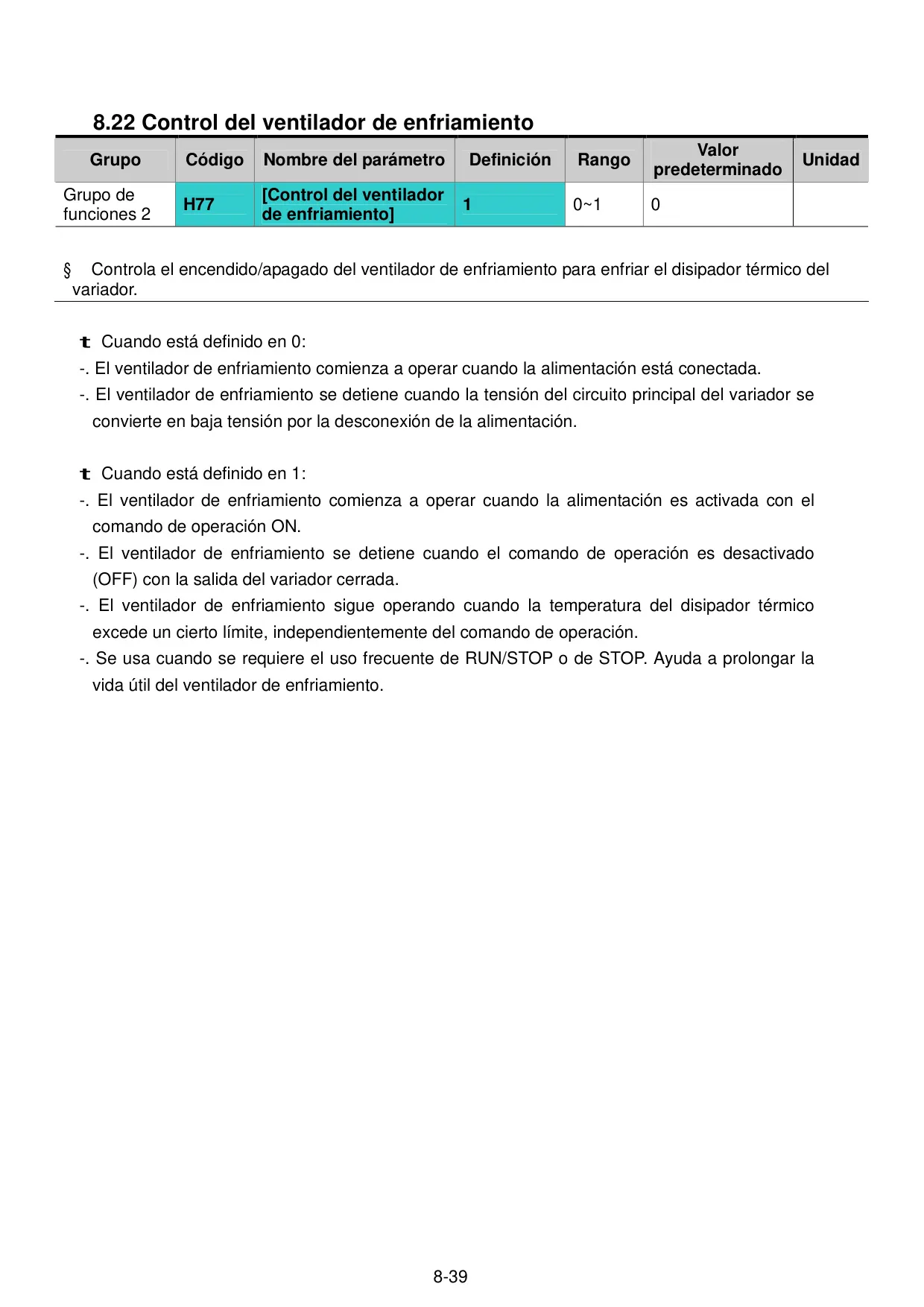

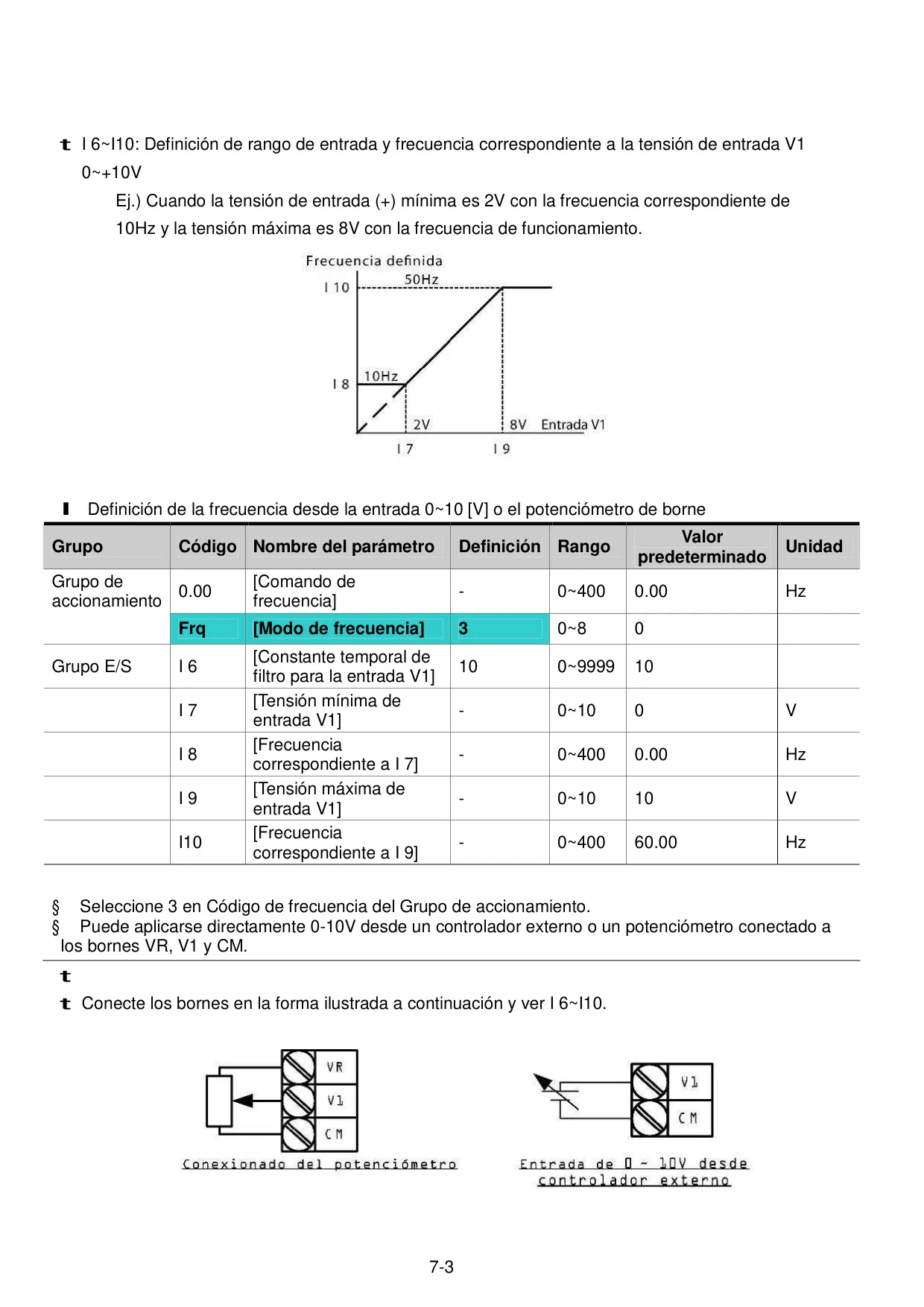

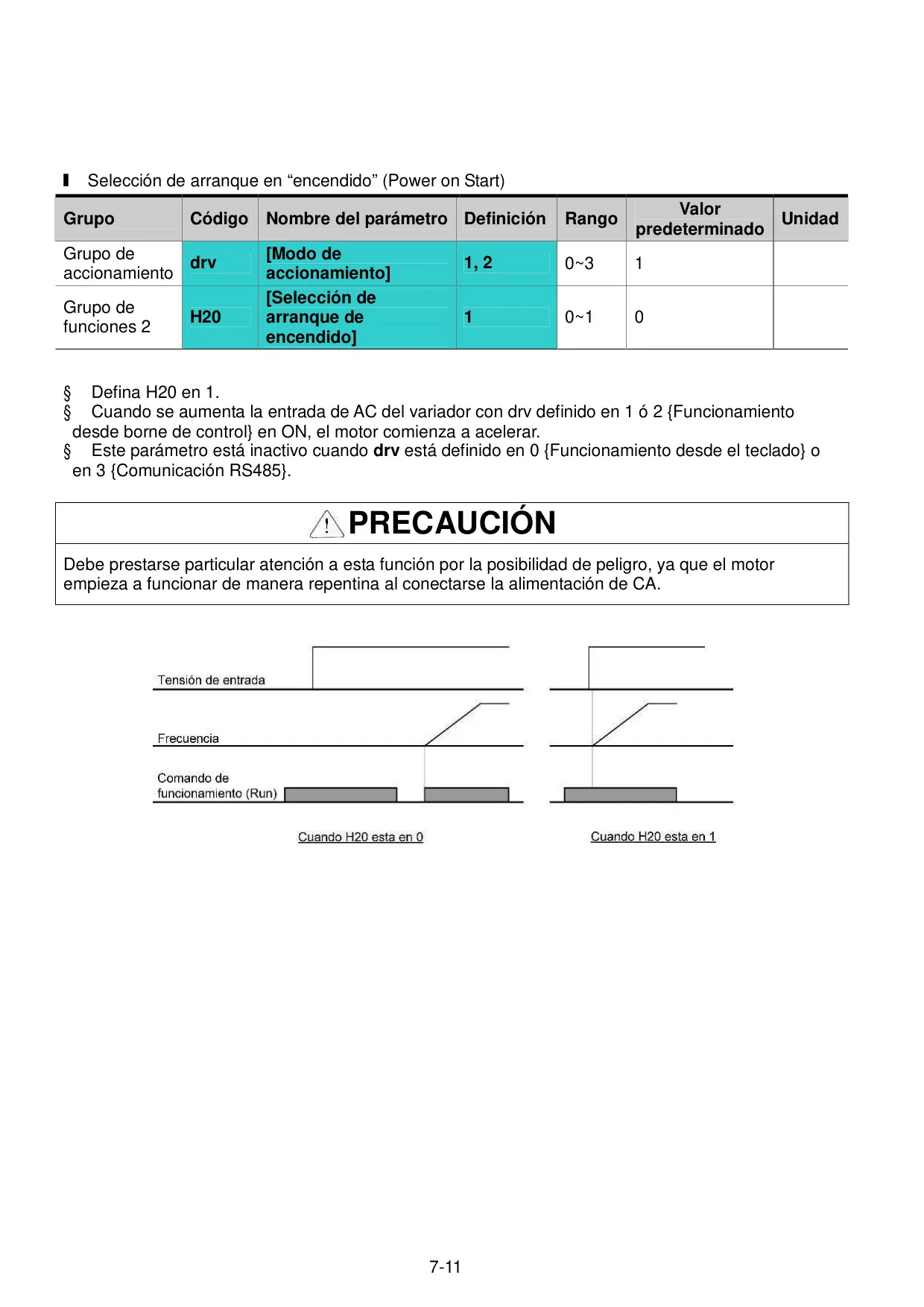

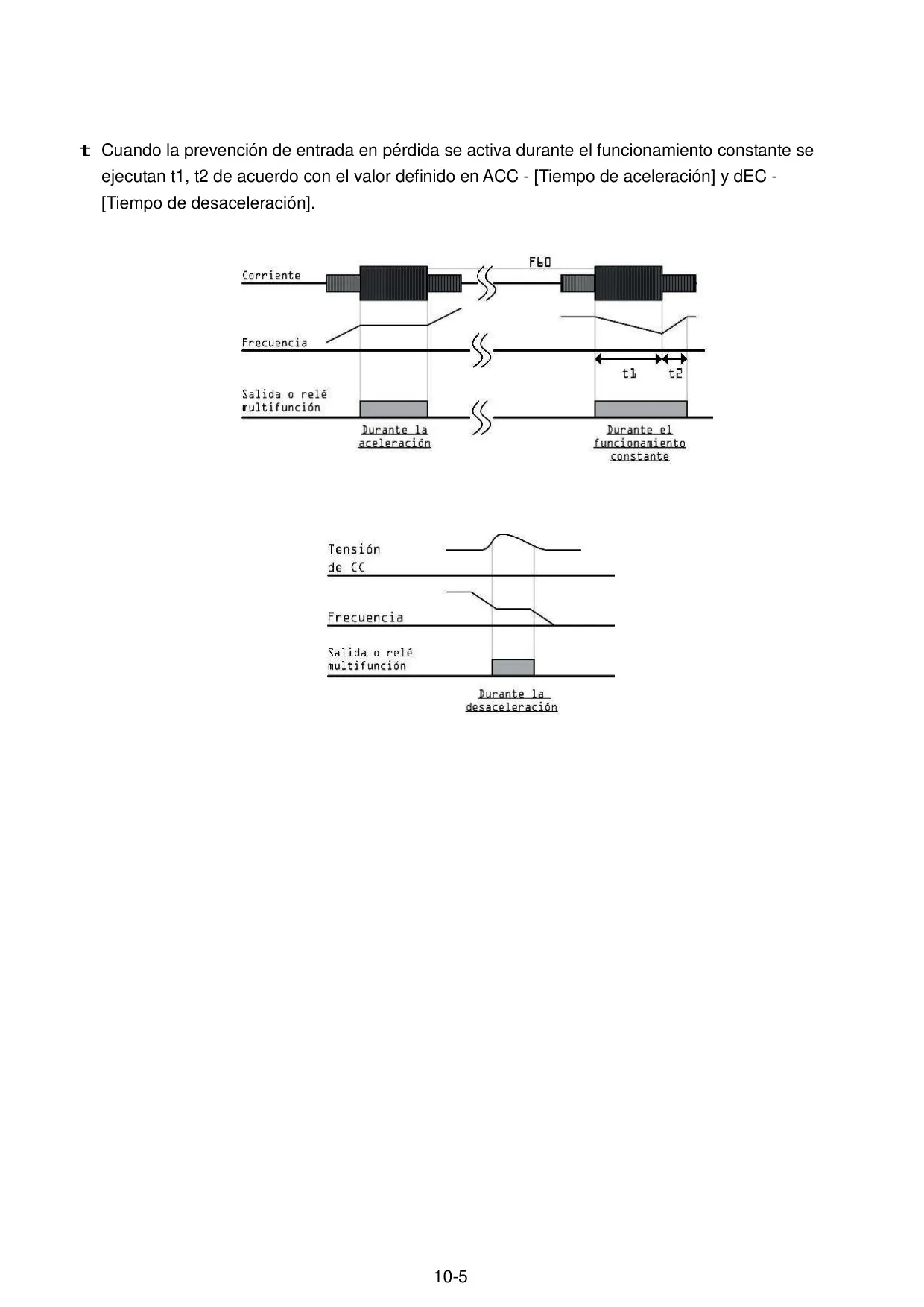

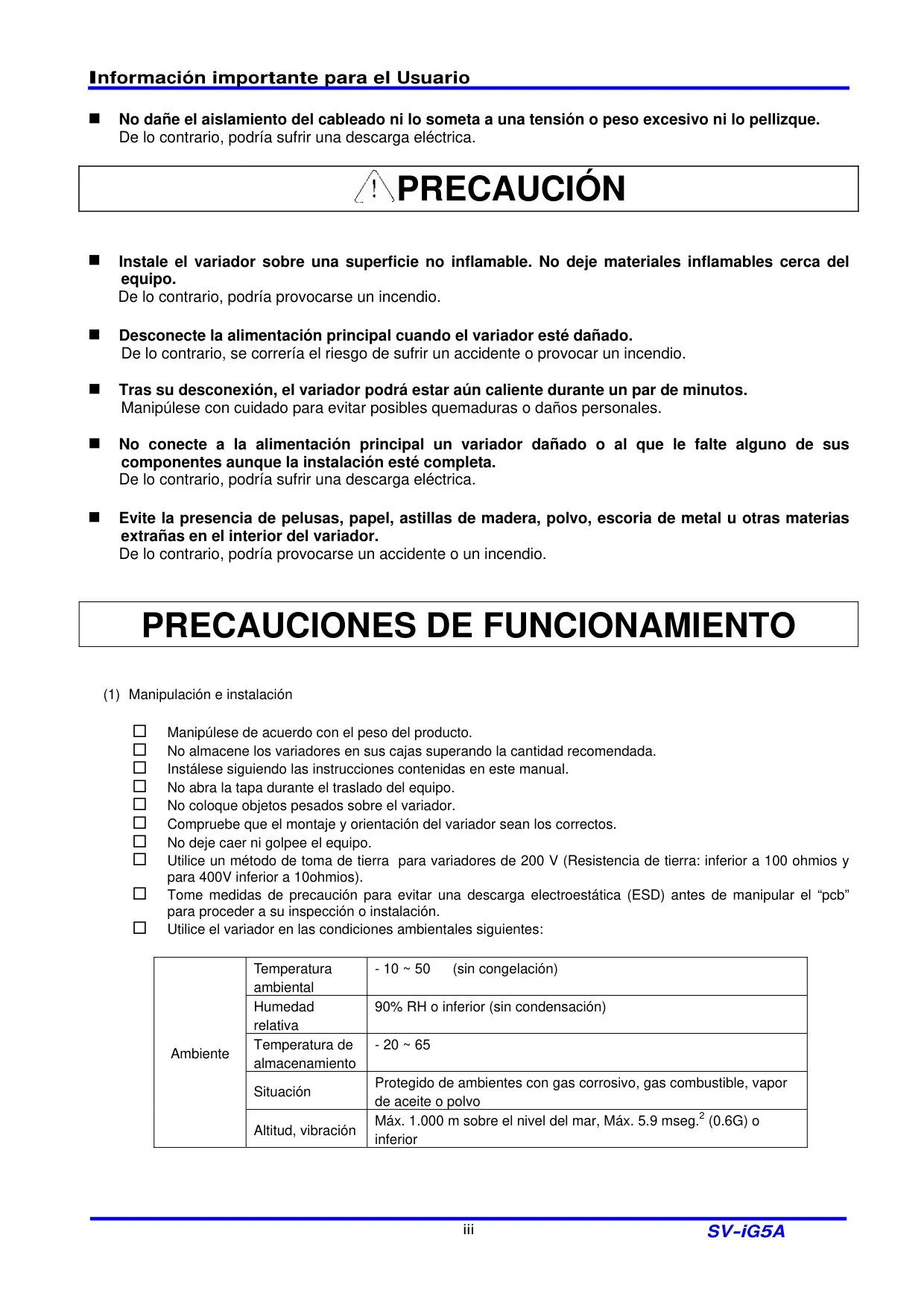

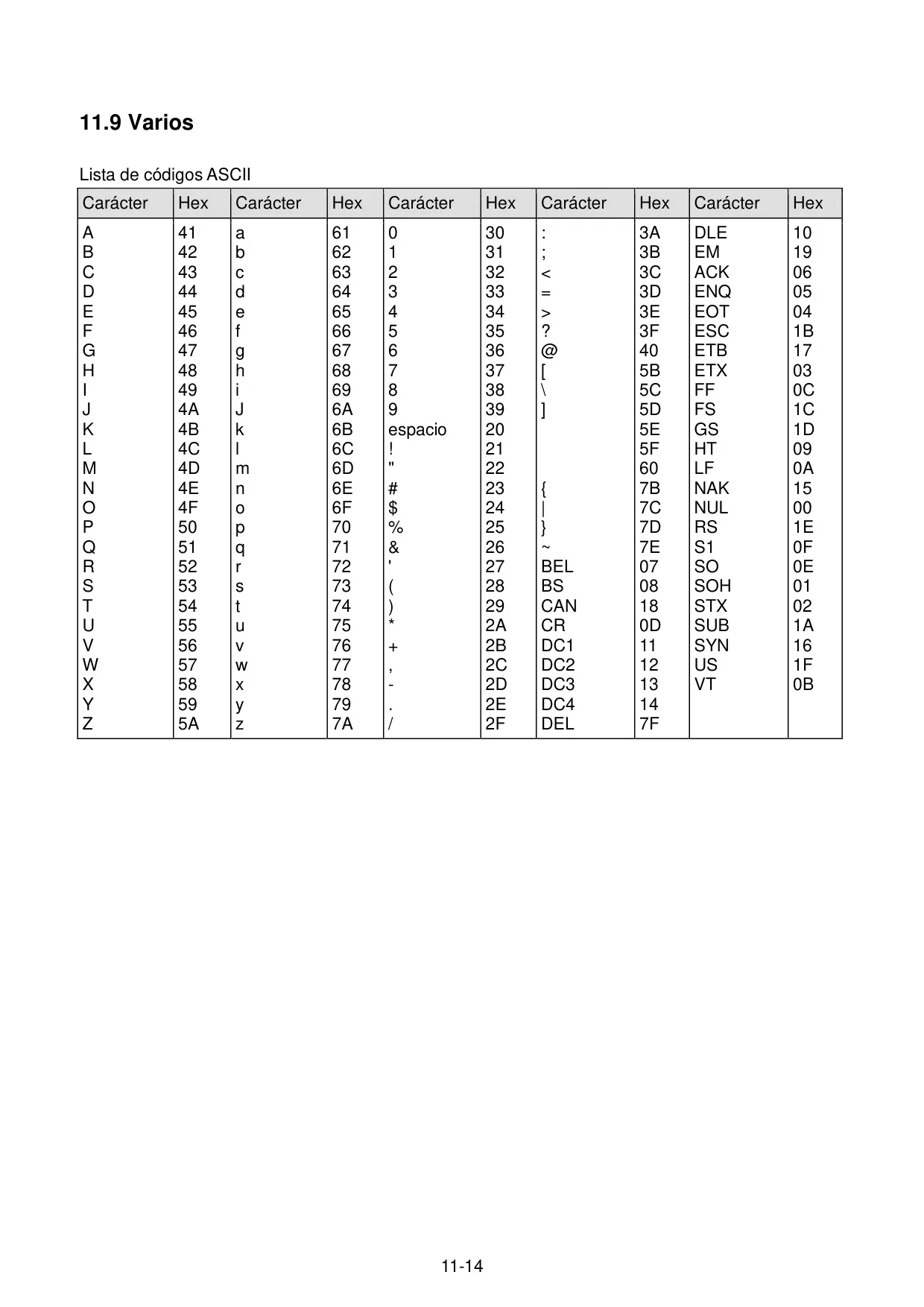

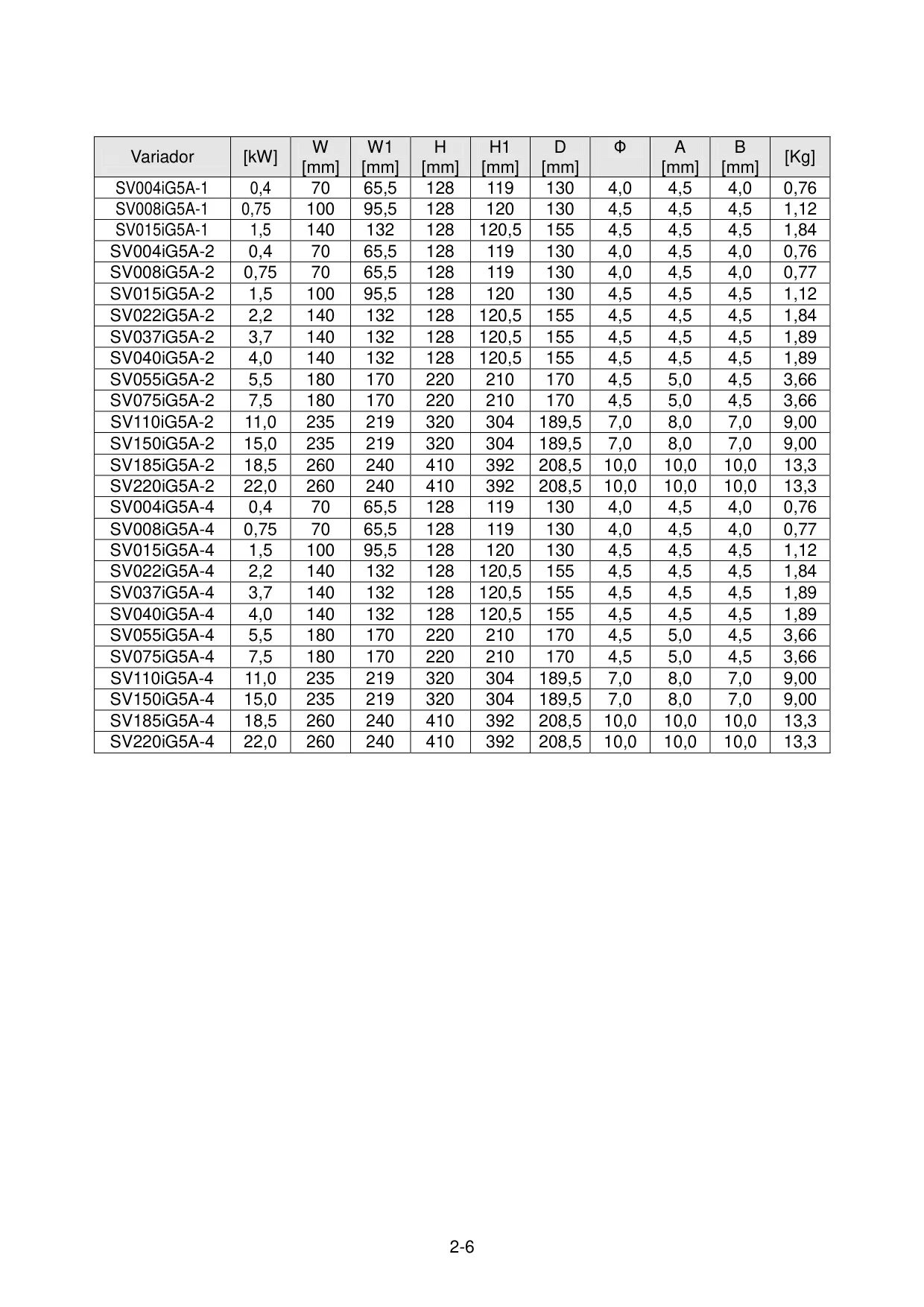

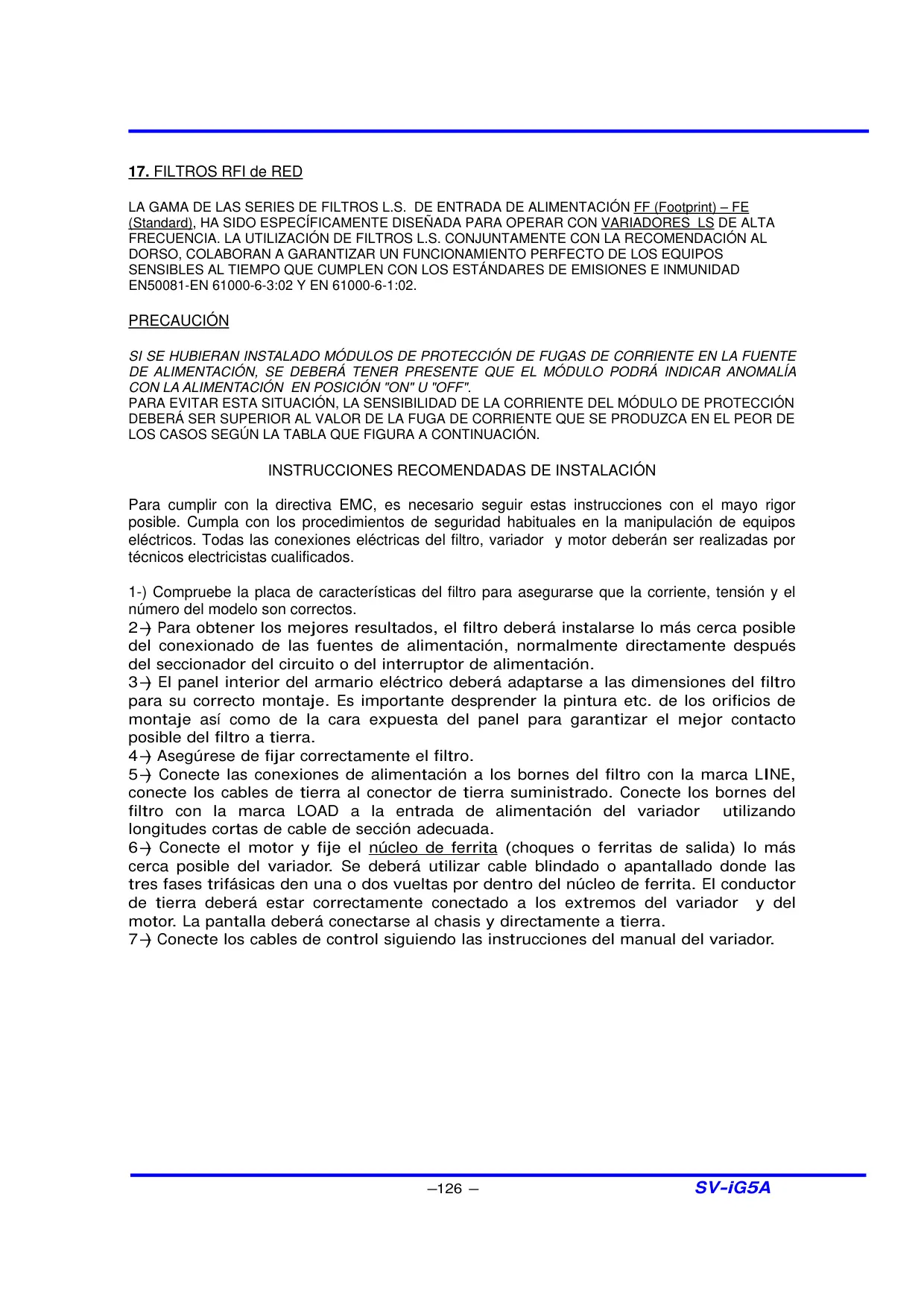

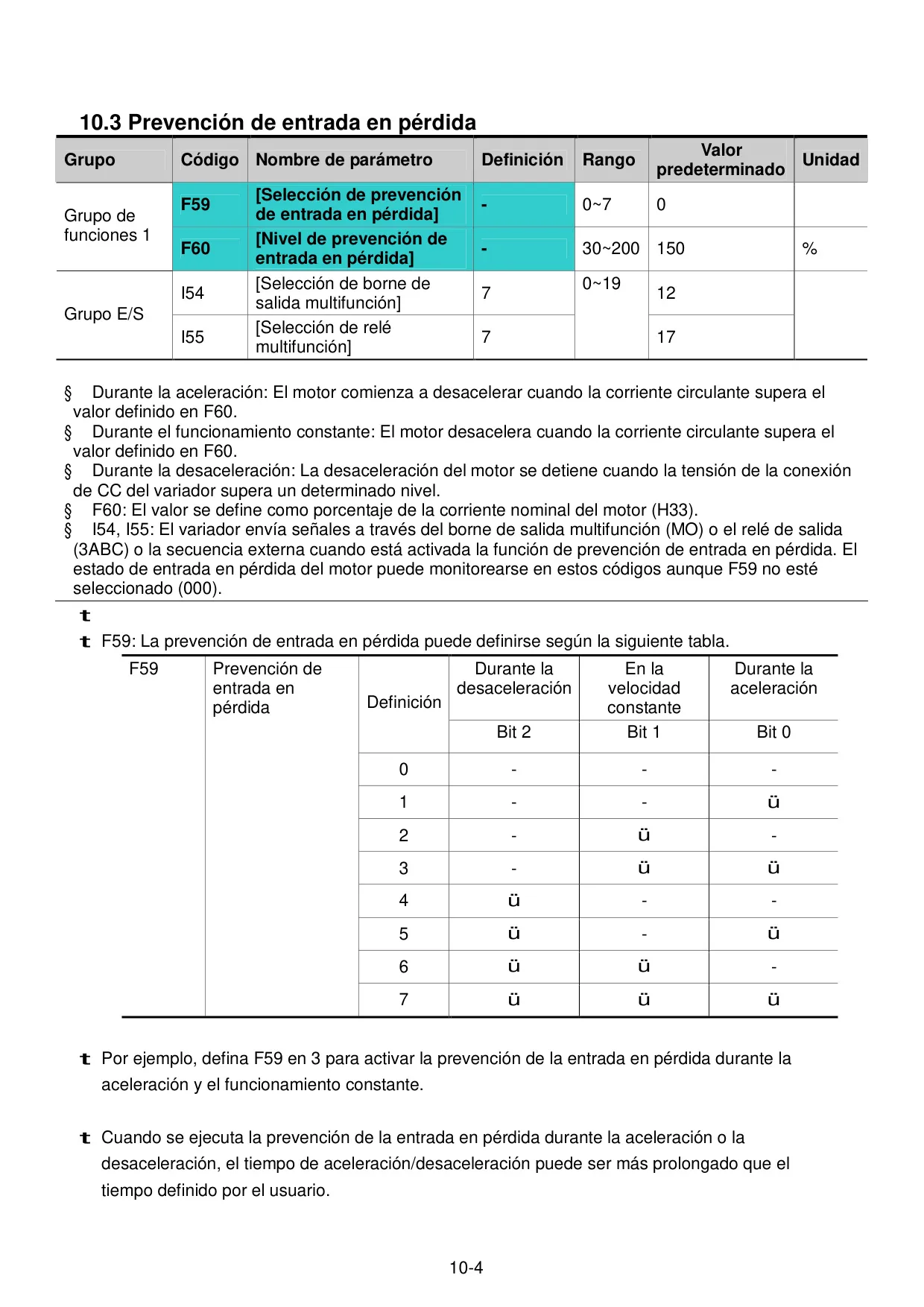

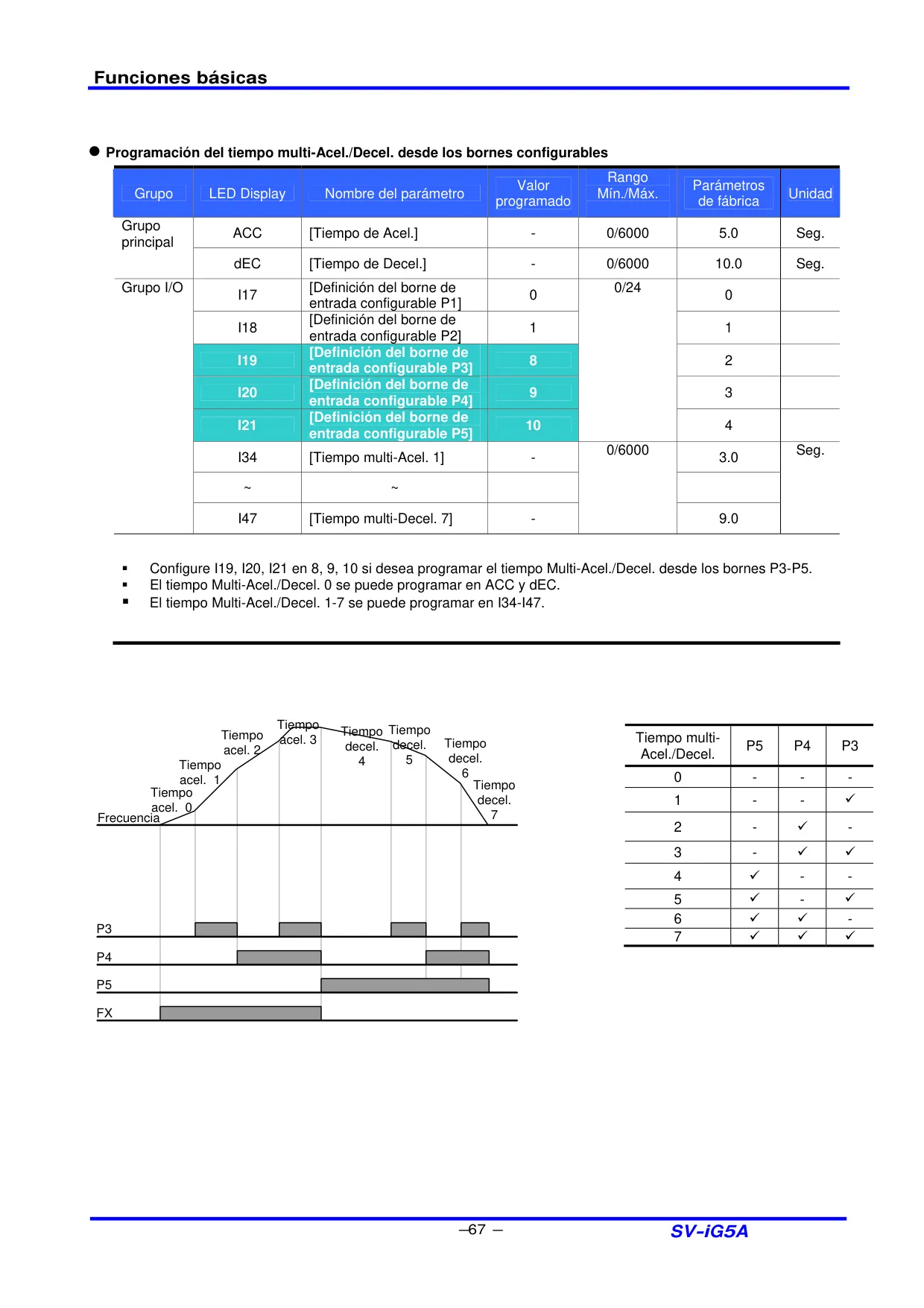

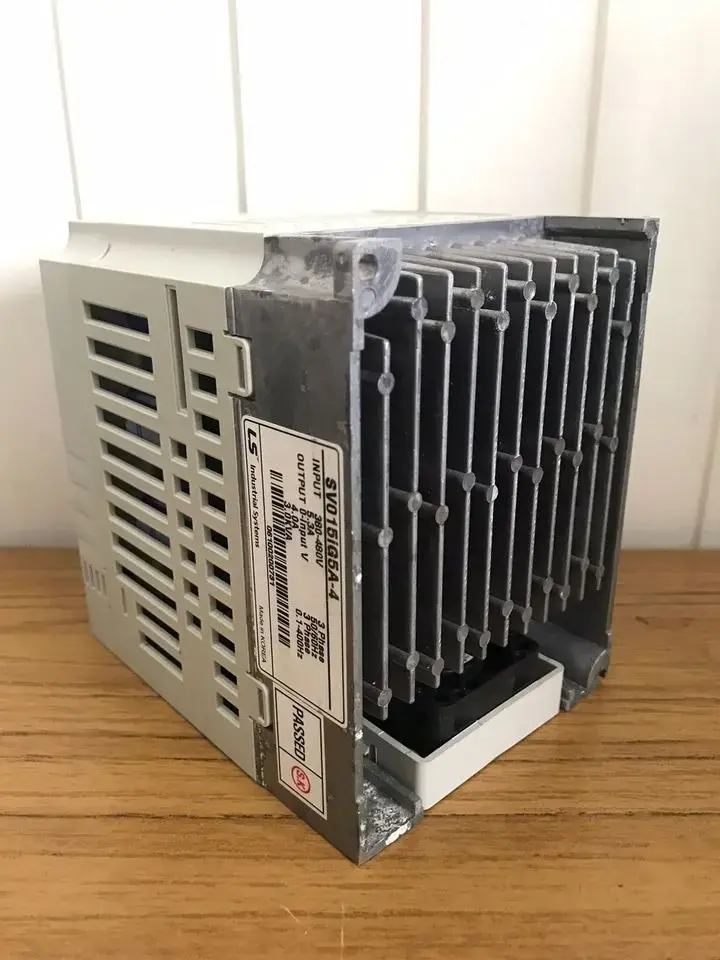

Imágenes del Producto

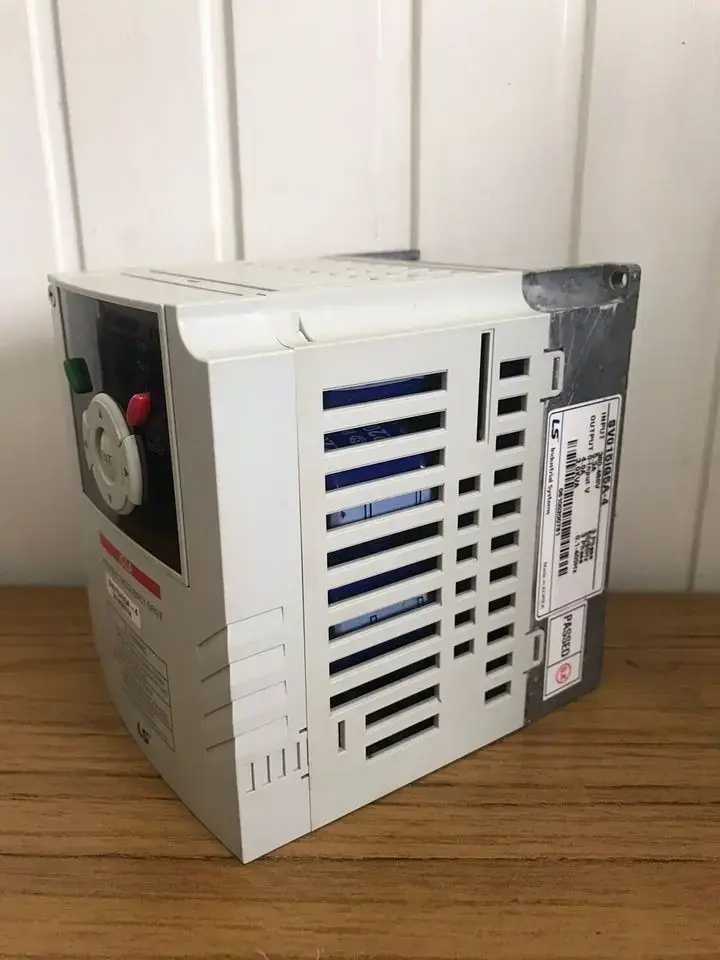

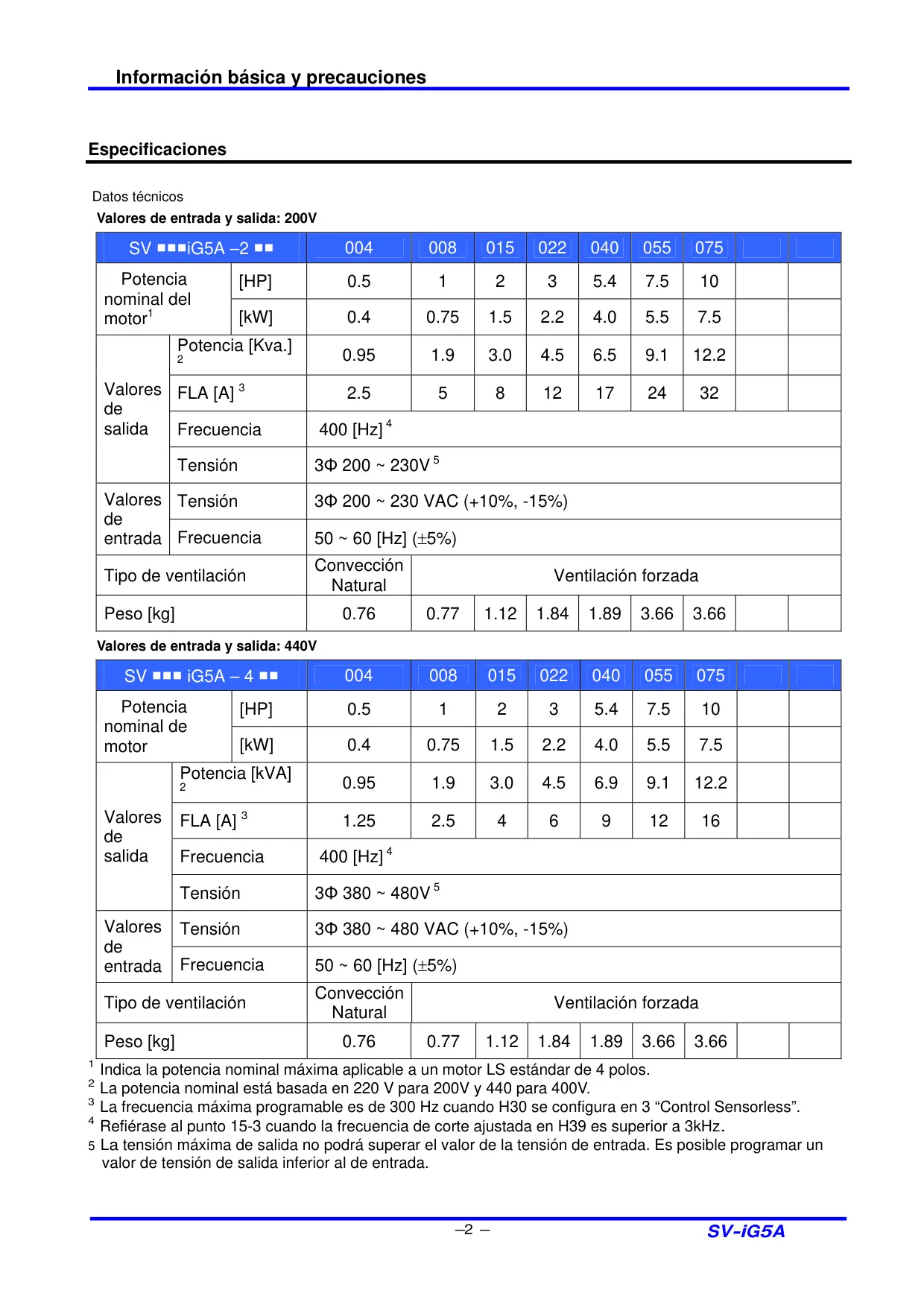

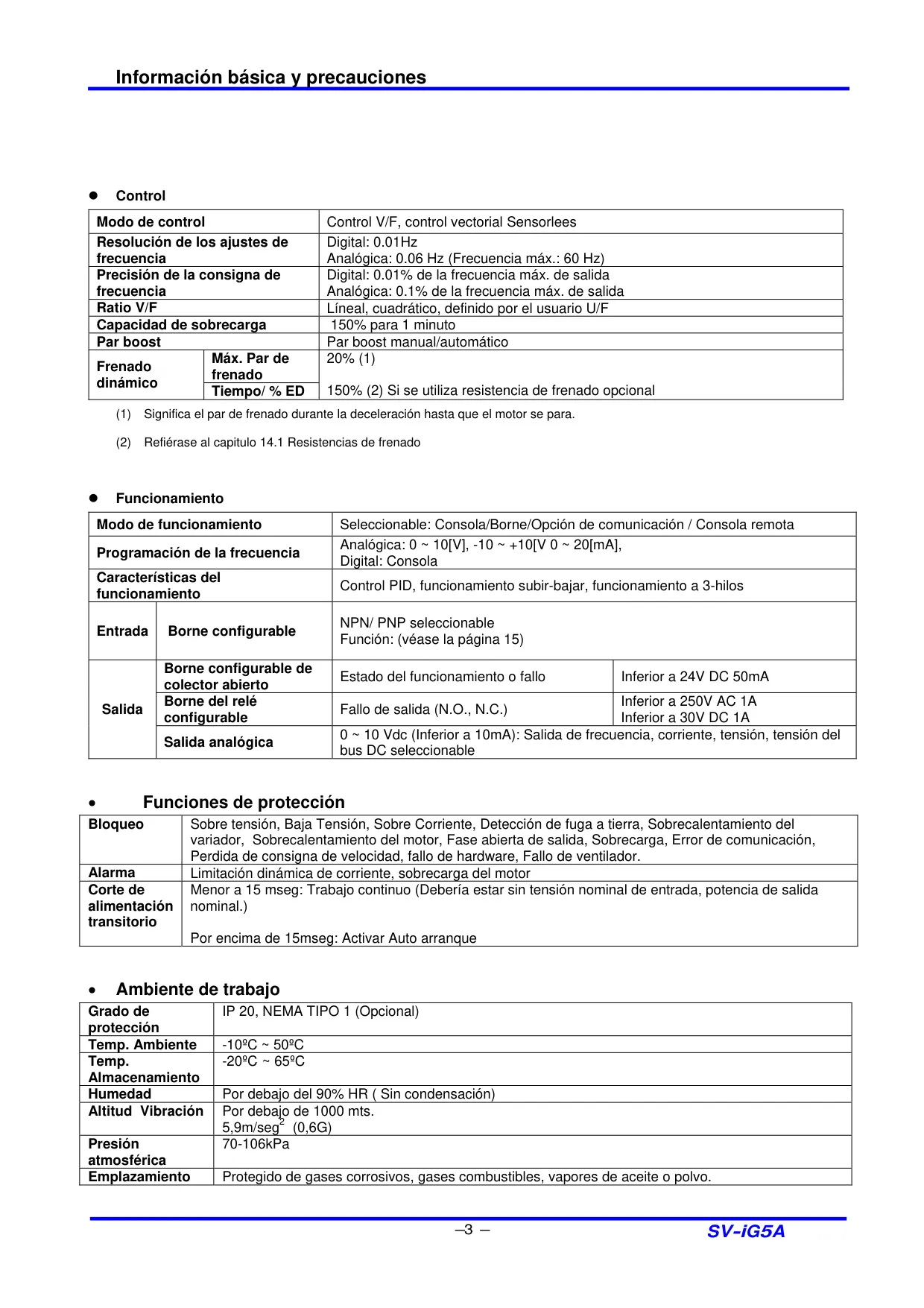

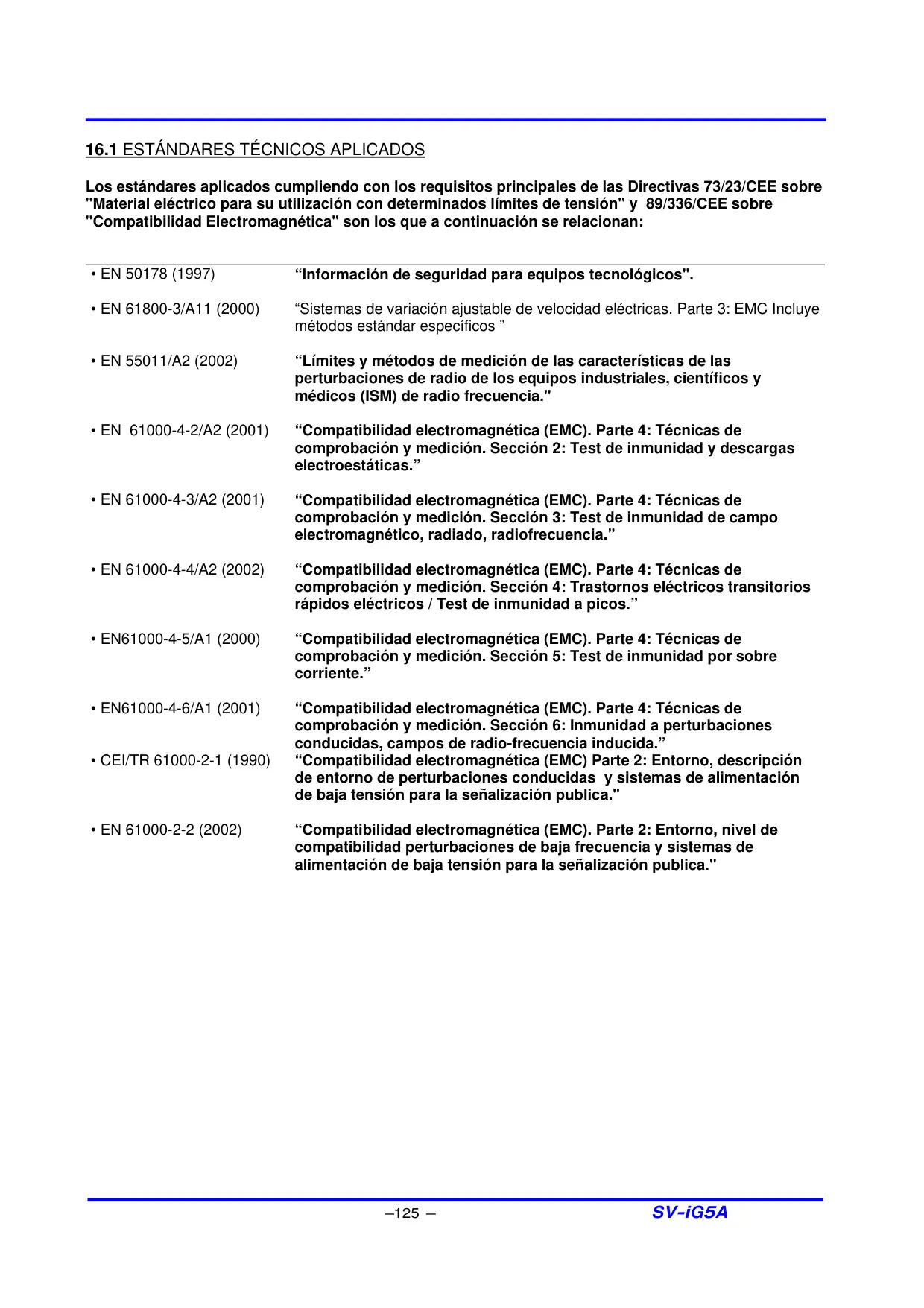

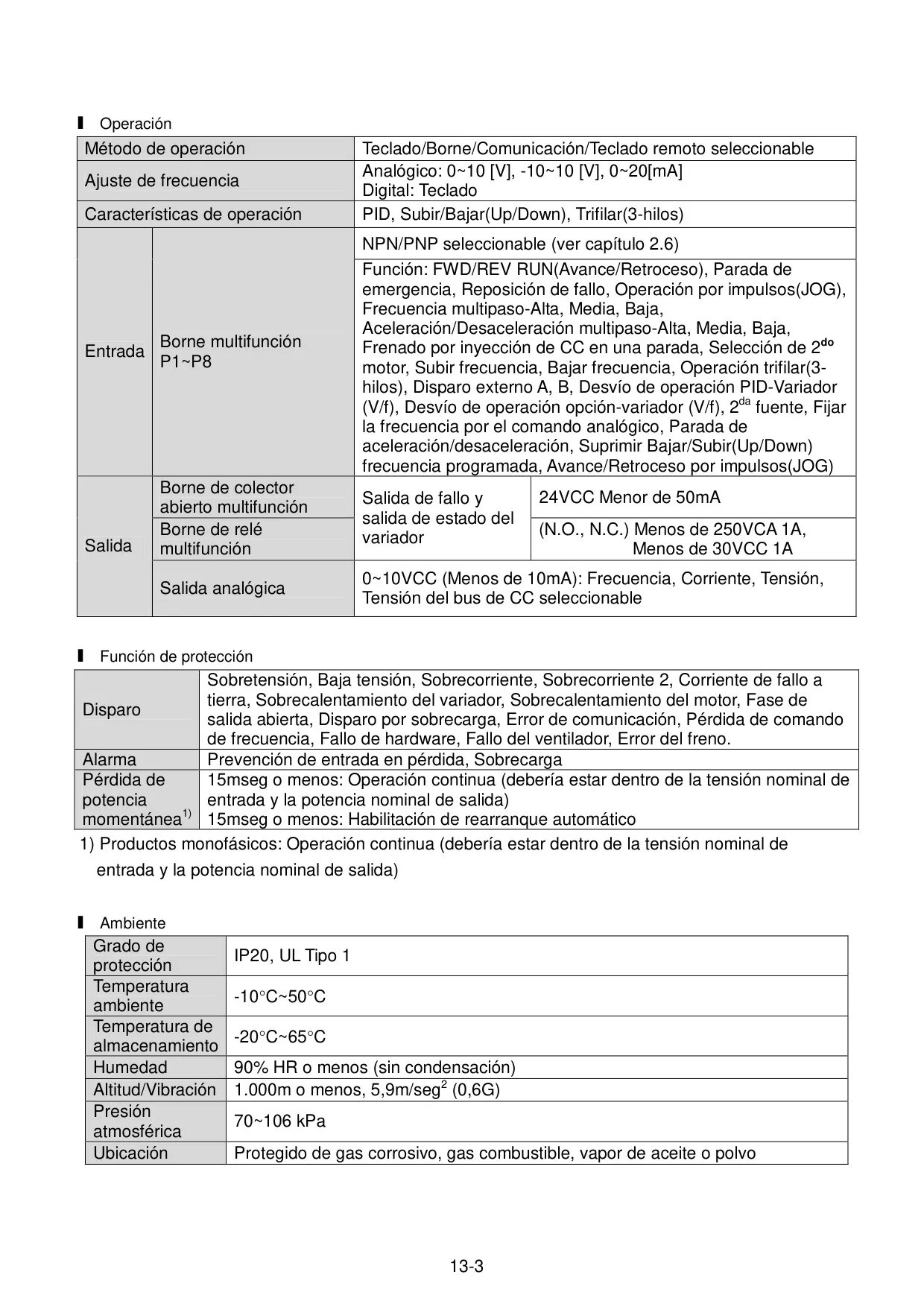

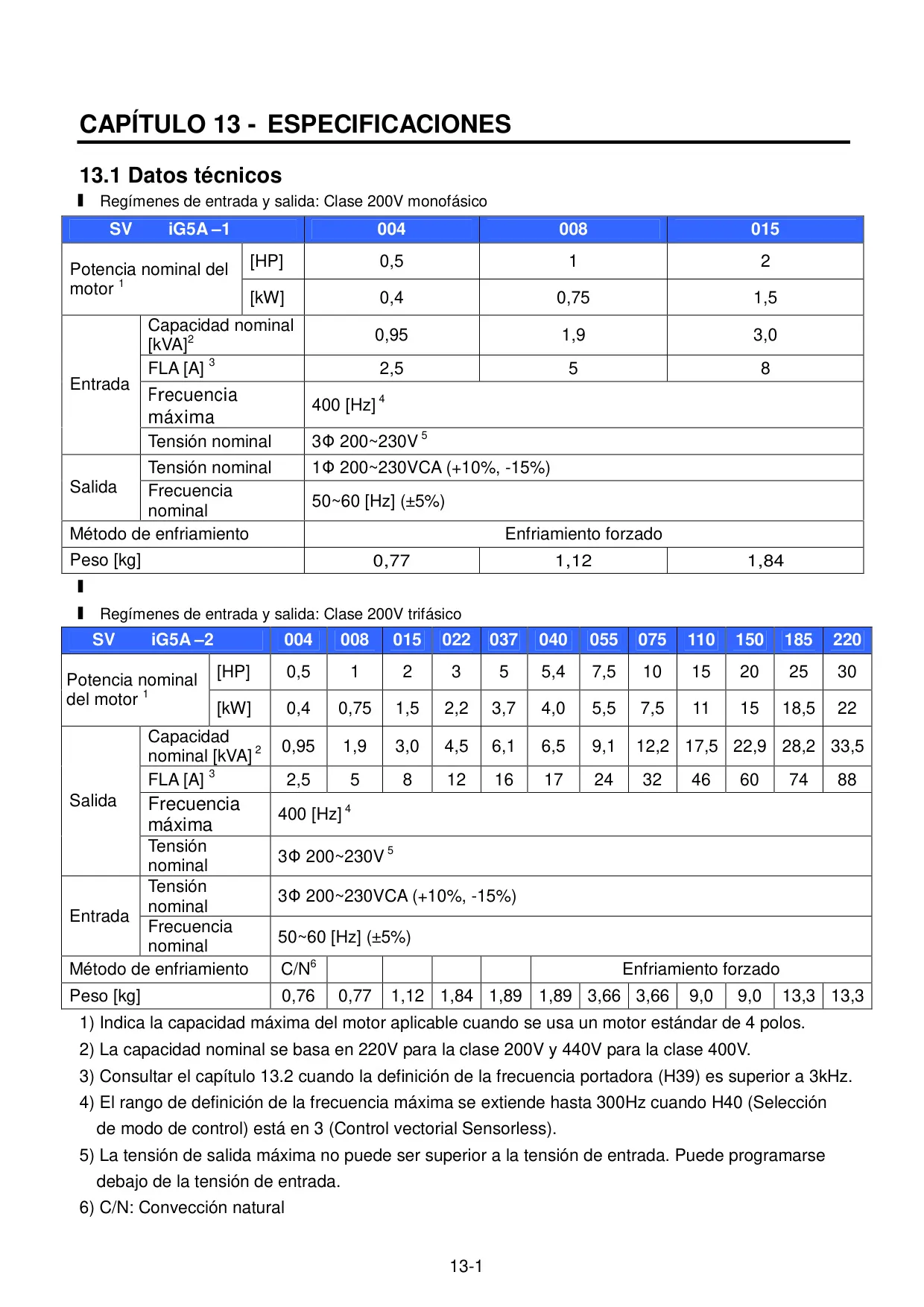

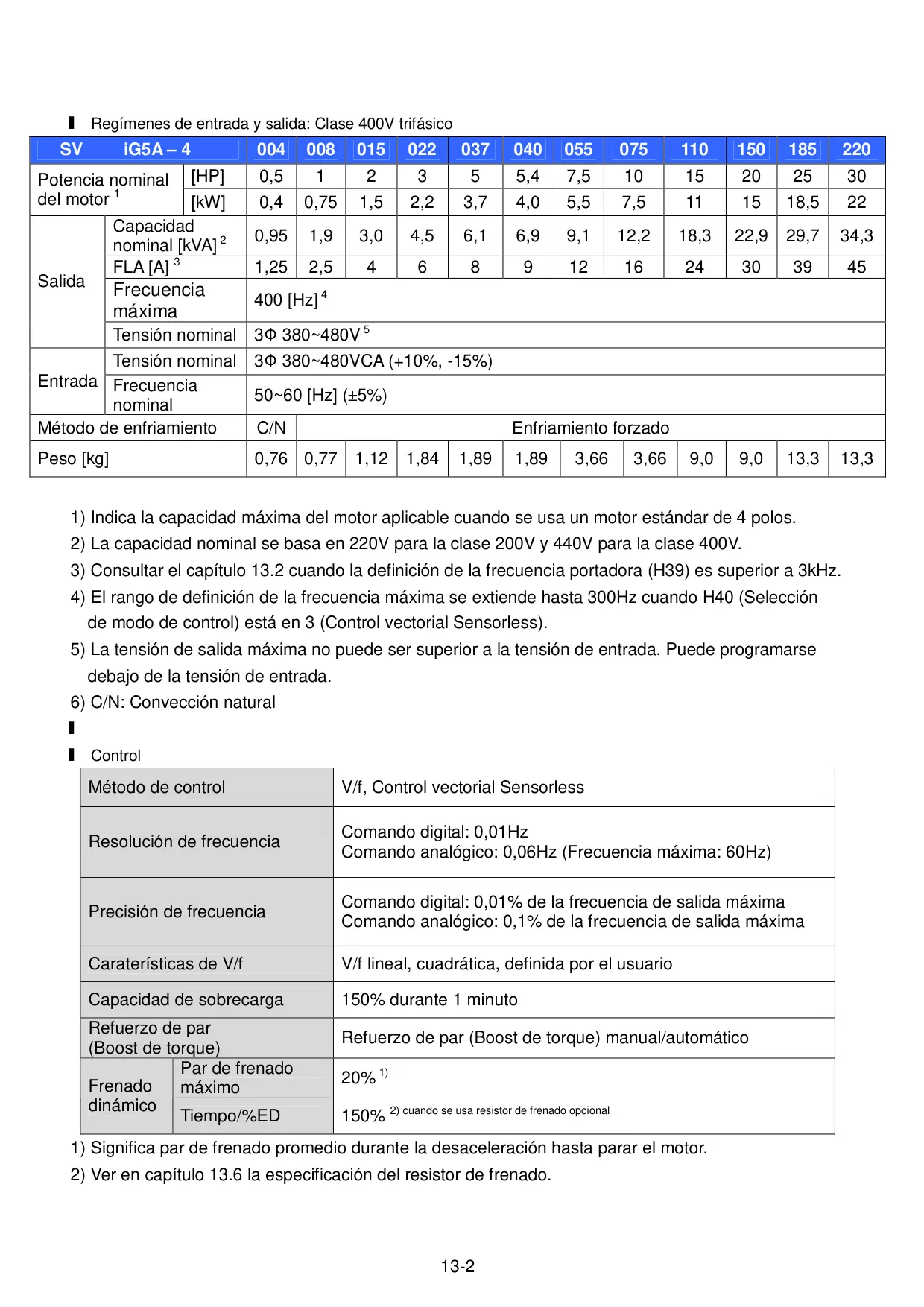

Especificaciones del Variador LS IG5A

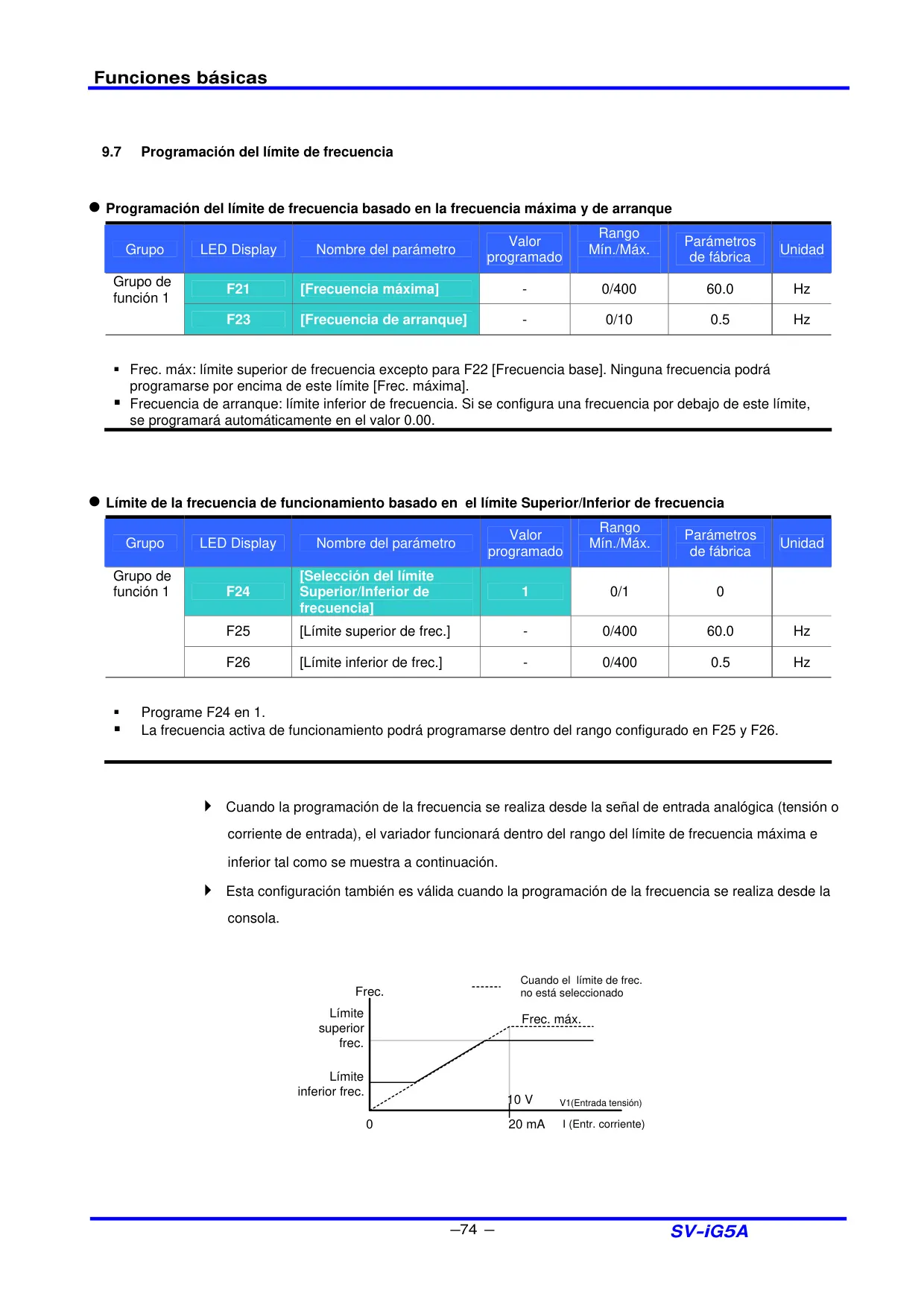

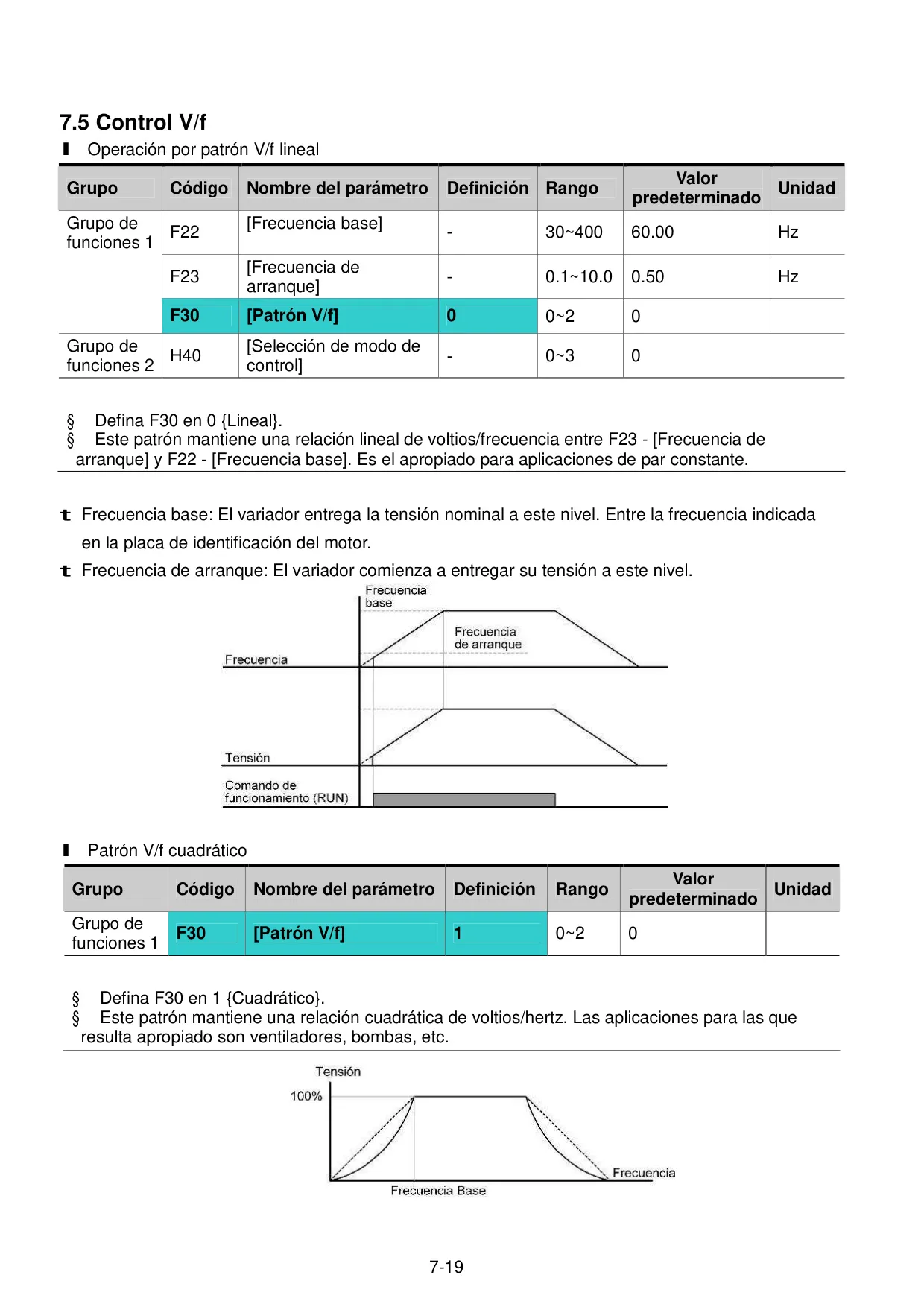

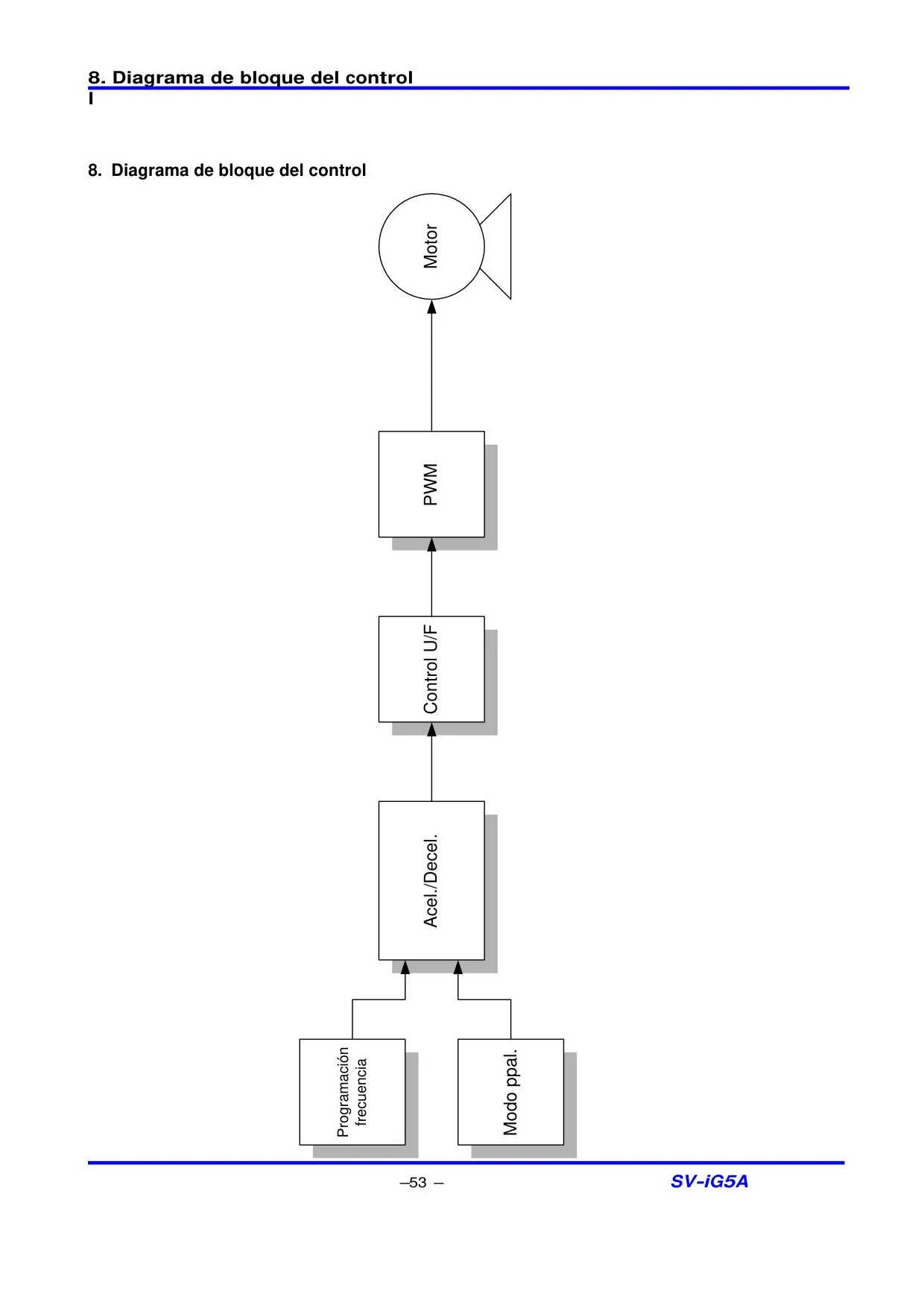

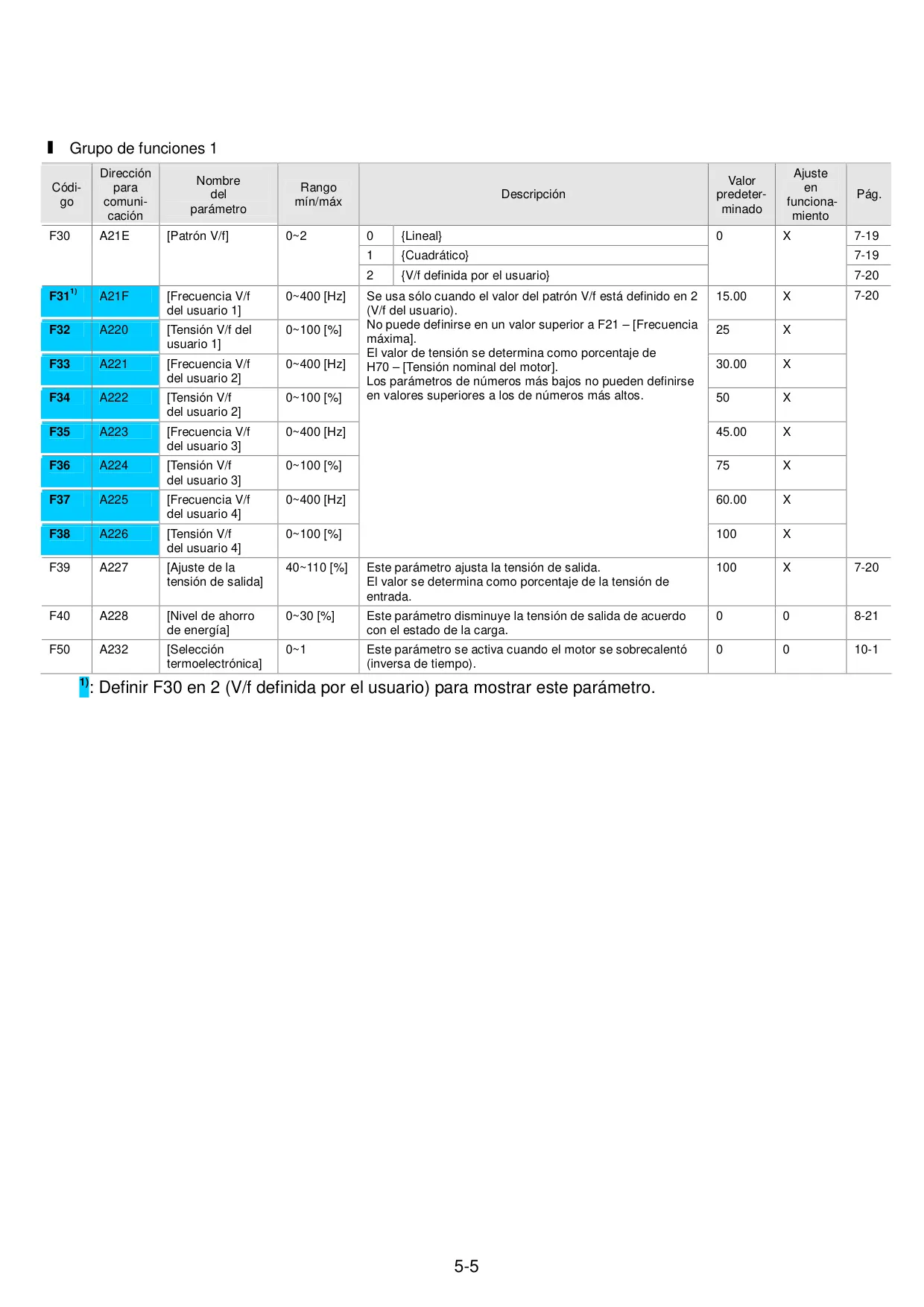

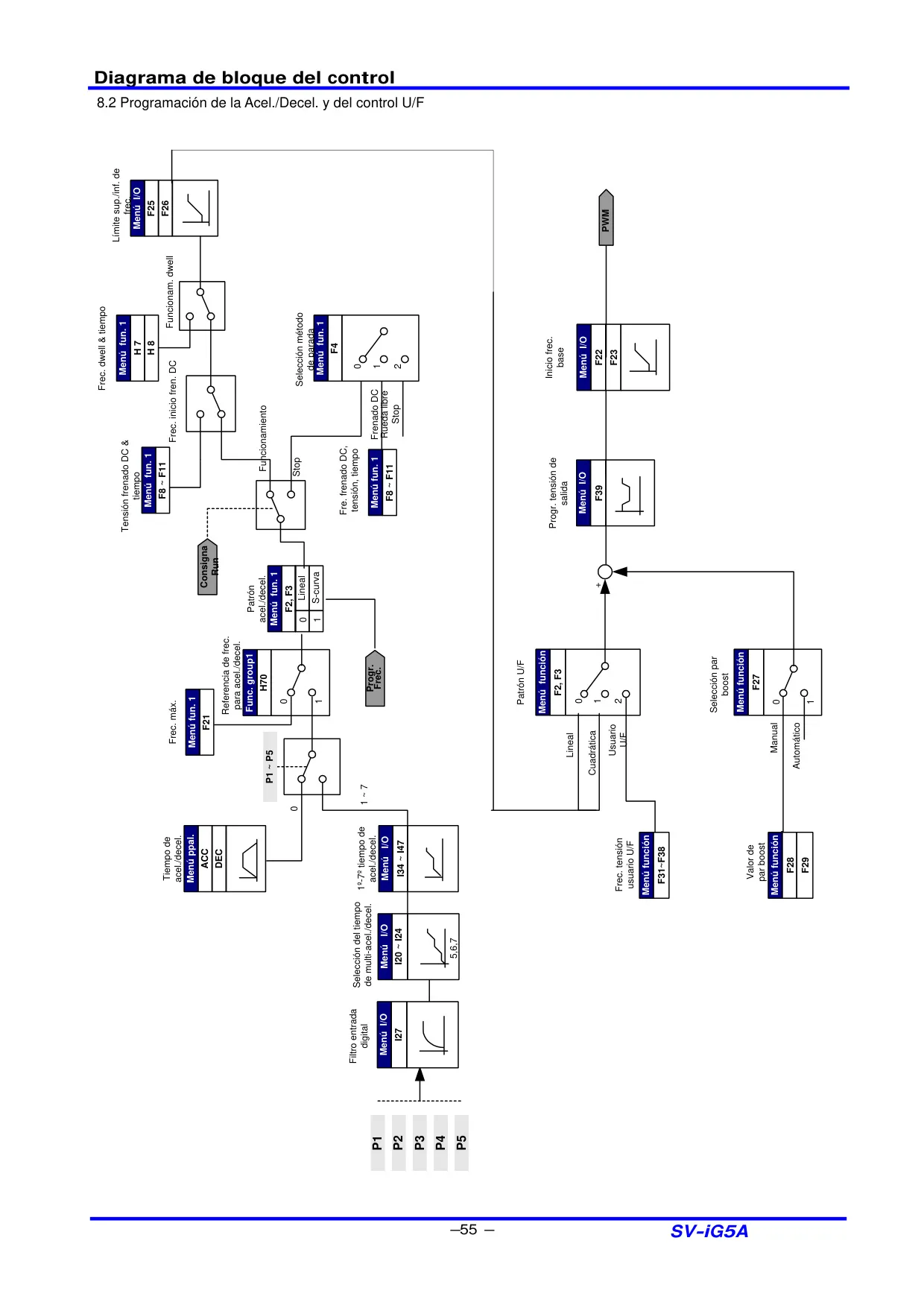

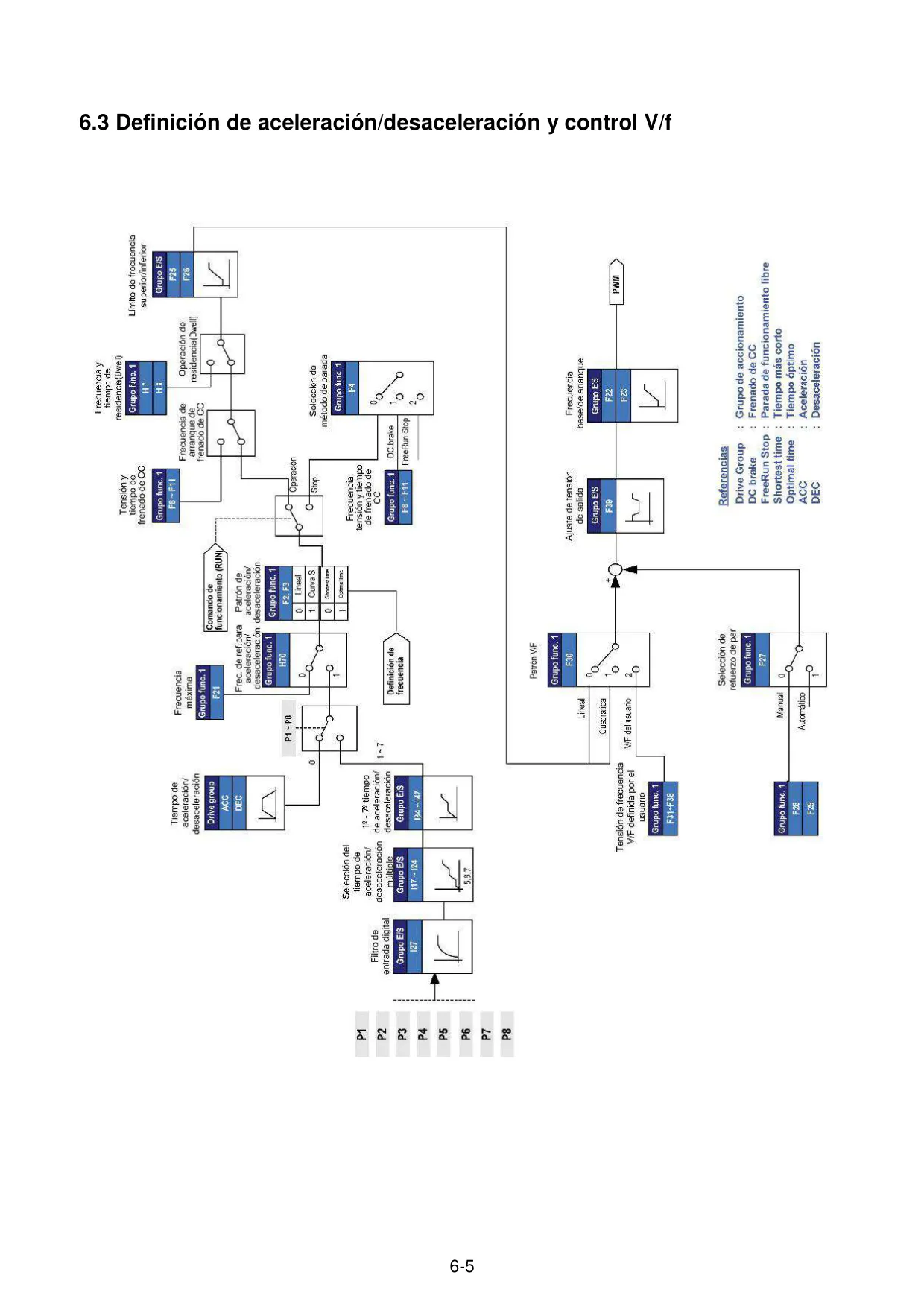

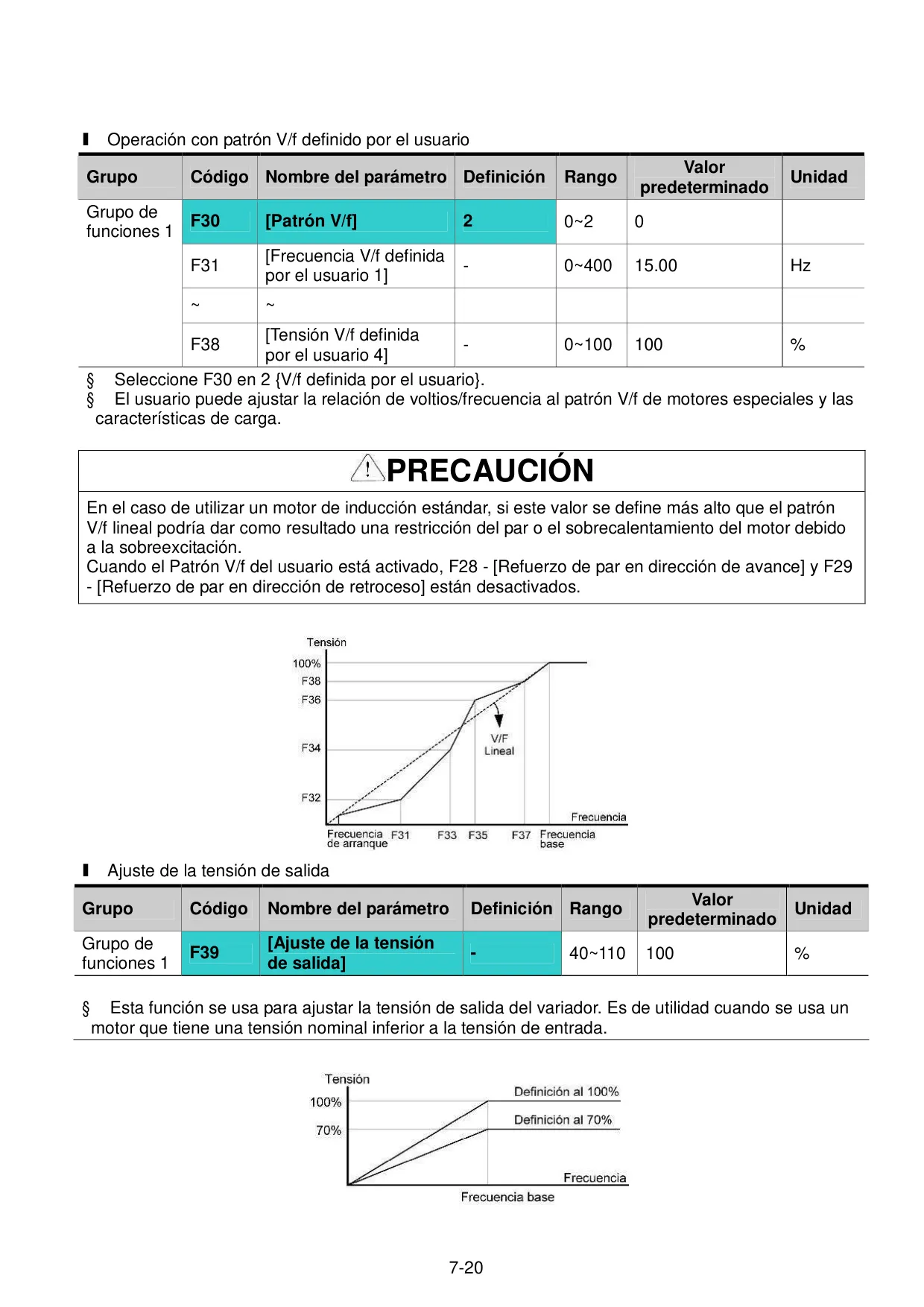

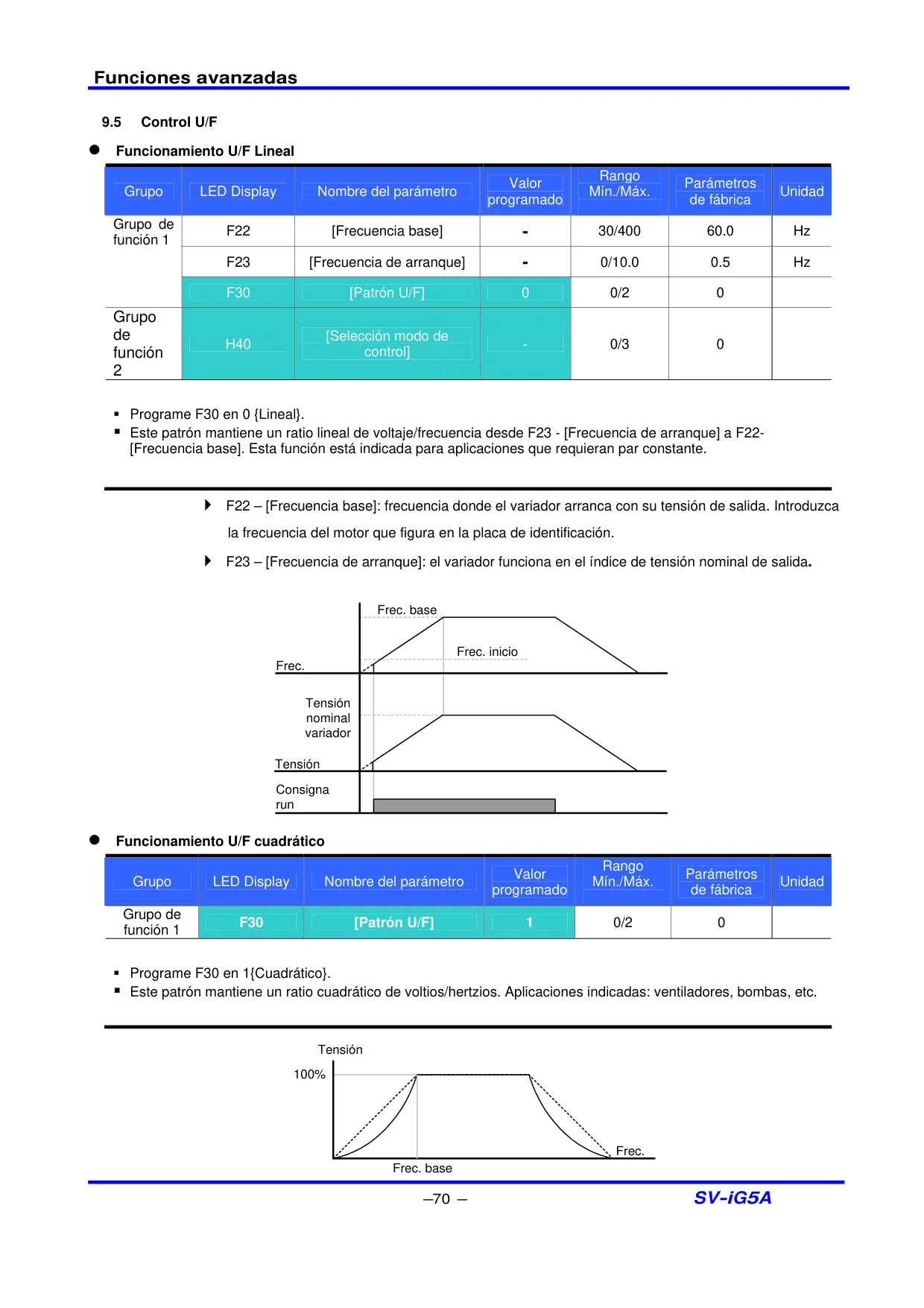

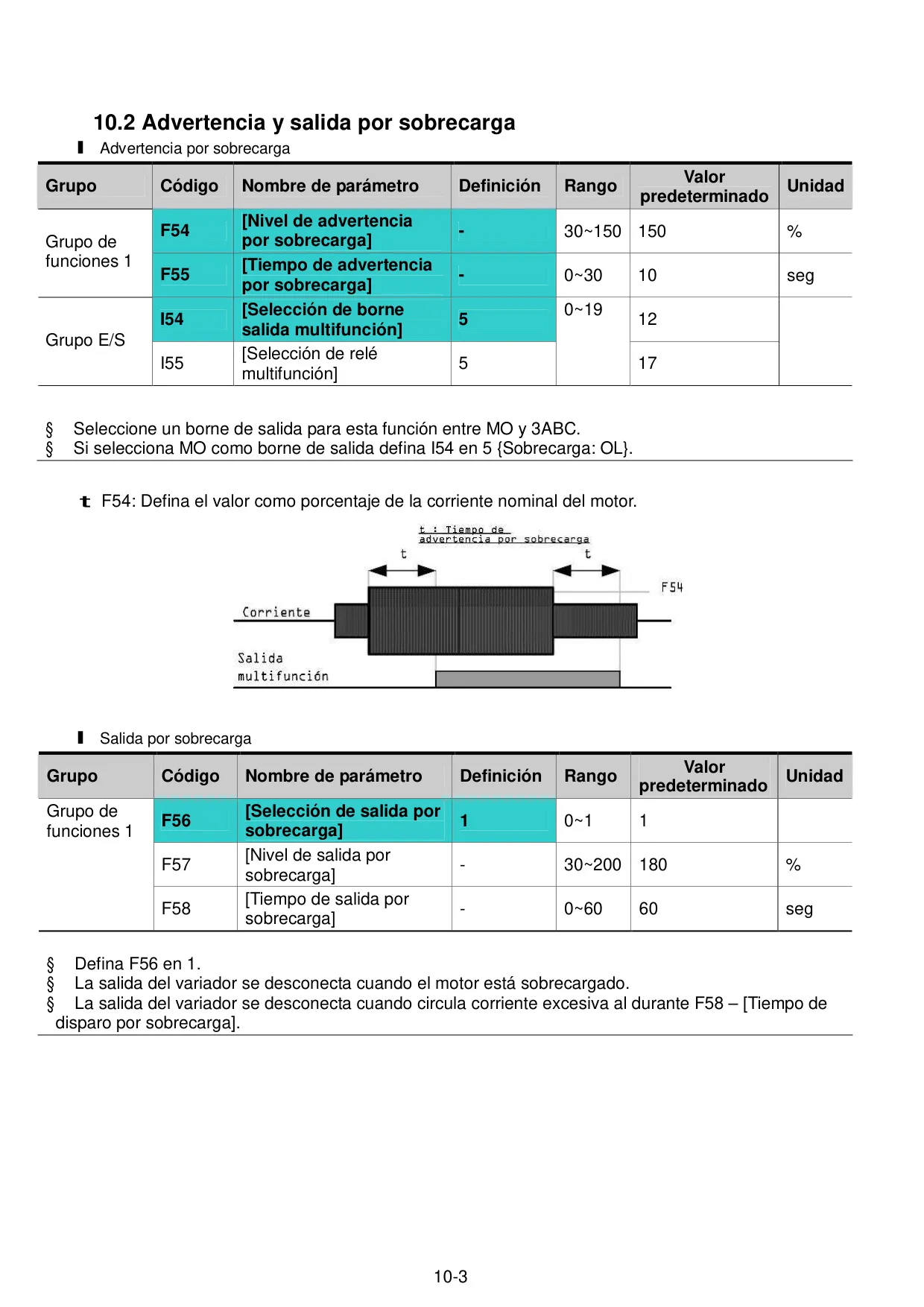

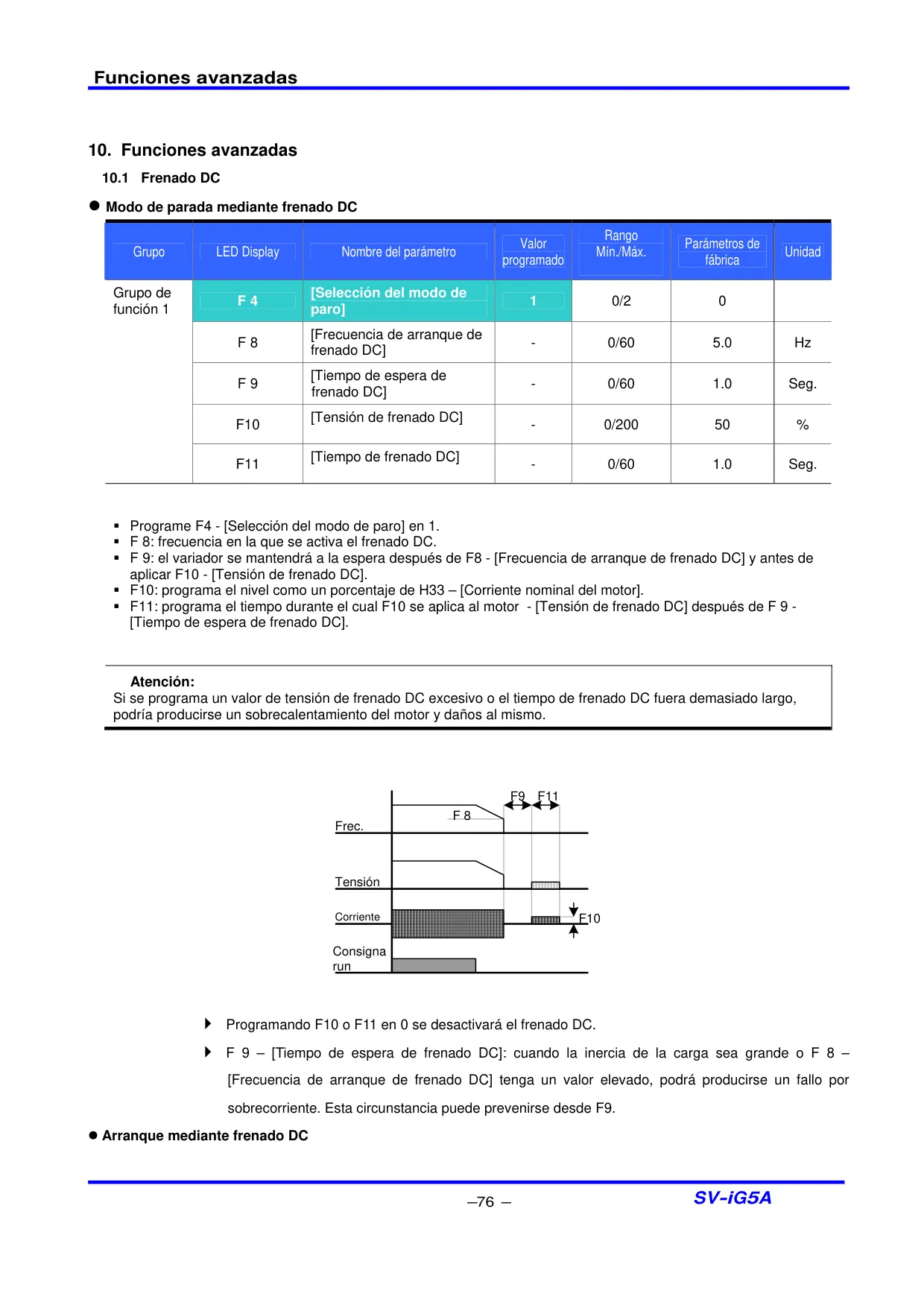

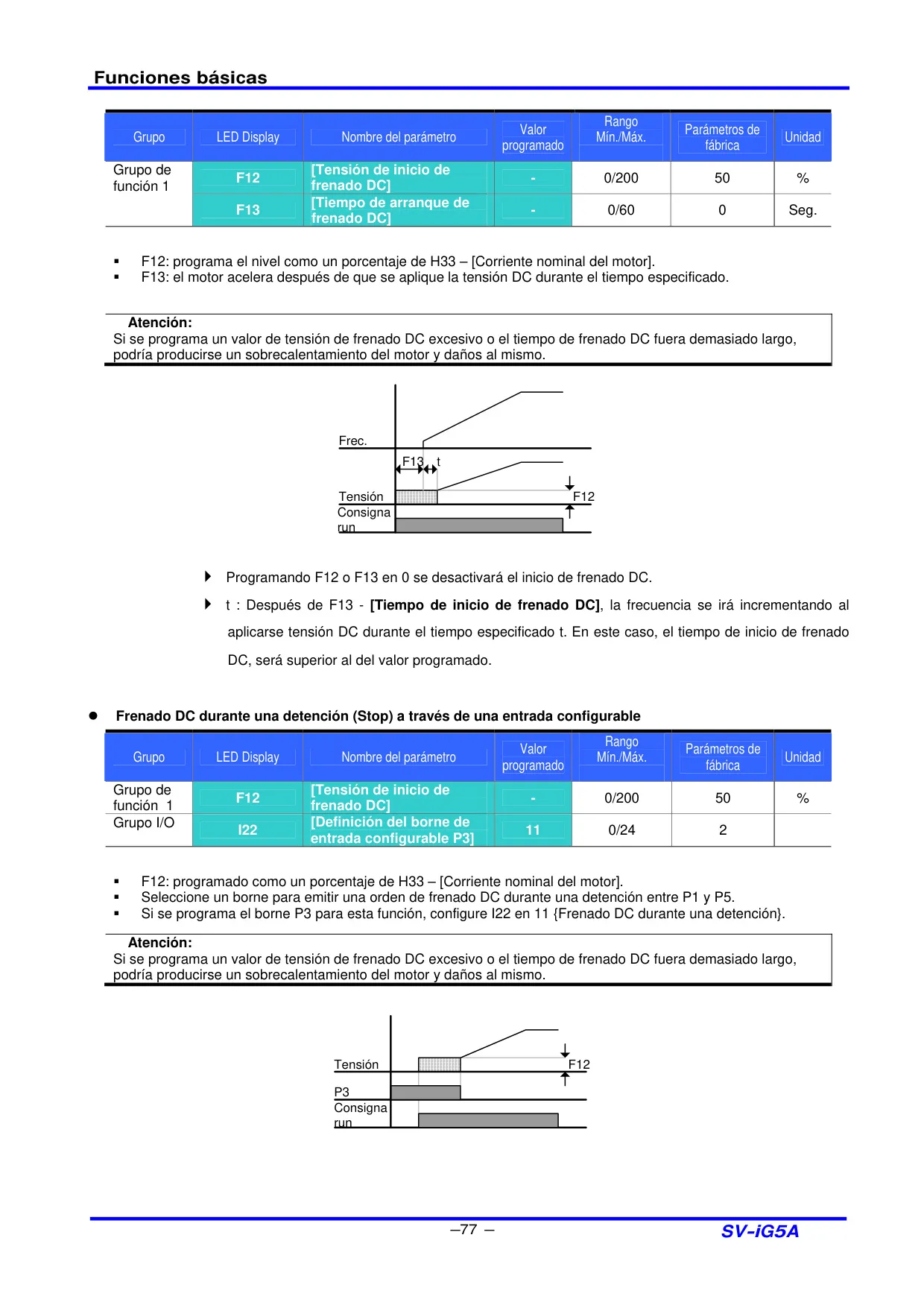

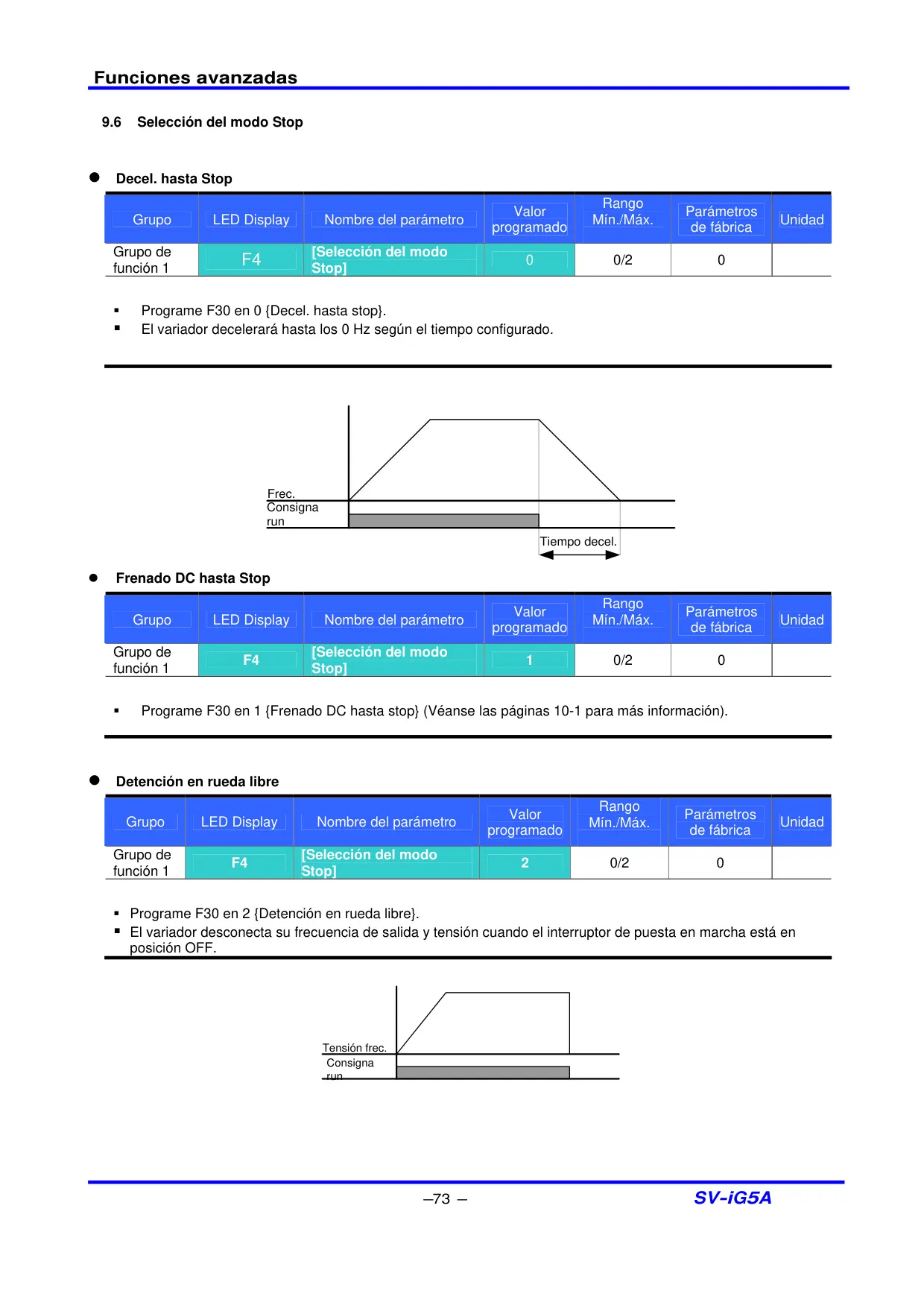

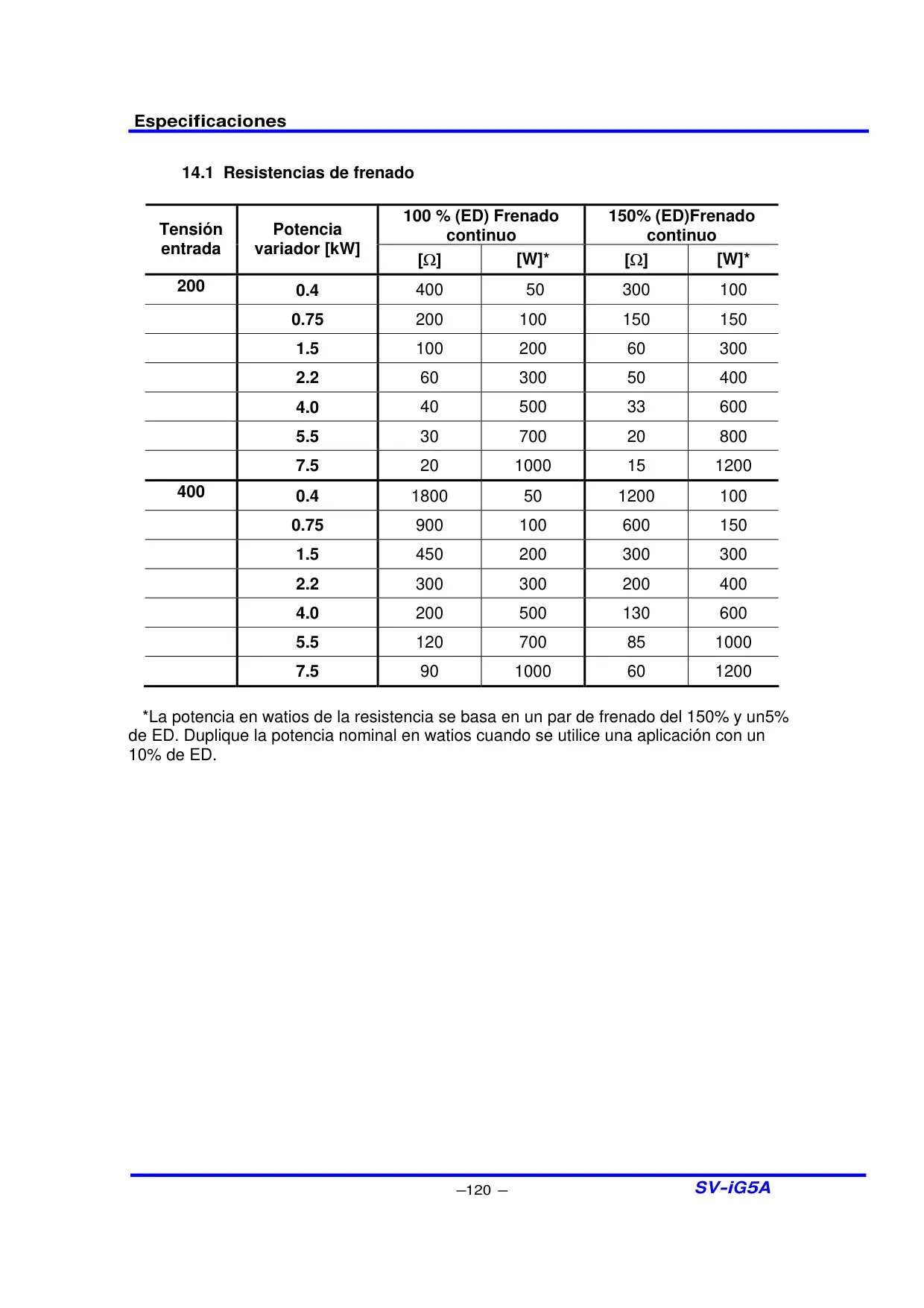

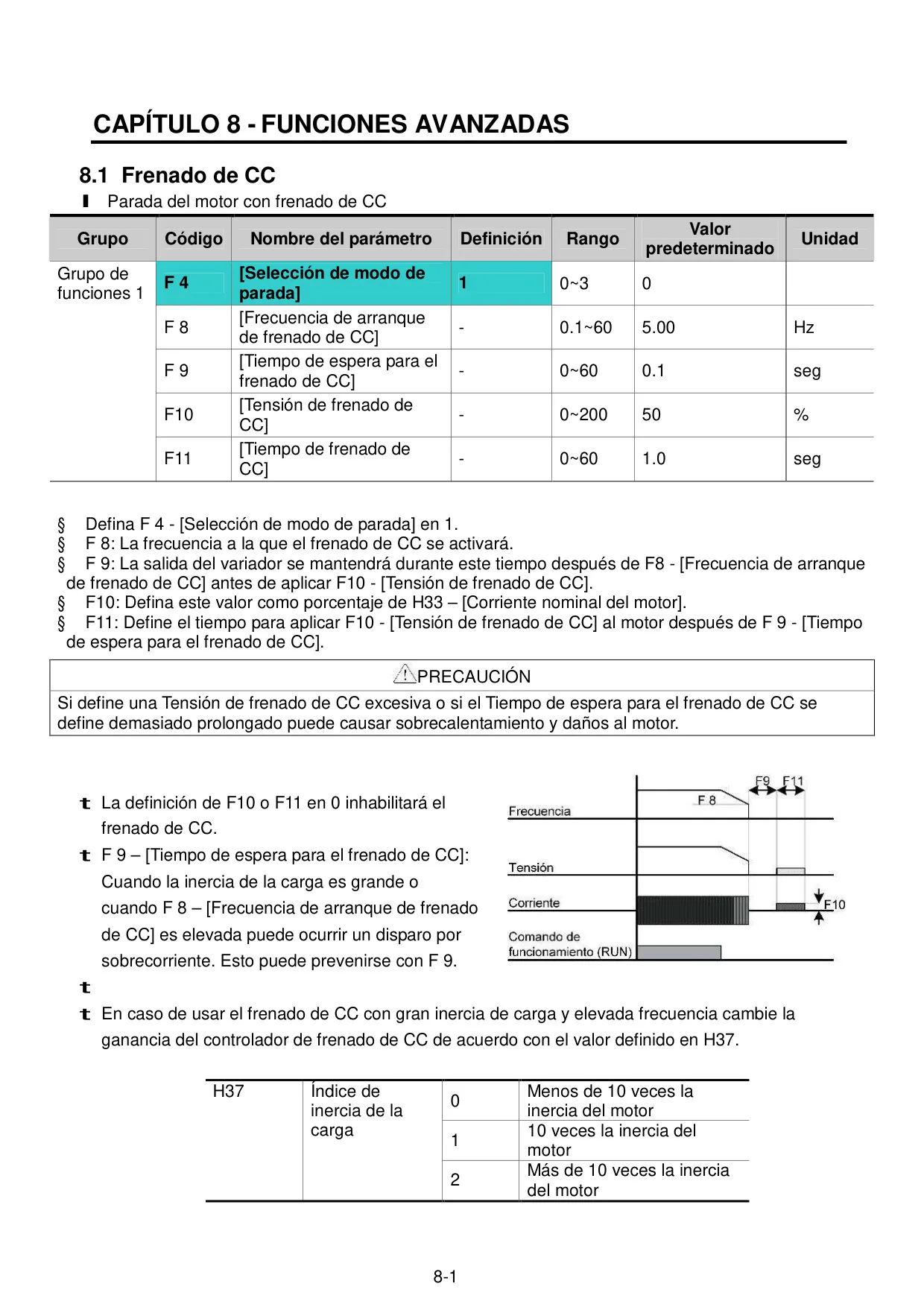

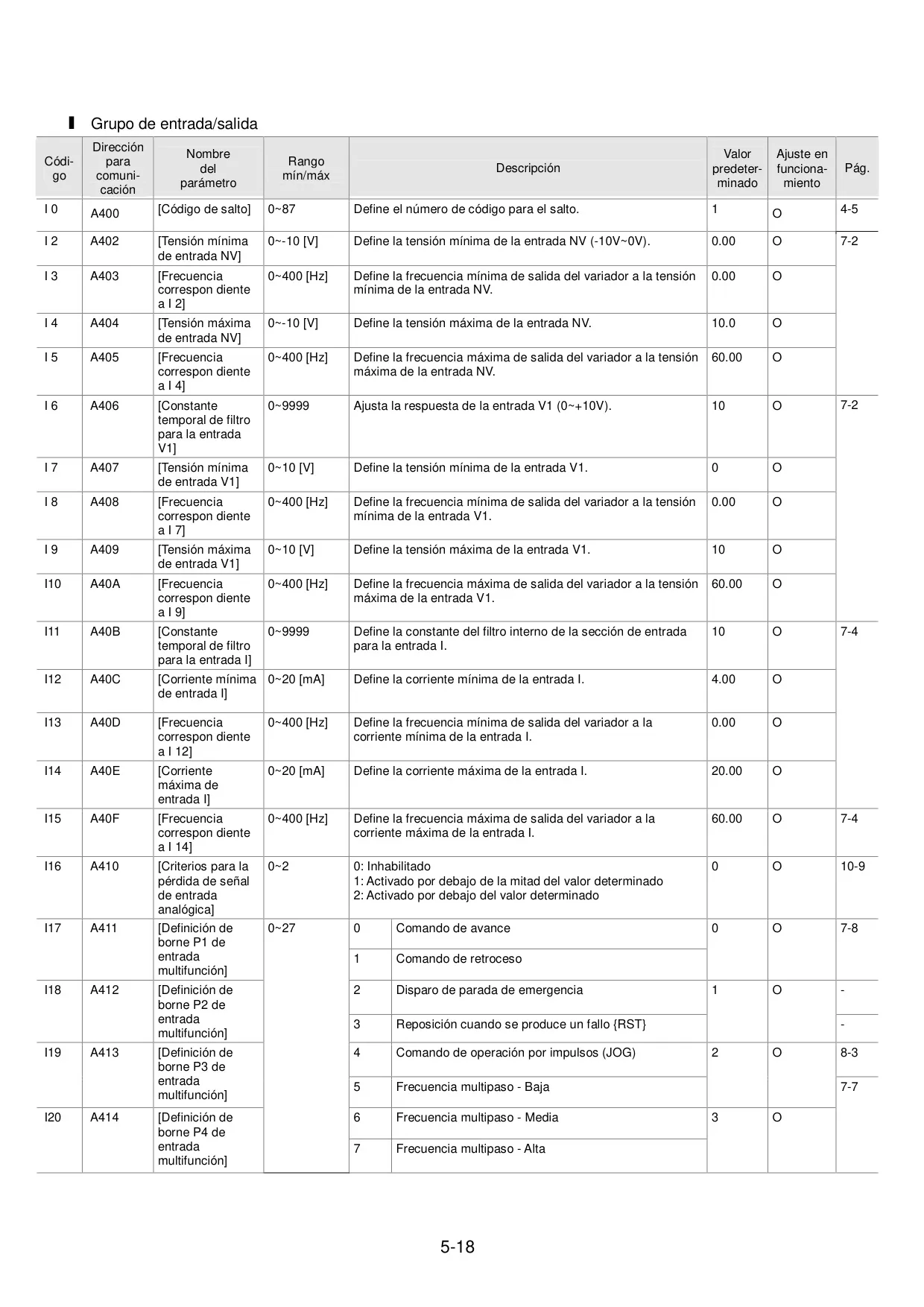

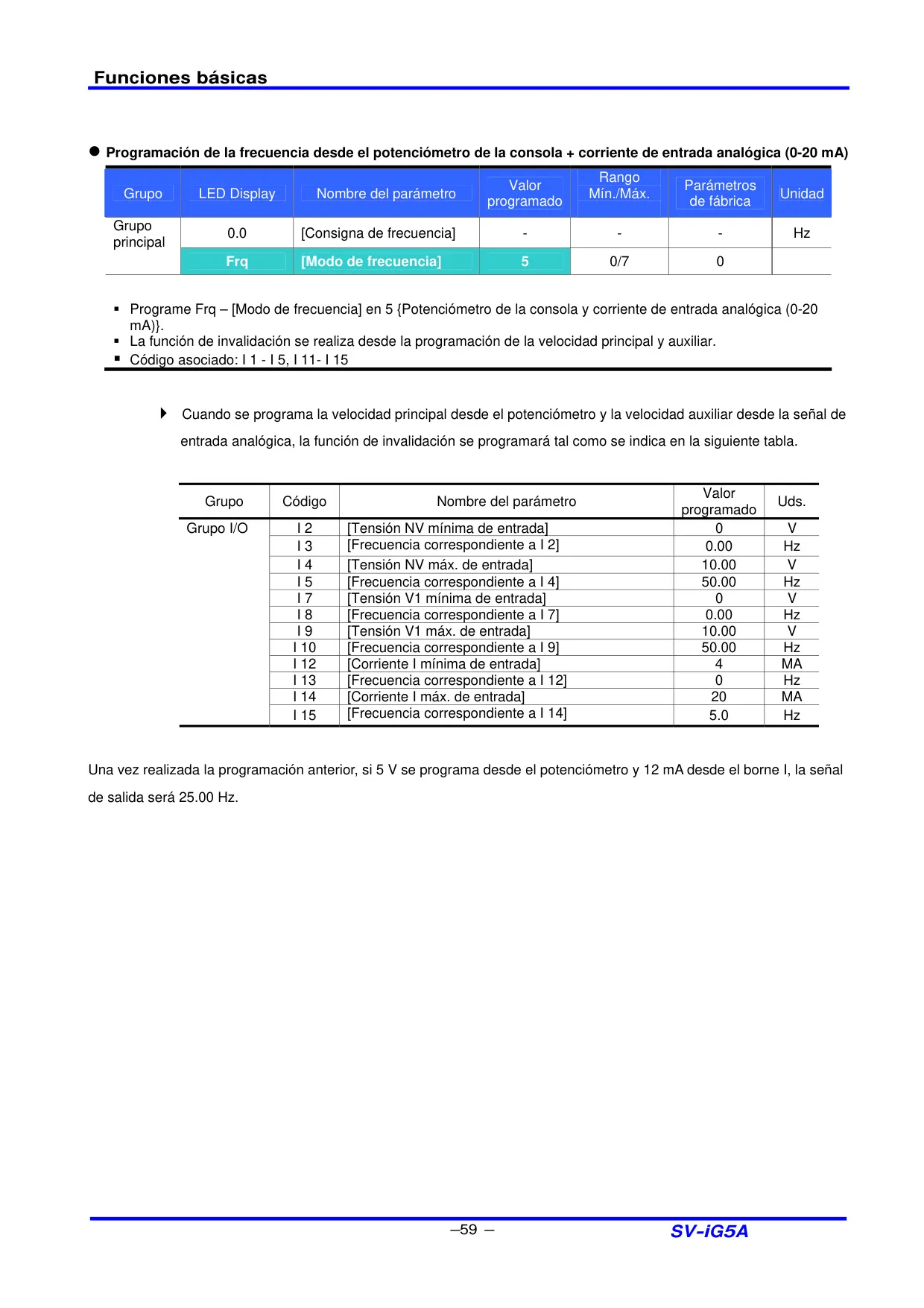

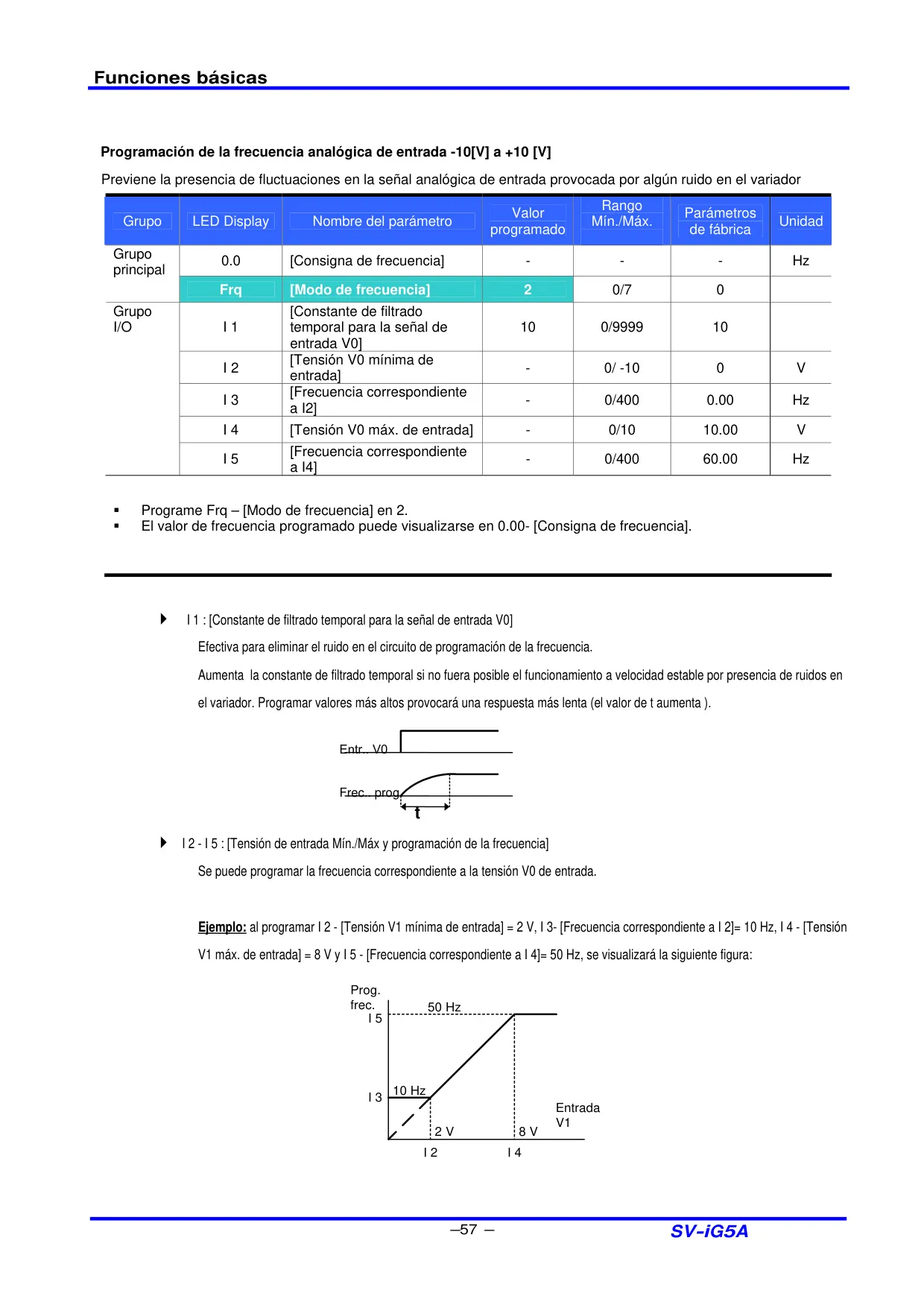

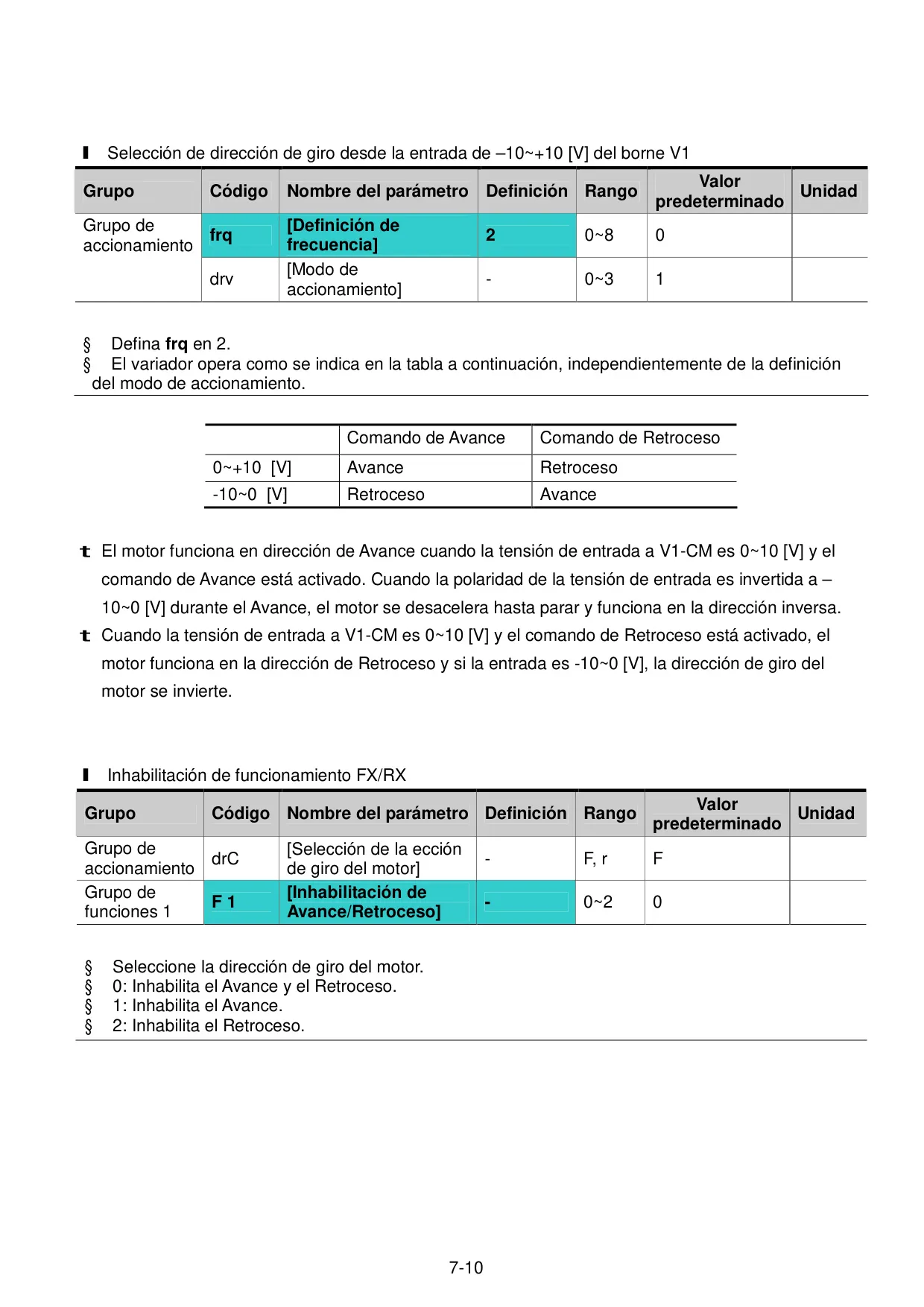

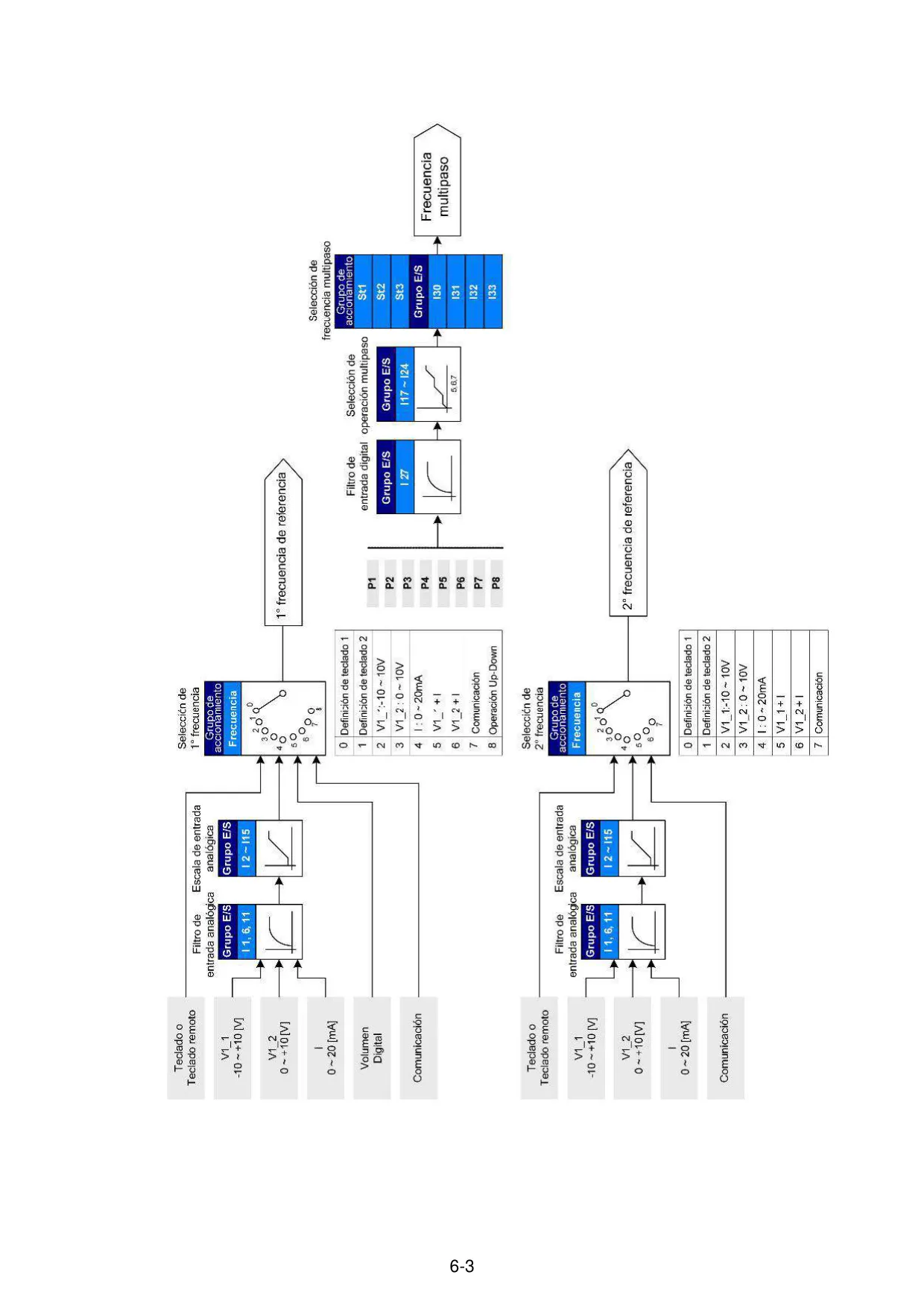

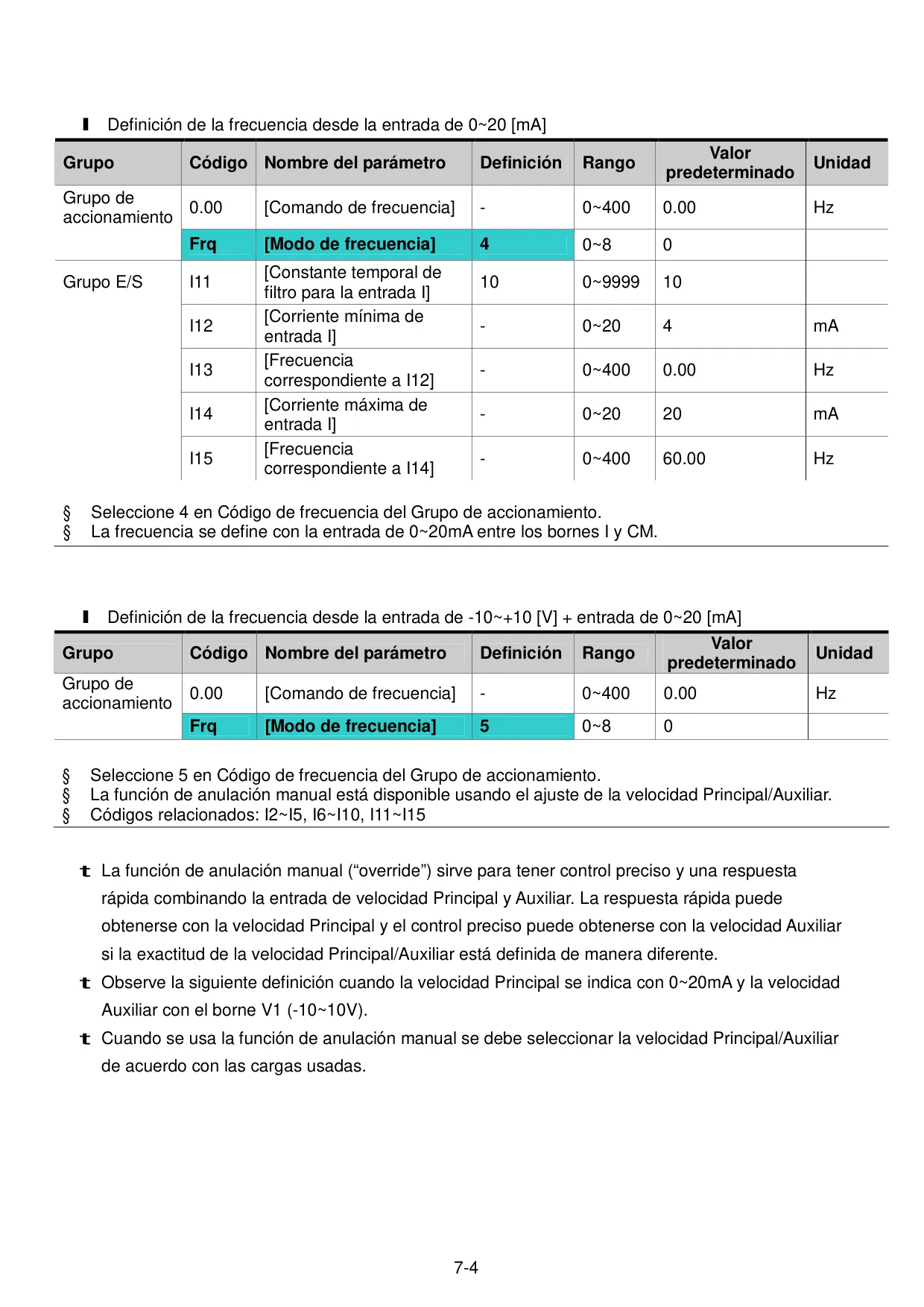

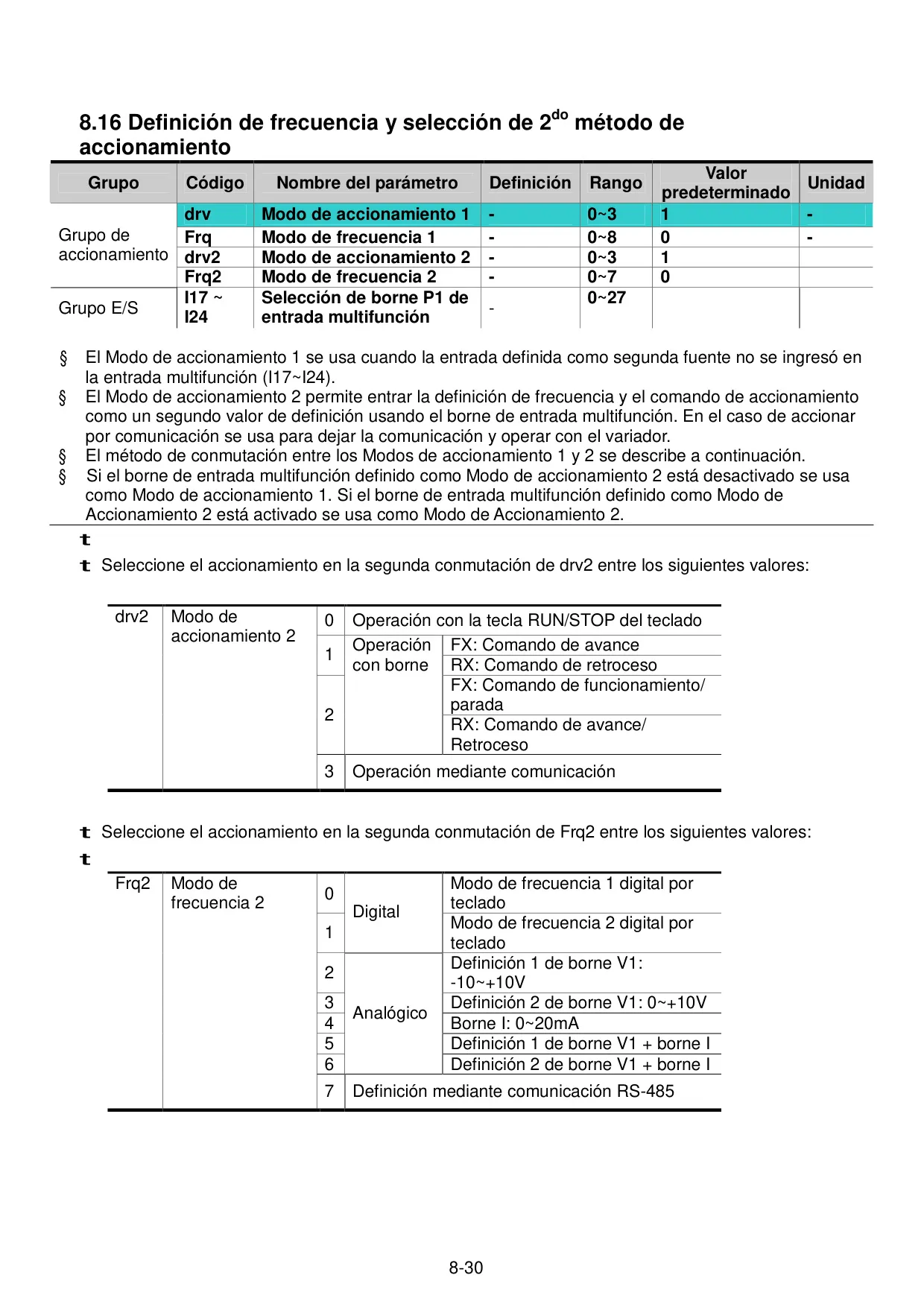

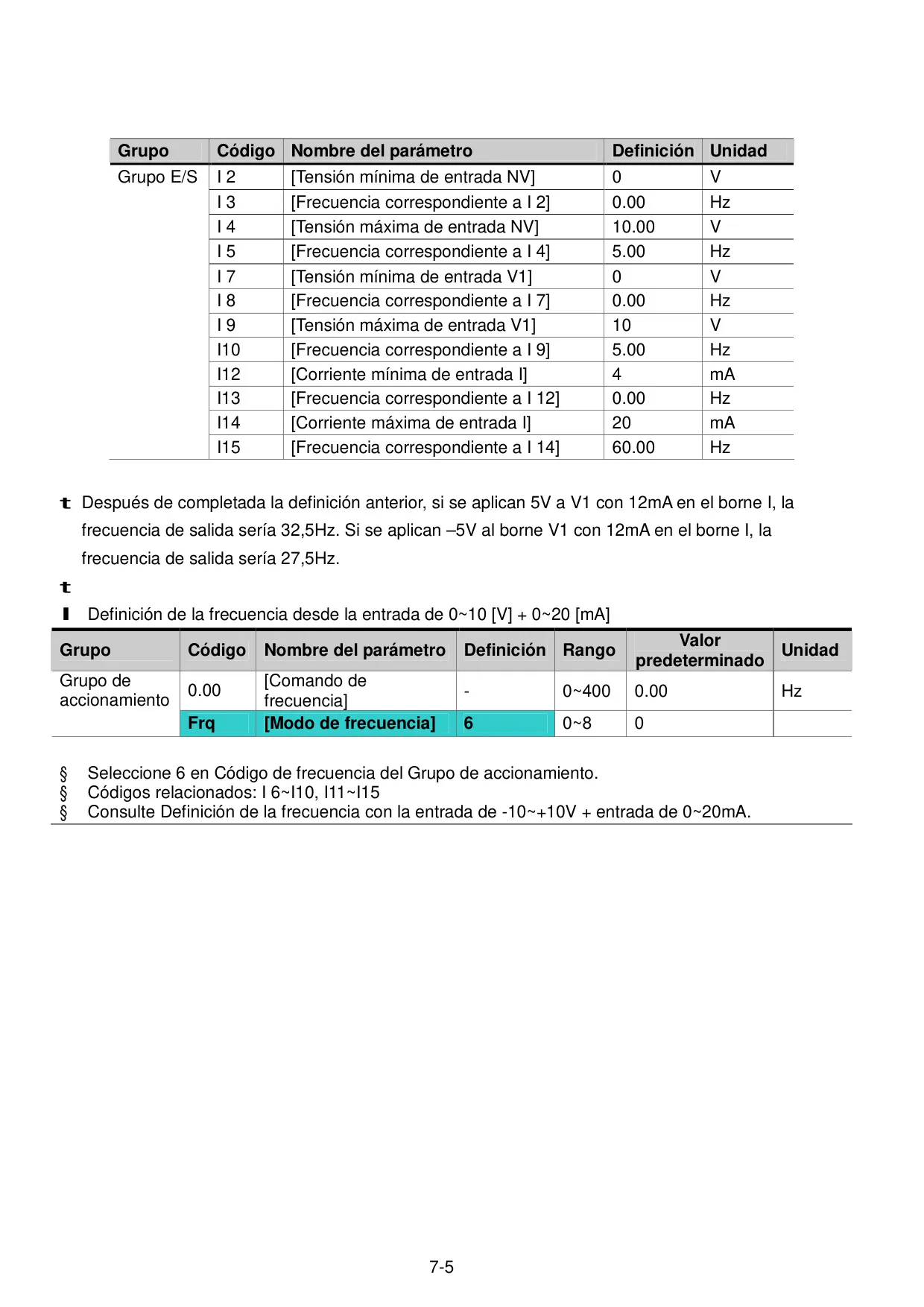

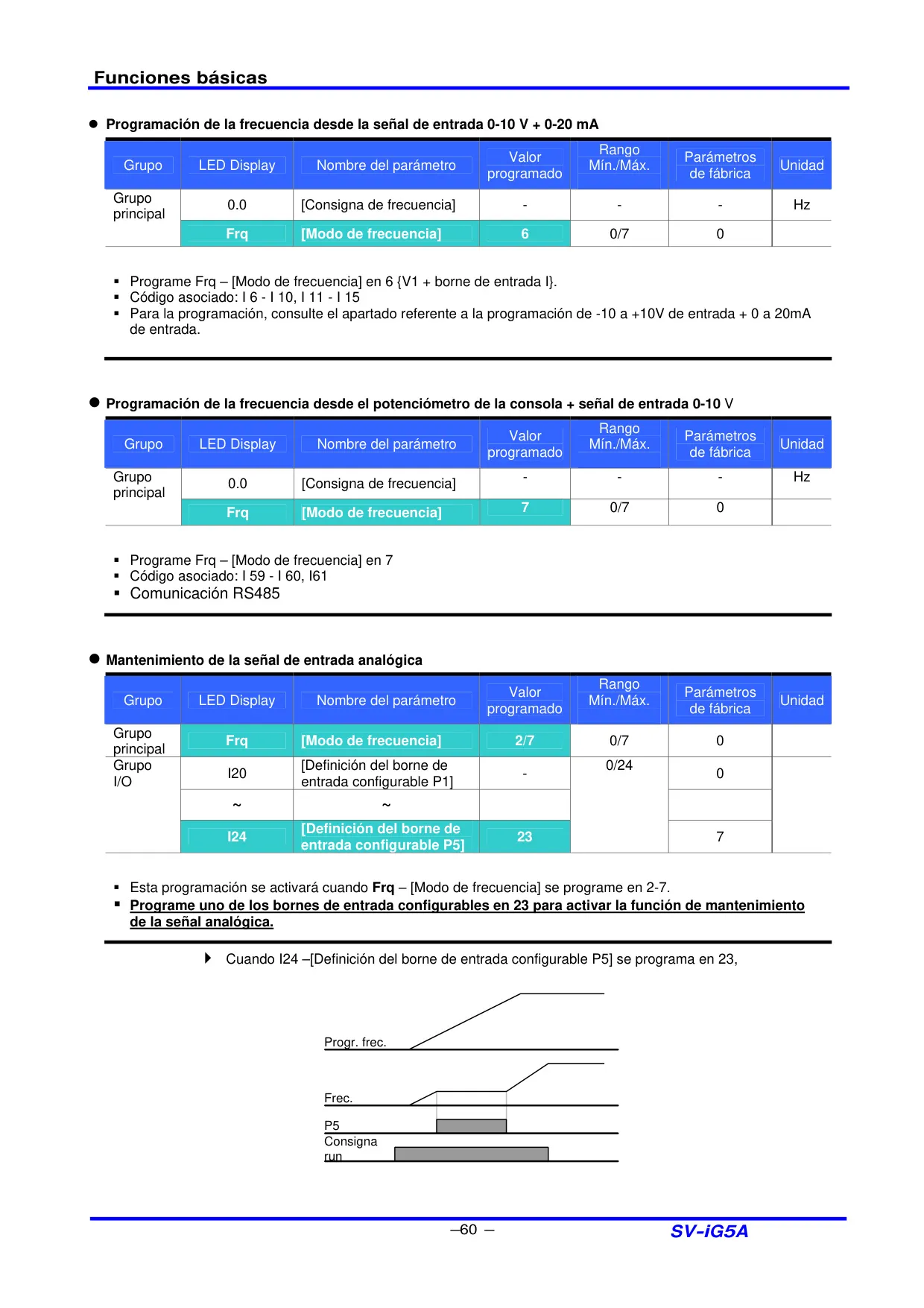

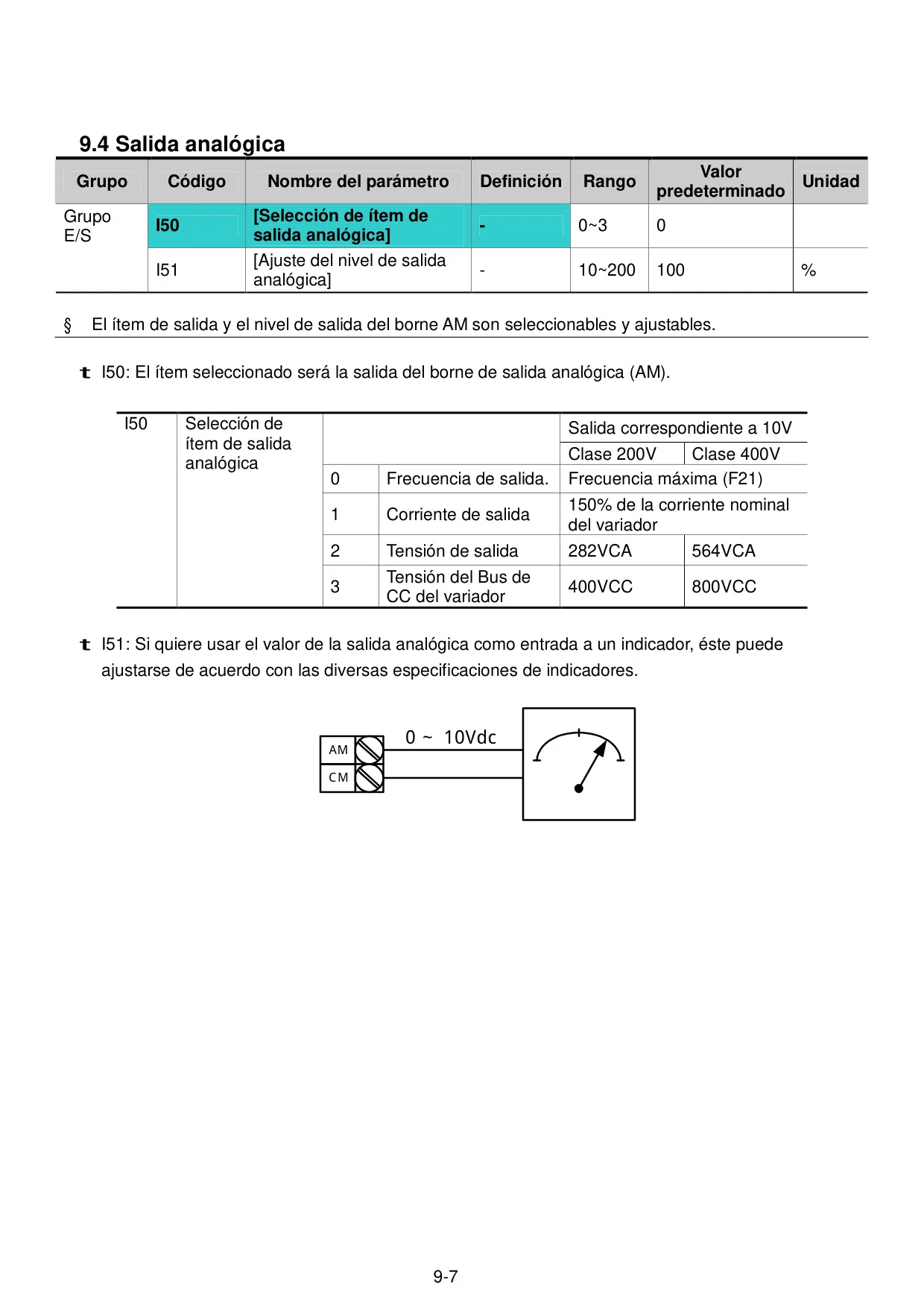

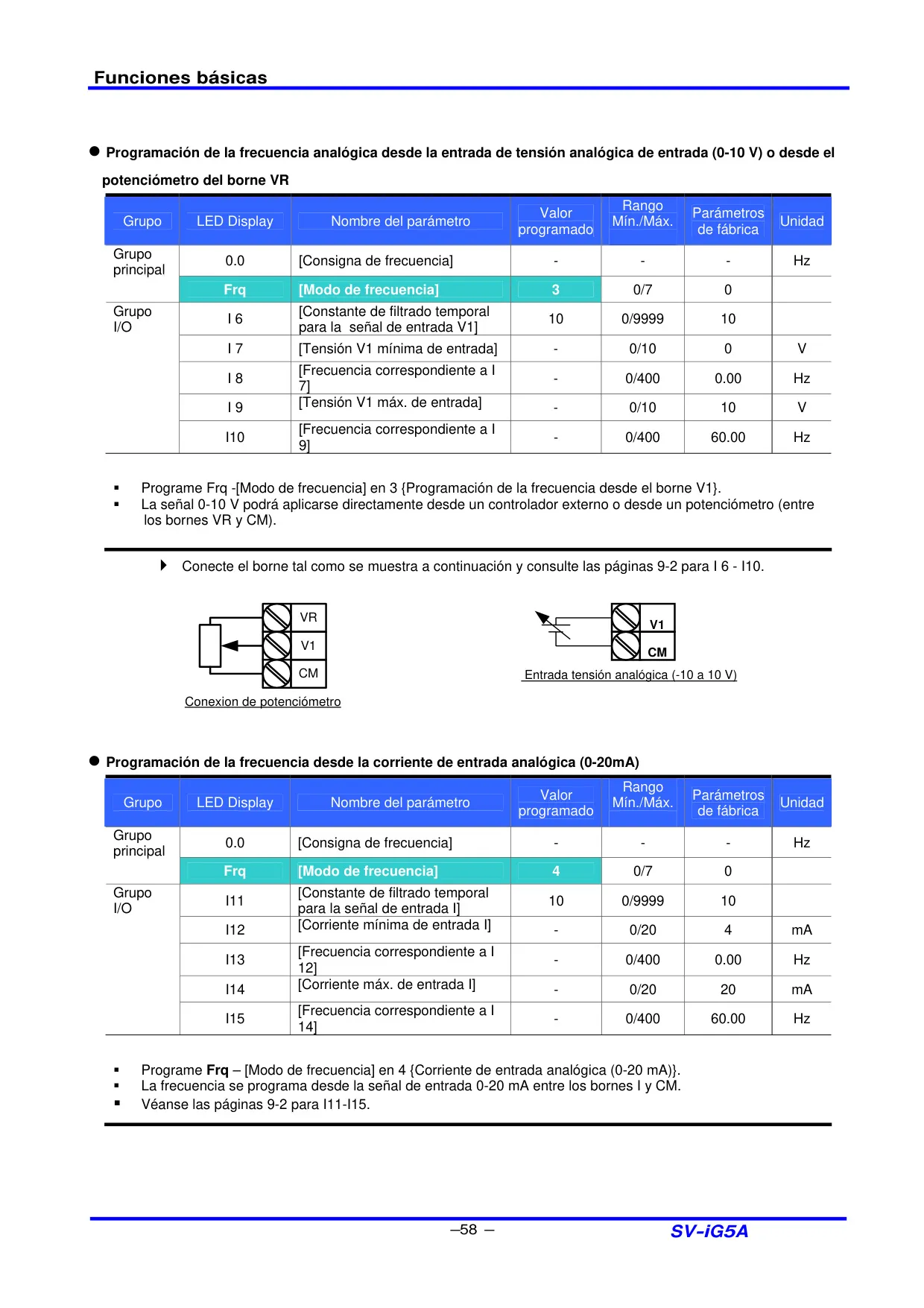

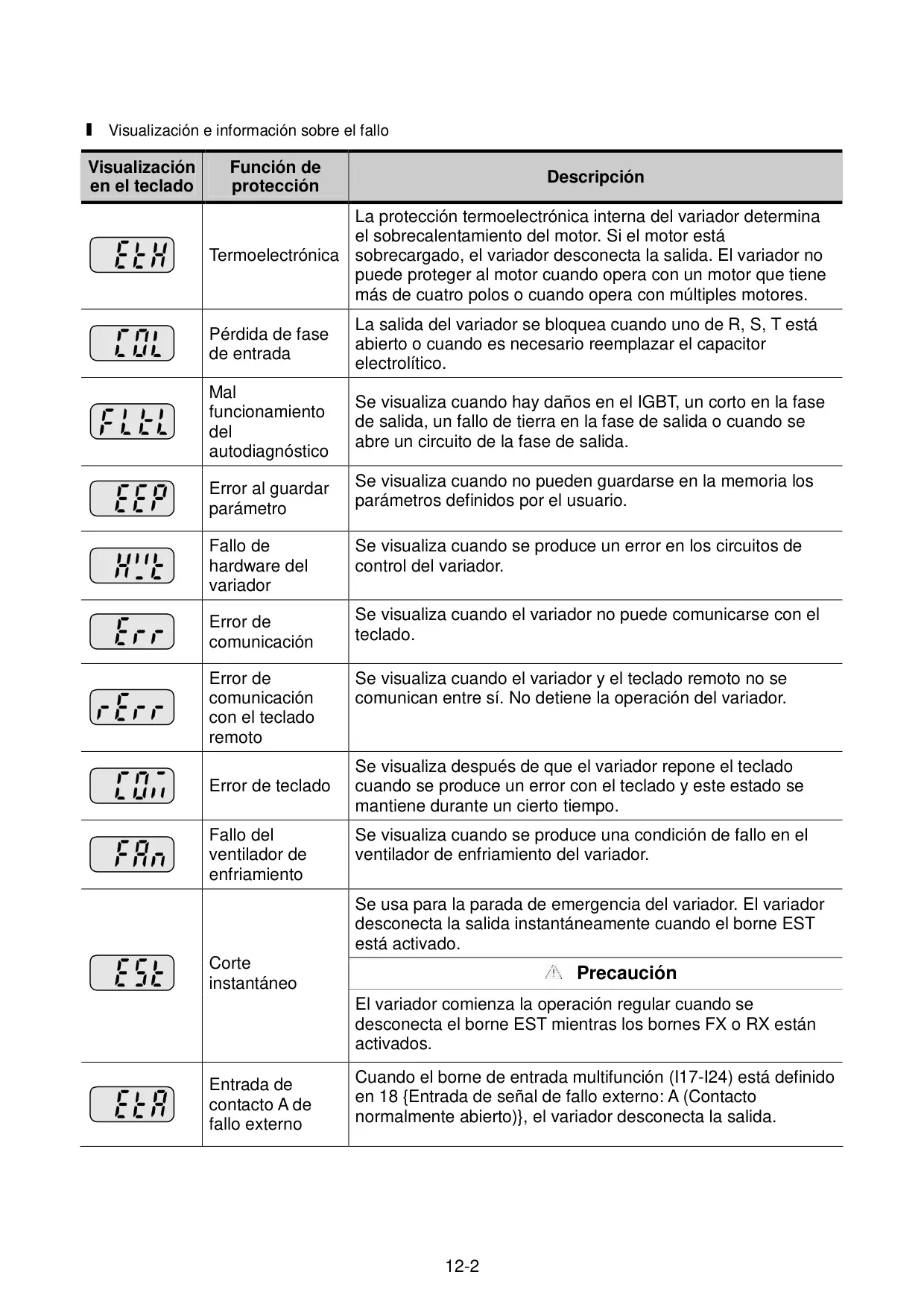

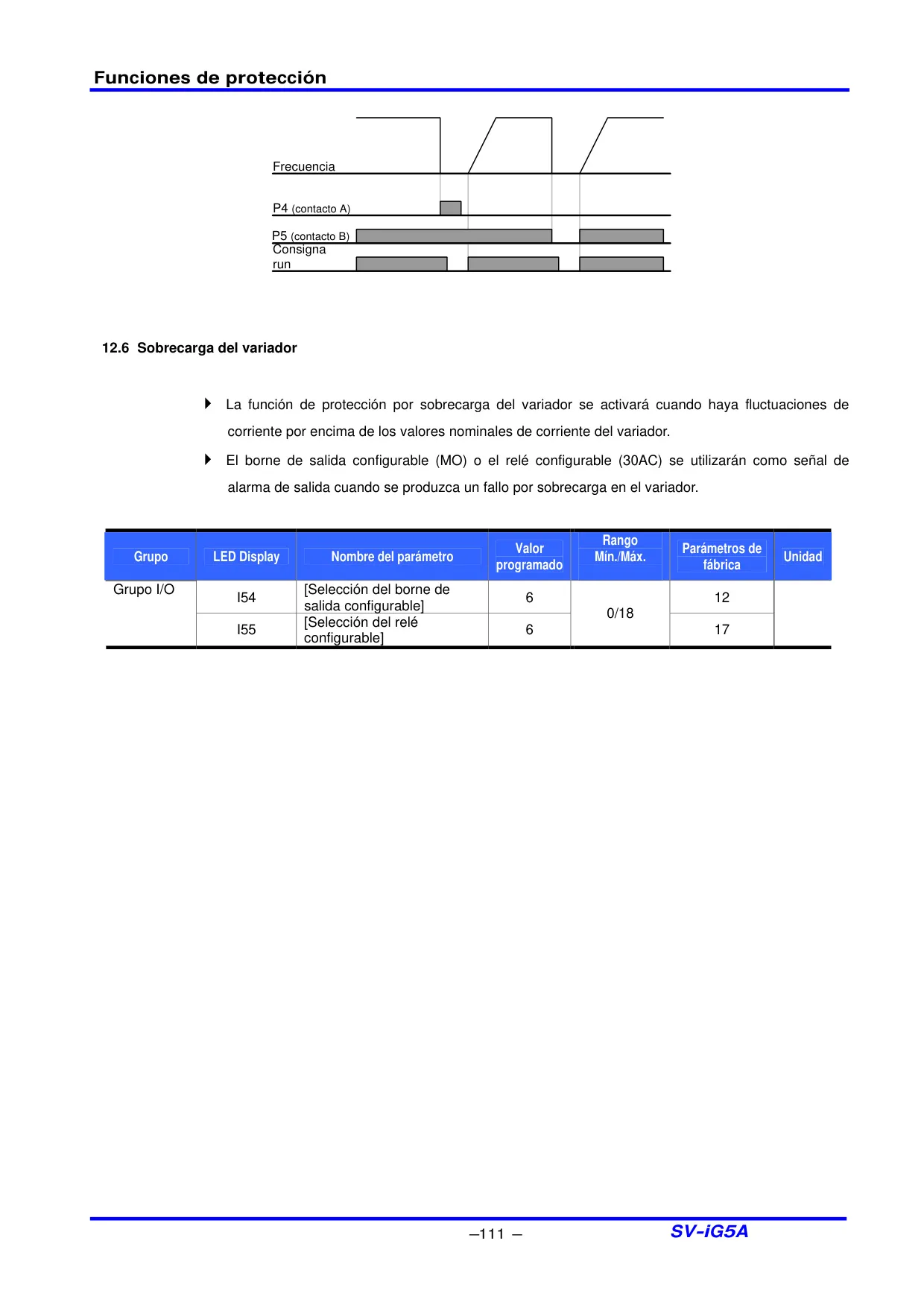

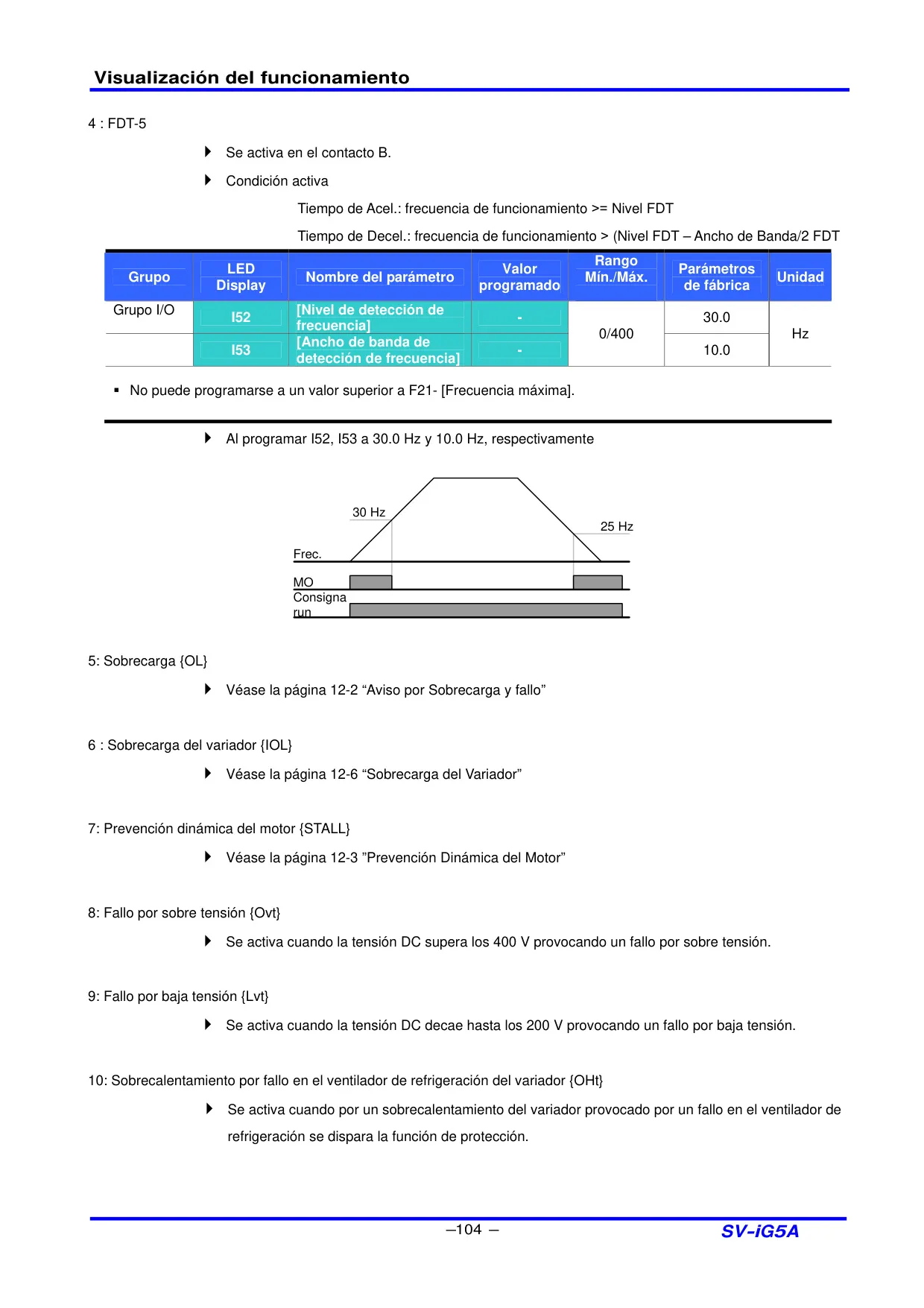

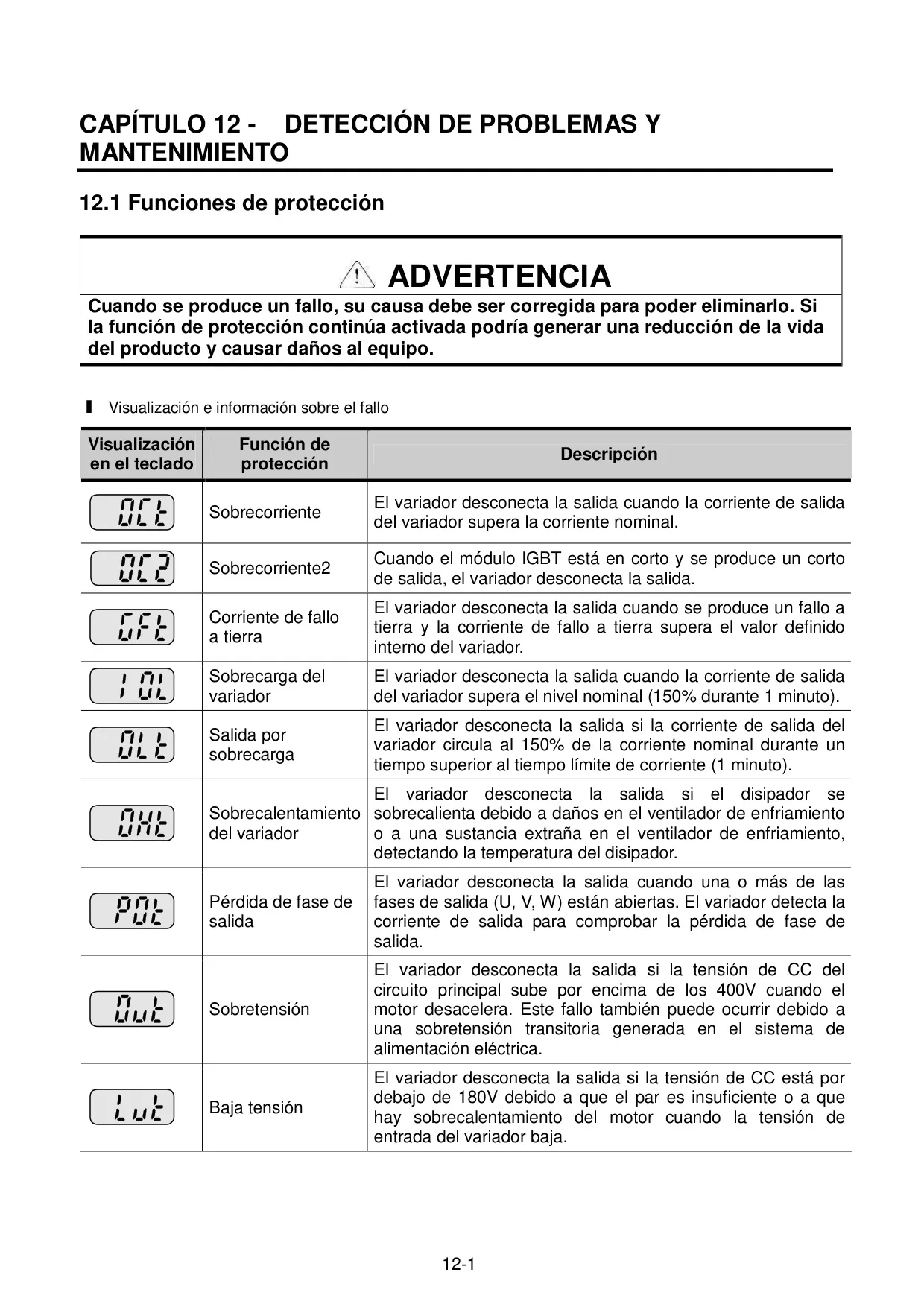

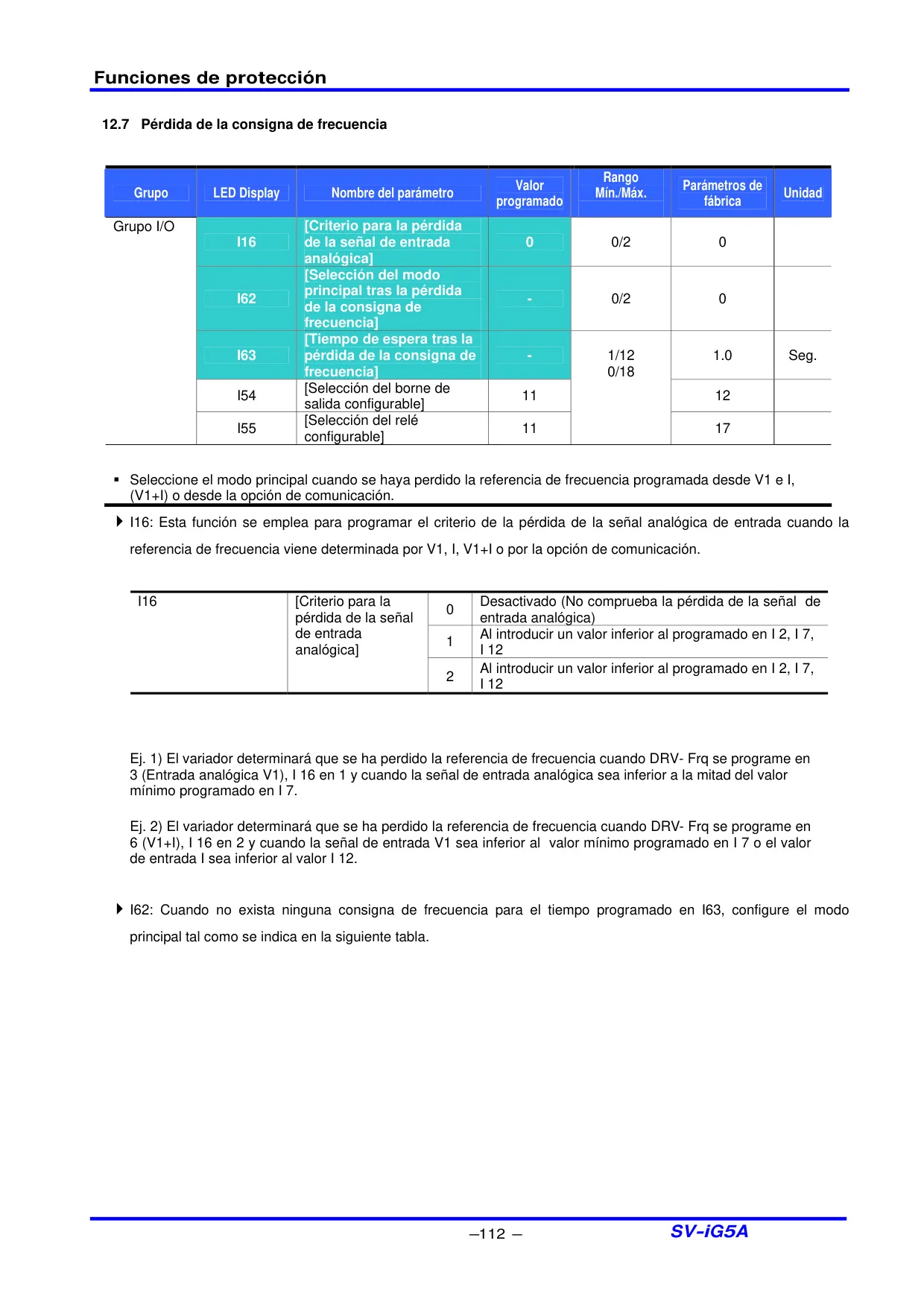

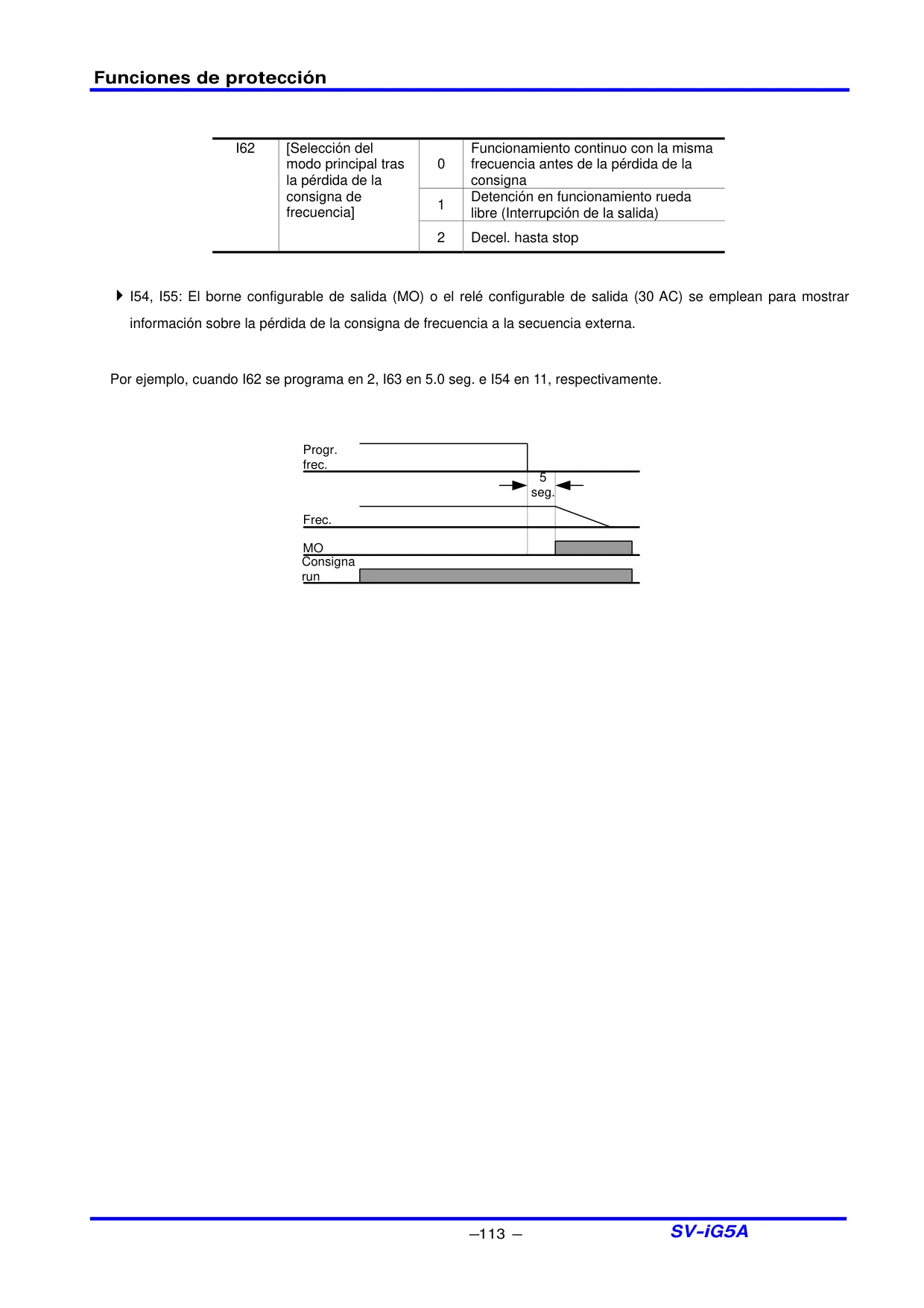

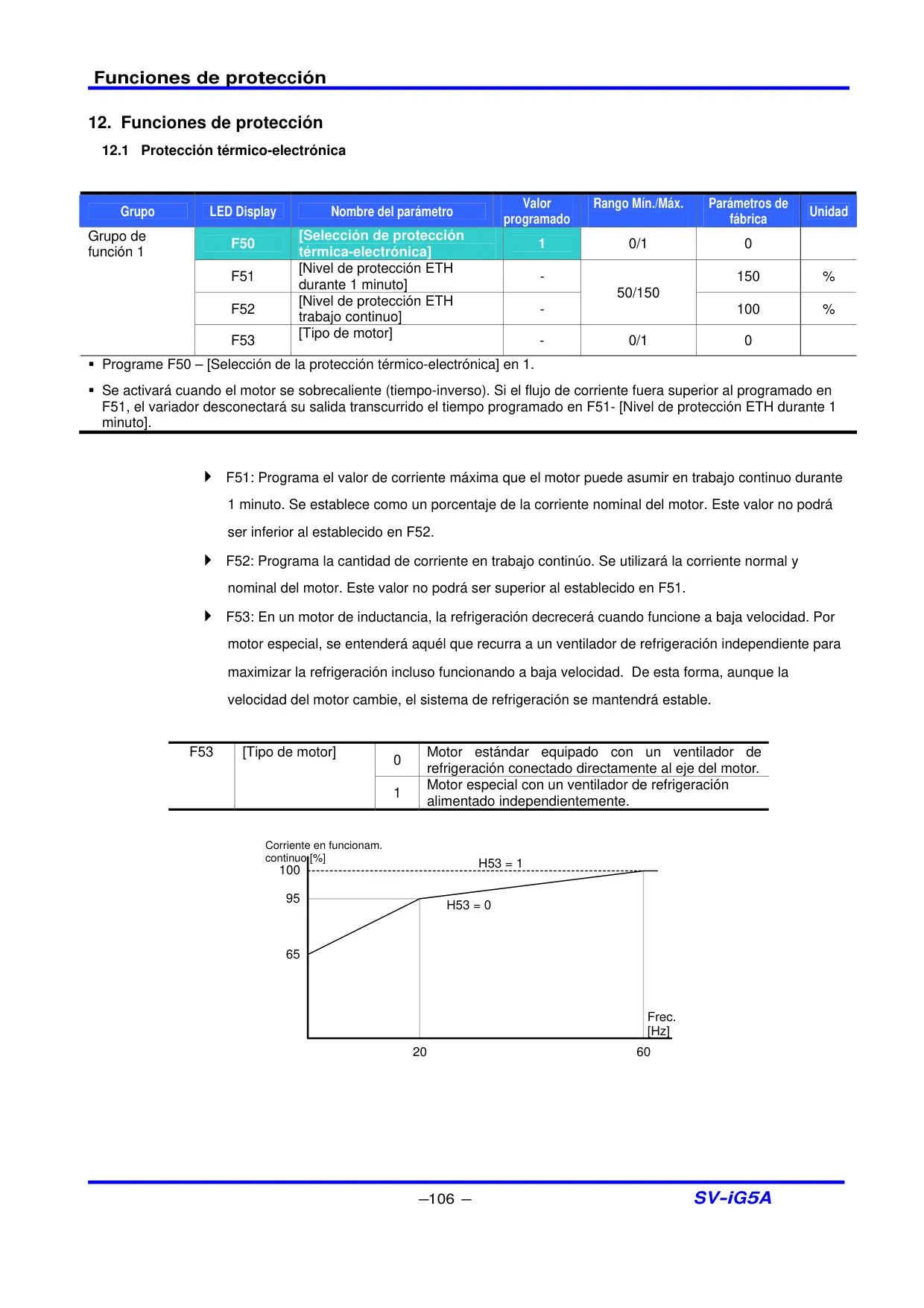

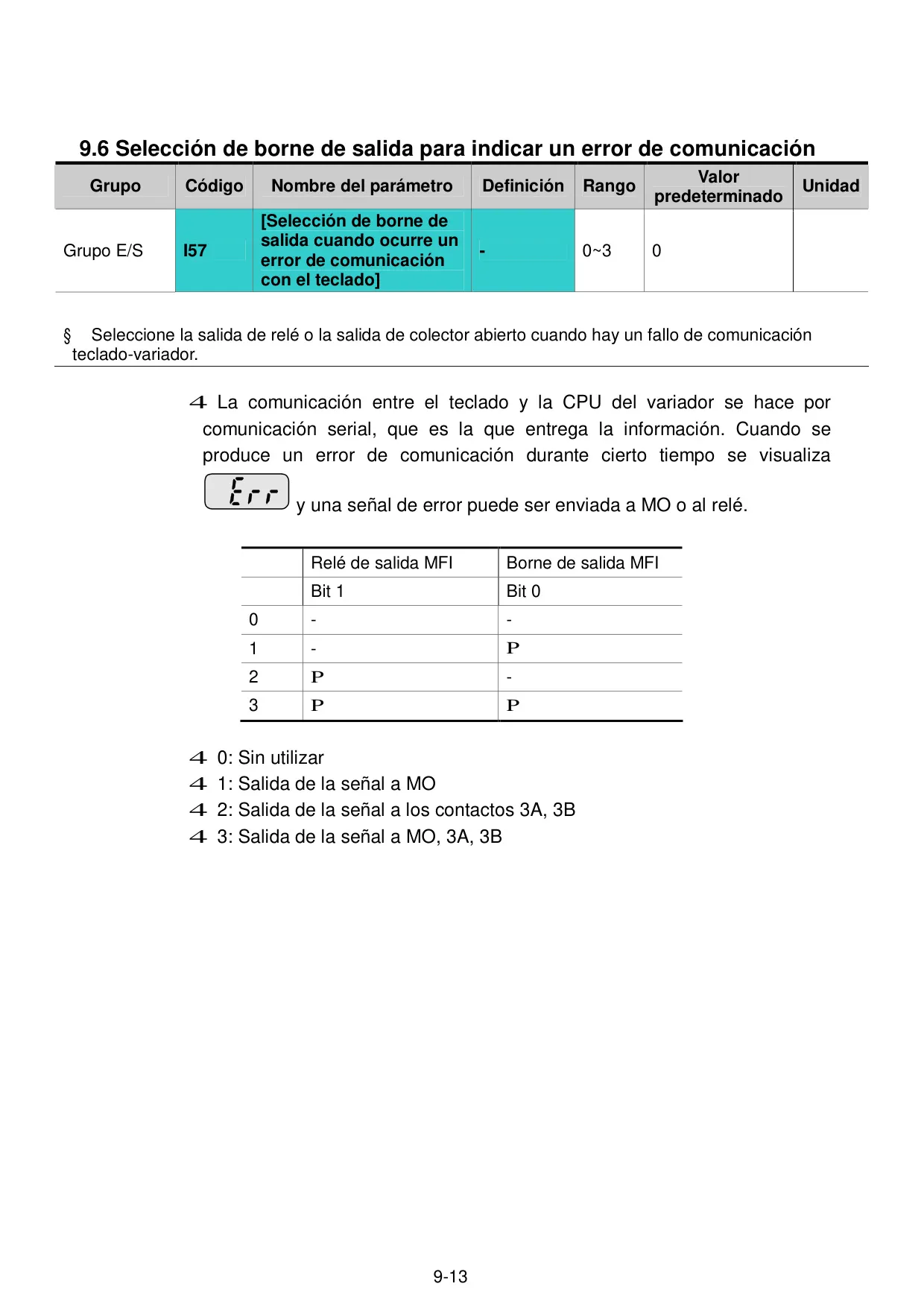

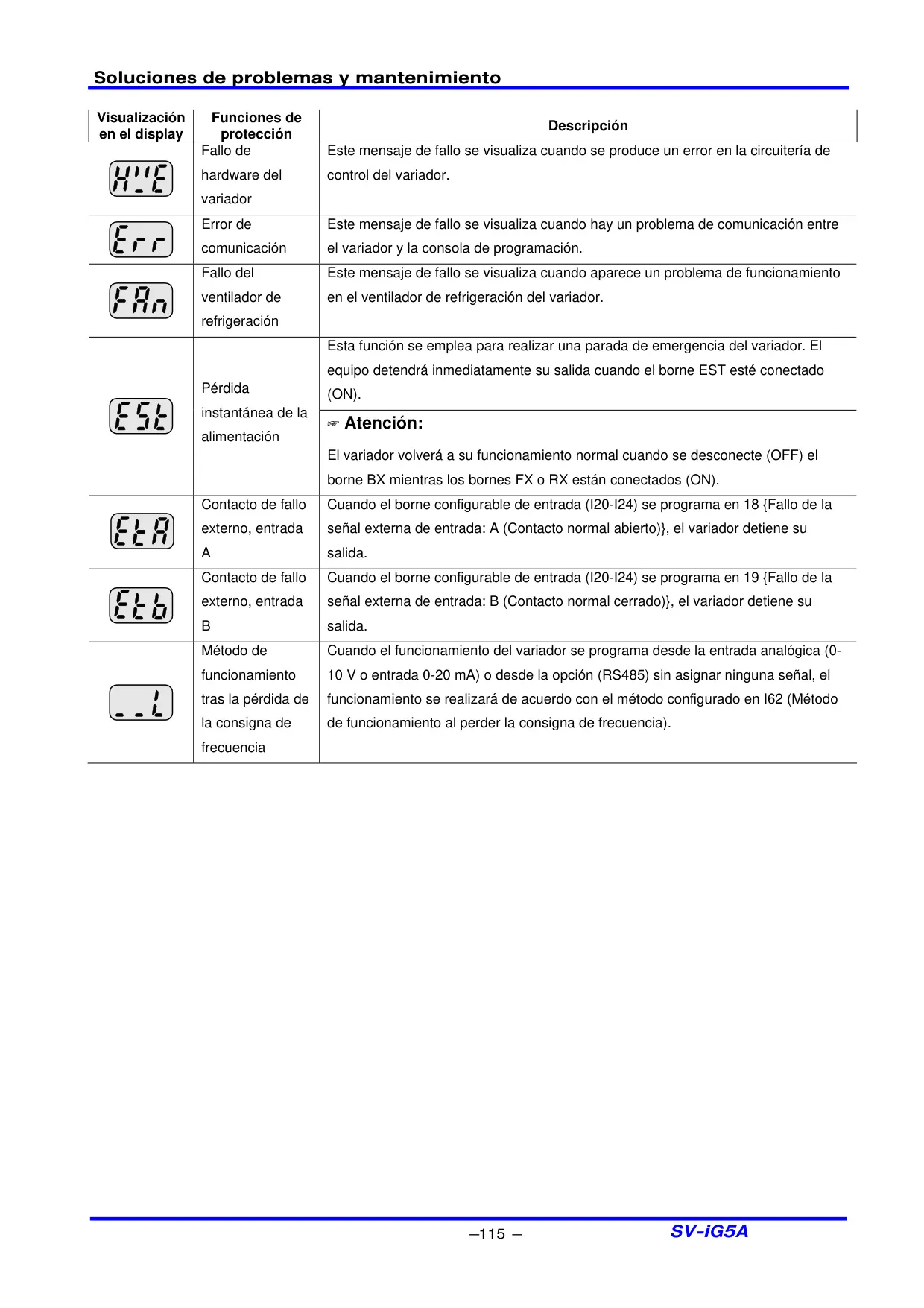

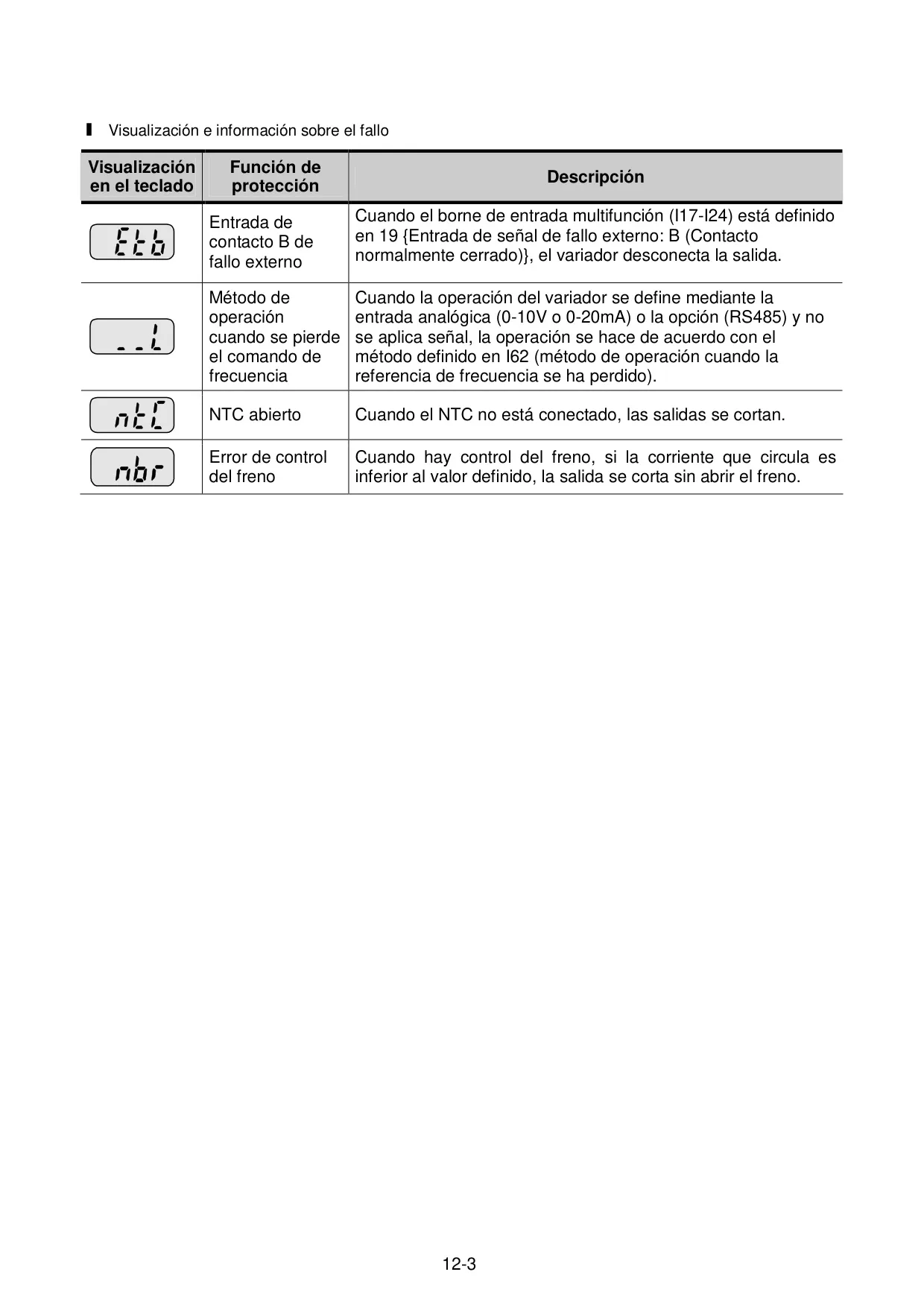

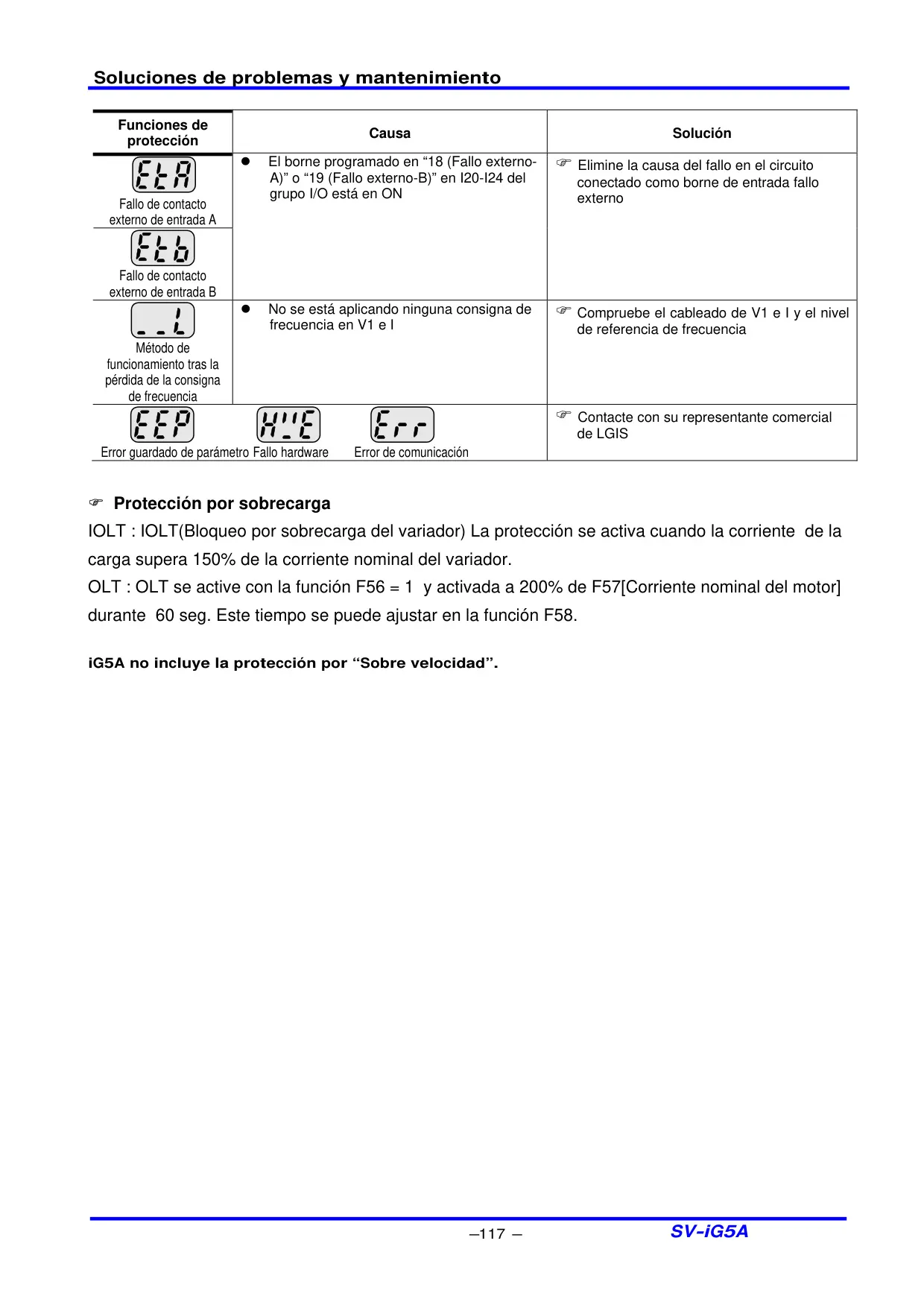

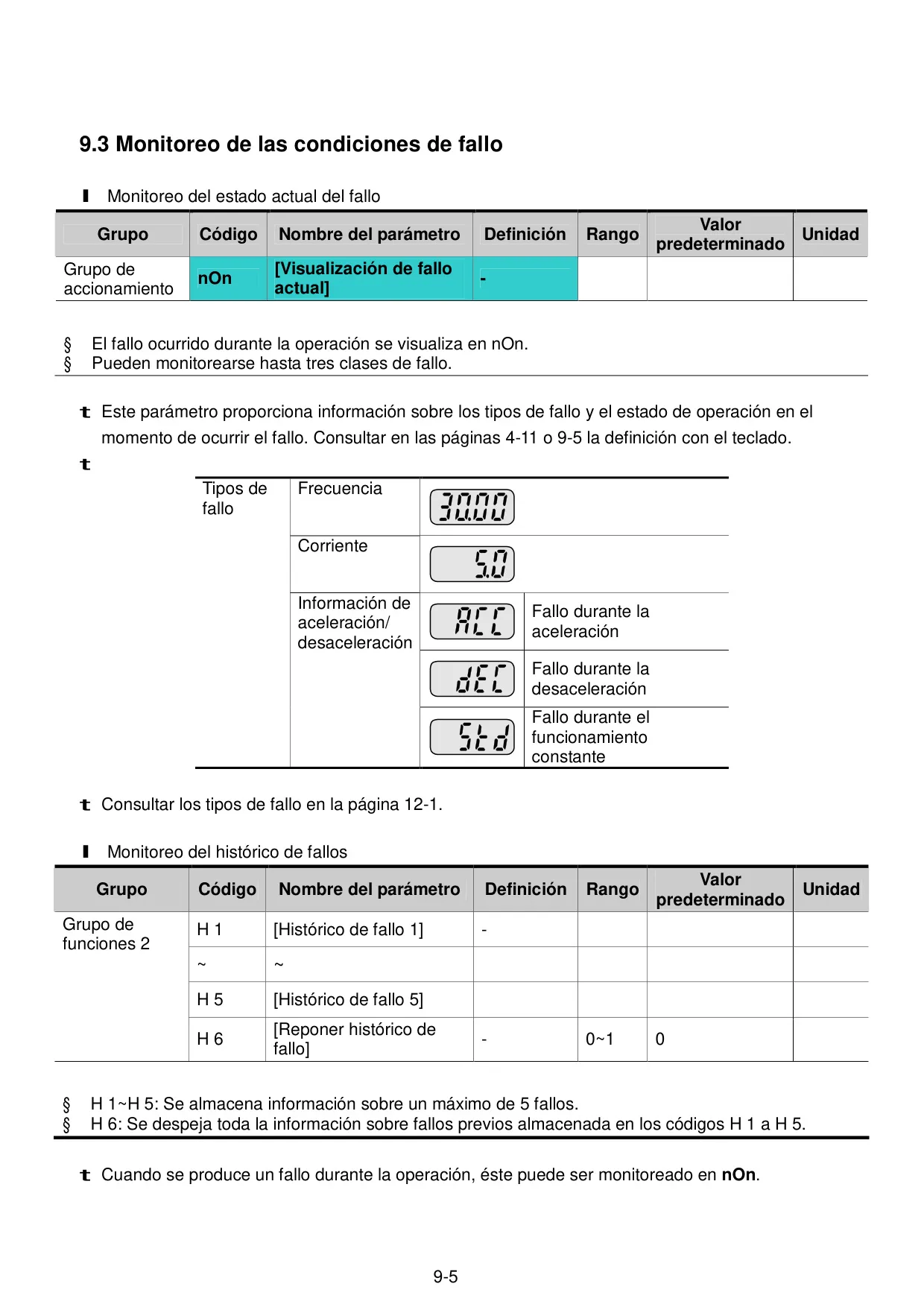

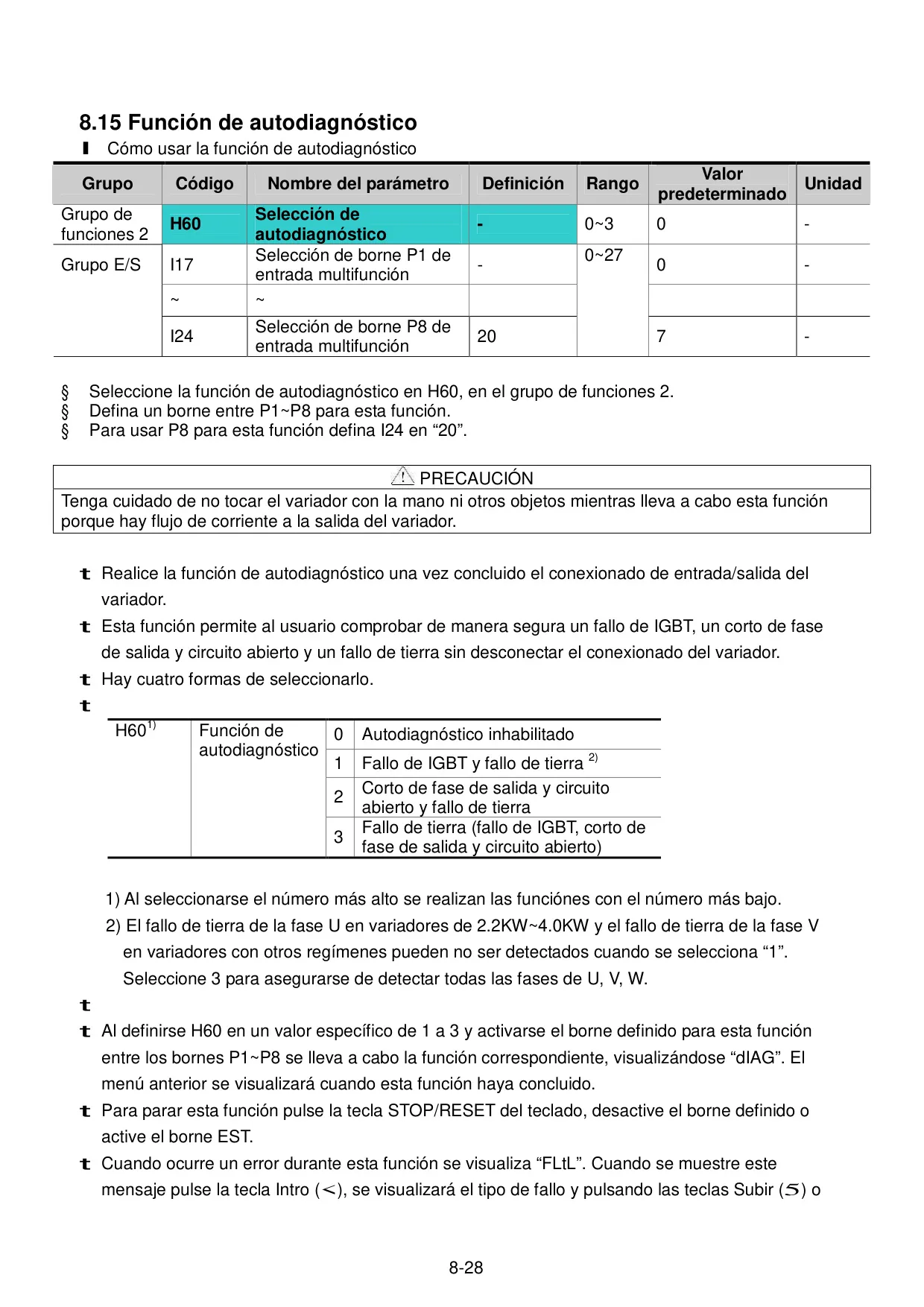

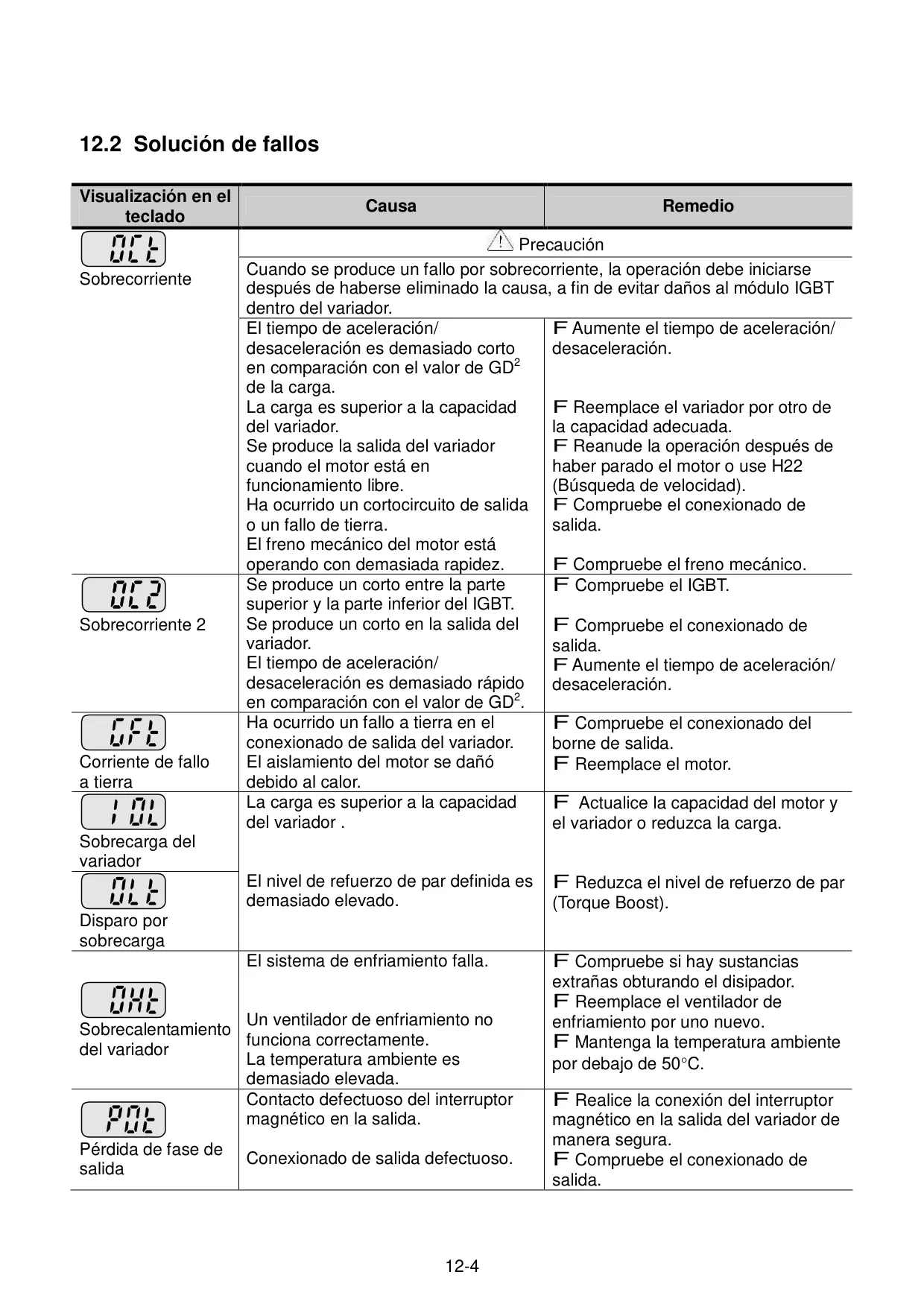

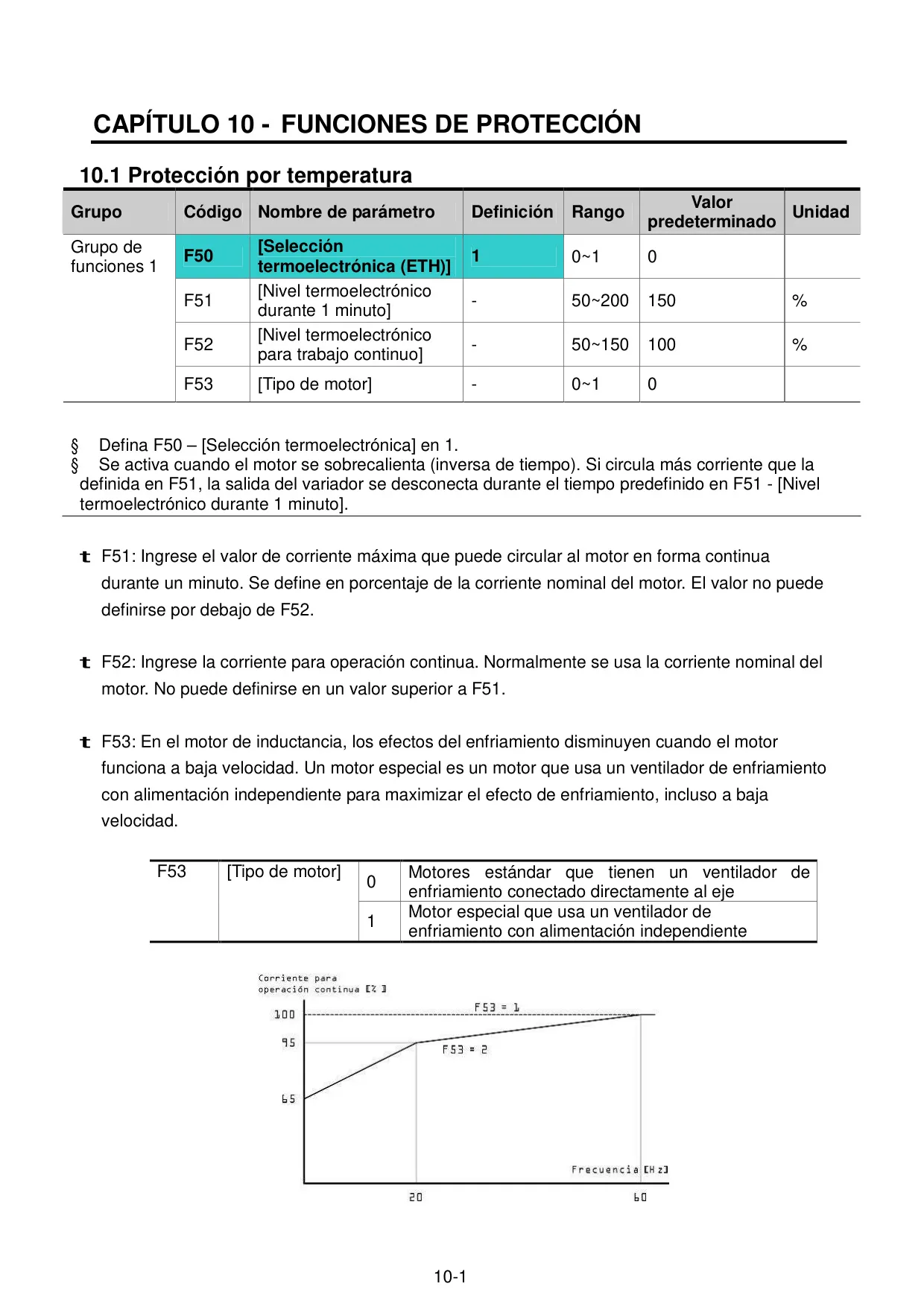

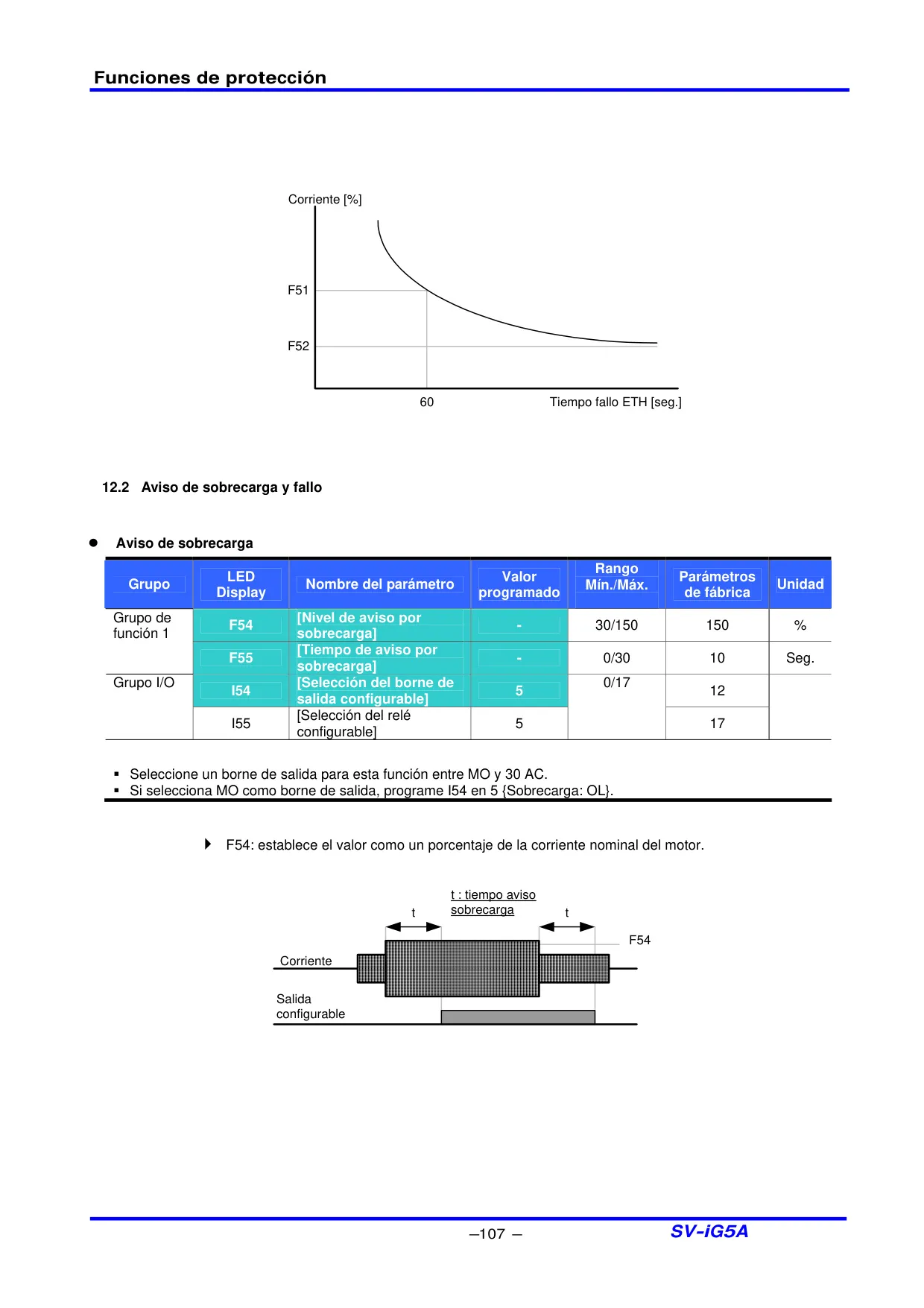

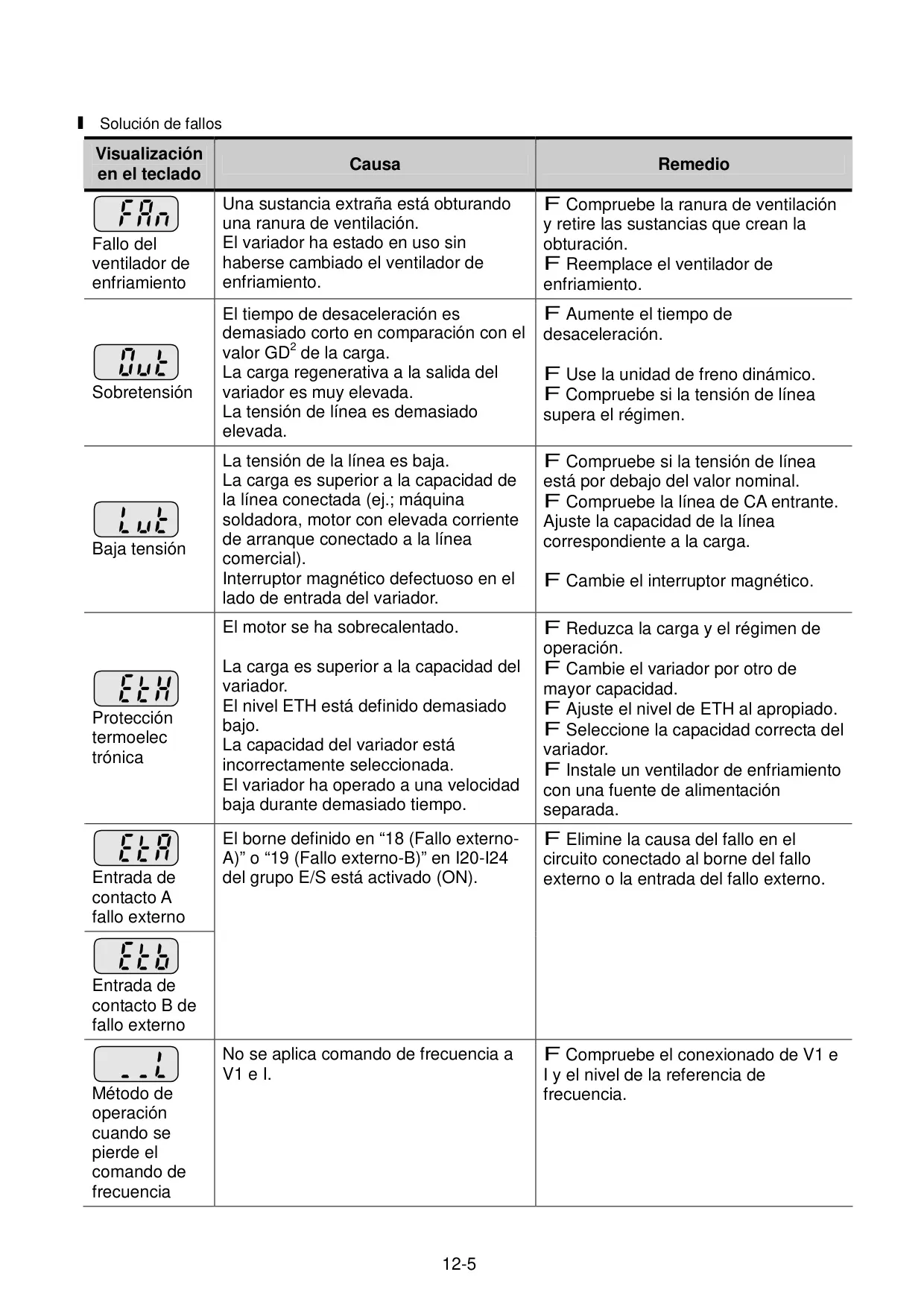

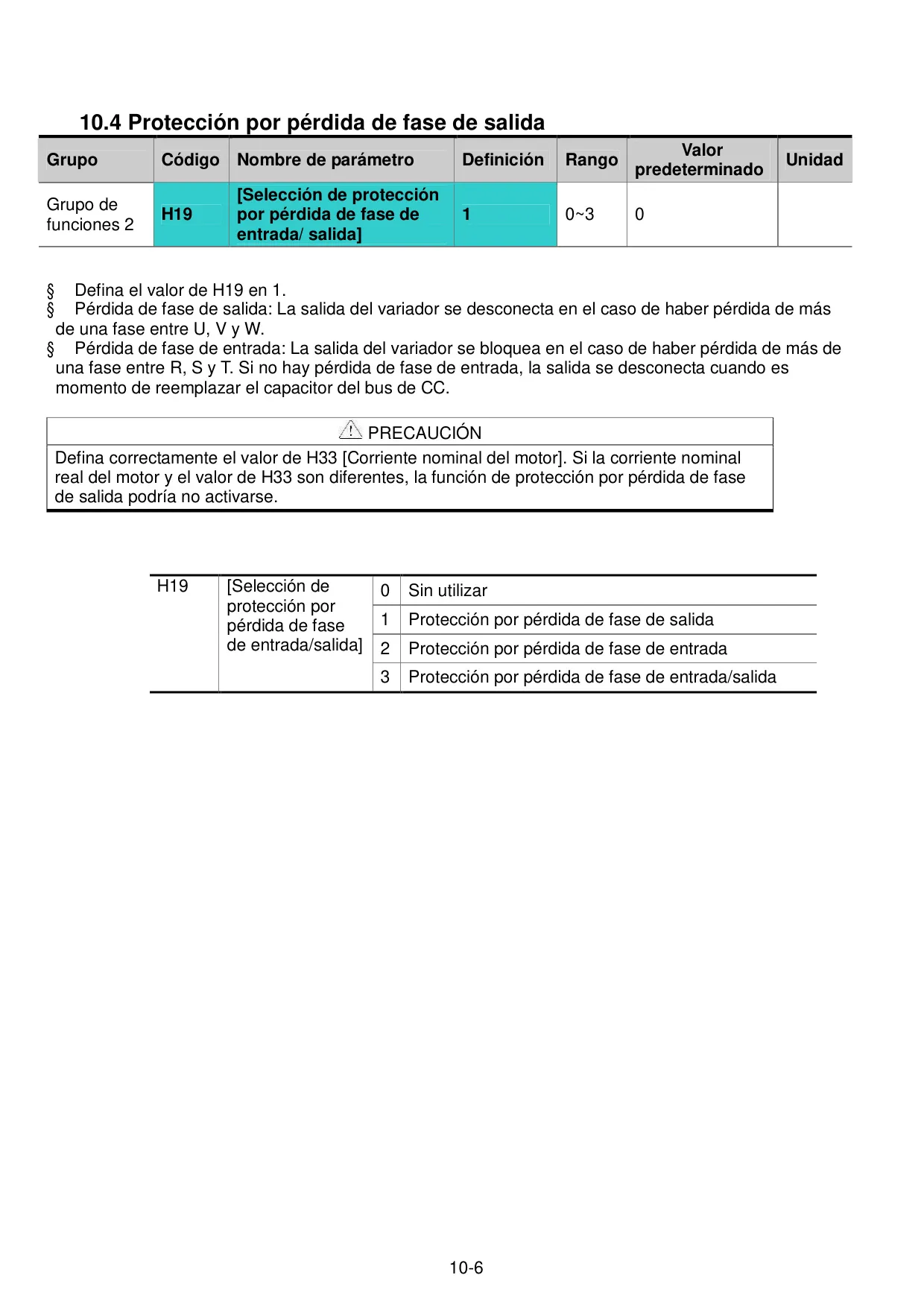

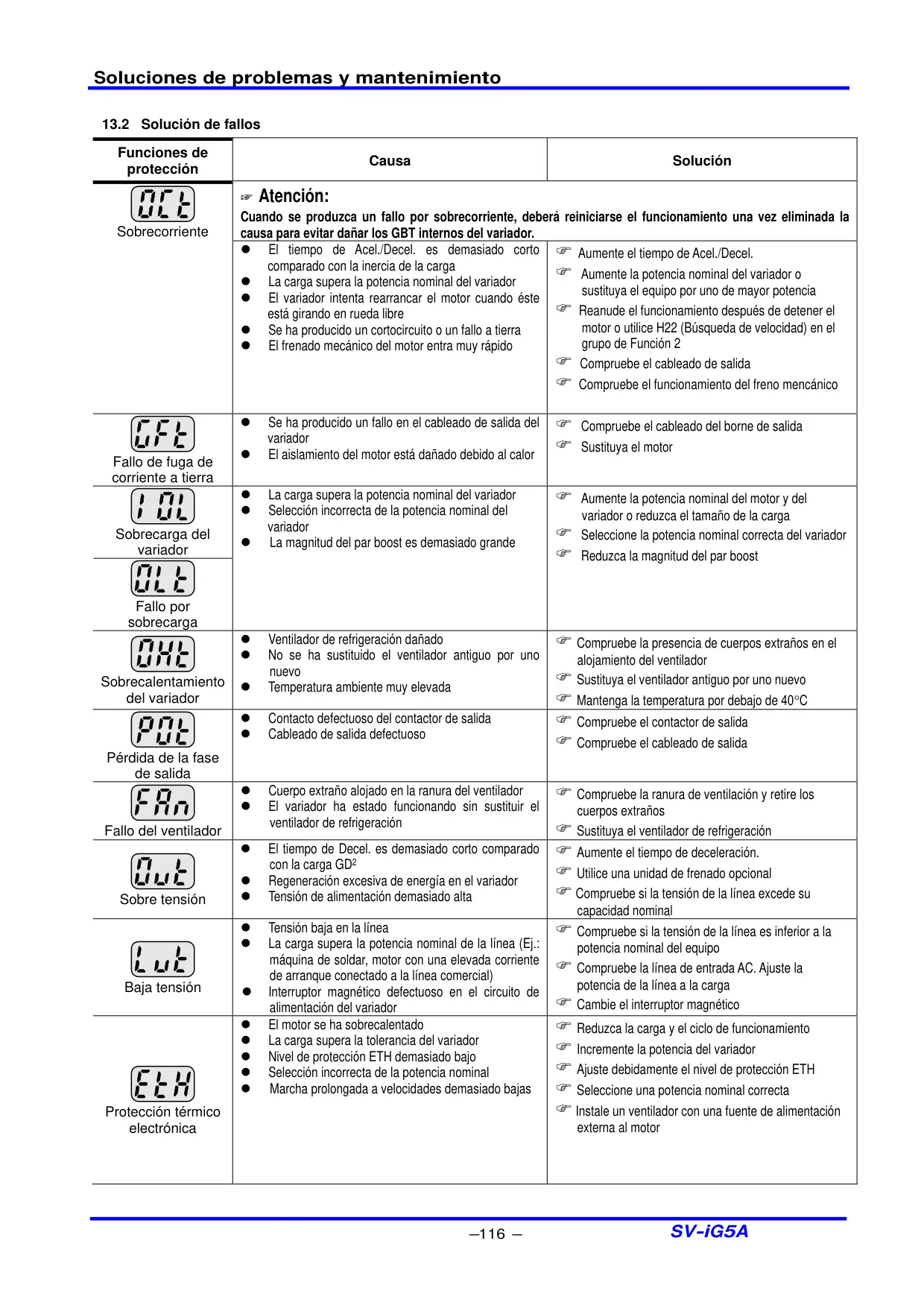

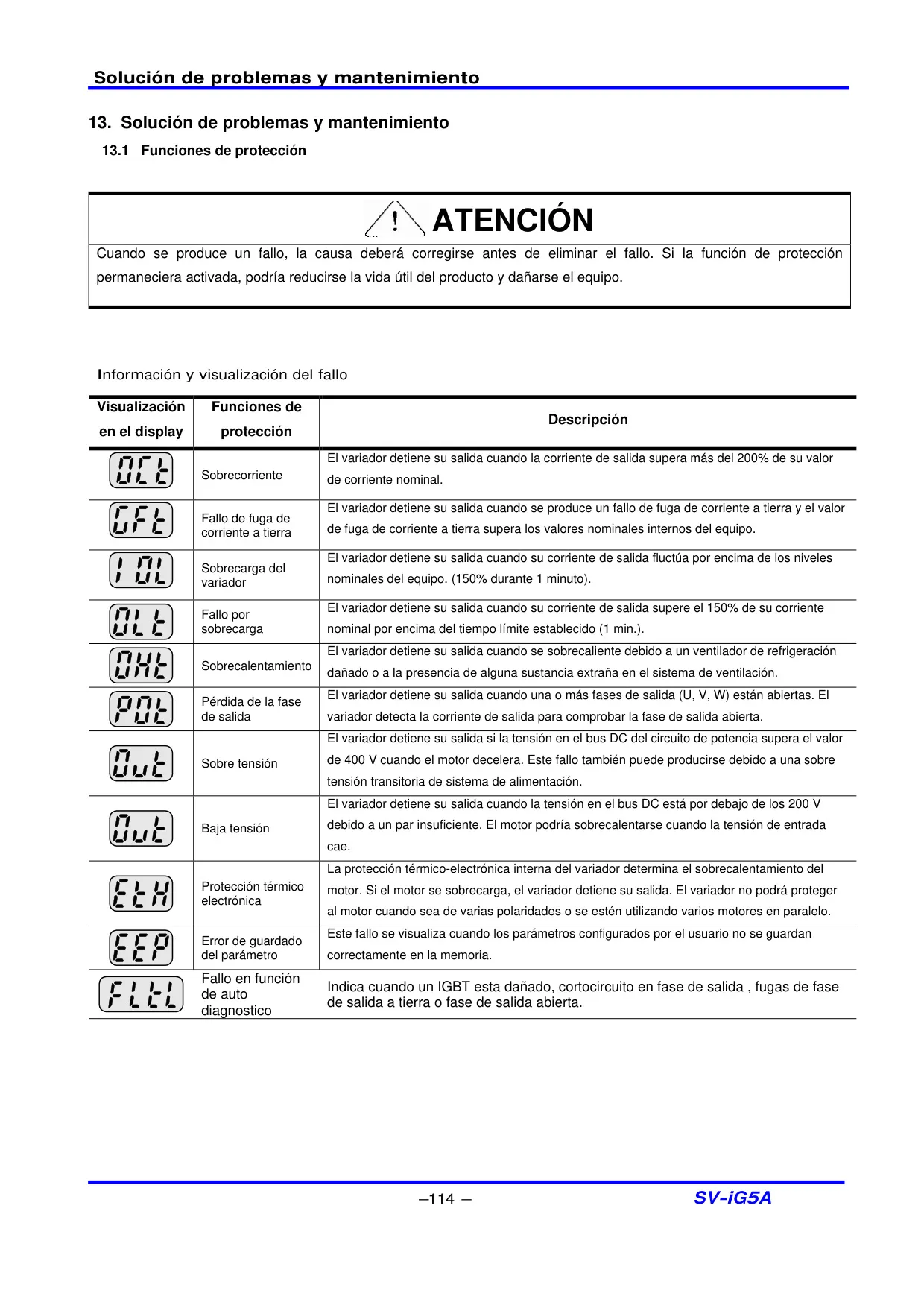

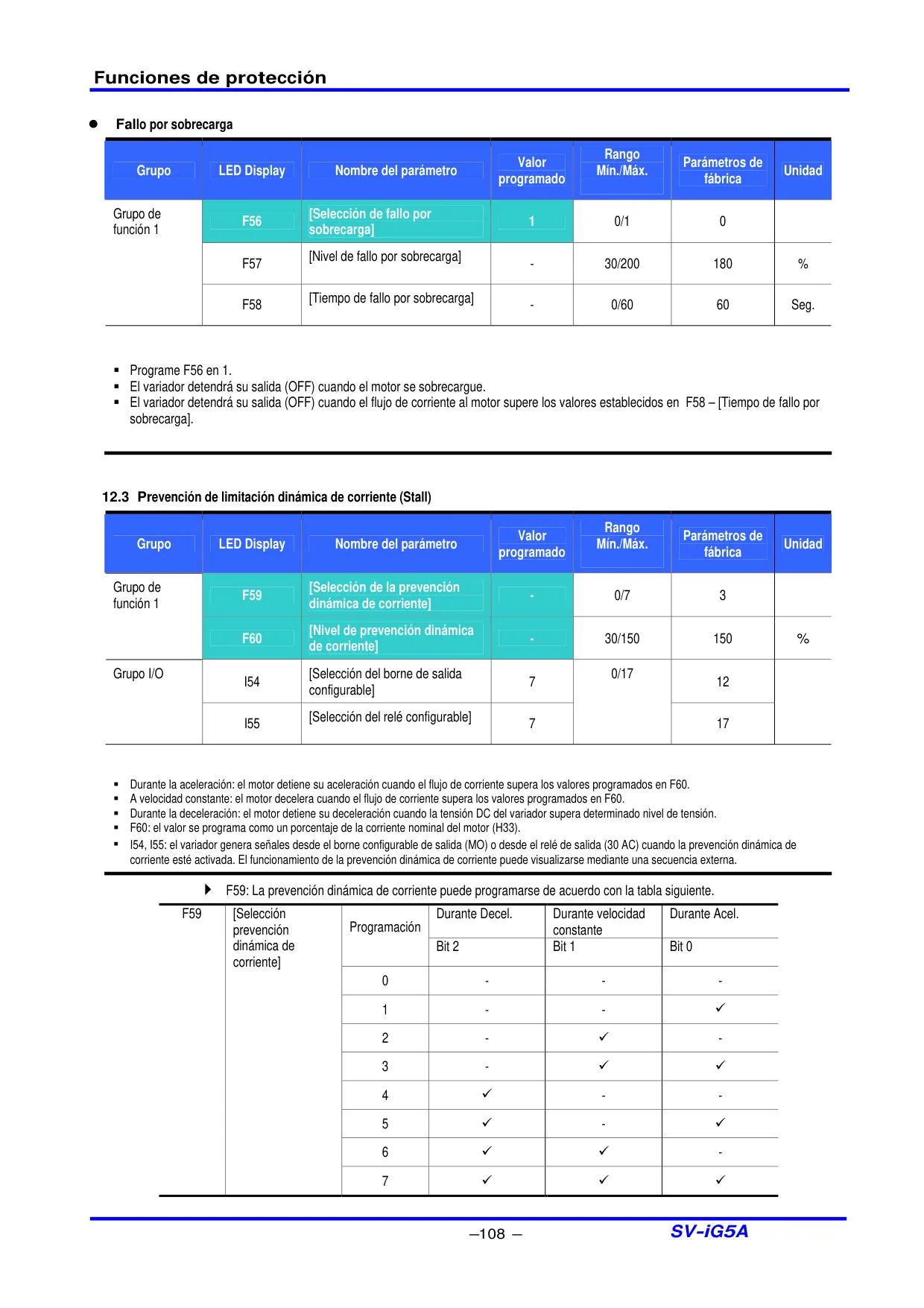

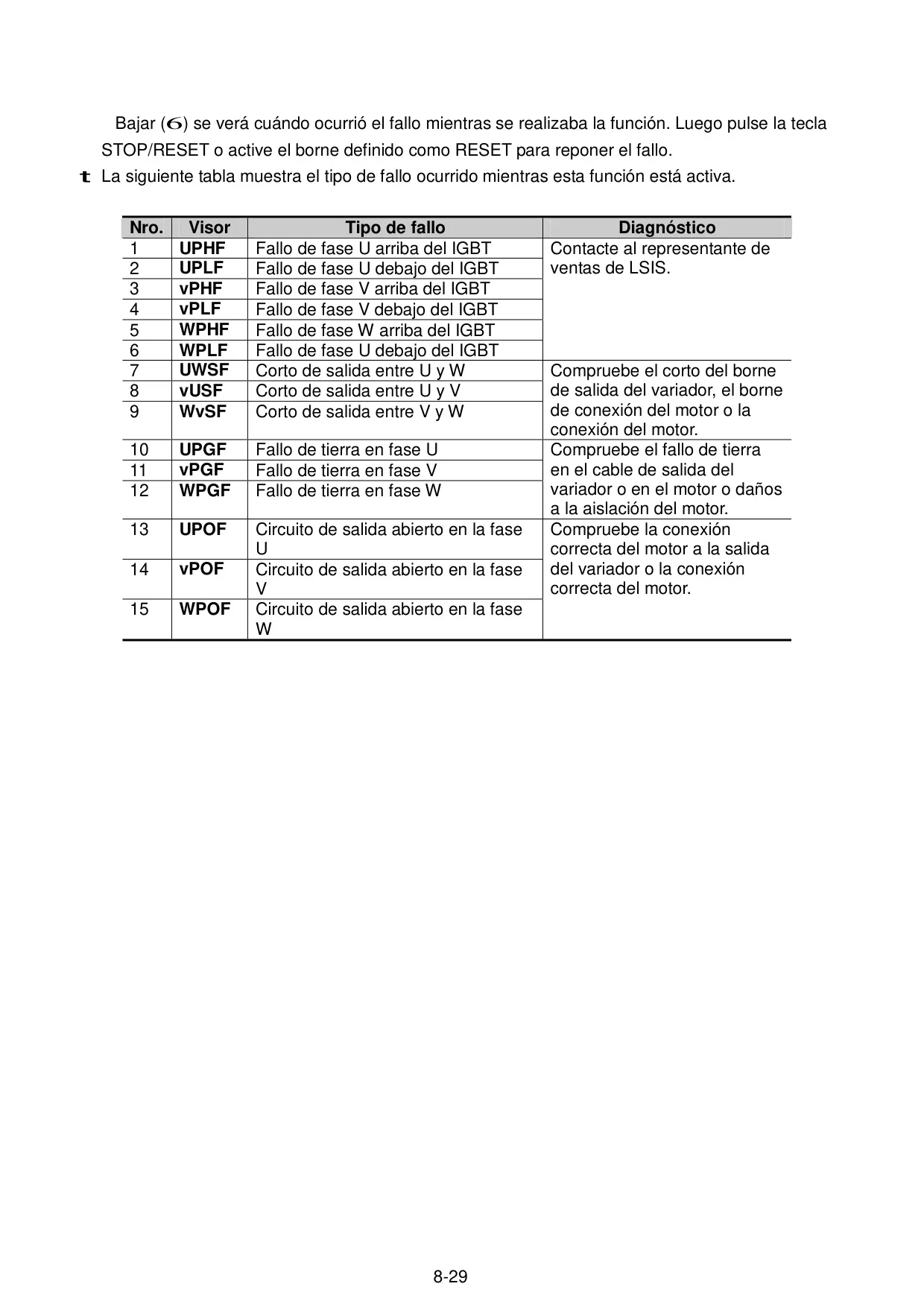

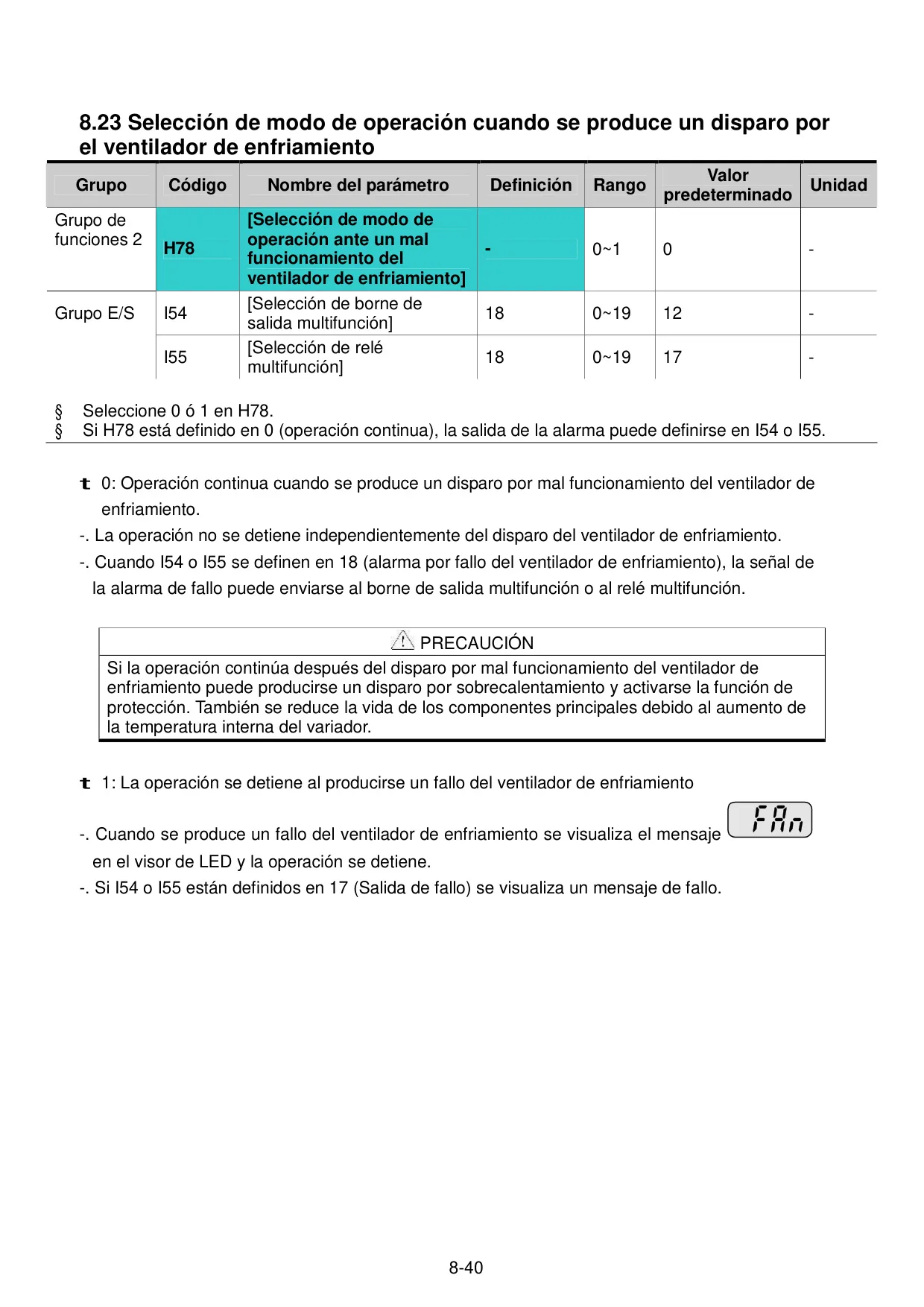

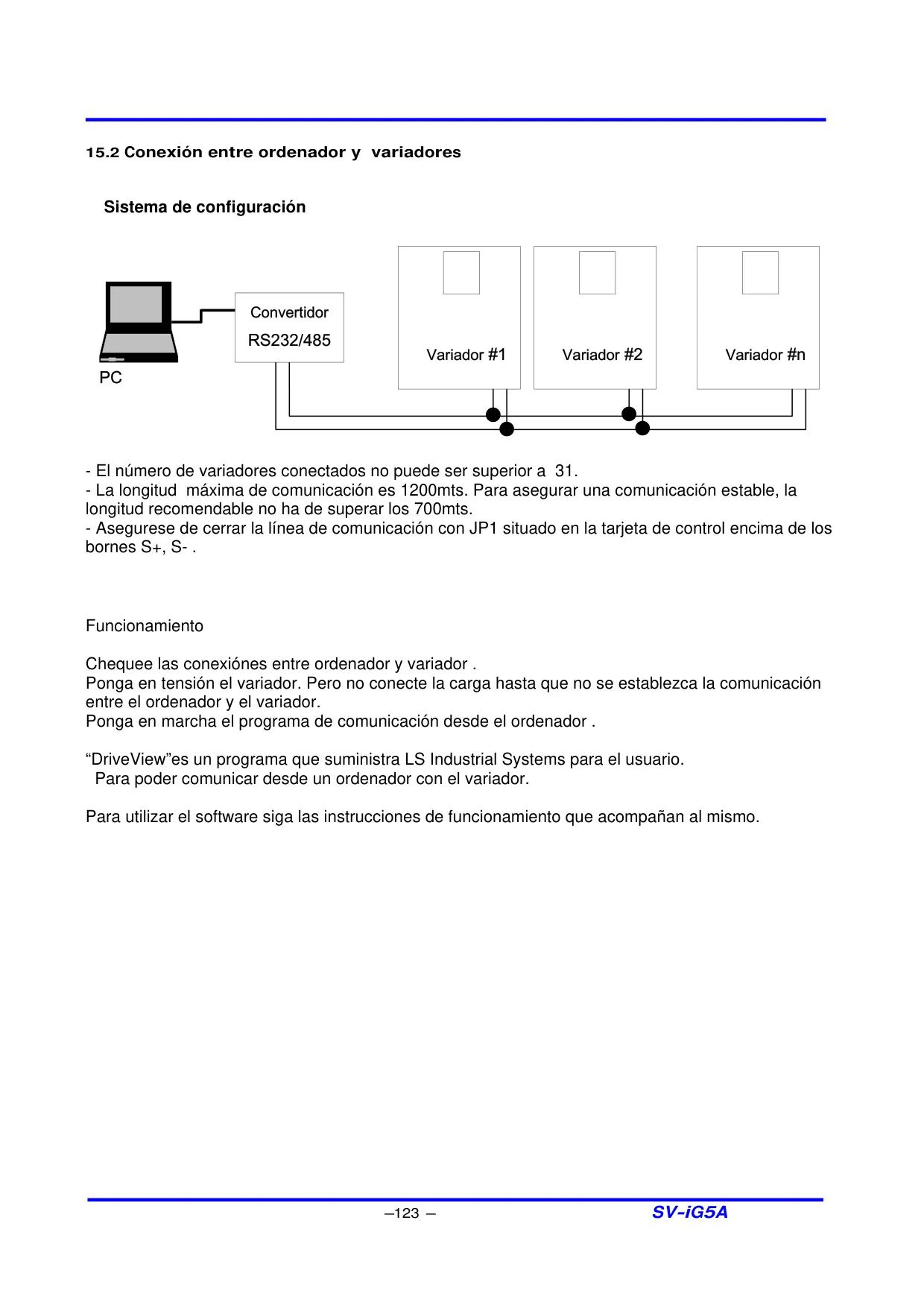

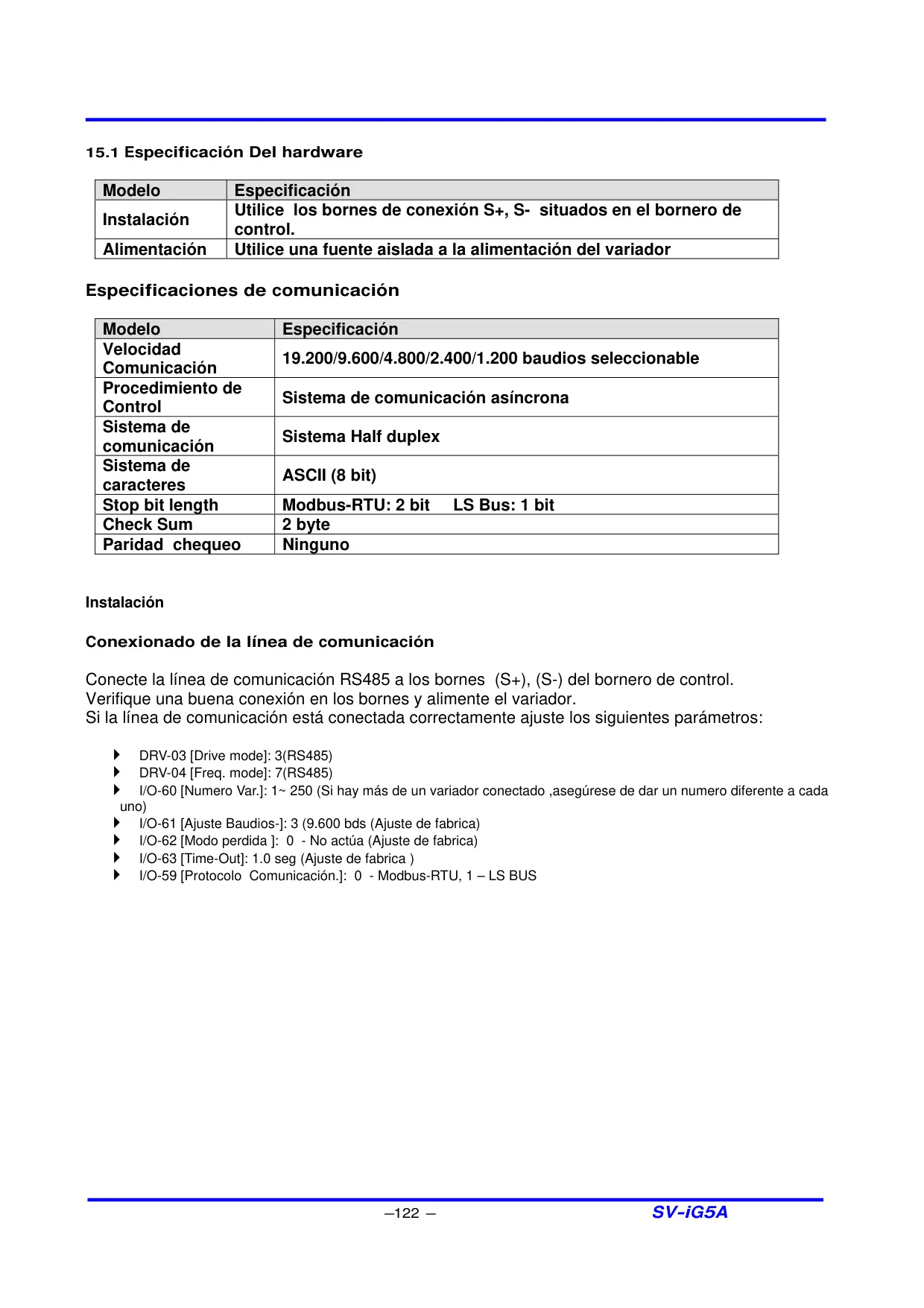

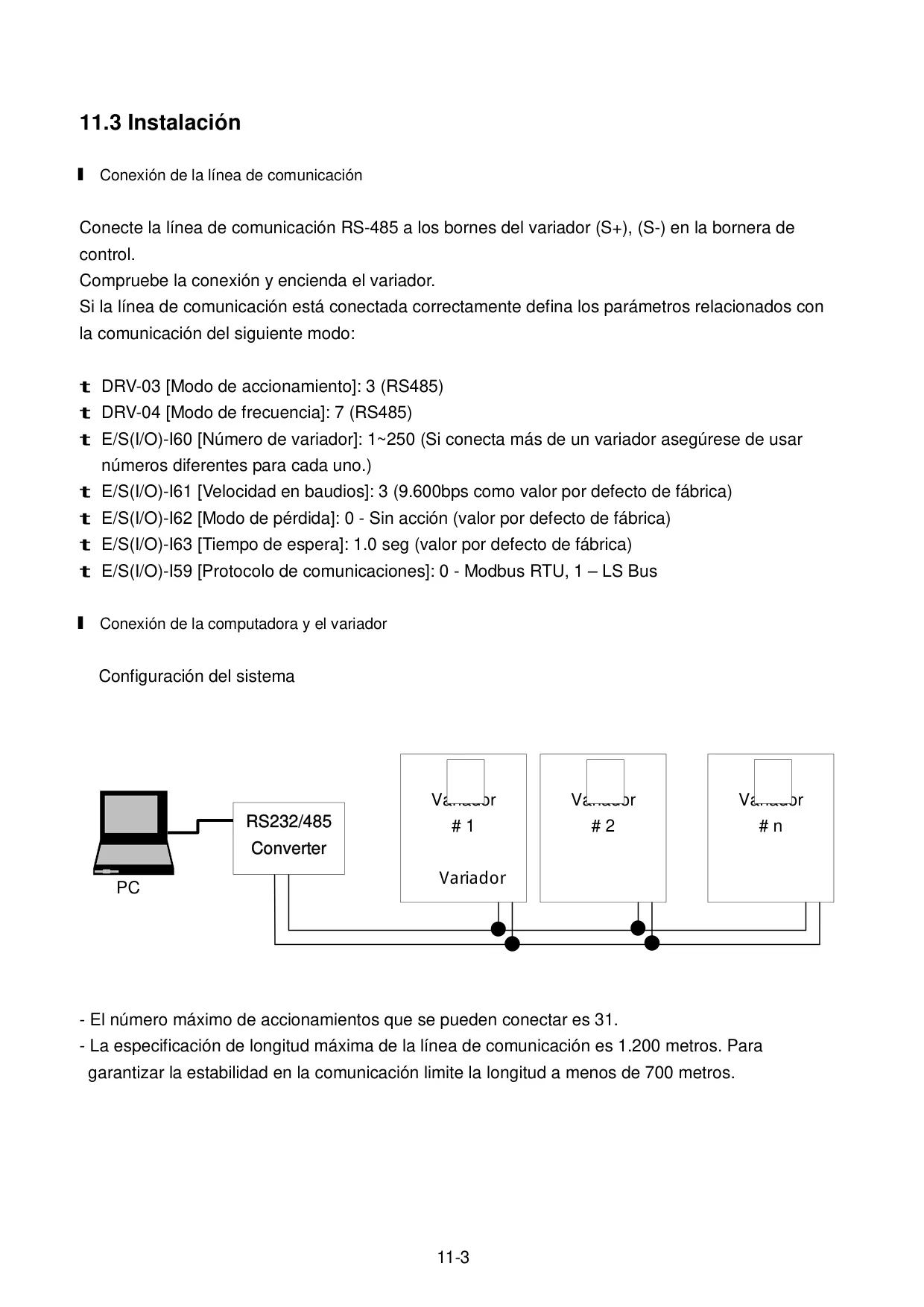

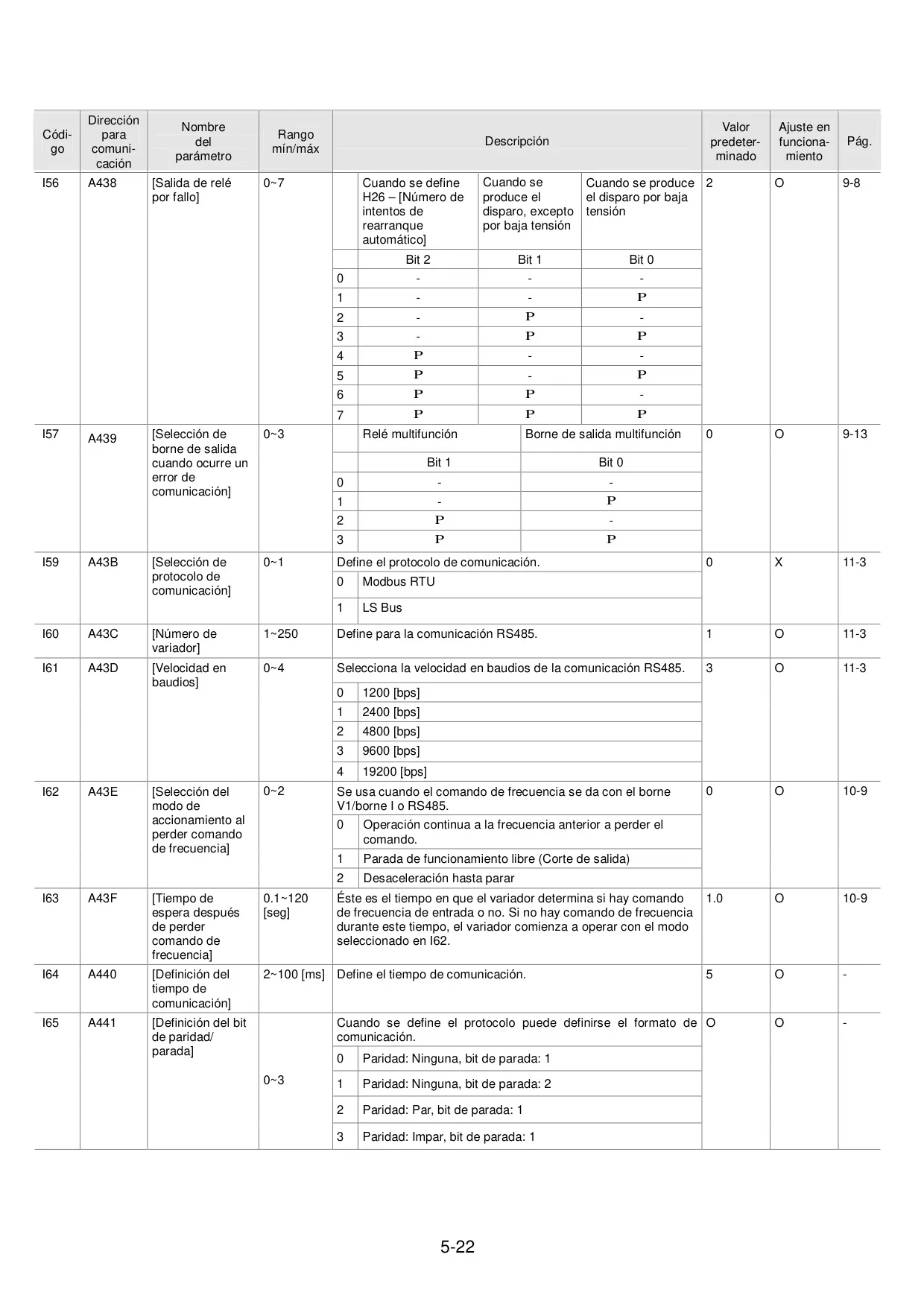

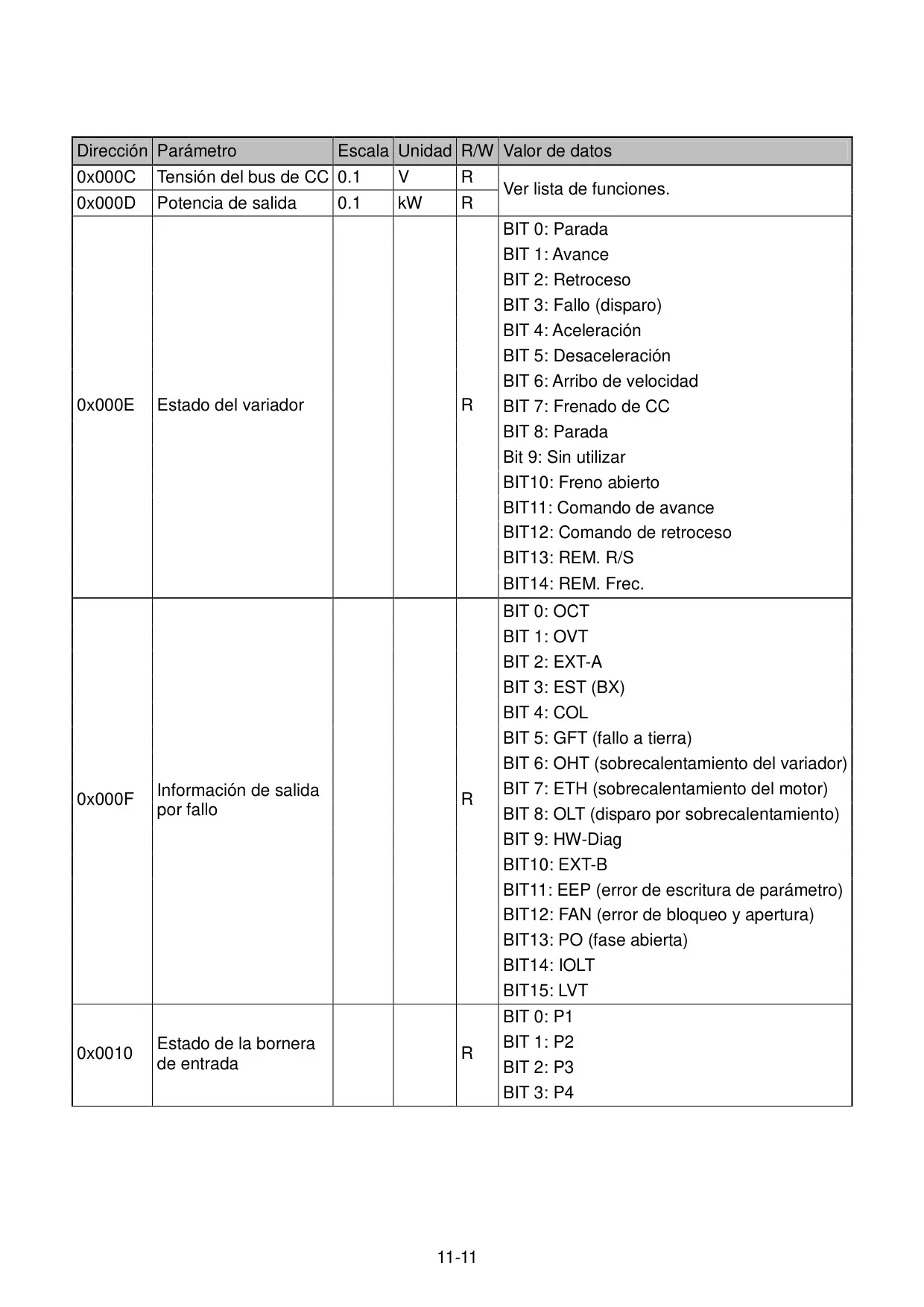

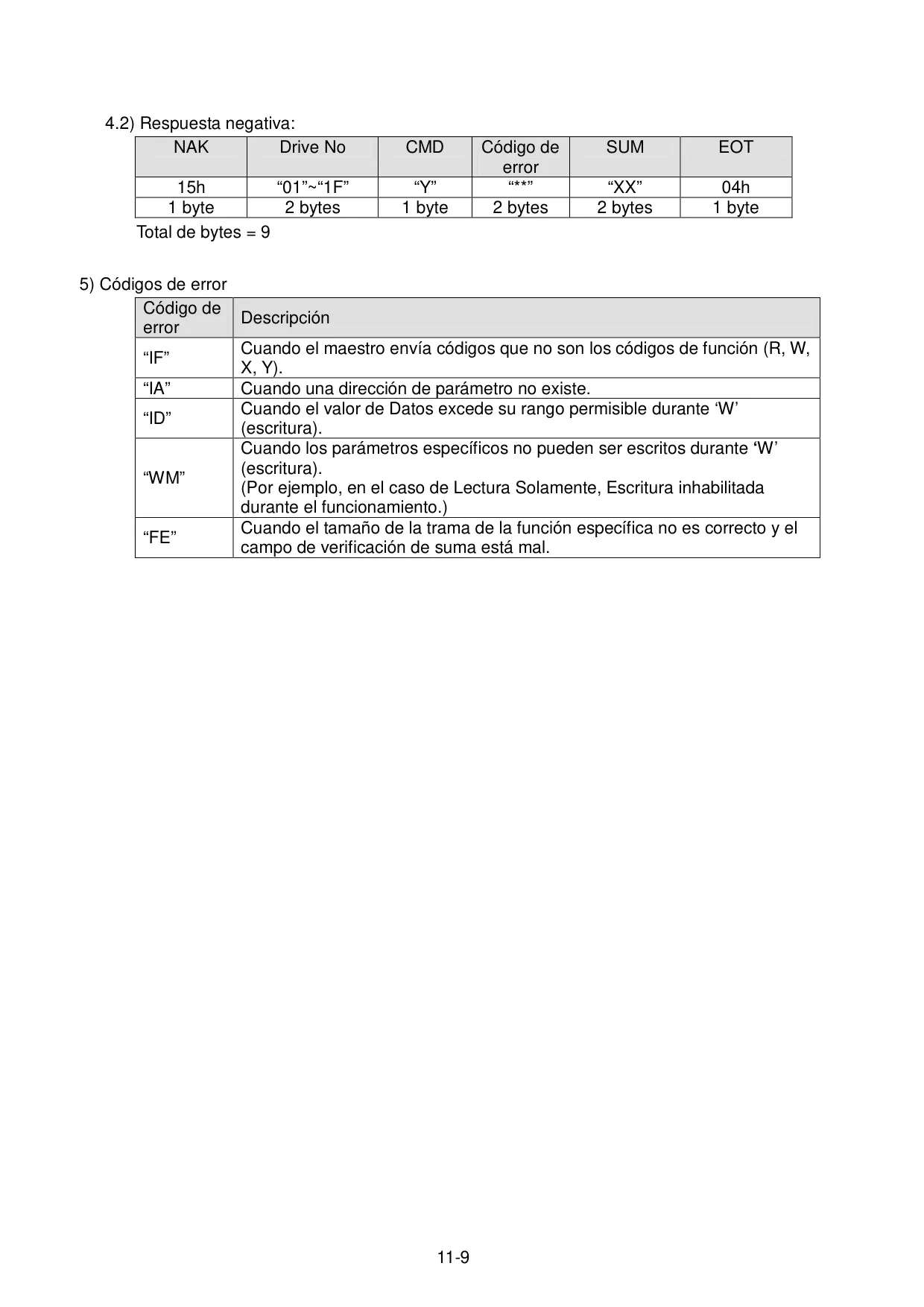

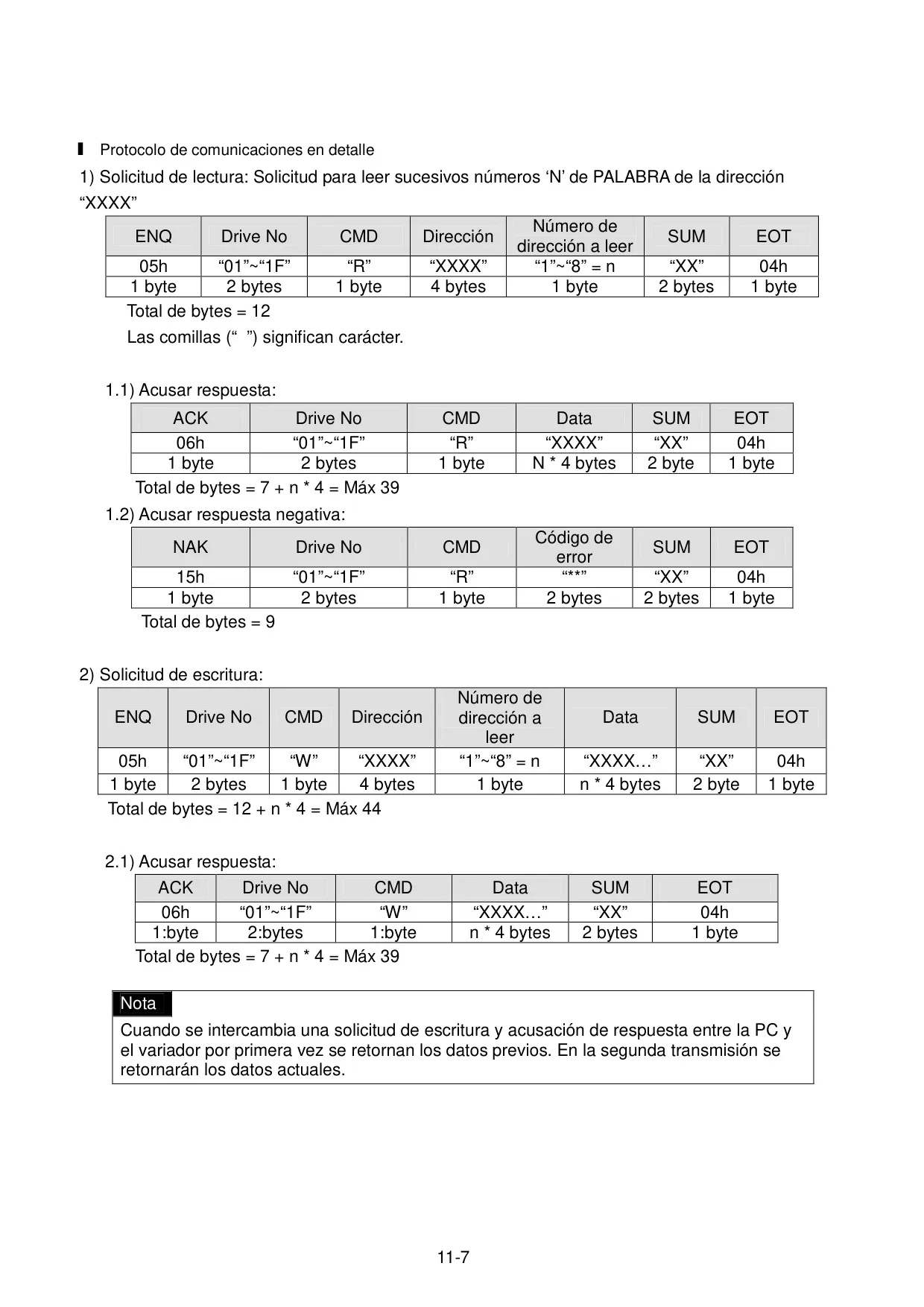

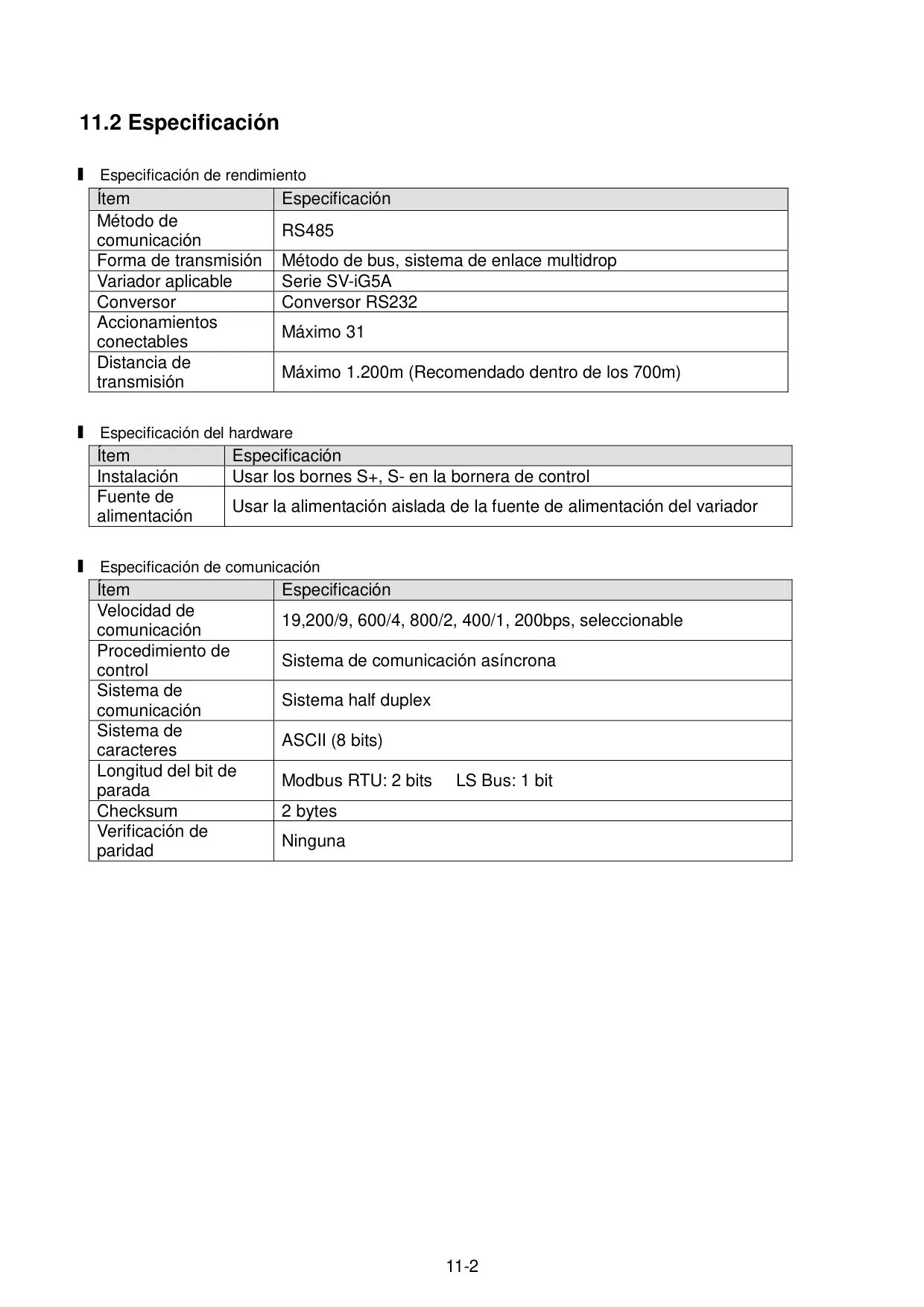

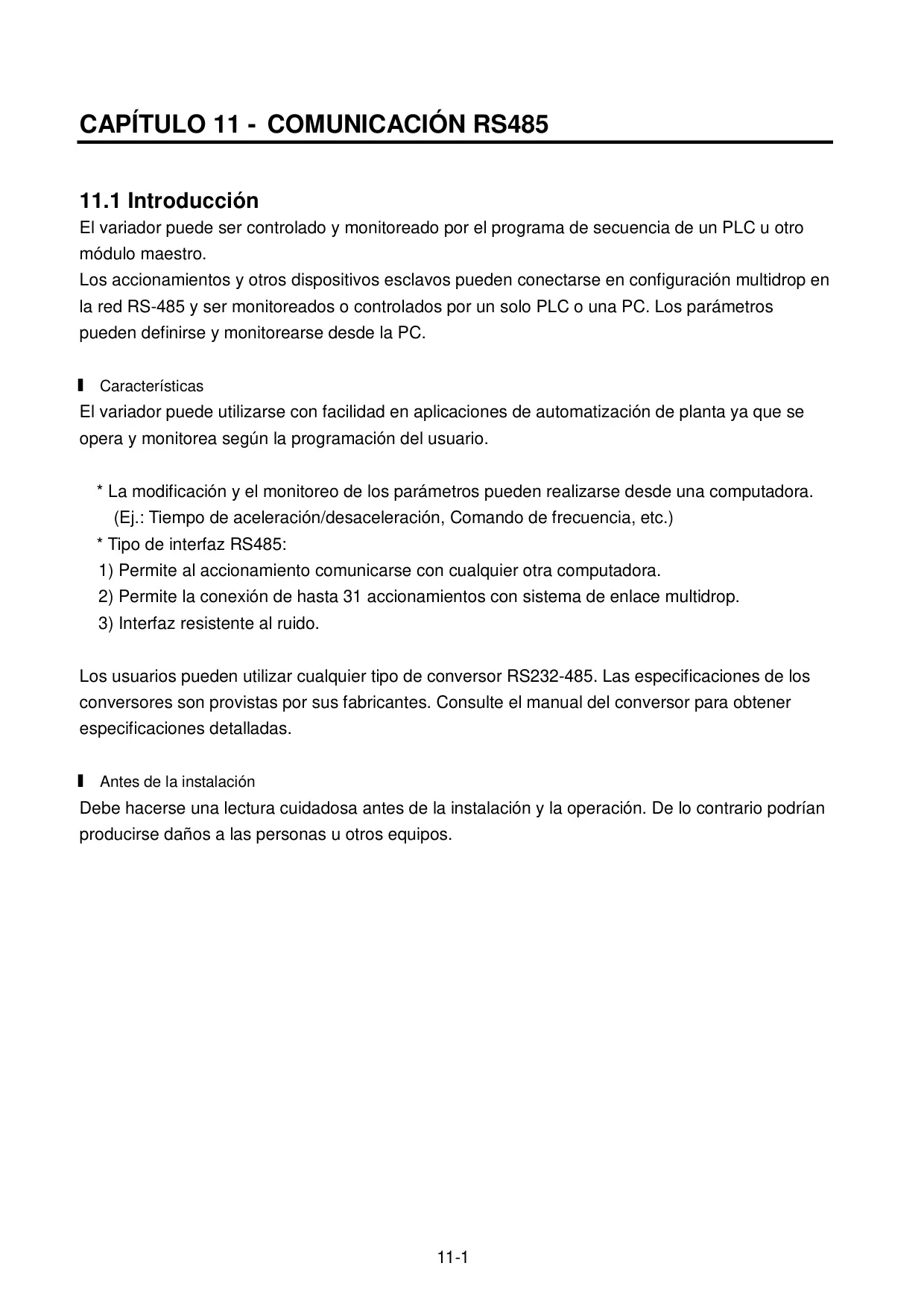

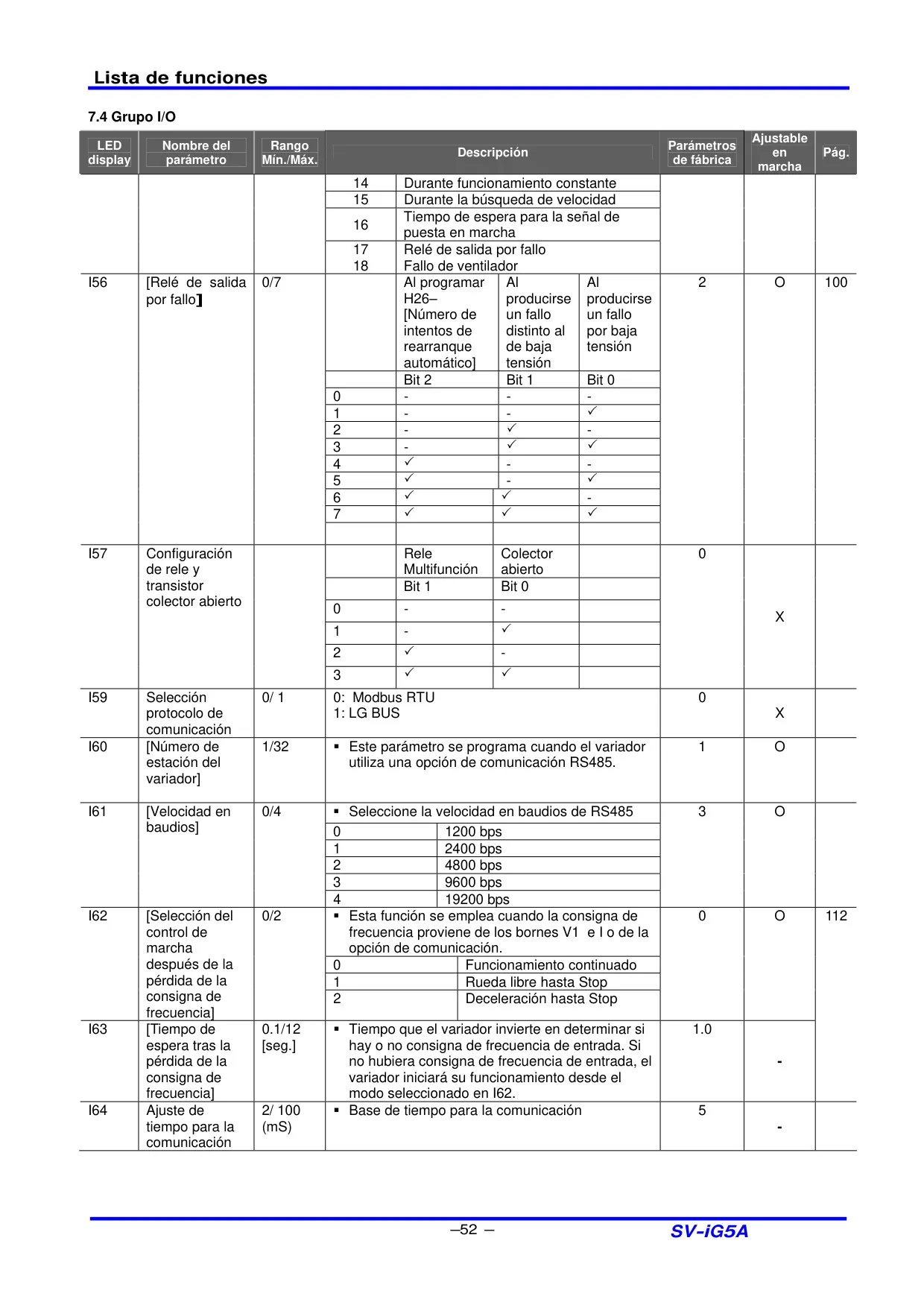

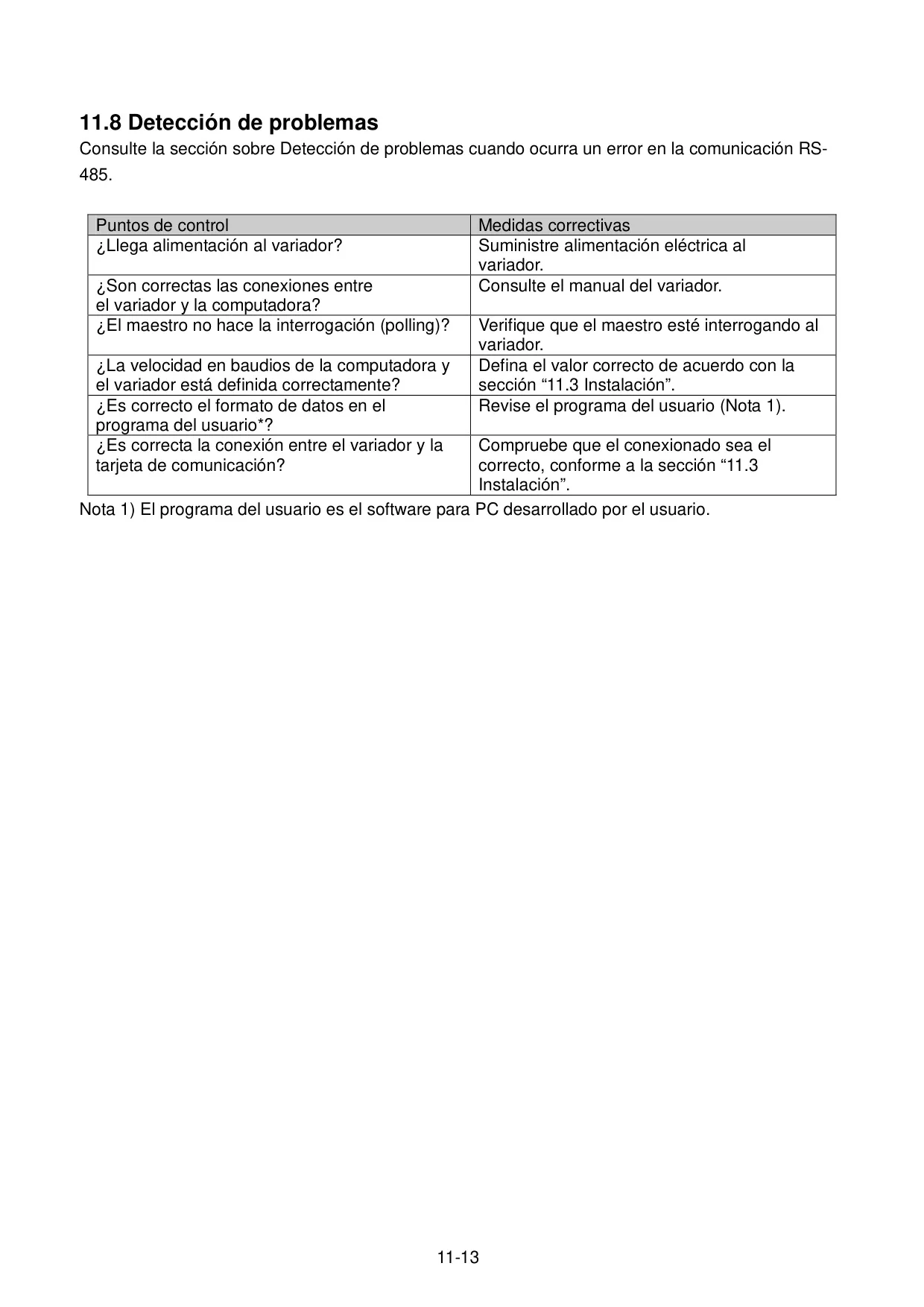

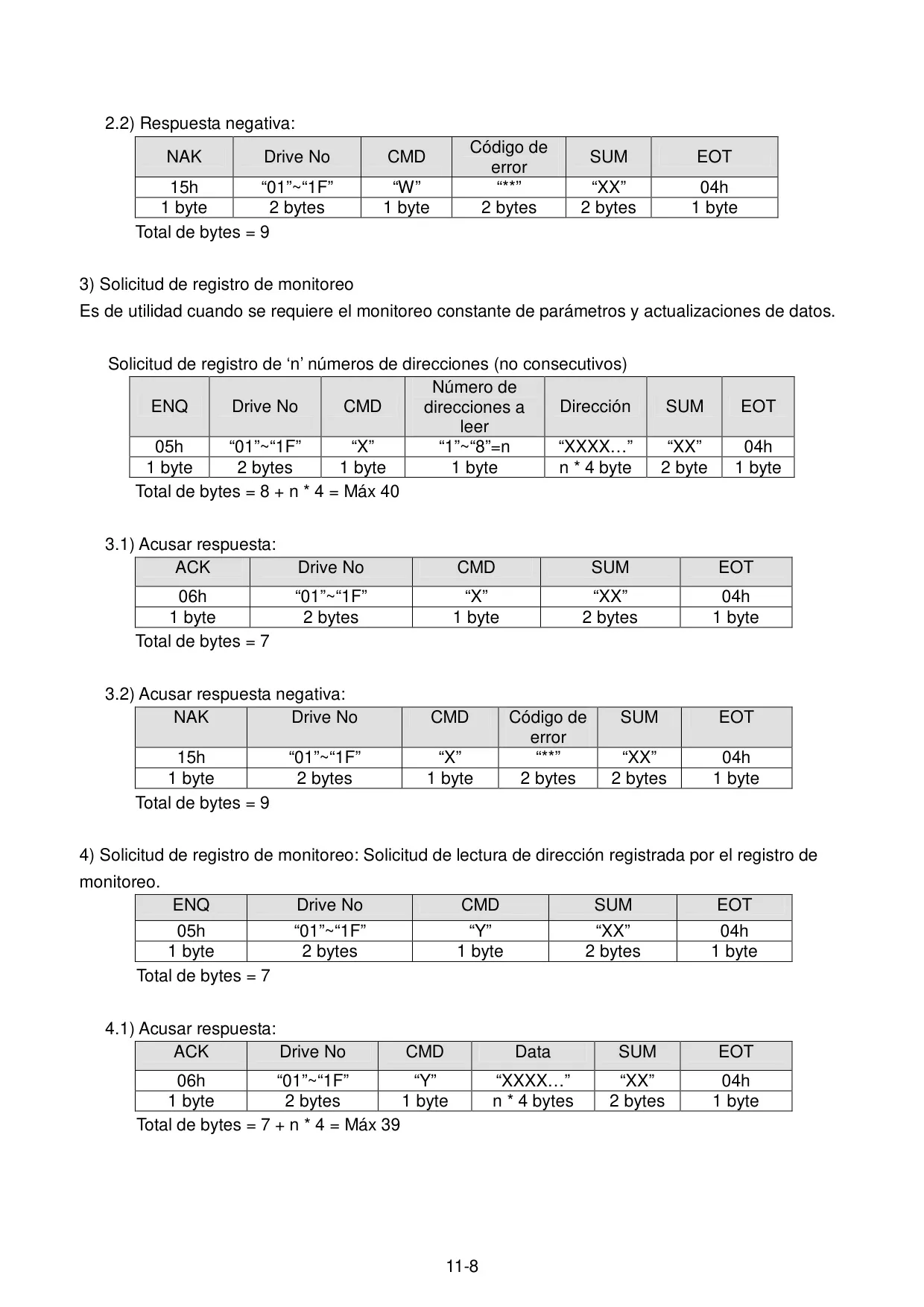

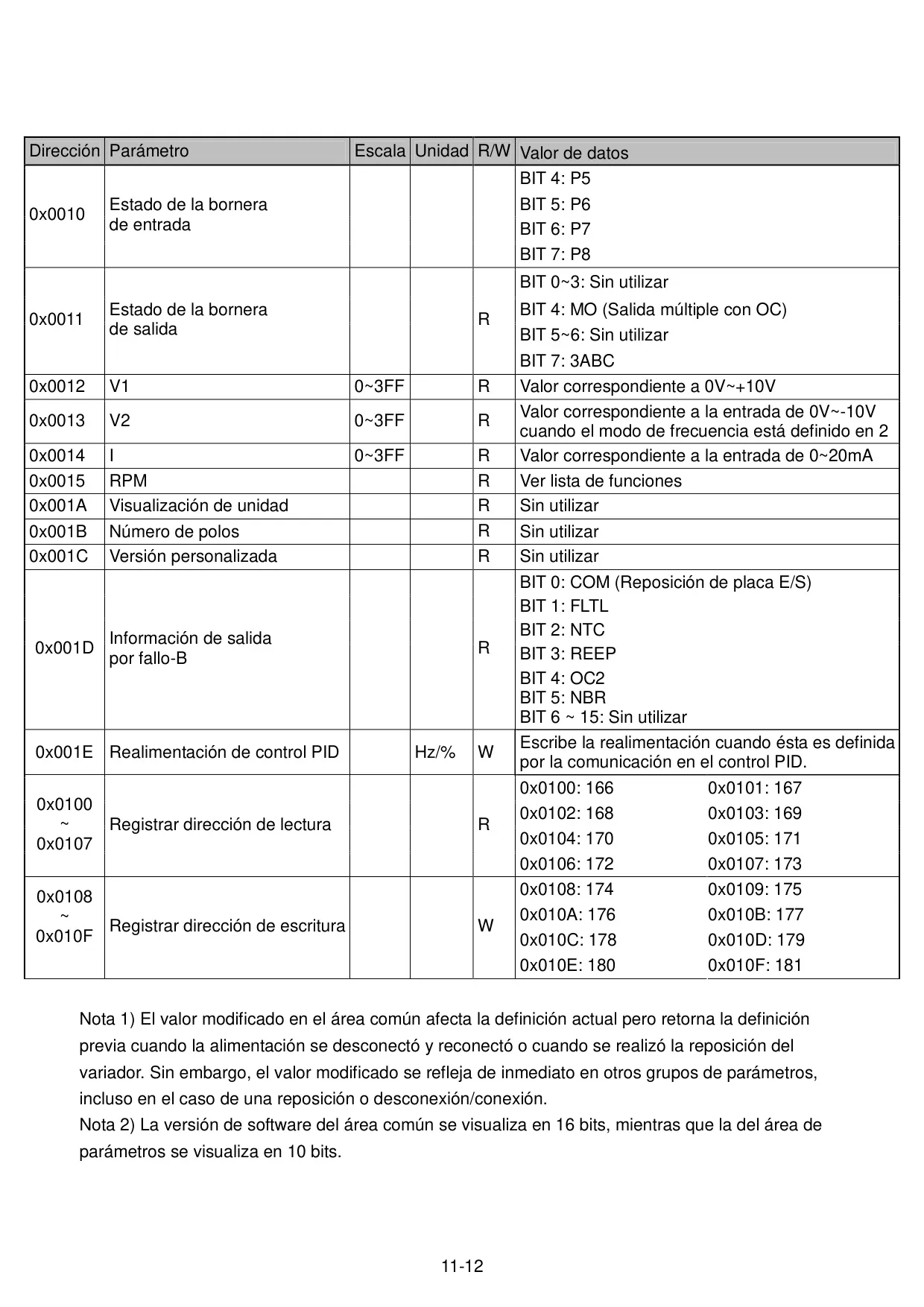

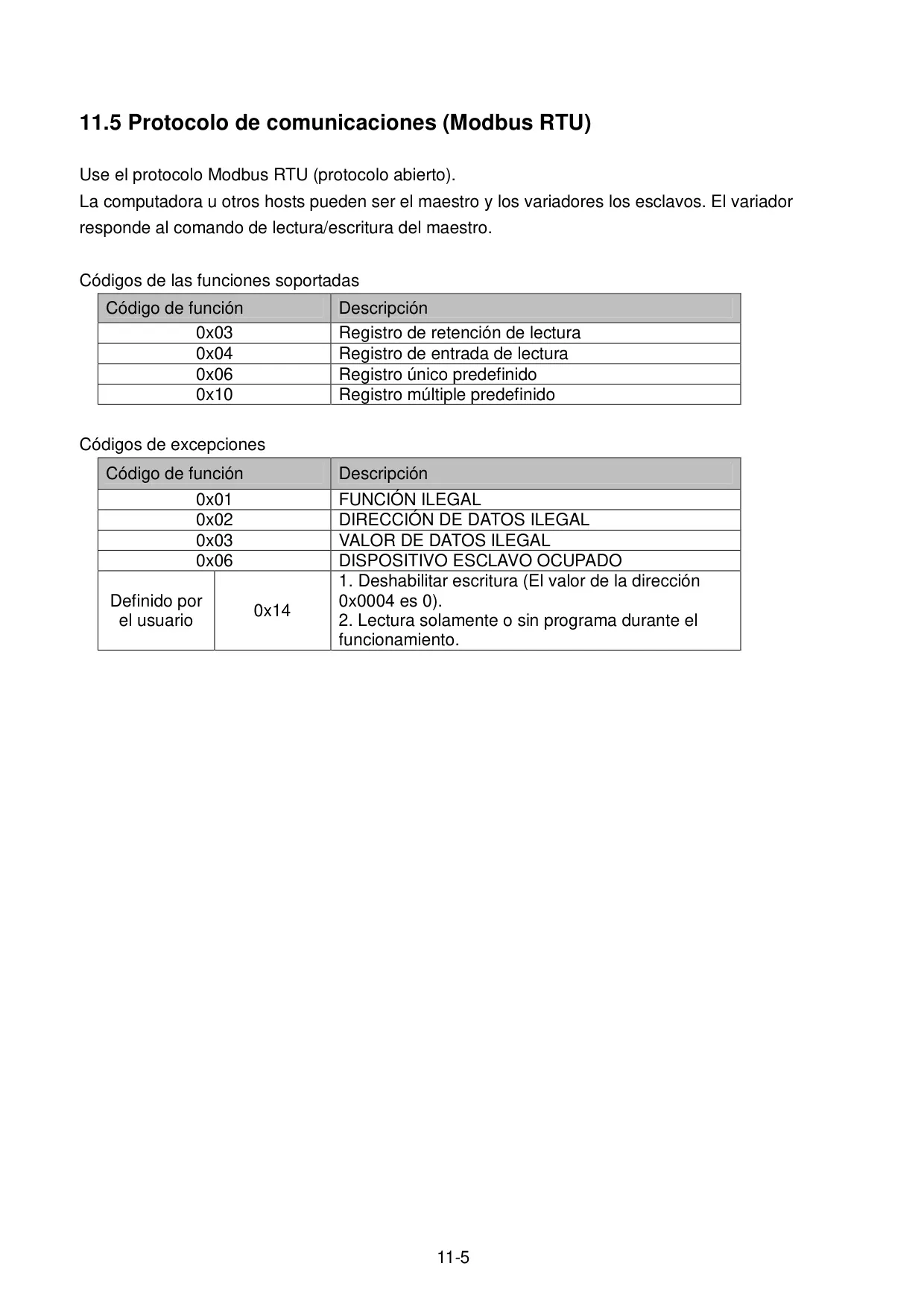

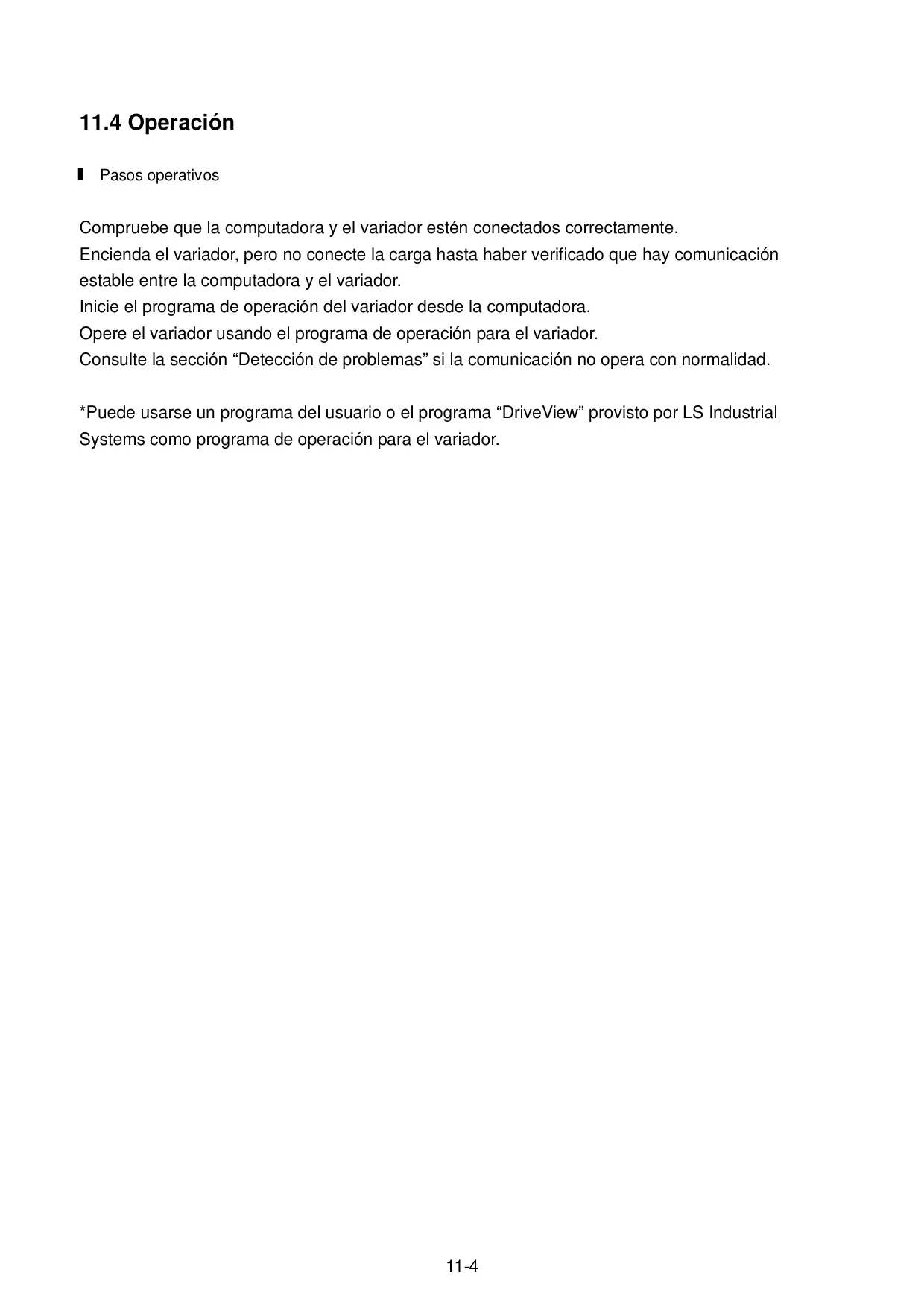

| Característica | Especificación |
|---|---|
| Serie del Producto | LS SV-iG5A (anteriormente LG Industrial Systems) |
| Potencia Nominal del Motor | 0.4 - 7.5 kW (0.5 - 10 HP) |
| Tensión de Entrada | 3Ø 200~230 VAC (+10%, -15%) / 3Ø 380~480 VAC (+10%, -15%) |
| Frecuencia de Entrada | 50 ~ 60 Hz (±5%) |
| Potencia de Salida Nominal | 0.95 - 12.2 kVA |
| Corriente de Salida (FLA) | 1.25 - 32 A |
| Frecuencia de Salida Máxima | 400 Hz (300 Hz con control Sensorless) |
| Modos de Control | Control V/F, Control Vectorial Sensorless |
| Resolución de Frecuencia Digital | 0.01 Hz |
| Capacidad de Sobrecarga | 150% durante 1 minuto |
| Par de Frenado Máximo | 20% (sin resistencia), 150% (con resistencia opcional) |
| Programación de Frecuencia | Digital (consola), Analógica (0-10V, -10-+10V, 0-20mA) |
| Grado de Protección | IP20, NEMA Tipo 1 (opcional) |
| Temperatura Ambiente de Operación | -10°C ~ 50°C |
| Humedad Relativa | 90% HR o inferior (sin condensación) |
| Funciones de Protección | Sobretensión, Baja Tensión, Sobrecorriente, Fuga a Tierra, Sobrecalentamiento (variador/motor), Pérdida de Fase, Sobrecarga, Error de Comunicación, Fallo de Hardware, Fallo de Ventilador. |
| Altitud Máxima | 1000 m sobre el nivel del mar |
| Vibración Máxima | 5.9 m/s² (0.6G) |
| Peso del Equipo | 0.76 - 3.66 kg (según modelo y potencia) |
| Conexión RS485 | Bus Multi-drop (Máx. 31 variadores), Modbus-RTU / LS BUS |

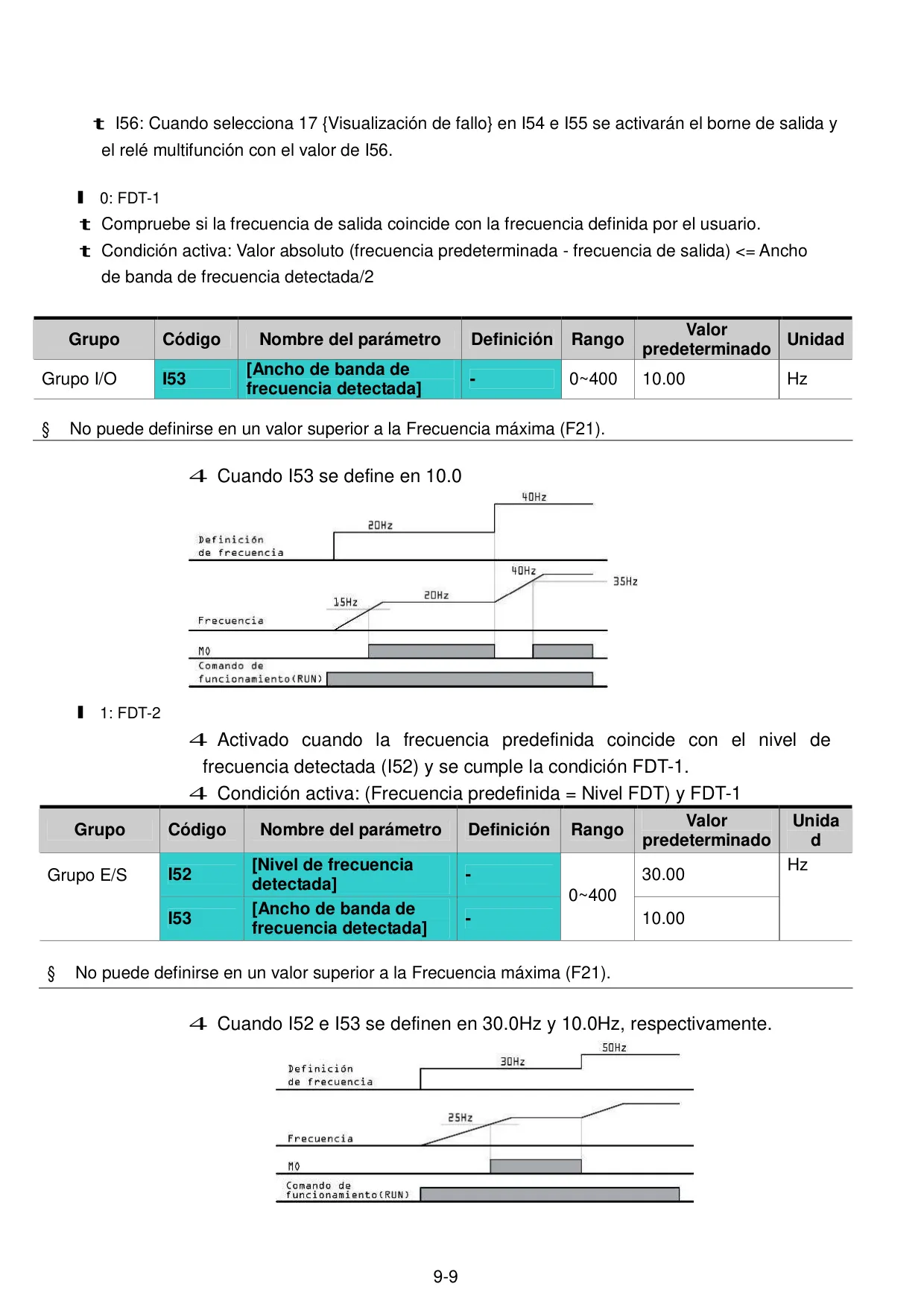

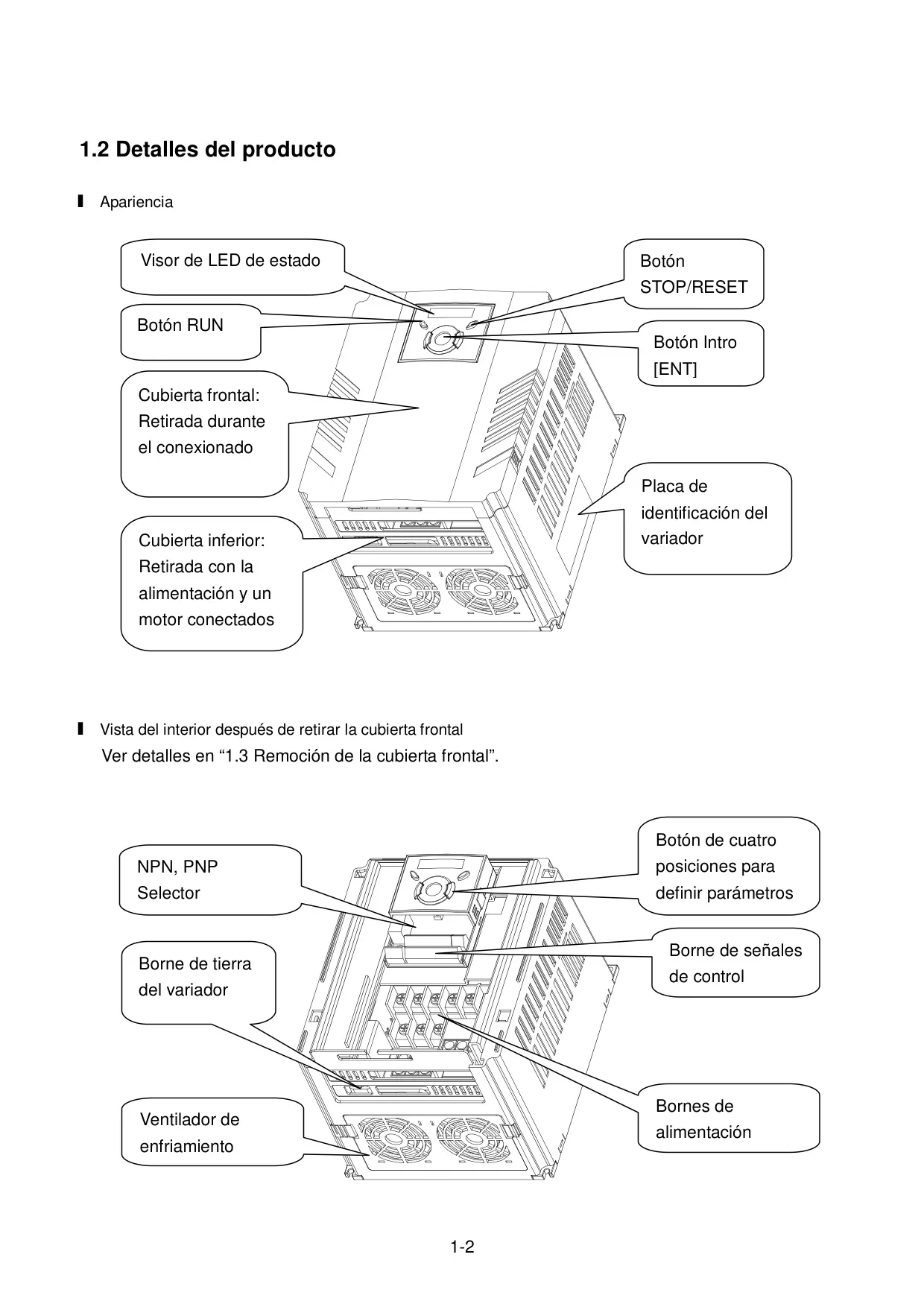

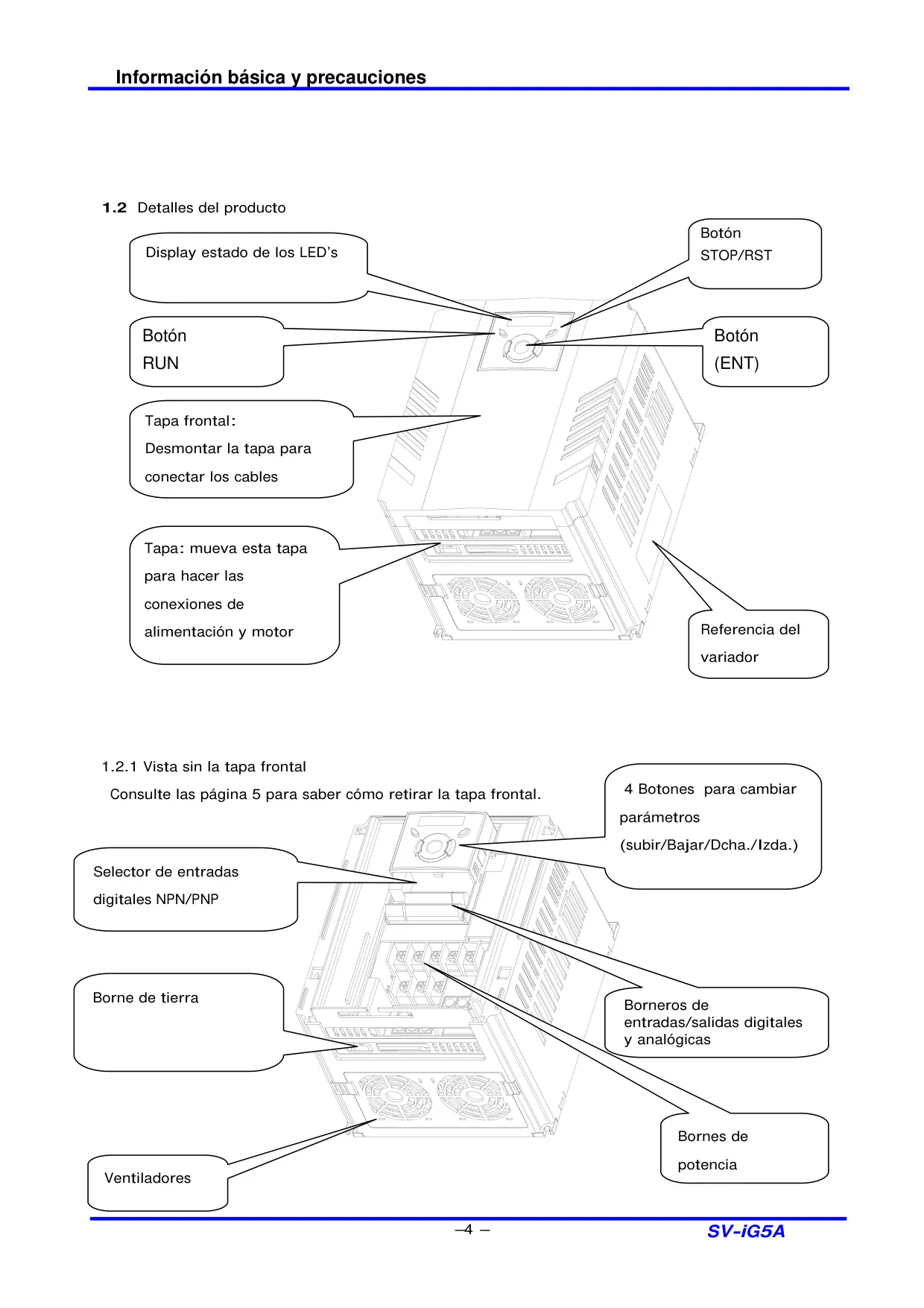

Detalles del Variador LS IG5A

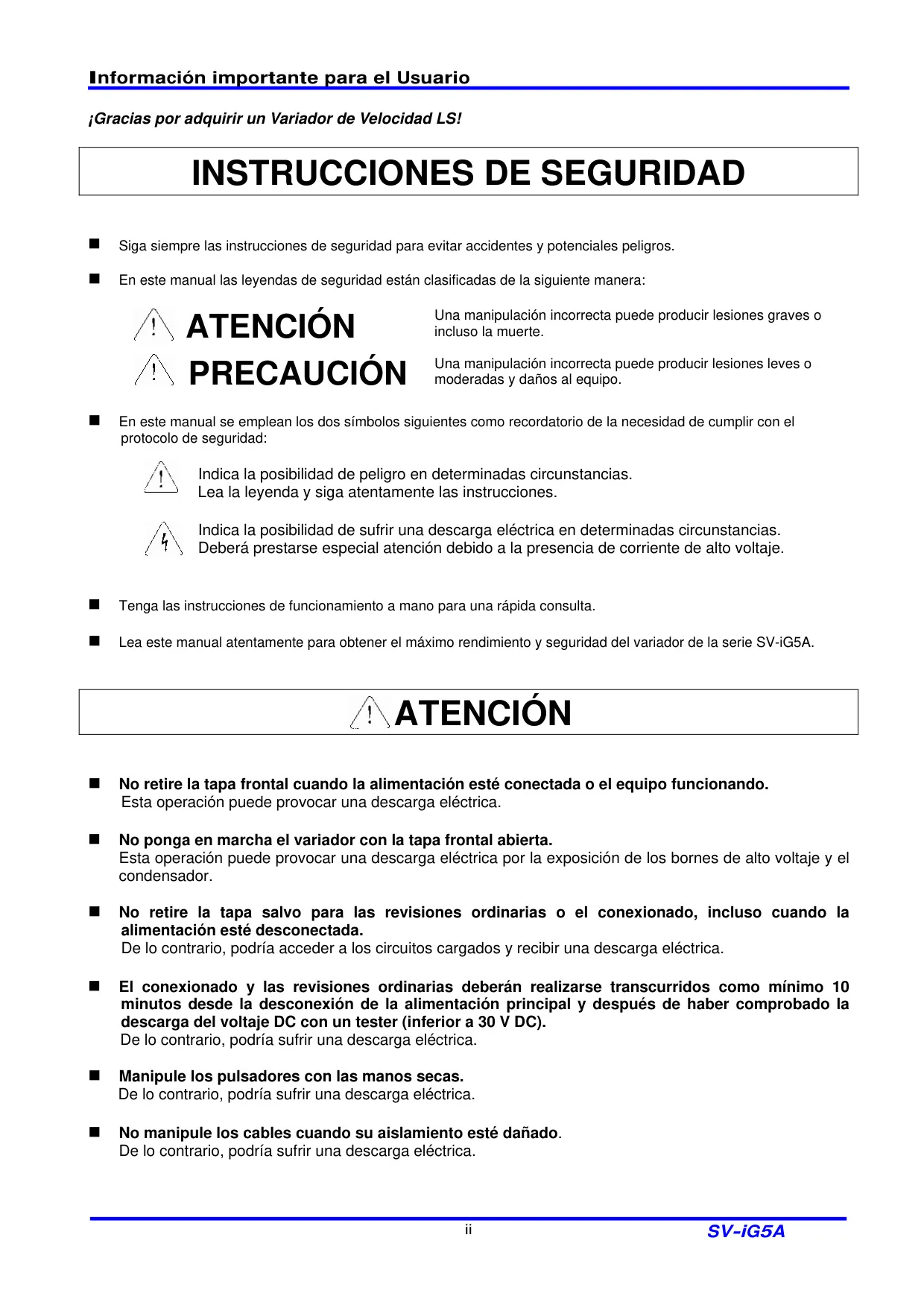

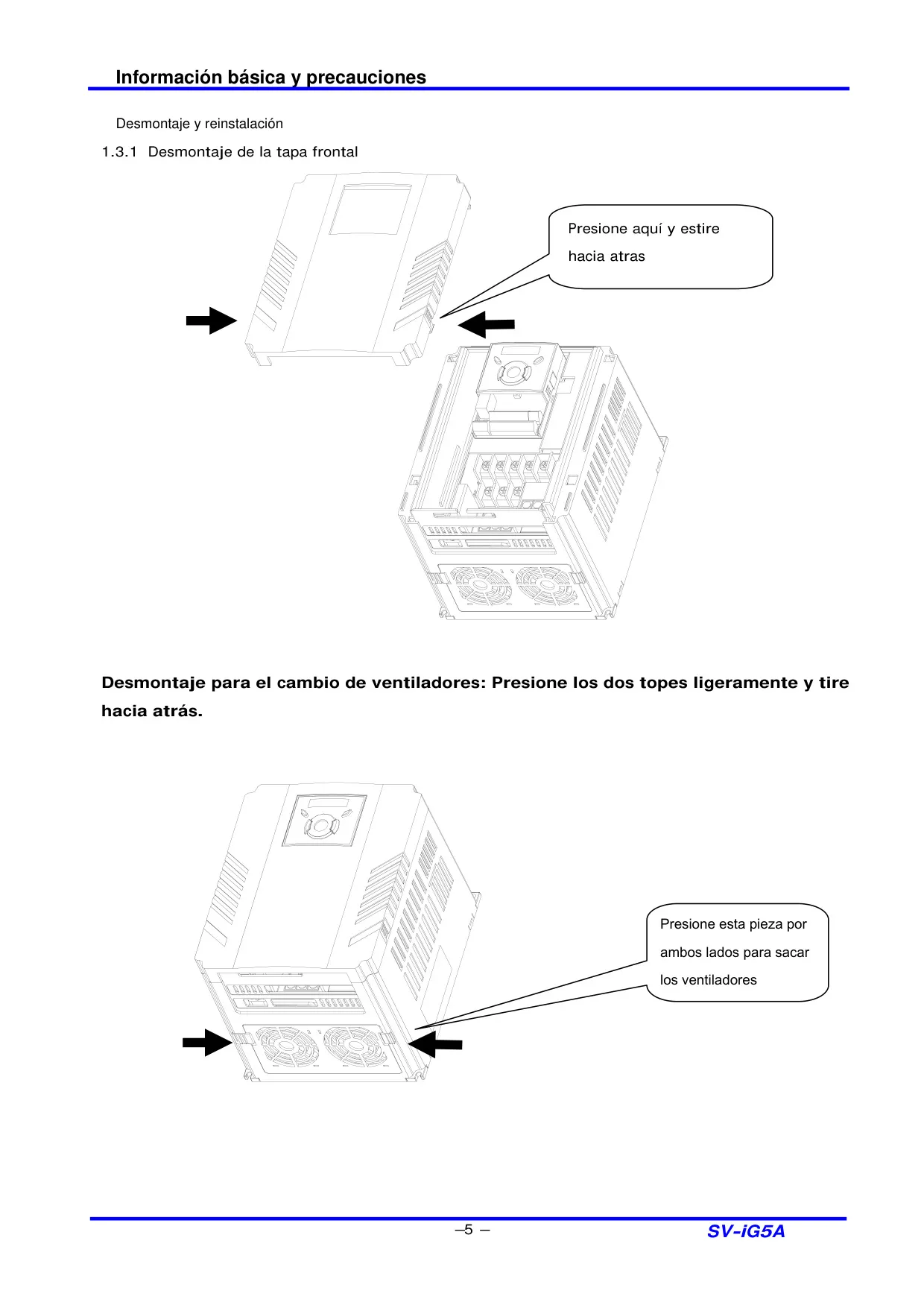

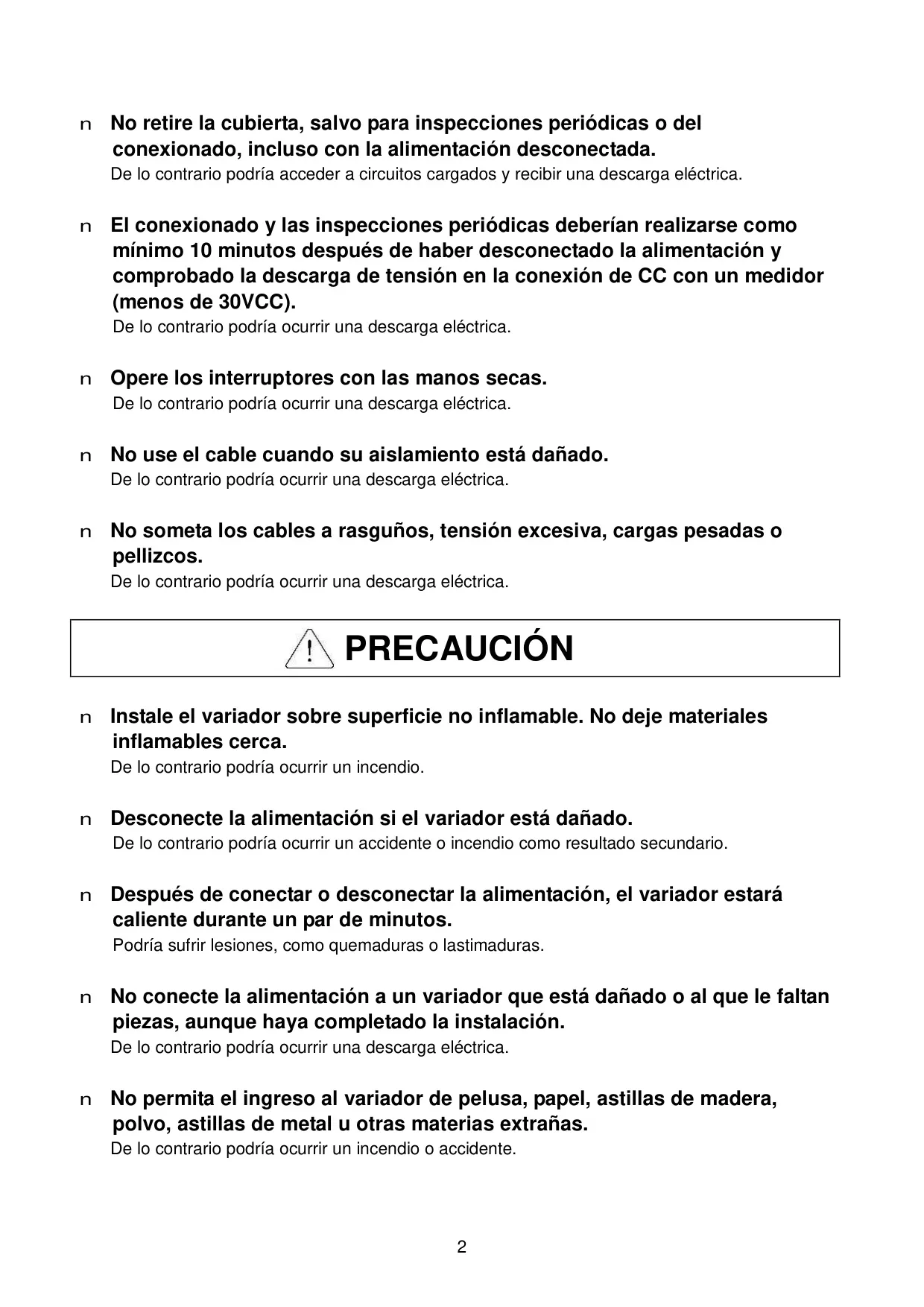

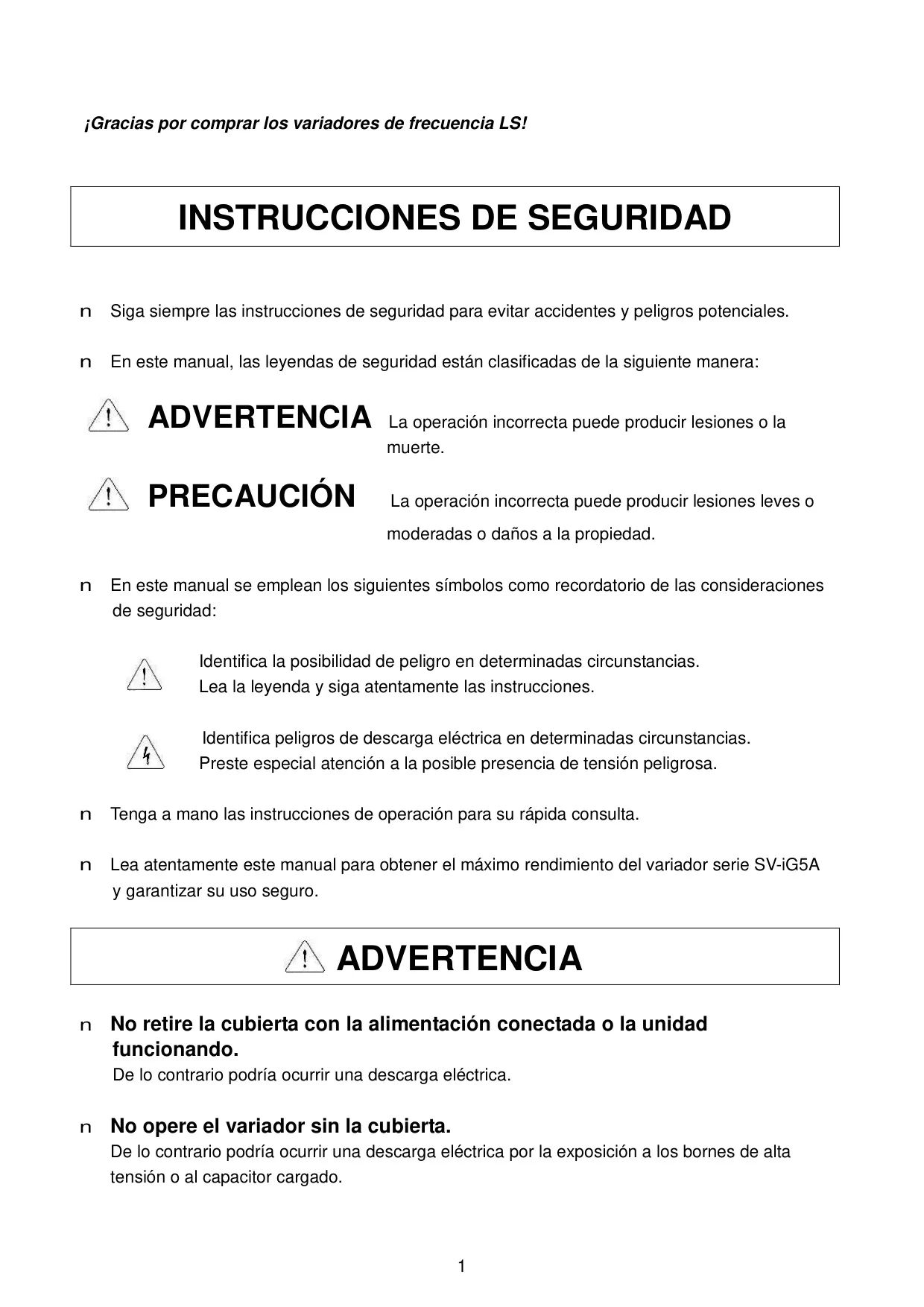

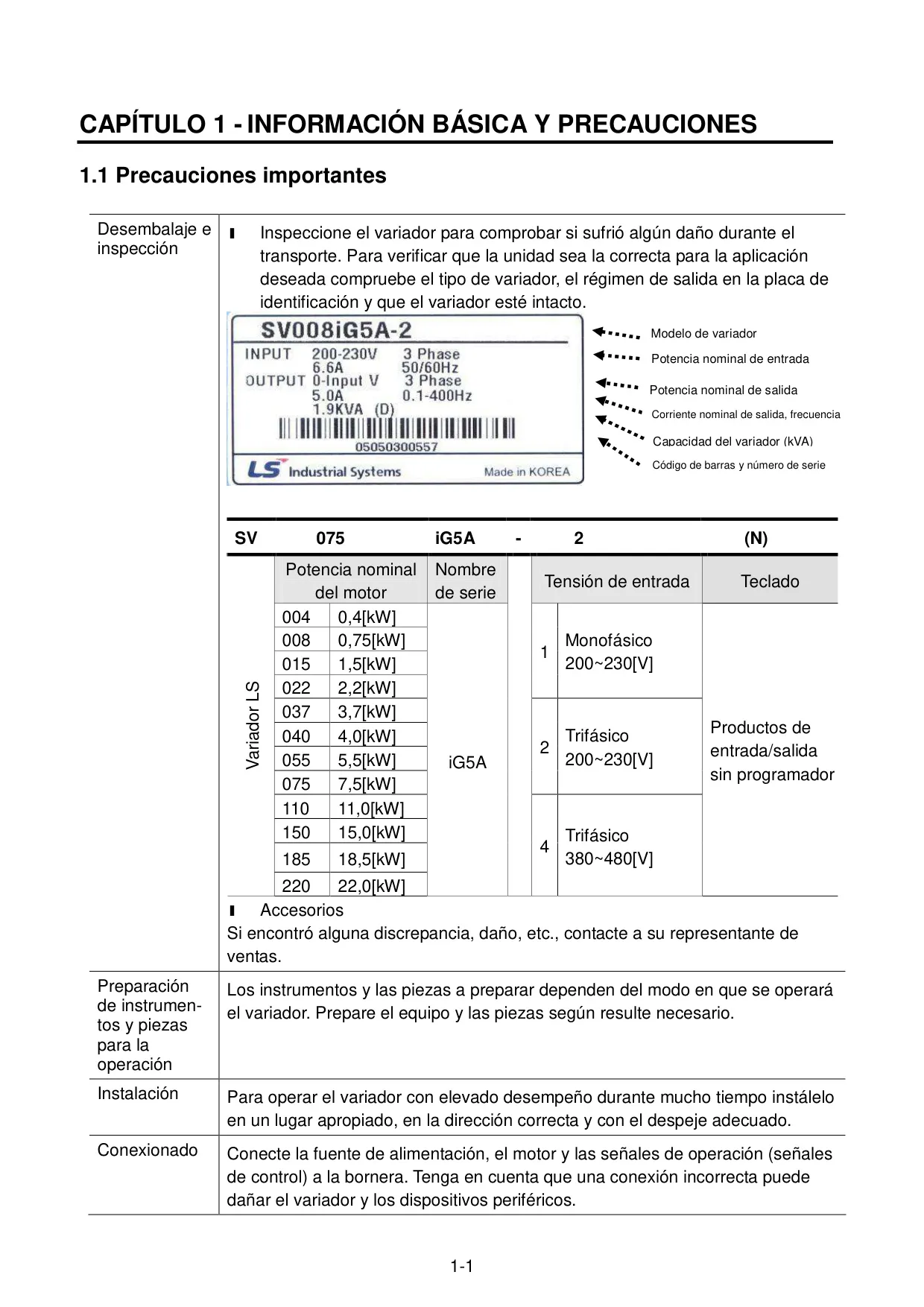

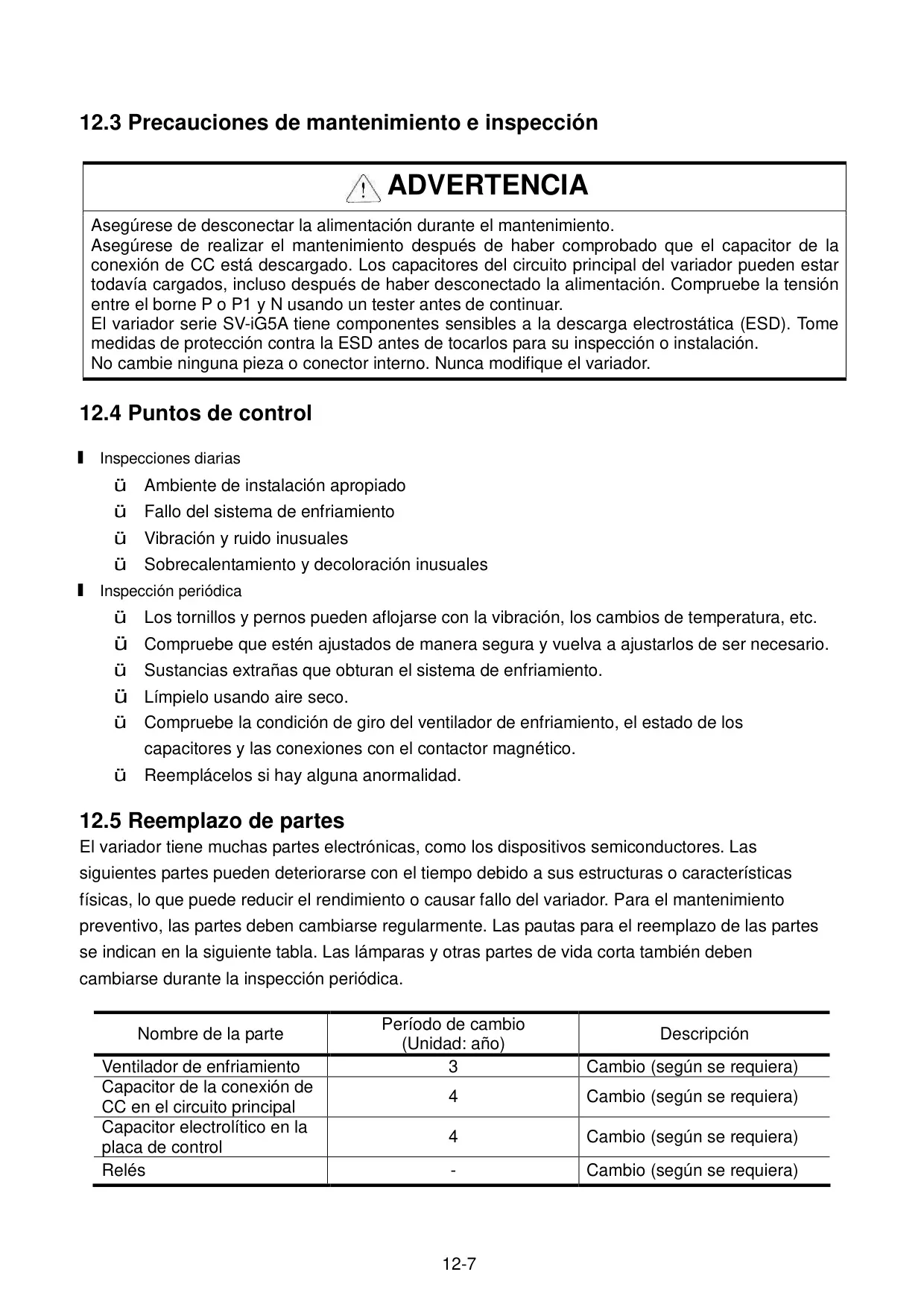

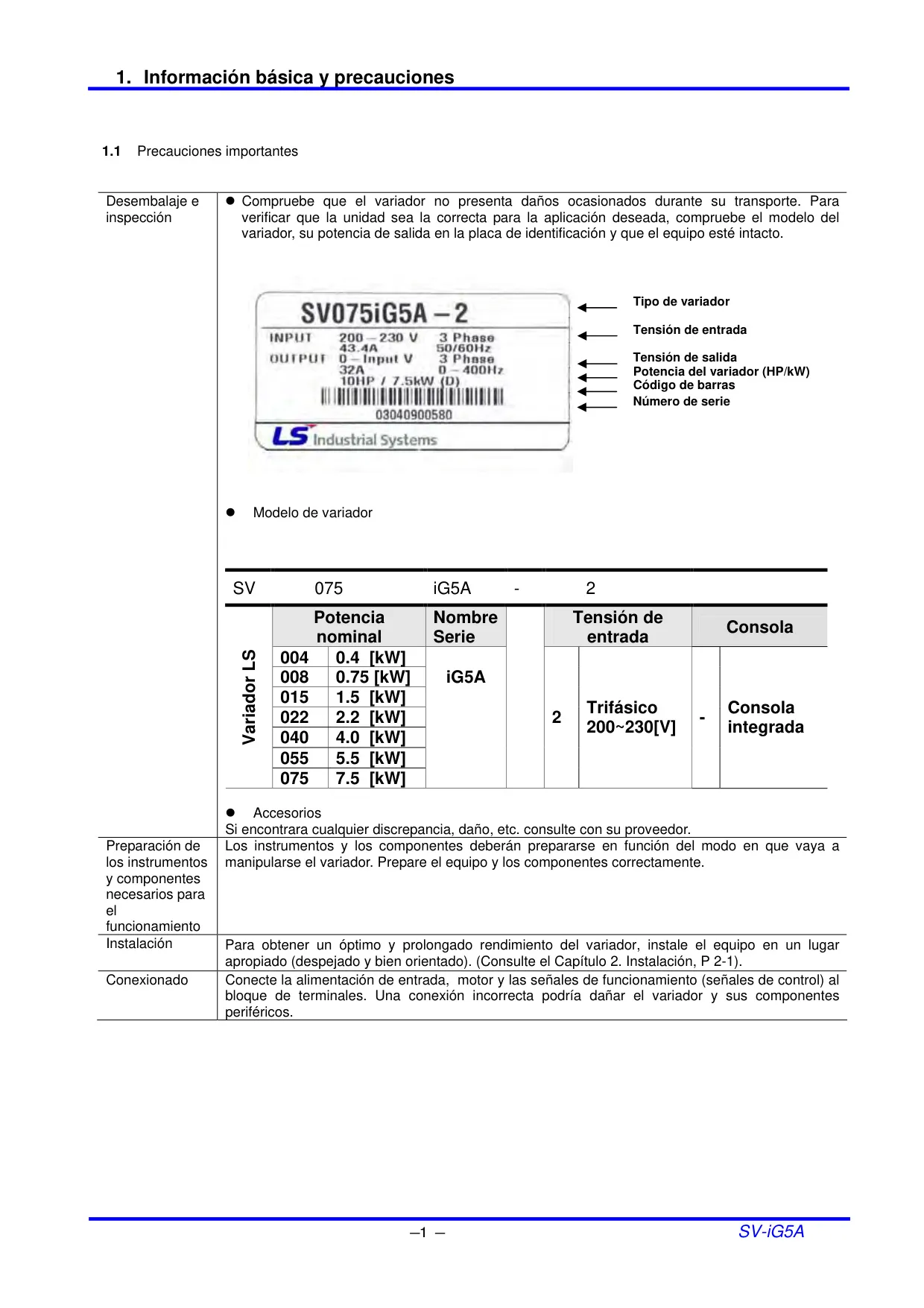

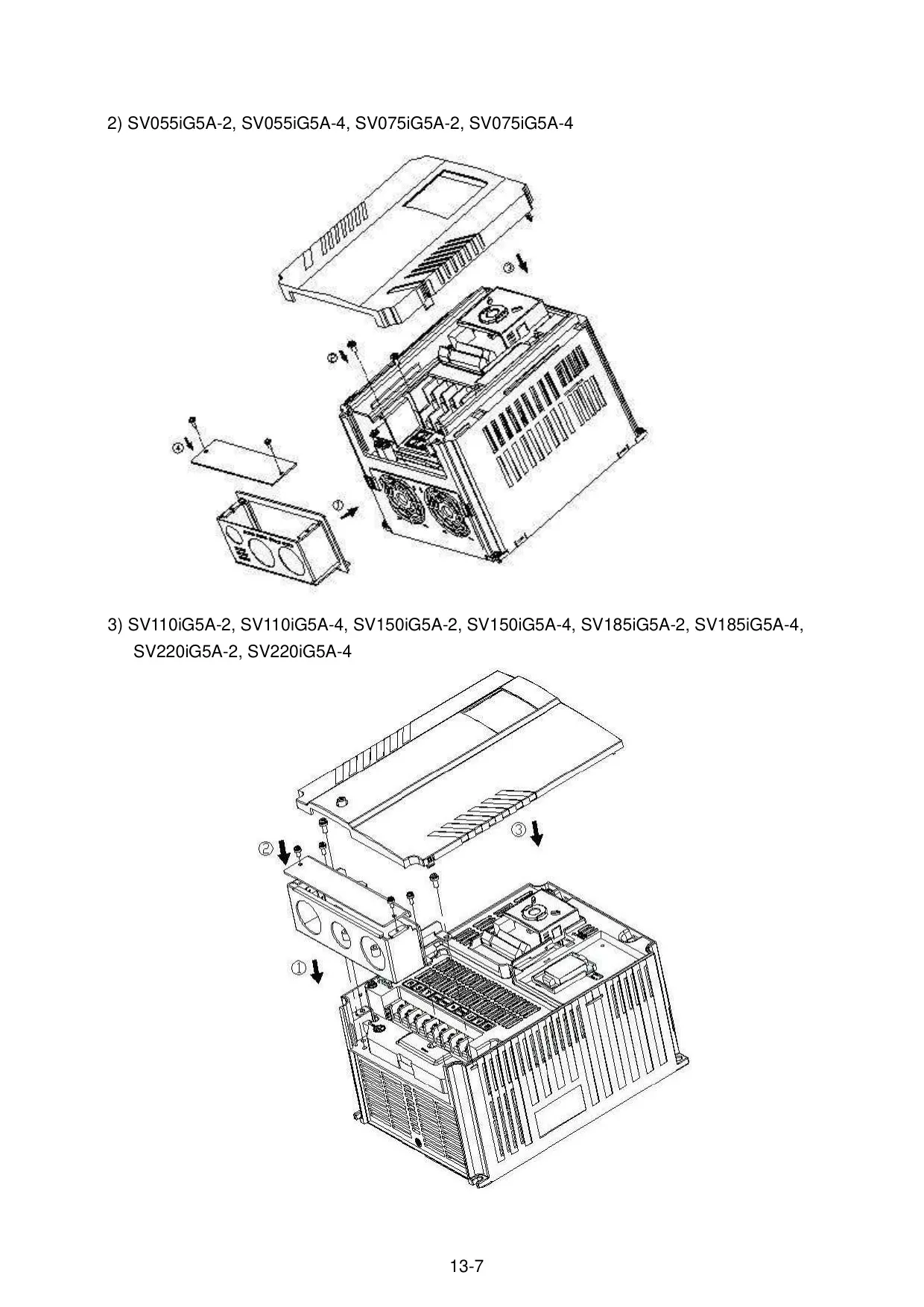

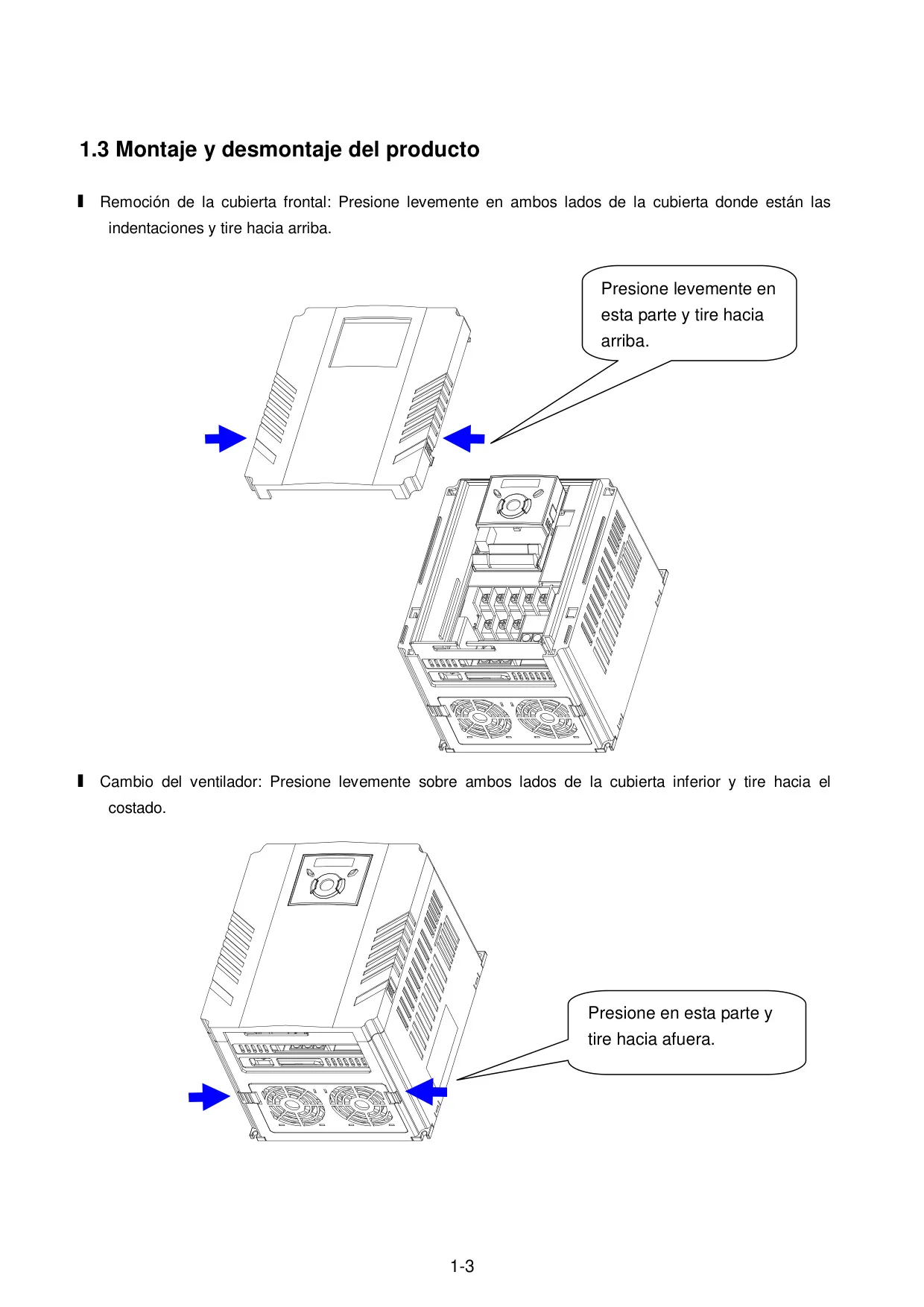

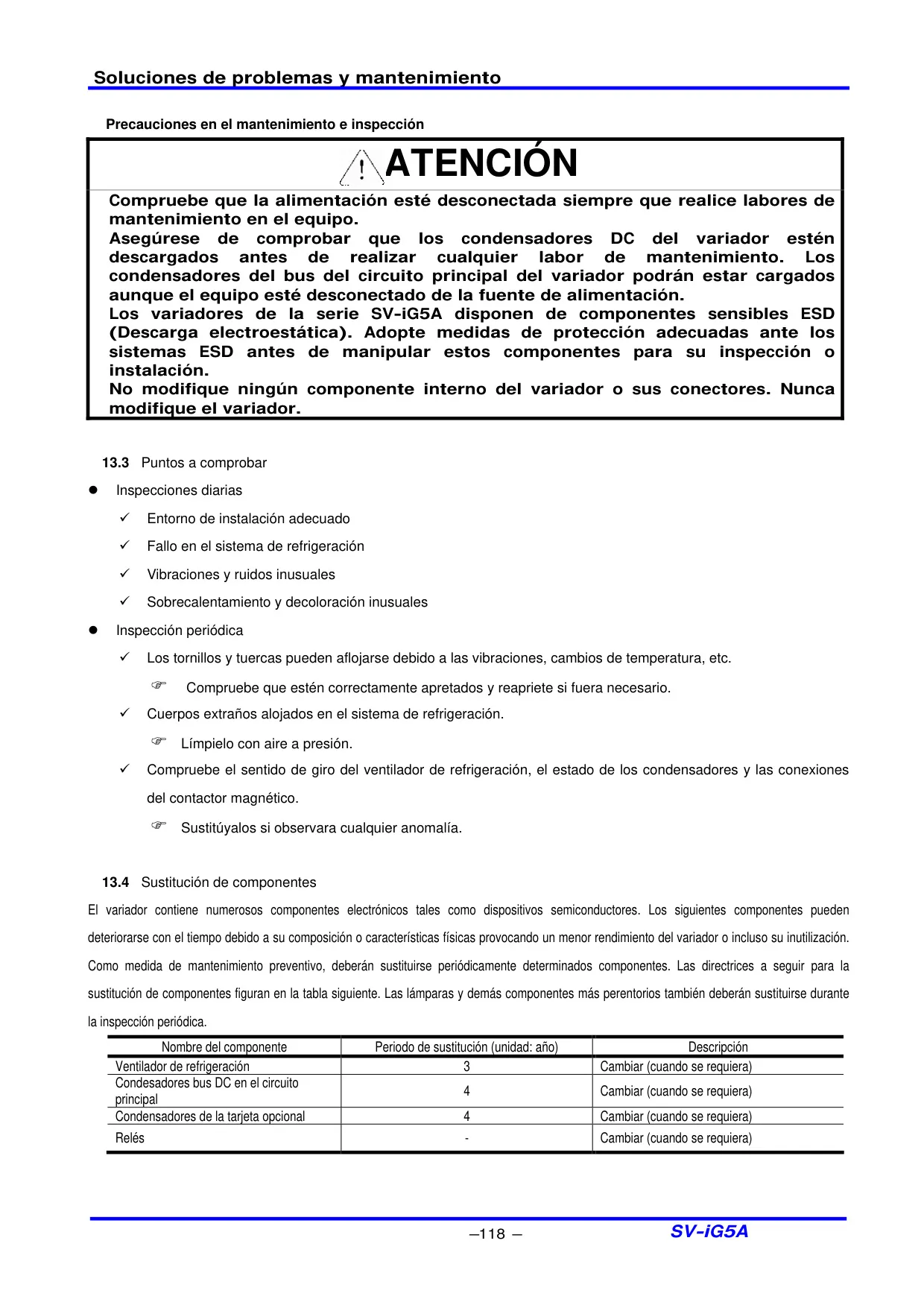

El Variador LS IG5A es una solución robusta y versátil para el control de velocidad de motores, diseñado con un fuerte énfasis en la seguridad operativa. Incluye advertencias claras sobre la manipulación, como no retirar la tapa frontal con alimentación conectada o no operar con la tapa abierta. Es crucial esperar al menos 10 minutos después de desconectar la alimentación principal para realizar conexiones o revisiones, verificando que la tensión DC sea inferior a 30V.

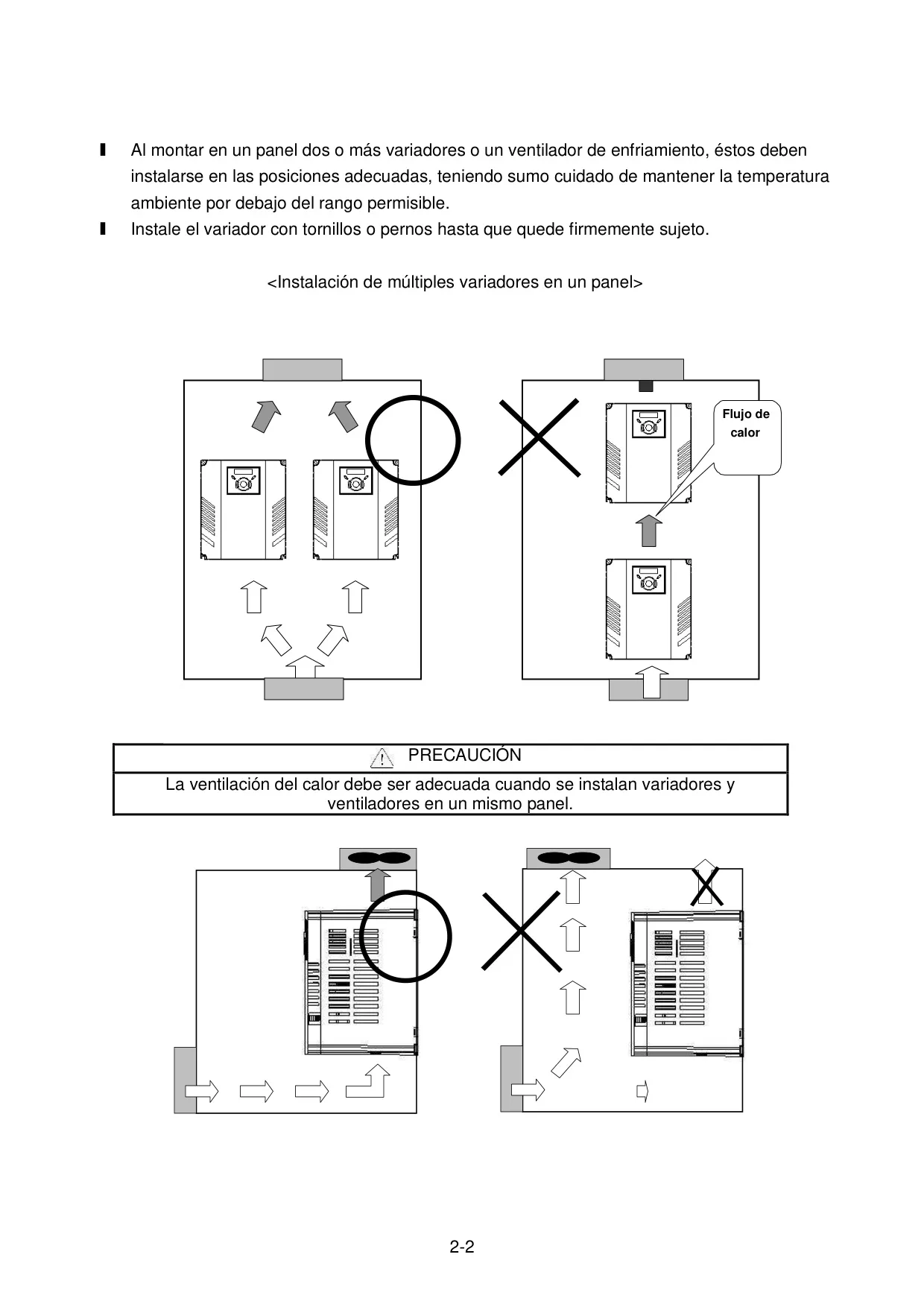

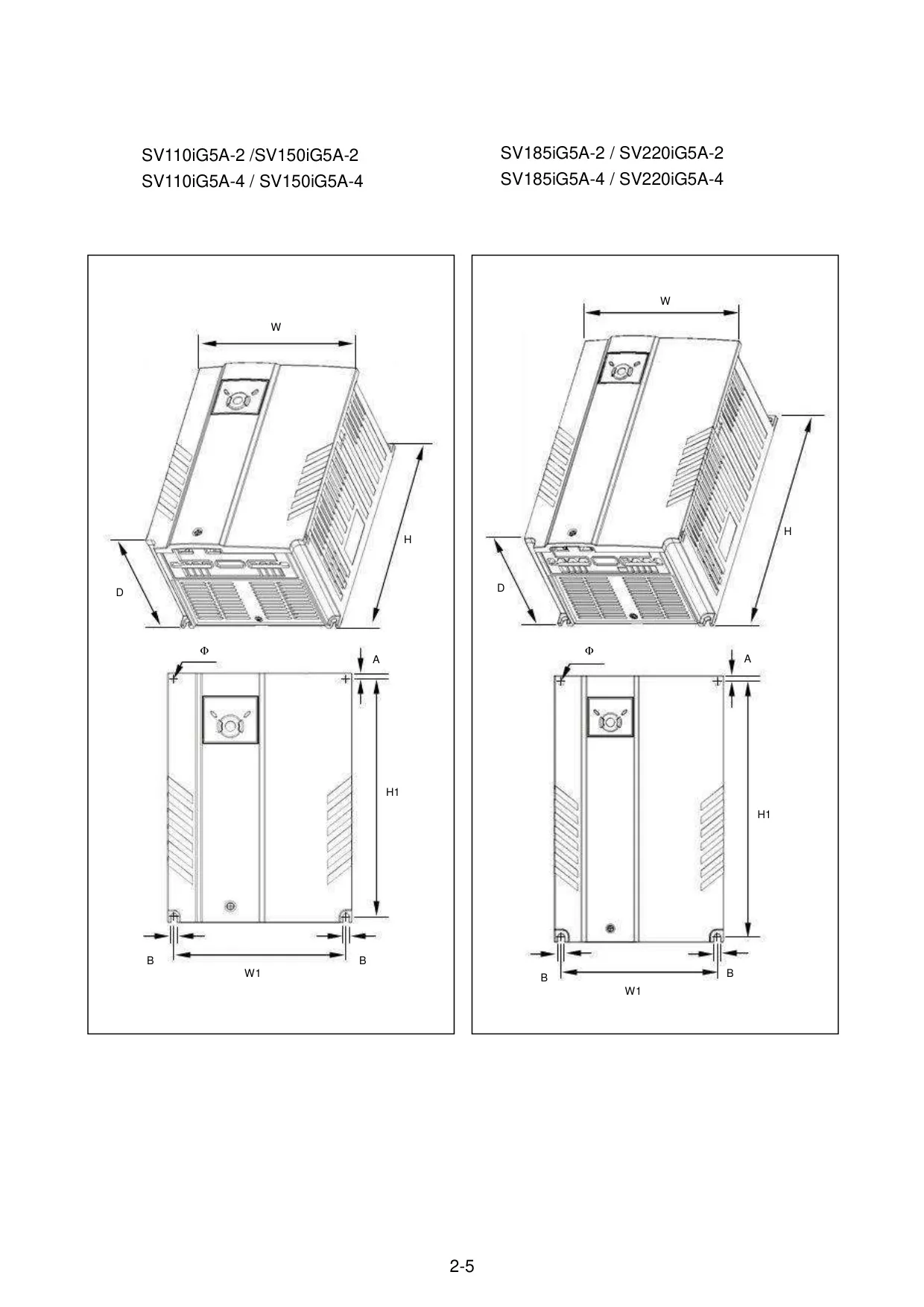

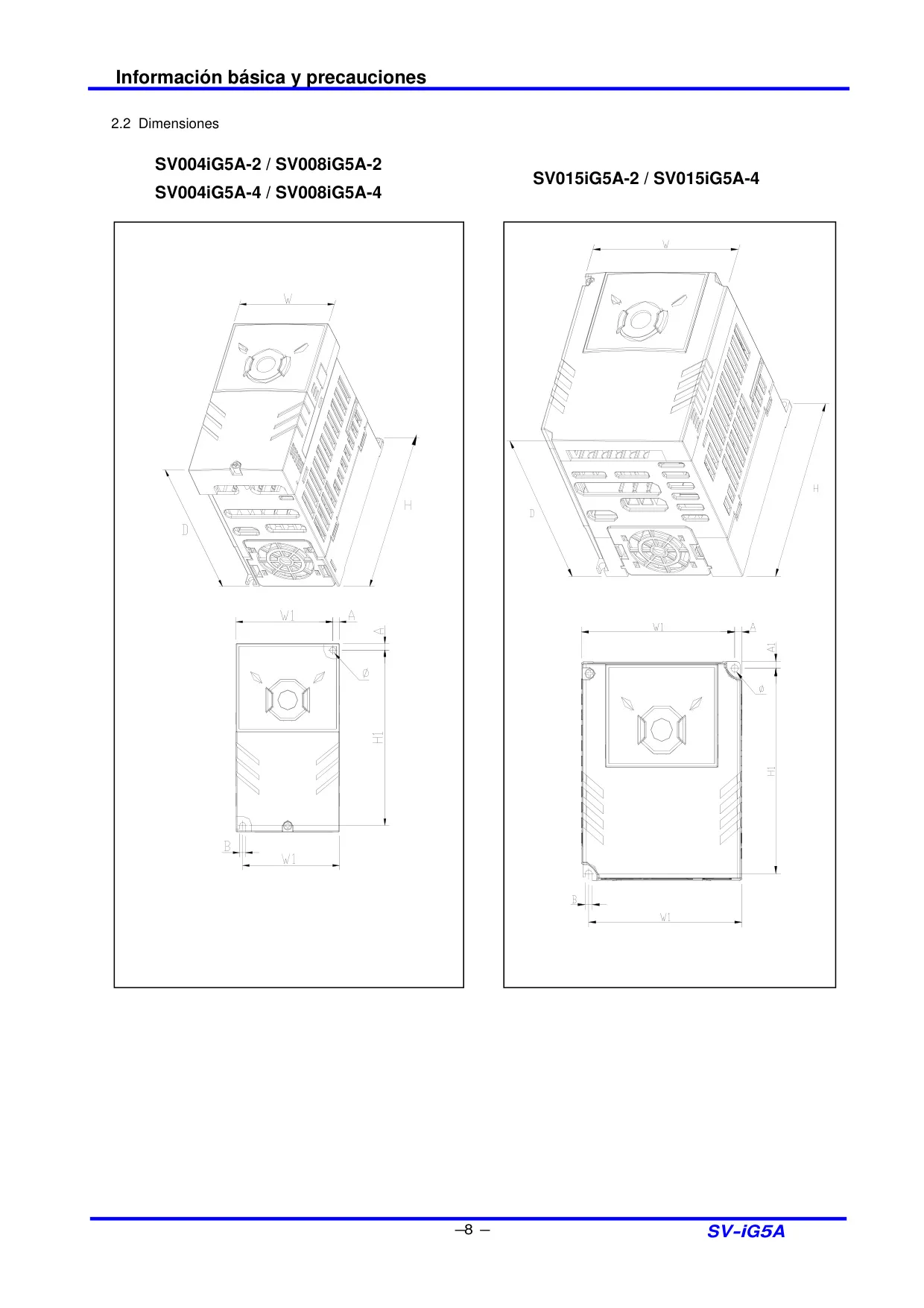

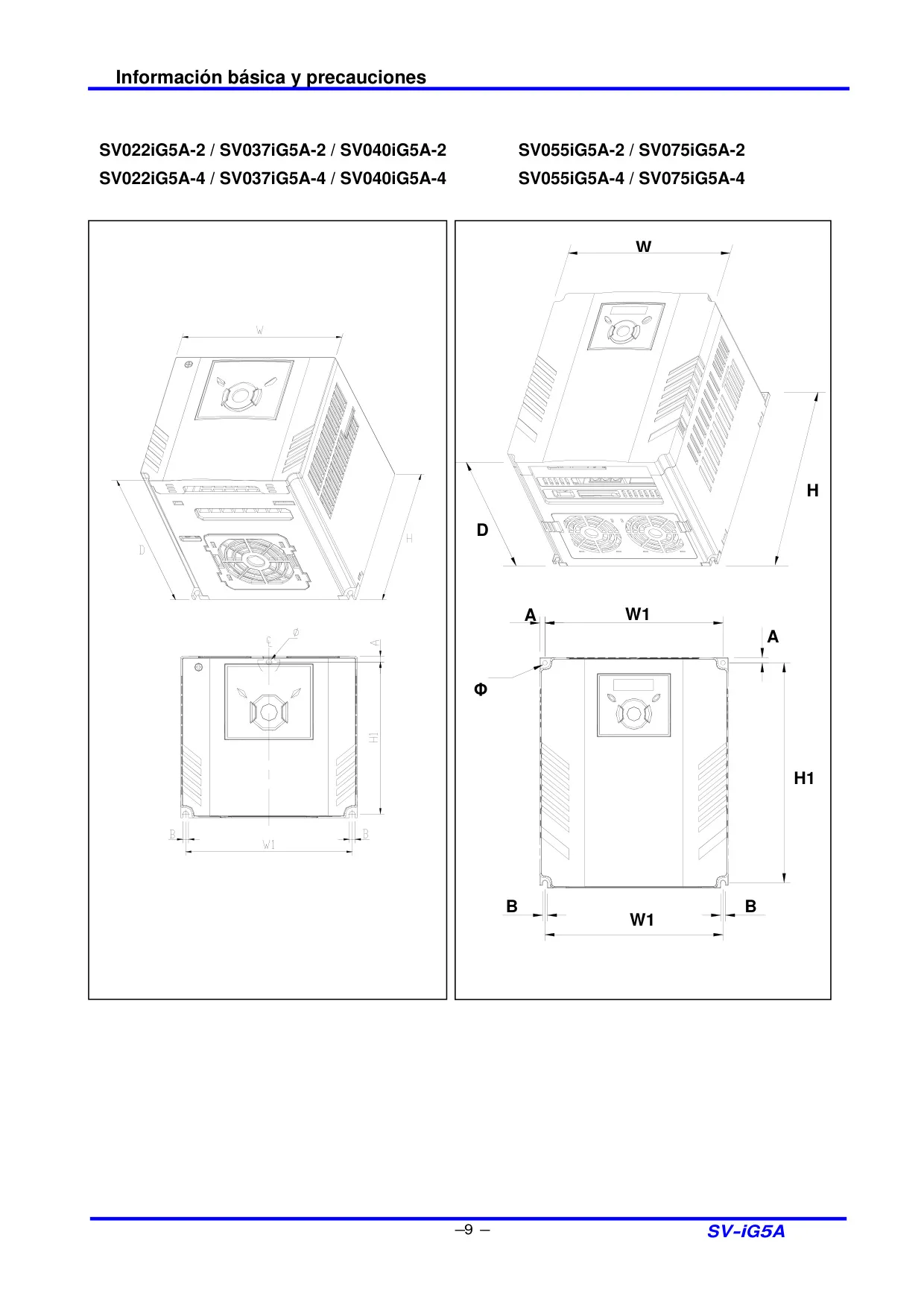

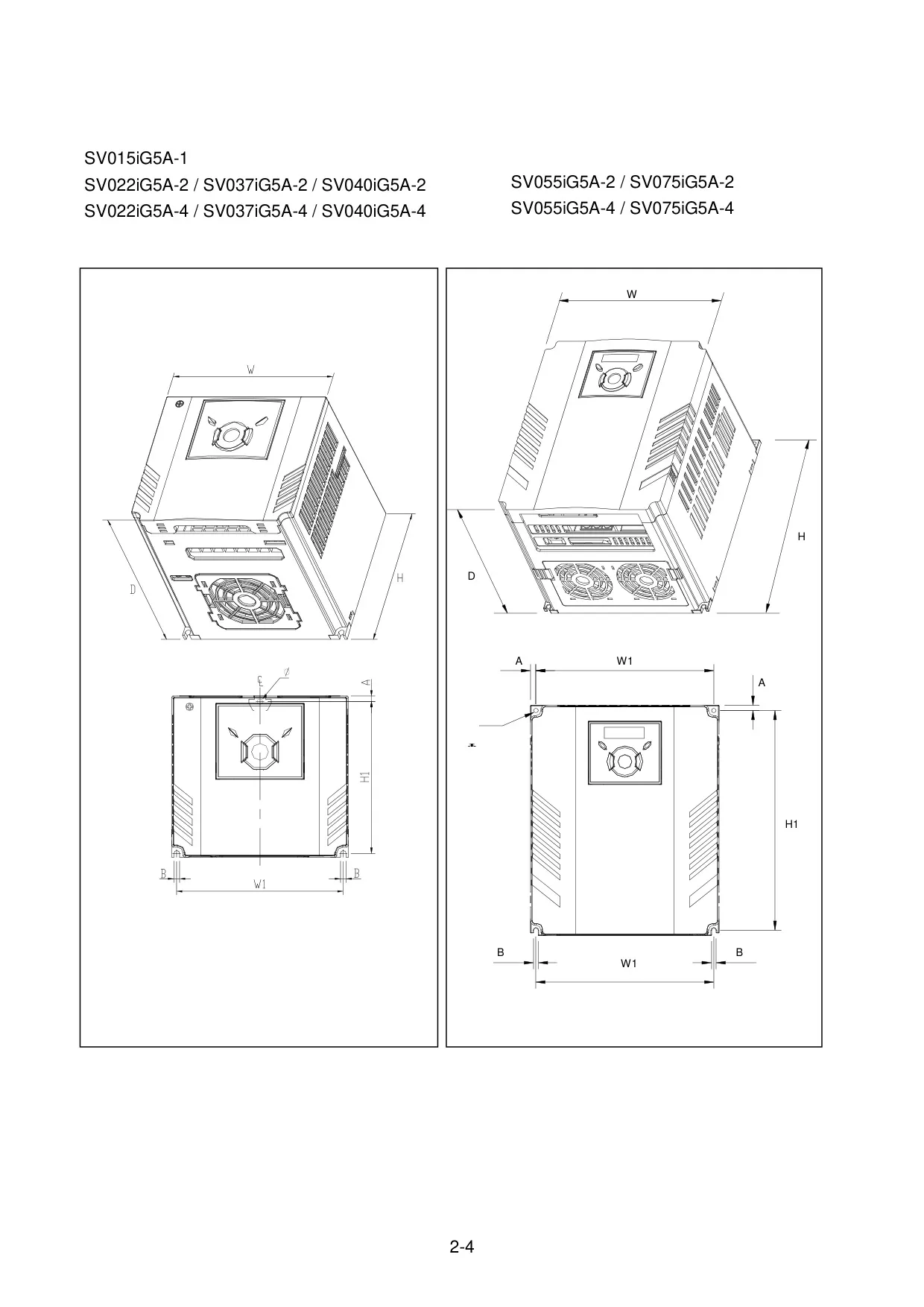

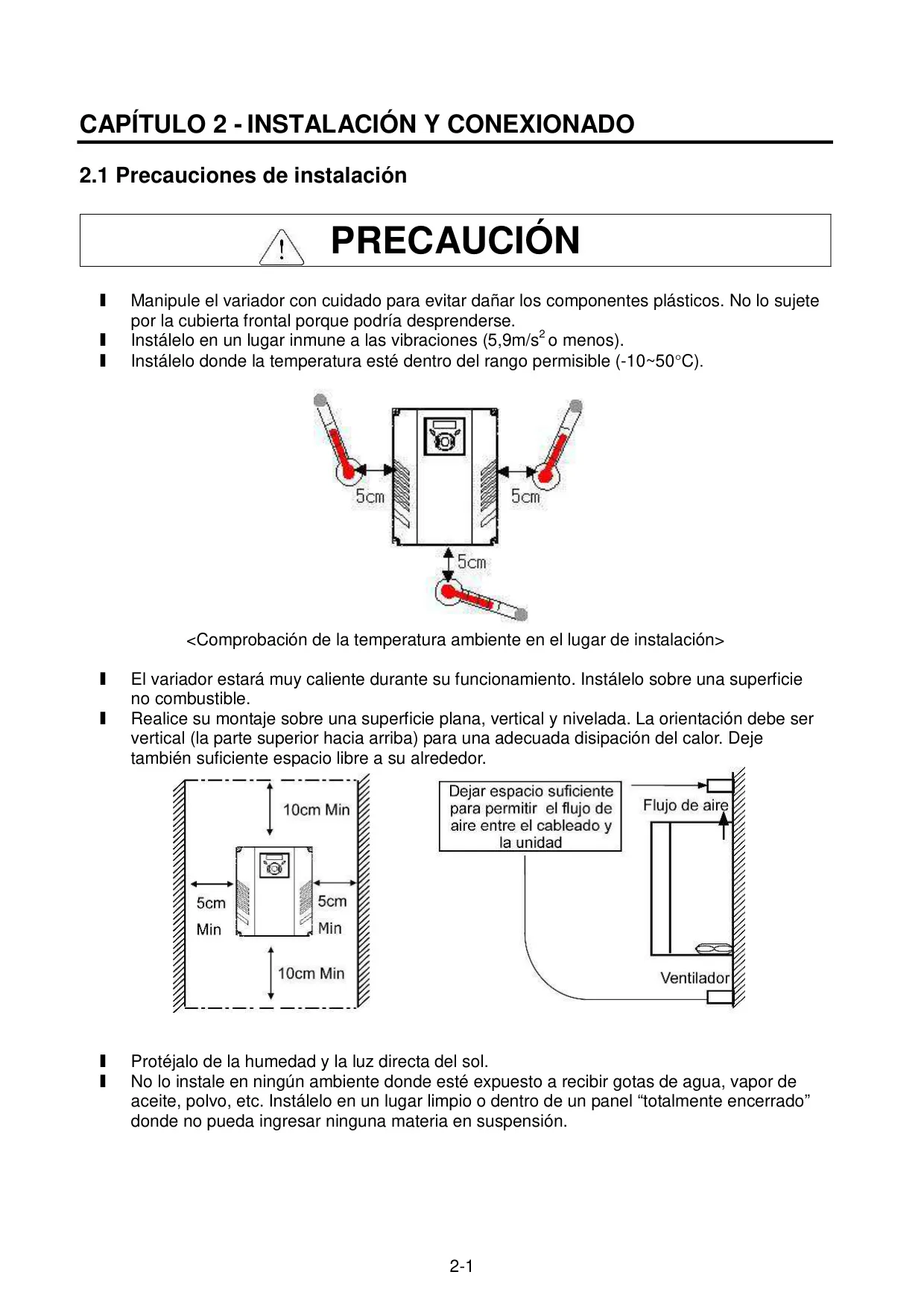

La instalación adecuada es fundamental para un rendimiento óptimo y una larga vida útil. Se debe montar en una superficie no inflamable, verticalmente para una disipación de calor eficiente, y en un ambiente protegido de gases corrosivos, polvo o humedad. También es importante mantener un espacio libre adecuado alrededor del variador para permitir una circulación de aire frío sin obstrucciones, lo cual es vital para el enfriamiento, especialmente en configuraciones de paneles con múltiples unidades.

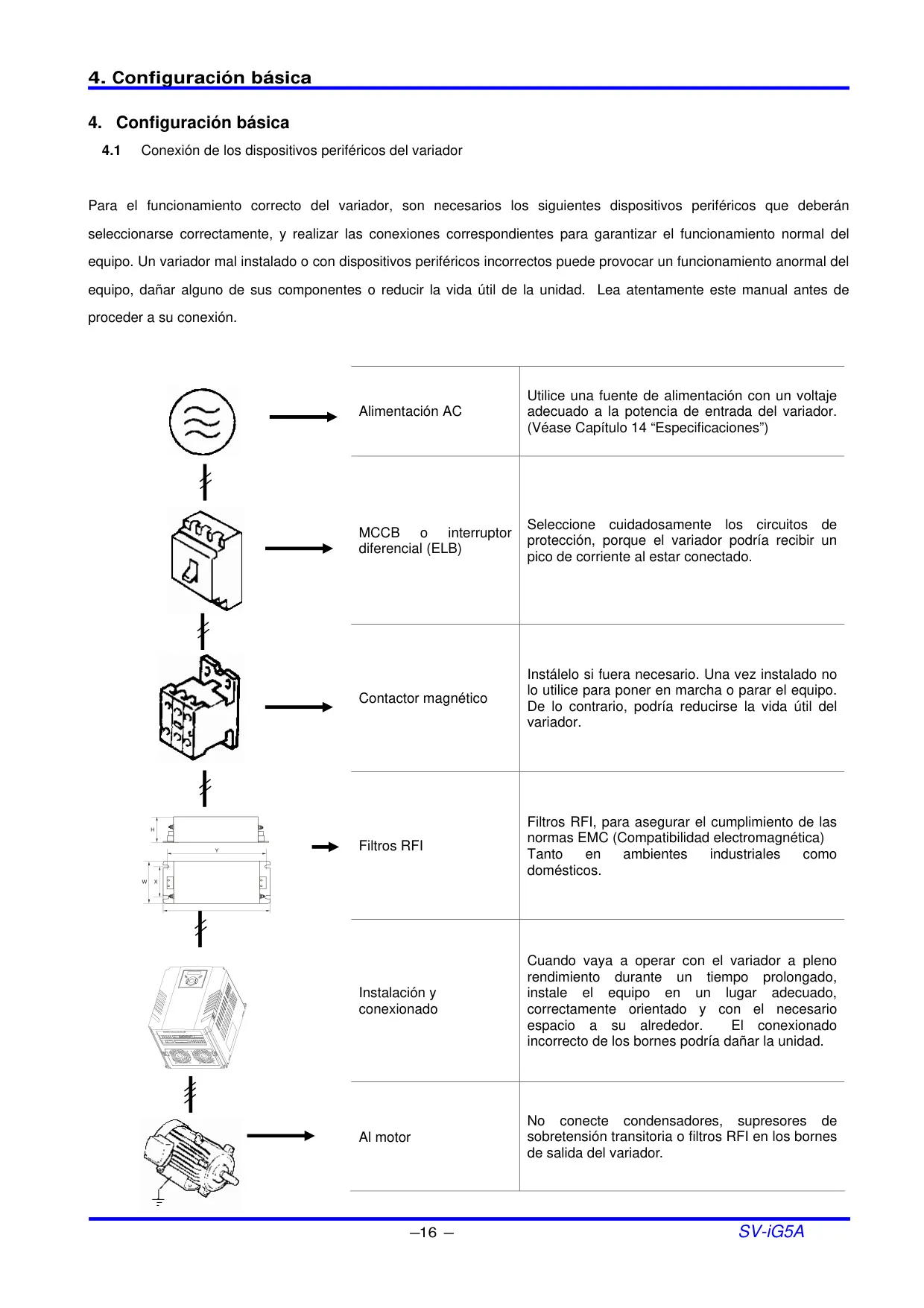

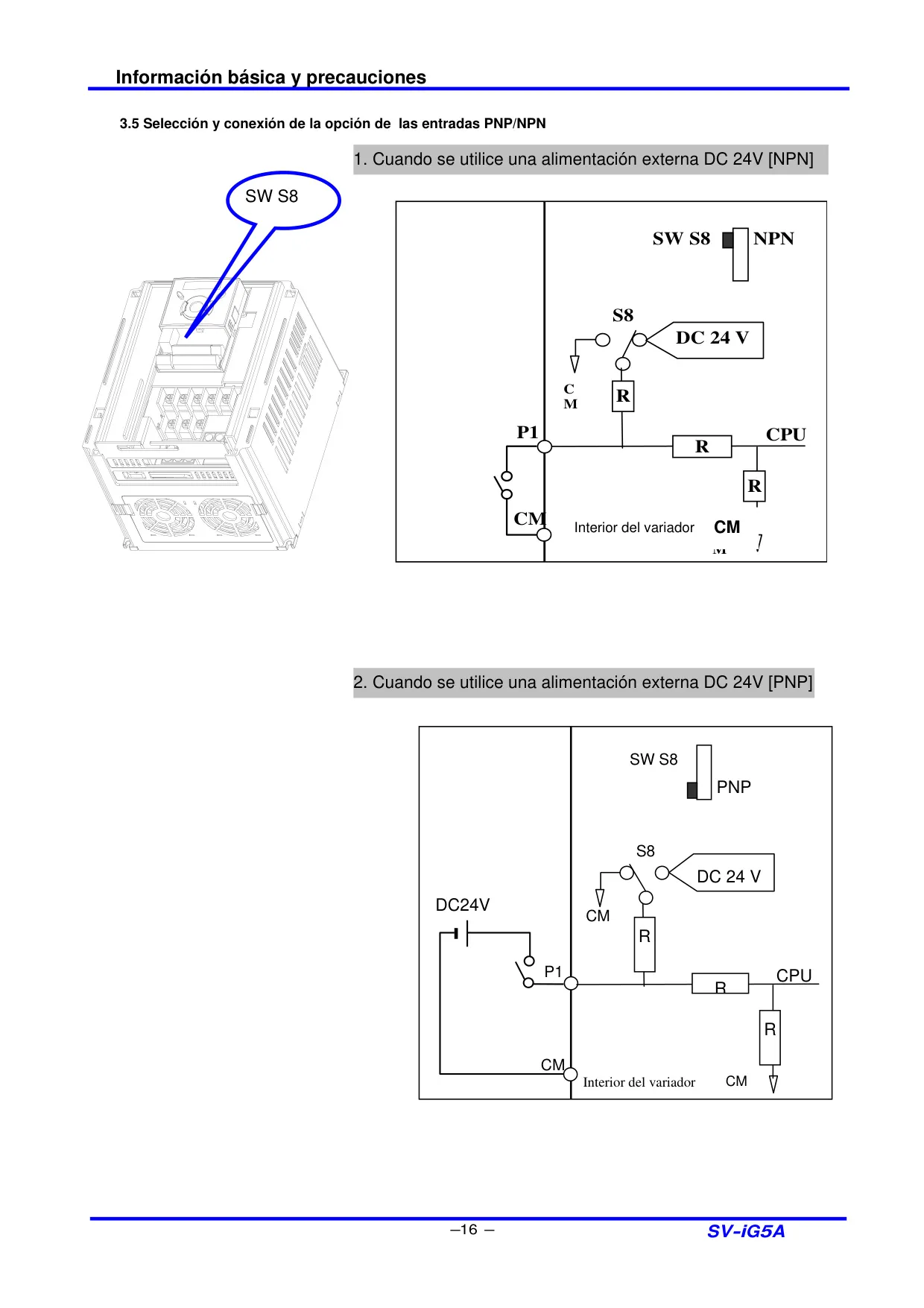

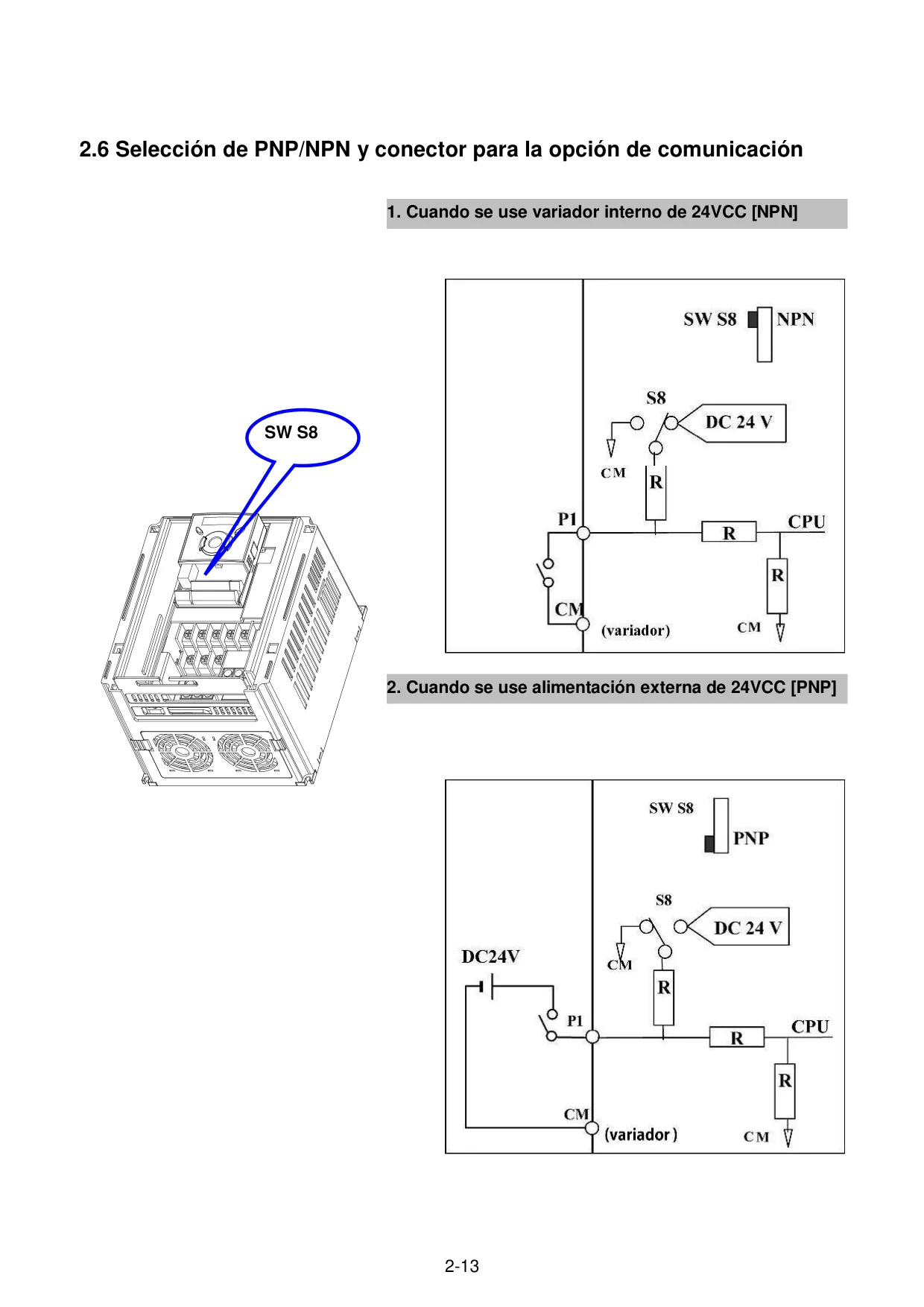

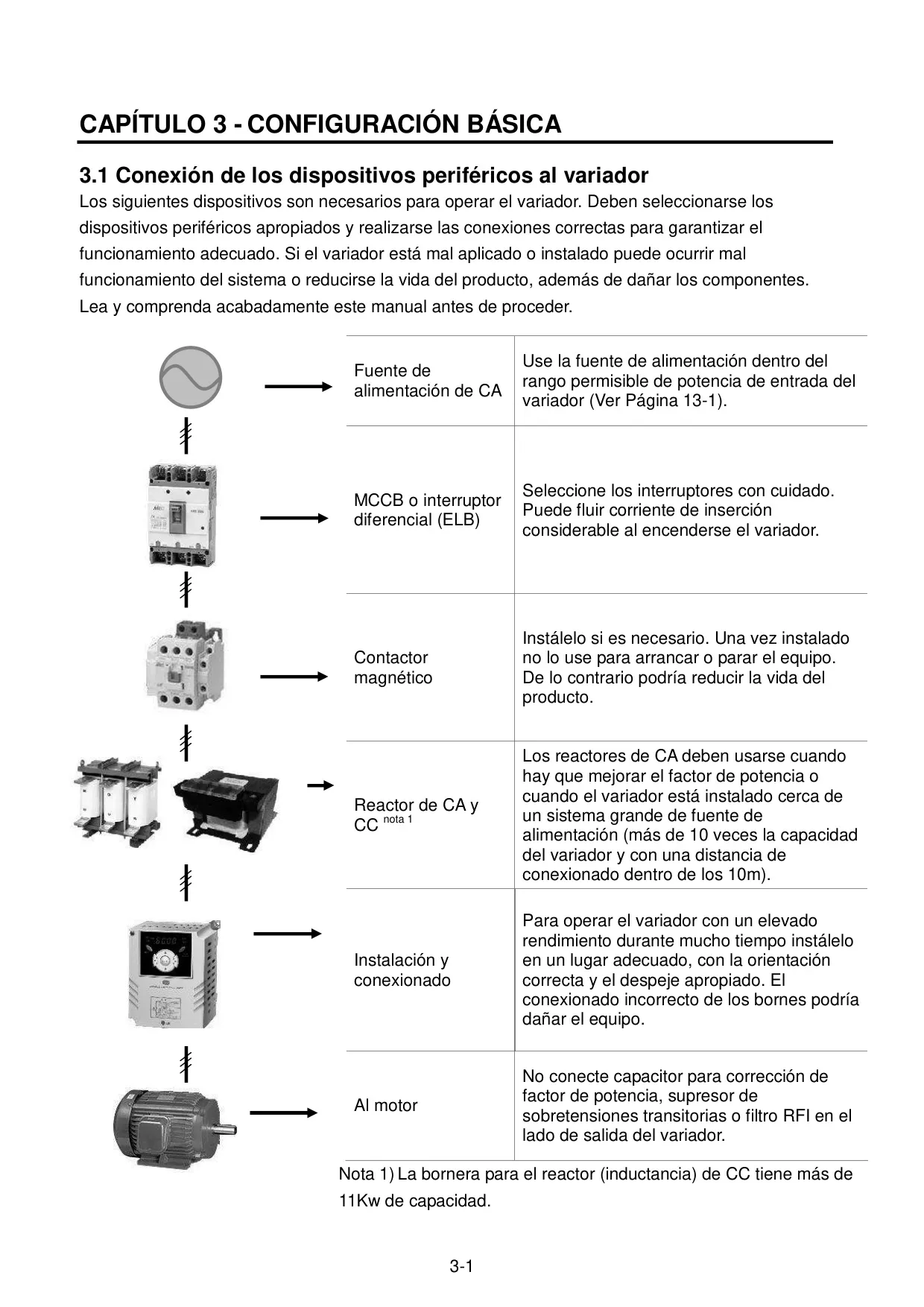

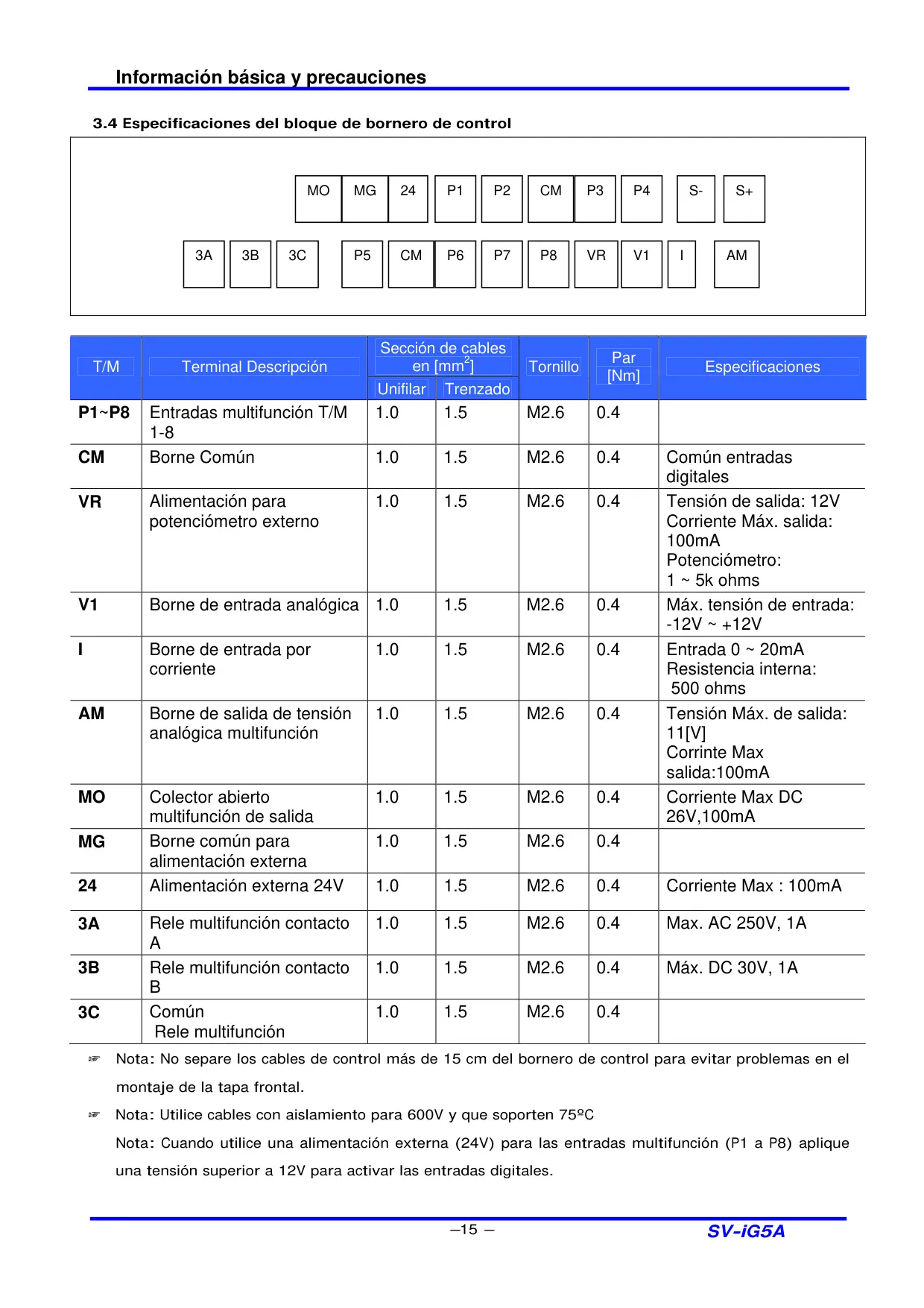

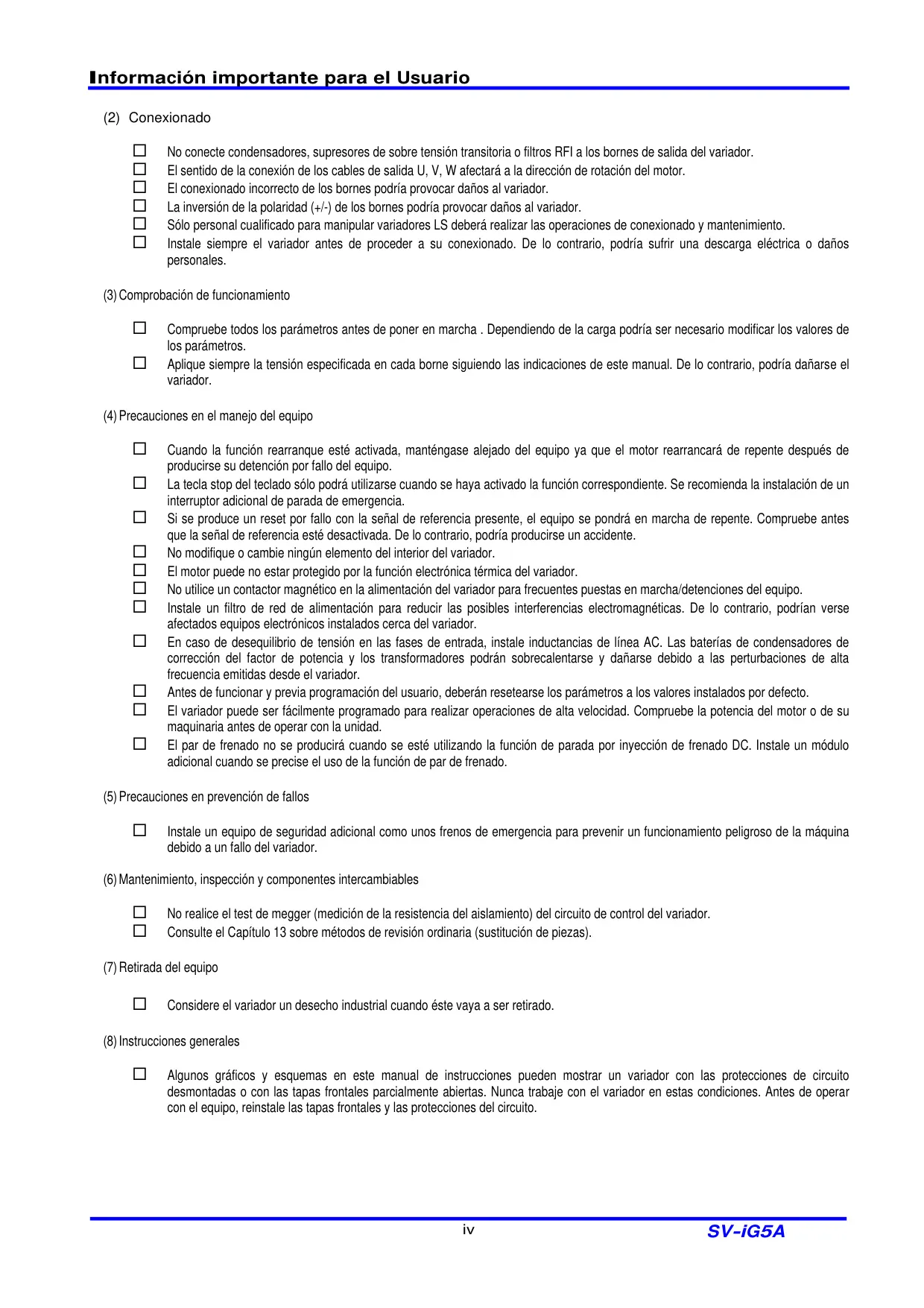

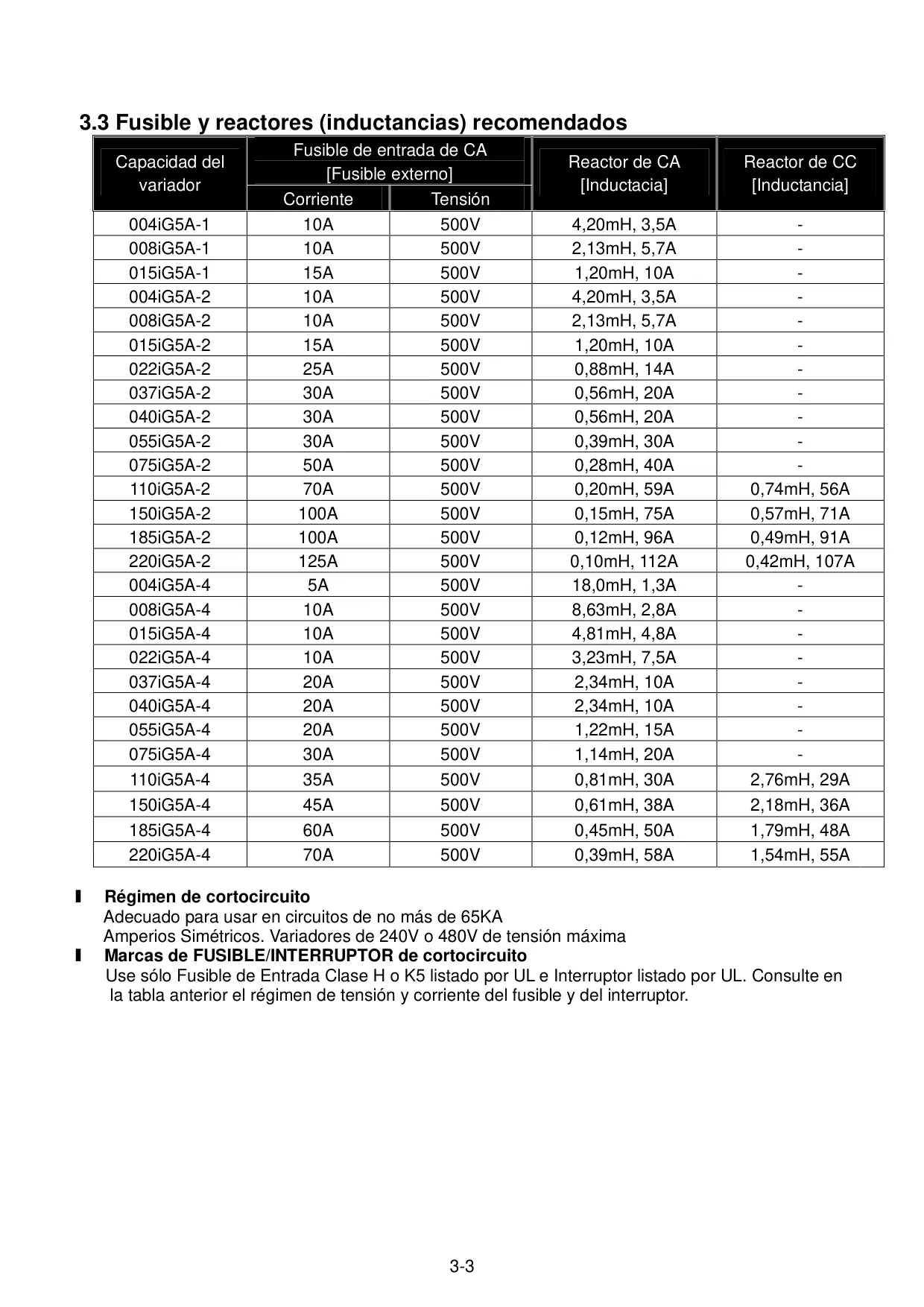

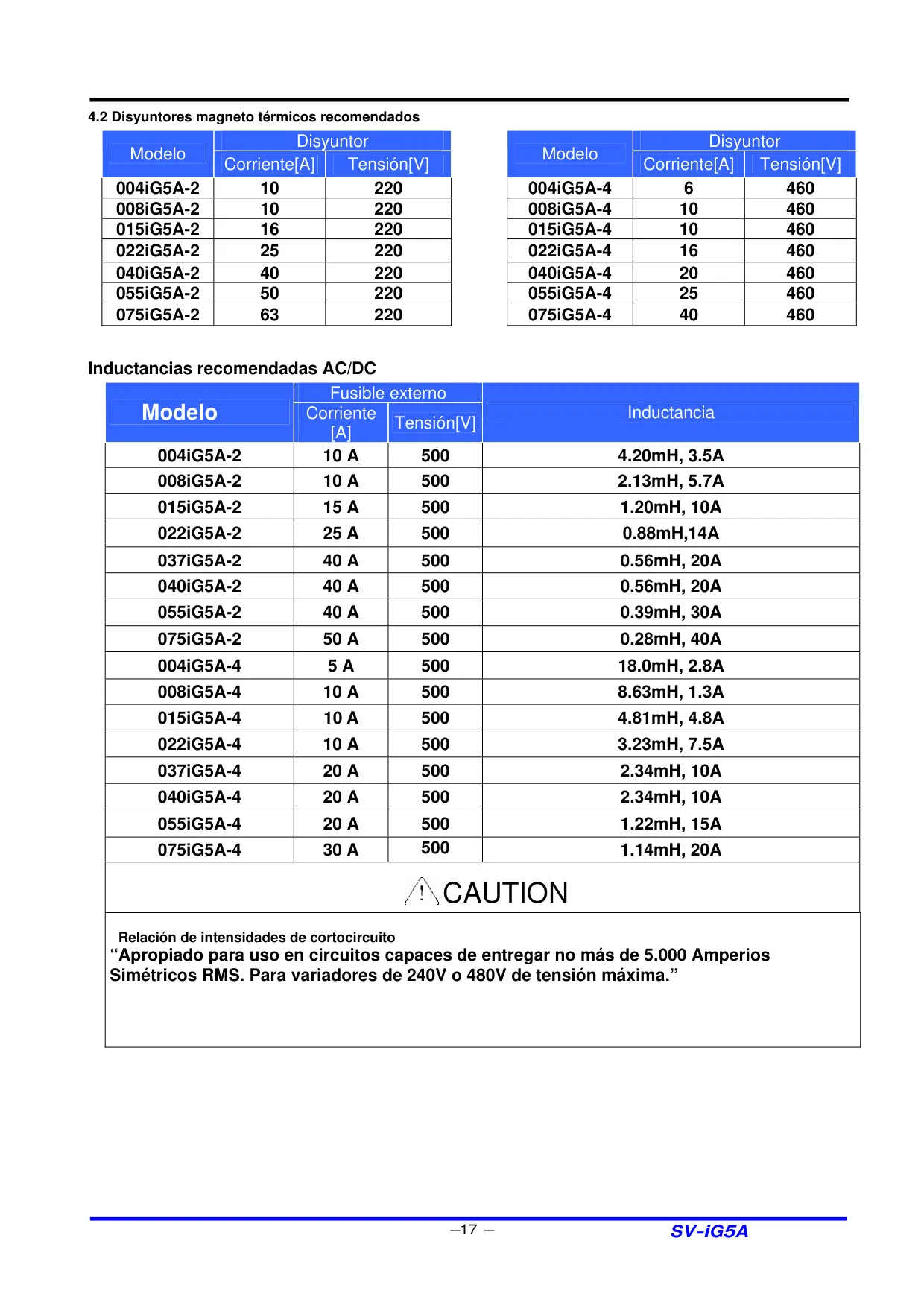

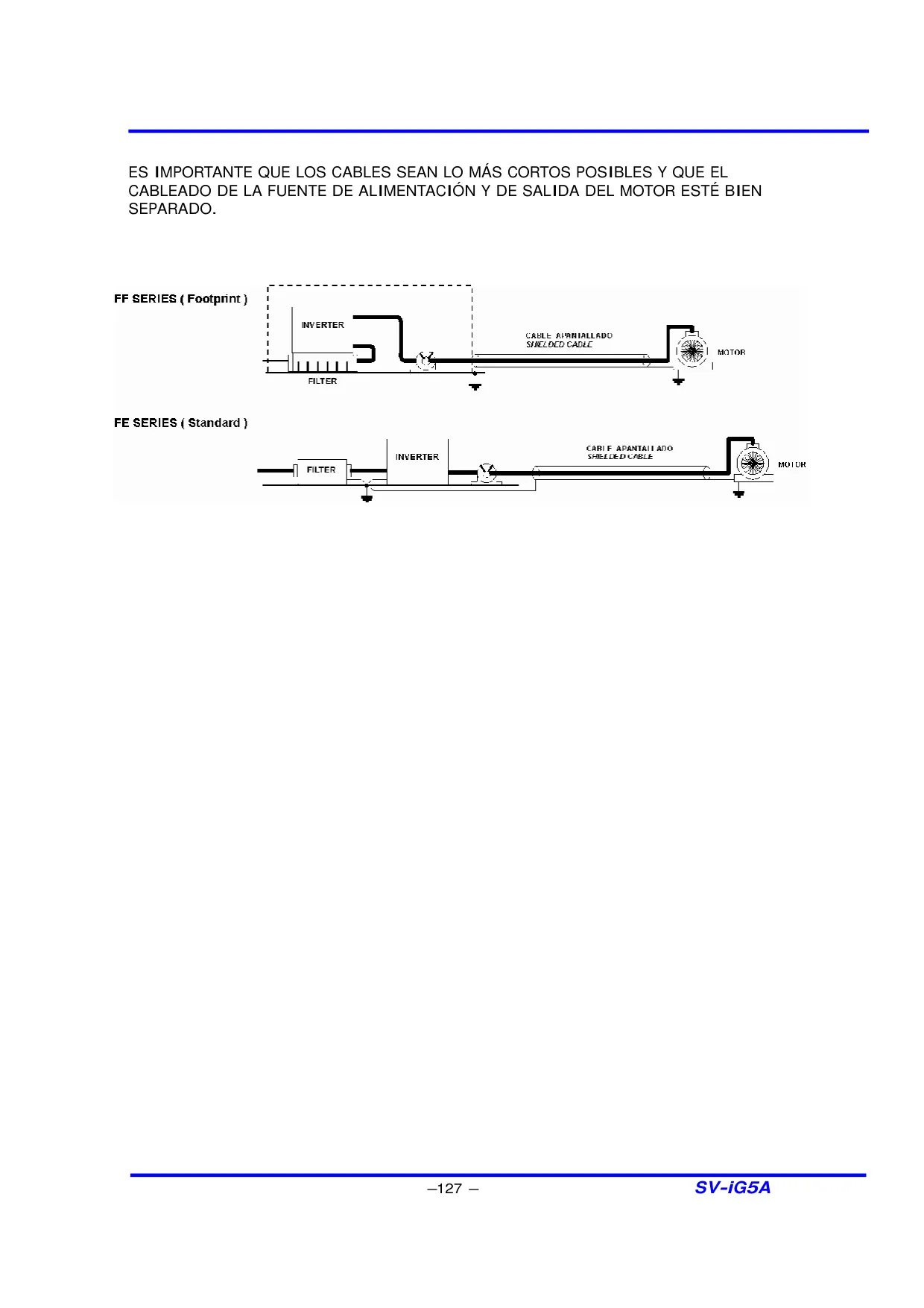

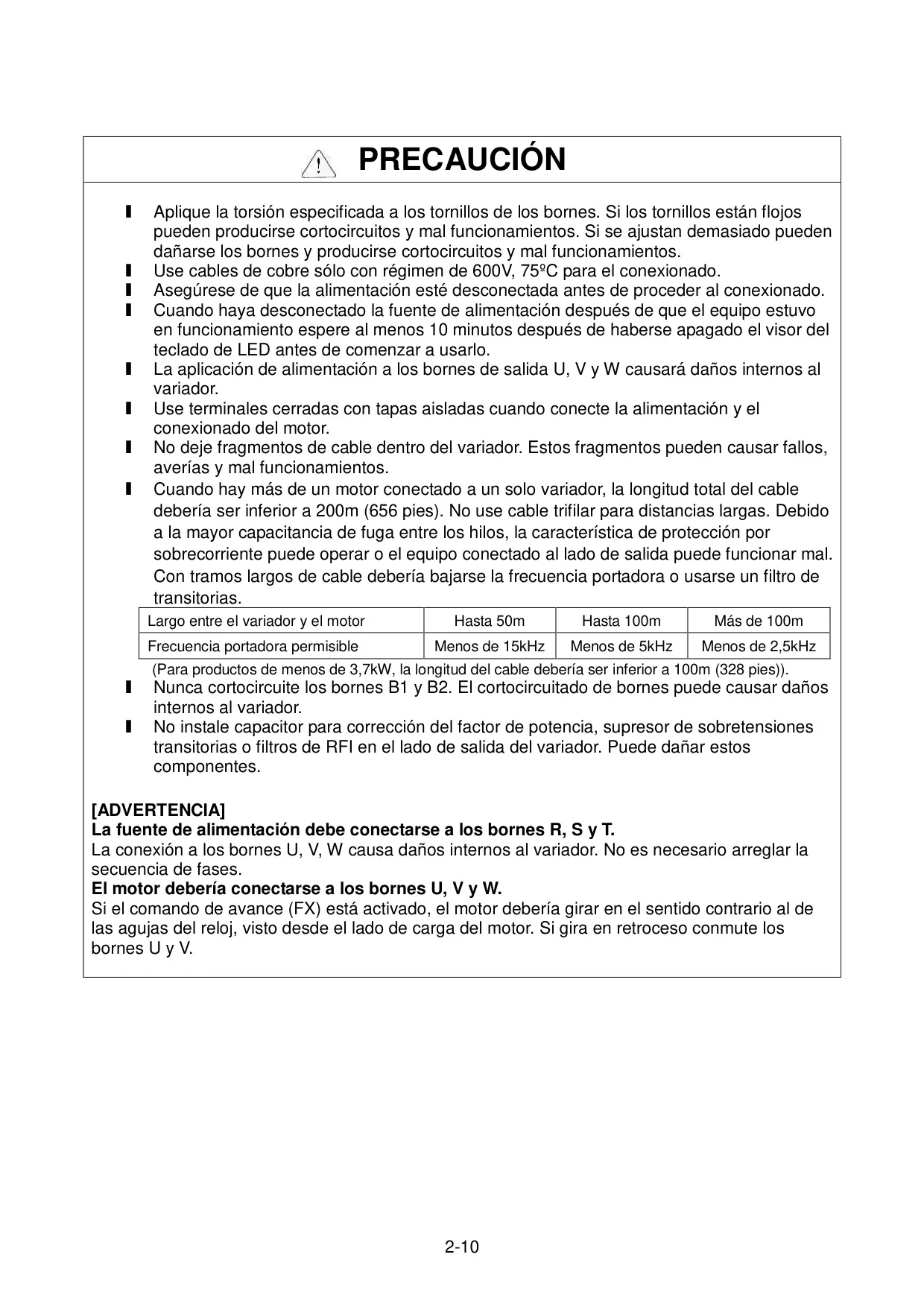

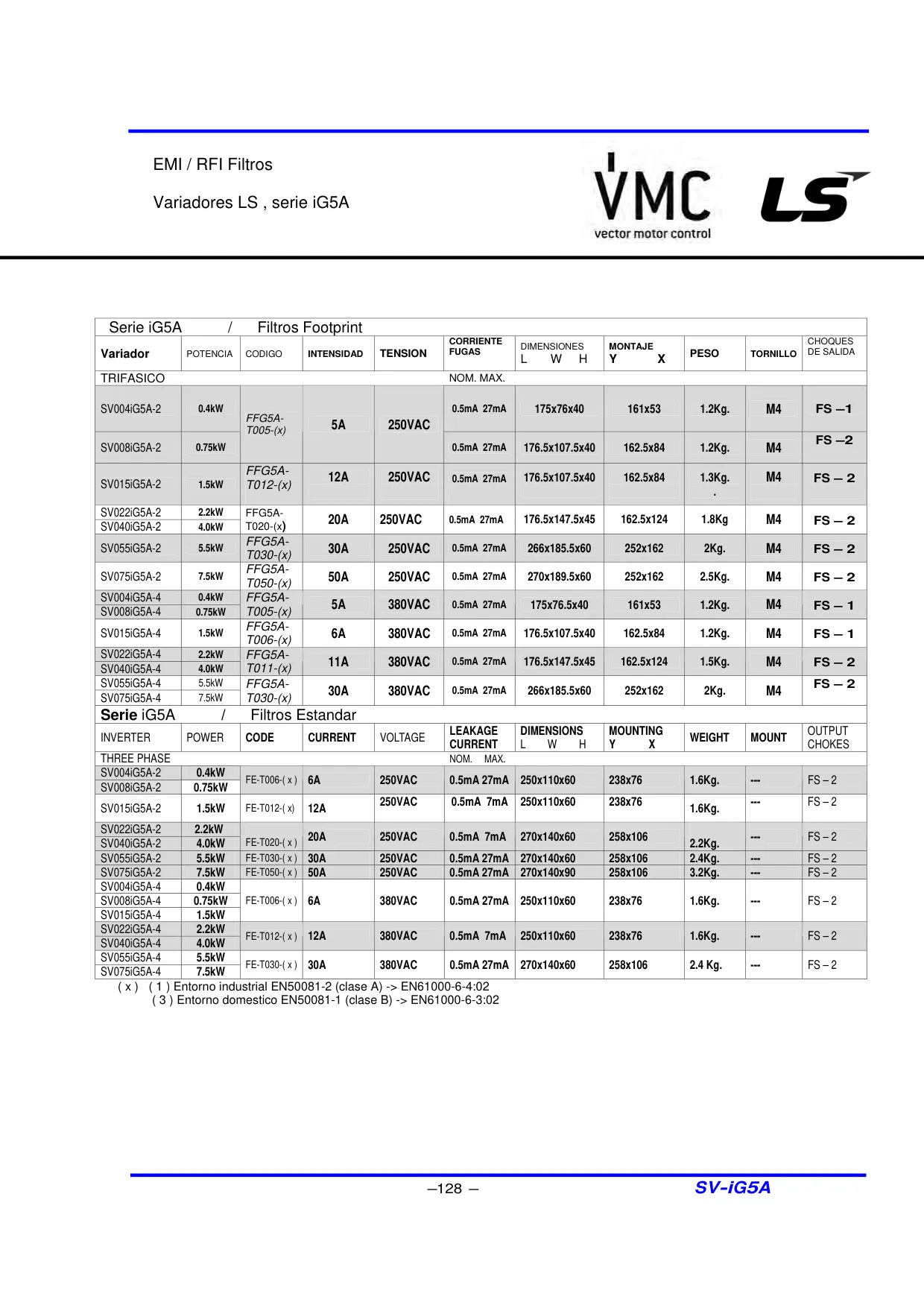

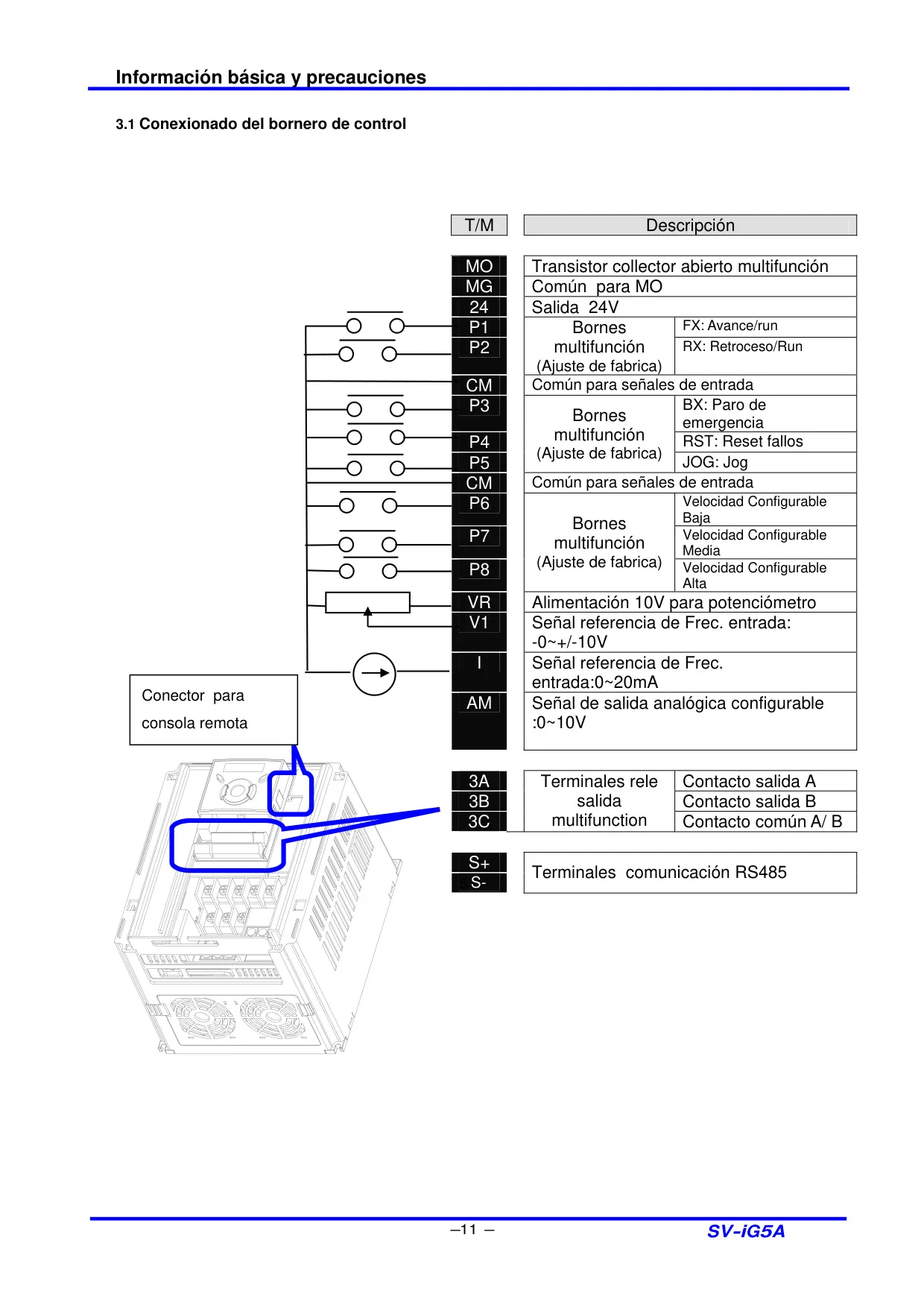

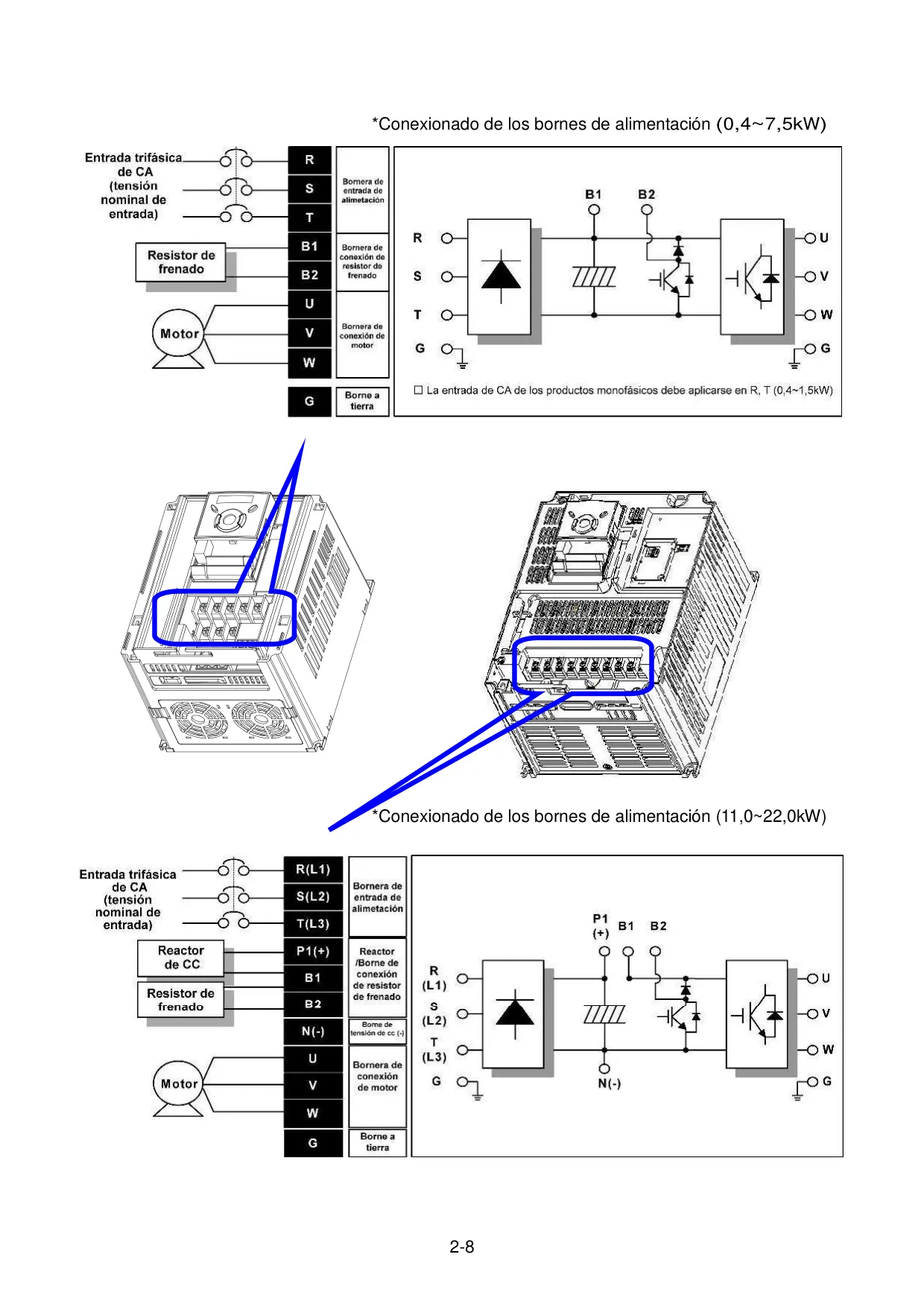

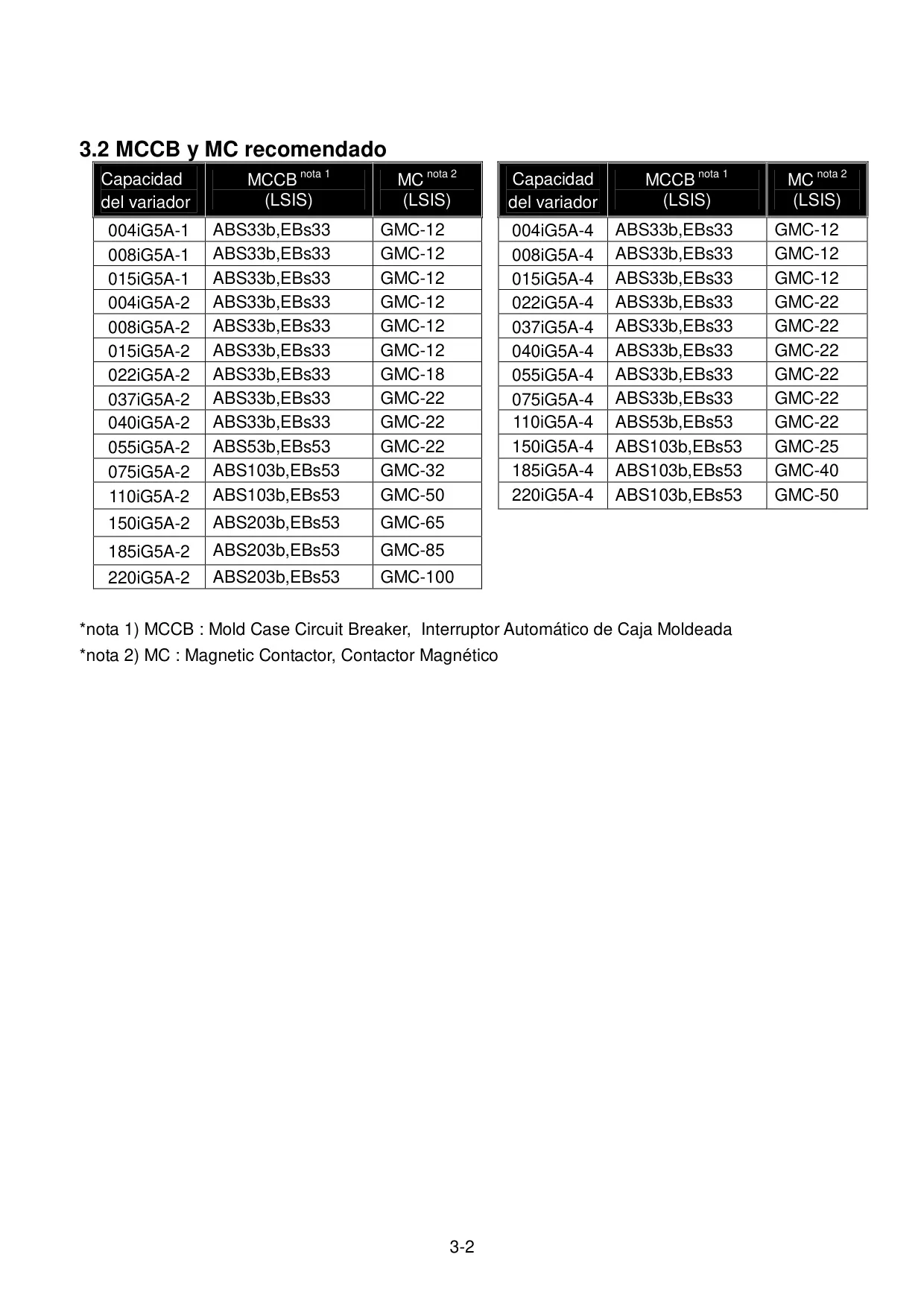

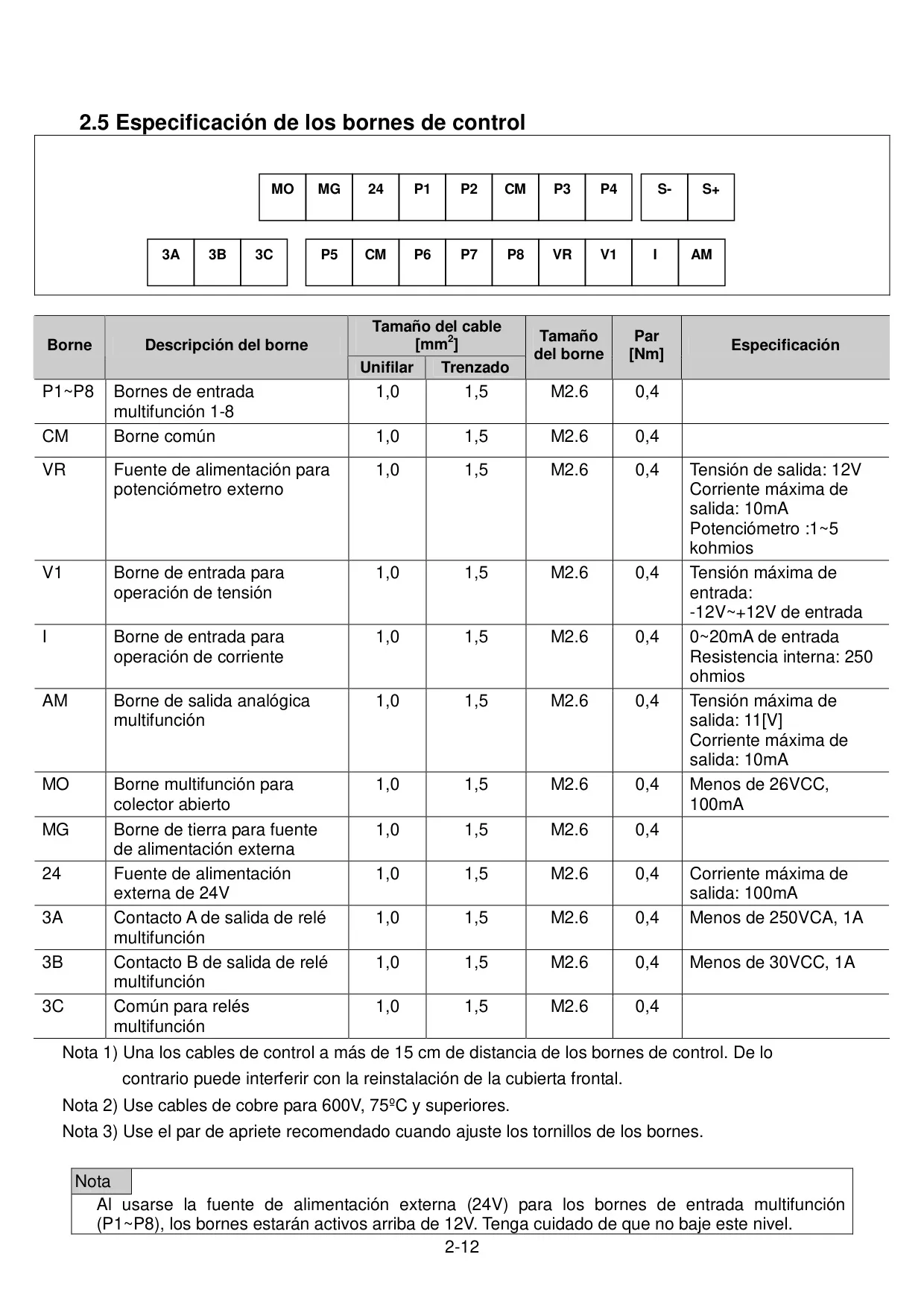

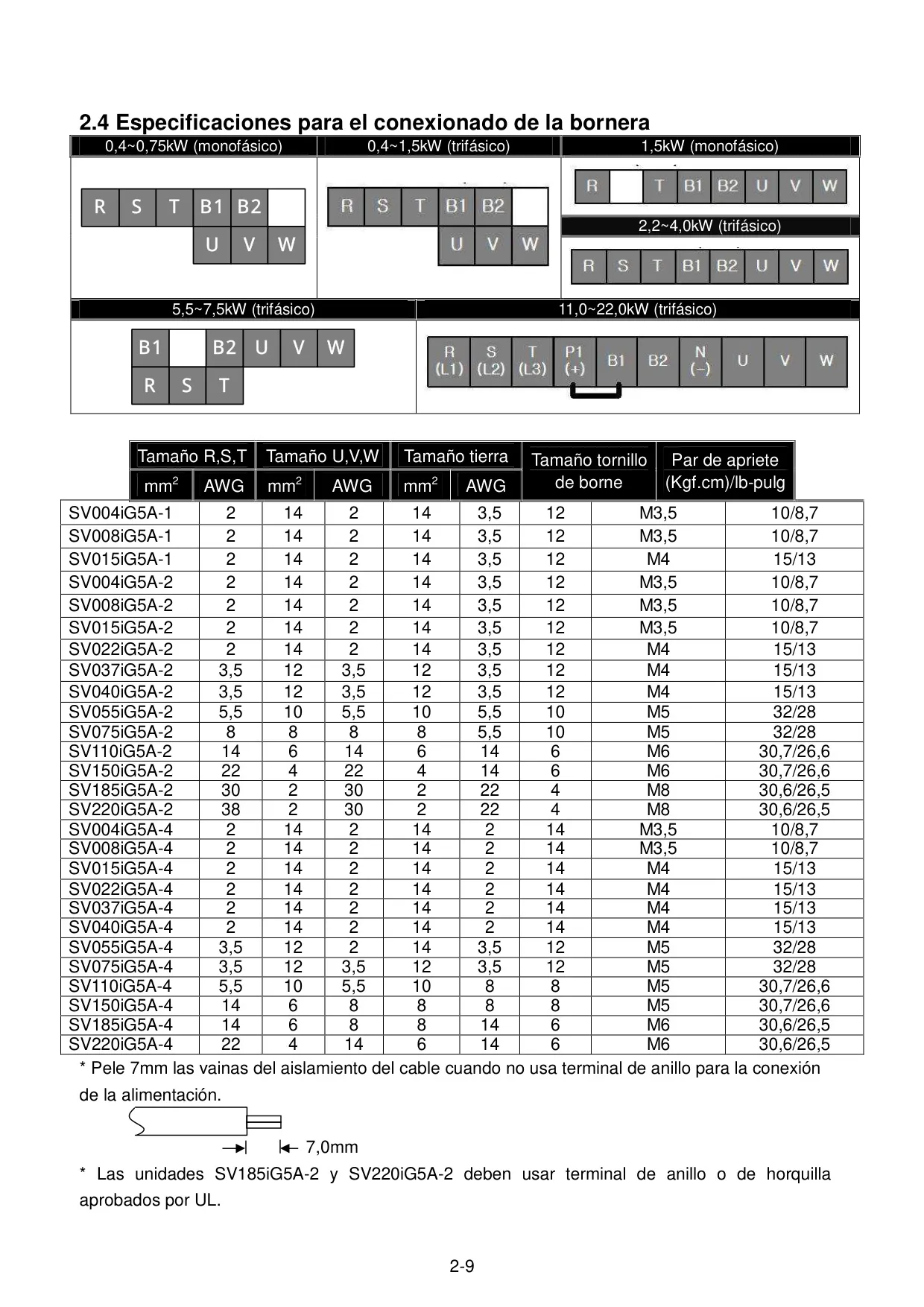

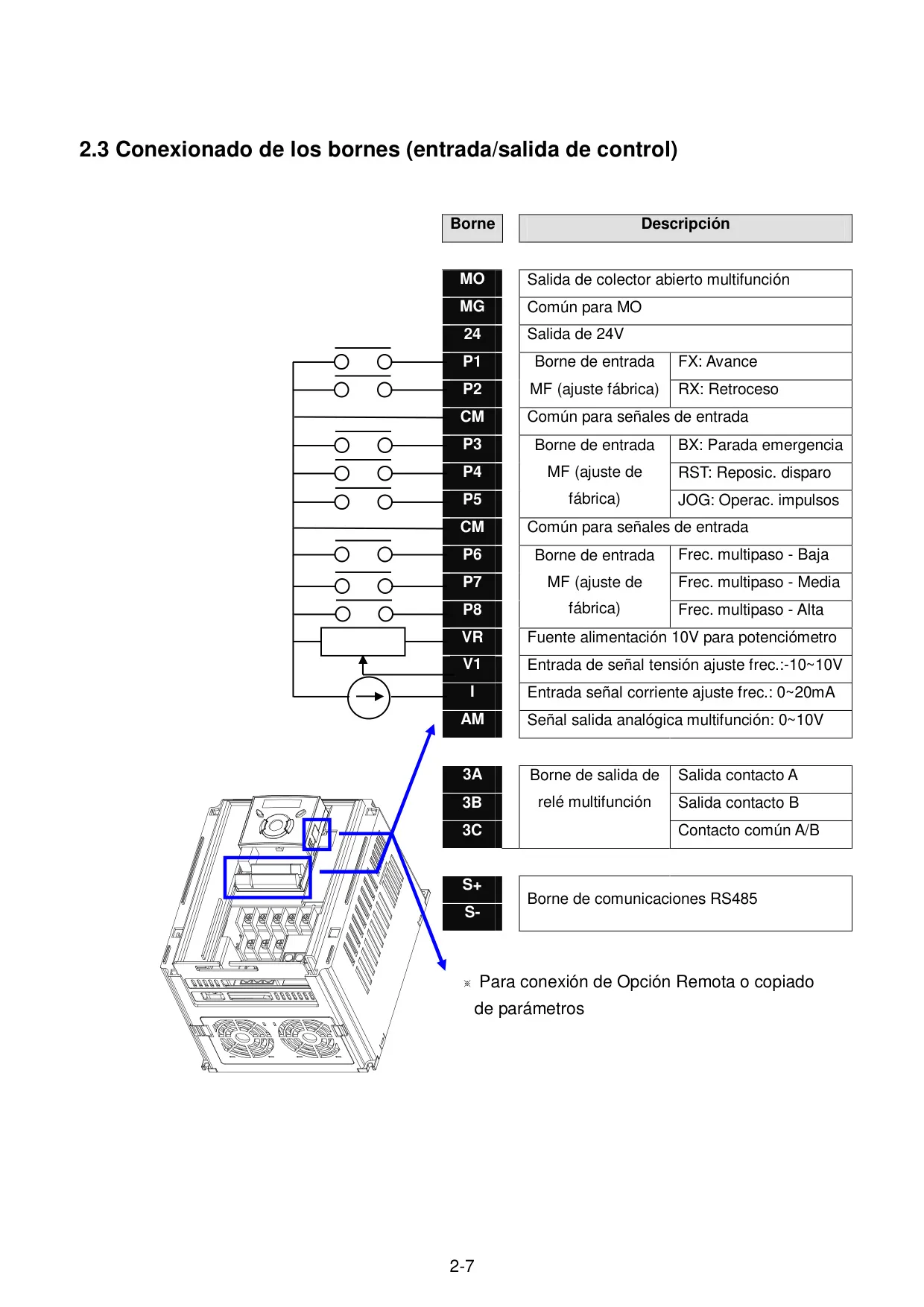

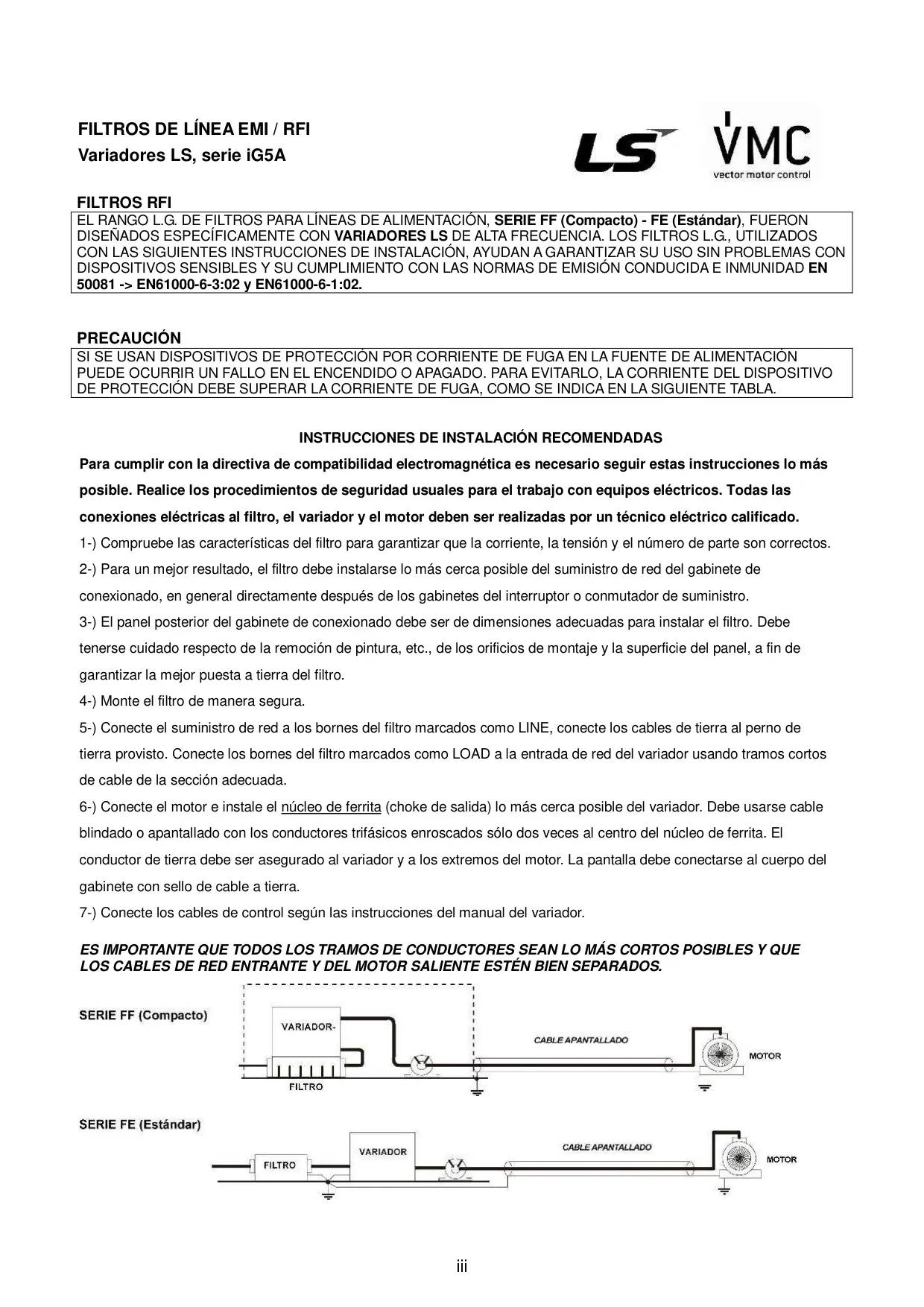

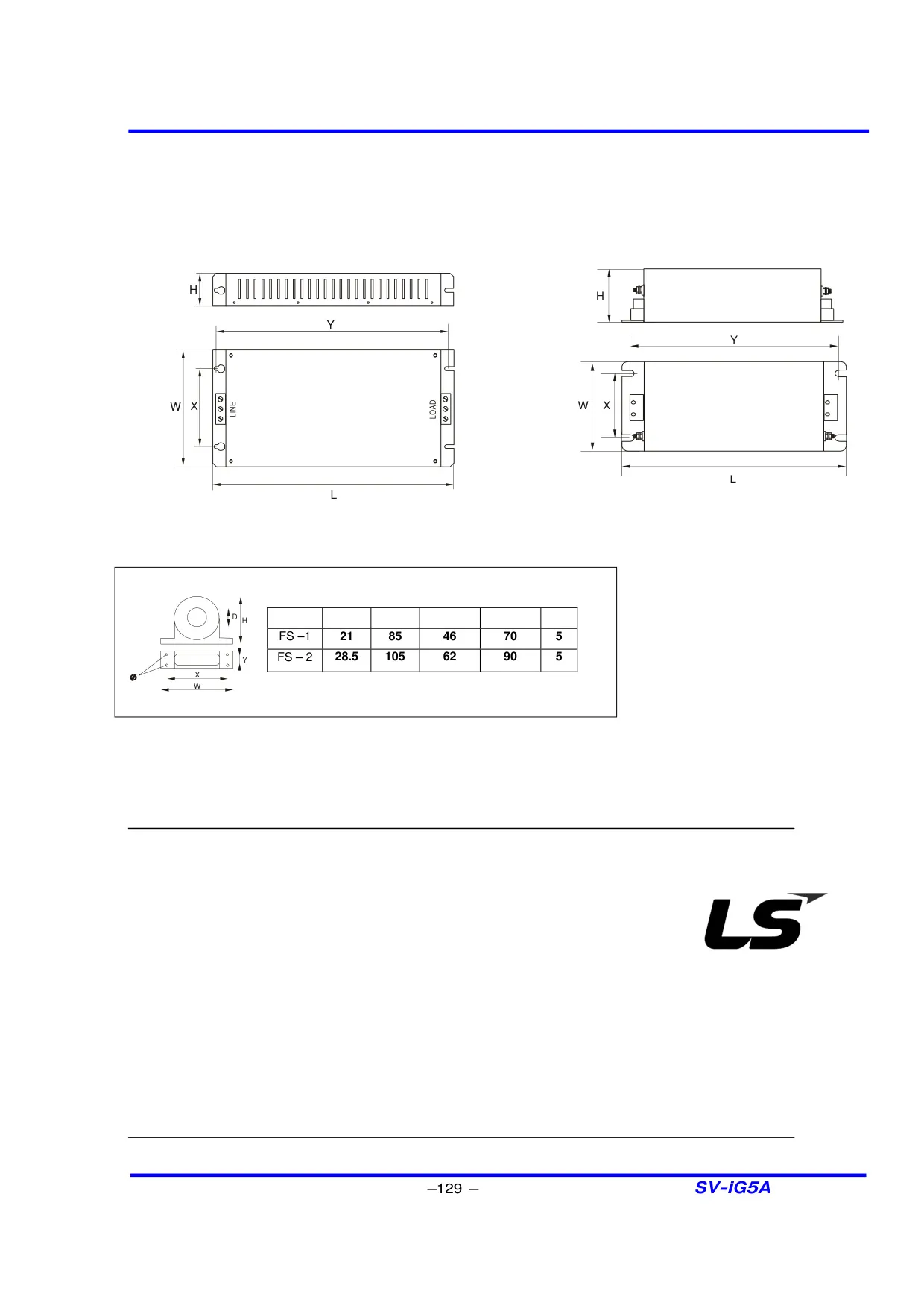

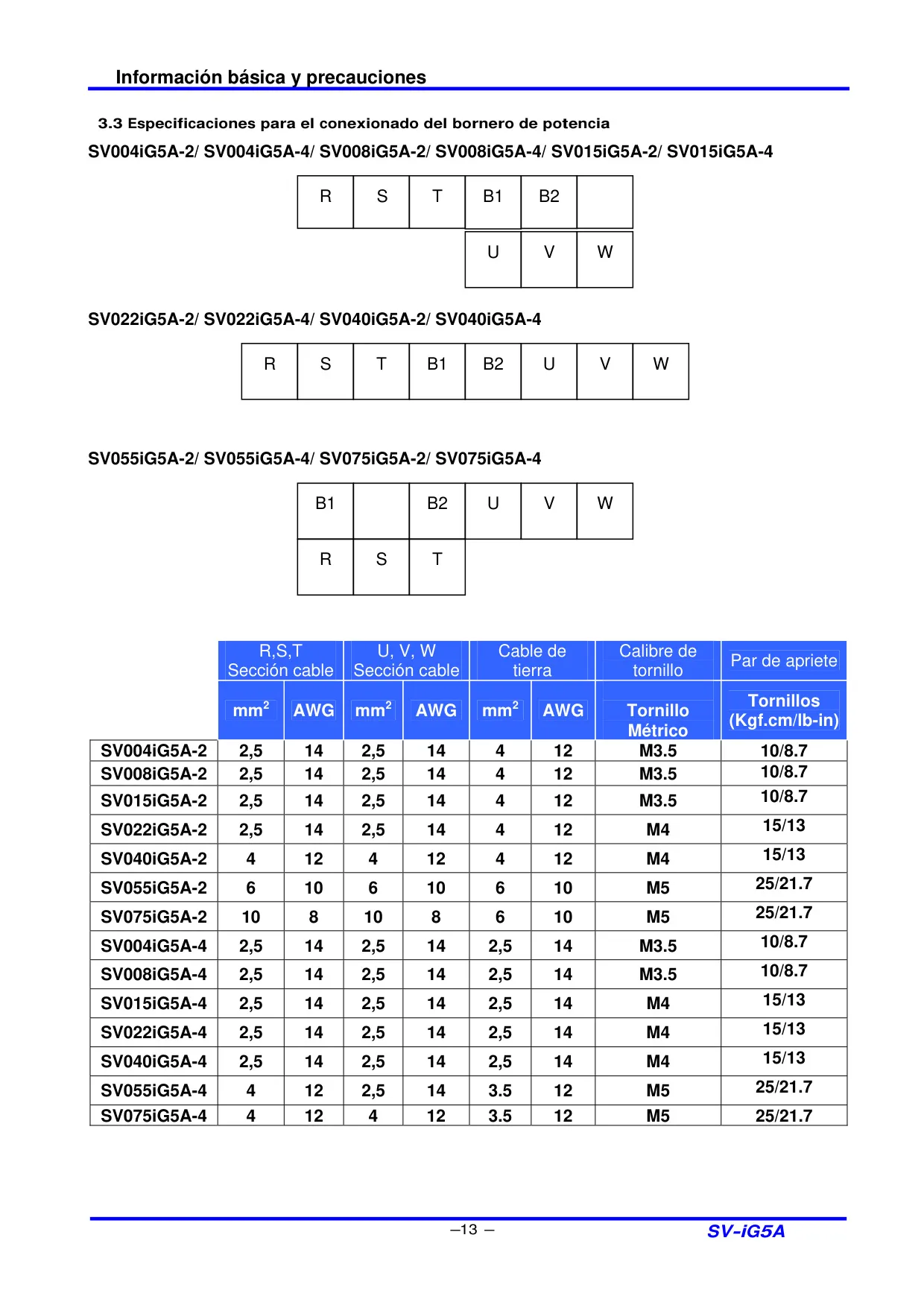

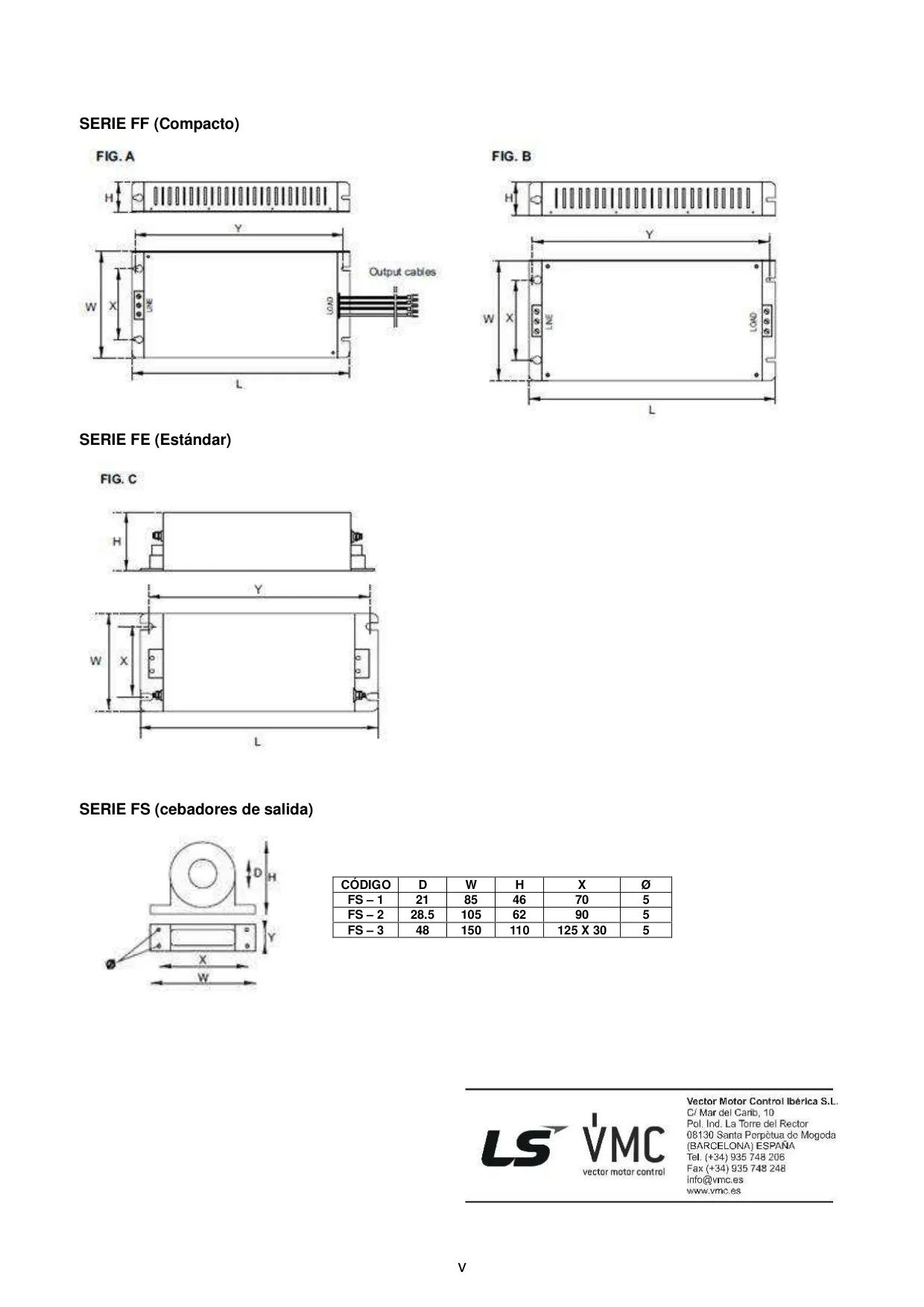

En cuanto al conexionado, se recalca la necesidad de que solo personal cualificado realice las operaciones, prestando atención a no conectar condensadores, supresores de sobretensión o filtros RFI a los bornes de salida del variador. Además, la conexión a tierra es crítica, con especificaciones diferentes para los modelos de 230V (menos de 100 ohmios) y 460V (menos de 10 ohmios), utilizando siempre el borne de tierra dedicado.

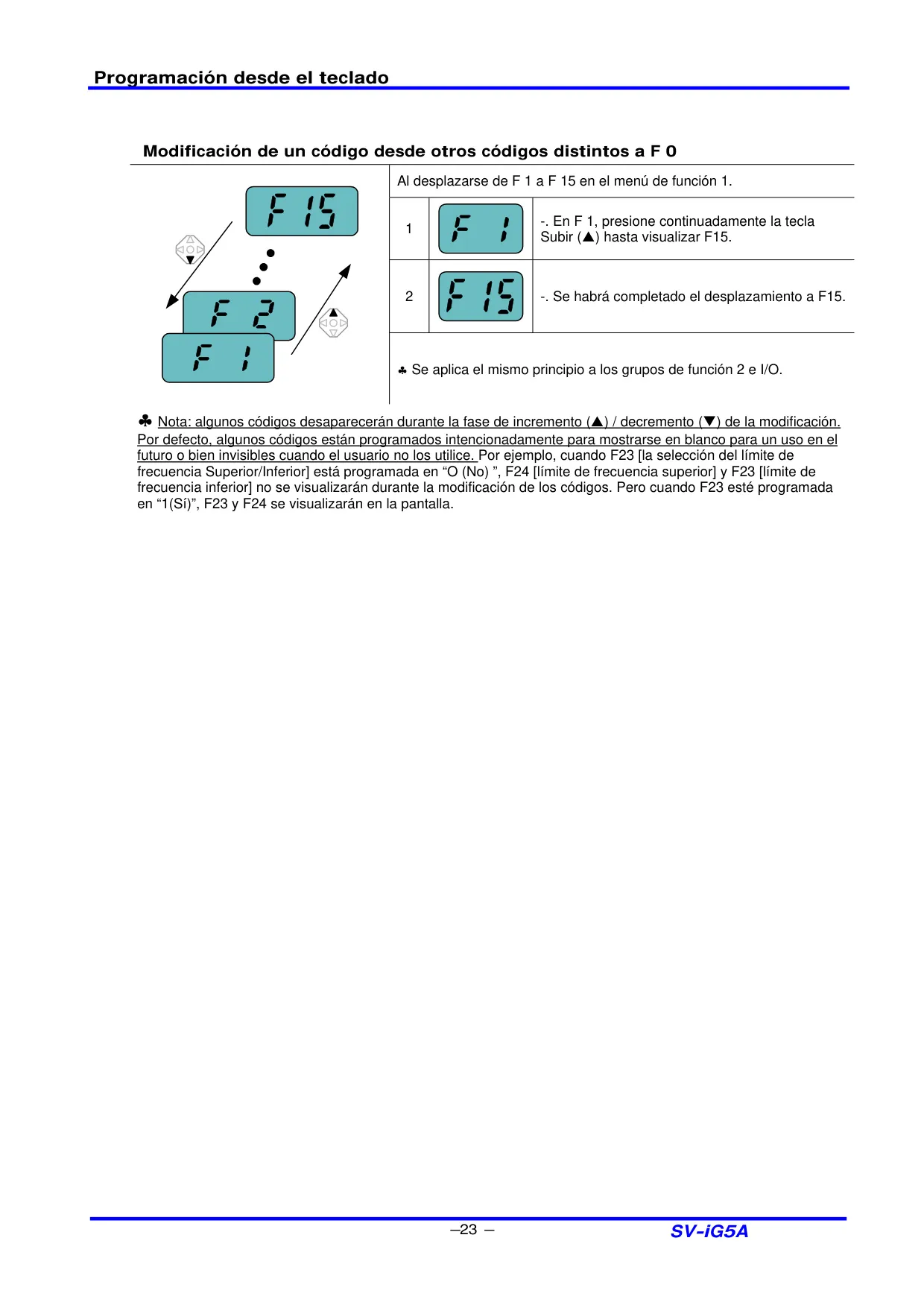

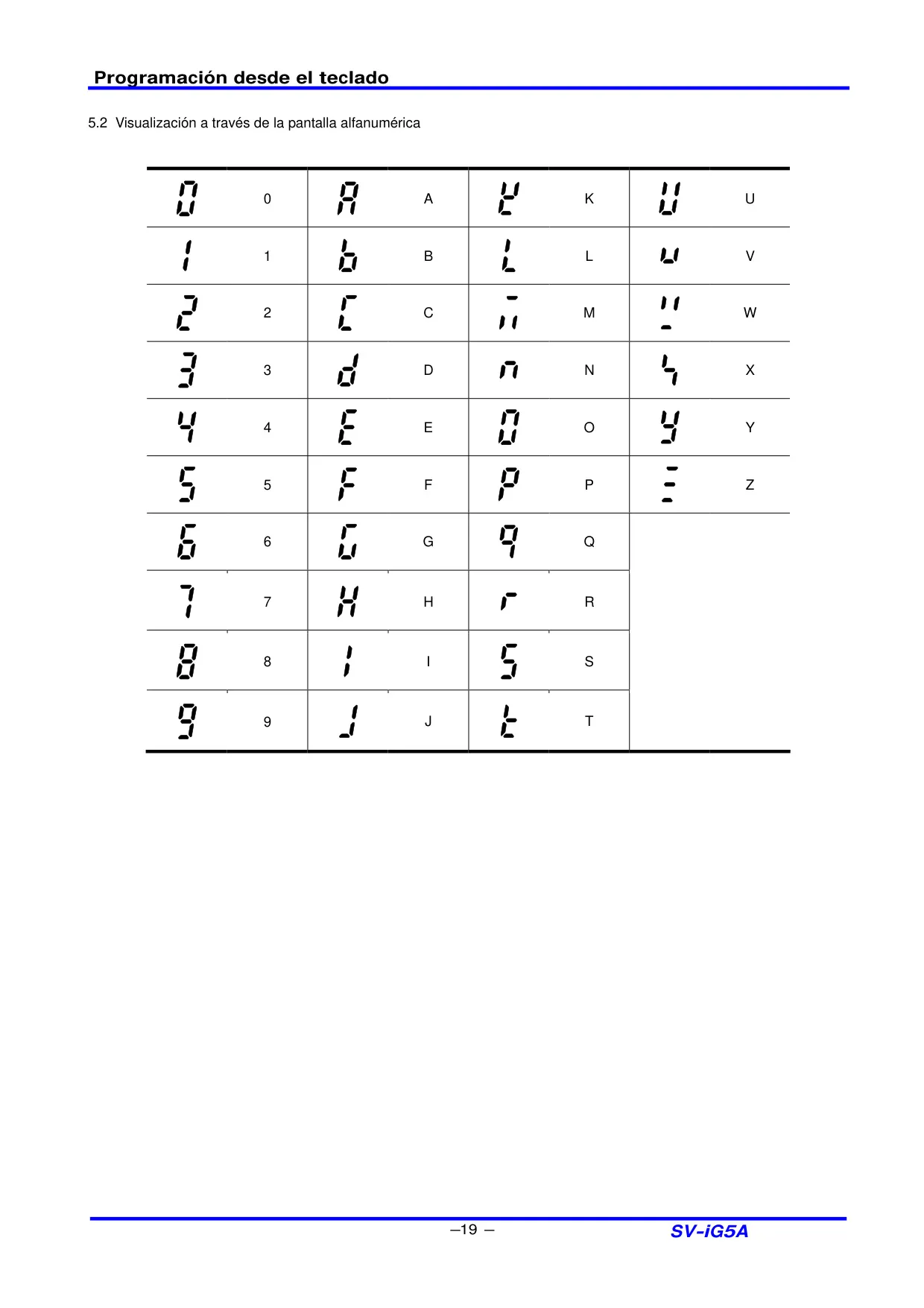

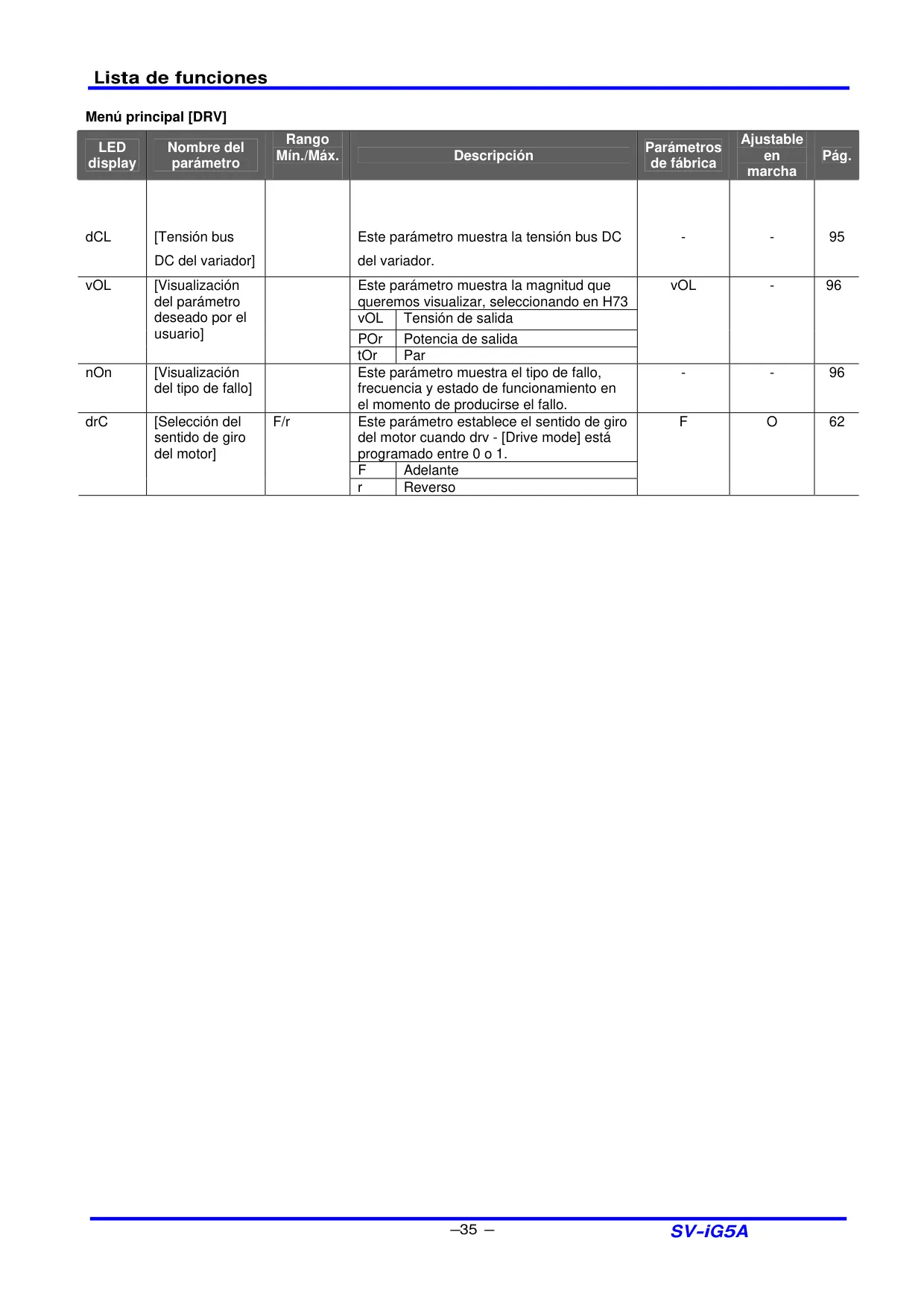

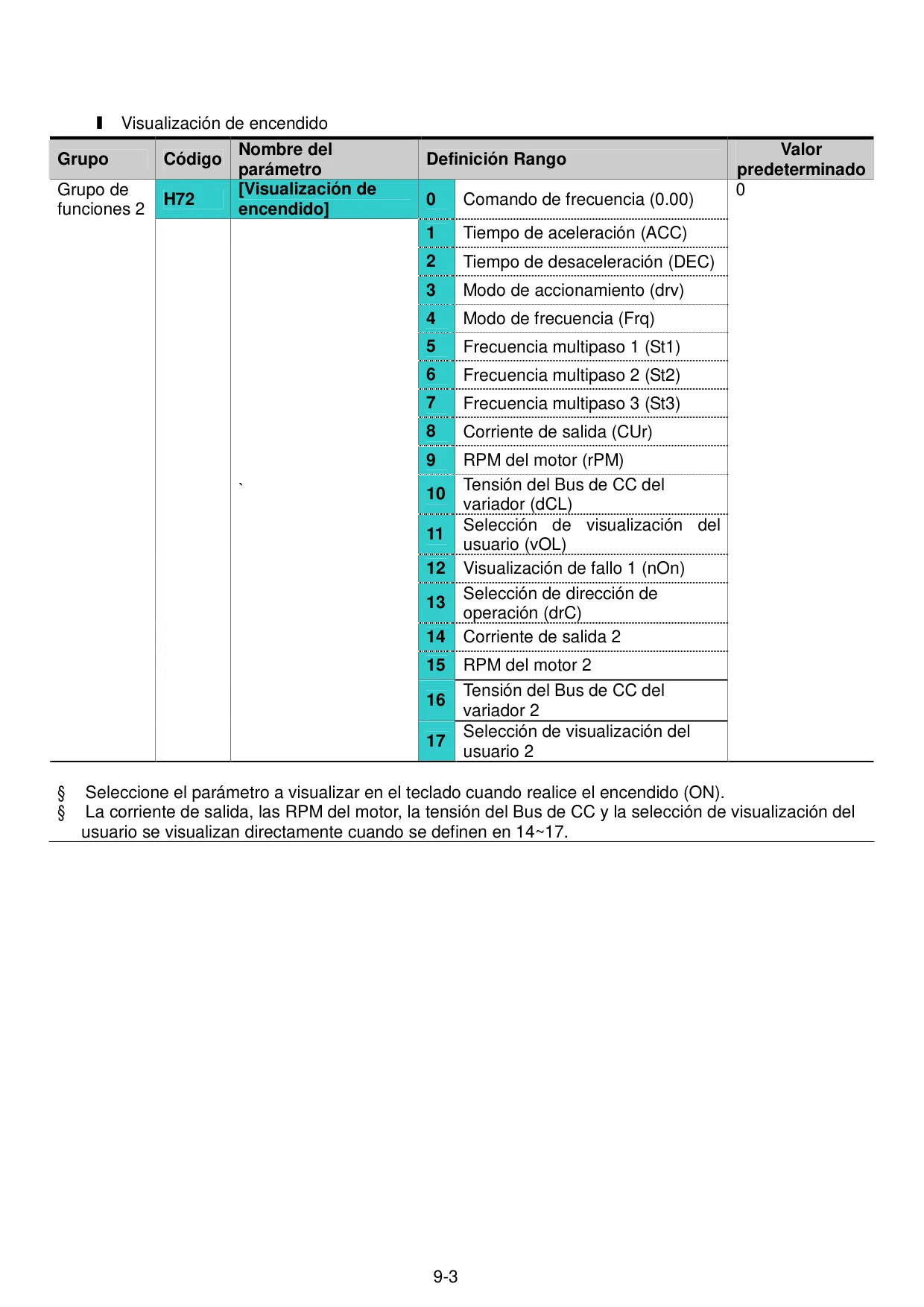

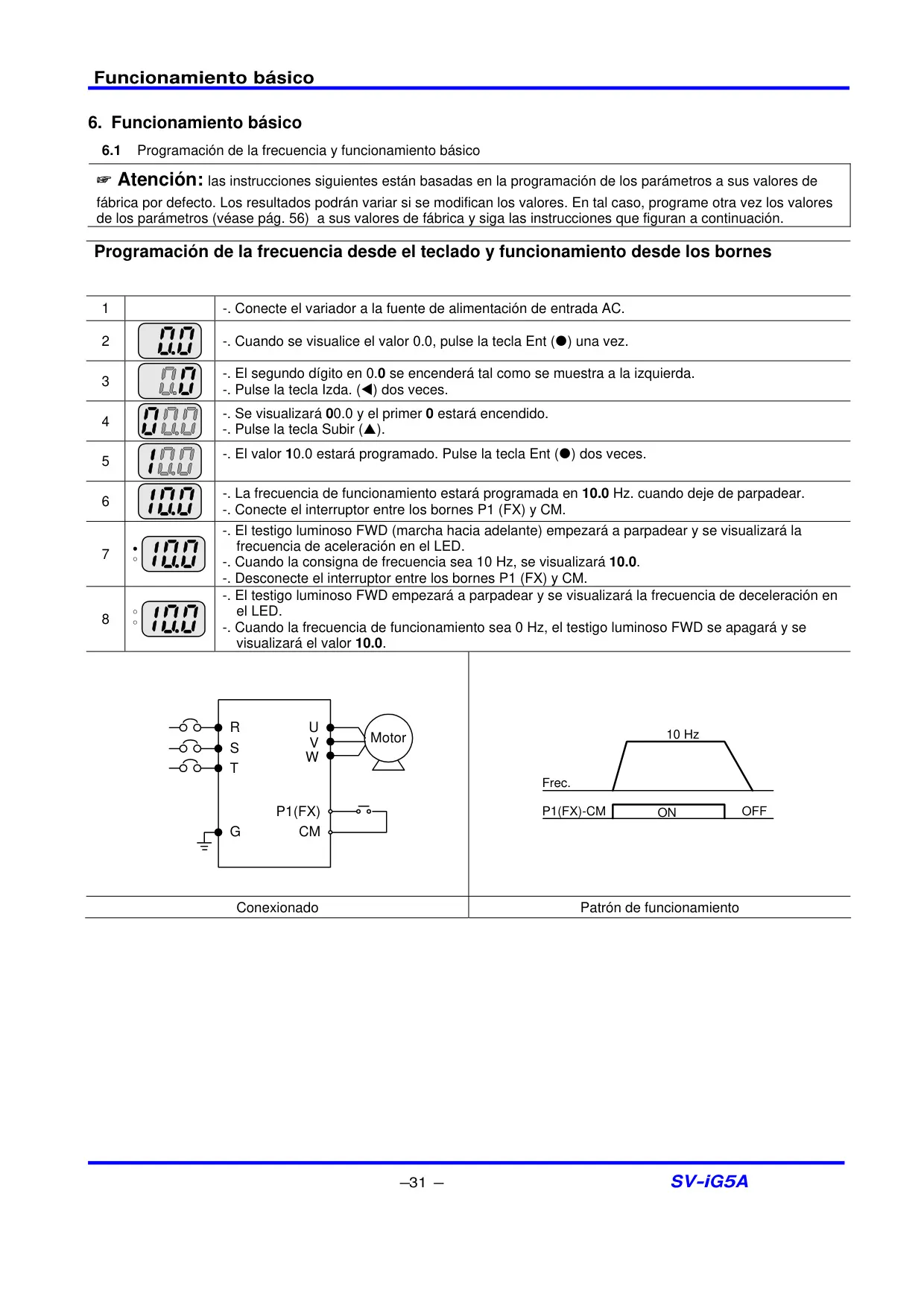

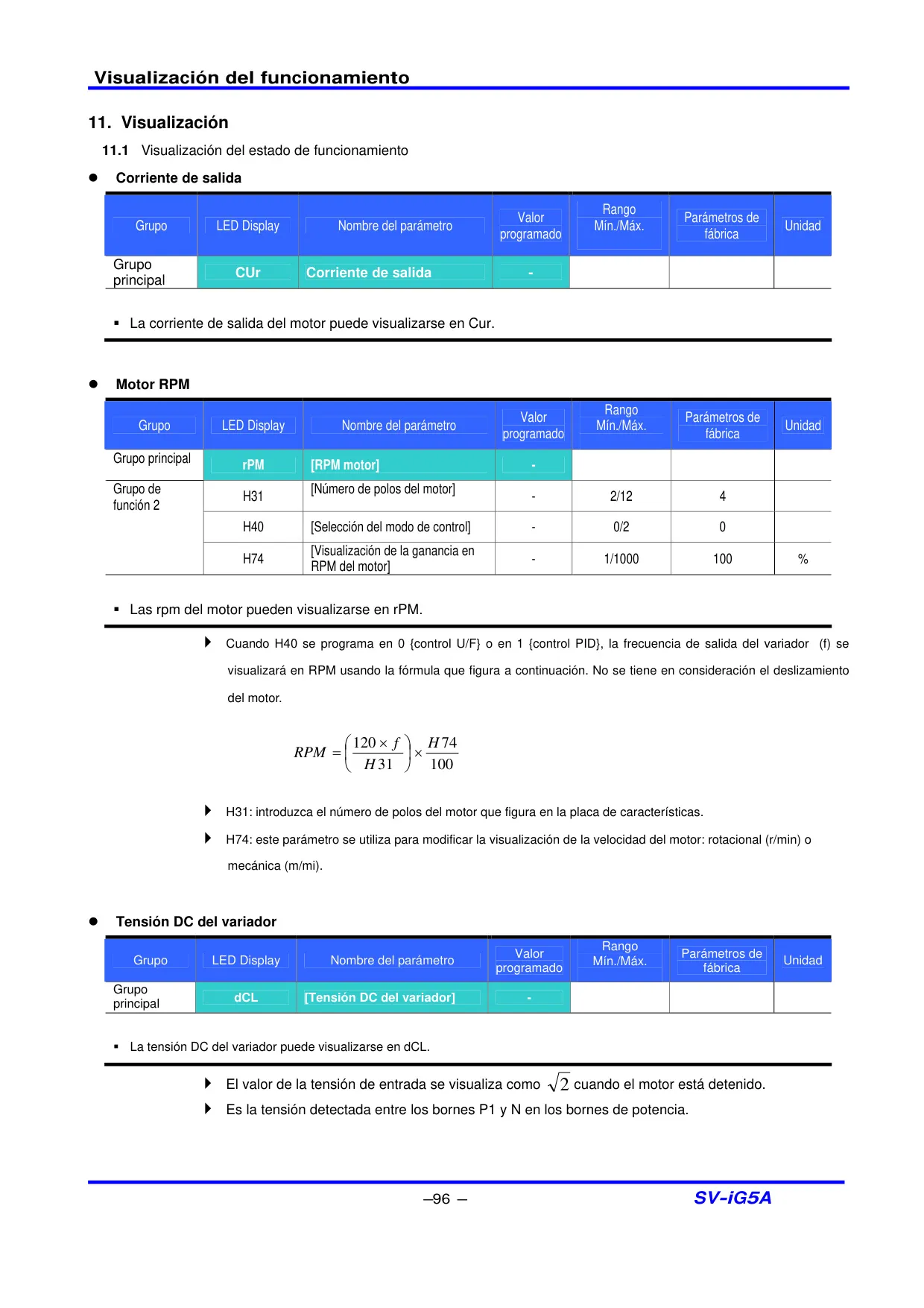

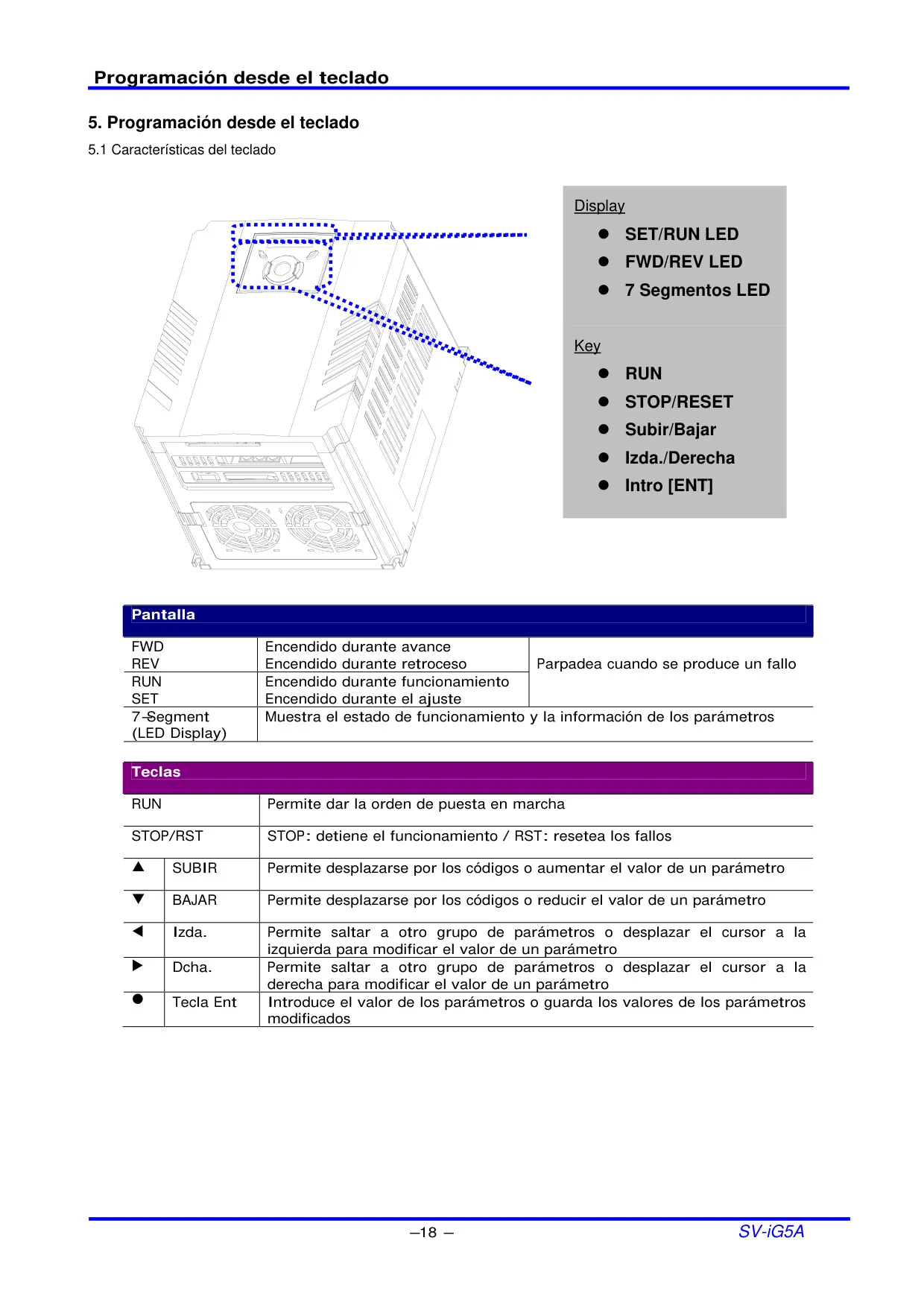

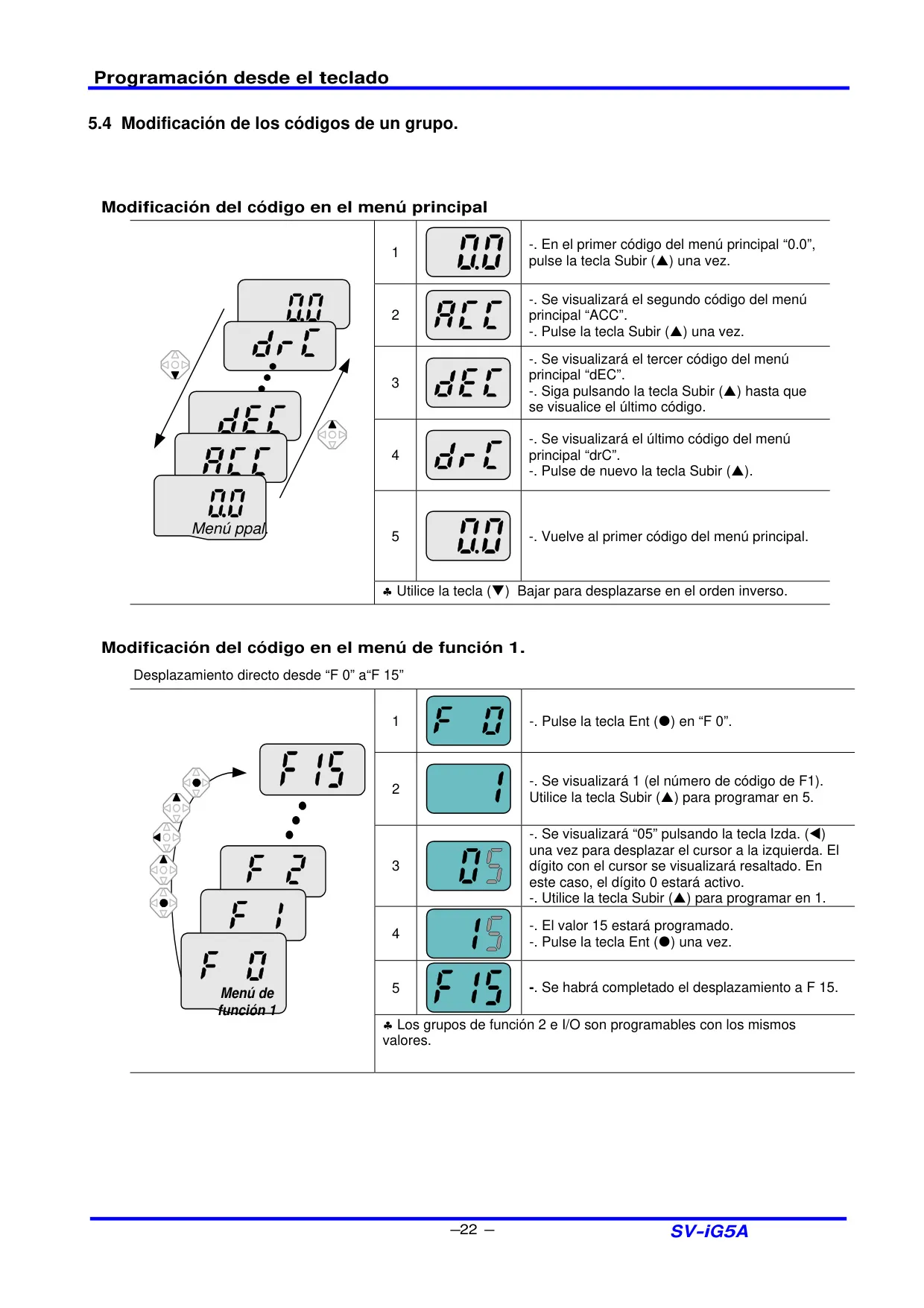

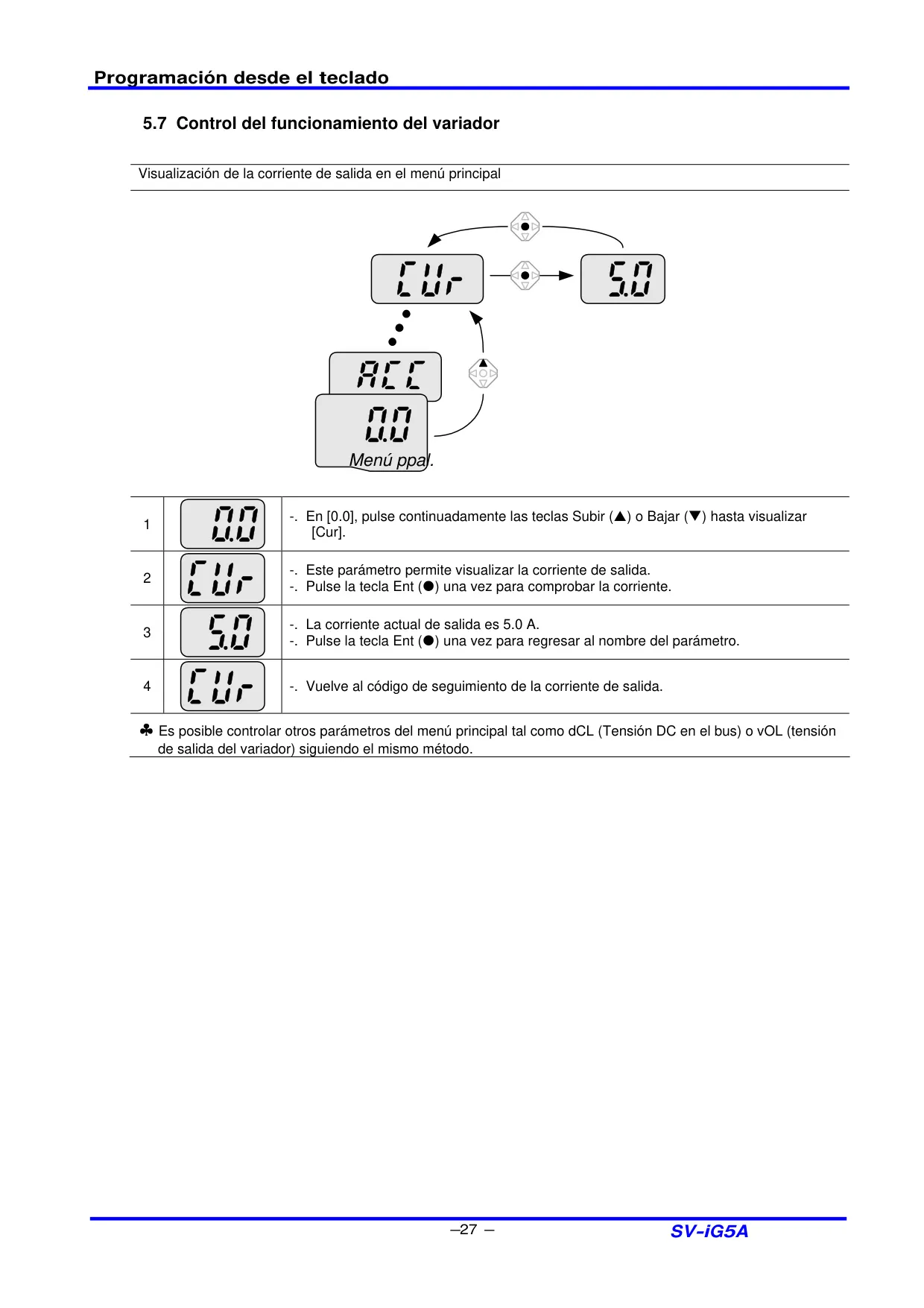

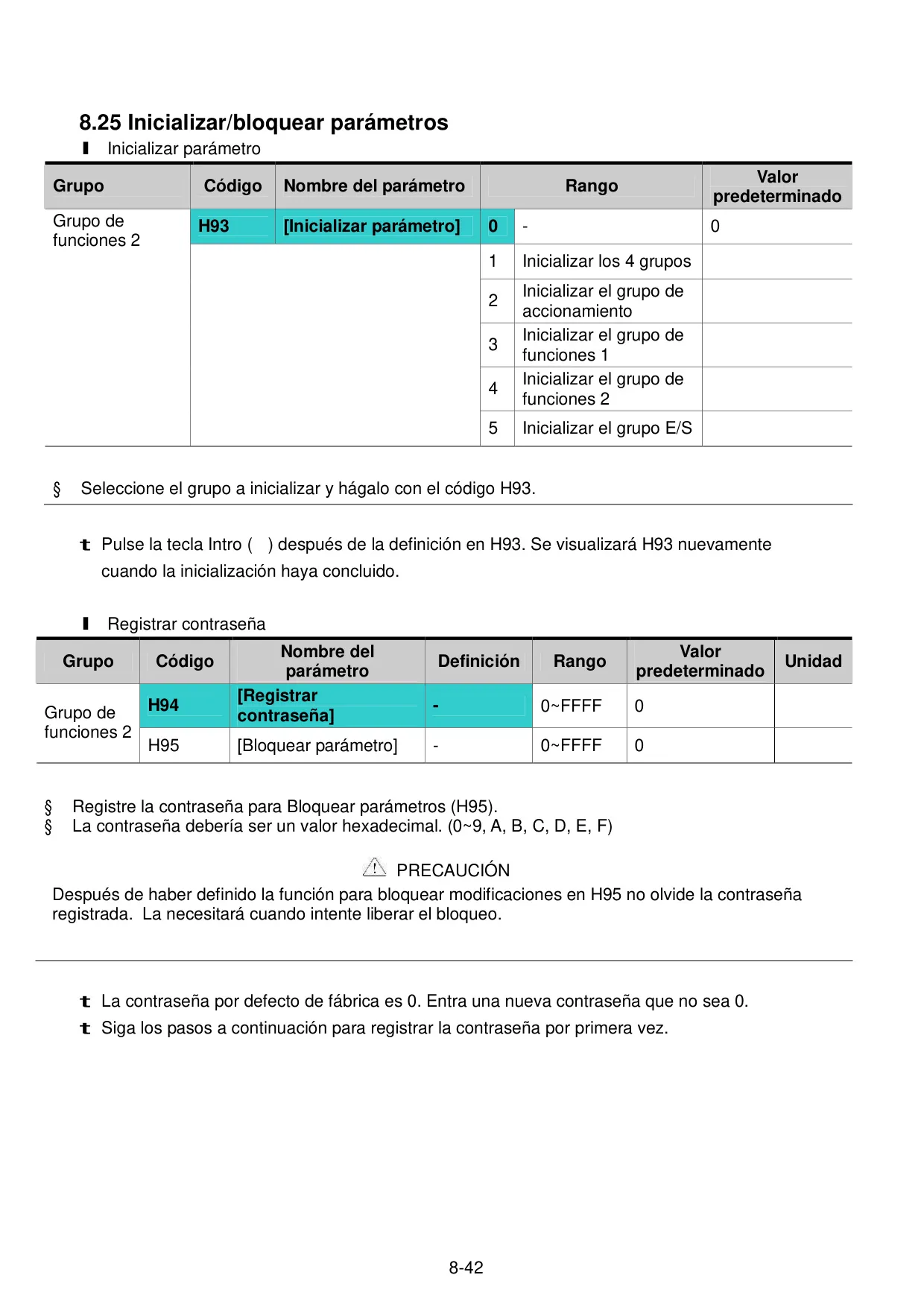

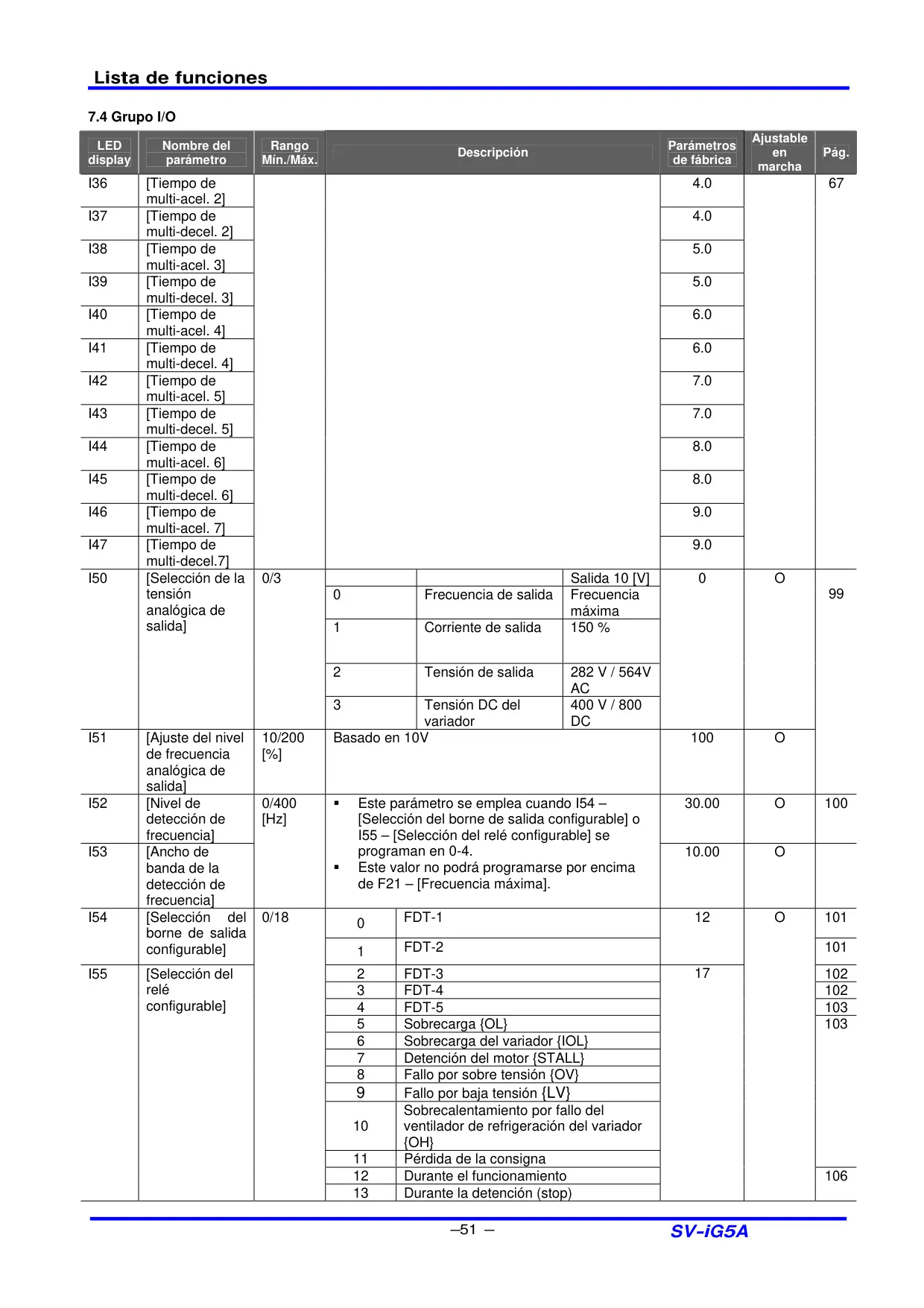

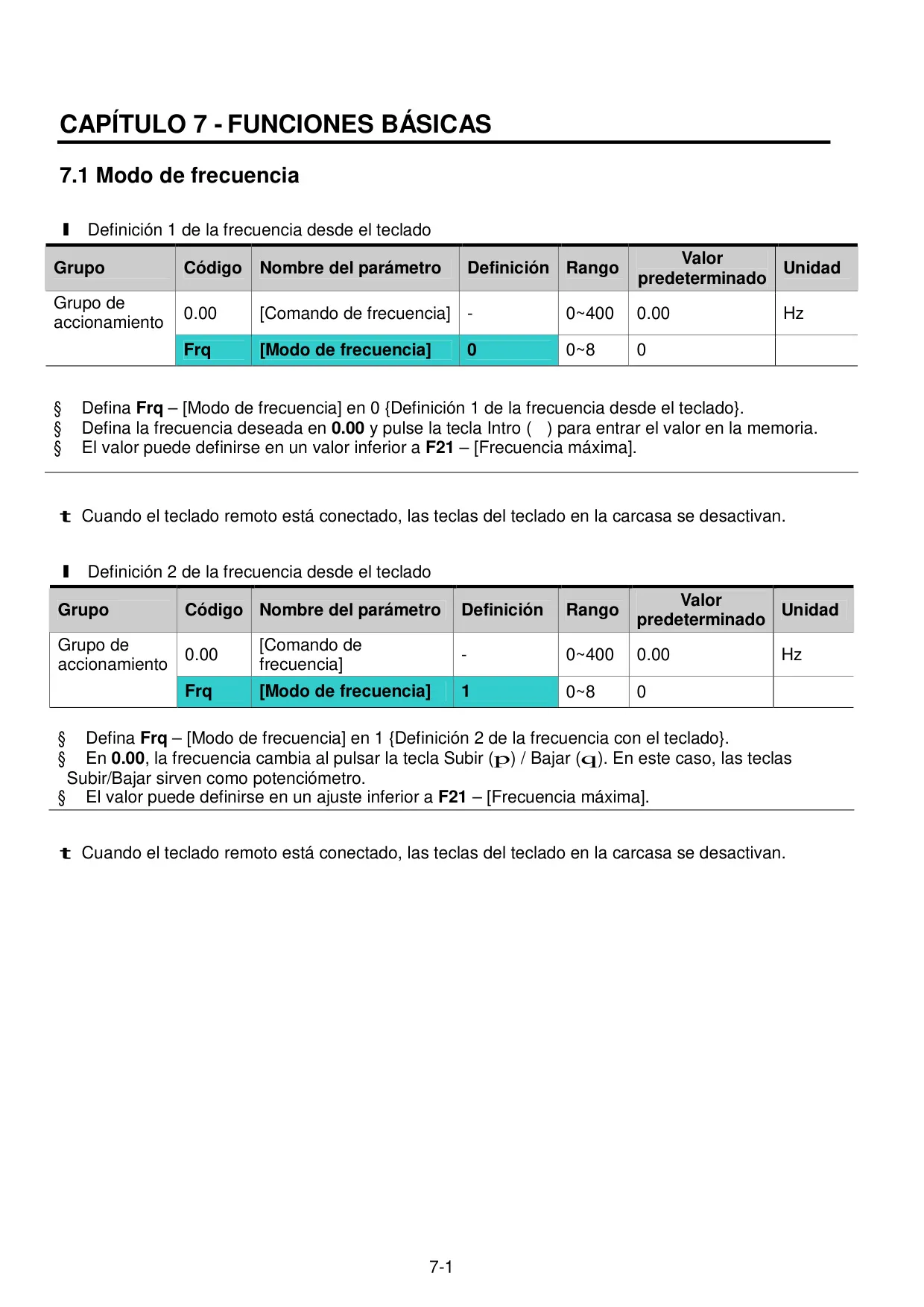

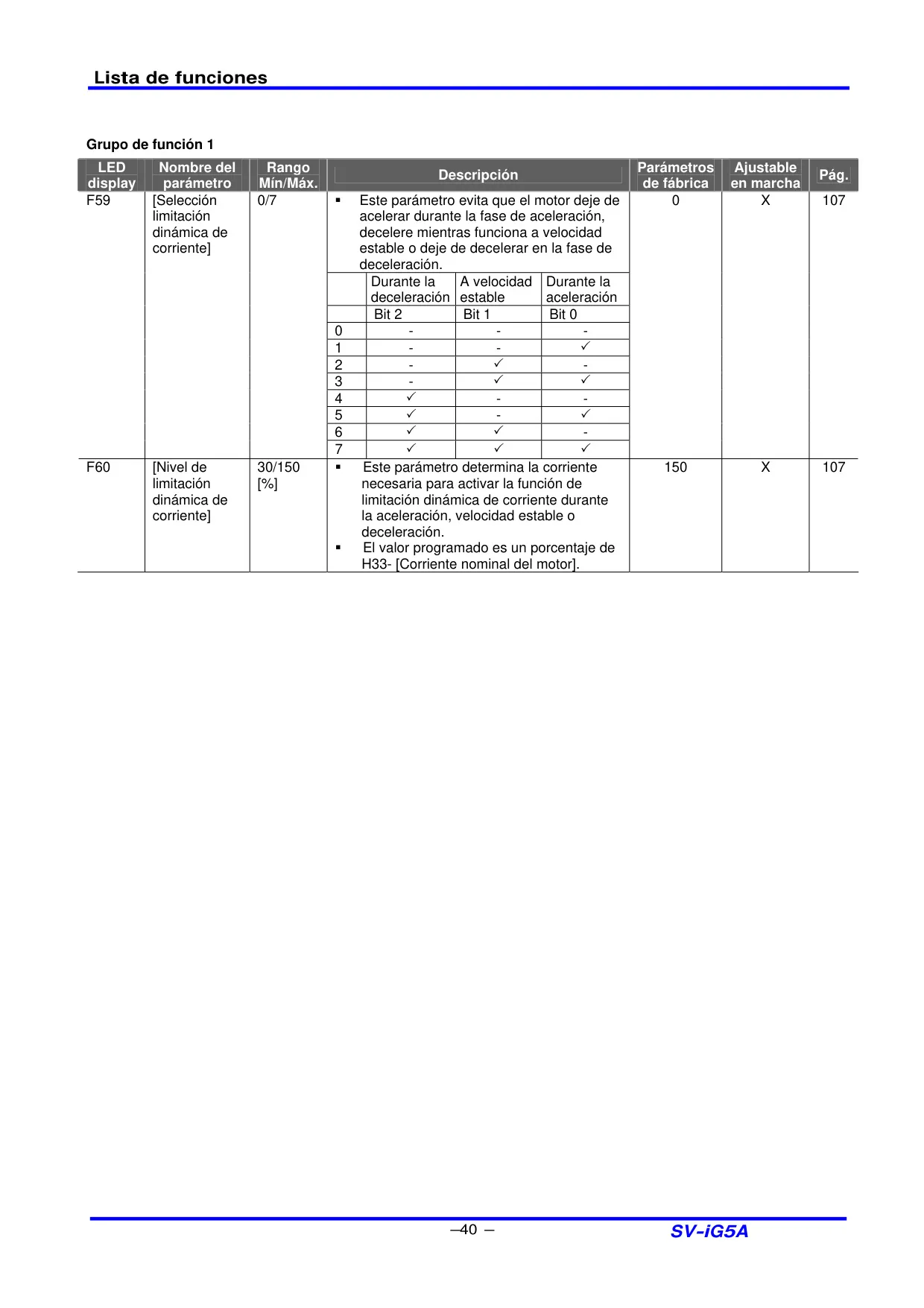

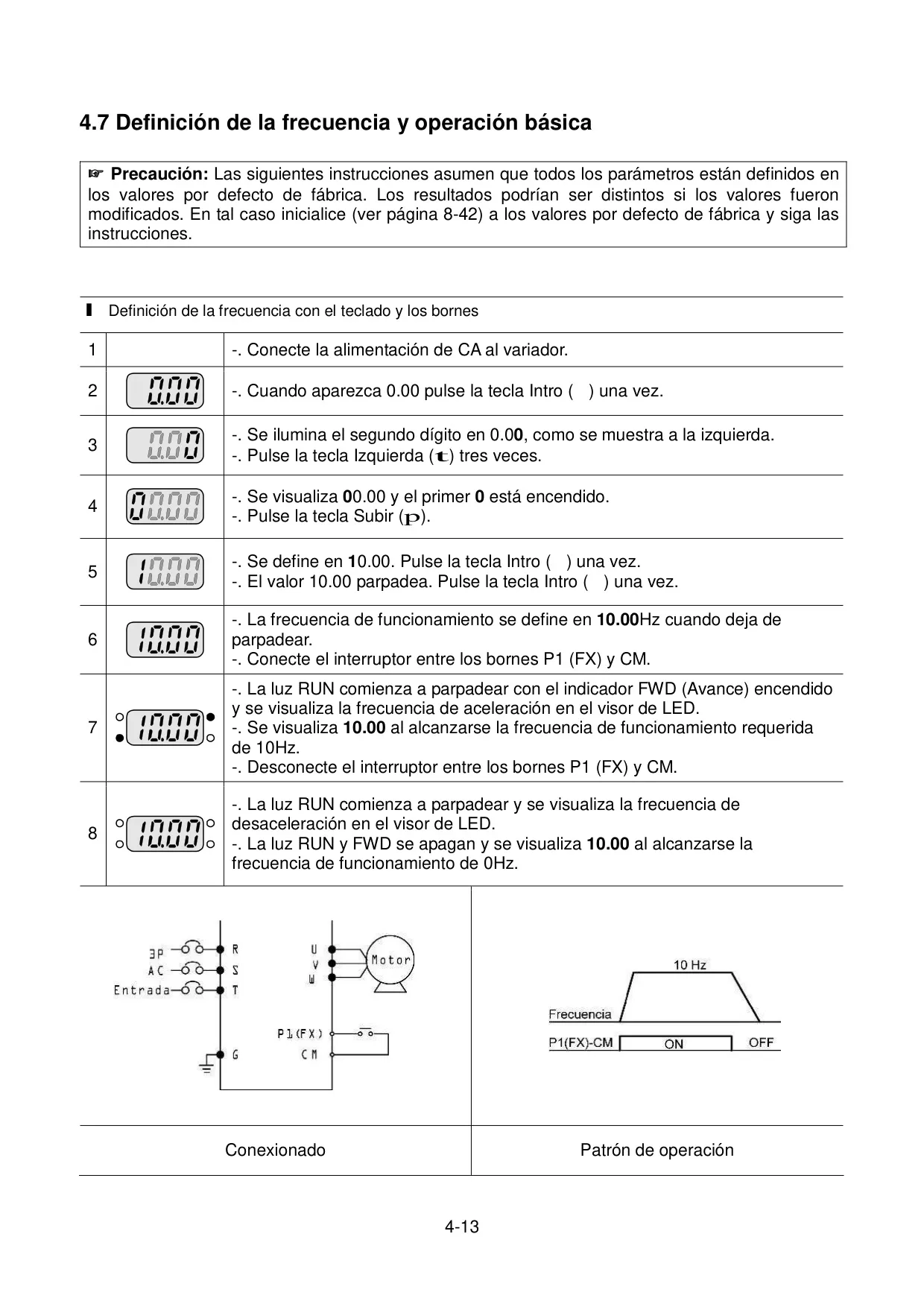

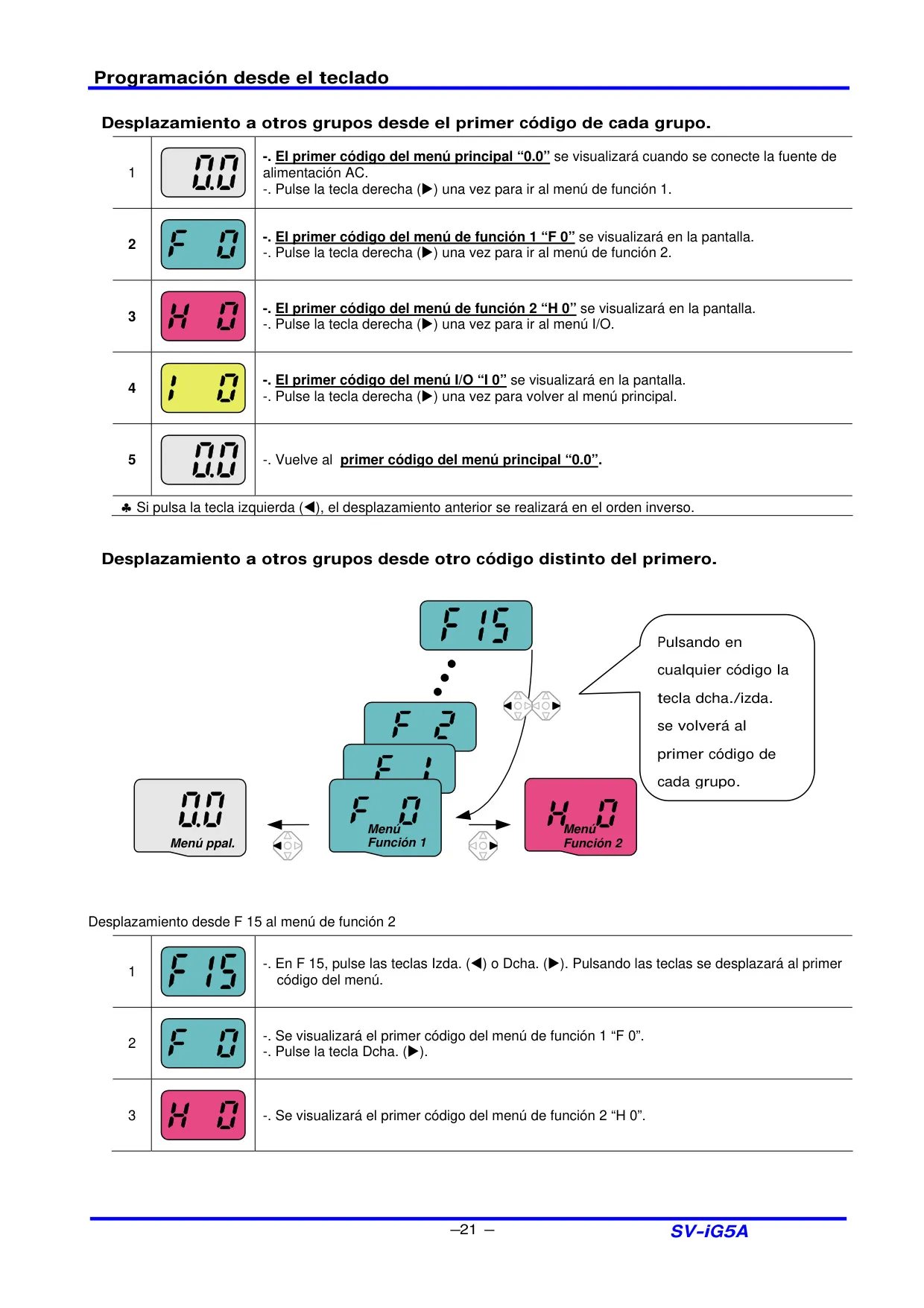

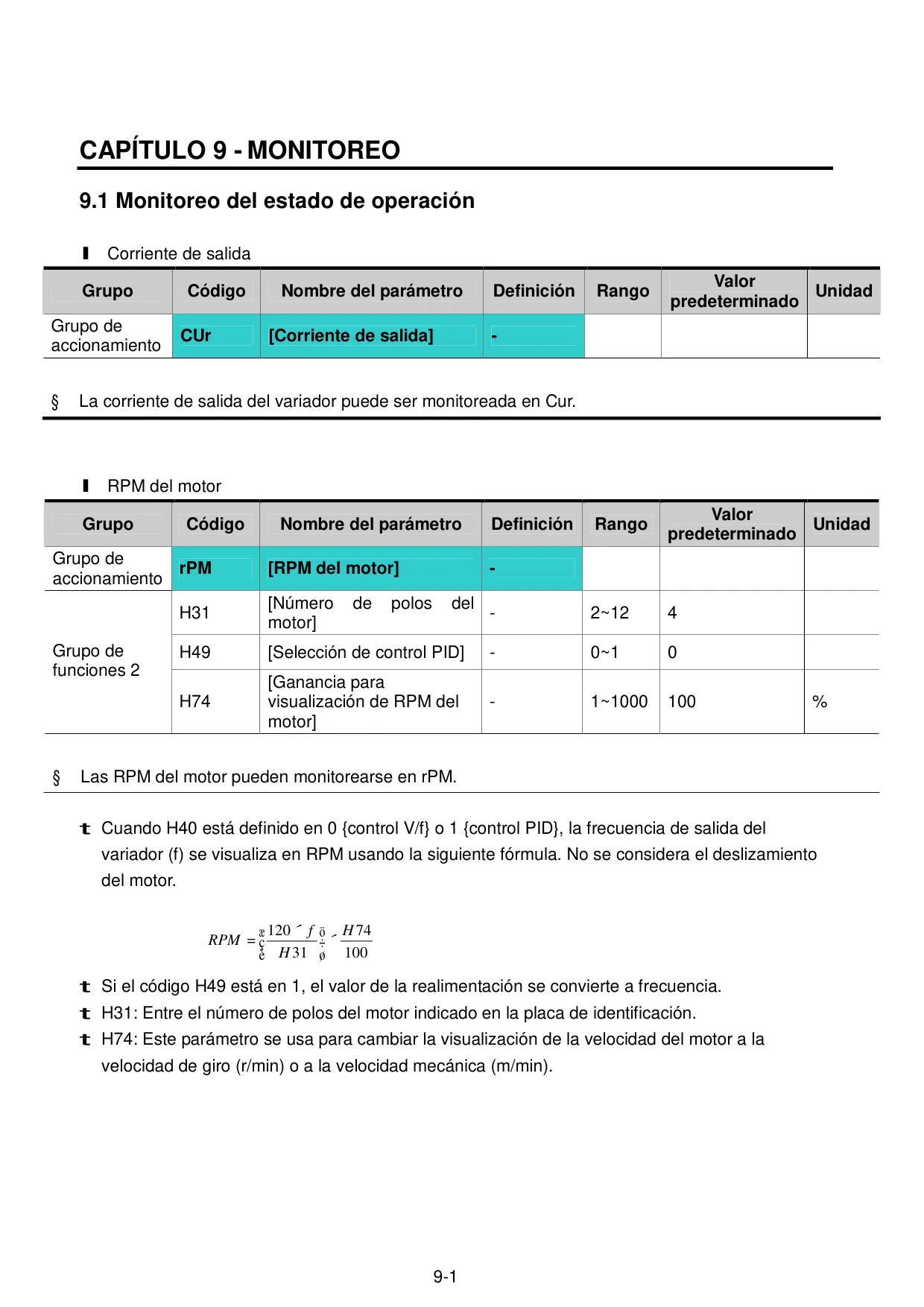

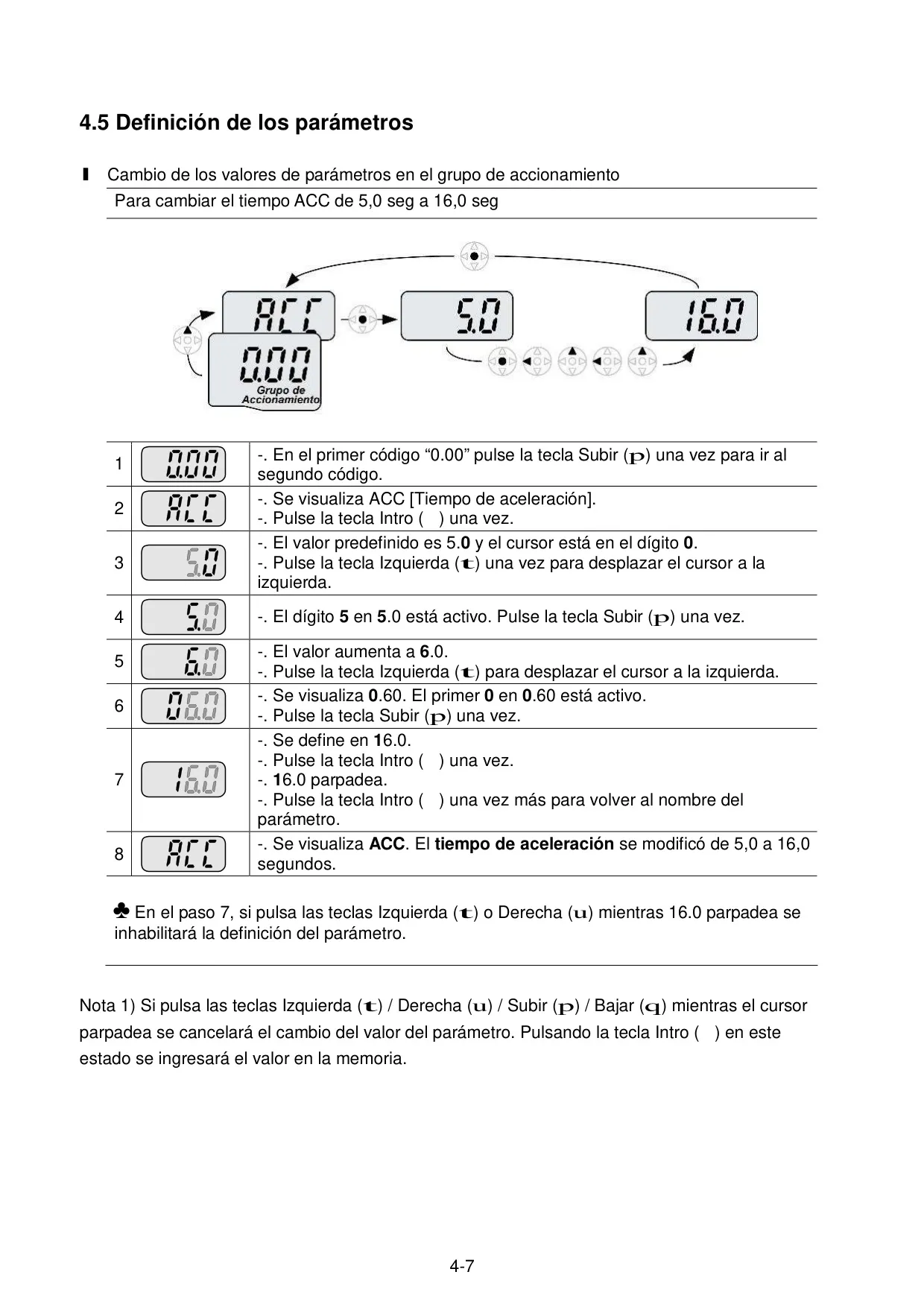

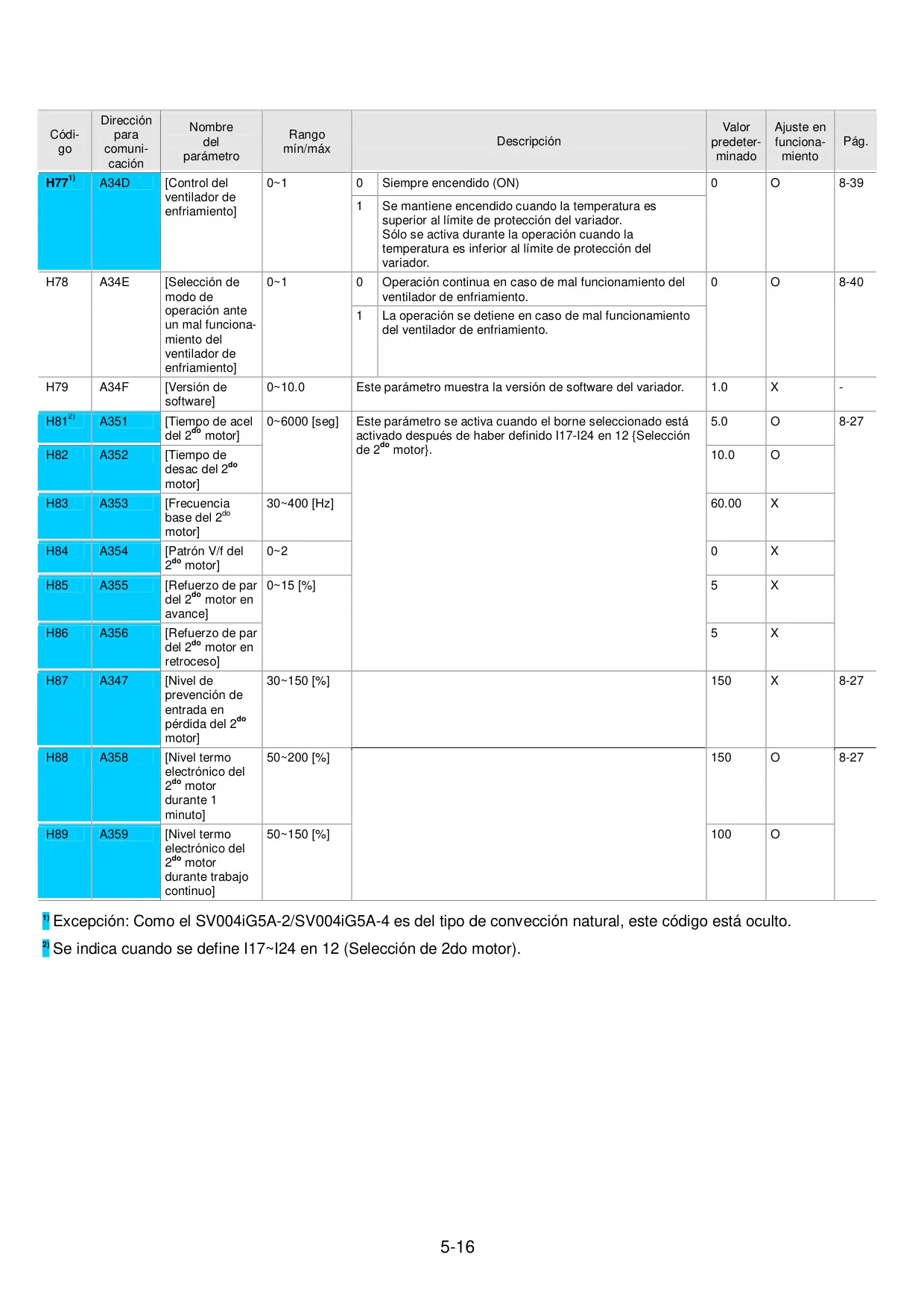

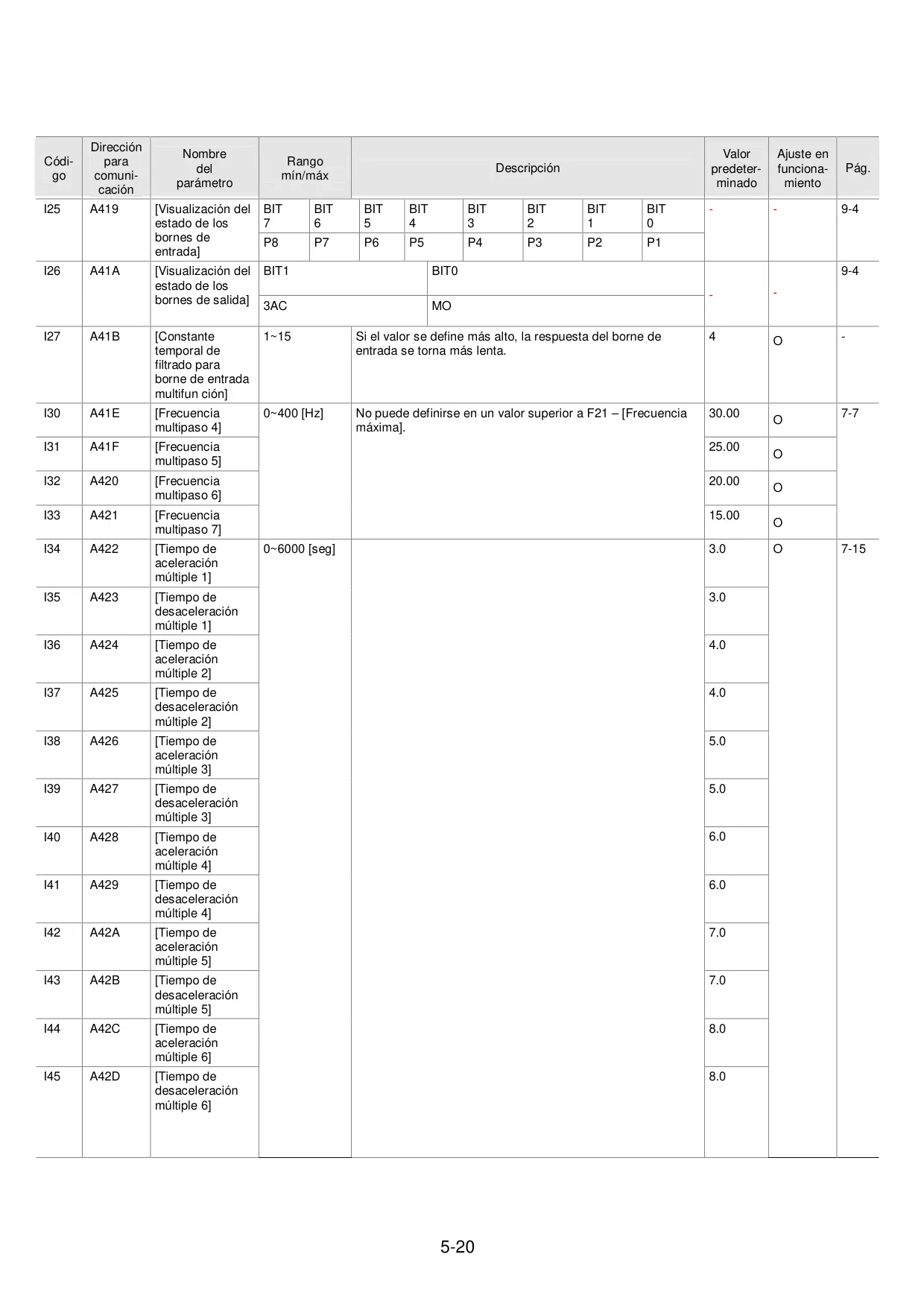

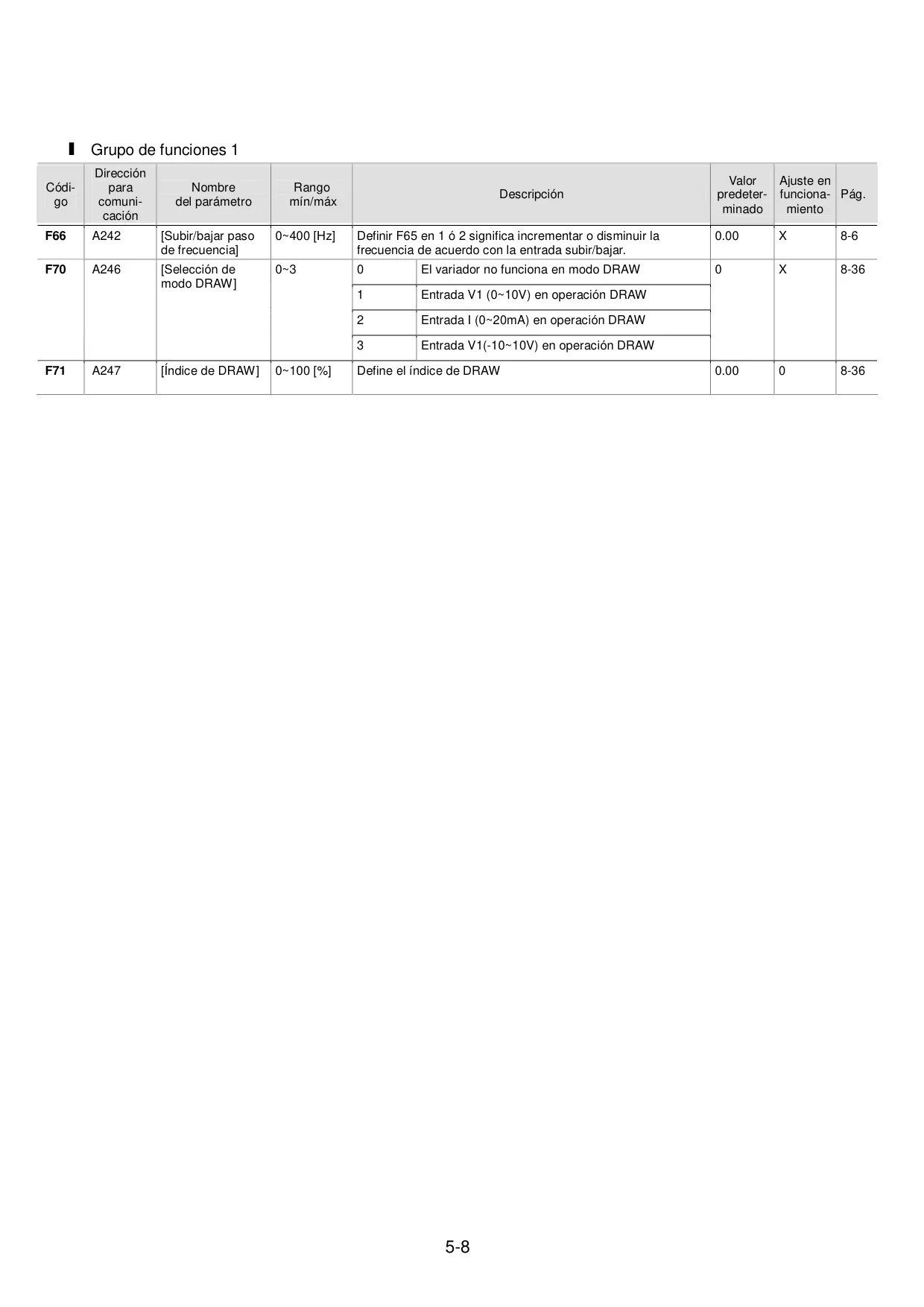

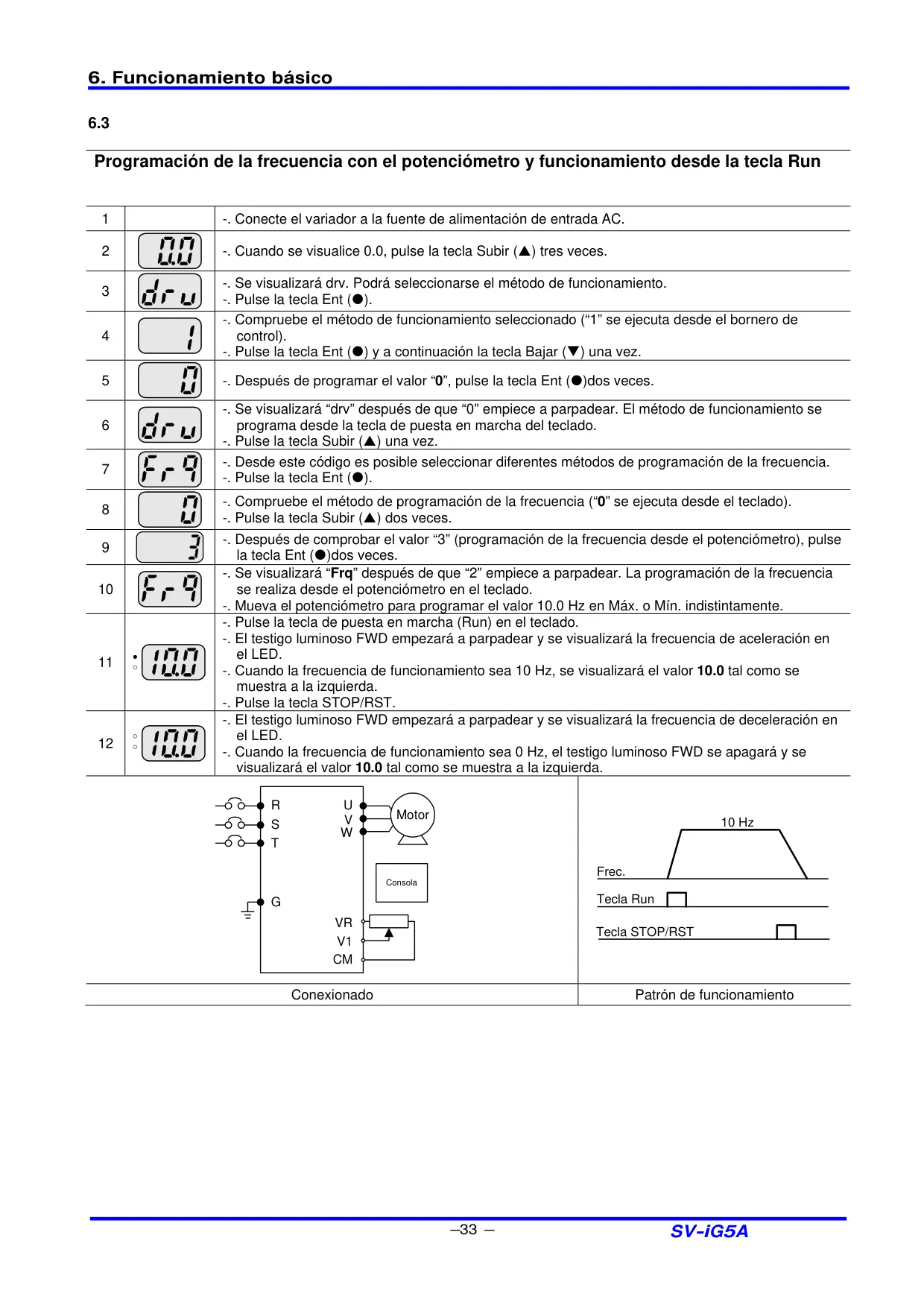

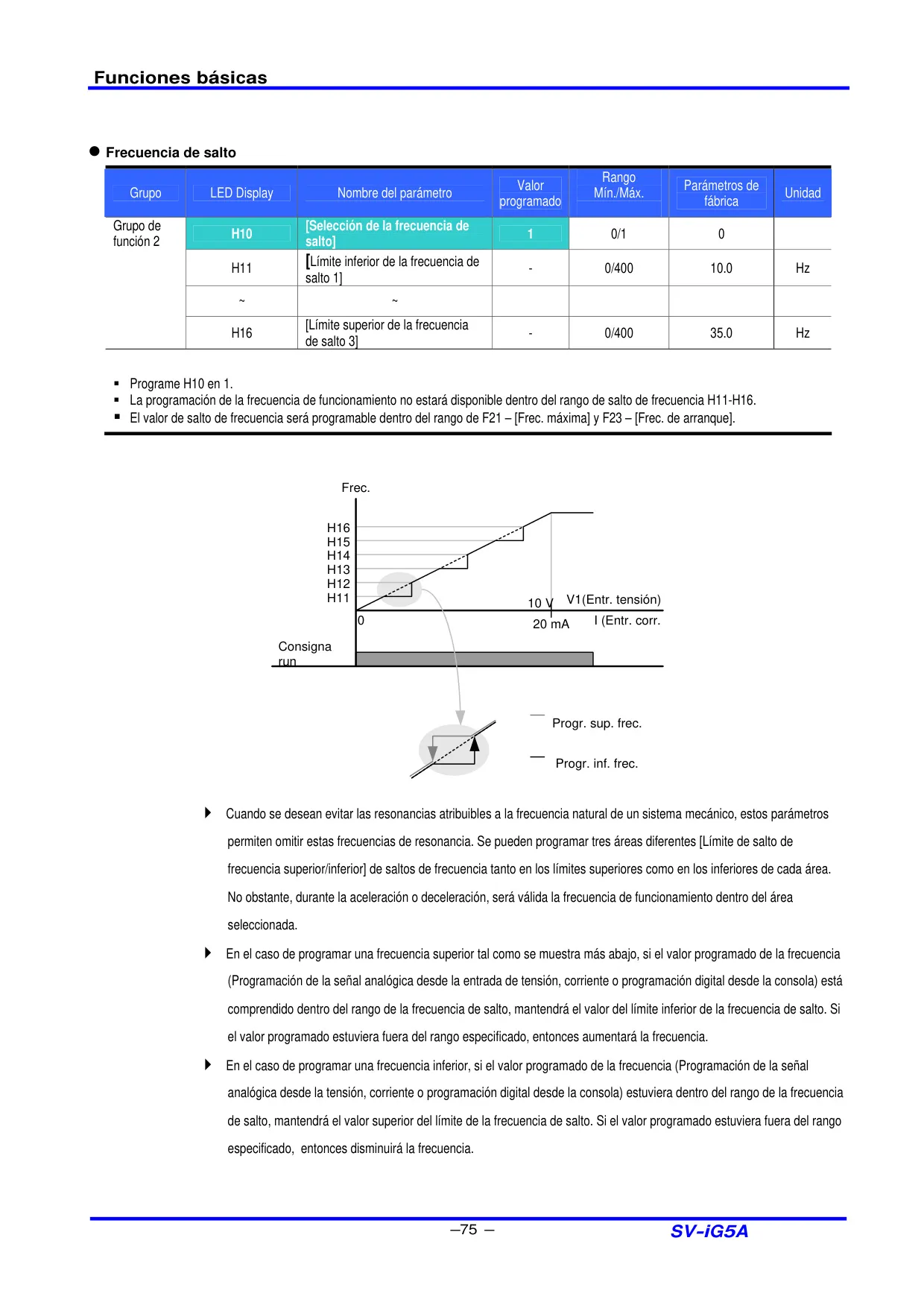

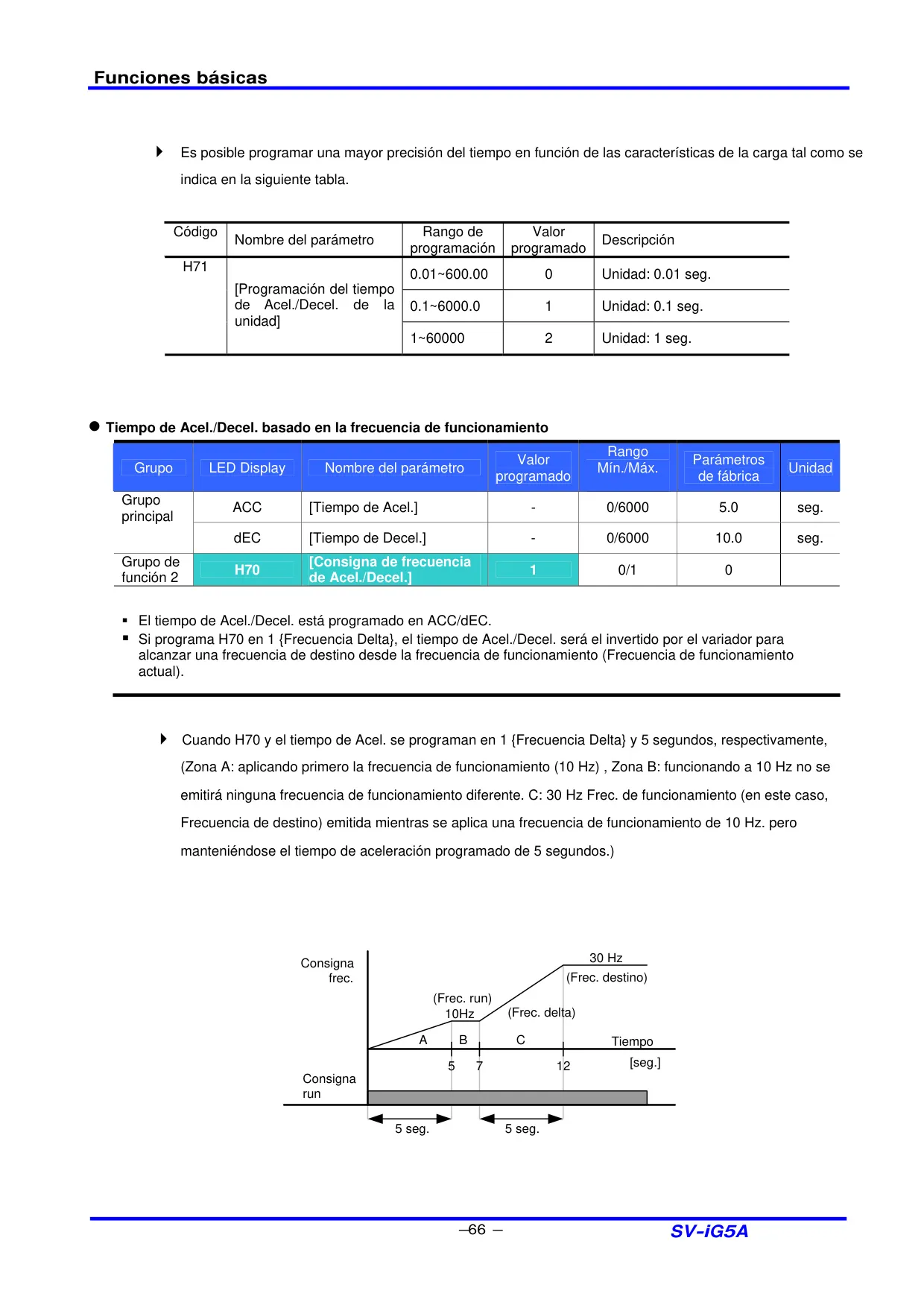

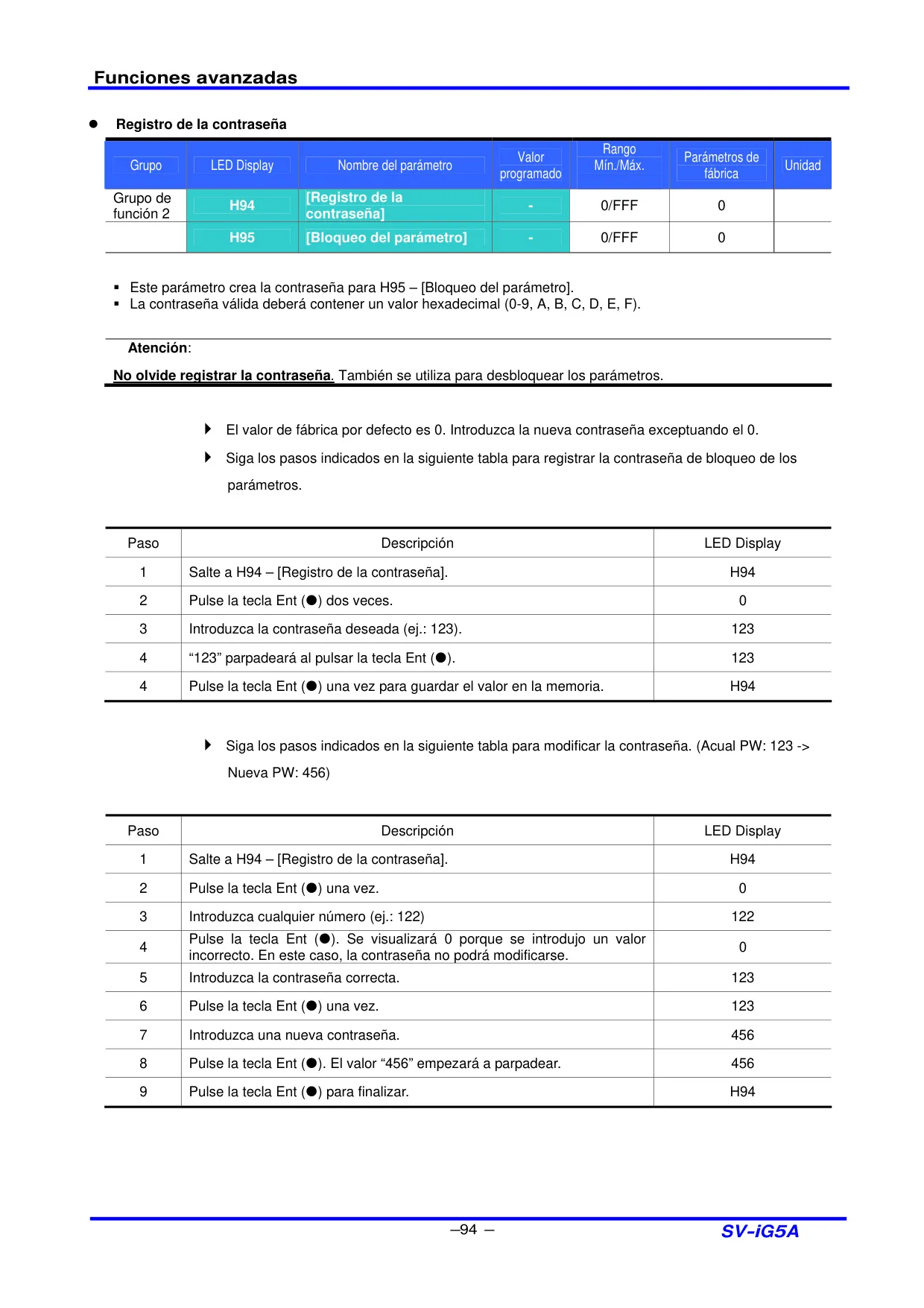

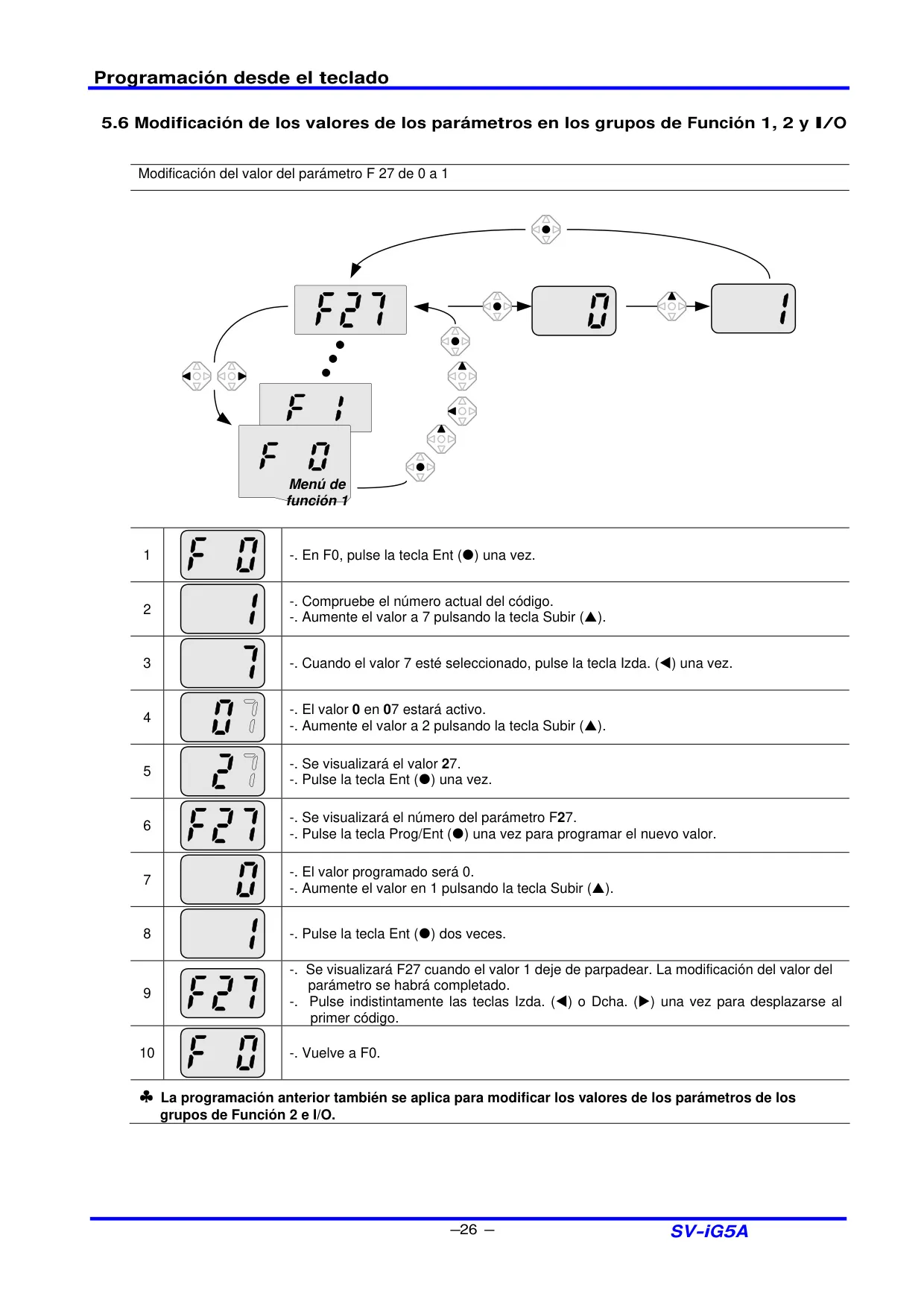

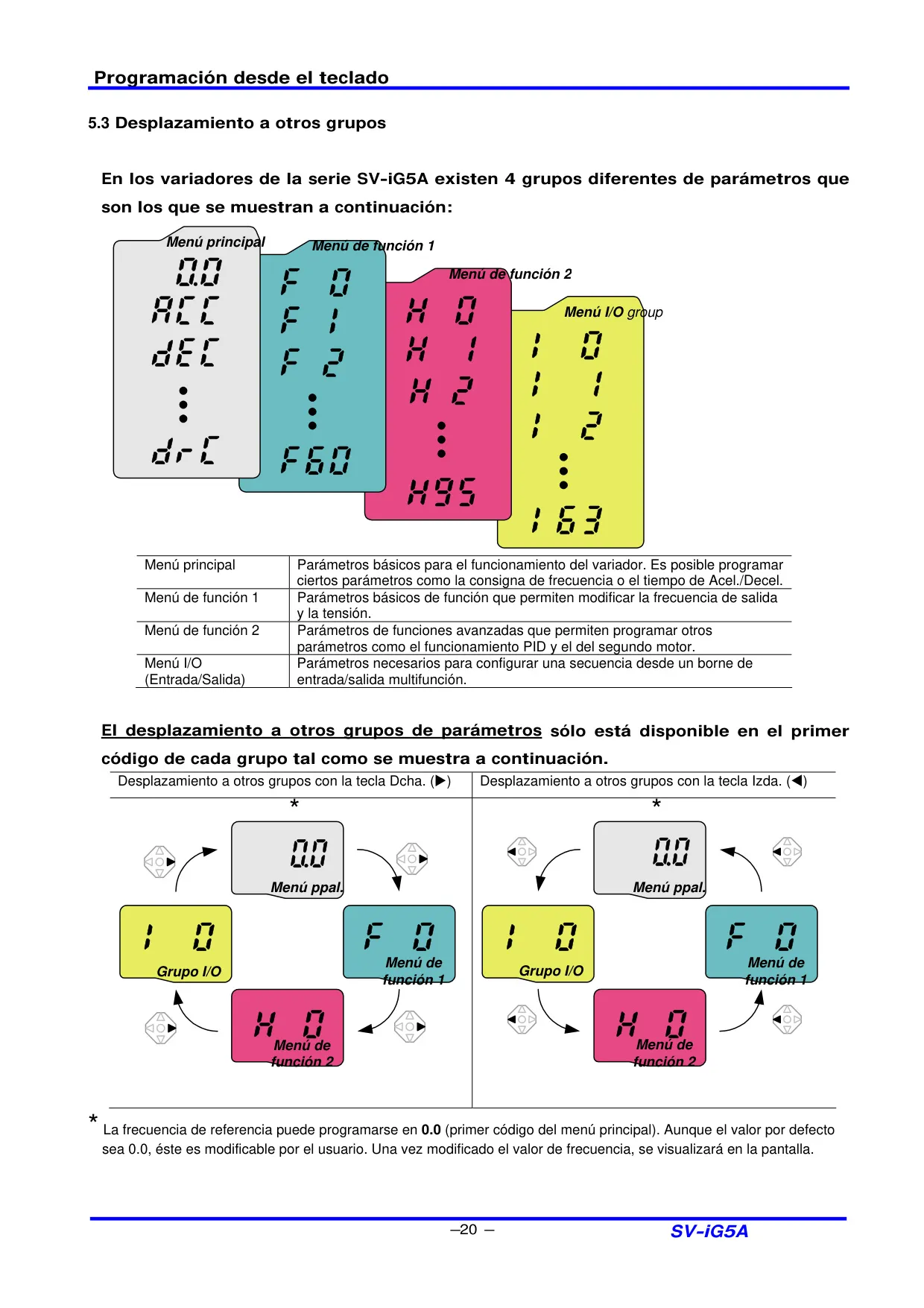

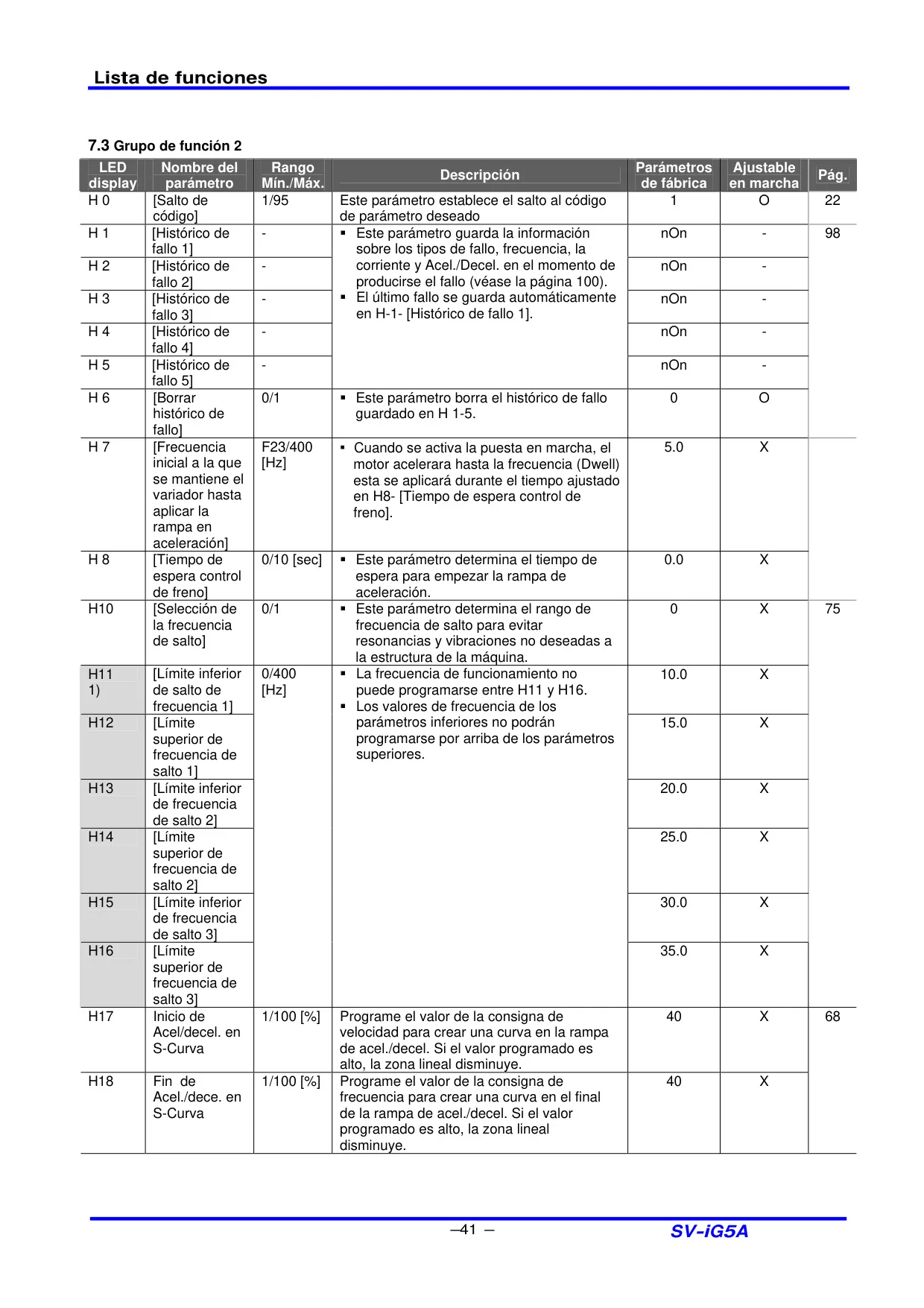

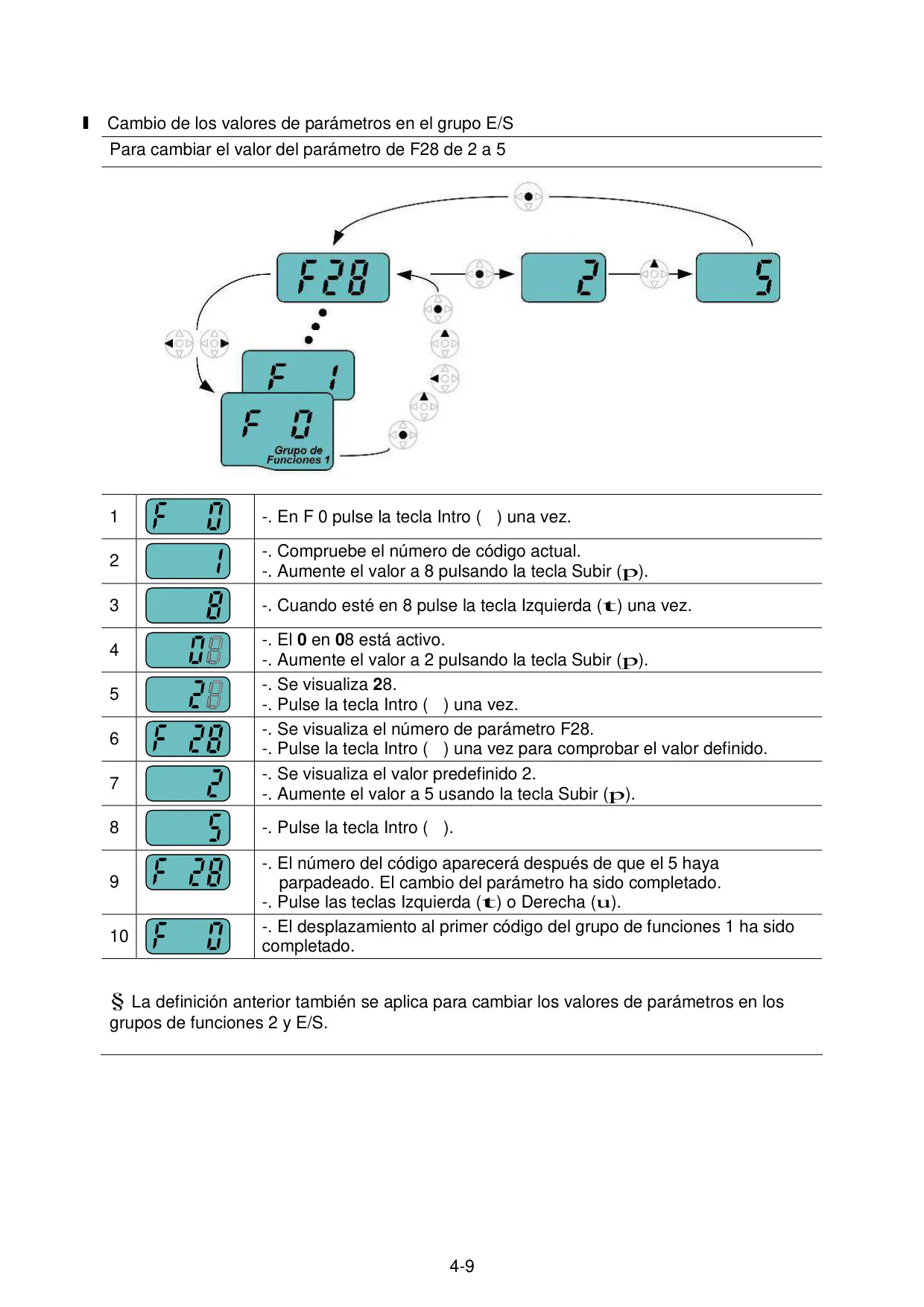

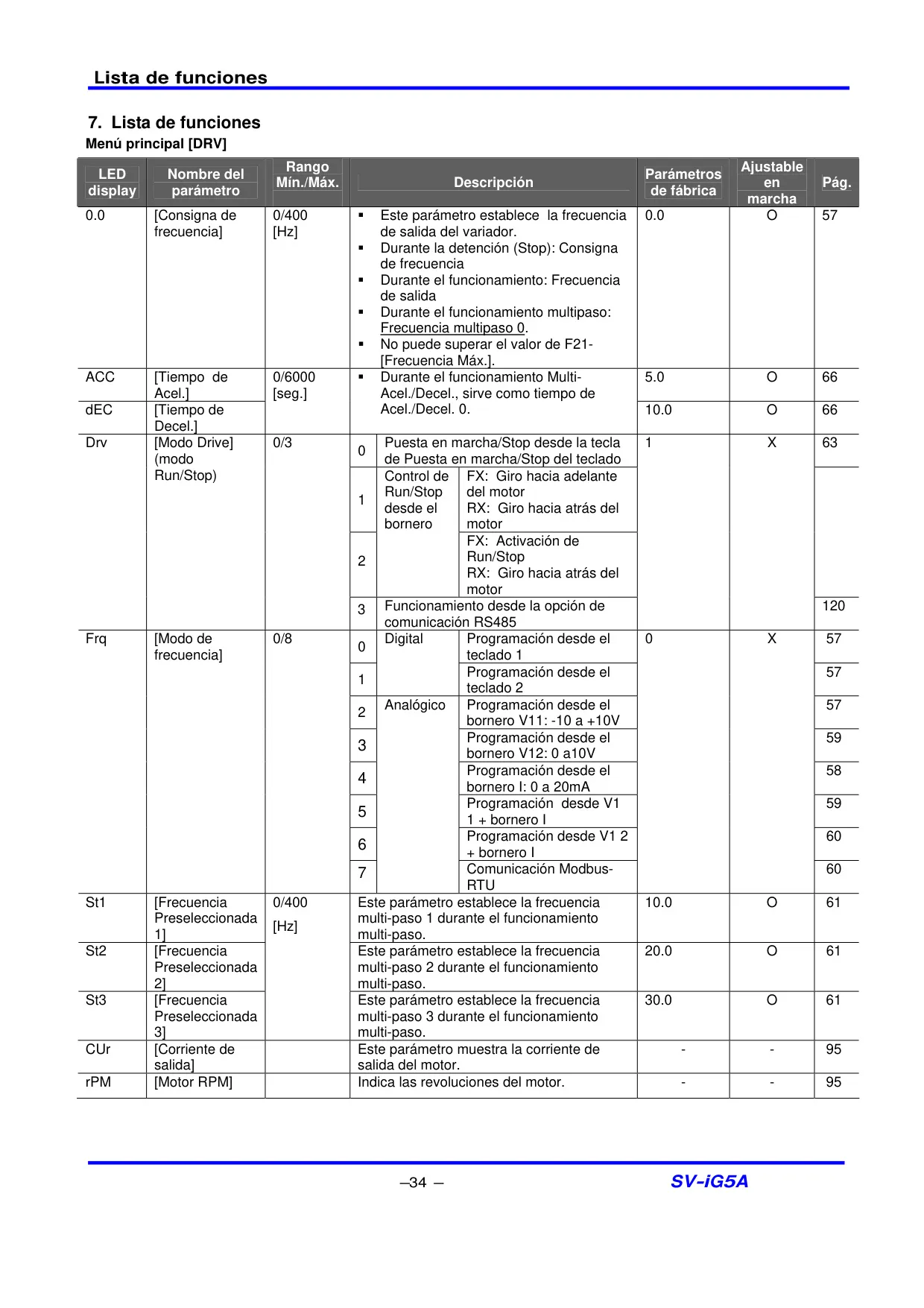

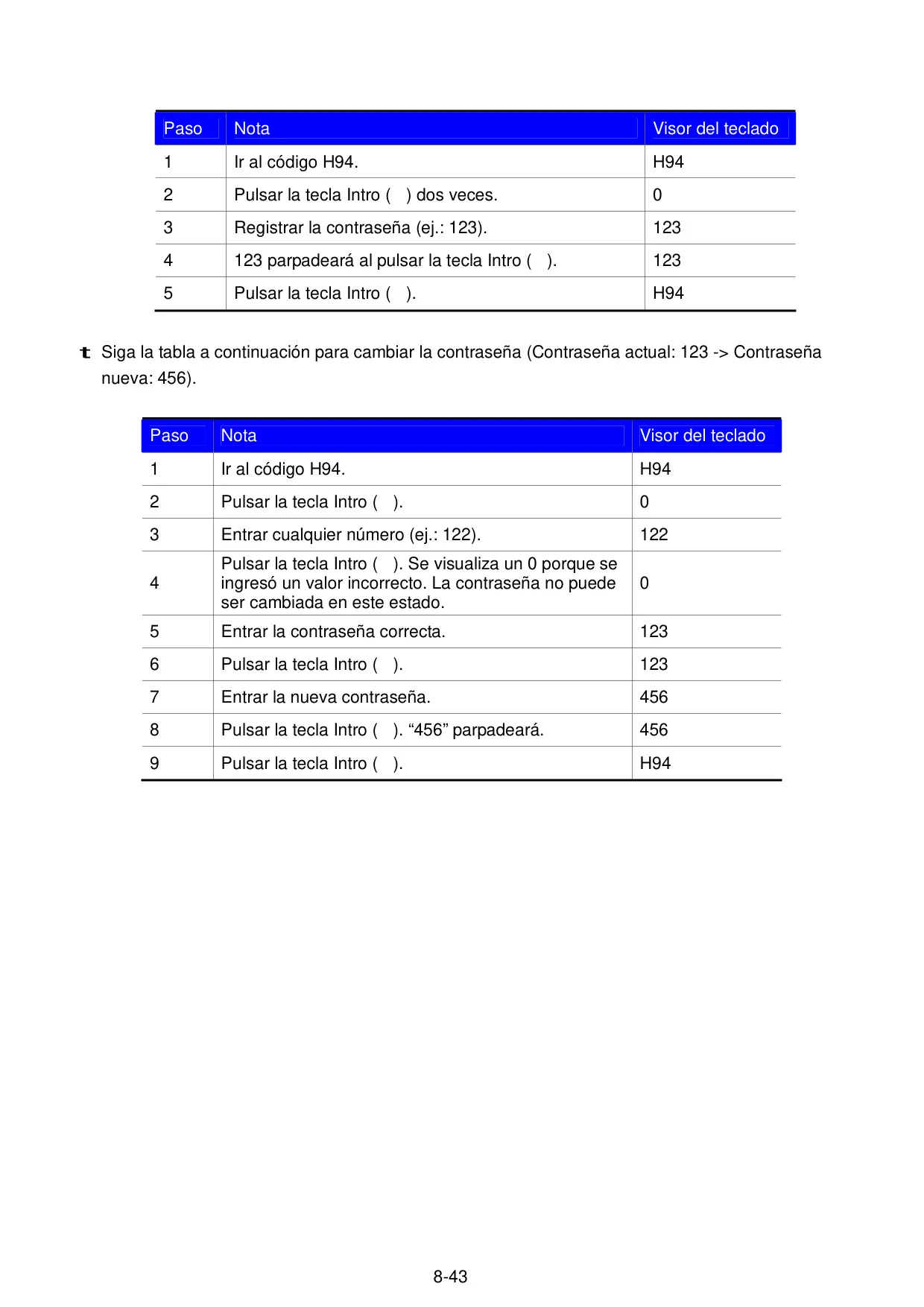

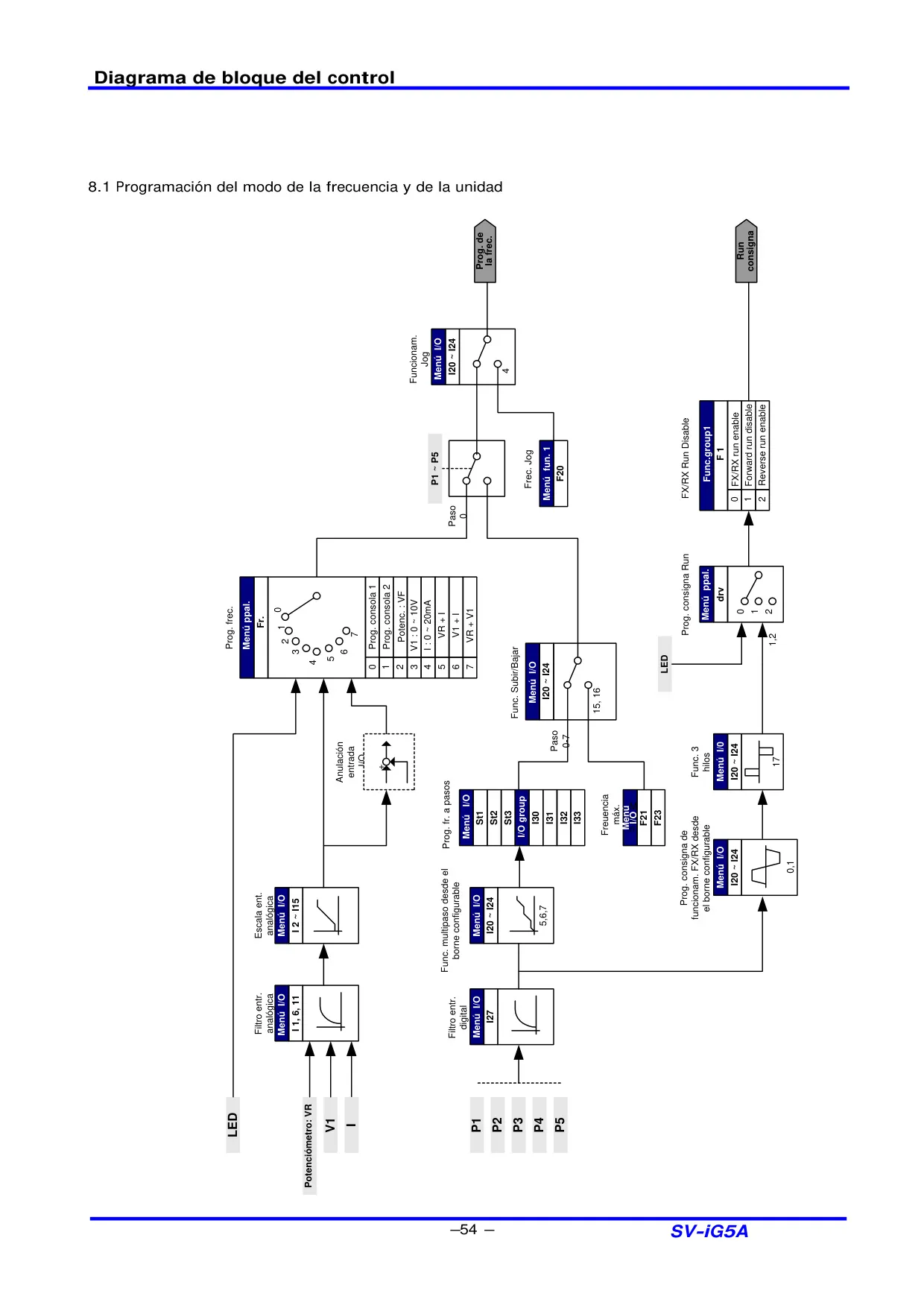

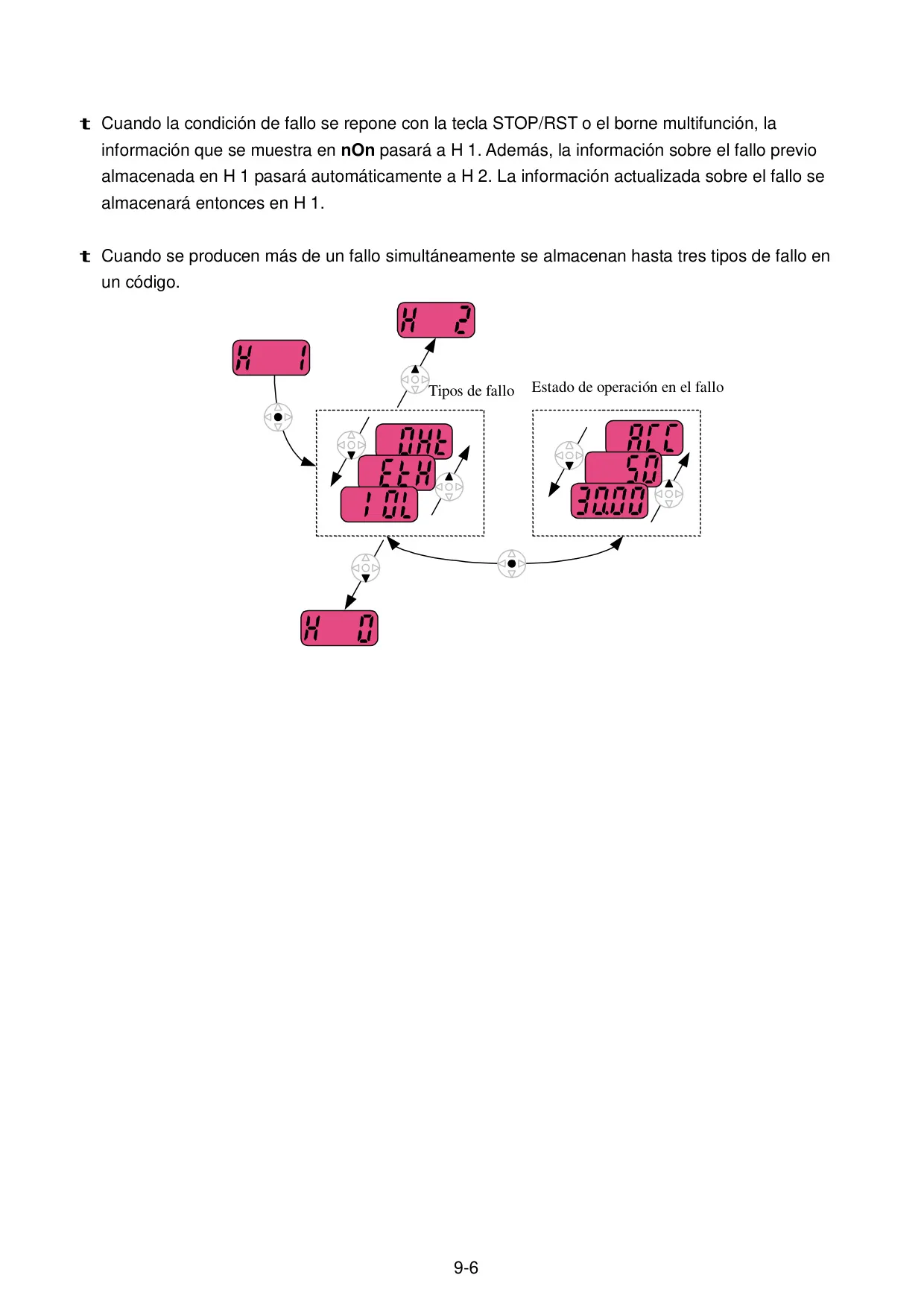

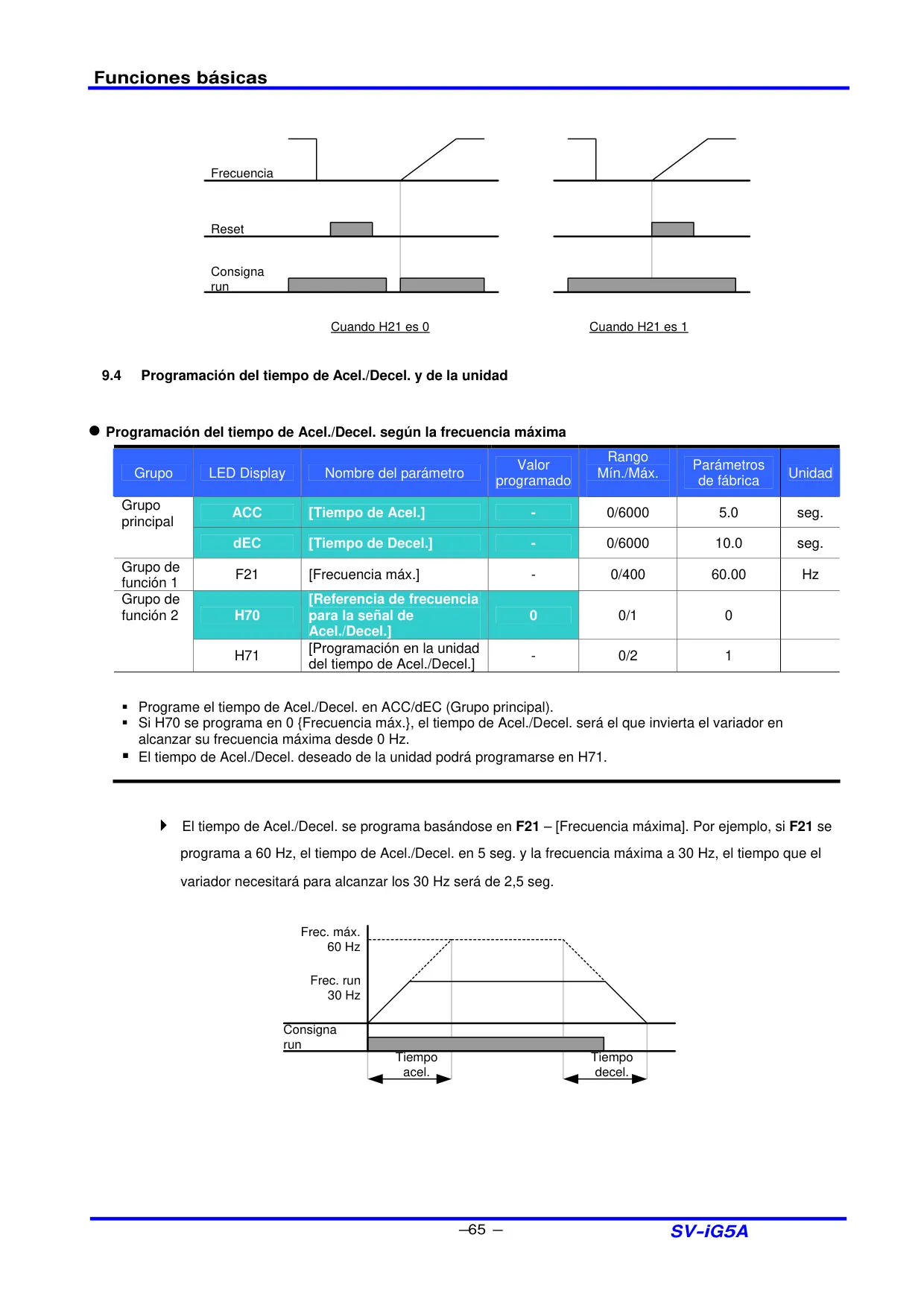

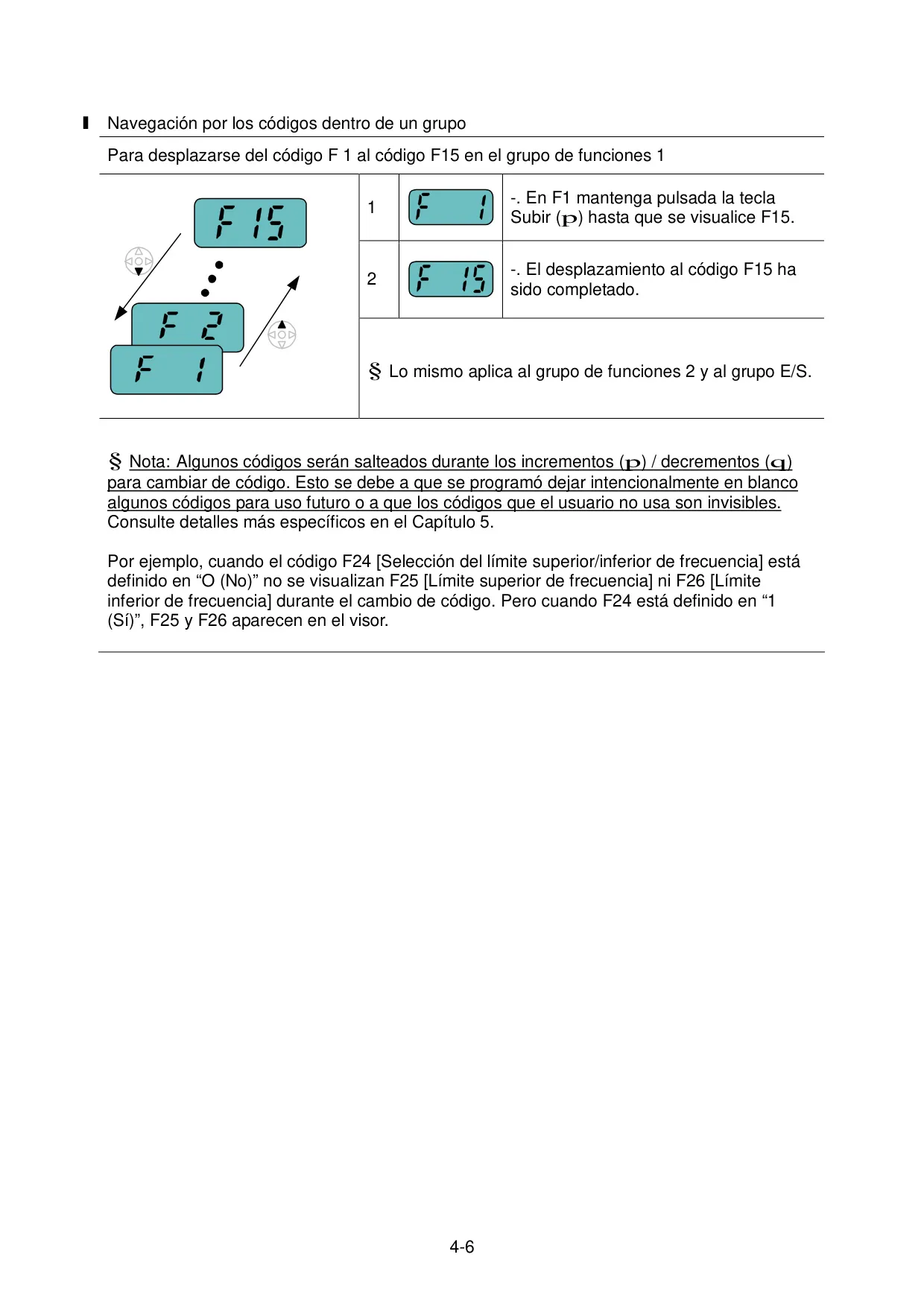

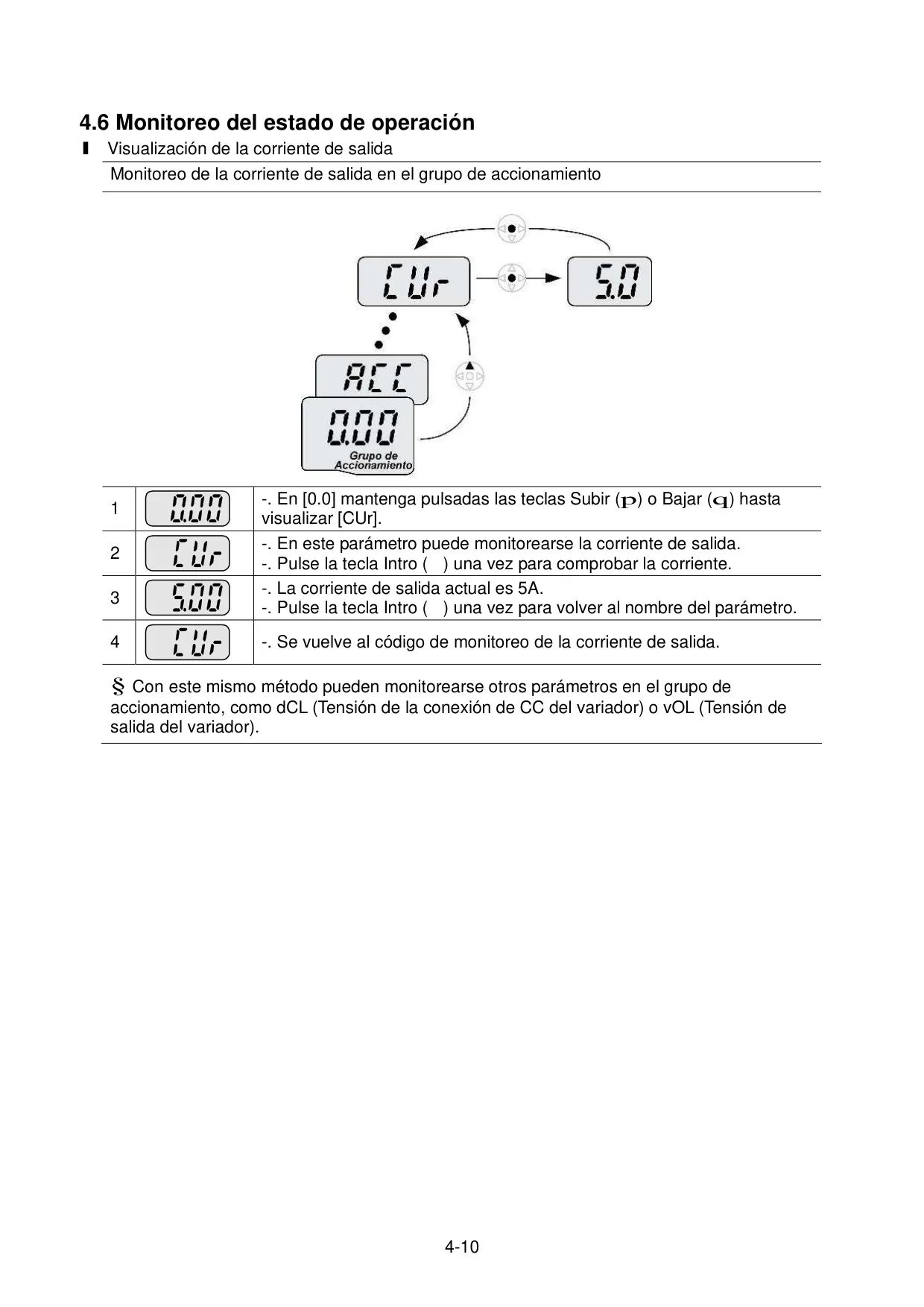

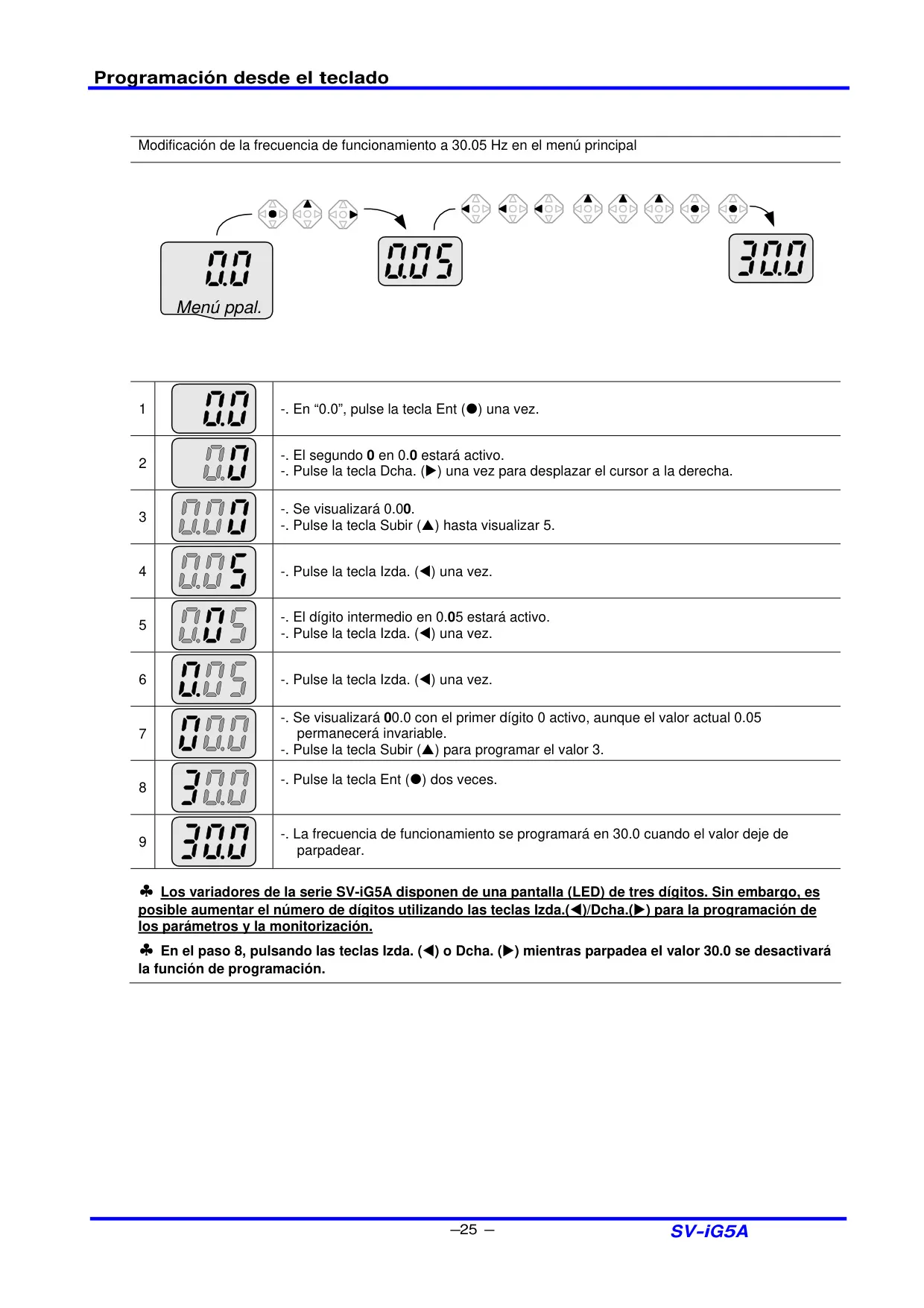

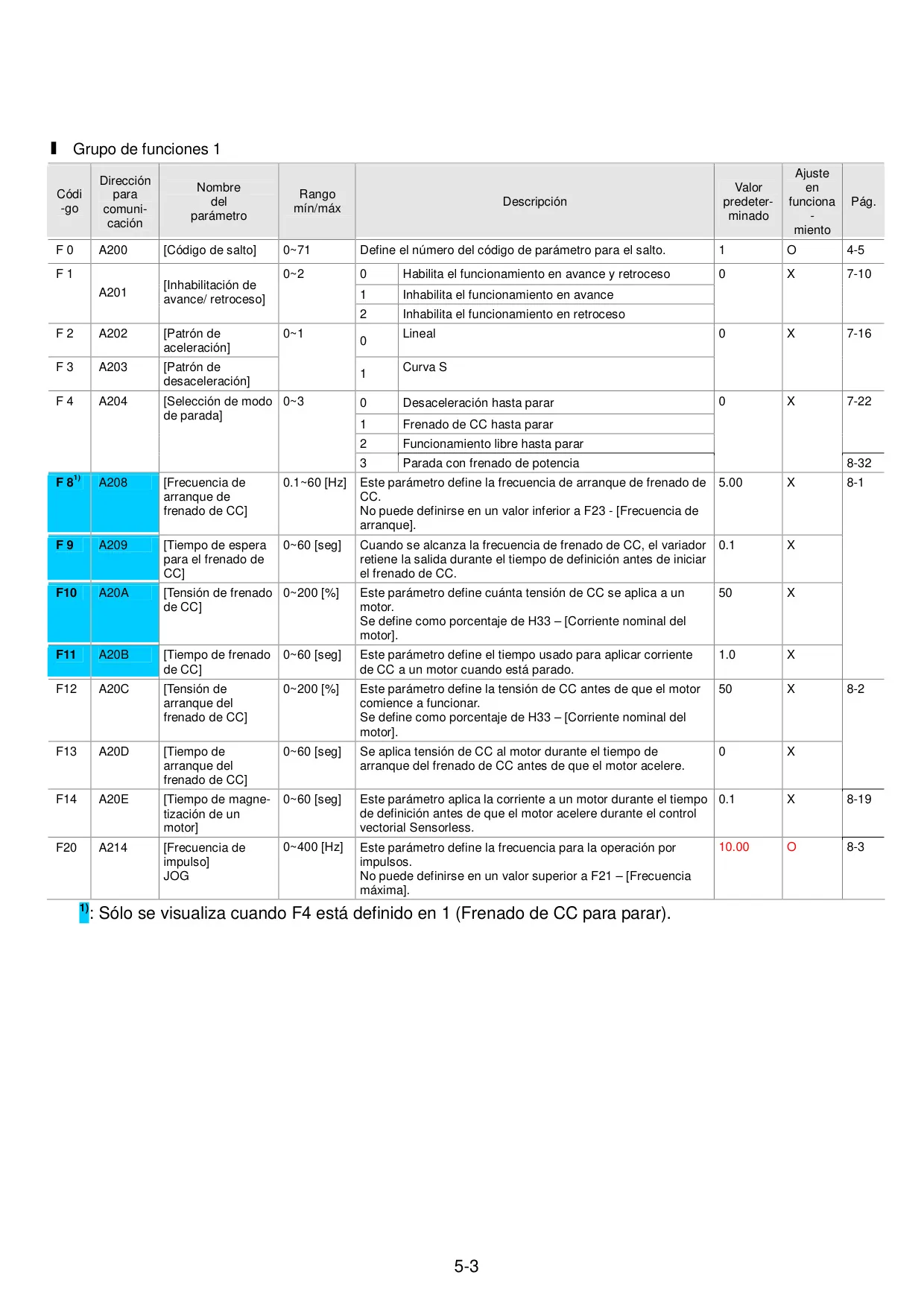

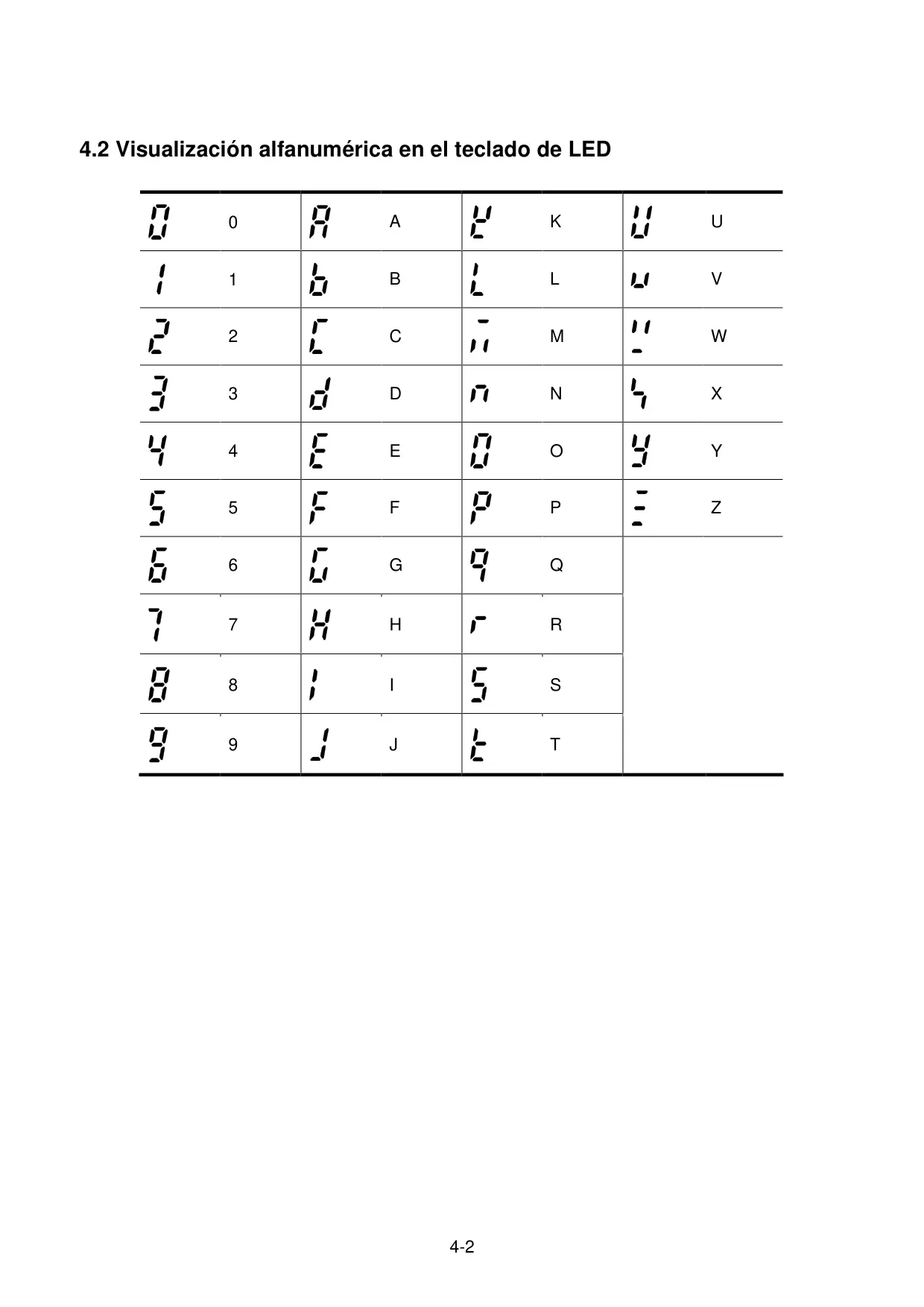

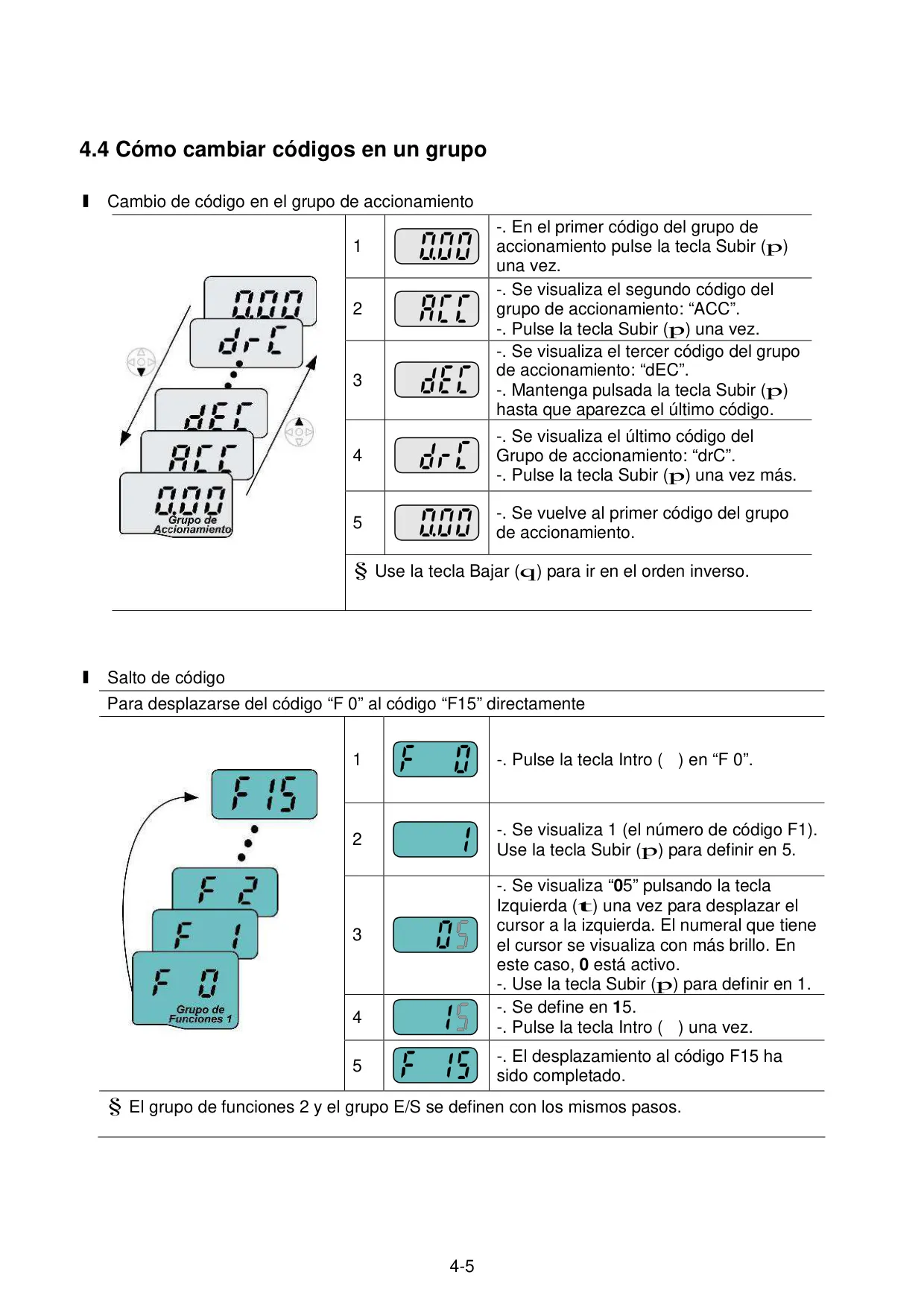

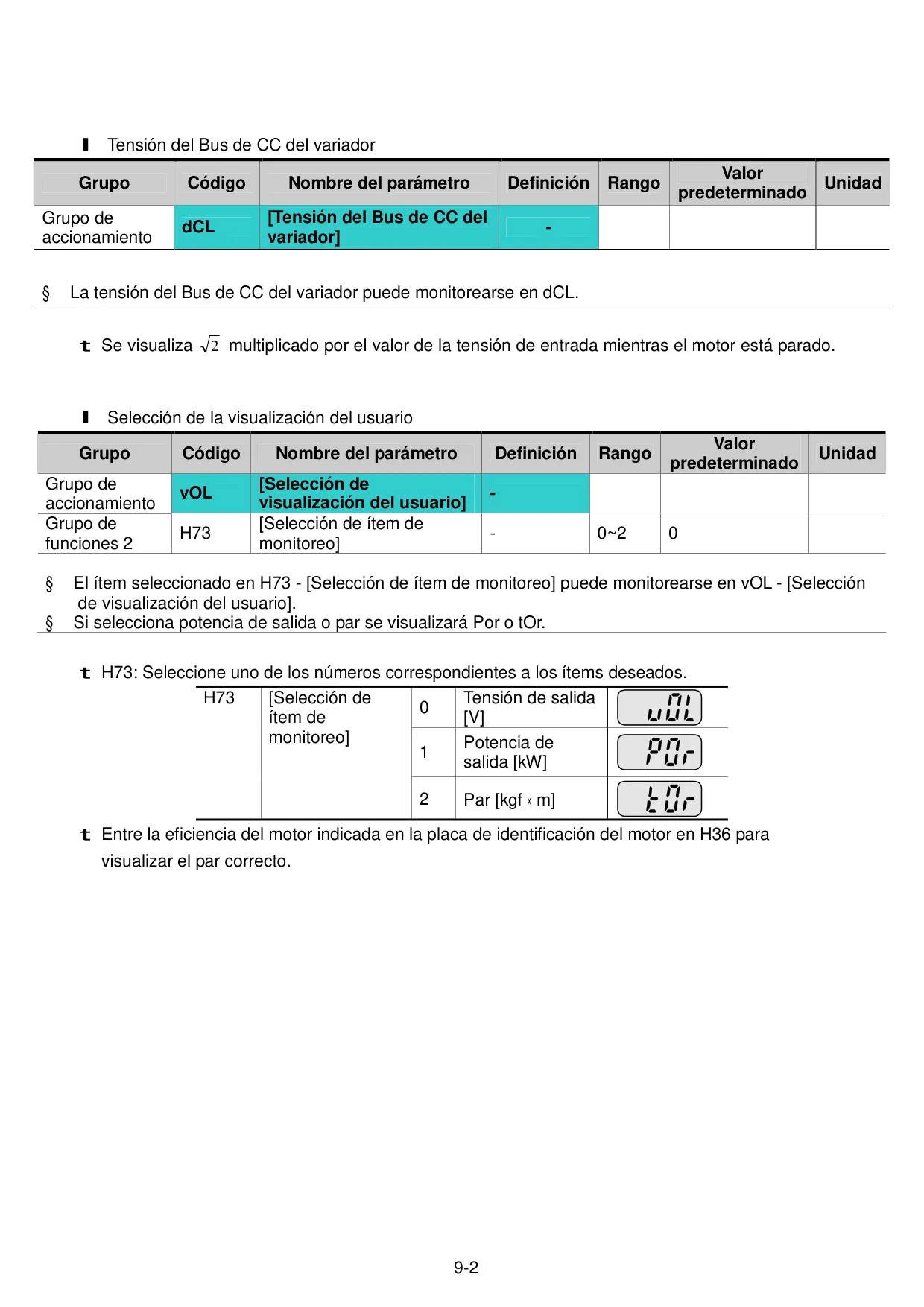

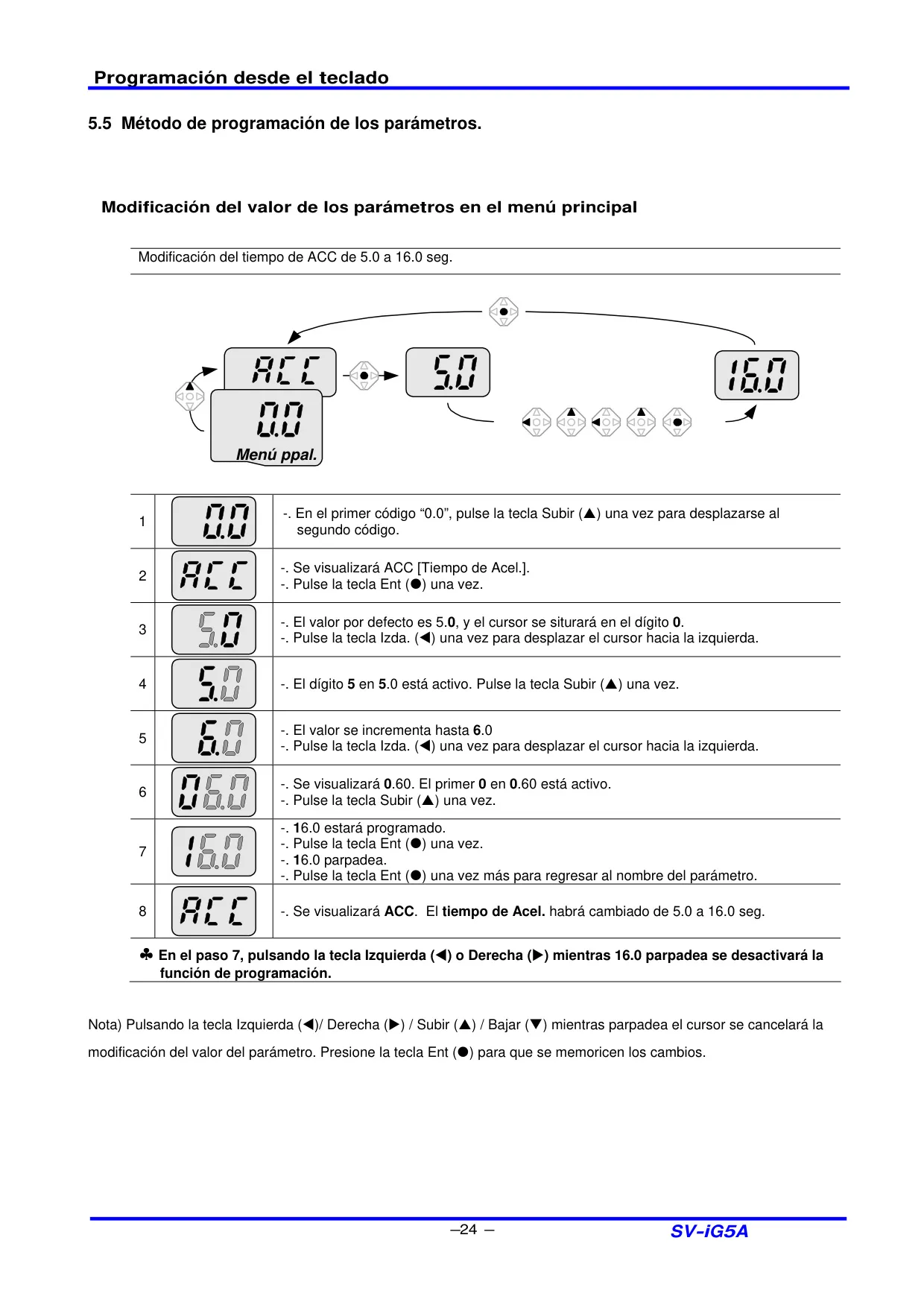

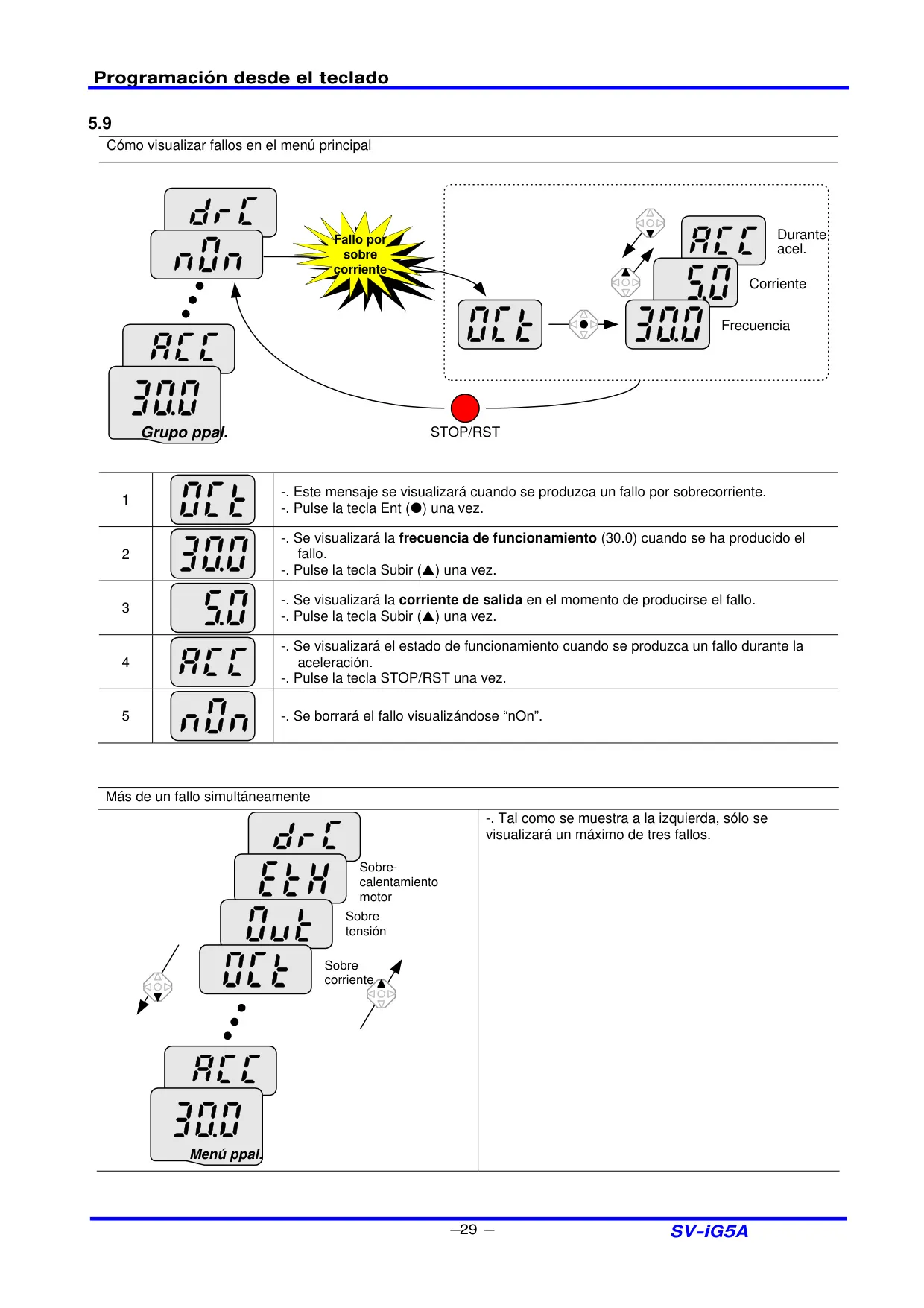

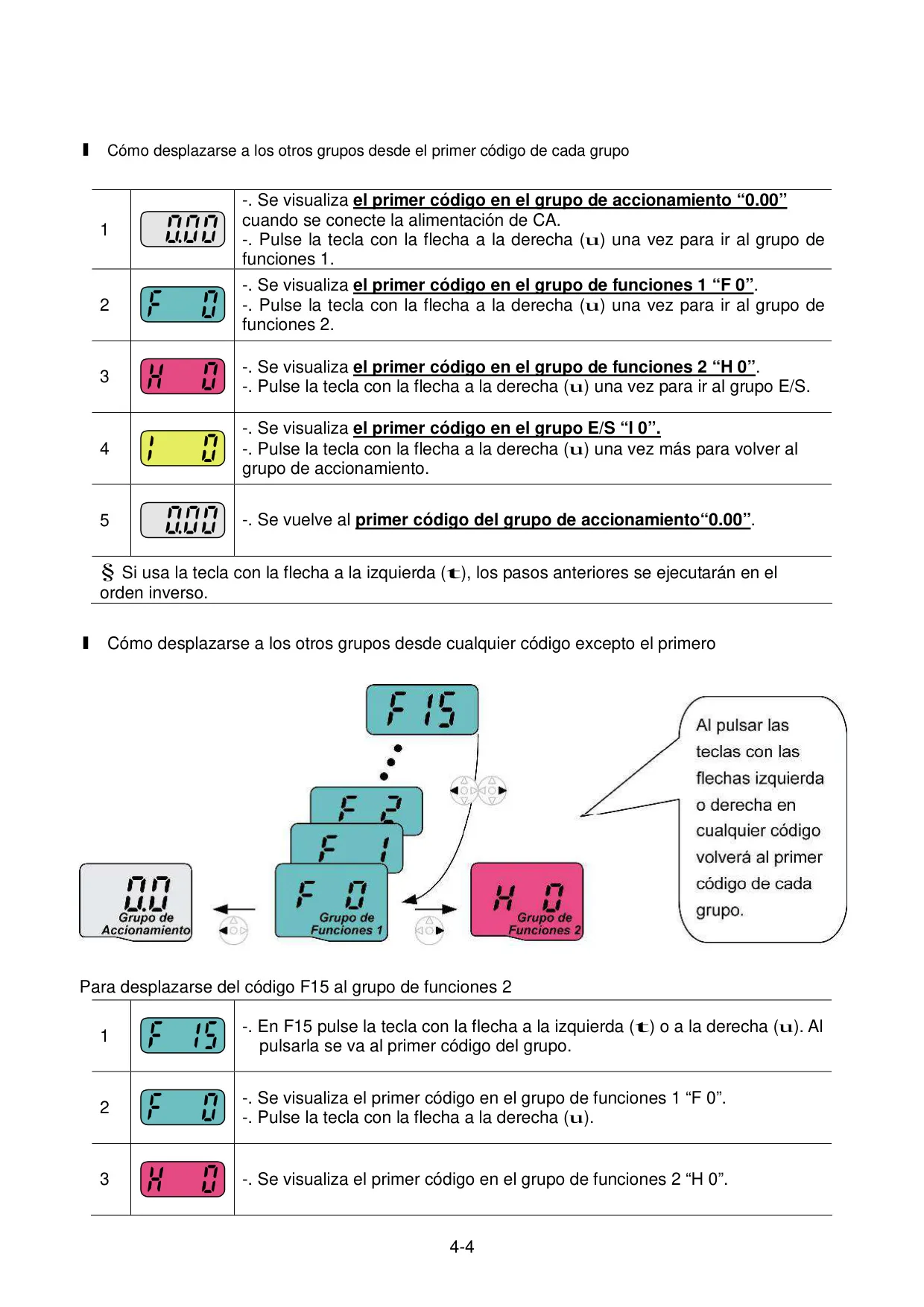

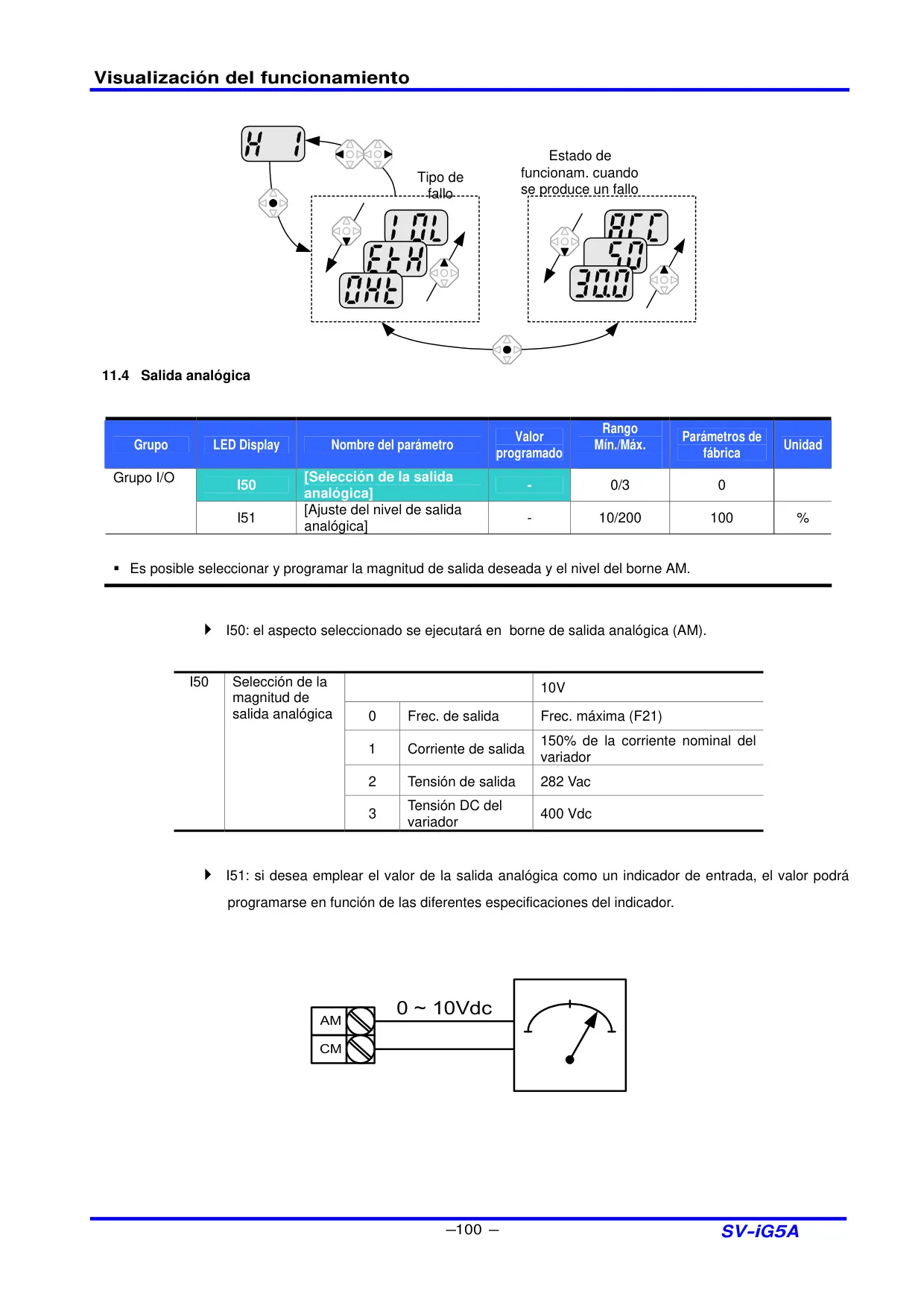

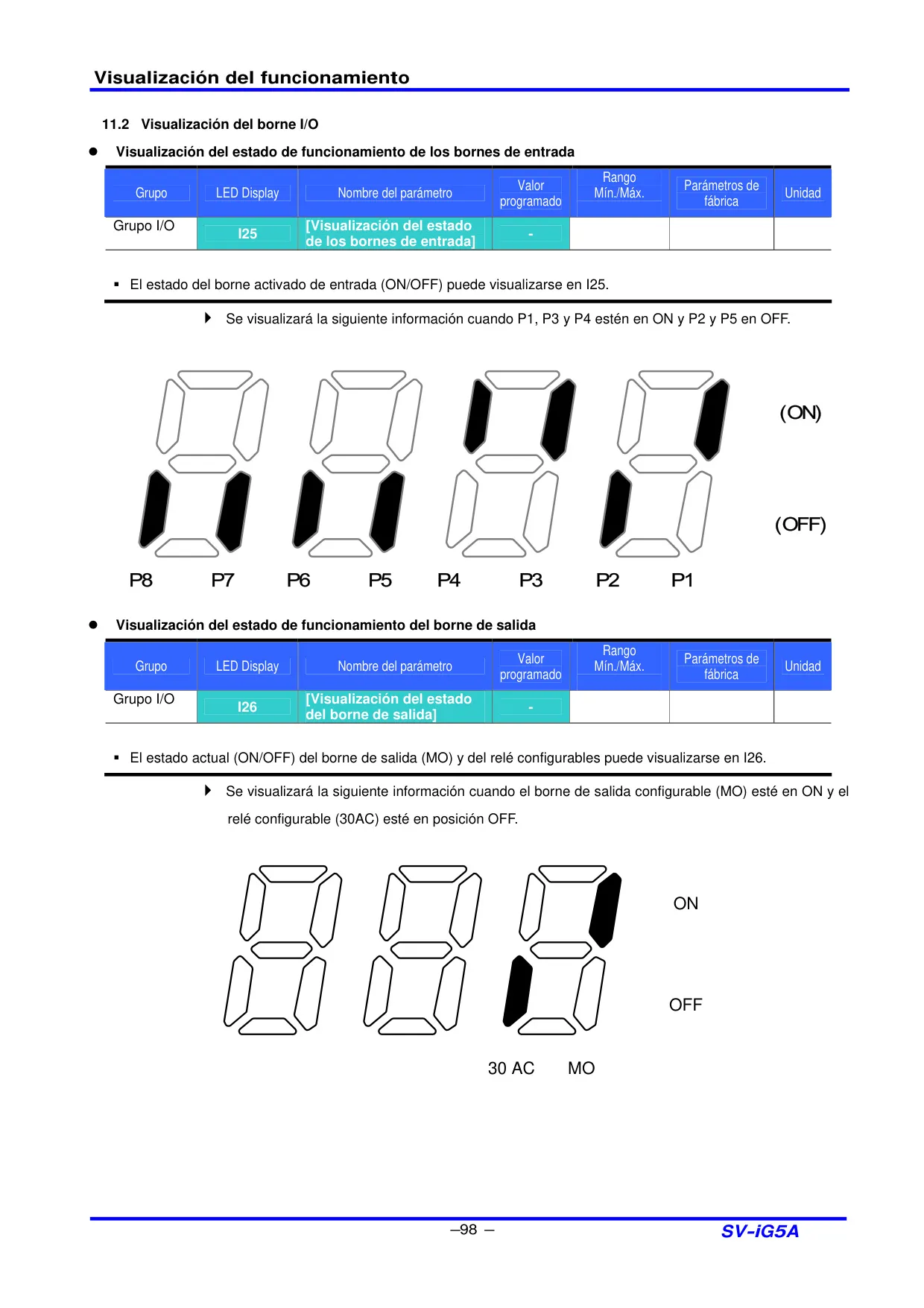

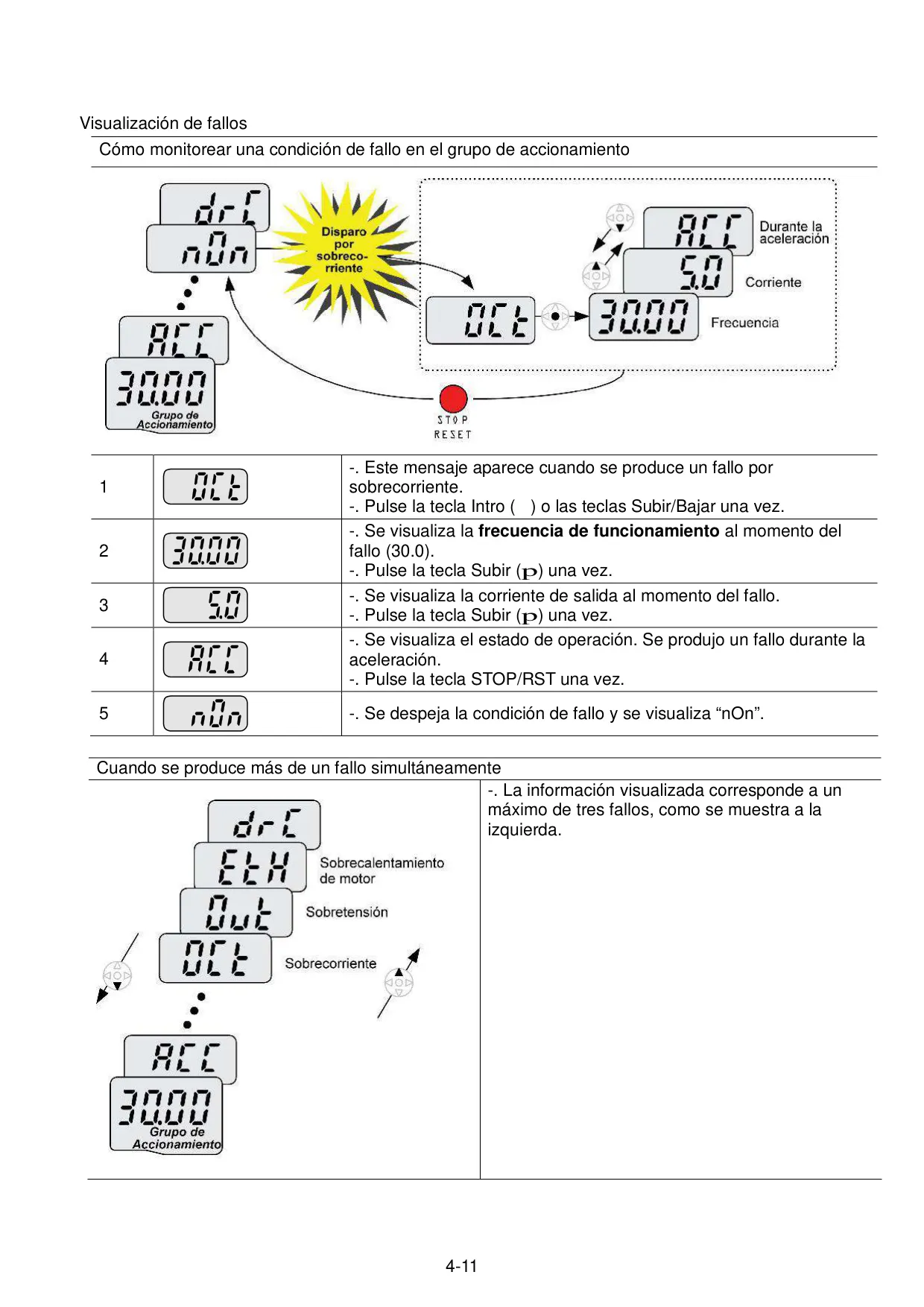

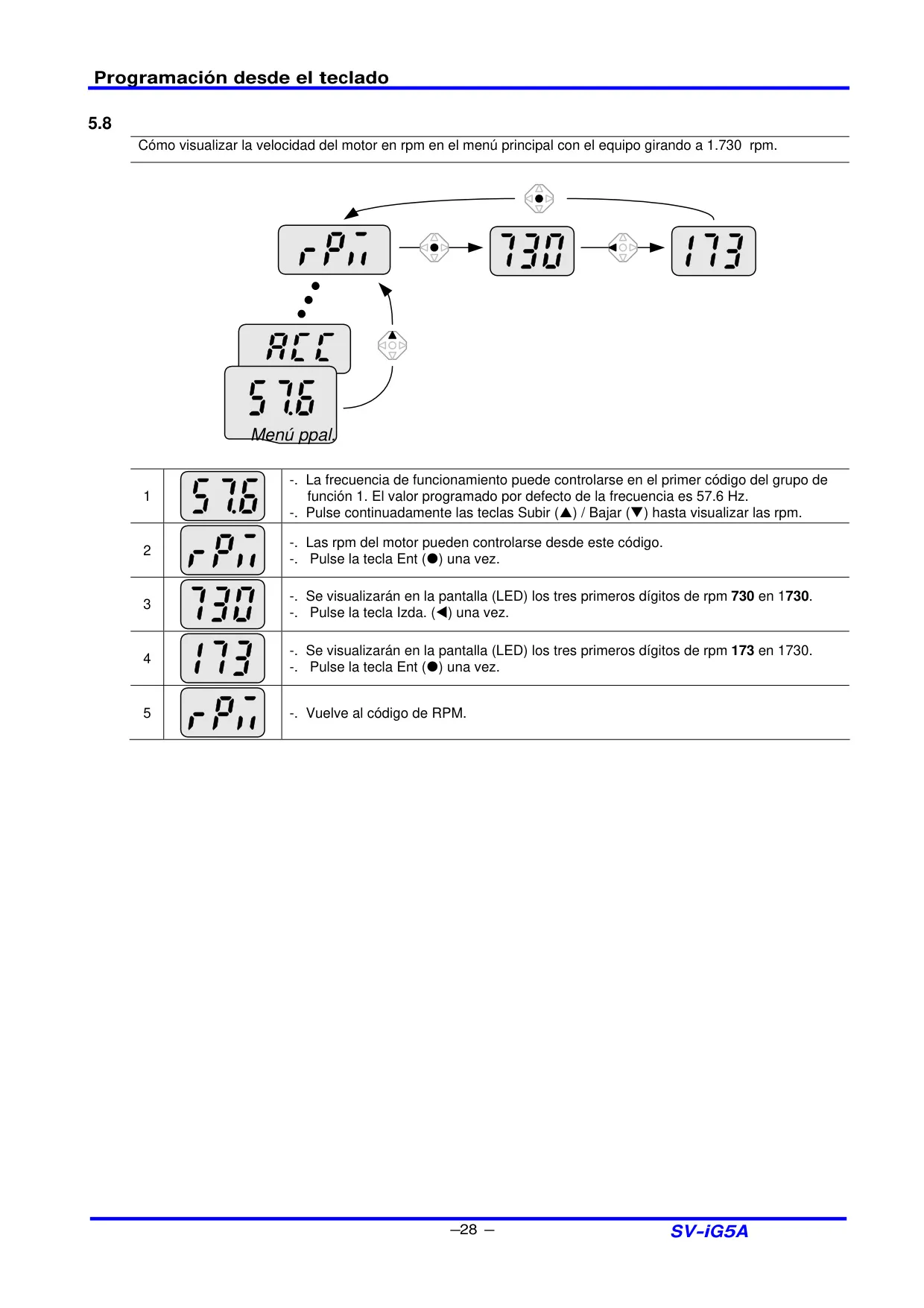

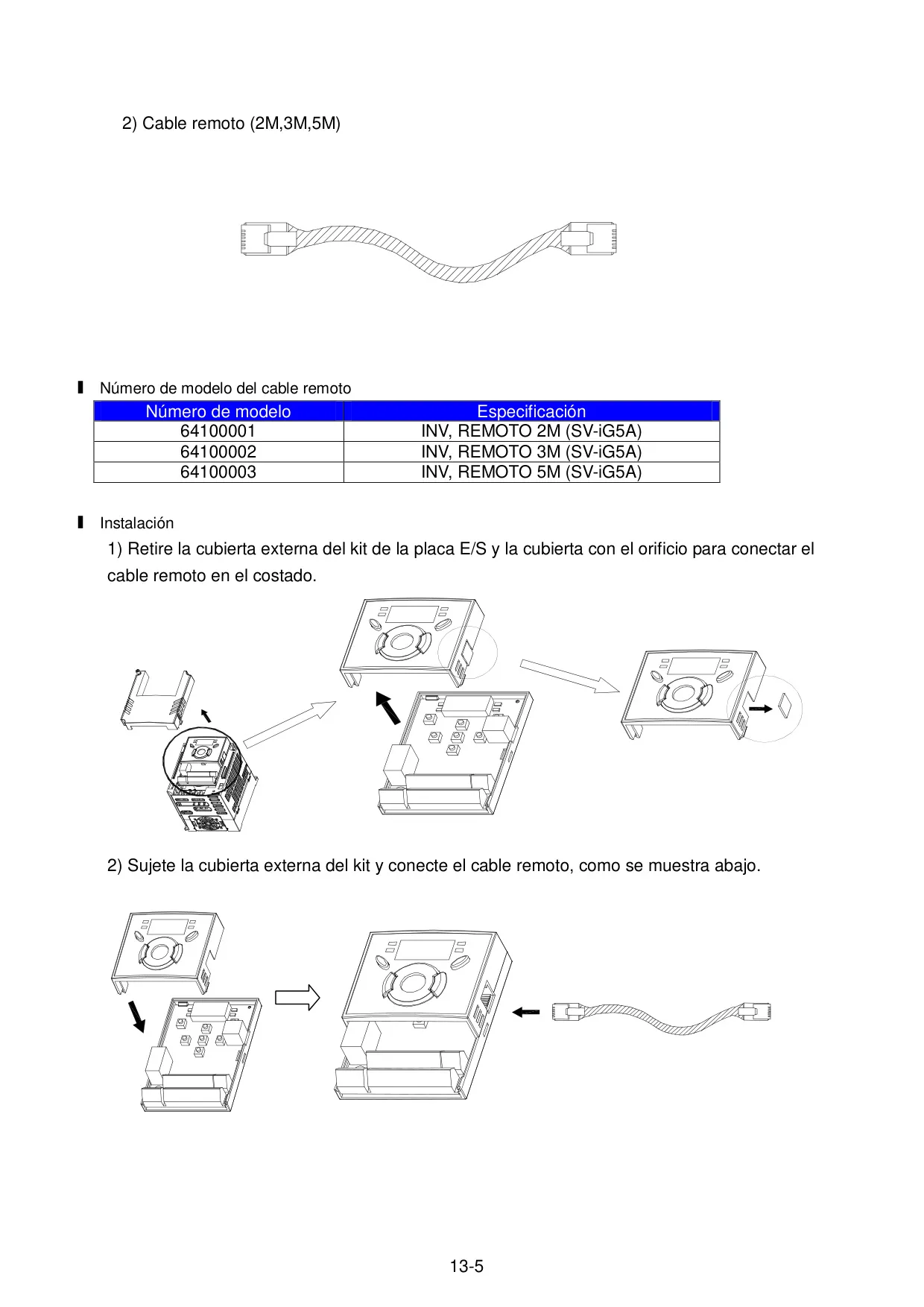

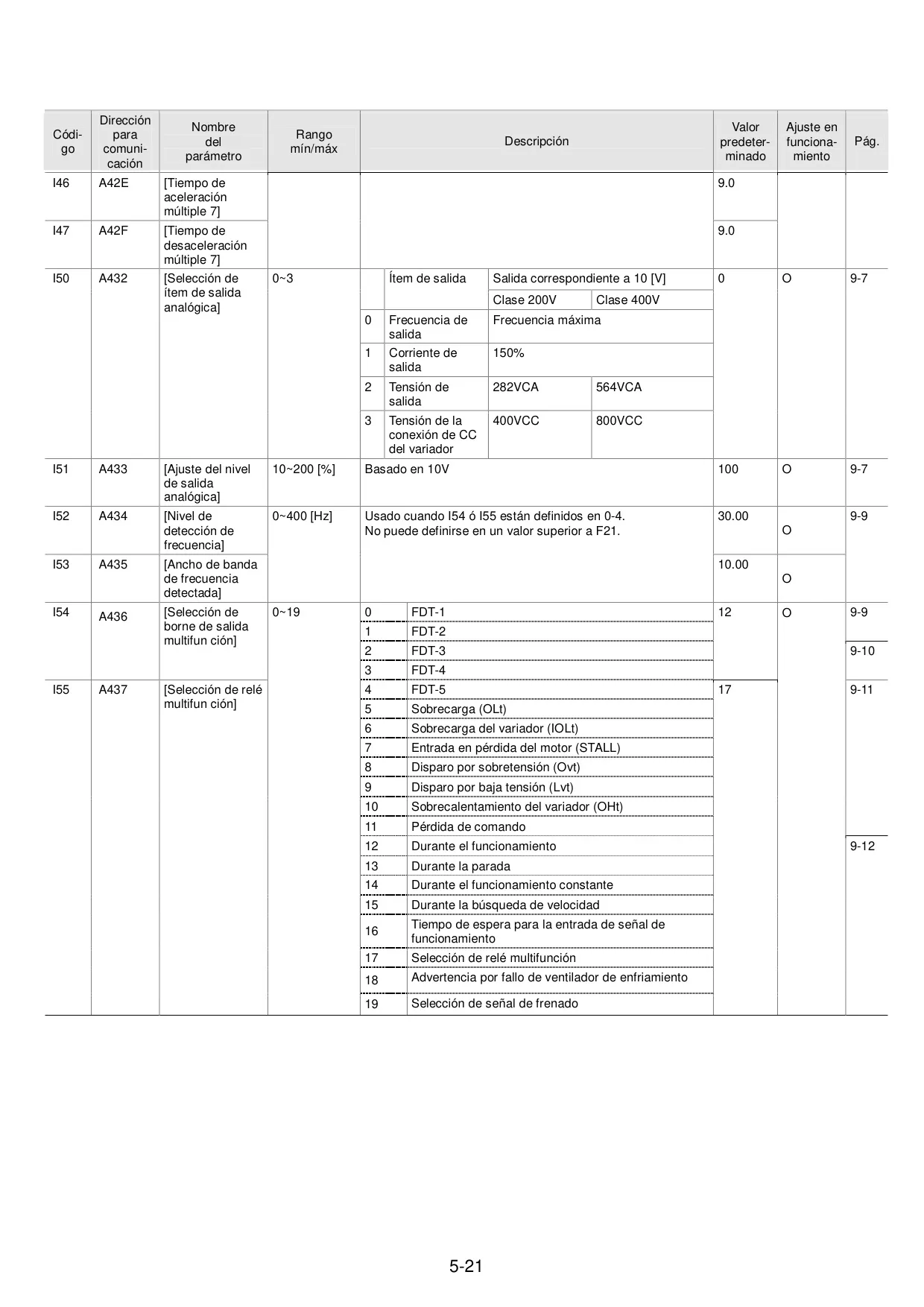

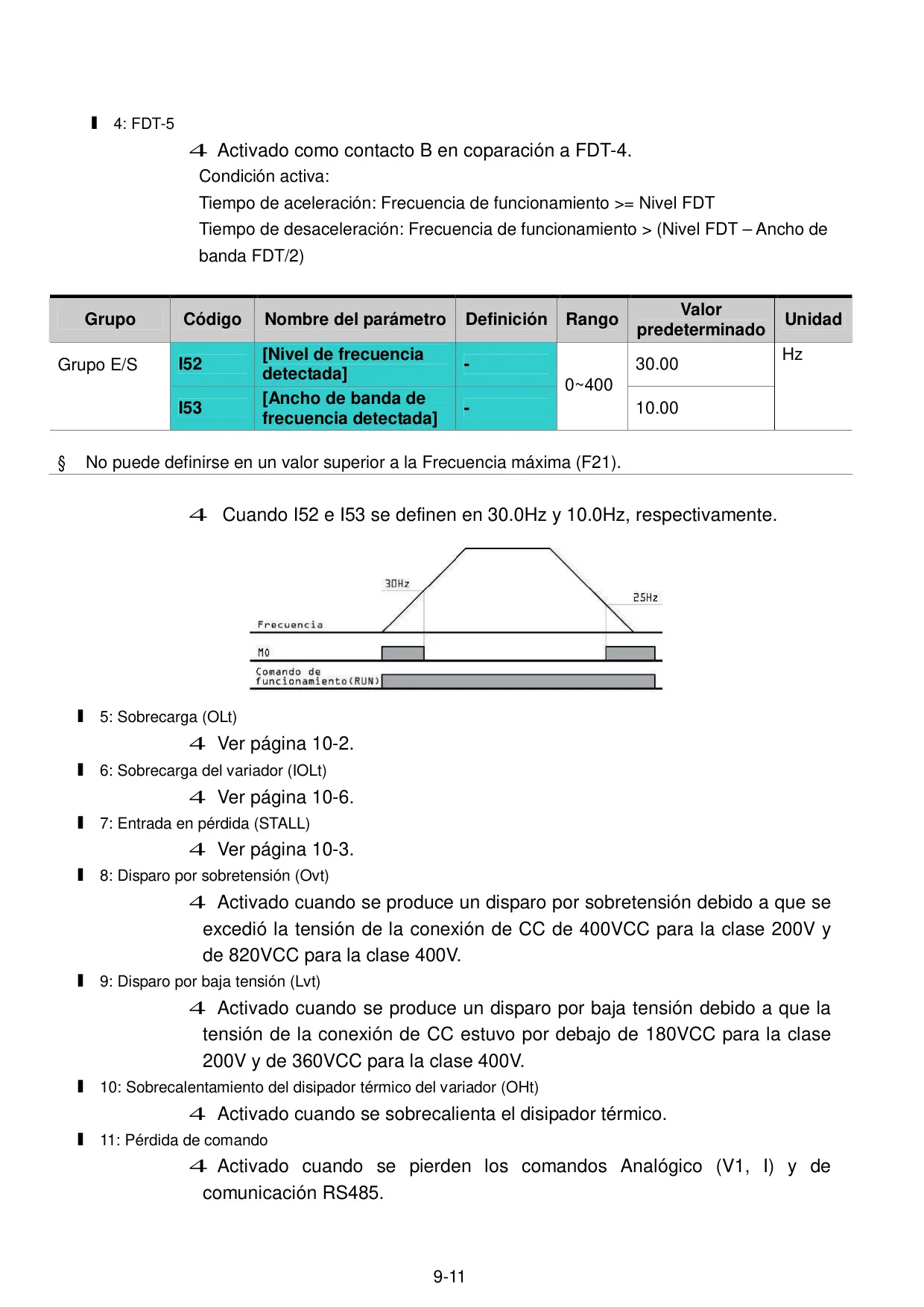

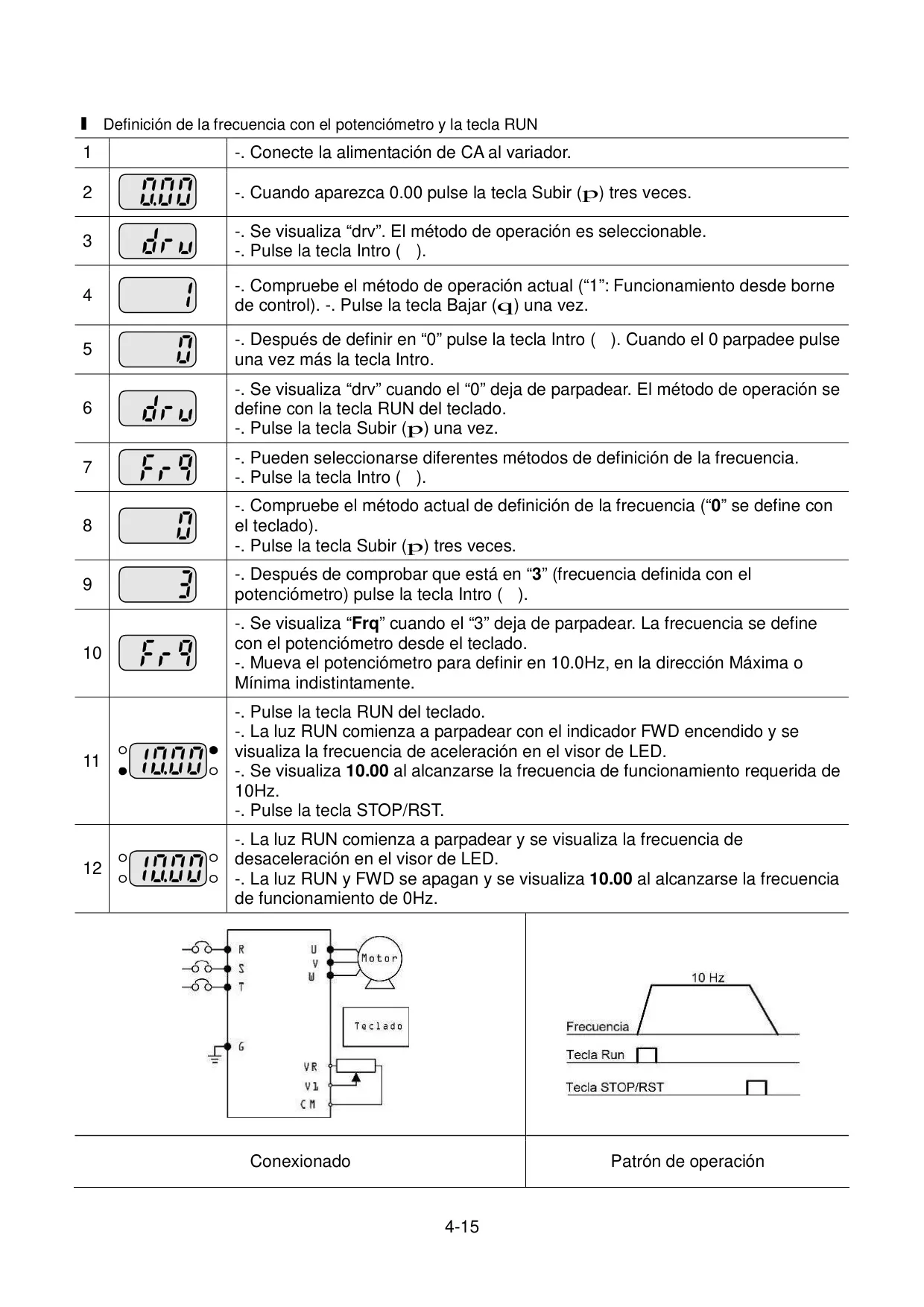

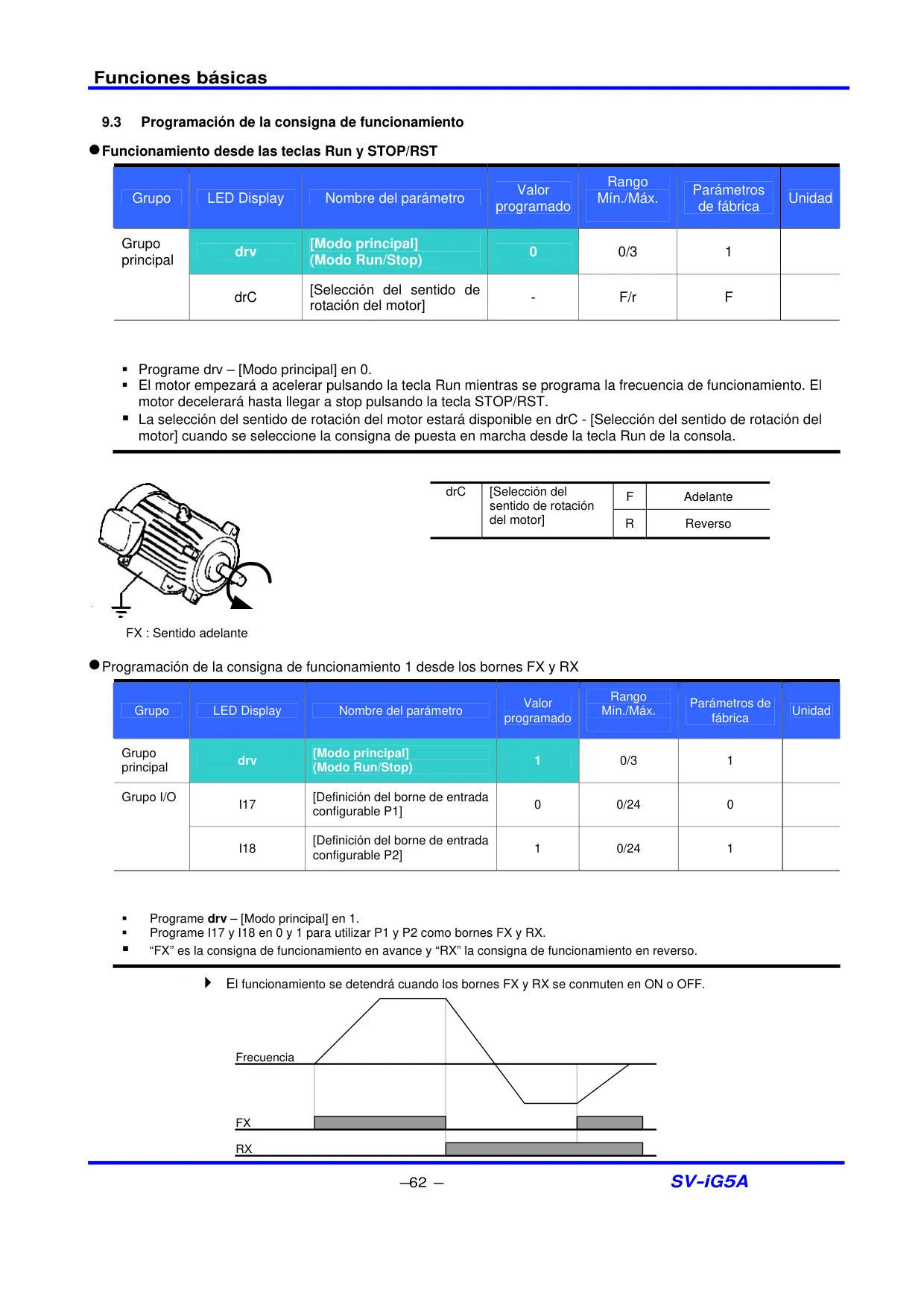

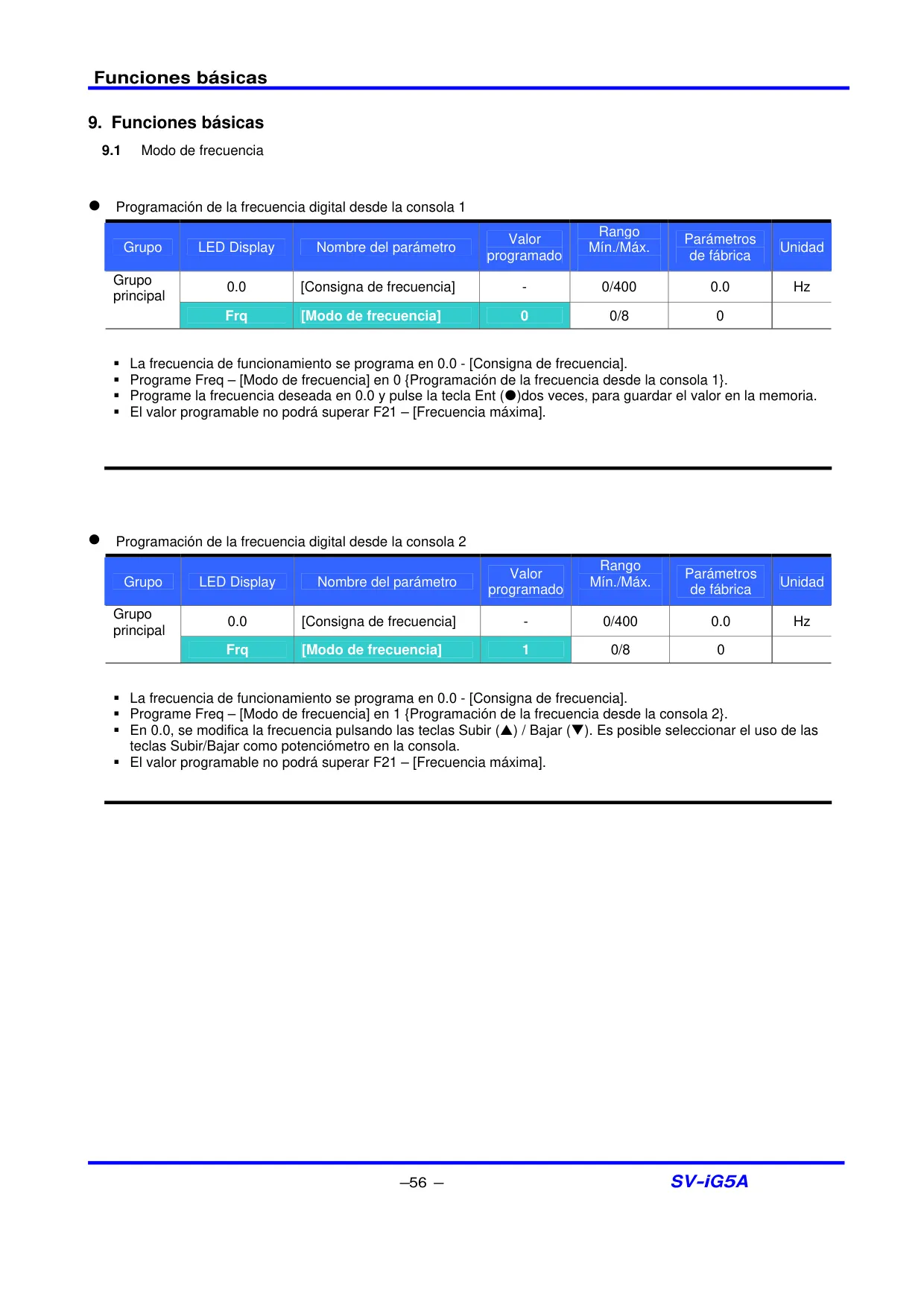

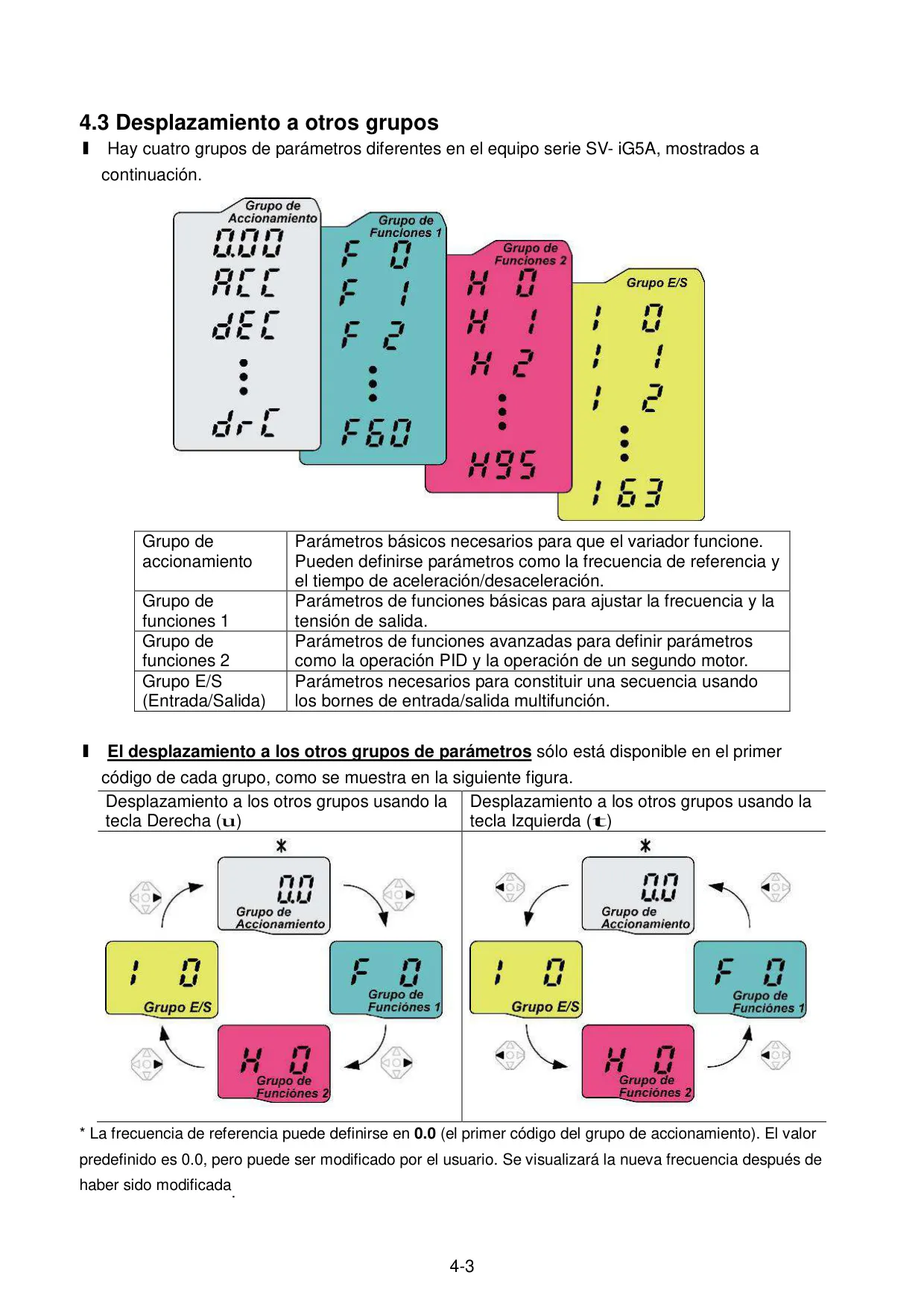

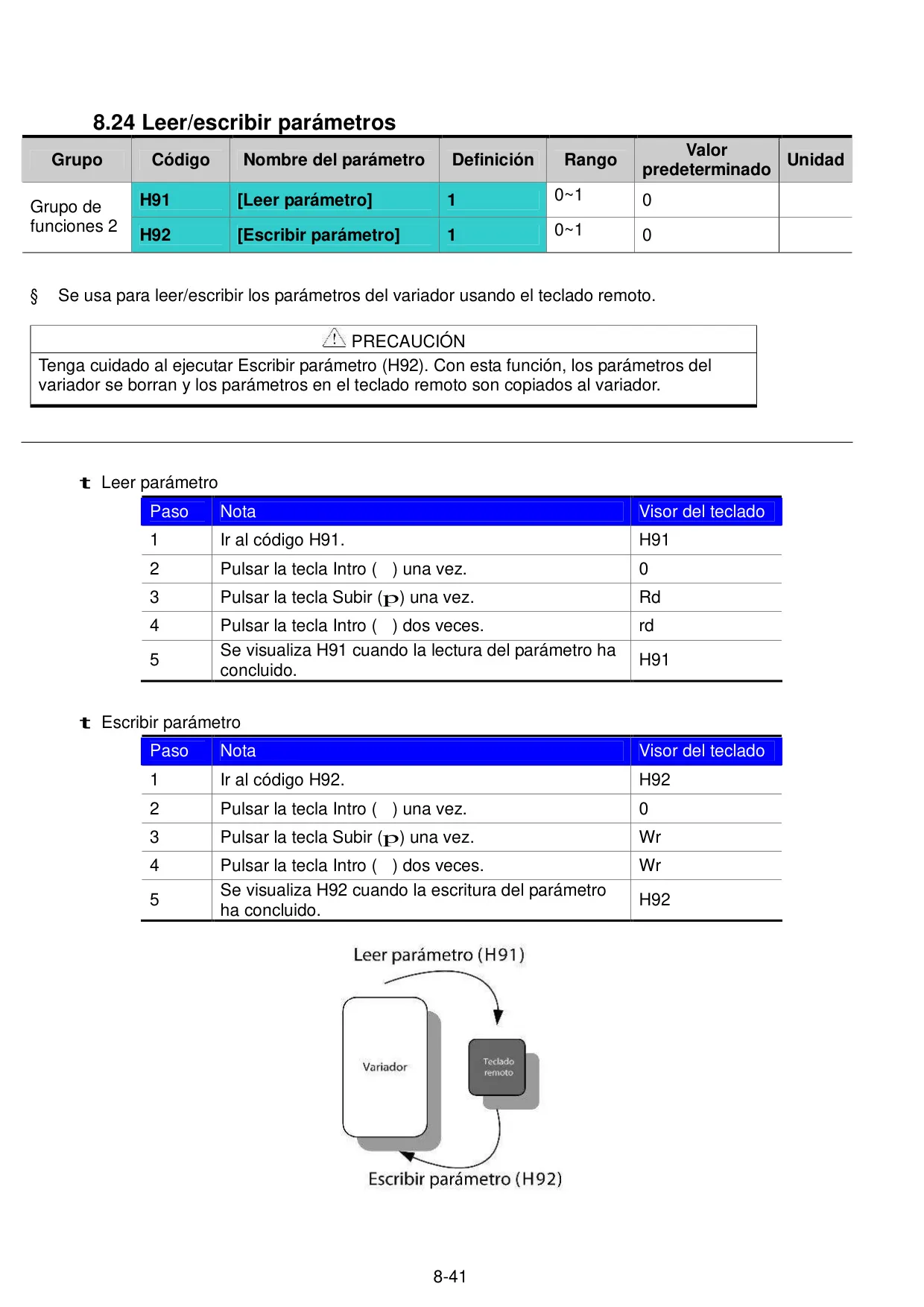

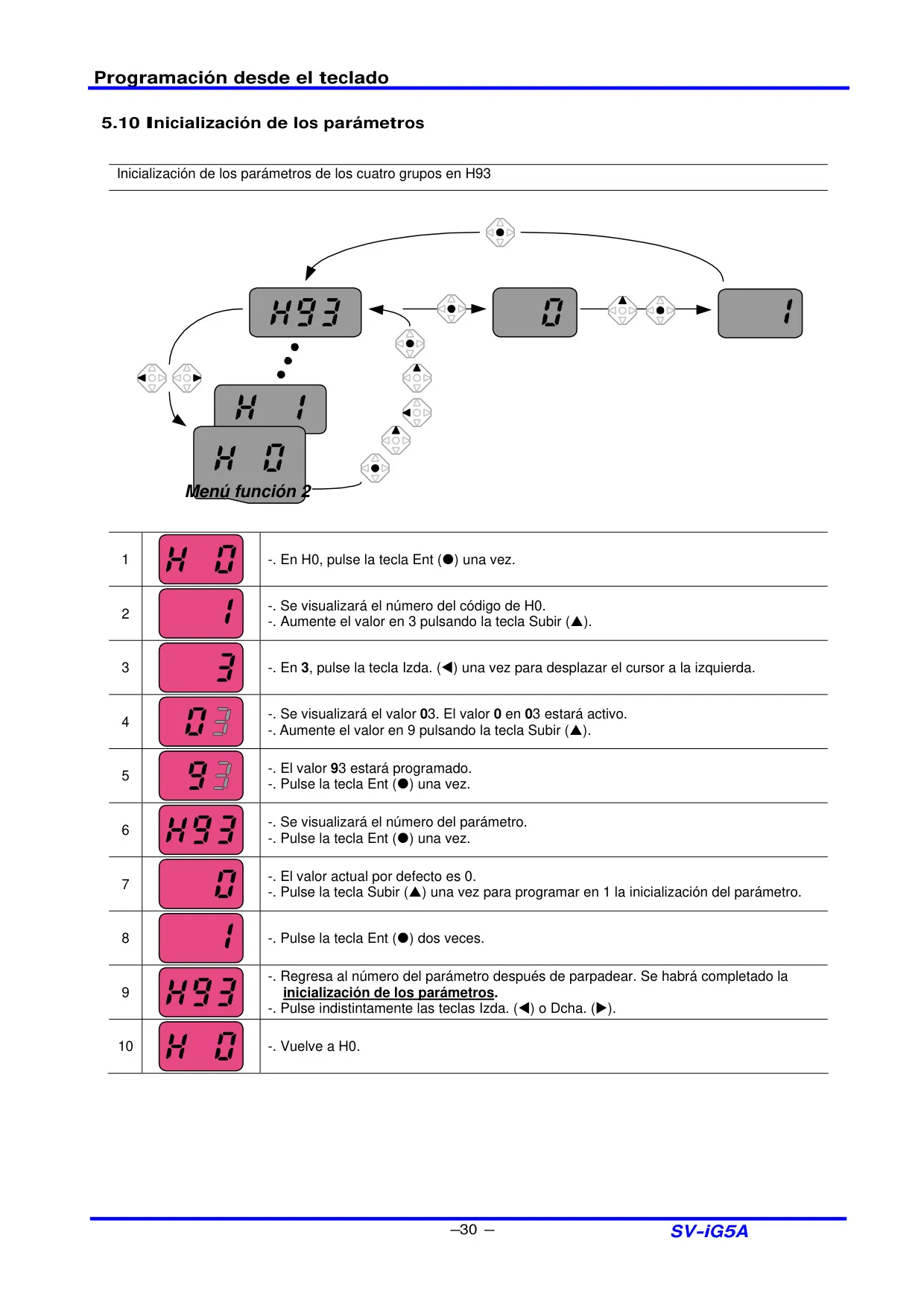

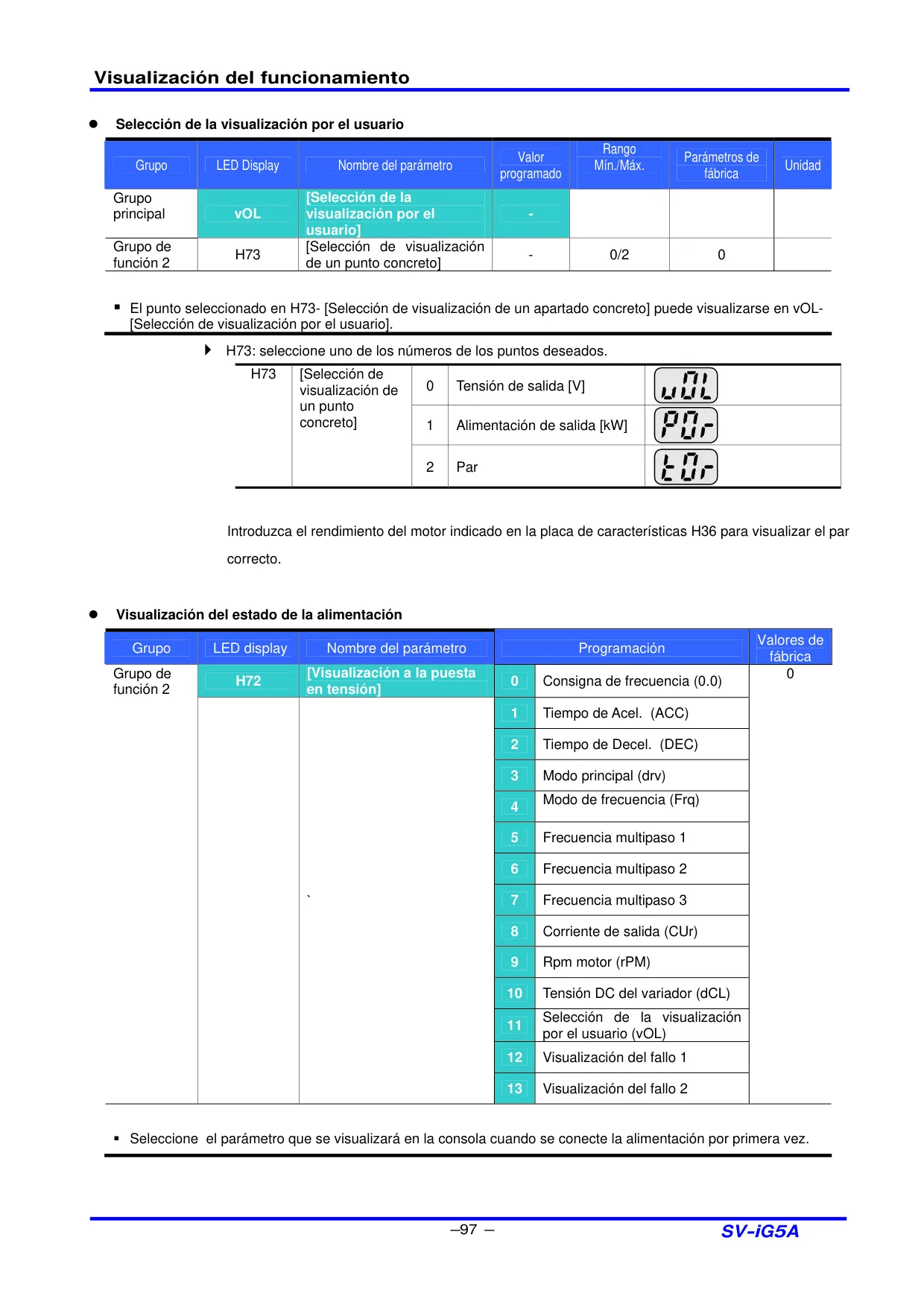

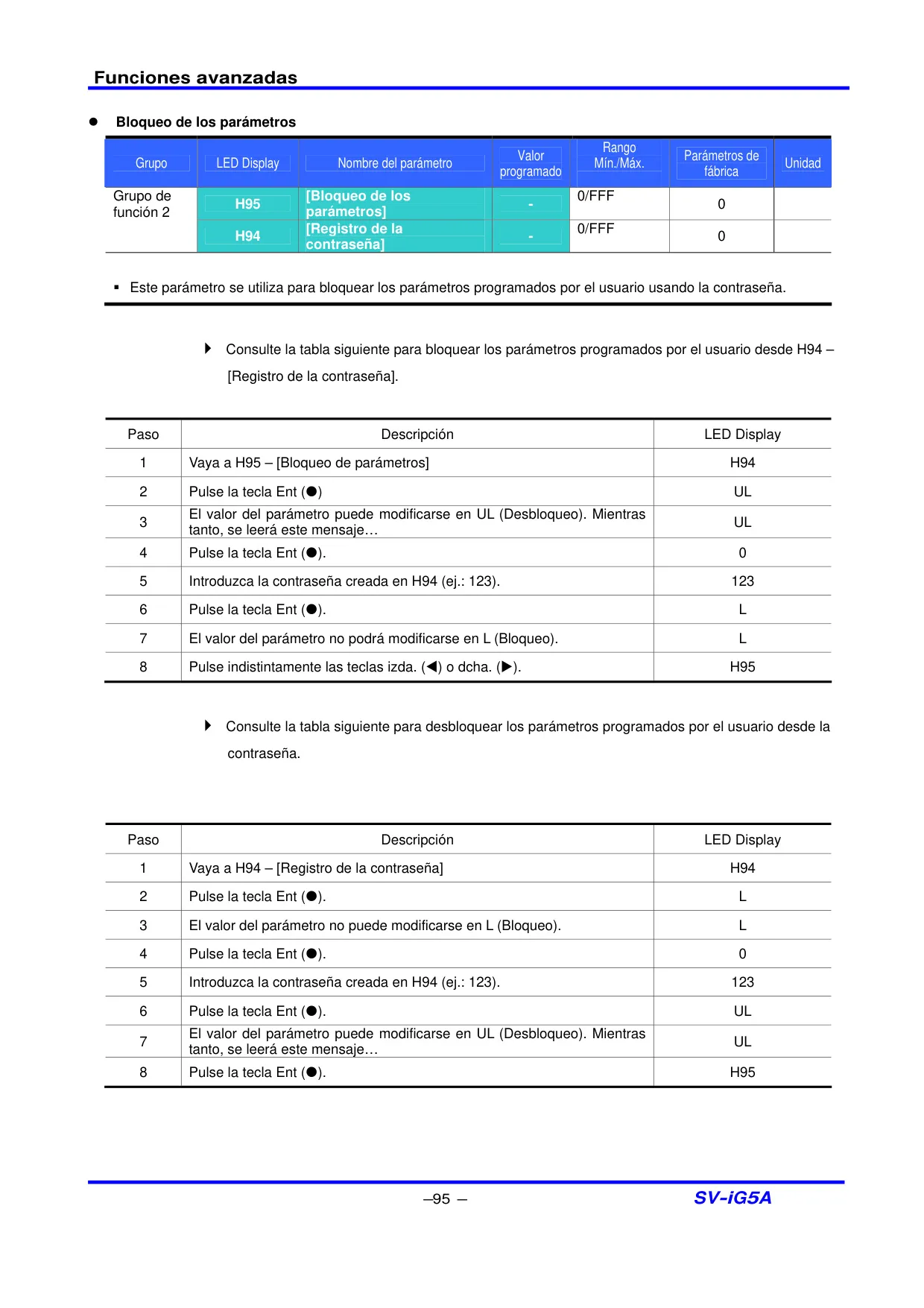

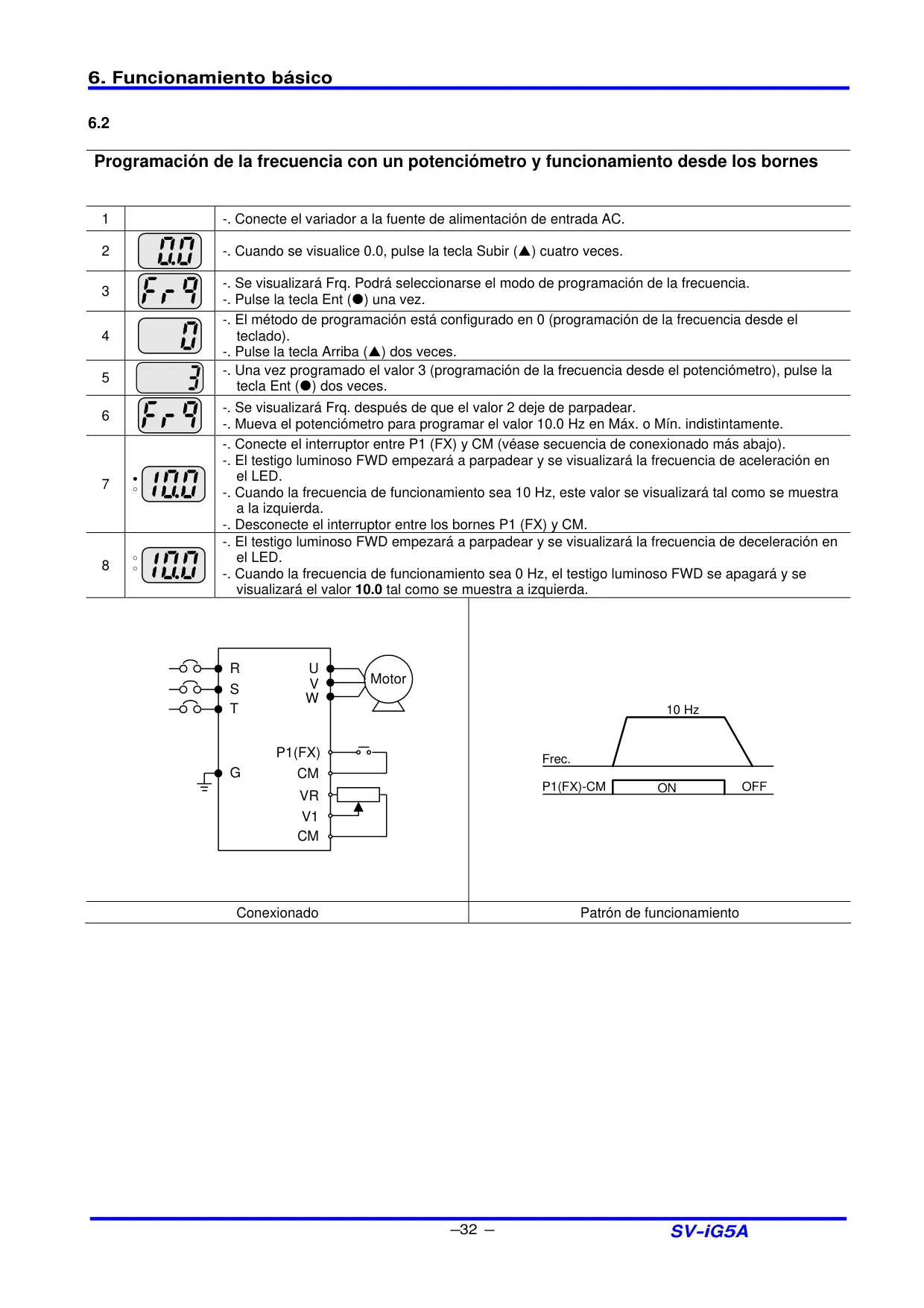

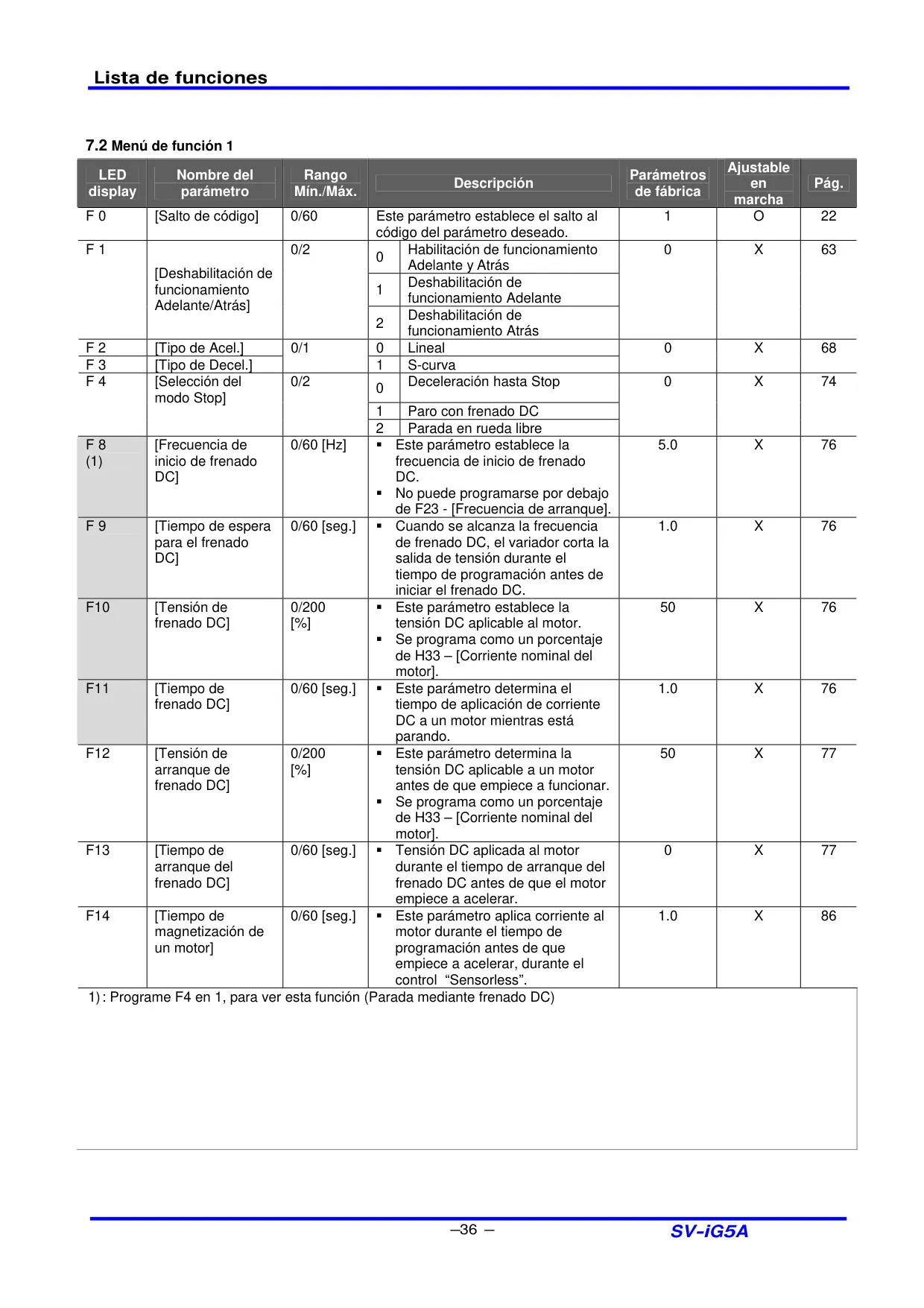

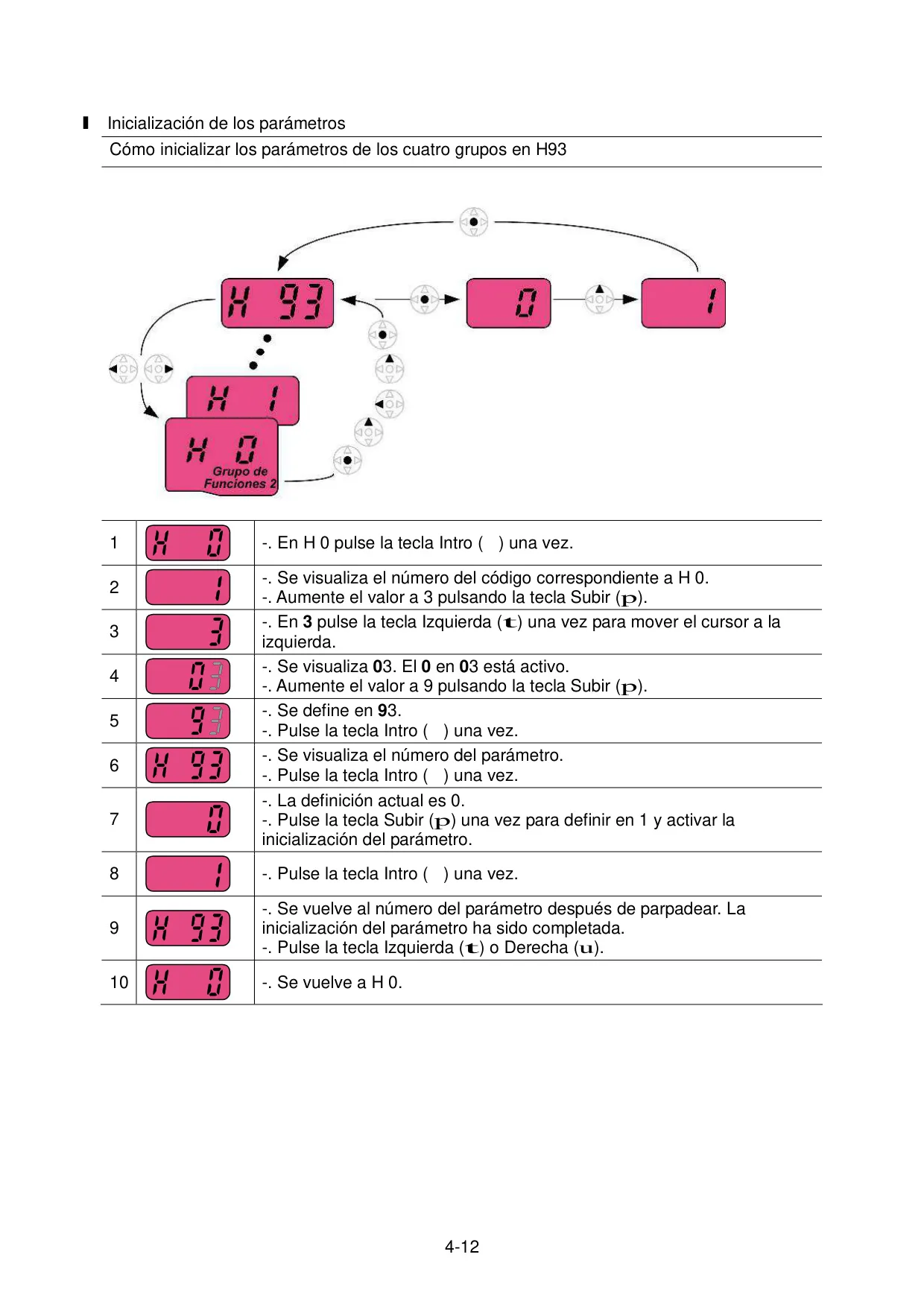

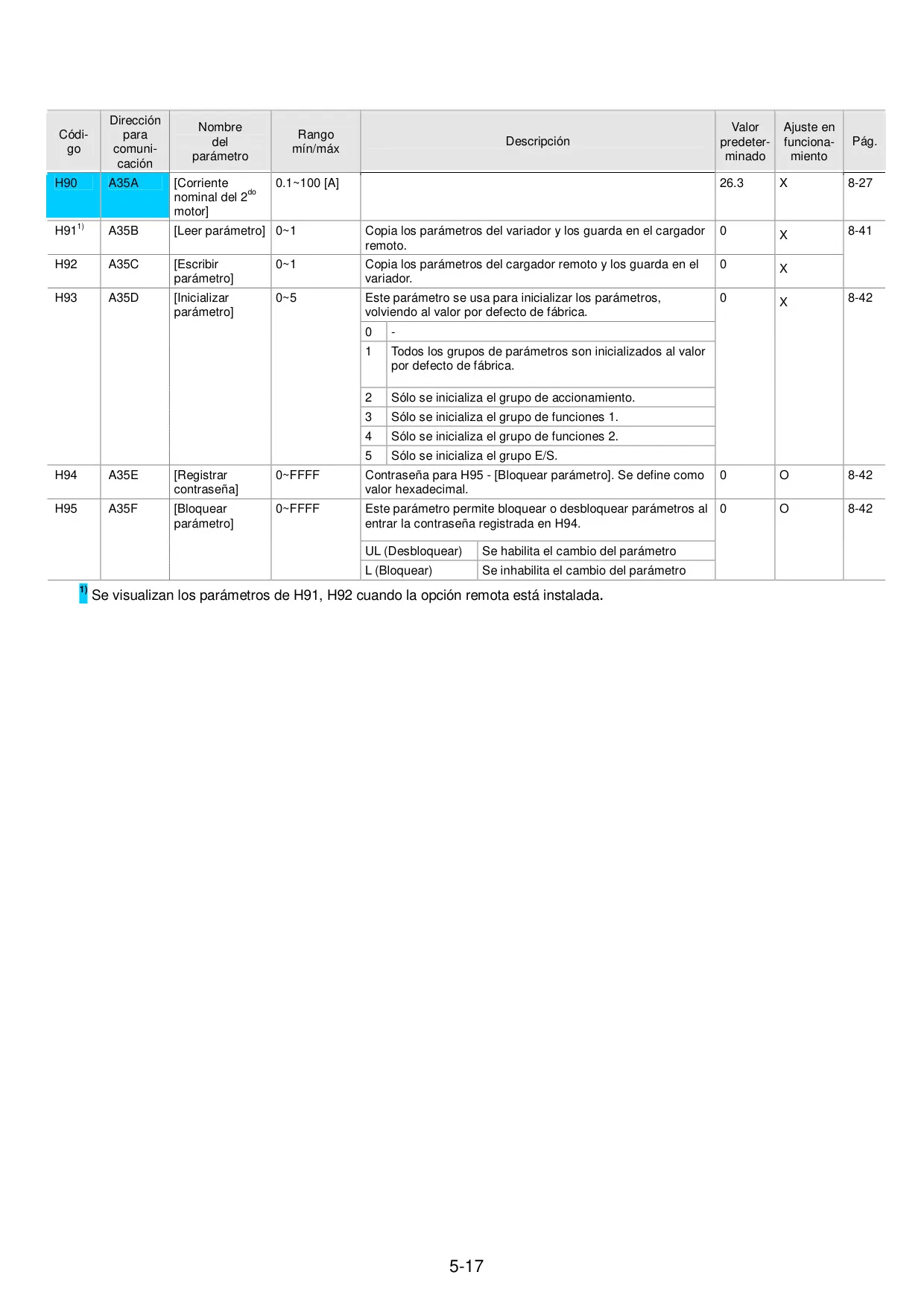

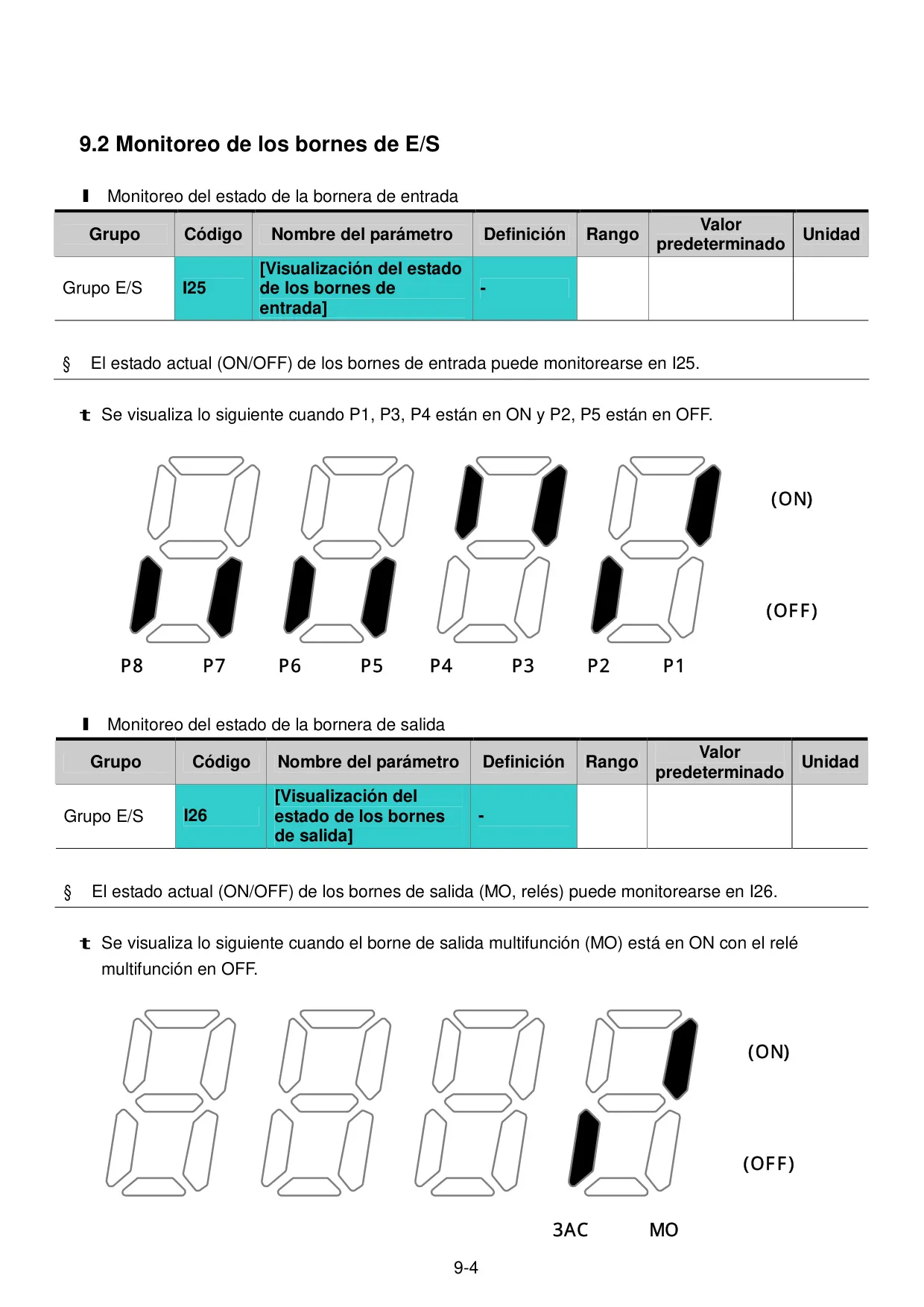

El variador ofrece una interfaz de usuario intuitiva a través de su teclado integrado. La pantalla LED de 7 segmentos muestra el estado de funcionamiento y los parámetros, con indicadores luminosos para avance/retroceso y estado de funcionamiento/ajuste. La navegación por los menús (Principal, Función 1, Función 2, I/O) es sencilla, permitiendo acceder y modificar parámetros, así como visualizar datos operativos como corriente, RPM o tensión del bus DC.

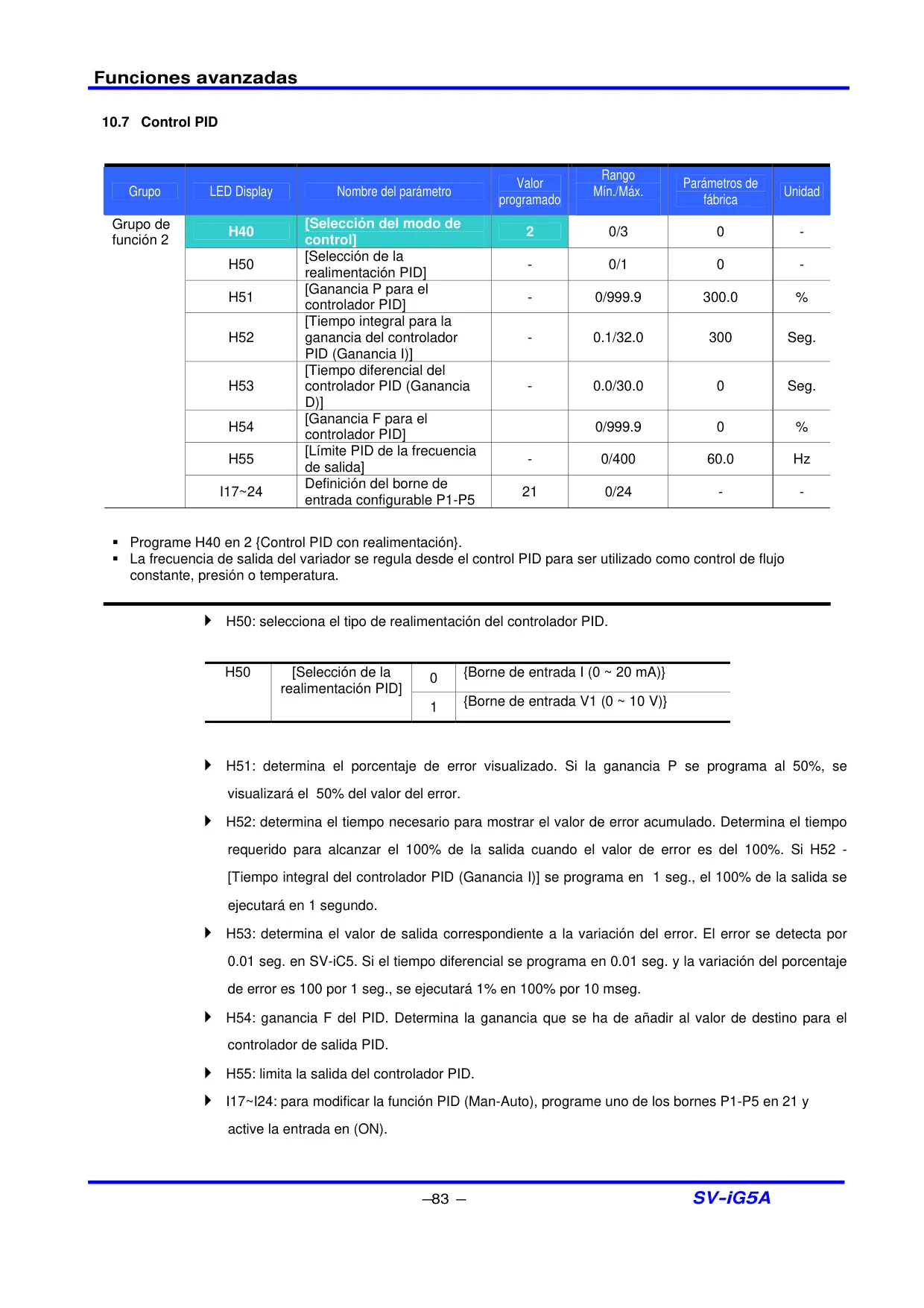

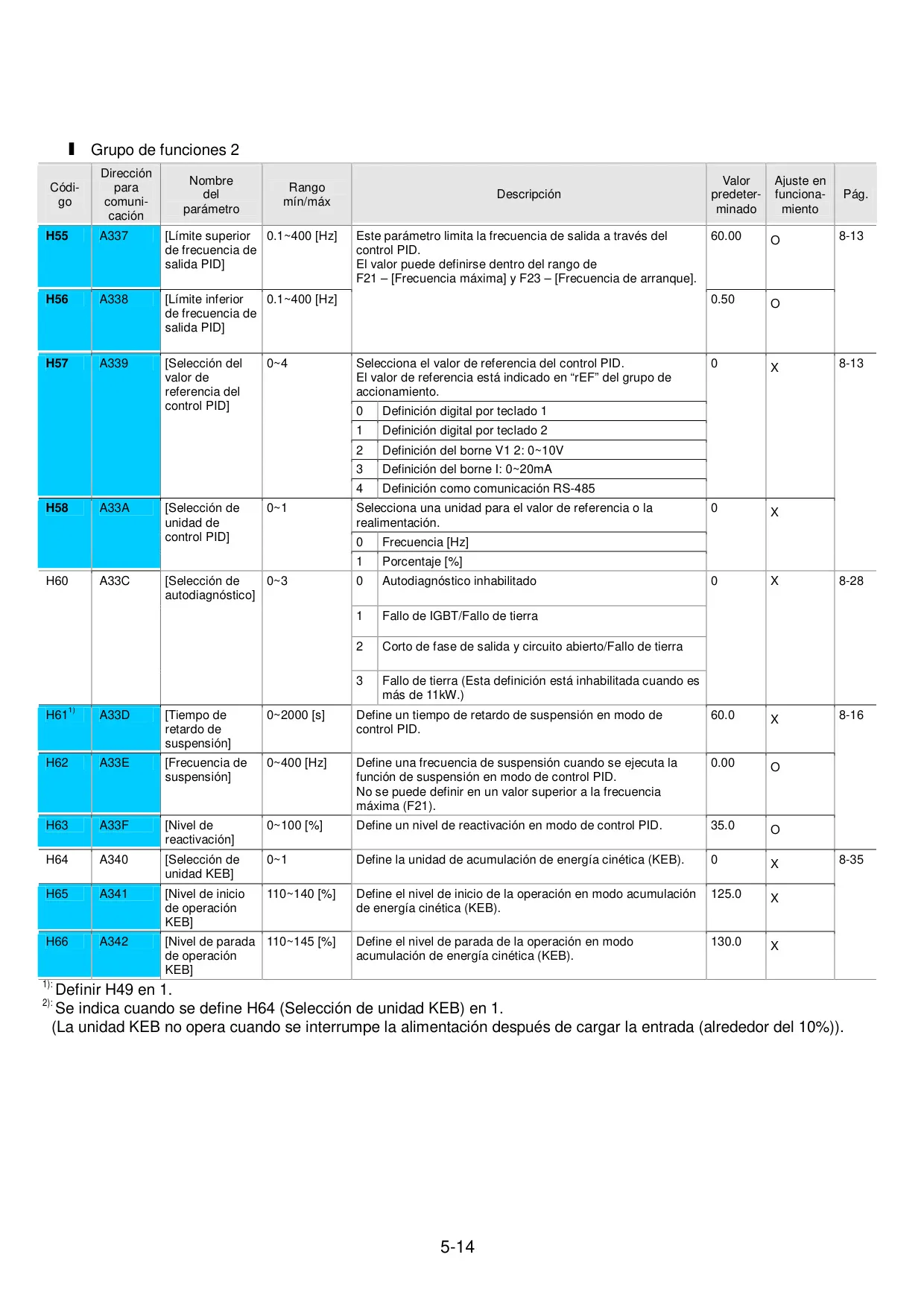

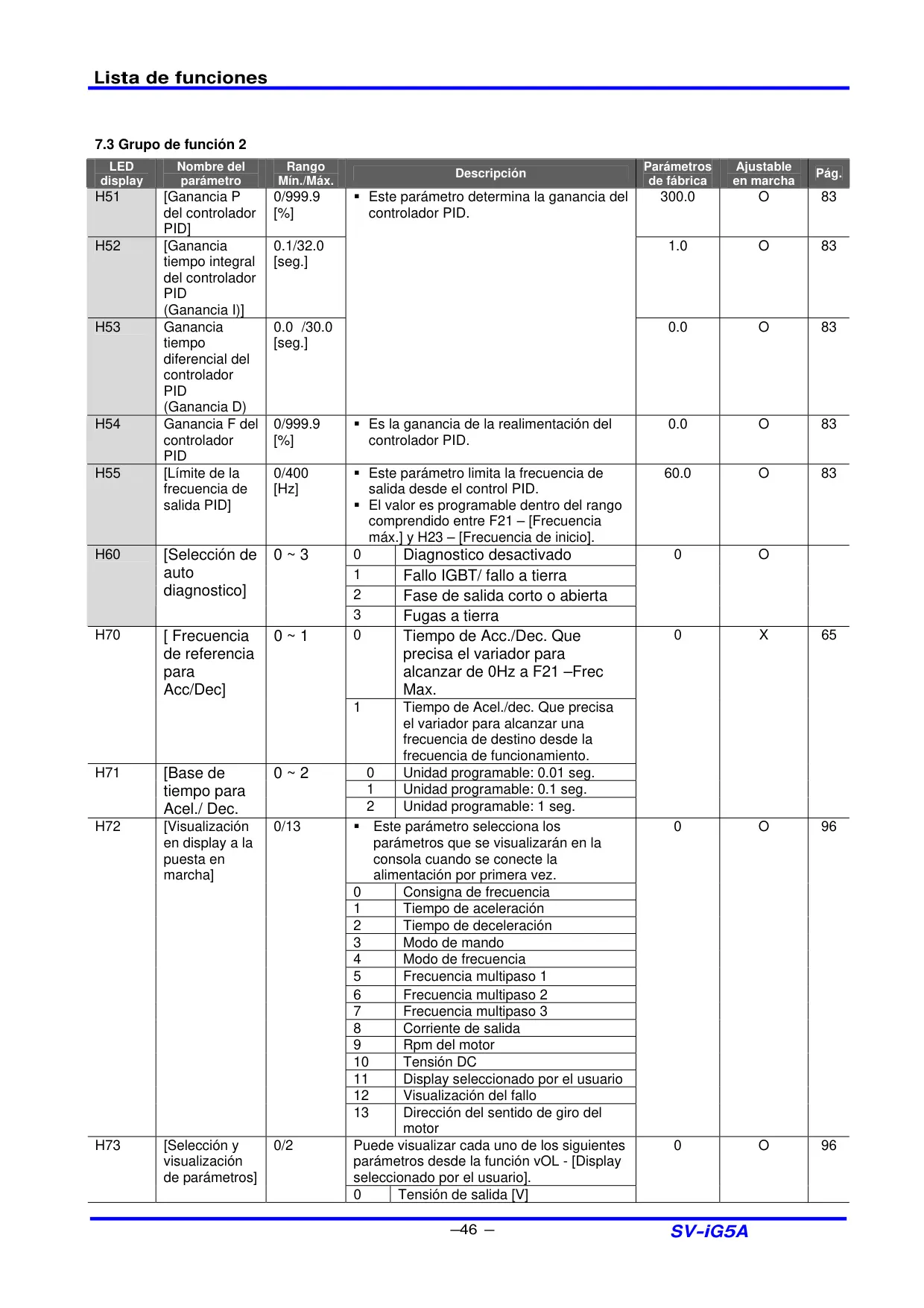

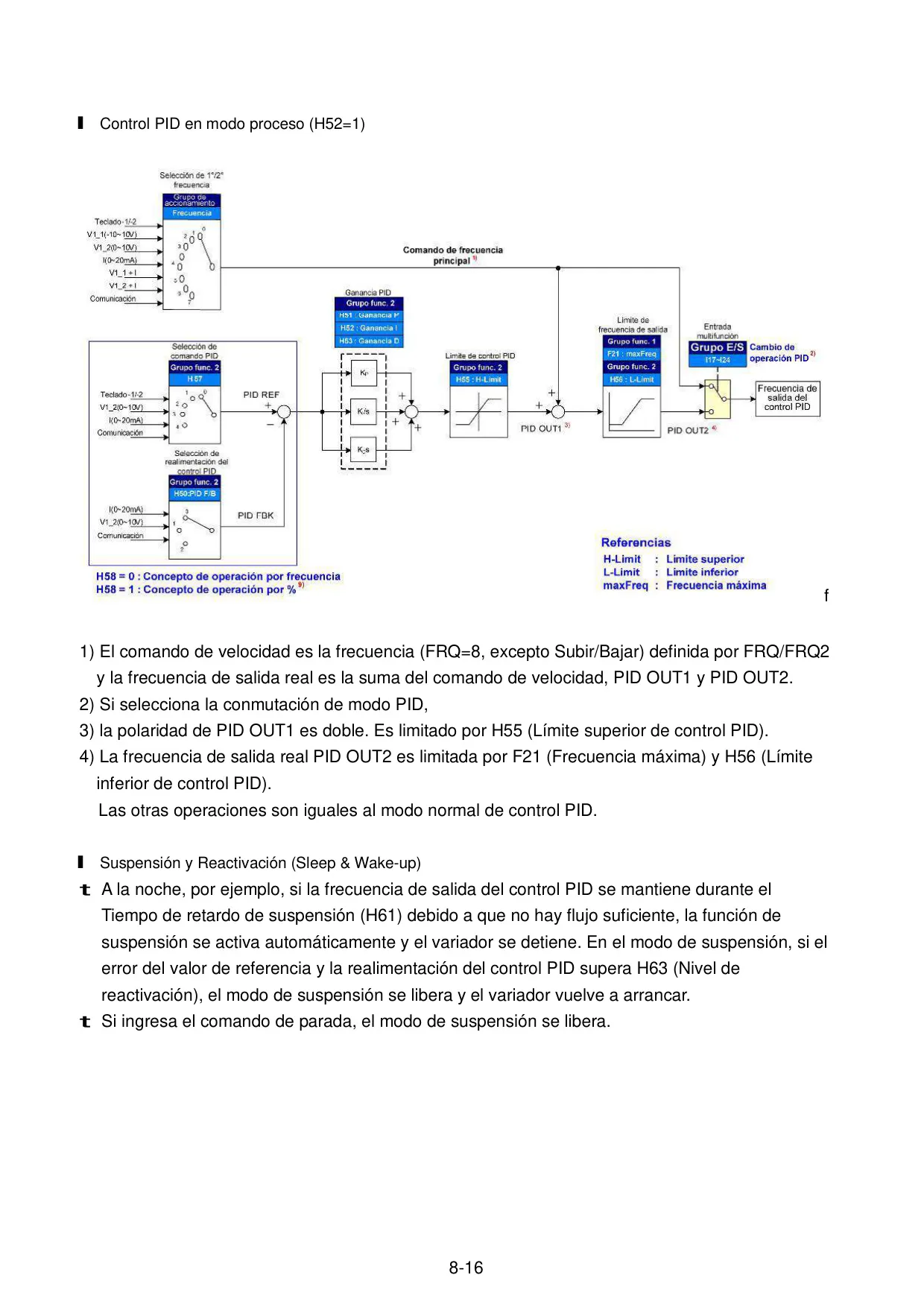

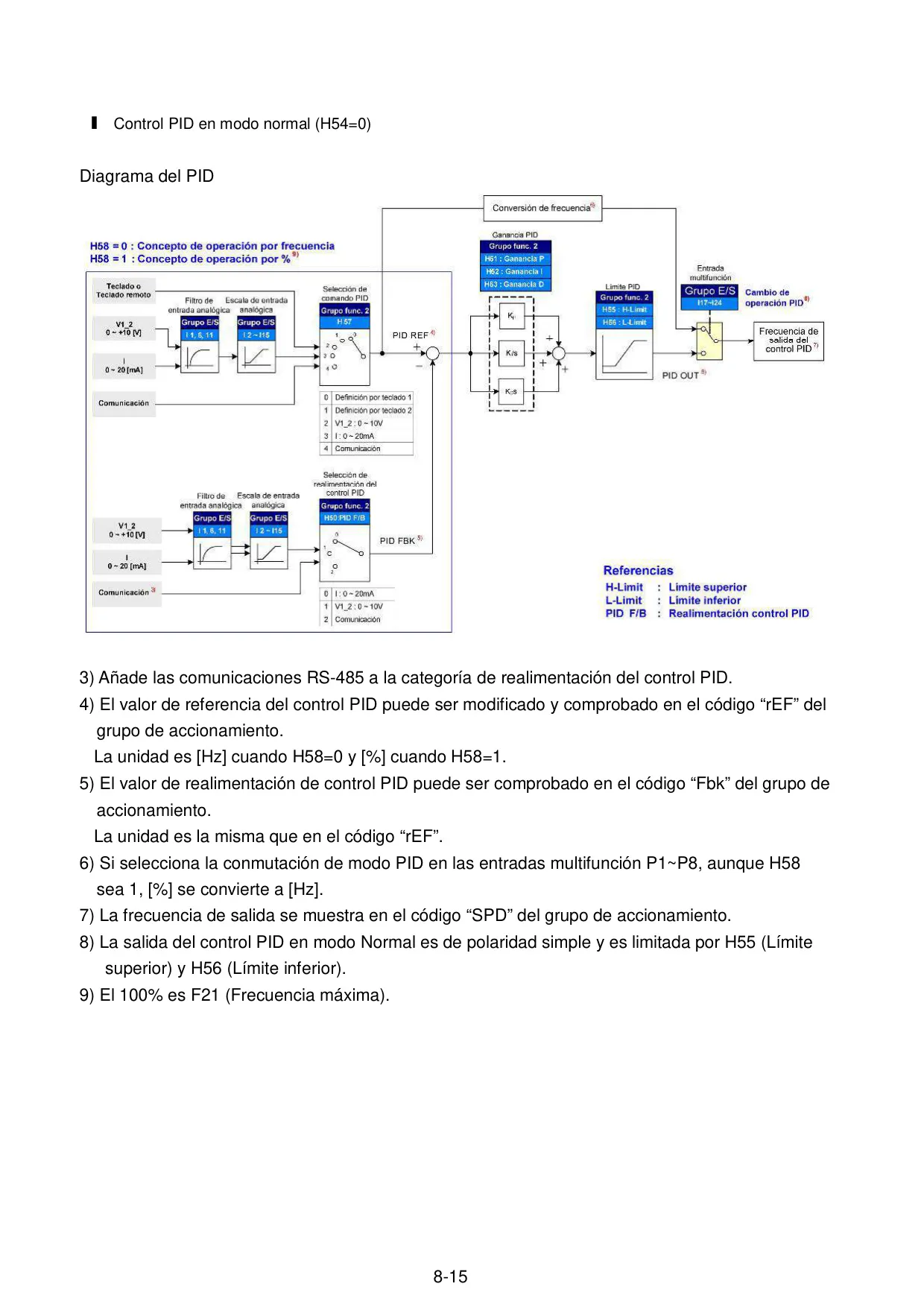

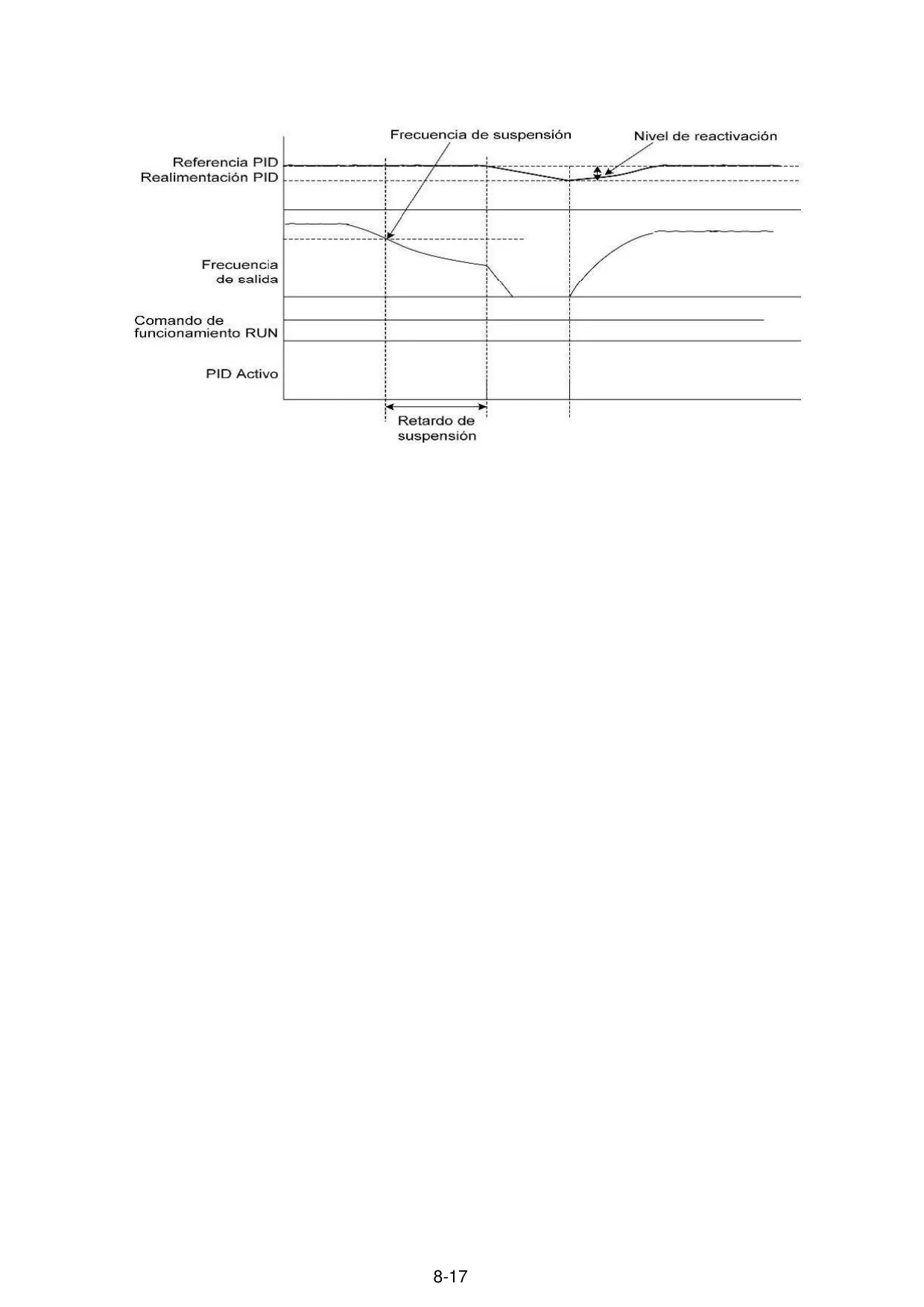

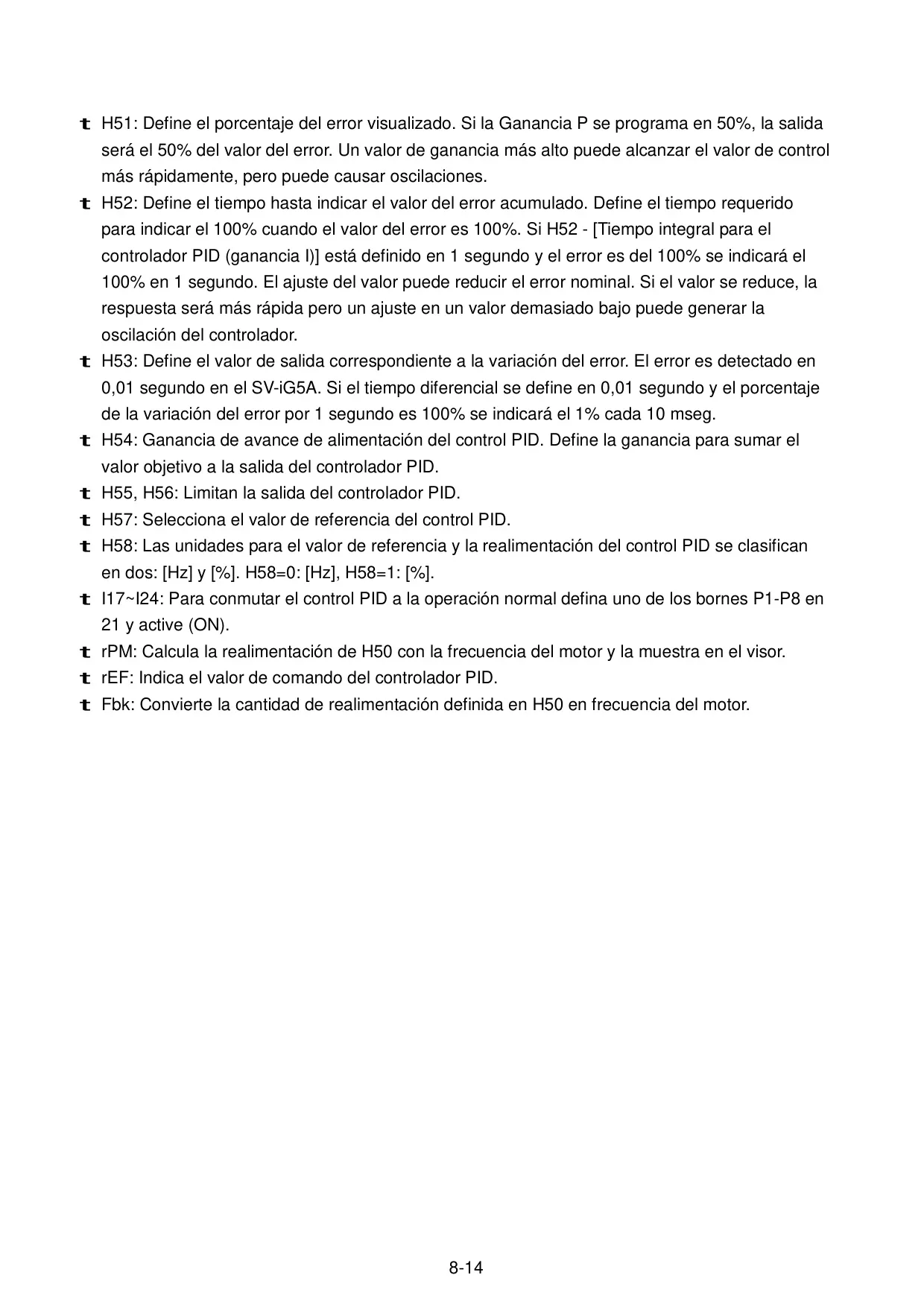

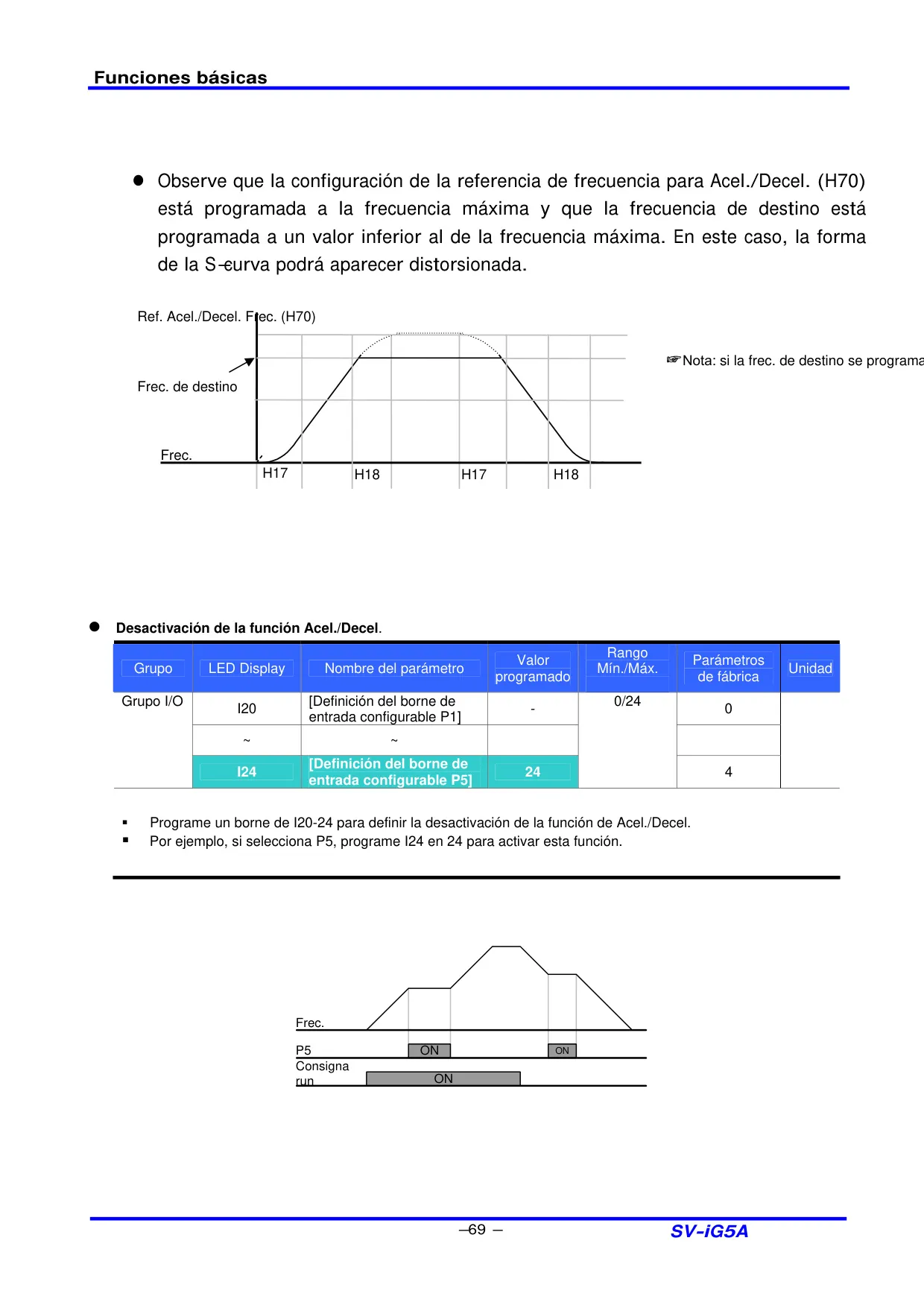

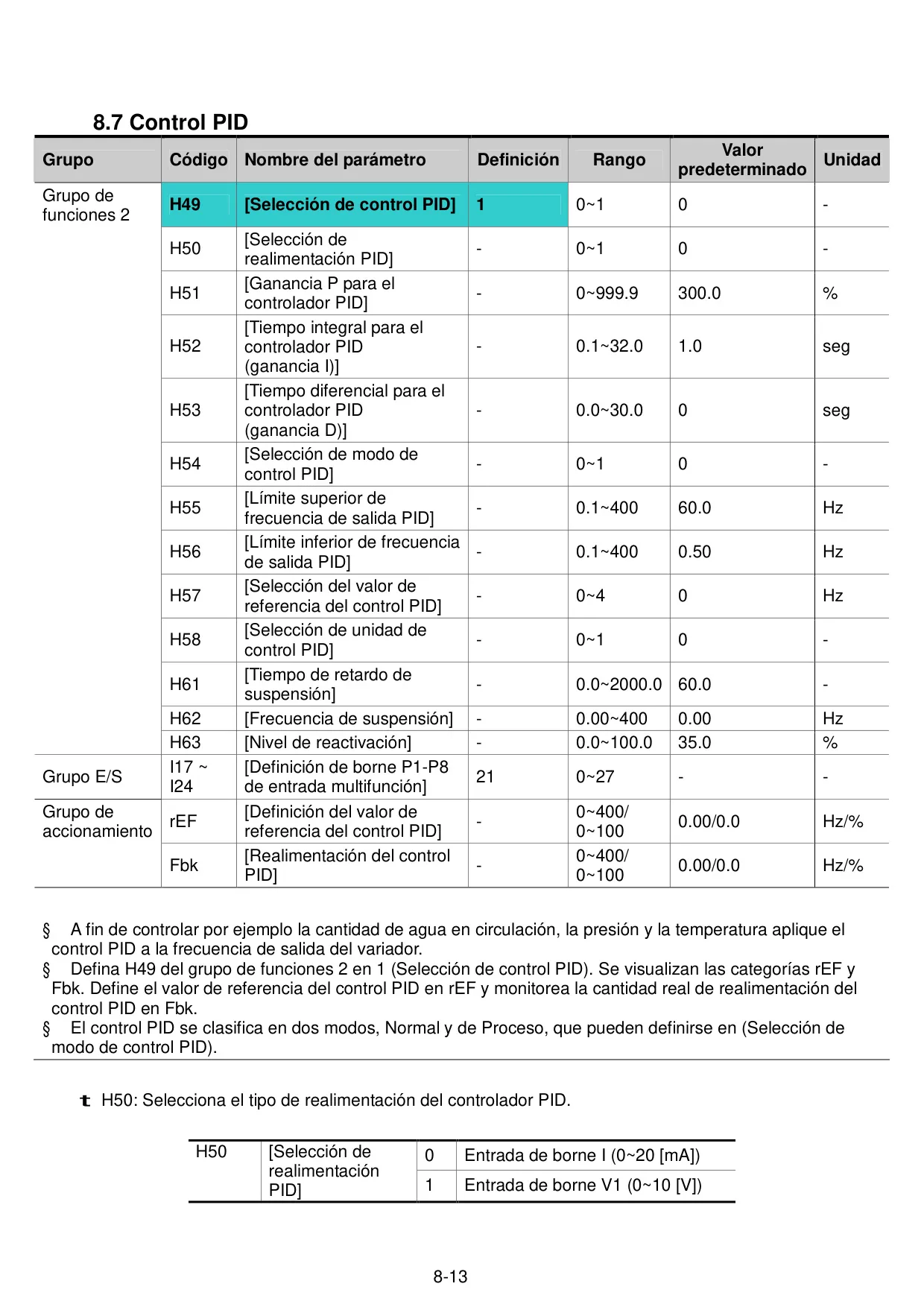

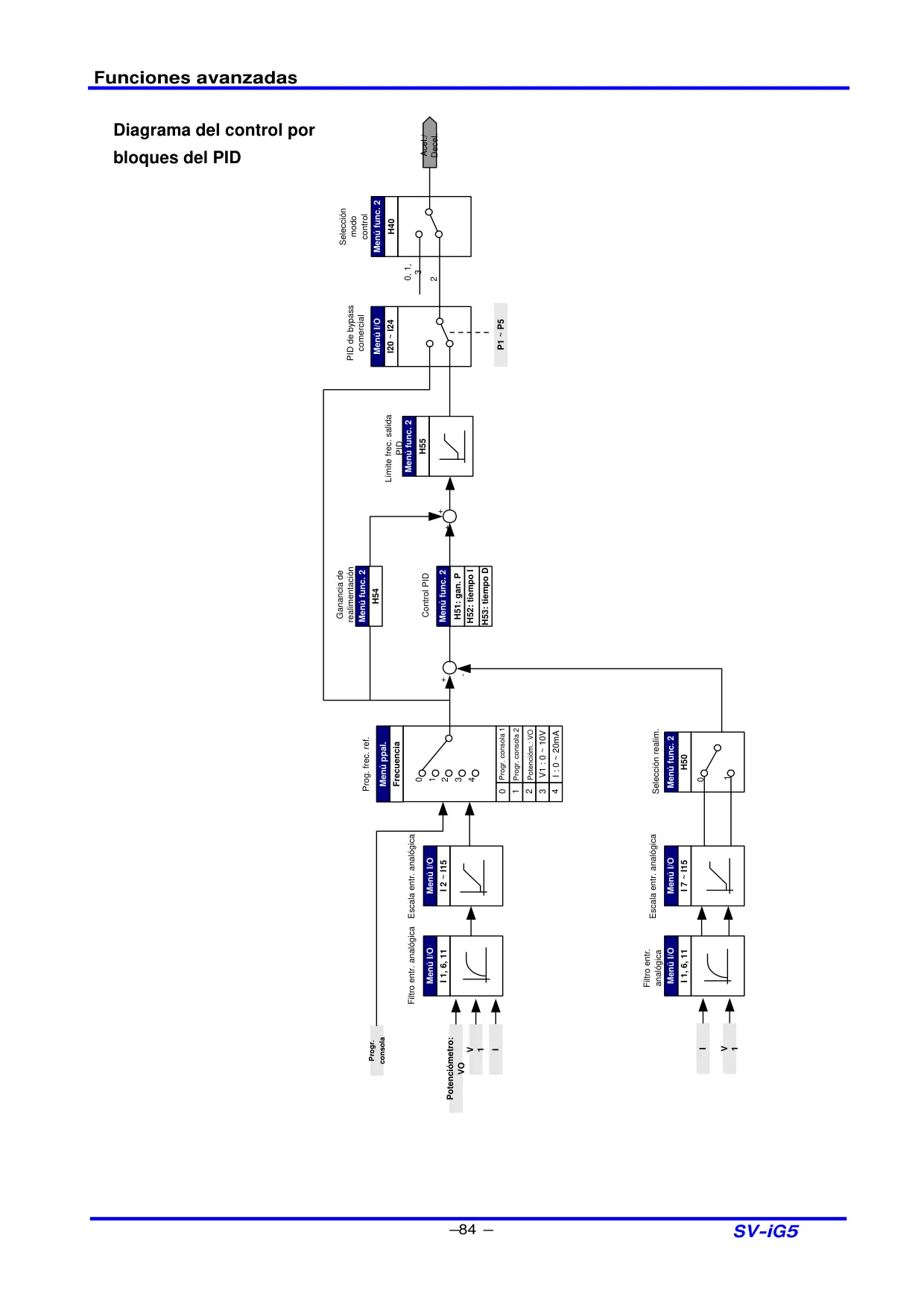

Entre sus funciones avanzadas, el IG5A incorpora un Control PID configurable para mantener parámetros como el flujo, la presión o la temperatura, adaptándose a diversas aplicaciones industriales. Permite la selección de la realimentación desde entradas analógicas (0-20mA o 0-10V), con ajuste de las ganancias Proporcional, Integral y Diferencial para una sintonización precisa del sistema.

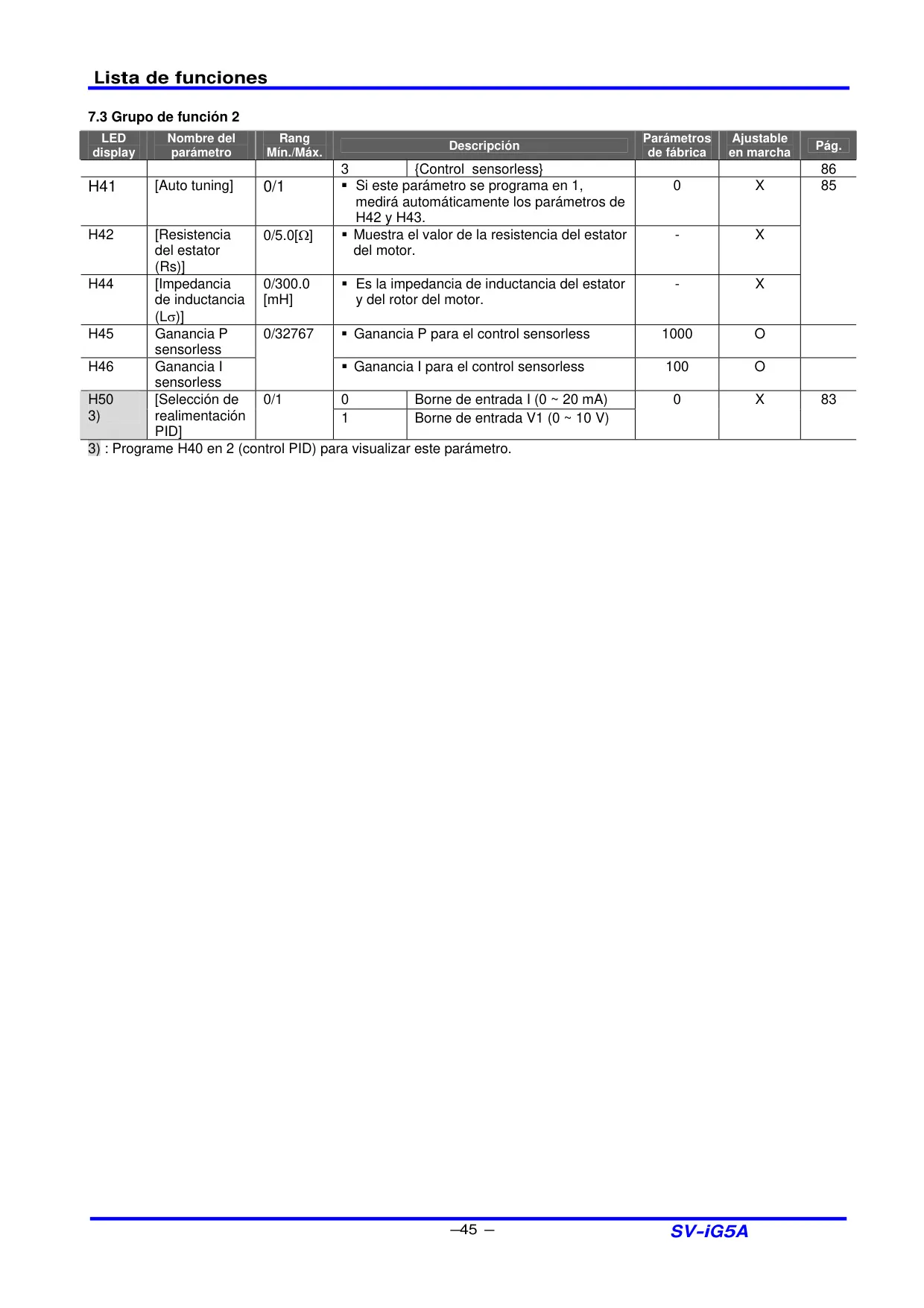

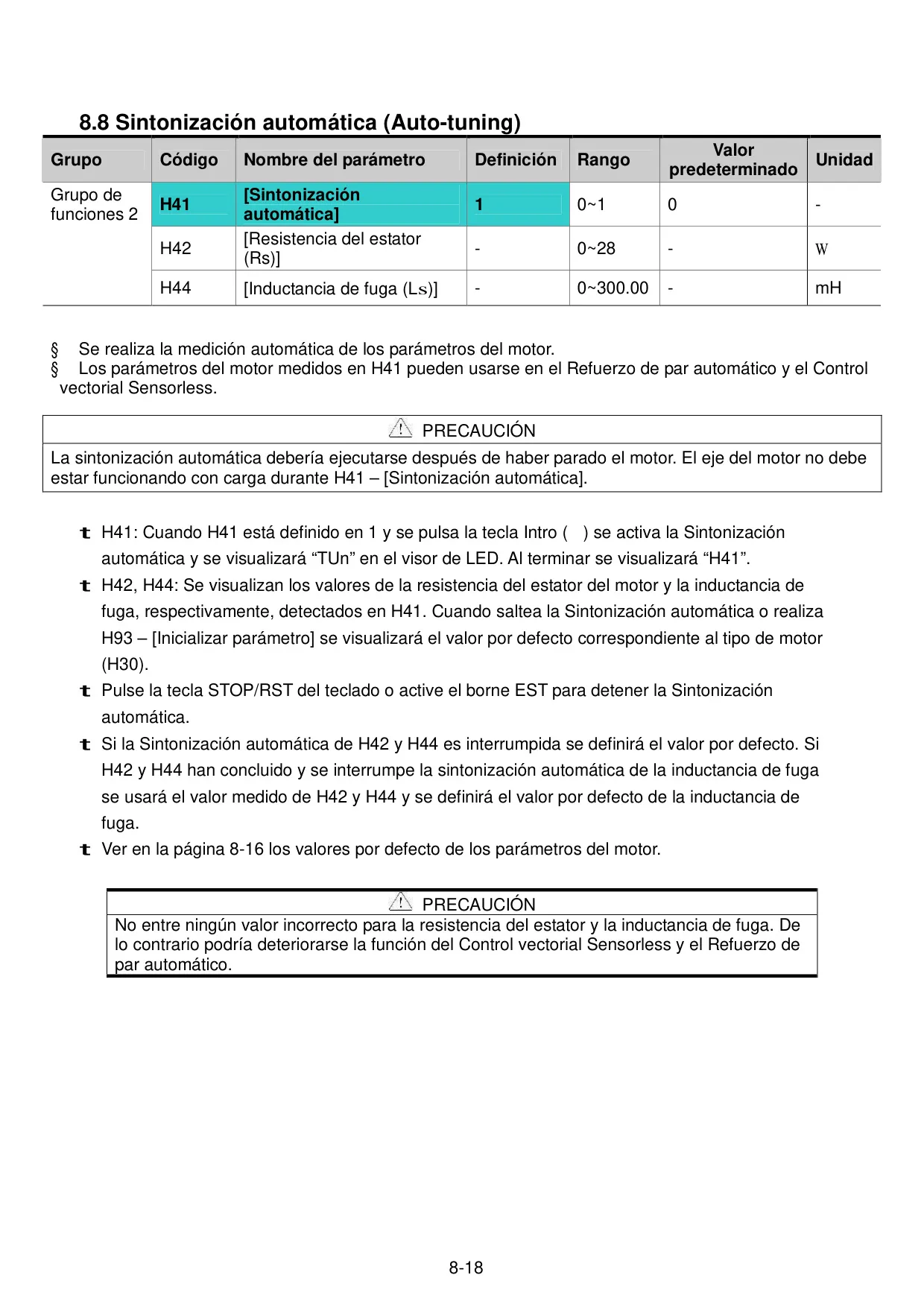

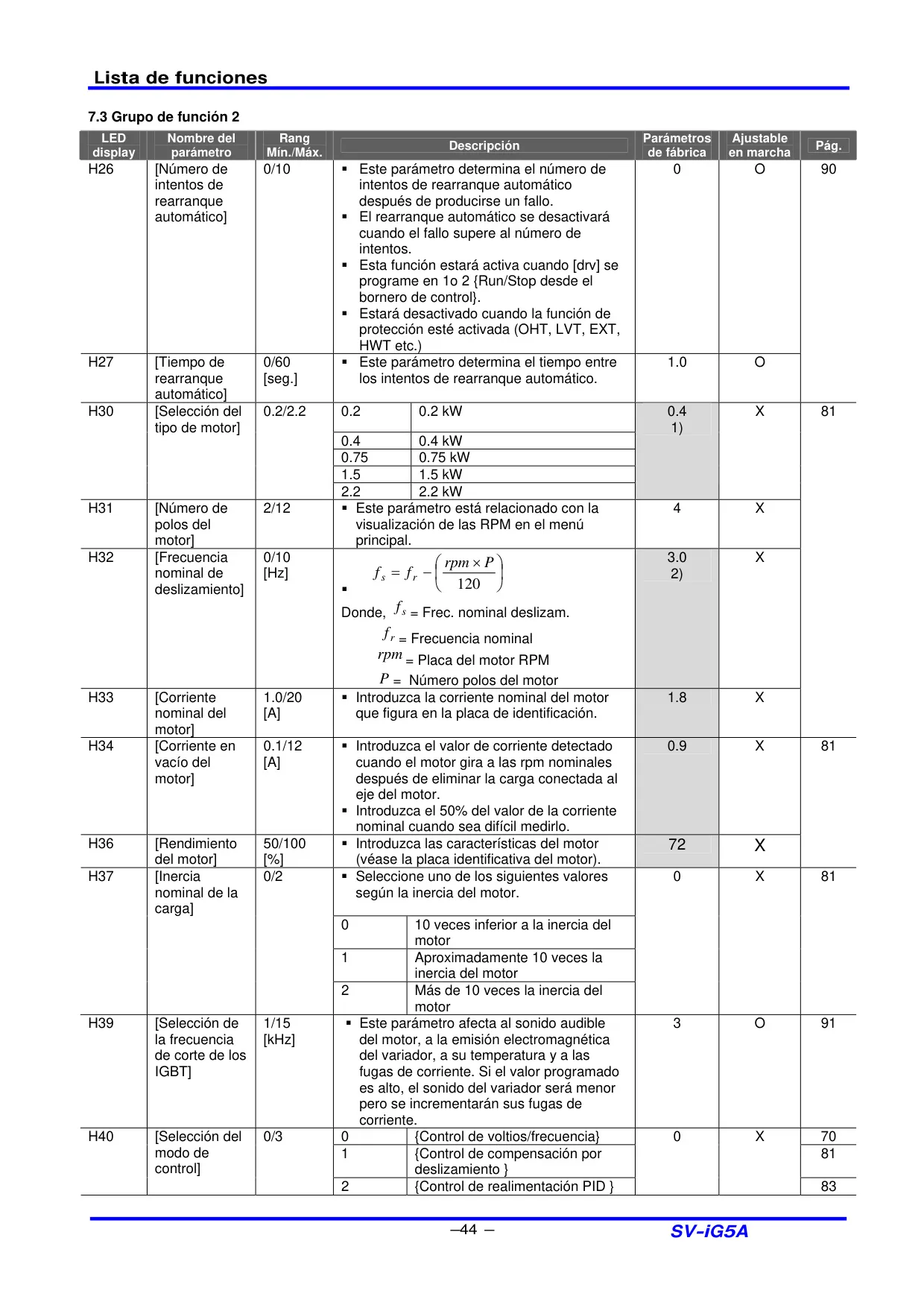

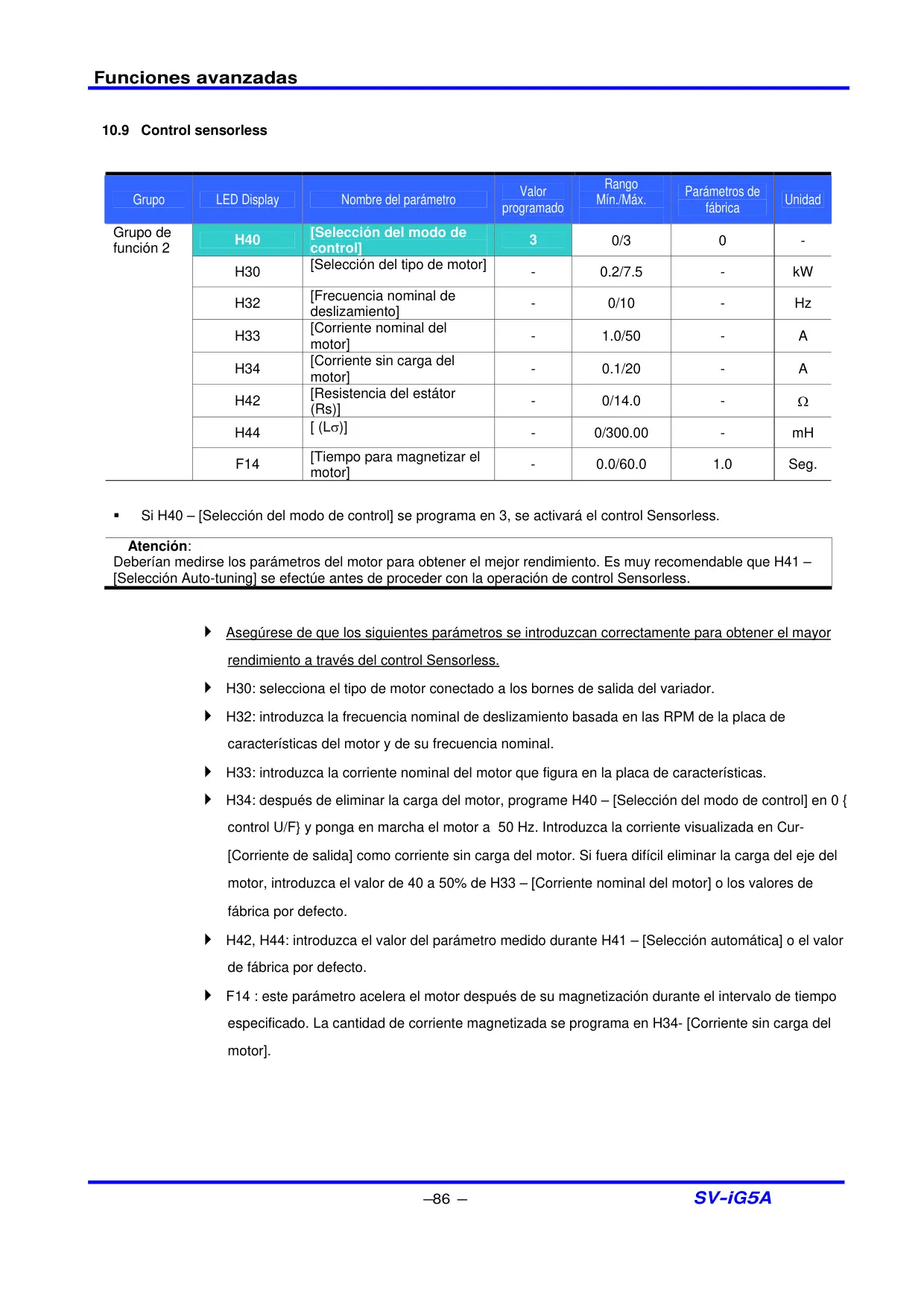

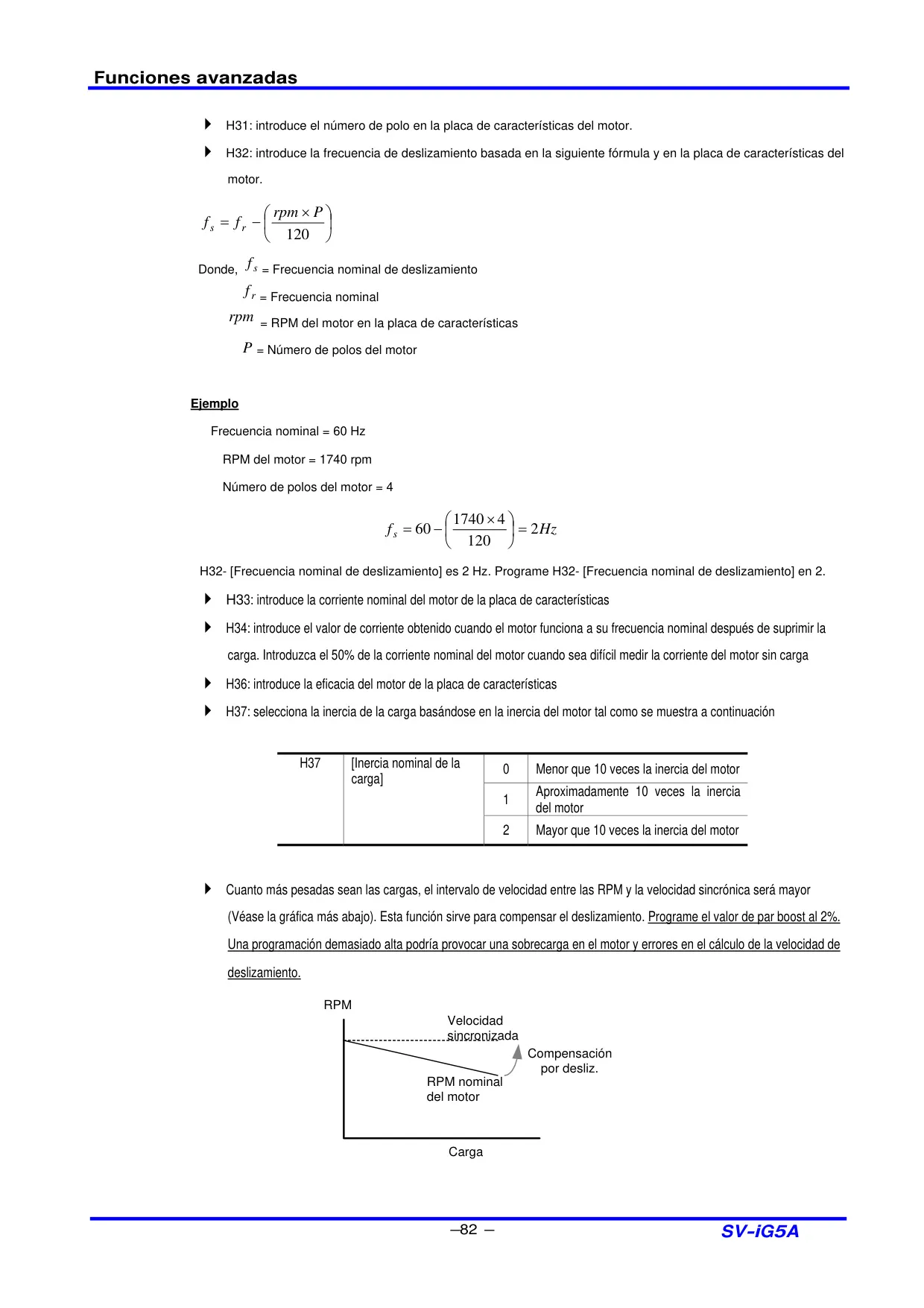

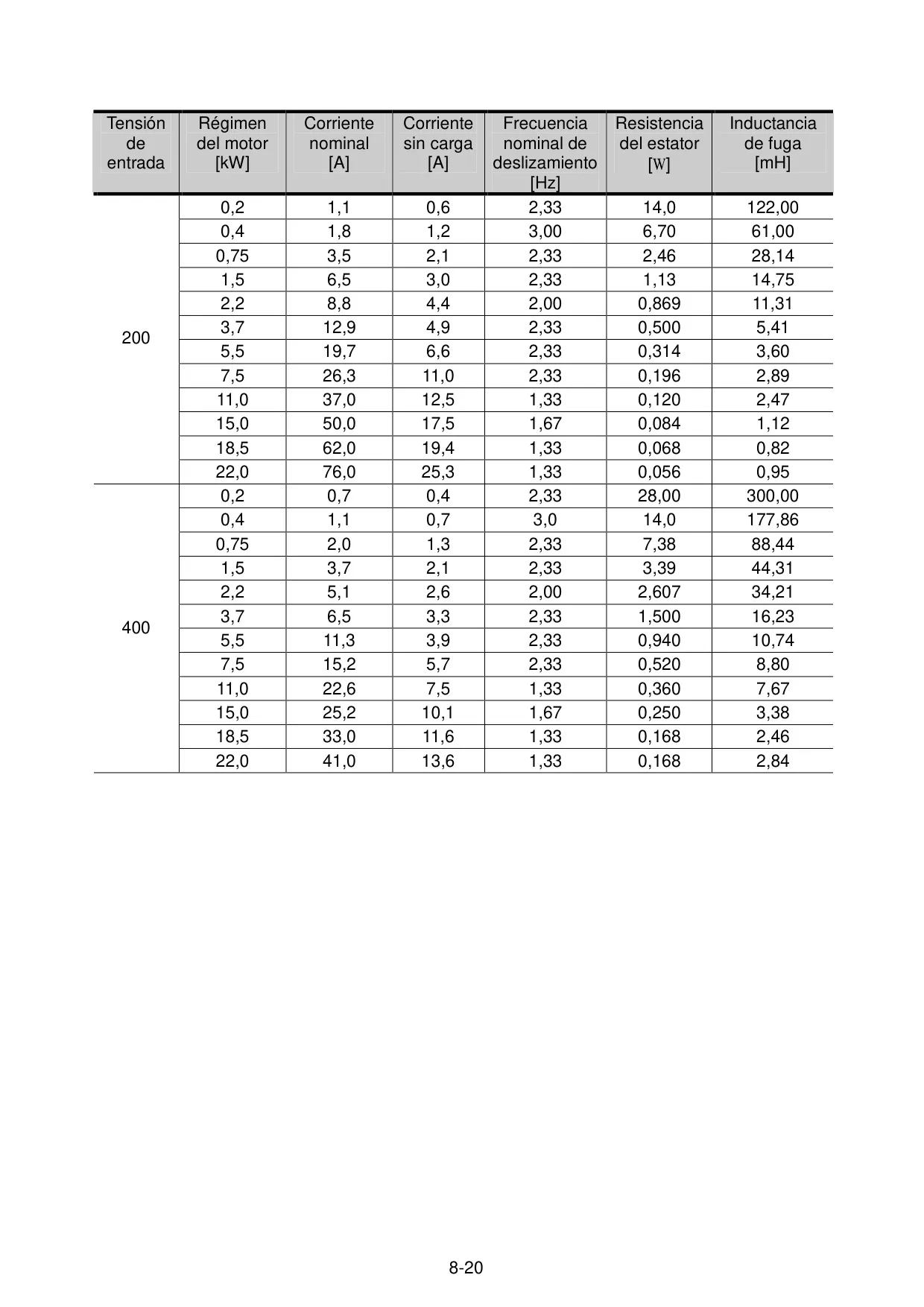

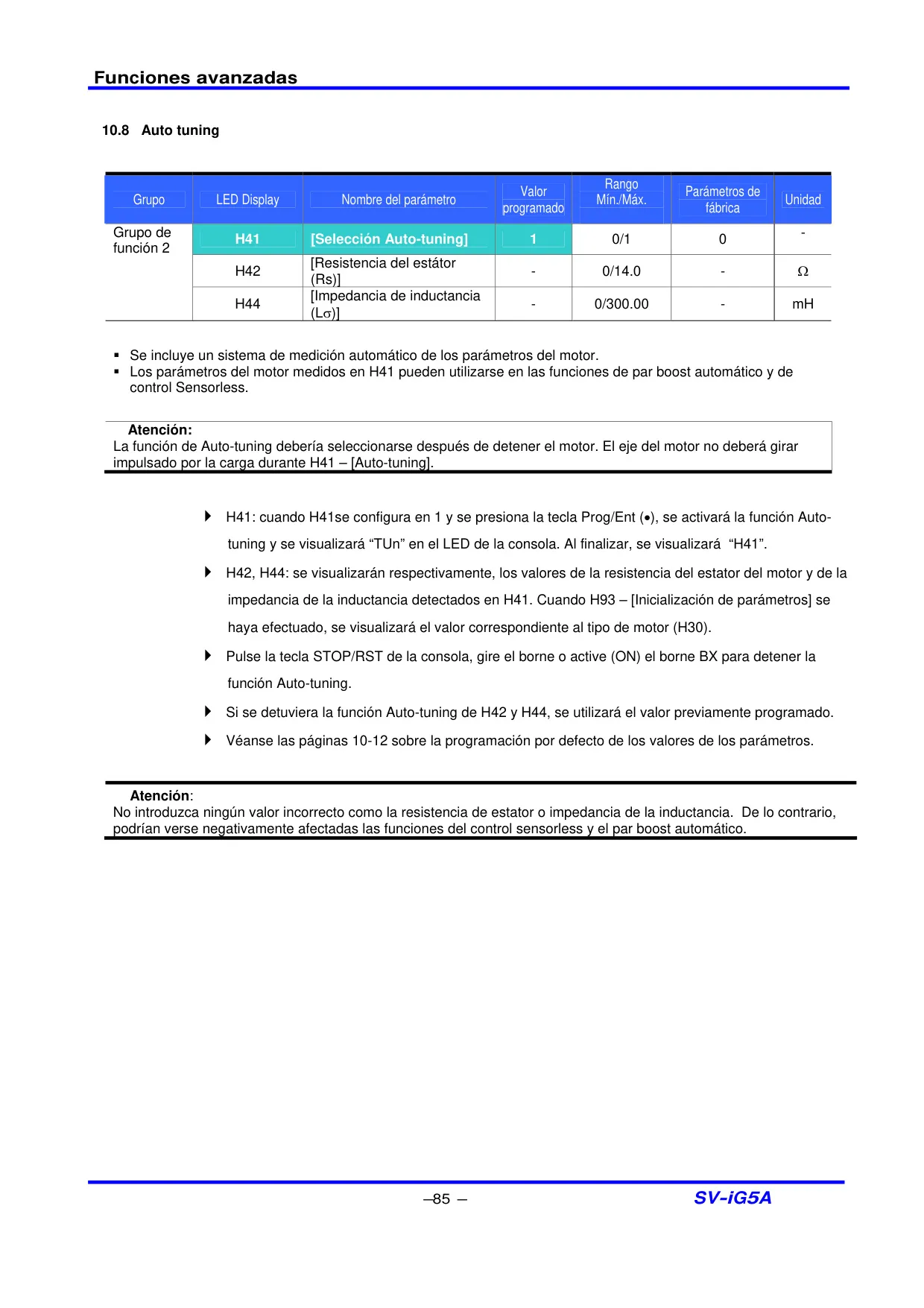

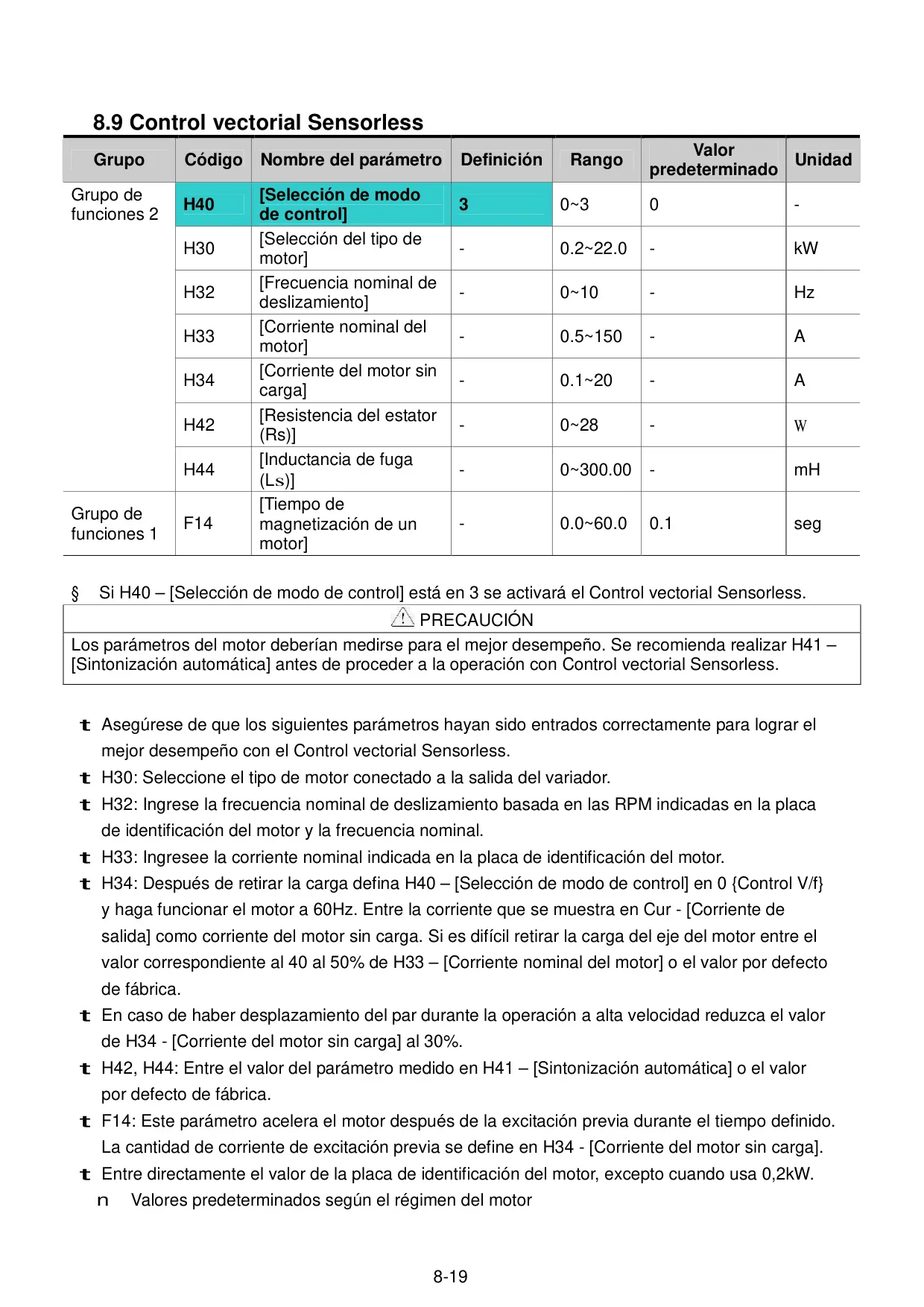

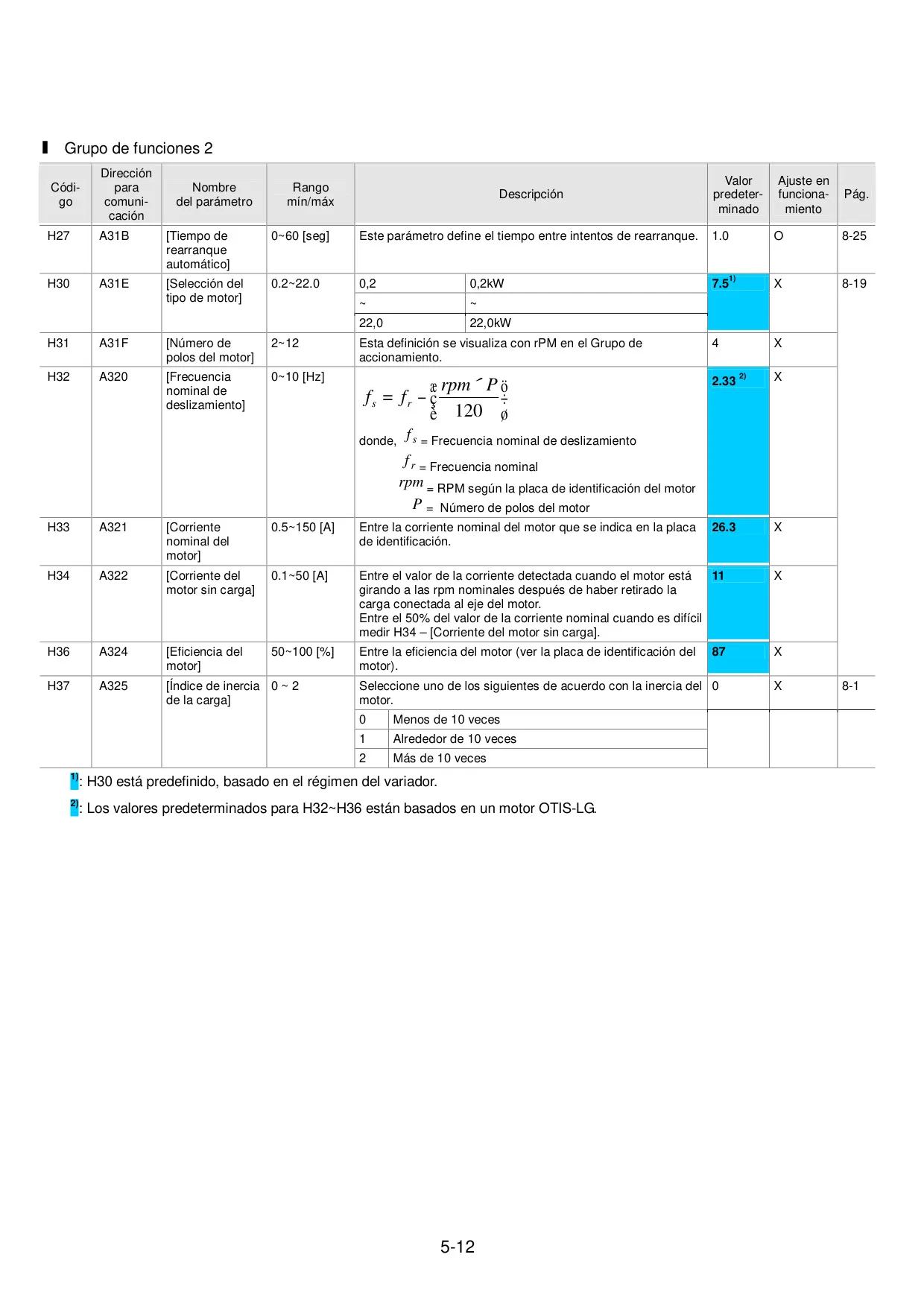

Para optimizar el rendimiento del motor, cuenta con una función de Auto-tuning que mide automáticamente los parámetros del motor, como la resistencia del estator y la impedancia de inductancia. Estos datos son cruciales para el funcionamiento del control vectorial Sensorless, que permite un control de alta precisión sin necesidad de un encoder, y para la función de Par Boost Automático, que mejora el par de arranque y a bajas velocidades.

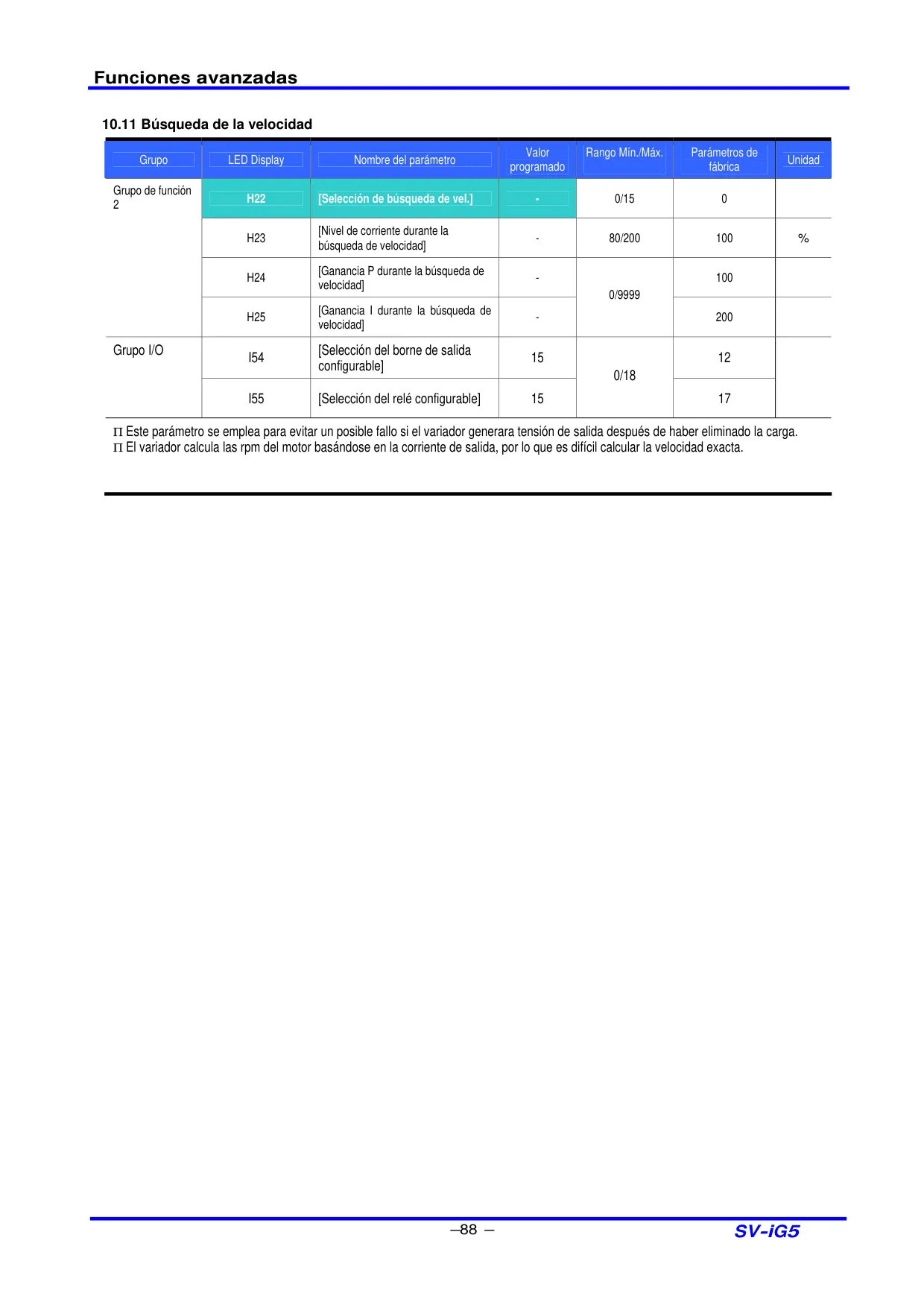

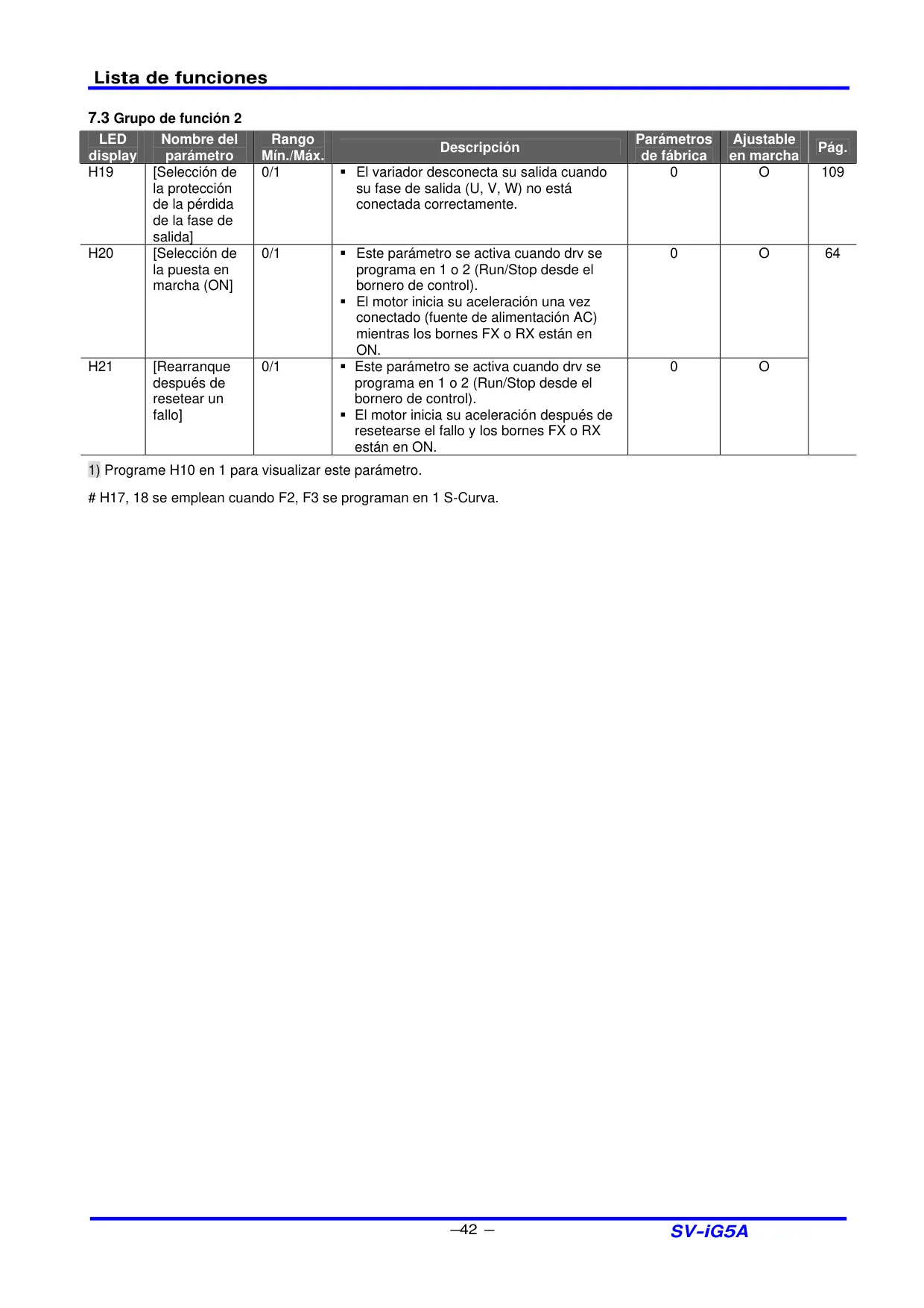

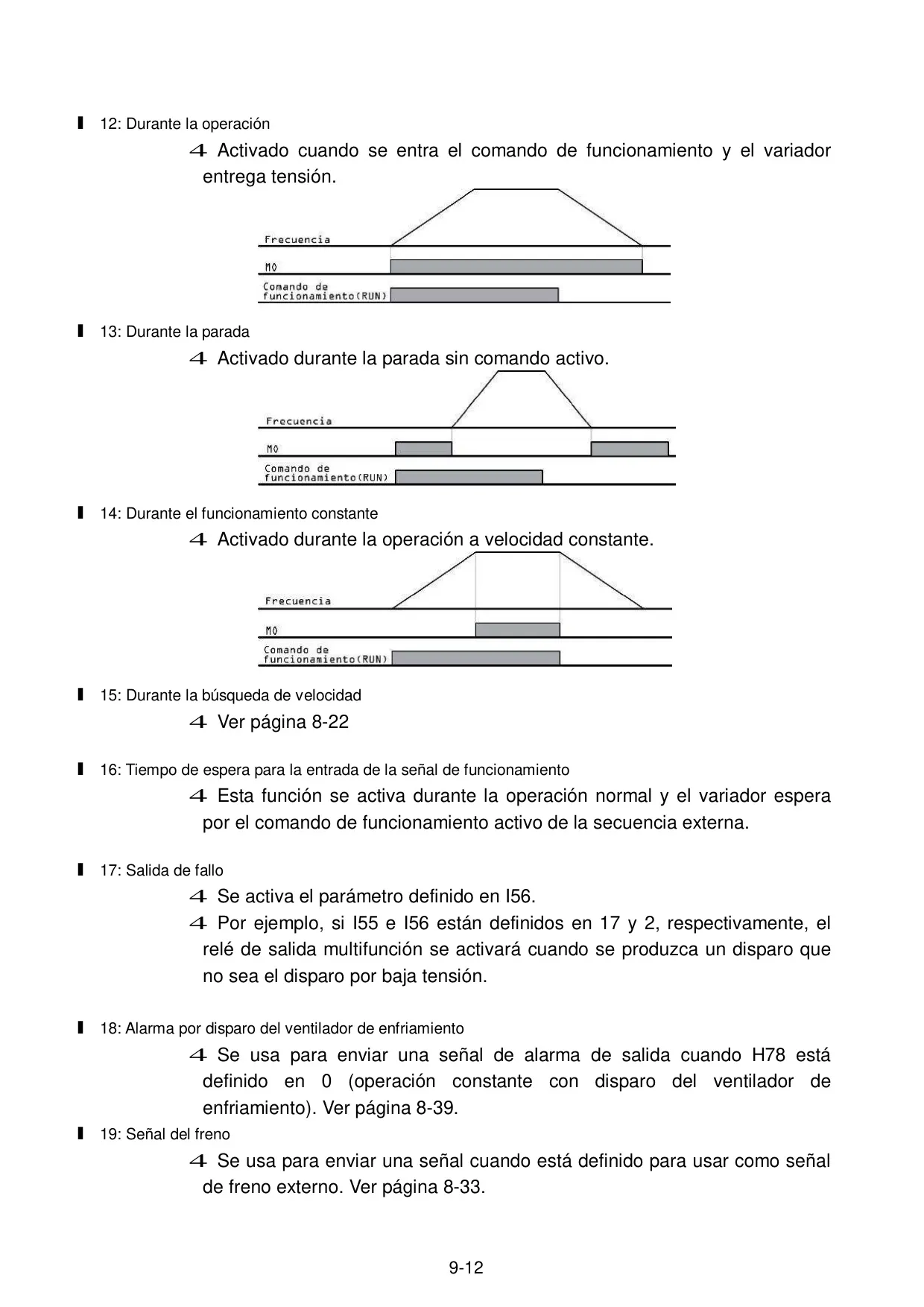

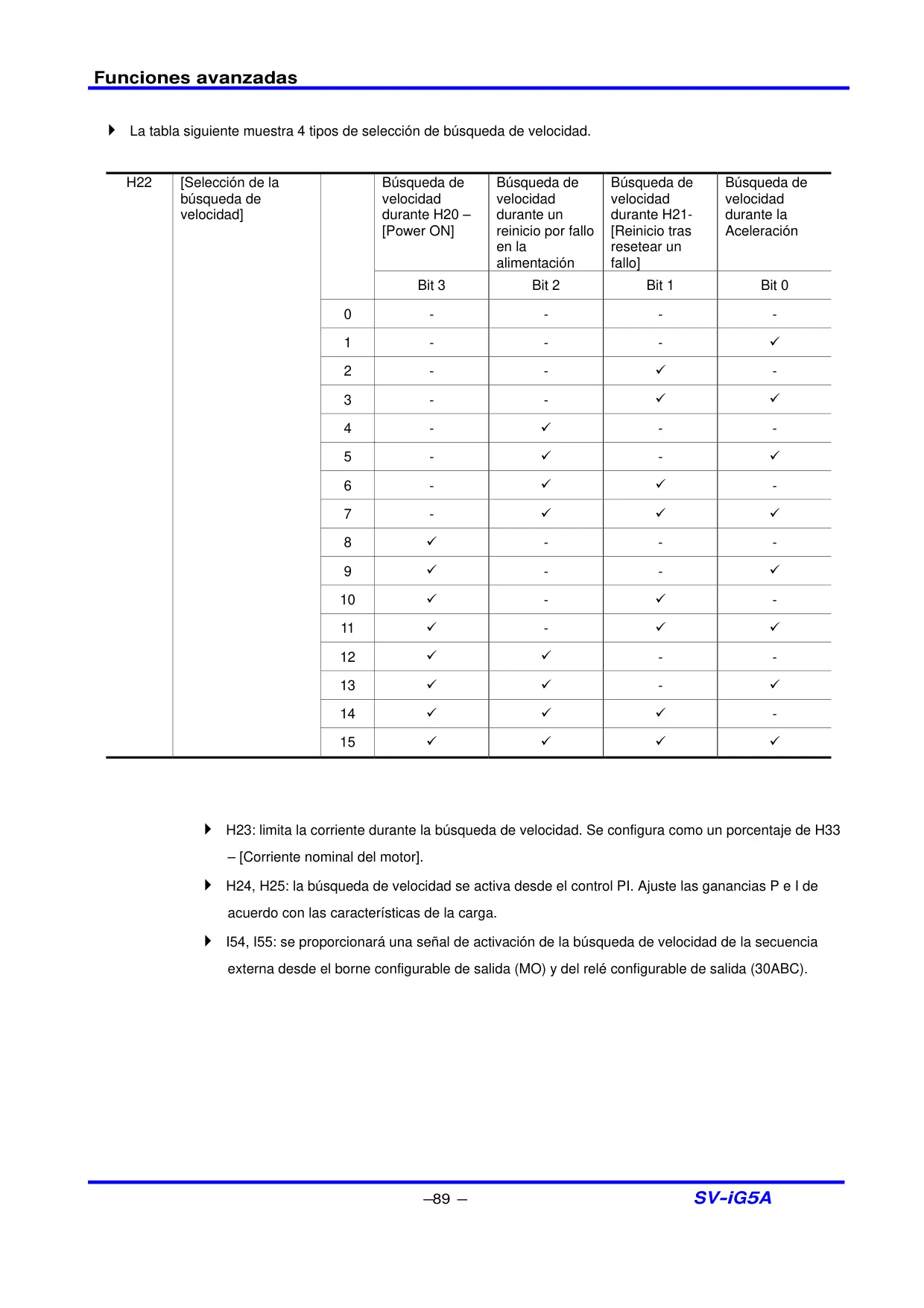

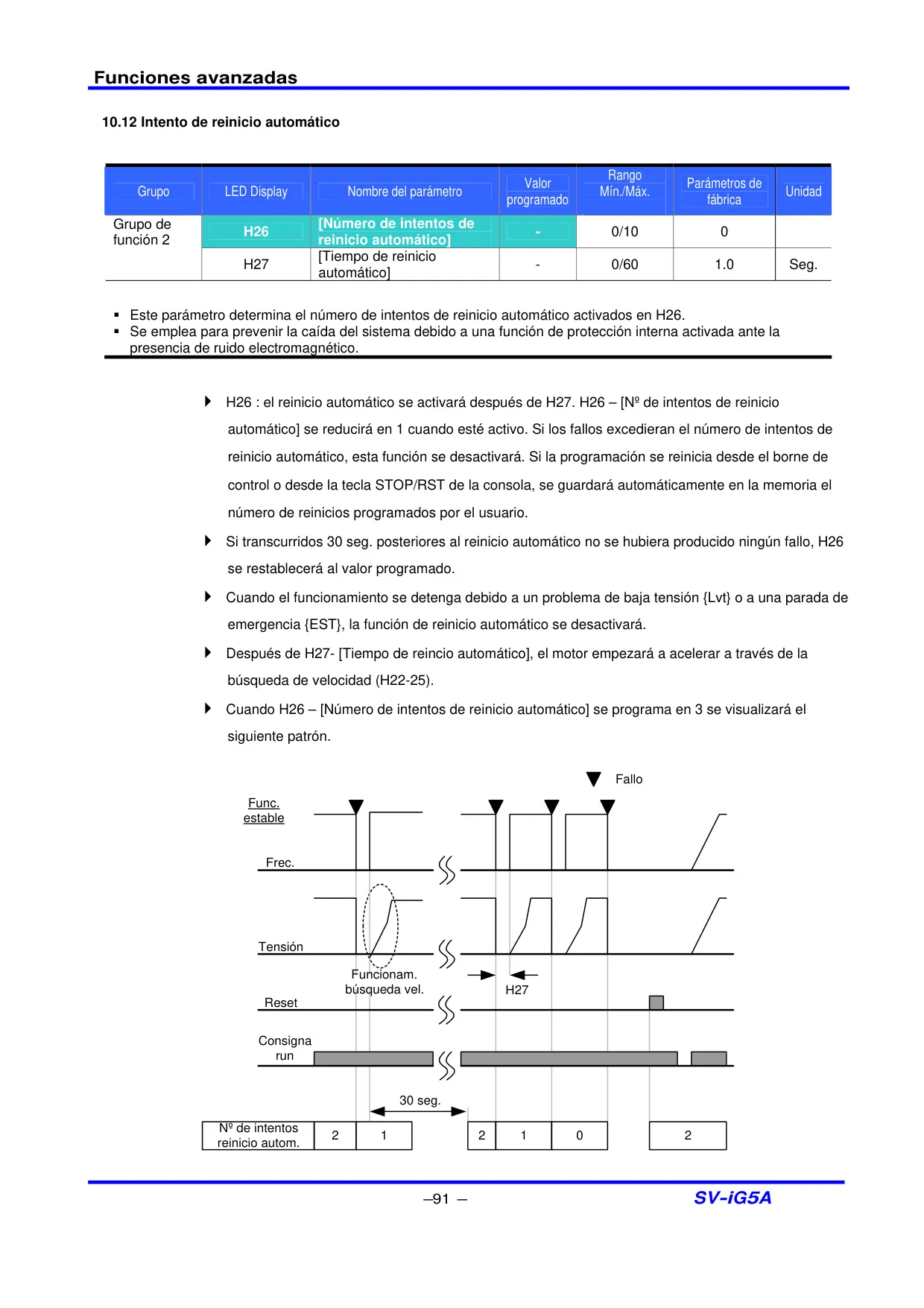

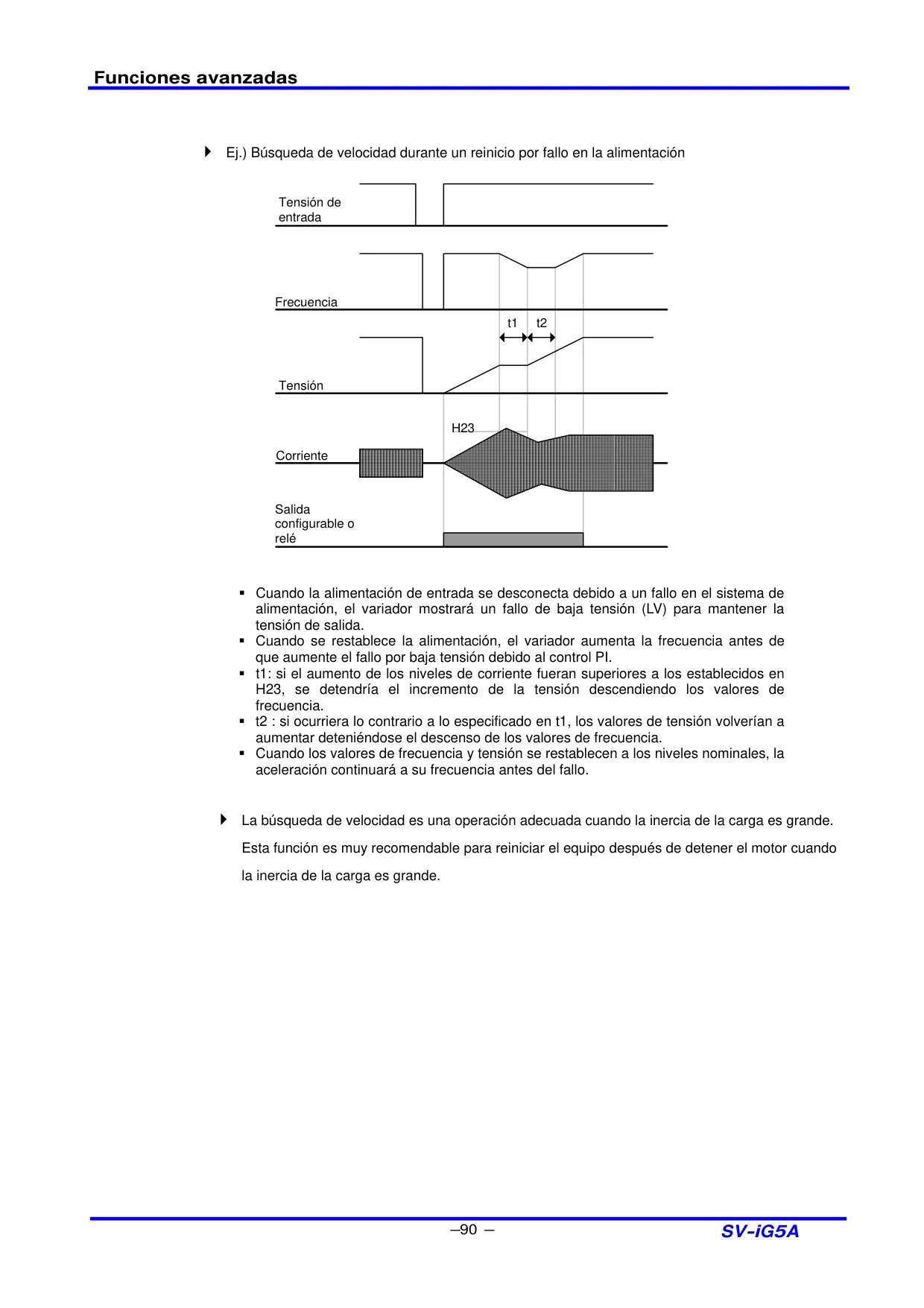

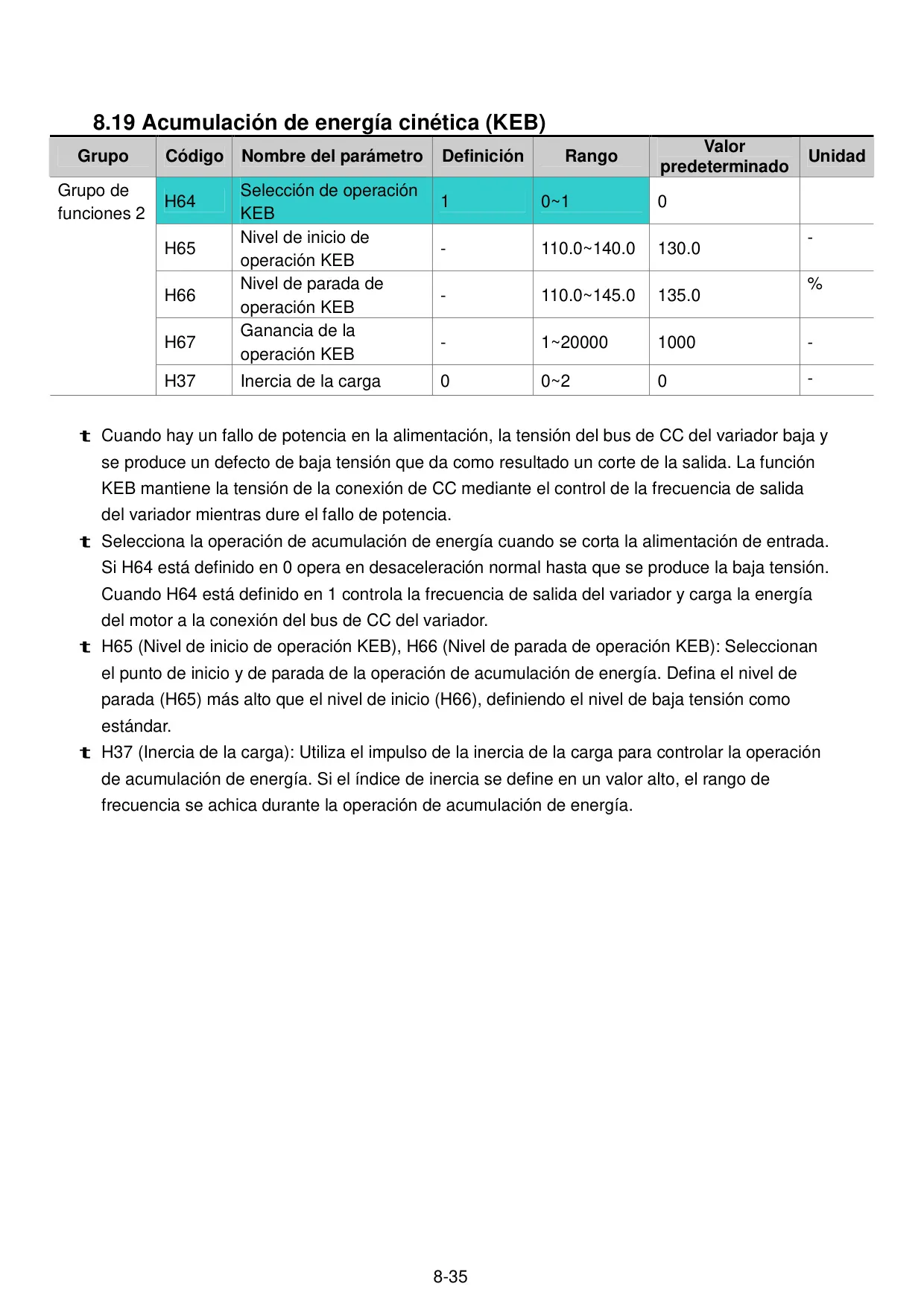

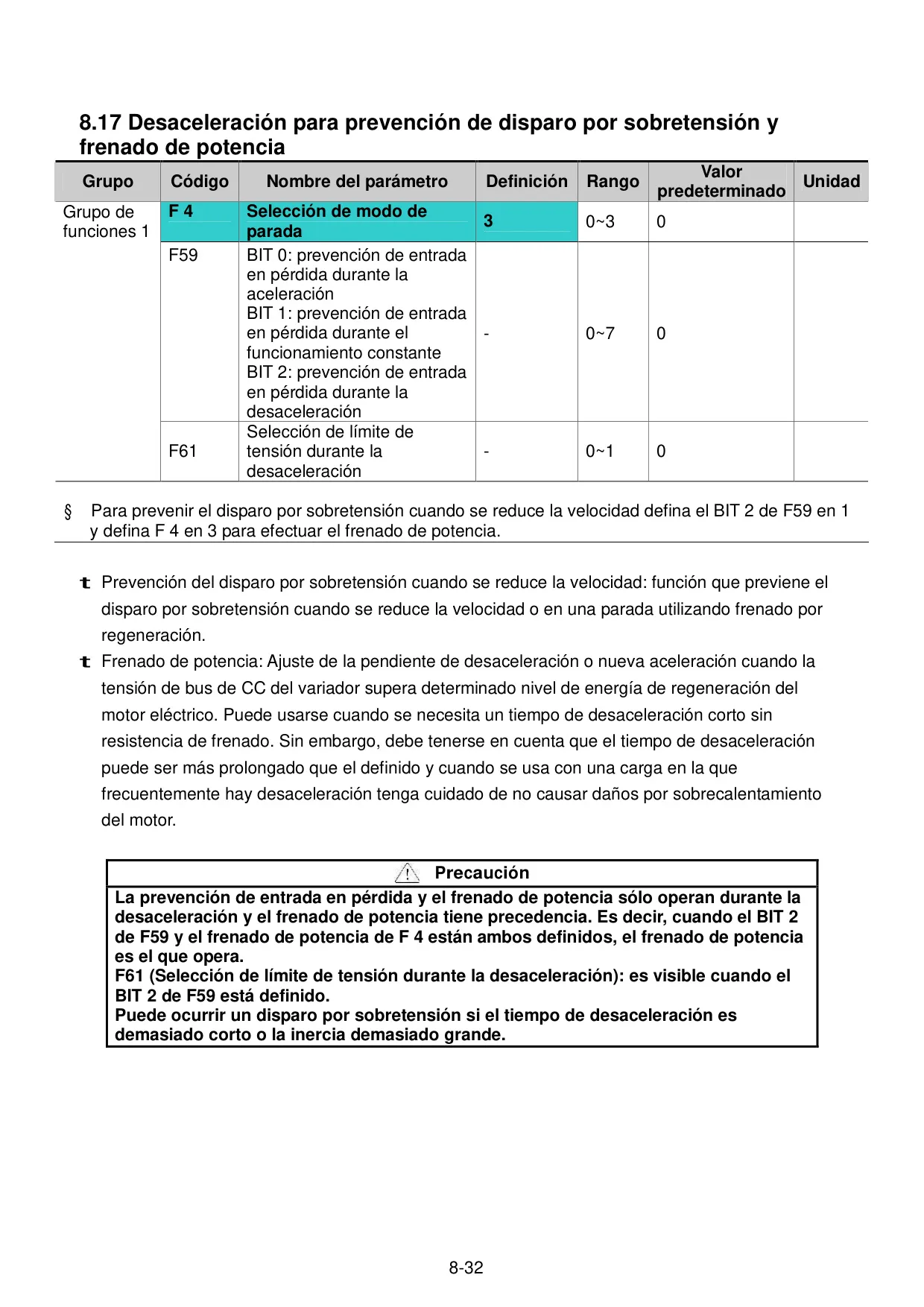

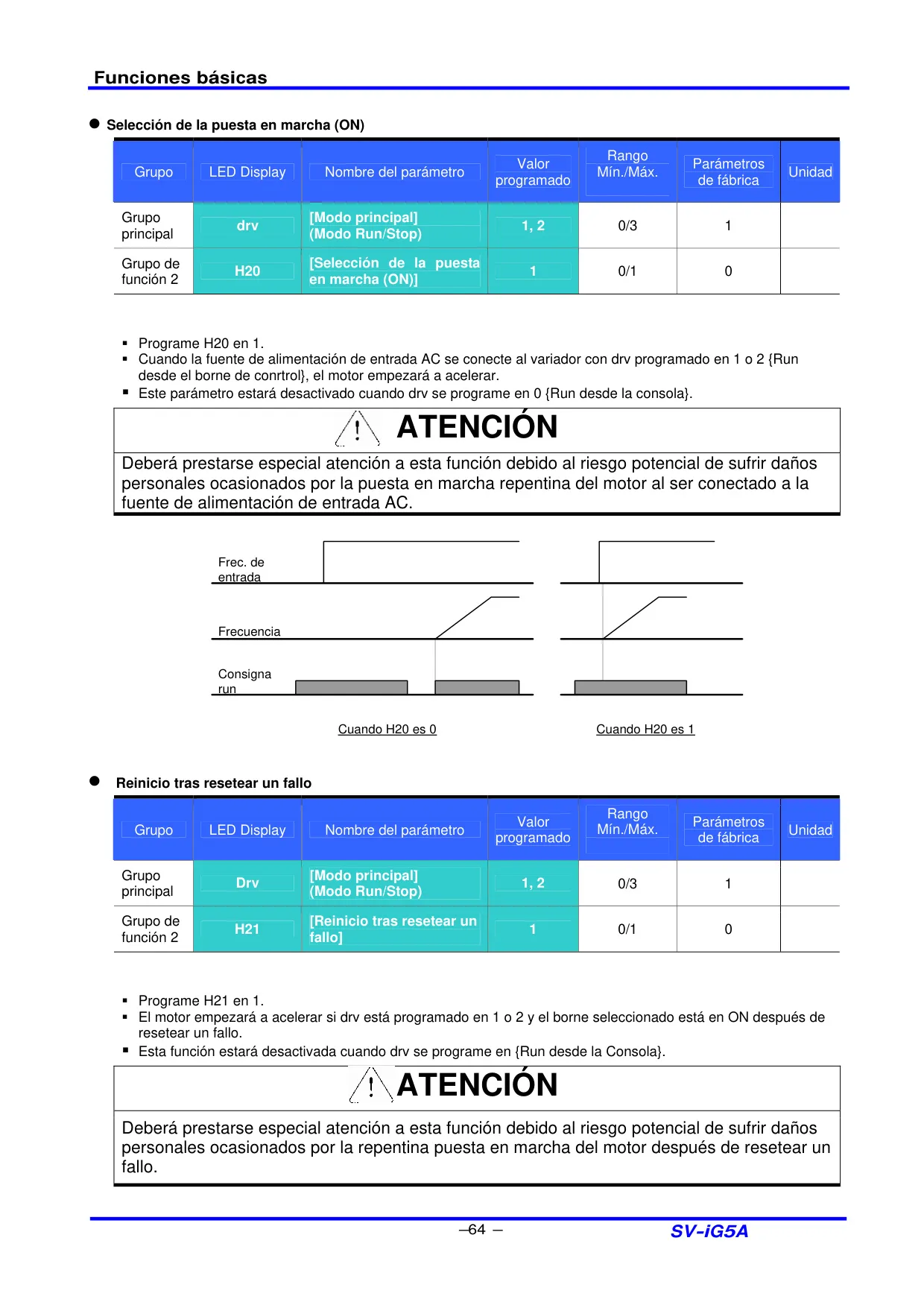

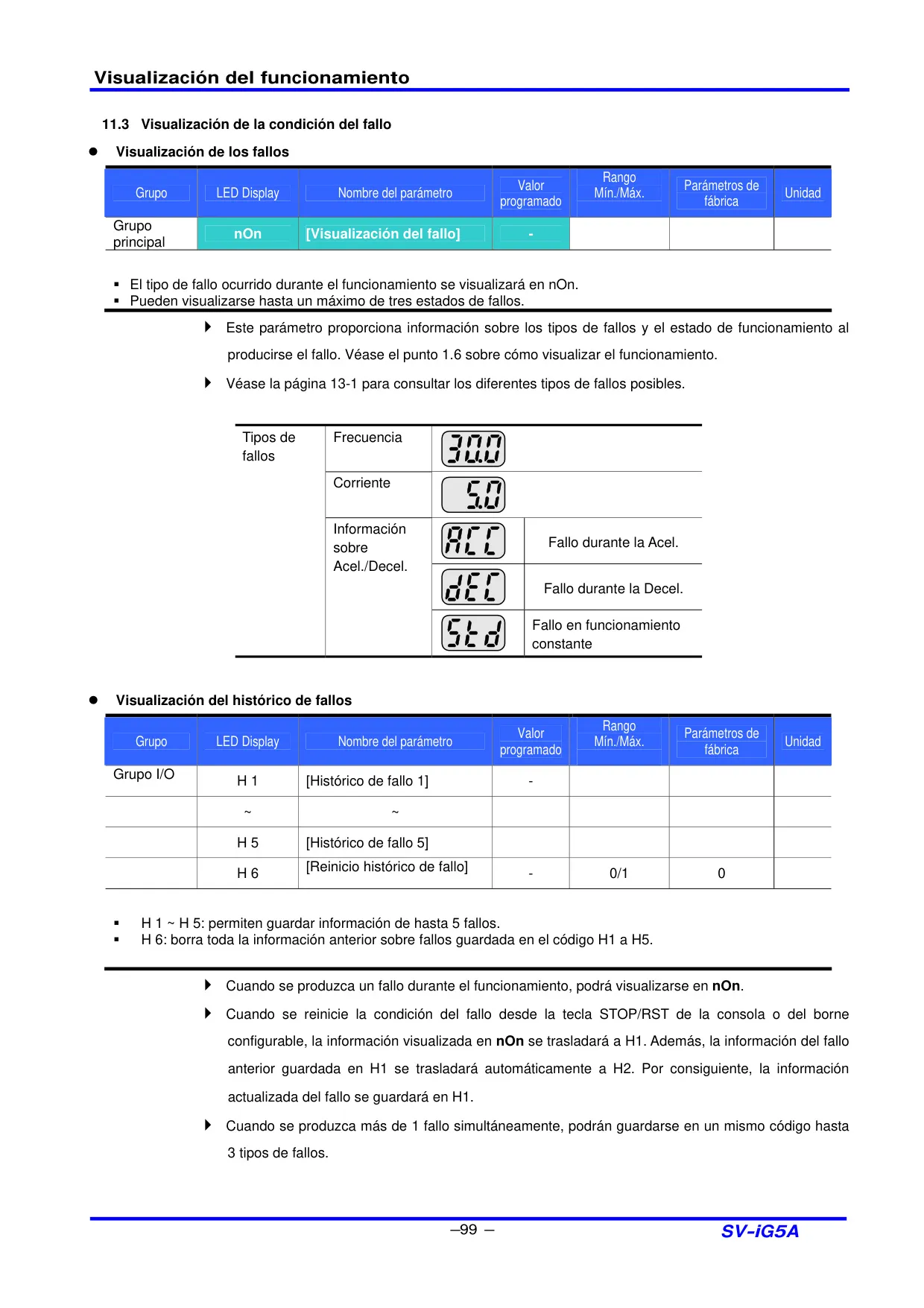

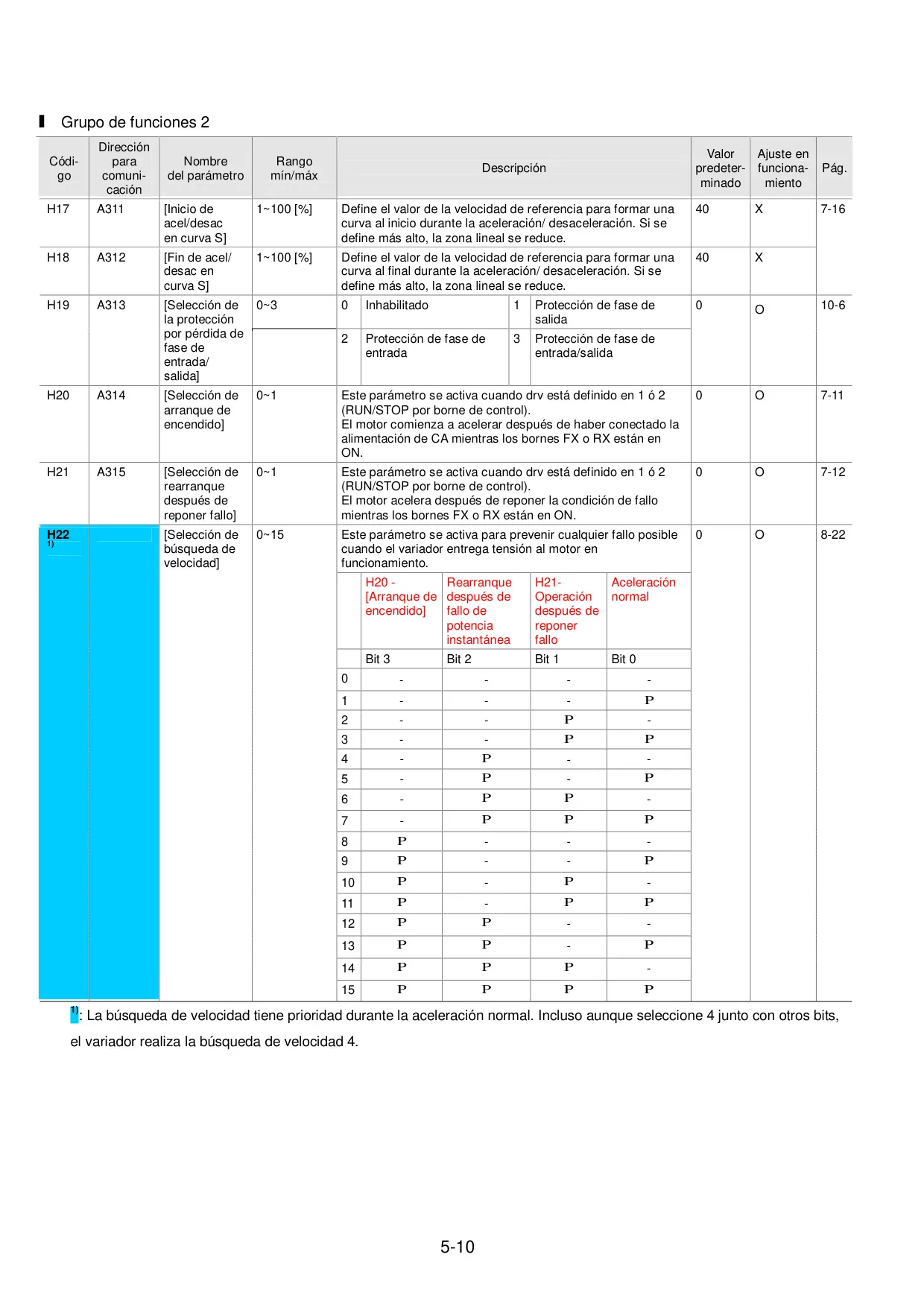

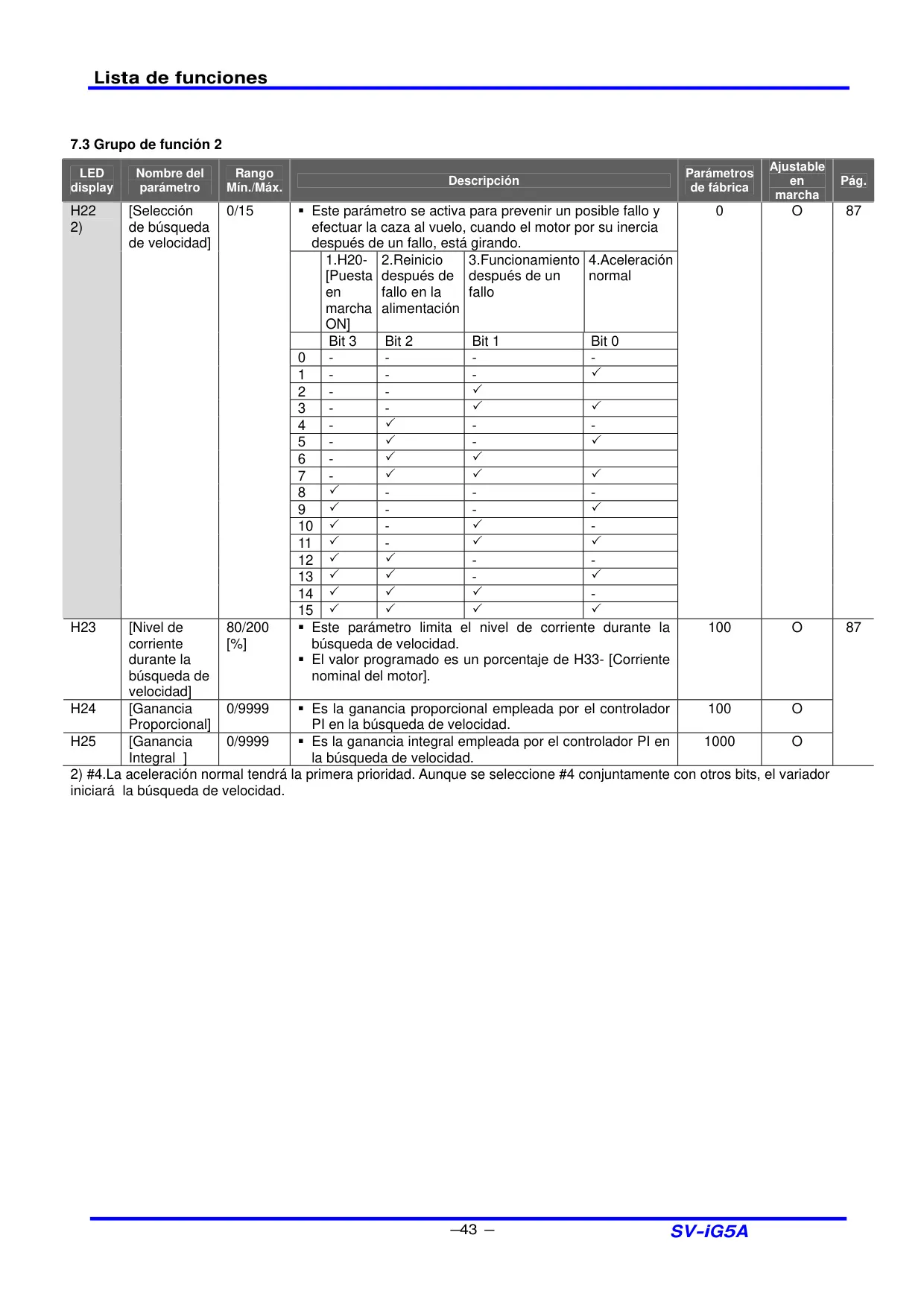

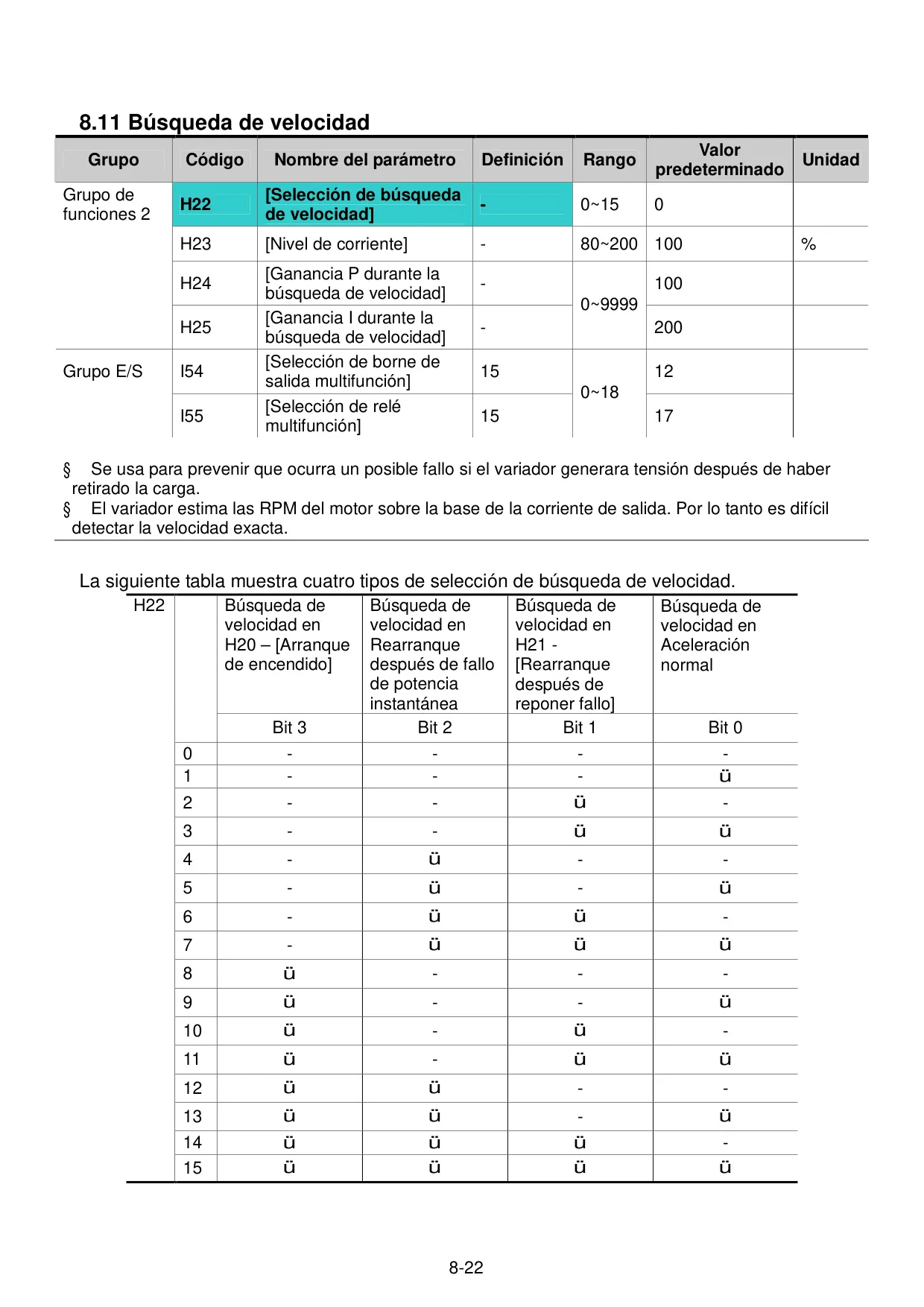

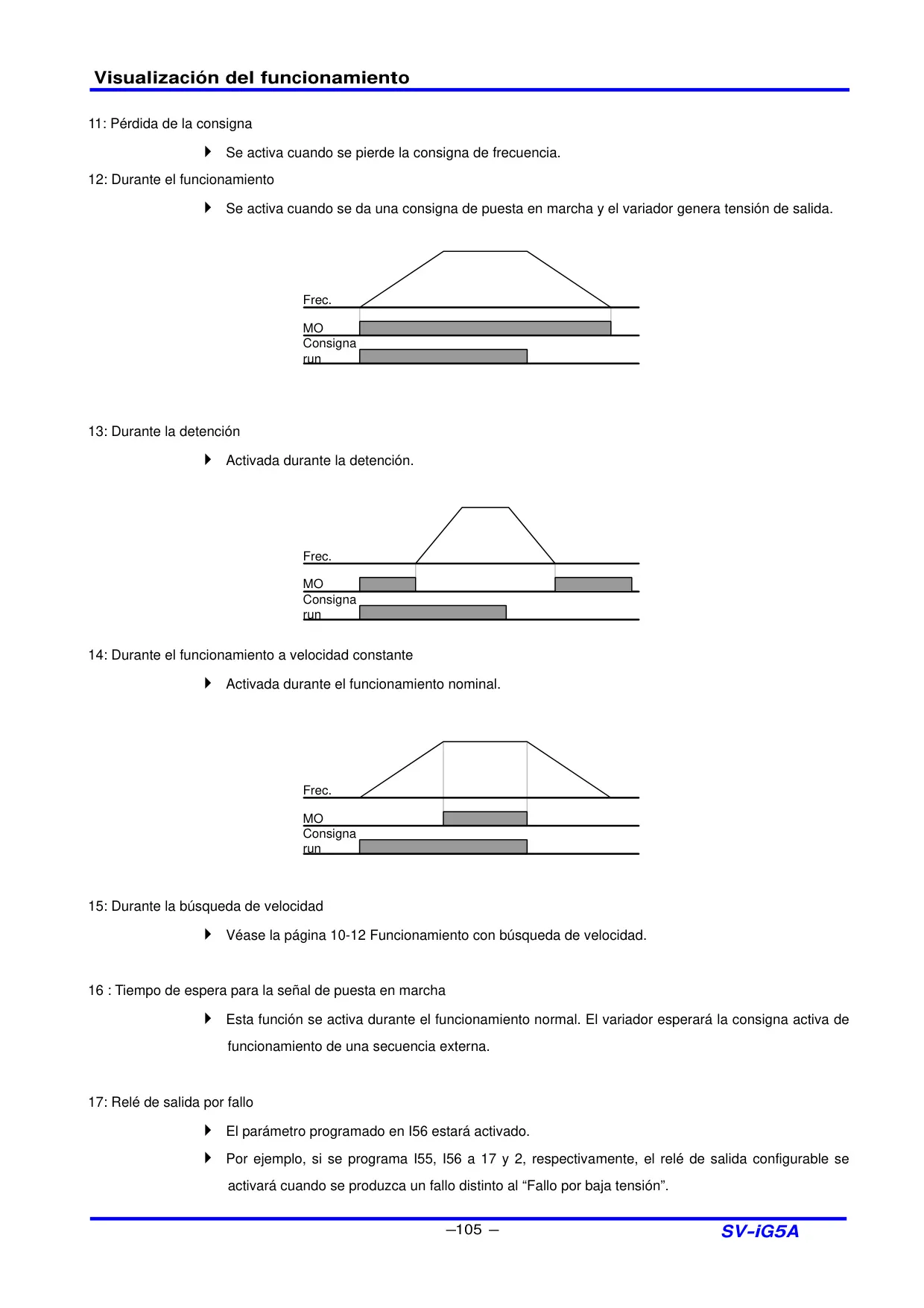

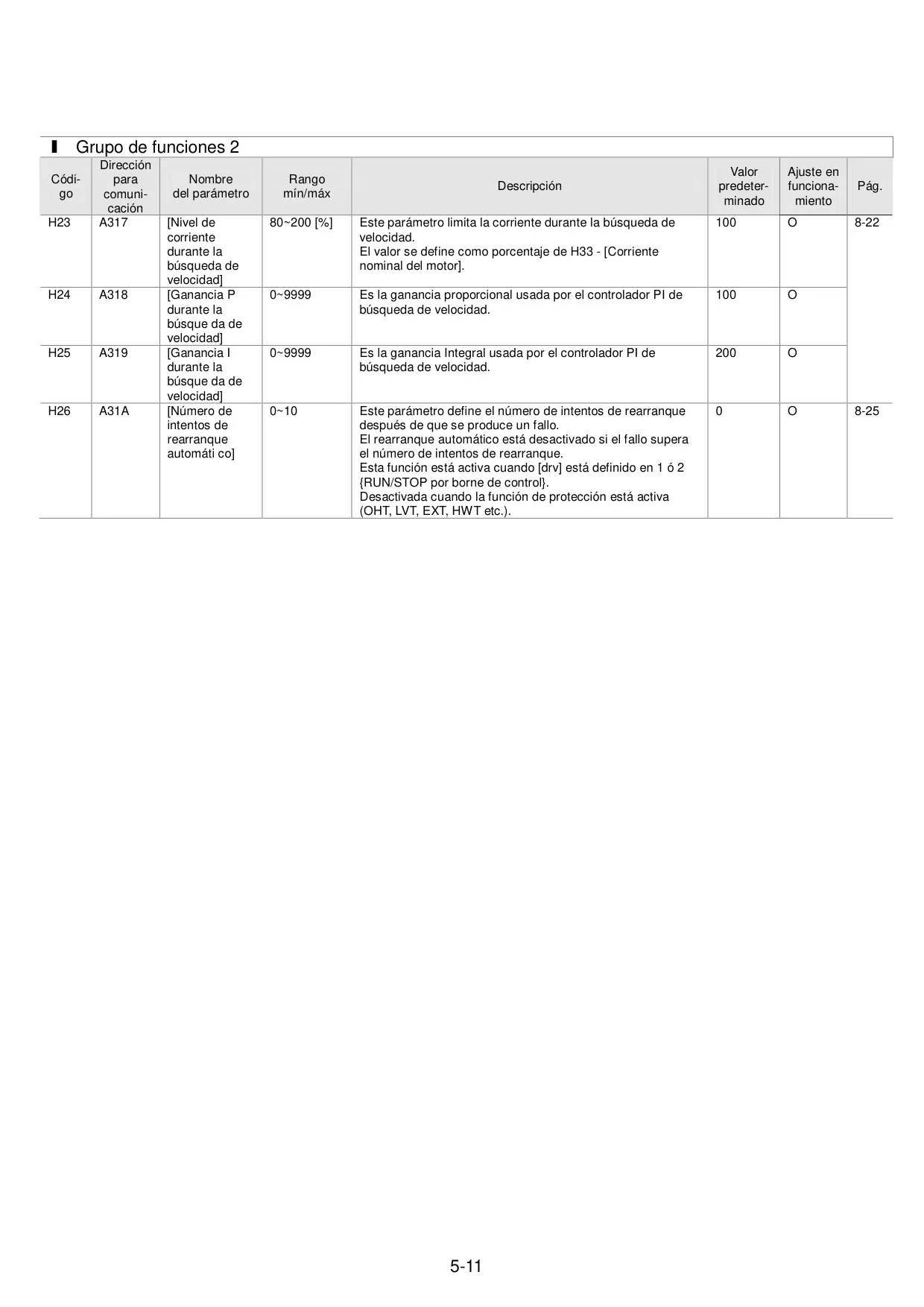

Otra característica destacada es la búsqueda de velocidad (catch-on-the-fly), que permite al variador arrancar suavemente un motor que ya está girando libremente debido a la inercia, por ejemplo, después de una interrupción momentánea de la energía. Esto evita picos de corriente y protege tanto el variador como el motor. La función de reinicio automático, por su parte, permite al variador intentar reiniciar el funcionamiento un número configurado de veces después de ciertos fallos, útil para recuperar la operación ante perturbaciones transitorias.

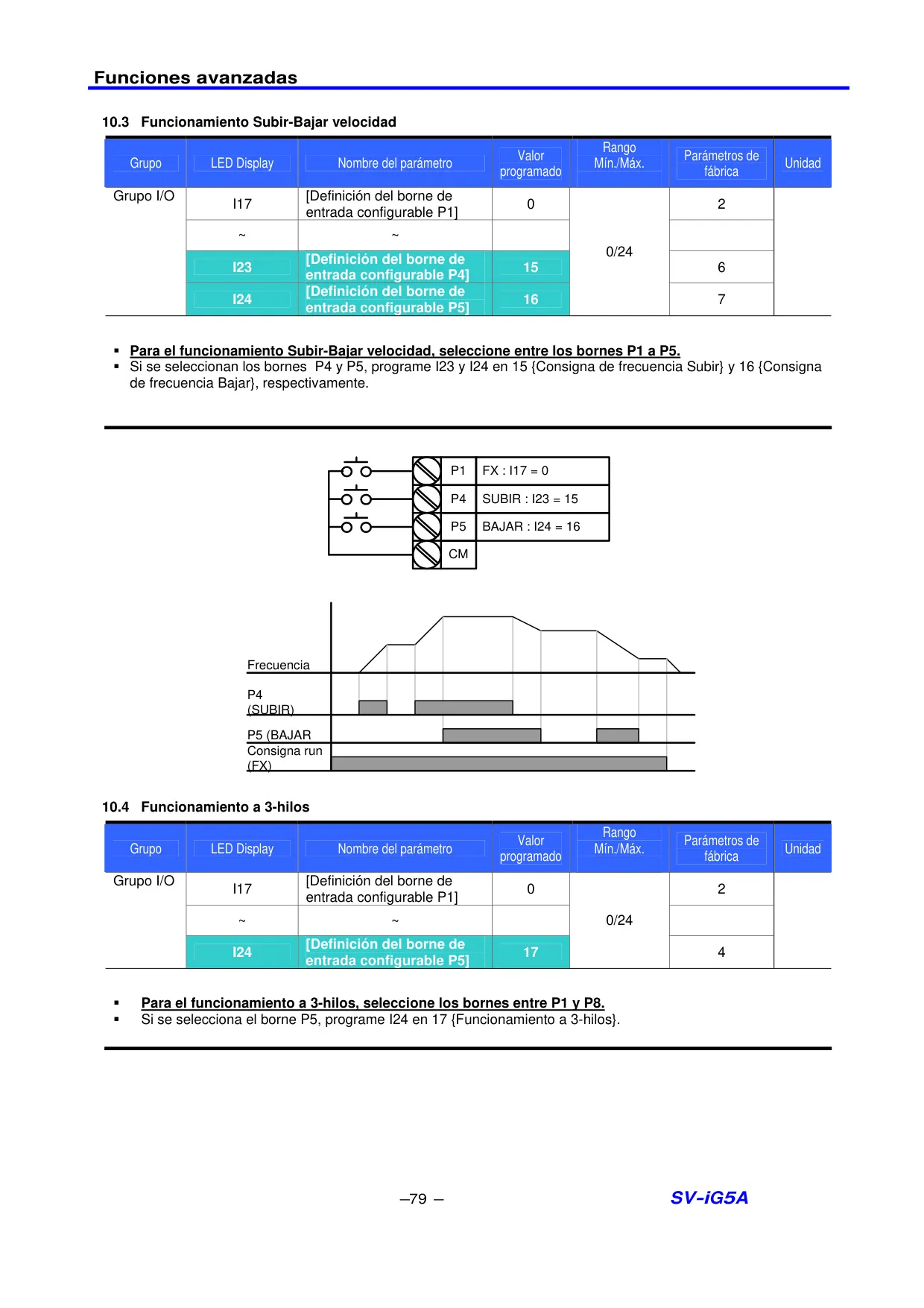

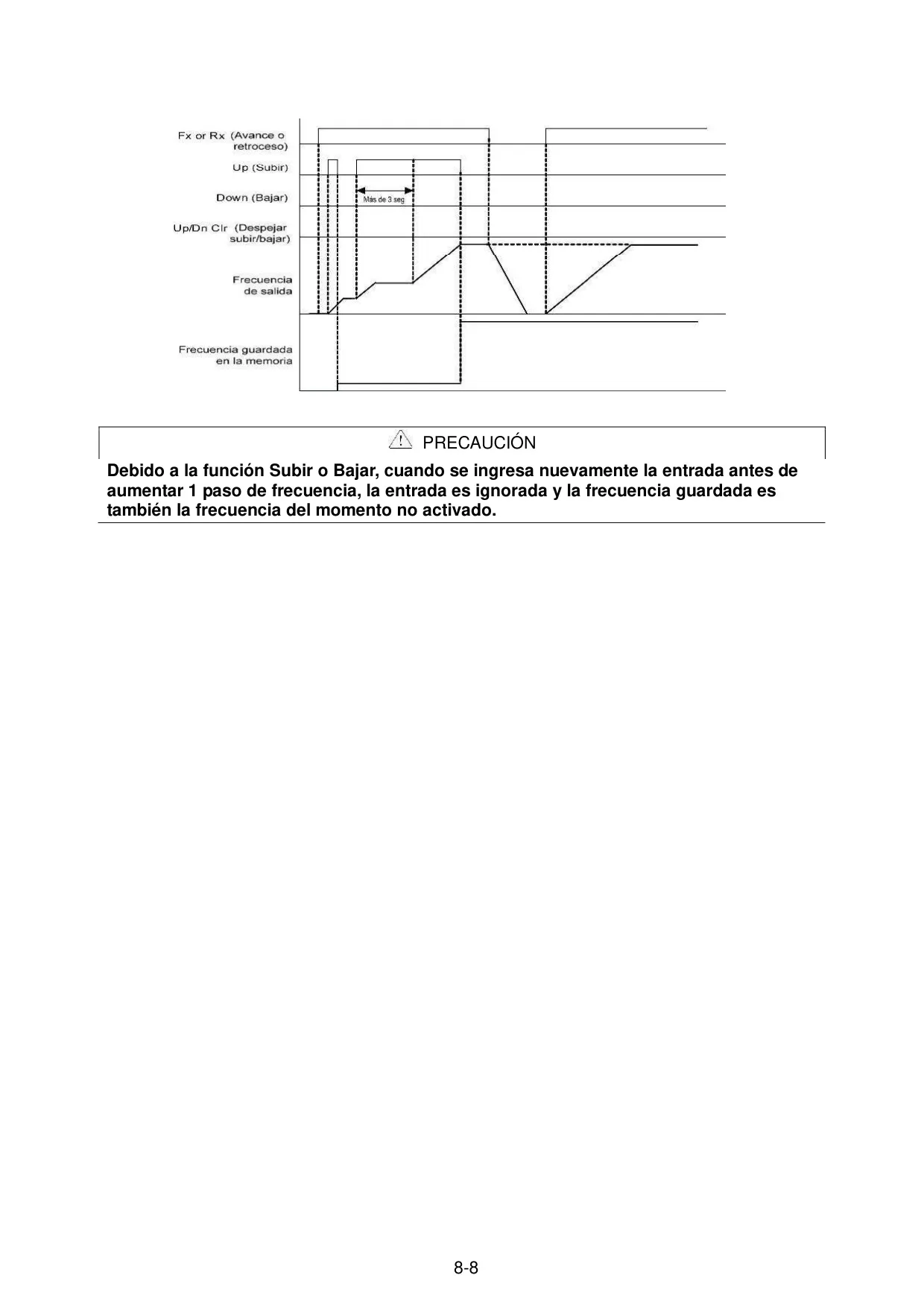

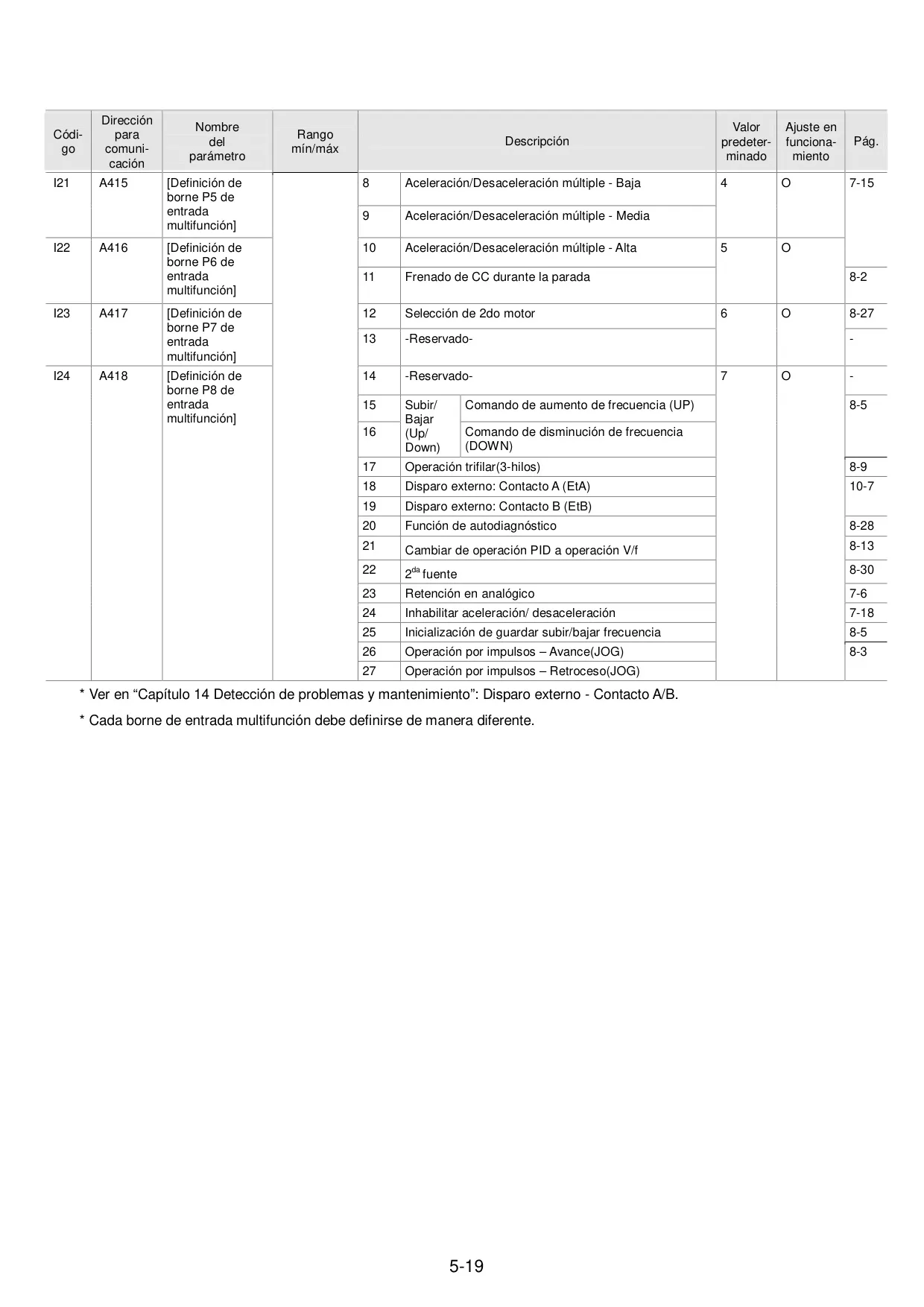

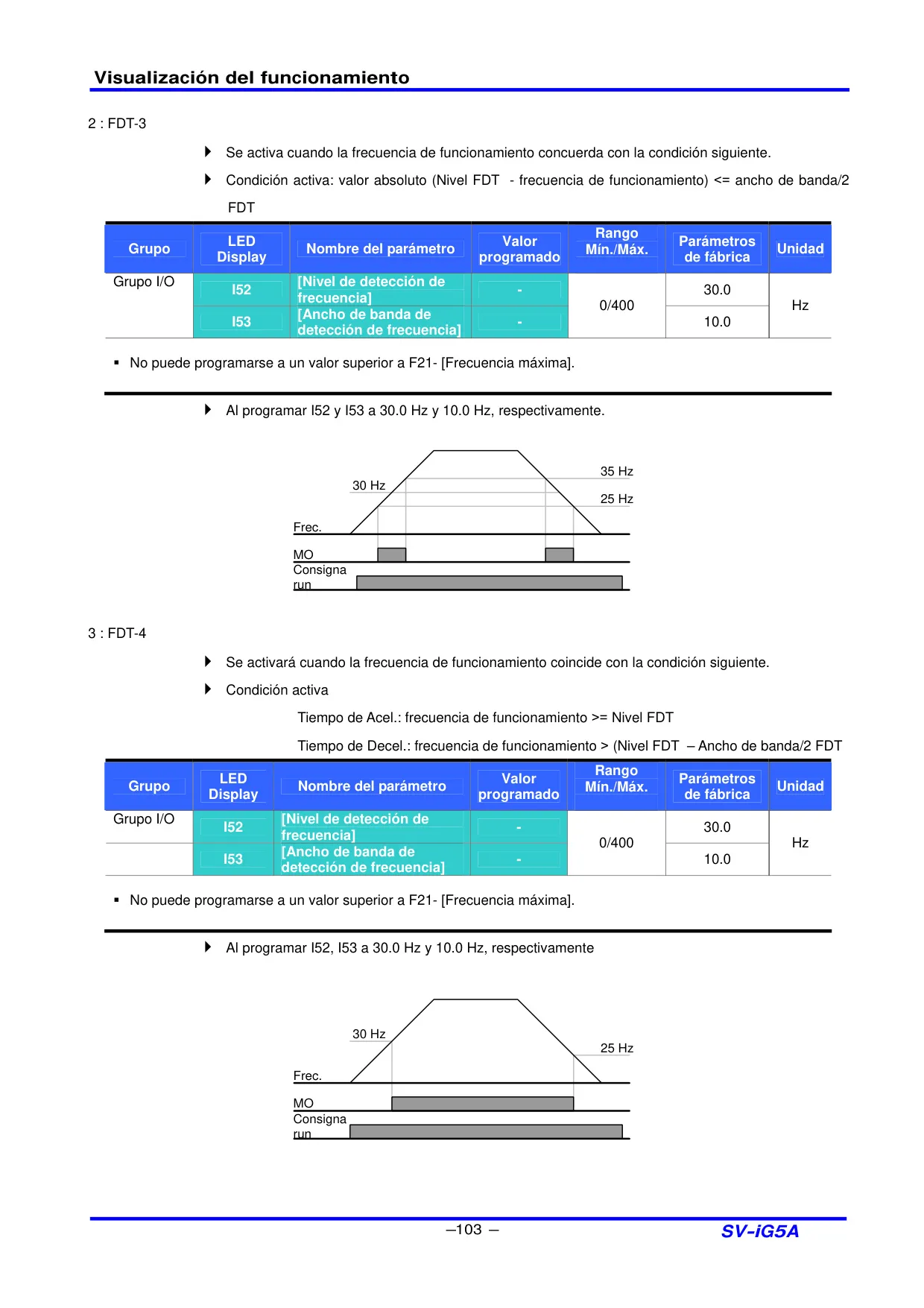

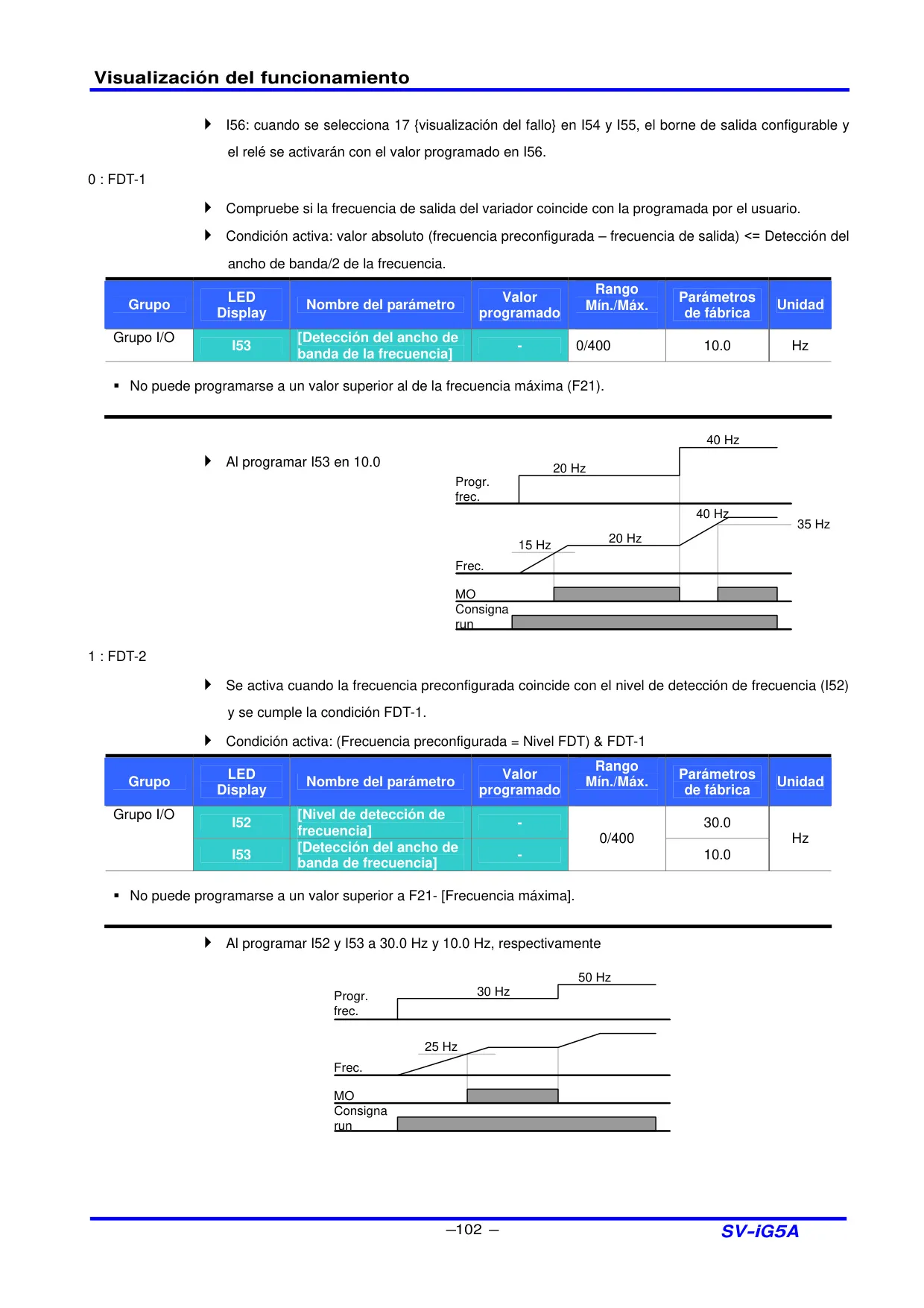

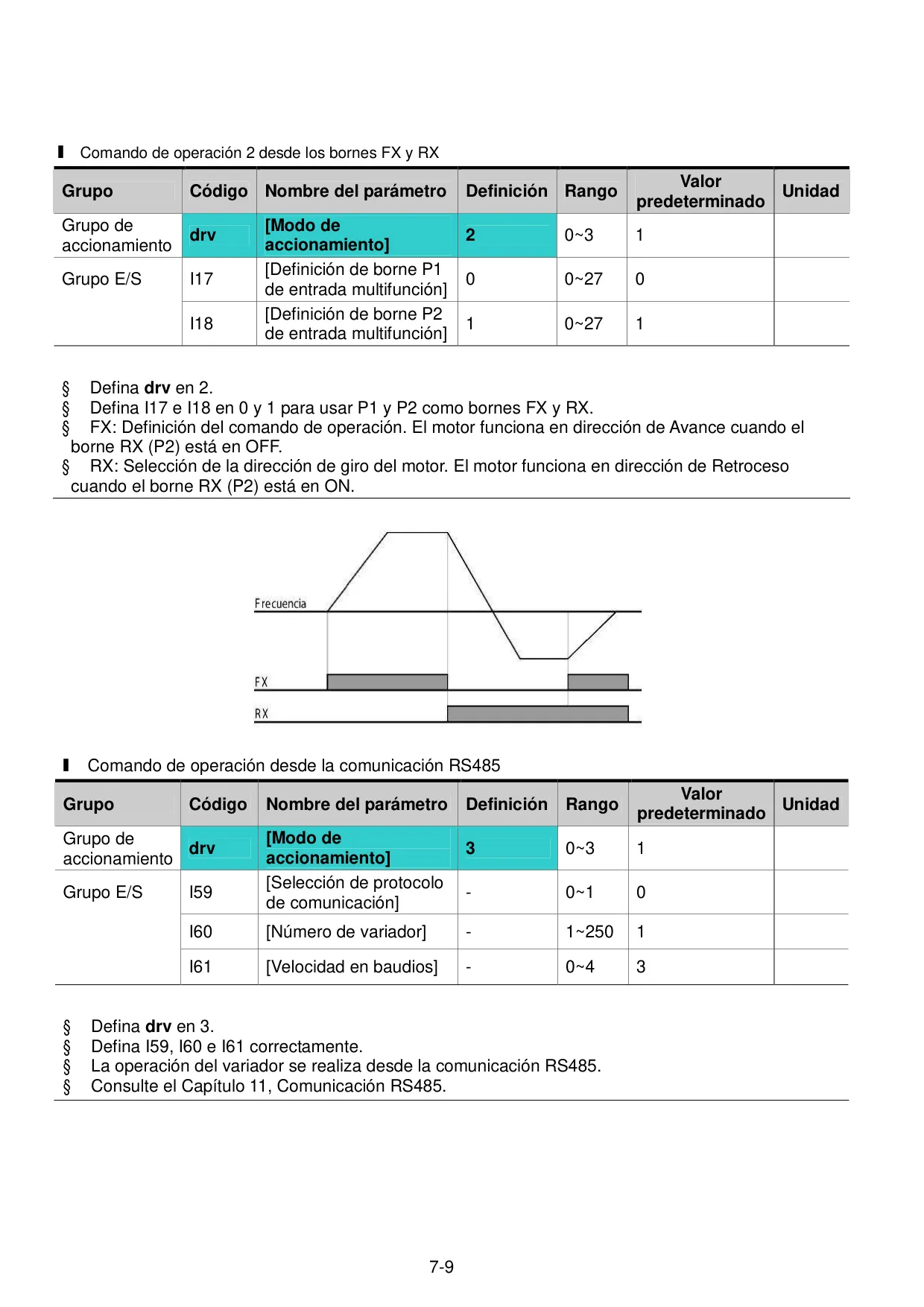

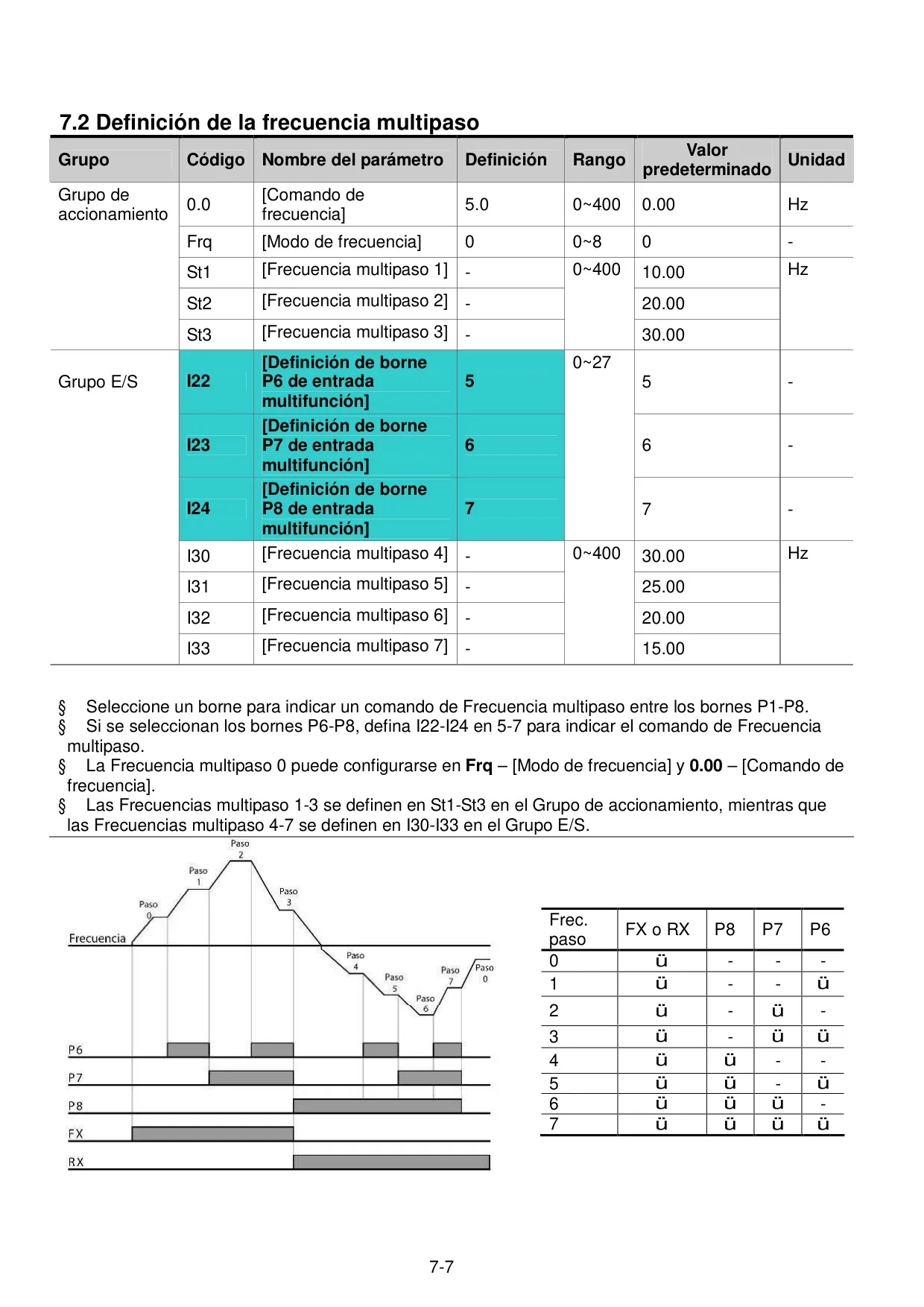

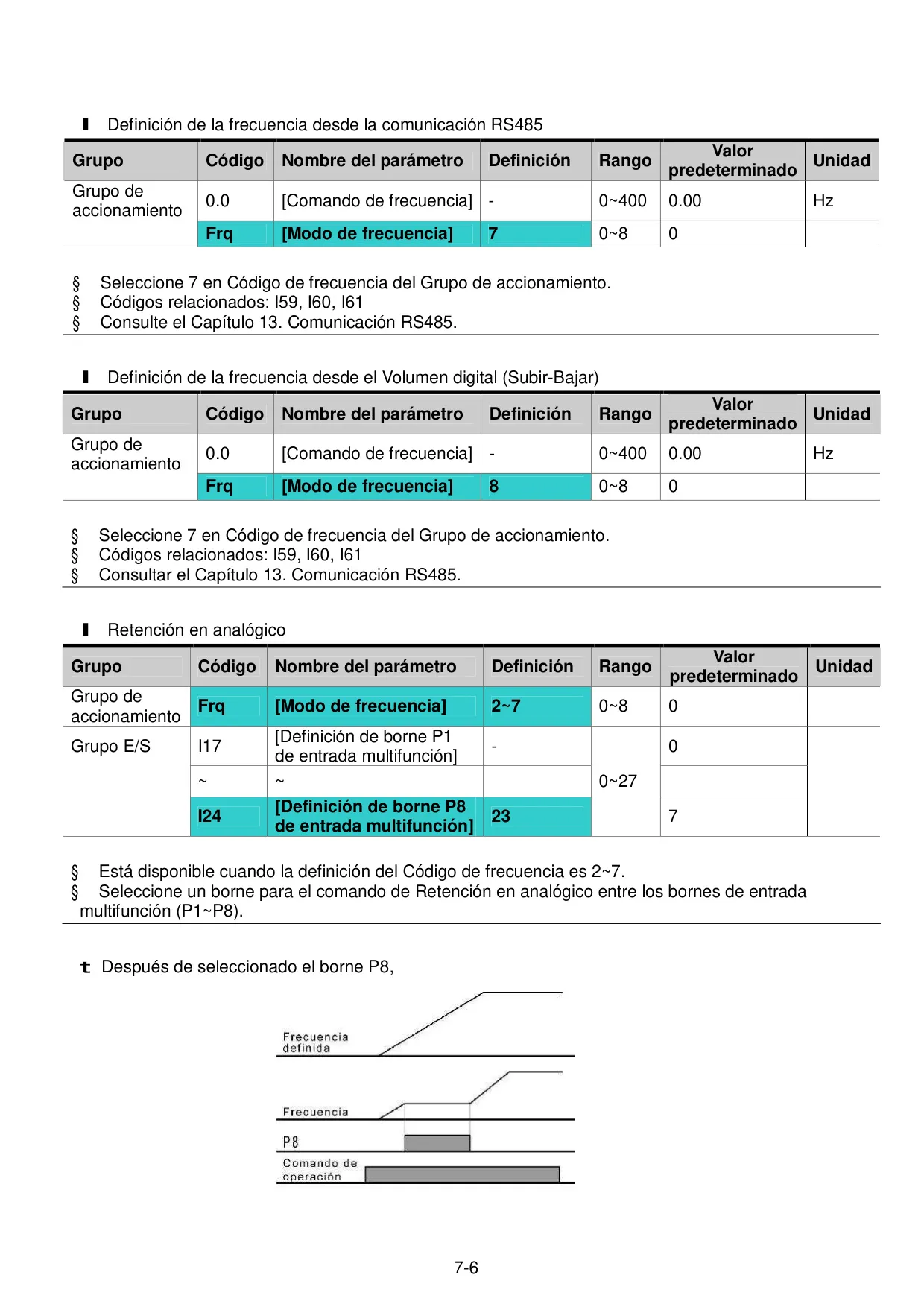

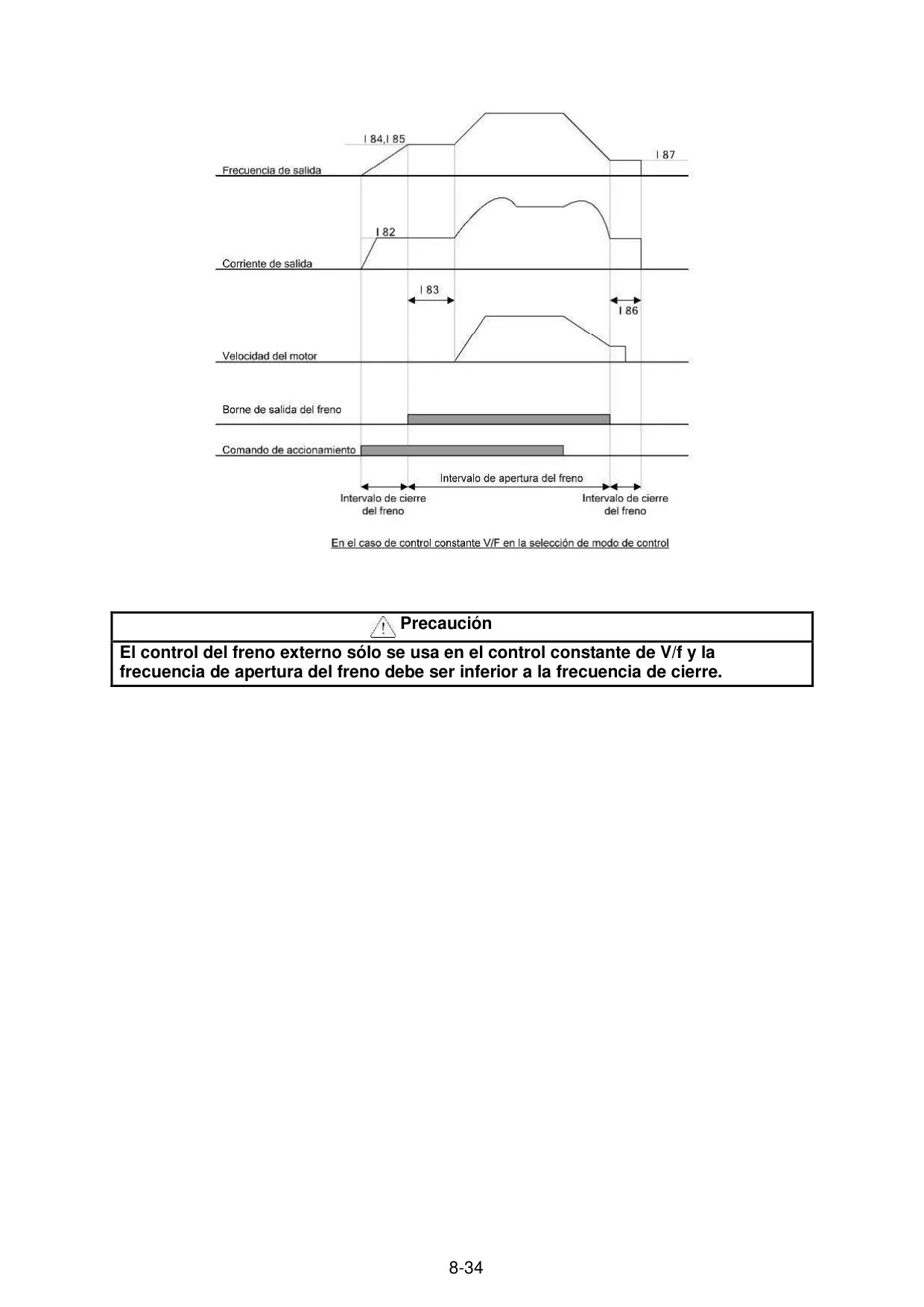

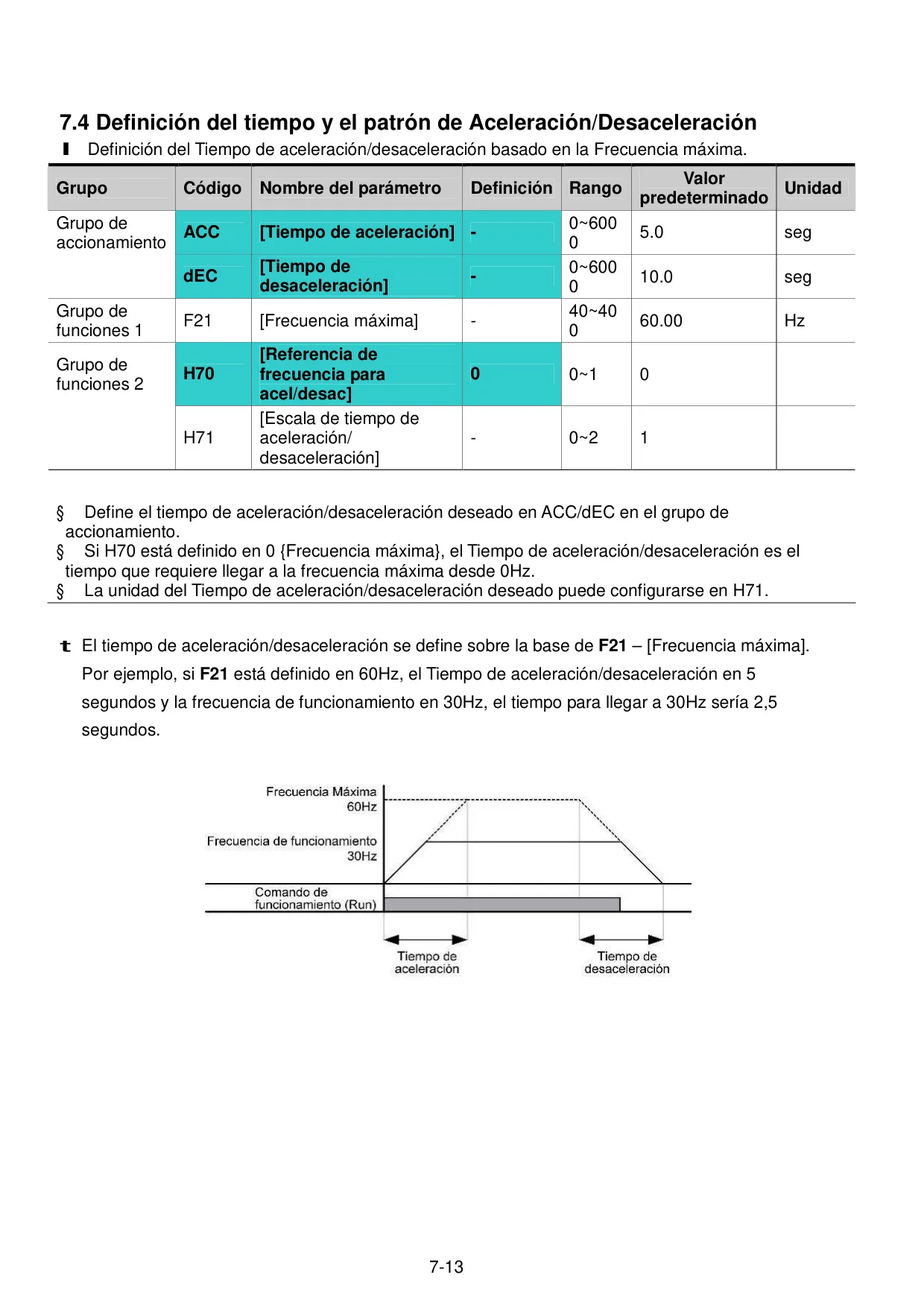

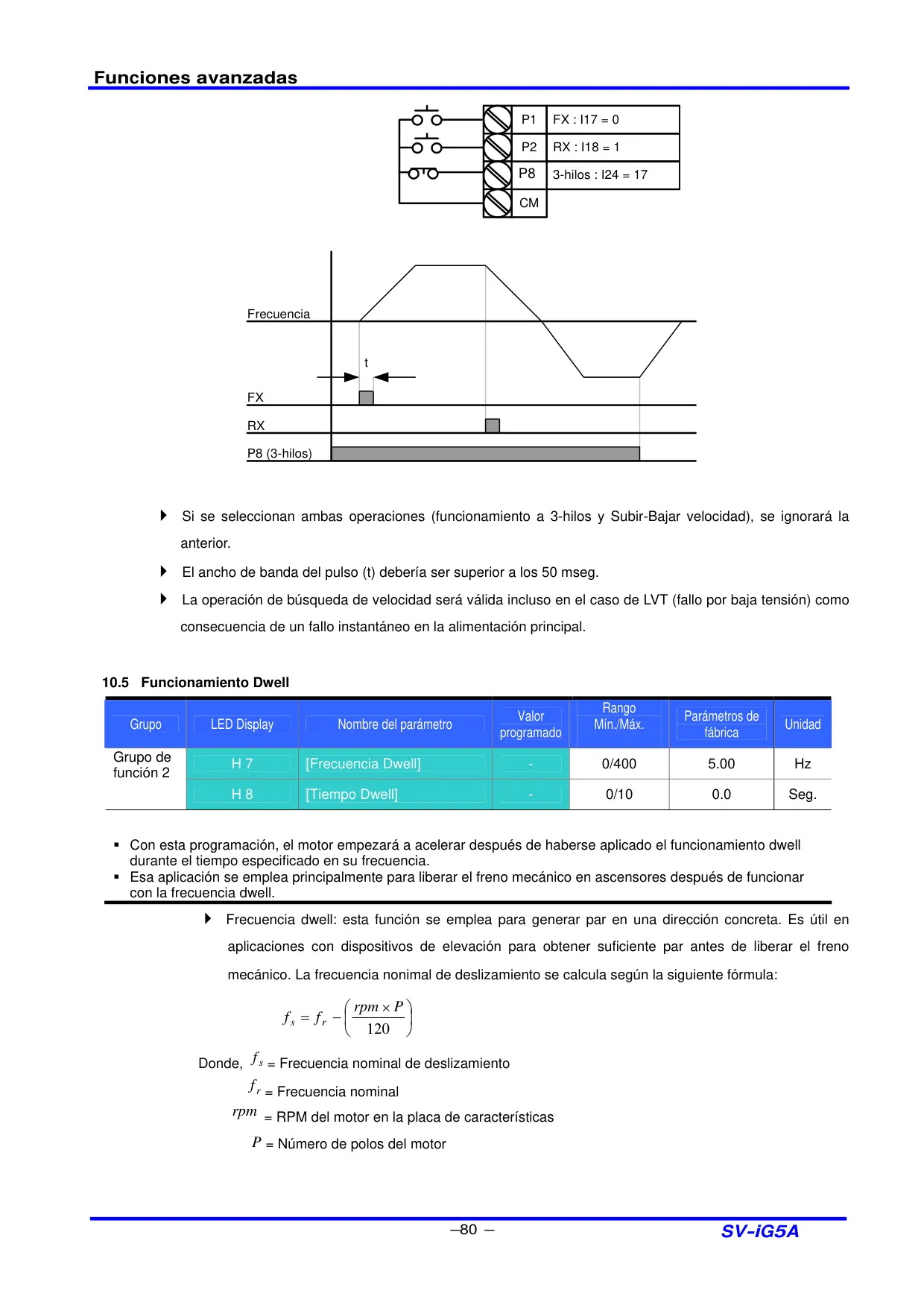

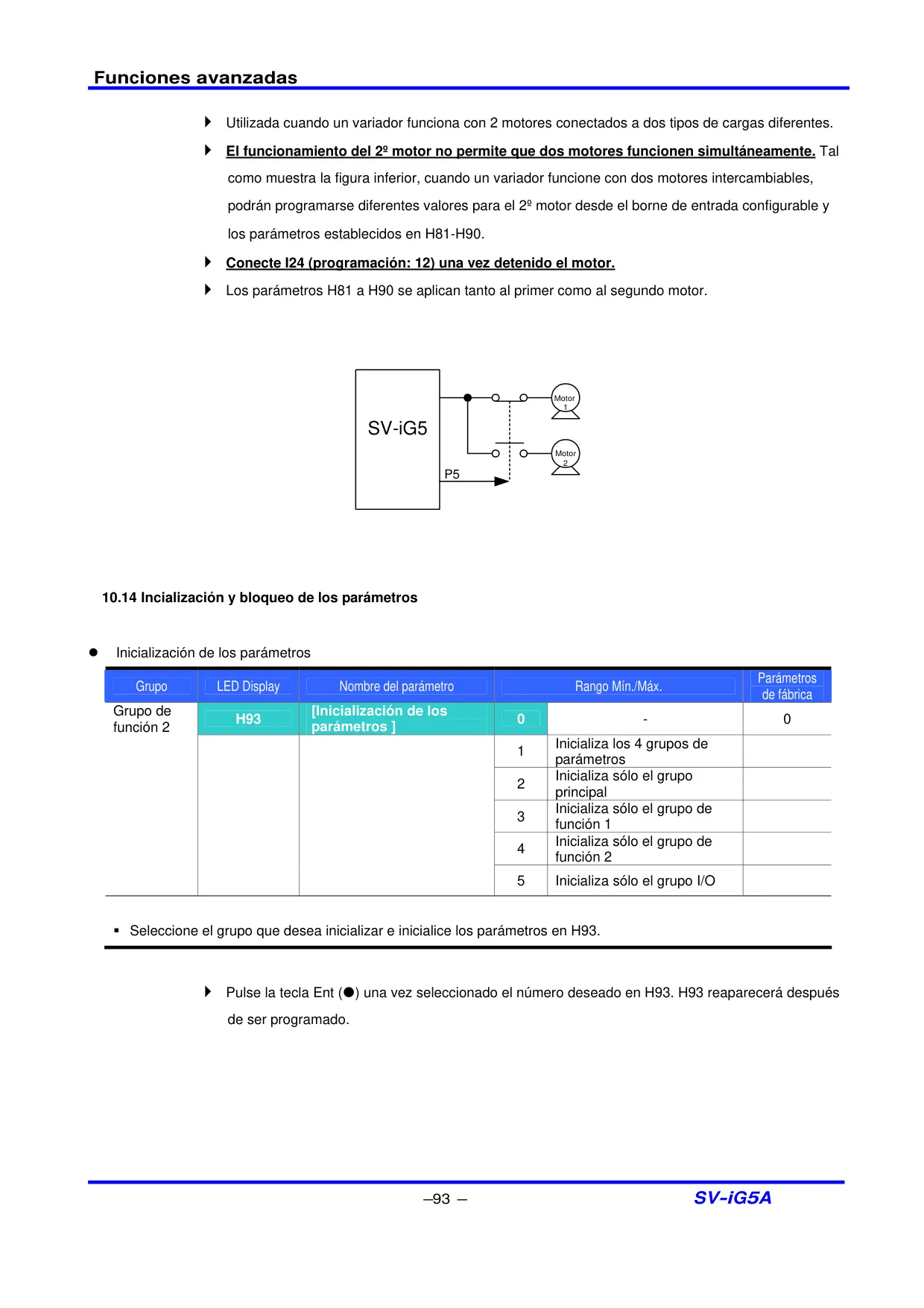

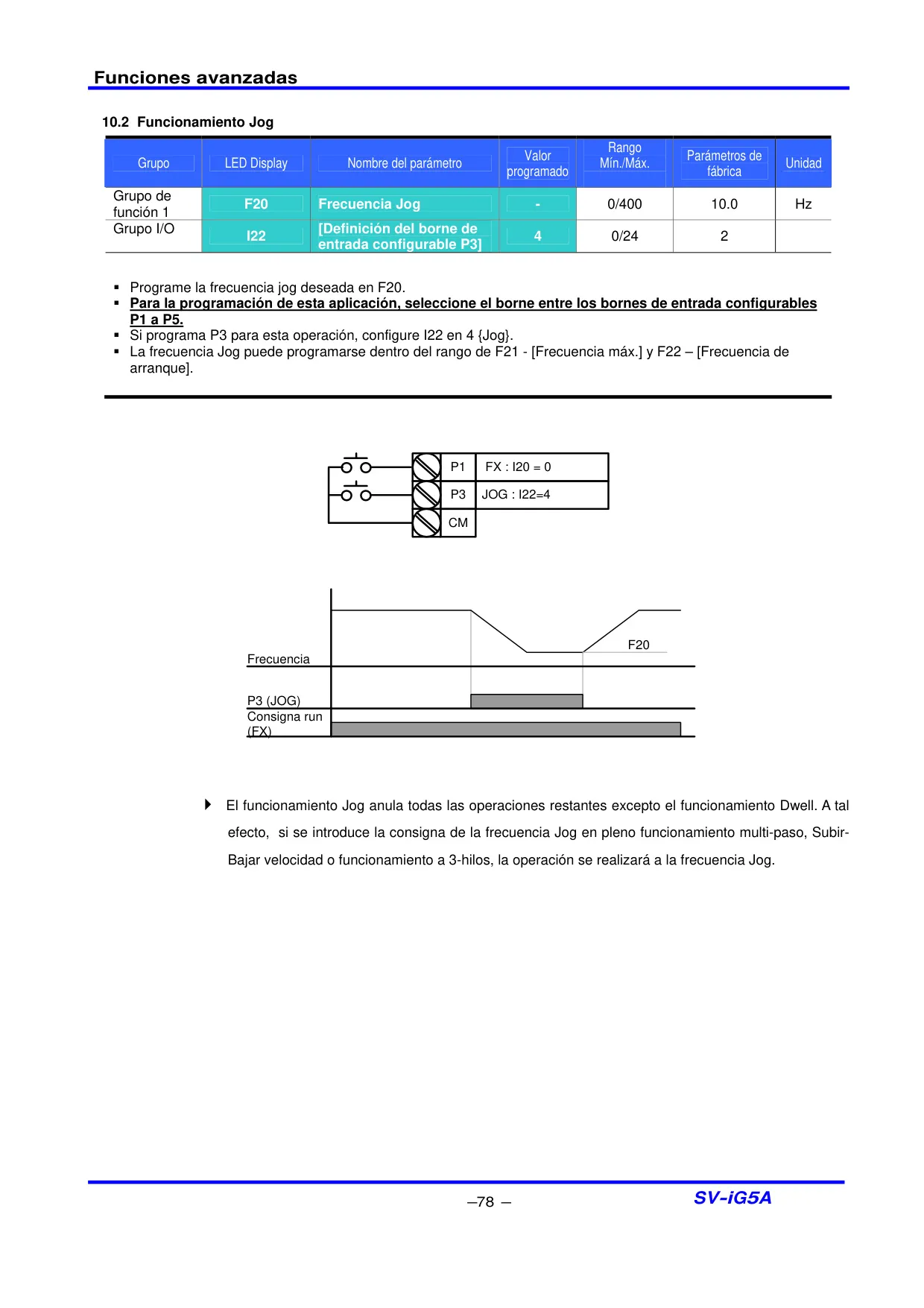

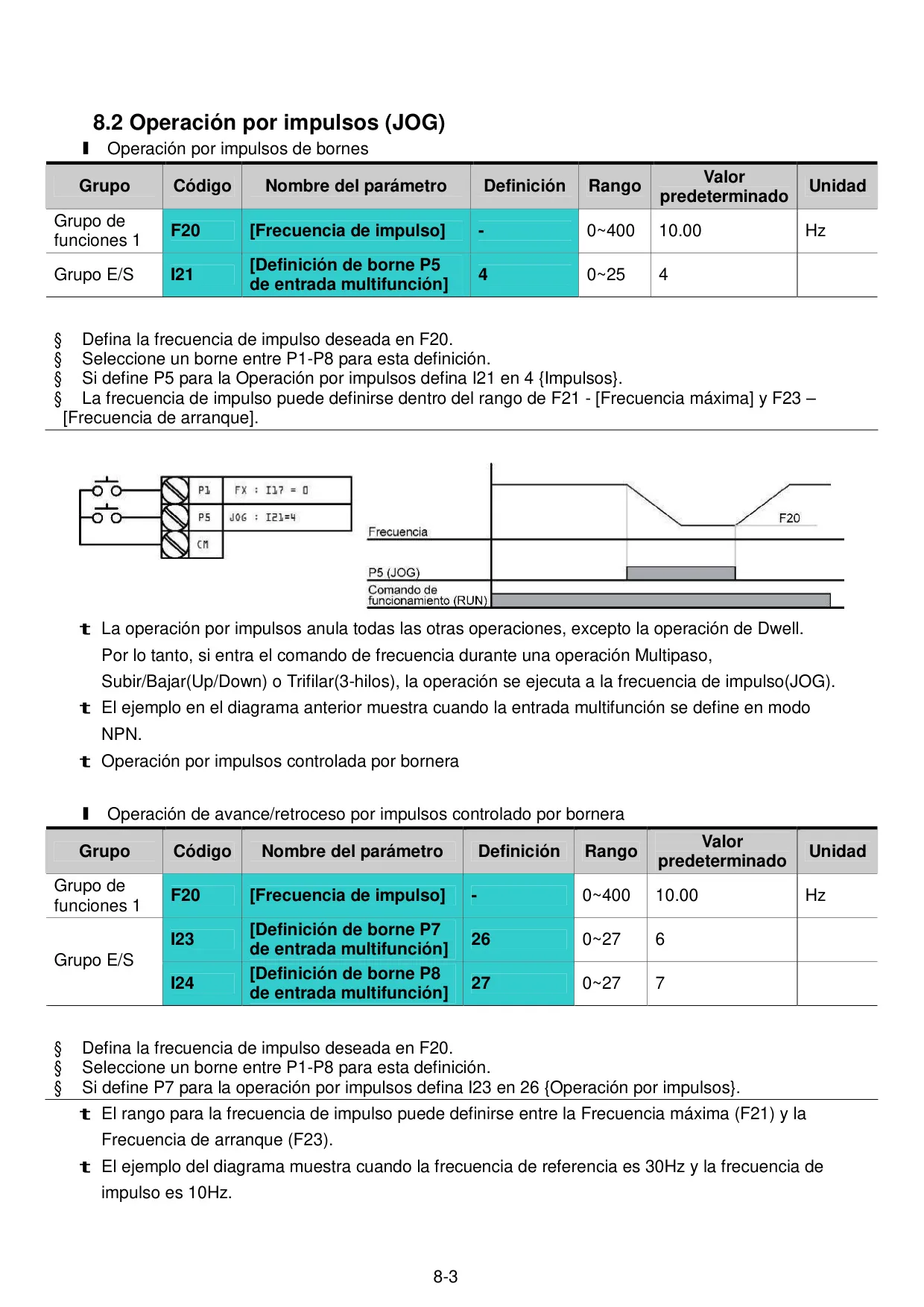

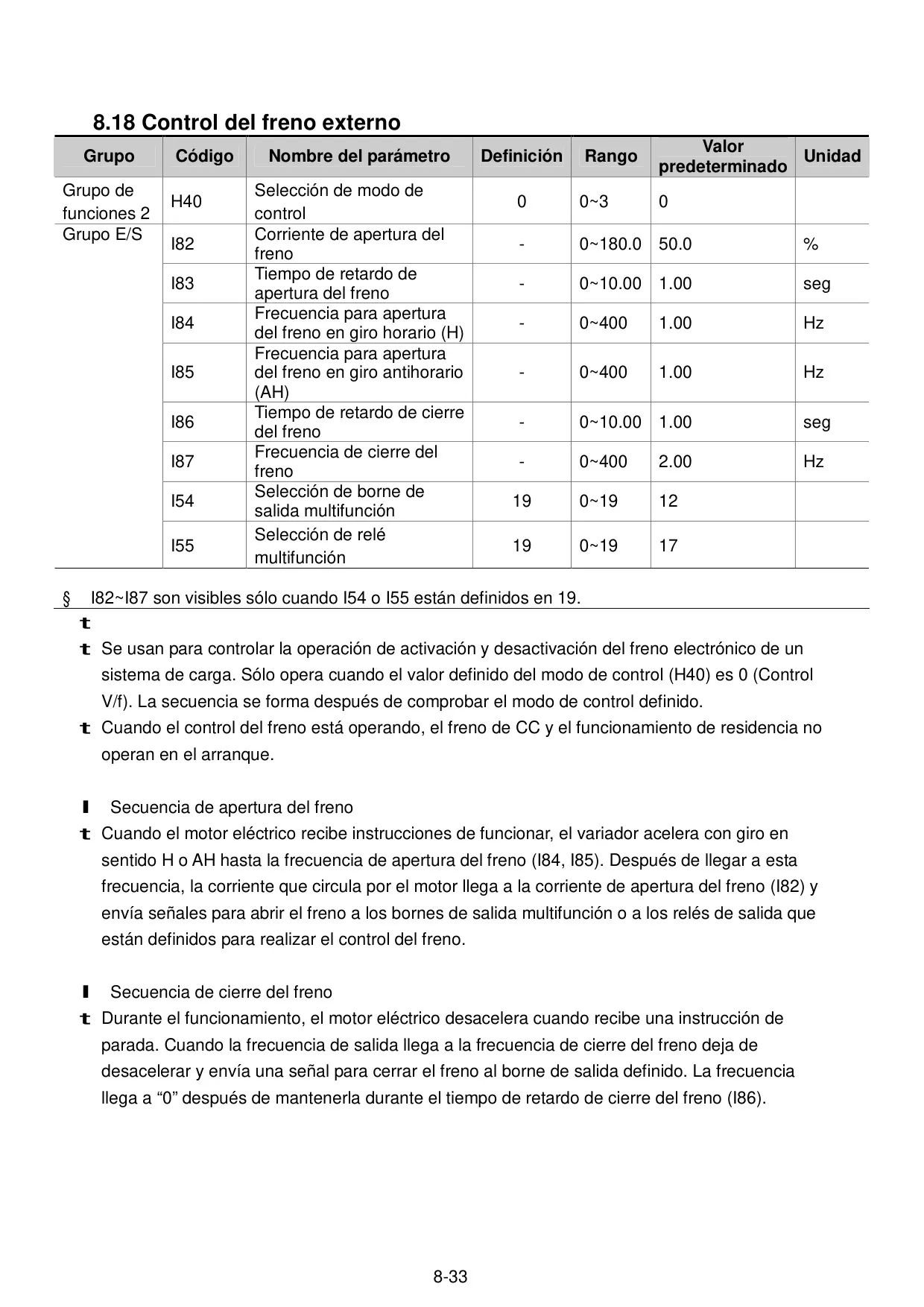

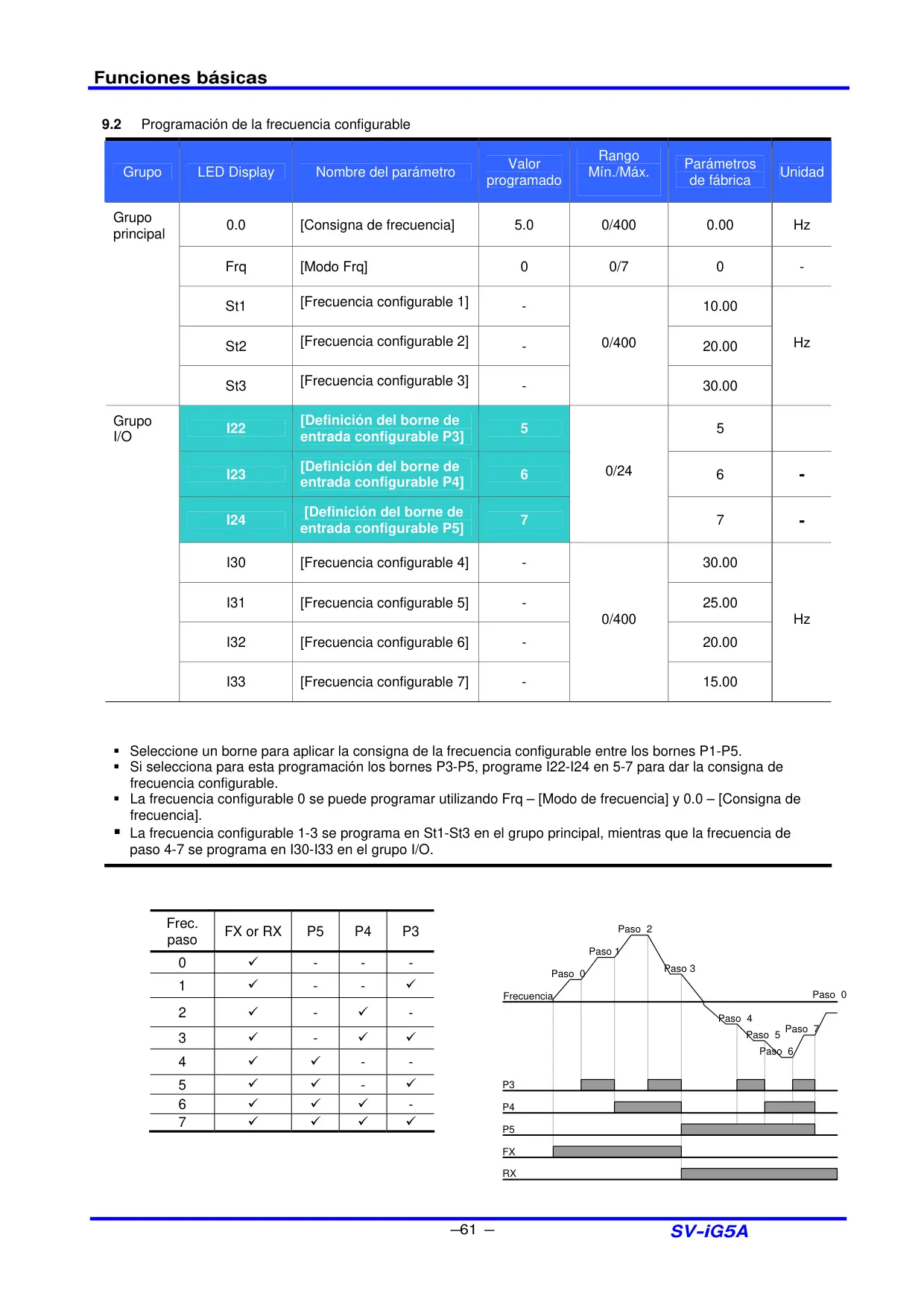

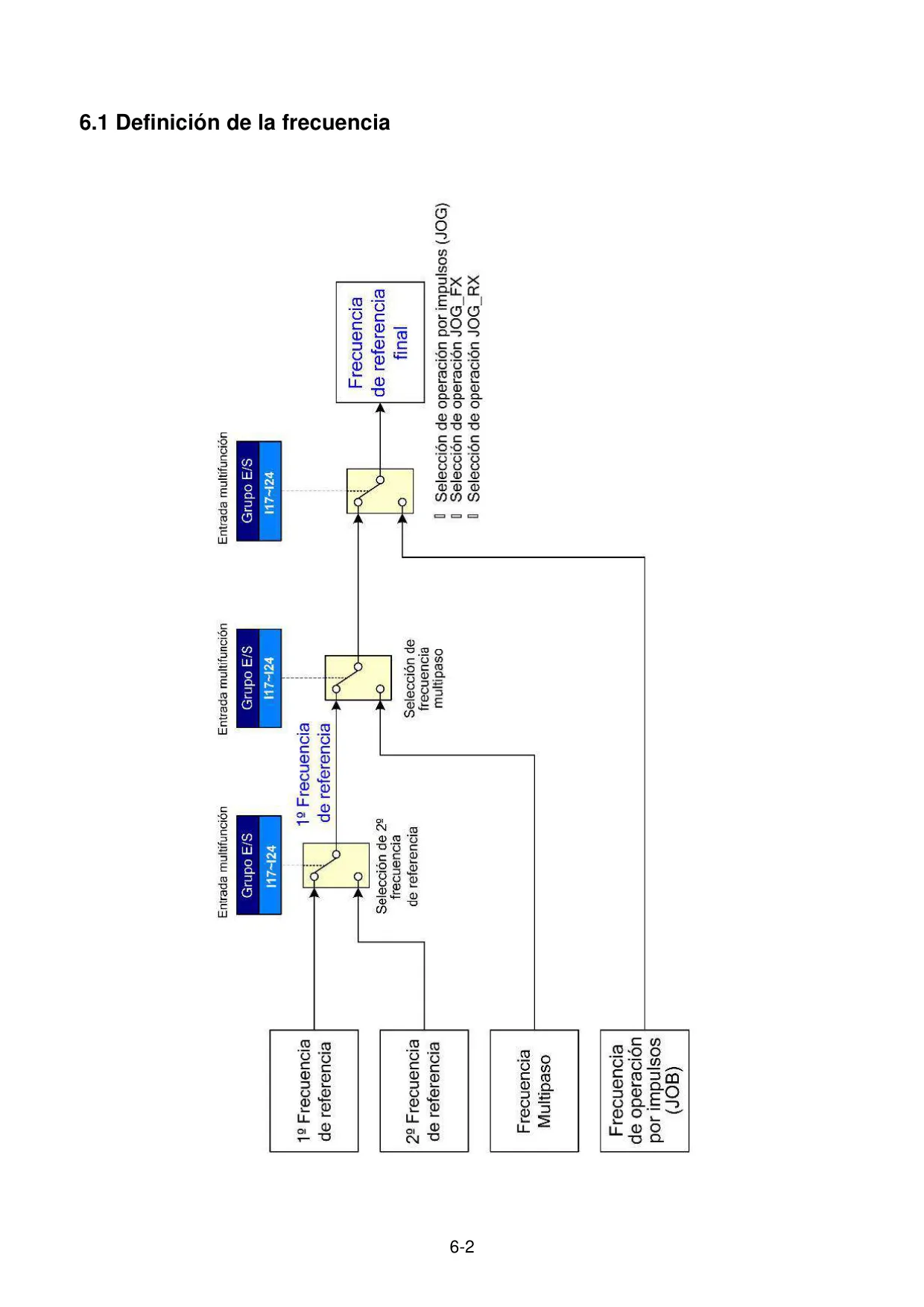

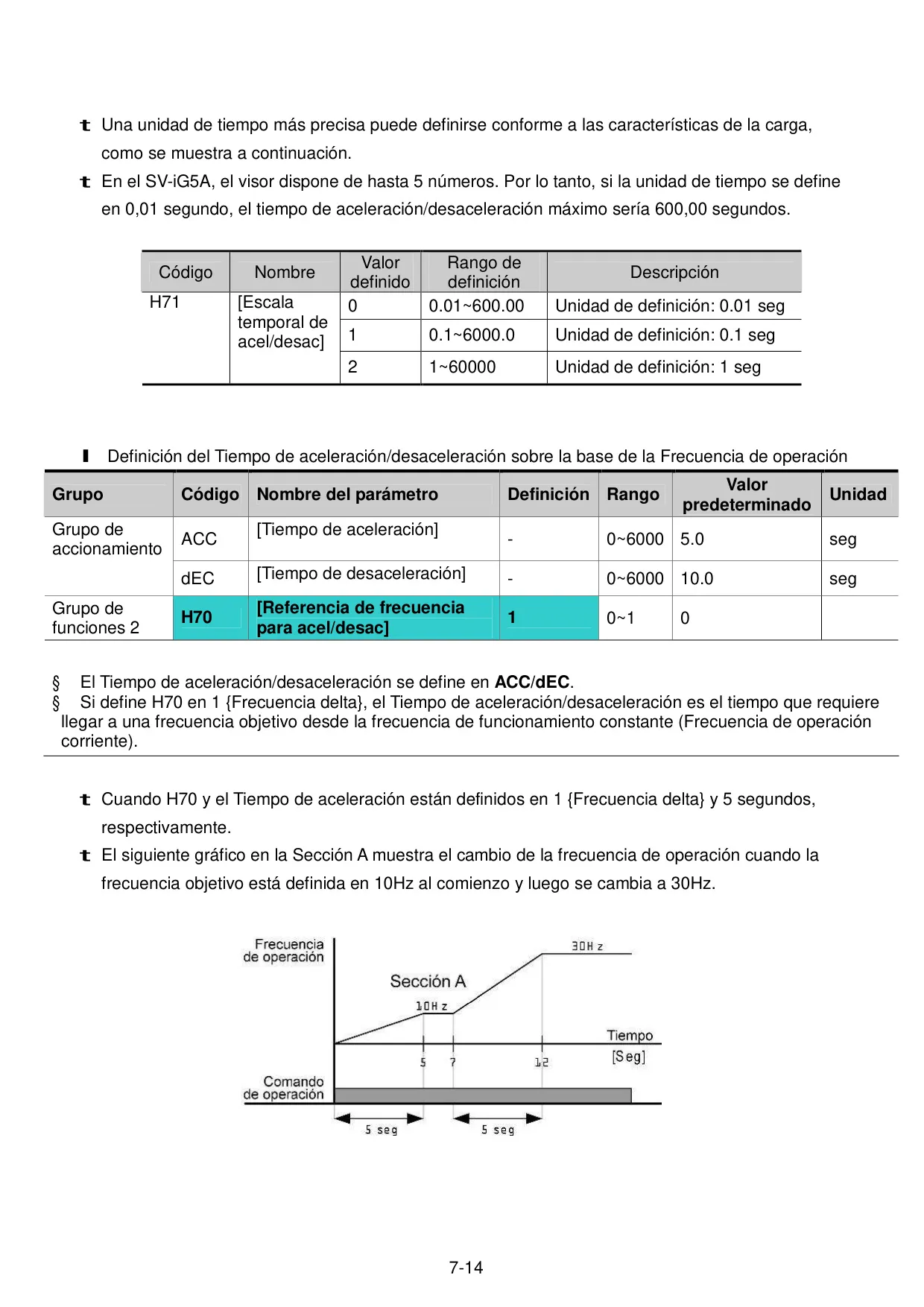

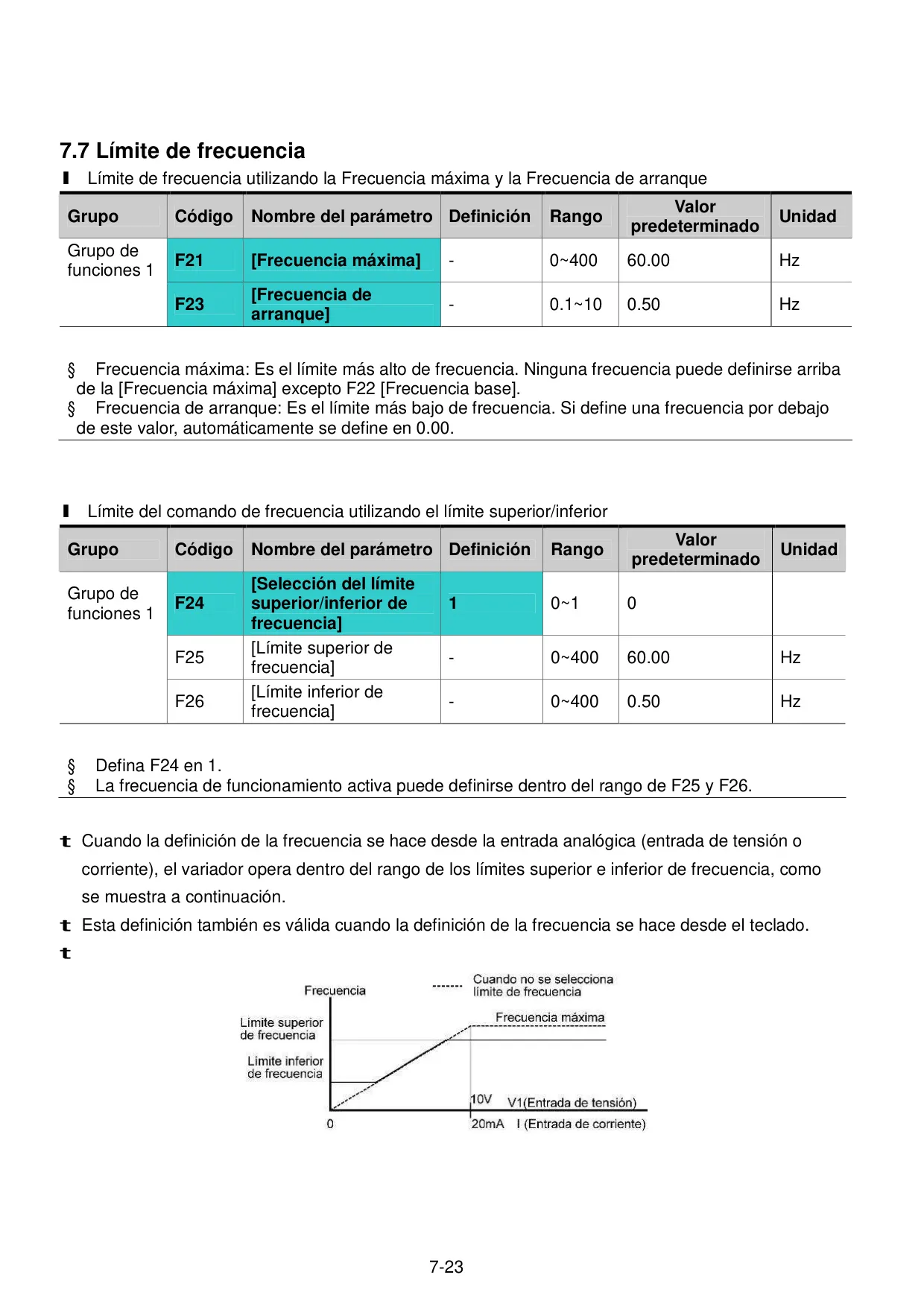

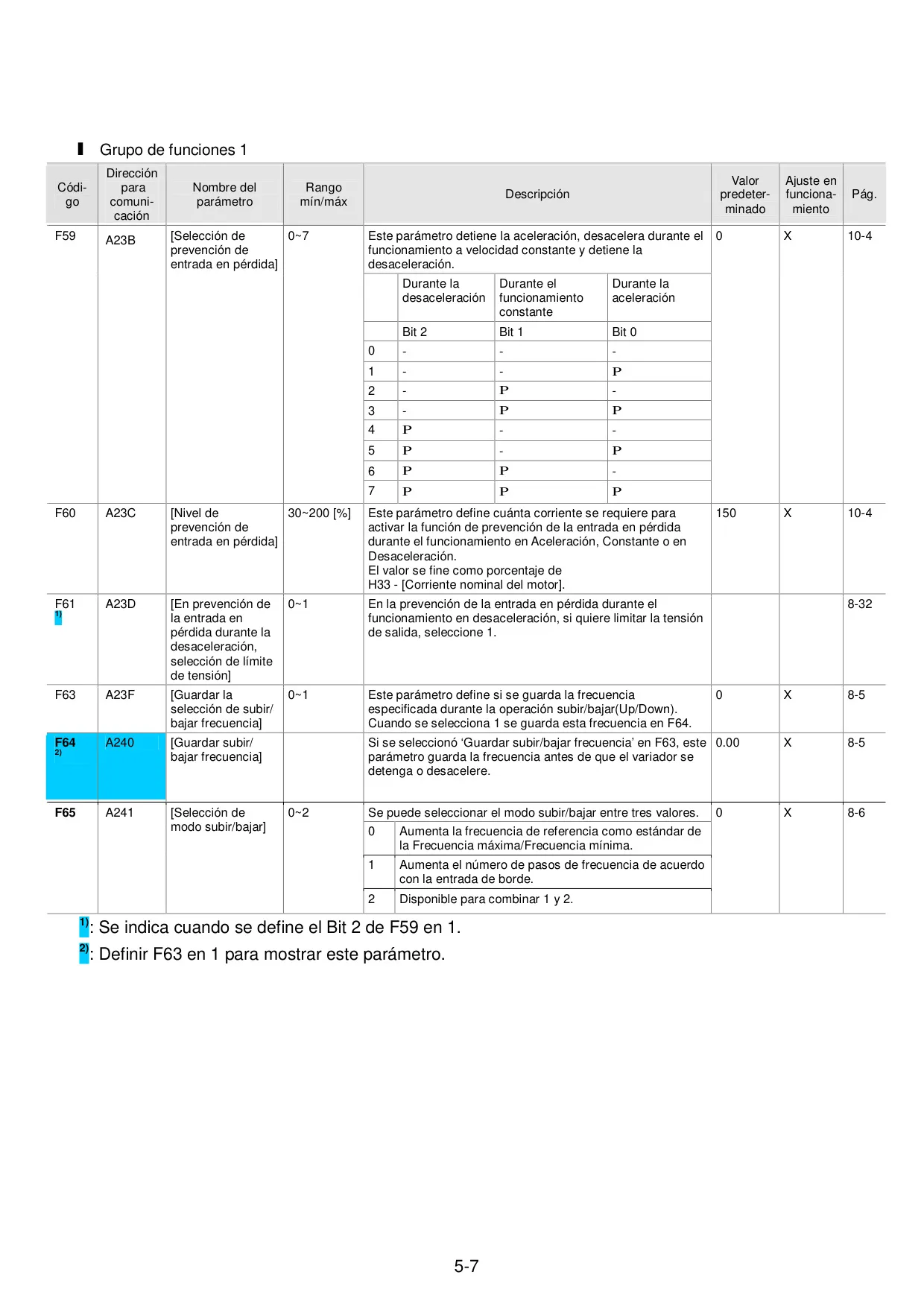

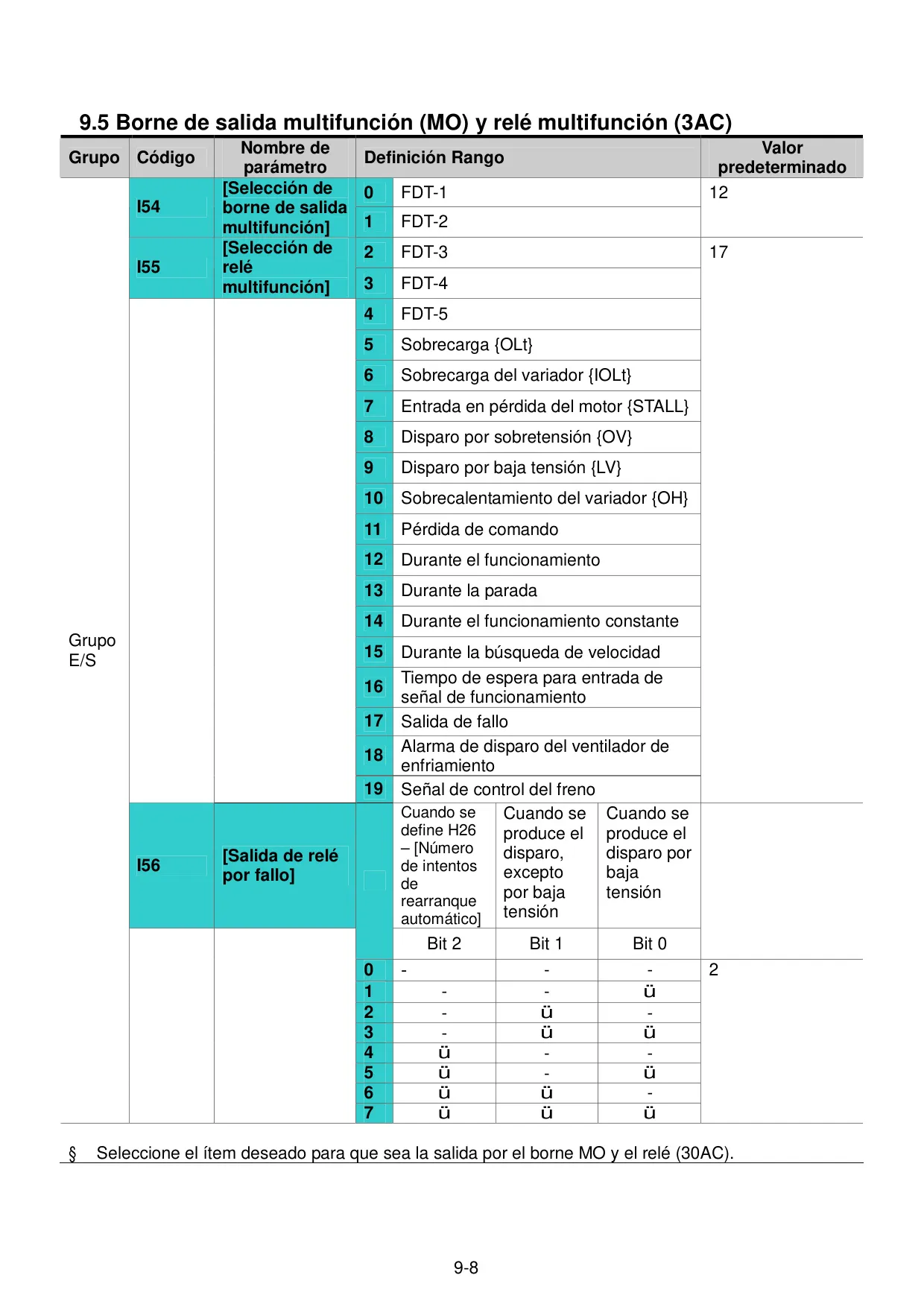

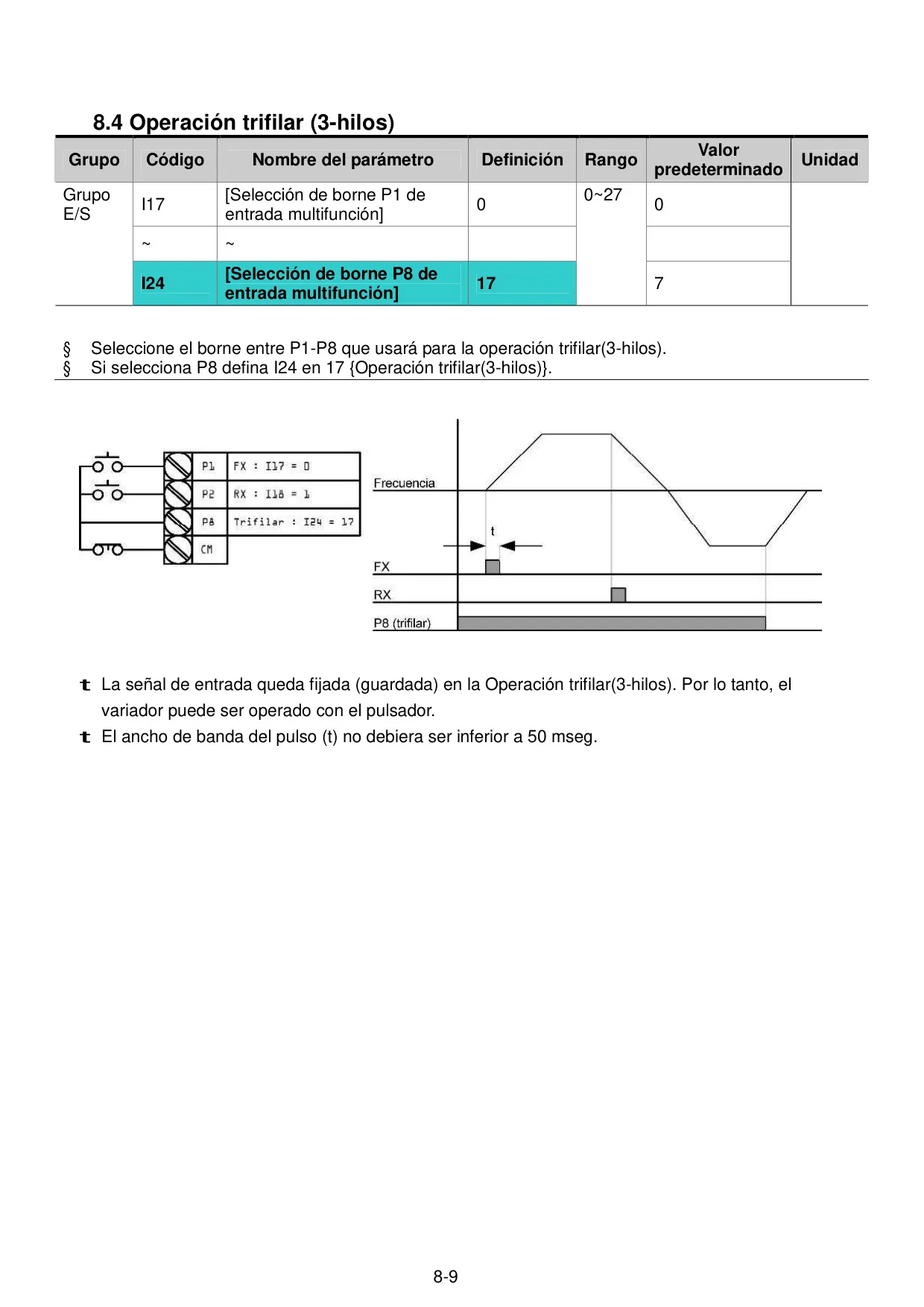

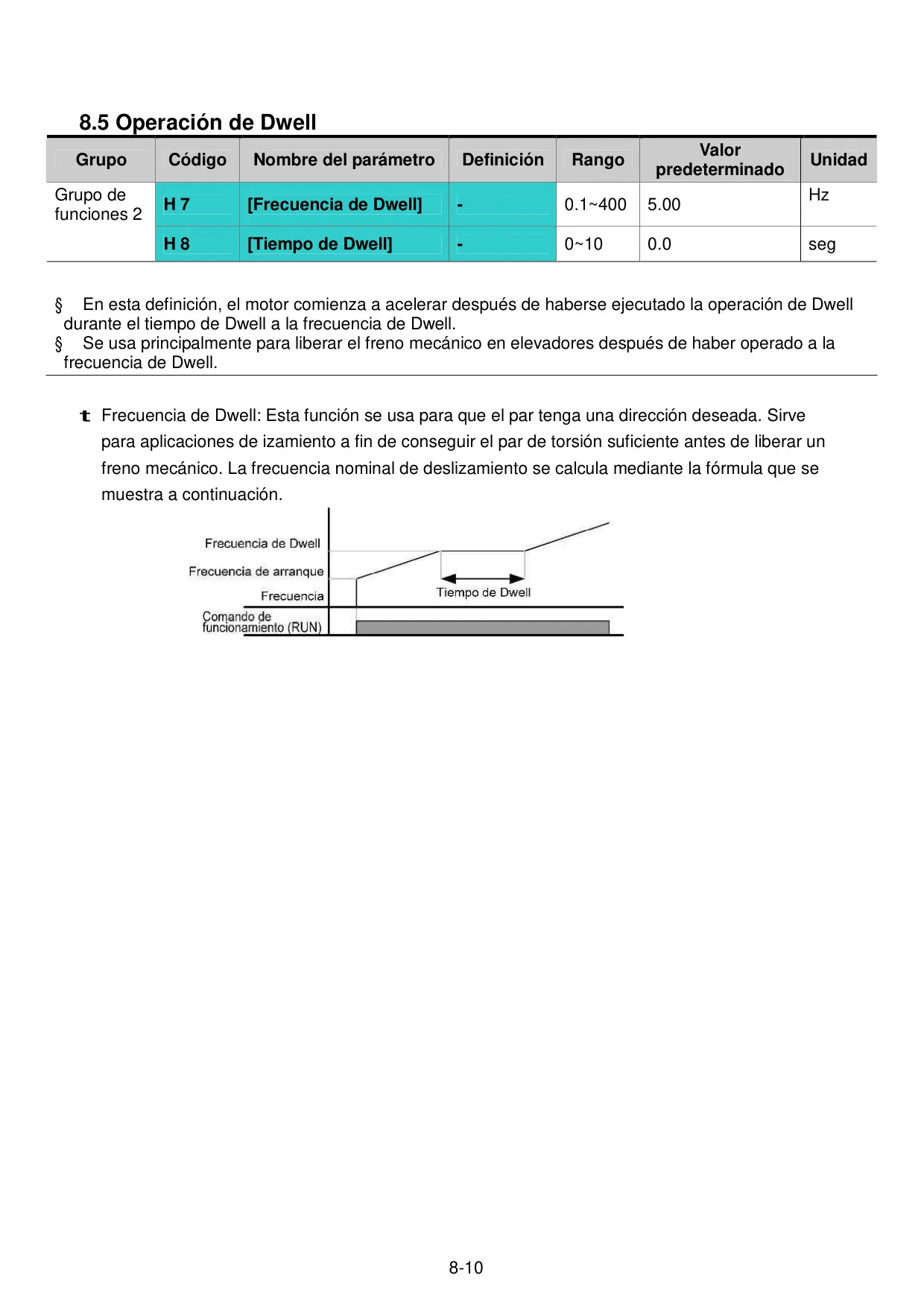

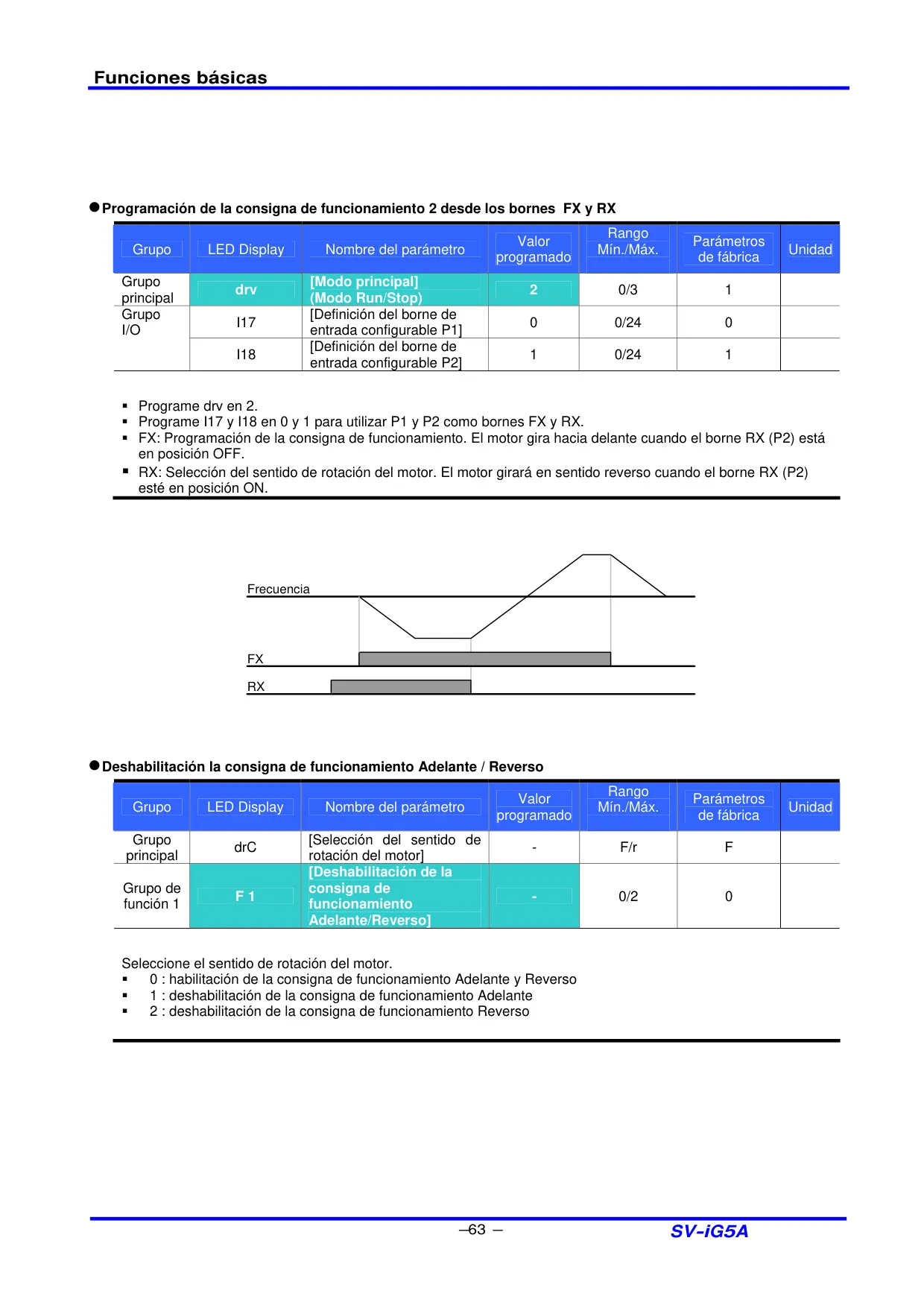

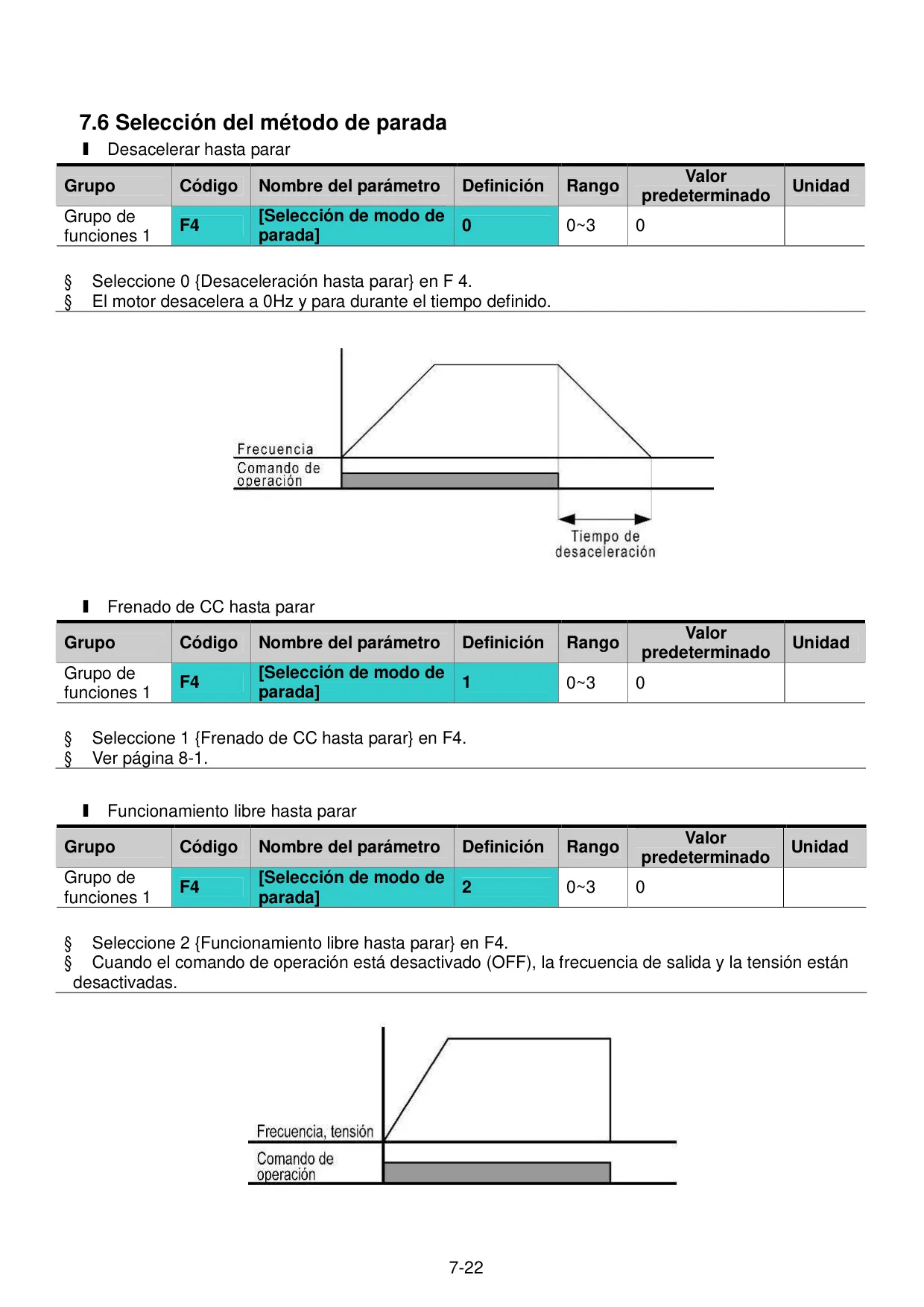

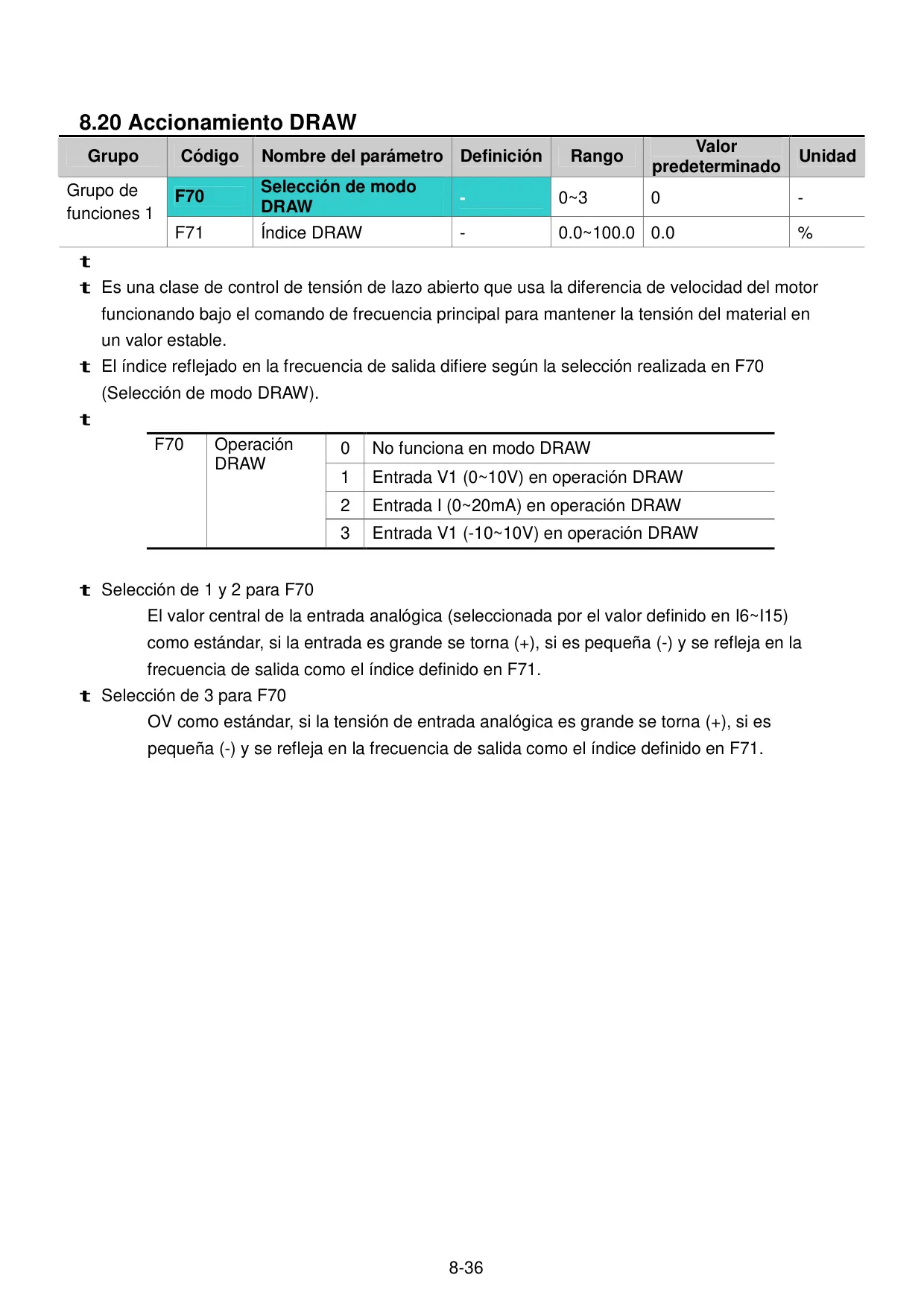

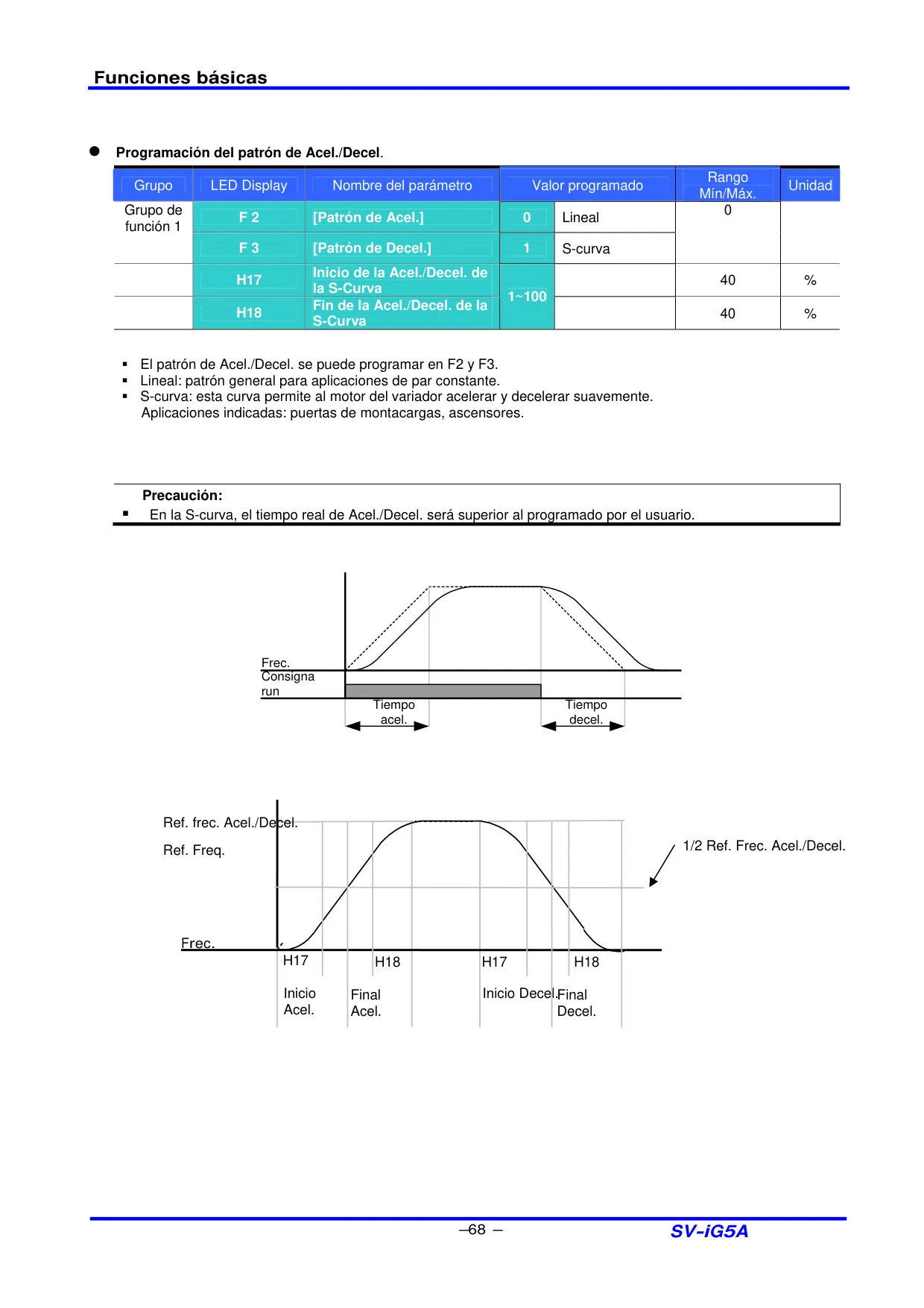

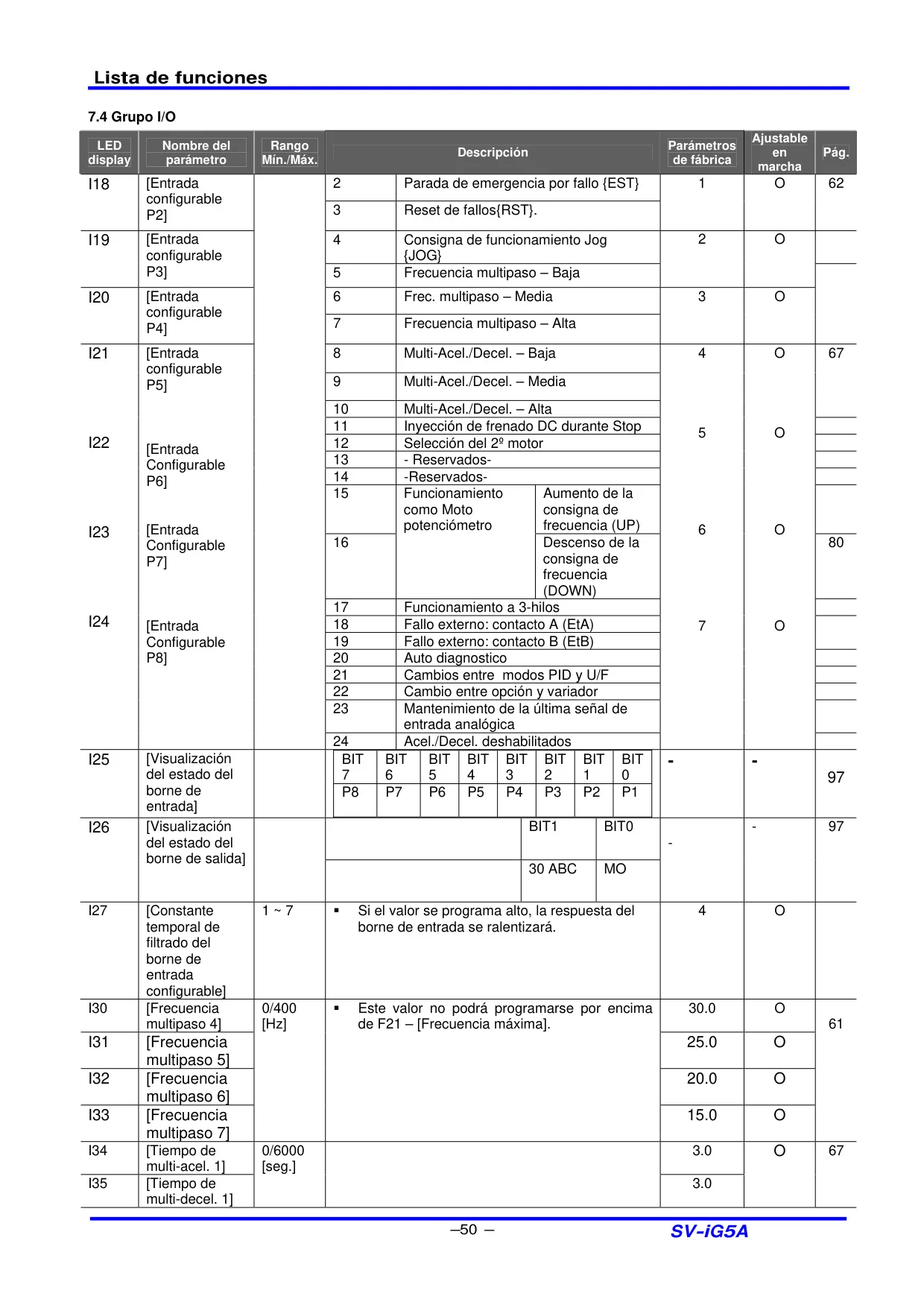

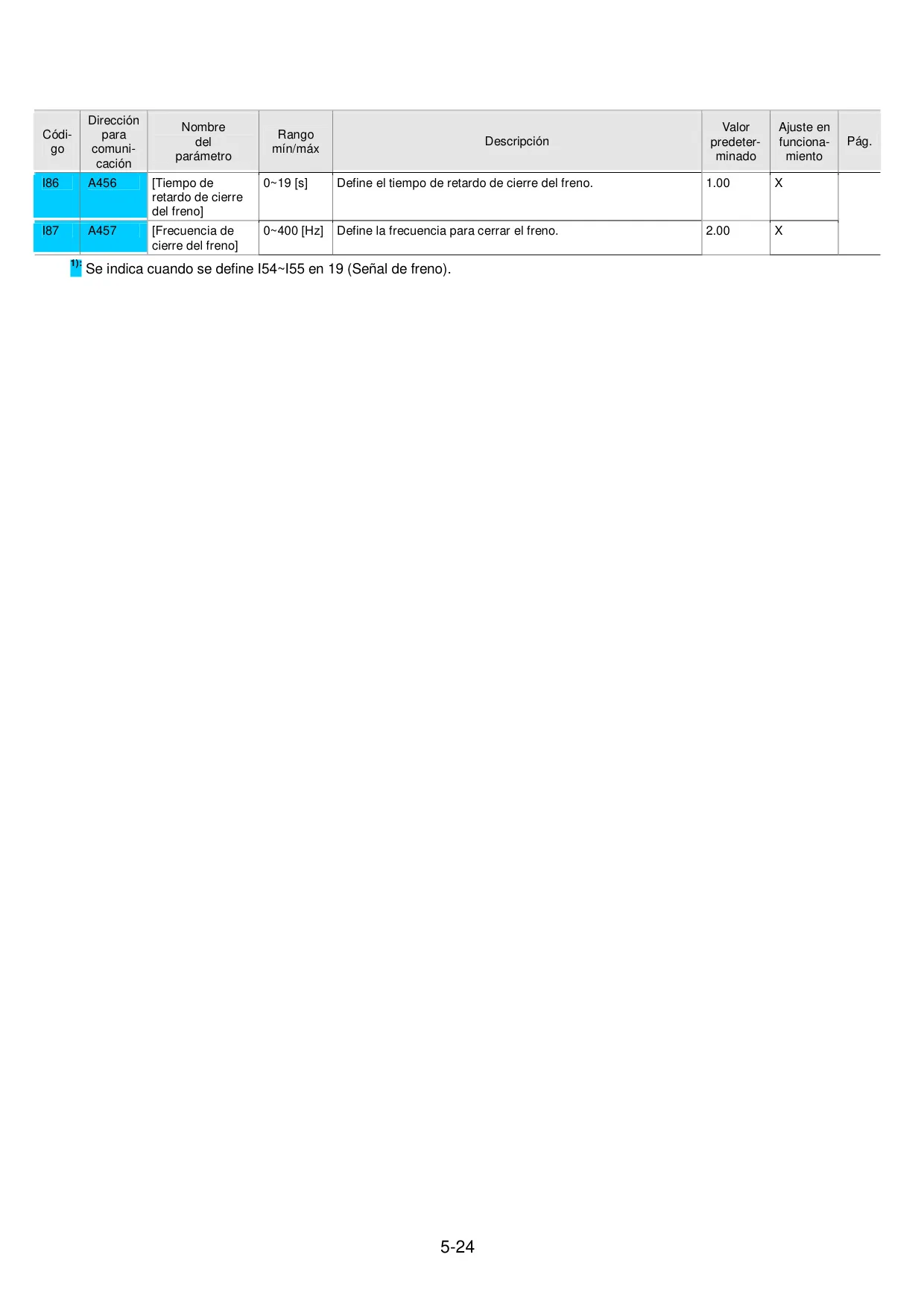

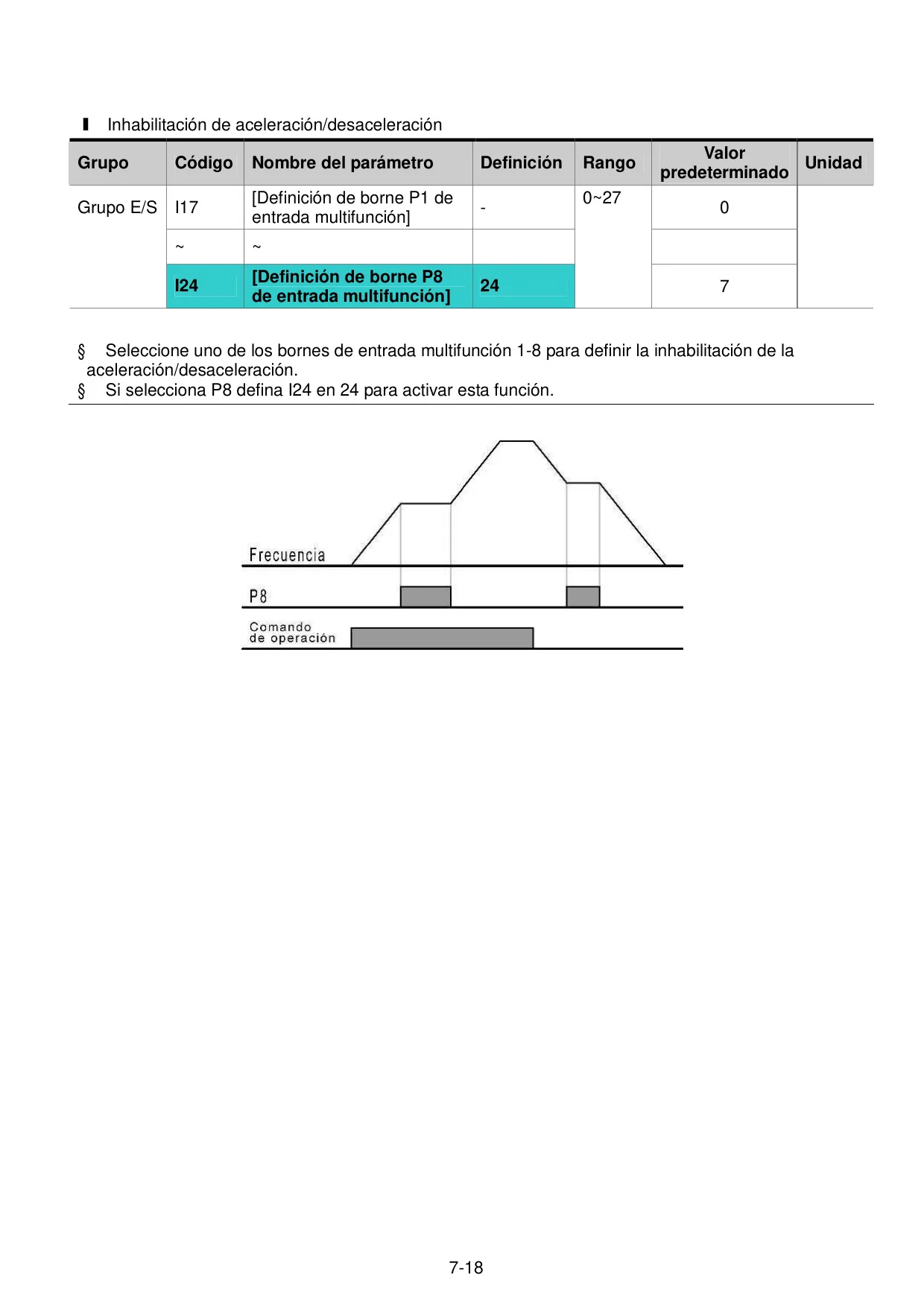

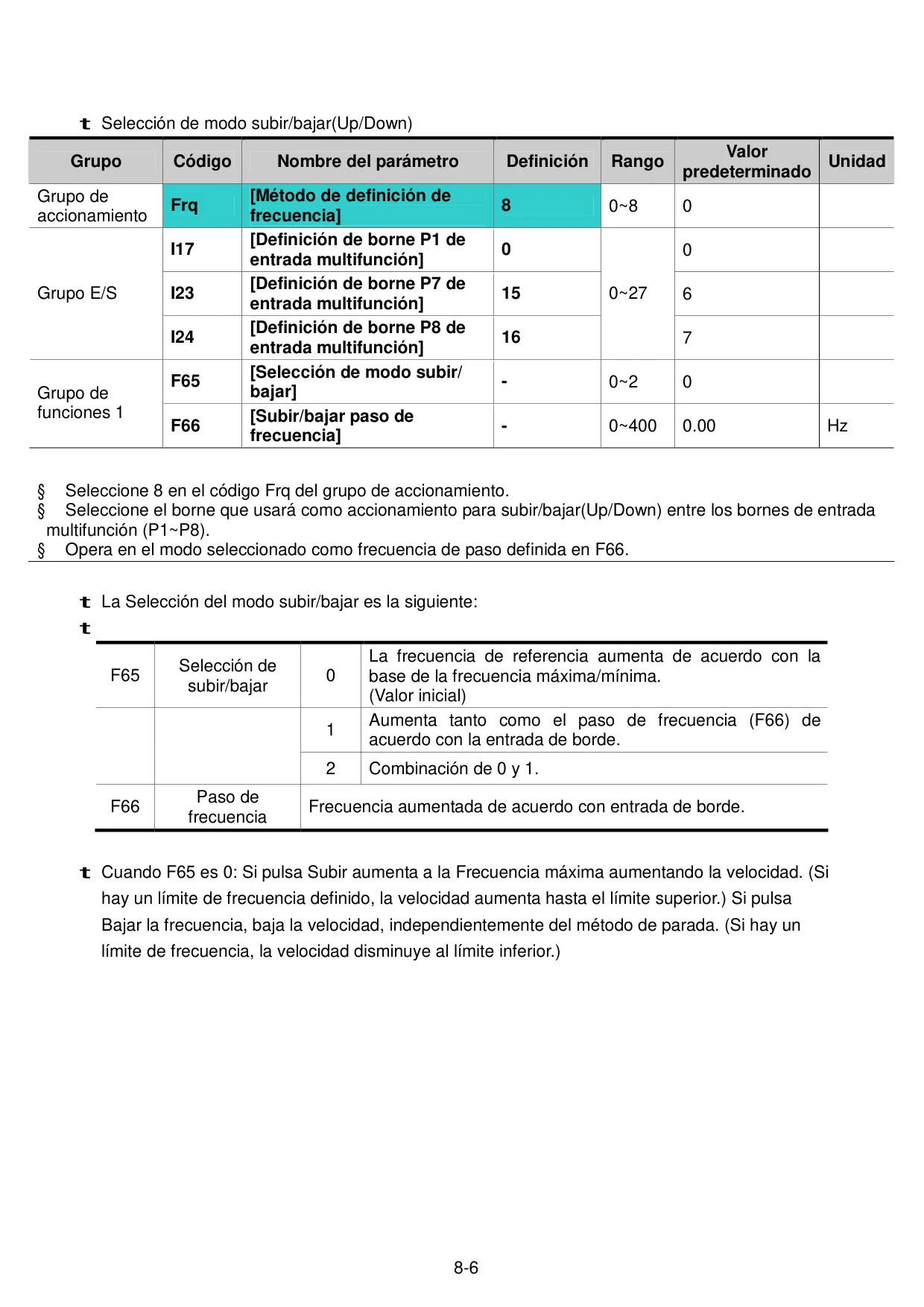

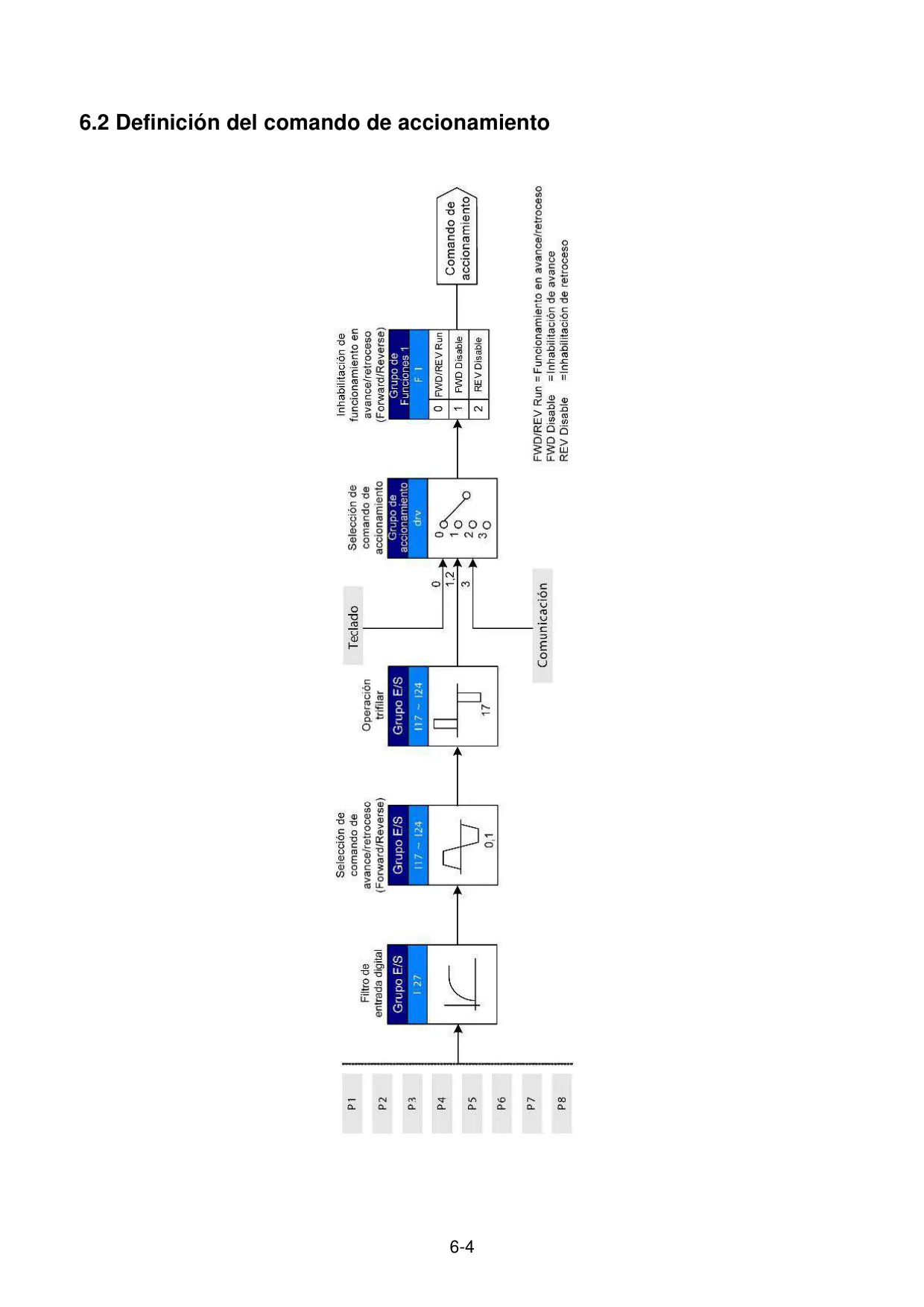

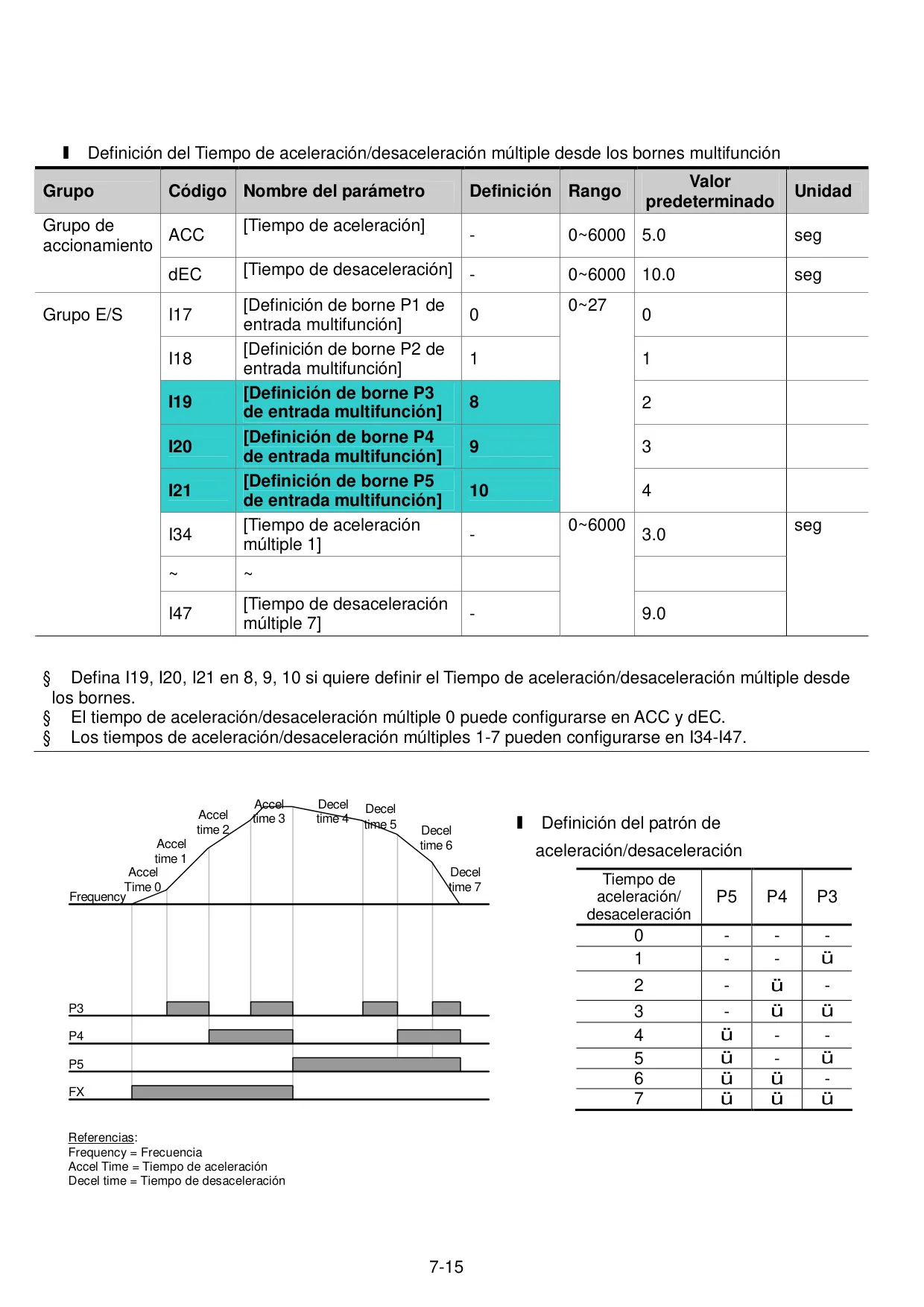

La personalización de la operación es amplia, incluyendo modos de funcionamiento Jog para movimientos incrementales, control de velocidad tipo "subir-bajar" (moto potenciómetro) y operación a 3 hilos para control con pulsadores. También dispone de una función Dwell, que mantiene el motor a una frecuencia inicial específica durante un tiempo programable antes de acelerar, ideal para aplicaciones con frenos mecánicos.

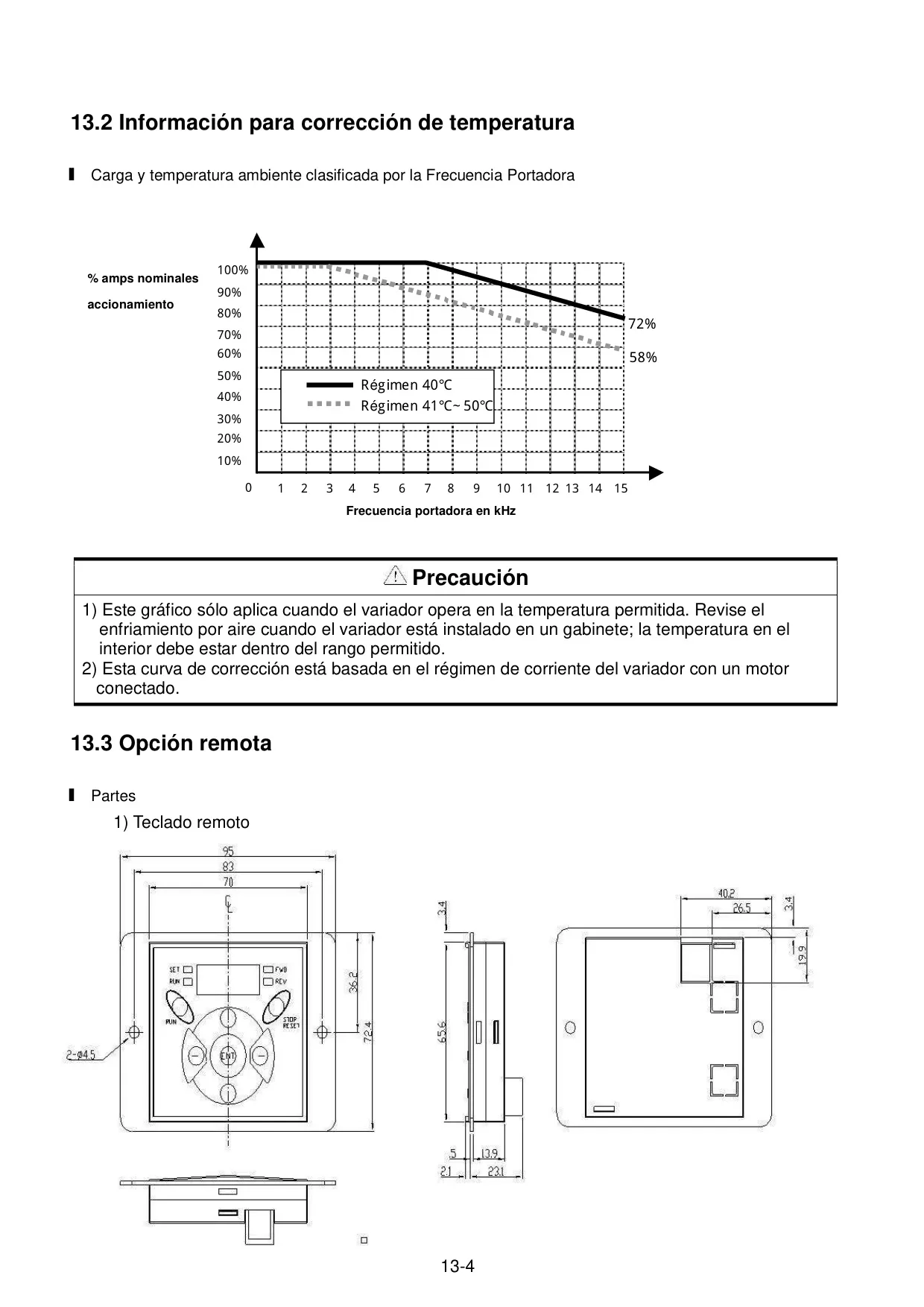

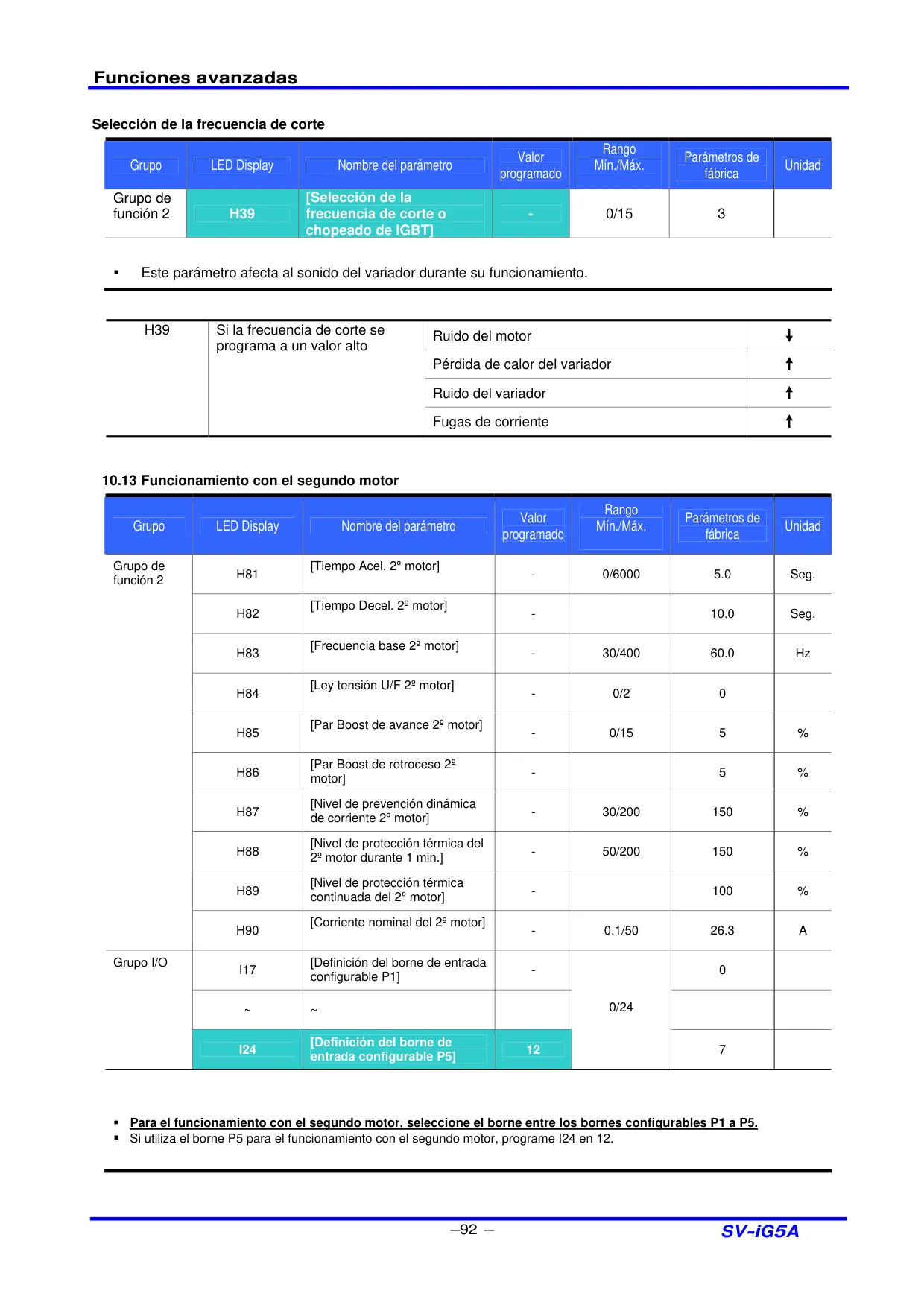

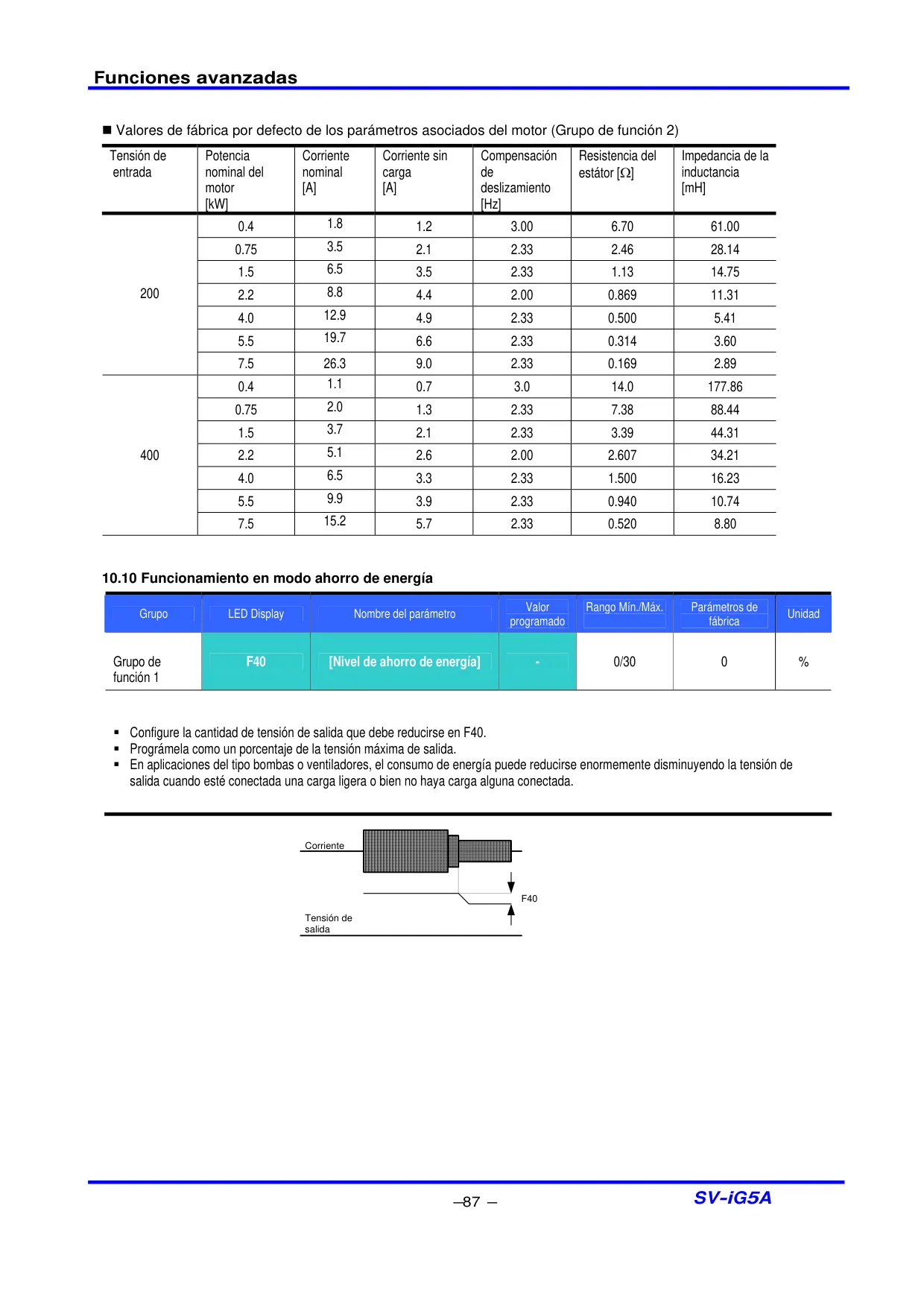

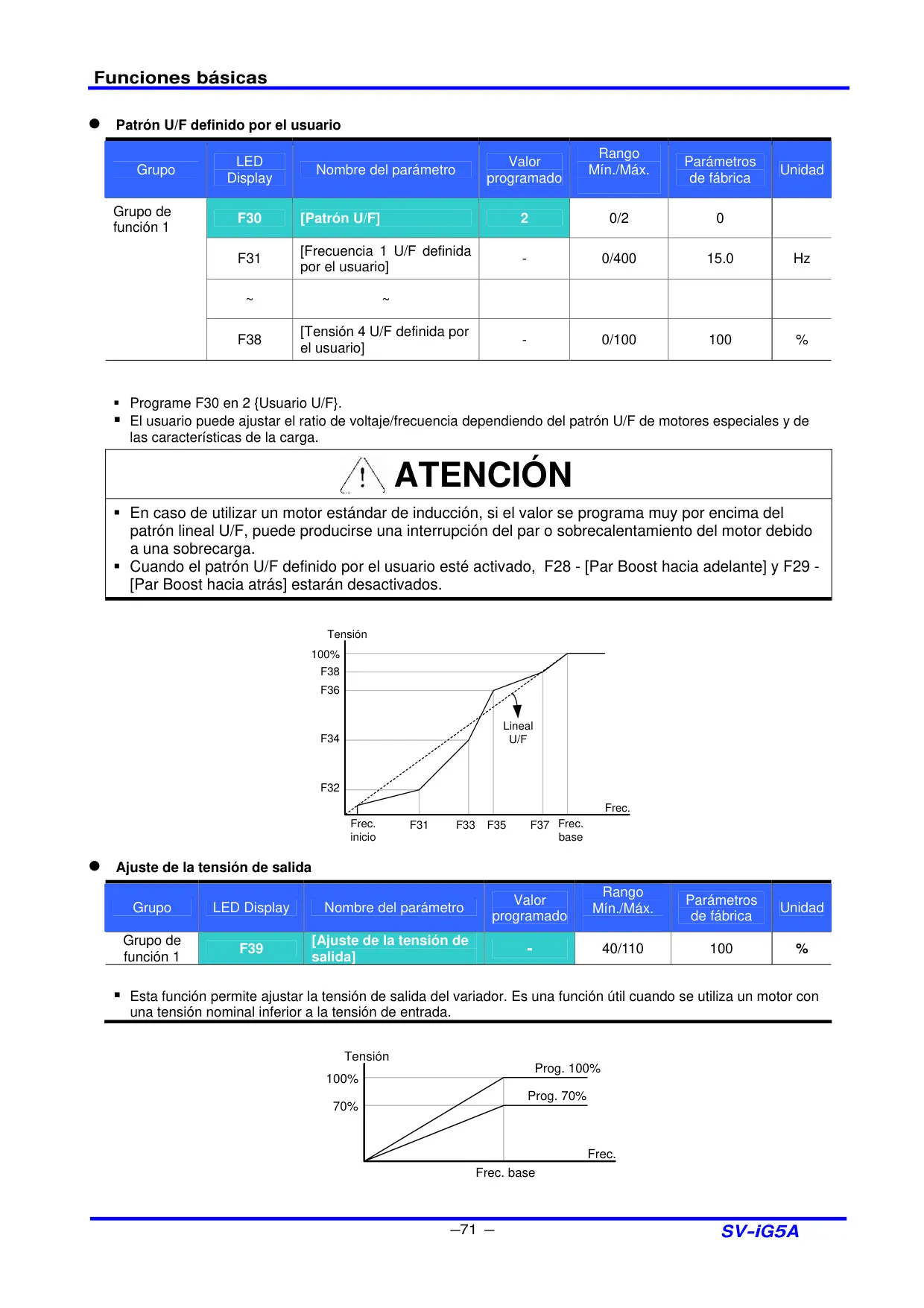

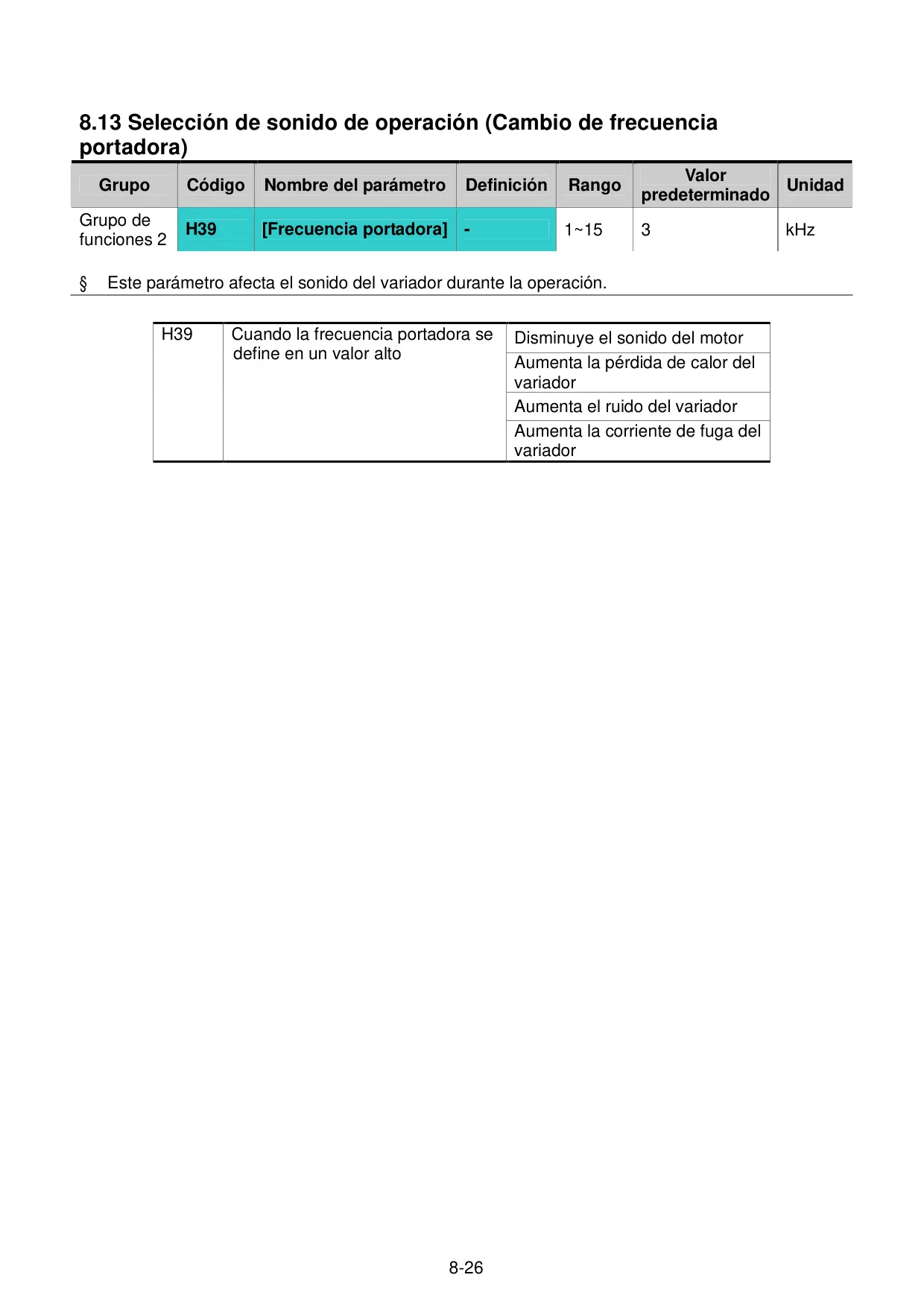

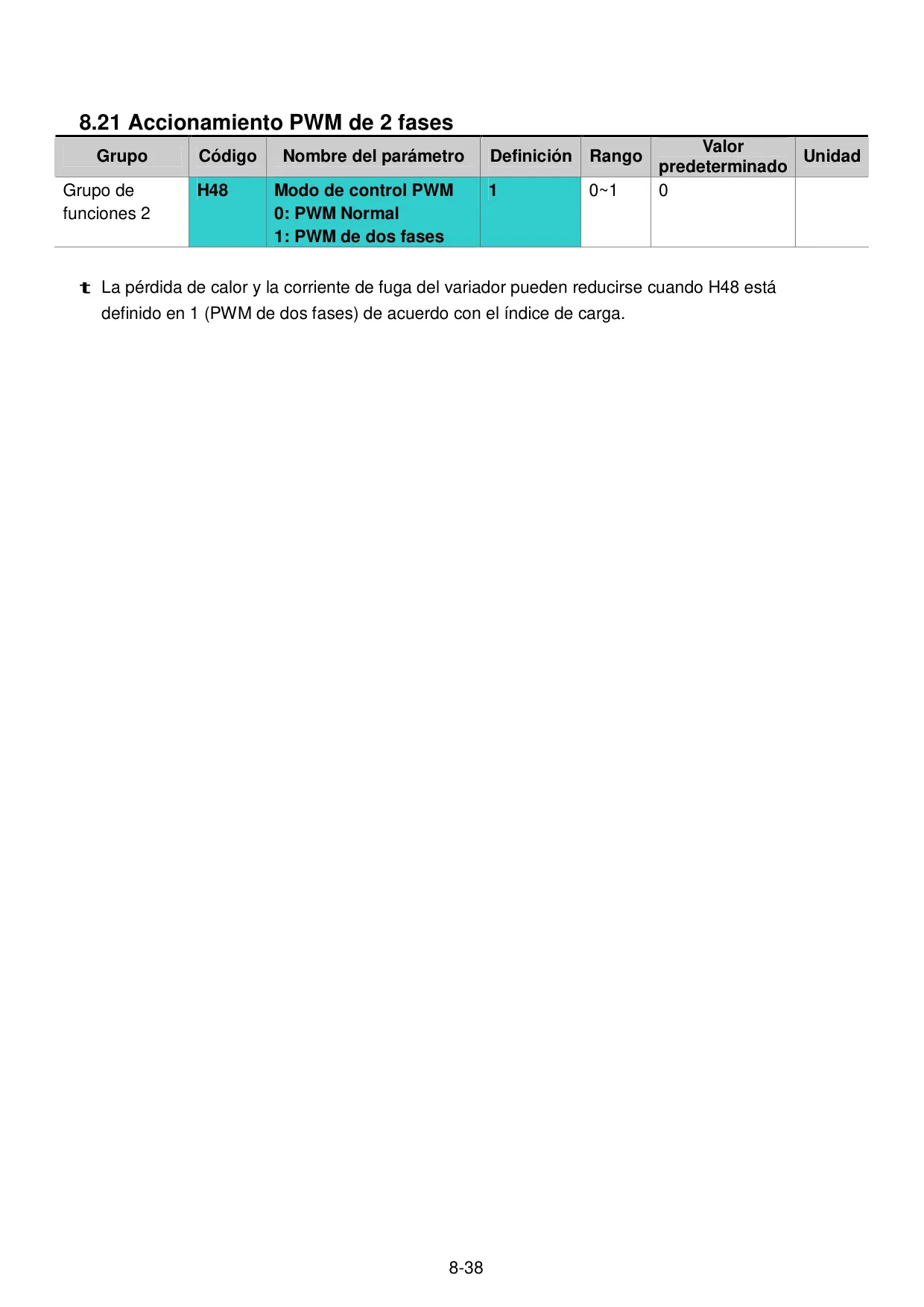

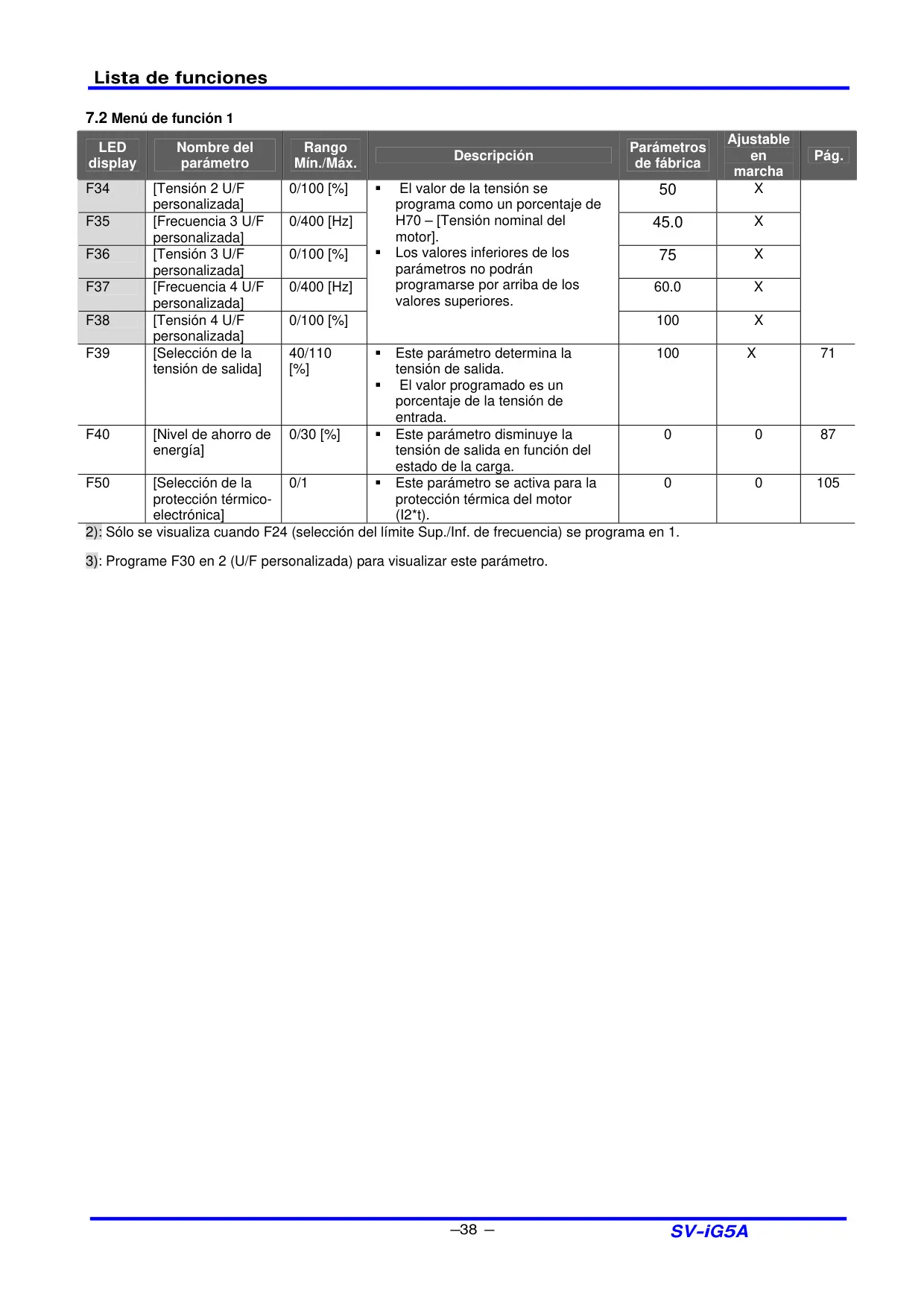

Finalmente, el variador ofrece un modo de ahorro de energía, diseñado para reducir el consumo eléctrico en aplicaciones con cargas ligeras, como bombas y ventiladores, ajustando la tensión de salida según la demanda. Además, la frecuencia de corte de los IGBTs es configurable, permitiendo al usuario equilibrar entre el ruido audible del motor y la eficiencia del variador.
