VDF Lenze i550
Instrucciones del lenze i550
Aquí le ofrecemos el manual de VDF Lenze i550 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de VDF Lenze i550, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

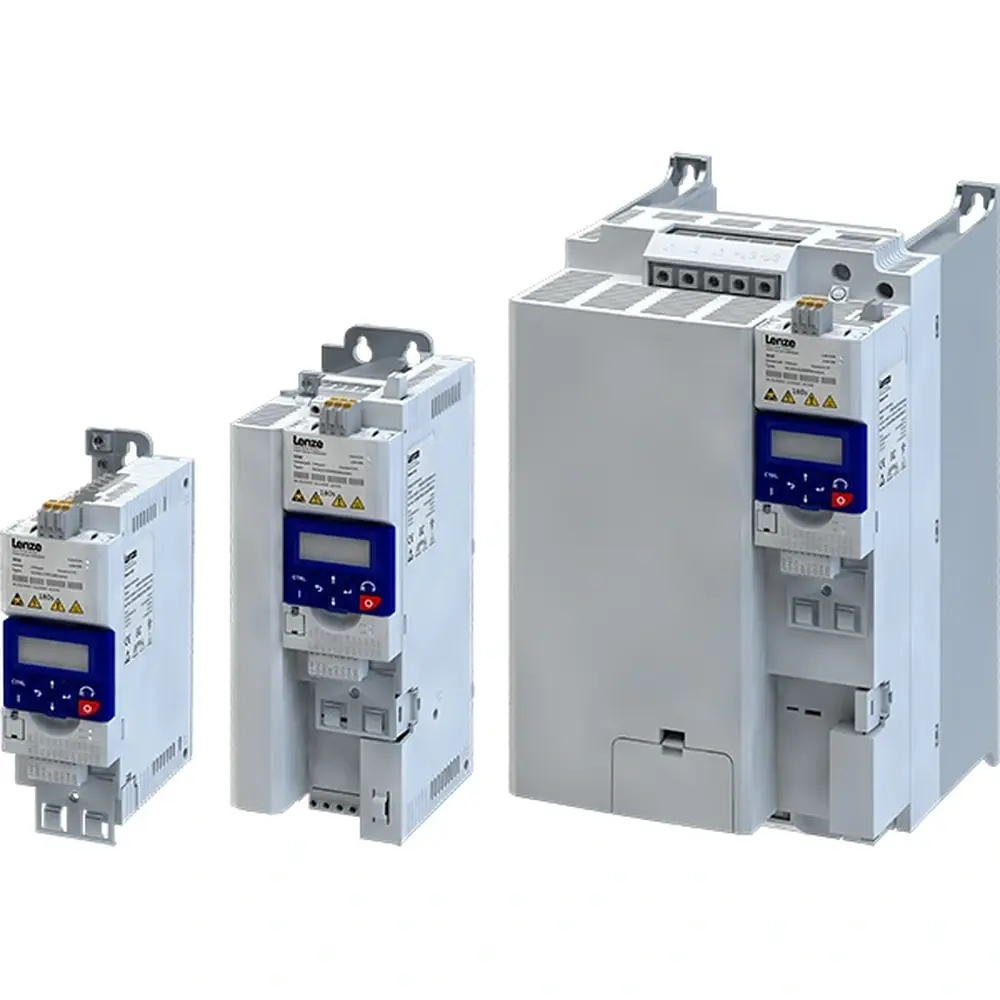

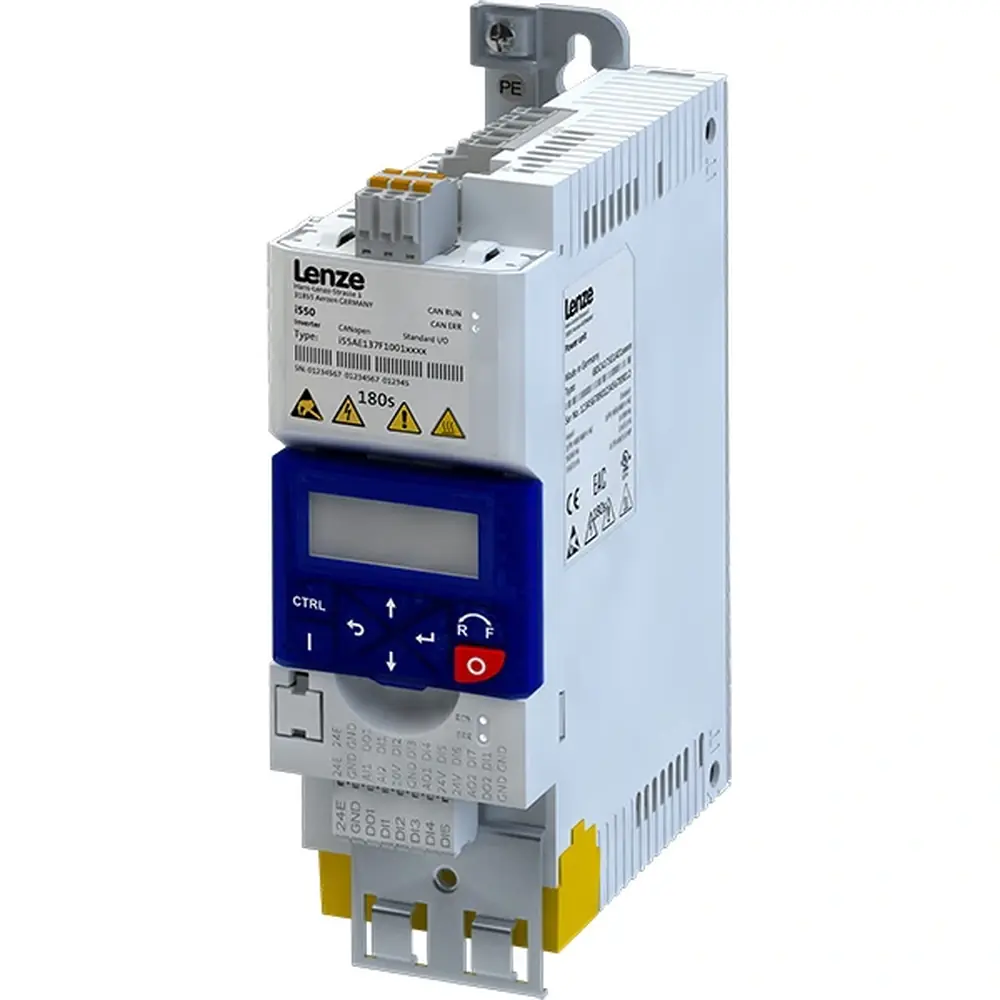

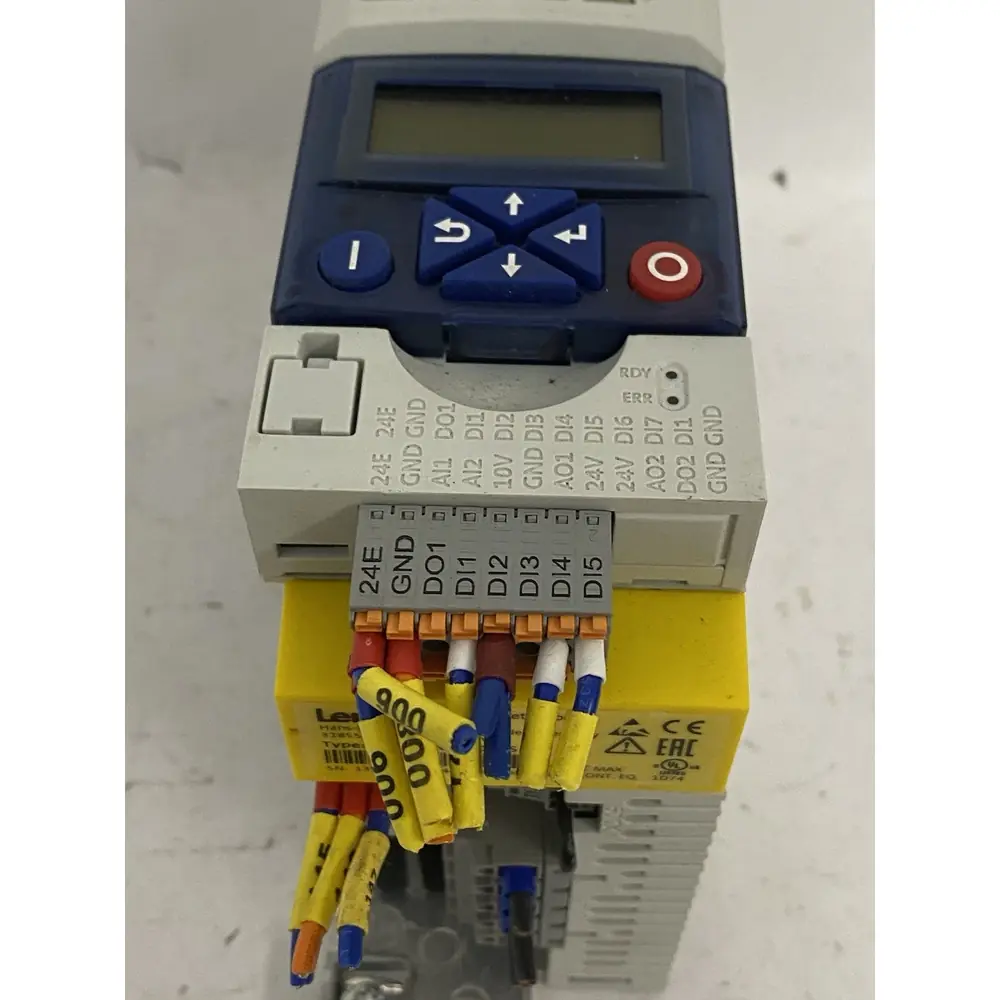

Imágenes del Producto

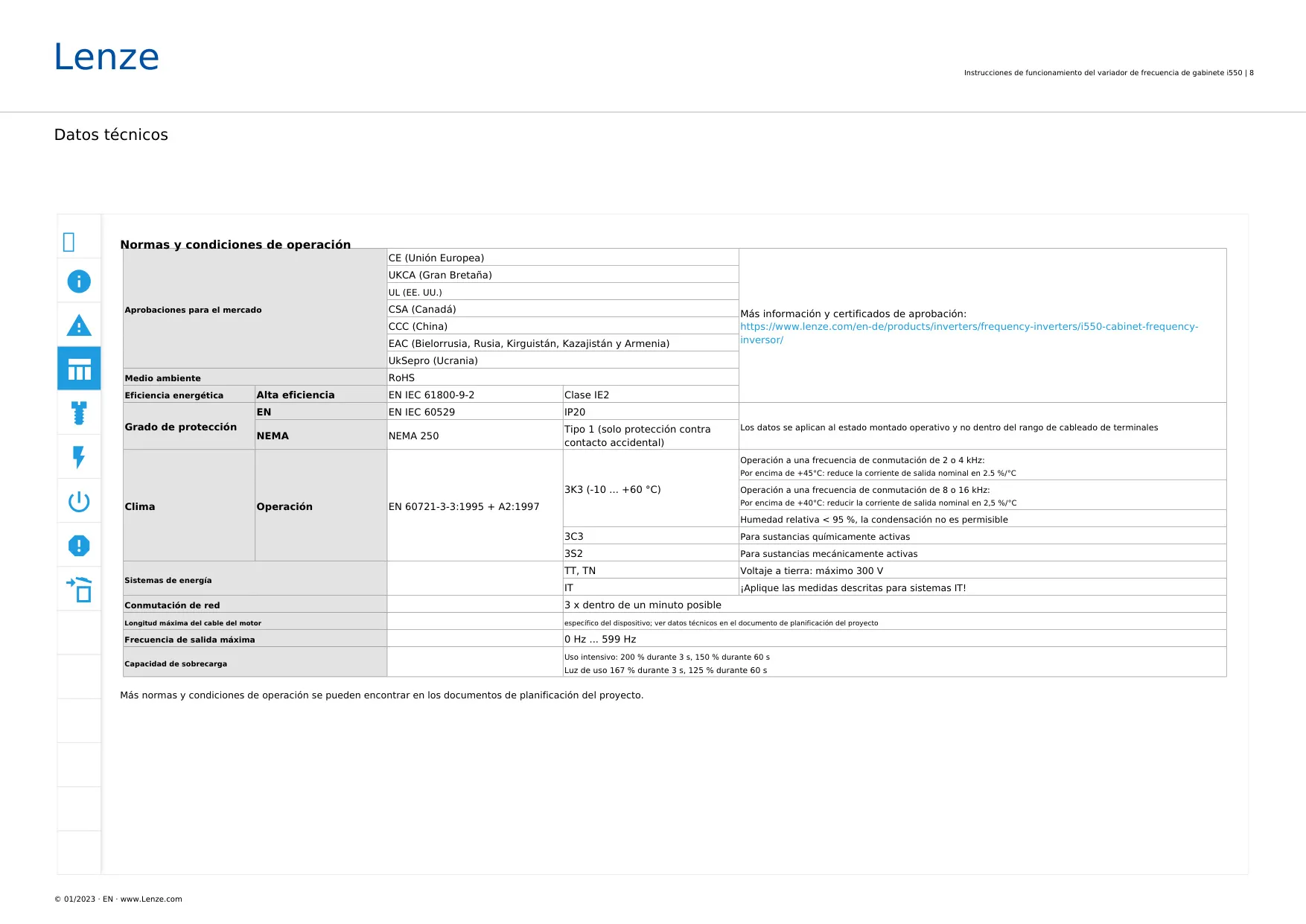

Especificaciones del Lenze i550
| Característica | Especificación |
|---|---|
| Rango de Potencia | 0.25 kW a 132 kW |

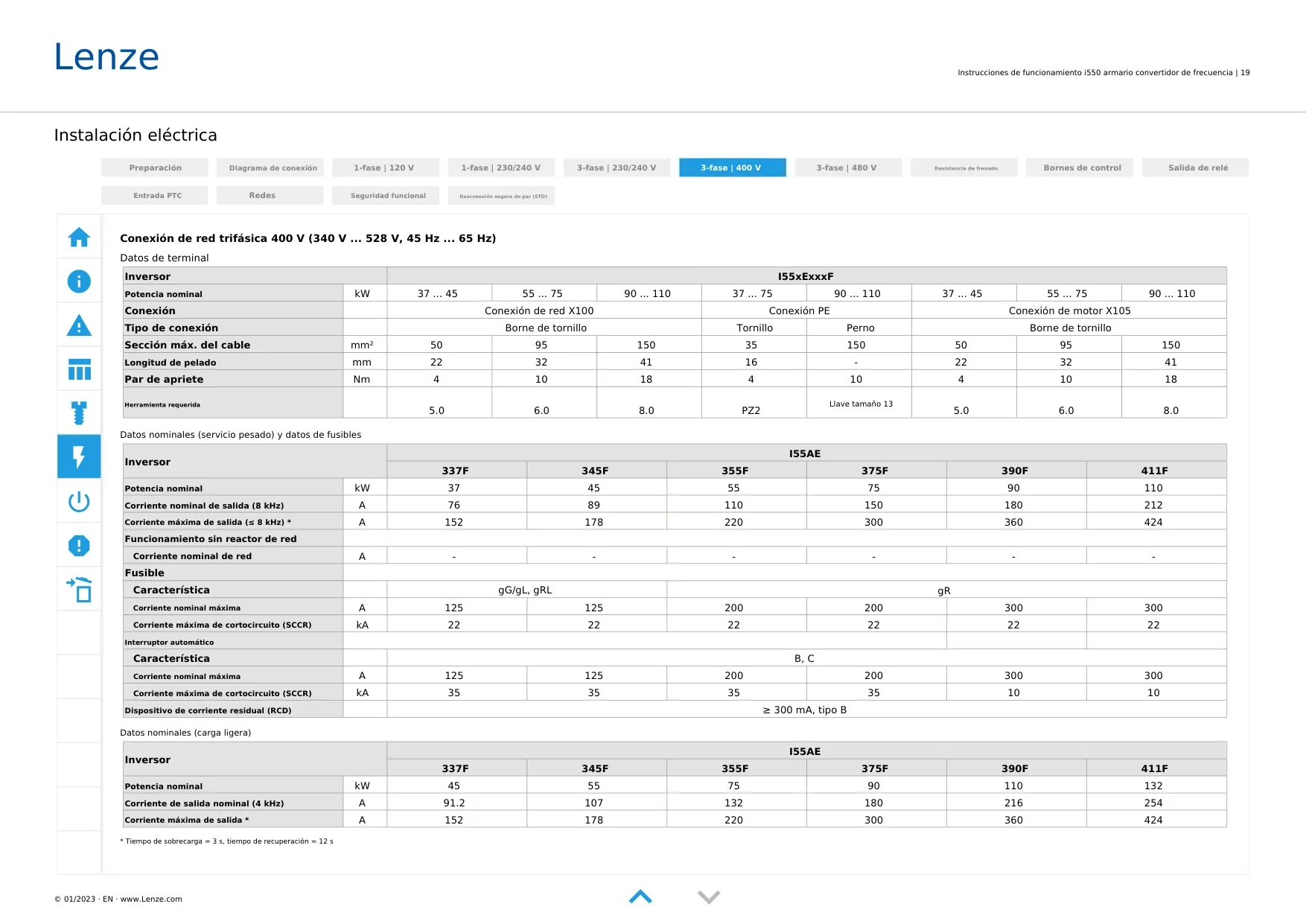

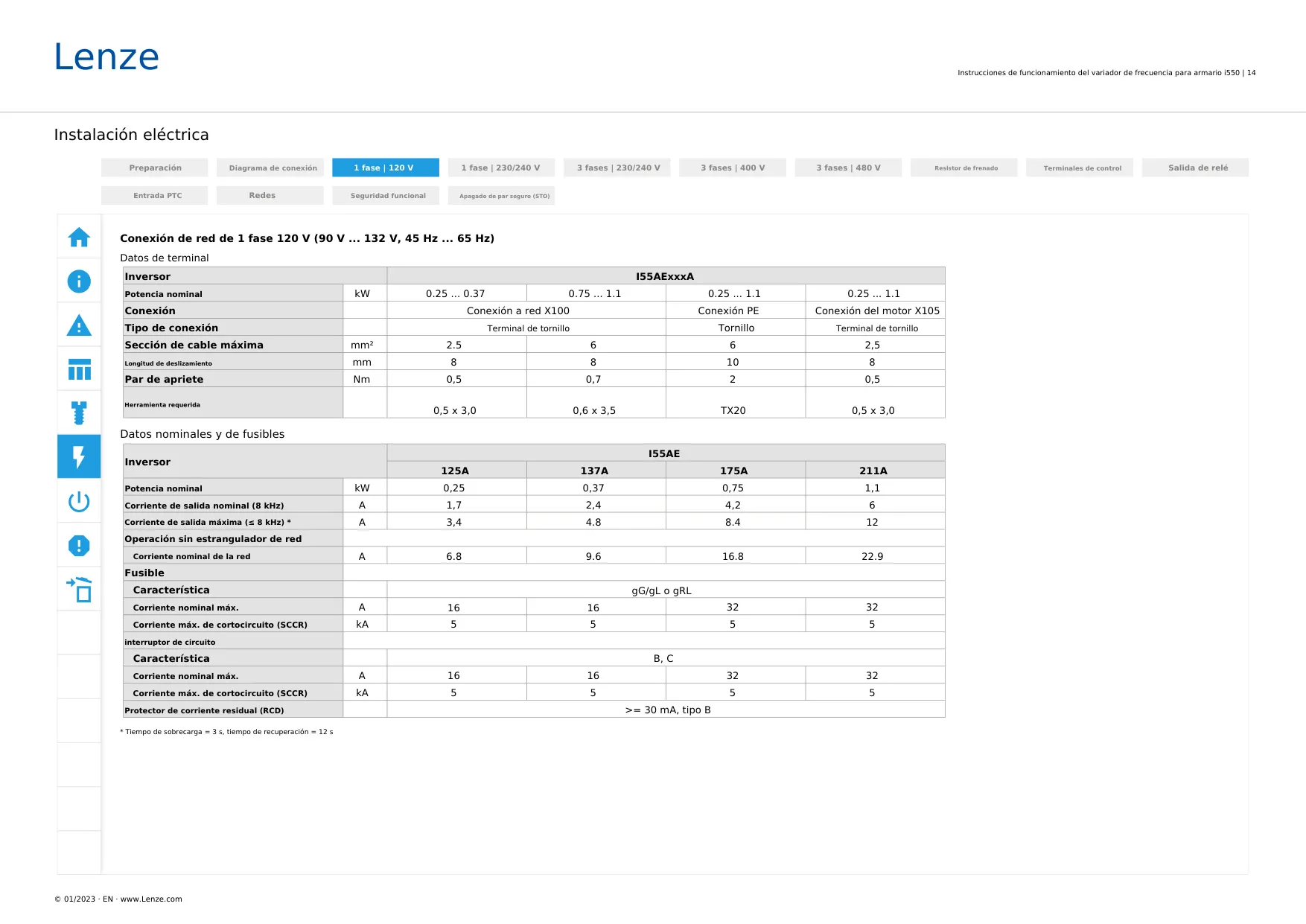

| Voltaje de Entrada (CA) | 1x 120 V (90-132 V) / 1x 230/240 V (170-264 V) / 3x 230/240 V (195-264 V) / 3x 400/480 V (340-528 V) |
| Frecuencia de Entrada | 45 Hz a 65 Hz |
| Frecuencia de Salida Máxima | 0 Hz a 599 Hz |
| Capacidad de Sobrecarga | Heavy Duty: 200% (3 s), 150% (60 s) / Light Duty: 167% (3 s), 125% (60 s) |
| Grado de Protección | IP20 (EN), NEMA 250 Tipo 1 (UL) |
| Temperatura de Operación | -10 °C a +60 °C (con reducción de corriente por encima de +40 °C o +45 °C) |
| Humedad Relativa | < 95%, sin condensación |
| Conexiones de Red | CANopen, Modbus RTU, IO-Link, PROFIBUS, EtherCAT, EtherNet/IP, Modbus TCP, POWERLINK, PROFINET |
| Funciones de Seguridad | Safe Torque Off (STO) SIL 2 / PL d (EN ISO 13849-1) |
| Eficiencia Energética | Clase IE2 (EN IEC 61800-9-2) |
| Corriente de Fuga a Tierra | > 3.5 mA CA o > 10 mA CC (requiere RCD Tipo B) |
| Aprobaciones | CE, UKCA, UL, CSA, CCC, EAC, UkSepro, RoHS |
| Métodos de Control | V/f característica, Control vectorial sin sensor, Control sin sensor, Control servo |
Detalles del Lenze i550

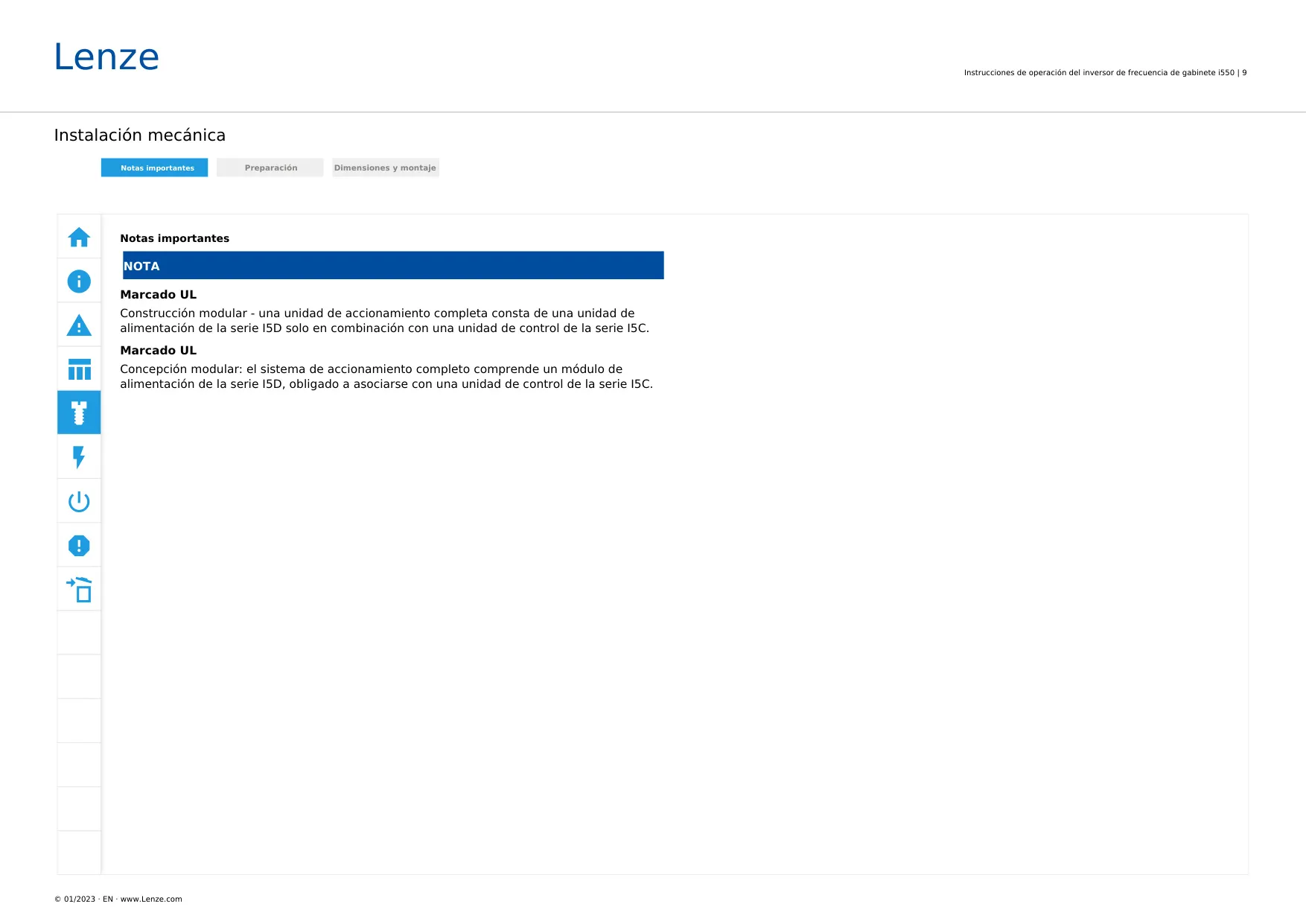

El Lenze i550 es una serie de inversores de frecuencia de armario diseñada para satisfacer una amplia gama de aplicaciones en entornos industriales. Su construcción modular es una de sus características más destacadas, permitiendo que una unidad de accionamiento completa se configure mediante la combinación de una unidad de alimentación i5D y una unidad de control i5C. Este enfoque no solo simplifica la instalación, sino que también ofrece flexibilidad para diferentes requisitos del sistema.

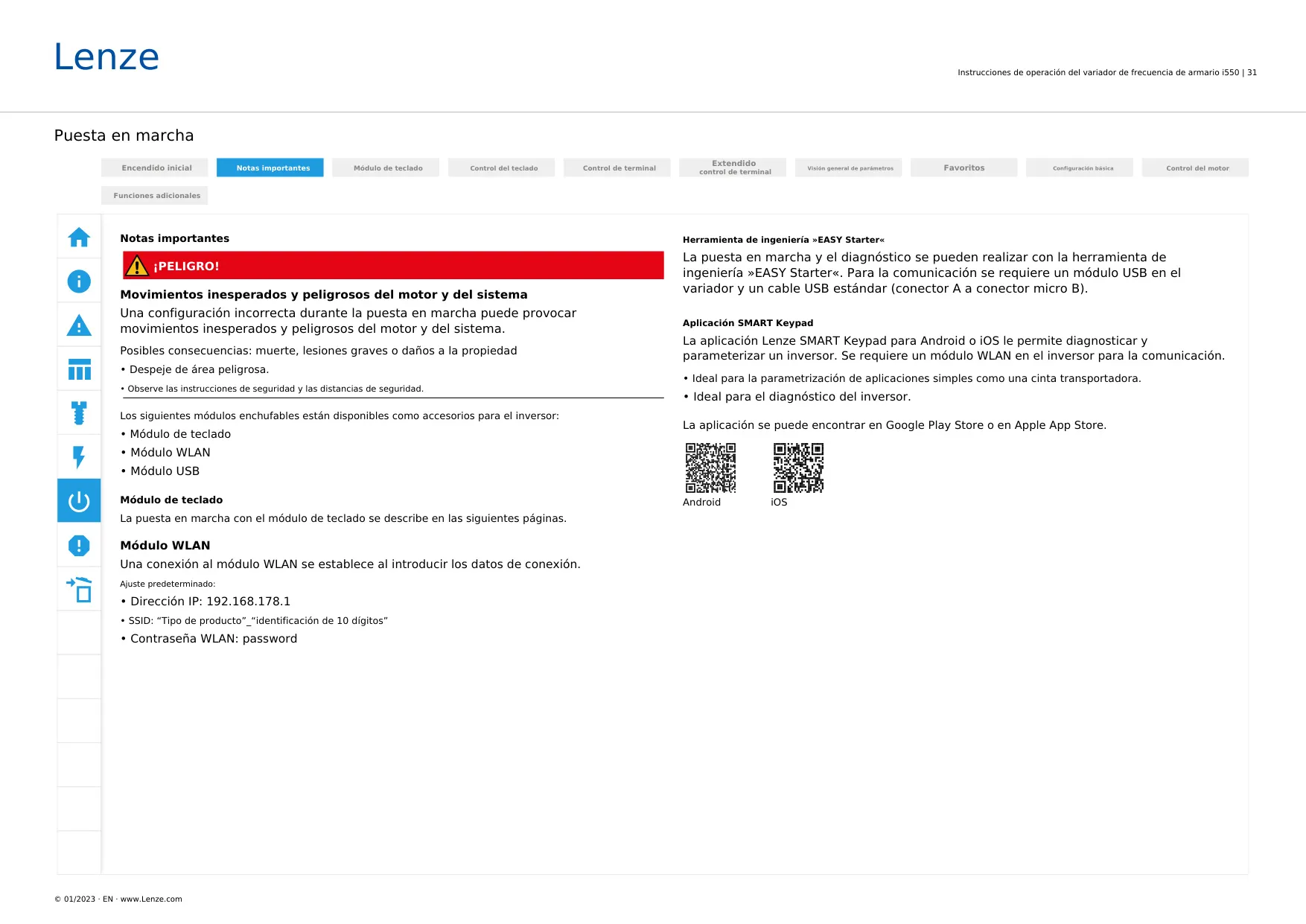

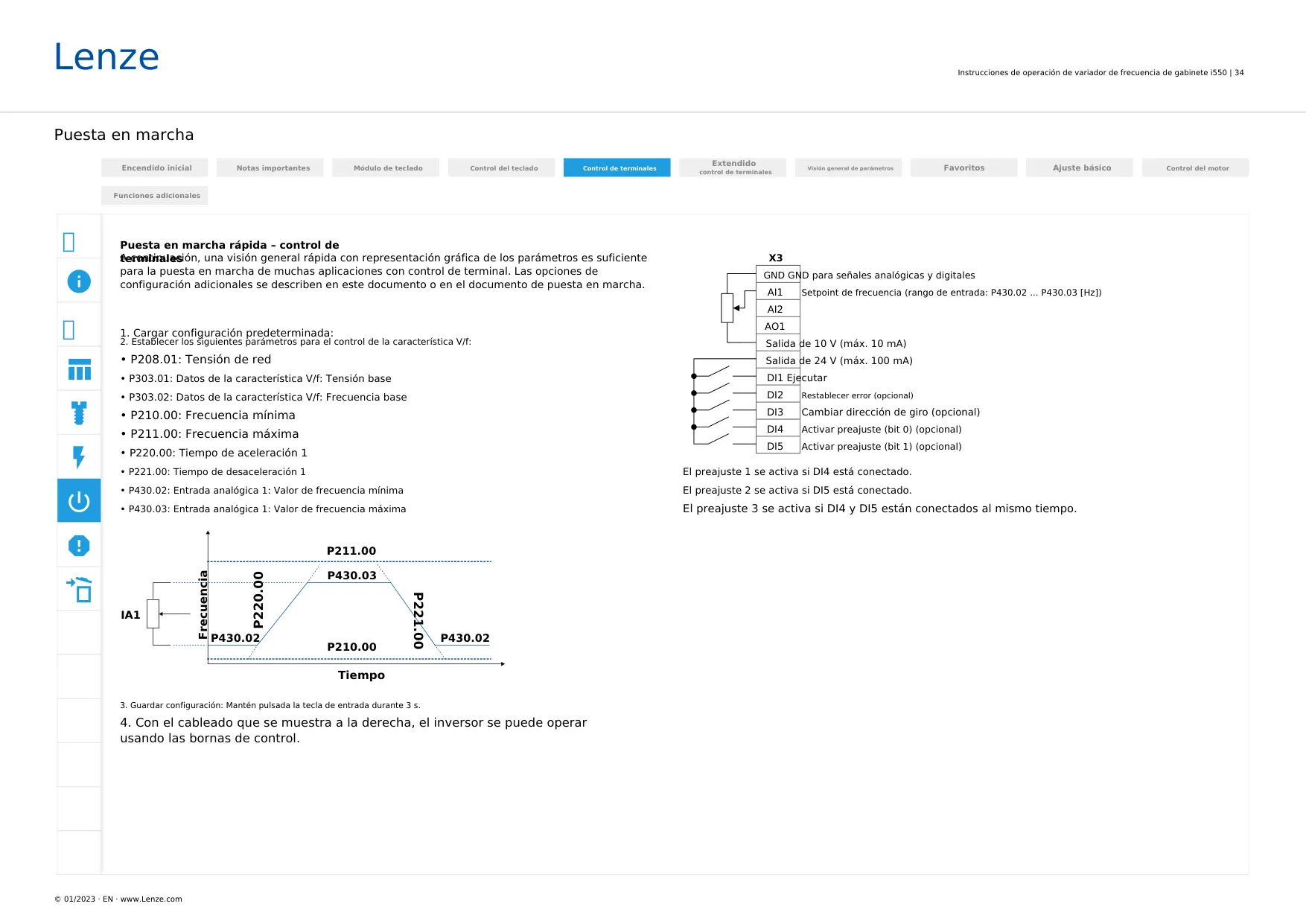

Una de las innovaciones clave es la facilidad de puesta en marcha. El i550 integra un módulo WLAN que permite una configuración inicial rápida y sencilla a través de dispositivos móviles, reduciendo significativamente el tiempo de instalación. Además, su interfaz local con interruptores DIP y un conmutador de encoder rotatorio facilita los ajustes básicos de red, dirección de nodo y velocidad de transmisión, haciendo que la experiencia del usuario sea muy intuitiva, incluso para personal no especializado.
En cuanto a la eficiencia, el Lenze i550 destaca por su alta clasificación energética, cumpliendo con la Clase IE2 según la norma EN IEC 61800-9-2. Esto se traduce en un menor consumo energético y una reducción de los costos operativos a largo plazo. Además, está diseñado para operar en condiciones climáticas exigentes, desde -10 °C hasta +60 °C, aunque es crucial considerar la reducción de corriente (derating) a temperaturas elevadas para mantener un rendimiento óptimo y la vida útil del equipo.

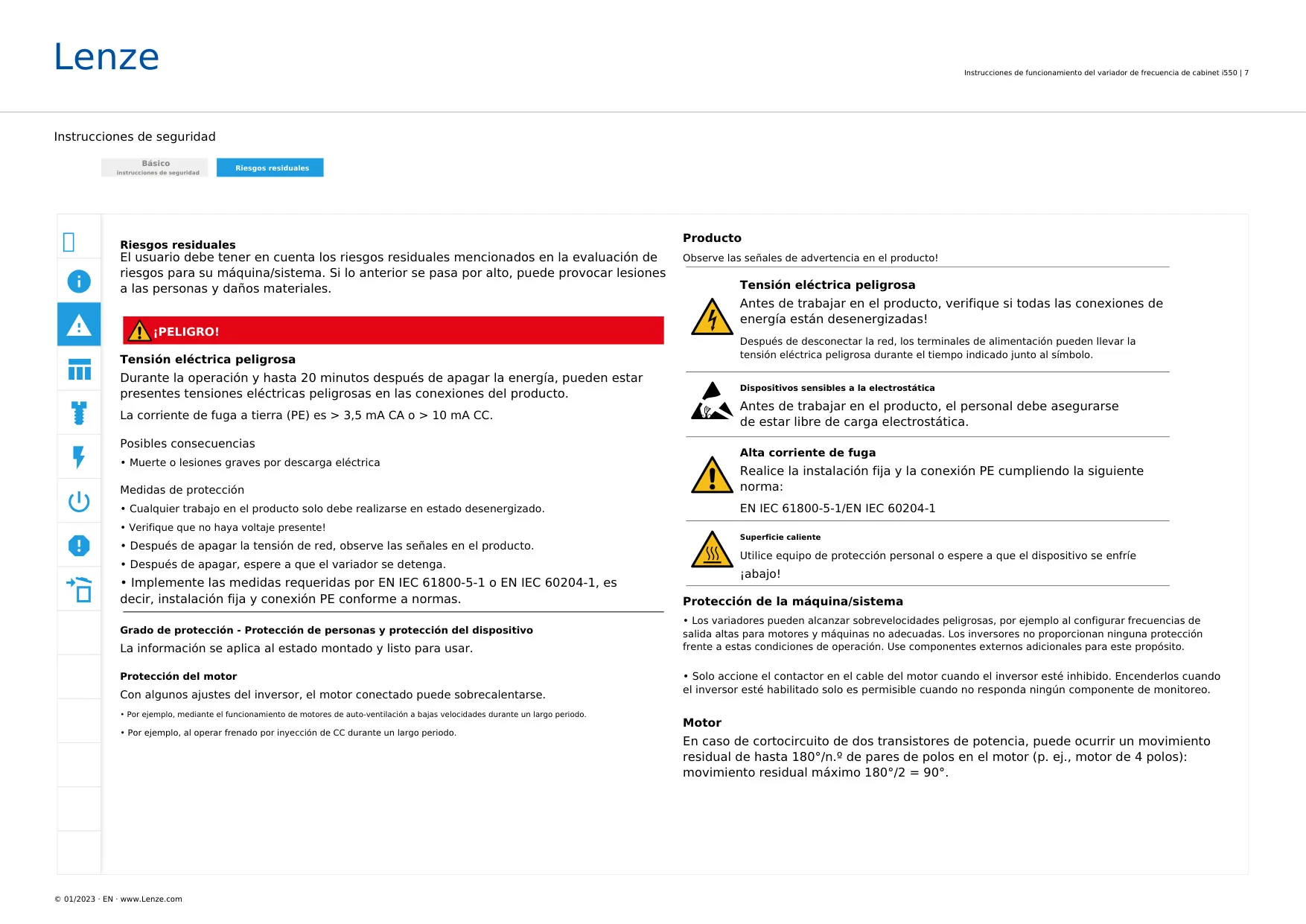

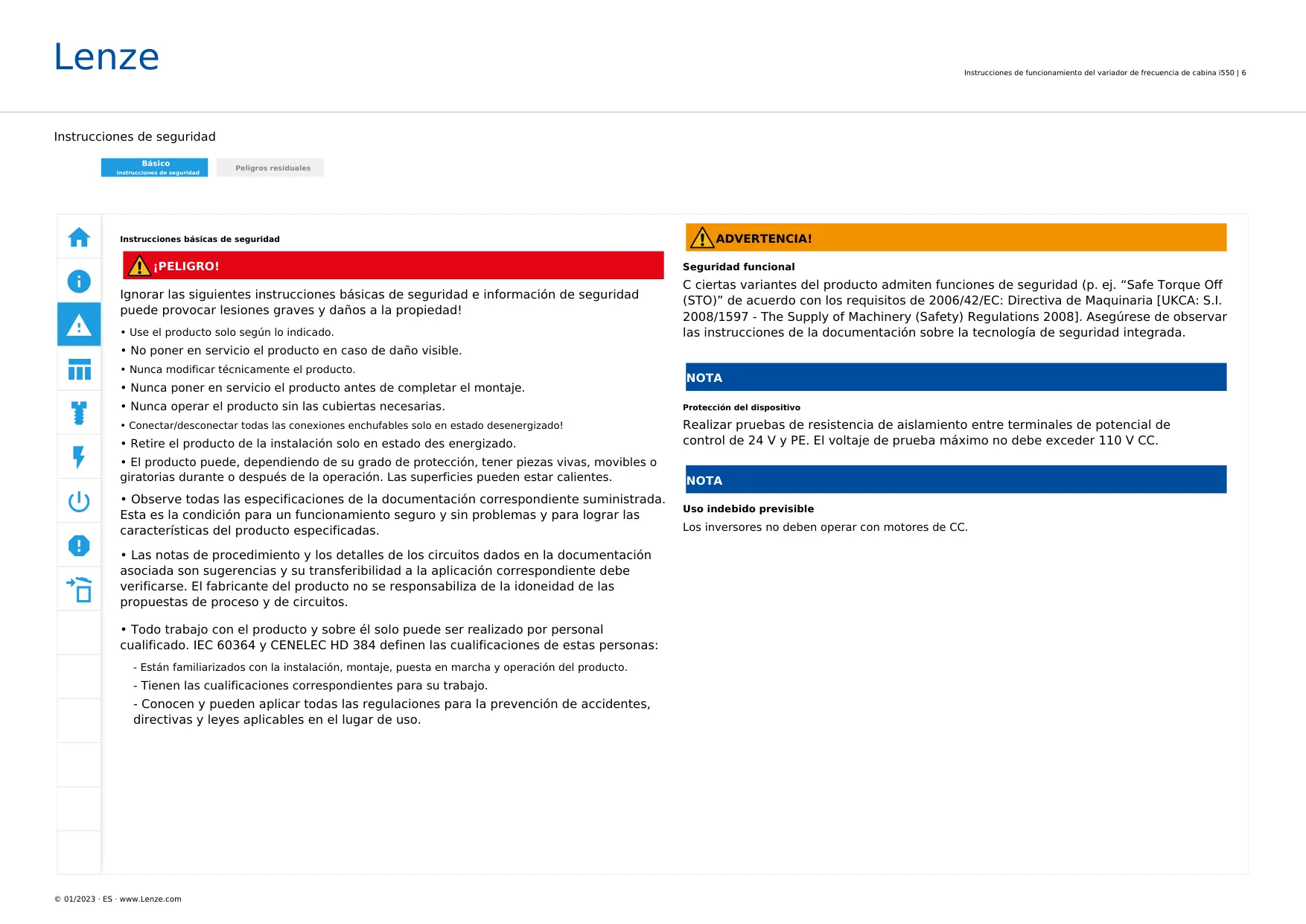

La seguridad es un pilar fundamental en el diseño del i550. Incorpora la función Safe Torque Off (STO), certificada según SIL 2 y PL d, lo que garantiza una parada segura del motor en situaciones de emergencia. Sin embargo, es importante recordar que el STO no sustituye un aislamiento eléctrico total, y se requieren medidas adicionales, como un contactor de red central, para una parada de emergencia completa según las normativas vigentes.

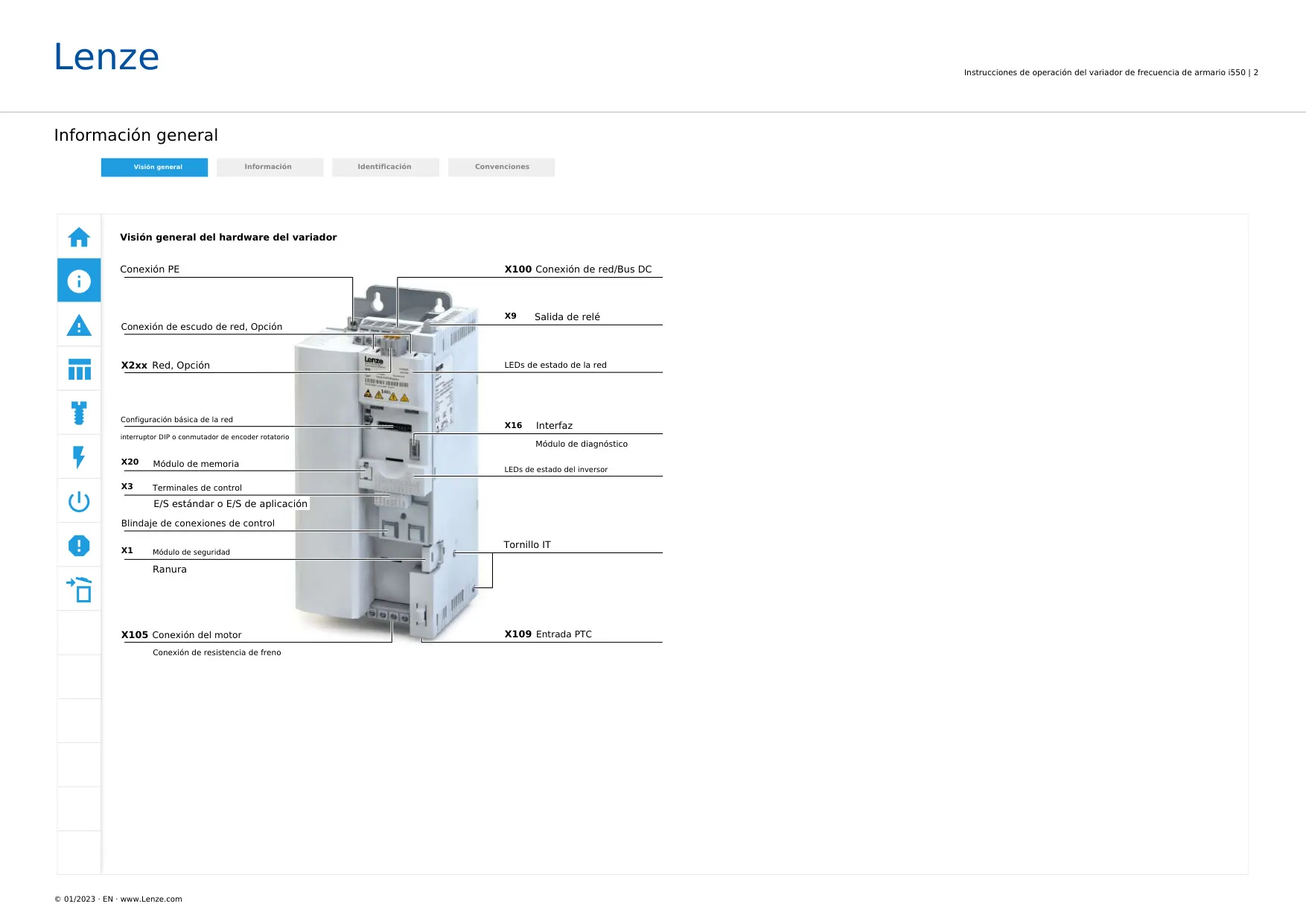

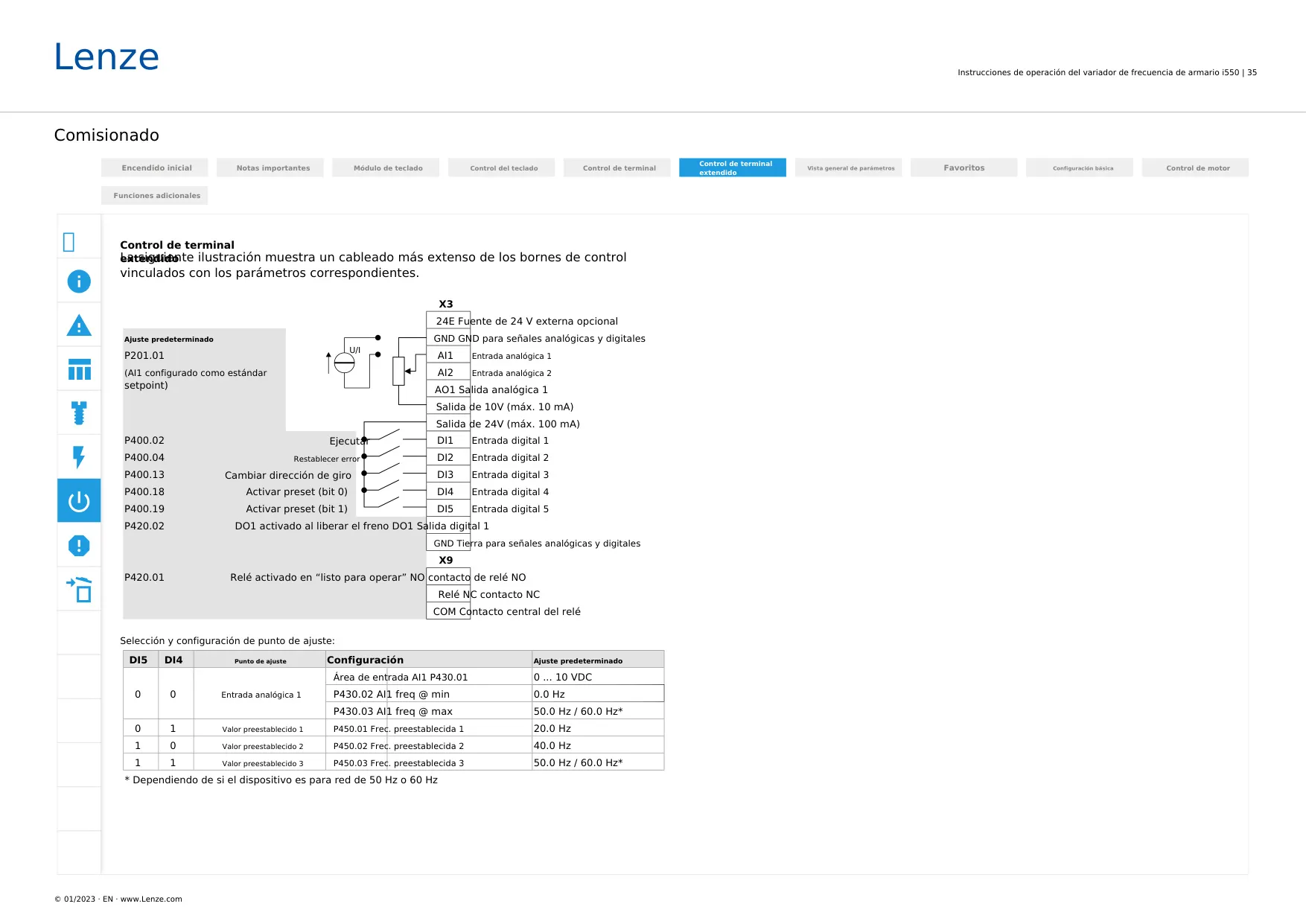

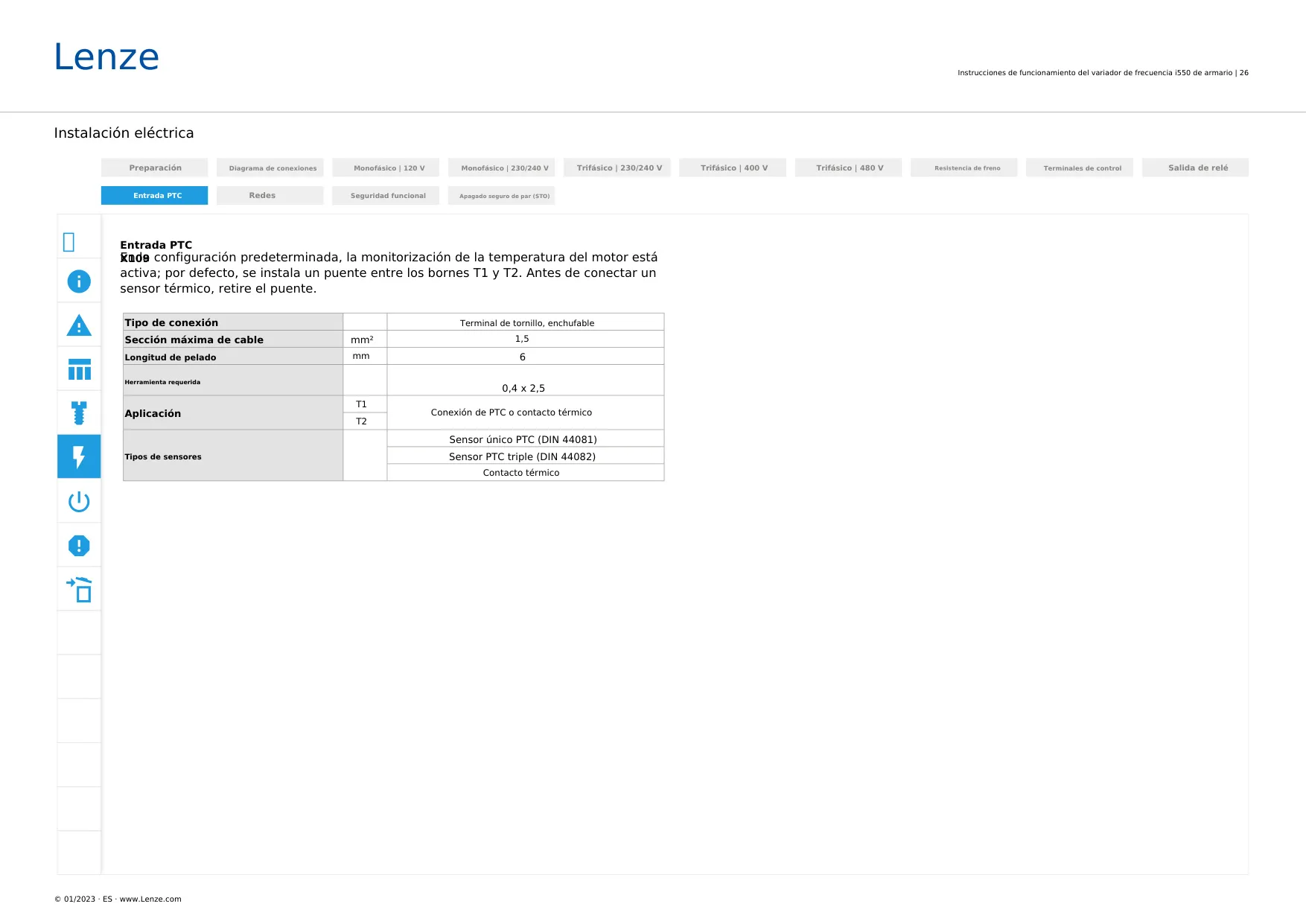

El inversor ofrece una amplia gama de conexiones de control y señal, incluyendo terminales de E/S estándar y de aplicación, salidas de relé, entradas PTC para monitorización de temperatura del motor, y múltiples opciones para la conexión de red industrial. Es compatible con protocolos como PROFINET, EtherCAT, Modbus TCP, y PROFIBUS, lo que asegura su integración fluida en casi cualquier arquitectura de automatización existente. La robustez y versatilidad del Lenze i550 lo convierten en una solución ideal para aplicaciones que van desde cintas transportadoras hasta sistemas de bombeo y ventilación.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Lenze i550 y las respondemos a continuación.
