Timer Digital JA-1670 Riel DIN
Instrucciones del Timer Digital JA-1670
Aquí le ofrecemos el manual de Timer Digital JA-1670 Riel DIN completamente gratis y en español. Este manual lo hemos catalogado en la sección de Controladores digitales en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Timer Digital JA-1670 Riel DIN, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto
Especificaciones del Timer Digital JA-1670
| Característica | Especificación |
|---|---|
| Voltaje de Operación | 230/240V AC 50Hz |
| Carga Inductiva Máxima | 2 Amp. |
| Carga Resistiva Máxima | 16 Amp. |
| Potencia Aparente | 3600W |
| Tiempo Mínimo de Selección | 1 minuto |
| Temperatura de Funcionamiento | -10°C a +40°C |
| Exactitud | +/-1 minuto por mes |
| Batería de Reserva | Pila Ni-Mh 1.2V |
| Autonomía de Batería de Reserva | > 100 horas |
| Acción Tipo | 2C |
| Acción | Automática |
| Sección de Conductores en Bornes | 2.5 mm² |
| Índice de Encaminamiento Eléctrico (PTI) | 175V |
| Montaje | Riel DIN (en tablero o caja cerrada, normalizada) |
Detalles del Timer Digital JA-1670 Riel DIN
El Timer Digital JA-1670 Riel DIN es una solución robusta y versátil para la gestión automatizada de equipos eléctricos. Diseñado para montaje en riel DIN, se integra fácilmente en tableros eléctricos estandarizados, convirtiéndolo en una opción ideal para una amplia gama de aplicaciones, desde la automatización de piletas de natación y sistemas de calefacción/refrigeración, hasta la gestión de iluminación en vidrieras o establecimientos comerciales. Su capacidad de programación flexible lo distingue.

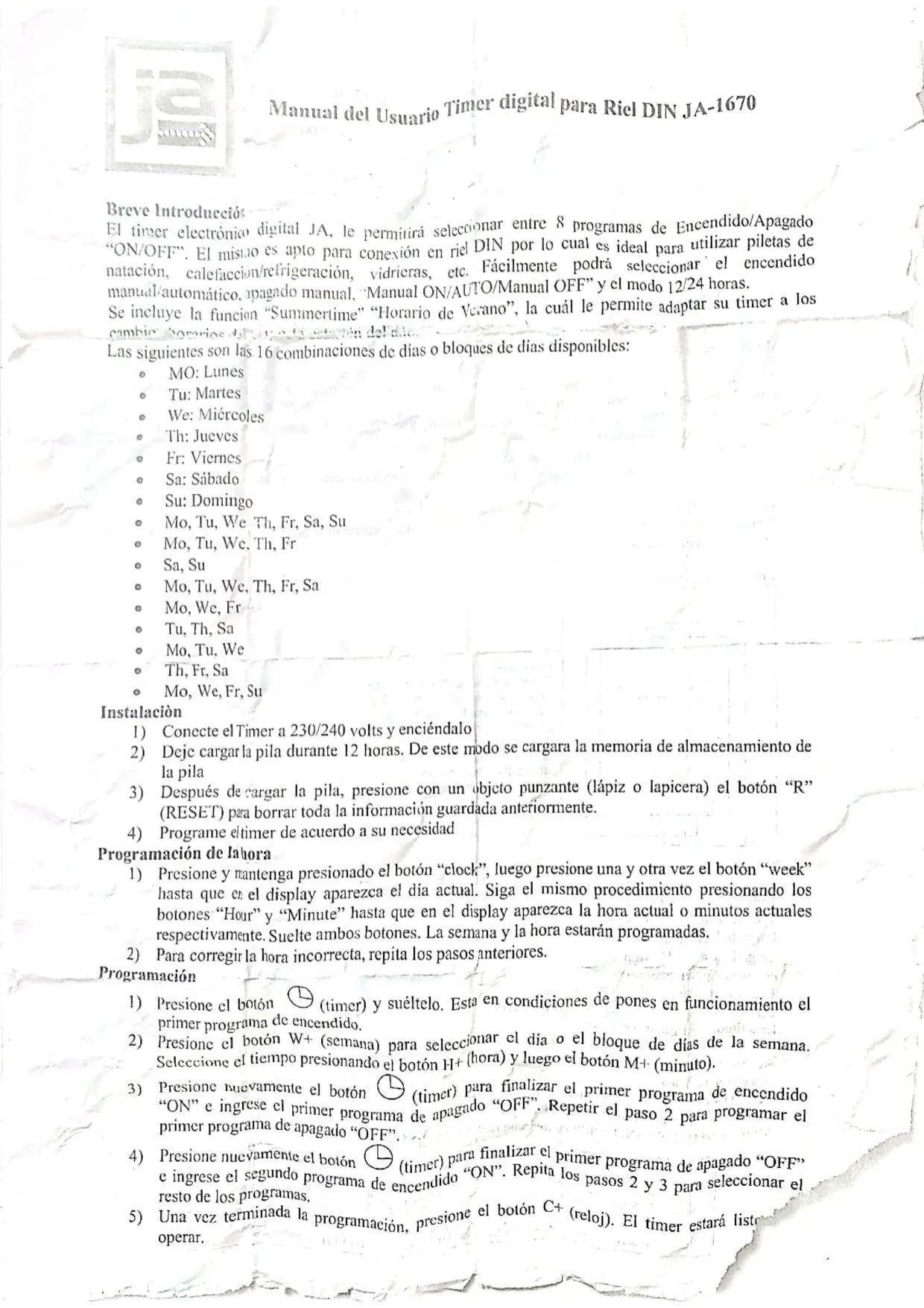

Este dispositivo permite al usuario seleccionar entre un total de 8 programas de encendido y apagado (ON/OFF), lo que brinda una gran flexibilidad para adaptar el funcionamiento de los equipos a las necesidades específicas. Una característica destacada son las 16 combinaciones de días o bloques de días disponibles, que incluyen opciones como días individuales (Lunes, Martes, etc.), fines de semana, días laborables, o bloques personalizados, facilitando así una programación altamente granular y eficiente.
La instalación inicial del timer es sencilla, requiriendo una conexión a 230/240V y una carga inicial de la pila interna durante 12 horas para asegurar la memoria de almacenamiento. Posteriormente, un simple reinicio con el botón "R" (RESET) borra cualquier información previa, dejando el dispositivo listo para ser configurado según los requisitos del usuario. Este proceso asegura una puesta en marcha limpia y sin complicaciones.
La programación de la hora actual es intuitiva, utilizando los botones "clock", "week", "Hour" y "Minute" de forma combinada. Manteniendo presionado el botón "clock" y ajustando los demás, se establece el día y la hora exactos. Esta facilidad en la configuración es crucial para la precisión de los programas. La corrección de una hora incorrecta se realiza repitiendo los mismos pasos, garantizando que el timer siempre opere con la sincronización correcta.
Para la configuración de los programas ON/OFF, el botón "timer" es el punto de partida. Tras presionarlo, se activa el primer programa de encendido (1 ON). Con los botones "W+", "H+" y "M+", se seleccionan los días y el tiempo deseado. Repitiendo este proceso, se configura el programa de apagado (1 OFF) y los subsiguientes programas, hasta un máximo de ocho. Es fundamental verificar que los programas no se superpongan, especialmente al utilizar bloques de días, para evitar conflictos y asegurar el funcionamiento deseado.

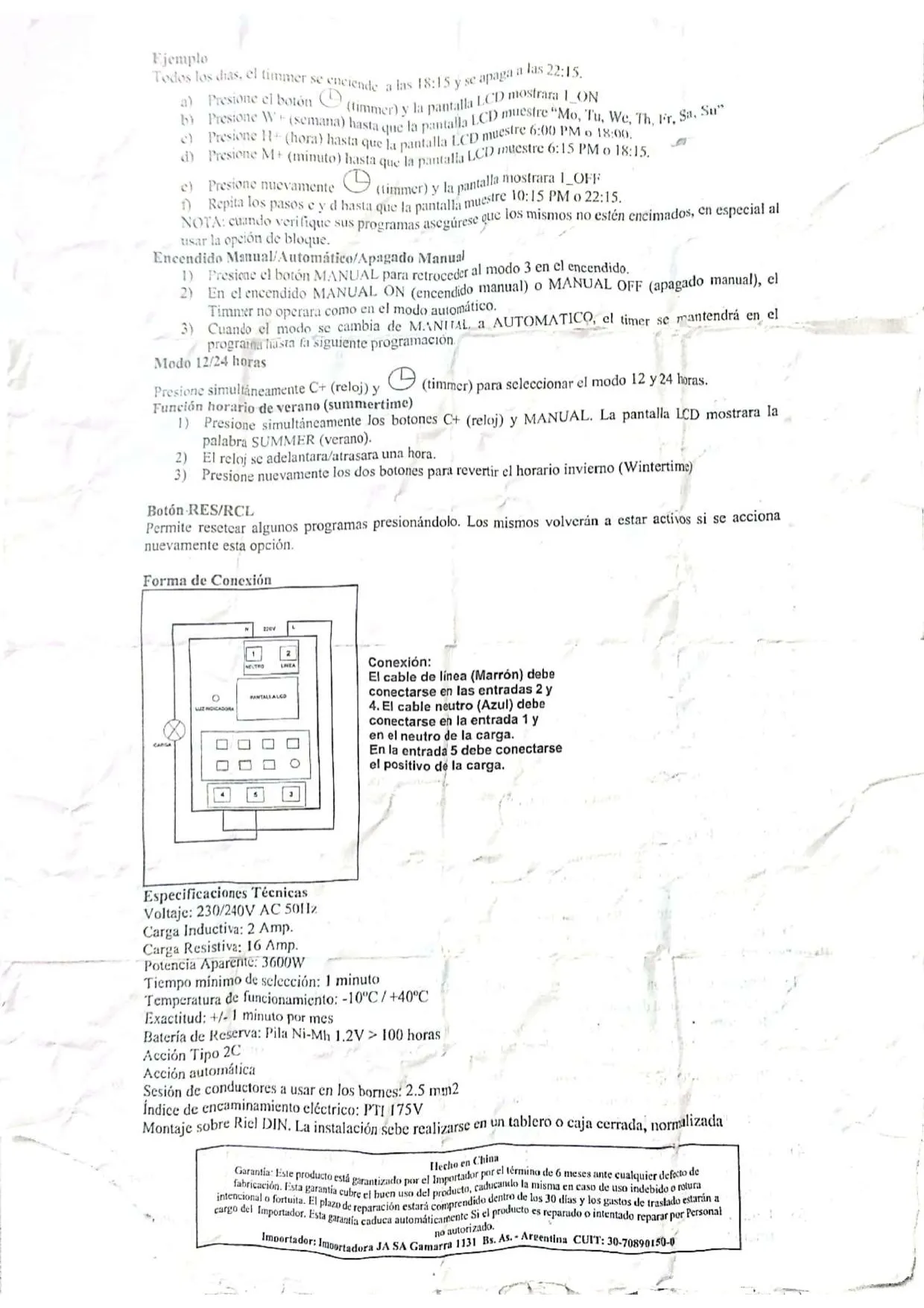

El Timer JA-1670 incorpora una función de Encendido Manual/Automático/Apagado Manual ("Manual ON/AUTO/Manual OFF"), que permite al usuario anular temporalmente la programación automática. En los modos manuales, el timer no operará según los programas establecidos, sino que se mantendrá en el estado seleccionado. Al regresar al modo automático, el dispositivo esperará la siguiente programación para retomar su funcionamiento normal, ofreciendo flexibilidad sin perder la configuración guardada.
Adicionalmente, el timer ofrece la funcionalidad de Horario de Verano (Summertime). Esta característica es muy útil para adaptarse a los cambios de hora estacionales, adelantando o atrasando el reloj una hora con una simple combinación de botones (C+ y MANUAL). Otra función práctica es el botón RES/RCL, que permite resetear programas específicos y reactivarlos, facilitando la gestión de configuraciones sin necesidad de una reprogramación completa. La capacidad de cambiar entre el modo de 12 y 24 horas es otra comodidad que se ajusta a las preferencias del usuario.

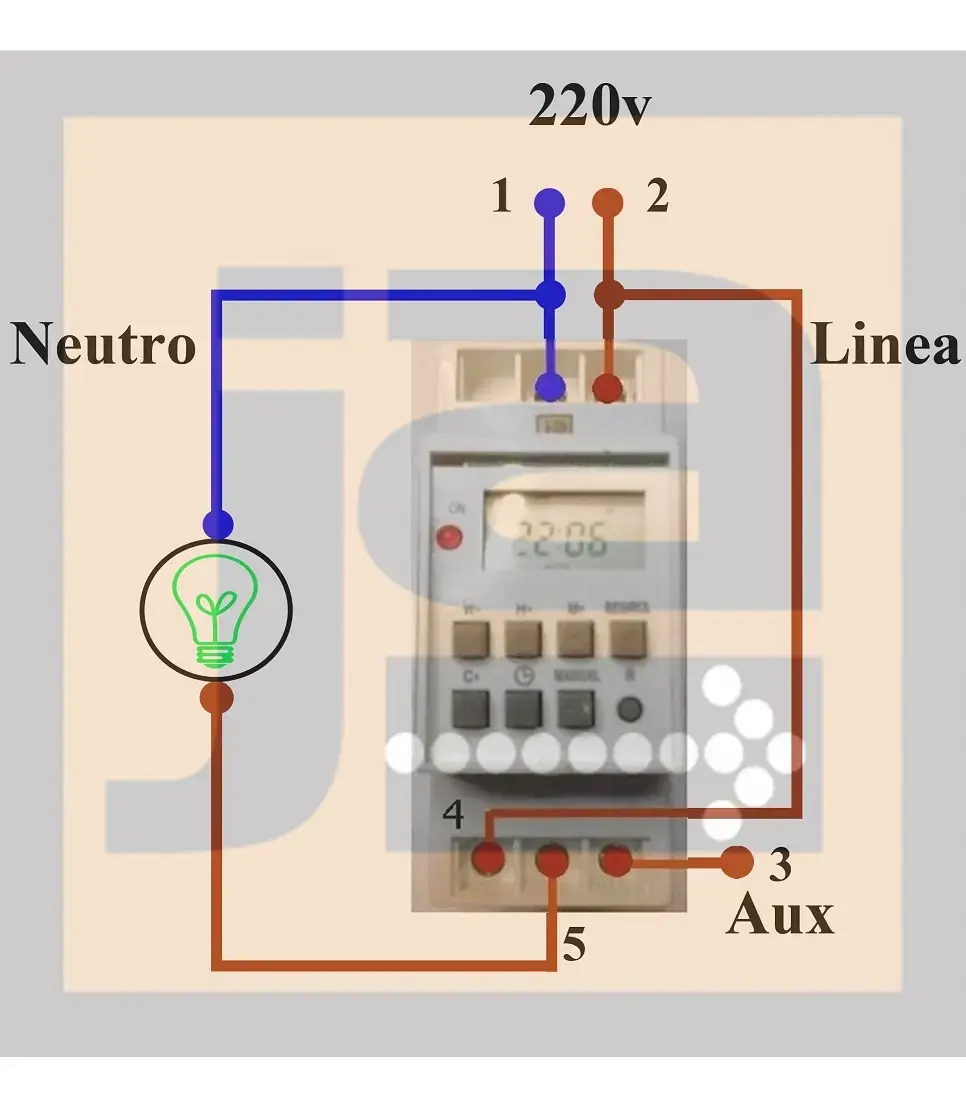

Respecto a la conexión eléctrica, el manual detalla que el cable de línea (Marrón) debe conectarse en las entradas 2 y 4, mientras que el cable neutro (Azul) va a la entrada 1 y al neutro de la carga. La entrada 5 está destinada al positivo de la carga. Esta guía clara asegura una instalación eléctrica segura y funcional. El producto cuenta con una garantía del importador por 6 meses ante defectos de fabricación, con la salvedad de que esta caduca por uso indebido, rotura intencional o fortuita, o reparaciones por personal no autorizado.
