Manual del Variador INVT GD10 en Español
Manual del Variador INVT GD10 en Español
Variador INVT GD10
Instrucciones del Variador INVT GD10

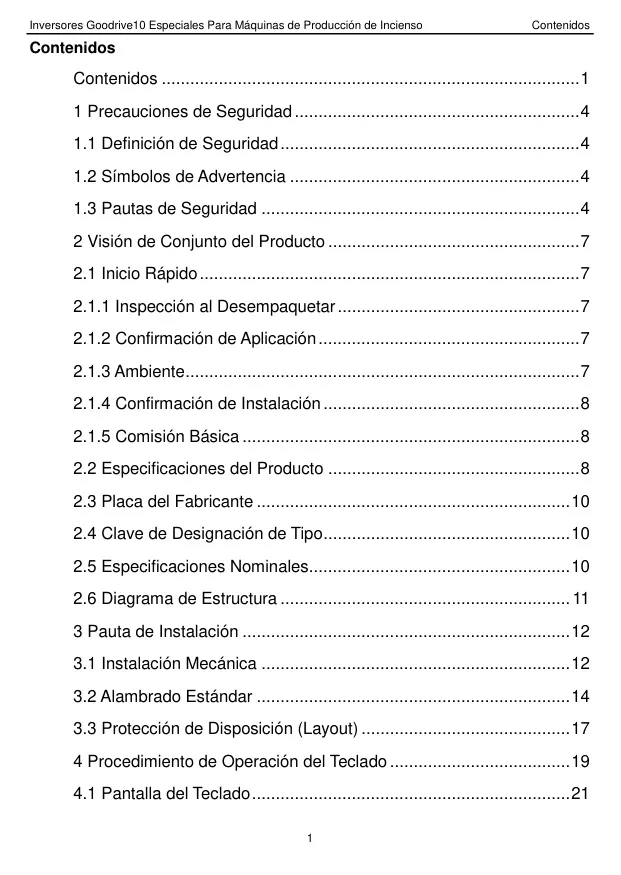

Aquí le ofrecemos el manual de Variador INVT GD10 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Variador INVT GD10, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

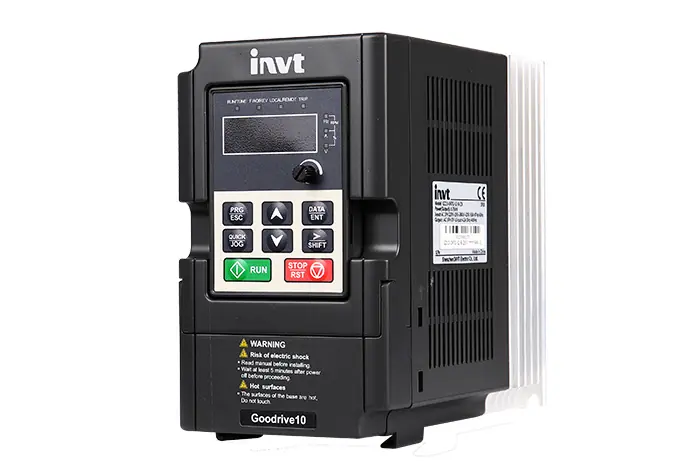

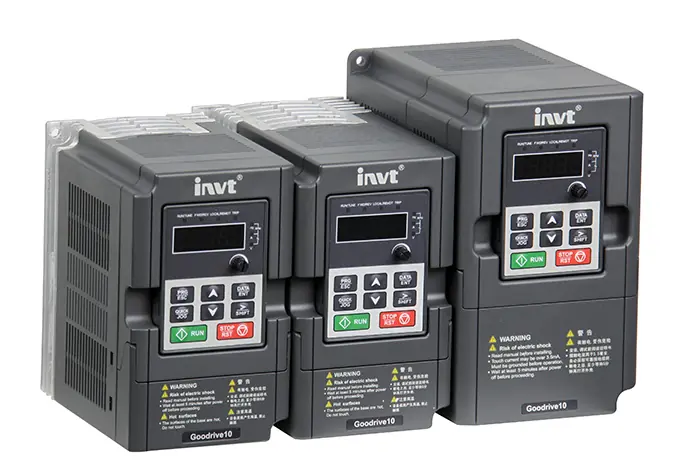

Imágenes del Producto

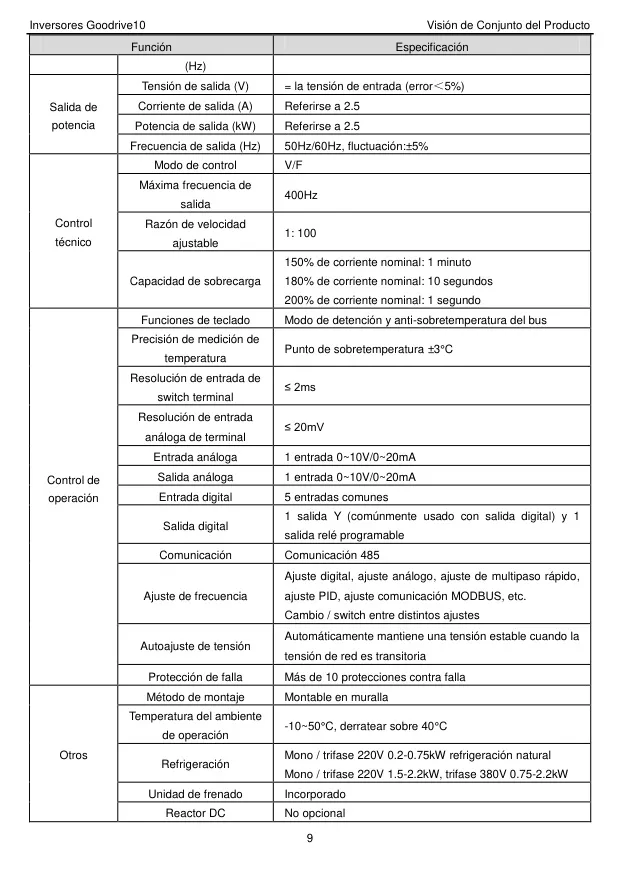

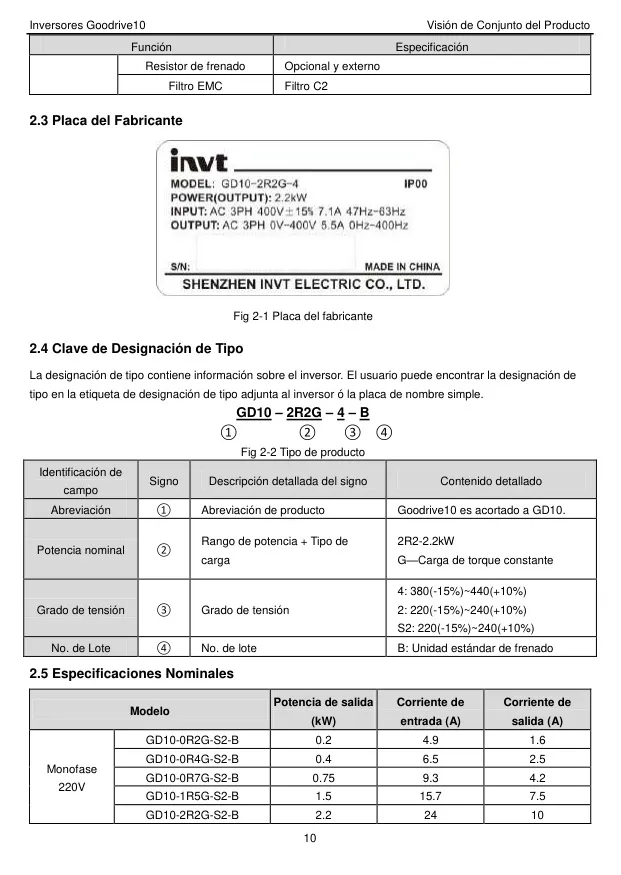

Especificaciones del Variador INVT GD10
| Función | Característica | Especificación |
|---|---|---|
| Entrada de Potencia | Tensión de Entrada | Monofase 220(-15%)~240(+10%) V Trifase 220(-15%)~240(+10%) V Trifase 380(-15%)~440(+10%) V |
| Frecuencia de Entrada | 50Hz ó 60Hz (Rango permitido: 47~63Hz) | |
| Corriente de Entrada | Varía por modelo: Monofase 220V: 4.9A (0.2kW) a 24A (2.2kW) Trifase 220V: 1.9A (0.2kW) a 15A (2.2kW) Trifase 380V: 3.2A (0.75kW) a 7.1A (2.2kW) |
|
| Salida de Potencia | Tensión de Salida | = Tensión de entrada (error ＜ 5%) |
| Frecuencia de Salida | 50Hz/60Hz, fluctuación: ±5% Máxima Frecuencia: 400Hz |
|
| Corriente/Potencia de Salida | Varía por modelo: Monofase 220V: 1.6A/0.2kW a 10A/2.2kW Trifase 220V: 1.6A/0.2kW a 10A/2.2kW Trifase 380V: 2.5A/0.75kW a 5.5A/2.2kW |
|

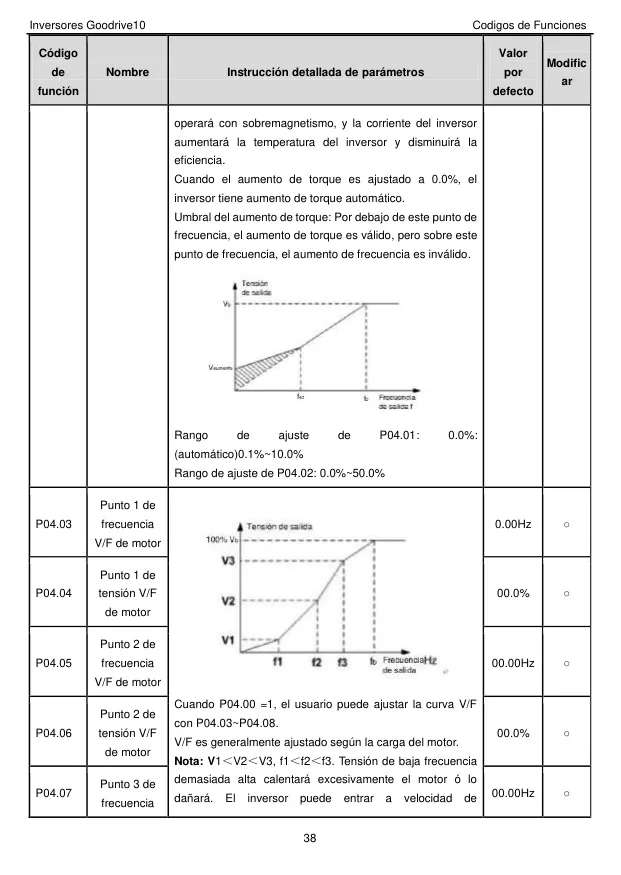

| Control Técnico | Modo de Control | V/F |
| Razón de Velocidad Ajustable | 1:100 | |
| Capacidad de Sobrecarga | 150% de corriente nominal: 1 min 180% de corriente nominal: 10 seg 200% de corriente nominal: 1 seg |
|

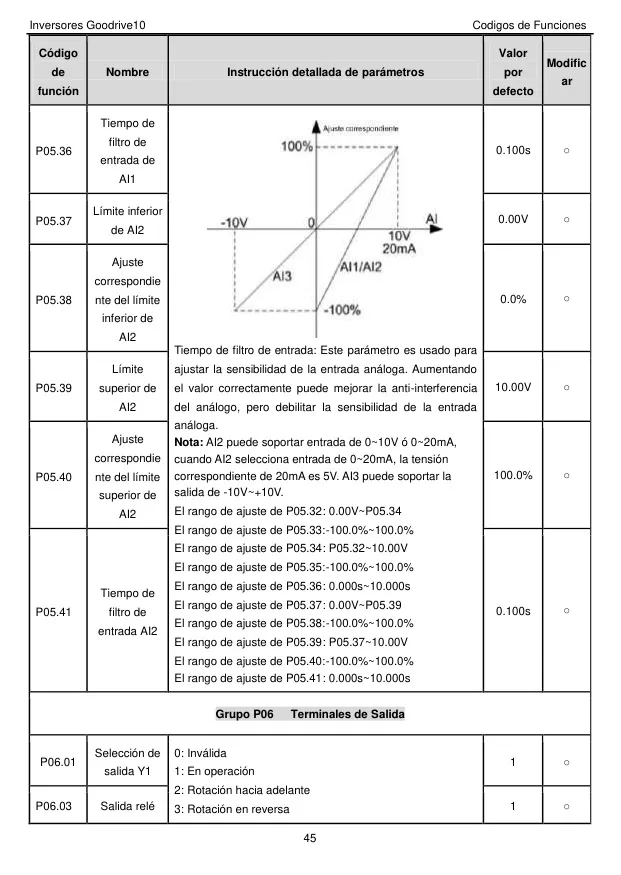

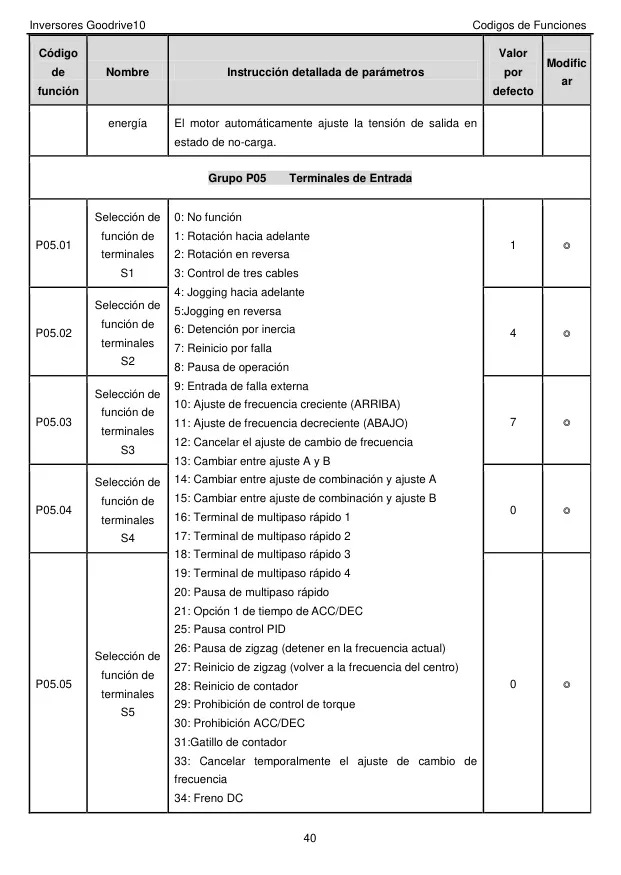

| Control de Operación | Entradas Analógicas | 1 entrada 0~10V / 0~20mA |
| Salidas Analógicas | 1 salida 0~10V / 0~20mA | |
| Entradas Digitales | 5 entradas comunes | |
| Salidas Digitales | 1 salida Y, 1 salida relé programable | |
| Comunicación | Comunicación 485 (Modbus RTU) | |
| Protección de Falla | Más de 10 protecciones contra falla | |
| Otros | Método de Montaje | Montable en muralla |
| Temp. Ambiente de Operación | -10~50°C (derratear sobre 40°C) | |
| Refrigeración | Refrigeración natural (0.2-0.75kW 220V) Con ventilador (1.5-2.2kW 220V, 0.75-2.2kW 380V) |
|
| Unidad de Frenado | Incorporado (resistor de frenado opcional y externo) |
Detalles del Variador INVT GD10

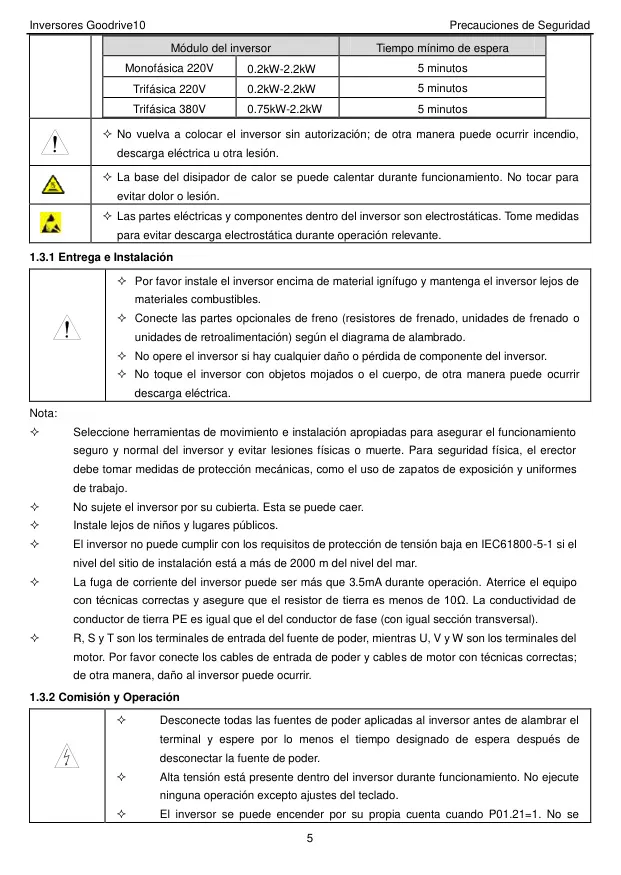

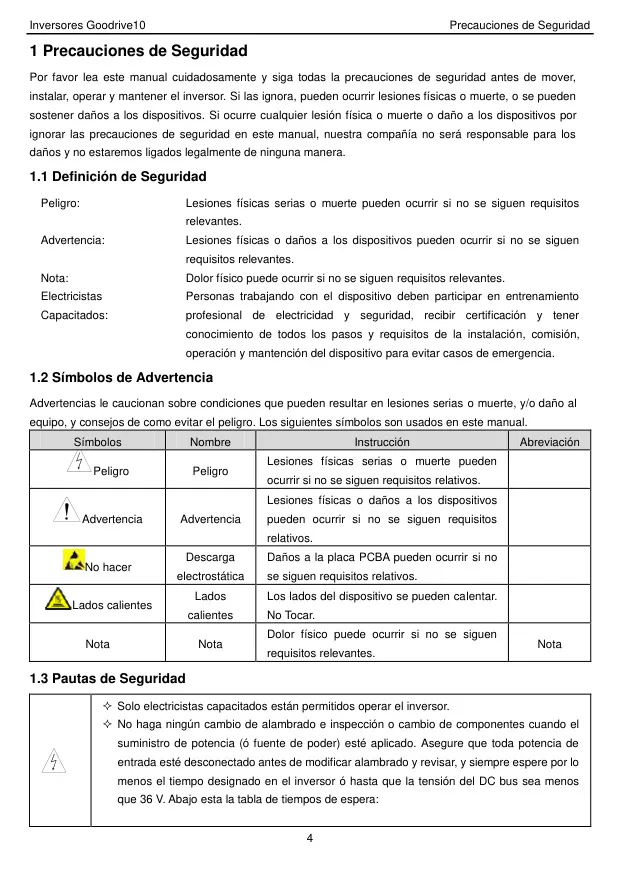

El Variador INVT GD10 es un dispositivo versátil diseñado para el control eficiente de motores asincrónicos, priorizando la seguridad y la fiabilidad. Antes de cualquier manipulación, es fundamental leer el manual y asegurar que solo electricistas capacitados realicen las operaciones. Se deben seguir estrictamente las precauciones de seguridad, como desconectar la alimentación y esperar el tiempo de descarga del bus DC, que es de al menos 5 minutos para modelos de hasta 2.2kW.

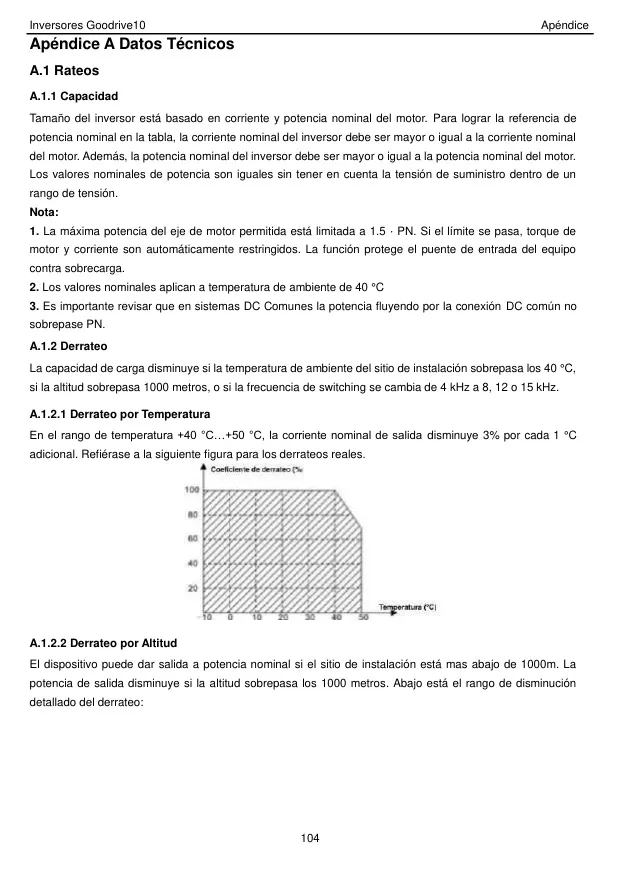

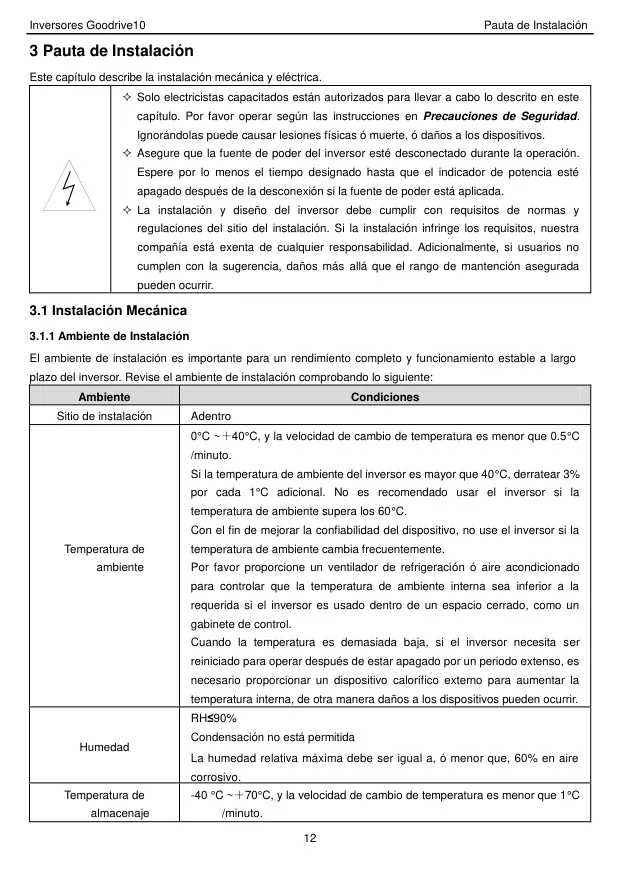

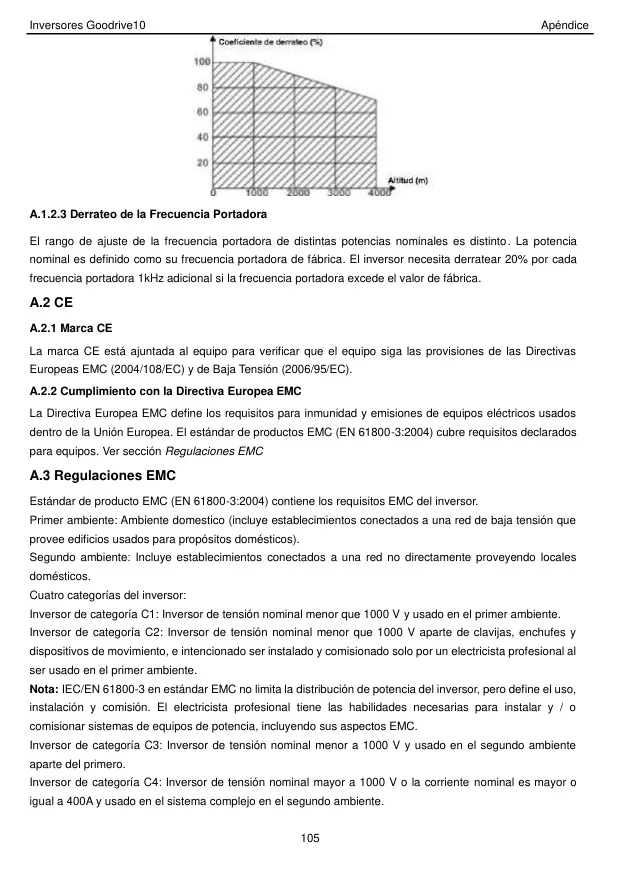

La correcta instalación es crucial para el rendimiento y la vida útil del inversor. El ambiente debe estar libre de polvo conductivo, gases inflamables y luz solar directa. La temperatura de operación ideal es entre -10°C y 40°C; por encima de 40°C, el inversor debe "derratear" (disminuir su capacidad de carga) un 3% por cada grado adicional. Similarmente, por encima de 1000m de altitud, la capacidad se reduce un 1% por cada 100m adicionales.

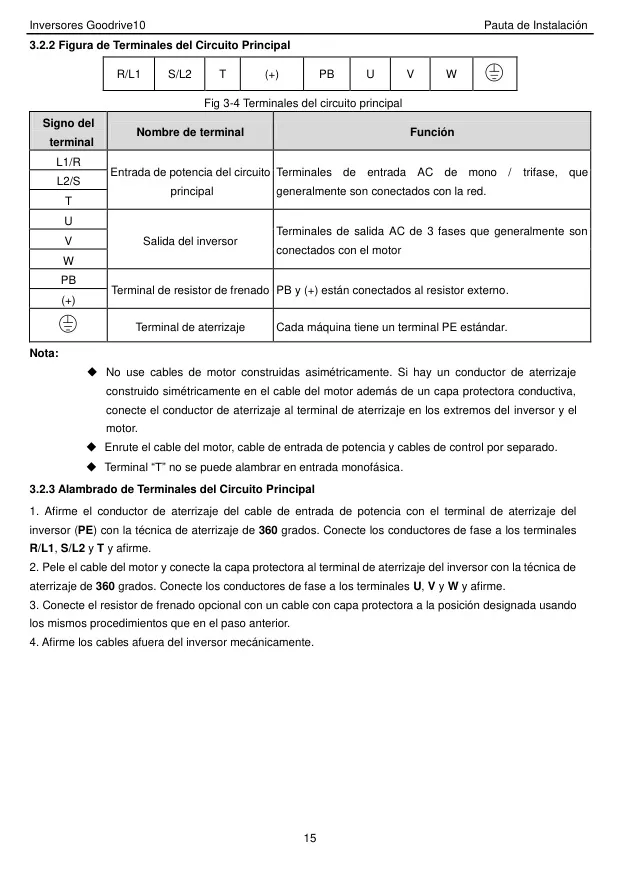

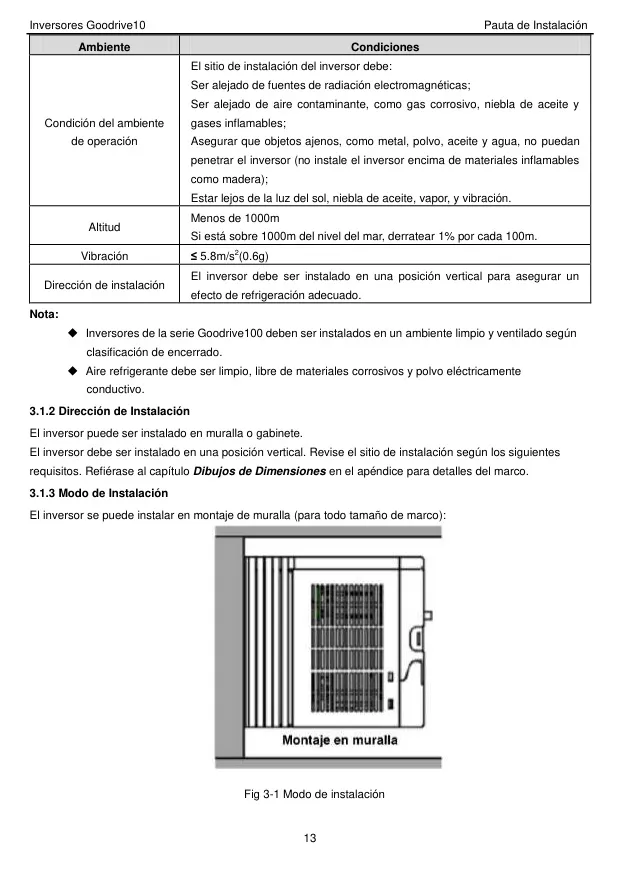

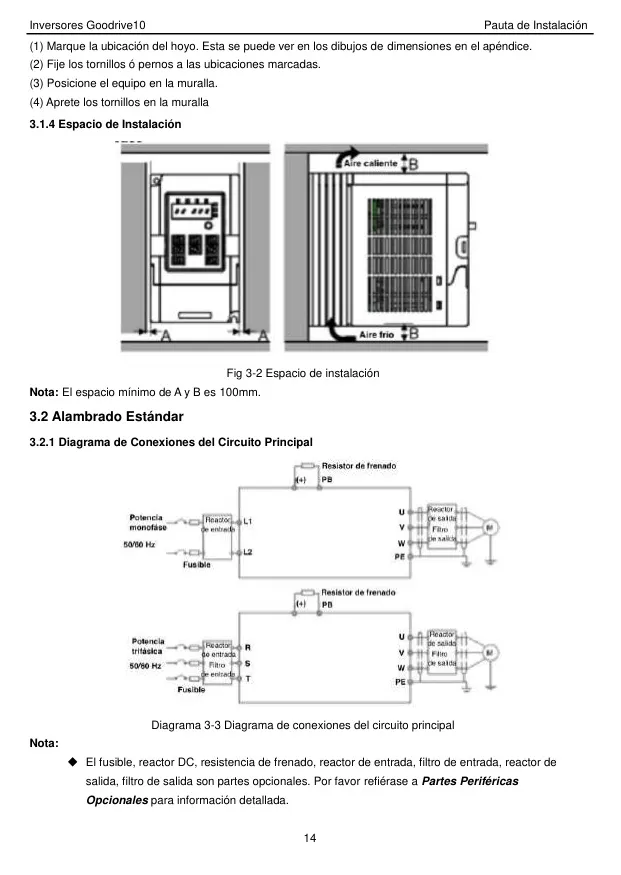

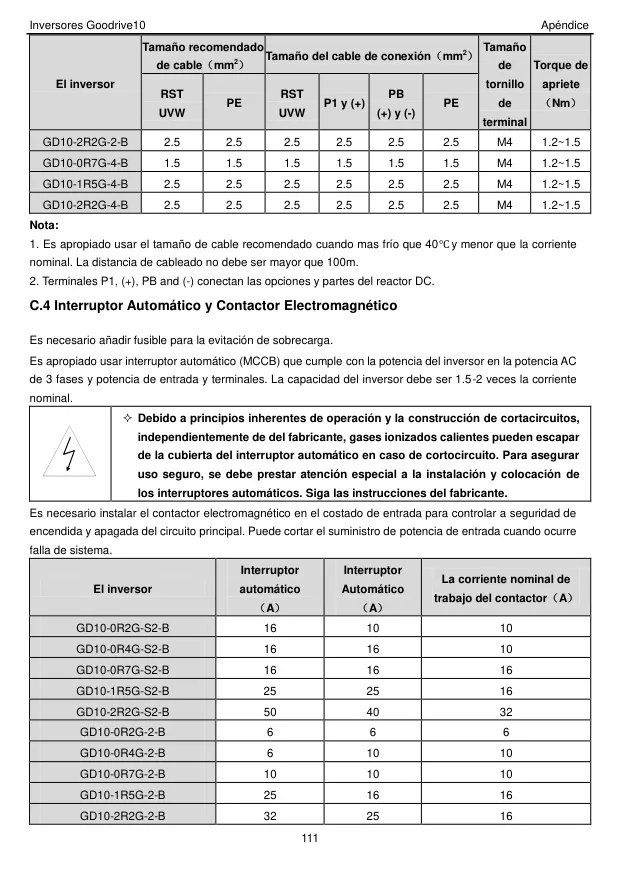

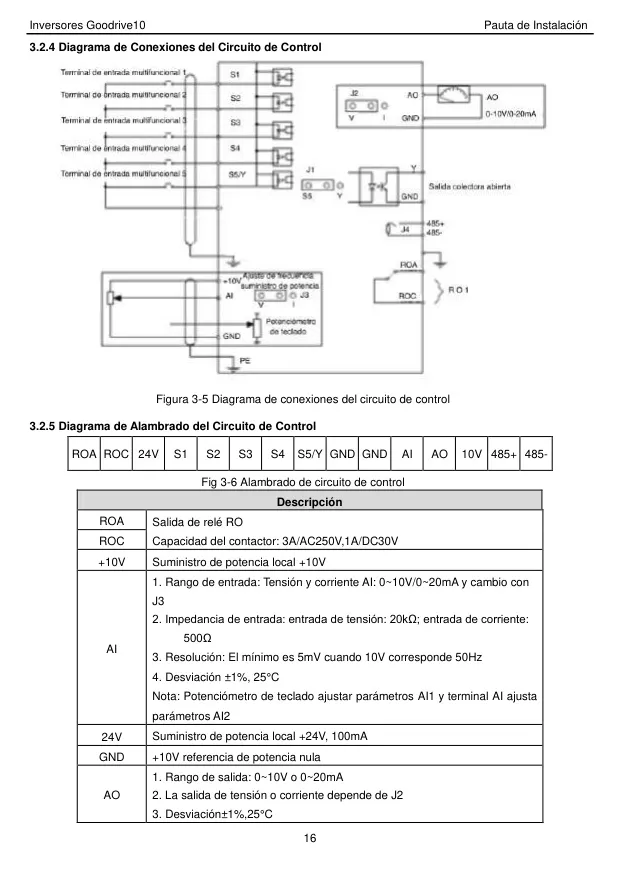

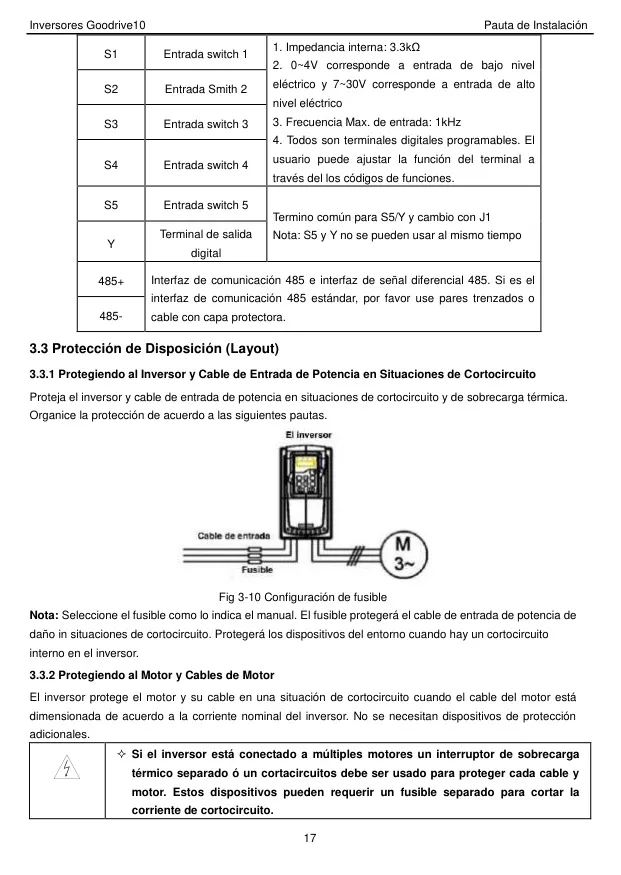

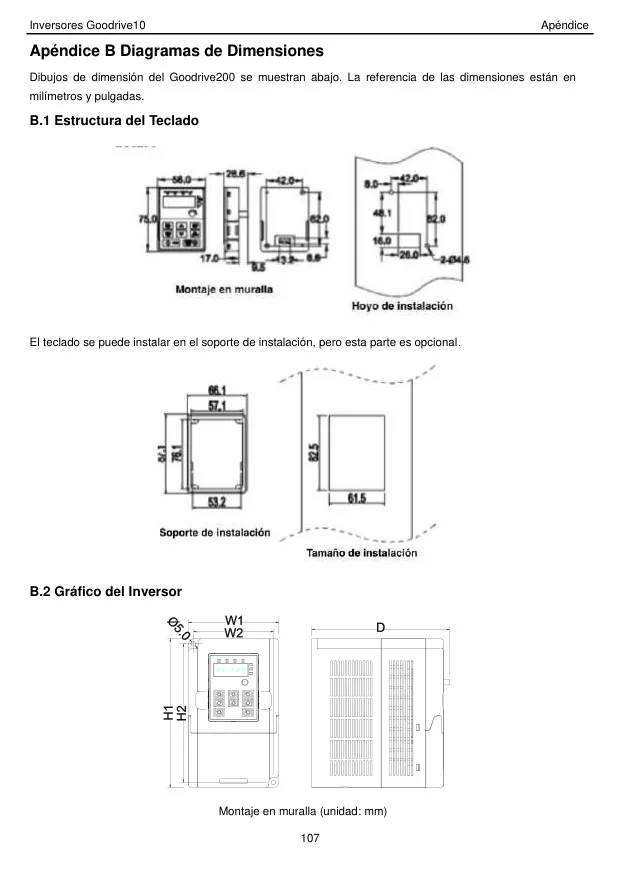

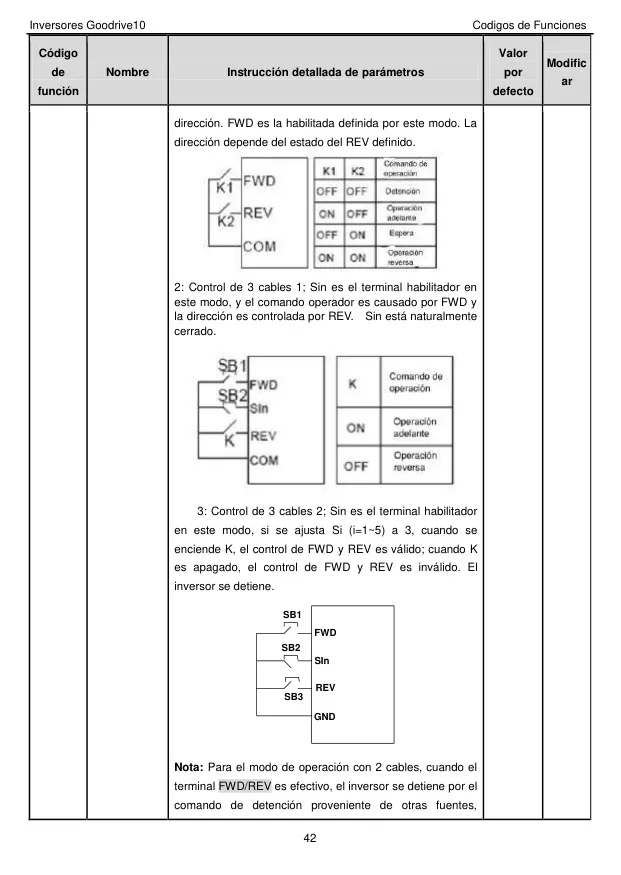

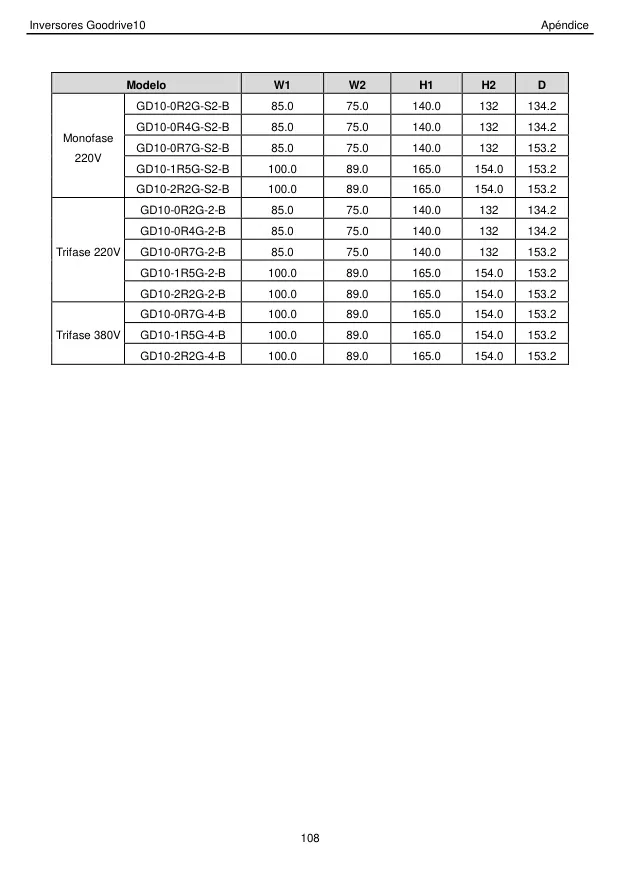

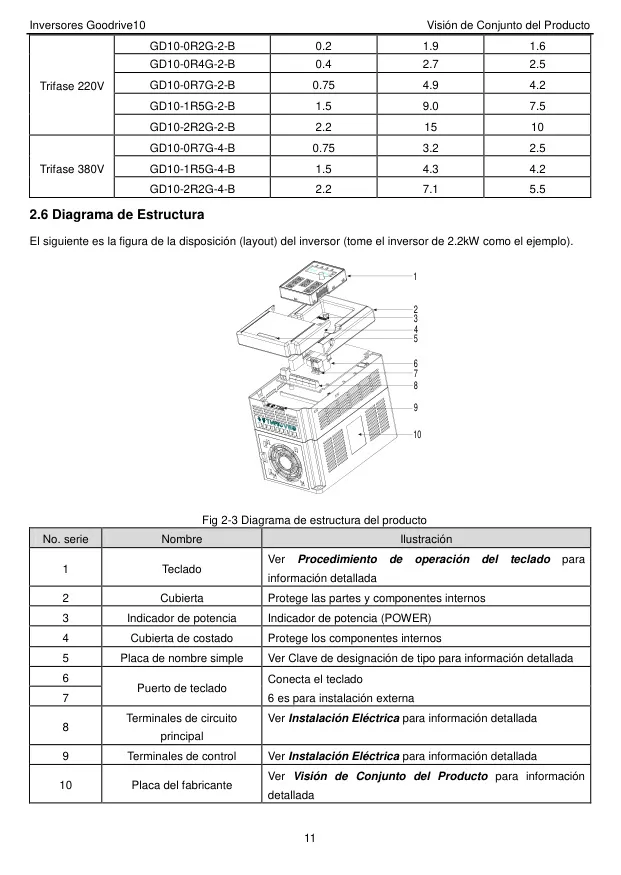

Para la instalación mecánica, el inversor debe montarse verticalmente sobre material ignífugo, manteniendo un espacio libre mínimo de 100mm en los lados superior e inferior para una ventilación adecuada. El alambrado debe hacerse cuidadosamente, separando los cables de potencia de los de control para cumplir con los requisitos EMC. Los terminales de entrada de potencia (R/L1, S/L2, T) y de salida al motor (U, V, W) deben conectarse correctamente y asegurarse con el torque apropiado para evitar daños o fallos.

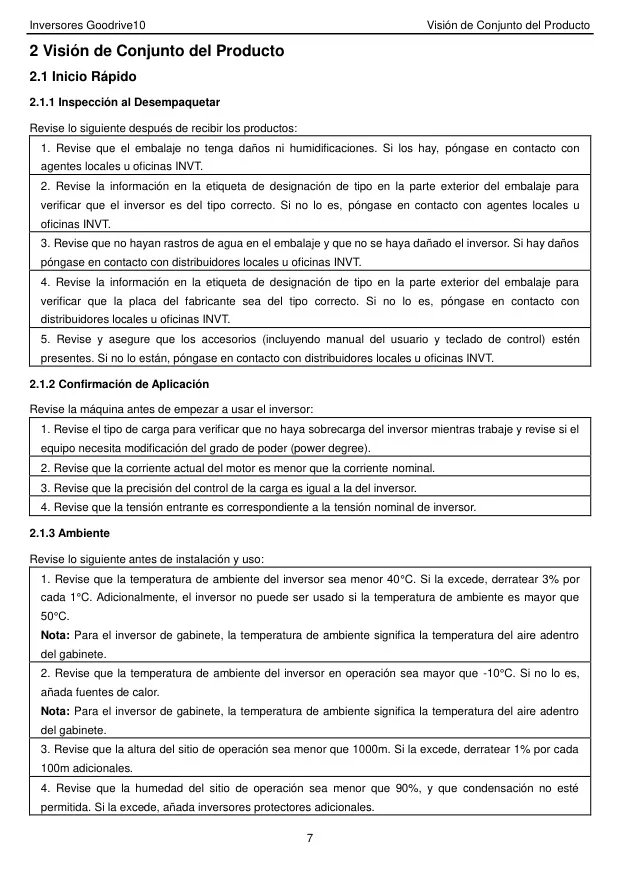

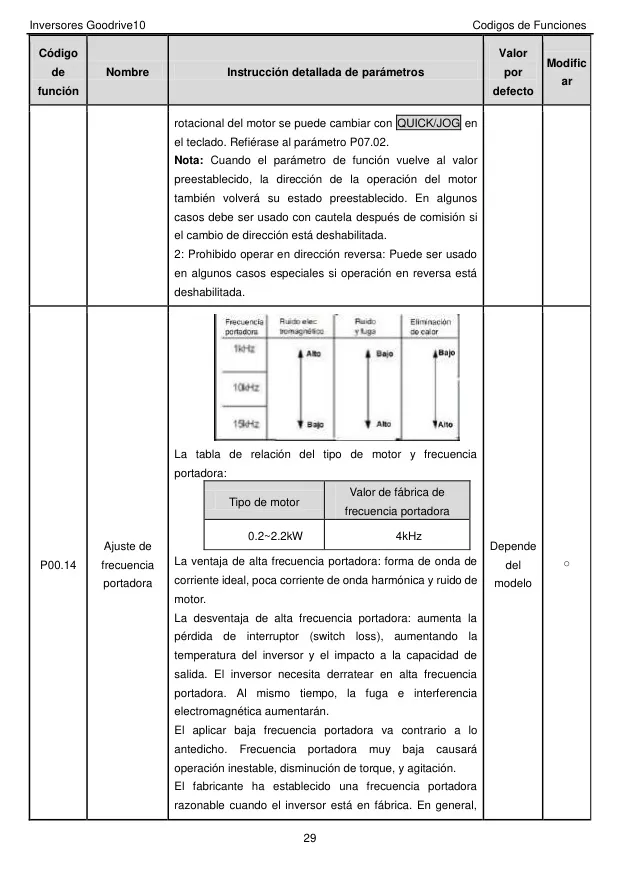

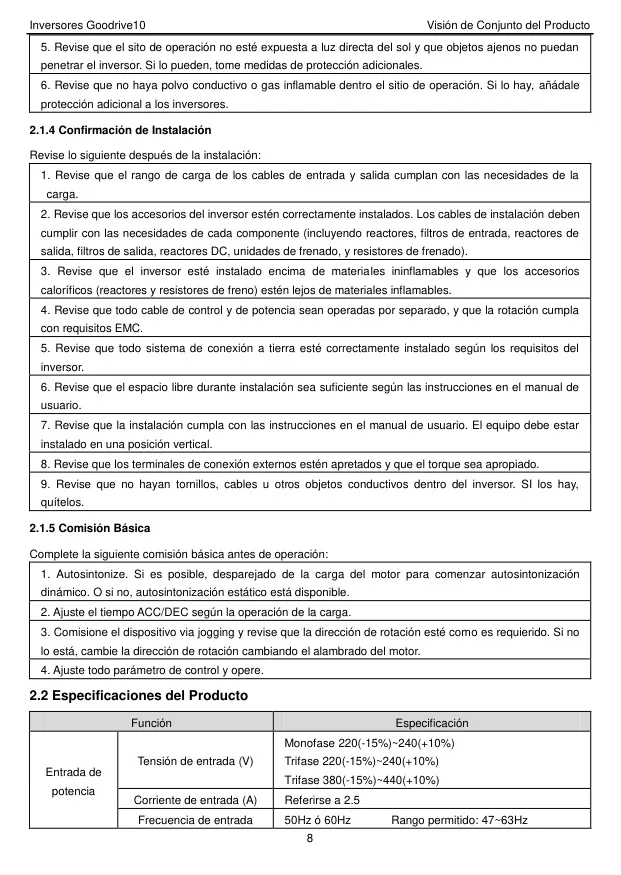

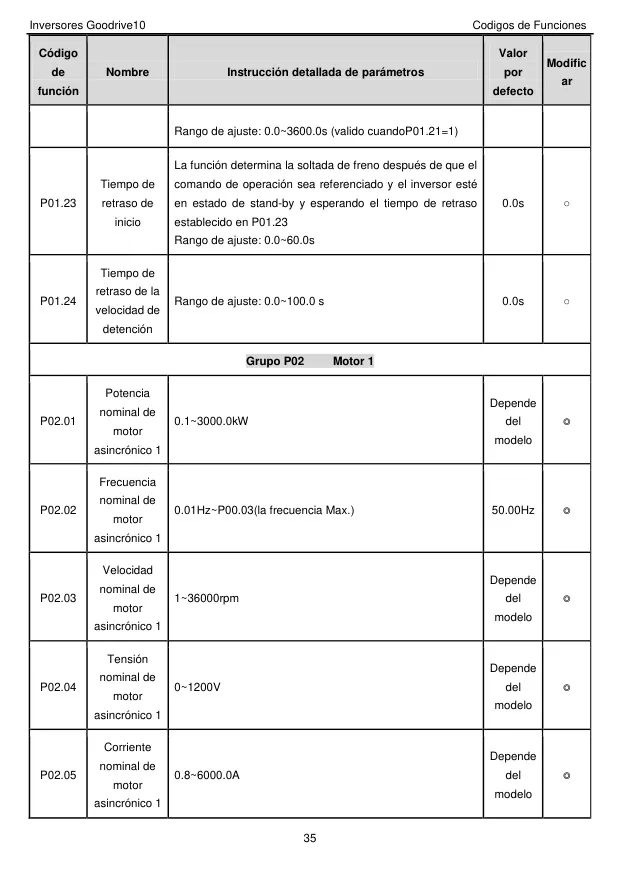

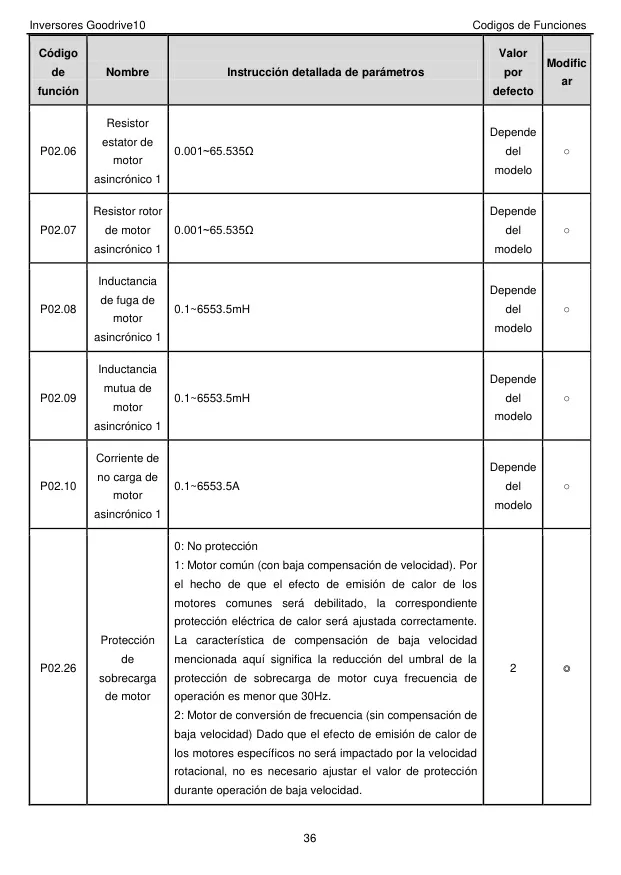

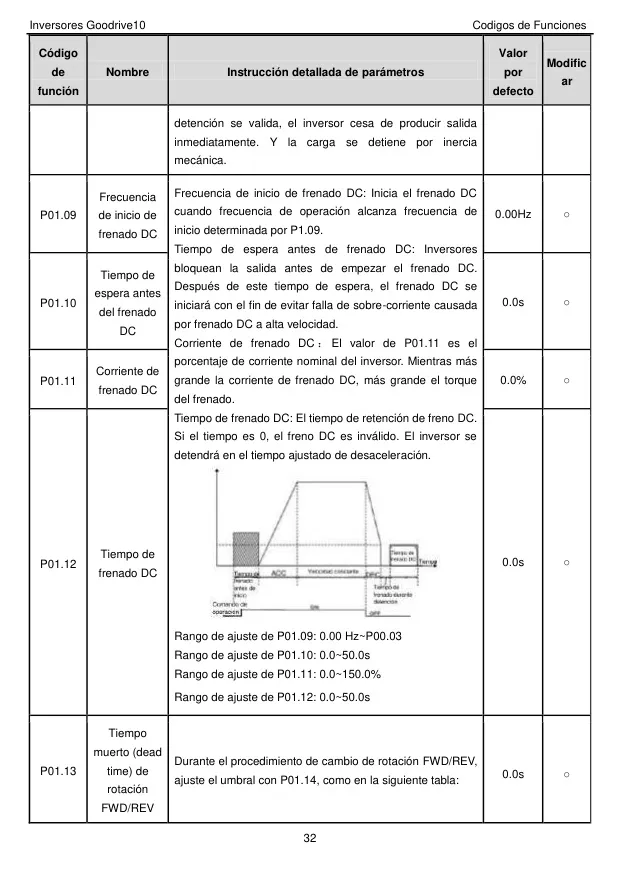

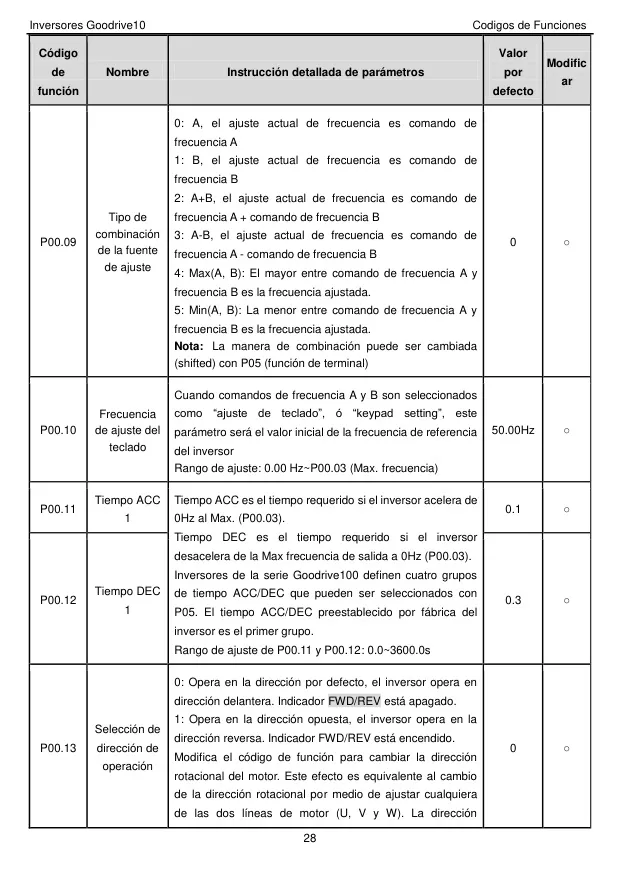

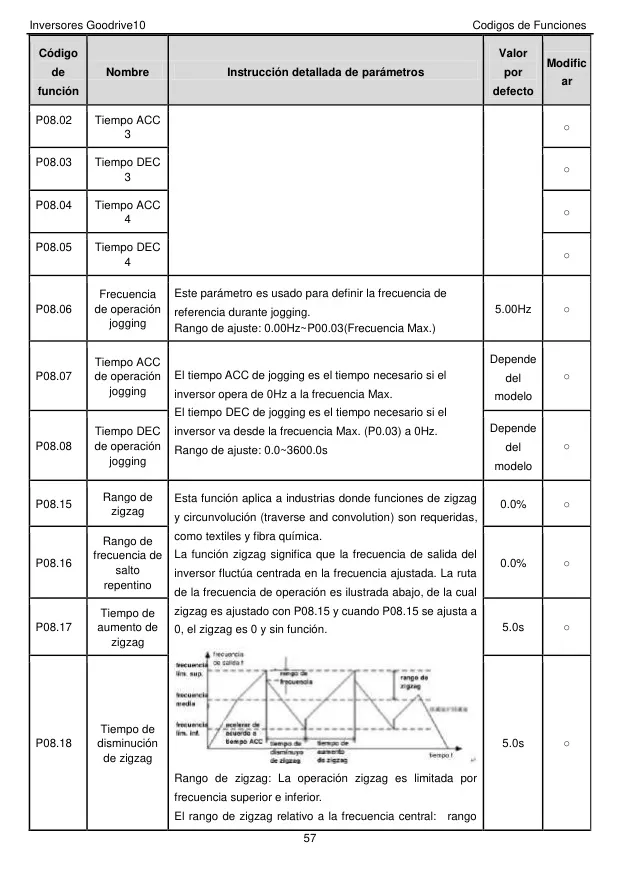

El proceso de puesta en marcha rápida incluye la inspección al desempaquetar para verificar posibles daños o componentes faltantes, la confirmación de la aplicación para asegurar que el inversor es adecuado para la carga del motor y la tensión de entrada, y una comprobación del entorno. Posteriormente, se procede a una comisión básica que incluye la auto-sintonización del motor (estática o dinámica), el ajuste de los tiempos de aceleración/desaceleración y una prueba de "jogging" para verificar la dirección de rotación.

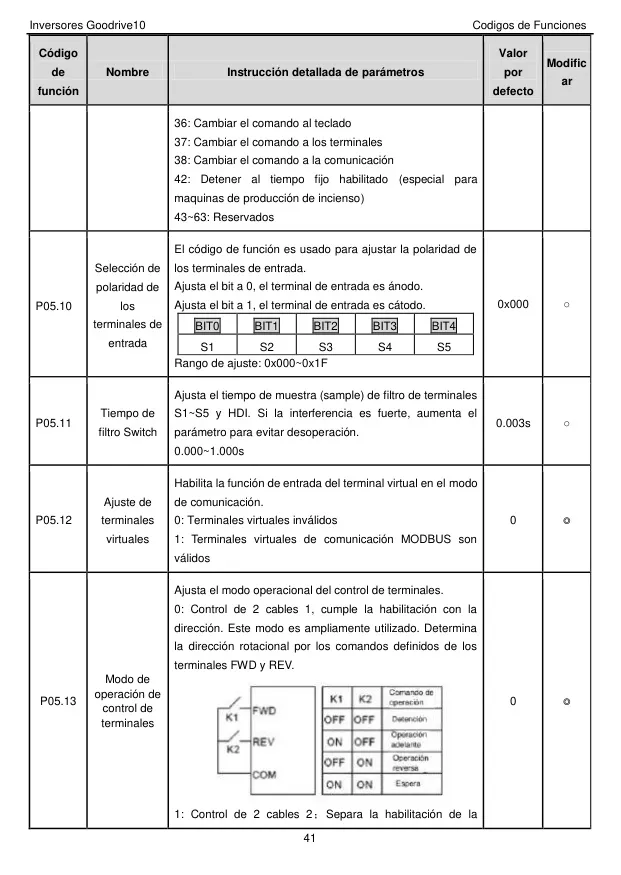

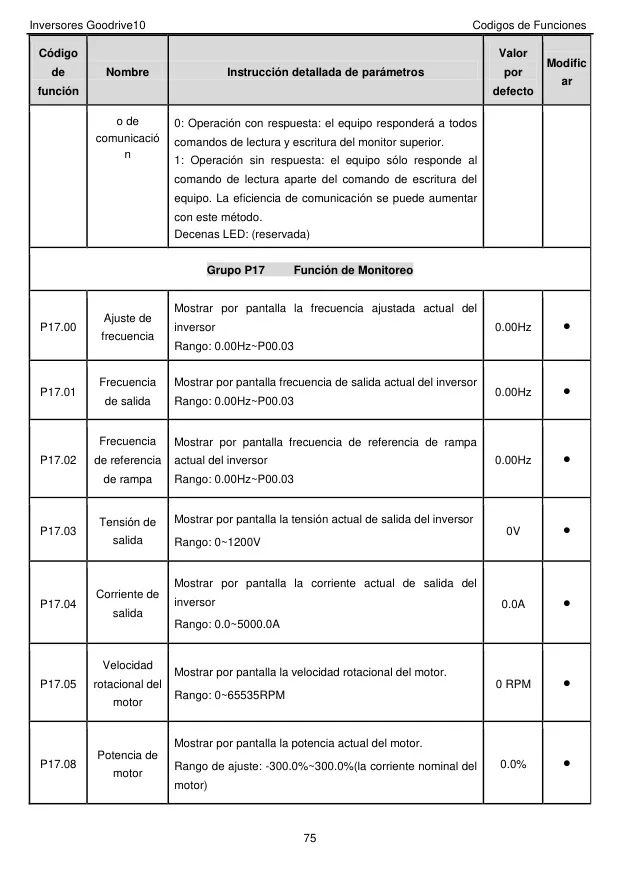

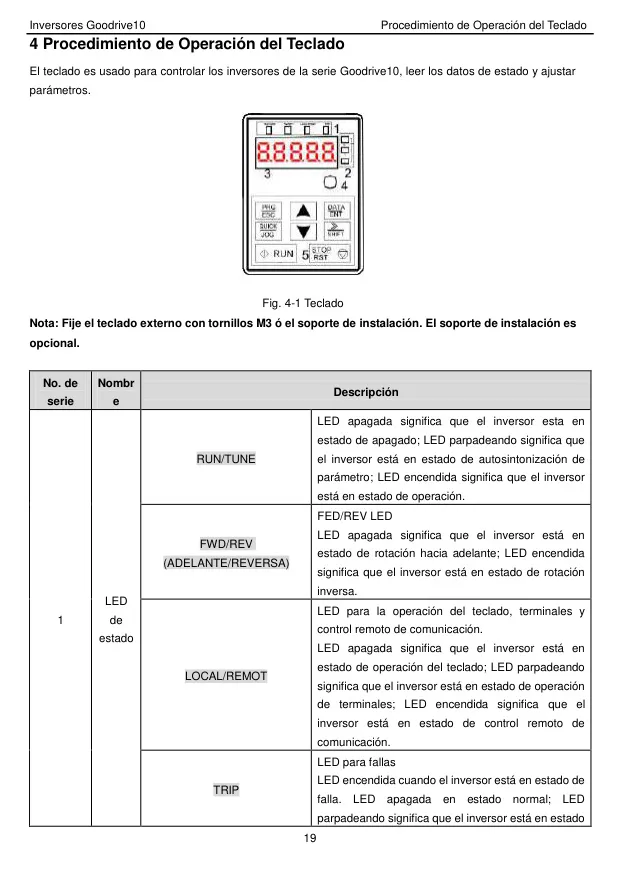

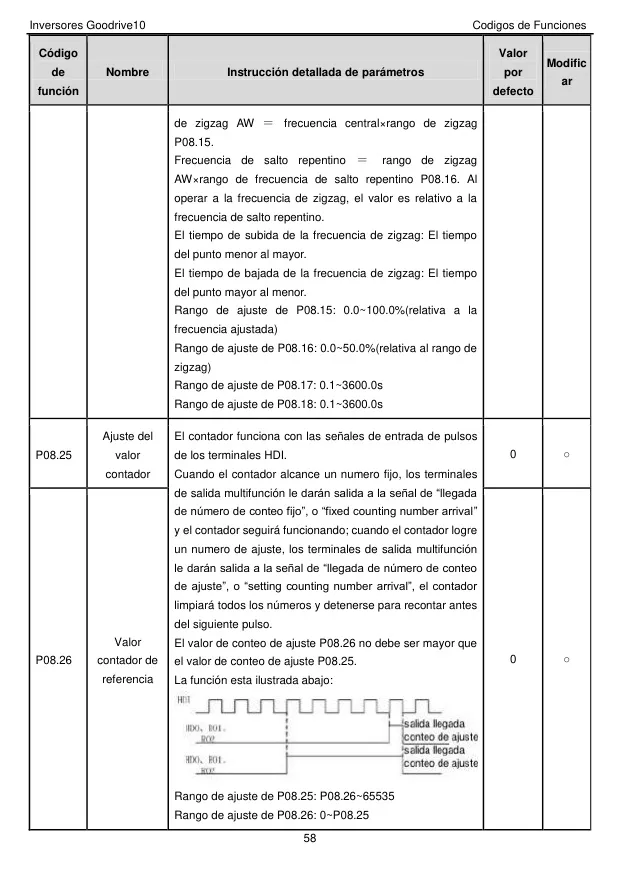

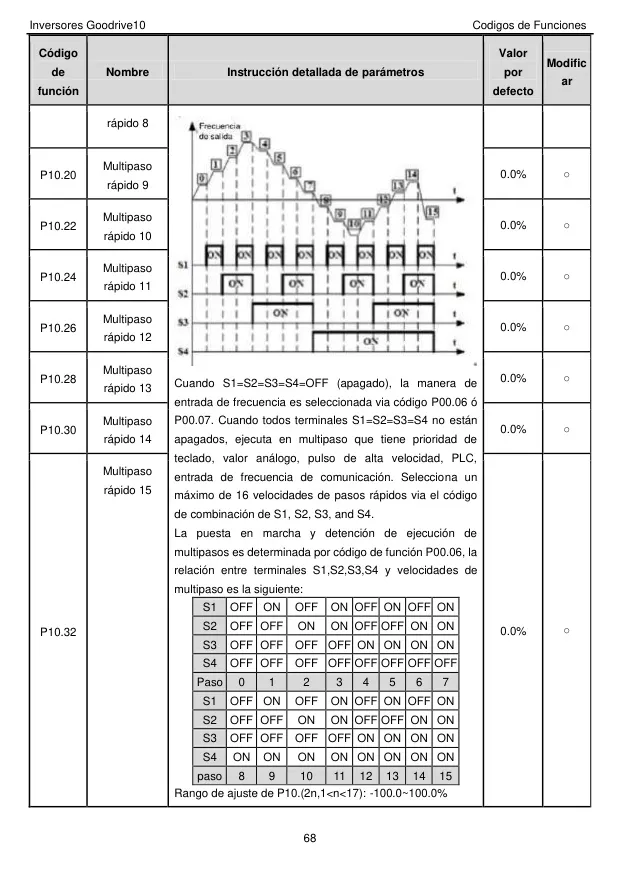

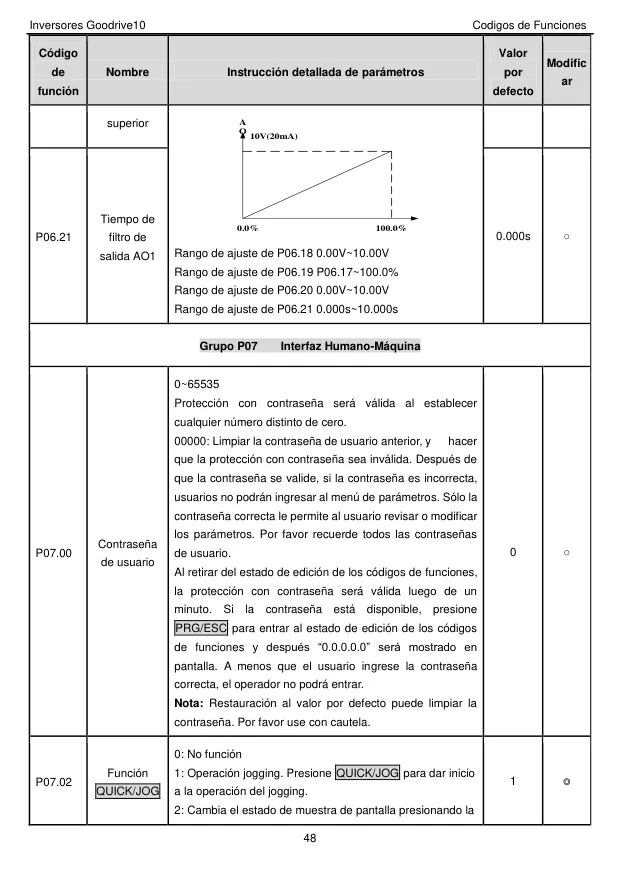

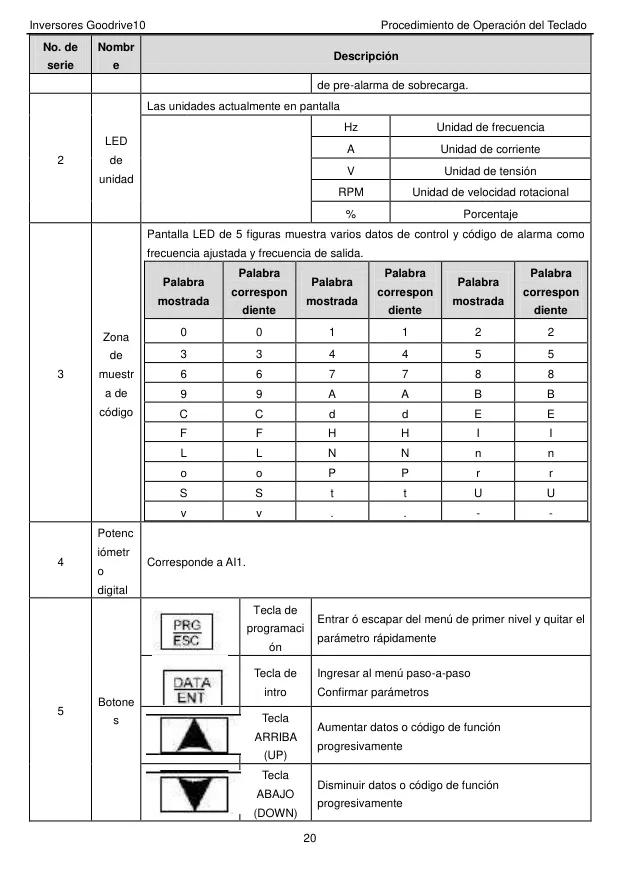

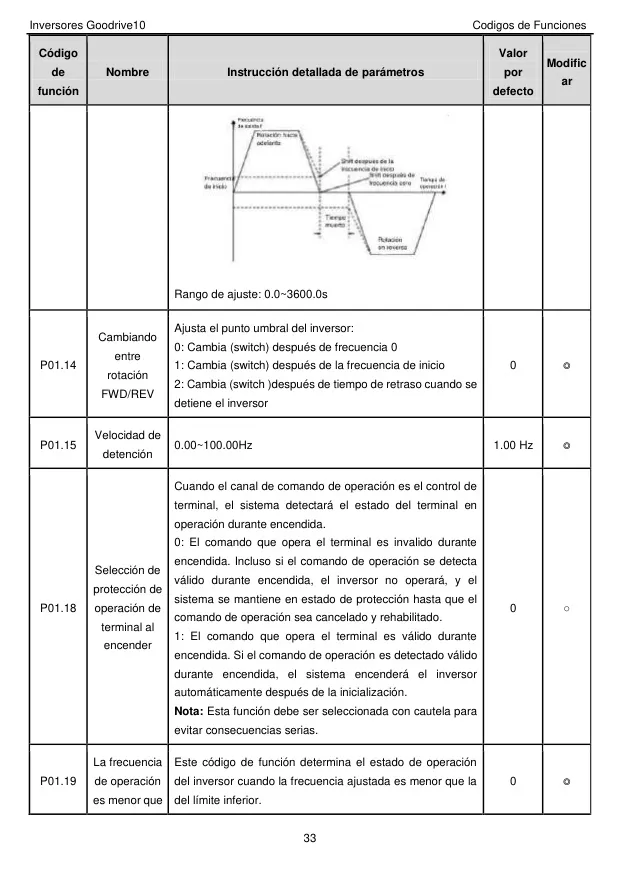

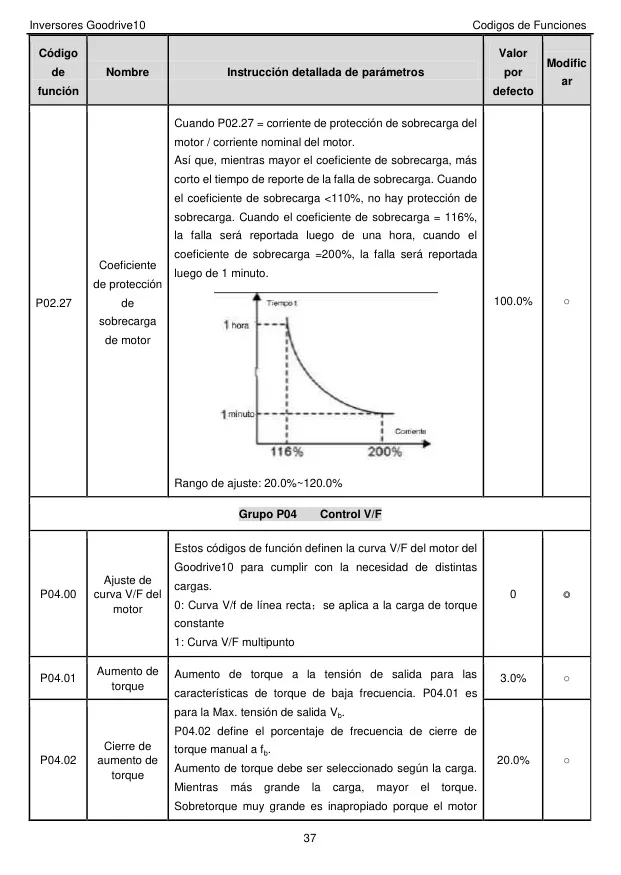

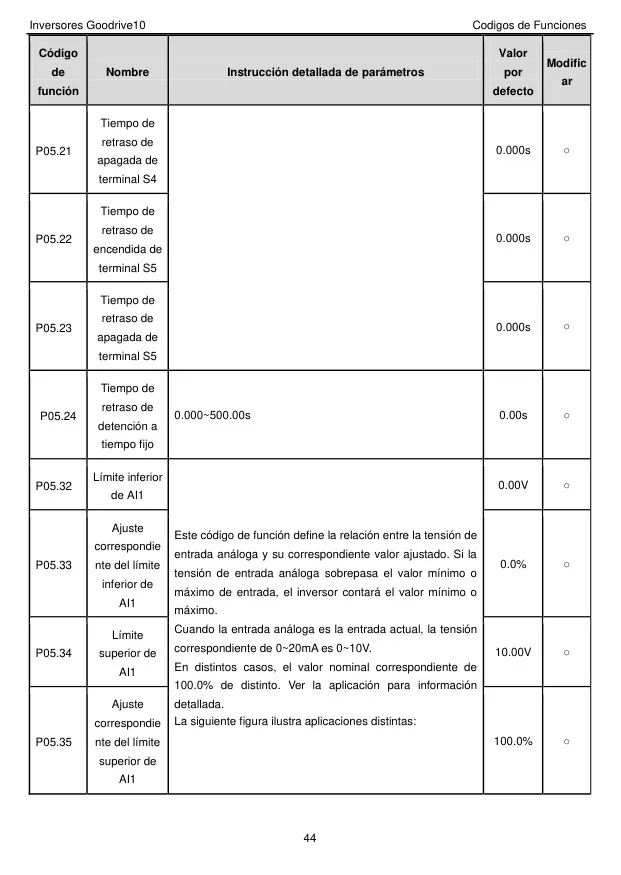

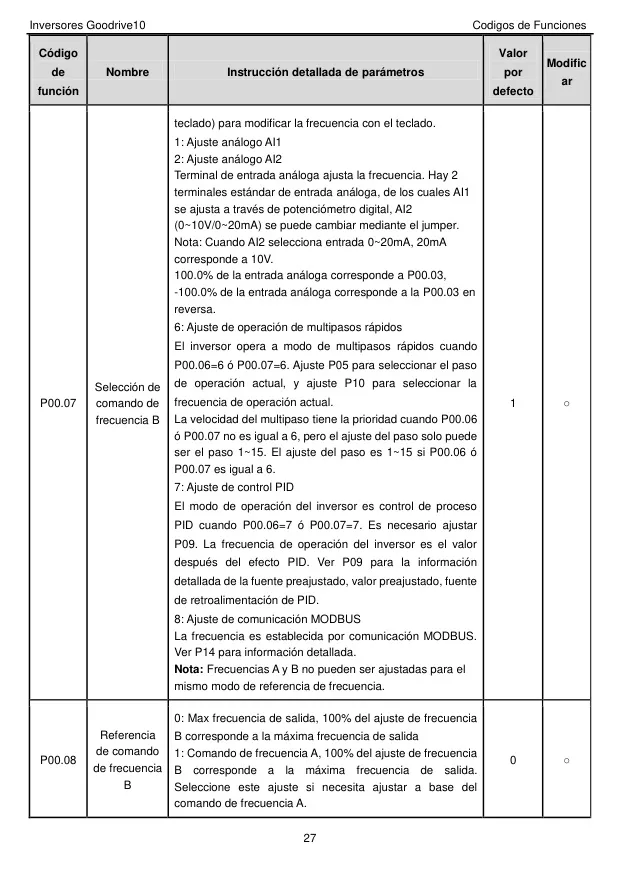

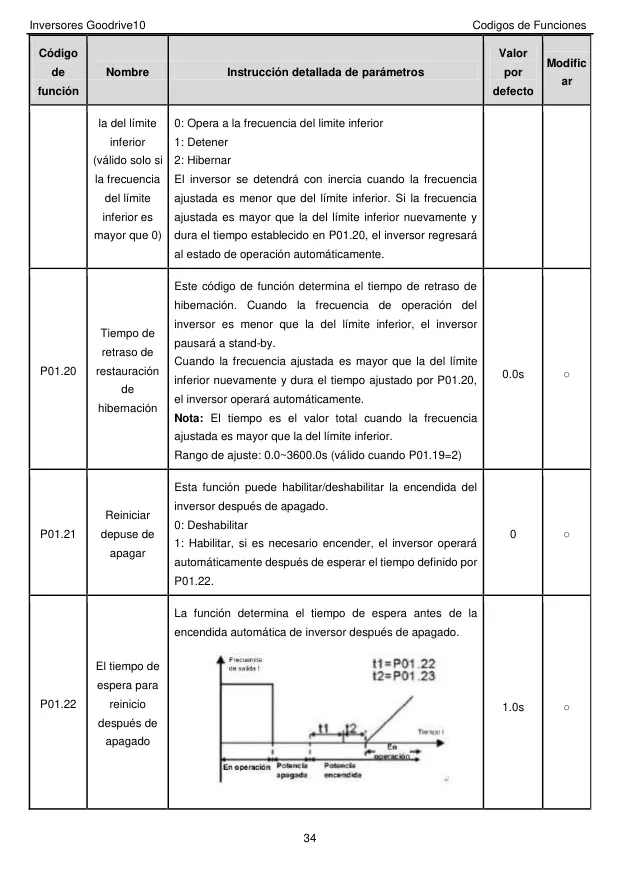

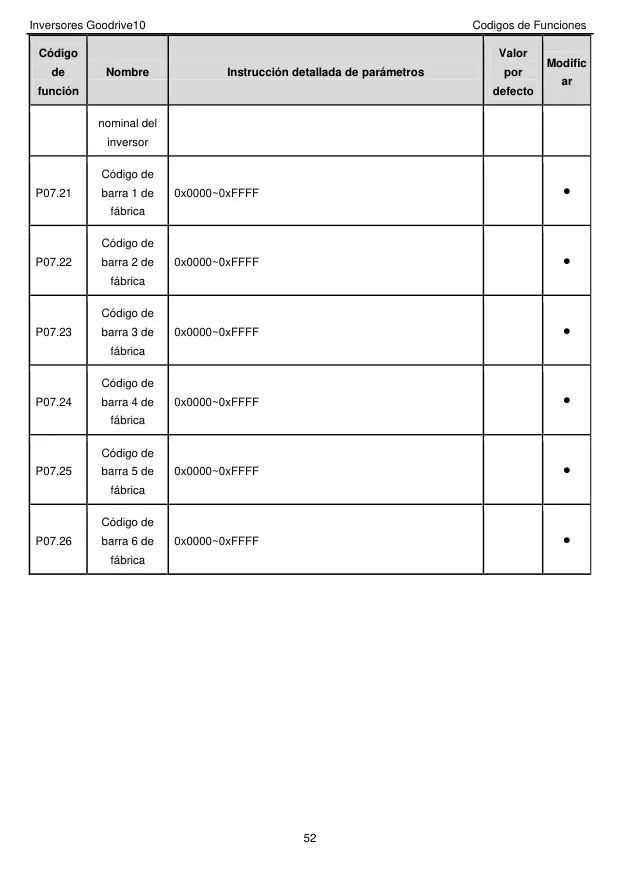

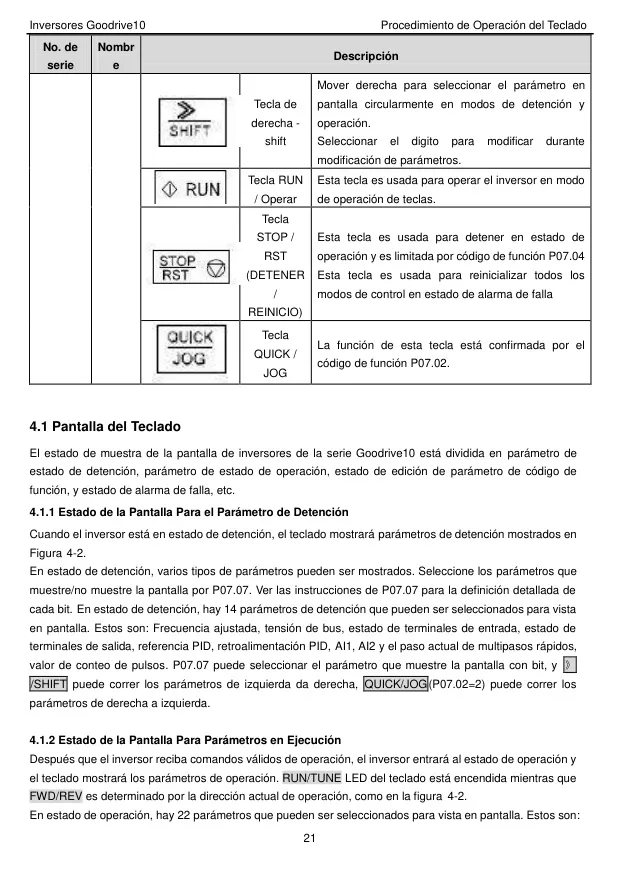

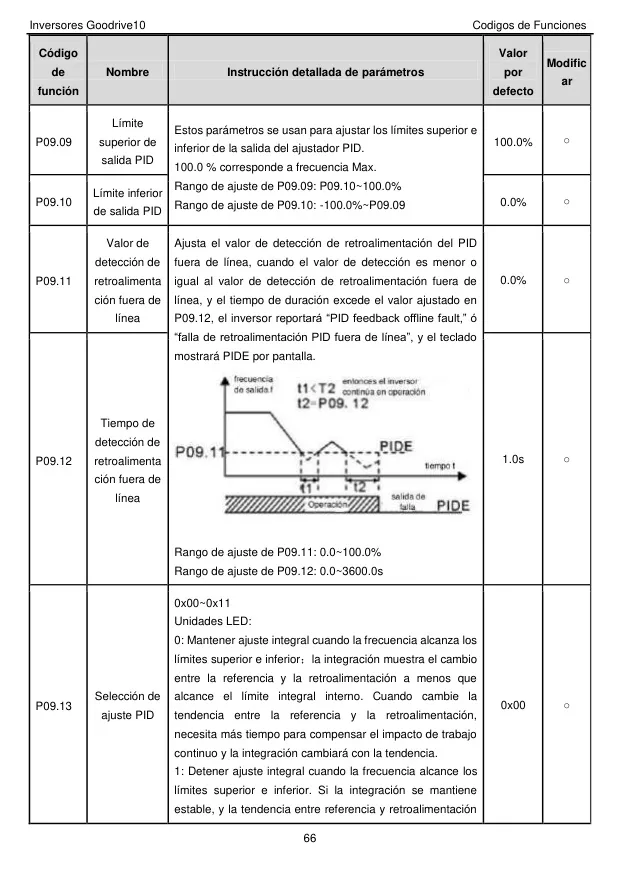

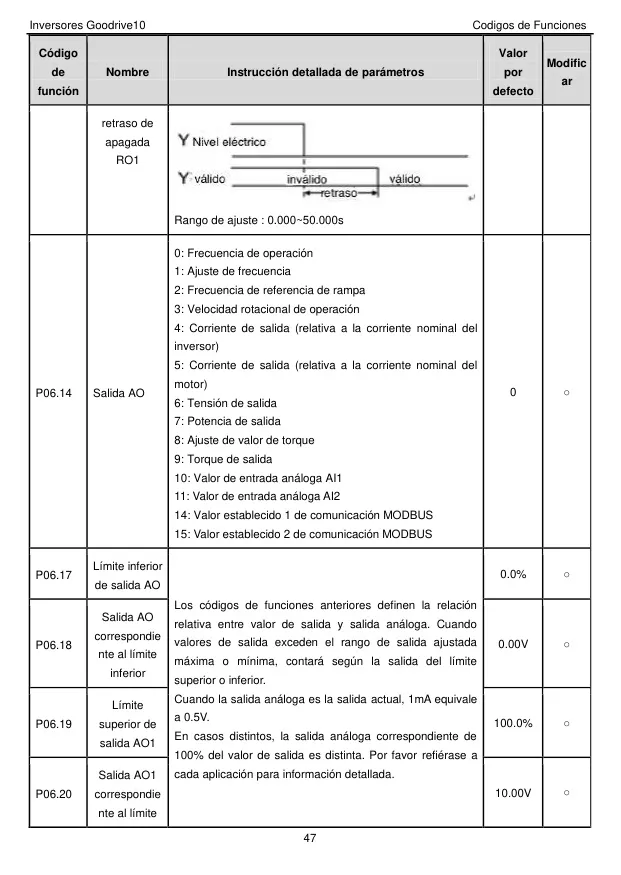

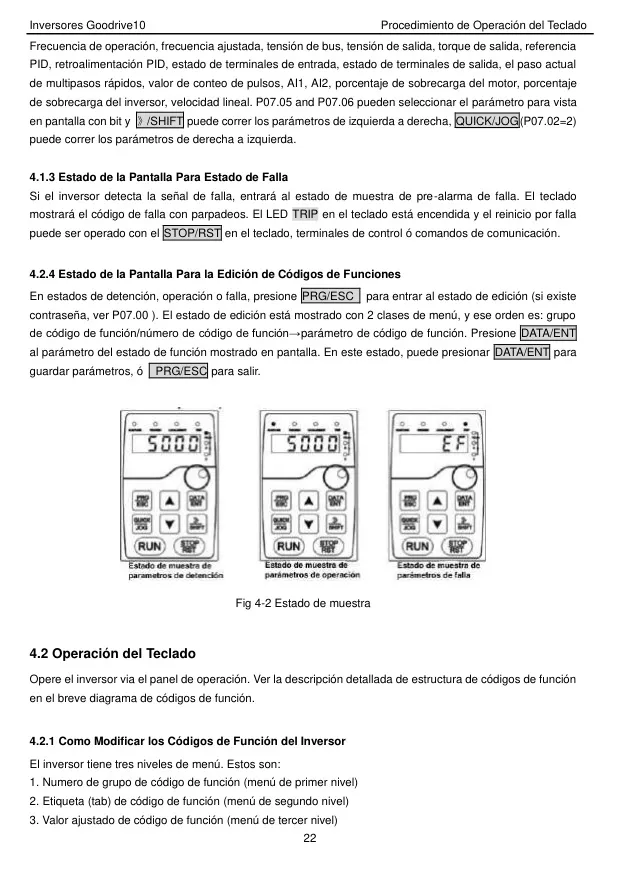

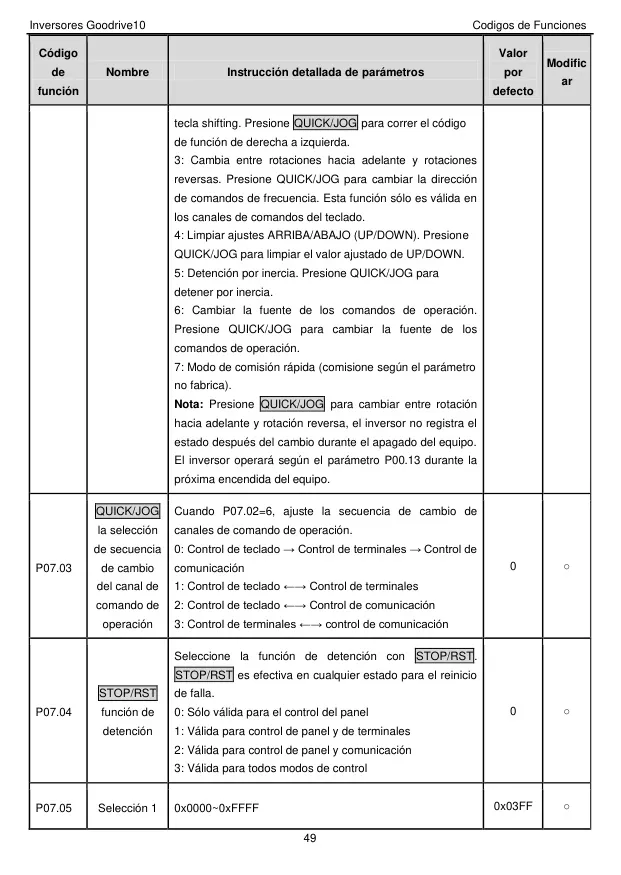

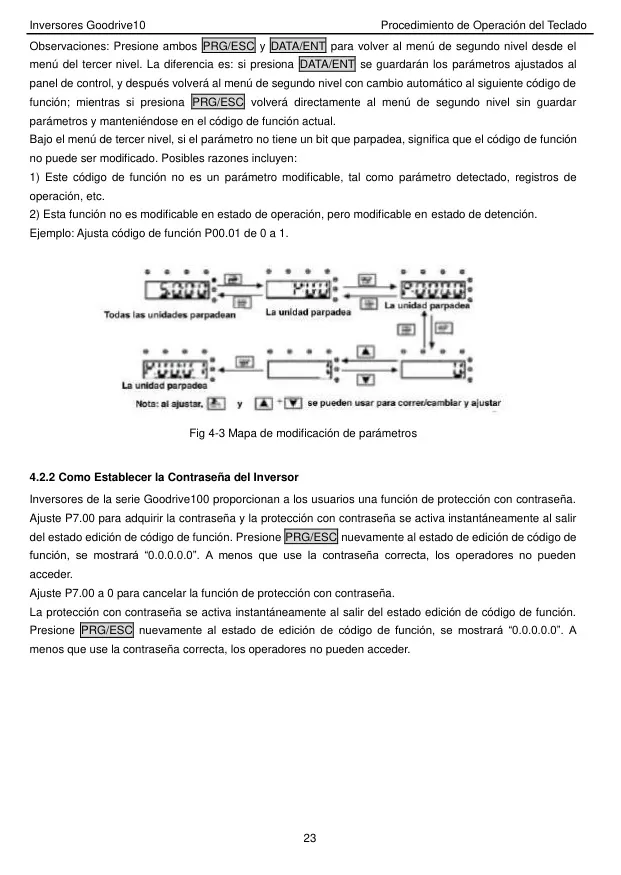

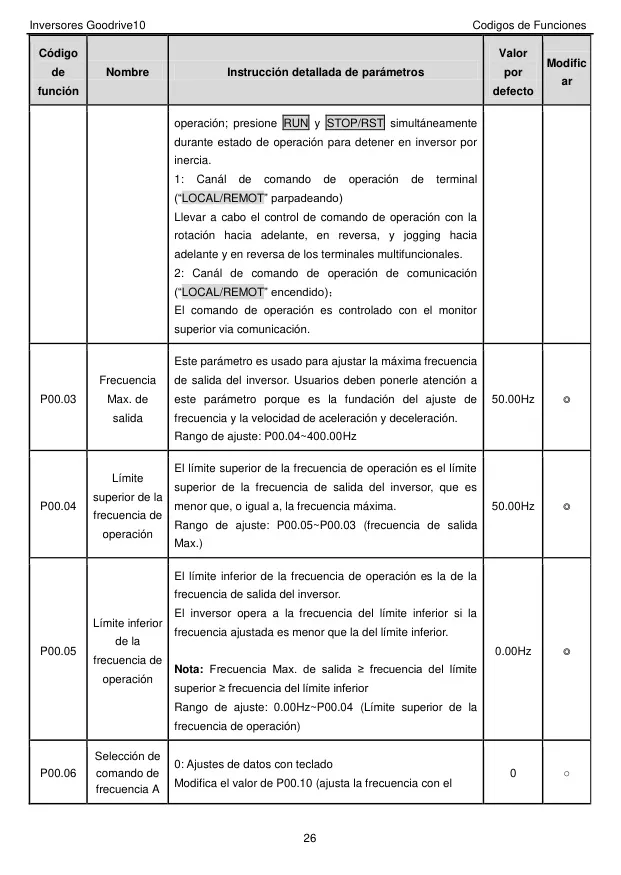

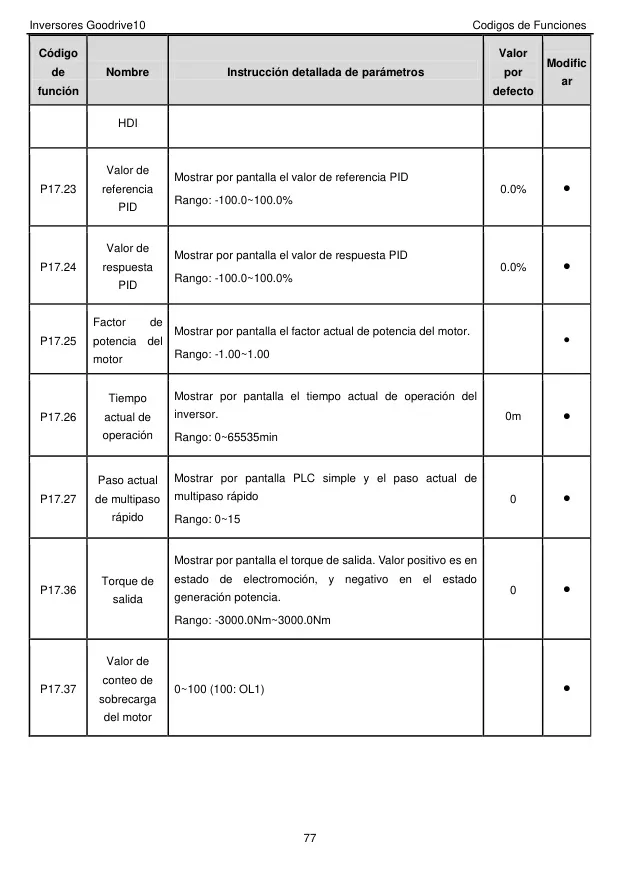

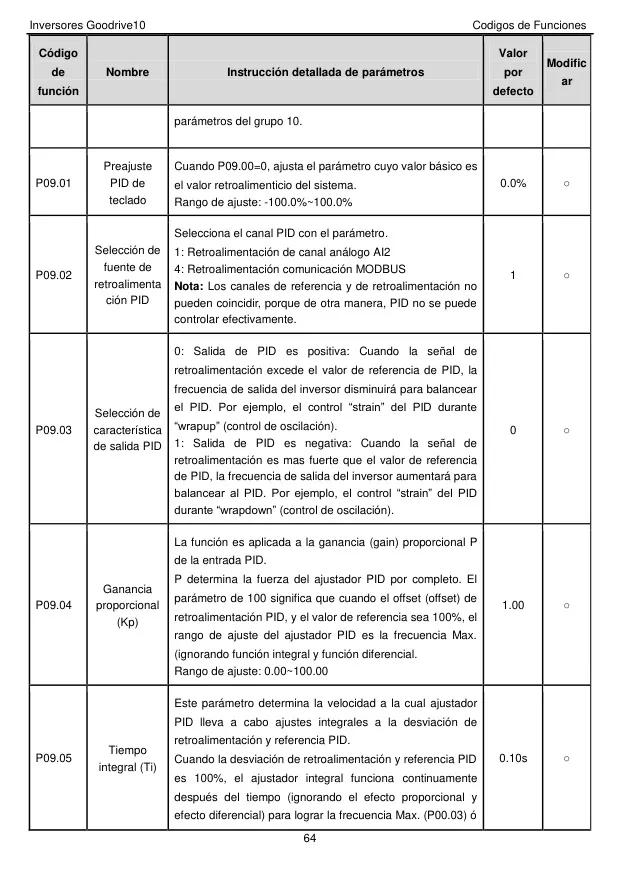

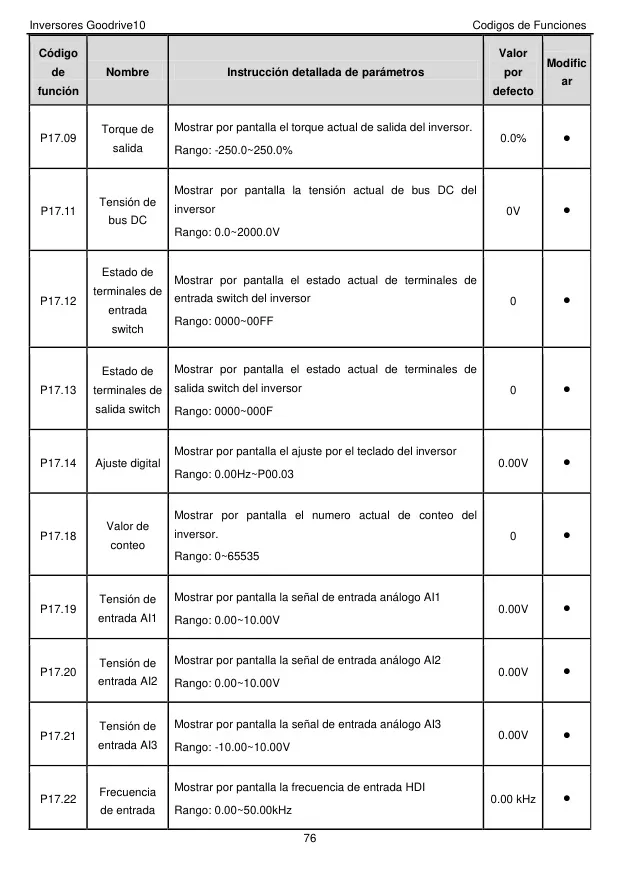

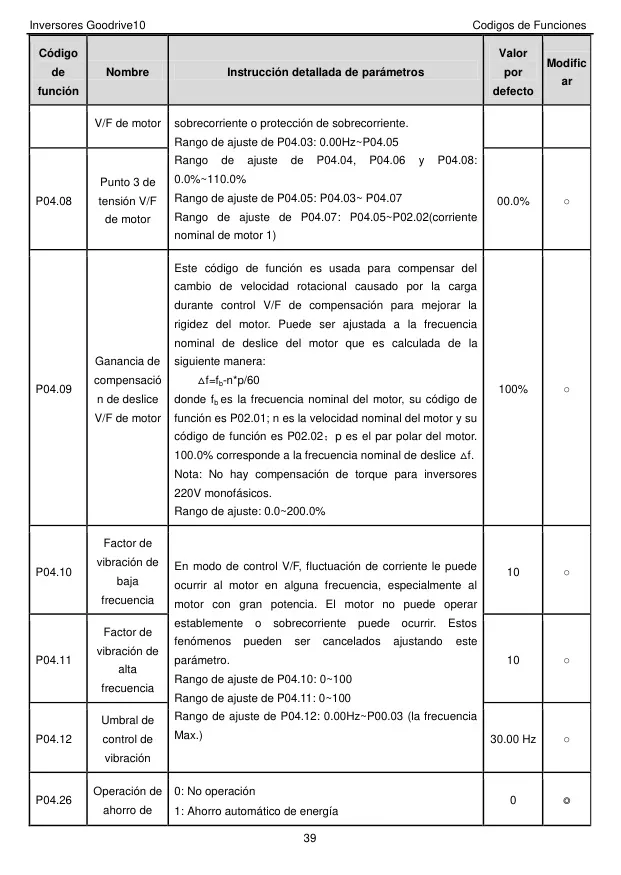

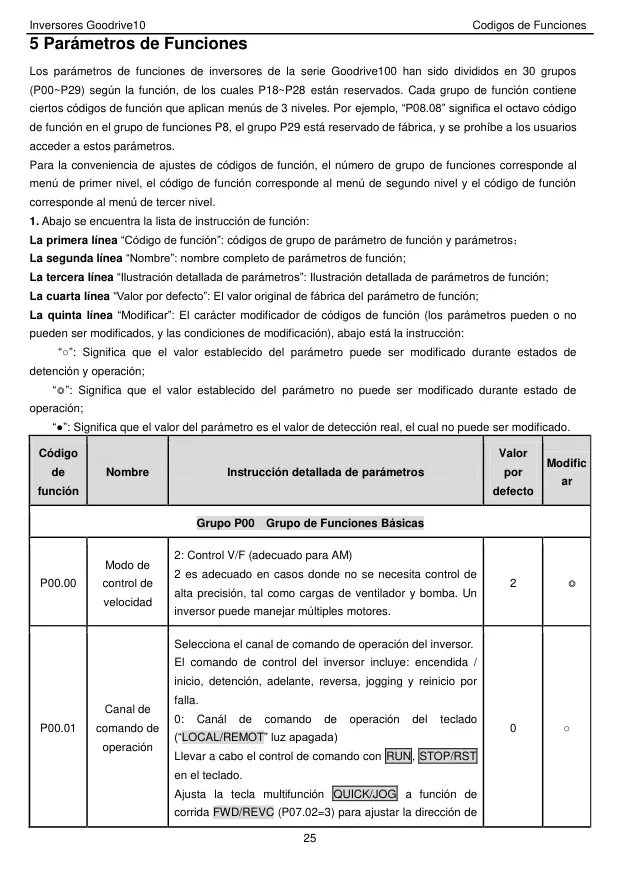

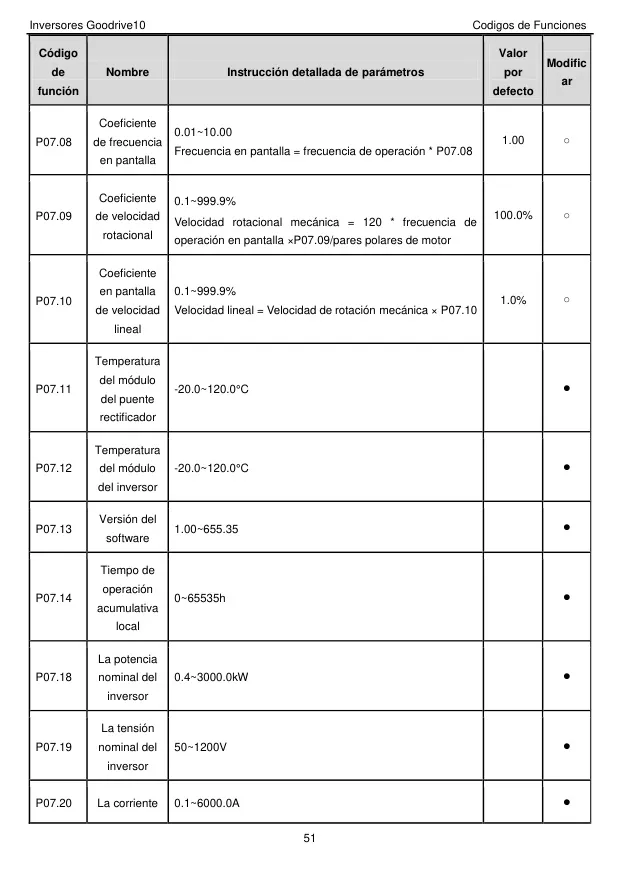

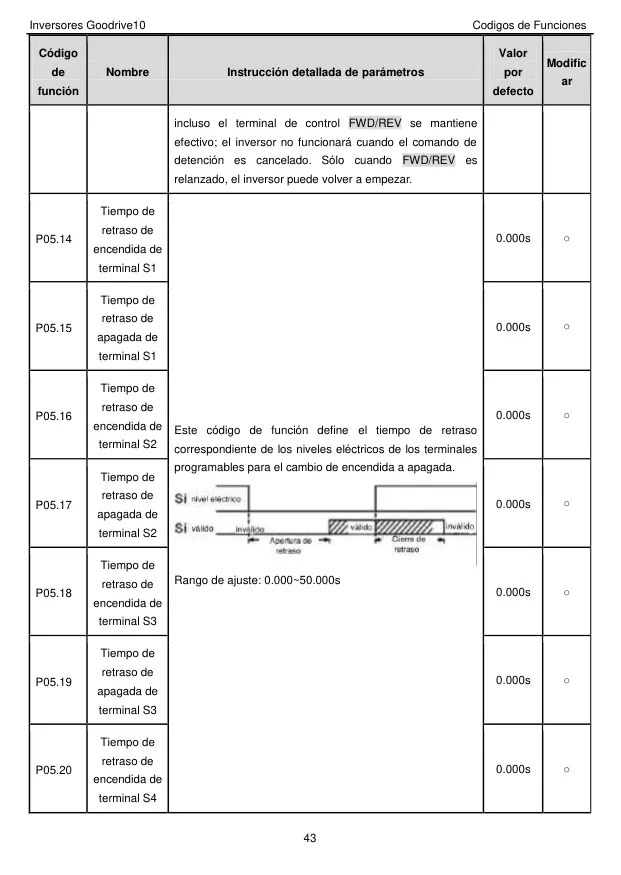

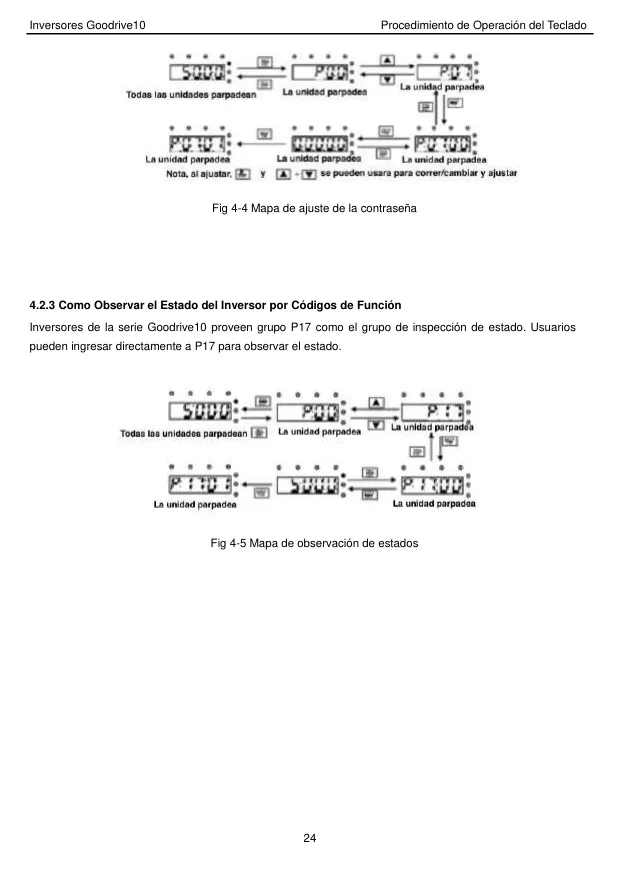

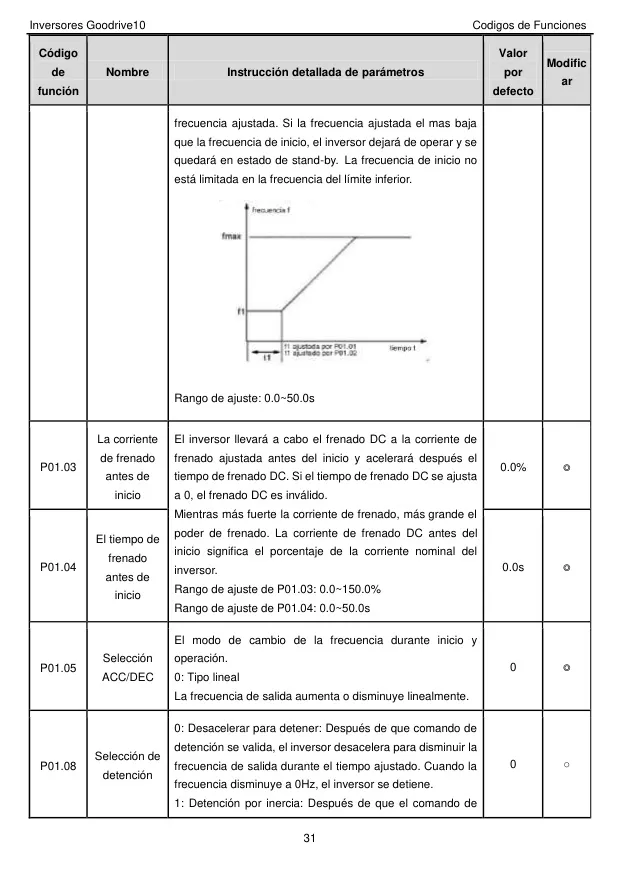

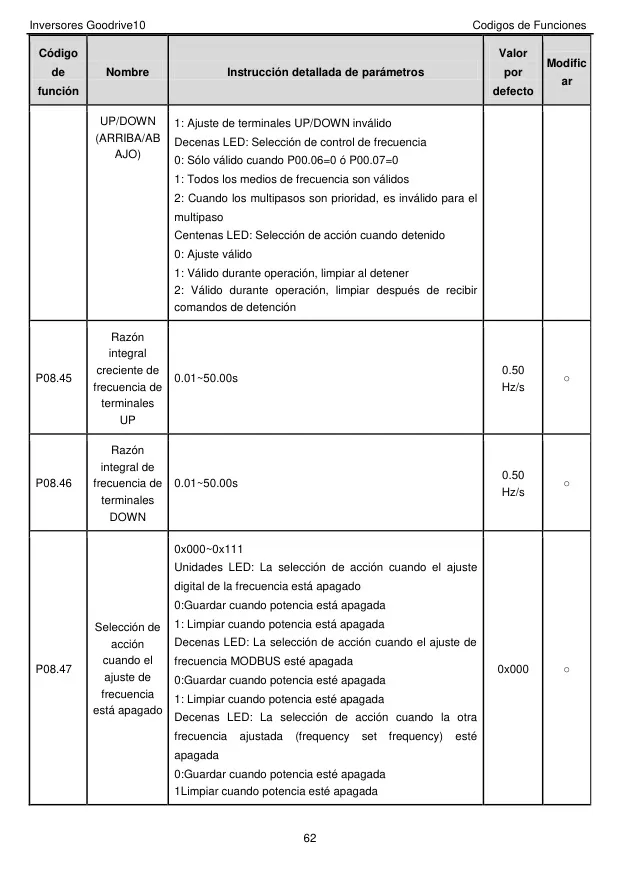

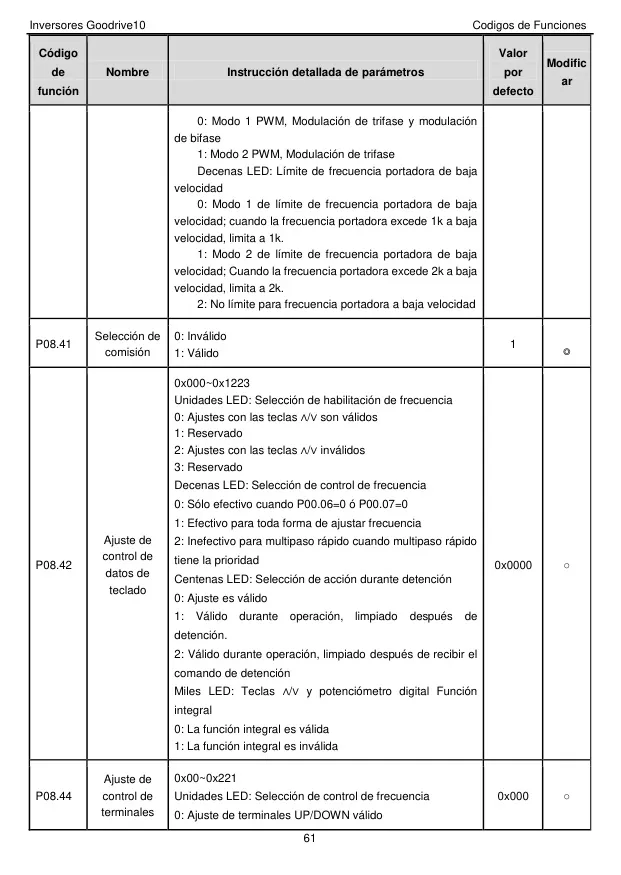

La operación del inversor se realiza a través de un teclado intuitivo con indicadores LED que muestran el estado (RUN/TUNE, FWD/REV, LOCAL/REMOT, TRIP) y una pantalla de 5 dígitos para visualizar parámetros. El teclado permite navegar por un menú de tres niveles para ajustar parámetros, siendo P07.00 el encargado de la protección por contraseña, una función esencial para evitar modificaciones no autorizadas. Los grupos de parámetros P07.05 y P07.06, junto con el grupo P17, facilitan el monitoreo del estado del inversor, mostrando datos como la frecuencia de operación, tensión de bus, corriente de salida y estado de las terminales.

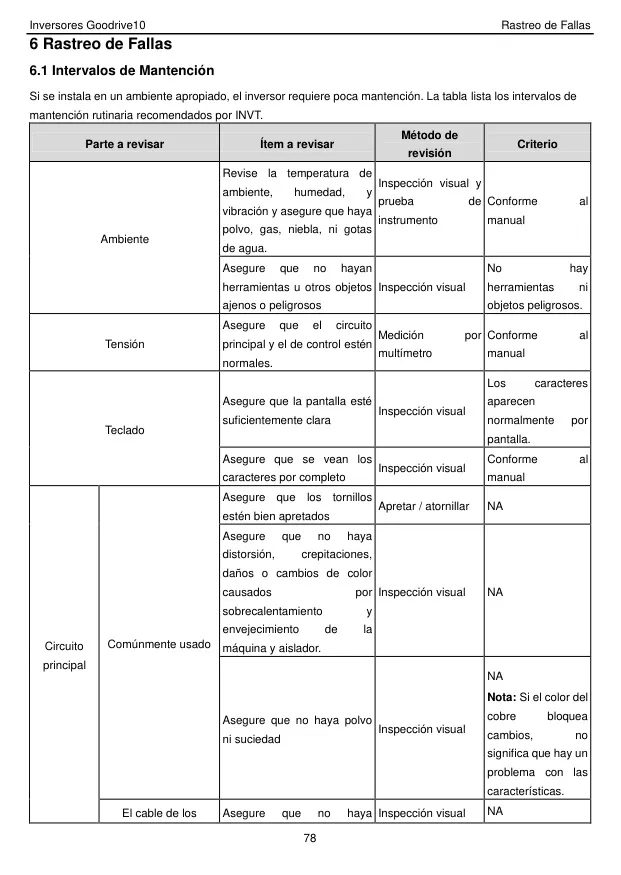

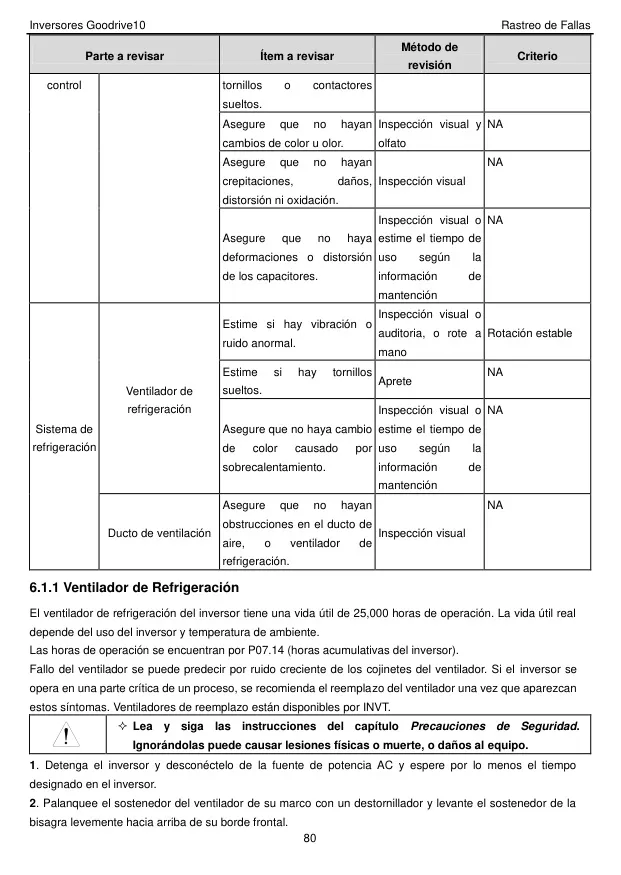

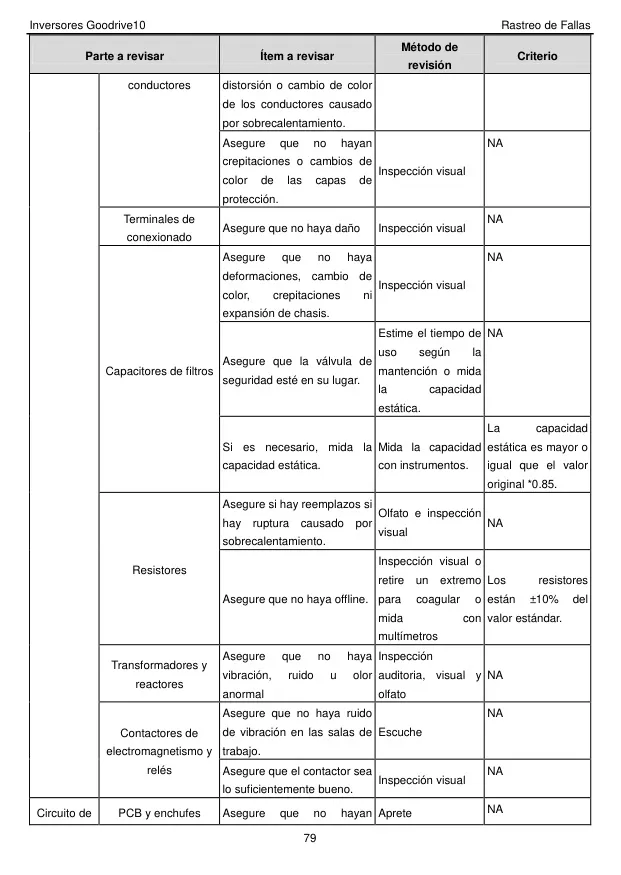

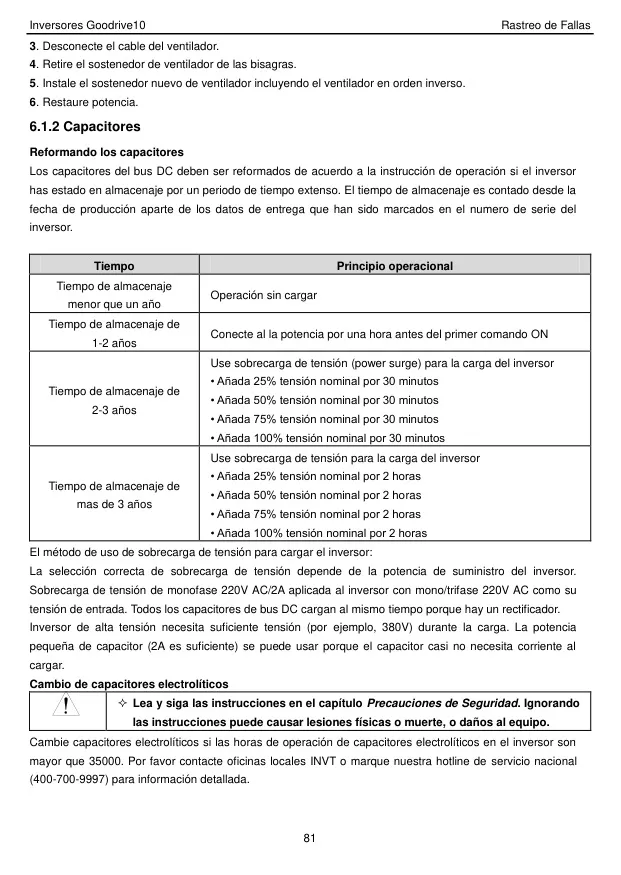

El mantenimiento preventivo es clave para prolongar la vida útil del GD10. La tabla de mantenimiento rutinario de INVT recomienda revisiones periódicas del ambiente, el estado de los componentes del circuito principal (tornillos, cables, capacitores, resistores) y el sistema de refrigeración. El ventilador de refrigeración, con una vida útil de aproximadamente 25,000 horas, debe ser reemplazado ante signos de ruido o vibración excesiva. Los capacitores del bus DC, si el inversor ha estado almacenado por un tiempo prolongado (más de un año), requieren un proceso de "reformado" para restaurar su capacidad, lo cual es vital para su correcto funcionamiento.

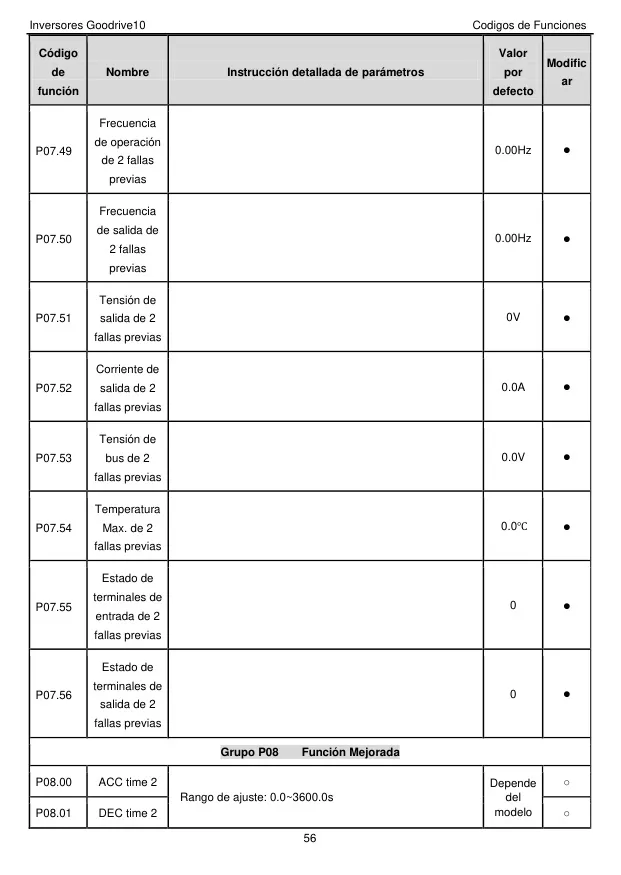

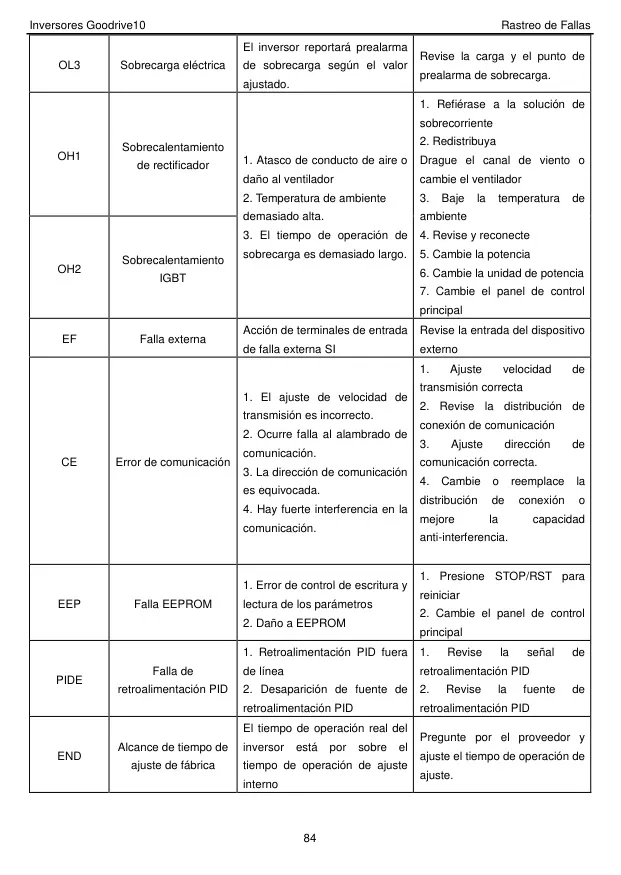

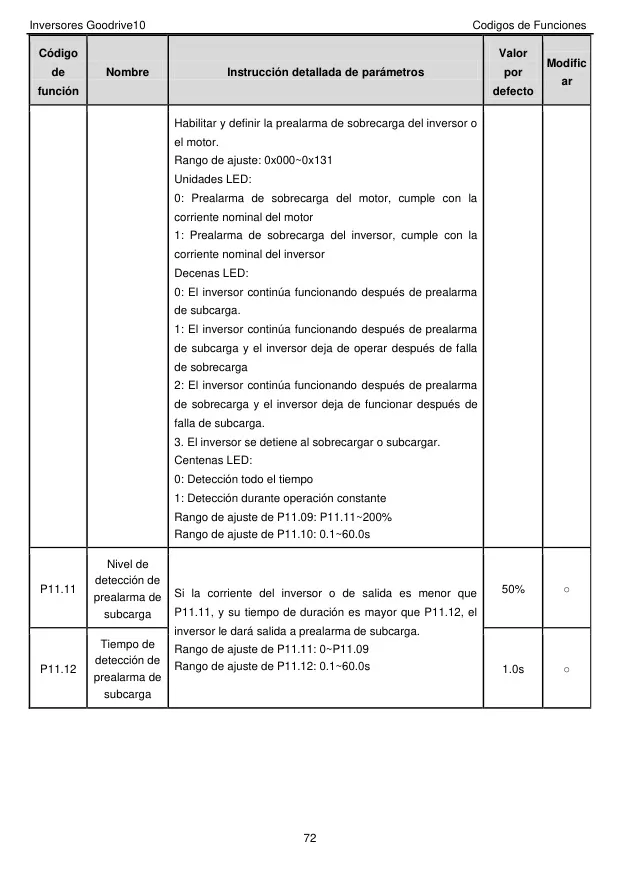

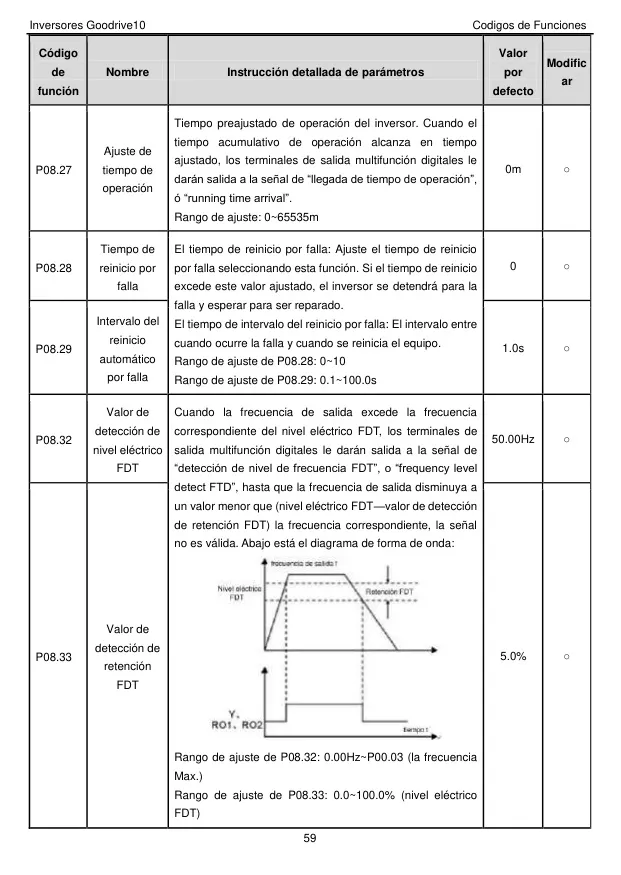

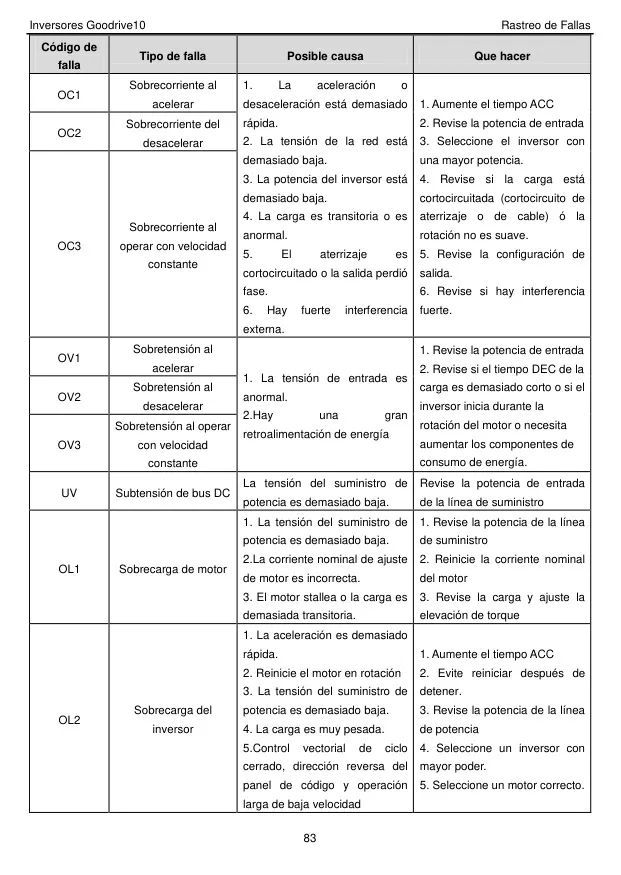

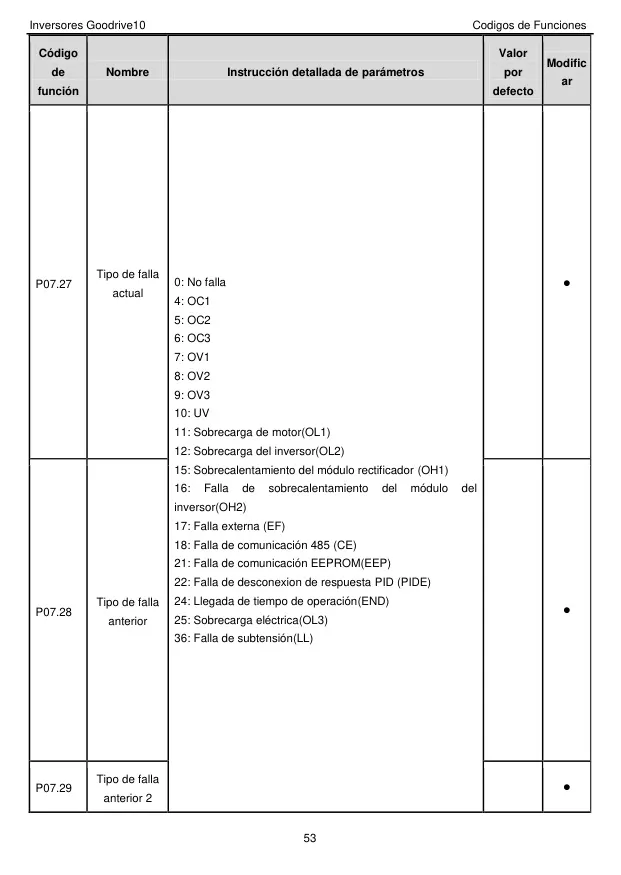

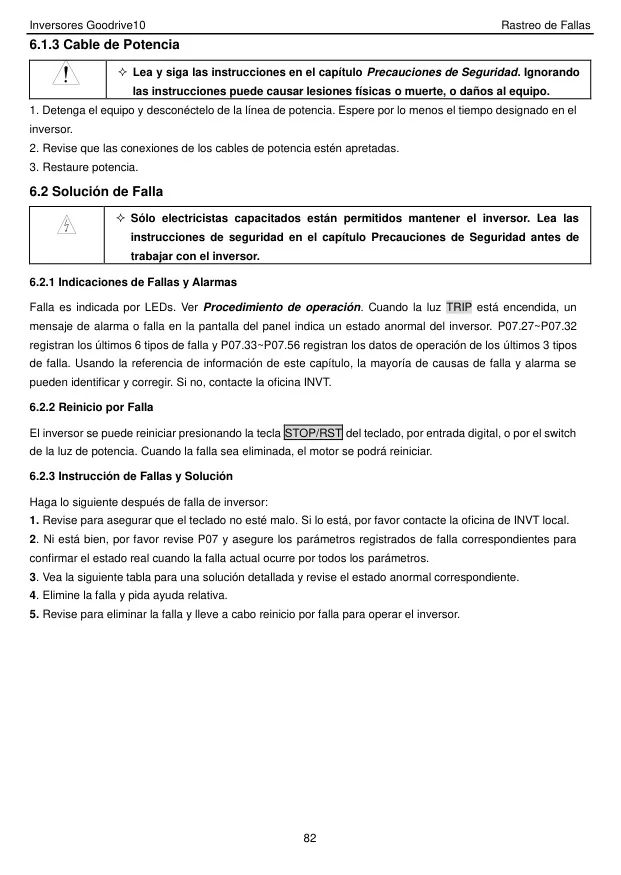

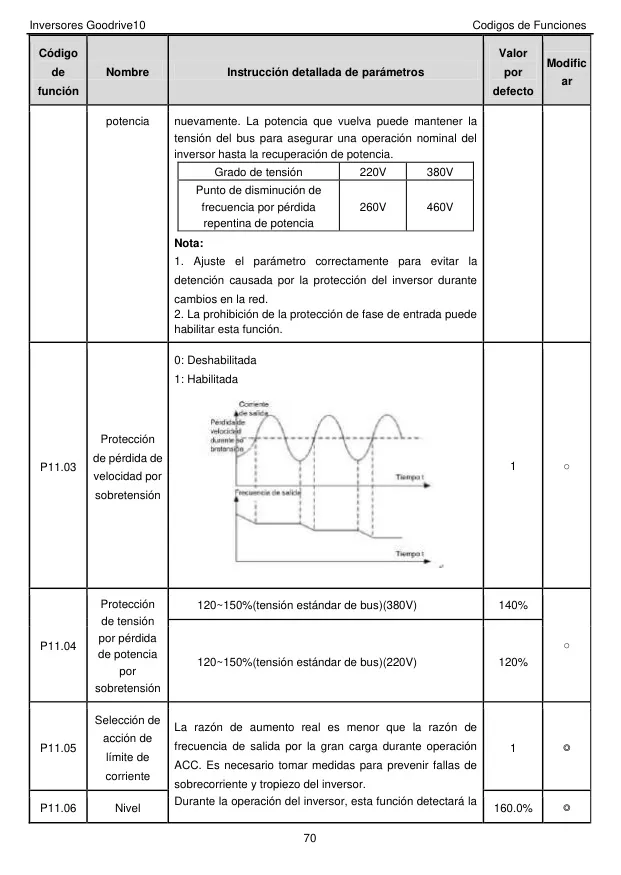

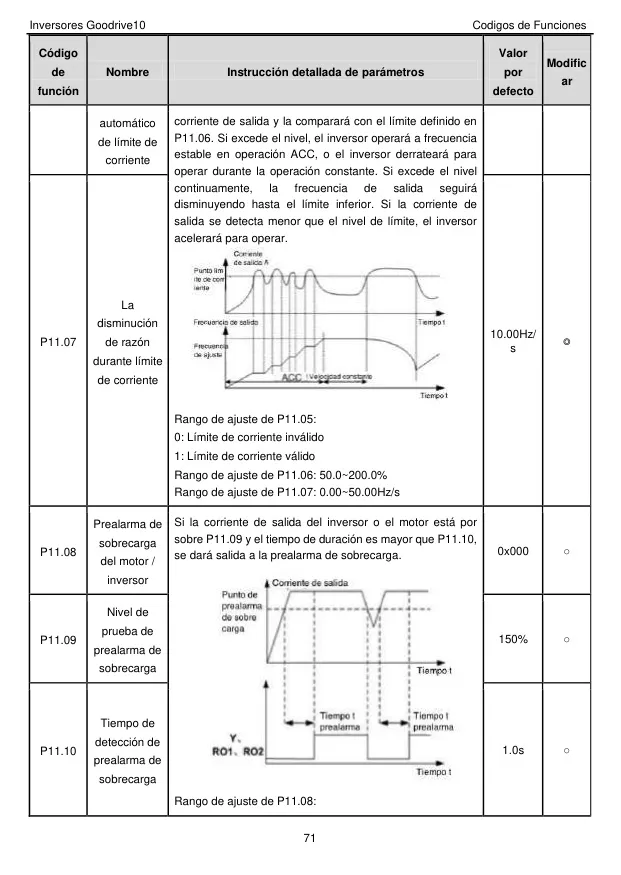

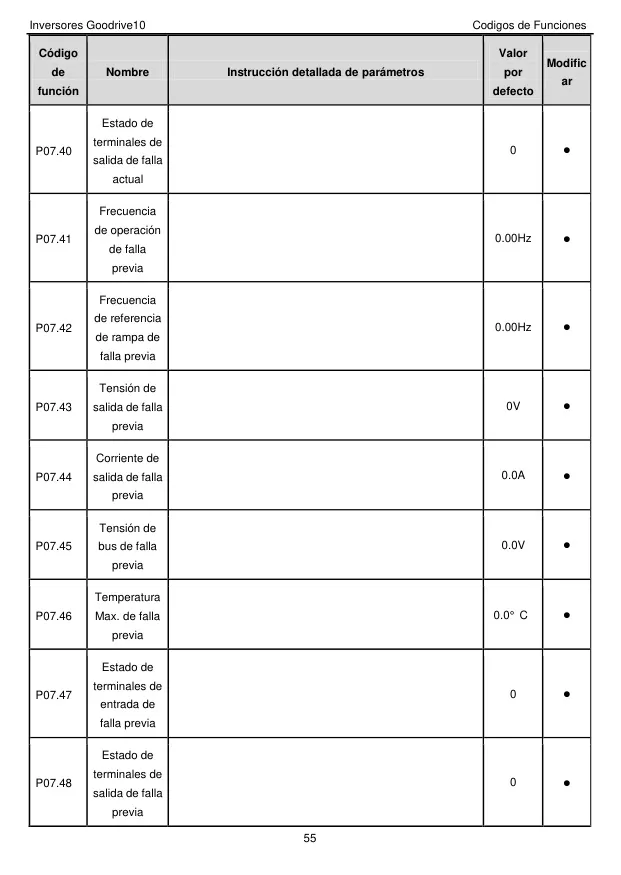

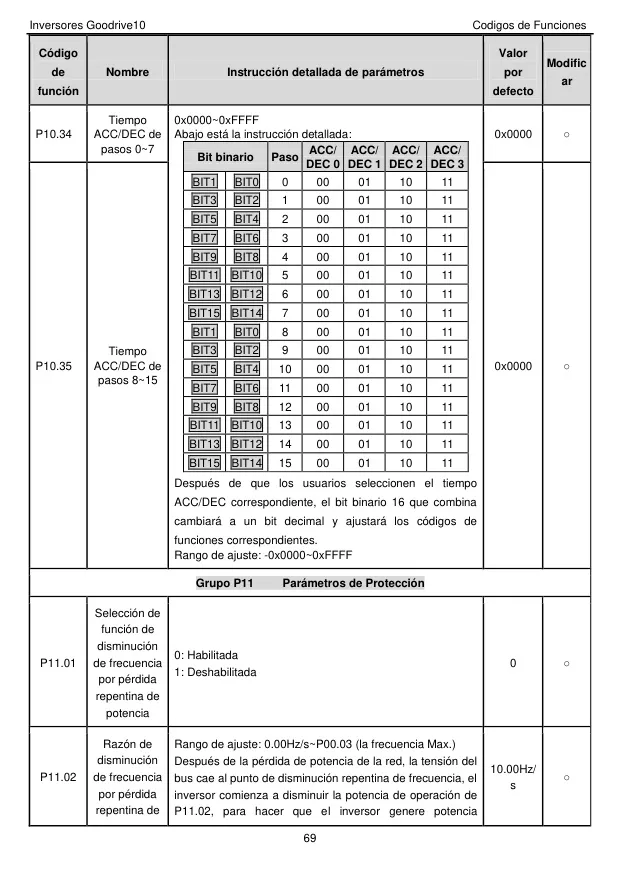

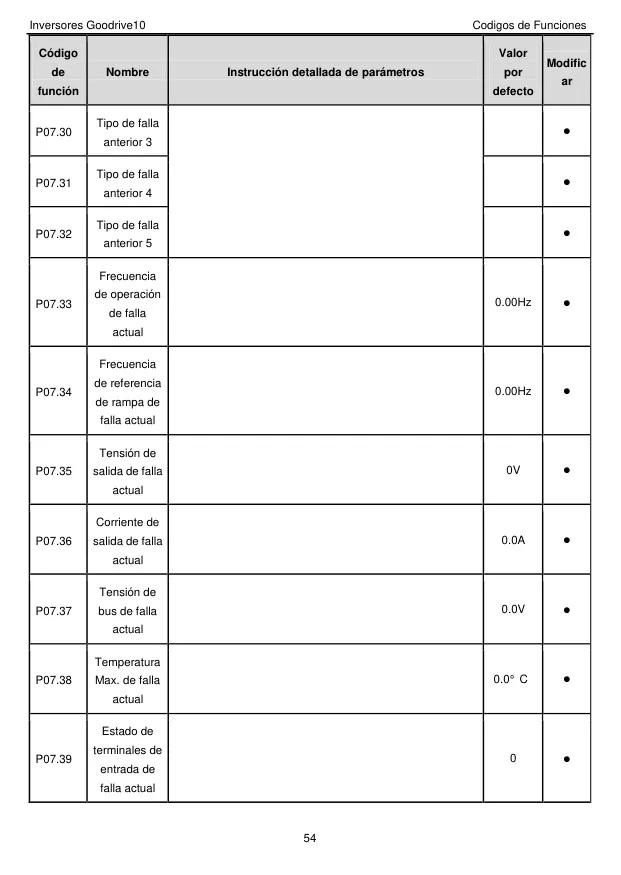

En caso de fallos, el inversor proporciona indicaciones claras a través de los LEDs y códigos en la pantalla. Los parámetros P07.27 a P07.32 registran los últimos seis tipos de fallas, y de P07.33 a P07.56 guardan los datos de operación asociados a las últimas tres fallas, lo que facilita el diagnóstico. La mayoría de los problemas pueden resolverse siguiendo la guía de solución de fallas del manual, que detalla posibles causas y acciones correctivas para fallos como sobrecorriente, sobretensión o sobrecarga del motor.

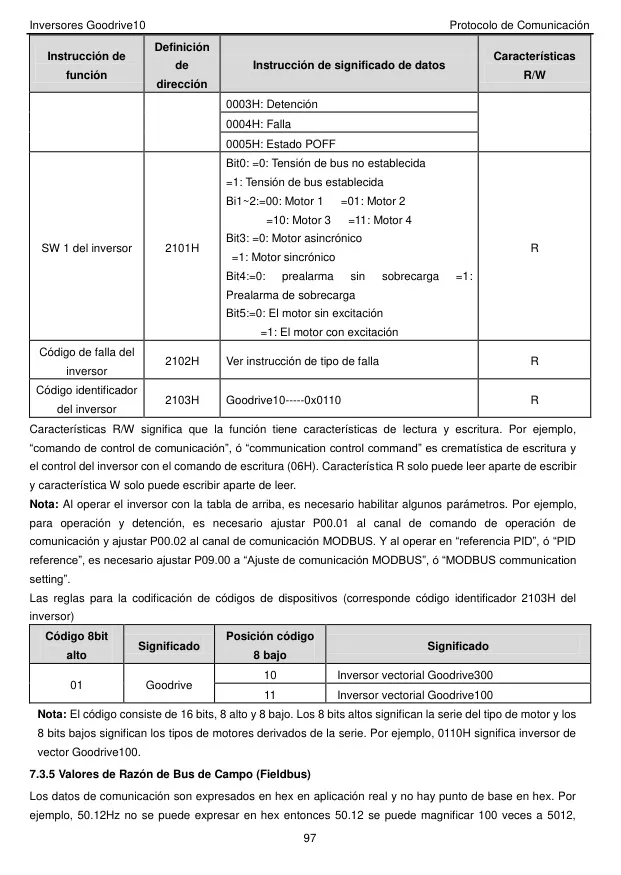

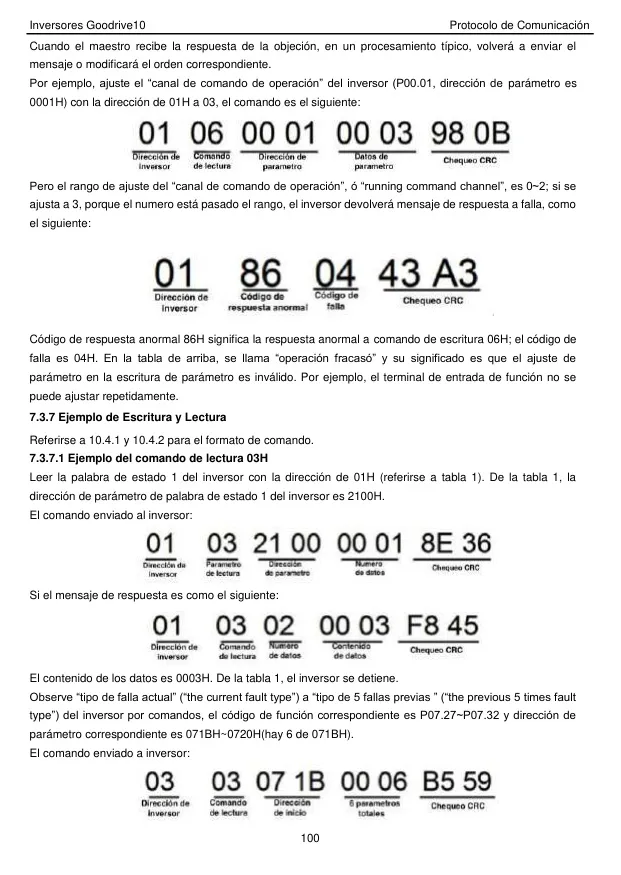

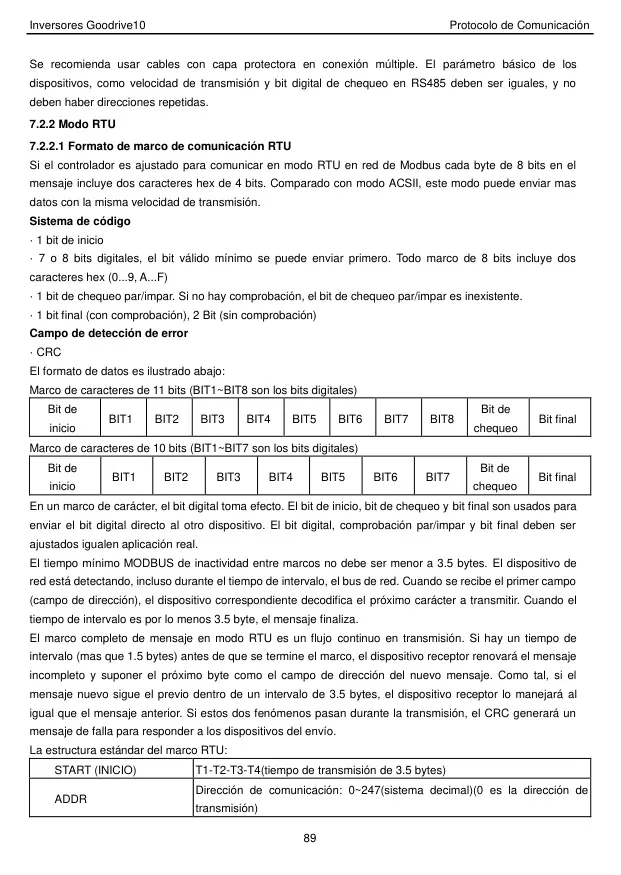

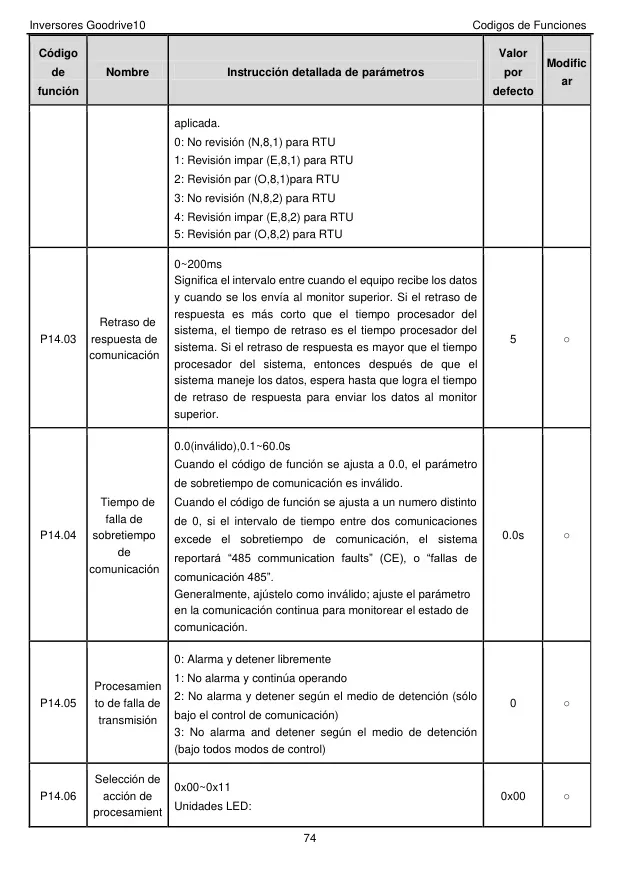

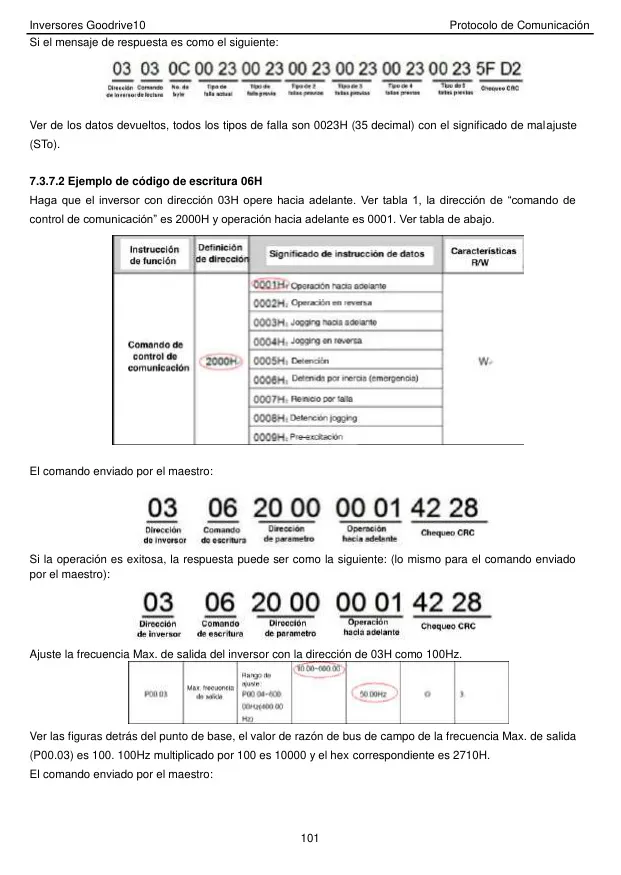

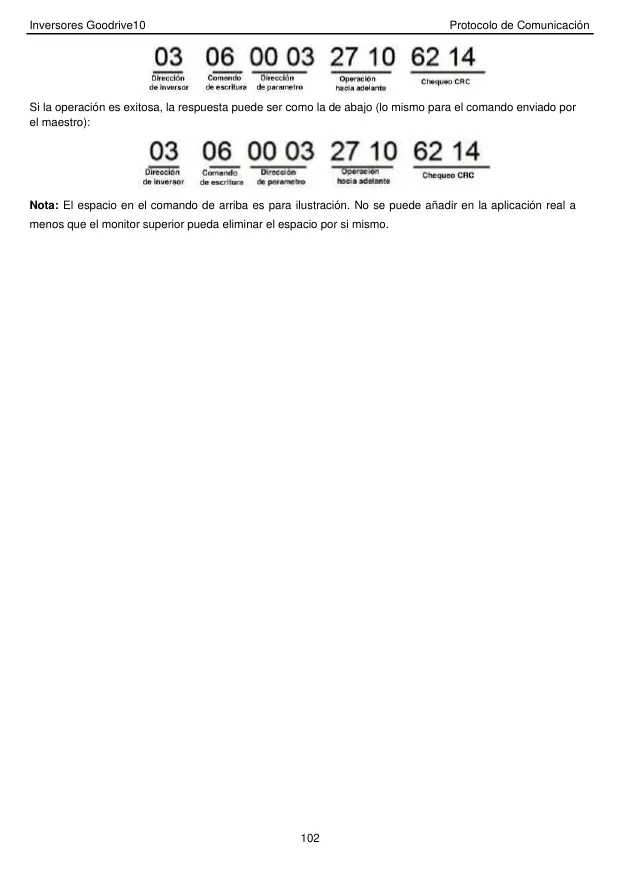

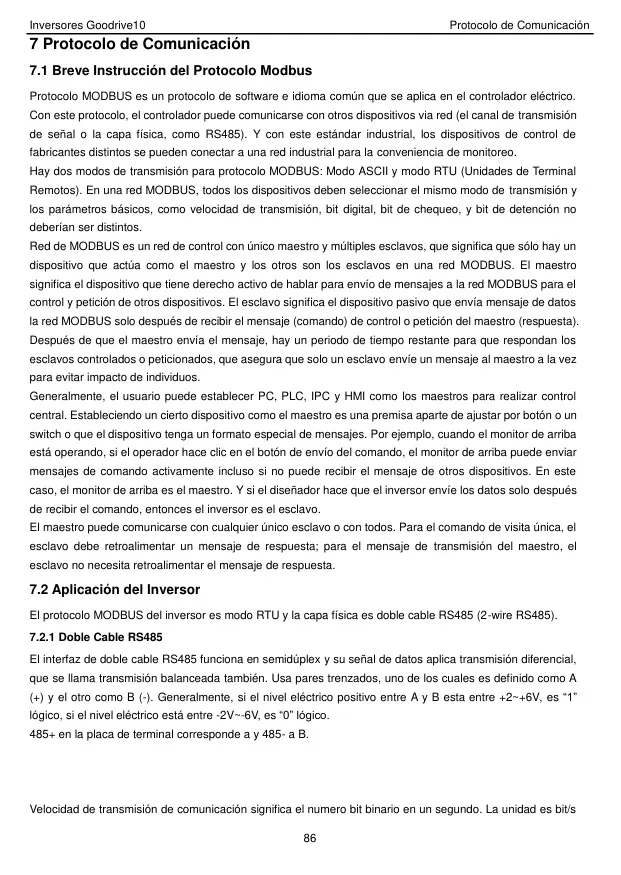

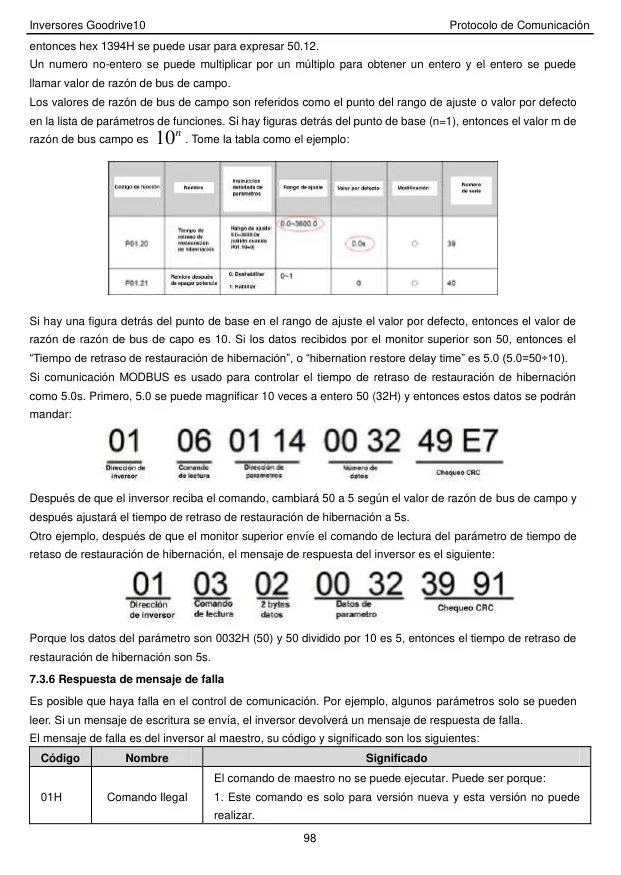

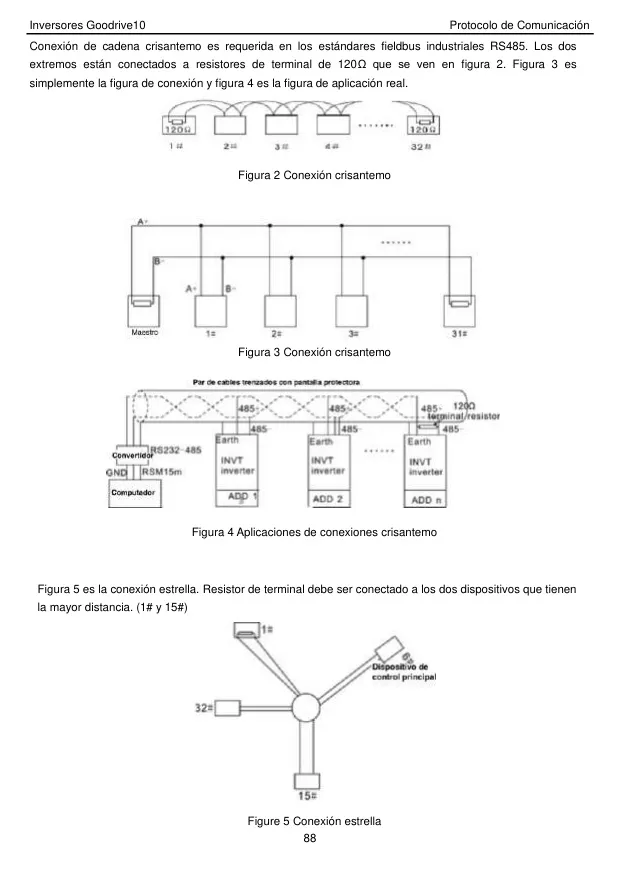

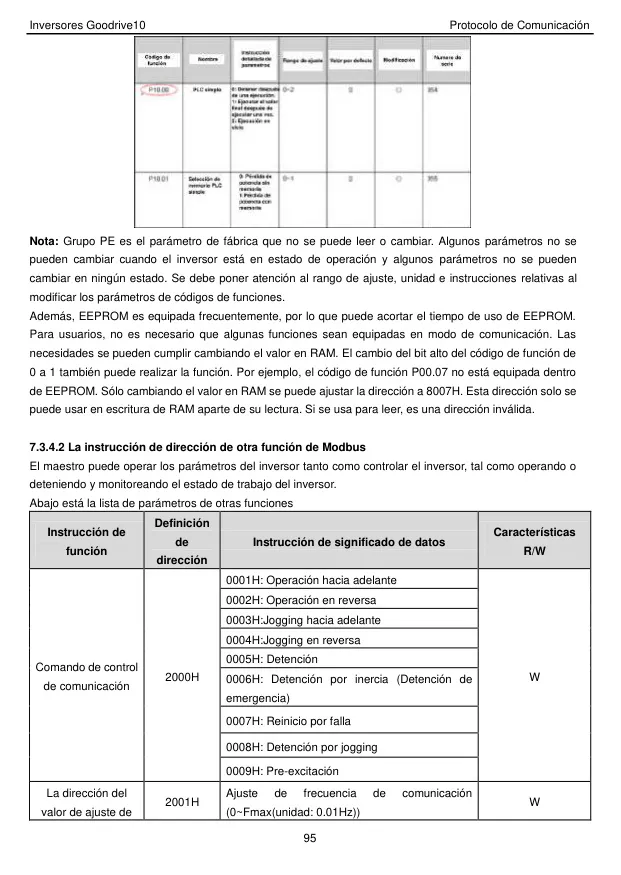

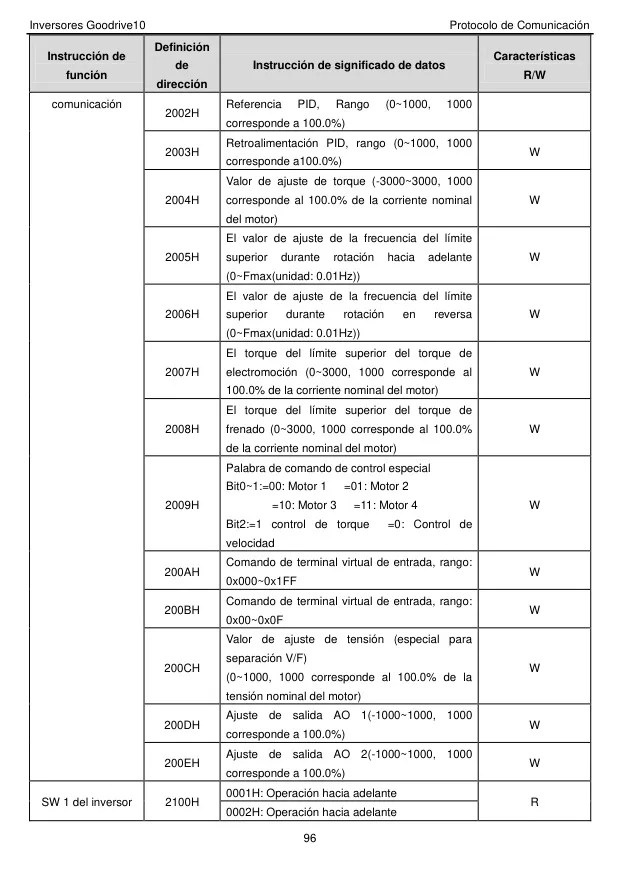

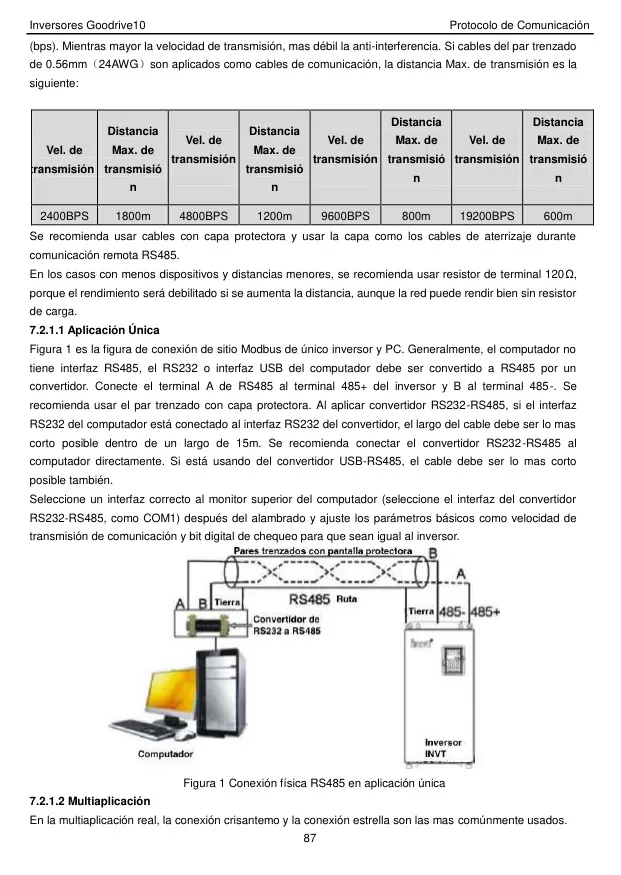

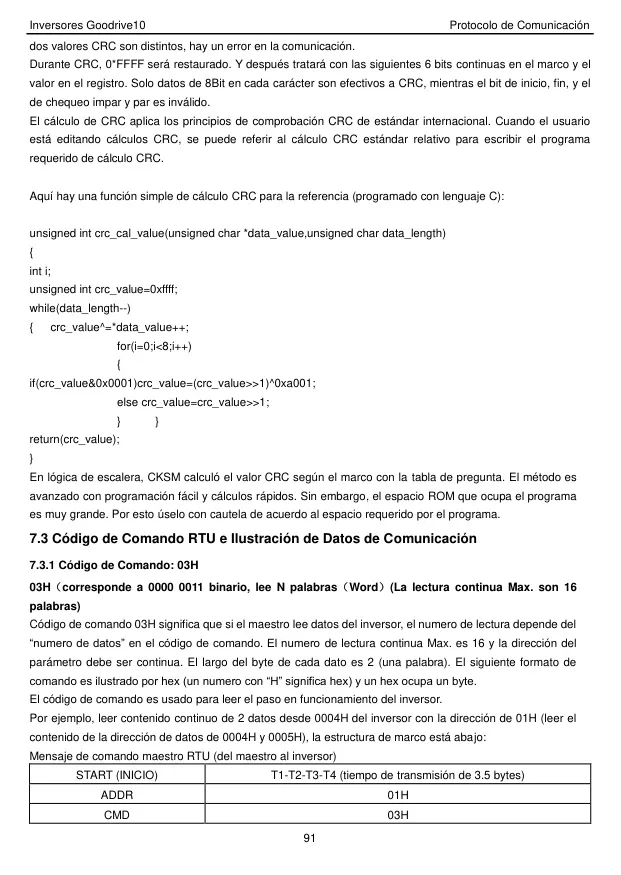

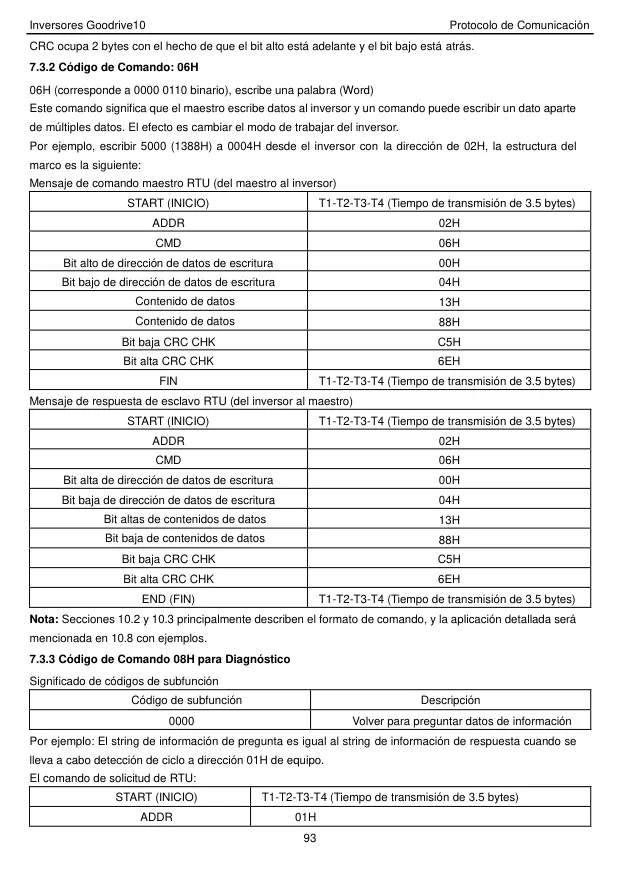

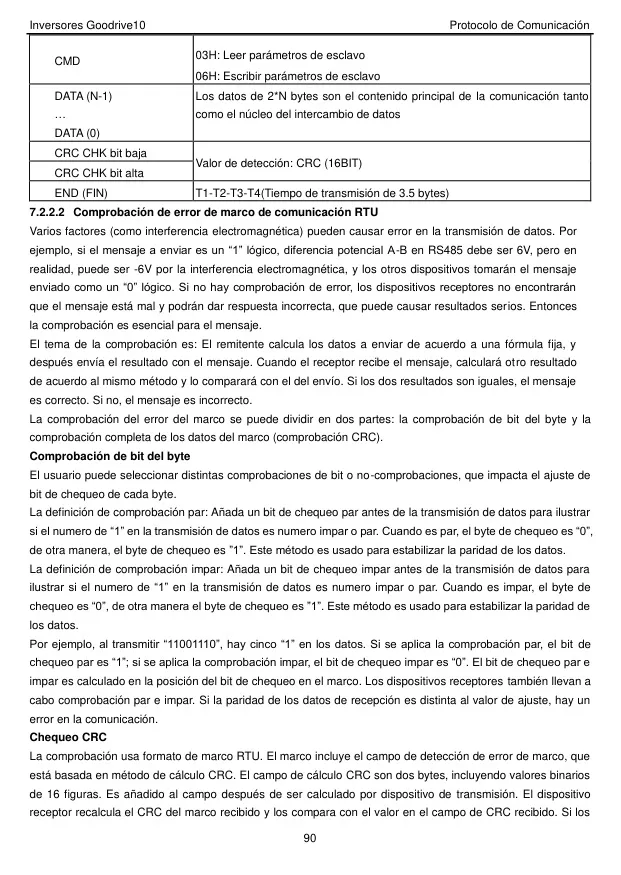

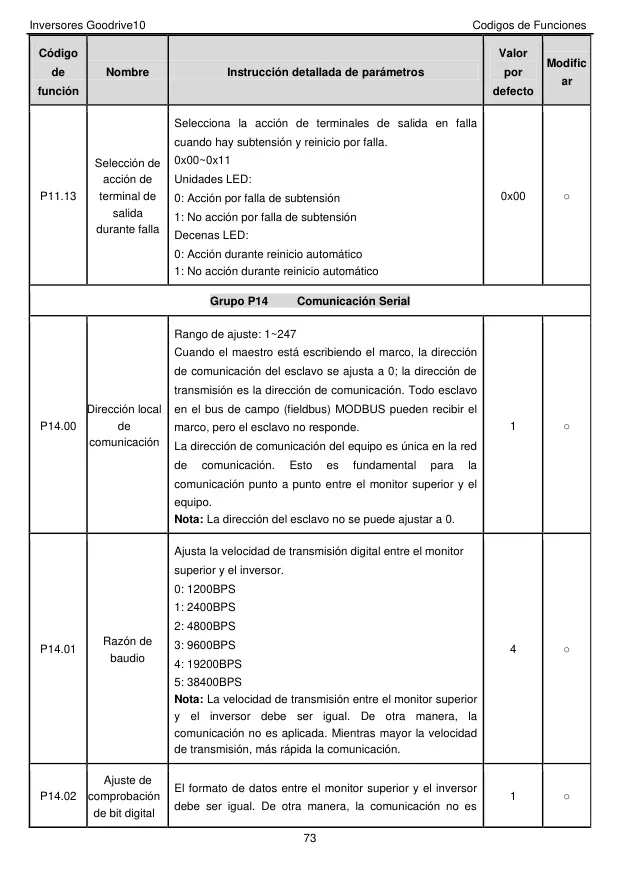

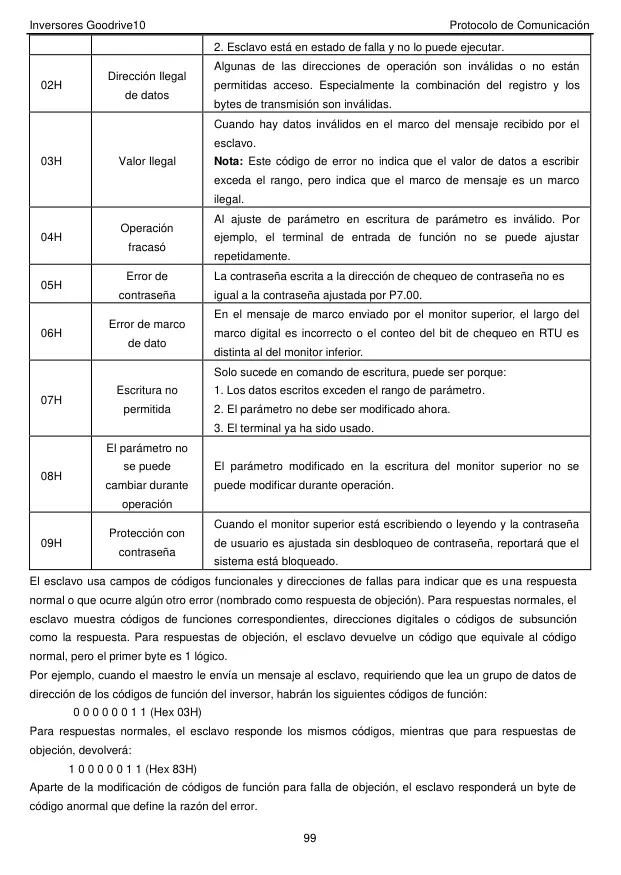

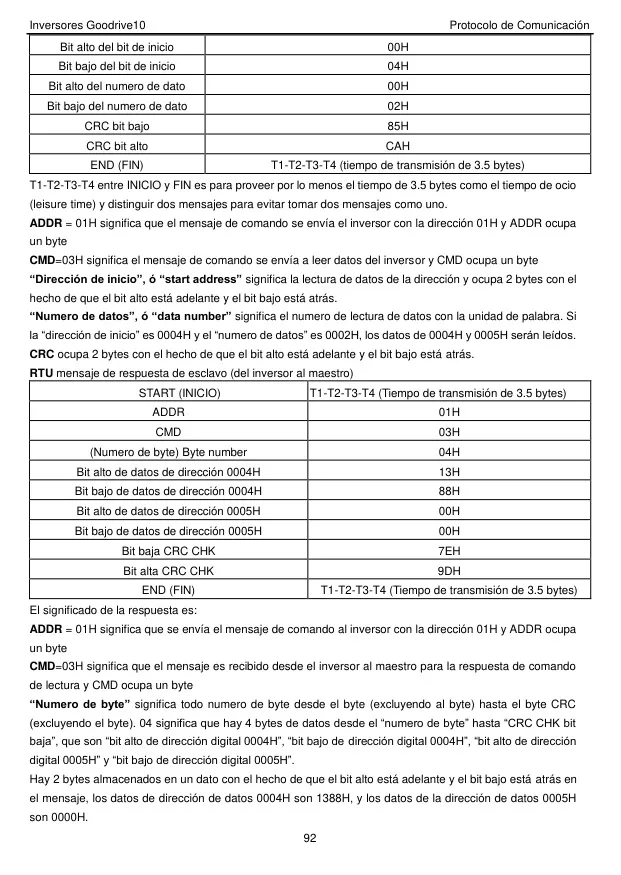

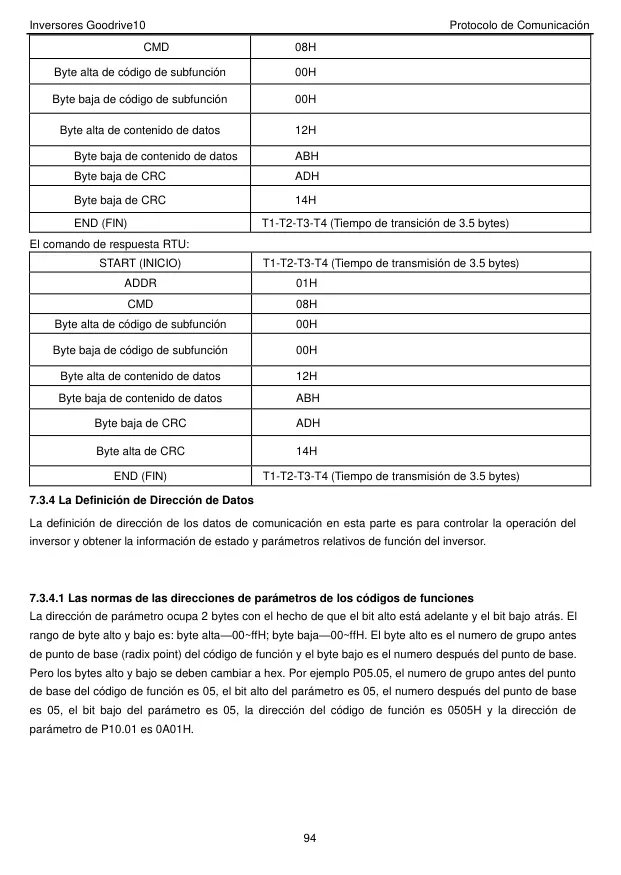

La comunicación del INVT GD10 se basa en el protocolo Modbus RTU a través de RS485 de doble cable. Este estándar industrial permite el control centralizado por un maestro (PC, PLC) y múltiples esclavos (inversores). La configuración incluye la definición de la dirección del inversor, la velocidad de transmisión (baud rate) y el formato de los datos (bits, paridad). Es crucial que todos los dispositivos en la red compartan los mismos parámetros de comunicación y que se utilicen cables blindados con resistencias de terminación de 120Ω en los extremos para optimizar la señal.

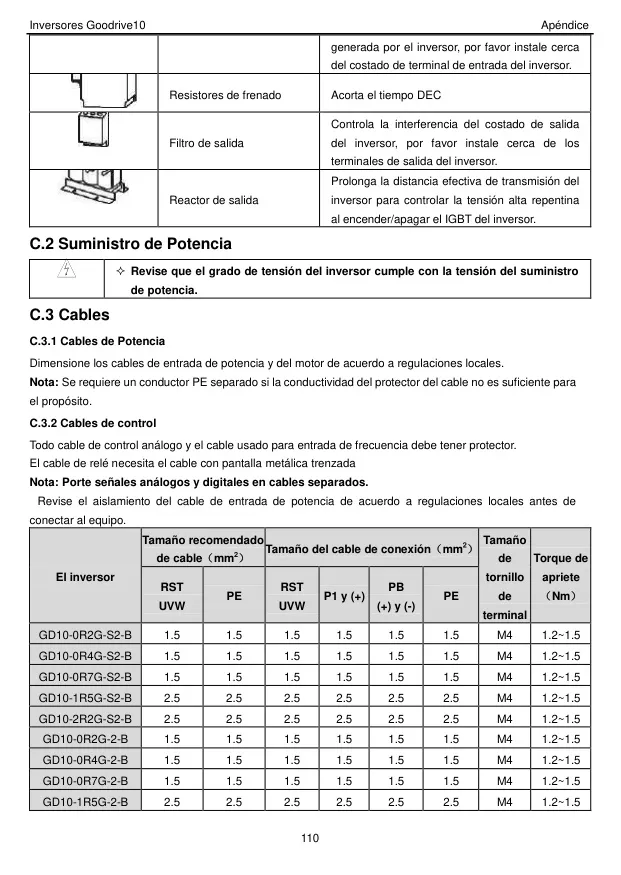

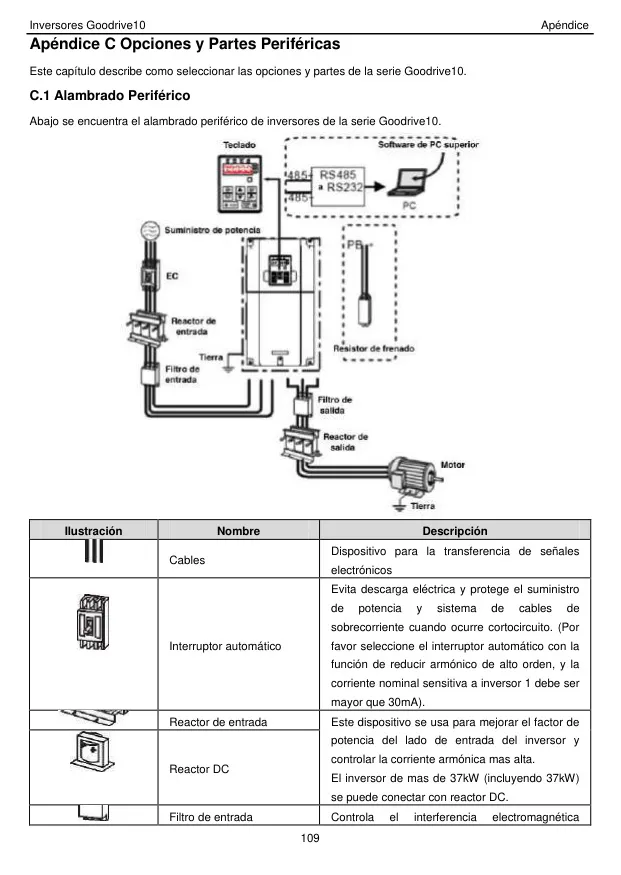

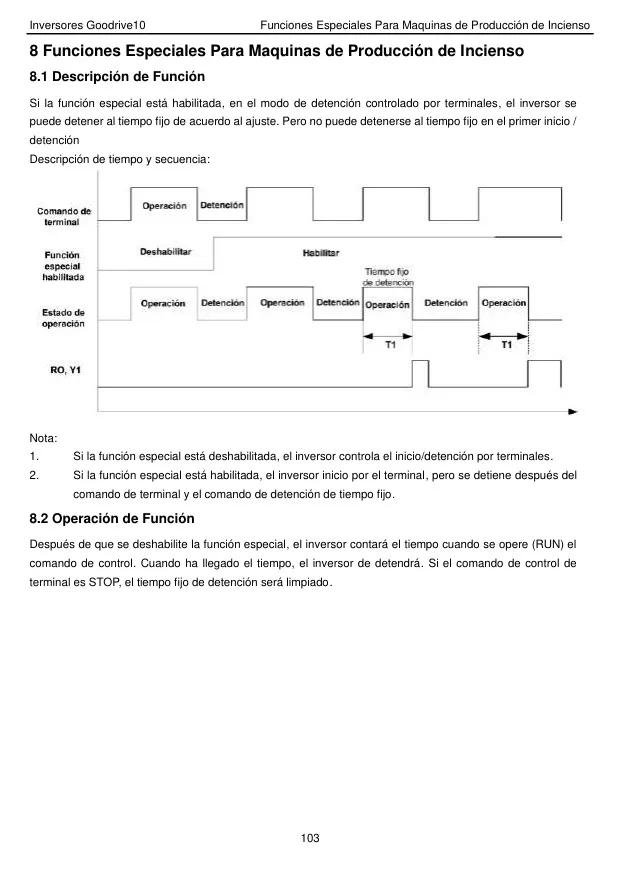

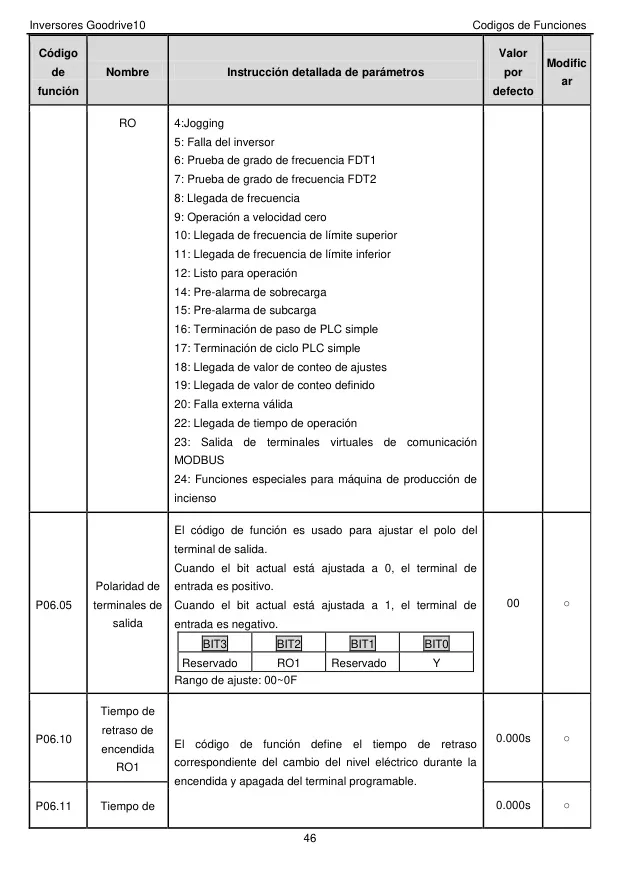

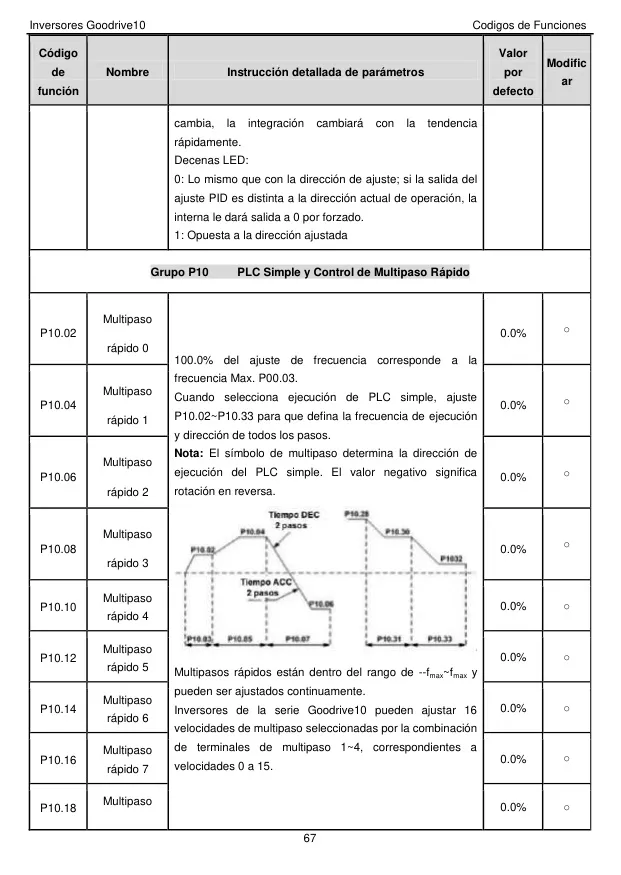

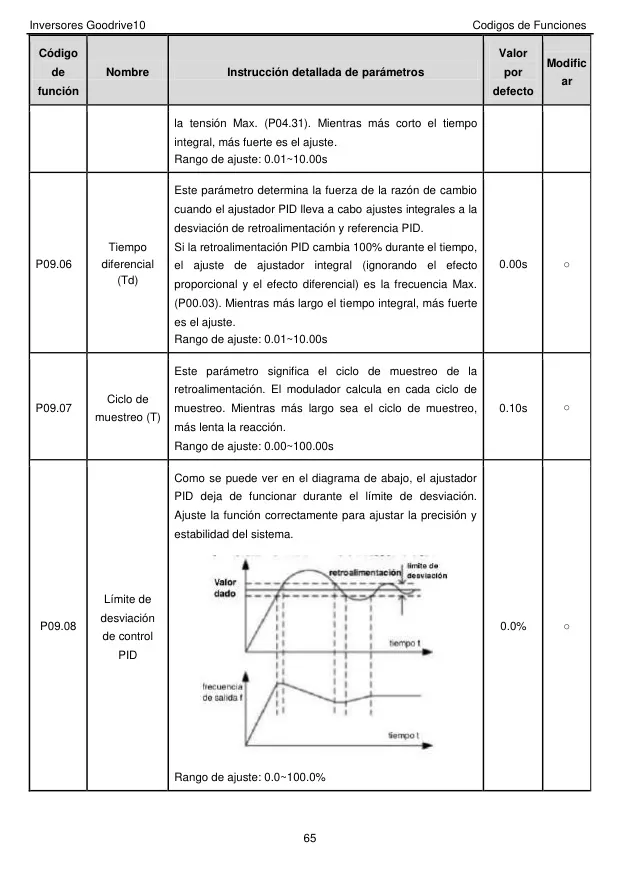

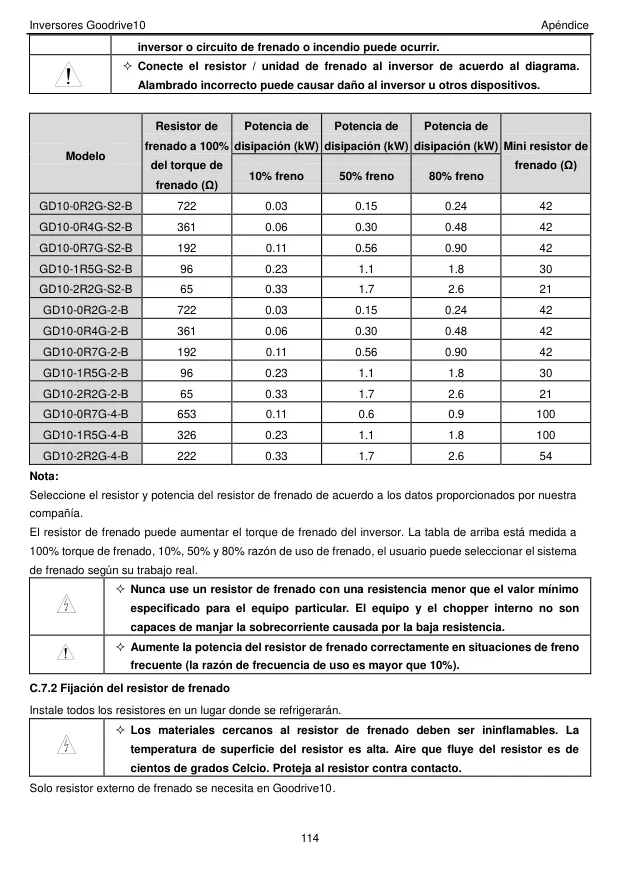

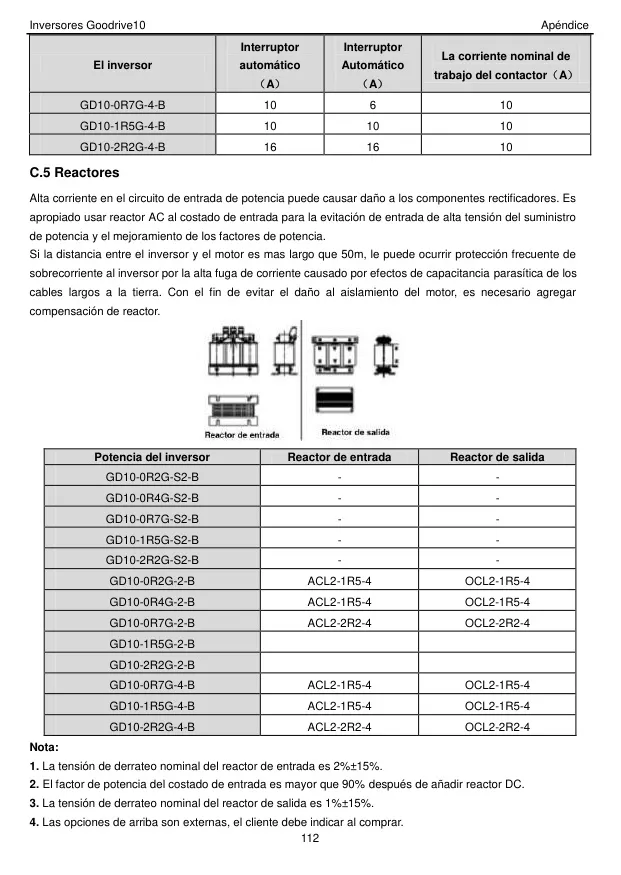

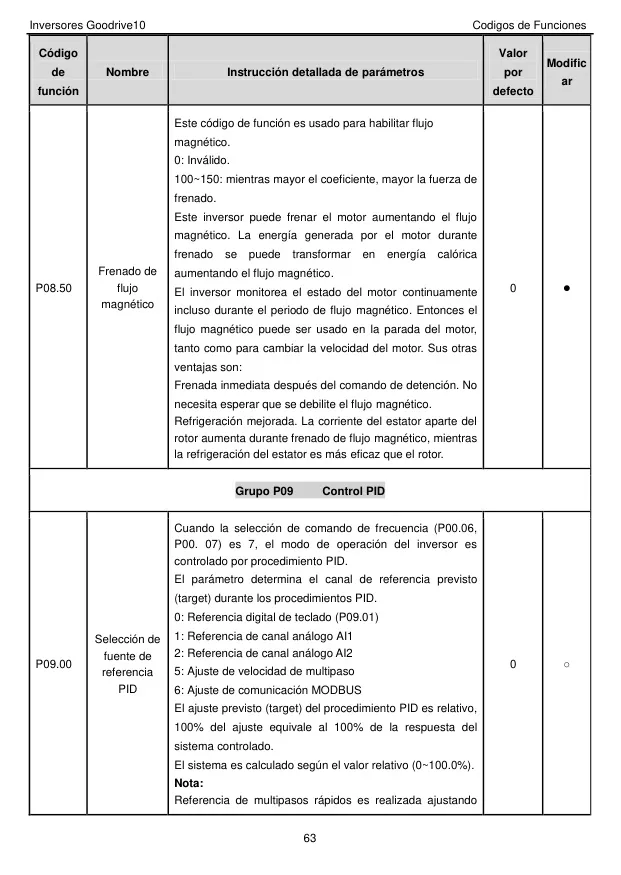

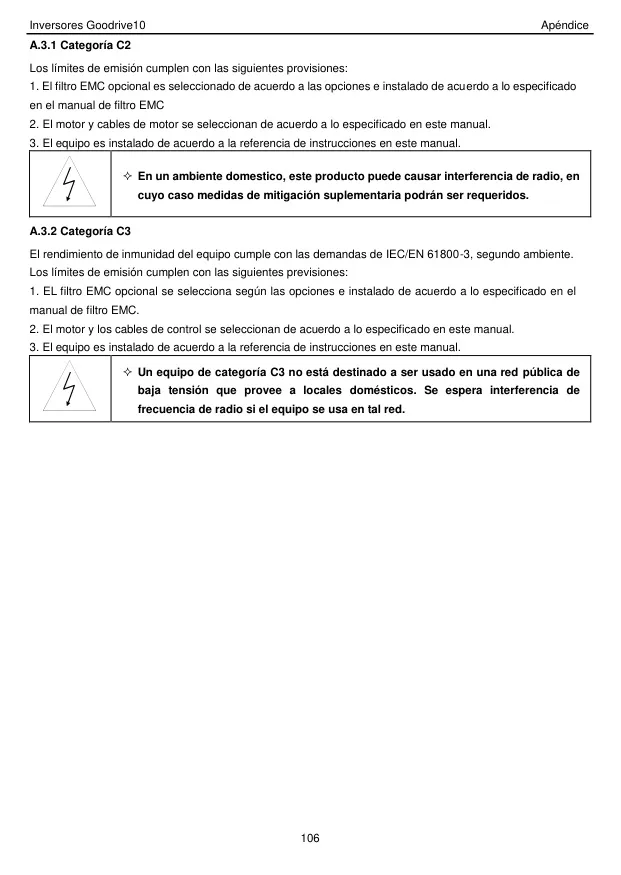

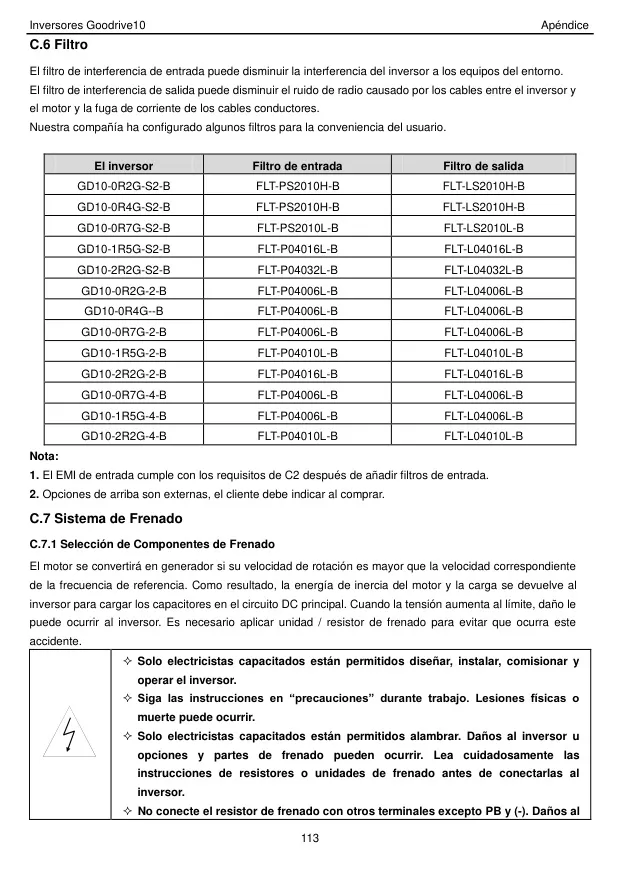

Adicionalmente, el GD10 incorpora funciones especiales, como una para máquinas de producción de incienso, que permite una detención a tiempo fijo controlada por terminales. Los accesorios periféricos como reactores de entrada y salida, filtros EMC y resistores de frenado externo son opcionales y se seleccionan en función de la aplicación específica para mejorar el rendimiento, la compatibilidad electromagnética y la capacidad de frenado del sistema.
