Manual del Motor Navistar DT-466E en Español
Motor Navistar DT-466E
Instrucciones del Motor Navistar DT-466E
Aquí le ofrecemos el manual de Motor Navistar DT-466E completamente gratis y en español. Este manual lo hemos catalogado en la sección de Motores en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Motor Navistar DT-466E, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

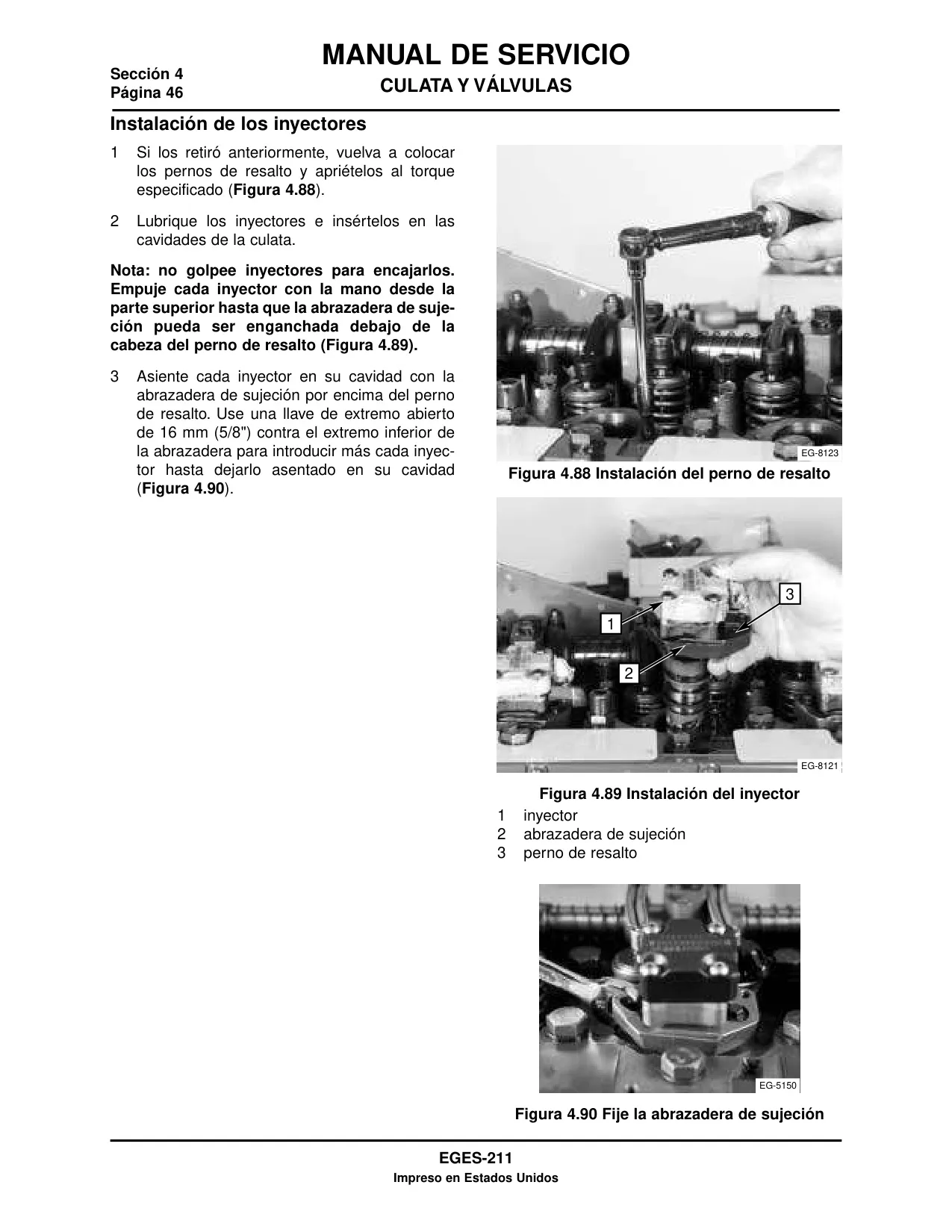

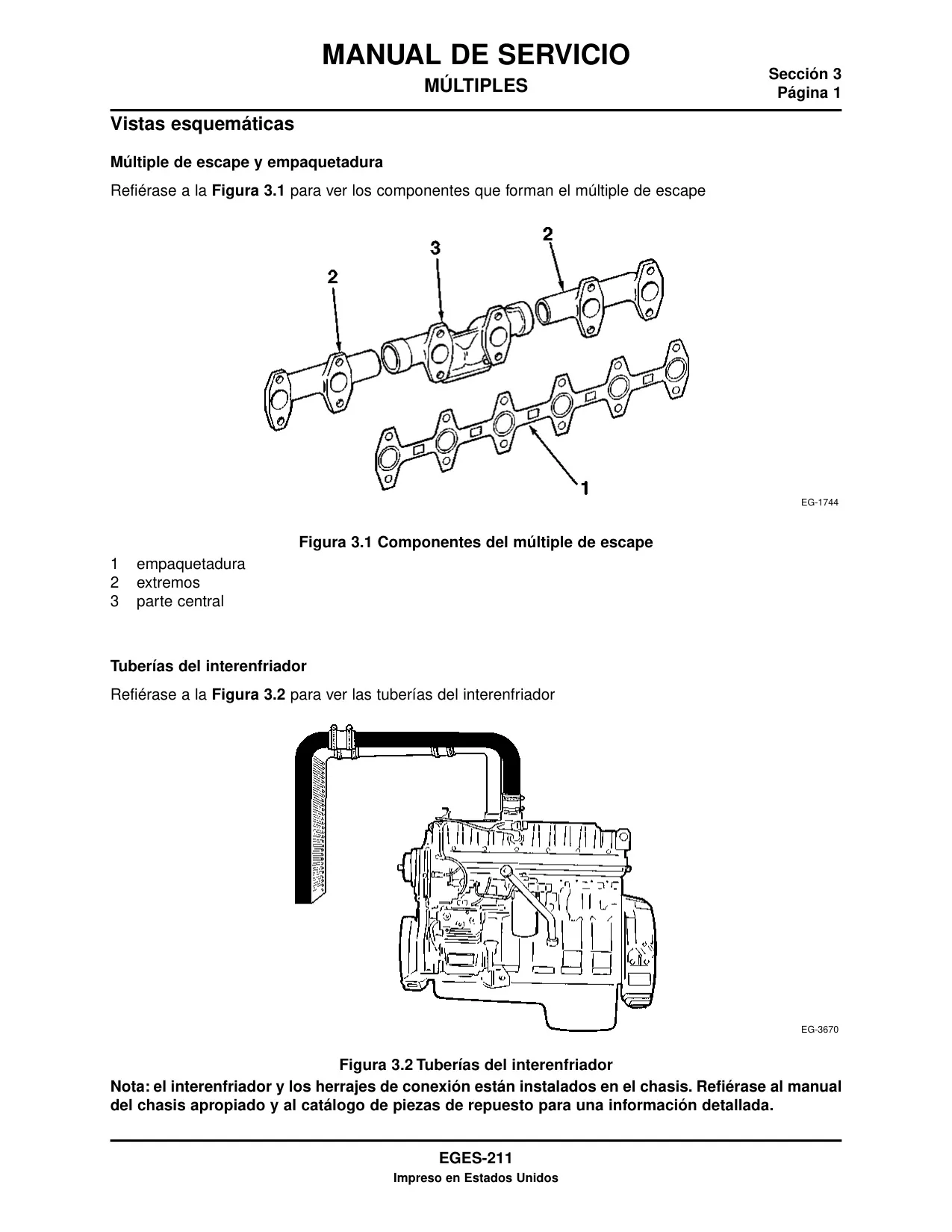

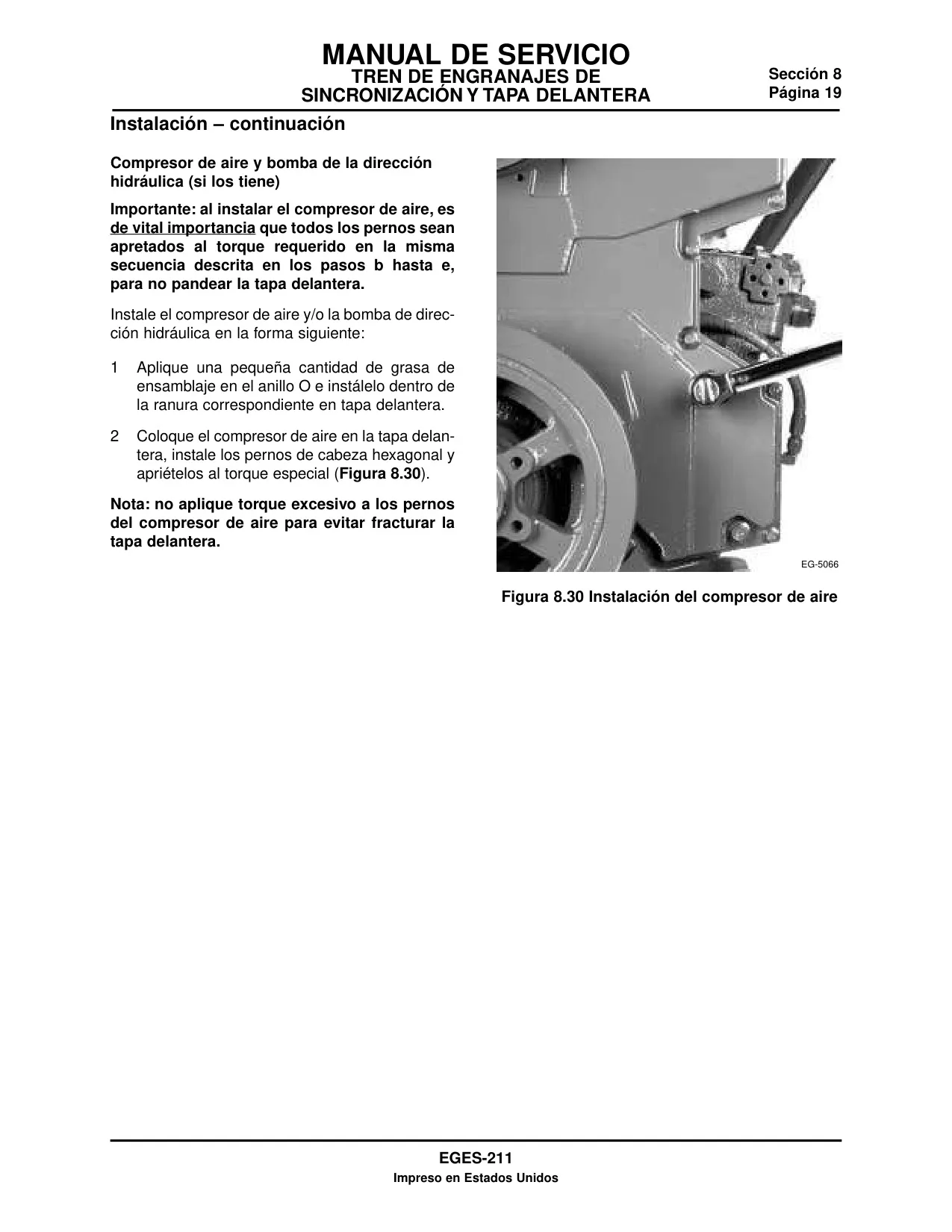

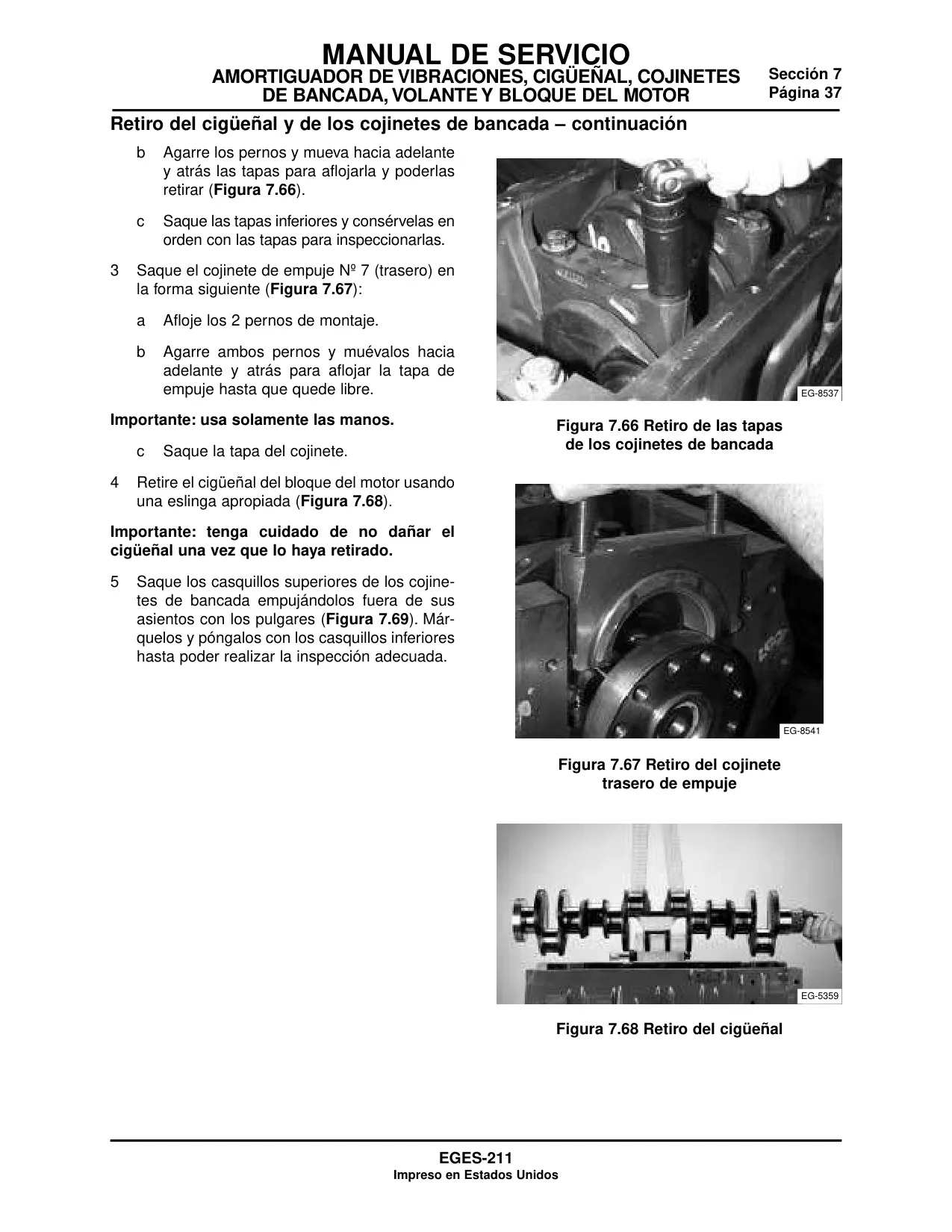

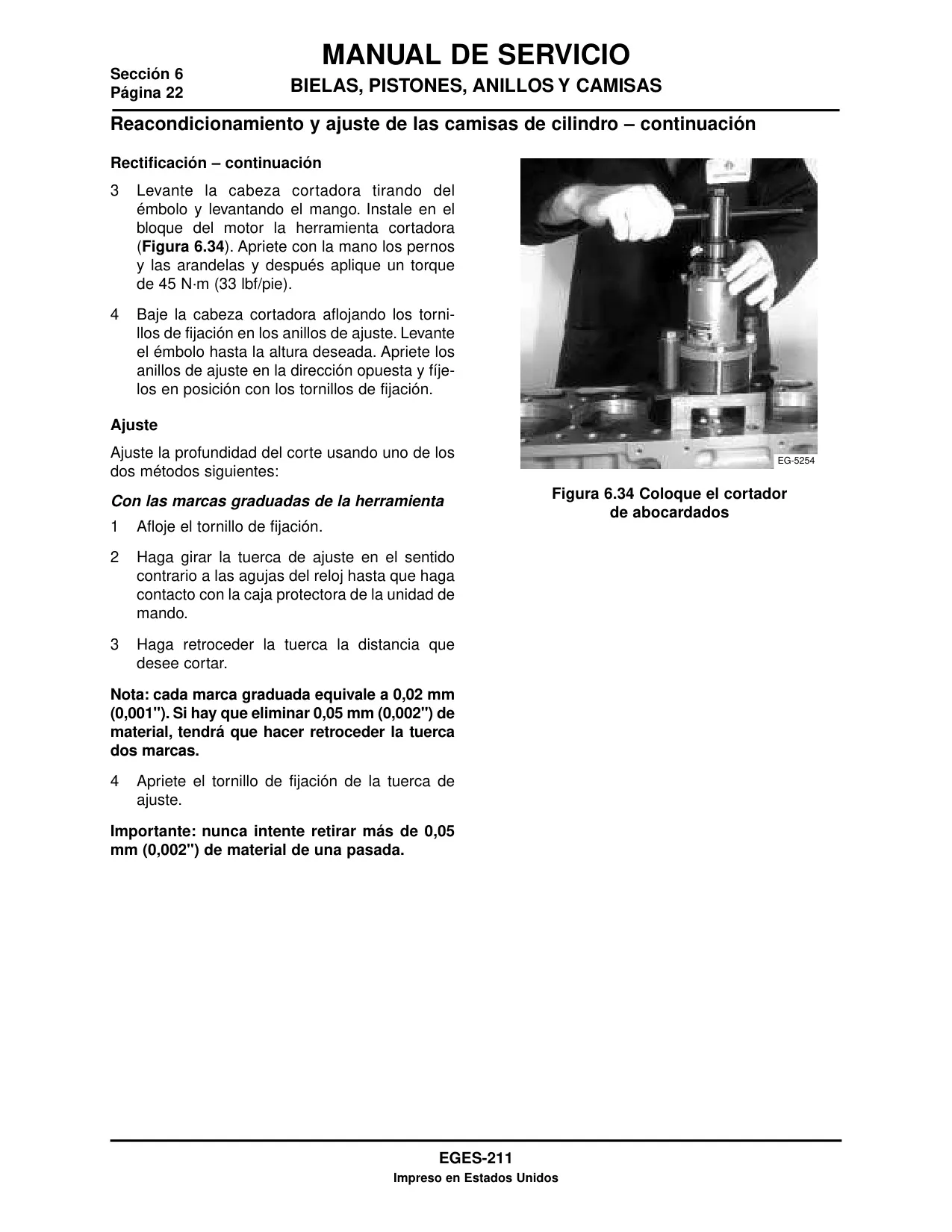

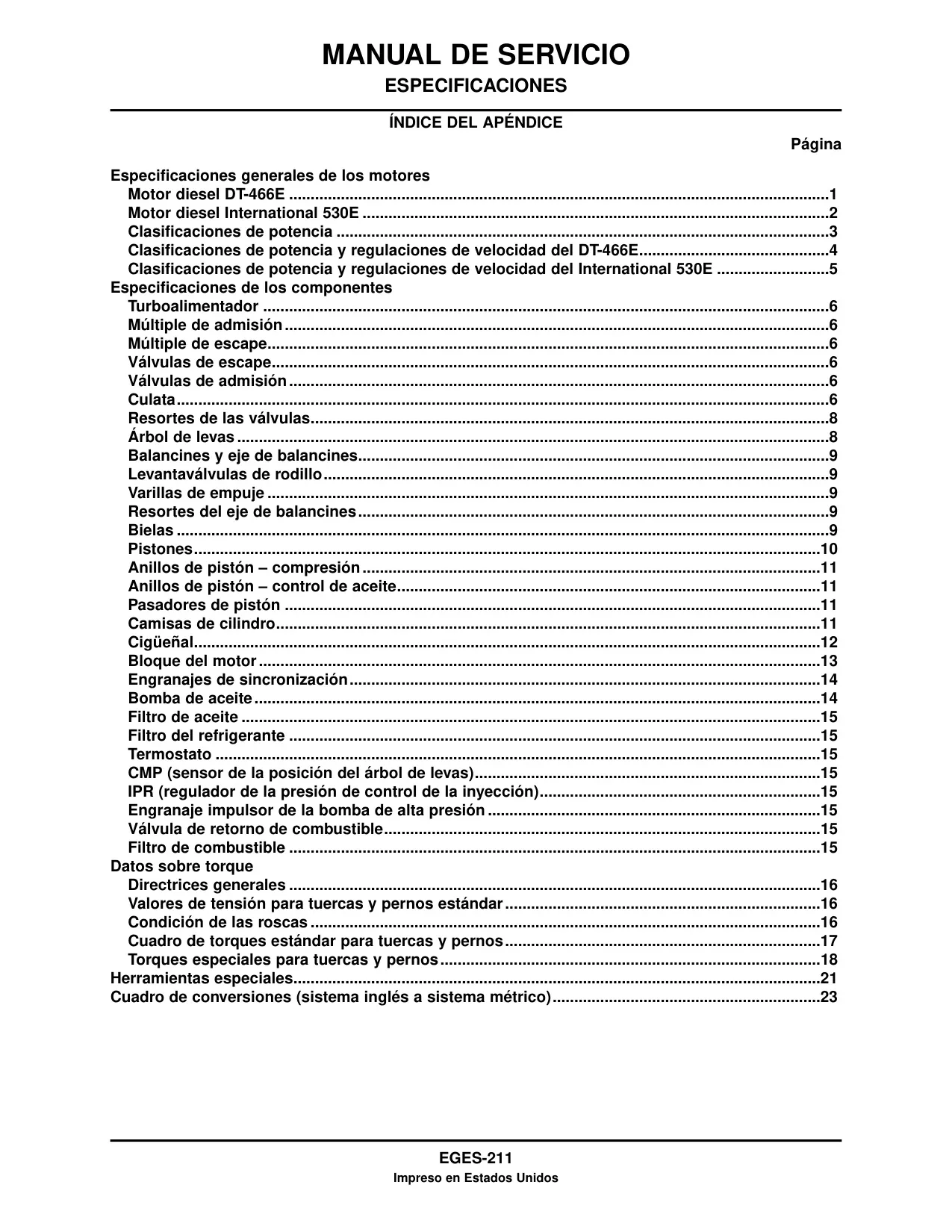

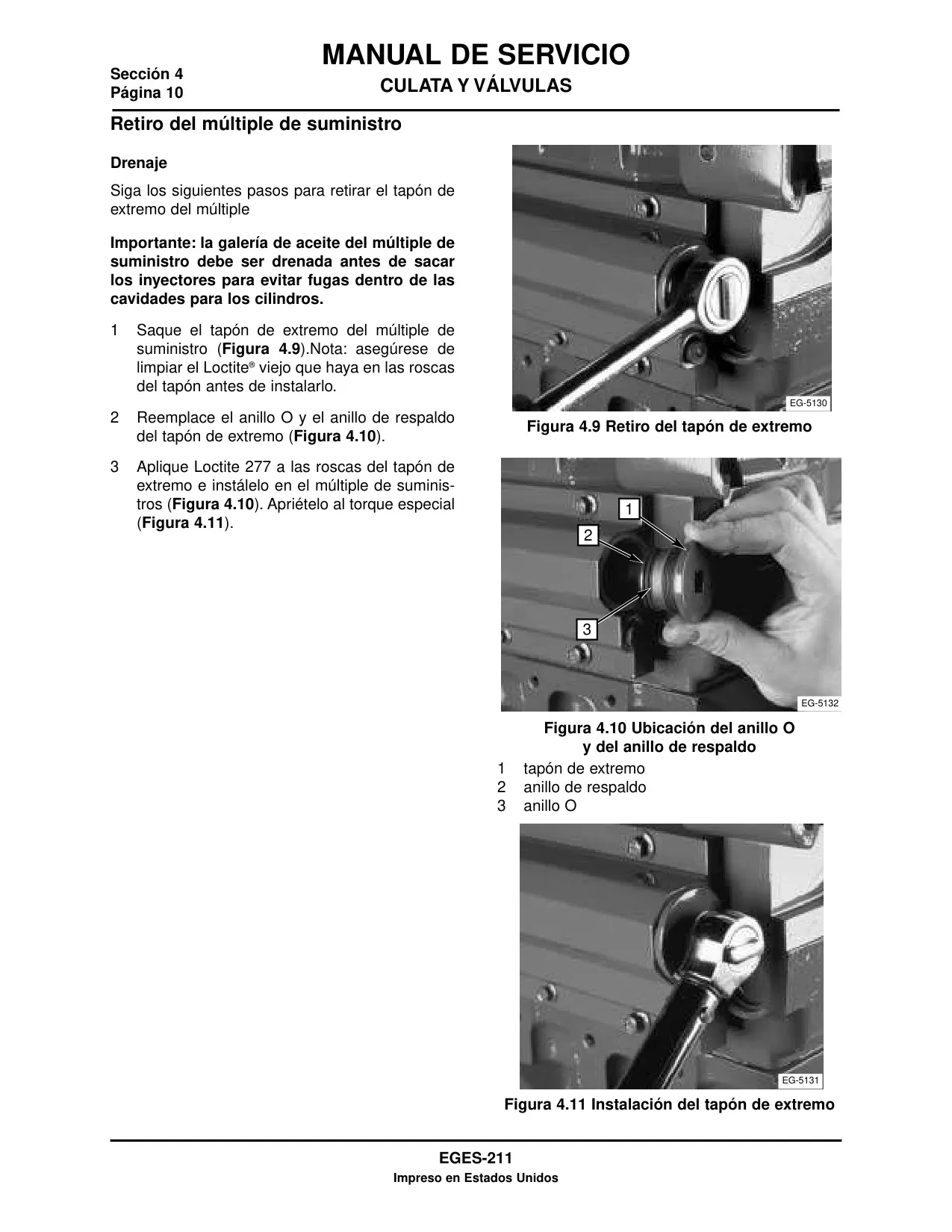

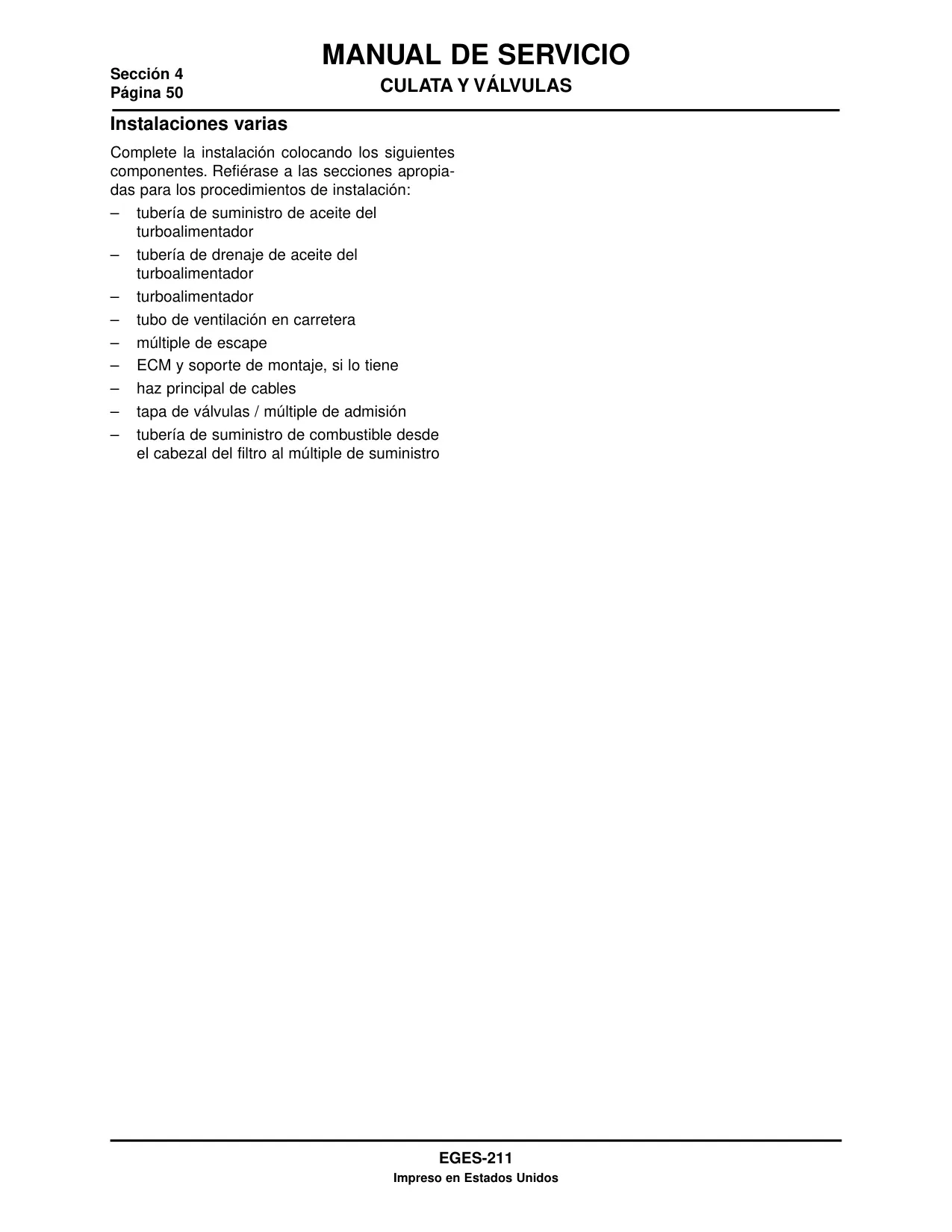

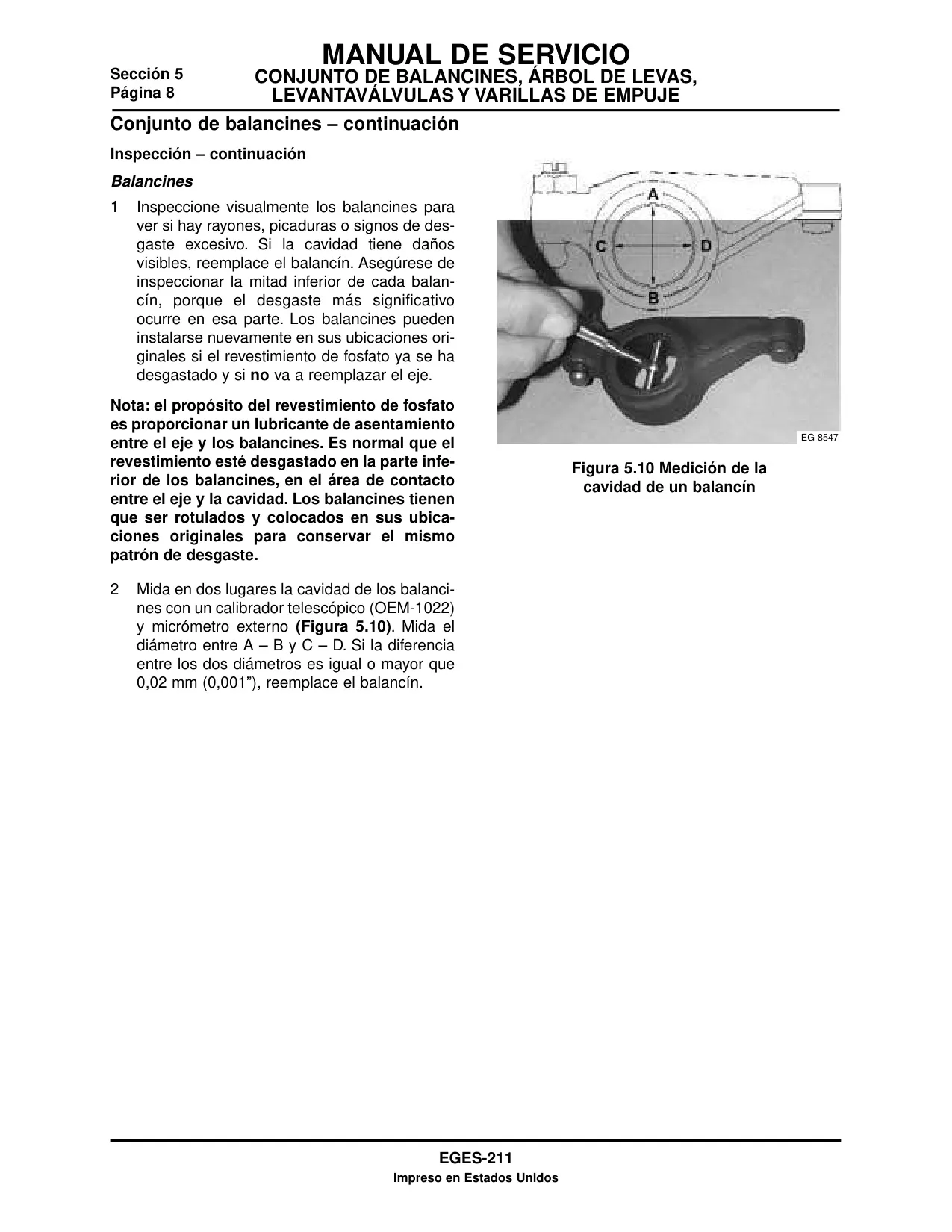

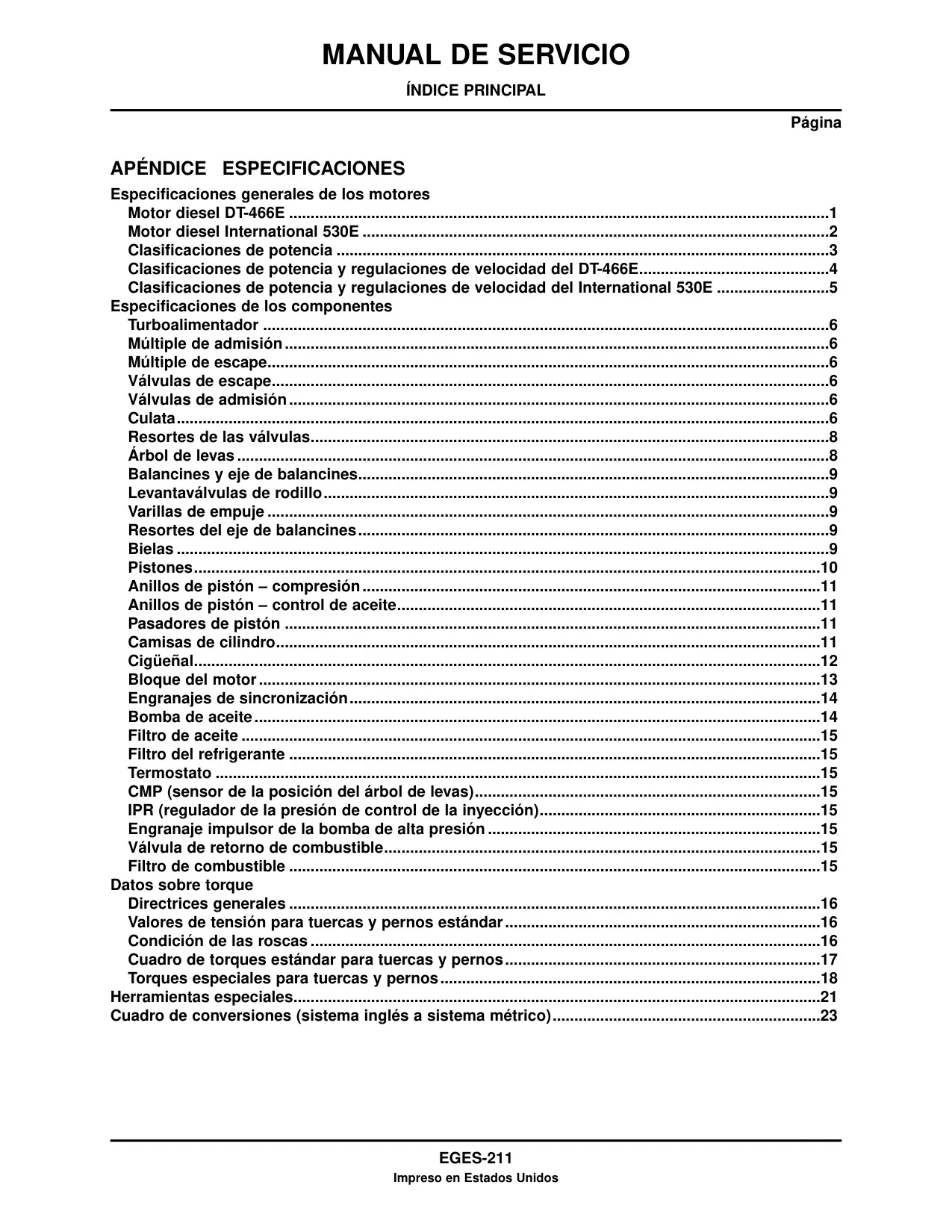

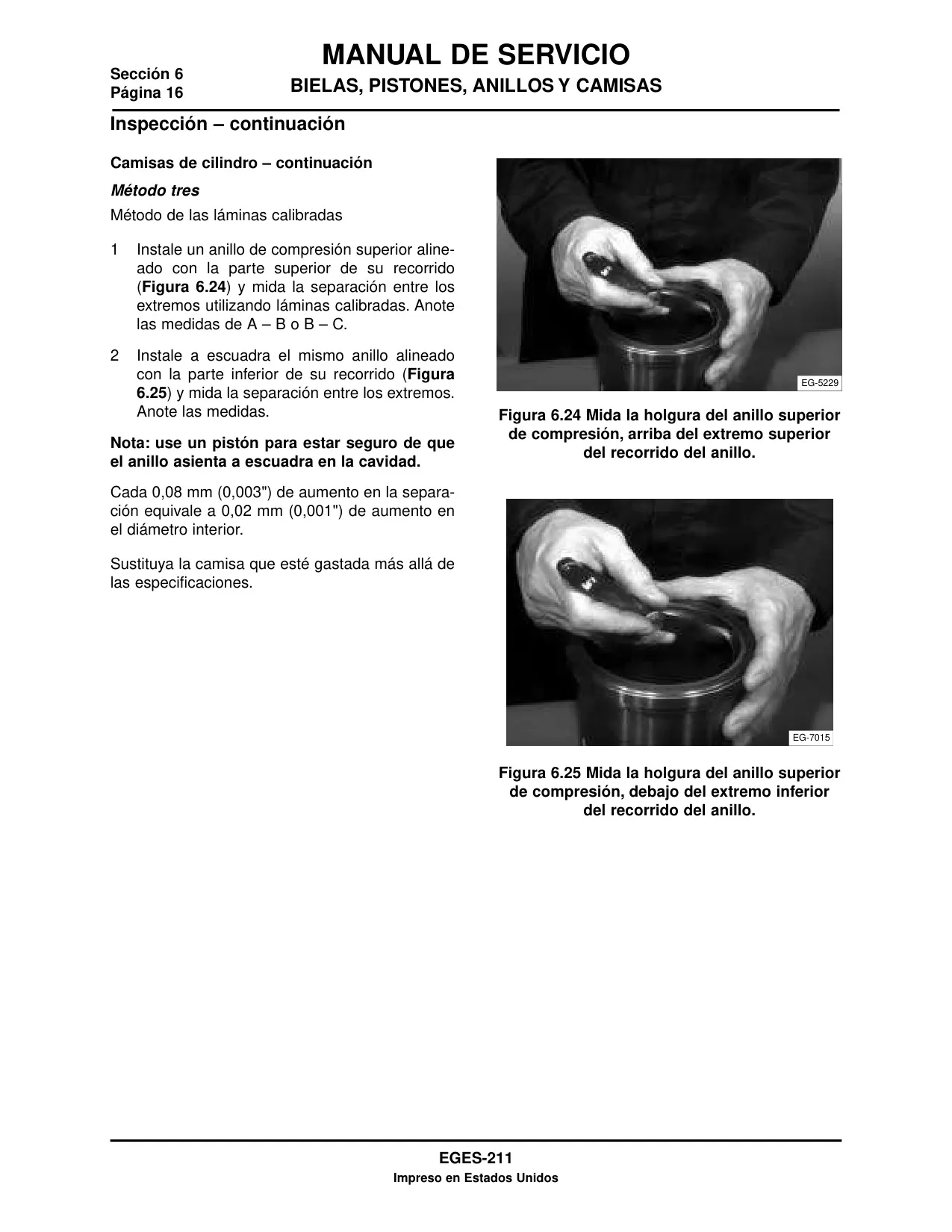

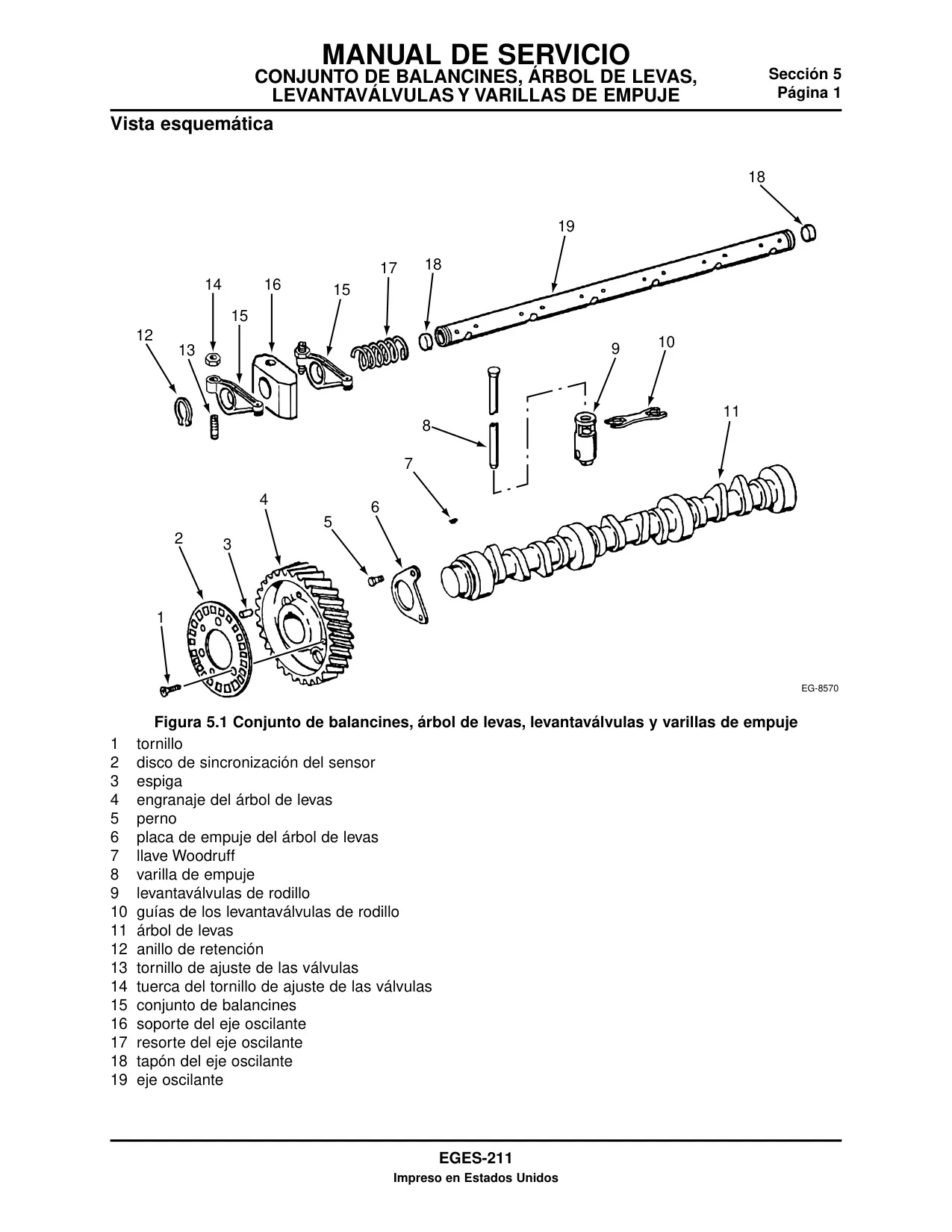

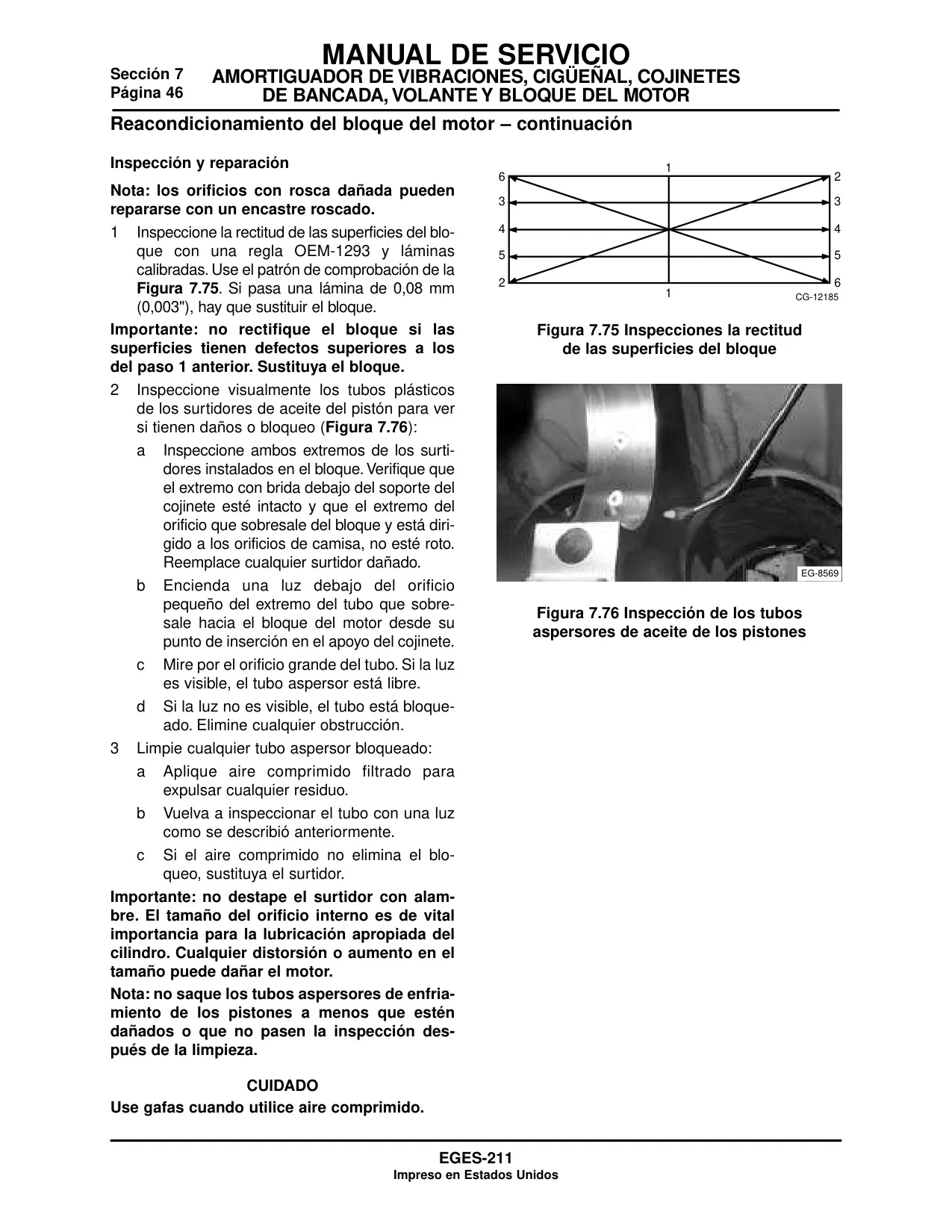

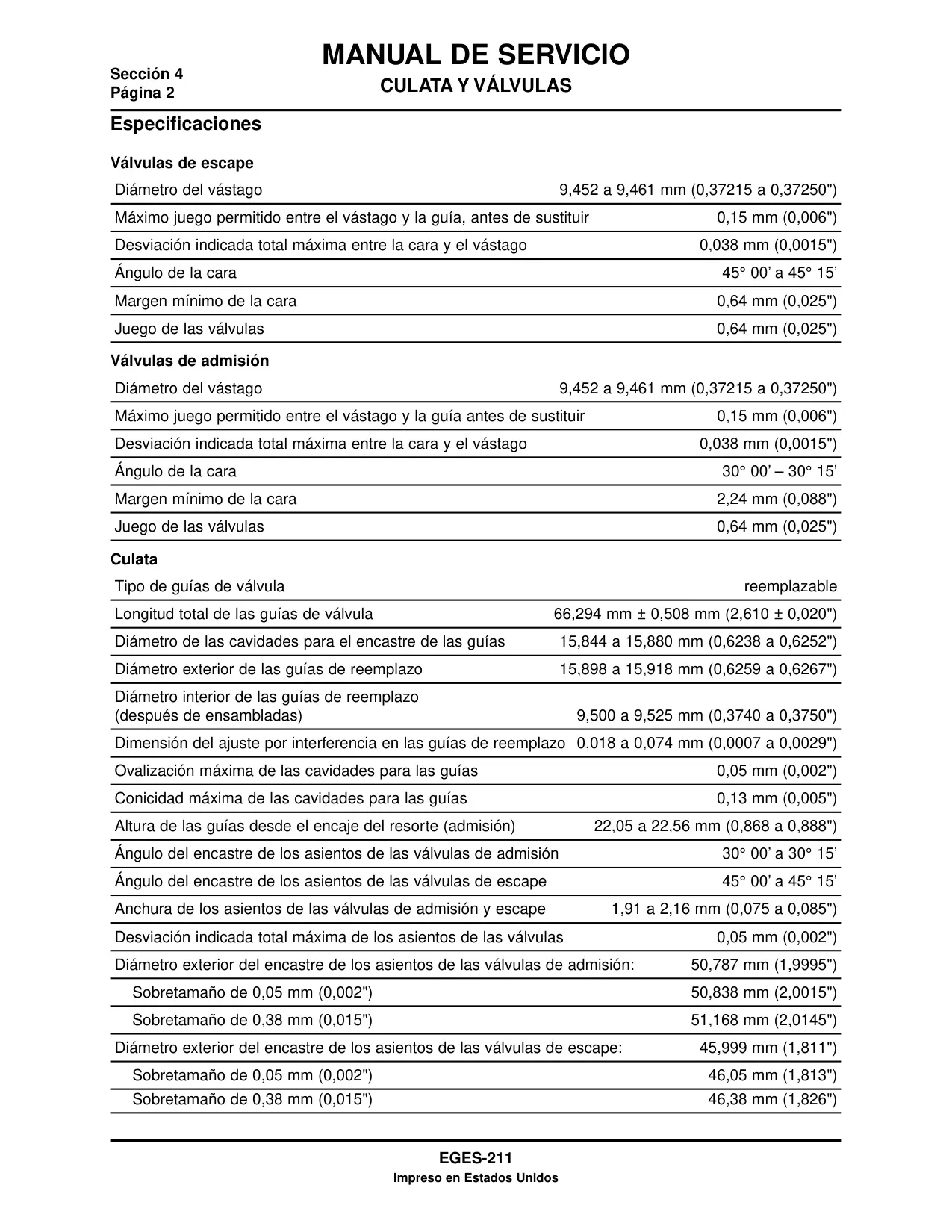

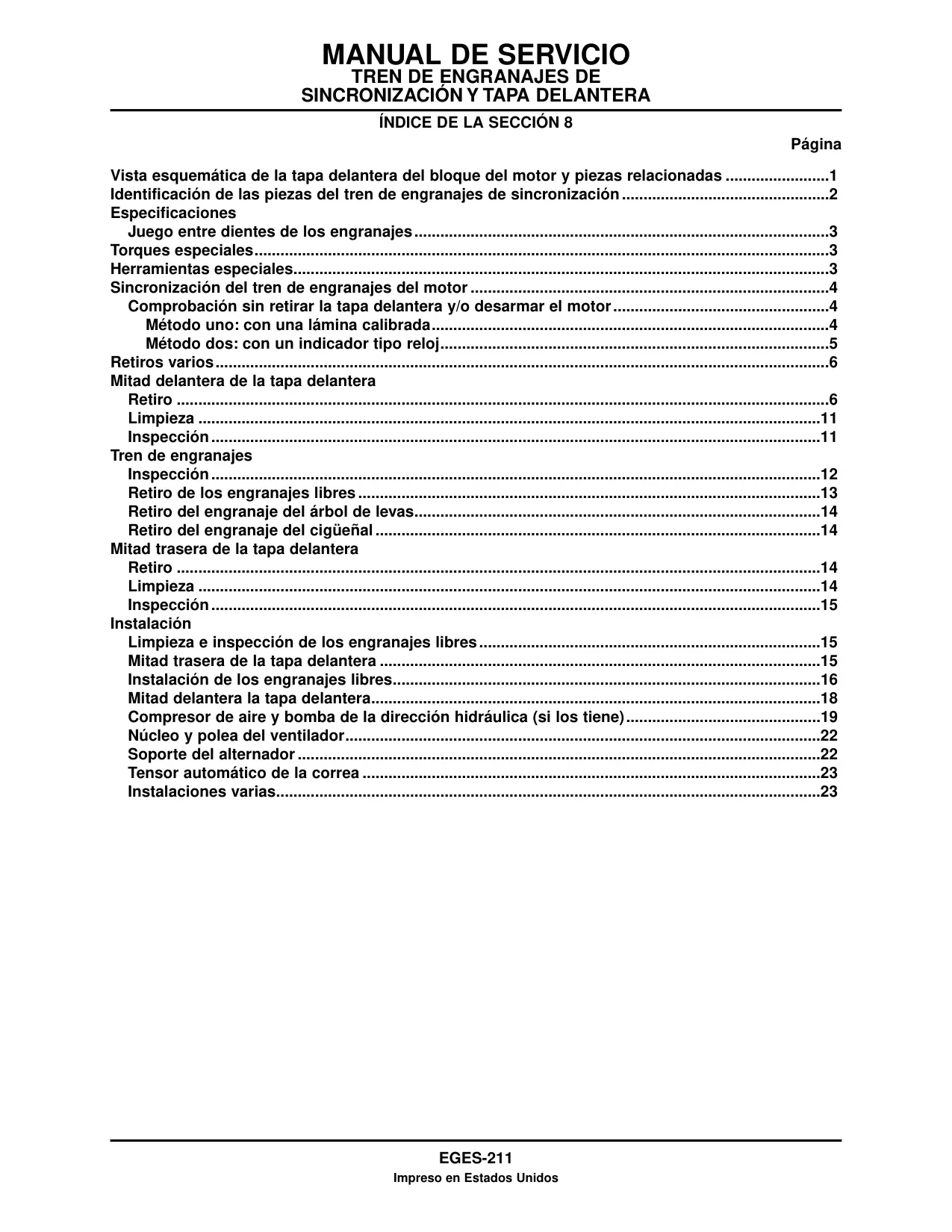

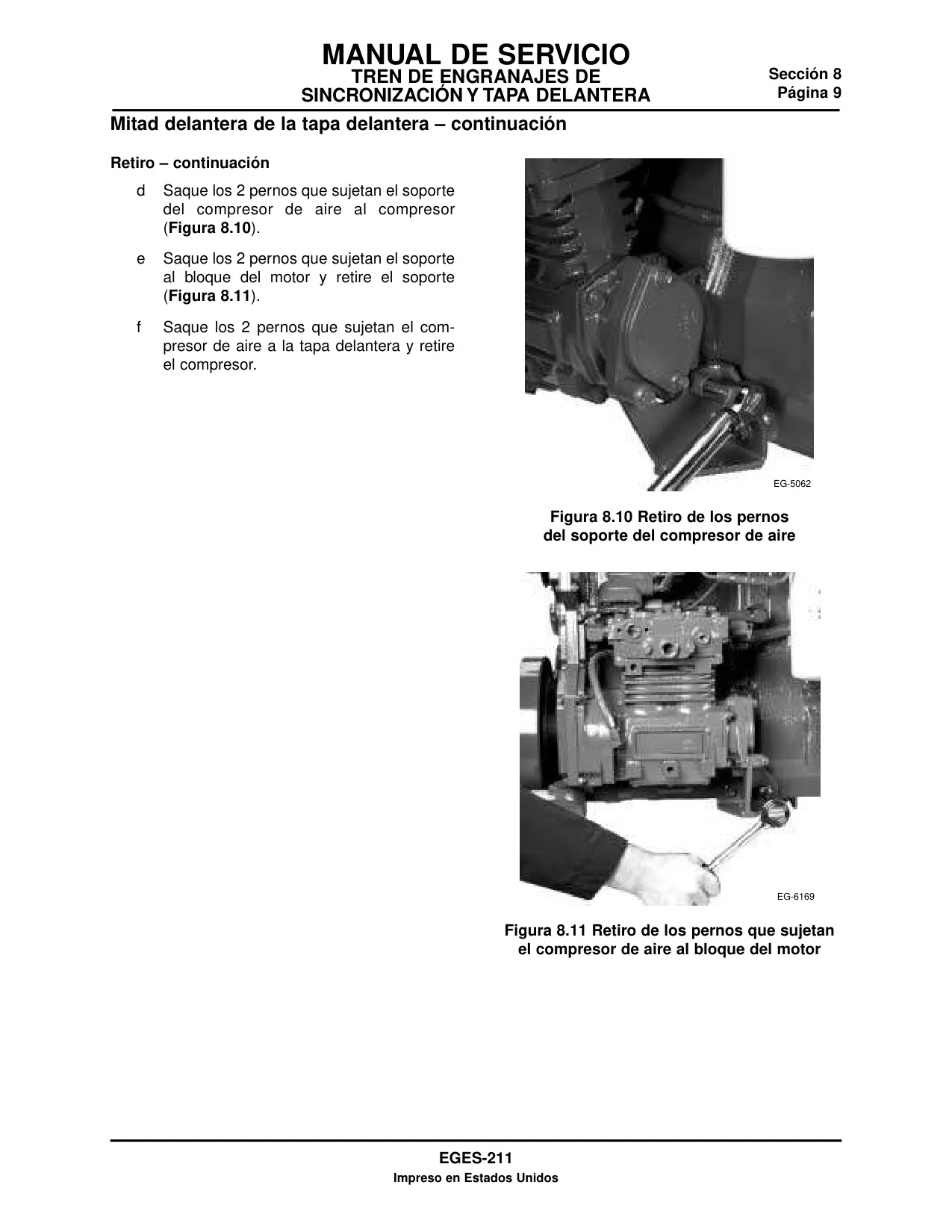

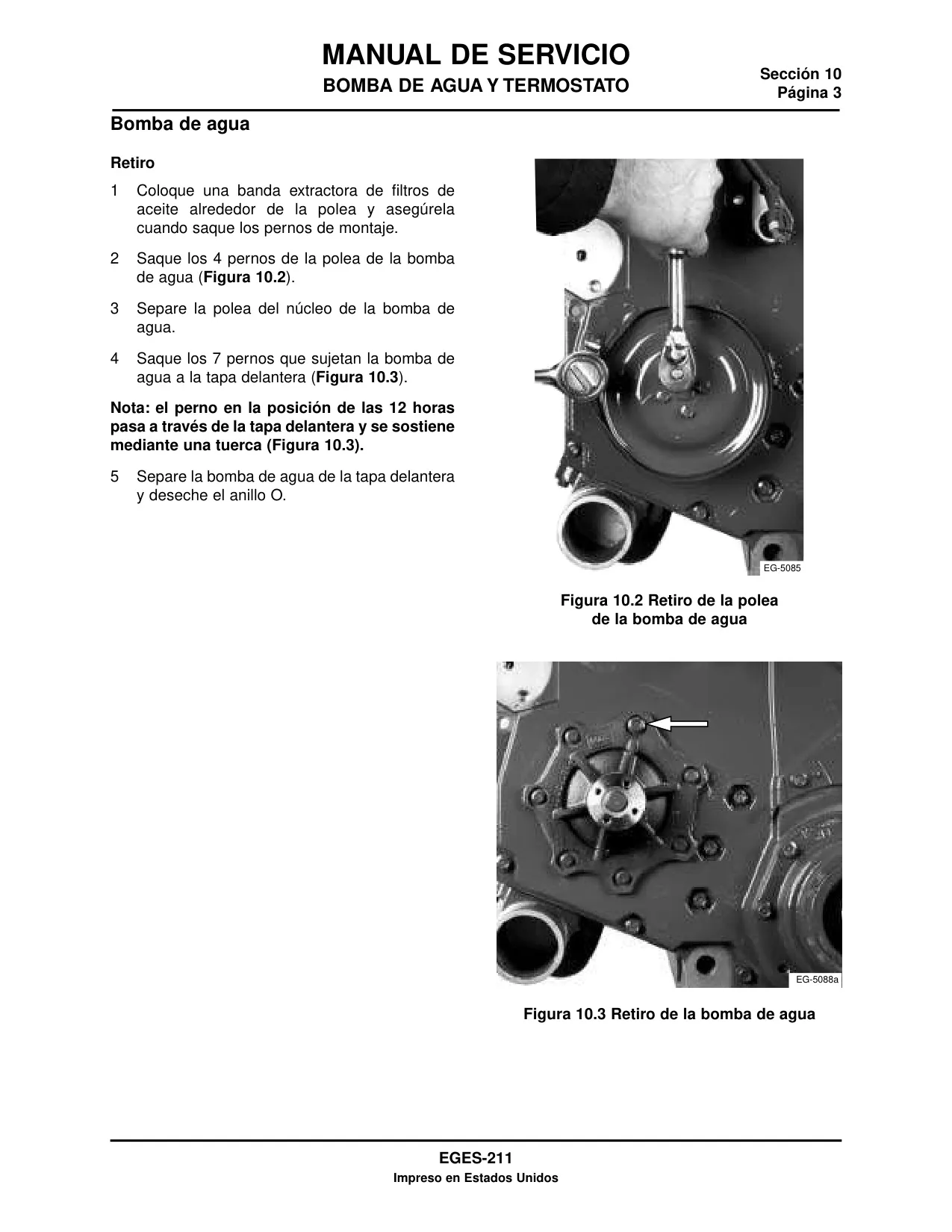

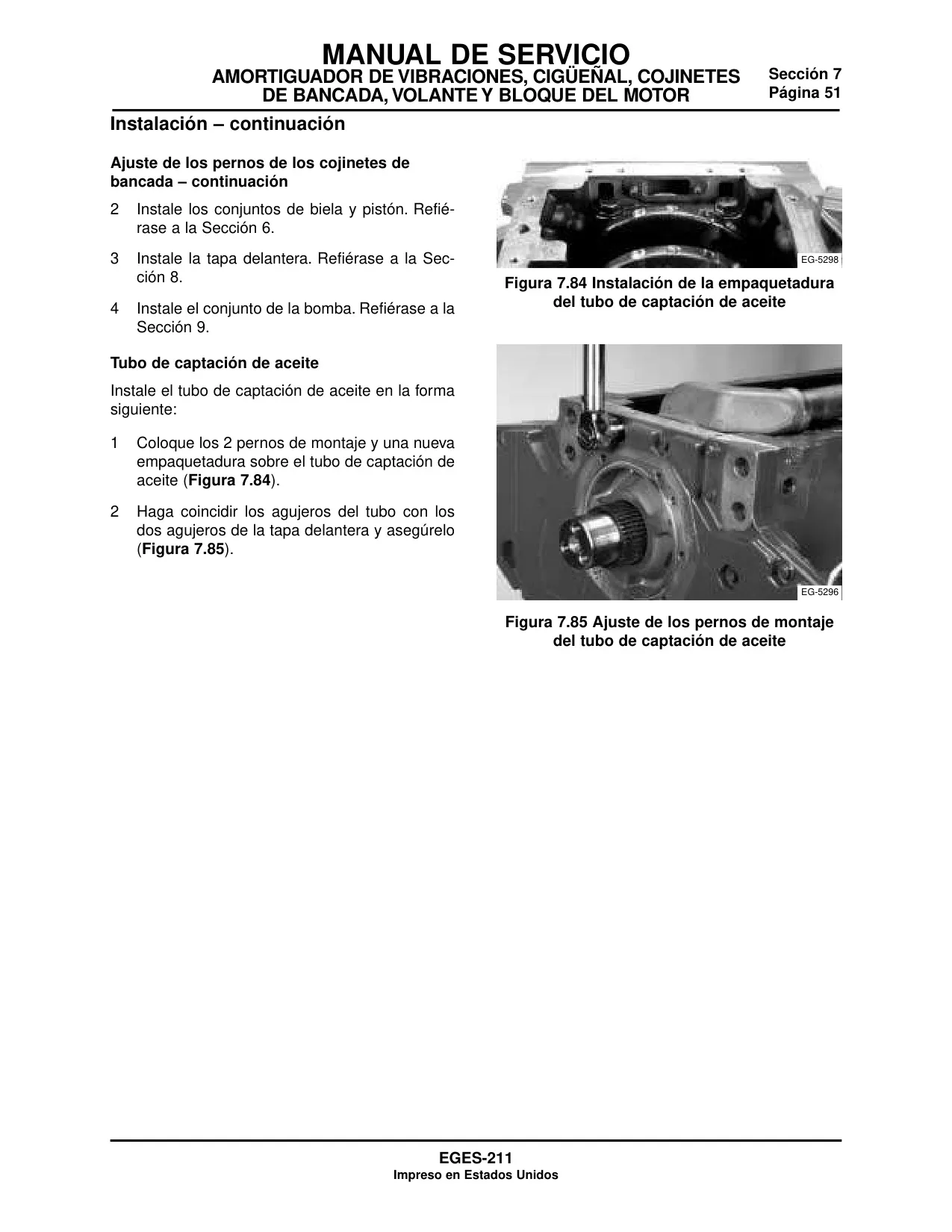

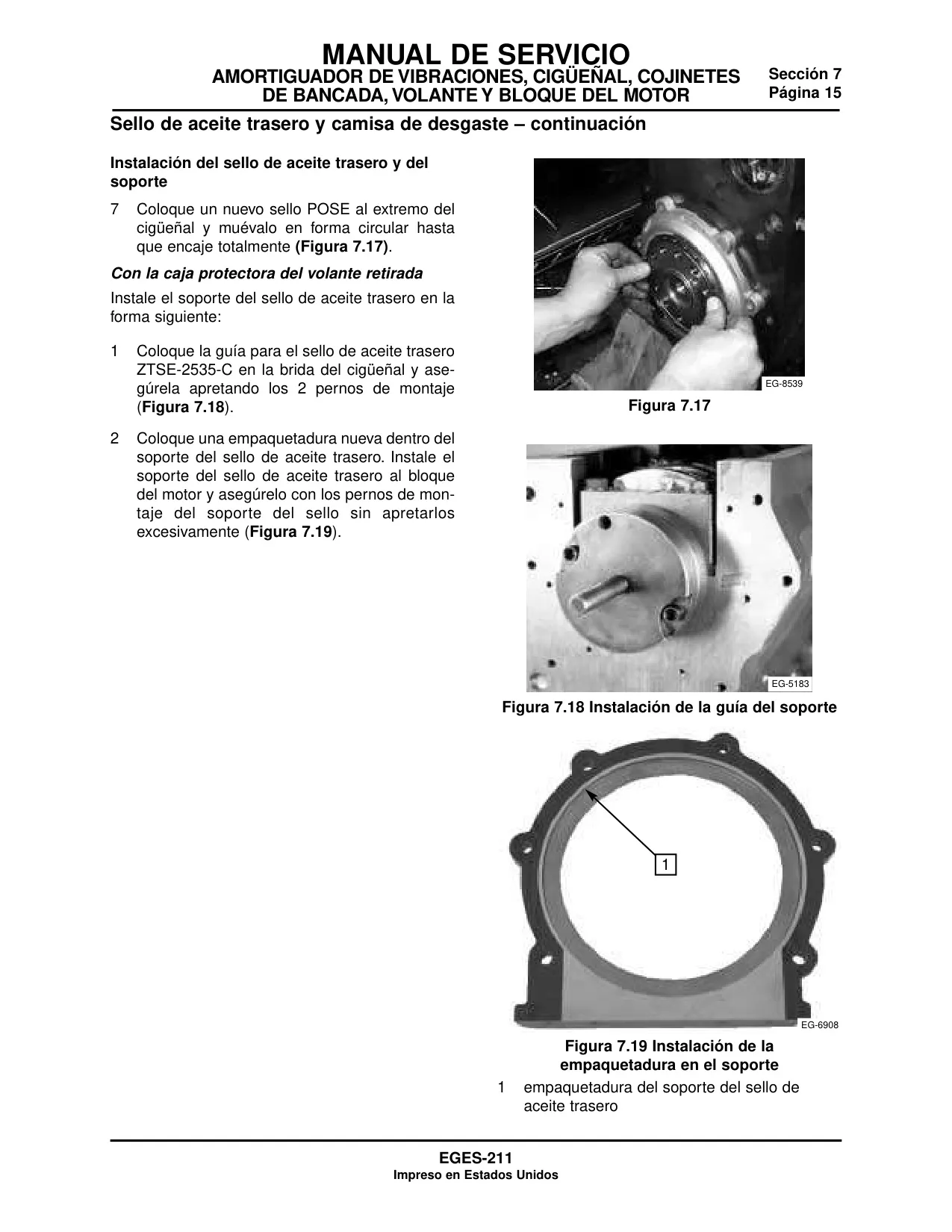

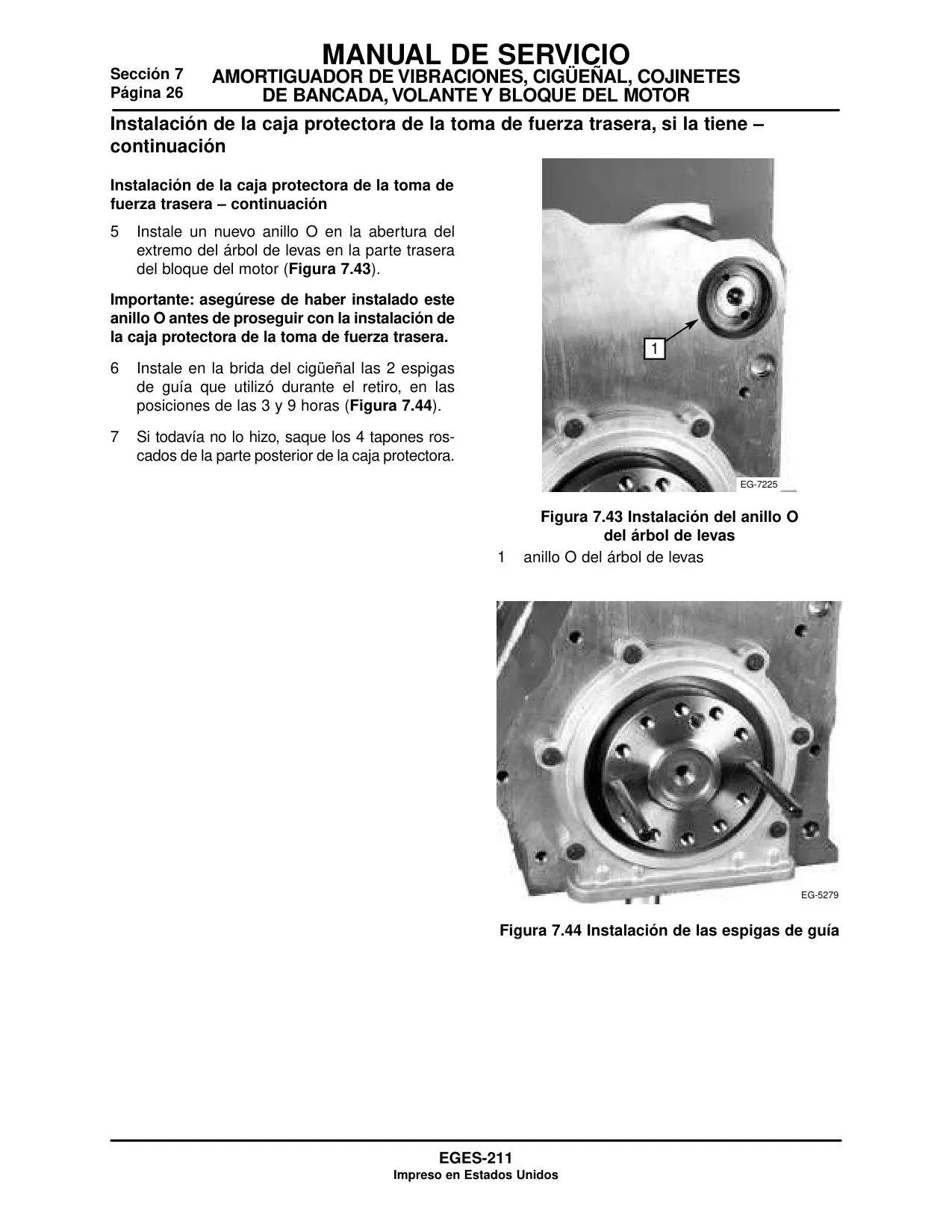

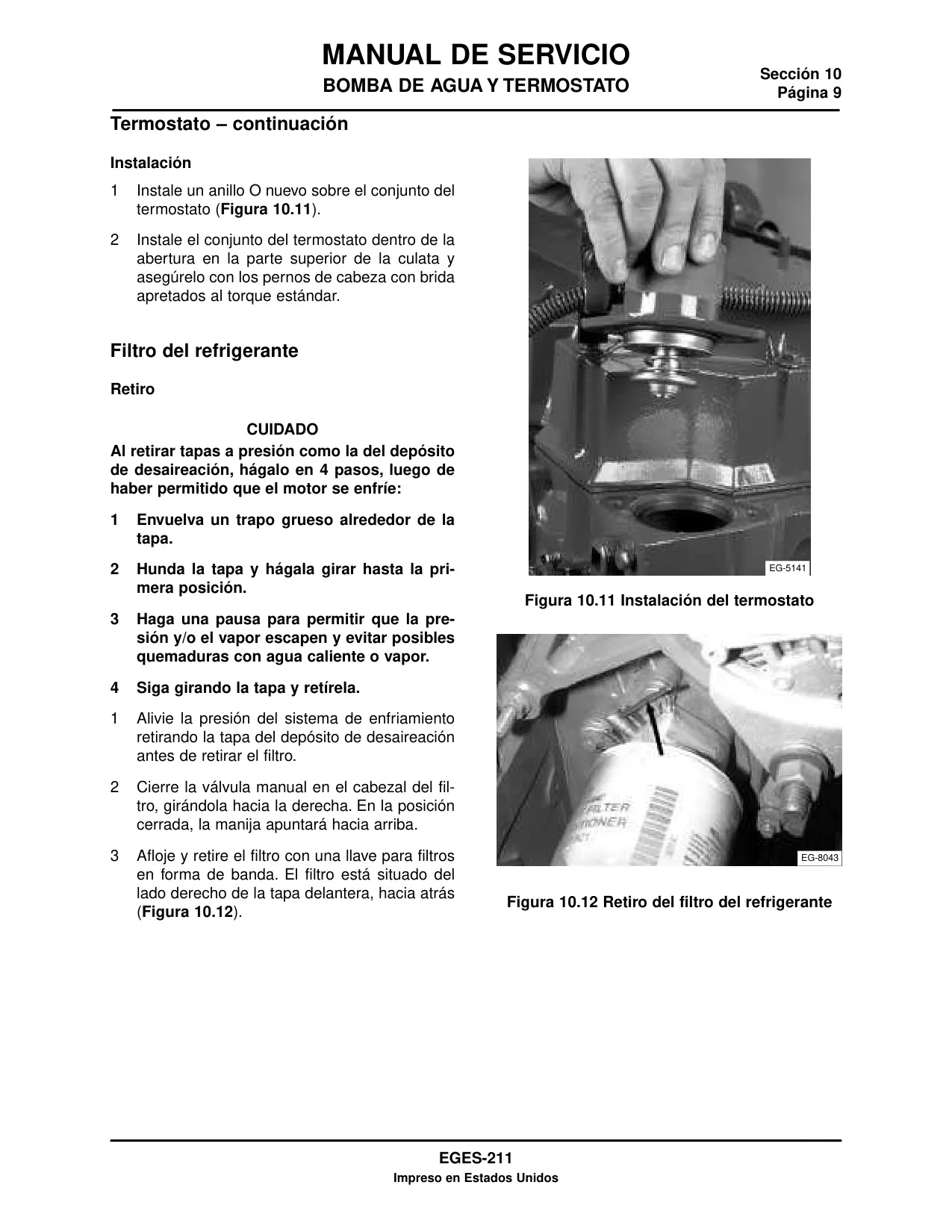

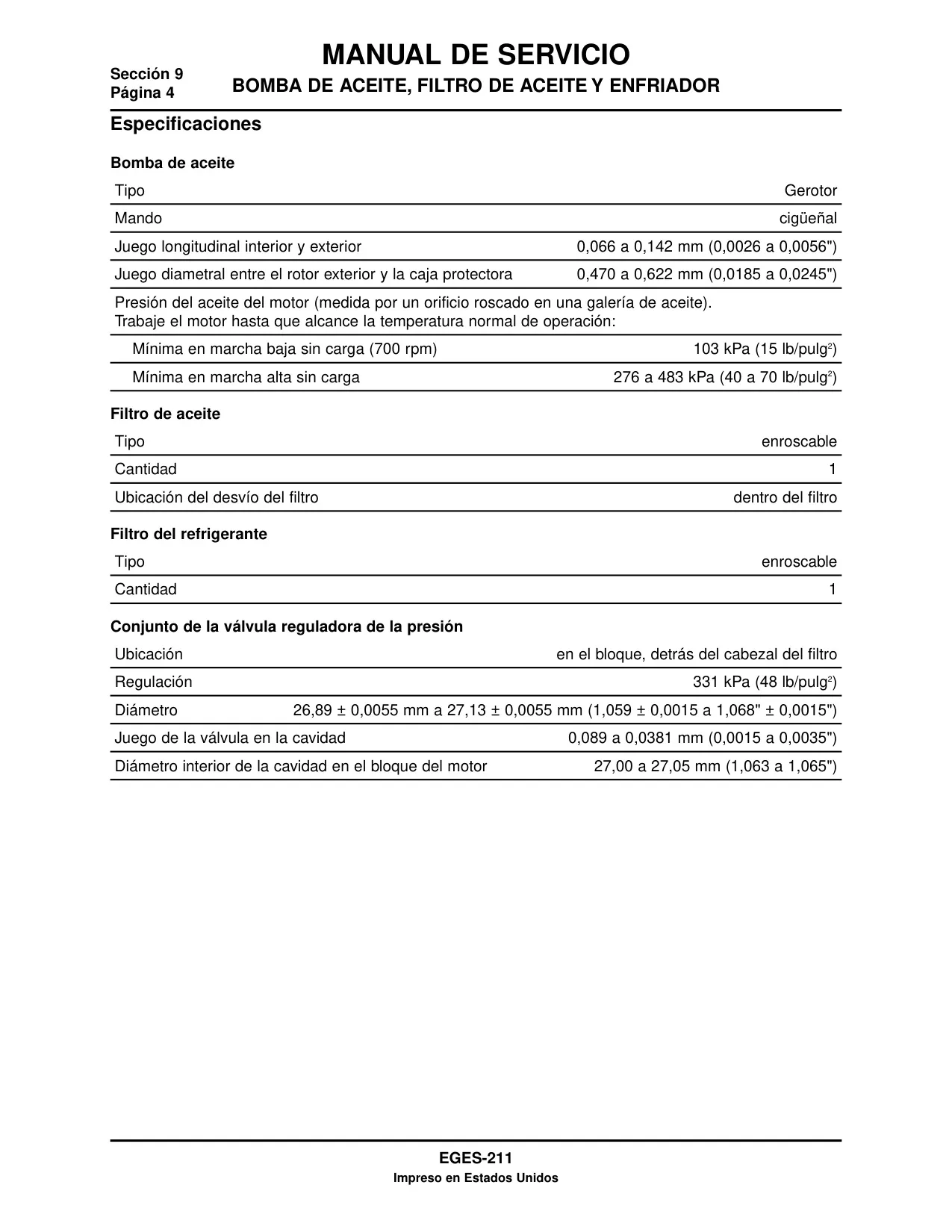

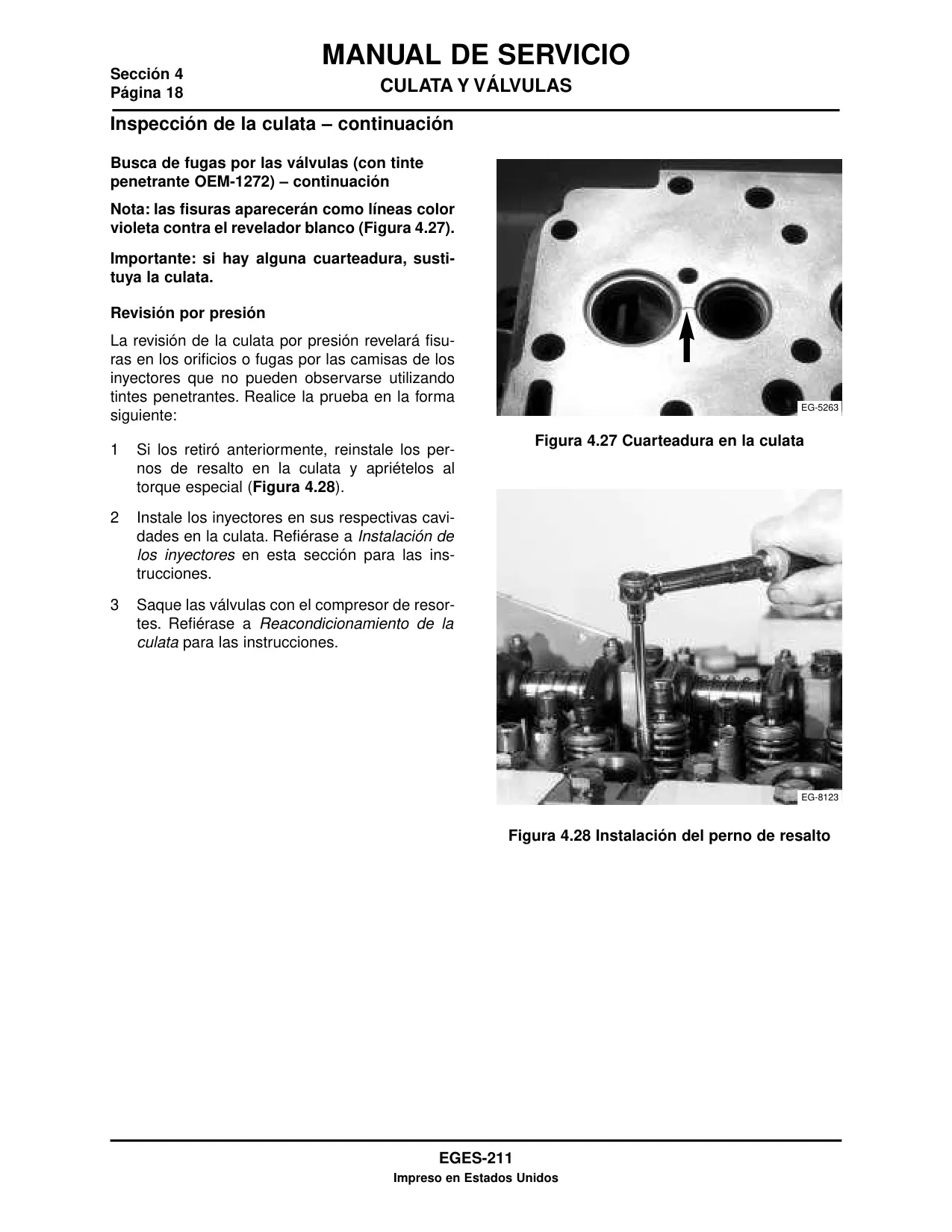

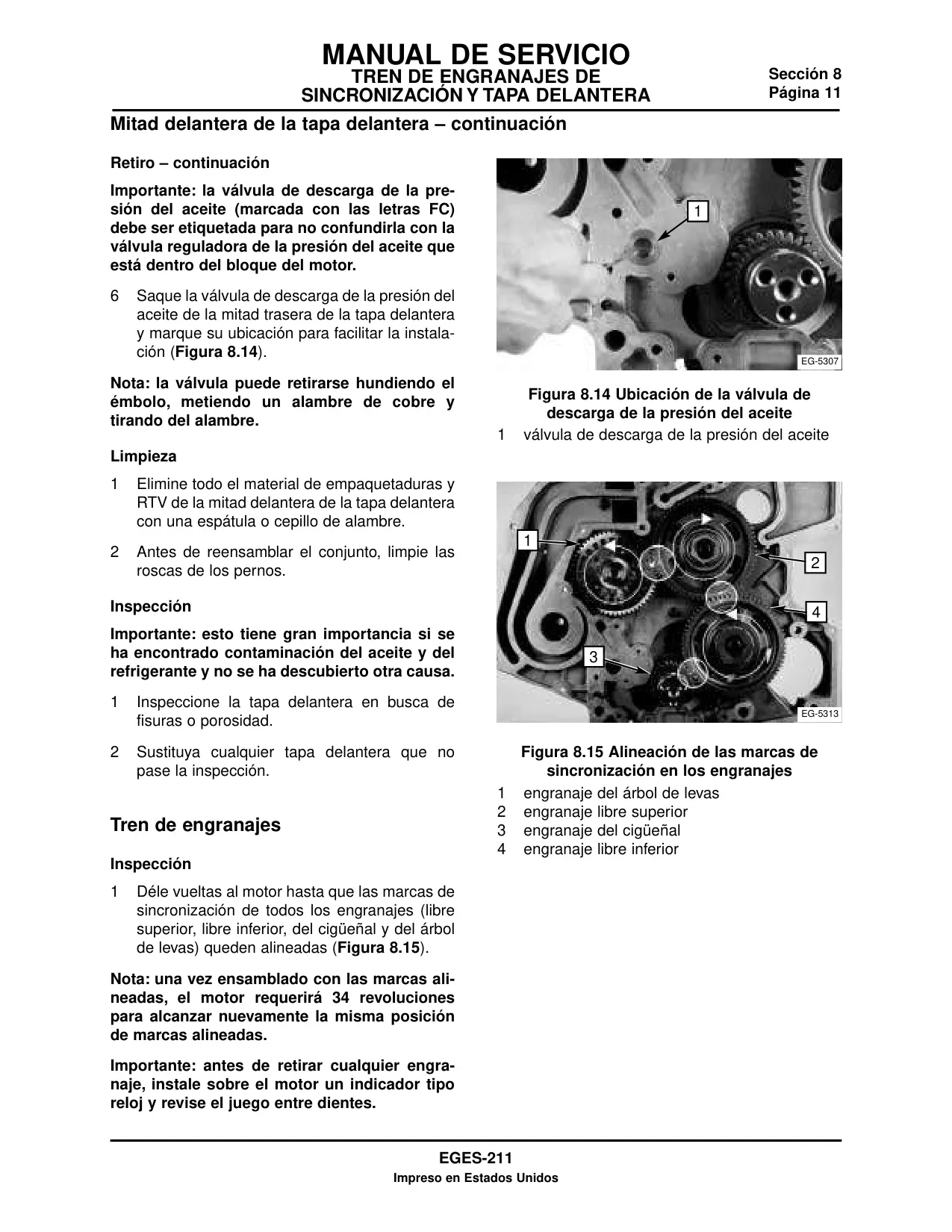

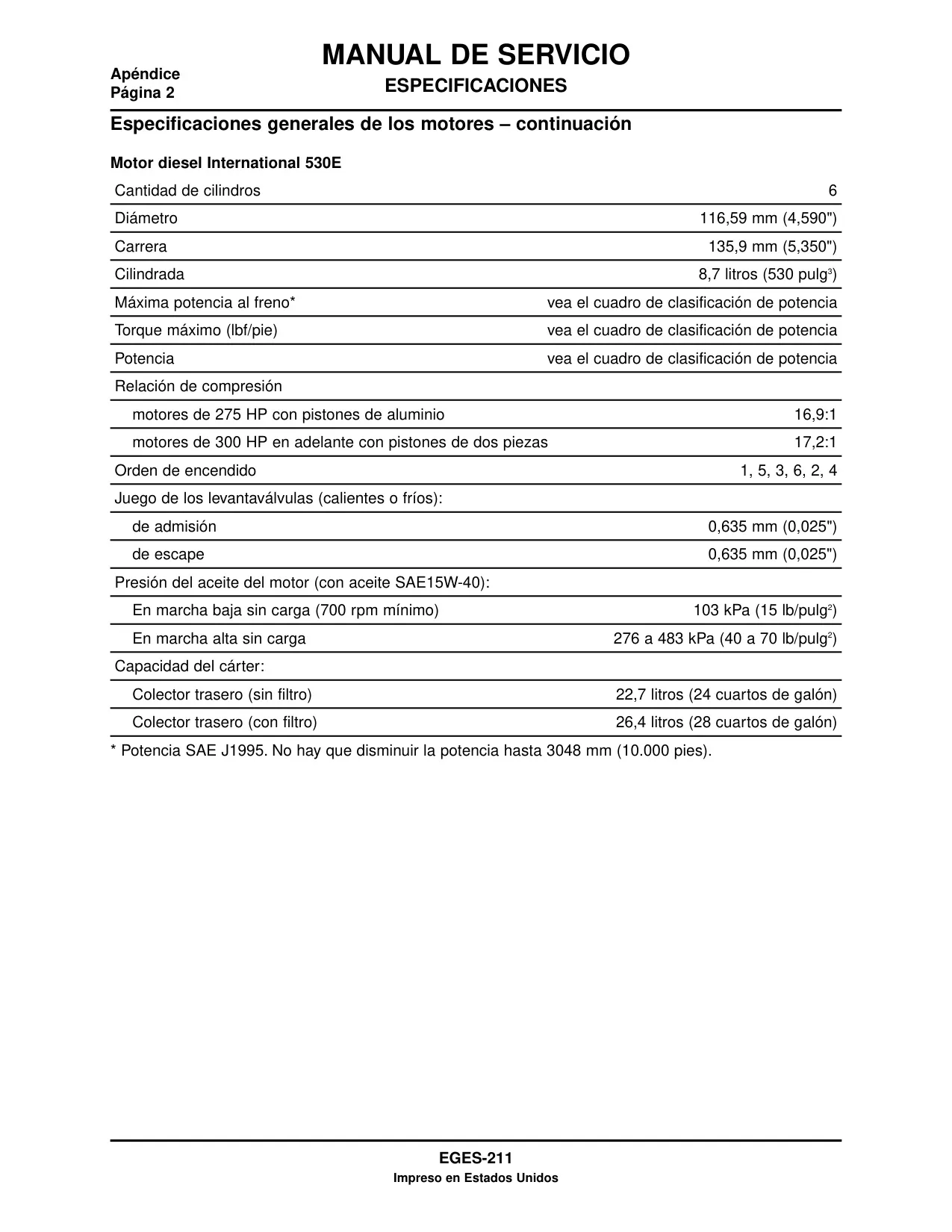

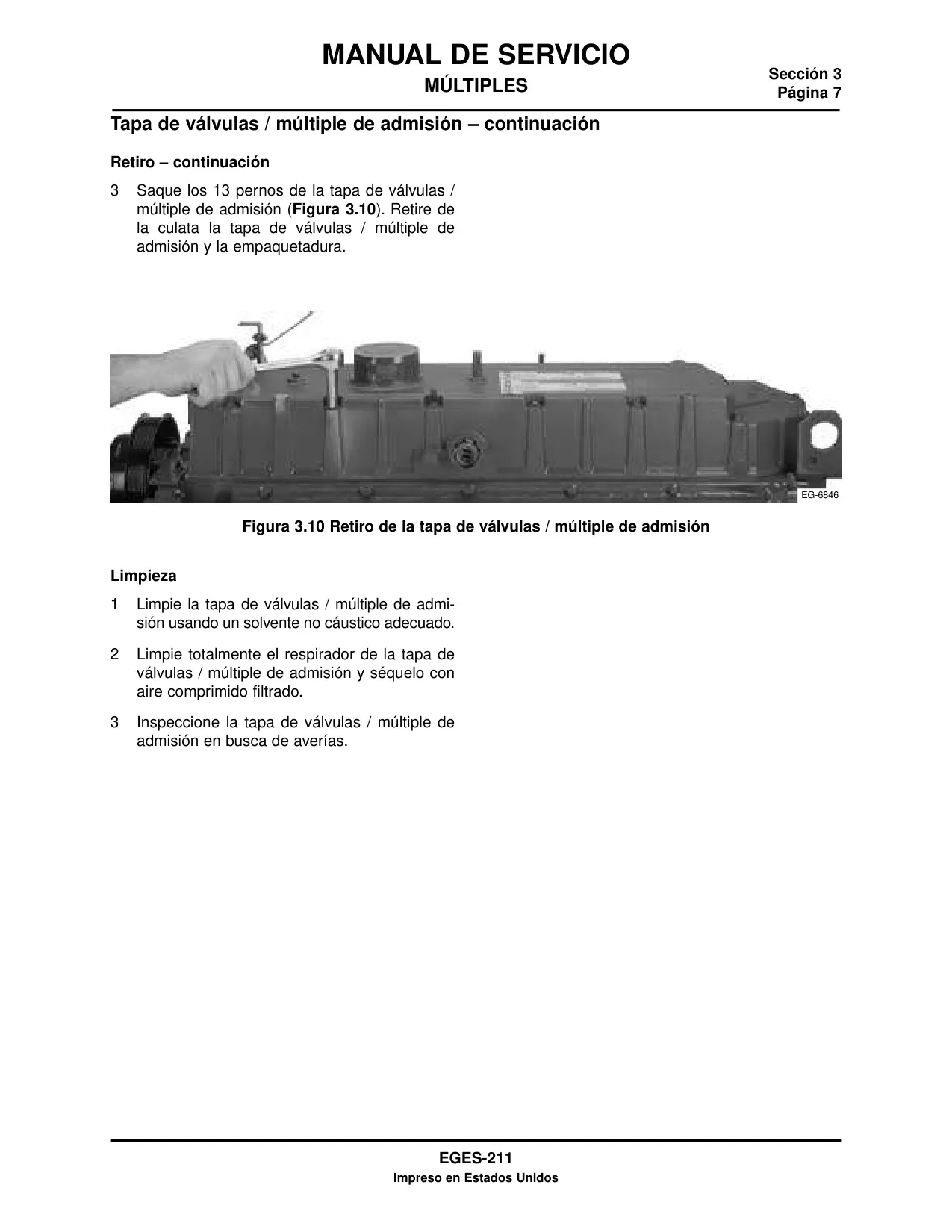

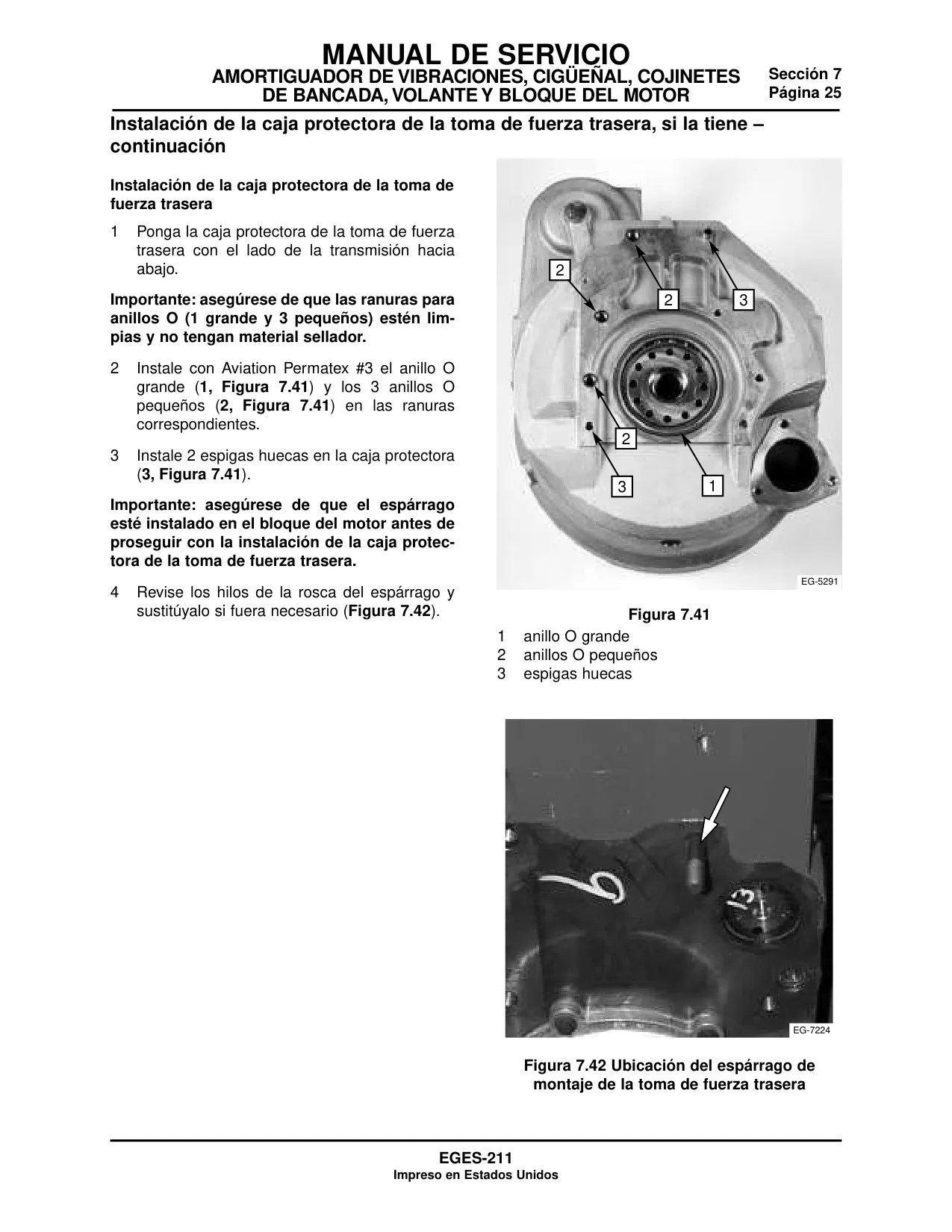

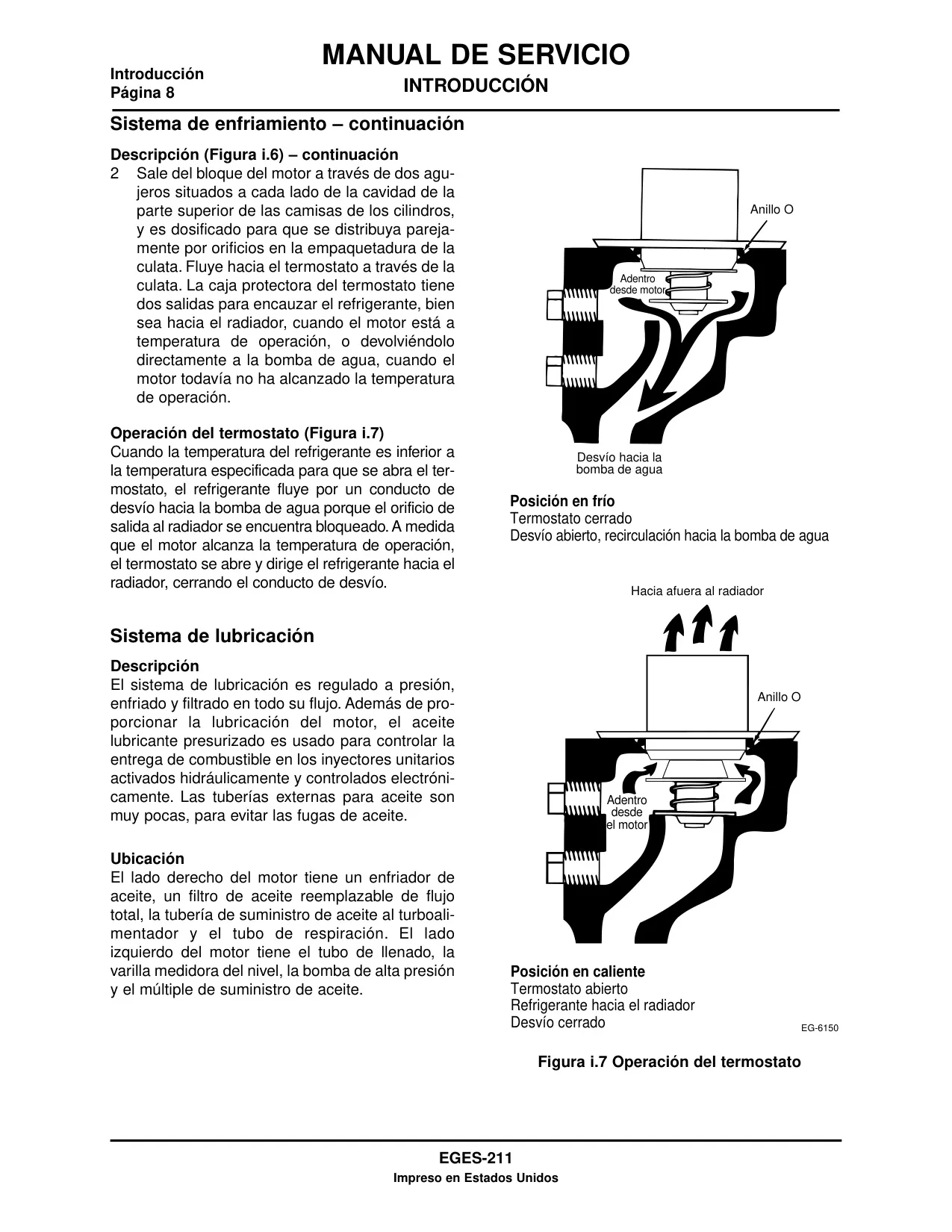

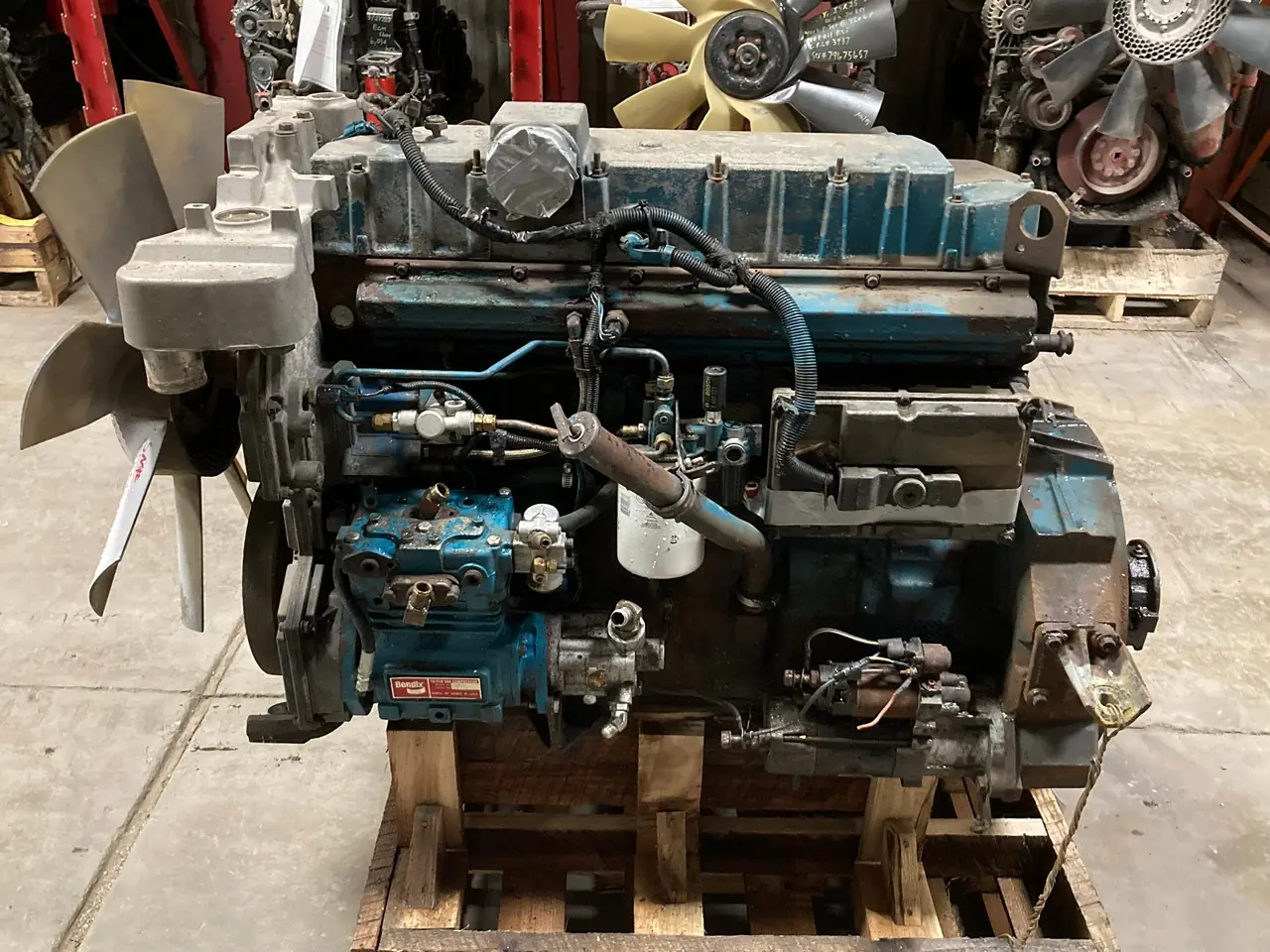

Imágenes del Producto

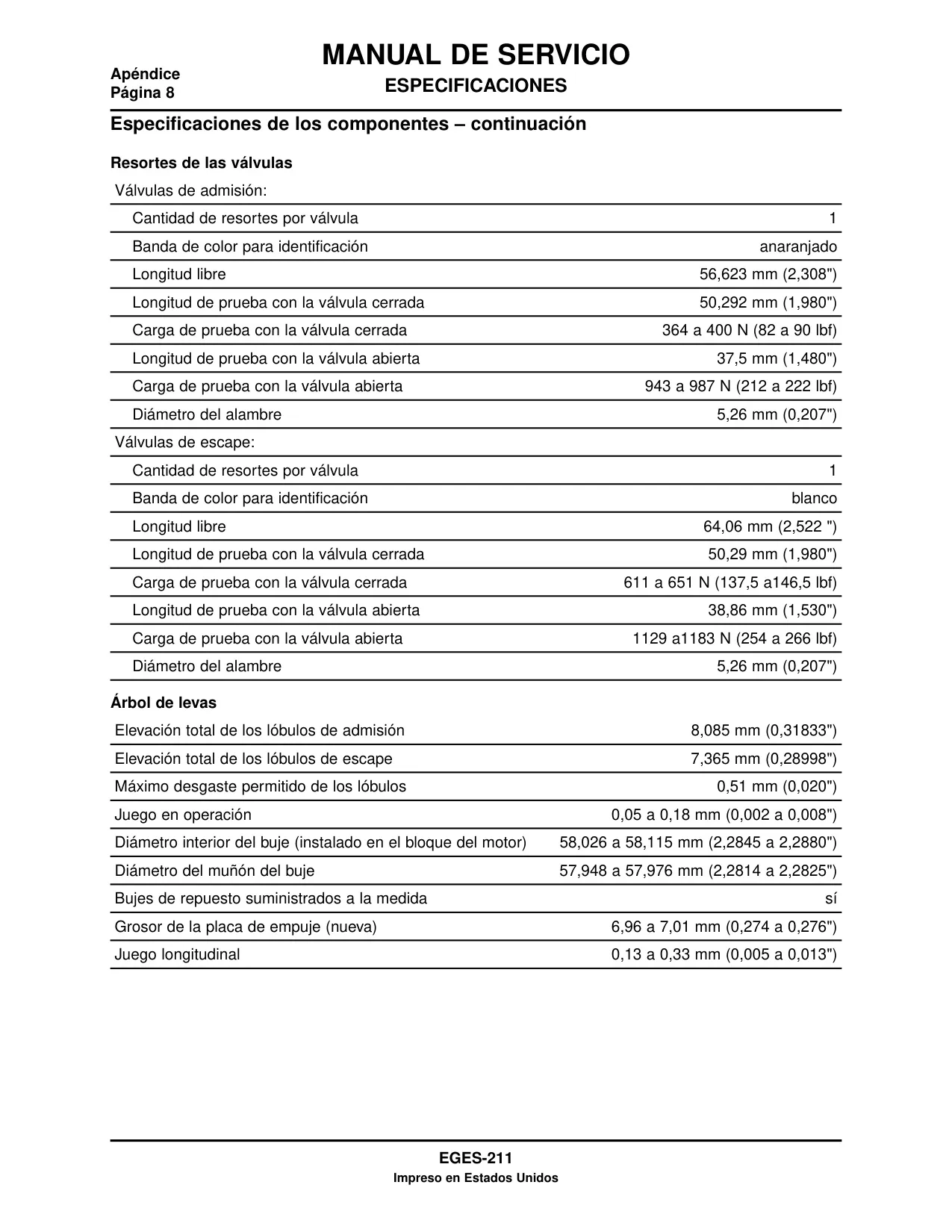

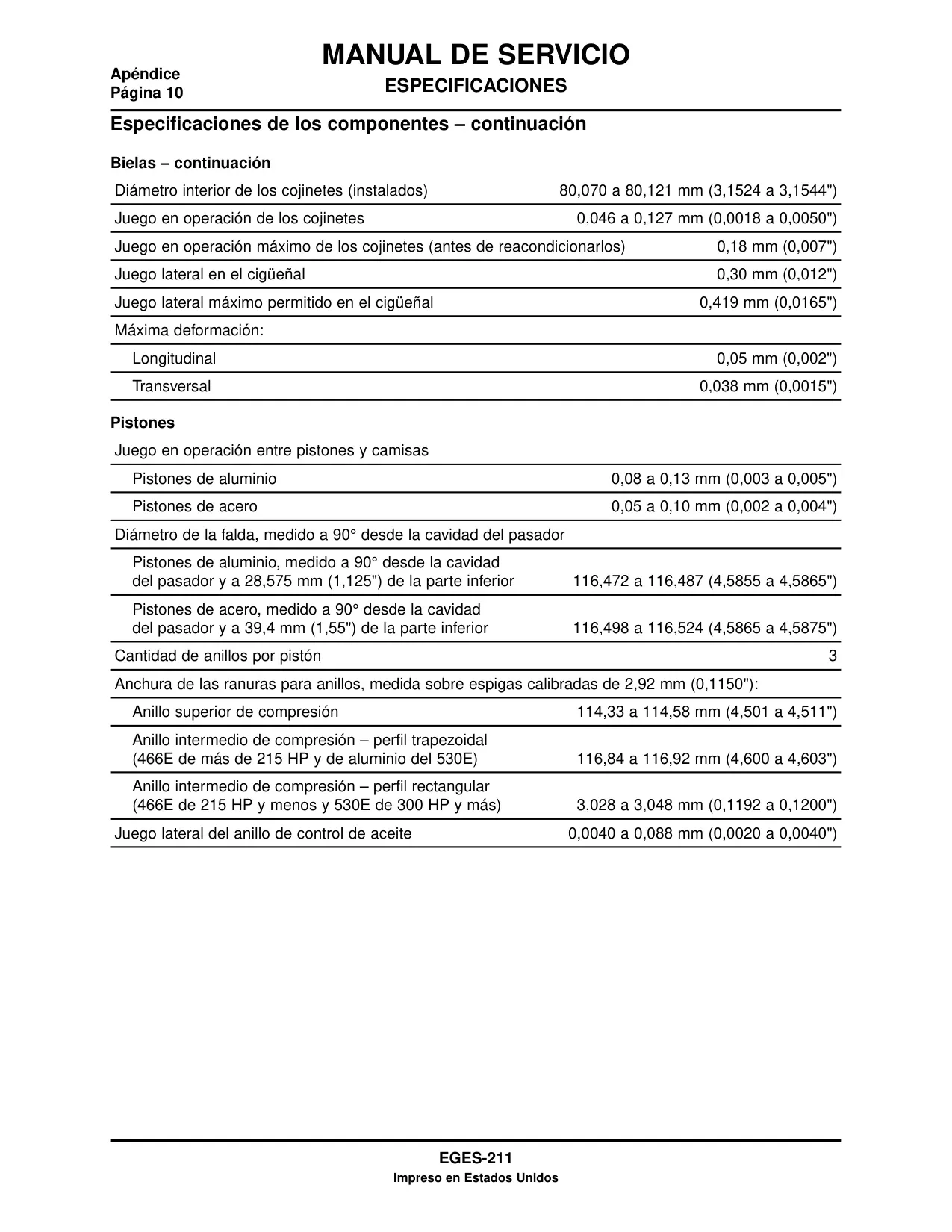

Especificaciones del Motor Navistar DT-466E
| Característica | Especificación Navistar DT-466E |
|---|---|
| Tipo de Motor | Diésel de seis cilindros en línea, cuatro tiempos, enfriado por agua |
| Sistema de Inyección | Directa, Inyectores Unitarios Activados Hidráulicamente y Controlados Electrónicamente (HEUI) |
| Orden de Encendido | 1, 5, 3, 6, 2, 4 |
| Diámetro Interior (Cilindro) | 116.59 mm (4.590") |
| Carrera | 118.9 mm (4.68") |
| Cilindrada | 7.6 litros (466 pulg³) |
| Relación de Compresión | 16.5:1 |

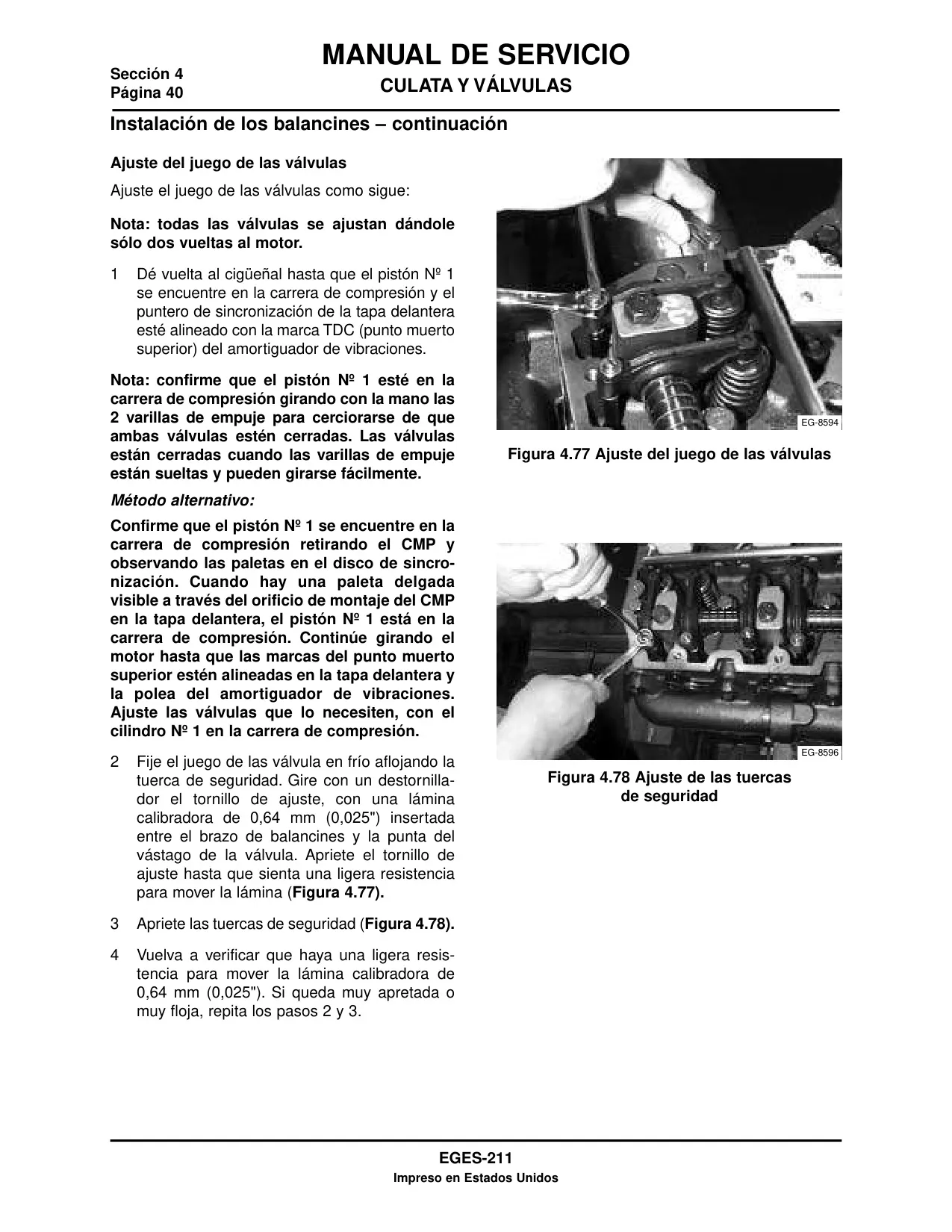

| Juego de Válvulas (Admisión/Escape) | 0.635 mm (0.025") (frío o caliente) |
| Presión de Aceite (Marcha Lenta, min 700 rpm) | Mín. 103 kPa (15 lb/pulg²) |
| Presión de Aceite (Marcha Alta) | 276 a 483 kPa (40 a 70 lb/pulg²) |
| Capacidad del Cárter (con cambio de filtro) | 26.4 litros (28 cuartos) |
| Temperatura Apertura Termostato | 86 a 89°C (187 a 192°F) |

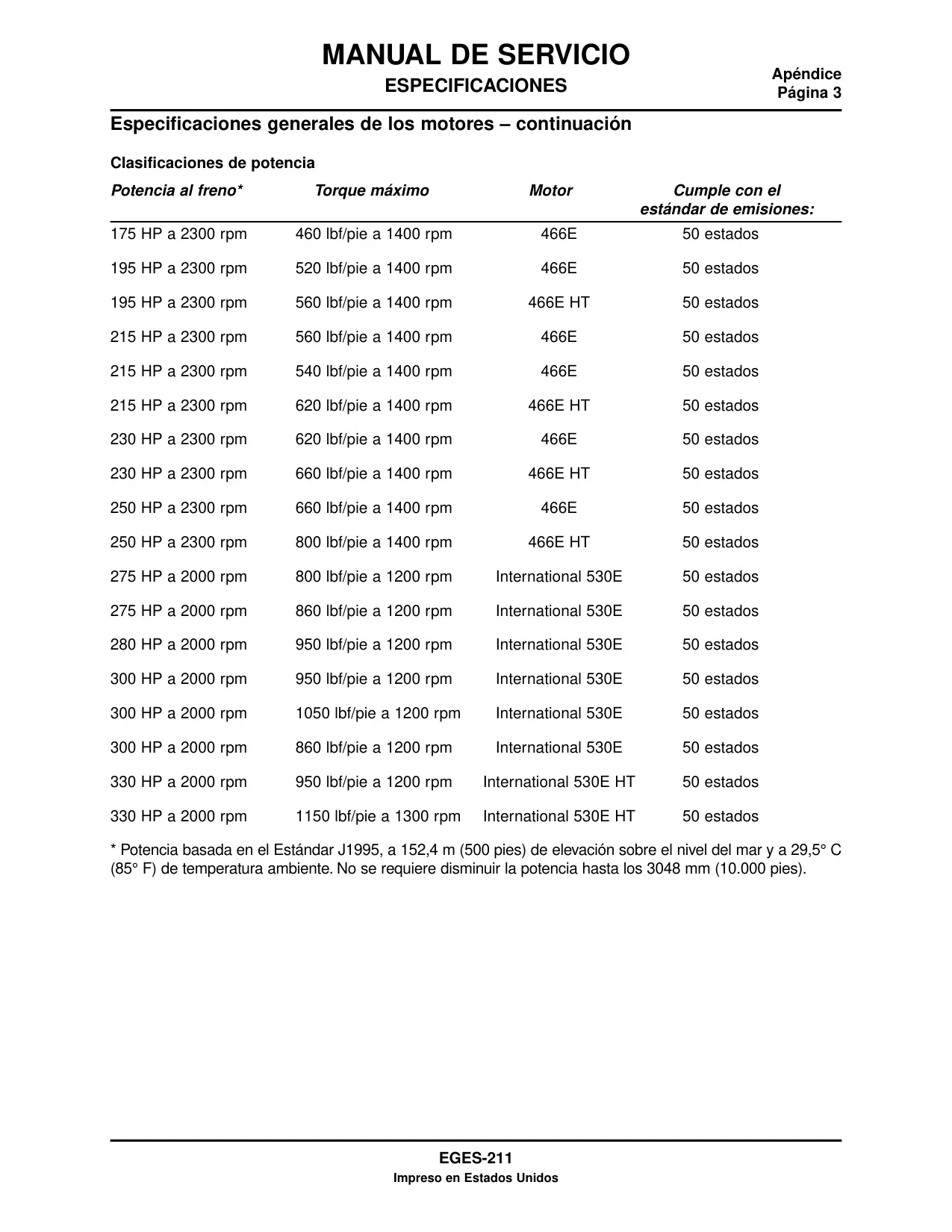

| Potencia Máxima (Rango Típico) | 175 a 250 HP |
| Torque Máximo (Rango Típico) | 460 a 800 lbf/pie |
| Multiplicación Pistón Intensificador Inyectores | 7x |
| Juego Longitudinal Cigüeñal | 0.152 a 0.305 mm (0.006 a 0.012") |

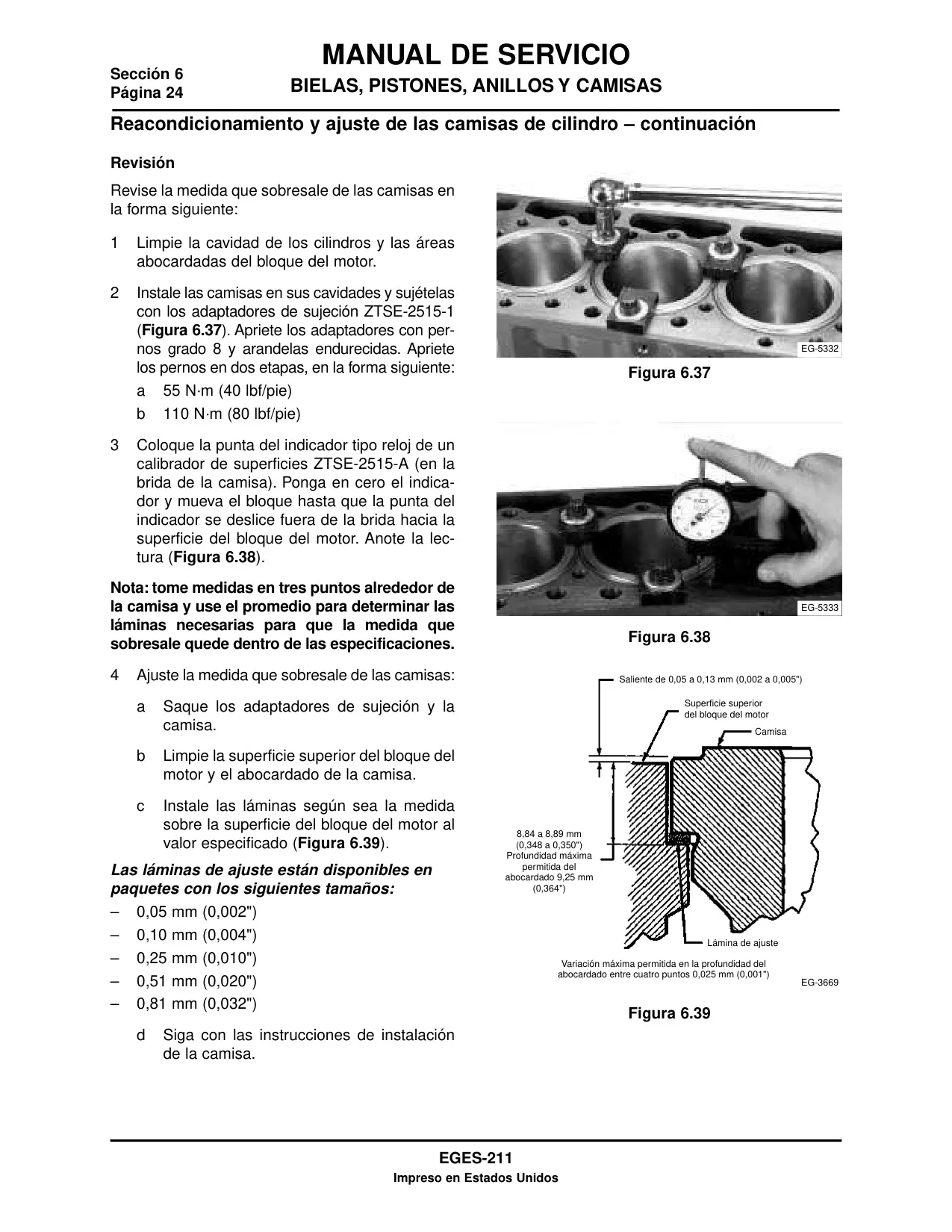

| Prominencia Camisas de Cilindro sobre el Bloque | 0.05 a 0.13 mm (0.002 a 0.005") |

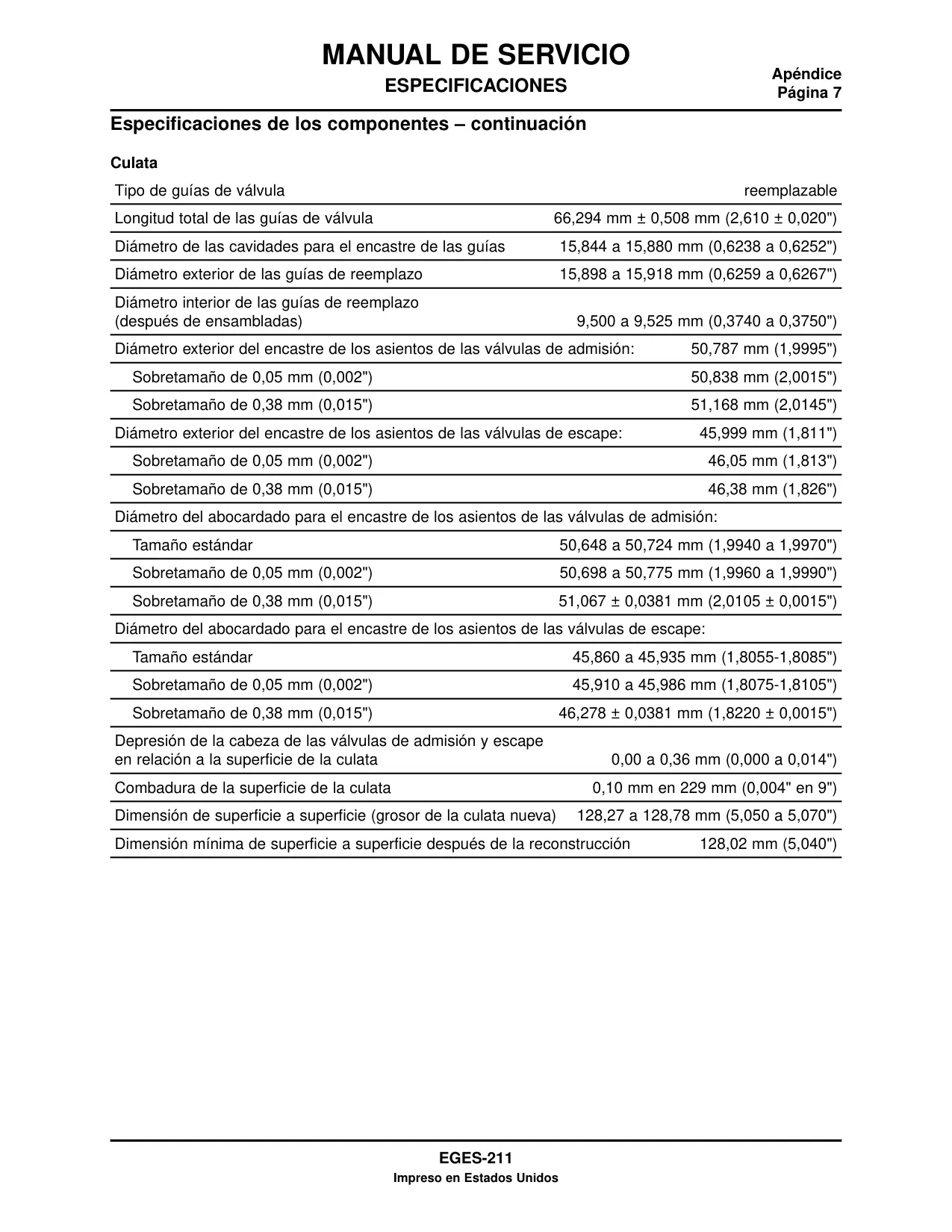

| Grosor Culata (Nueva) | 128.27 a 128.78 mm (5.050 a 5.070") |
Detalles del Motor Navistar DT-466E

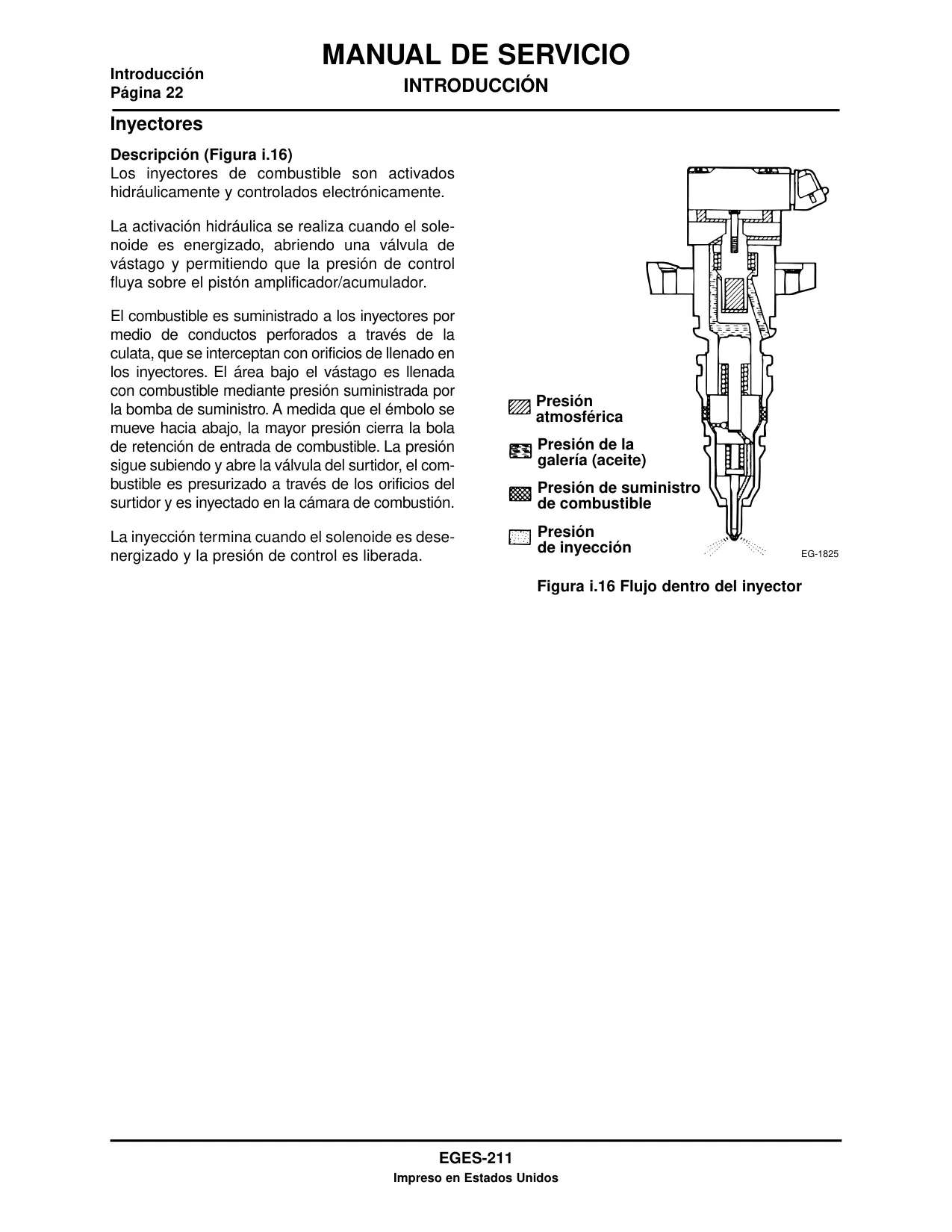

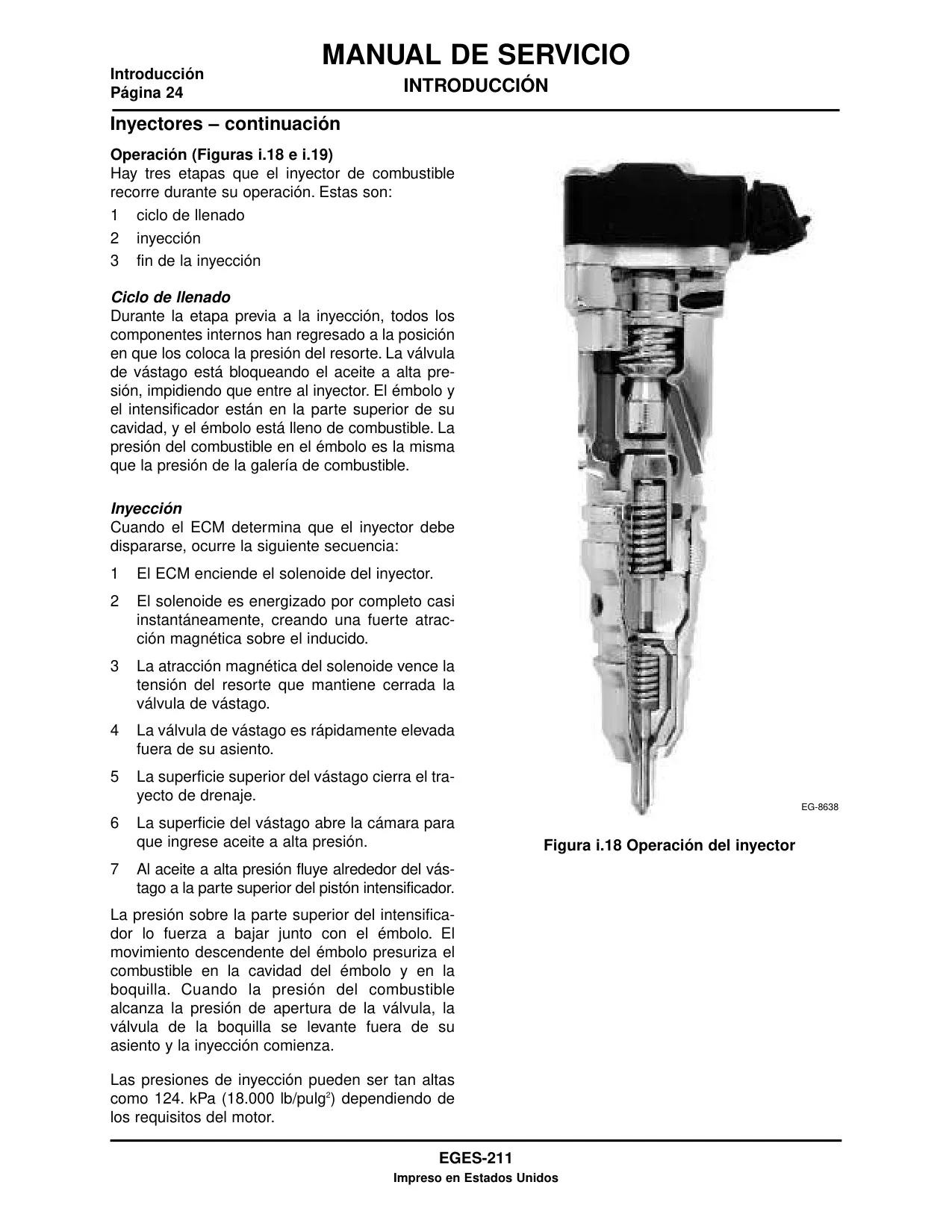

El Motor Navistar DT-466E es una unidad diésel robusta, diseñada para un rendimiento y durabilidad excepcionales en aplicaciones de servicio pesado. Una de sus características distintivas es el sistema de inyección HEUI (Hydraulically Actuated Electronic Unit Injector), que utiliza la presión del aceite del motor para activar los inyectores de combustible. Este sistema permite un control preciso de la sincronización y la cantidad de combustible, optimizando la combustión y la eficiencia.

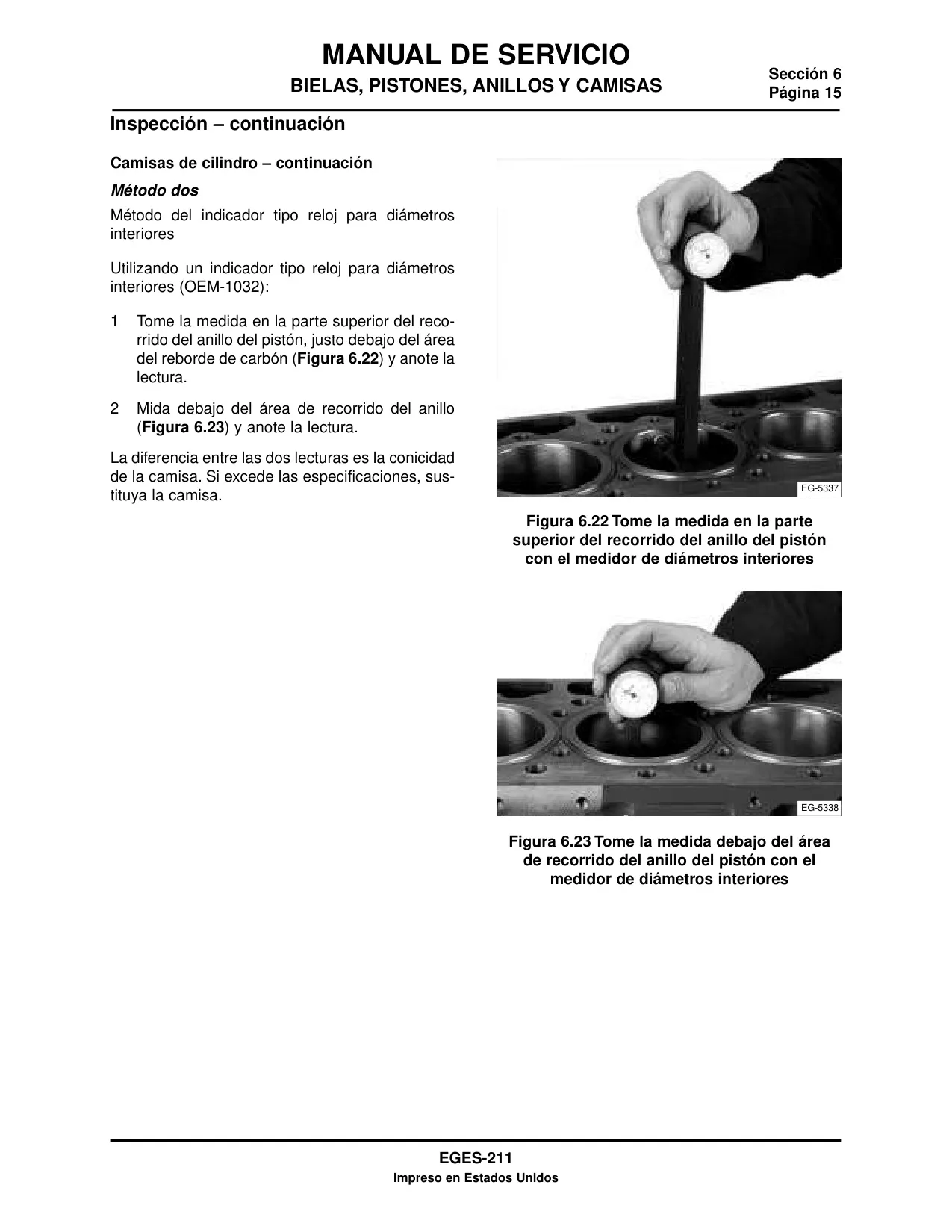

El bloque del motor está ingeniosamente diseñado con galerías fundidas para el agua y el aceite, e incorpora camisas de cilindro húmedas y reemplazables. Esta configuración no solo facilita el mantenimiento y la reconstrucción, sino que también contribuye a una mejor disipación del calor. Además, los pistones se benefician de un sistema de enfriamiento avanzado, donde tubos aspersores dirigen aceite lubricante a presión a la parte inferior de cada pistón, asegurando un control térmico efectivo y prolongando la vida útil del componente.

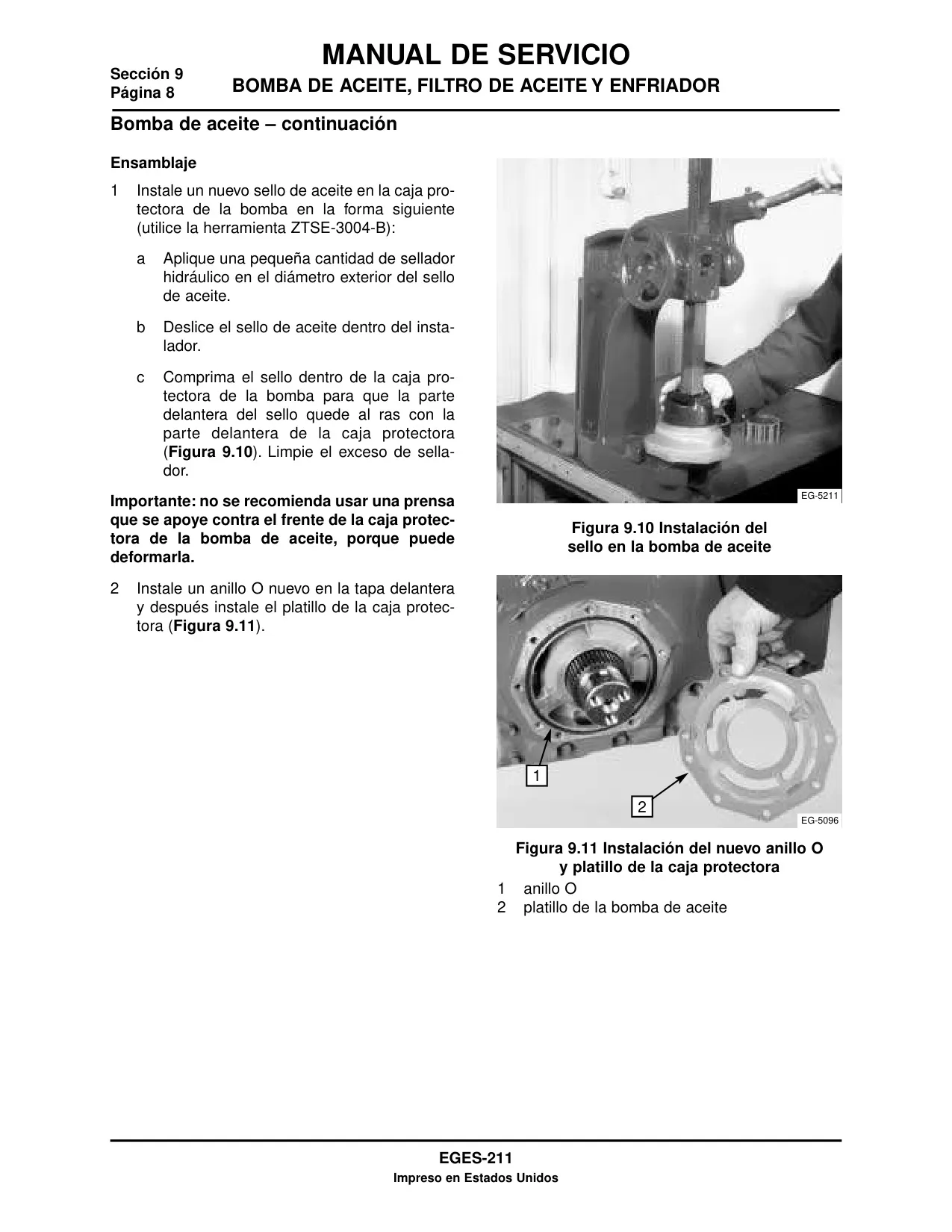

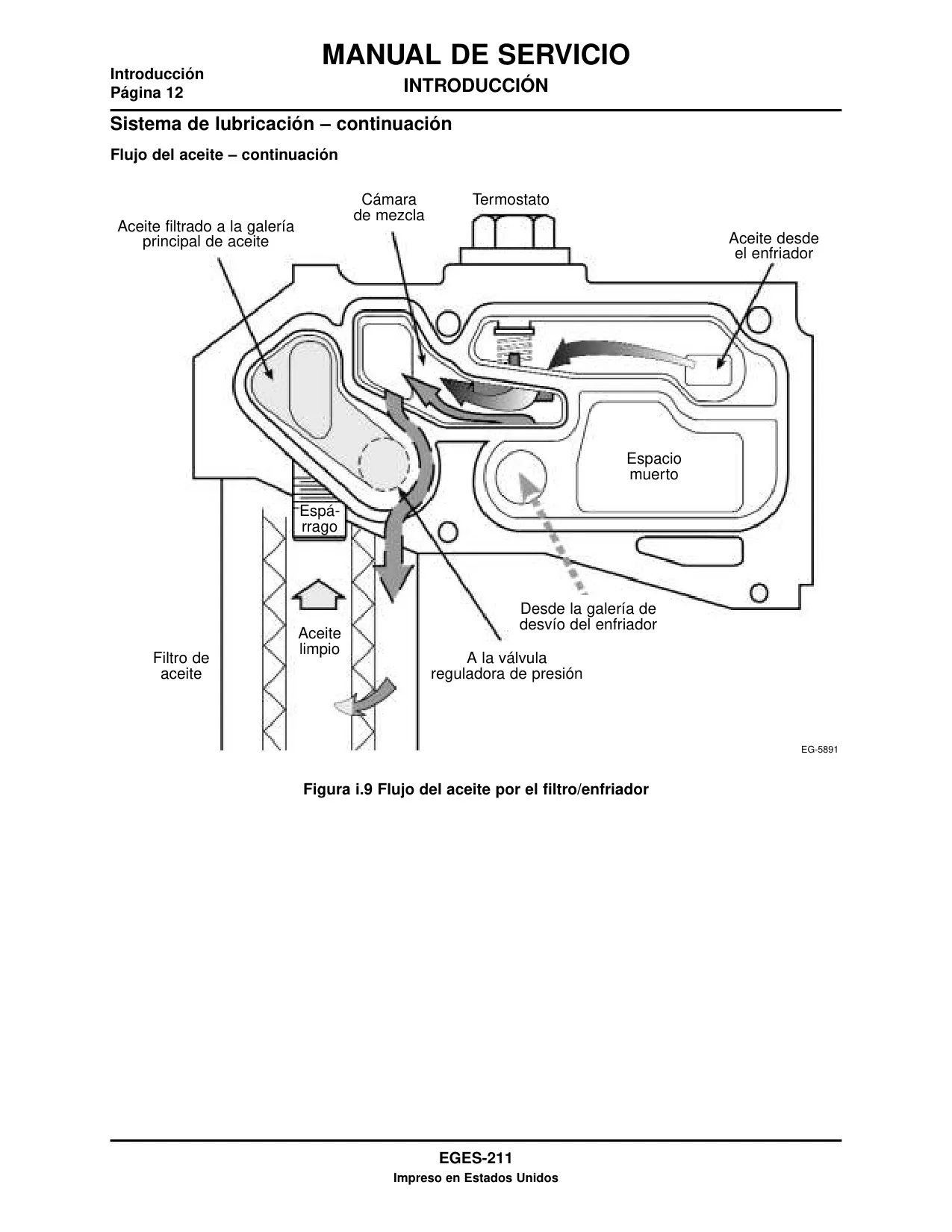

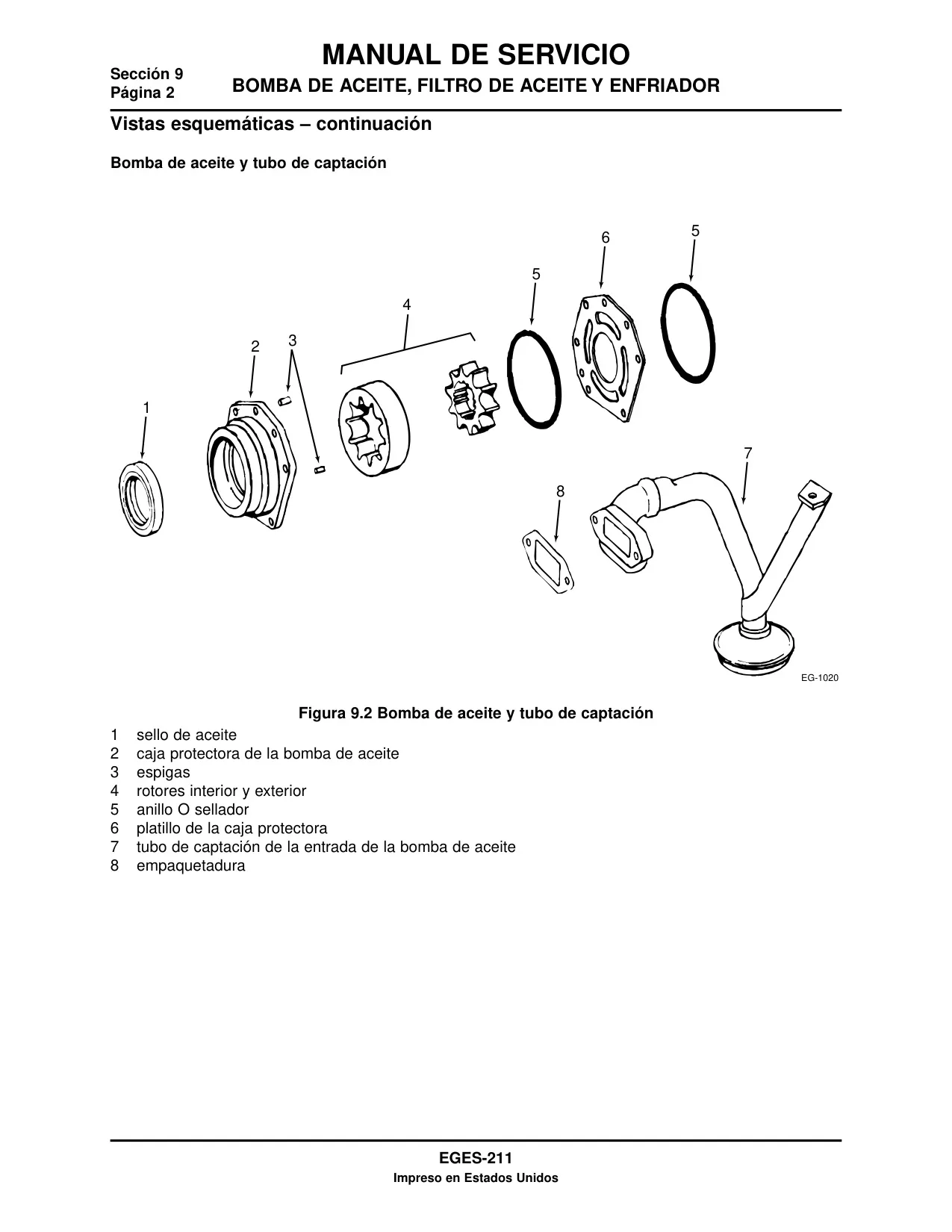

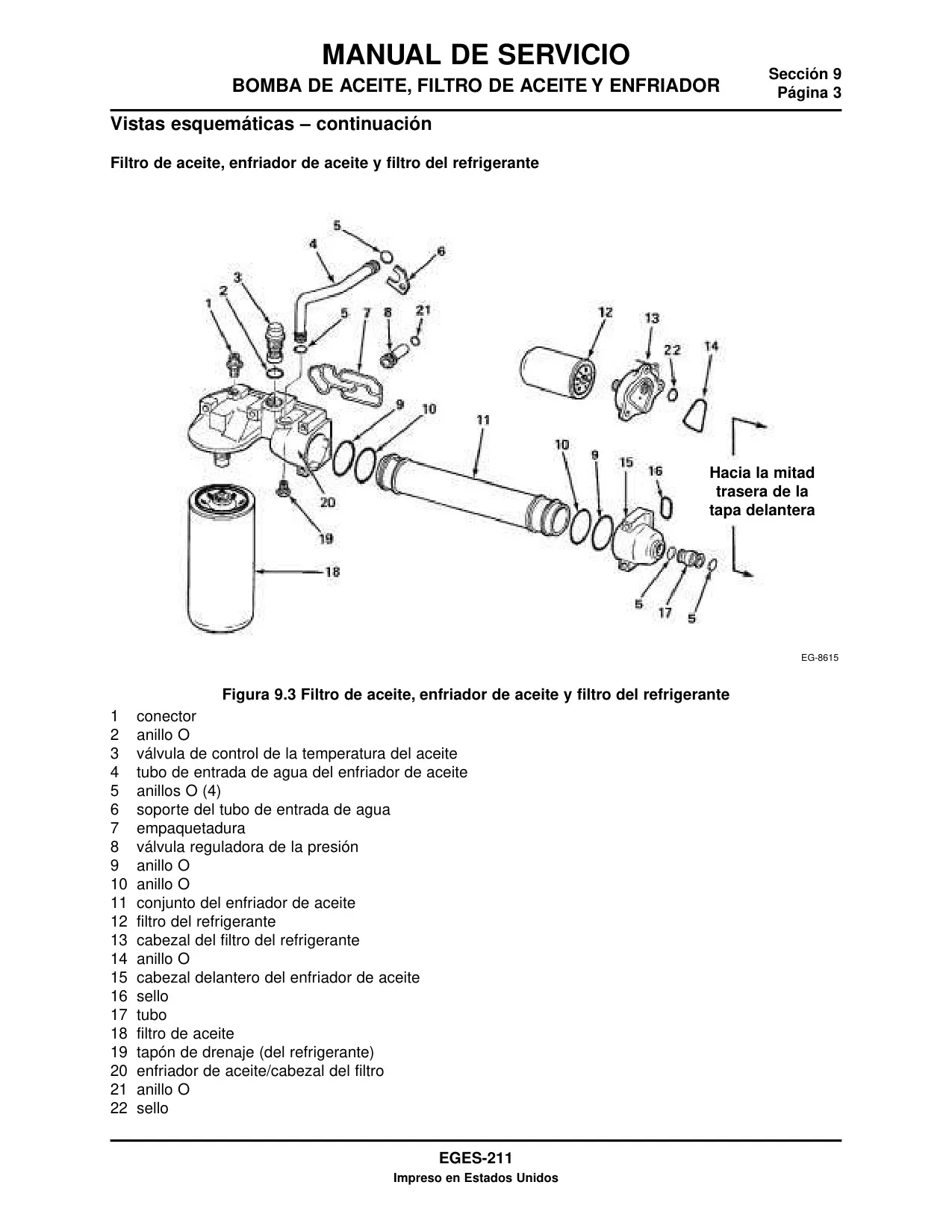

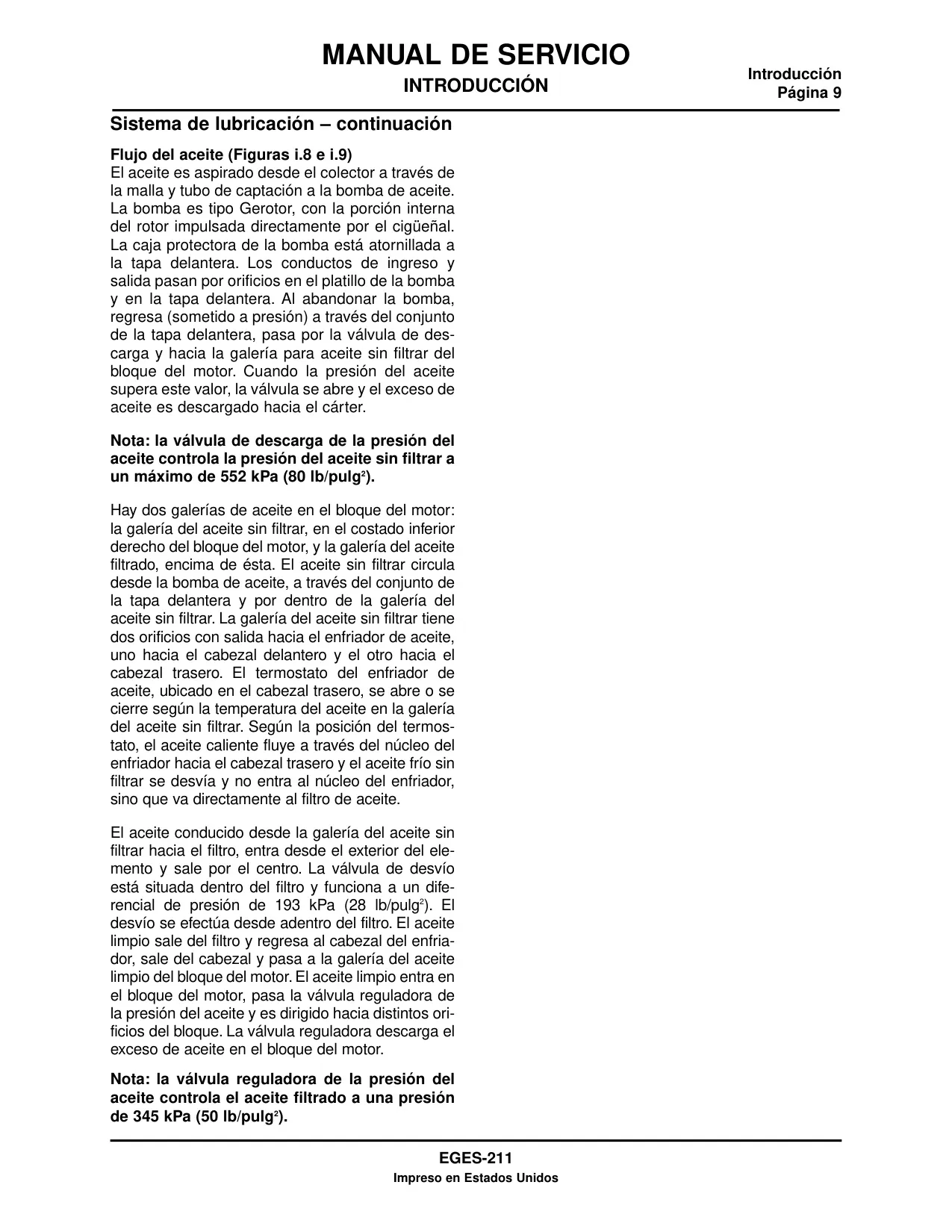

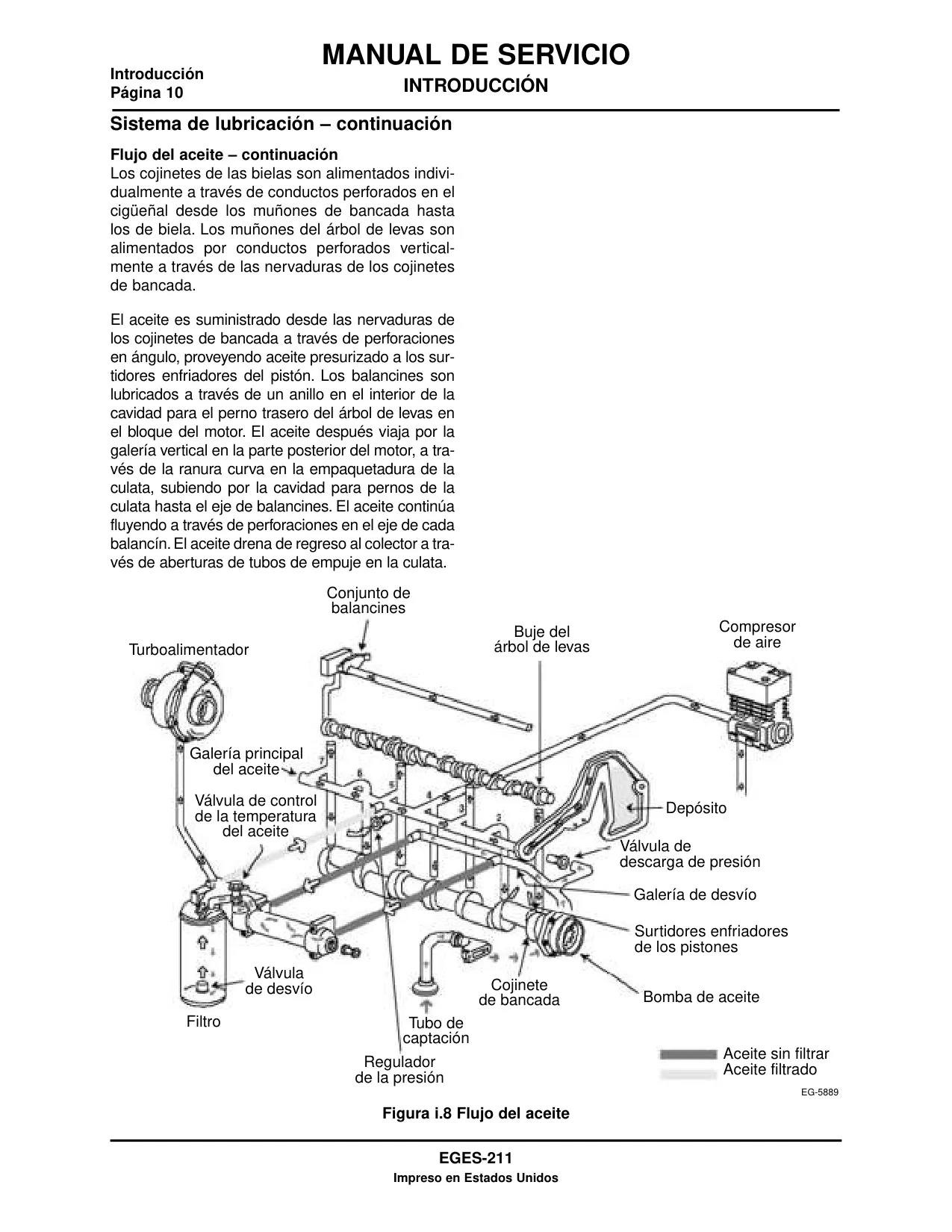

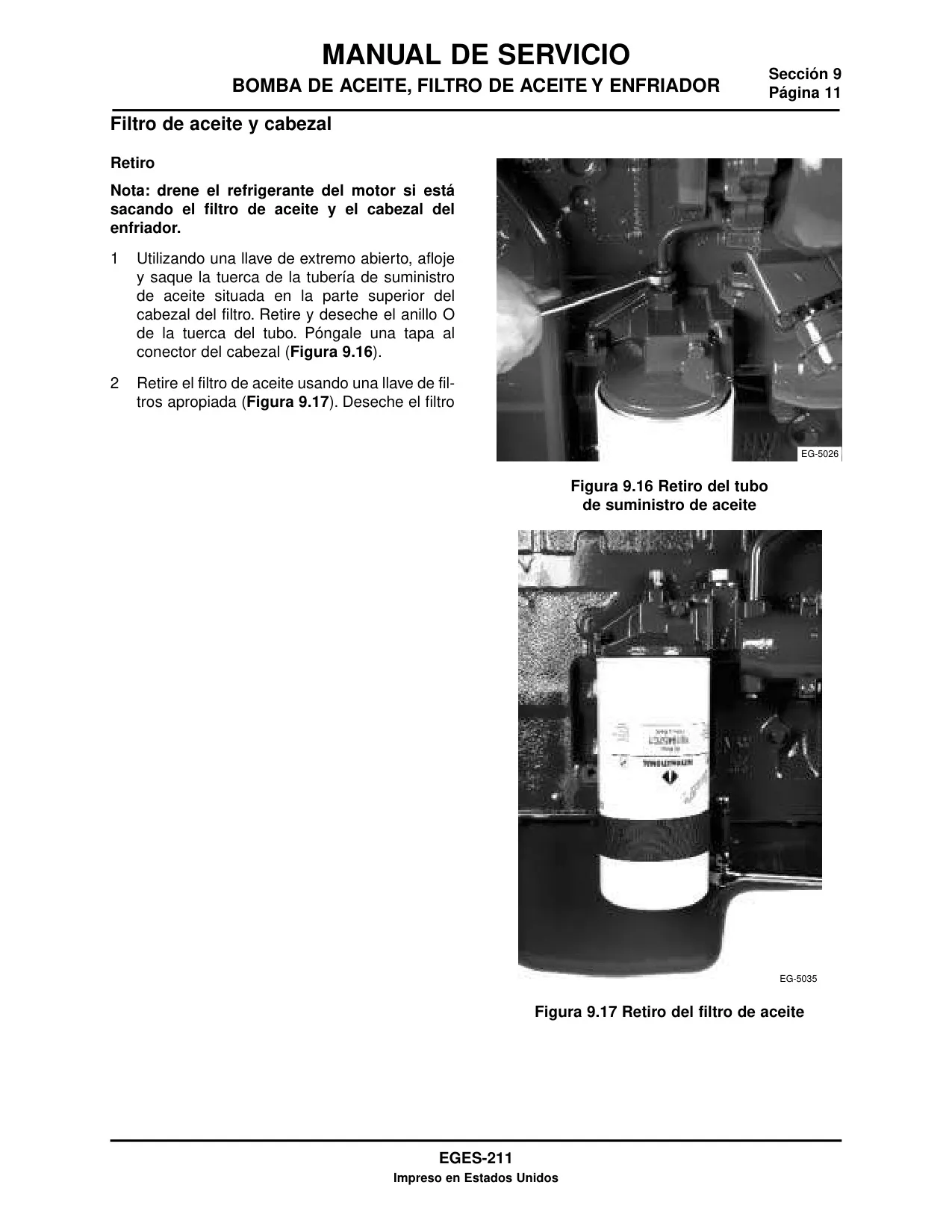

La lubricación interna está asegurada por una bomba de aceite tipo Gerotor, impulsada directamente por el cigüeñal. Esta bomba mantiene una presión de aceite adecuada en todo el sistema, con una válvula de descarga que limita la presión máxima de aceite sin filtrar a 552 kPa (80 lb/pulg²). El sistema también incluye una válvula reguladora para el aceite filtrado, manteniendo una presión constante de 345 kPa (50 lb/pulg²) para la mayoría de los componentes, vital para el funcionamiento del sistema HEUI.

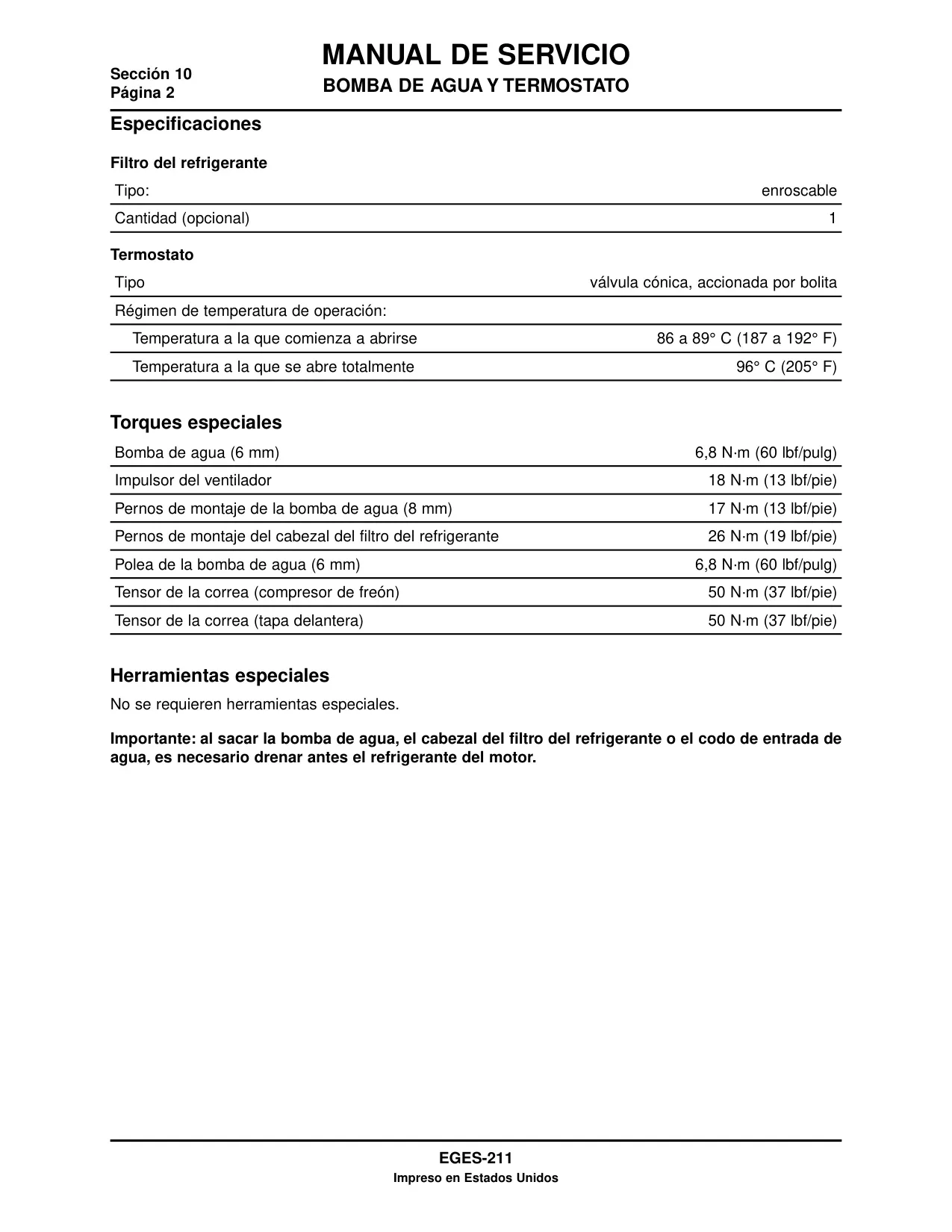

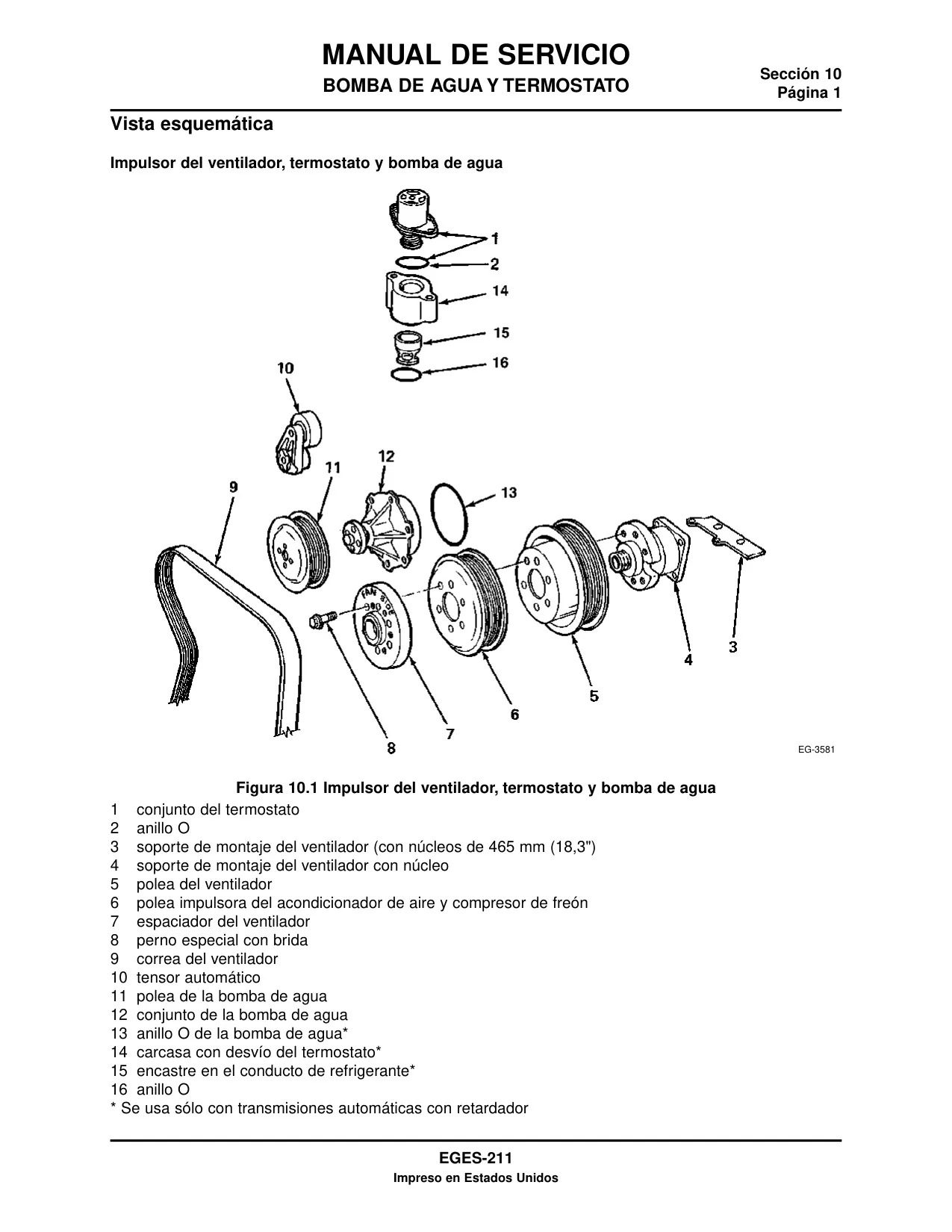

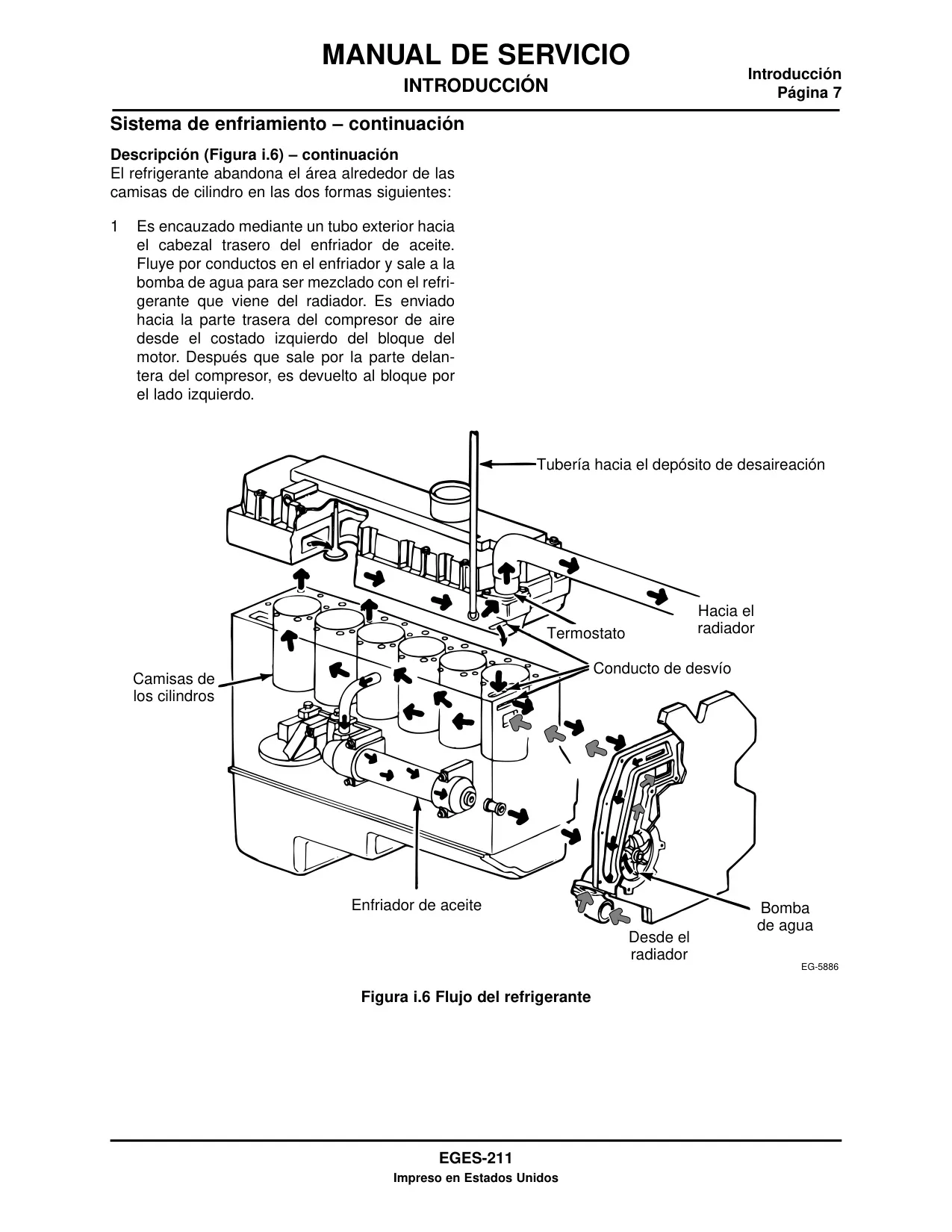

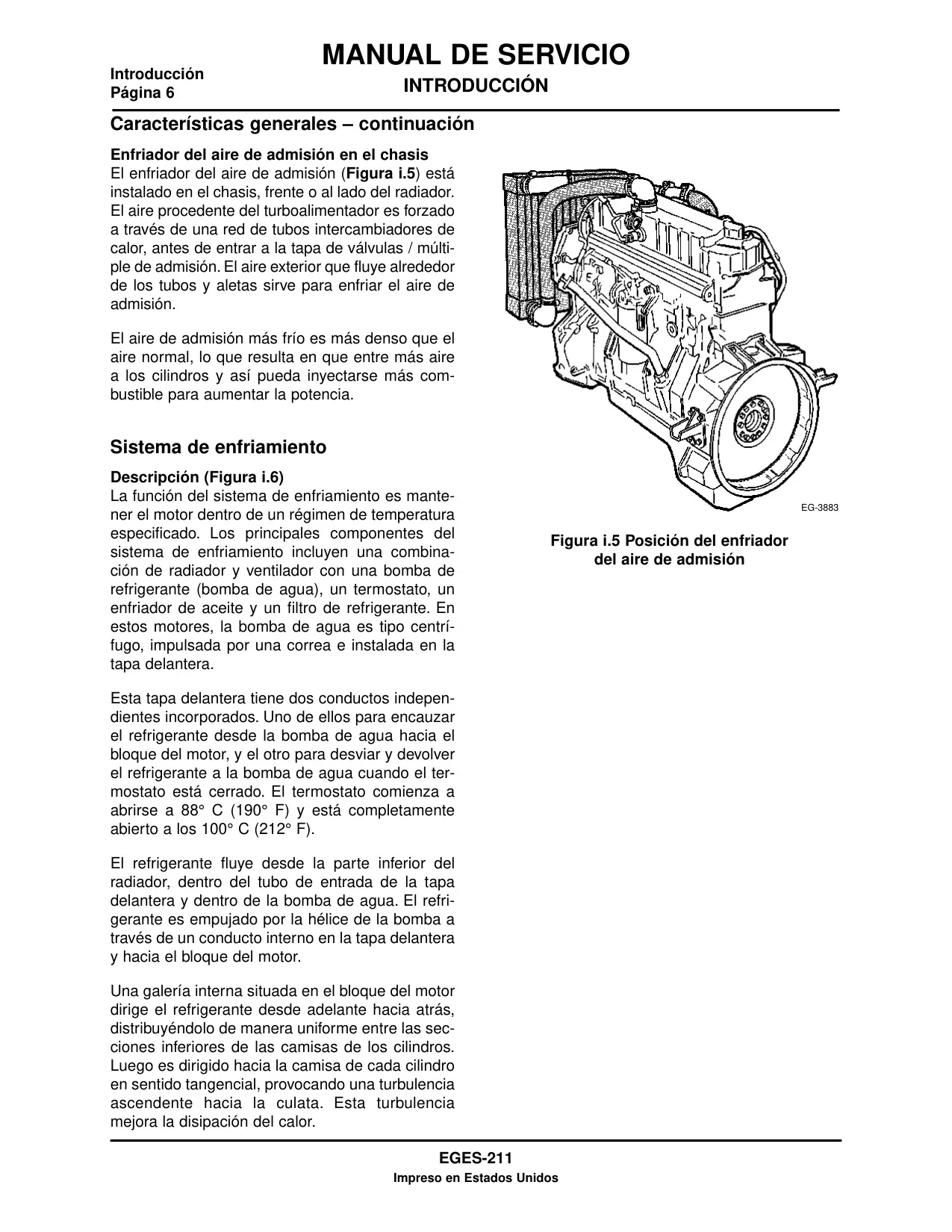

El sistema de enfriamiento es igualmente sofisticado, con una bomba de agua centrífuga accionada por correa y un termostato de válvula cónica que comienza a abrirse entre 86 y 89°C. Esta precisión en el control de la temperatura asegura que el motor opere dentro de su rango térmico óptimo, crucial para la eficiencia del combustible y la reducción de emisiones. El turboalimentador, capaz de operar a más de 100,000 rpm, potencia significativamente el rendimiento, aunque requiere una lubricación y un mantenimiento adecuados para asegurar su longevidad.

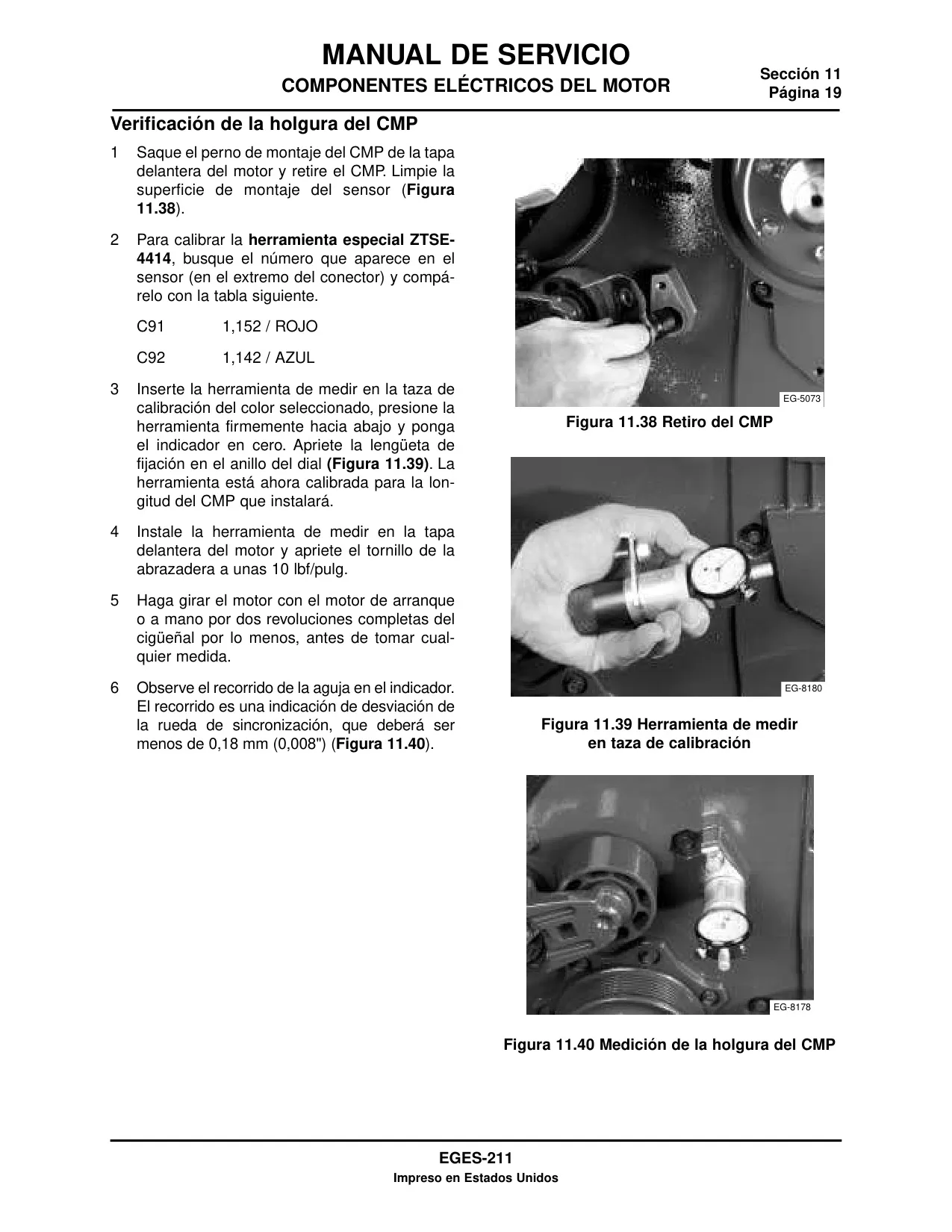

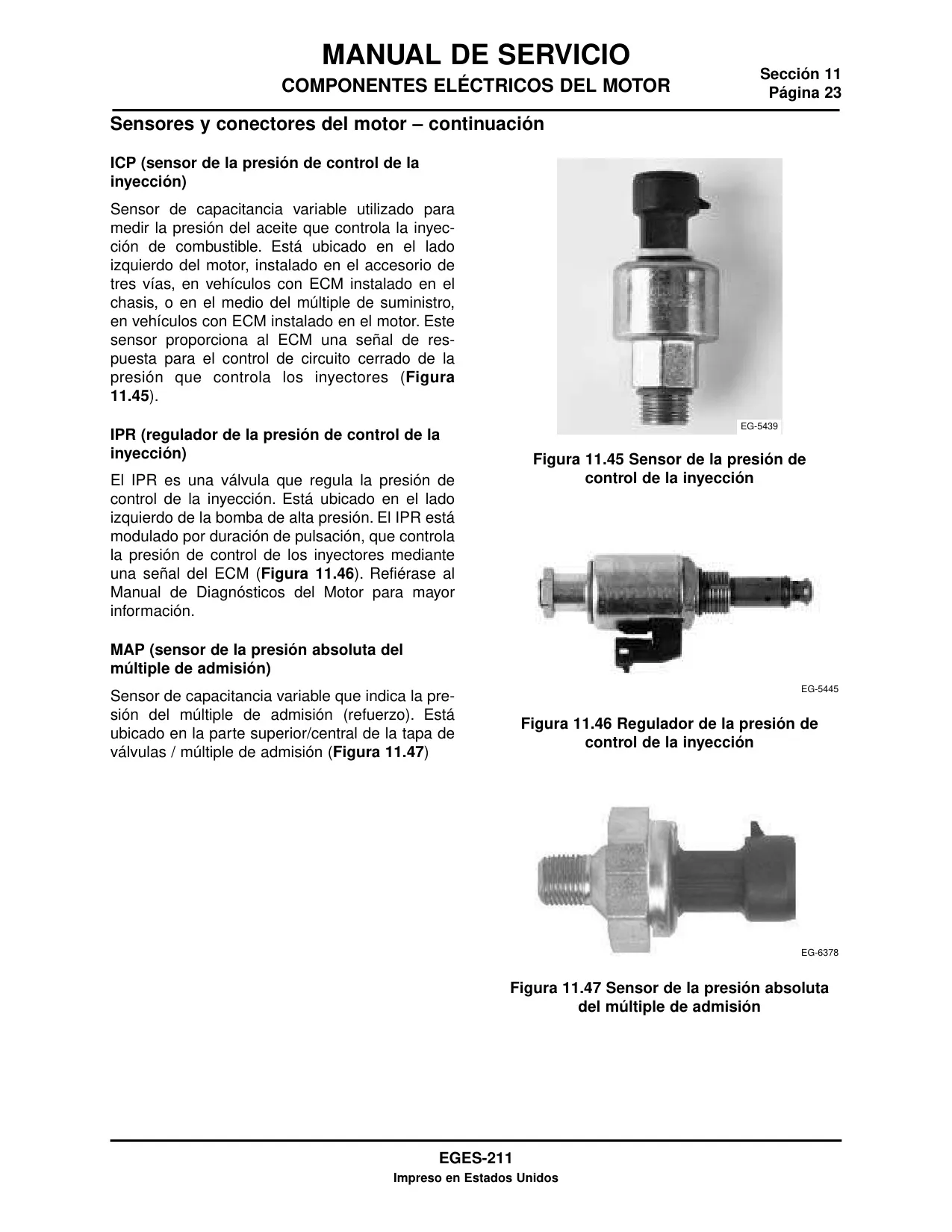

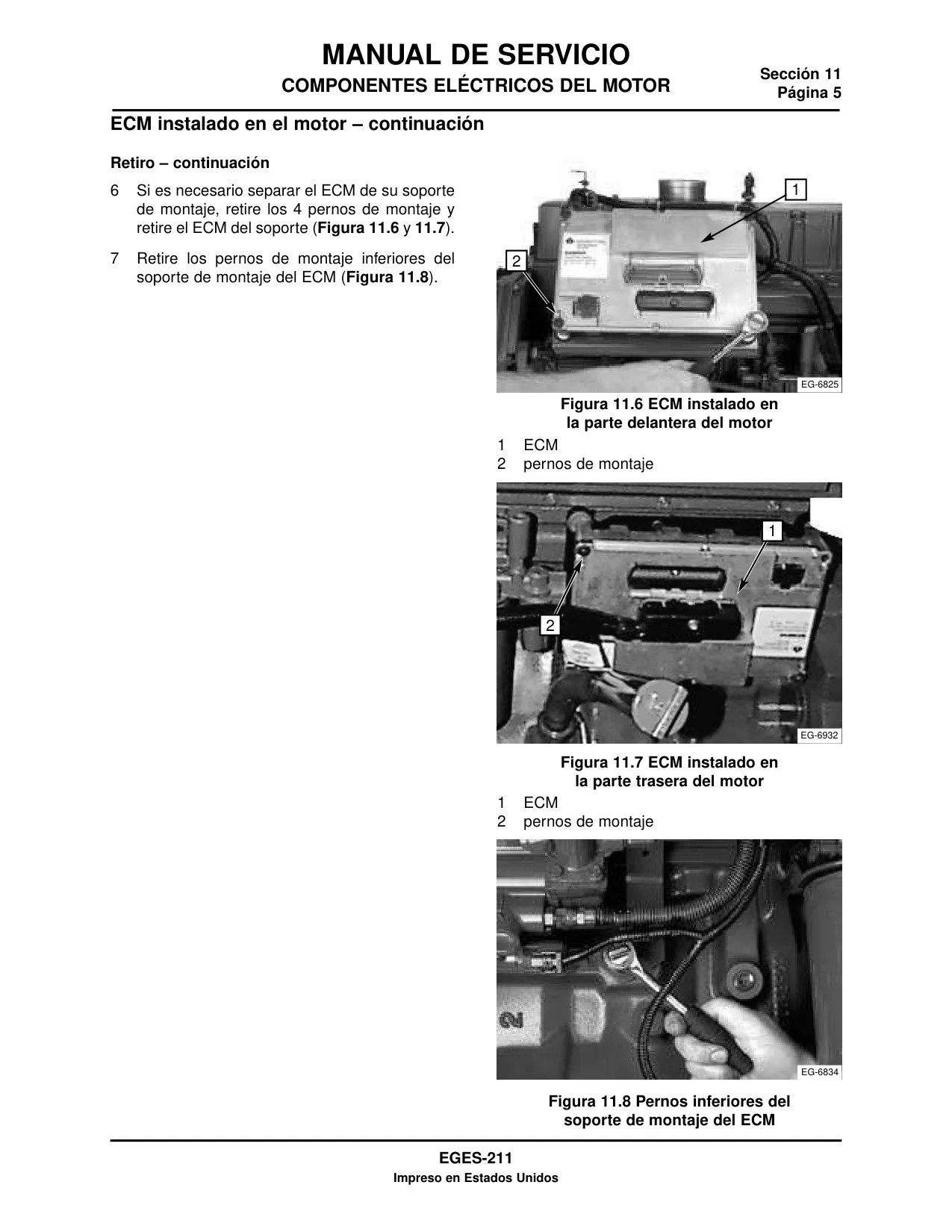

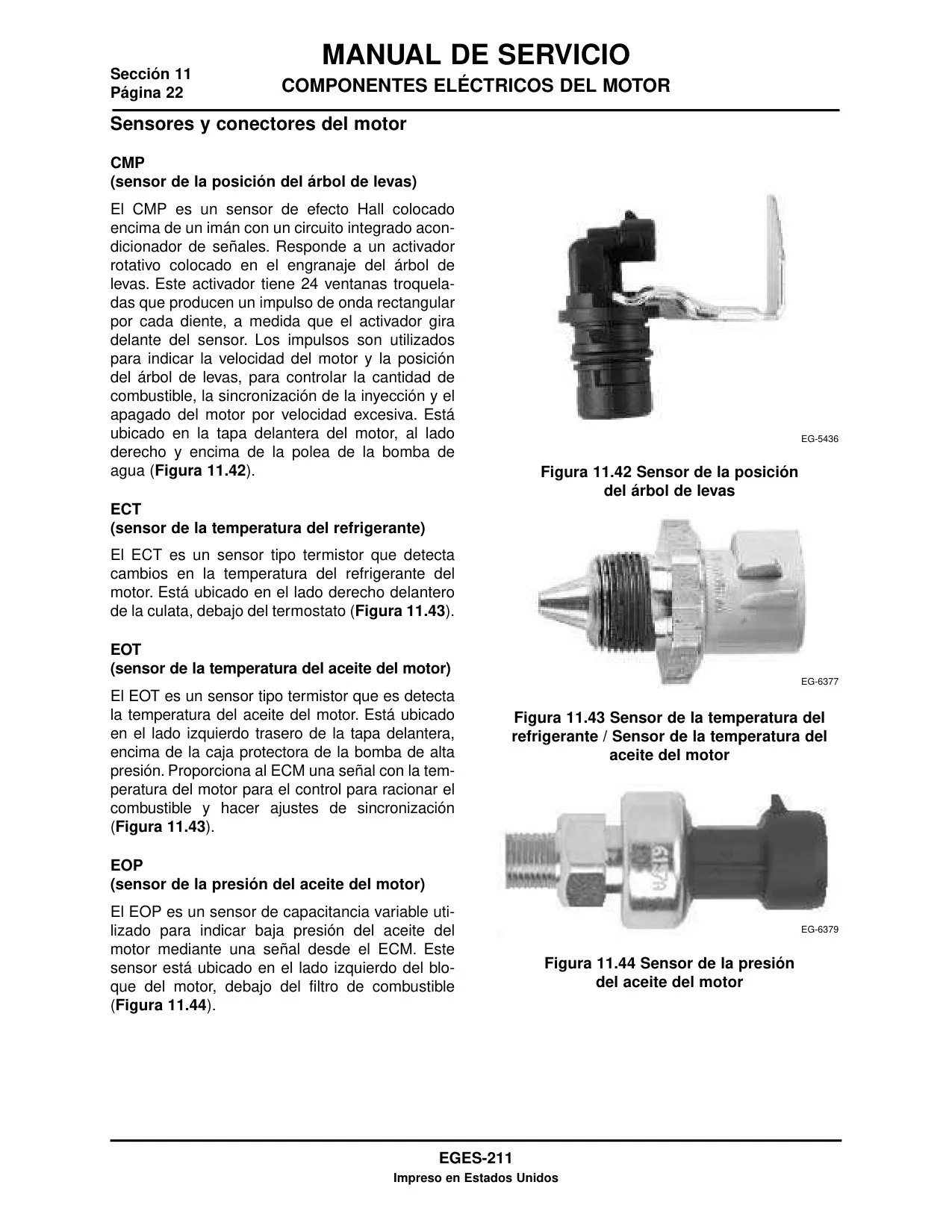

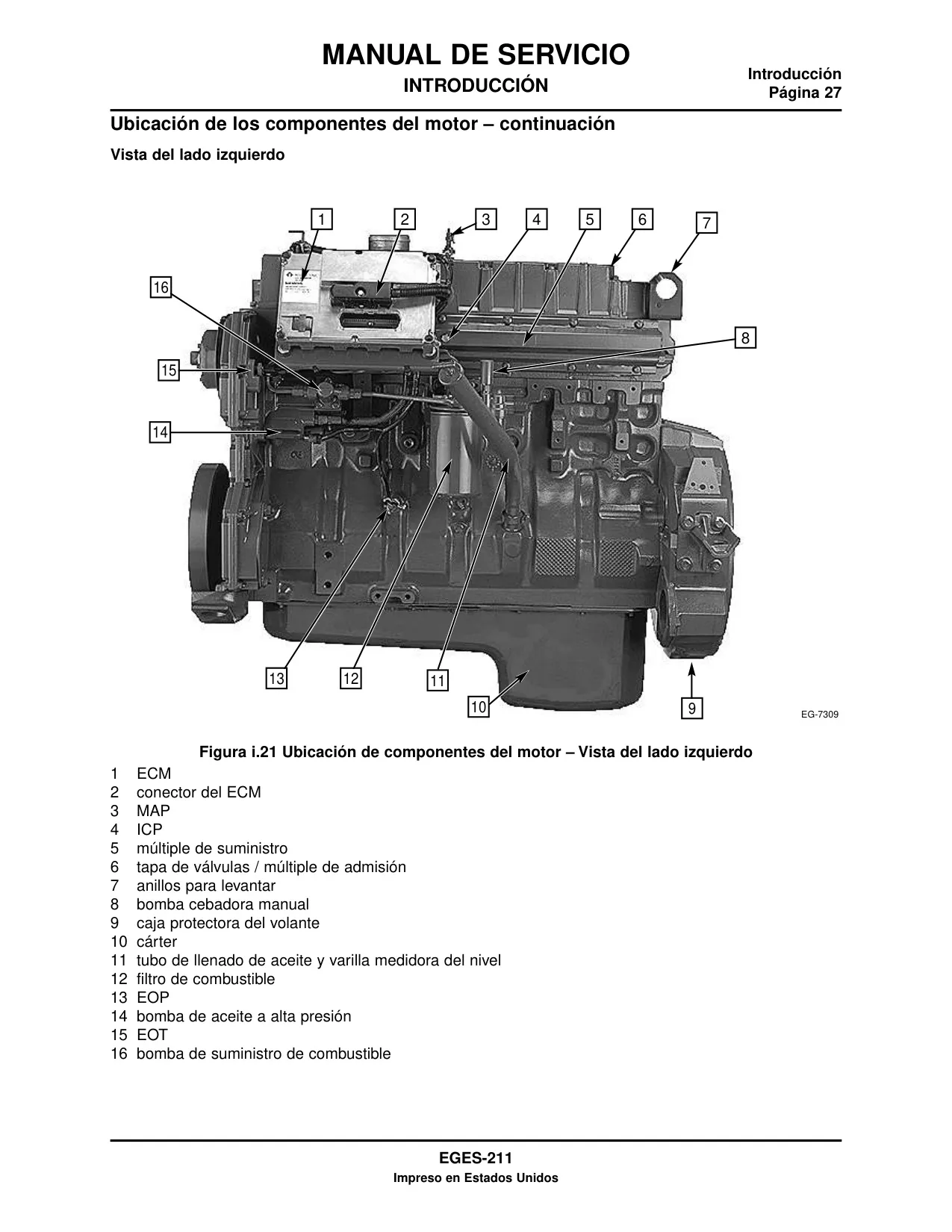

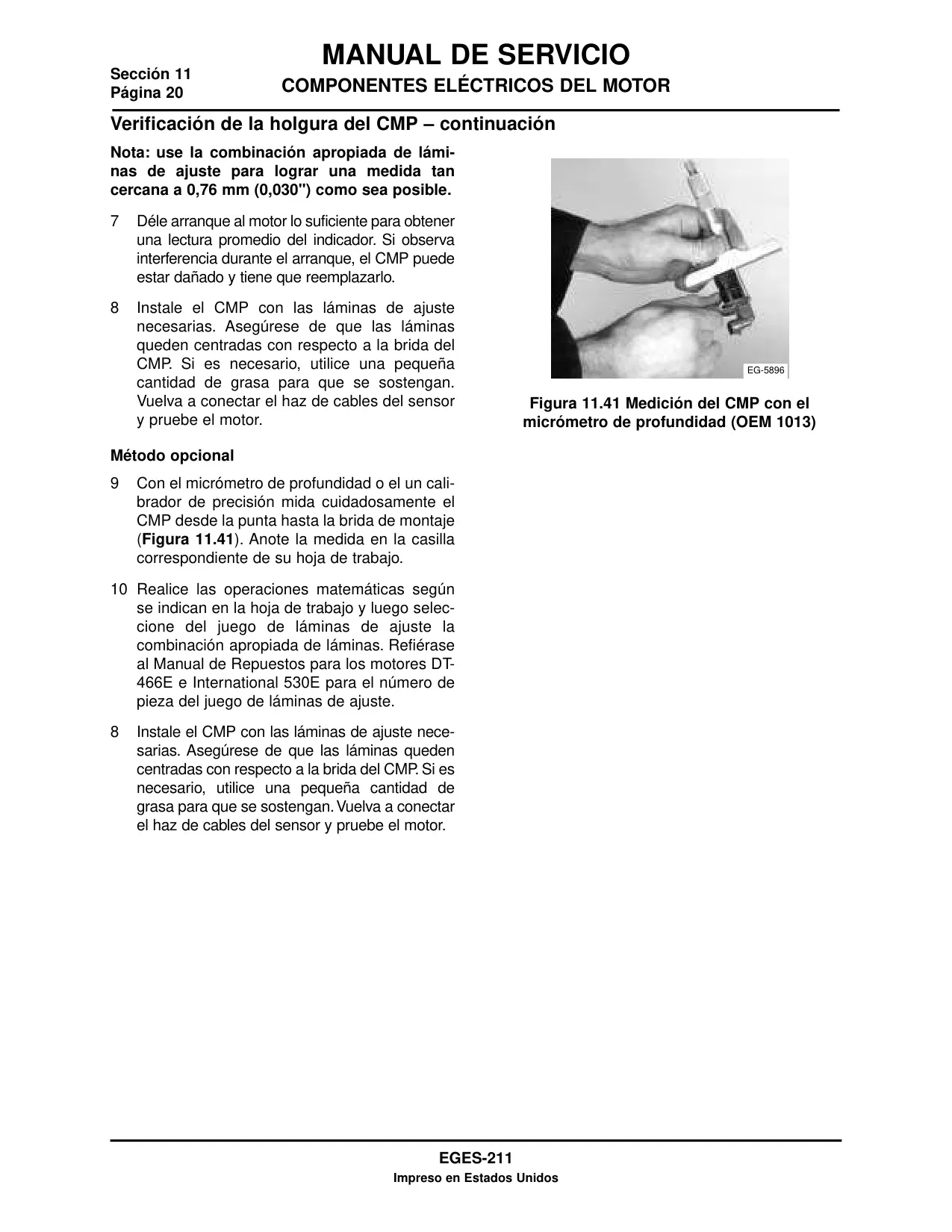

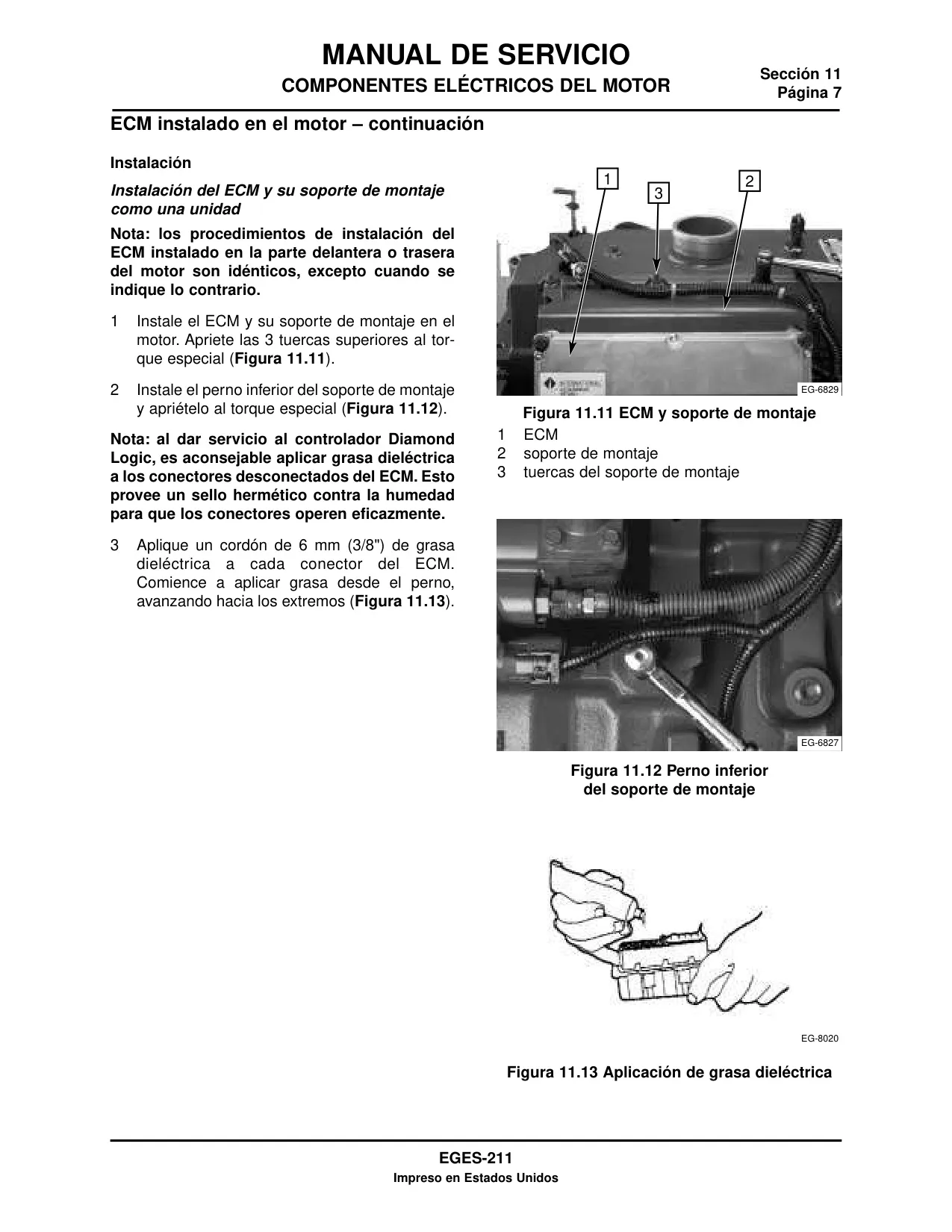

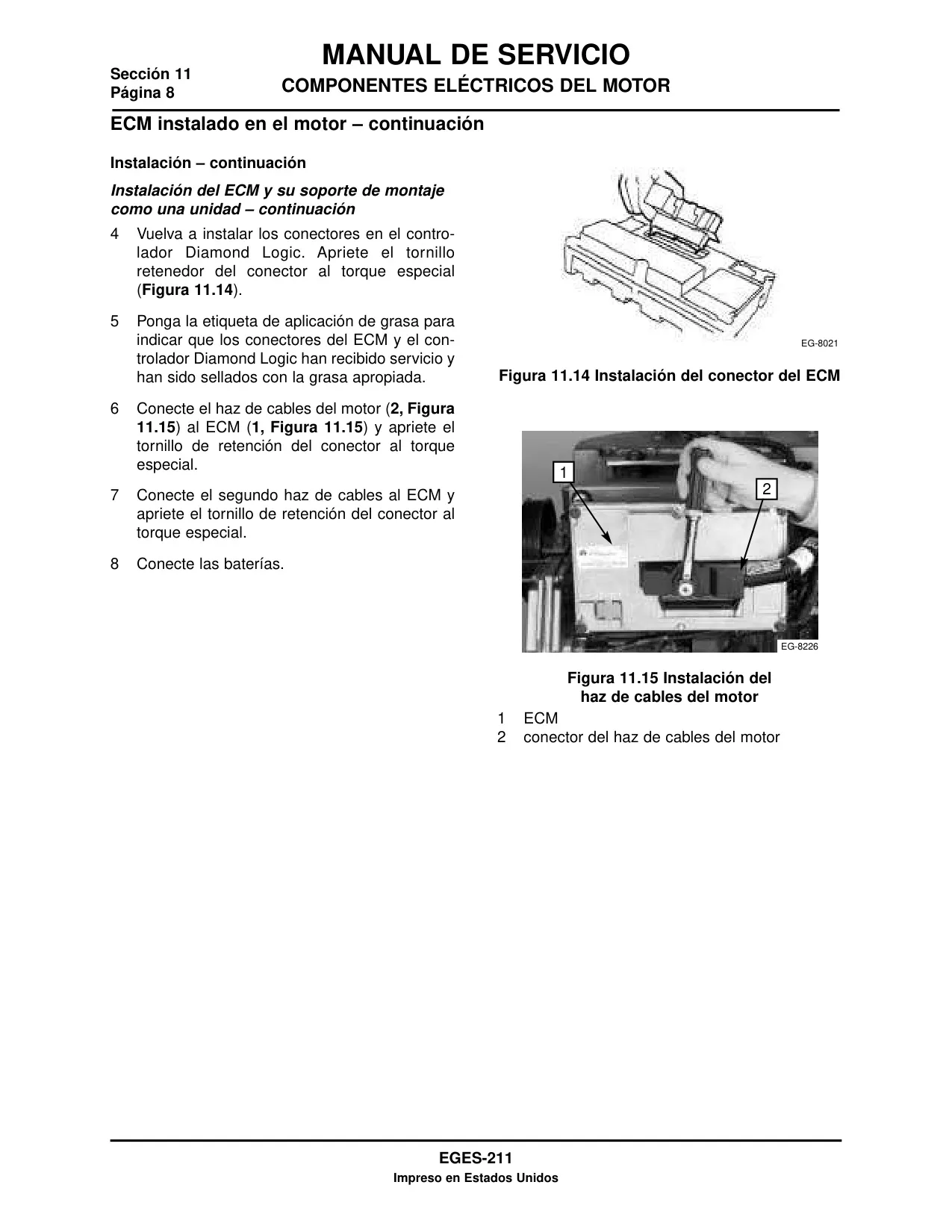

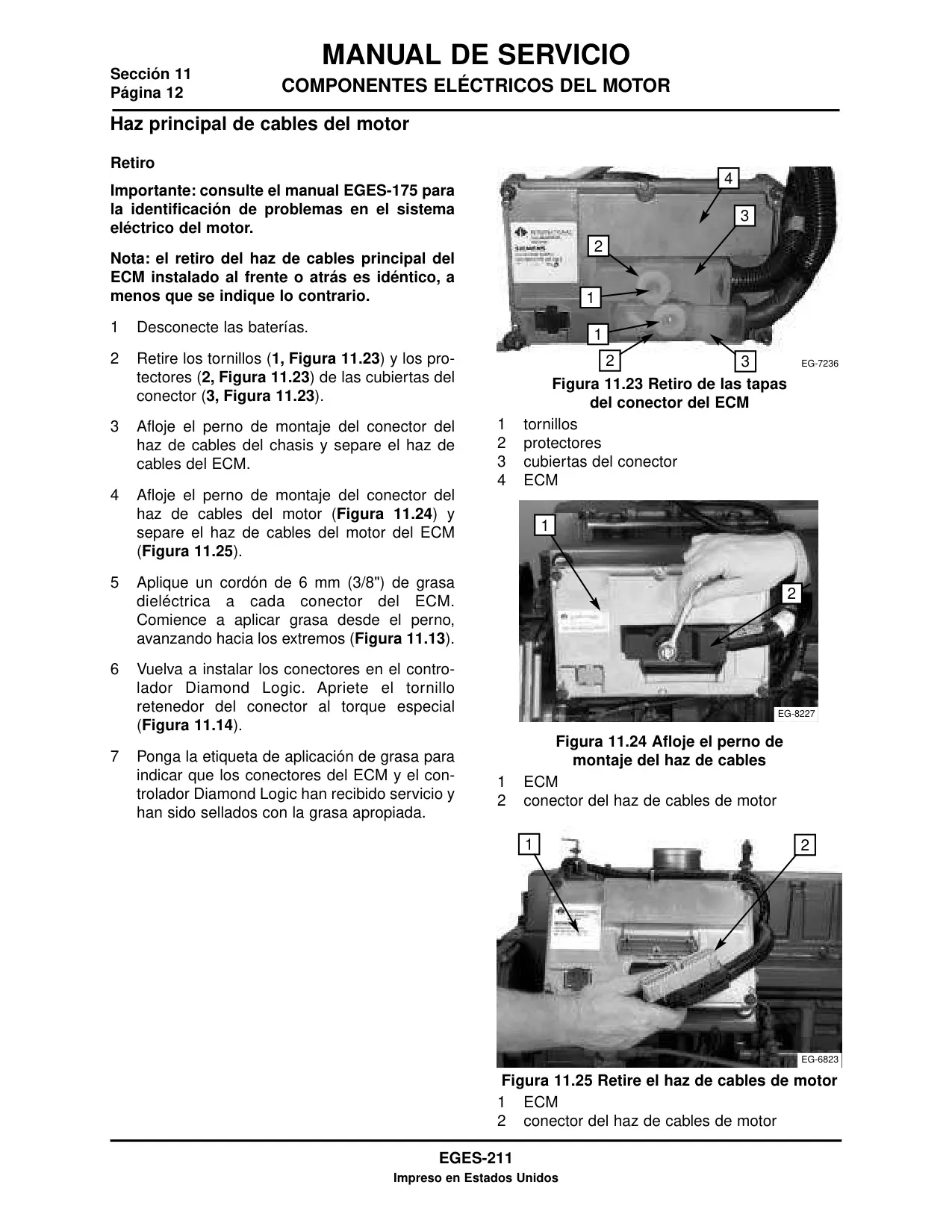

En cuanto a la electrónica, el motor incorpora una serie de sensores clave que monitorean constantemente sus condiciones operativas. El Sensor de Posición del Árbol de Levas (CMP), por ejemplo, utiliza tecnología de efecto Hall para proporcionar datos vitales sobre la velocidad y posición del motor al ECM. Otros sensores como el de Temperatura del Refrigerante (ECT), Temperatura del Aceite del Motor (EOT) y Presión de Control de la Inyección (ICP) trabajan en conjunto para ofrecer una visión completa del estado del motor, permitiendo un diagnóstico preciso y un control electrónico óptimo.

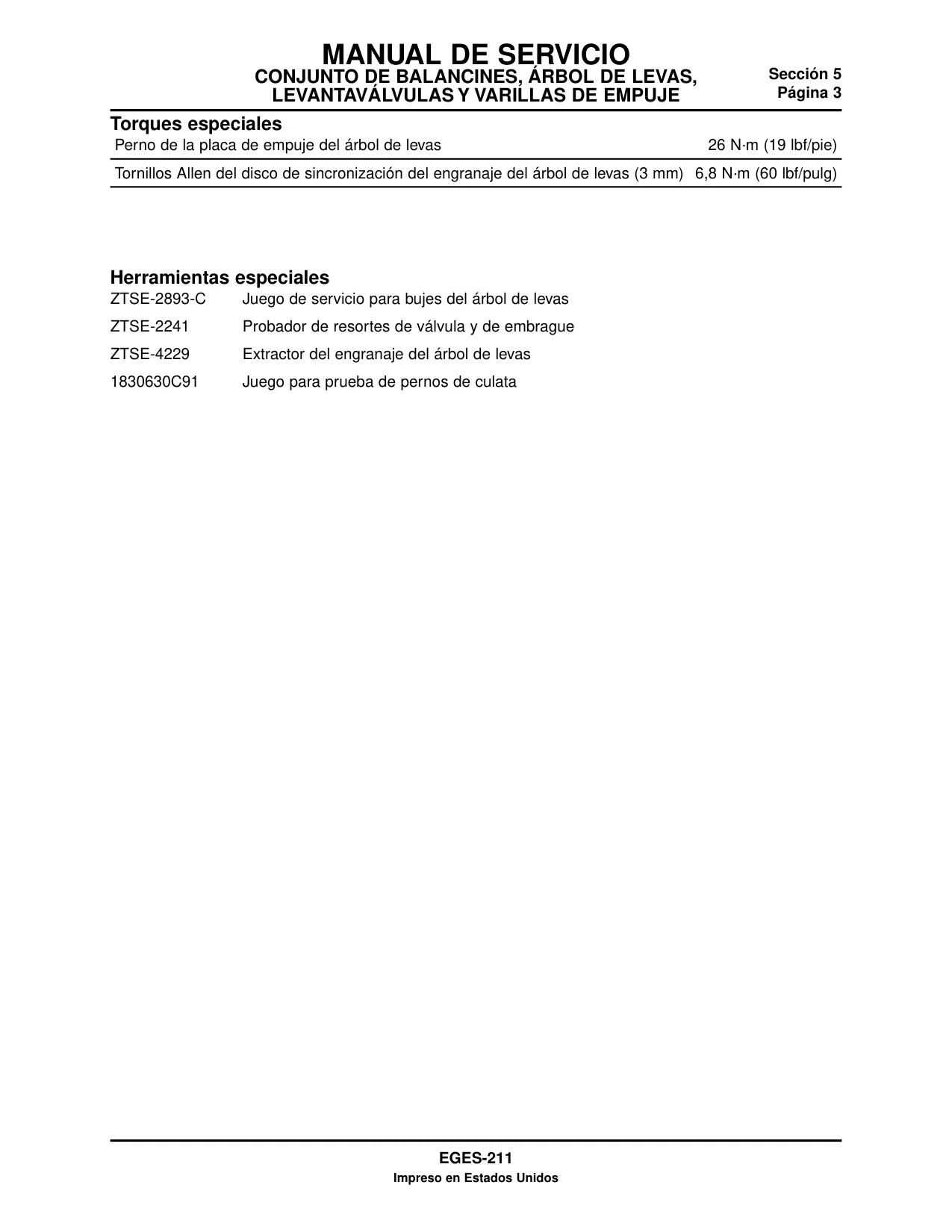

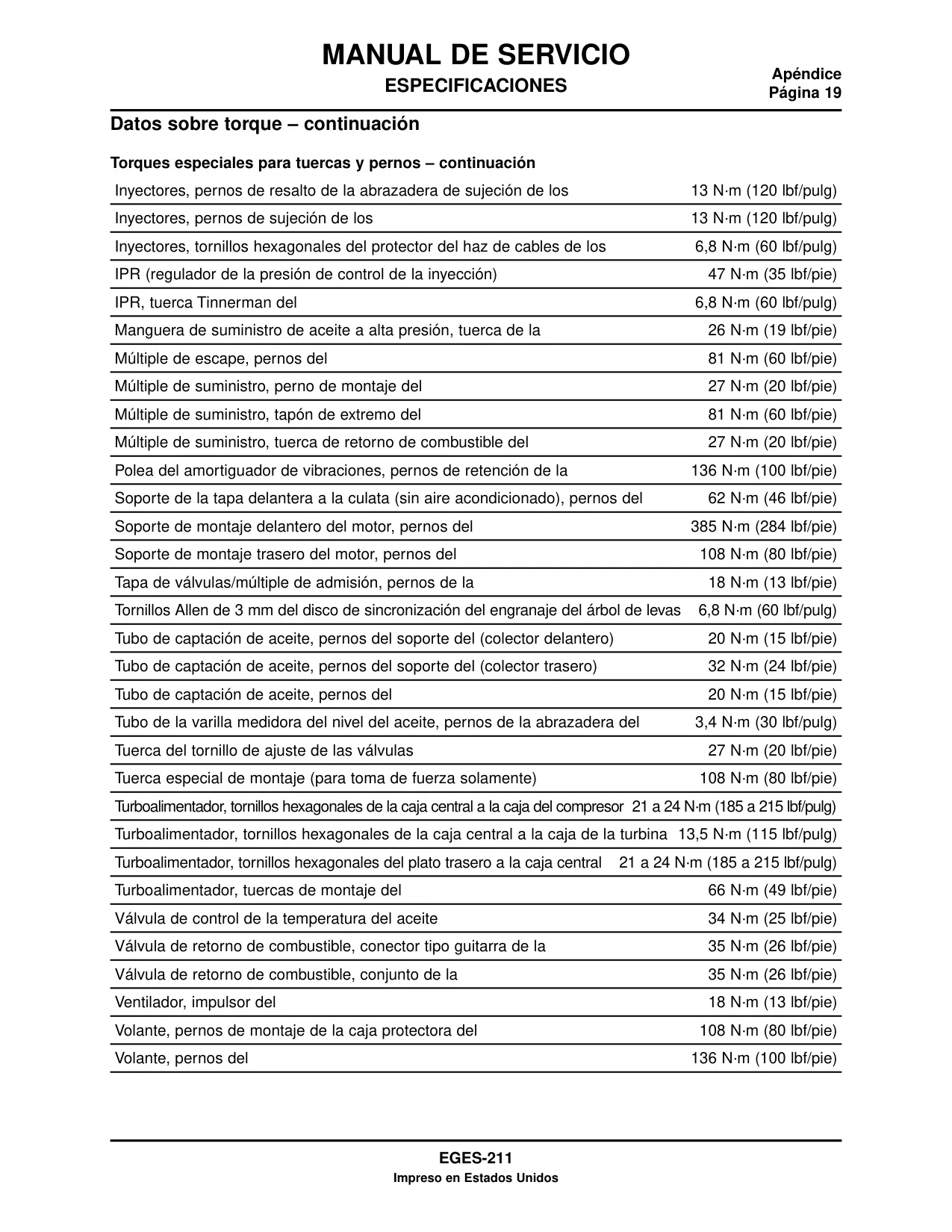

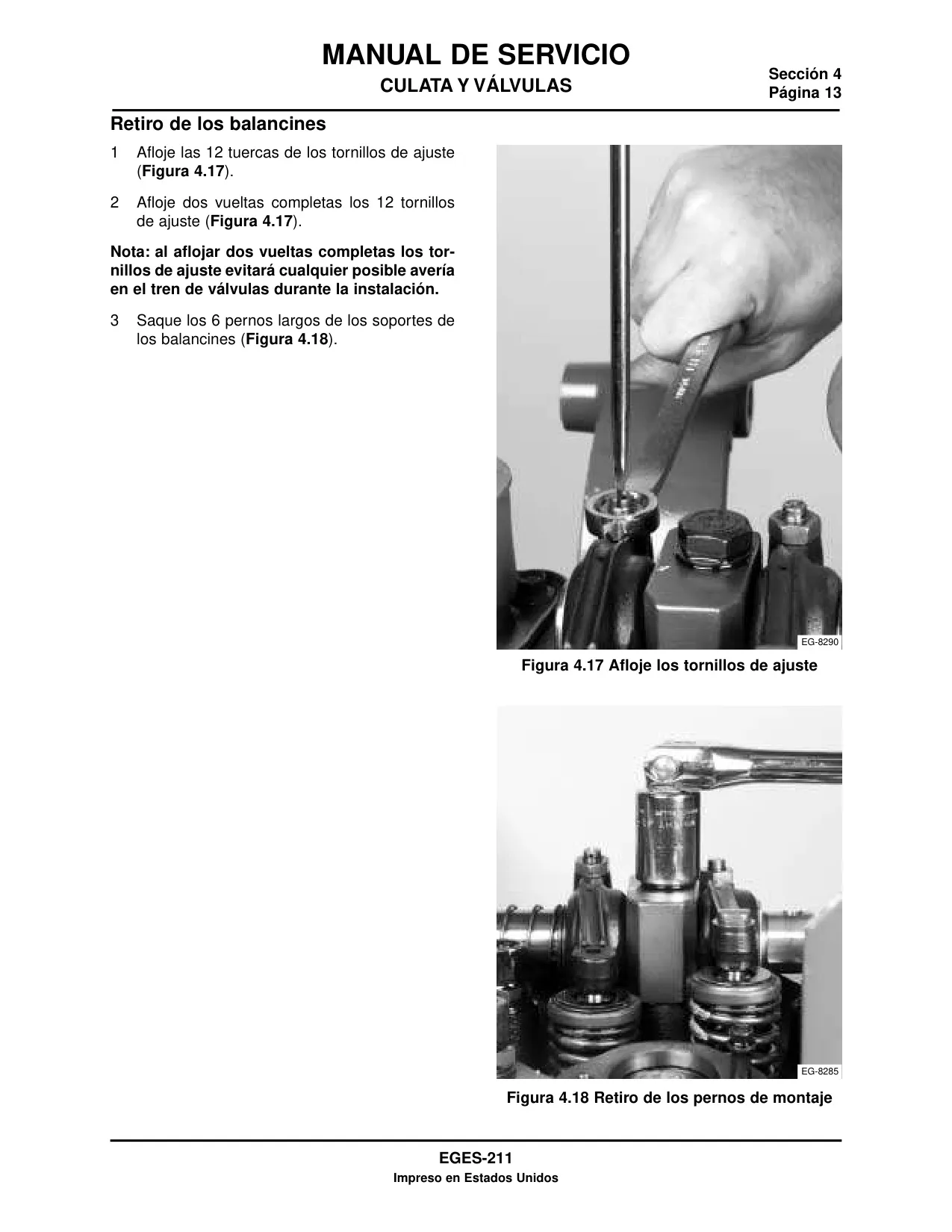

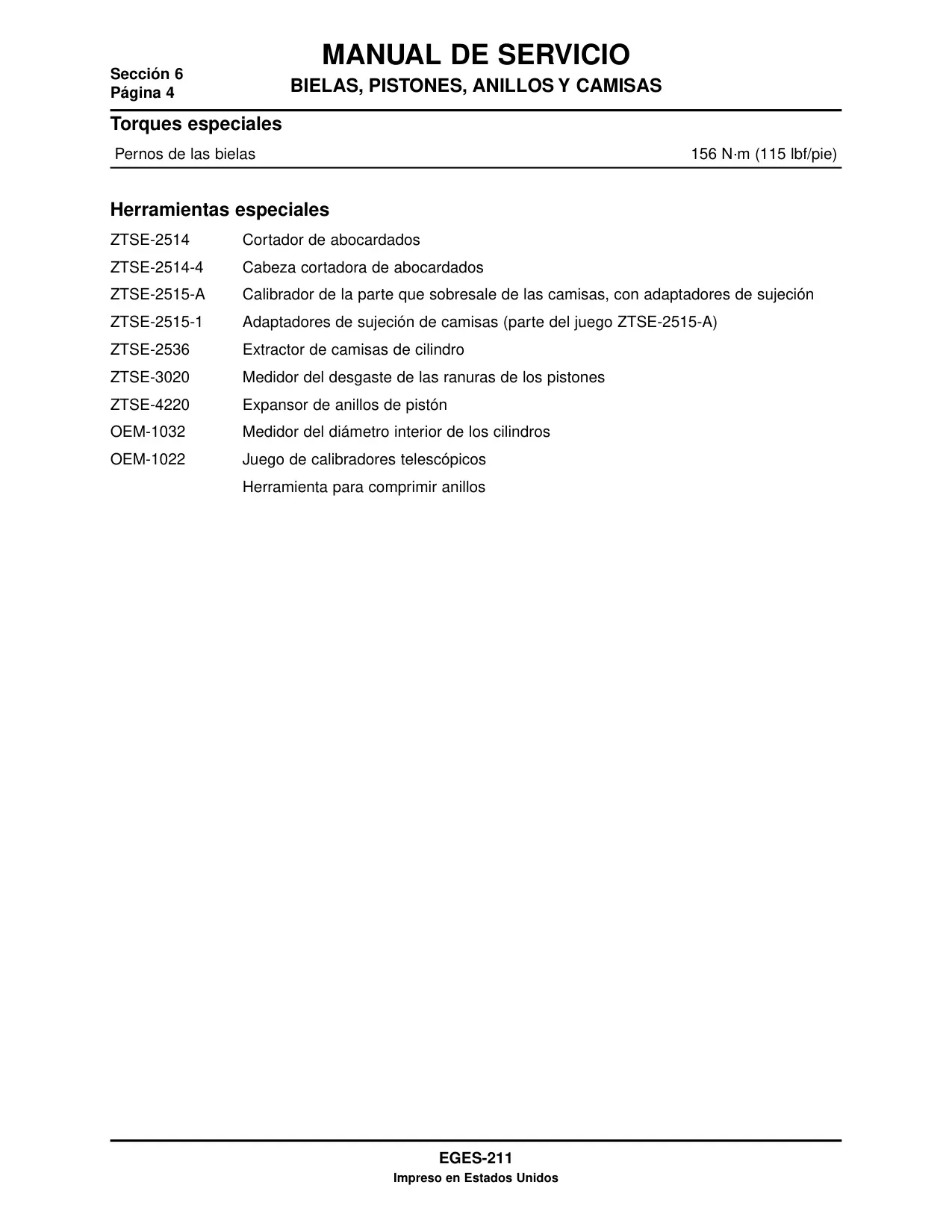

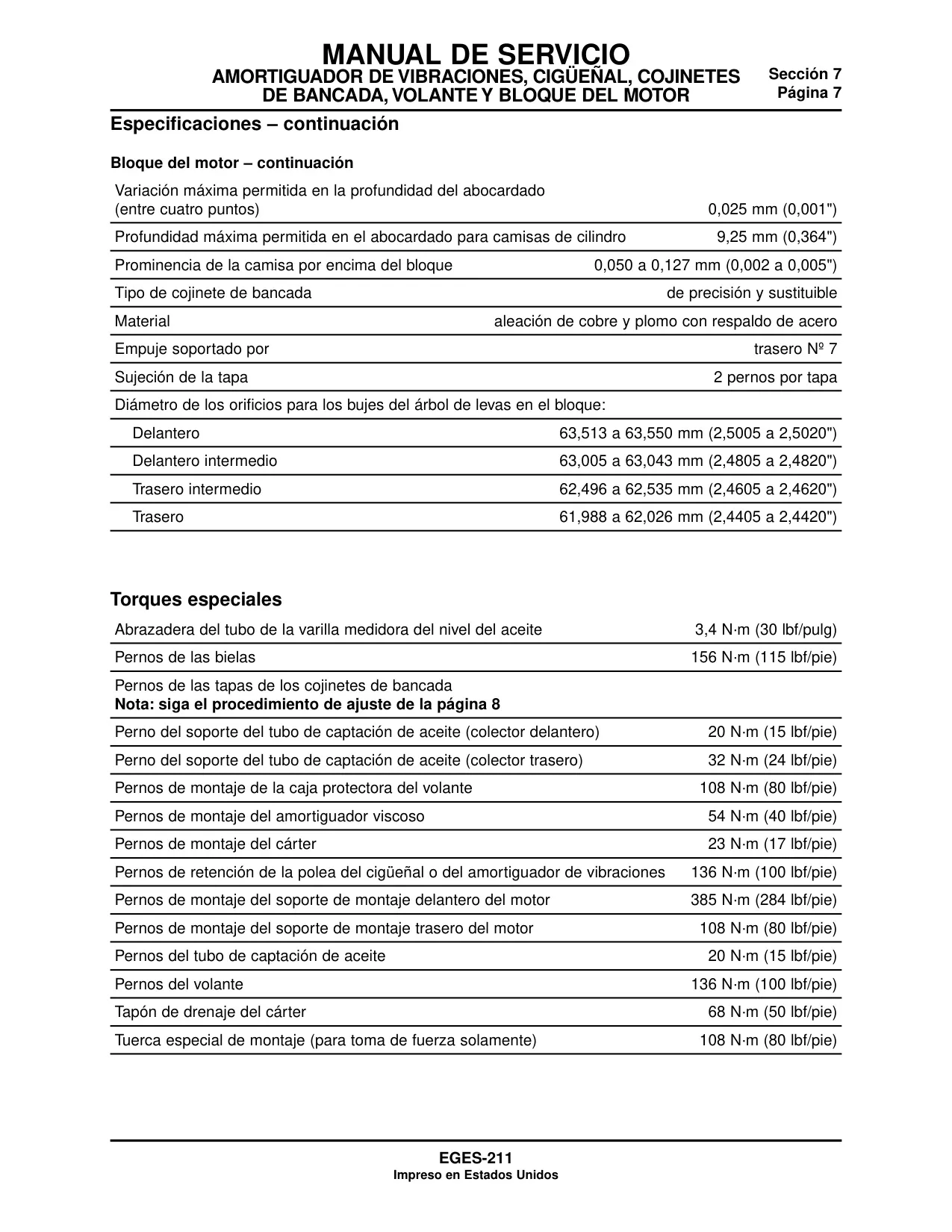

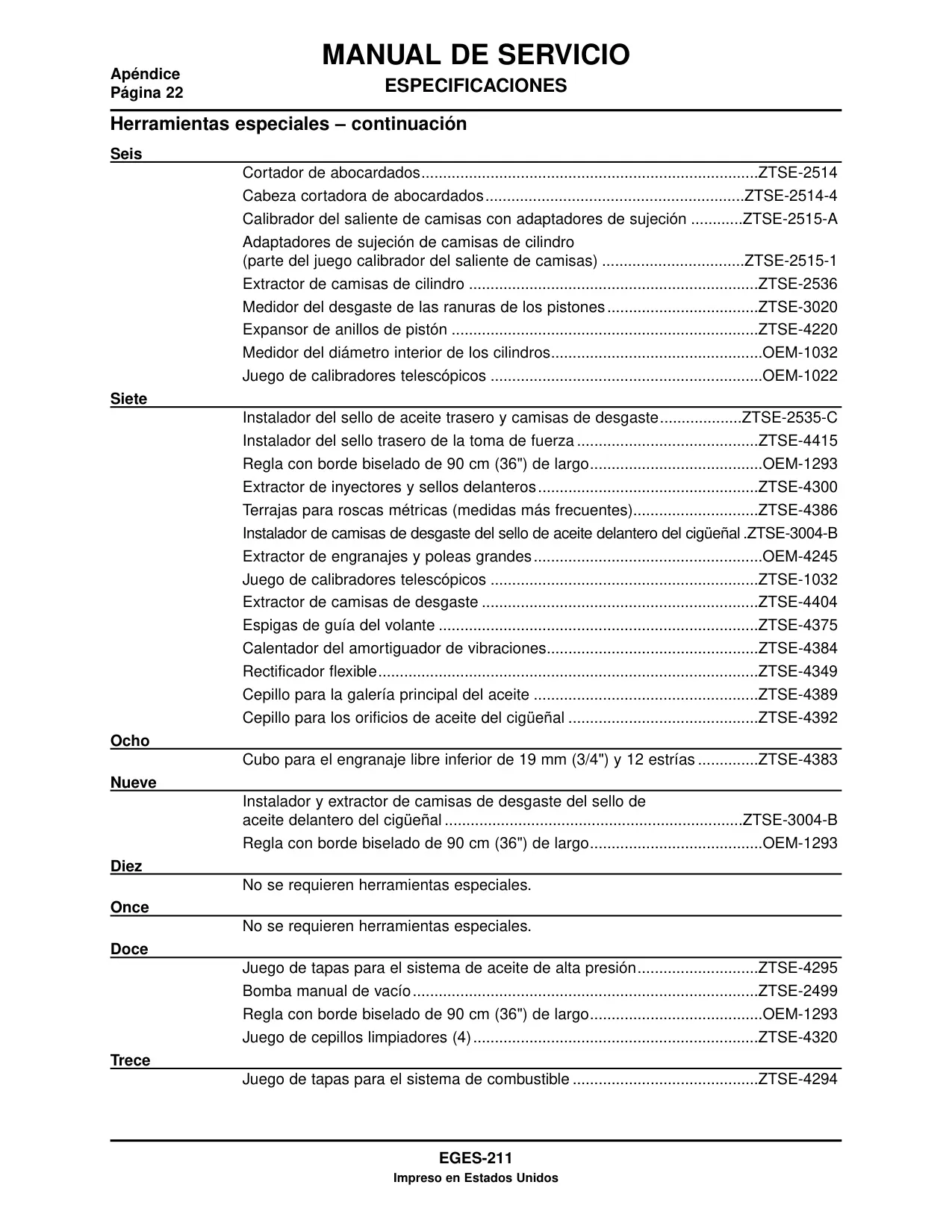

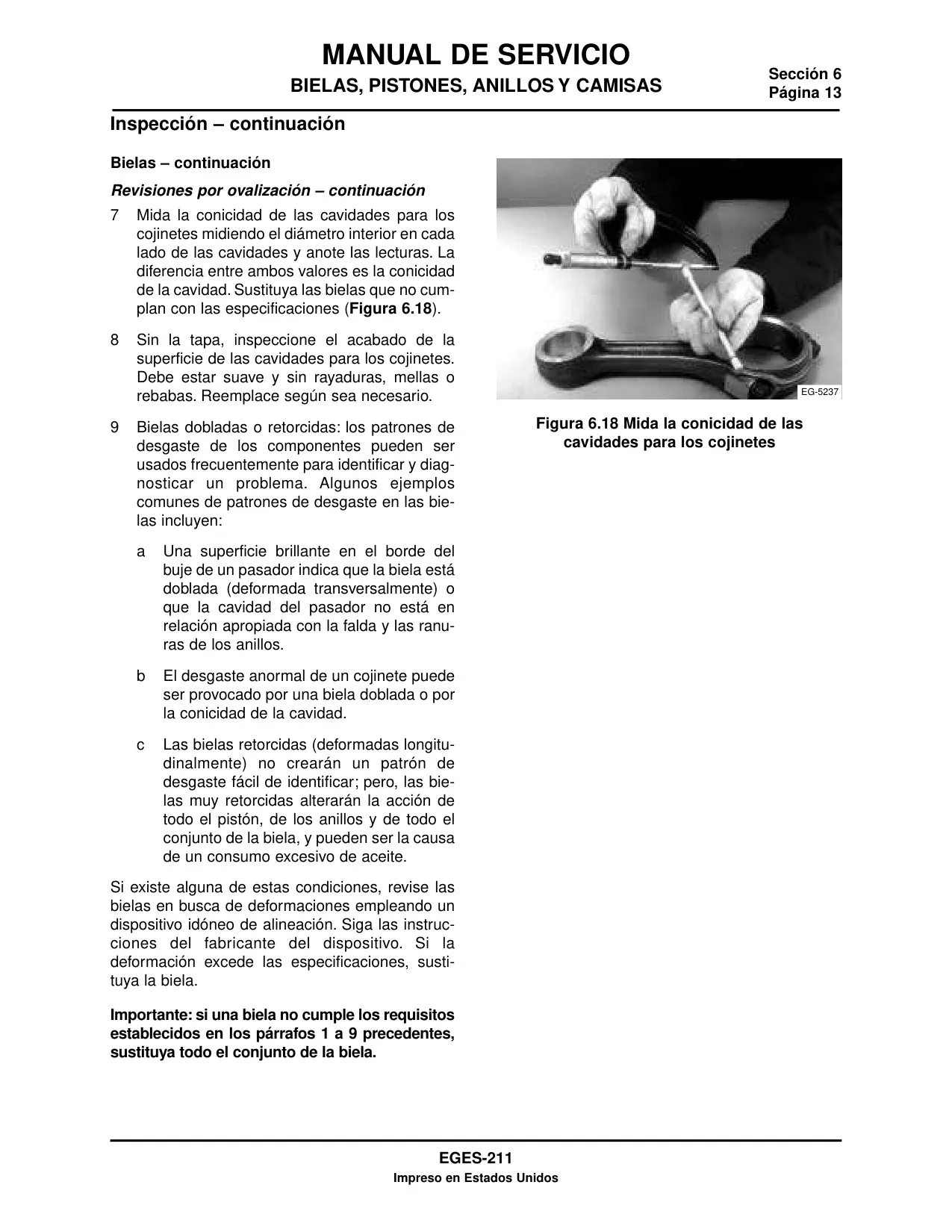

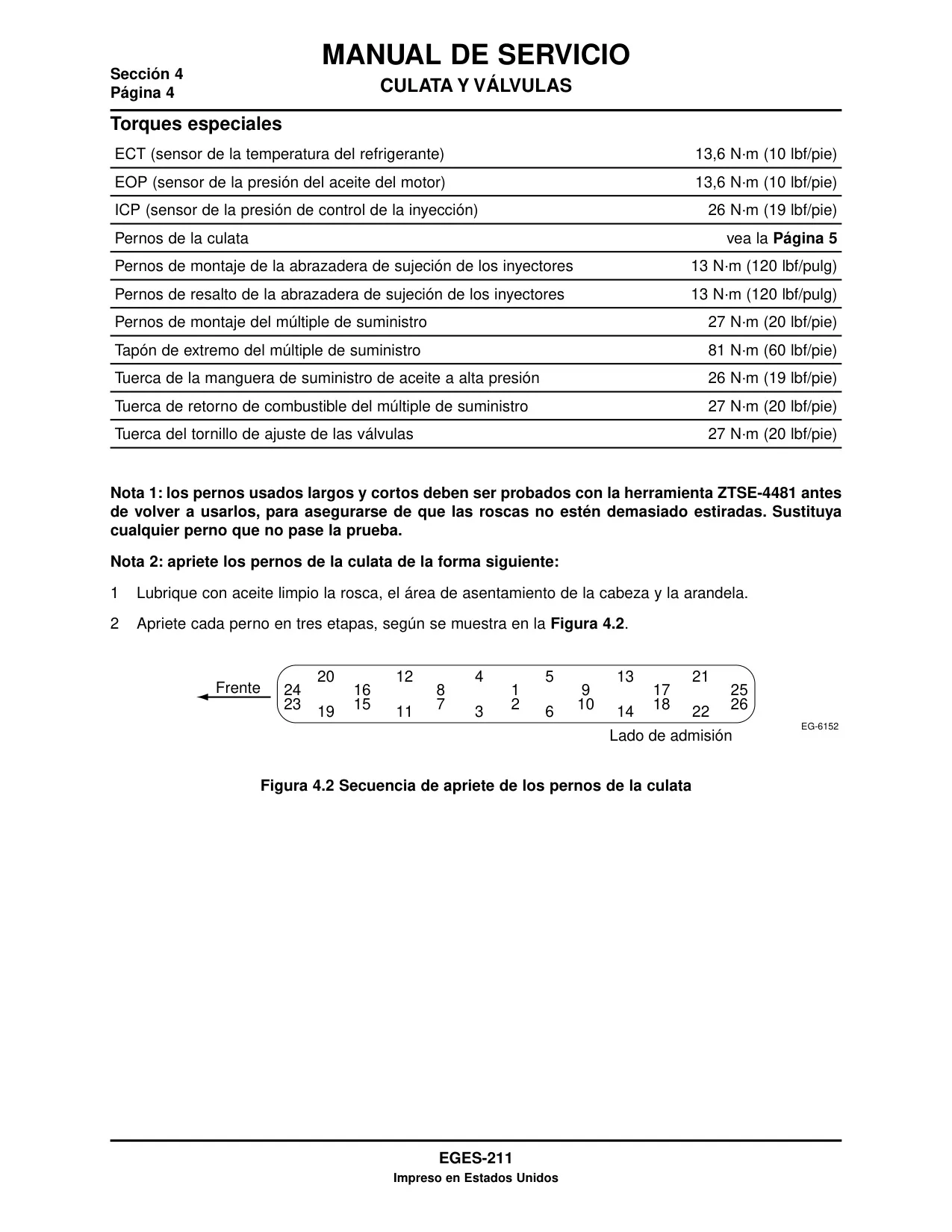

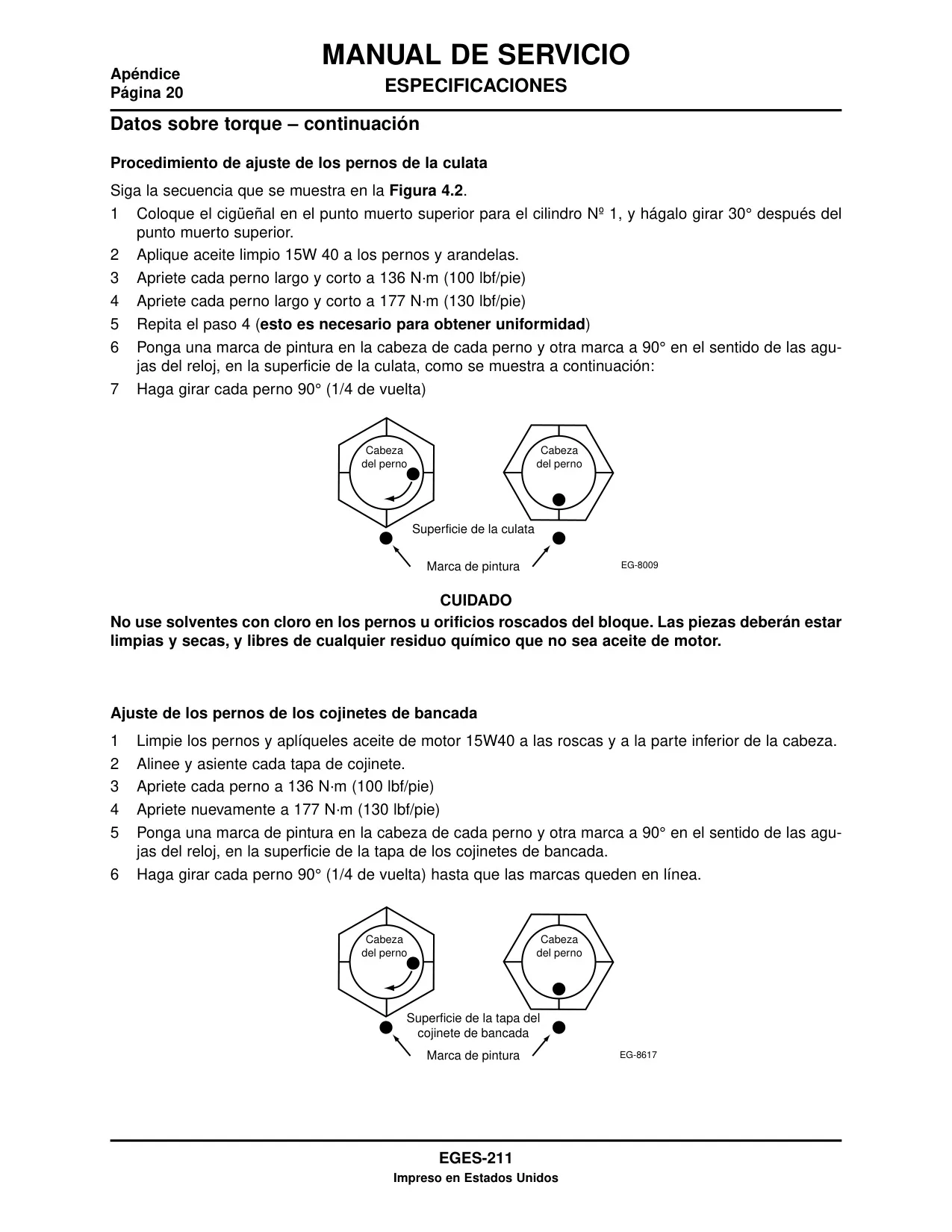

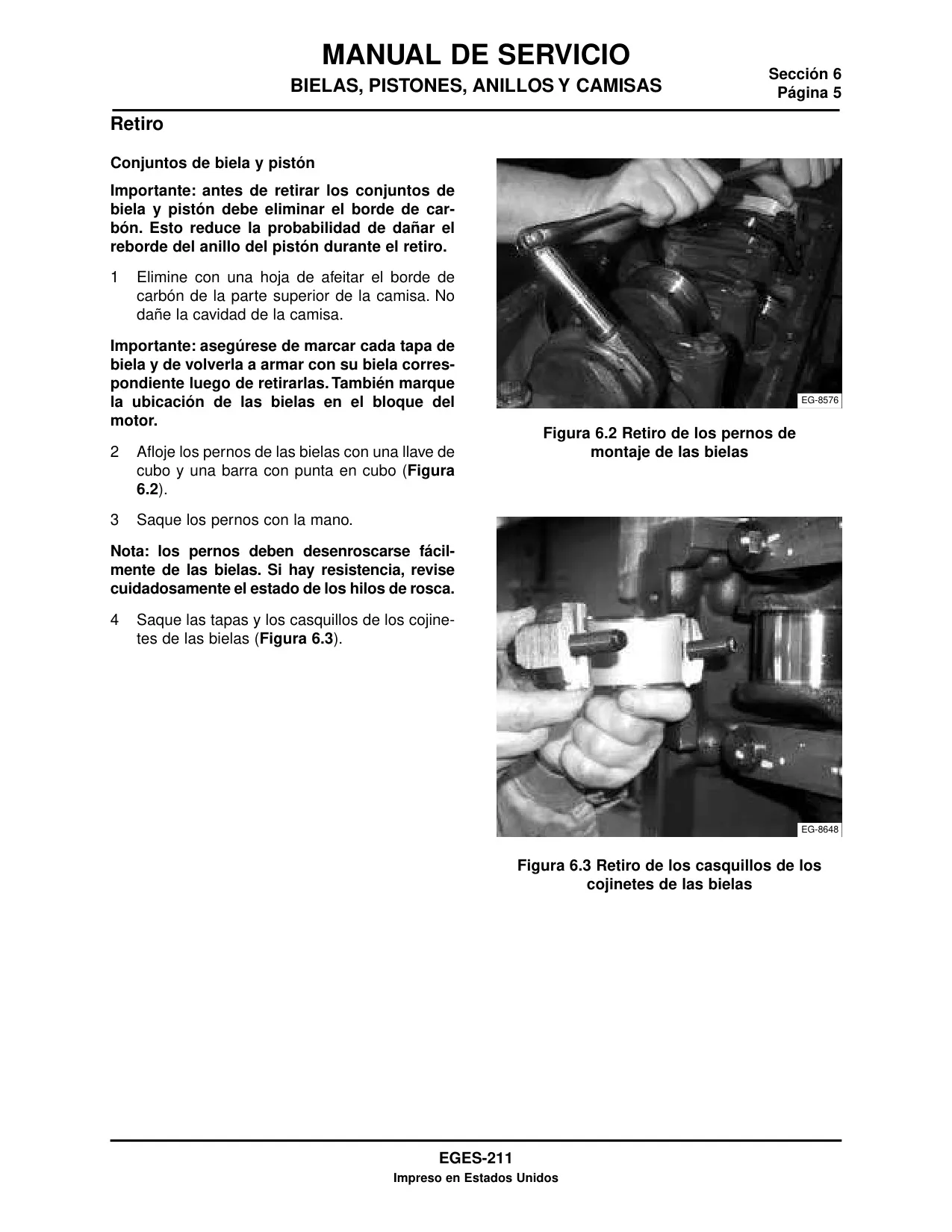

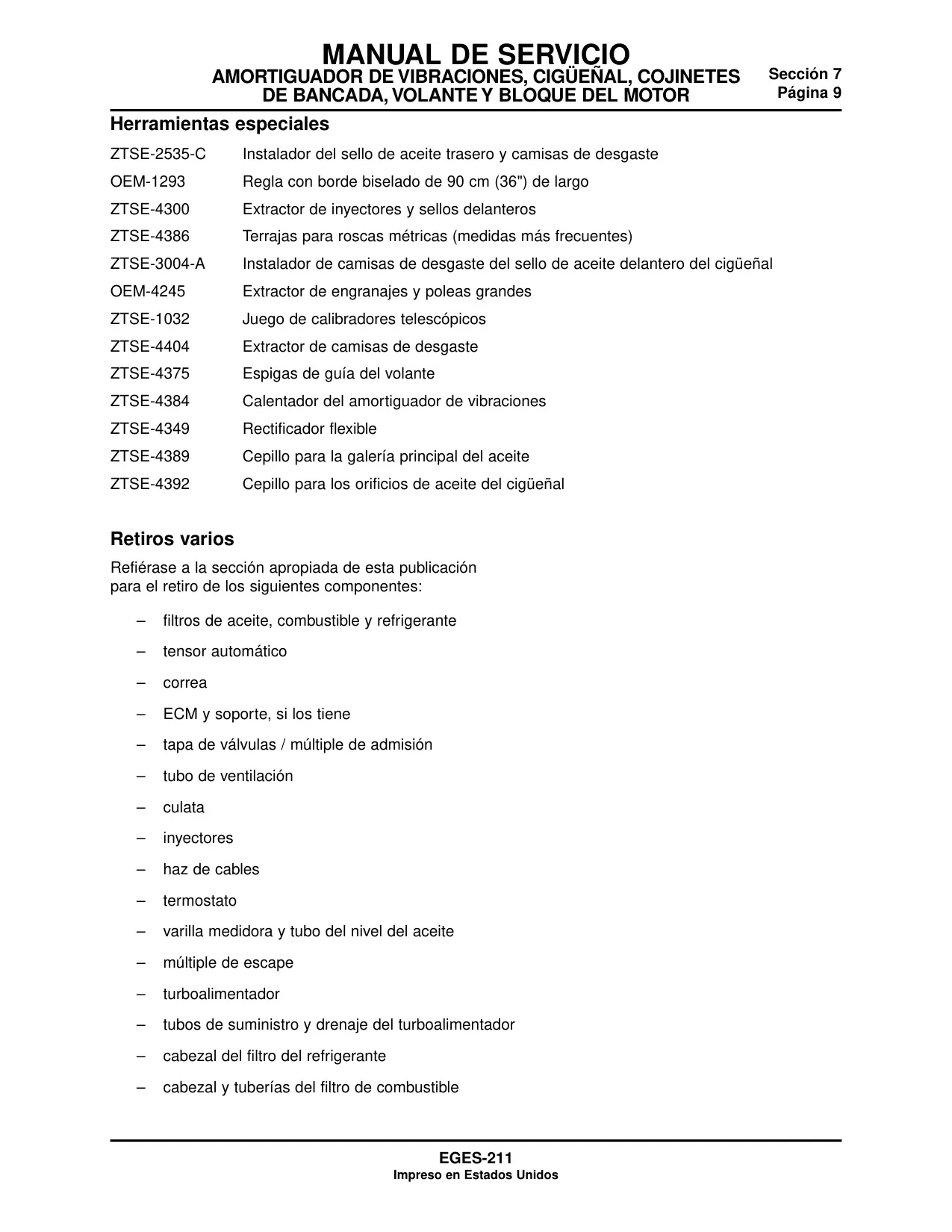

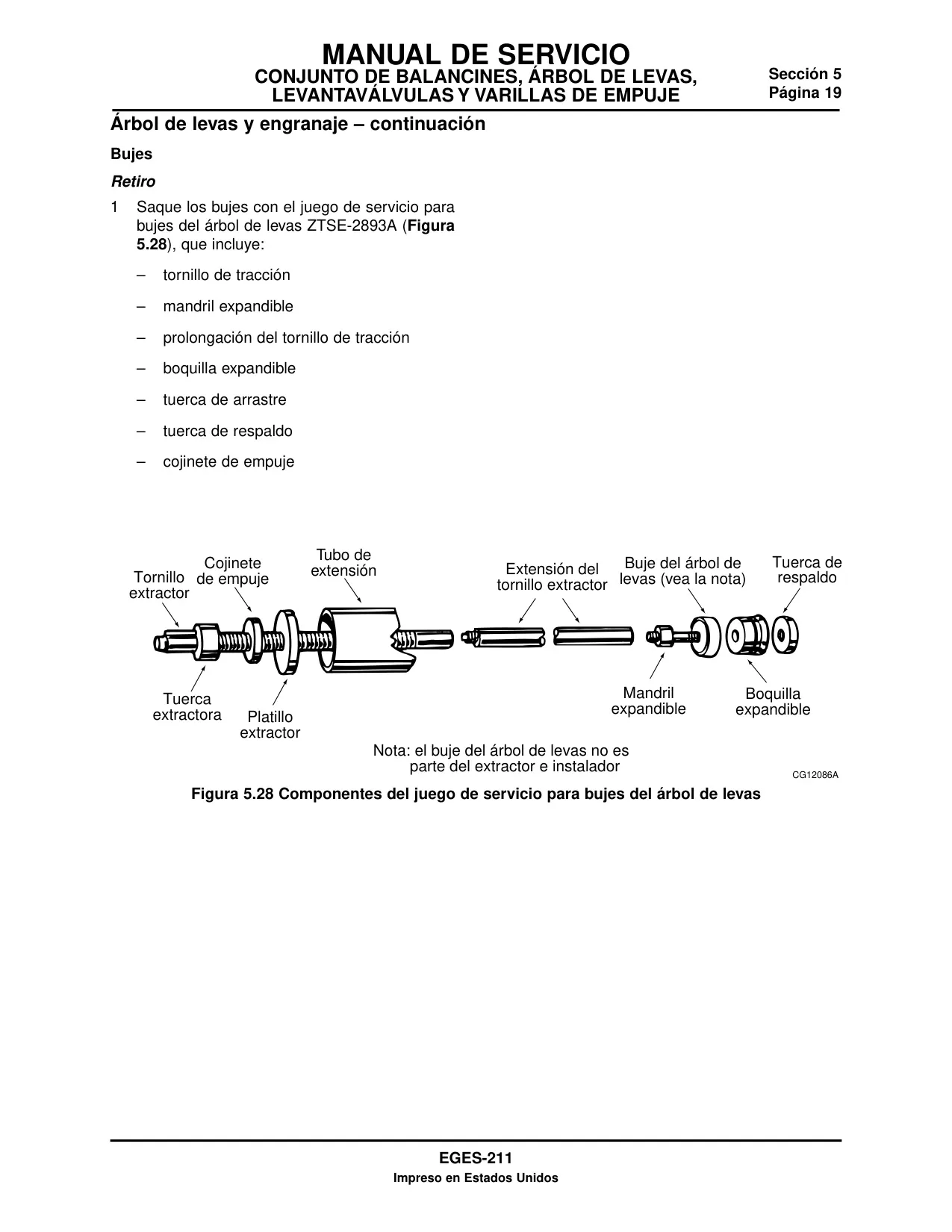

El manual enfatiza la importancia de los torques de apriete exactos para componentes críticos como los pernos de biela, bancada y culata, muchos de los cuales requieren secuencias angulares precisas para garantizar la integridad estructural. También se detallan herramientas especiales diseñadas específicamente para el servicio de este motor, como extractores de inyectores o kits de prueba de presión de culata, lo que subraya la complejidad y la especialización requeridas para su mantenimiento. Las consideraciones operativas, como el cebado del sistema de lubricación y un procedimiento detallado de estreno del motor, son fundamentales para la fiabilidad a largo plazo.
