Motor Vortec 4.3 V6
Instrucciones del Motor Vortec 4.3 V6
Aquí le ofrecemos el manual de Motor Vortec 4.3 V6 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Motores en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Motor Vortec 4.3 V6, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

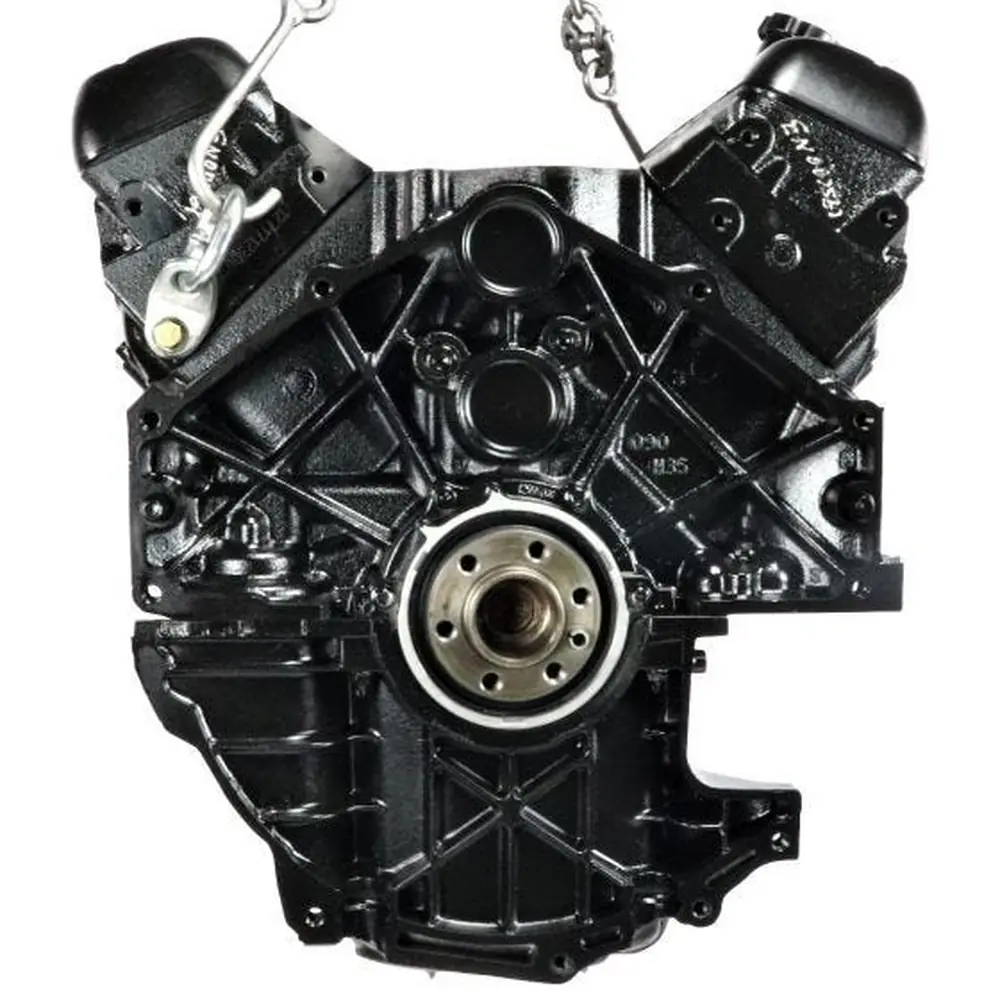

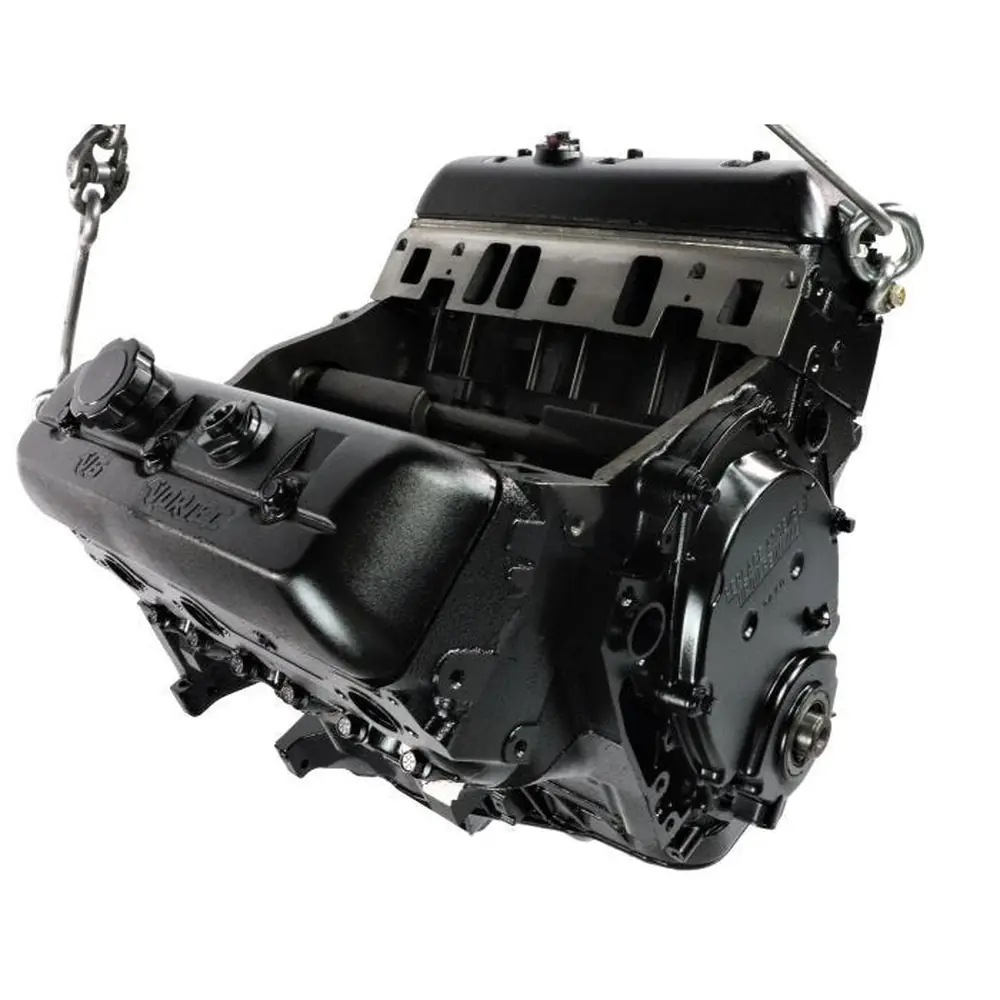

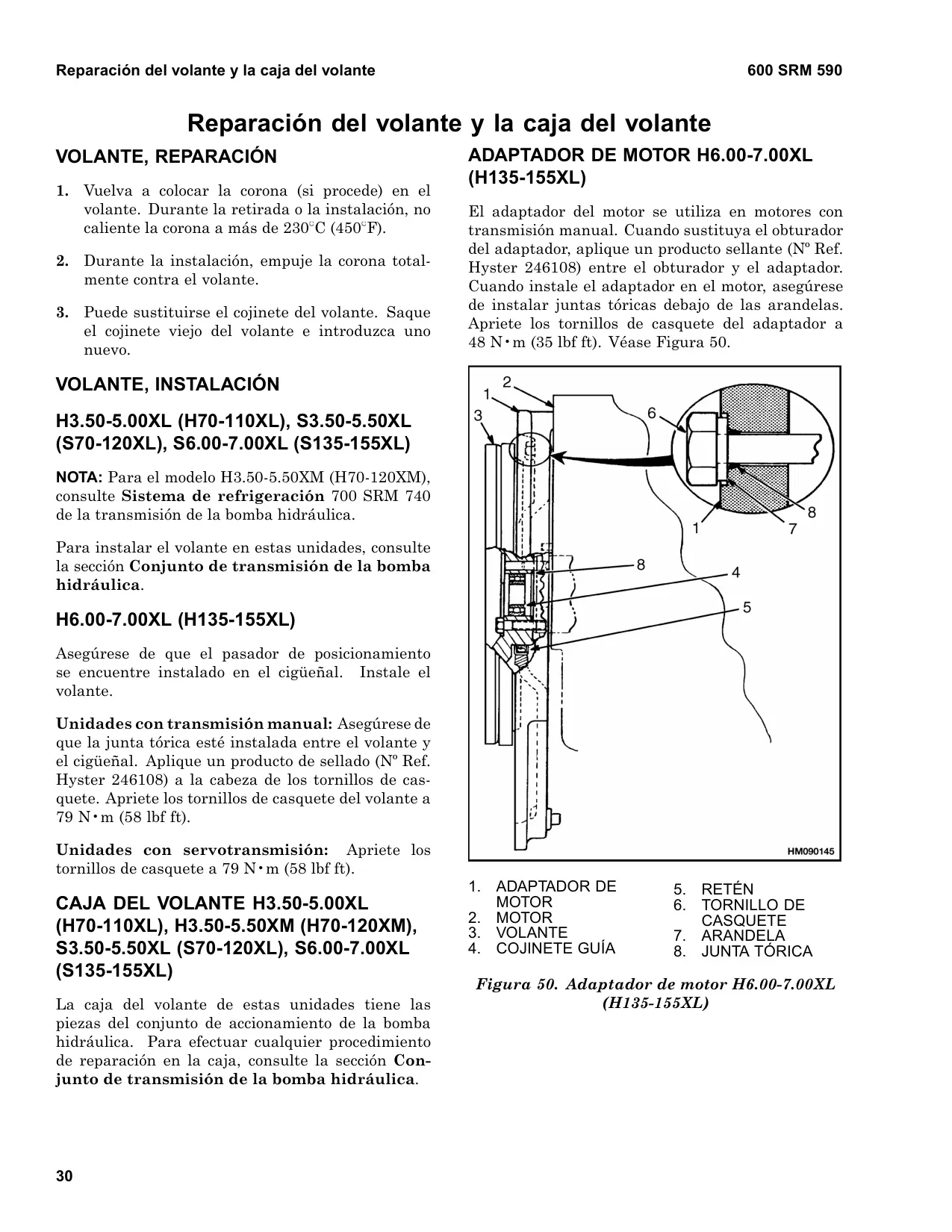

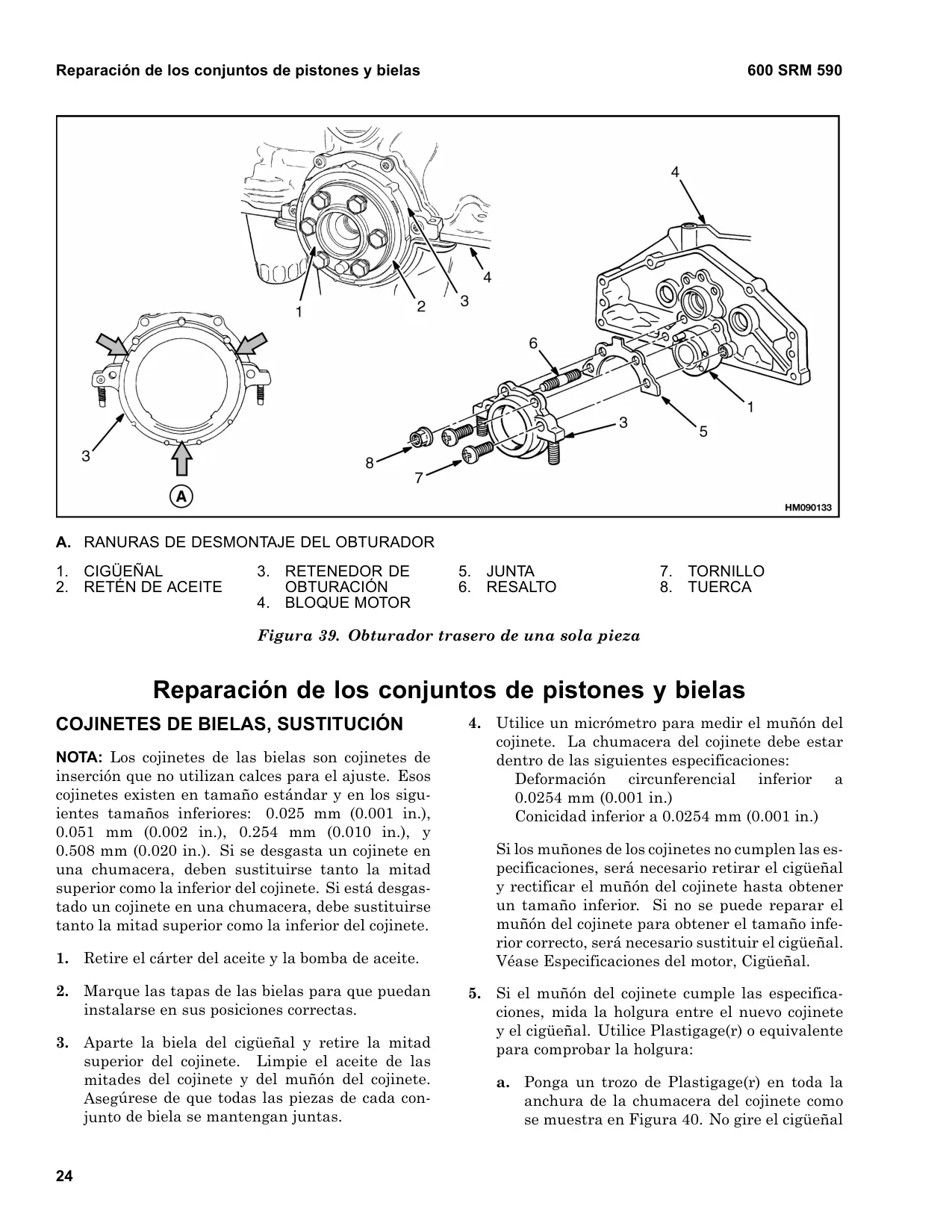

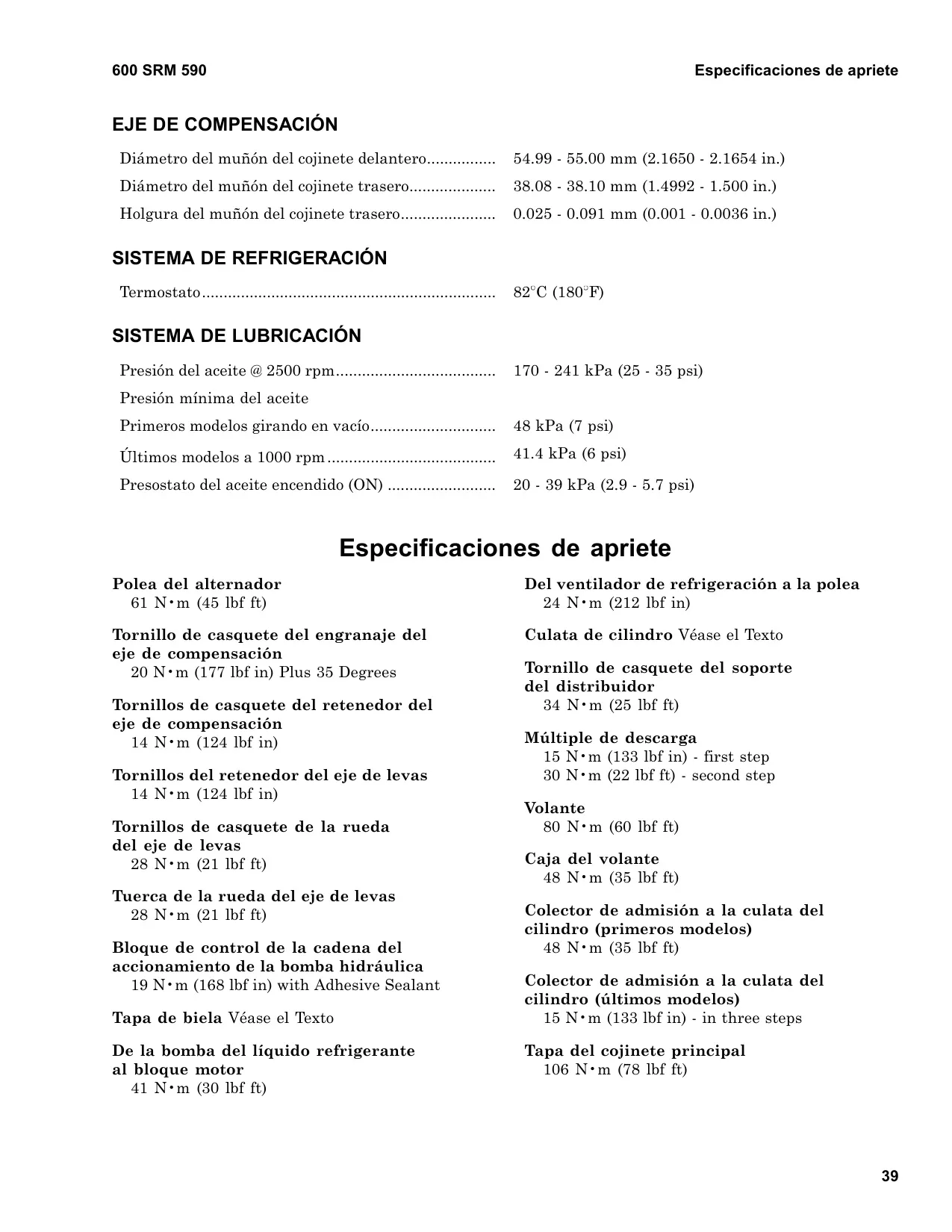

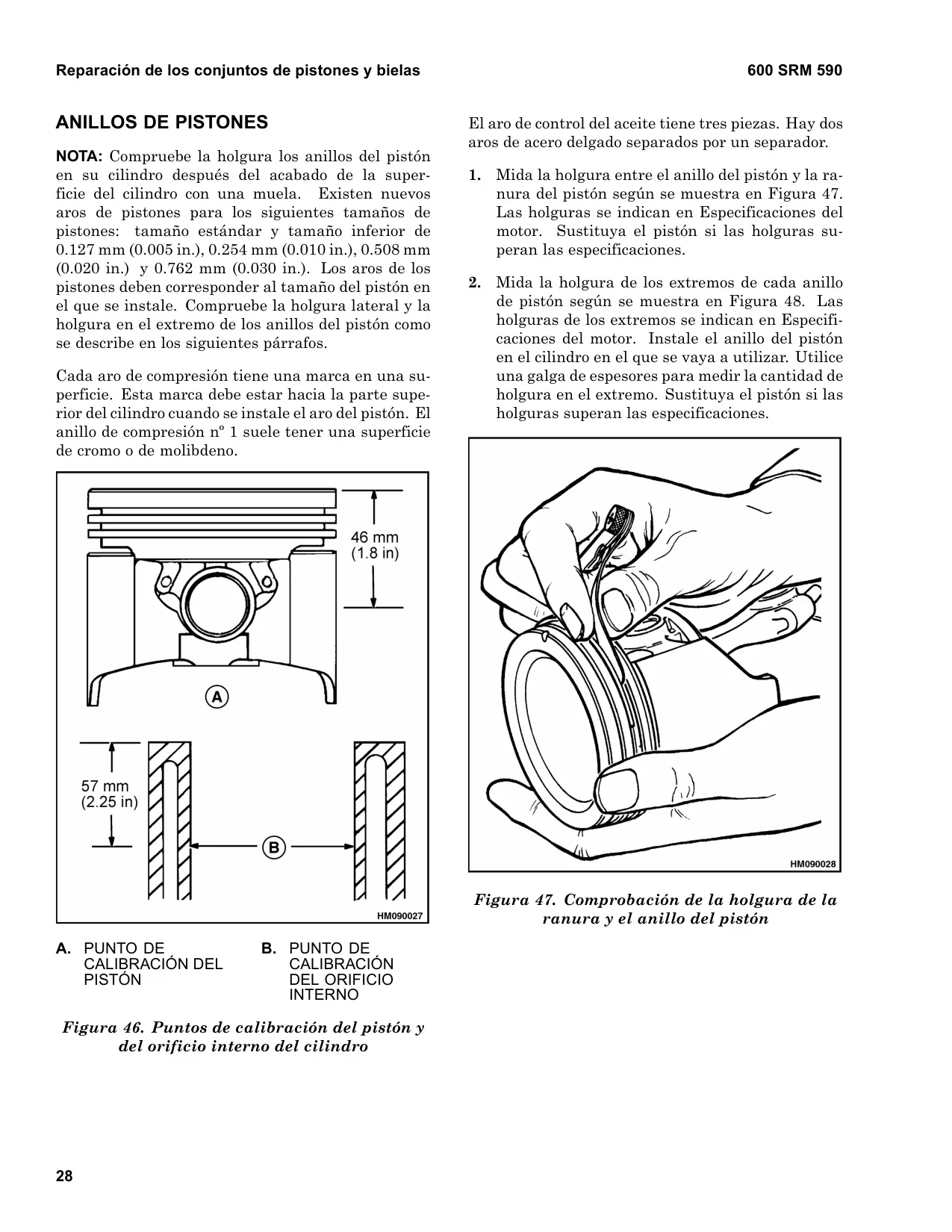

Imágenes del Producto

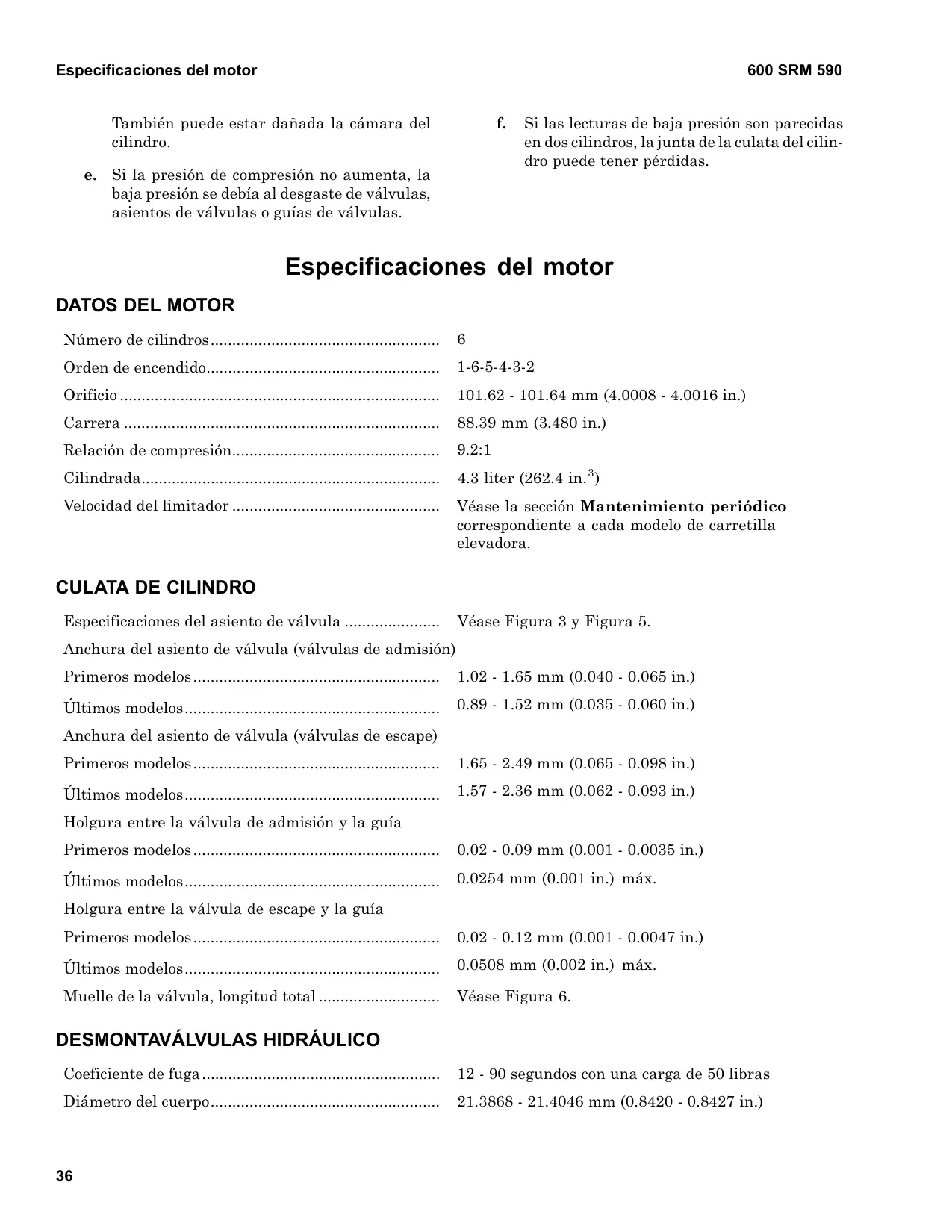

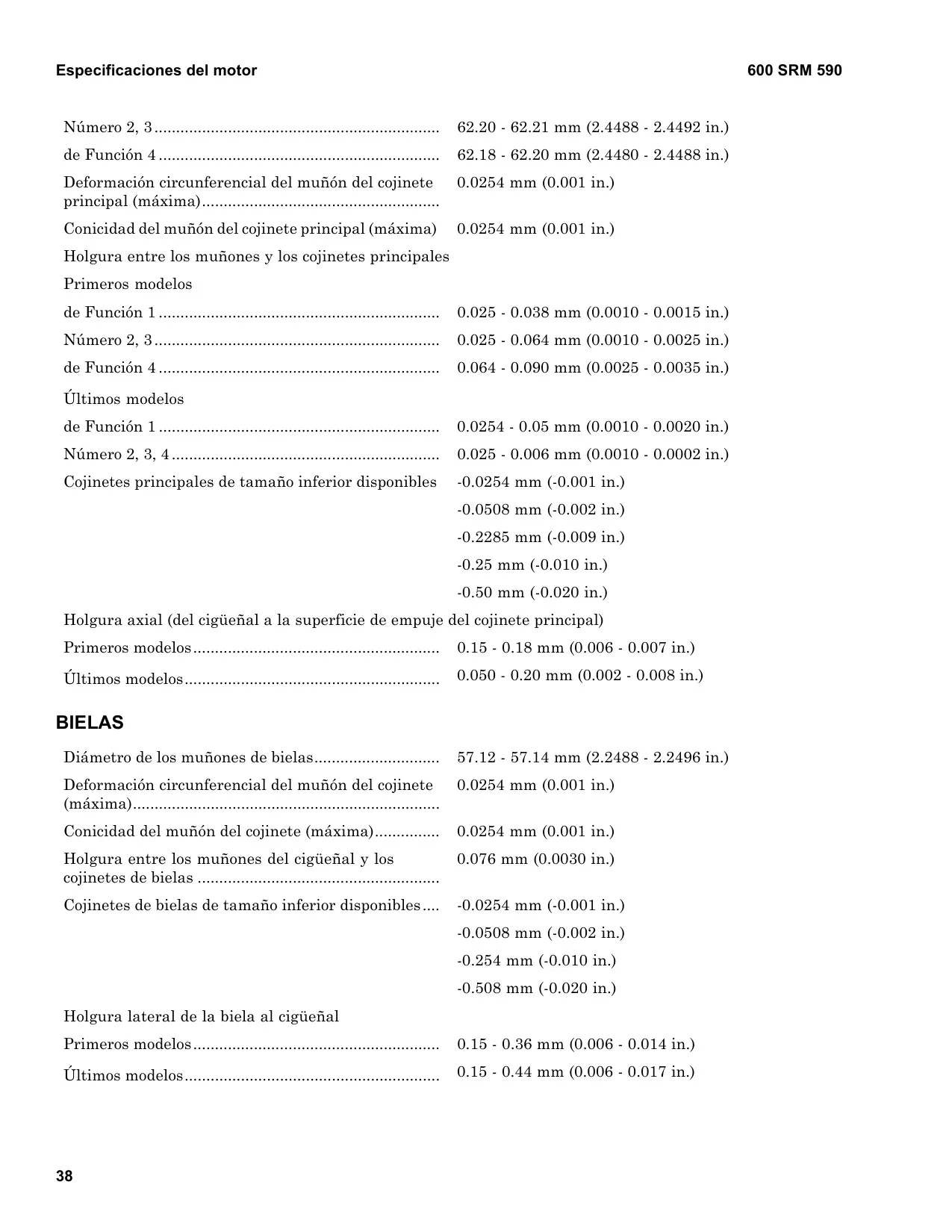

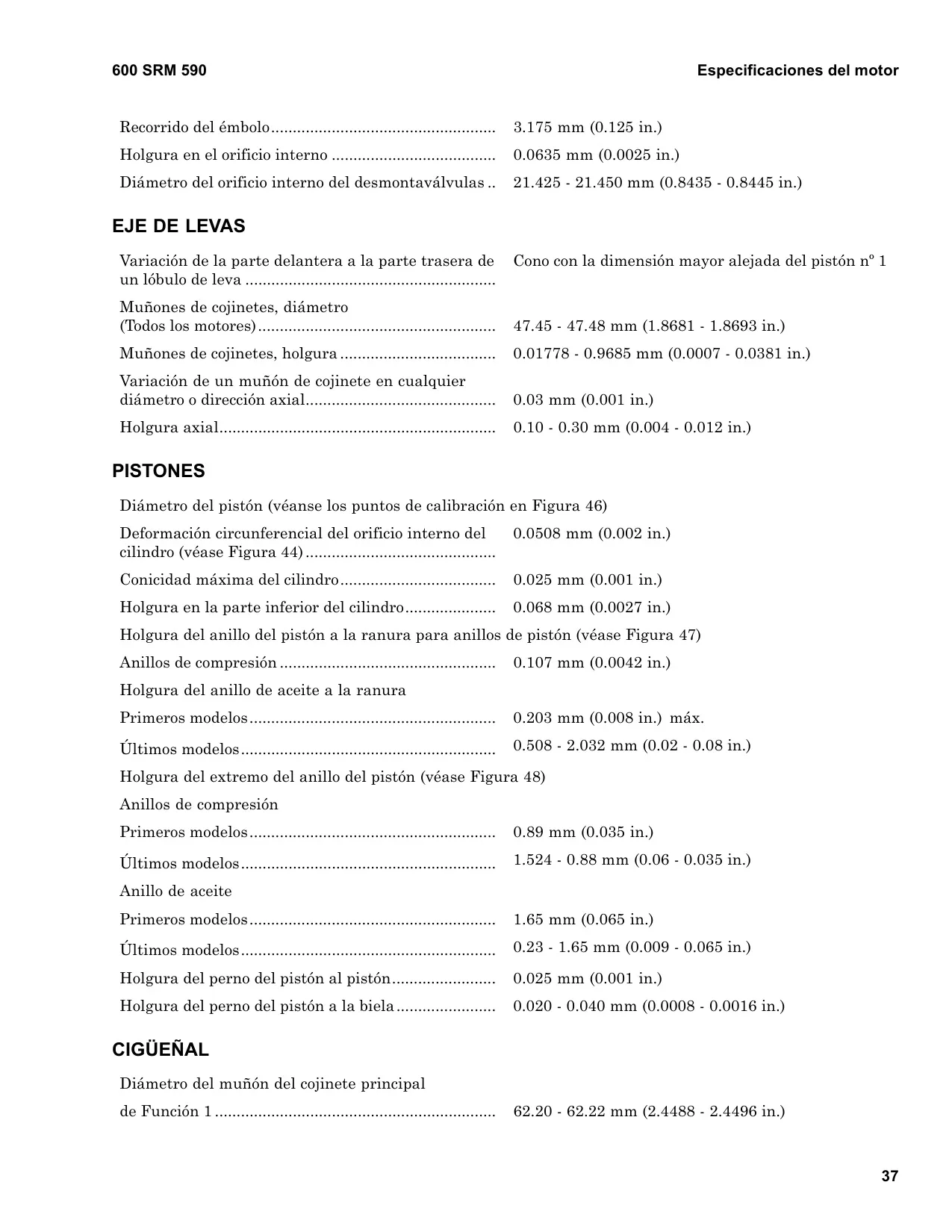

Especificaciones del Motor Vortec 4.3 V6
| Característica | Especificación |
|---|---|
| Número de Cilindros | 6 |
| Orden de Encendido | 1-6-5-4-3-2 |
| Diámetro Interior (Orificio) | 101.62 - 101.64 mm (4.0008 - 4.0016 in.) |
| Carrera | 88.39 mm (3.480 in.) |
| Relación de Compresión | 9.2:1 |
| Cilindrada | 4.3 Litros (262.4 in.3) |

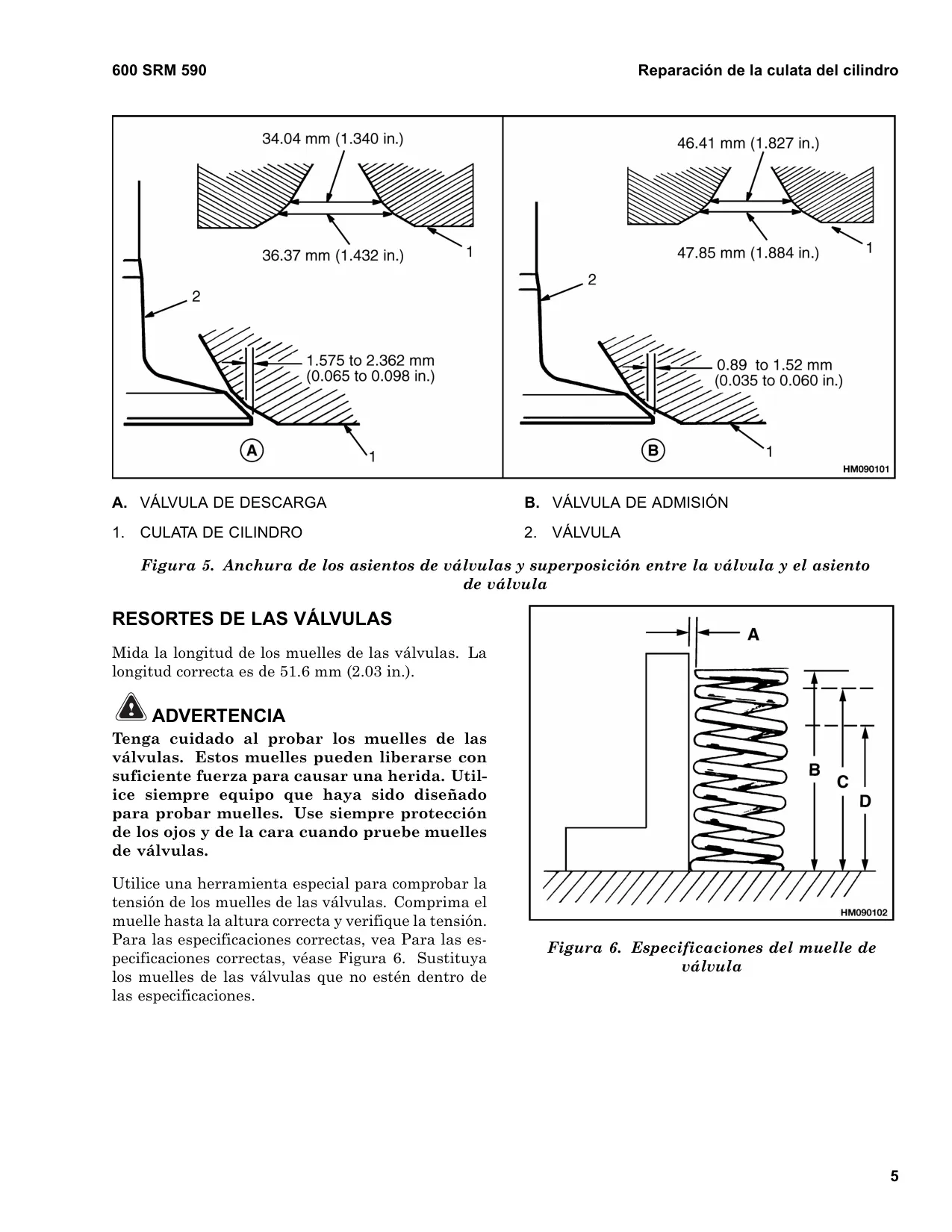

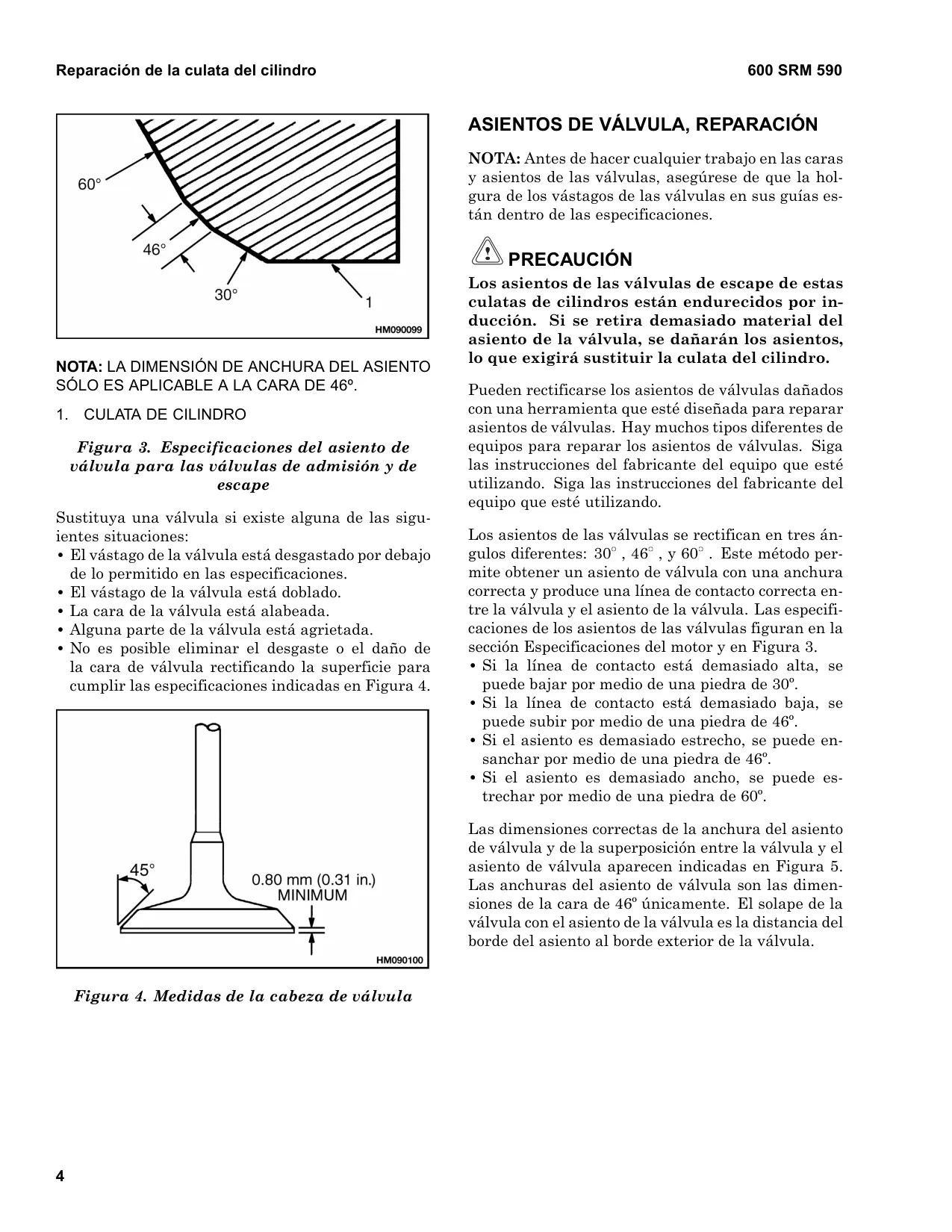

| Anchura Asiento Válvula (Admisión) | 0.89 - 1.65 mm (0.035 - 0.065 in.) (según modelo) |
| Anchura Asiento Válvula (Escape) | 1.57 - 2.49 mm (0.062 - 0.098 in.) (según modelo) |

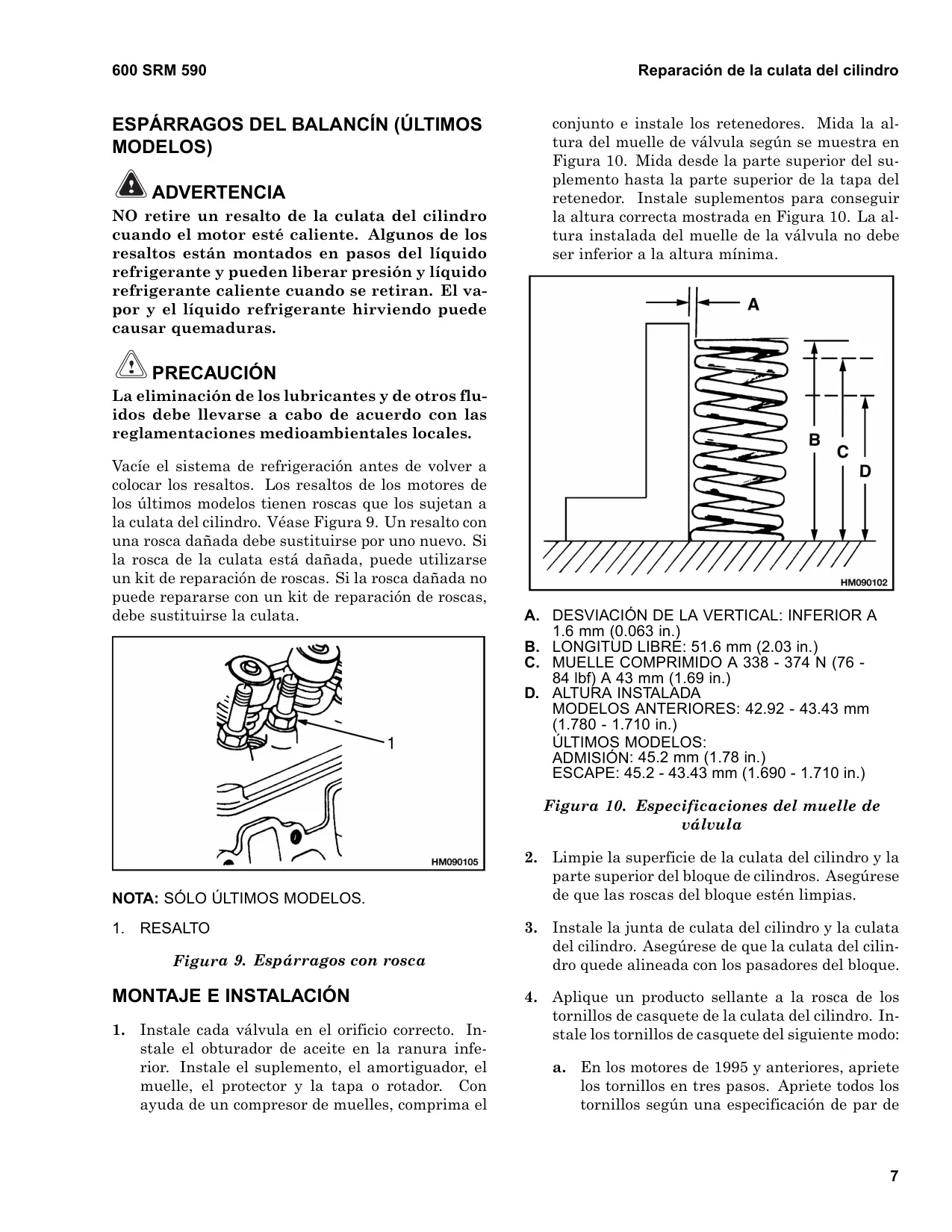

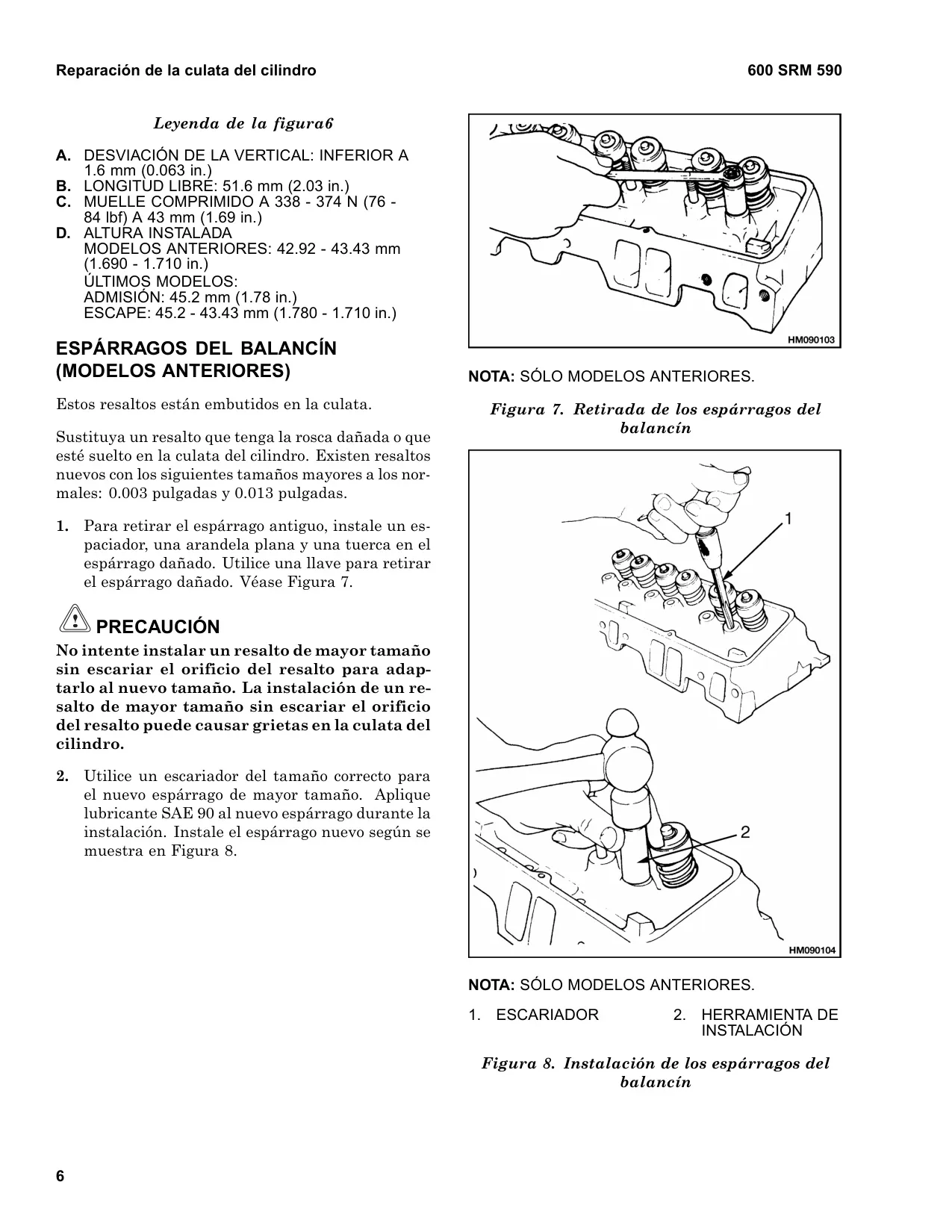

| Longitud Libre del Muelle de Válvula | 51.6 mm (2.03 in.) |
| Fuerza Muelle de Válvula Comprimido | 338 - 374 N (76 - 84 lbf) a 43 mm (1.69 in.) |
| Holgura Axial del Eje de Levas | 0.10 - 0.30 mm (0.004 - 0.012 in.) |
| Diámetro Muñones Cojinete Eje de Levas | 47.45 - 47.48 mm (1.8681 - 1.8693 in.) |

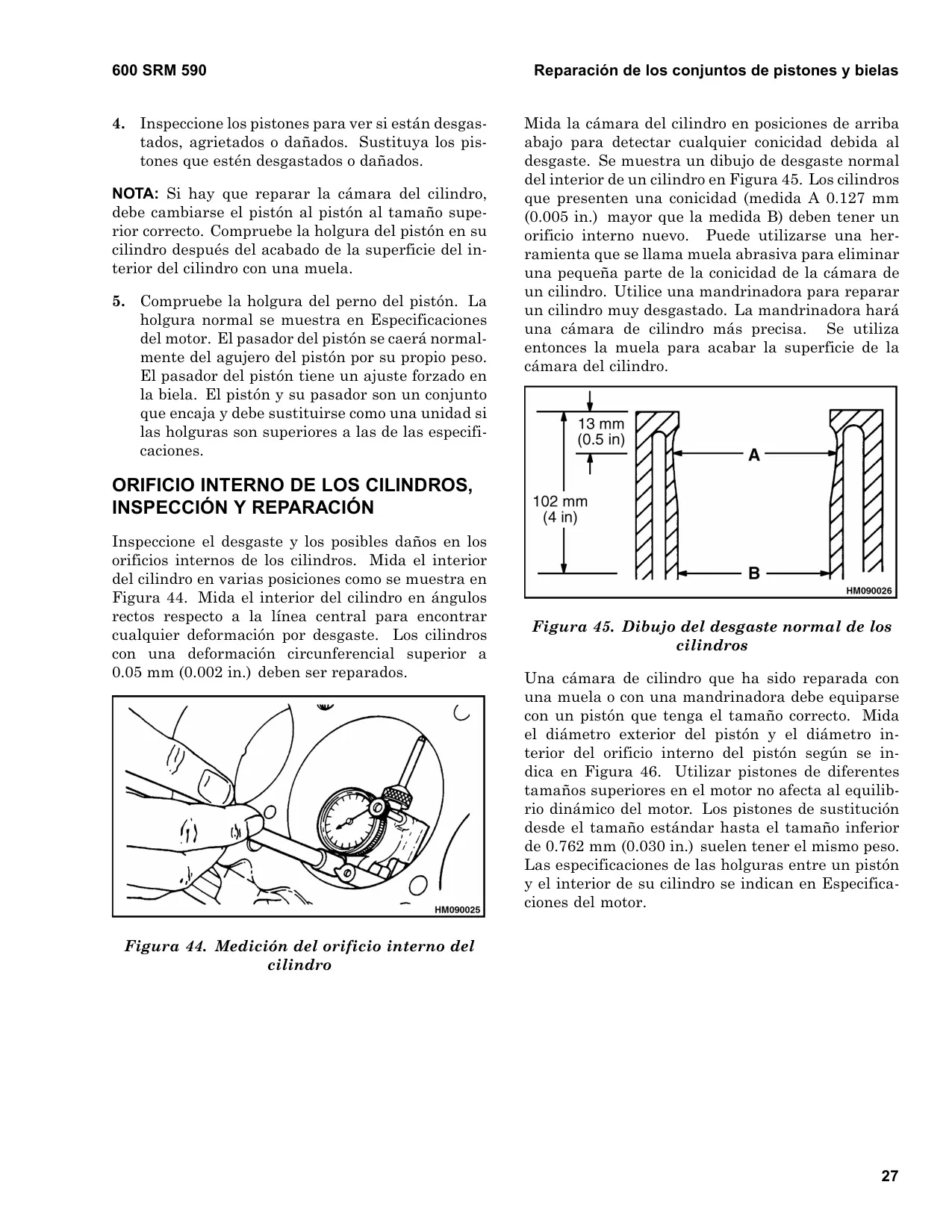

| Conicidad Máxima del Cilindro | 0.025 mm (0.001 in.) |
| Holgura Anillo de Compresión a Ranura | 0.107 mm (0.0042 in.) |
| Diámetro Muñones Cojinete Principal #1 | 62.20 - 62.22 mm (2.4488 - 2.4496 in.) |
| Holgura Axial del Cigüeñal | 0.050 - 0.20 mm (0.002 - 0.008 in.) (últimos modelos) |
| Diámetro Muñones de Bielas | 57.12 - 57.14 mm (2.2488 - 2.2496 in.) |

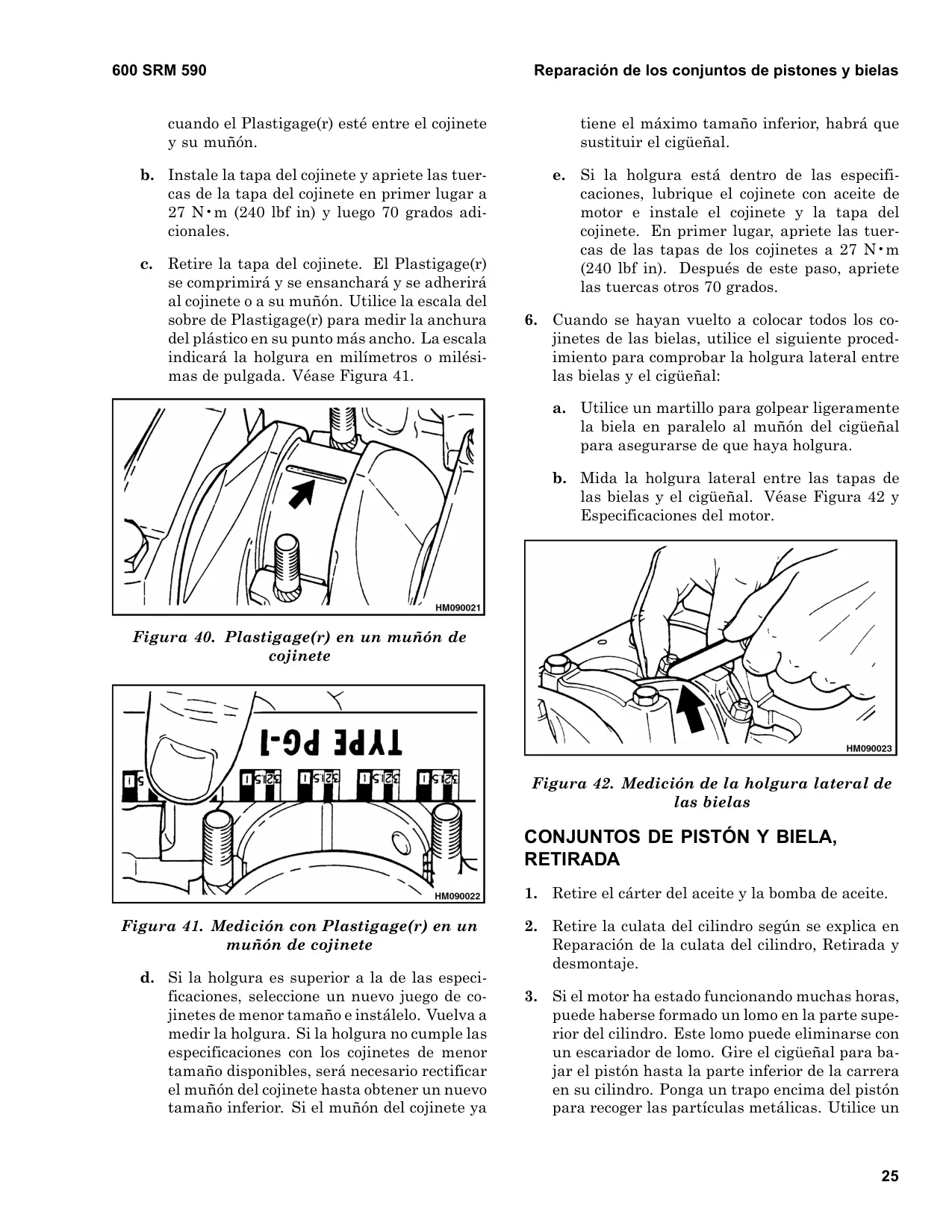

| Holgura Lateral Biela a Cigüeñal | 0.15 - 0.44 mm (0.006 - 0.017 in.) (según modelo) |
| Temperatura del Termostato | 82 °C (180 °F) |
| Presión de Aceite @ 2500 rpm | 170 - 241 kPa (25 - 35 psi) |
| Presión Mínima de Aceite (Ralentí/1000 rpm) | 41.4 - 48 kPa (6 - 7 psi) (según modelo) |
| Par de Apriete Bulones de Rueda Eje de Levas | 28 N•m (21 lbf ft) |
| Par de Apriete Tornillos Casquete Tapa Cojinete Principal | 106 N•m (78 lbf ft) |
Detalles del Motor Vortec 4.3 V6

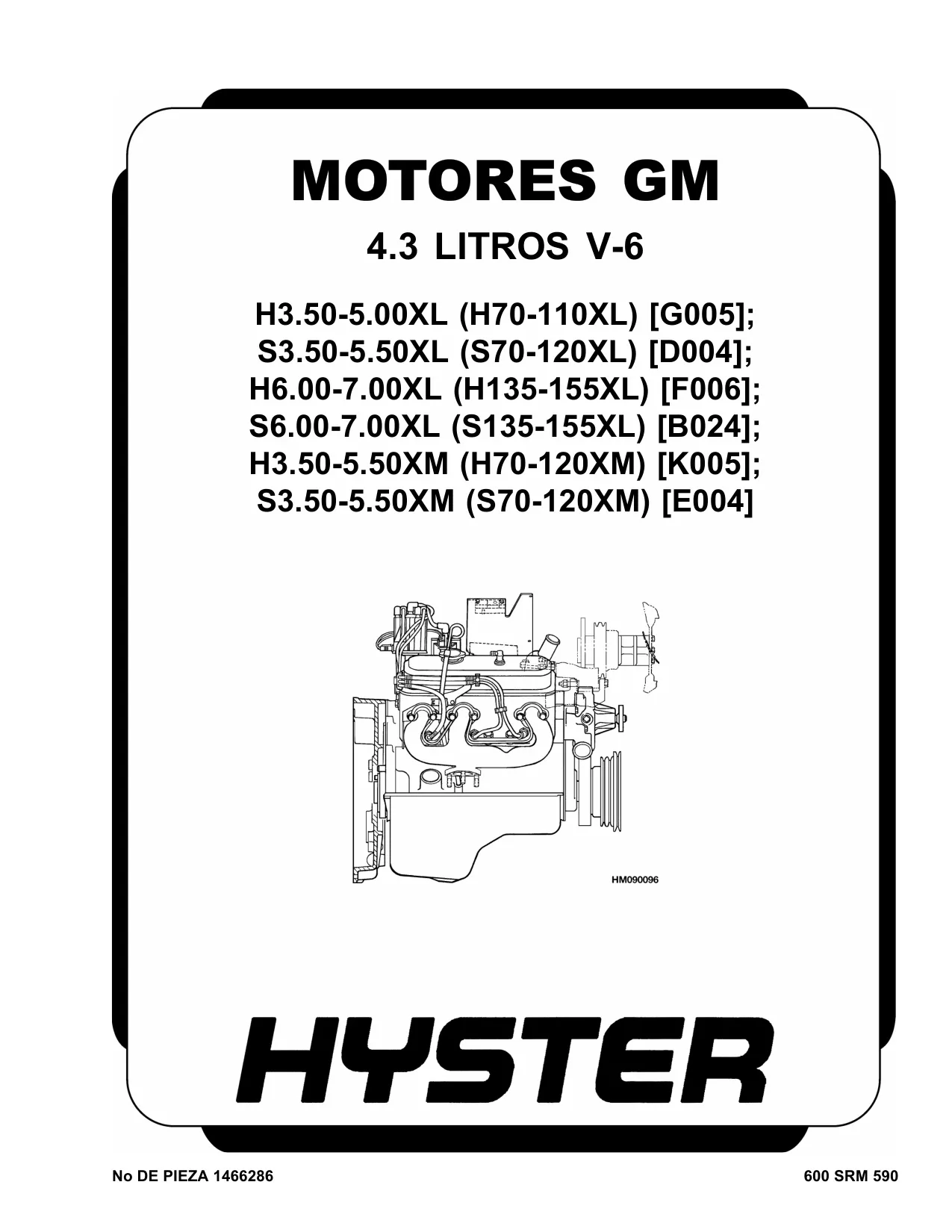

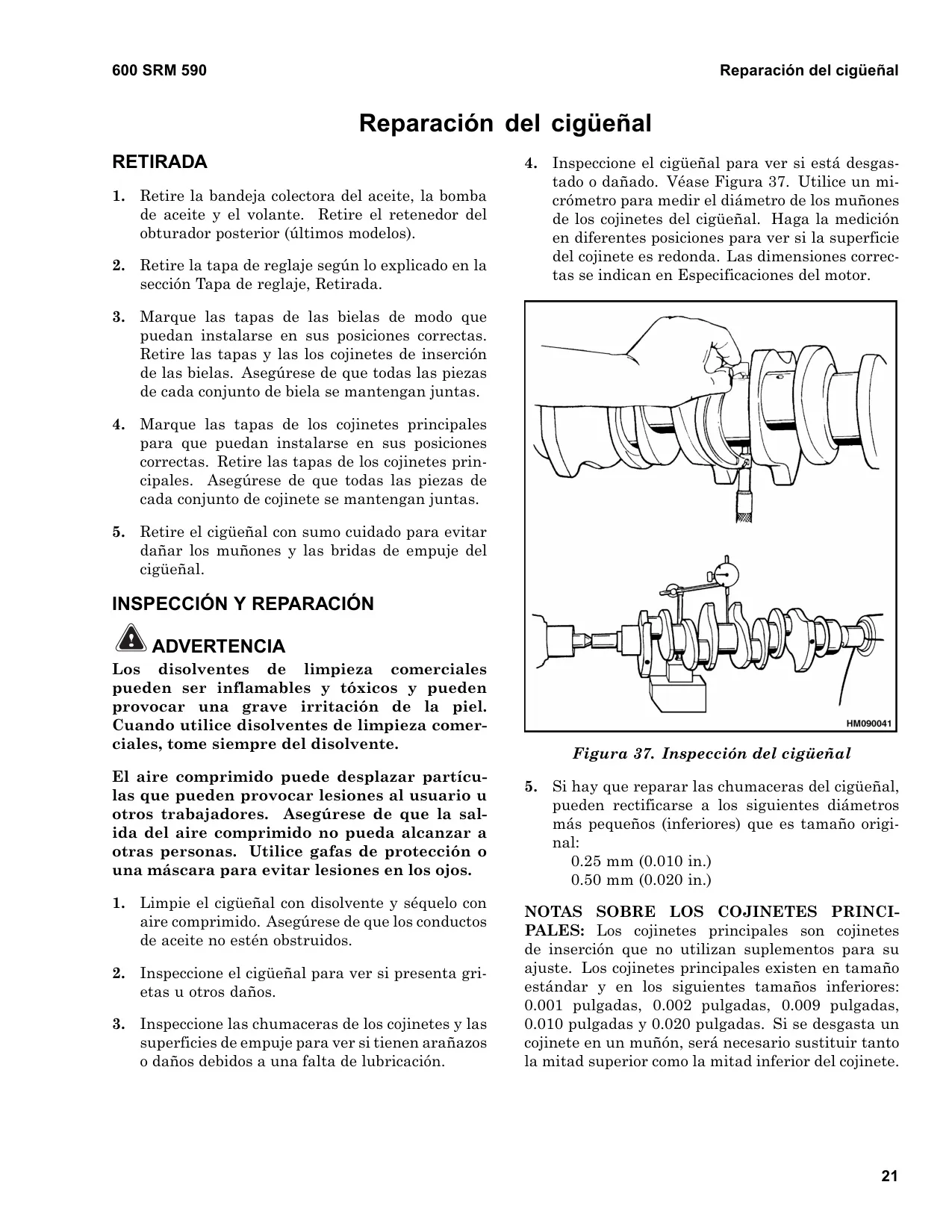

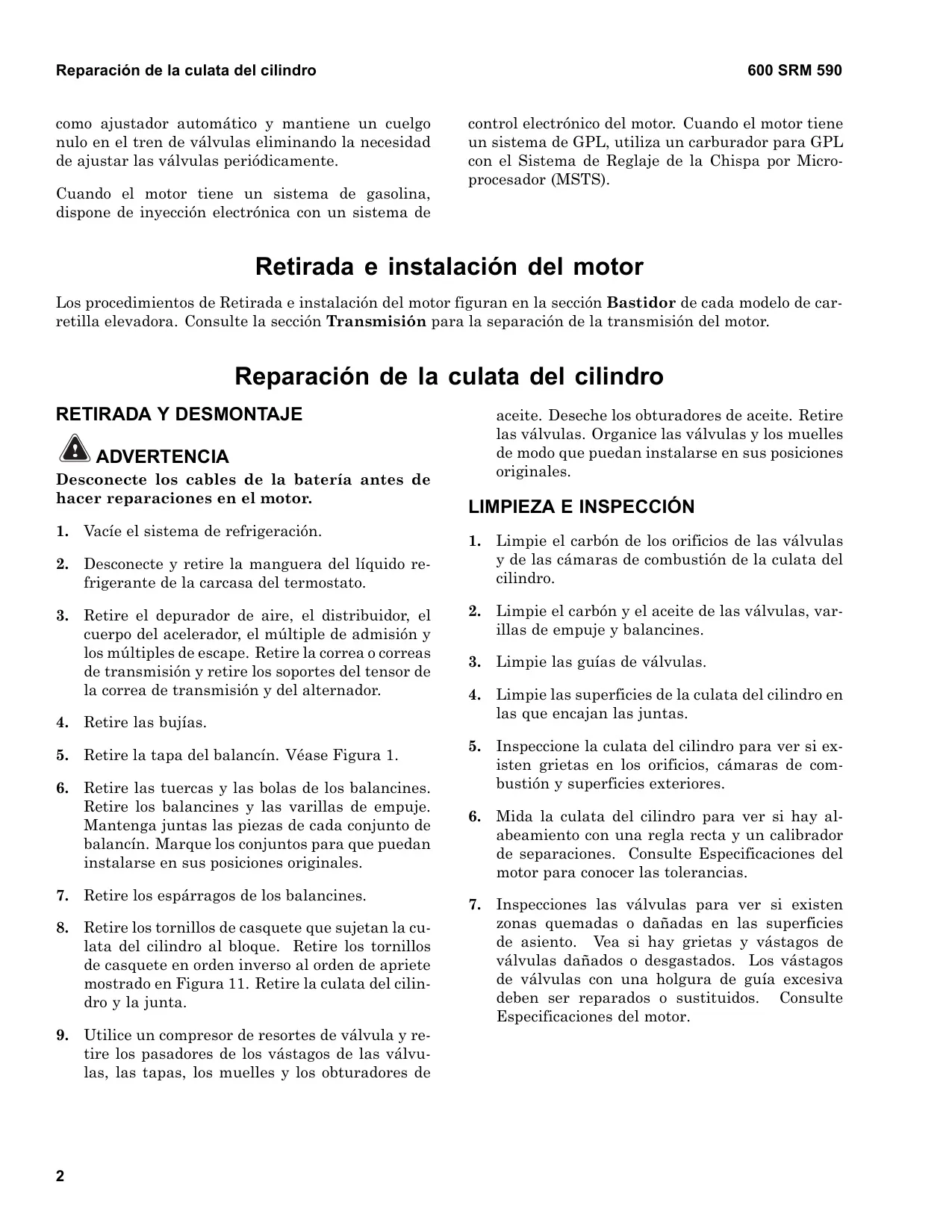

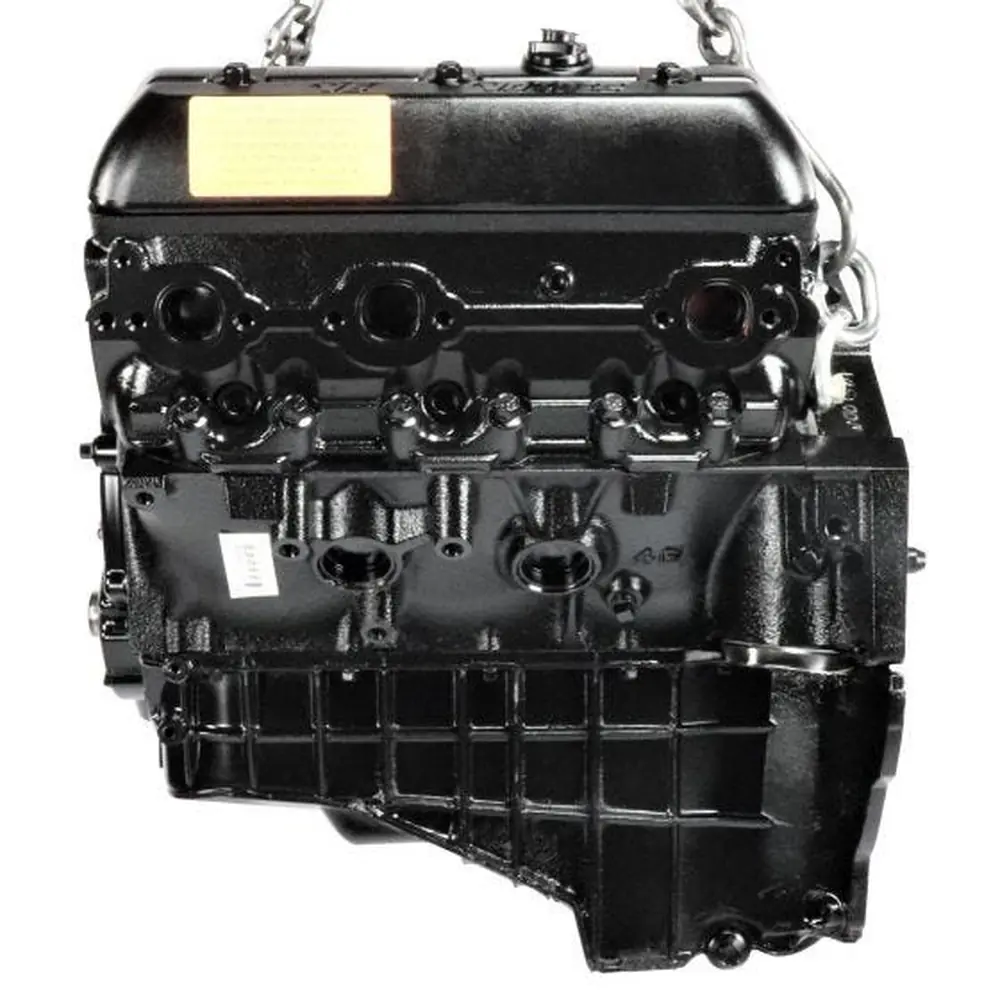

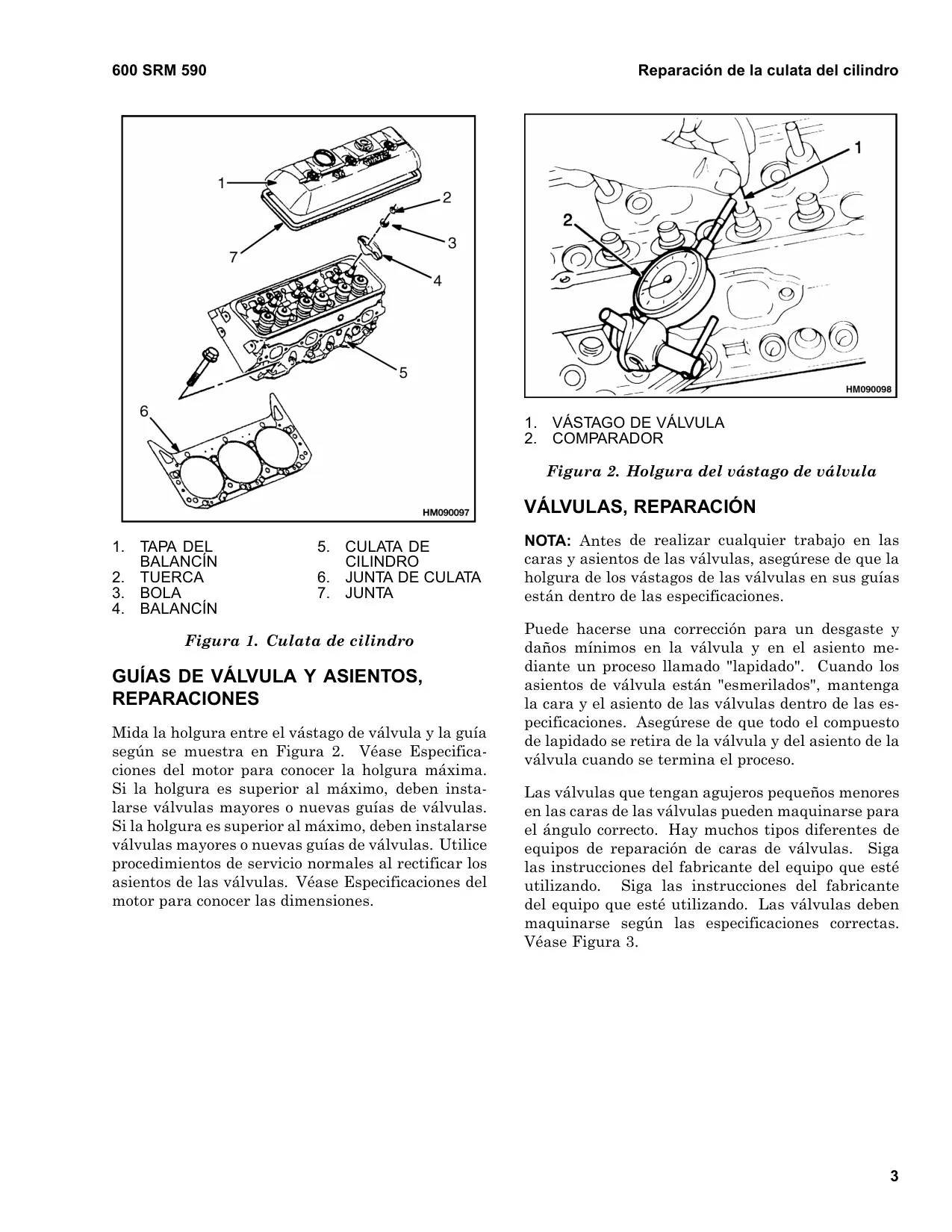

El Motor Vortec 4.3 V6 es un robusto motor de hierro fundido, diseñado para aplicaciones de alta exigencia, como las carretillas elevadoras Hyster. Su configuración V-6, con tres cilindros en cada bancada, optimiza la distribución de peso y el rendimiento compacto. Las culatas, también de hierro fundido, albergan un diseño eficiente de válvulas de admisión y escape, con las guías y asientos integrados, una característica que simplifica el mantenimiento a largo plazo. Este motor incorpora un cigüeñal apoyado en cuatro cojinetes principales, con el número cuatro actuando como cojinete de empuje axial, garantizando la estabilidad y la durabilidad bajo carga.

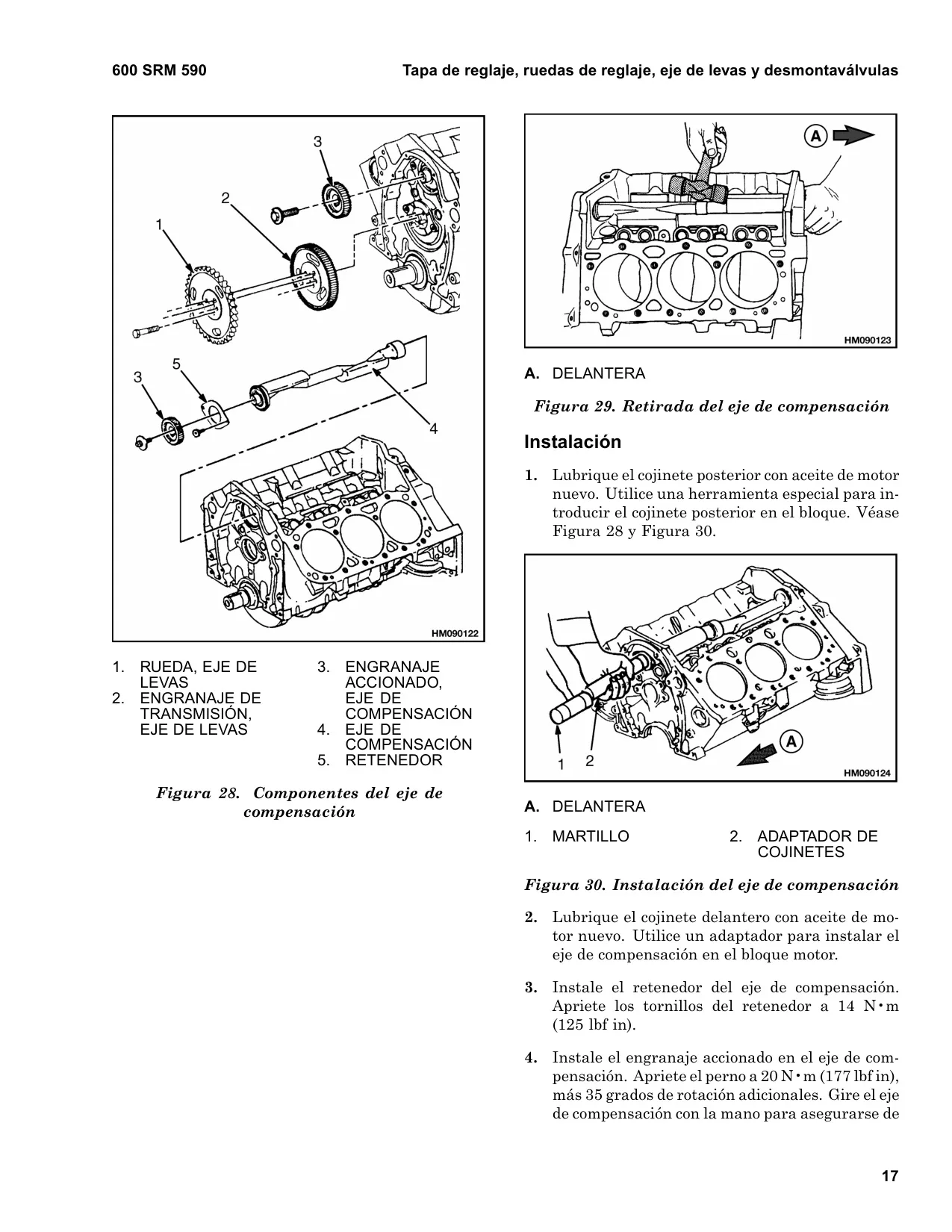

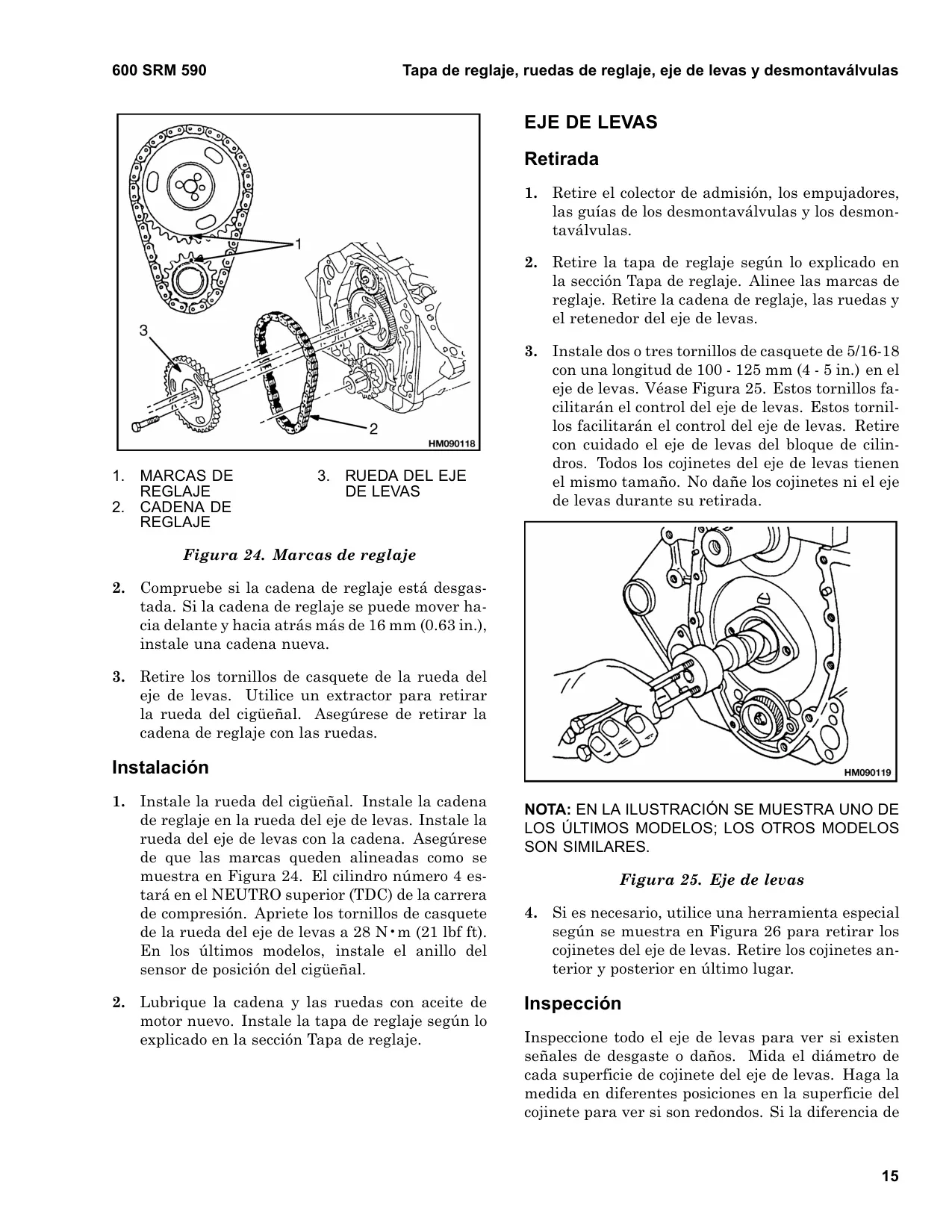

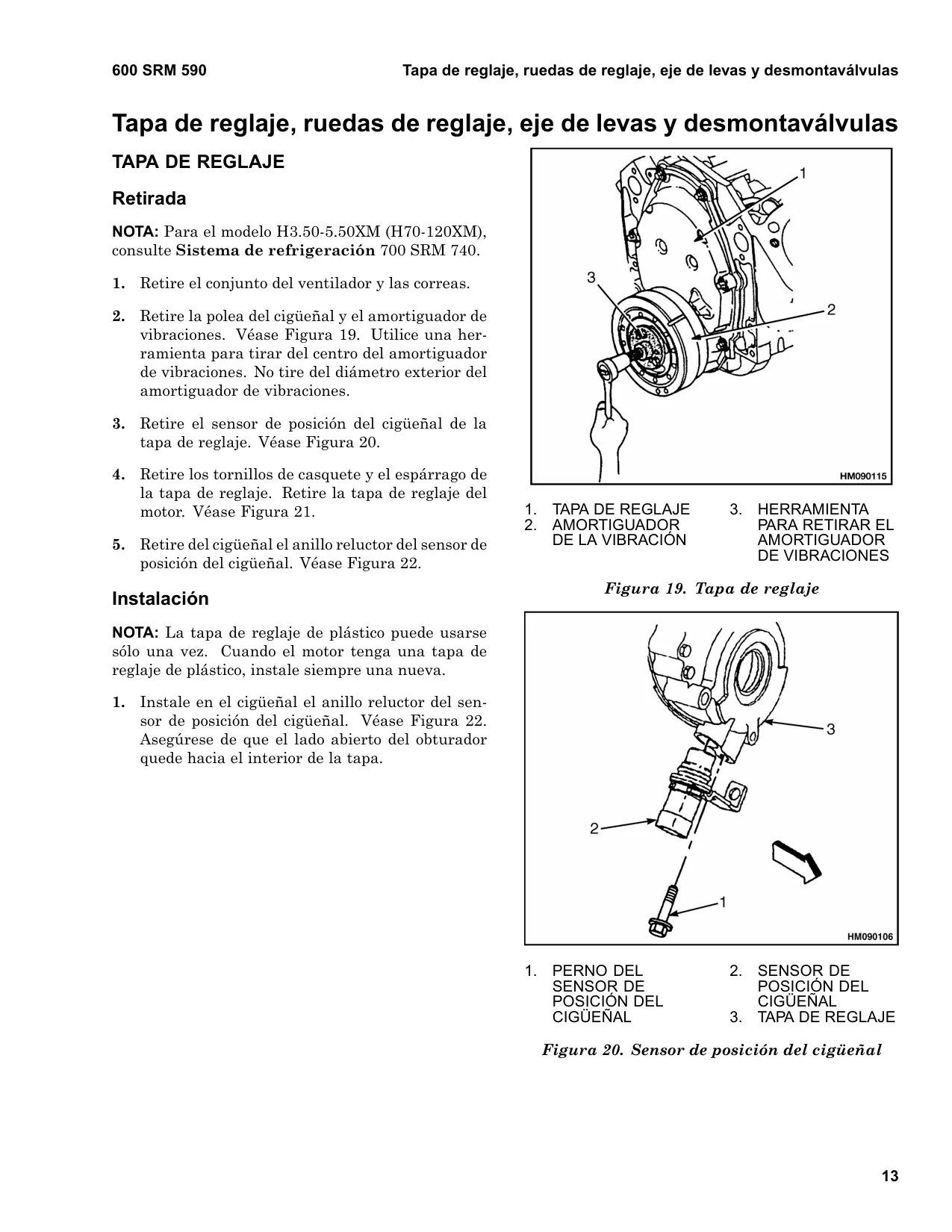

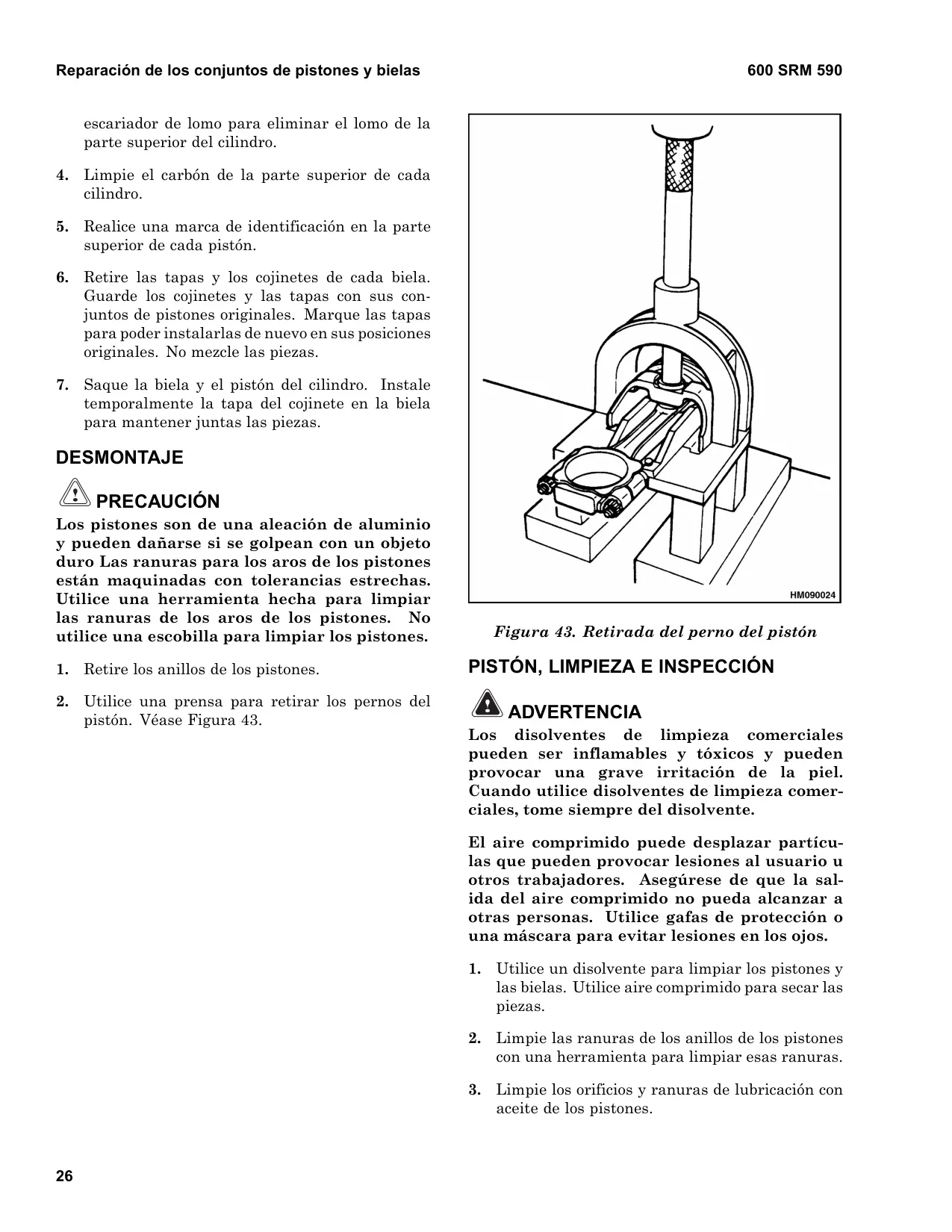

La precisión en la sincronización del motor es fundamental, lograda mediante un eje de levas de acero accionado por cadena desde el cigüeñal. Además, un engranaje especial en el eje de levas impulsa la bomba de aceite y, en modelos más recientes, un eje de compensación. Este eje de compensación, fabricado en hierro fundido y montado en línea con el eje de levas, es crucial para mitigar las vibraciones inherentes a los motores V-6, mejorando notablemente la suavidad de funcionamiento. Los pistones, ligeros y de baja fricción, son de aluminio fundido con un diseño de cabeza plana y faldilla abarrilada.

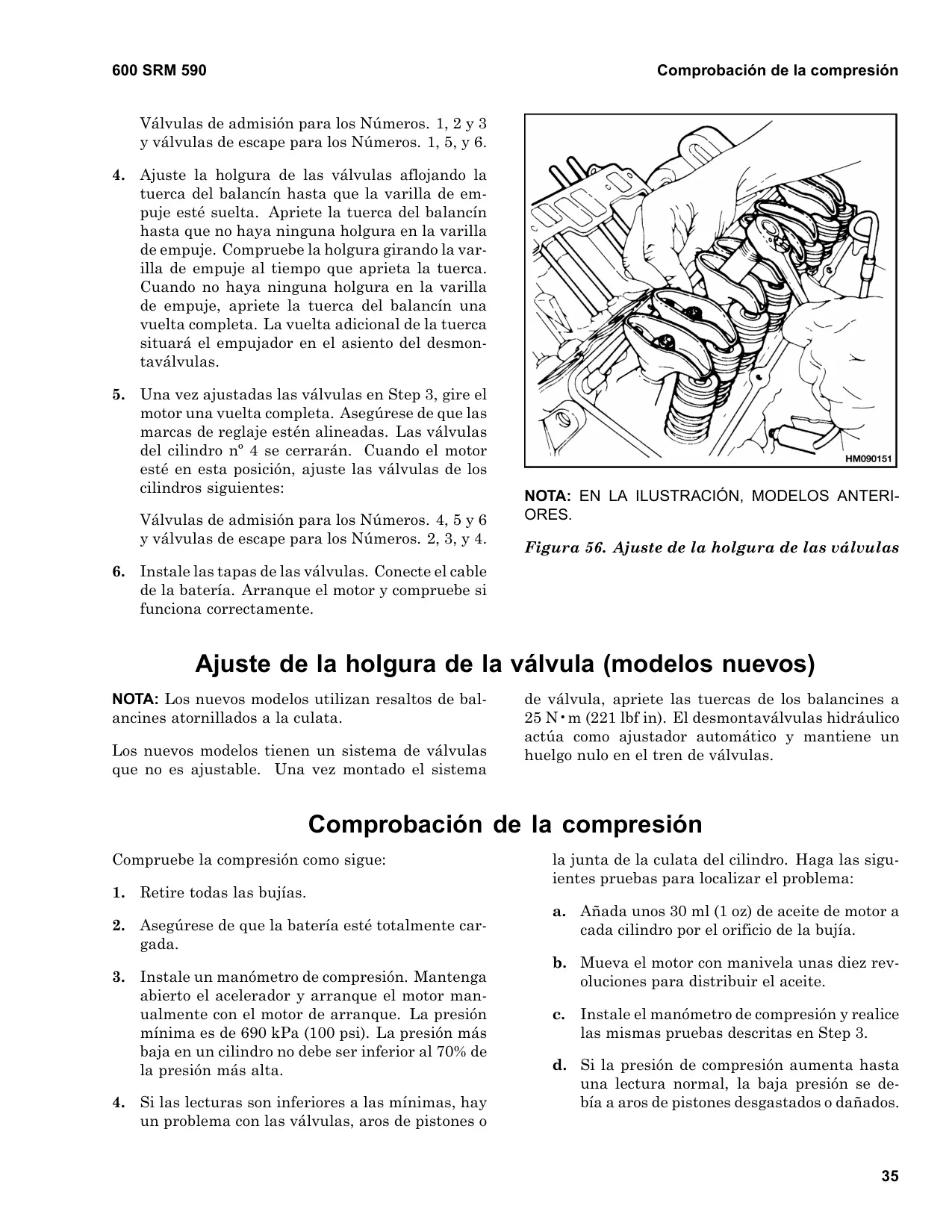

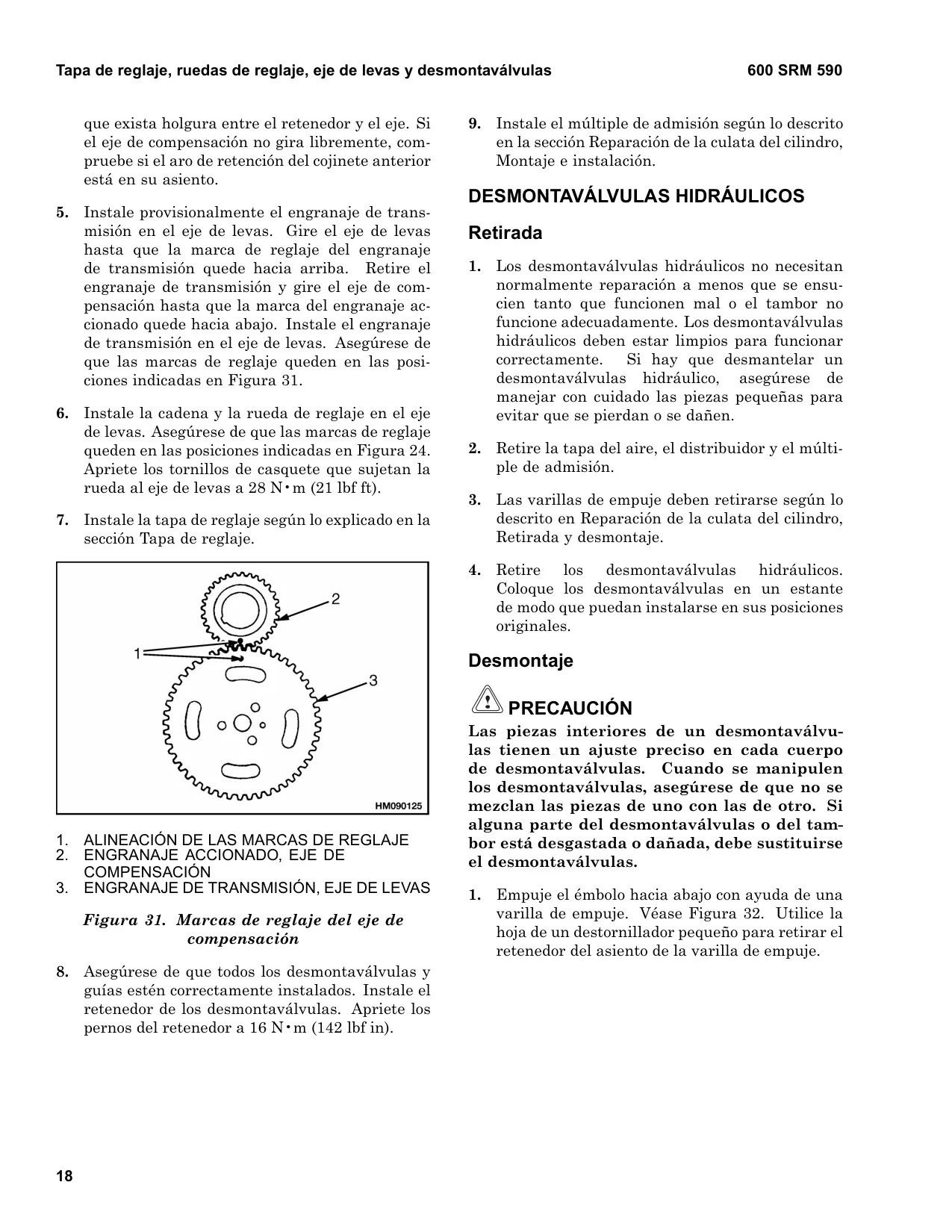

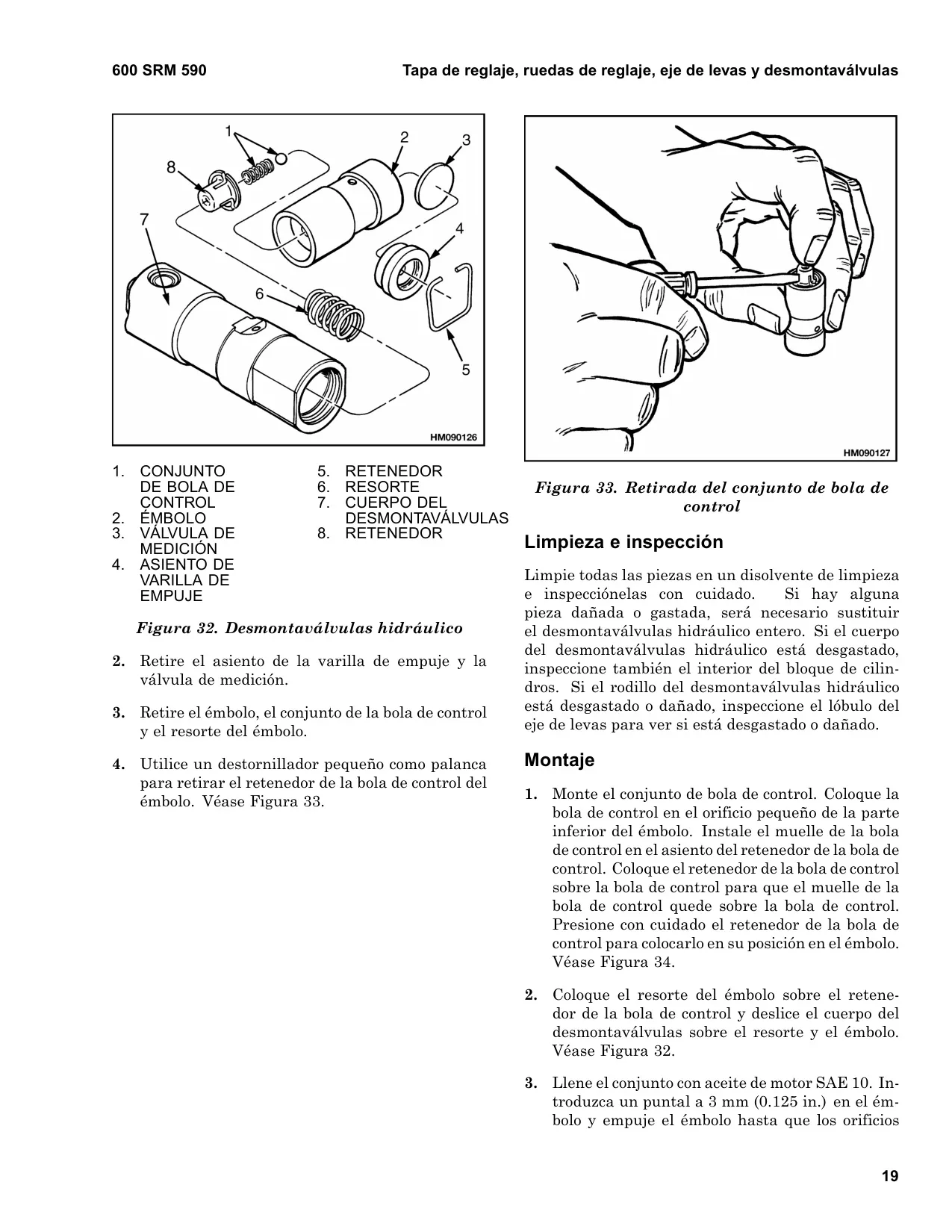

Un aspecto distintivo en los modelos más recientes son los desmontaválvulas hidráulicos, que eliminan la necesidad de ajustes periódicos del juego de válvulas al mantener un contacto constante y sin huelgo en el tren de válvulas. Esta característica no solo reduce la complejidad del mantenimiento, sino que también contribuye a una operación más silenciosa y eficiente del motor. En cuanto a la carburación, el Vortec 4.3 V6 se ofrece con inyección electrónica de combustible para versiones de gasolina y un carburador de GLP con Sistema de Reglaje de Chispa por Microprocesador (MSTS) para las configuraciones de gas licuado.

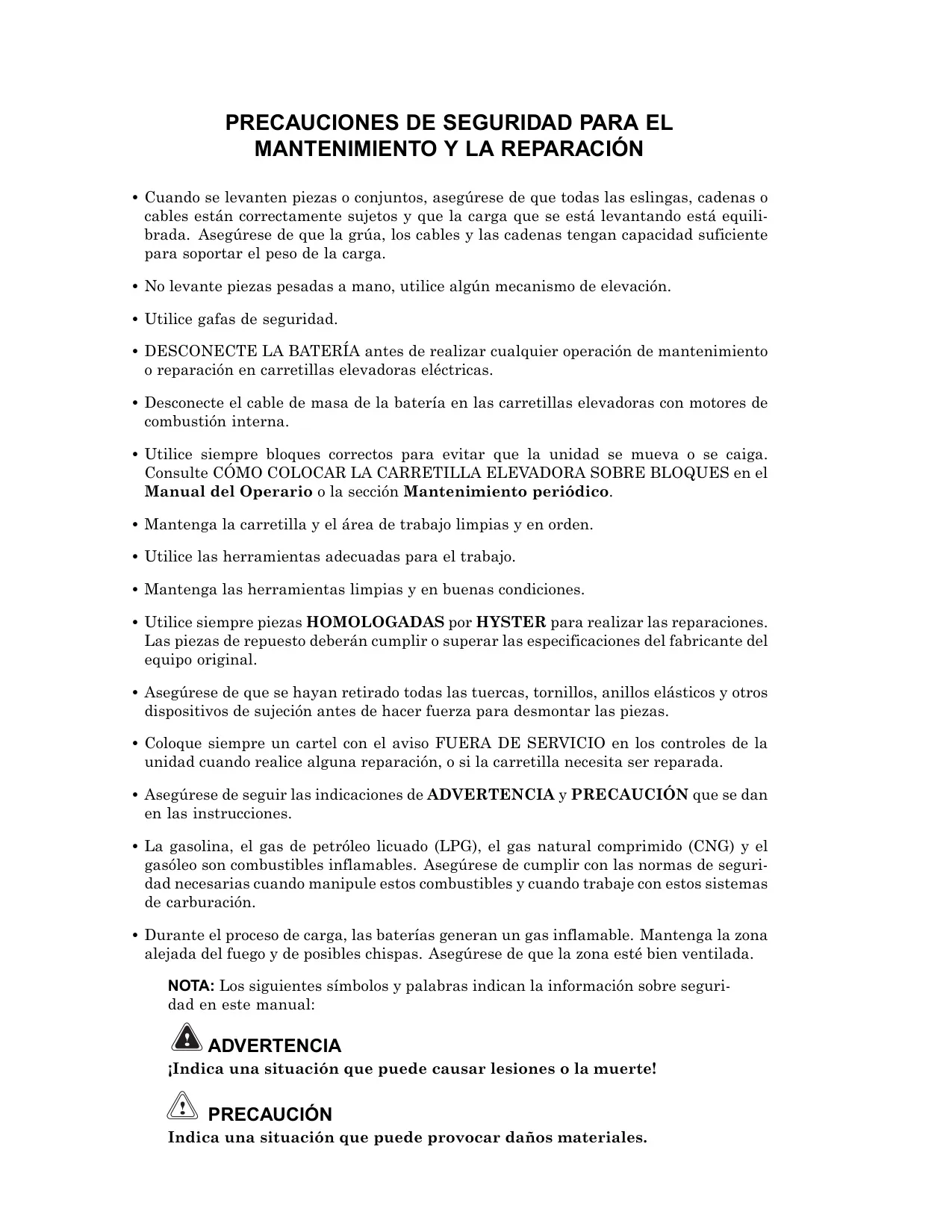

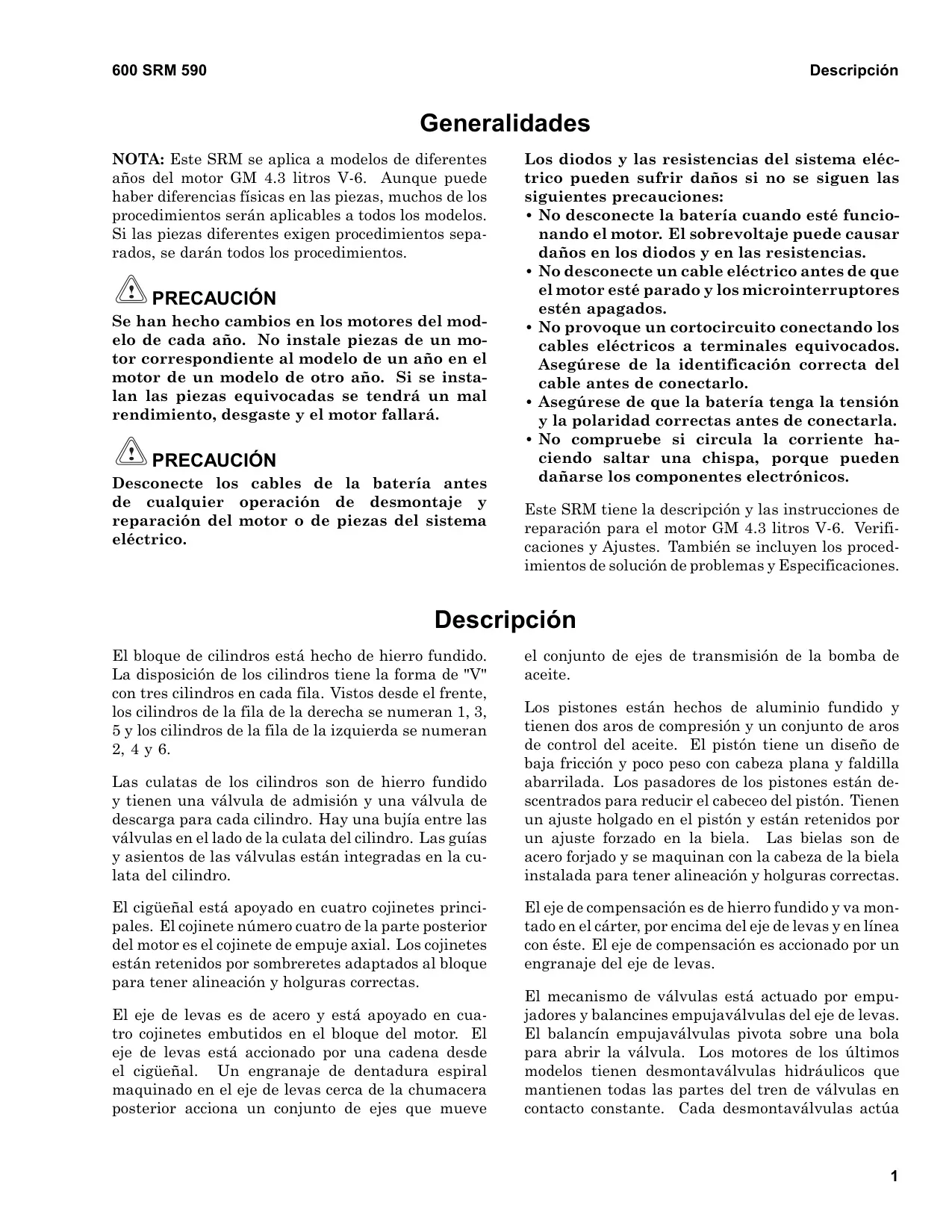

El manual enfatiza la importancia de la seguridad y el uso de herramientas y piezas correctas durante cualquier procedimiento de reparación o mantenimiento. Se recomienda encarecidamente desconectar la batería antes de manipular componentes eléctricos para proteger los delicados diodos y resistencias del sistema. También se destaca la precaución con los solventes de limpieza y el aire comprimido, así como la correcta gestión de los combustibles inflamables y la ventilación adecuada al cargar baterías, subrayando un enfoque integral en la protección del operario y la integridad del equipo.
La evolución del motor a lo largo de sus años de fabricación implica diferencias, especialmente entre los "primeros" y "últimos" modelos. Es crucial evitar la mezcla de piezas de diferentes años modelo para garantizar el rendimiento óptimo y la longevidad del motor, ya que las tolerancias y diseños pueden variar sutilmente. La correcta instalación de componentes críticos, como los retenedores de aceite y las juntas, a menudo requiere sellantes específicos y herramientas especiales para asegurar un ajuste preciso y prevenir fugas, reflejando la ingeniería detallada detrás de este fiable motor.
