Sensor de Potencia DDSU666-H

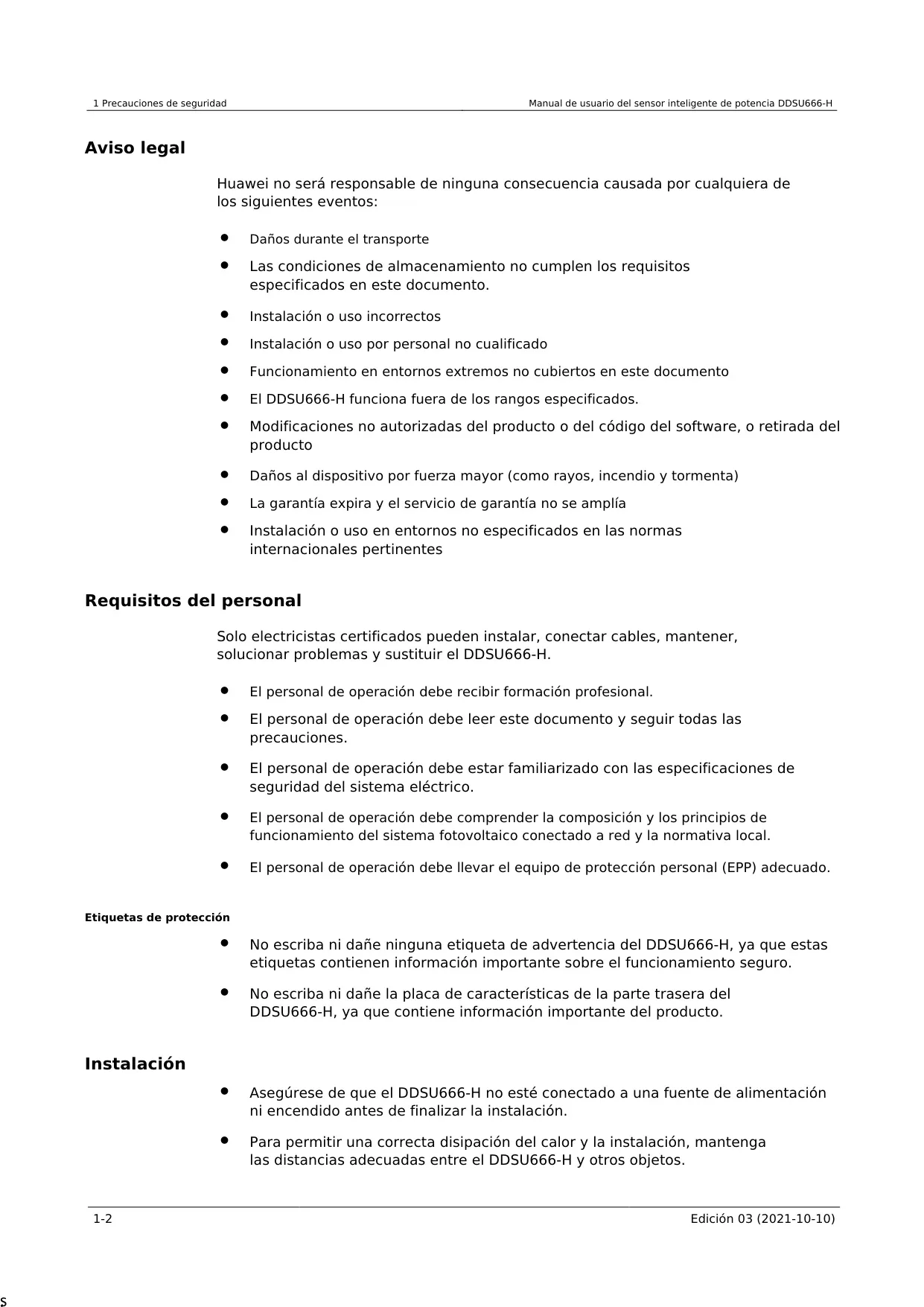

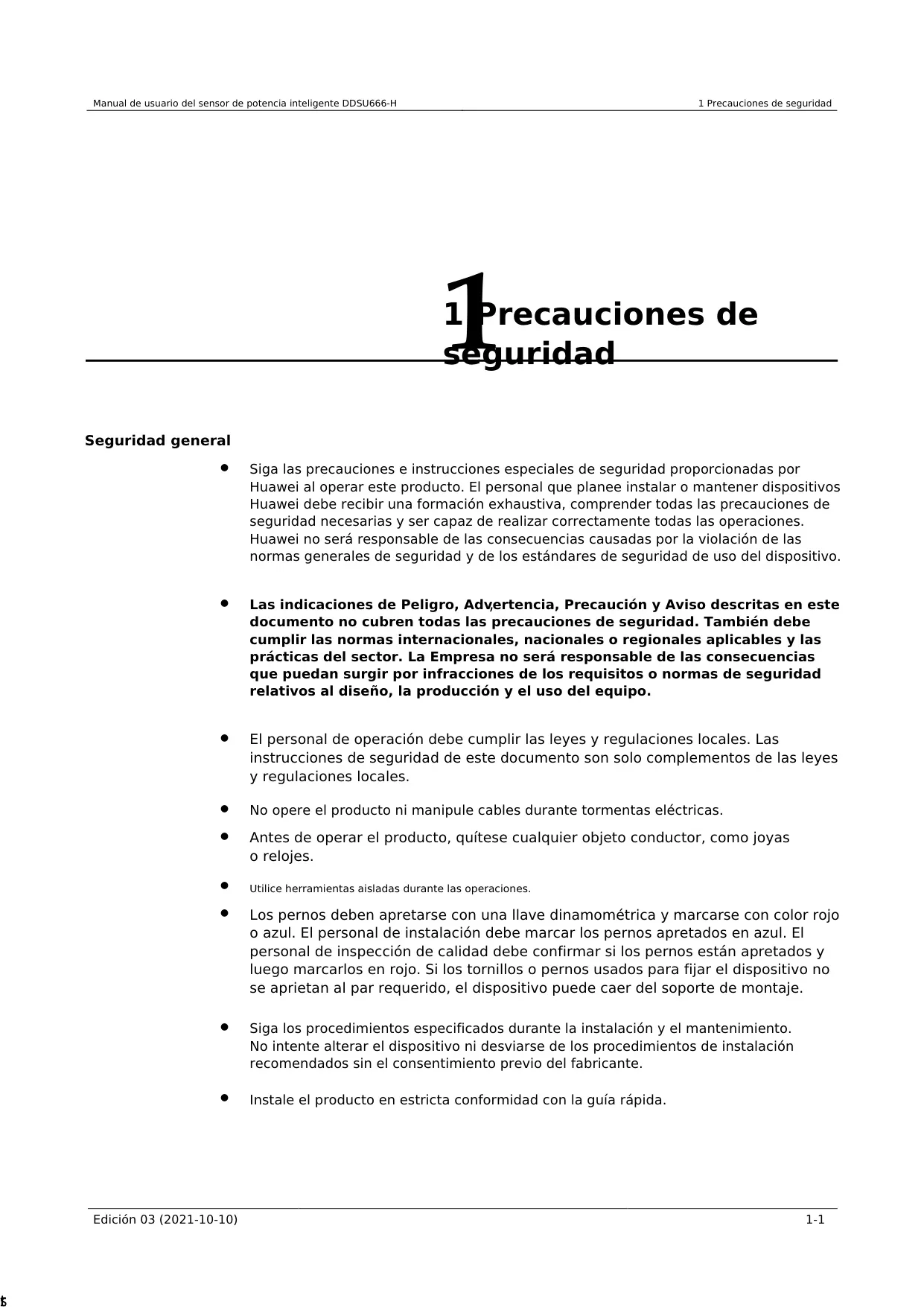

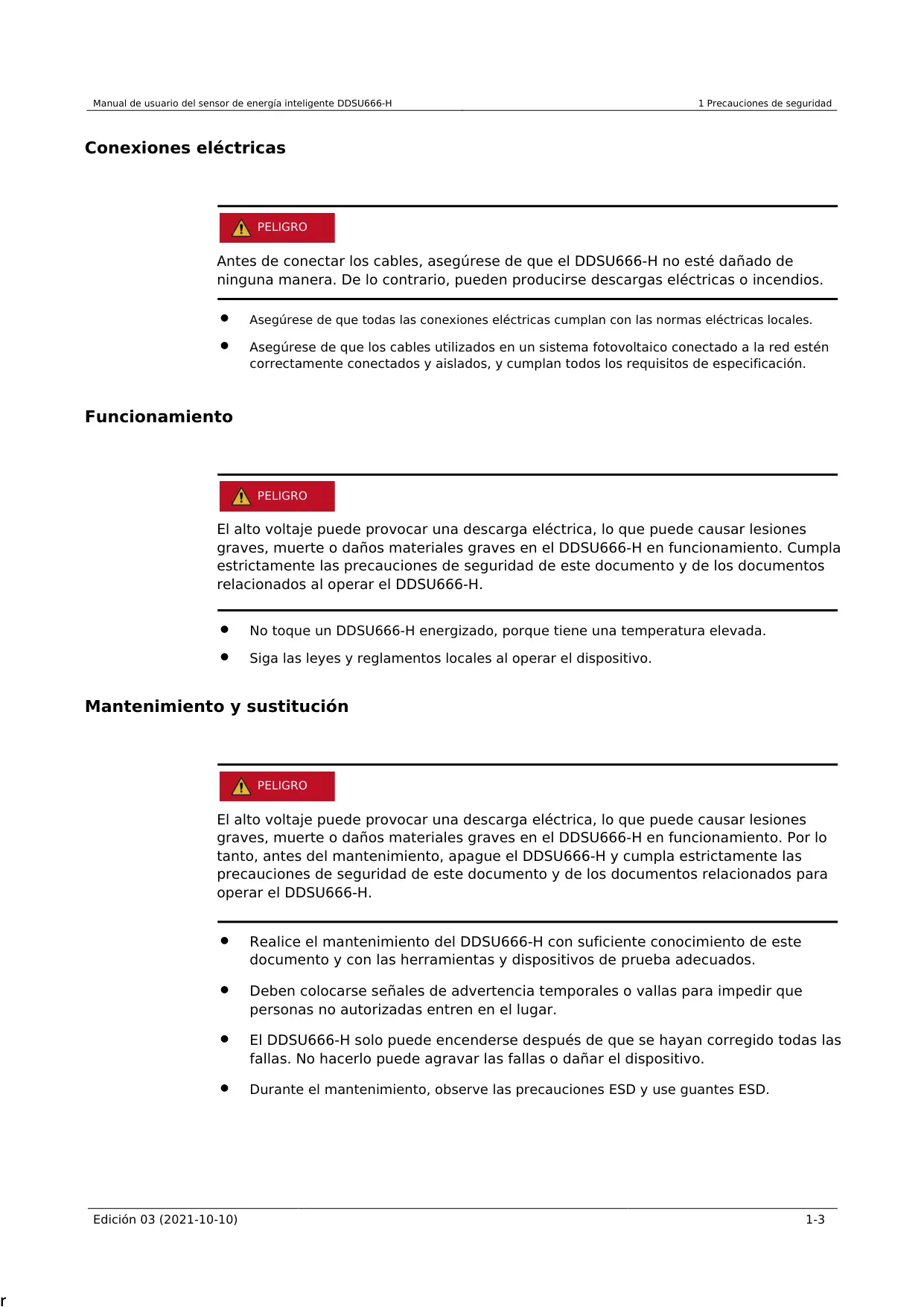

Instrucciones del Sensor DDSU666-H
Aquí le ofrecemos el manual de Sensor de Potencia DDSU666-H completamente gratis y en español. Este manual lo hemos catalogado en la sección de Sensores de Potencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Sensor de Potencia DDSU666-H, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

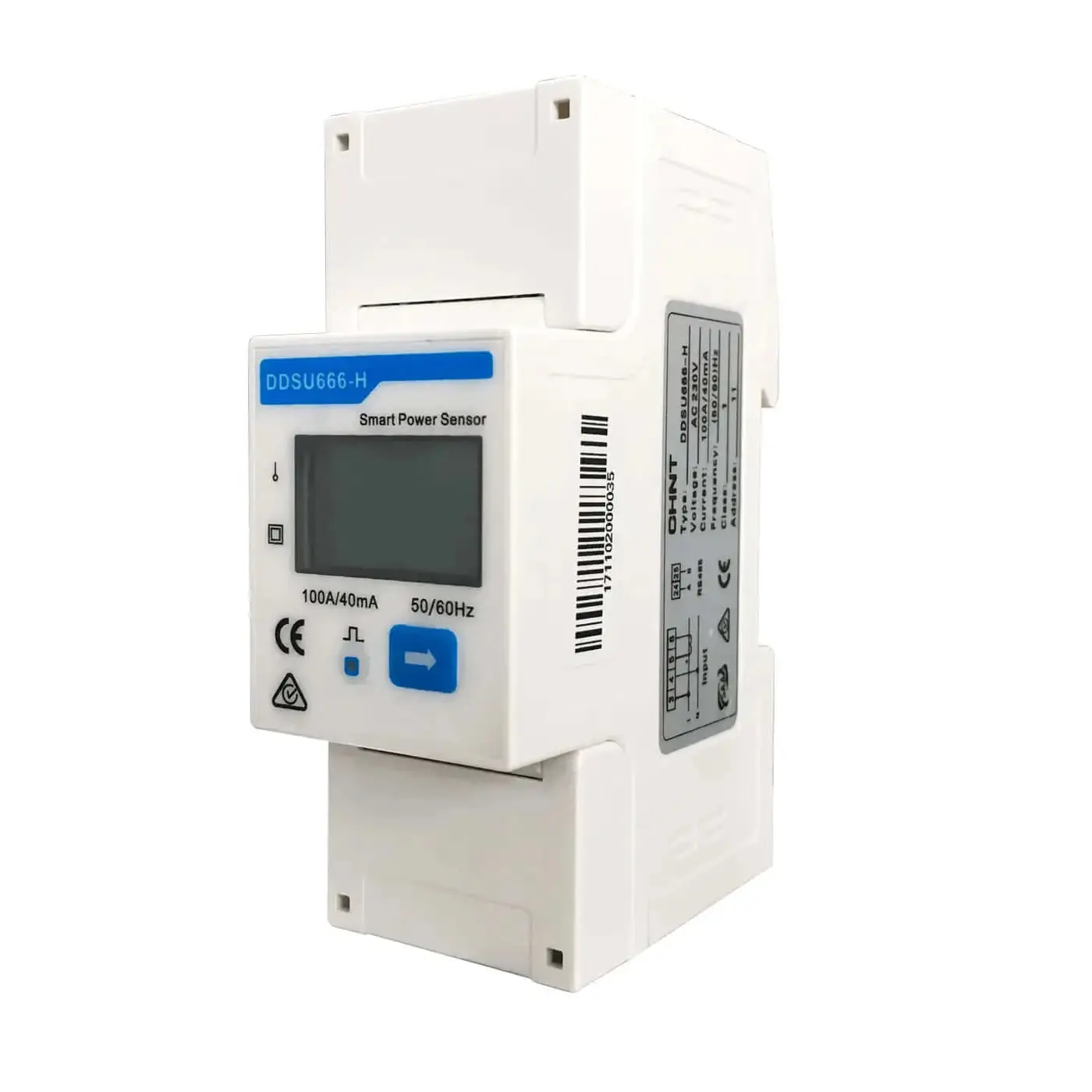

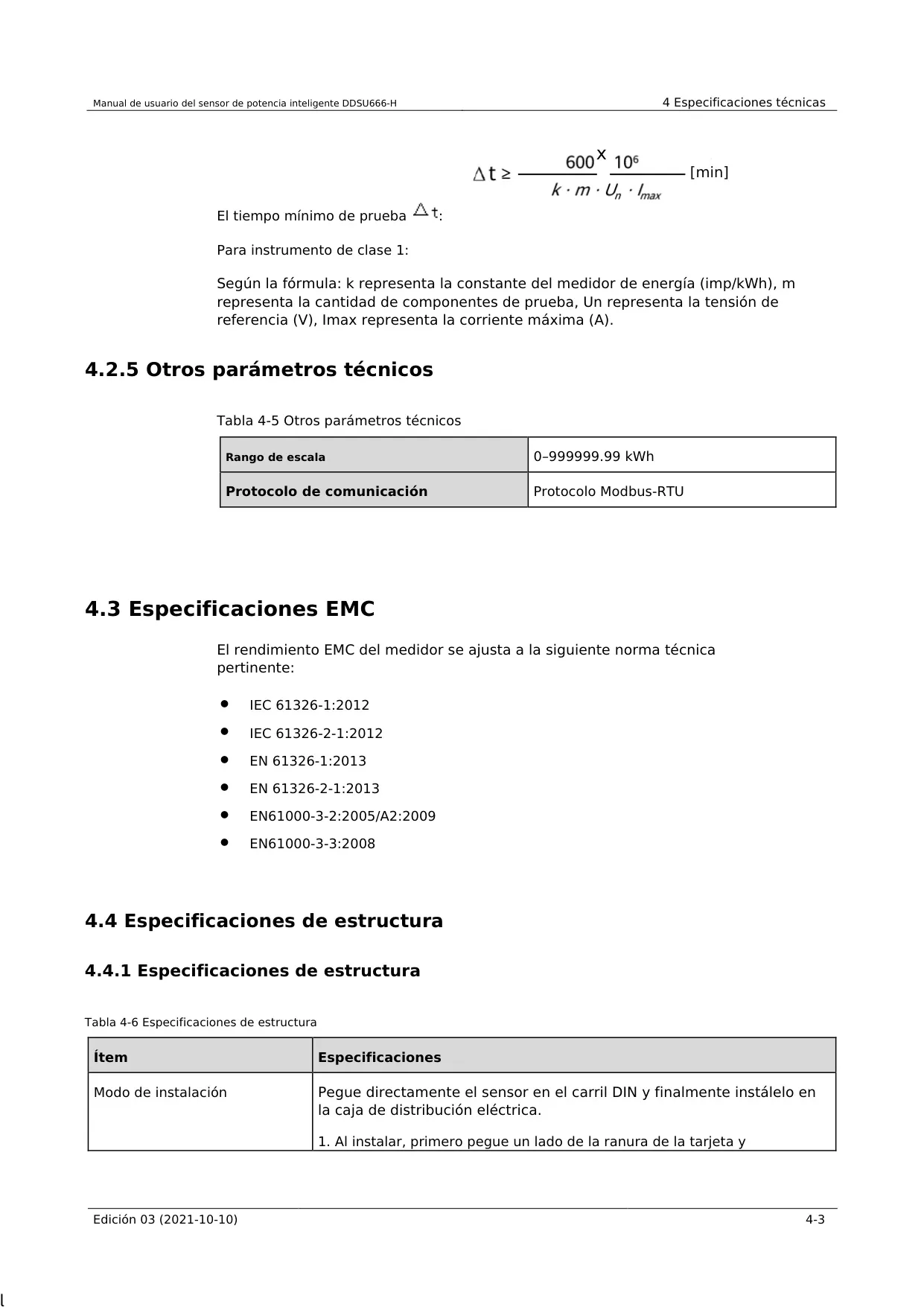

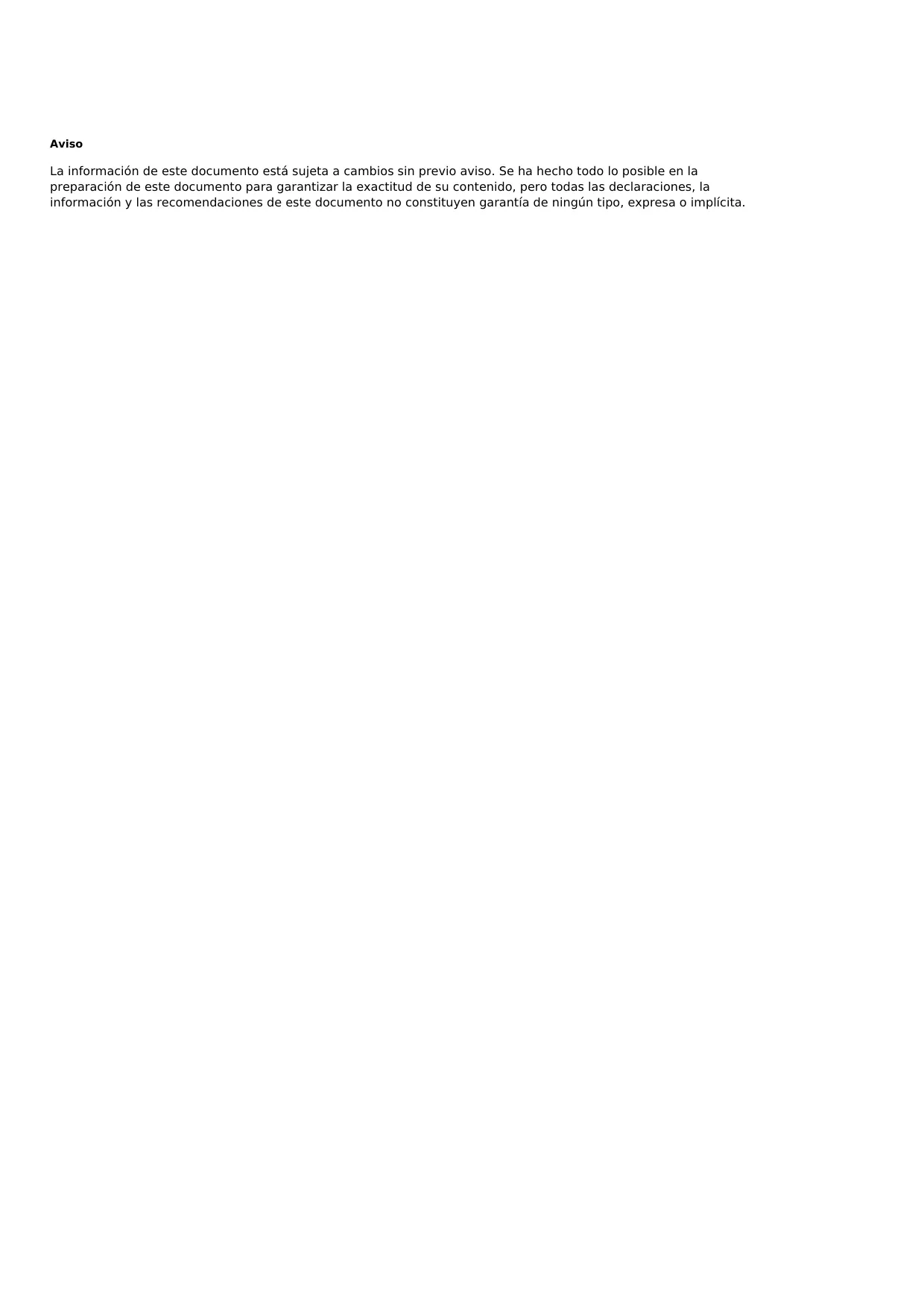

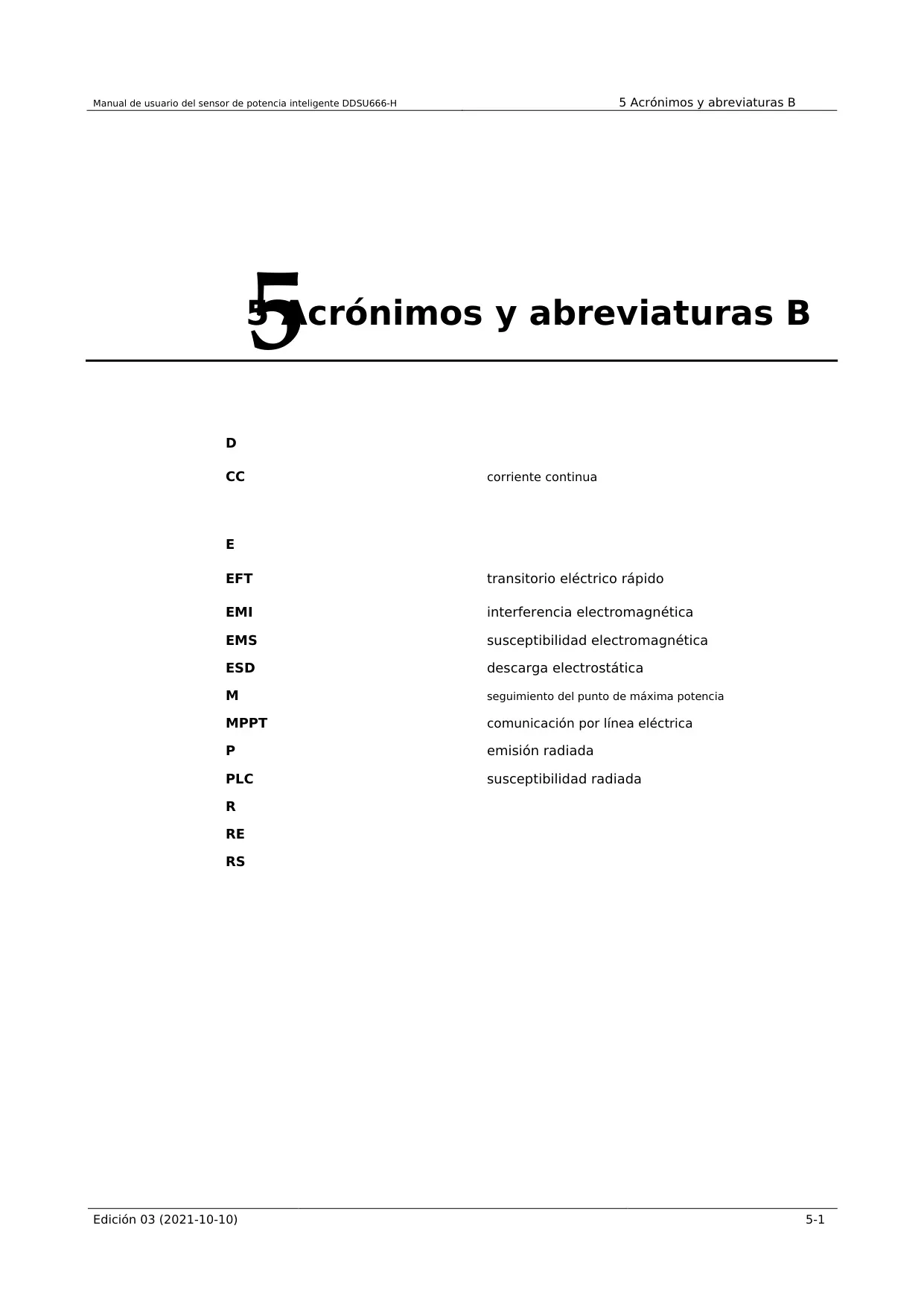

Imágenes del Producto
Especificaciones del Sensor DDSU666-H
| Característica | Especificación |
|---|---|
| Modelo | DDSU666-H |
| Precisión de medición (Energía activa) | Clase 1 |
| Voltaje referenciado (Un) | 230 V |
| Corriente de referencia / máxima | 40 mA / 100 A |
| Constante del colector | 800 imp/kWh |
| Tipo de conexión | Mediante transformador |

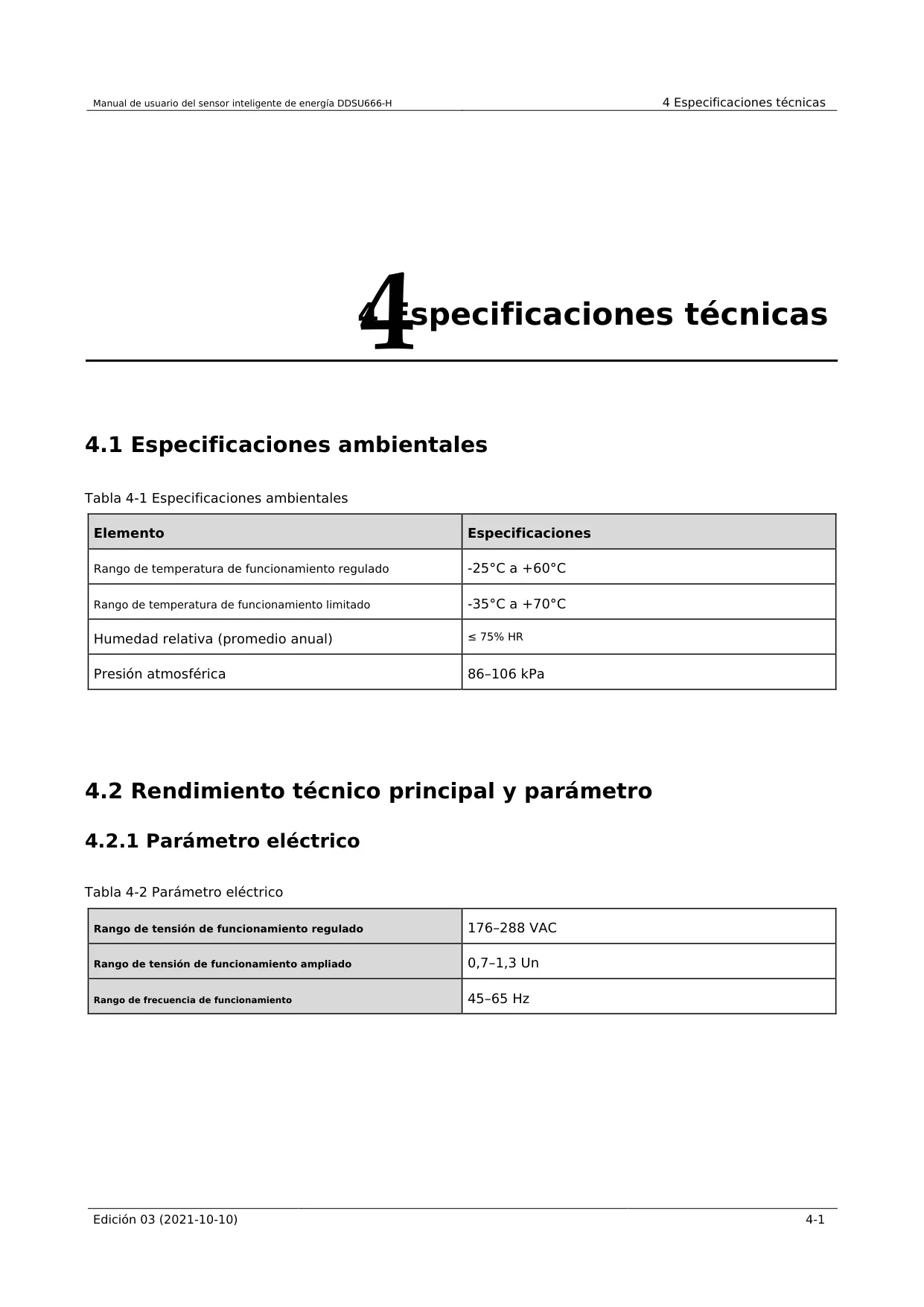

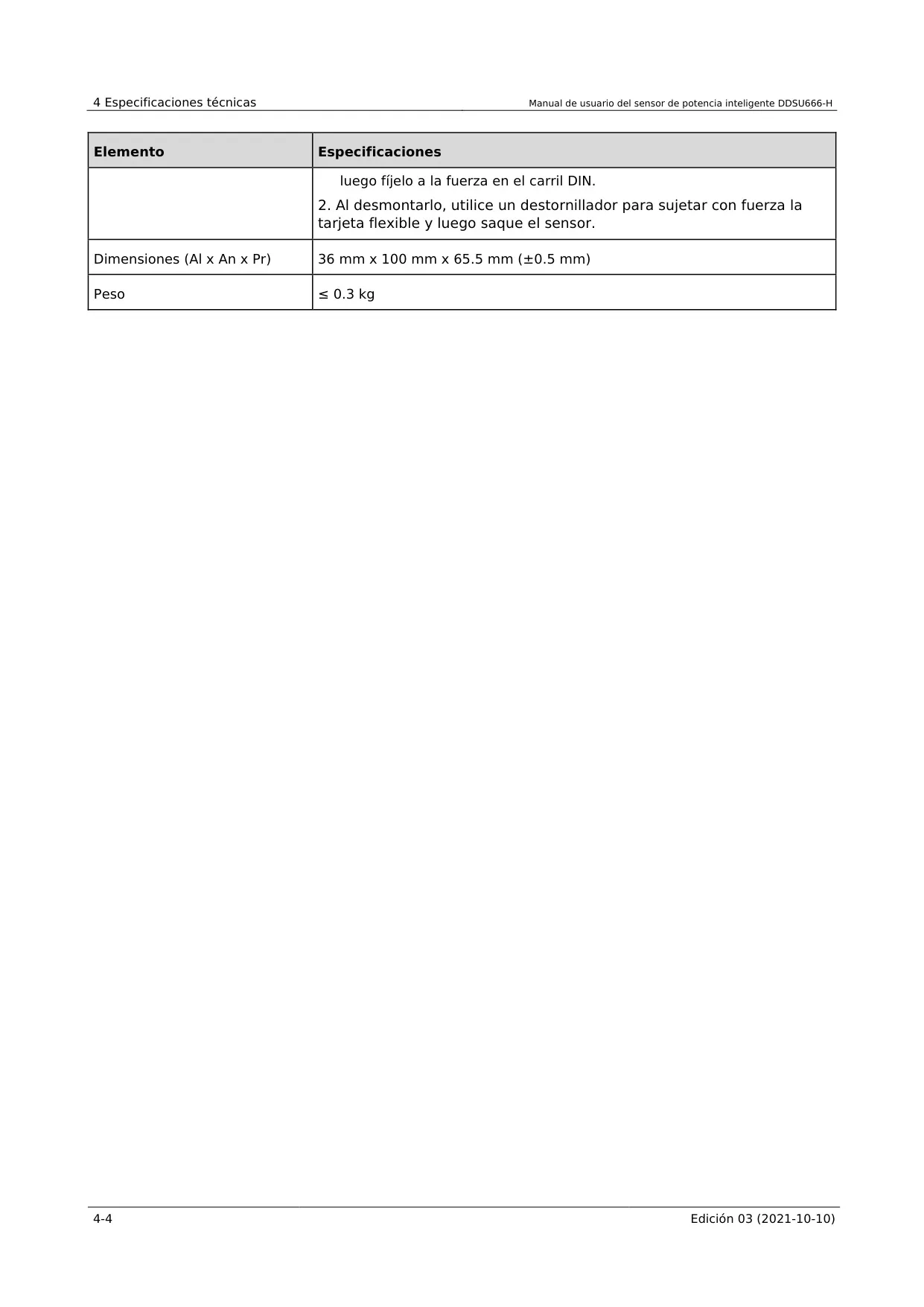

| Rango de temperatura de funcionamiento regulado | -25°C a +60°C |
| Rango de temperatura de funcionamiento limitado | -35°C a +70°C |
| Humedad relativa (promedio anual) | ≤ 75% HR |
| Presión atmosférica | 86–106 kPa |
| Rango de tensión de funcionamiento regulado | 176–288 VAC |
| Rango de tensión de funcionamiento ampliado | 0,7–1,3 Un |
| Rango de frecuencia de funcionamiento | 45–65 Hz |
| Corriente de arranque (conexión directa) | 0.004 Ib (PF=1, Clase 1) |
| Corriente de arranque (a través de transformador) | 0.002 Ib (PF=1, Clase 1) |
| Rango de escala de energía | 0–999999.99 kWh |
| Protocolo de comunicación | Modbus-RTU |
| Dimensiones (Al x An x Pr) | 36 mm x 100 mm x 65.5 mm (±0.5 mm) |
| Peso | ≤ 0.3 kg |

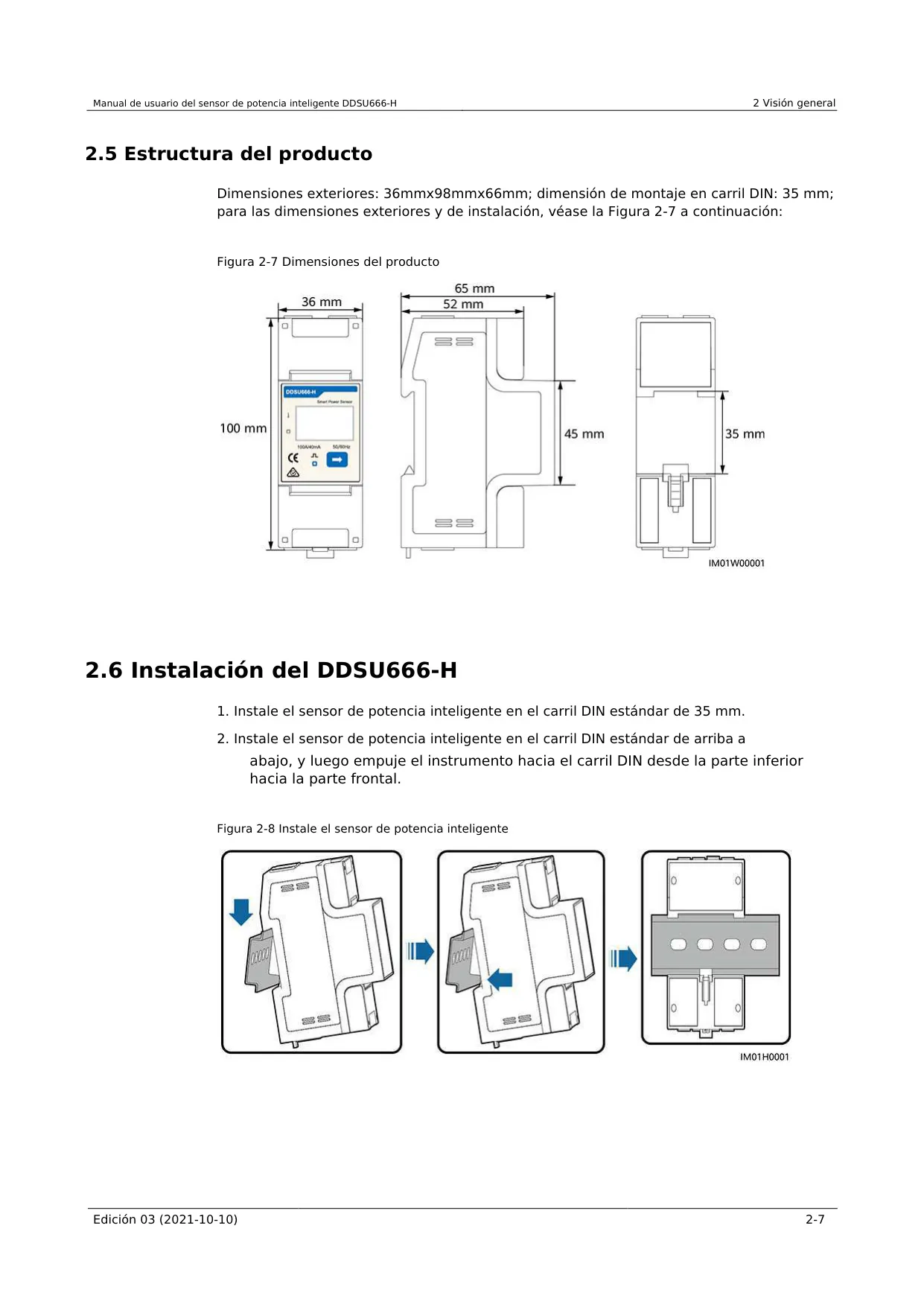

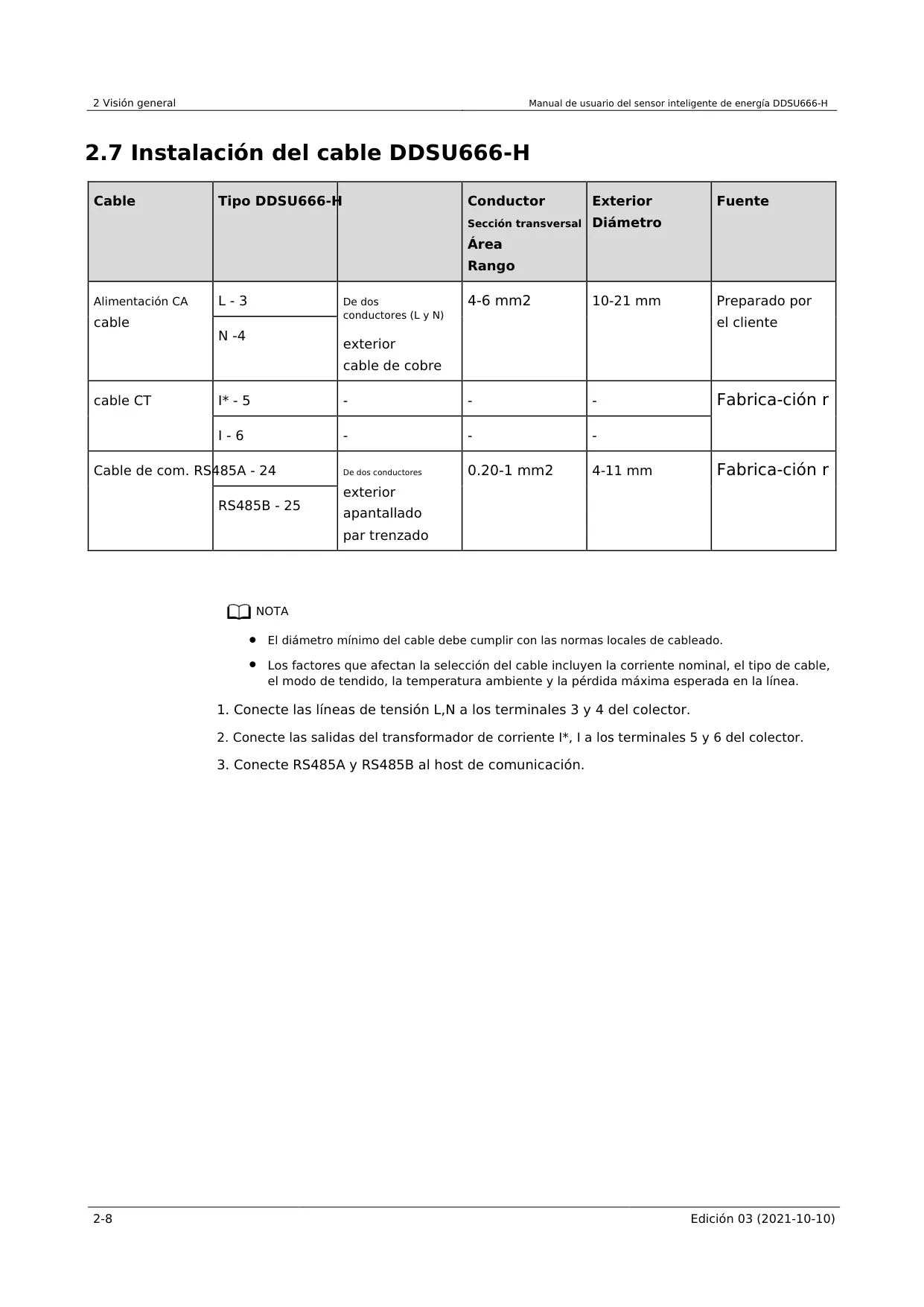

| Modo de instalación | Carril DIN estándar de 35 mm |

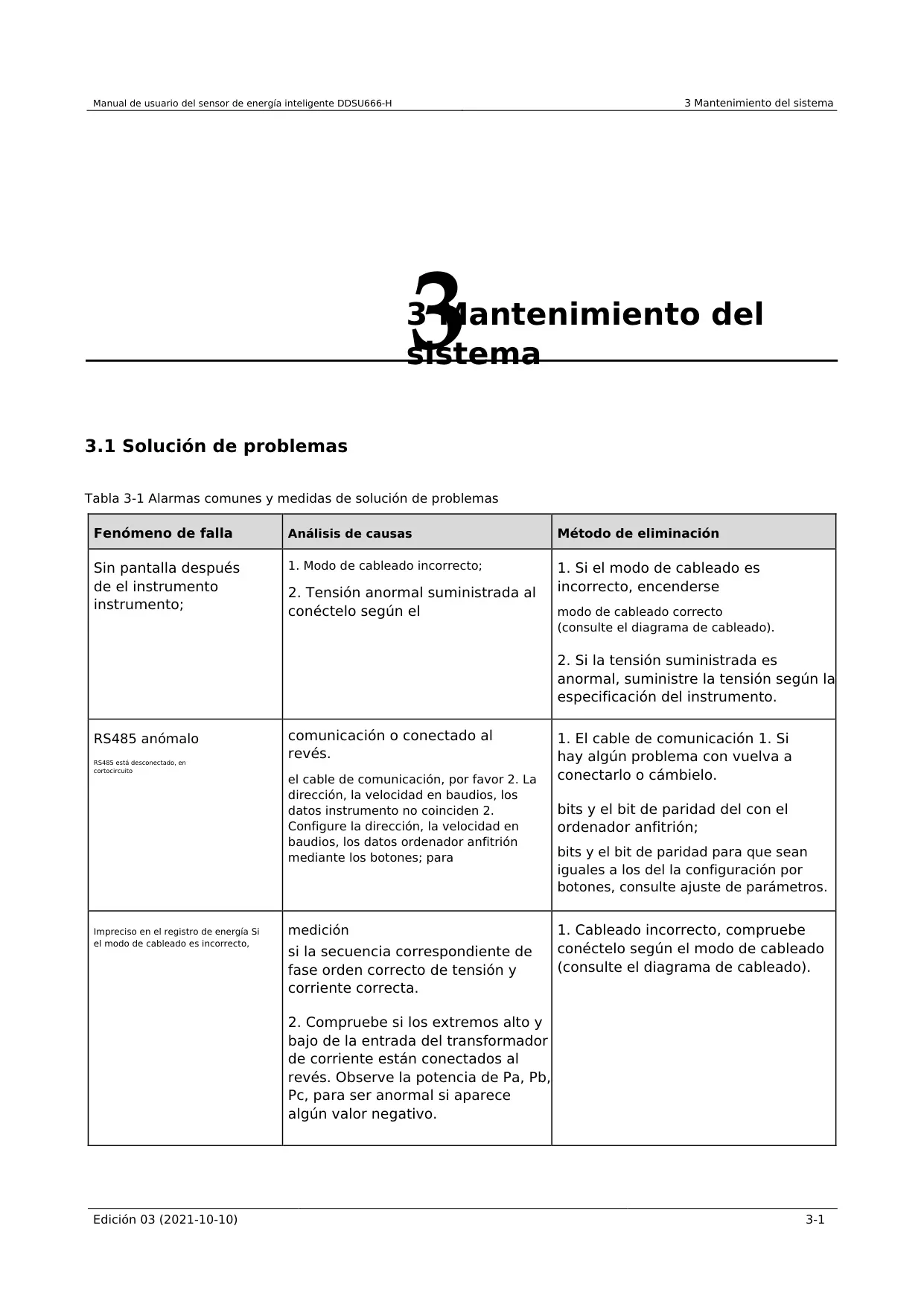

Detalles del Sensor de Potencia DDSU666-H

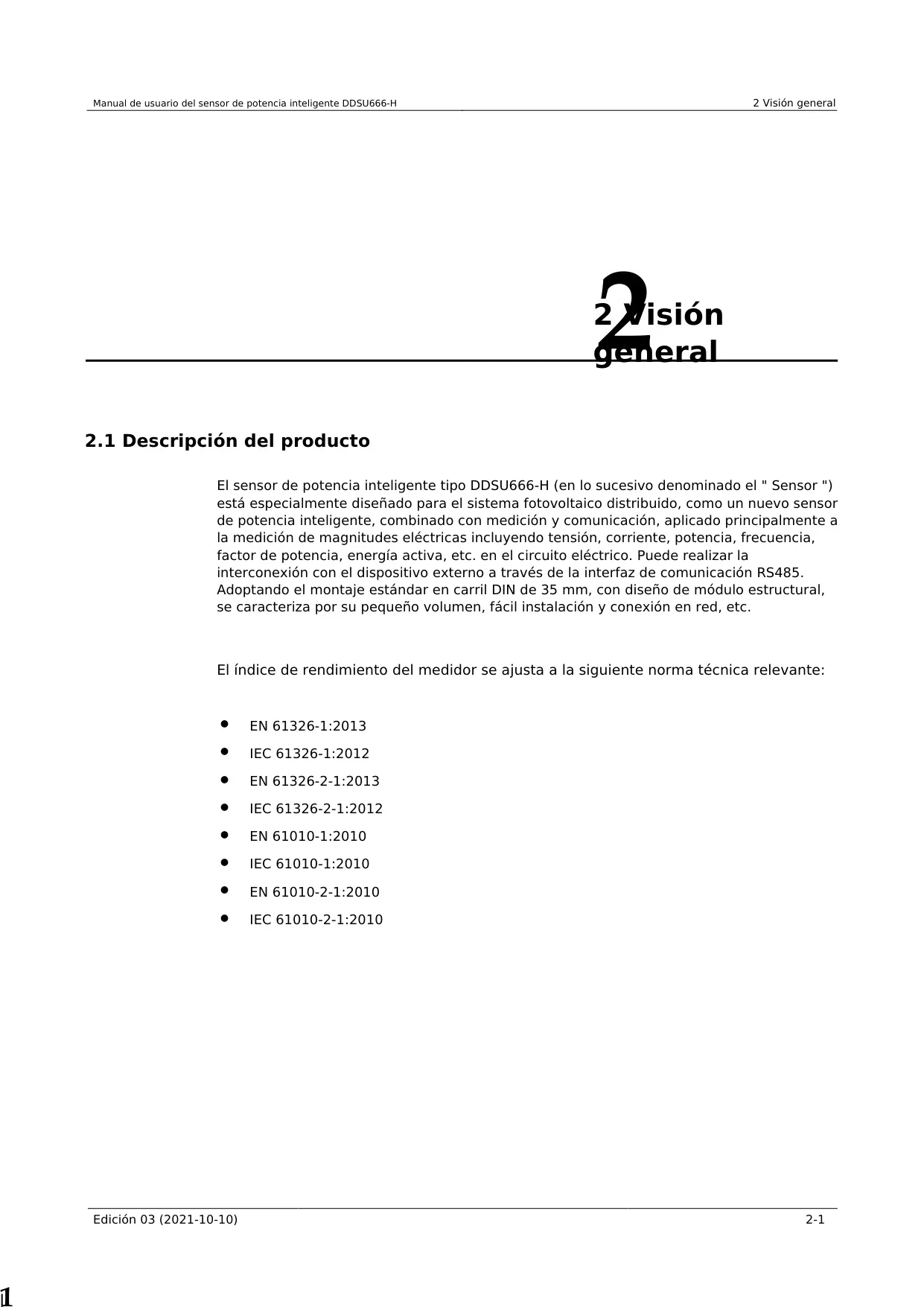

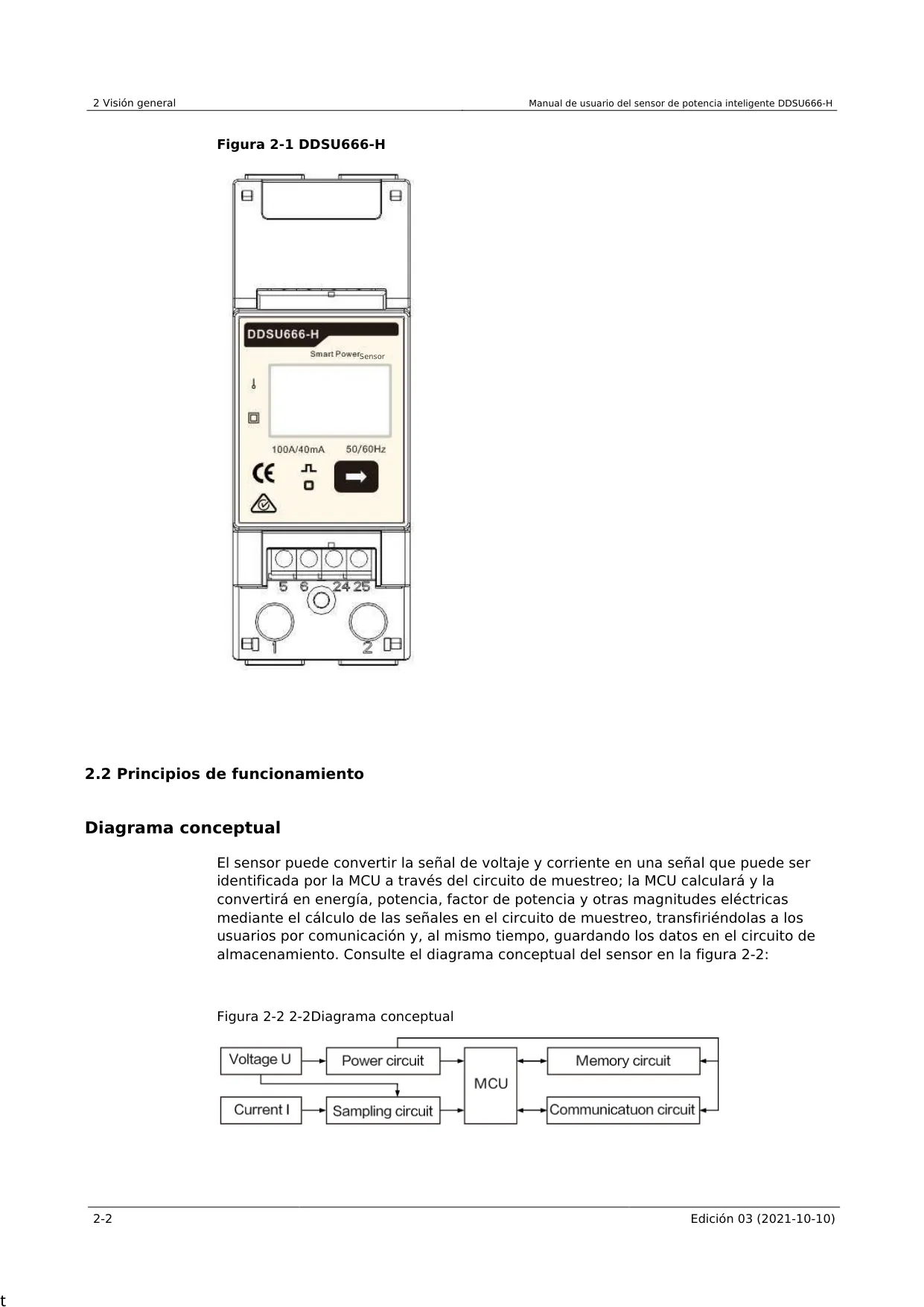

El DDSU666-H es un sensor de potencia inteligente de vanguardia, especialmente diseñado para sistemas fotovoltaicos distribuidos. Este dispositivo combina la medición precisa de diversas magnitudes eléctricas con funcionalidades de comunicación avanzada. Su propósito principal es monitorear tensión, corriente, potencia, frecuencia, factor de potencia y la energía activa en un circuito. Ofrece una visión integral del consumo y la generación. Gracias a su diseño modular y montaje en carril DIN estándar de 35 mm, el sensor garantiza una instalación sencilla y una integración flexible en diversas configuraciones, optimizando la gestión energética en el hogar y en entornos industriales.
Una de sus características más destacadas es su precisión en la medición de la energía activa, tanto directa como inversa, y la energía activa combinada. Para la fiabilidad del sistema, el DDSU666-H asegura la retención de datos almacenados incluso ante un corte de alimentación, lo que lo convierte en una solución robusta para el monitoreo continuo. Además de la energía, el dispositivo cuantifica otros parámetros esenciales como la potencia instantánea, la tensión en tiempo real, la corriente circulante, la frecuencia de la red y el factor de potencia. Proporciona así una base de datos exhaustiva para el análisis del rendimiento del sistema energético.

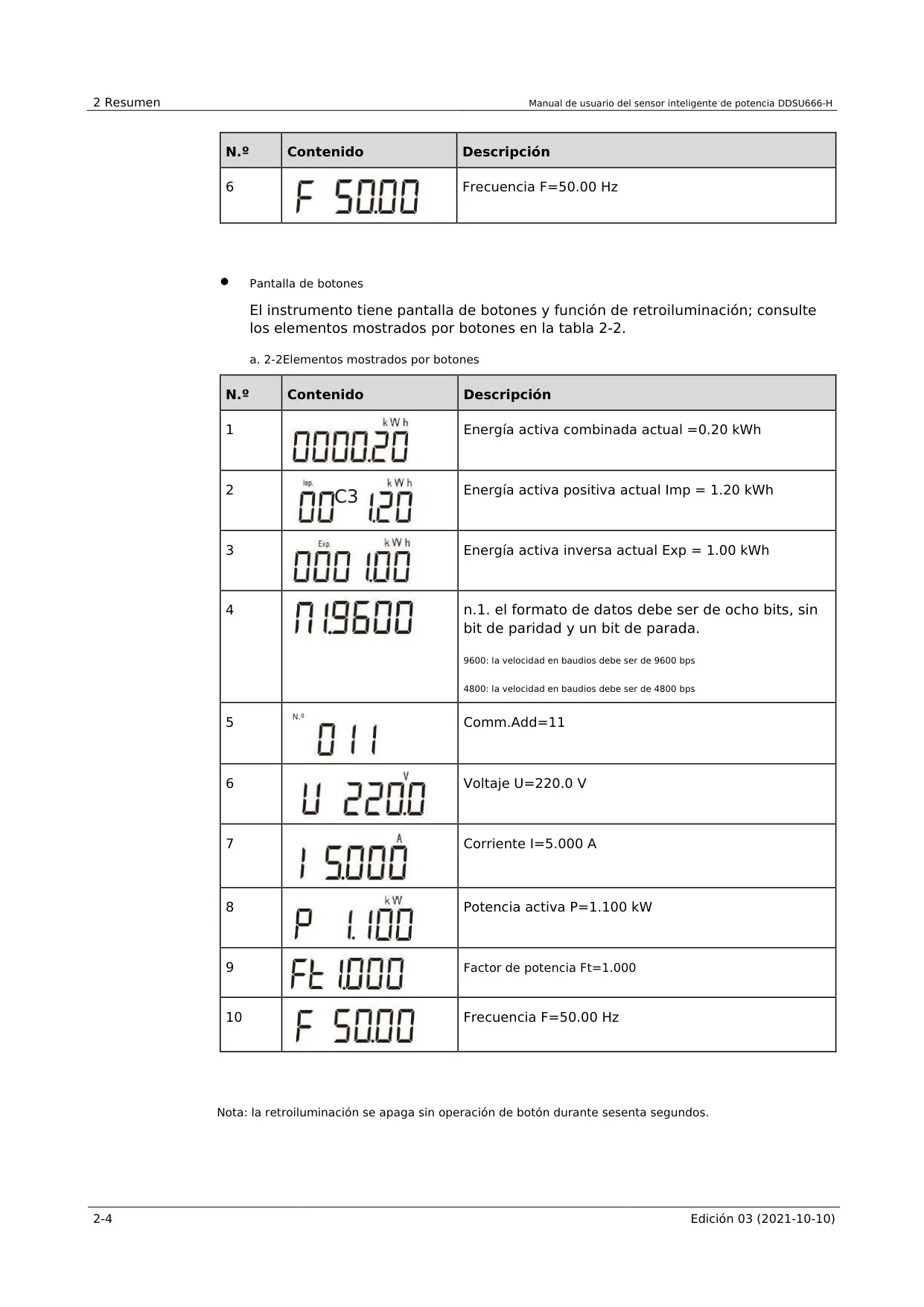

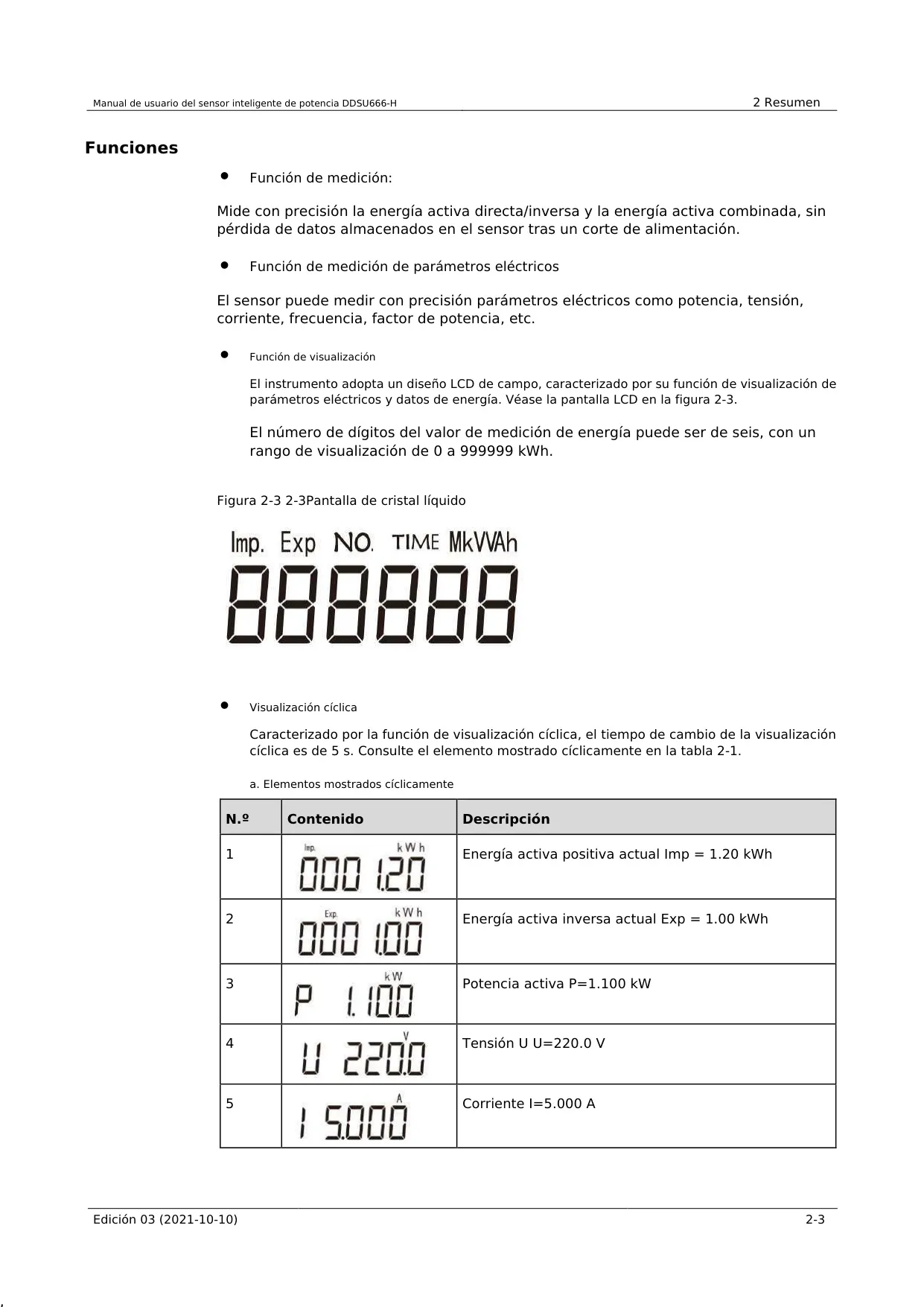

Para facilitar la interacción y el monitoreo, el DDSU666-H incorpora una pantalla LCD de campo que presenta claramente los parámetros eléctricos y los datos de energía. La pantalla de seis dígitos permite una visualización detallada de los valores de energía hasta 999999 kWh. Además, cuenta con una función de visualización cíclica que rota automáticamente a través de datos clave (energía activa positiva y negativa, potencia, tensión, corriente, frecuencia) cada 5 segundos. Para consulta específica, dispone de una visualización por botones que accede a la energía activa combinada, dirección de comunicación y factor de potencia, entre otros. La retroiluminación se apaga tras sesenta segundos de inactividad.

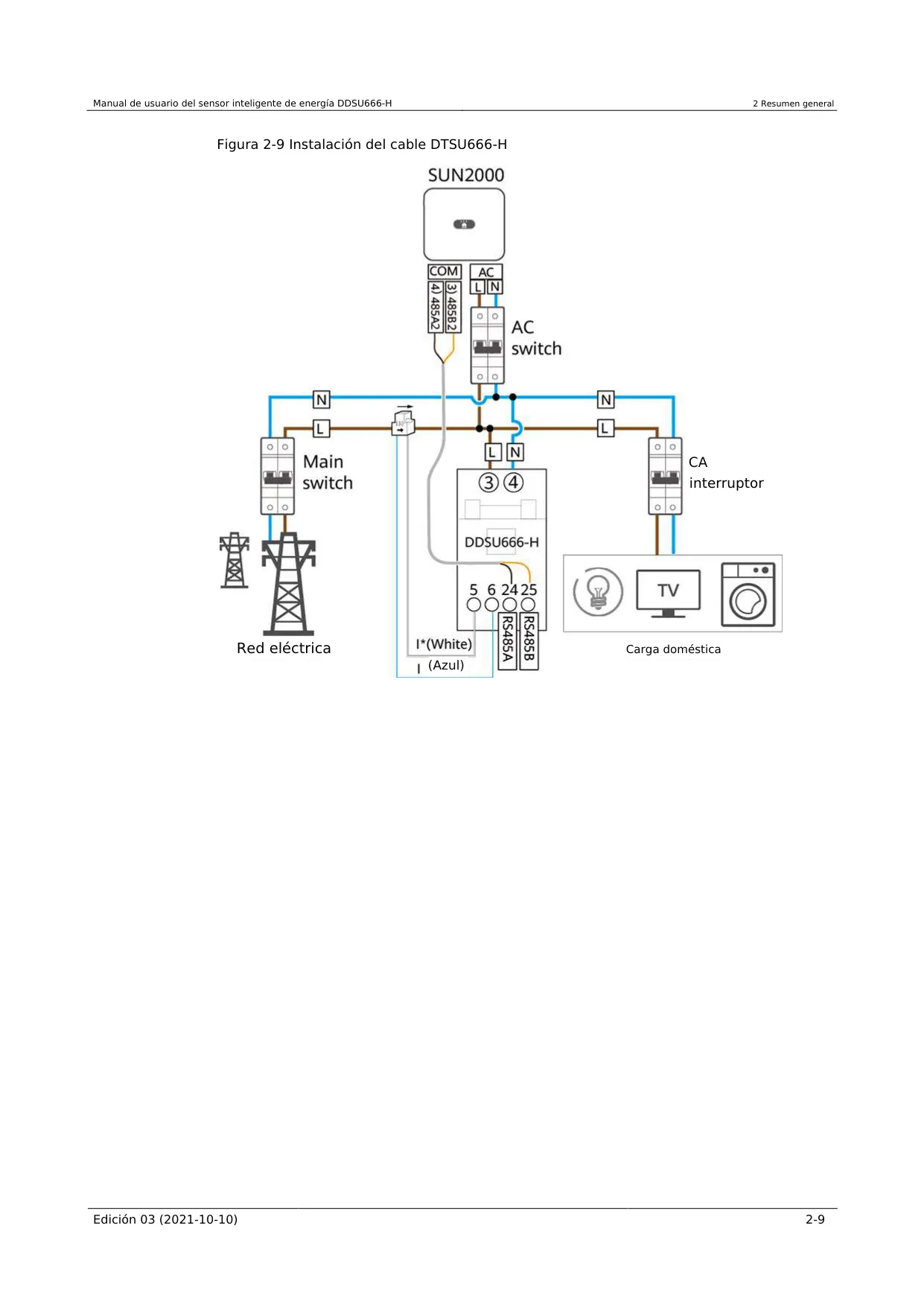

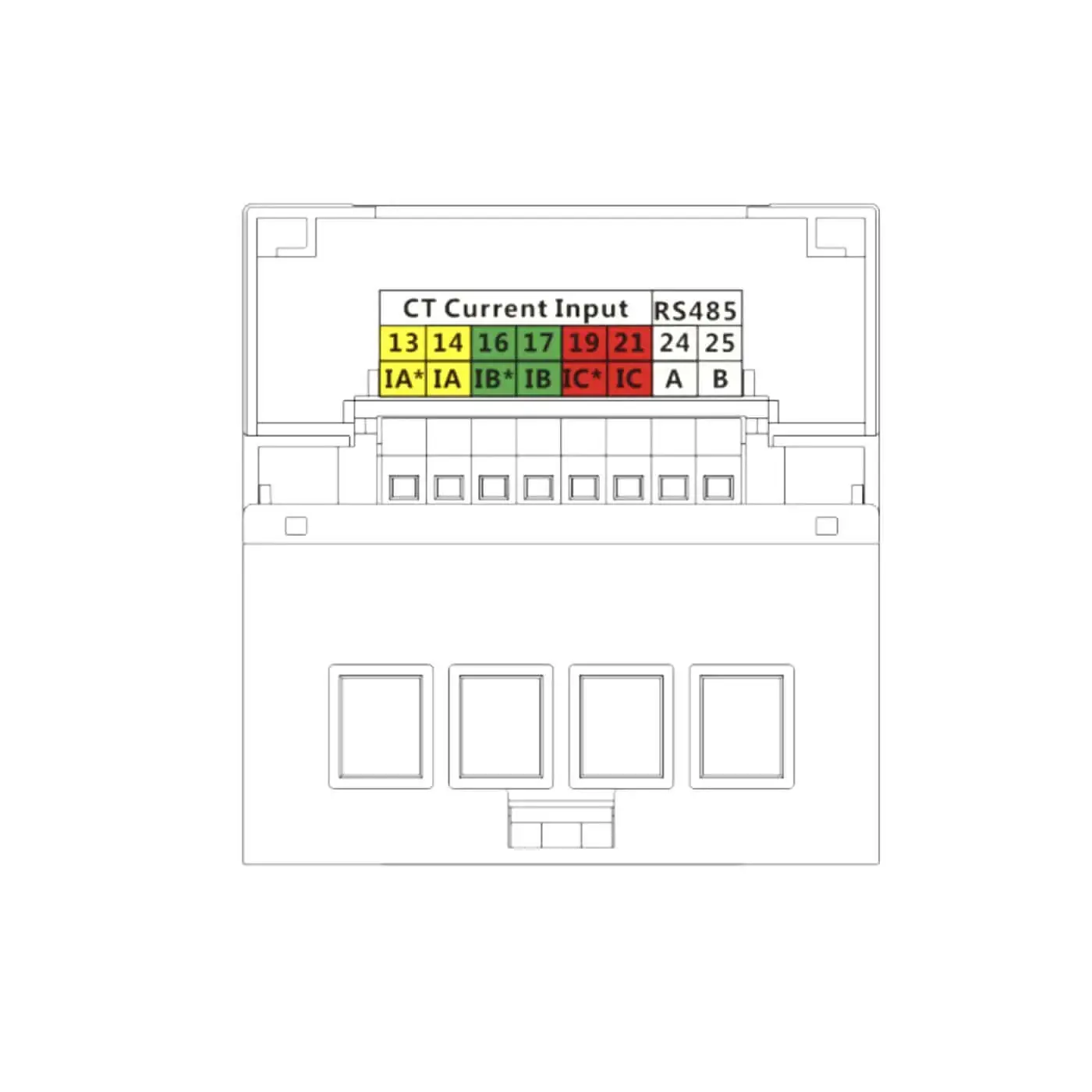

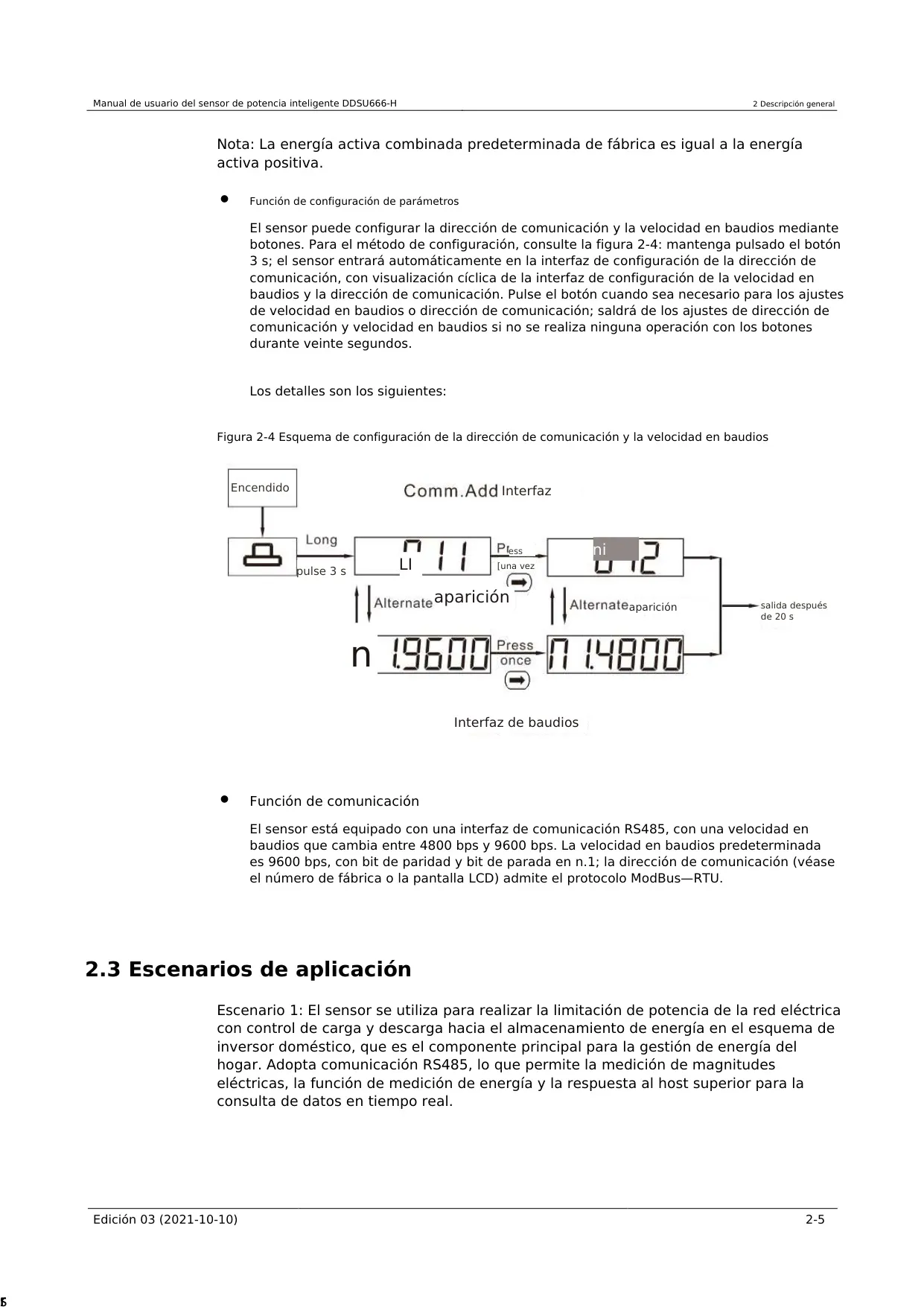

El DDSU666-H está equipado con una interfaz de comunicación RS485, permitiéndole interactuar eficientemente con dispositivos externos y sistemas de gestión de energía. La velocidad en baudios se ajusta entre 4800 bps y 9600 bps (9600 bps predeterminado), utilizando un formato de datos n.1 (sin bit de paridad y un bit de parada). Es crucial destacar su compatibilidad con el protocolo ModBus-RTU, un estándar que facilita la integración en diversas infraestructuras existentes. La configuración de parámetros como la dirección de comunicación y la velocidad en baudios es intuitiva y se realiza directamente mediante los botones del dispositivo, con entrada al modo de configuración al presionar el botón 3 segundos y salida automática tras veinte segundos sin operación.

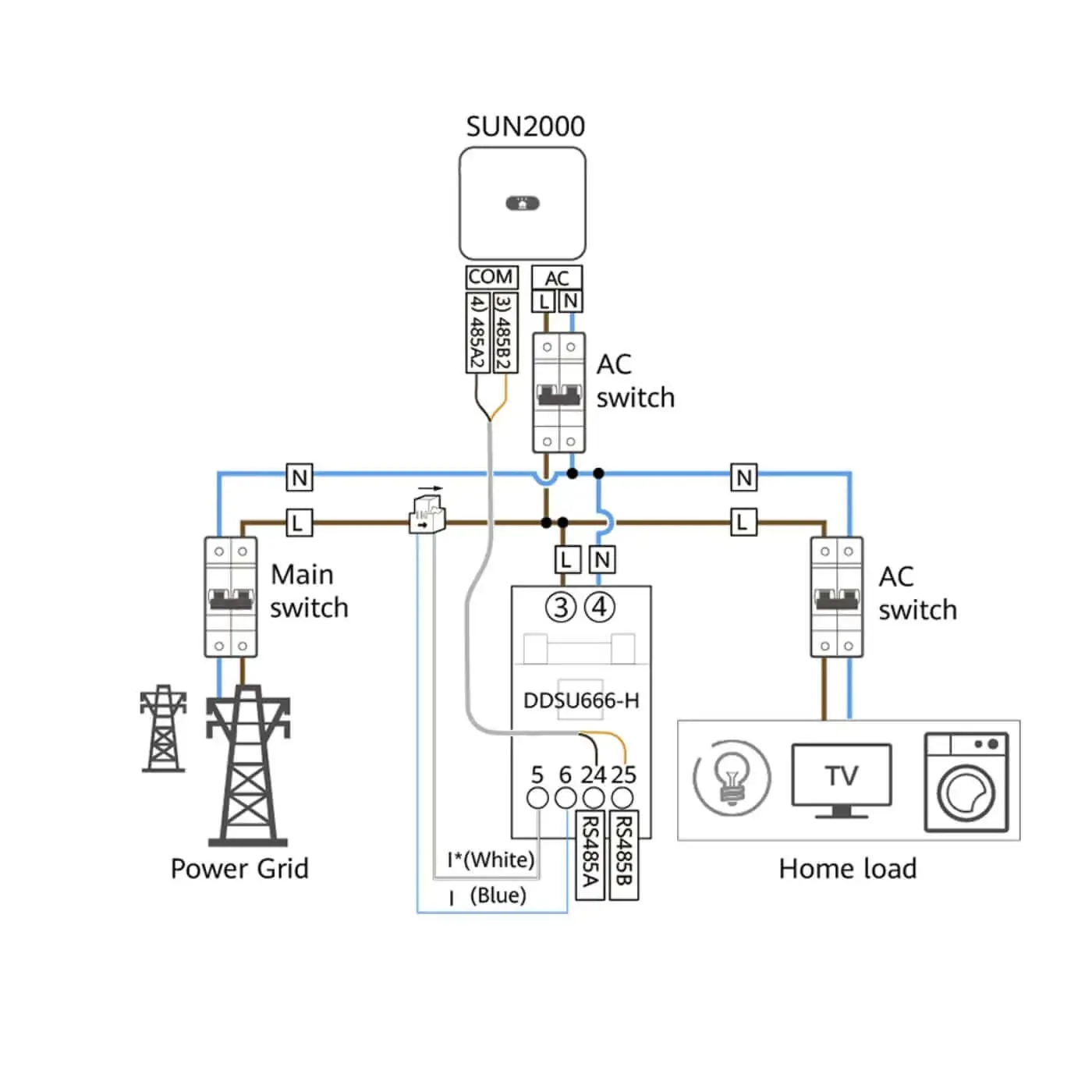

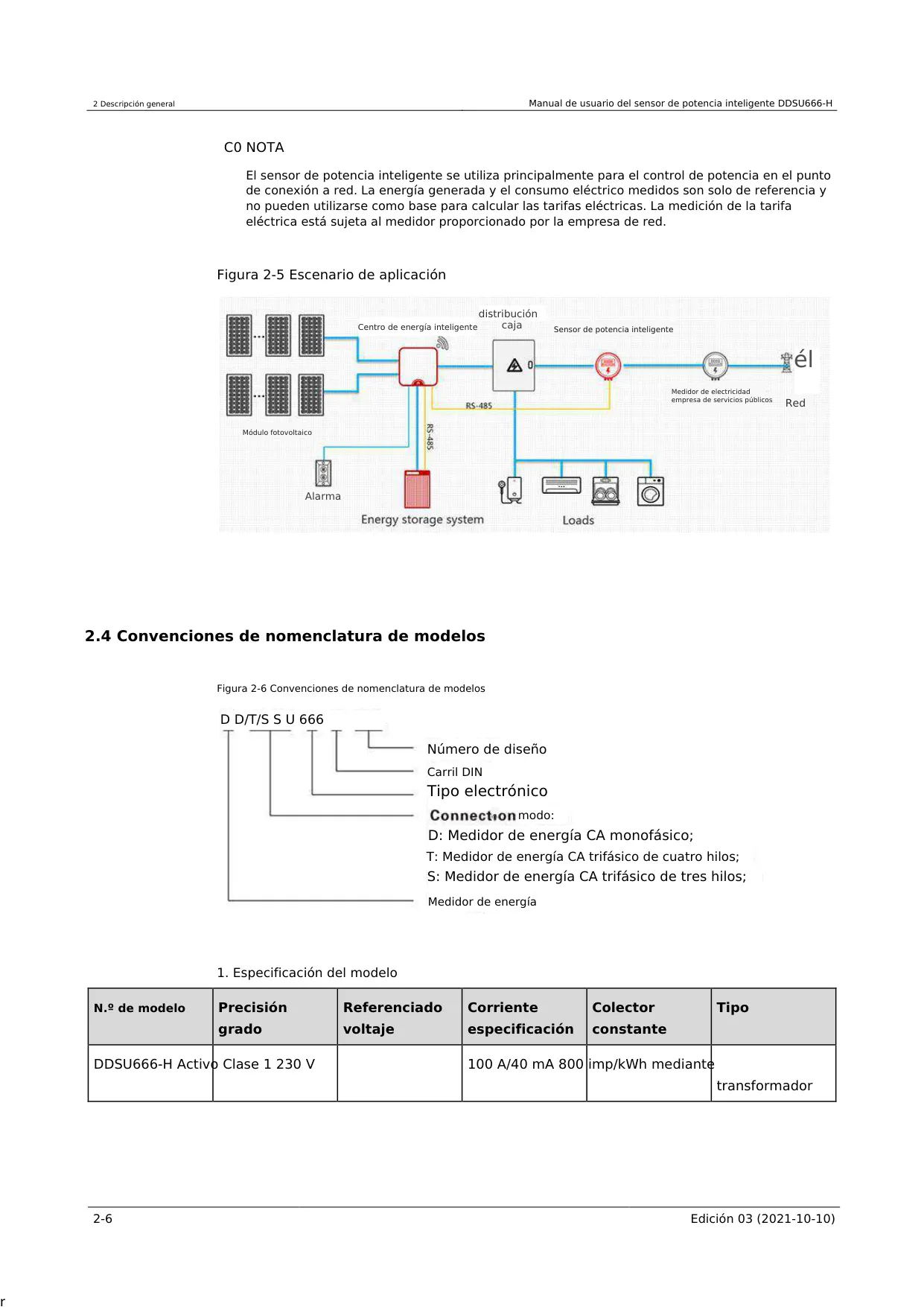

Este sensor de potencia inteligente juega un papel fundamental en la gestión de energía doméstica, especialmente en escenarios donde se requiere limitación de potencia en el punto de conexión a la red. Es un componente clave para el control de carga y descarga en sistemas de almacenamiento de energía asociados a inversores domésticos. Su comunicación RS485 permite la consulta de datos en tiempo real por un host superior, facilitando una respuesta dinámica a las necesidades energéticas. Es importante recalcar que, aunque mide energía generada y consumida, los datos del DDSU666-H son solo de referencia y no deben utilizarse para el cálculo de tarifas eléctricas. La facturación debe basarse en el medidor oficial de la empresa de red.
