Manual del Inversor Híbrido Goodwe GW5048-EM en Español
Inversor Híbrido Goodwe GW5048-EM
Inversor Híbrido Goodwe GW5048-EM
Instrucciones del Goodwe GW5048-EM
Aquí le ofrecemos el manual de Inversor Híbrido Goodwe GW5048-EM completamente gratis y en español. Este manual lo hemos catalogado en la sección de Inversores en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Inversor Híbrido Goodwe GW5048-EM, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

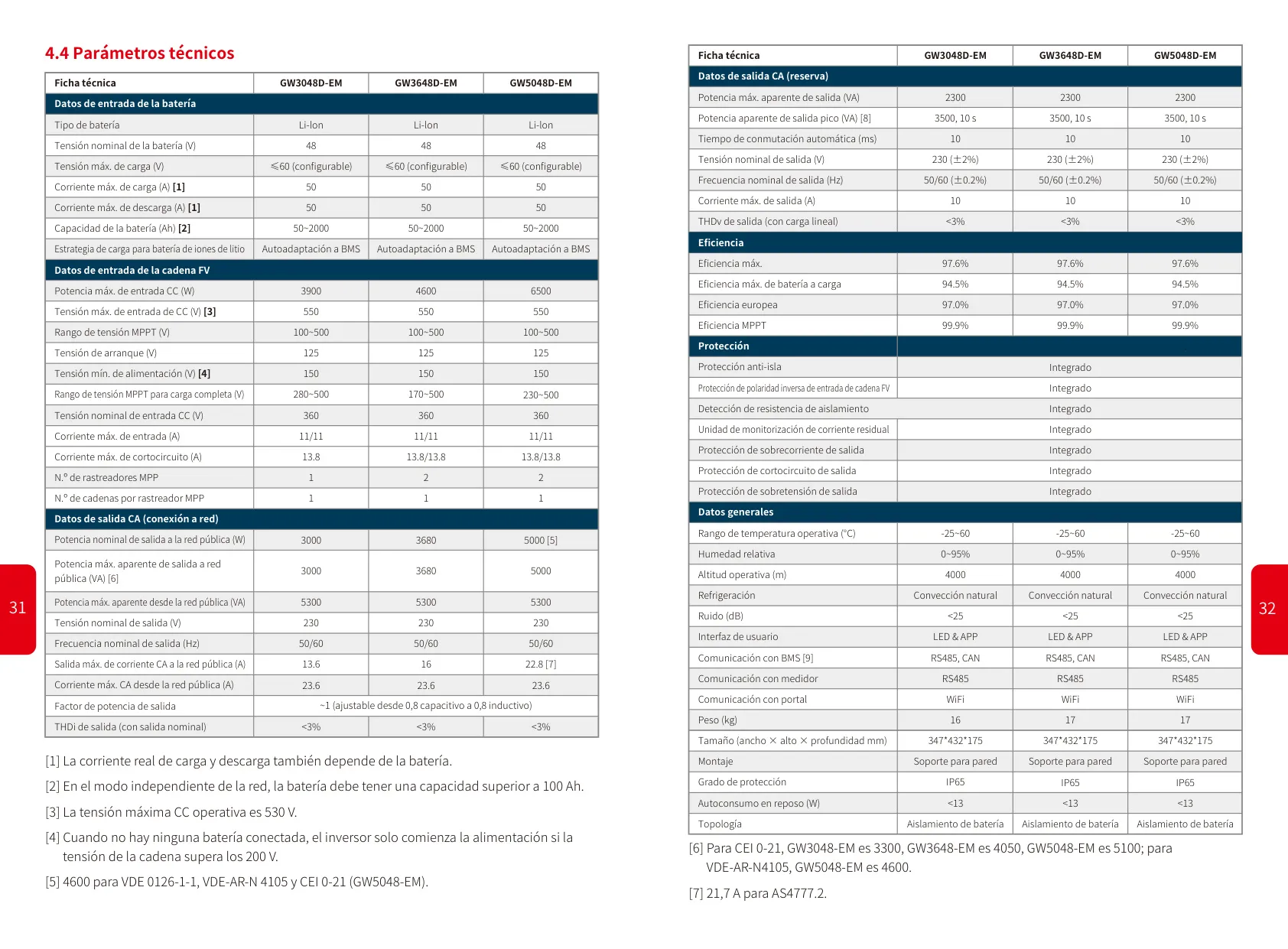

Especificaciones del Inversor Híbrido Goodwe GW5048-EM
| Categoría | Parámetro | Valor para GW5048-EM |
|---|---|---|
| Entrada Batería | Tipo de batería | Ion de litio |
| Voltaje nominal de la batería (V) | 48 | |
| Rango de voltaje de la batería (V) | 40 ~ 60 | |
| Máx. corriente continua de carga (A) | 50 | |
| Máx. corriente continua de descarga (A) | 50 | |
| Máx. potencia de carga (W) | 2500 | |
| Máx. potencia de descarga (W) | 2500 | |
| Entrada FV | Máx. potencia de entrada (W) | 6500 |
| Máx. tensión de entrada (V) | 550 | |
| Rango de tensión MPPT de funcionamiento (V) | 100 ~ 500 | |
| Tensión de arranque (V) | 125 | |
| Tensión nominal de entrada (V) | 360 | |
| Máx. corriente de entrada por MPPT (A) | 11 | |
| Máx. corriente de cortocircuito por MPPT (A) | 13.8 | |
| Número de seguidores (MPPT) | 2 | |
| Número de series FV por MPPT | 1 | |
| Salida CA (Red) | Potencia nominal aparente a red (VA) | 5000 |
| Máx. potencia aparente a red (VA) | 5000 (4600 para VDE-AR-N4105 y NRS 097-2-1) | |
| Máx. potencia aparente desde la red (VA) | 5300 | |
| Tensión nominal de salida (V) | 230 | |
| Frecuencia nominal de red (Hz) | 50/60 | |
| Máx. corriente de salida a red (A) | 22.8 (21.7 A para AS4777.2) | |
| Máx. corriente desde la red (A) | 23.6 | |
| Factor de potencia | ~1 (Ajustable, desde 0.8 capacitivo a 0.8 inductivo) | |
| Máx. distorsión armónica total | <3% | |
| Salida CA (Reserva) | Potencia nominal aparente de reserva (VA) | 2300 |
| Máx. potencia aparente de salida (VA) | 2300 (3500@10sec) | |
| Máx. corriente de salida (A) | 10 | |
| Tensión nominal de salida (V) | 230 (±2%) | |
| Frecuencia nominal de salida (Hz) | 50/60 (±0.2%) | |
| Salida THDv (en carga lineal) | <3% | |
| Eficiencia | Máx. eficiencia | 97.6% |
| Eficiencia europea | 97.0% | |
| Máx. eficiencia de batería a Red | 94.5% | |
| Eficiencia MPPT | 99.9% | |
| Protecciones | Detección de la resistencia de aislamiento FV | Integrado |
| Monitorización de la corriente residual | Integrado | |
| Protección contrapolaridad inversa CC | Integrado | |
| Protección anti-isla | Integrado | |
| Protección contra sobrecorriente CA | Integrado | |
| Protección contra cortocircuito CA | Integrado | |
| Protección contra sobretensión CA | Integrado | |
| Datos generales | Temperatura de operación (°C) | -25 ~ +60 |
| Humedad relativa | 0 ~ 95% | |
| Altitud máx. de operación (m) | 4000 | |
| Método de refrigeración | Convección natural | |
| Interfaz de usuario | LED, APP | |
| Comunicación con BMS | RS485, CAN | |
| Comunicación con Medidor | RS485 | |
| Comunicación con Portal | WiFi | |
| Peso (kg) | 17 | |
| Medidas (ancho × alto × profundo mm) | 347 × 432 × 175 | |
| Emisión de ruido (dB) | <25 | |
| Topología | No Aislado | |
| Consumo nocturno (W) | <13 | |
| Grado de protección | IP65 | |
| Método de montaje | Soporte mural |
Detalles del Inversor Goodwe GW5048-EM
El Inversor Híbrido Goodwe GW5048-EM es una solución avanzada diseñada para gestionar eficientemente la energía en sistemas solares, integrando paneles fotovoltaicos, baterías, cargas domésticas y la red eléctrica. Su función principal es optimizar el autoconsumo, utilizando el excedente de energía para cargar las baterías y, posteriormente, verterlo a la red si las baterías están completamente cargadas.

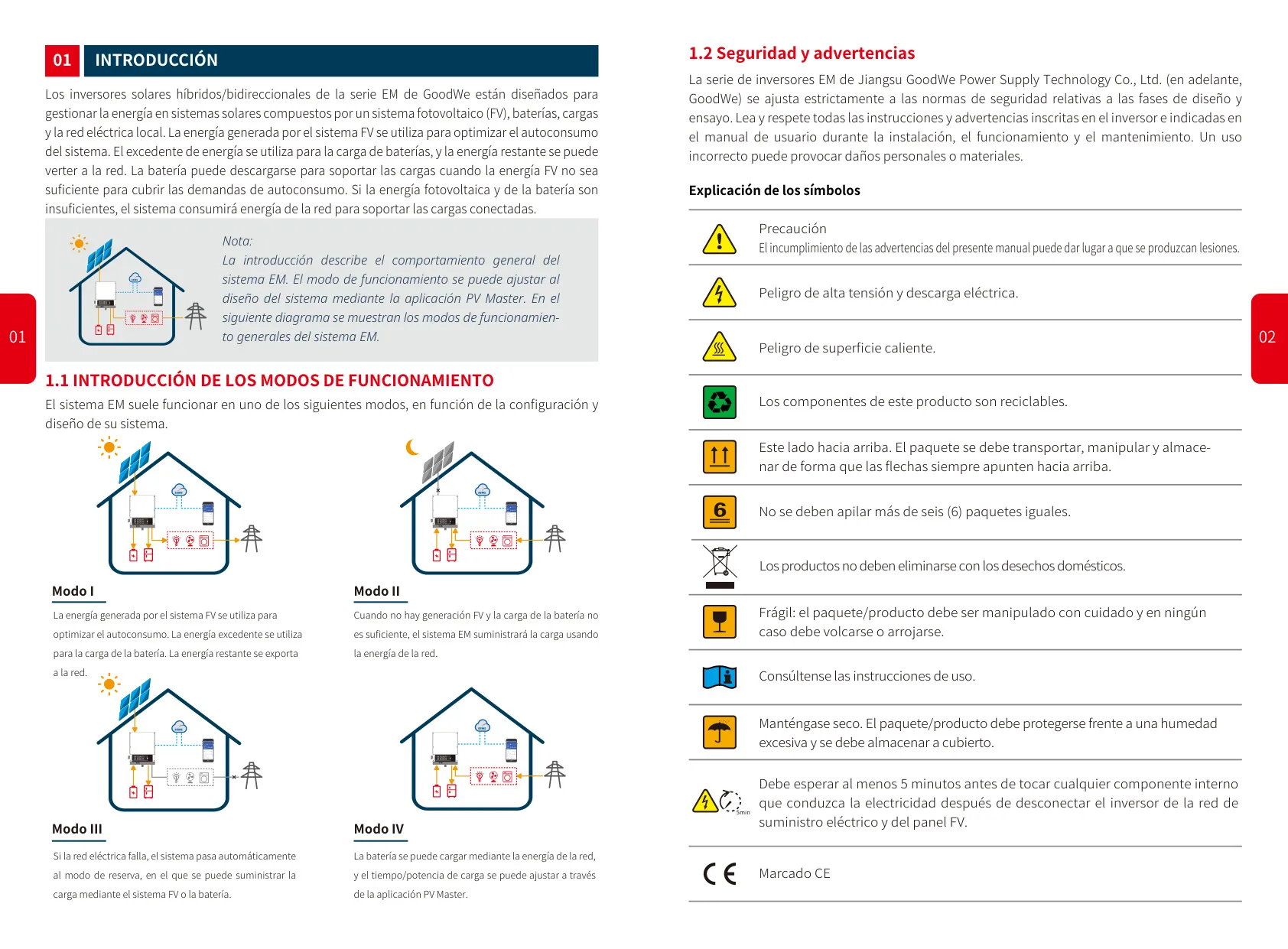

Este inversor opera bajo cuatro modos principales. El Modo I prioriza el autoconsumo, cargando la batería con el excedente y exportando lo restante a la red. En el Modo II, cuando la generación fotovoltaica es insuficiente y la batería está baja, el sistema suministra energía a las cargas desde la red.
El Modo III es crucial para la seguridad energética: si la red falla, el inversor conmuta automáticamente al modo de reserva en menos de 10 milisegundos, permitiendo que las cargas se alimenten desde el sistema fotovoltaico o la batería. El Modo IV permite la carga de la batería directamente desde la red eléctrica, con tiempos y potencias configurables a través de la aplicación.

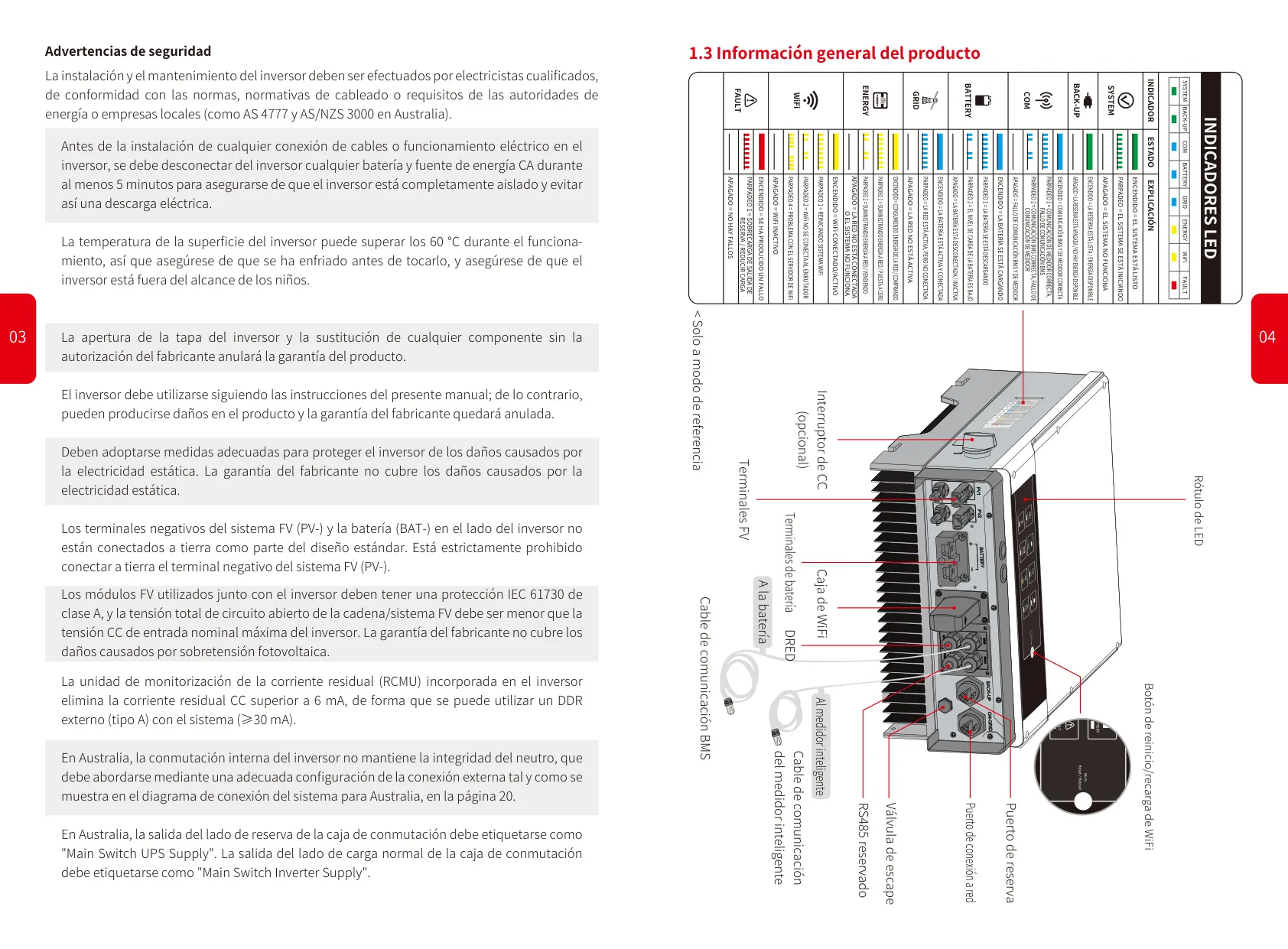

La seguridad es un pilar fundamental en el diseño del GW5048-EM. Incorpora una unidad de monitorización de corriente residual (RCMU) para eliminar corrientes residuales de CC superiores a 6 mA, permitiendo el uso de DDR externos tipo A. Además, cuenta con protecciones integradas contra polaridad inversa de entrada FV, sobrecorriente y cortocircuito de salida, y sobretensión.

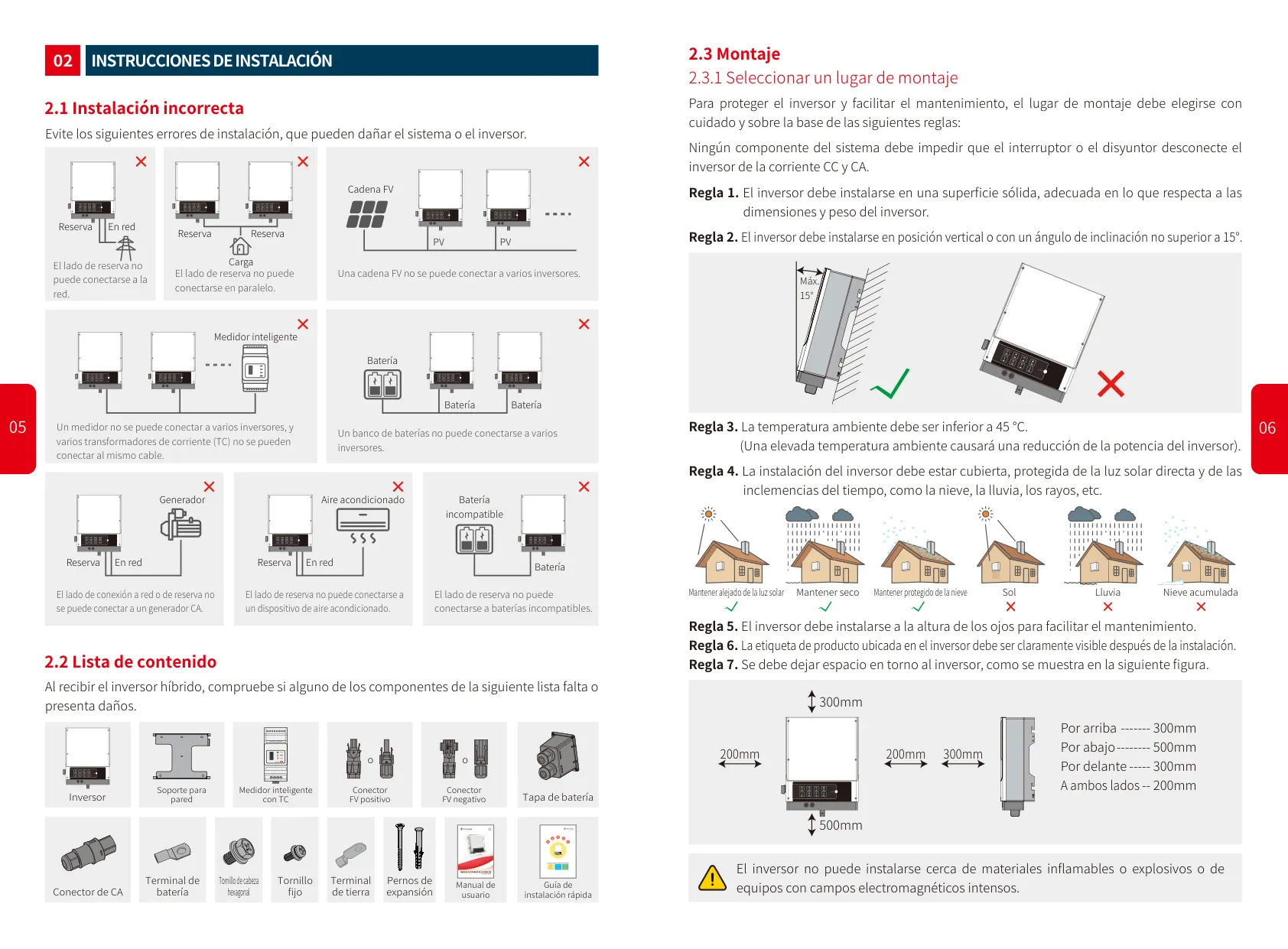

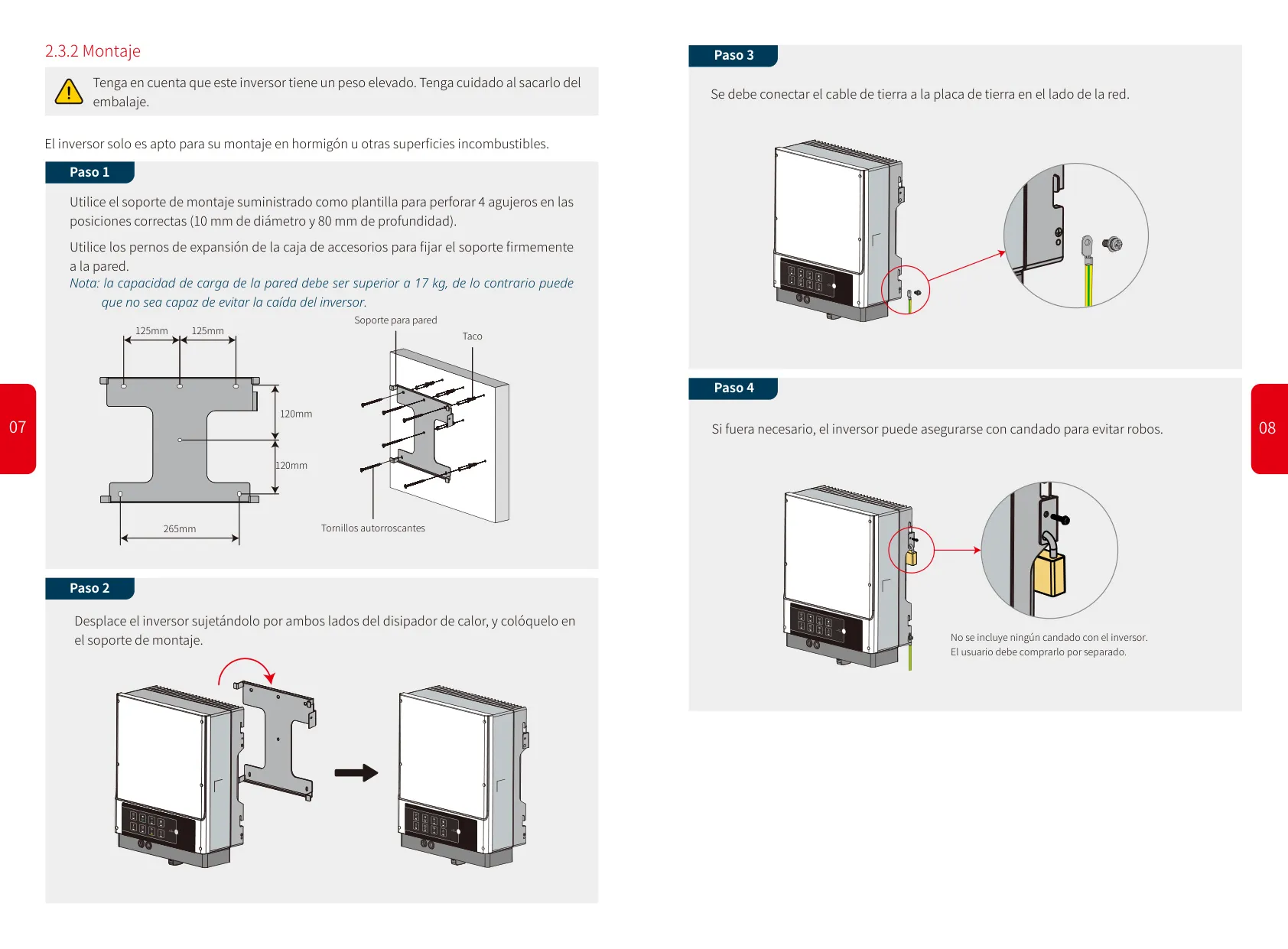

La instalación requiere una selección cuidadosa del lugar de montaje, evitando la luz solar directa, la humedad excesiva y temperaturas superiores a 45 °C para prevenir la reducción de potencia. Se debe asegurar un espacio libre adecuado alrededor del inversor para una correcta ventilación por convección natural.

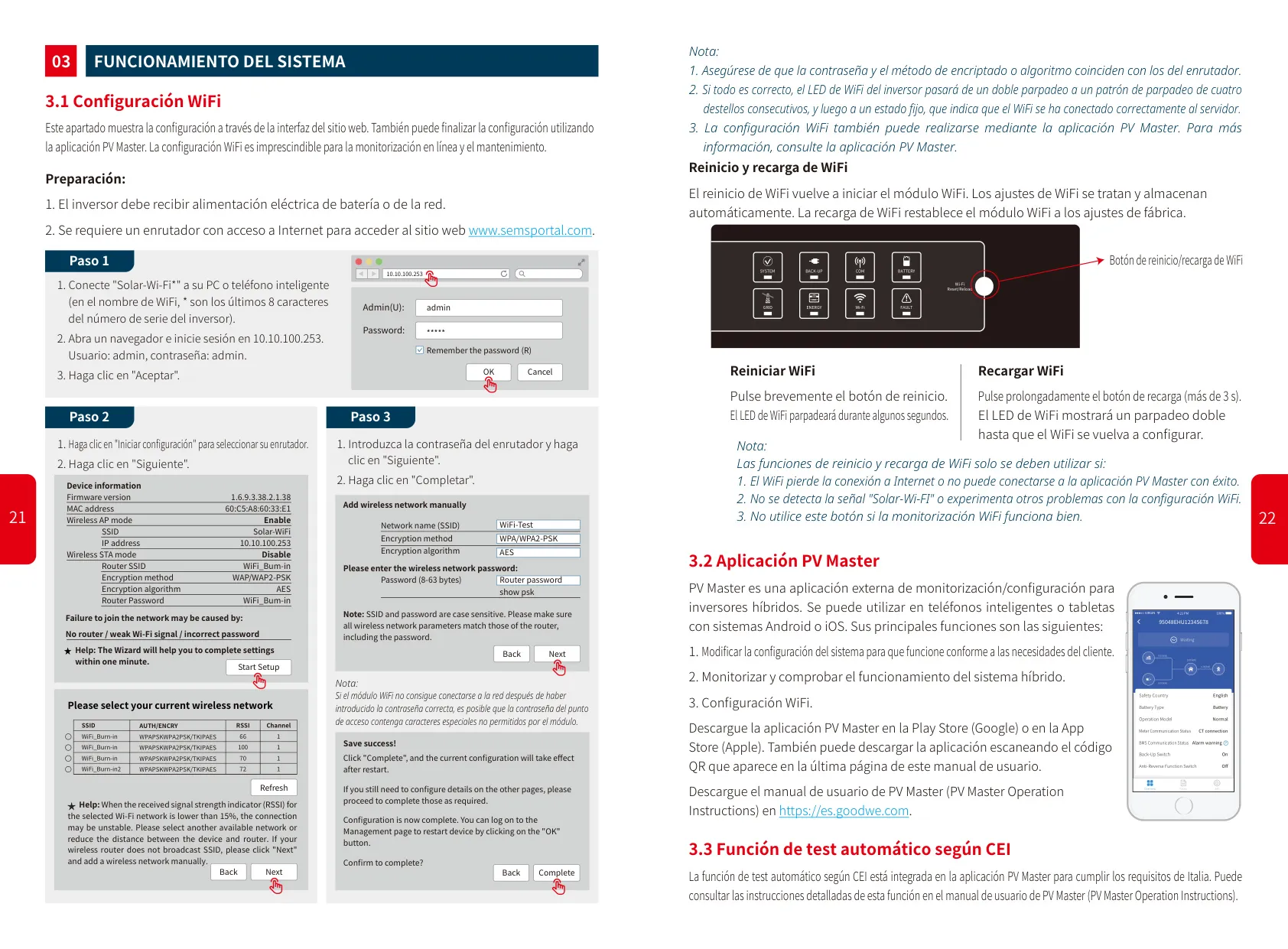

La configuración y monitoreo del sistema se realizan de manera sencilla a través de la aplicación PV Master, disponible para Android e iOS, y el SEMS Portal en línea. Estas plataformas permiten a los usuarios ajustar parámetros, visualizar el rendimiento del sistema y recibir alertas de funcionamiento, incluyendo mensajes de error detallados para facilitar la resolución de problemas.

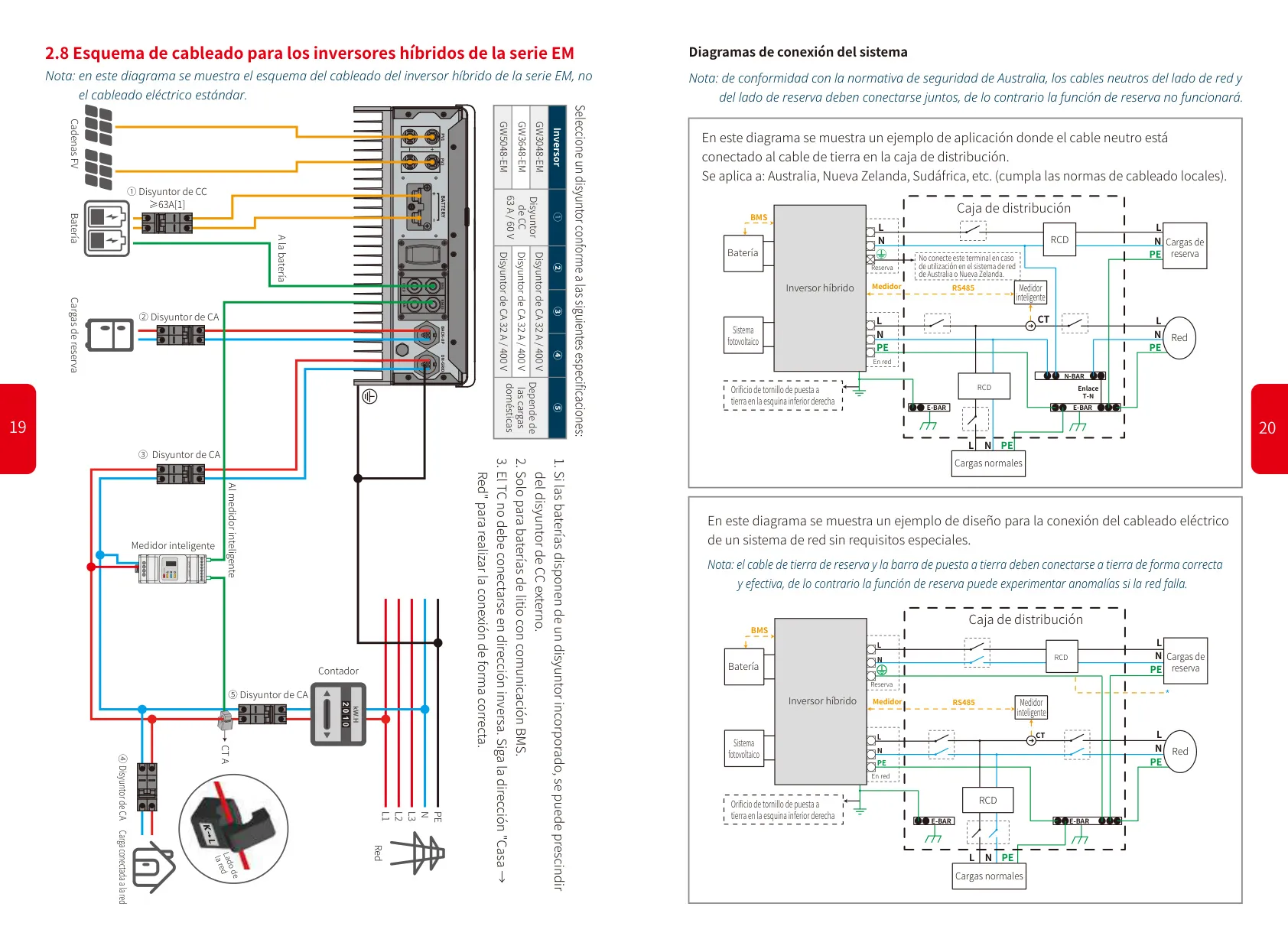

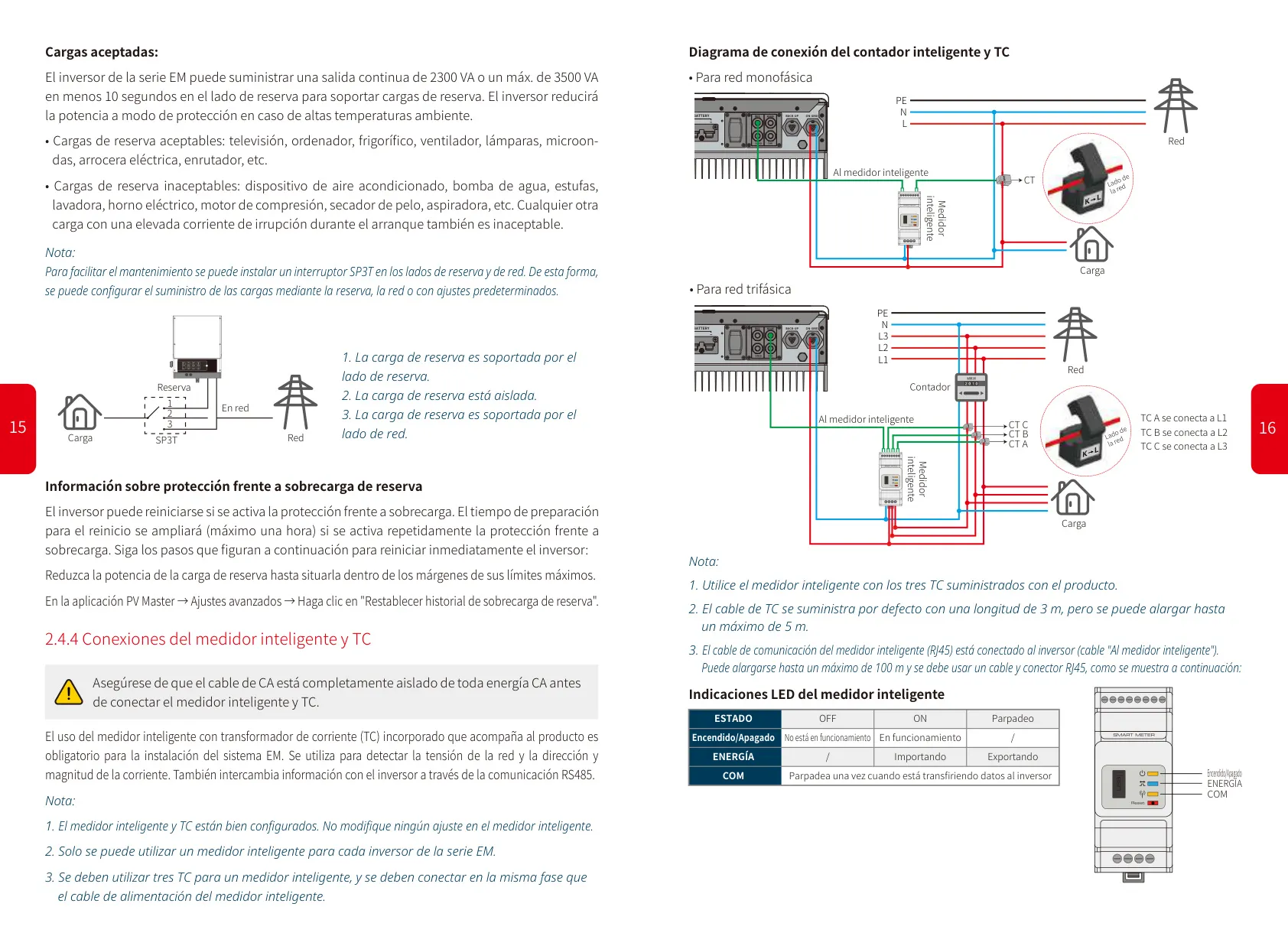

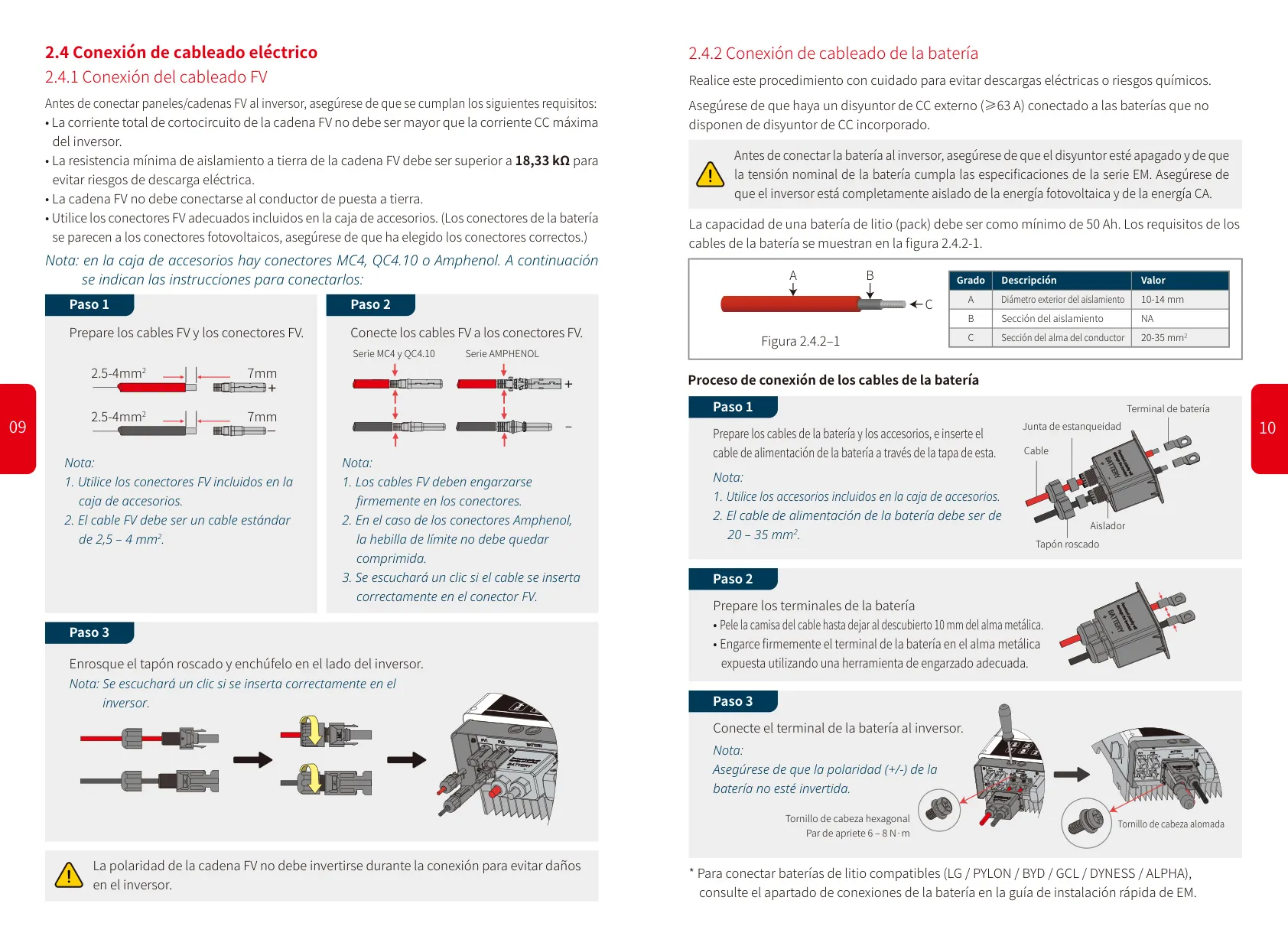

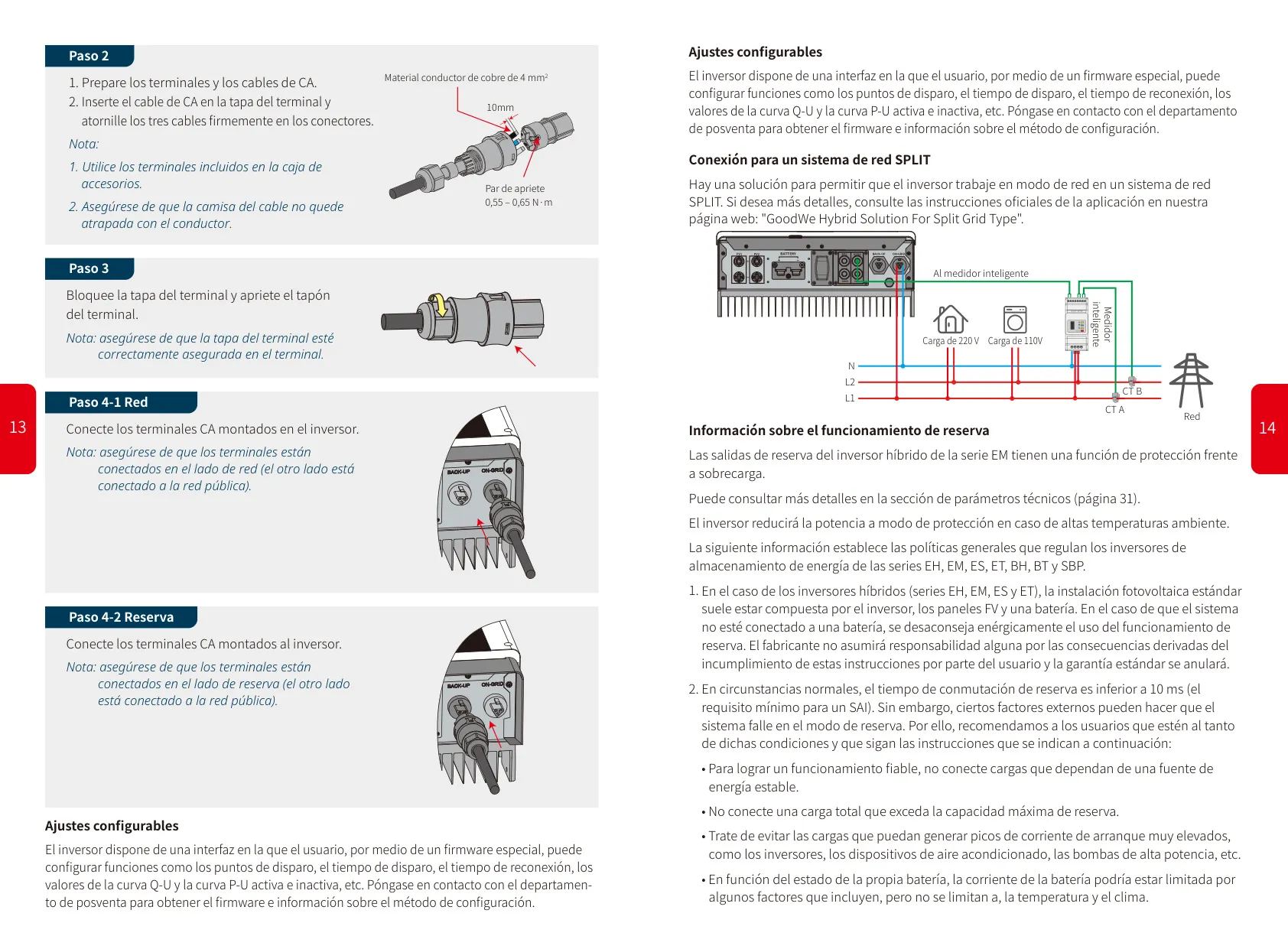

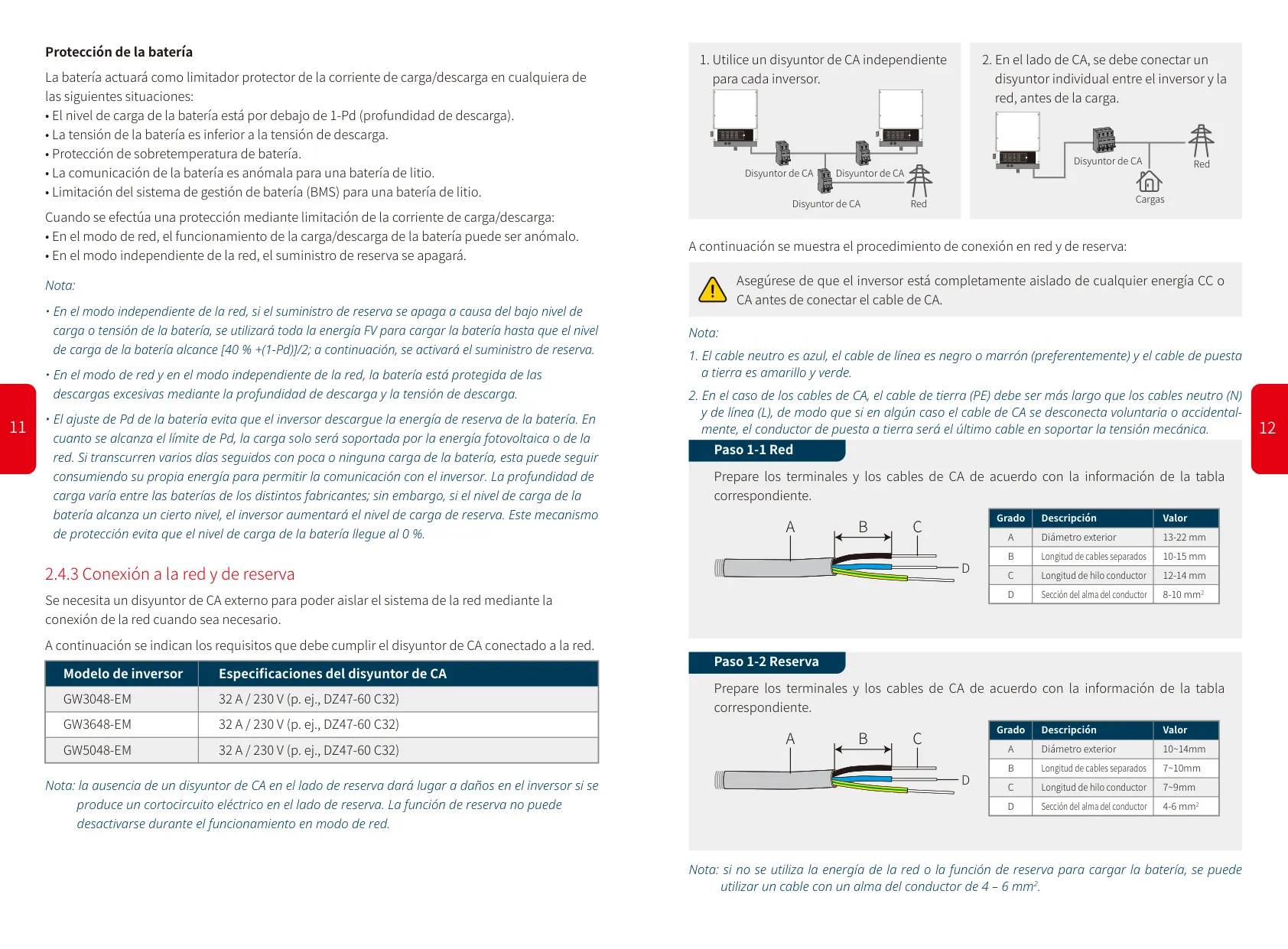

La conexión de cableado incluye terminales FV, de batería, de red y de reserva, así como un medidor inteligente con transformadores de corriente (TC) para la detección precisa de la tensión y dirección de la corriente. Es fundamental seguir las instrucciones de cableado para asegurar un funcionamiento óptimo y evitar daños al equipo.
El inversor también es compatible con dispositivos DRED (Dispositivo de Activación de la Respuesta a la Demanda) y funciones de apagado remoto, cumpliendo con las normativas de seguridad de diferentes regiones. Su robusta carcasa con grado de protección IP65 asegura durabilidad y resistencia a condiciones ambientales adversas.
En cuanto al mantenimiento, Goodwe recomienda inspecciones periódicas, como la limpieza del disipador térmico, el reapriete de conexiones de cableado y la verificación del disyuntor de CC. Estas prácticas contribuyen a prolongar la vida útil del equipo y asegurar su rendimiento continuo.

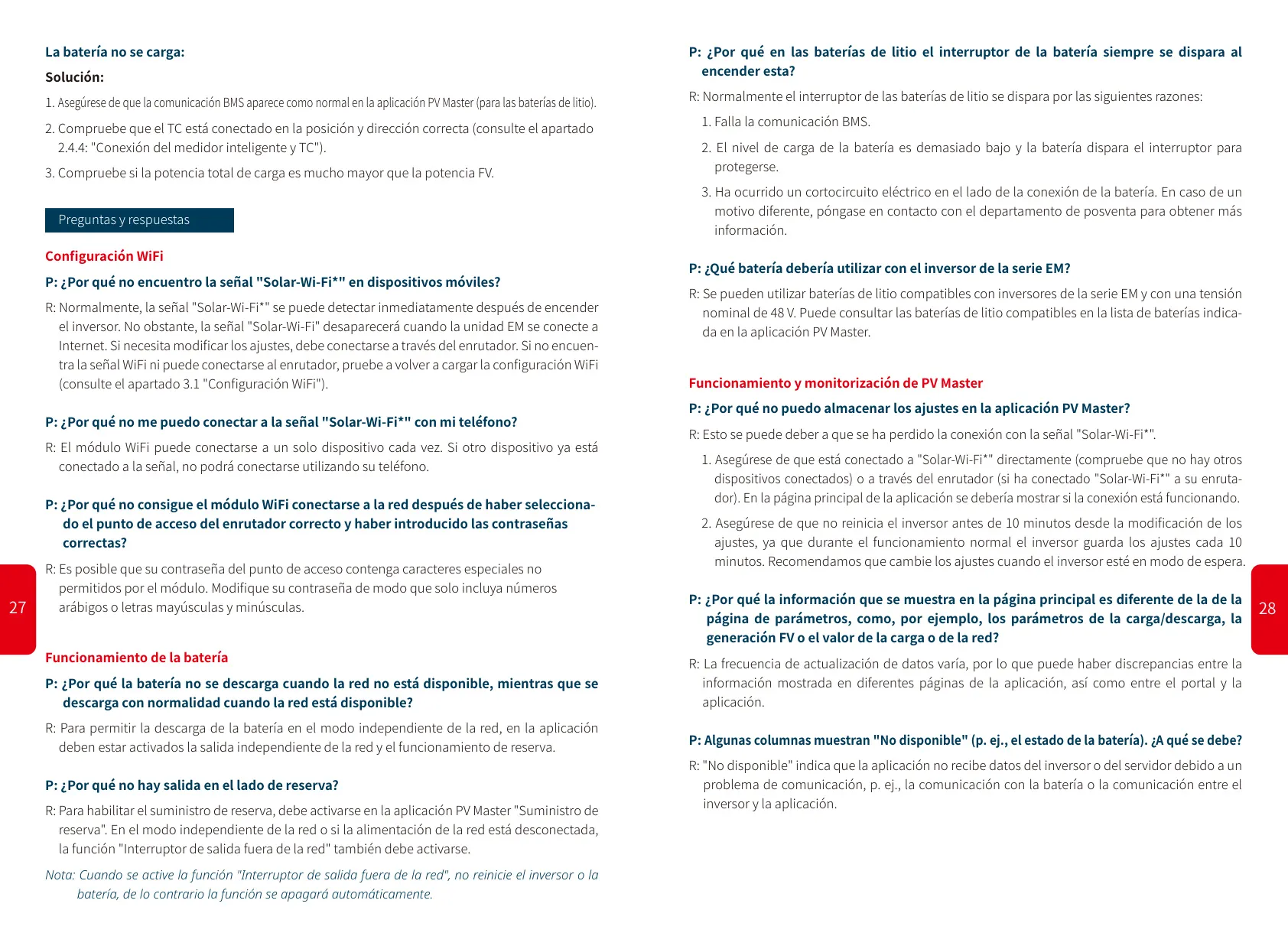

Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Inversor Híbrido Goodwe GW5048-EM y las respondemos a continuación.
