Manual del Goodwe Smart Meter GM3000 en Español
Goodwe Smart Meter GM3000
Goodwe Smart Meter GM3000
Goodwe Smart Meter GM3000
Instrucciones del Goodwe GM3000
Aquí le ofrecemos el manual de Goodwe Smart Meter GM3000 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Medidores Inteligentes en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Goodwe Smart Meter GM3000, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

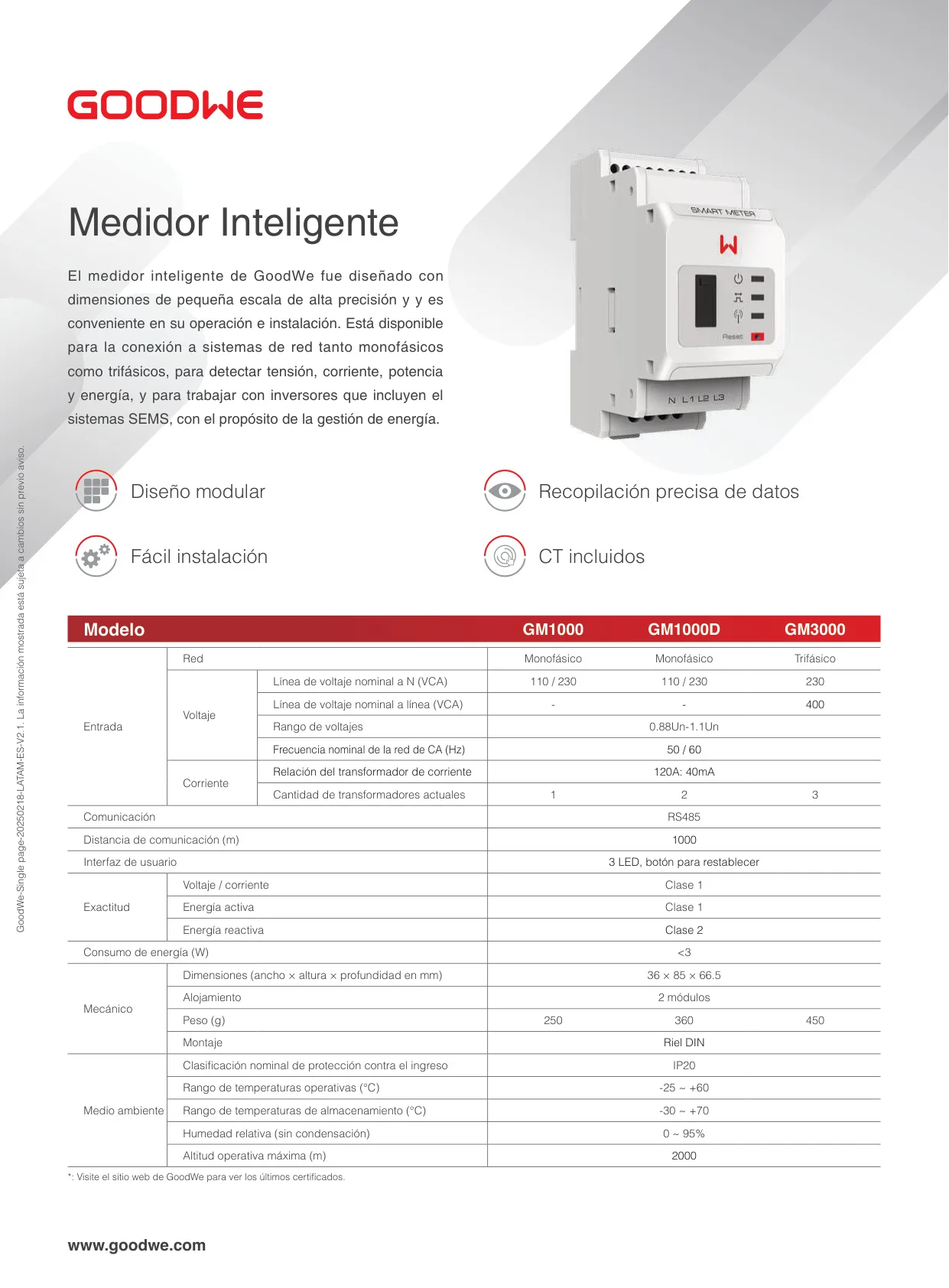

Especificaciones del Goodwe GM3000
| Característica | Especificación |
|---|---|
| Modelo | GM3000 |
| Aplicación de Red | Trifásica |
| Tensión Nominal (Línea-Neutro) | 230 V CA |
| Tensión Nominal (Línea-Línea) | 400 V CA |
| Rango de Tensión | 0.88Un - 1.1Un |
| Frecuencia Nominal CA | 50/60 Hz |
| Relación TC (Transformador de Corriente) | 120 A: 40 mA |
| Número de TCs | 3 |
| Rango de Corriente | 0.48 - 120 A |
| Comunicación | RS485 (Protocolo ModBus) |
| Distancia Máx. Comunicación | 1000 m |
| Interfaz de Usuario | 3 LED, Botón Reset |

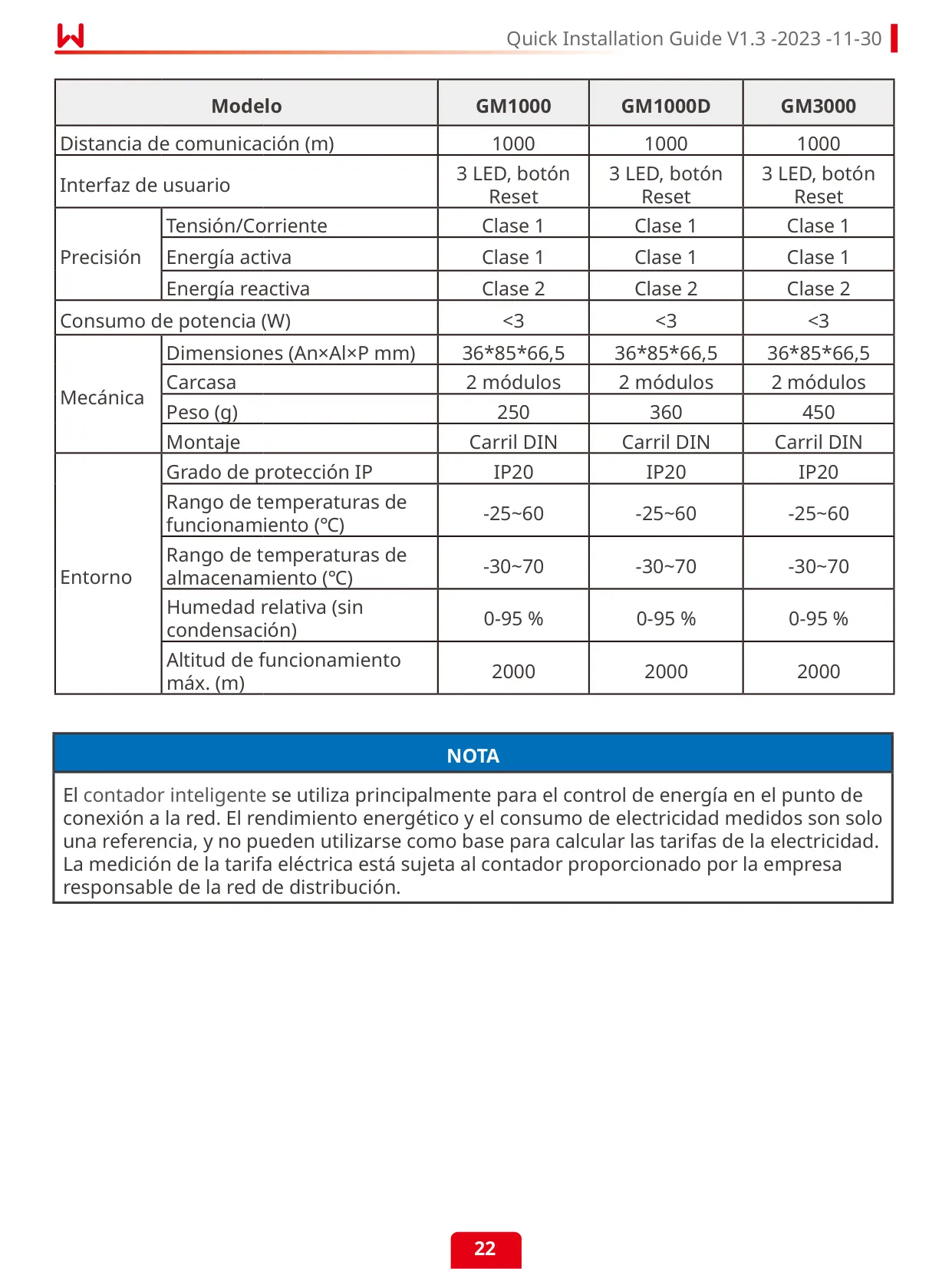

| Precisión (Tensión/Corriente) | Clase 1 |
| Precisión (Energía Activa) | Clase 1 |
| Precisión (Energía Reactiva) | Clase 2 |
| Consumo de Potencia | < 3 W |

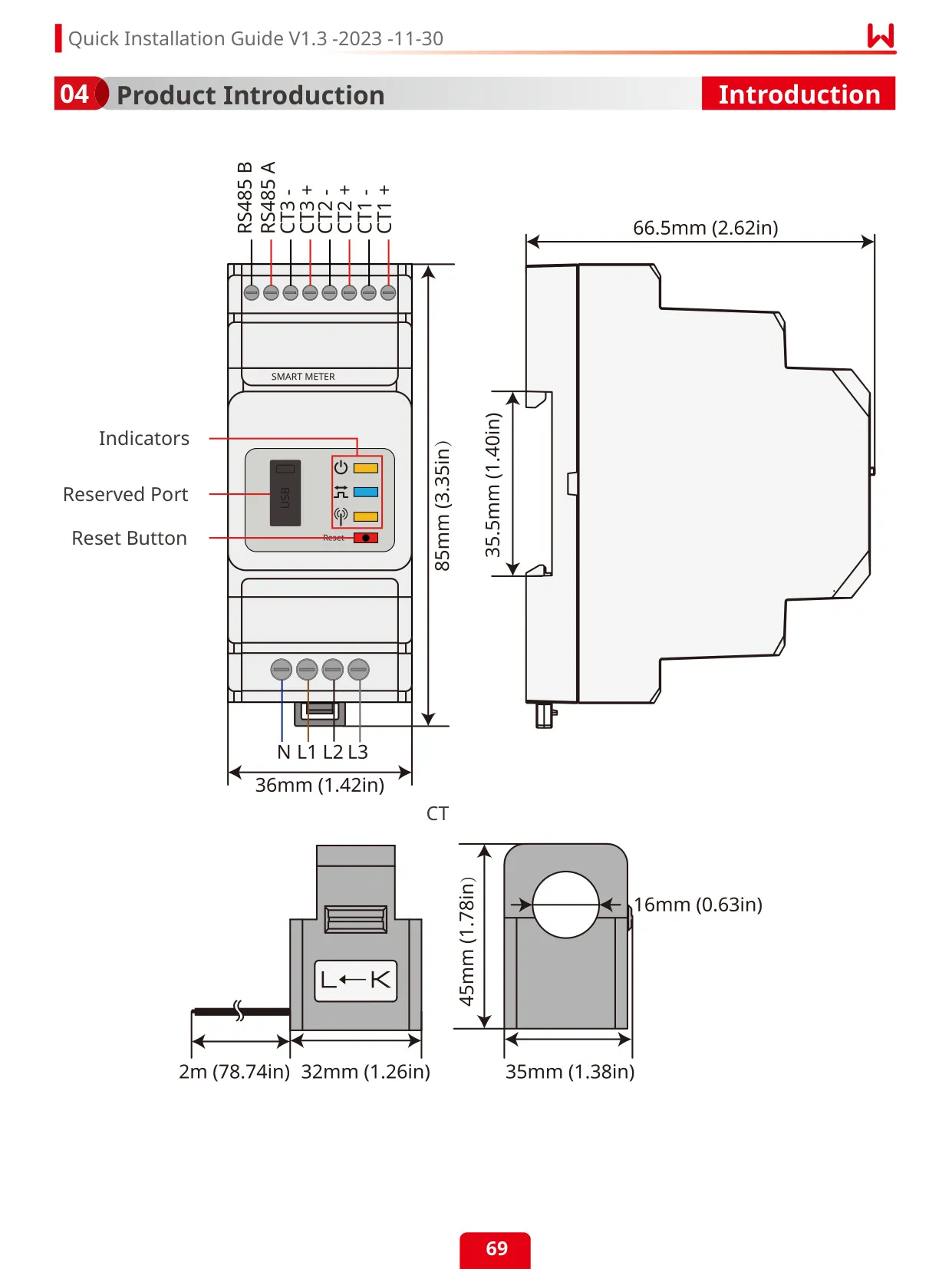

| Dimensiones (Ancho x Alto x Profundidad) | 36 × 85 × 66.5 mm |
| Alojamiento | 2 módulos |
| Peso | 450 g |
| Montaje | Carril DIN |
| Grado de Protección IP | IP20 |
| Temperatura Operativa | -25 ~ +60 °C |
| Temperatura de Almacenamiento | -30 ~ +70 °C |
| Humedad Relativa | 0 - 95% (sin condensación) |
| Altitud Operativa Máxima | 2000 m |
Detalles del Goodwe Smart Meter GM3000

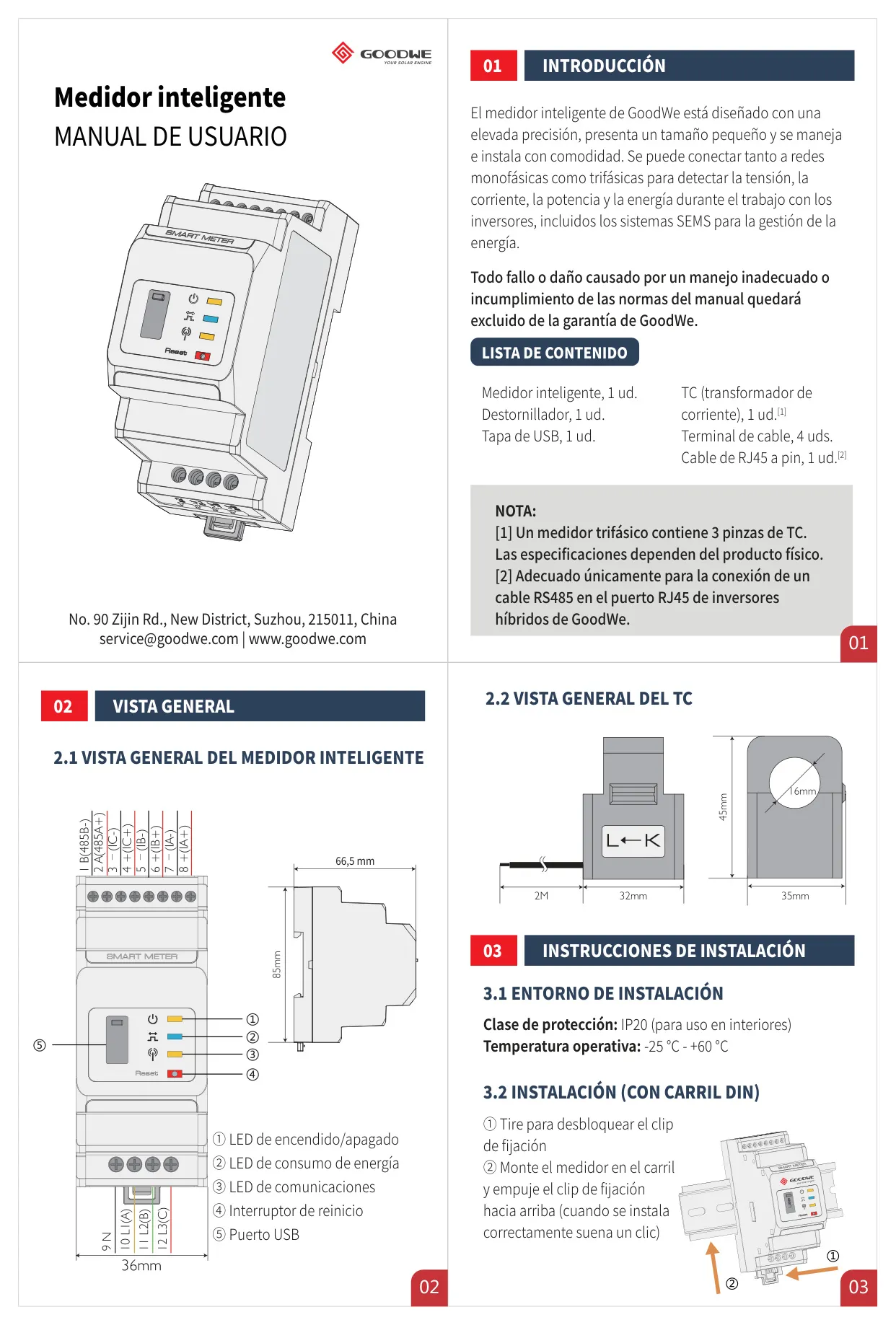

El Goodwe Smart Meter GM3000 es un medidor inteligente diseñado con una elevada precisión y un tamaño compacto, lo que facilita enormemente su manejo e instalación en sistemas de energía solar fotovoltaica. Su función principal es monitorear con exactitud los parámetros eléctricos en redes trifásicas, como la tensión, corriente, potencia y energía. Es una pieza fundamental para la gestión energética, especialmente cuando se integra con inversores GoodWe y el sistema de gestión energética SEMS.
Más allá de las mediciones básicas, este dispositivo ofrece una recopilación precisa de datos al detectar la potencia activa, potencia reactiva, el factor de potencia y la frecuencia de la red. Esta información es vital para comprender el rendimiento del sistema y optimizar tanto el consumo como la inyección de energía a la red. Además, el GM3000 es capaz de calcular la energía activa y reactiva, proporcionando una visión holística del flujo energético.
La facilidad de instalación es una característica distintiva del GM3000, gracias a su diseño modular y la compatibilidad con el montaje en carril DIN. Esto permite una integración rápida y eficiente en cuadros eléctricos existentes. Adicionalmente, el producto incluye los transformadores de corriente (TC) necesarios, con tres unidades para el modelo trifásico, lo que simplifica la configuración y evita la adquisición de componentes adicionales.

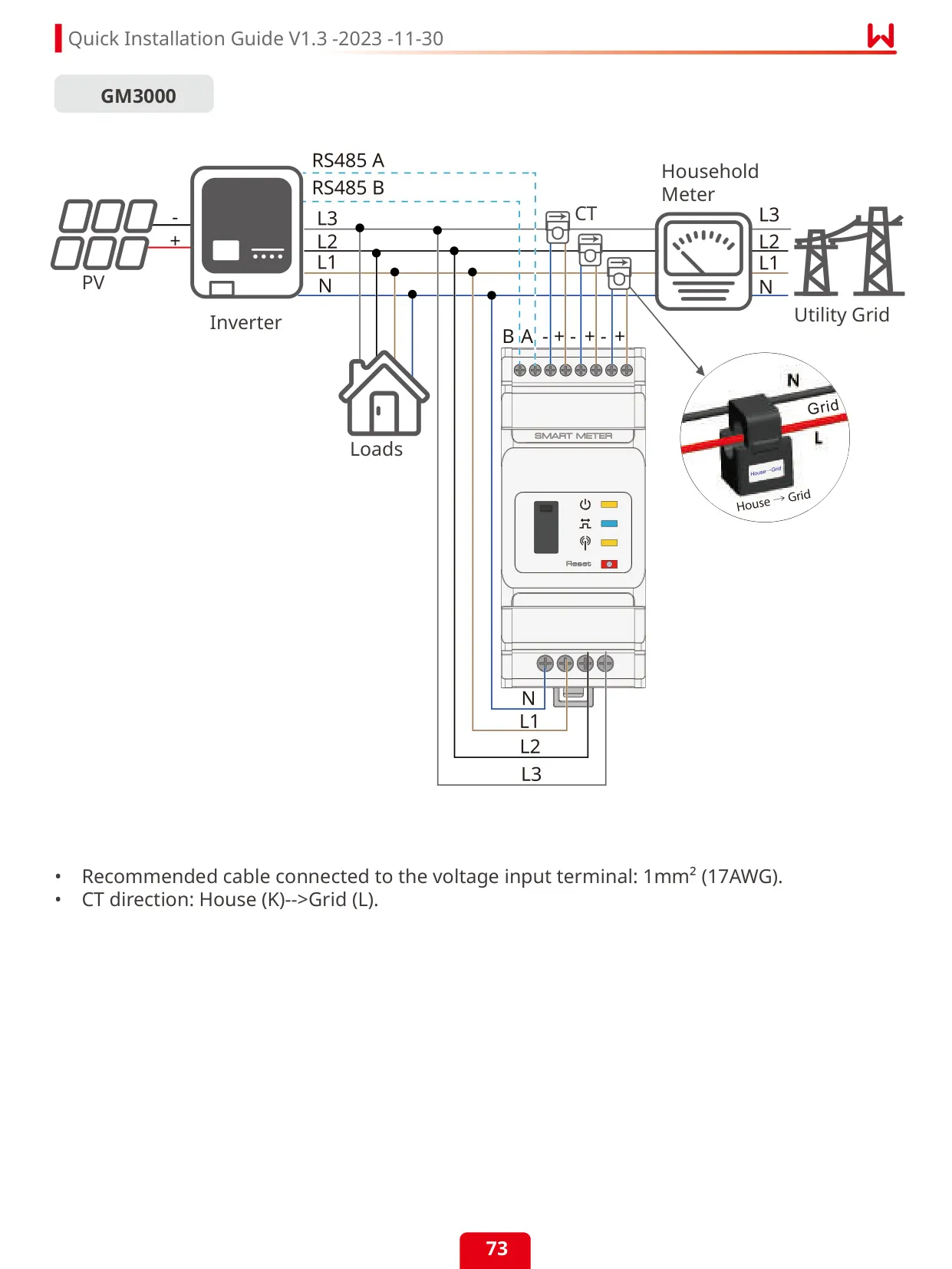

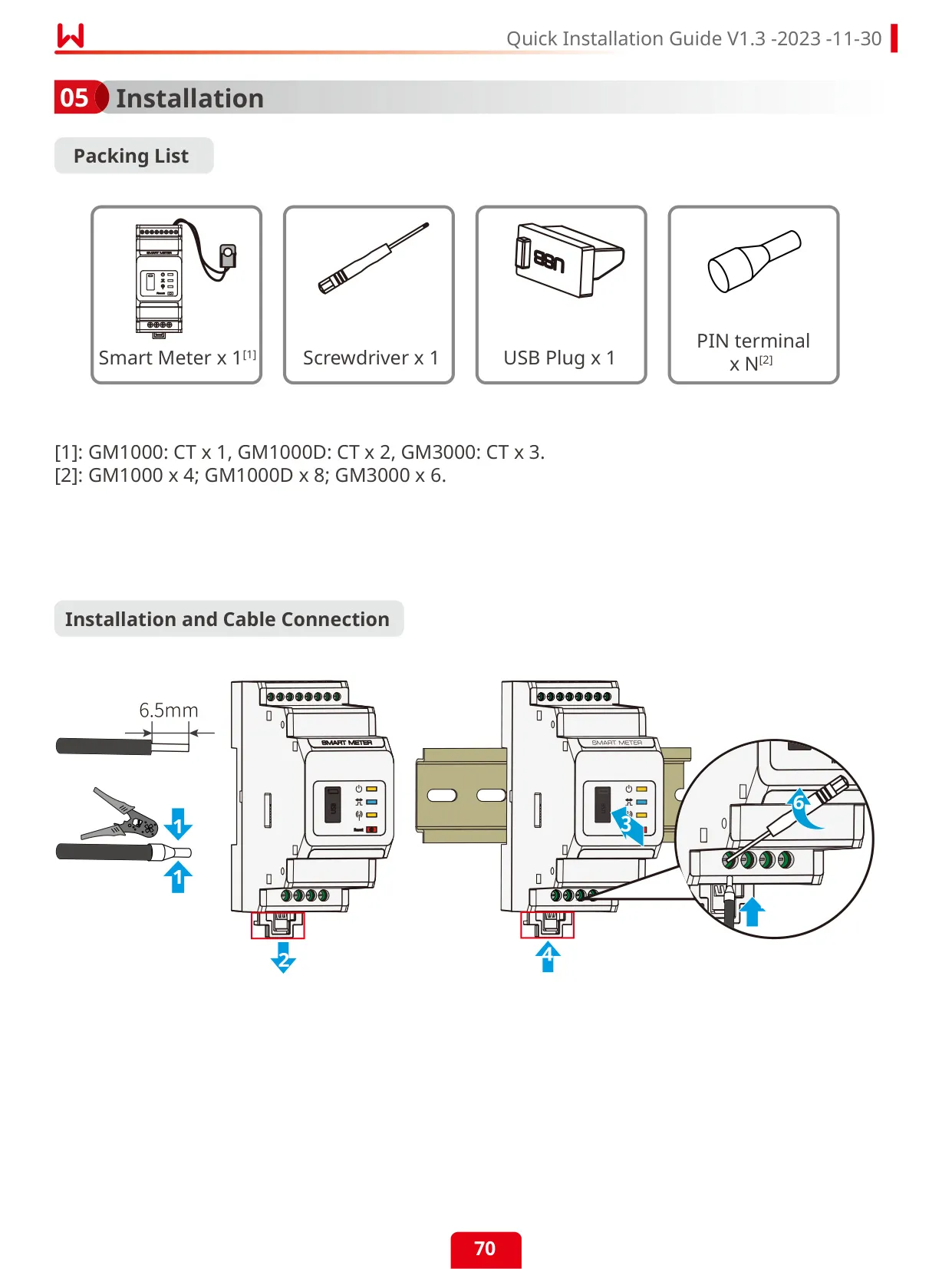

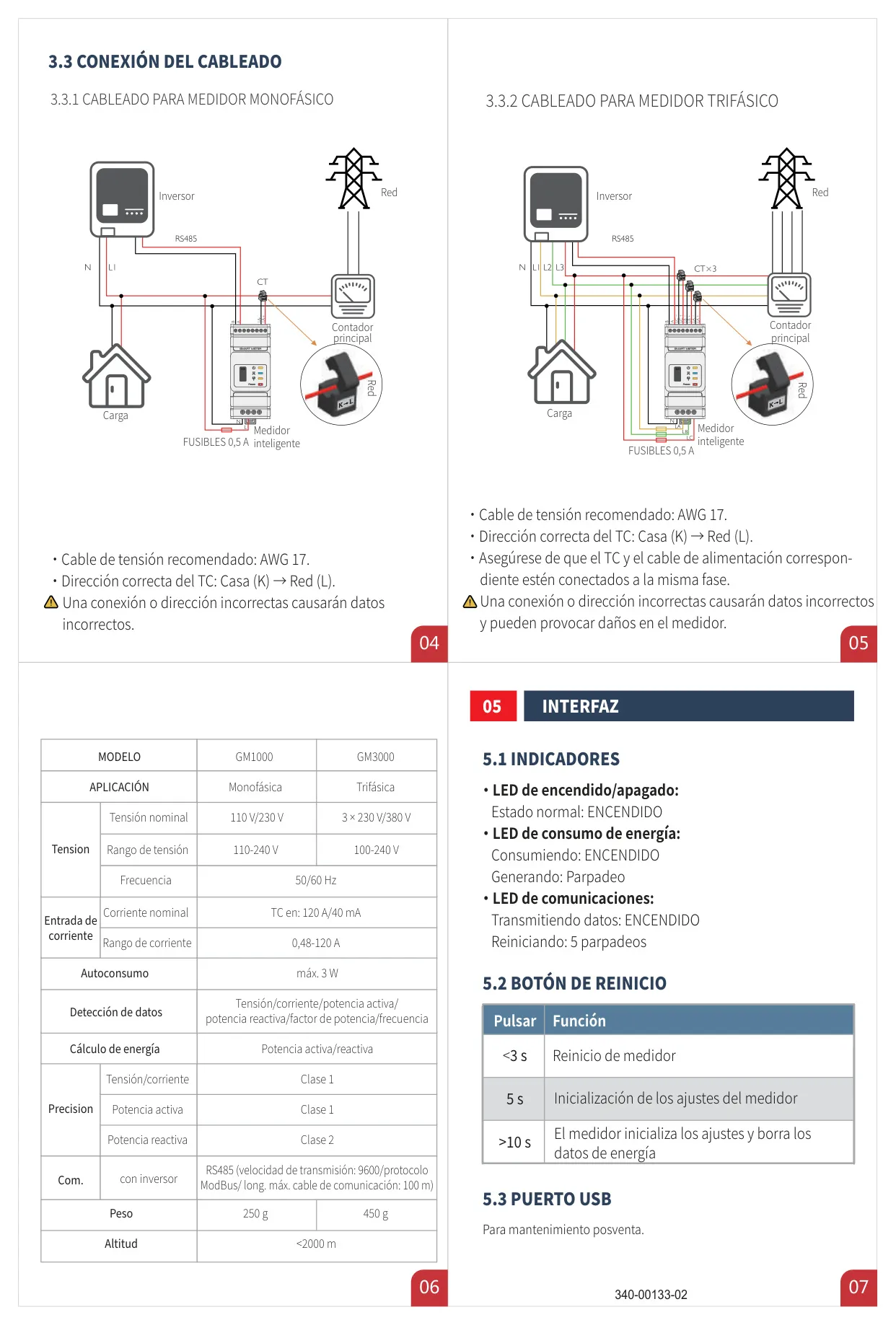

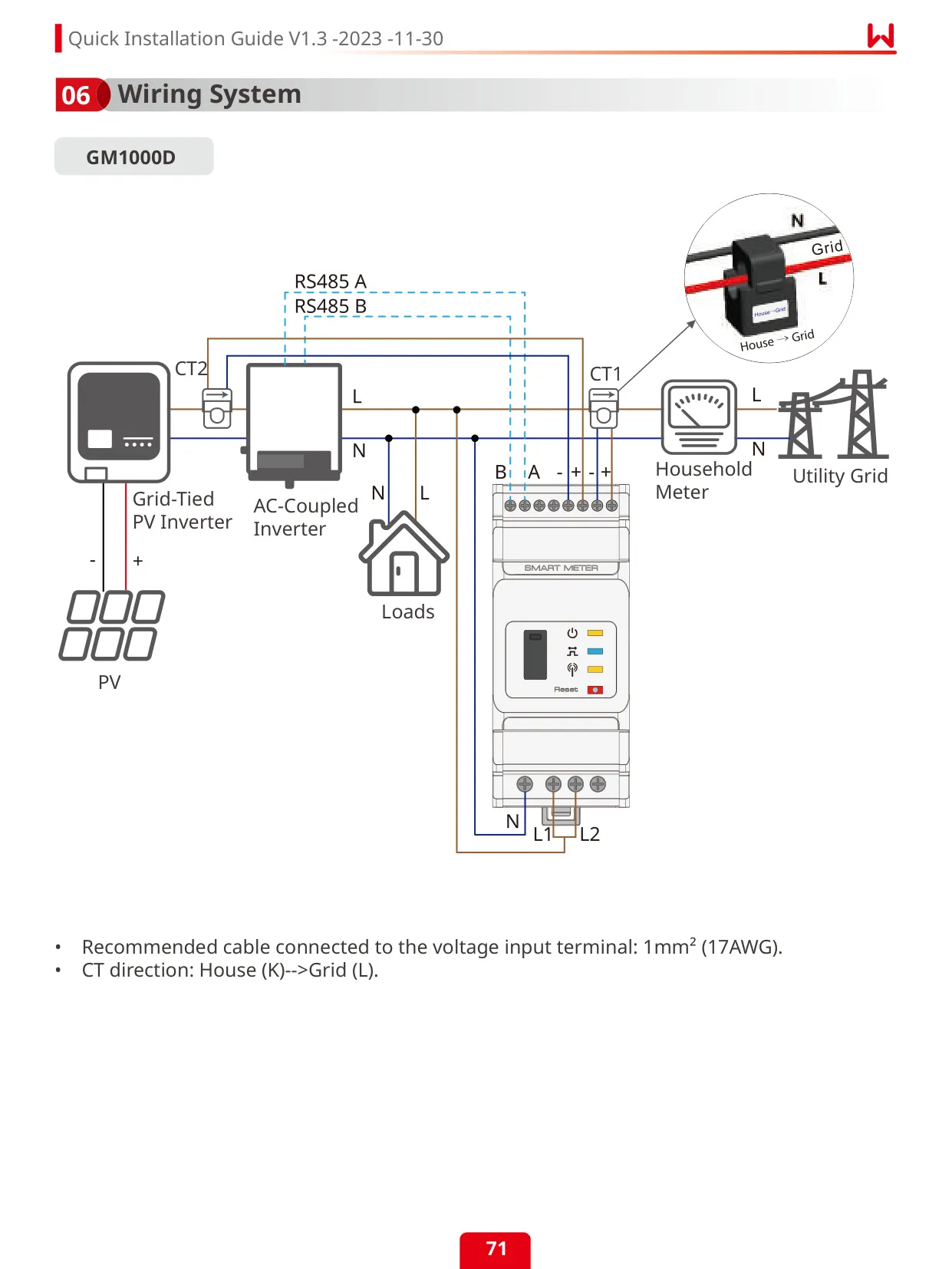

El paquete del GM3000 contiene, además del medidor, un destornillador, una tapa USB y seis terminales de cable. Es imperativo seguir las instrucciones de cableado, utilizando un cable de tensión recomendado de AWG 22 (o 1mm²) y asegurando que la dirección de los TCs sea siempre de Casa (K) hacia la Red (L). Una conexión incorrecta o una dirección errónea de los TCs puede provocar datos inexactos o incluso daños en el equipo.

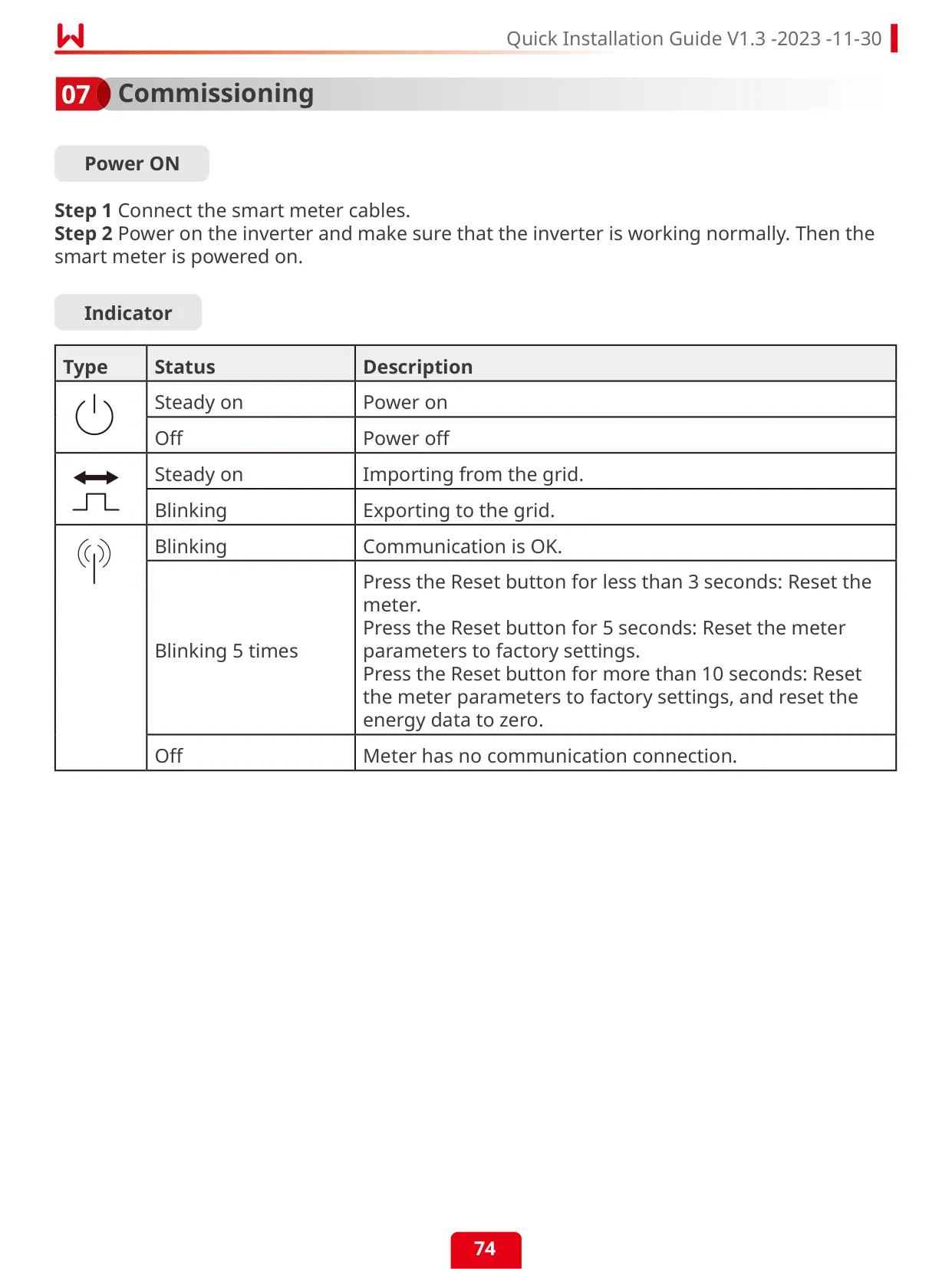

Para la supervisión del estado operativo, el medidor incorpora tres indicadores LED y un botón de reinicio. El LED de encendido/apagado permanece fijo en "ON" bajo funcionamiento normal. El LED de consumo de energía se ilumina fijamente cuando el sistema está importando energía de la red y parpadea cuando está exportando. El LED de comunicaciones parpadea cuando hay transmisión de datos, confirmando una comunicación activa con el inversor o el sistema de gestión.
El botón de reinicio del GM3000 ofrece diversas funcionalidades: una pulsación breve (menos de 3 segundos) reinicia el medidor, mientras que una pulsación de 5 segundos restablece los ajustes del medidor a los valores de fábrica. Para una limpieza completa de datos, una pulsación de más de 10 segundos inicializa los ajustes y borra todos los datos de energía registrados. Además, el dispositivo cuenta con un práctico puerto USB para fines de mantenimiento postventa, facilitando diagnósticos y actualizaciones por técnicos cualificados.

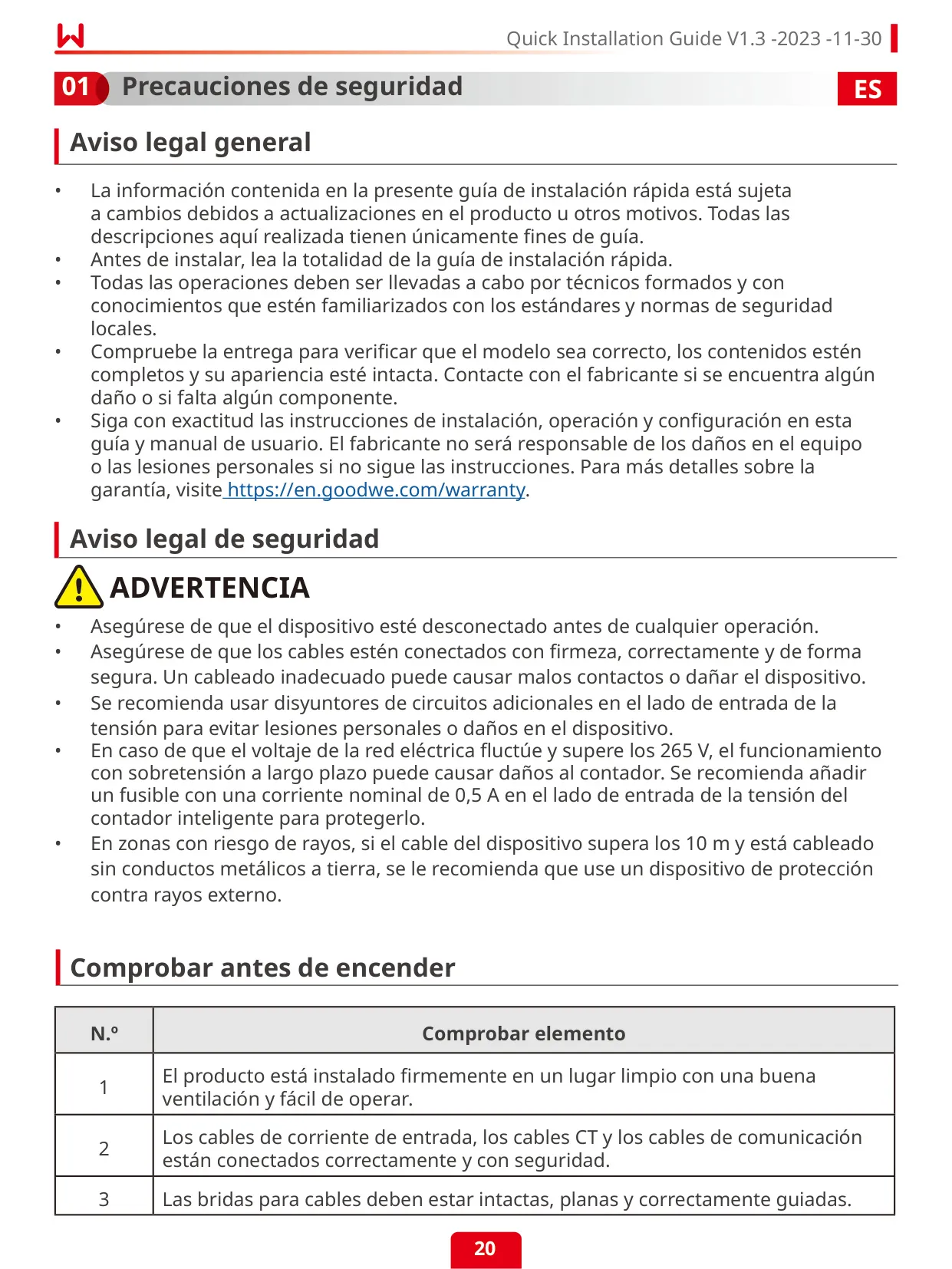

GoodWe subraya la importancia de las precauciones de seguridad. La instalación debe ser efectuada exclusivamente por técnicos cualificados. Es crucial desconectar el dispositivo antes de cualquier intervención y garantizar que todas las conexiones sean firmes y correctas. Se recomienda instalar un fusible de 0.5A en la entrada de tensión si la red puede superar los 265V, y un dispositivo externo de protección contra rayos si el cableado es largo (>10m) y sin conductos metálicos a tierra en zonas de riesgo.

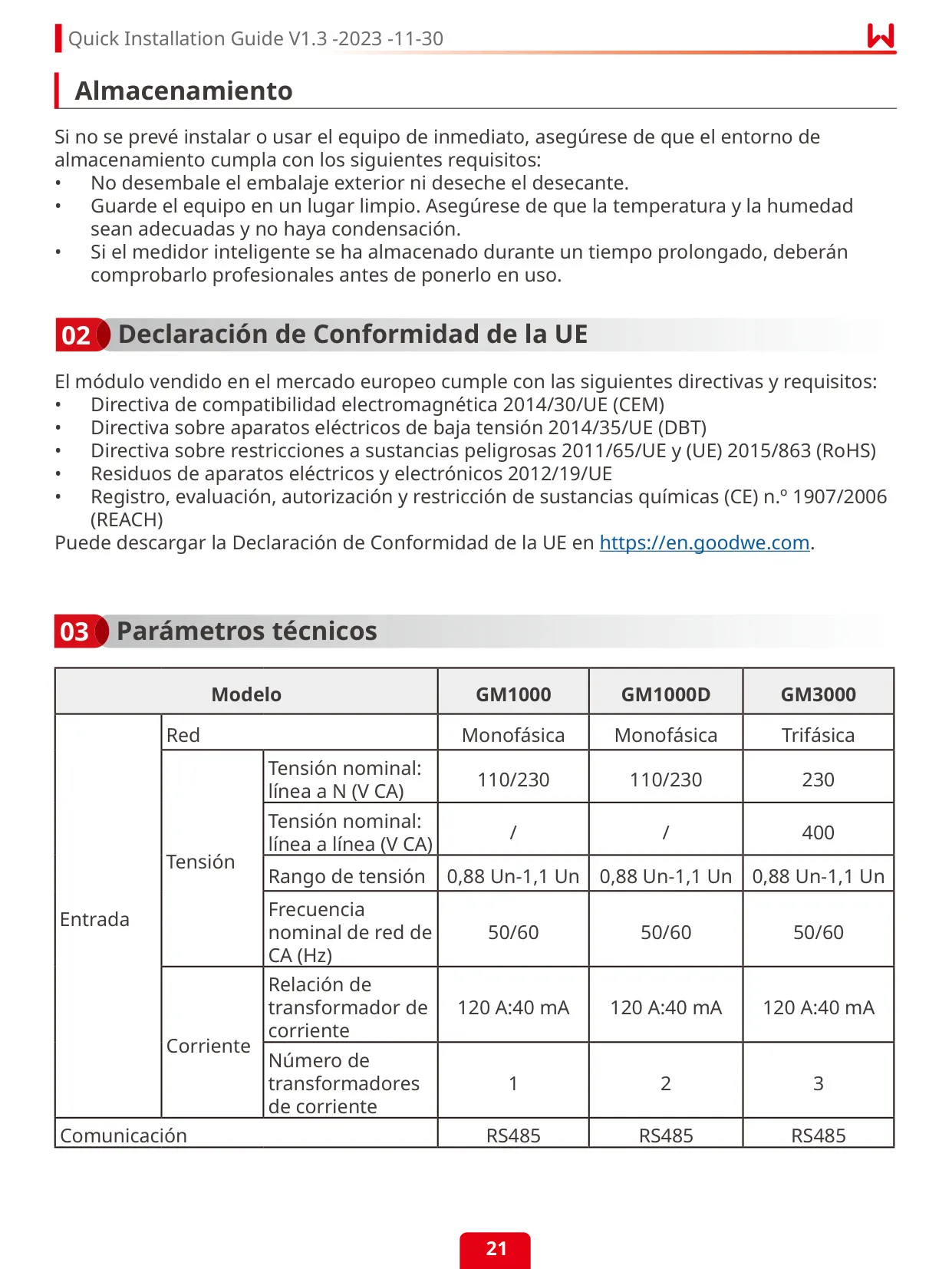

Este medidor está diseñado para uso en interiores con una clasificación IP20. Para el almacenamiento, si el equipo no se instala de inmediato, debe conservarse en un lugar limpio, con temperatura y humedad controladas, sin condensación y en su embalaje original. Finalmente, el GM3000 cumple con las directivas y requisitos de la UE, incluyendo EMC, LVD, RoHS, WEEE y REACH, asegurando su conformidad con los estándares europeos. Es importante recordar que los datos del medidor son de referencia y no se deben usar para la facturación eléctrica, que es responsabilidad de la compañía distribuidora.
