Manual del Genie Silentmax 1000 Modelo 3042 en Español
Genie Silentmax 1000 Modelo 3042
Instrucciones Silentmax 1000 Modelo 3042
Aquí le ofrecemos el manual de Genie Silentmax 1000 Modelo 3042 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Actuadores en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Genie Silentmax 1000 Modelo 3042, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto
Especificaciones del Abrepuertas Genie Silentmax 1000 Modelo 3042
| Característica | Especificación |
|---|---|
| Nombre del producto | Abridor de puerta de garaje residencial Genie SilentMax 1000 |
| Número de modelo | 3042 |
| Fabricante | GMI Holdings, Inc., dba The Genie Company |
| Tipo de transmisión | Transmisión por correa (correa ubicada dentro del riel) |
| Valores eléctricos nominales (etiqueta de especificaciones) | 120 V, 60 Hz, 5 A |
| Conexión eléctrica | Tomacorriente de 120 V con conexión a tierra, sin cable de extensión; cableado directo solo por un electricista matriculado |
| Tipos de puerta compatibles | Puertas residenciales de una pieza o seccionales |
| Altura máxima de la puerta | 7 ft (8 ft con kit de extensión opcional) |
| Control remoto | Control remoto IntelliCode 2 de tres botones (incluido) |
| Batería del control remoto | Pila de botón CR 2032 |
| Sistema de seguridad de acceso | Código variable IntelliCode 2 (IntelliCode 1 seleccionable por botón) |
| Máximo de abridores por control remoto de 3 botones | 3 |
| Integración con vehículos | Compatible con HomeLink y Car2U |
| Consola de pared | Serie III con botones Abrir/Cerrar, Sure-Lock y Control Independiente de Luz, y una luz indicadora |
| Altura de montaje de la consola de pared | Mínimo 5 ft sobre el piso, con la puerta a la vista |
| Altura de montaje del abridor | 7 ft o más sobre el piso (cuando sea posible) |
| Altura del desenganche de emergencia | Al menos 6 ft sobre el piso |
| Altura de los sensores Safe-T-Beam | Mínimo 5 in, máximo 6 in sobre el piso |
| Sistema de iluminación | Dos bombillas, hasta 200 W en total |
| Potencia máxima por bombilla | 100 W por bombilla |
| Retardo de apagado automático de la luz | 4 minutos |
| Tiempo de reversa por contacto | Dentro de los 2 segundos del contacto |
| Objeto de prueba de reversa por contacto | Objeto de 1-1/2 in de alto o tabla de 2 x 4 colocada en posición horizontal |
| Ajustes de velocidad | 3 niveles (Máxima, Media, Lenta), ajustables por separado para apertura y cierre |
| Ajuste de velocidad de fábrica | Máxima |
| Condición de velocidad lenta automática | Distancia de recorrido entre límites menor a 6 ft (configuración de puerta de una pieza) |
| Niveles de fuerza | 9 niveles, ajustables por separado para subida y bajada |
| Botones de programación | 3 (Program/Set, Recorrido de Apertura, Recorrido de Cierre) |
| LED de programación | 2 (Redondo y Largo), azul, rojo o morado |
| Tiempo de espera de programación | 30 segundos sin presionar ningún botón |
| Activación de Sure-Lock | Mantener presionado 5 segundos |
| Intervalo de inspección de la correa | Cada 6 meses |
| Holgura de la correa en el centro del riel | Aproximadamente 1/8 in sobre el riel (la correa no debe apoyarse sobre el riel) |
| Cumplimiento normativo | FCC Parte 15 (Clase B), Industry Canada RSS 210 |
| Garantía - Motor/Caja de engranajes | De por vida (comprador original, vivienda original) |
| Garantía - Correa | 15 años |
| Garantía - Piezas de la unidad principal | 5 años (cabezal motor, control de pared cableado, Safe-T-Beam, brazo en J, riel) |
| Garantía - Accesorios | 1 año |
| Atención al cliente | 1-800-354-3643 (1-800-35-GENIE) |
| Número de pieza del manual | PN# 37321500118, 04/2011 |
Detalles del Genie Silentmax 1000 M. 3042
El Genie SilentMax 1000 modelo 3042 es un abridor con transmisión por correa para viviendas, y la seguridad forma parte de su forma de cerrar. El sistema de reversa sin contacto Safe-T-Beam envía un haz invisible a lo ancho de la abertura de la puerta. Si algo interrumpe el haz mientras la puerta se cierra, la puerta invierte su marcha hasta abrirse por completo. Bloquear el haz mientras la puerta se abre no tiene ningún efecto. Los indicadores LED del cabezal motor y de los sensores muestran un código de diagnóstico cuando hay un problema.
Varios sistemas respaldan al haz. Safe-T-Reverse detiene e invierte una puerta que se está cerrando si toca un objeto. Automatic ForceGuard aprende la fuerza necesaria para un ciclo completo de apertura y cierre. El sistema de monitoreo Watch Dog verifica continuamente el circuito del Safe-T-Beam e invierte la puerta si detecta una falla. Si los sensores fallan, igualmente puede cerrar la puerta manteniendo presionado el botón Abrir/Cerrar de la consola de pared hasta que la puerta se cierre por completo.
El sistema de seguridad IntelliCode 2 cambia el código de acceso cada vez que se usa un control remoto. El abridor acepta cada código una sola vez, por lo que un código copiado no funcionará. Los botones del control remoto pueden cambiarse a IntelliCode 1 para operar abridores Genie fabricados entre 1997 y 2010. Para cambiarlo, mantenga presionado un botón durante 10 segundos, presiónelo dos veces y luego presiónelo una vez más para confirmar. Un LED rojo en el control remoto indica IntelliCode 1, y uno verde indica IntelliCode 2.
La programación SmartSet utiliza tres botones y dos LED ubicados en la parte inferior del cabezal motor. Tiene cuatro menús: Control remoto (el predeterminado), Límites, Velocidad y Fuerza. Para moverse entre los menús se usan los botones de recorrido, y los colores de los LED indican en qué menú se encuentra. Configurar los límites requiere diez pasos. La fuerza se aprende automáticamente durante el último ciclo de apertura y cierre. Volver a realizar los diez pasos borra los ajustes anteriores de límites y fuerza.
Si un control remoto se pierde o es robado, puede borrar la memoria del cabezal motor. Esto elimina todos los controles remotos y teclados inalámbricos almacenados, pero la consola de pared sigue funcionando. Los controles HomeLink, Car2U y los controles remotos o teclados IntelliCode 1 más antiguos solo pueden agregarse cuando ya hay al menos un botón de control remoto IntelliCode 2 programado. El botón Sure-Lock bloquea los controles remotos una vez que la puerta está cerrada. Mientras está activado, el botón de la consola solo puede cerrar la puerta.
El botón Control Independiente de Luz enciende las luces del cabezal motor desde el interior del garaje. Permanecen encendidas hasta que lo presione de nuevo o la puerta realice un ciclo. Algunas unidades también tienen un detector de movimiento integrado que detecta el calor corporal debajo del cabezal motor. Siempre está activo y no tiene controles para el usuario. Su alcance puede disminuir cuando la temperatura del garaje es cercana a la temperatura corporal.
El manual recomienda tres verificaciones mensuales: la verificación del Safe-T-Beam, una prueba de equilibrio de la puerta y una prueba de reversa por contacto. Para la prueba de equilibrio, desenganche el carro, levante la puerta a mano unos 3 a 4 ft y suéltela. La puerta debe quedarse quieta. Si se mueve rápidamente, llame a un técnico capacitado en puertas. Para tensar la correa, la puerta debe estar abajo y el carro desenganchado. Apriete la tuerca de ajuste, pero no demasiado.

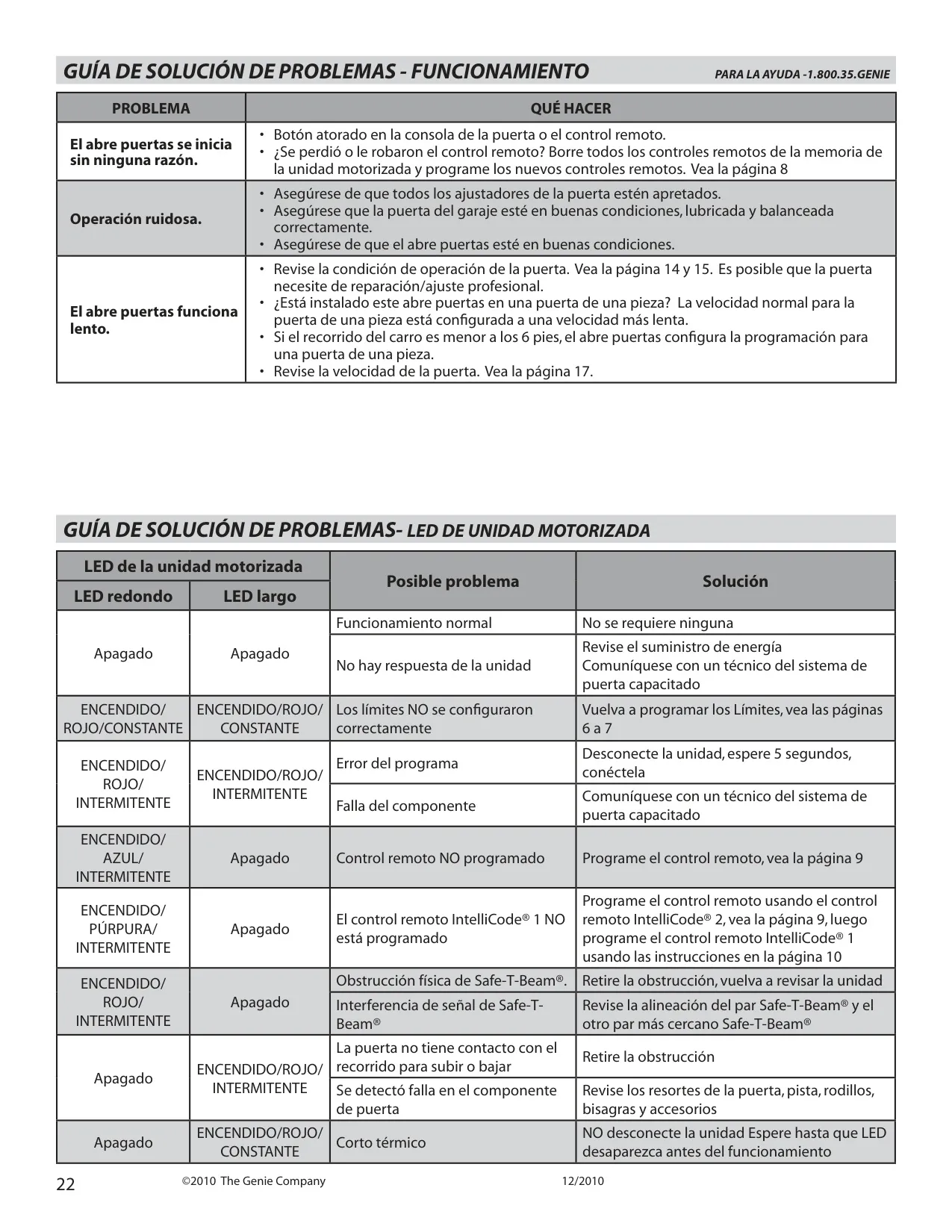

Una tabla de solución de problemas explica los códigos LED del cabezal motor. Una luz roja fija en ambos LED significa que los límites deben programarse de nuevo. Ambos LED parpadeando en rojo pueden indicar un error de programación o un componente averiado. Un LED largo en rojo fijo indica corte térmico. En ese caso, no desenchufe la unidad y espere a que la luz se apague. El abridor solo funciona con la consola de pared Serie III incluida. Los controles Serie I y Serie II no son compatibles.
Preguntas frecuentes (FAQ)
¿No encuentra la respuesta que necesita? Estas son algunas preguntas frecuentes sobre el Abrepuertas Genie Silentmax 1000 Modelo 3042, y las respondemos a continuación.
