Transmisión Automática 4L60E
Instrucciones del 4L60E
Aquí le ofrecemos el manual del Transmisión Automática 4L60E completamente gratis y en español. Este manual lo hemos catalogado en la sección de Transmisiones automáticas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca del Transmisión Automática 4L60E, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

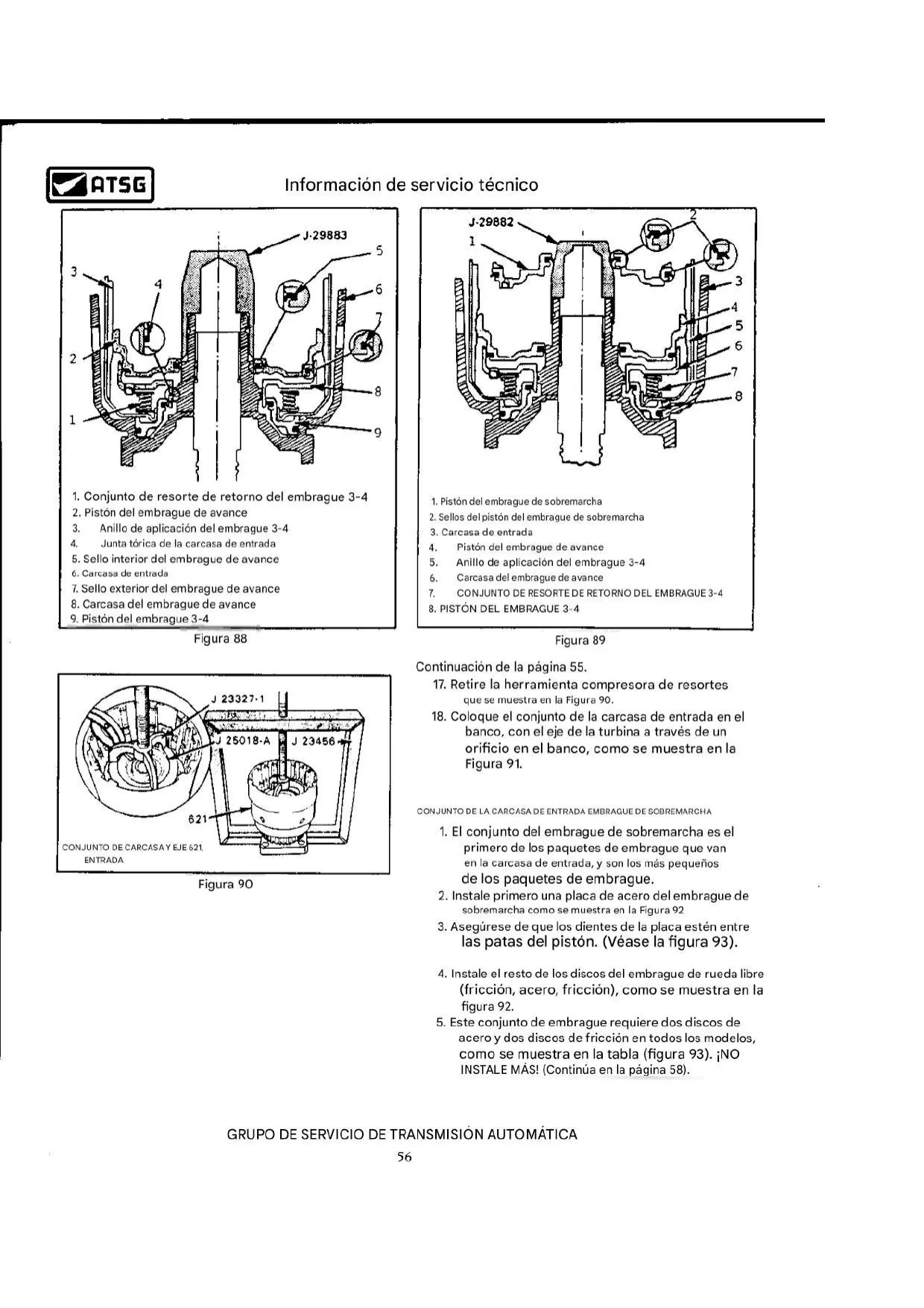

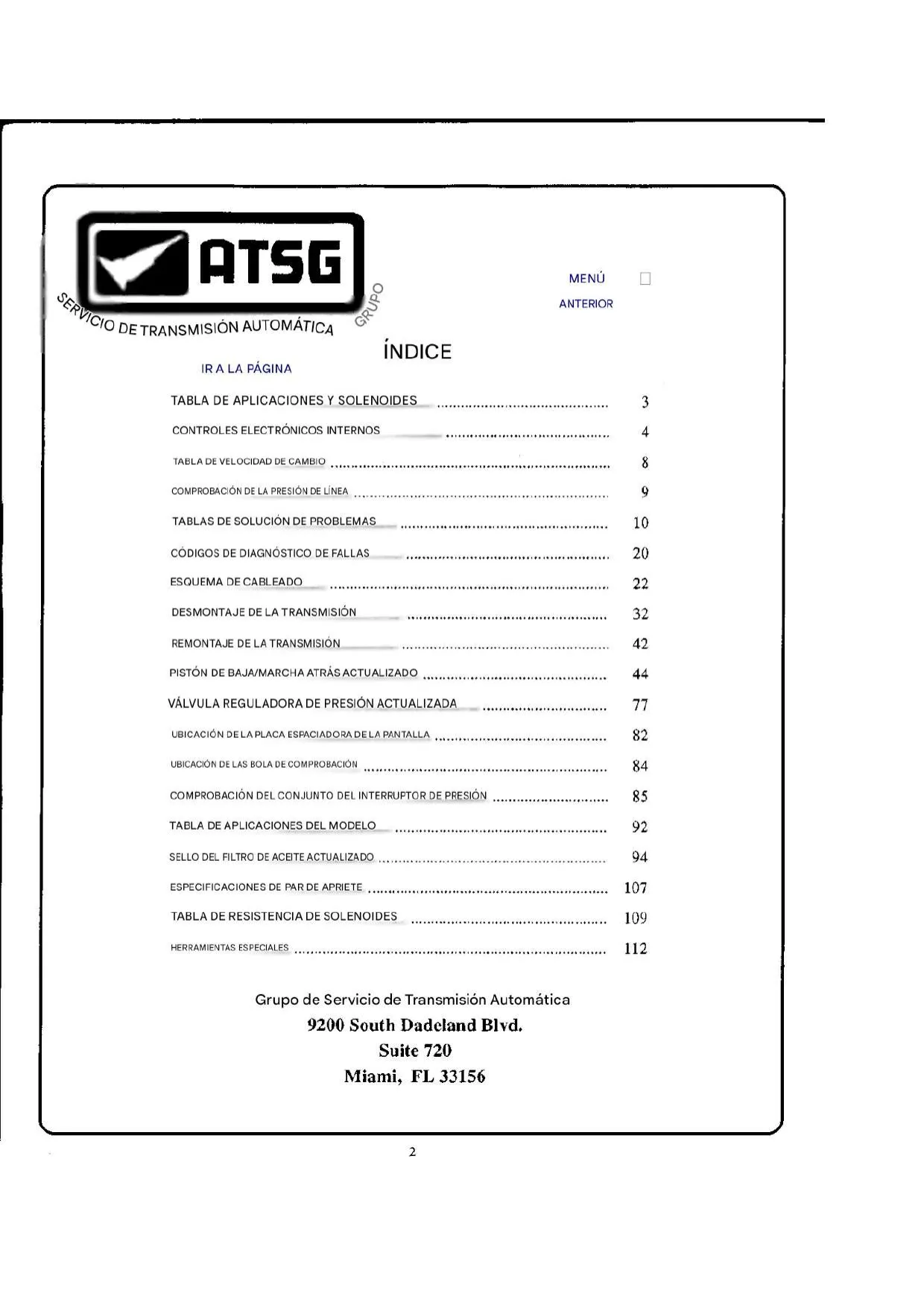

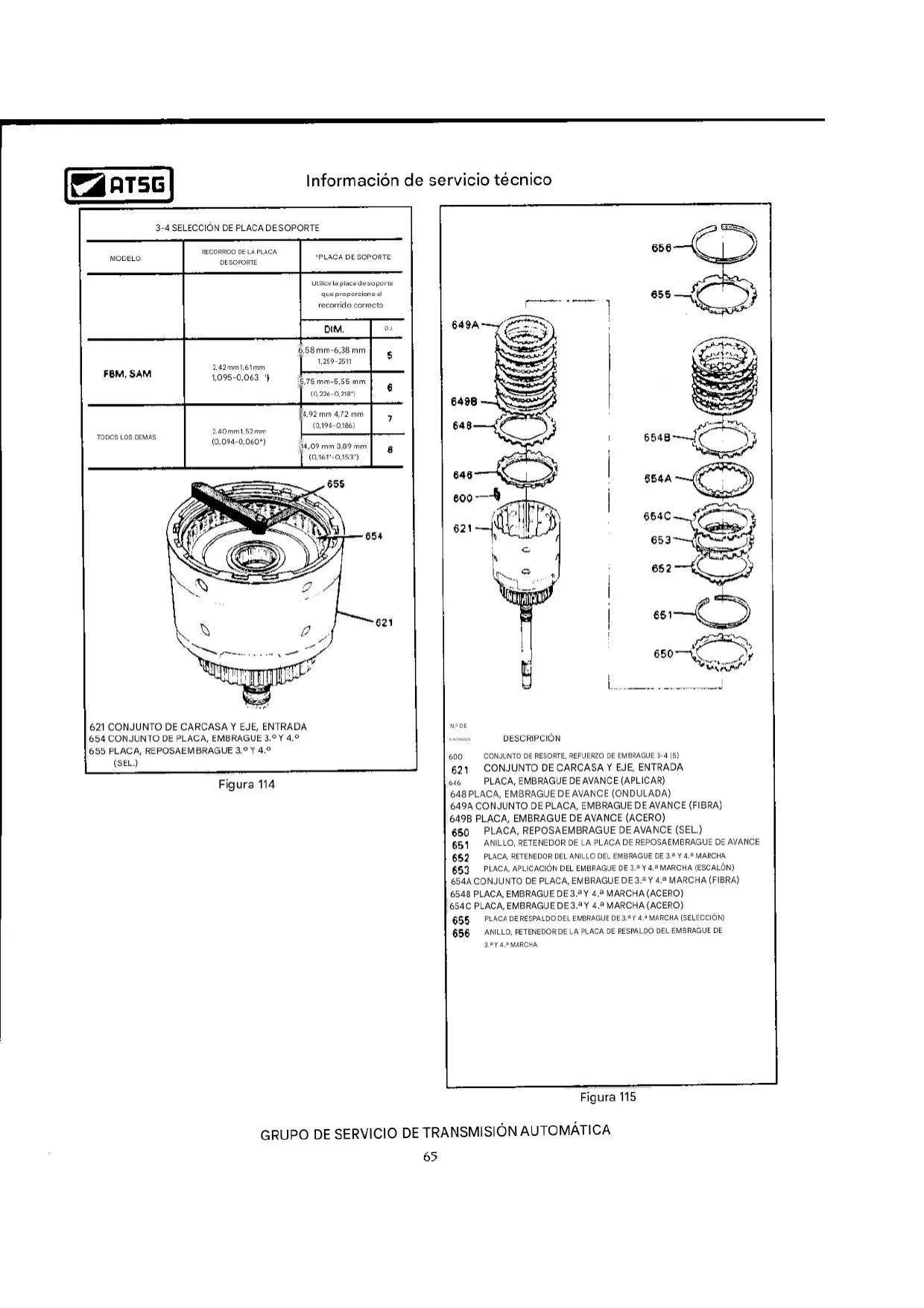

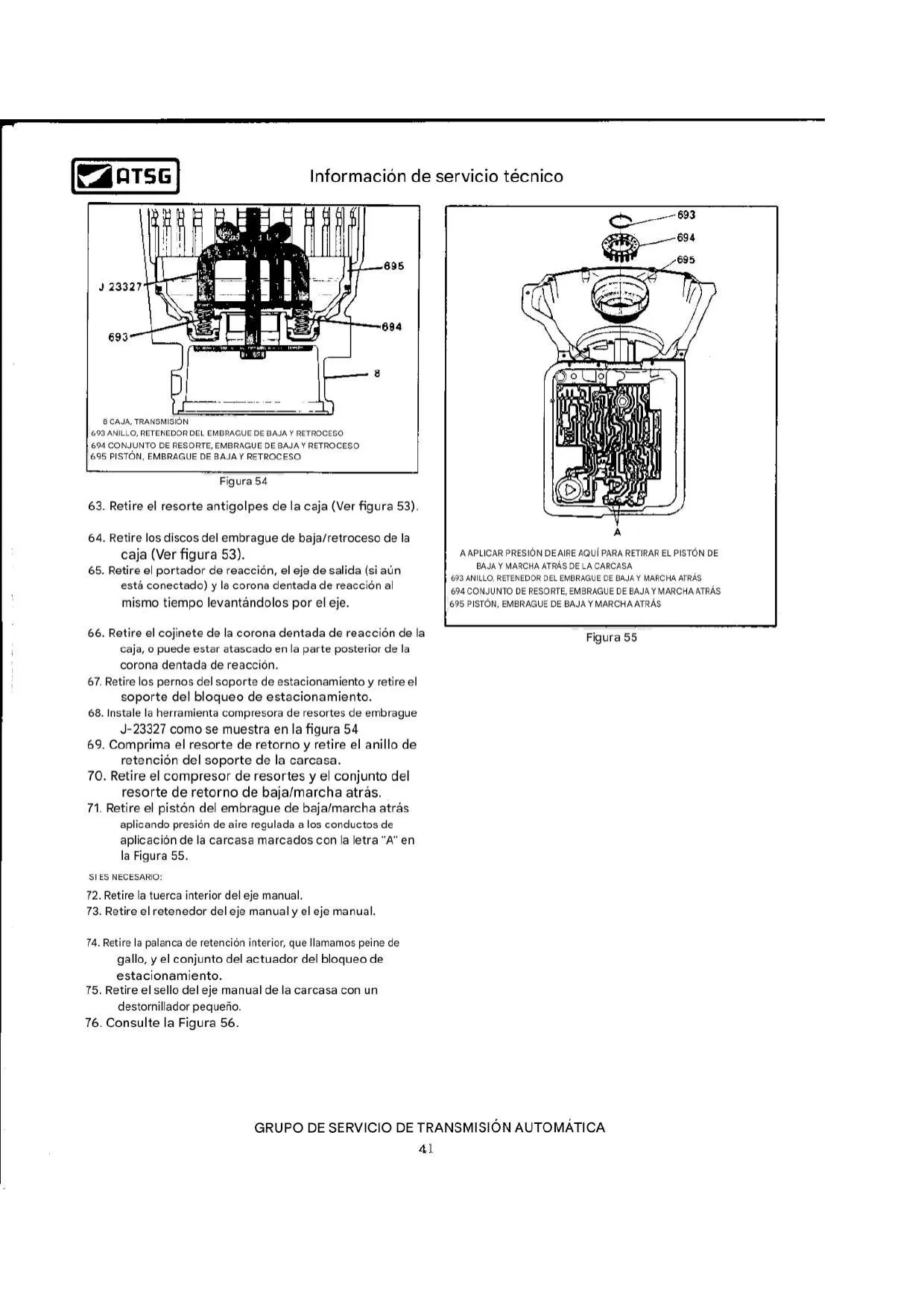

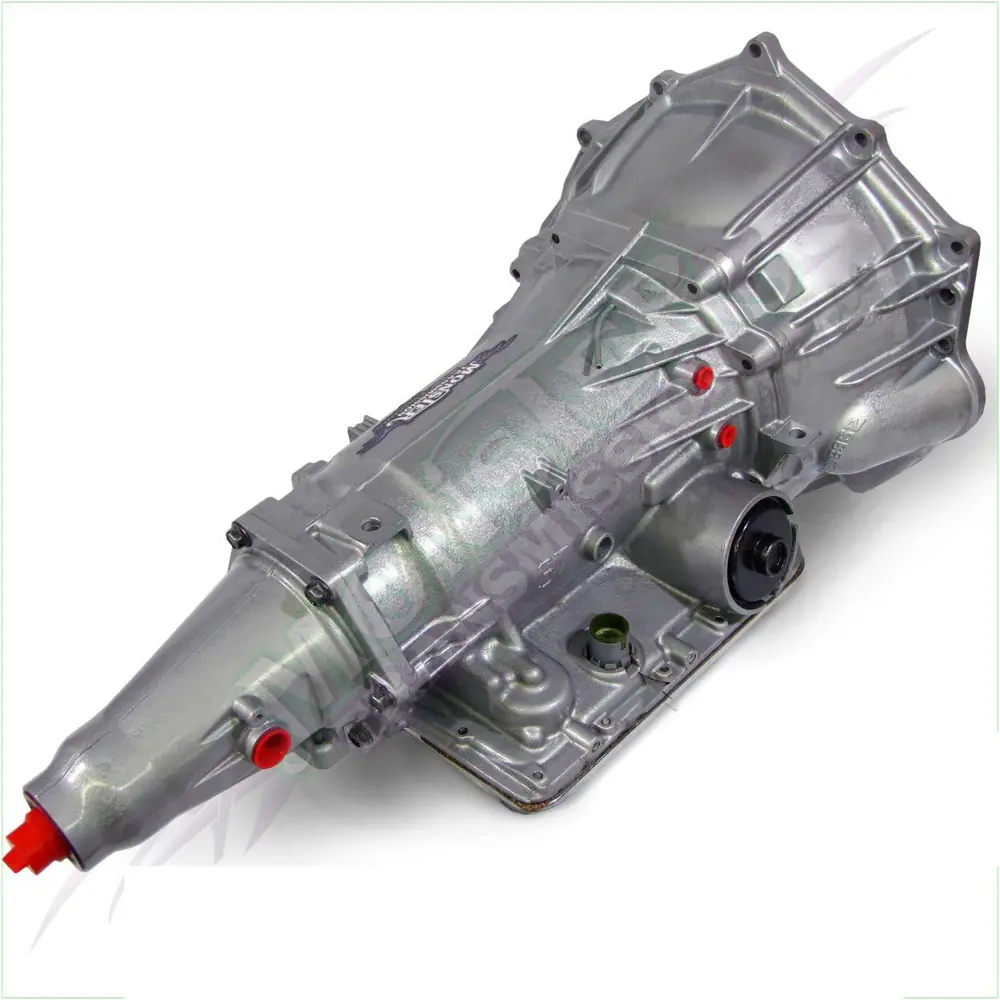

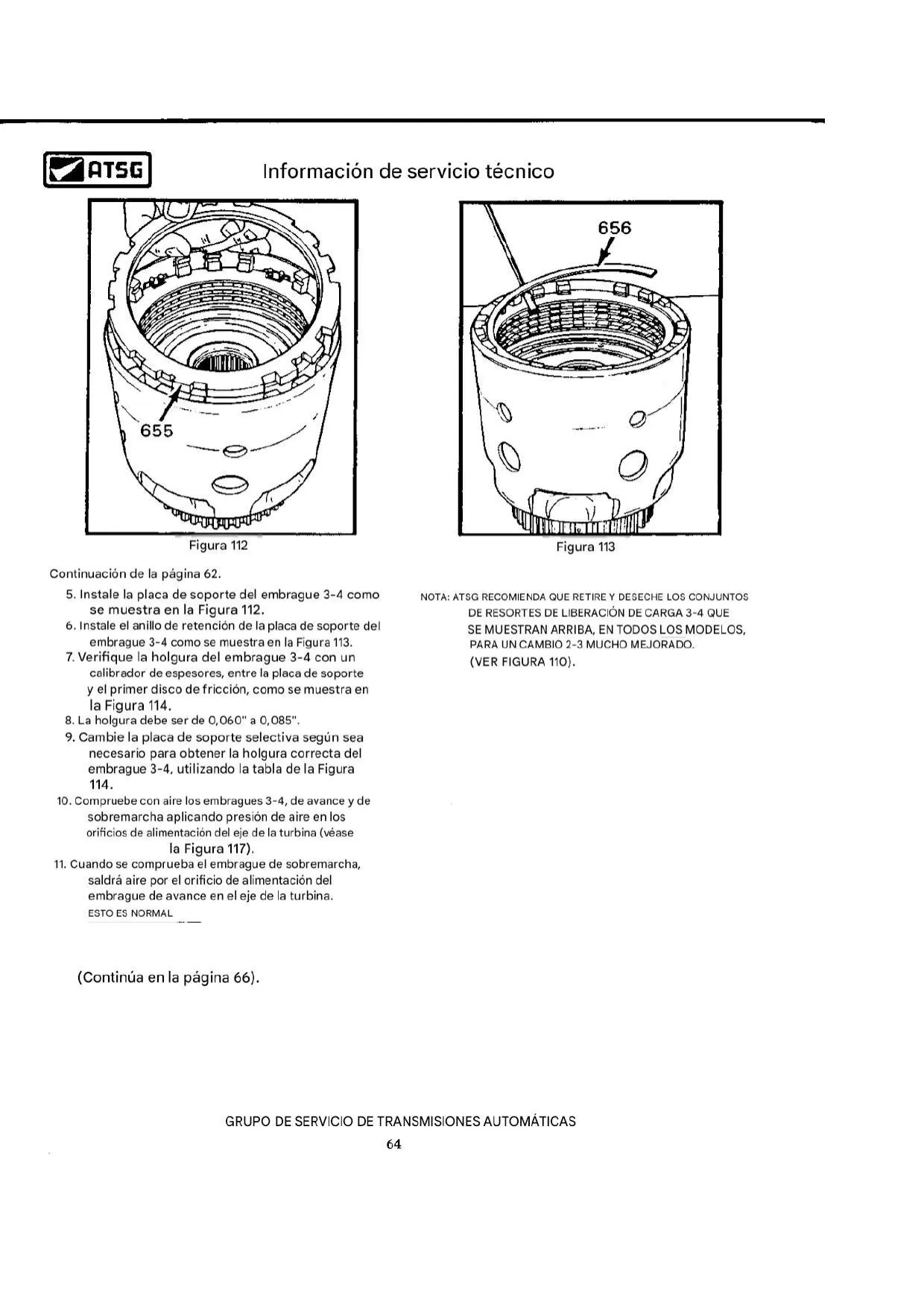

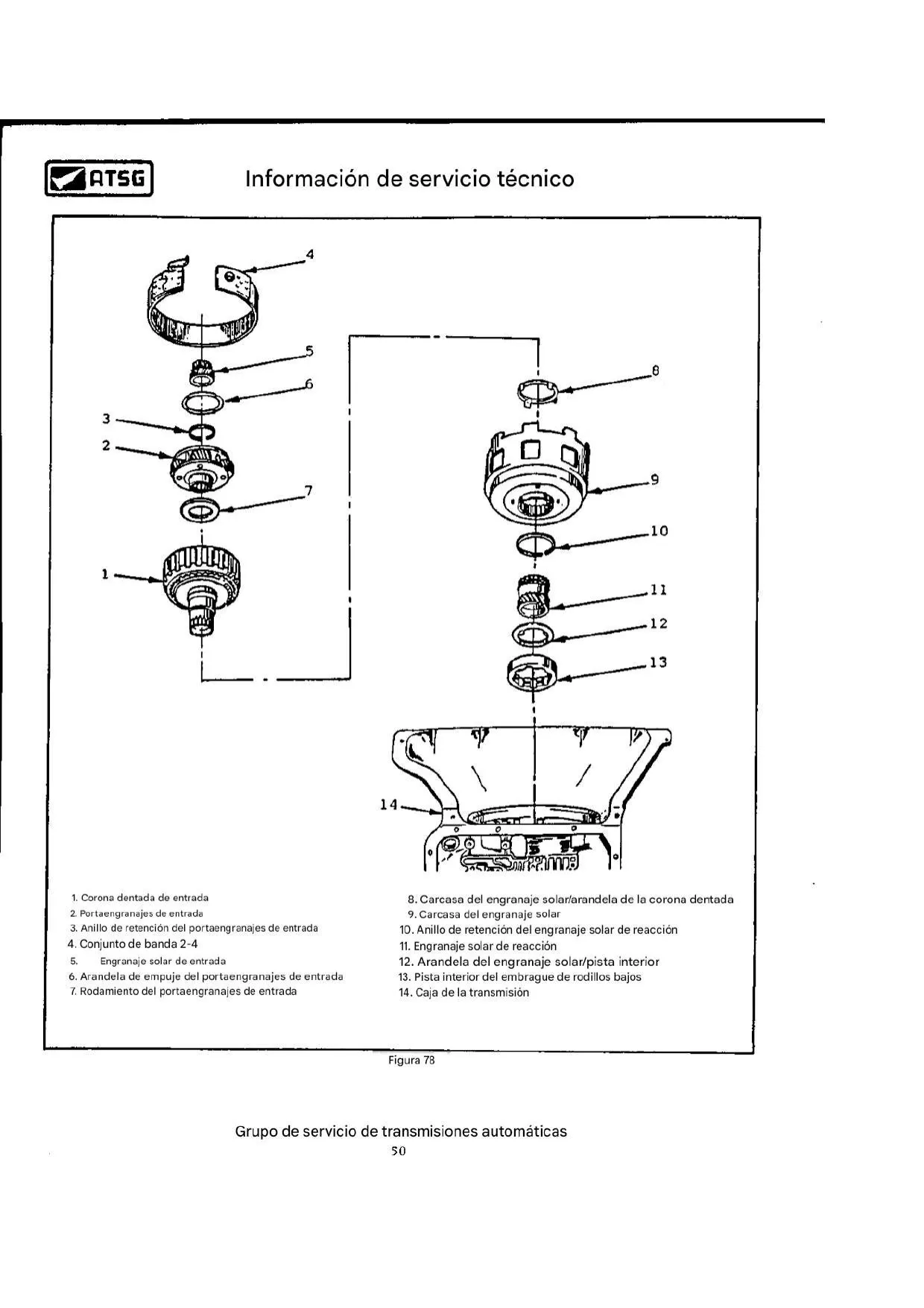

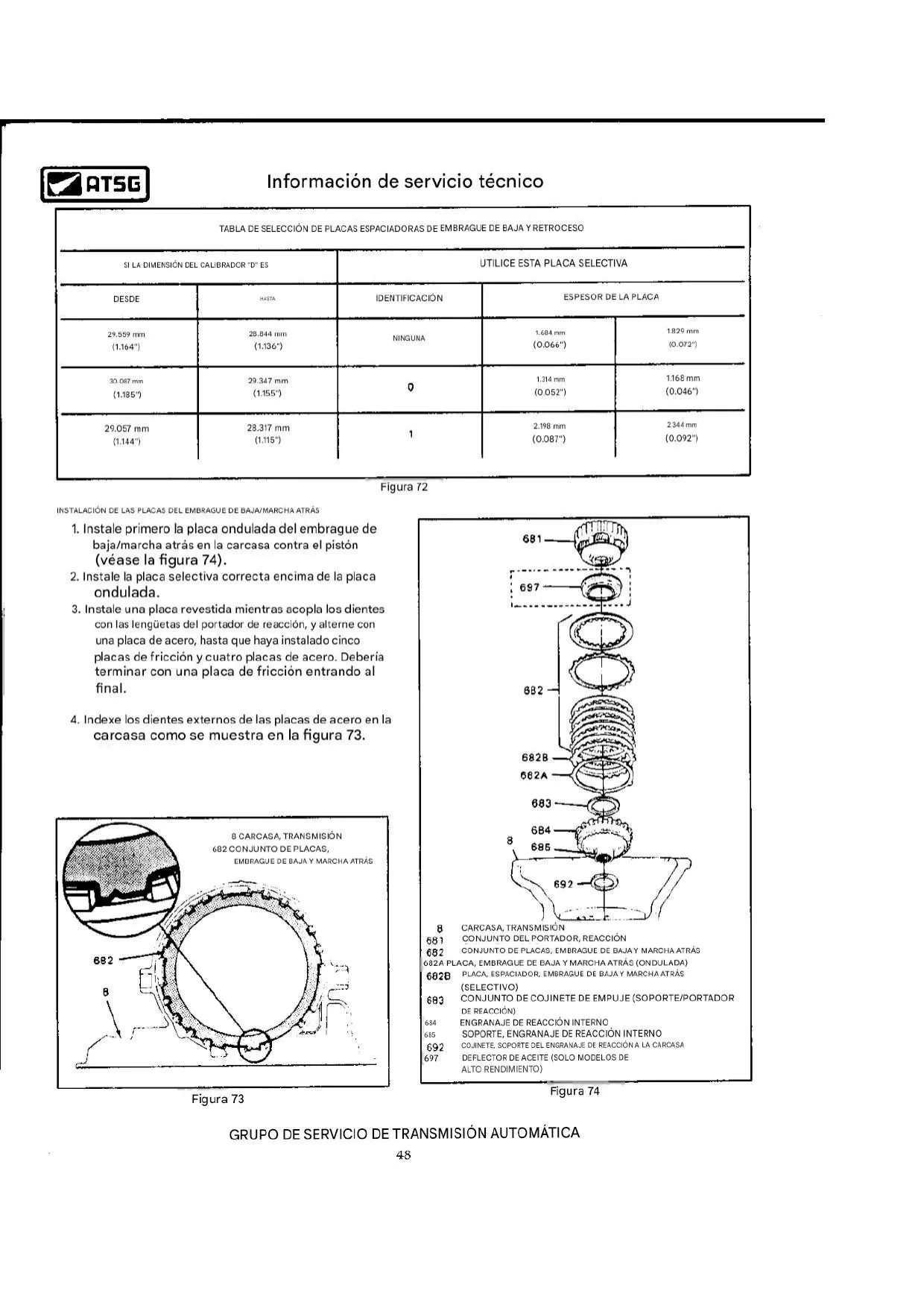

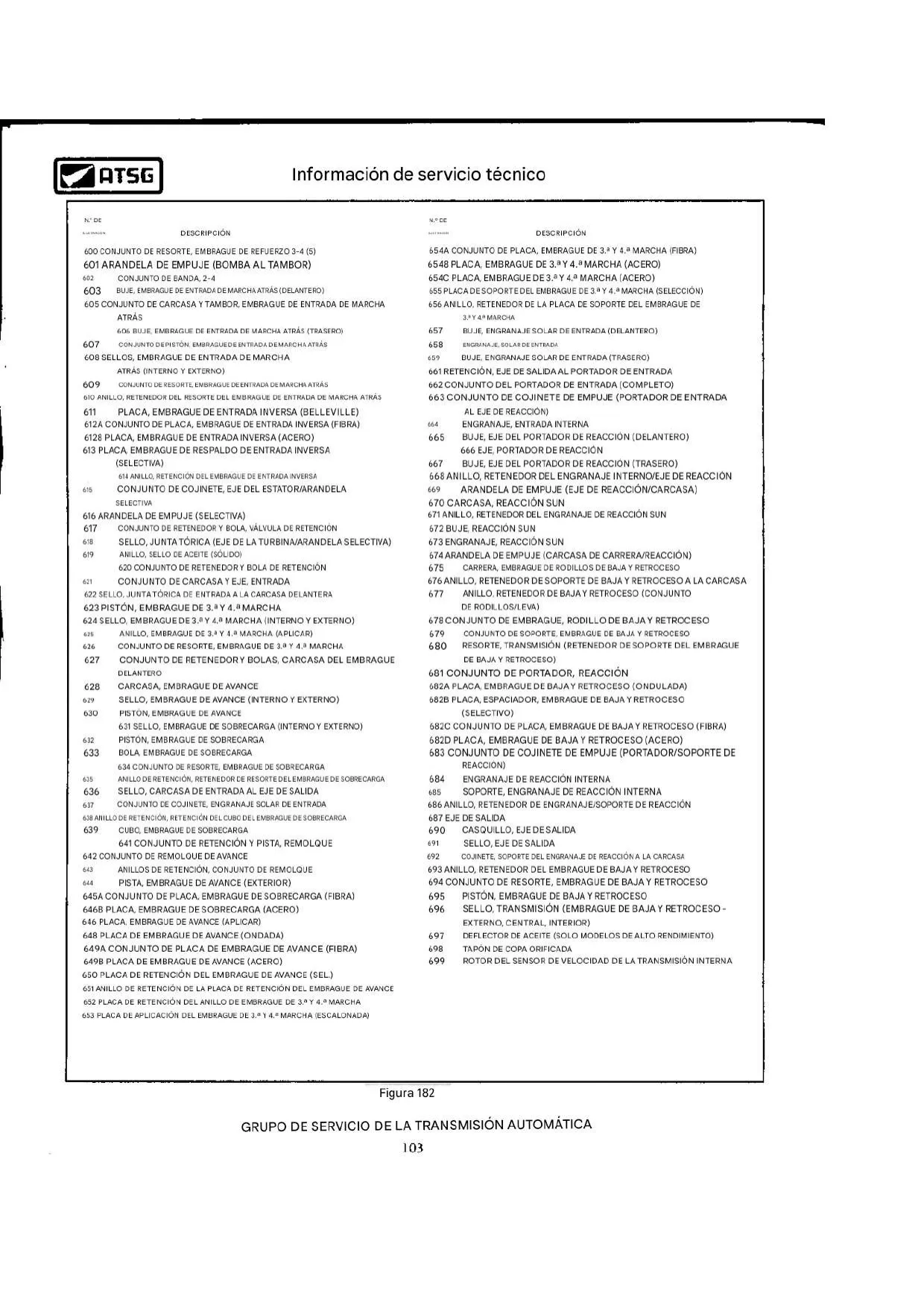

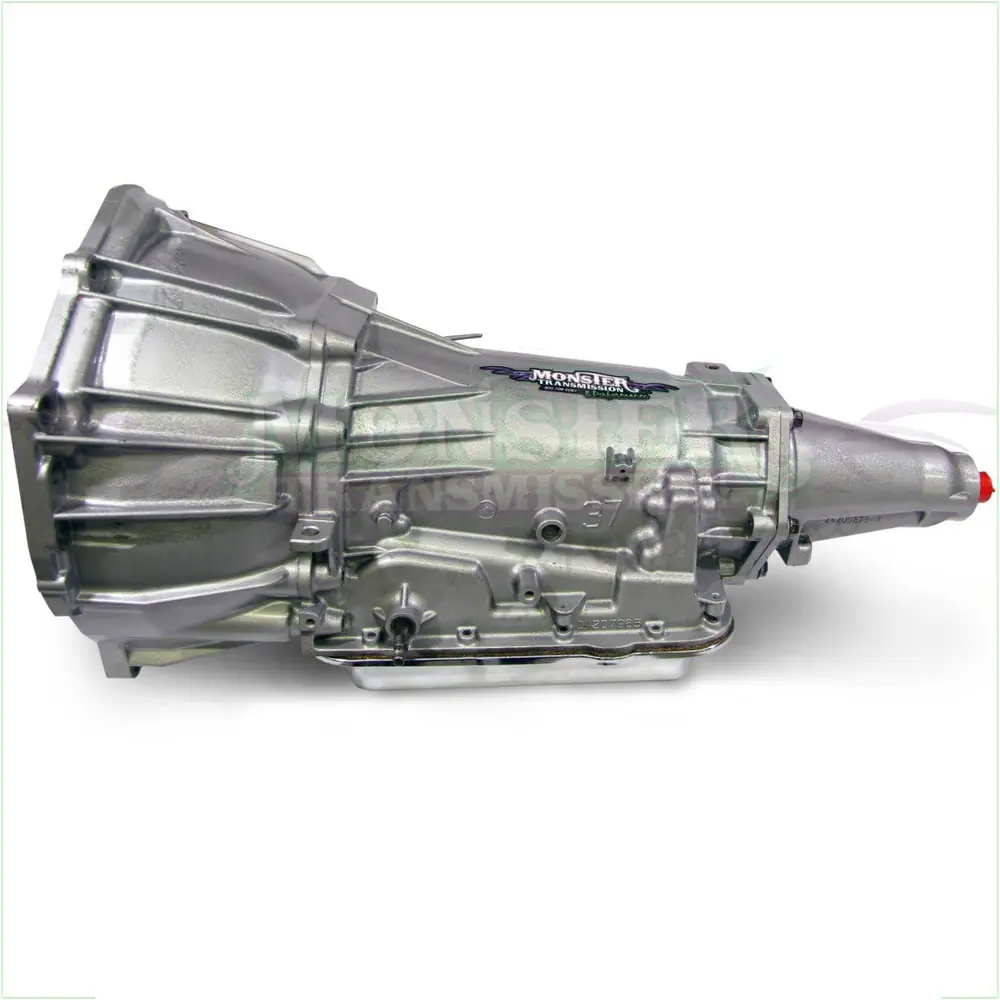

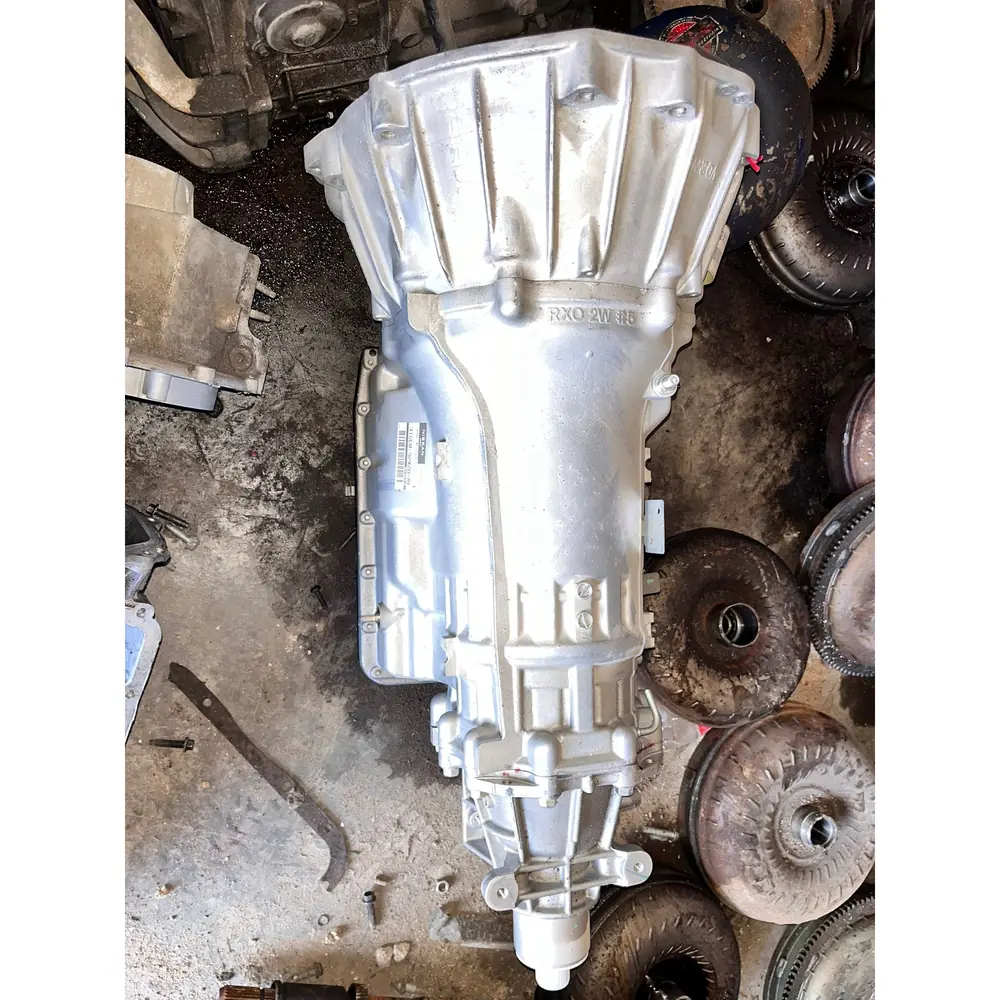

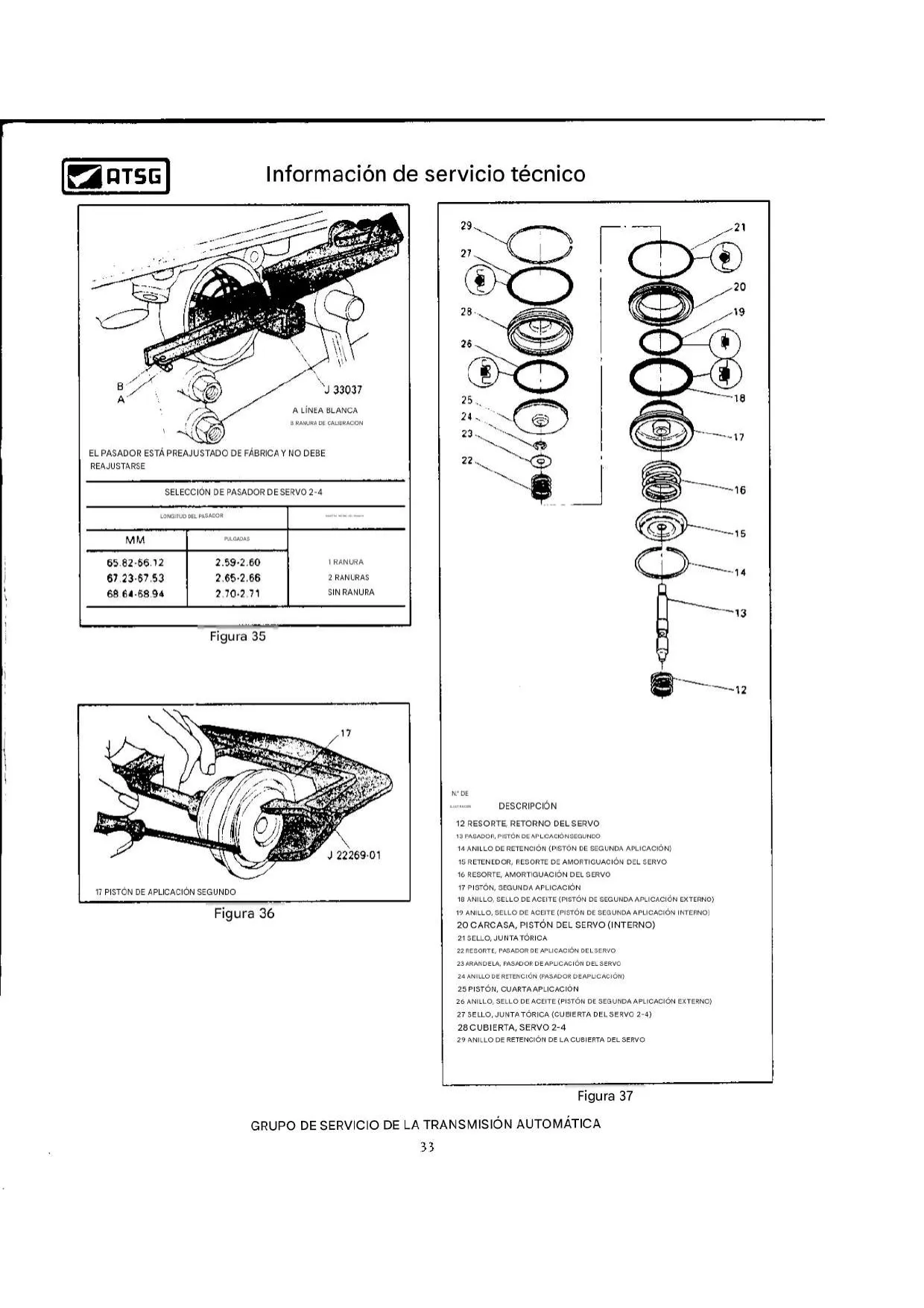

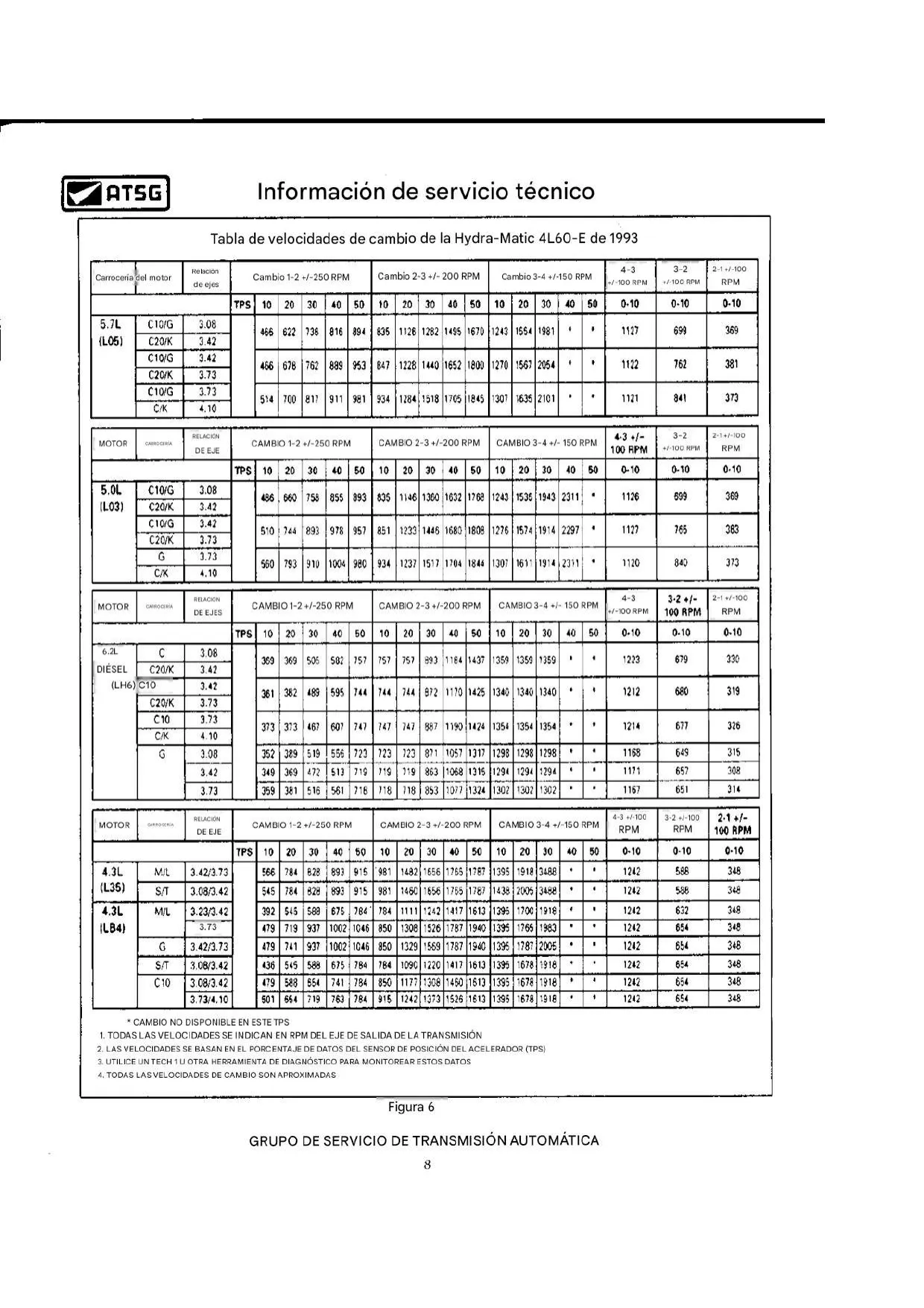

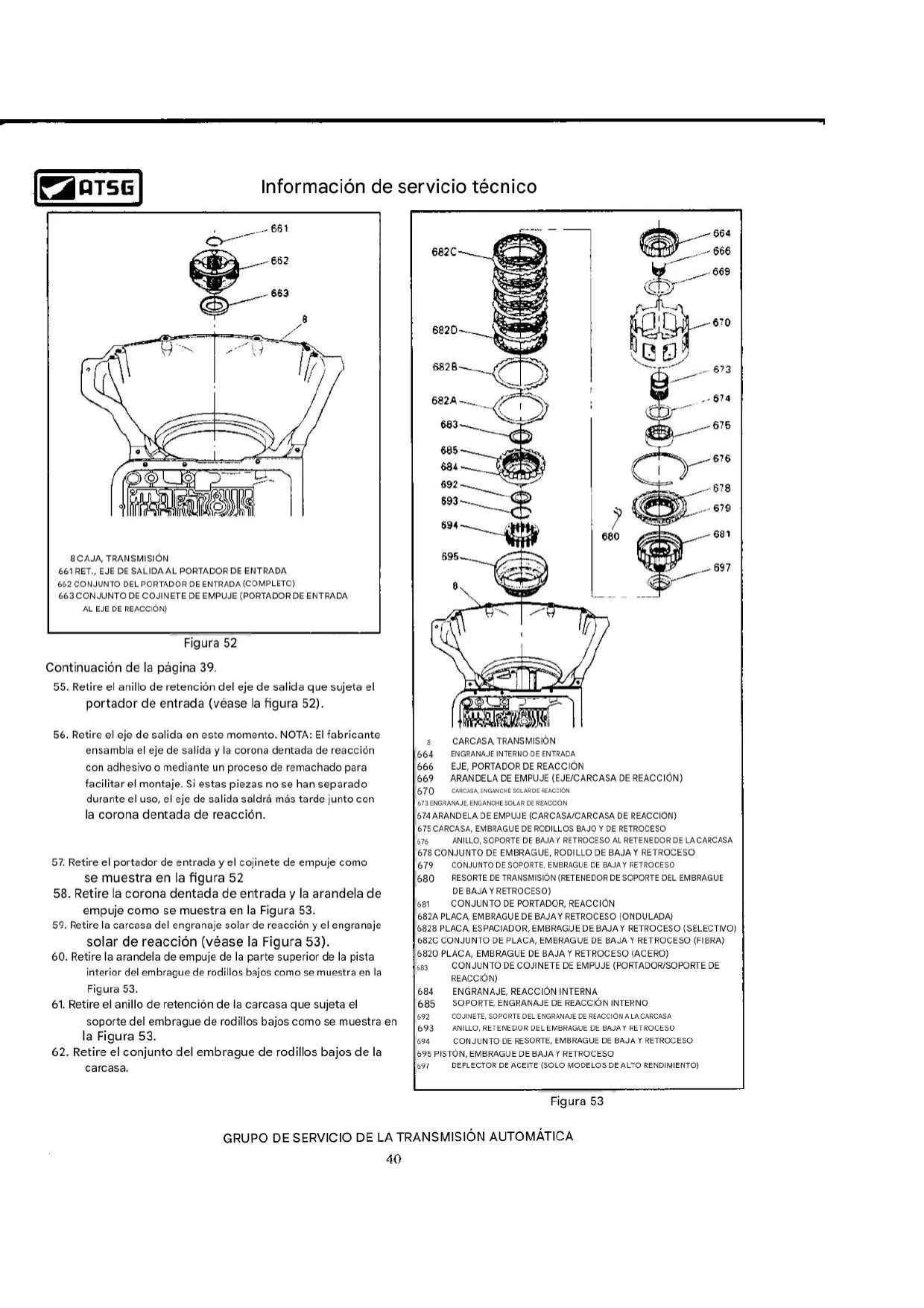

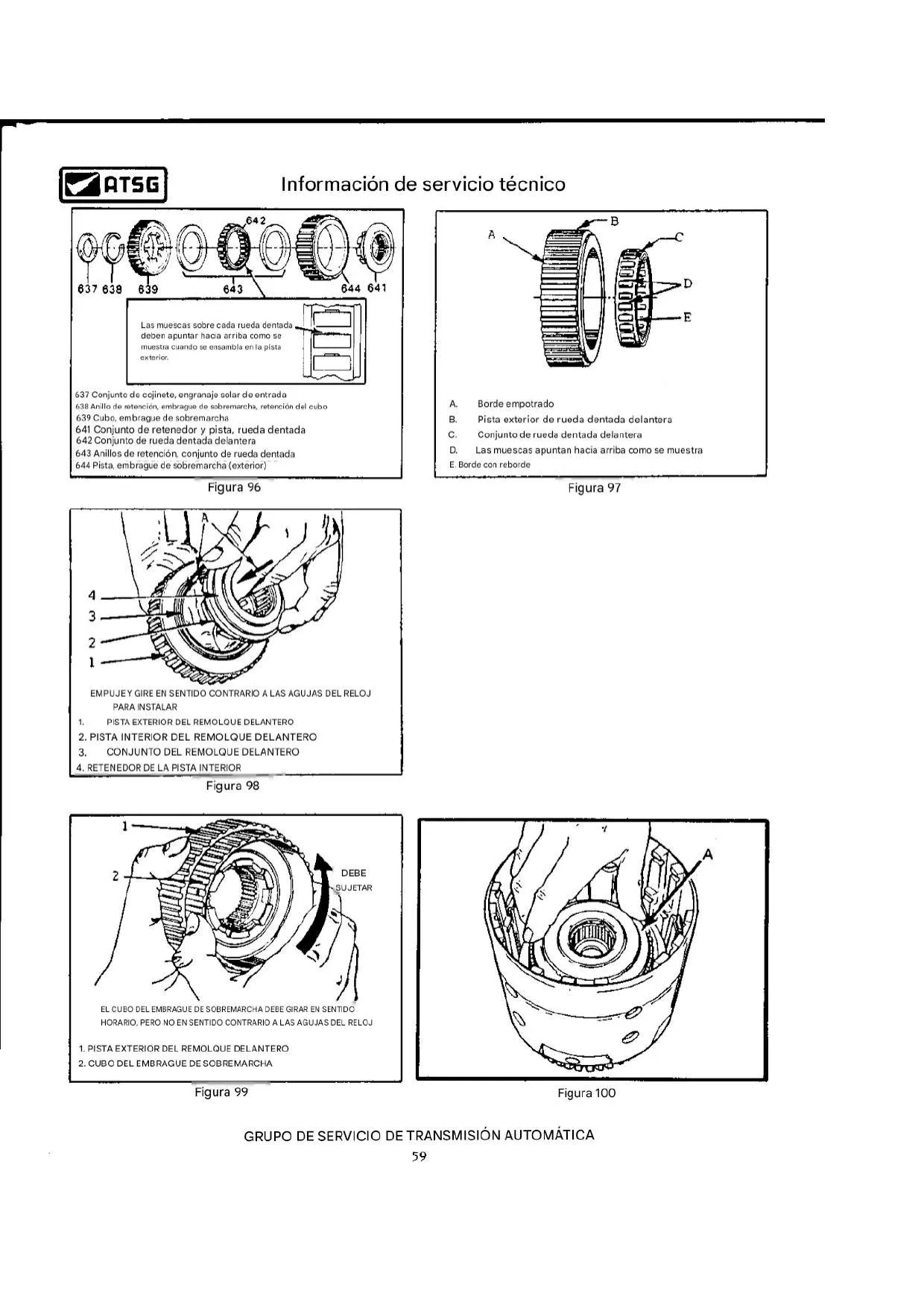

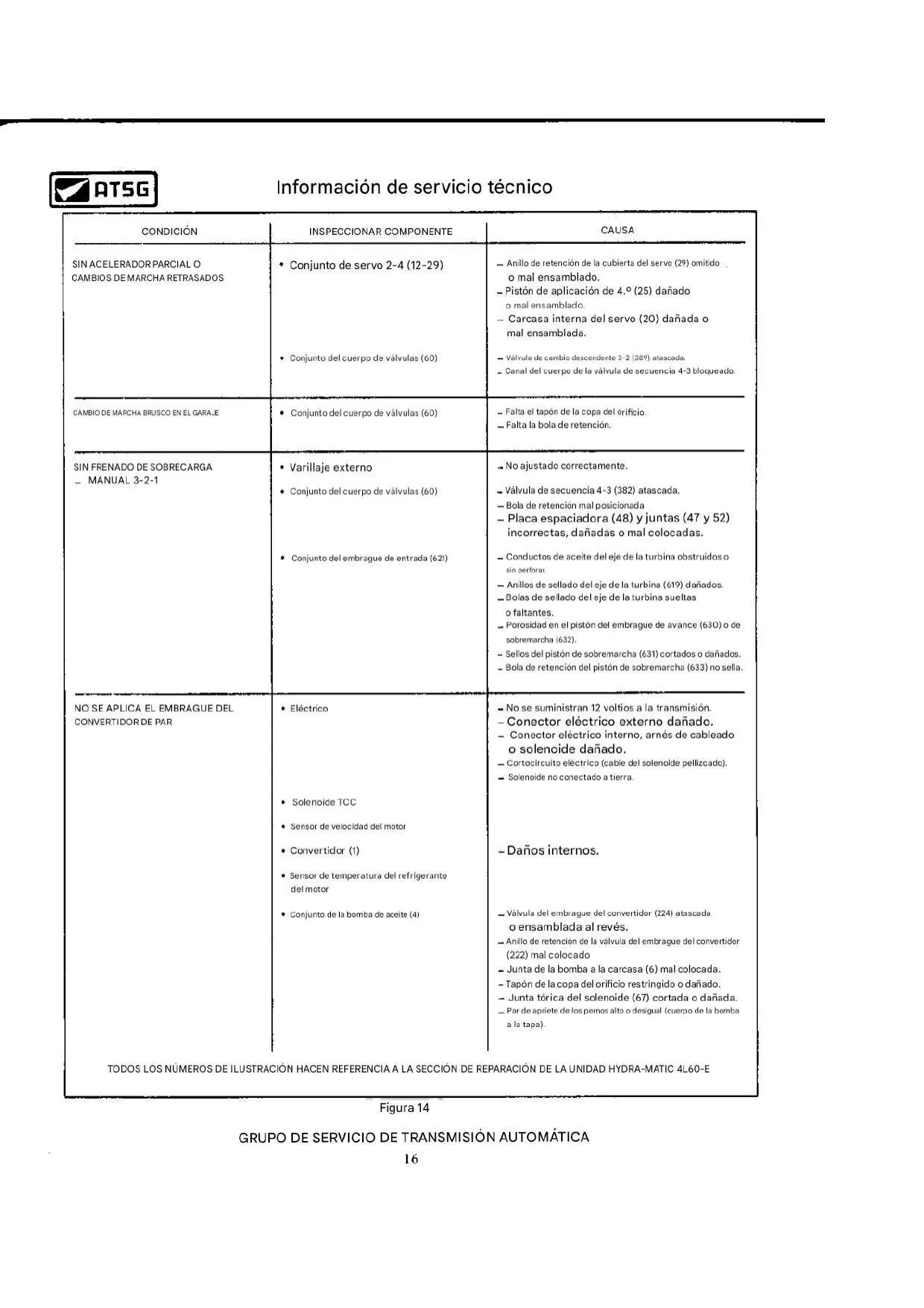

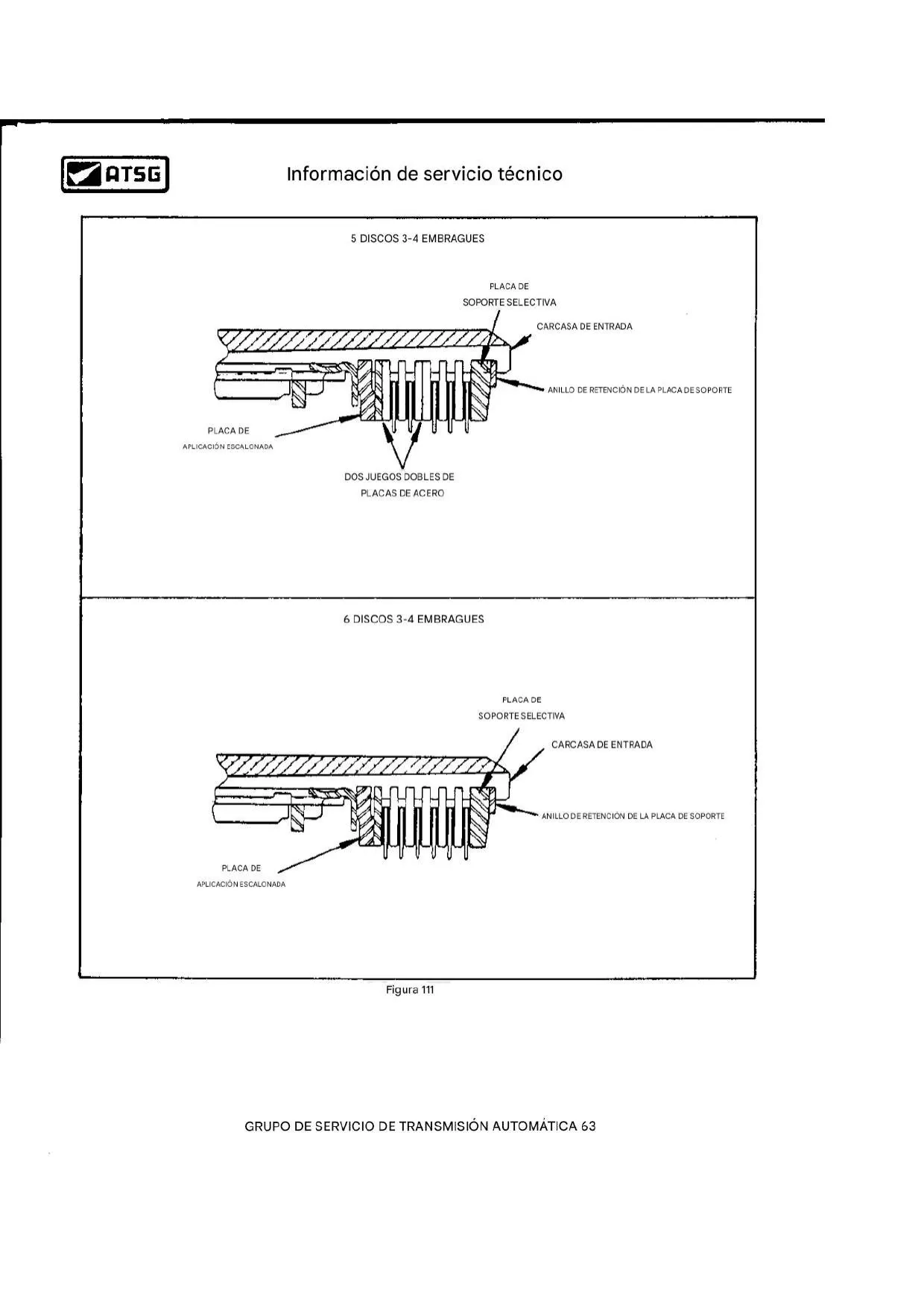

Imágenes del Producto
Especificaciones del 4L60E

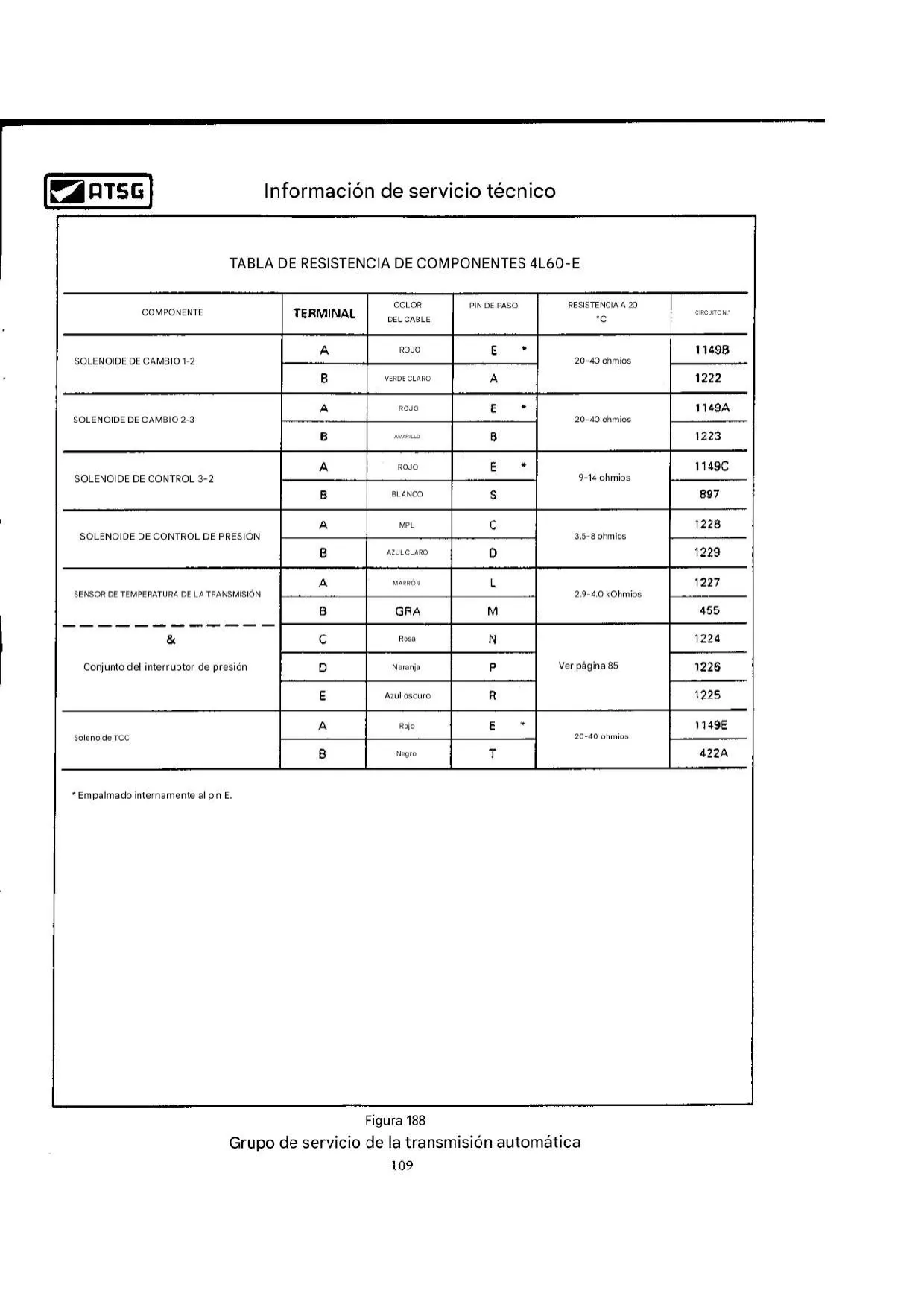

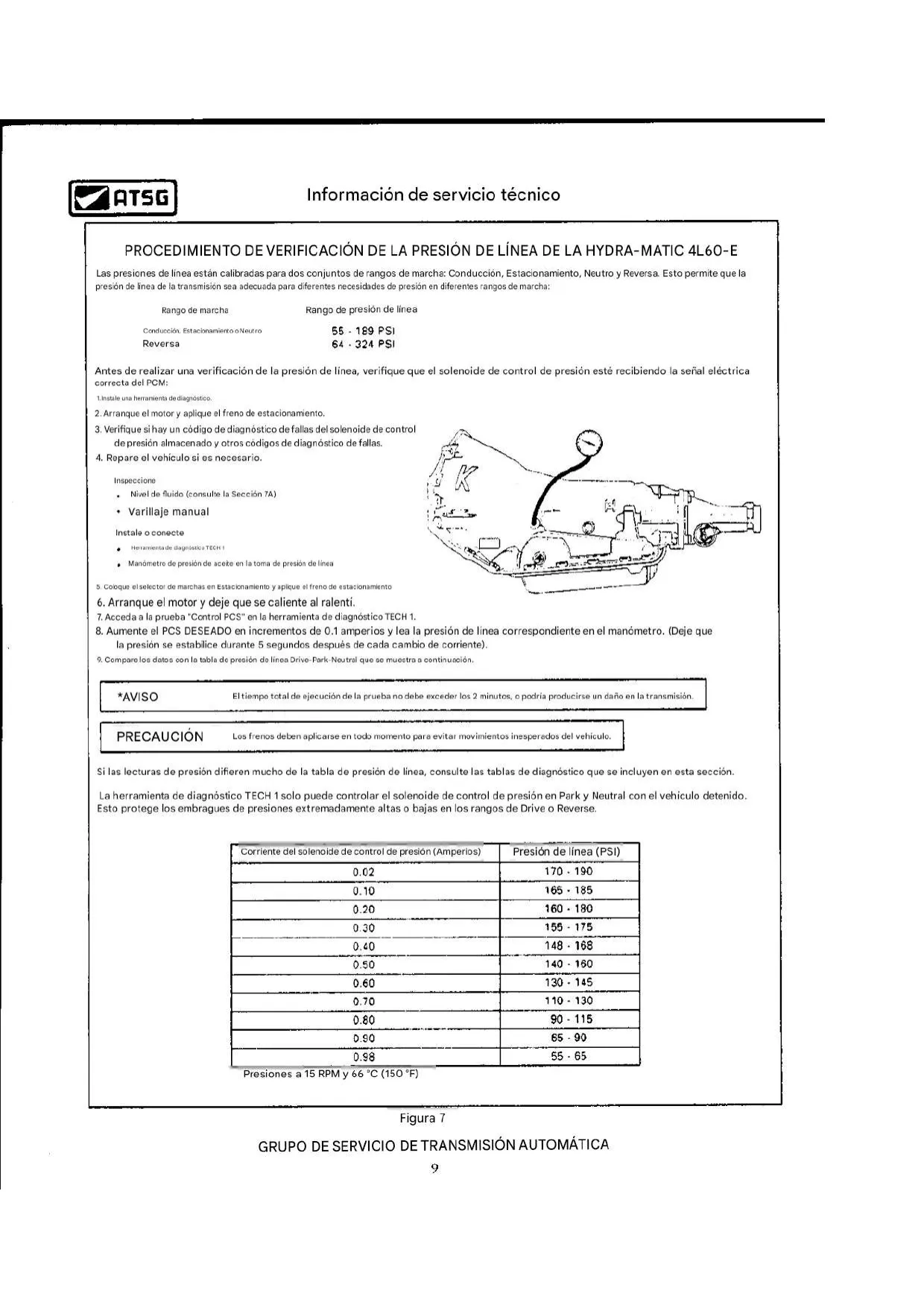

| Característica | Especificación |
|---|---|
| Tipo de Transmisión | Automática electrónica con sobremarcha (4 velocidades hacia adelante + reversa) |
| Base de Diseño | Evolución de la THM 700-R4 con control electrónico |
| Resistencia Solenoides de Cambio "A" y "B" (1-2 y 2-3) | 20-40 ohmios (a 20°C) |
| Corriente Máx. Solenoides de Cambio "A" y "B" | 0.75A |
| Voltaje de Activación Solenoides de Cambio "A" y "B" | ≥7.5V |
| Resistencia Solenoide de Bloqueo (TCC) | 20-40 ohmios (a 20°C) |
| Corriente Máx. Solenoide de Bloqueo (TCC) | 1.5A |
| Resistencia Solenoide de Control 3-2 | 9-14 ohmios (a 20°C) |
| Frecuencia Solenoide de Control 3-2 | 50 Hz (PWM) |
| Resistencia Solenoide de Control de Presión | 3.5-4.6 ohmios (a 20°C) |
| Corriente de Operación Solenoide de Control de Presión | 0 a 1.1 Amperios |
| Presión de Línea Mínima (1.1A) | 55 PSI (D, P, N) |
| Presión de Línea Máxima (Pérdida de energía) | 189 PSI (D, P, N) |
| Resistencia Sensor de Velocidad del Vehículo (VSS) | 1260-1540 ohmios (a 20°C) |
| Señal VSS (RPM Motor / RPM Transmisión) | 2002 PPM / 40 PPR |
| Voltaje de Señal Interruptor de Presión (PSA) | 0V o 12V |

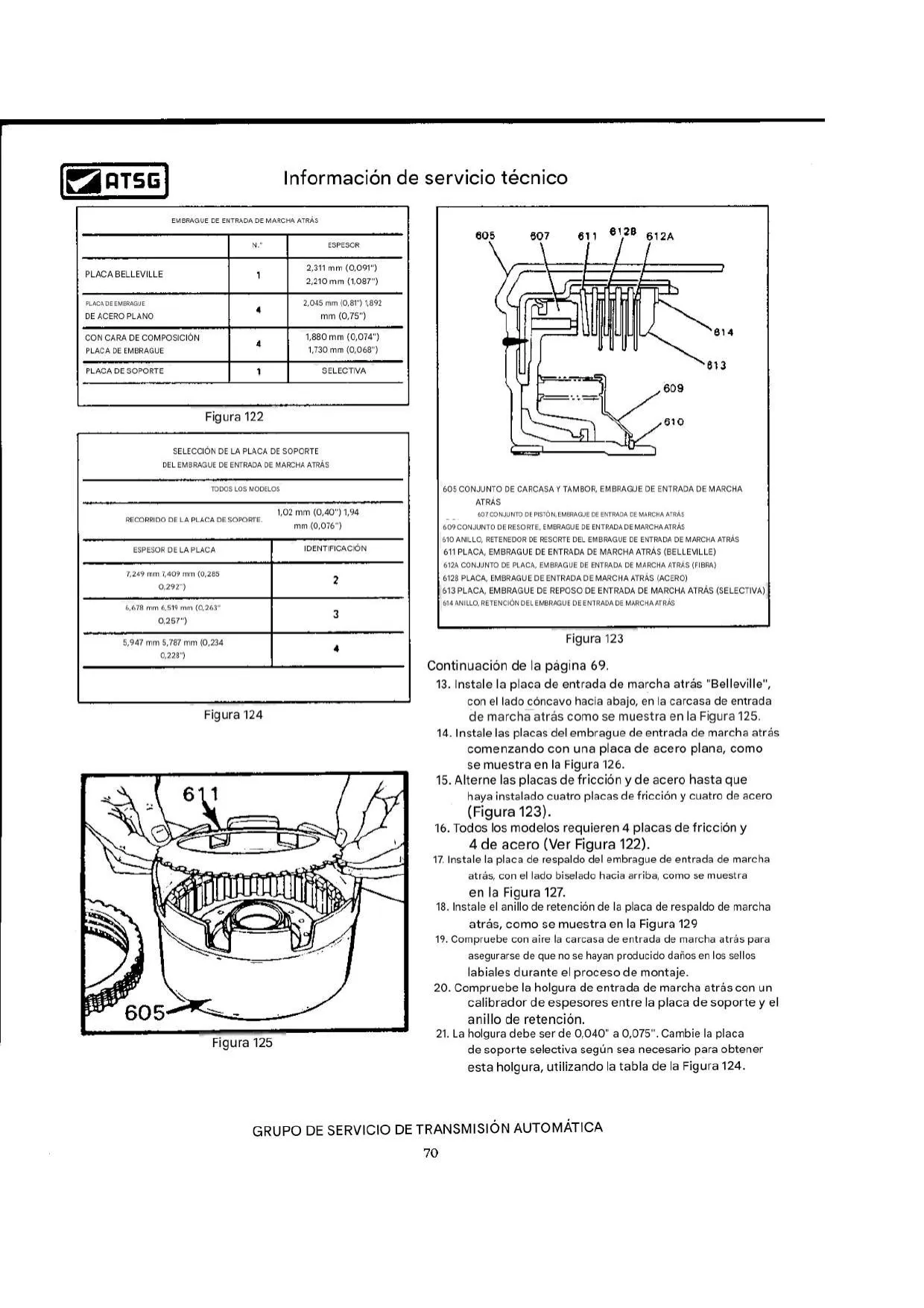

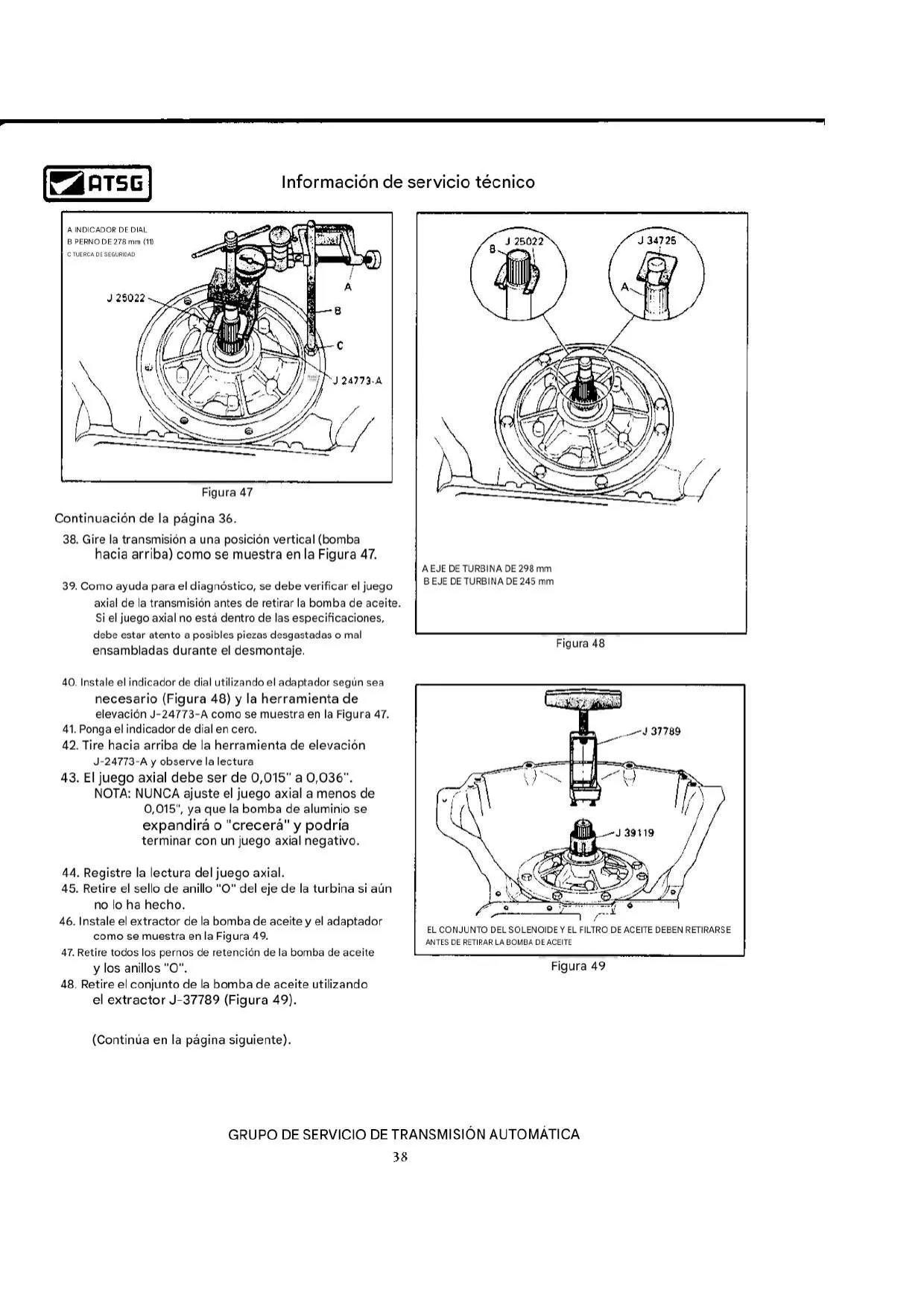

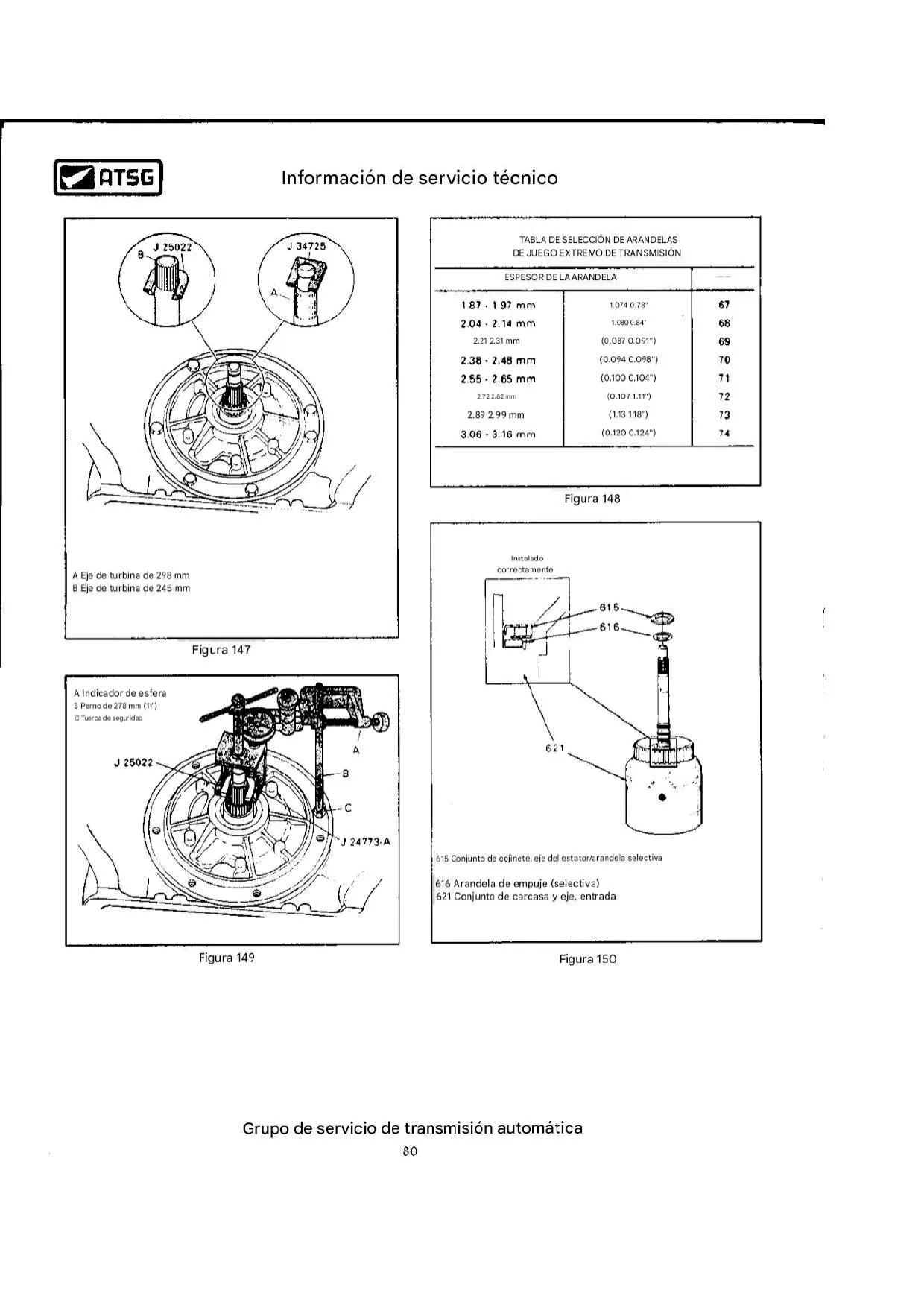

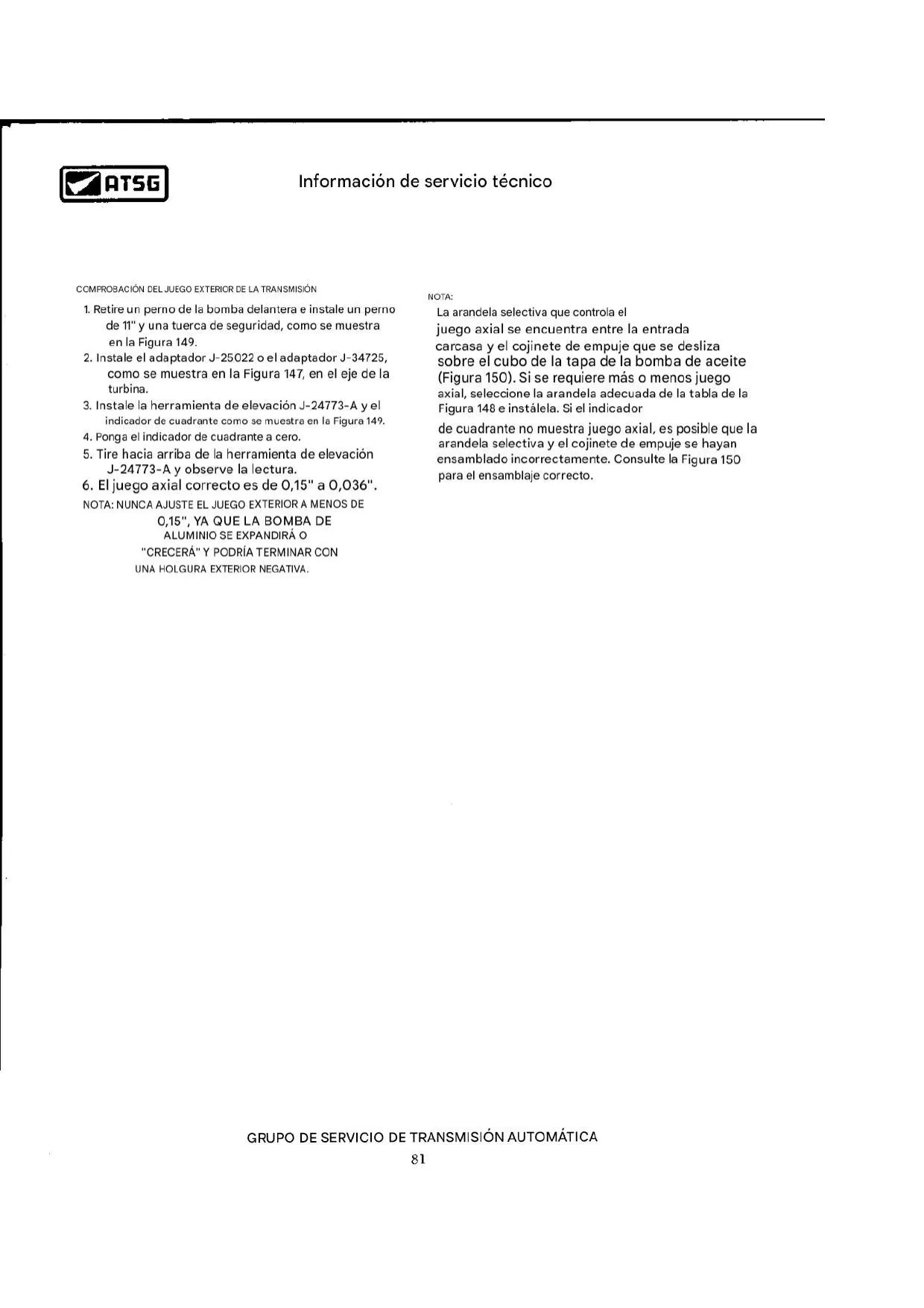

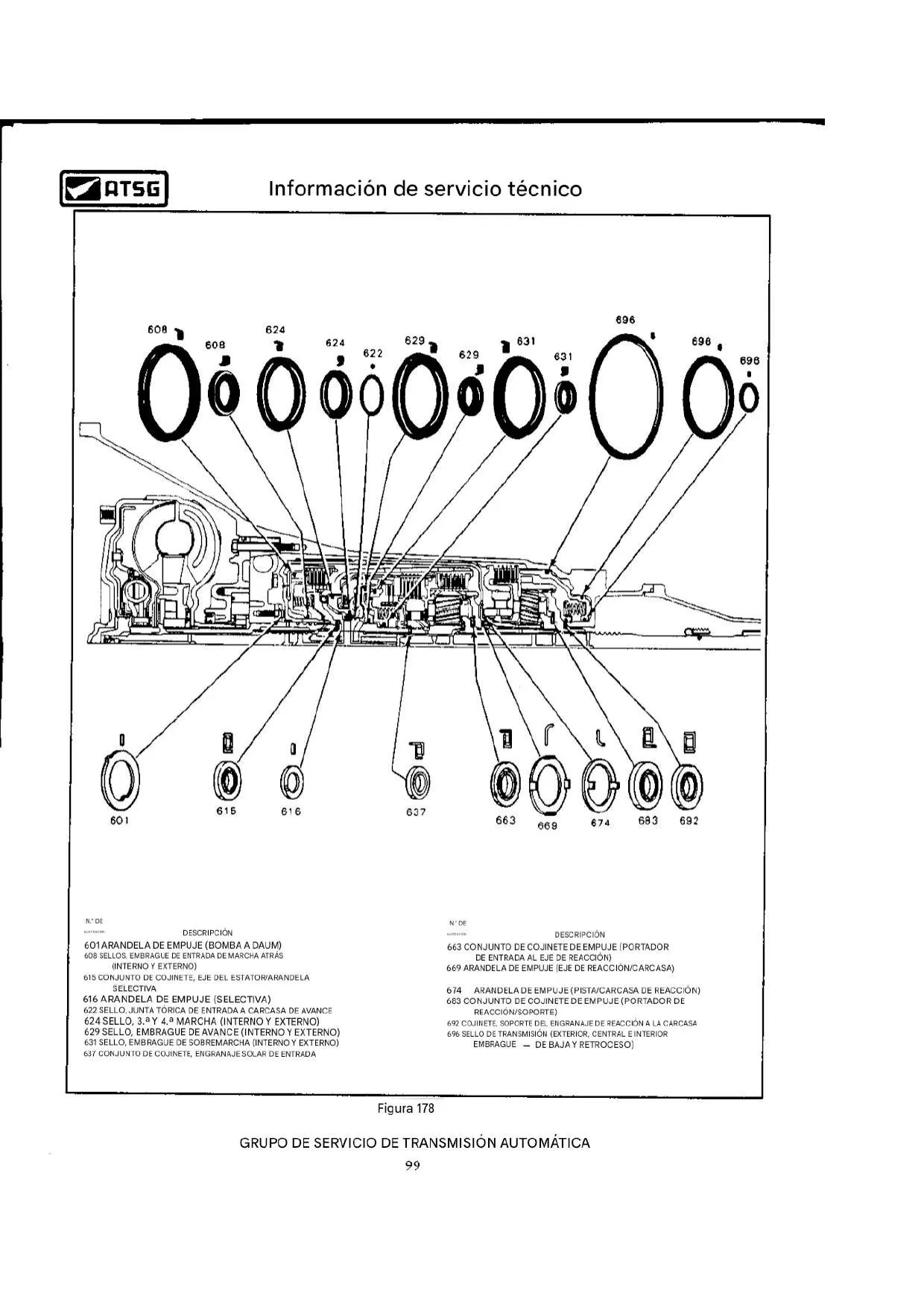

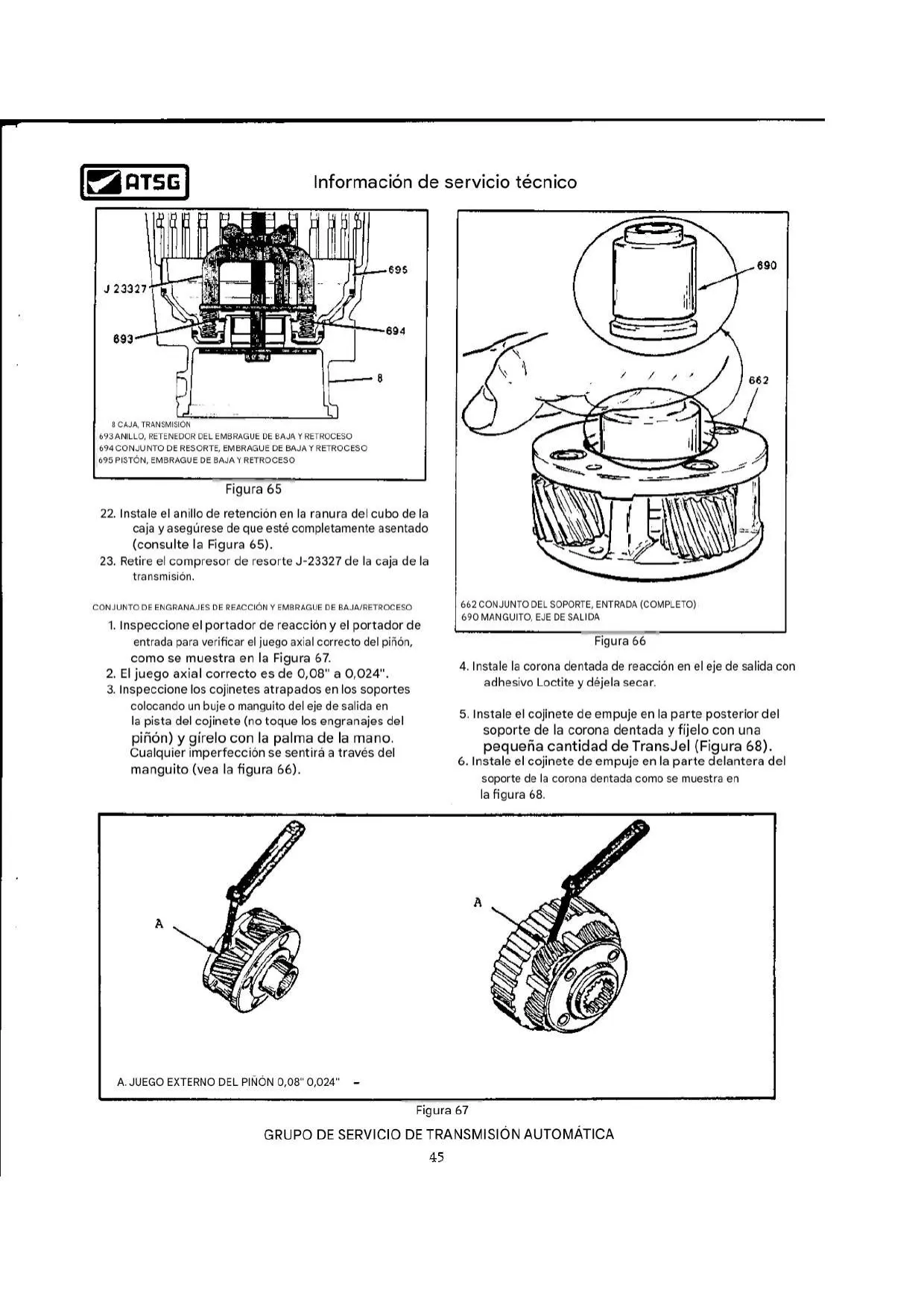

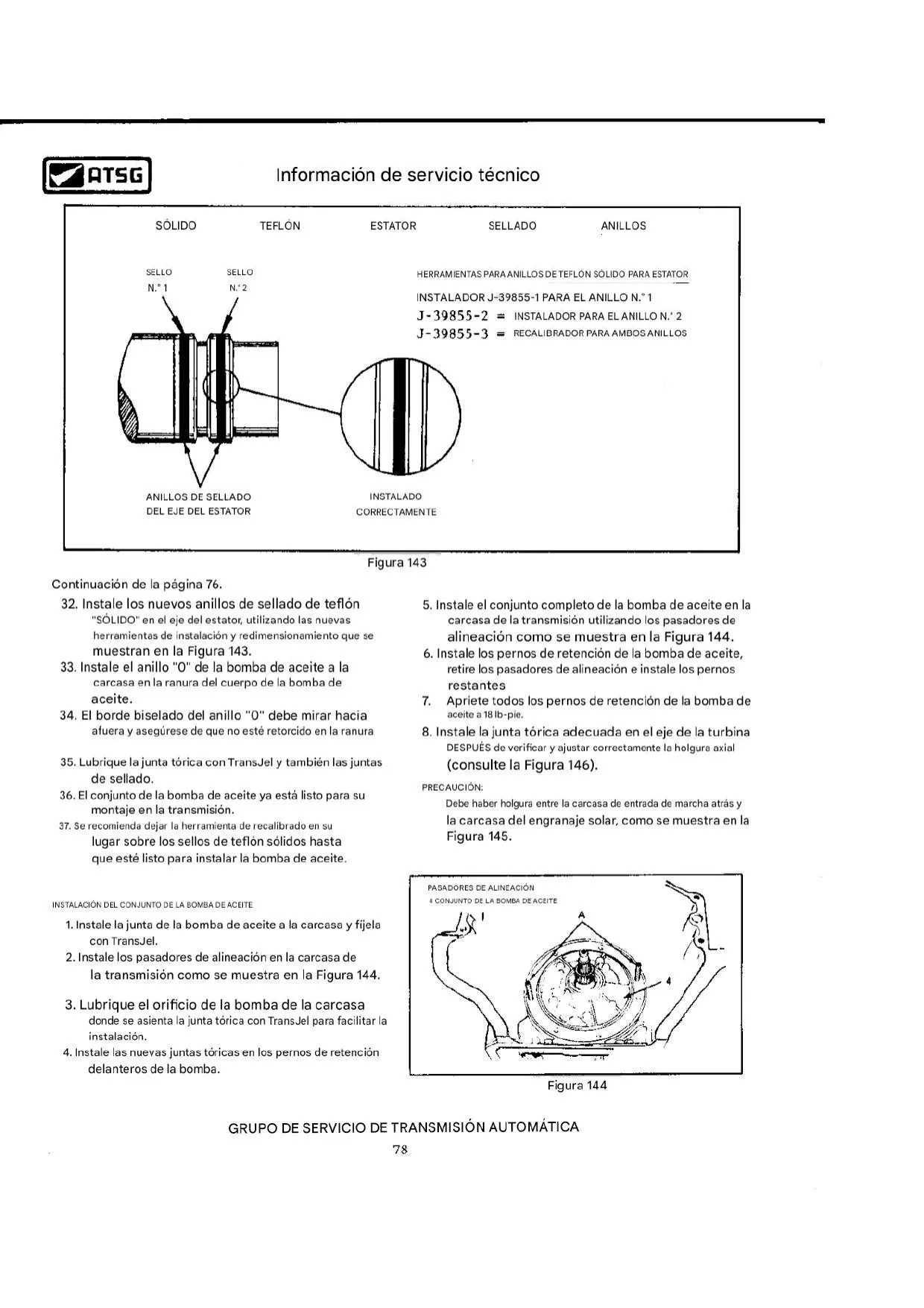

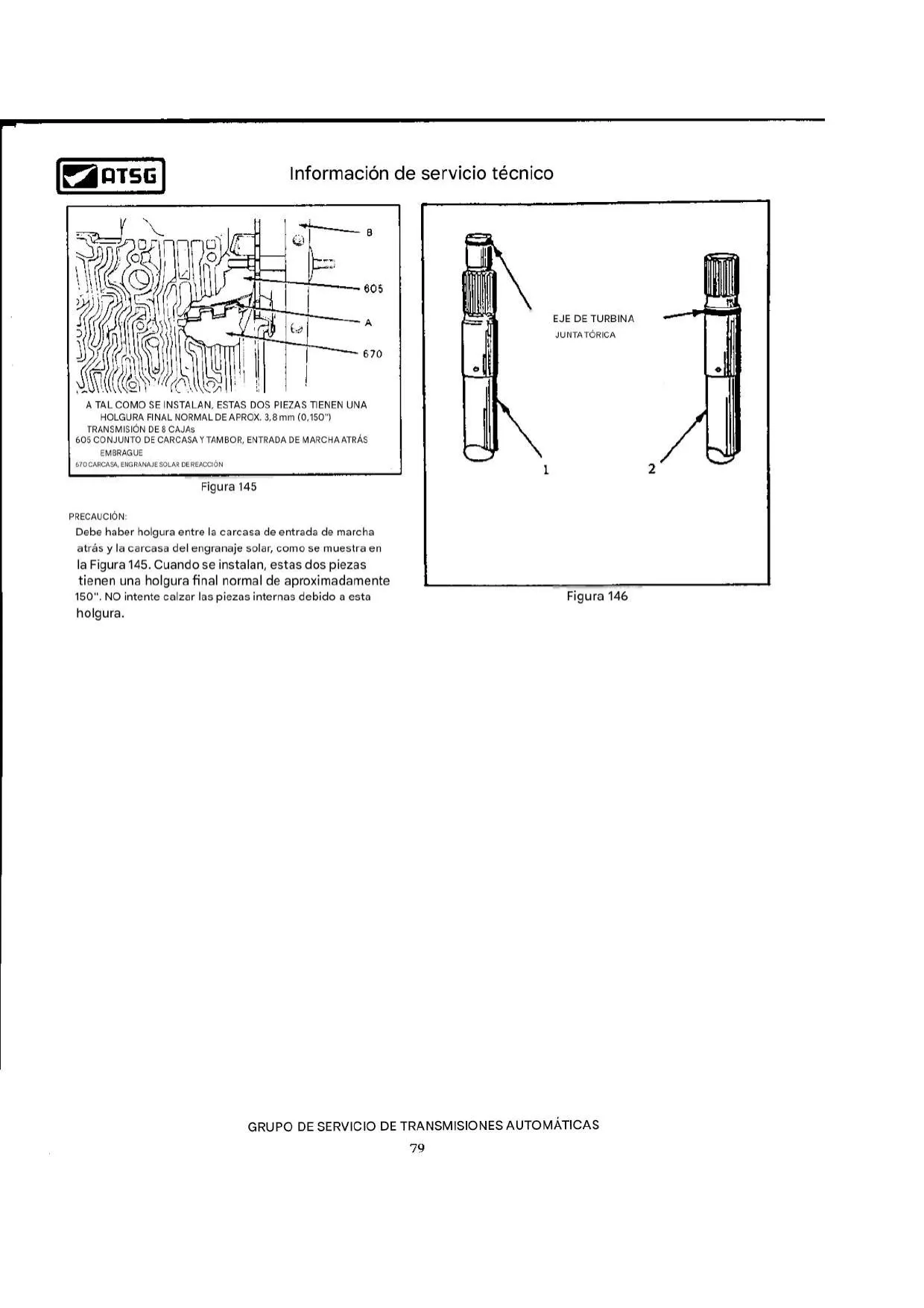

| Juego Axial de Transmisión (End Play) | 0.015" a 0.036" (0.381 mm a 0.914 mm) |

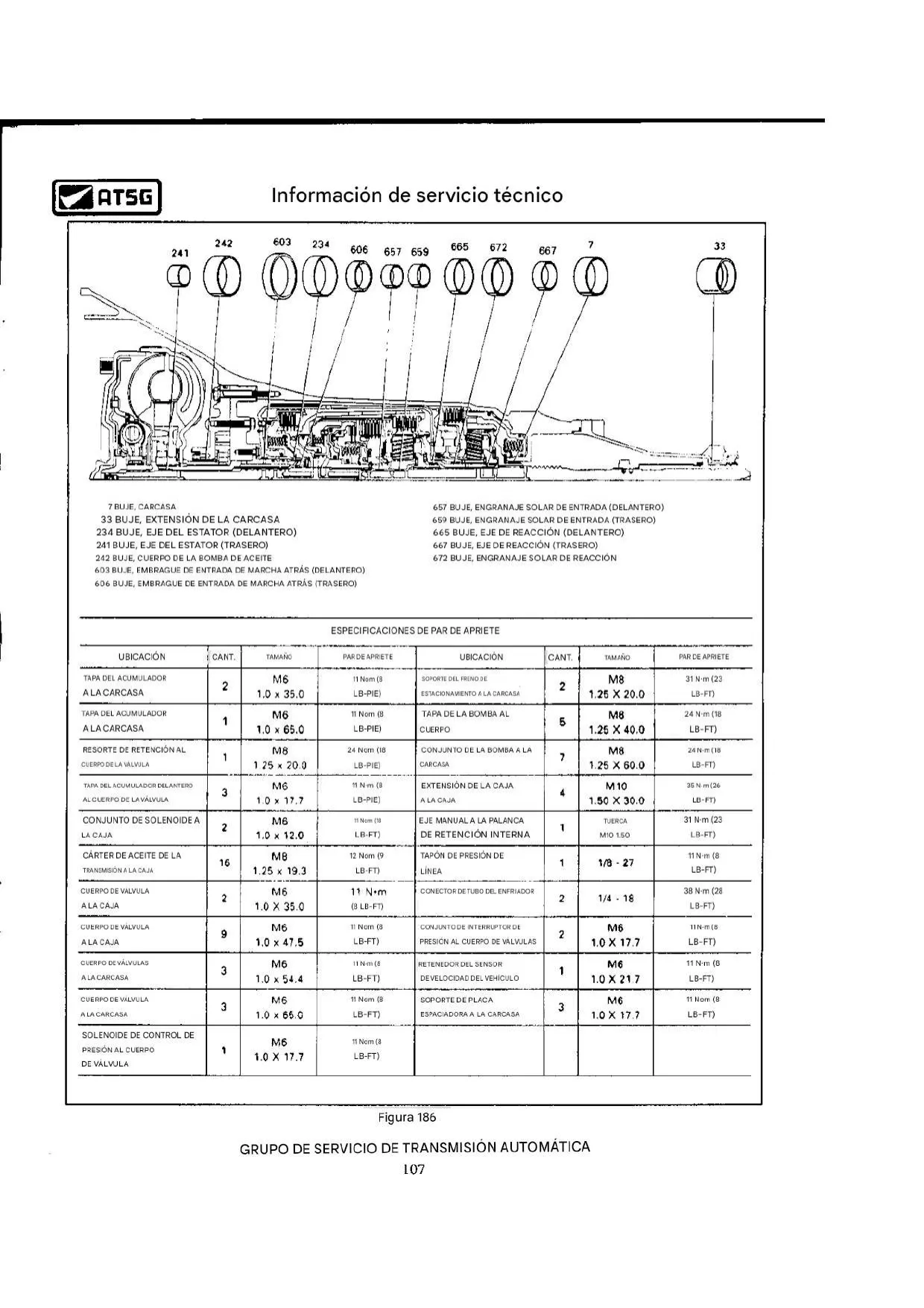

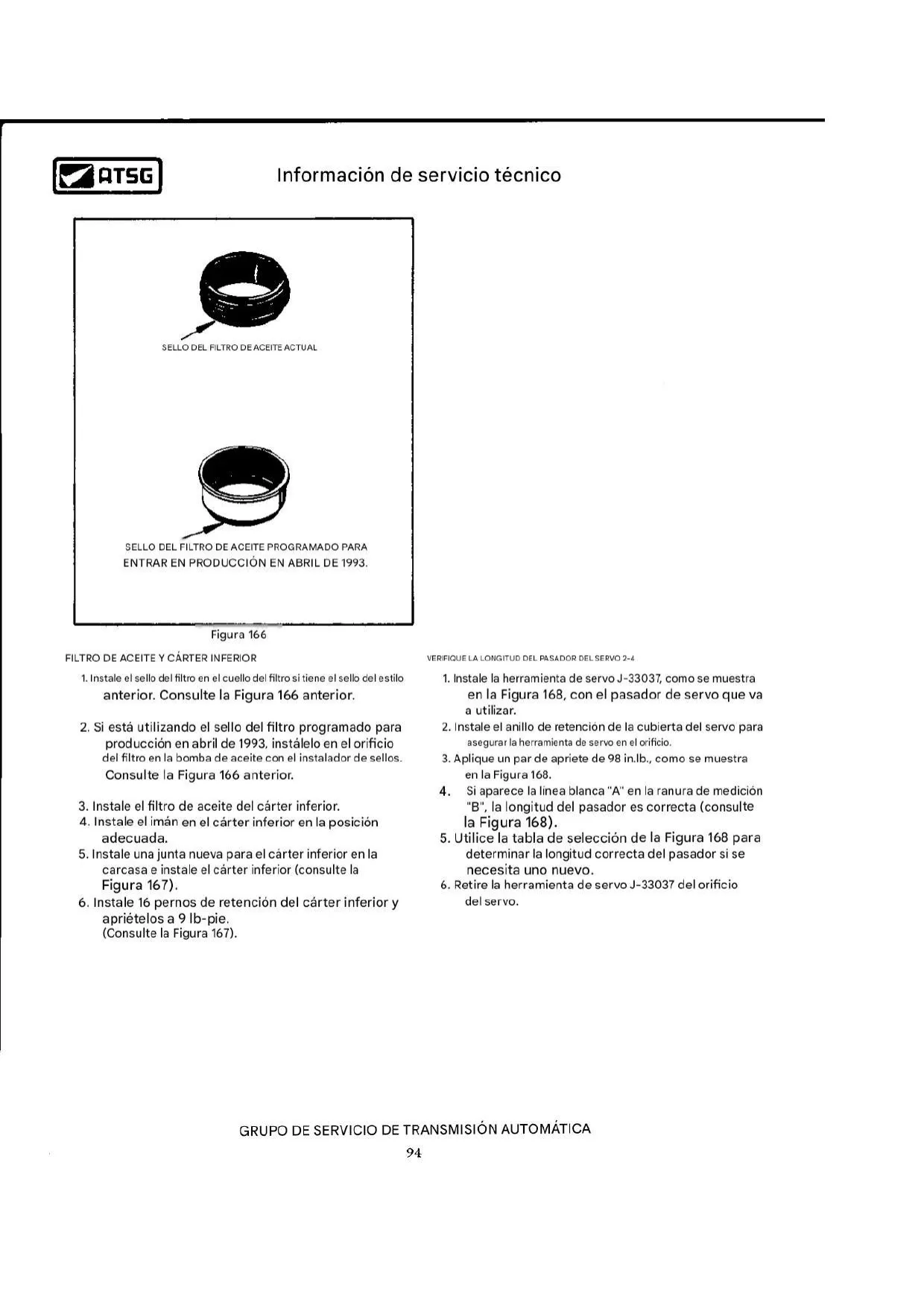

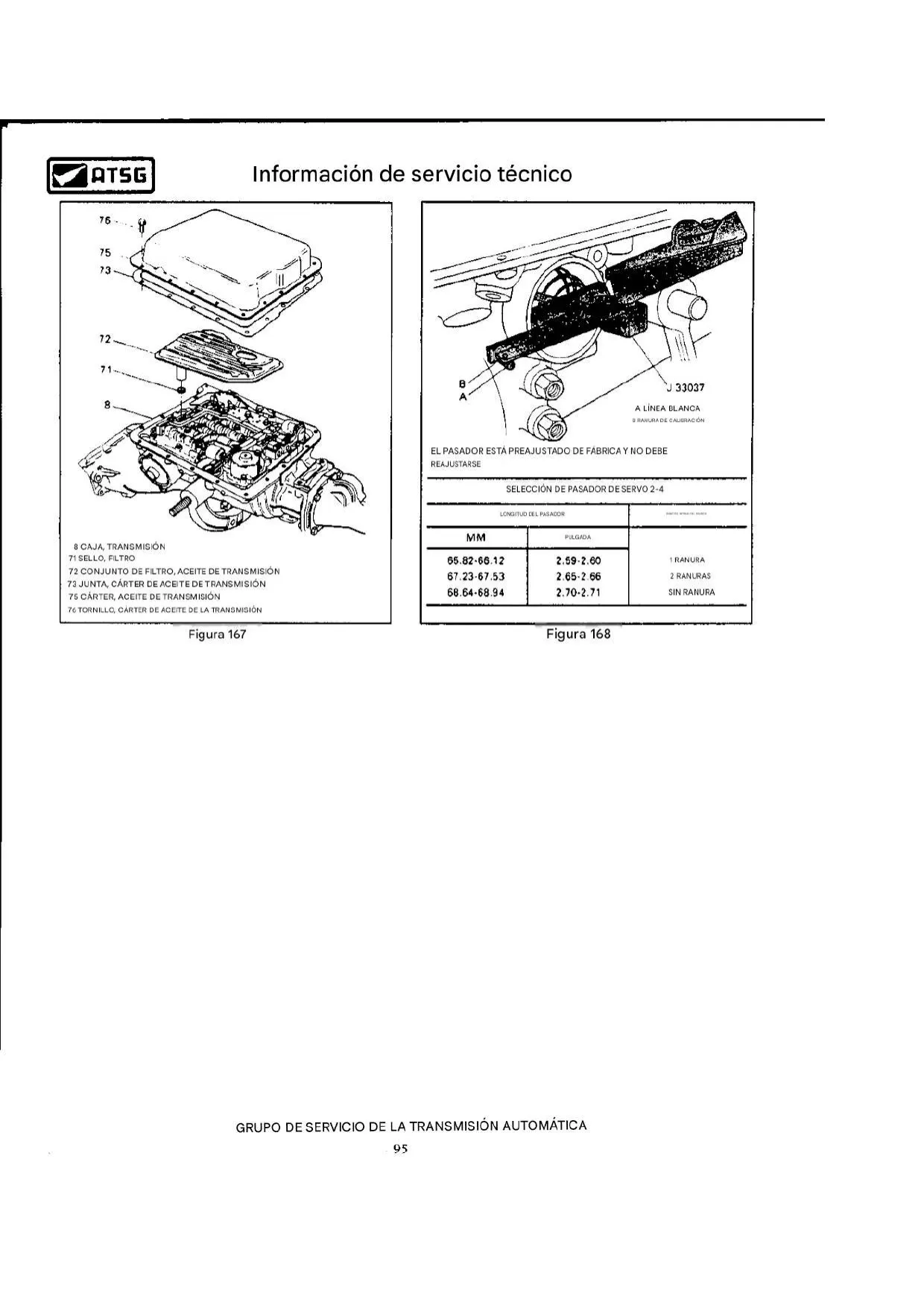

| Par de Apriete Pernos Cárter Aceite Transmisión | 12 N·m (9 LB-FT) |

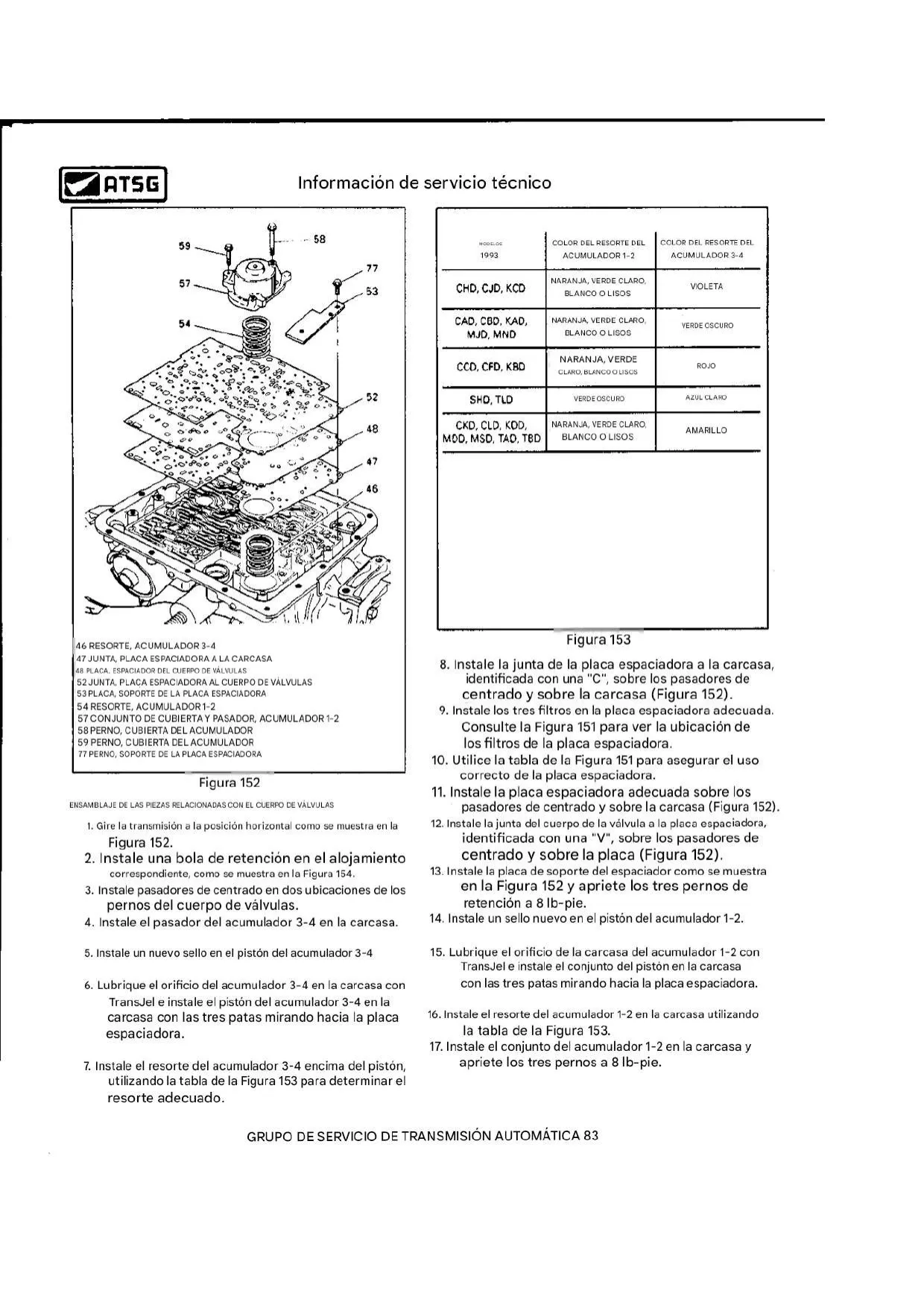

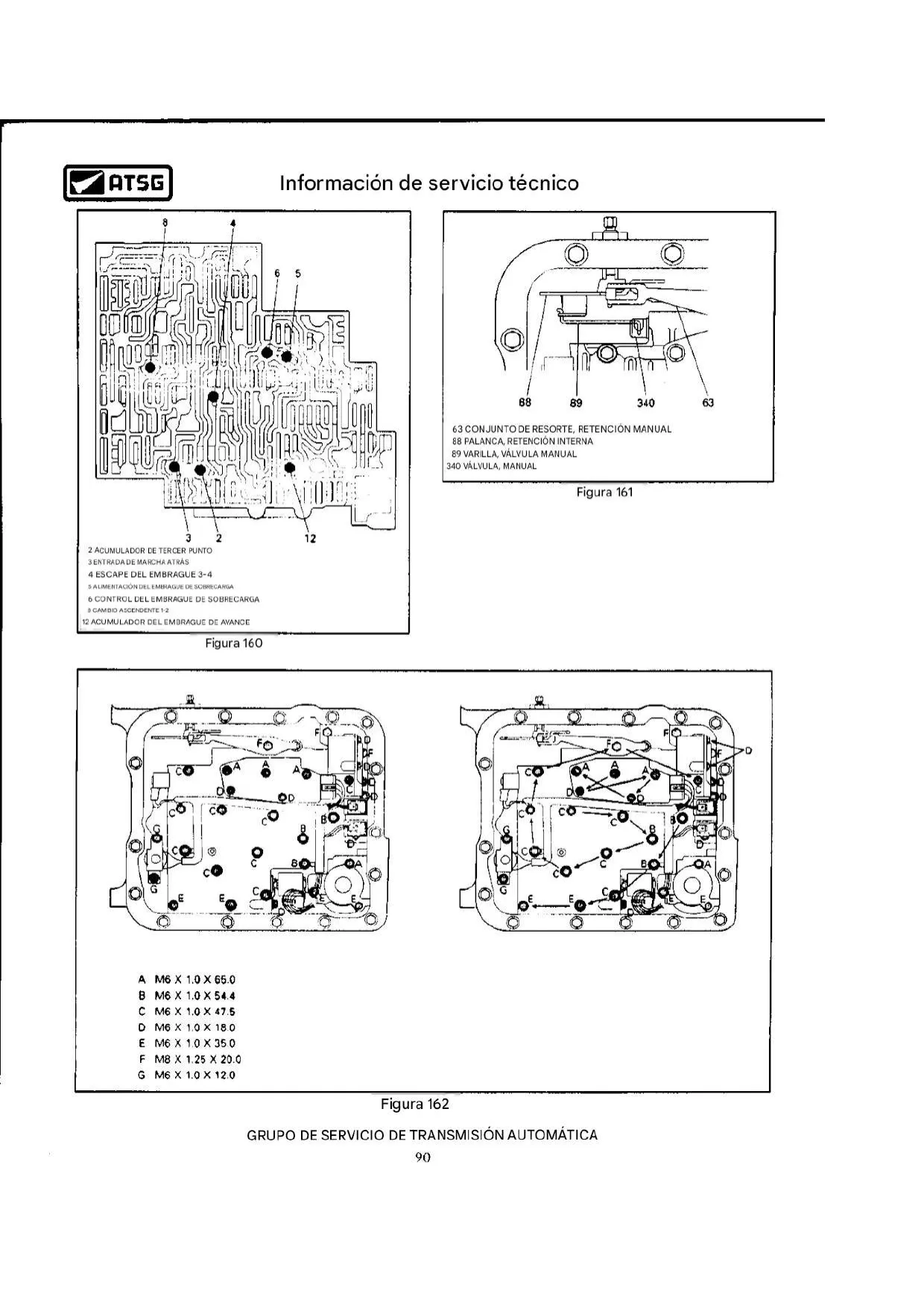

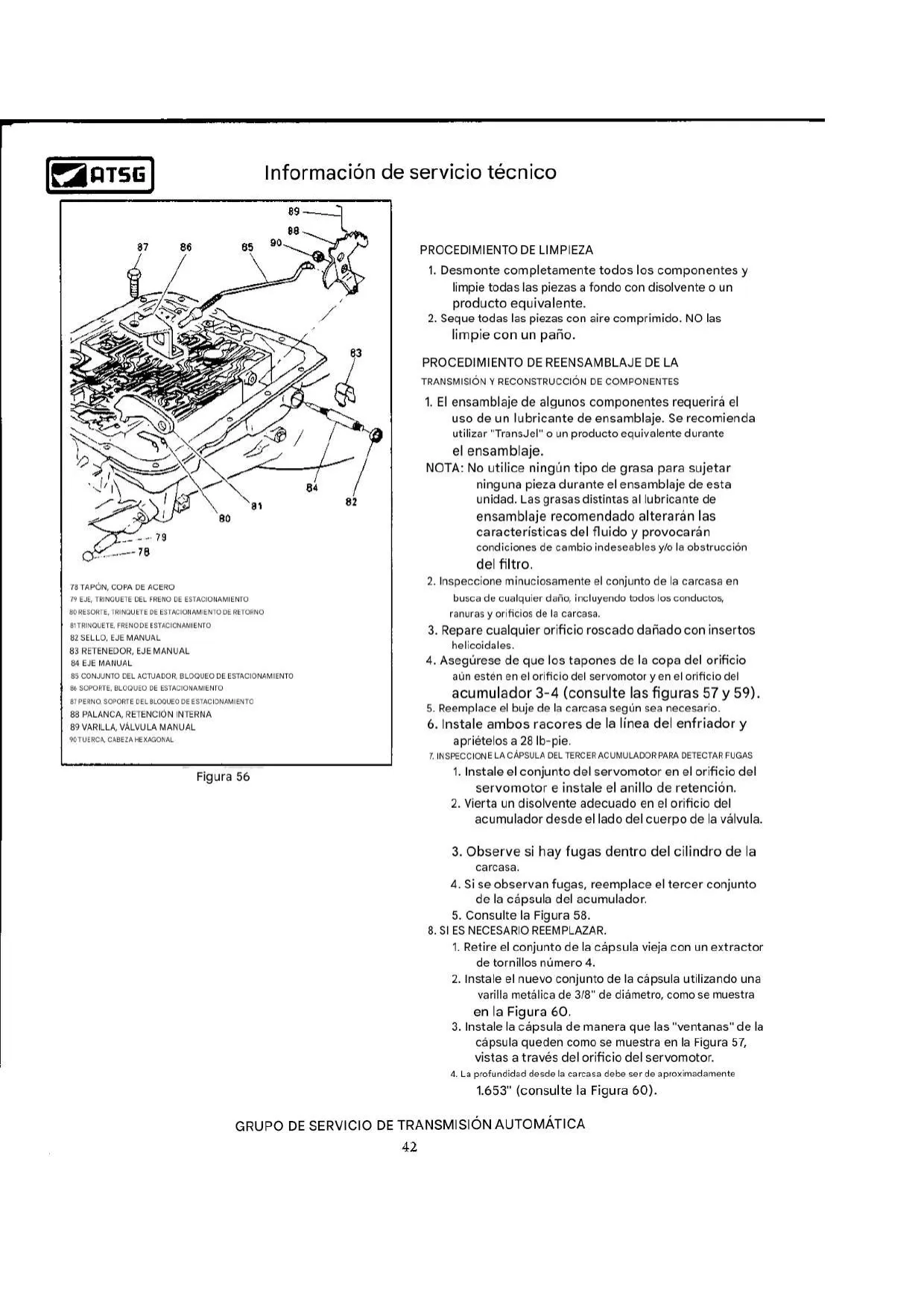

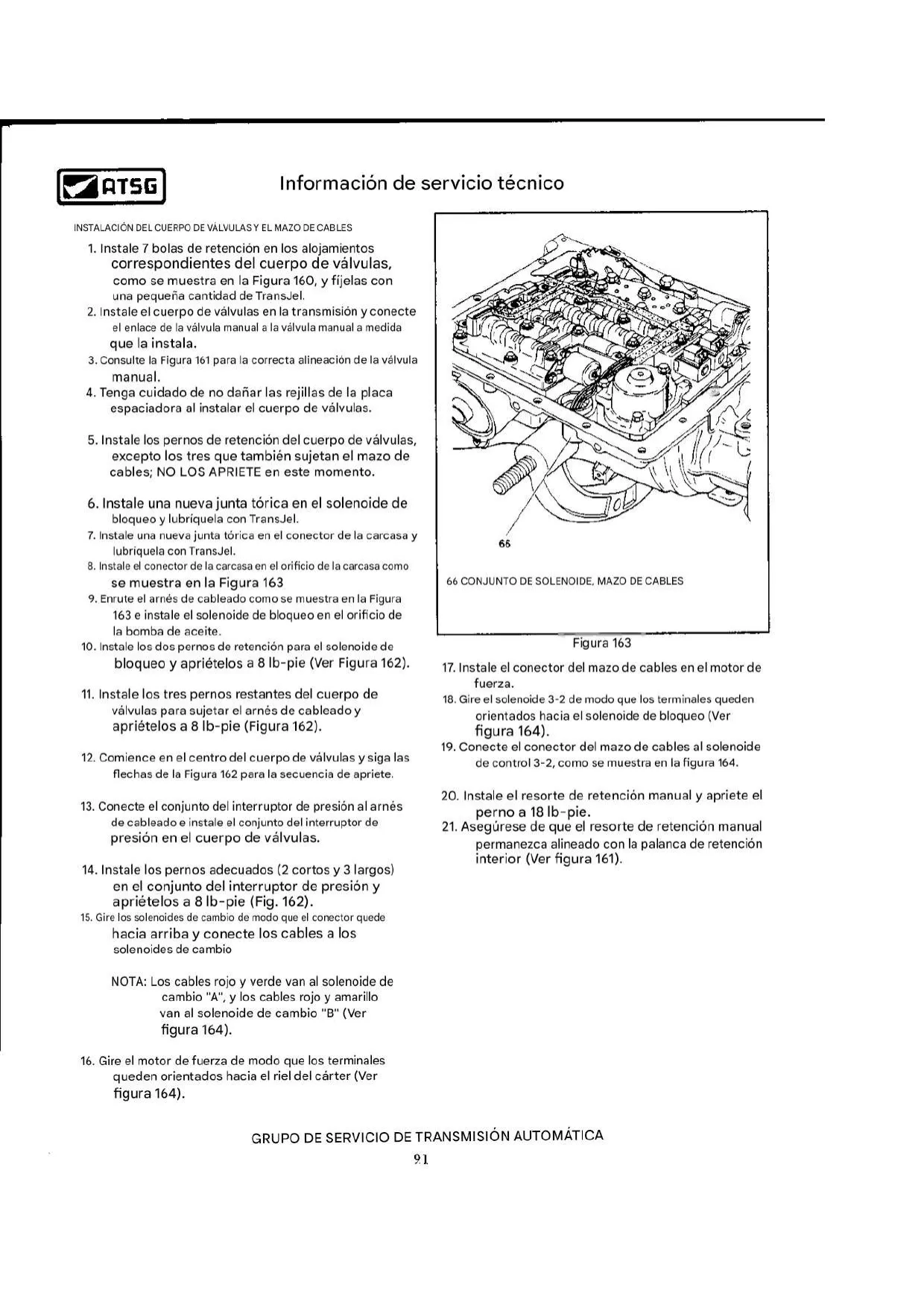

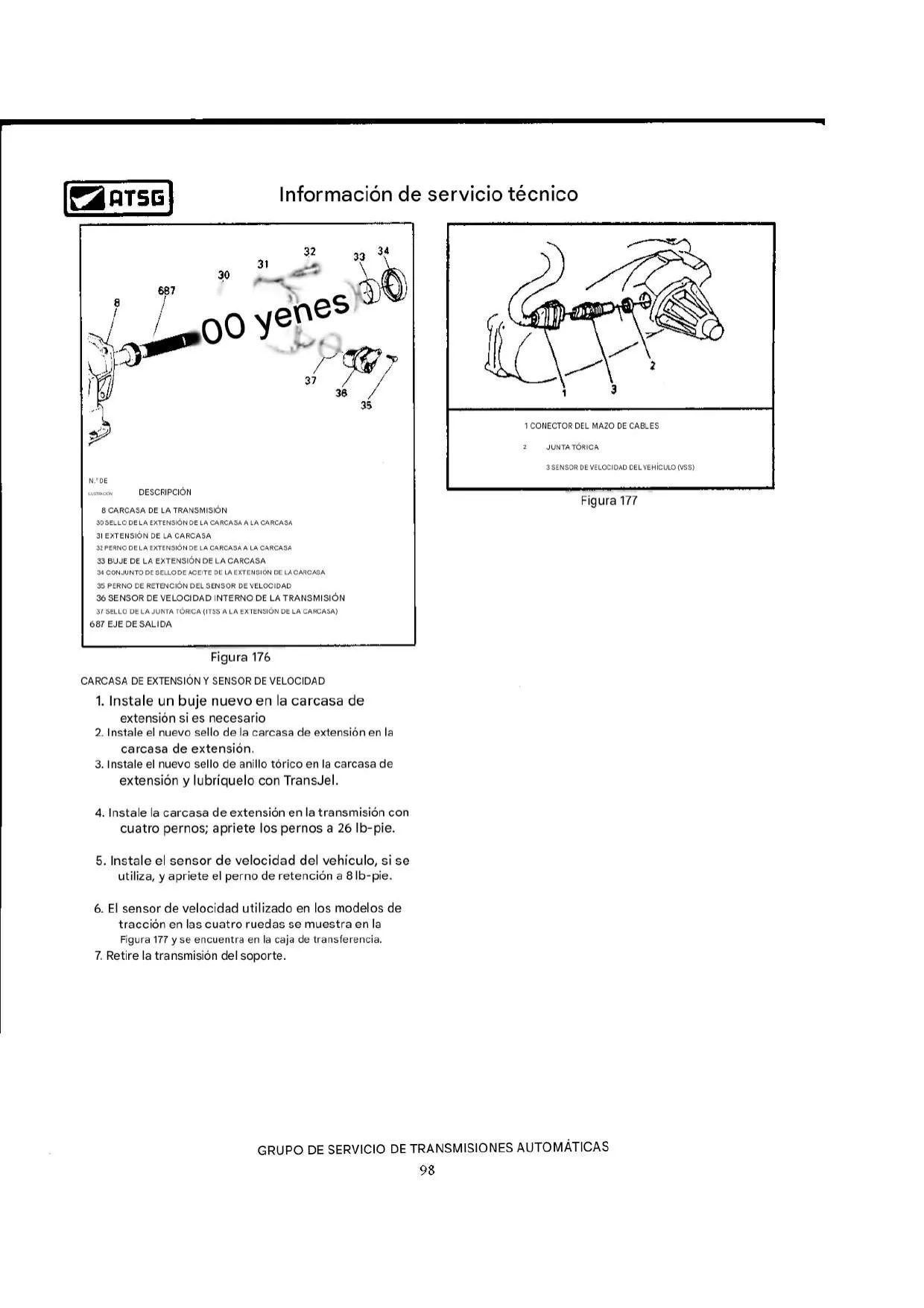

| Par de Apriete Pernos Cuerpo de Válvulas | 11 N·m (8 LB-PIE) |
| Par de Apriete Pernos Carcasa de Extensión | 35 N·m (26 LB-FT) |

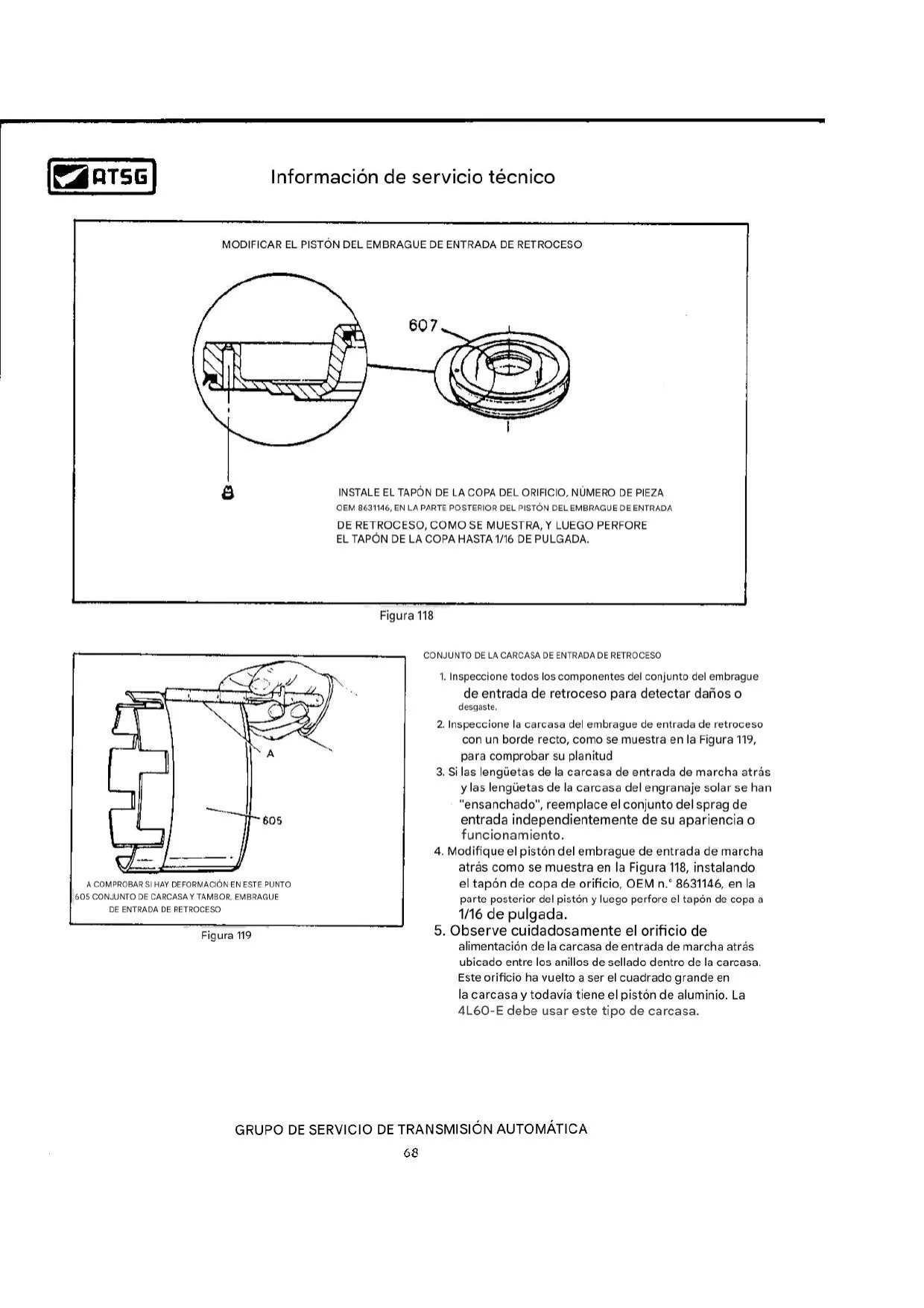

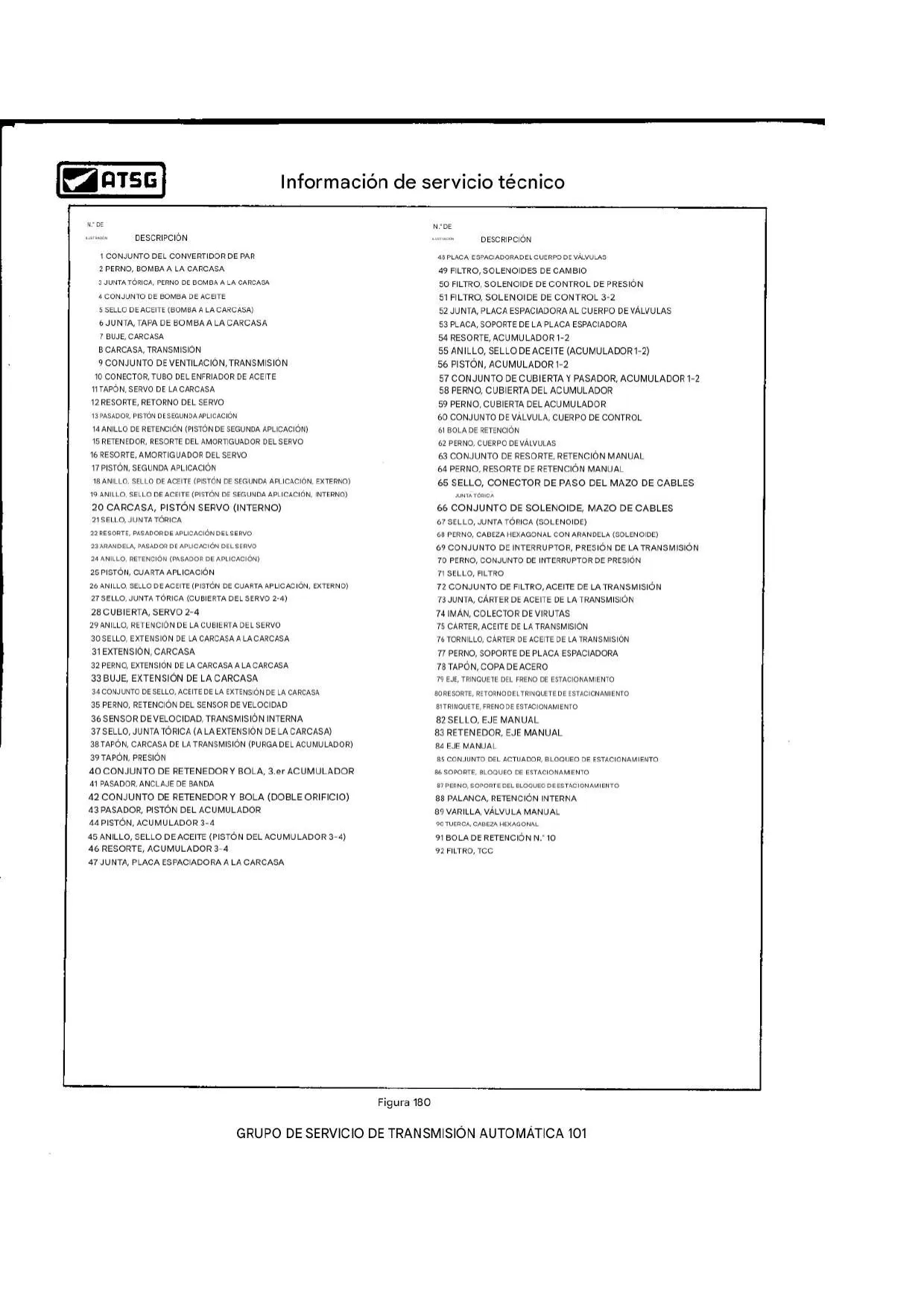

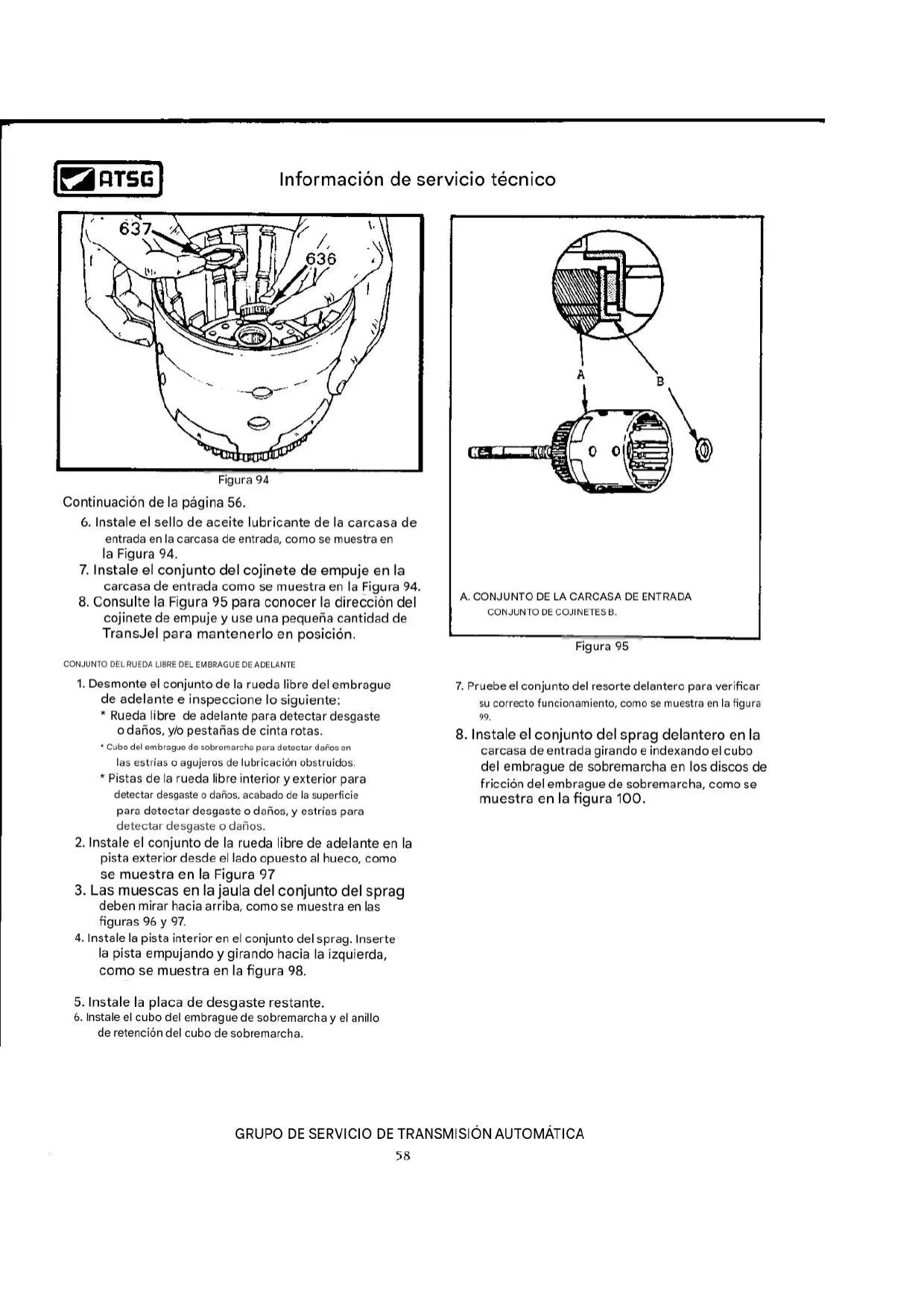

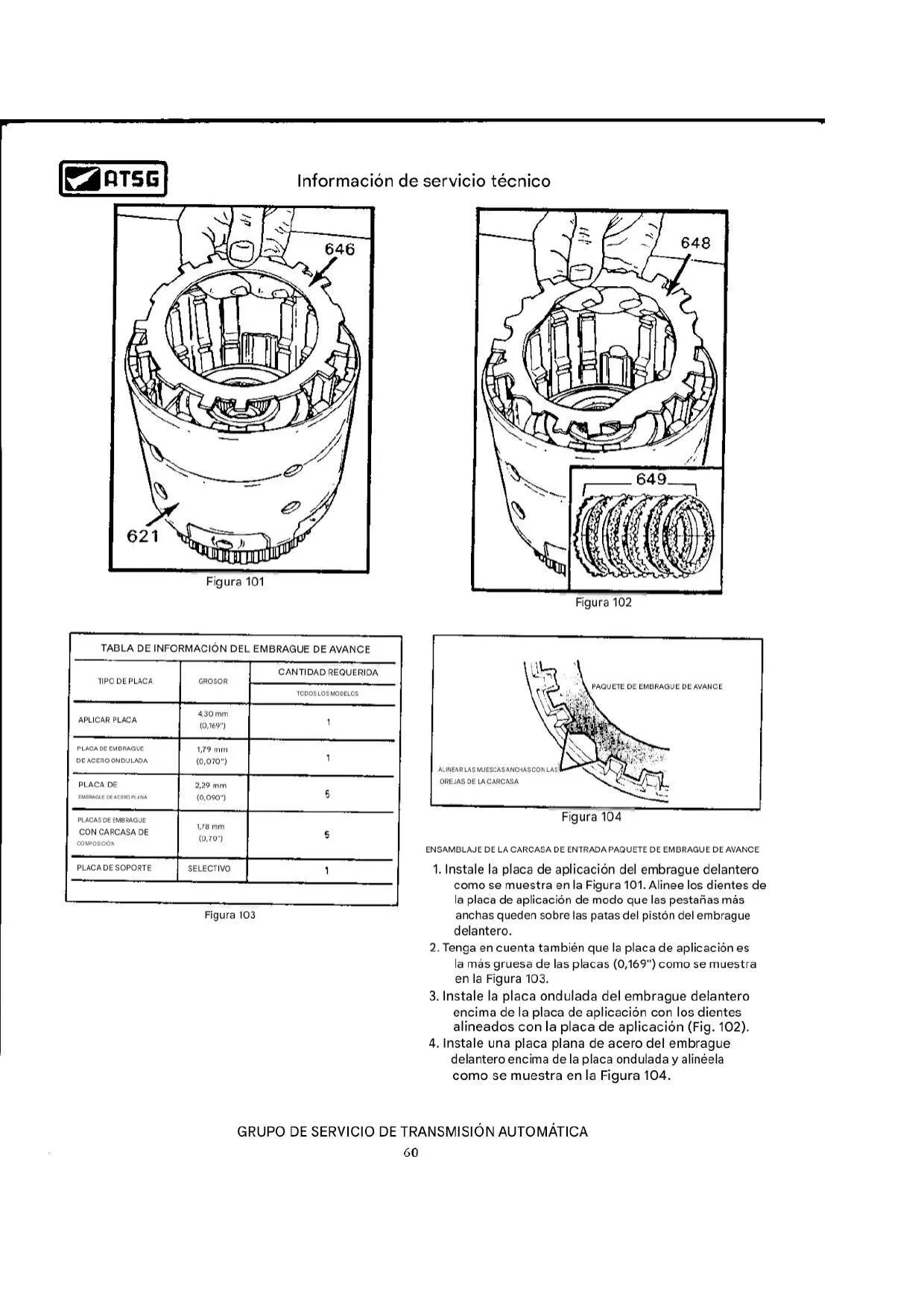

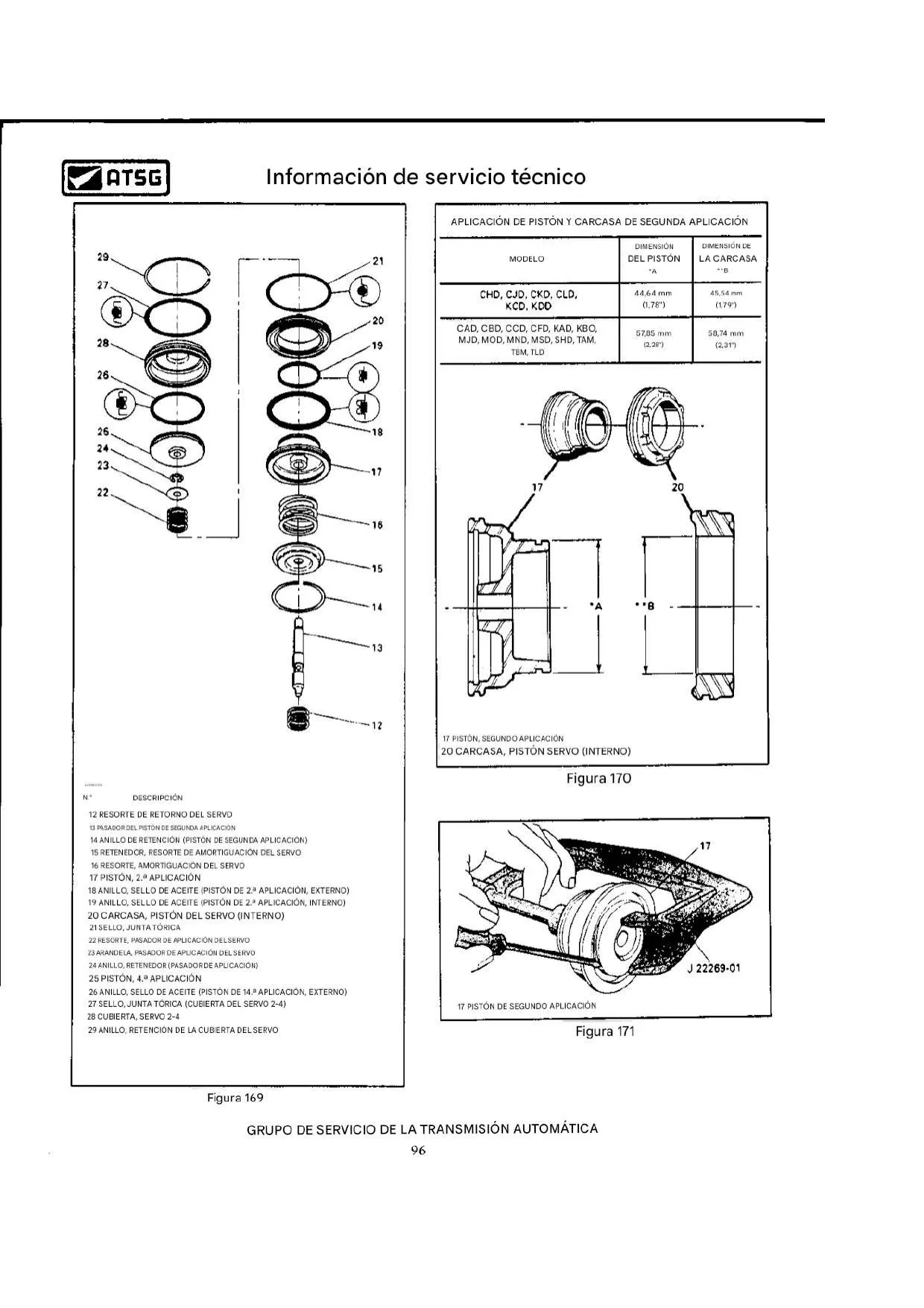

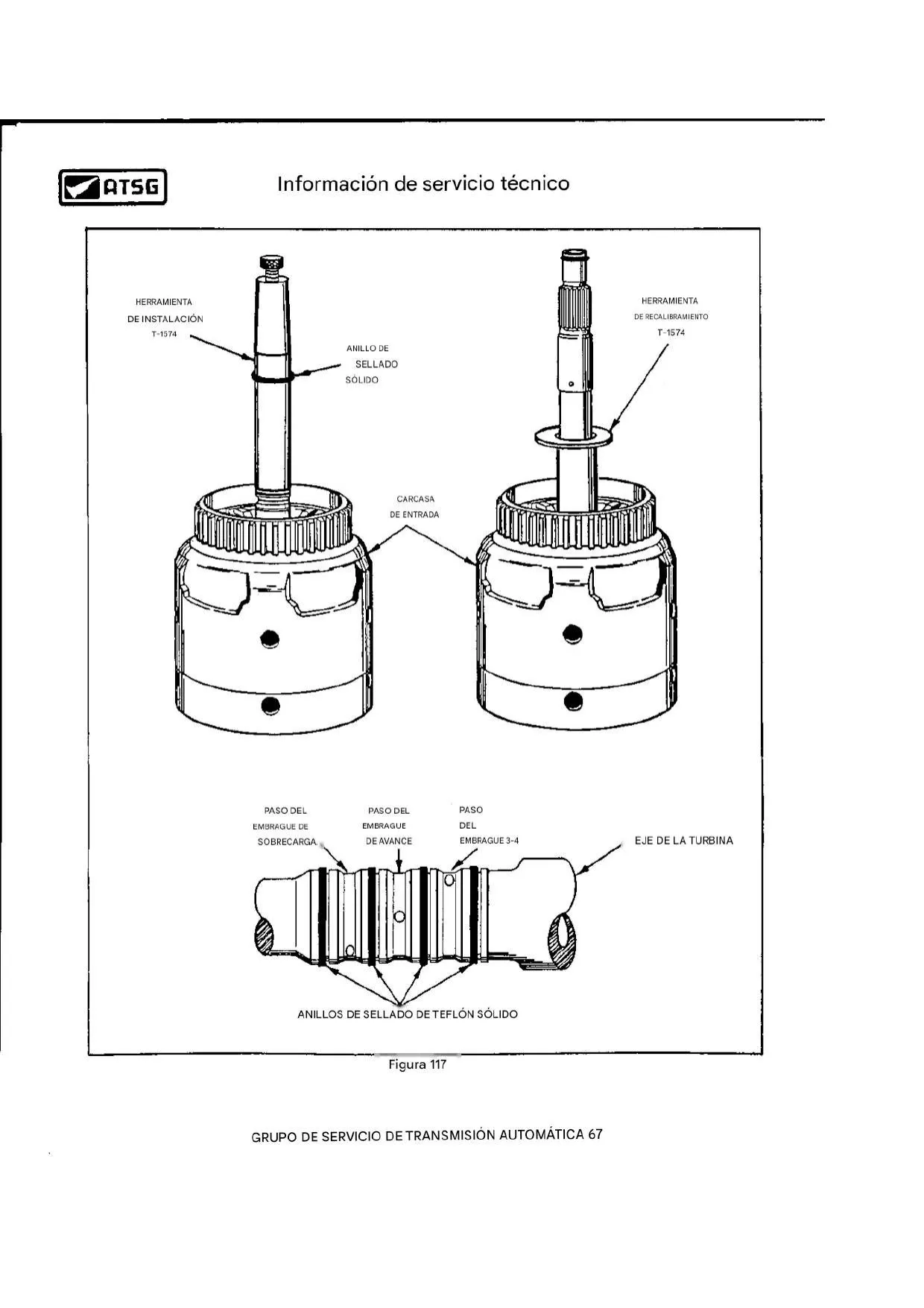

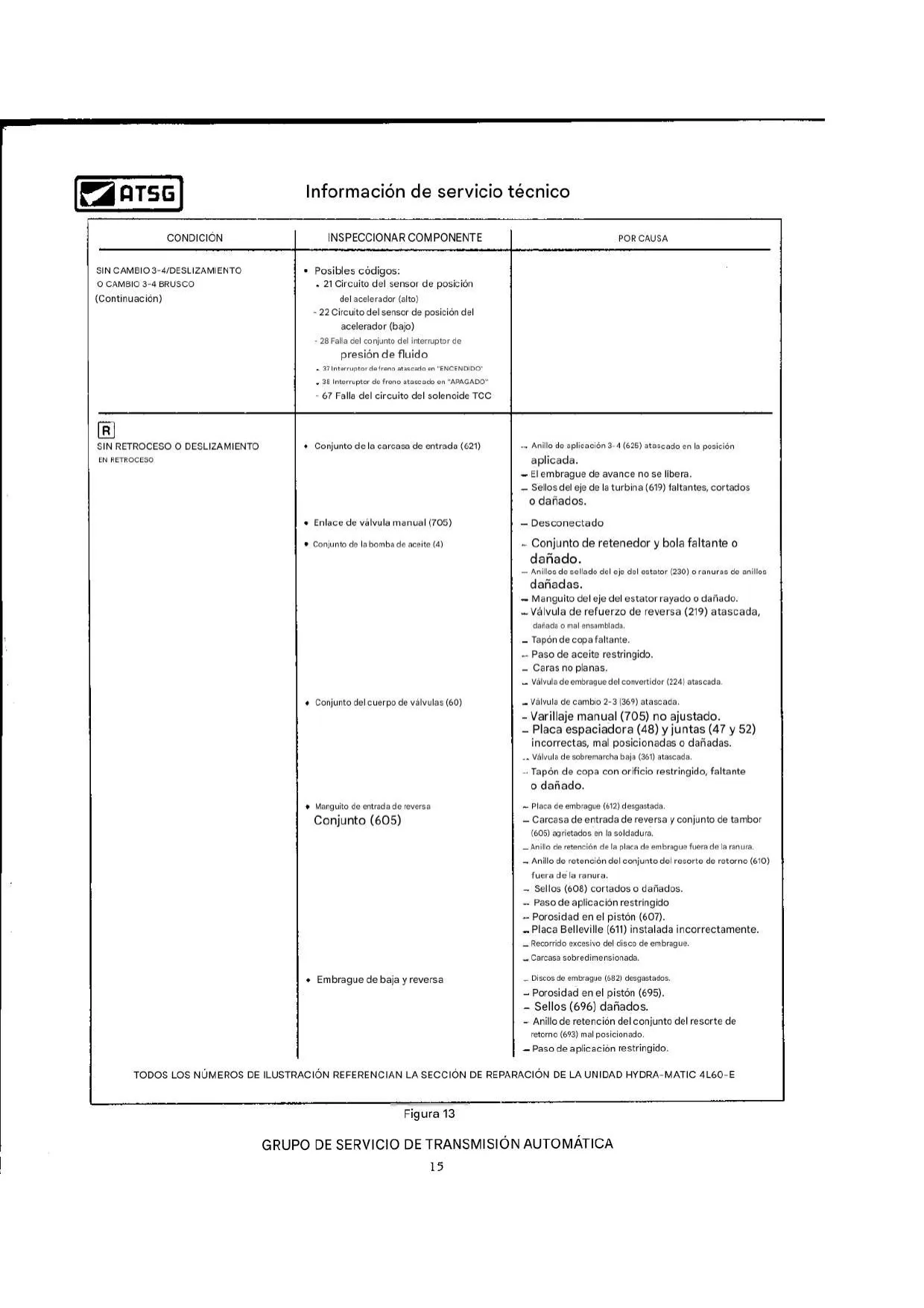

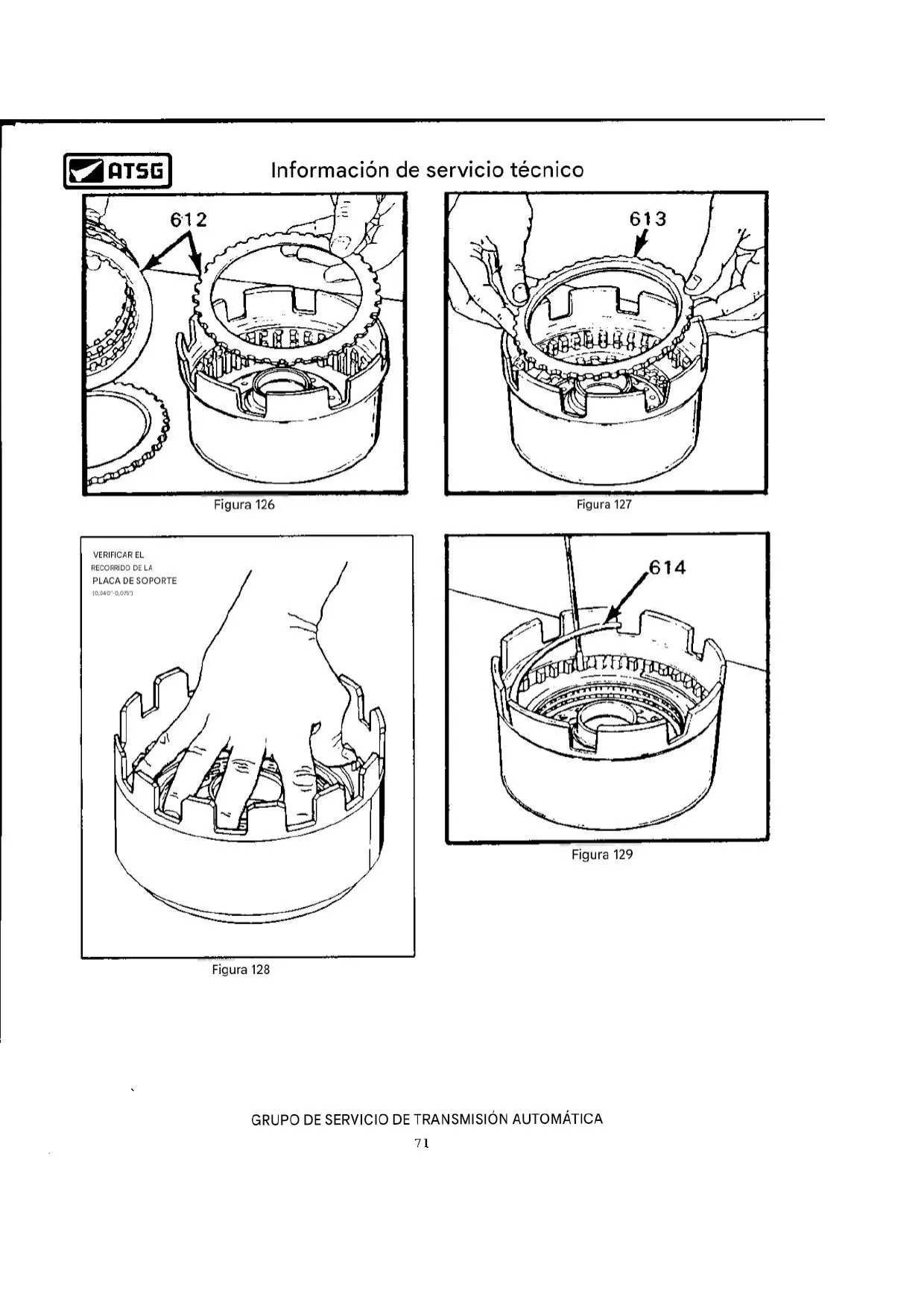

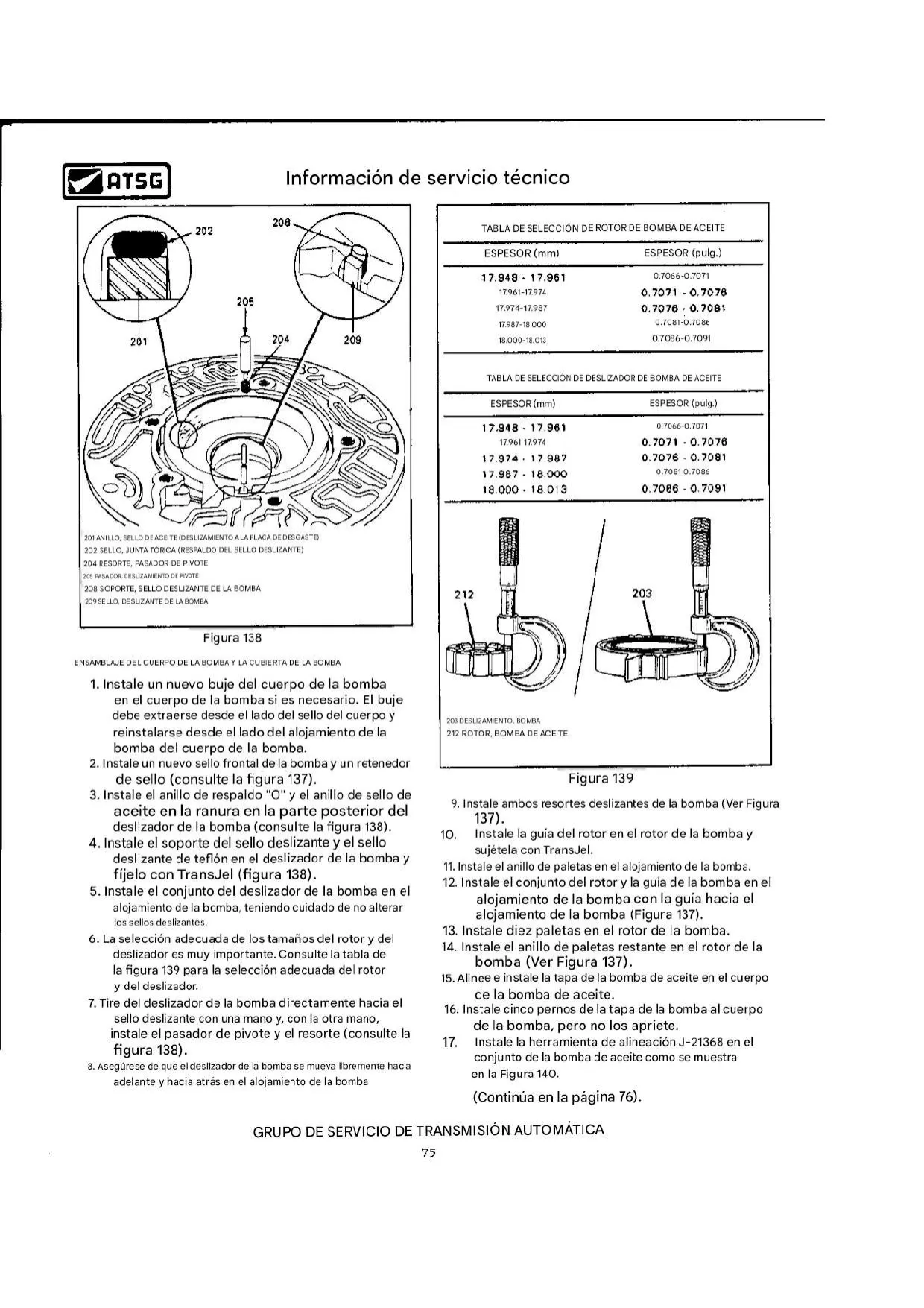

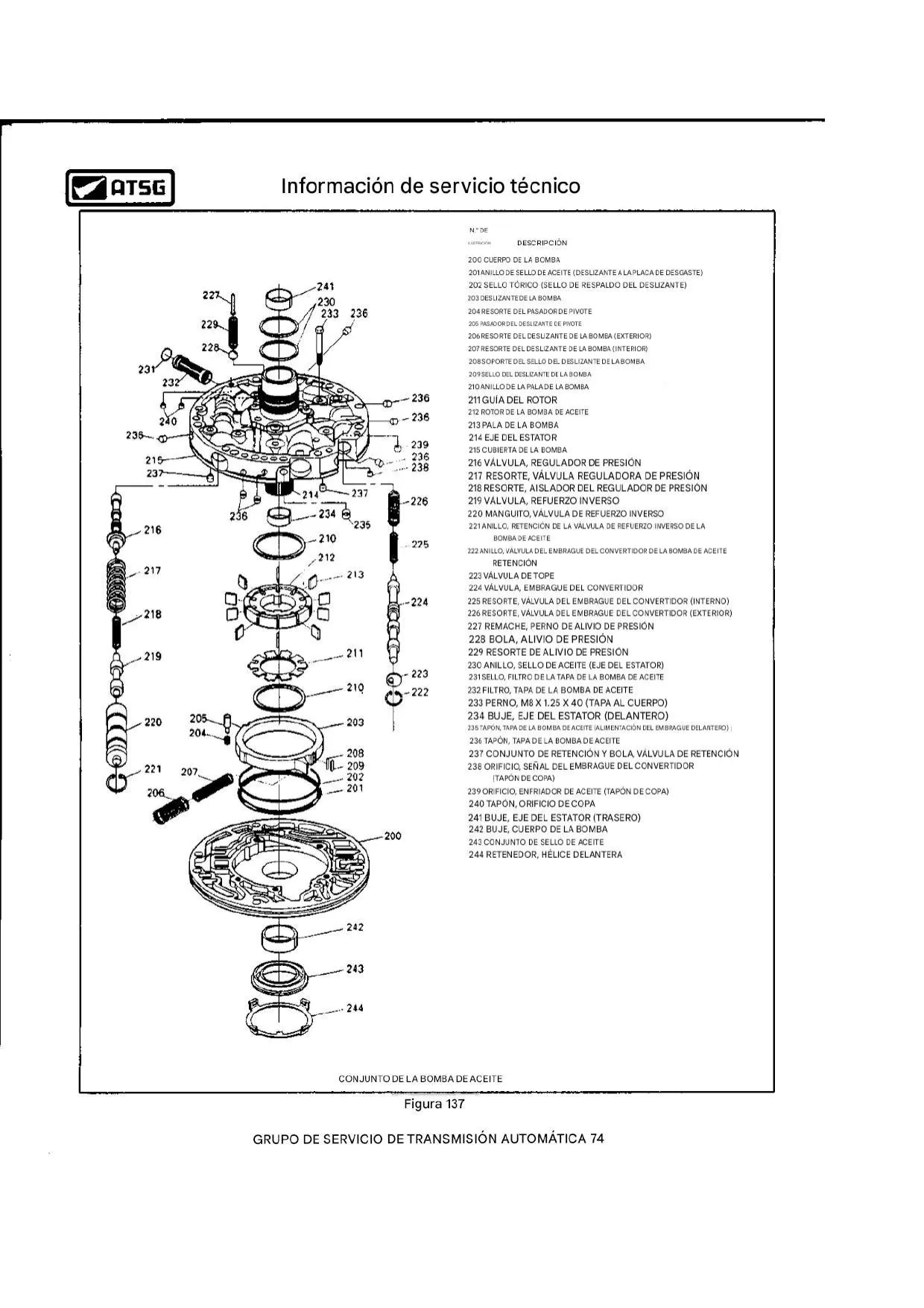

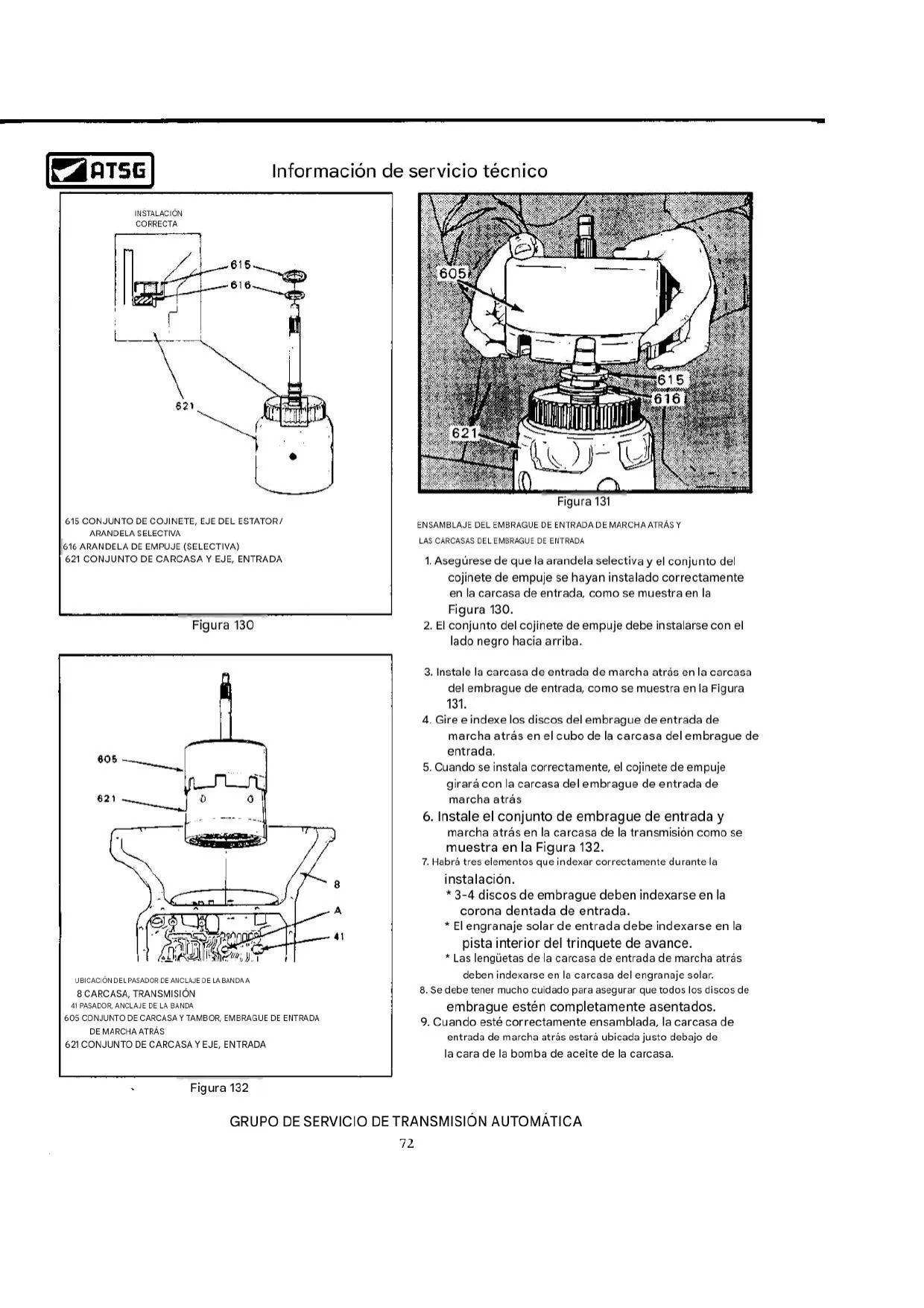

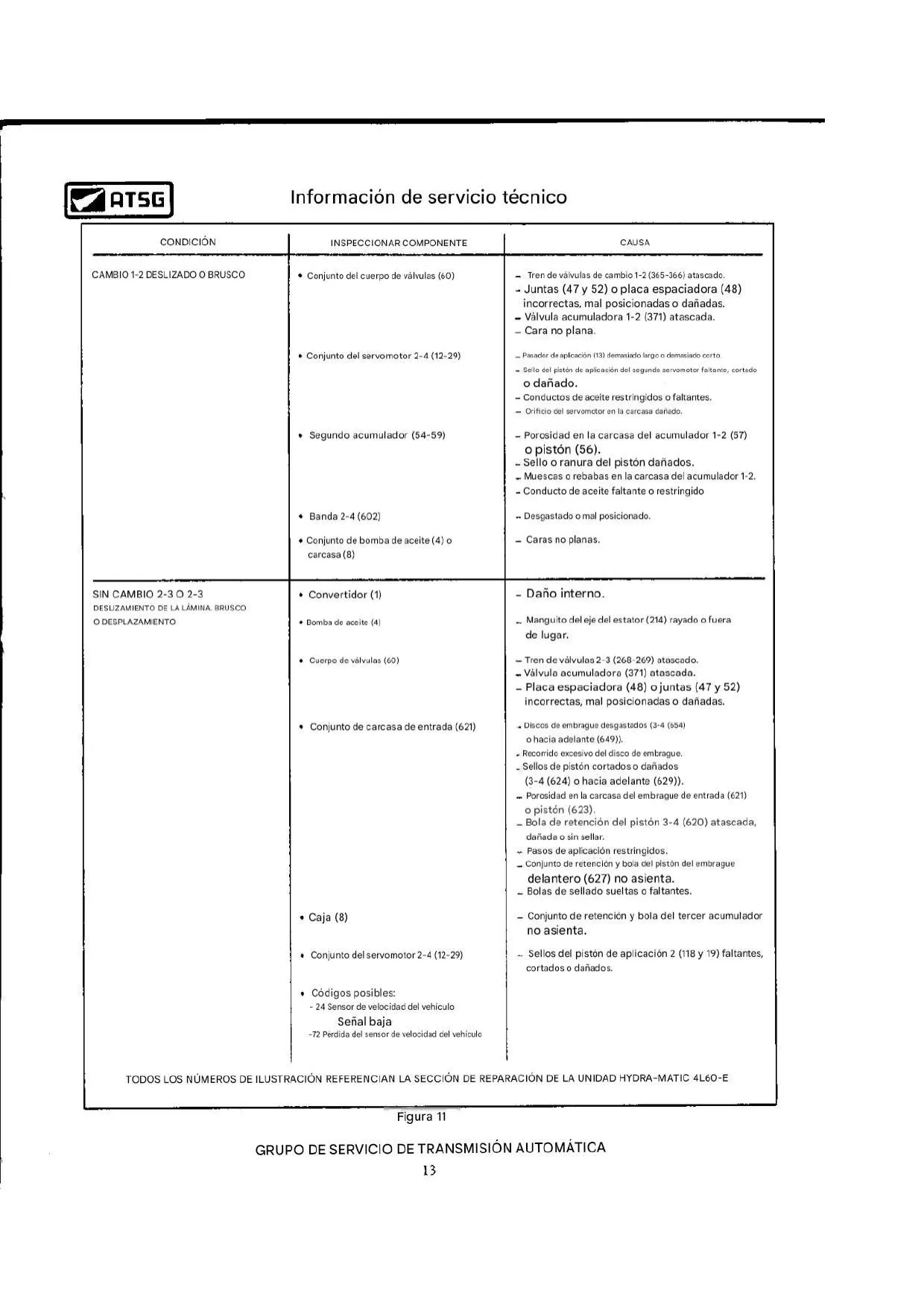

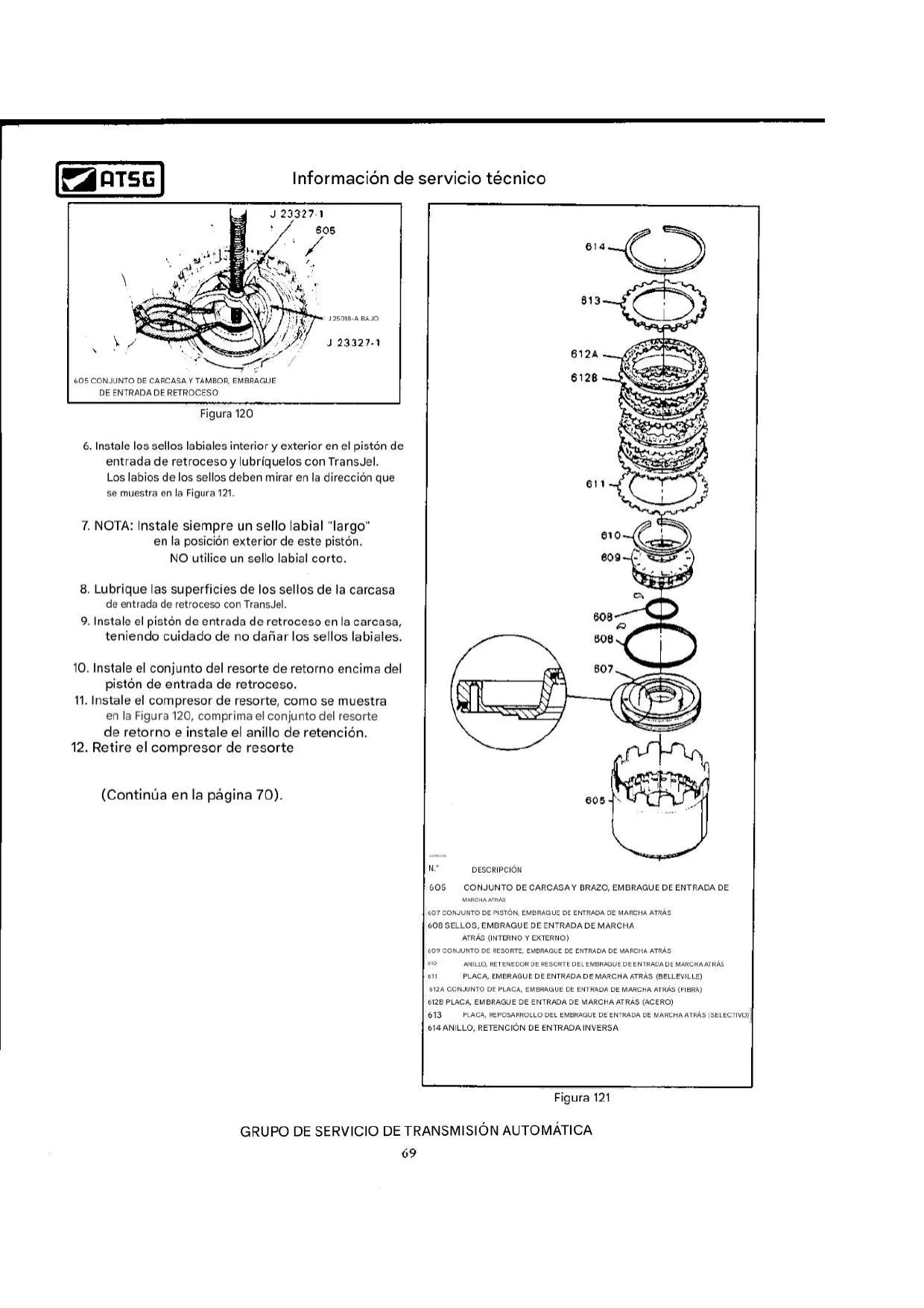

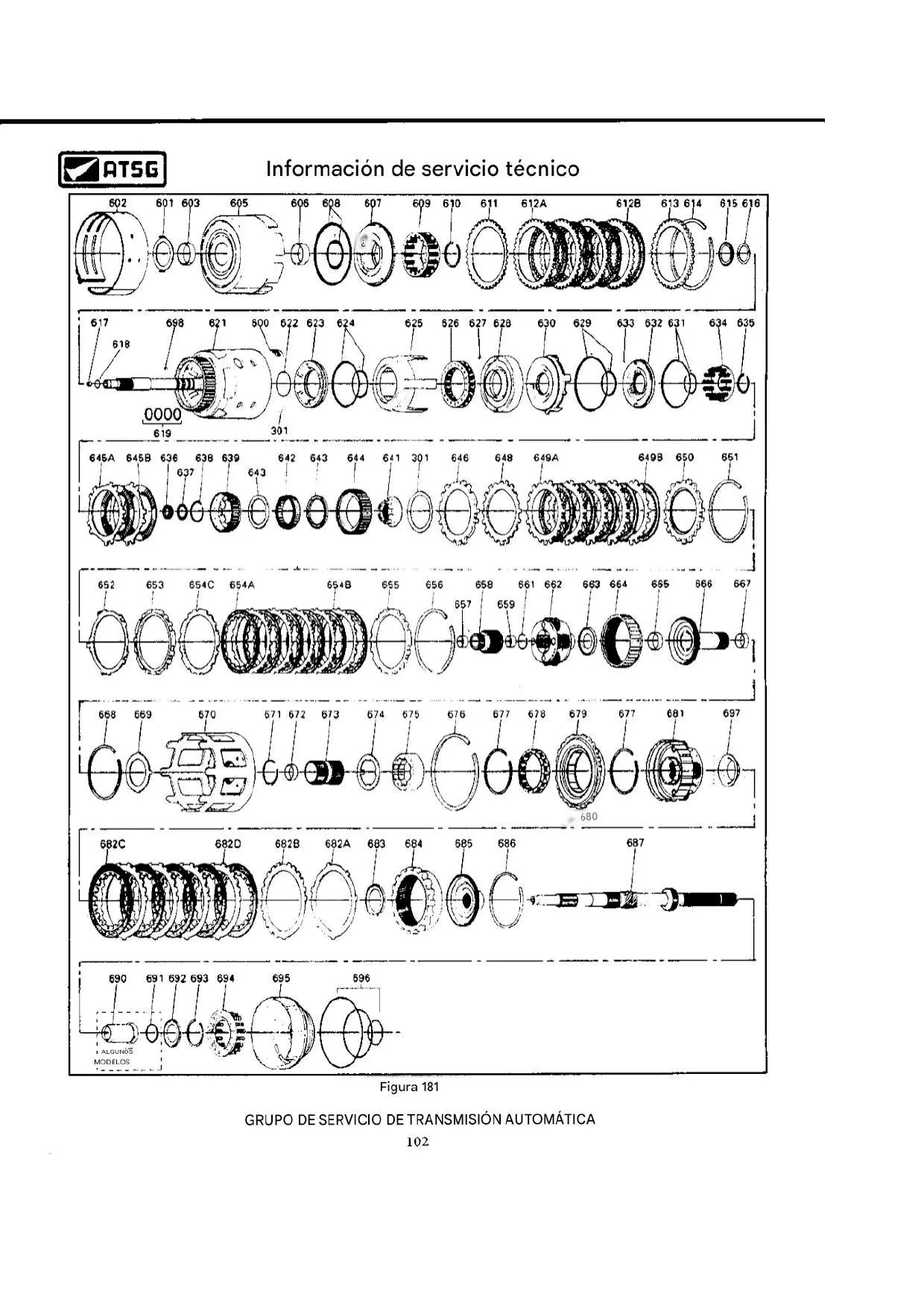

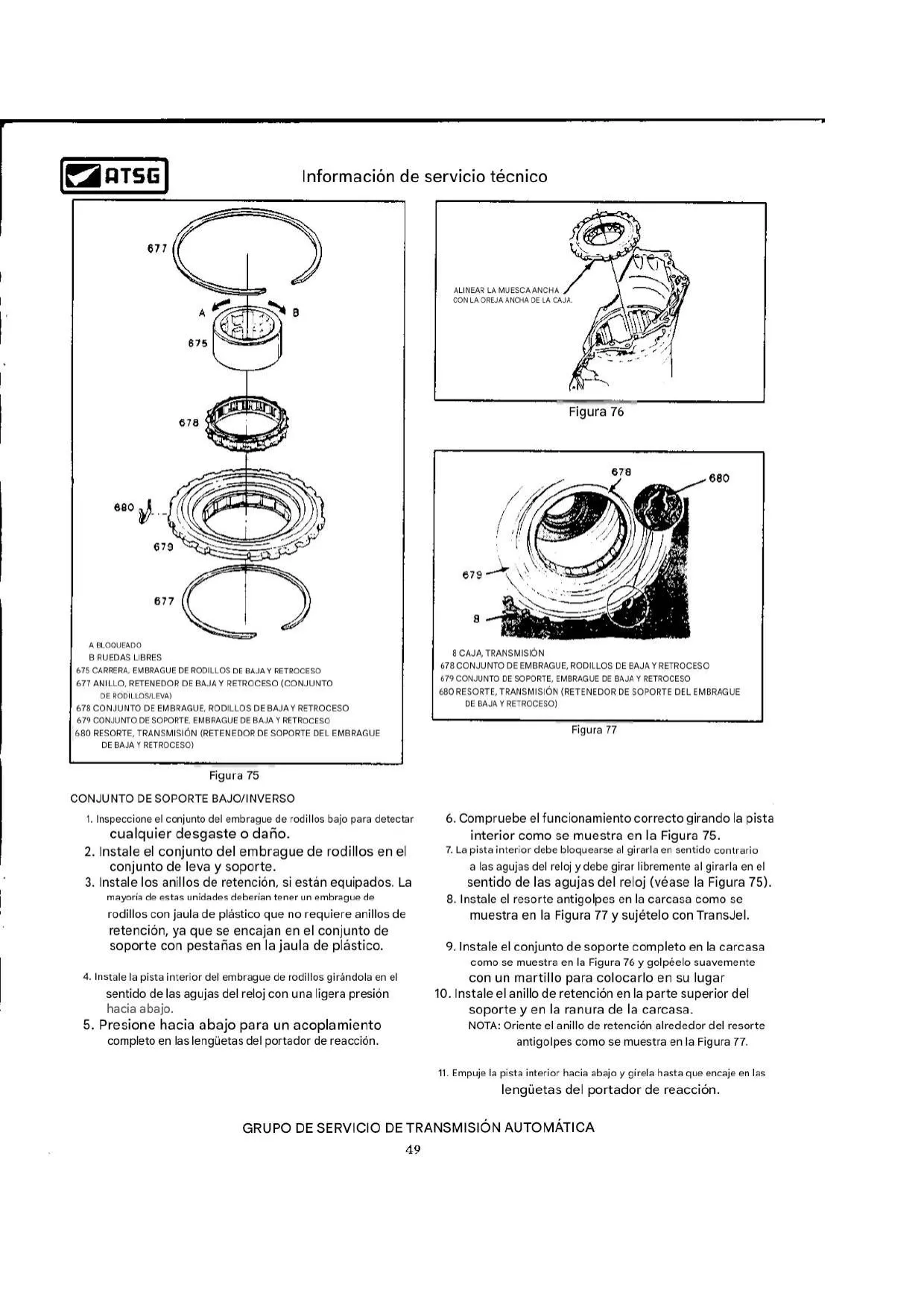

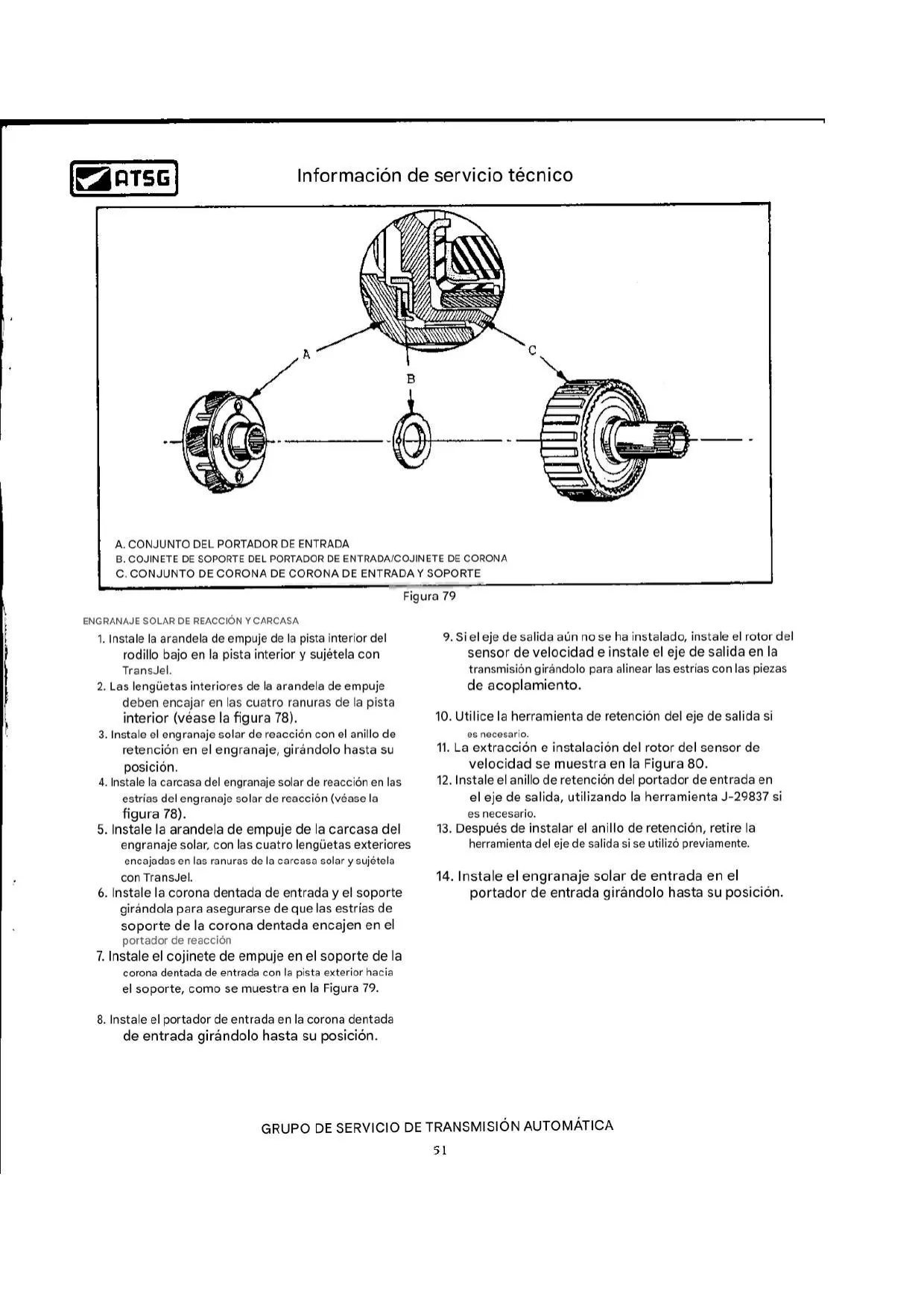

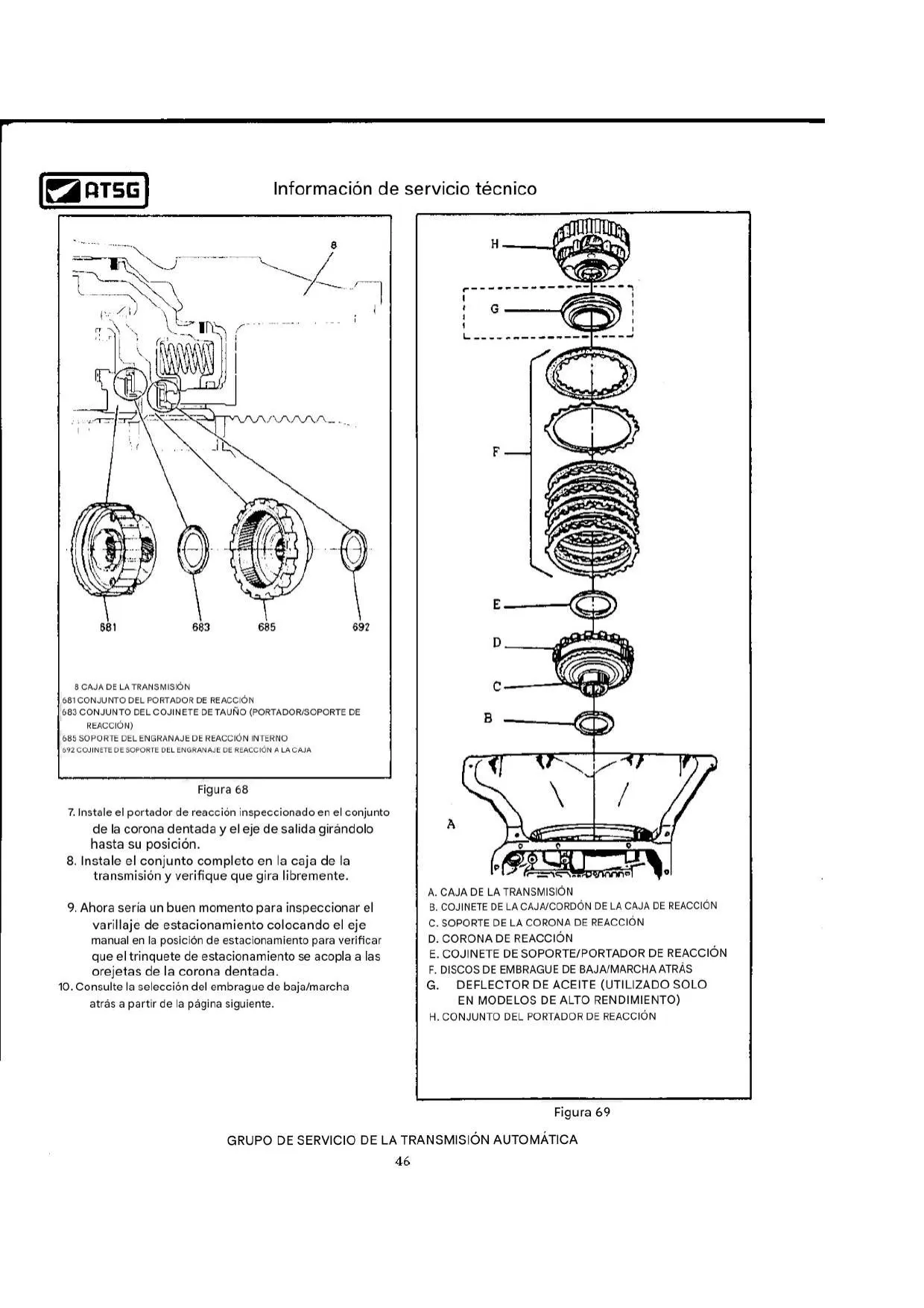

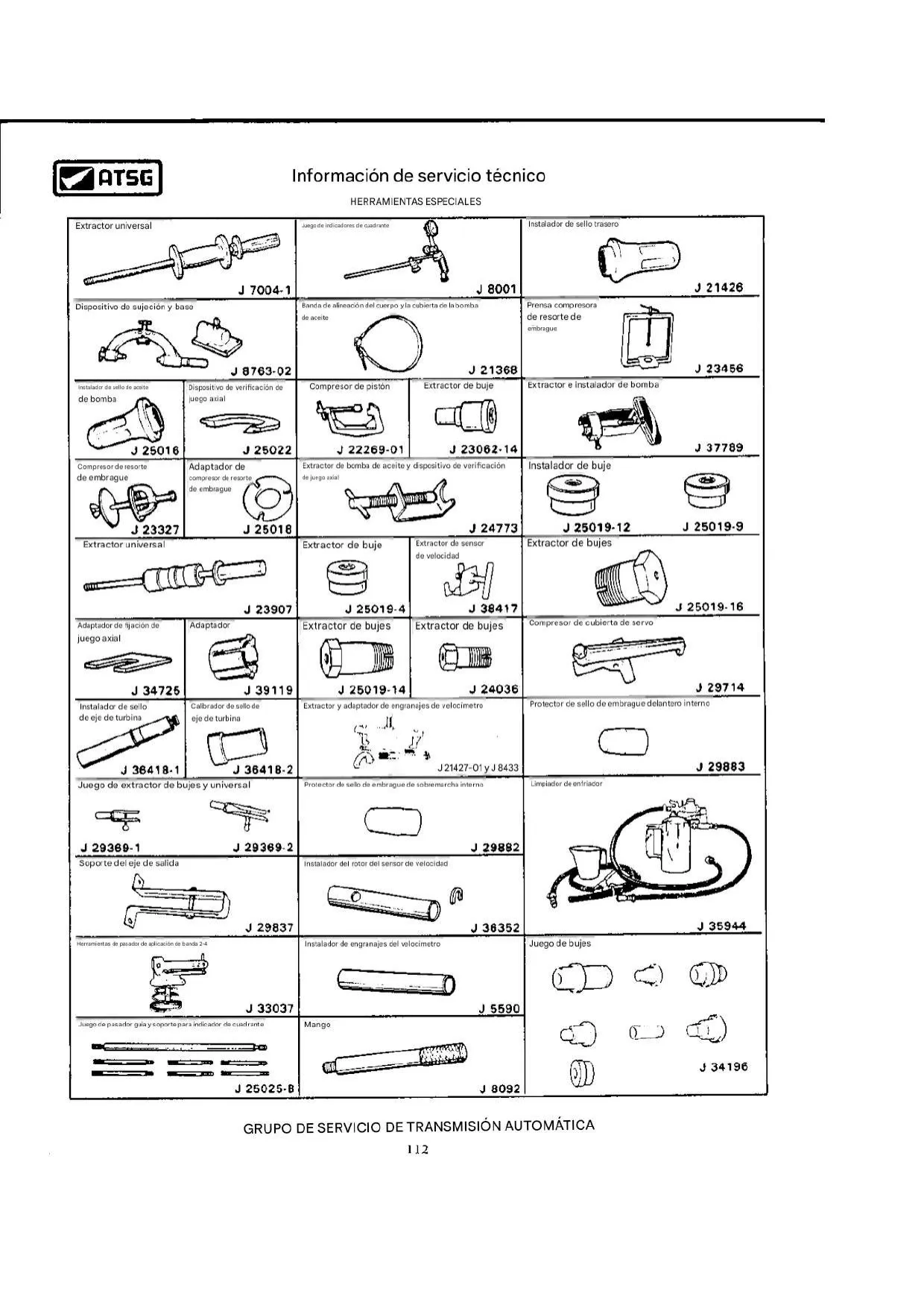

Detalles de la Transmisión Automática 4L60E

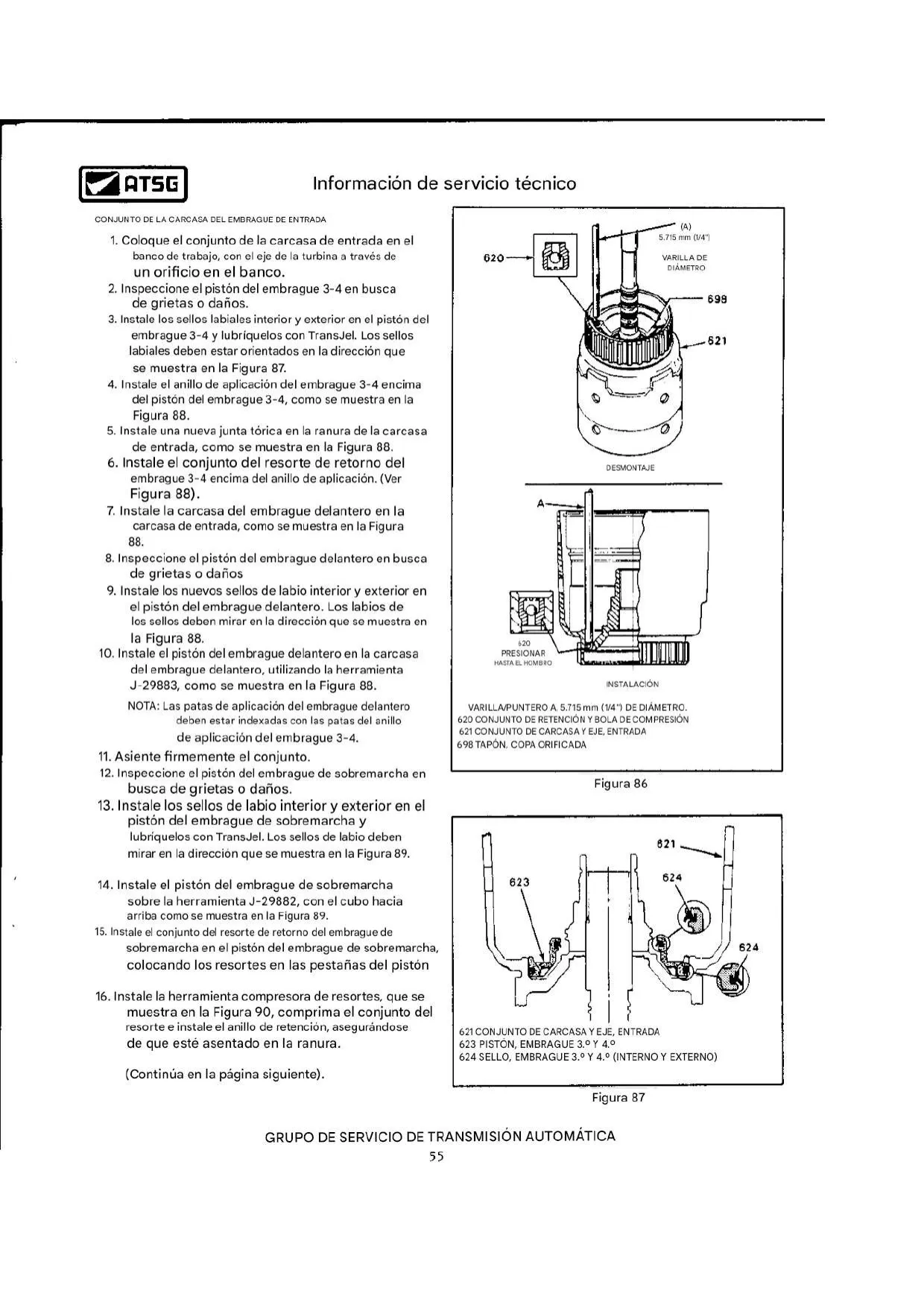

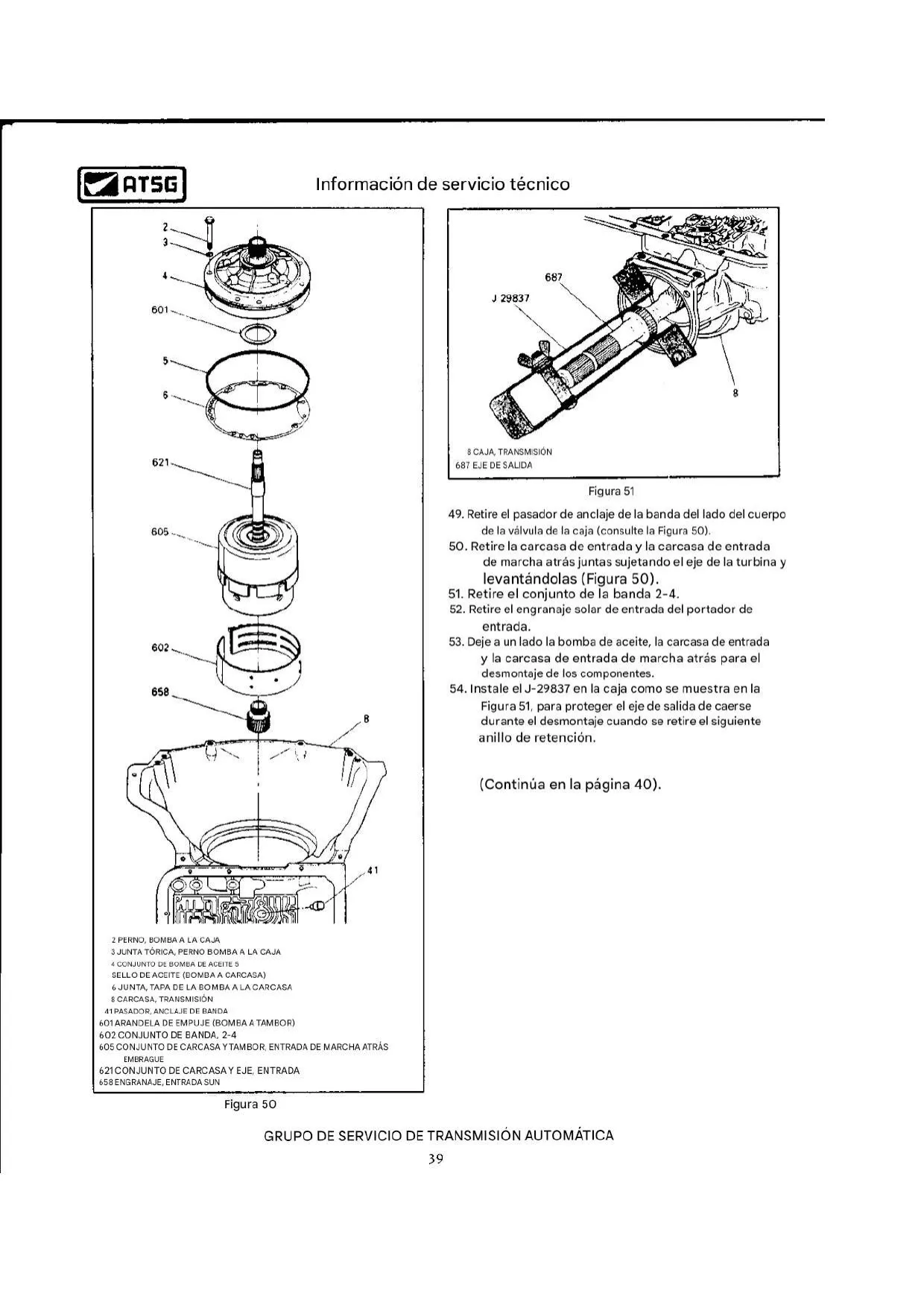

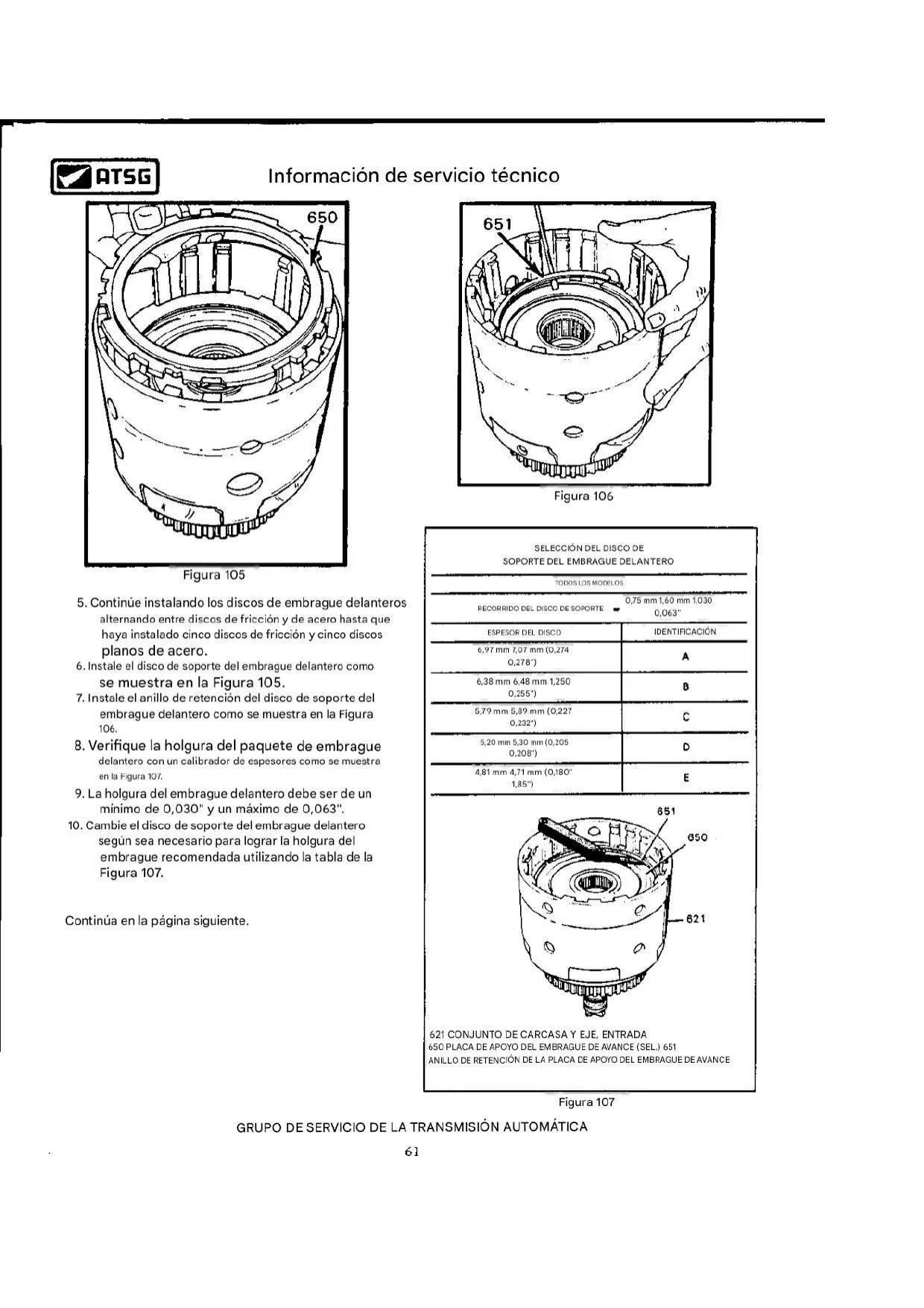

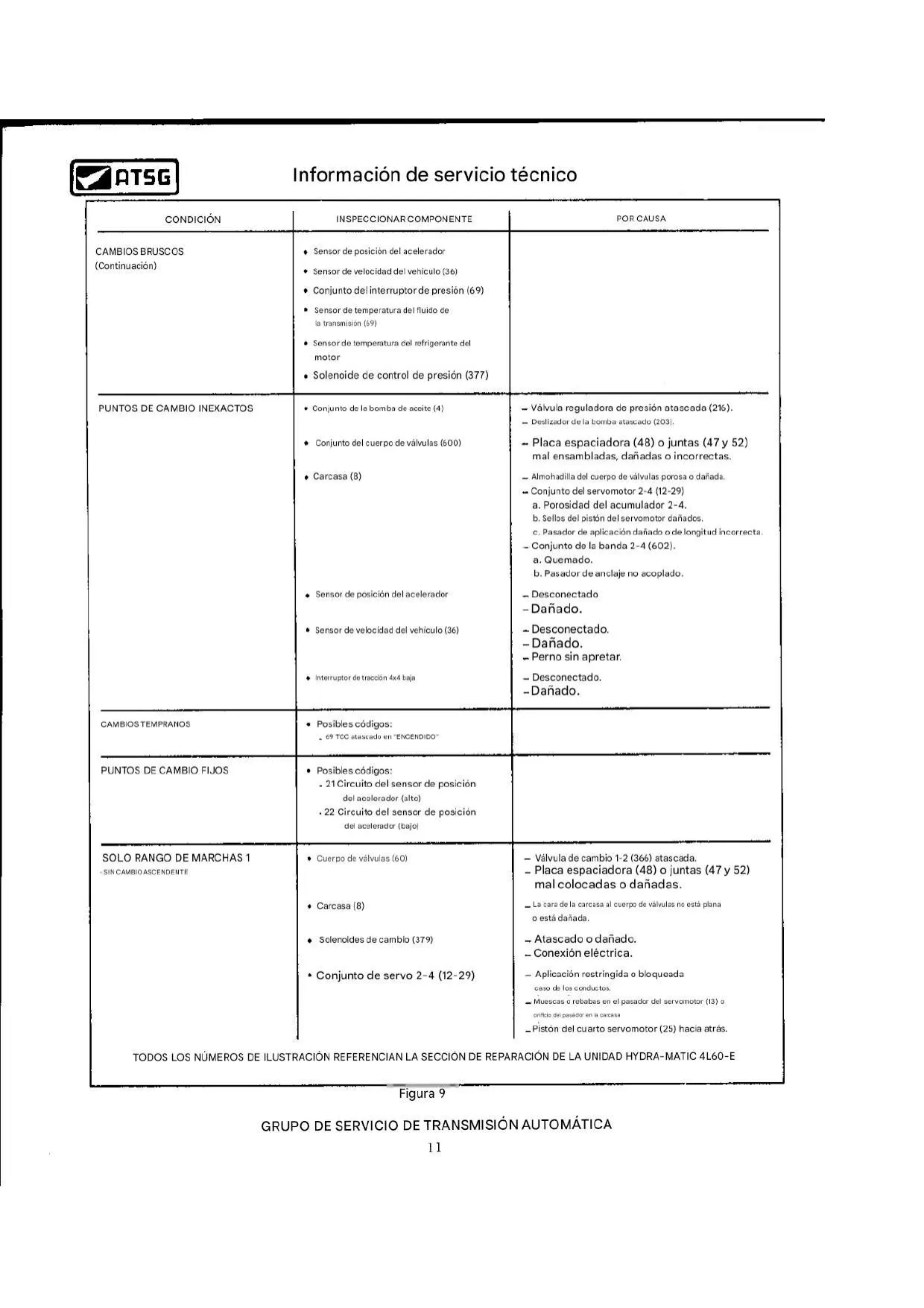

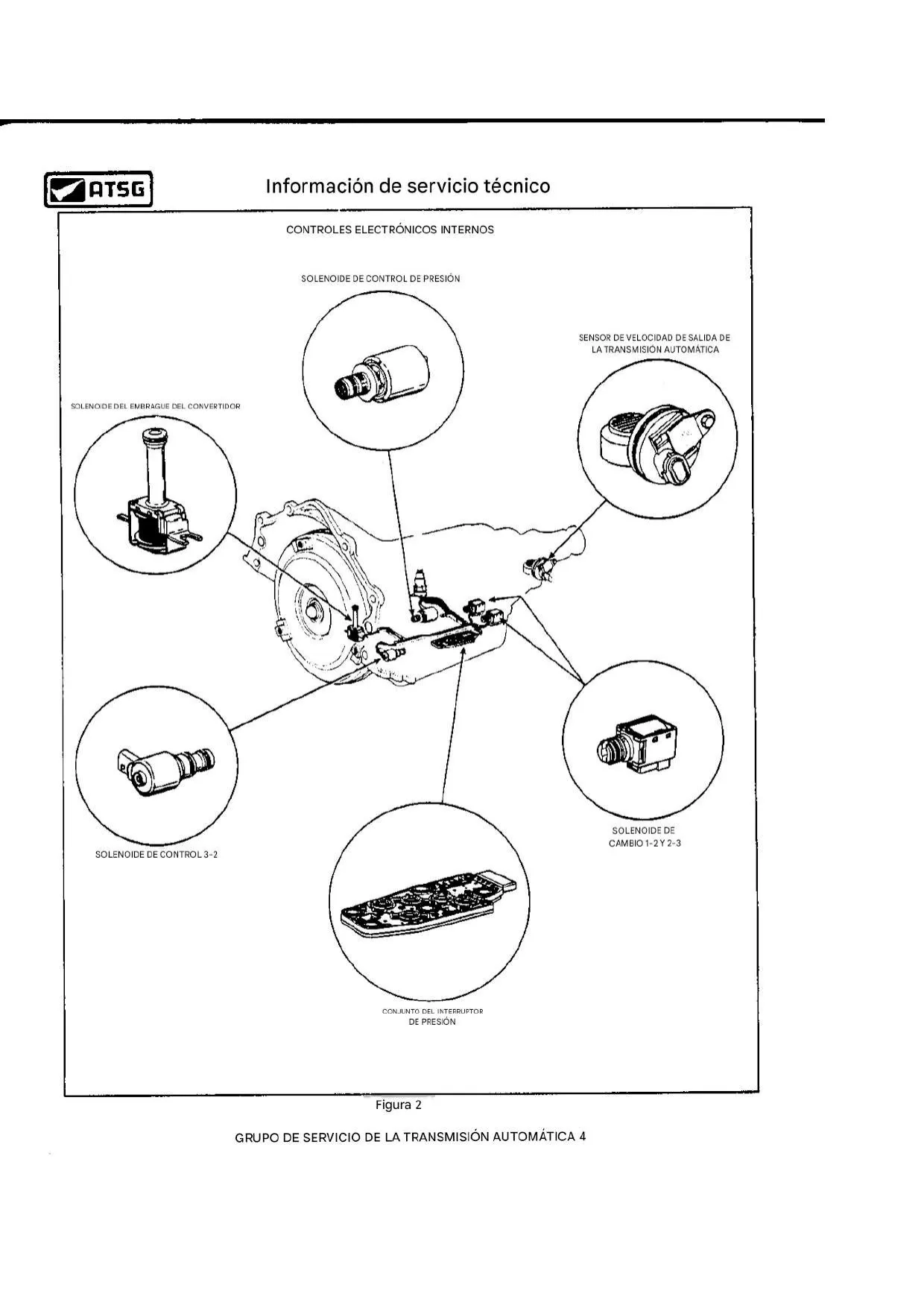

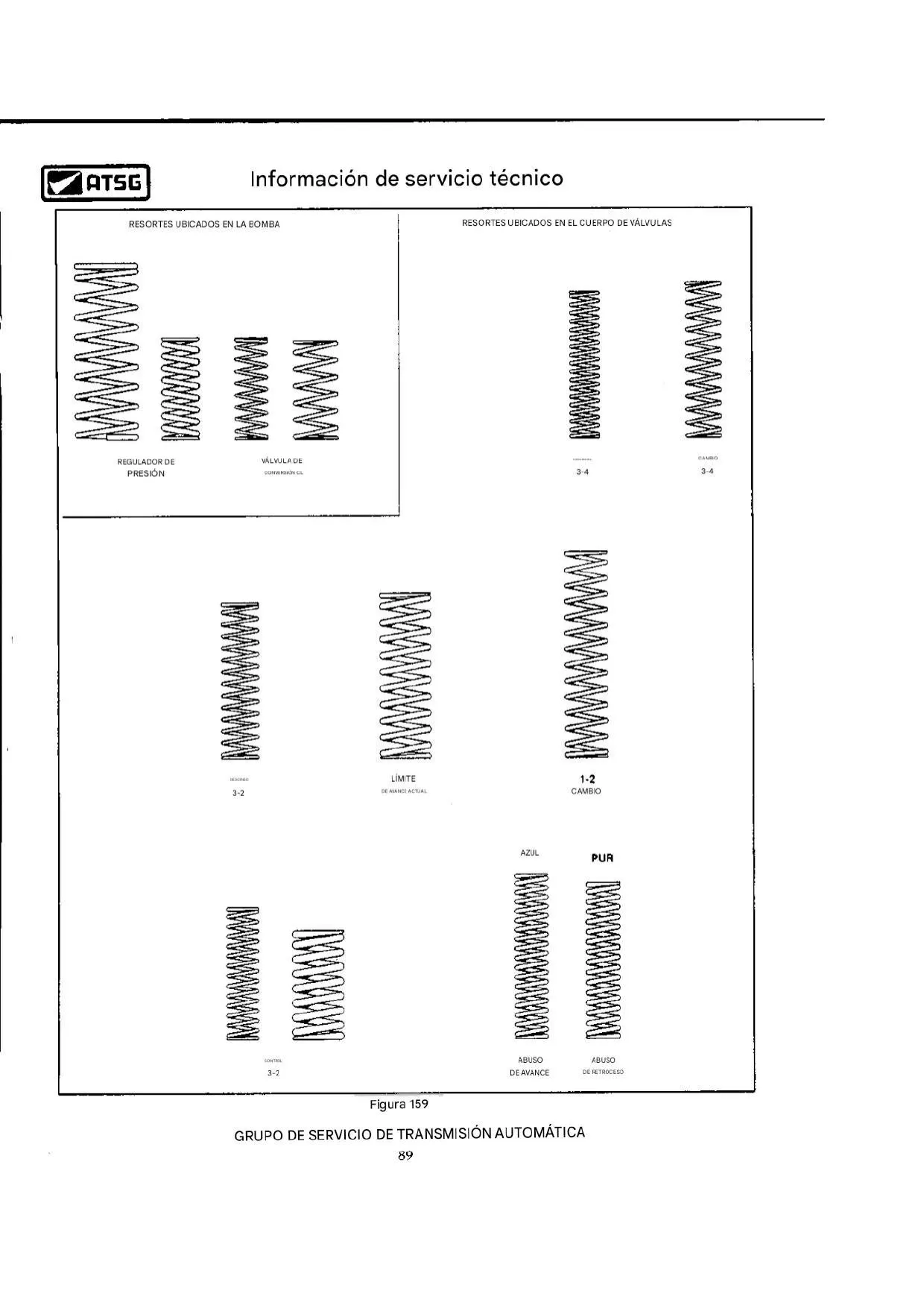

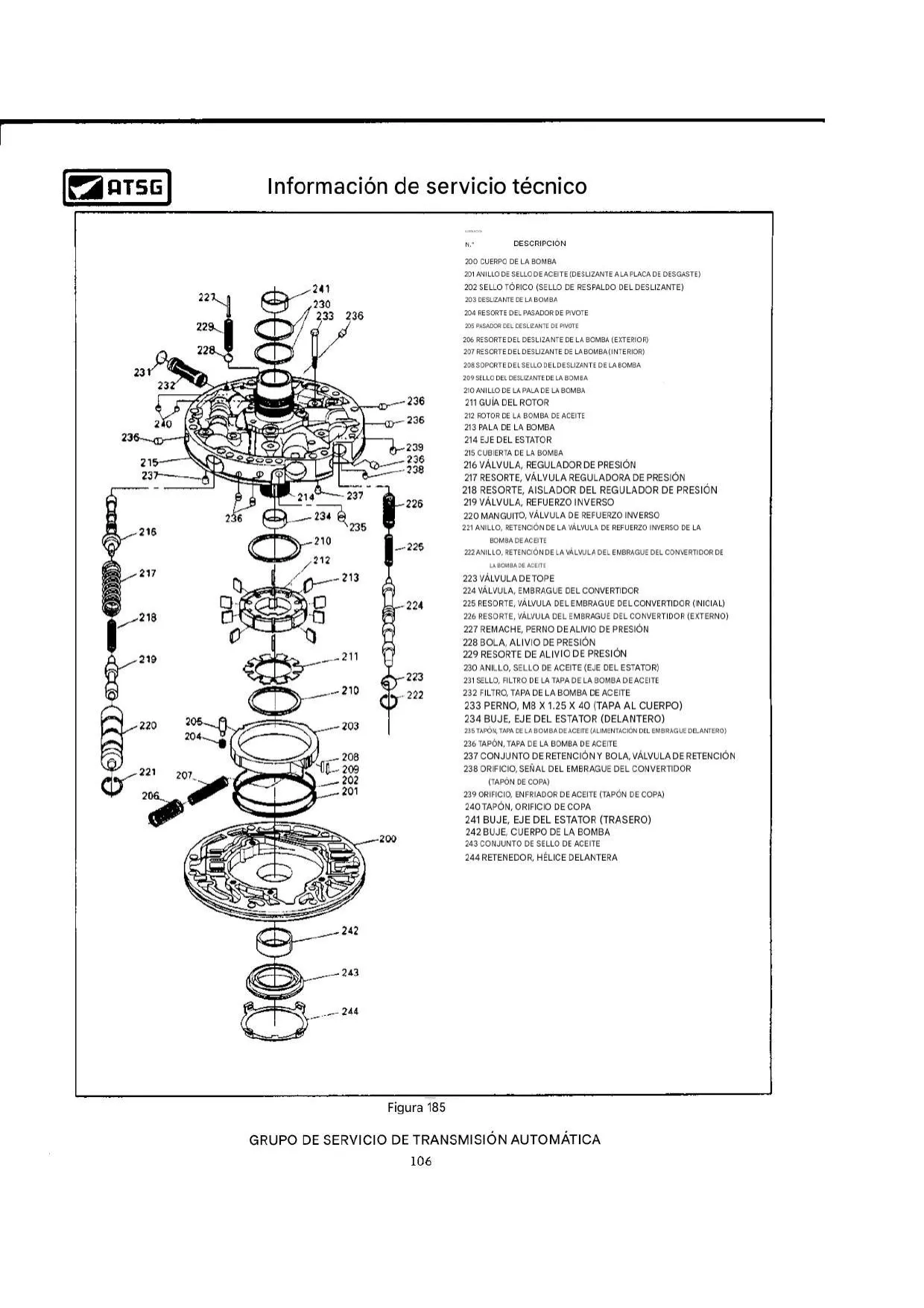

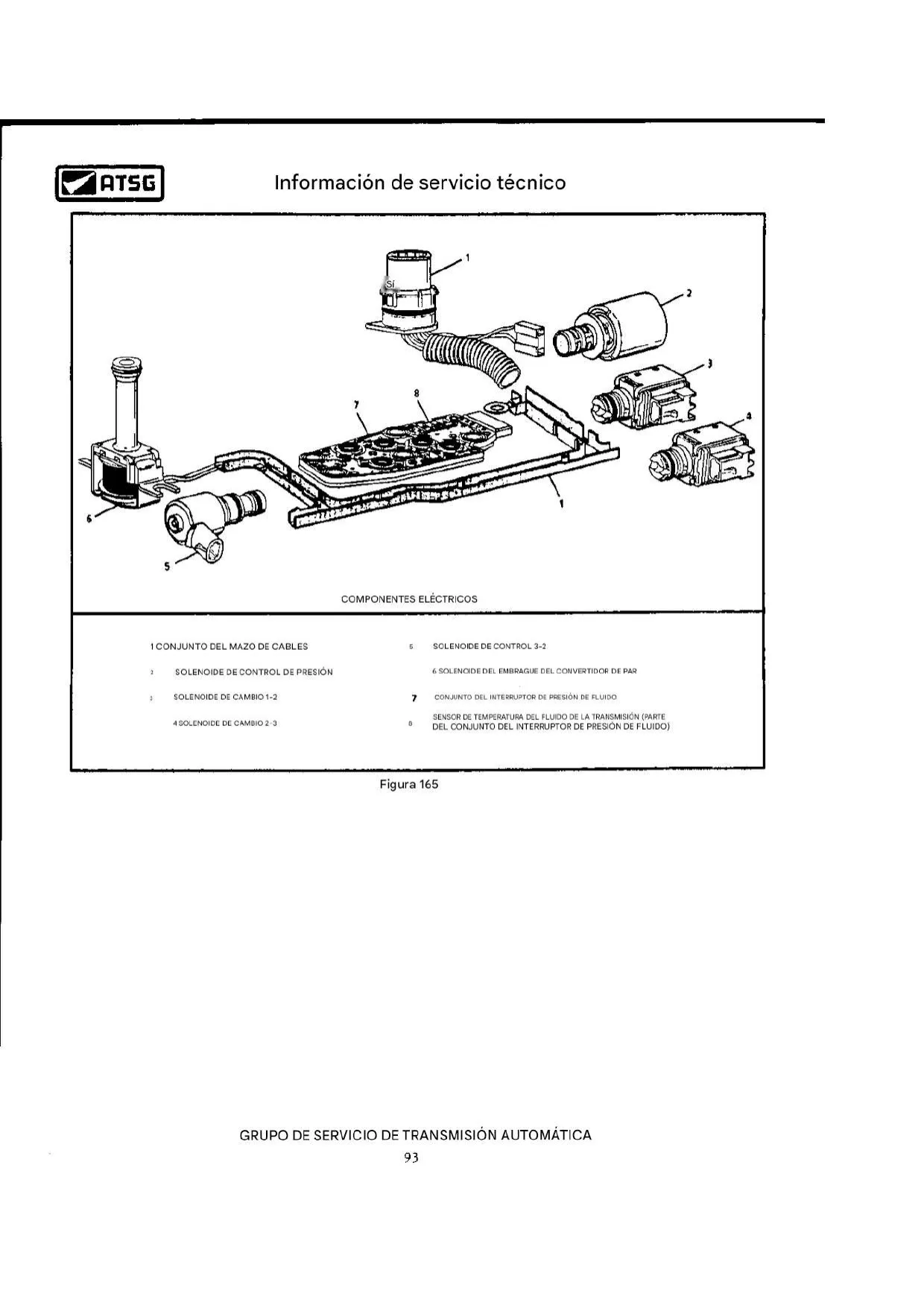

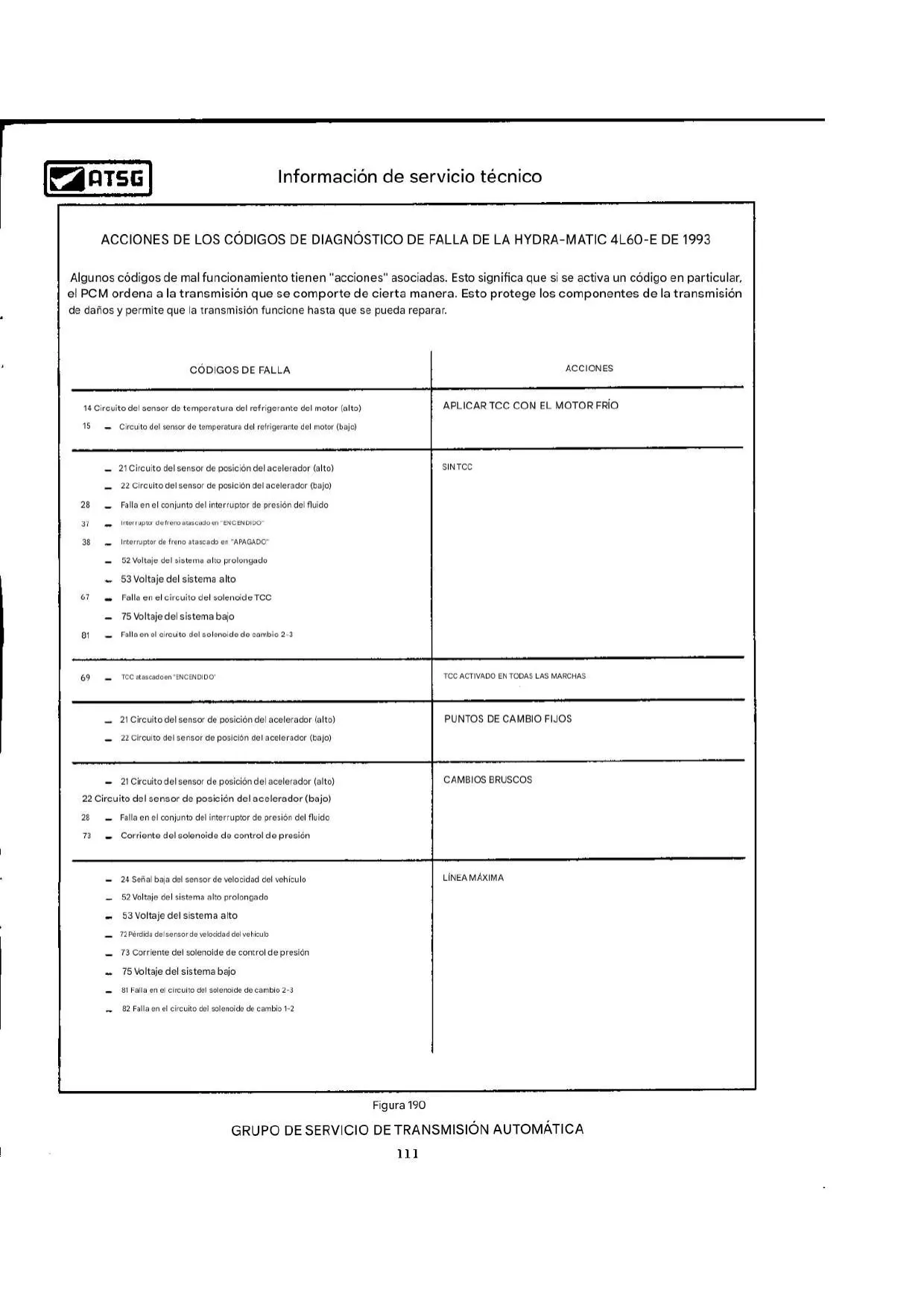

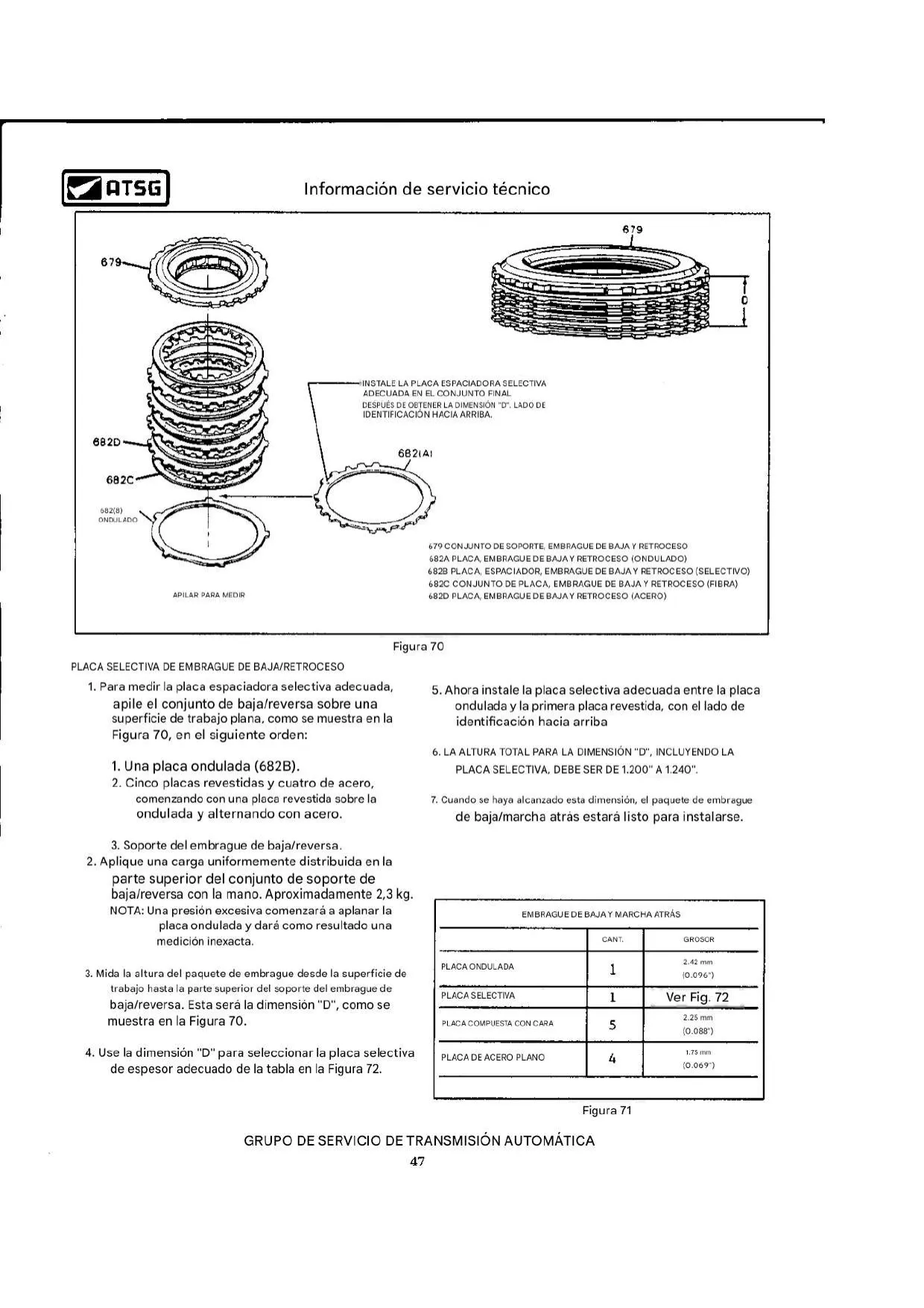

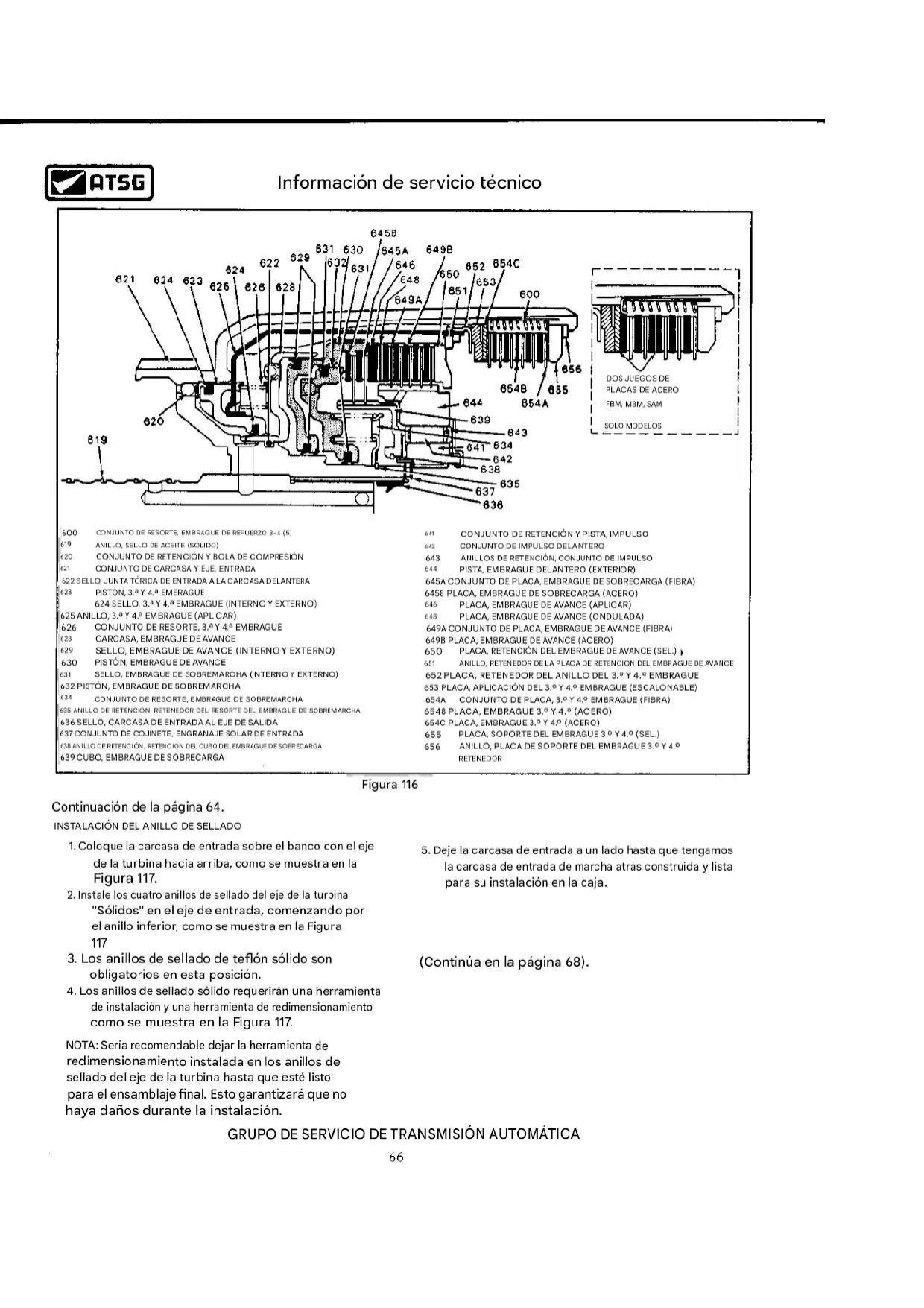

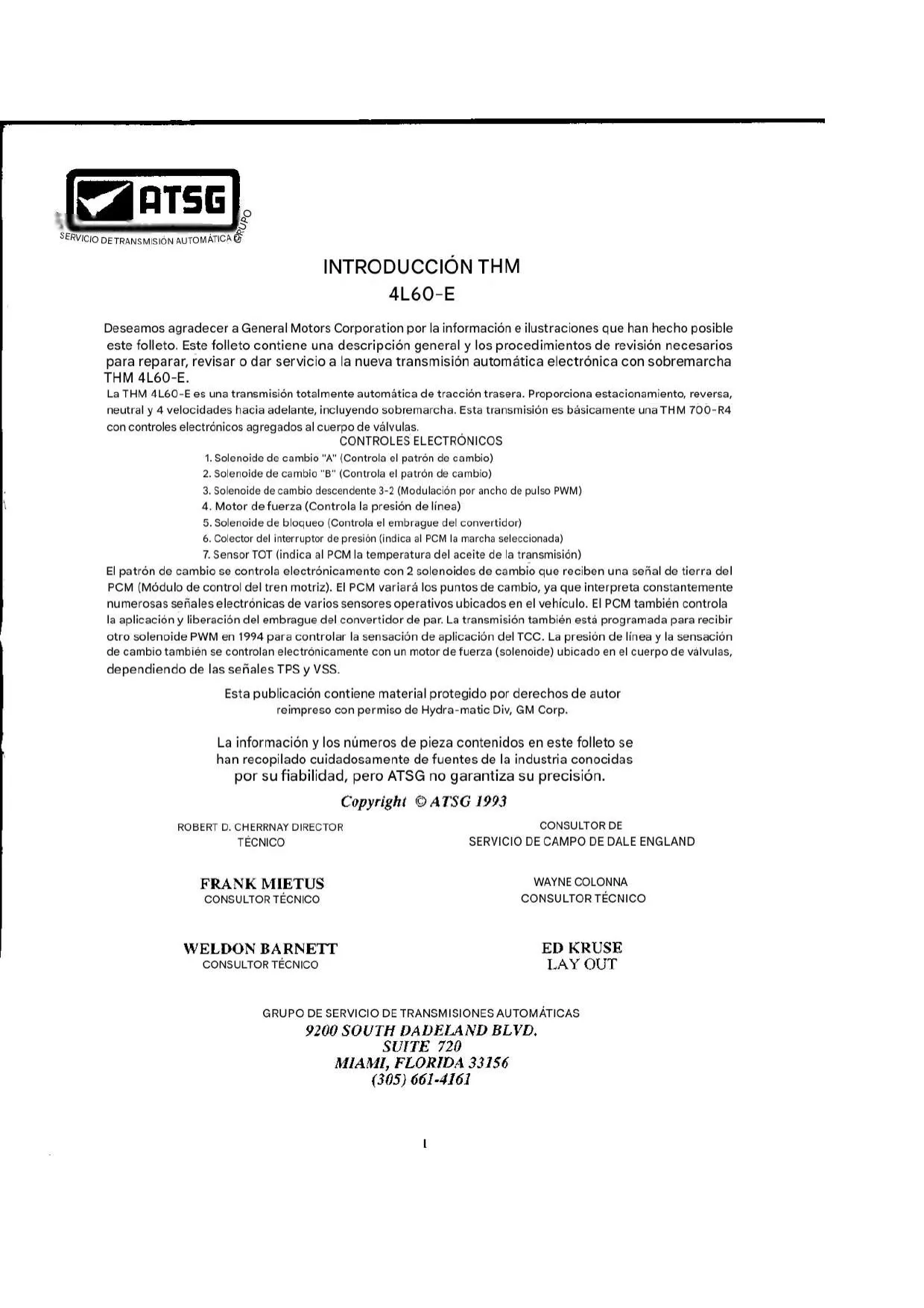

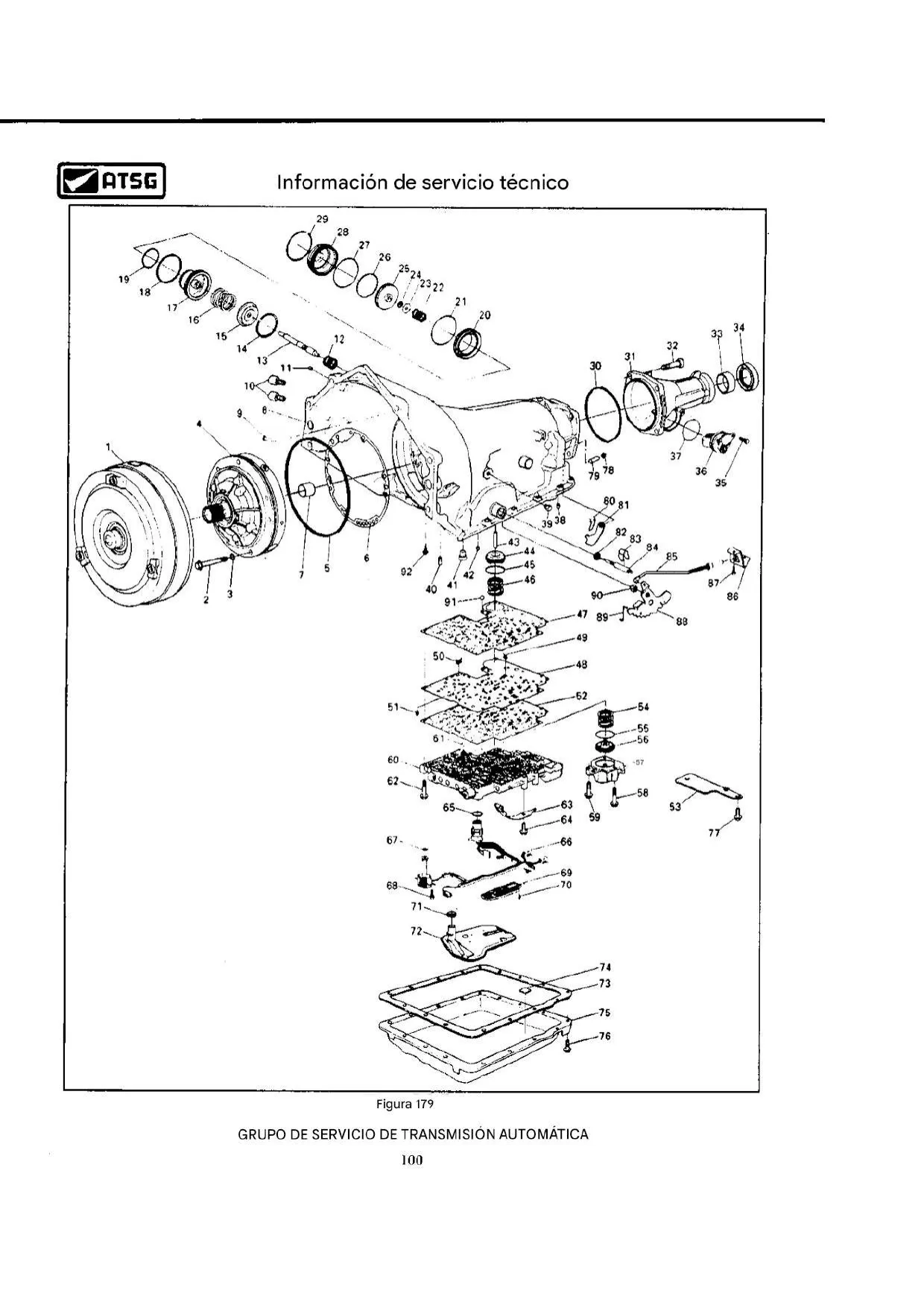

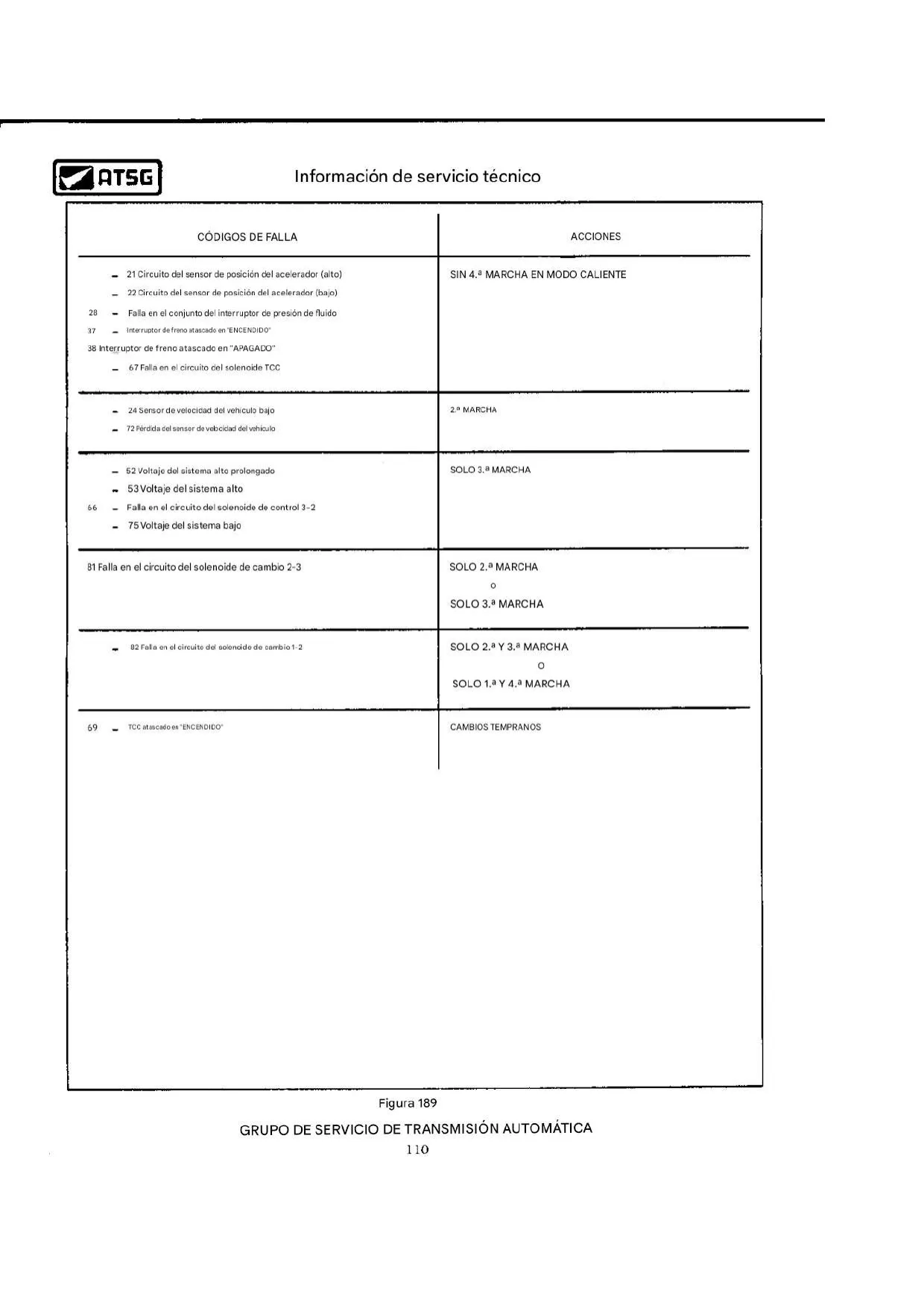

La Transmisión Automática 4L60E, una evolución robusta de la THM 700-R4, se distingue por su avanzada gestión electrónica que optimiza el rendimiento y la durabilidad. Esta transmisión de tracción trasera opera con un sistema de control electrónico integrado, que se comunica directamente con el PCM (Módulo de Control del Tren de Potencia) del vehículo para adaptar su funcionamiento a diversas condiciones de manejo.

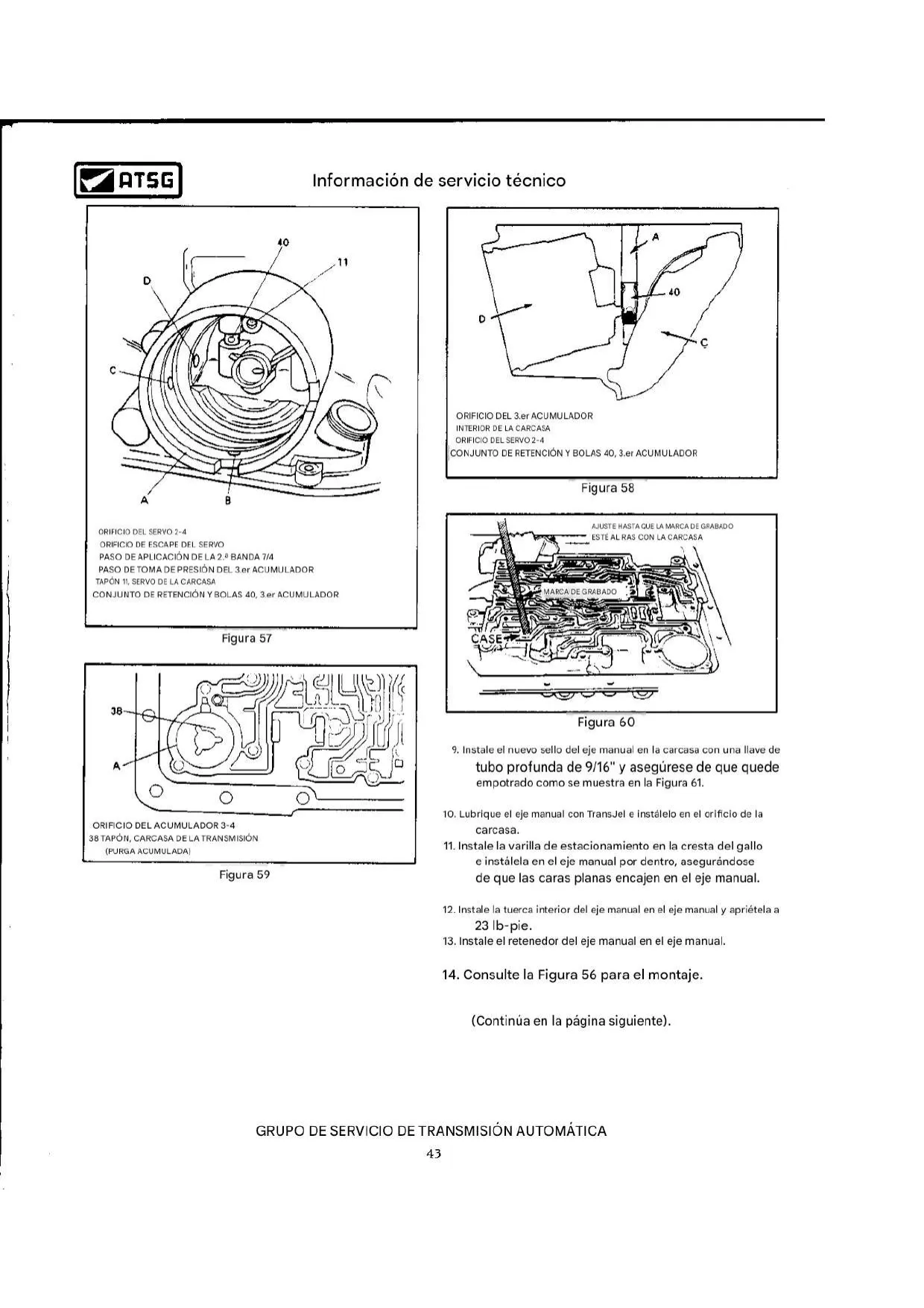

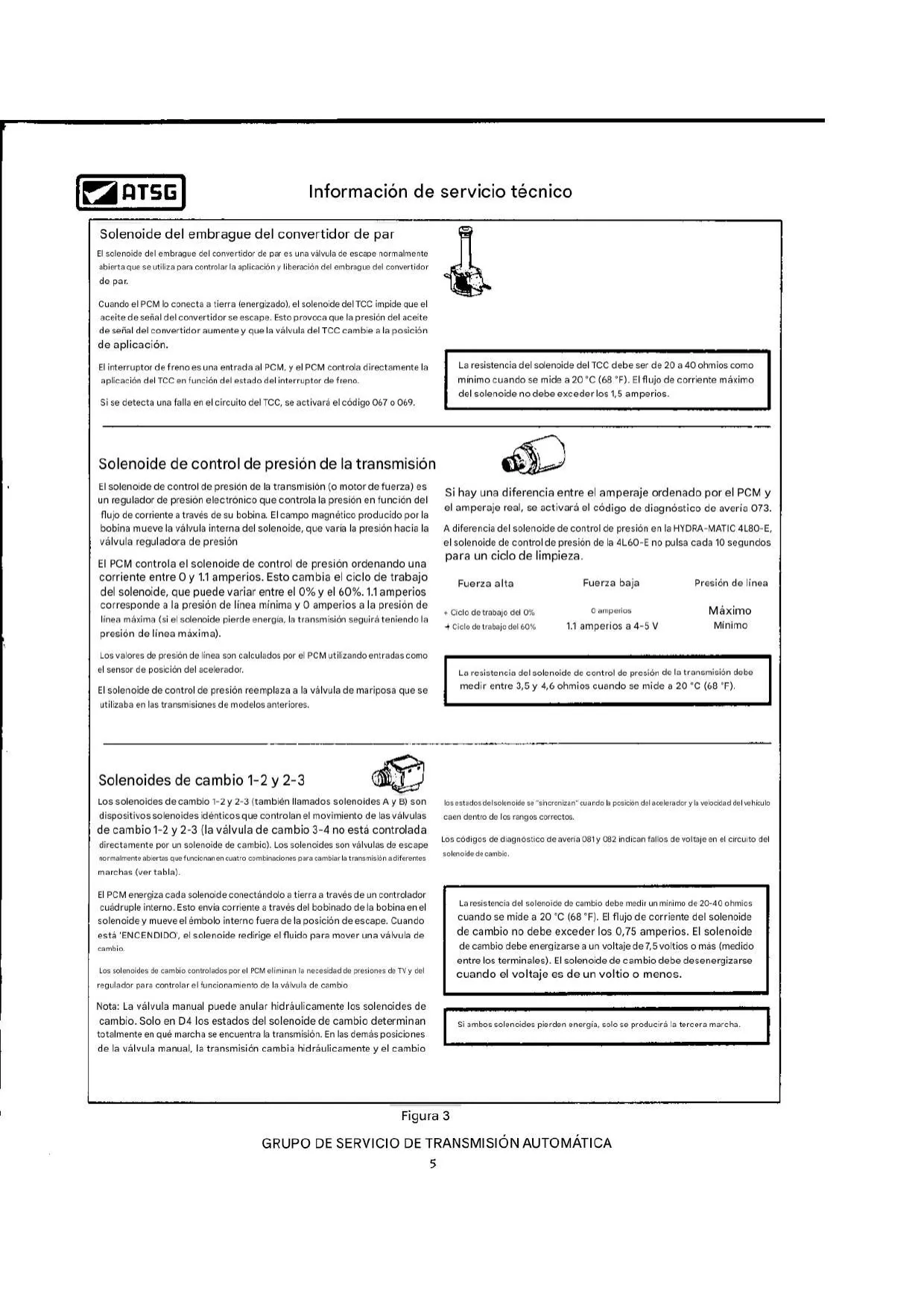

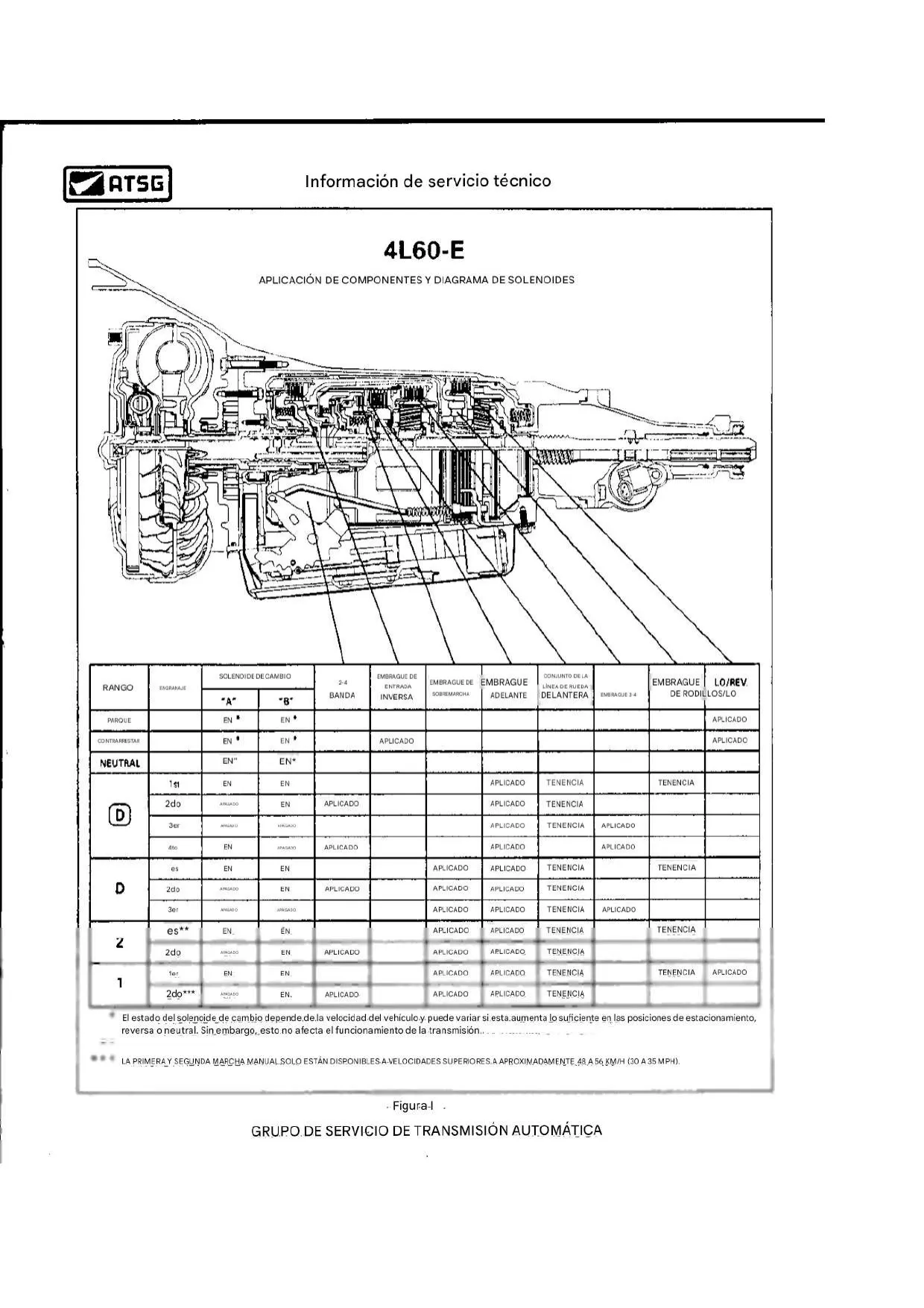

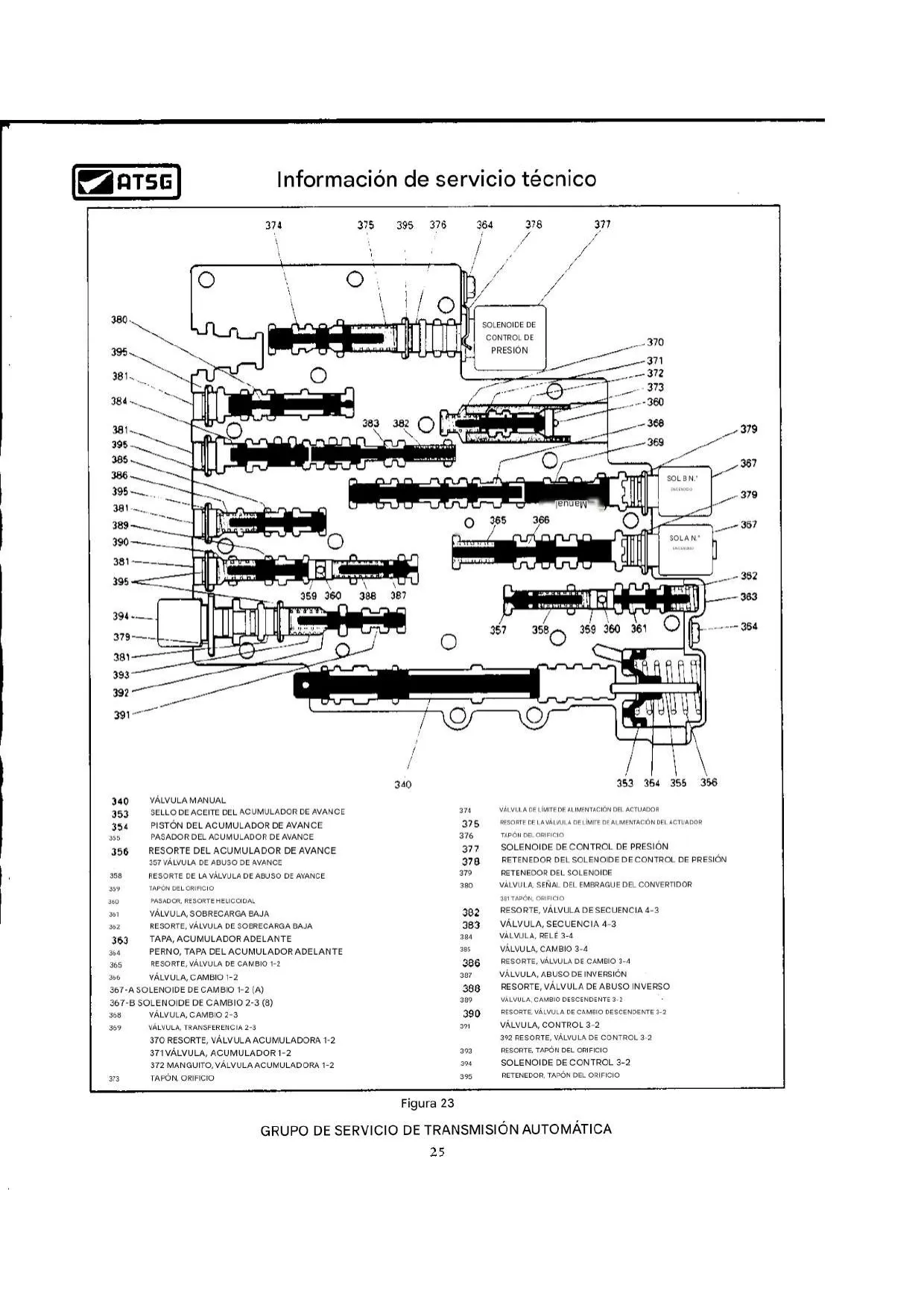

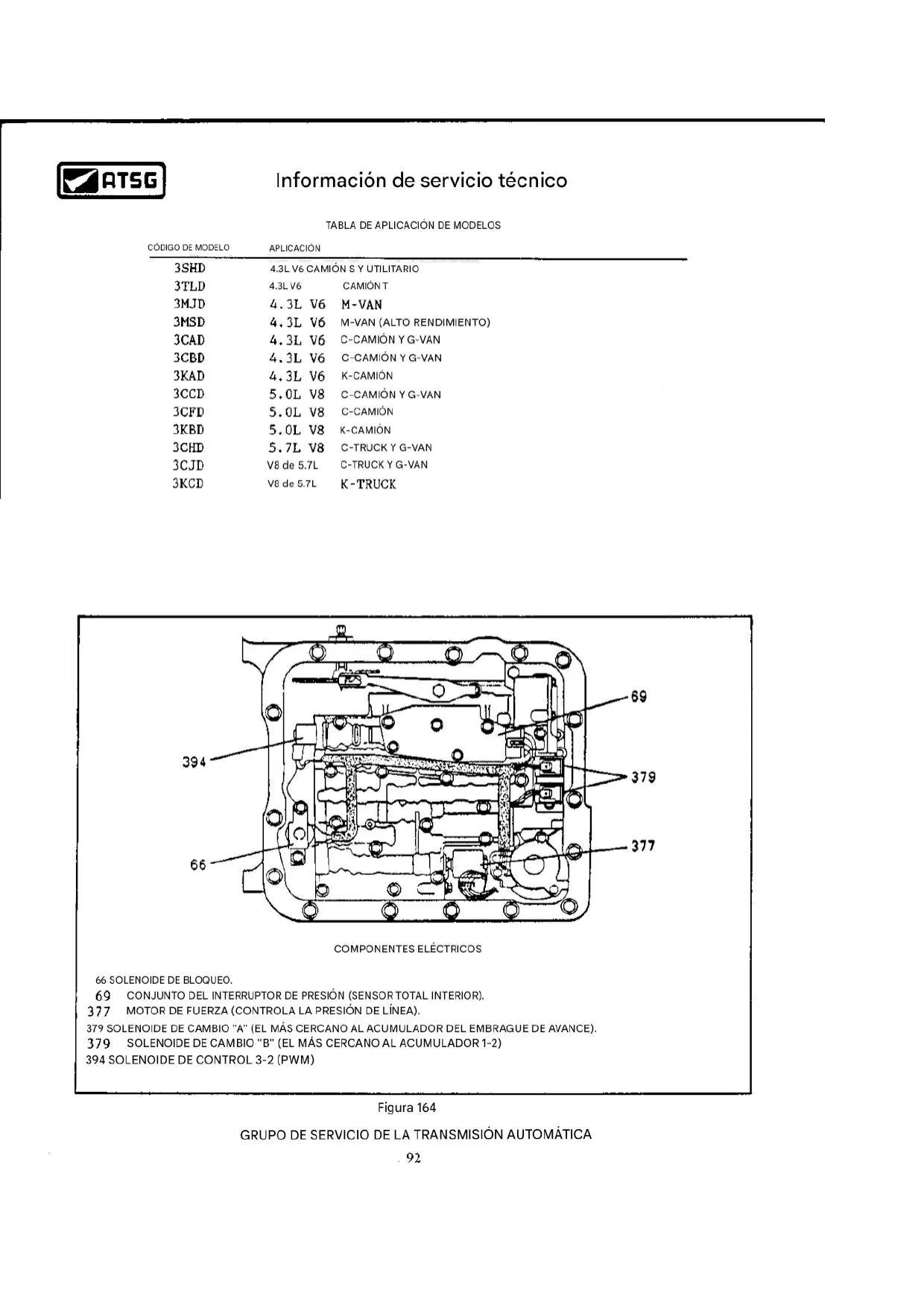

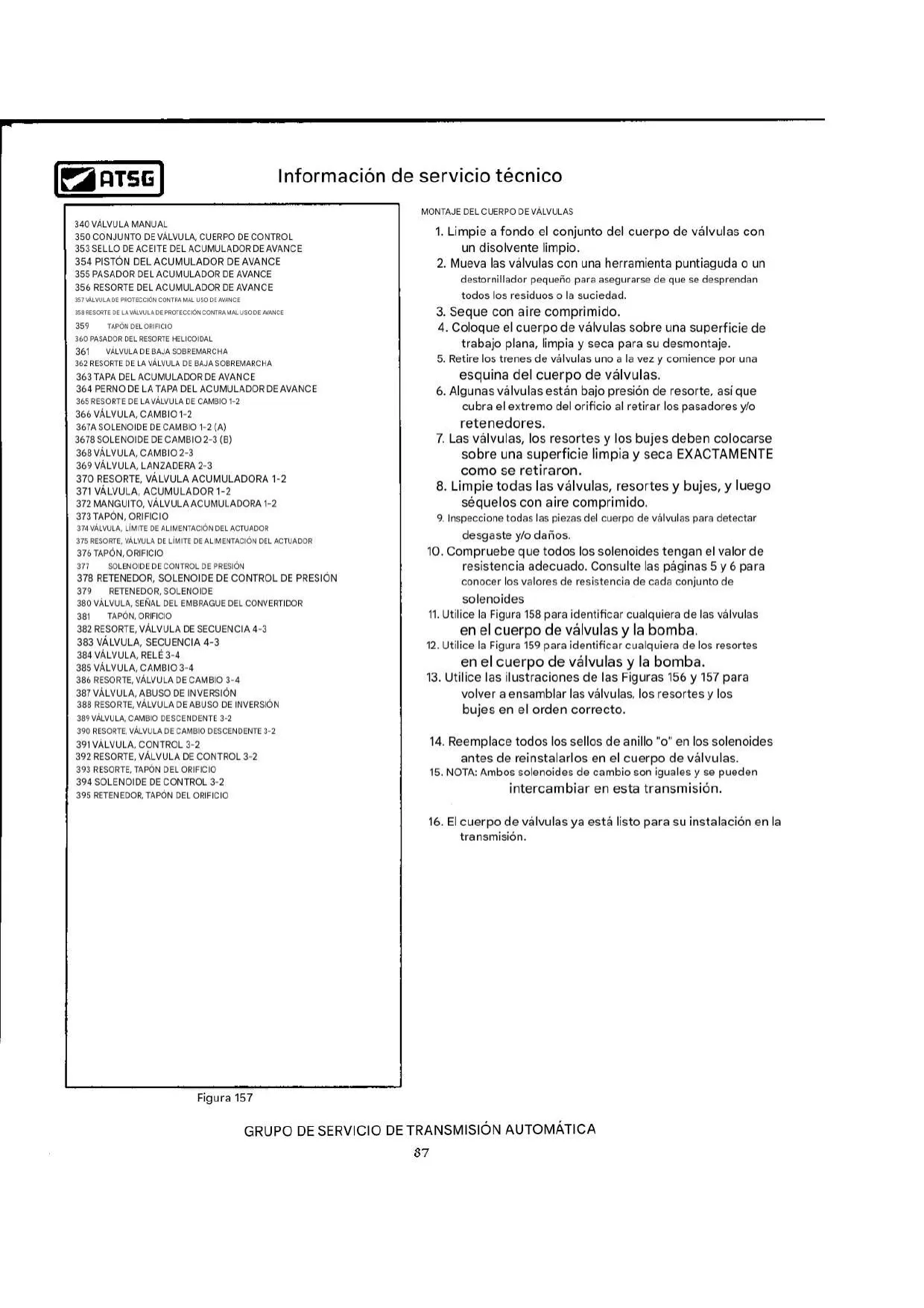

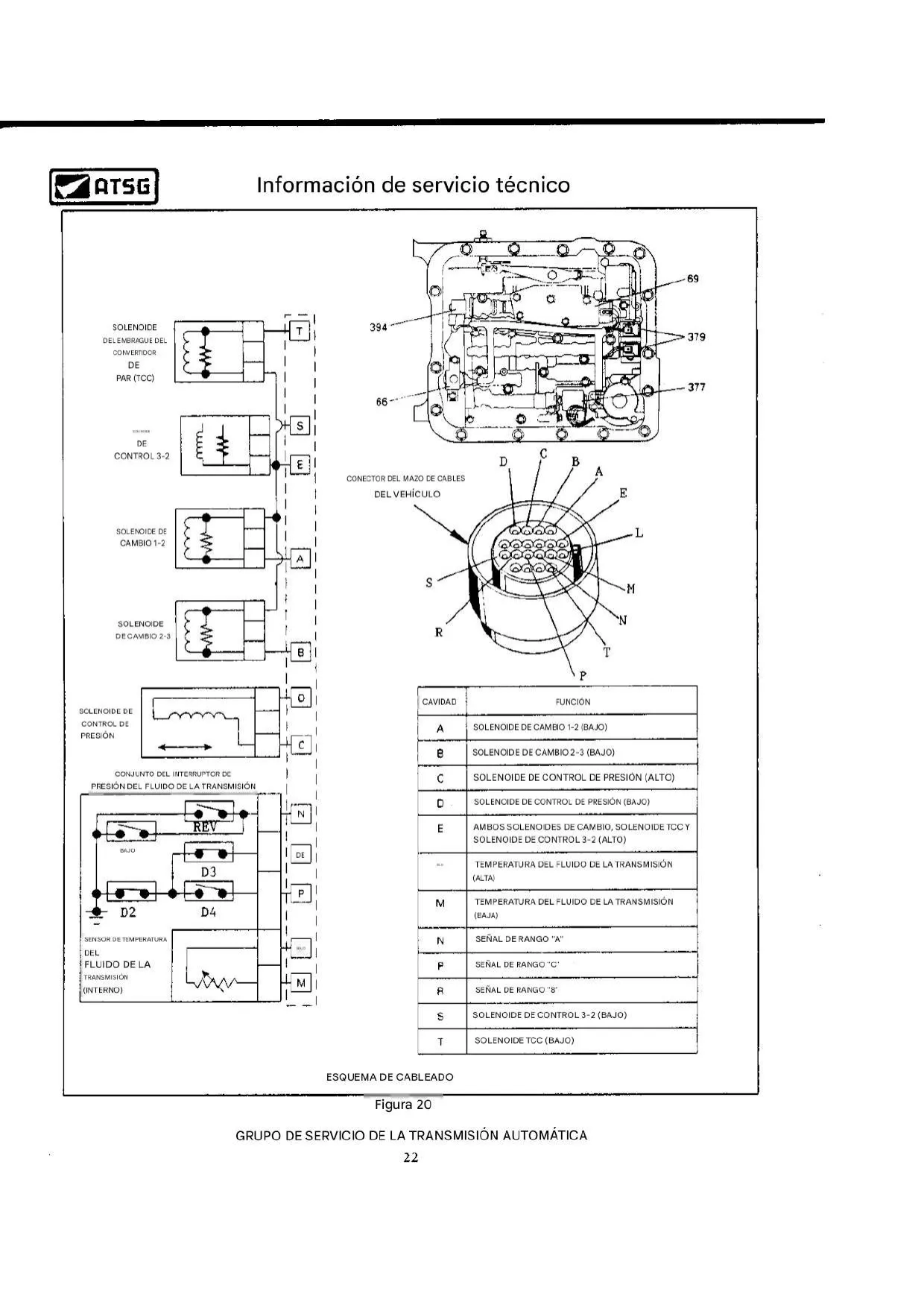

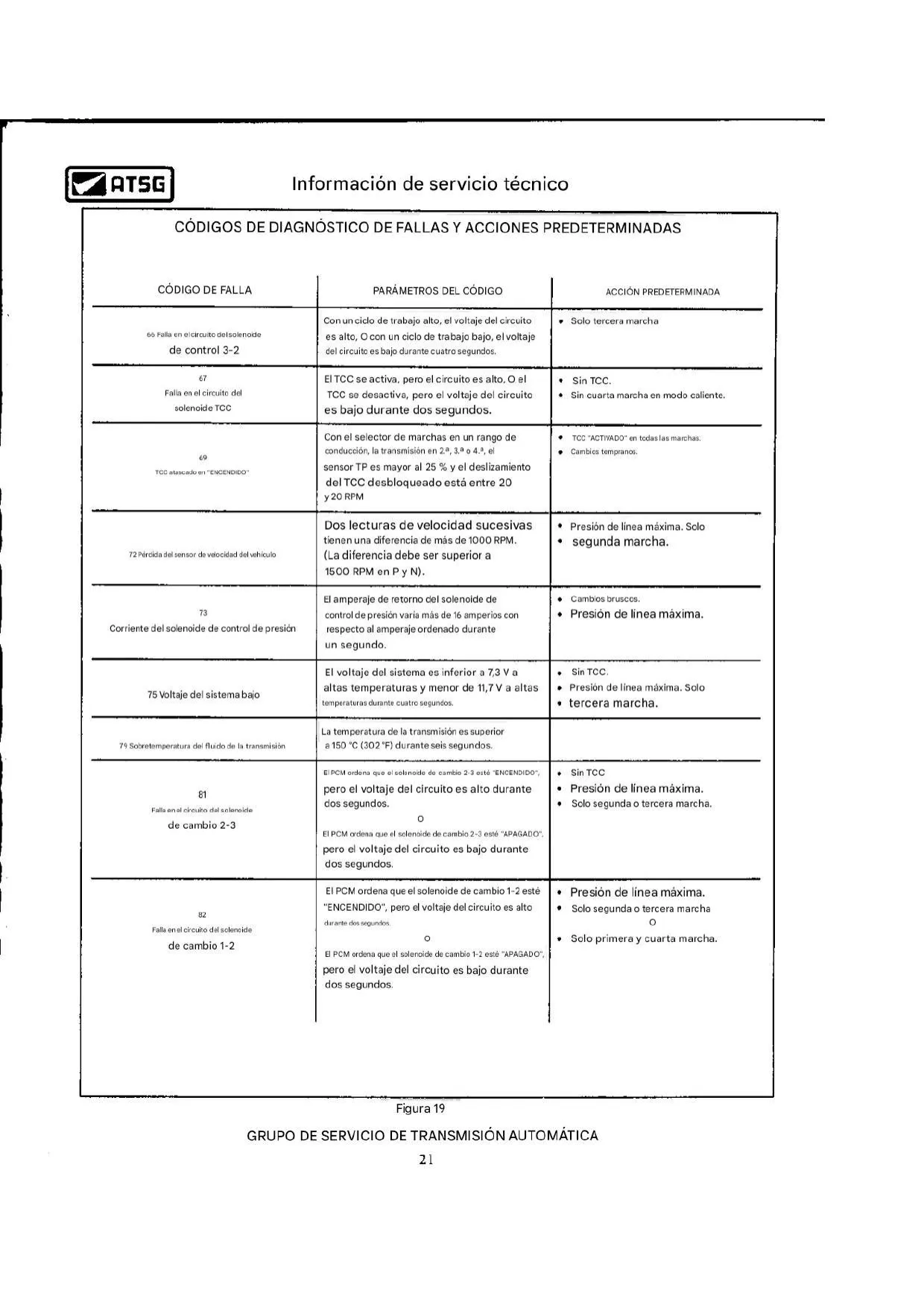

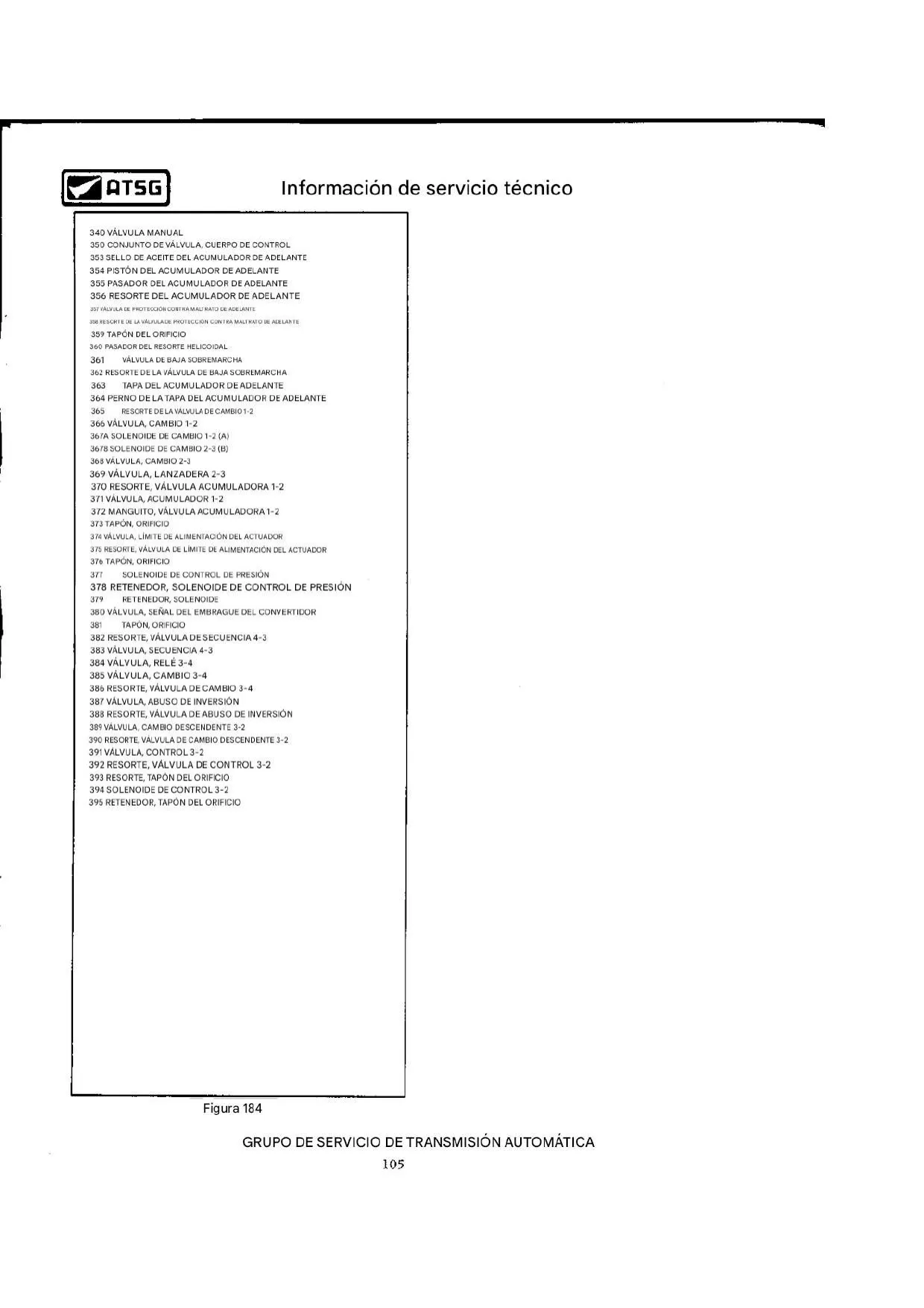

Entre sus componentes clave, se encuentran los solenoides de cambio "A" y "B", que actúan como válvulas de escape normalmente abiertas. Estos solenoides son energizados o desenergizados por el PCM mediante una señal de tierra, controlando así el patrón de cambio de marchas. Su resistencia y comportamiento de activación son cruciales para un desplazamiento suave y preciso.

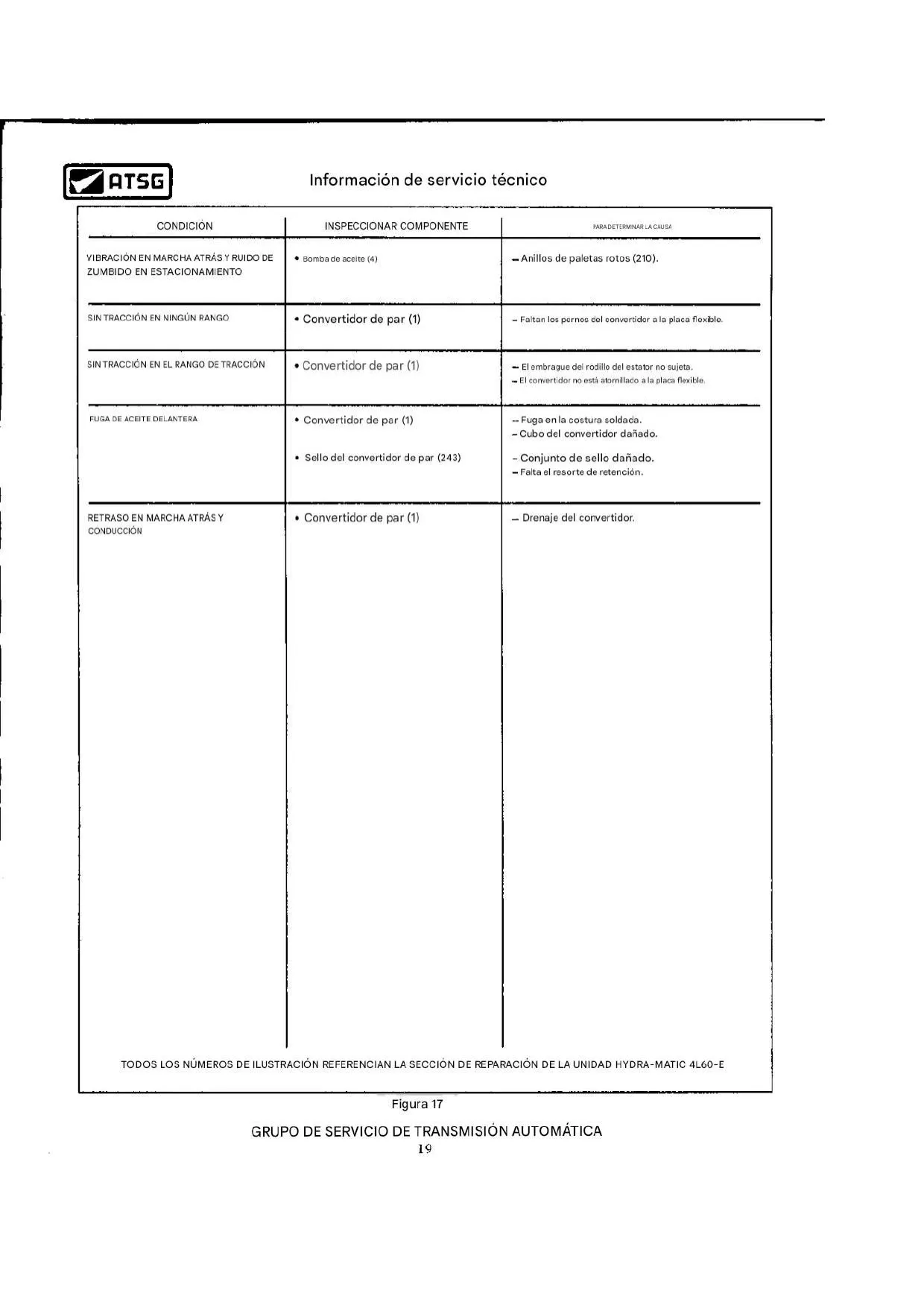

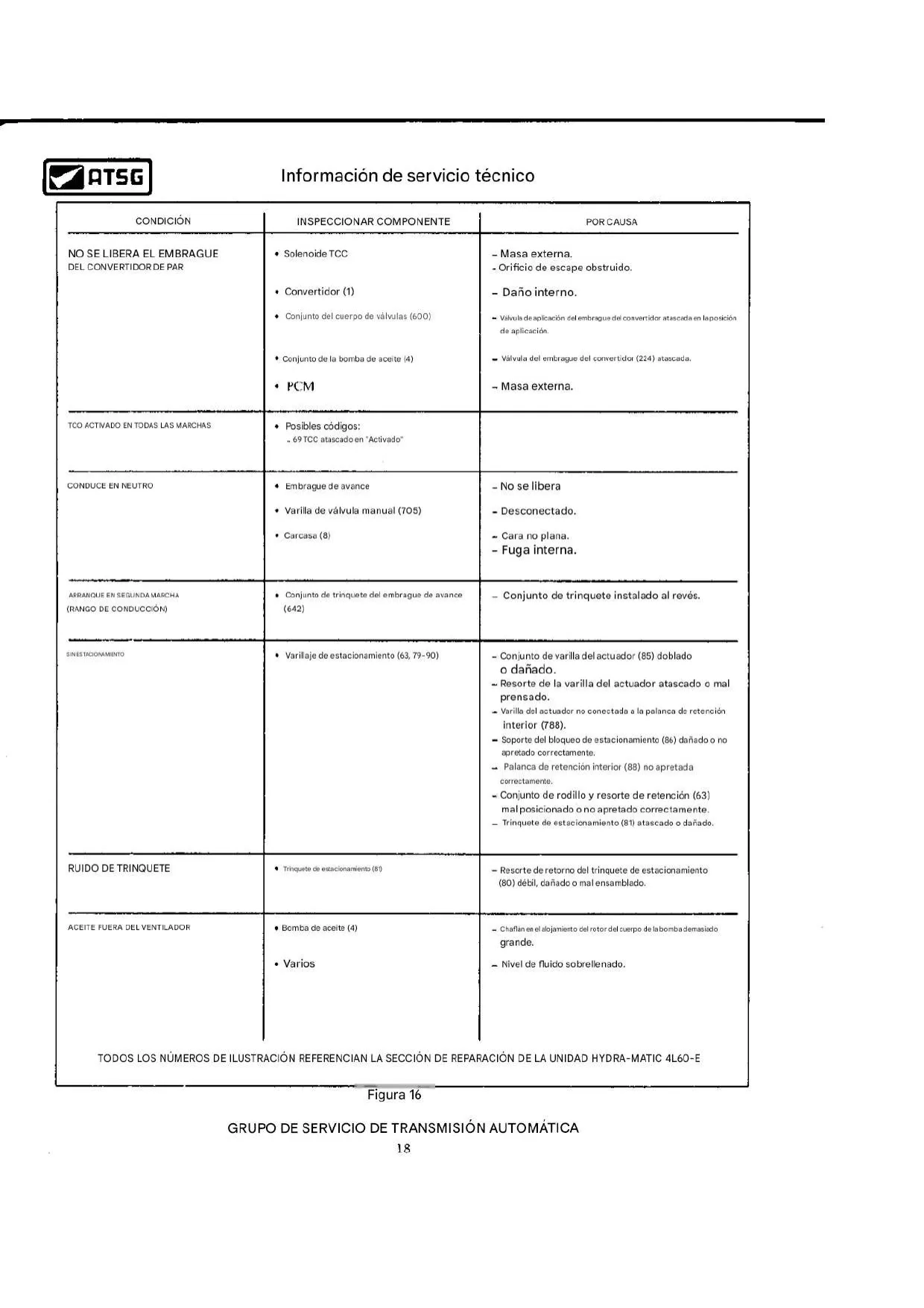

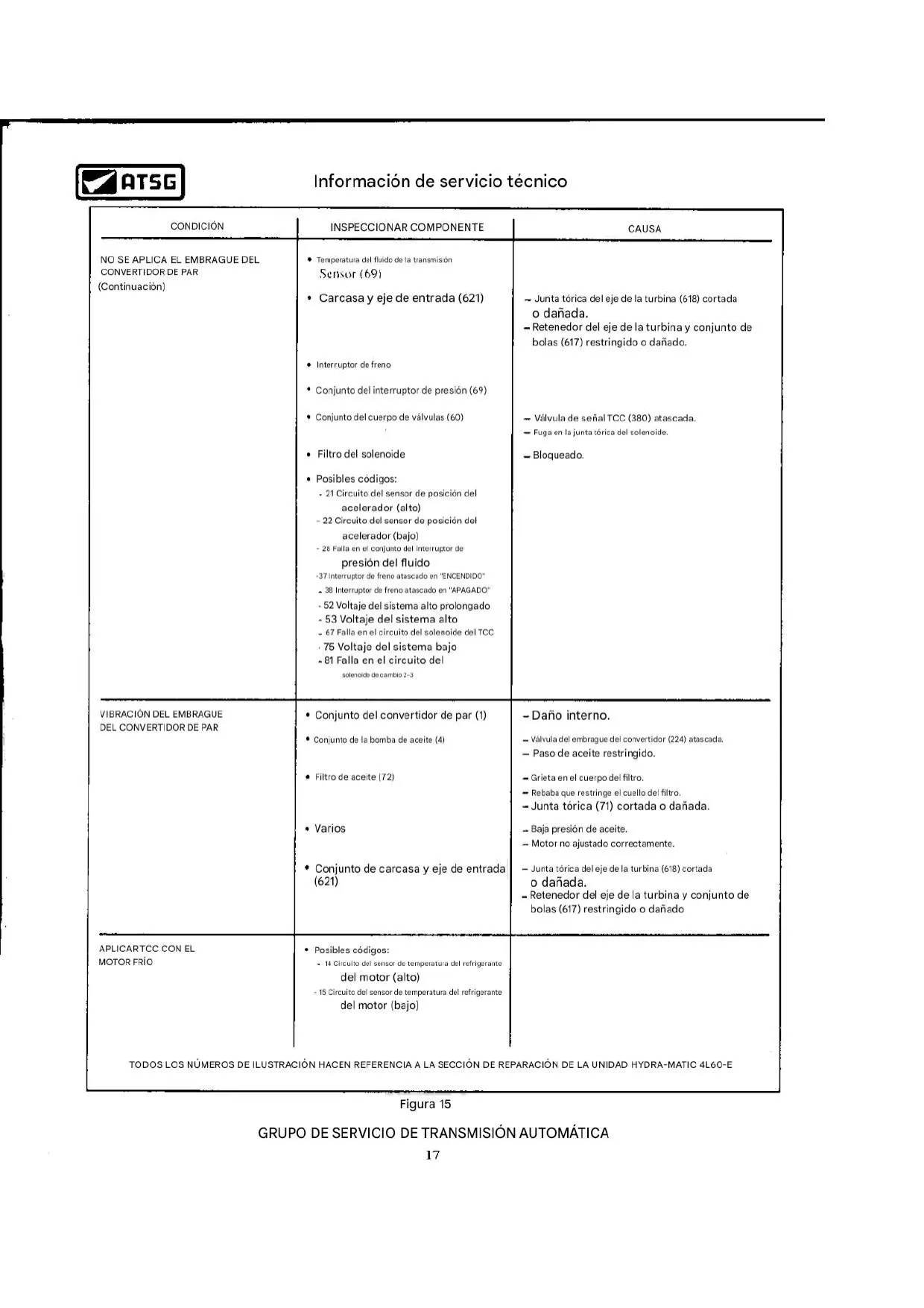

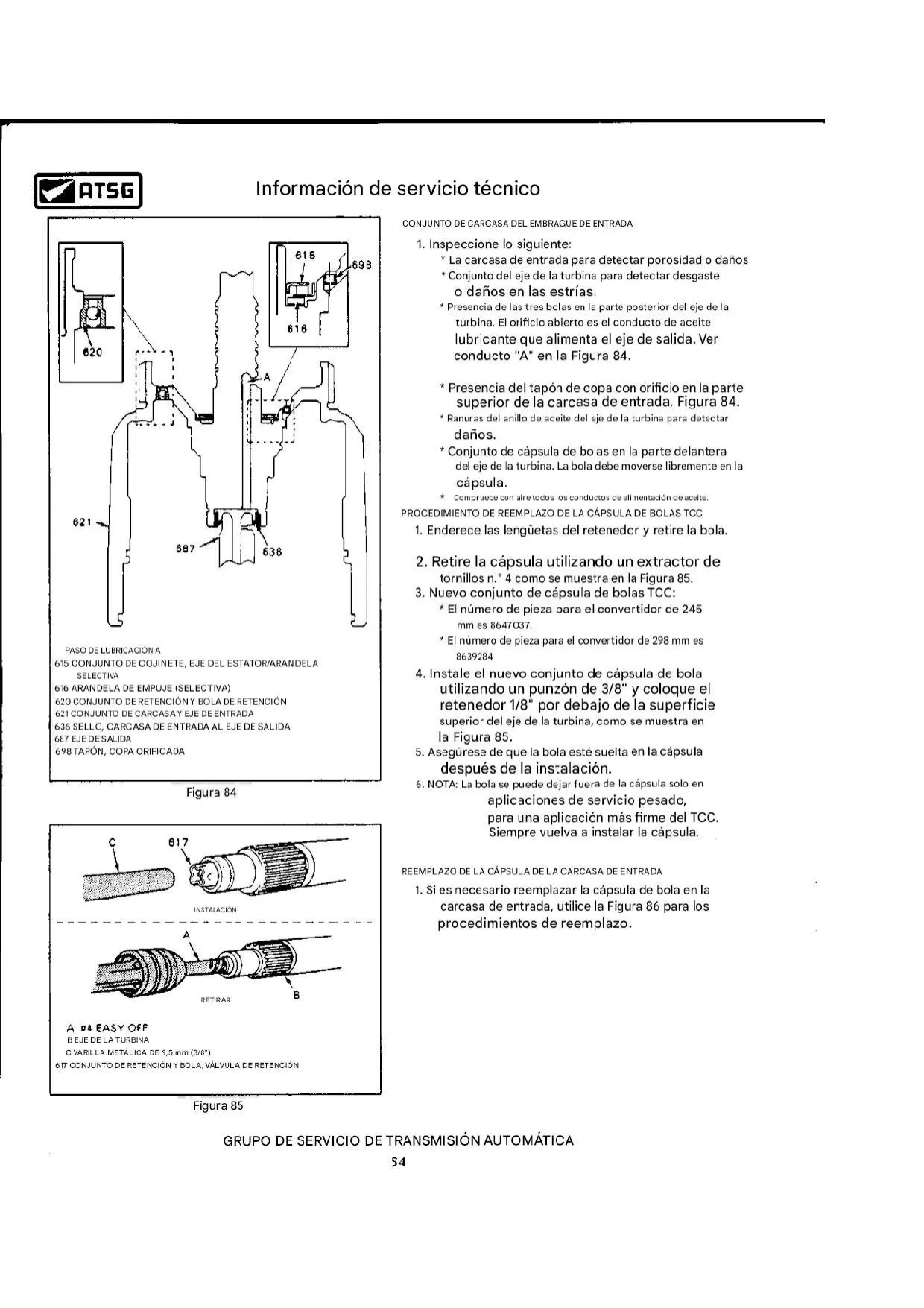

El Solenoide de Bloqueo del Convertidor de Par (TCC) es otro elemento fundamental, encargado de aplicar y liberar el embrague del convertidor para mejorar la eficiencia del combustible y reducir el deslizamiento. Este solenoide también es controlado por el PCM, garantizando una transición fluida entre los modos de embrague bloqueado y desbloqueado.

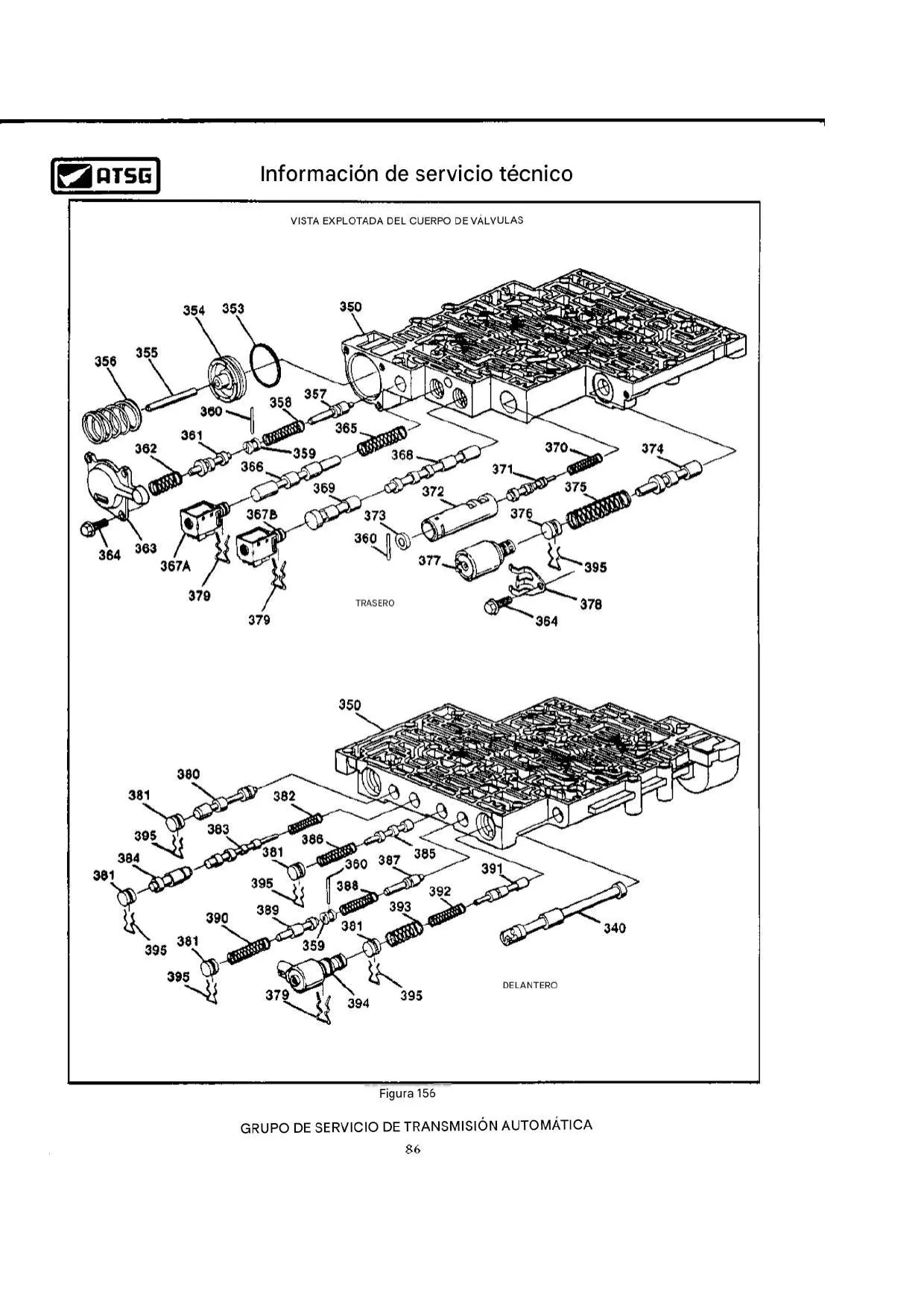

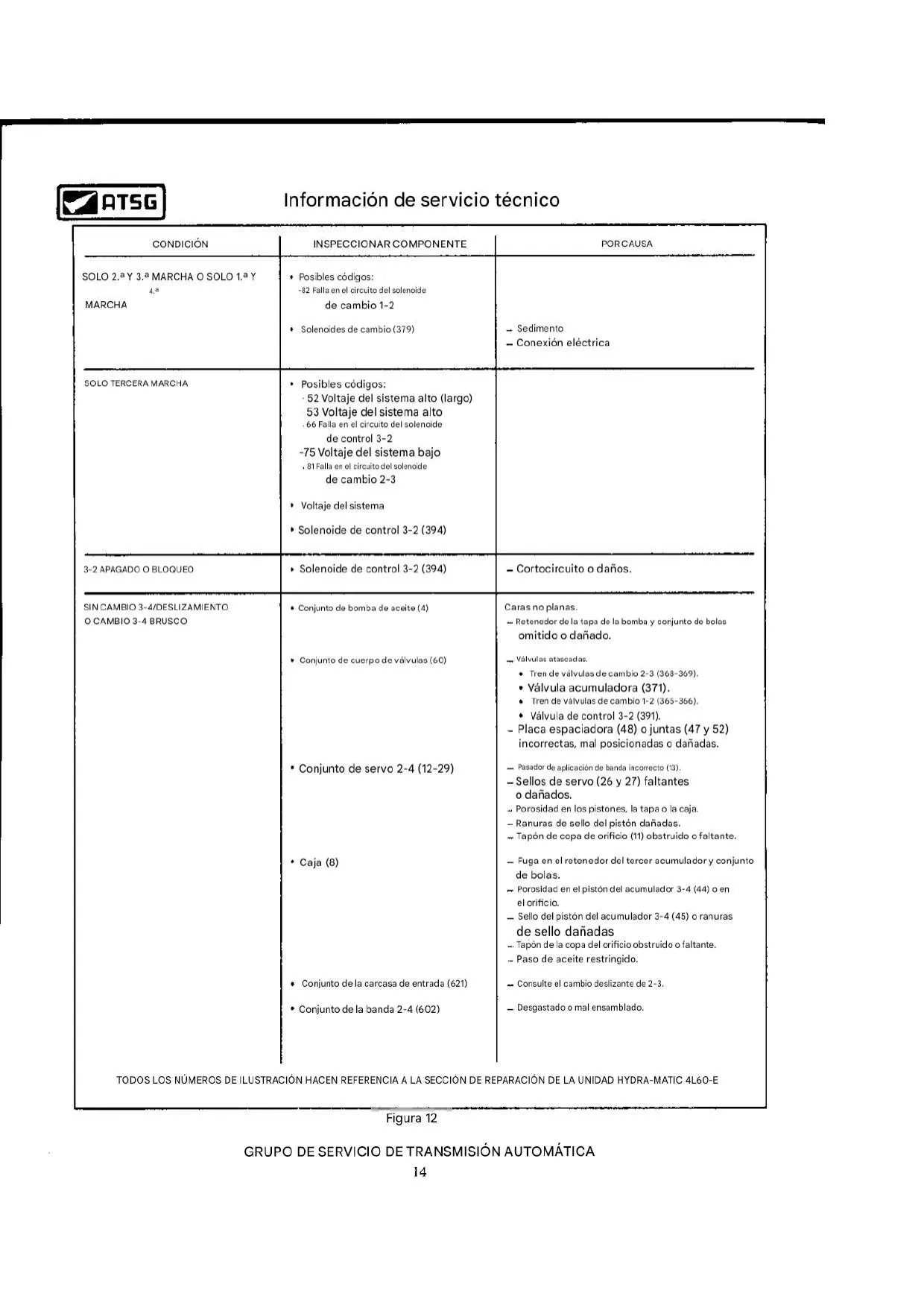

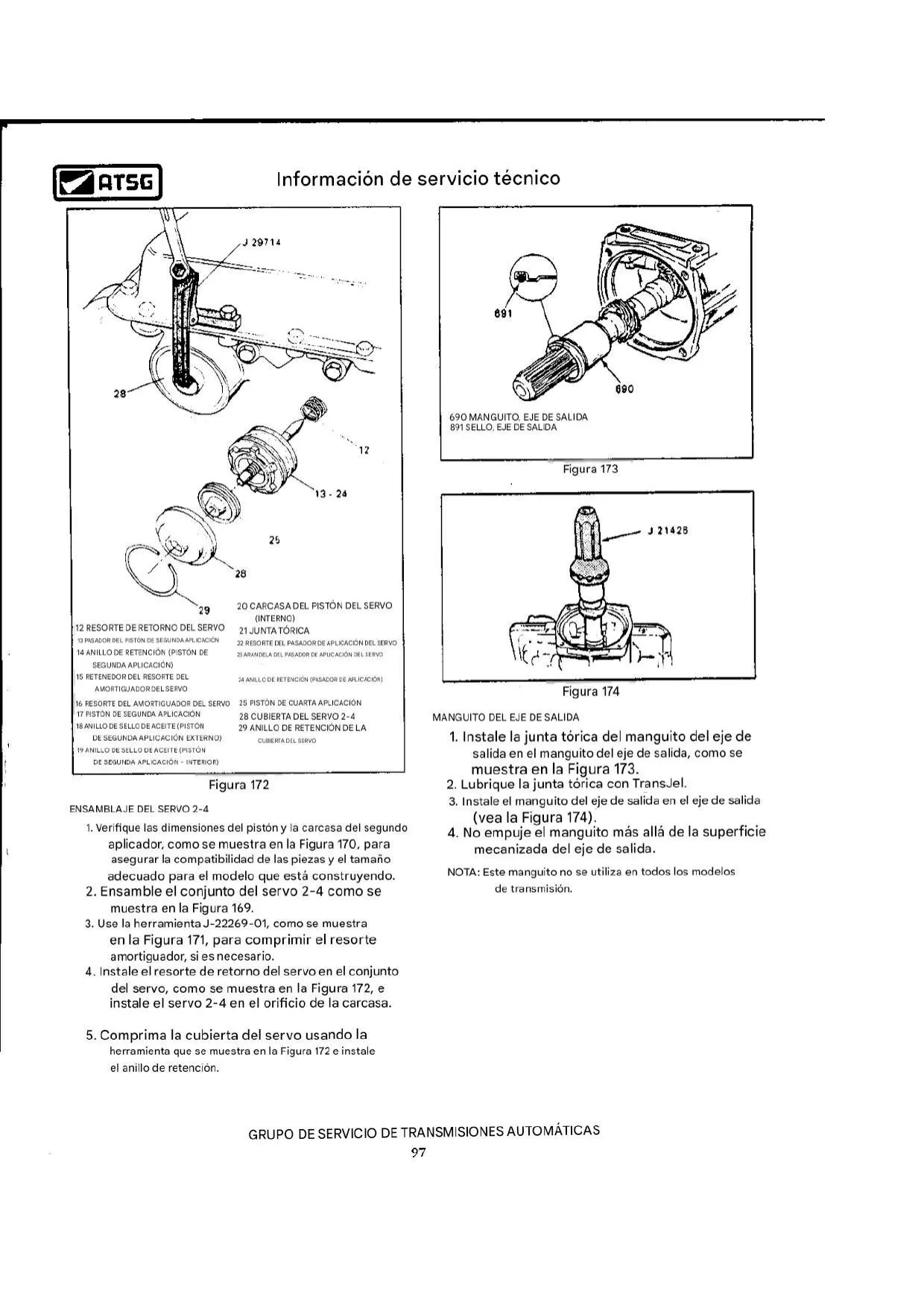

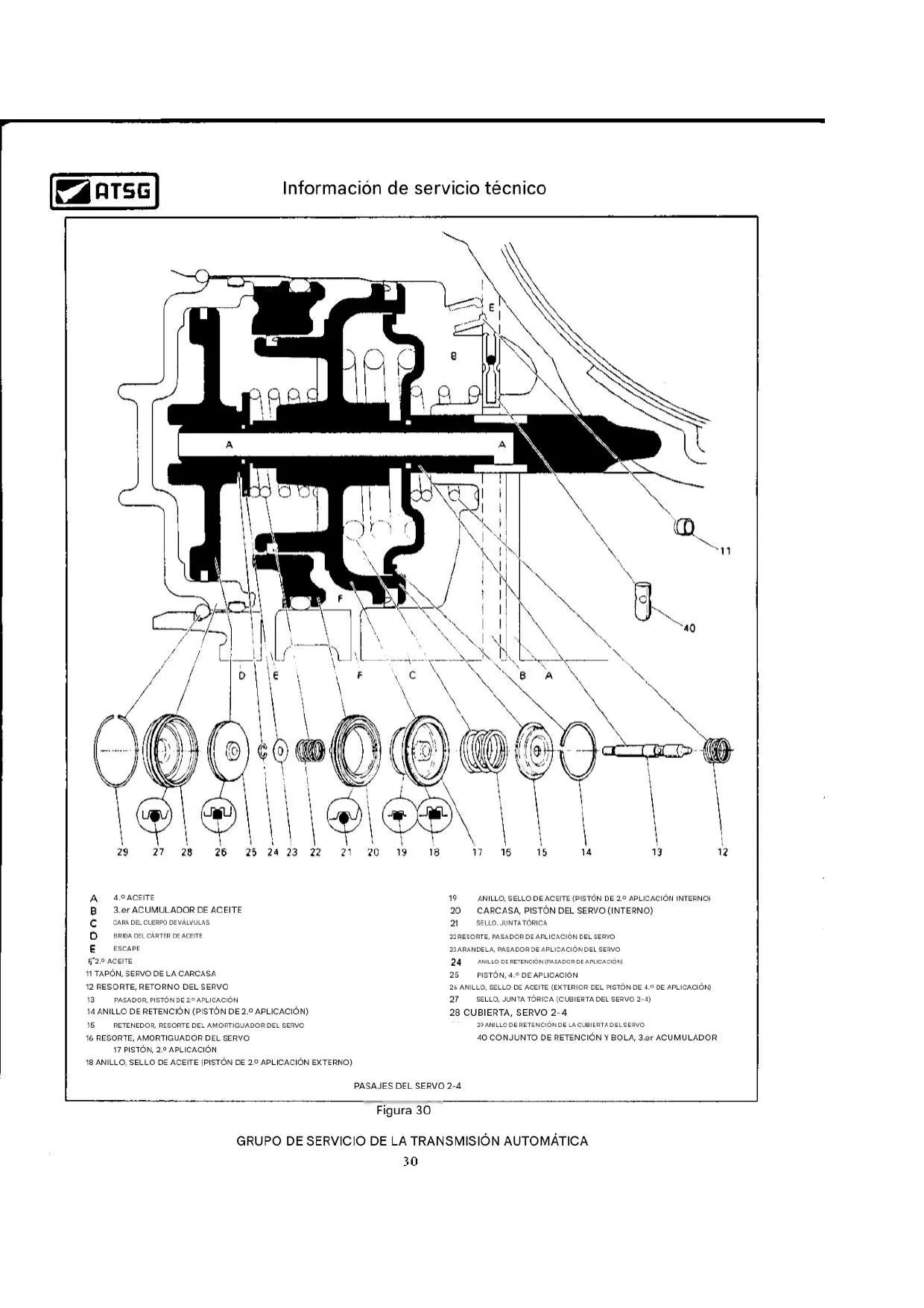

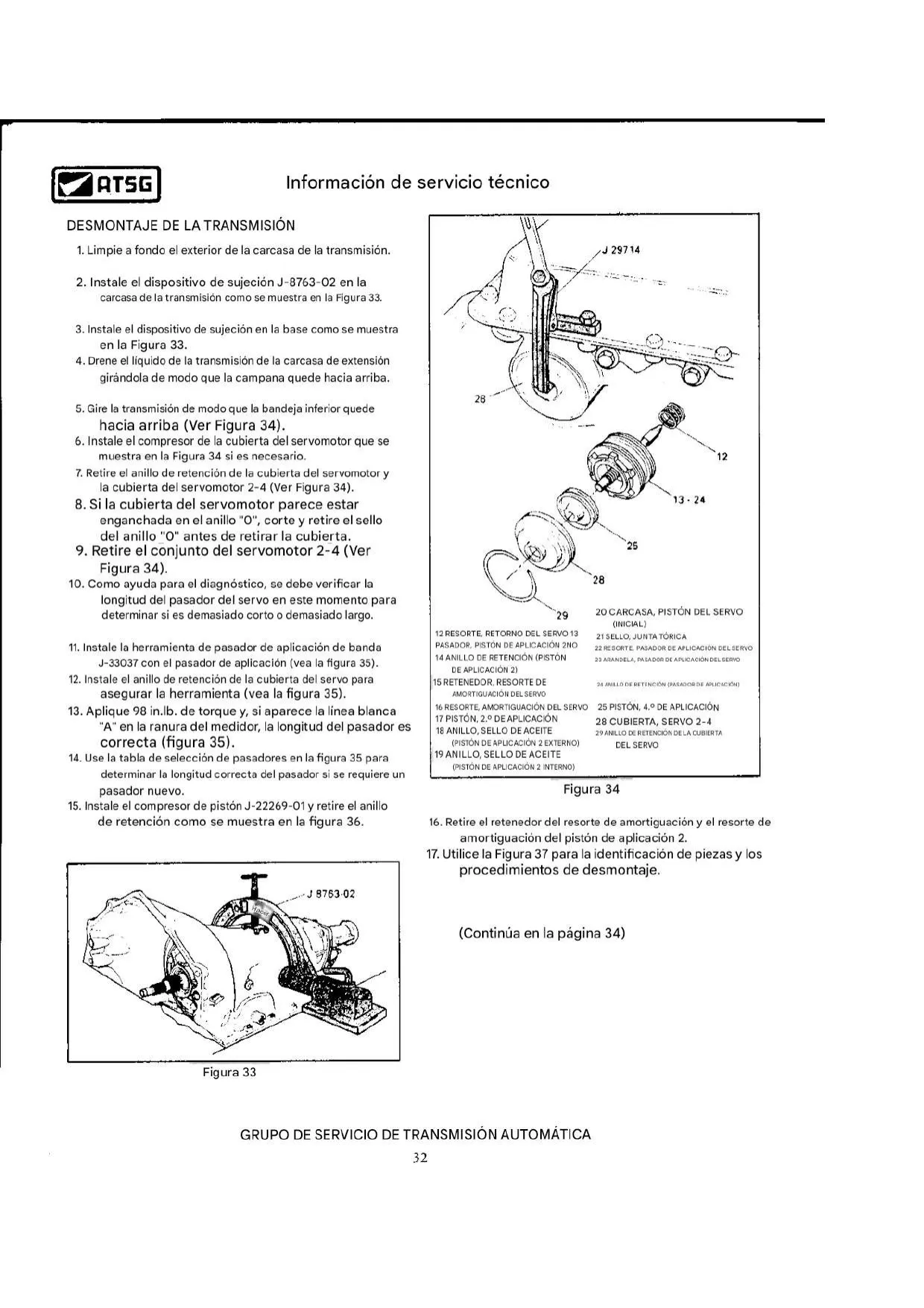

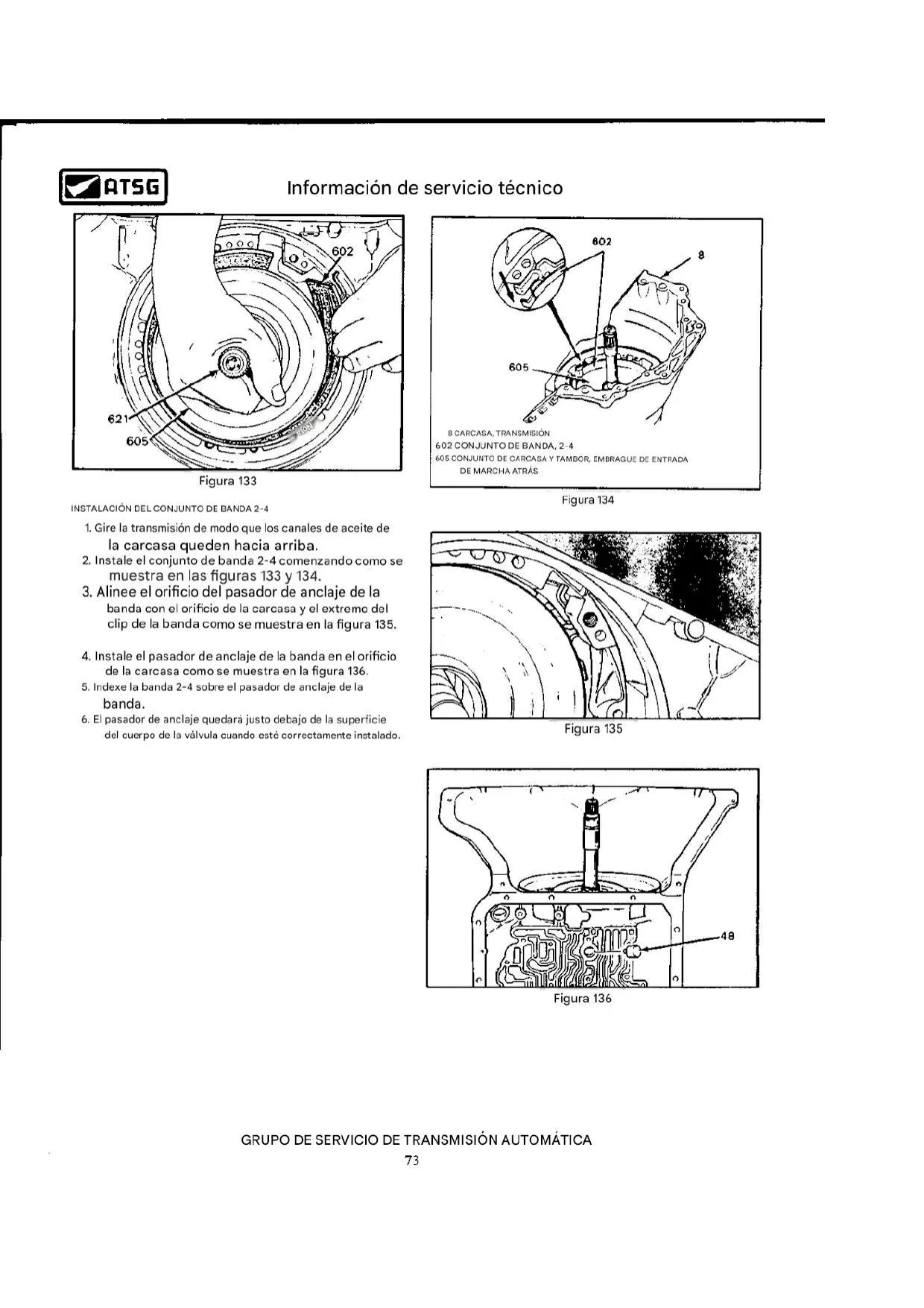

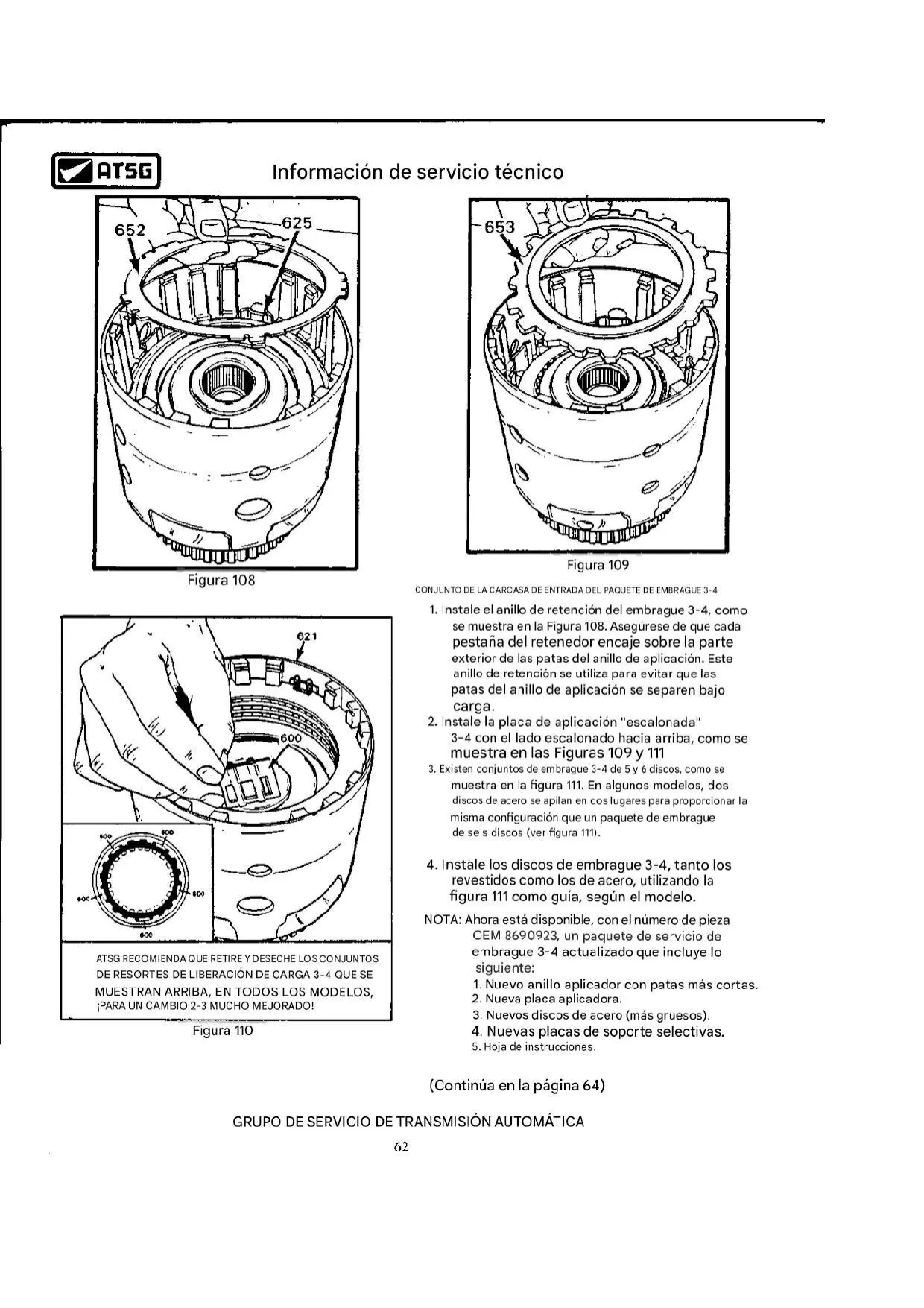

Para gestionar la calidad del cambio descendente de 3ª a 2ª velocidad, la 4L60E incorpora un Solenoide de Control 3-2, modulado por ancho de pulso (PWM). Este componente es vital para regular la liberación del embrague 3-4 y la aplicación de la banda 2-4, lo que resulta en cambios descendentes más suaves y controlados, mejorando la experiencia de conducción.

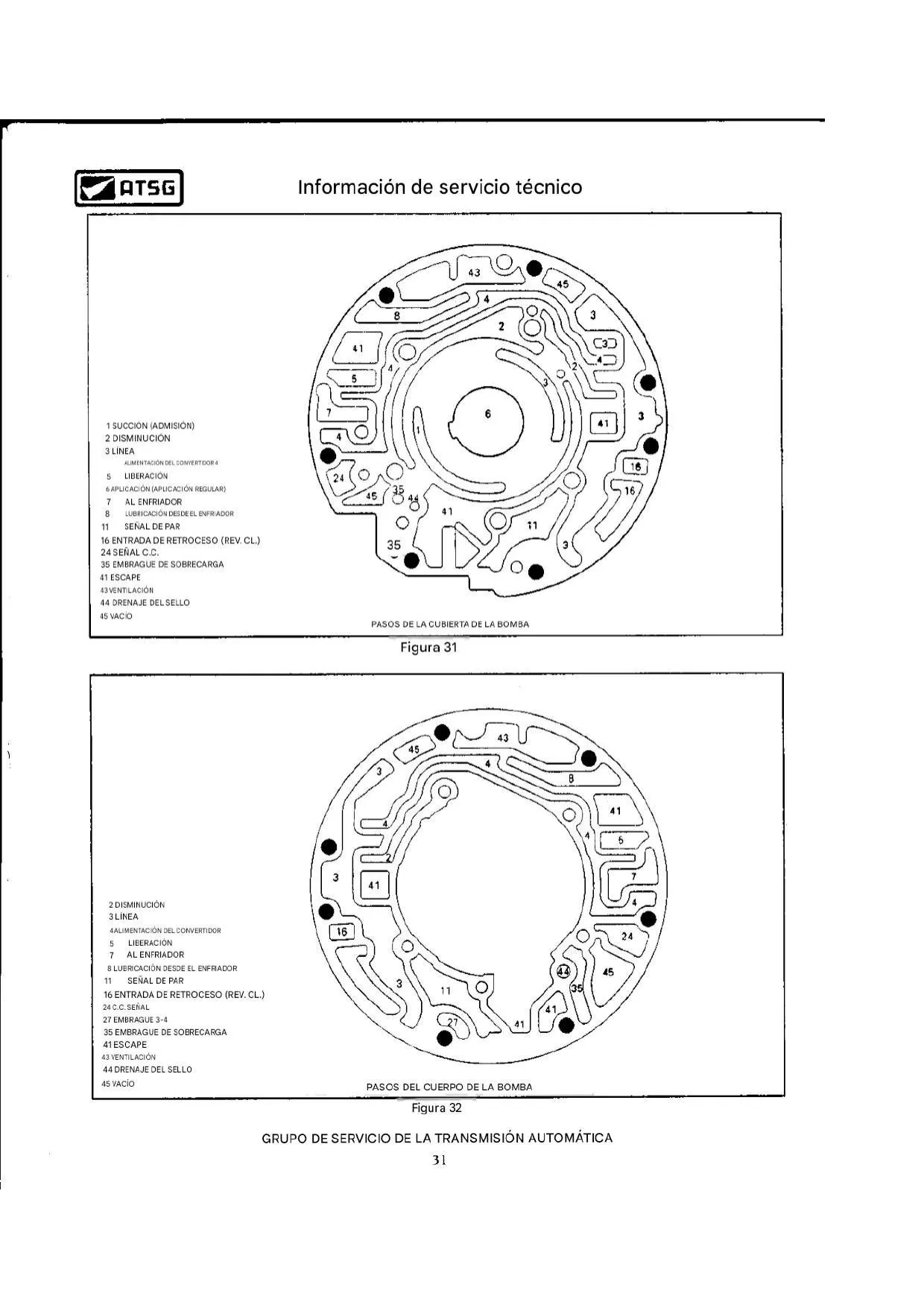

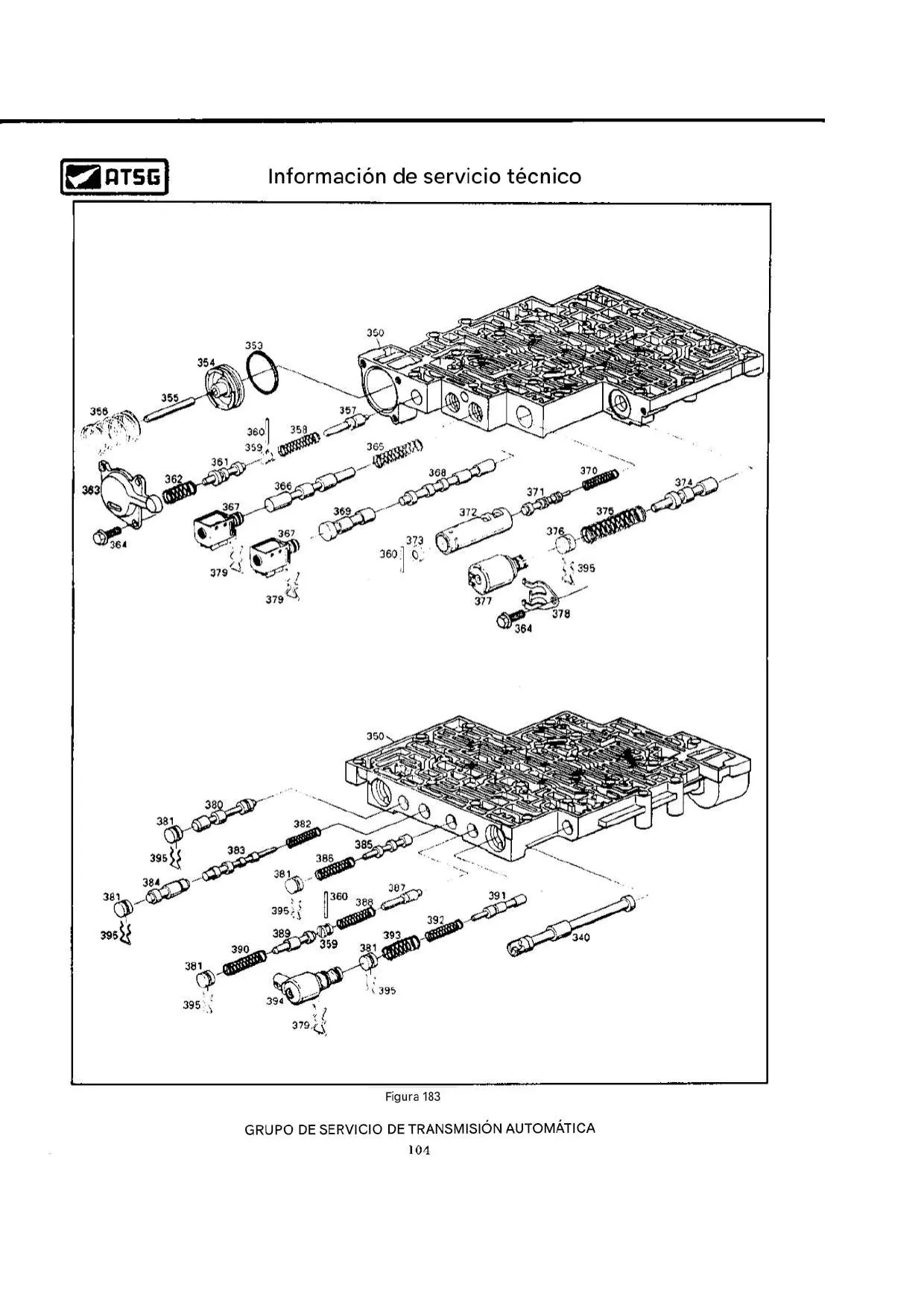

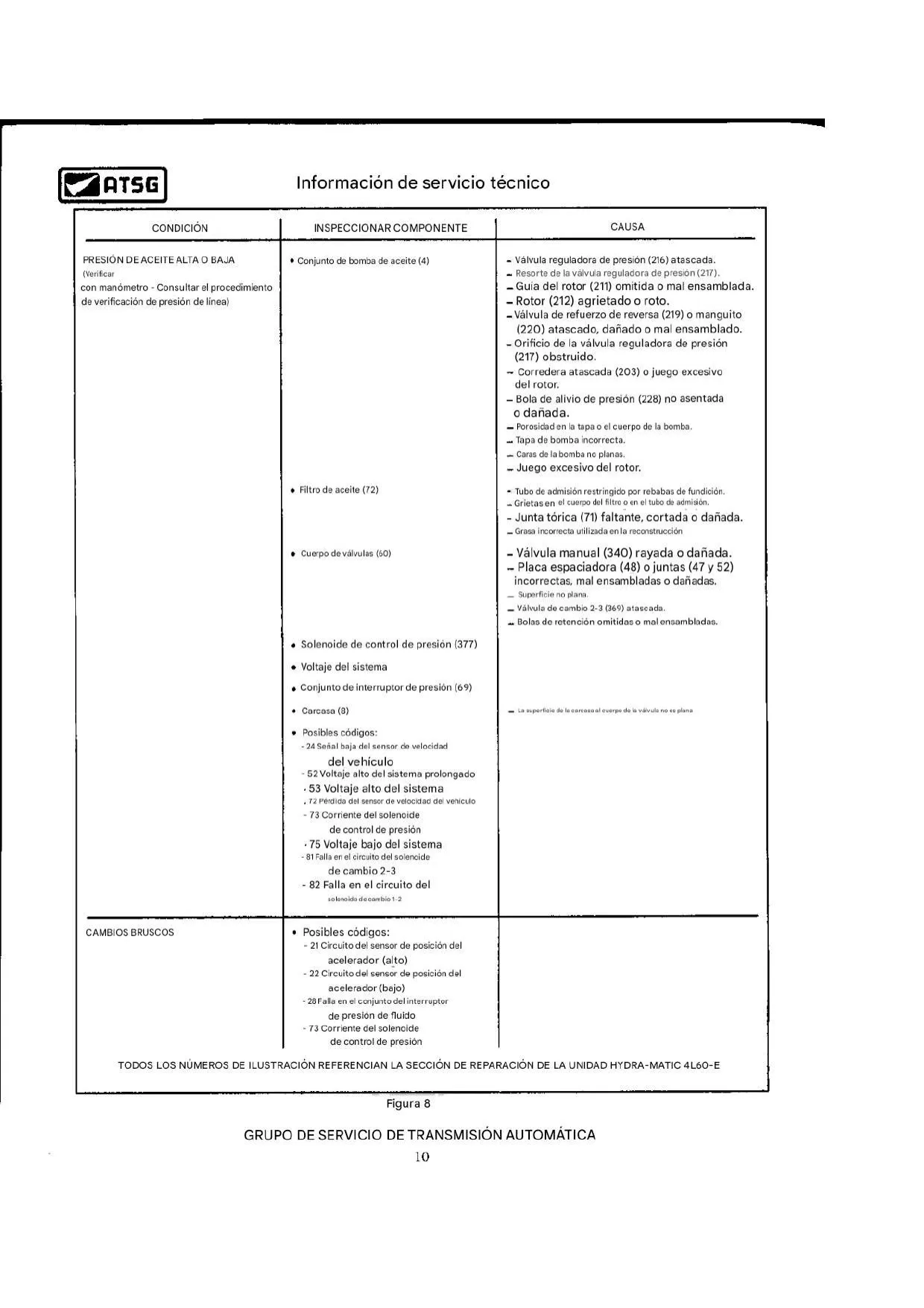

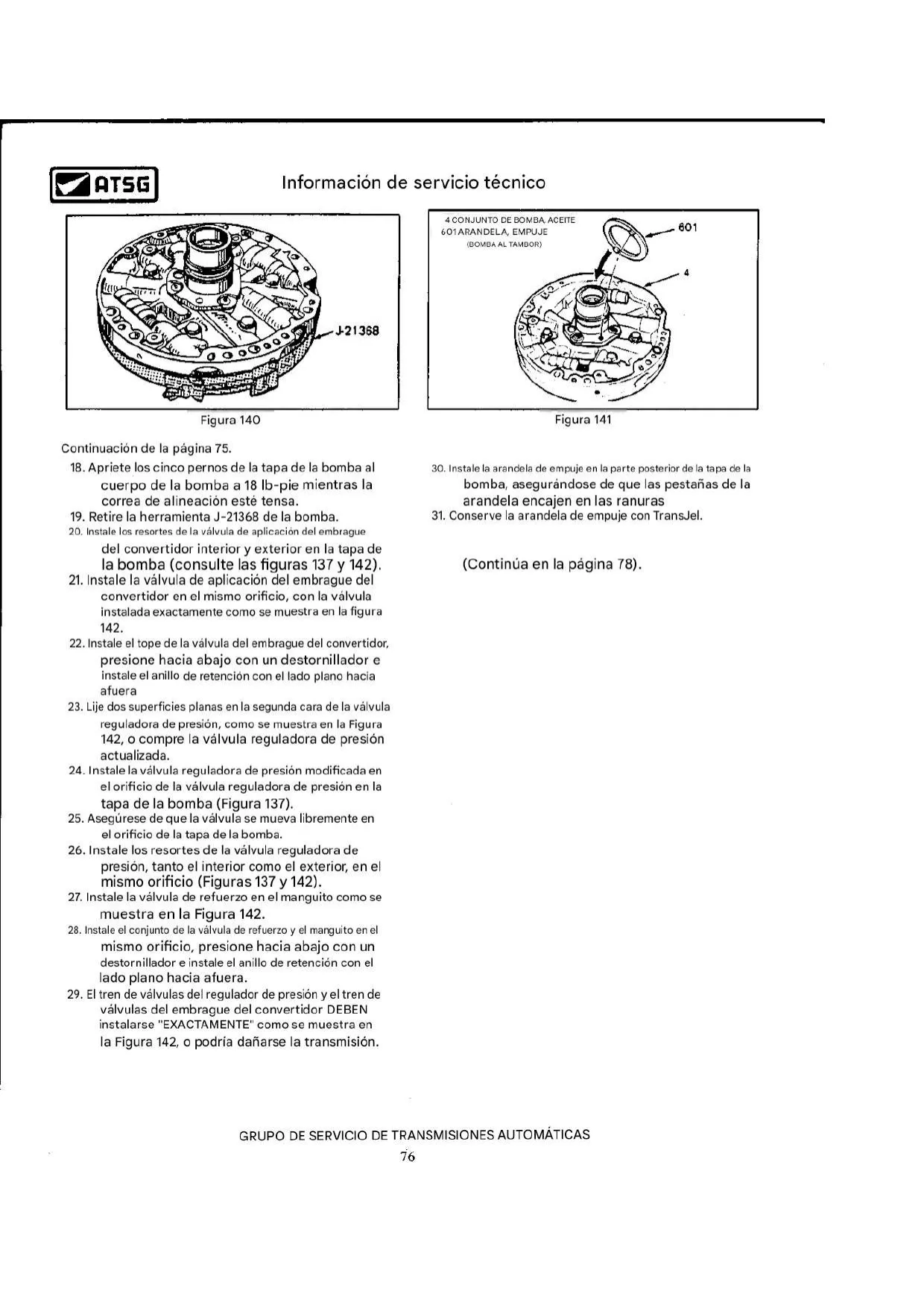

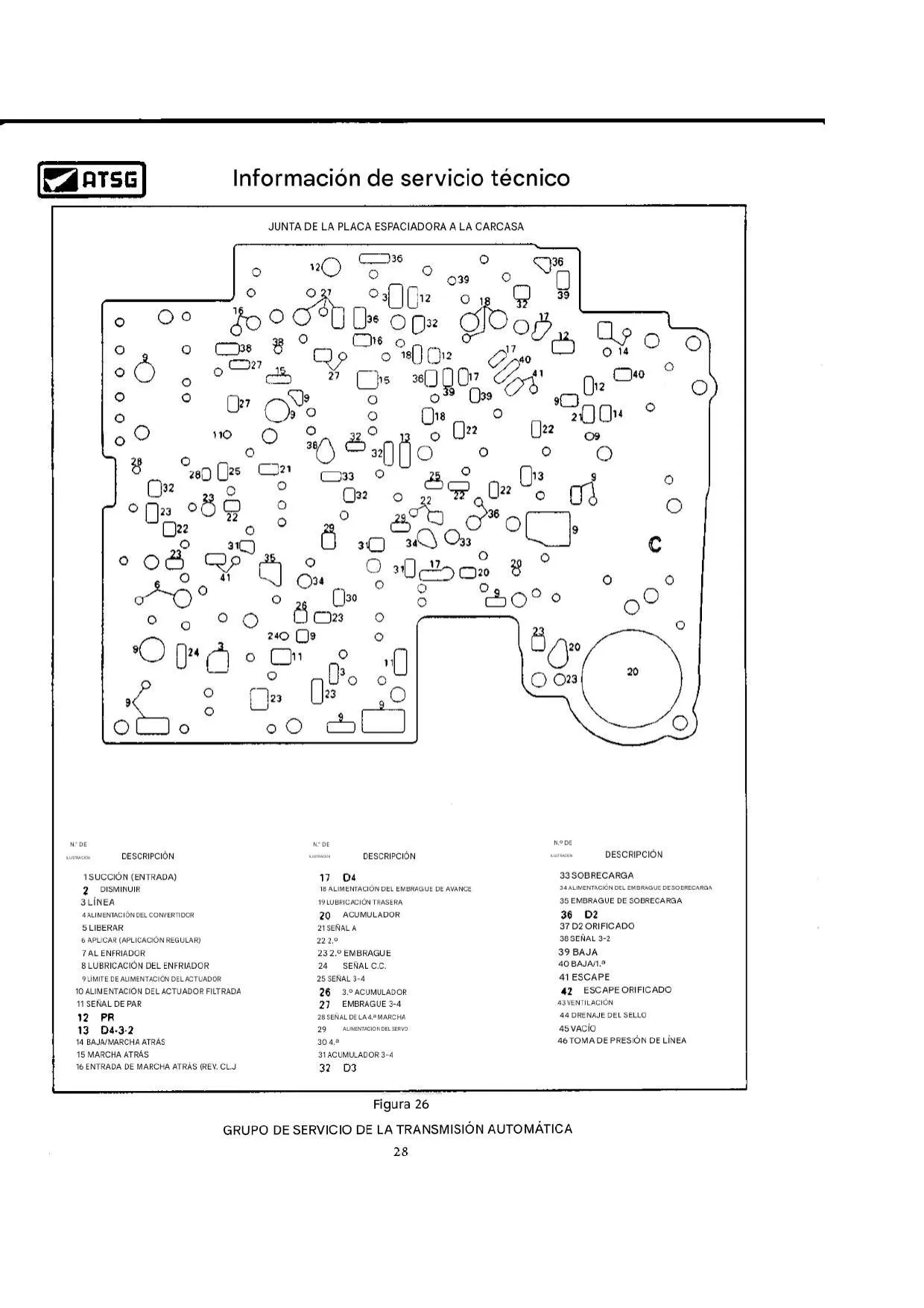

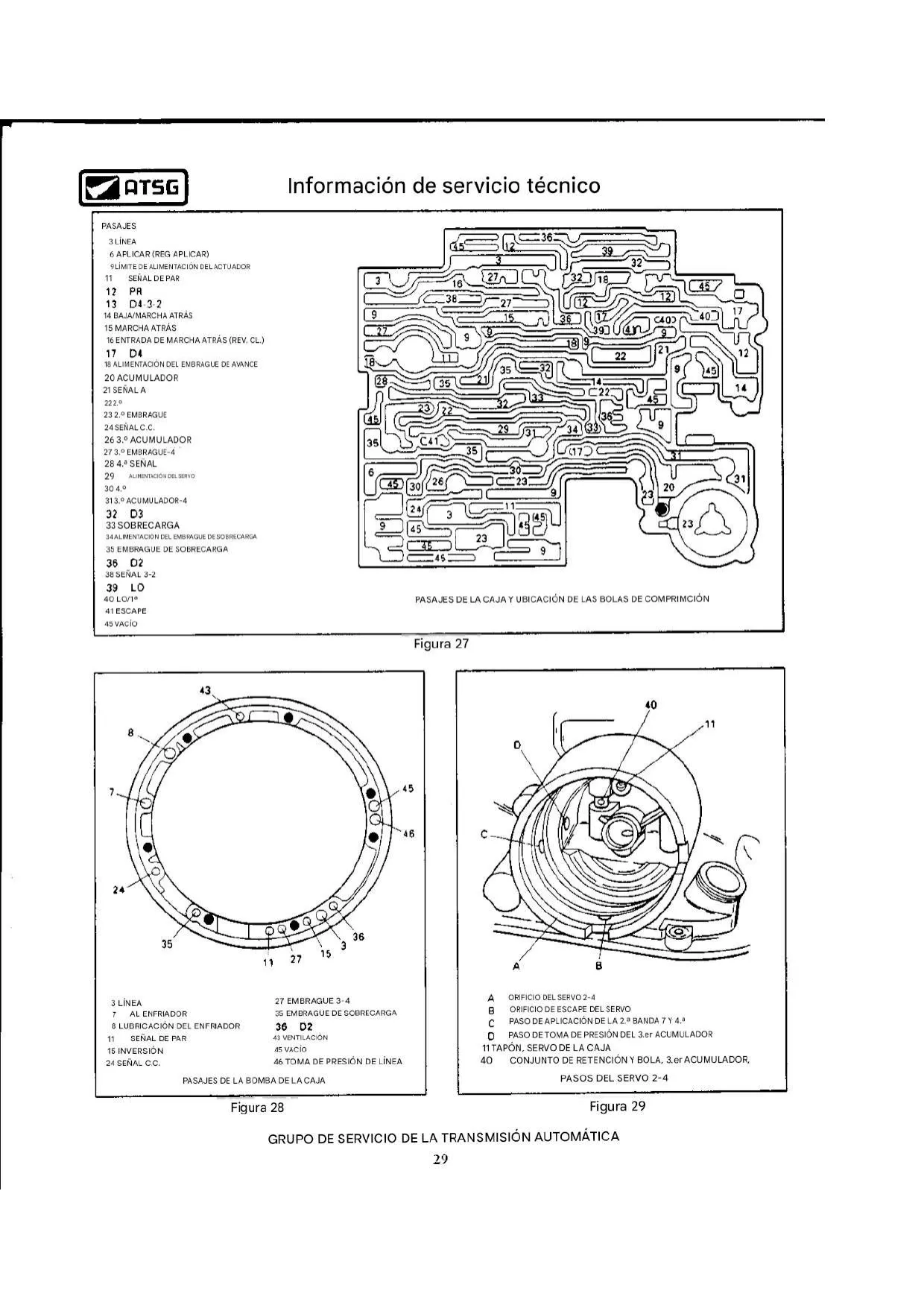

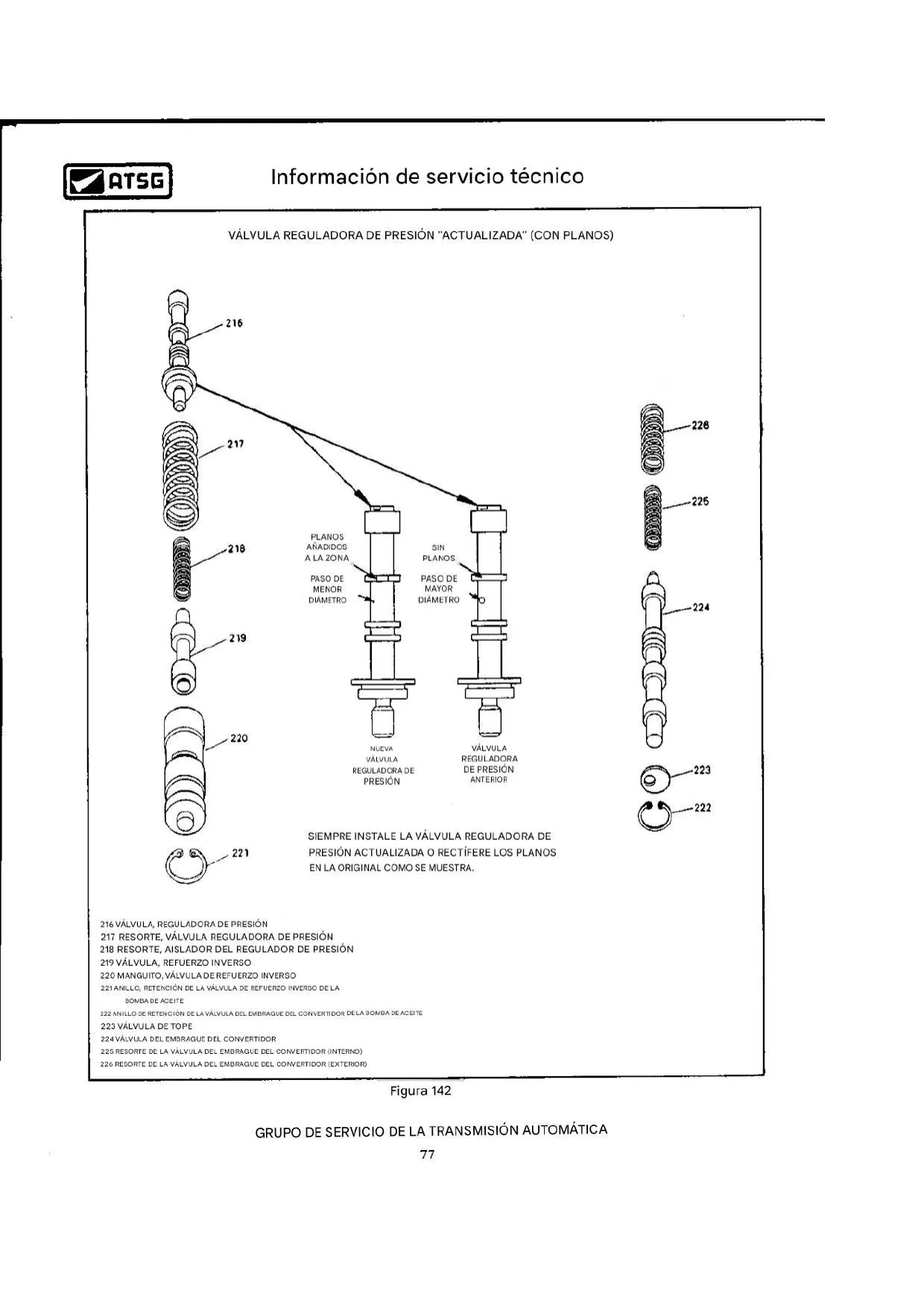

La presión hidráulica dentro de la transmisión es finamente regulada por el Solenoide de Control de Presión, también conocido como motor de fuerza. Este regulador electrónico varía la presión hidráulica modulando la corriente, sustituyendo la función de la válvula de mariposa y permitiendo un control preciso de la presión de línea, esencial para la vida útil de la transmisión y la calidad de los cambios.

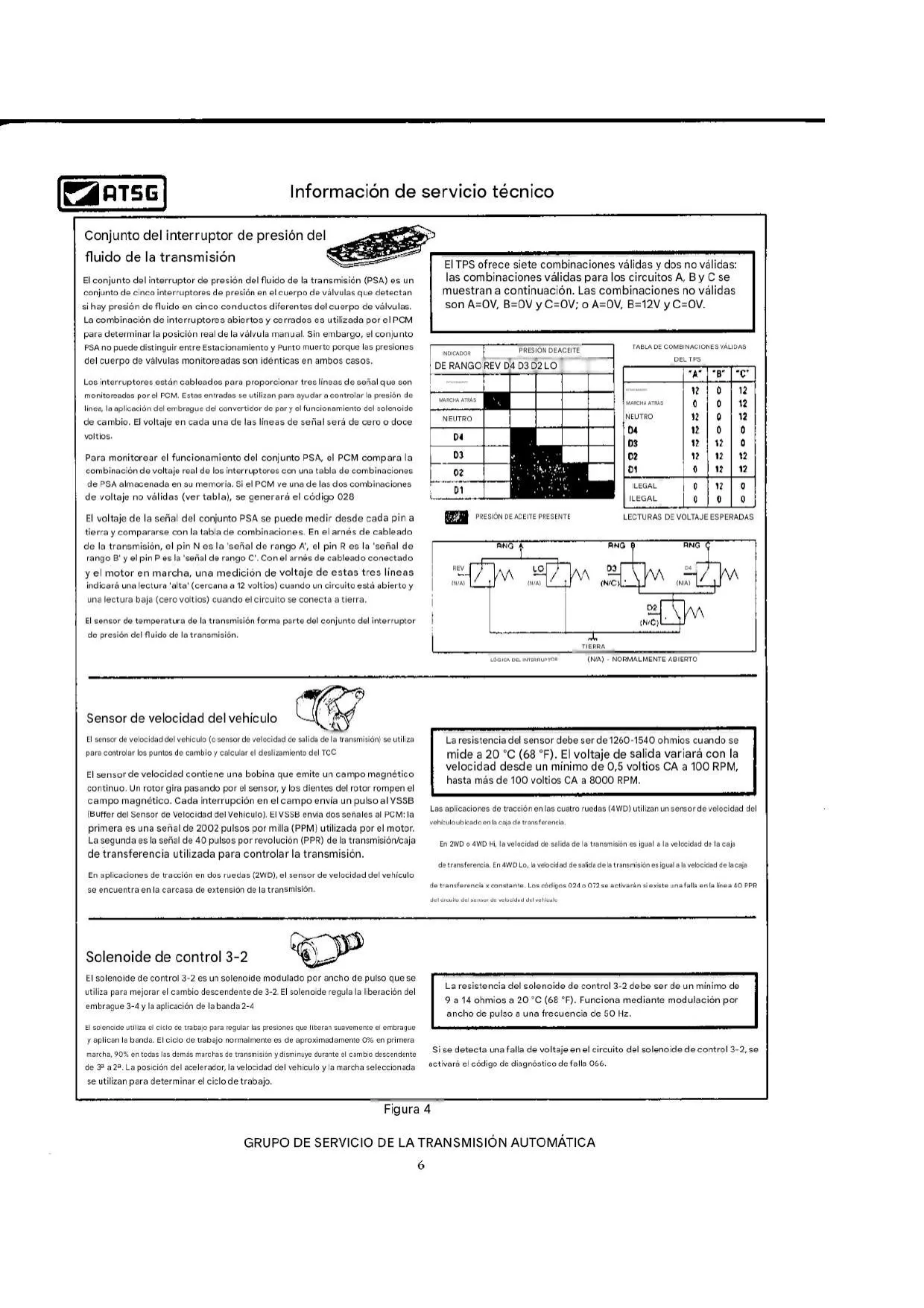

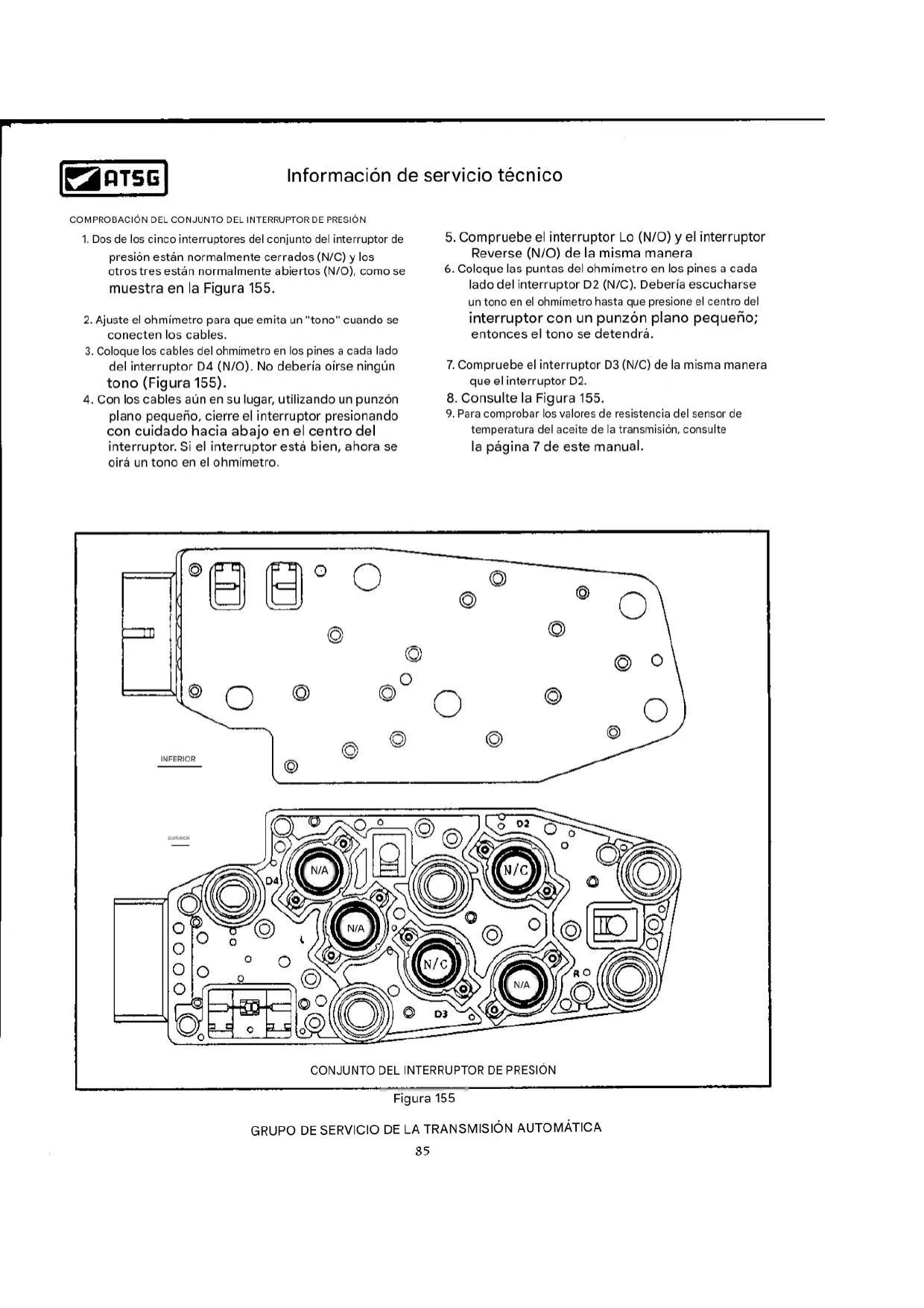

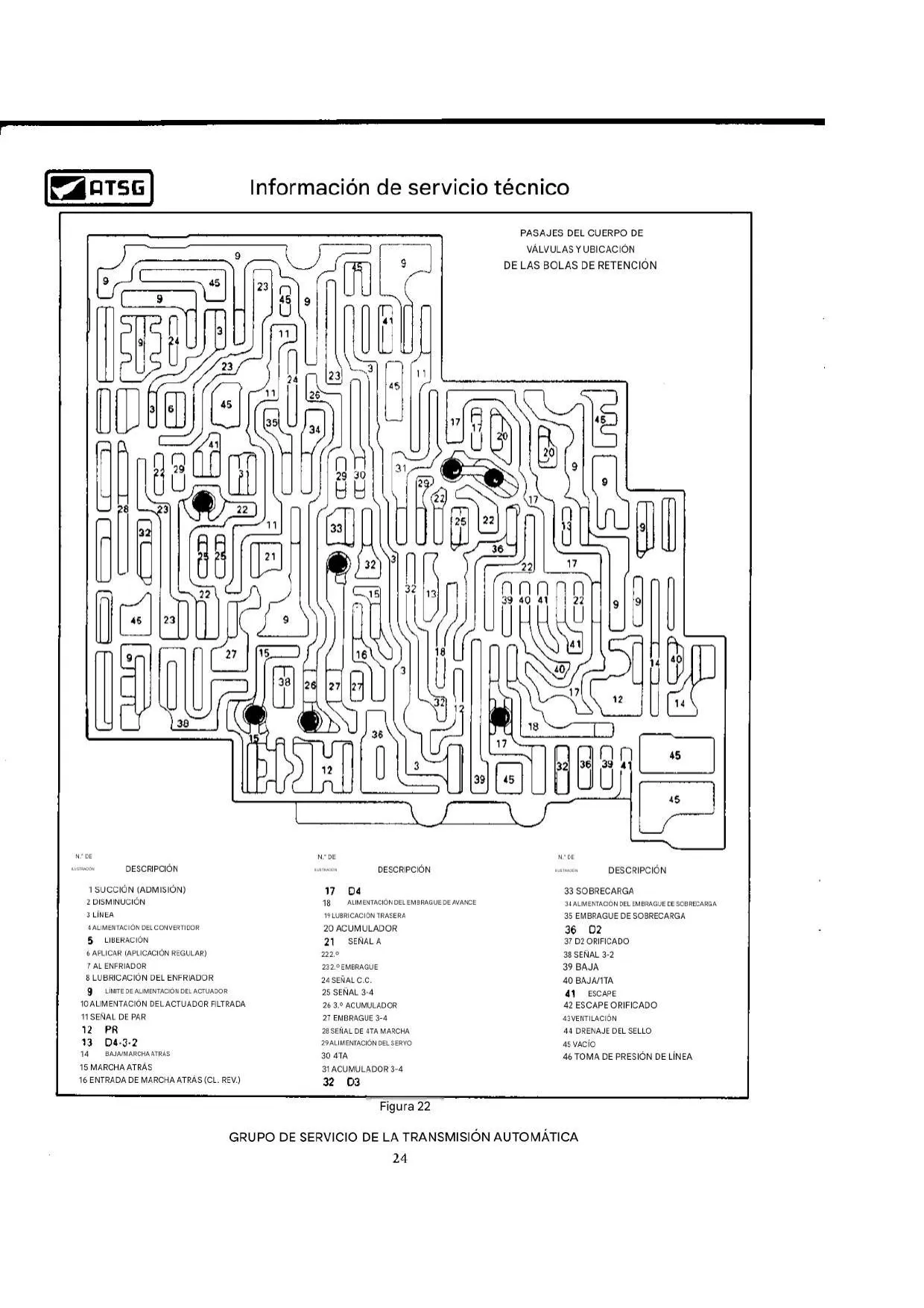

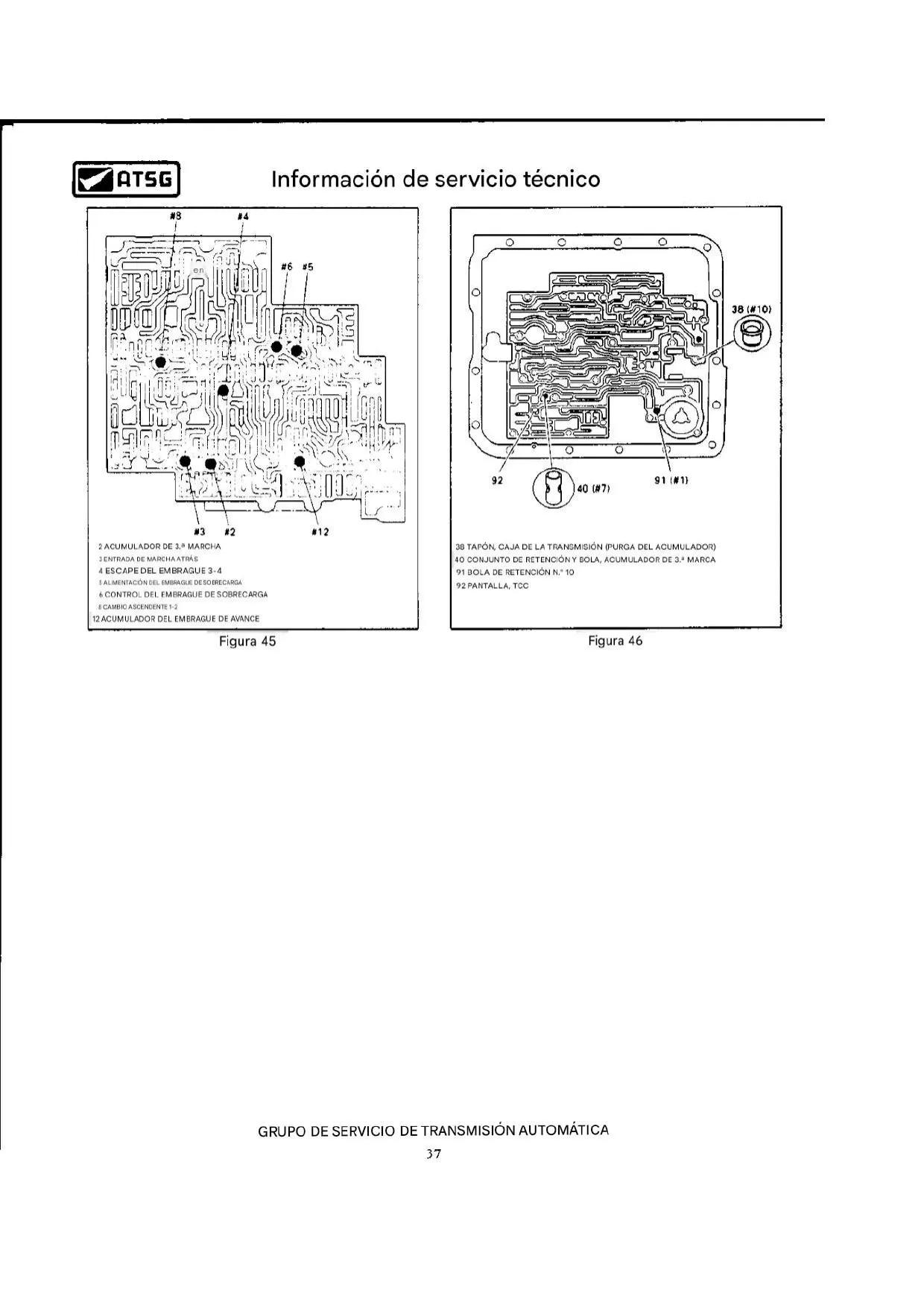

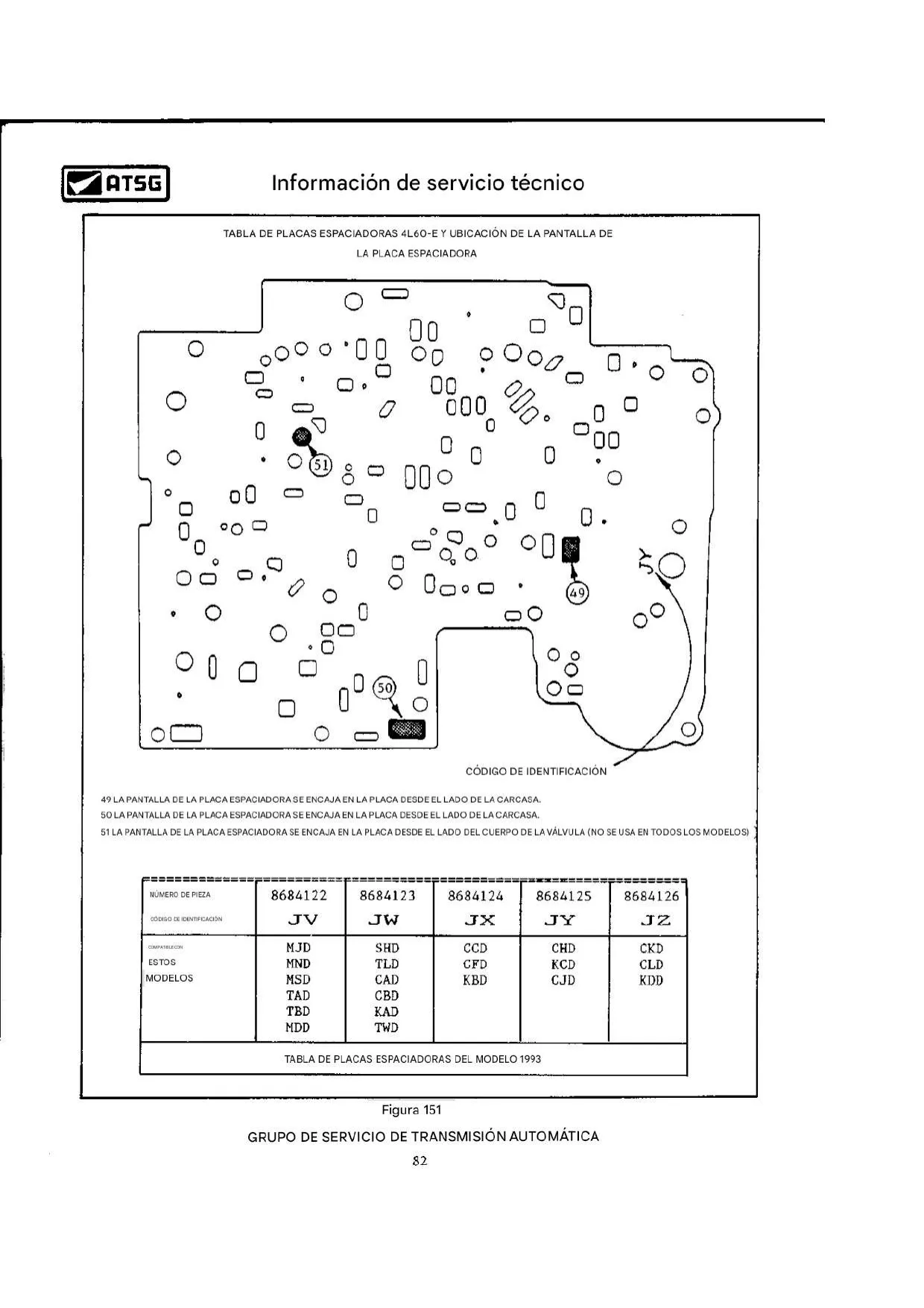

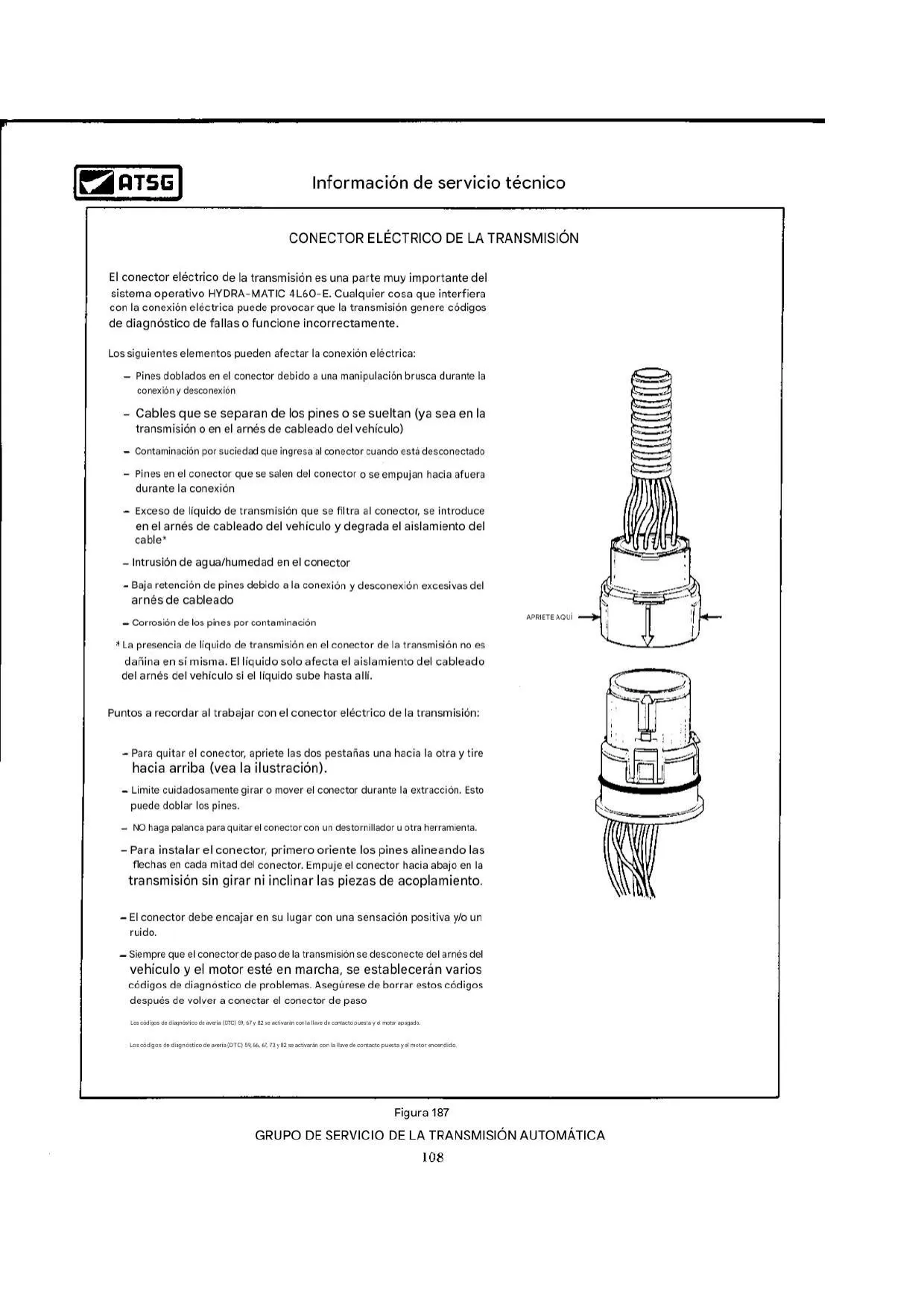

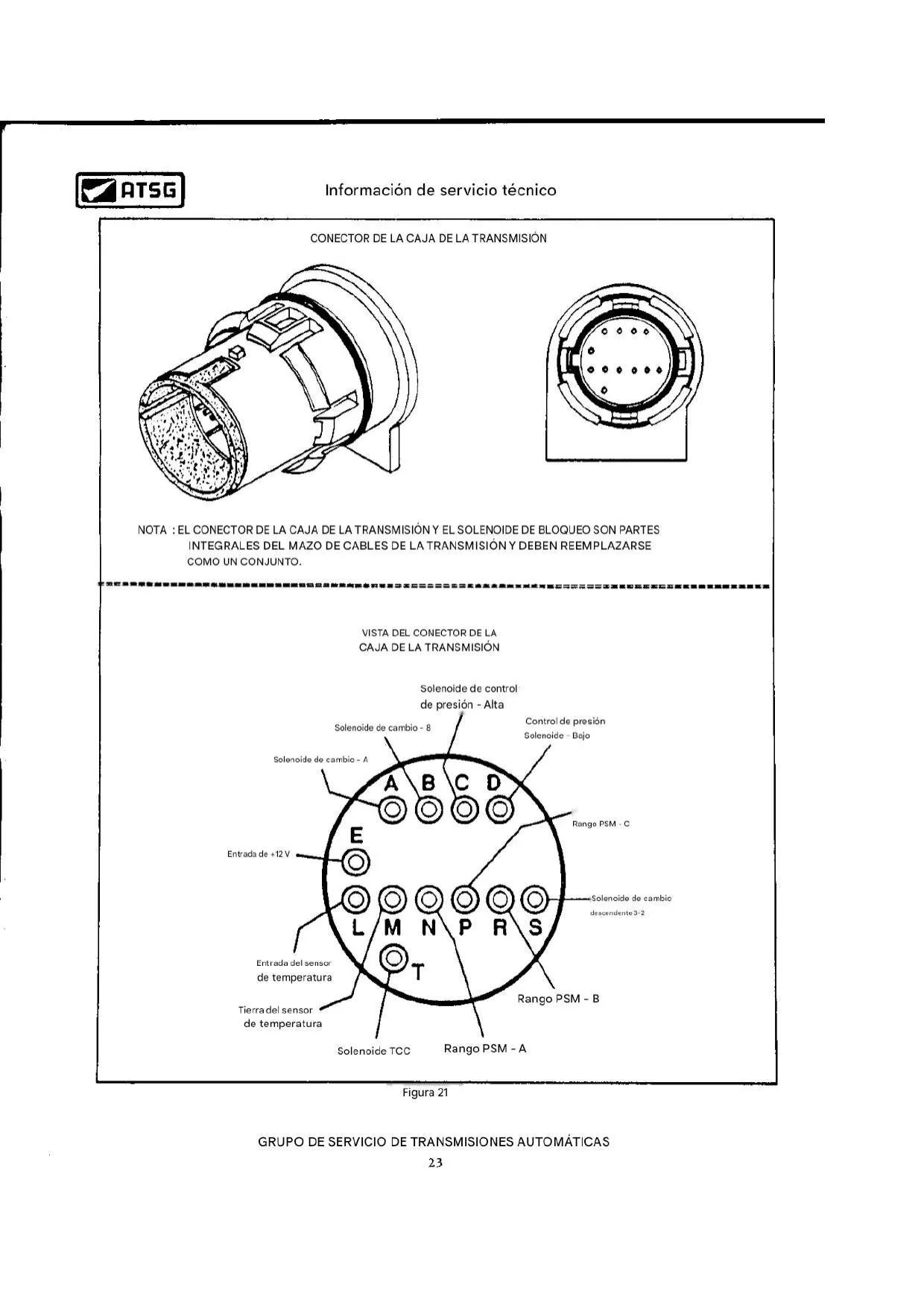

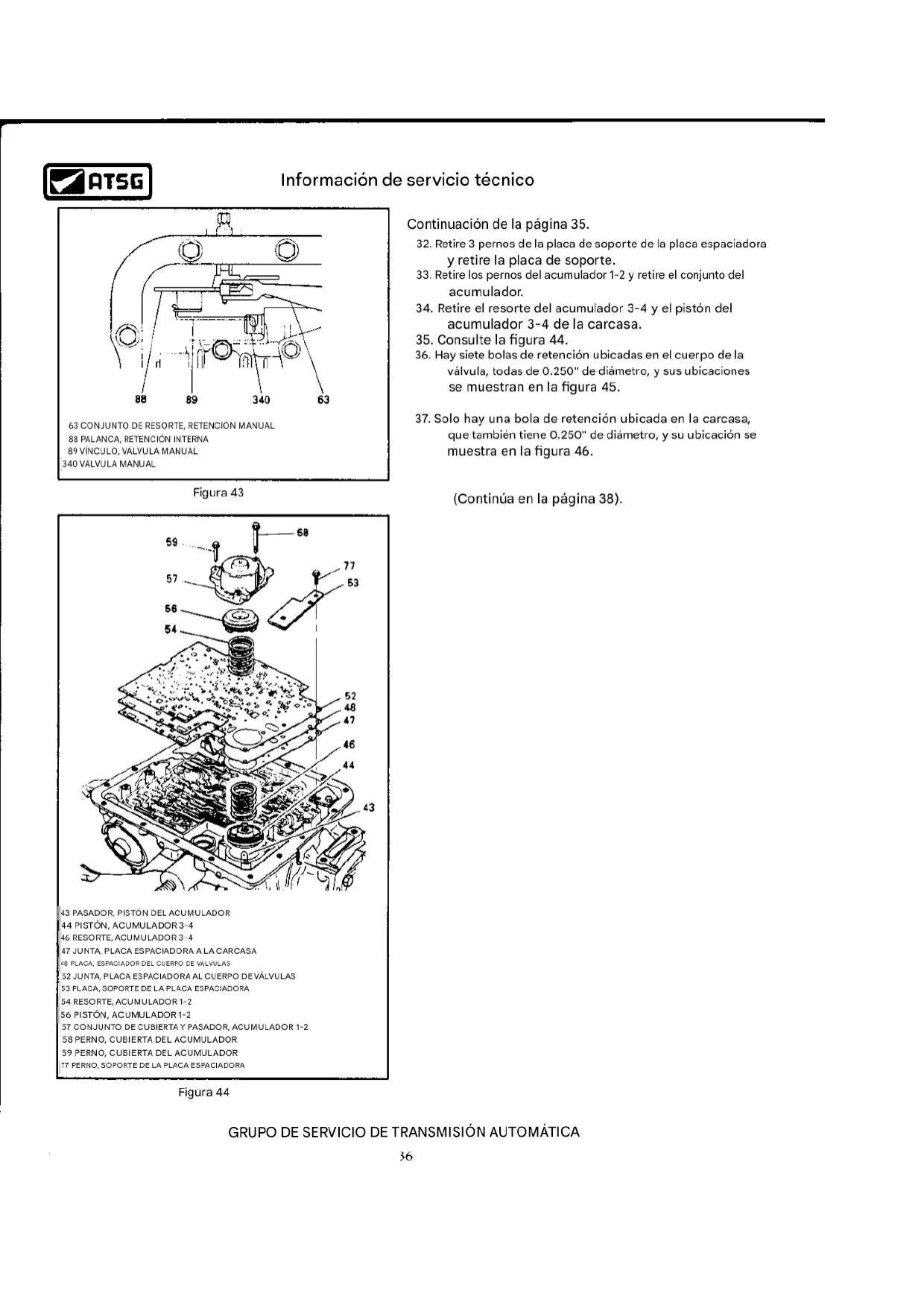

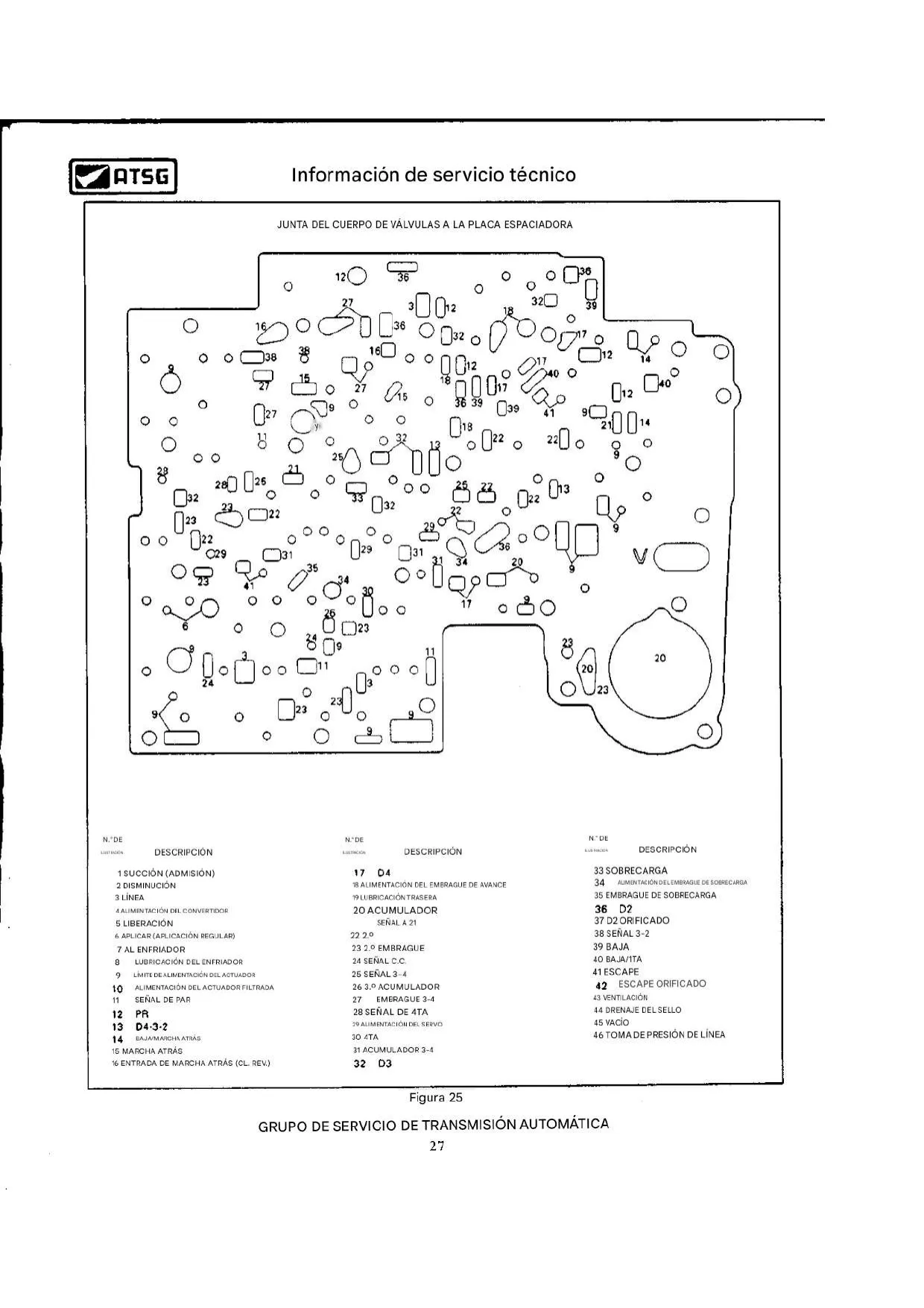

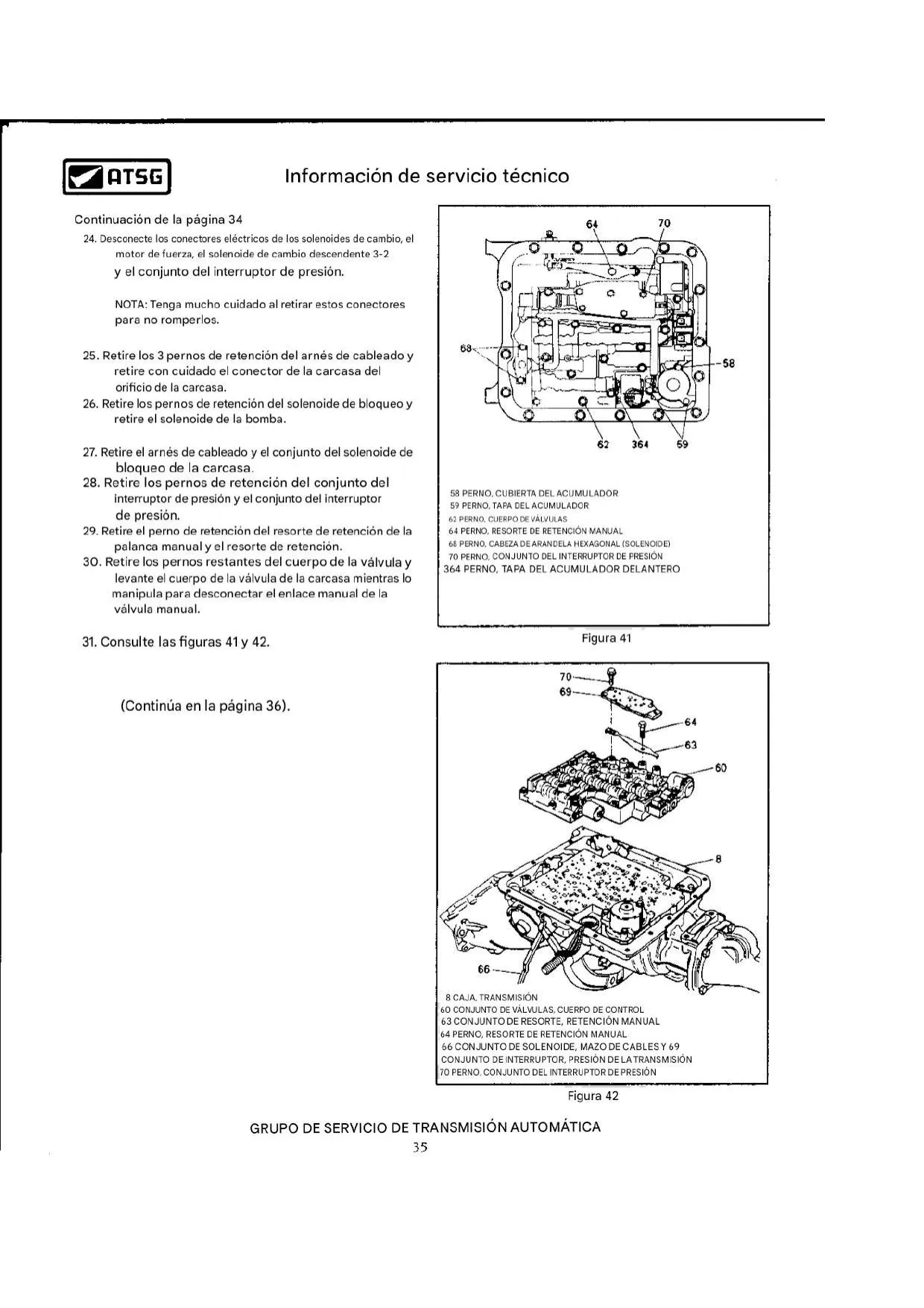

El conjunto del Interruptor de Presión (PSA) es un componente sensorial que alberga cinco interruptores de presión. Este sistema detecta la presión en distintos conductos del cuerpo de válvulas y envía tres líneas de señal al PCM. Esta información es crucial para que el PCM determine la posición real de la válvula manual y ajuste la presión de línea, el TCC y los solenoides de cambio.

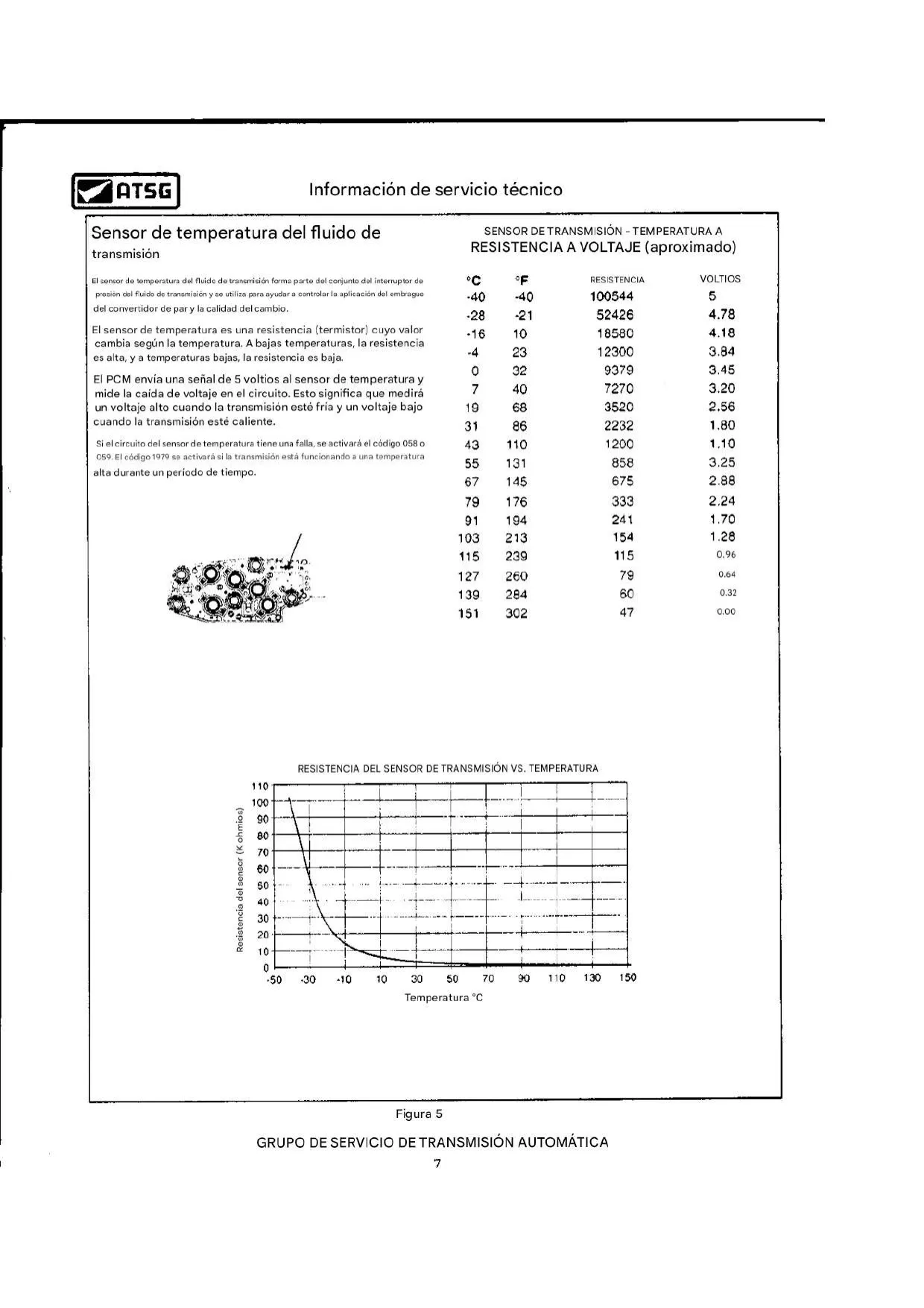

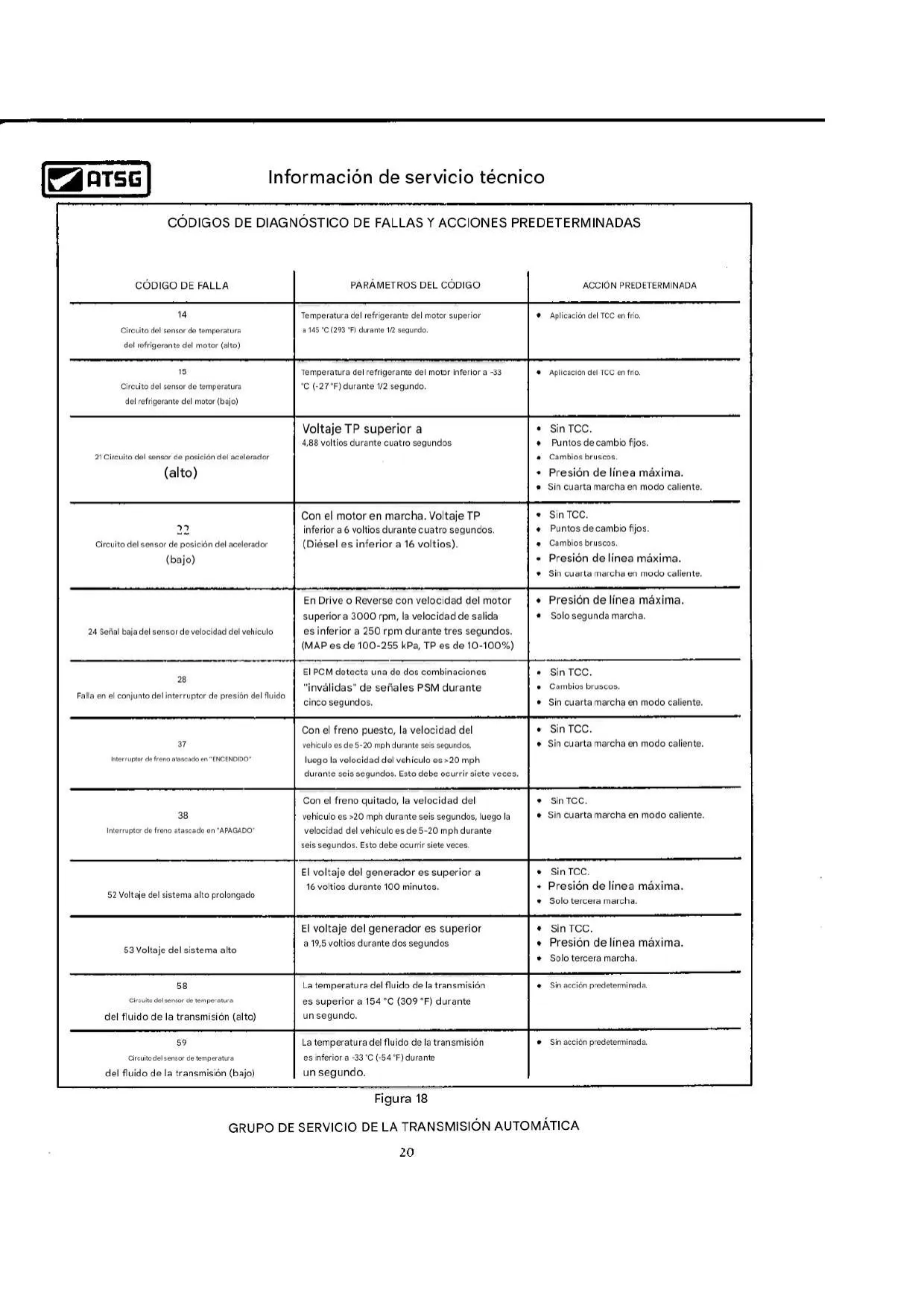

El Sensor de Temperatura del Fluido de Transmisión (TFT), un termistor integrado en el PSA, monitorea constantemente la temperatura del ATF. Su resistencia varía inversamente con la temperatura, permitiendo al PCM ajustar las estrategias de cambio y TCC para proteger la transmisión del sobrecalentamiento y asegurar un rendimiento óptimo en diferentes condiciones térmicas. Los datos de este sensor son vitales para la *longevidad* de la transmisión.

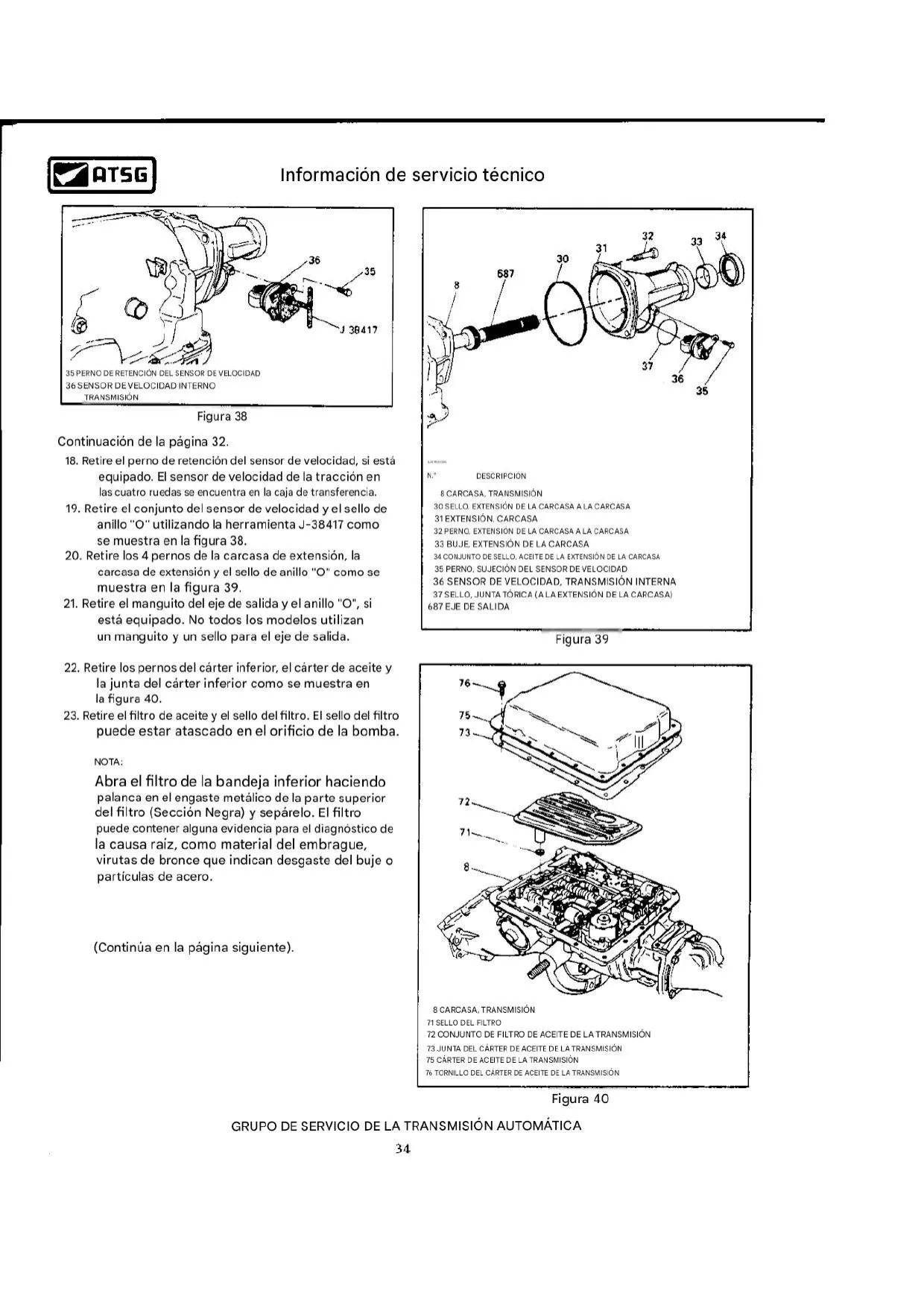

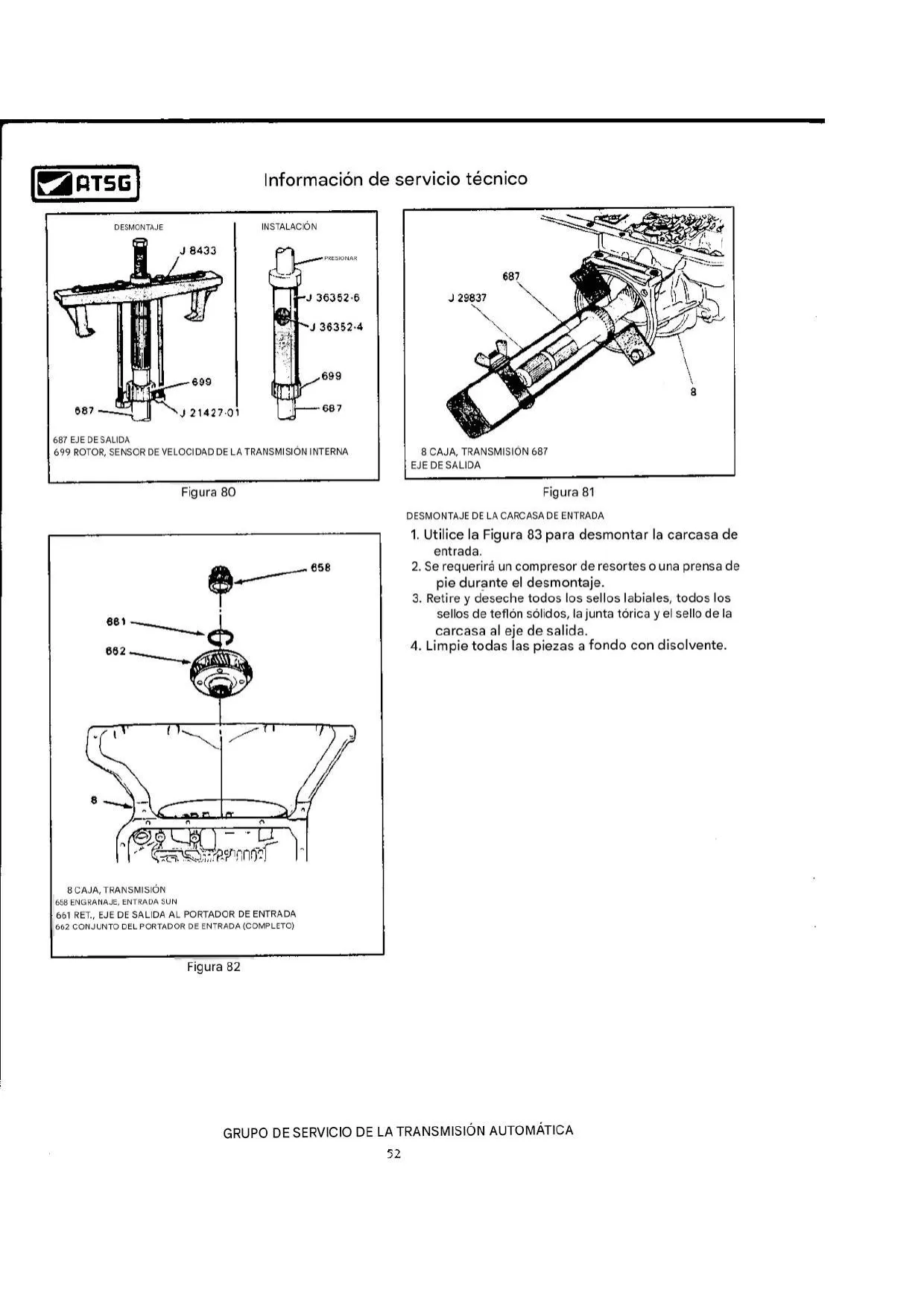

Finalmente, el Sensor de Velocidad del Vehículo (VSS) o Sensor de Velocidad de Salida de la Transmisión mide la rotación del eje de salida. Su resistencia y señal de salida son críticas para que el PCM calcule la velocidad del vehículo y los puntos de cambio. Una señal VSS precisa es indispensable para la sincronización correcta de los cambios y el funcionamiento general del sistema.
