Caldera Fagor Super Compact FE 24E

Instrucciones de la Caldera Fagor Super Compact FE 24E

Aquí le ofrecemos el manual de Caldera Fagor Super Compact FE 24E completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Fagor Super Compact FE 24E, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

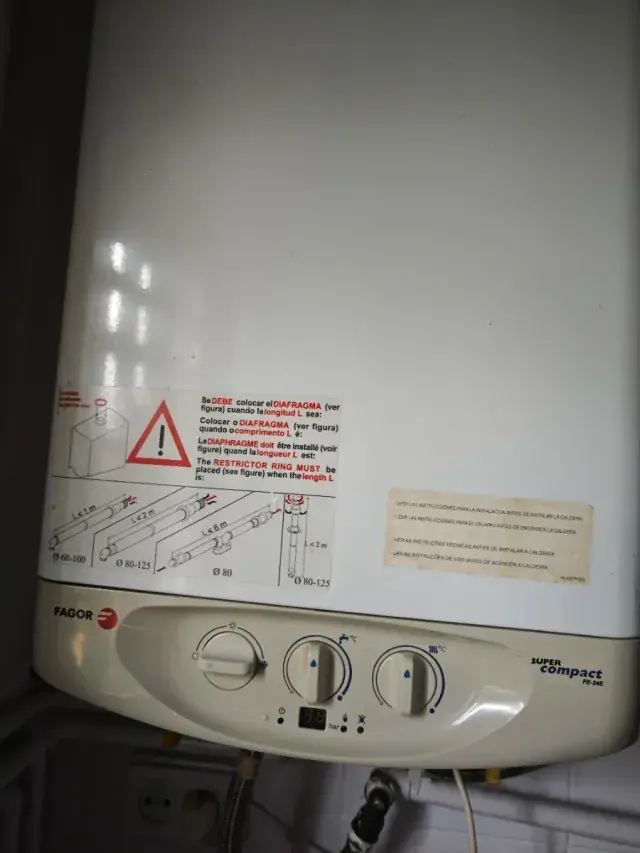

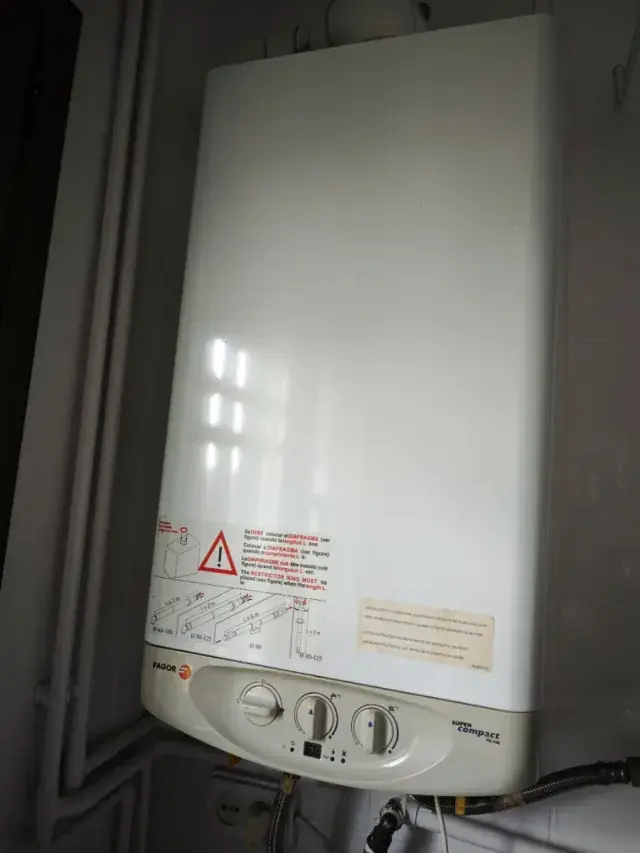

Imágenes del Producto

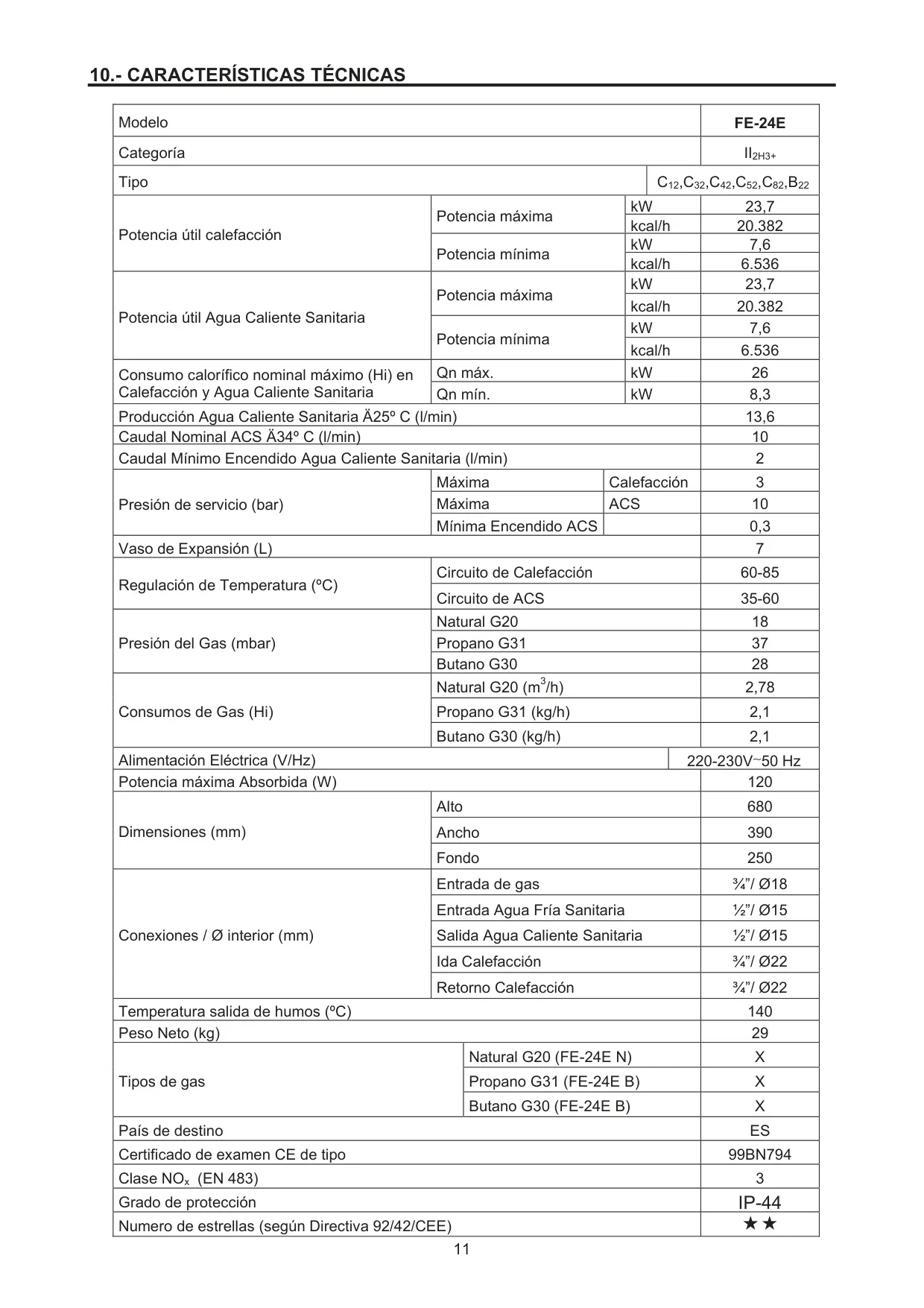

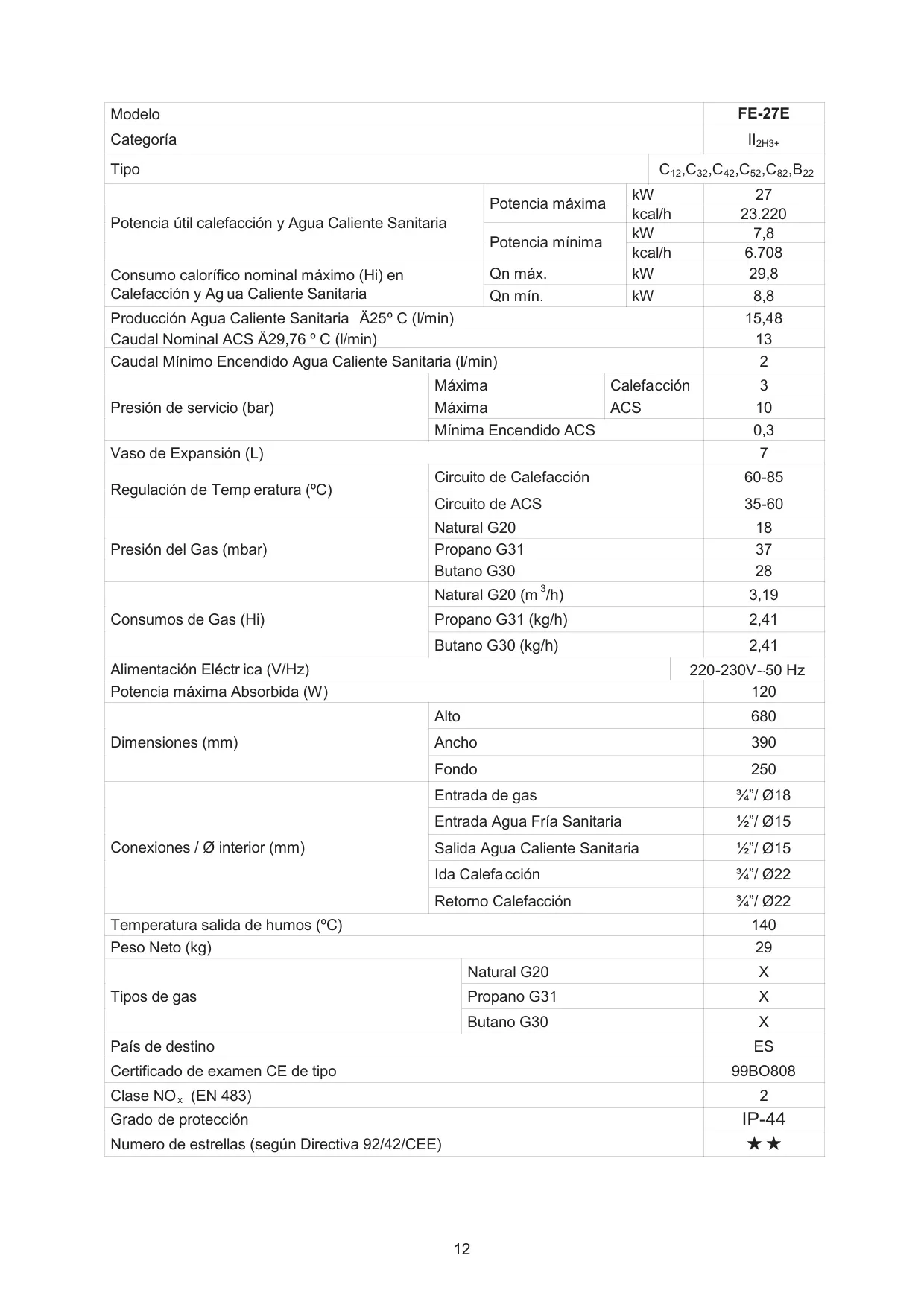

Especificaciones de la Caldera Fagor Super Compact FE 24E

Característica	Valor
Modelo	FE-24E
Categoría	II2H3+
Tipo	C12, C32, C42, C52, C82, B22
Potencia útil calefacción (Máx.)	23,7 kW (20.382 kcal/h)
Potencia útil calefacción (Mín.)	7,6 kW (6.536 kcal/h)
Potencia útil Agua Caliente Sanitaria (Máx.)	23,7 kW (20.382 kcal/h)
Potencia útil Agua Caliente Sanitaria (Mín.)	7,6 kW (6.536 kcal/h)
Consumo calorífico nominal (Qn máx.)	26 kW
Consumo calorífico nominal (Qn mín.)	8,3 kW
Producción ACS Δ25ºC	13,6 l/min
Caudal Nominal ACS Δ34ºC	10 l/min
Caudal Mínimo Encendido ACS	2 l/min
Presión de servicio máxima (Calefacción)	3 bar
Presión de servicio máxima (ACS)	10 bar
Presión mínima encendido ACS	0,3 bar
Vaso de Expansión	7 L
Regulación de Temperatura (Calefacción)	60-85ºC
Regulación de Temperatura (ACS)	35-60ºC
Presión del Gas (Natural G20)	18 mbar
Presión del Gas (Propano G31)	37 mbar
Presión del Gas (Butano G30)	28 mbar
Consumos de Gas (Natural G20)	2,78 m³/h
Consumos de Gas (Propano G31)	2,1 kg/h
Consumos de Gas (Butano G30)	2,1 kg/h
Alimentación Eléctrica	220-230V~50 Hz
Potencia máxima Absorbida	120 W

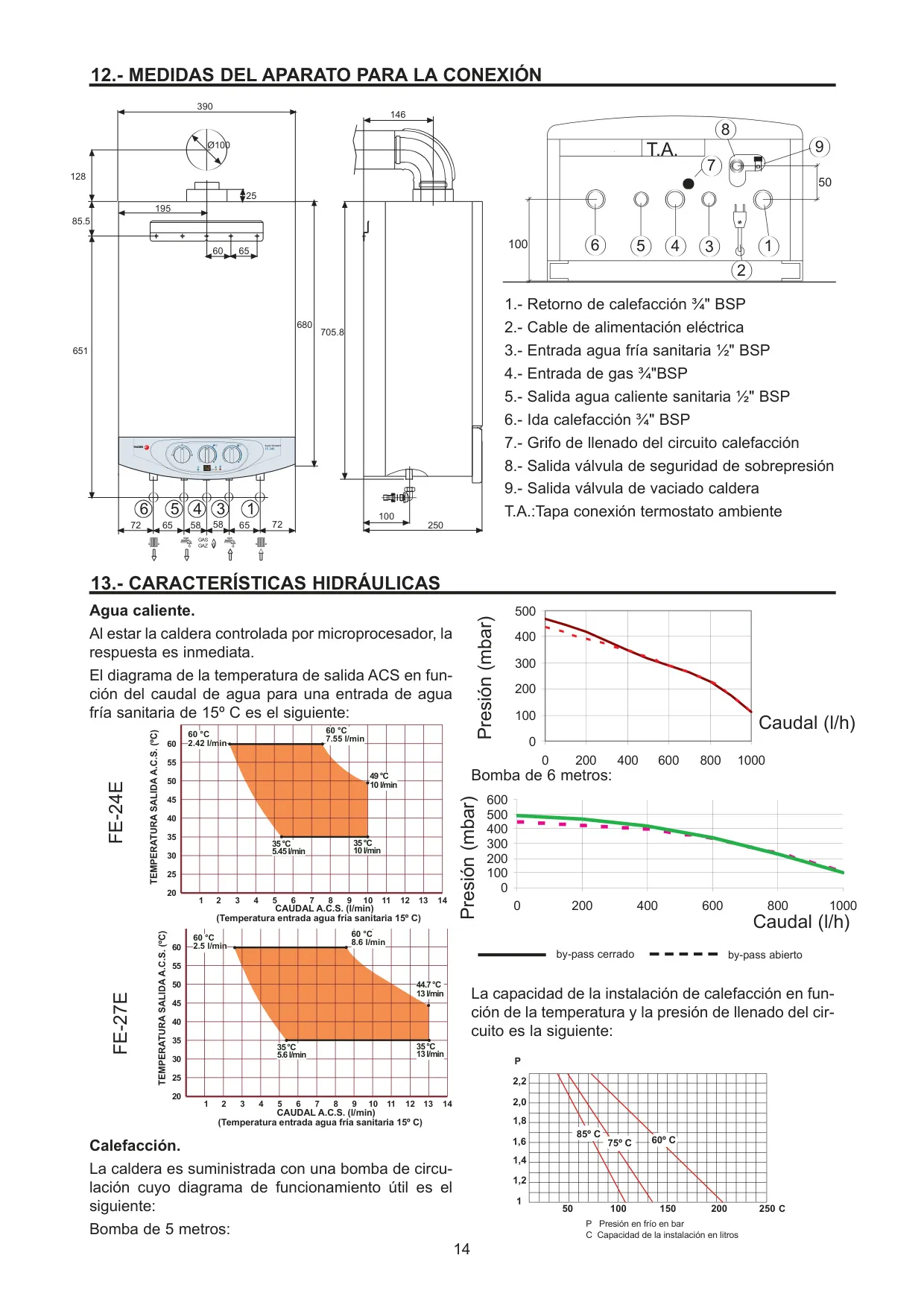

Dimensiones (Alto x Ancho x Fondo)	680 x 390 x 250 mm
Conexión Entrada de gas	¾”/ Ø18 mm
Conexión Entrada Agua Fría Sanitaria	½”/ Ø15 mm
Conexión Salida Agua Caliente Sanitaria	½”/ Ø15 mm
Conexión Ida Calefacción	¾”/ Ø22 mm
Conexión Retorno Calefacción	¾”/ Ø22 mm
Temperatura salida de humos	140ºC
Peso Neto	29 kg
Tipos de gas soportados	Natural G20, Propano G31, Butano G30
País de destino	ES

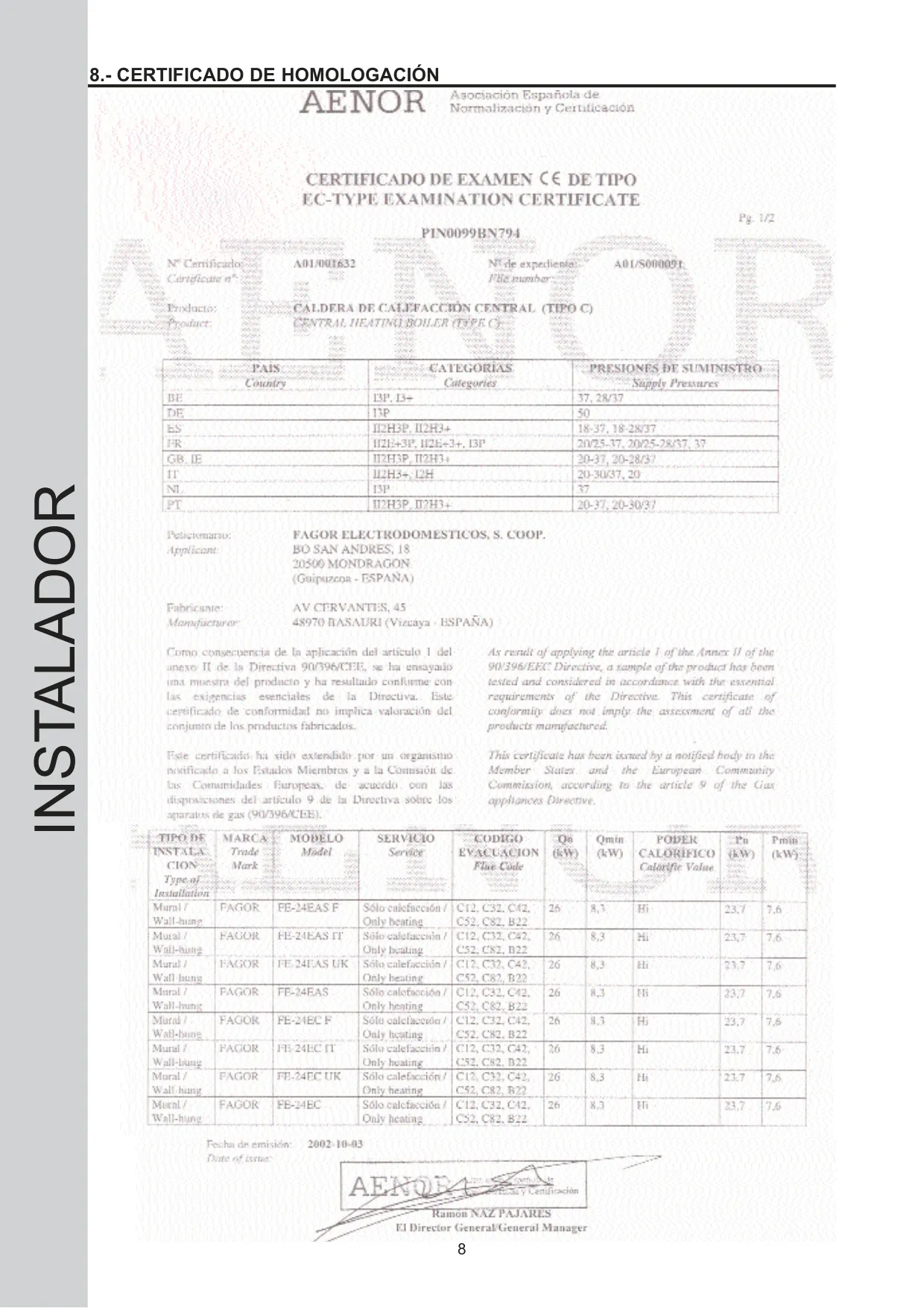

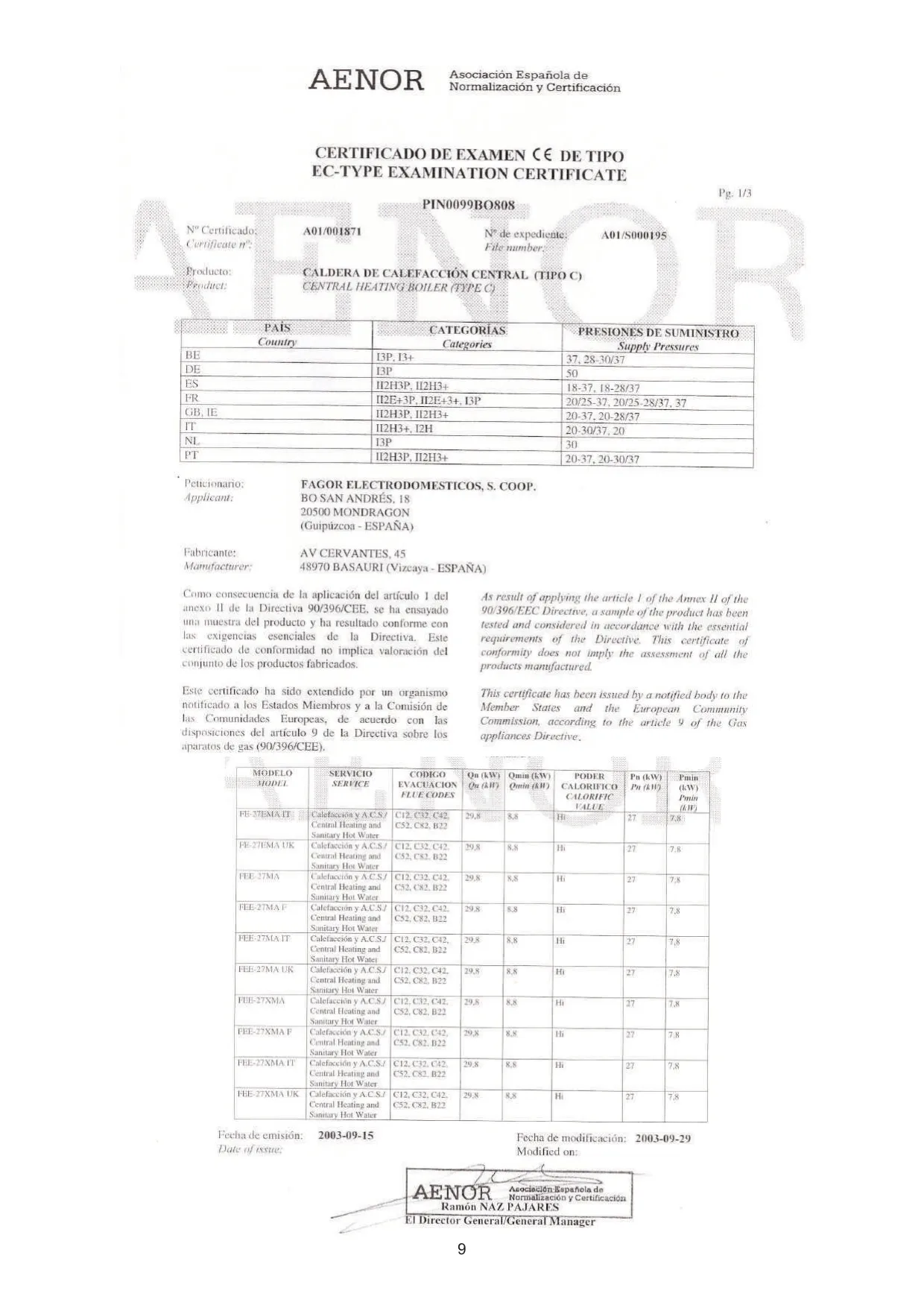

Certificado de examen CE de tipo	99BN794
Clase NOx (EN 483)	3
Grado de protección	IP-44
Número de estrellas (92/42/CEE)	⭐⭐⭐

Detalles del Fagor Super Compact FE 24E

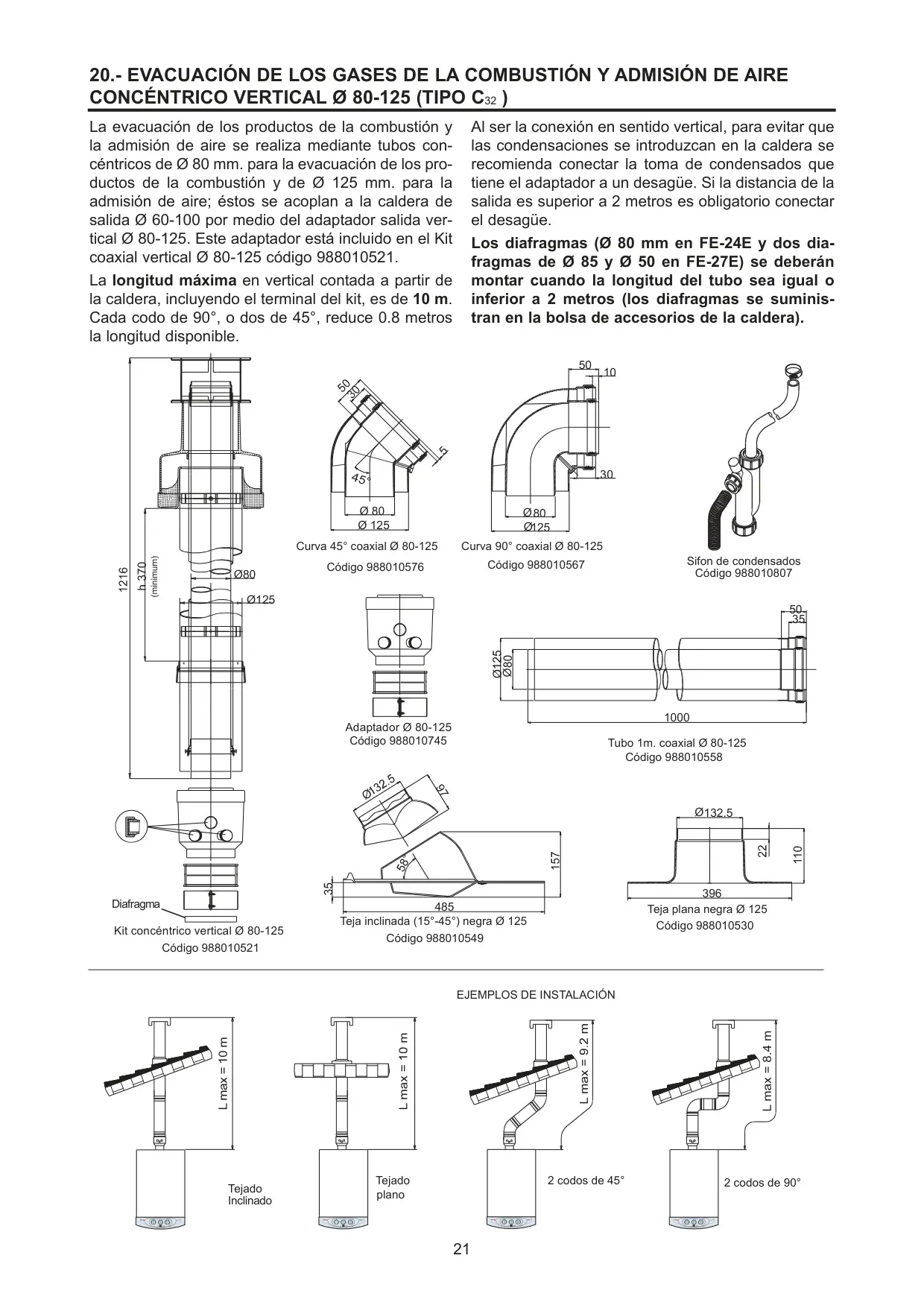

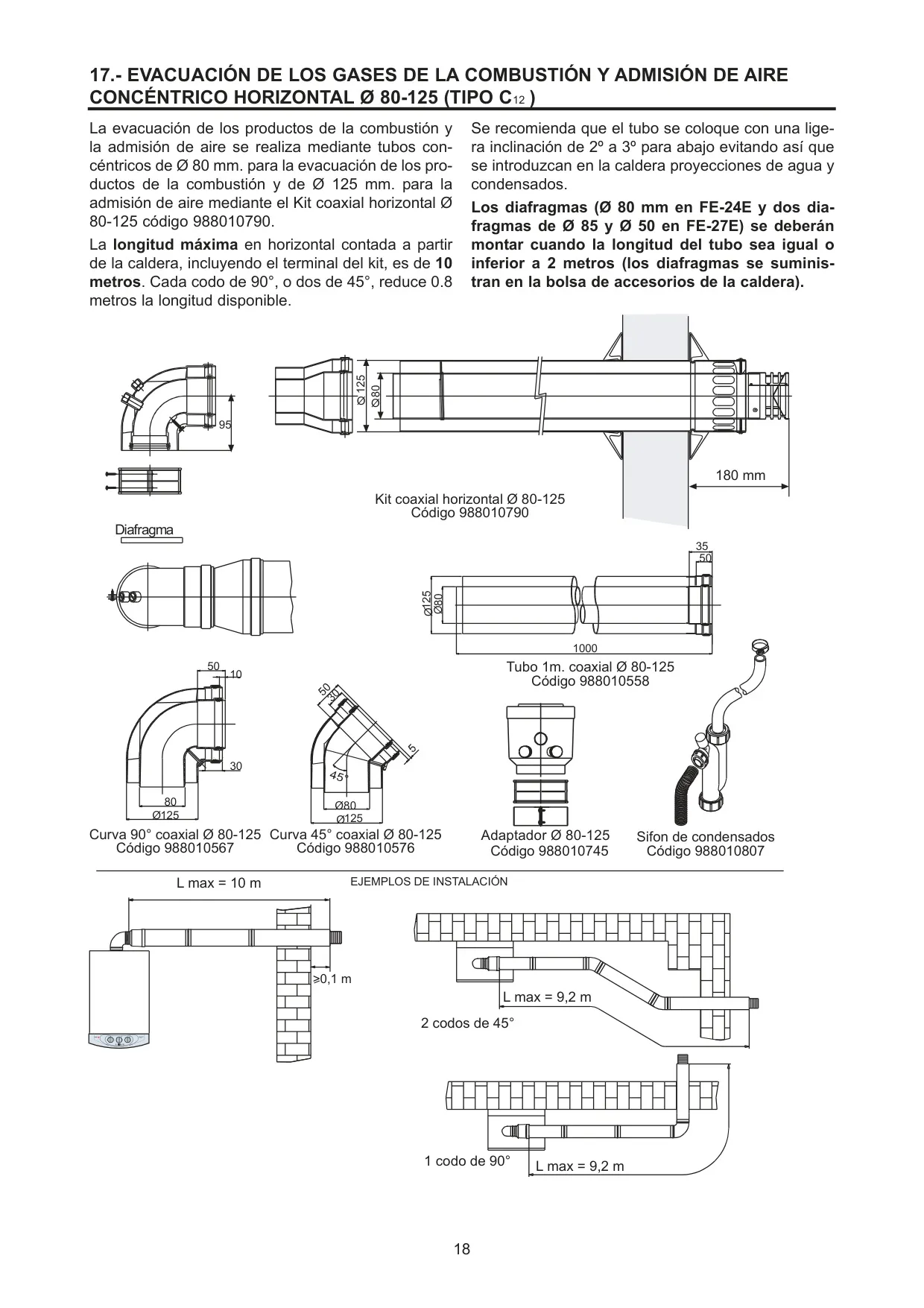

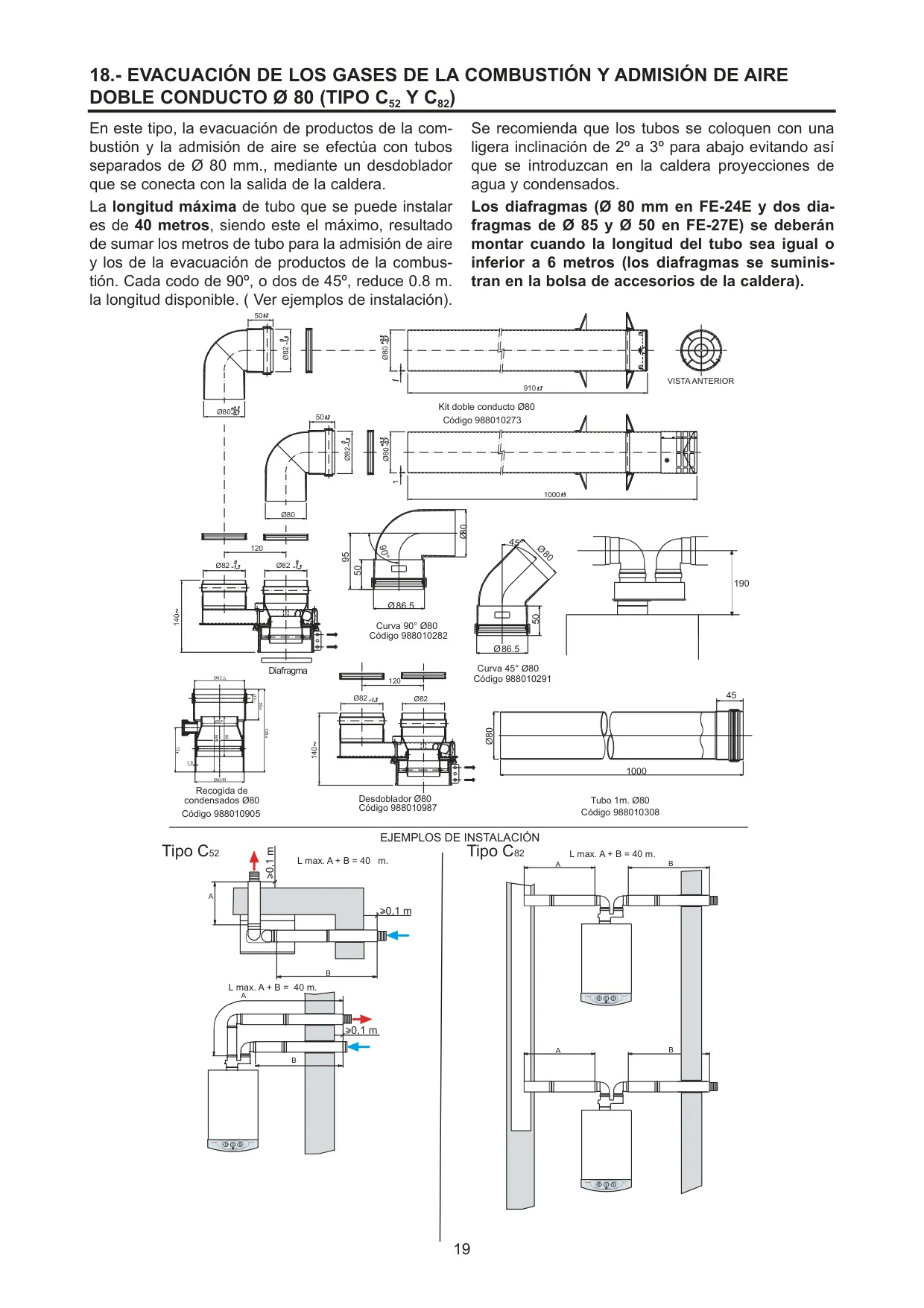

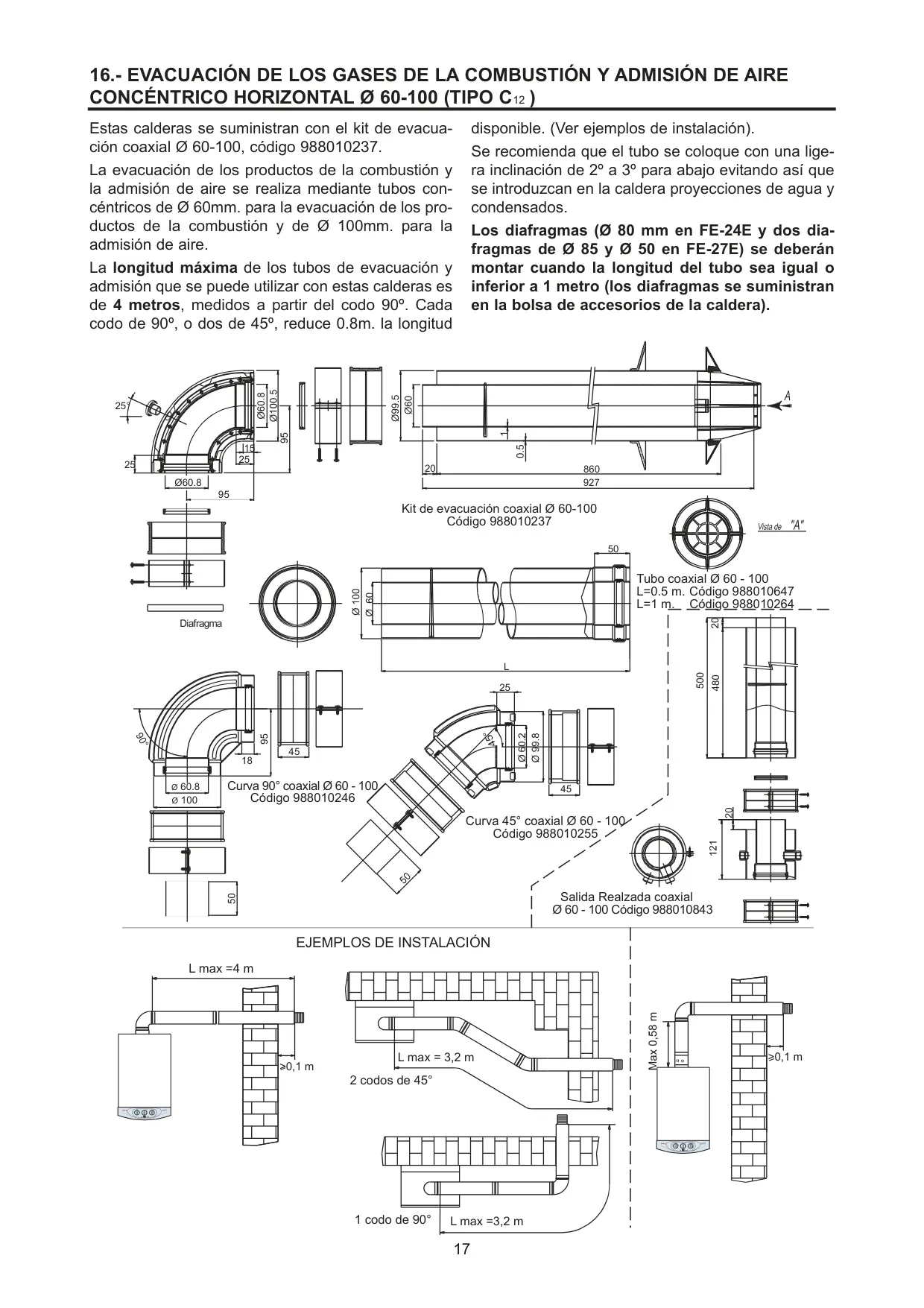

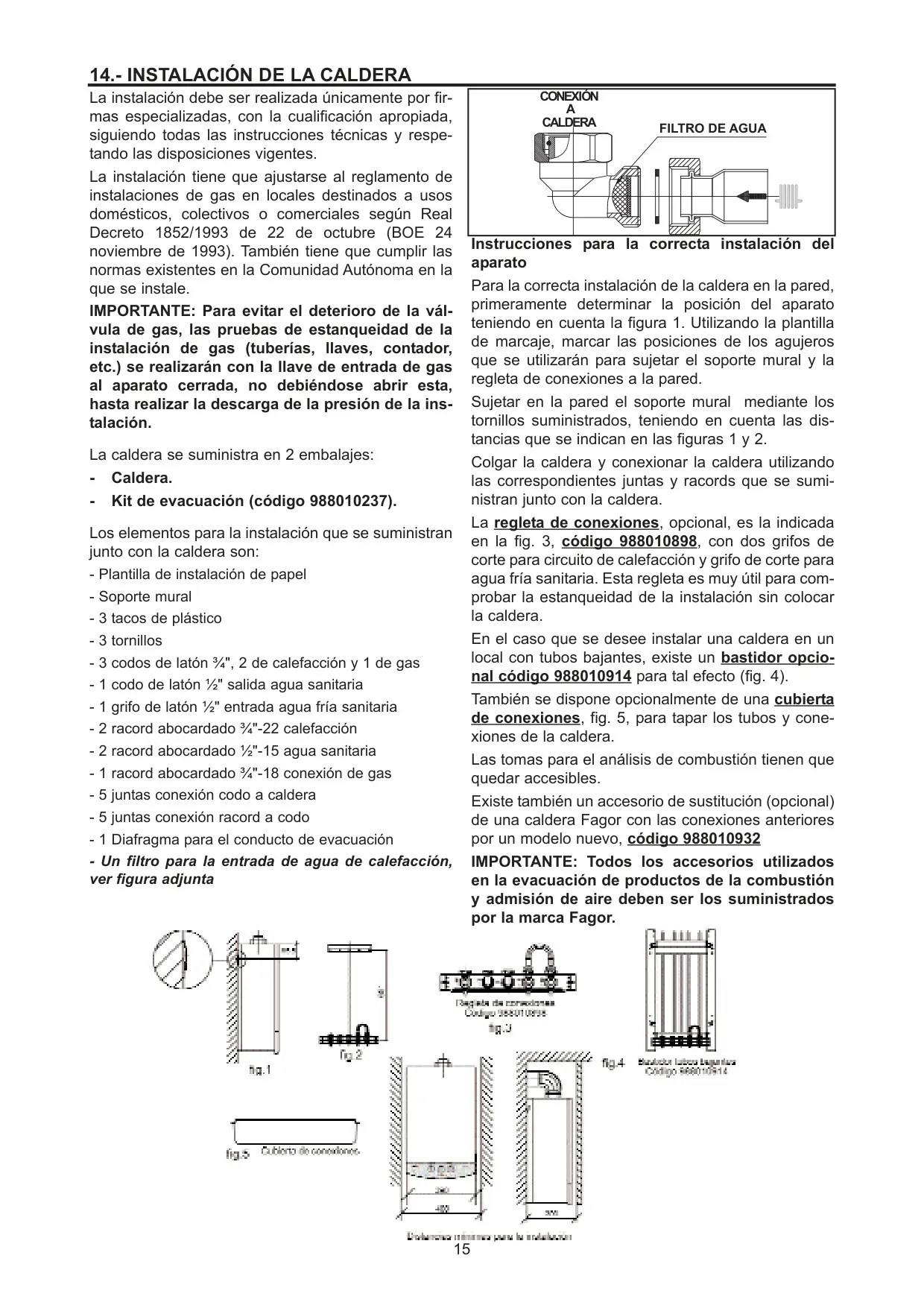

La Caldera Fagor Super Compact FE 24E es un aparato mural a gas, estanco y electrónico, diseñado para ofrecer un rendimiento óptimo tanto en calefacción como en la producción de agua caliente sanitaria (ACS). Su tecnología modulante le permite ajustar la potencia de forma continua para adaptarse a las demandas, garantizando un consumo eficiente. Gracias a su cámara de combustión cerrada y un ventilador dedicado para la admisión de aire y la evacuación de gases, esta caldera puede operar de forma totalmente independiente del espacio donde se instale, lo que incrementa la seguridad y la versatilidad de ubicación.

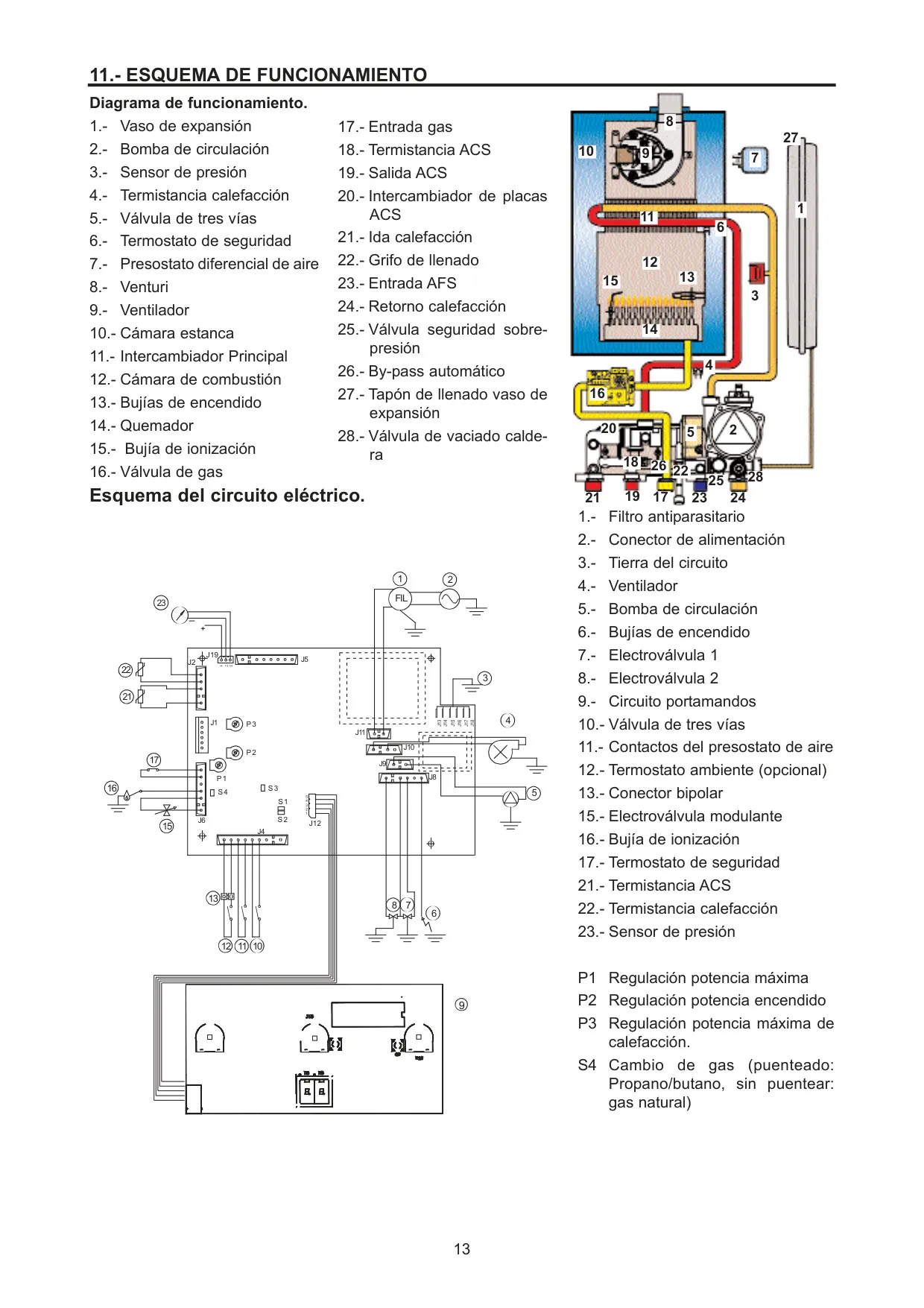

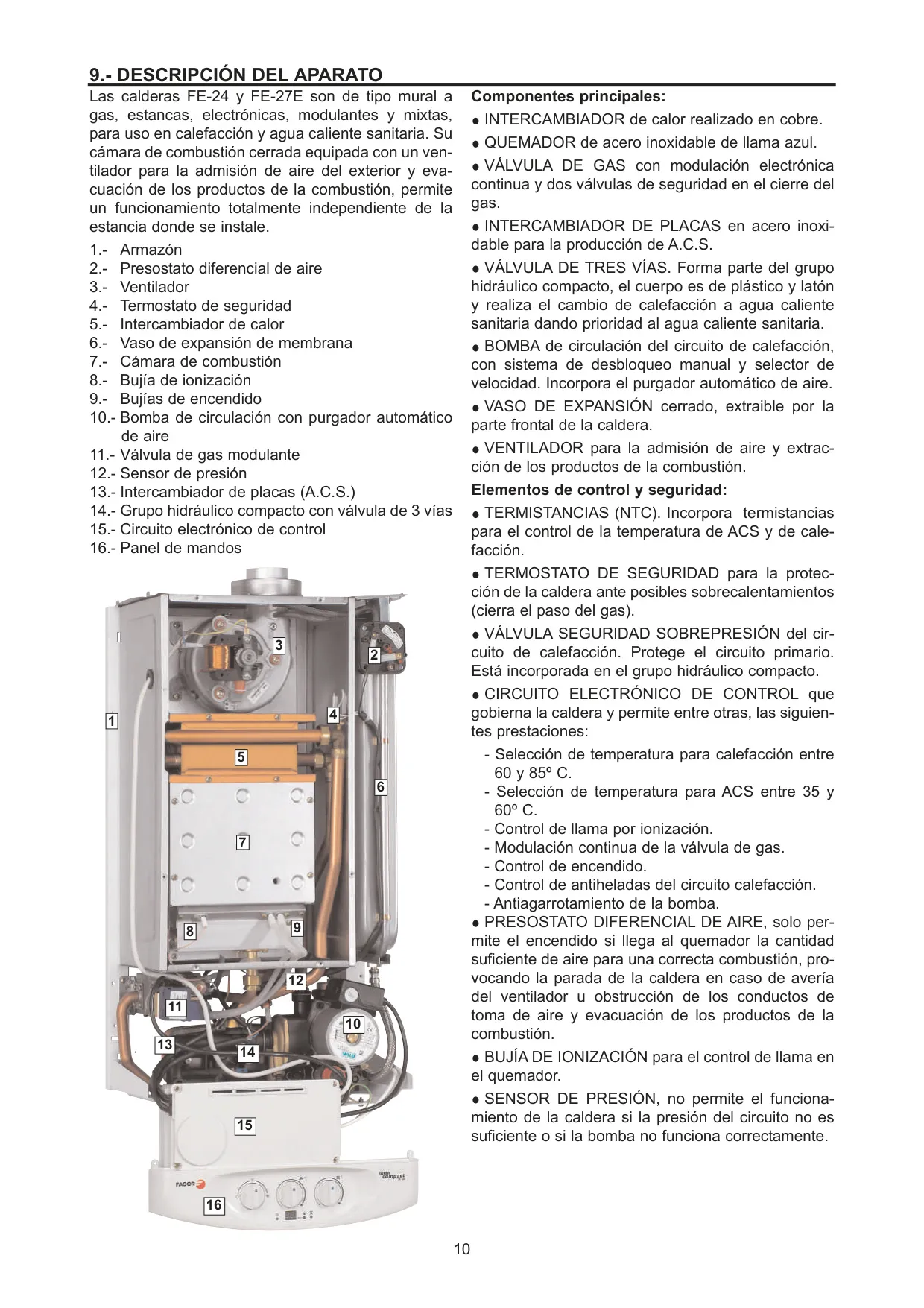

Entre sus componentes principales, la caldera Fagor FE 24E incorpora un robusto intercambiador de calor de cobre y un quemador de acero inoxidable de llama azul, conocidos por su durabilidad y eficiencia. La gestión del gas se realiza mediante una válvula de gas con modulación electrónica continua, que incluye dos válvulas de seguridad para un cierre fiable. Para la producción de ACS, cuenta con un intercambiador de placas de acero inoxidable, y una válvula de tres vías, fabricada en plástico y latón, que otorga prioridad al suministro de ACS sobre la calefacción.

El sistema hidráulico de la caldera se completa con una bomba de circulación para el circuito de calefacción, que dispone de un sistema de desbloqueo manual y un selector de velocidad, además de un purgador automático de aire integrado. El vaso de expansión es cerrado y accesible desde la parte frontal para facilitar el mantenimiento. La unidad también destaca por su panel de mandos intuitivo, que incluye un display digital para visualizar la presión del circuito y las temperaturas seleccionadas, así como selectores dedicados para la temperatura de calefacción y ACS, y un conmutador principal que permite el encendido, apagado y desbloqueo.

En cuanto a la seguridad y el control, la Fagor Super Compact FE 24E está equipada con termistancias NTC que monitorizan con precisión las temperaturas de ACS y calefacción. Un termostato de seguridad protege la caldera de posibles sobrecalentamientos, cerrando el paso del gas si es necesario, mientras que una válvula de seguridad por sobrepresión salvaguarda el circuito primario de calefacción. Su avanzado circuito electrónico de control no solo permite la selección de temperaturas y la modulación continua del gas, sino que también integra control de llama por ionización y un sistema de control de encendido.

Una característica crucial es el presostato diferencial de aire, que solo permite el encendido si hay suficiente aire para una combustión correcta, deteniendo la caldera en caso de avería del ventilador o de obstrucción en los conductos de aire y evacuación. Además, un sensor de presión asegura que la caldera no funcione si la presión del circuito es insuficiente o si la bomba no opera correctamente. Estas medidas garantizan un funcionamiento seguro y fiable en todo momento.

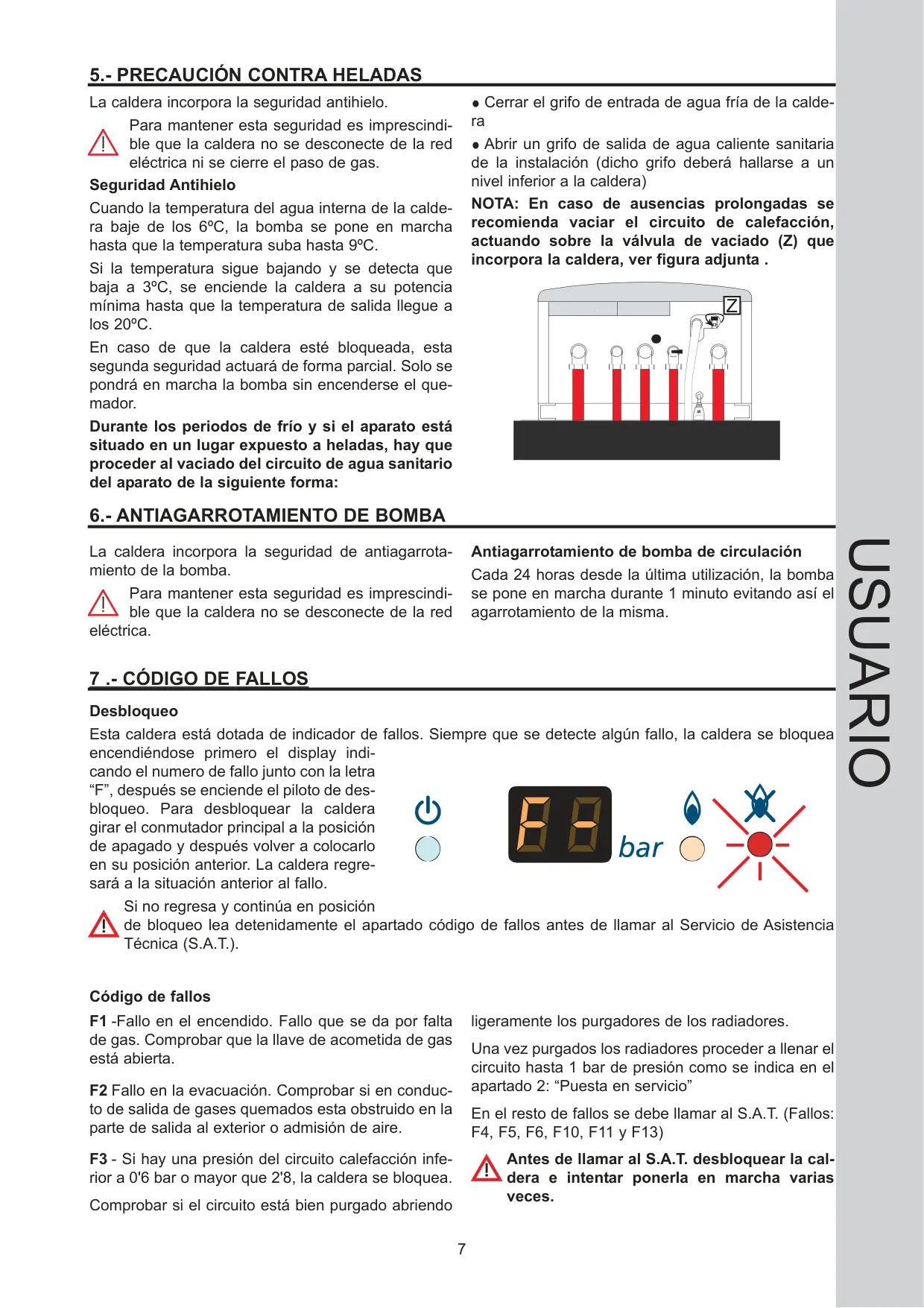

La caldera incorpora importantes funciones de protección, como la seguridad antihielo, que activa la bomba si la temperatura interna del agua baja de 6ºC, e incluso el quemador a potencia mínima si desciende a 3ºC, para evitar daños por congelación. También cuenta con un sistema de antiagarrotamiento de bomba, que la activa durante un minuto cada 24 horas si no ha sido utilizada, previniendo su bloqueo. Fagor enfatiza la importancia de un mantenimiento anual obligatorio para prolongar la vida útil del equipo y optimizar el consumo de gas, recomendando sus contratos de mantenimiento integral "CARTA BLANCA" a través del Servicio de Asistencia Técnica (SAT).

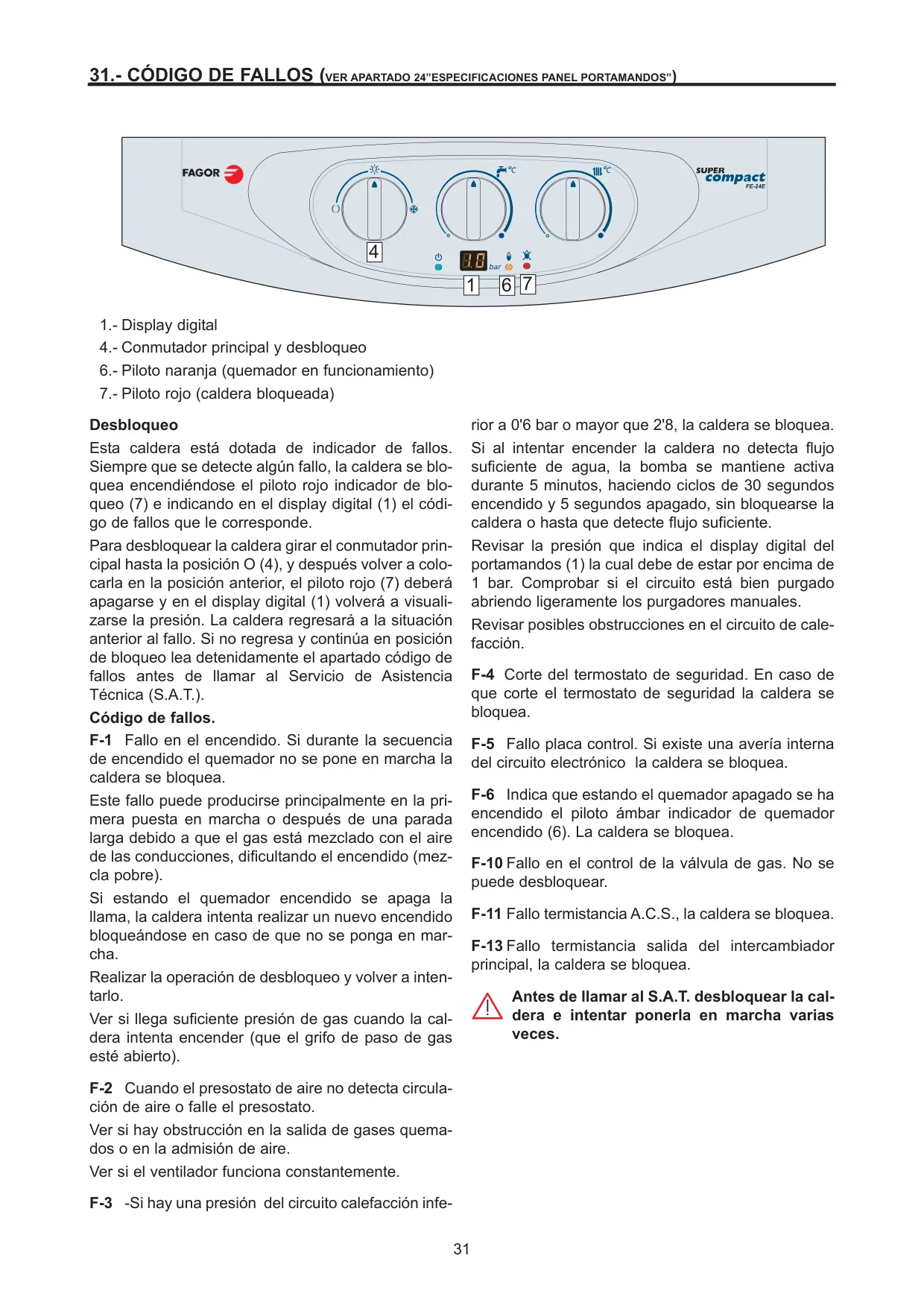

En caso de anomalías, la caldera facilita la identificación con un piloto rojo de bloqueo y la visualización de códigos de fallo en el display digital, como F1 (fallo de encendido/falta de gas), F2 (fallo de evacuación/obstrucción) o F3 (presión del circuito de calefacción fuera de rango). Estas indicaciones permiten al usuario o al técnico identificar rápidamente el problema y proceder con el desbloqueo o la reparación necesaria. Es vital seguir las instrucciones de desbloqueo antes de contactar al servicio técnico para intentar resolver problemas menores como la presencia de aire en la tubería de gas tras una instalación o recarga.

Preguntas Frecuentes (FAQs)

¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre la Caldera Fagor Super Compact FE 24E y las respondemos a continuación.

¿Qué debo hacer si la caldera muestra el código de fallo F-1 (Fallo en el encendido)?

El fallo F-1 suele indicar una falta de gas o aire en las conducciones, especialmente en la primera puesta en marcha o tras un periodo de inactividad. Asegúrese de que la llave de paso del gas esté abierta y que haya suficiente presión de gas. Realice la operación de desbloqueo girando el conmutador principal a la posición 'O' y luego a la posición deseada, e intente encenderla varias veces para purgar el aire de la tubería.

¿Qué significa el fallo F-2 (Fallo en la evacuación)?

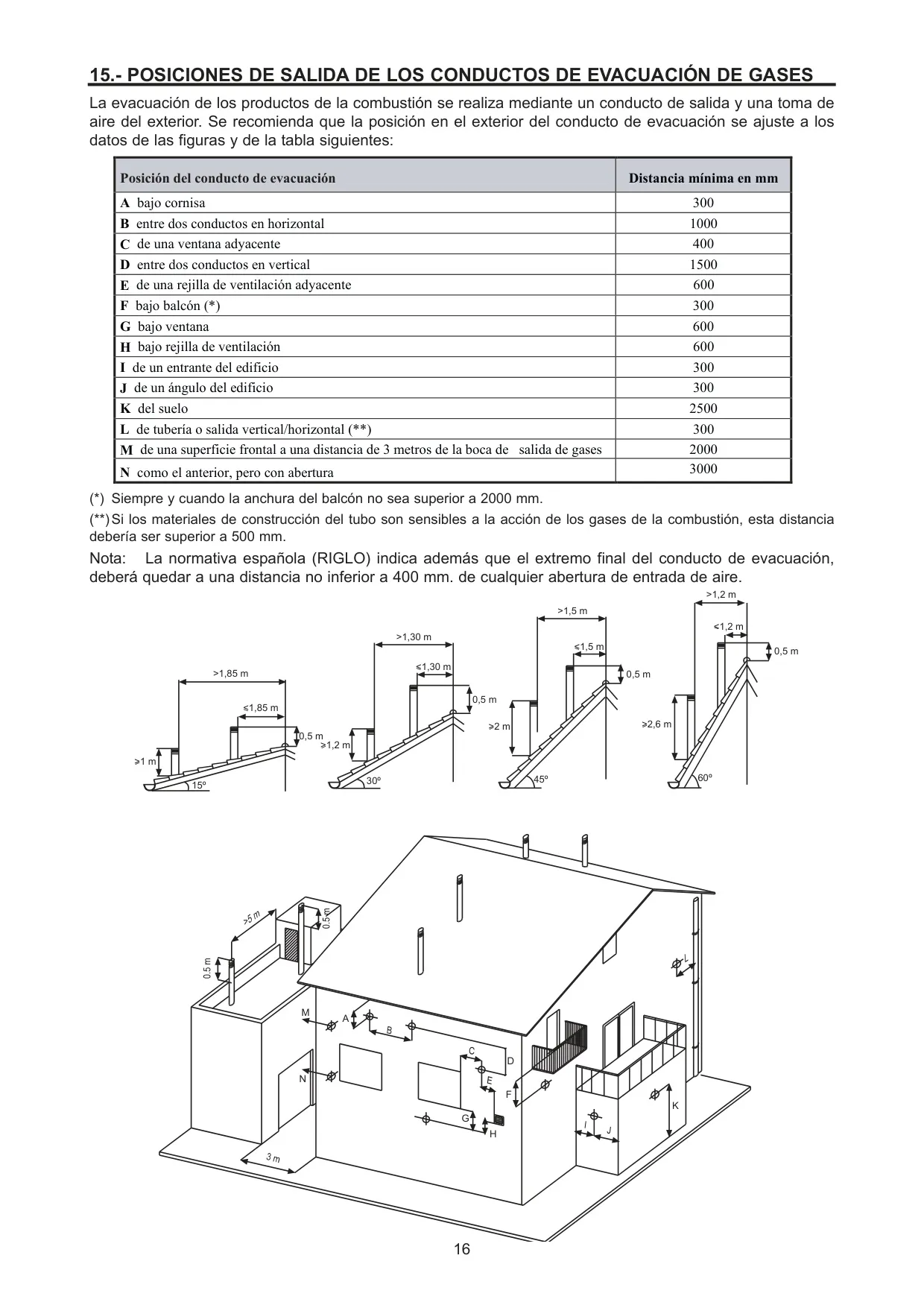

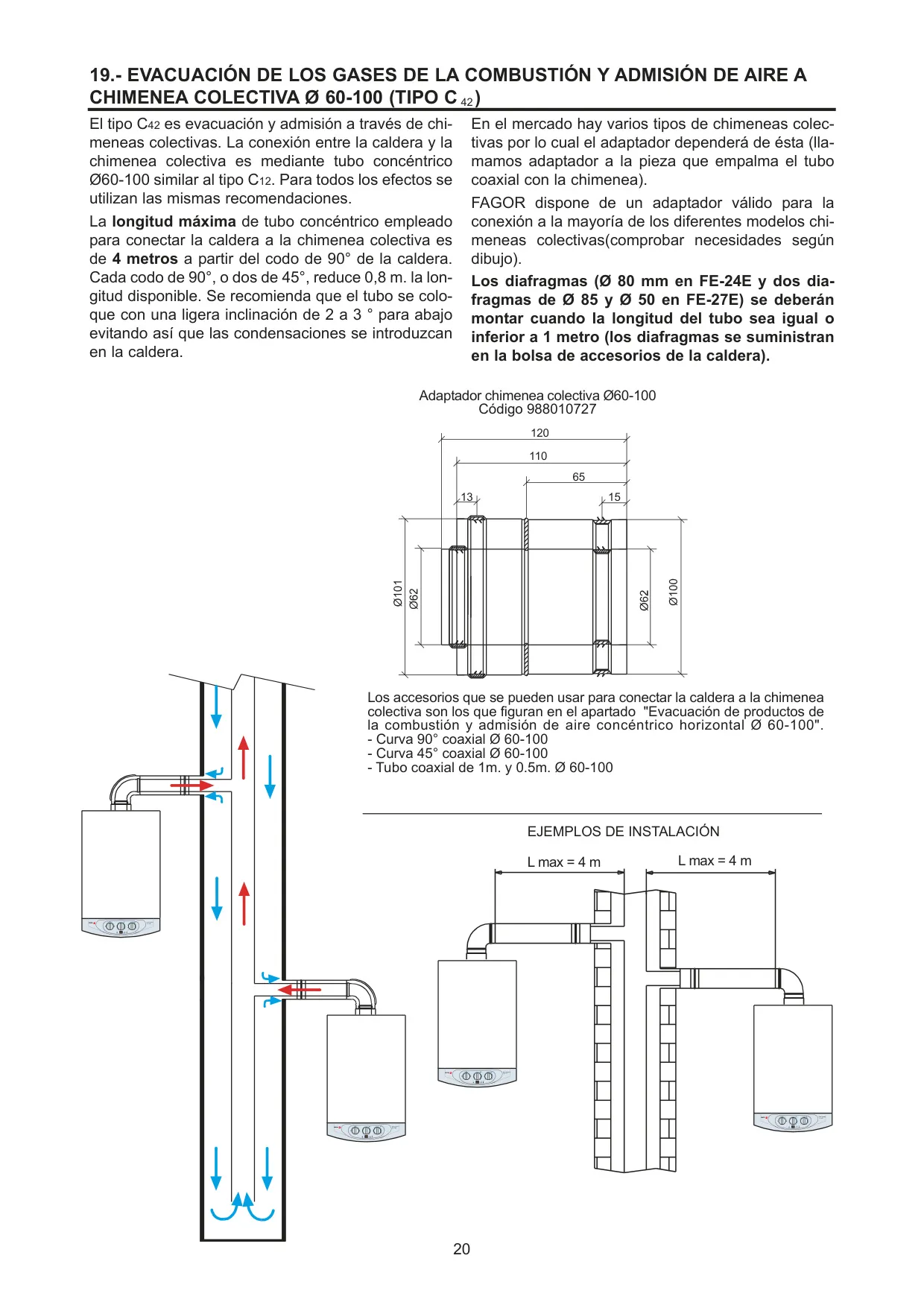

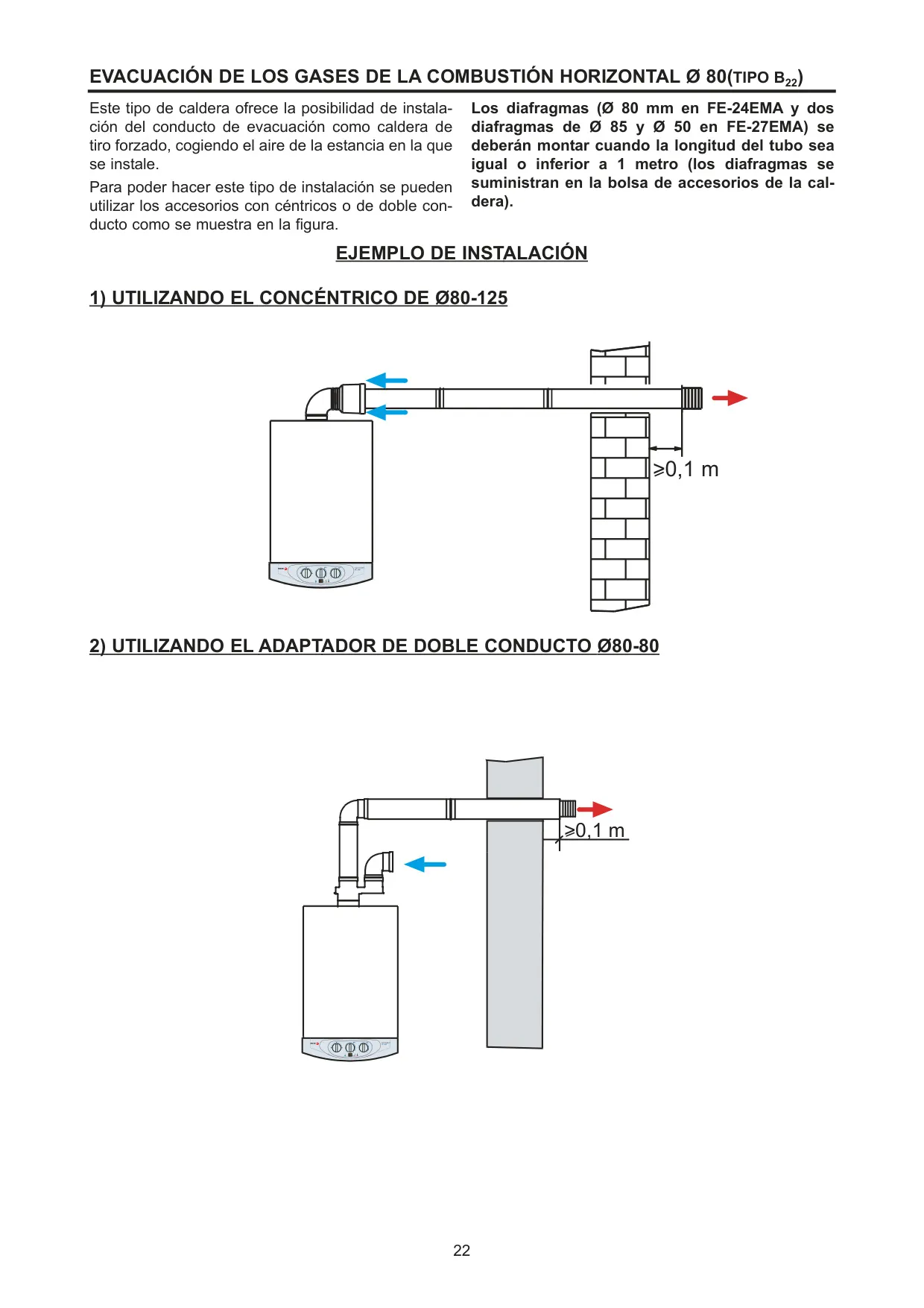

El código F-2 indica un problema en la evacuación de gases o en la admisión de aire. Revise si hay obstrucciones en el conducto de salida de gases quemados o en la admisión de aire, tanto en el exterior como en la caldera. Verifique también si el ventilador funciona de manera constante.

La caldera se bloquea con el código F-3. ¿Cómo soluciono los problemas de presión en el circuito de calefacción?

El fallo F-3 se activa cuando la presión del circuito de calefacción es inferior a 0,6 bar o superior a 2,8 bar. Compruebe la presión en el display digital (debe estar entre 1 y 1,2 bar en frío). Si es baja, llene el circuito con el grifo de llenado y purgue los radiadores. Si es alta, puede ser necesario purgar el circuito o revisar si hay alguna anomalía en el vaso de expansión. Si el problema persiste, es recomendable contactar al SAT.

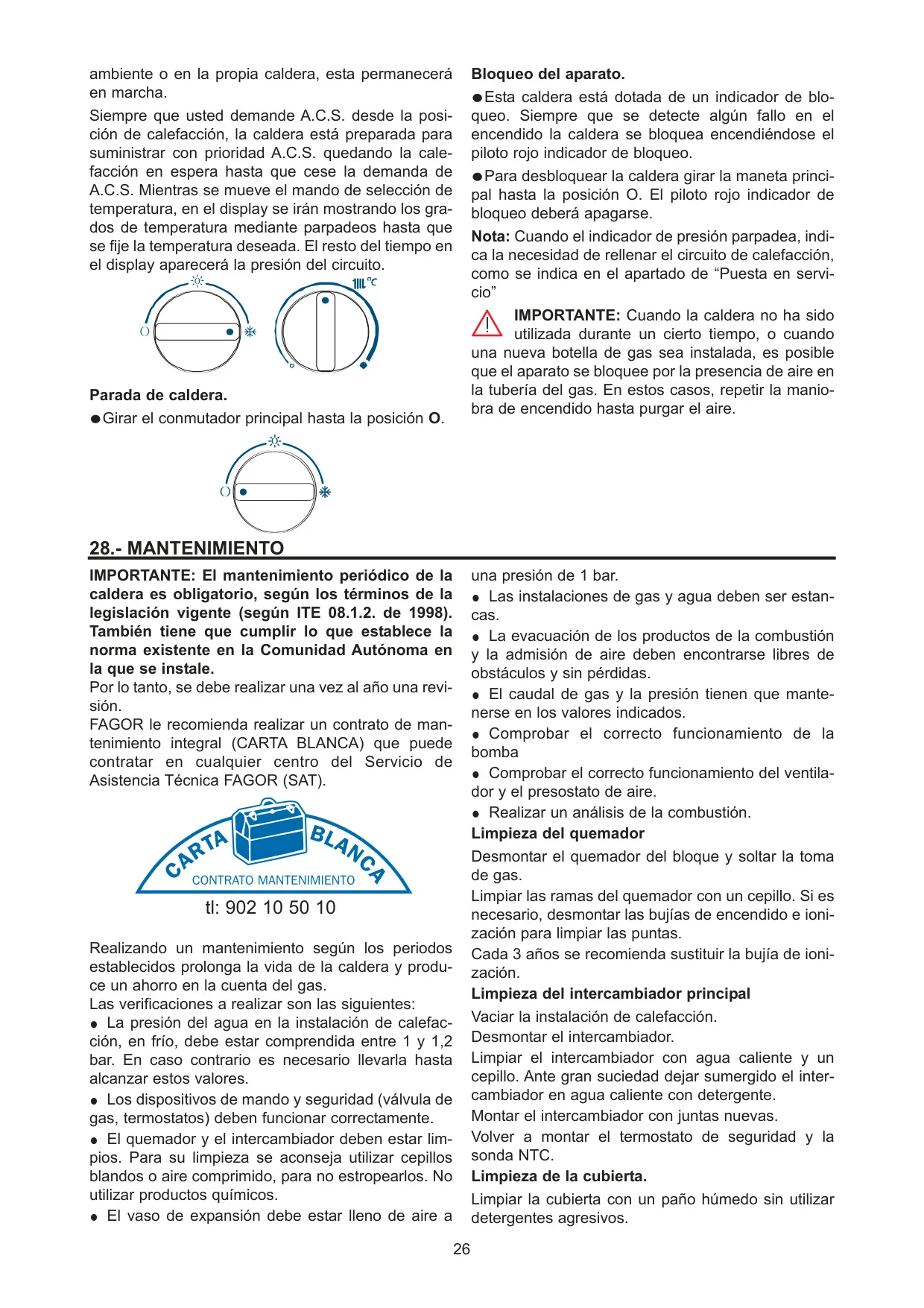

¿Cuál es la frecuencia recomendada para el mantenimiento de mi caldera Fagor Super Compact FE 24E?

El mantenimiento anual de la caldera es obligatorio según la legislación vigente (ITE 08.1.2. de 1998) y las normativas autonómicas. Fagor recomienda contratar un servicio de mantenimiento integral (CARTA BLANCA) con su Servicio de Asistencia Técnica Oficial (SAT) para asegurar el correcto funcionamiento, prolongar la vida útil de la caldera y optimizar el consumo de gas.

¿Qué debo hacer si el piloto rojo de bloqueo se enciende?

El piloto rojo indica que la caldera se ha bloqueado debido a alguna anomalía. Para intentar desbloquearla, gire el conmutador principal a la posición 'O' y luego regréselo a la posición de funcionamiento deseada. Si el piloto rojo se apaga y la caldera vuelve a la normalidad, el problema se ha resuelto. Si el bloqueo persiste y se muestra un código de fallo, consulte la sección de "Código de Fallos" del manual antes de contactar al SAT.

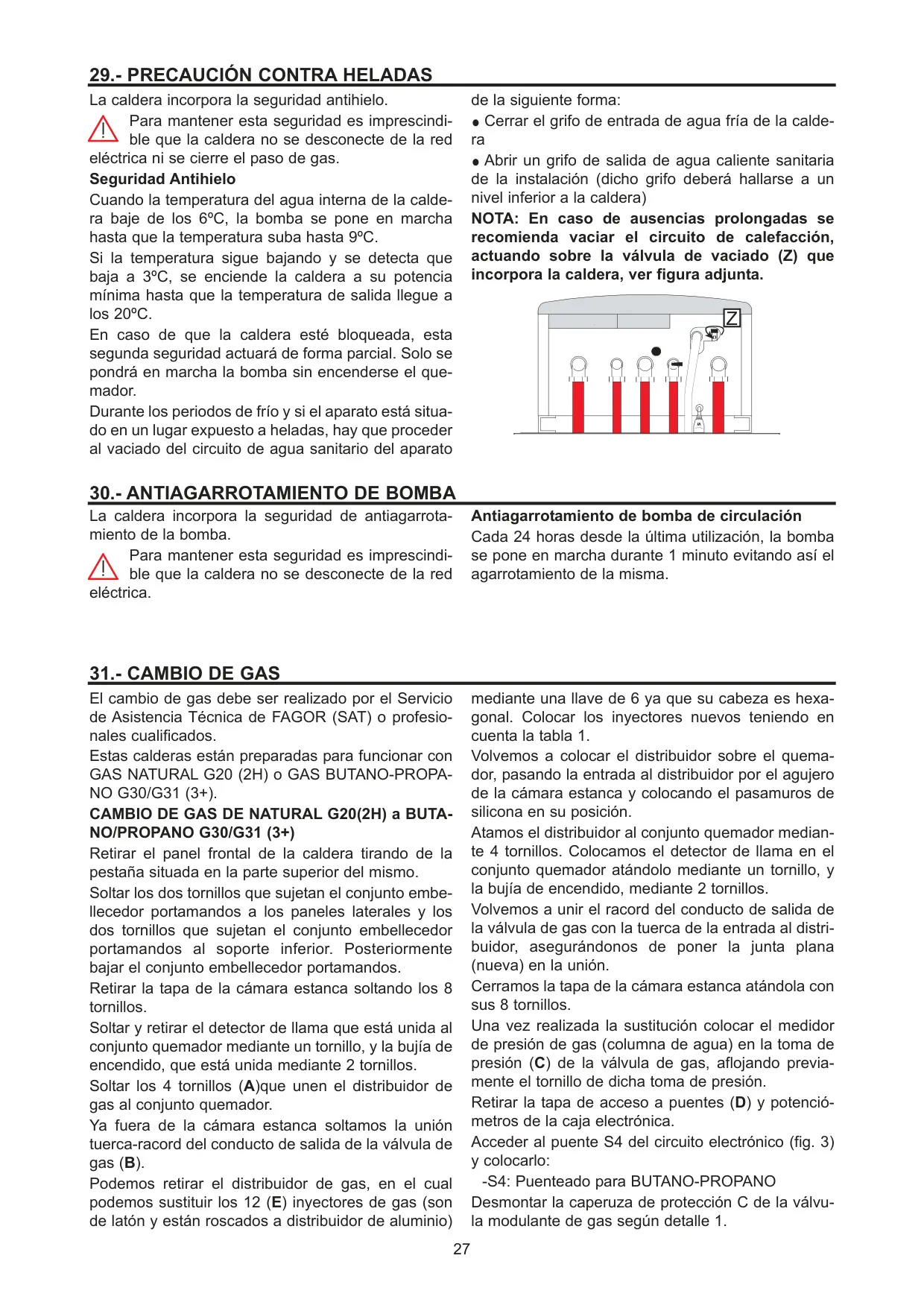

¿Qué medidas de seguridad tiene la caldera contra las heladas?

La caldera incorpora una seguridad antihielo. Si la temperatura del agua interna baja de 6ºC, la bomba se activa hasta que suba a 9ºC. Si continúa bajando hasta 3ºC, la caldera se enciende a su potencia mínima hasta que la temperatura de salida alcance los 20ºC. Para que esta seguridad funcione, la caldera debe estar conectada a la red eléctrica y el paso de gas abierto. En ausencias prolongadas y en zonas frías, se recomienda vaciar los circuitos de agua.

¿La caldera Fagor Super Compact FE 24E tiene alguna función para evitar el agarrotamiento de la bomba?

Sí, la caldera cuenta con un sistema de antiagarrotamiento de bomba. Cada 24 horas desde su última utilización, la bomba de circulación se pone en marcha durante 1 minuto para evitar que se bloquee. Para que esta función se mantenga activa, es imprescindible que la caldera no se desconecte de la red eléctrica.

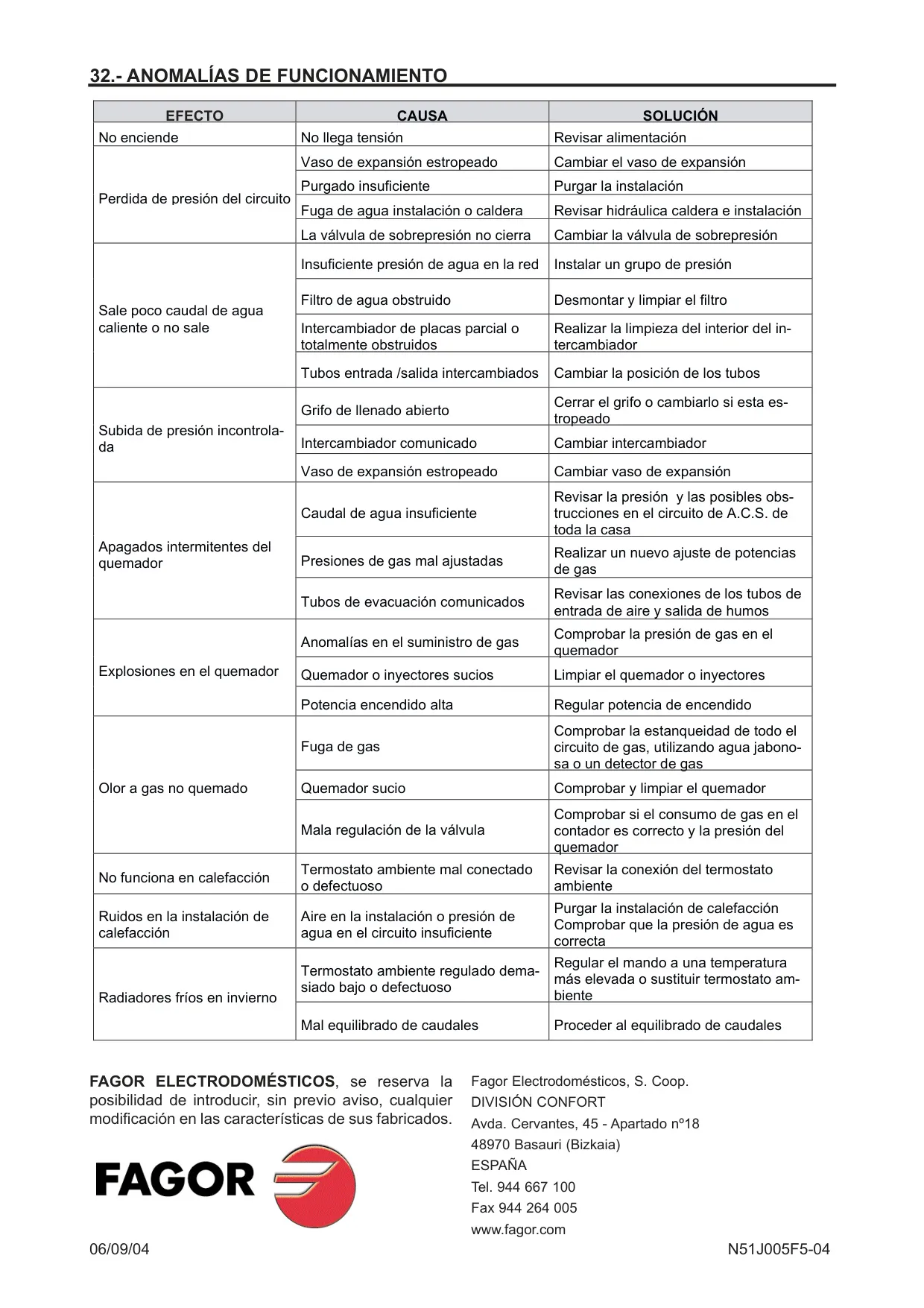

Mi caldera no enciende. ¿Qué debo revisar primero?

Si la caldera no enciende, verifique que le llega tensión eléctrica (220-230V~50Hz), que la llave de paso de gas está abierta y que la presión del circuito de calefacción está entre 1 y 1,2 bar. Asegúrese también de que el circuito de calefacción esté purgado y que los conductos de salida de humos no estén obstruidos.

¿Por qué mi caldera pierde presión en el circuito de calefacción?

La pérdida de presión puede deberse a varias causas, como fugas de agua en la instalación o en la propia caldera, un purgado insuficiente del sistema o que la válvula de sobrepresión no cierre correctamente. Revise la instalación hidráulica y purgue los radiadores si es necesario. Si la pérdida es constante, debe ser revisada por un profesional.

Sale poco caudal de agua caliente o no sale. ¿Cuál podría ser la causa?

Esto puede deberse a un filtro de agua obstruido, un intercambiador de placas parcial o totalmente bloqueado por cal, o a un caudal insuficiente de agua en la red. Intente limpiar el filtro de agua. Si el problema persiste, es posible que el intercambiador necesite una limpieza profunda o que haya que revisar la presión de la red de agua.

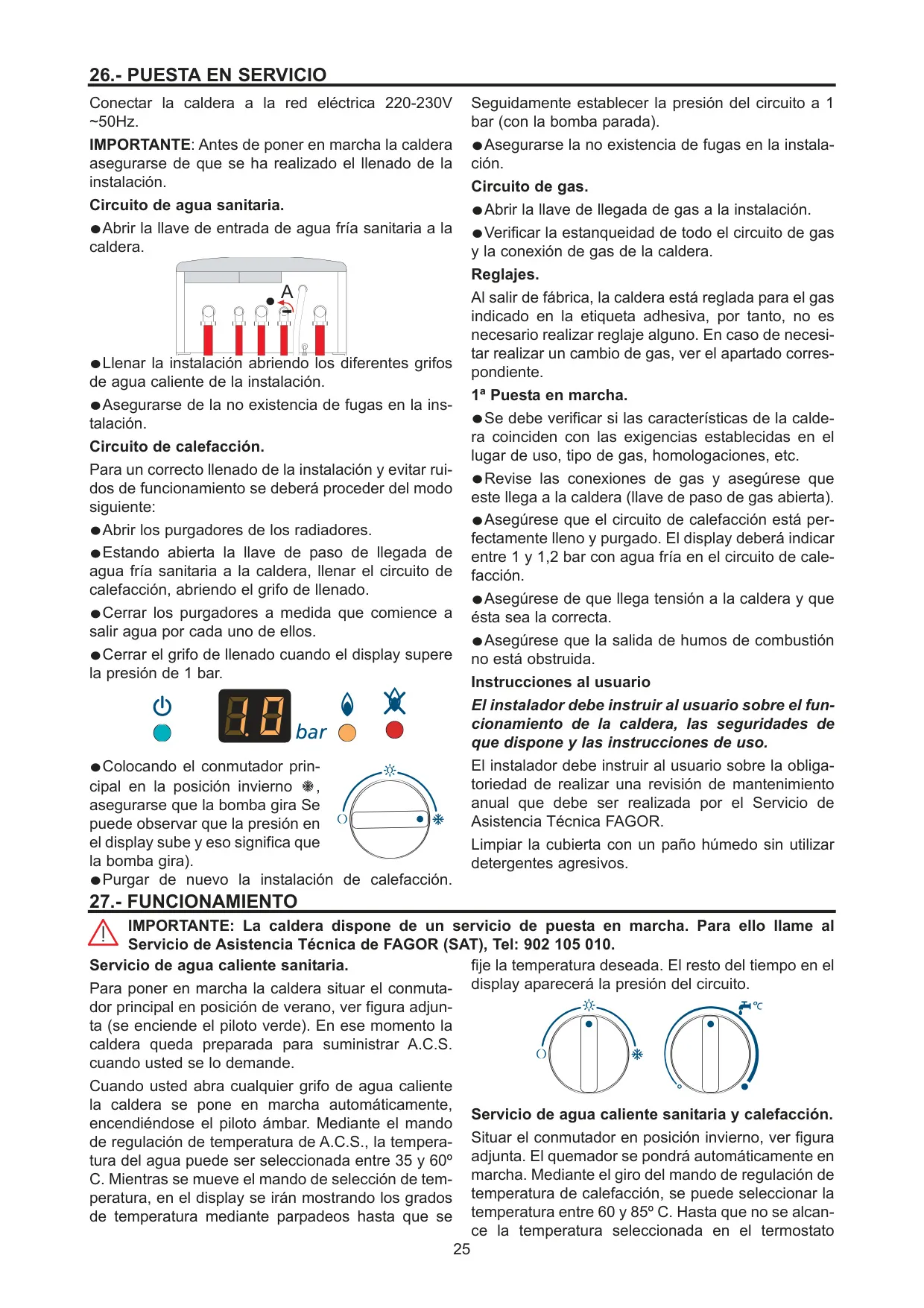

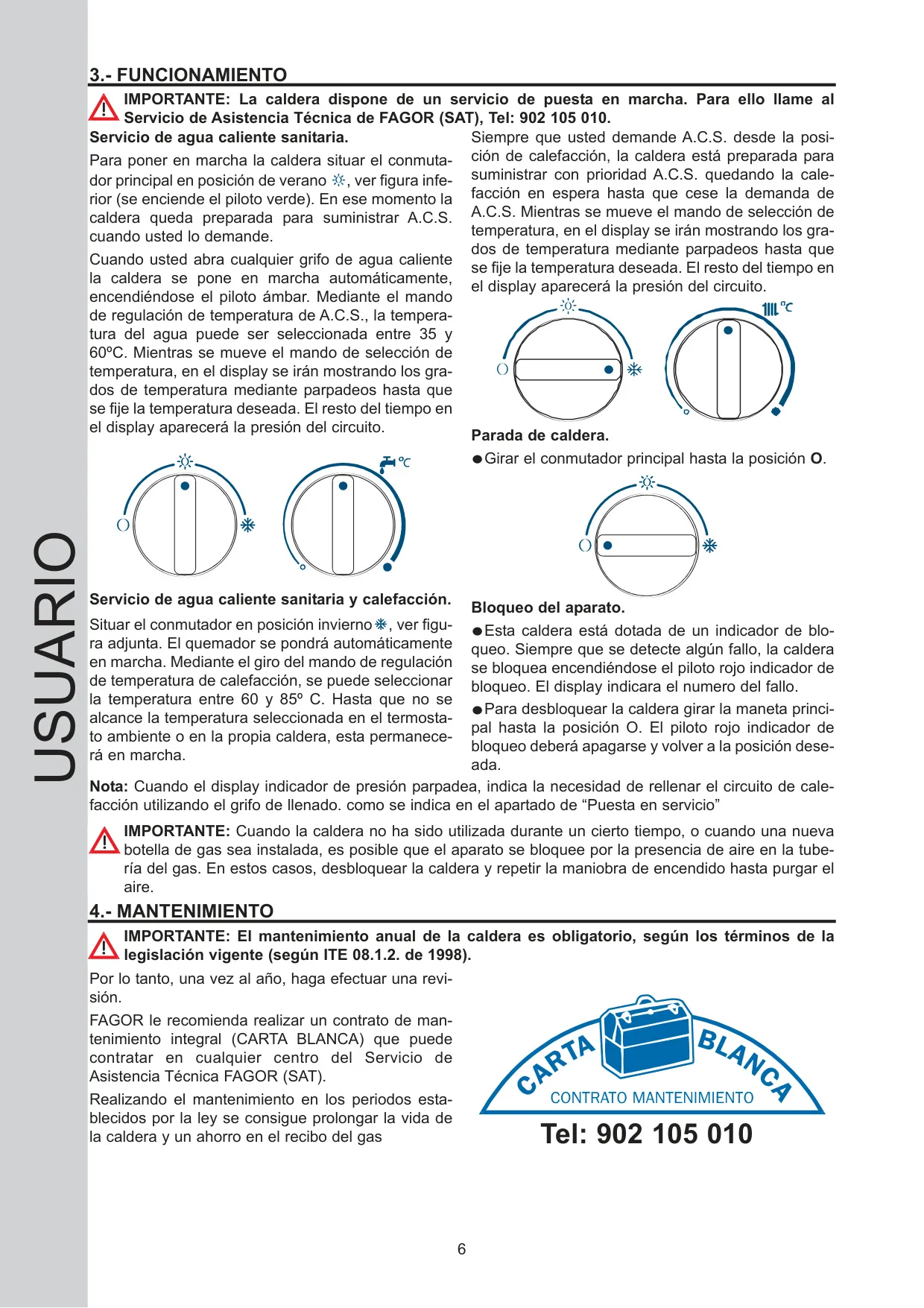

¿Cómo puedo regular la temperatura de la calefacción y del agua caliente sanitaria?

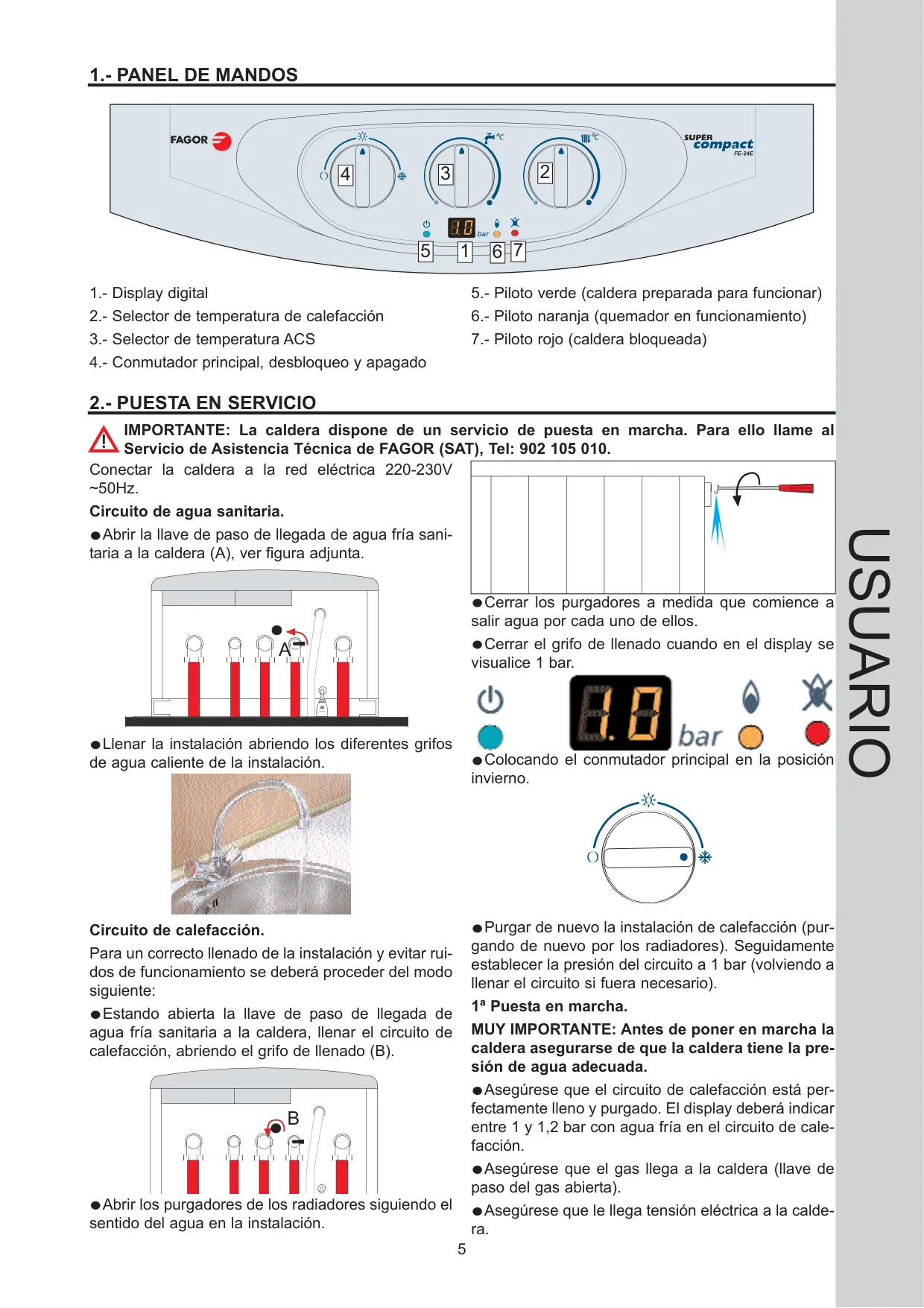

En el panel de mandos, encontrará selectores independientes para la temperatura de calefacción (rango de 60 a 85ºC) y para el agua caliente sanitaria (rango de 35 a 60ºC). Gire los selectores correspondientes para ajustar la temperatura deseada, que se mostrará parpadeando en el display digital mientras se realiza el ajuste.

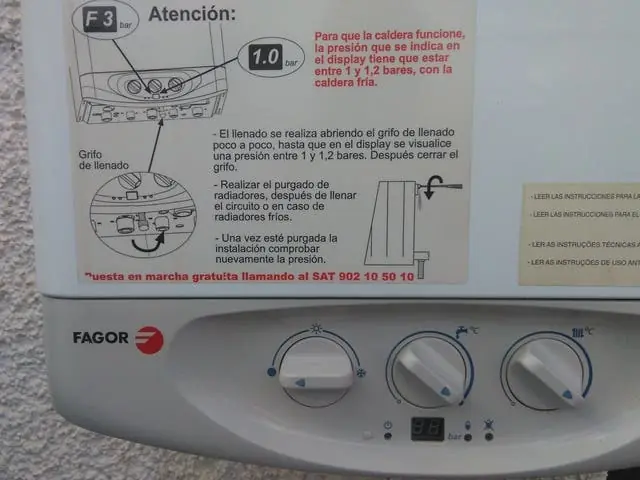

¿Qué significa si el display indicador de presión parpadea?

Cuando el display indicador de presión parpadea, es una señal de que necesita rellenar el circuito de calefacción. Esto se hace abriendo el grifo de llenado hasta que la presión en el display alcance el valor recomendado (entre 1 y 1,2 bar con el agua fría).

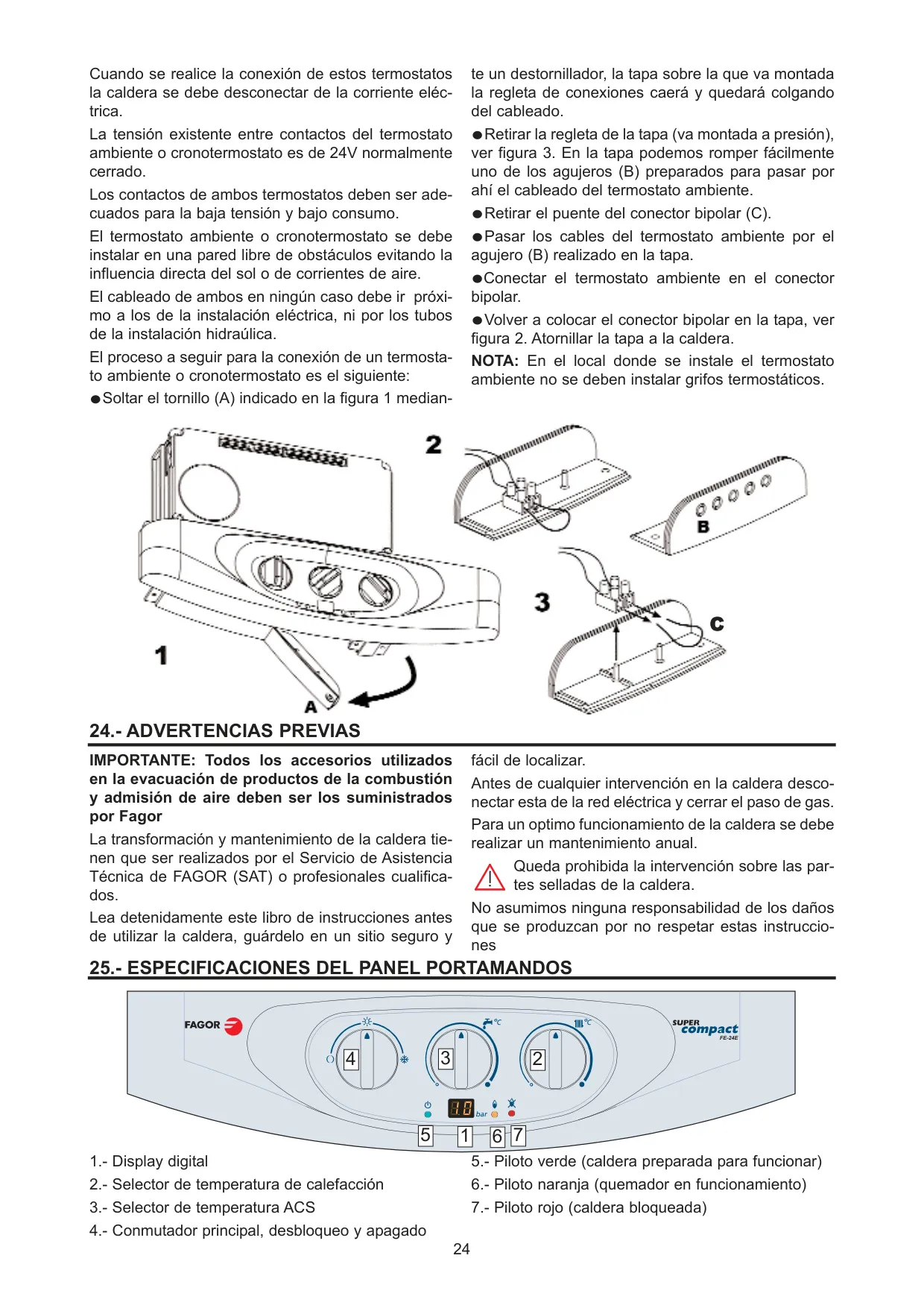

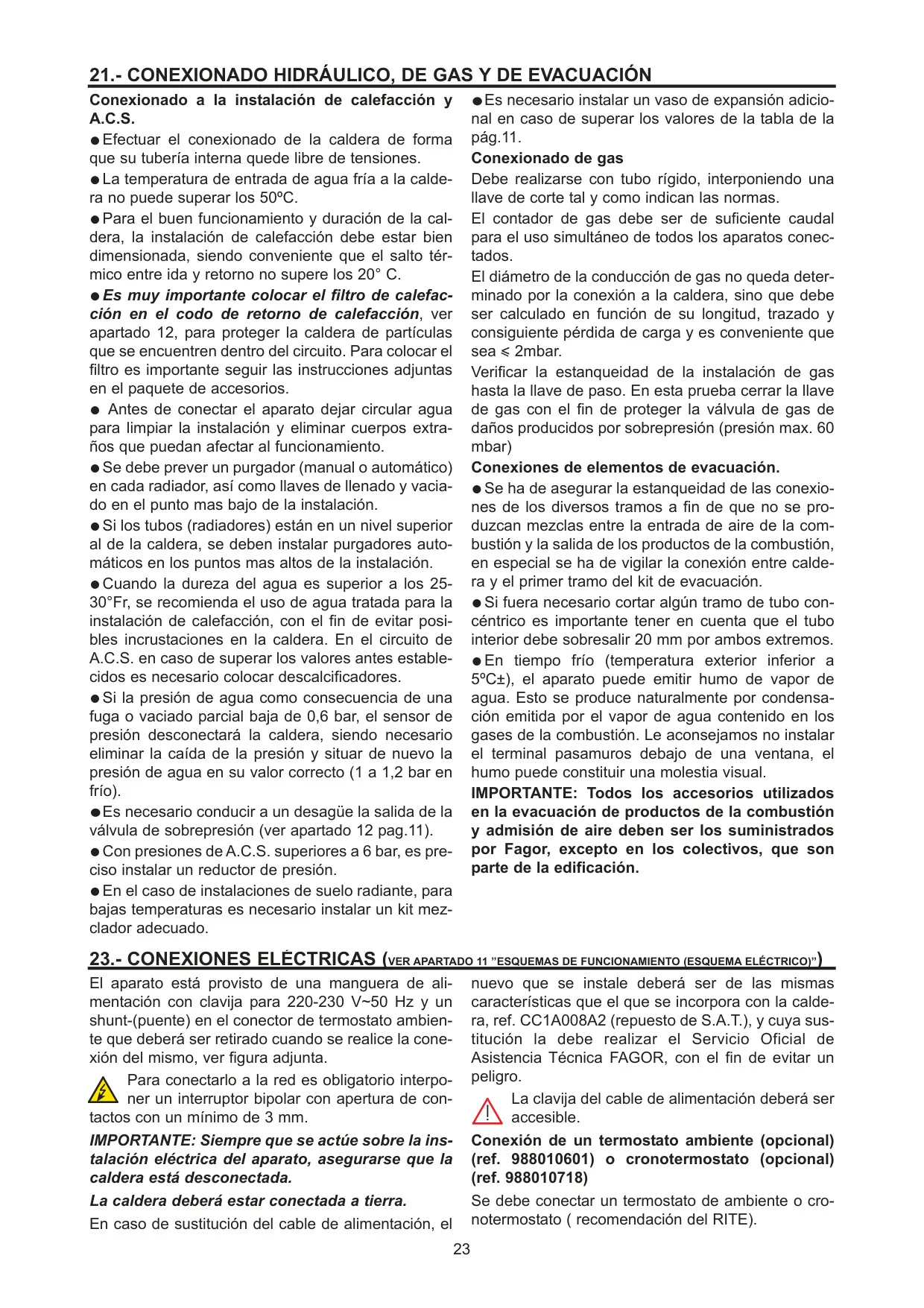

¿Es posible utilizar un termostato ambiente con esta caldera?

Sí, es posible conectar un termostato ambiente o un cronotermostato (opcional, ref. 988010601 o 988010718) a la caldera. Esto permite un control más preciso de la temperatura ambiente. Es crucial que la conexión la realice un profesional cualificado y que la caldera esté desconectada de la red eléctrica durante la instalación.

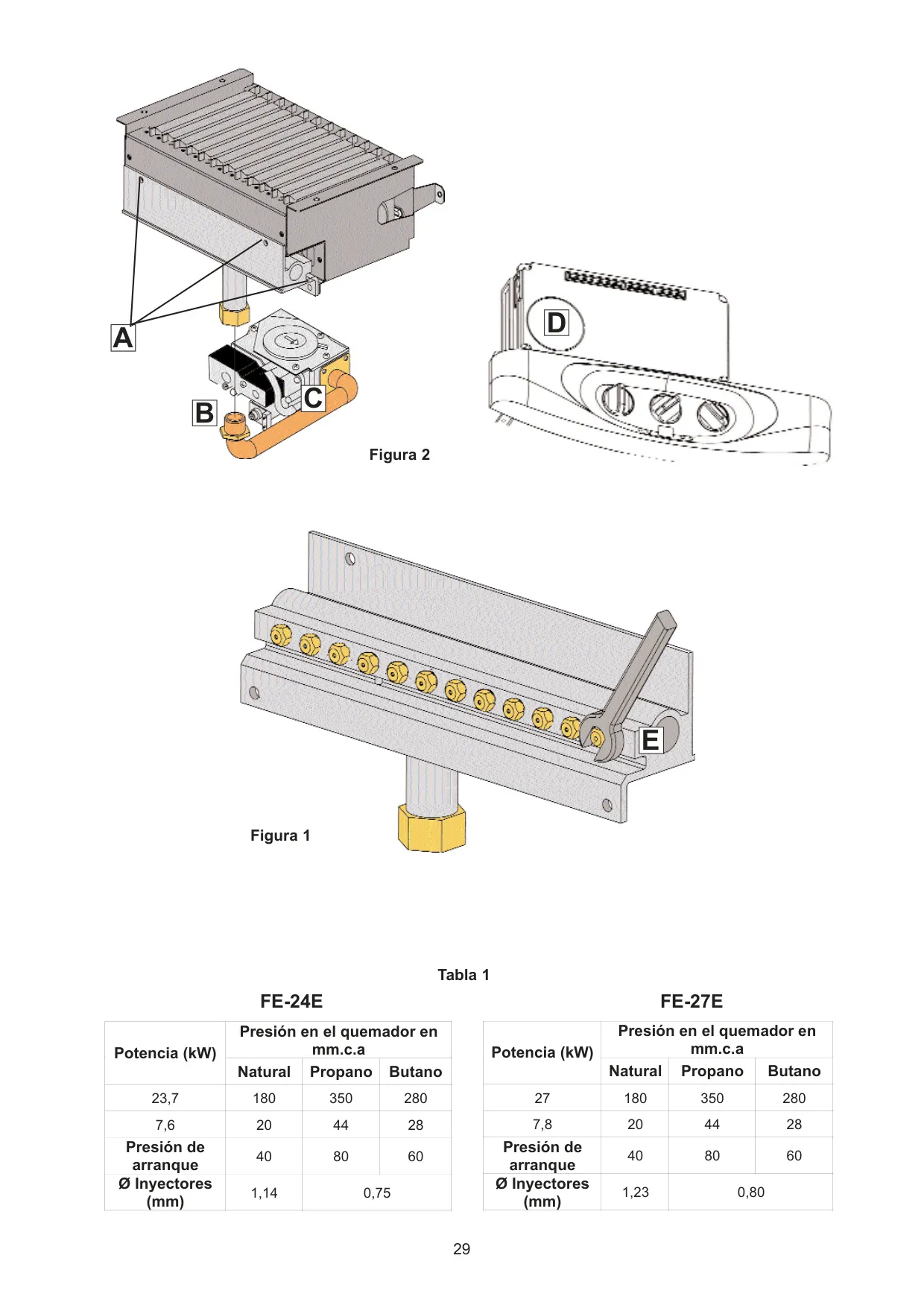

¿Se puede cambiar el tipo de gas de la caldera (por ejemplo, de gas natural a propano/butano)?

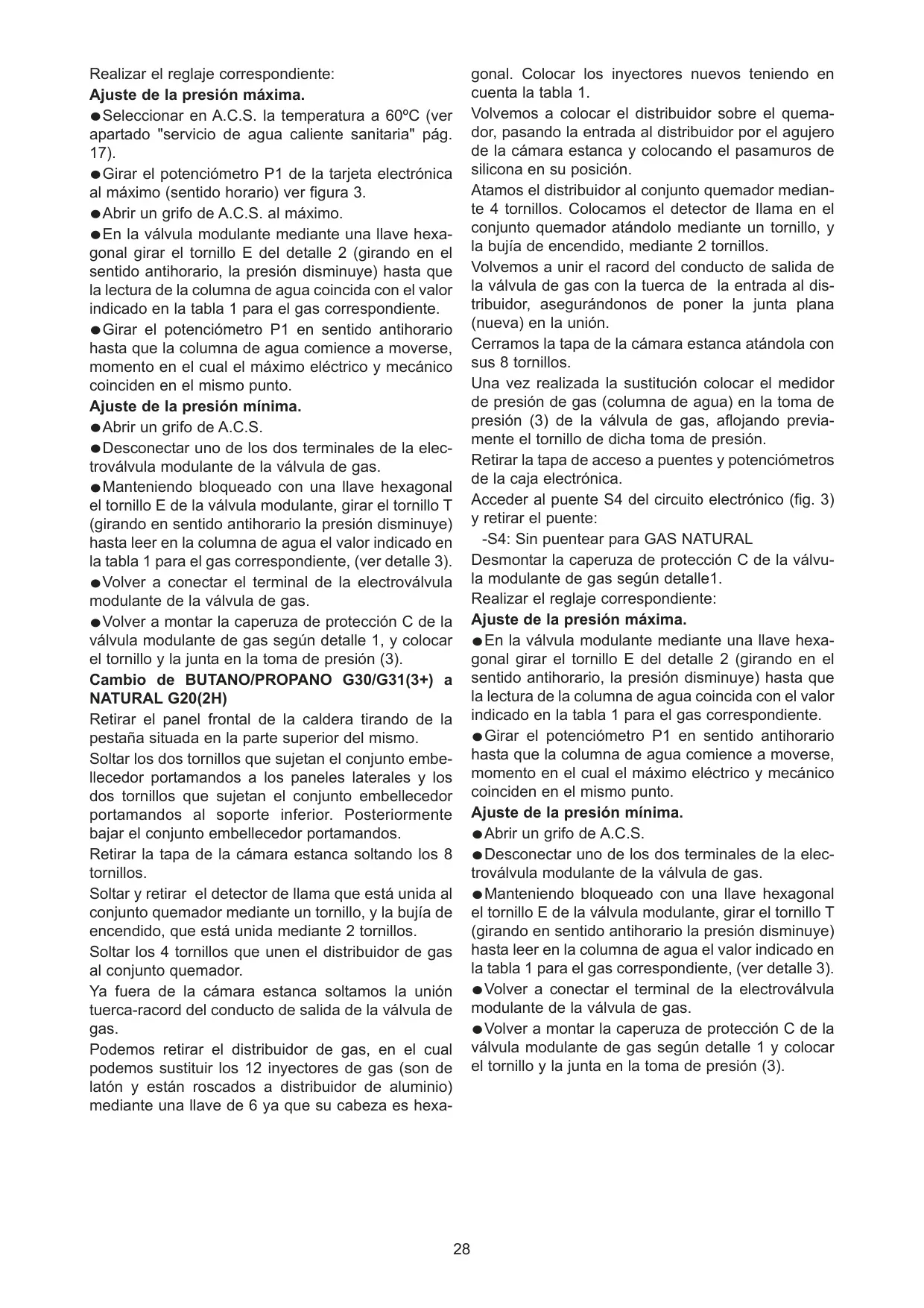

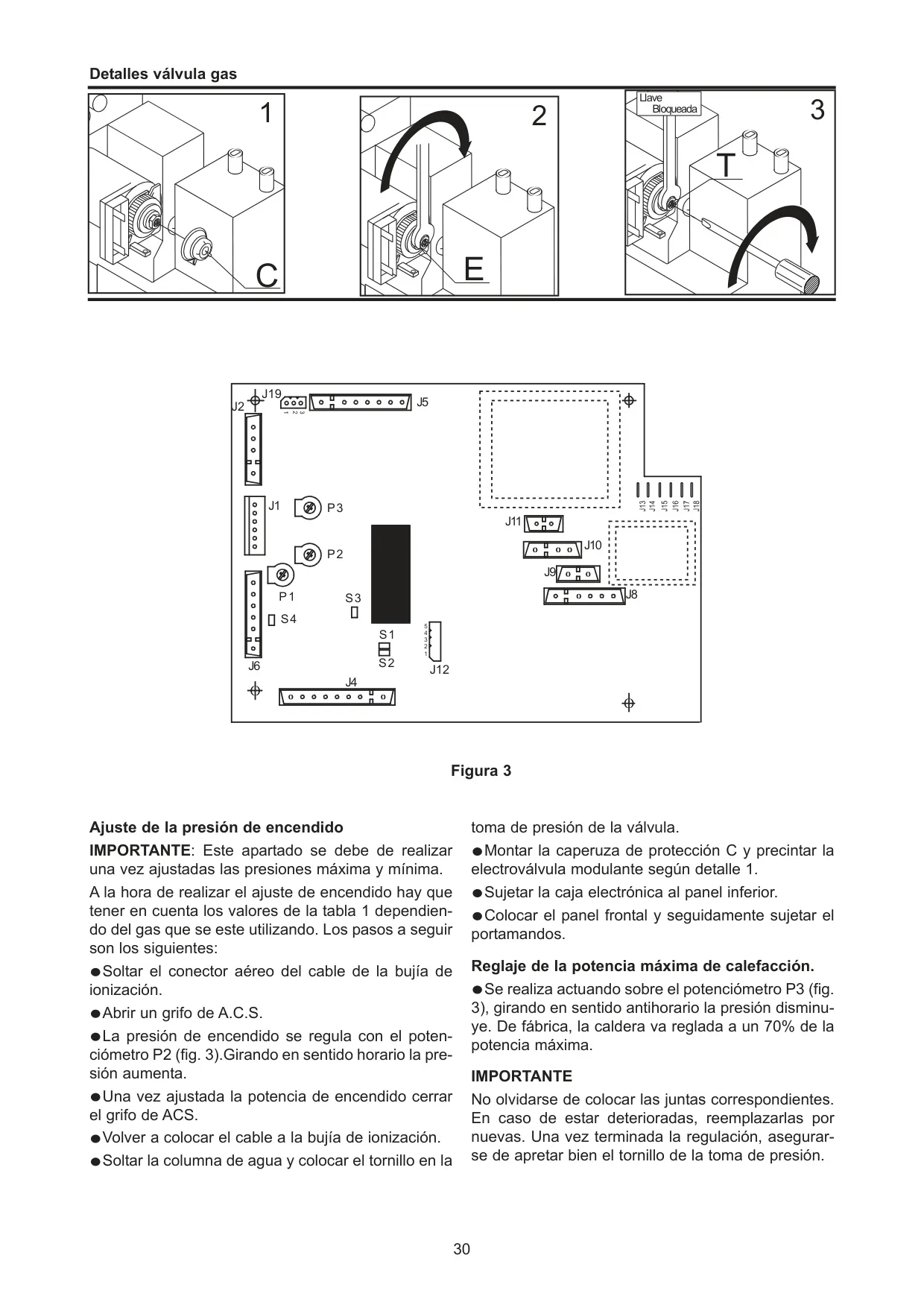

Sí, la Caldera Fagor Super Compact FE 24E está preparada para funcionar con Gas Natural G20 o Gas Butano-Propano G30/G31. Sin embargo, el cambio de gas debe ser realizado exclusivamente por el Servicio de Asistencia Técnica de FAGOR (SAT) o profesionales cualificados, ya que implica la sustitución de inyectores y un reglaje específico de la válvula de gas.

¿Cuál es el significado del piloto naranja en el panel de mandos?

El piloto naranja indica que el quemador de la caldera está en funcionamiento. Se encenderá automáticamente cuando la caldera esté produciendo calor, ya sea para calefacción o para agua caliente sanitaria, y se apagará cuando la demanda de calor cese.
