Caldera Euterma Minibox 24 kW
Instrucciones del Euterma Minibox 24 kW
Aquí le ofrecemos el manual de Caldera Euterma Minibox 24 kW completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Euterma Minibox 24 kW, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto
Especificaciones de la Caldera Euterma Minibox 24 kW
| Característica | Especificación |
|---|---|
| Modelo | Euterma Minibox 24 kW |
| Potencia Térmica | 23.023 kW (19.800 Kcal/h) |
| Versiones Disponibles | Doble Servicio / Solo Calefacción |

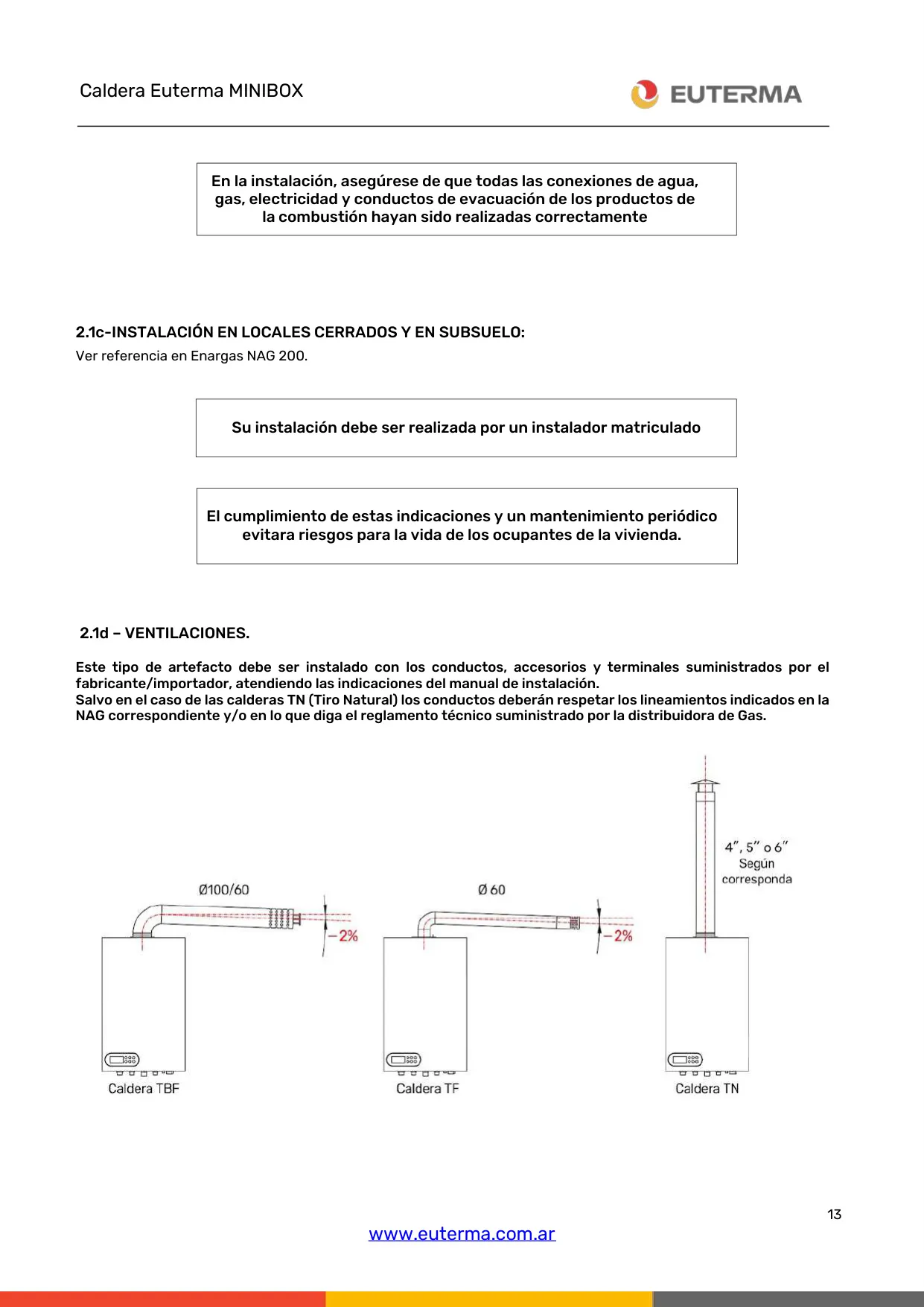

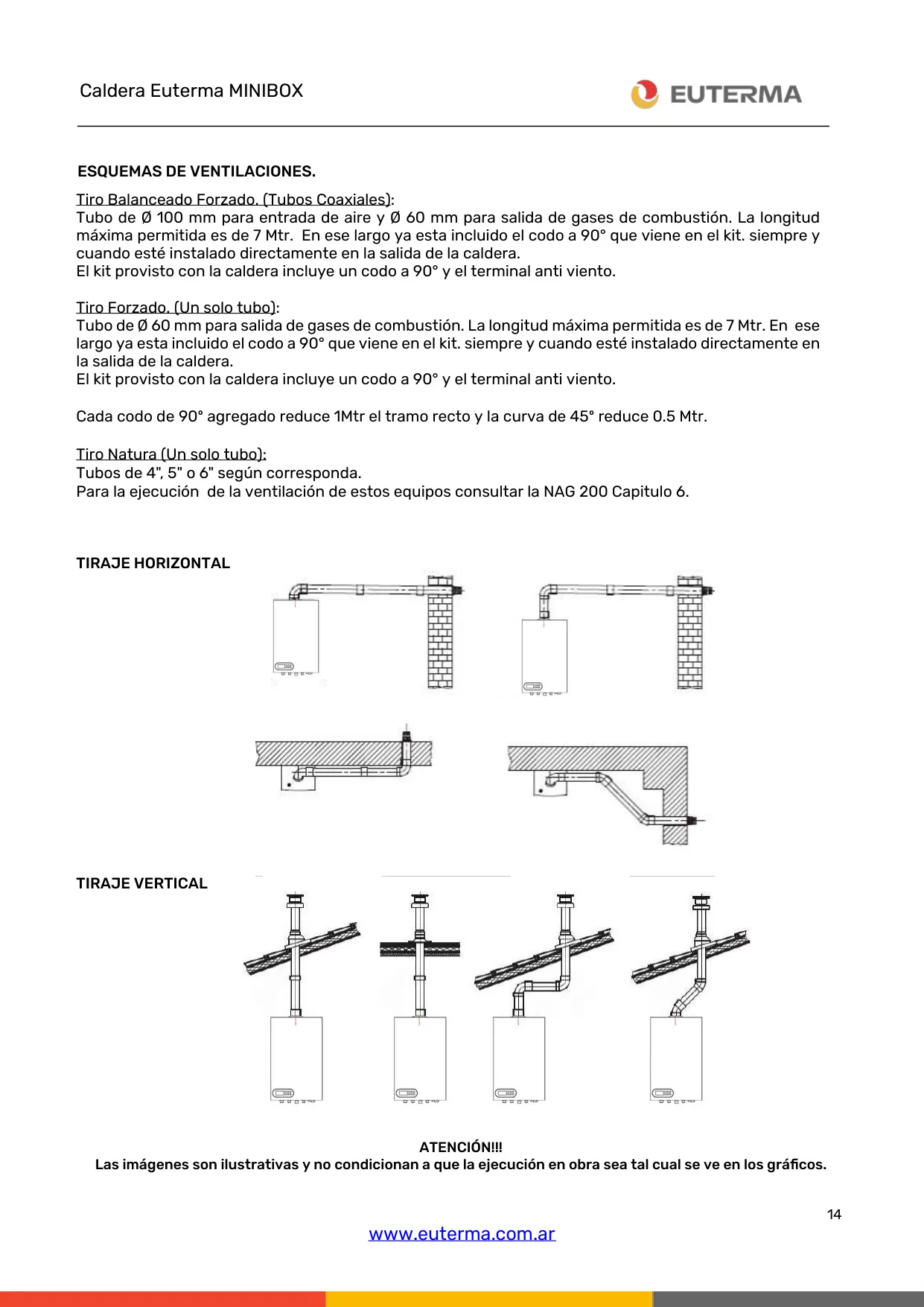

| Sistema de Ventilación (TBF) | Tiro Balanceado Forzado |
| Salida de Humos (TBF) | Ø 60/100 mm |
| Sistema de Ventilación (TN) | Tiro Natural |
| Salida de Humos (TN) | 5" |
| Conexión Salida de Calefacción | 3/4" |
| Conexión Retorno de Calefacción | 3/4" |
| Conexión Ingreso de Agua Fría | 1/2" |
| Conexión Salida de ACS | 1/2" |
| Conexión Entrada de Gas | 3/4" BSP |

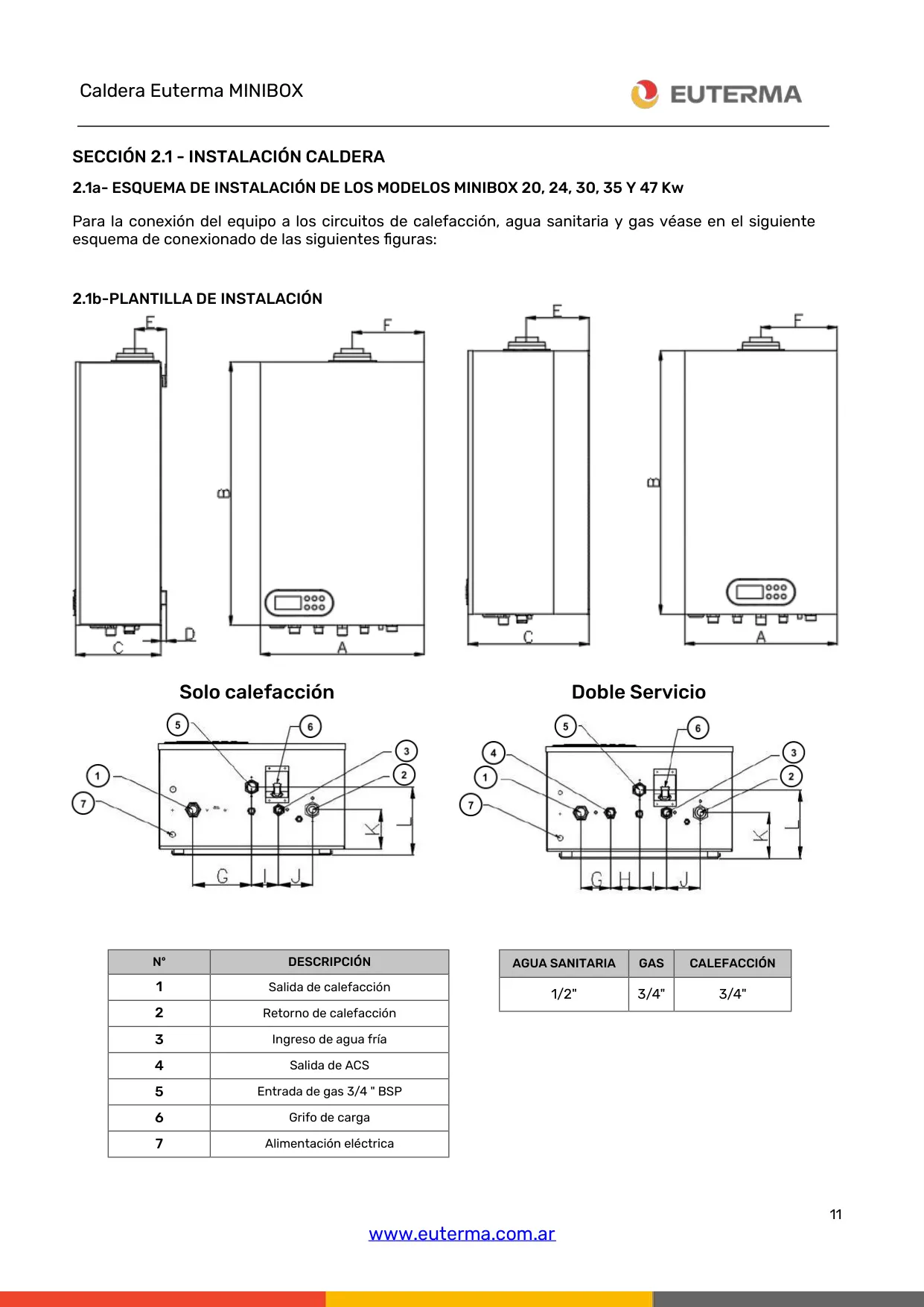

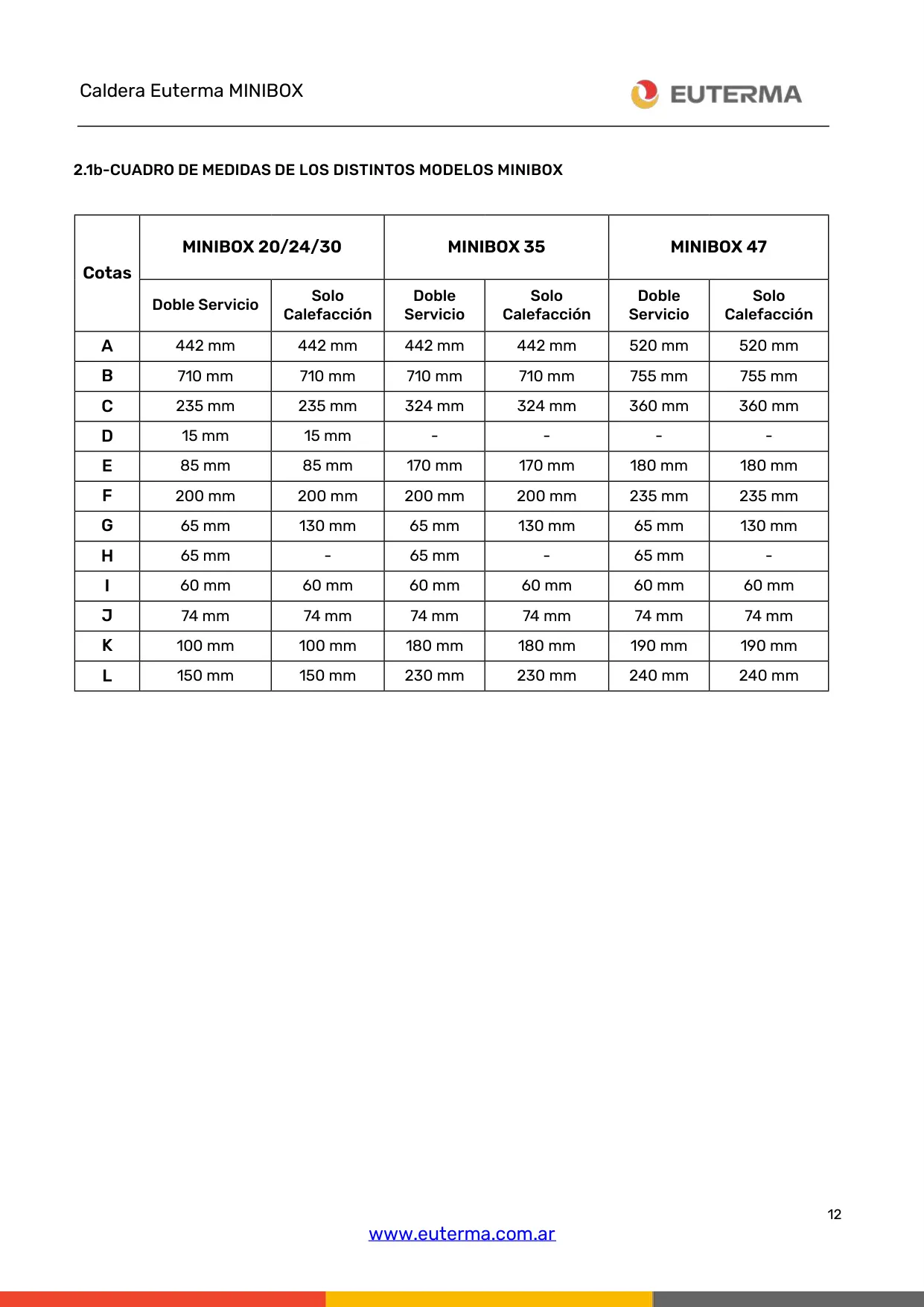

| Altura (B) | 710 mm |
| Ancho (A) | 442 mm |
| Profundidad (C) | 235 mm |
| Distancia de Salida a Borde Superior (D) | 15 mm |
| Distancia entre Conexiones Horizontales (F) | 200 mm |
| Distancia entre Conexiones Verticales (E) | 85 mm |
| Distancia de Conexión Calefacción a Borde Izquierdo (G) | 65 mm (Doble Servicio) / 130 mm (Solo Calefacción) |
| Distancia de Conexión ACS a Borde Izquierdo (H) | 65 mm (Doble Servicio) |
| Diámetro Salida Horizontal (I) | 60 mm |
| Diámetro Salida Vertical (J) | 74 mm |
| Distancia Salida Horizontal a Pared (K) | 100 mm |
| Distancia Salida Vertical a Pared (L) | 150 mm |
Detalles del Euterma Minibox 24 kW

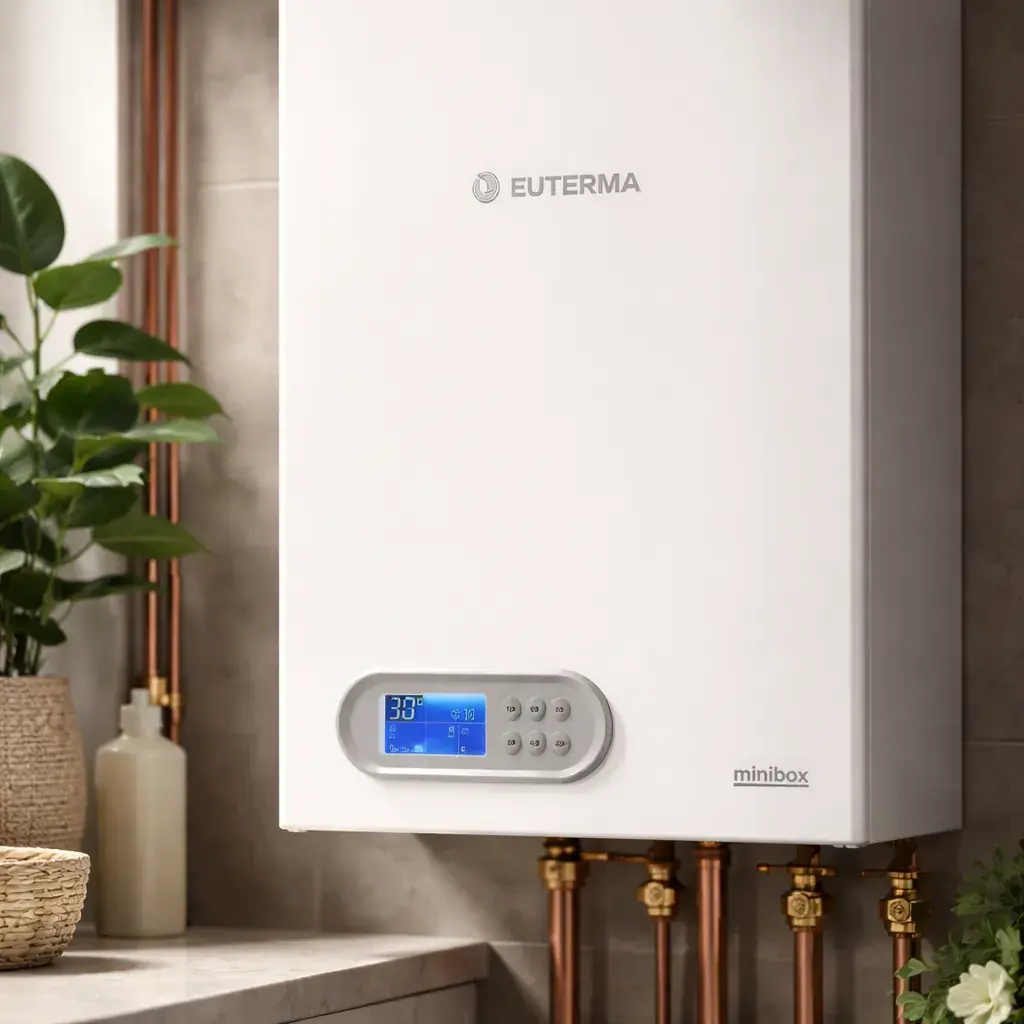

La Caldera Euterma Minibox 24 kW, un producto de fabricación nacional, representa una solución de alta tecnología para las necesidades de Agua Caliente Sanitaria (ACS) y calefacción en el hogar. Su diseño se enfoca en la eficiencia y la economía, garantizando un calentamiento rápido y constante del agua. Destaca por su fácil manejo, operándose íntegramente desde su panel de control digital frontal. Este panel no solo permite ajustar las temperaturas deseadas, sino que también ofrece un sistema de autodiagnóstico avanzado, mostrando códigos alfanuméricos en caso de problemas.

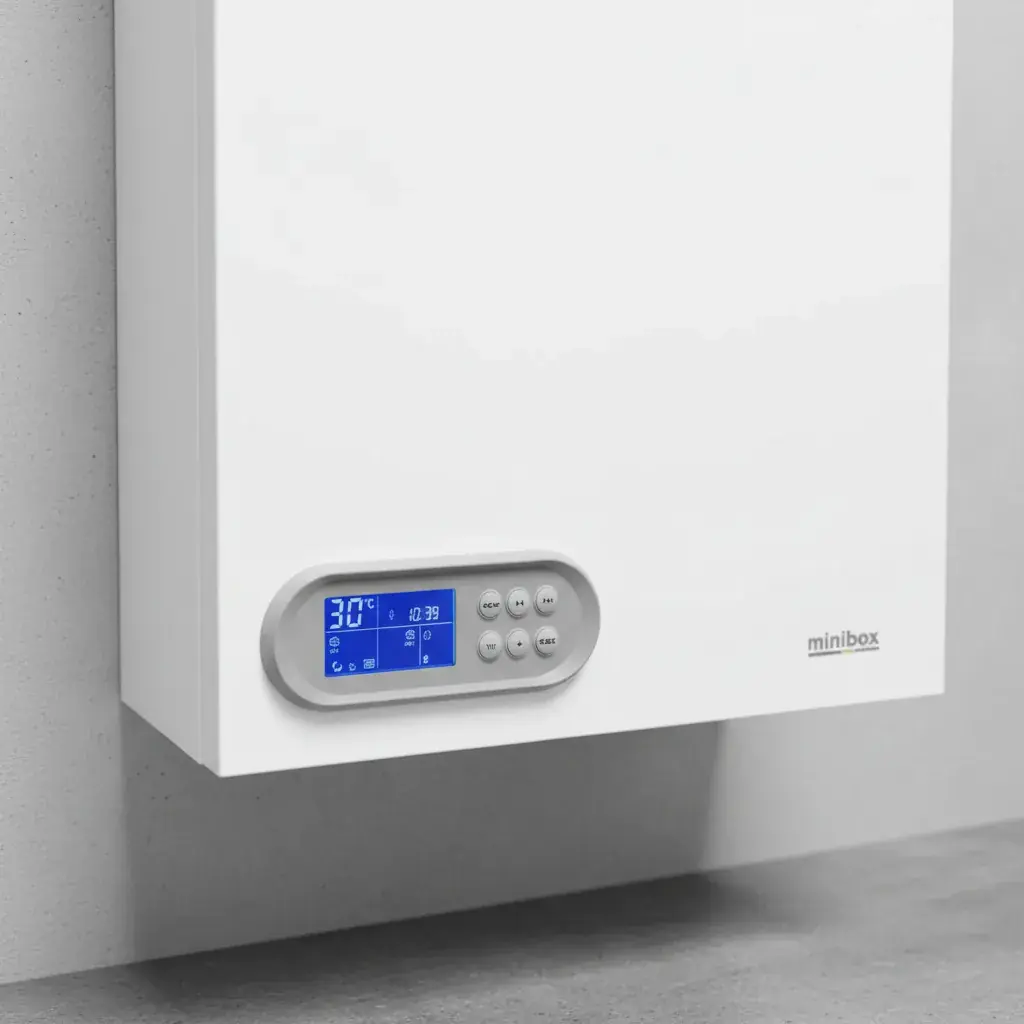

El panel de control digital es el cerebro de la caldera, permitiendo una gestión completa del equipo. Desde aquí, los usuarios pueden configurar el timer, establecer la hora, ajustar las temperaturas para el agua sanitaria y la calefacción, y cambiar entre el modo Verano (solo ACS) y el modo Invierno (ACS y calefacción). Además, visualiza información crucial como la potencia de la llama, el estado del forzador, la operación de la bomba circuladora y la presión del circuito de calefacción, ofreciendo un control intuitivo sobre el funcionamiento.
Para la puesta en marcha inicial, la caldera se conecta a la red eléctrica y se enciende con la tecla ON/OFF. Acto seguido, se presiona SET para ajustar la temperatura sanitaria, que puede oscilar entre 30 y 60 ºC. Al seleccionar el modo calefacción con la tecla W/S, se puede regular la temperatura del agua del circuito entre 40 y 80 ºC. La programación de la hora se realiza manteniendo pulsado los botones SUBIR o BAJAR por tres segundos, permitiendo una personalización completa del horario de funcionamiento.

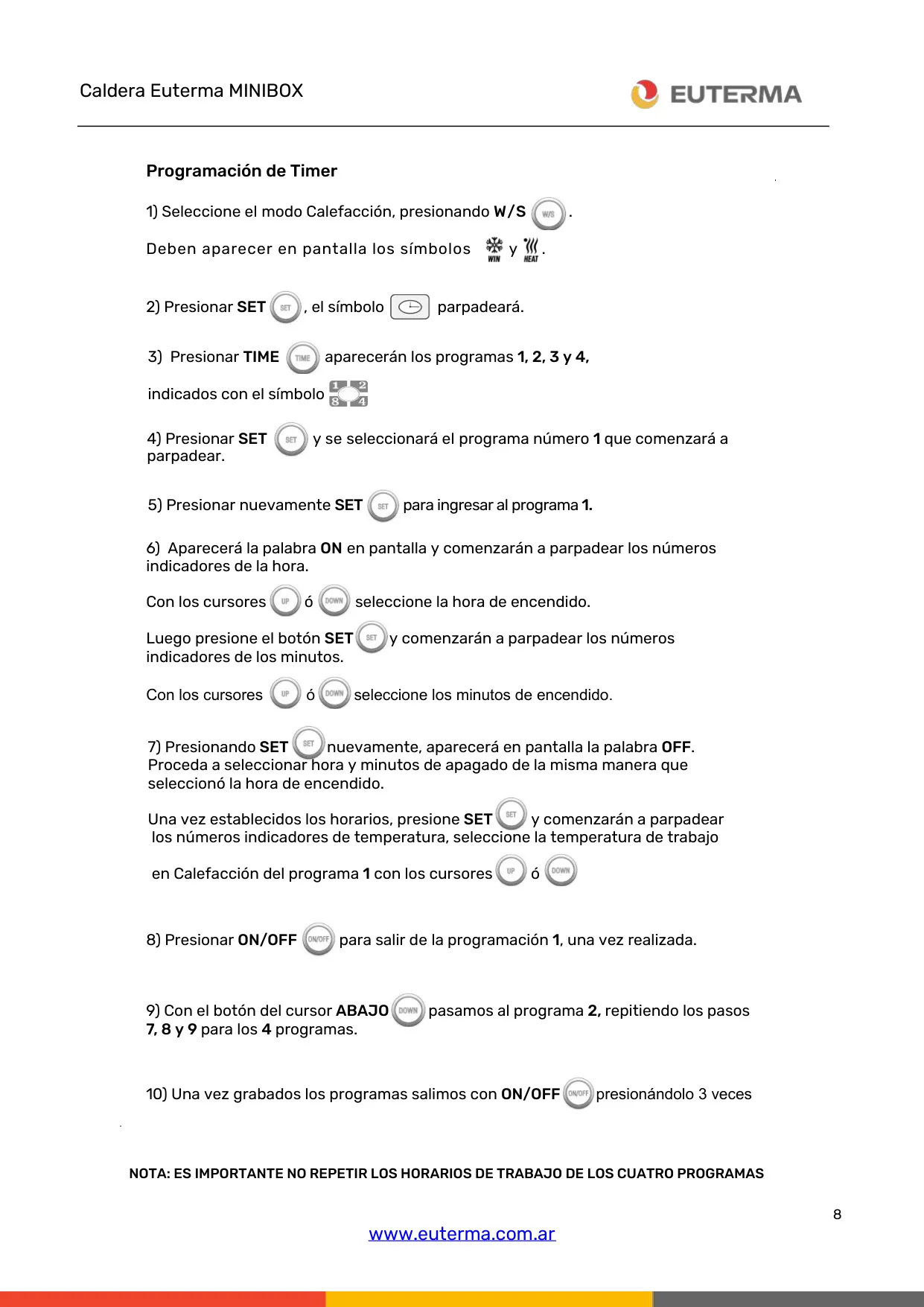

Una de las funcionalidades más prácticas es la programación del Timer, que permite configurar hasta cuatro programas distintos de encendido y apagado para la calefacción, cada uno con su propia temperatura de trabajo. Esto optimiza el consumo energético al adaptar el funcionamiento a los horarios específicos de los ocupantes. Es importante recalcar que la conexión de un termostato ambiente opcional requiere ser de "contacto seco" (libre de potencial eléctrico) para evitar daños en la placa electrónica, anulando la garantía en caso contrario.

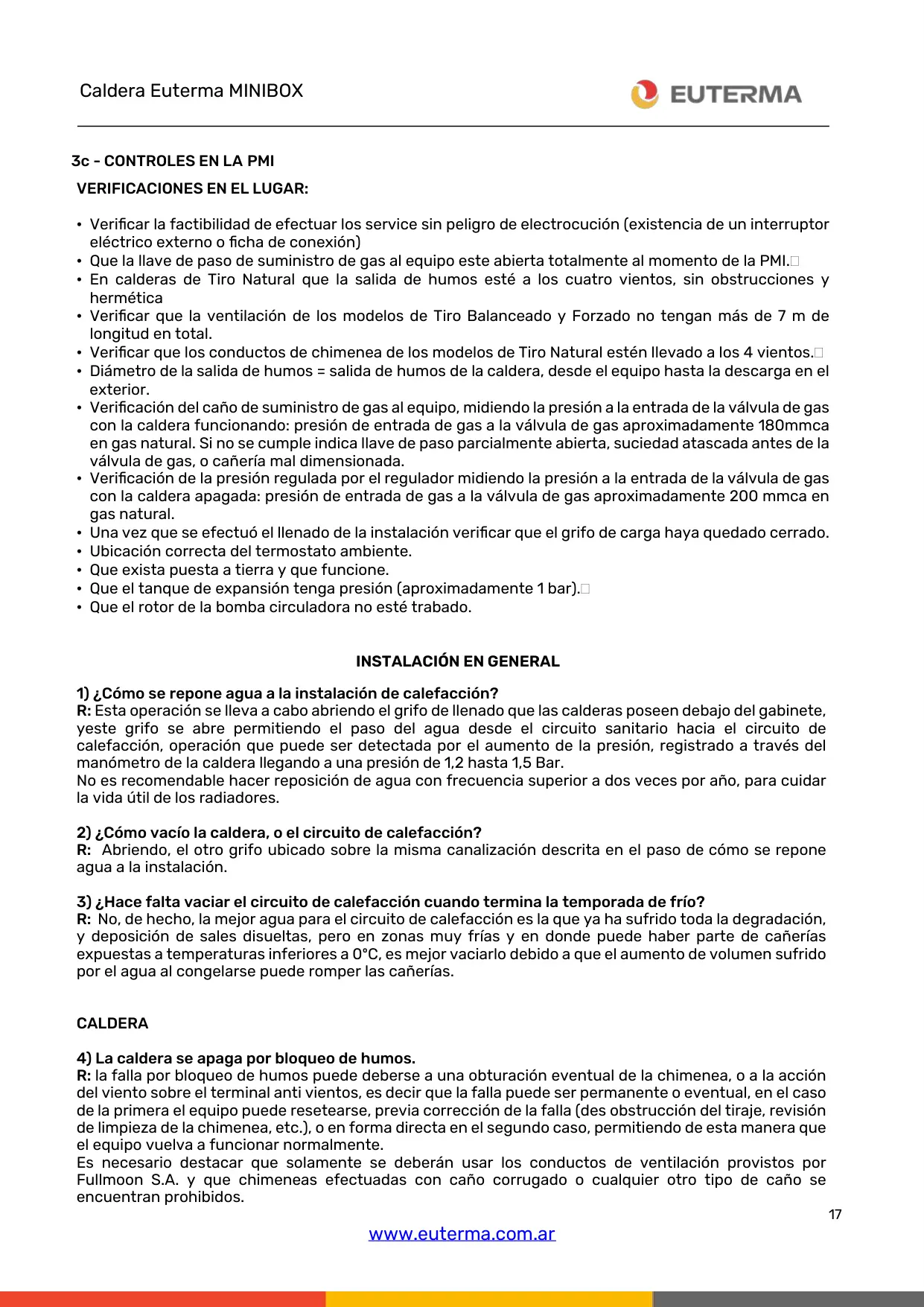

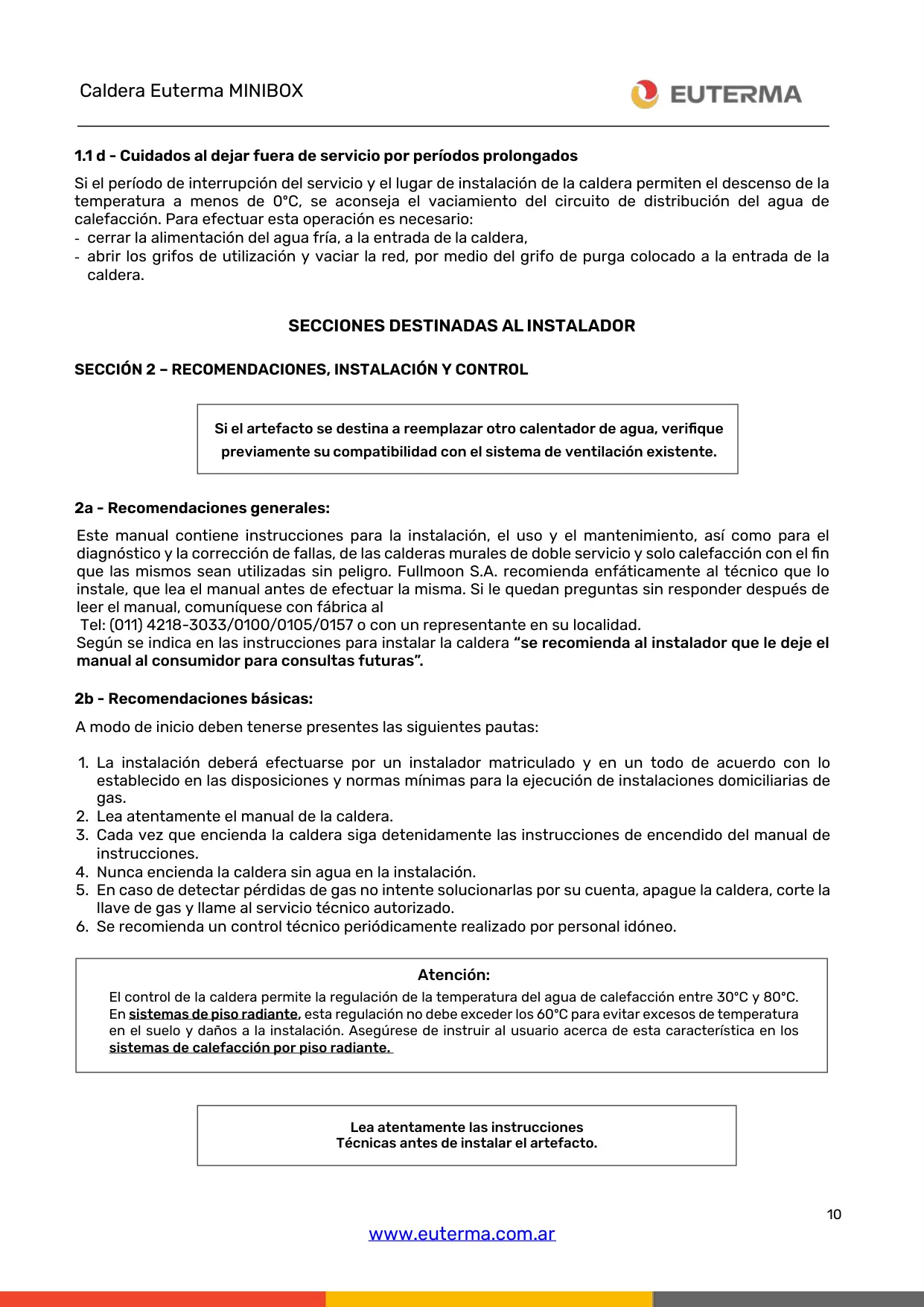

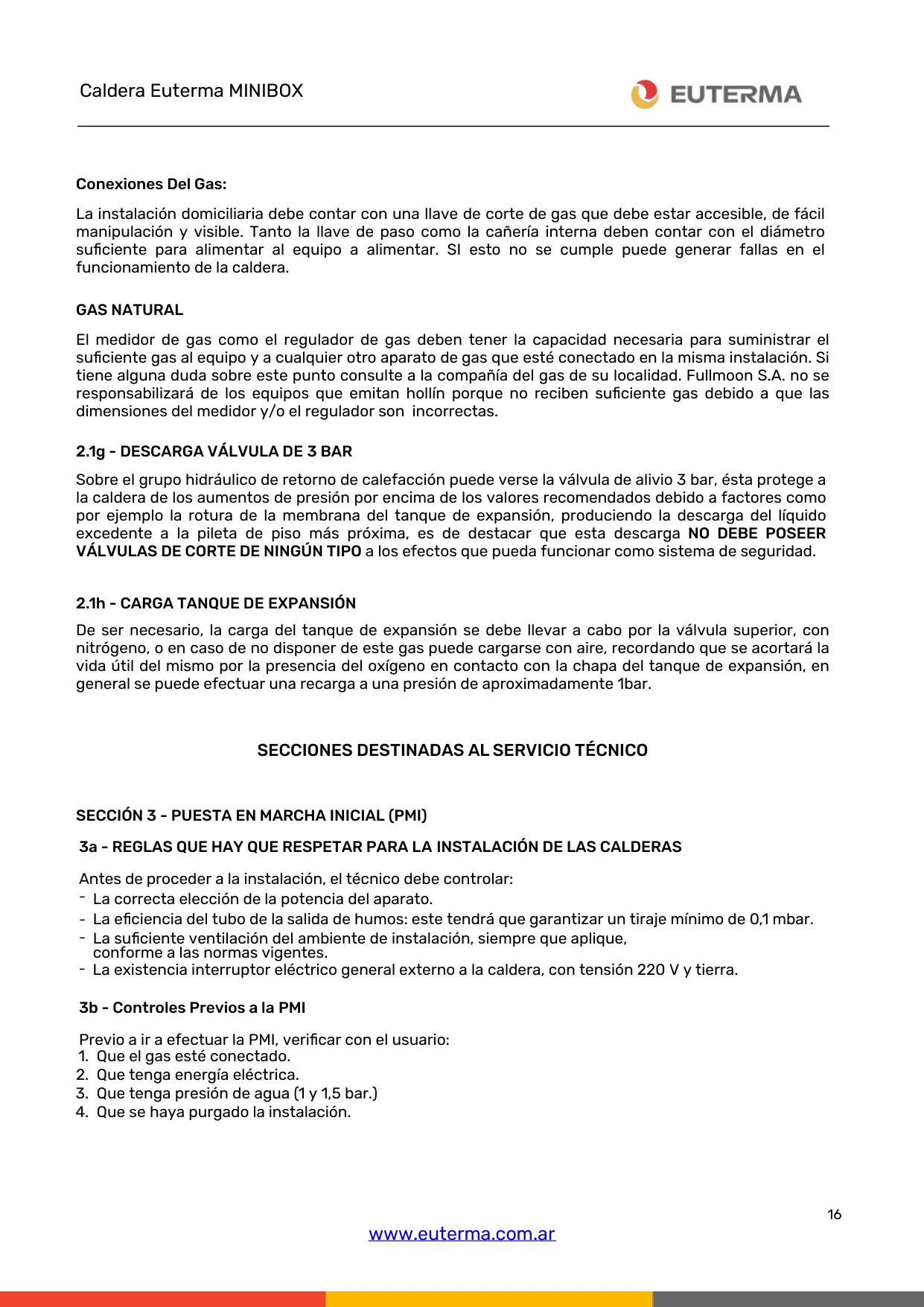

Para prolongar la vida útil del equipo, se recomienda un chequeo anual por personal idóneo. En caso de periodos prolongados sin uso y temperaturas bajo cero, es aconsejable vaciar el circuito de calefacción para evitar daños por congelamiento. La caldera incorpora una válvula de alivio de 3 bar que protege el sistema de sobrepresiones. Un aspecto crítico es la Puesta en Marcha Inicial (PMI), que debe ser realizada obligatoriamente por un Servicio Técnico Autorizado por Fullmoon S.A., siendo un requisito indispensable para la validez de la garantía.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre la Caldera Euterma Minibox 24 kW y las respondemos a continuación.
