Manual del Sistema de Seguridad DSC PC1616 en Español
Sistema de Seguridad DSC PC1616
Sistema de Seguridad DSC PC1616
Instrucciones del DSC PC1616
Aquí le ofrecemos el manual de Sistema de Seguridad DSC PC1616 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Alarmas de seguridad en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Sistema de Seguridad DSC PC1616, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

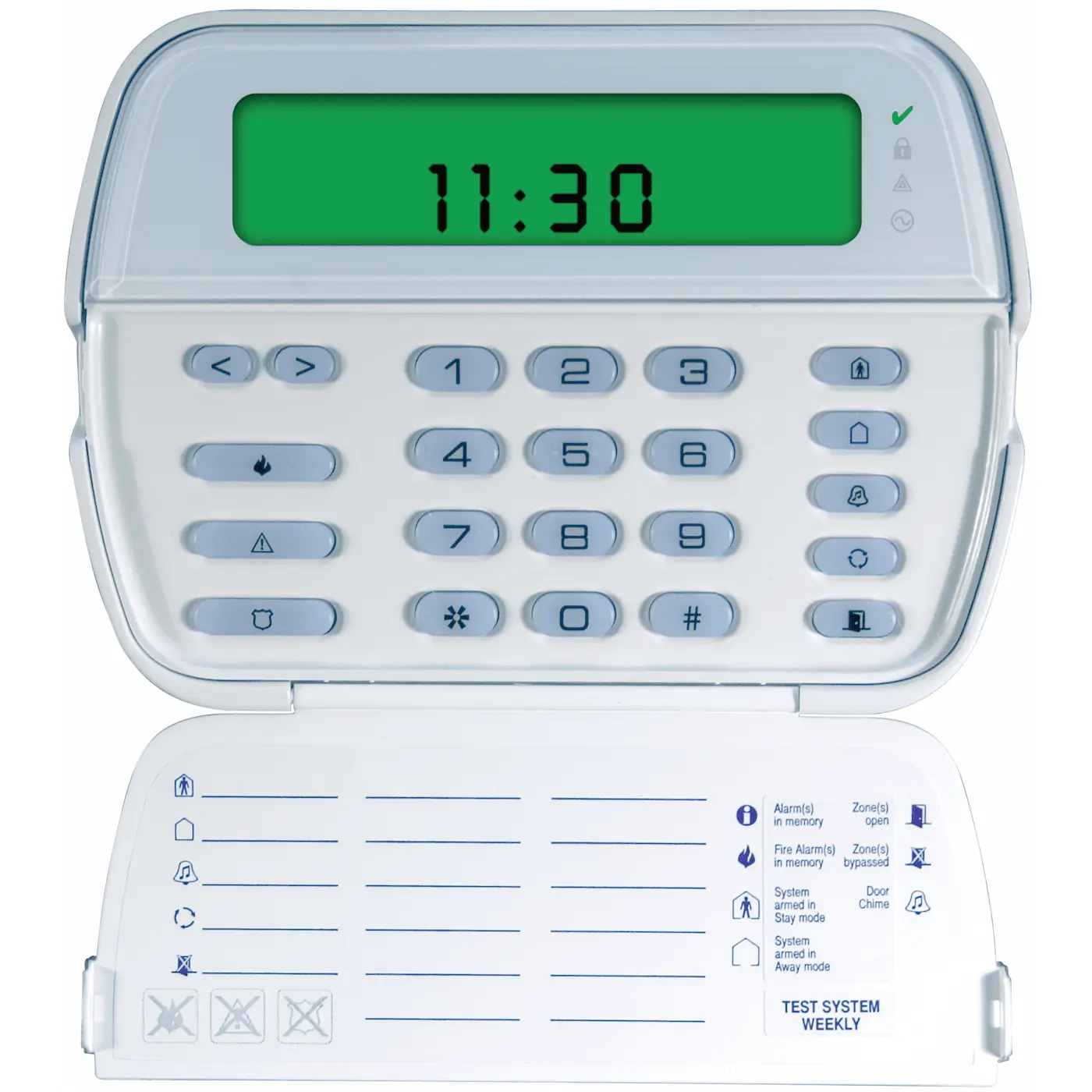

Imágenes del Producto
Especificaciones del Sistema de Seguridad DSC PC1616
| Característica | Especificación |
|---|---|
| Modelo | Panel de control DSC PowerSeries PC1616 |
| Firmware cubierto por el manual | v4.6 y superior |
| Fabricante | Digital Security Controls (Tyco Safety Products Canada Ltd.) |
| Códigos de acceso de usuario | Códigos 1-48 (el Código Maestro es el código 40) |
| Longitud del código de acceso | 4 o 6 dígitos |
| Variaciones mínimas de código (códigos de 6 dígitos) | 20.833 |
| Particiones | 2 (Partición 1 y Partición 2) |
| Grupos de anulación | 1 por partición |

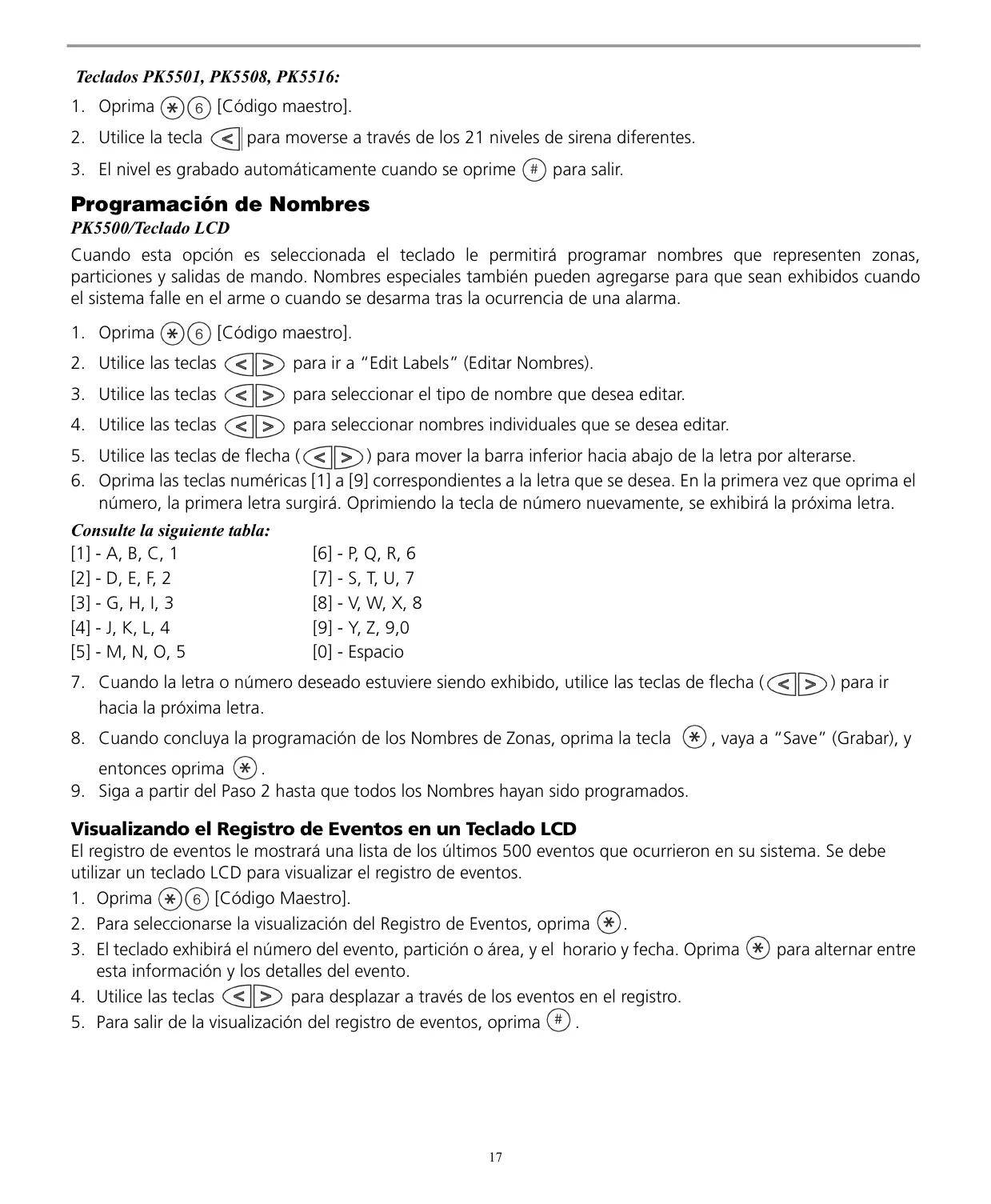

| Búfer de eventos | Últimos 500 eventos (visibles en teclados LCD) |
| Retardo del comunicador | 30 segundos por defecto; se puede eliminar o aumentar a 45 segundos |
| Tiempo de salida rápida | 2 minutos |
| Ventana de servicio DLS | 6 horas |
| Tiempo de espera automático de la prueba de paseo del usuario | 15 minutos sin violación de zona |
| Salida de sirena en la prueba del sistema | 2 segundos |
| Intervalo del pitido de problema | Cada 10 segundos |
| Tono de error por código no válido | 2 segundos |
| Indicaciones de problema | 8 categorías de problema (dígitos 1-8) |
| Reemplazo recomendado de la batería de respaldo | Cada 3-5 años |
| Conector telefónico | USOC RJ-31X |
| Número de equivalencia de timbre (REN) | 0.1 |
| Identificador de producto FCC | US: F53AL01BPC1614 |
| Registro de Industry Canada | IC: 160A-PC1614 |

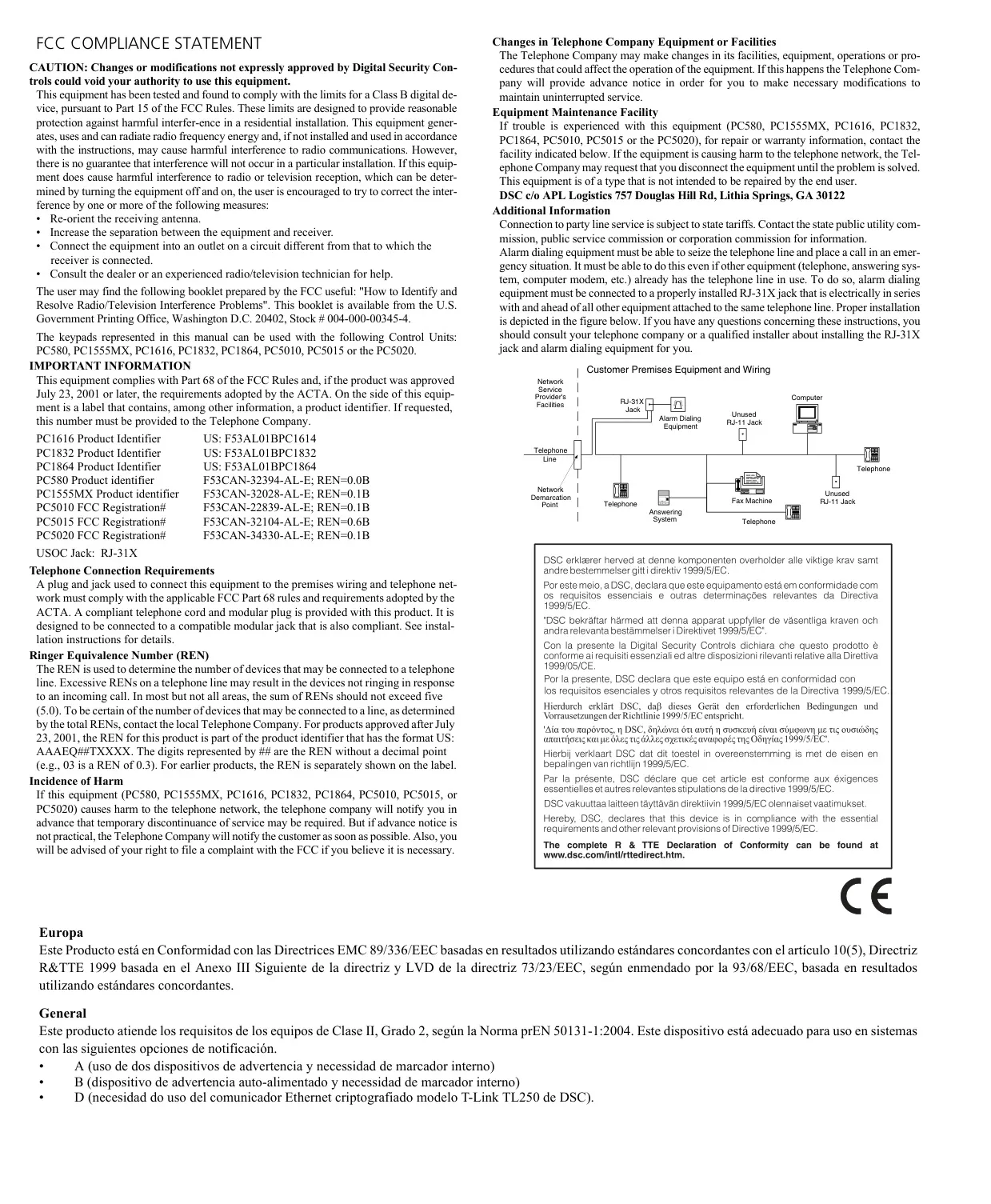

| Cumplimiento FCC | Dispositivo digital Clase B según la Parte 15; Parte 68 / ACTA |
| Certificación europea | EN50131-1:2006 + A1:2009, EN50131-3:2009, EN50131-6:2008, EN50136-1:1997 – Grado 2, Clase II, ATS2 |
| Directivas de la UE | EMC 2004/108/EC, R&TTE 1999/5/EC, LVD 2006/95/EC |
| Opciones de notificación (EN50131) | A, B y D |
| Norma de falsas alarmas | ANSI/SIA CP-01-2000 |
| Entorno de instalación | Solo en interiores, grado de contaminación máx. 2, categoría de sobretensión II |
| Conexión de alimentación | Transformador enchufable directo (Norteamérica); conexión permanente (UE y Australia) |
| Teclados compatibles | PK5500, PK5501, PK5508, PK5516, RFK5500, RFK5501, RFK5508, RFK5516, RFK5564, LED5511, LCD5511, PC1555RKZ |
| Niveles de brillo/contraste del teclado | 10 niveles (PK5500/RFK5500/RFK5564); 4 niveles de retroiluminación (PK5501/PK5508/PK5516/modelos RFK) |
| Niveles del zumbador del teclado | 21 niveles (el nivel 00 apaga el zumbador) |
Detalles del DSC PC1616

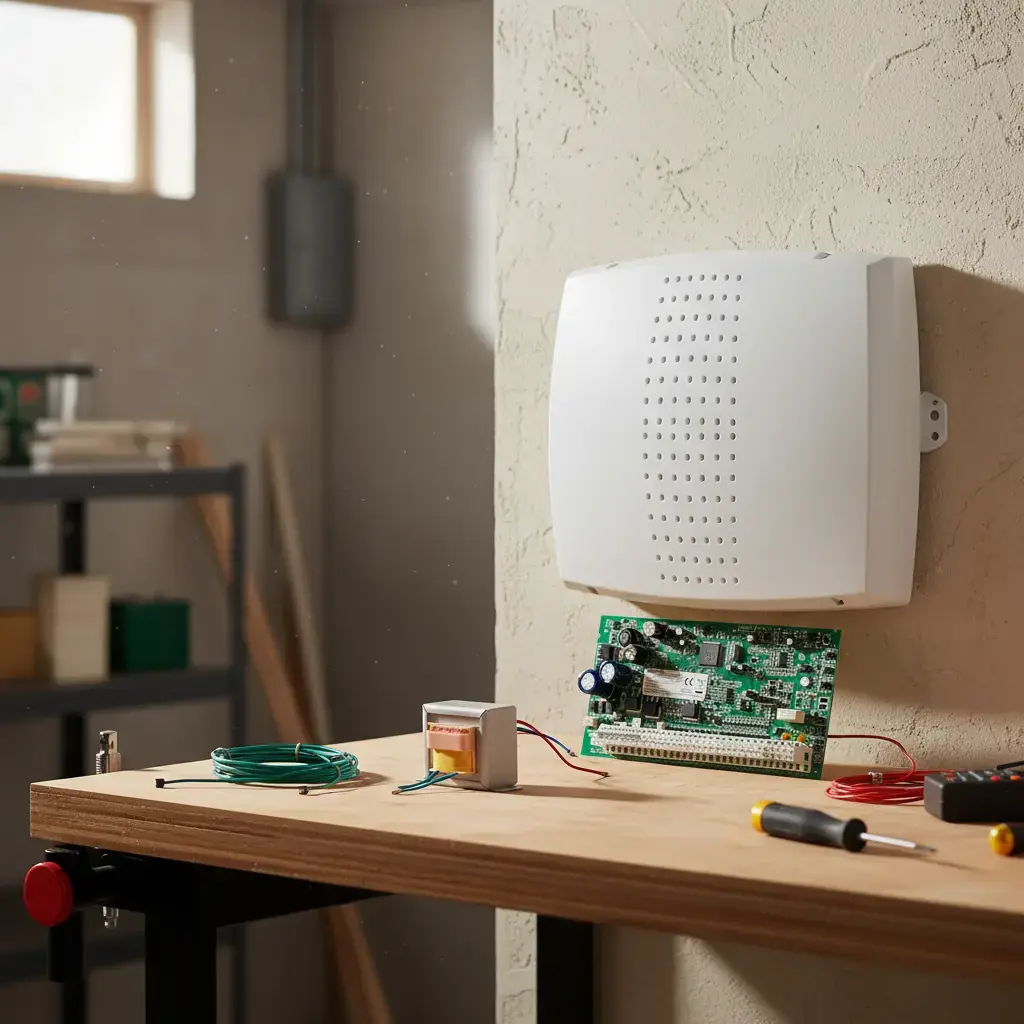

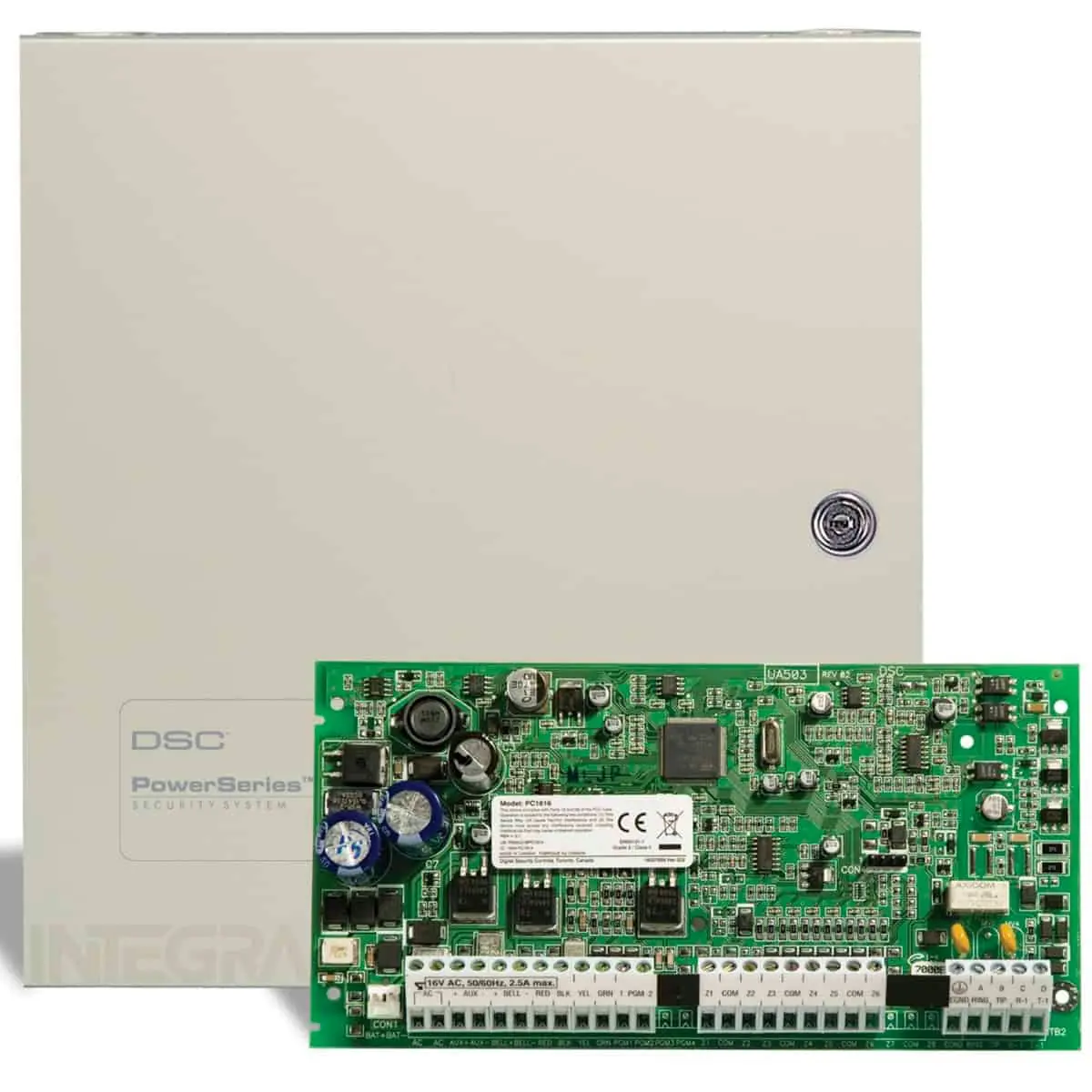

El DSC PC1616 es un panel de control de la serie PowerSeries. Se aloja en un gabinete metálico que contiene la electrónica del sistema, los fusibles y la batería de respaldo, y suele montarse en un lugar apartado, como un cuarto de servicio o un sótano. Se controla desde teclados ubicados cerca de las puertas de entrada y salida. Los teclados LED muestran luces de estado para cada zona, y los modelos LCD muestran mensajes de texto. Las zonas se conectan a sensores como contactos de puerta, detectores de movimiento y detectores de rotura de cristal. Una vez que el instalador los habilita, el panel también puede supervisar detectores de humo y de monóxido de carbono.
El panel tiene varios modos de armado. El armado Ausente protege todo el inmueble una vez que termina el retardo de salida. El armado Presente protege puertas y ventanas, pero anula los sensores de movimiento interiores para que las personas puedan permanecer dentro. Al pulsar [][1] se cambia al armado Nocturno, que también arma las zonas interiores excepto las que el instalador haya configurado como zonas nocturnas. El armado Sin Entrada ([][9] más su código) desactiva el retardo de entrada, de modo que cualquier entrada provoca una alarma inmediata.

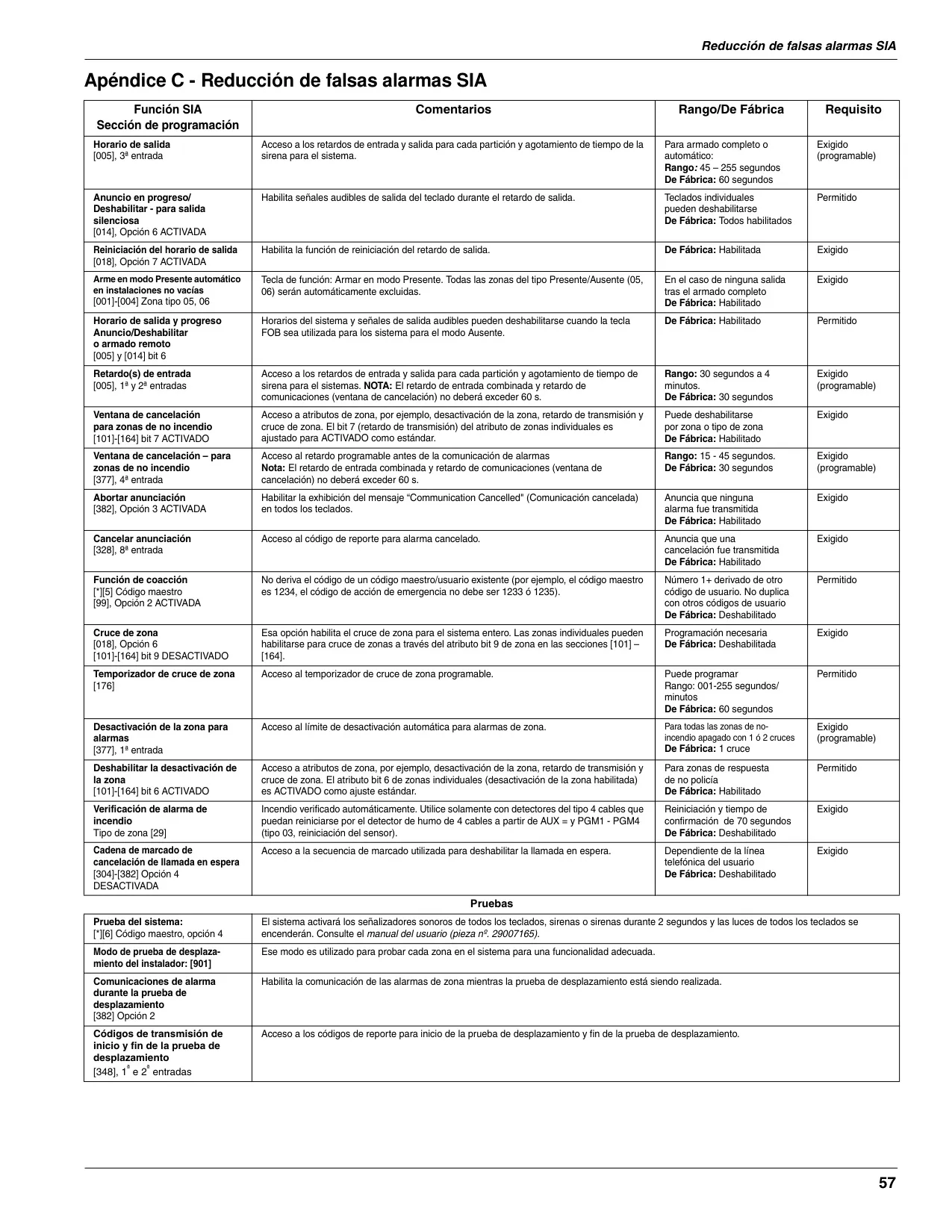

Varias funciones ayudan a reducir las falsas alarmas. Con Falla de salida audible, el teclado emite un pitido continuo y la sirena suena si no sale a tiempo o si la puerta de entrada no queda bien cerrada. Retardo de salida silencioso silencia el zumbador del teclado y duplica el tiempo de salida cuando arma con la tecla Presente o con el armado Sin Entrada (solo en versiones CP-01). En los paneles SIA FAR, el retardo de salida en modo Presente es el doble de largo que el retardo de salida en modo Ausente.
Cada tipo de alarma tiene su propio sonido. Una sirena temporal o pulsante indica incendio. Cuatro pitidos rápidos, una pausa de 5 segundos y otros cuatro pitidos indican monóxido de carbono. Una sirena continua indica un robo. Cuando hay más de una alarma activa, el incendio tiene prioridad, luego el CO y después el robo. Puede mantener pulsada la tecla F, A o P durante 2 segundos para enviar una alarma de Incendio, Auxiliar o Pánico a la central receptora.

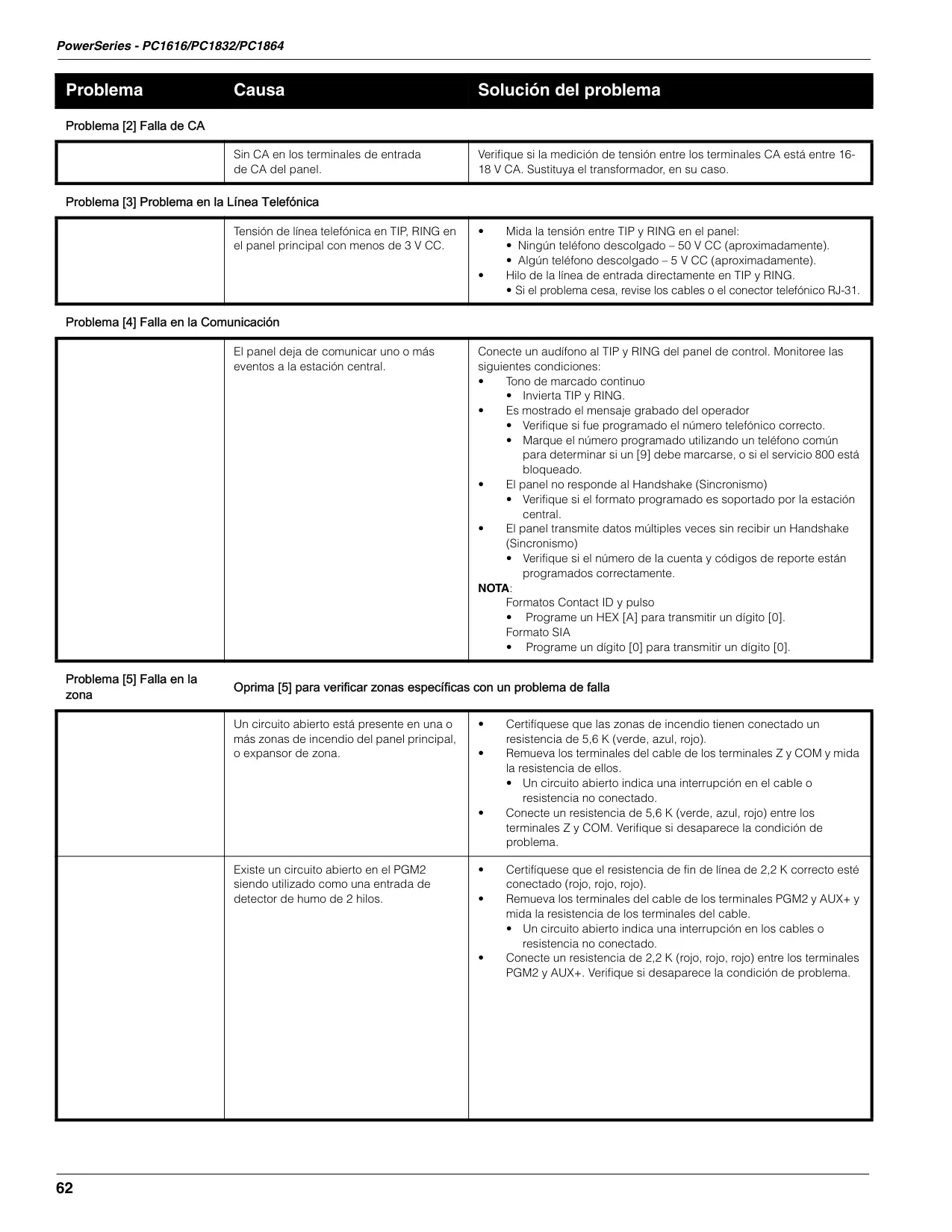

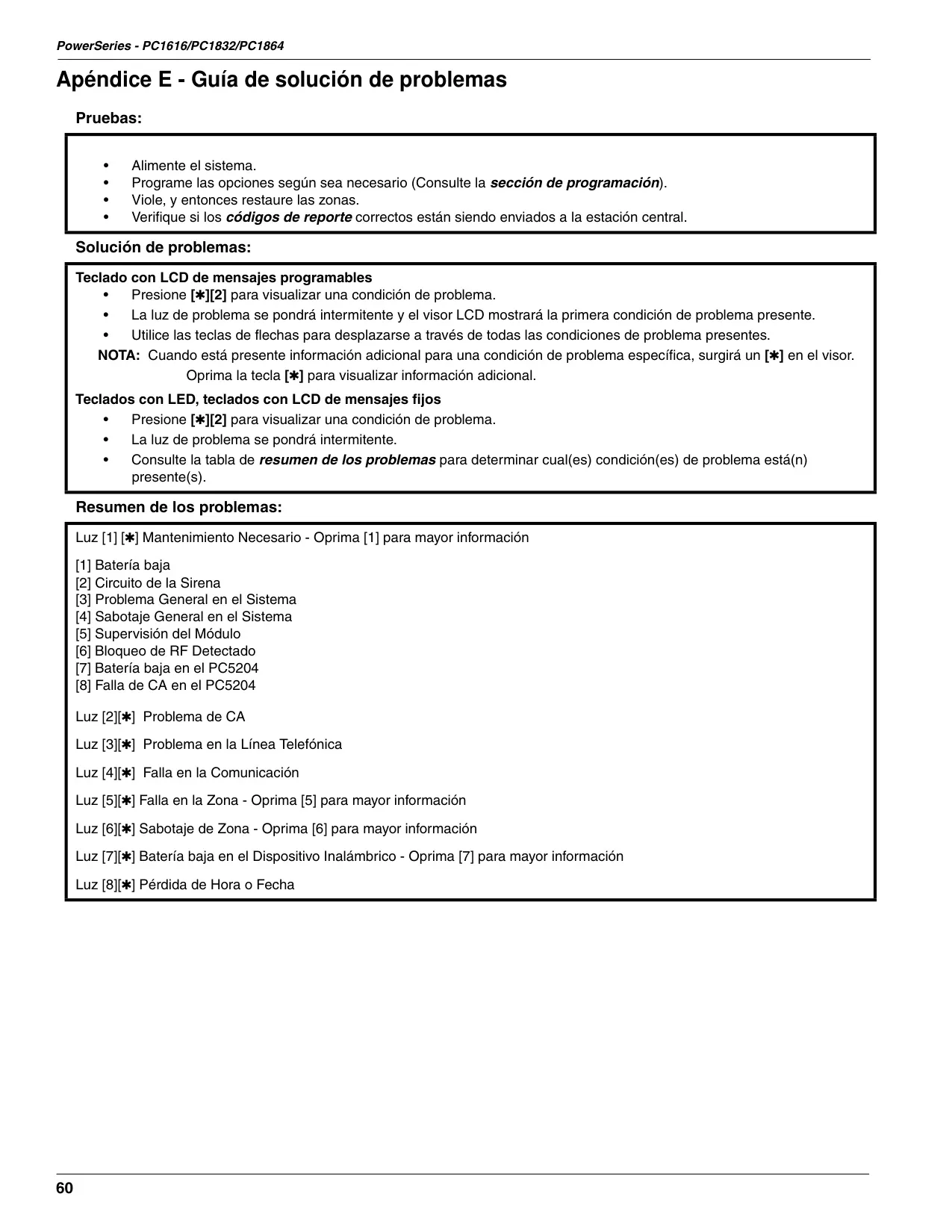

La anulación de zonas le permite dejar desarmadas las zonas seleccionadas. También puede borrar todas las anulaciones con [0][0], recuperar el último conjunto con [9][9], o guardar un Grupo de anulación con [9][5] y recuperarlo con [9][1]. Las condiciones de problema aparecen como dígitos del 1 al 8, que abarcan servicio requerido, pérdida de CA, falla de la línea telefónica, falla de comunicación, falla de zona, sabotaje, batería baja y pérdida de la hora. Si el instalador lo permite, puede pulsar [9] en el menú de problemas para reconocer los problemas y armar de todos modos, y el panel registra quién lo hizo.
Cada código de usuario puede tener sus propios atributos: Supervisor, Coacción, Anulación de zonas, acceso remoto ESCORT, Chirrido de sirena al armar y desarmar, y Uso único. Una máscara de particiones controla cuál de las dos particiones puede usar cada código. El panel rechaza los códigos que duplican uno existente o que difieren de uno solo en más o menos 1. Las llaves inalámbricas pueden armar y desarmar el sistema, con un chirrido de sirena al armar y dos al desarmar.
El menú [][6] incluye el control de autoarmado con una hora distinta para cada día de la semana, una prueba del sistema, acceso de servicio DLS, llamada del usuario y una prueba de paseo del usuario europea. En los teclados de la clase PK5500, la pantalla de estado global muestra cada partición como Armada, Lista, No lista o En alarma. El reinicio de sensores ([][7][2]) restablece los detectores de humo y de rotura de cristal enclavados. El manual también explica dónde colocar los detectores de humo y de CO, cómo realizar una auditoría de seguridad contra incendios en el hogar y cómo planificar una ruta de escape en caso de incendio.
