Alarma DSC 1832
Instrucciones del DSC 1832
Aquí le ofrecemos el manual de Alarma DSC 1832 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Alarmas de seguridad en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Alarma DSC 1832, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

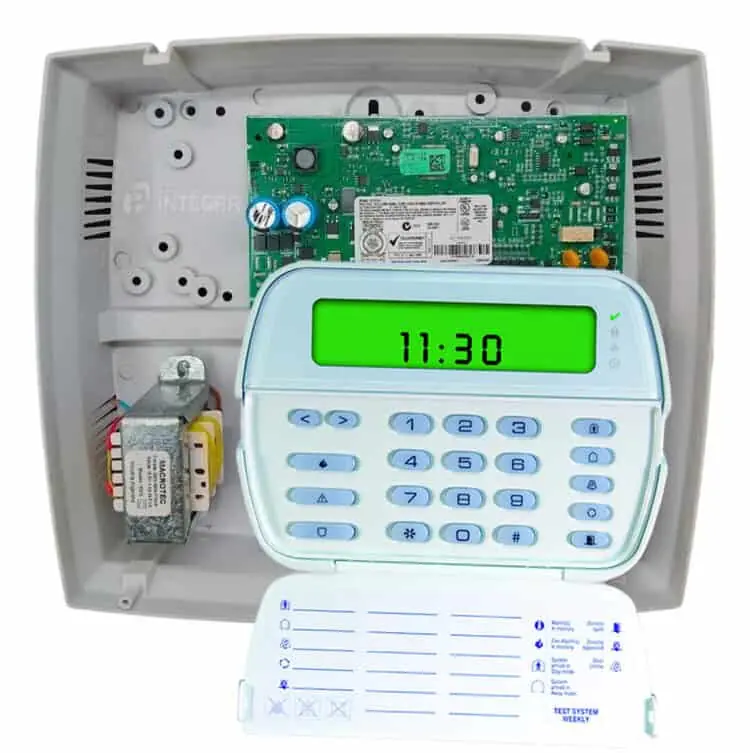

Imágenes del Producto

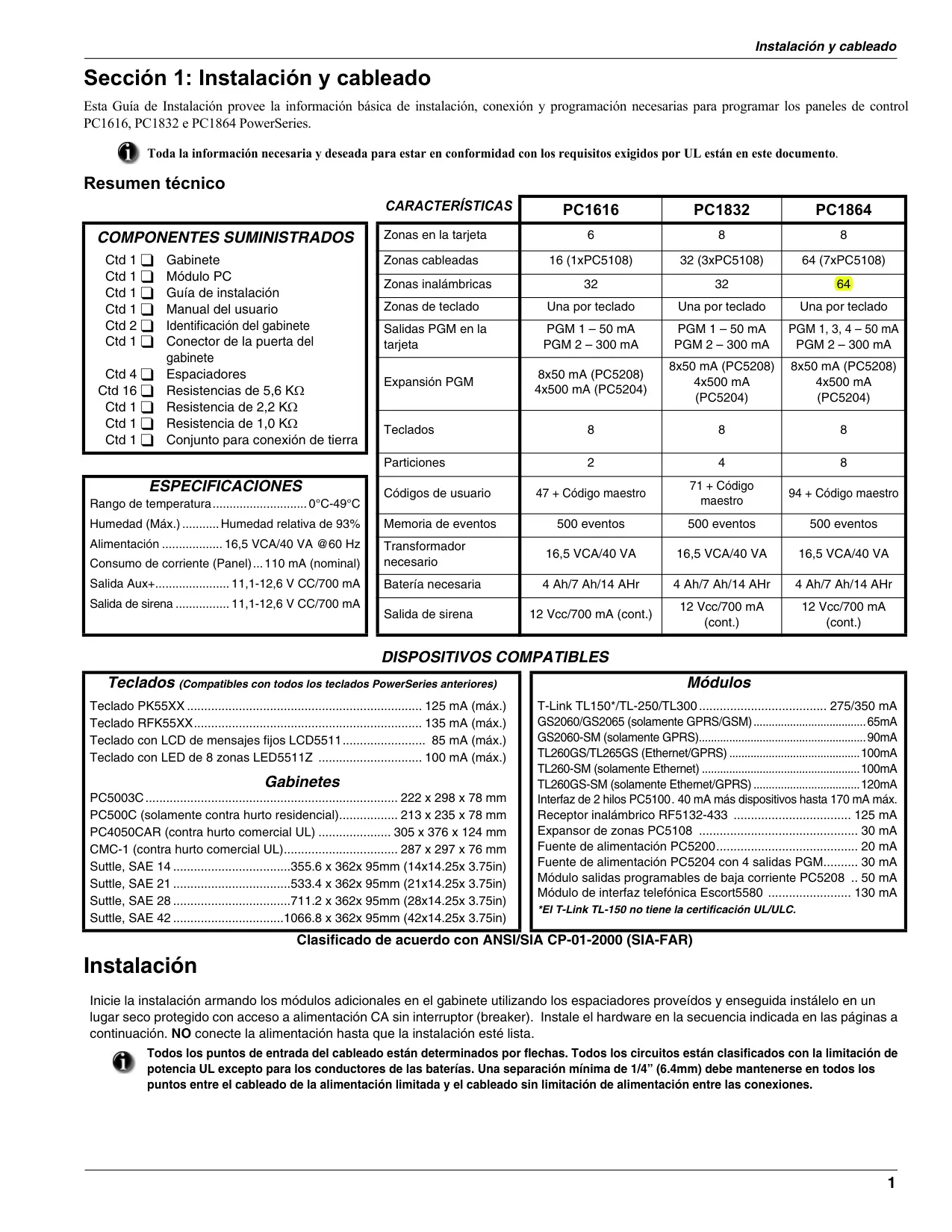

Especificaciones del DSC 1832
| Característica | Valor (DSC 1832) |
|---|---|
| Zonas en la tarjeta | 8 |
| Zonas cableadas (máx.) | 32 (con 3 expansores PC5108) |
| Zonas inalámbricas (máx.) | 32 |
| Zonas de teclado | Una por teclado |
| Salidas PGM en la tarjeta | PGM 1 – 50 mA, PGM 2 – 300 mA |
| Expansión PGM (máx.) | 8x50 mA (PC5208) o 4x500 mA (PC5204) |
| Teclados soportados | 8 |
| Particiones | 4 |
| Rango de temperatura | 0°C-49°C |
| Humedad (Máx.) | Humedad relativa de 93% |
| Alimentación (Panel) | 16,5 VCA/40 VA @60 Hz |
| Consumo de corriente (Panel) | 110 mA (nominal) |
| Salida Aux+ | 11,1-12,6 V CC/700 mA |
| Salida de sirena | 11,1-12,6 V CC/700 mA (continua) |
| Códigos de usuario | 71 + Código maestro |
| Memoria de eventos | 500 eventos |
| Transformador necesario | 16,5 VCA/40 VA |
| Batería necesaria | 4 Ah / 7 Ah / 14 AHr |
Detalles del DSC 1832

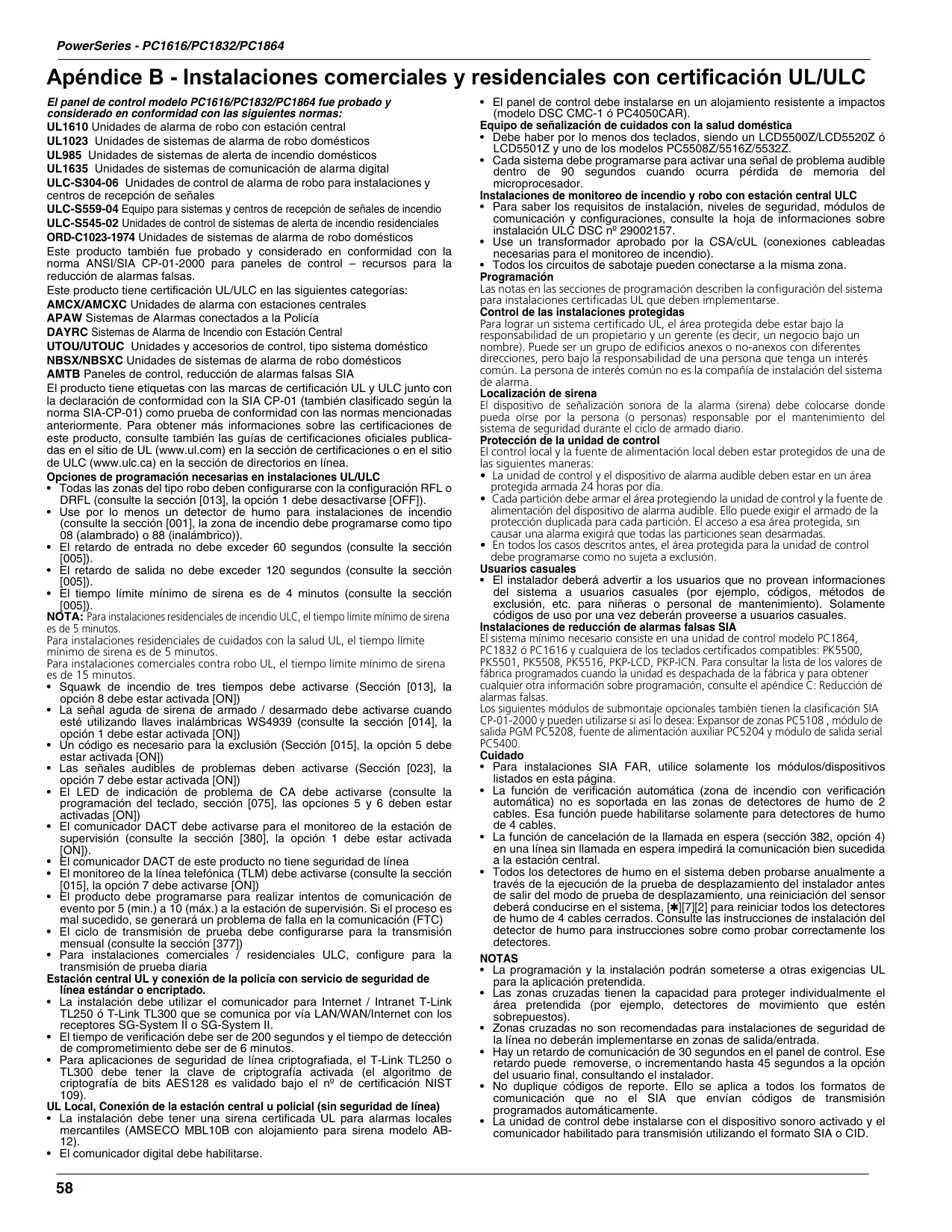

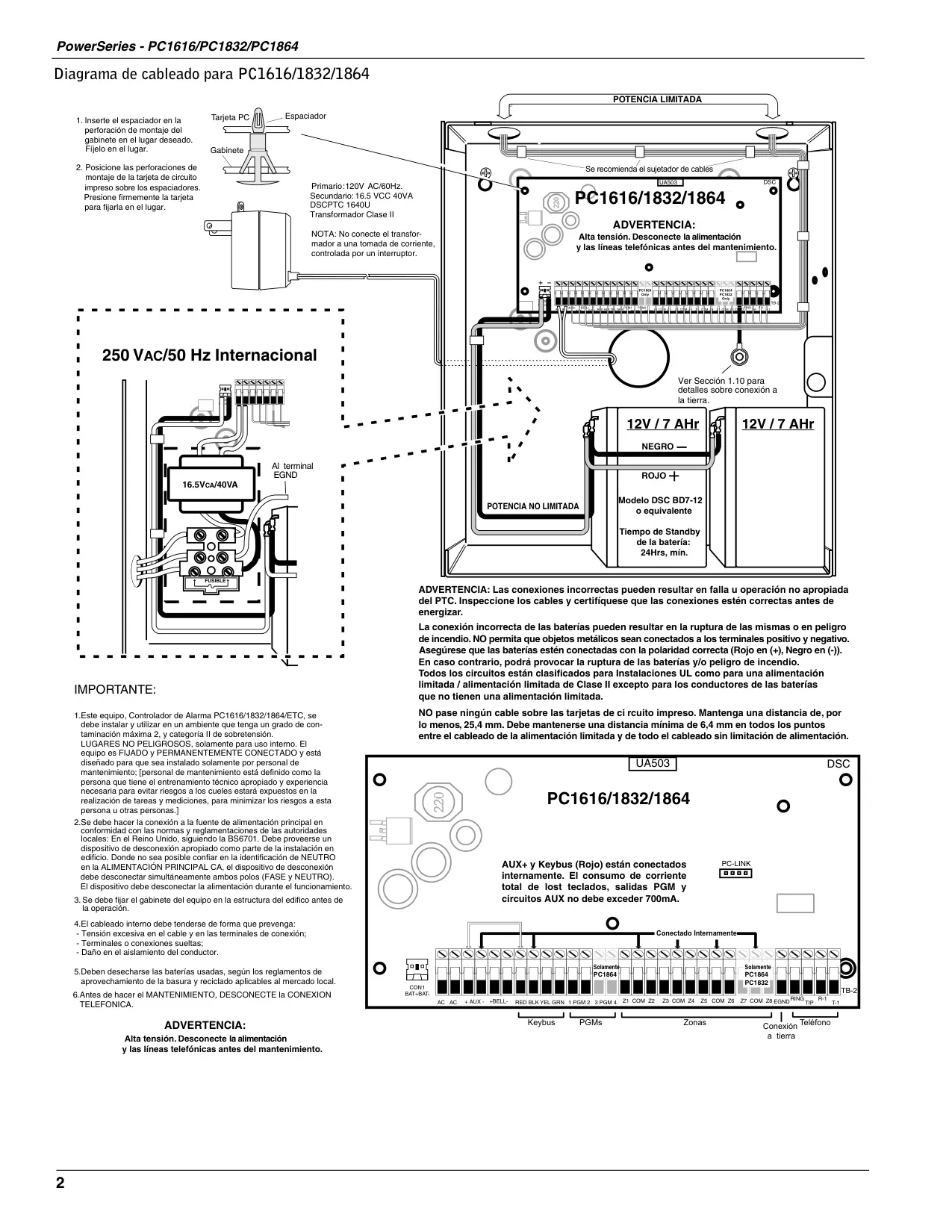

El sistema de seguridad DSC 1832, parte de la línea PowerSeries, es un panel de control versátil y robusto diseñado para ofrecer protección integral en entornos residenciales y comerciales. Este equipo está certificado bajo rigurosos estándares de seguridad, incluyendo los de Underwriters Laboratories (UL) para Estados Unidos y Underwriters Laboratories of Canada (ULC), garantizando su fiabilidad y conformidad con las normativas más estrictas. Su instalación debe realizarse en un lugar seco y protegido, con acceso a una fuente de alimentación CA sin interruptor, y es crucial no conectar la alimentación hasta que todos los componentes estén debidamente cableados.

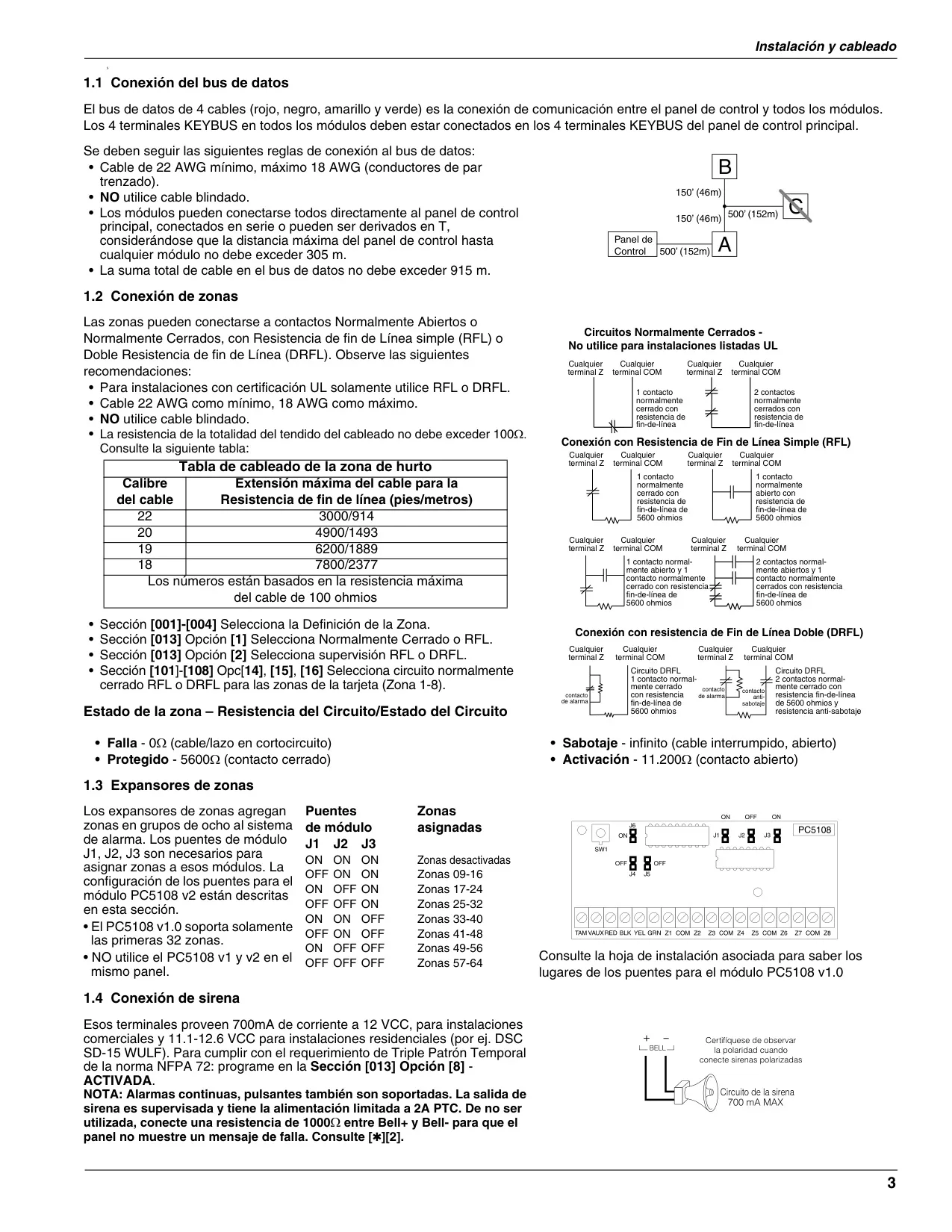

La conectividad del DSC 1832 se basa en un bus de datos de 4 cables (Keybus), que facilita la comunicación entre el panel de control y diversos módulos. Este bus soporta cableado de 22 AWG a 18 AWG, con una distancia máxima de 305 metros a cualquier módulo y una longitud total de cableado de hasta 915 metros. Las zonas de seguridad pueden configurarse para trabajar con contactos normalmente abiertos o normalmente cerrados, utilizando resistencias de fin de línea simple (RFL) o doble resistencia de fin de línea (DRFL), una flexibilidad clave para adaptarse a diferentes tipos de sensores y requisitos de supervisión.

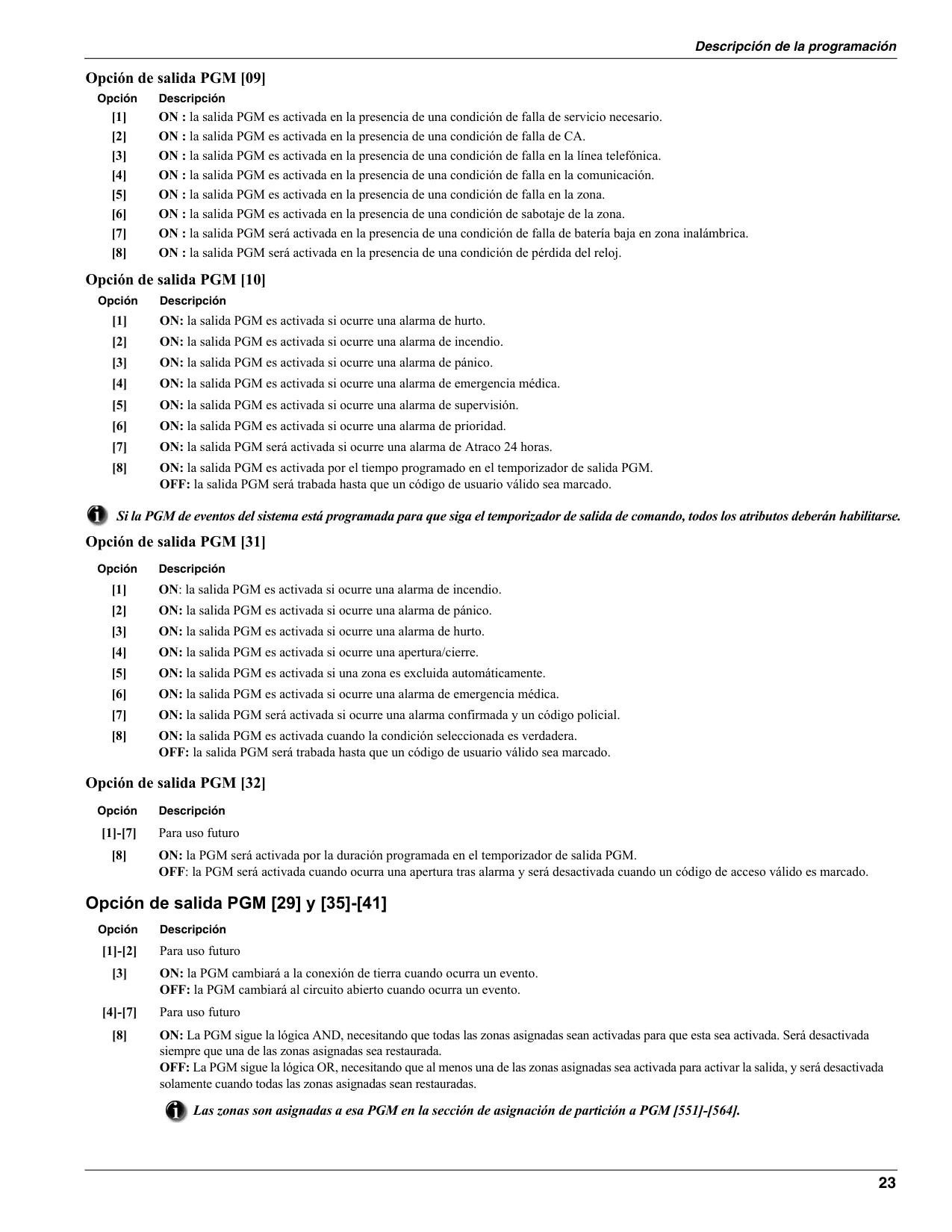

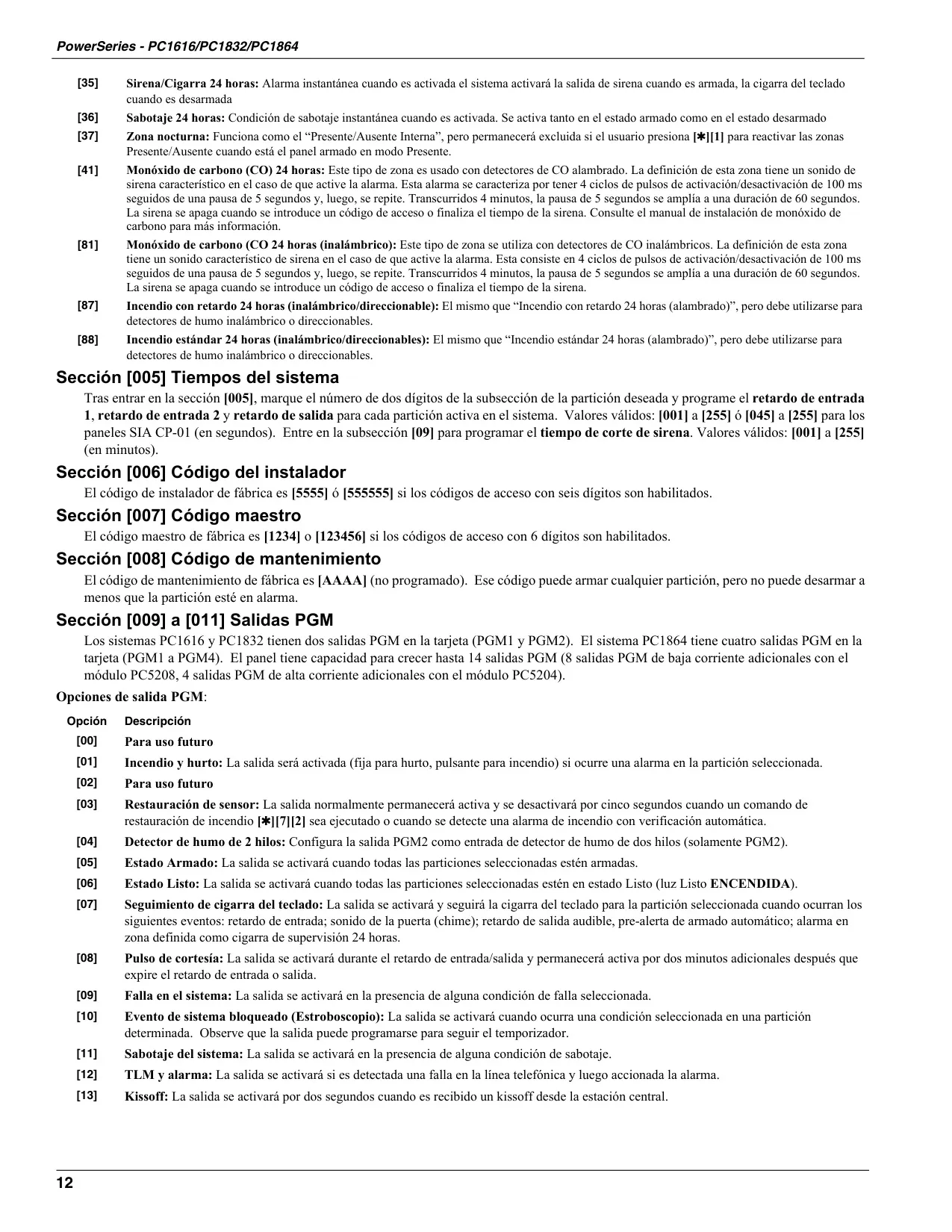

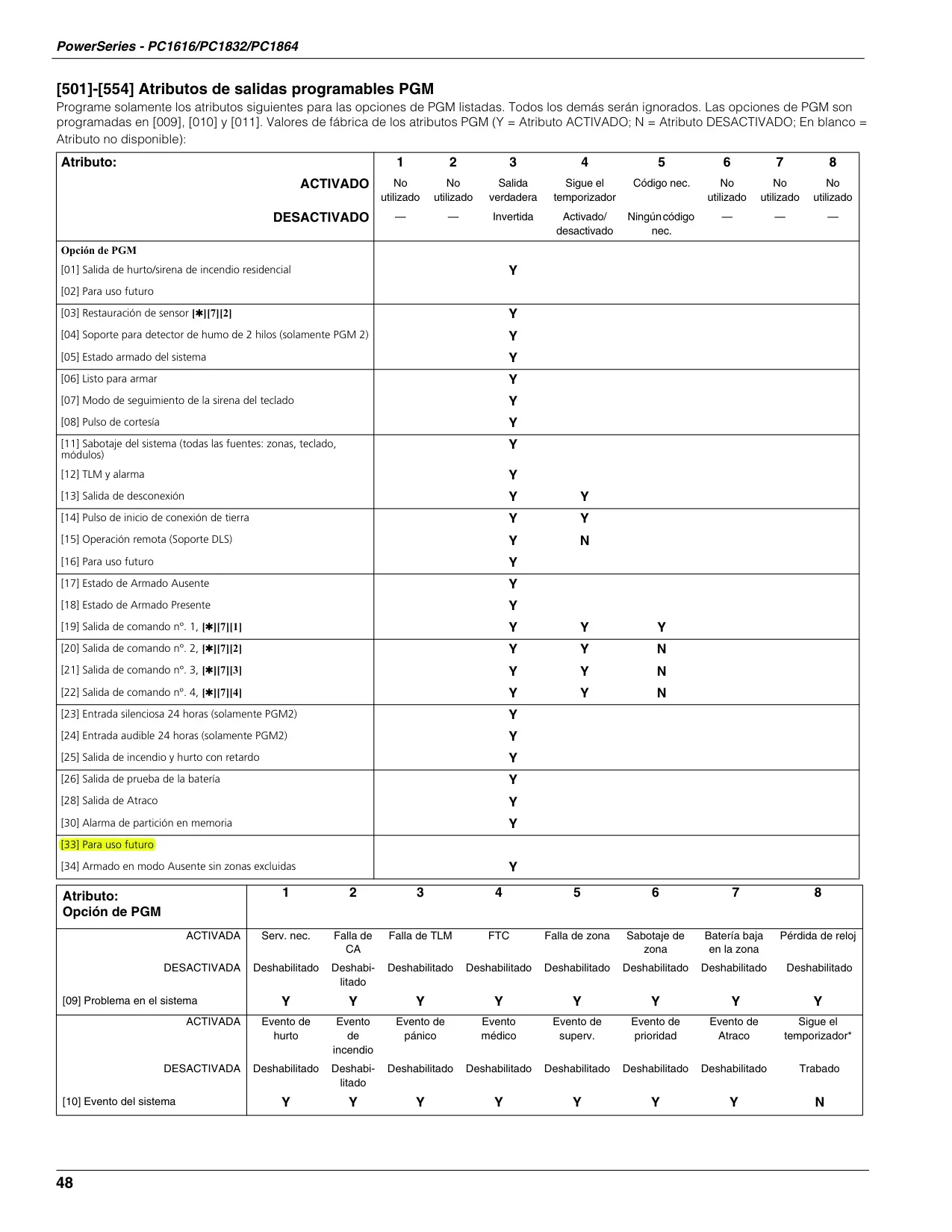

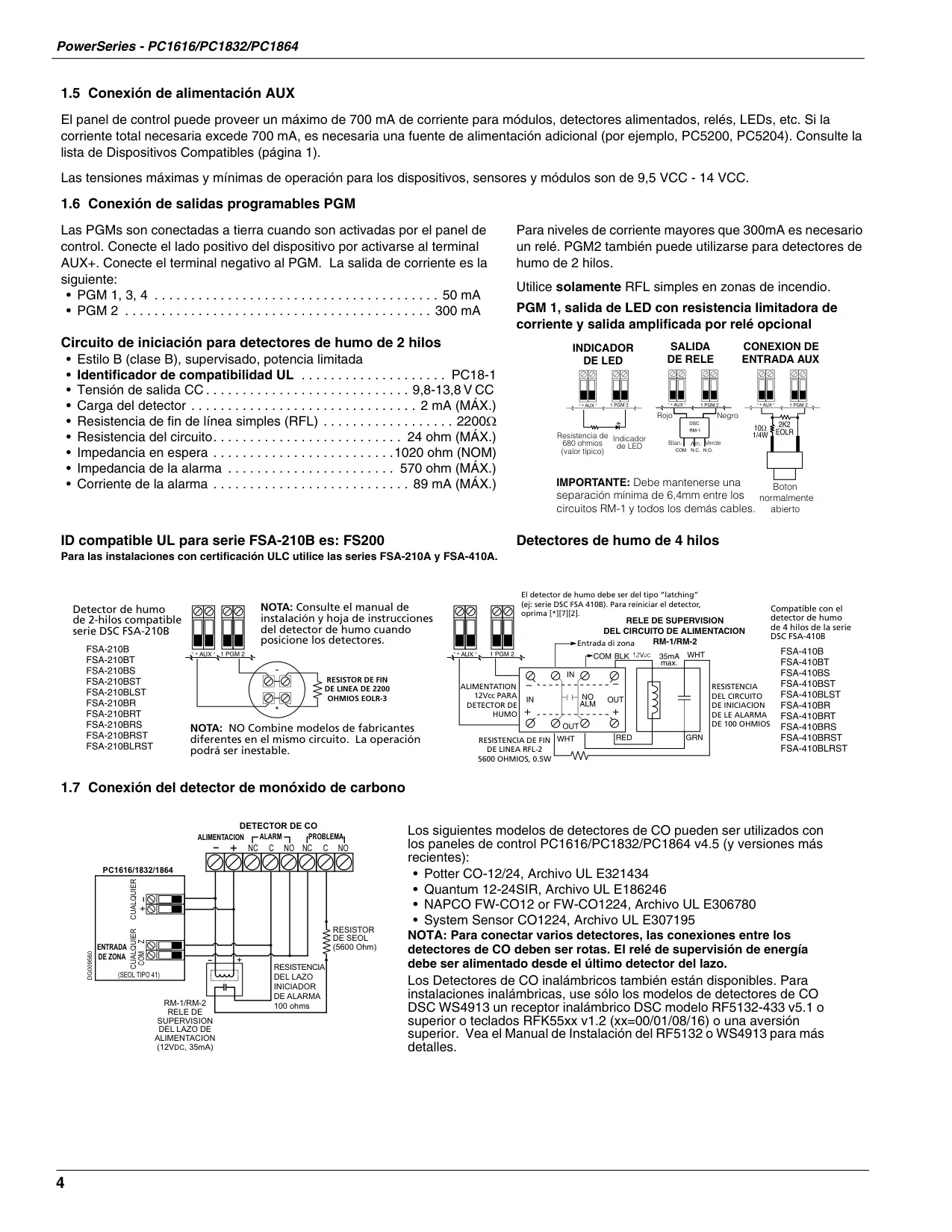

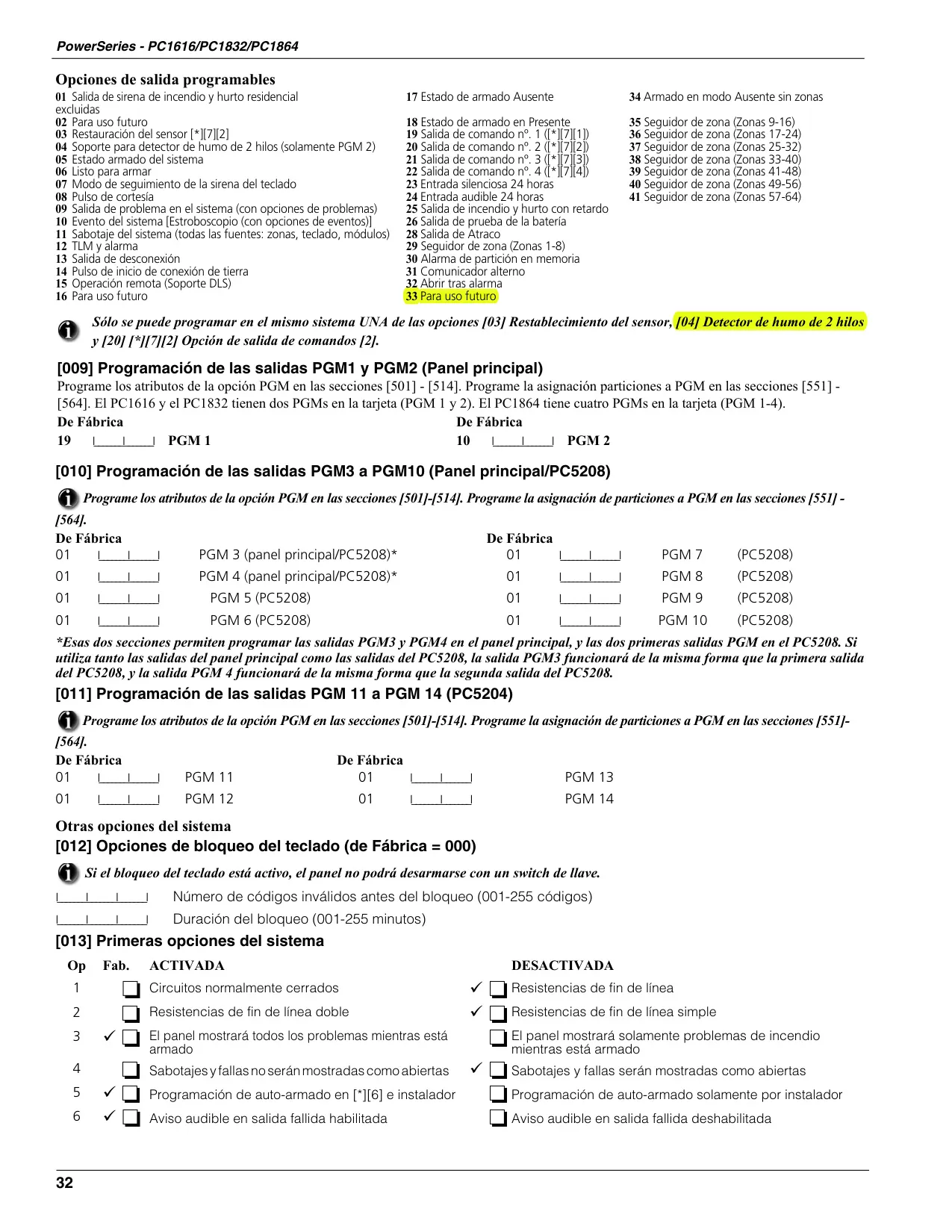

El panel incluye salidas programables (PGM) que pueden ser configuradas para activar una variedad de dispositivos, como LEDs o relés, al conectarse a tierra cuando se activan. Por ejemplo, PGM 1 es de 50 mA y PGM 2 de 300 mA, y este último puede utilizarse específicamente para detectores de humo de 2 hilos. Para cargas que demanden más de 300 mA, es necesario el uso de un relé. Además, el sistema soporta la conexión de detectores de humo de 4 hilos y una gama de detectores de monóxido de carbono (CO), con conexiones detalladas que aseguran el correcto funcionamiento y supervisión de estos dispositivos críticos.

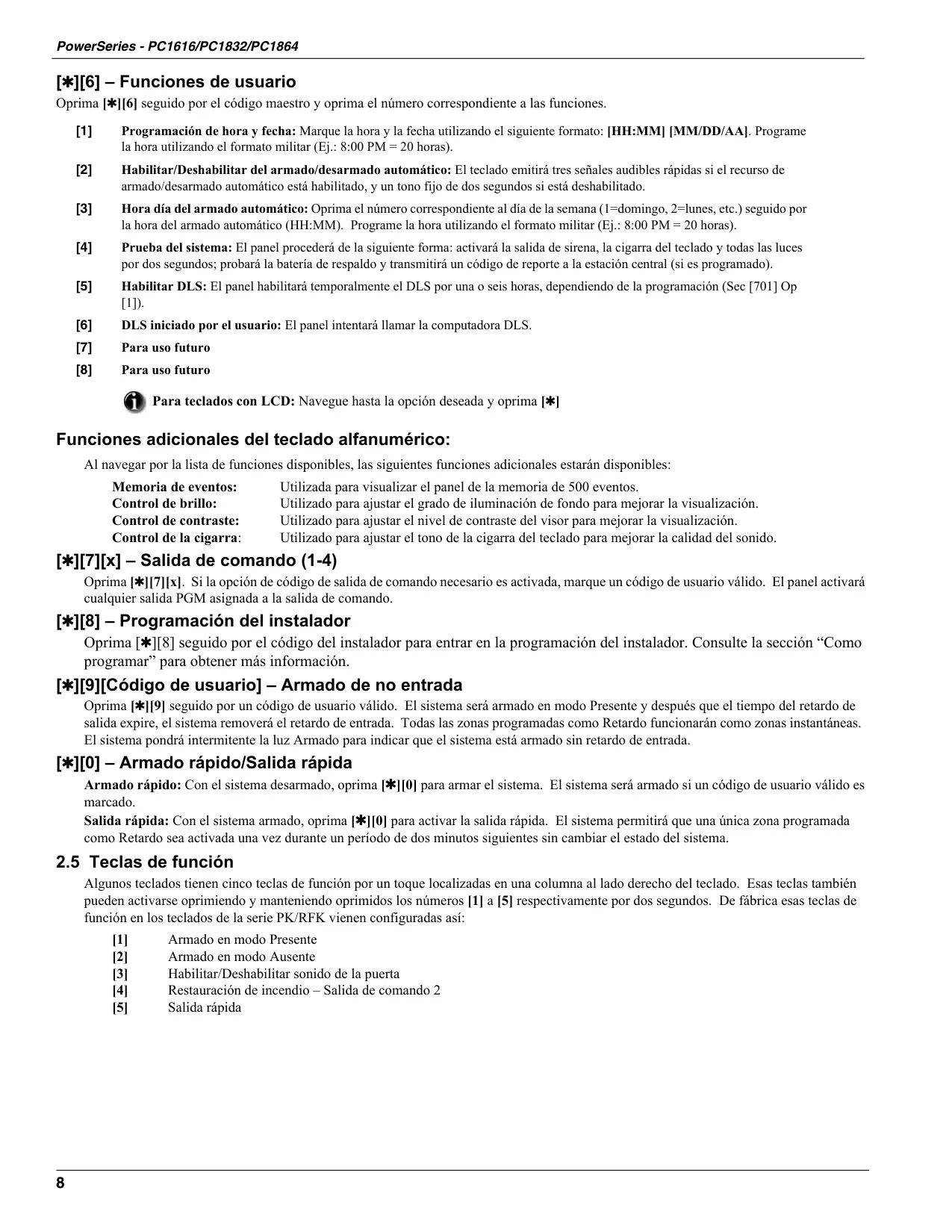

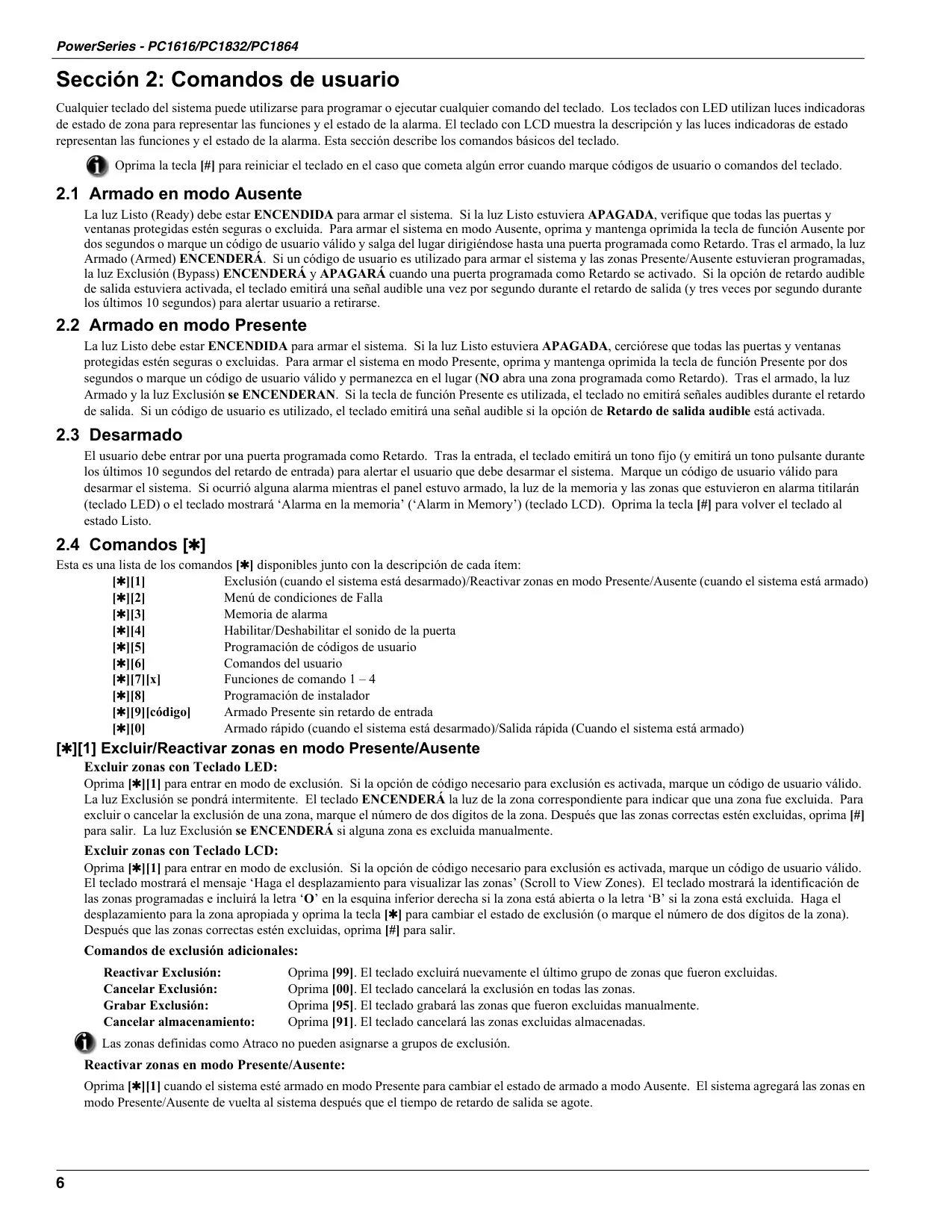

Para la interacción del usuario, el sistema ofrece diversas opciones de armado y desarmado. El armado en modo Ausente se activa con un código de usuario válido y la salida del recinto, mientras que el armado en modo Presente permite al usuario permanecer dentro sin activar las zonas internas. Los comandos del teclado se gestionan a través de la tecla [,], que da acceso a funciones como la exclusión de zonas, la visualización de fallas, la memoria de alarmas, la activación/desactivación del sonido de la puerta y la programación de códigos de usuario, ofreciendo un control granular sobre el sistema de seguridad.

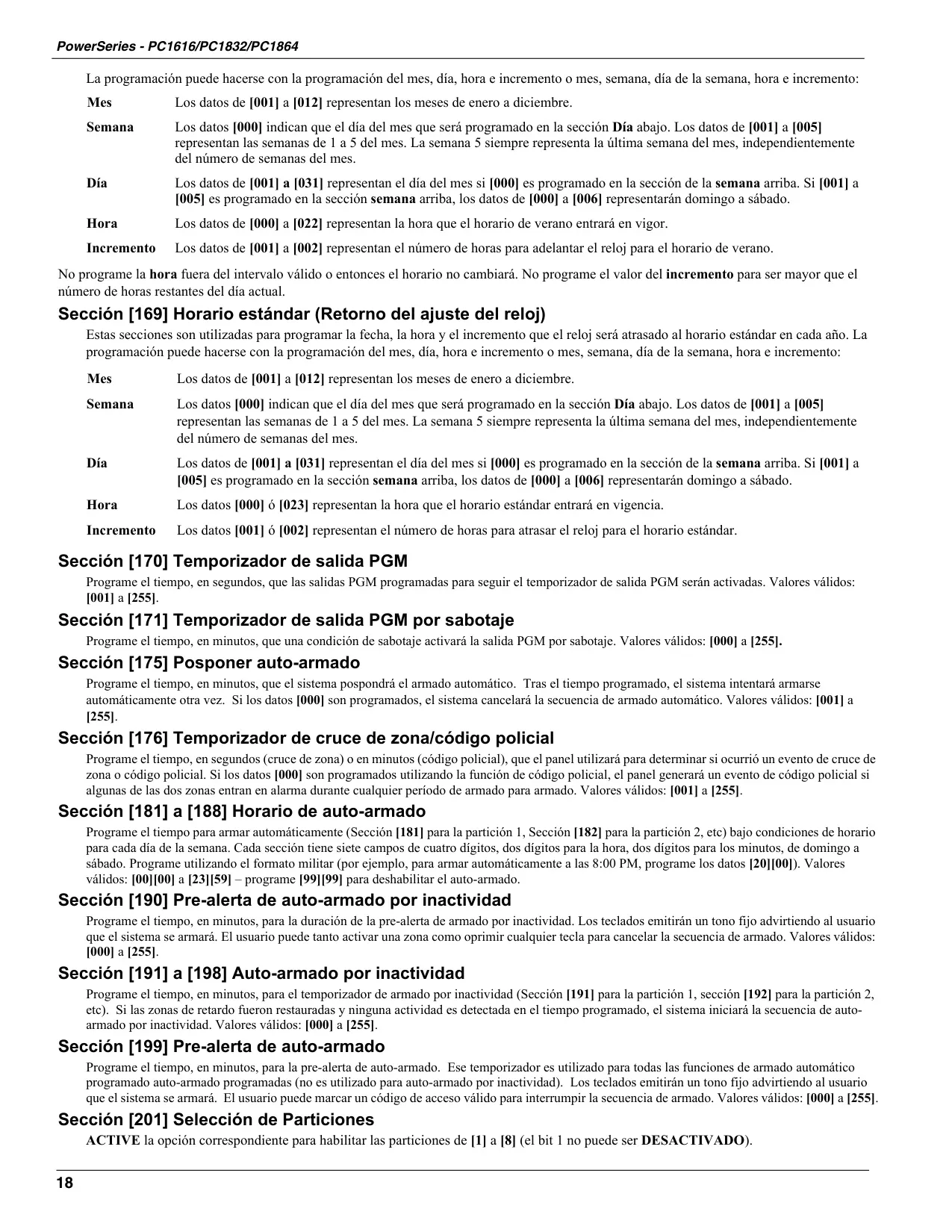

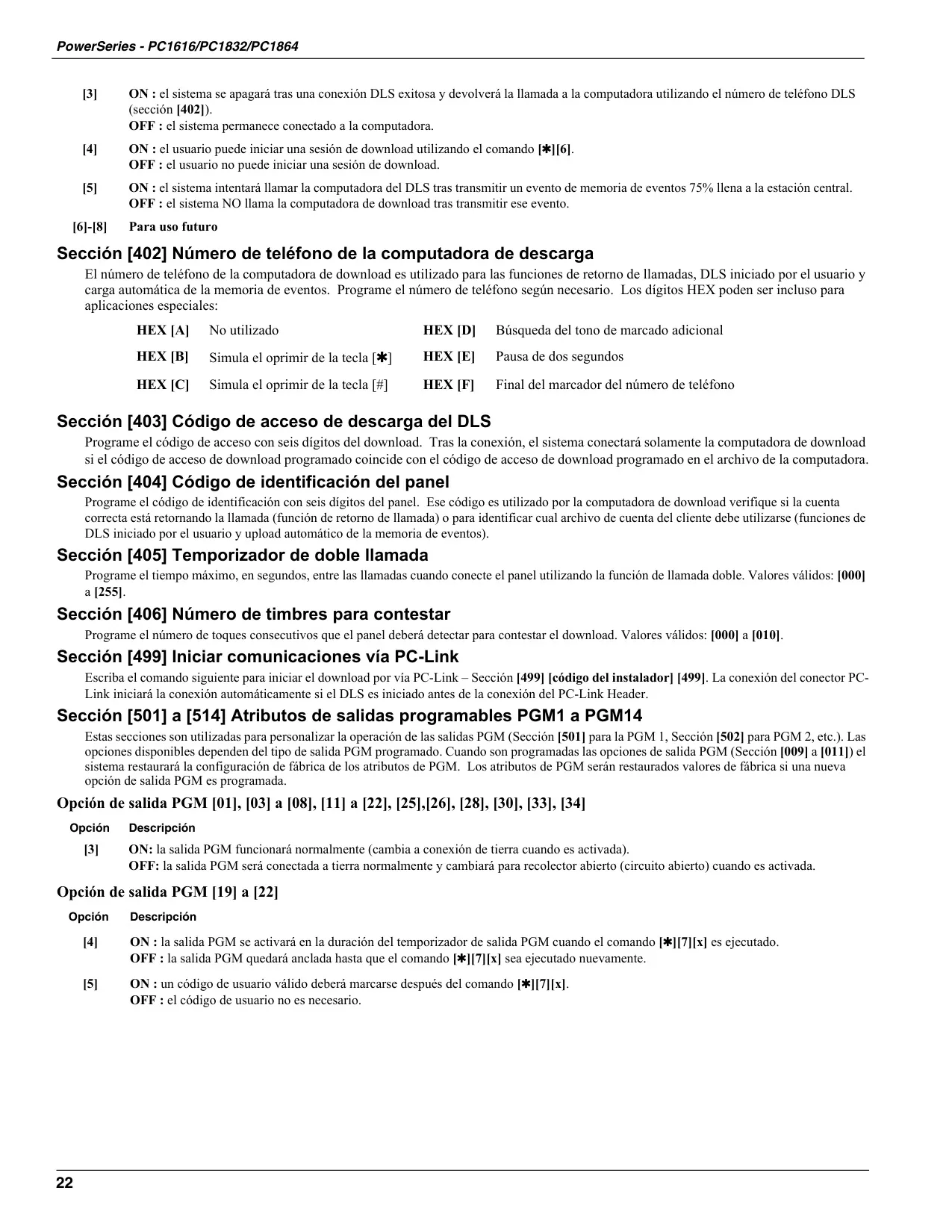

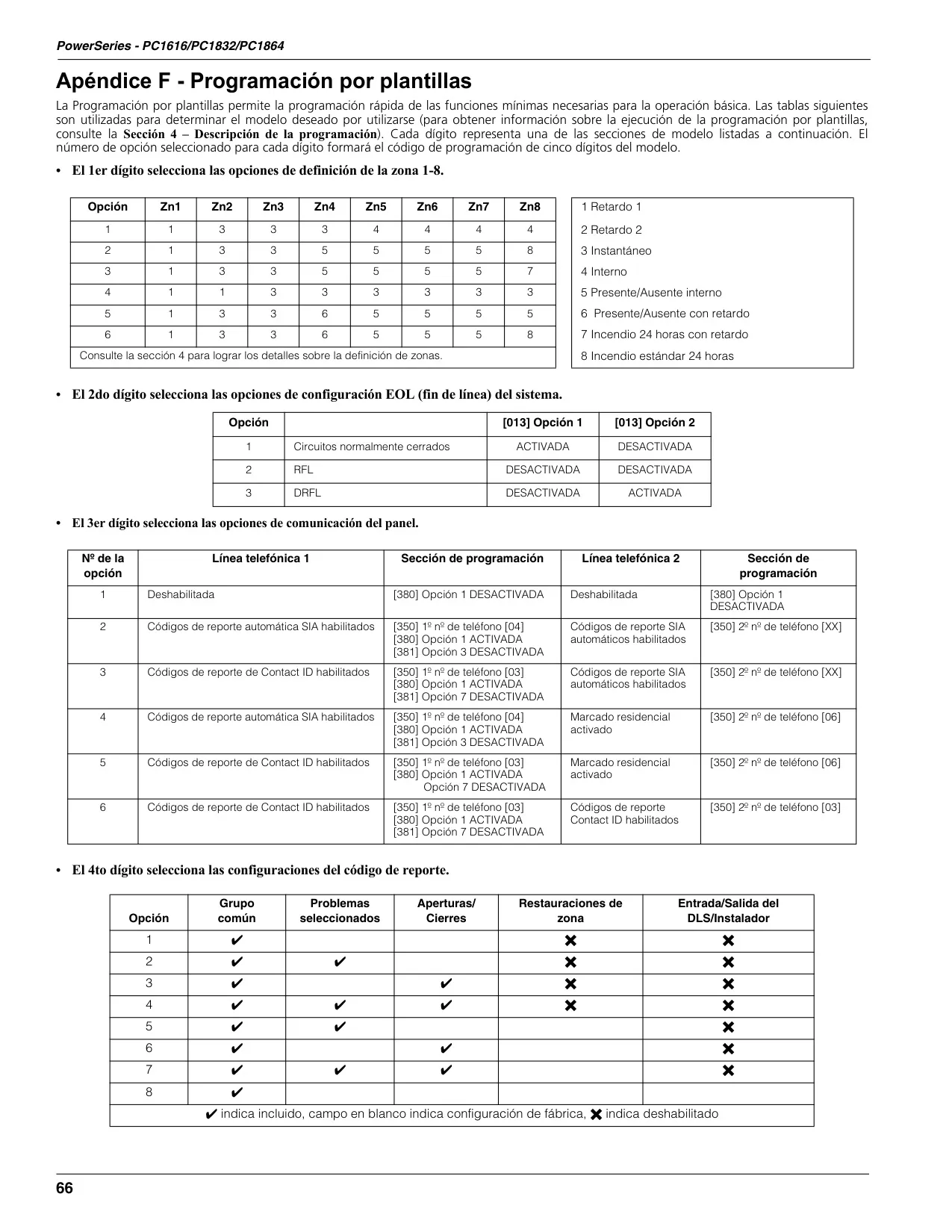

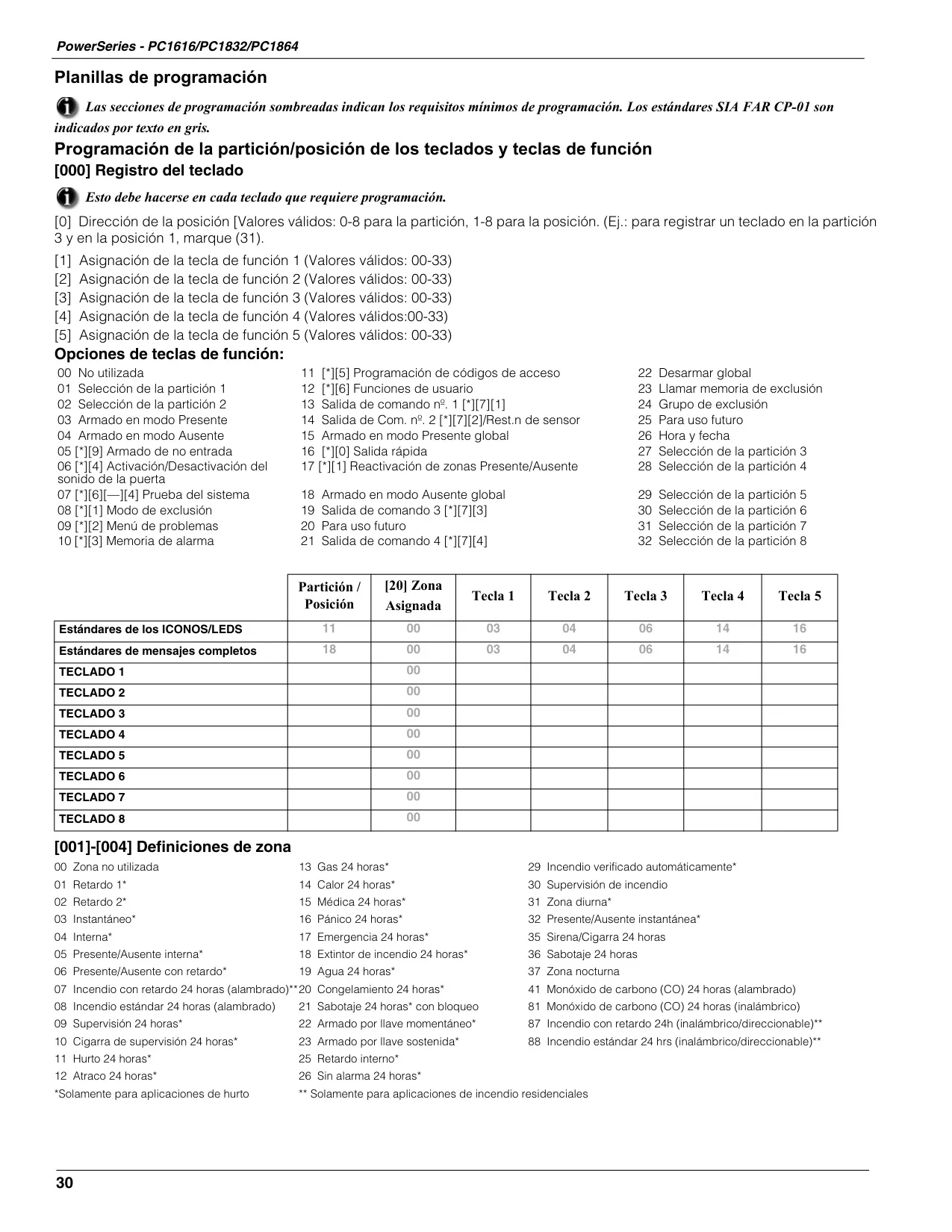

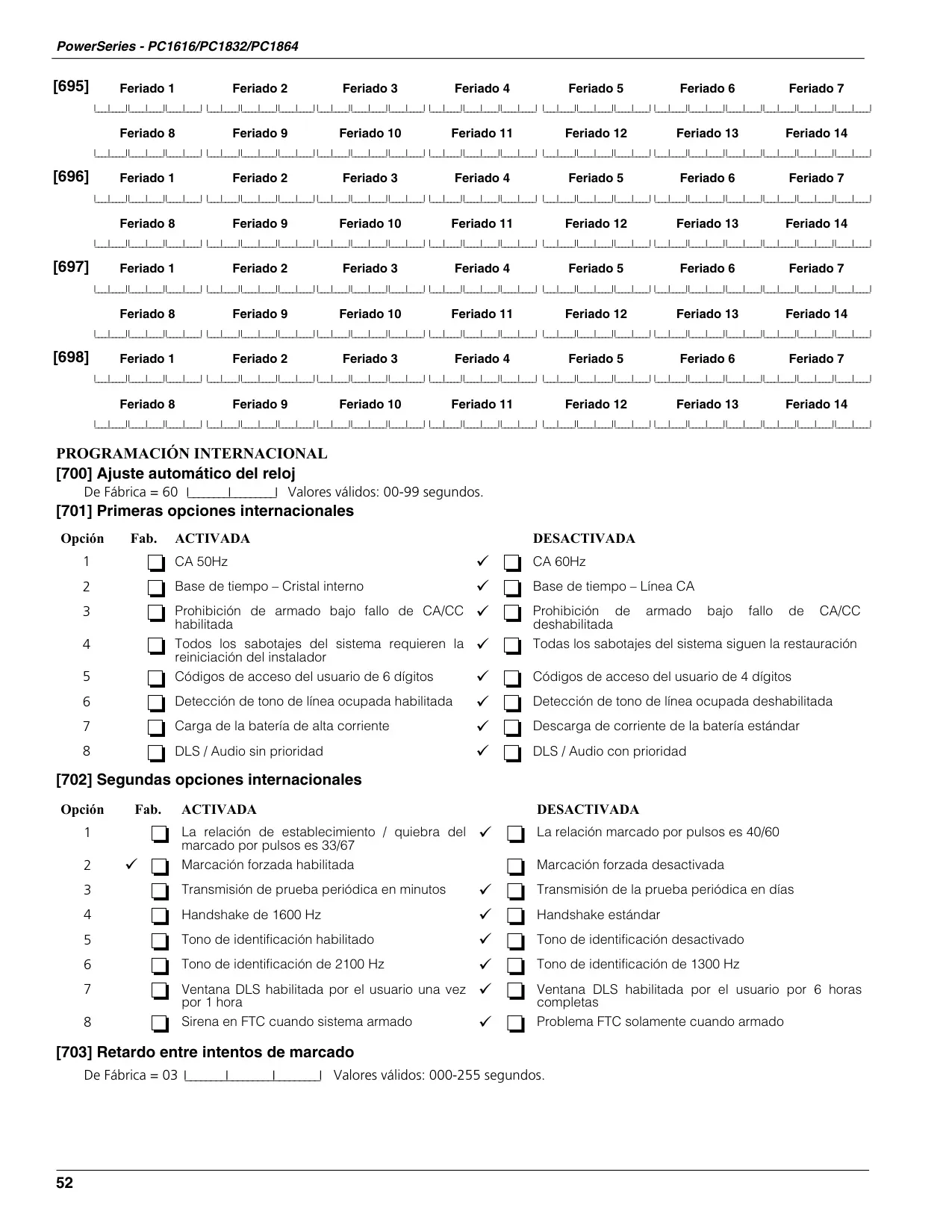

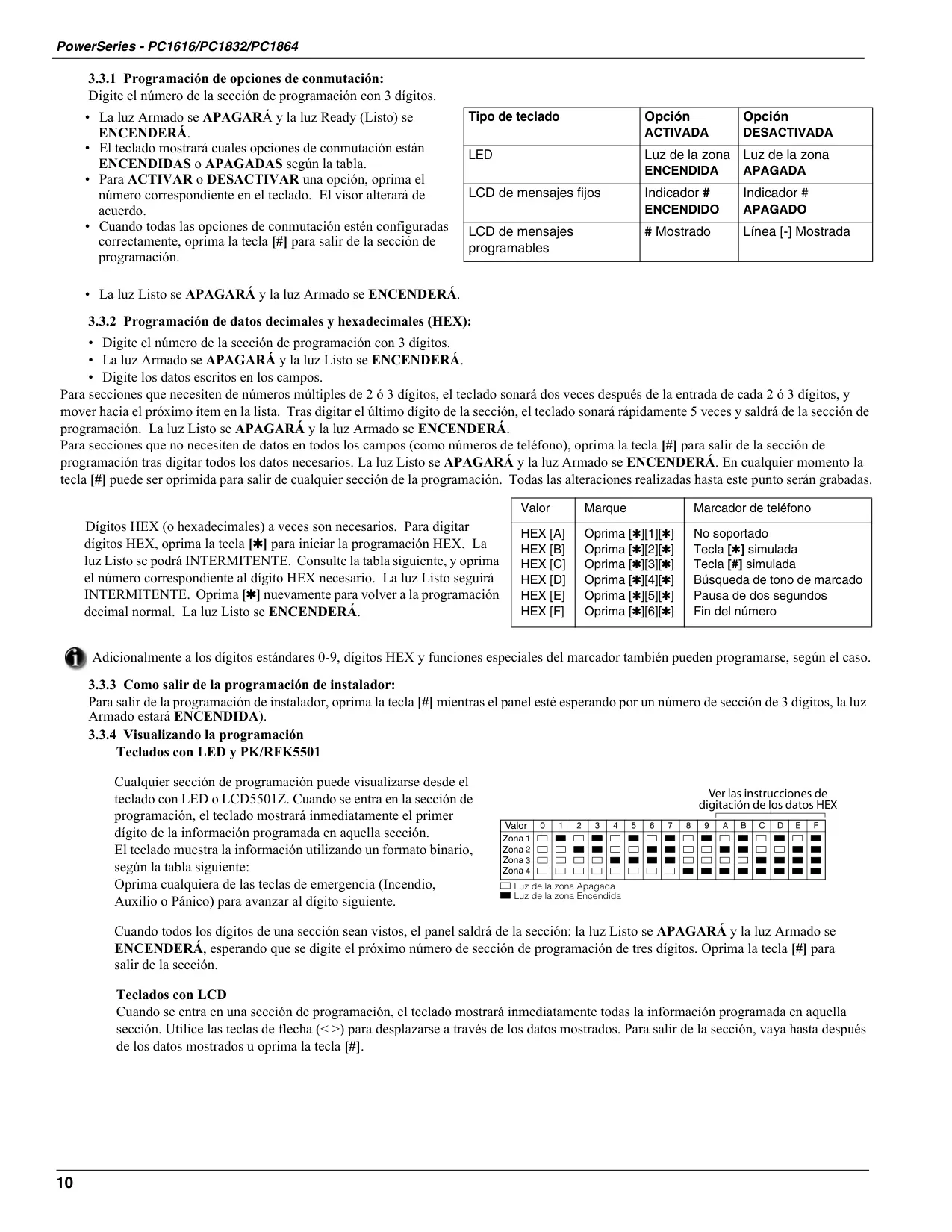

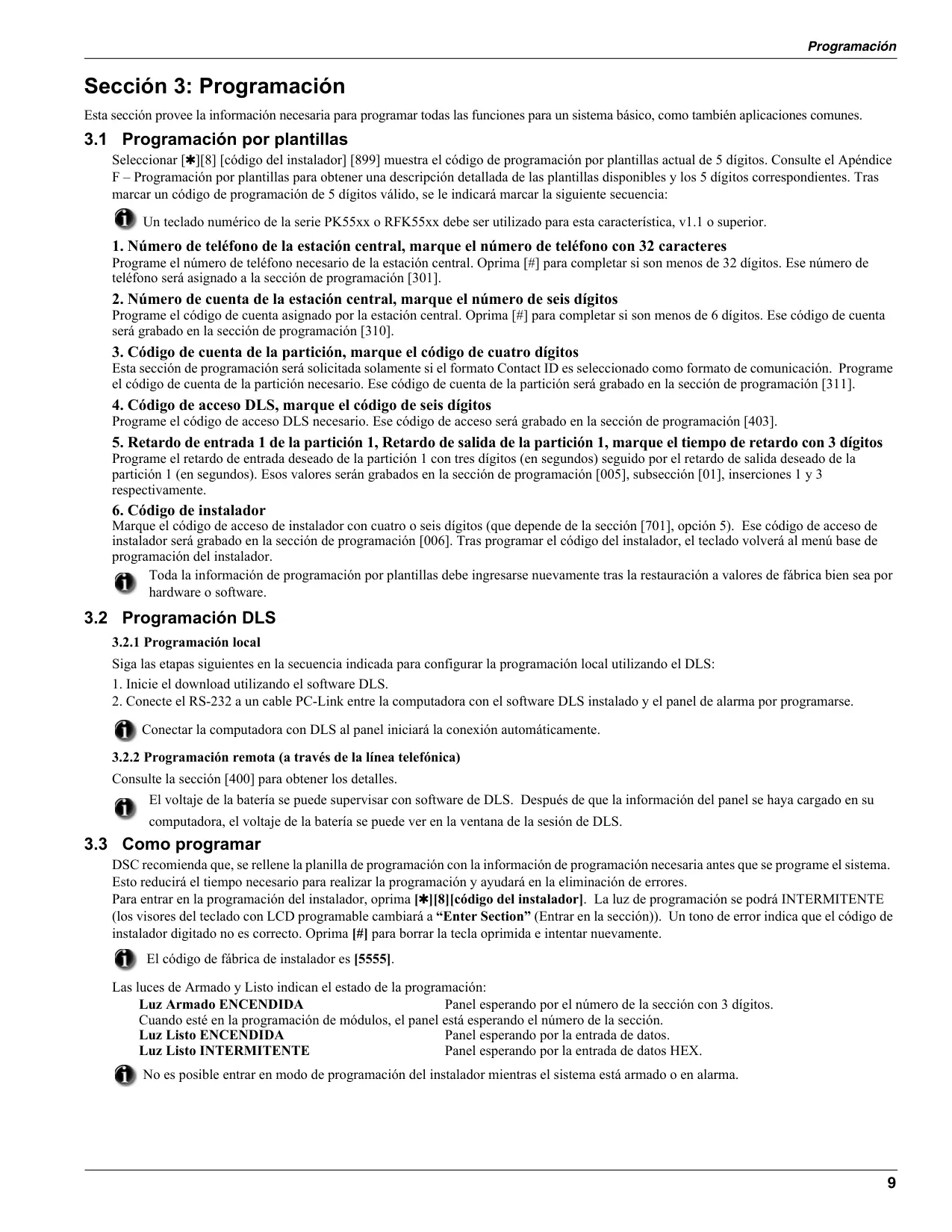

La programación del DSC 1832 se puede realizar de varias maneras. Los instaladores pueden acceder al modo de programación a través del teclado mediante un código específico, o utilizar métodos más avanzados como la Programación DLS (Descarga de Software) tanto localmente (mediante conexión directa PC-Link) como remotamente (a través de la línea telefónica). También se dispone de un sistema de Programación por plantillas para una configuración rápida de las funciones básicas. Es importante destacar que el sistema ofrece opciones para el ajuste automático del reloj, la supervisión de la línea telefónica y la configuración de horarios de auto-armado y auto-desarmado.

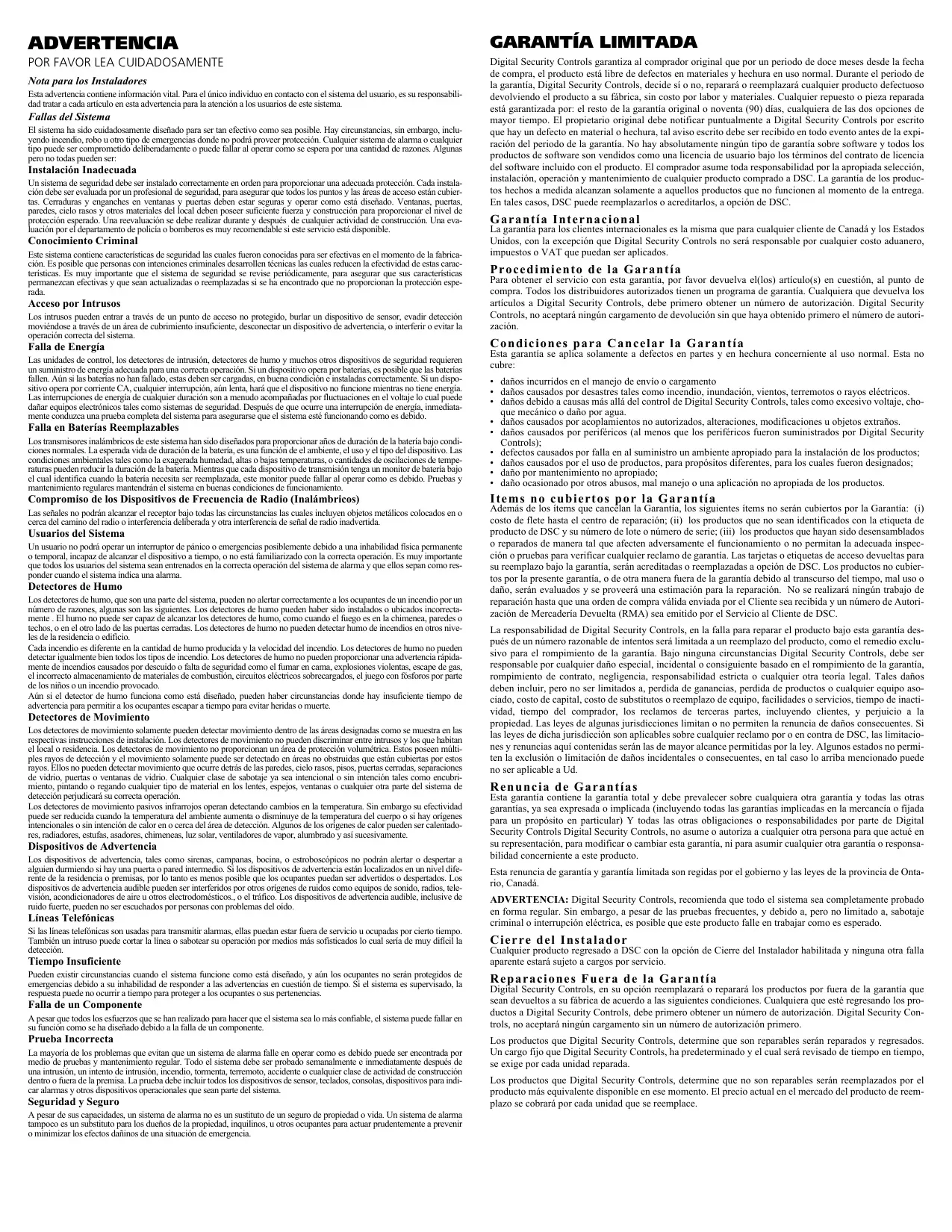

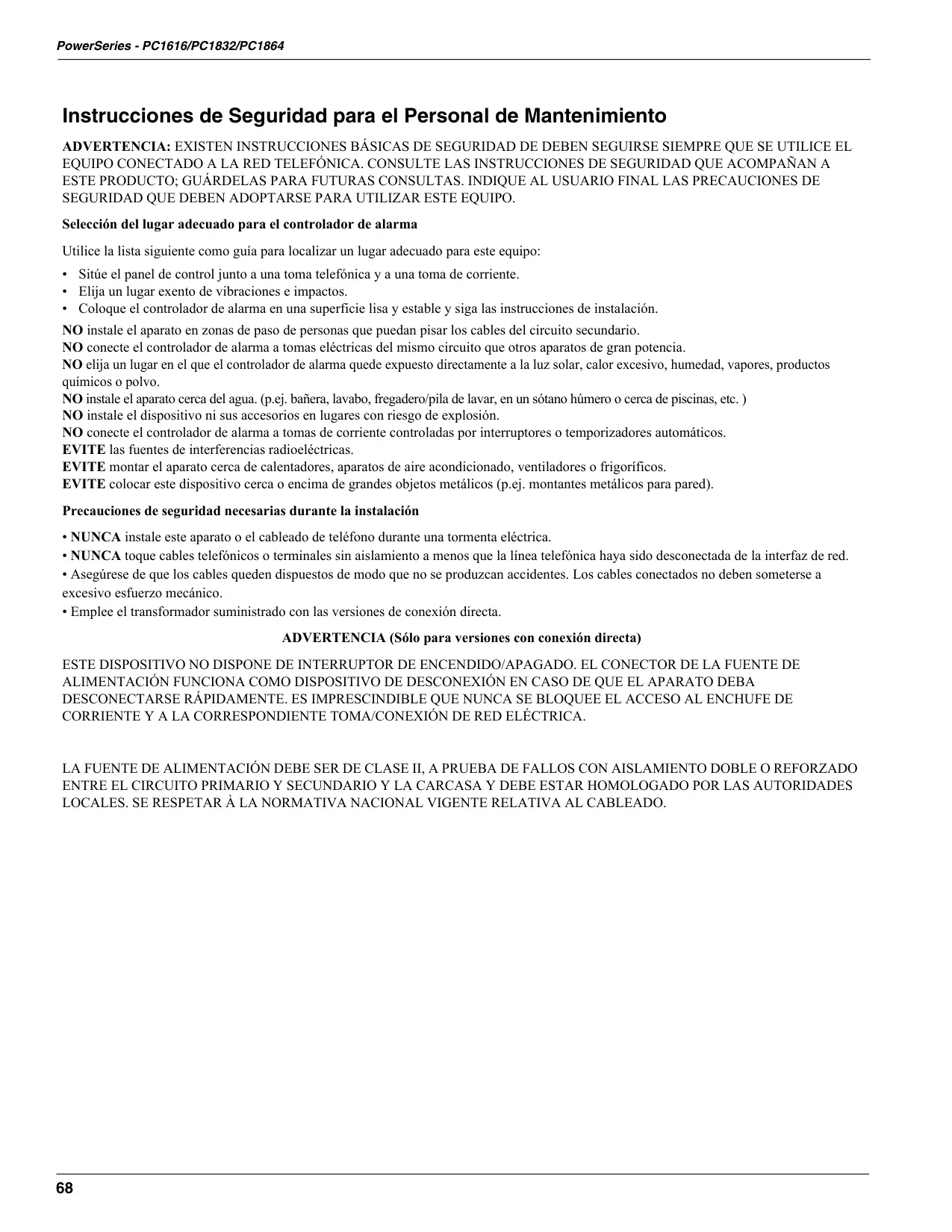

El manual enfatiza la importancia de la seguridad en la instalación, alertando sobre la alta tensión y la necesidad de desconectar la alimentación antes del mantenimiento. Recomienda la prueba regular del sistema y advierte sobre las limitaciones inherentes a cualquier sistema de seguridad, como las posibles fallas por sabotaje criminal, interrupciones eléctricas o instalación inadecuada. La conectividad de la línea telefónica se realiza a un conector RJ-31X, y se detallan procedimientos para la conexión a tierra, asegurando la estabilidad y la seguridad eléctrica del panel de control.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el DSC 1832 y las respondemos a continuación.

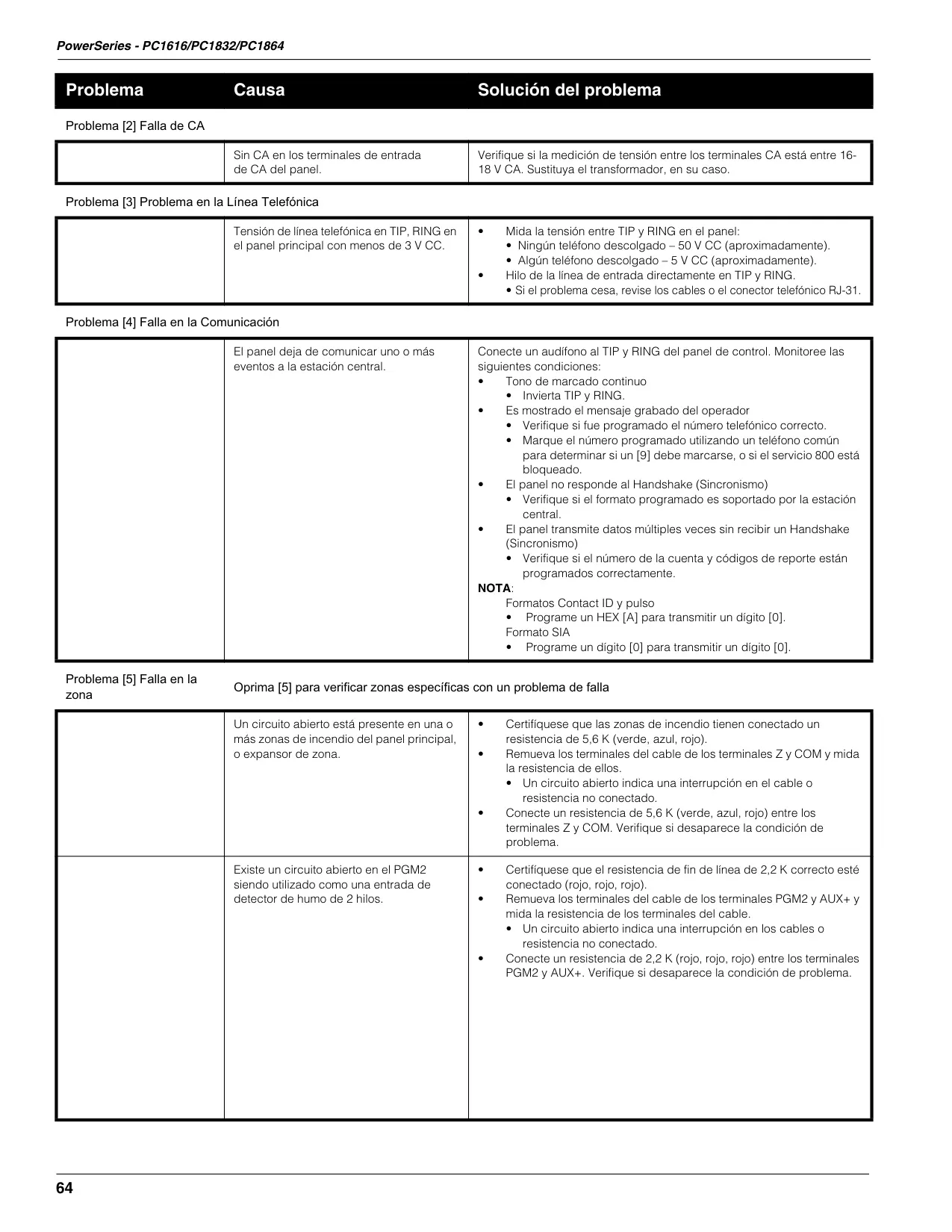

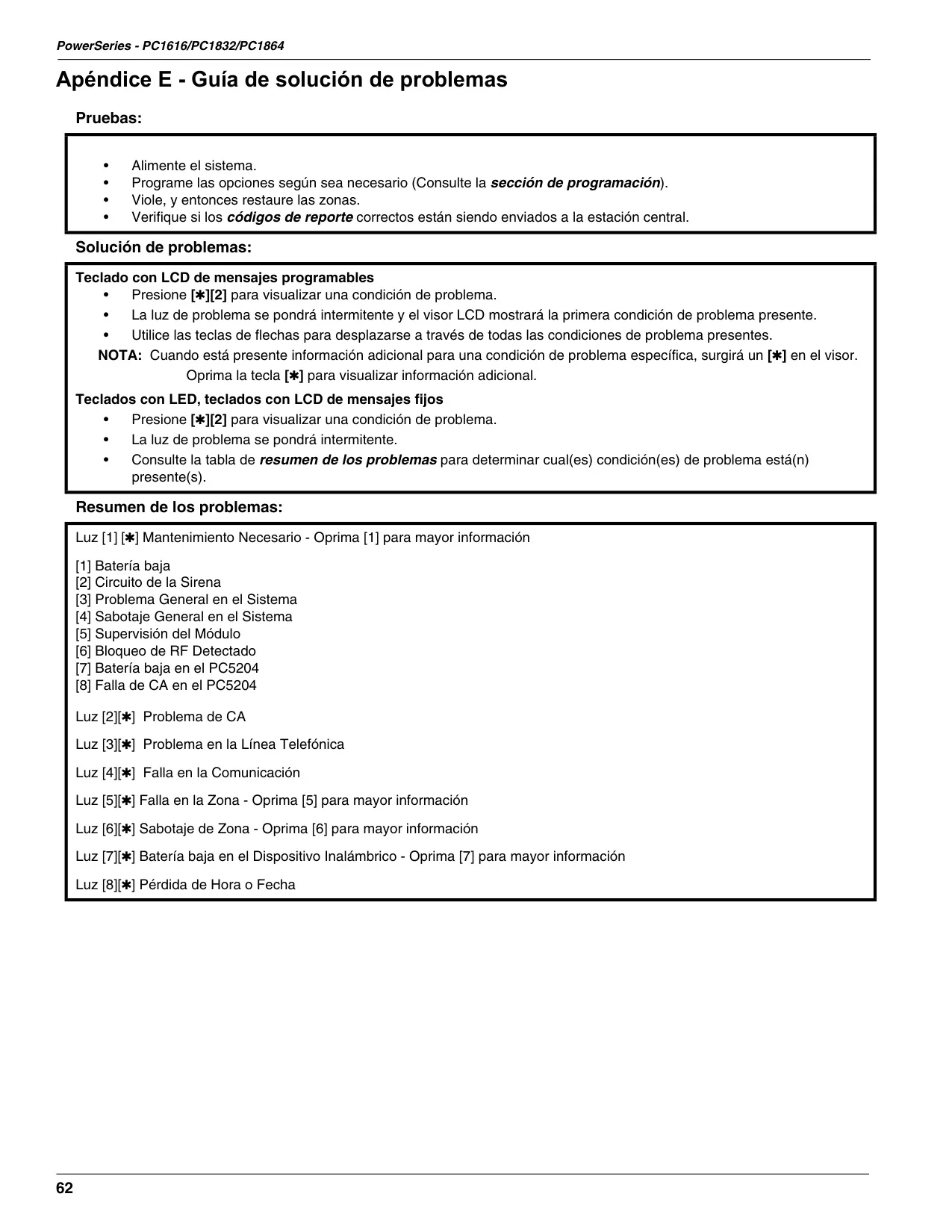

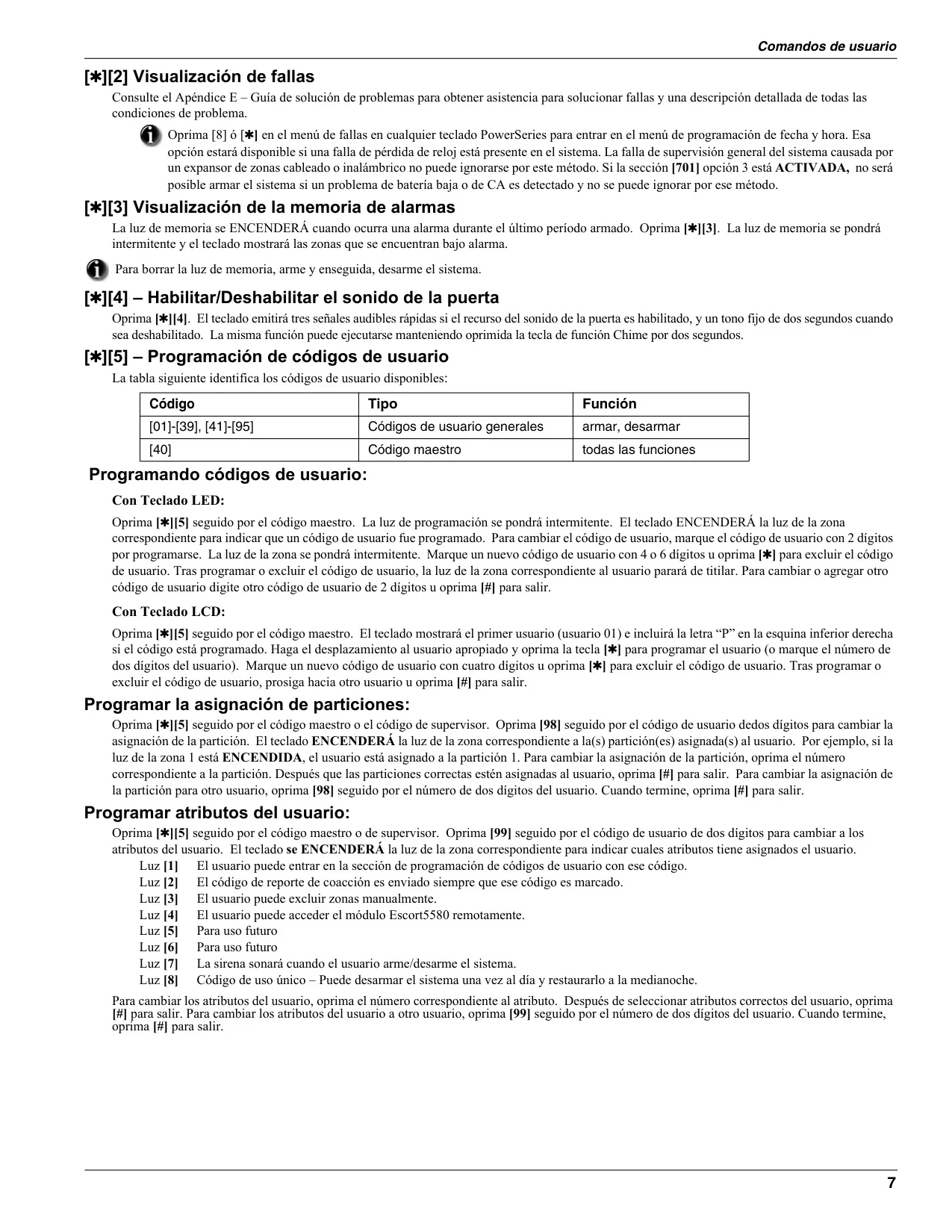

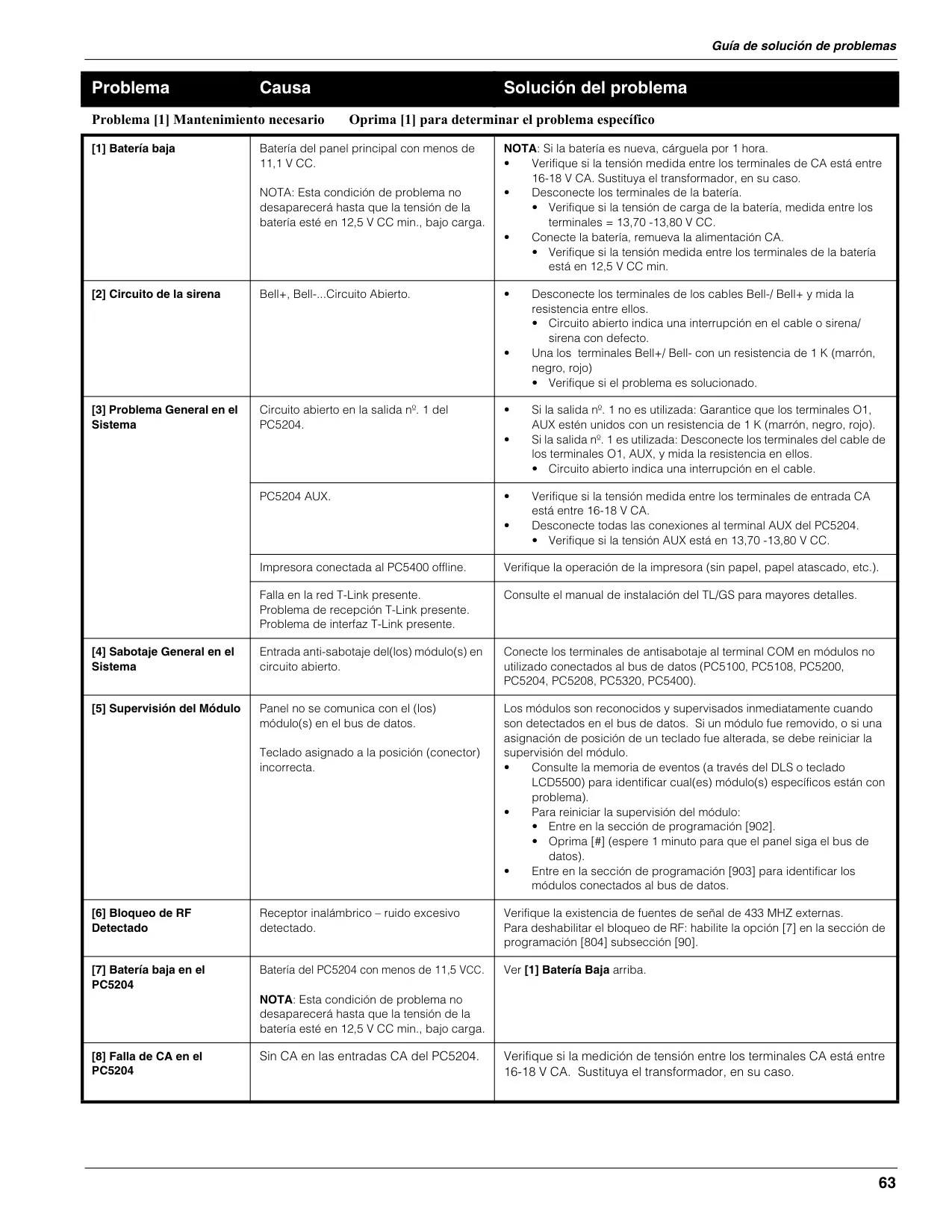

[,] [2] en cualquier teclado. En teclados LCD, use las flechas para desplazarse; si aparece [,], oprímalo para más información. En teclados LED, consulte la tabla de resumen de problemas. El Apéndice E – Guía de solución de problemas, ofrece asistencia detallada para diagnosticar y resolver las condiciones de falla.[,] [5] seguido del código maestro. En teclados LED, digite el número de dos dígitos del usuario a programar y luego el nuevo código de 4 o 6 dígitos. En teclados LCD, desplácese hasta el usuario y oprima [,] para programar o excluir. También puede programar la asignación de particiones y atributos de usuario con los comandos [98] y [99], respectivamente.[181] a [188]. Además, existe una función de auto-armado por inactividad (Secciones [191] a [198]) que arma el sistema si no se detecta actividad en un tiempo predefinido.[,] [8] [código del instalador]), la luz 'Armado' encendida indica que el panel está esperando un número de sección de 3 dígitos. La luz 'Listo' encendida significa que el panel está esperando la entrada de datos. Si la luz 'Listo' está intermitente, el panel espera datos hexadecimales (HEX).[,] [1]. Si la opción está activada, deberá ingresar un código de usuario válido. Luego, puede seleccionar las zonas a excluir. Las zonas definidas como 'Atraco' no pueden asignarse a grupos de exclusión. Tras excluir las zonas deseadas, oprima [#] para salir.[*][7][2].[7] en la sección de programación [804] subsección [90]. También se recomienda realizar una prueba de localización de módulo (sección [904]) para verificar la ubicación del dispositivo inalámbrico.
