Caldera Domusa Sirena Mix Duo
Instrucciones del Domusa Sirena Mix Duo
Aquí le ofrecemos el manual de Caldera Domusa Sirena Mix Duo completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Domusa Sirena Mix Duo, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

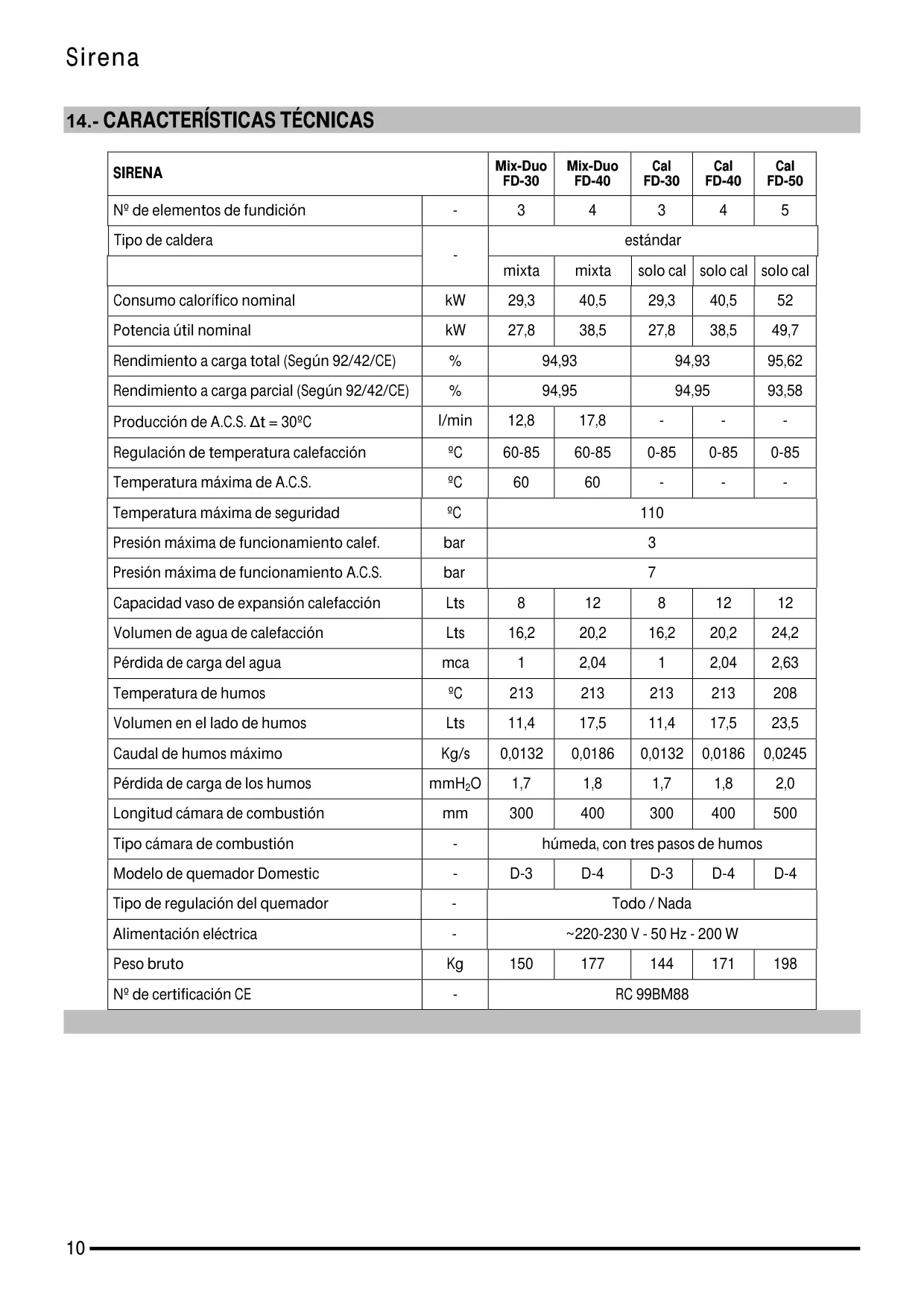

Especificaciones de la Caldera Domusa Sirena Mix Duo
| Característica | Sirena Mix-Duo FD-30 | Sirena Mix-Duo FD-40 |
|---|---|---|
| Nº de elementos de fundición | 3 | 4 |
| Tipo de caldera | Mixta (calefacción y A.C.S.) | |
| Consumo calorífico nominal | 29,3 kW | 40,5 kW |
| Potencia útil nominal | 27,8 kW | 38,5 kW |
| Rendimiento a carga total (Según 92/42/CE) | 94,93 % | |
| Rendimiento a carga parcial (Según 92/42/CE) | 94,95 % | |
| Producción de A.C.S. ∆t = 30ºC | 12,8 l/min | 17,8 l/min |
| Regulación de temperatura calefacción | 60-85 ºC | |
| Temperatura máxima de A.C.S. | 60 ºC | |
| Temperatura máxima de seguridad | 110 ºC | |
| Presión máxima de funcionamiento calef. | 3 bar | |
| Presión máxima de funcionamiento A.C.S. | 7 bar | |
| Capacidad vaso de expansión calefacción | 8 Lts | 12 Lts |
| Volumen de agua de calefacción | 16,2 Lts | 20,2 Lts |
| Pérdida de carga del agua | 1 mca | 2,04 mca |
| Temperatura de humos | 213 ºC | |
| Volumen en el lado de humos | 11,4 Lts | 17,5 Lts |
| Caudal de humos máximo | 0,0132 Kg/s | 0,0186 Kg/s |
| Pérdida de carga de los humos | 1,7 mmH2O | 1,8 mmH2O |
| Longitud cámara de combustión | 300 mm | 400 mm |
| Tipo cámara de combustión | Húmeda, con tres pasos de humos | |
| Modelo de quemador Domestic | D-3 | D-4 |
| Tipo de regulación del quemador | Todo / Nada | |
| Alimentación eléctrica | ~220-230 V - 50 Hz - 200 W | |
| Peso bruto | 150 Kg | 177 Kg |
| Nº de certificación CE | RC 99BM88 | |
Detalles del Domusa Sirena Mix Duo
La caldera Domusa Sirena Mix Duo FD representa una solución integral y eficiente para la calefacción y la producción de agua caliente sanitaria (A.C.S.) en su vivienda. Diseñada para funcionar con gasóleo, este modelo garantiza un confort óptimo y una operación económica. Su construcción robusta y la elección de componentes de alta calidad subrayan la fiabilidad de la marca DOMUSA, posicionándola como una excelente opción para instalaciones residenciales que buscan un rendimiento duradero y seguro.

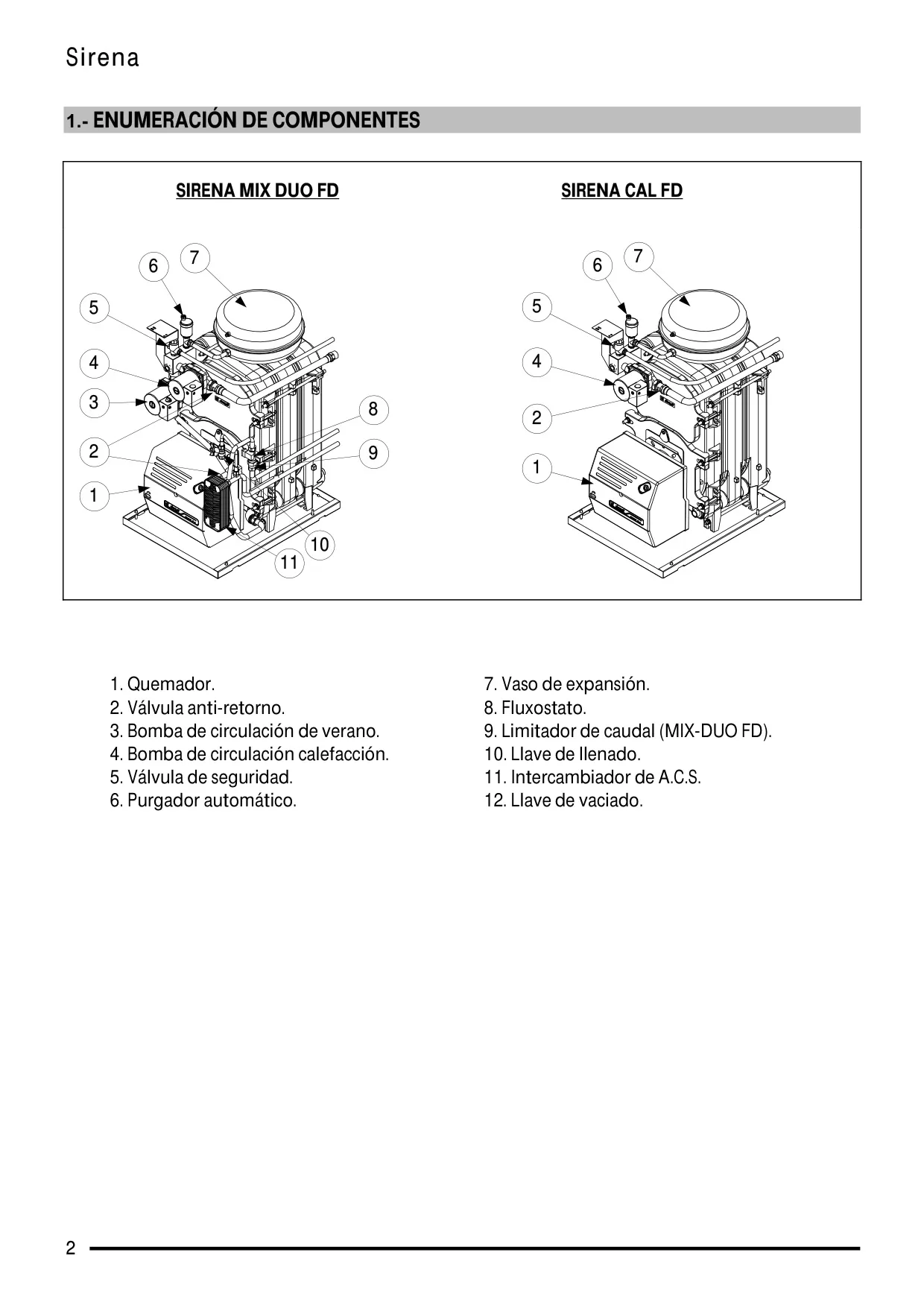

Entre sus componentes internos, destaca el quemador, las bombas de circulación (una para calefacción y otra para el modo verano de A.C.S.), y un intercambiador de A.C.S. que asegura un suministro equilibrado y constante. La presencia de una válvula anti-retorno, una válvula de seguridad y un purgador automático contribuye a la protección del sistema y a la facilidad de mantenimiento, evitando problemas comunes como el sobrecalentamiento o la acumulación de aire en el circuito. Un vaso de expansión se encarga de compensar las variaciones de volumen del agua por temperatura.

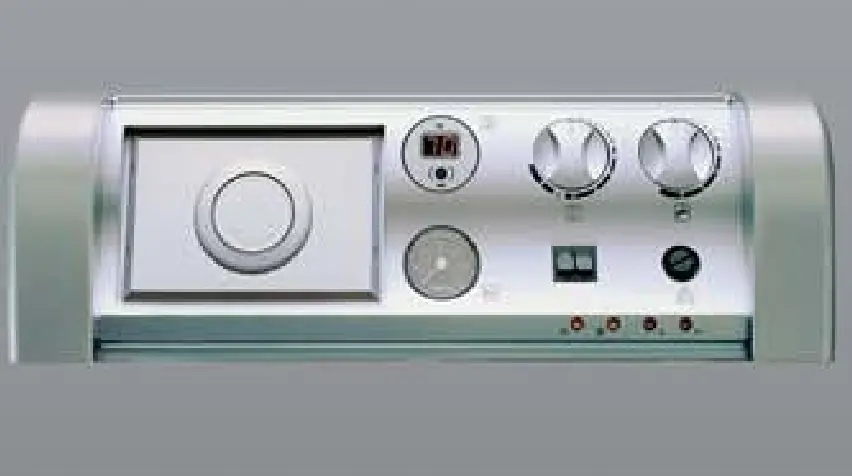

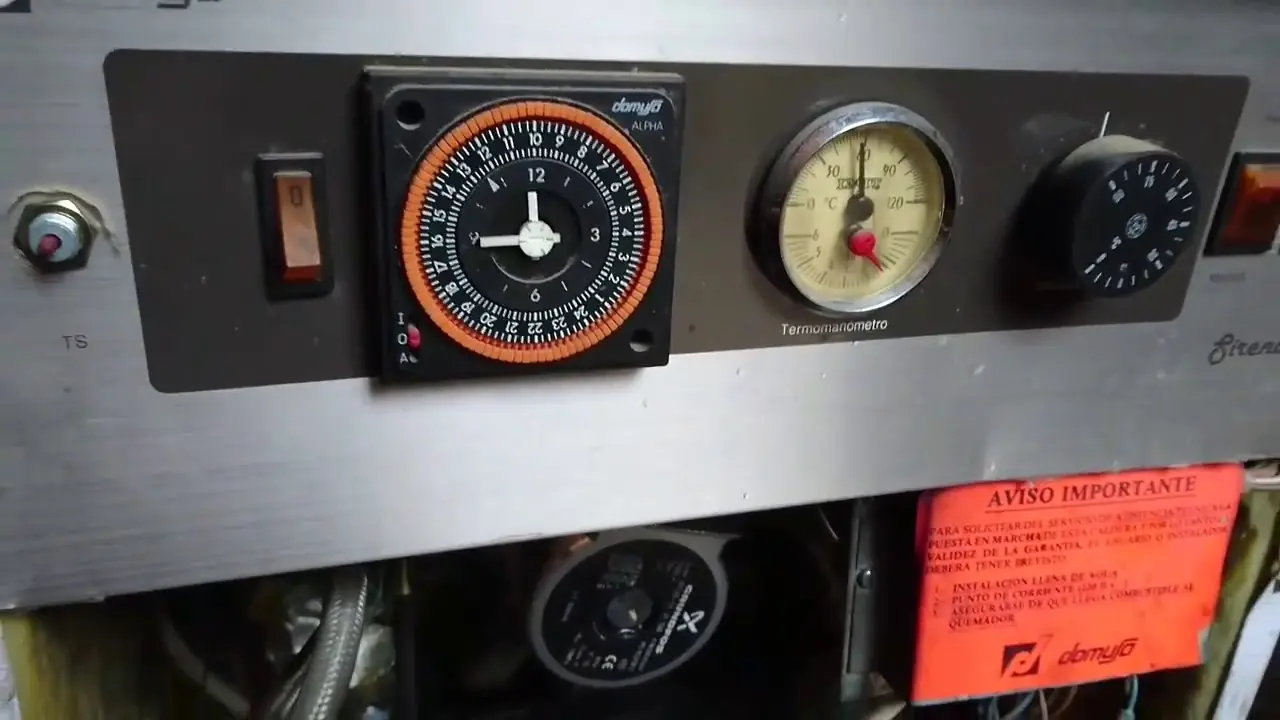

El panel de mandos es intuitivo, incluyendo un termómetro y un manómetro para supervisar las temperaturas y presiones del sistema. El termostato de control permite ajustar la temperatura de calefacción deseada, mientras que el termostato de seguridad actúa como salvaguarda, bloqueando el sistema si la temperatura excede los 110 ºC. La integración de un selector general con opciones de Verano (solo A.C.S.) e Invierno (calefacción + A.C.S.) simplifica la gestión de los servicios según las necesidades estacionales.

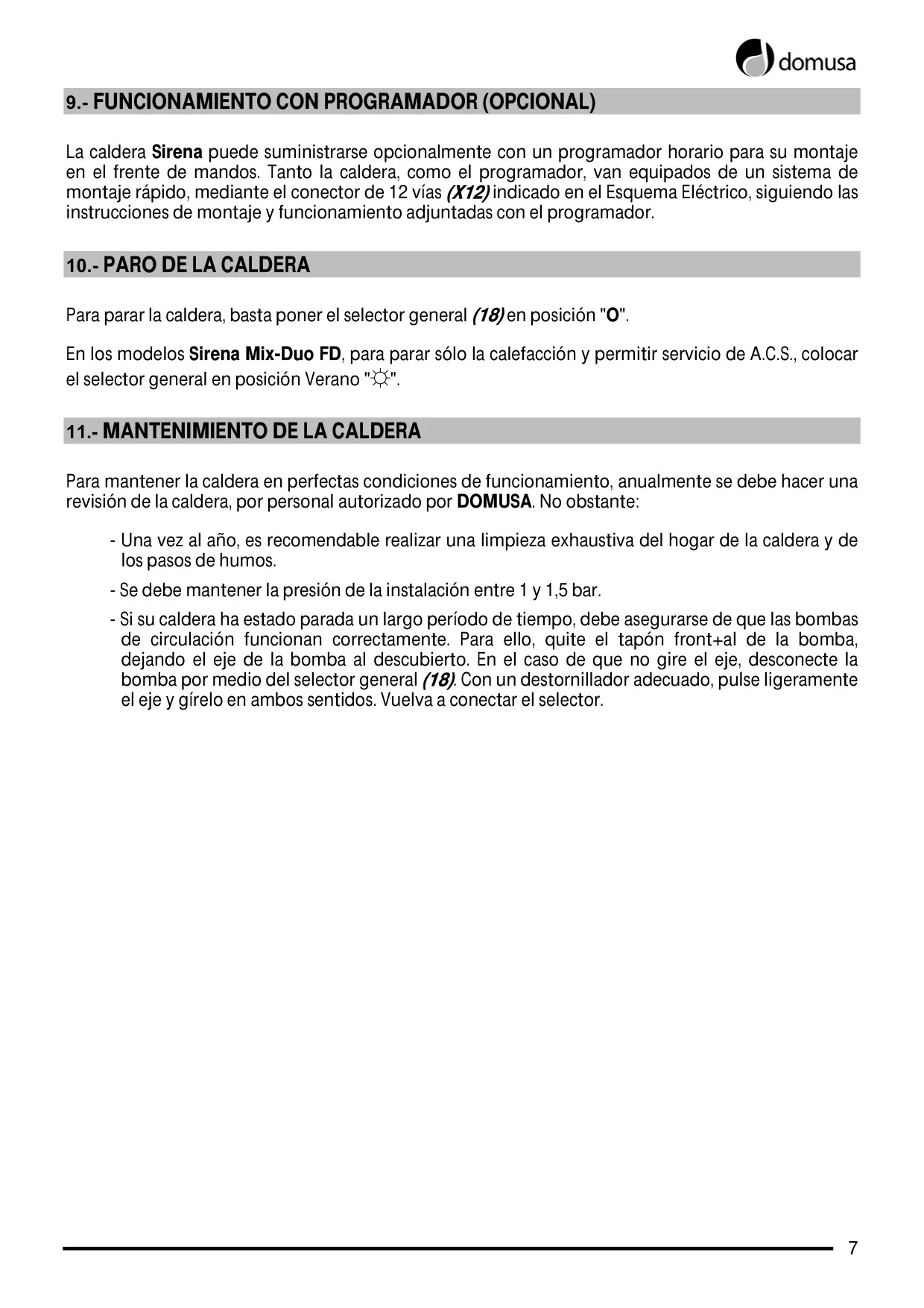

Para mayor comodidad, la caldera puede incorporar un programador horario opcional, que permite establecer ciclos de encendido y apagado automáticos para la calefacción, optimizando así el consumo energético. Los pilotos luminosos en el panel informan al usuario sobre el estado de la caldera, incluyendo los modos de funcionamiento (Verano, Invierno) y cualquier posible bloqueo por temperatura o por anomalía en el quemador, facilitando un diagnóstico rápido de problemas.
La instalación de la Sirena Mix Duo FD debe ser realizada por personal cualificado, siguiendo rigurosamente las normativas vigentes. Es crucial asegurar una ventilación adecuada del local y una correcta evacuación de los productos de la combustión. Antes de la conexión hidráulica, se recomienda una limpieza a fondo de los tubos, y para el A.C.S., una presión mínima de 0,5 bar es esencial para su correcto funcionamiento. La conexión eléctrica es a 220 V y debe incluir siempre una toma de tierra, además de la posibilidad de conectar un termostato ambiente para un control más preciso de la calefacción.
En cuanto al funcionamiento, en modo invierno, la caldera prioriza la calefacción hasta alcanzar los 60 ºC antes de activar la bomba de calefacción. La demanda de A.C.S. activa el quemador de forma independiente, garantizando un flujo constante de agua caliente hasta los 60 ºC. En modo verano, solo se activa el quemador al abrir un grifo de A.C.S., lo que reduce el consumo de combustible cuando la calefacción no es necesaria. Estas funcionalidades inteligentes contribuyen a una operación eficiente y adaptada a las necesidades del hogar.
El mantenimiento anual por parte de un Servicio de Asistencia Técnica oficial de DOMUSA es fundamental para preservar el rendimiento y la vida útil de la caldera. Además de la revisión profesional, es vital que el usuario mantenga la presión de la instalación entre 1 y 1,5 bar y, en caso de paradas prolongadas, verificar el correcto funcionamiento de las bombas de circulación, desbloqueándolas si fuera necesario. Estas acciones preventivas minimizan el riesgo de averías y aseguran una operación continua y sin sobresaltos.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre la Caldera Domusa Sirena Mix Duo y las respondemos a continuación.
Para que la validez de la garantía sea efectiva, la puesta en marcha de la caldera debe ser realizada exclusivamente por un Servicio de Asistencia Técnica oficial de DOMUSA.

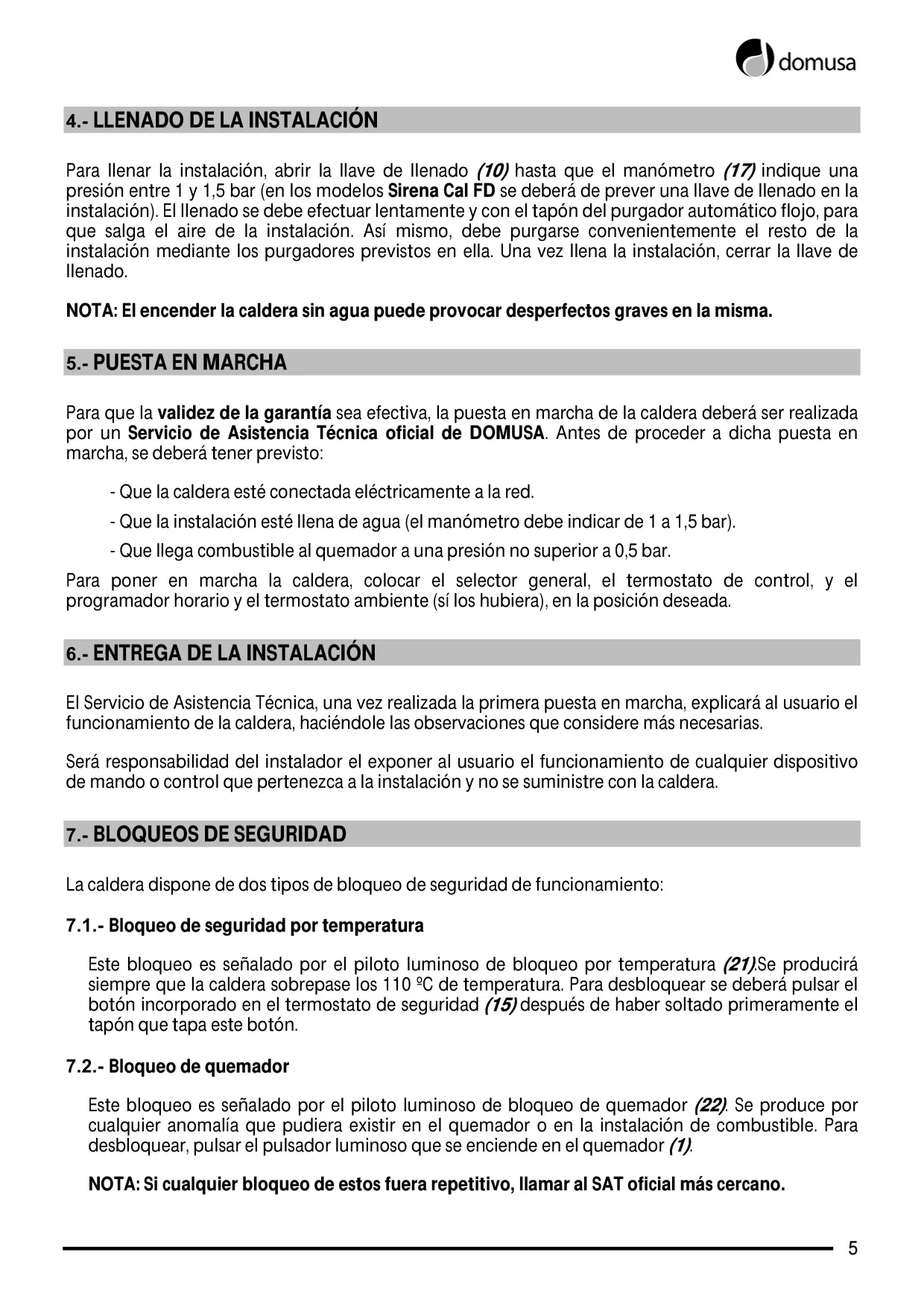

La instalación debe llenarse hasta que el manómetro indique una presión entre 1 y 1,5 bar. Es crucial mantener esta presión para el correcto funcionamiento de la caldera.
La caldera cuenta con dos tipos de bloqueo: por temperatura (exceso de 110 ºC) y por bloqueo de quemador (anomalías en el quemador o combustible). Ambos se indican con pilotos luminosos. El bloqueo por temperatura se reinicia pulsando un botón en el termostato de seguridad (15), y el de quemador, pulsando el botón luminoso en el quemador (1). Si los bloqueos son repetitivos, se debe contactar al SAT oficial.
Mediante el selector general (18). Pulsando la tecla "☀️" se selecciona el modo Verano (solo A.C.S.), y con "❄️" se activa el modo Invierno (calefacción + A.C.S.).
Encender la caldera sin que la instalación esté llena de agua puede provocar desperfectos graves e irreparables en la misma. Asegúrese siempre de que el manómetro marque entre 1 y 1,5 bar antes de ponerla en marcha.
Se recomienda una revisión anual por personal autorizado de DOMUSA. Además, es aconsejable realizar una limpieza exhaustiva del hogar de la caldera y los pasos de humos una vez al año, y mantener la presión de la instalación entre 1 y 1,5 bar. Si la caldera estuvo parada, verifique el giro de las bombas de circulación.
Las causas comunes son que la bomba no gire o que haya aire en el circuito hidráulico. Para resolverlo, puede intentar desbloquear la bomba siguiendo las instrucciones del manual o purgar la instalación y la caldera para liberar el aire.
La regulación del quemador implica ajustar el aire primario y la línea de combustión para obtener una llama anaranjada y sin humos excesivos. Es un proceso que idealmente debe ser realizado por personal cualificado, utilizando aparatos para verificar la composición de los gases de combustión.
La garantía comercial de DOMUSA cubre 2 años para elementos eléctricos e hidráulicos, y 5 años para los cuerpos de caldera. Durante los primeros 2 años, las reparaciones por vicios o defectos son gratuitas. Después de este periodo y hasta el fin de la garantía, los gastos de mano de obra y desplazamiento corren por cuenta del usuario. La puesta en marcha y el mantenimiento anual deben ser realizados por personal autorizado por Domusa para que la garantía sea válida.
Sí, la caldera cuenta con dos bornas preparadas para la conexión de un termostato ambiente. Para ello, se debe retirar el puente que las une y conectar el termostato en ese lugar, según el esquema eléctrico.
El fluxostato es un componente esencial en el modelo Mix-Duo FD que detecta el flujo de agua caliente sanitaria. Su activación es lo que indica a la caldera la demanda de ACS, poniendo en marcha el quemador para calentar el agua al instante.
Se recomienda intercalar llaves de corte entre la instalación y la caldera. Esto permite aislar la caldera del circuito principal de calefacción y ACS, simplificando significativamente cualquier trabajo de mantenimiento o reparación sin necesidad de vaciar toda la instalación.
La Sirena Mix-Duo FD-30 utiliza un quemador Domestic D-3, mientras que la Sirena Mix-Duo FD-40 utiliza un quemador Domestic D-4. Ambos son de regulación "Todo/Nada" y están diseñados para gasóleo.
Es fundamental que la caldera se conecte a 220 V.II y, lo más importante, que se realice siempre una conexión a tierra. Una correcta puesta a tierra es vital para la seguridad eléctrica de la instalación y del usuario.
