Dixell XR06CX

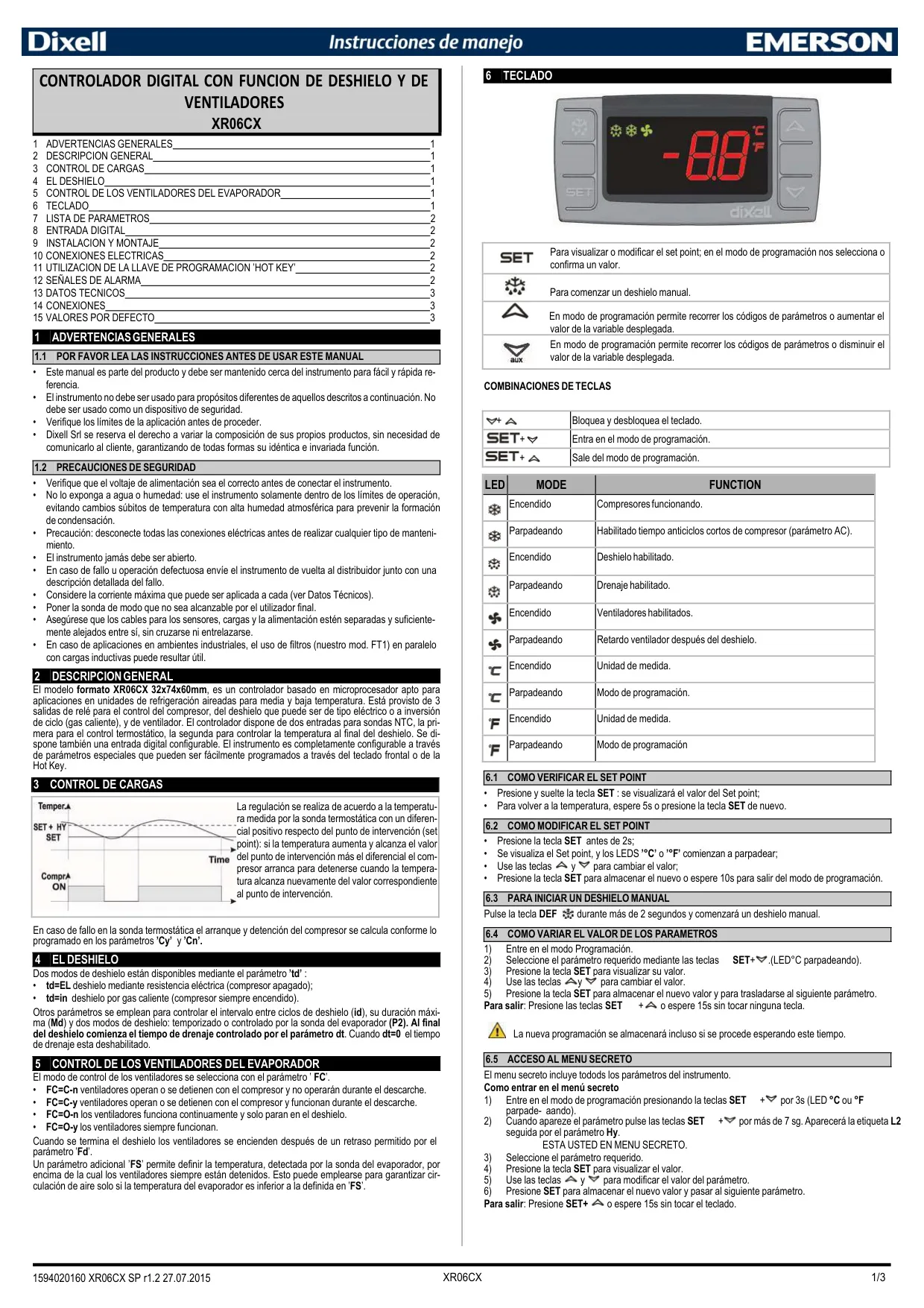

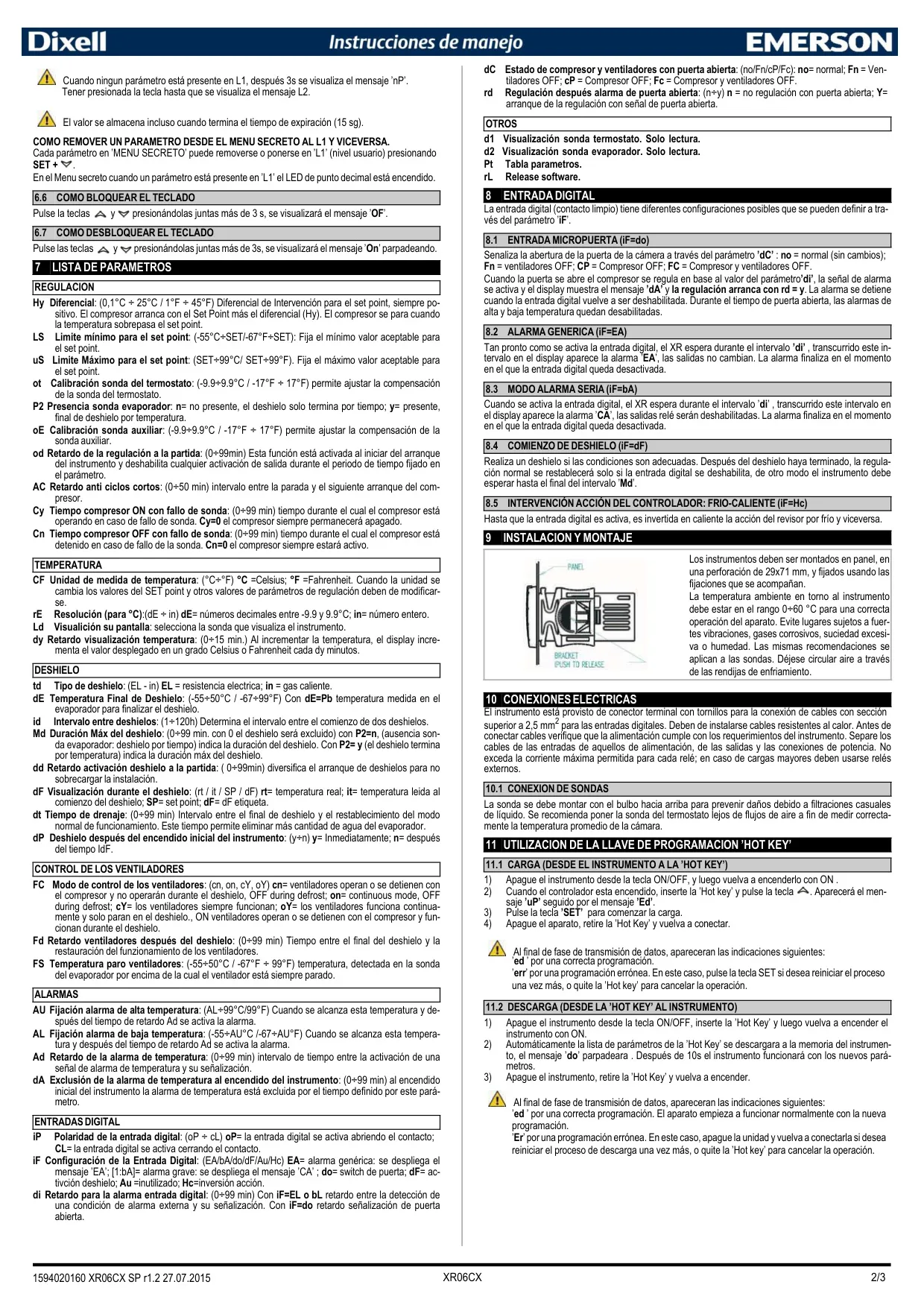

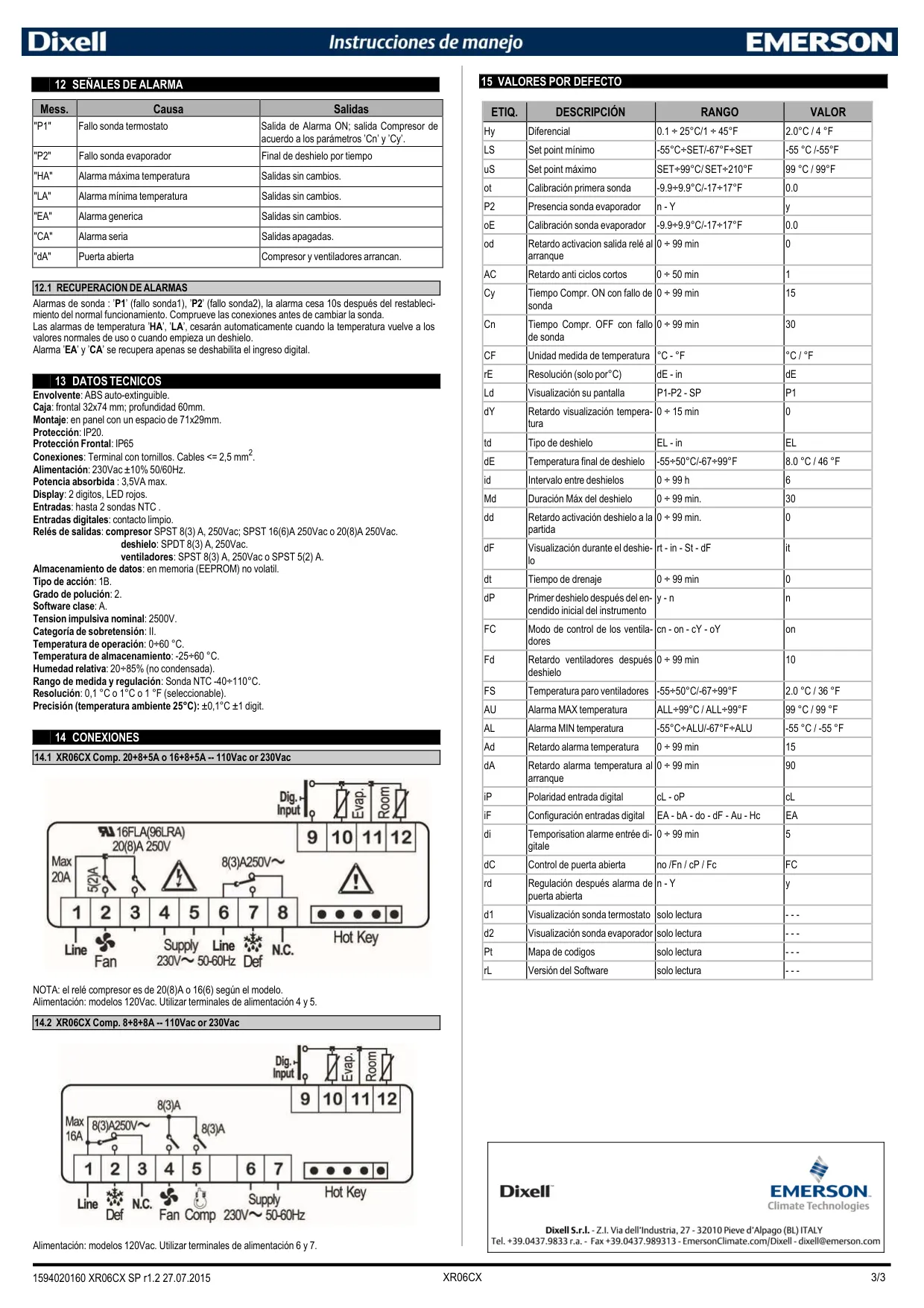

Instrucciones del Dixell XR06CX
Aquí le ofrecemos el manual de Dixell XR06CX completamente gratis y en español. Este manual lo hemos catalogado en la sección de Termostatos en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Dixell XR06CX, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

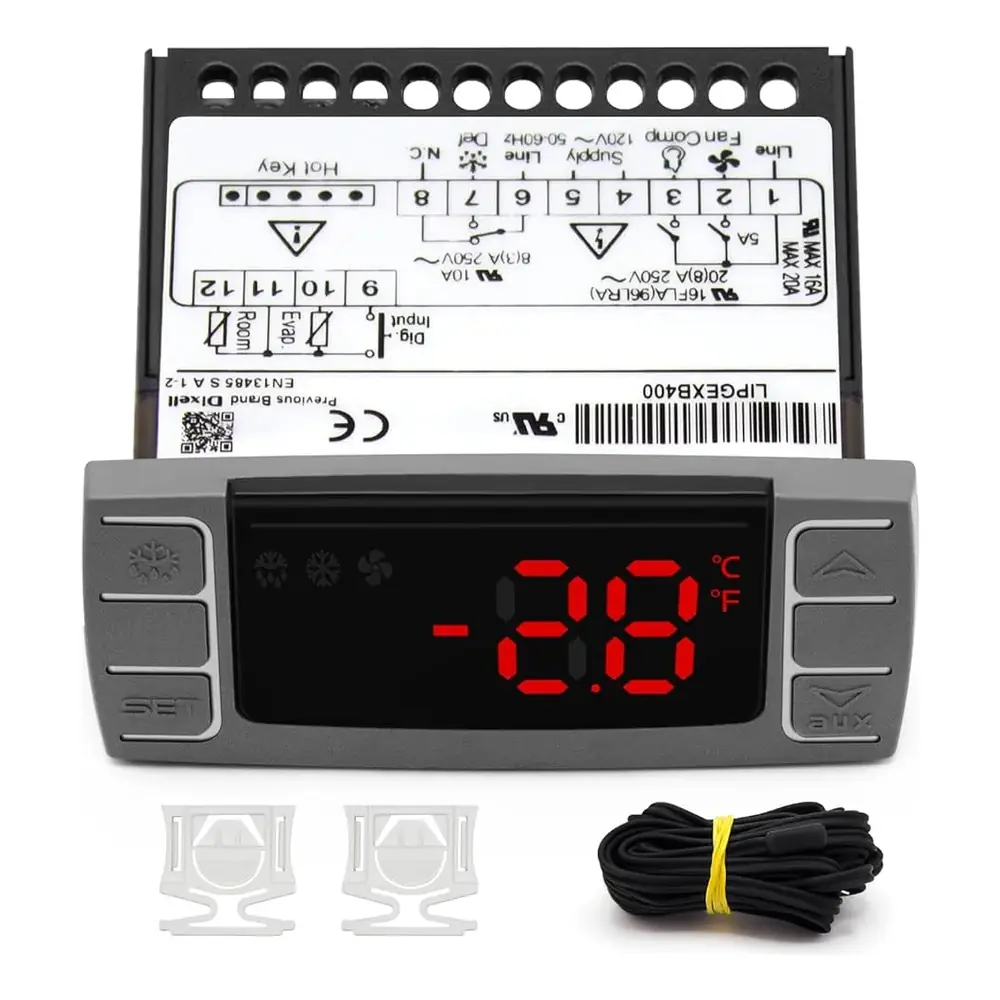

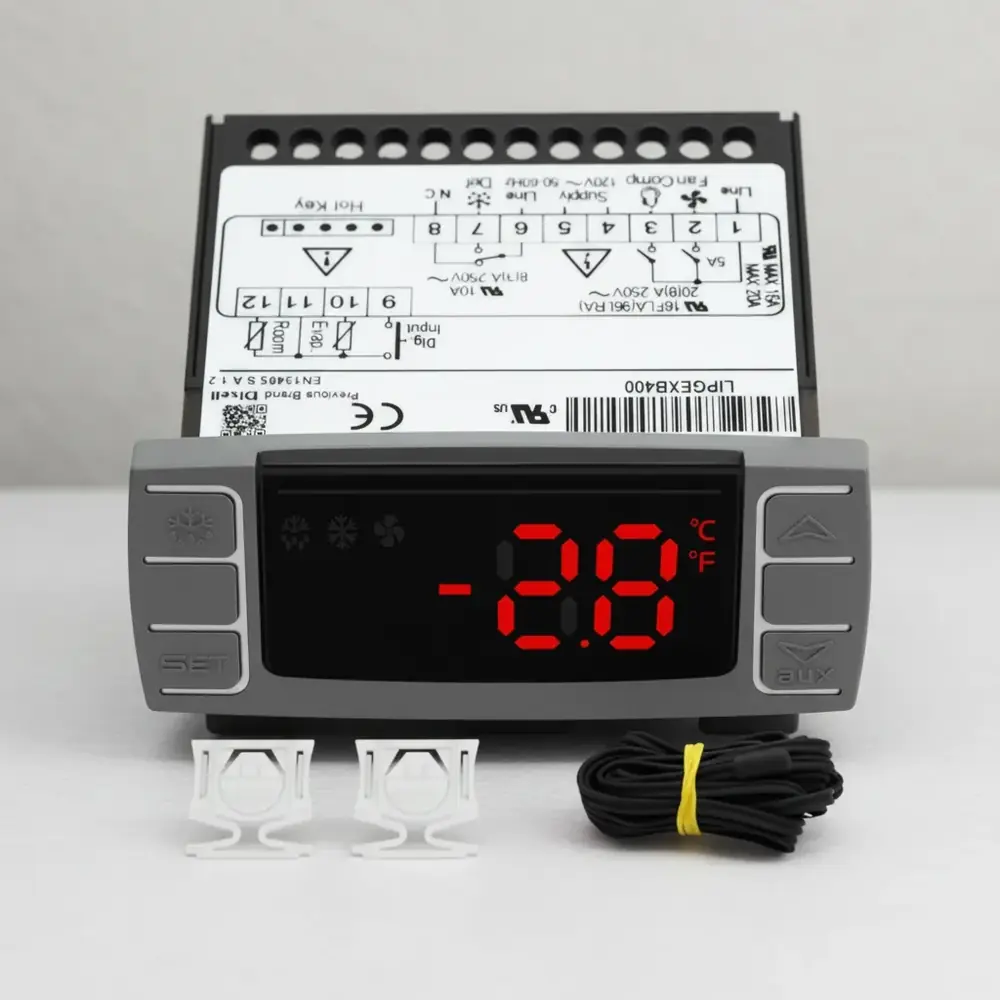

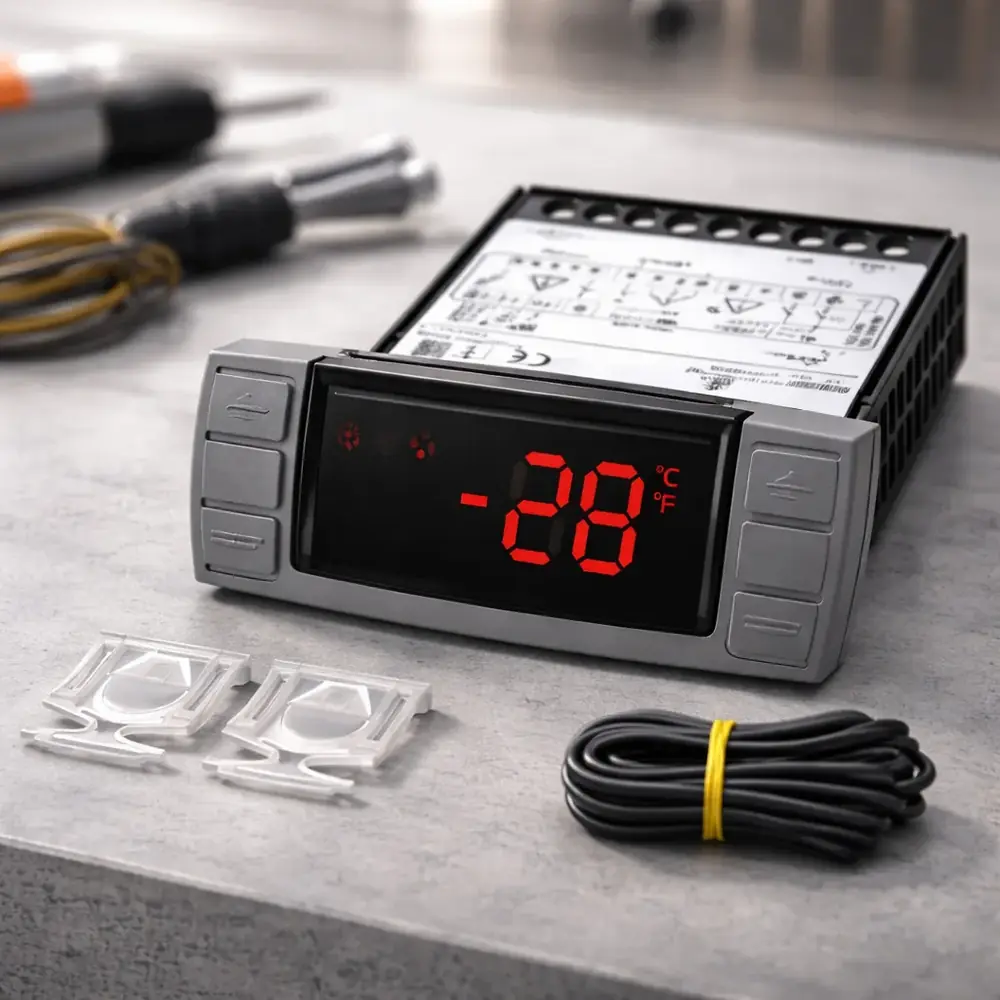

Imágenes del Producto
Especificaciones del Dixell XR06CX
| Característica | Especificación |
|---|---|
| Envolvente | ABS auto-extinguible |
| Caja (Frontal) | 32x74 mm |
| Caja (Profundidad) | 60mm |
| Montaje | En panel, perforación 71x29mm |
| Protección | IP20 |
| Protección Frontal | IP65 |
| Conexiones | Terminal con tornillos, cables ≤ 2,5 mm² |
| Alimentación | 230Vac ±10% 50/60Hz (Modelos 110Vac disponibles) |
| Potencia absorbida | 3,5VA max |
| Display | 2 dígitos, LED rojos |
| Entradas | Hasta 2 sondas NTC |
| Entradas digitales | Contacto limpio |
| Salida relé Compresor | SPST 8(3) A, 16(6) A o 20(8) A @ 250Vac |
| Salida relé Deshielo | SPDT 8(3) A @ 250Vac |
| Salida relé Ventiladores | SPST 8(3) A o 5(2) A @ 250Vac |
| Almacenamiento de datos | Memoria EEPROM no volátil |
| Grado de polución | 2 |
| Software clase | A |
| Tensión impulsiva nominal | 2500V |
| Categoría de sobretensión | II |
| Temperatura de operación | 0÷60 °C |
| Temperatura de almacenamiento | -25÷60 °C |
| Humedad relativa | 20÷85% (no condensada) |
| Rango de medida y regulación (Sonda NTC) | -40÷110°C |
| Resolución | 0,1 °C o 1 °C o 1 °F (seleccionable) |
| Precisión (a 25°C) | ±0,1°C ±1 digit |
Detalles del Dixell XR06CX
El Dixell XR06CX es un controlador avanzado, basado en microprocesador, diseñado específicamente para unidades de refrigeración aireadas, operando en rangos de temperatura media y baja. Este equipo compacto, con dimensiones de 32x74x60mm, está equipado con tres salidas de relé dedicadas a la gestión del compresor, el deshielo y los ventiladores. Además, incorpora dos entradas para sondas NTC, una para el control termostático principal y otra para monitorear la temperatura al finalizar el ciclo de deshielo, optimizando así la eficiencia del sistema.
La regulación de las cargas se efectúa con precisión mediante la sonda termostática. El compresor se activa cuando la temperatura alcanza el valor del punto de intervención más un diferencial preestablecido (`Hy`), y se detiene una vez que la temperatura desciende hasta el set point. En situaciones de fallo de la sonda termostática, el controlador activa un *modo de seguridad*, gestionando el compresor mediante tiempos predefinidos de encendido (`Cy`) y apagado (`Cn`), garantizando la protección de los productos almacenados.
El Dixell XR06CX ofrece una gran flexibilidad en la gestión del deshielo, con dos modos principales: deshielo por resistencia eléctrica (`td=EL`), donde el compresor se apaga, o deshielo por gas caliente (`td=IN`), manteniendo el compresor encendido. Parámetros como el intervalo entre deshielos (`id`), su duración máxima (`Md`) y el tiempo de drenaje (`dt`), que permite eliminar el agua del evaporador, son totalmente configurables, permitiendo adaptar el ciclo a las necesidades específicas de cada instalación.
El control de los ventiladores del evaporador es igualmente versátil, con múltiples modos de operación seleccionables a través del parámetro `FC`. Estos pueden funcionar sincronizados con el compresor, continuamente, o solo en ausencia de deshielo. Un retardo (`Fd`) tras el deshielo y un umbral de temperatura (`FS`) por encima del cual los ventiladores se detienen, aseguran que la circulación de aire solo ocurra cuando sea efectiva y necesaria, mejorando la eficiencia energética.
La interfaz del controlador es *intuitiva y fácil de usar*, con un teclado frontal que permite visualizar y modificar el set point, iniciar deshielos manuales y navegar por los parámetros. Combinaciones de teclas especiales facilitan el bloqueo del teclado y el acceso a modos de programación avanzados, incluyendo un "menú secreto" para una configuración completa. Para instalaciones que requieren una programación rápida y uniforme, la "Hot Key" permite cargar y descargar parámetros eficientemente.
La entrada digital del XR06CX es *altamente configurable*, pudiendo operar como switch de puerta (`iF=do`), activando alarmas específicas como 'dA' y gestionando la acción del compresor y ventiladores. También puede configurarse para una alarma genérica (`iF=EA`), una alarma seria (`iF=bA`) que deshabilita las salidas de relé, o para iniciar un deshielo (`iF=dF`). Otra función permite invertir la acción del controlador (frío a caliente) a través de `iF=Hc`, ofreciendo una gran adaptabilidad a diversos escenarios de control.
Para garantizar un funcionamiento óptimo y prolongar la vida útil del equipo, la instalación debe realizarse en un panel, evitando ambientes con vibraciones intensas, gases corrosivos o humedad excesiva. Es crucial que el voltaje de alimentación sea correcto y que las conexiones eléctricas, realizadas con cables resistentes al calor, mantengan separados los cables de alimentación, cargas y sensores para evitar interferencias. Además, la correcta ubicación de las sondas, alejadas de flujos directos de aire y con el bulbo hacia arriba, es fundamental para mediciones precisas.
El controlador incorpora un sistema de *señalización de alarmas* completo, indicando fallos en las sondas (`P1`, `P2`), temperaturas fuera de rango (`HA`, `LA`), o eventos relacionados con las entradas digitales (`EA`, `CA`, `dA`). Las alarmas de sonda y temperatura se recuperan automáticamente al restablecerse las condiciones normales. En el caso de alarmas de entrada digital, estas cesan una vez que la entrada se desactiva, proporcionando al usuario una notificación clara y oportuna de cualquier incidencia.
