Instrucciones del Chamberlain 045ACT

Aquí le ofrecemos el manual de Placa Lógica de Receptor Chamberlain 045ACT completamente gratis y en español. Este manual lo hemos catalogado en la sección de Placas Lógicas de Receptor en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Placa Lógica de Receptor Chamberlain 045ACT, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.


Imágenes del Producto

Imagen 1
Imagen 2
Imagen 3

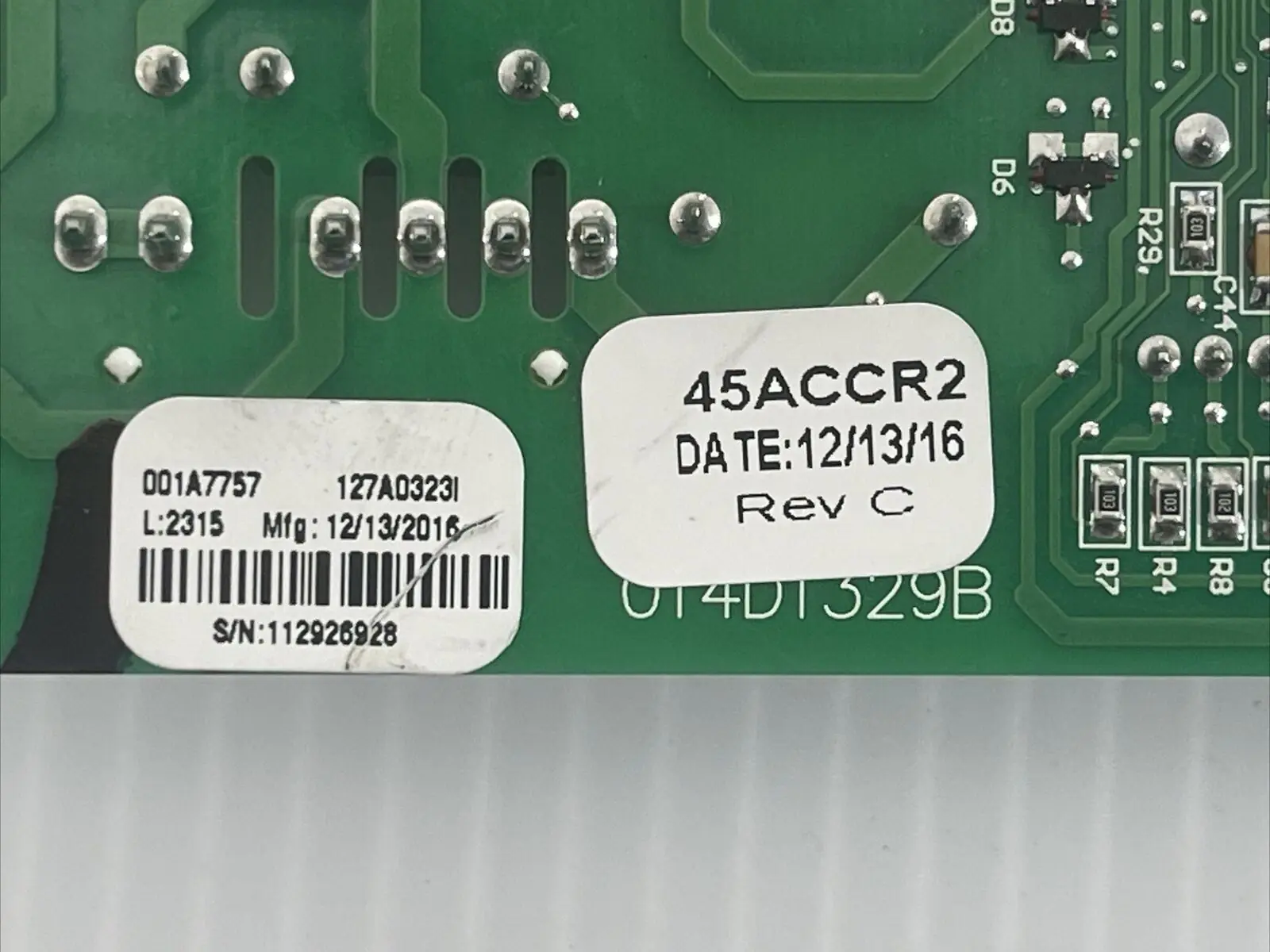

Imagen 4
Imagen 5
Miniatura 1
Miniatura 2
Miniatura 3
Miniatura 4
Miniatura 5

Especificaciones de la Placa Receptora Chamberlain 045ACT

Característica Especificación
Fabricante The Chamberlain Group, Inc., EE. UU.
Modelo 45ACT (045ACT)
Tipo de producto Placa lógica receptora de repuesto para abrepuertas de garaje
Ubicación de montaje Panel lateral del abrepuertas de garaje, detrás de la cubierta de la luz
Elementos de montaje 2 tornillos y 2 clips de retención
Terminales de cableado Terminales de conexión rápida a presión: rojo, blanco, blanco, gris
Cableado del control de la puerta Cable blanco al terminal blanco; cable blanco/rojo al terminal rojo
Cableado de los sensores de seguridad Cables blancos al terminal blanco; cables blanco/negro al terminal gris
Método de liberación de cables Presionar la lengüeta del terminal con la punta de un destornillador
Botón Learn Amarillo, con luz indicadora Learn
Duración del modo de aprendizaje 30 segundos (el indicador permanece encendido de forma fija)
Confirmación de programación del control remoto La luz del abrepuertas parpadea, o se oyen dos clics si no hay bombillas instaladas
Borrado de todos los códigos del receptor Mantener presionado el botón naranja ERASE durante 6 segundos y soltarlo cuando el indicador se apague
Controles de límite de recorrido Botón de ajuste más botones UP y DOWN
Indicación de tiempo de programación agotado Las luces del abrepuertas parpadean 5 veces
Indicación de falla de sensores Las luces del abrepuertas parpadean 10 veces (sensores desalineados u obstruidos)
Objeto para la prueba de retroceso de seguridad Tabla de 1-1/2 in (3,8 cm) de alto, o un 2x4 colocado en posición horizontal
Frecuencia de la prueba de retroceso de seguridad Cada mes y después de cualquier ajuste
Recorrido máximo del Protector System con obstrucción No más de 1 in (2,5 cm)
Altura de montaje de los sensores de seguridad No más de 6 in (15 cm) sobre el piso
Número de pieza de la etiqueta 132C2280-3D
Origen de ensamblaje Ensamblado en México

Detalles del Chamberlain 045ACT

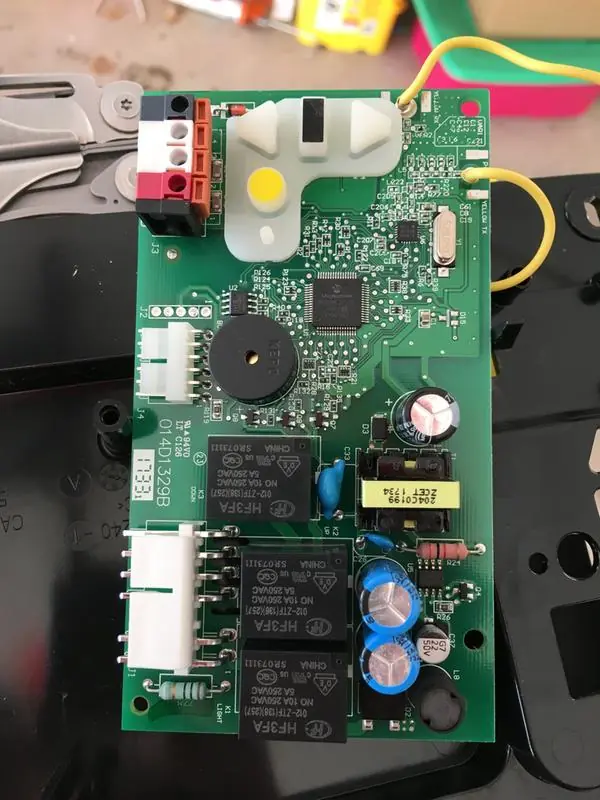

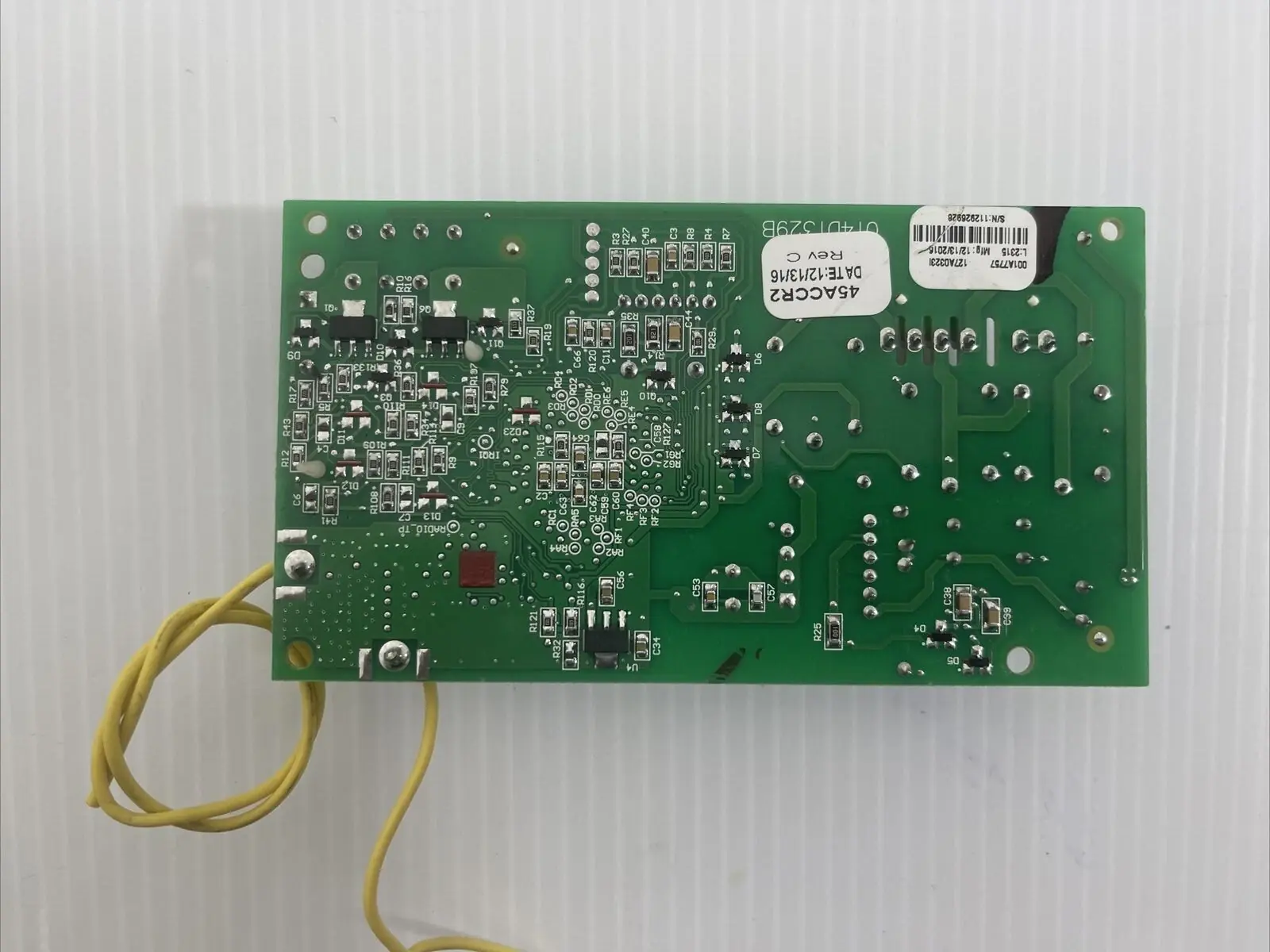

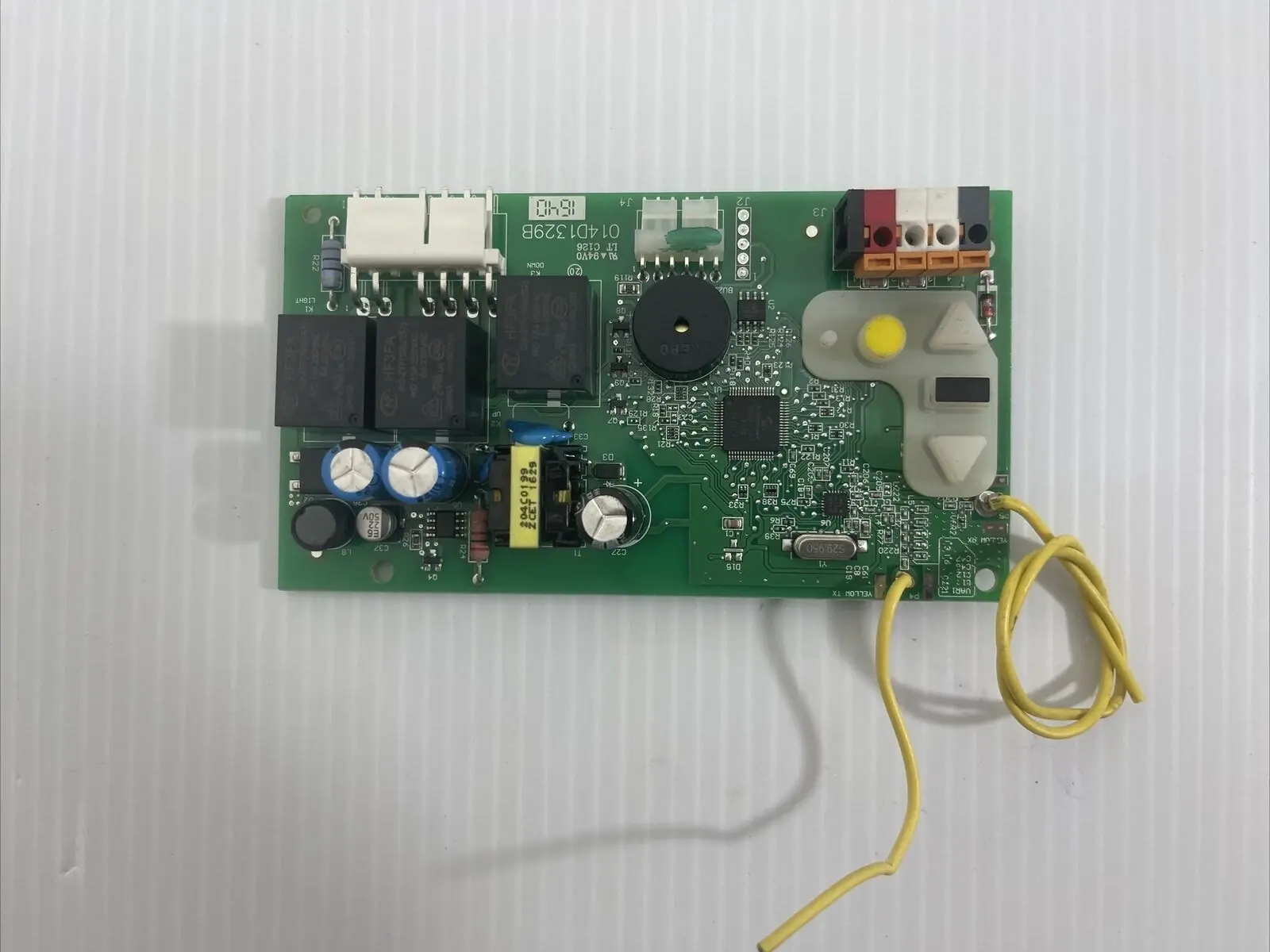

La placa lógica receptora Chamberlain 45ACT es una pieza de repuesto que restablece el receptor de radio y la lógica de control de un abrepuertas de garaje Chamberlain compatible. El kit incluye una etiqueta nueva, que se coloca sobre la etiqueta existente en el panel lateral del abrepuertas. Aplicar esta etiqueta es necesario para mantener la garantía vigente, por lo que debe formar parte de cada instalación. El manual indica que las ilustraciones son solo de referencia y que su abrepuertas puede verse diferente a los dibujos.

La seguridad es lo primero. Antes de cualquier servicio, se debe desconectar toda la alimentación eléctrica y de batería para evitar lesiones graves o la muerte. Use guantes de protección y protección ocular cuando trabaje cerca del compartimiento de la batería. El manual también advierte no tocar la placa de circuito impreso de la nueva placa lógica receptora durante la instalación, ya que manipularla puede dañar los componentes electrónicos. Un aviso de la Proposición 65 de California indica que el producto puede exponer a los usuarios a sustancias químicas, entre ellas el plomo.

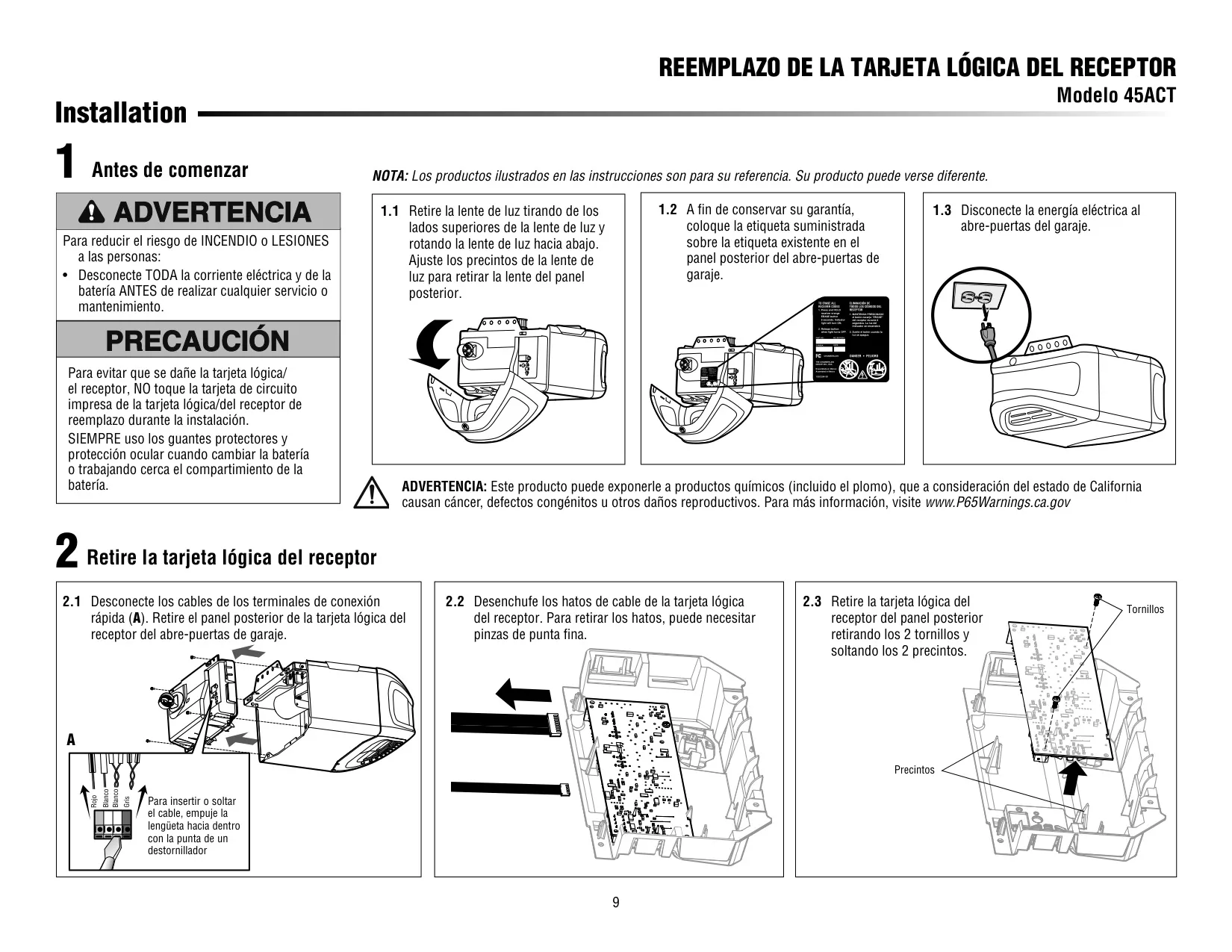

Para acceder a la placa, se retira la cubierta de la luz tirando de sus lados superiores, girándola hacia abajo y presionando sus clips para liberarla del panel lateral. Después de liberar los cables de los terminales de conexión rápida, el panel lateral se separa del abrepuertas. Los arneses de cables internos pueden estar ajustados, por lo que el manual sugiere usar pinzas de punta fina para desconectarlos. Luego, la placa antigua se retira una vez quitados los tornillos y liberados los clips.

Al instalar la nueva placa, primero se conectan los arneses. Después se pasan los cables de la antena por los orificios del panel lateral y se encaja la placa en su lugar antes de fijarla. En algunos modelos, el cable corto de la antena debe quedar en las trabas moldeadas en el panel lateral. Al volver a colocar la cubierta de la luz alineándola con sus bisagras, asegúrese de que los cables de la antena cuelguen rectos hacia abajo para obtener la mejor recepción de radio. La alimentación se vuelve a conectar solo después de este paso.

La rutina de programación del recorrido lo guía mediante luces y señales de los botones. Al mantener presionado el botón de ajuste, el botón UP parpadea y/o se emite un pitido. Luego se configuran los límites superior e inferior, uno tras otro. Después de confirmar cada límite, las luces del abrepuertas parpadean dos veces. Un recorrido final de subida y bajada completa la configuración. Si se agota el tiempo de programación o los sensores detectan un problema, corrija la causa, realice un ciclo completo y repita el procedimiento si la puerta sigue sin moverse correctamente.

Después de la instalación, el manual exige una prueba de retroceso de seguridad. Si la puerta se detiene sobre la tabla de prueba sin retroceder, aumente el recorrido de bajada y vuelva a probar. Una vez que la puerta retroceda, retire la tabla y accione la puerta 3 o 4 veces para confirmar el ajuste. La prueba del Protector System® utiliza la caja de cartón del abrepuertas como obstrucción. El abrepuertas no se cerrará desde un control remoto mientras alguno de los LED de los sensores esté apagado. Si alguna prueba sigue fallando, llame a un técnico capacitado en sistemas de puertas.

Preguntas frecuentes (FAQ)

¿No encuentra la respuesta que necesita? Estas son algunas preguntas frecuentes sobre la Placa lógica Receptora Chamberlain 045ACT, y las respondemos a continuación.


¿Necesito desconectar la alimentación antes de reemplazar la placa 45ACT?
Sí. Desconecte toda la alimentación eléctrica y de batería antes de realizar cualquier servicio o mantenimiento en el abrepuertas de garaje.

¿Cómo mantengo la garantía después de instalar la placa de repuesto?
Coloque la etiqueta incluida en el kit sobre la etiqueta existente en el panel lateral del abrepuertas de garaje.

¿Cómo conecto los cables del control de la puerta?
Inserte el cable blanco en el terminal blanco y el cable blanco/rojo en el terminal rojo.

¿Dónde van los cables de los sensores de seguridad?
Inserte los cables blancos en el terminal blanco y los cables blanco/negro en el terminal gris.

¿Cómo retiro los cables de los terminales de conexión rápida?
Presione la lengüeta del terminal con la punta de un destornillador y luego inserte o retire el cable.

¿Cómo programo un control remoto?
Presione y suelte el botón amarillo Learn. Dentro de los 30 segundos siguientes, mantenga presionado el botón del control remoto y suéltelo cuando la luz del abrepuertas parpadee. Si no hay bombillas instaladas, en su lugar escuchará dos clics.

¿Cómo puedo borrar todos los códigos del receptor?
Mantenga presionado el botón naranja ERASE durante 6 segundos hasta que se encienda la luz indicadora. Suelte el botón cuando la luz se apague.

¿Qué significa que las luces del abrepuertas parpadeen 5 o 10 veces durante la programación del recorrido?
5 parpadeos significan que se agotó el tiempo de programación. 10 parpadeos significan que los sensores de seguridad de retroceso están desalineados u obstruidos.

¿Cómo deben colocarse los cables de la antena?
Páselos por los orificios del panel lateral. En algunos modelos, coloque el cable corto en las trabas del panel lateral. Asegúrese de que los cables cuelguen rectos hacia abajo al volver a instalar la cubierta de la luz.

¿Con qué frecuencia se debe probar el sistema de retroceso de seguridad?
Pruébelo cada mes y después de cualquier ajuste. La puerta debe retroceder al tocar un objeto de 1-1/2 in (3,8 cm) o un 2x4 colocado en posición horizontal sobre el piso.

¿Qué debo hacer si la puerta no retrocede sobre la tabla de prueba?
Aumente el recorrido de bajada y repita la prueba. Si sigue fallando, llame a un técnico capacitado en sistemas de puertas.

¿Puedo tocar la placa de circuito durante la instalación?
No. Tocar la placa de circuito impreso de la placa de repuesto durante la instalación puede dañarla.
