Chiller Carrier 30RB

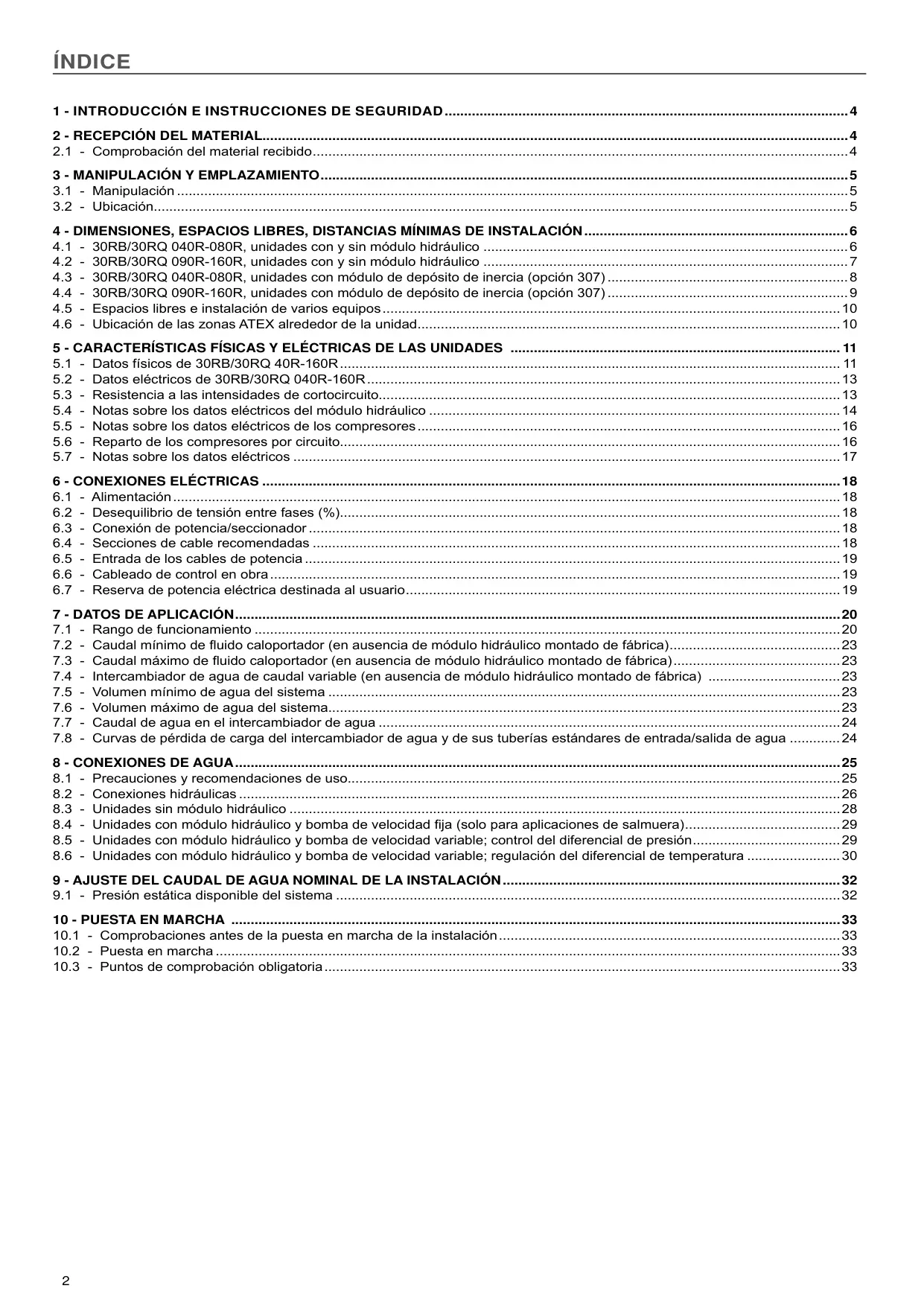

Instrucciones del Chiller Carrier 30RB
Aquí le ofrecemos el manual de Chiller Carrier 30RB completamente gratis y en español. Este manual lo hemos catalogado en la sección de Enfriador Industrial en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Chiller Carrier 30RB, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

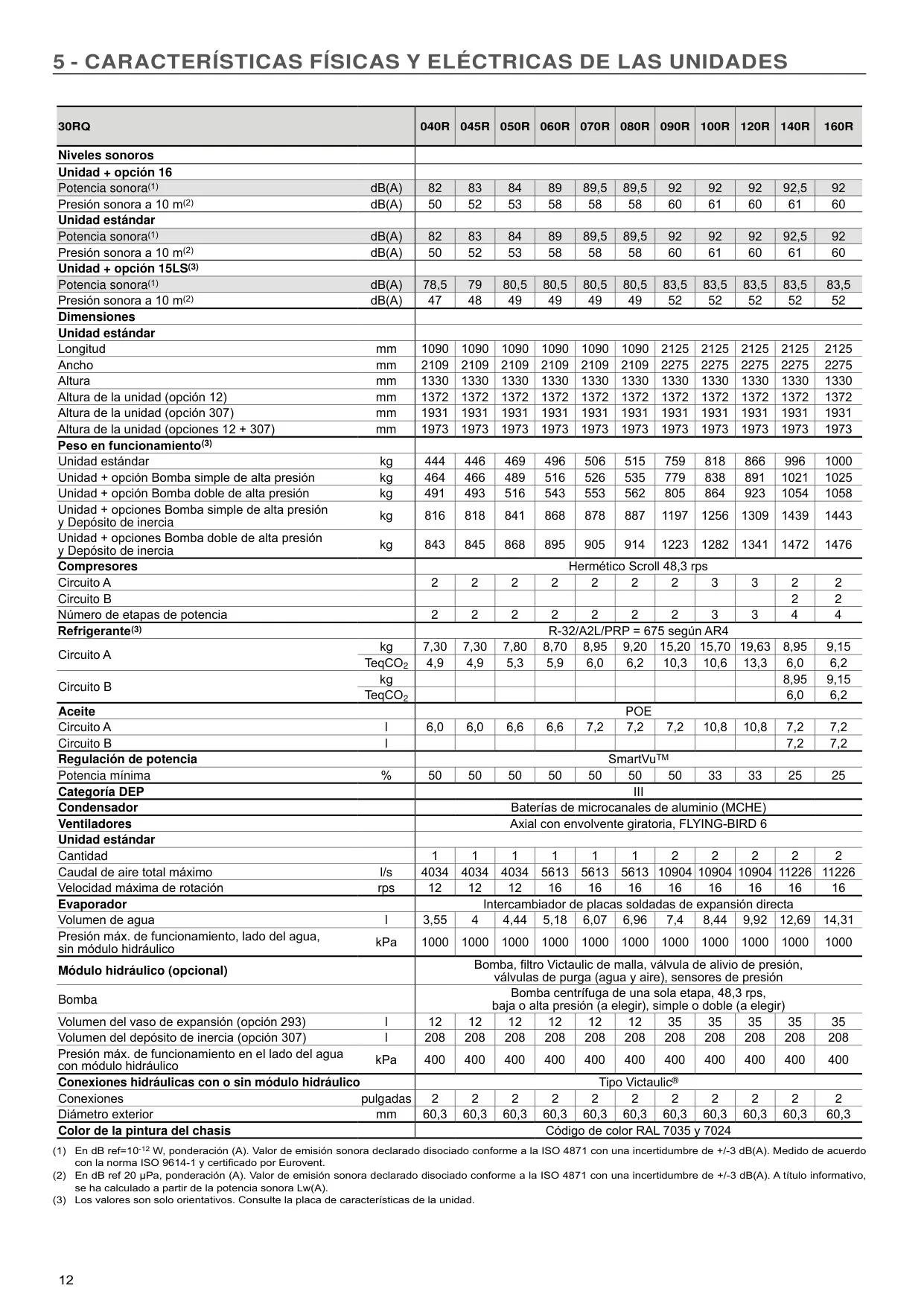

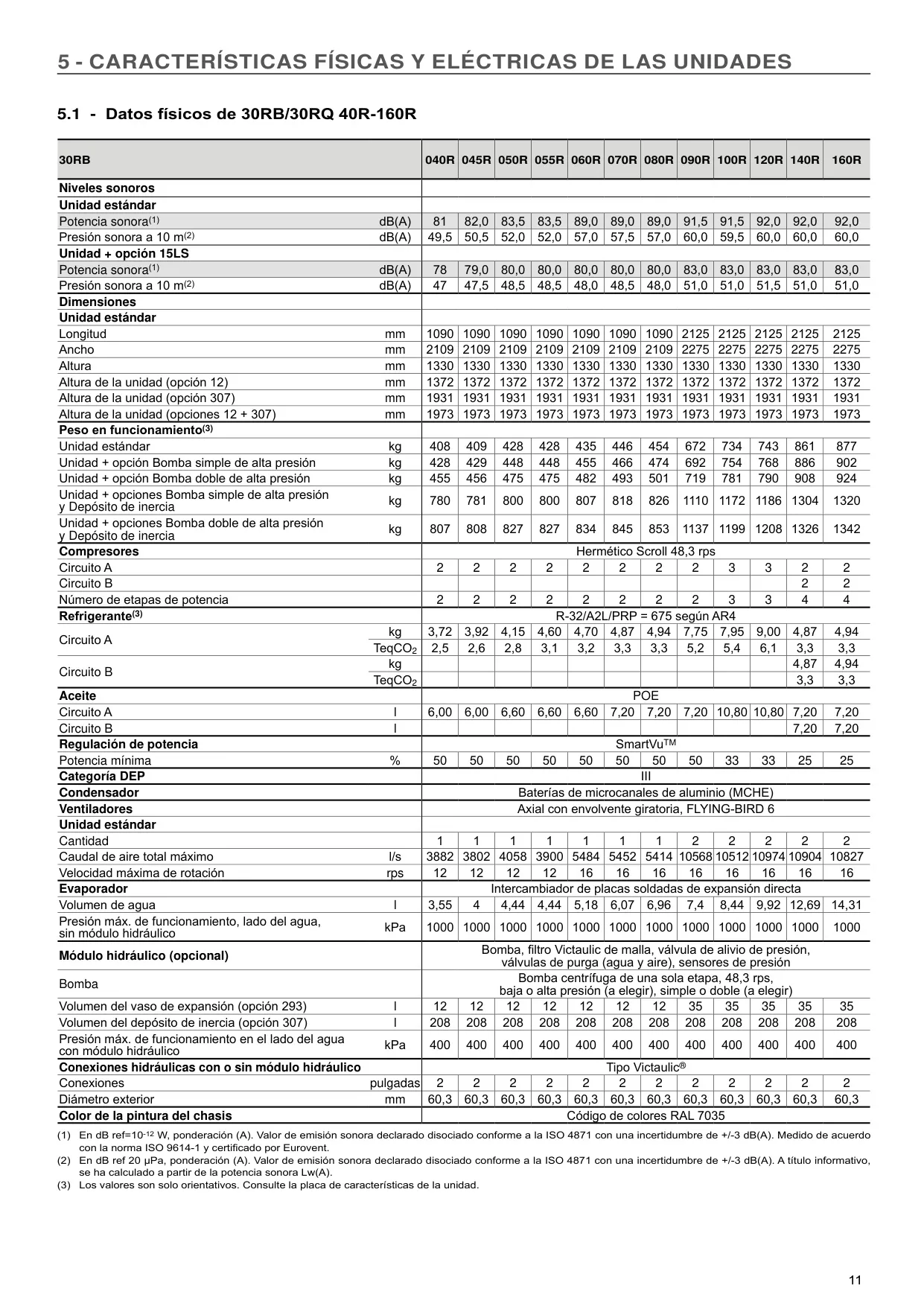

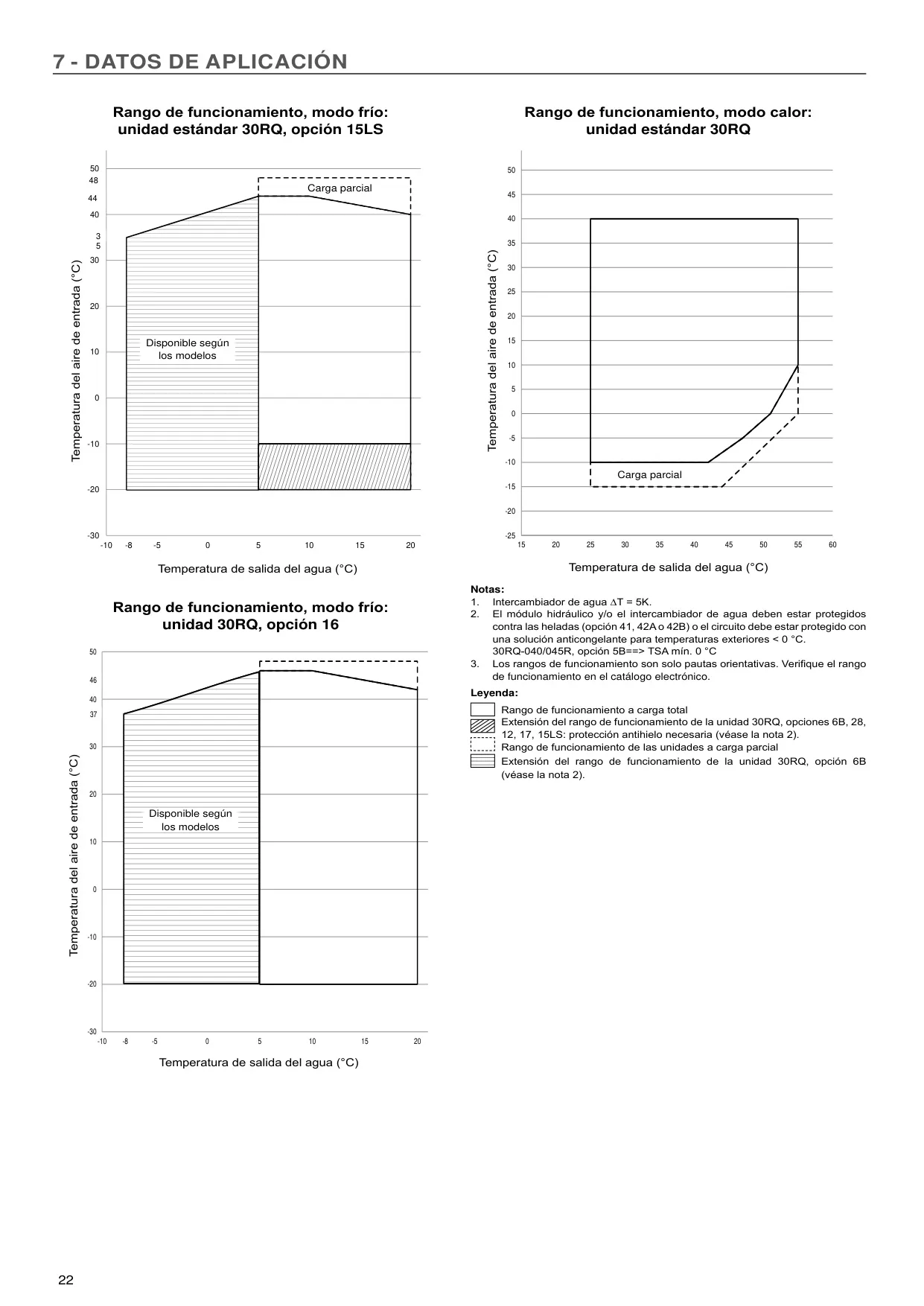

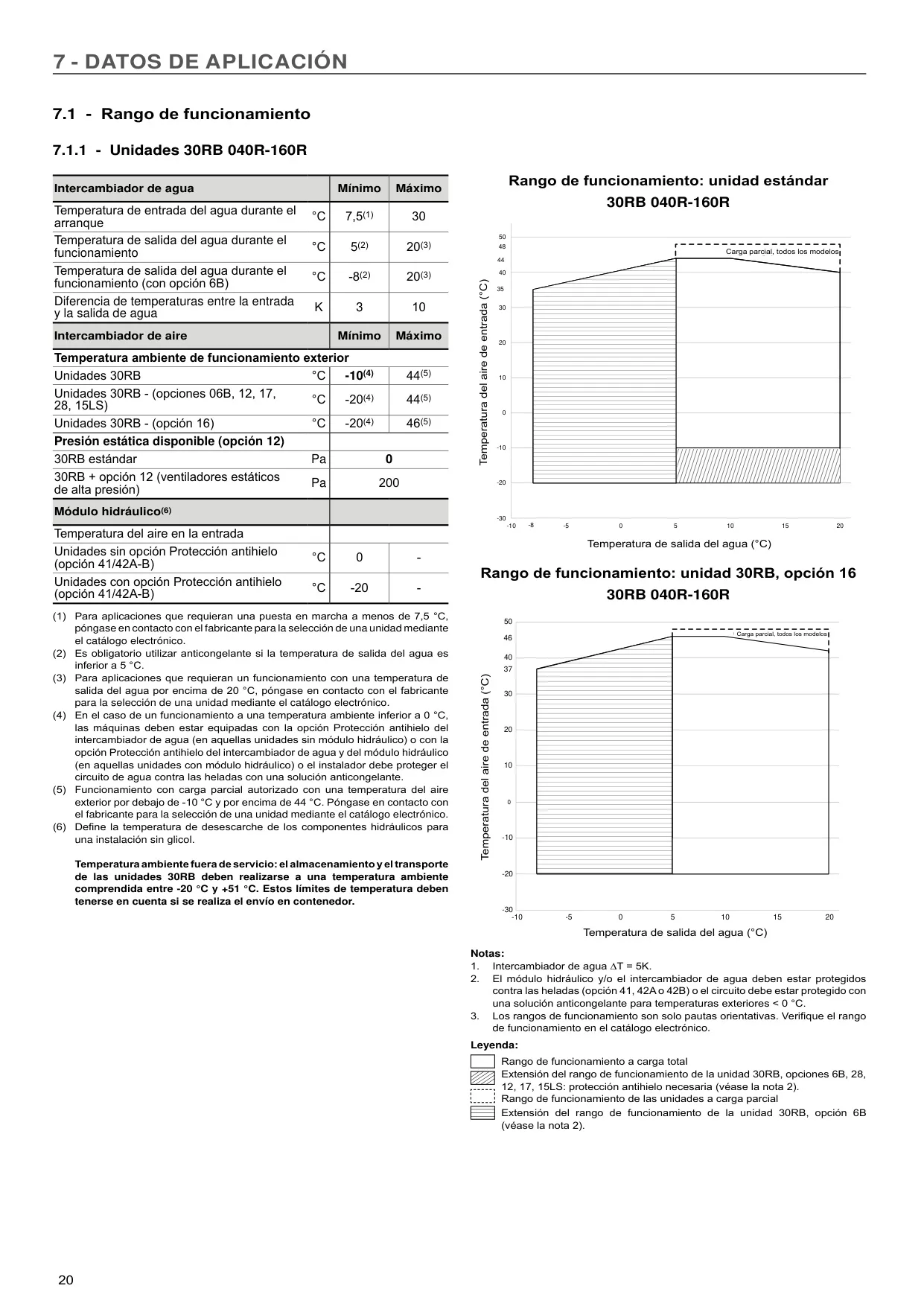

Especificaciones del Chiller Carrier 30RB
| Característica | Valor o Rango |
|---|---|
| Tipo de unidad | Enfriadora de condensación por aire / Bomba de calor reversible |
| Refrigerante | R-32 (Fluido A2L) con PCA de 675 (AR4) |
| Potencia frigorífica nominal | 40-160 kW |
| Compresores | Hermético Scroll, 48,3 rps |
| Etapas de potencia | 2 a 4 (según modelo) |
| Regulación de potencia | SmartVuTM, Potencia mínima 25-50% (según modelo) |
| Condensador | Baterías de microcanales de aluminio (MCHE) |
| Ventiladores | Axial con envolvente giratoria, FLYING-BIRD 6 (1 o 2 unidades) |
| Caudal de aire total máximo | Hasta 10827 l/s (modelos grandes) |
| Velocidad máxima de rotación de ventiladores | 12-16 rps (según modelo) |
| Evaporador | Intercambiador de placas soldadas de expansión directa |
| Volumen de agua del evaporador | 3,55 l a 14,31 l (según modelo) |
| Presión máxima de funcionamiento (lado agua, sin módulo hidráulico) | 1000 kPa |
| Presión máxima de funcionamiento (lado agua, con módulo hidráulico) | 400 kPa |
| Conexiones hidráulicas | Tipo Victaulic®, 2 pulgadas (diámetro exterior 60,3 mm) |
| Color de pintura del chasis | RAL 7035 (30RB) o RAL 7035 y 7024 (30RQ) |
| Nivel de potencia sonora (unidad estándar) | 81 a 92 dB(A) (según modelo) |
| Nivel de presión sonora a 10 m (unidad estándar) | 49,5 a 61 dB(A) (según modelo) |
| Dimensiones (L x A x H, unidad estándar) | (1090-2125 mm) x (2109-2275 mm) x 1330 mm |

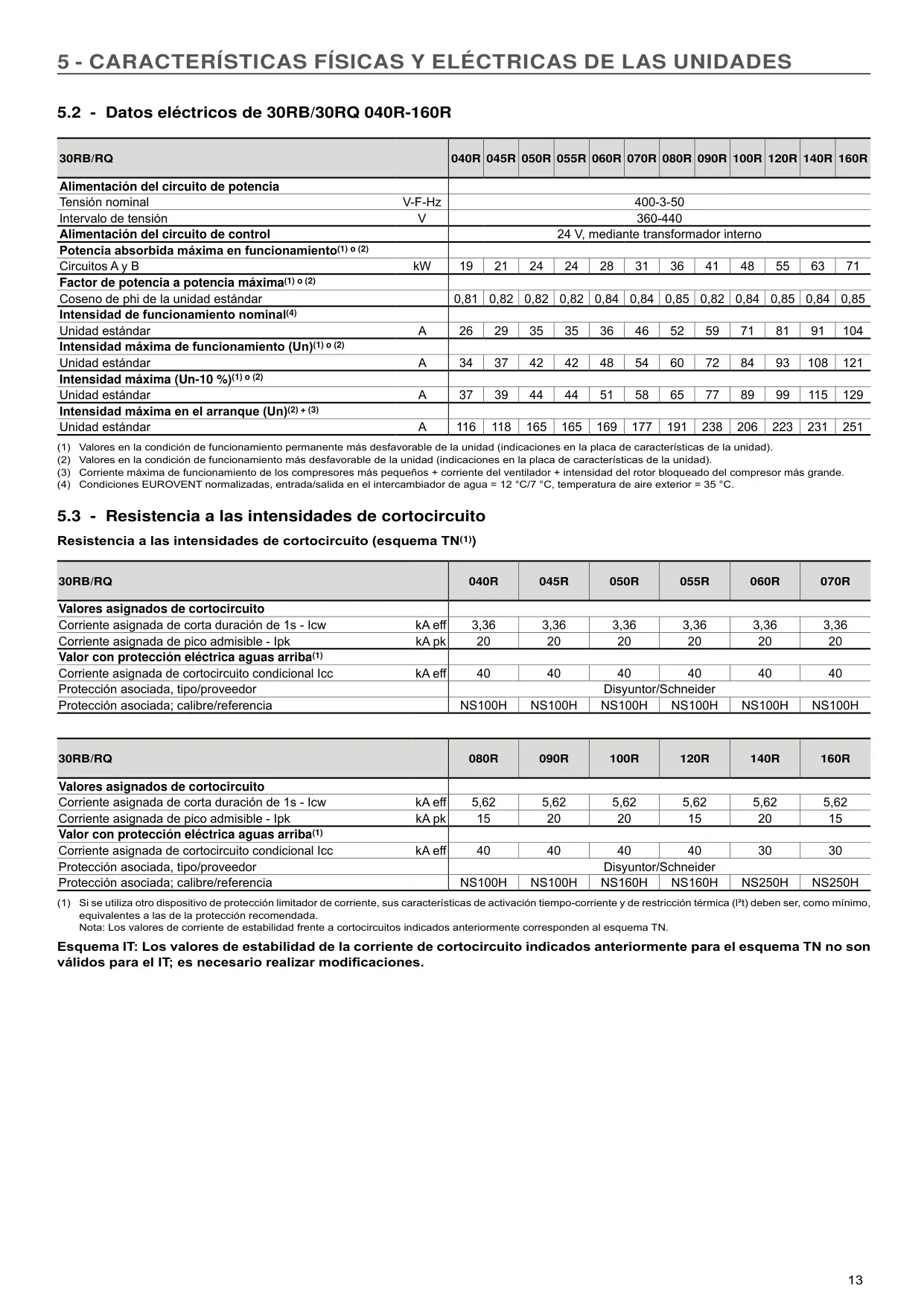

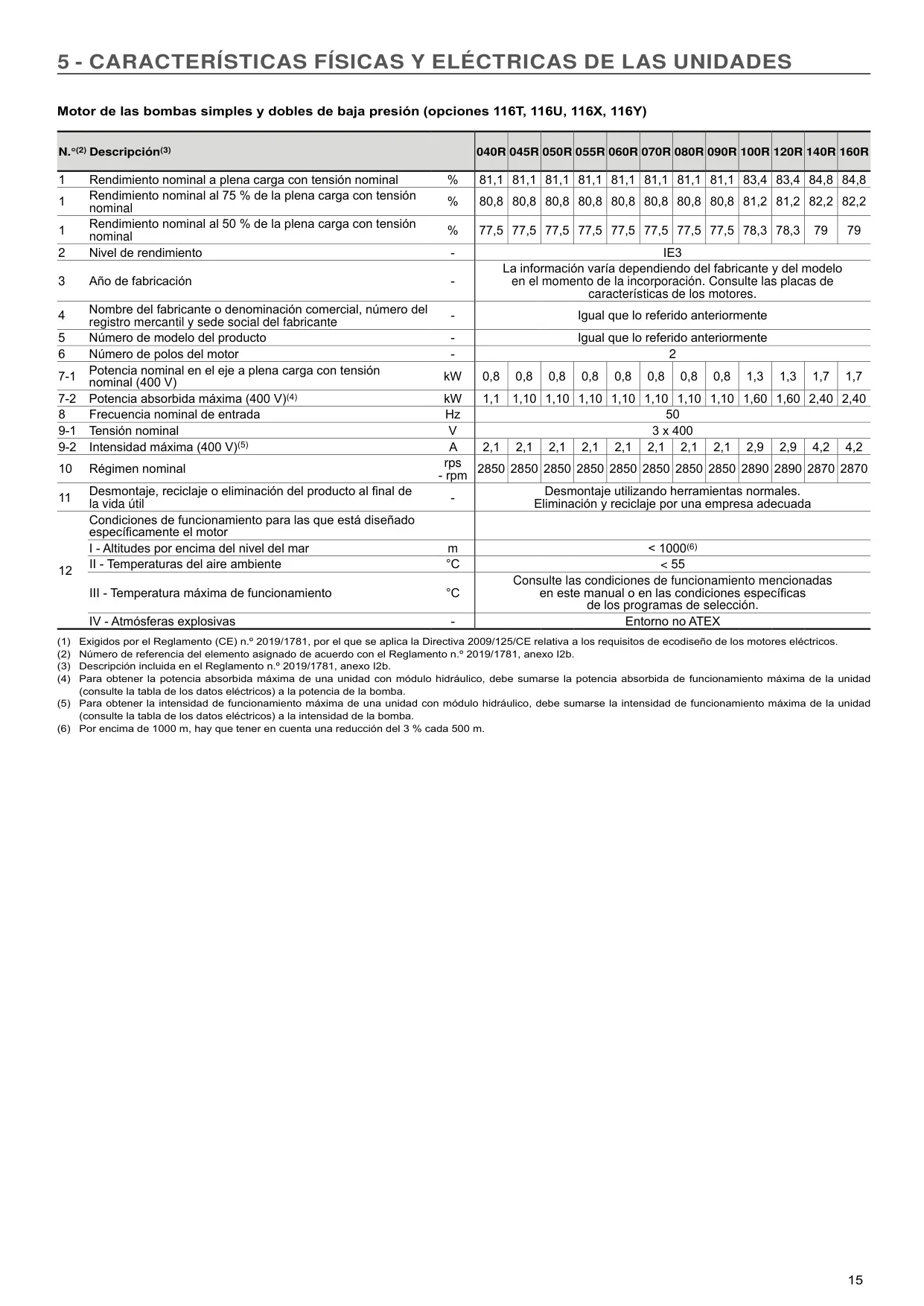

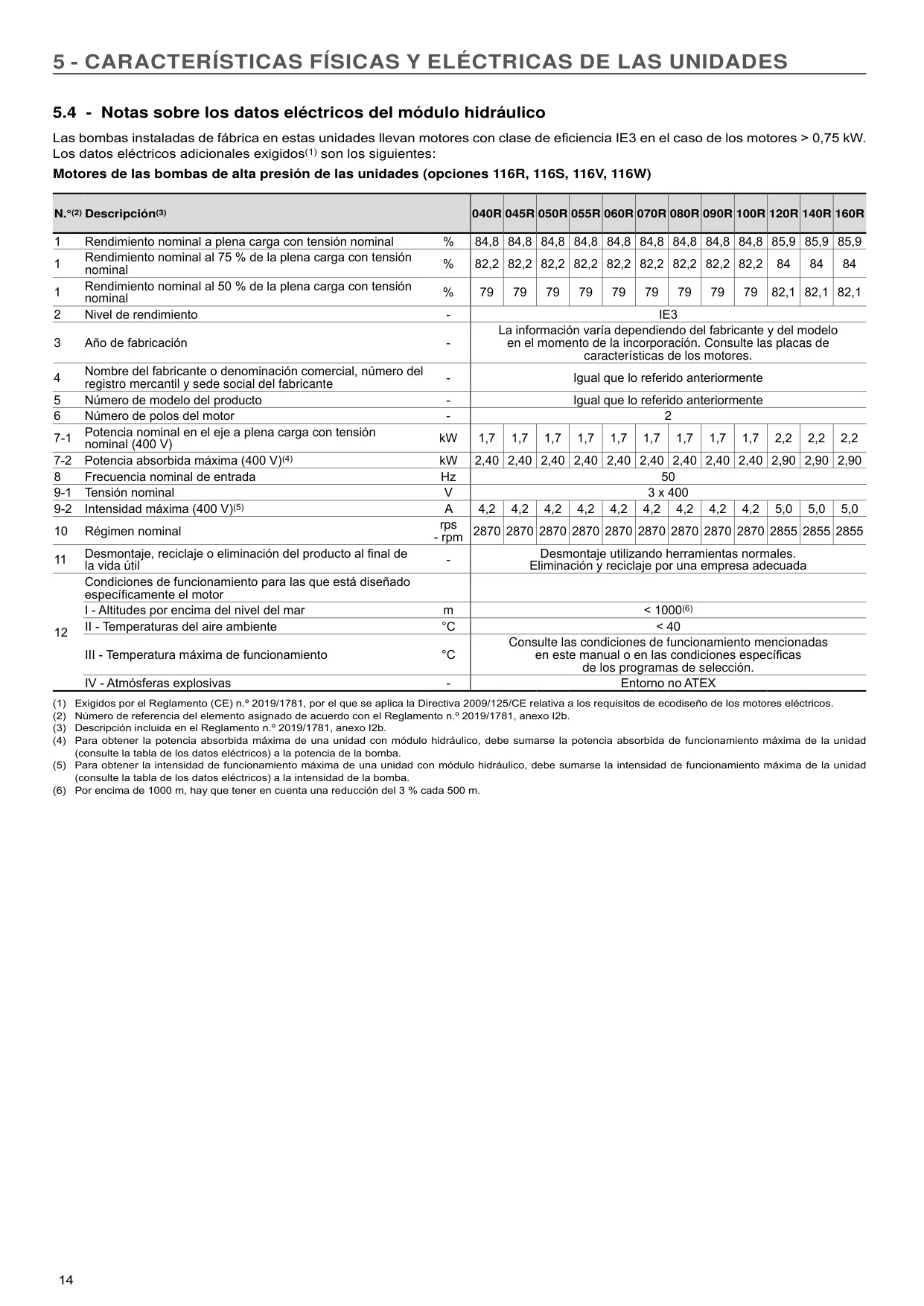

| Tensión nominal (circuito de potencia) | 400 V-F-Hz (trifásica, 50 Hz) |
| Tensión nominal (circuito de control) | 24 V (mediante transformador interno) |

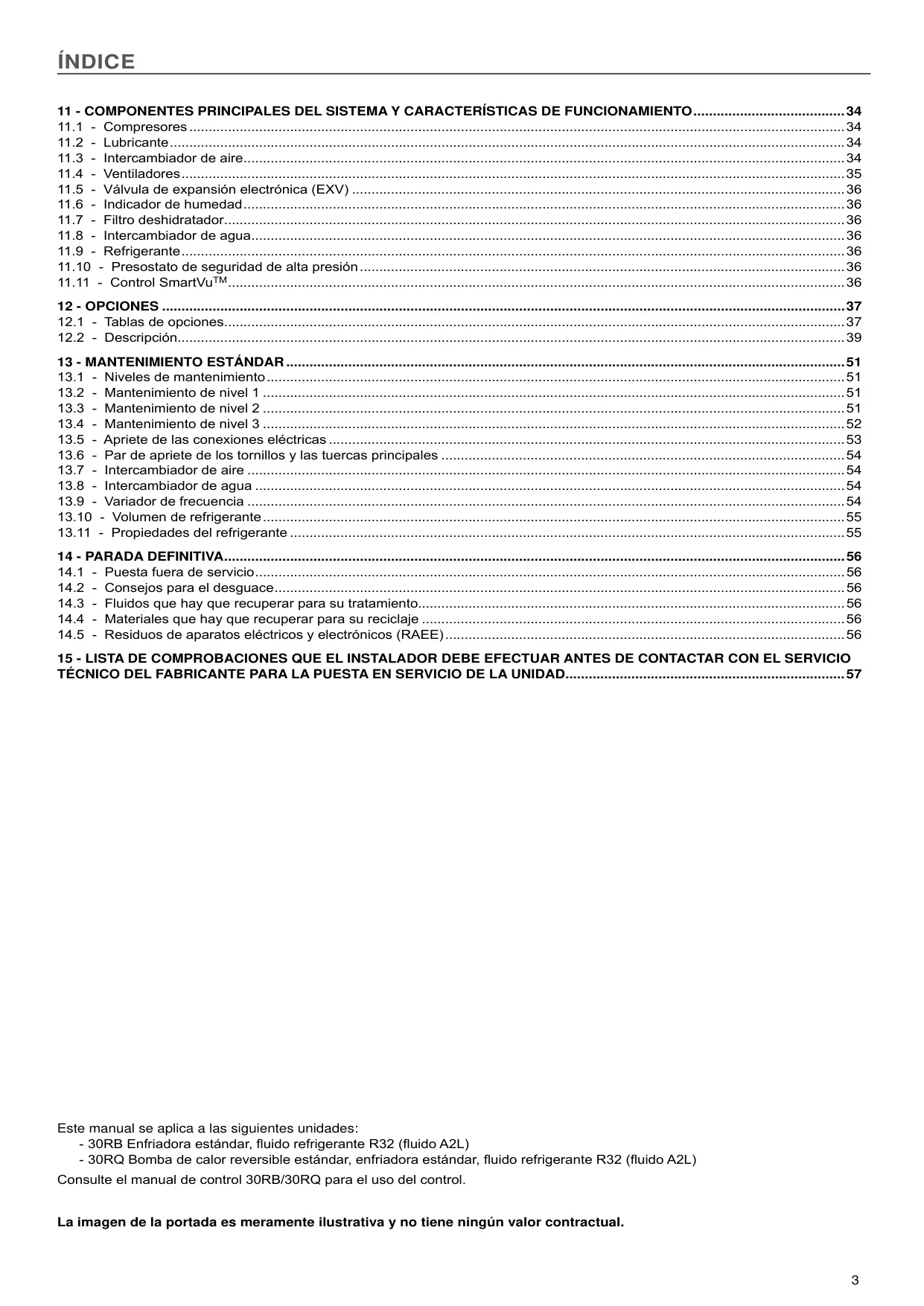

Detalles del Chiller Carrier 30RB

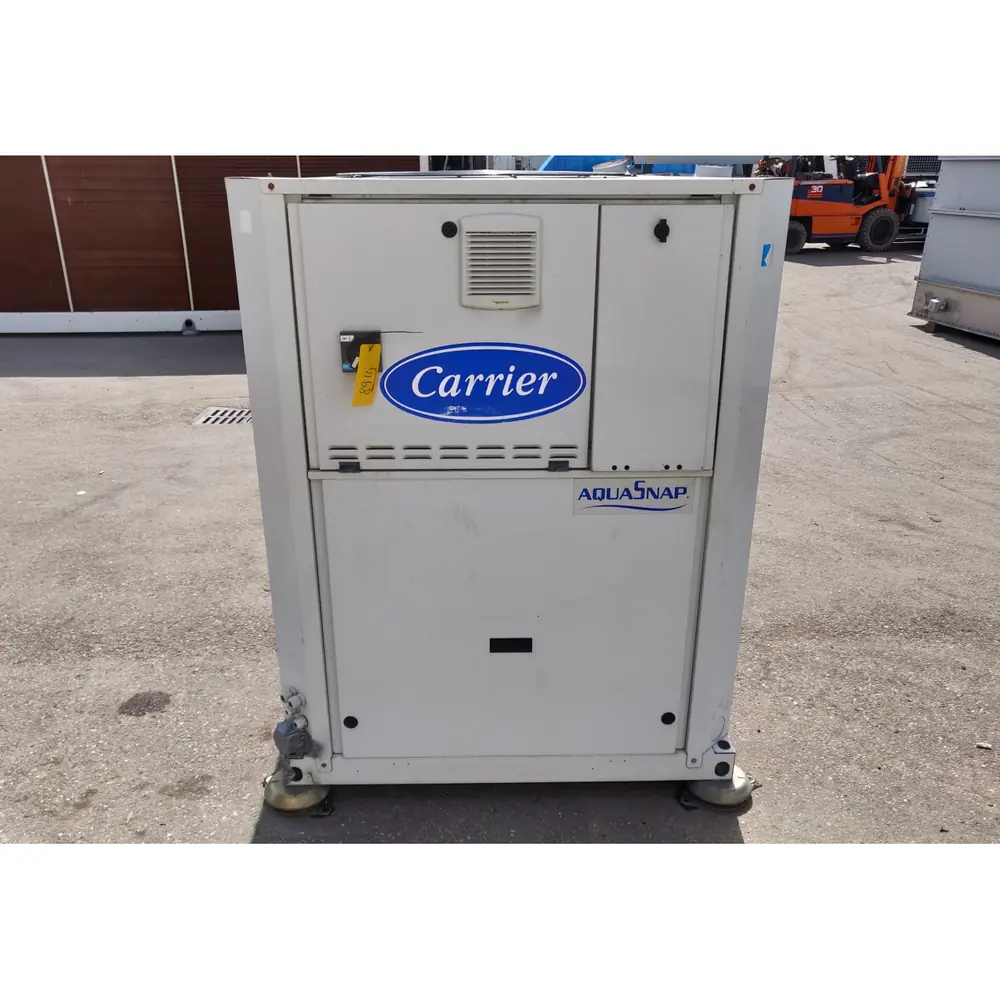

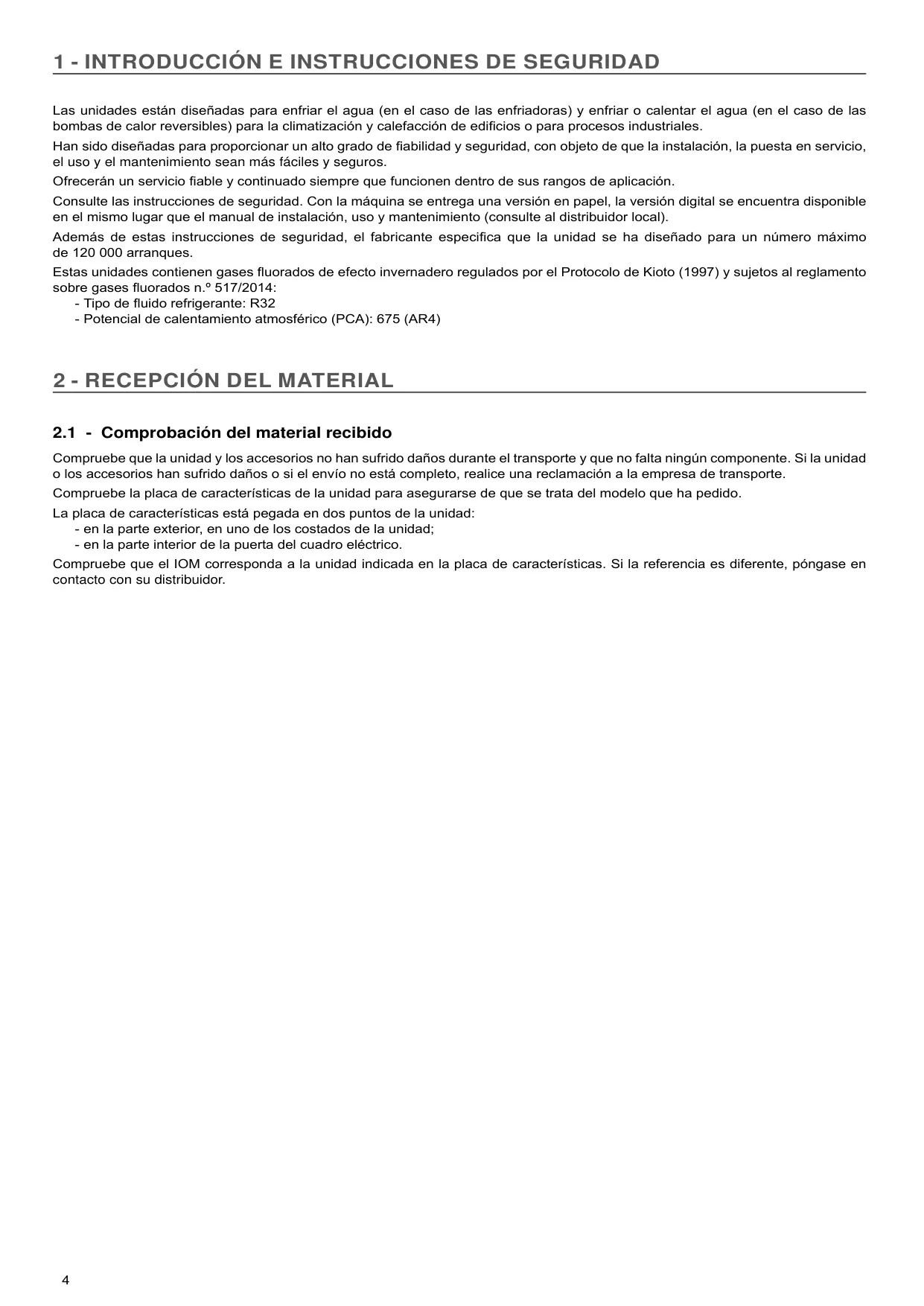

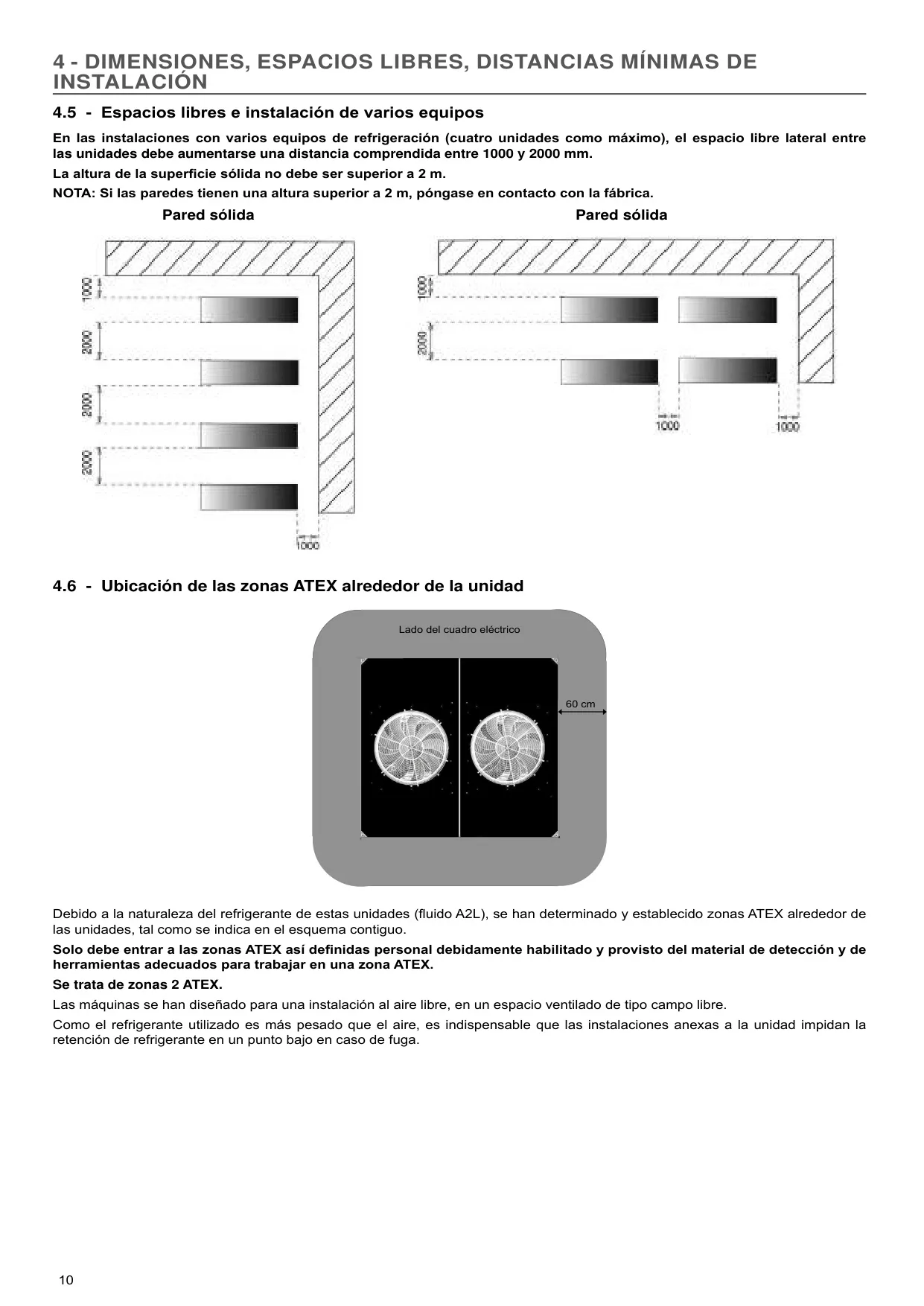

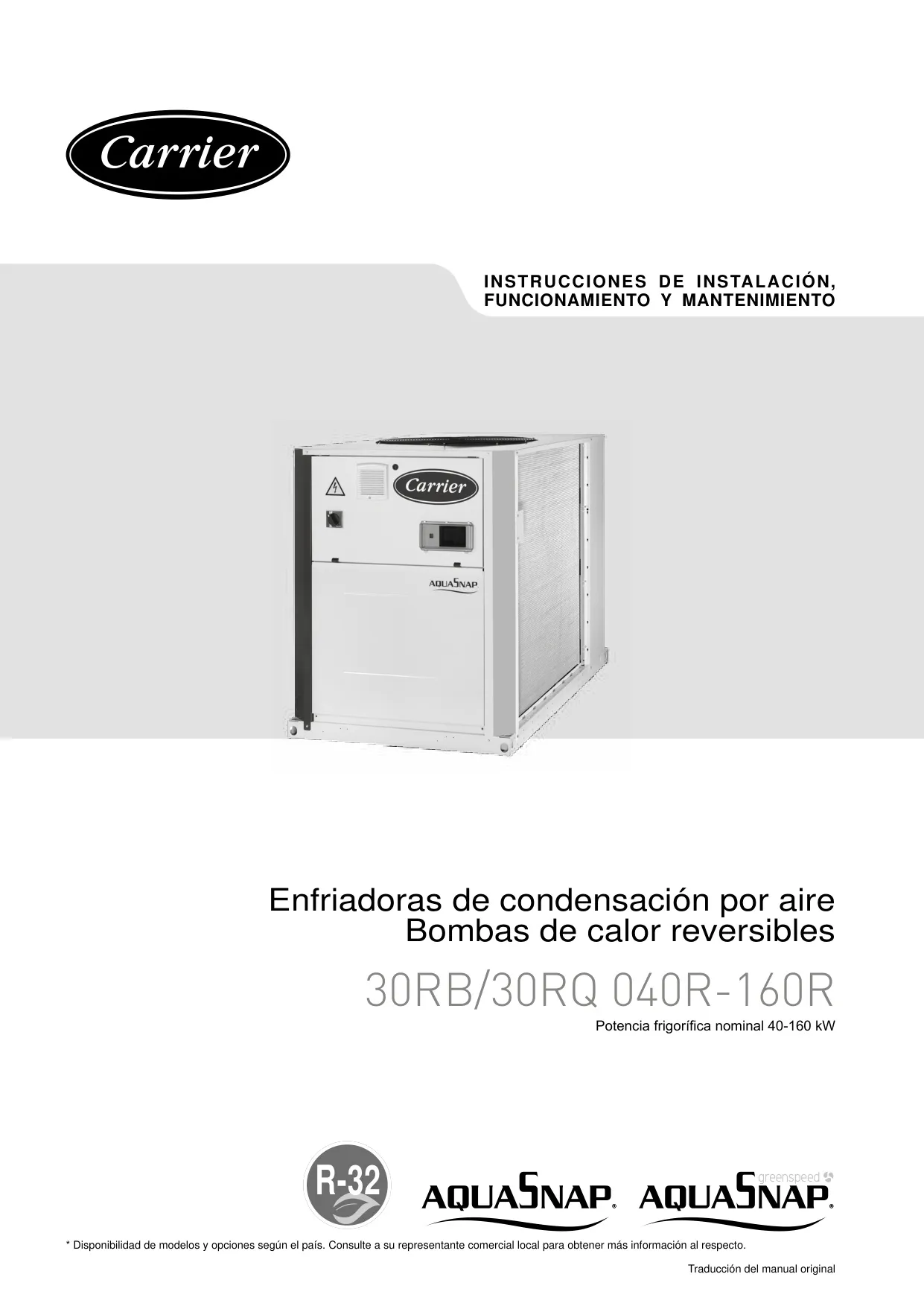

El Chiller Carrier 30RB, una unidad industrial de condensación por aire y bomba de calor reversible, está diseñado para ser una solución robusta y eficiente en la climatización y calefacción de edificios, así como en procesos industriales. Su estructura rectangular de color claro, con ventiladores en la parte superior y serpentines en los paneles laterales, integra un diseño visualmente discreto. La unidad utiliza el refrigerante R-32 (fluido A2L), regulado por el Protocolo de Kioto, con un potencial de calentamiento atmosférico (PCA) de 675. Es fundamental seguir las estrictas directrices de seguridad, especialmente en lo que respecta a las zonas ATEX definidas alrededor del equipo, que requieren personal habilitado y herramientas adecuadas, asegurando que el refrigerante no se retenga en puntos bajos en caso de fuga.

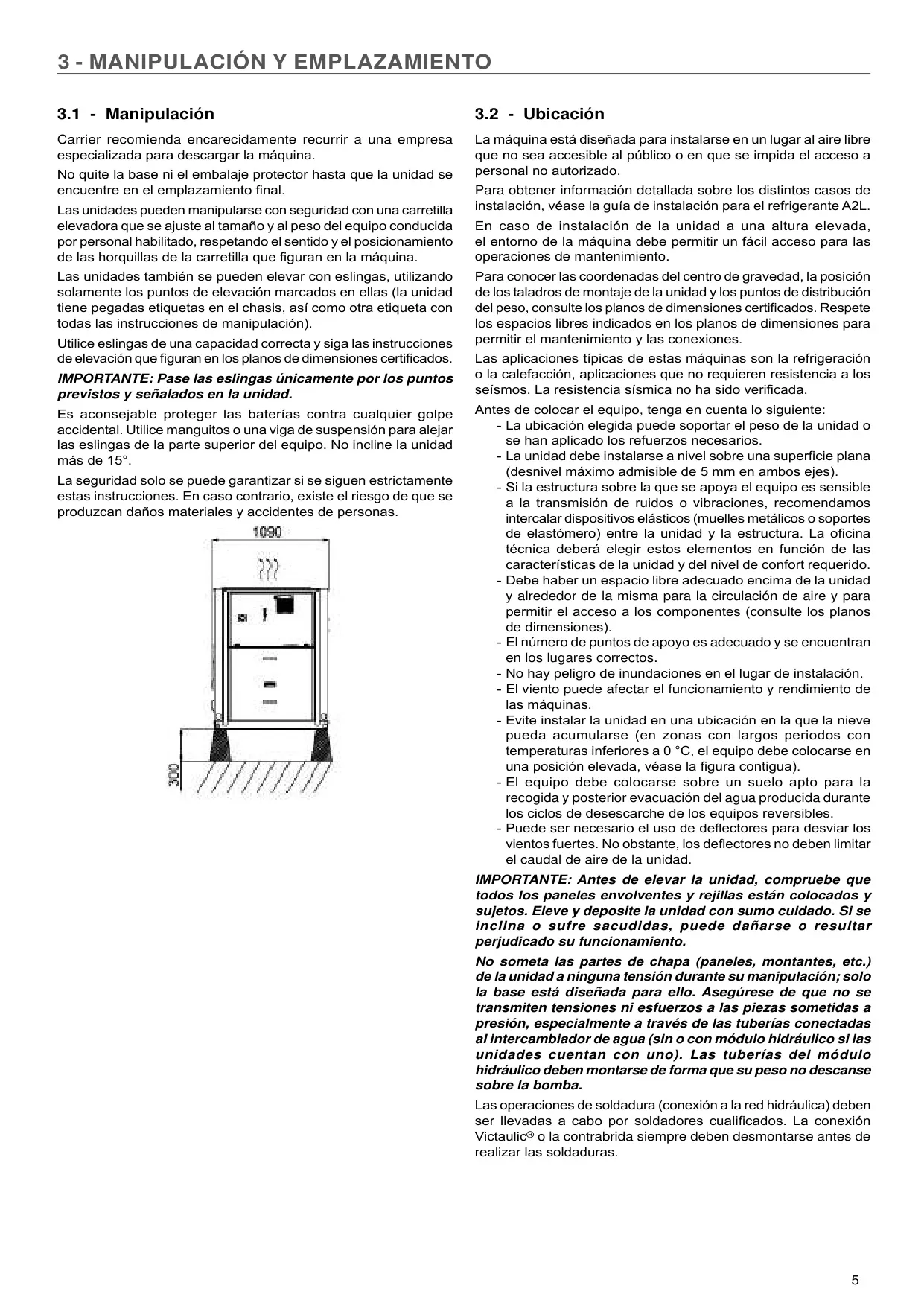

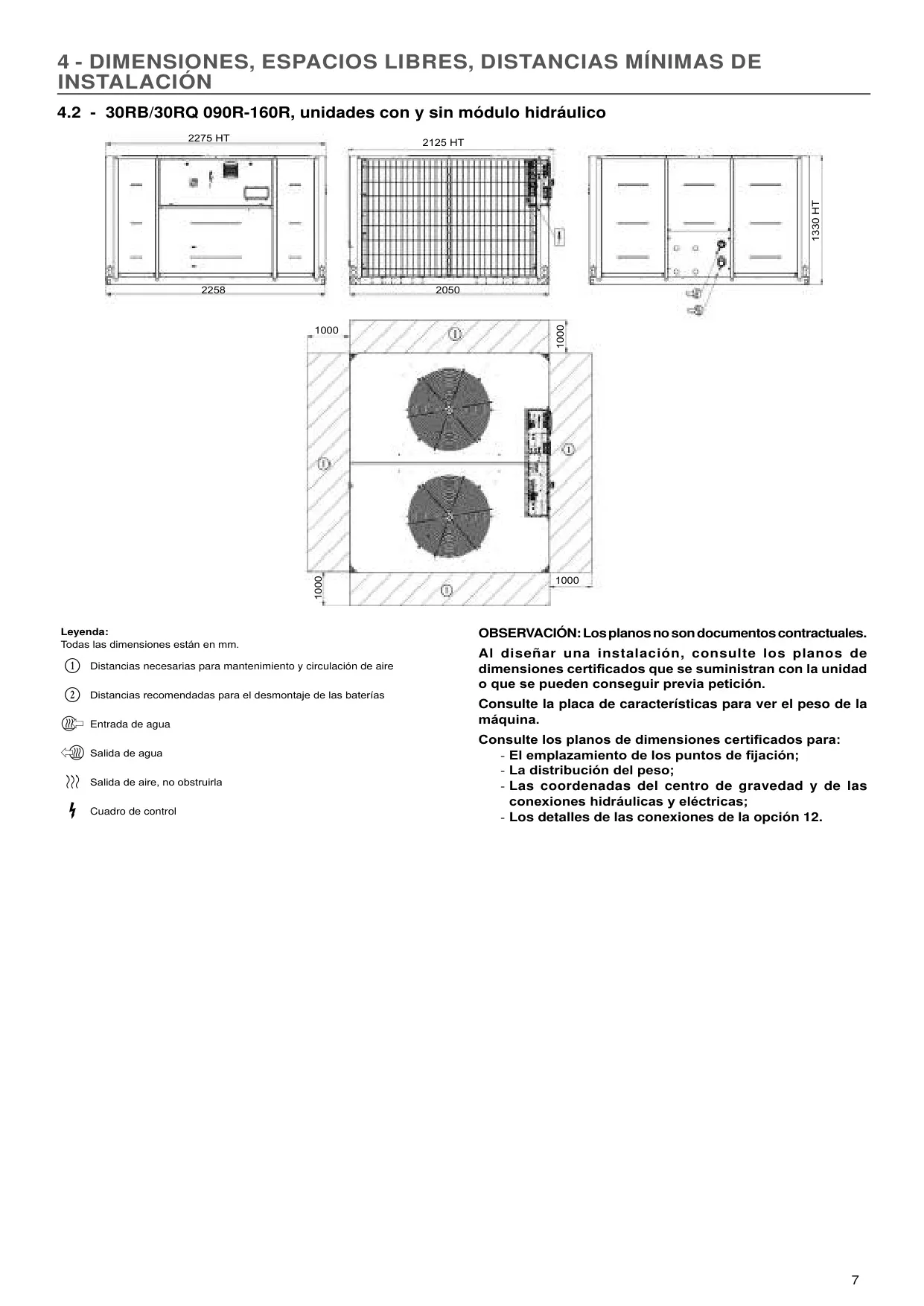

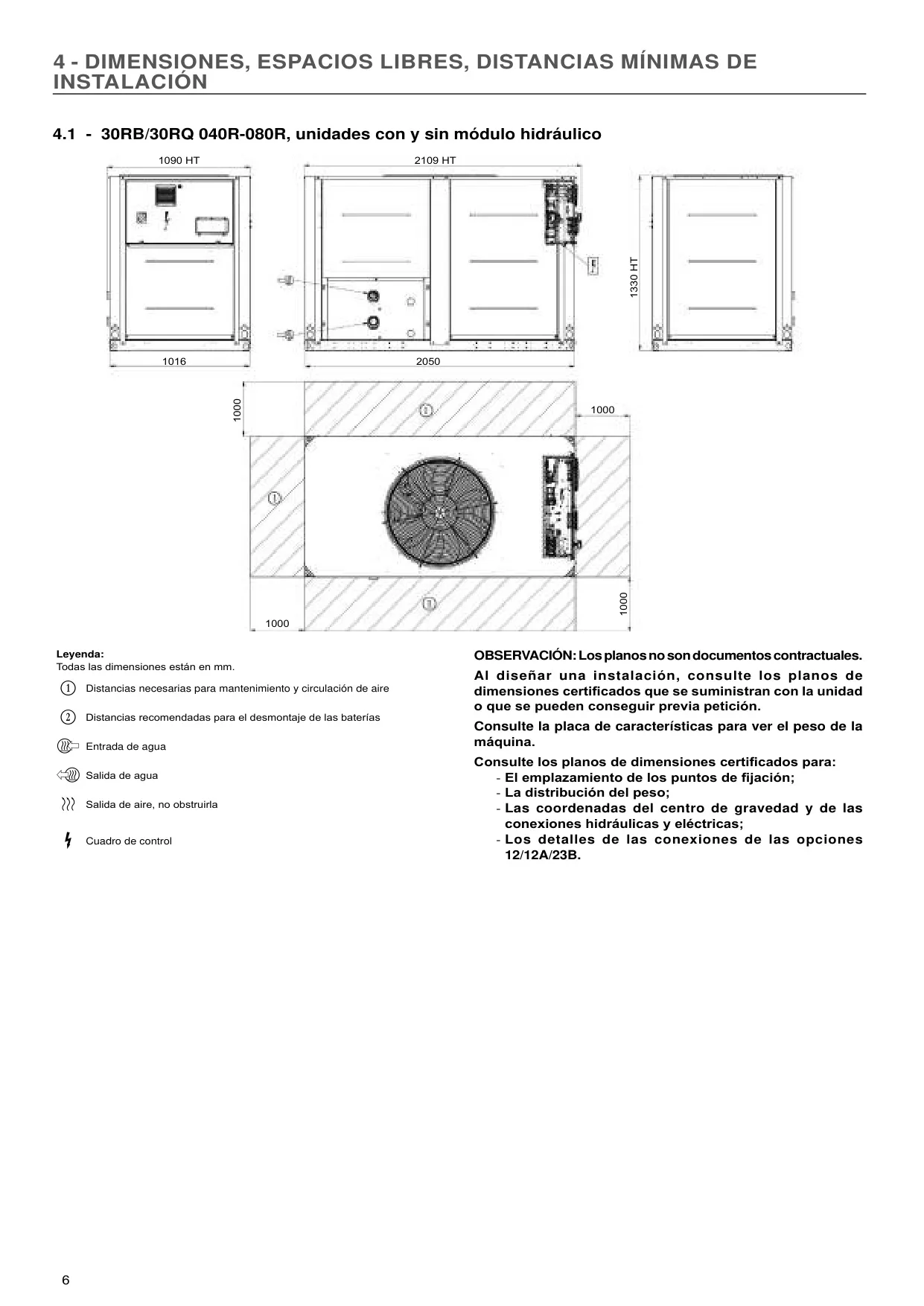

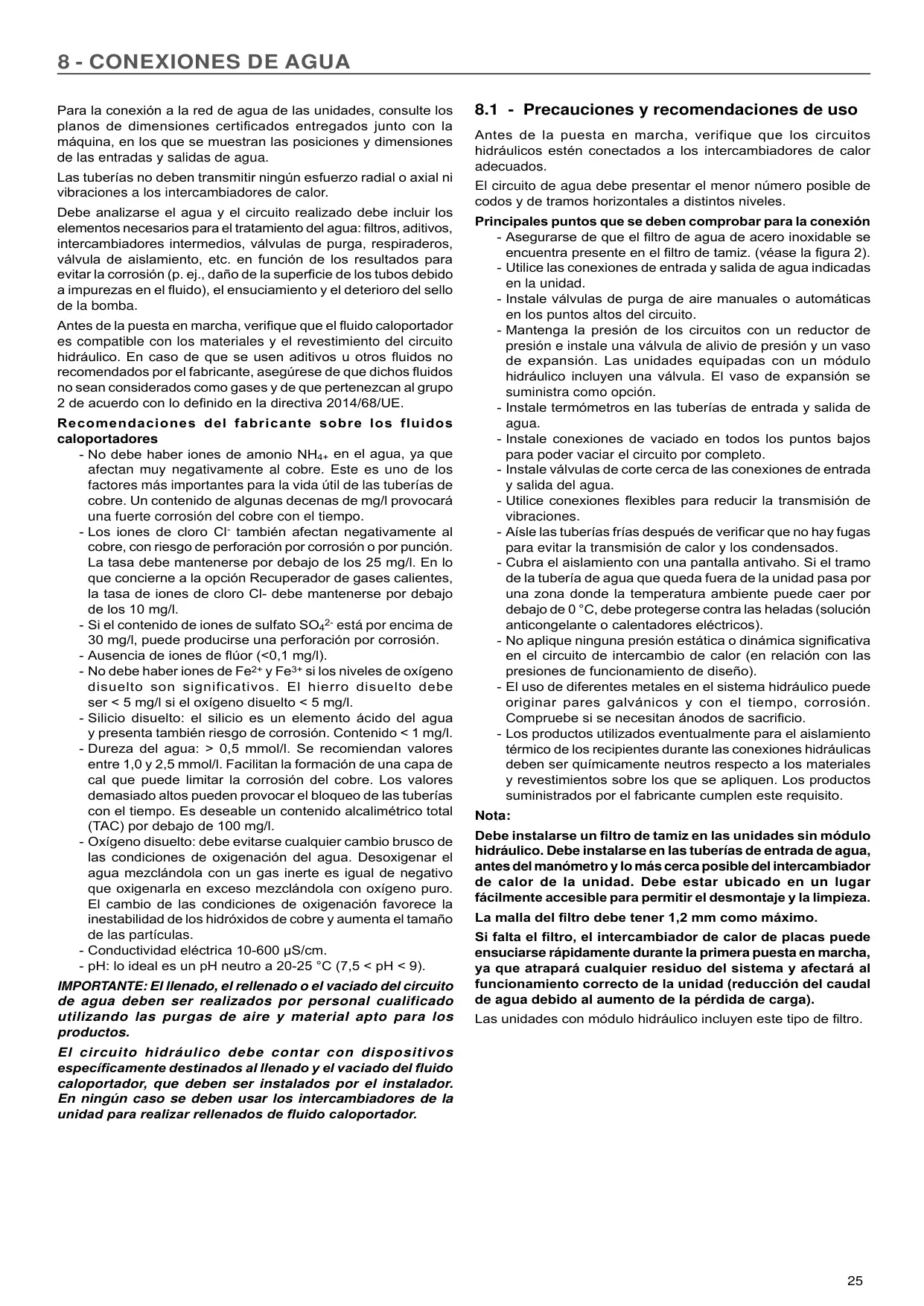

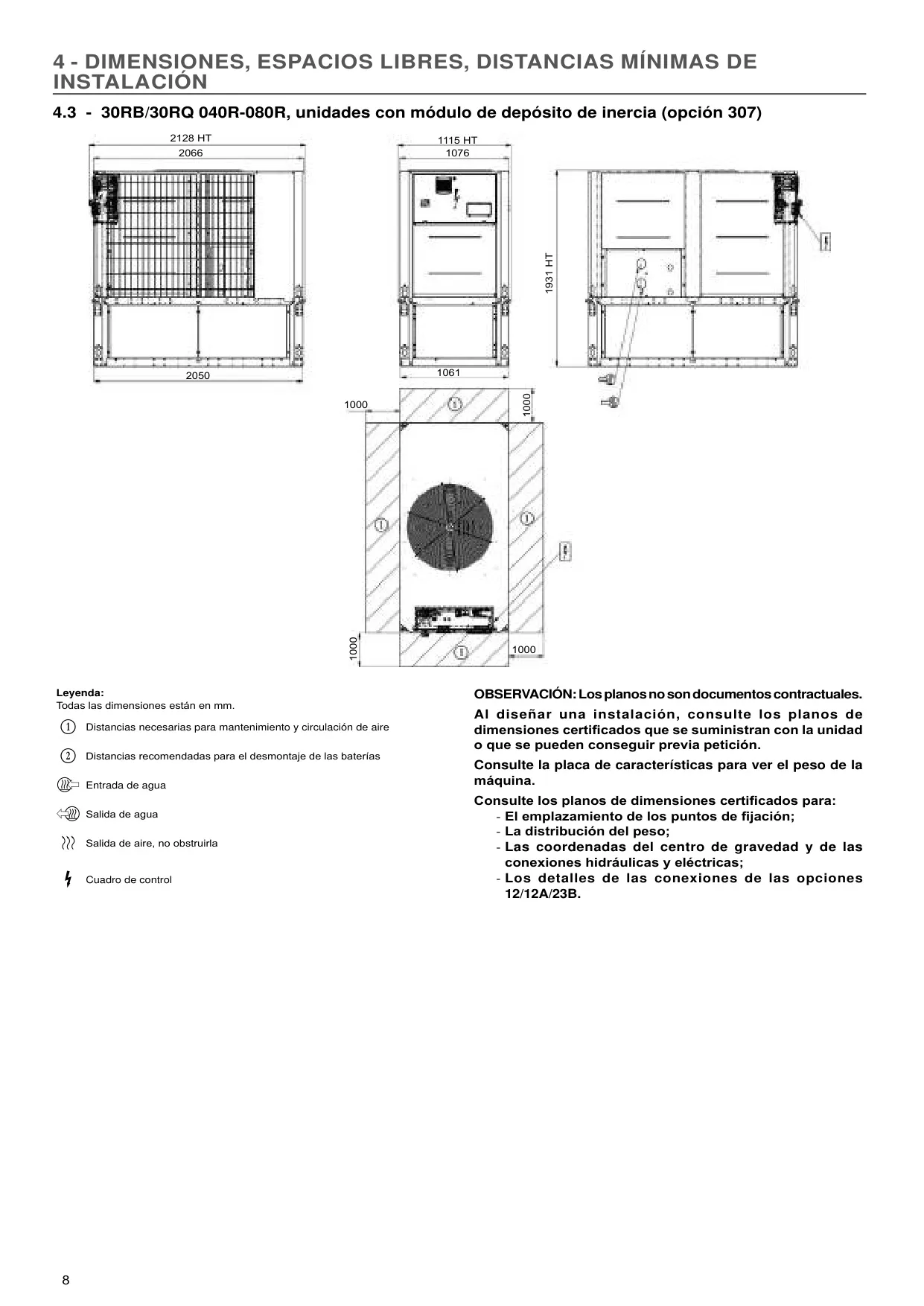

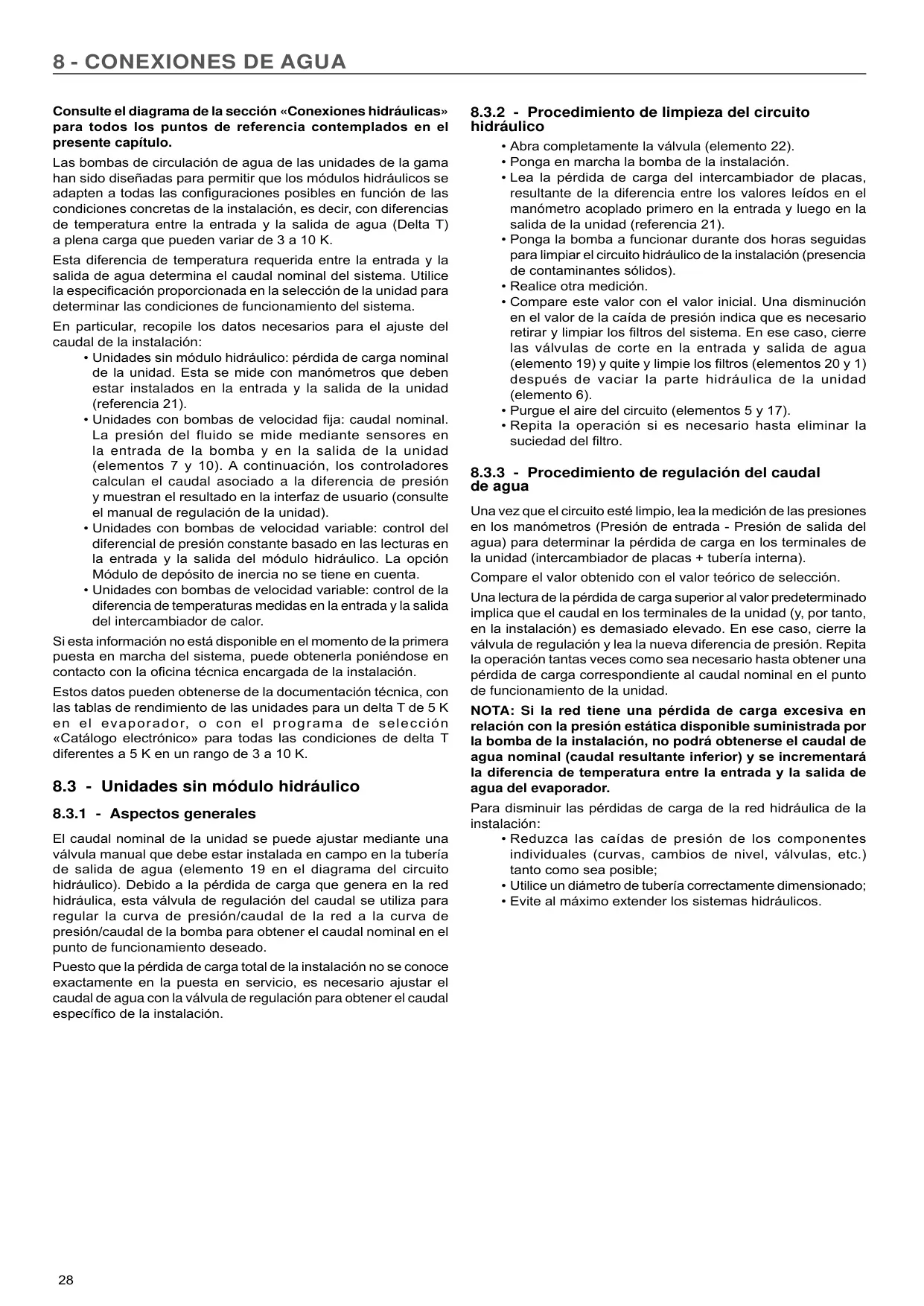

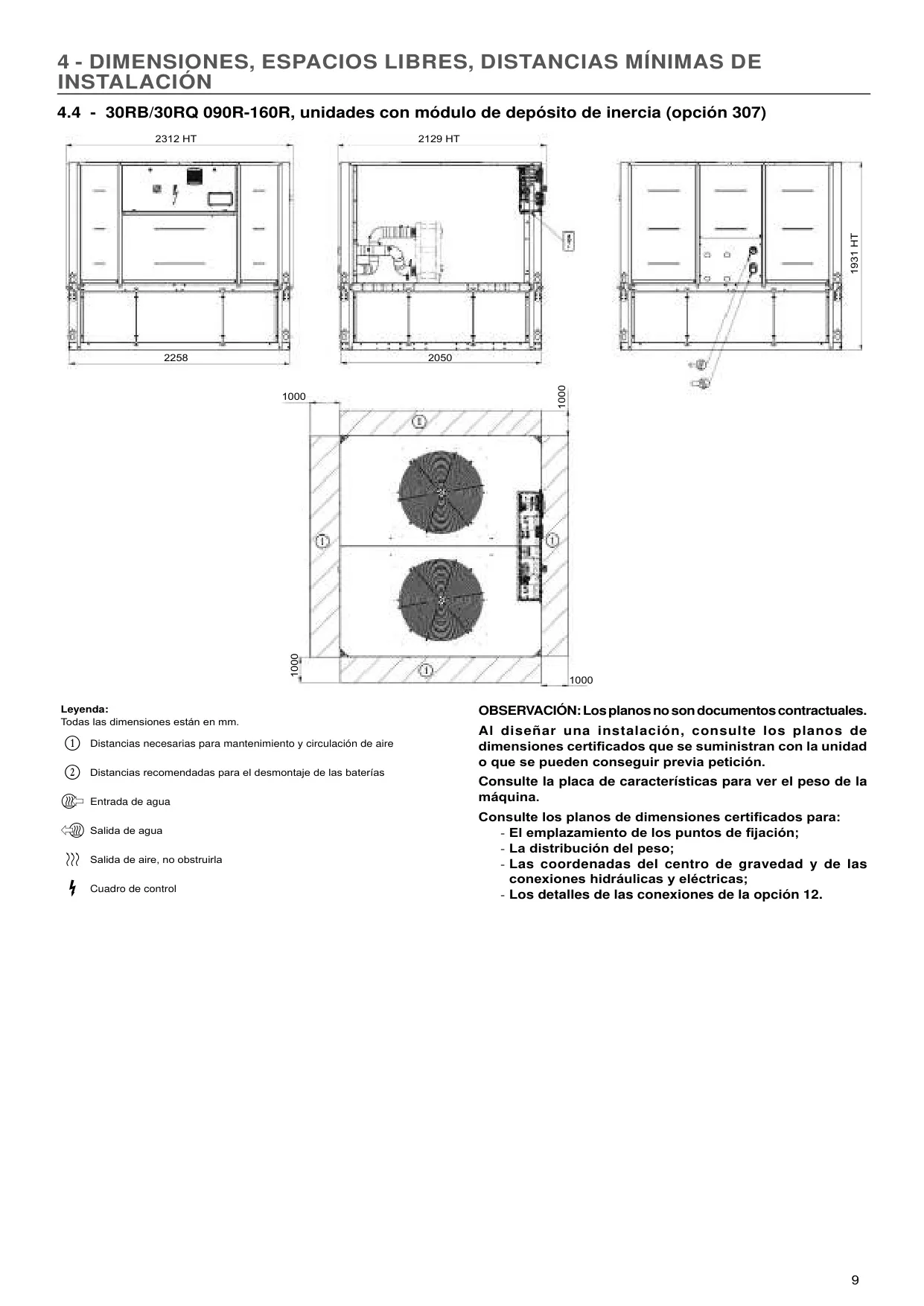

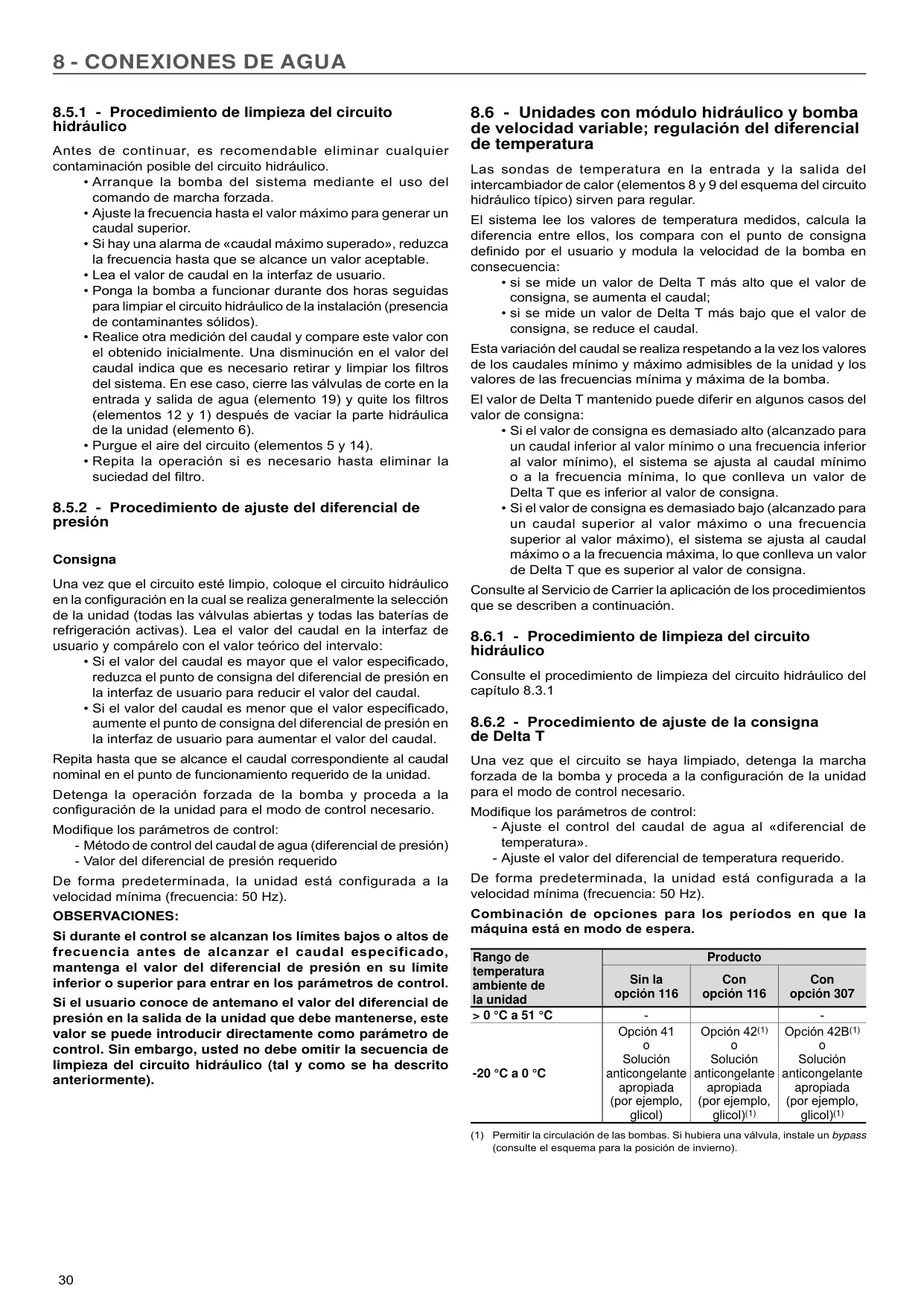

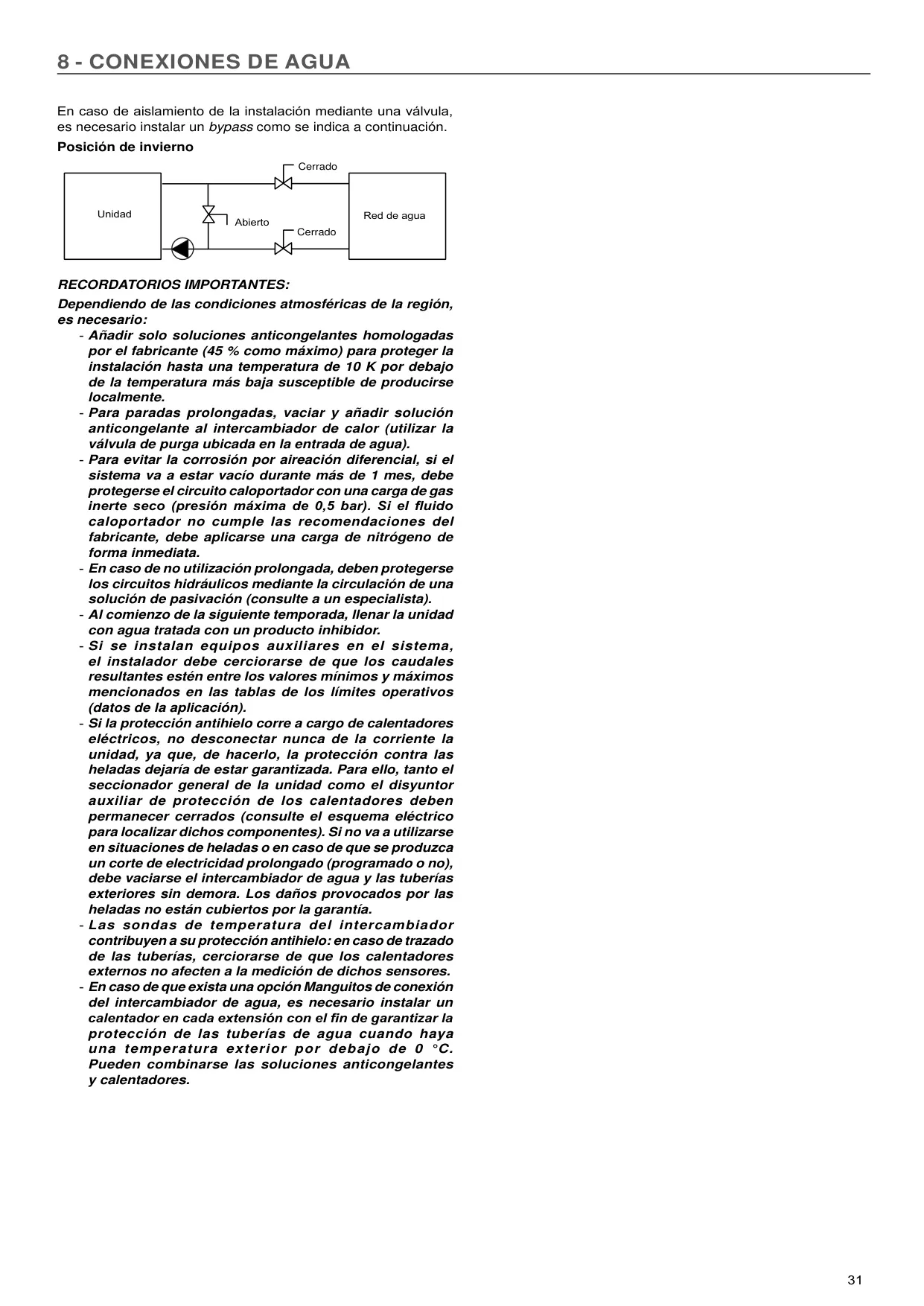

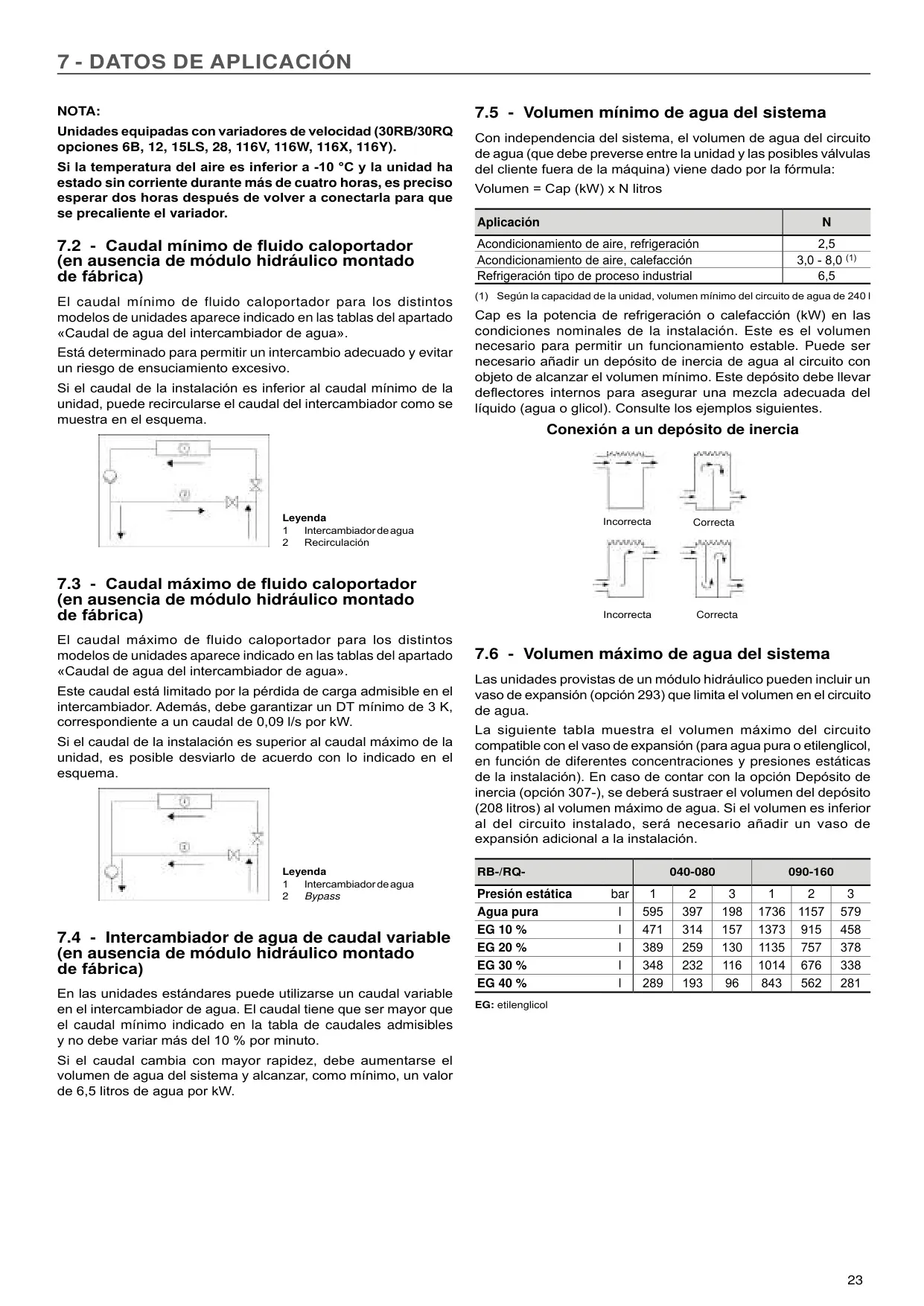

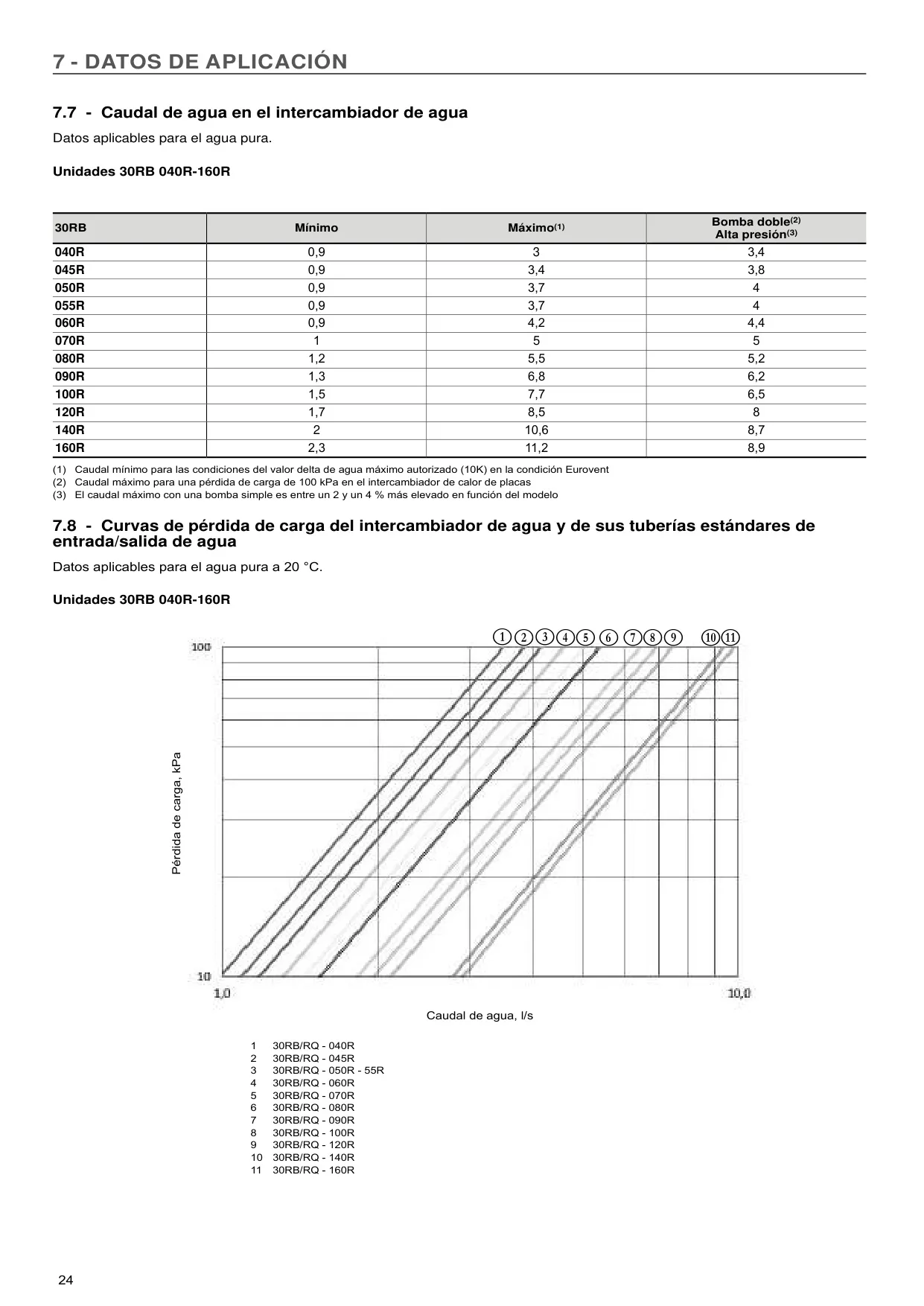

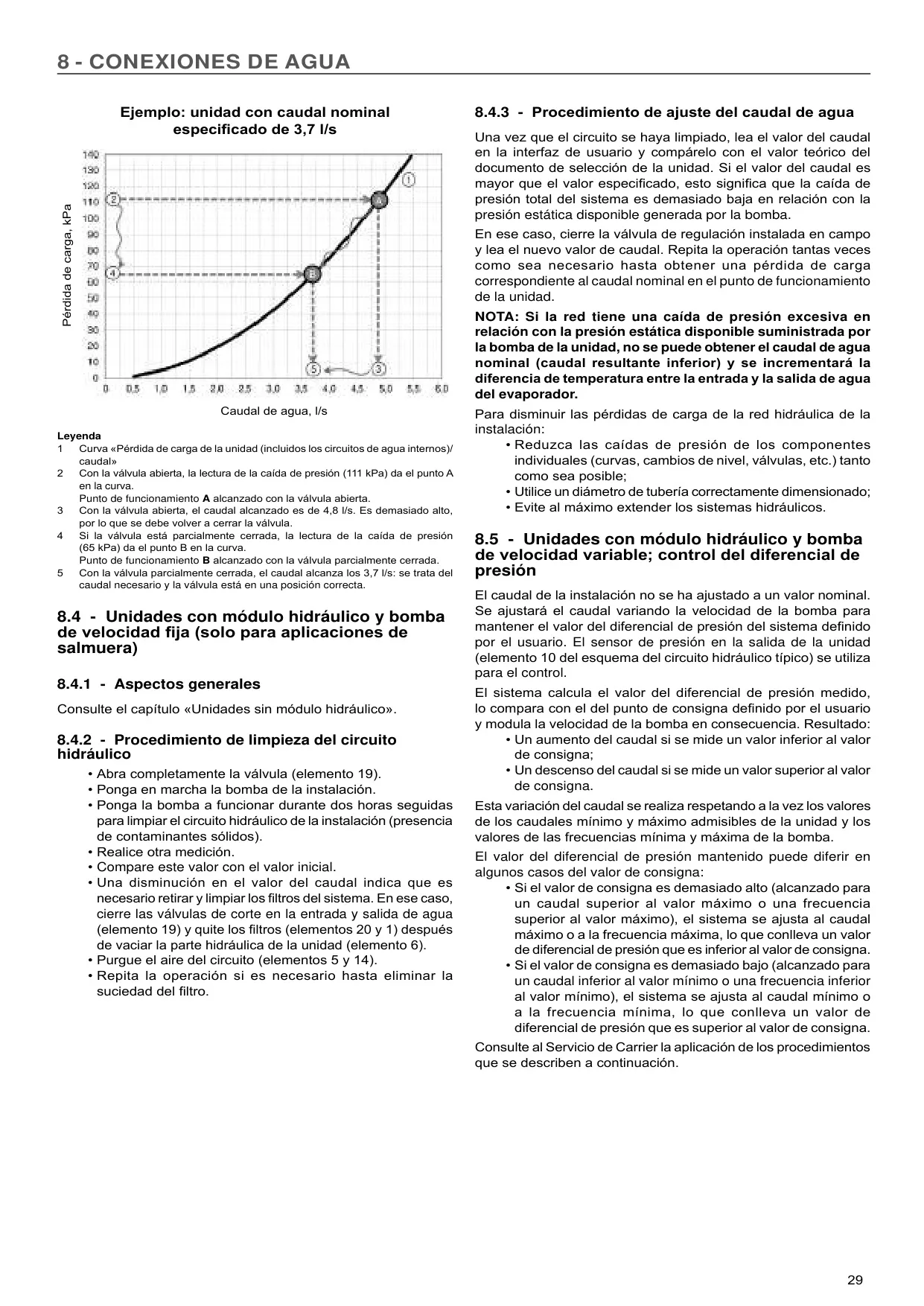

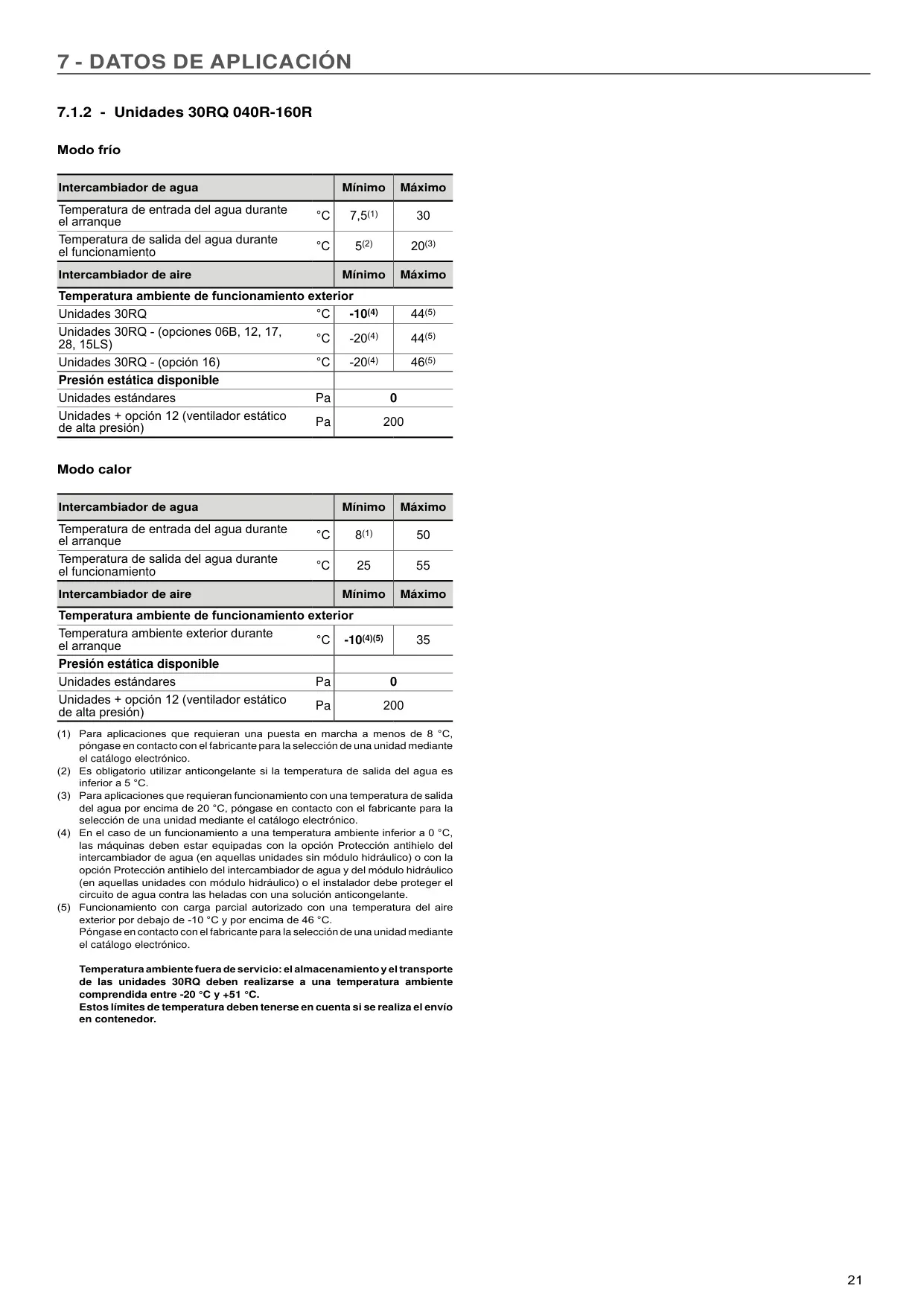

Para su instalación, el equipo está diseñado exclusivamente para exteriores en lugares de acceso restringido, lo que subraya la importancia de un emplazamiento cuidadoso. Requiere una superficie nivelada con una desviación máxima de 5 mm y amplios espacios libres para la circulación del aire y el mantenimiento, evitando áreas propensas a la acumulación de nieve. La manipulación exige precaución, utilizando solo los puntos de elevación marcados y evitando inclinaciones superiores a 15°. Las conexiones hidráulicas son cruciales, necesitando soldadores cualificados y un análisis del agua para garantizar la compatibilidad del fluido caloportador con los materiales del circuito, controlando iones como amonio, cloro, sulfato, silicio y hierro, y manteniendo un pH y conductividad adecuados.

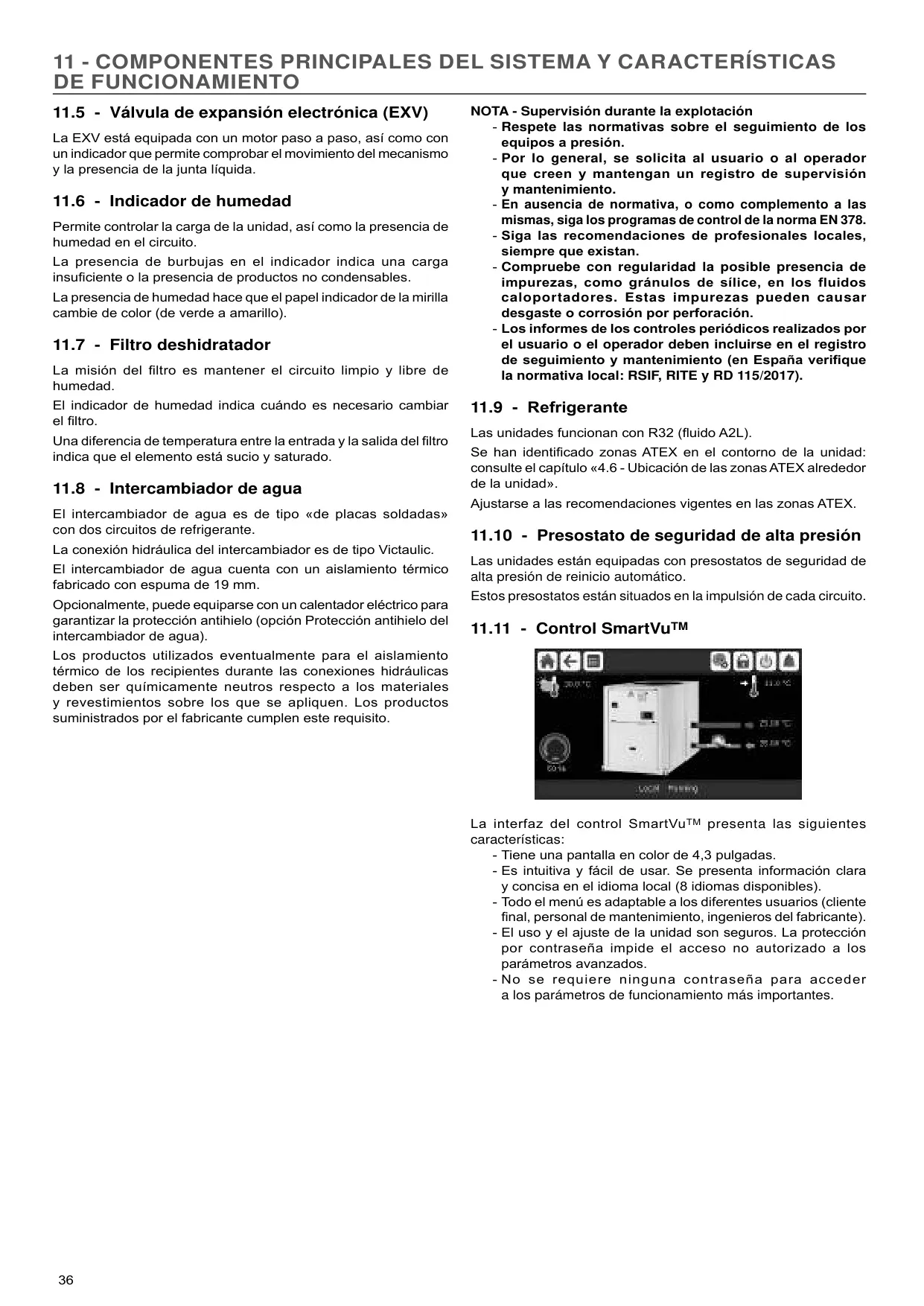

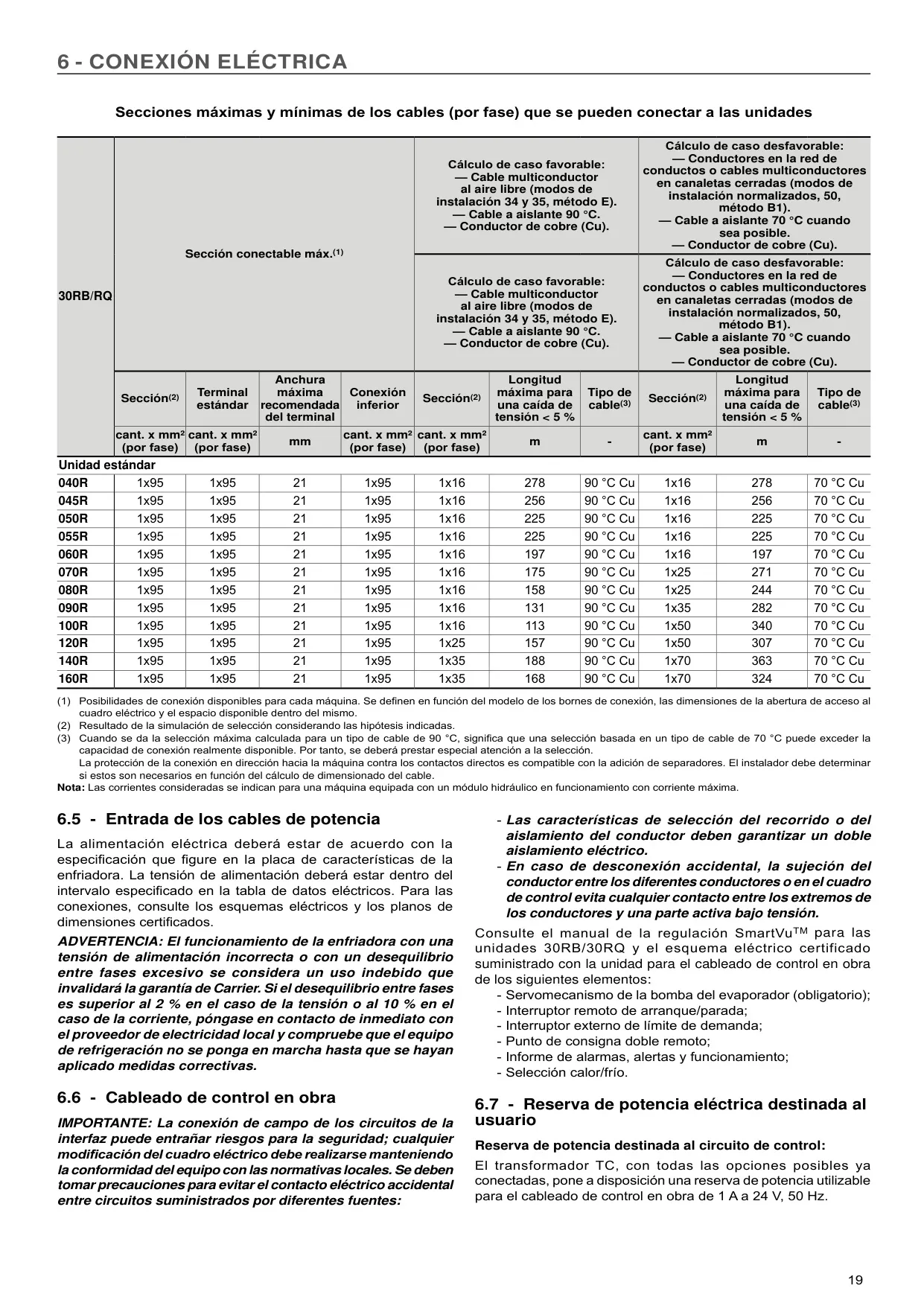

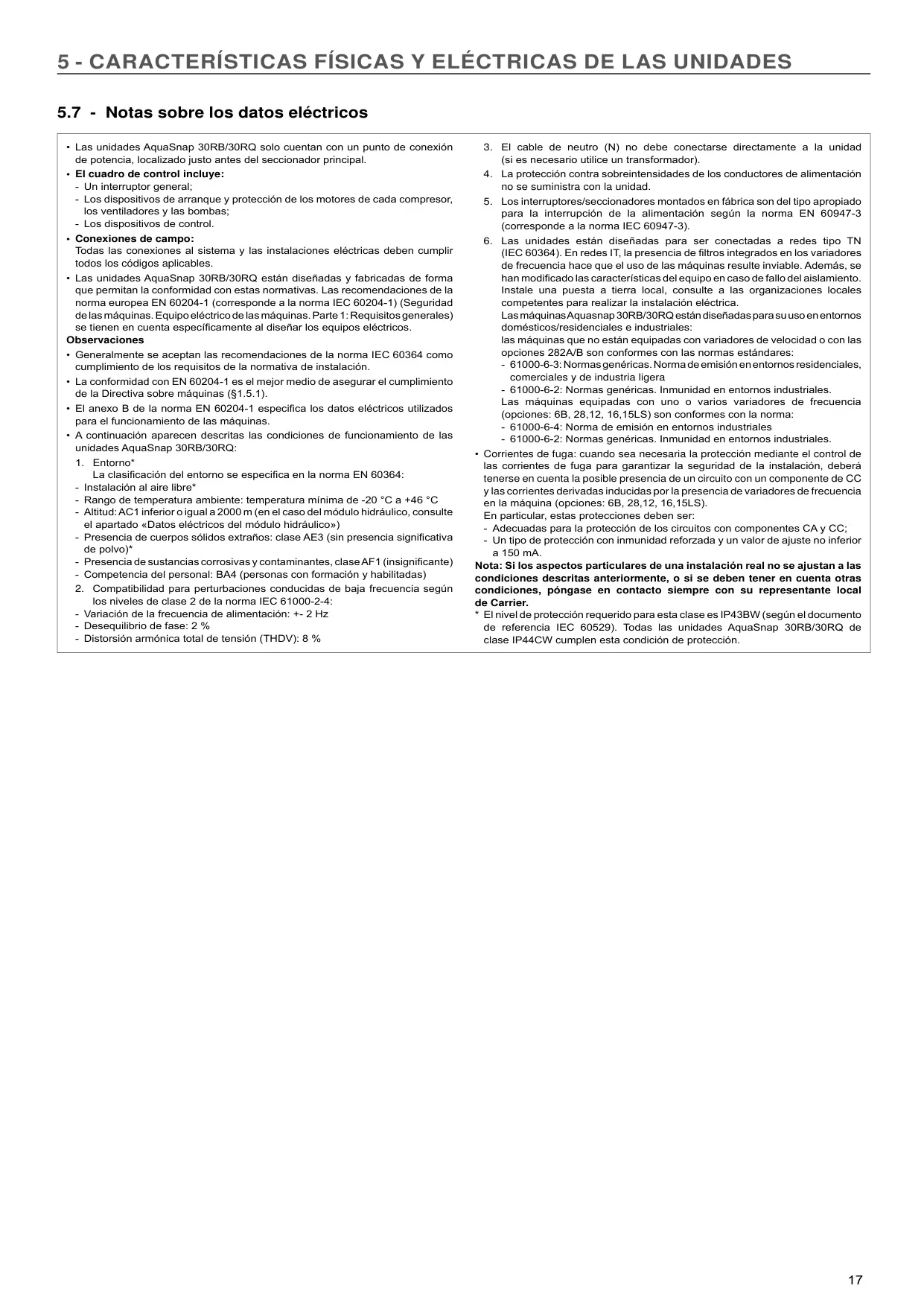

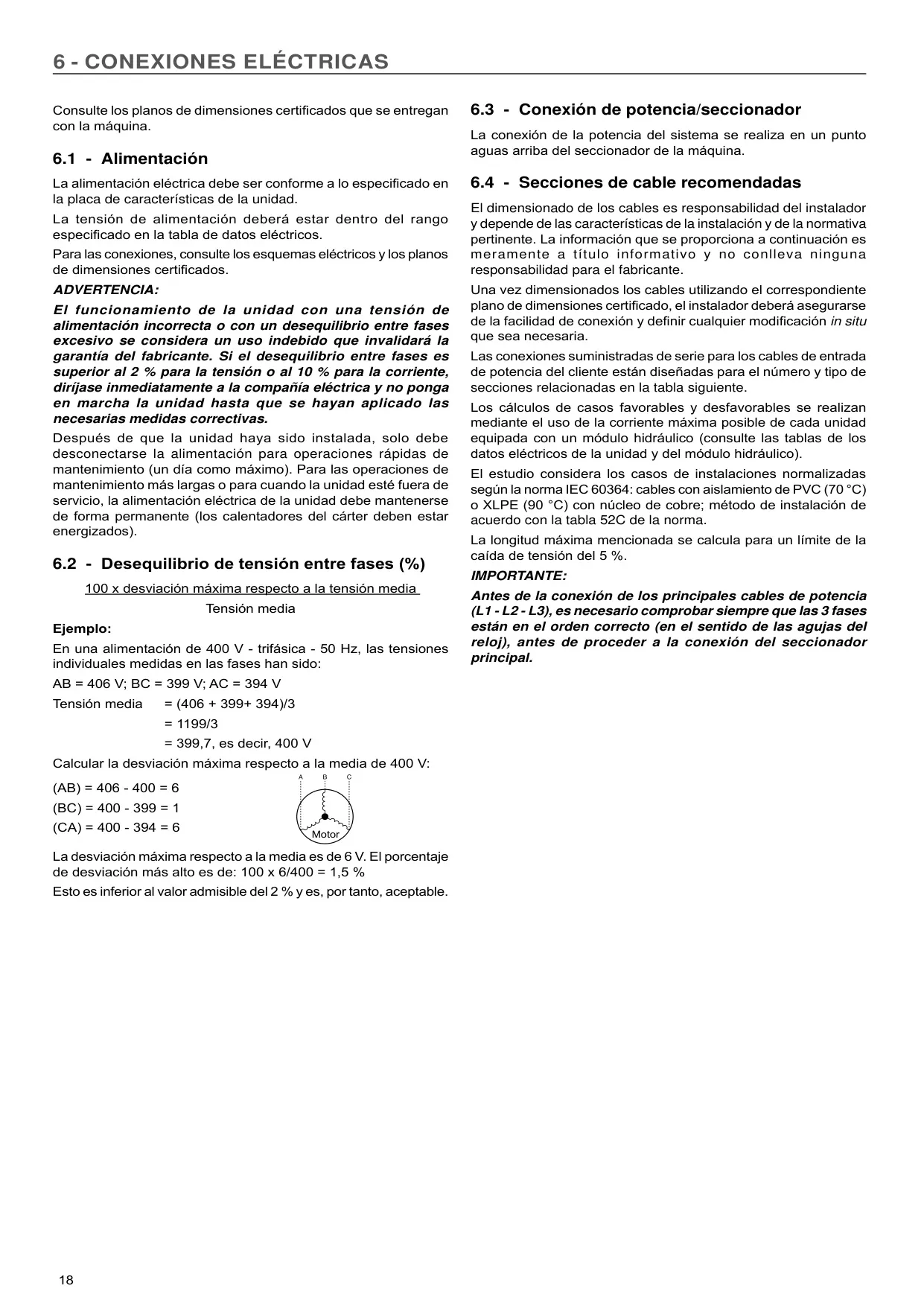

El control de la unidad se realiza a través de la interfaz SmartVuTM, una pantalla táctil a color de 4,3 pulgadas que ofrece una interacción intuitiva en 8 idiomas. Esta interfaz permite un uso y ajuste seguros de la unidad, con protección por contraseña para los parámetros avanzados. Desde el punto de vista eléctrico, el chiller dispone de un único punto de conexión de potencia y un transformador interno que suministra 24V para el circuito de control. Es vital mantener el desequilibrio de tensión entre fases por debajo del 2% y el de corriente por debajo del 10%; exceder estos límites anula la garantía. Además, los calentadores del cárter deben permanecer energizados durante periodos de inactividad prolongada.

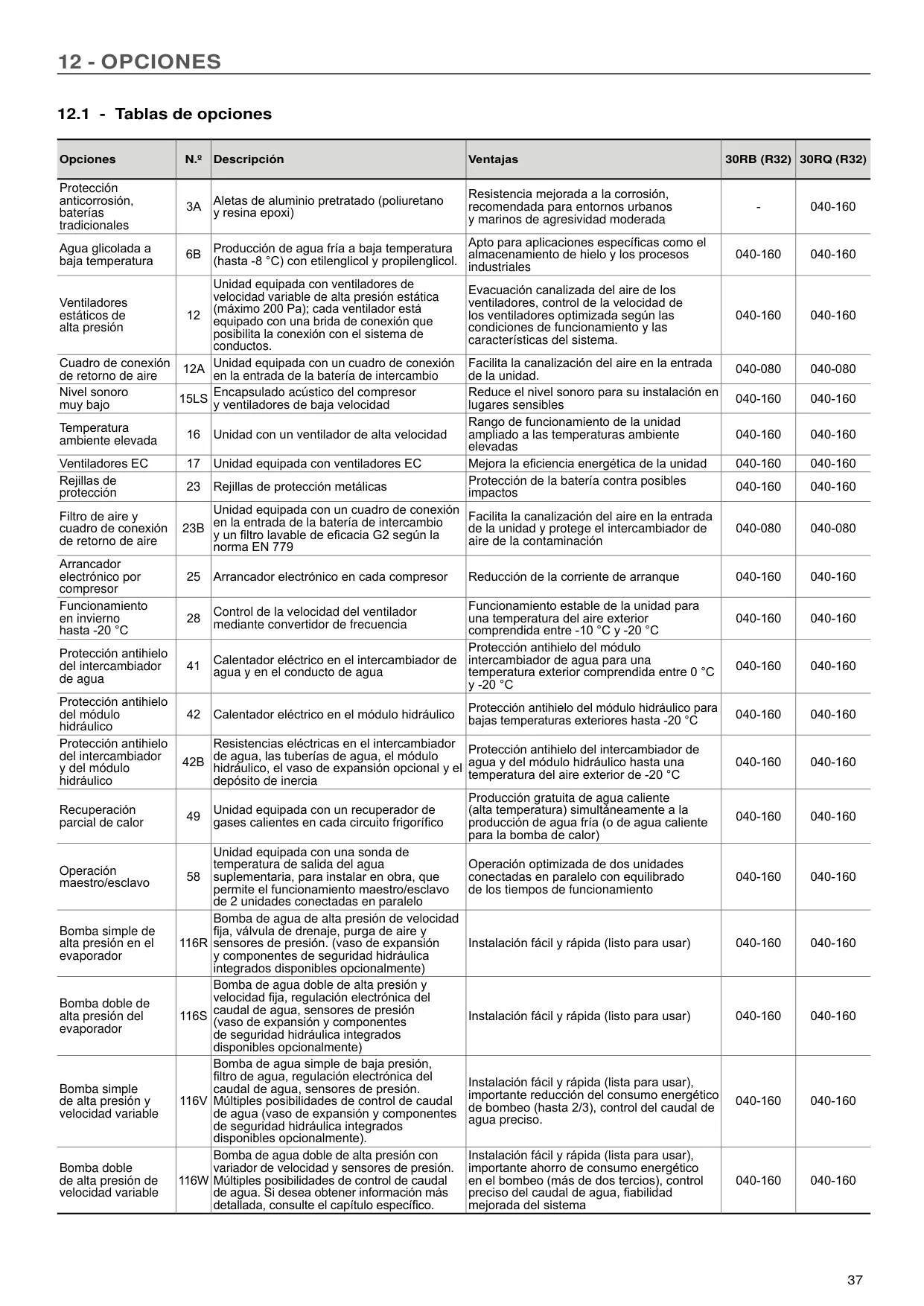

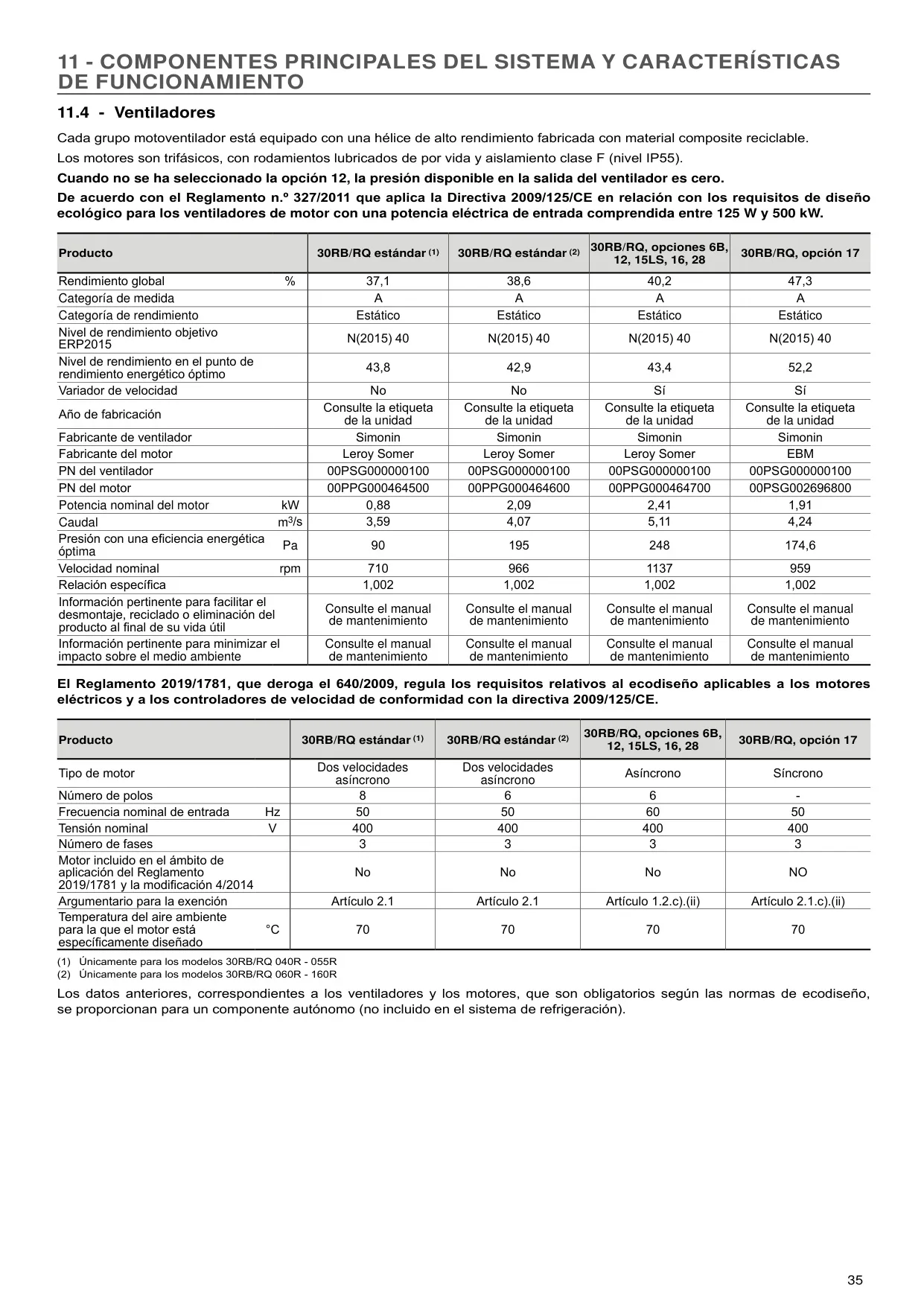

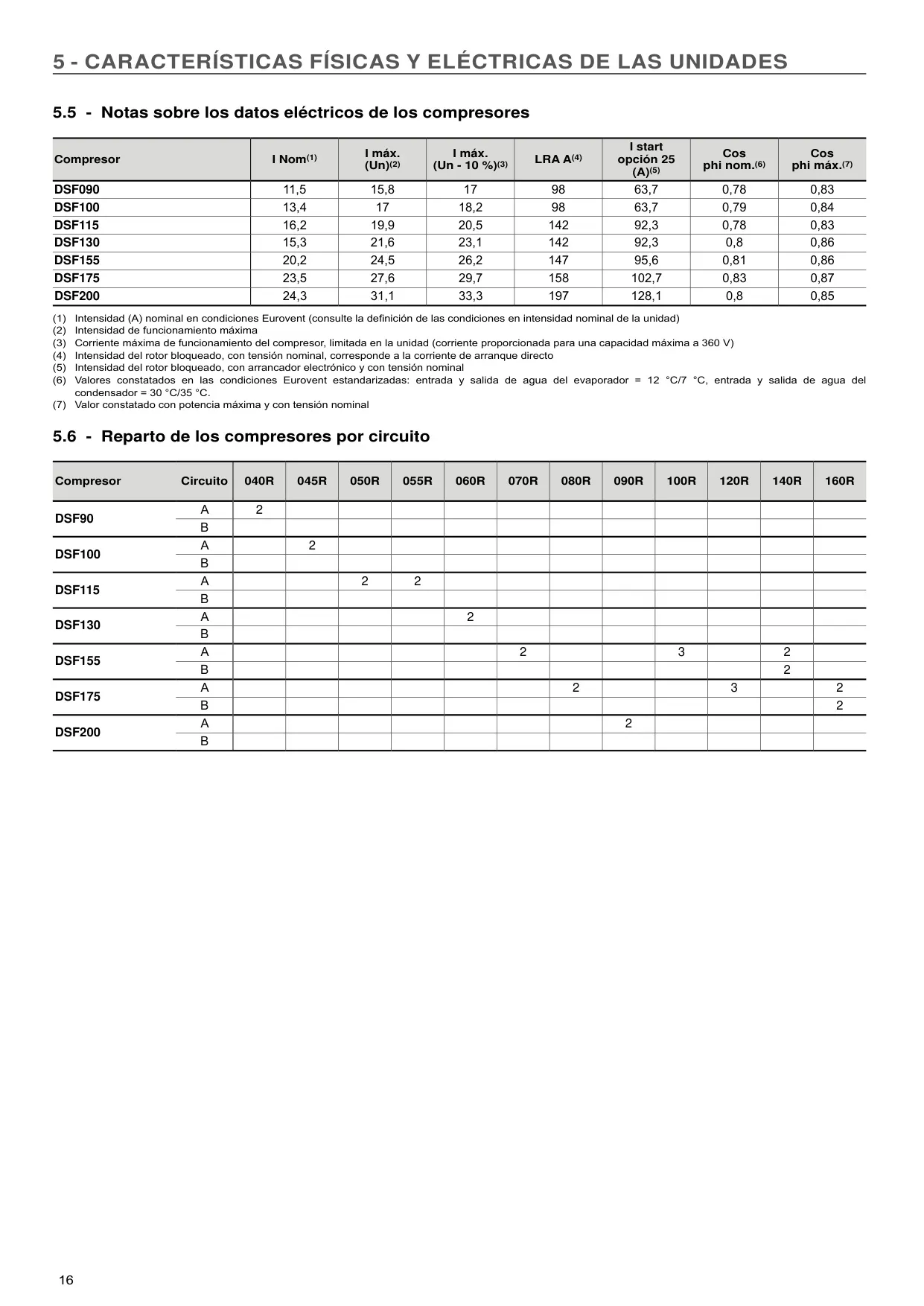

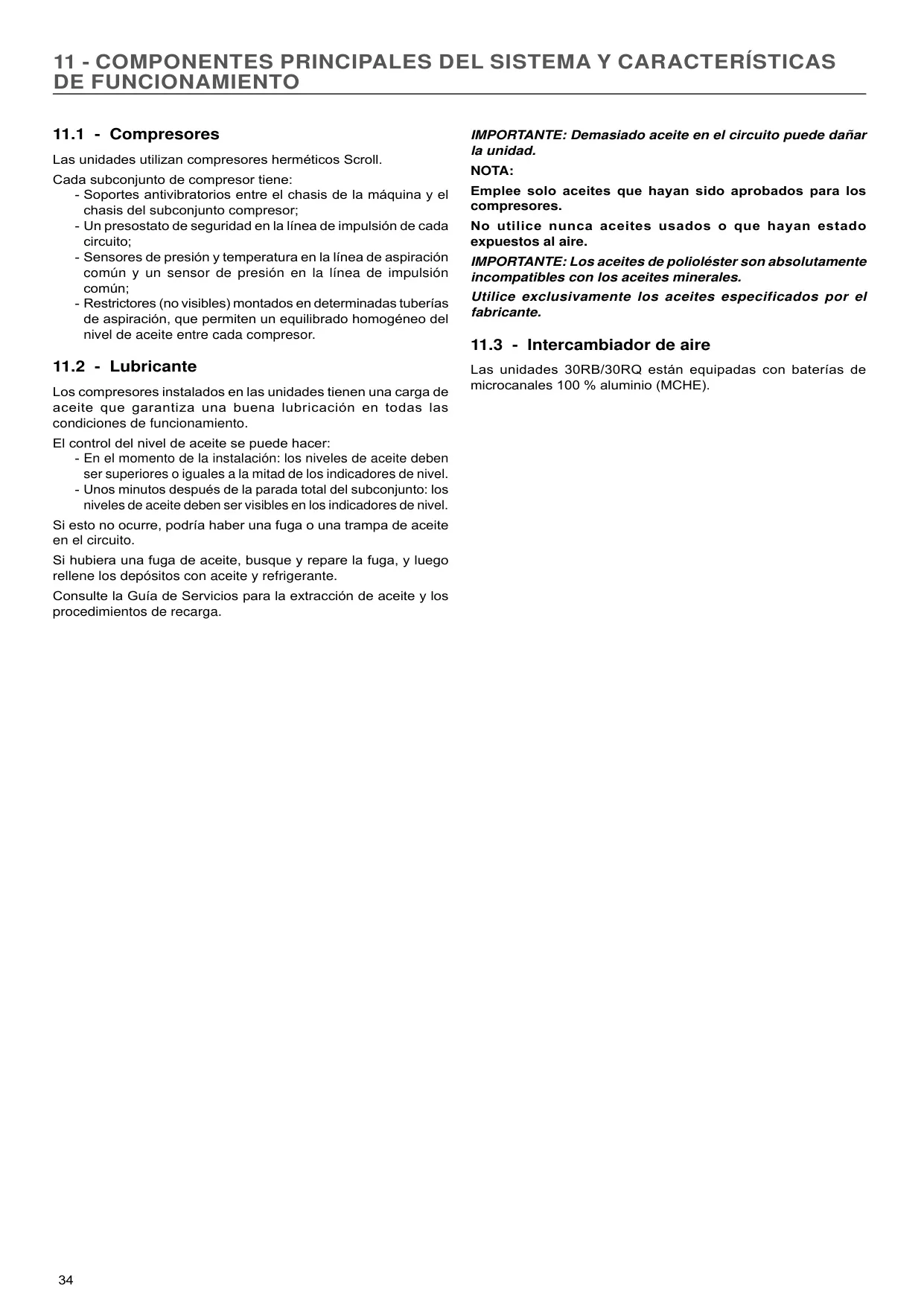

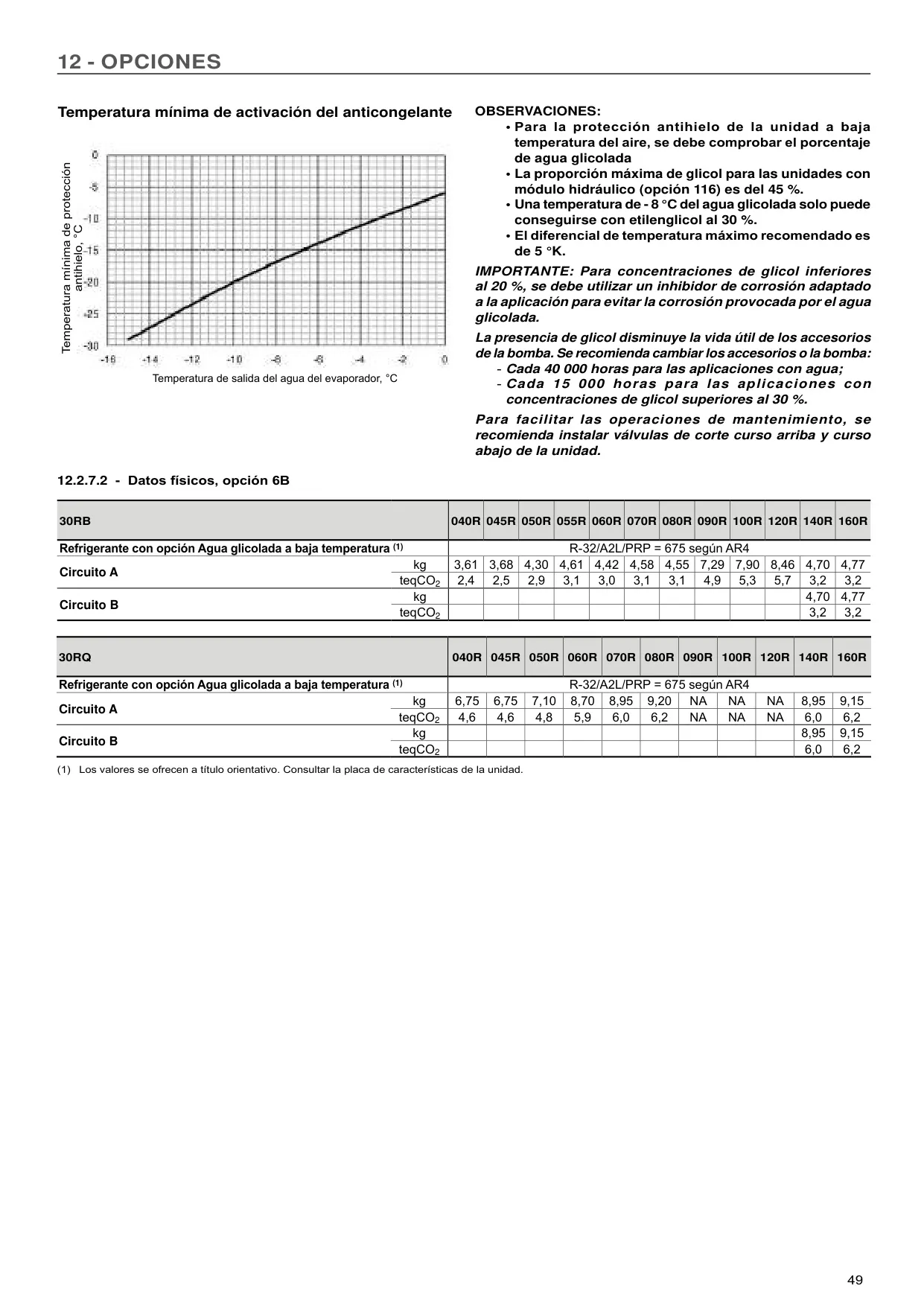

Los componentes principales del sistema incluyen compresores herméticos Scroll con soportes antivibratorios y restrictos para equilibrar el nivel de aceite, asegurando un funcionamiento suave y prolongado. Los ventiladores, con hélices de composite de alto rendimiento, poseen motores trifásicos lubricados de por vida y aislamiento IP55 clase F. El evaporador, un intercambiador de placas soldadas, cuenta con un aislamiento térmico de 19 mm y puede equiparse con calentadores eléctricos para protección antihielo. Opciones adicionales, como las aletas de aluminio pretratado (3A) o los revestimientos Enviro-Shield y Super Enviro-Shield, mejoran la resistencia a la corrosión en entornos urbanos o marinos.

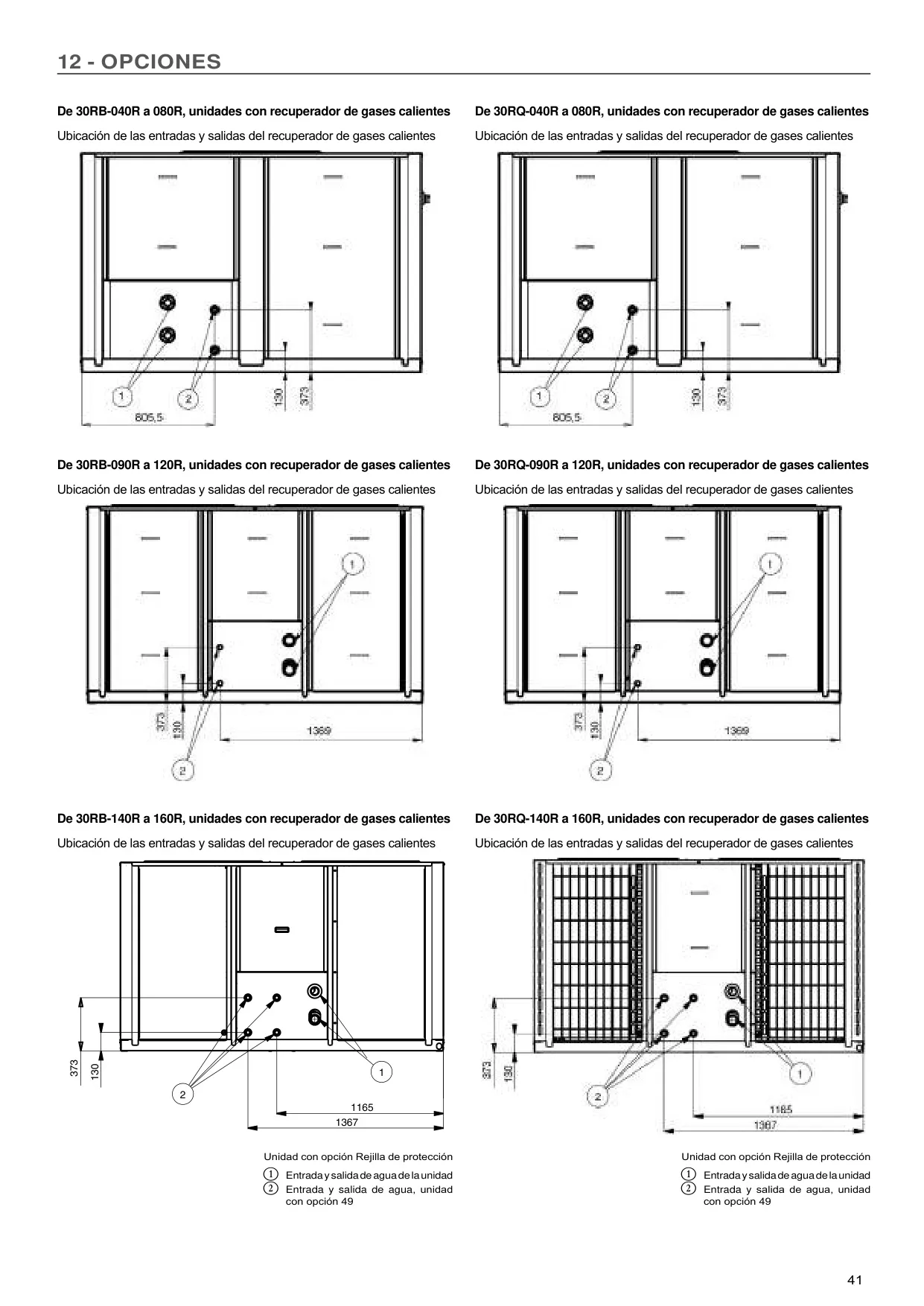

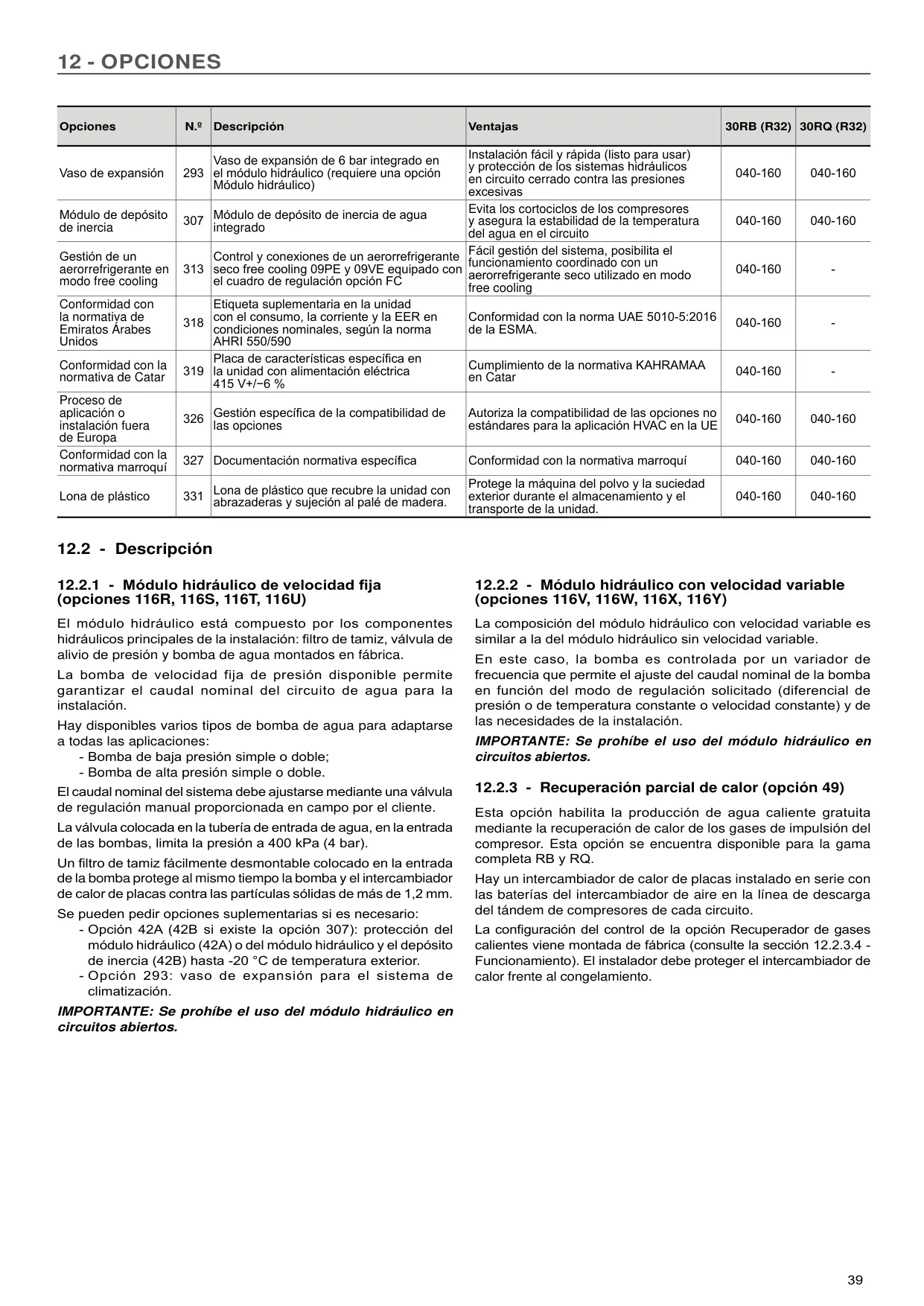

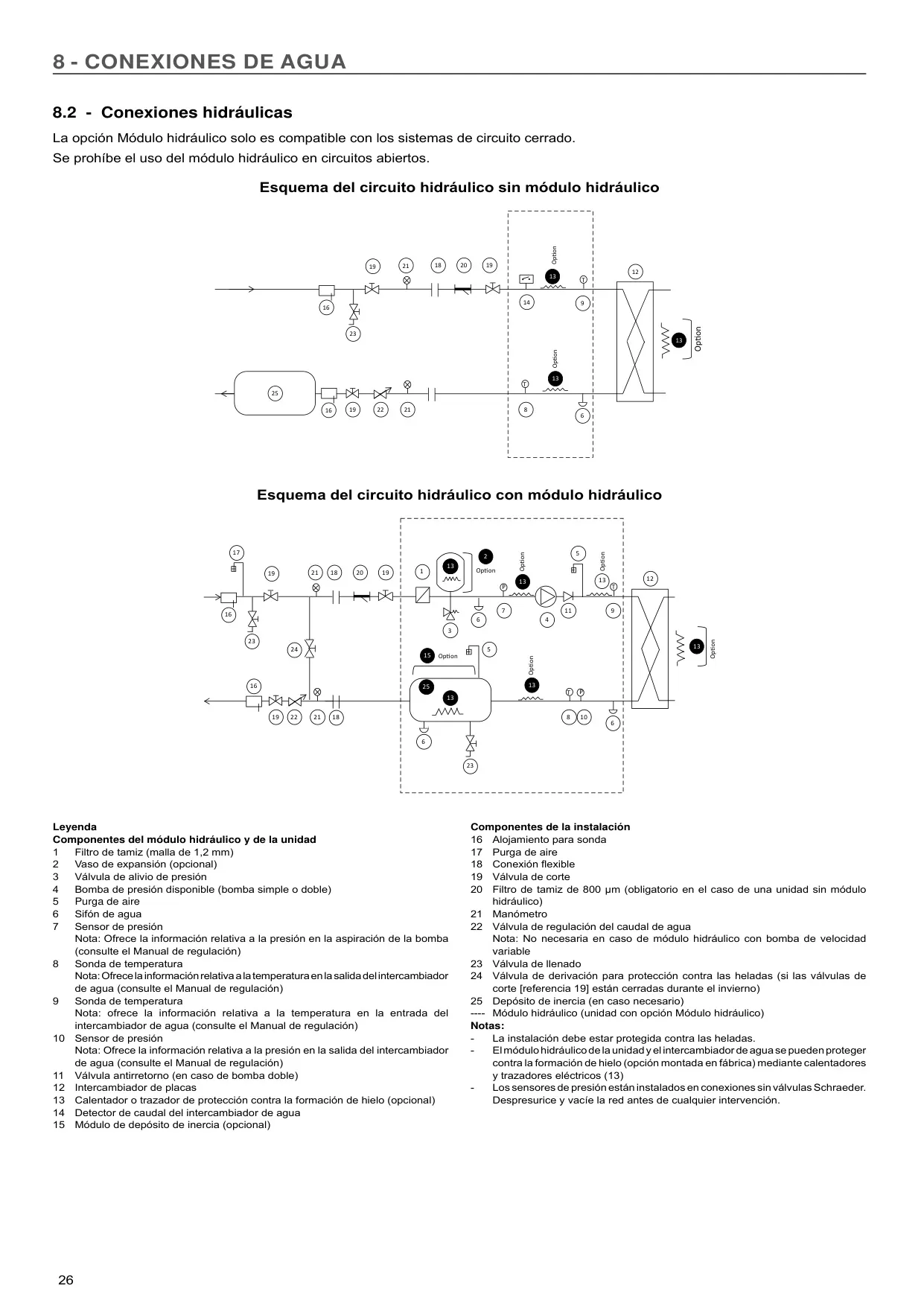

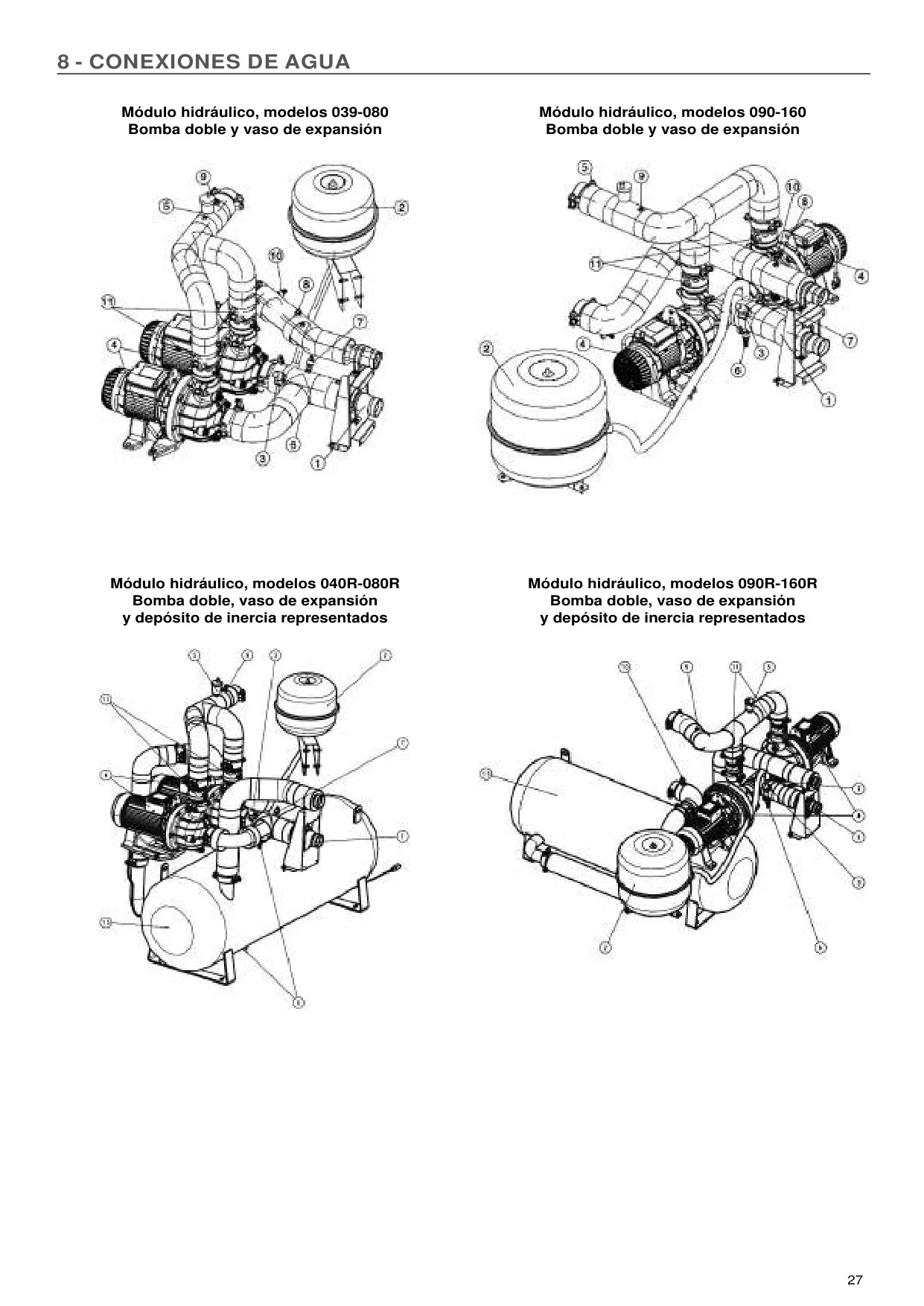

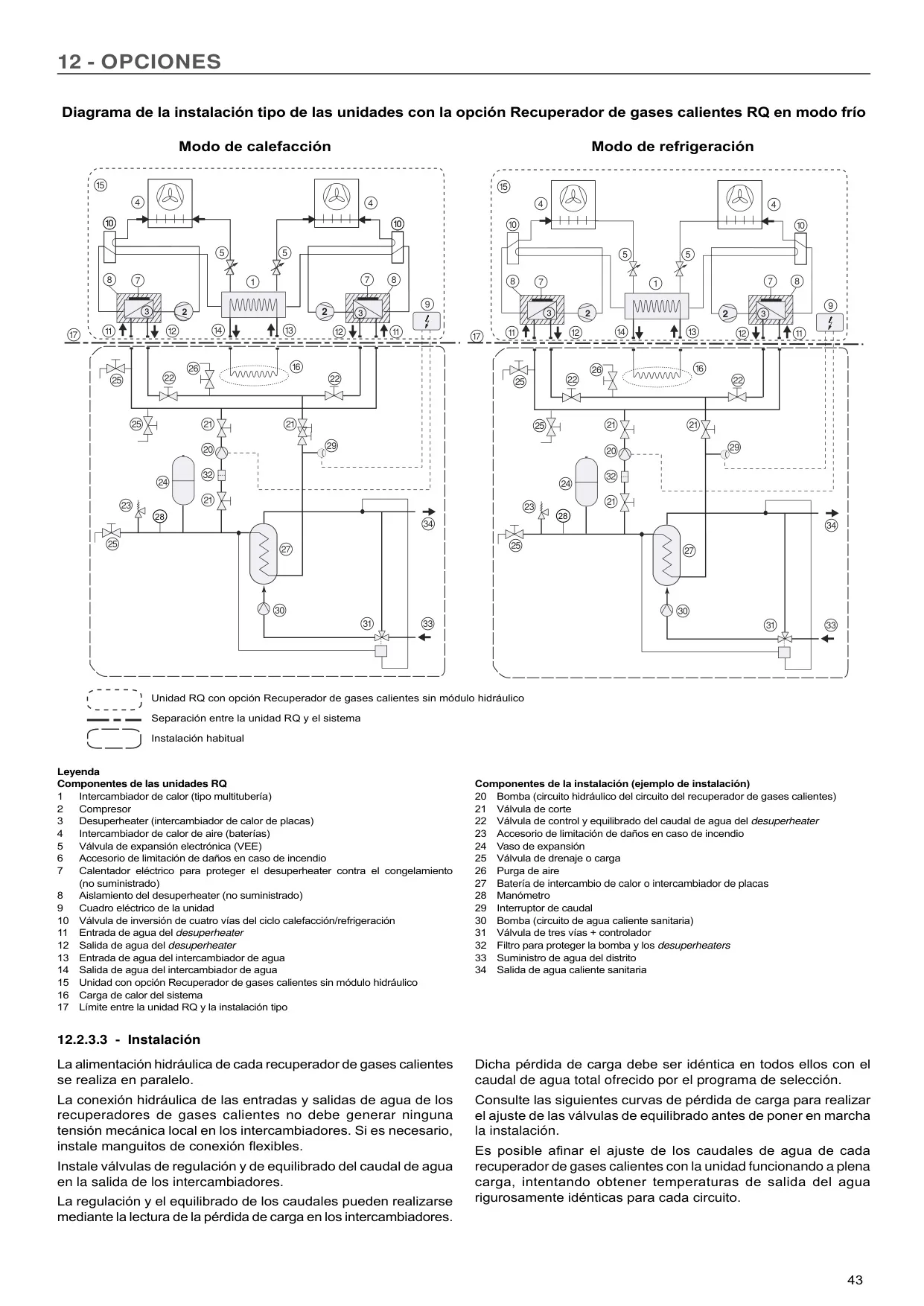

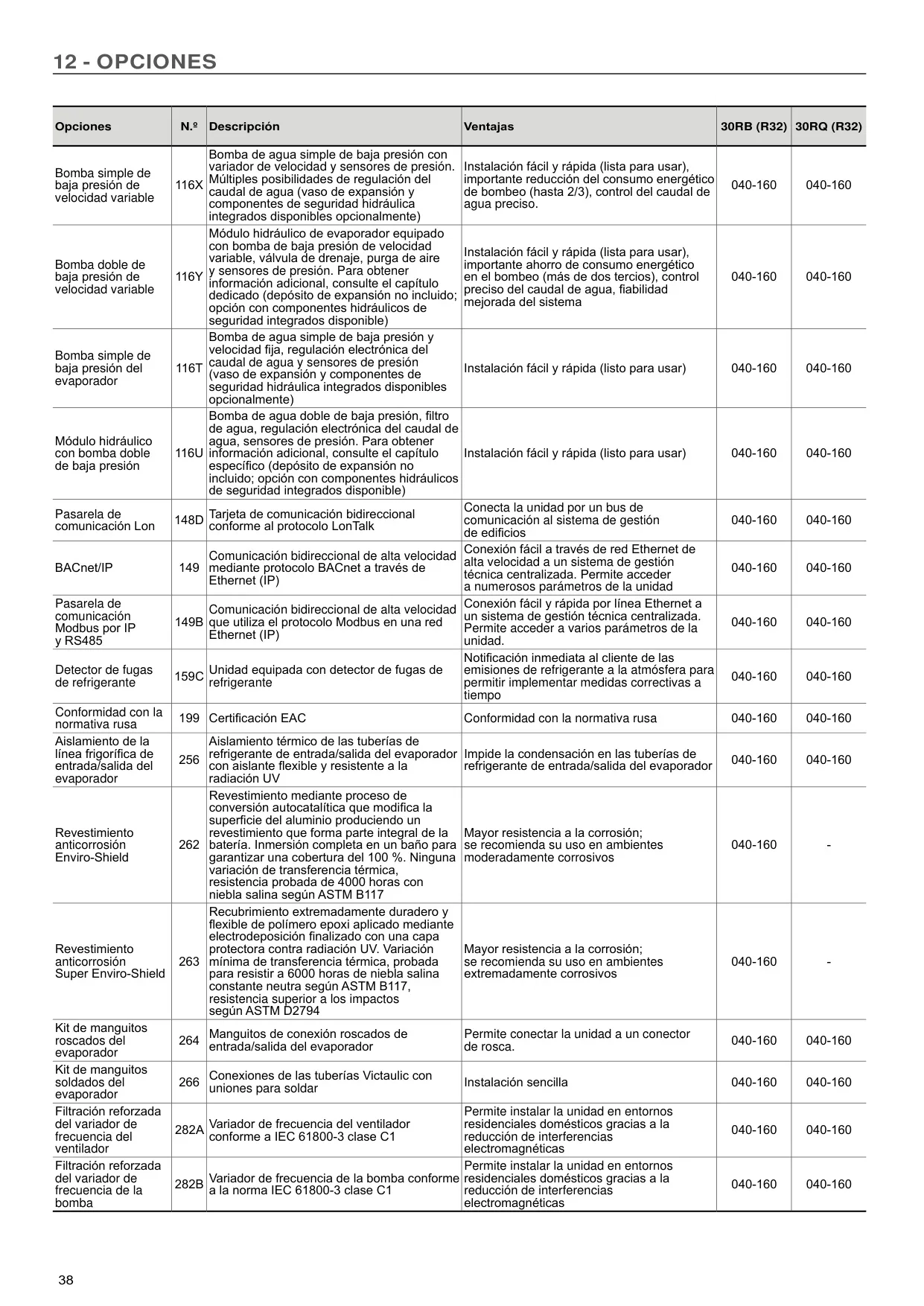

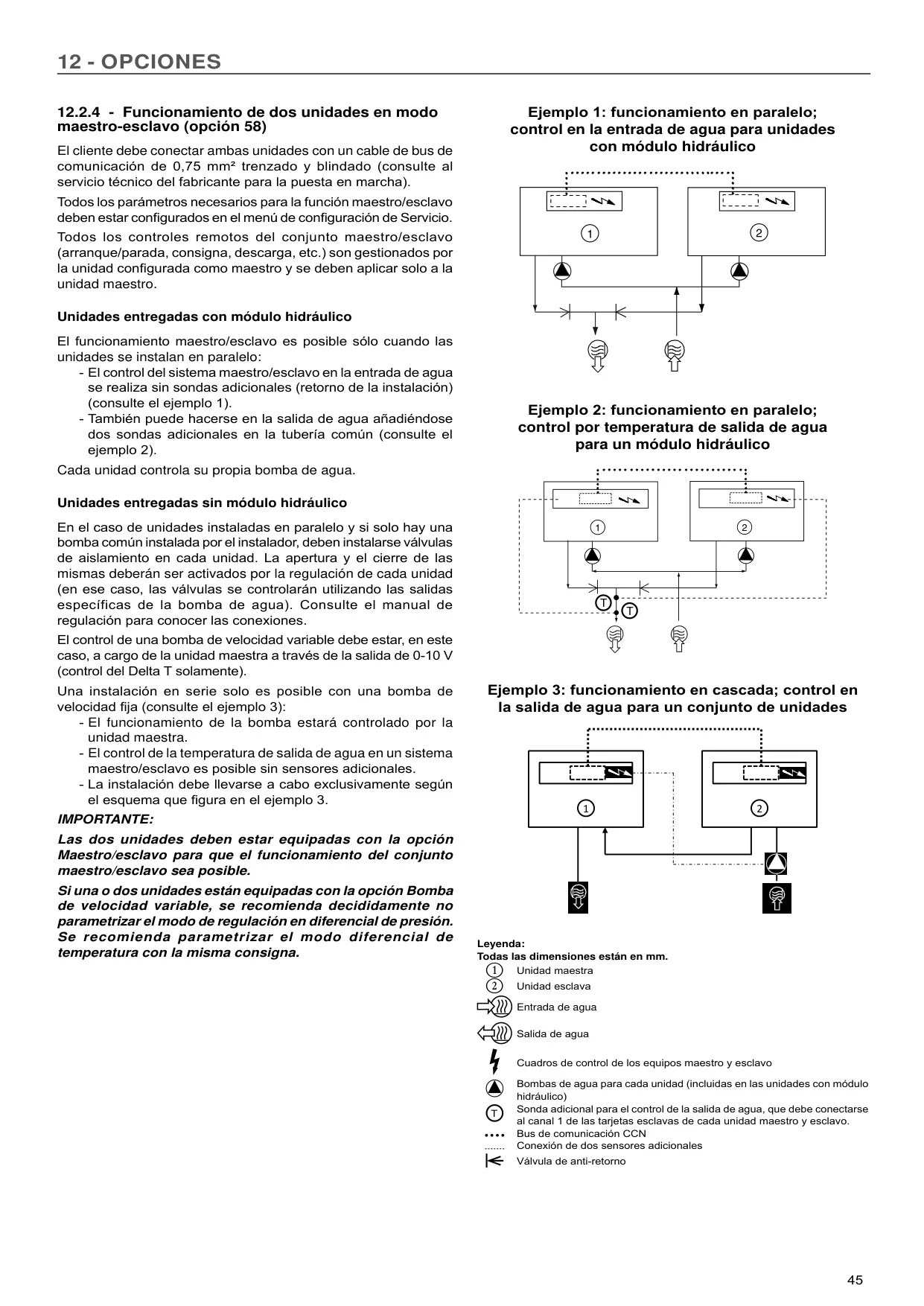

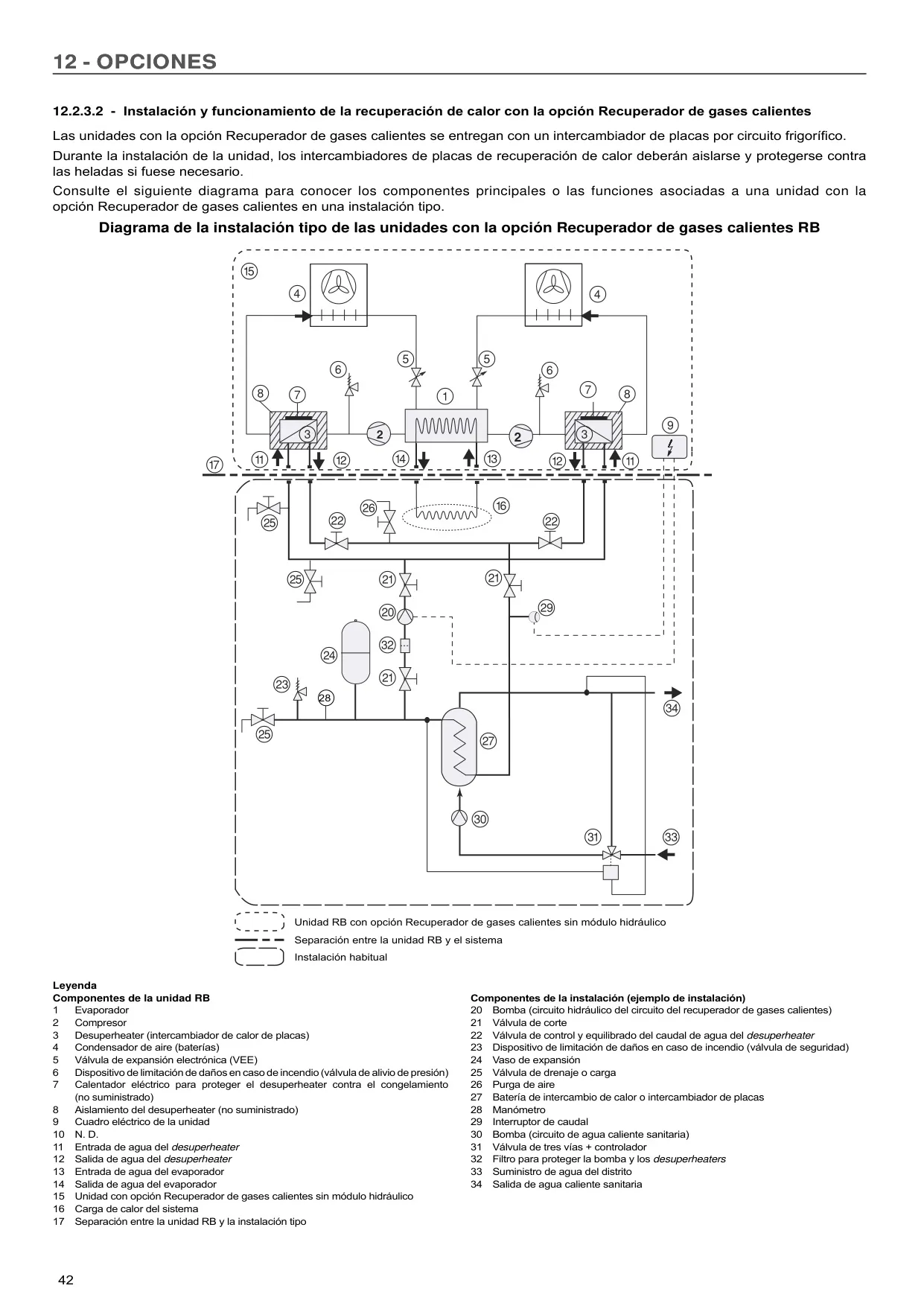

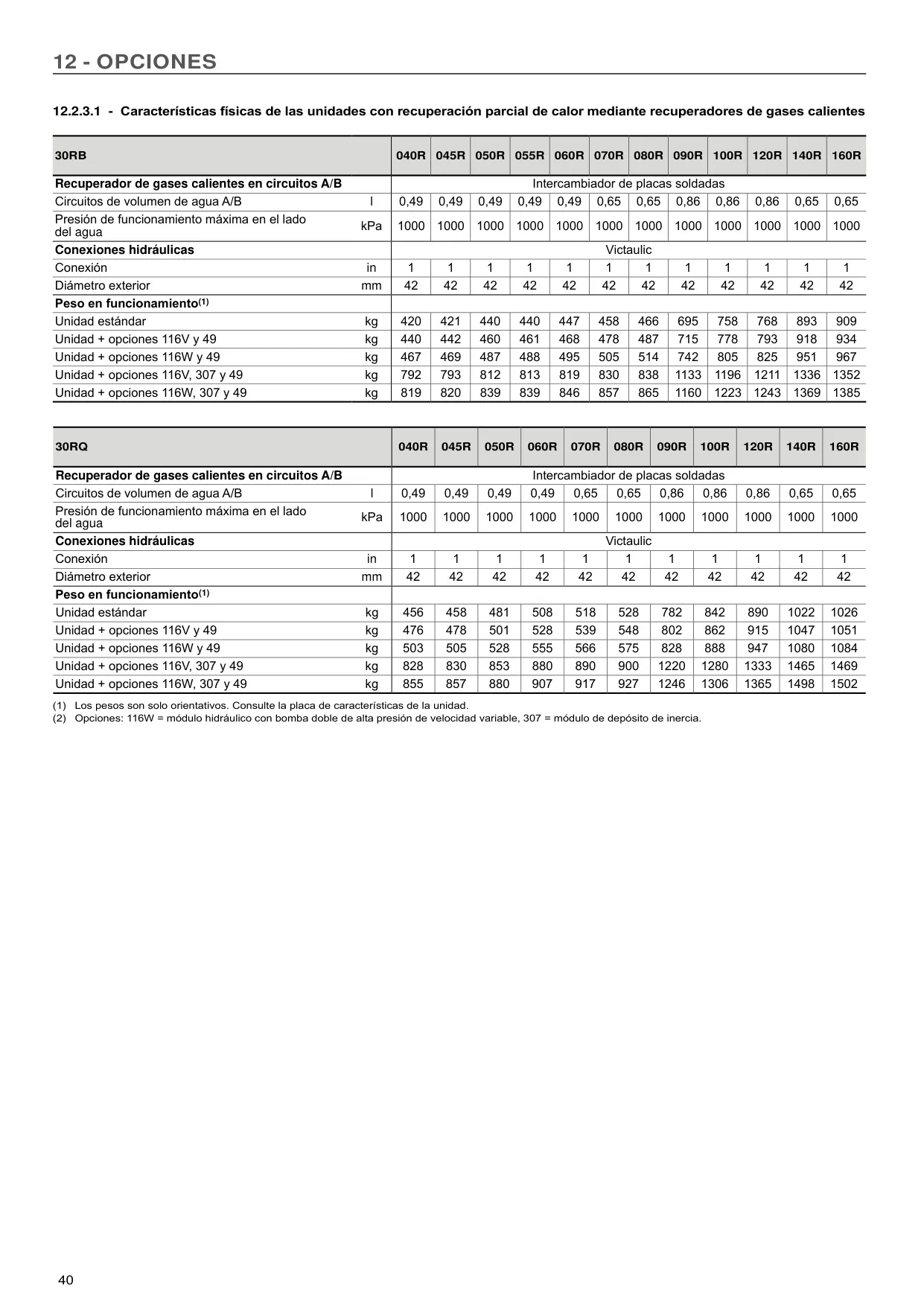

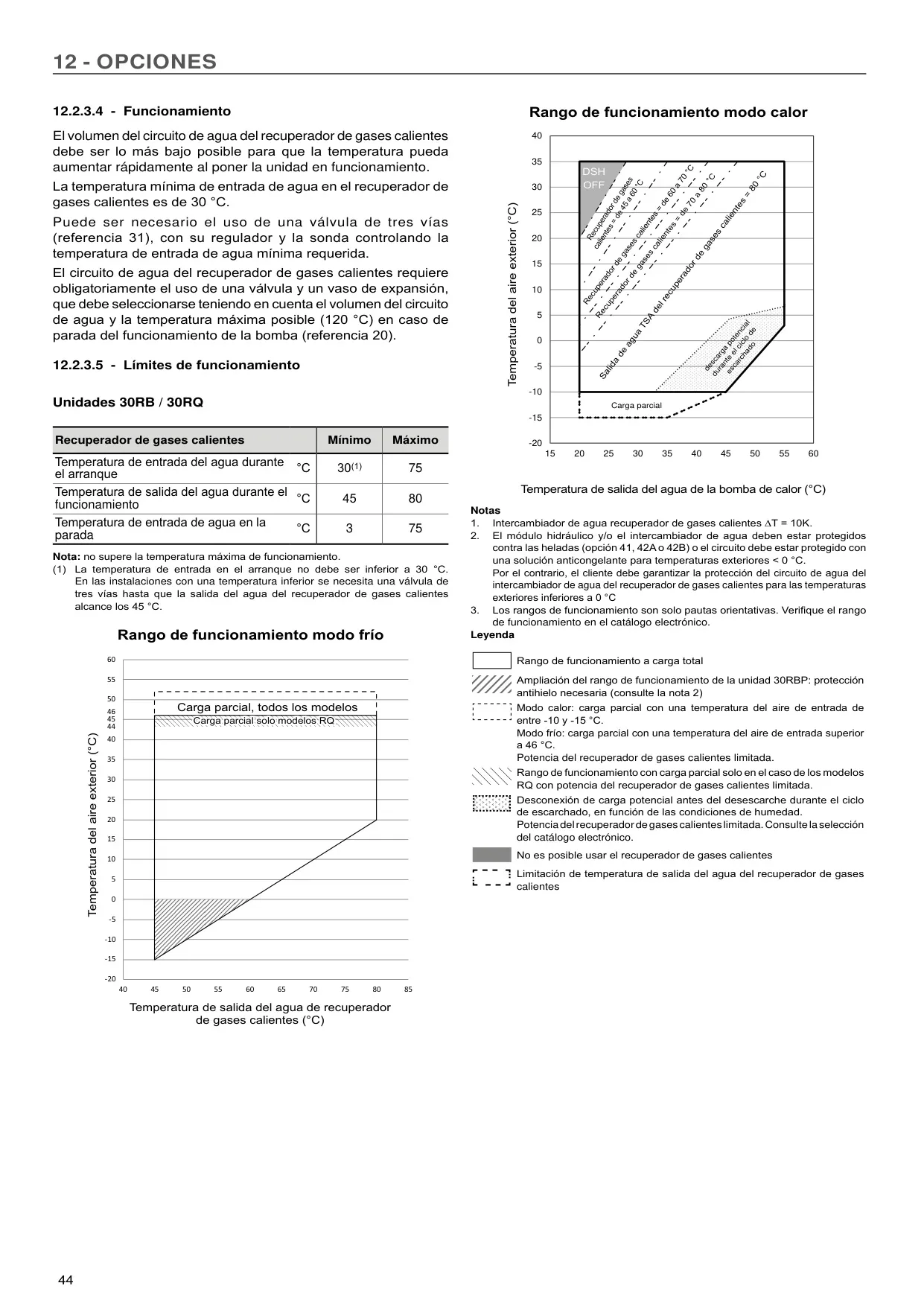

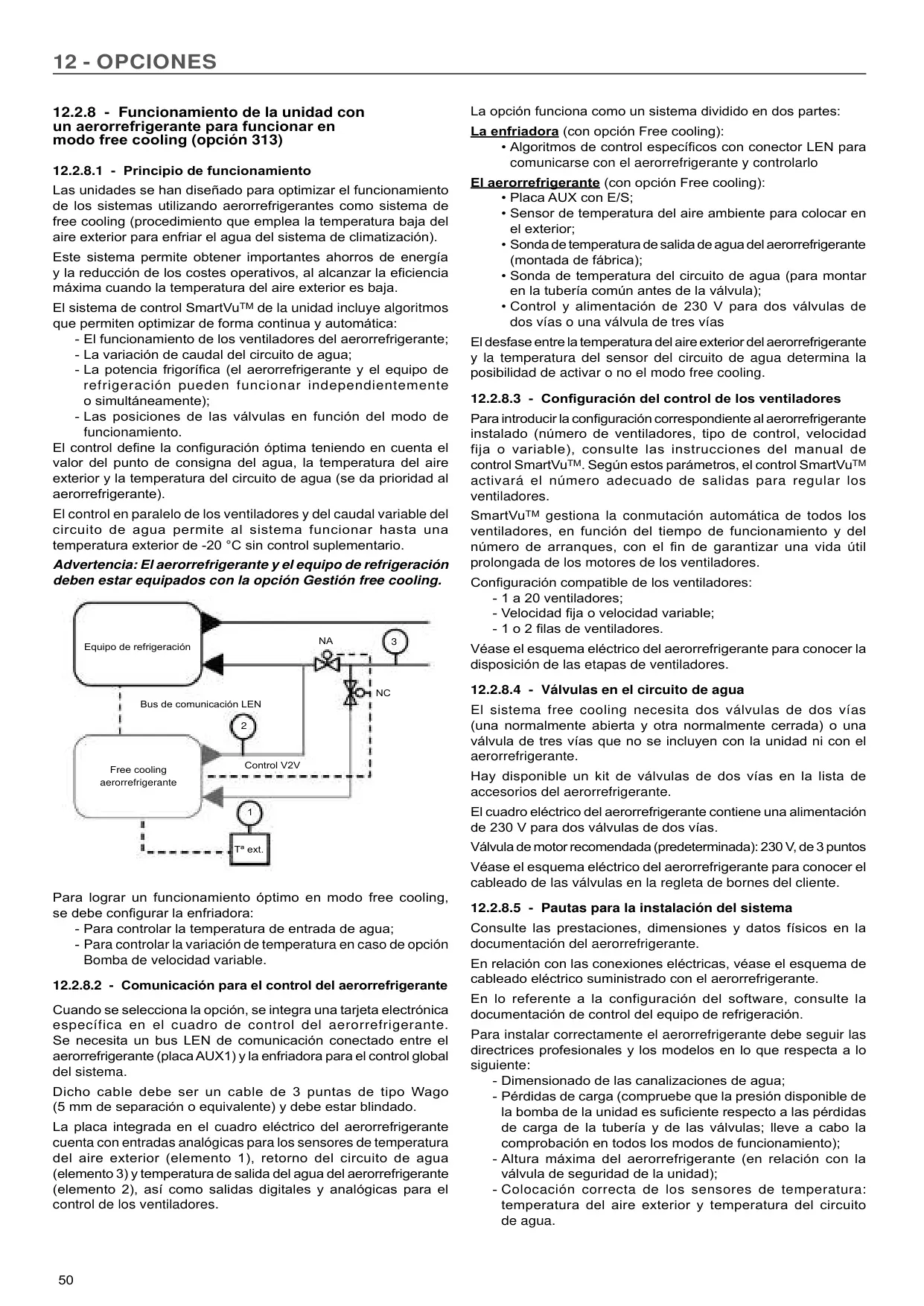

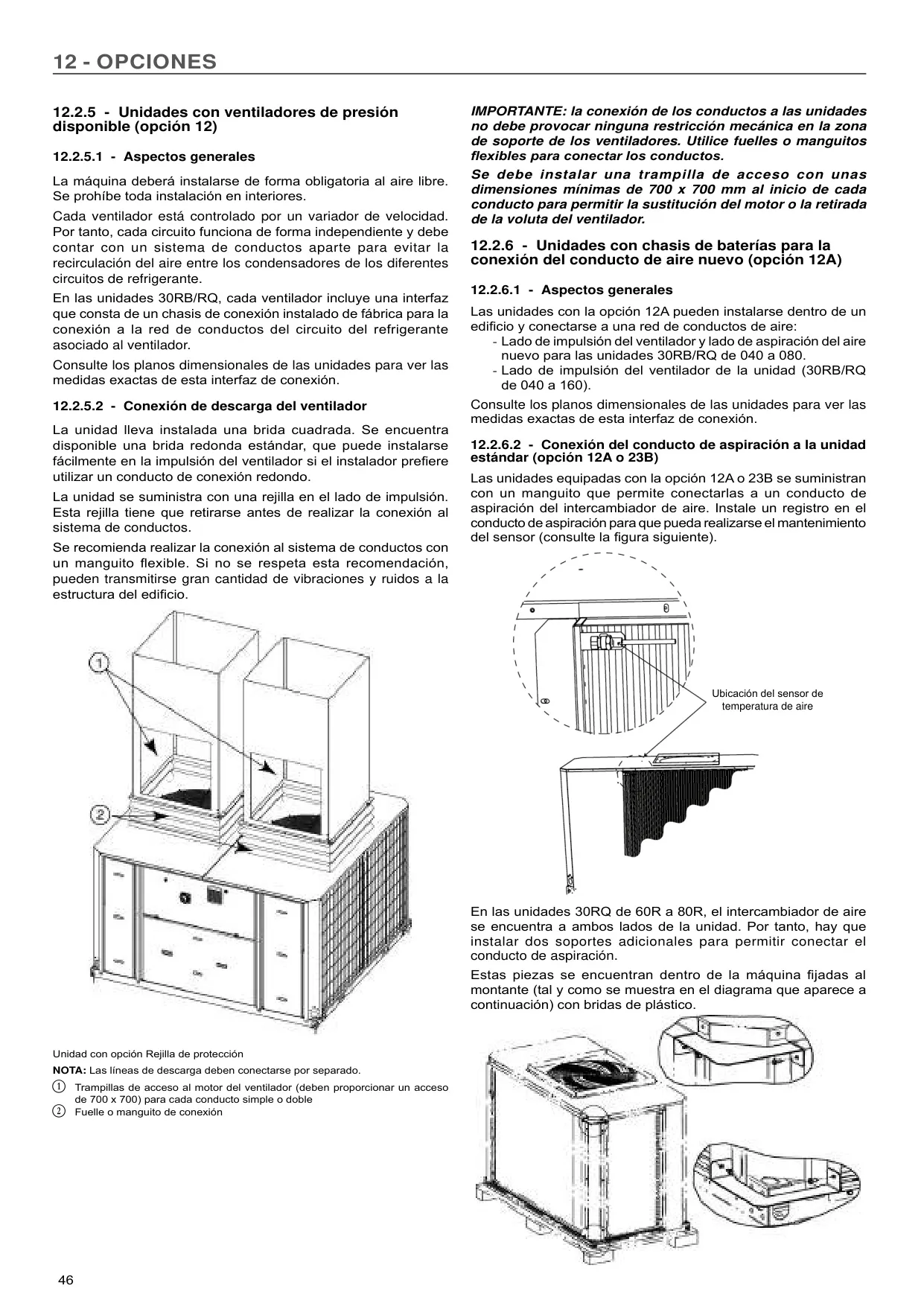

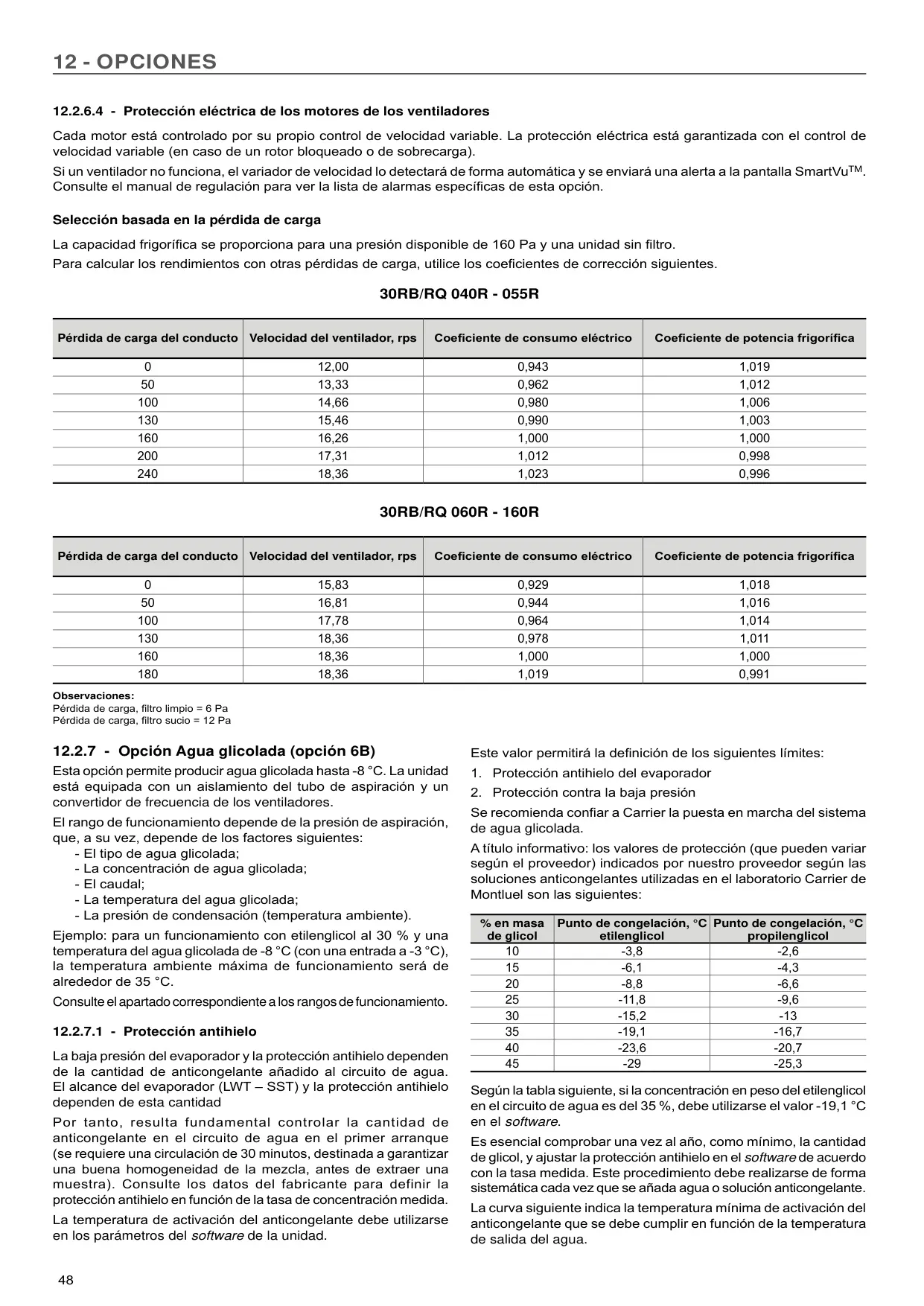

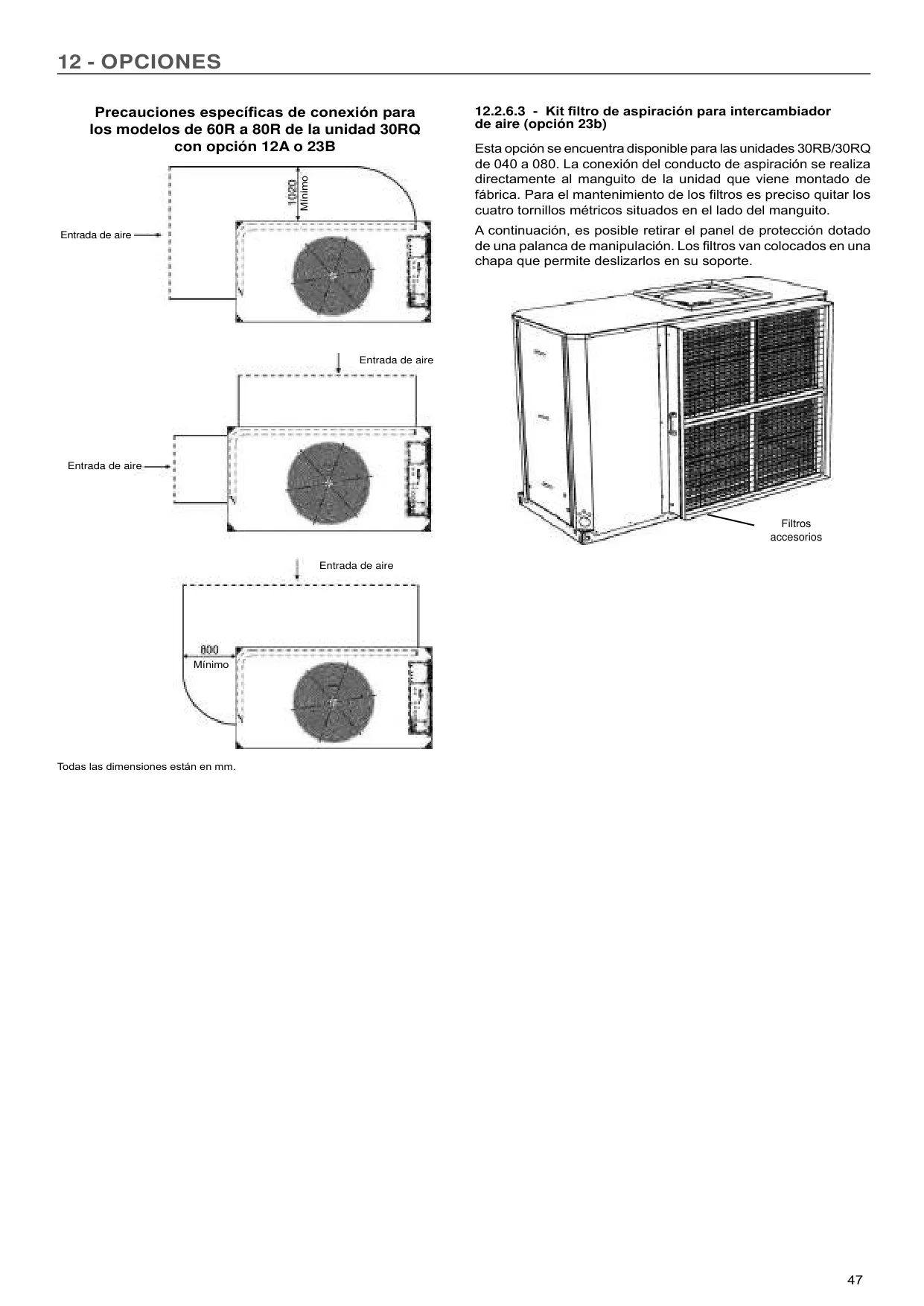

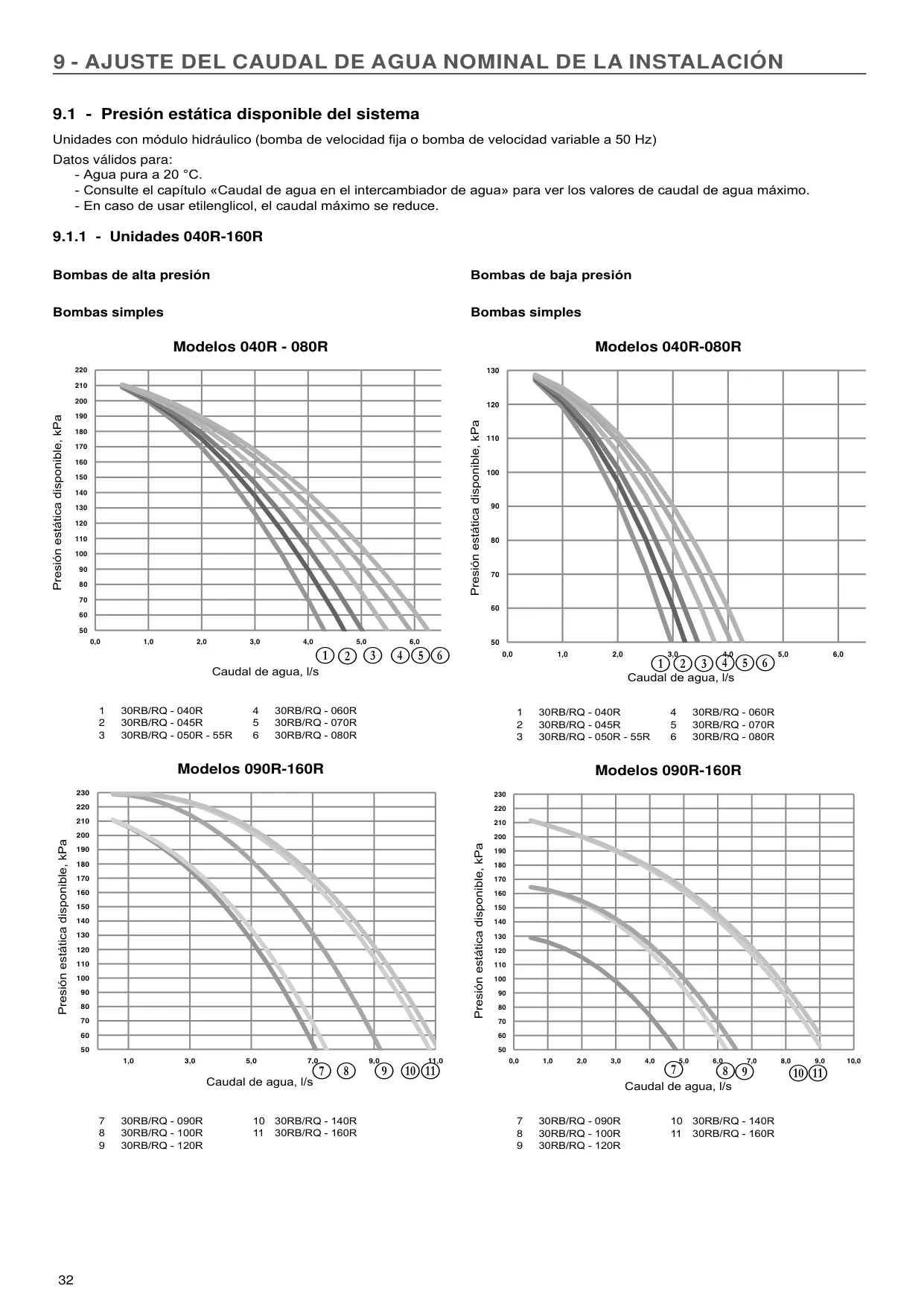

La versatilidad del Chiller Carrier 30RB se extiende a través de sus múltiples opciones. El módulo hidráulico opcional integra componentes clave como bombas (simples o dobles, de velocidad fija o variable), filtros y válvulas de alivio de presión, facilitando la instalación y el control preciso del caudal de agua, siempre en circuitos cerrados. La opción de recuperación parcial de calor (49) permite producir agua caliente gratuita a partir de los gases de descarga del compresor, mientras que la opción de free cooling (313) optimiza el consumo energético al integrar un aerorrefrigerante, aprovechando bajas temperaturas exteriores. Además, la funcionalidad maestro/esclavo (opción 58) permite la operación coordinada de hasta dos unidades, optimizando los tiempos de funcionamiento y la eficiencia del sistema.

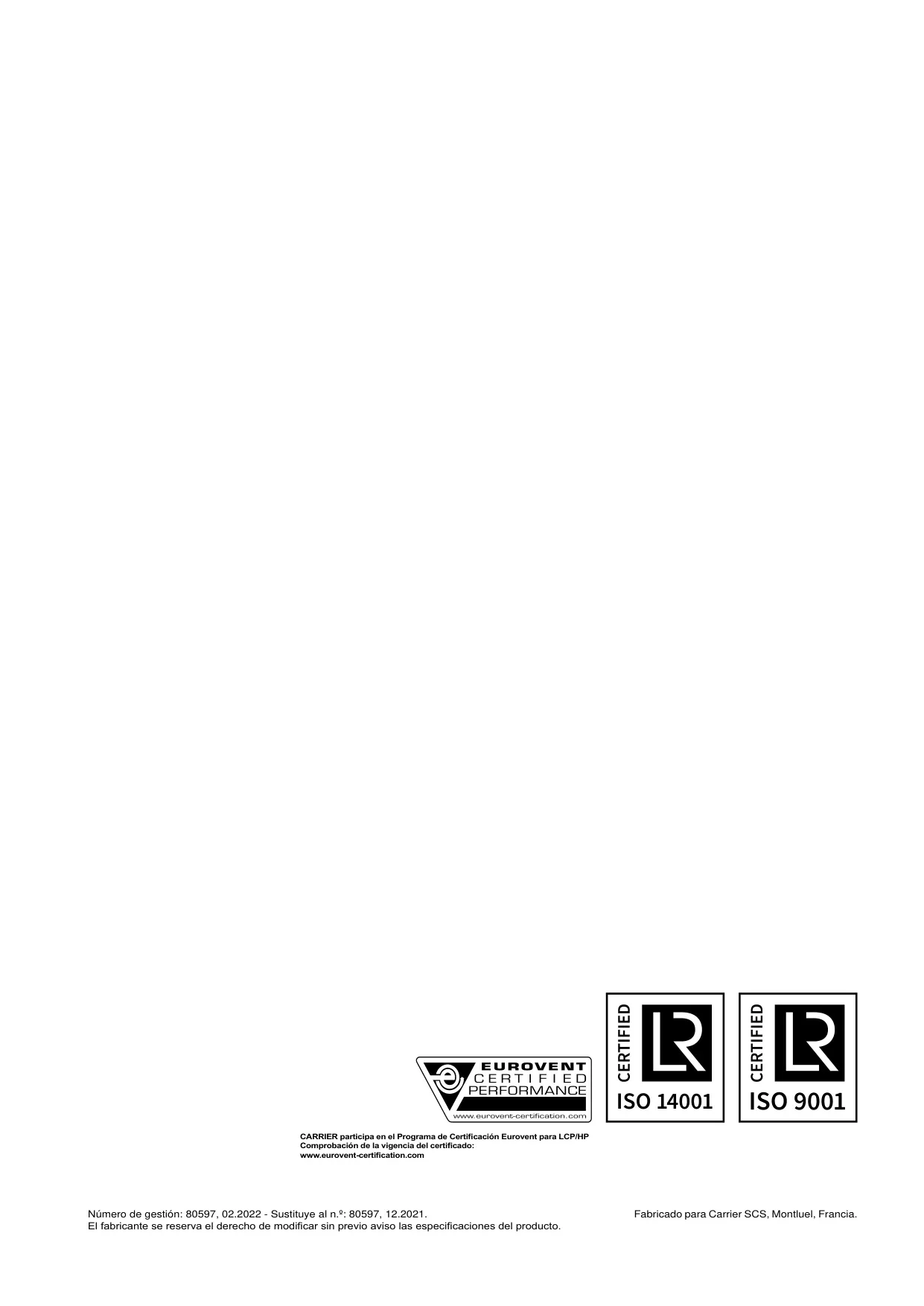

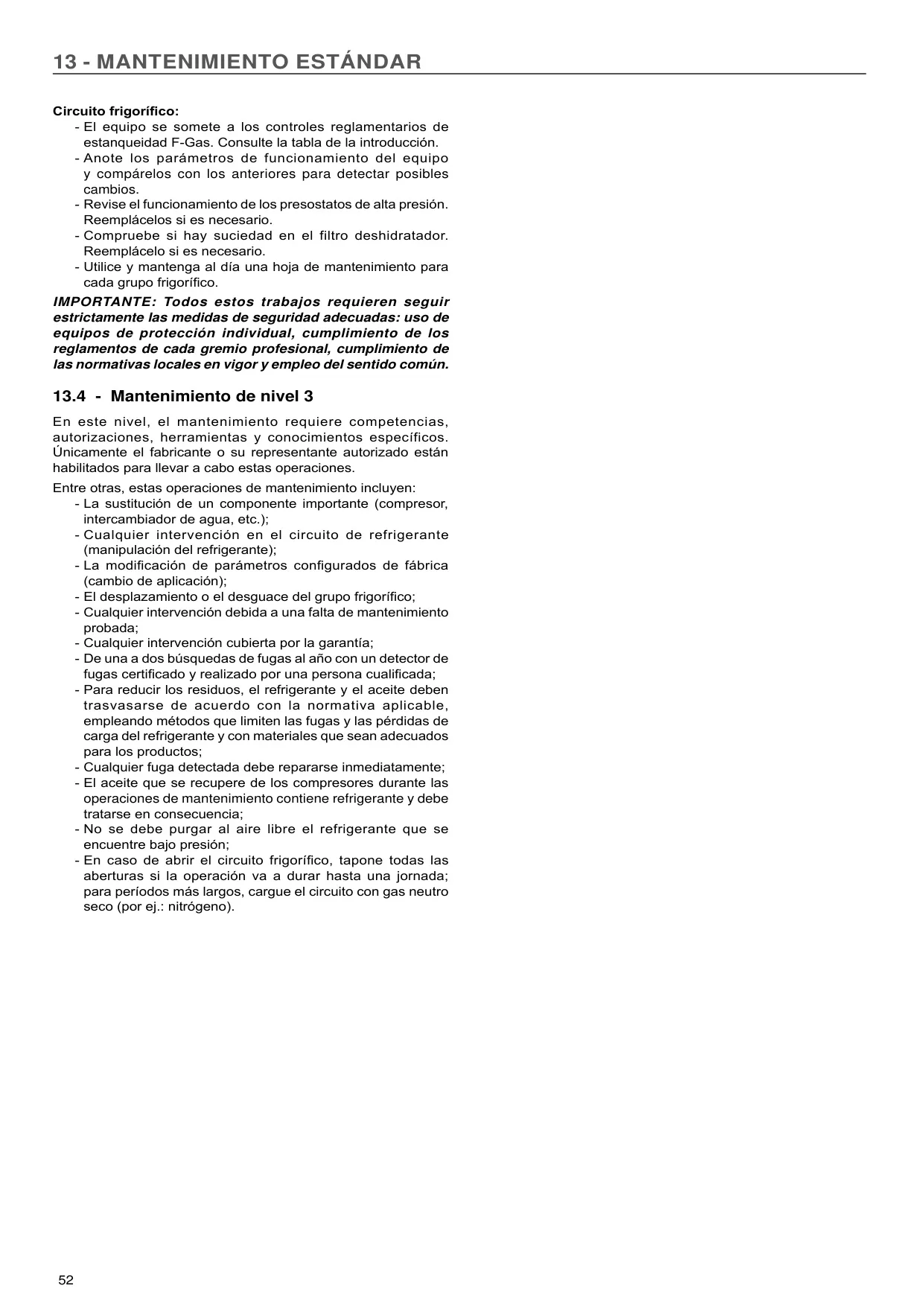

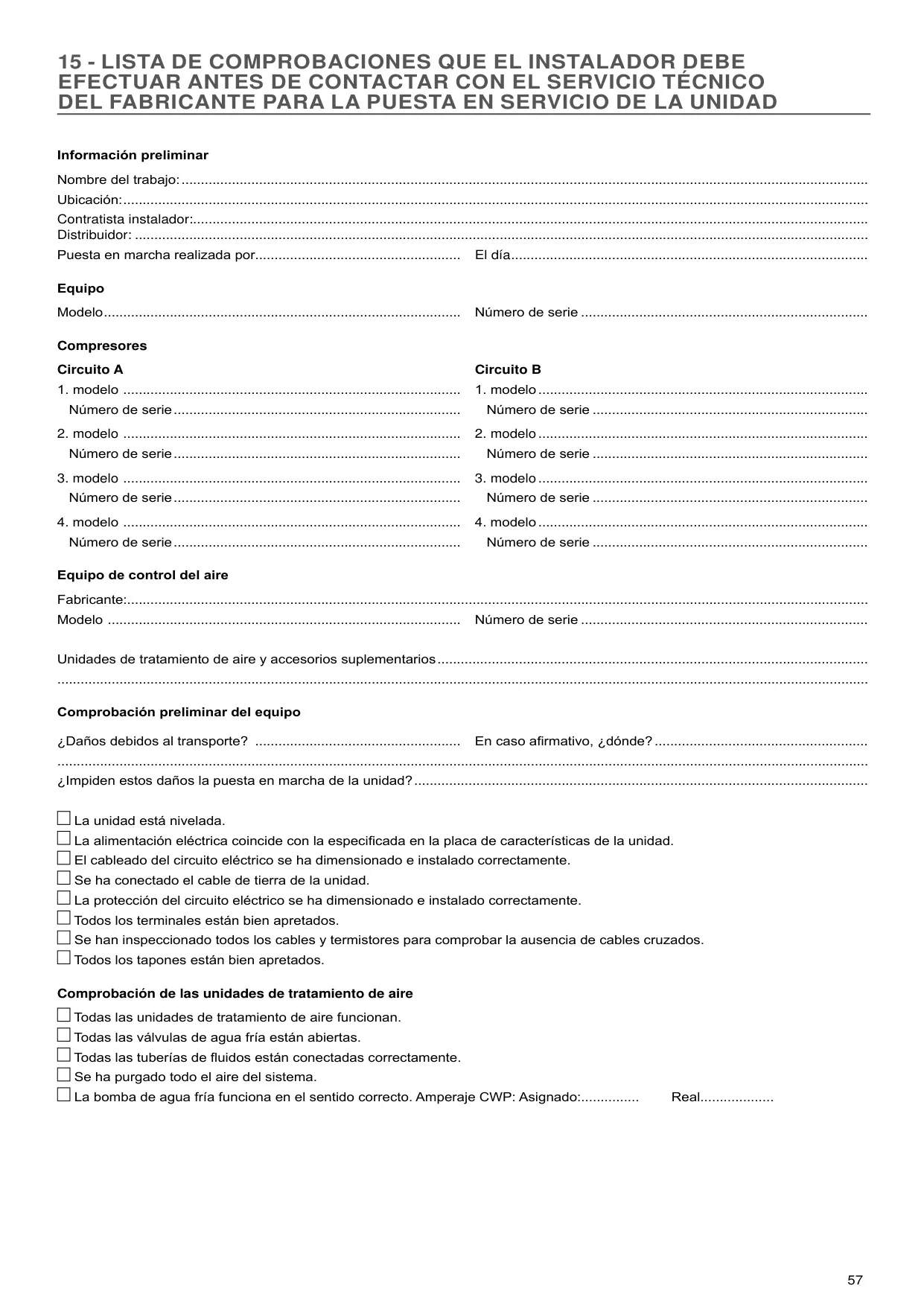

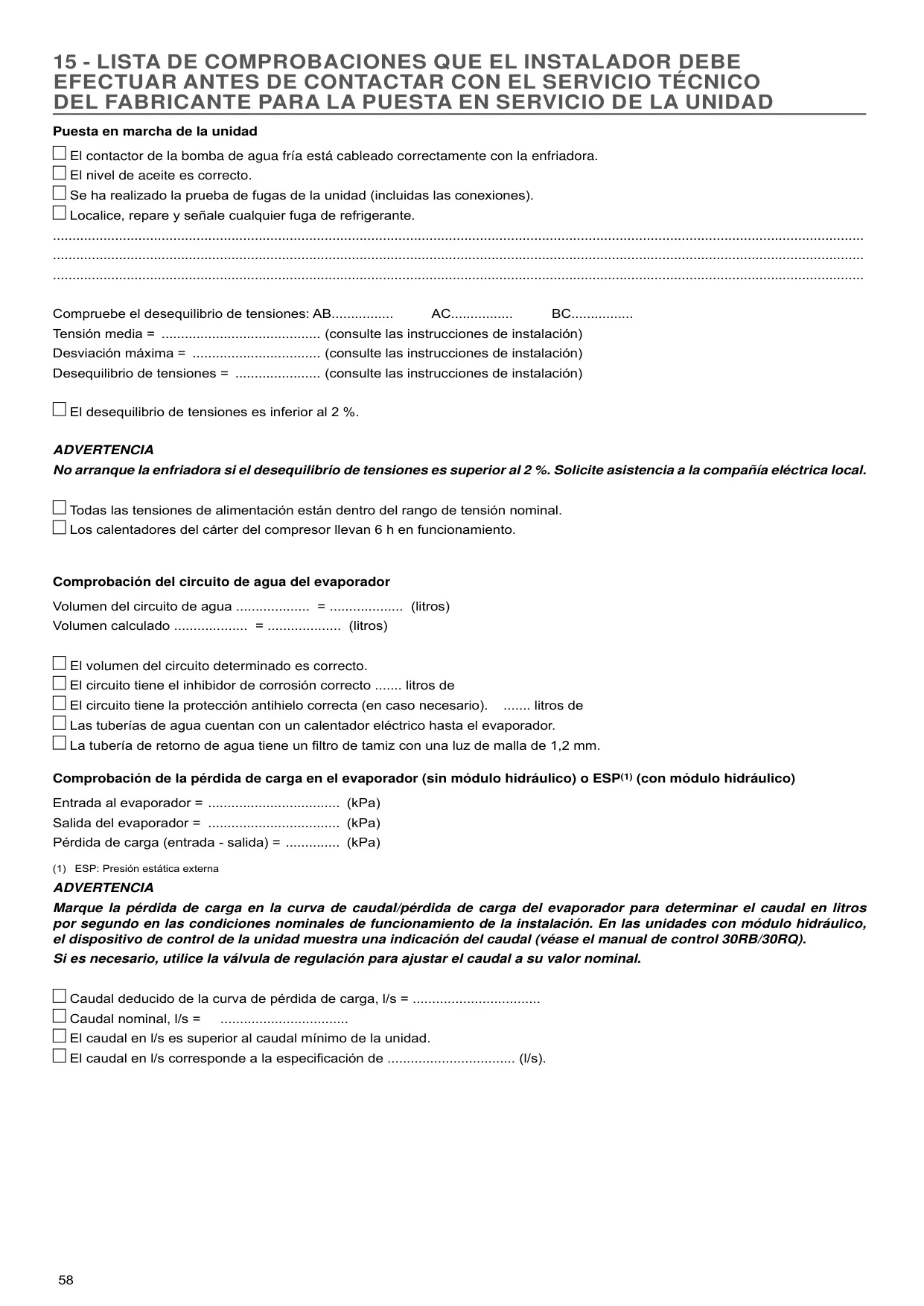

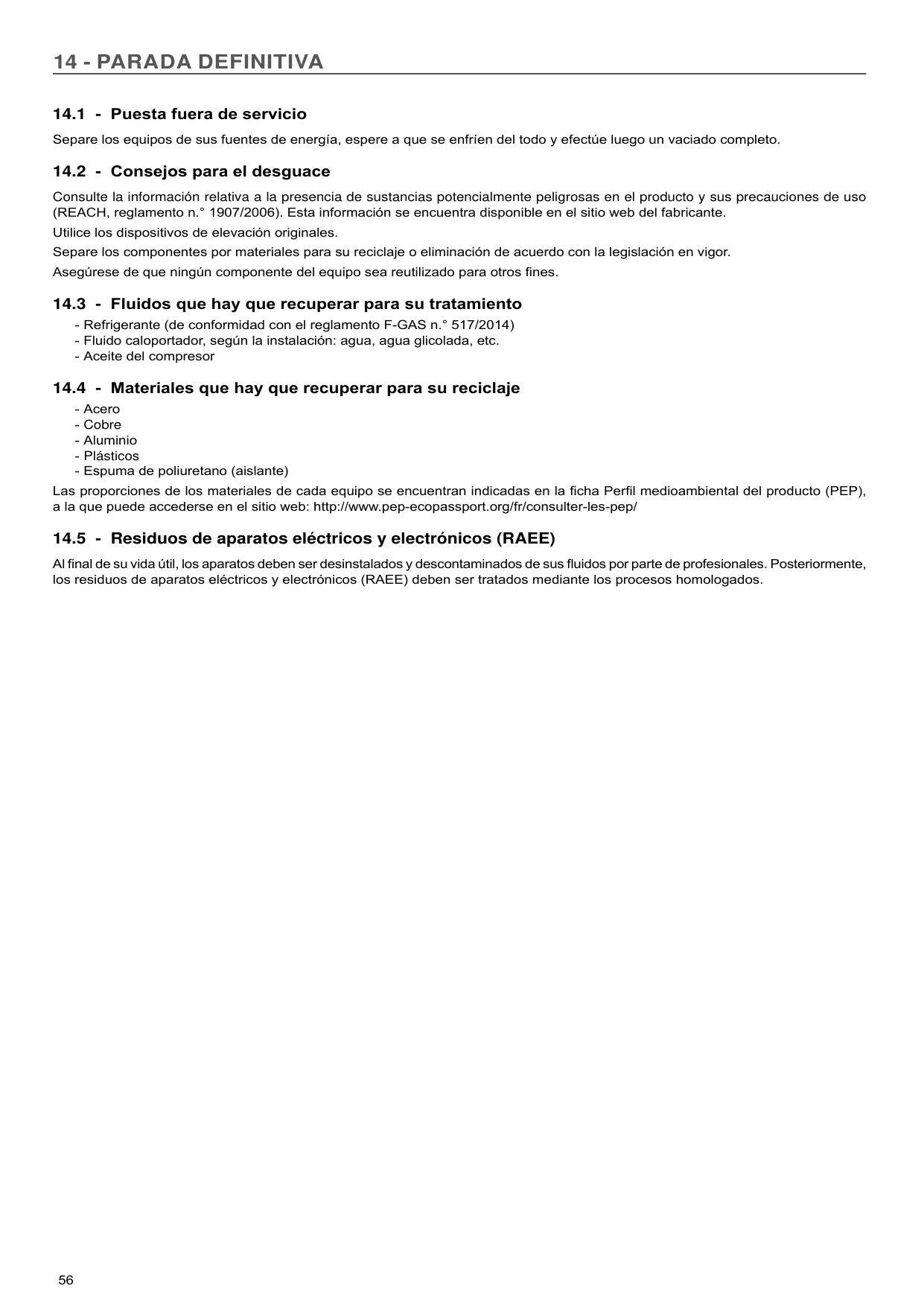

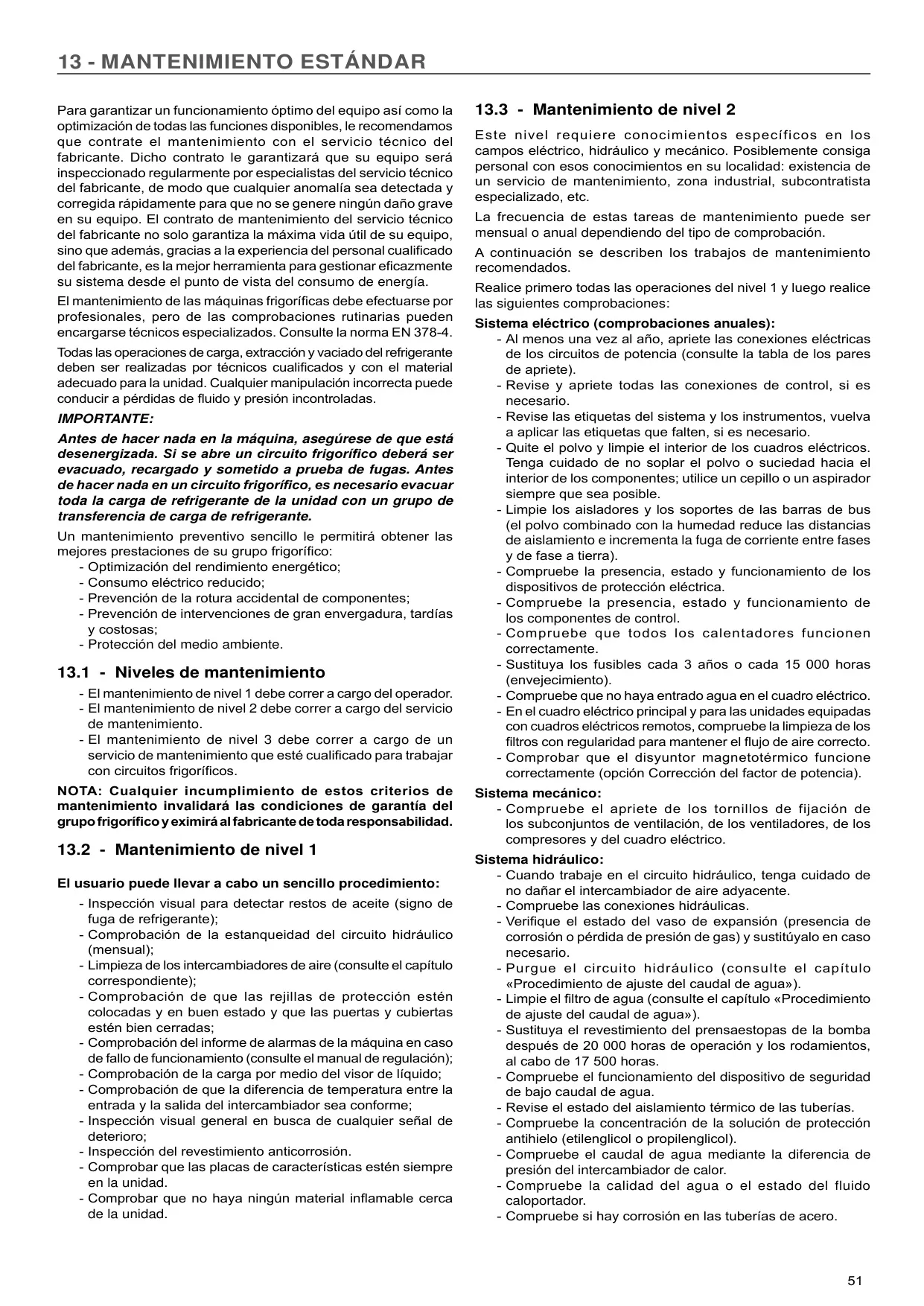

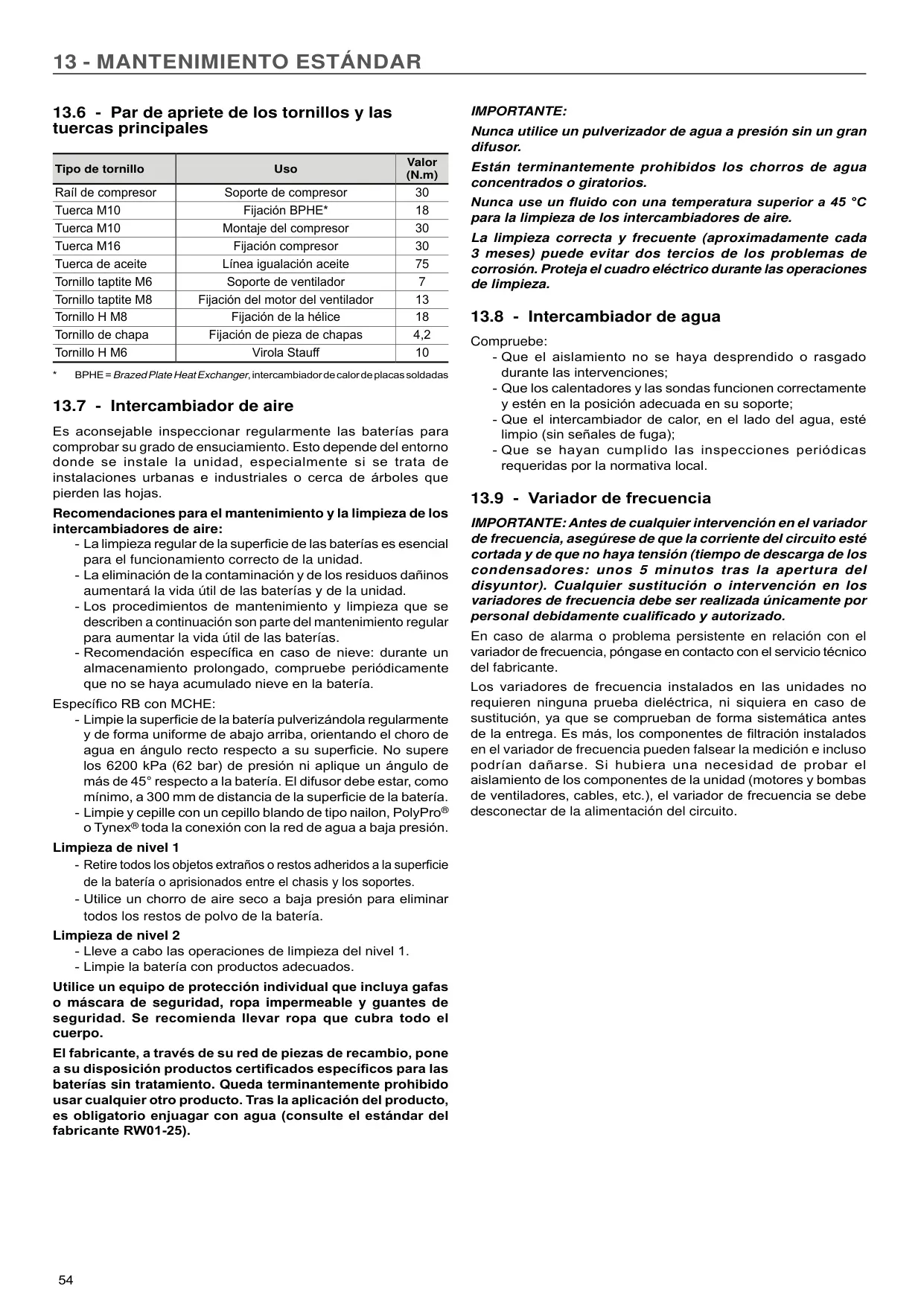

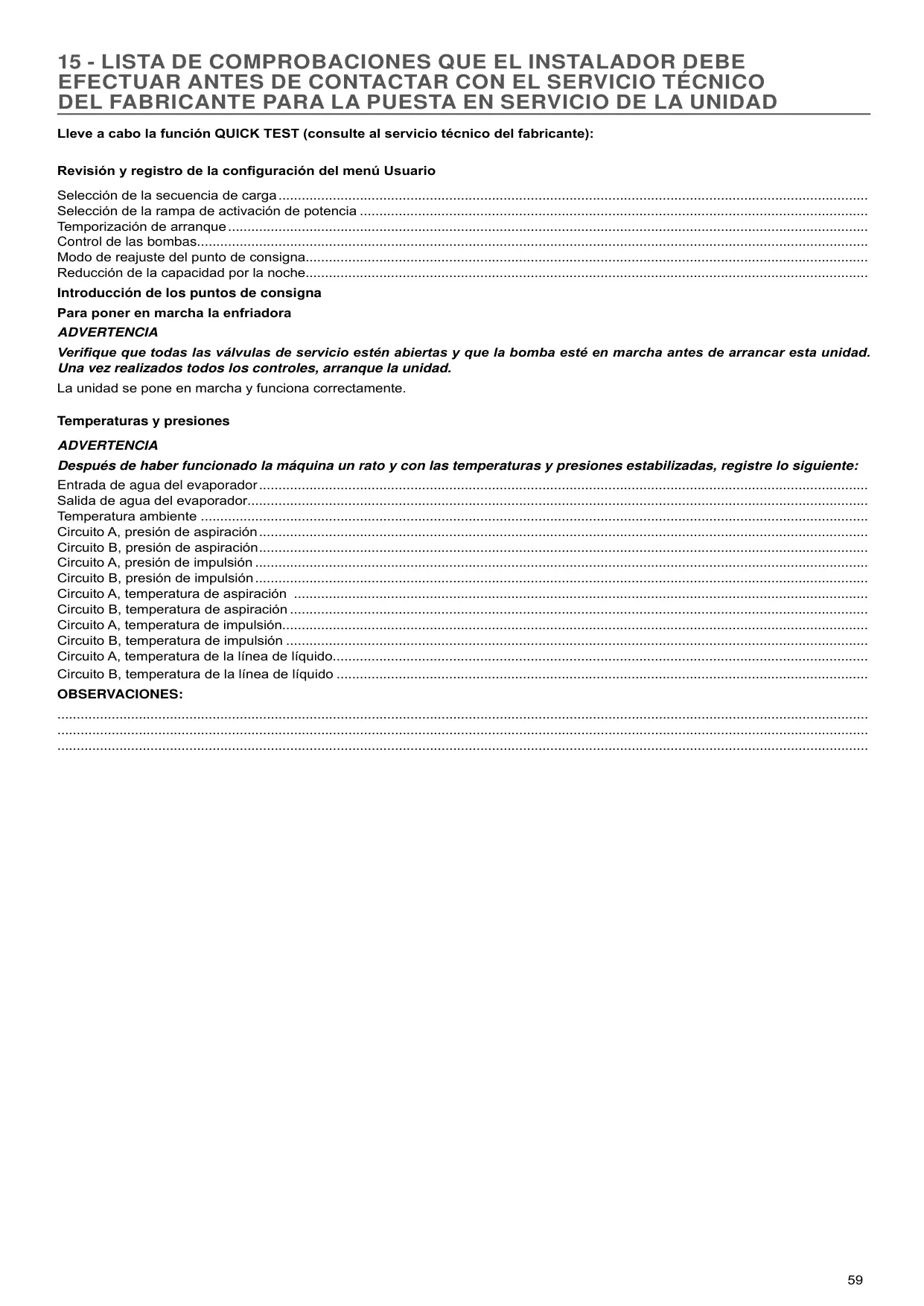

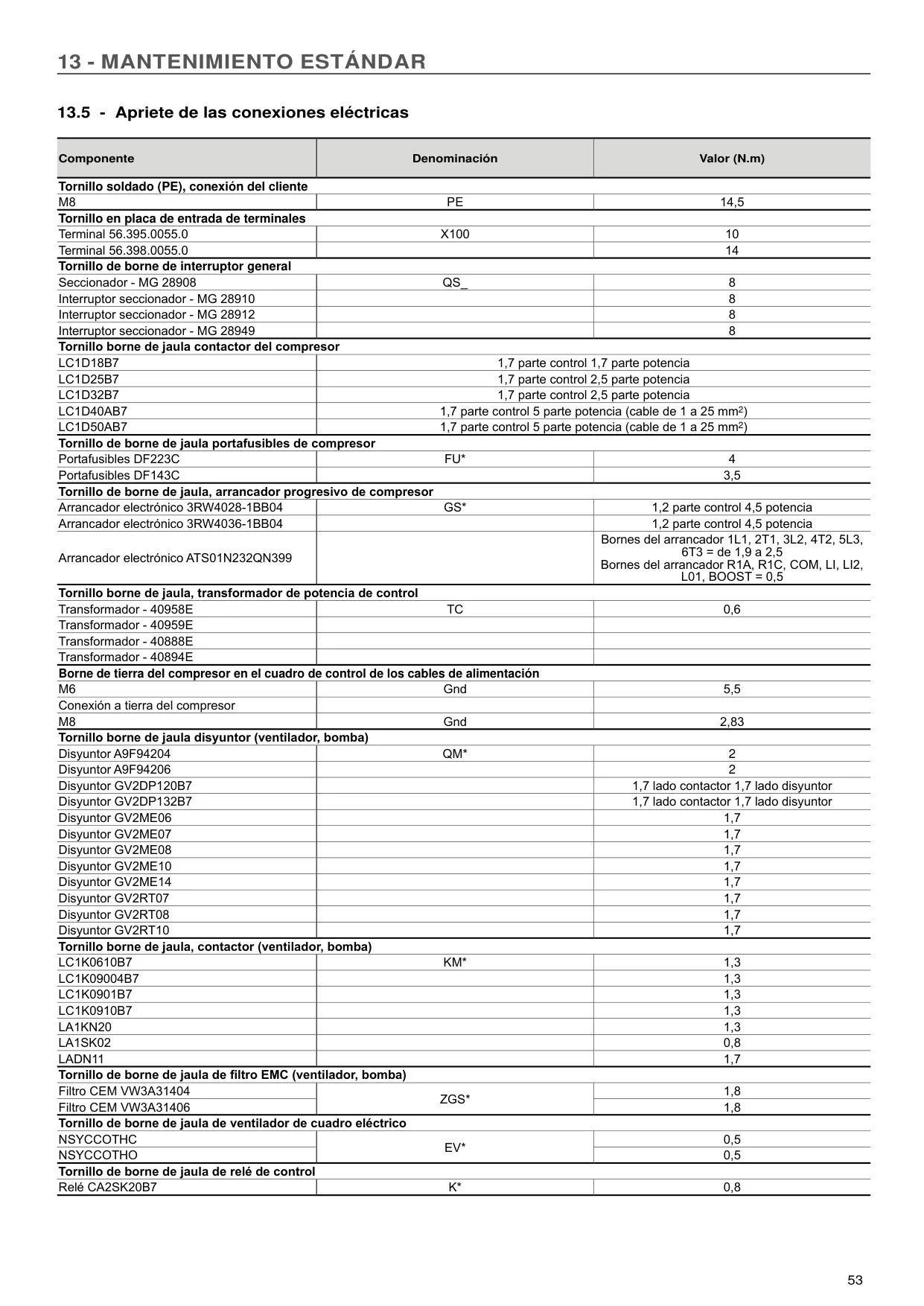

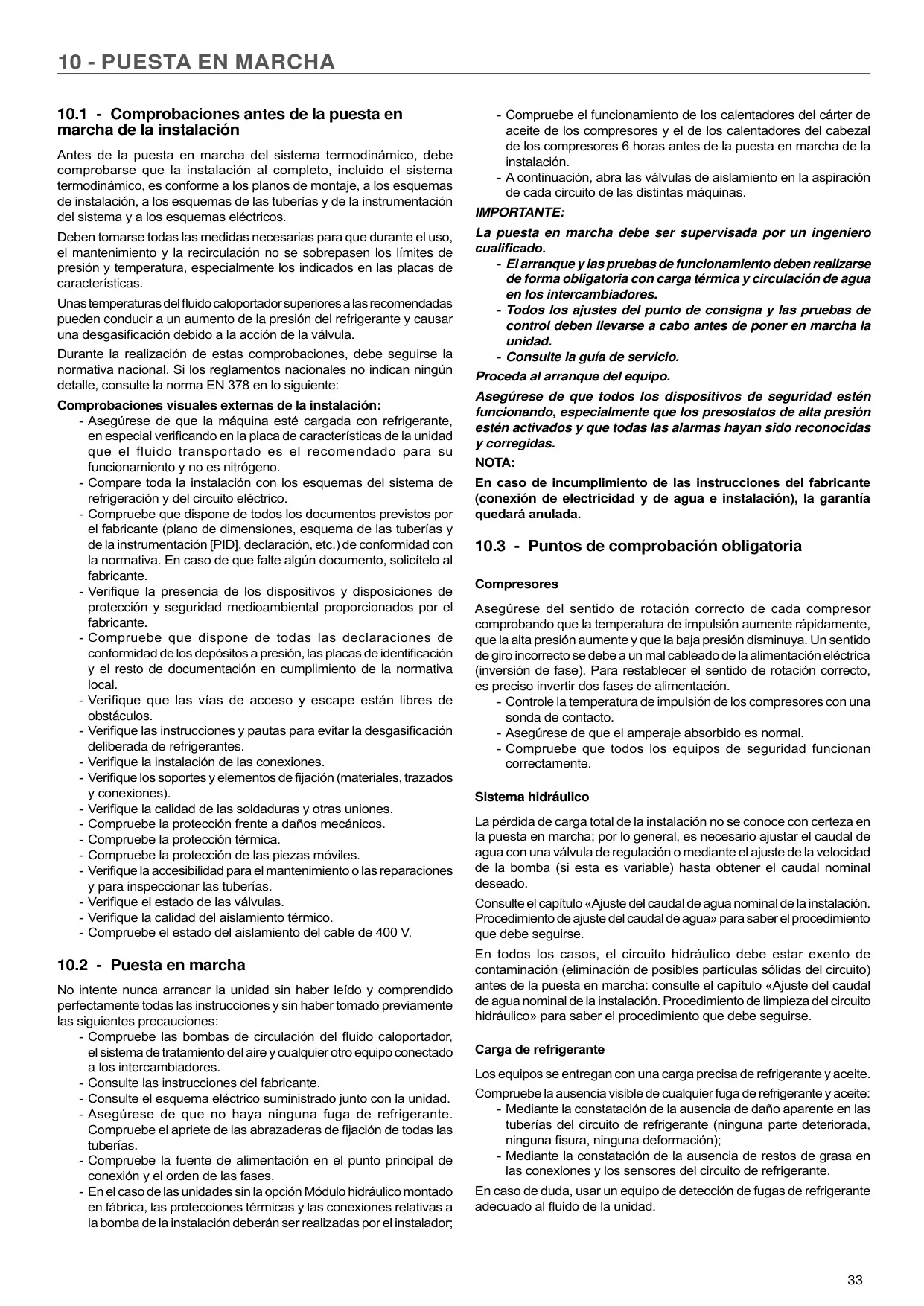

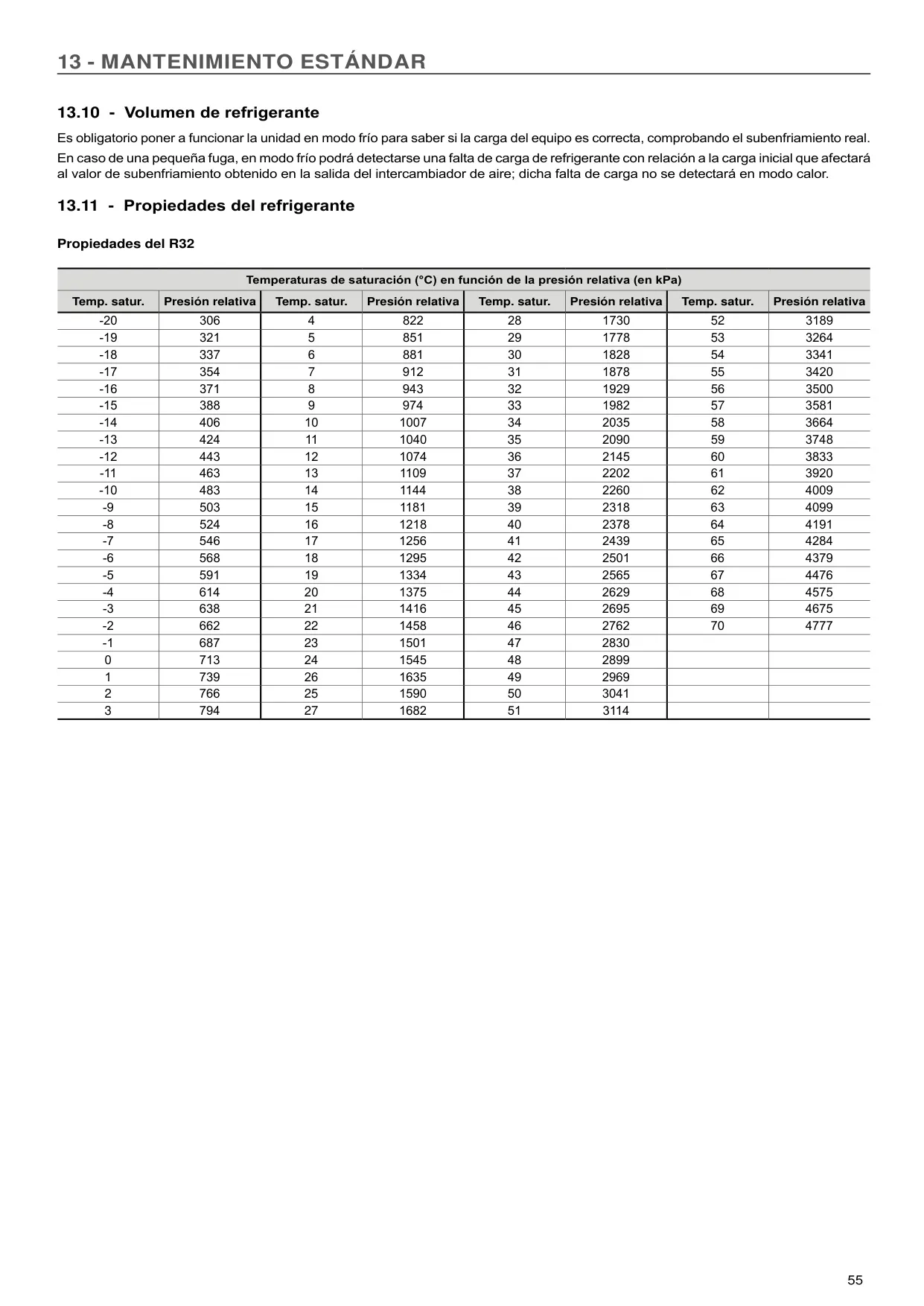

El mantenimiento regular es fundamental para garantizar el rendimiento óptimo y la longevidad del equipo, dividiéndose en tres niveles de complejidad. Desde inspecciones visuales básicas por el operador hasta intervenciones especializadas en el circuito frigorífico realizadas por personal cualificado del fabricante. La unidad cuenta con certificaciones Eurovent, ISO 14001 e ISO 9001, lo que subraya su compromiso con la calidad, la eficiencia y el respeto medioambiental, desde el diseño hasta el desguace y reciclaje de sus componentes.
