Manual del Controlador Carel ir33 en Español
Controlador Carel ir33
Instrucciones del Controlador Carel ir33
Aquí le ofrecemos el manual de Controlador Carel ir33 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Termostatos en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Controlador Carel ir33, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

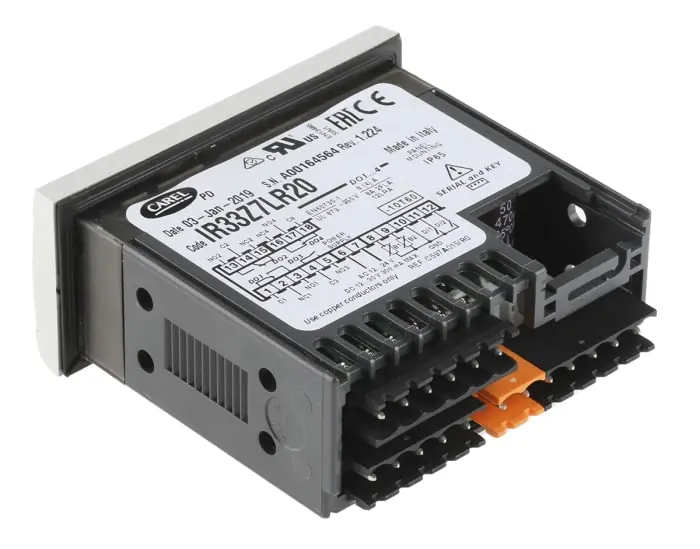

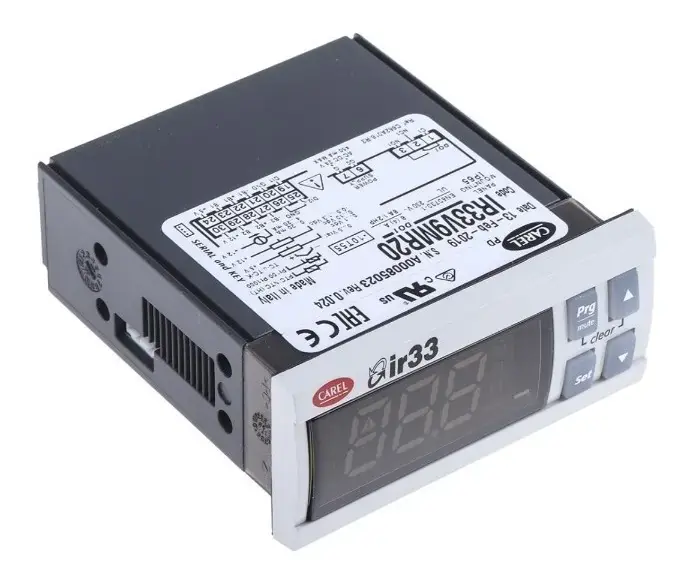

Imágenes del Producto

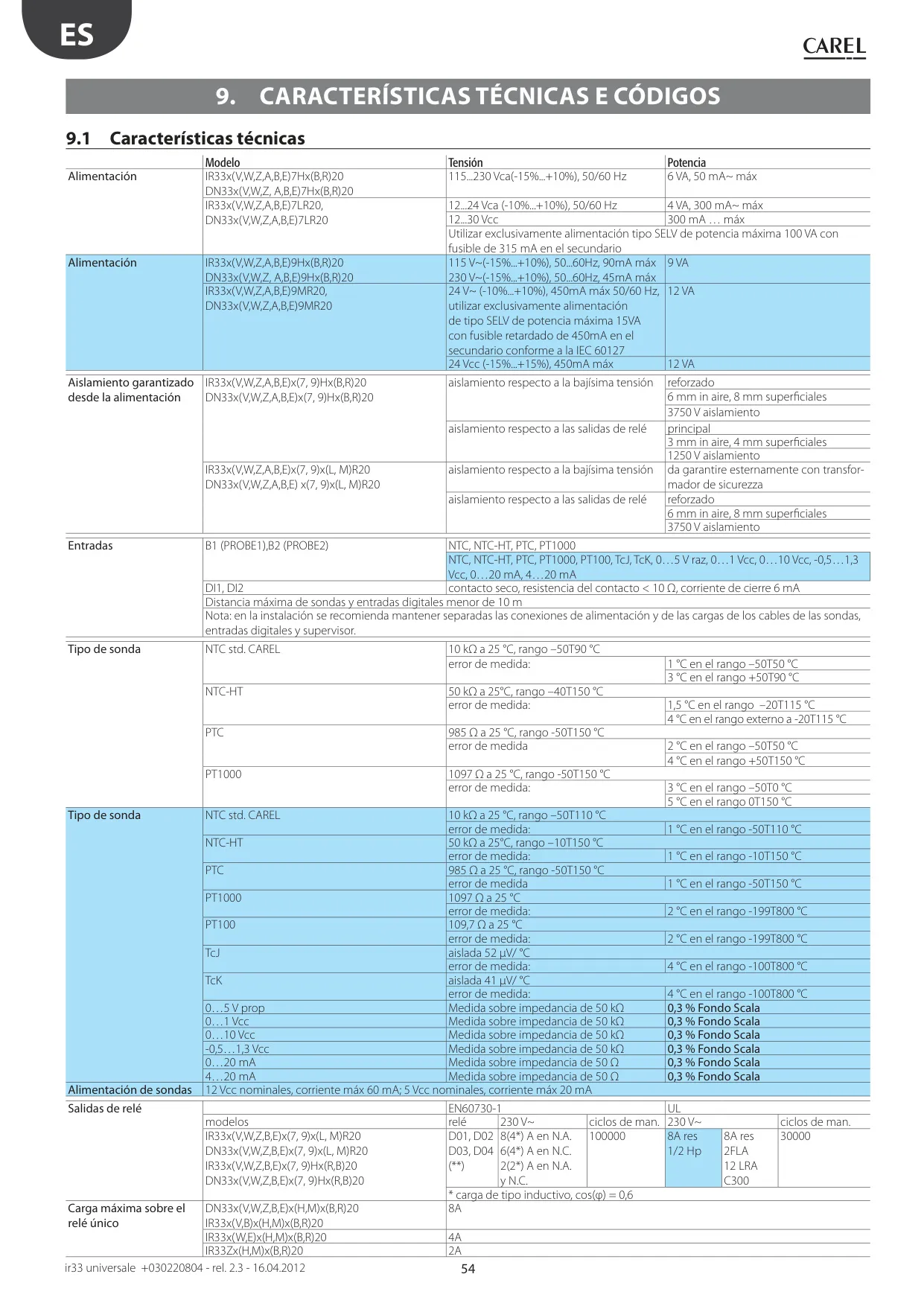

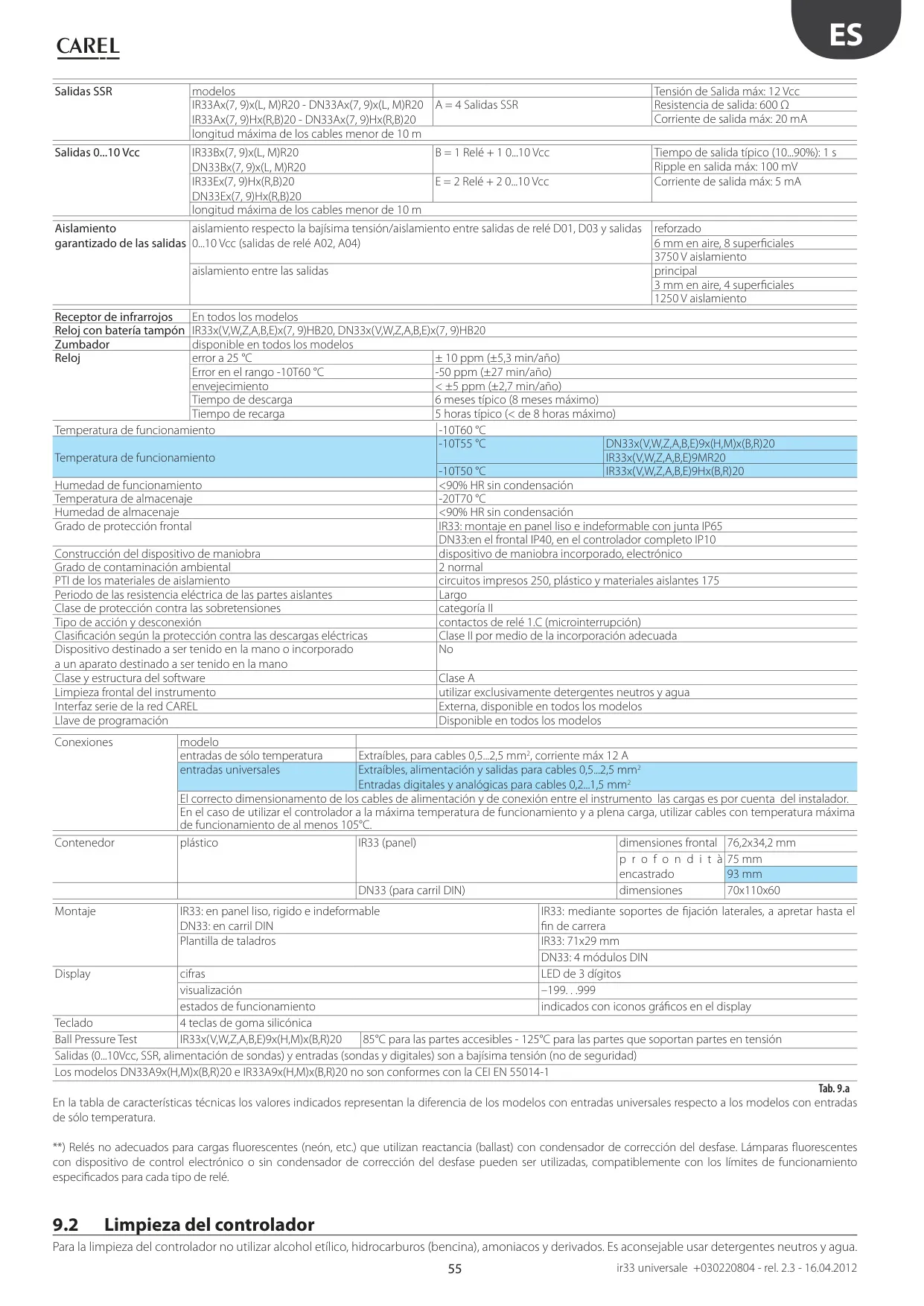

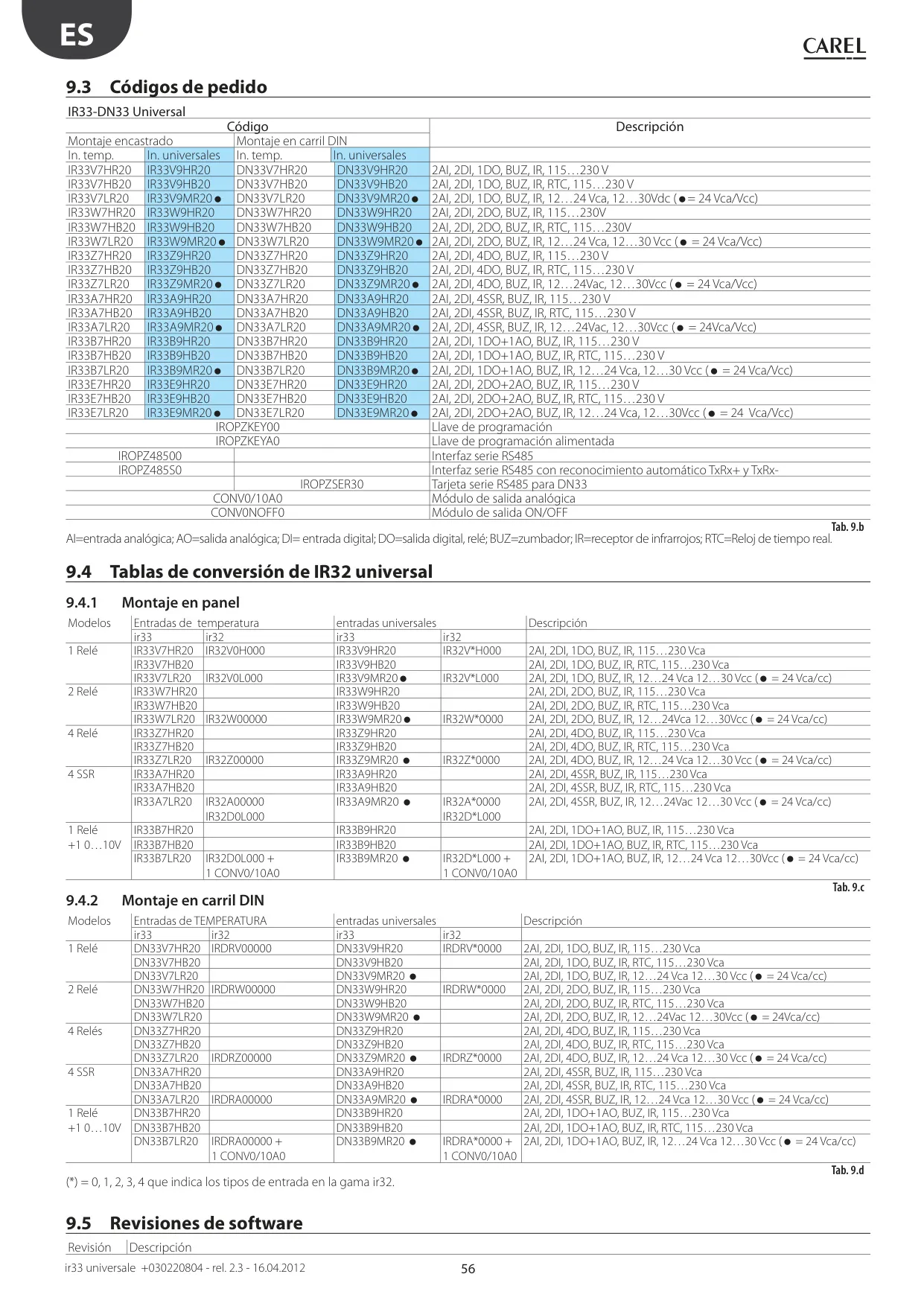

Especificaciones del Controlador Carel ir33

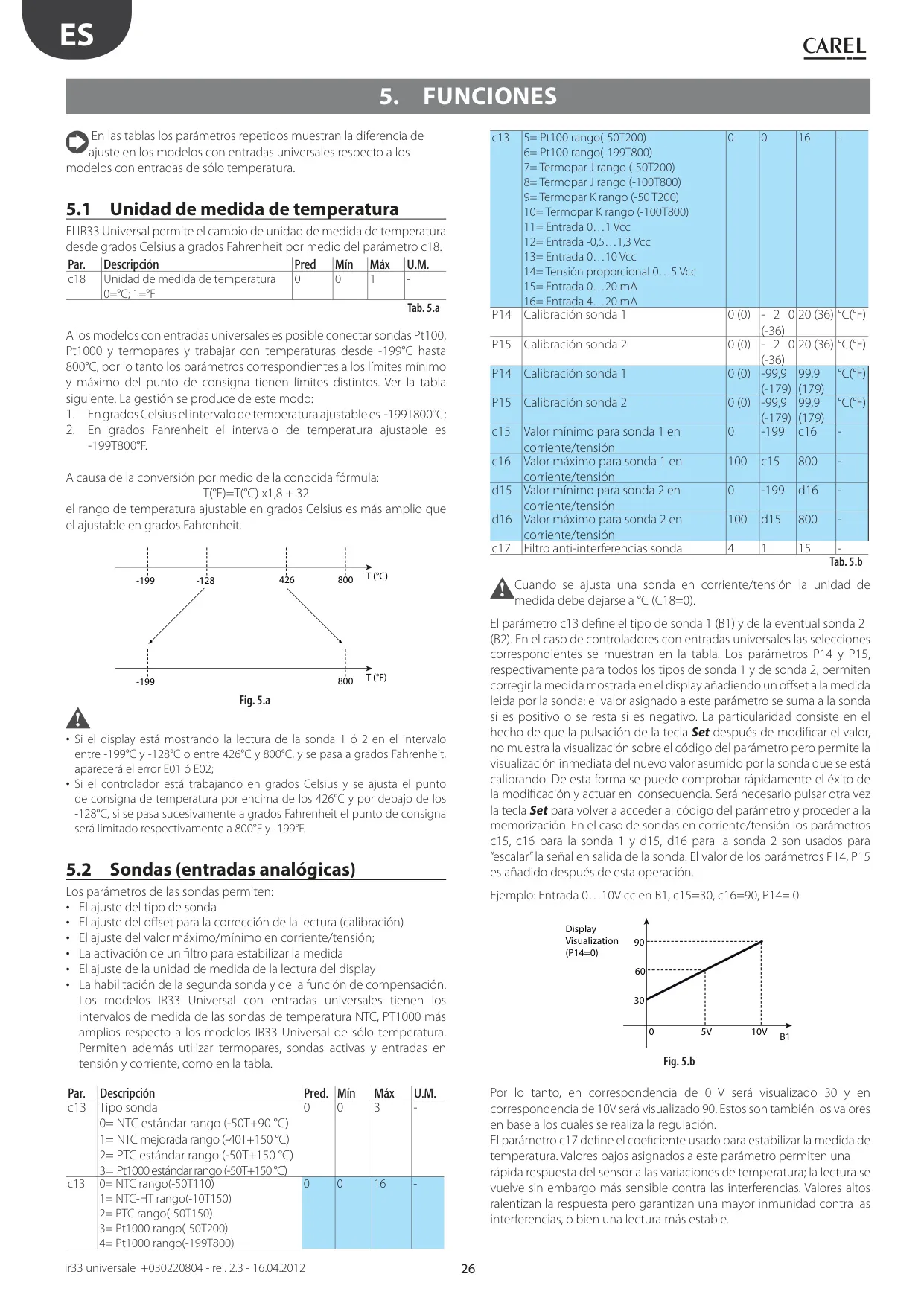

| Característica | Especificación (Modelo IR33V9HB20) |
|---|---|
| Tipo de Montaje | En panel |
| Entradas Analógicas (AI) | 2 |
| Entradas Digitales (DI) | 2 (contacto seco, resistencia < 10 Ω, corriente de cierre 6 mA) |
| Salidas Digitales (DO) | 1 relé (8(4) A en N.A. @ 230 V~, 6(4) A en N.C. @ 230 V~) |
| Alimentación Eléctrica | 115…230 Vca (-15%…+10%), 50/60 Hz |
| Potencia Máxima | 9 VA (45 mA~ máx. a 230V~) |
| Tipos de Sondas Soportadas (Entradas Universales) | NTC, NTC-HT, PTC, PT1000, PT100, TcJ, TcK, 0…5 V prop., 0…1 Vcc, 0…10 Vcc, -0,5…1,3 Vcc, 0…20 mA, 4…20 mA |
| Rango de Medida de Temperatura (Display) | -199 a +800 °C (o °F) |
| Precisión de Medida (NTC estándar CAREL) | ±1 °C en el rango -50T110 °C |
| Comunicación | Receptor de infrarrojos (IR), Conexión en red (vía tarjeta serie RS485 opcional) |
| Funciones Especiales | Zumbador (BUZ), Reloj de Tiempo Real (RTC) |
| Temperatura de Funcionamiento | -10 a 50 °C (para modelos IR33 con entradas universales y alimentación 115-230 Vca) |
| Temperatura de Almacenamiento | -20 a 70 °C |
| Humedad de Funcionamiento/Almacenamiento | <90% HR sin condensación |
| Grado de Protección Frontal | IP65 (montaje en panel liso e indeformable con junta) |
| Dimensiones Frontales (IR33) | 76.2 x 34.2 mm |
| Profundidad de Empotramiento (IR33) | 75 mm (93 mm total) |
| Display | LED de 3 dígitos, visualización -199…999 |
Detalles del Controlador Carel ir33

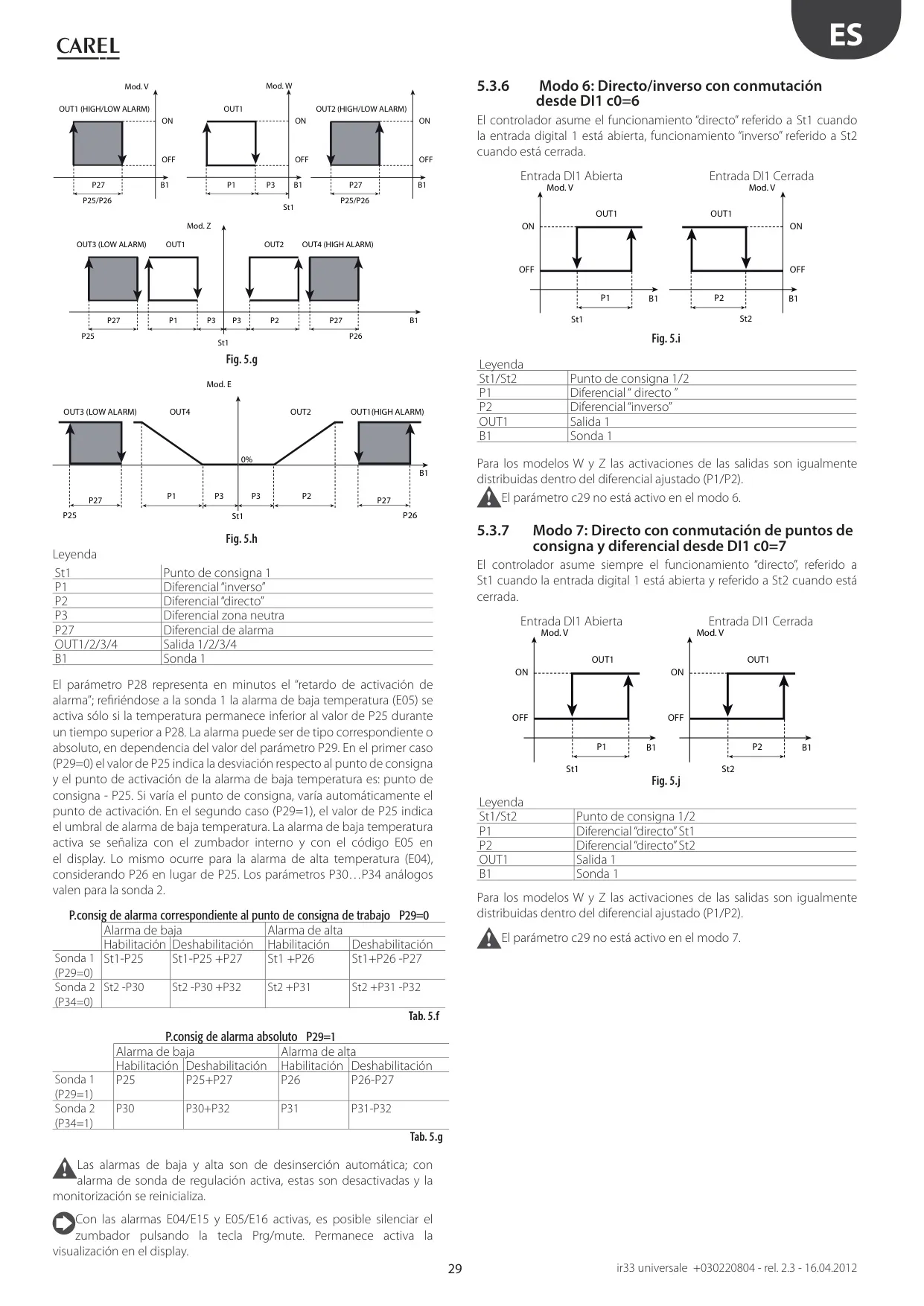

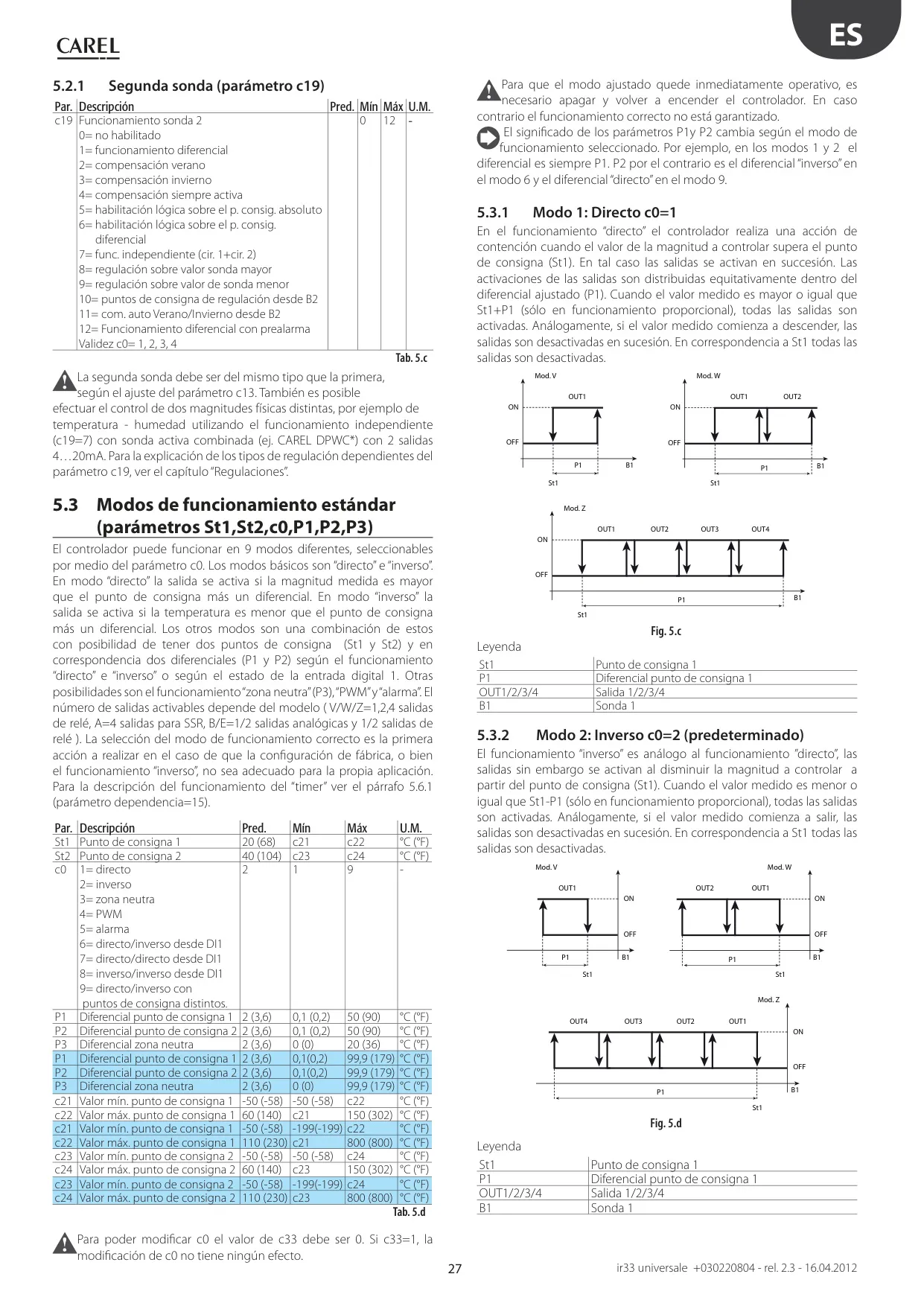

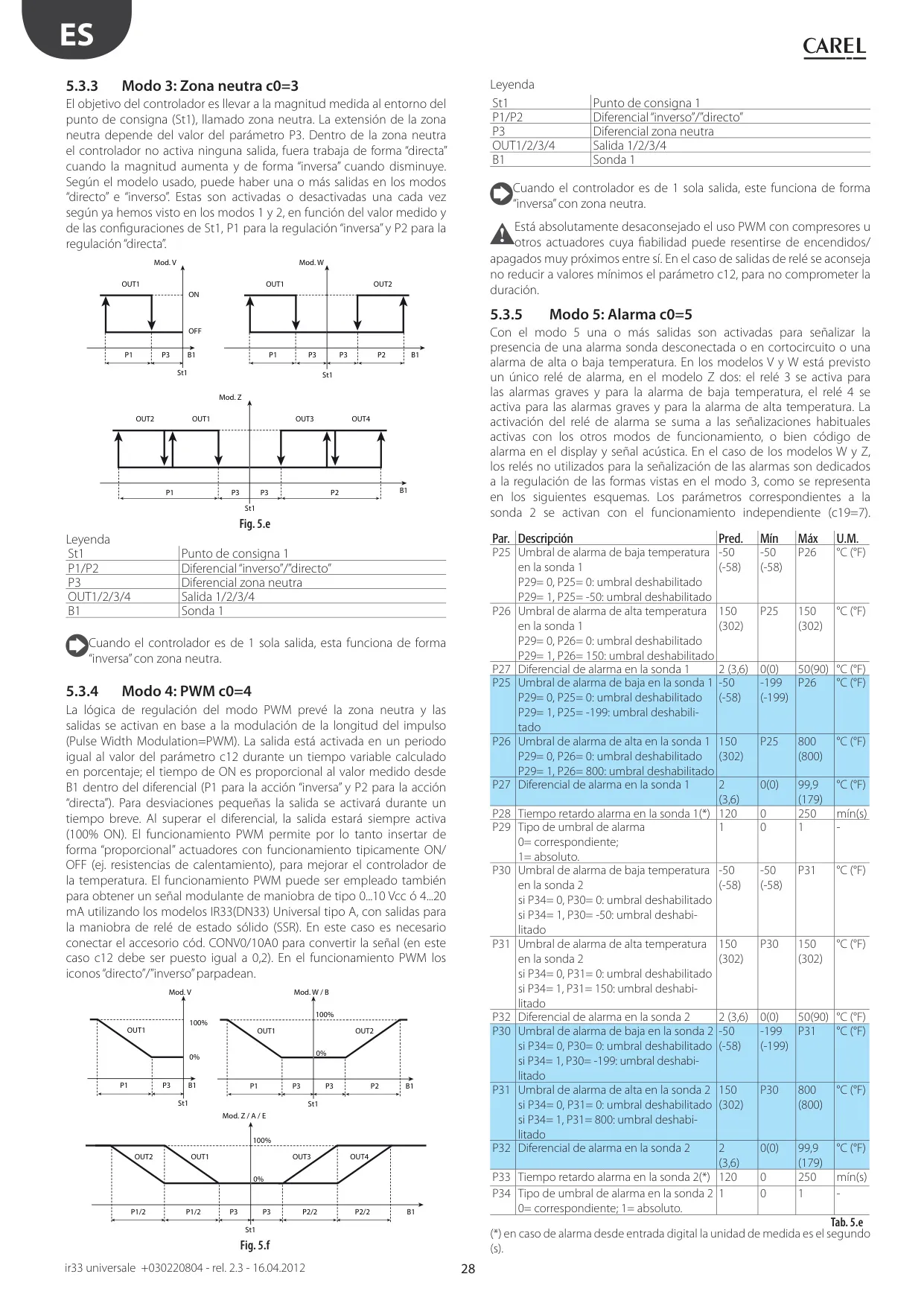

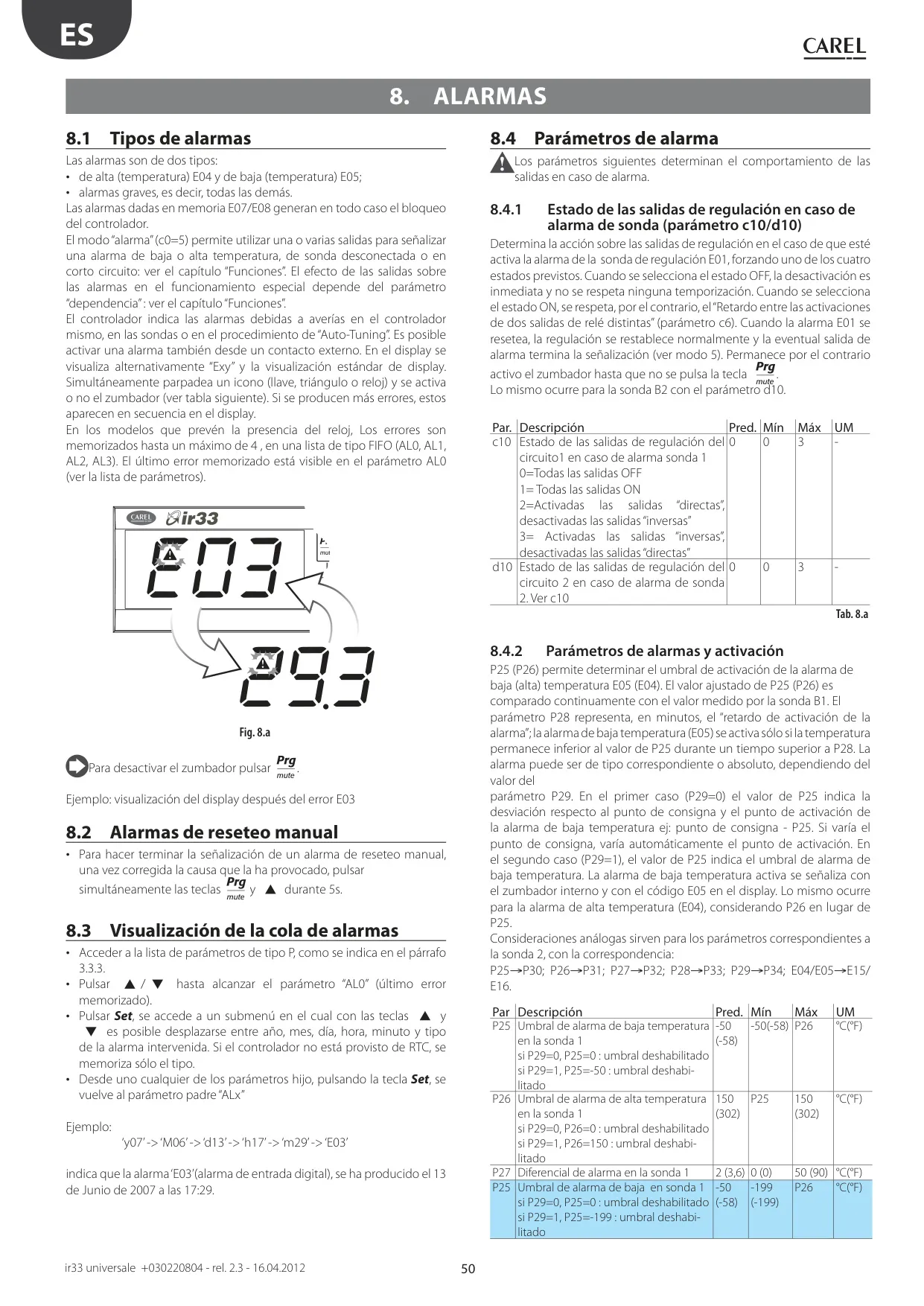

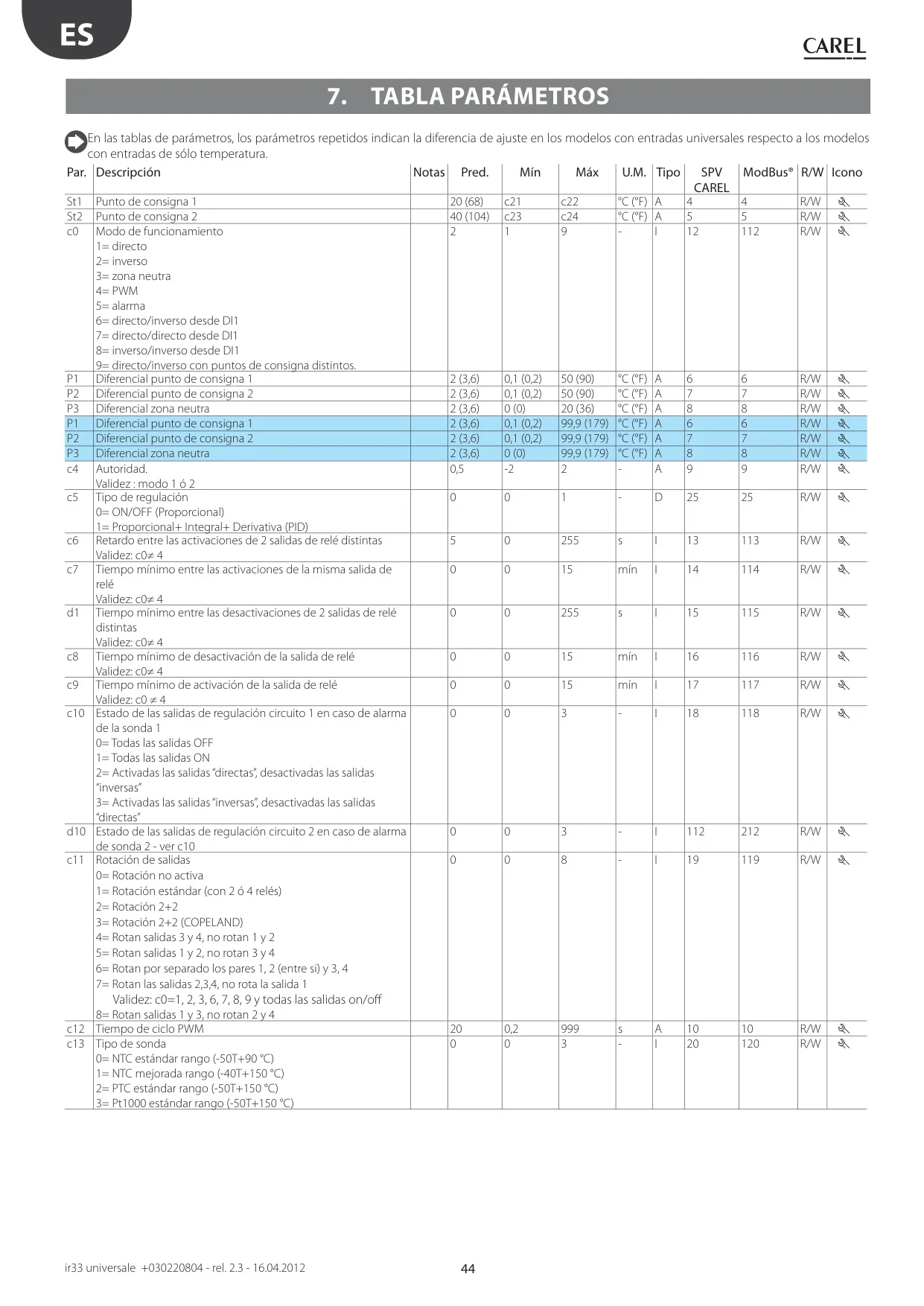

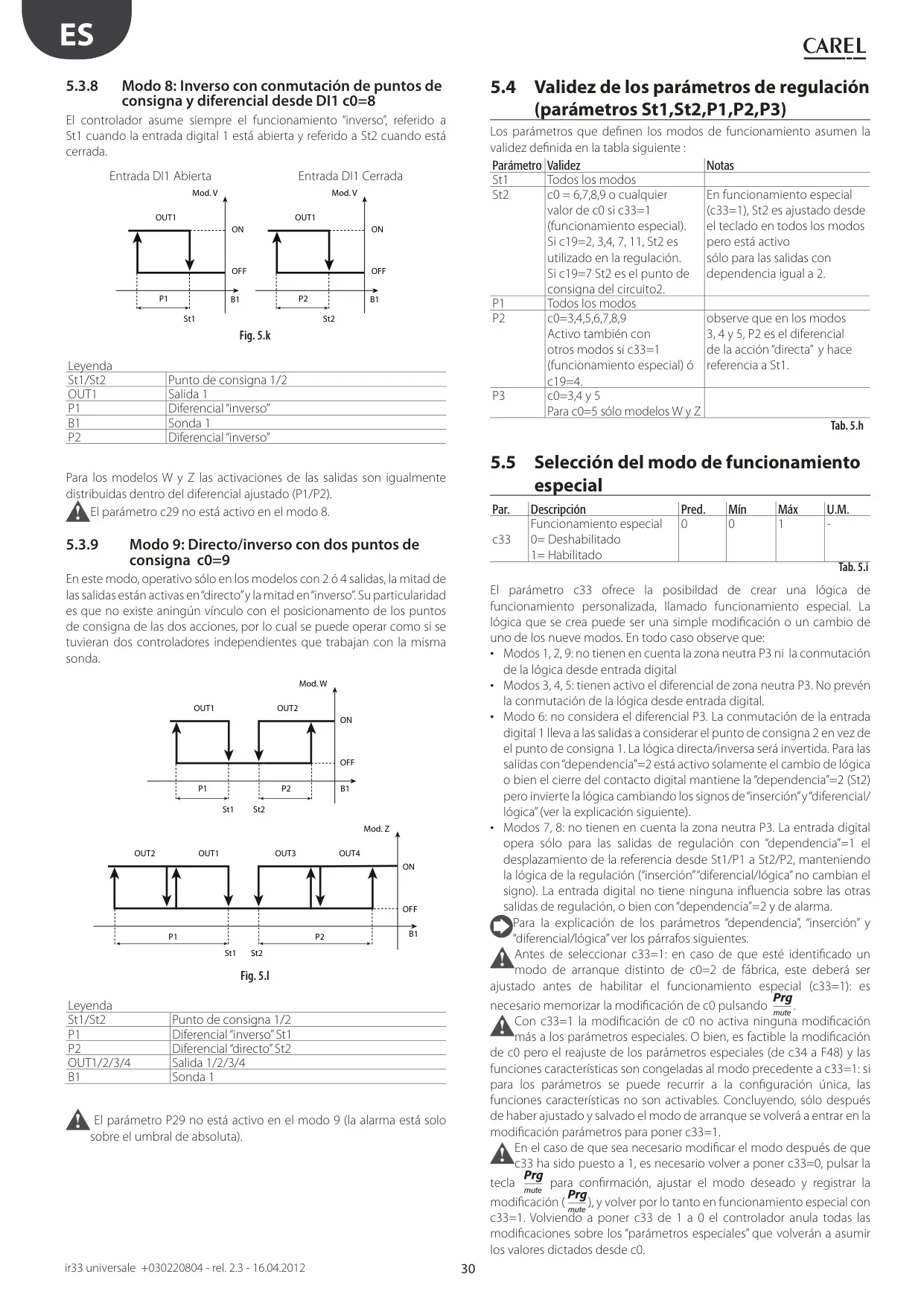

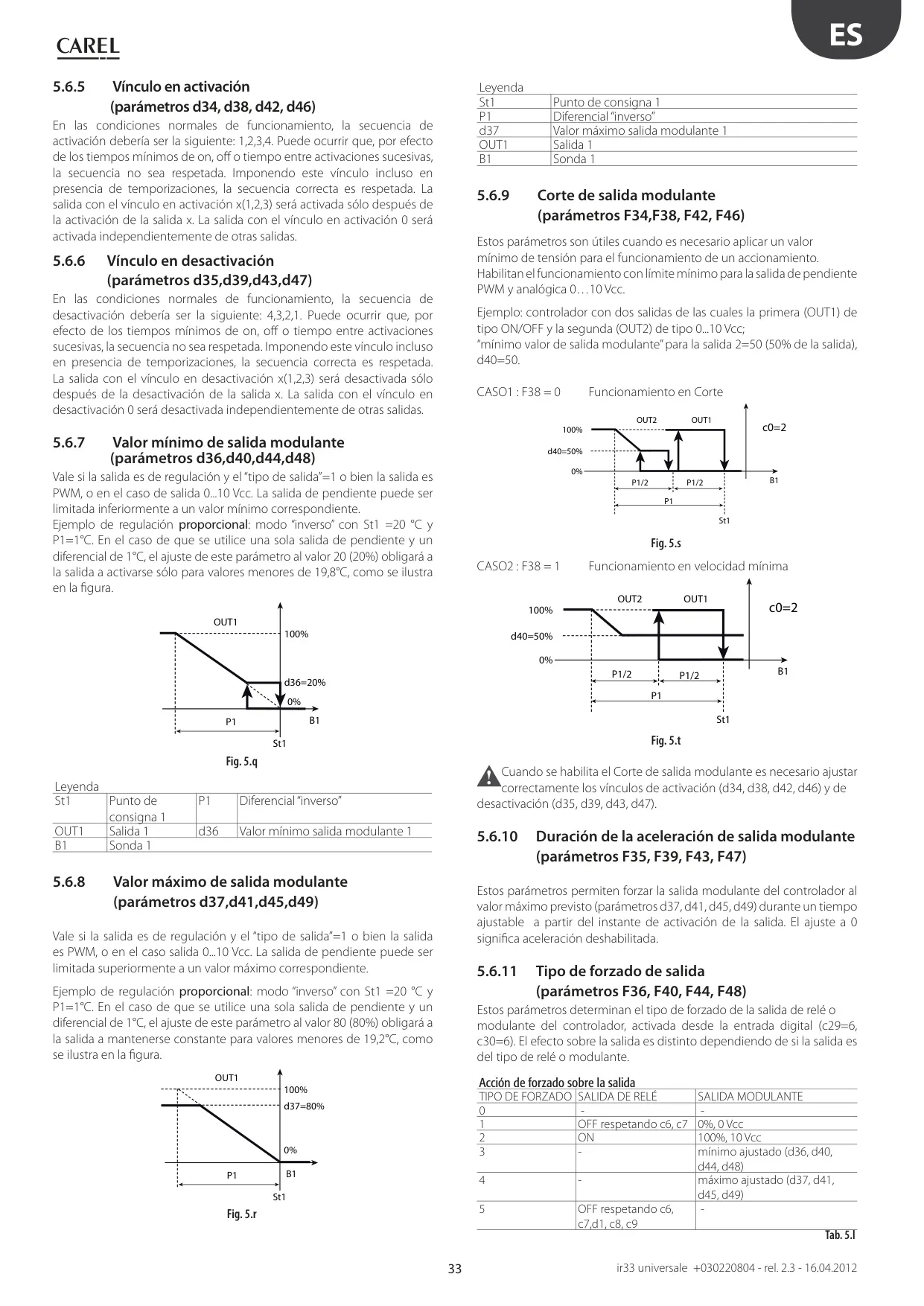

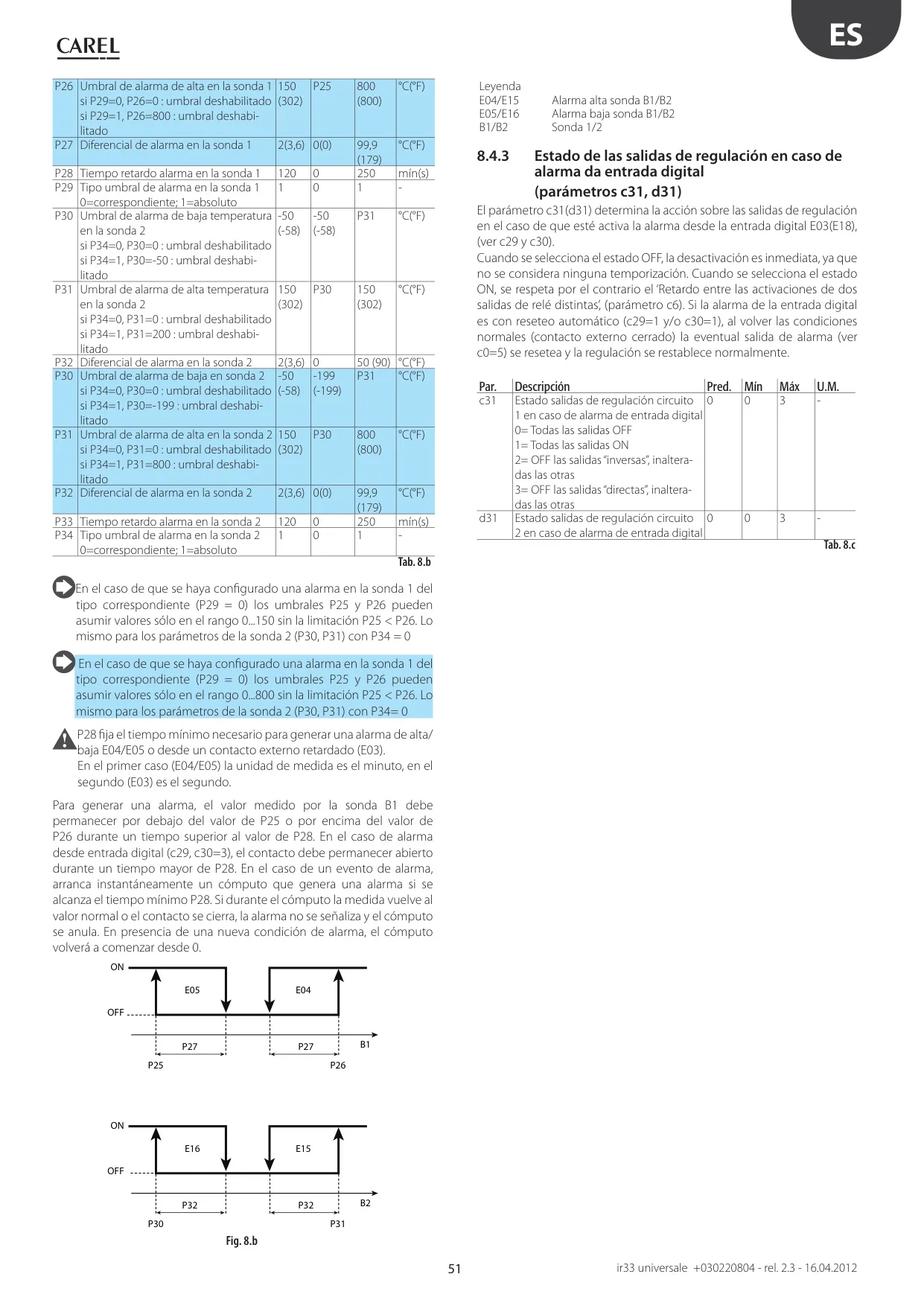

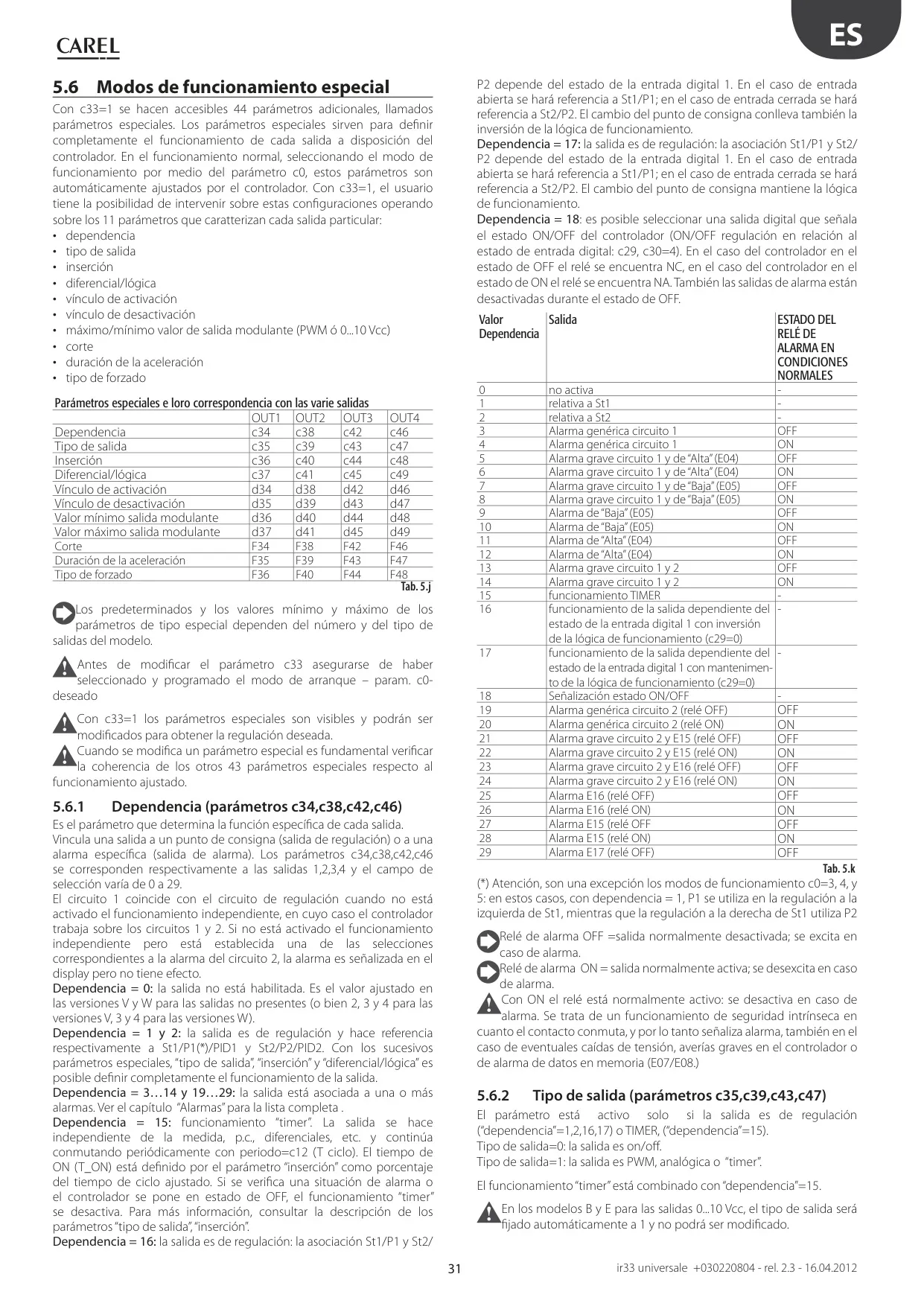

El Controlador Carel ir33 ofrece avanzadas funcionalidades para un control preciso en aplicaciones HVAC. Soporta diversos modos de operación, incluyendo el modo directo para refrigeración, inverso para calefacción, y la gestión de zonas neutras sin salidas activas. Para un control más matizado, el modo PWM (Pulse Width Modulation) permite la activación proporcional de actuadores ON/OFF, mejorando la estabilidad de la temperatura. También cuenta con un modo de alarma integrado que utiliza salidas dedicadas para señalar condiciones críticas, proporcionando una adaptabilidad sustancial seleccionable por el usuario mediante el parámetro c0.

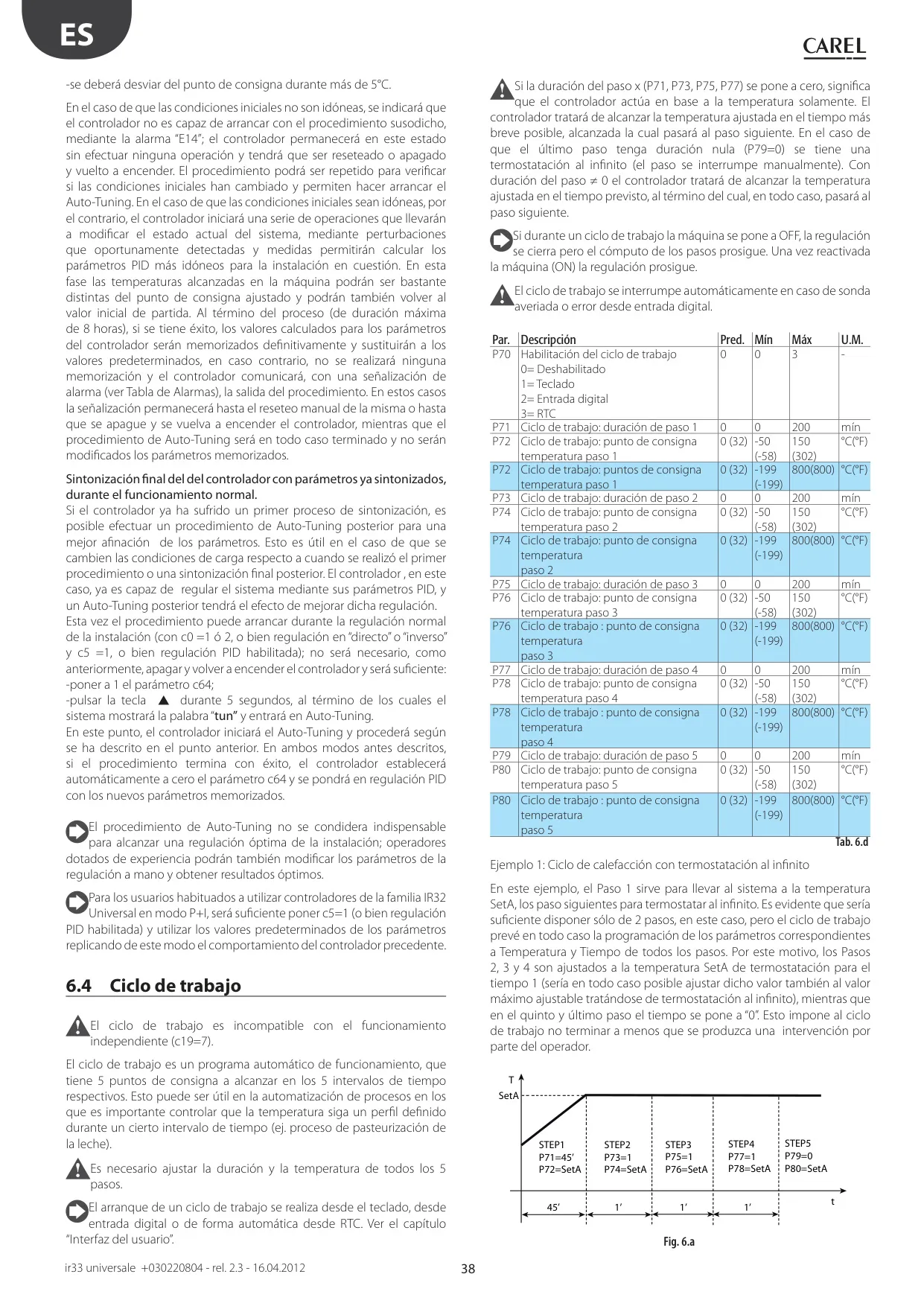

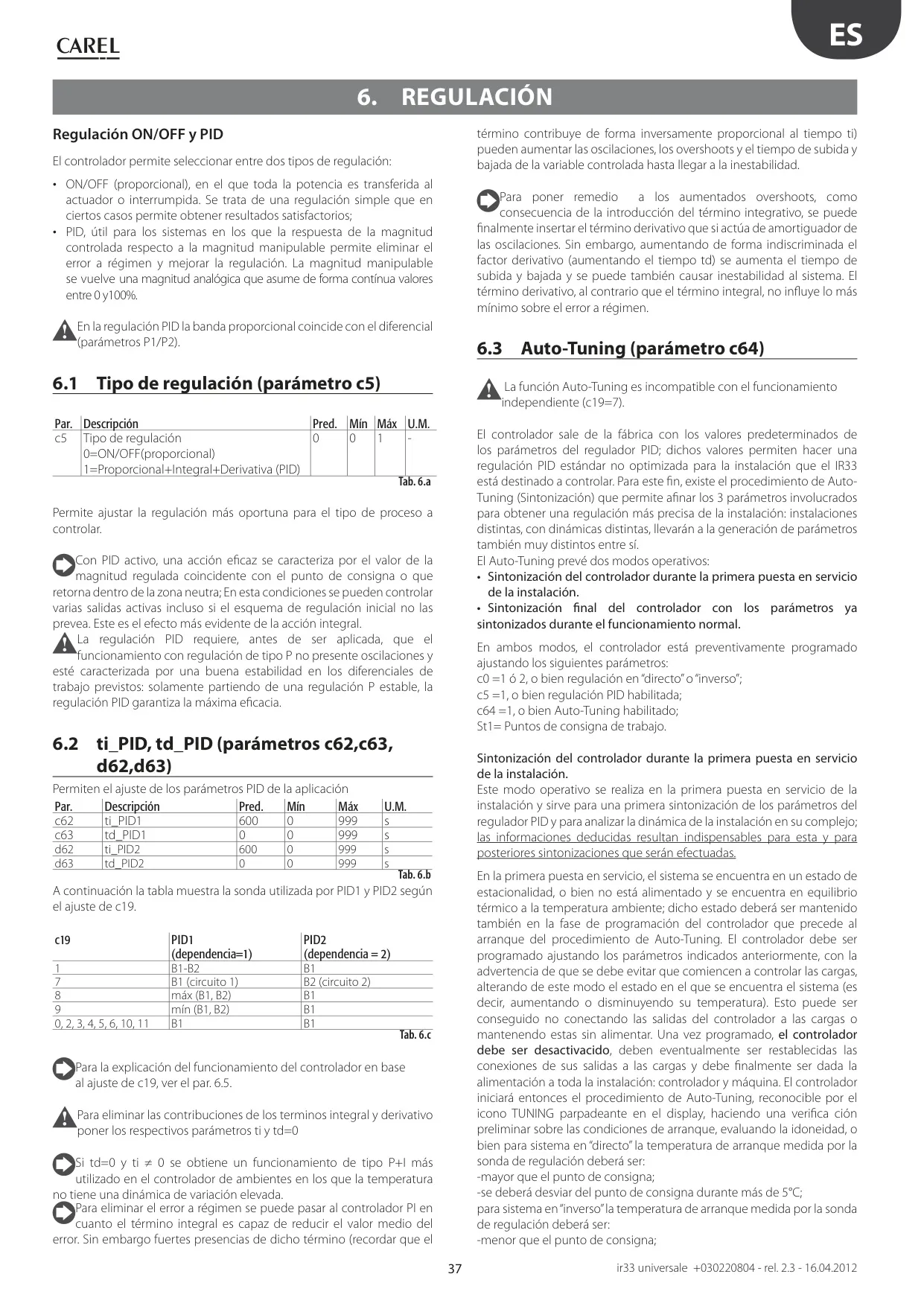

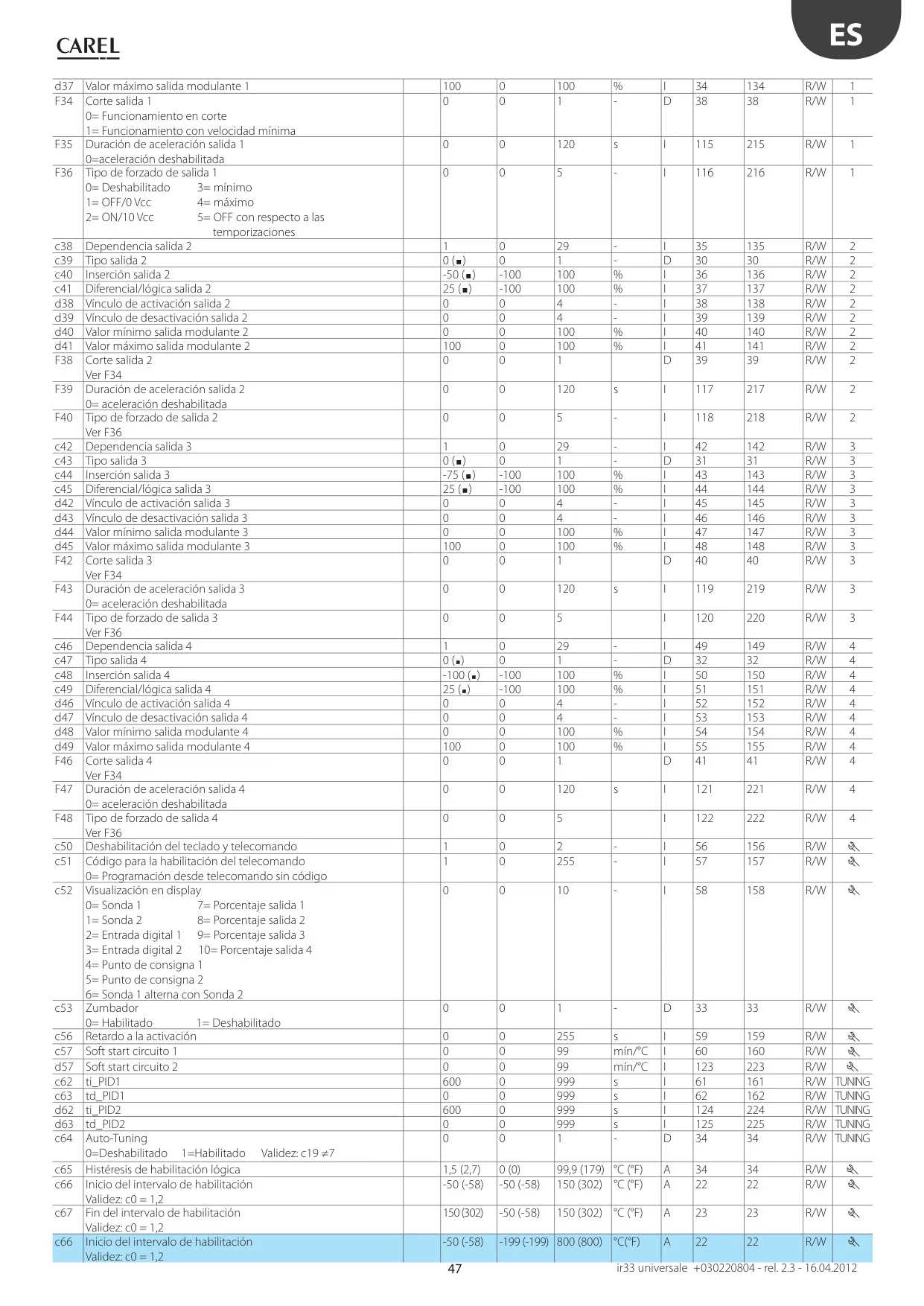

Más allá del control básico ON/OFF, el ir33 soporta una sofisticada regulación Proporcional, Integral y Derivativa (PID). Esto permite una respuesta más refinada, minimizando errores en régimen permanente y mejorando la estabilidad del sistema, especialmente con cargas térmicas dinámicas. El controlador incluye una función de Auto-Tuning (c64) que calibra automáticamente los parámetros PID. Este proceso se puede realizar tanto al inicio como durante la operación normal para adaptarse a condiciones cambiantes, asegurando un control preciso y eficiente sin necesidad de ajustes manuales expertos.

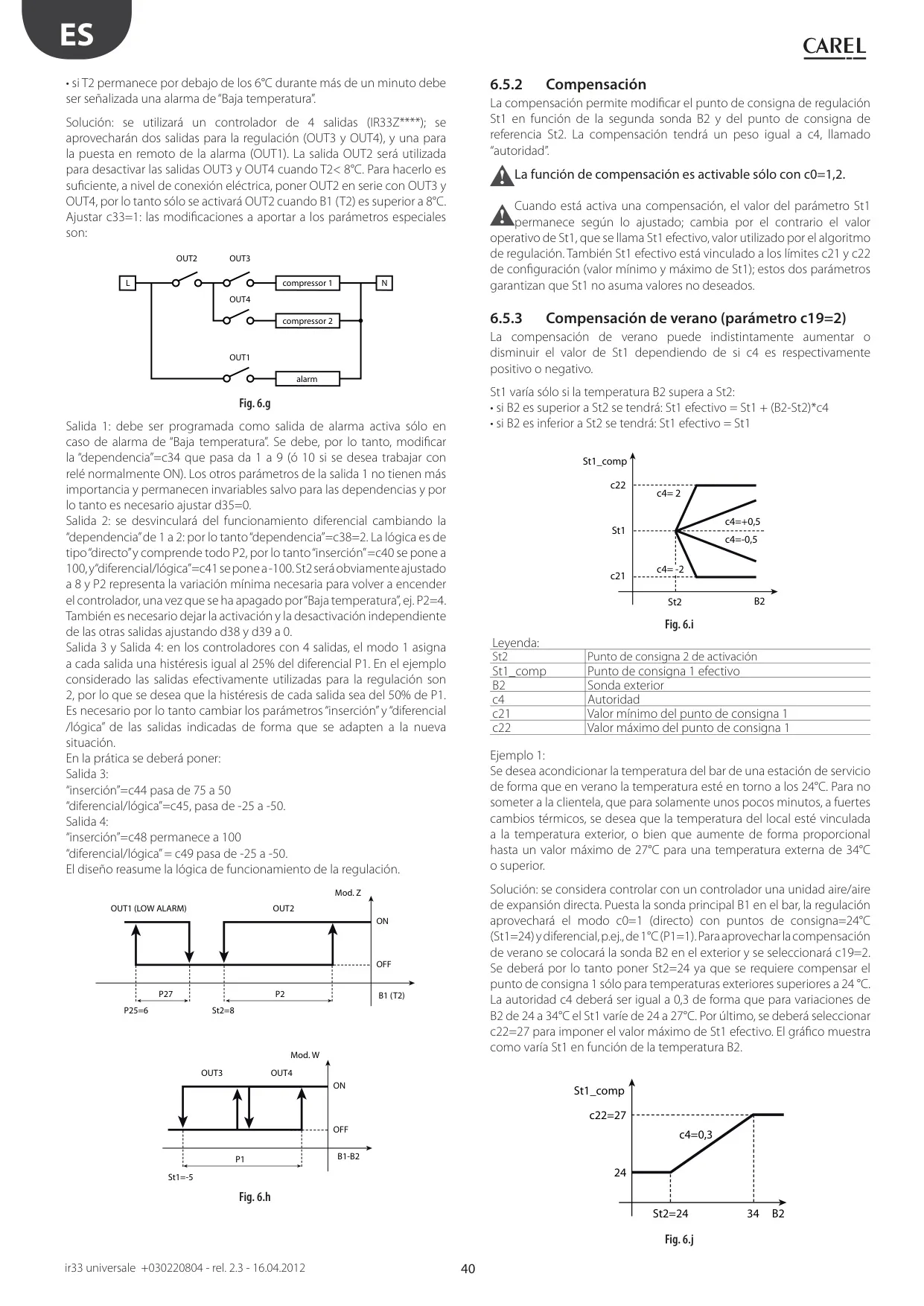

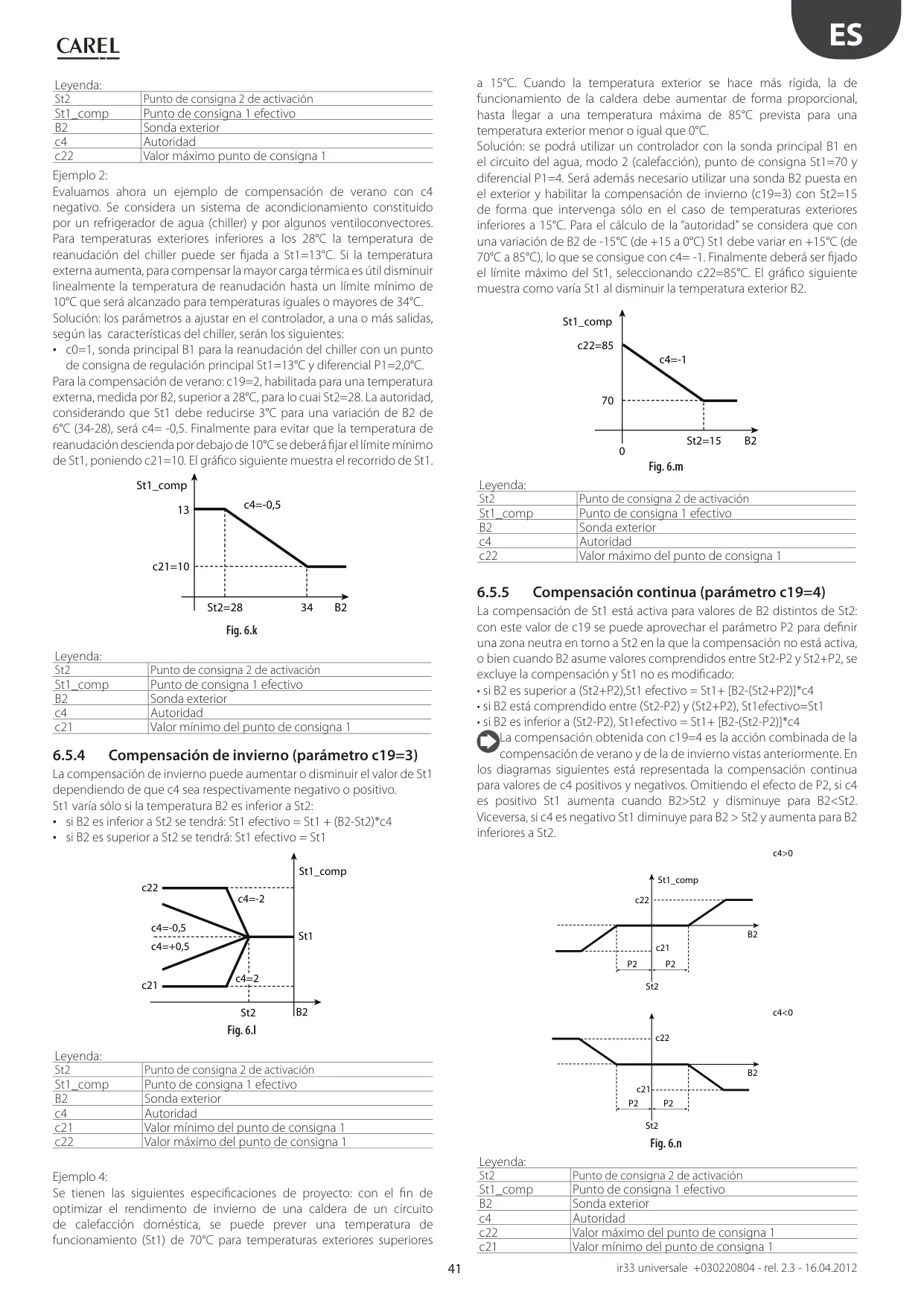

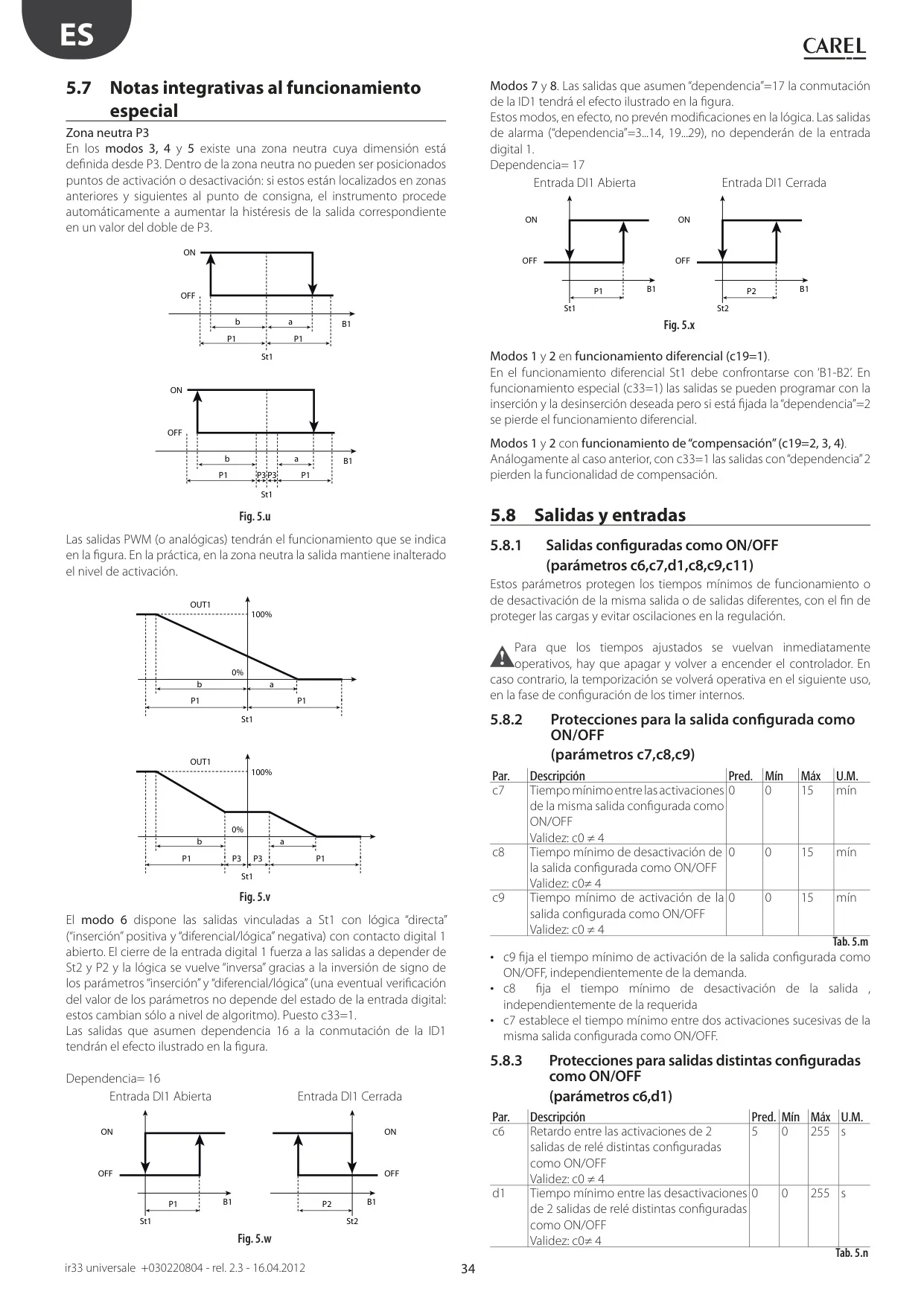

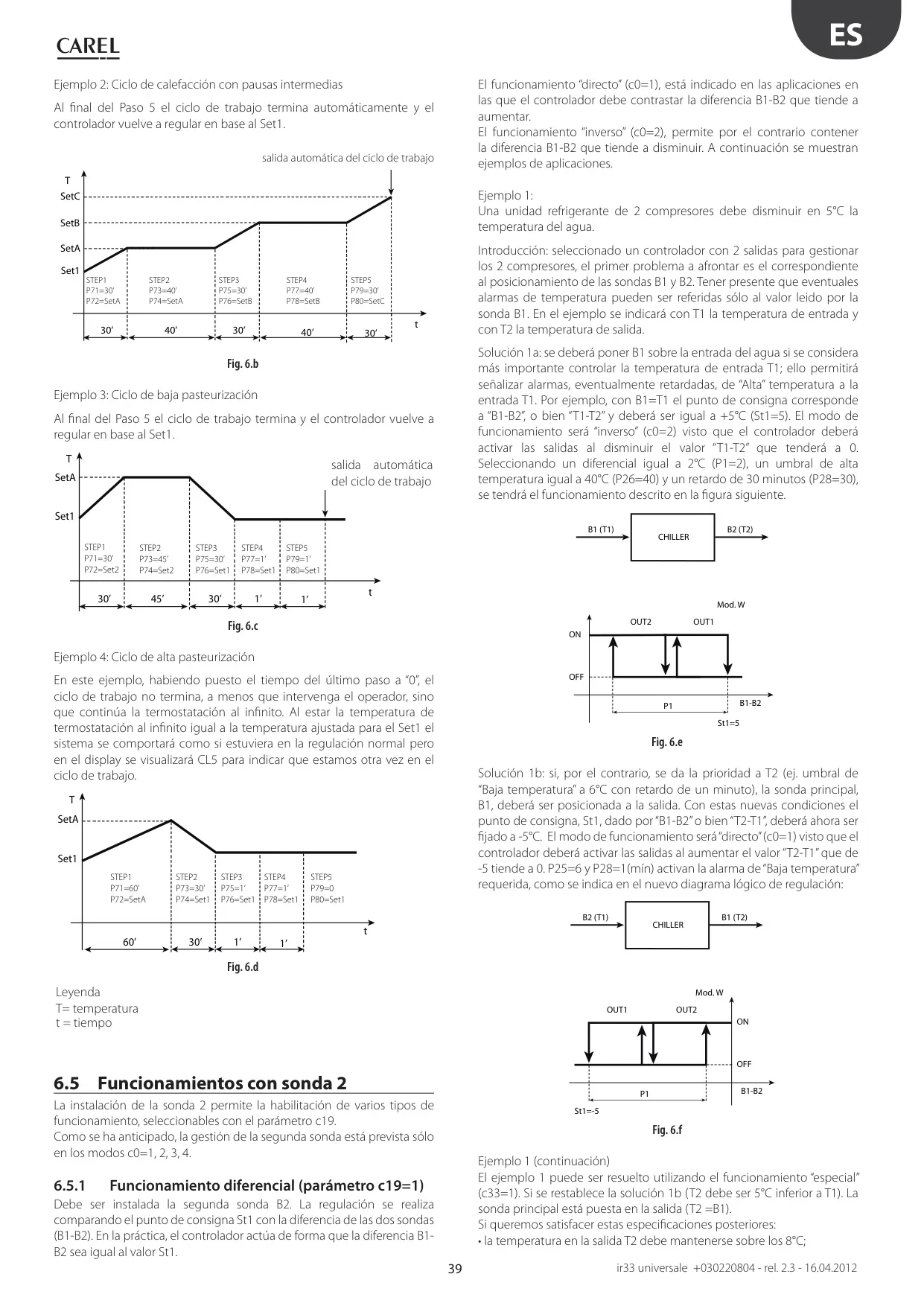

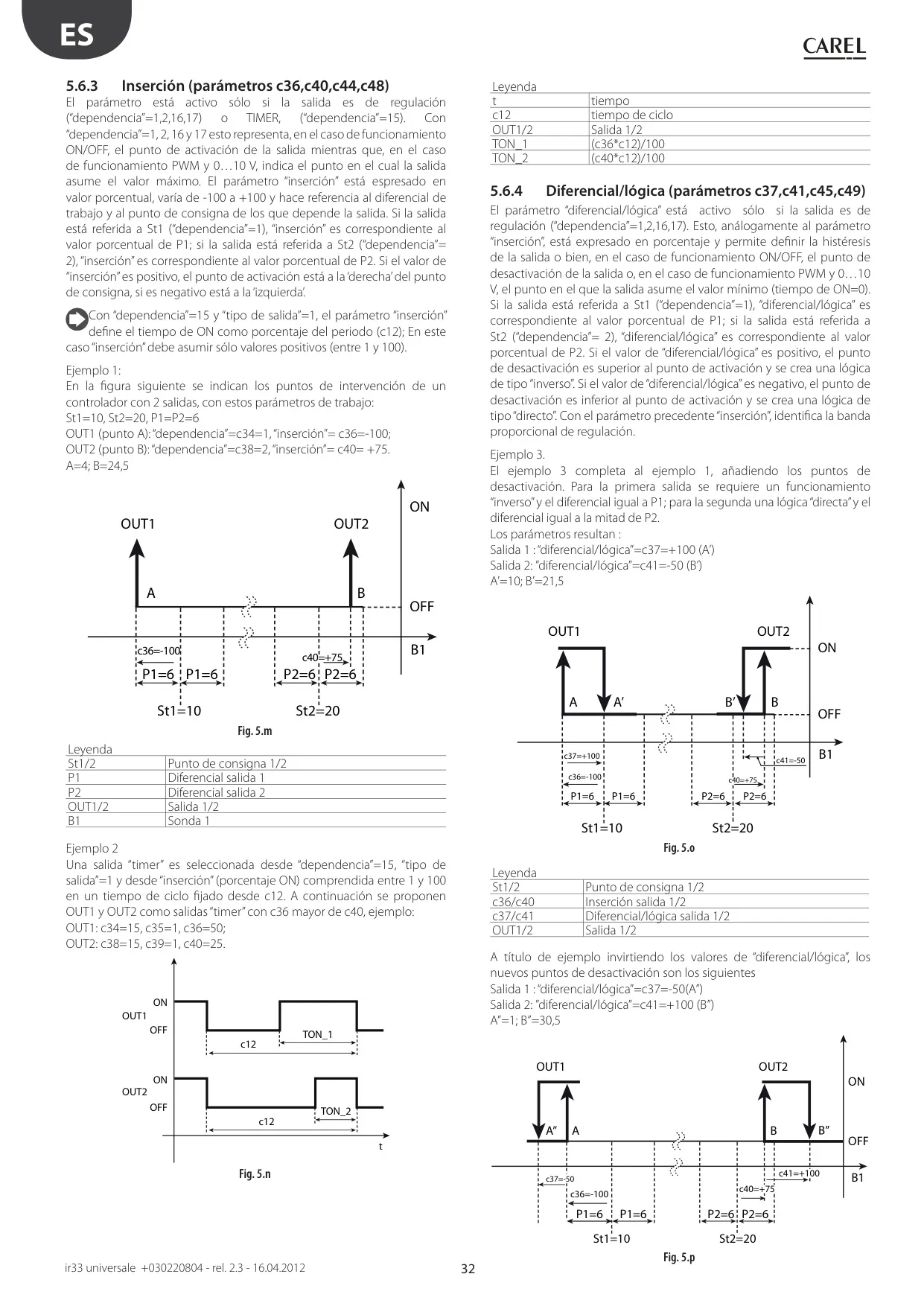

La integración de una segunda sonda amplía significativamente las capacidades del controlador. Habilita el control diferencial (por ejemplo, gestionando diferencias de temperatura entre dos puntos) y la compensación basada en condiciones externas. Esta compensación ajusta el setpoint primario (St1) según la lectura de la segunda sonda (B2) y un setpoint de referencia (St2), con una "autoridad" ajustable (c4). Esta adaptabilidad optimiza el consumo energético, permitiendo que el controlador reaccione de forma inteligente a los cambios ambientales.

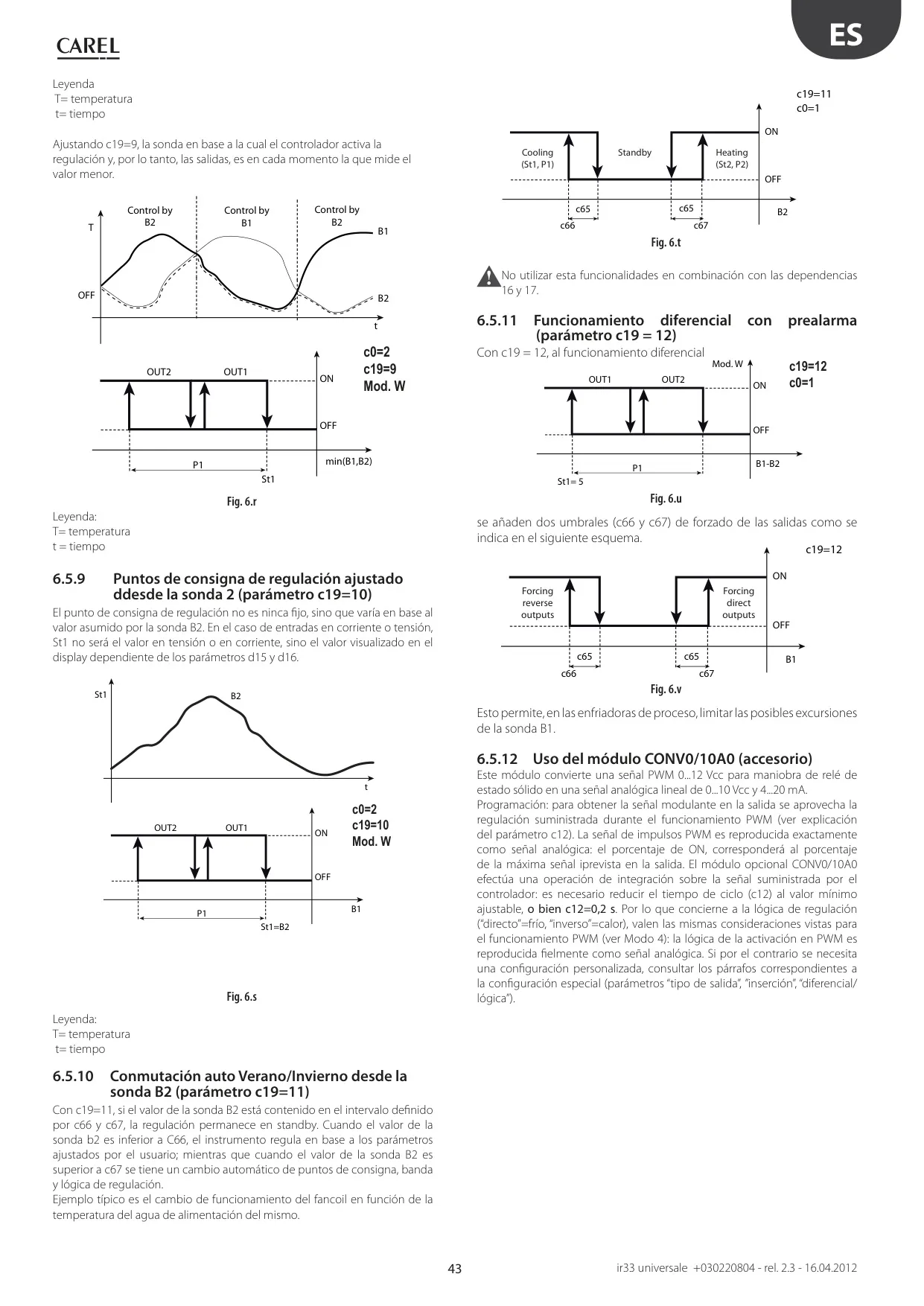

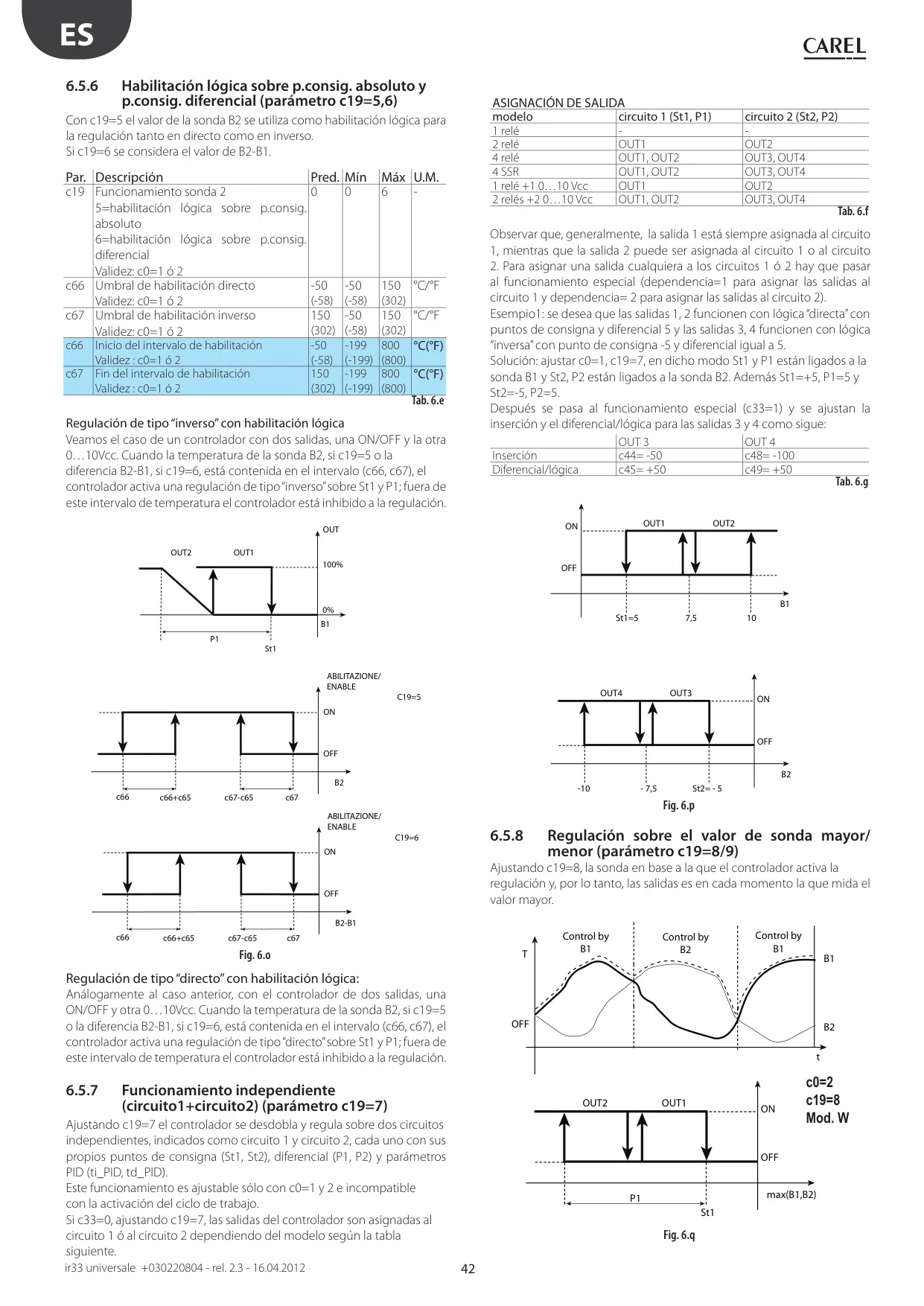

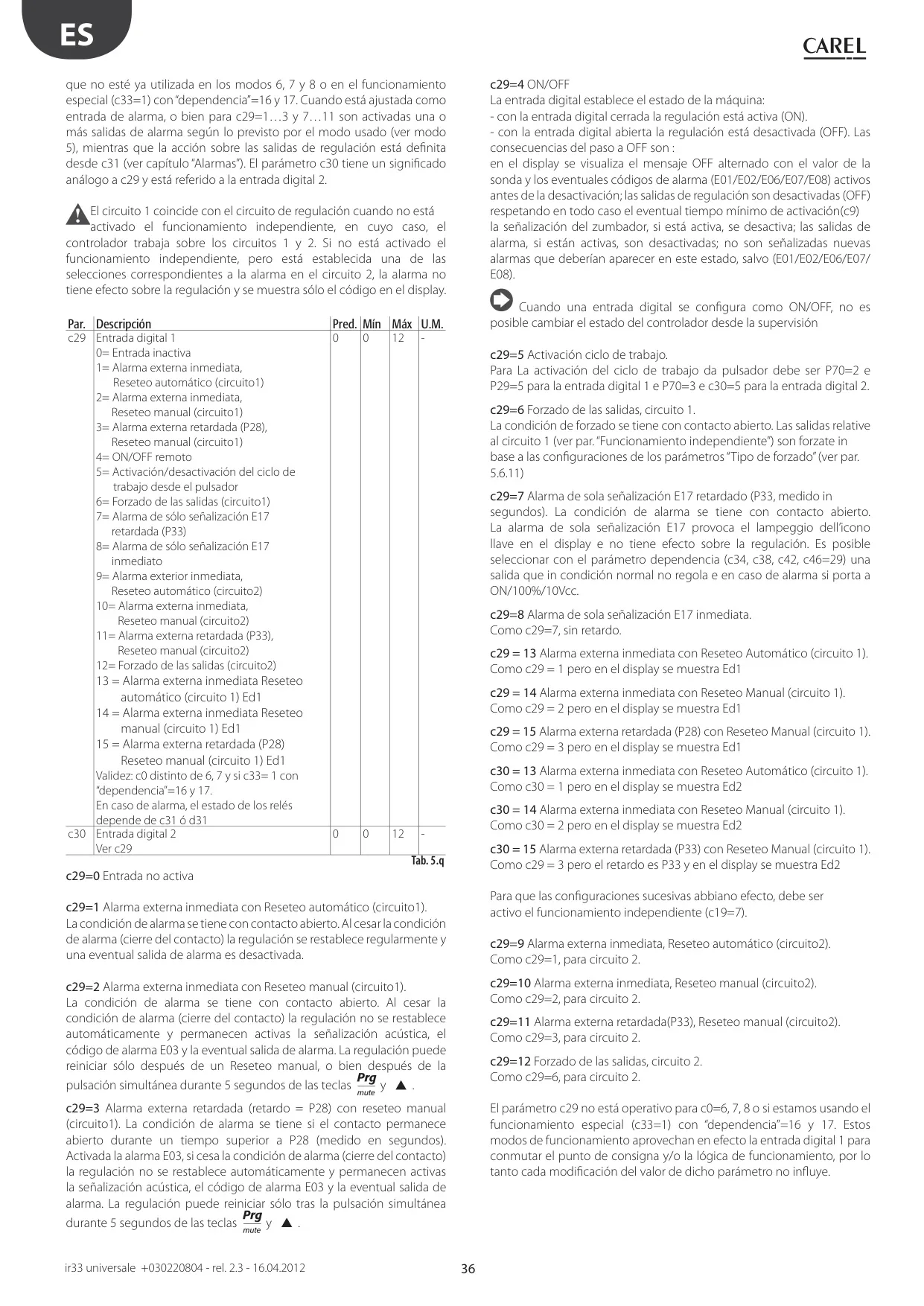

El ir33 también soporta un modo de regulación dual independiente (c19=7), permitiéndole gestionar simultáneamente dos circuitos de control distintos, cada uno con sus propios setpoints, diferenciales y parámetros PID. Esta característica transforma un único controlador en una herramienta versátil para sistemas complejos, donde dos magnitudes físicas o zonas diferentes requieren una gestión coordinada pero independiente. Además, puede regular basándose en el valor máximo o mínimo de las dos sondas, o usar la lectura de la segunda sonda como setpoint dinámico, ofreciendo una flexibilidad inigualable.

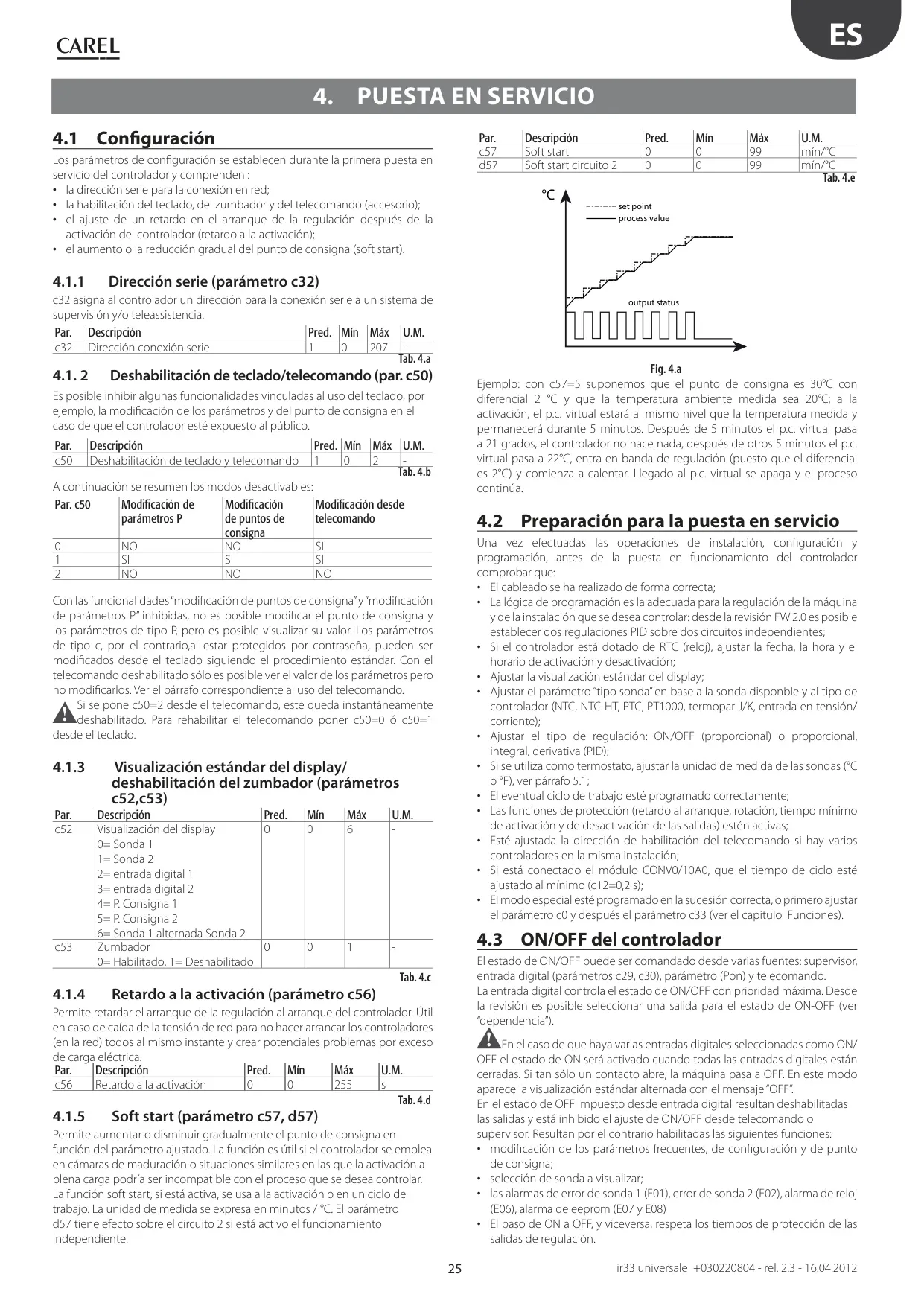

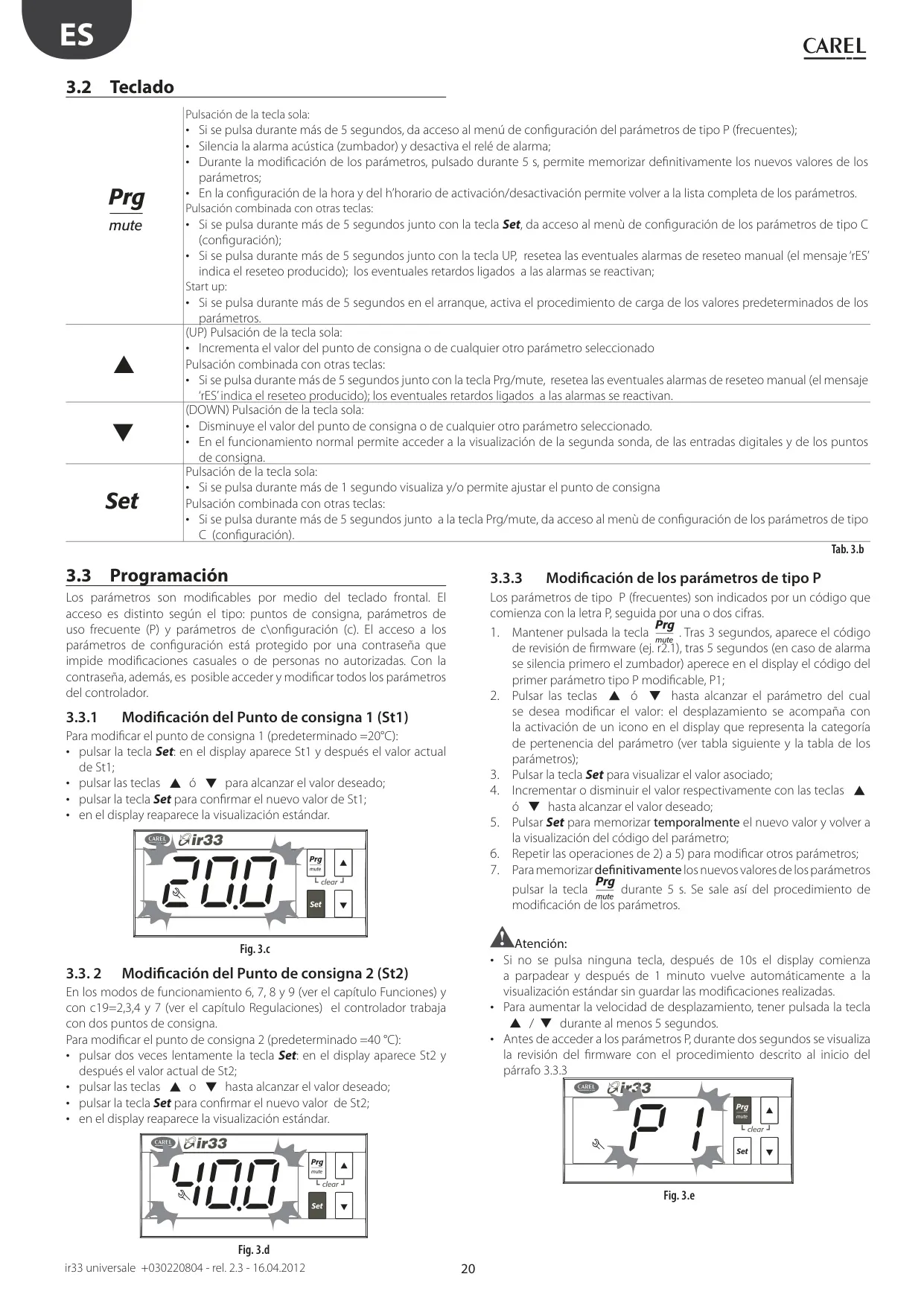

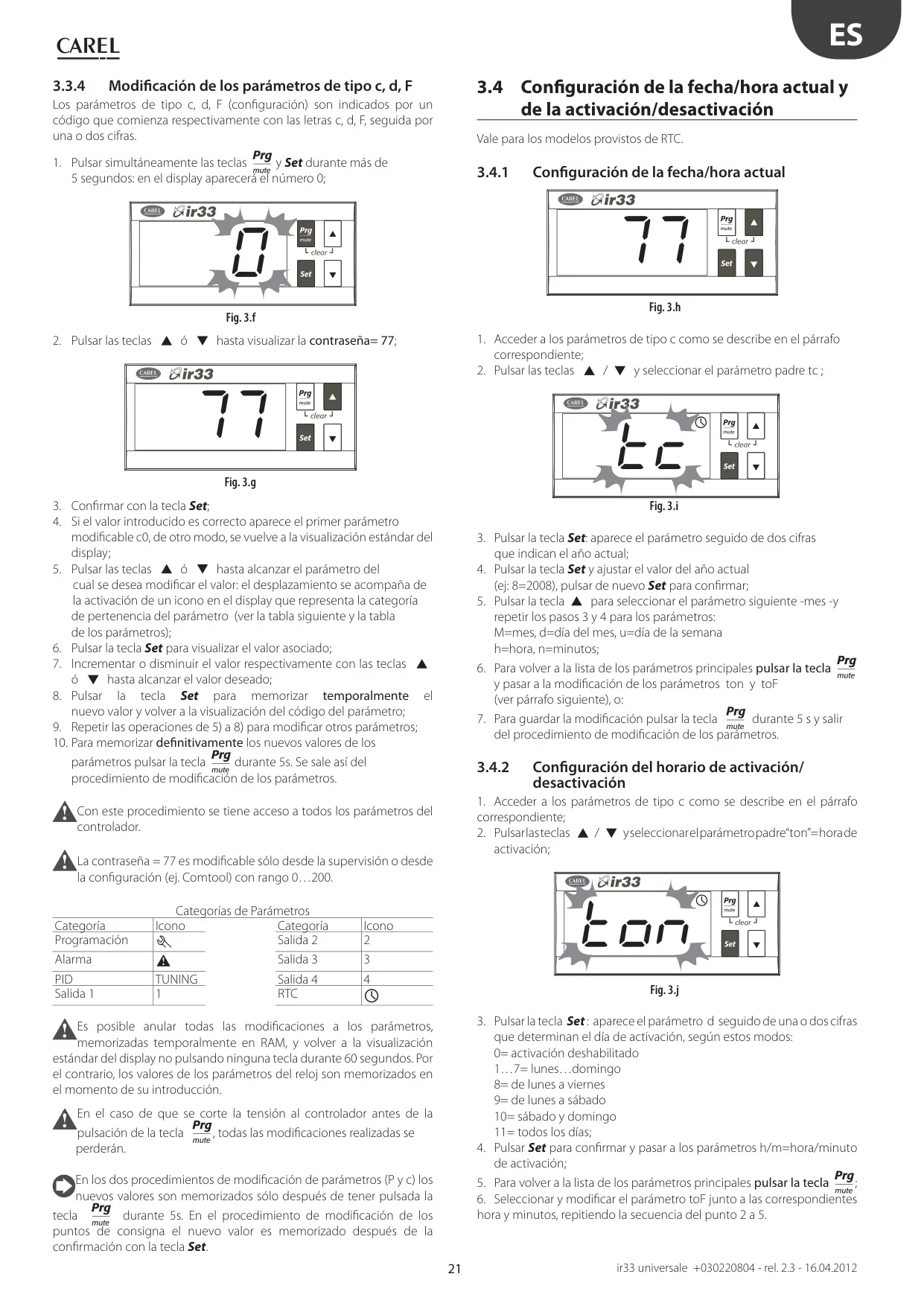

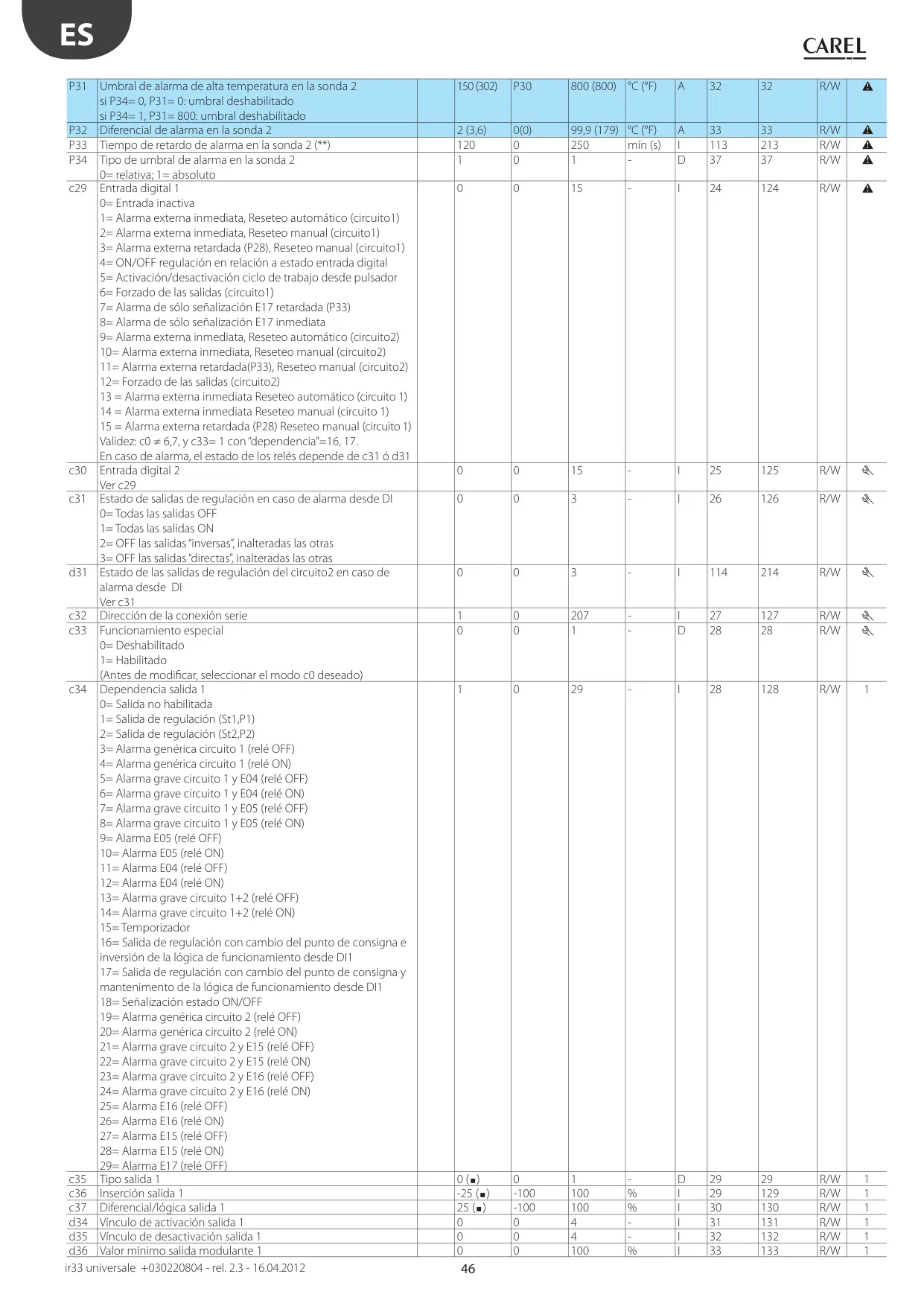

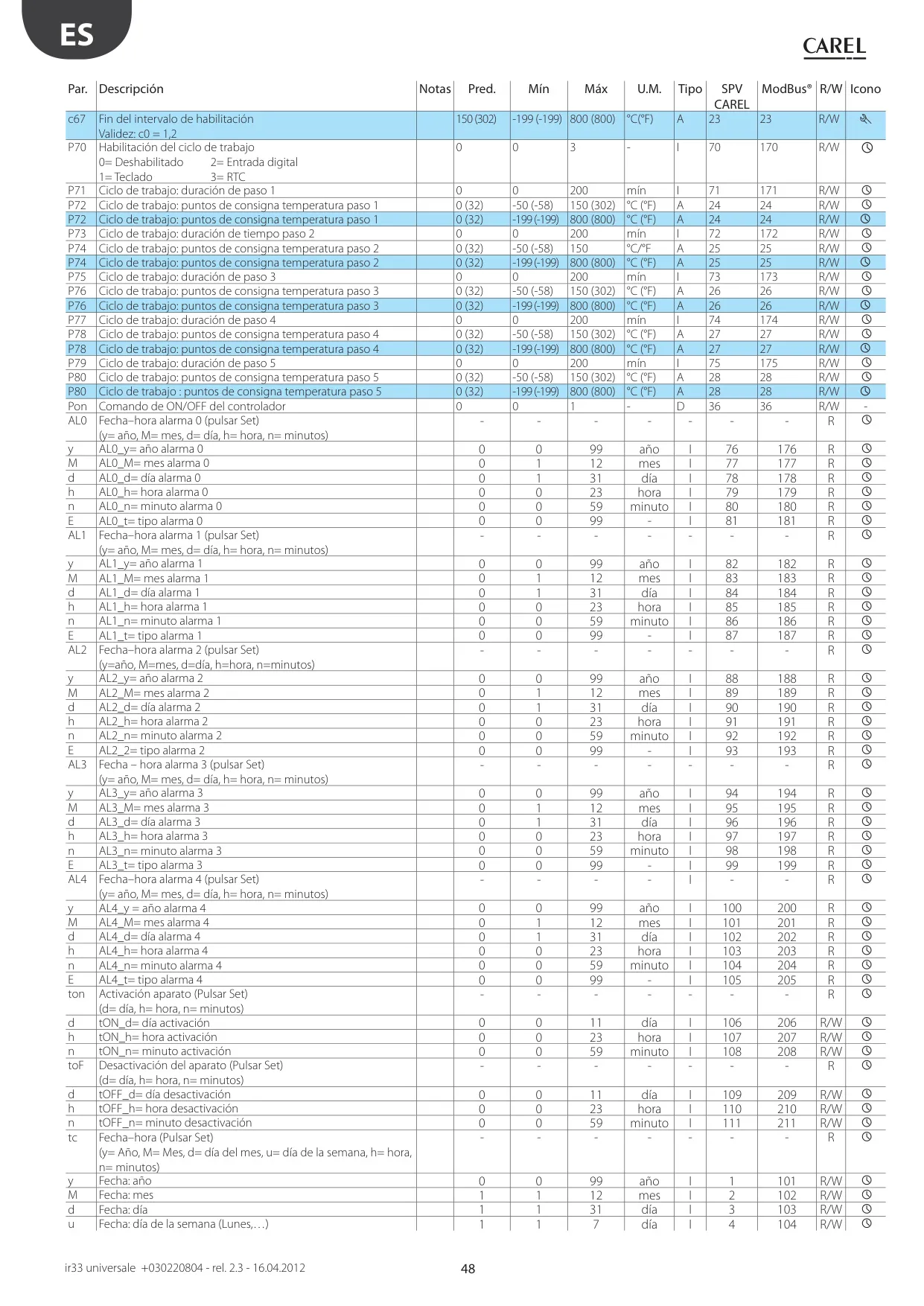

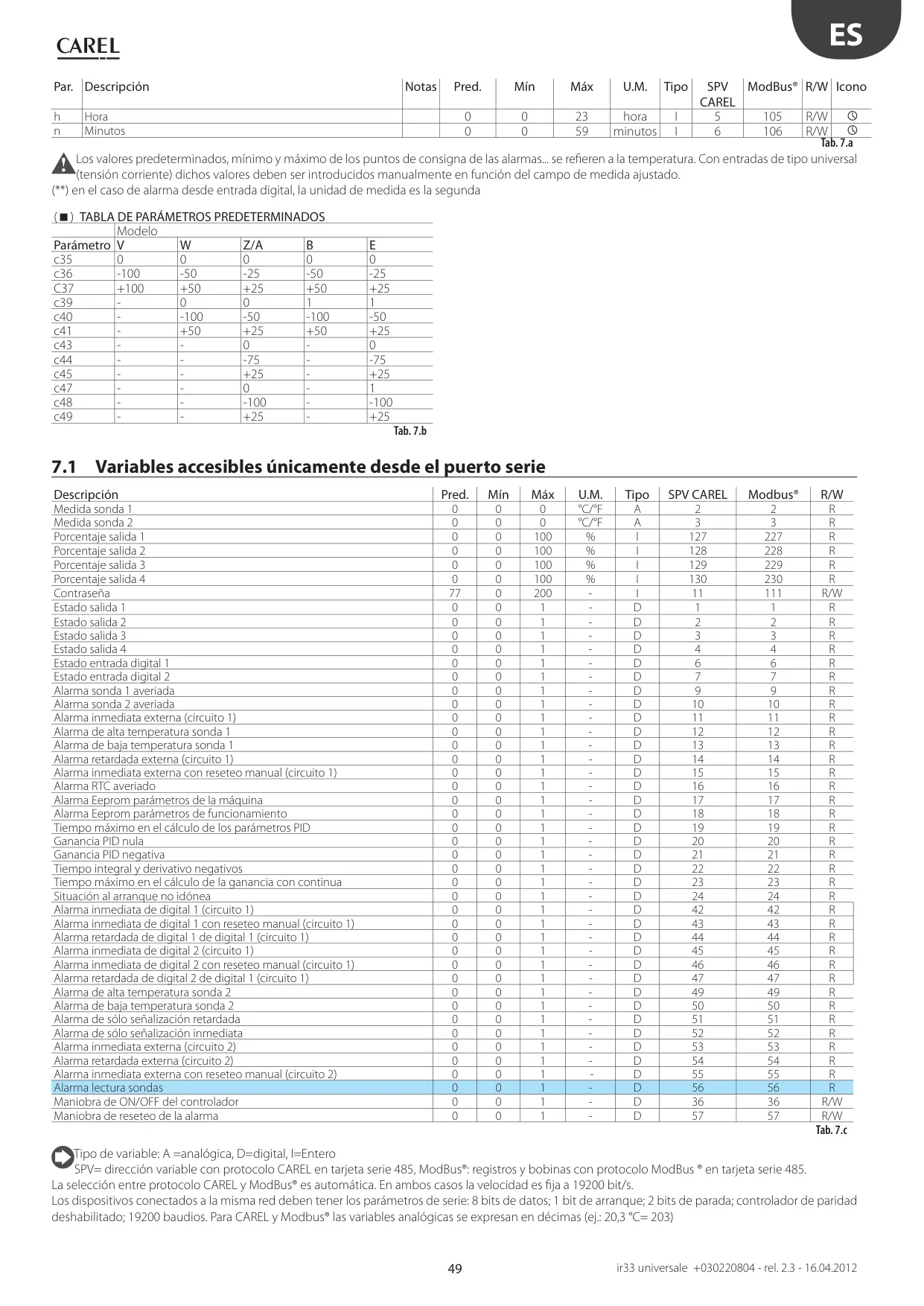

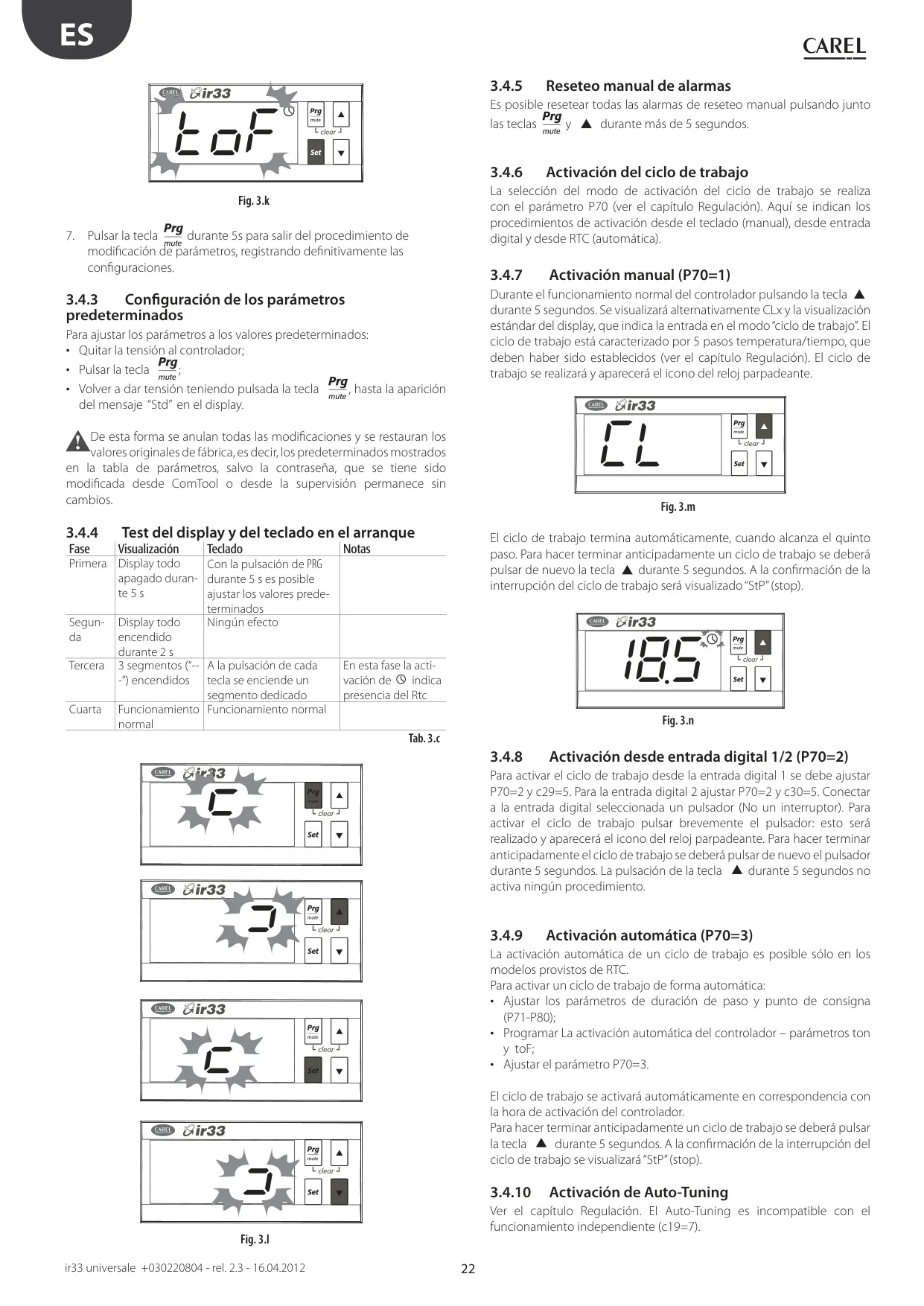

La programación del ir33 es intuitiva gracias a su display LED de 3 dígitos y un teclado de 4 botones. Los usuarios pueden modificar fácilmente los setpoints (St1, St2) y acceder a parámetros frecuentes (tipo P) o de configuración (tipo C), estos últimos protegidos por contraseña para evitar cambios no autorizados. Los modelos equipados con Reloj de Tiempo Real (RTC) permiten la configuración de fecha/hora y ciclos de trabajo automáticos. Una función de ciclo de trabajo permite programar hasta cinco pasos de temperatura/tiempo, ideal para procesos que requieren perfiles térmicos específicos, como la pasteurización.

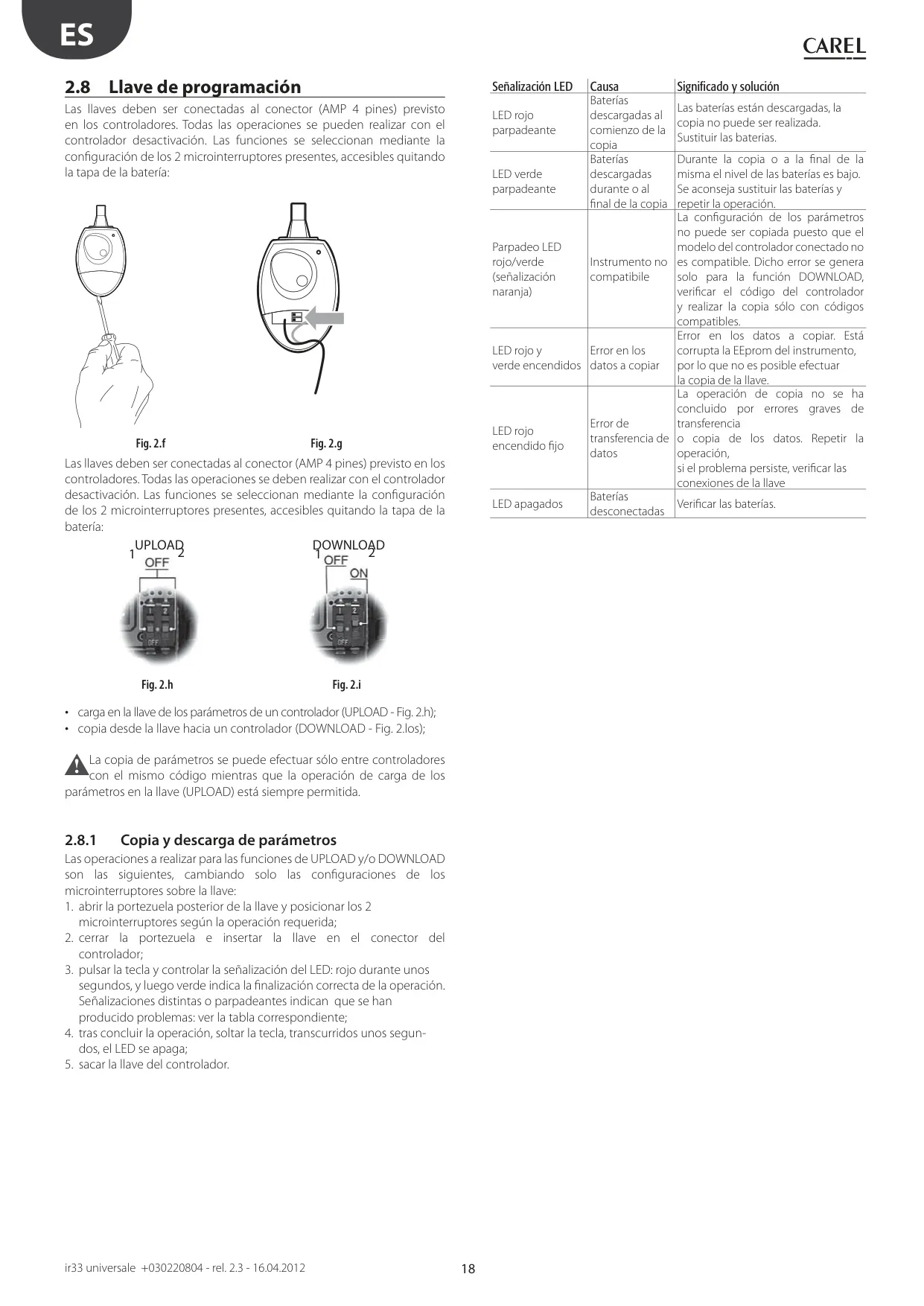

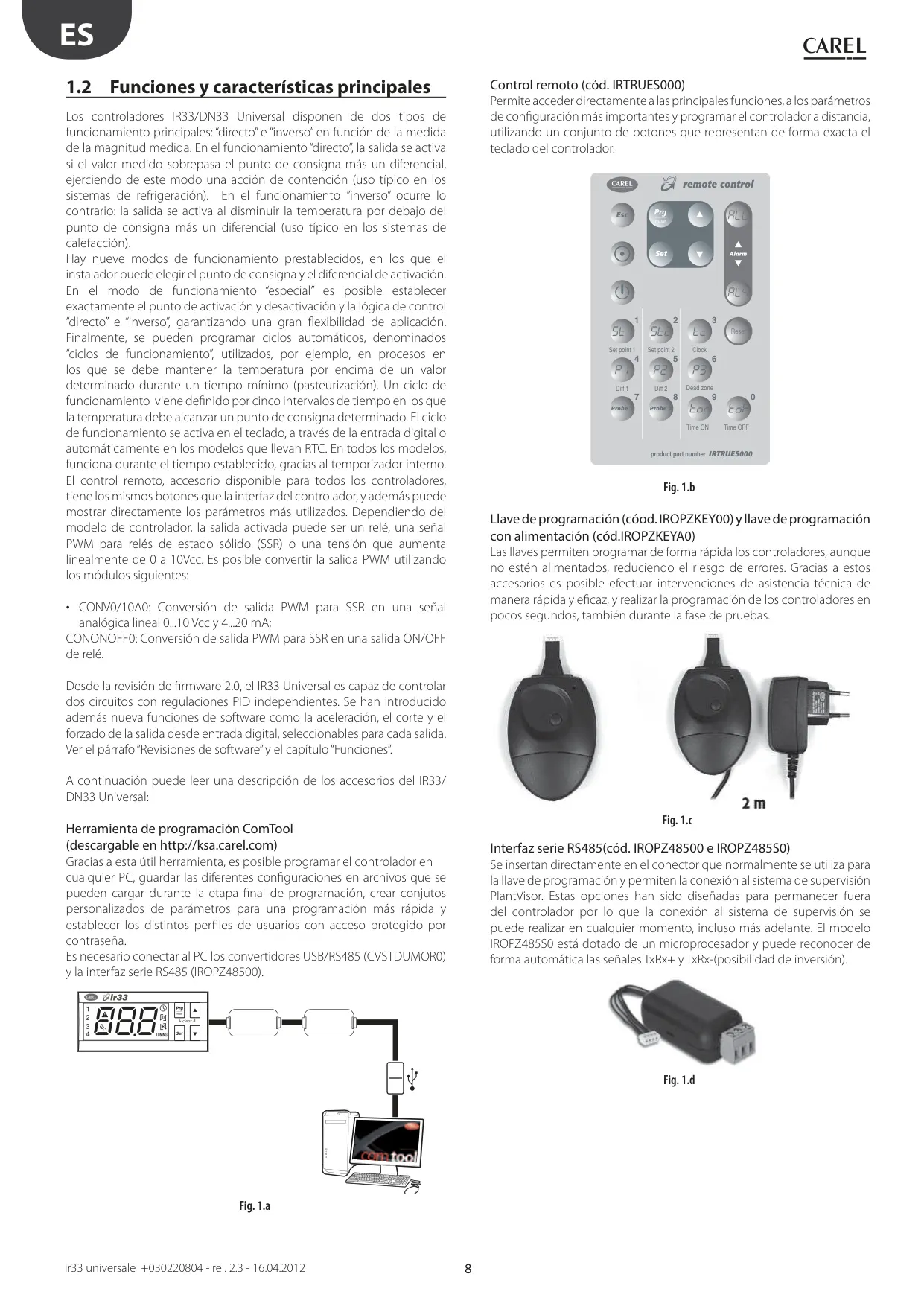

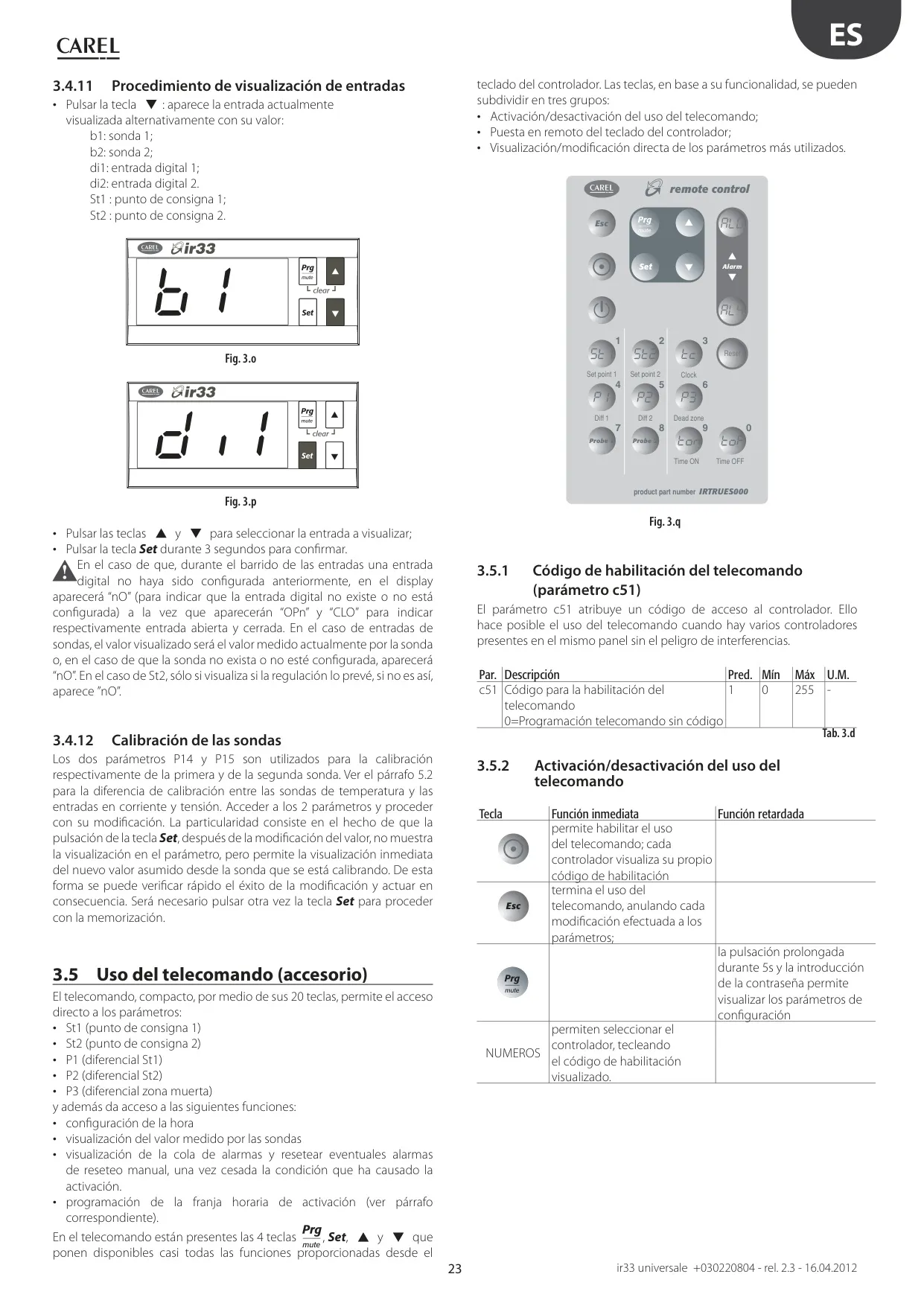

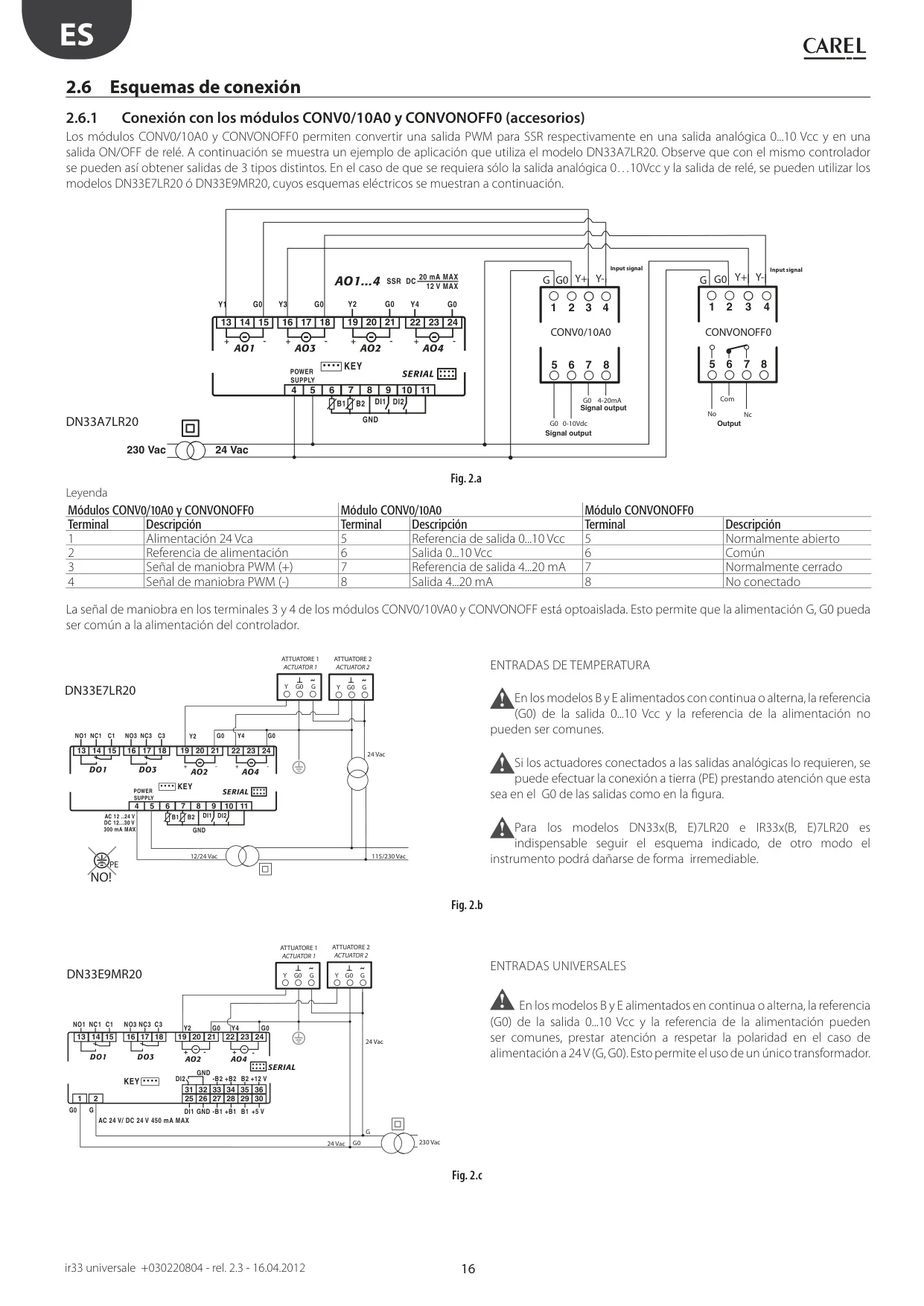

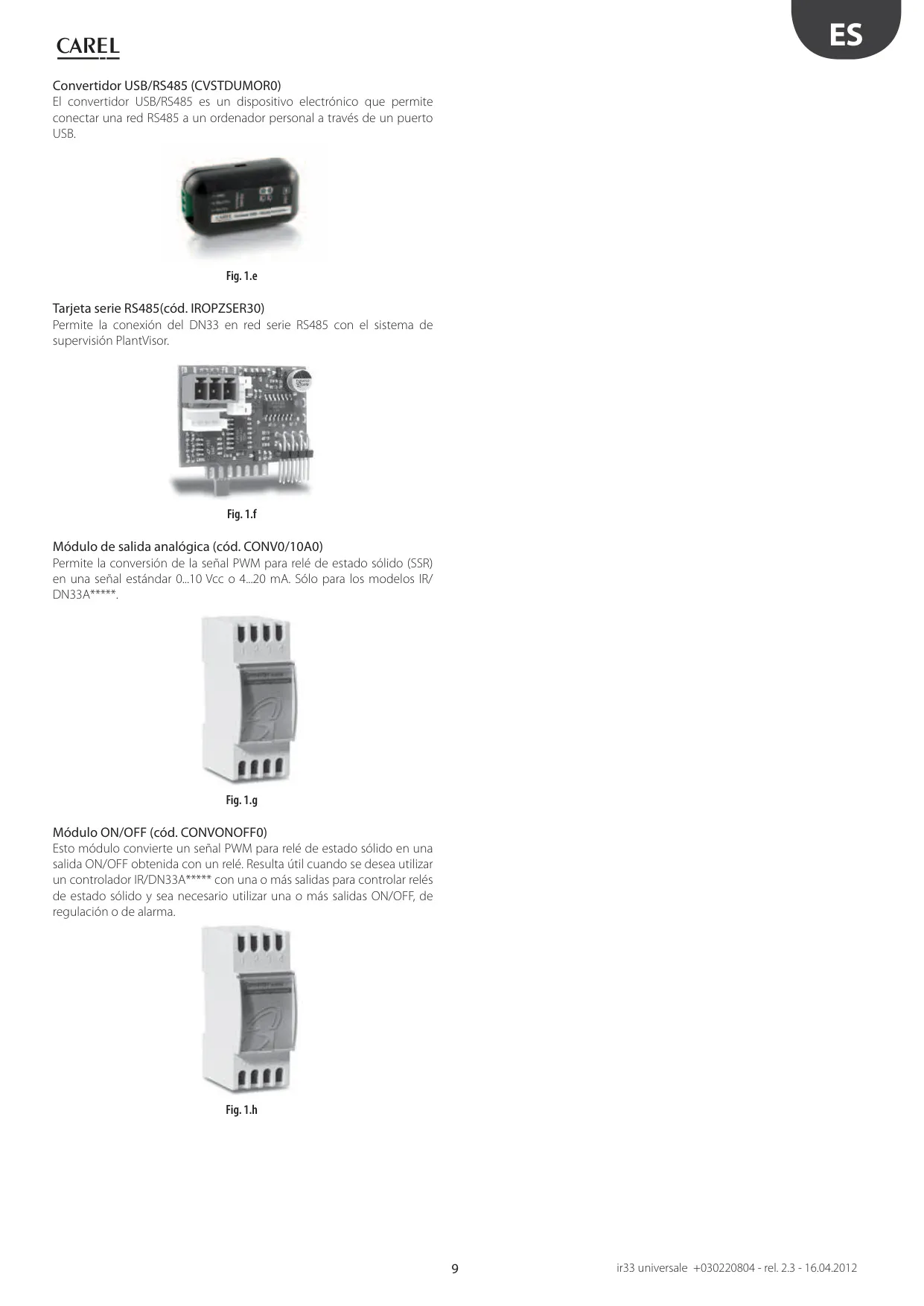

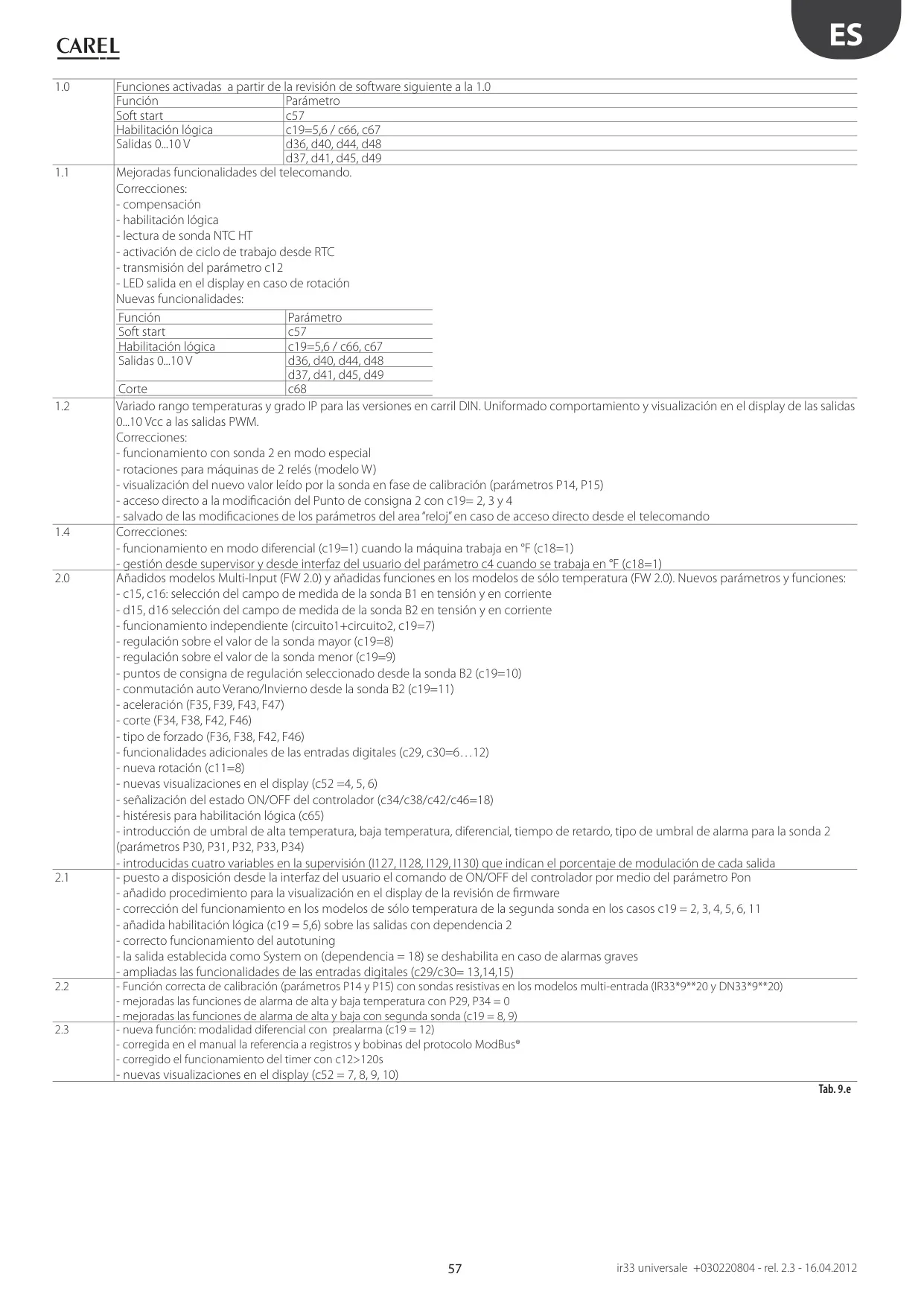

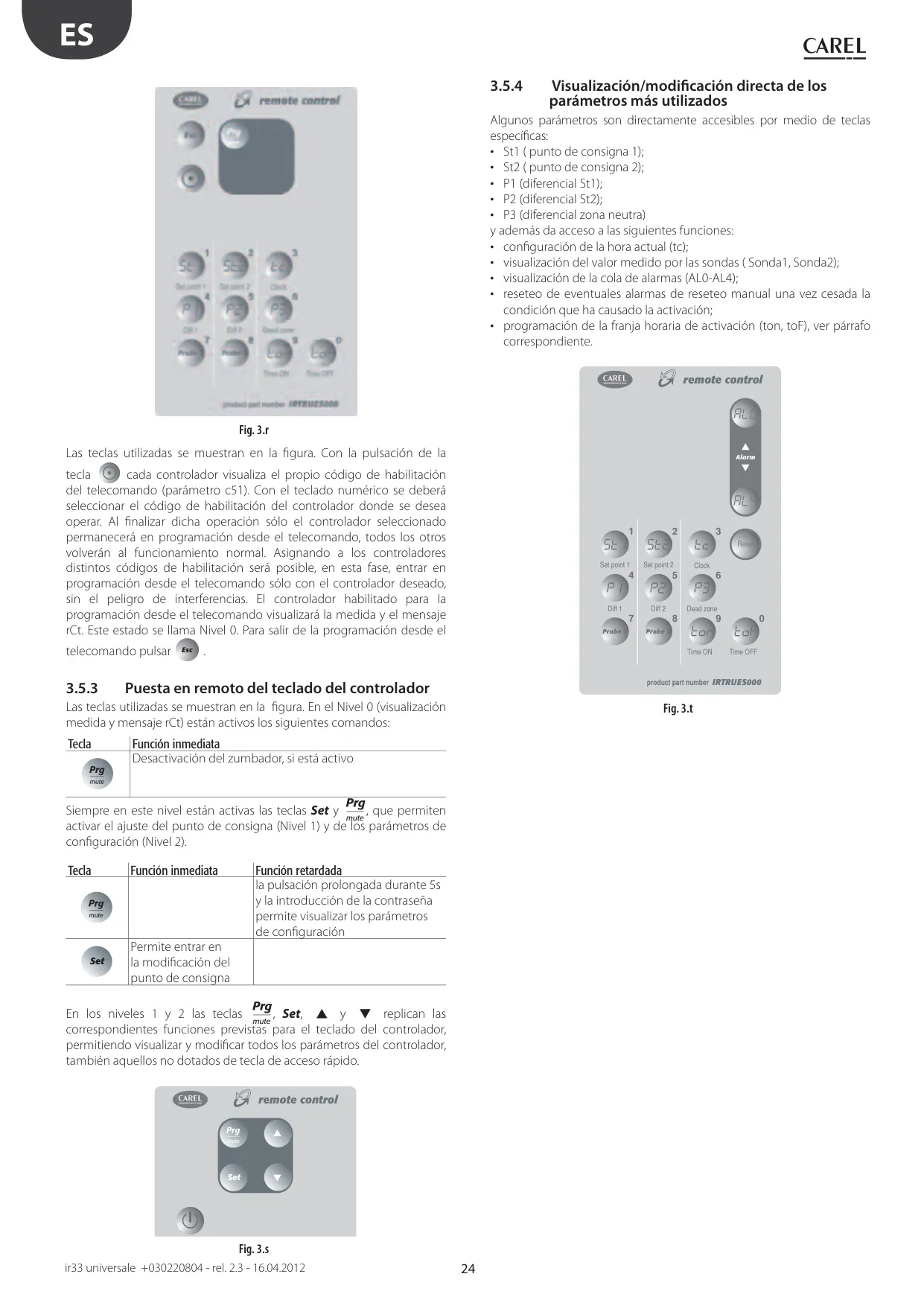

La amplia gama de accesorios mejora la versatilidad del ir33. El software ComTool facilita la programación y configuración desde un PC. Un mando a distancia ofrece acceso cómodo a las funciones clave. Las llaves de programación (alimentadas por batería o red) permiten cargar y descargar parámetros rápidamente. Además, las interfaces serie RS485 y un convertidor USB/RS485 posibilitan la integración con sistemas de supervisión como PlantVisor para monitorización remota. Hay módulos opcionales para convertir señales PWM en salidas analógicas de 0-10 Vcc o de relé ON/OFF.

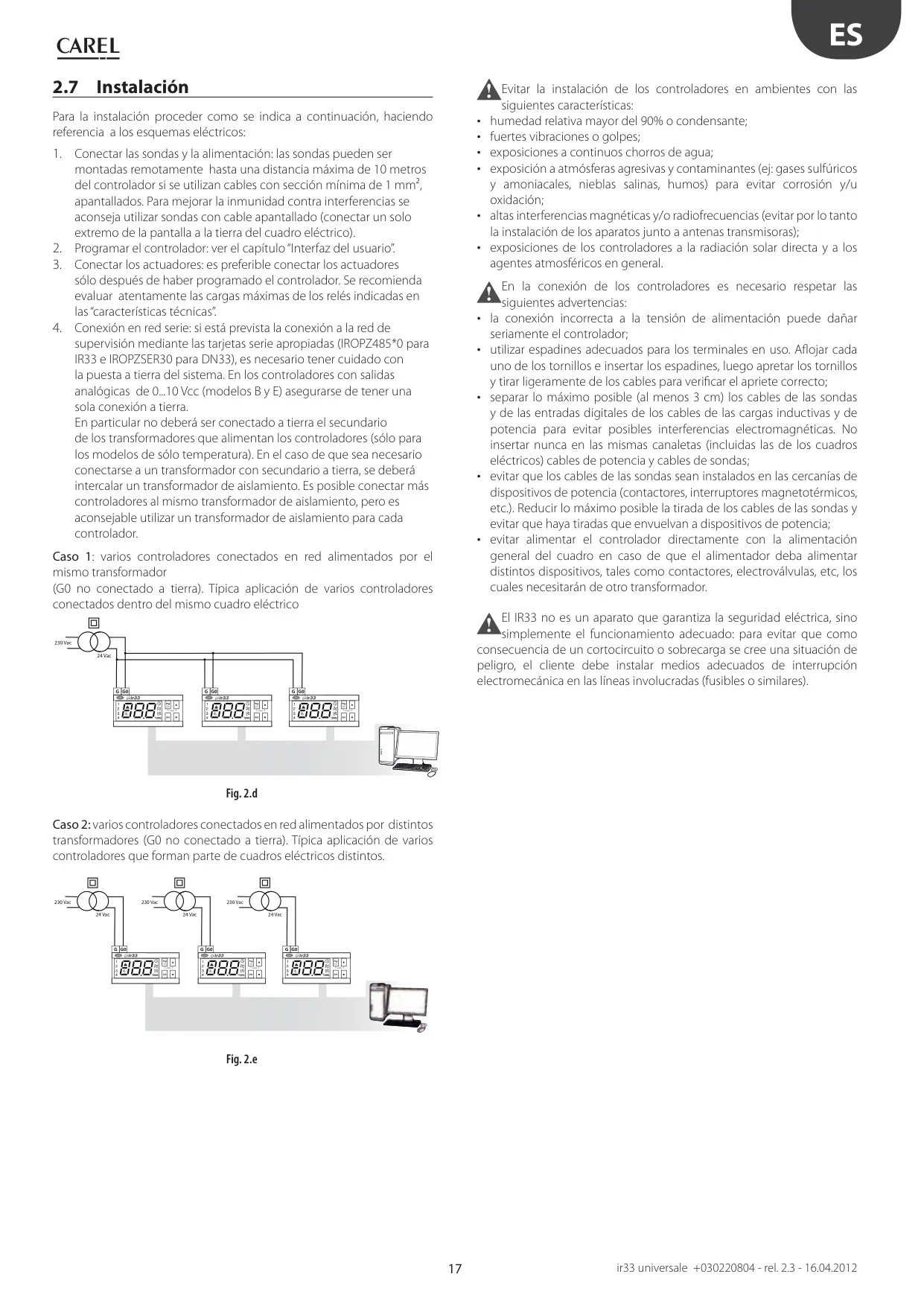

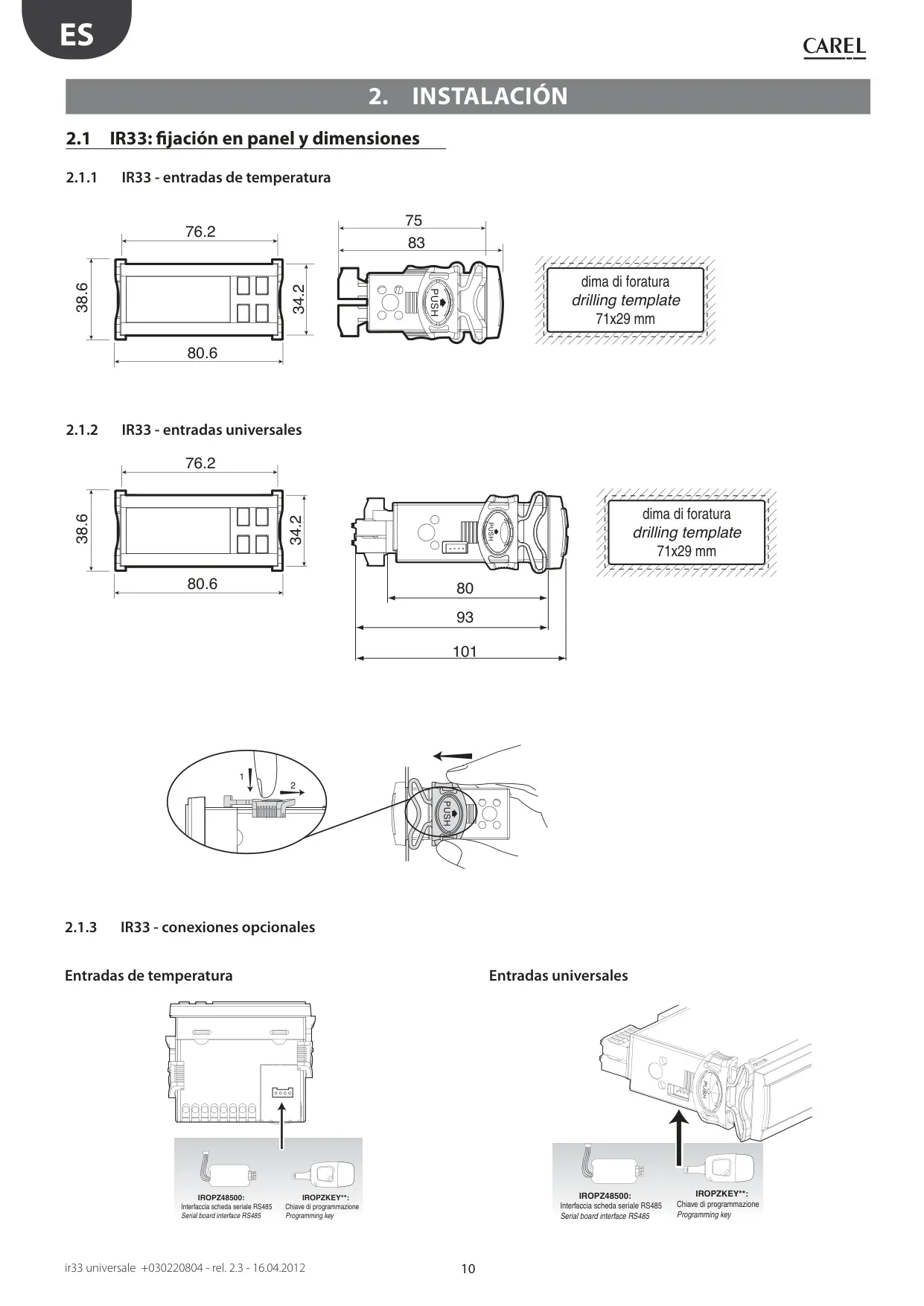

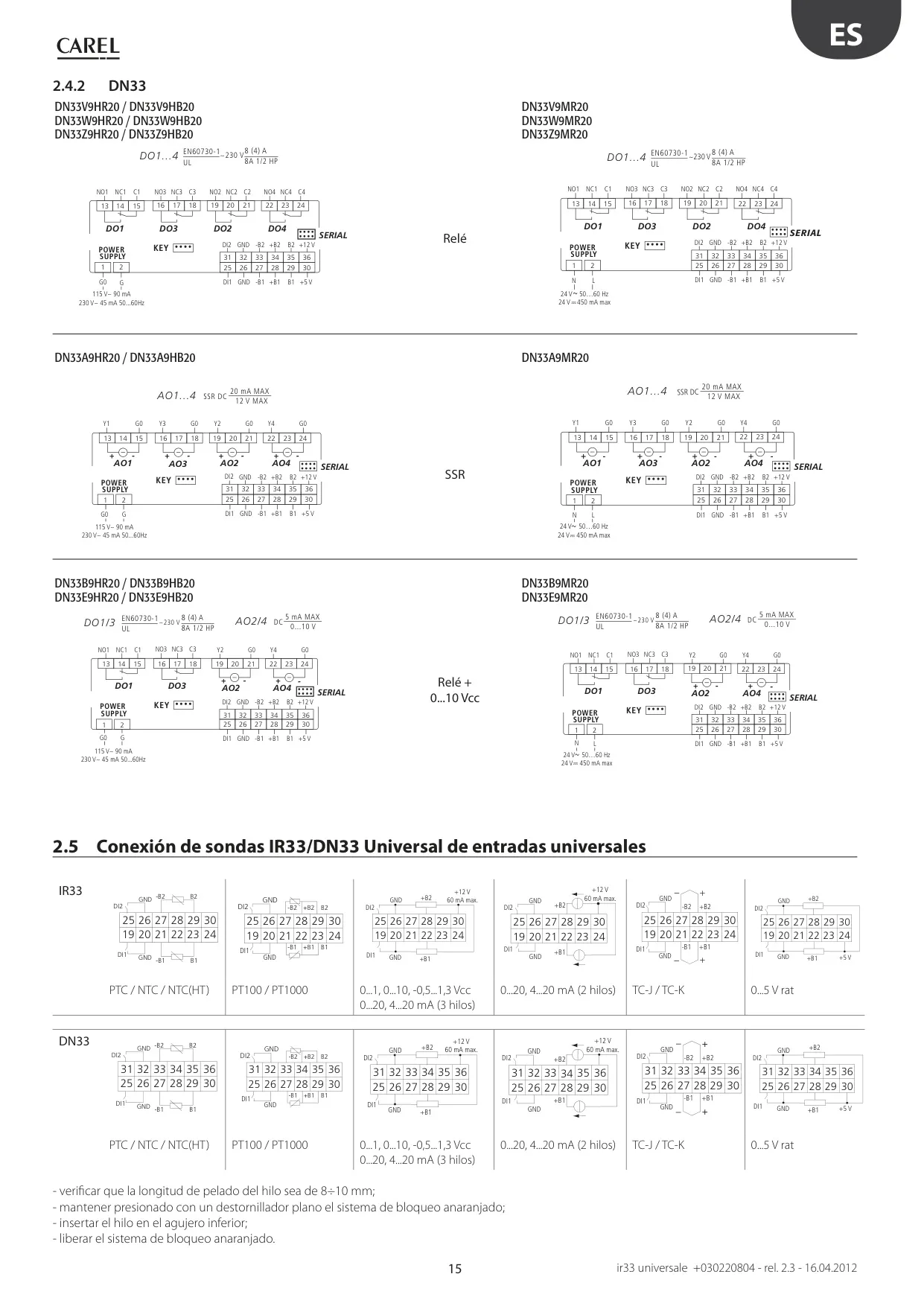

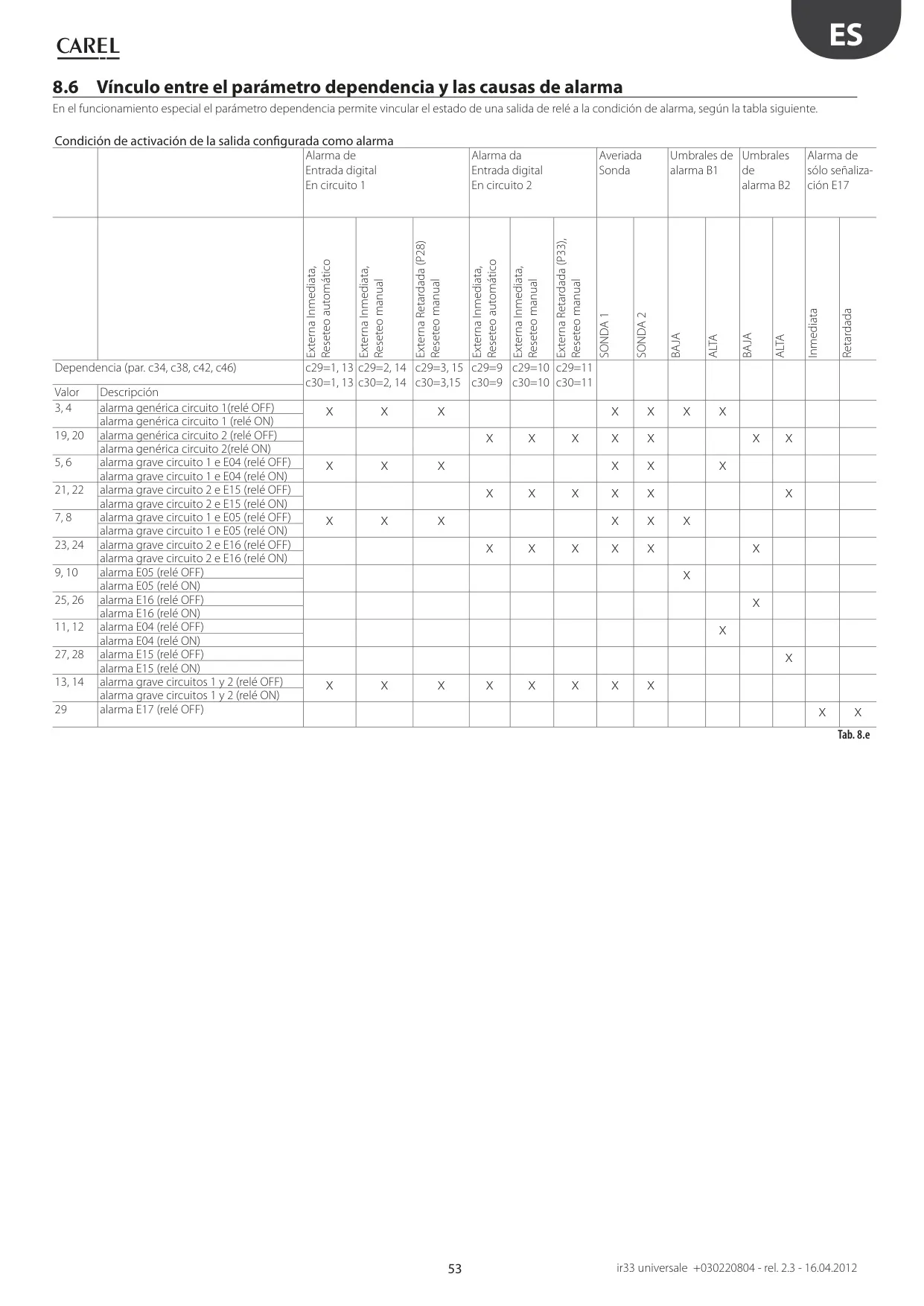

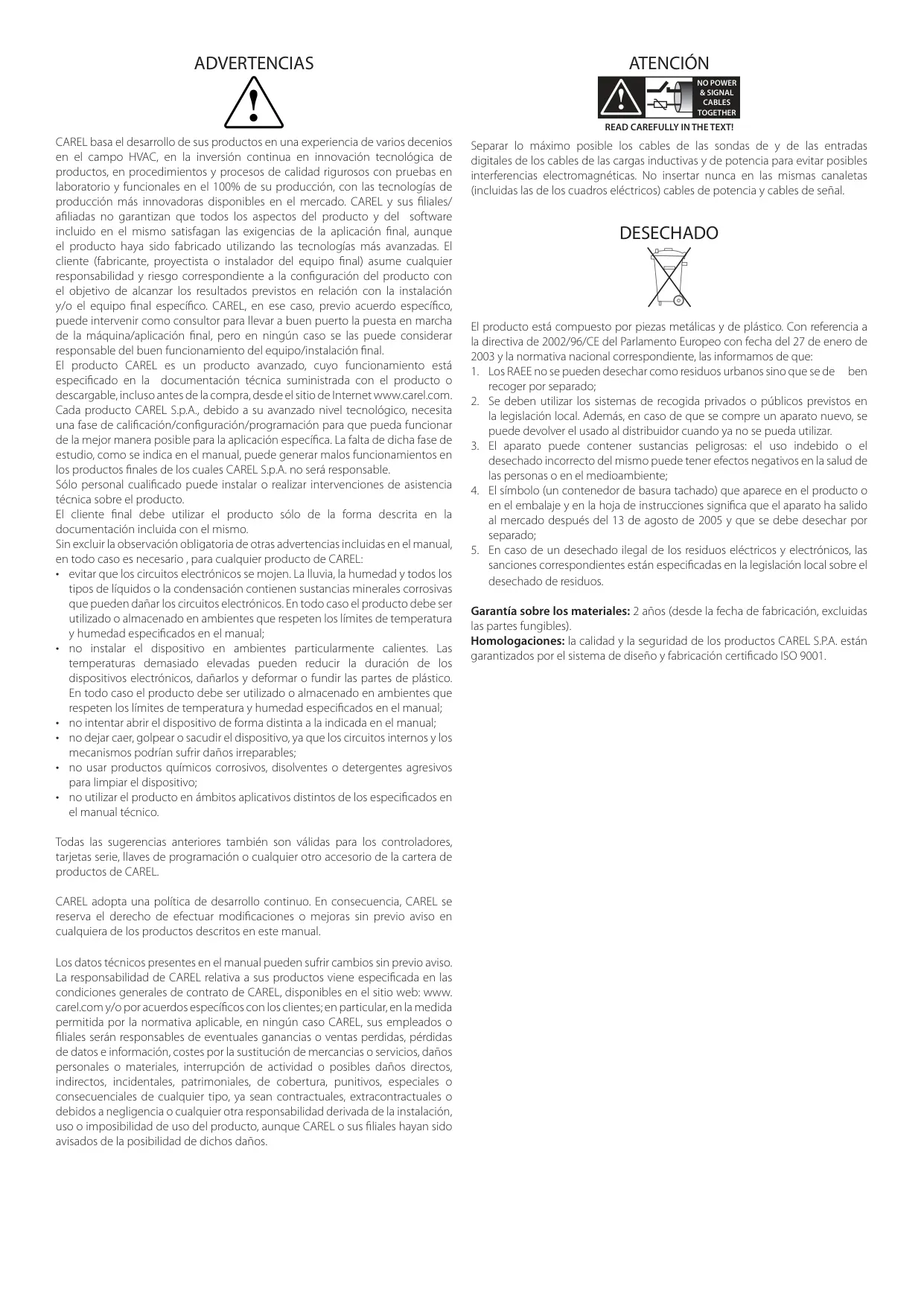

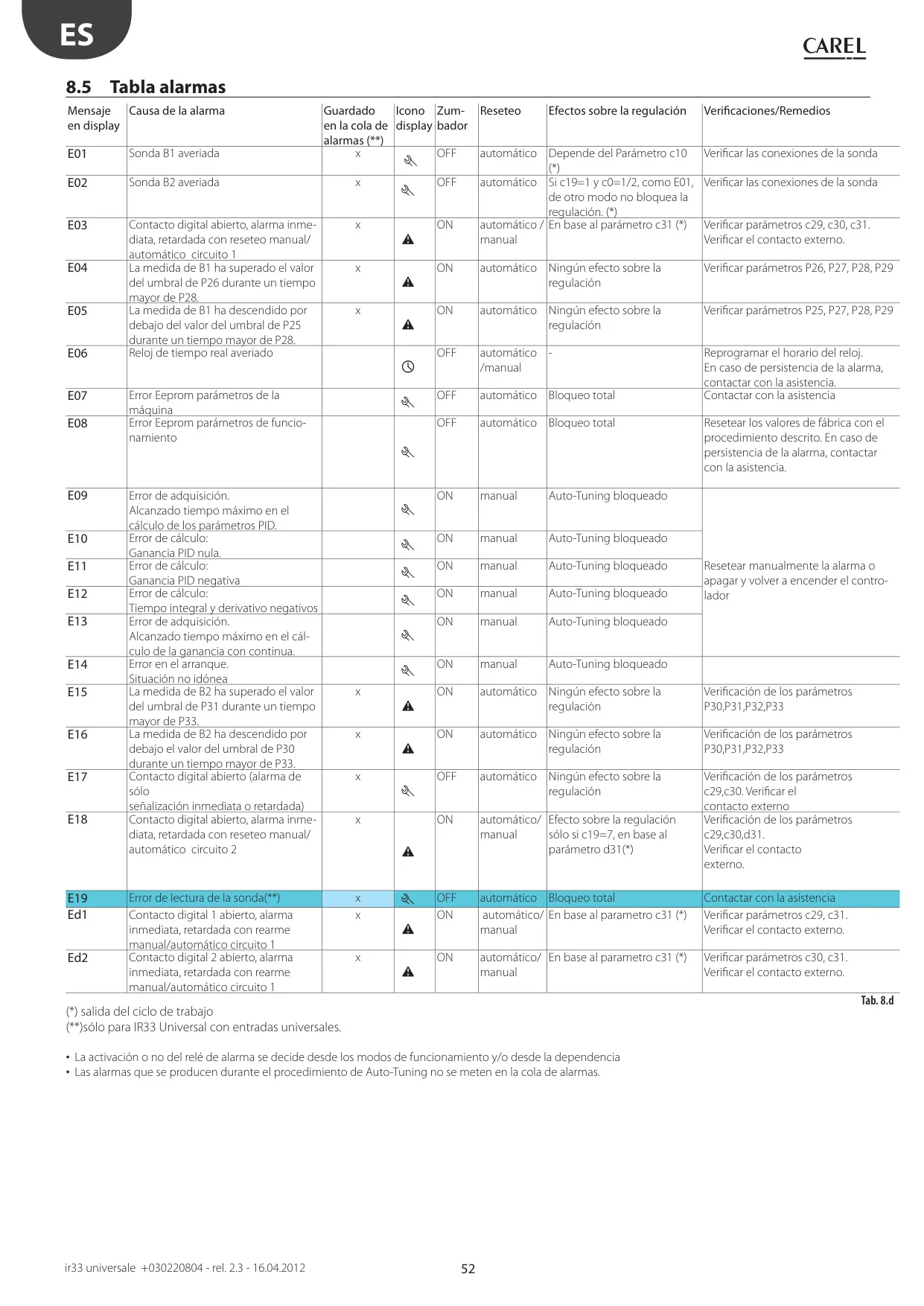

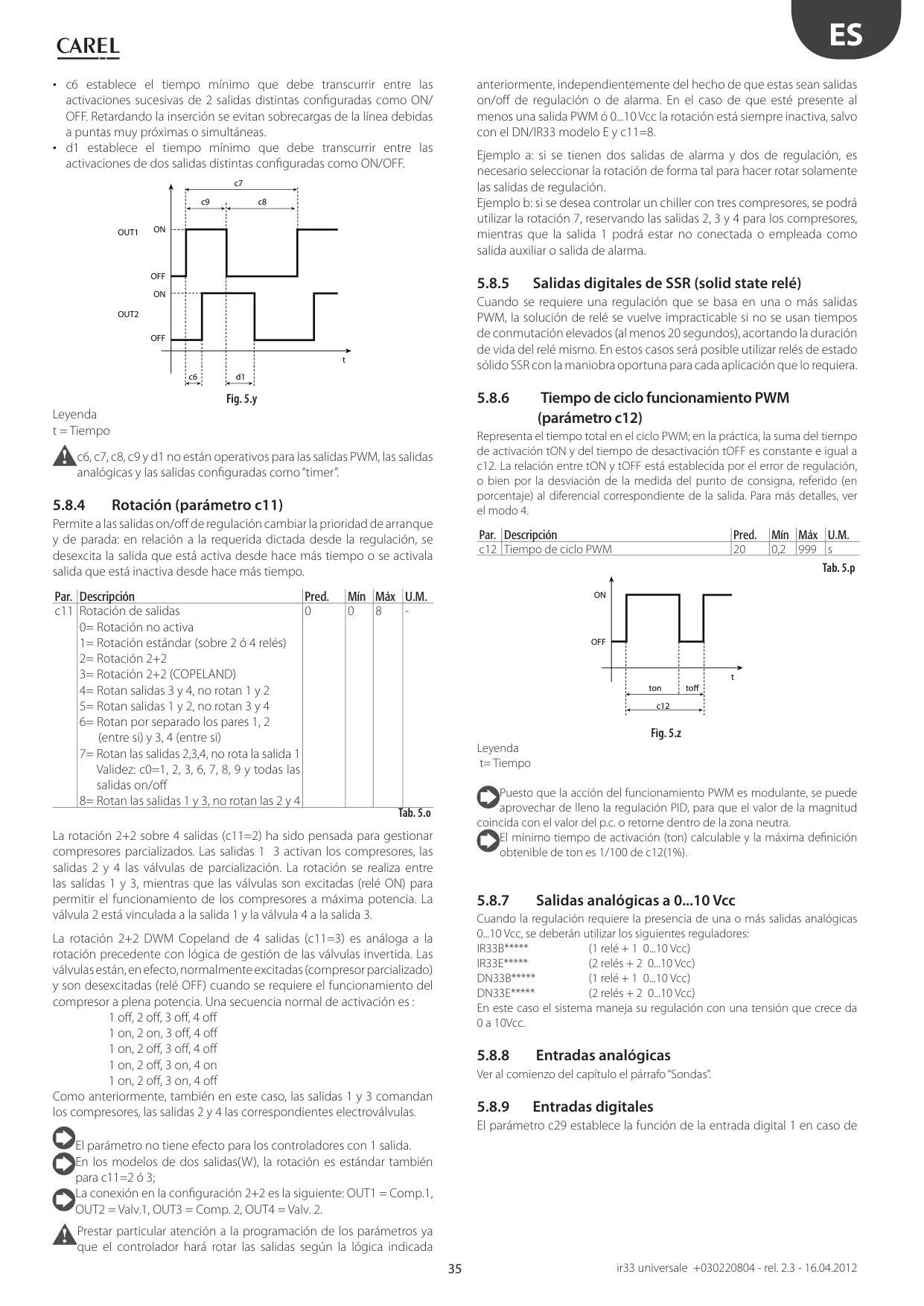

Las pautas de instalación enfatizan la seguridad. Es crucial separar los cables de las sondas y entradas digitales de los cables de alimentación y carga inductiva por al menos 3 cm para evitar interferencias electromagnéticas. Una correcta conexión a tierra y el respeto de las condiciones ambientales especificadas (humedad, temperatura, vibraciones) son vitales para la longevidad y el funcionamiento preciso del dispositivo. El controlador incorpora funciones de protección, como los tiempos mínimos configurables de ON/OFF para las salidas y la rotación de salidas (c11), para prolongar la vida útil de las cargas y evitar ciclos rápidos, asegurando una gestión robusta del sistema.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Controlador Carel ir33 y las respondemos a continuación.
c64=1. Luego, se pulsa la tecla `Prg/mute` durante 5 segundos para iniciar el proceso de optimización automática de los parámetros PID del controlador.c33=1) permite al usuario crear una lógica de funcionamiento personalizada para cada salida, brindando mayor flexibilidad para adaptar el controlador a requisitos específicos que van más allá de los modos estándar preestablecidos.c19=7, el controlador puede operar con dos circuitos de regulación completamente independientes (Circuito 1 y Circuito 2), cada uno con sus propios setpoints y parámetros PID.
