Instrucciones de la Caldera Caldaia SA26F
Aquí le ofrecemos el manual de Caldera Caldaia SA26F completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calderas en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Caldaia SA26F, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

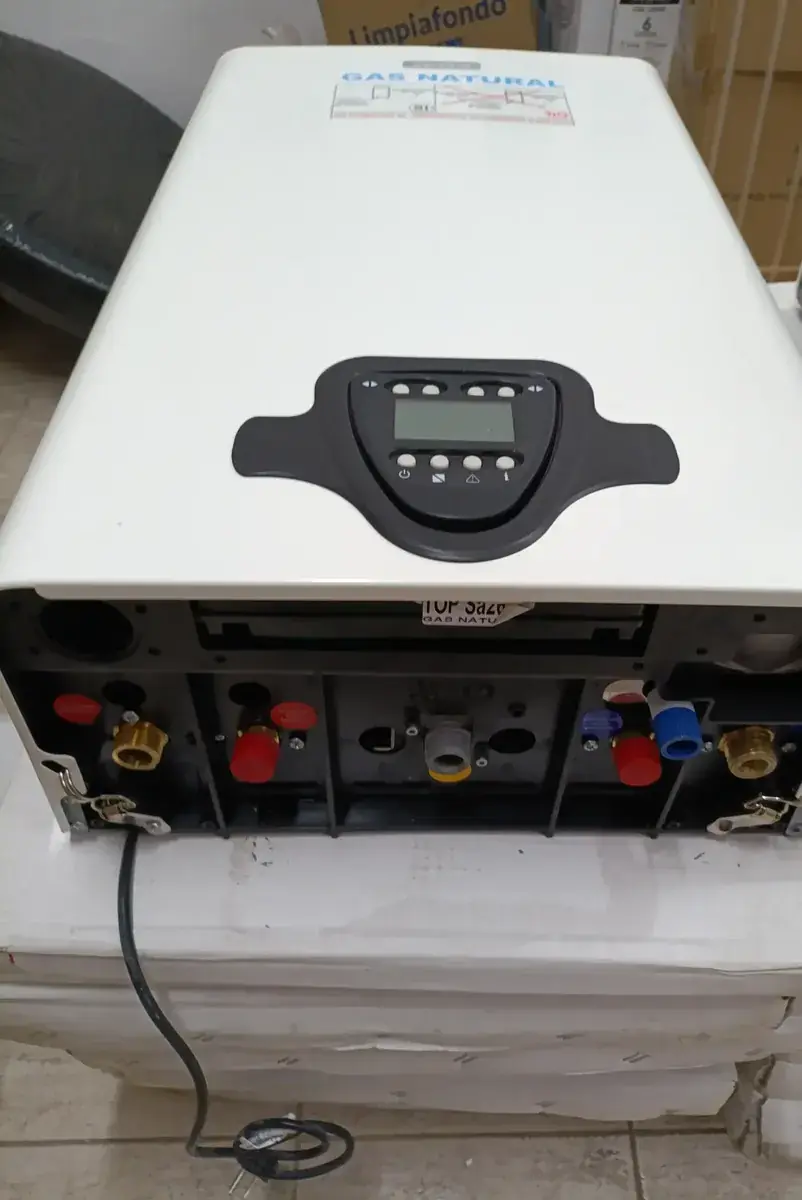

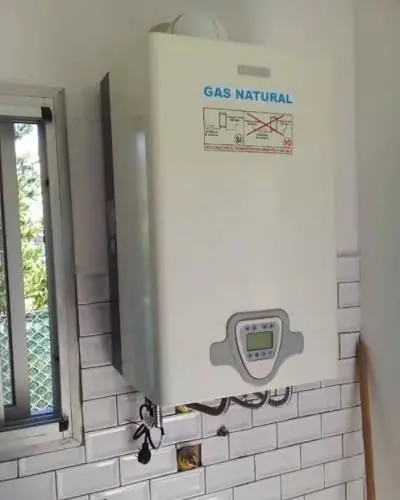

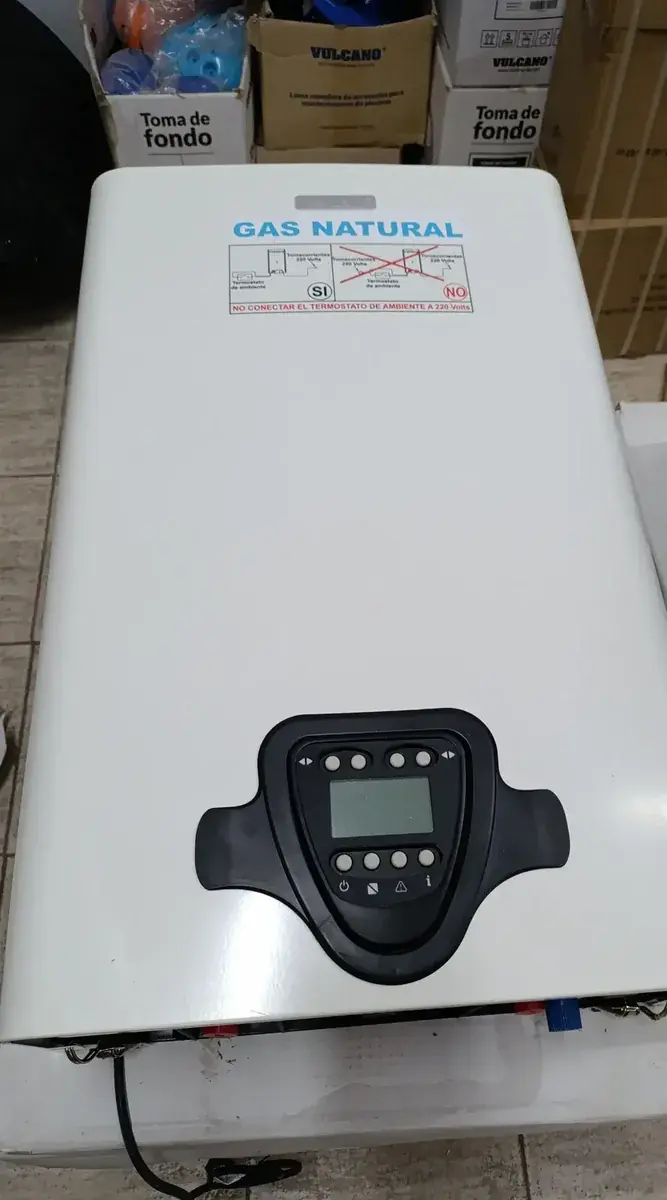

Imágenes del Producto

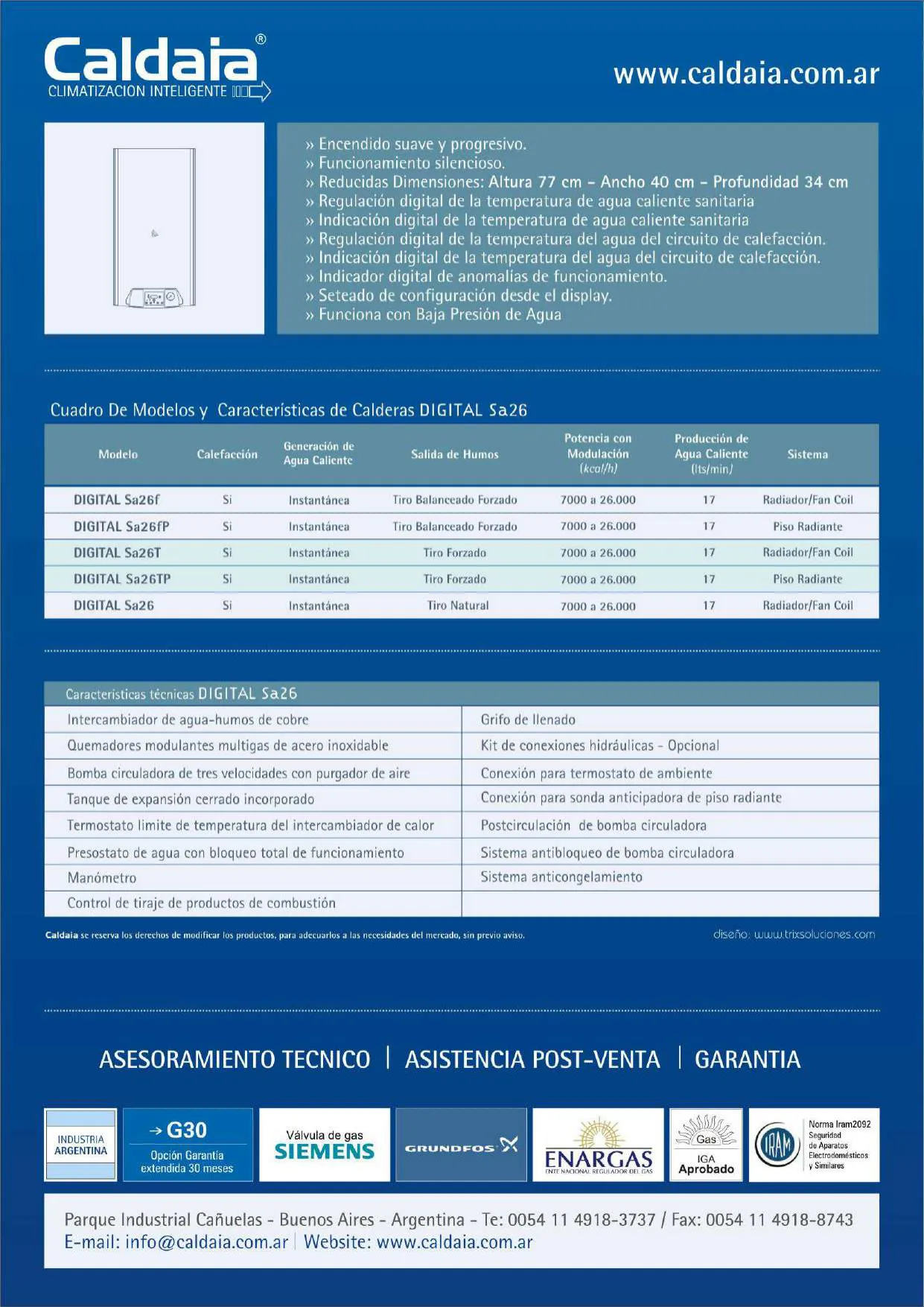

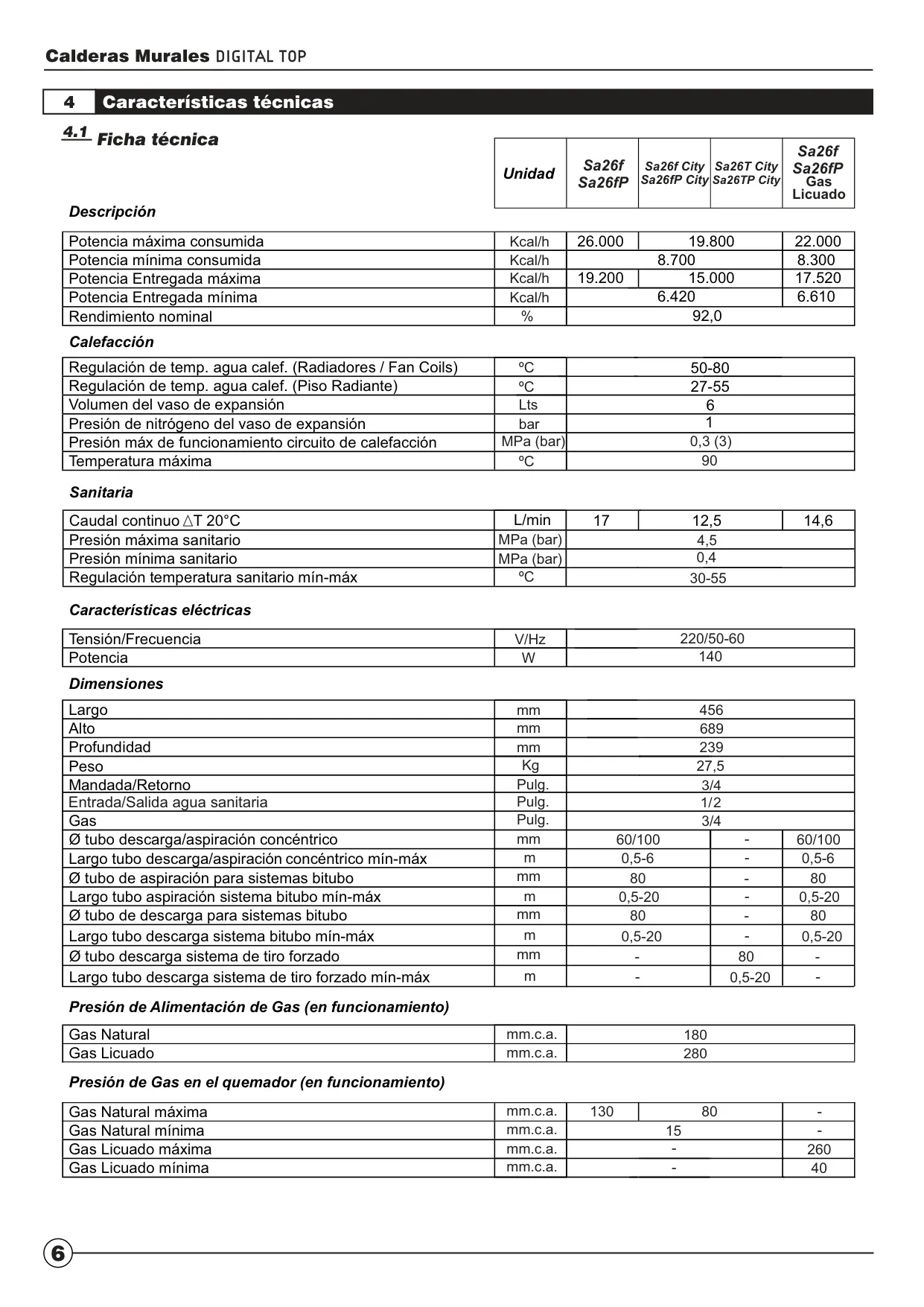

Especificaciones de la Caldera Caldaia SA26F
| Característica | Valor (Gas Natural Sa26f/Sa26fP) | Unidad |
|---|---|---|
| Potencia máxima consumida | 22.000 | Kcal/h |
| Potencia mínima consumida | 8.700 | Kcal/h |
| Potencia Entregada máxima | 19.200 | Kcal/h |
| Potencia Entregada mínima | 6.420 | Kcal/h |
| Rendimiento nominal | 92,0 | % |
| Calefacción | ||
| Regulación de temp. agua calef. (Radiadores / Fan Coils) | 50-80 | ºC |
| Regulación de temp. agua calef. (Piso Radiante) | 27-55 | ºC |
| Volumen del vaso de expansión | 6 | Lts |
| Presión de nitrógeno del vaso de expansión | 1 | bar |
| Presión máx de funcionamiento circuito de calefacción | 0,3 (3) | MPa (bar) |
| Temperatura máxima (calefacción) | 90 | ºC |
| Sanitaria | ||
| Caudal continuo T 20°C | 17 | L/min |
| Presión máxima sanitario | 4,5 | MPa (bar) |
| Presión mínima sanitario | 0,4 | MPa (bar) |
| Regulación temperatura sanitario mín-máx | 30-55 | ºC |
| Características eléctricas | ||
| Tensión/Frecuencia | 220/50-60 | V/Hz |
| Potencia (eléctrica) | 140 | W |
| Dimensiones | ||
| Largo | 456 | mm |
| Alto | 689 | mm |
| Profundidad | 239 | mm |
| Peso | 27,5 | Kg |
| Mandada/Retorno (conexión) | 3/4 | Pulg. |
| Entrada/Salida agua sanitaria (conexión) | 1/2 | Pulg. |
| Gas (conexión) | 3/4 | Pulg. |
| Salida de Humos (Tiro Balanceado Coaxial) | ||
| Ø tubo descarga/aspiración concéntrico | 60/100 | mm |
| Largo tubo descarga/aspiración concéntrico mín-máx | 0,5-6 | m |
| Salida de Humos (Tiro Balanceado Bitubo) | ||
| Ø tubo de aspiración | 80 | mm |
| Largo tubo aspiración mín-máx | 0,5-20 | m |
| Ø tubo descarga | 80 | mm |
| Largo tubo descarga mín-máx | 0,5-20 | m |
| Presión de Alimentación de Gas (en funcionamiento) | ||
| Gas Natural | 180 | mm.c.a. |
| Gas Licuado | 280 | mm.c.a. |
| Presión de Gas en el quemador (en funcionamiento) | ||
| Gas Natural máxima | 130 | mm.c.a. |
| Gas Natural mínima | 15 | mm.c.a. |
| Gas Licuado máxima | 260 | mm.c.a. |
| Gas Licuado mínima | 40 | mm.c.a. |
Detalles de la Caldera Caldaia SA26F

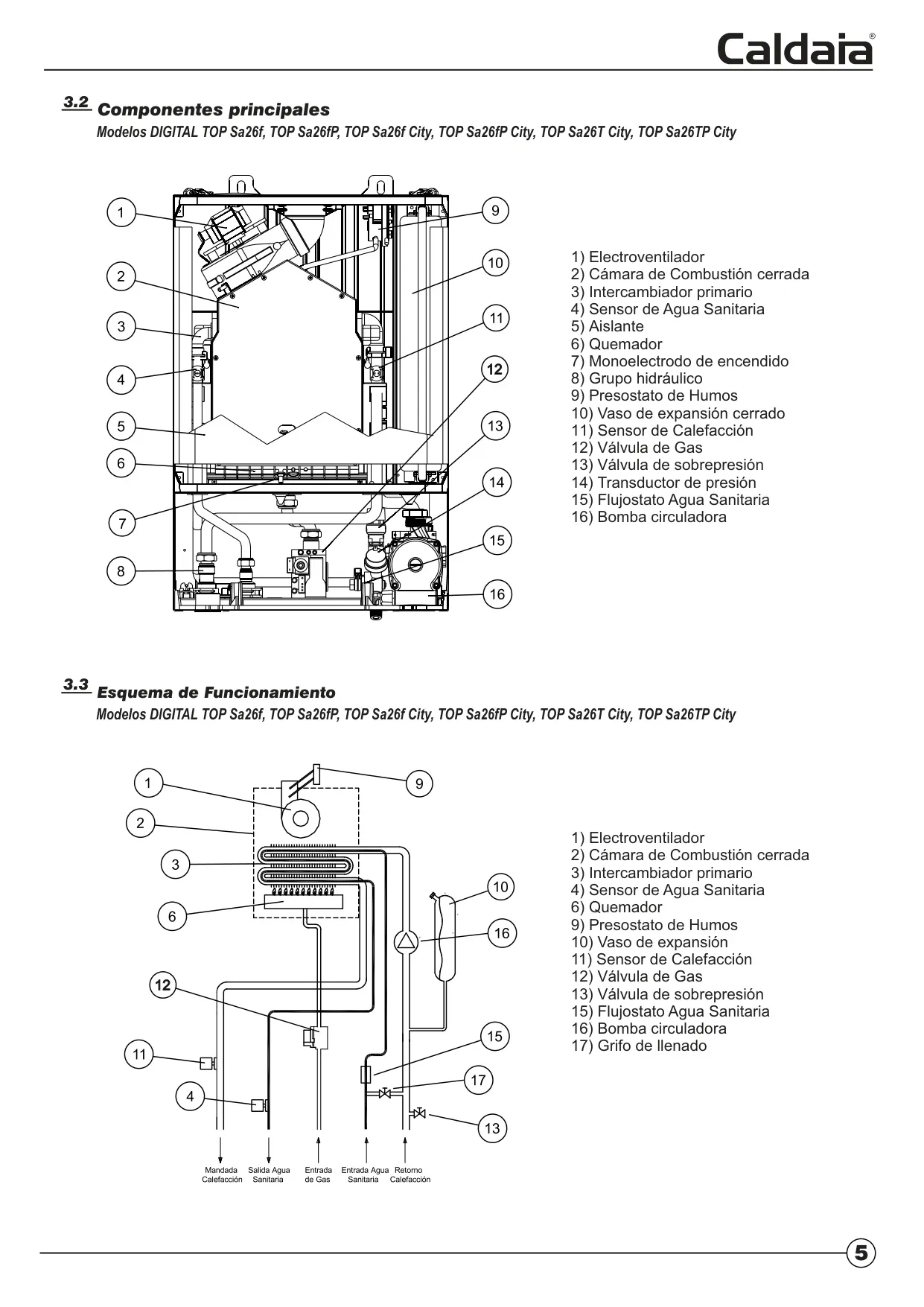

La Caldera Caldaia SA26F es un equipo mural compacto diseñado para ofrecer soluciones de calefacción y agua caliente sanitaria con un alto grado de eficiencia y control. Este modelo incorpora una computadora central que gestiona la regulación y el control de todas las funciones de la caldera, visible a través de un tablero de control digital intuitivo. Este panel no solo facilita la interacción del usuario, sino que también sirve como un avanzado sistema de diagnóstico.
Una de sus características destacadas es el encendido electrónico automático, que garantiza un arranque rápido y fiable del quemador de acero inoxidable, el cual es adaptable para uso multi-gas. Este diseño optimizado trabaja en conjunto con un intercambiador de calor primario de cobre de alto rendimiento, asegurando una transferencia eficiente de energía y una larga vida útil del componente. La cámara de combustión, en modelos como el SA26F, es cerrada, lo que contribuye a una mayor seguridad y eficiencia.
Para la circulación del agua en el circuito de calefacción, la caldera está equipada con una bomba circuladora de tres velocidades que incluye un purgador de aire automático, minimizando la necesidad de intervención manual y asegurando un flujo constante. Además, cuenta con una válvula de gas con potencia ajustable automáticamente según la demanda, optimizando el consumo energético en todo momento.
La seguridad es un pilar fundamental en el diseño de la Caldaia SA26F. Integra un termostato de seguridad límite que corta la entrada de gas ante cualquier sobretemperatura en el intercambiador primario. Para los sistemas de evacuación de gases, un presostato de humos supervisa el tiraje forzado, interrumpiendo el funcionamiento si detecta anomalías, garantizando una expulsión segura de los productos de la combustión. La caldera también cuenta con un filtro de interferencias de radio, asegurando su correcto funcionamiento en entornos domésticos.
El control del usuario es exhaustivo, permitiendo la regulación de la temperatura de calefacción para radiadores entre 50 y 80°C, y para sistemas de piso radiante entre 27 y 55°C. La temperatura del agua sanitaria puede ajustarse entre 30 y 55°C, con una recomendación de uso entre 41 y 43°C para un equilibrio óptimo entre confort y eficiencia. La caldera también puede conectarse a un termostato de ambiente o programador horario para un control aún más preciso de la climatización del hogar.
Entre sus funciones inteligentes, destaca la capacidad de protección contra el congelamiento del agua en dos etapas: primero, activando la bomba circuladora si la temperatura de mandada cae a 7°C, y si persiste el descenso, encendiendo el quemador a potencia mínima a 4°C hasta alcanzar los 20°C. Asimismo, incorpora una función antibloqueo de la bomba circuladora que la activa periódicamente, previniendo posibles averías por inactividad prolongada. Estas características no solo mejoran la fiabilidad, sino que también prolongan la vida útil del equipo.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre la Caldera Caldaia SA26F y las respondemos a continuación.

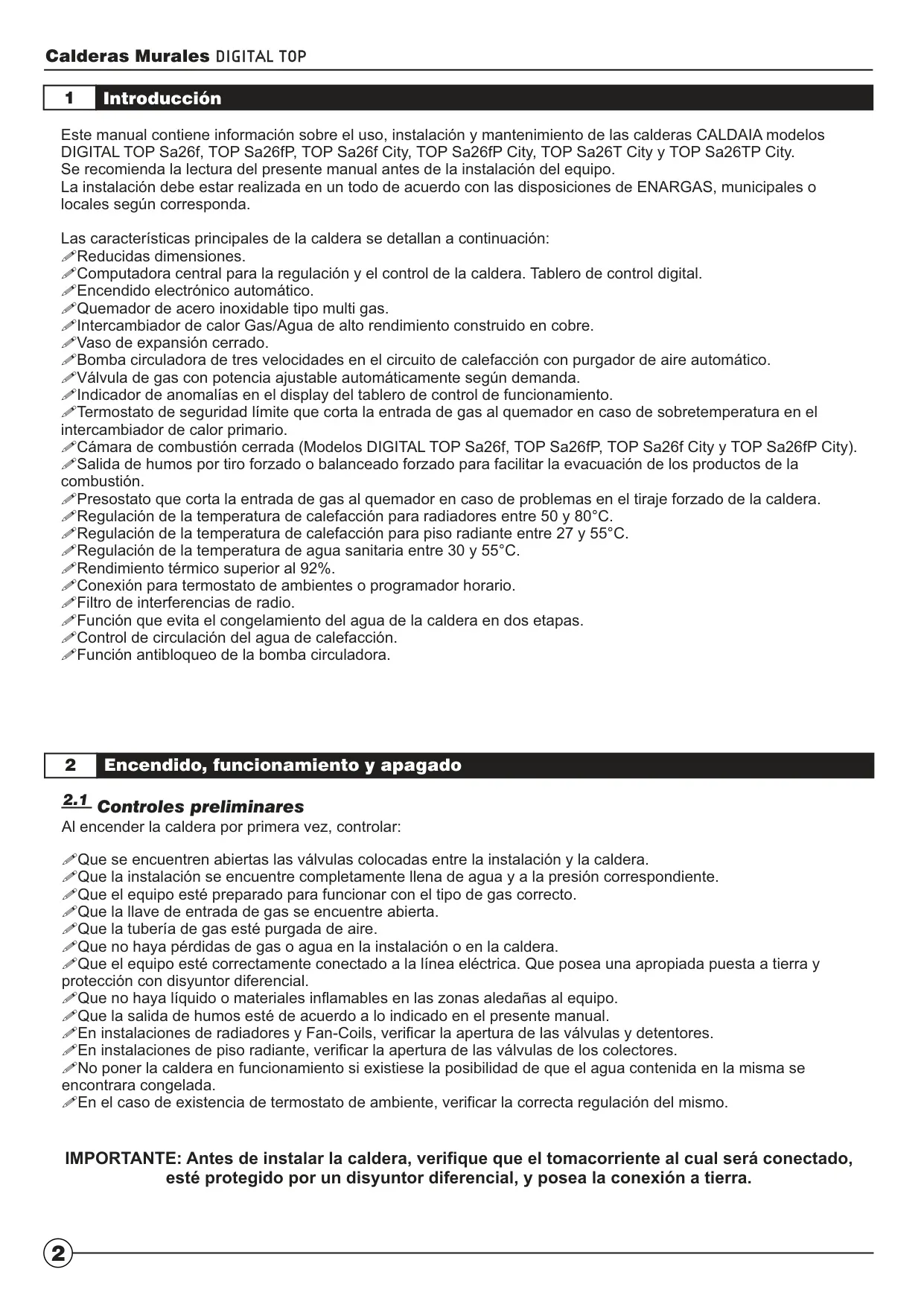

Antes del primer encendido, asegúrese de que todas las válvulas de la instalación estén abiertas, el circuito lleno de agua a la presión correcta (0,8-1,5 bar), el equipo configurado para el tipo de gas adecuado, la llave de gas abierta, la tubería de gas purgada de aire, y que no haya fugas de gas o agua. Además, la conexión eléctrica debe ser correcta, con toma a tierra y disyuntor diferencial.

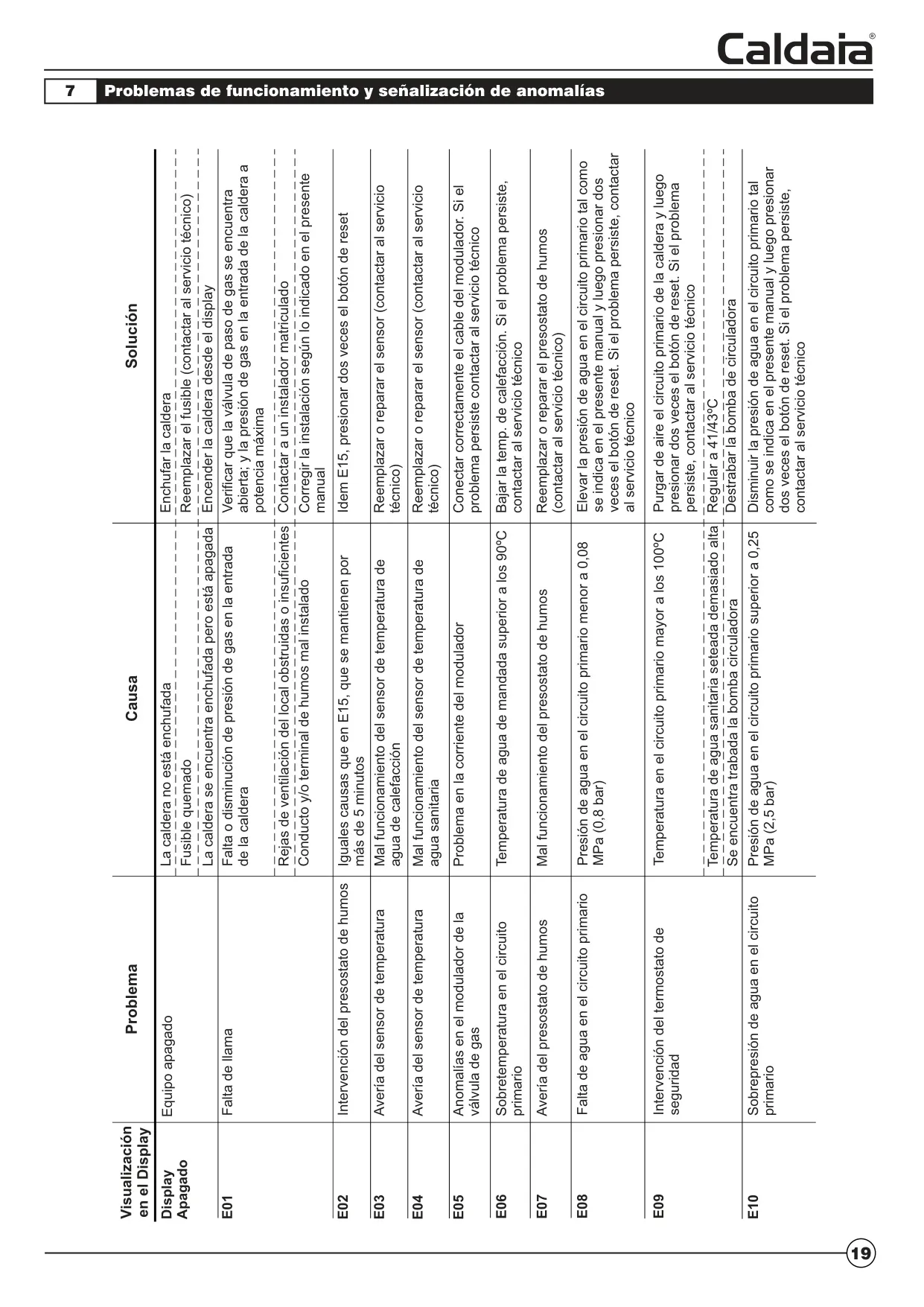

El código E01 indica una falta o ausencia de llama. Las causas pueden ser baja presión de gas, aire en la tubería de gas o un problema de encendido. La caldera intentará encender tres veces. Para reiniciar el ciclo, presione el botón de reset de bloqueo "C" dos veces. Si el problema persiste, verifique la presión de gas de entrada o contacte a un instalador matriculado.

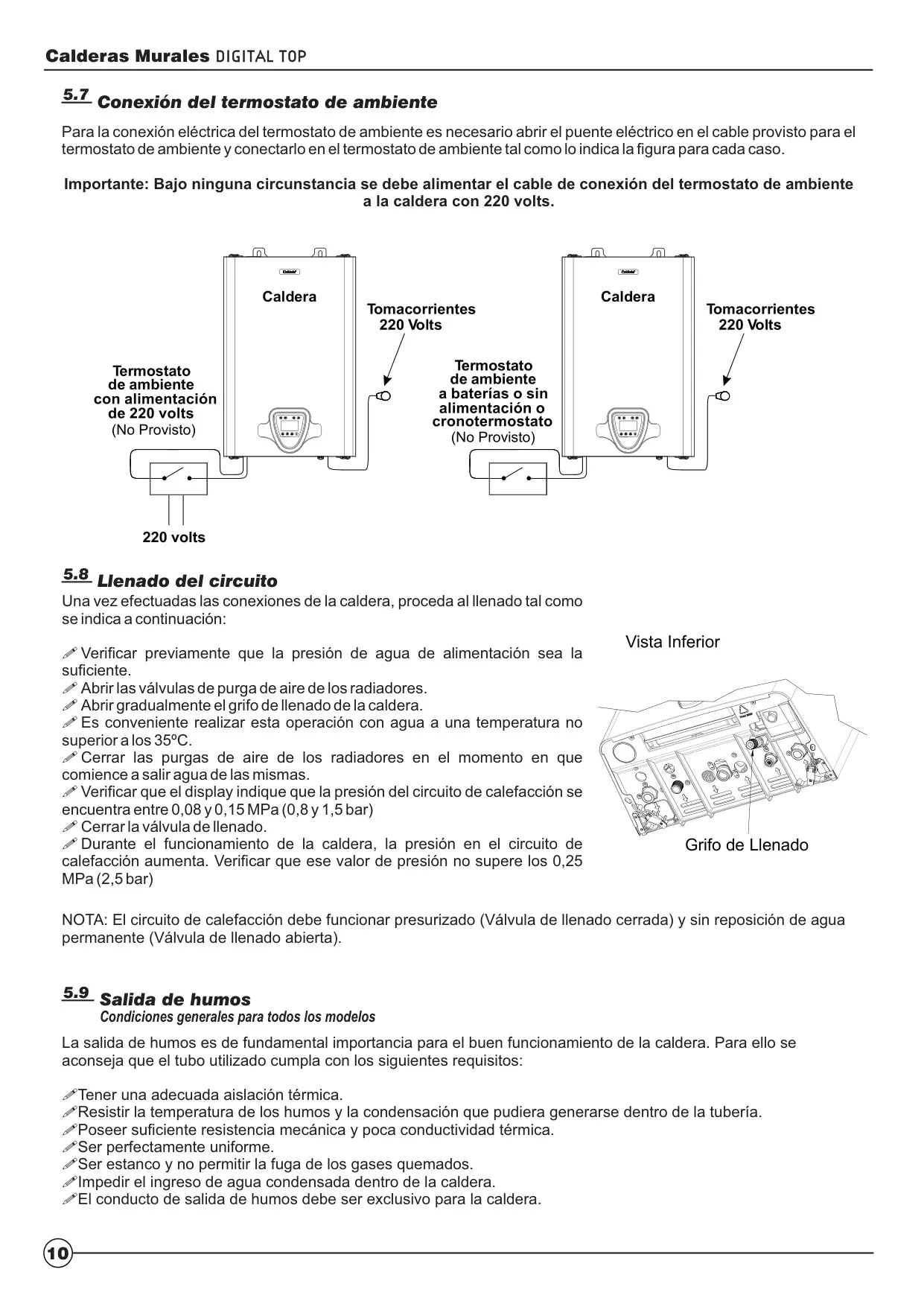

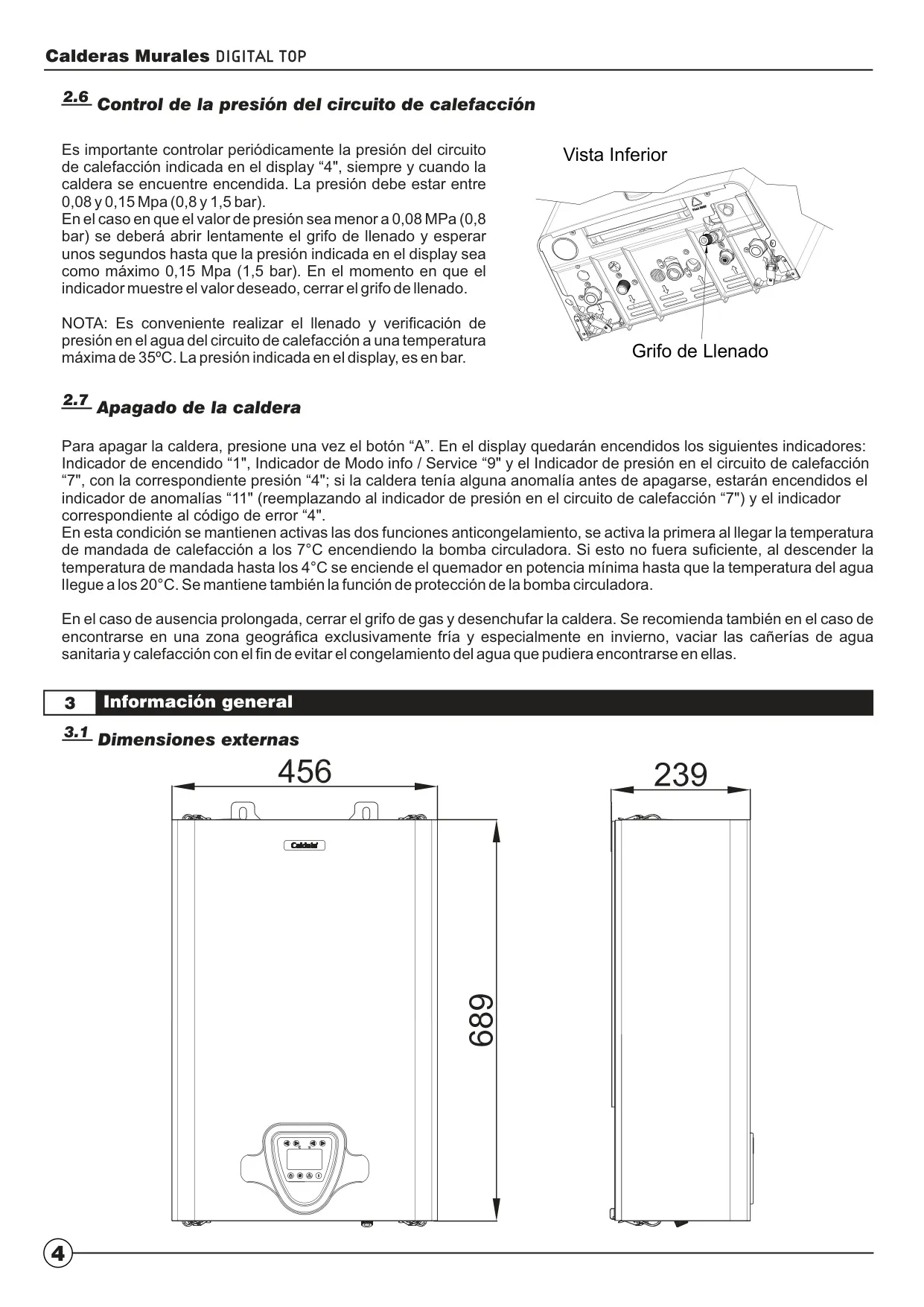

La presión del circuito de calefacción debe mantenerse entre 0,08 y 0,15 MPa (0,8 y 1,5 bar) cuando la caldera está encendida y el agua a una temperatura máxima de 35°C. Si es menor, abra lentamente el grifo de llenado hasta alcanzar el valor deseado y luego ciérrelo.

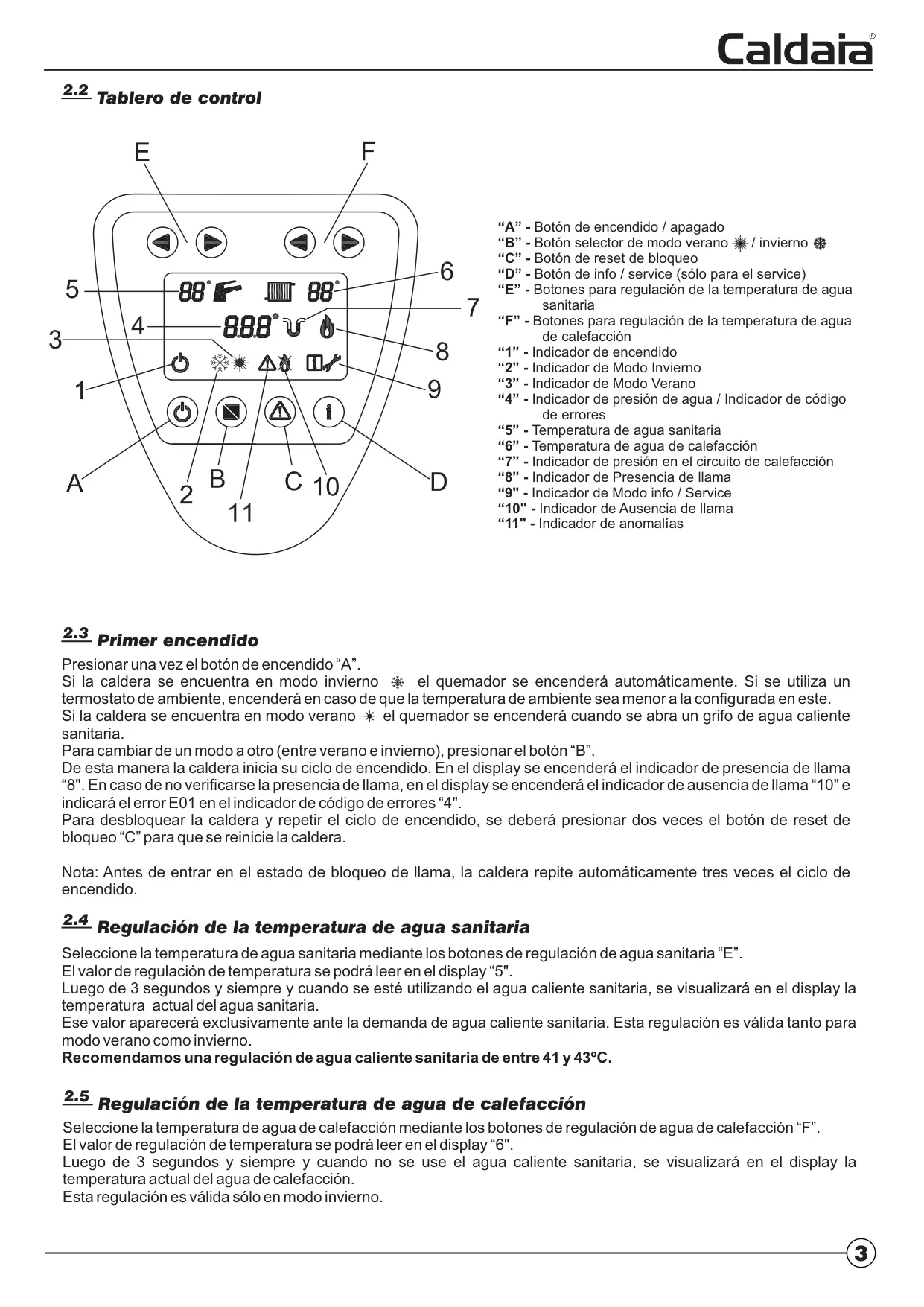

Puede ajustar la temperatura del agua sanitaria utilizando los botones de regulación "E" en el tablero de control. El valor se muestra en el display "5". Se recomienda una regulación entre 41 y 43°C para optimizar el rendimiento y el confort.
La Caldera Caldaia SA26F cuenta con una función anticongelamiento en dos etapas. Si la temperatura del agua de mandada de calefacción baja a 7°C, la bomba circuladora se enciende. Si la temperatura sigue bajando hasta los 4°C, el quemador se activa a potencia mínima hasta que el agua alcanza los 20°C.
Si el display muestra E08, significa falta de agua en el circuito primario. Debe elevar la presión de agua abriendo lentamente el grifo de llenado hasta que el display indique entre 0,8 y 1,5 bar. Después de ajustar la presión, presione el botón de reset dos veces. Si el error persiste, contacte al servicio técnico.

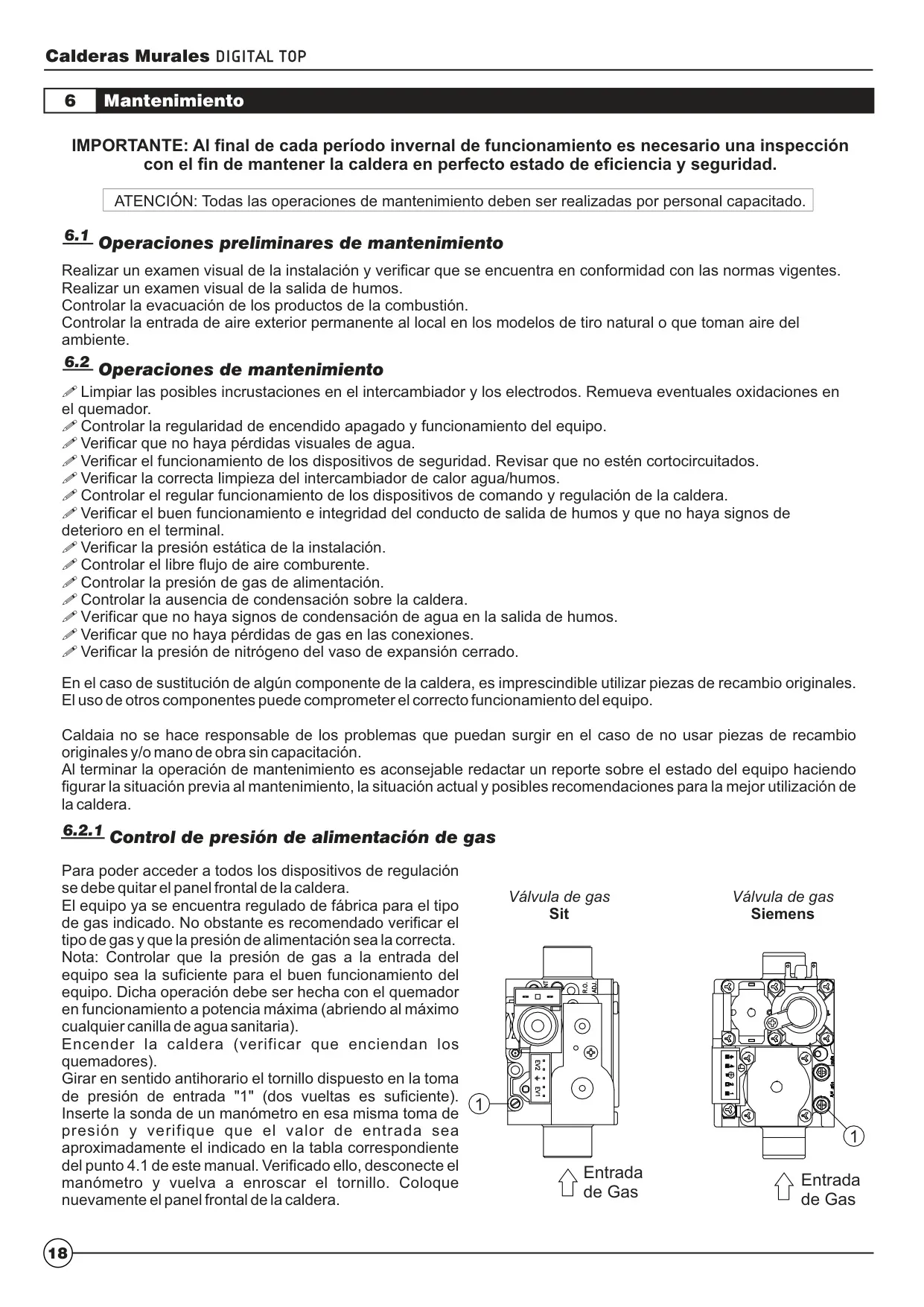

Se recomienda una inspección anual al final del período invernal para asegurar la eficiencia y seguridad. Las operaciones incluyen limpieza del intercambiador y quemador, control de encendido, verificación de fugas y dispositivos de seguridad. Todas estas operaciones deben ser realizadas por personal técnico capacitado.
No. La instalación de la Caldera Caldaia SA26F debe ser realizada por un instalador matriculado, siguiendo estrictamente las disposiciones de ENARGAS, las normativas municipales o locales, y las indicaciones del manual. Manipular los dispositivos de seguridad o realizar una instalación incorrecta representa un grave riesgo.

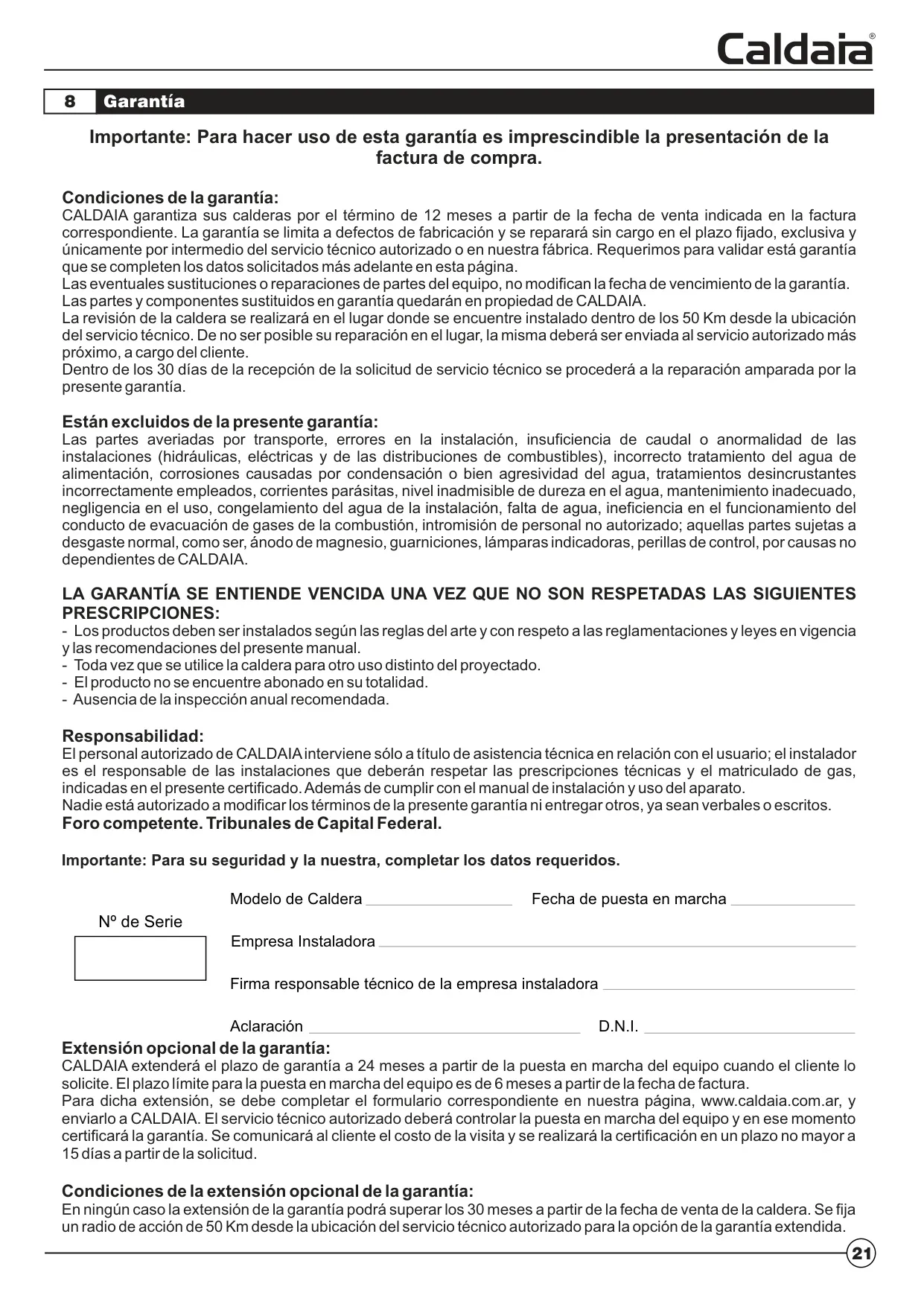

La garantía cubre defectos de fabricación por 12 meses desde la fecha de venta. Puede extenderse opcionalmente a 24 meses solicitándolo a CALDAIA y completando el formulario en su web (www.caldaia.com.ar). Para la extensión, un servicio técnico autorizado debe controlar la puesta en marcha, con un plazo límite de 6 meses desde la fecha de factura para la puesta en marcha.
Si el display está apagado, la caldera no está recibiendo energía. Verifique que esté correctamente enchufada a la toma de corriente y que el fusible no esté quemado. Si el fusible está dañado, debe ser reemplazado por personal técnico calificado. Asegúrese también de que la llave termomagnética bipolar exclusiva de 3 amper esté activada.
La caldera incorpora una función antibloqueo de la bomba circuladora que la activa periódicamente, incluso si no hay demanda de calefacción o agua caliente. Esto previene que la bomba se bloquee por inactividad prolongada, especialmente en períodos fuera de temporada, prolongando su vida útil y asegurando su disponibilidad cuando se necesite.

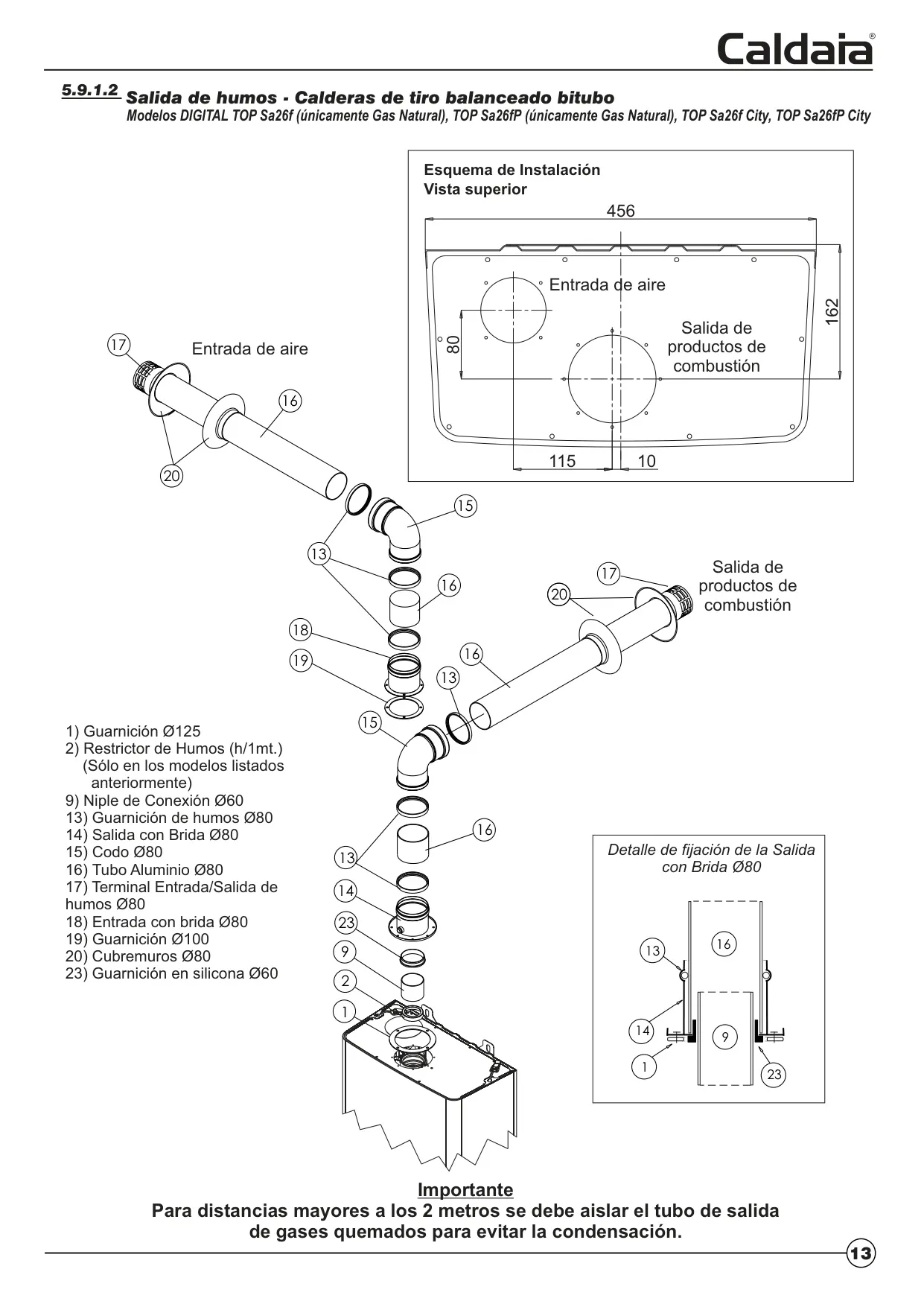

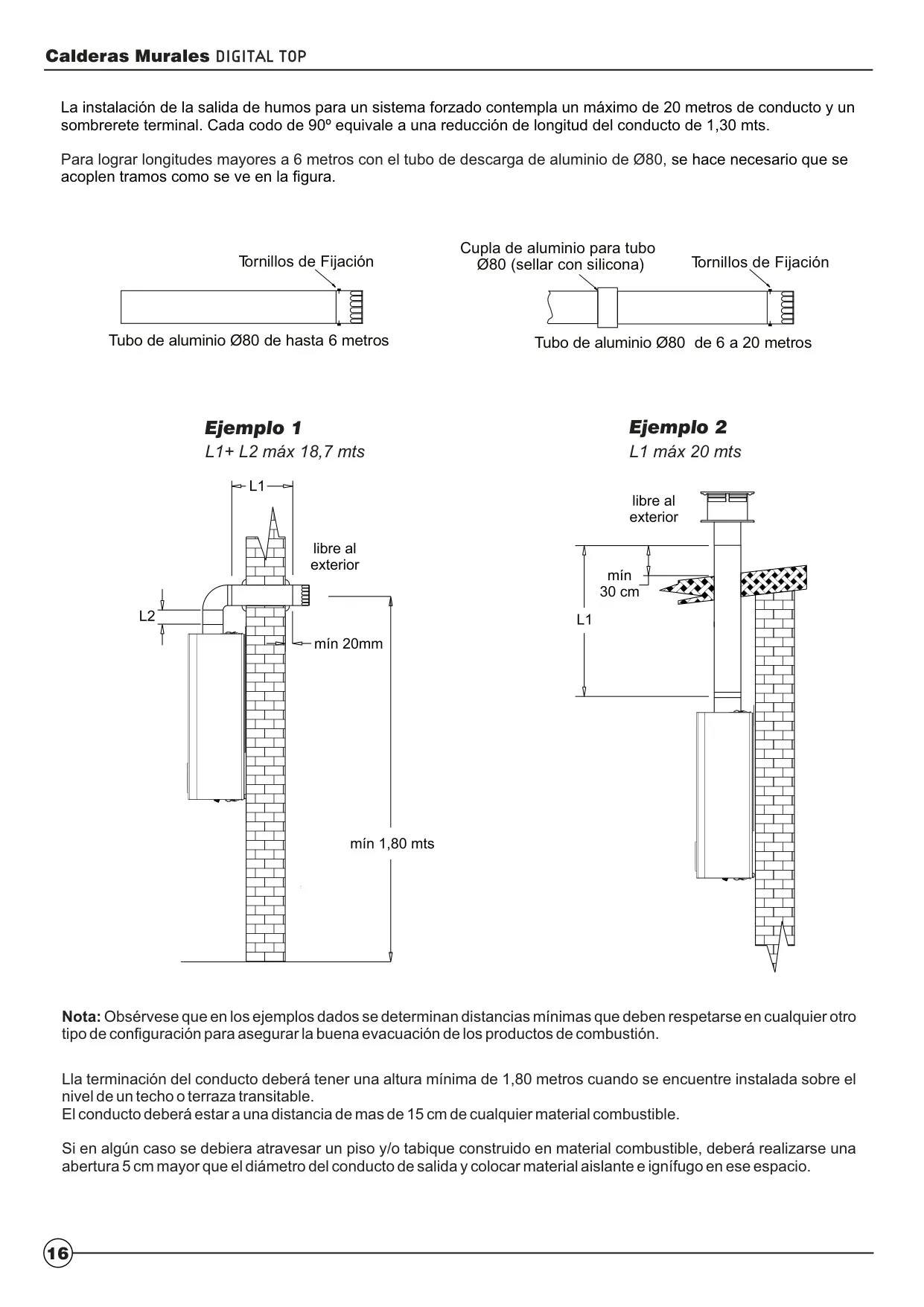

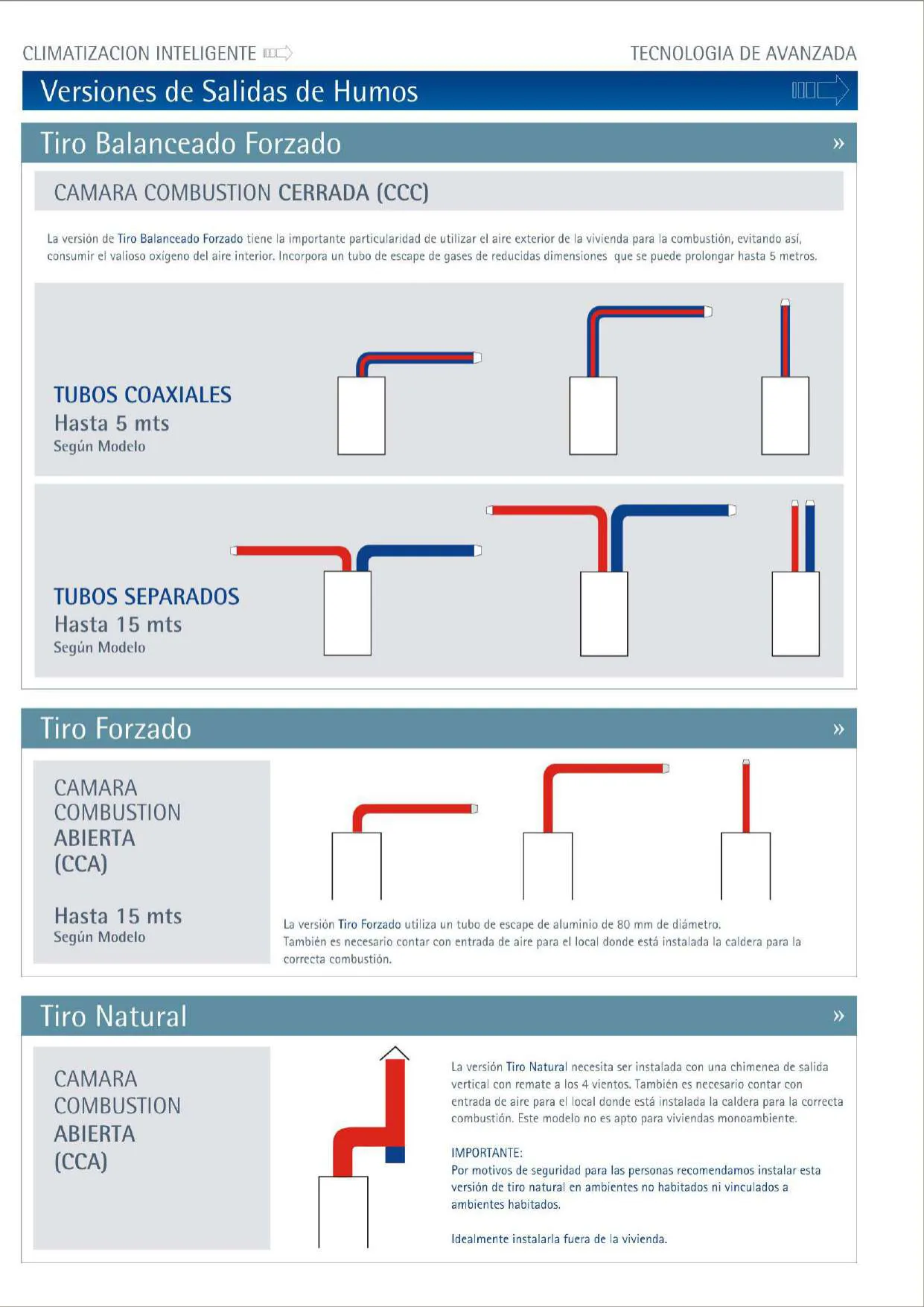

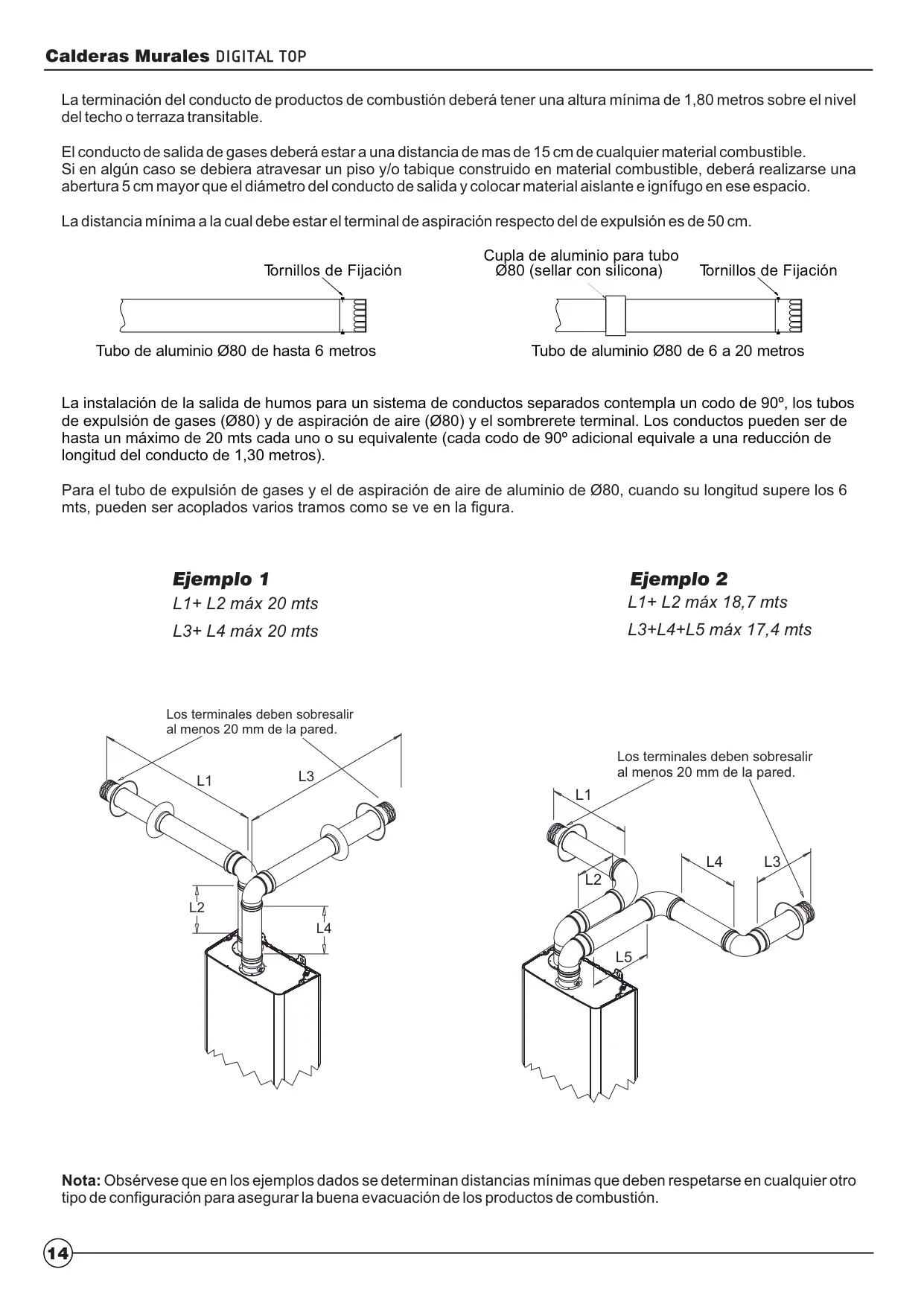

Para los modelos DIGITAL TOP Sa26f y TOP Sa26fP, son compatibles los sistemas de tiro balanceado coaxial y tiro balanceado bitubo. El coaxial permite longitudes de hasta 6 metros, y el bitubo hasta 20 metros para cada conducto (aspiración y descarga). Es crucial seguir las especificaciones del manual para la instalación correcta de los conductos.

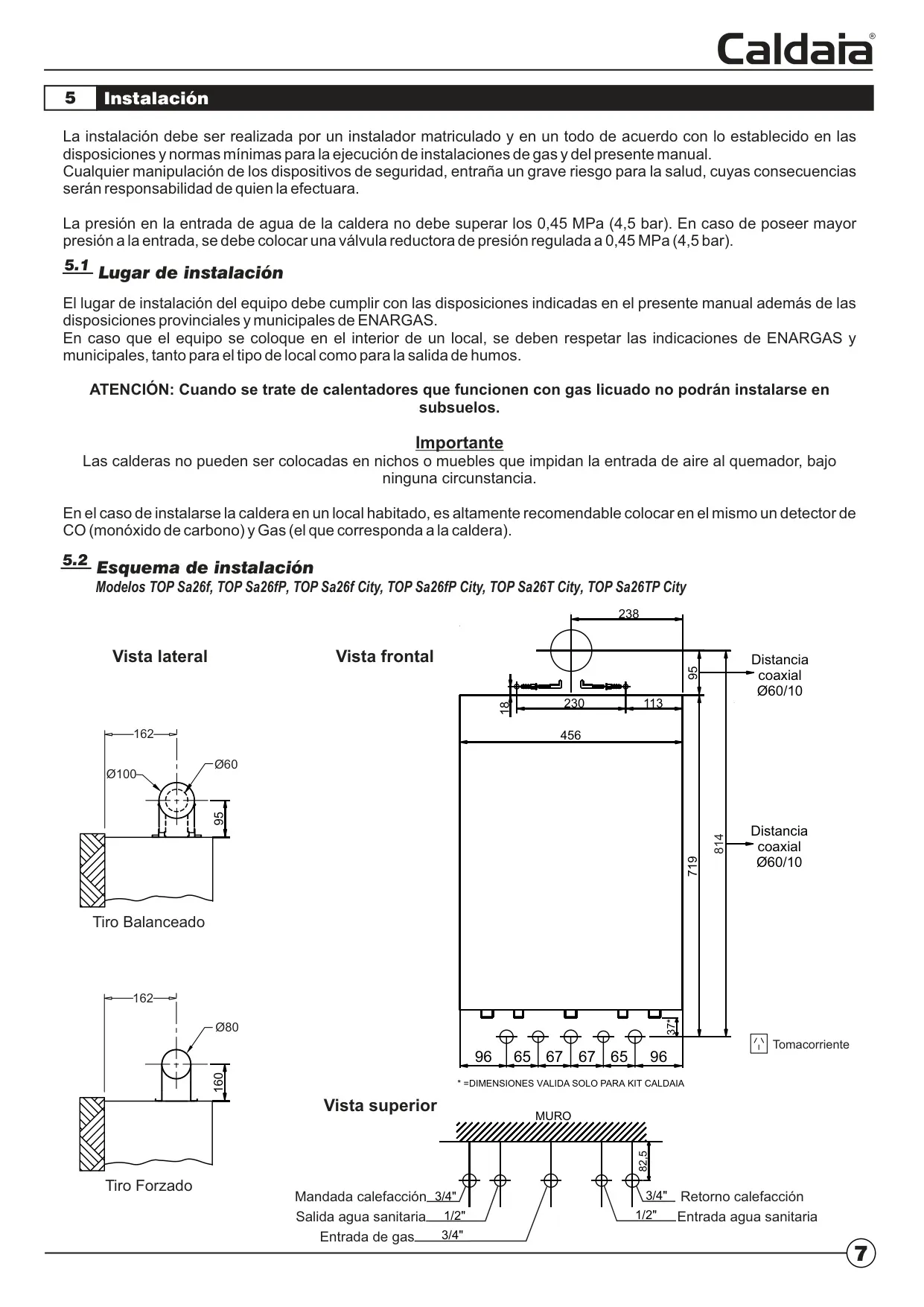

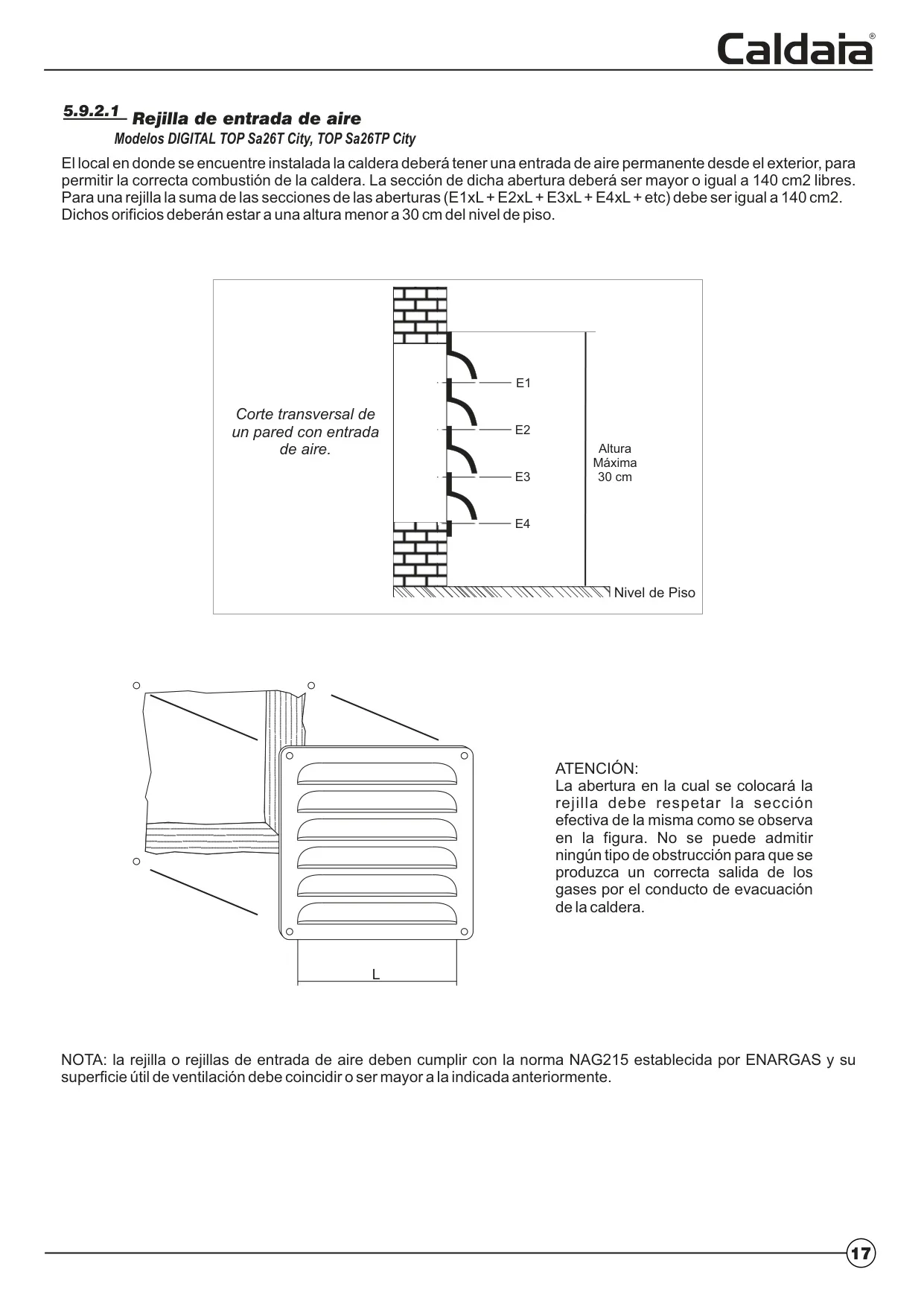

El lugar de instalación debe cumplir con las disposiciones de ENARGAS y las normativas municipales. Las calderas de cámara de combustión cerrada (como la SA26F) ofrecen más flexibilidad, pero no pueden instalarse en nichos o muebles que impidan el acceso de aire al quemador. Para modelos que toman aire del ambiente, se requiere una entrada de aire permanente desde el exterior de al menos 140 cm² libres.
Es obligatorio conectar la caldera a una línea monofásica de 220/230V - 50/60Hz con conexión a tierra. La línea de neutro debe tener 0V respecto a tierra. Es imprescindible una llave termomagnética bipolar de 3 amper exclusiva y un disyuntor diferencial para proteger el equipo. No se deben usar triples ni extensiones.

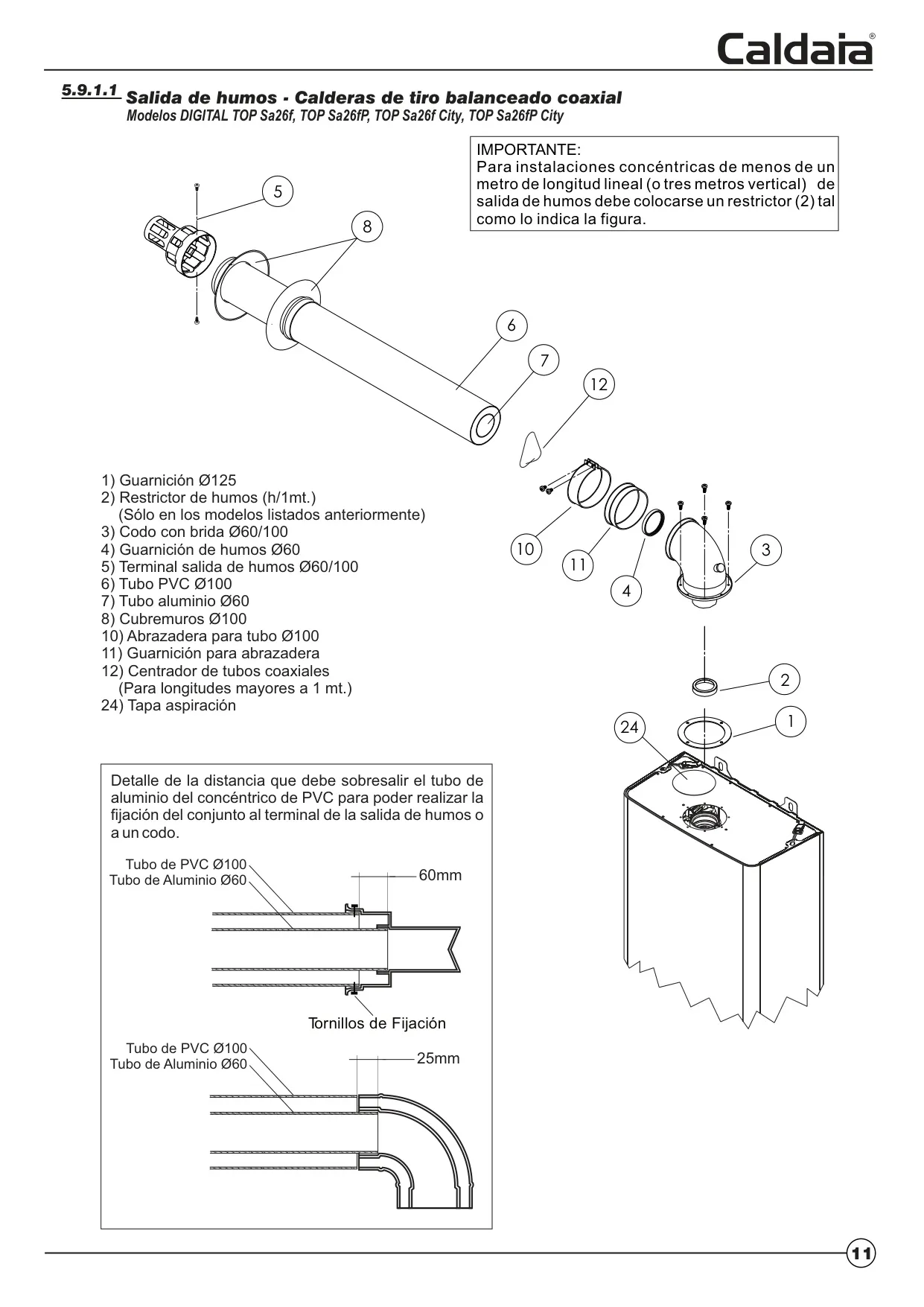

Para instalaciones concéntricas de salida de humos (tiro balanceado coaxial) de menos de un metro de longitud lineal (o tres metros vertical), se debe colocar un restrictor (pieza número 2 en el manual) para asegurar el correcto funcionamiento del sistema de evacuación de gases. Su uso es crítico para el rendimiento y la seguridad.
