Manual del Amplificador Bose PM4250 en Español
Manual del Amplificador Bose PM4250 en Español
Amplificador Bose PM4250
Amplificador Bose PM4250
Instrucciones del Bose PM4250
Aquí le ofrecemos el manual de Amplificador Bose PM4250 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Amplificadores de Audio en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Amplificador Bose PM4250, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

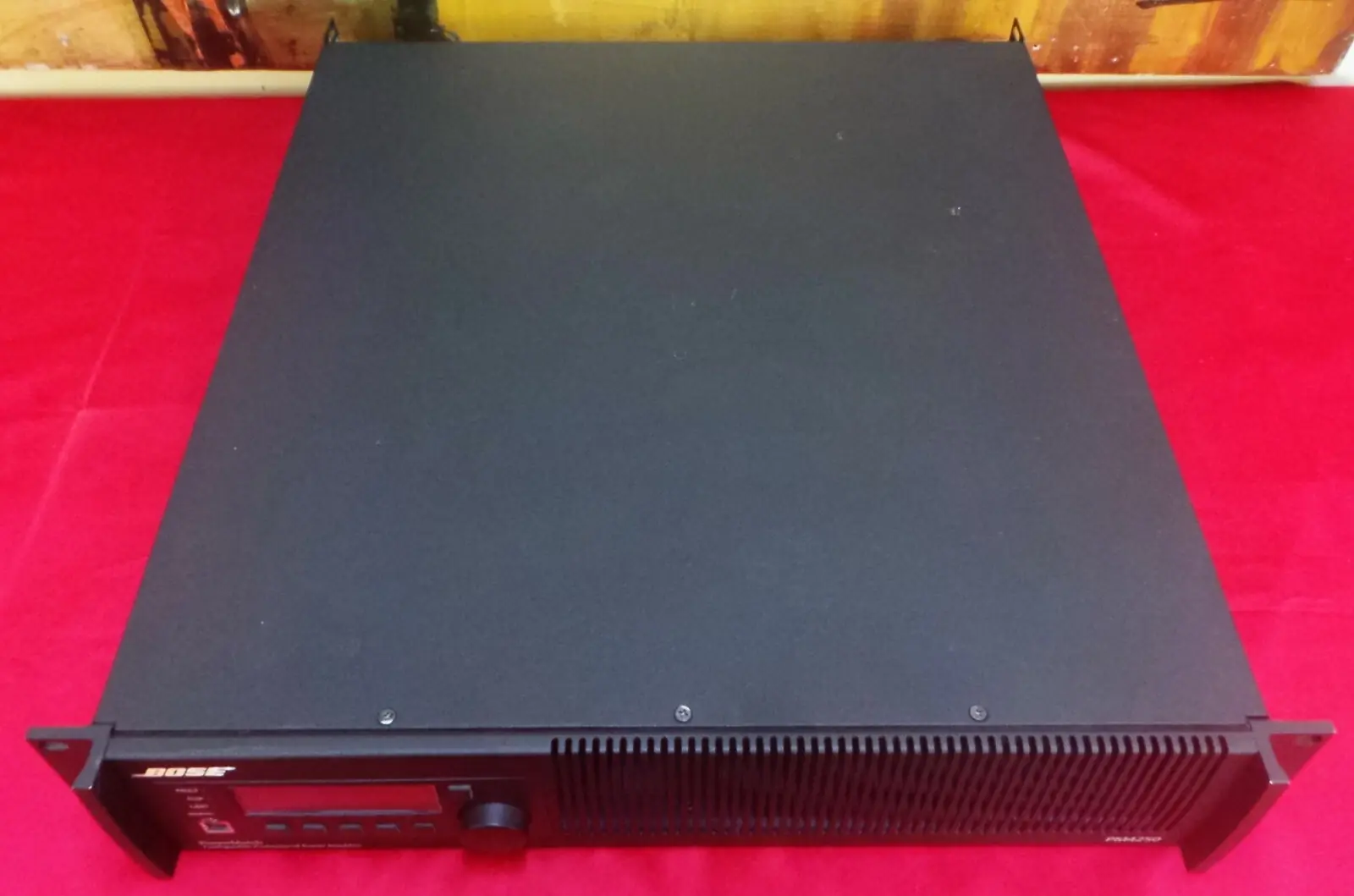

Imágenes del Producto

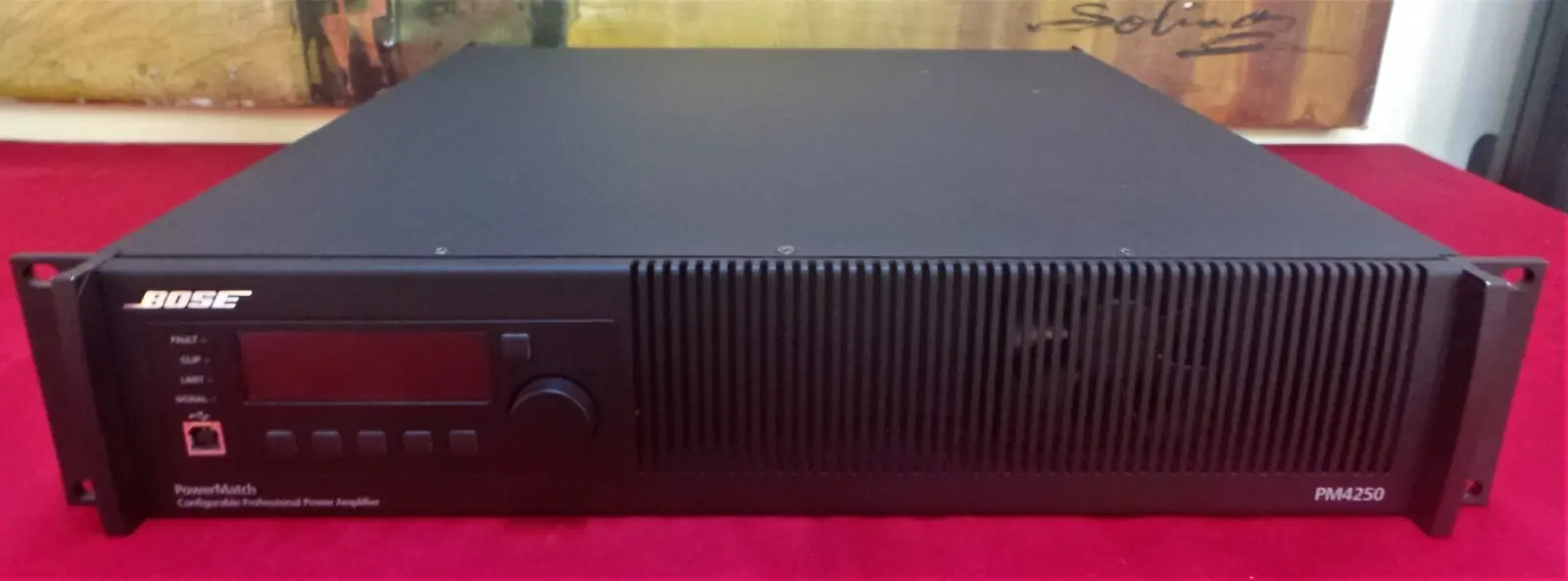

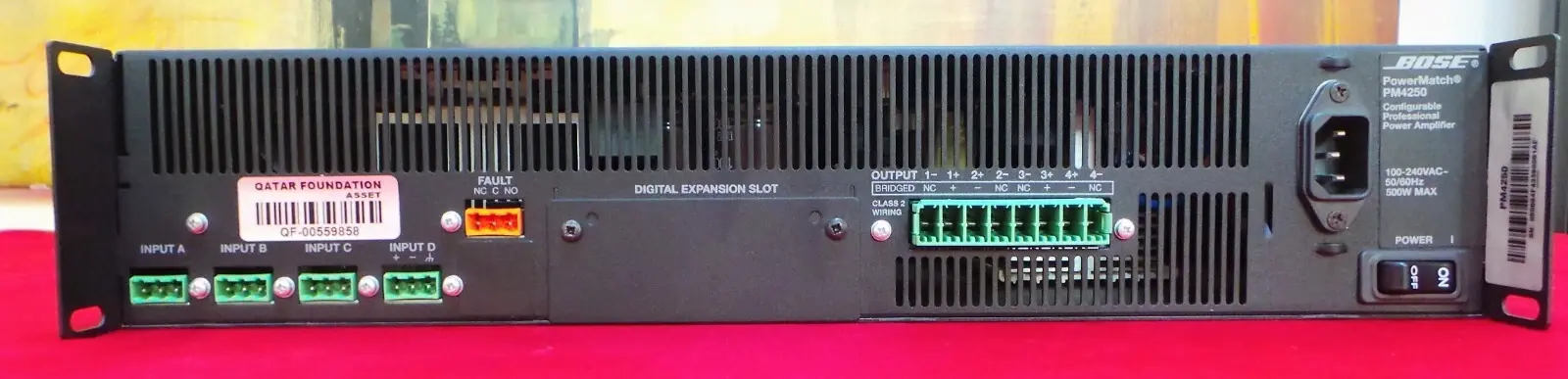

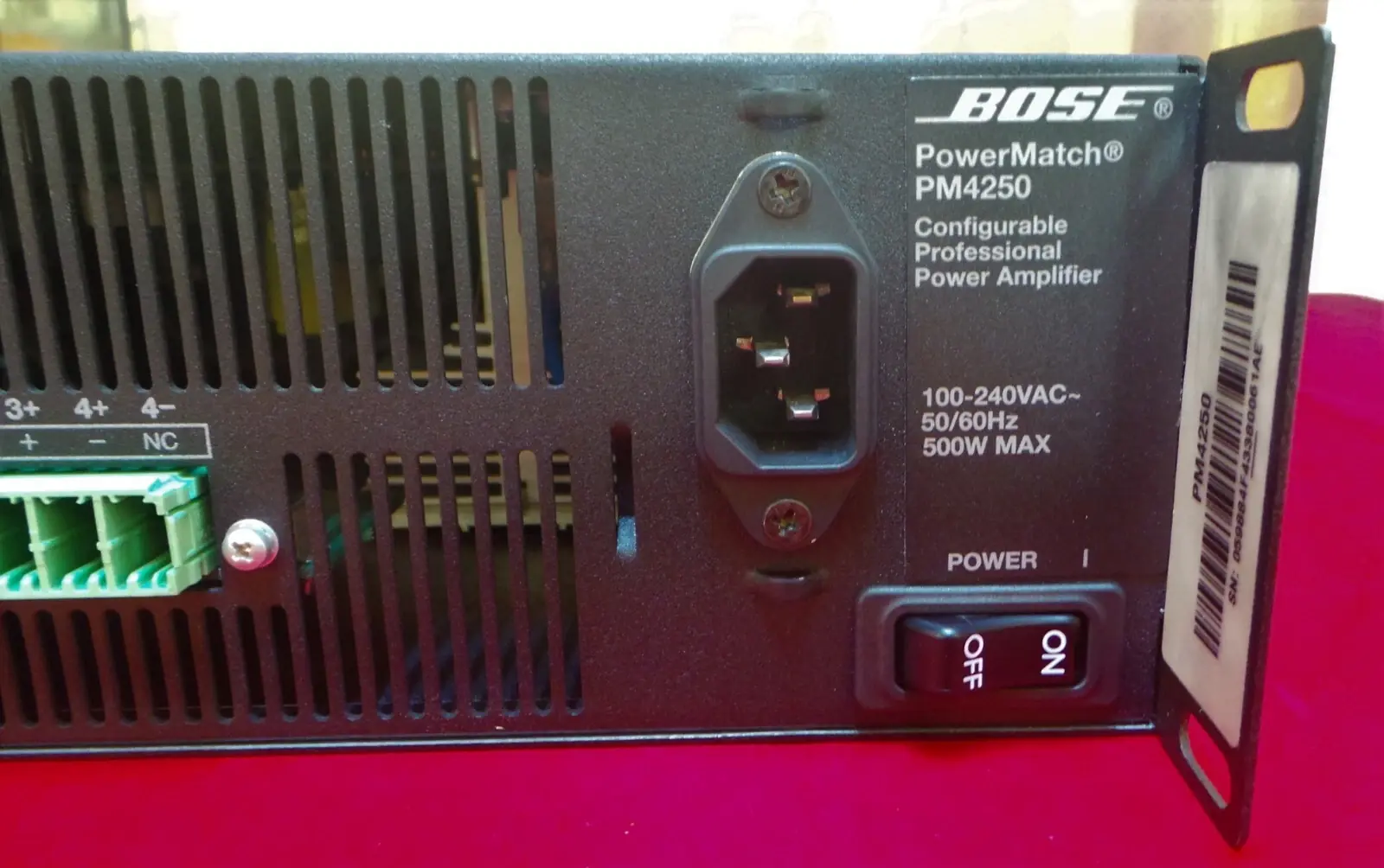

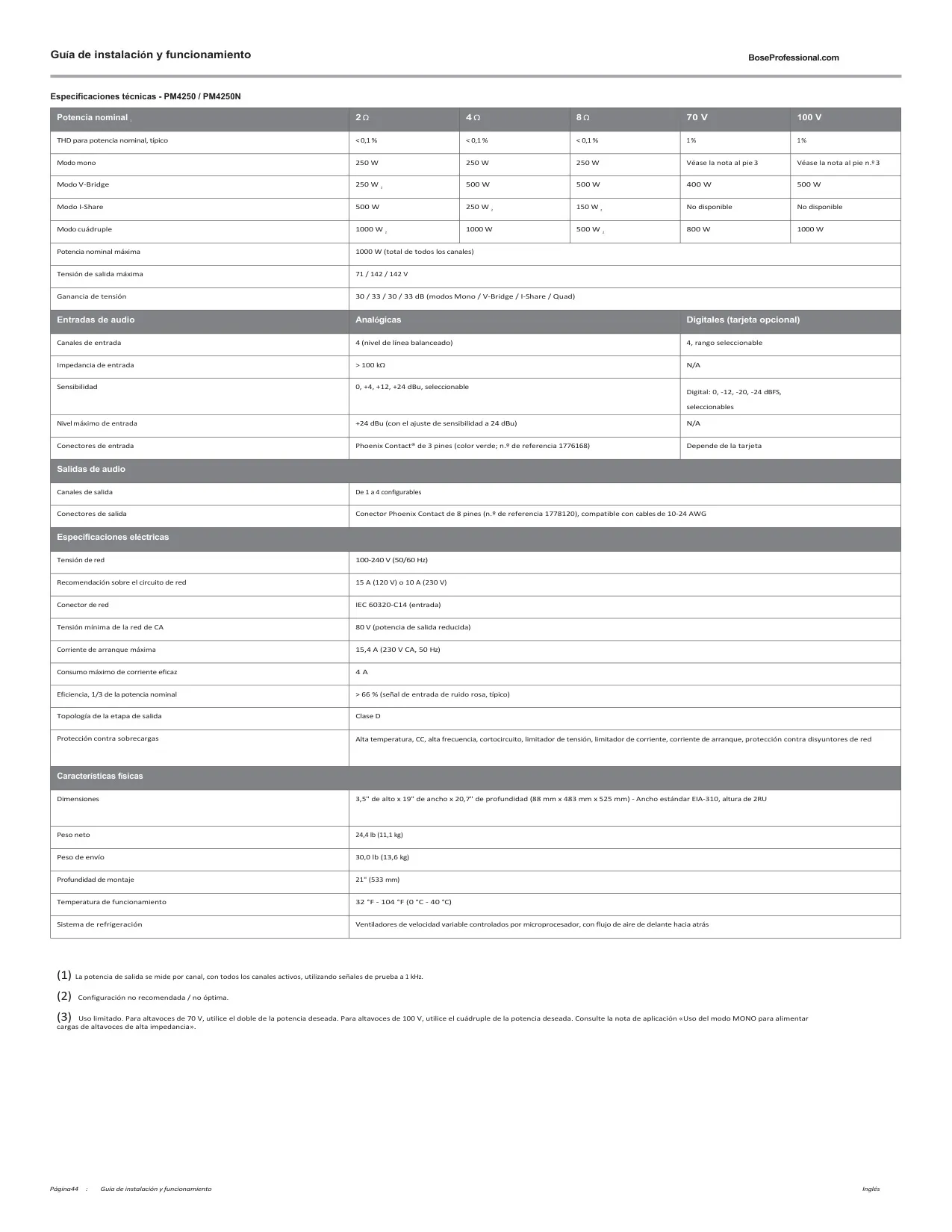

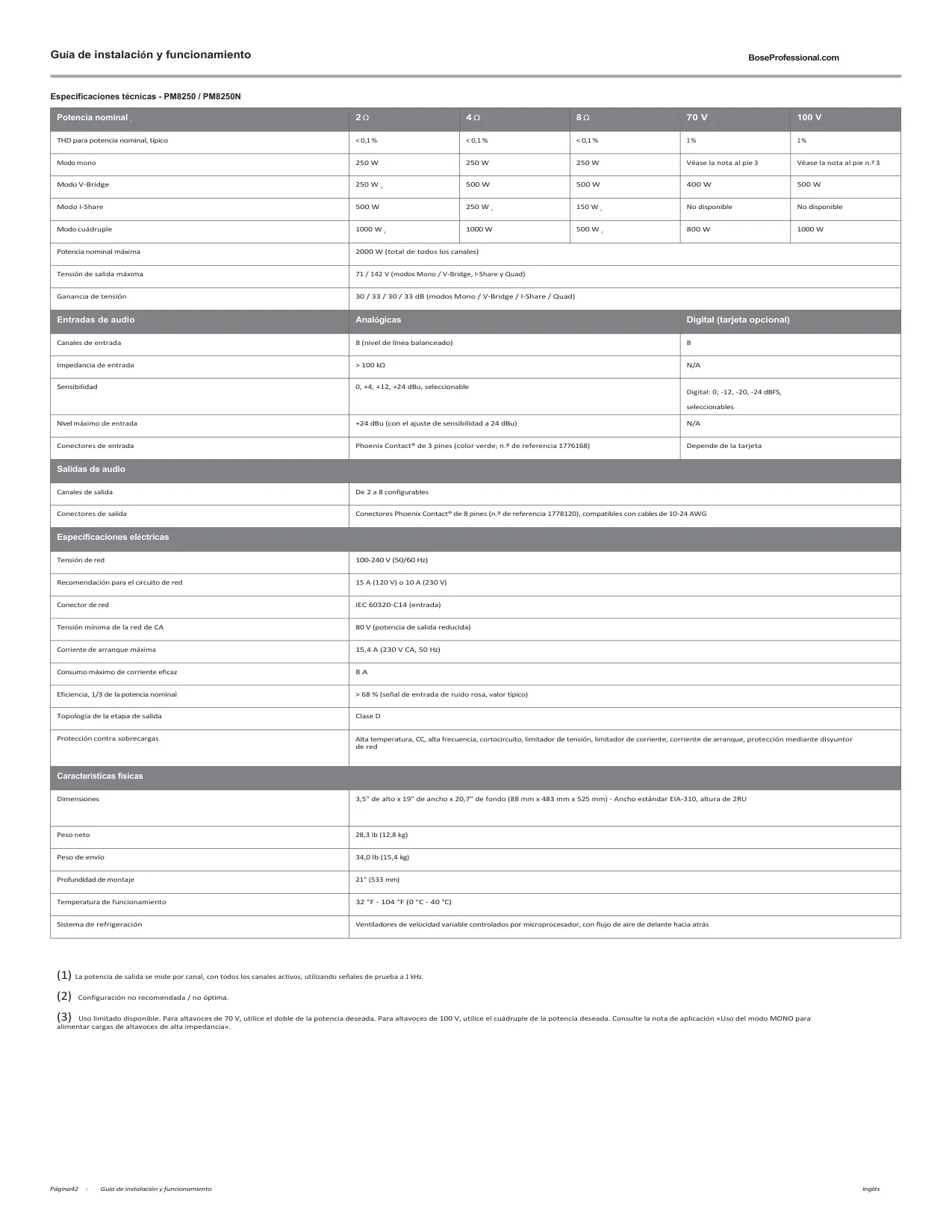

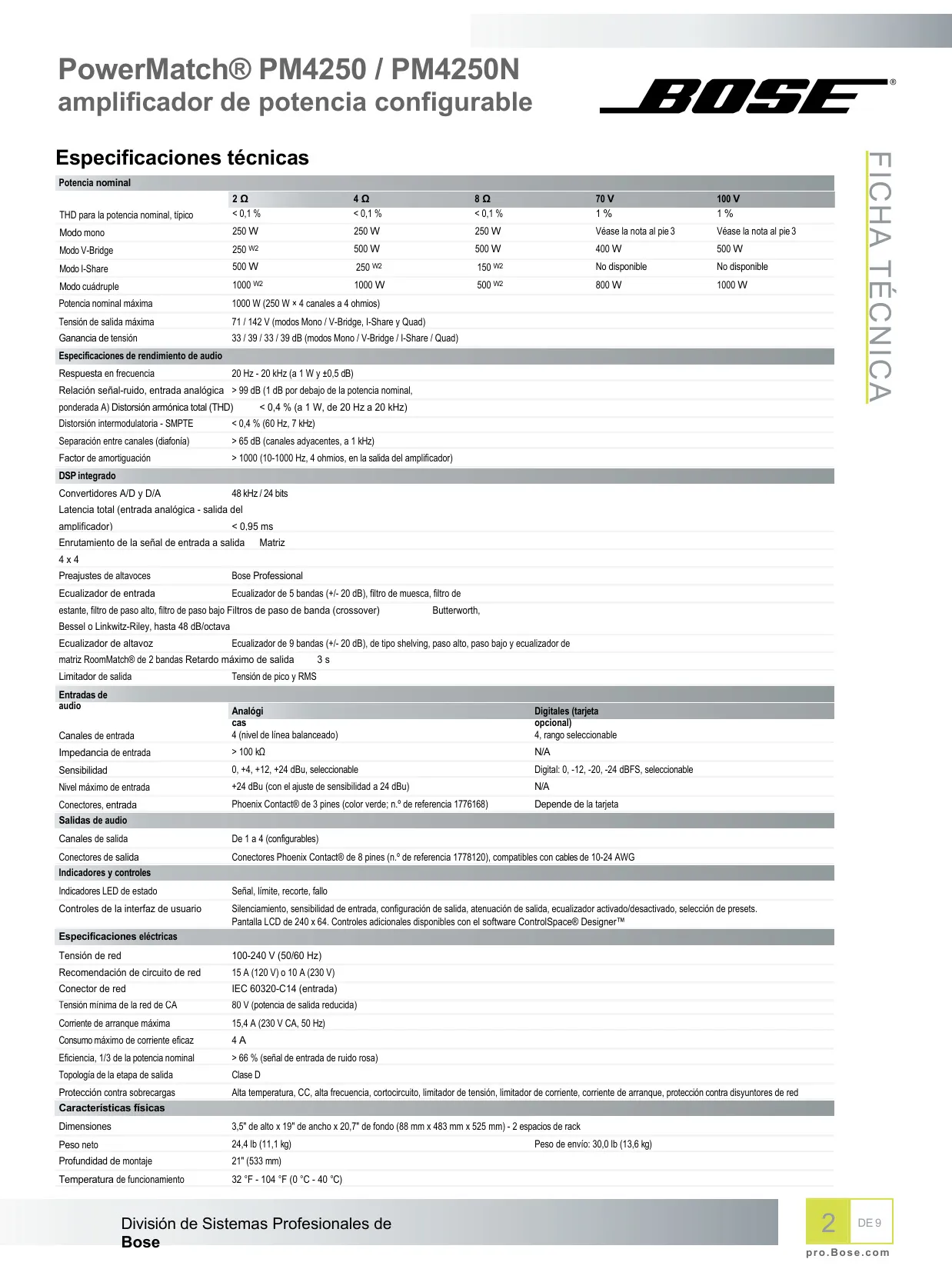

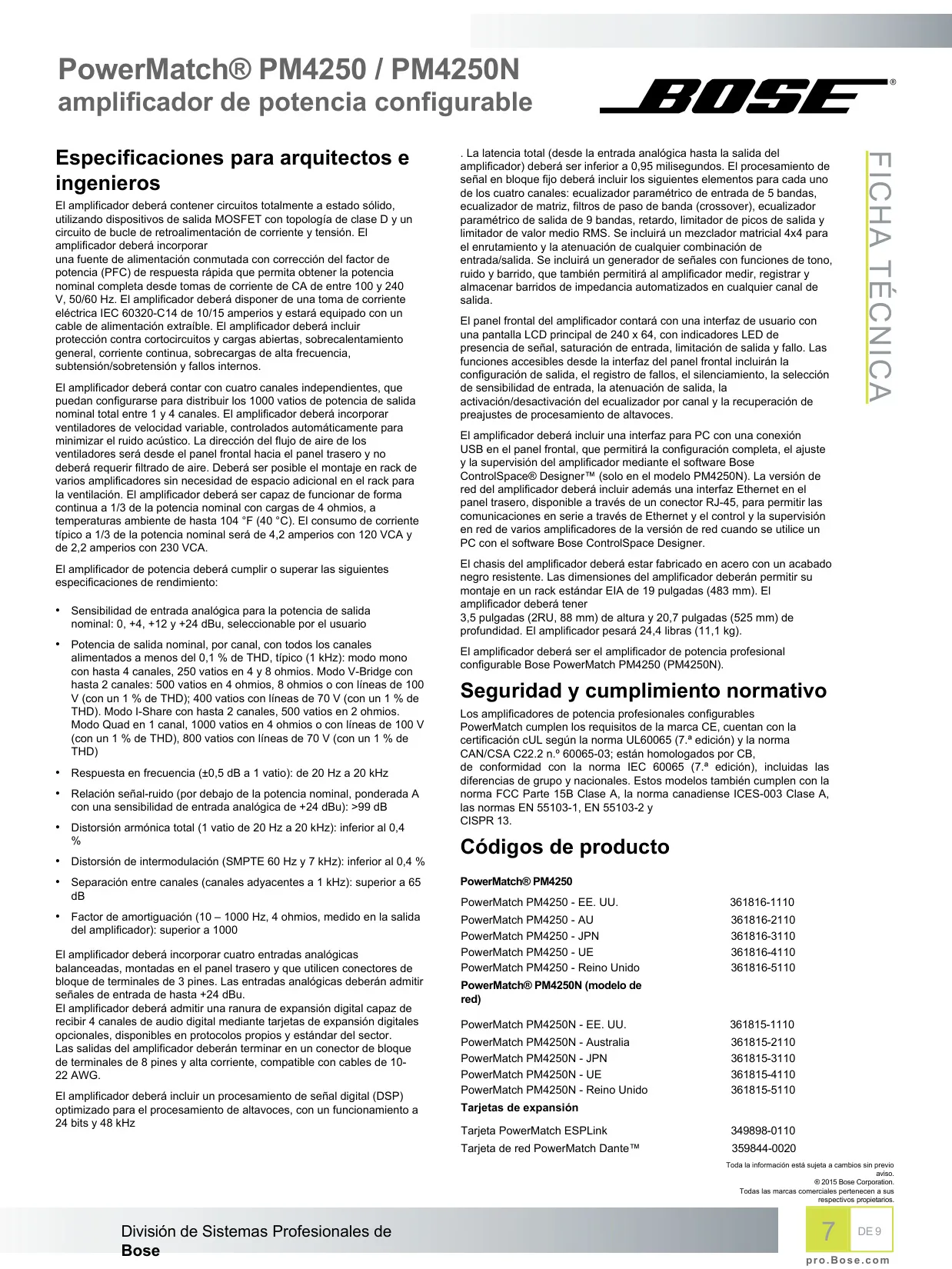

Especificaciones del Bose PM4250

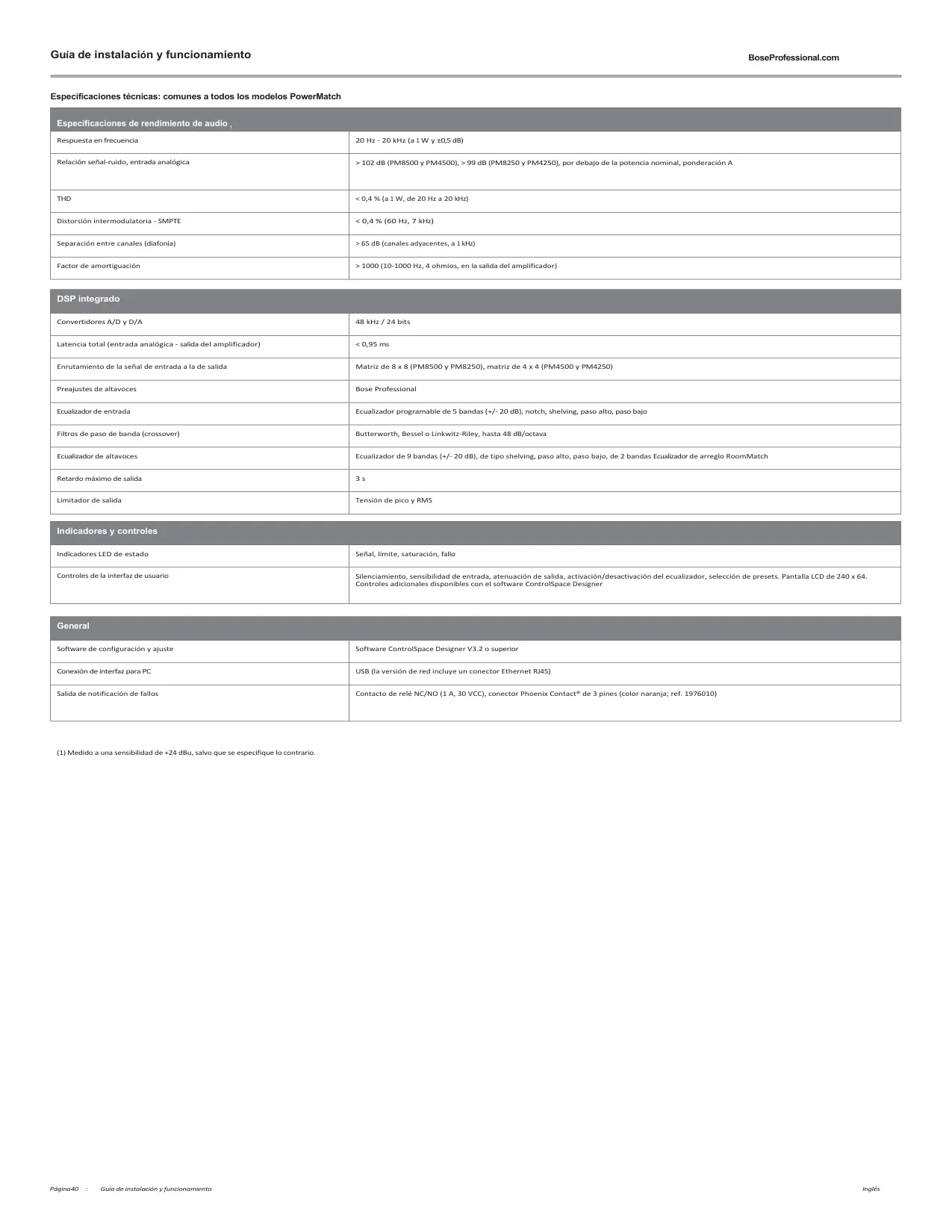

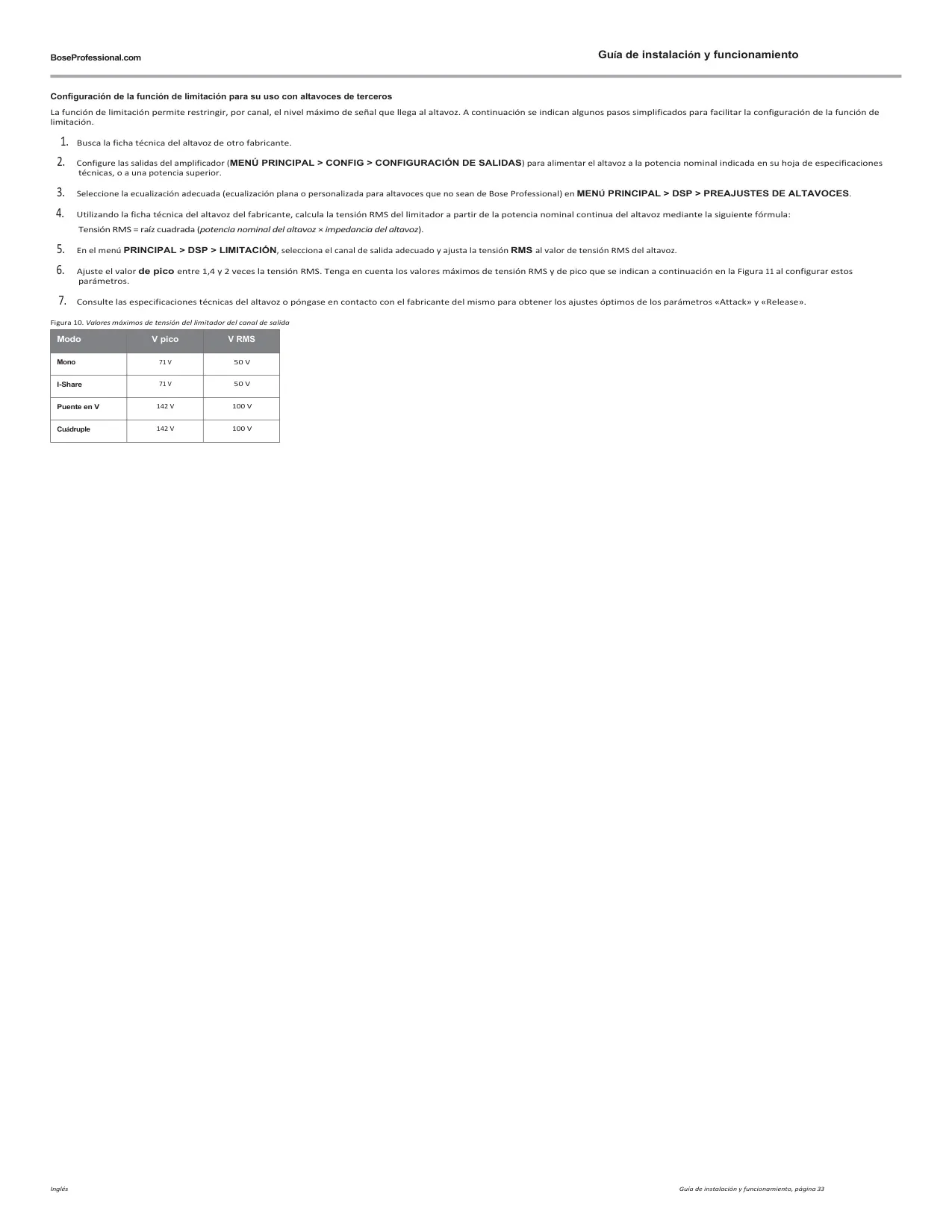

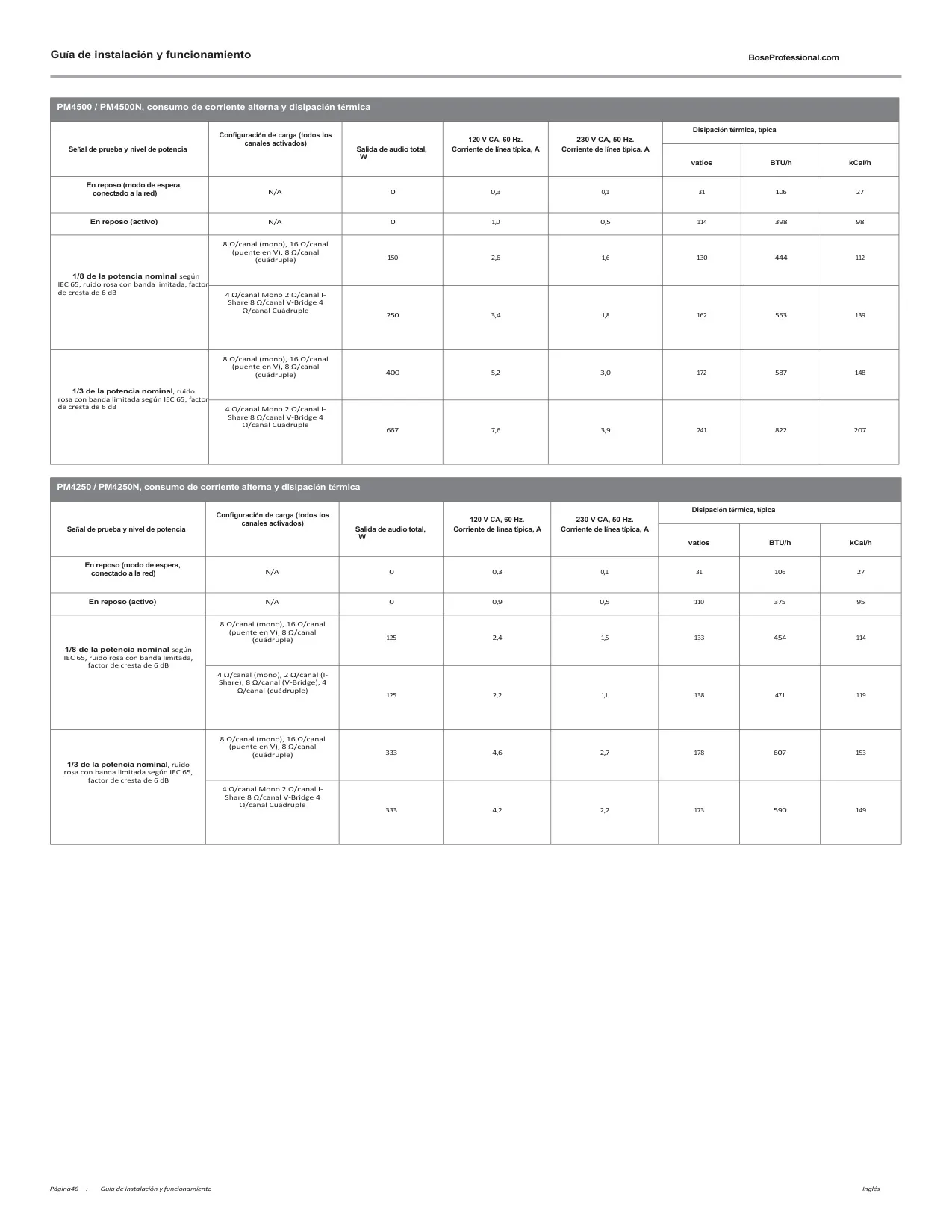

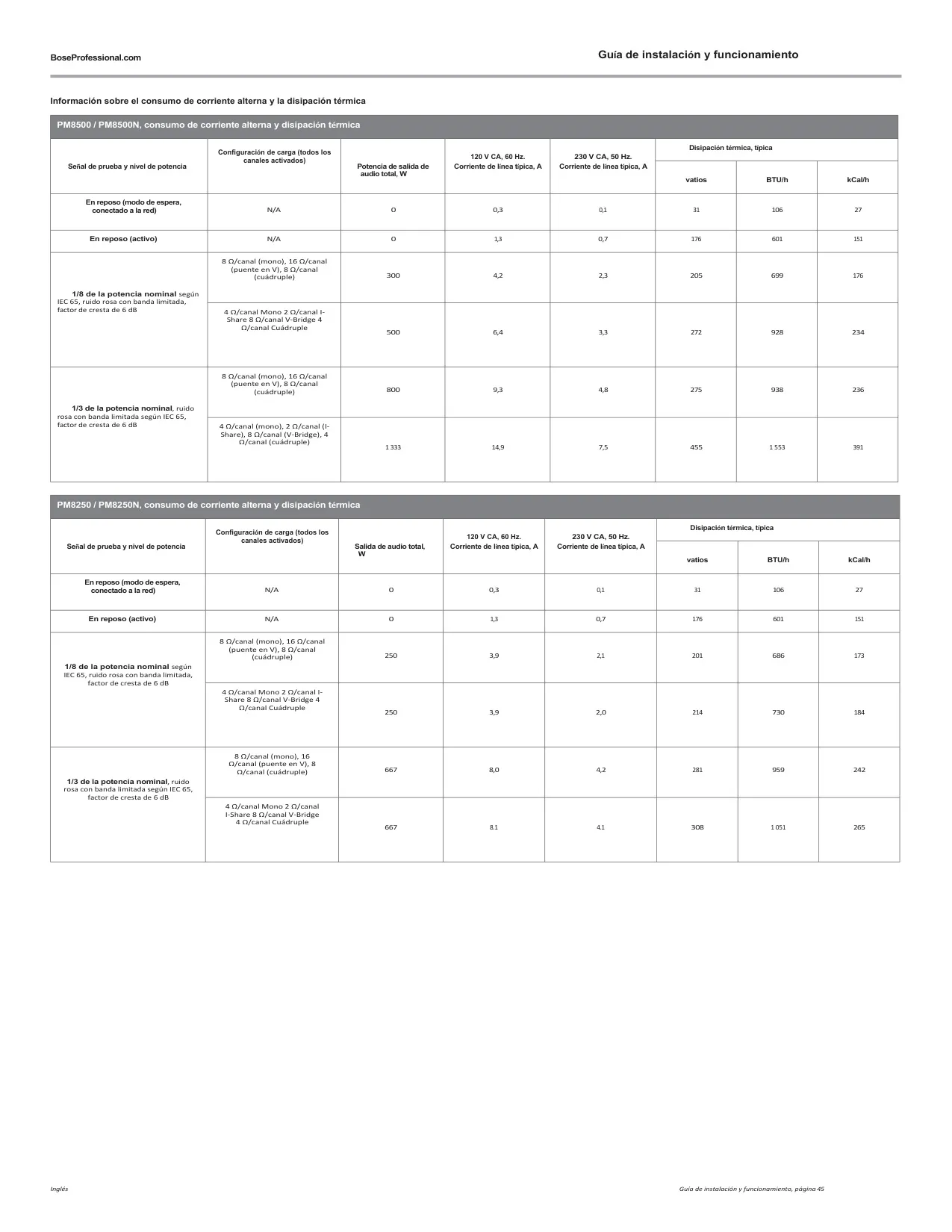

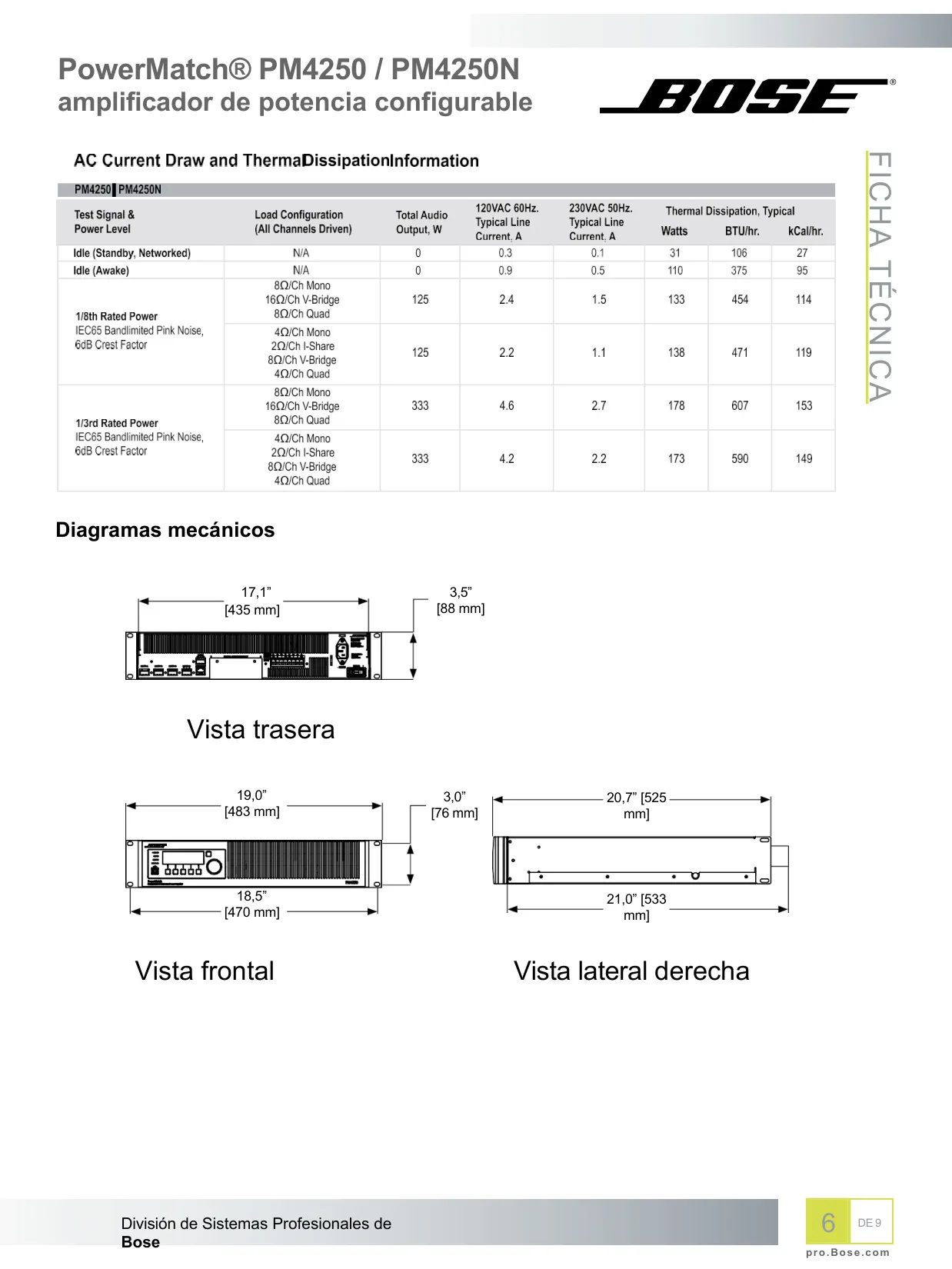

| Potencia nominal 1 | |||||
|---|---|---|---|---|---|
| 2 Ω | 4 Ω | 8 Ω | 70 V | 100 V | |
| THD para potencia nominal, típico | < 0,1 % | < 0,1 % | < 0,1 % | 1 % | 1 % |
| Modo mono | 250 W | 250 W | 250 W | Véase la nota al pie 3 | Véase la nota al pie n.º 3 |
| Modo V-Bridge | 250 W 2 | 500 W | 500 W | 400 W | 500 W |
| Modo I-Share | 500 W | 250 W 2 | 150 W 2 | No disponible | No disponible |
| Modo cuádruple | 1000 W 2 | 1000 W | 500 W 2 | 800 W | 1000 W |
| Potencia nominal máxima | 1000 W (total de todos los canales) | ||||
| Tensión de salida máxima | 71 / 142 V (modos Mono / V-Bridge, I-Share y Quad) | ||||
| Ganancia de tensión | 30 / 33 / 30 / 33 dB (modos Mono / V-Bridge / I-Share / Quad) | ||||
| Especificaciones de rendimiento de audio | |||||
| Respuesta en frecuencia | 20 Hz - 20 kHz (a 1 W y ±0,5 dB) | ||||
| Relación señal-ruido, entrada analógica | > 99 dB (1 dB por debajo de la potencia nominal, ponderada A) | ||||
| Distorsión armónica total (THD) | < 0,4 % (a 1 W, de 20 Hz a 20 kHz) | ||||
| Distorsión intermodulatoria - SMPTE | < 0,4 % (60 Hz, 7 kHz) | ||||
| Separación entre canales (diafonía) | > 65 dB (canales adyacentes, a 1 kHz) | ||||
| Factor de amortiguación | > 1000 (10-1000 Hz, 4 ohmios, en la salida del amplificador) | ||||
| DSP integrado | |||||
| Convertidores A/D y D/A | 48 kHz / 24 bits | ||||
| Latencia total (entrada analógica - salida del amplificador) | < 0,95 ms | ||||
| Enrutamiento de la señal de entrada a salida | Matriz 4 x 4 | ||||
| Preajustes de altavoces | Bose Professional | ||||
| Ecualizador de entrada | Ecualizador programable de 5 bandas (+/- 20 dB), filtro de muesca, filtro de estante, filtro de paso alto, filtro de paso bajo | ||||
| Filtros de paso de banda (crossover) | Butterworth, Bessel o Linkwitz-Riley, hasta 48 dB/octava | ||||
| Ecualizador de altavoz | Ecualizador de 9 bandas (+/- 20 dB), de tipo shelving, paso alto, paso bajo y ecualizador de matriz RoomMatch® de 2 bandas | ||||
| Retardo máximo de salida | 3 s | ||||
| Limitador de salida | Tensión de pico y RMS | ||||
| Entradas de audio | |||||
| Canales de entrada | 4 (nivel de línea balanceado) | 4, rango seleccionable (tarjeta opcional) | |||
| Impedancia de entrada | > 100 kΩ | N/A (tarjeta opcional) | |||
| Sensibilidad | 0, +4, +12, +24 dBu, seleccionable | Digital: 0, -12, -20, -24 dBFS, seleccionable (tarjeta opcional) | |||
| Nivel máximo de entrada | +24 dBu (con el ajuste de sensibilidad a 24 dBu) | N/A (tarjeta opcional) | |||
| Conectores, entrada | Phoenix Contact® de 3 pines (color verde; n.º de referencia 1776168) | Depende de la tarjeta (tarjeta opcional) | |||
| Salidas de audio | |||||
| Canales de salida | De 1 a 4 configurables | ||||
| Conectores de salida | Conectores Phoenix Contact® de 8 pines (n.º de referencia 1778120), compatibles con cables de 10-24 AWG | ||||
| Indicadores y controles | |||||
| Indicadores LED de estado | Señal, límite, recorte, fallo | ||||
| Controles de la interfaz de usuario | Silenciamiento, sensibilidad de entrada, configuración de salida, atenuación de salida, ecualizador activado/desactivado, selección de presets. Pantalla LCD de 240 x 64. Controles adicionales disponibles con el software ControlSpace® Designer™ | ||||
| Especificaciones eléctricas | |||||
| Tensión de red | 100-240 V (50/60 Hz) | ||||
| Recomendación de circuito de red | 15 A (120 V) o 10 A (230 V) | ||||
| Conector de red | IEC 60320-C14 (entrada) | ||||
| Tensión mínima de la red de CA | 80 V (potencia de salida reducida) | ||||
| Corriente de arranque máxima | 15,4 A (230 V CA, 50 Hz) | ||||
| Consumo máximo de corriente eficaz | 4 A | ||||
| Eficiencia, 1/3 de la potencia nominal | > 66 % (señal de entrada de ruido rosa) | ||||
| Topología de la etapa de salida | Clase D | ||||
| Protección contra sobrecargas | Alta temperatura, CC, alta frecuencia, cortocircuito, limitador de tensión, limitador de corriente, corriente de arranque, protección contra disyuntores de red | ||||
| Características físicas | |||||
| Dimensiones | 3,5" de alto x 19" de ancho x 20,7" de fondo (88 mm x 483 mm x 525 mm) - 2 espacios de rack | ||||
| Peso neto | 24,4 lb (11,1 kg) | ||||
| Peso de envío | 30,0 lb (13,6 kg) | ||||
| Profundidad de montaje | 21" (533 mm) | ||||
| Temperatura de funcionamiento | 32 °F - 104 °F (0 °C - 40 °C) | ||||
| Sistema de refrigeración | Ventiladores de velocidad variable controlados por microprocesador, con flujo de aire de delante hacia atrás | ||||
| General | |||||
| Software de instalación y configuración | Software ControlSpace® Designer™ V3.2 o superior | ||||
| Conexión de interfaz para PC | USB (la versión de red incluye Ethernet RJ-45, 100 Mb) | ||||
| Salida de notificación de fallos | Contacto de relé NC/NO (1 A, 30 VCC), conector Phoenix Contact® de 3 pines (color naranja; n.º de referencia 1976010) | ||||

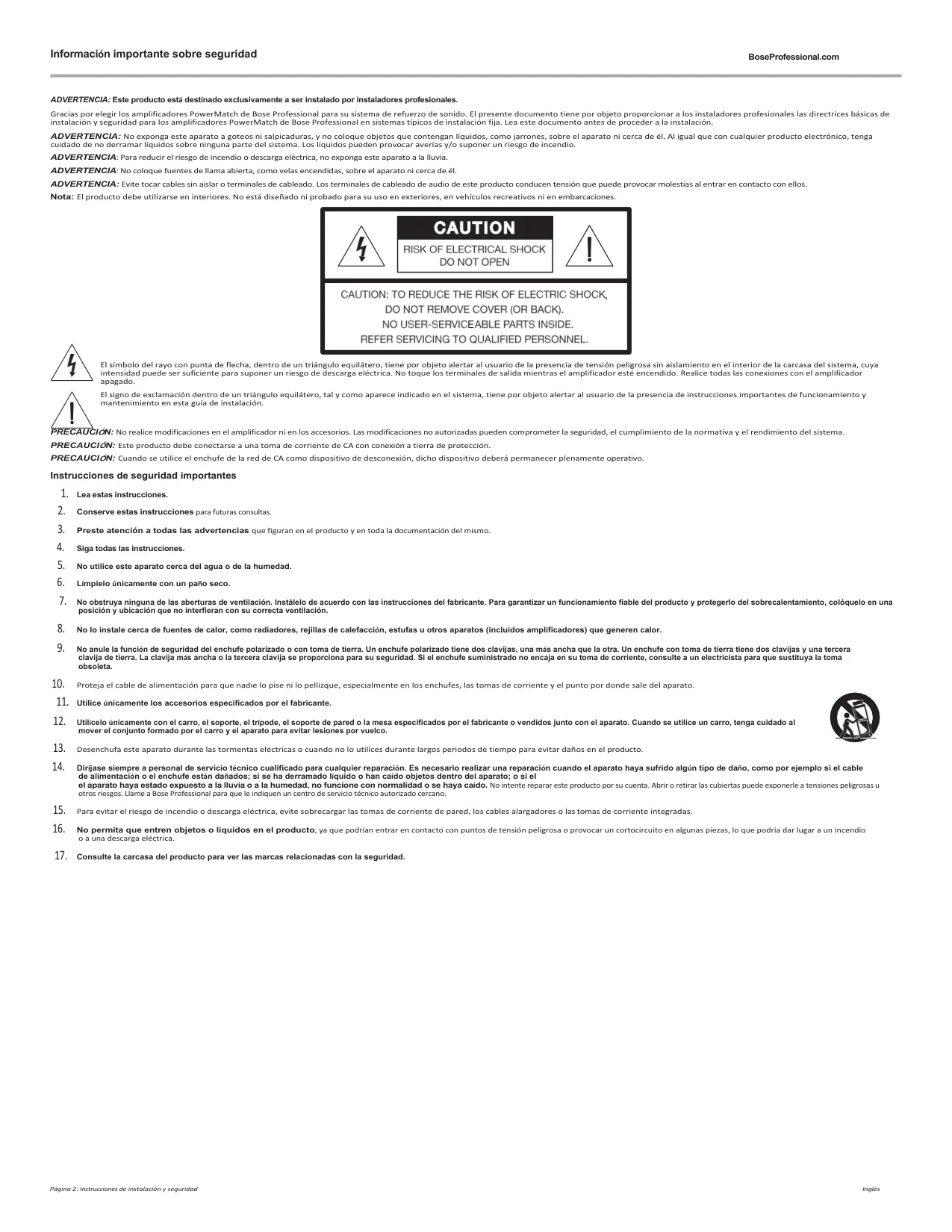

Detalles del Amplificador Bose PM4250

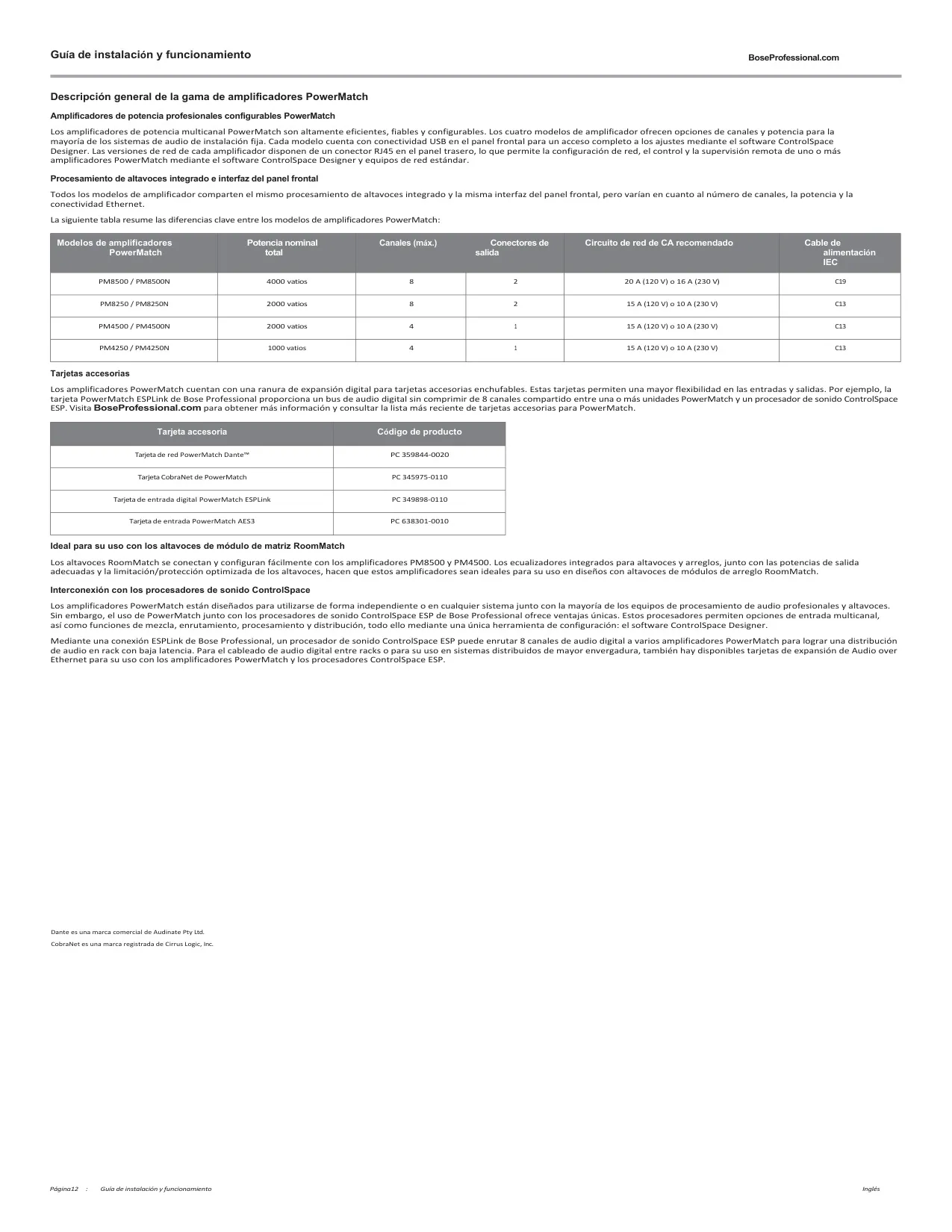

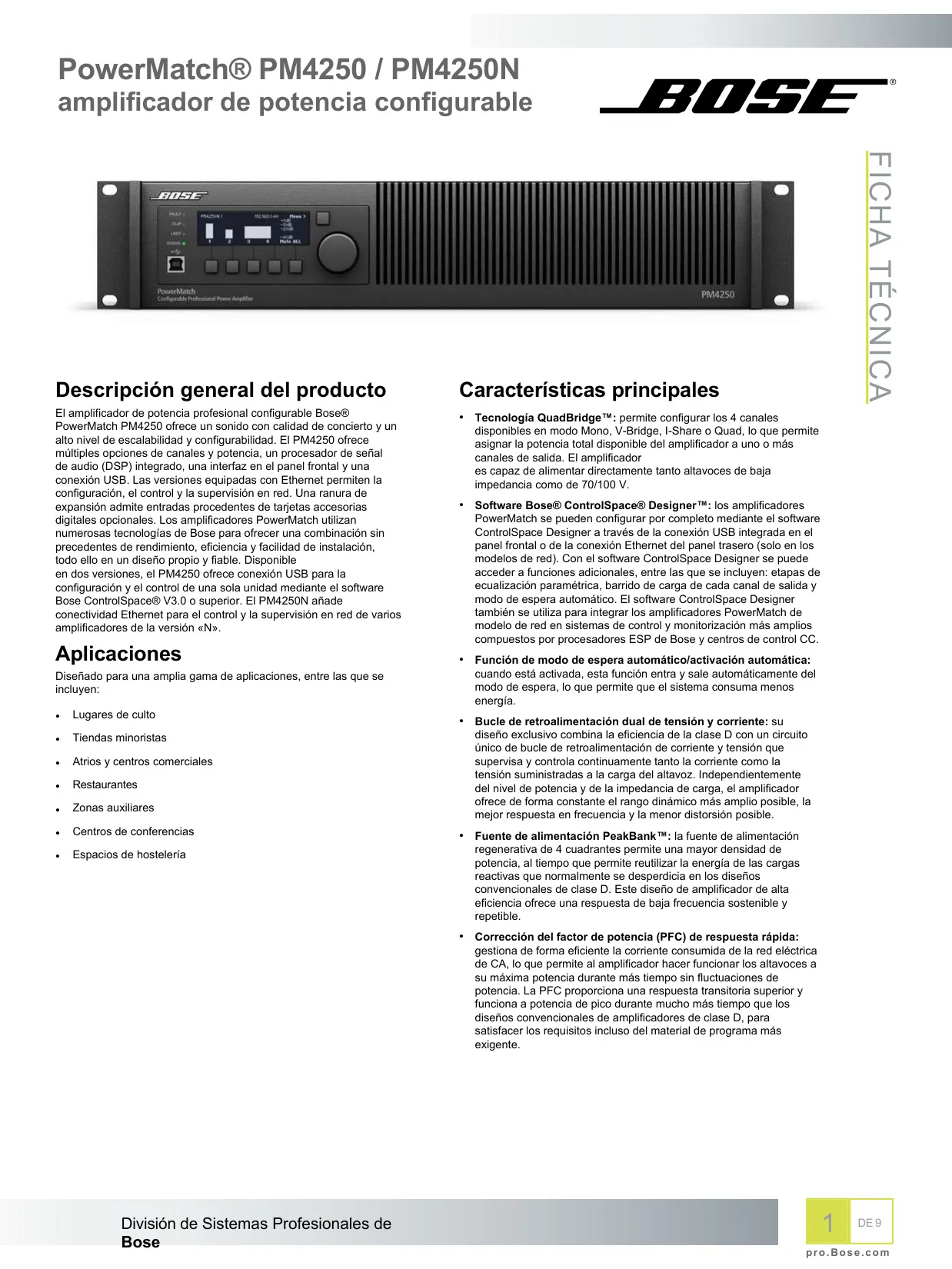

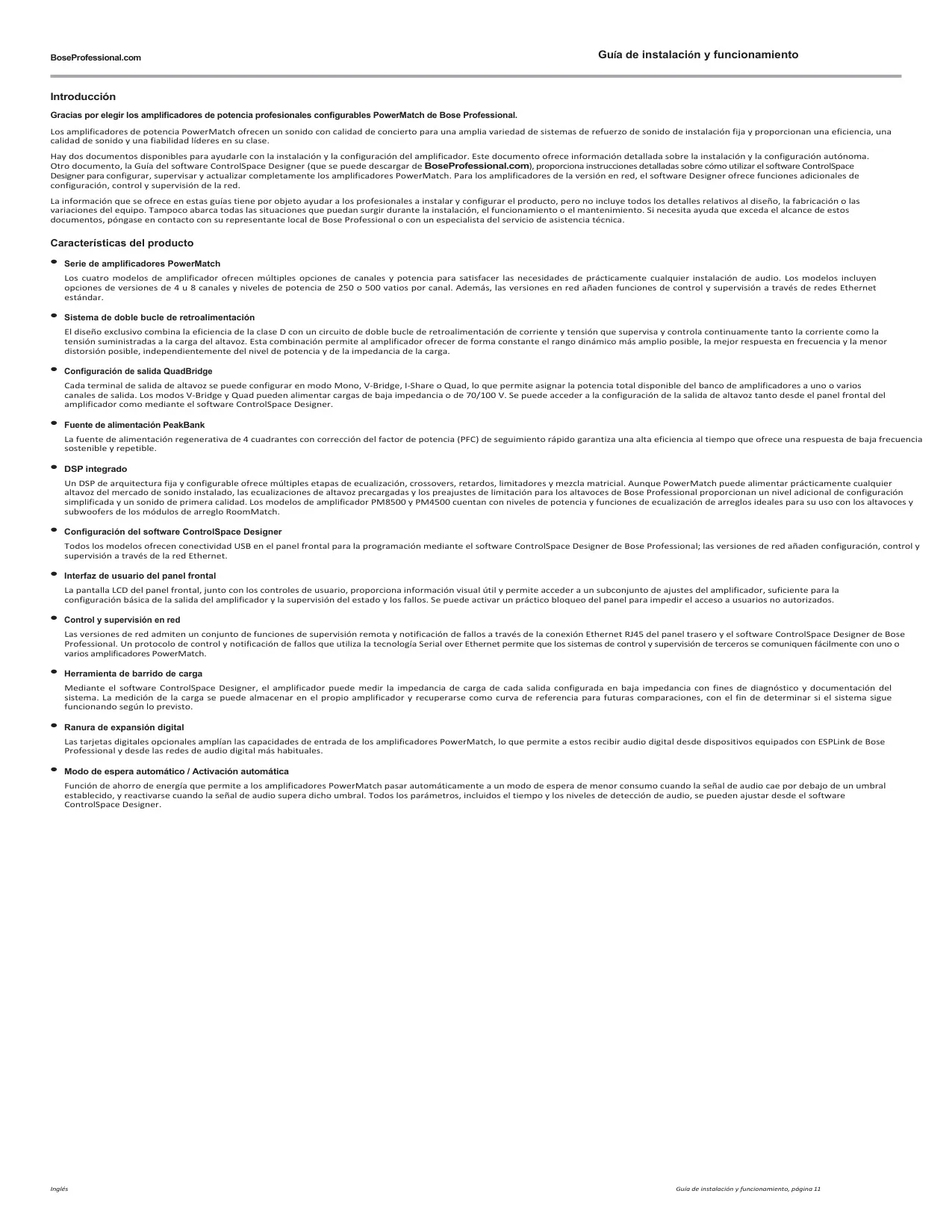

El Amplificador Bose PowerMatch PM4250 es una solución robusta y versátil para sistemas de refuerzo de sonido profesional, diseñado para ofrecer un rendimiento de calidad de concierto en una amplia gama de instalaciones fijas. Este amplificador se destaca por su eficiencia, fiabilidad y configurabilidad, atributos esenciales en el ámbito del audio profesional. Disponible en dos versiones, PM4250 (con conexión USB) y PM4250N (con conectividad Ethernet), se adapta a diversas necesidades de configuración y control, desde una unidad individual hasta sistemas en red más complejos.

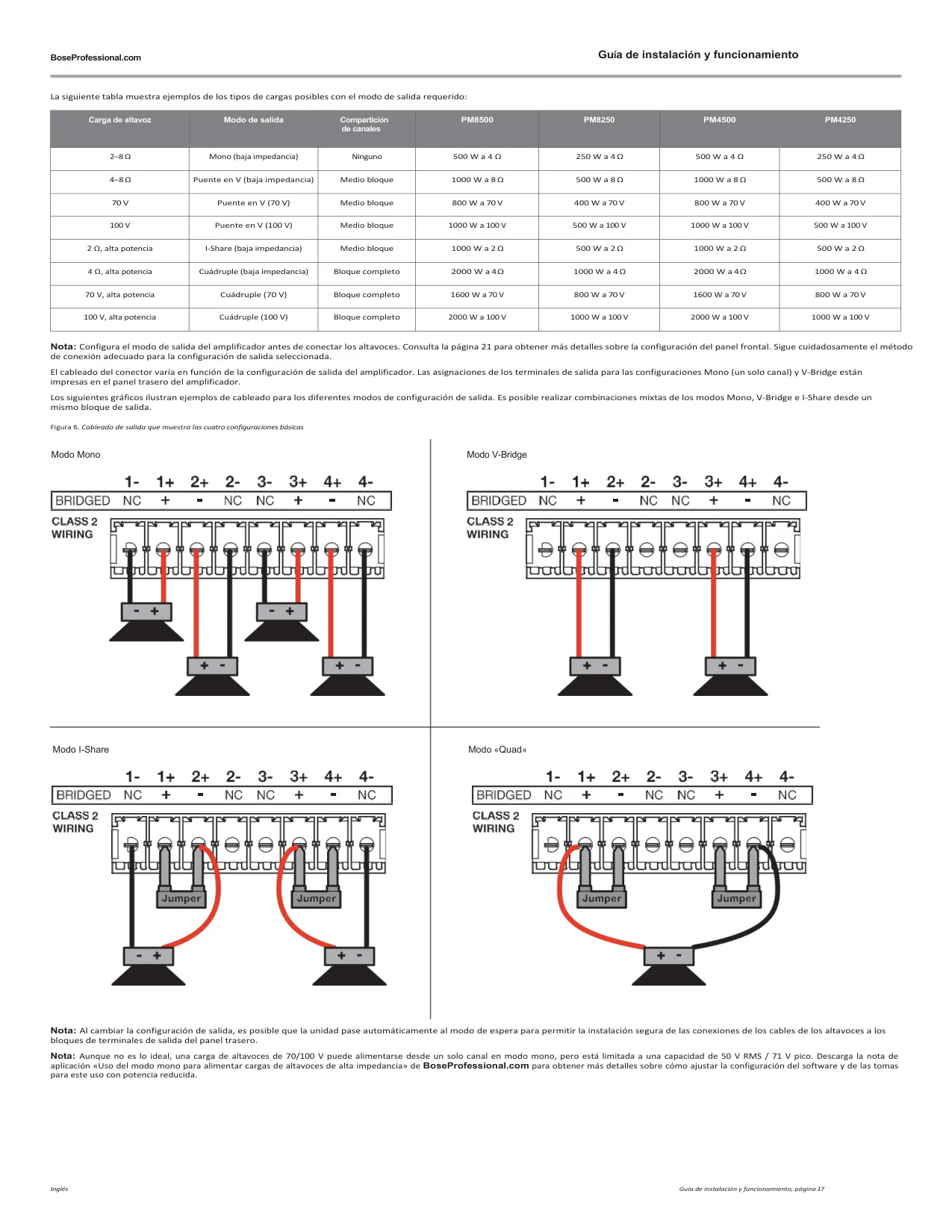

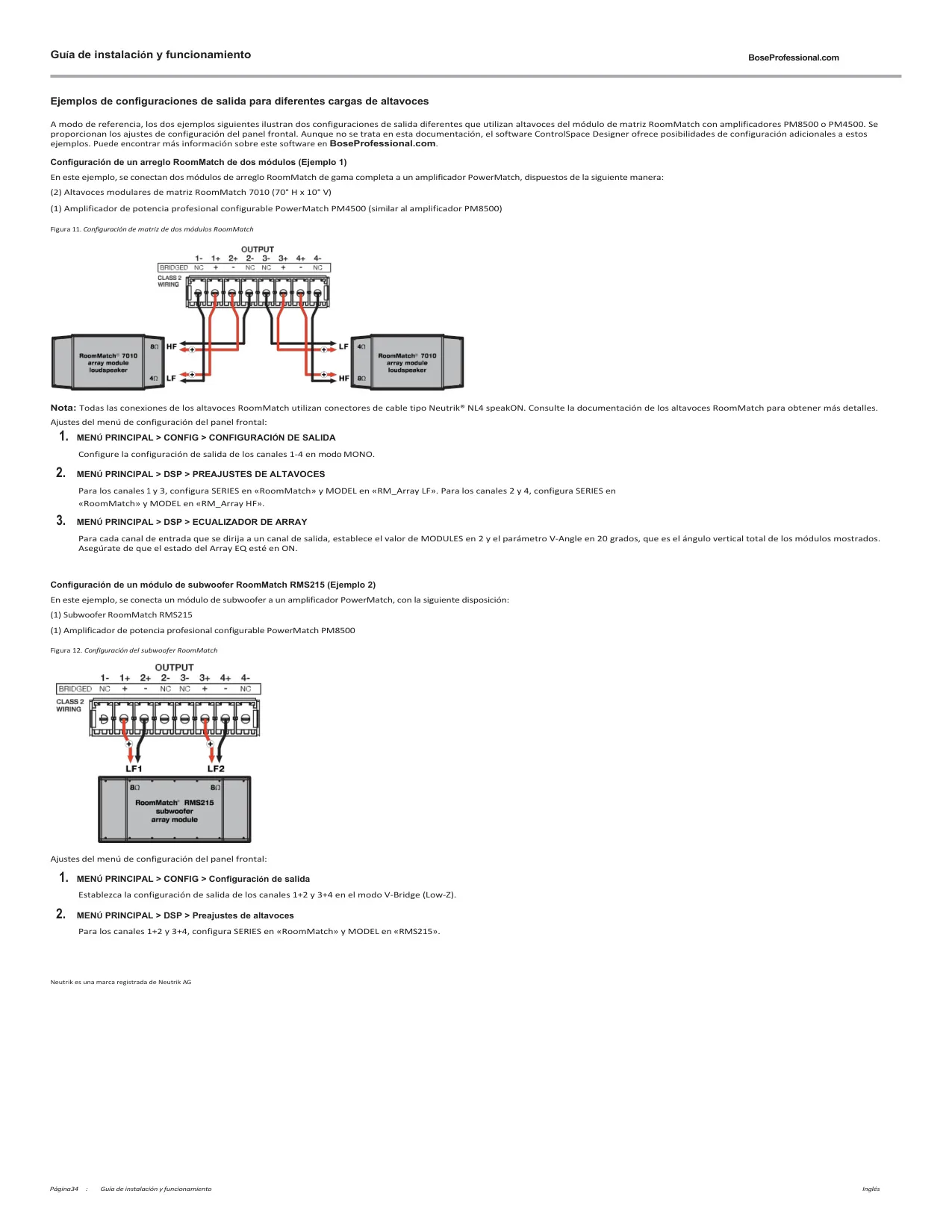

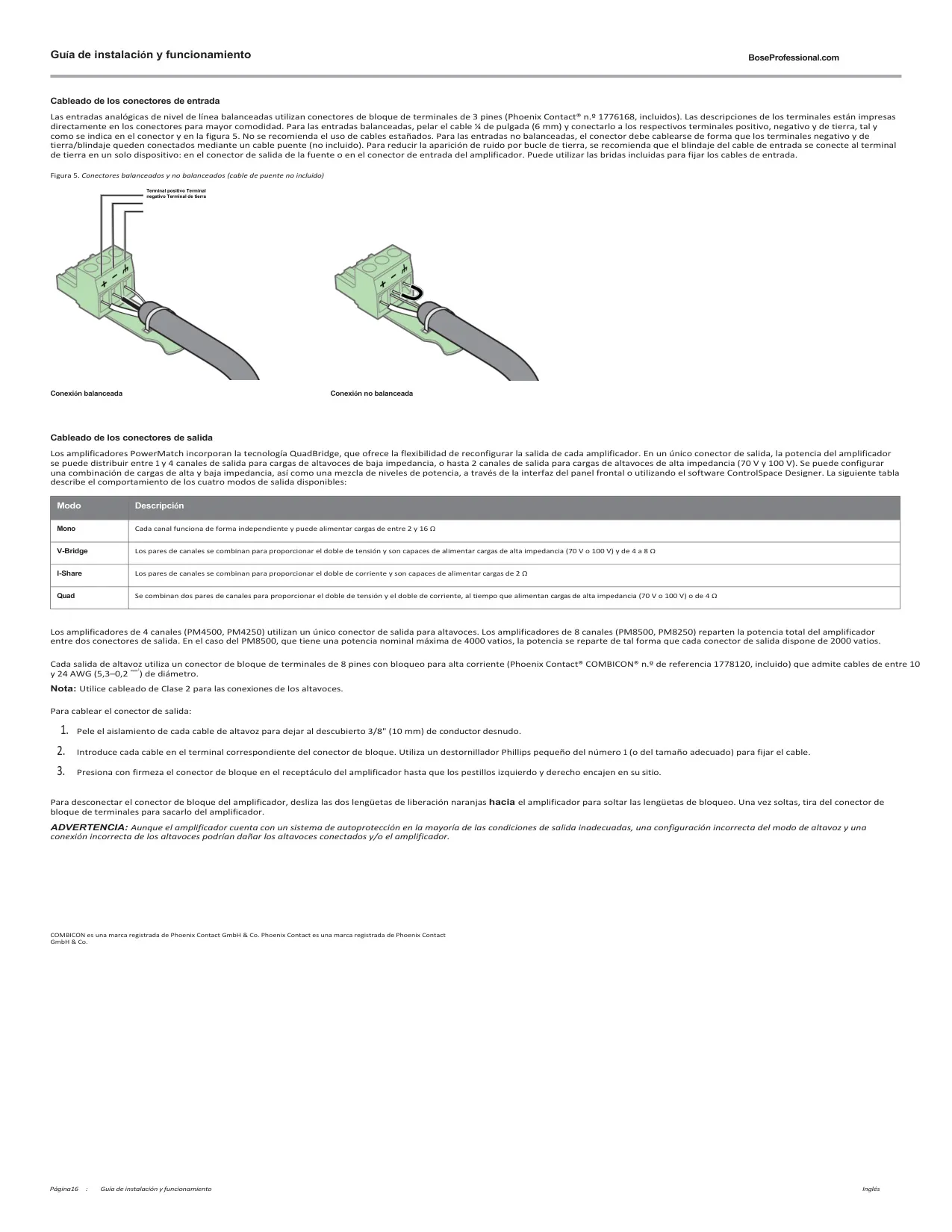

Una de sus características más innovadoras es la Tecnología QuadBridge™, que proporciona una flexibilidad excepcional en la asignación de potencia. Permite configurar los cuatro canales de salida en modos Mono, V-Bridge, I-Share o Quad, distribuyendo la potencia total de 1000 vatios de manera óptima entre los canales. Esto facilita la alimentación directa de altavoces tanto de baja impedancia (2, 4, 8 ohmios) como de alta impedancia (70 V y 100 V), ofreciendo una versatilidad sin precedentes para adaptarse a diferentes tipos de cargas de altavoces y diseños de sistemas.

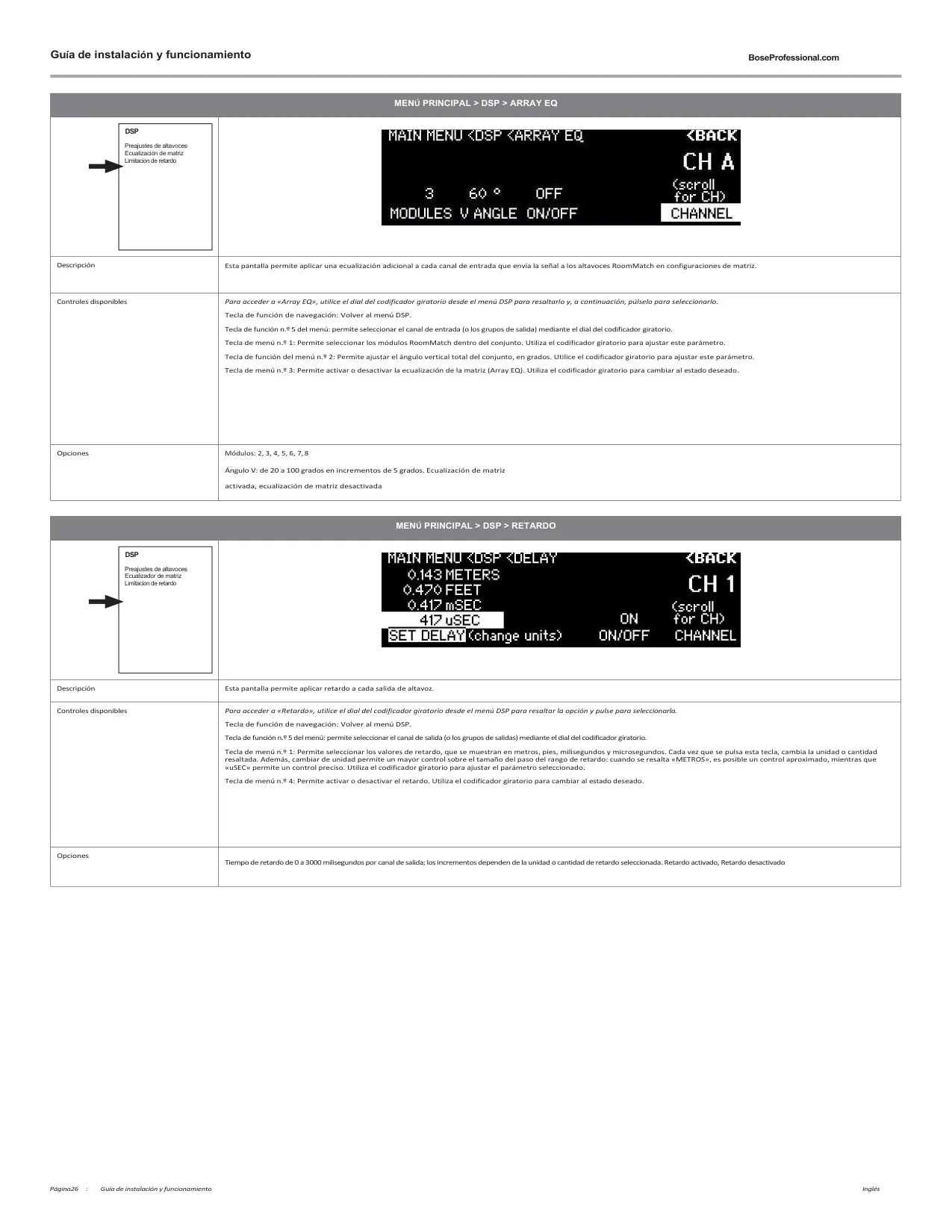

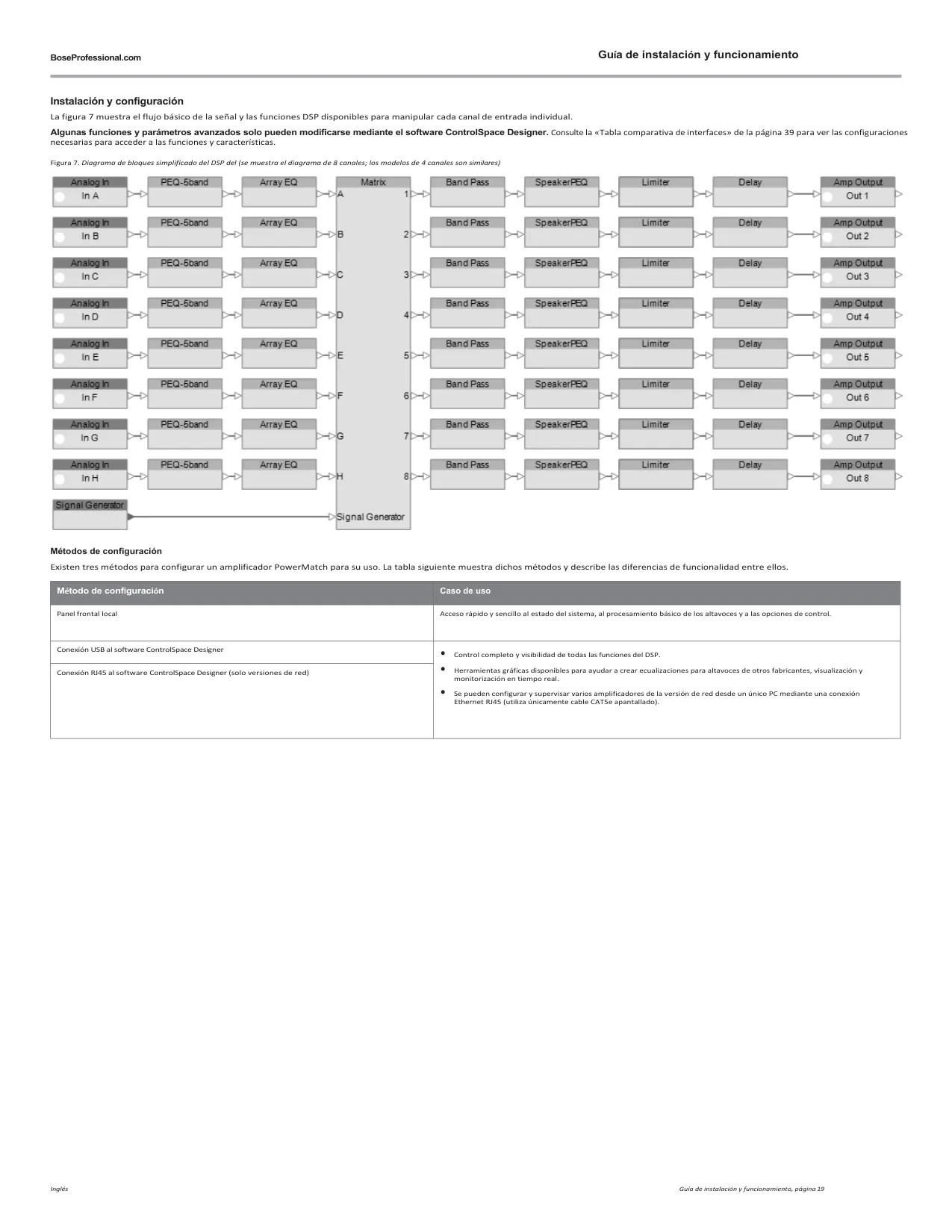

El PM4250 integra un avanzado Procesador de Señal Digital (DSP) de arquitectura fija y configurable, que incluye múltiples etapas de ecualización, crossovers, retardos, limitadores y mezcla matricial. Aunque es compatible con la mayoría de altavoces del mercado, cuenta con ecualizaciones de altavoz precargadas y preajustes de limitación específicos para los altavoces Bose Professional, lo que simplifica la configuración y garantiza un sonido de primera calidad. Esta capacidad de DSP integrado hace del PowerMatch PM4250 una unidad independiente de alto rendimiento.

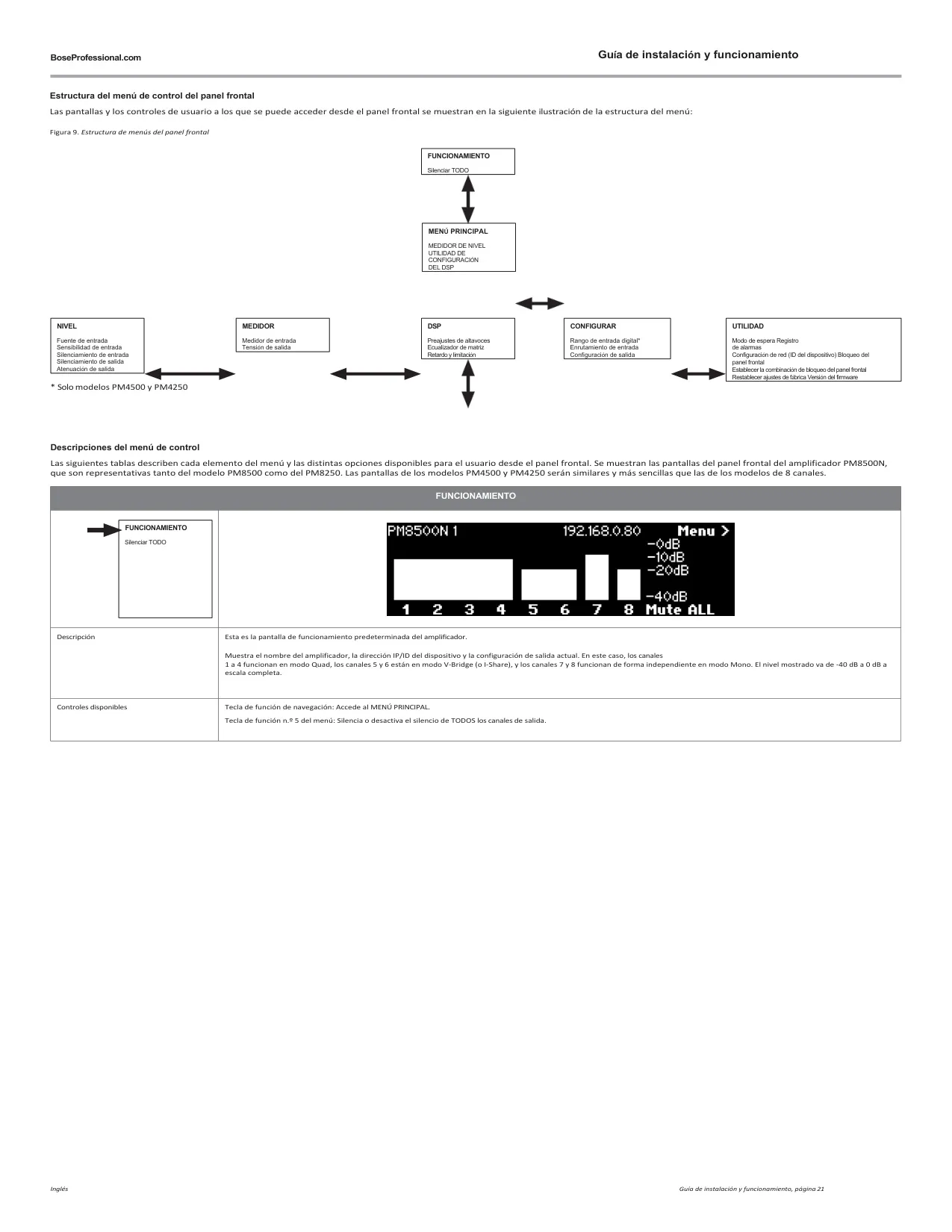

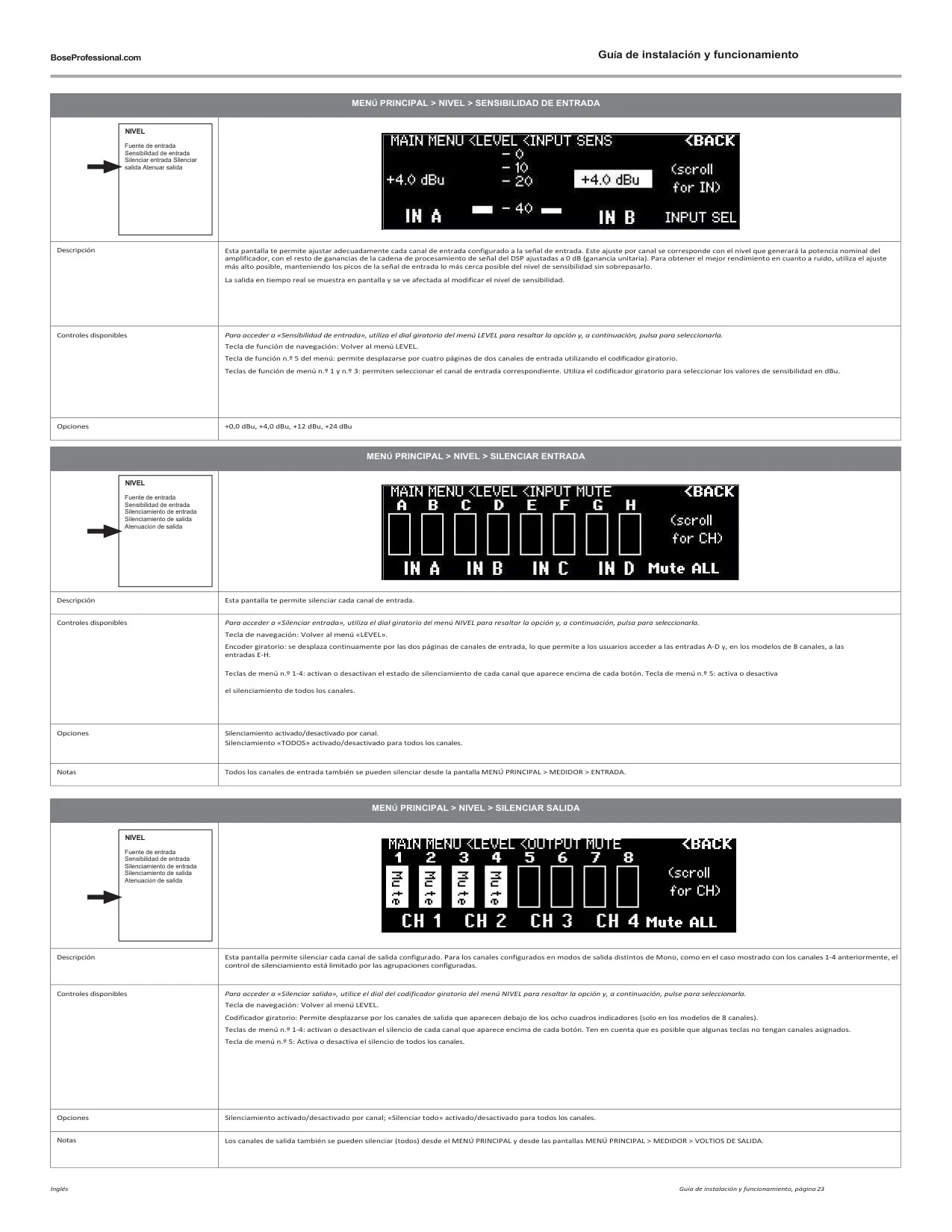

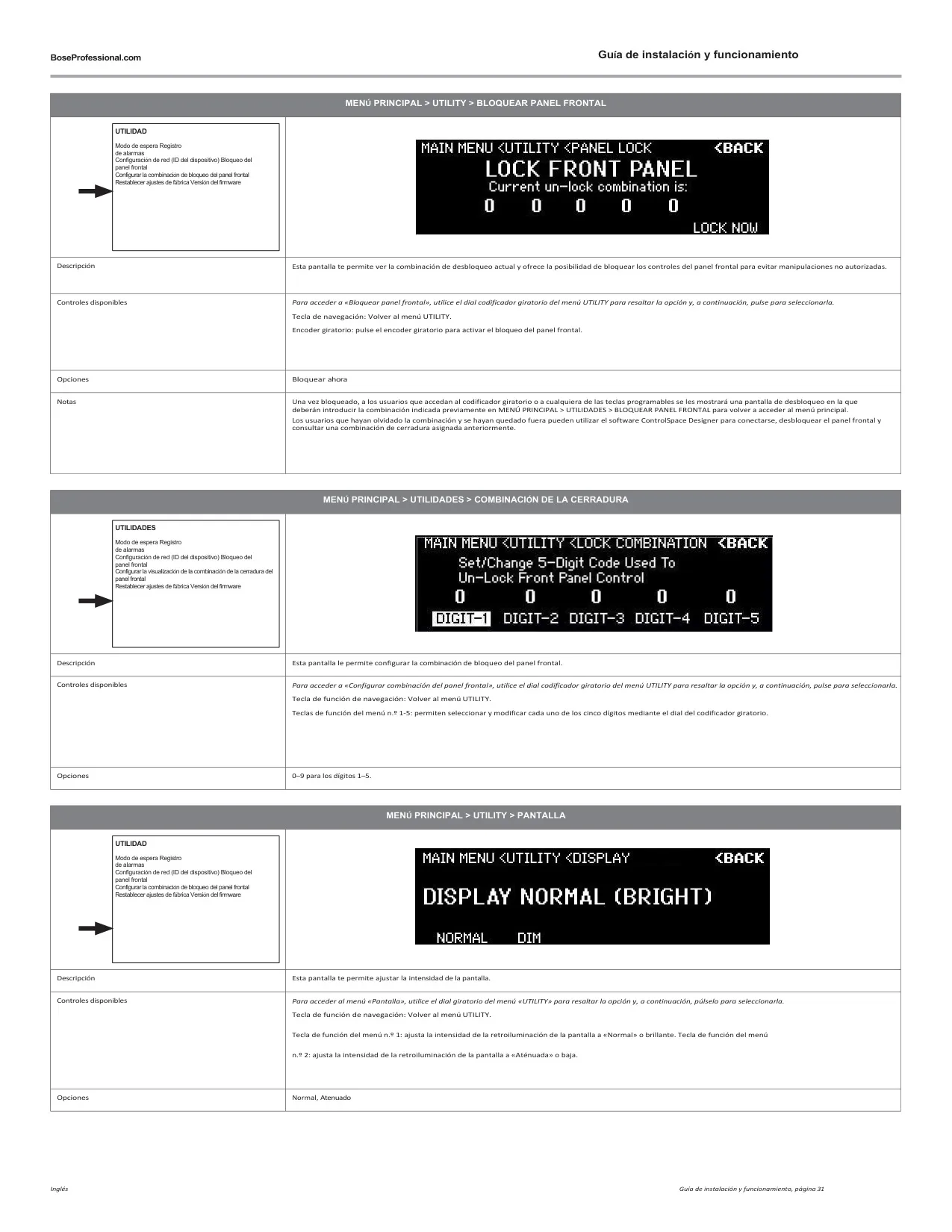

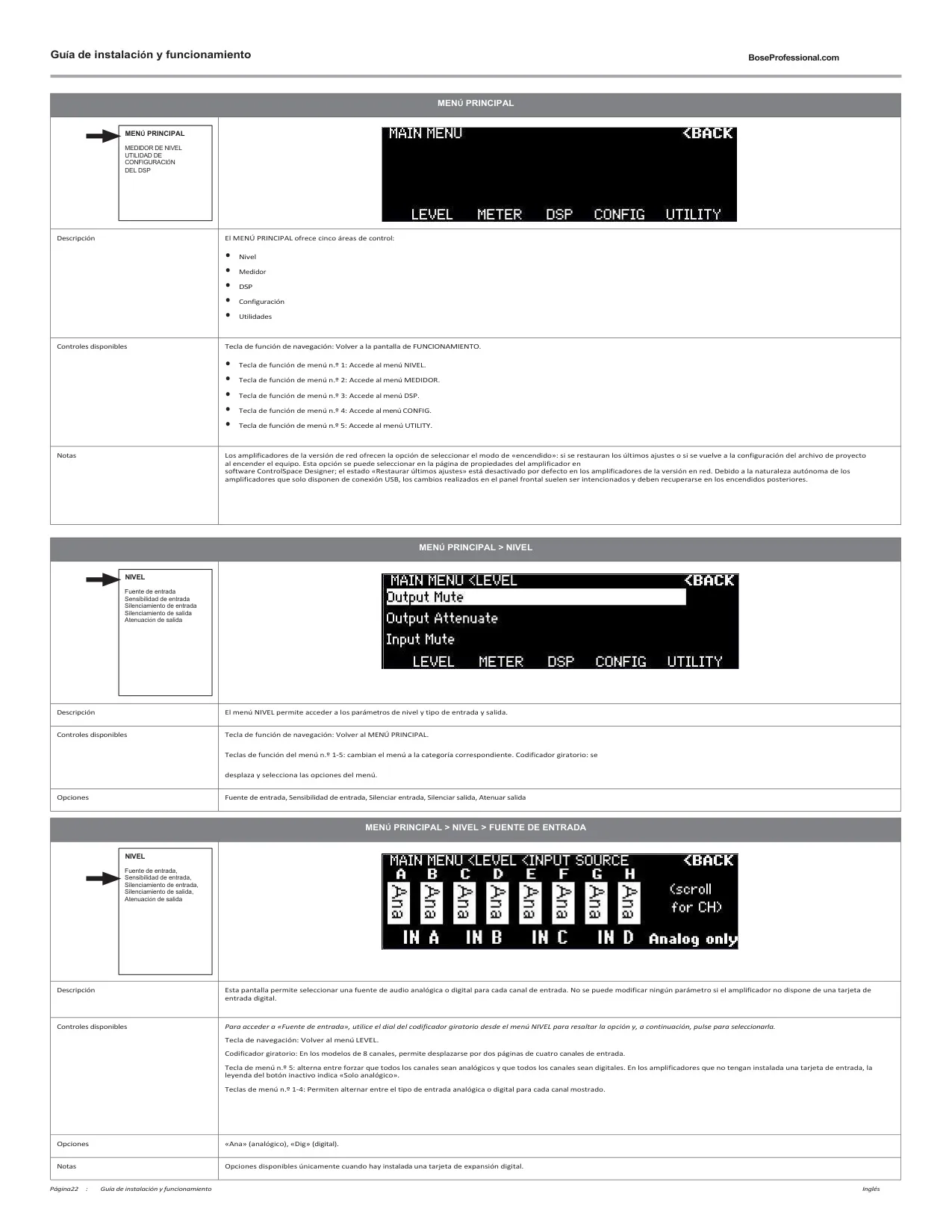

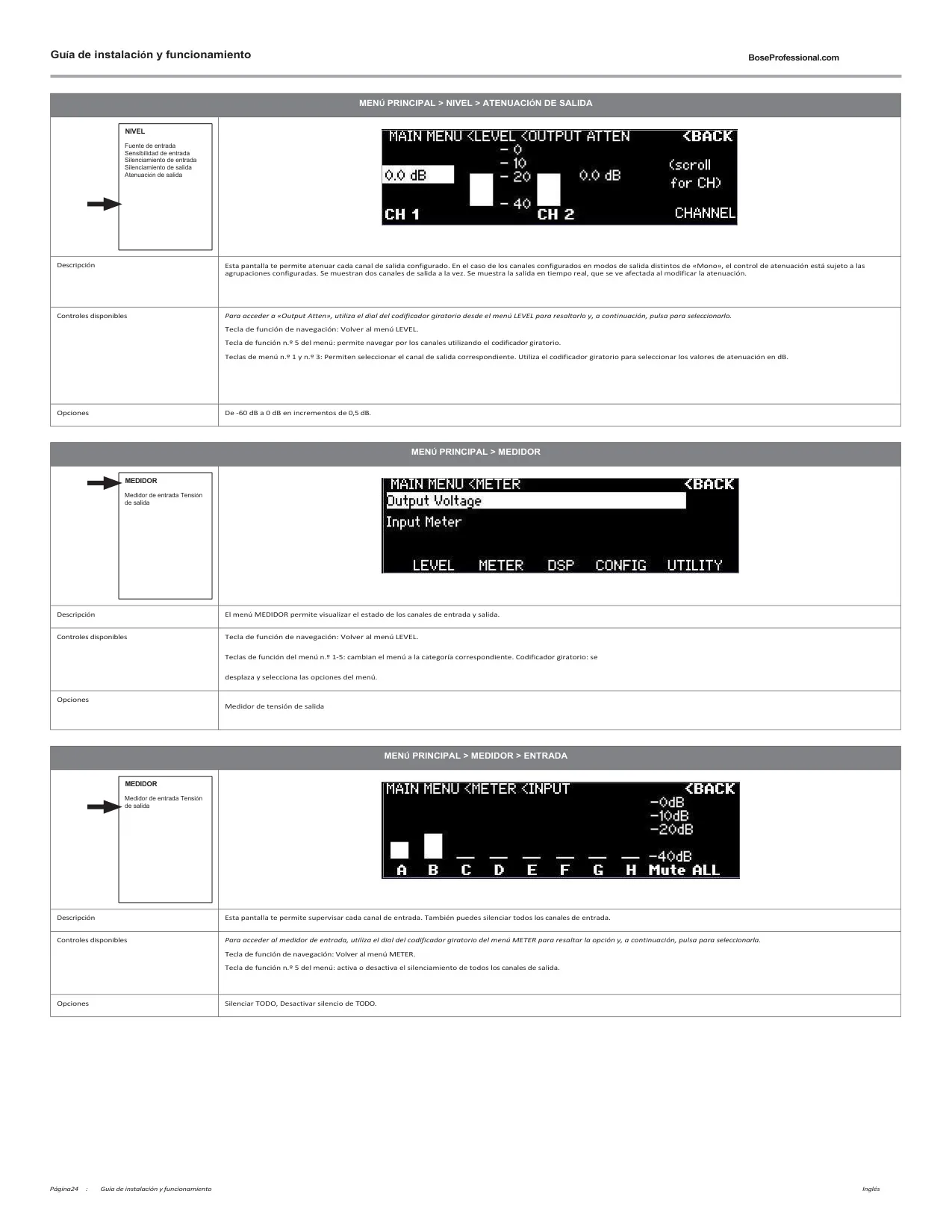

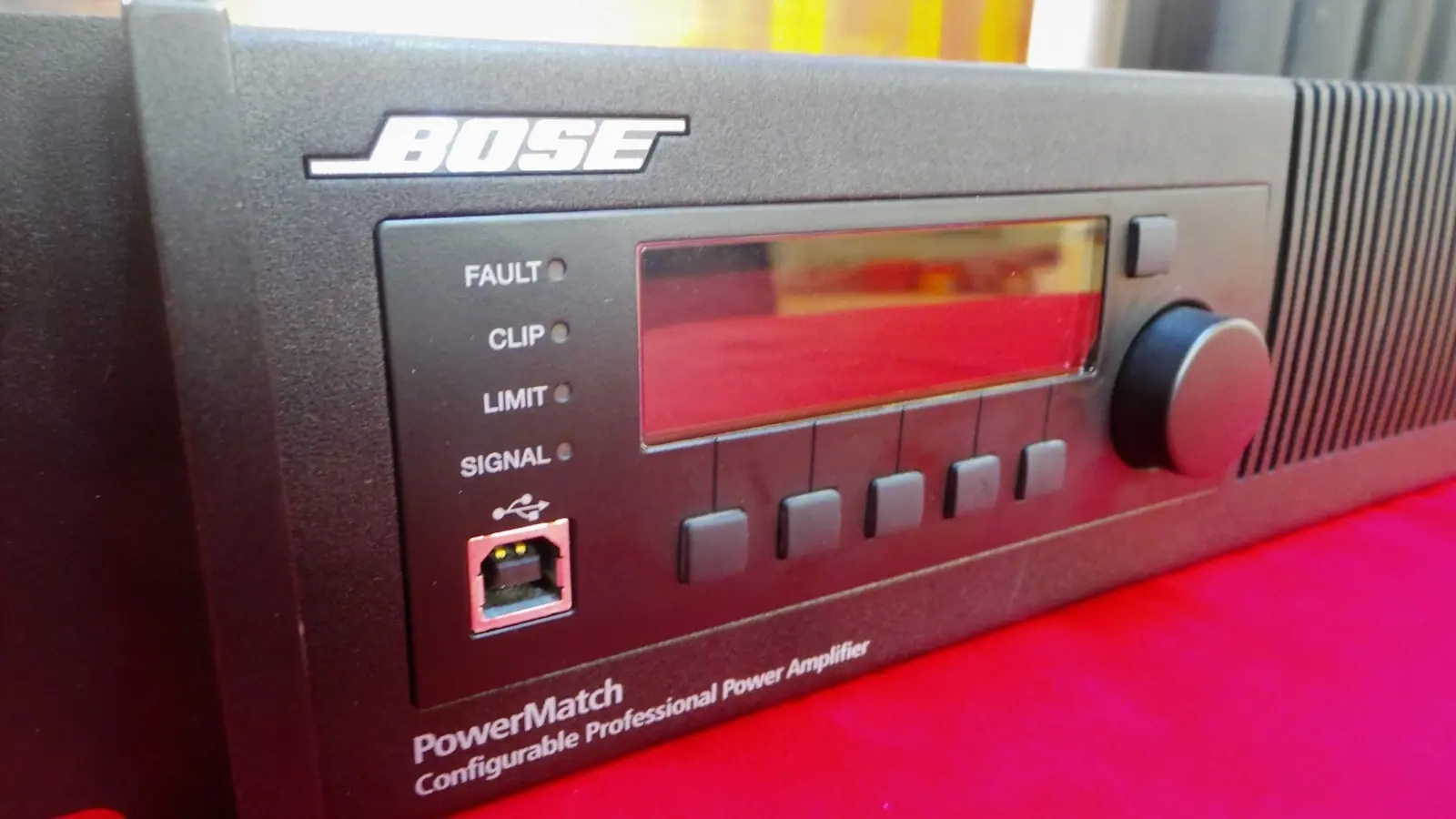

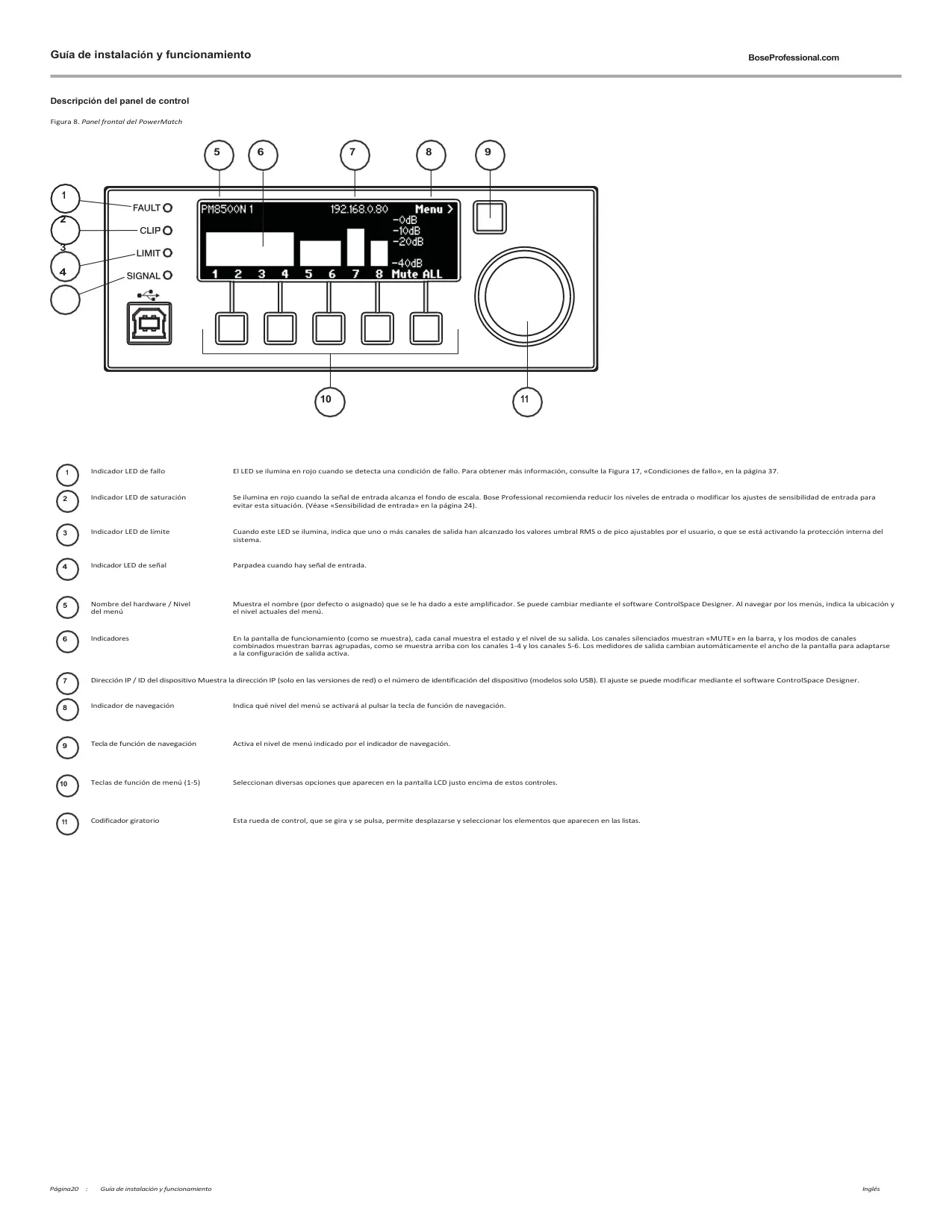

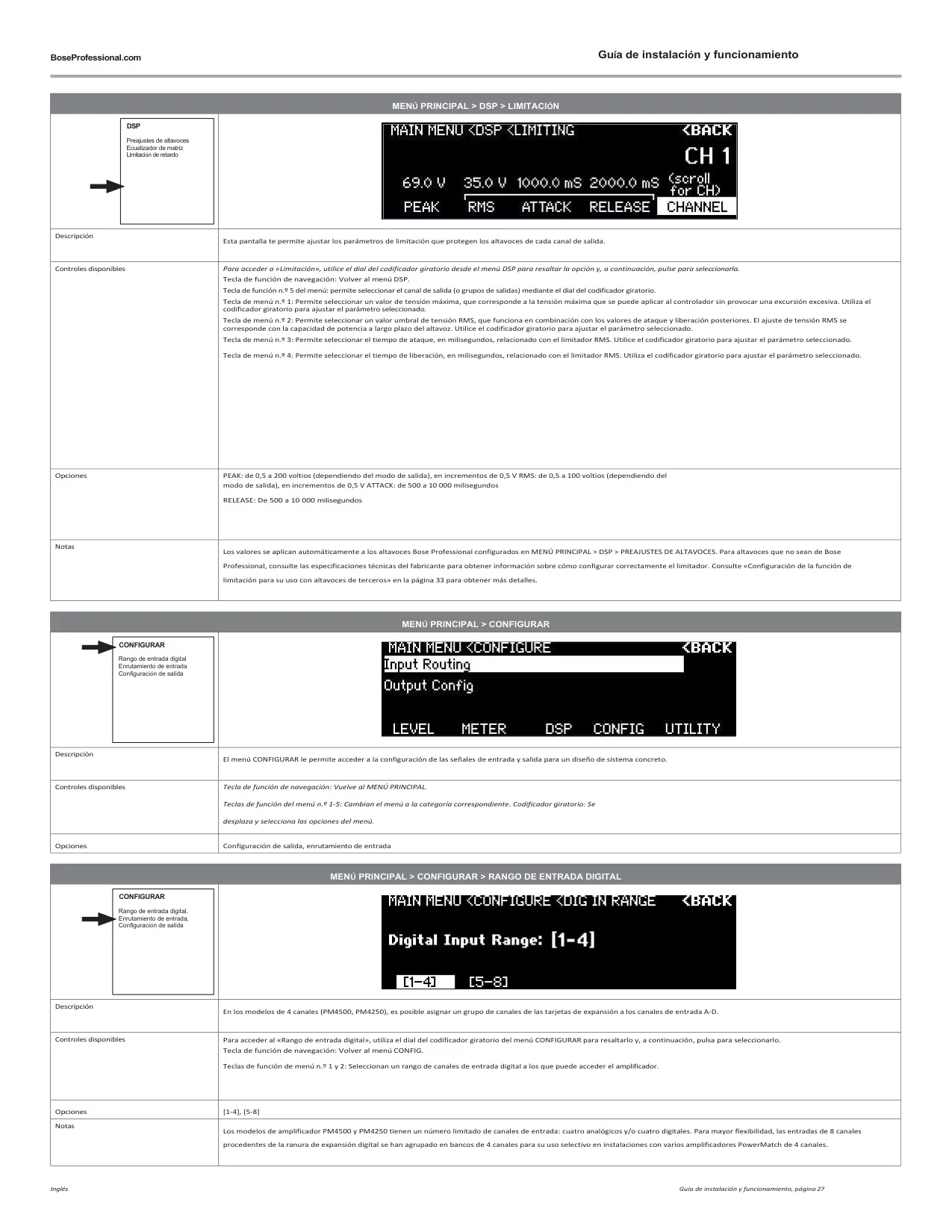

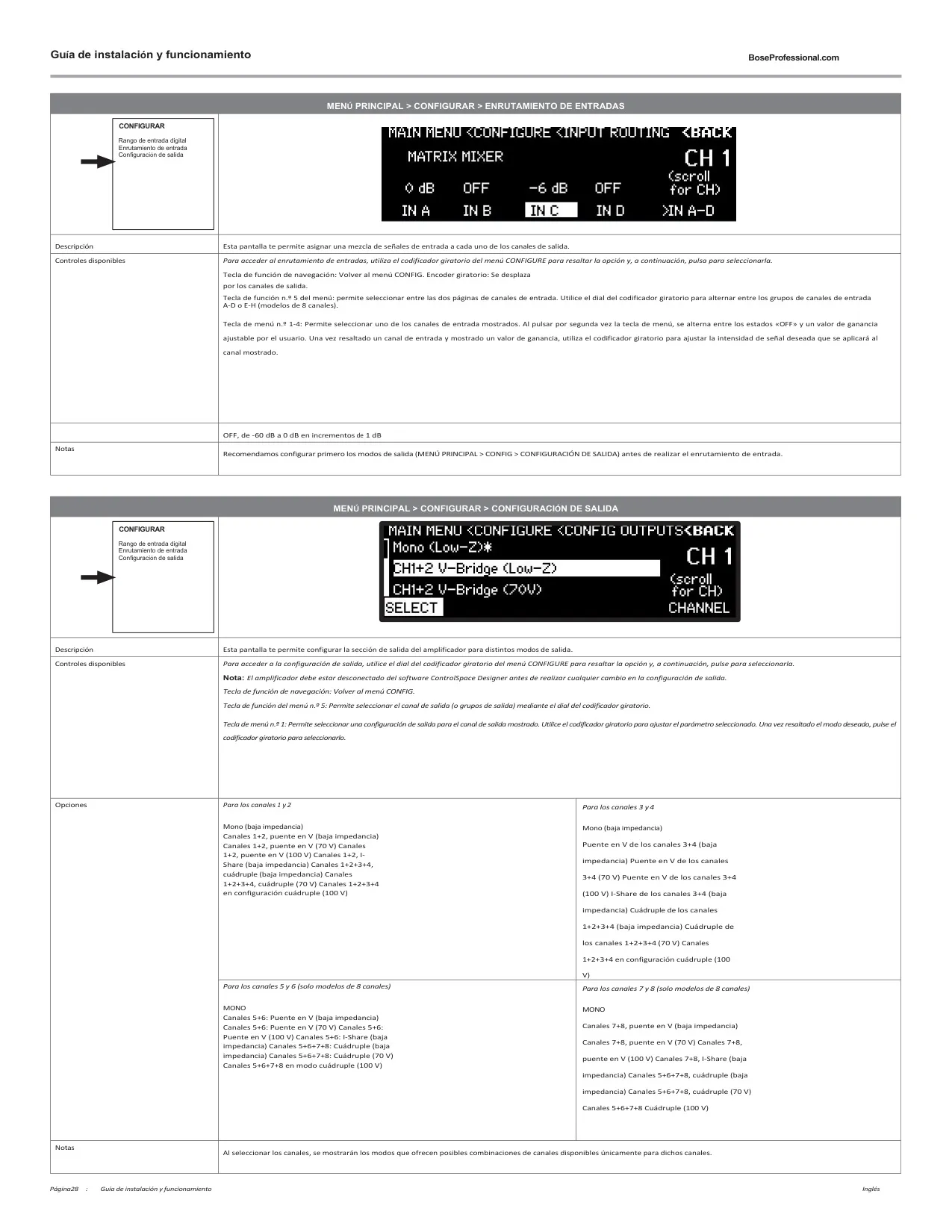

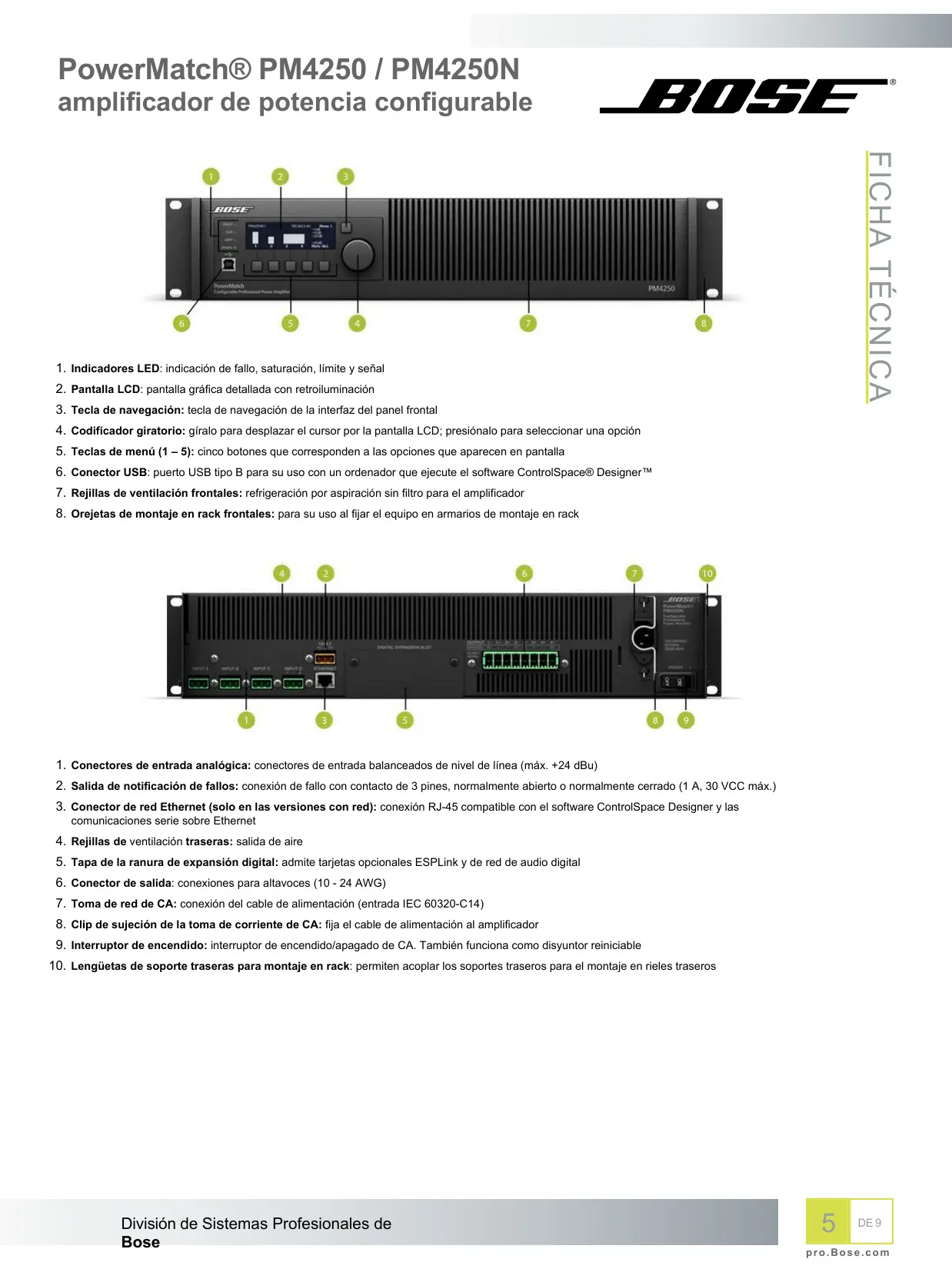

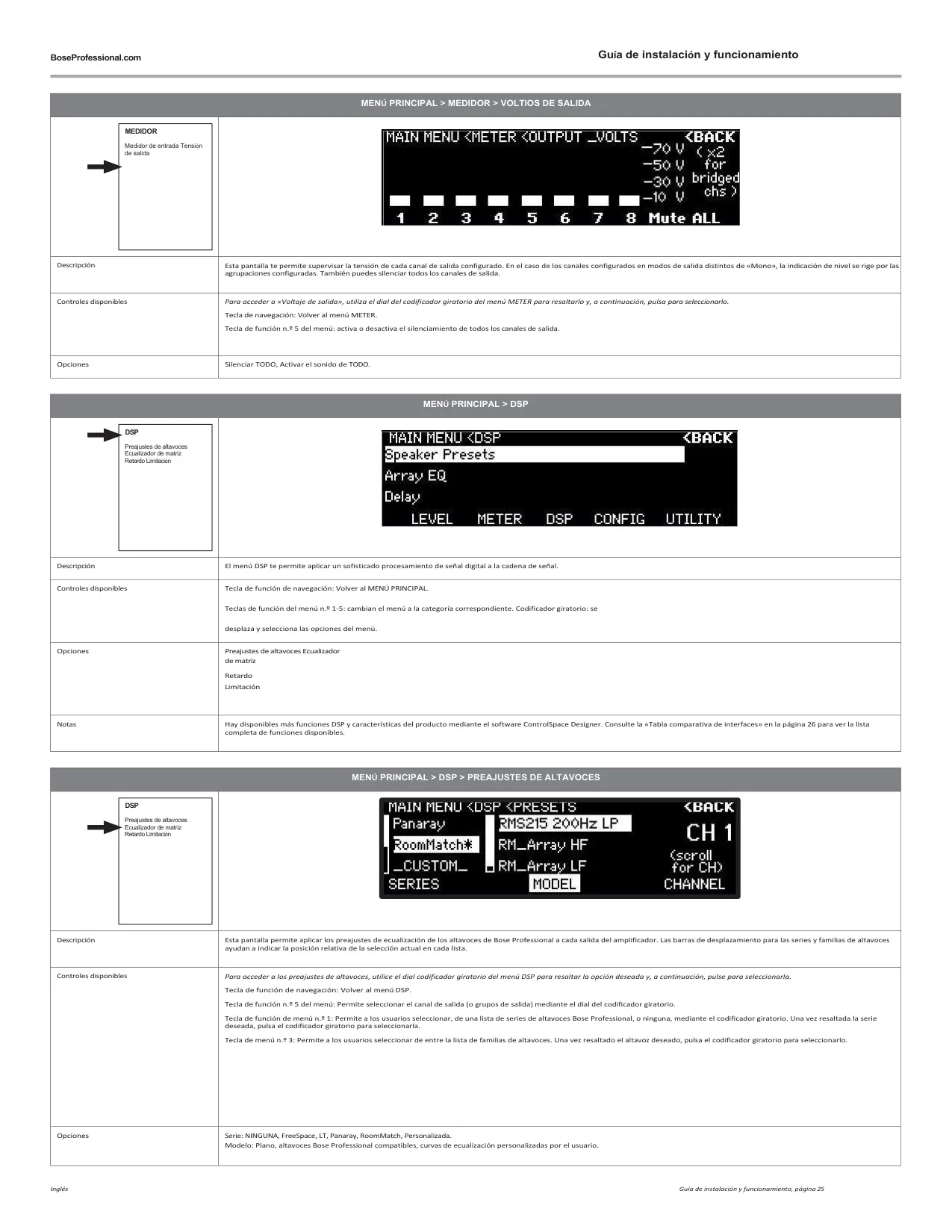

La interfaz de usuario del panel frontal es intuitiva, con una pantalla LCD de 240x64 y controles físicos que permiten un acceso rápido a un subconjunto de ajustes esenciales del amplificador, como la configuración básica de salida, la monitorización de estado y la visualización de fallos. Incluye indicadores LED para señal, límite, clip y fallo, proporcionando retroalimentación visual inmediata sobre el estado operativo. Además, cuenta con un bloqueo del panel para prevenir el acceso no autorizado y garantizar la seguridad de la configuración.

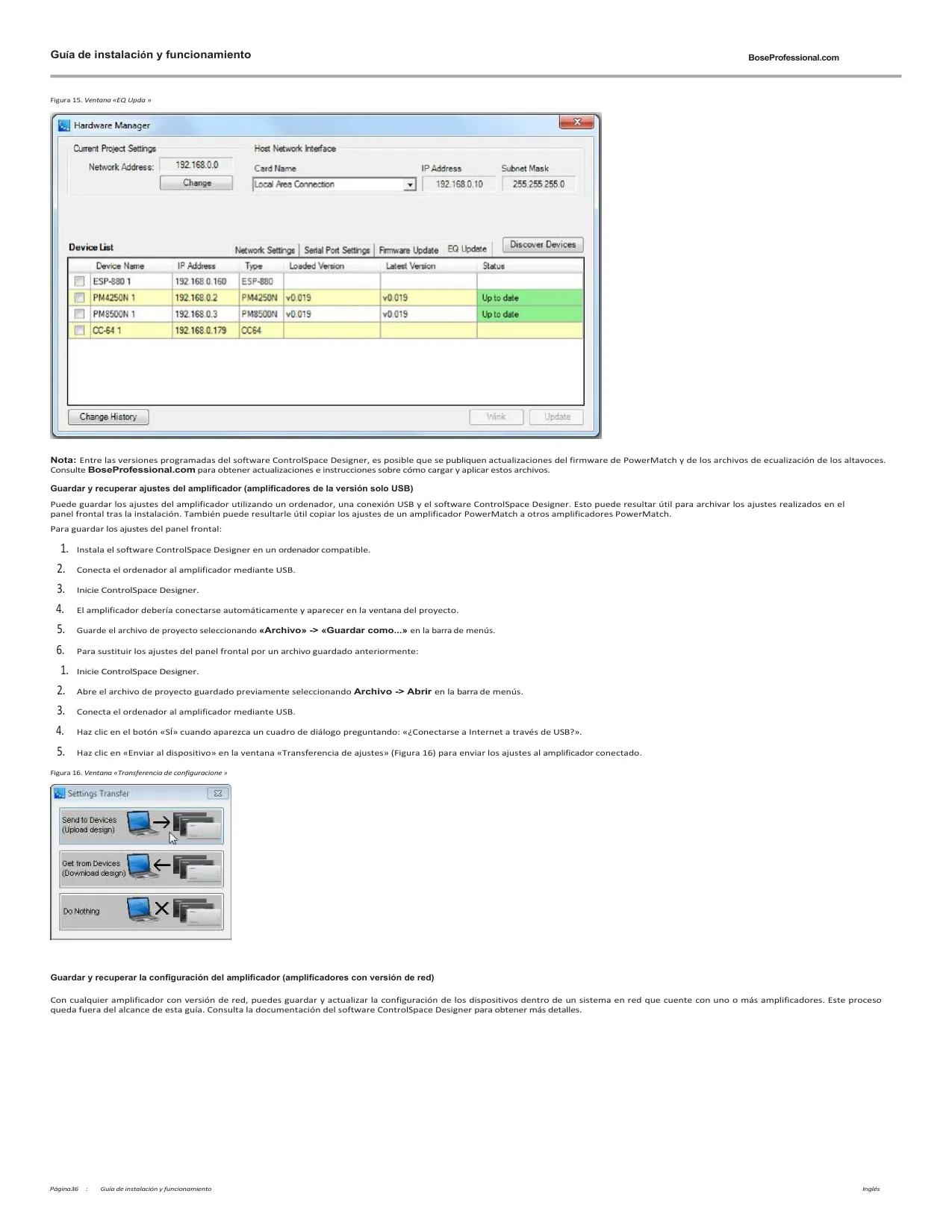

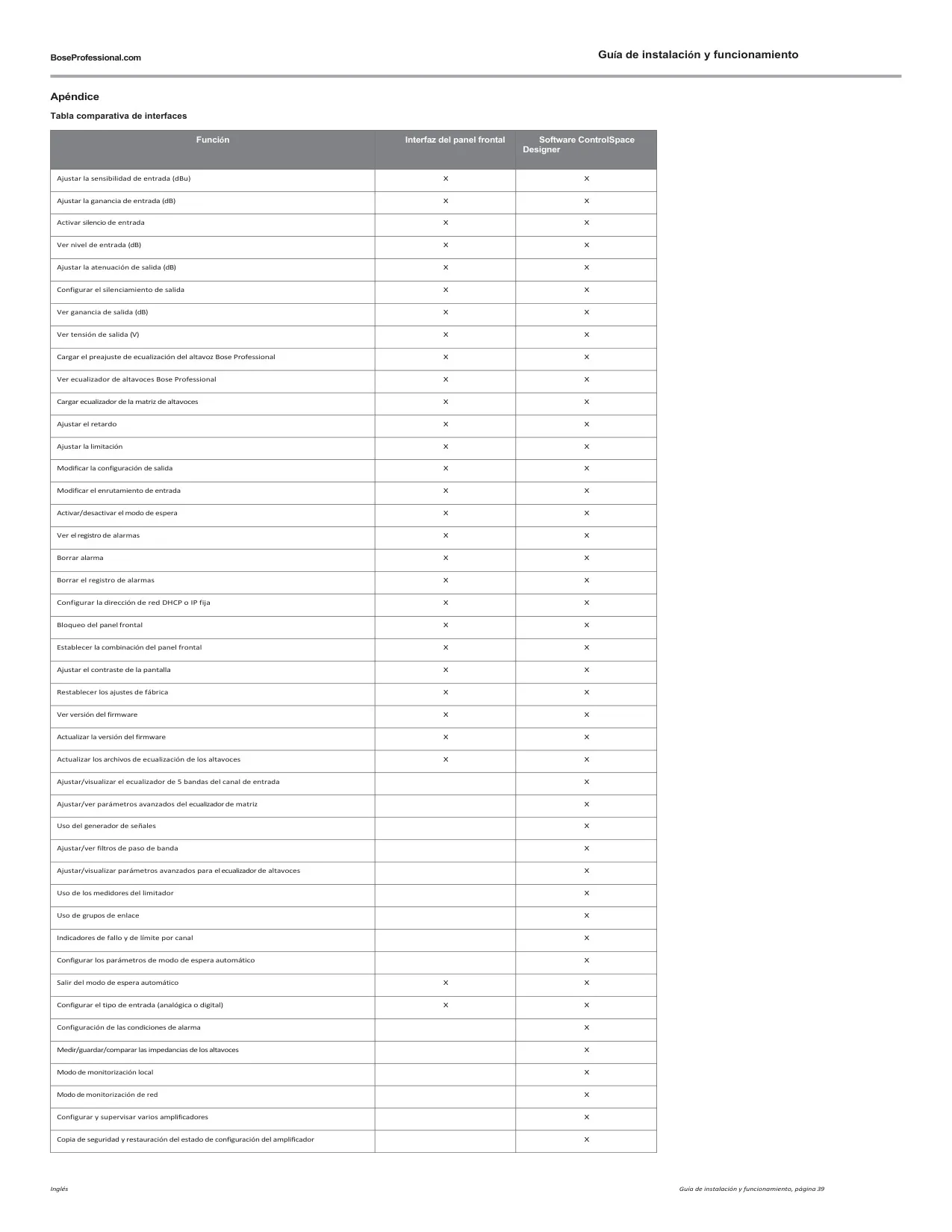

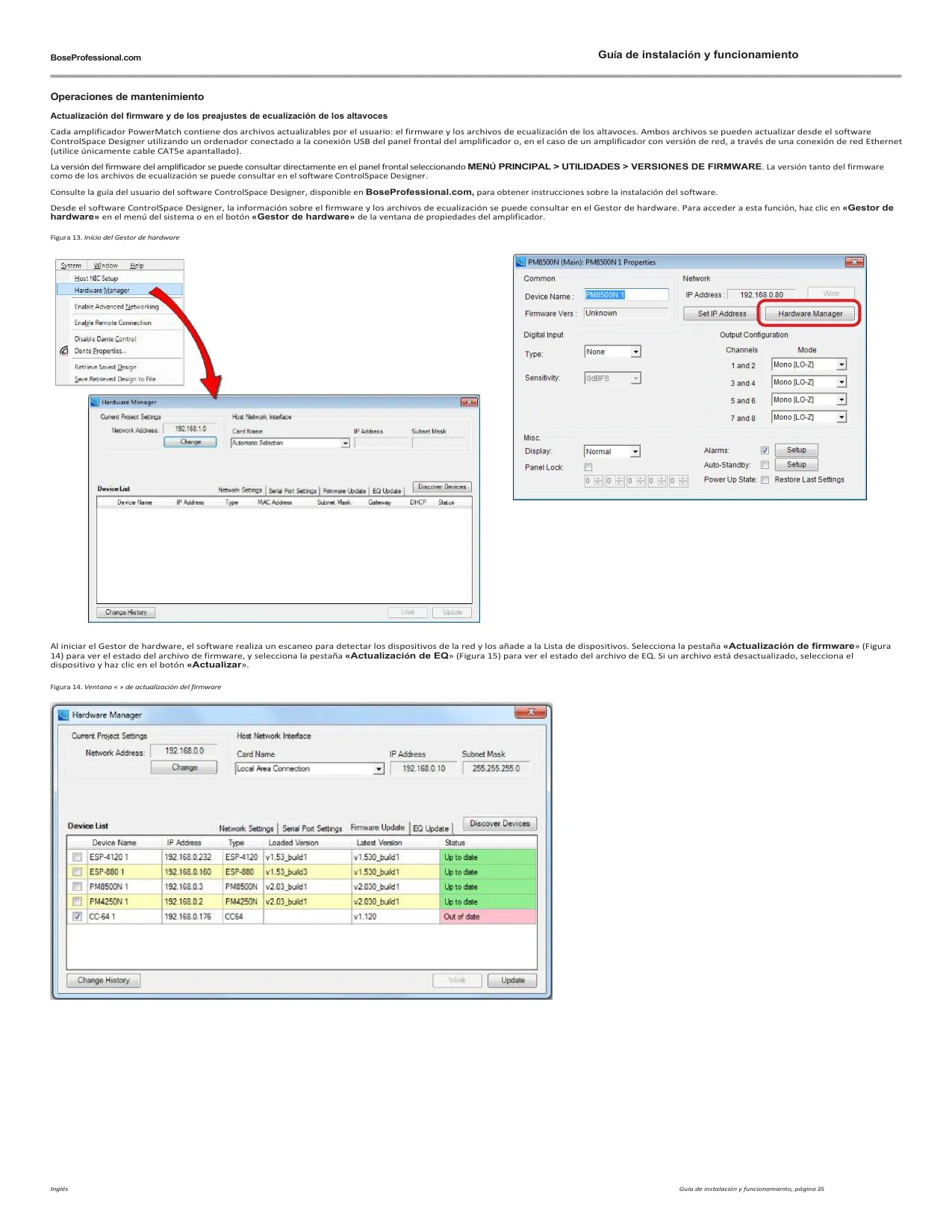

Para una gestión más profunda, el amplificador se integra perfectamente con el software Bose® ControlSpace® Designer™. Mediante una conexión USB en el panel frontal (para ambas versiones) o Ethernet en el panel trasero (solo para modelos N), los usuarios pueden acceder a un control completo y a la visibilidad de todas las funciones del DSP. El software ofrece herramientas gráficas para crear ecualizaciones personalizadas, visualización y monitorización en tiempo real, así como la capacidad de gestionar y actualizar el firmware y los preajustes de ecualización de altavoces.

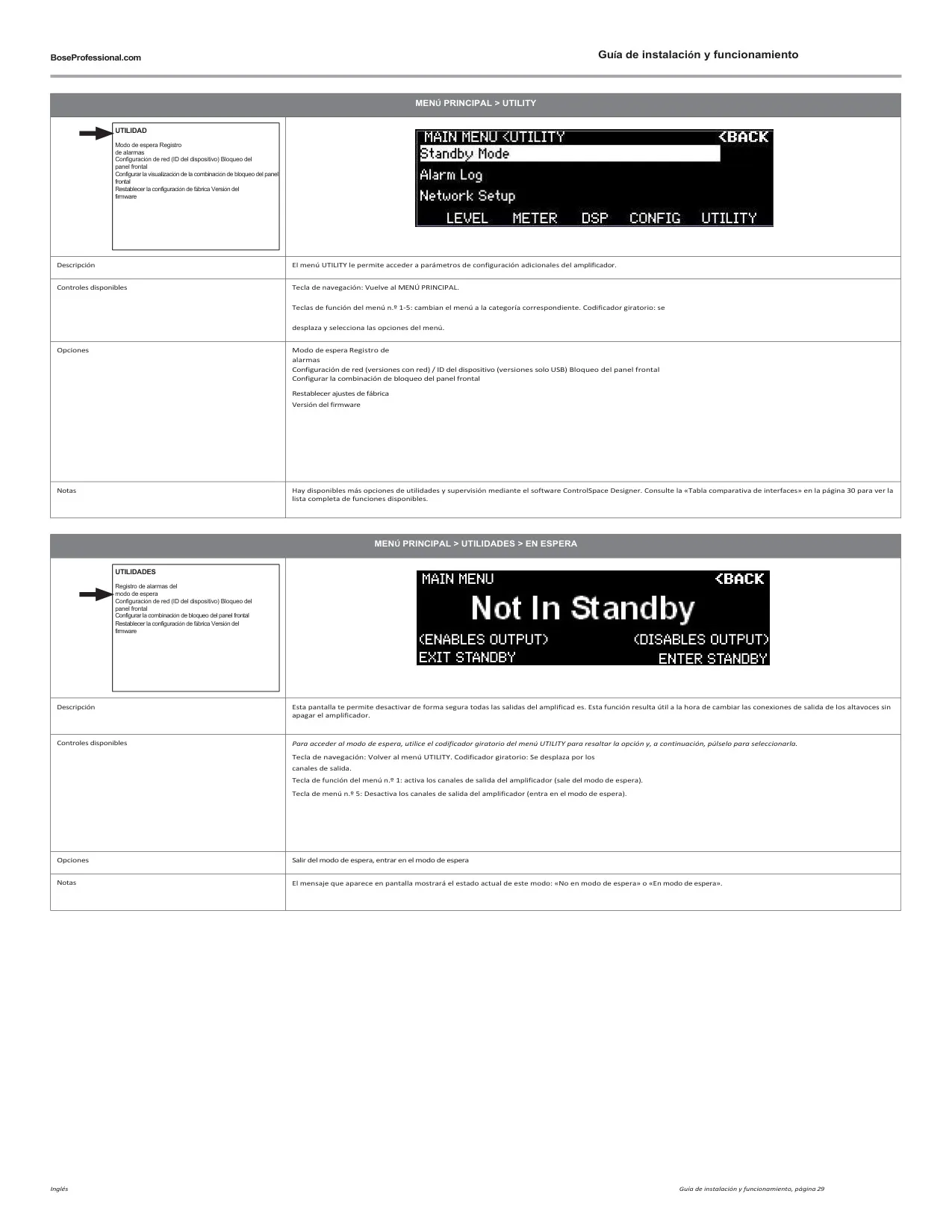

La eficiencia energética es una prioridad, y el PM4250 incorpora una función de modo de espera automático/activación automática. Esta característica permite que el amplificador pase a un modo de bajo consumo cuando no detecta señal de audio y se reactive automáticamente al detectarla, contribuyendo a la reducción del consumo eléctrico. Todos los parámetros, como los niveles y tiempos de detección de audio, son ajustables a través del software ControlSpace Designer.
El diseño de amplificación Clase D del PM4250, combinado con un sistema de doble bucle de retroalimentación de corriente y tensión, es clave para su rendimiento superior. Este circuito supervisa y controla continuamente tanto la corriente como la tensión suministradas a la carga del altavoz, asegurando un rango dinámico amplio, una excelente respuesta en frecuencia y la menor distorsión posible, independientemente del nivel de potencia o la impedancia. La fuente de alimentación PeakBank™, regenerativa de 4 cuadrantes con corrección del factor de potencia (PFC) de respuesta rápida, maximiza la eficiencia, permitiendo una alta densidad de potencia y una respuesta de baja frecuencia sostenible.
La conectividad se extiende a través de una ranura de expansión digital que acepta tarjetas accesorias opcionales, como las de interfaz ESPLink o las de red de audio digital Dante™ o CobraNet®. Estas tarjetas amplían las capacidades de entrada y permiten la integración en sistemas de audio digital más grandes. Además, la versión de red ofrece capacidades de control y supervisión en red, permitiendo la comunicación de datos en serie con sistemas de control de terceros mediante el protocolo Serial over Ethernet.

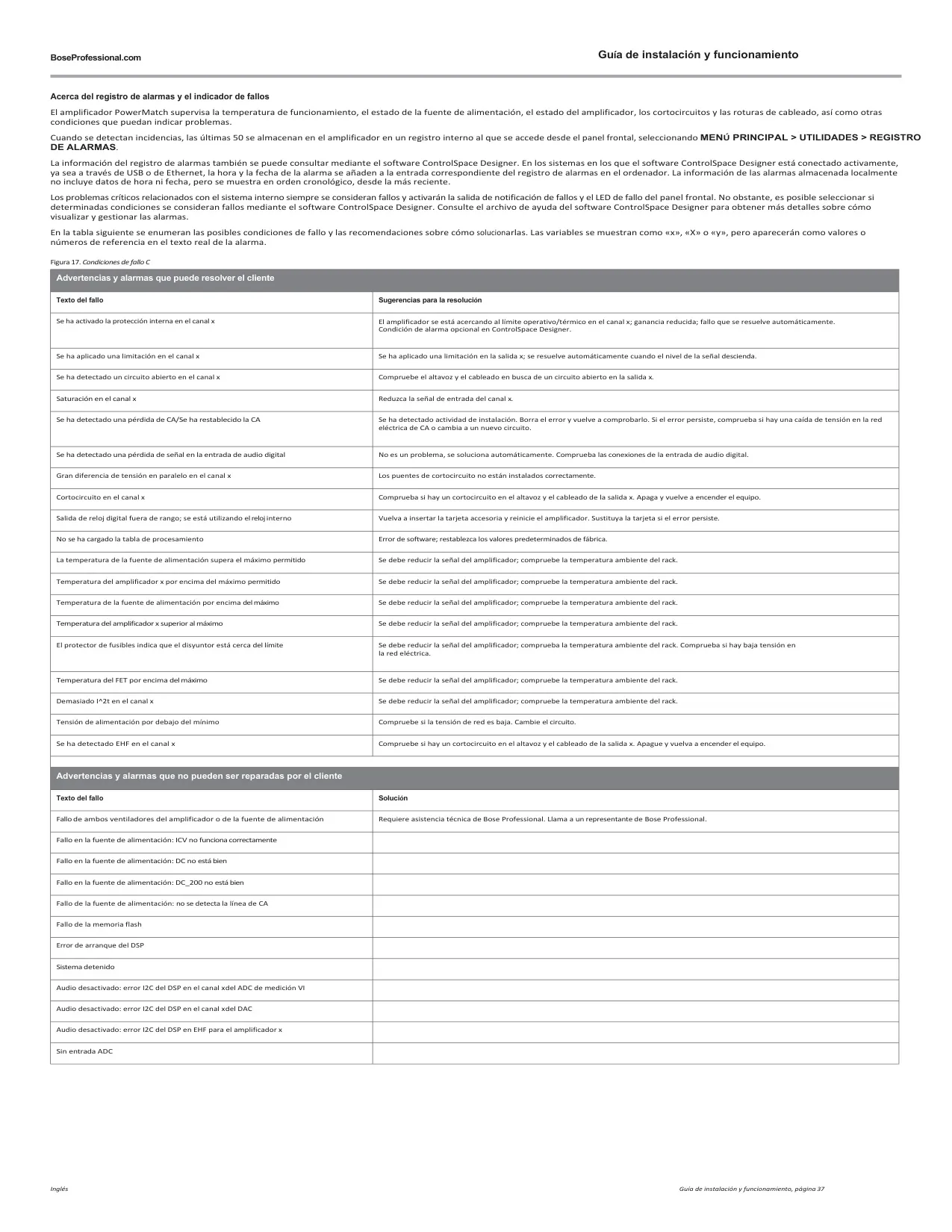

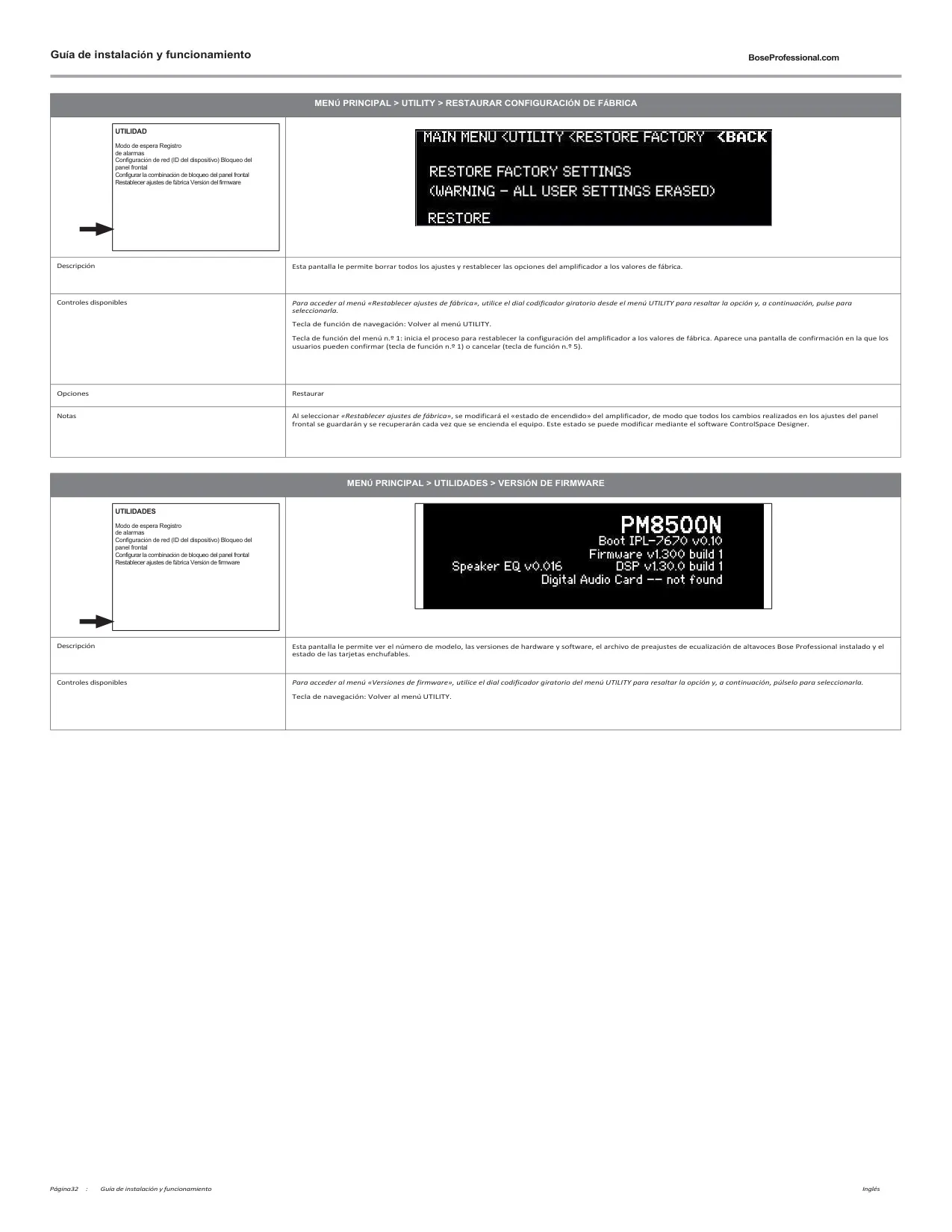

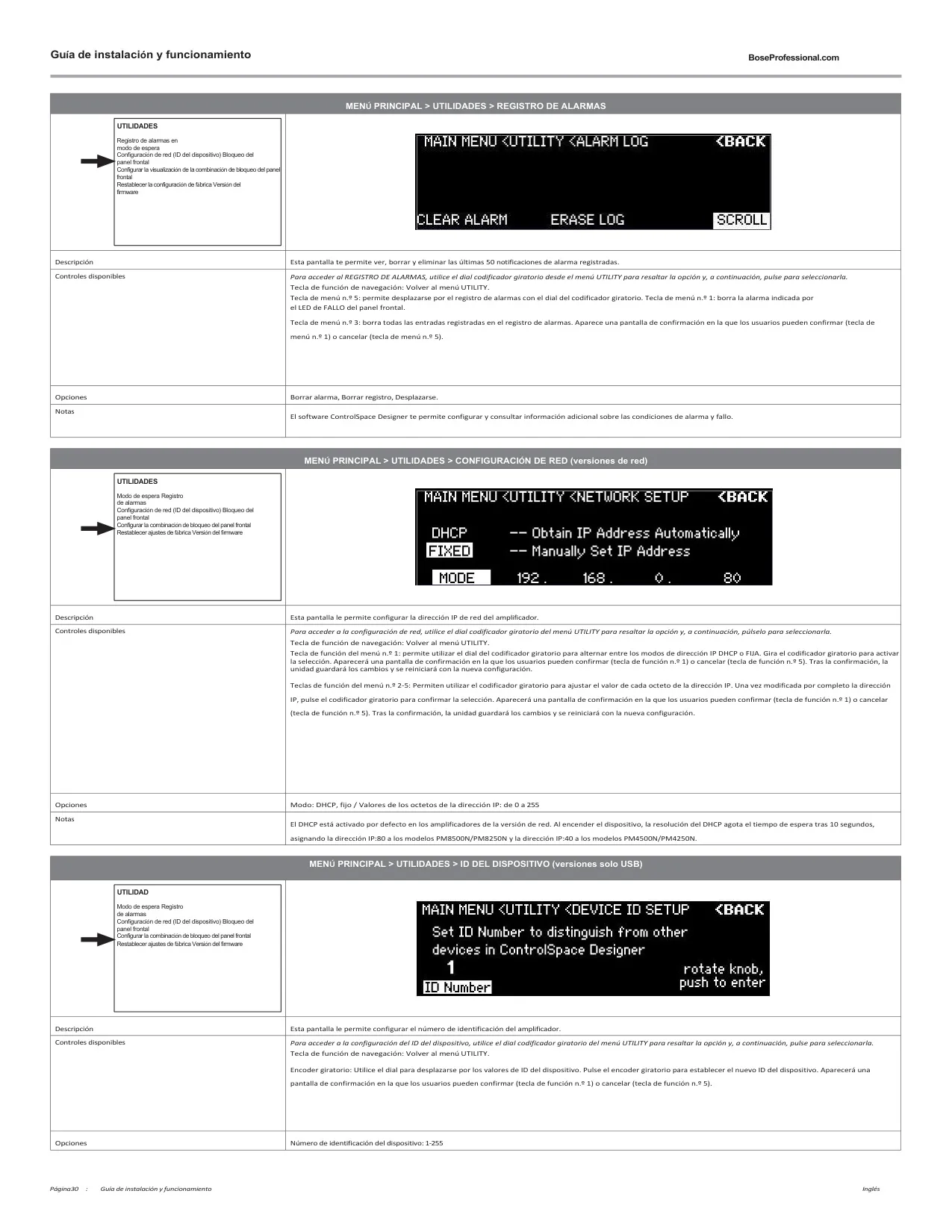

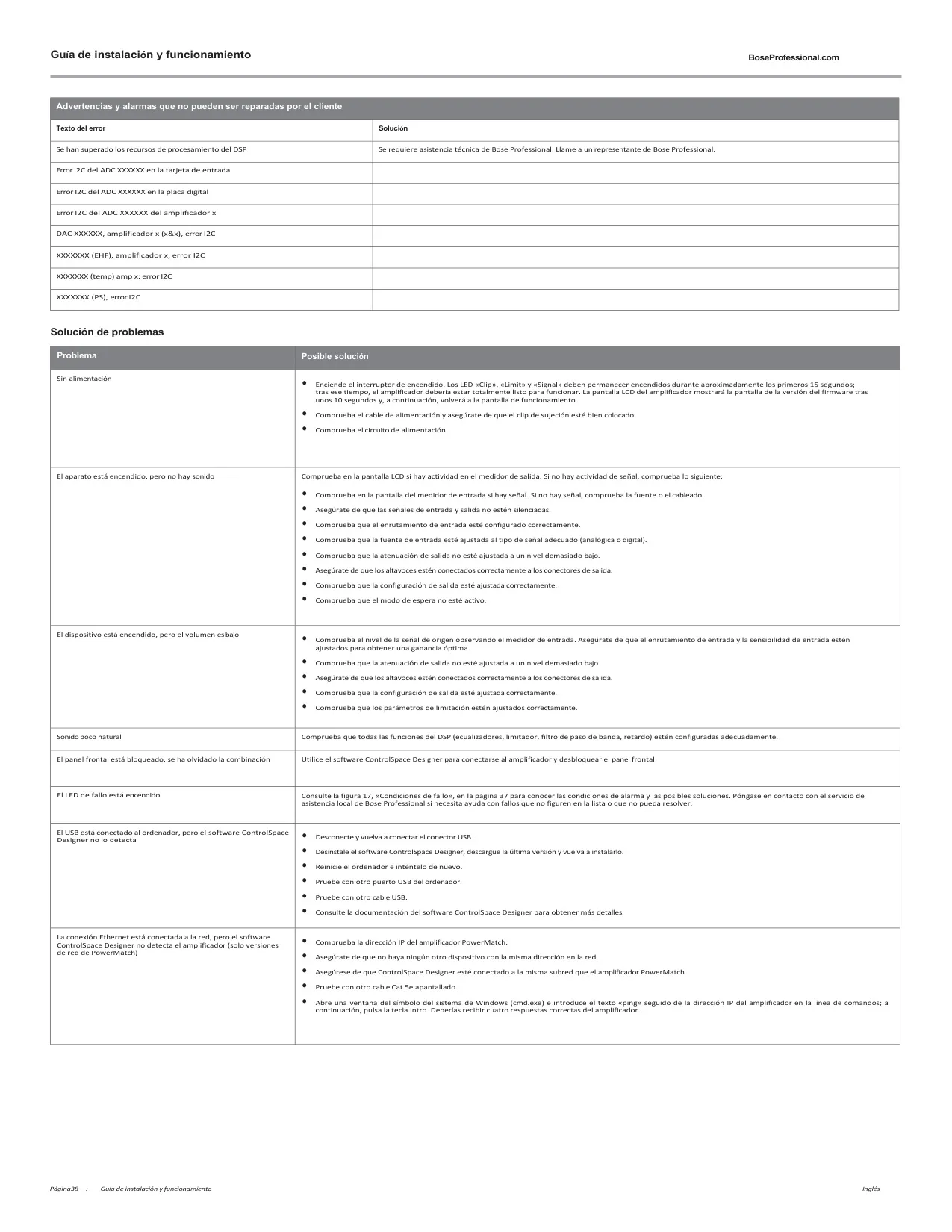

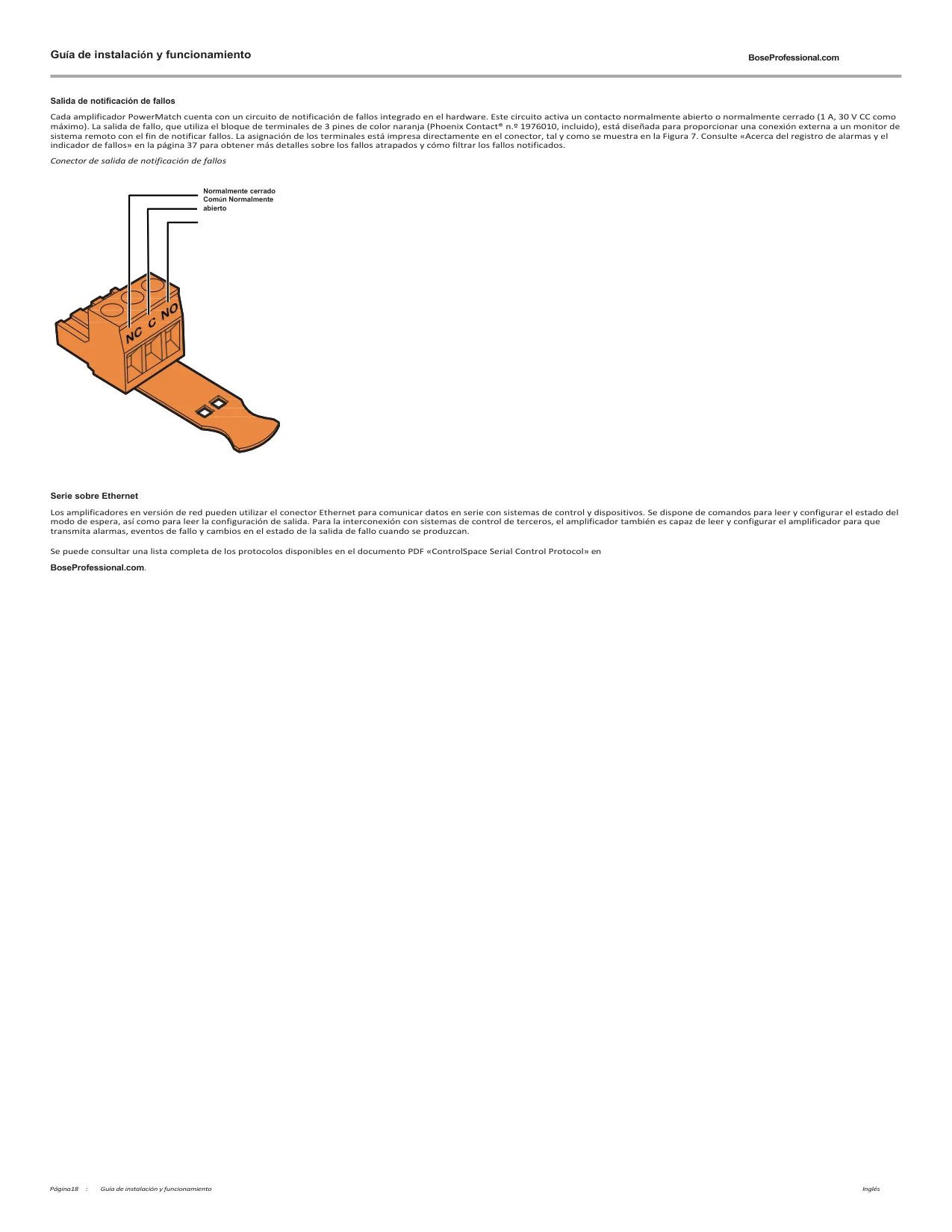

Para el mantenimiento y diagnóstico, el amplificador incluye un registro de alarmas interno que almacena las últimas 50 notificaciones de incidencias, accesibles desde el panel frontal o el software ControlSpace Designer. También dispone de una salida de notificación de fallos por contacto de relé, útil para la conexión a sistemas de monitorización remota. La herramienta de barrido de carga, disponible en ControlSpace Designer, permite medir y almacenar la impedancia de carga de cada salida, facilitando el diagnóstico y la documentación del sistema.

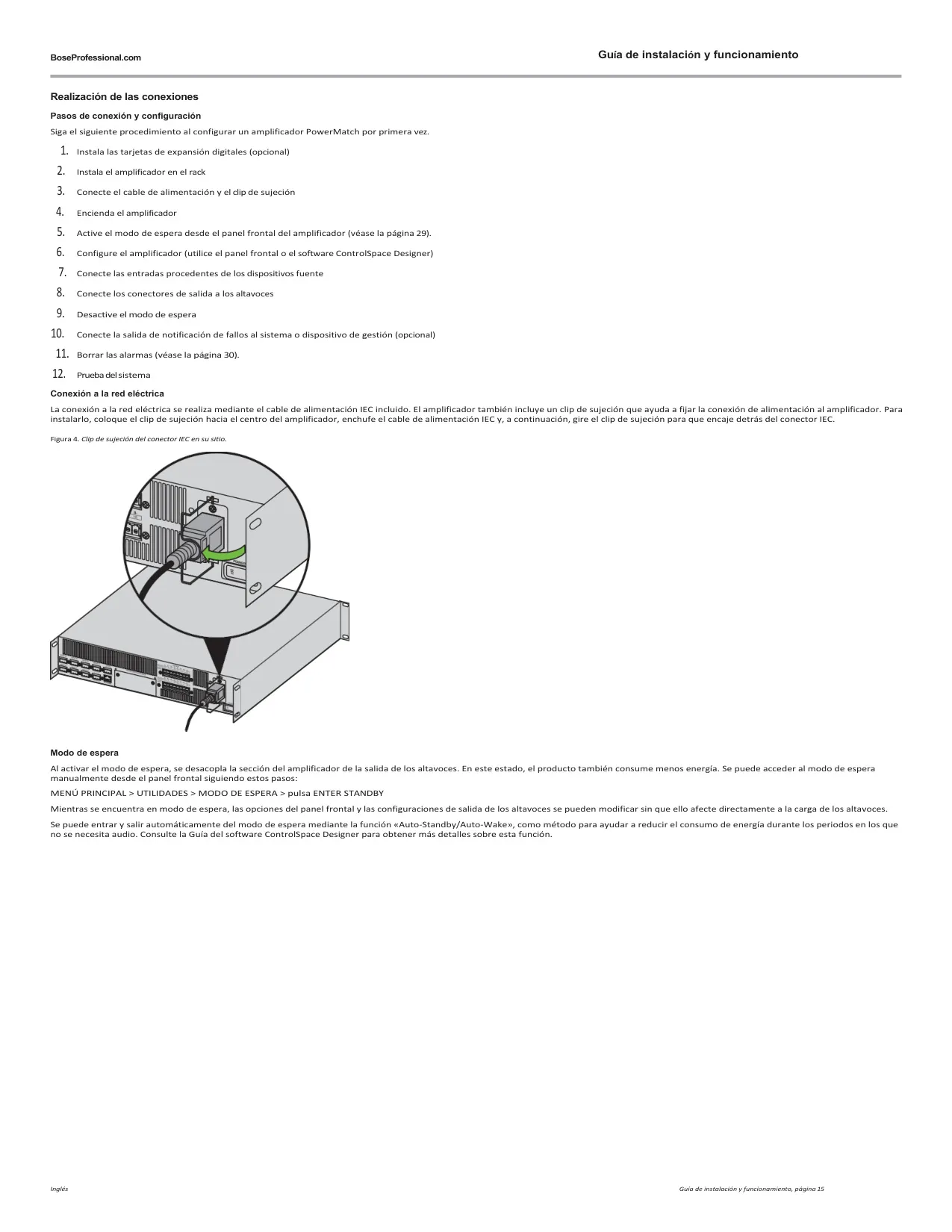

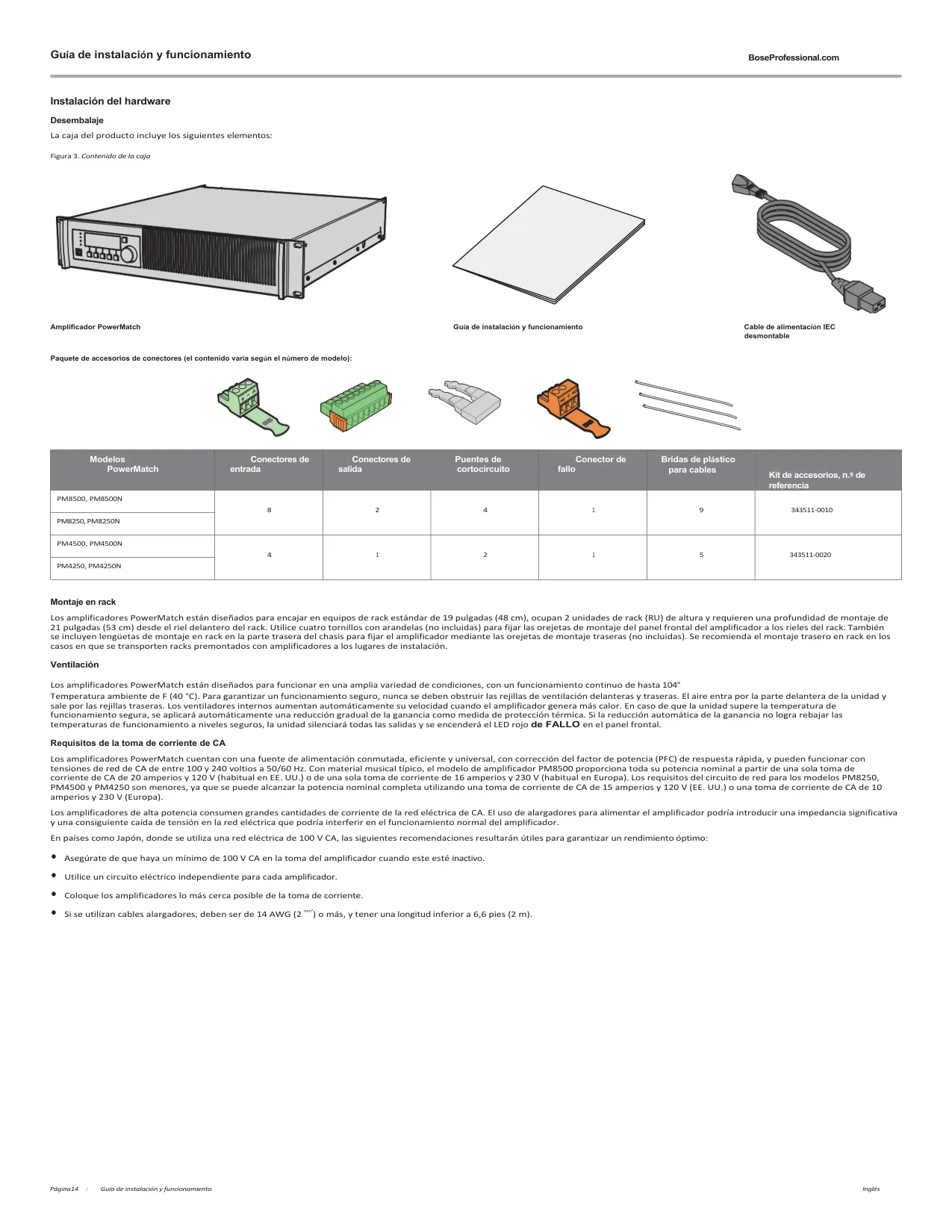

En cuanto a su construcción, el amplificador está diseñado para montaje en rack estándar de 19 pulgadas, ocupando 2 unidades de rack (2RU) de altura. Su sistema de refrigeración con ventiladores de velocidad variable y flujo de aire de delante hacia atrás garantiza un funcionamiento continuo a temperaturas ambiente de hasta 40 °C sin necesidad de filtros de aire. El peso neto es de 11,1 kg (24,4 lb), lo que lo hace manejable para la instalación profesional. Este amplificador es una solución integral que combina potencia, inteligencia y flexibilidad para los entornos de audio más exigentes.
