Altavoz Bose Panaray MA12
Altavoz Bose Panaray MA12
Instrucciones del Bose Panaray MA12
Aquí le ofrecemos el manual de Altavoz Bose Panaray MA12 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Altavoces en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Altavoz Bose Panaray MA12, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

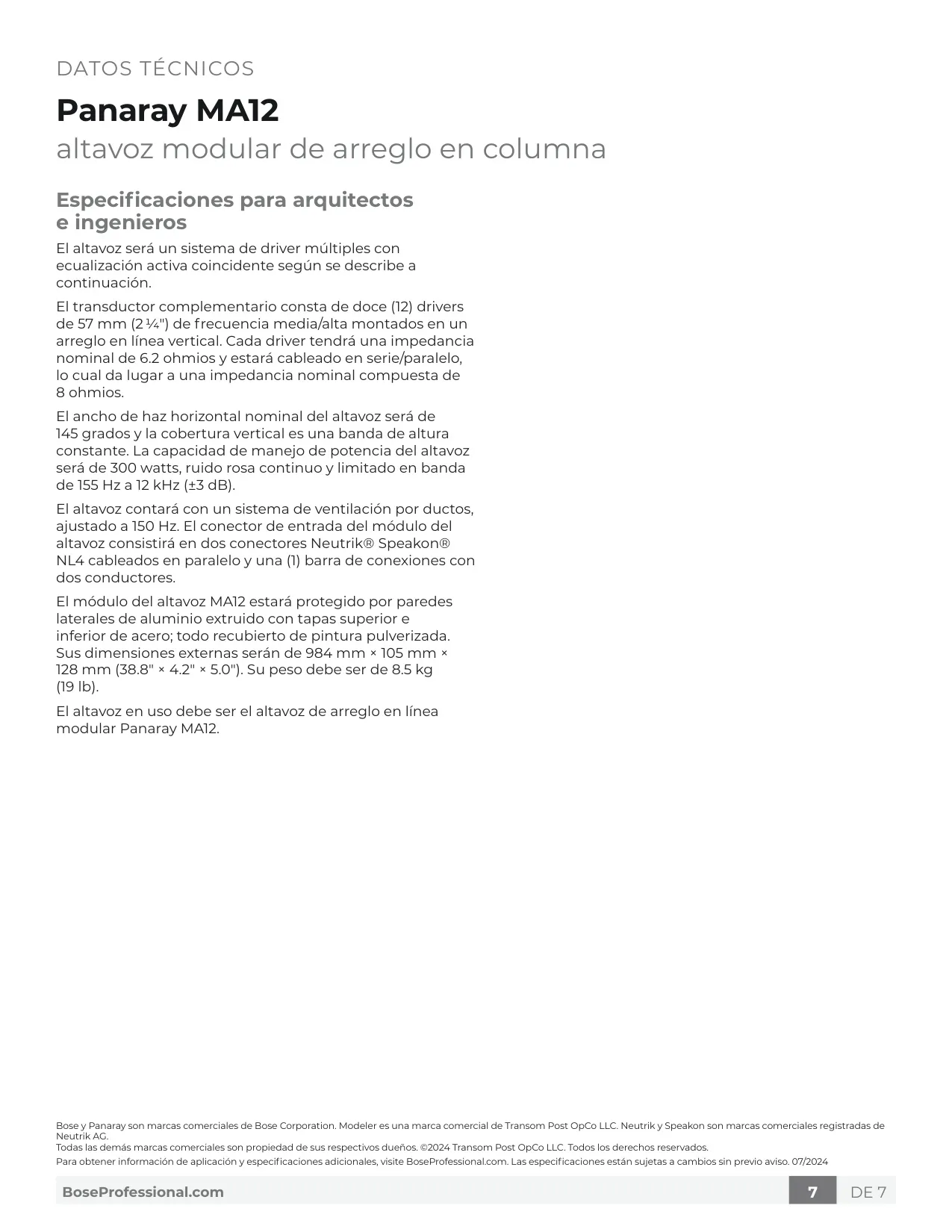

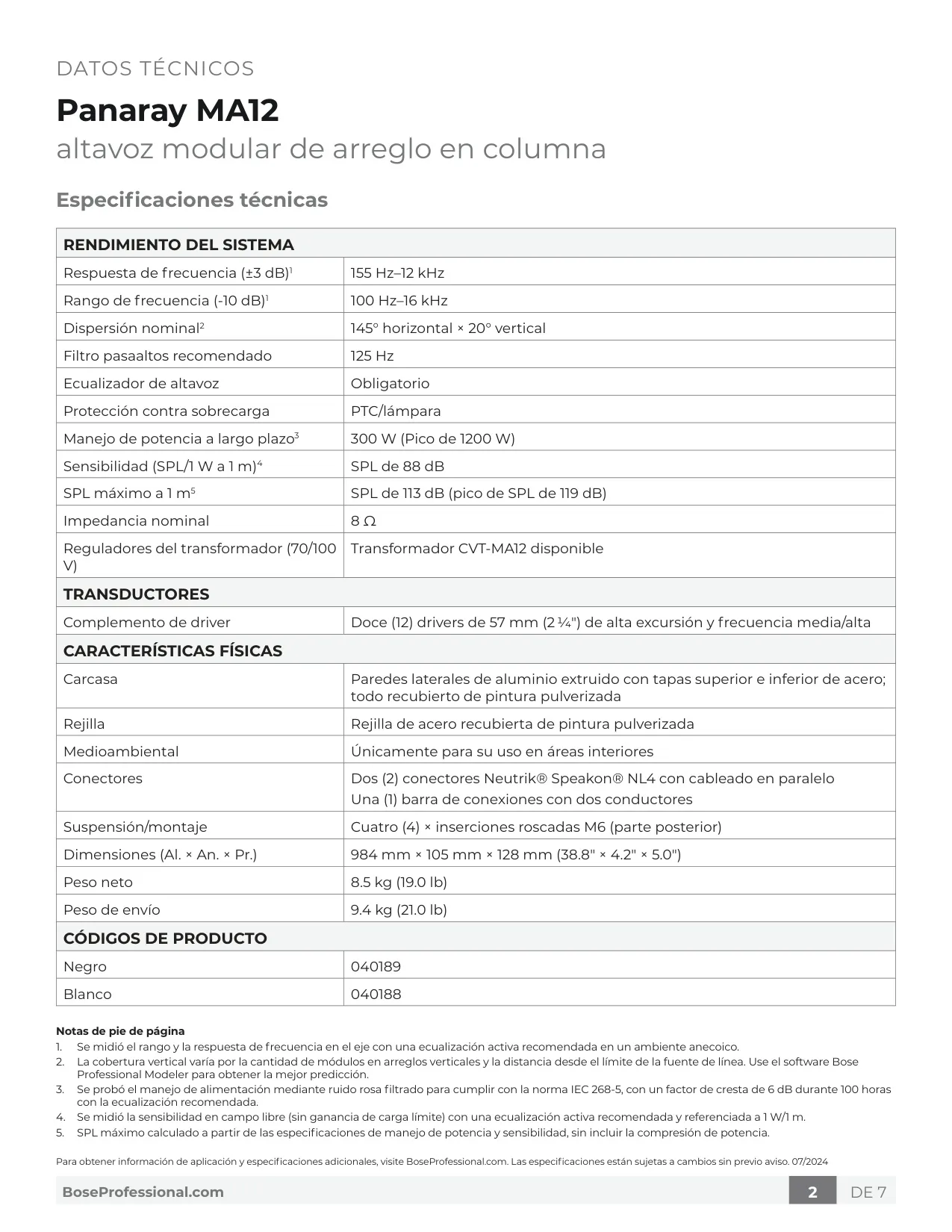

Especificaciones del Bose Panaray MA12
| Especificación | Valor |
|---|---|
| Respuesta de frecuencia (±3 dB) | 155 Hz–12 kHz |
| Rango de frecuencia (-10 dB) | 100 Hz–16 kHz |
| Dispersión nominal | 145° horizontal × 20° vertical (para un solo módulo) |
| Filtro pasaaltos recomendado | 125 Hz |
| Ecualizador de altavoz | Obligatorio |
| Protección contra sobrecarga | PTC/lámpara |
| Manejo de potencia a largo plazo | 300 W (Pico de 1200 W) |
| Sensibilidad (SPL/1 W a 1 m) | SPL de 88 dB |
| SPL máximo a 1 m | SPL de 113 dB (pico de SPL de 119 dB) |
| Impedancia nominal | 8 Ω |
| Reguladores del transformador (70/100 V) | Transformador CVT-MA12 disponible |
| Complemento de driver | Doce (12) drivers de 57 mm (21/4") de alta excursión y frecuencia media/alta |
| Carcasa | Paredes laterales de aluminio extruido con tapas superior e inferior de acero; todo recubierto de pintura pulverizada |
| Rejilla | Rejilla de acero recubierta de pintura pulverizada |
| Medioambiental | Únicamente para su uso en áreas interiores |

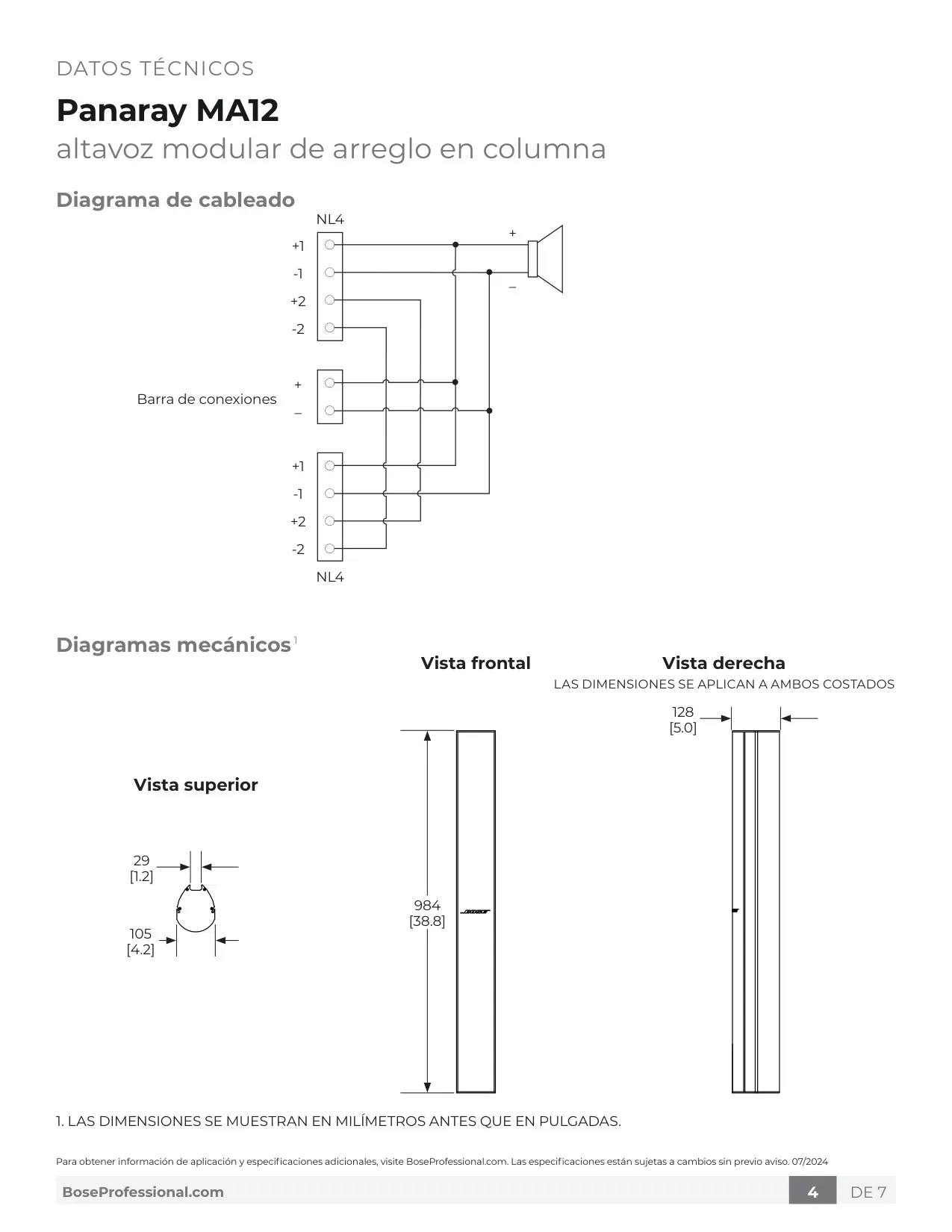

| Conectores | Dos (2) conectores Neutrik® Speakon® NL4 con cableado en paralelo; Una (1) barra de conexiones con dos conductores |

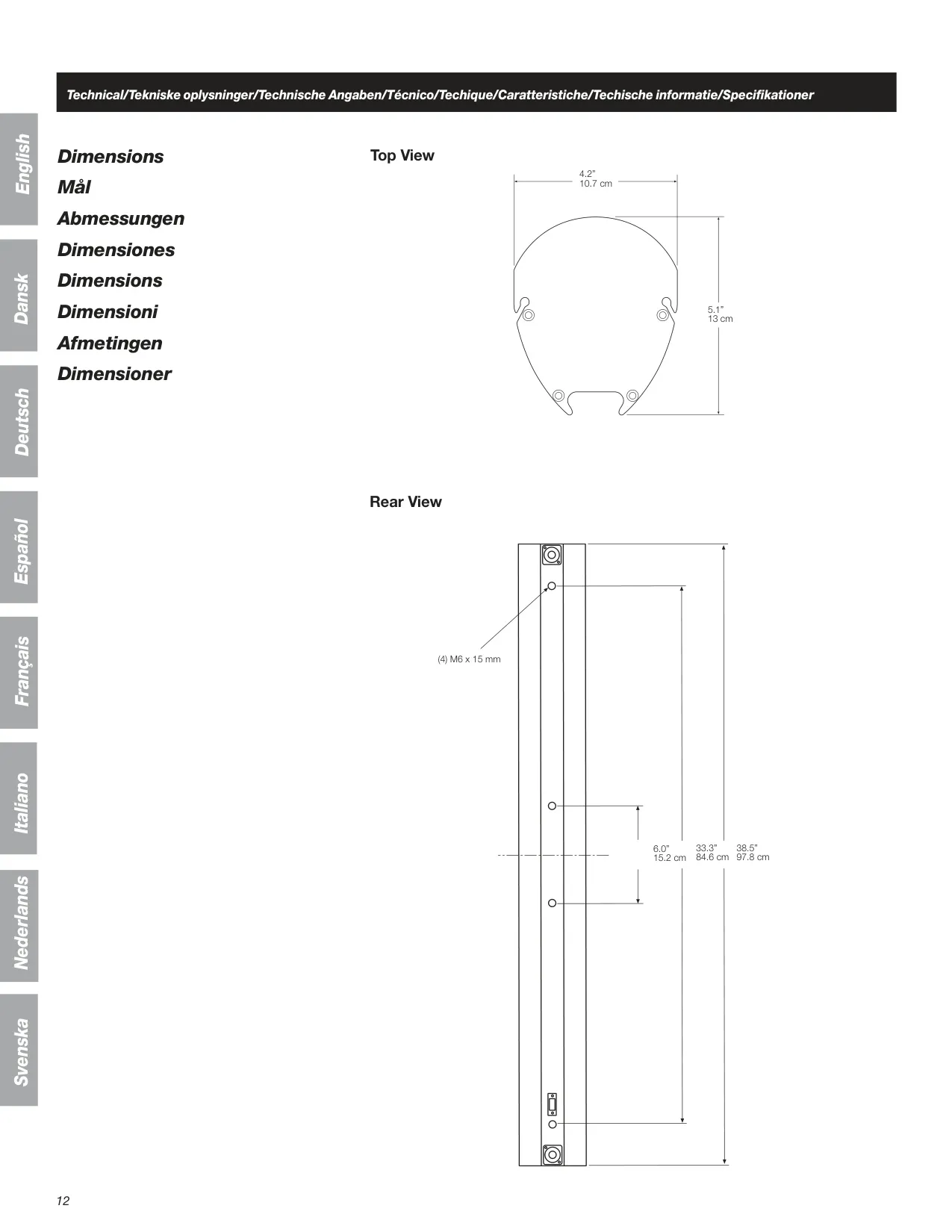

| Suspensión/montaje | Cuatro (4) × inserciones roscadas M6 (parte posterior) |
| Dimensiones (Al. × An. × Pr.) | 984 mm × 105 mm × 128 mm (38.8" × 4.2" × 5.0") |
| Peso neto | 8.5 kg (19.0 lb) |
| Peso de envío | 9.4 kg (21.0 lb) |
| Código de producto (Negro) | 040189 |
| Código de producto (Blanco) | 040188 |
Detalles del Altavoz Bose Panaray MA12

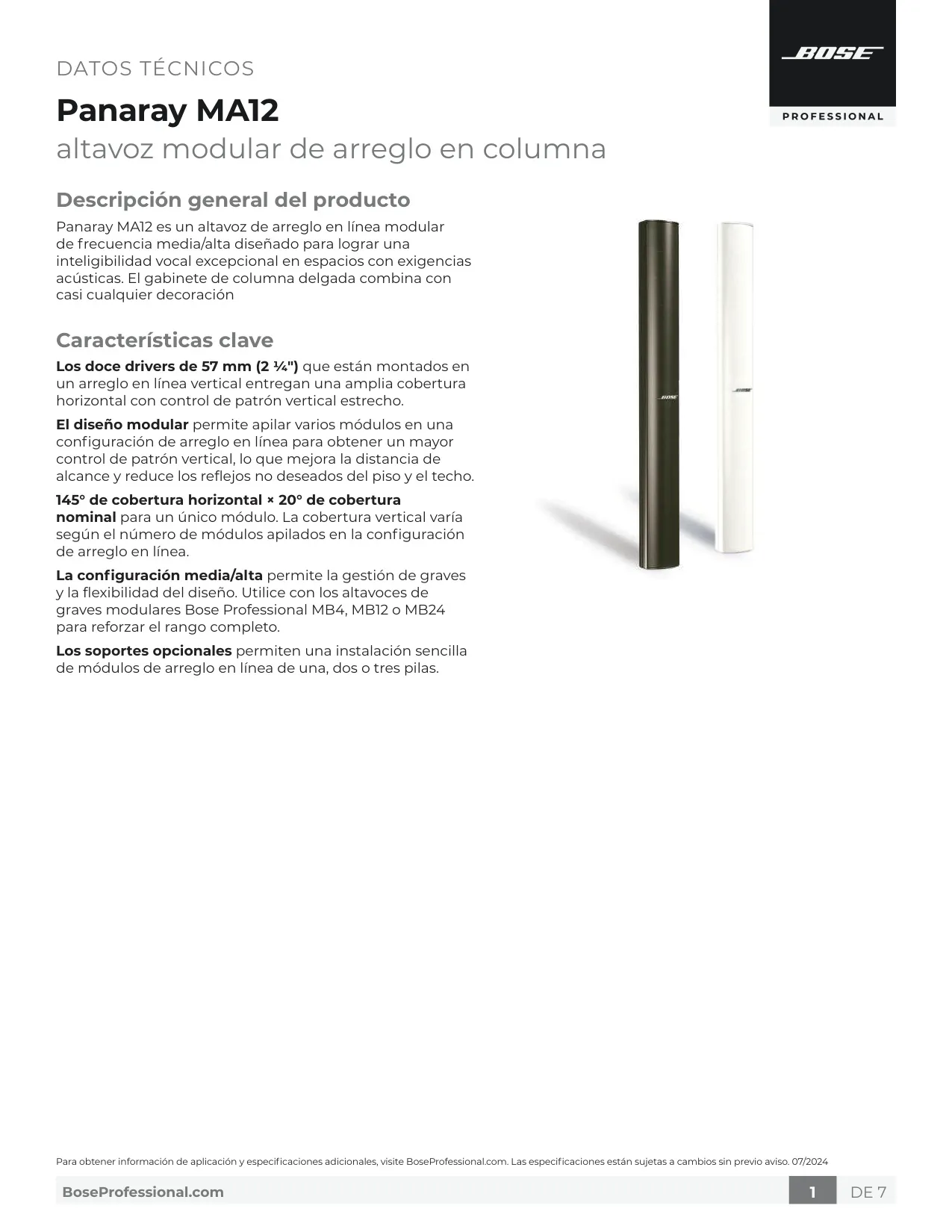

El Altavoz Bose Panaray MA12 es un altavoz modular de arreglo en línea diseñado meticulosamente para ofrecer una inteligibilidad vocal excepcional, especialmente en entornos acústicamente desafiantes. Su gabinete de columna delgada no solo se integra discretamente con casi cualquier decoración, sino que también alberga doce drivers de 57 mm (2¼") montados en un arreglo vertical, proporcionando una amplia cobertura horizontal y un control de patrón vertical estrecho. Este diseño, disponible en elegantes acabados negro y blanco, optimiza tanto la estética como la funcionalidad sonora.
La modularidad es una característica distintiva del MA12, permitiendo apilar múltiples módulos para un control de patrón vertical aún más preciso. Esta capacidad mejora significativamente la distancia de alcance y minimiza los reflejos indeseados tanto del piso como del techo, crucial para una acústica limpia. La configuración del MA12 está optimizada para frecuencias medias/altas, lo que otorga gran flexibilidad en el diseño del sistema. Para un refuerzo de rango completo, se recomienda su uso con los módulos de graves Bose Professional MB4, MB12 o MB24.

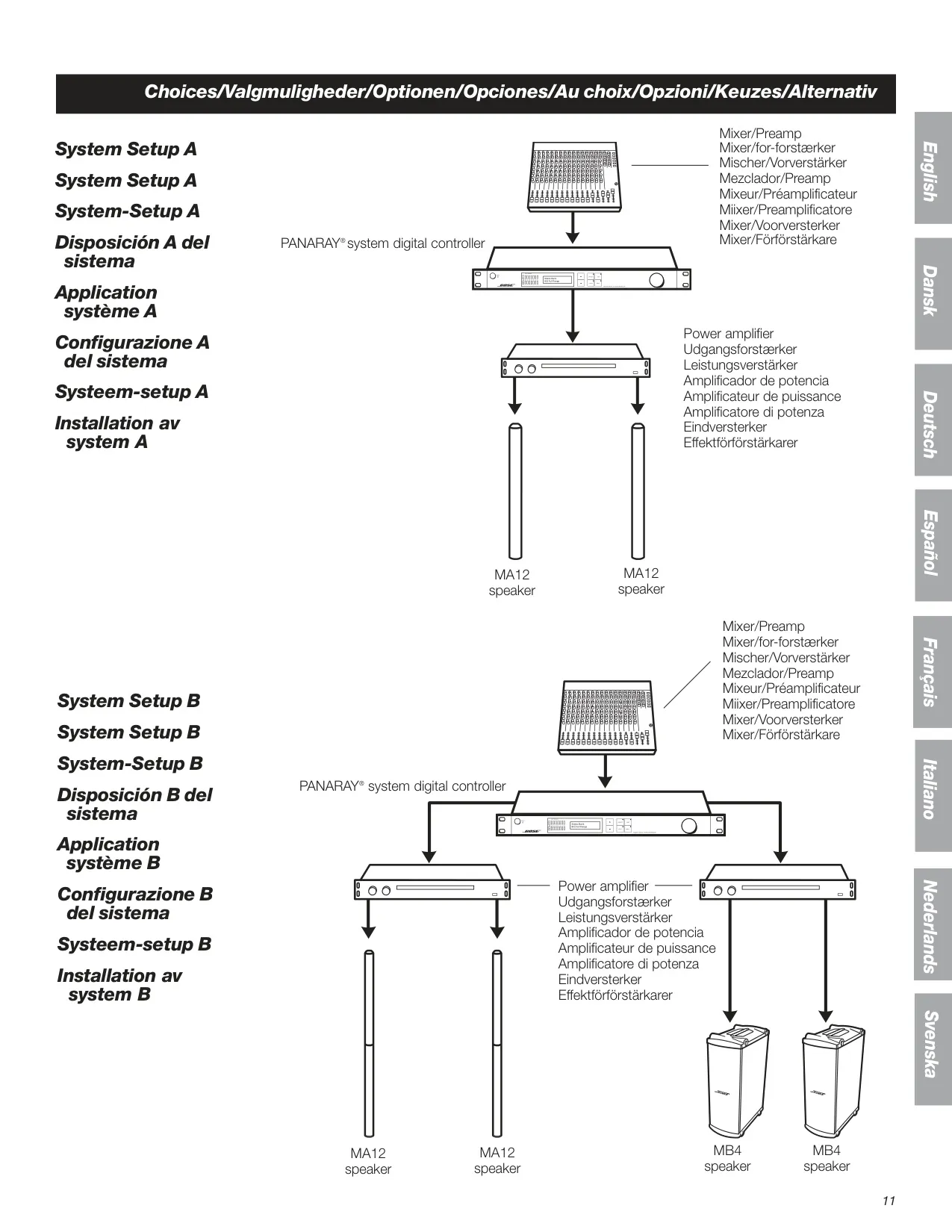

El rendimiento óptimo del Panaray MA12 requiere una ecualización activa obligatoria, gestionada idealmente a través del PANARAY® system digital controller, un componente clave en las configuraciones de sistema A y B ilustradas. Este controlador trabaja en conjunto con un mezclador/preamplificador y un amplificador de potencia, asegurando que la señal de audio se procese con precisión antes de llegar a los altavoces, lo que resulta en una respuesta de frecuencia consistente y la protección del sistema contra sobrecargas gracias a sus componentes PTC/lámpara.

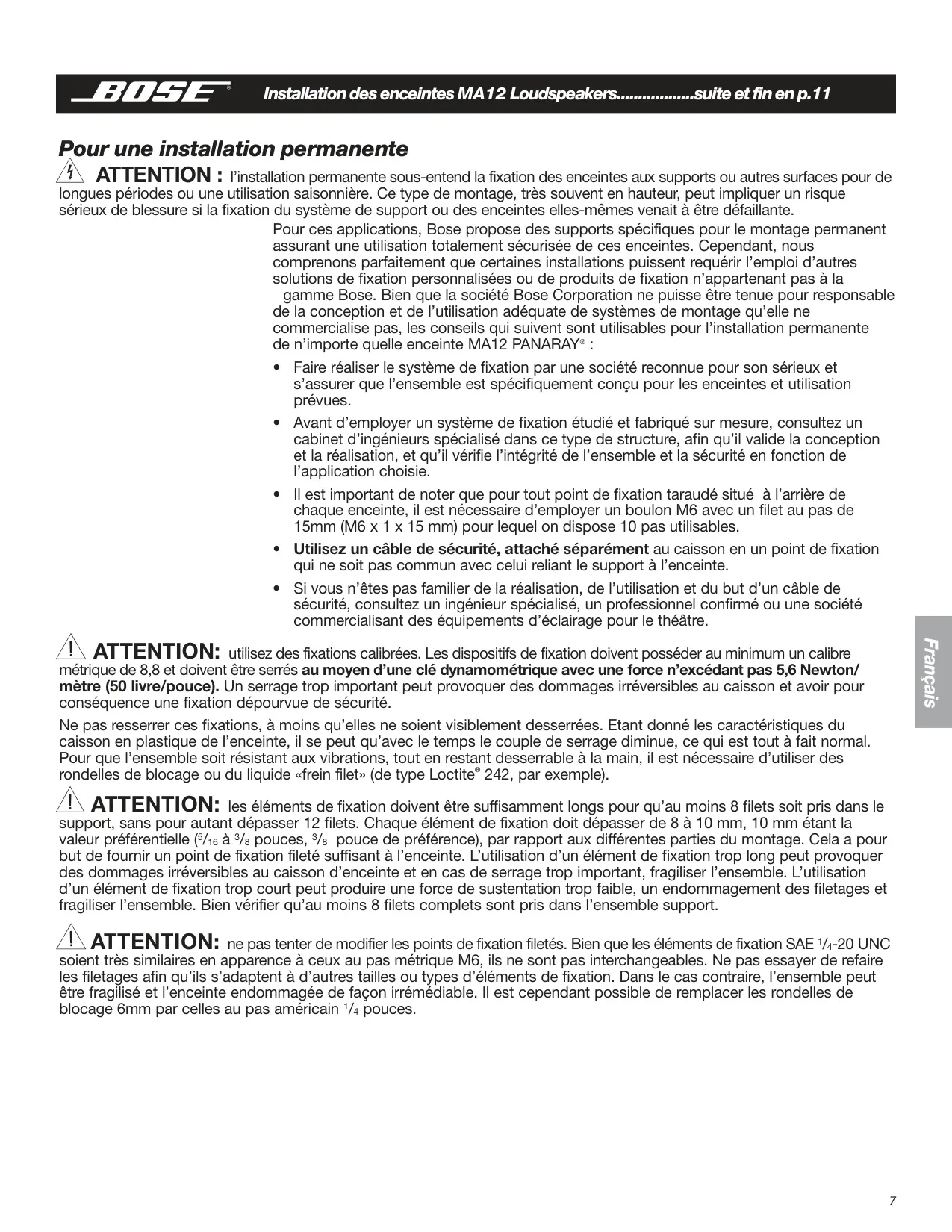

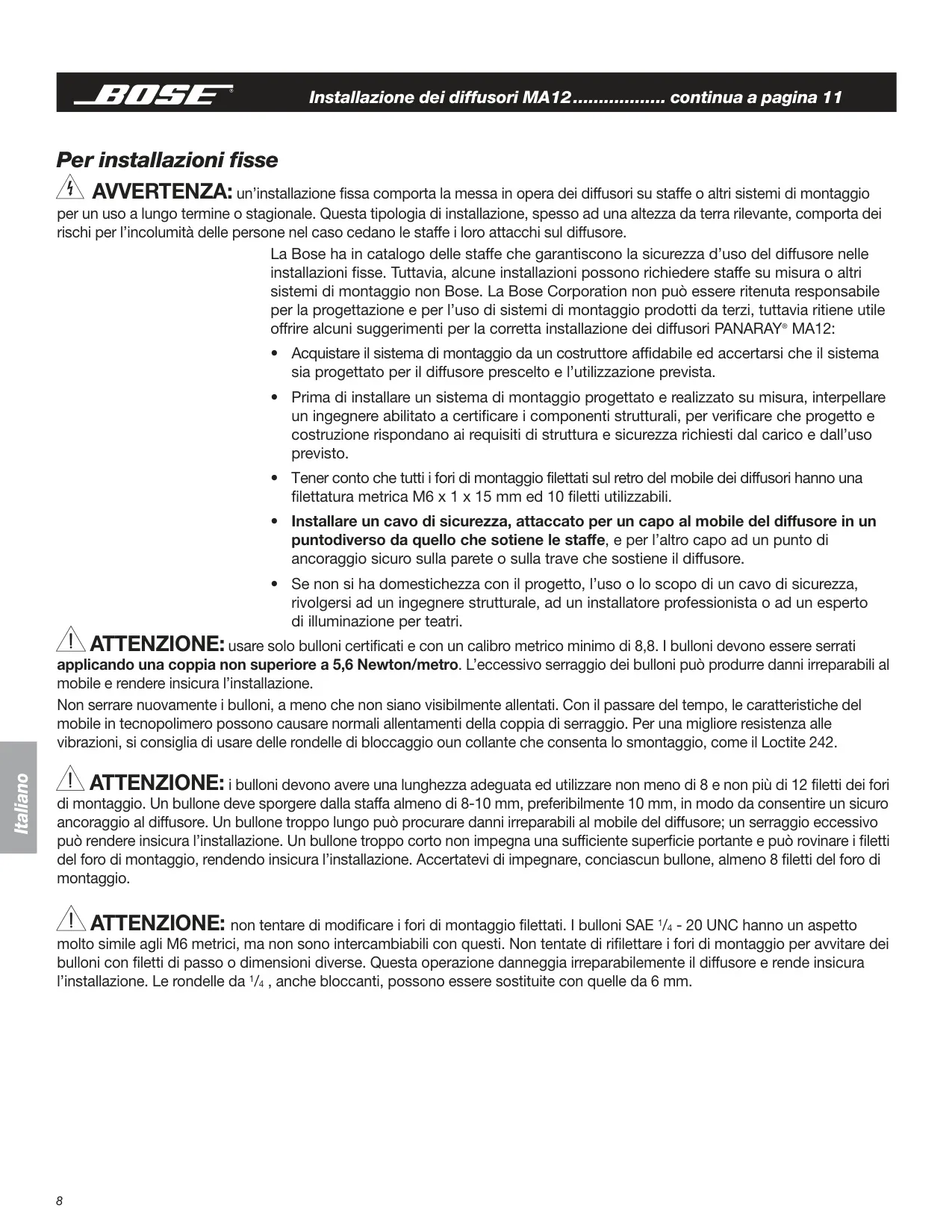

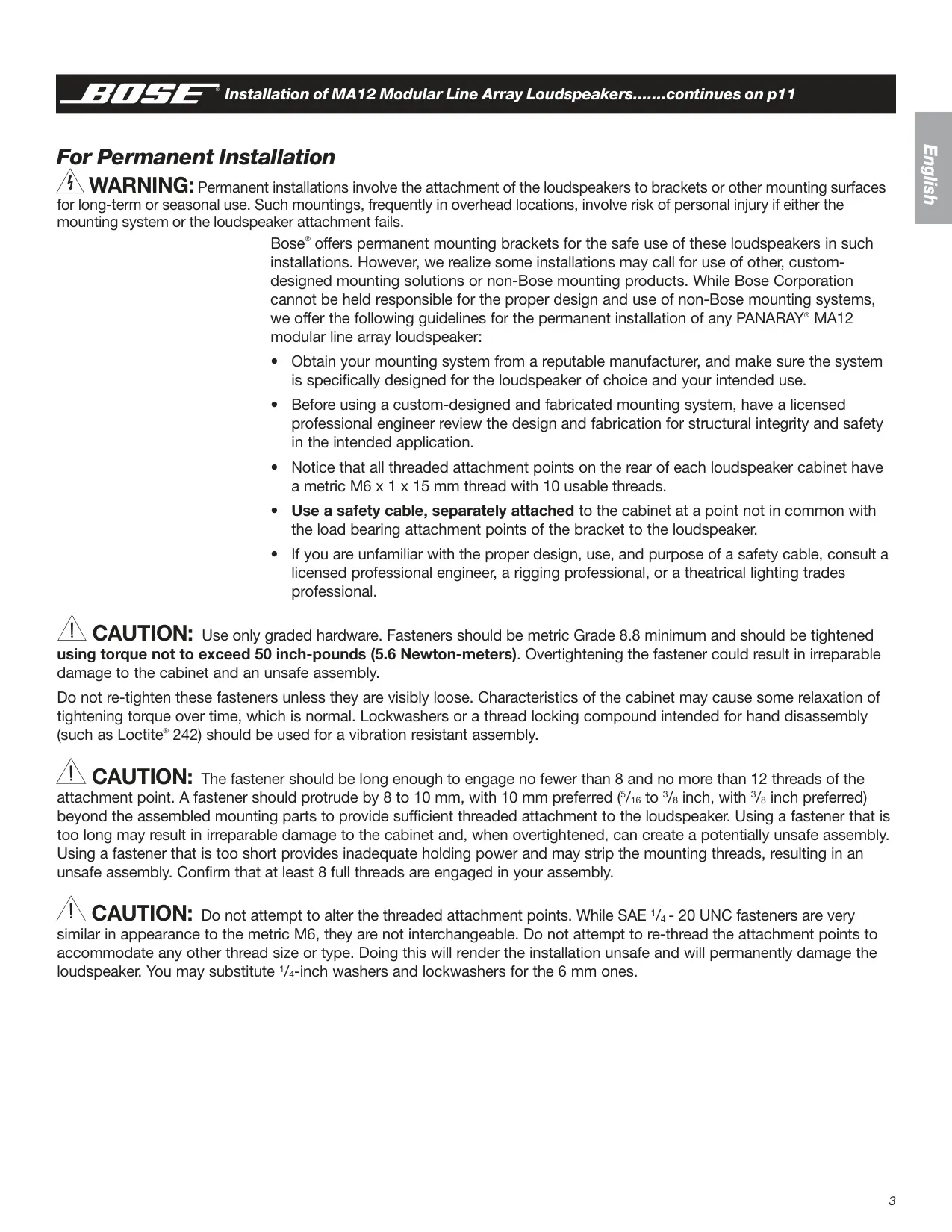

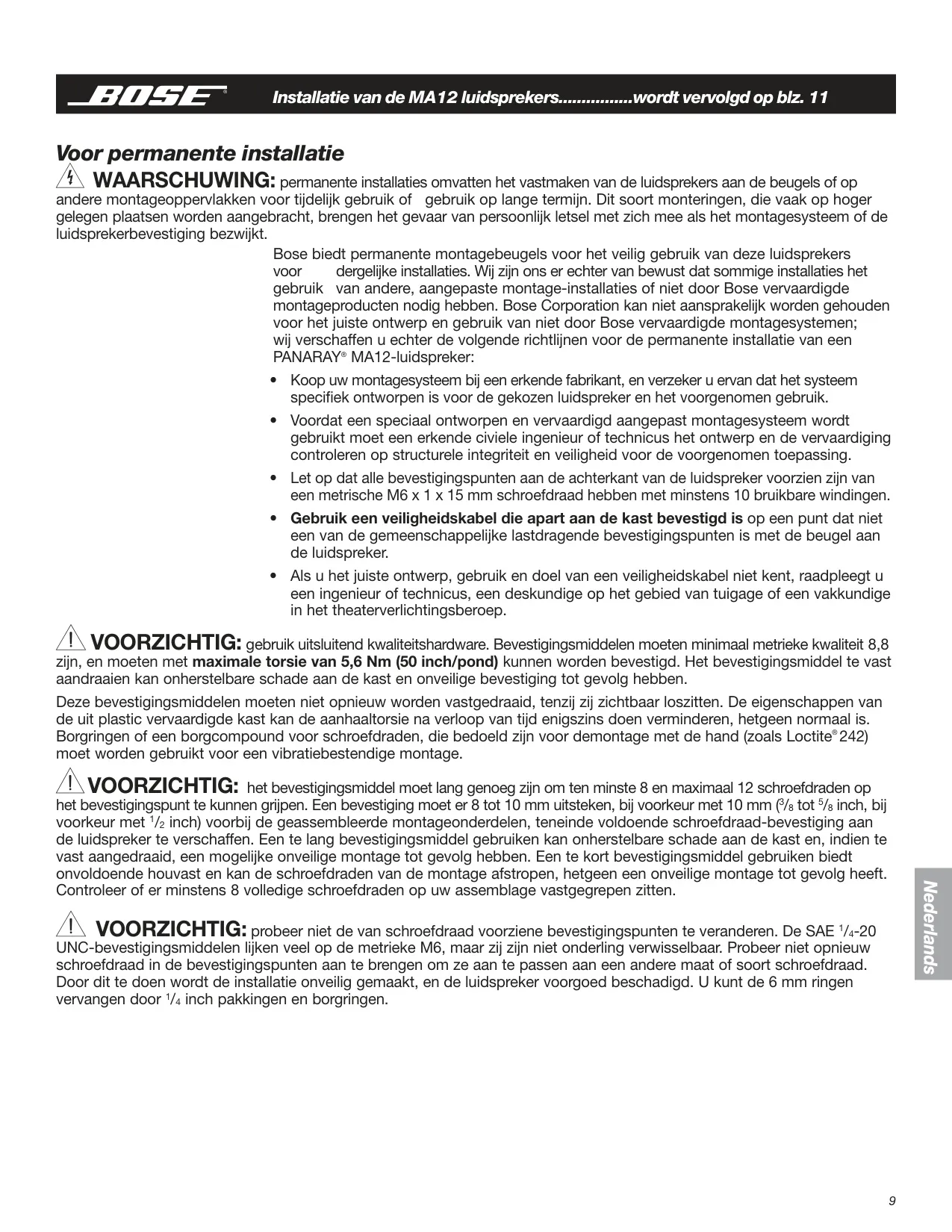

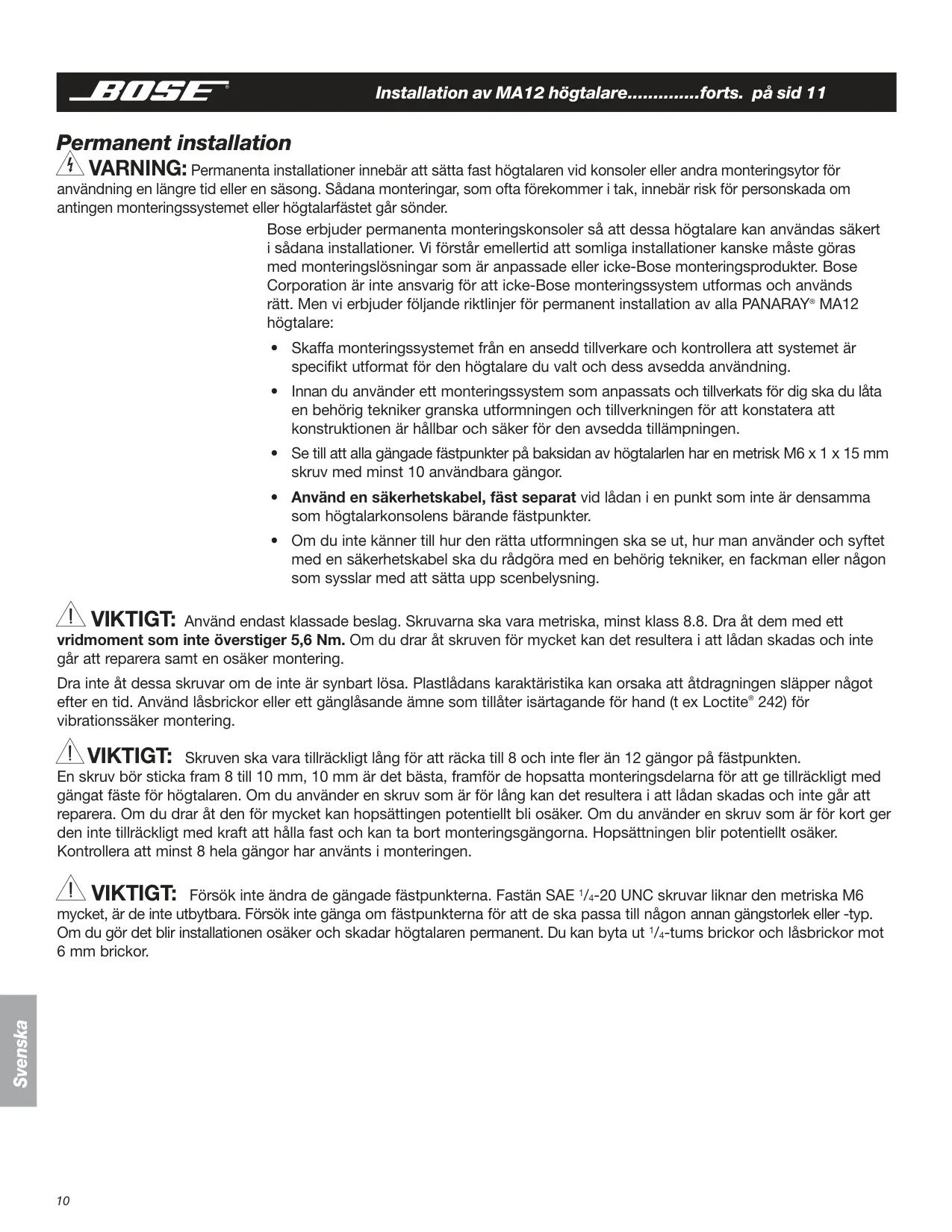

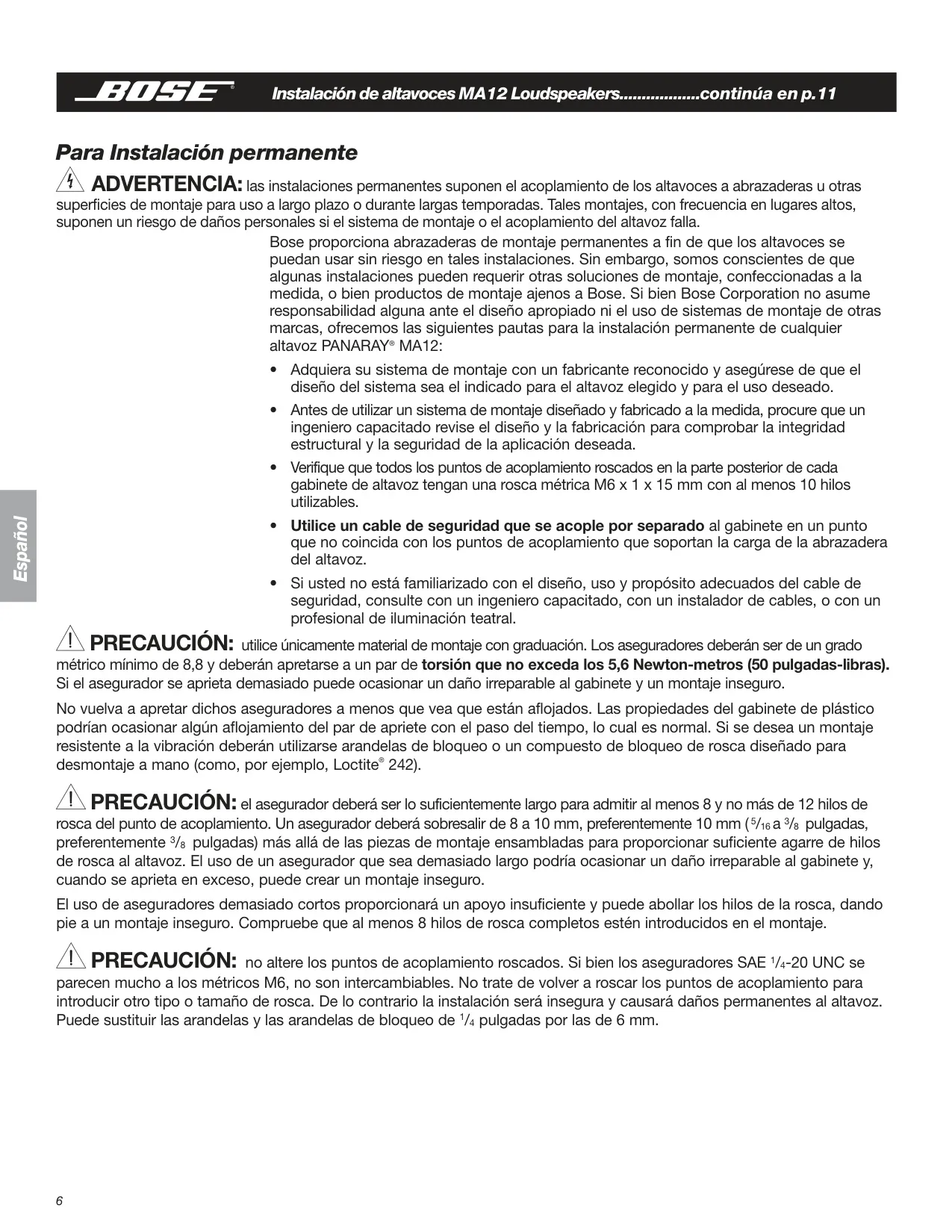

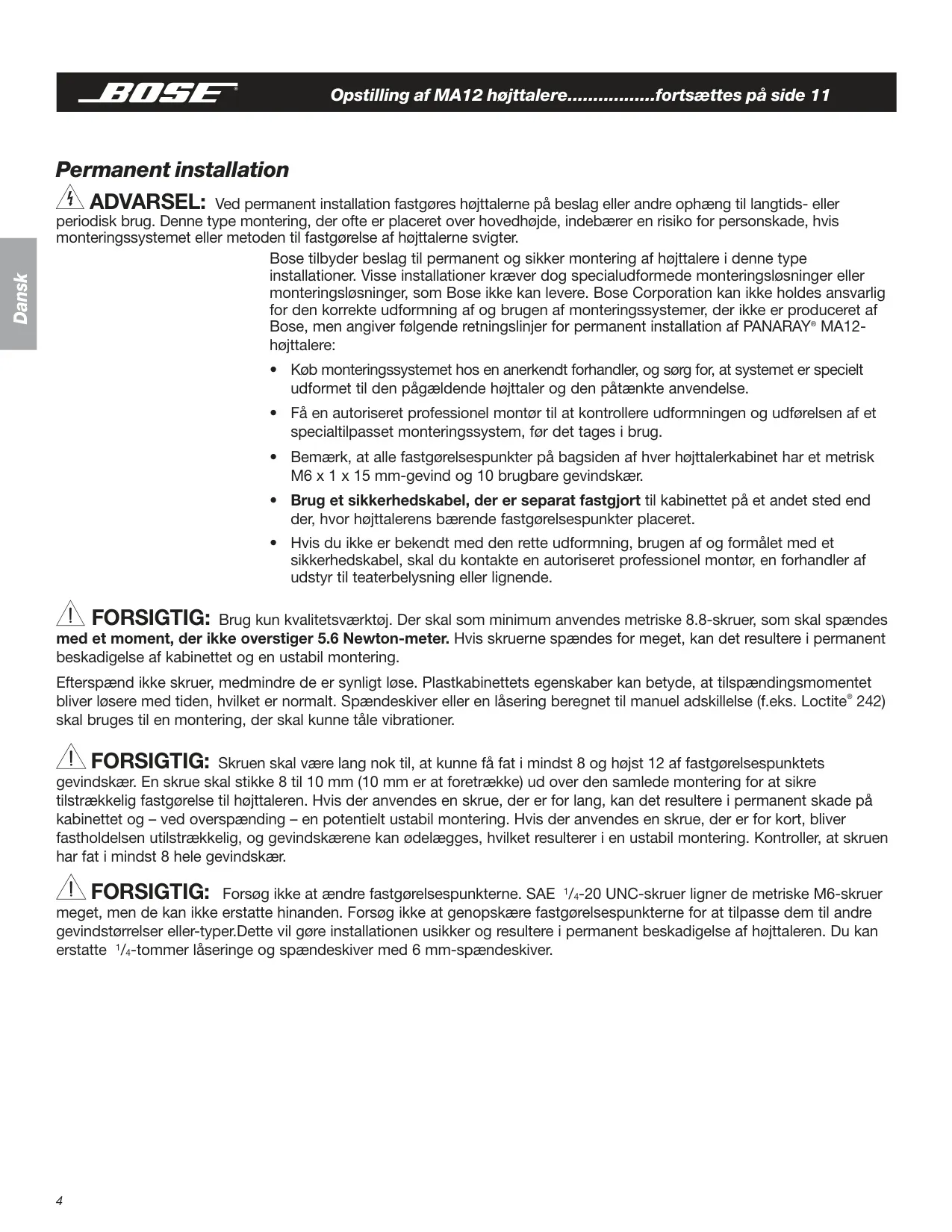

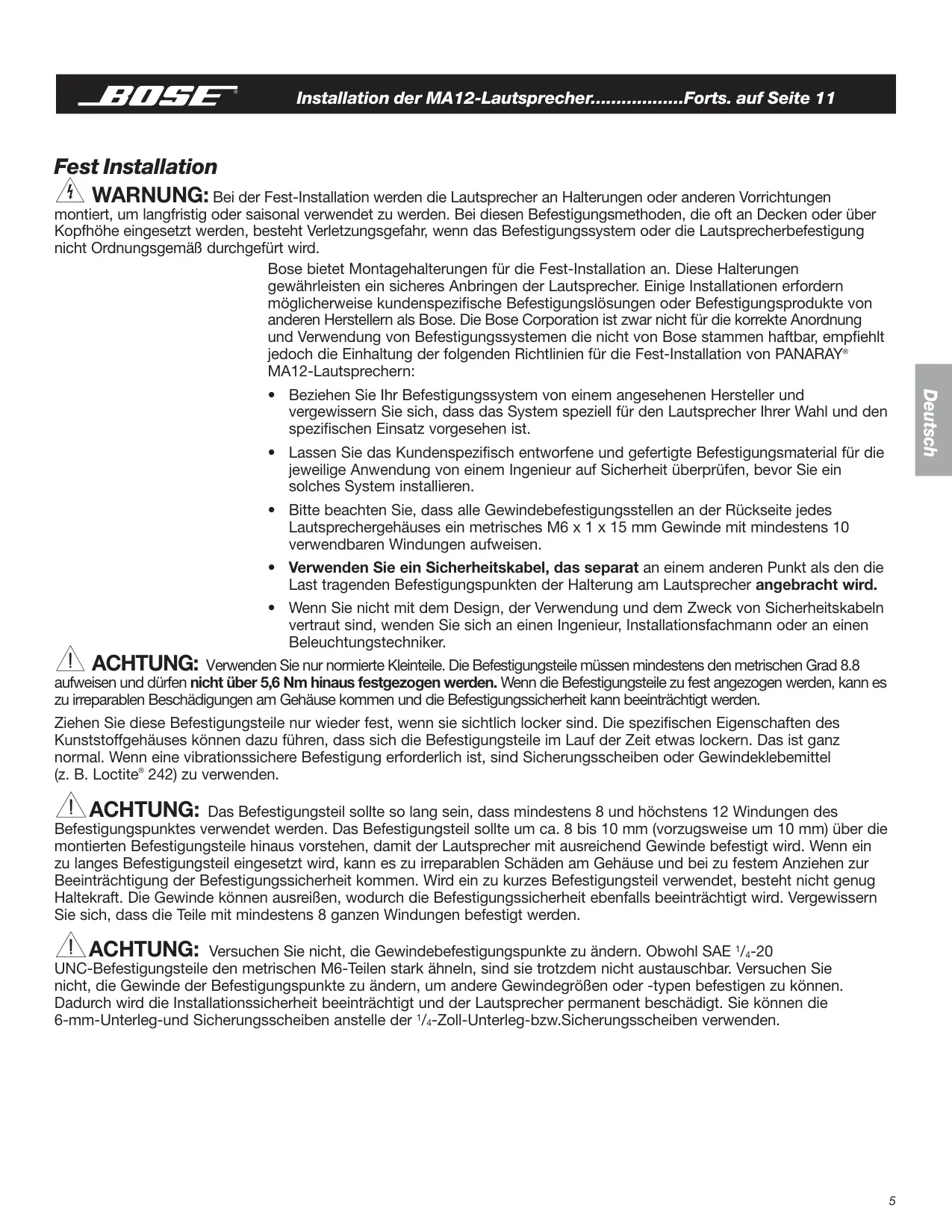

La robustez del Panaray MA12 está garantizada por su construcción, que incluye paredes laterales de aluminio extruido y tapas superior e inferior de acero, todo ello recubierto con pintura pulverizada para durabilidad. Para su instalación permanente, el altavoz incorpora cuatro inserciones roscadas M6 en la parte posterior. Es crucial utilizar hardware de grado métrico 8.8 como mínimo y apretar los sujetadores a un par no superior a 5,6 Newton-metros para evitar daños irreparables y garantizar la seguridad del montaje, además de un cable de seguridad.

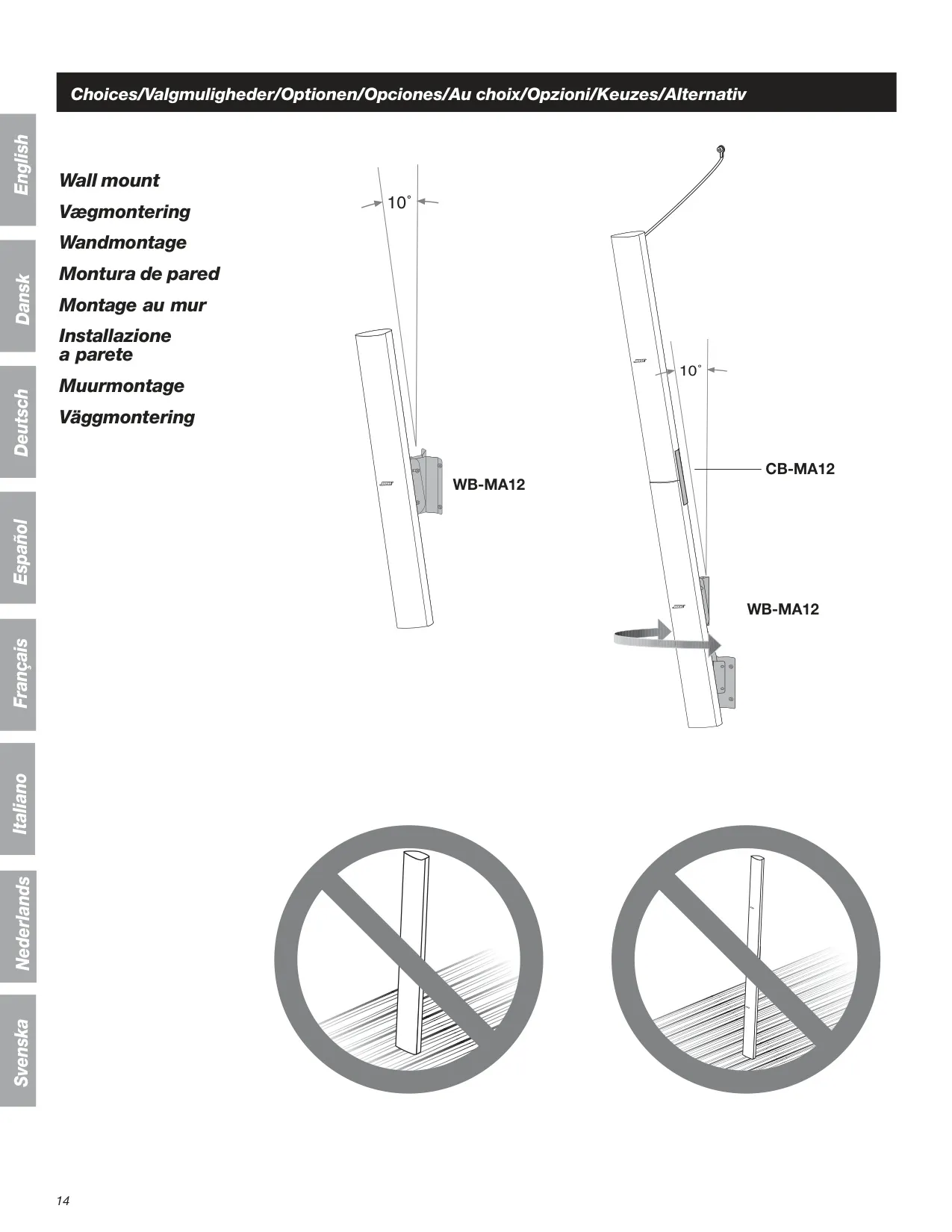

Bose ofrece una gama de soportes opcionales, como los soportes de pared WB-MA12 y WBP-MA12, que permiten una inclinación de 10° y capacidad de giro para optimizar la dirección del sonido. El soporte de acoplamiento CB-MA12 facilita la instalación apilada en pared, mientras que el adaptador de soporte PSA-12 permite el montaje en soportes de suelo como el SS-10. En caso de requerir un transformador para sistemas de 70V/100V, el modelo CVT-MA12 debe instalarse externamente, fijado a la base o los soportes del altavoz, no insertado internamente.

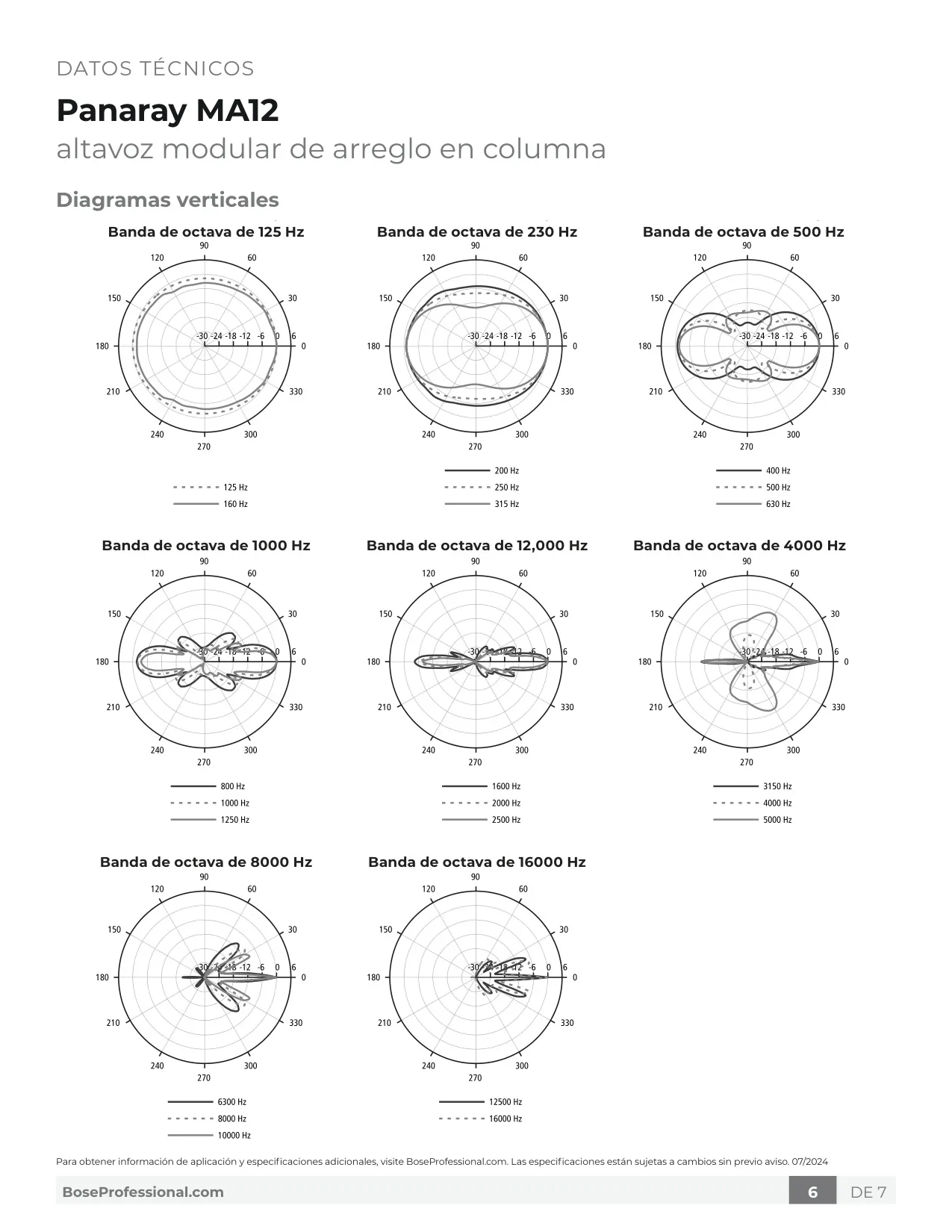

Más allá de sus especificaciones nominales, el MA12 exhibe un comportamiento acústico avanzado. Los gráficos de índice de directividad (DI) y factor Q revelan un aumento progresivo con la frecuencia, indicando un control direccional mejorado en el rango medio y alto. El ancho del haz vertical es notablemente estrecho a frecuencias más altas, característica fundamental de los arreglos en columna, que minimiza la dispersión indeseada y concentra el sonido donde se necesita. Esta precisión es vital para la inteligibilidad vocal en grandes espacios.
