Altavoz Bose Panaray 402
Instrucciones del Altavoz Bose Panaray 402
Aquí le ofrecemos el manual de Altavoz Bose Panaray 402 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Altavoces en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Altavoz Bose Panaray 402, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

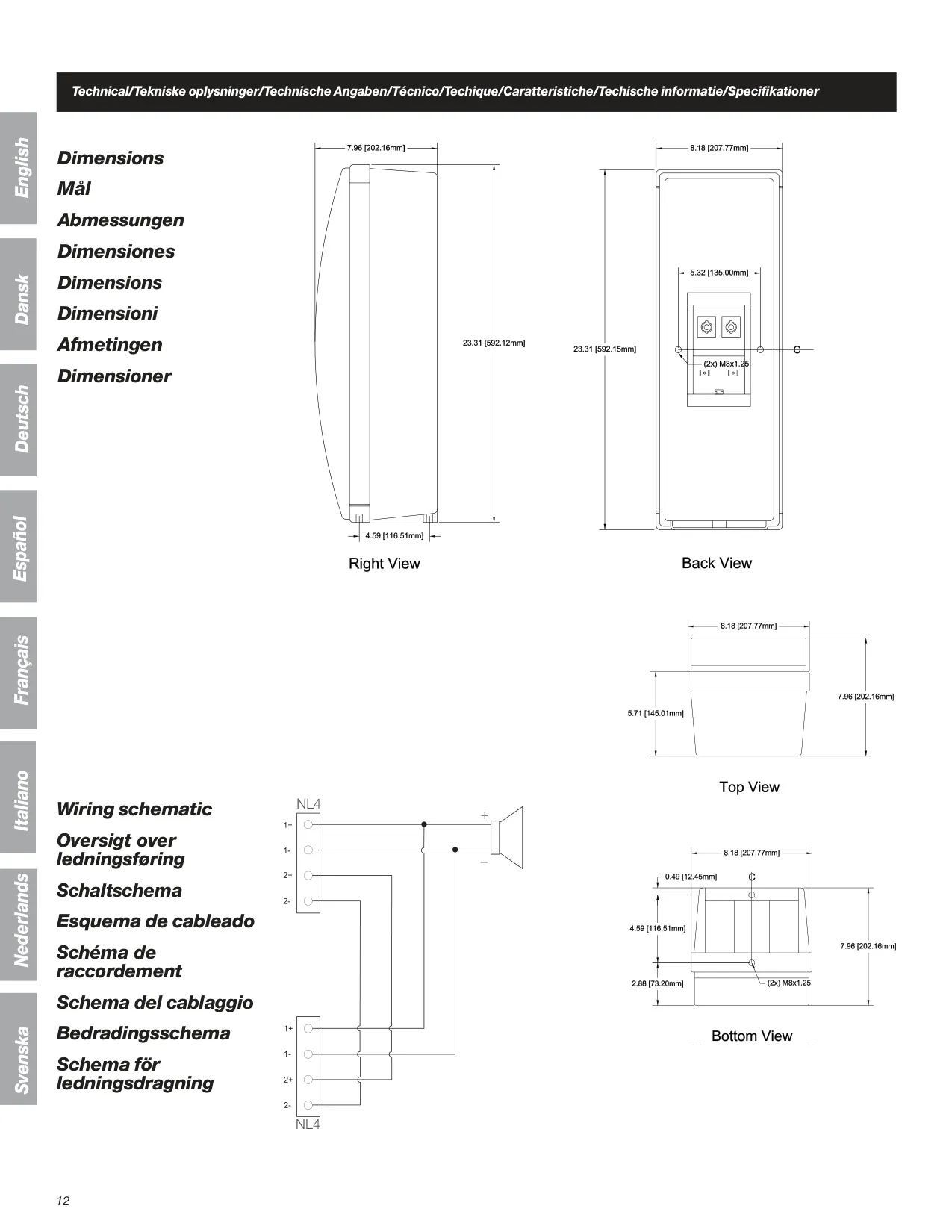

Especificaciones del Bose Panaray 402
| Especificación | Detalle |
|---|---|
| Modelo | Bose Panaray 402 Series II |
| Tipo de Equipo | Altavoz (Loudspeaker) |
| Directiva de Conformidad EMC | 89/336/EEC |
| Normas de Conformidad | EN50081-1, EN50082-1 |
| Certificación | Marca CE |
| Altura (general del gabinete) | 592.12 - 592.15 mm (23.31 pulgadas) |
| Ancho (general del gabinete) | 207.77 mm (8.18 pulgadas) |
| Profundidad superior (del gabinete) | 202.16 mm (7.96 pulgadas) |
| Profundidad inferior (del gabinete) | 116.51 mm (4.59 pulgadas) |
| Puntos de Montaje Roscados | 2x M8 x 1.25 (métrica) |
| Hilos Utilizables para Montaje | Mínimo 10, óptimo 8-12 hilos |
| Par de Apriete Máximo (Sujetadores) | 5.6 Newton-metros (50 pulgadas-libras) |
| Grado Mínimo de Sujetadores | Métrico Grado 8.8 |
| Conectores de Audio | 2x Neutrik NL4 (speakON 4-polos) |
| Uso de Pines (NL4) | 1+ y 1- para señal de audio principal |
Detalles del Altavoz Bose Panaray 402

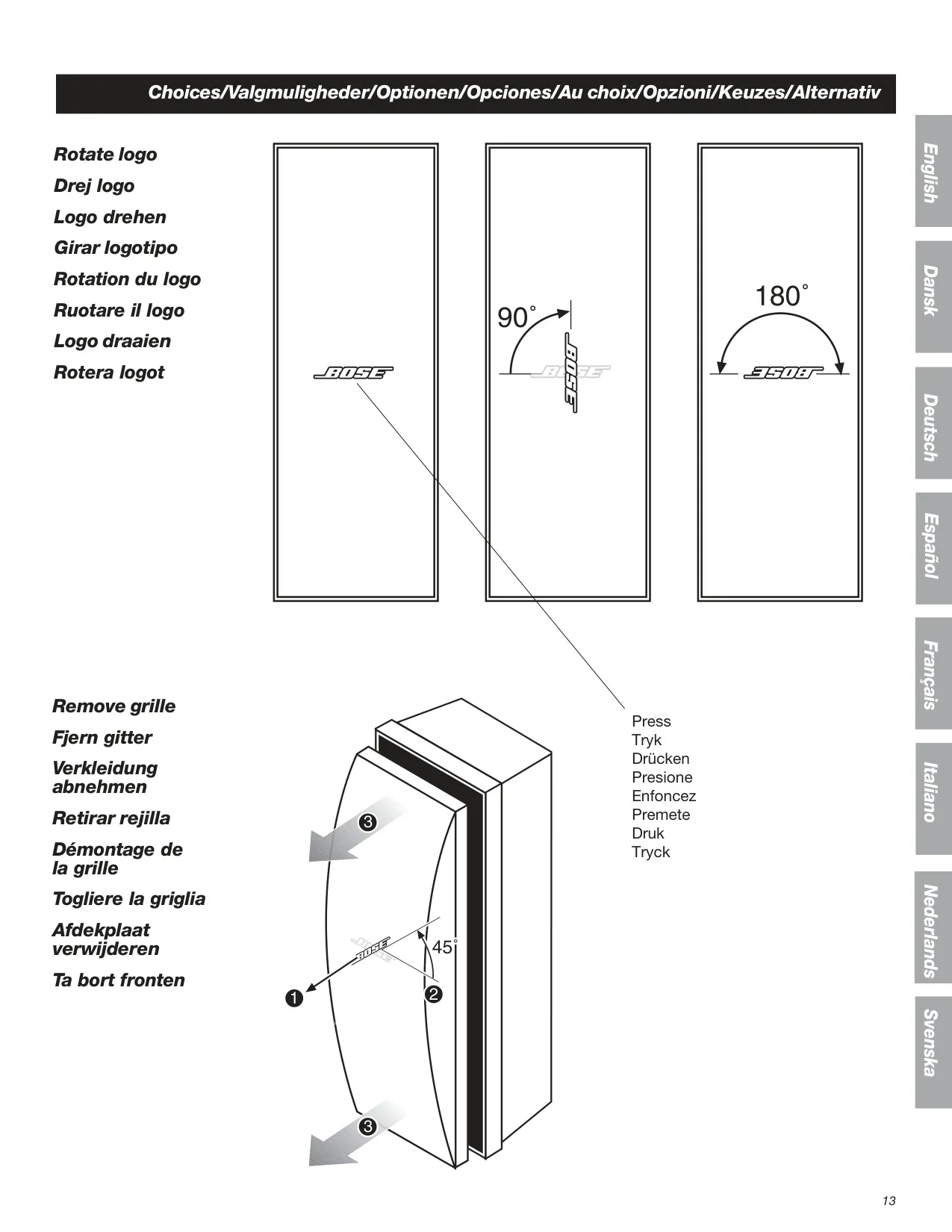

El Altavoz Bose Panaray 402 Series II presenta un diseño robusto y funcional, optimizado para instalaciones permanentes. Su gabinete de plástico, con forma rectangular y bordes suaves, integra una rejilla frontal prominente con el logo de Bose. Una característica versátil es la capacidad de rotar el logo en 0°, 90° o 180°, asegurando una presentación correcta, independientemente de la orientación del altavoz. Este detalle es clave para una integración visual impecable en cualquier entorno profesional.

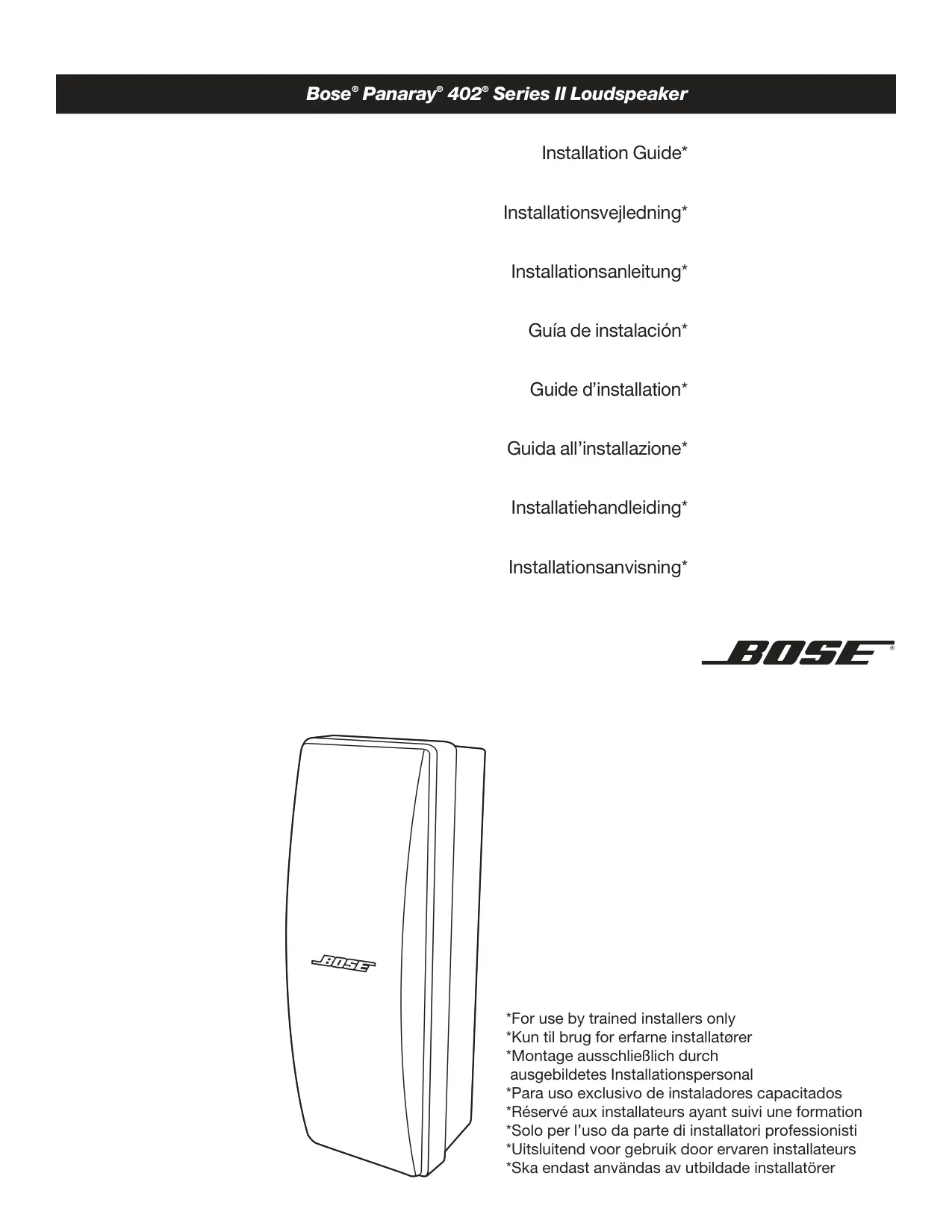

La instalación de este altavoz está reservada exclusivamente a instaladores capacitados, una medida de seguridad crítica. Bose enfatiza los riesgos de lesiones si los sistemas de montaje fallan, exigiendo adherirse a estrictas directrices. Para soluciones de terceros, se recomienda que un ingeniero profesional acreditado revise el diseño para verificar la integridad estructural. Además, el producto cuenta con la marca CE, certificando su cumplimiento con directivas EMC y normas europeas de seguridad, garantizando su idoneidad en el mercado.

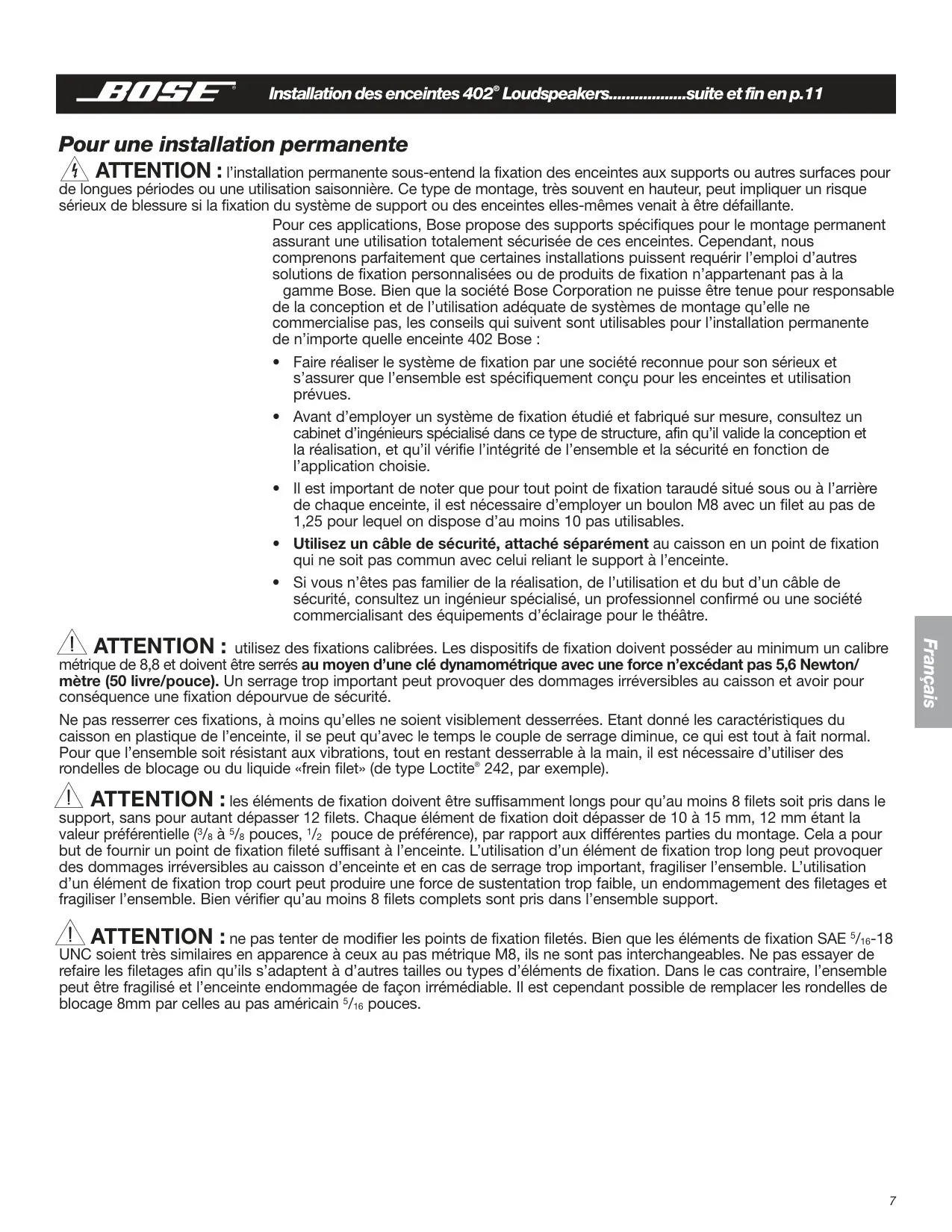

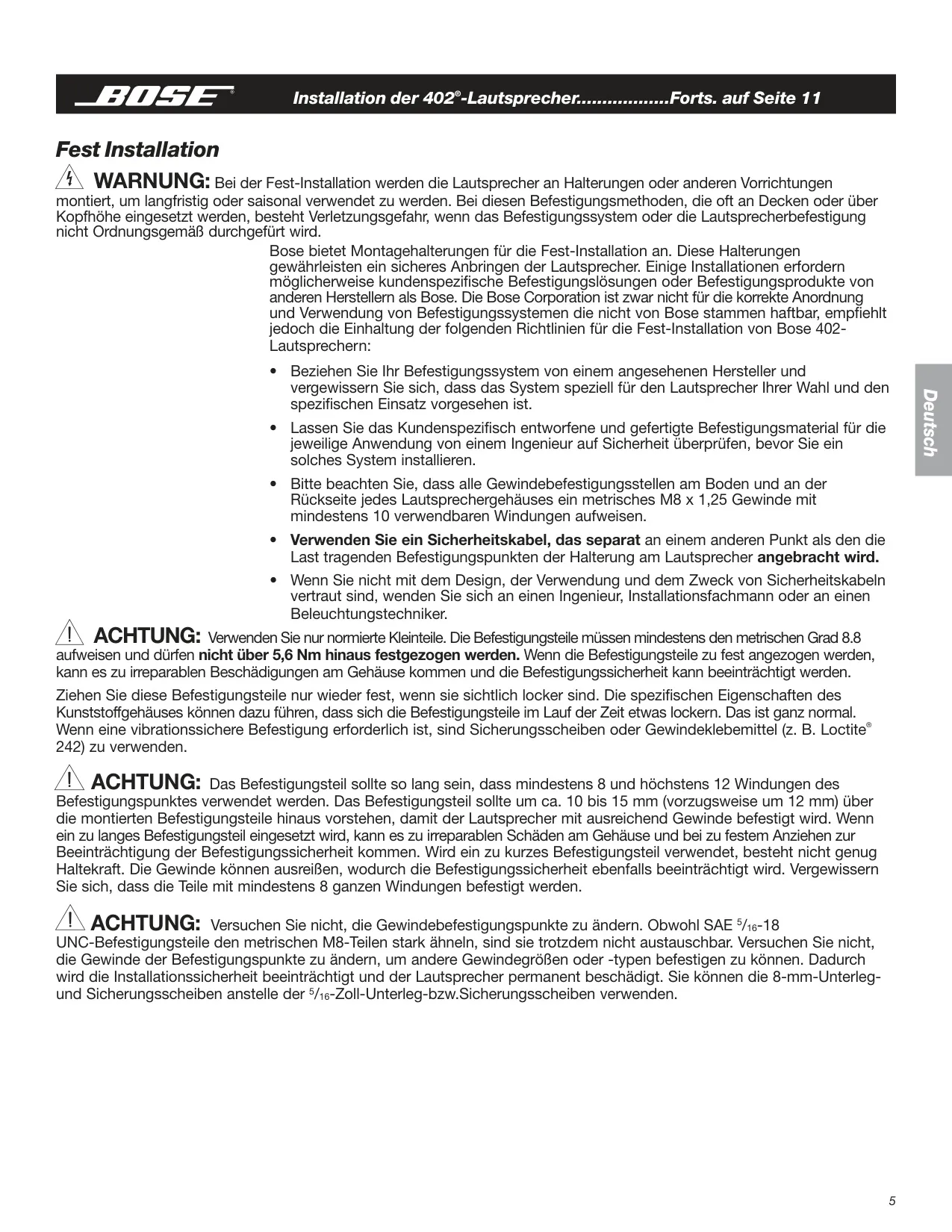

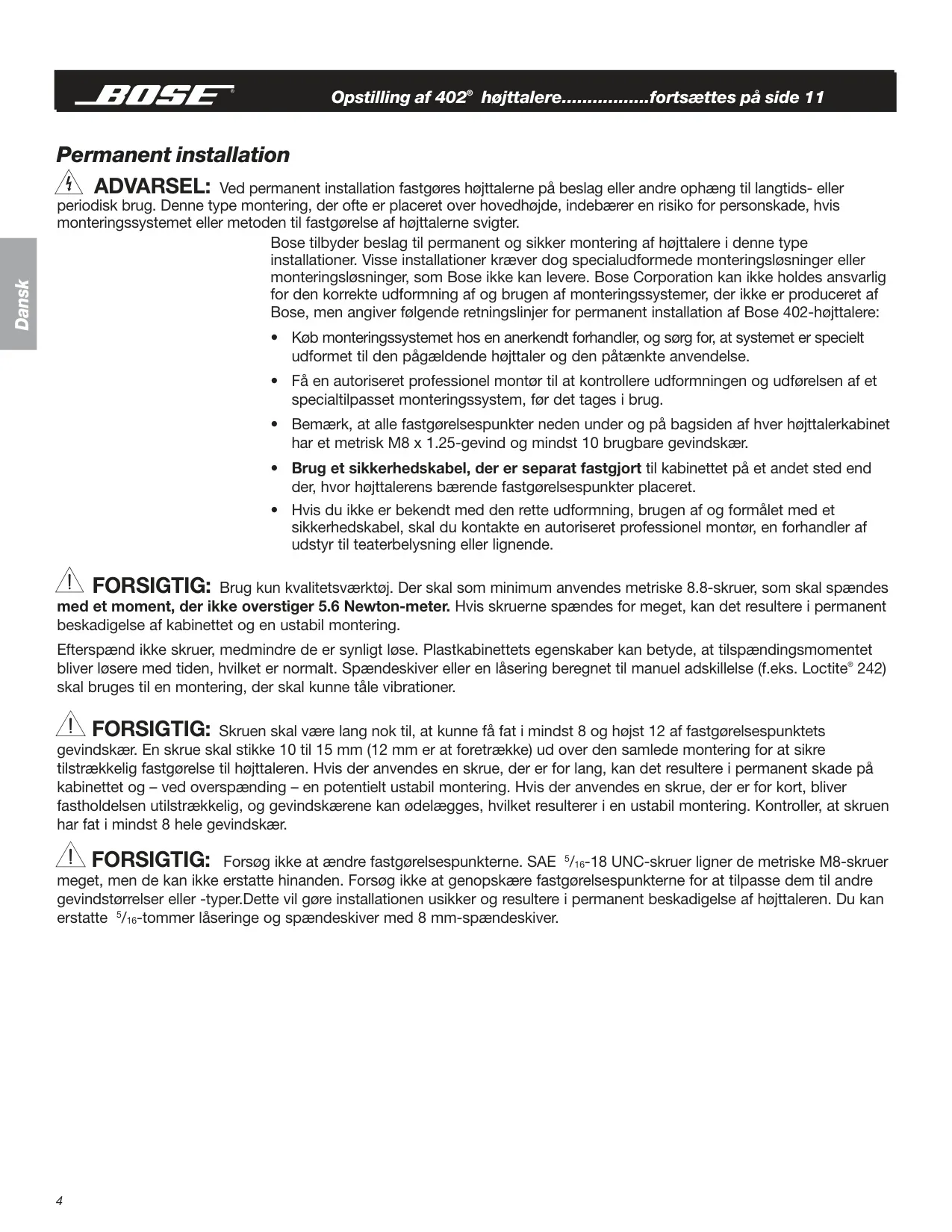

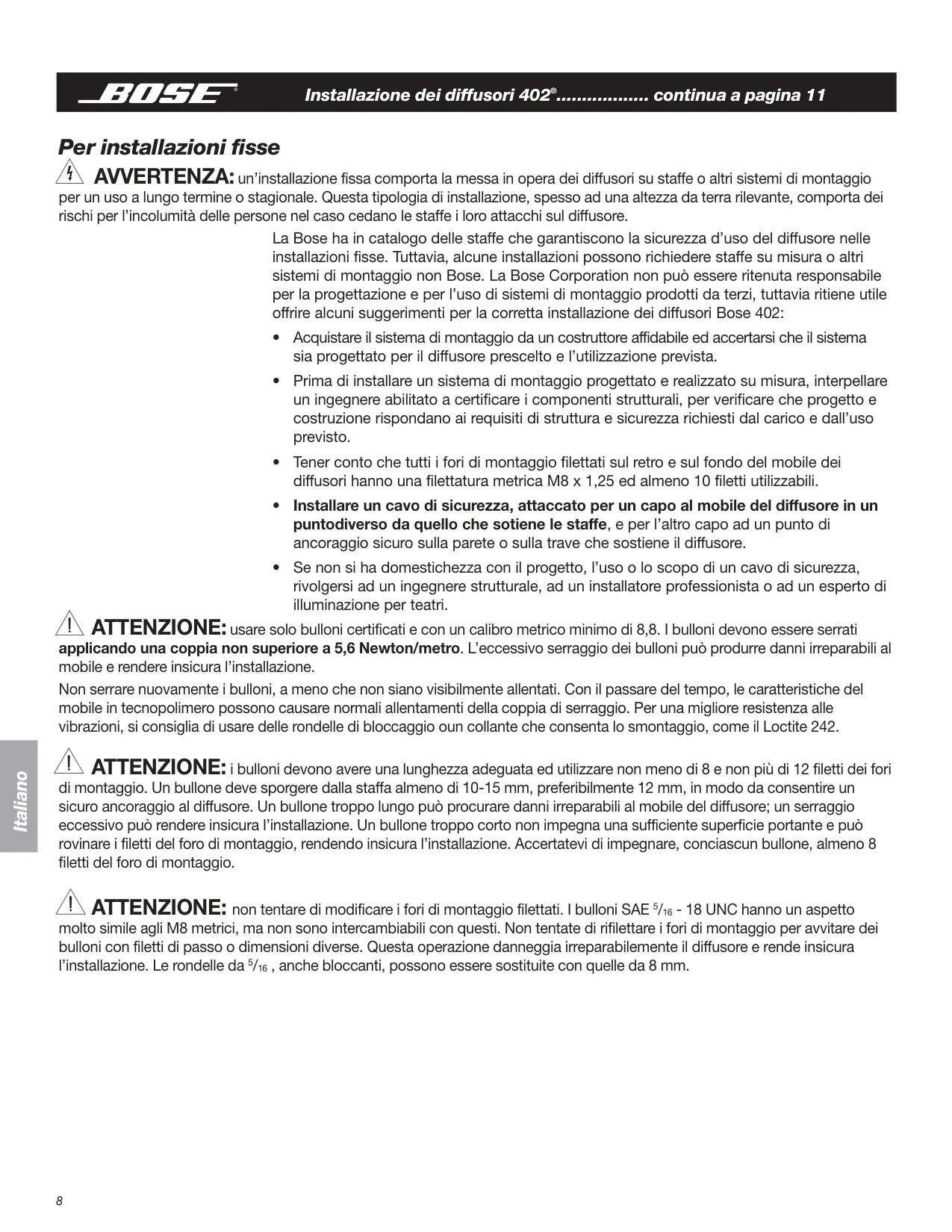

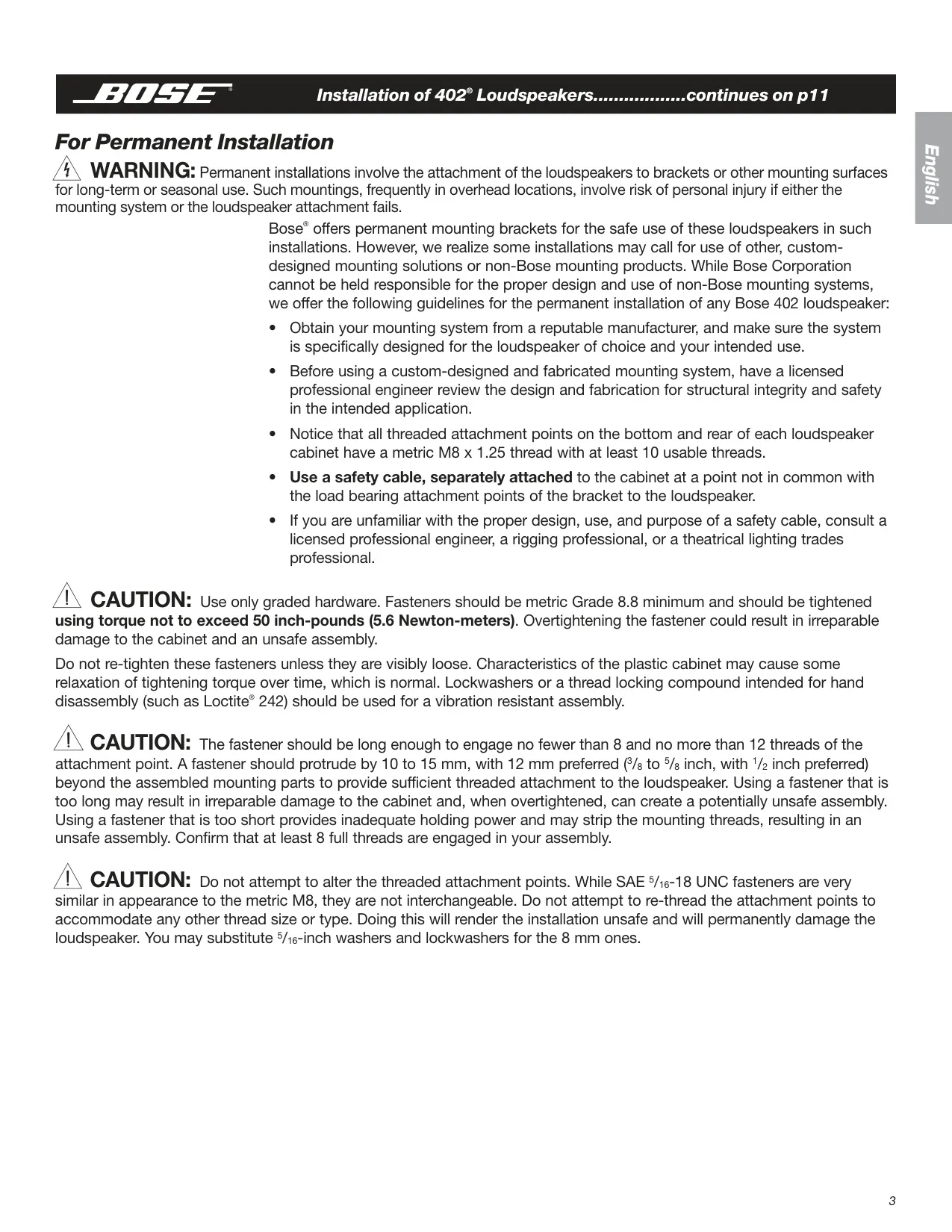

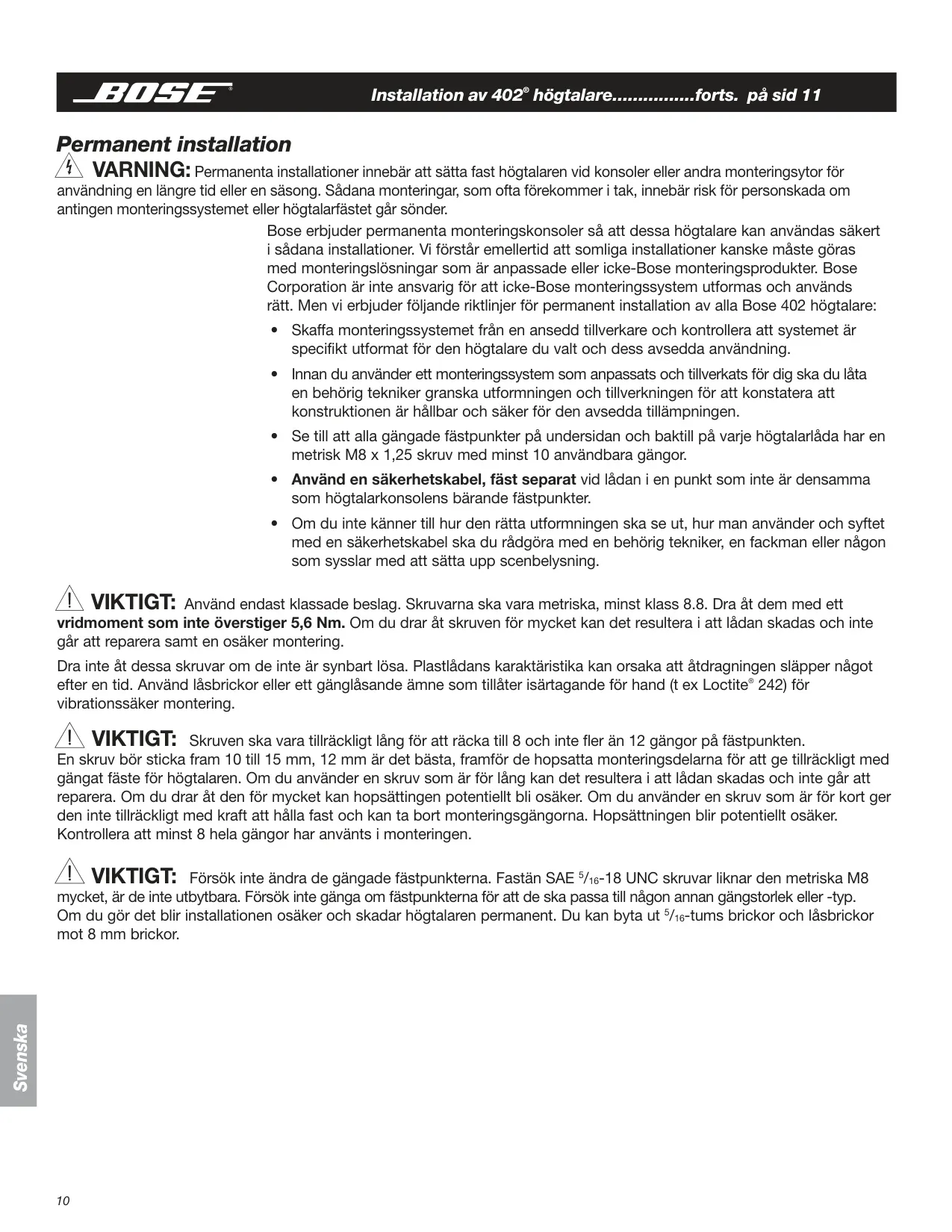

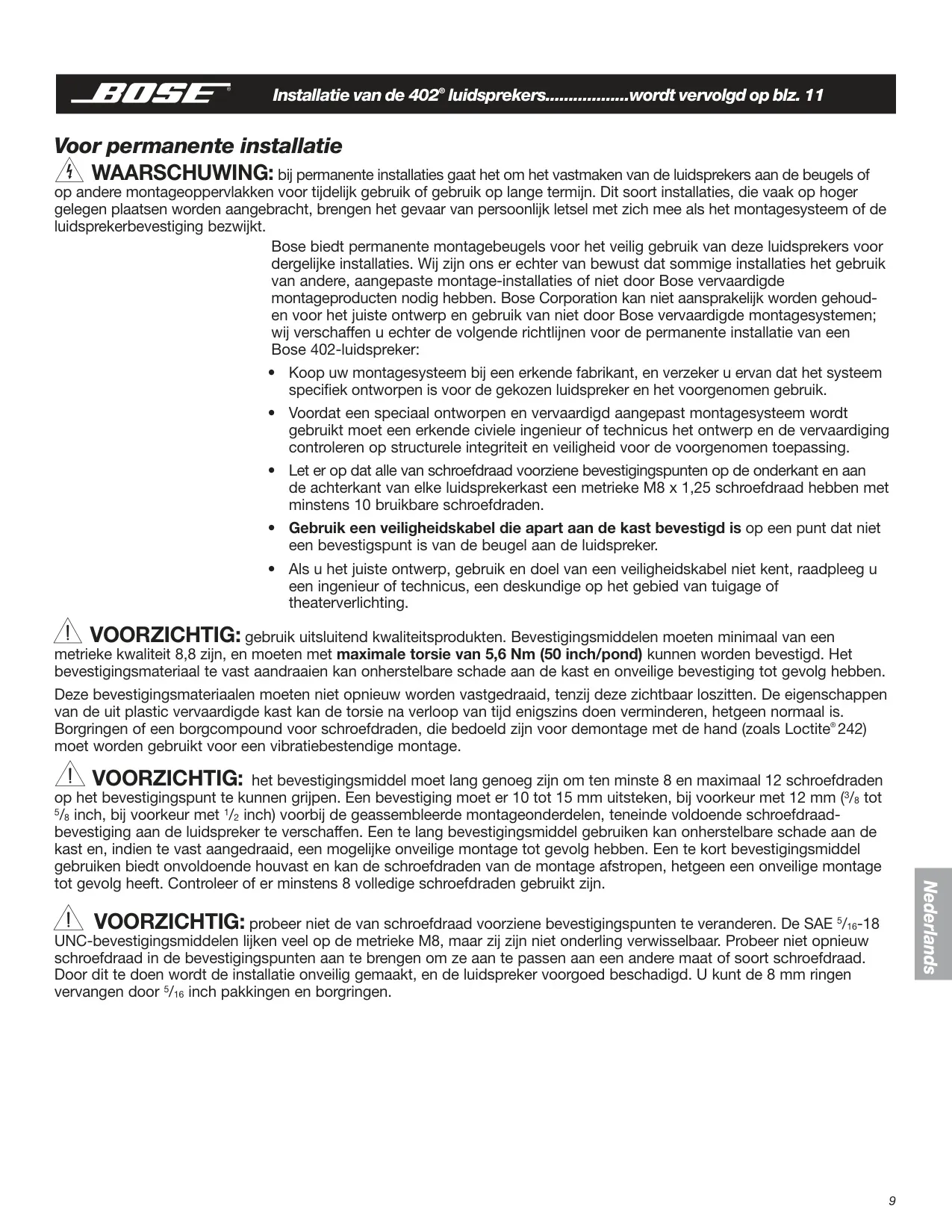

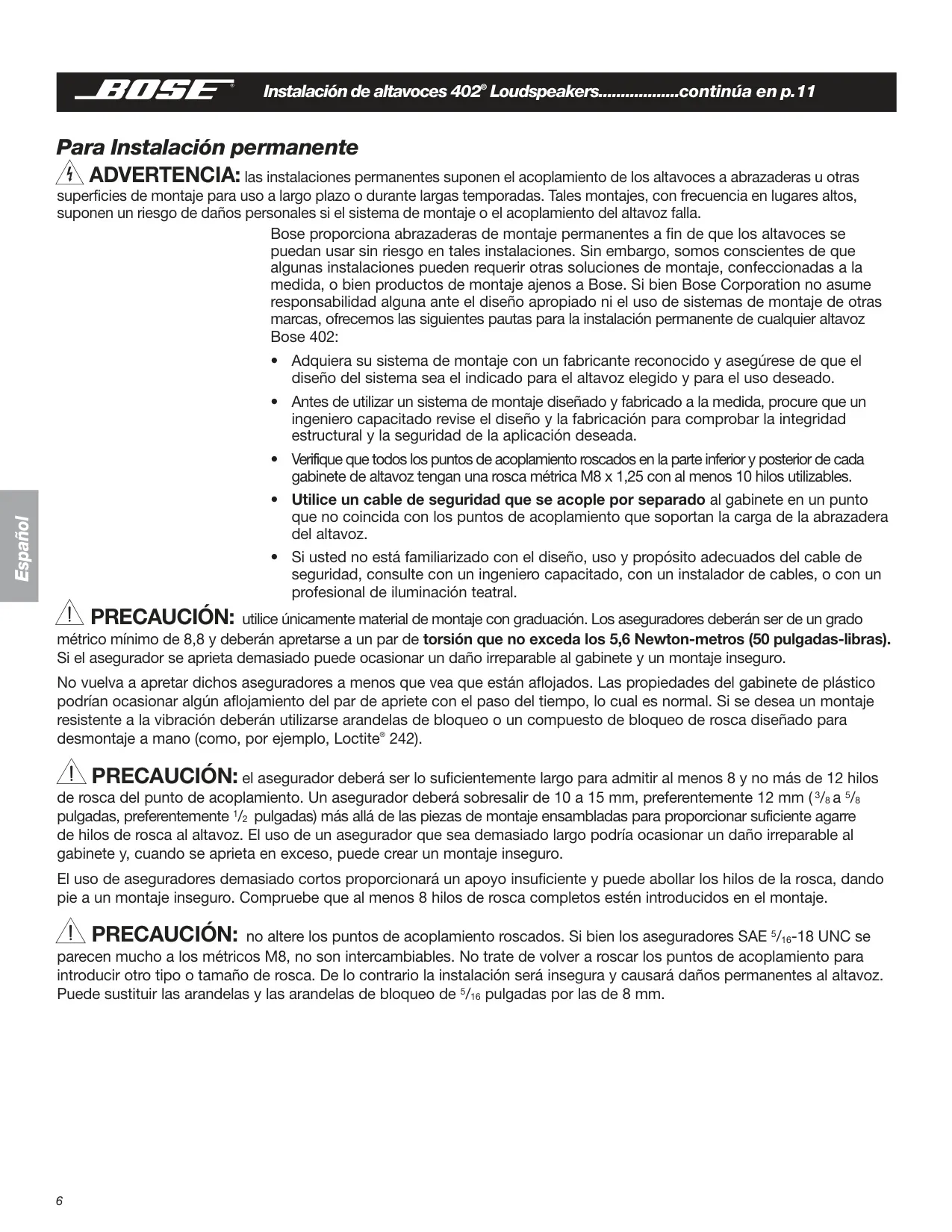

La seguridad se refuerza con especificaciones técnicas precisas para el hardware de montaje. Es fundamental usar sujetadores métricos de Grado 8.8 como mínimo, apretados a un par máximo de 5.6 Newton-metros (50 pulgadas-libras) para proteger el gabinete de plástico. Los tornillos deben enganchar entre 8 y 12 hilos de la rosca M8 x 1.25. La implementación de un cable de seguridad es obligatoria, acoplado en un punto independiente de los soportes de carga, proporcionando una capa adicional de protección ante cualquier eventualidad crítica.

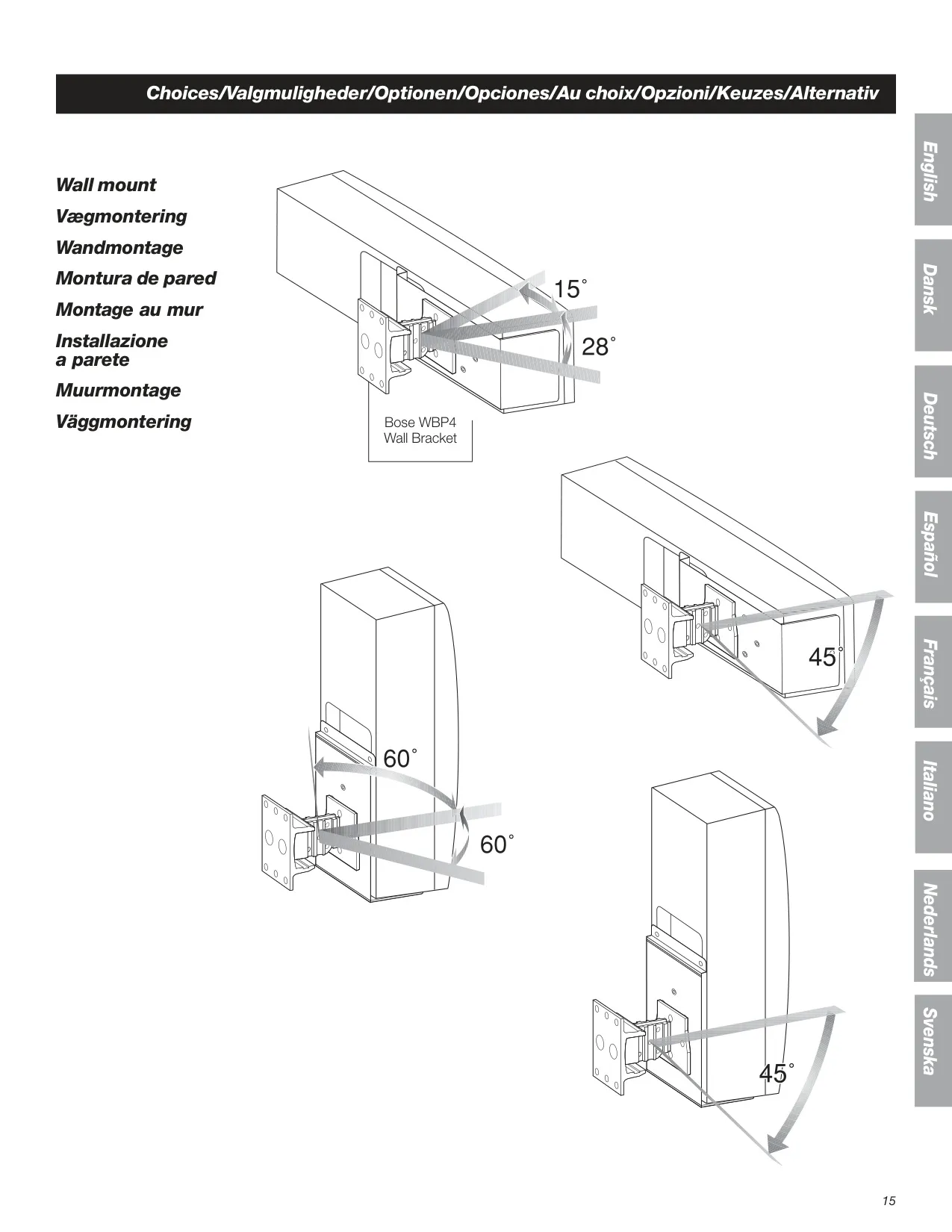

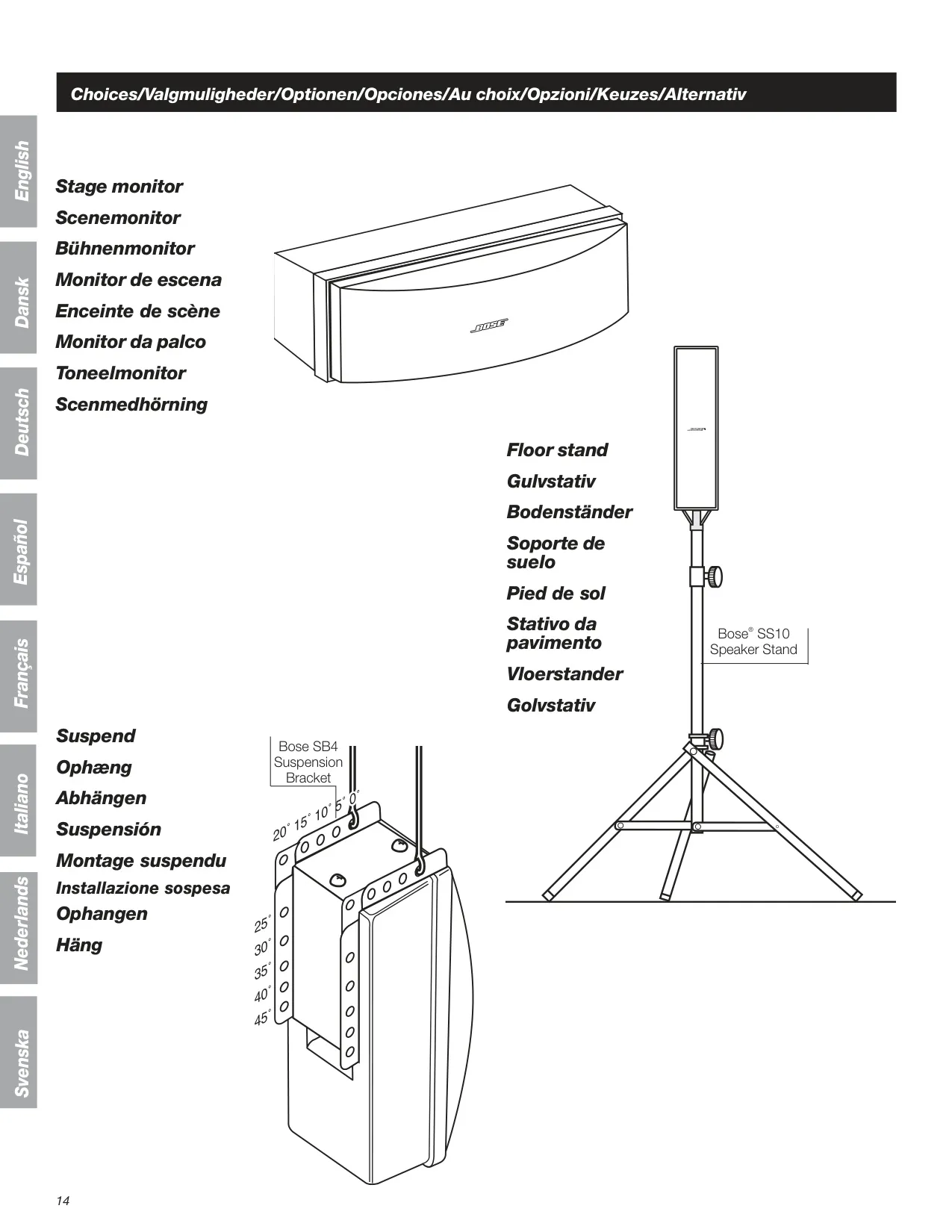

El Panaray 402 Series II ofrece una notable flexibilidad para diversas configuraciones de montaje. Puede funcionar como monitor de escenario, o instalarse verticalmente con un soporte de suelo (Bose SS10). Para suspensiones aéreas, el Bose SB4 Suspension Bracket permite ajustes angulares variados. En montajes de pared, el Bose WBP4 Wall Bracket proporciona amplias inclinaciones verticales y giros horizontales extensos, adaptándose a cualquier necesidad acústica y espacial.

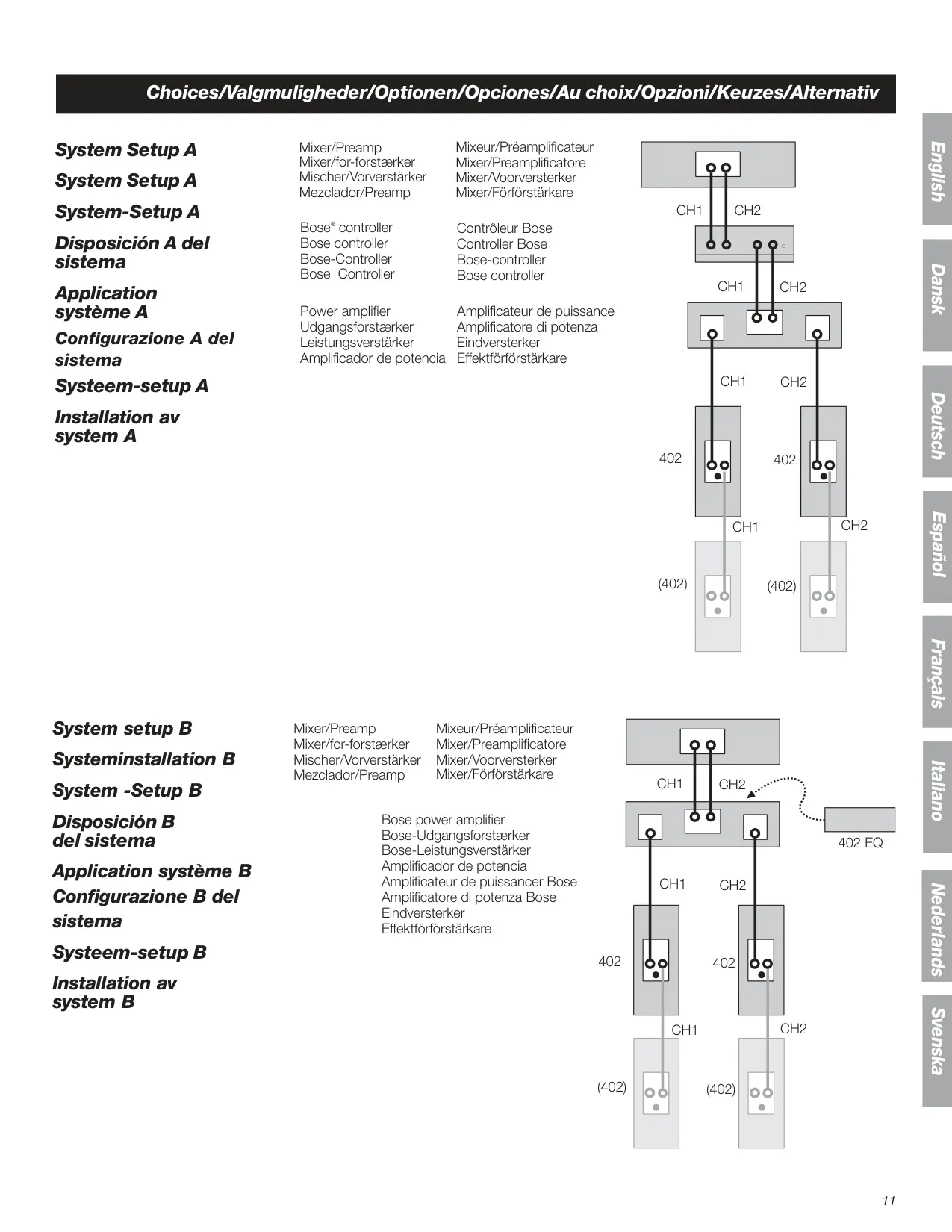

La conectividad y la integración en sistemas de audio son aspectos clave. El altavoz utiliza conectores Neutrik NL4 (speakON de 4 polos), estándar en la industria profesional, con los pines 1+ y 1- dedicados a la señal principal. El manual detalla dos configuraciones de sistema: la Configuración A con un controlador Bose y amplificador de potencia, y la Configuración B, que permite la inserción de un "402 EQ" en un amplificador de potencia Bose. Ambas opciones facilitan la conexión en cadena de múltiples altavoces para expansión.
Finalmente, el altavoz presenta una rejilla frontal fácilmente extraíble. Para retirarla, se debe presionar en el centro (donde se ubica el logo) y luego tirar suavemente, primero en ángulo y después por los bordes superior e inferior. Esta característica no solo simplifica el mantenimiento sino que también ofrece opciones de personalización o acceso para ajustes. La facilidad de manipulación de componentes es un reflejo de su diseño práctico y funcional, pensado para la operatividad en entornos profesionales exigentes.
