Junkers CR100
Instrucciones del Junkers CR100
Aquí le ofrecemos el manual de Junkers CR100 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Termostatos en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Junkers CR100, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

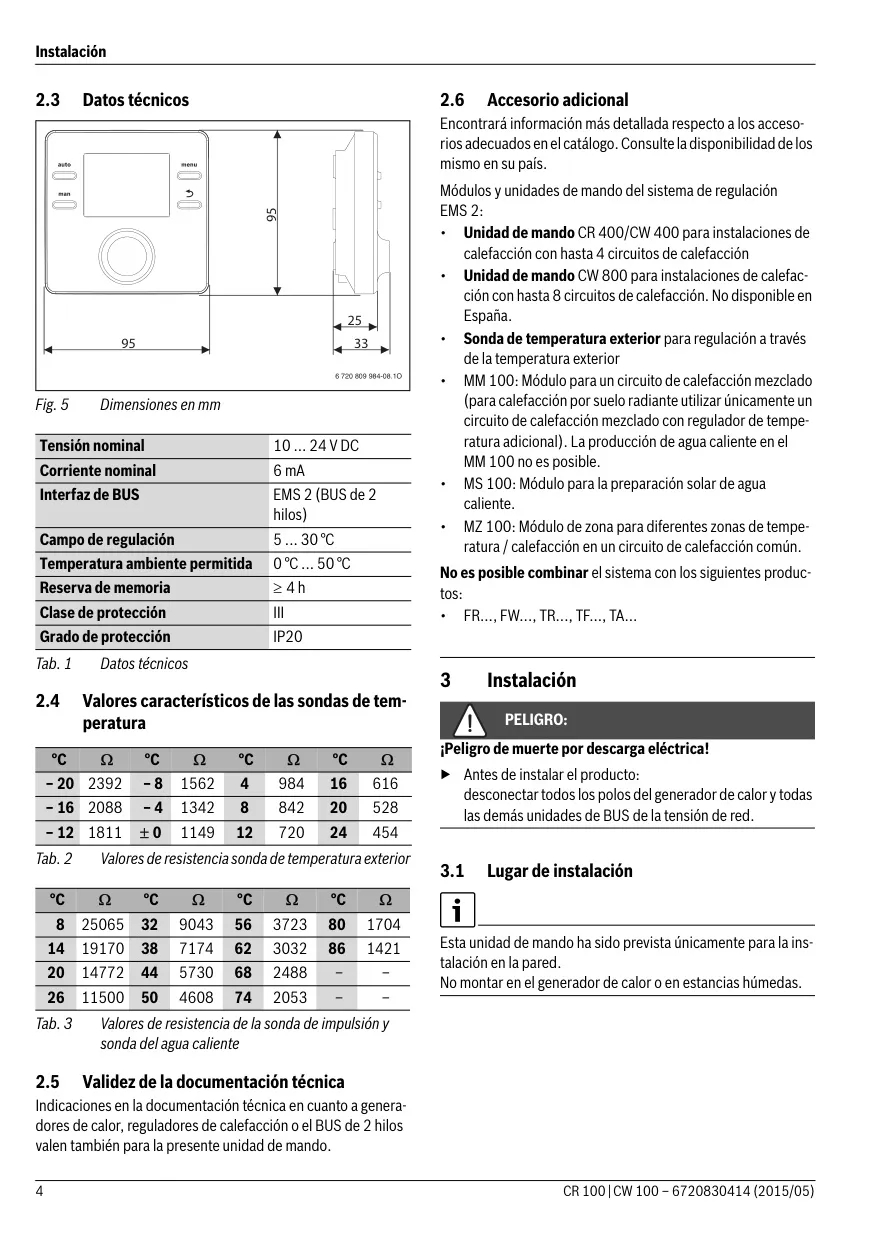

Especificaciones del Junkers CR100
| Especificación | Valor | Notas |
|---|---|---|
| Identificación del documento | 6720830414 (2015/05)ES | Manual de instalación para el técnico |
| Sistema de gestión | EMS 2 | |
| Tensión nominal | 10 ... 24 V DC | |
| Corriente nominal | 6 mA | |
| Interfaz de BUS | EMS 2 (BUS de 2 hilos) | |
| Campo de regulación | 5 ... 30 °C | |
| Temperatura ambiente permitida | 0 °C ... 50 °C | |
| Reserva de memoria | ≥ 4 h | Para ajustes de fecha y hora ante cortes de energía |
| Clase de protección | III | |
| Grado de protección | IP20 | |
| Altura | 95 mm | Dimensiones de la unidad de mando |
| Anchura | 95 mm | Dimensiones de la unidad de mando |
| Profundidad (desde panel frontal) | 25 mm | Dimensiones de la unidad de mando |
| Profundidad (total) | 33 mm | Dimensiones de la unidad de mando (incluyendo parte trasera) |
| Sonda de temperatura exterior | Solo en CW 100 | CR 100 no incluye esta sonda |
Detalles del Junkers CR100
La unidad de mando Junkers CR100, junto con su variante CW100, forma parte de un sistema de regulación avanzado diseñado para gestionar eficientemente instalaciones de calefacción. Mientras que el CR100 opera sin una sonda de temperatura exterior, el CW100 incorpora este sensor para un control más preciso, a menudo denominándose C100 cuando las funciones son comunes a ambos modelos. Estas unidades son compatibles con el sistema de gestión EMS 2, lo que les permite integrarse en una amplia gama de configuraciones, desde la regulación de un único circuito hasta la gestión de múltiples zonas en viviendas unifamiliares o plurifamiliares.

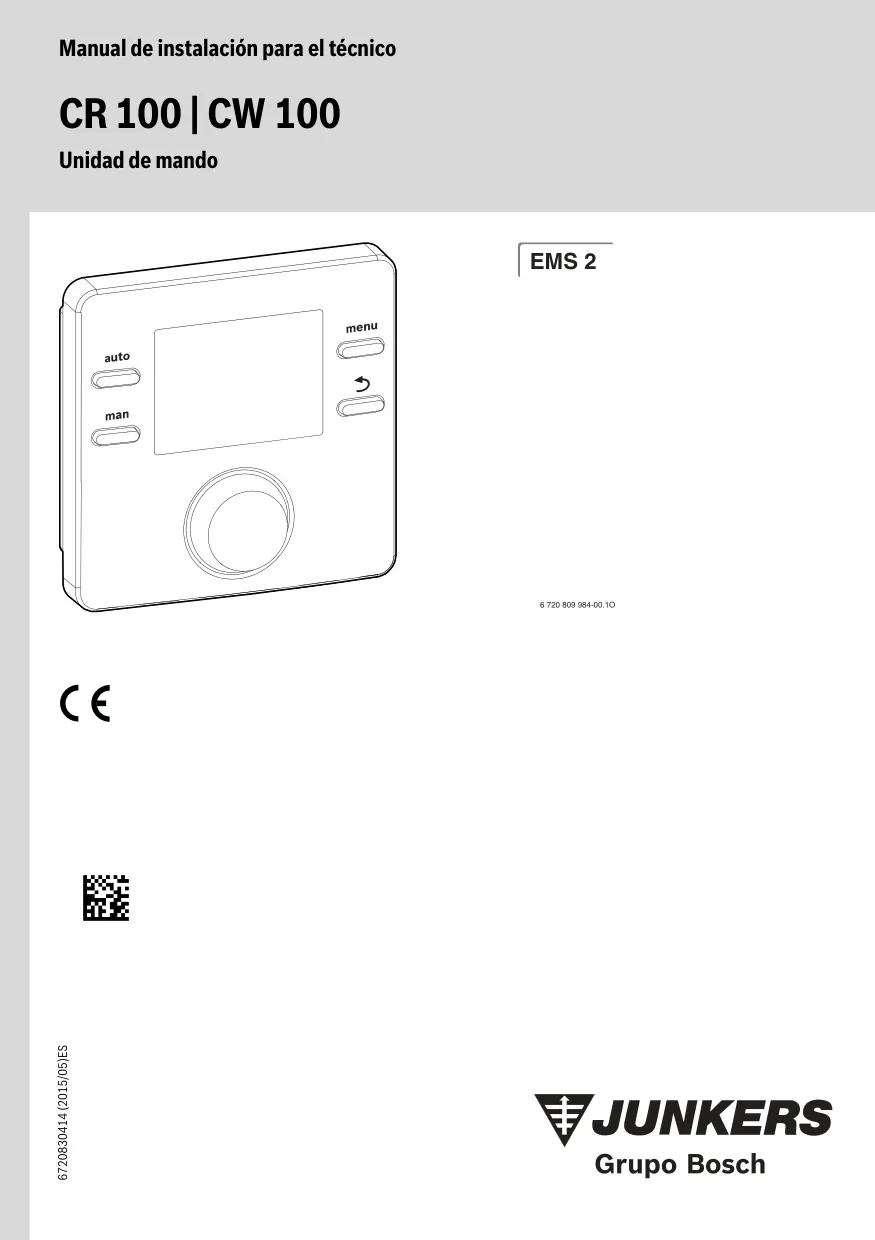

Su diseño rectangular, con una interfaz intuitiva, facilita la interacción del usuario. La pantalla central se complementa con botones etiquetados como "auto", "man" y "menu", además de una flecha de retorno. Un gran mando giratorio central permite una navegación sencilla y una selección rápida de las opciones. Esta combinación de controles físicos y una pantalla clara garantiza que la configuración y el monitoreo del sistema sean accesibles para el técnico y el usuario final.

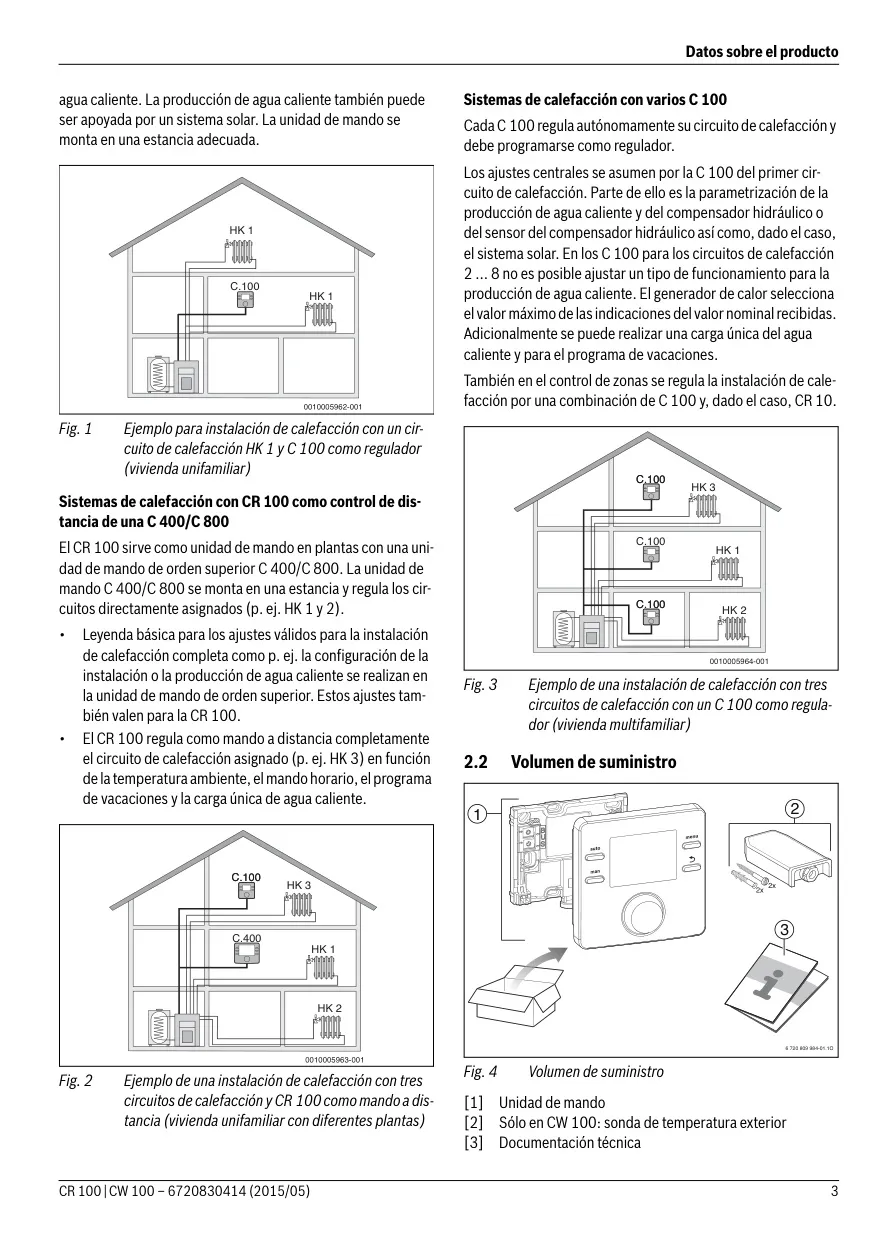

El Junkers CR100 es extremadamente versátil en sus posibilidades de uso. Puede funcionar como el regulador principal de un circuito de calefacción, ya sea directo o mezclado, y gestionar la producción de agua caliente sanitaria, incluso con soporte de un sistema solar. Además, en instalaciones más complejas, el CR100 puede actuar como un mando a distancia para unidades de orden superior como la C 400 o C 800, permitiendo un control zonificado de la temperatura ambiente, programas horarios y ajustes de vacaciones.

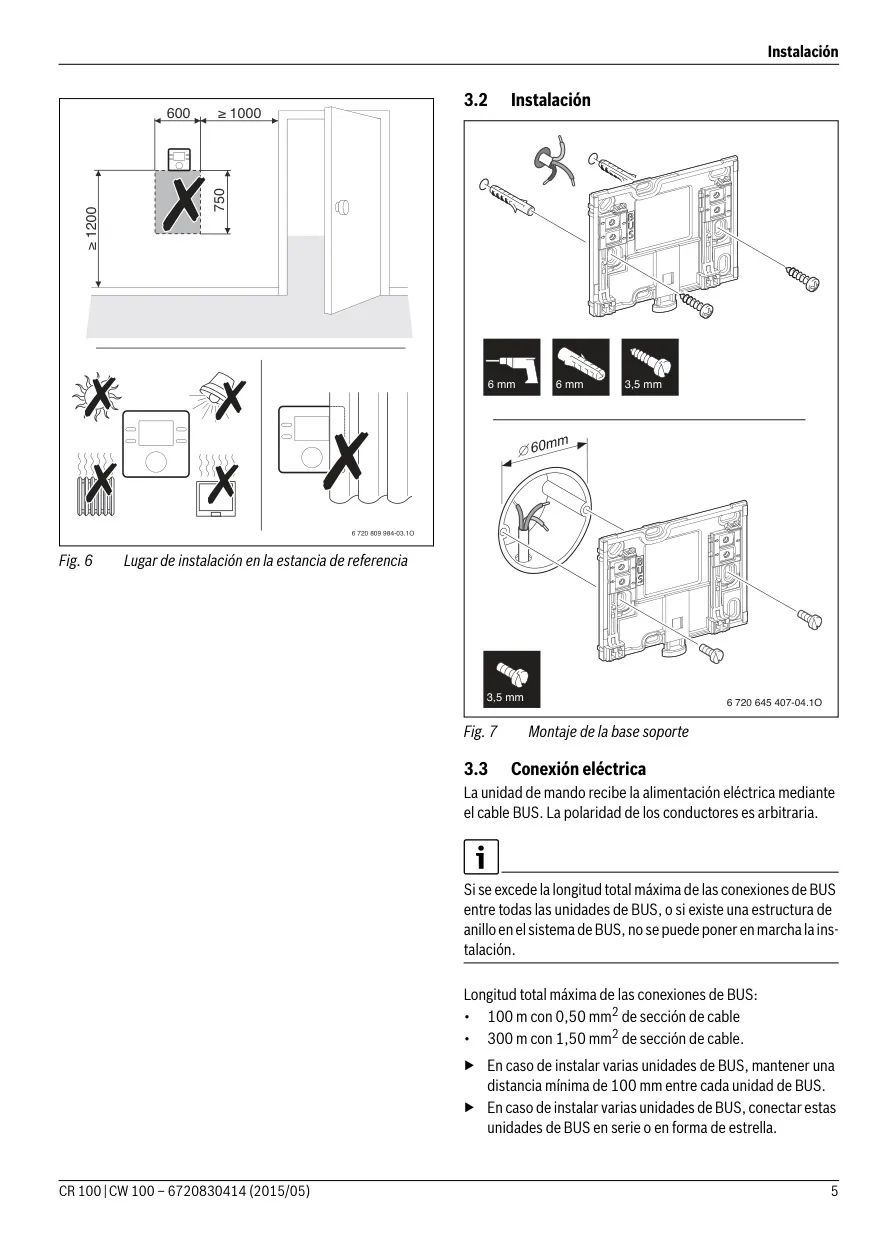

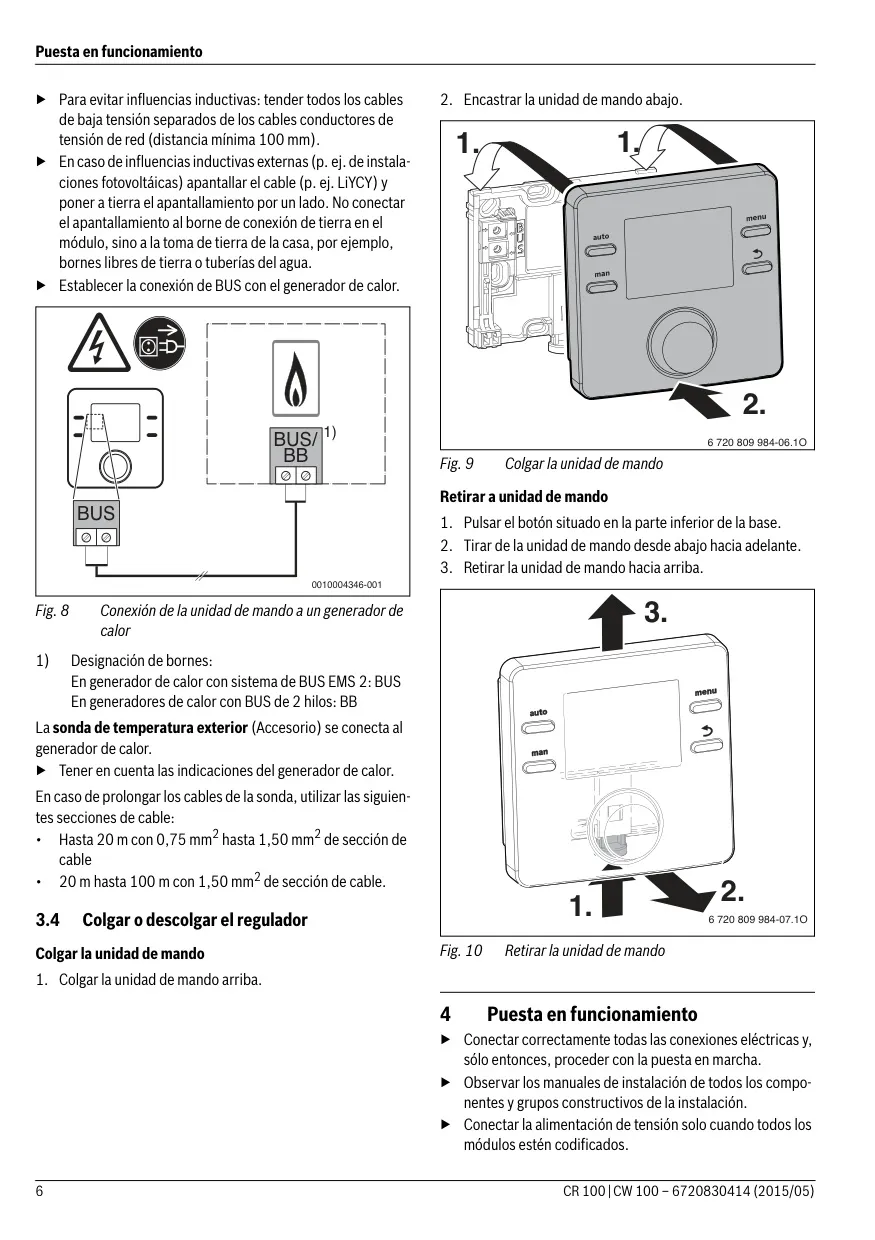

La instalación de la unidad está pensada para ser montada en la pared, requiriendo un lugar específico en la estancia de referencia para asegurar su óptimo funcionamiento. Es crucial evitar su proximidad a fuentes de luz solar directa, radiadores, corrientes de aire o áreas donde pueda quedar cubierta, como detrás de cortinas, para garantizar mediciones de temperatura precisas. La alimentación eléctrica se realiza de forma sencilla a través del cable BUS, cuya polaridad es arbitraria, facilitando el proceso de conexión.

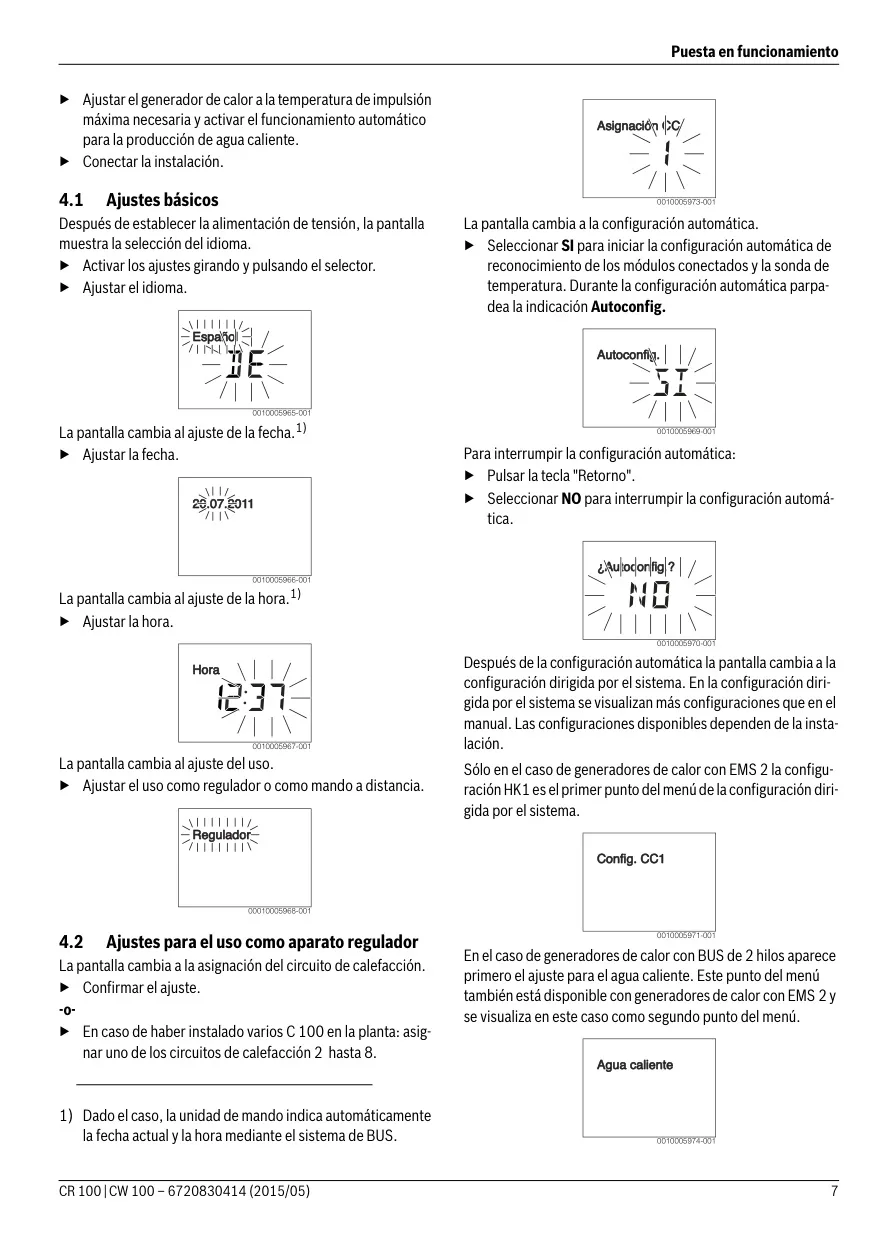

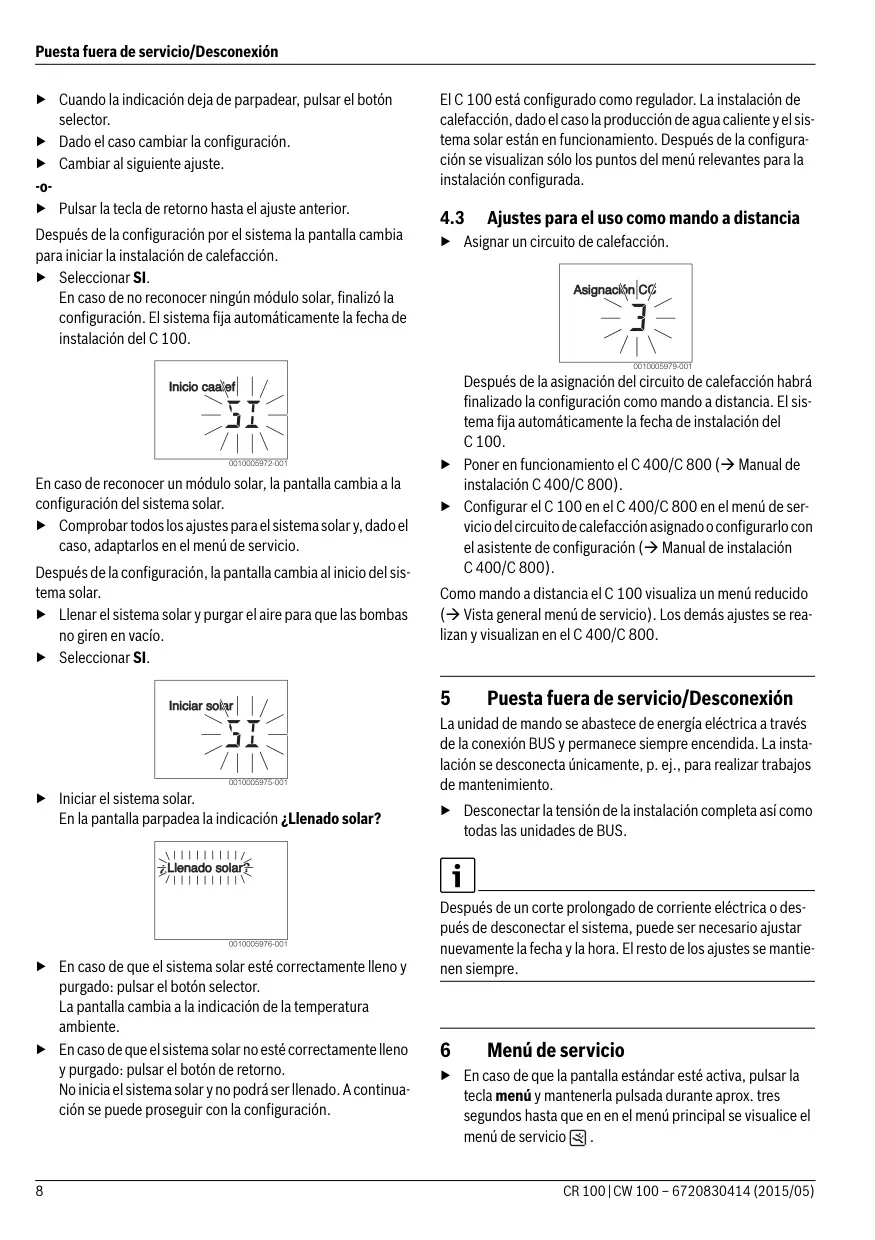

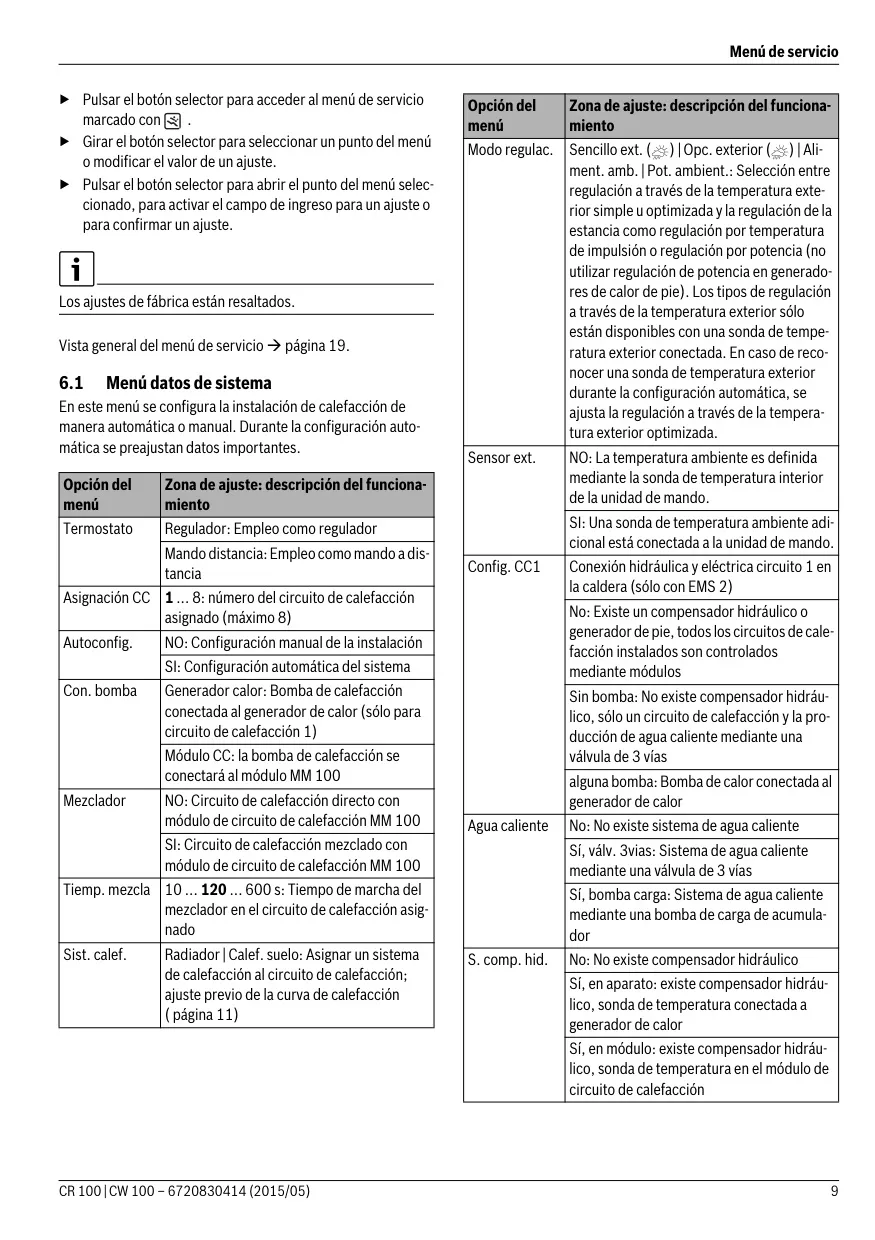

El proceso de puesta en marcha es guiado, comenzando con la selección del idioma, la fecha y la hora. Una característica destacada es la opción de "Autoconfig.", que permite una configuración automática y rápida de los módulos conectados y las sondas de temperatura, simplificando la instalación inicial. El sistema también ofrece múltiples modos de regulación, incluyendo control por temperatura exterior (simple u optimizado), por temperatura ambiente y por potencia, adaptándose a diversas necesidades de confort y eficiencia.

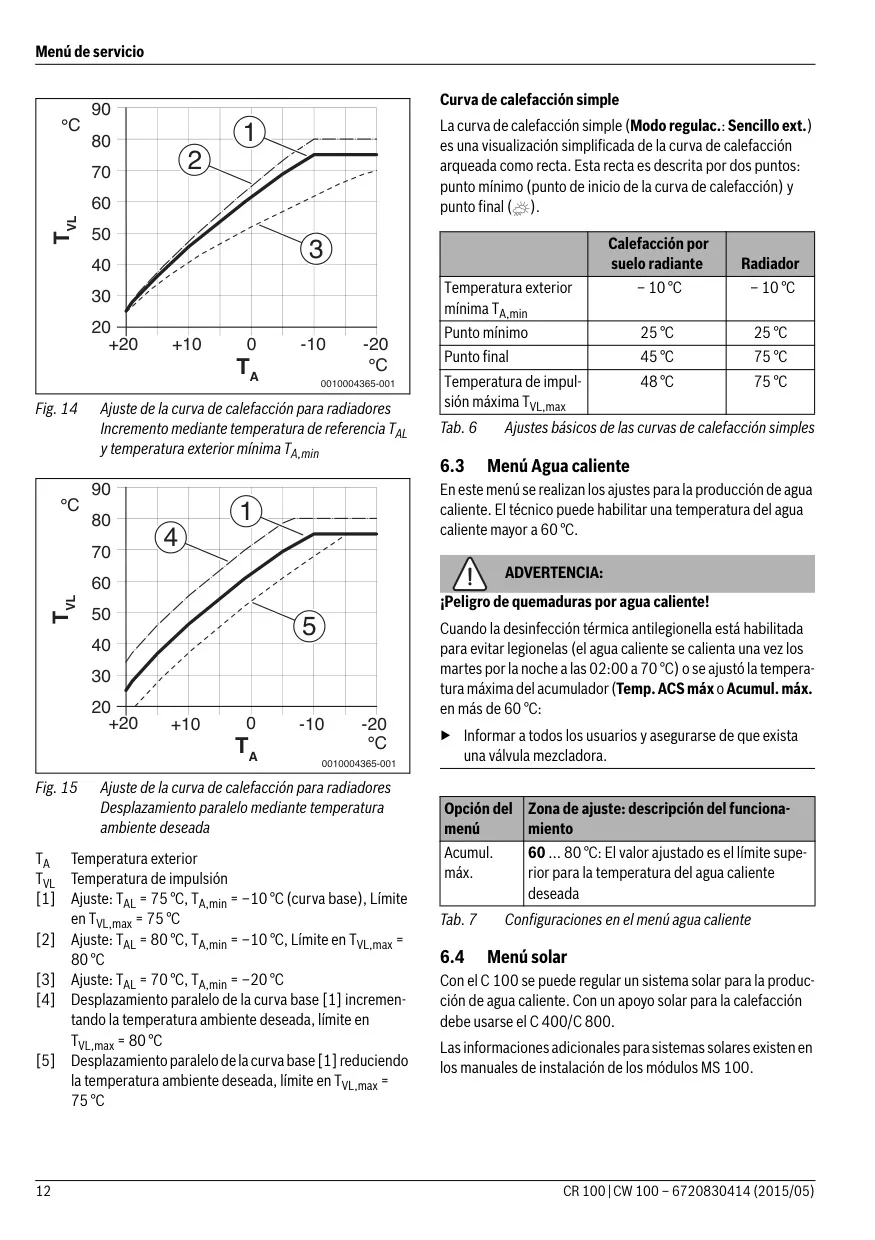

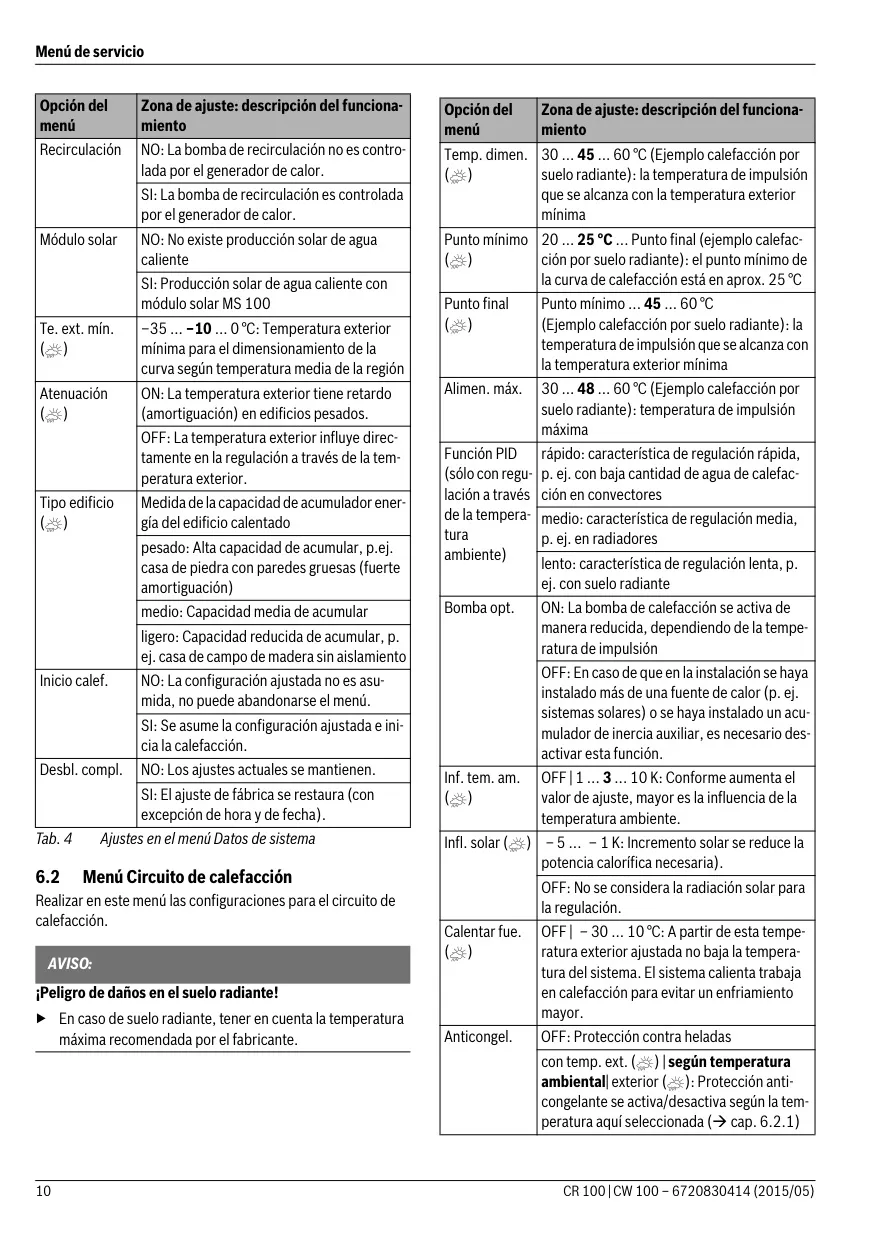

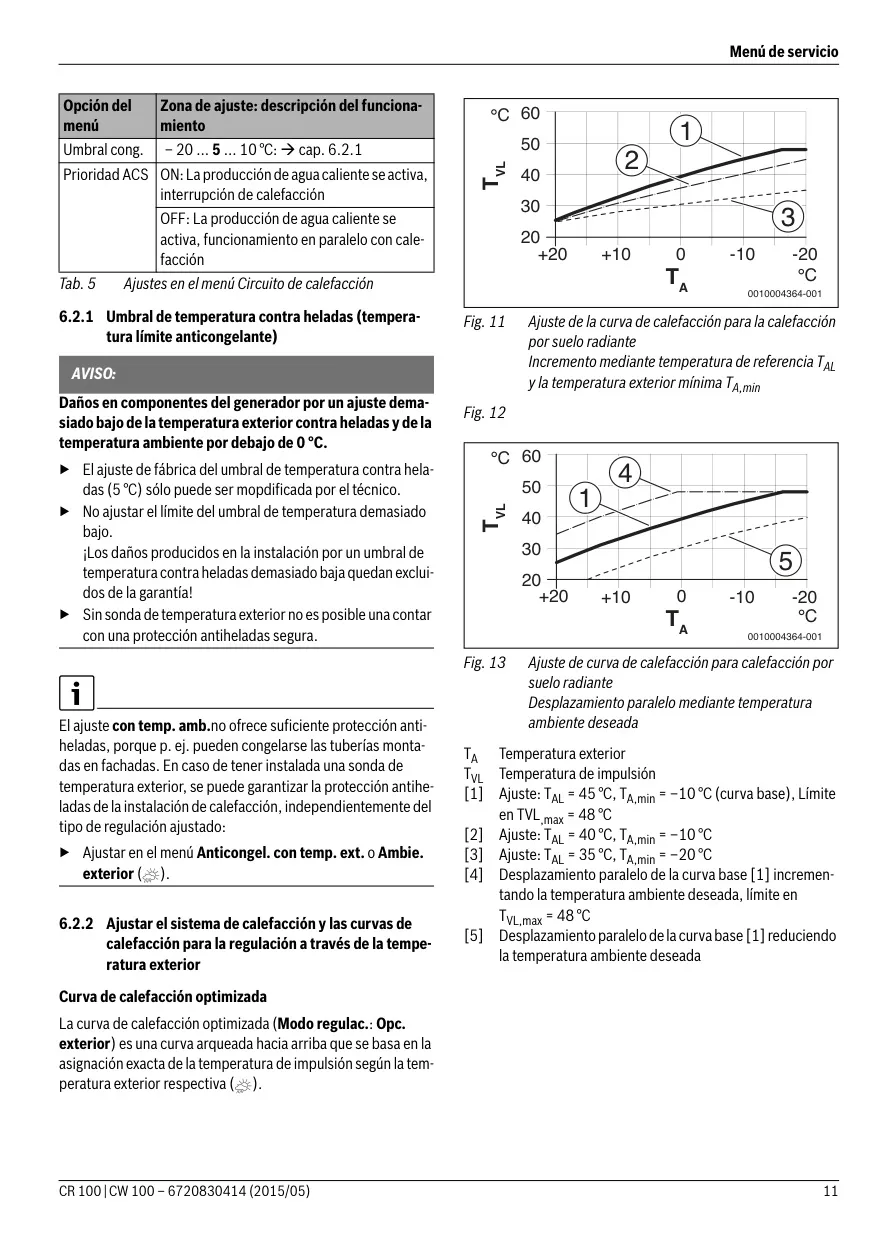

Para la gestión de la calefacción, el CR100 permite configurar el tipo de sistema (radiadores o suelo radiante) y ajustar las curvas de calefacción. Estas curvas pueden ser optimizadas, con una relación precisa entre la temperatura exterior y la de impulsión, o simples, representadas como una línea recta. El usuario puede definir parámetros clave como la temperatura de referencia, la temperatura exterior mínima y la temperatura máxima de impulsión, adaptando el rendimiento del sistema a las características del edificio y las preferencias individuales.

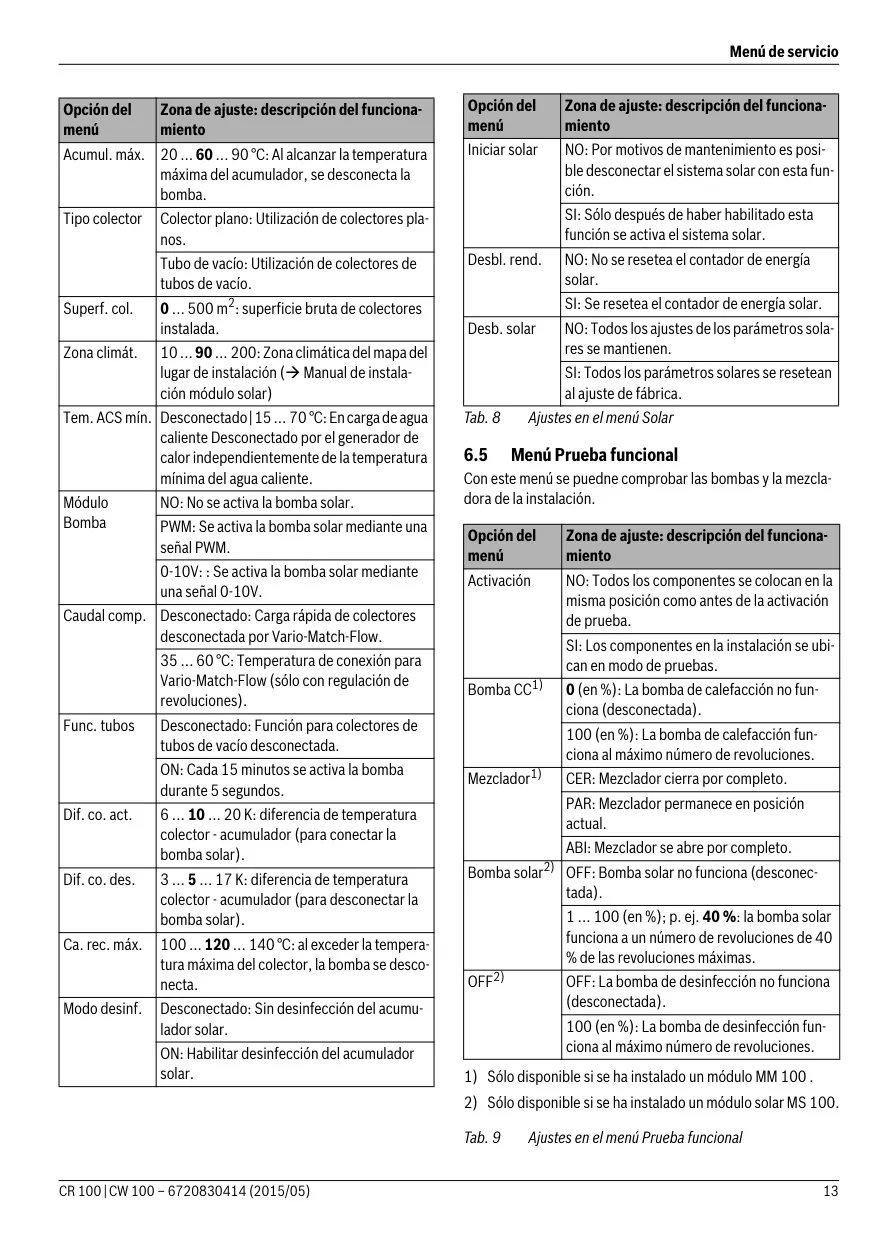

En cuanto a la producción de agua caliente, el regulador ofrece flexibilidad, permitiendo su activación mediante una válvula de 3 vías o una bomba de carga de acumulador. Es posible establecer una temperatura máxima de agua caliente deseada, con la precaución de informar a los usuarios si se supera los 60 °C debido al riesgo de quemaduras. Adicionalmente, el sistema puede integrar y regular un sistema solar para la producción de agua caliente, si se cuenta con el módulo MS 100.
El manual detalla los módulos adicionales compatibles con el sistema EMS 2, como el MM 100 para circuitos de calefacción mezclados, el MS 100 para la preparación solar de agua caliente y el MZ 100 para el control de zonas. Sin embargo, se especifica que el CR100 no es compatible con reguladores o sistemas antiguos identificados con códigos como FR..., FW..., etc. Esta información es fundamental para la planificación de ampliaciones y la compatibilidad del sistema.

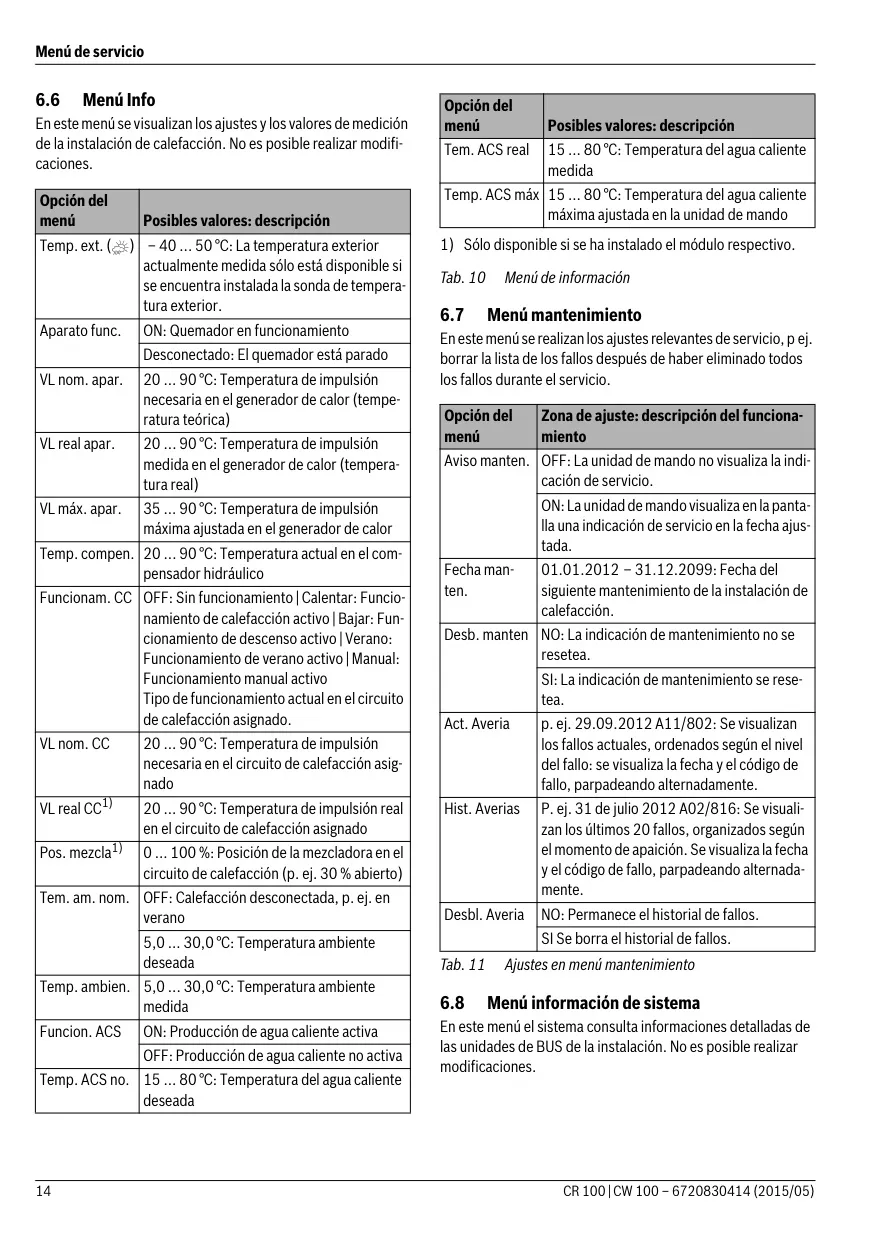

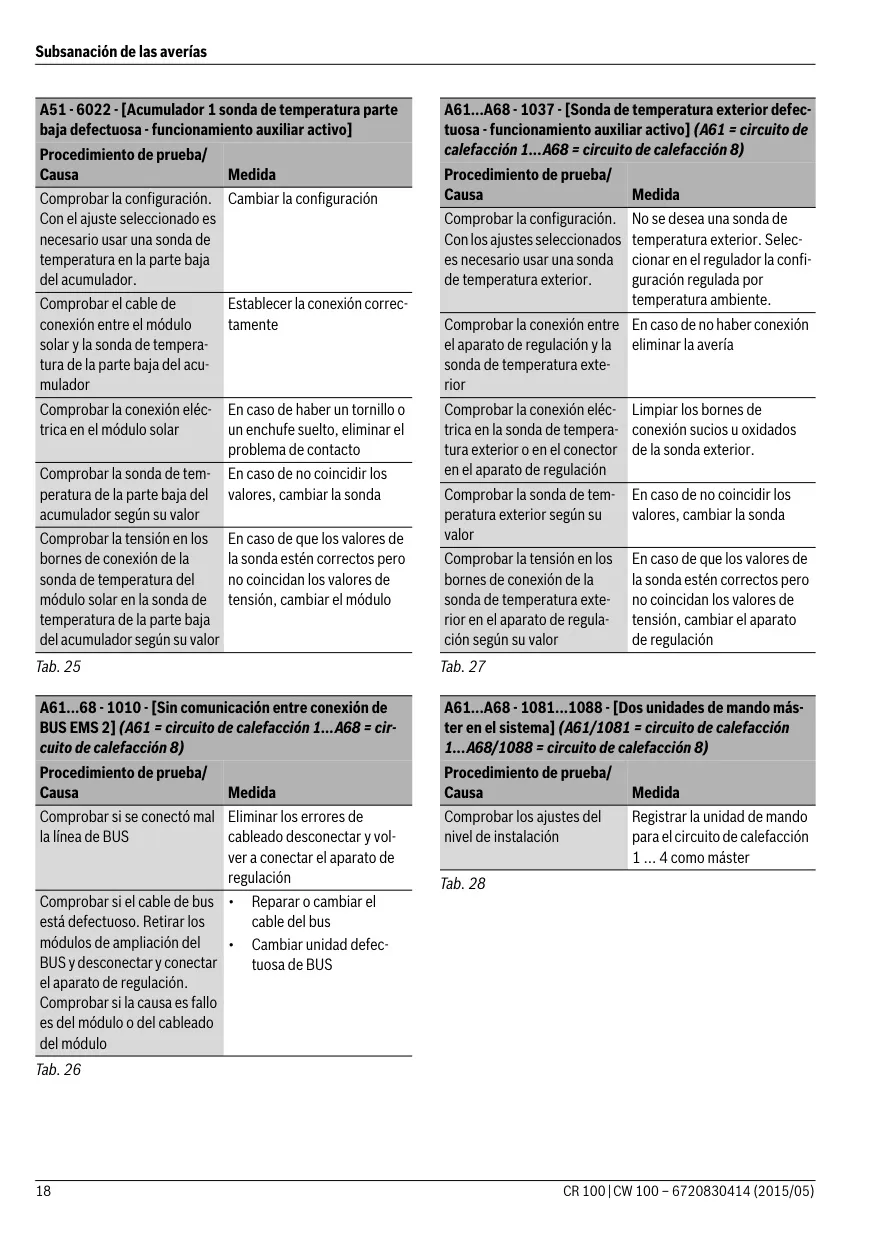

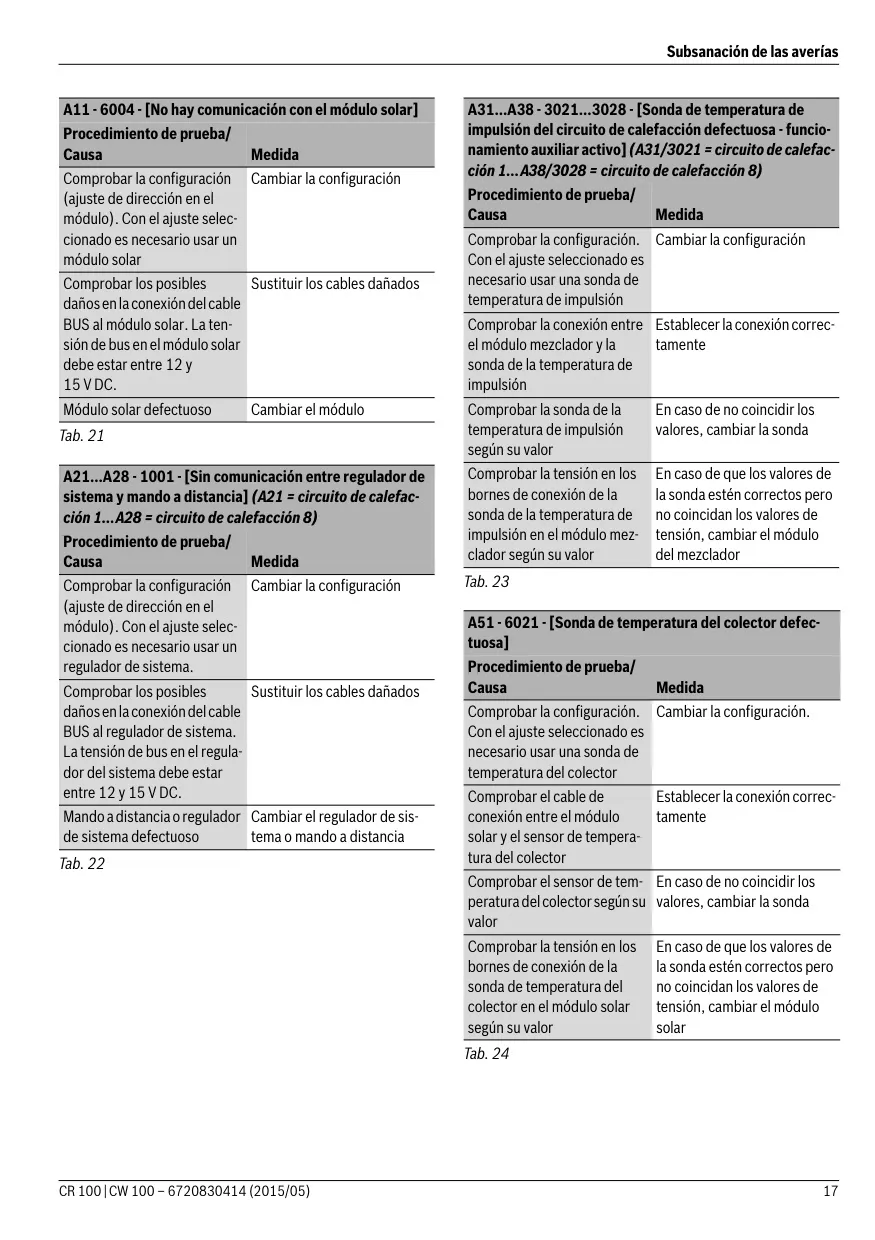

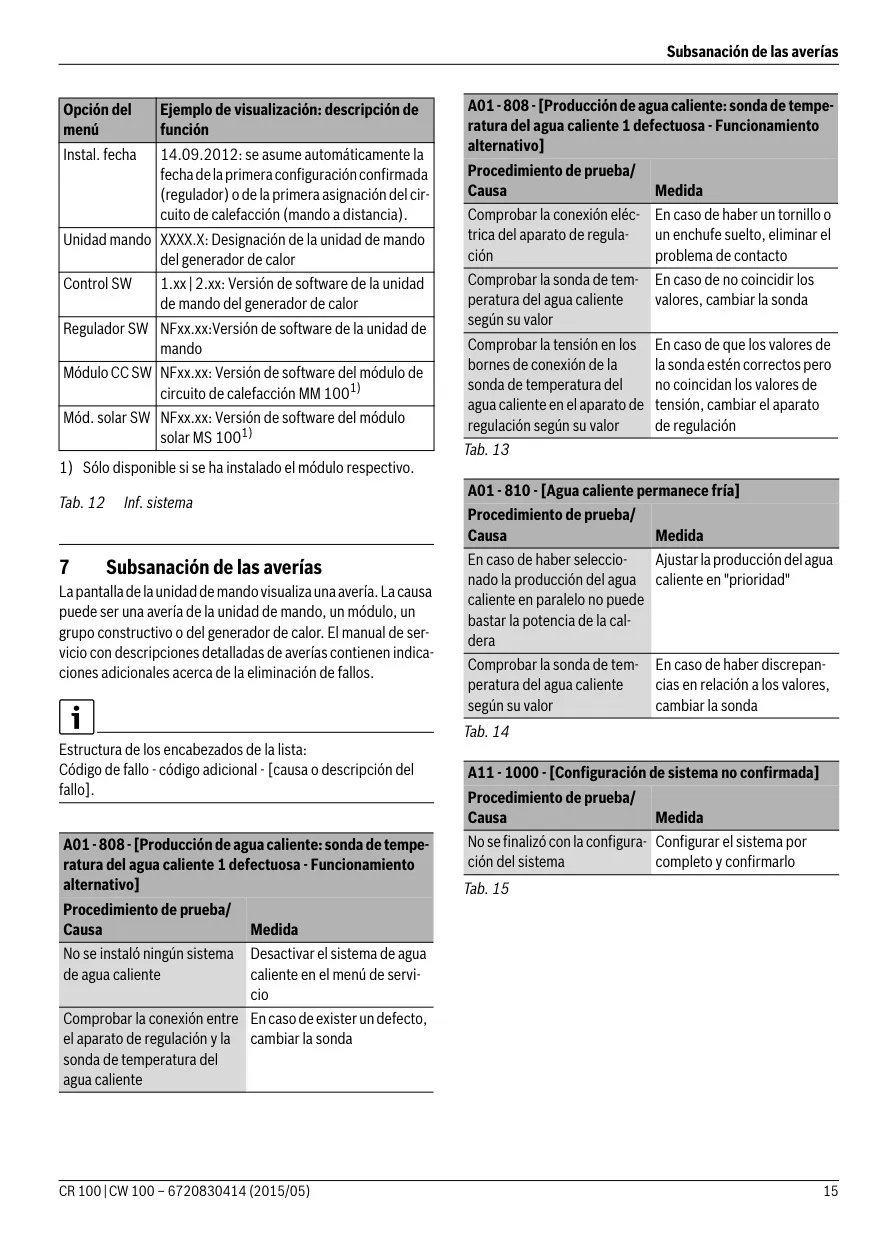

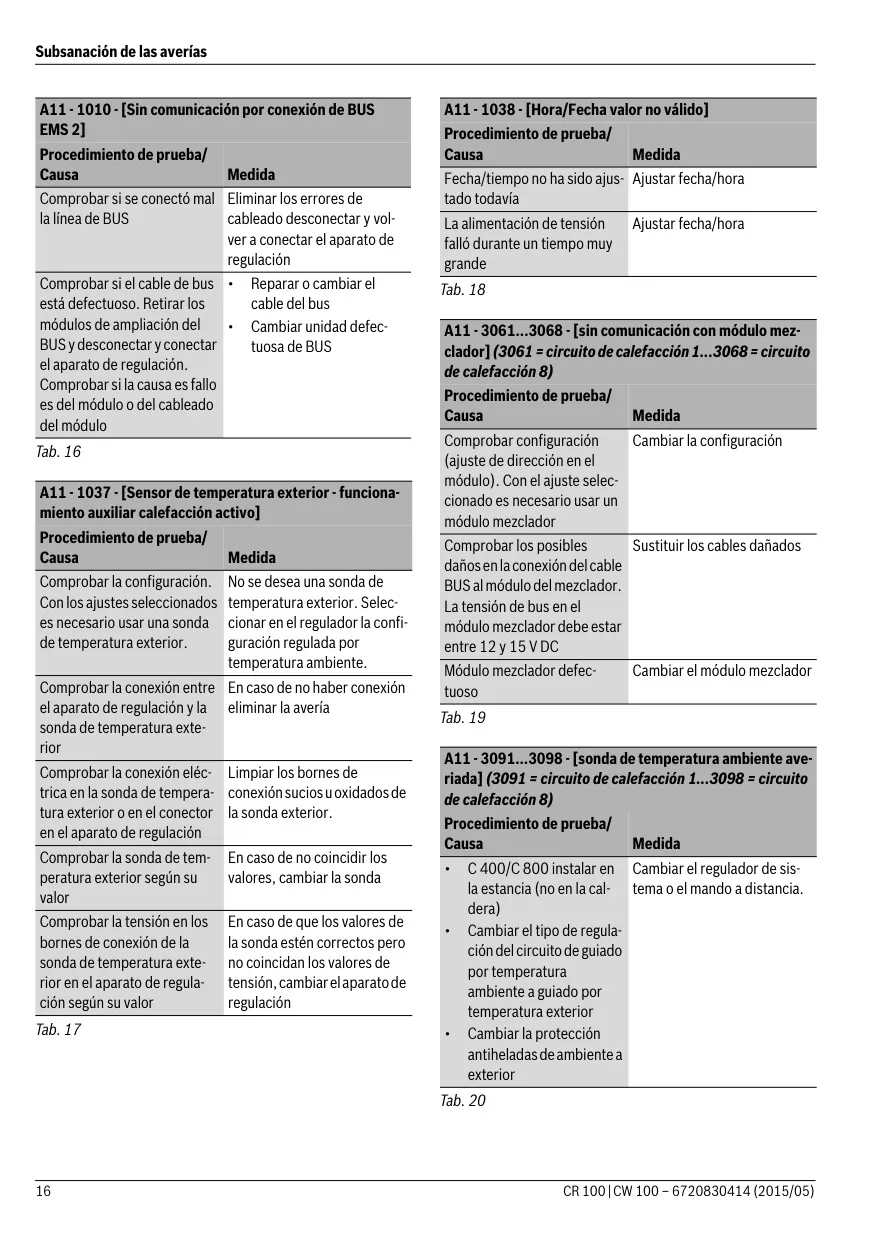

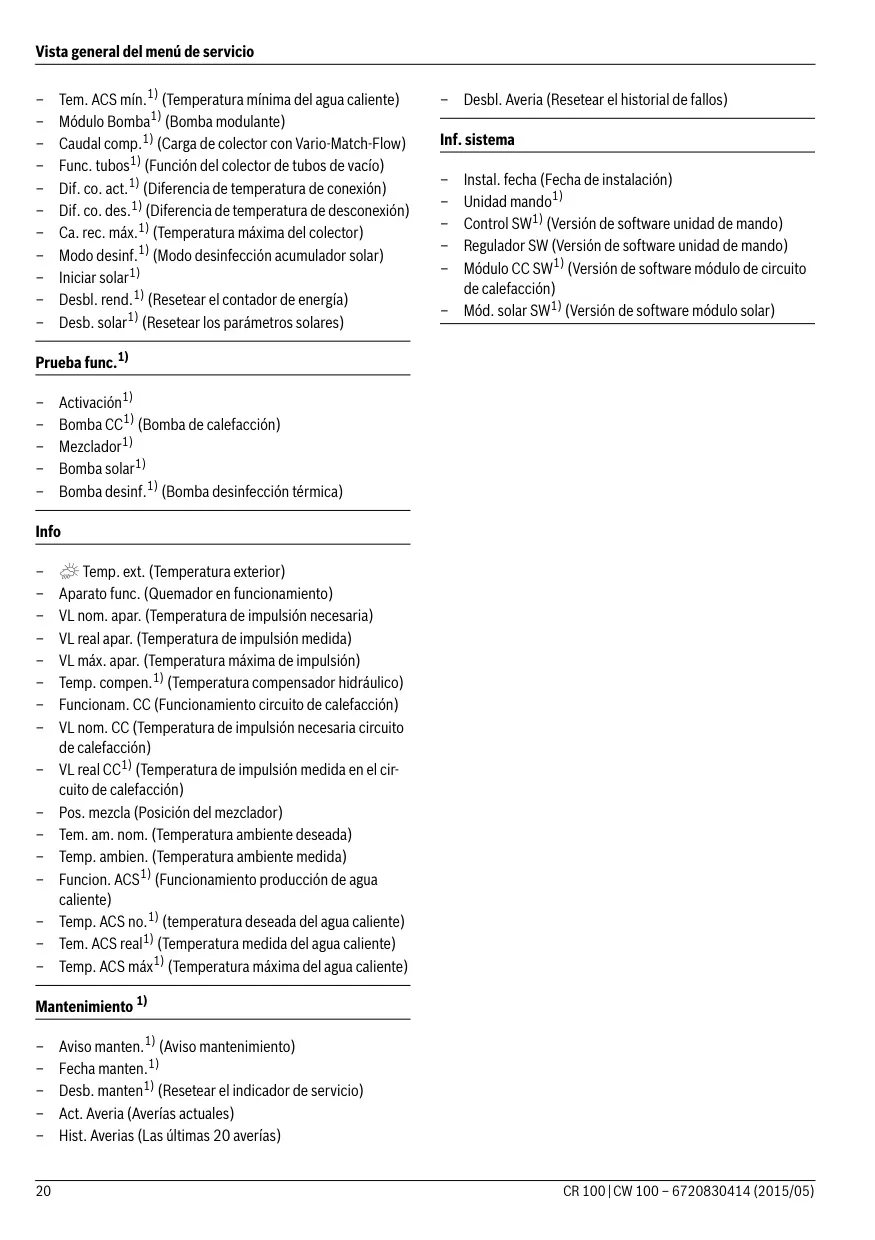

Una sección importante del manual está dedicada a la subsanación de averías, proporcionando códigos de fallo detallados, sus posibles causas y las medidas correctivas. Esta guía es invaluable para los técnicos, permitiendo un diagnóstico y una resolución eficientes de los problemas, desde fallos de comunicación BUS hasta sondas defectuosas. Además, el menú de mantenimiento facilita la gestión de avisos de servicio y el historial de averías, lo que contribuye a un mantenimiento preventivo y correctivo eficaz del sistema.
