Caldera Junkers ZWE 24 2KDP
Caldera Junkers ZWE 24 2KDP
Instrucciones del Junkers ZWE 24 2KDP
Aquí le ofrecemos el manual de Caldera Junkers ZWE 24 2KDP completamente gratis y en español. Este manual lo hemos catalogado en la sección de Calentadores de agua en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Caldera Junkers ZWE 24 2KDP, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Imágenes del Producto

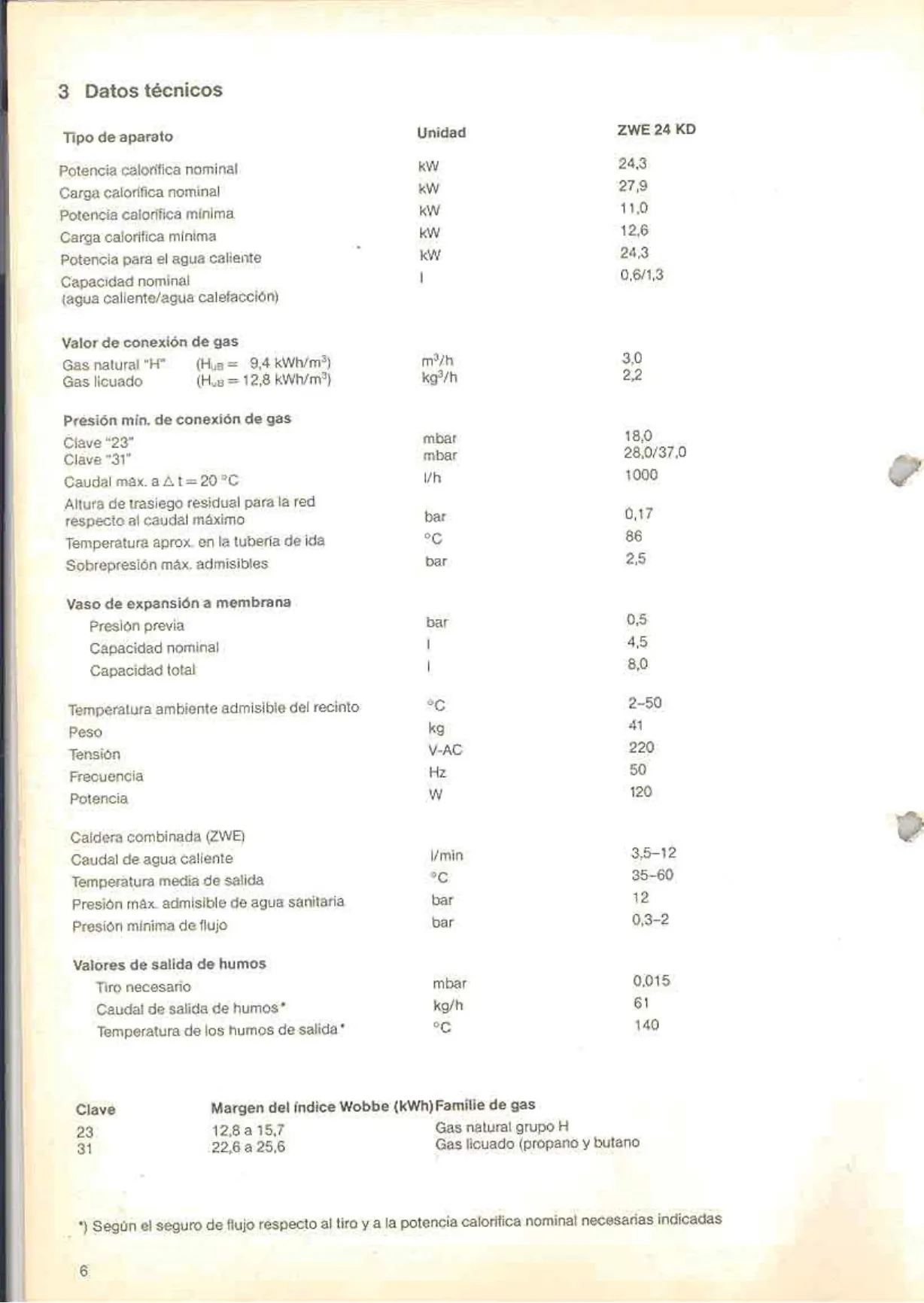

Especificaciones del Junkers ZWE 24 2KDP
| Característica | Valor |
|---|---|
| Tipo de aparato | ZWE 24 KD |
| Contraseña de homologación | CBC – 0057 |
| Categoría | II 2 HL 3 (universal) |
| Clase de ejecución | Clase B (conexión a chimenea) |
| Potencia calorífica nominal | 24,3 kW |
| Carga calorífica nominal | 27,9 kW |
| Potencia calorífica mínima | 11,0 kW |
| Carga calorífica mínima | 12,6 kW |
| Potencia para el agua caliente | 24,3 kW |
| Capacidad nominal (agua caliente/calefacción) | 0,6 / 1,3 l |
| Valores de Conexión de Gas | |
| Gas natural "H" (HUB = 9,4 kWh/m³) | 3,0 m³/h |
| Gas licuado (HUB = 12,8 kWh/m³) | 2,2 kg/h |
| Presión Mín. de Conexión de Gas | |
| Clave "23" (Gas natural) | 18,0 mbar |
| Clave "31" (Gas licuado) | 28,0 / 37,0 mbar |
| Caudal máx. a Δt = 20 °C | 1000 l/h |
| Altura de trasiego residual para la red (caudal máx.) | 0,17 bar |
| Temperatura aprox. en la tubería de ida | 86 °C |
| Sobrepresión máx. admisible | 2,5 bar |
| Vaso de Expansión a Membrana | |
| Presión previa | 0,5 bar |
| Capacidad nominal | 4,5 l |
| Capacidad total | 8,0 l |
| Temperatura ambiente admisible del recinto | 2-50 °C |
| Peso | 41 kg |
| Tensión | 220 V-AC |
| Frecuencia | 50 Hz |
| Potencia | 120 W |
| Caldera Combinada (ZWE) | |
| Caudal de agua caliente | 3,5-12 l/min |
| Temperatura media de salida | 35-60 °C |
| Presión máx. admisible de agua sanitaria | 12 bar |
| Presión mínima de flujo | 0,3-2 bar |
| Valores de Salida de Humos | |
| Tiro necesario | 0,015 mbar |
| Caudal de salida de humos | 61 kg/h |
| Temperatura de los humos de salida | 140 °C |
| Margen del Índice Wobbe | |
| Clave "23" (Gas natural grupo H) | 12,8 a 15,7 kWh |
| Clave "31" (Gas licuado - propano y butano) | 22,6 a 25,6 kWh |
Detalles del Caldera Junkers ZWE 24 2KDP

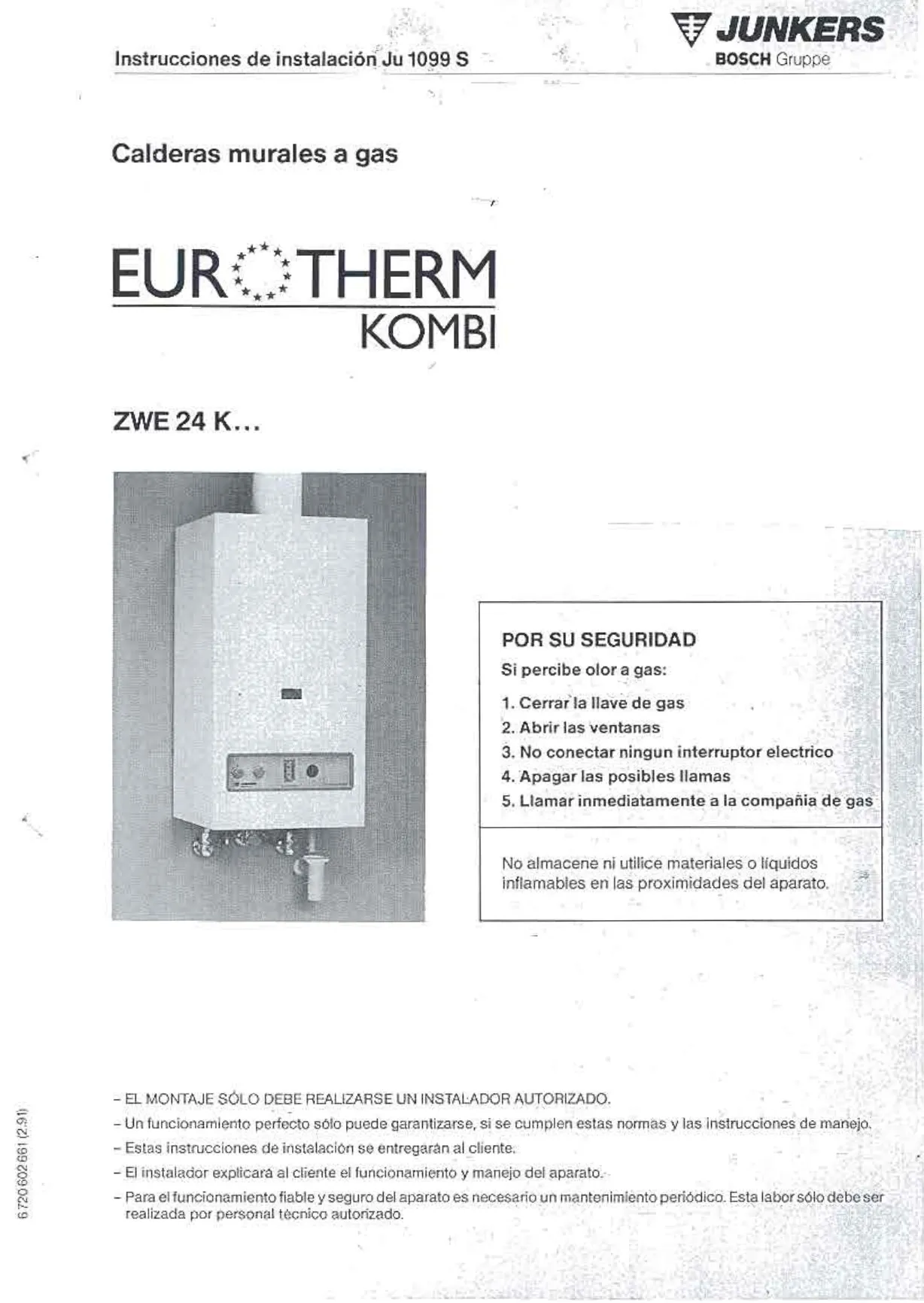

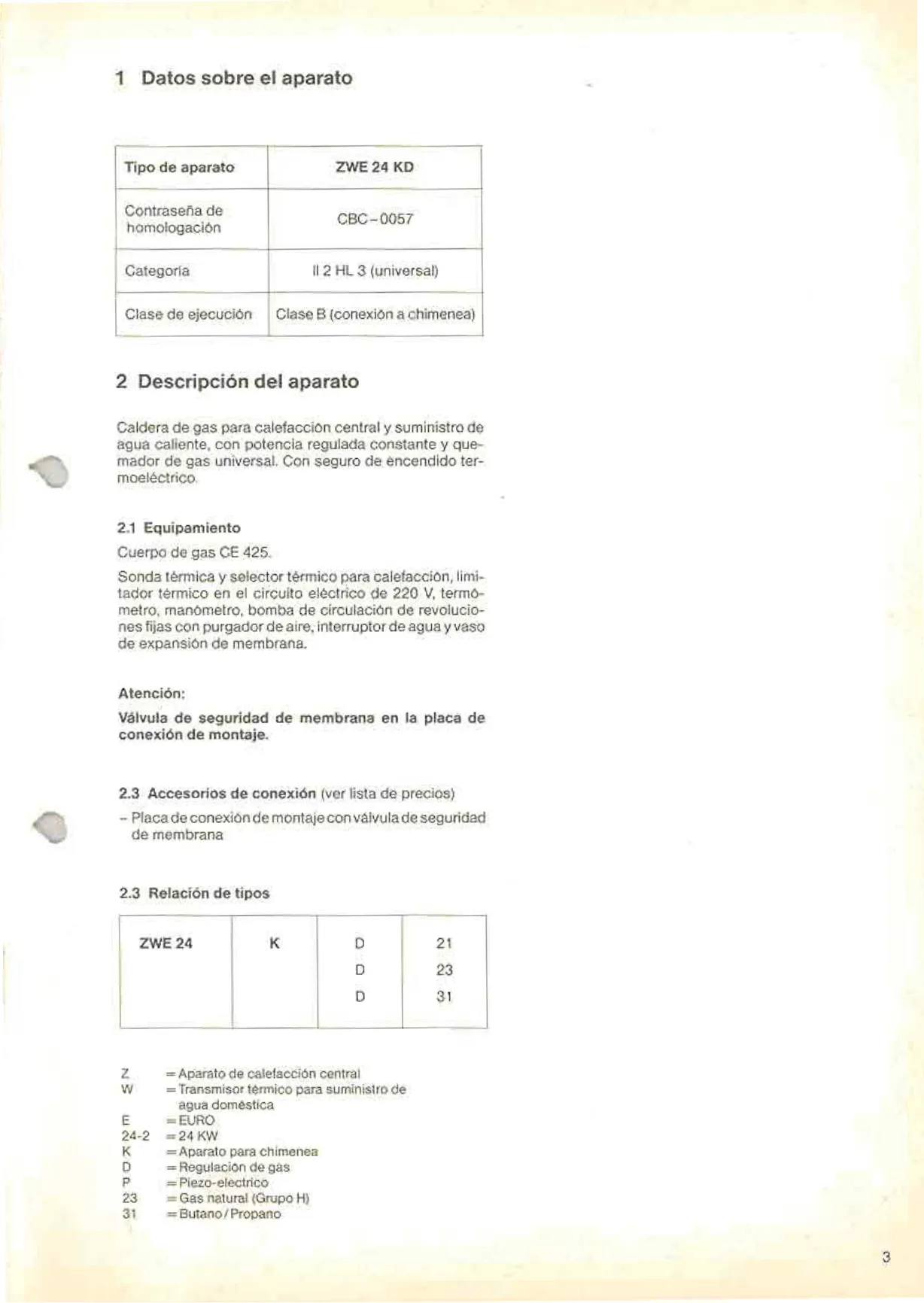

La Caldera Junkers ZWE 24 2KDP es un aparato mural de gas, diseñado como una solución EUROTHERM KOMBI para calefacción central y suministro de agua caliente sanitaria. Su diseño compacto y moderno permite una integración discreta en cualquier espacio doméstico. Incluye un quemador de gas universal con potencia regulada constante y un seguro de encendido termoeléctrico, garantizando una operación fiable.
Entre sus características de equipamiento, la caldera incorpora un cuerpo de gas CE 425, sonda térmica y selector térmico para calefacción, y un limitador térmico en el circuito eléctrico de 220 V, que actúa como medida de seguridad. Un termómetro y un manómetro permiten la monitorización visual de las condiciones del sistema, mientras que una bomba de circulación de revoluciones fijas con purgador de aire y un vaso de expansión de membrana aseguran un funcionamiento hidráulico eficiente y seguro.
La seguridad es un pilar fundamental en el diseño de esta caldera. Dispone de una válvula de seguridad de membrana integrada en la placa de conexión de montaje, crucial para proteger el circuito de calefacción contra sobrepresiones. Además, el manual enfatiza advertencias de seguridad ante la percepción de olor a gas, instruyendo a cerrar la llave de gas, ventilar el recinto y evitar cualquier acción que pueda generar una chispa, contactando inmediatamente a la compañía de gas.

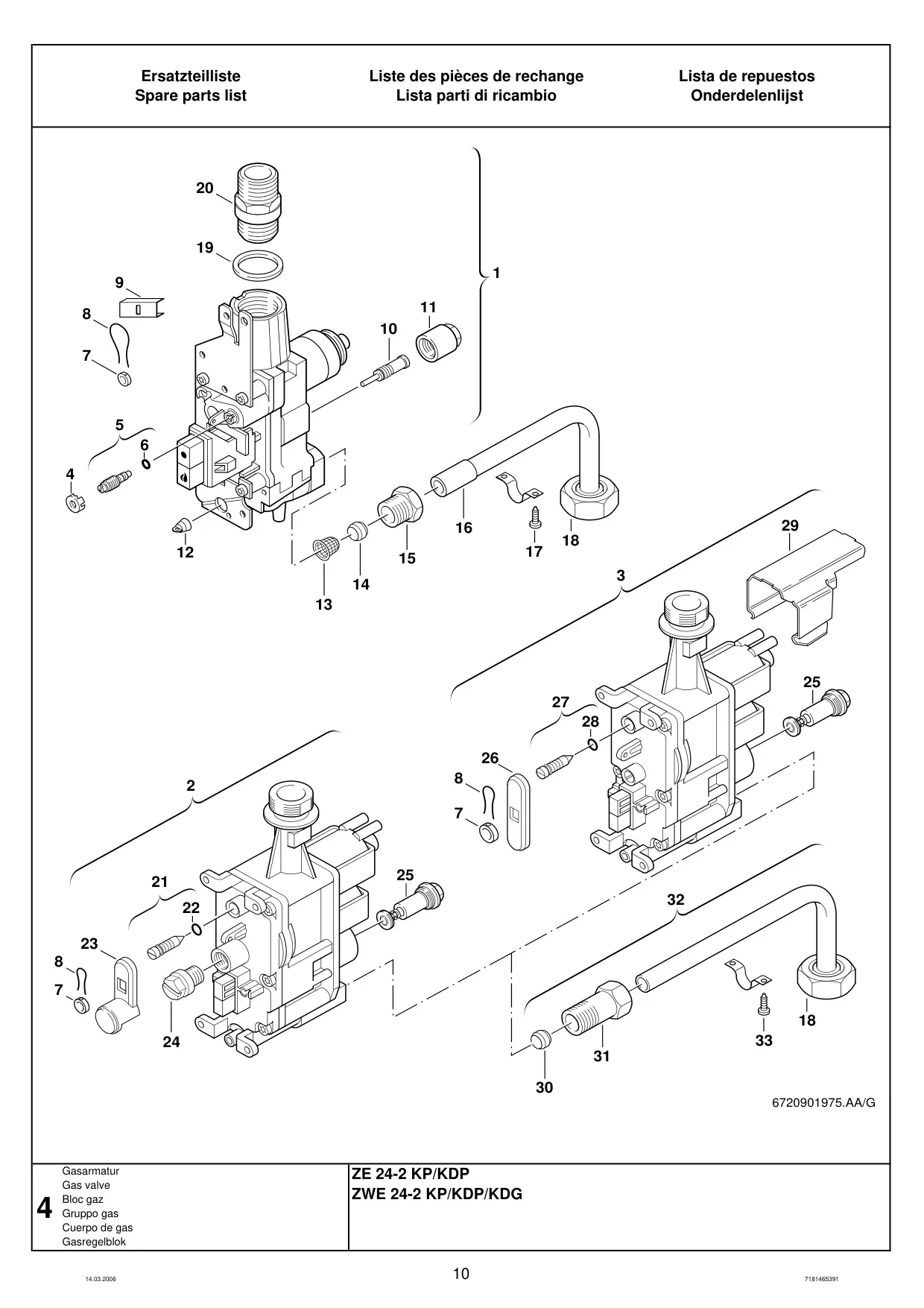

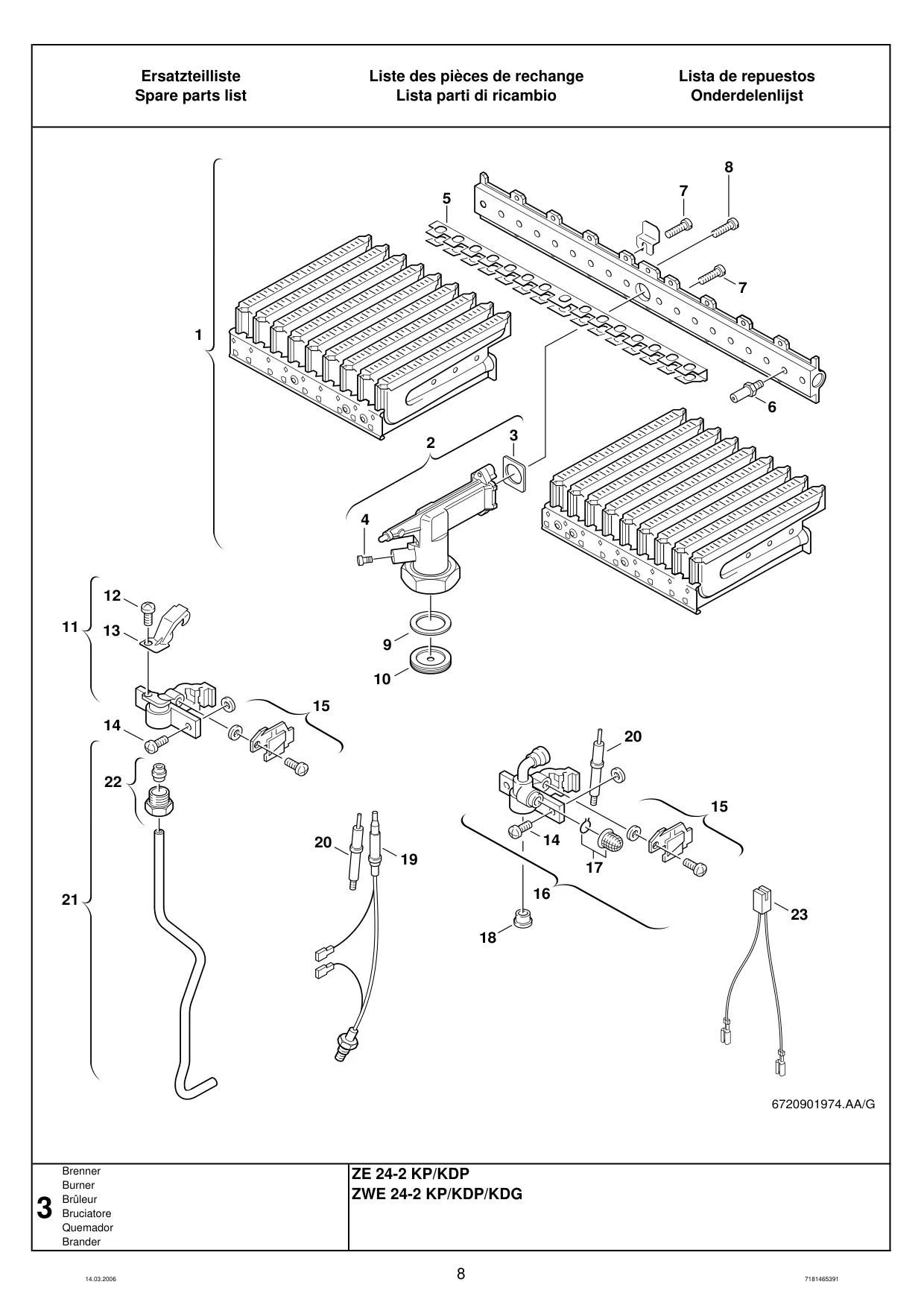

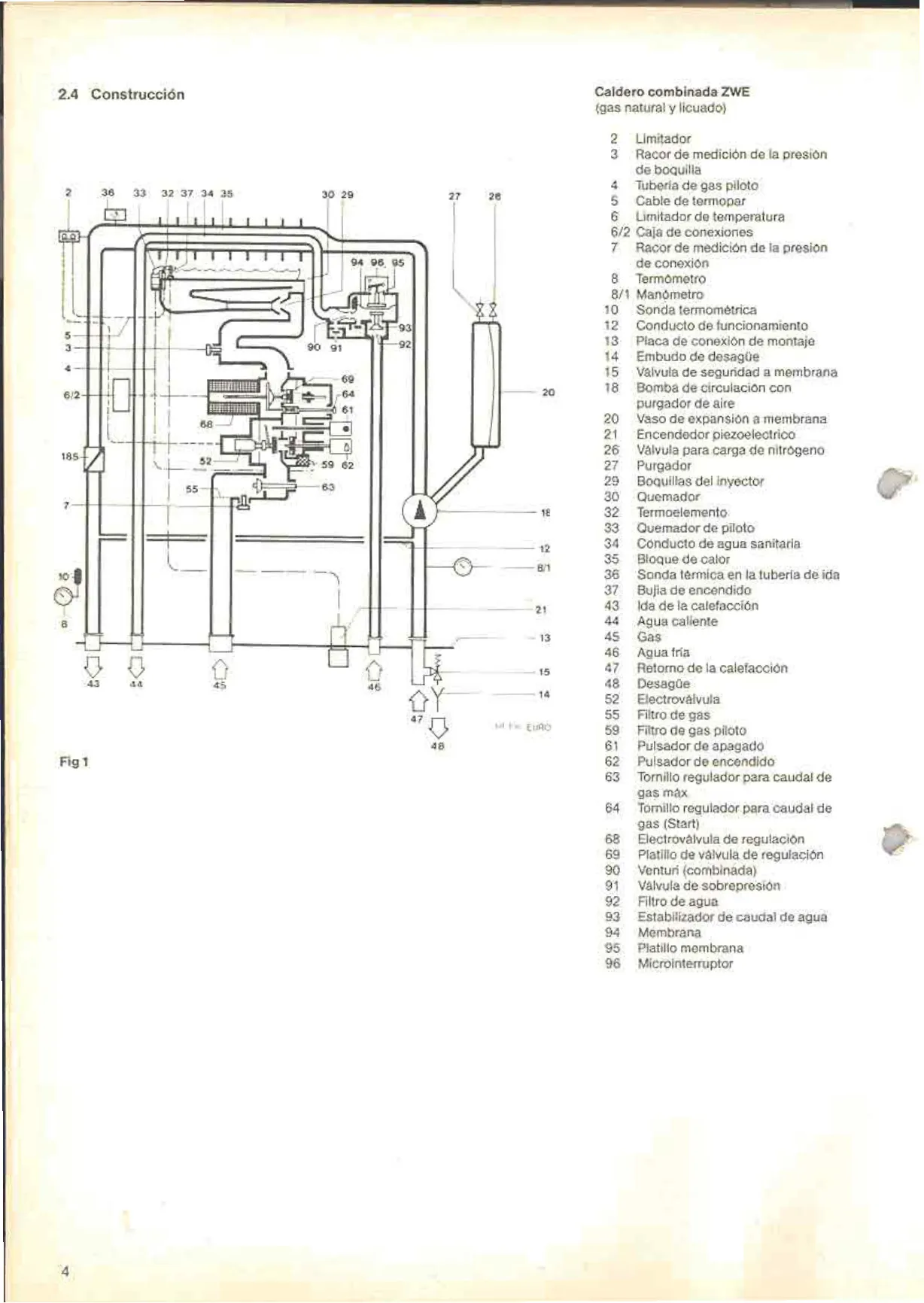

El sistema de gas de la caldera es meticuloso, contando con filtros tanto para el gas principal como para el piloto, electroválvulas de corte y regulación, y un sistema Venturí combinado que optimiza la mezcla de gas y aire para una combustión eficiente. El encendido puede realizarse mediante un encendedor piezoeléctrico, una característica que simplifica la puesta en marcha inicial del quemador piloto.

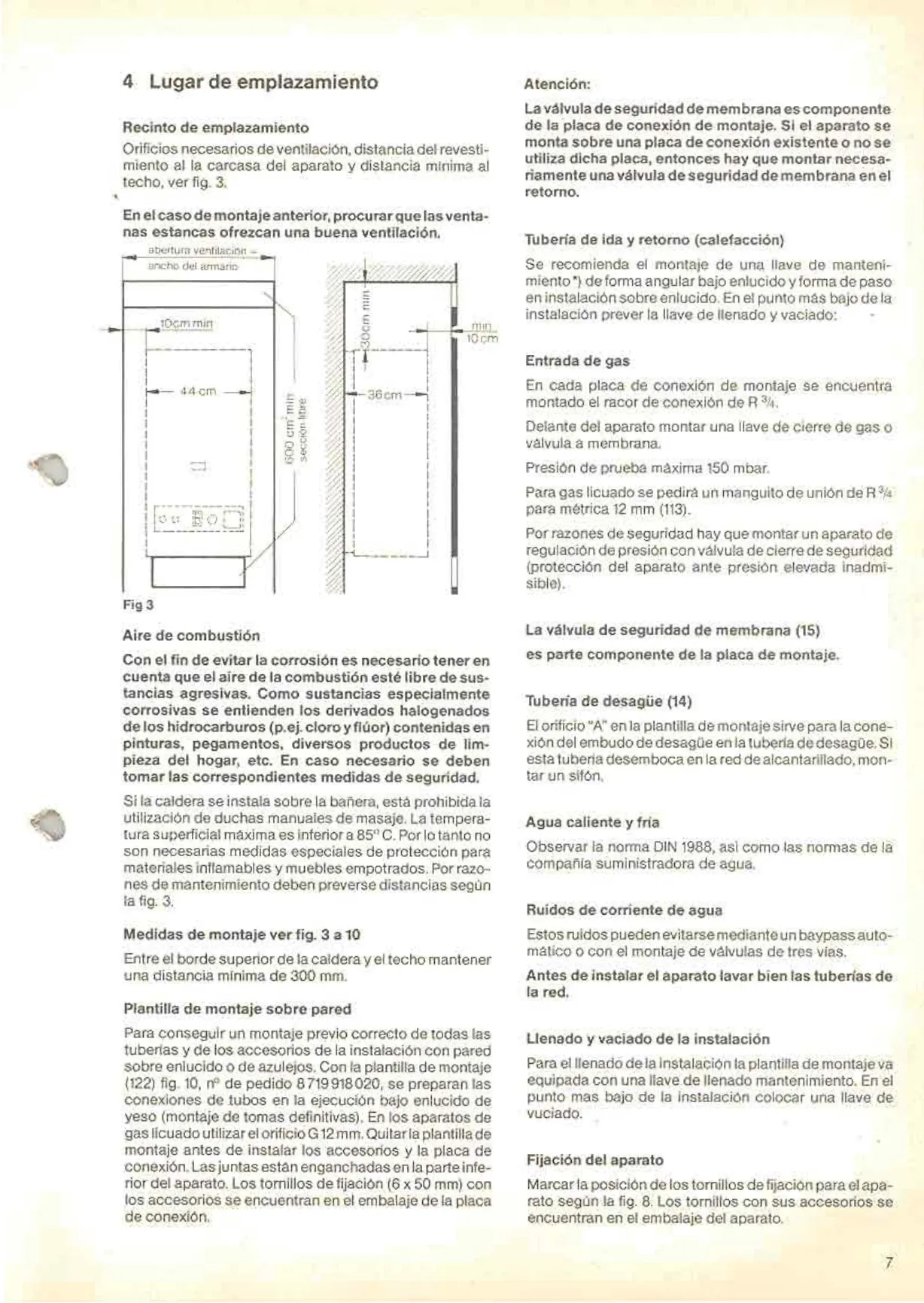

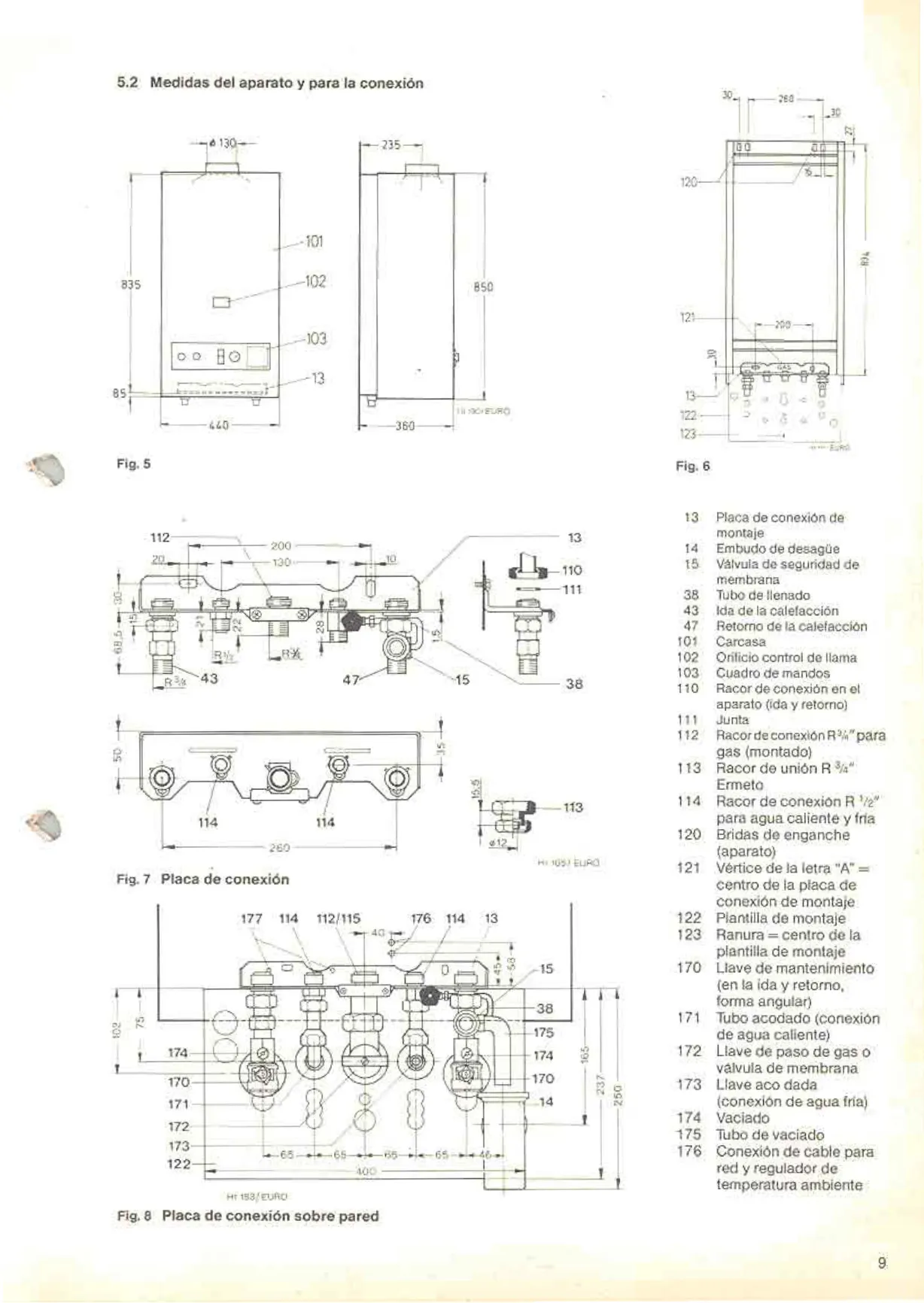

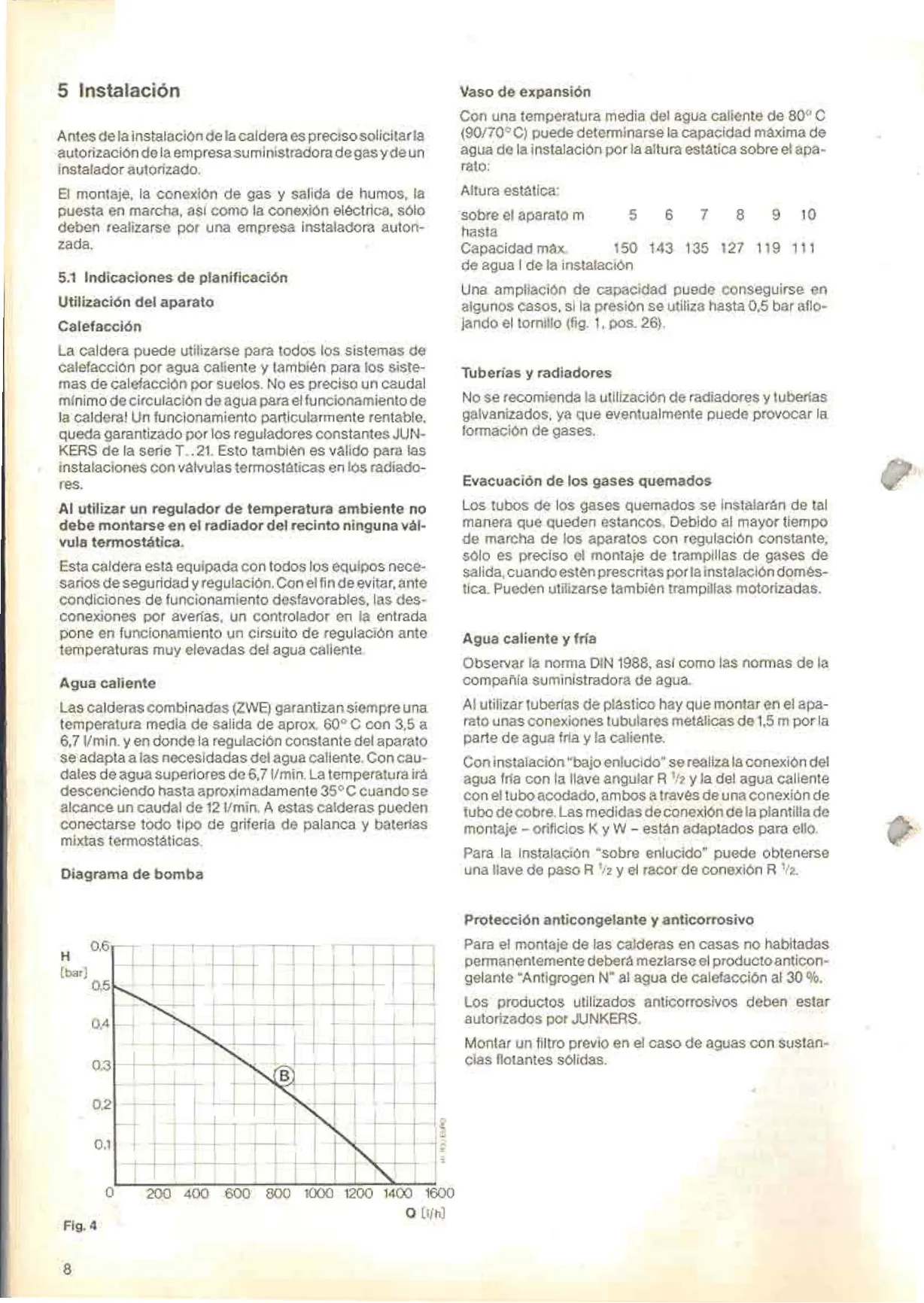

La instalación de la Caldera Junkers ZWE 24 2KDP debe ser realizada exclusivamente por personal autorizado, siguiendo estrictas indicaciones de planificación. Esto incluye la necesidad de orificios de ventilación adecuados y distancias mínimas a paredes y techo para un funcionamiento óptimo y seguro. Es compatible con todos los sistemas de calefacción por agua caliente, incluso los de suelo radiante, sin requerir un caudal mínimo de circulación de agua.

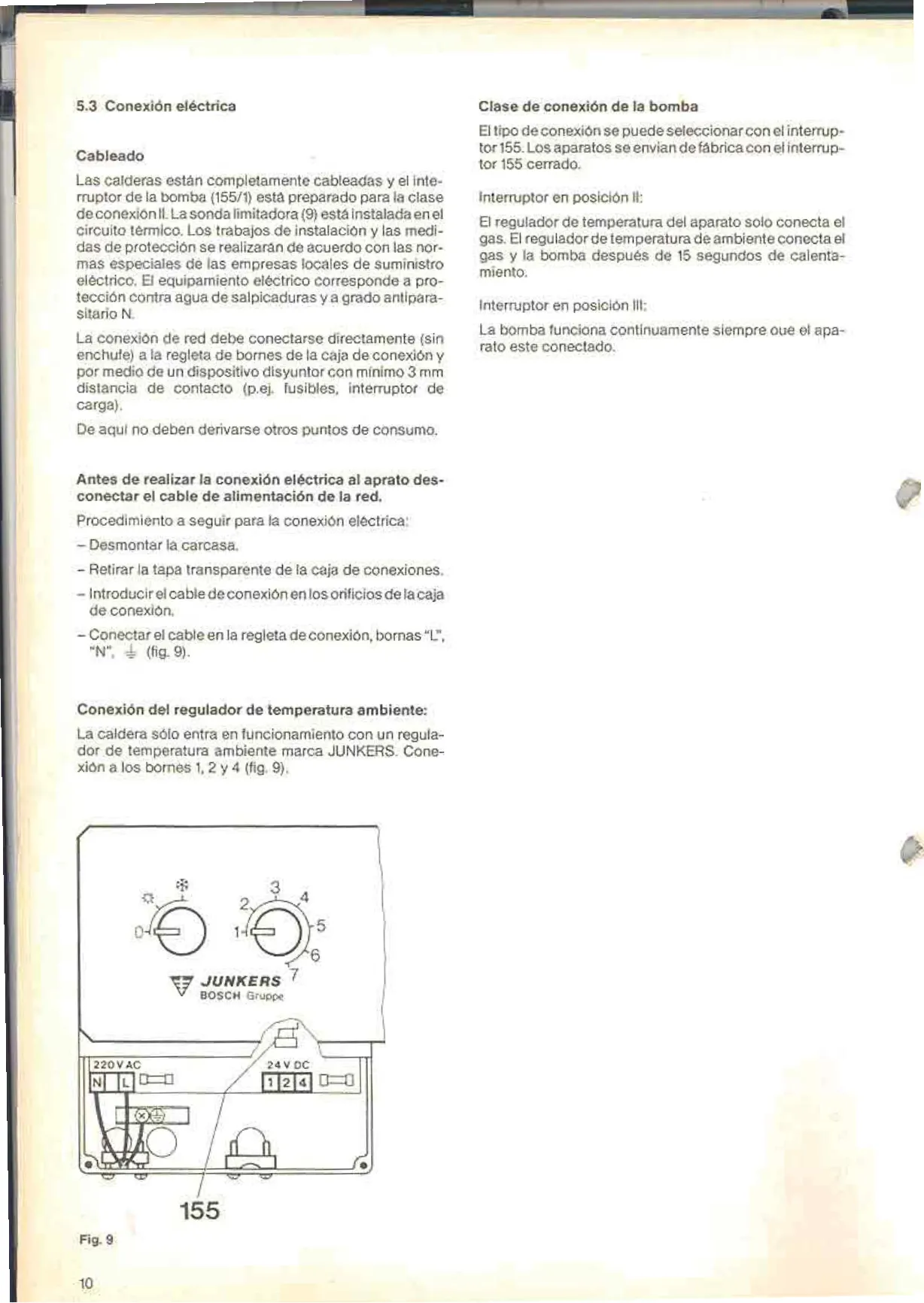

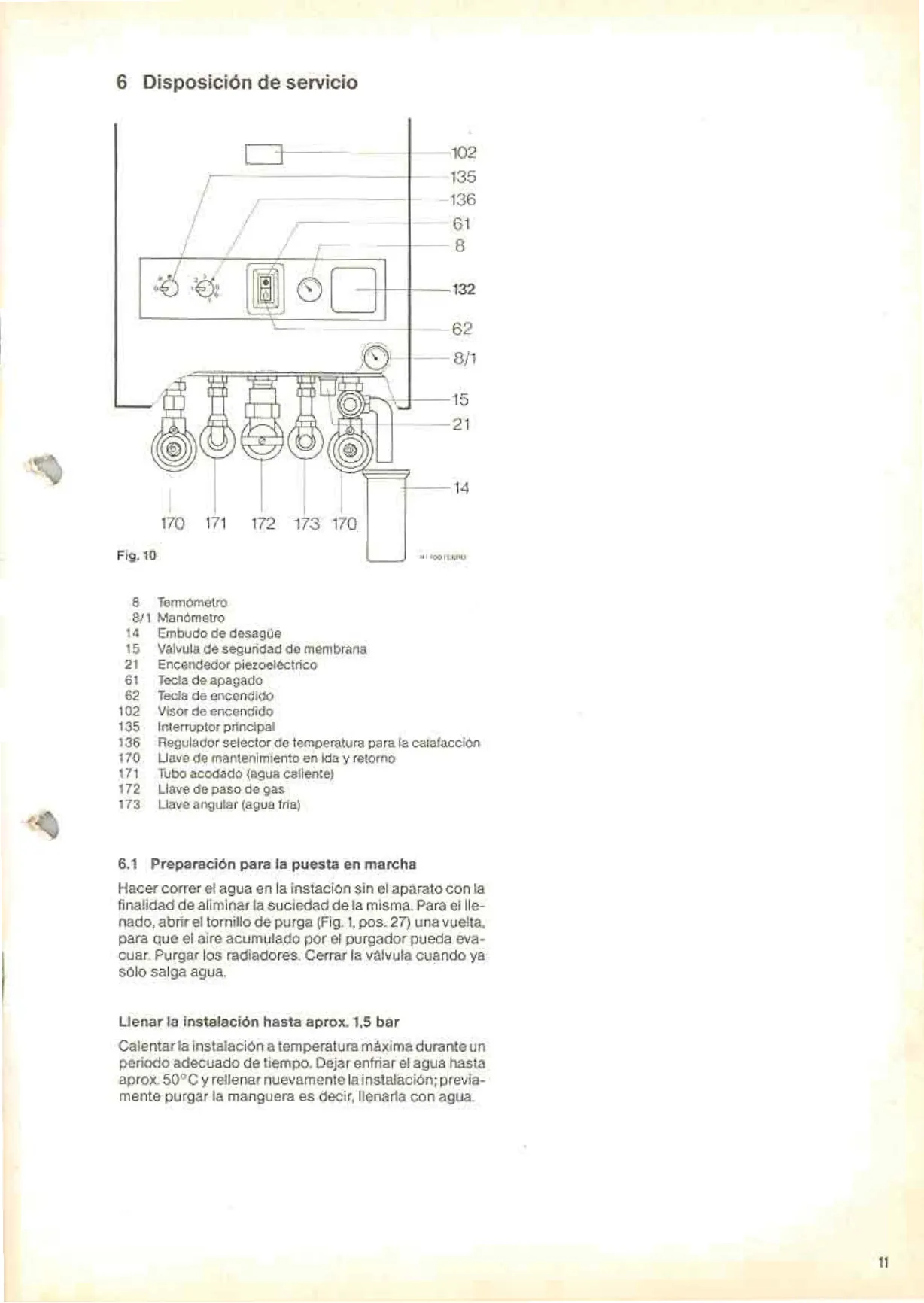

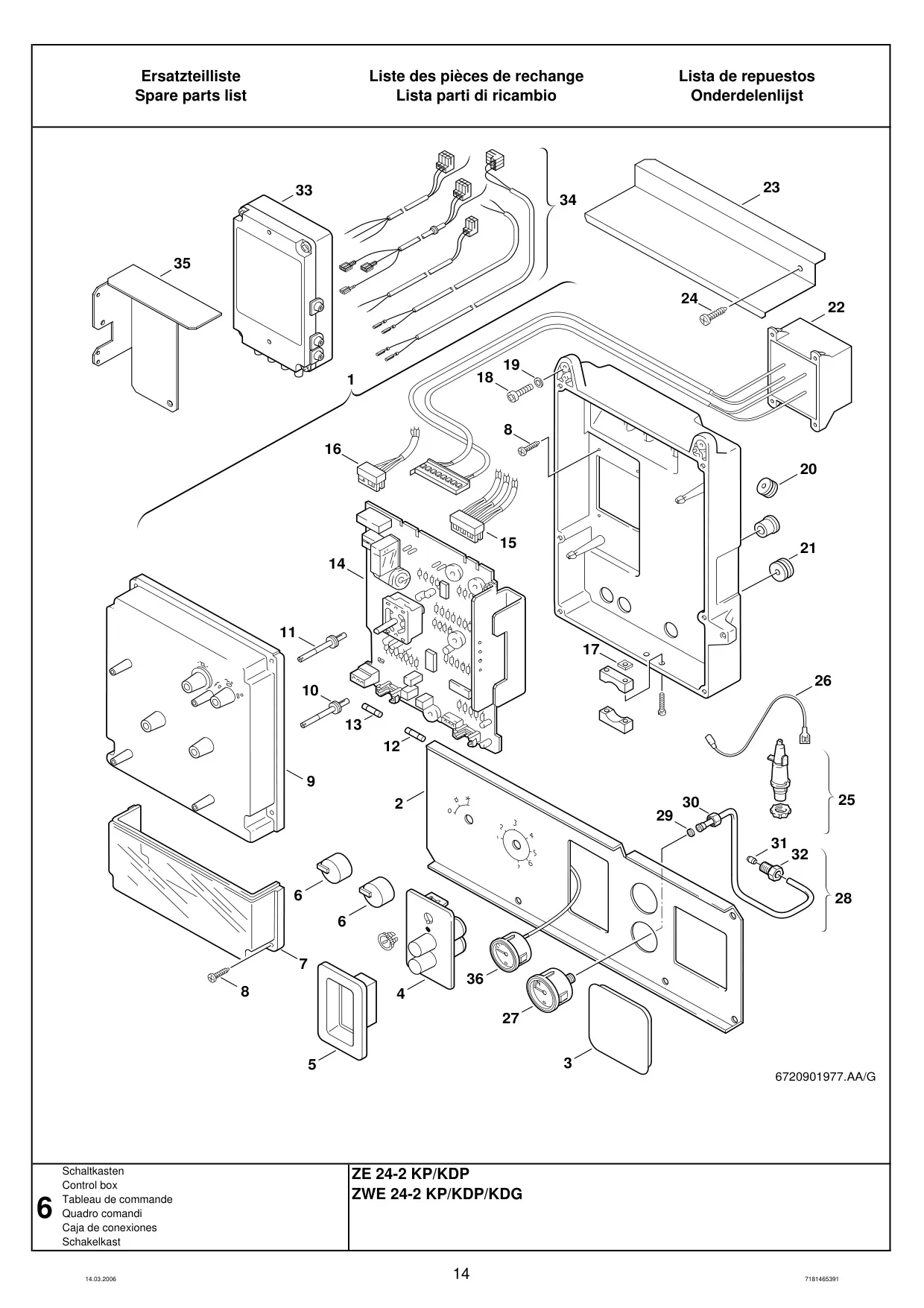

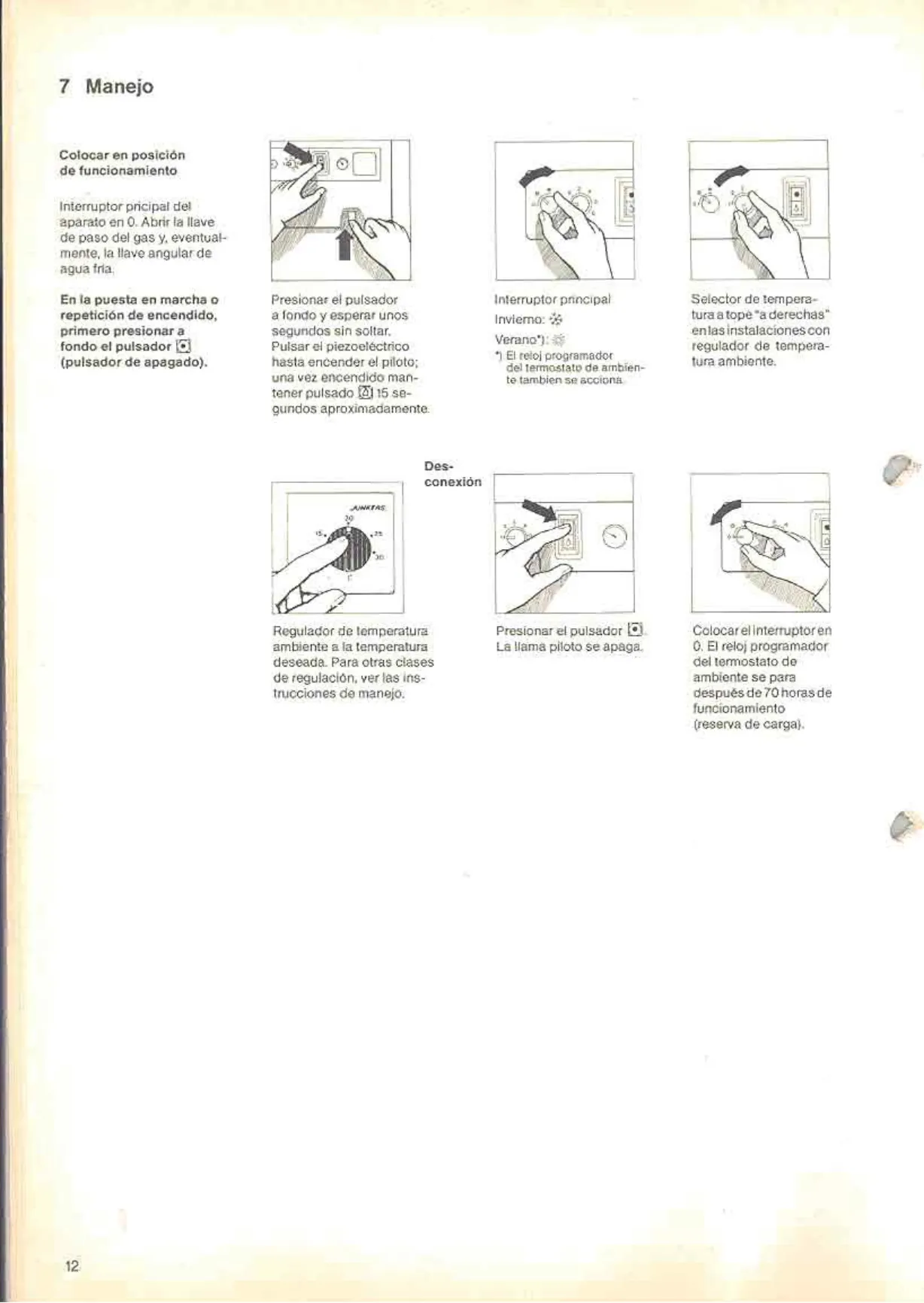

El control del aparato es intuitivo, a través de un panel frontal que incluye un interruptor principal, selectores giratorios para la temperatura de calefacción y los modos de funcionamiento (Invierno/Verano), y pulsadores para encendido y apagado. La caldera también está equipada para interactuar con reguladores de temperatura ambiente de la marca Junkers, optimizando el confort y la eficiencia energética.

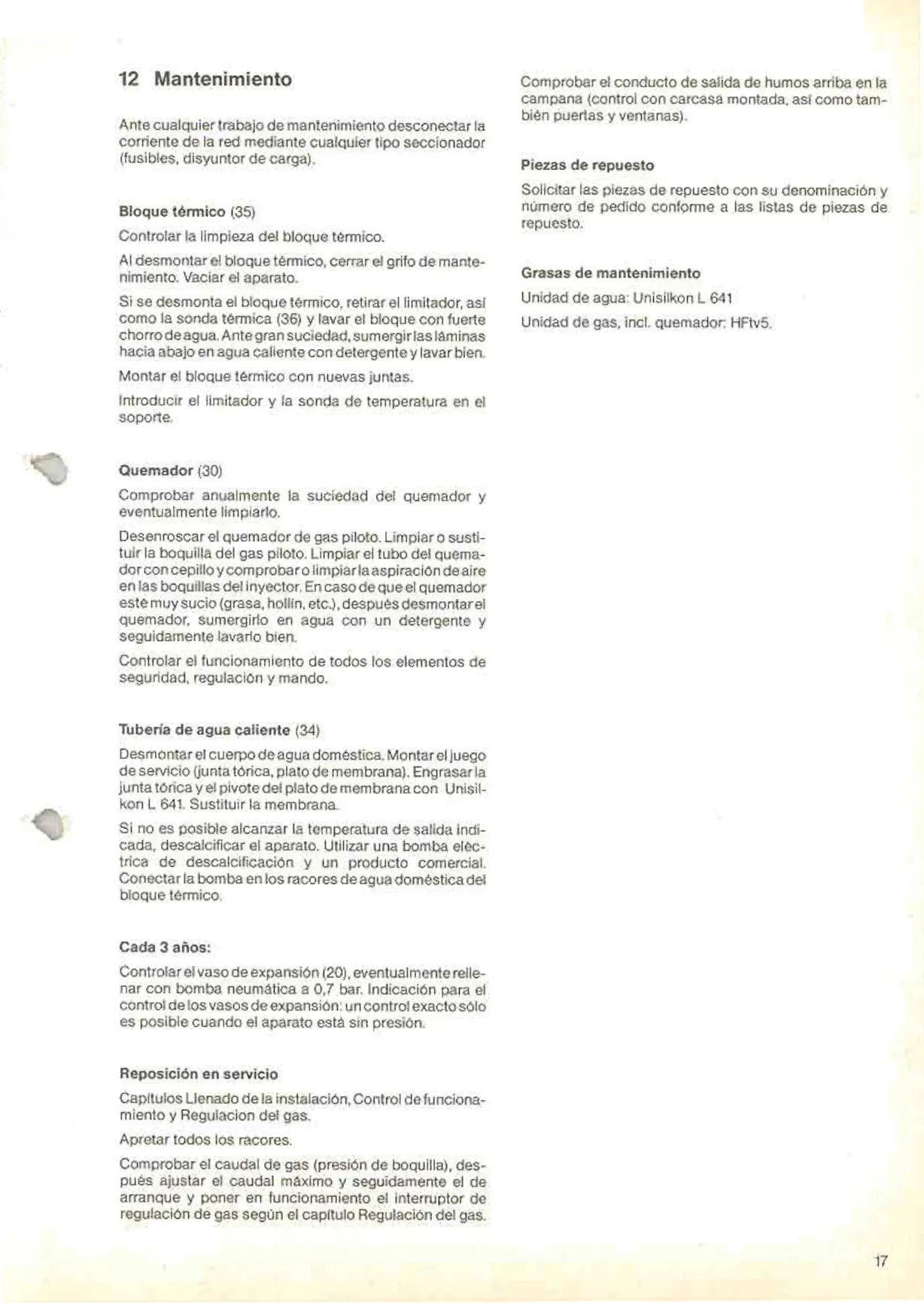

Para su mantenimiento, se recomienda una revisión anual por personal técnico autorizado, lo que contribuye a un funcionamiento sin fallos y prolonga la vida útil del equipo. Las tareas de mantenimiento incluyen la limpieza del bloque térmico y del quemador, la descalcificación del conducto de agua caliente si fuera necesario, y la revisión periódica del vaso de expansión a membrana cada tres años para asegurar su correcta presión.

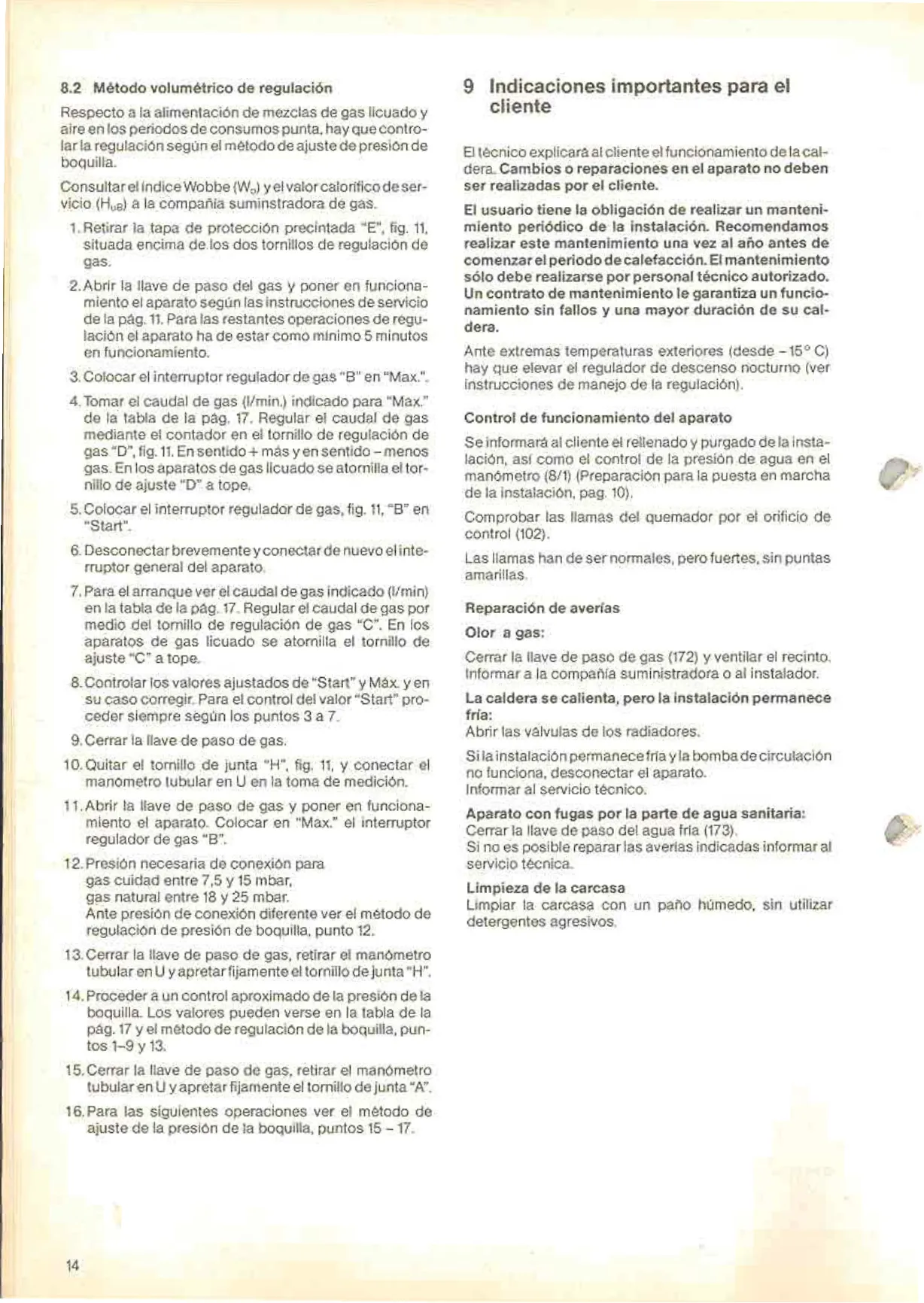

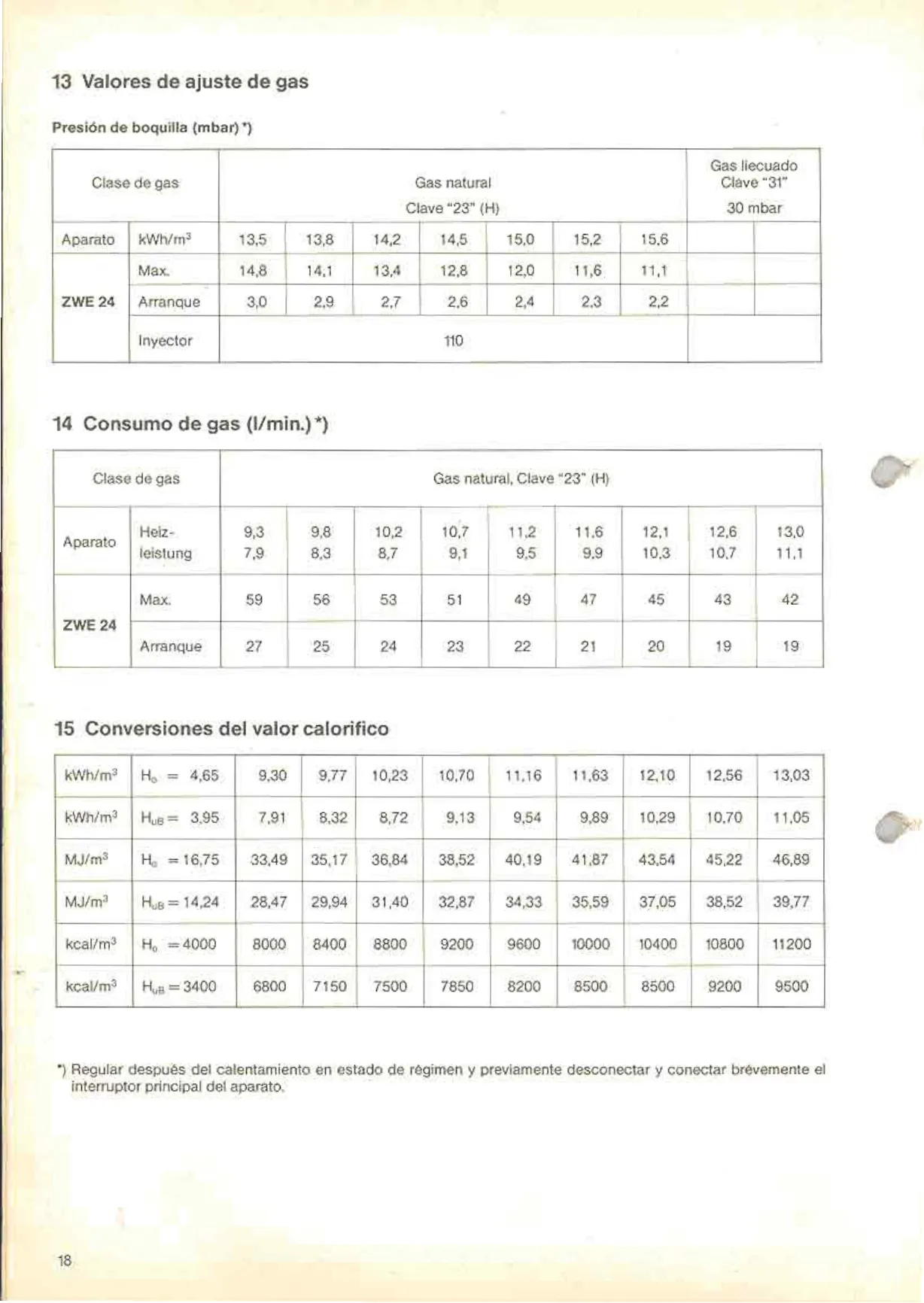

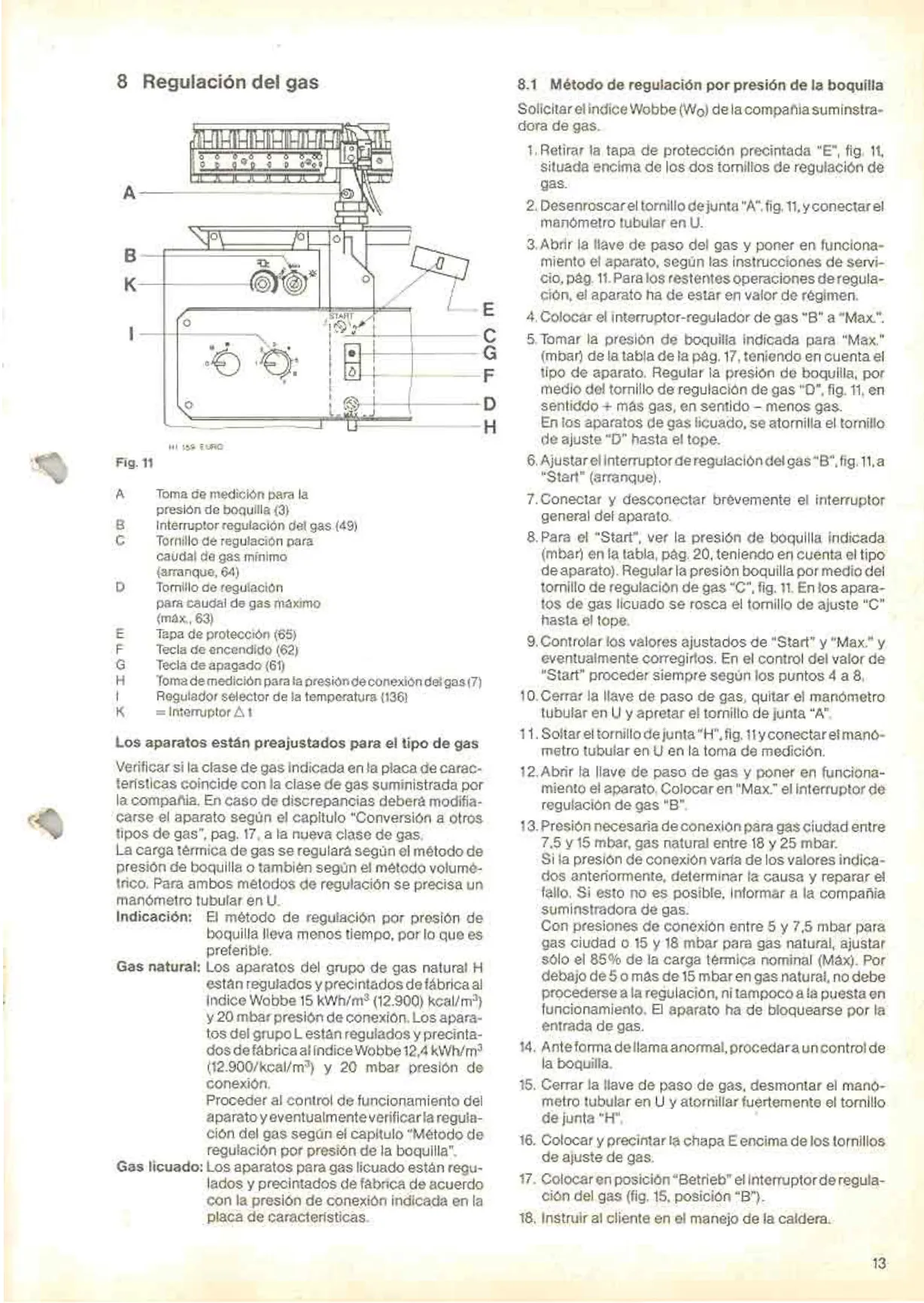

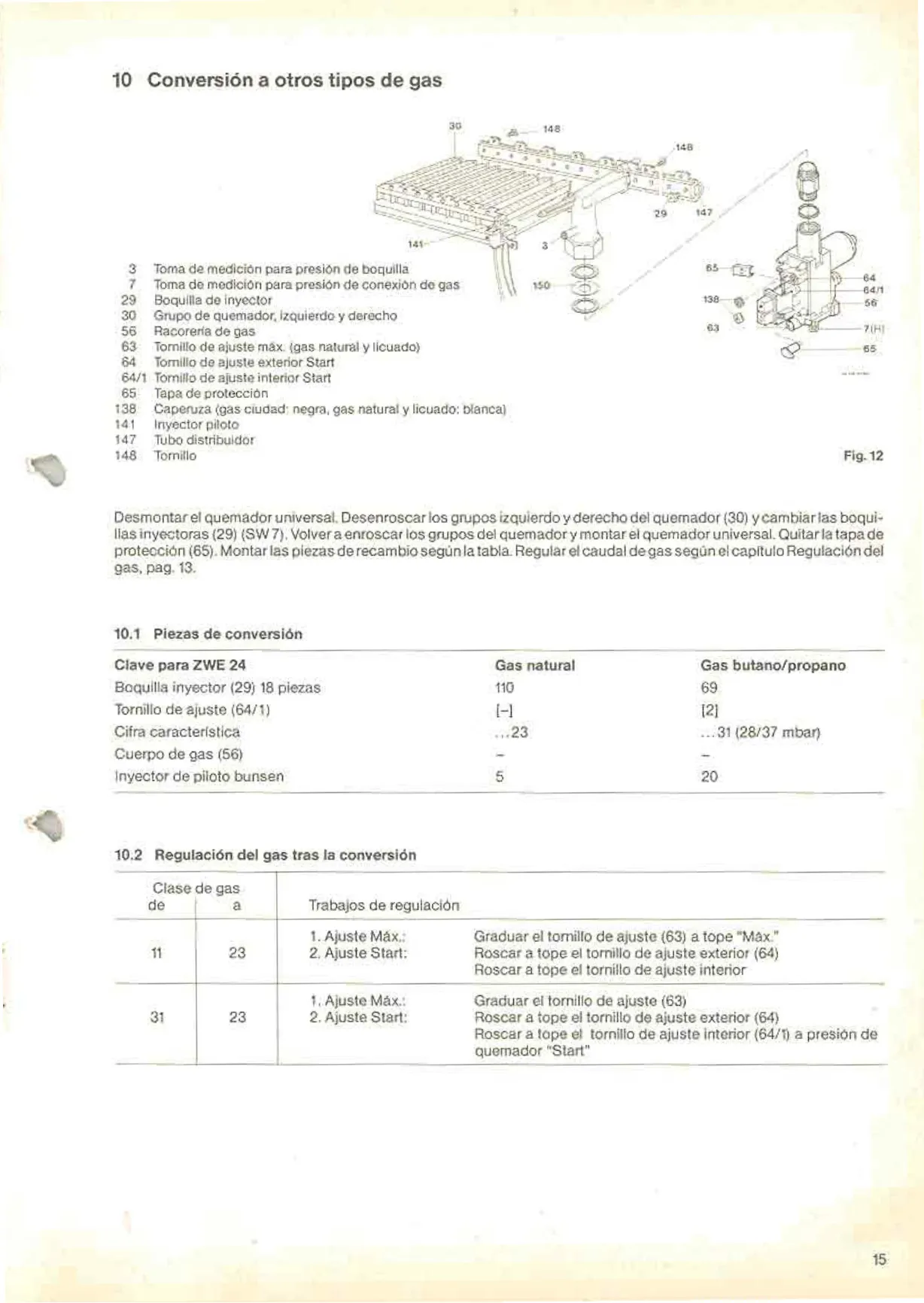

La regulación del gas, fundamental para la eficiencia y seguridad, puede llevarse a cabo mediante el método de presión de la boquilla o el volumétrico, siendo el primero el preferido por su rapidez. La caldera está preajustada de fábrica para un tipo de gas específico, pero ofrece la posibilidad de conversión a otros tipos (gas natural o butano/propano) mediante kits de conversión específicos y un proceso de regulación detallado en el manual.
