Behringer x32
Instrucciones del Behringer x32
Aquí le ofrecemos el manual de Behringer x32 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Mezcladoras de Audio en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Behringer x32, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

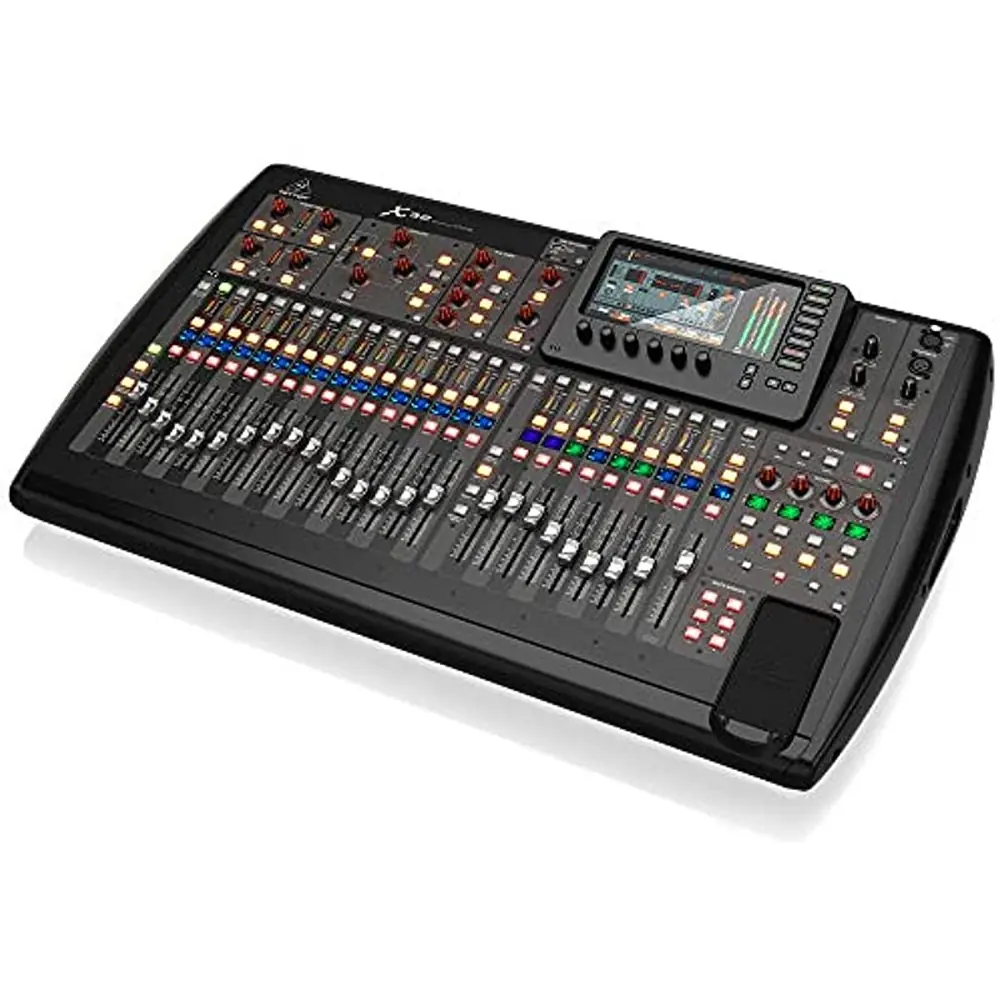

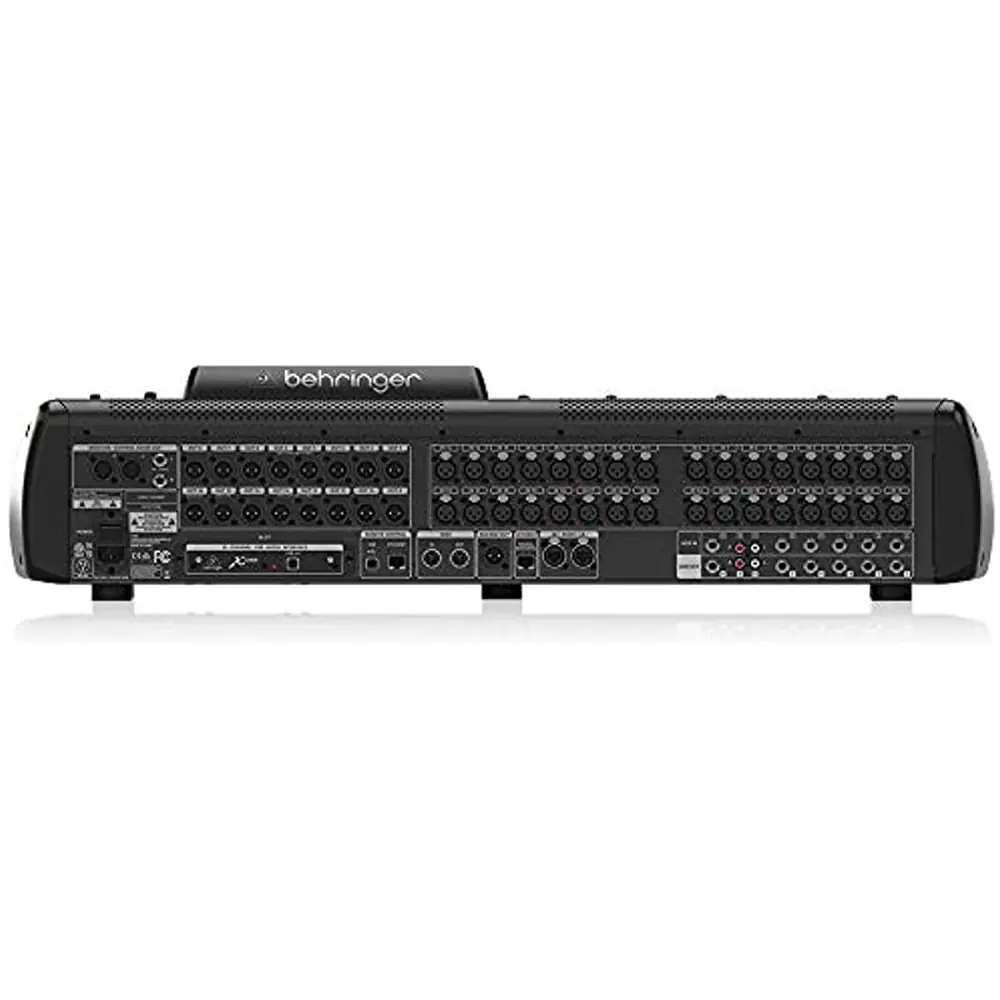

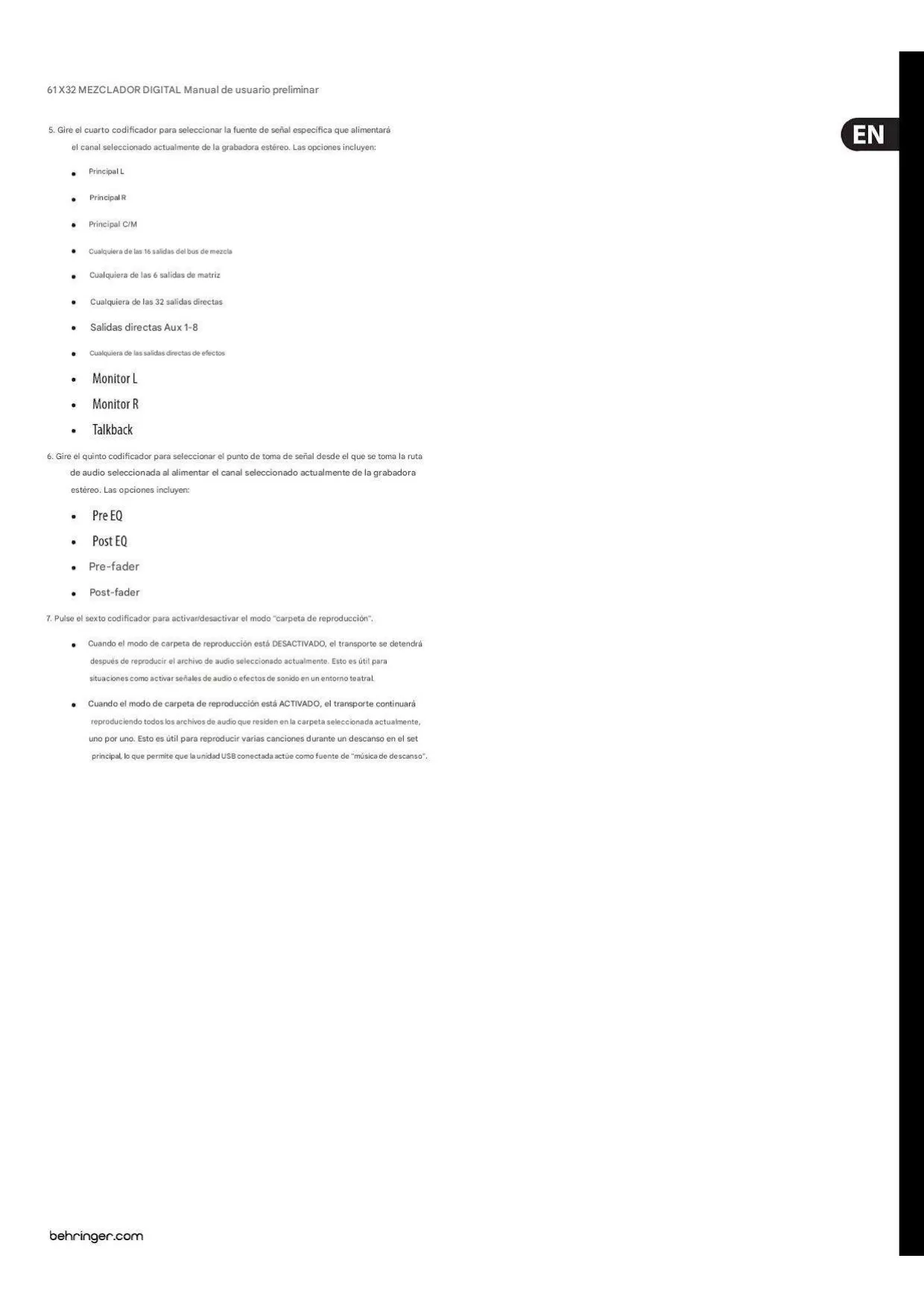

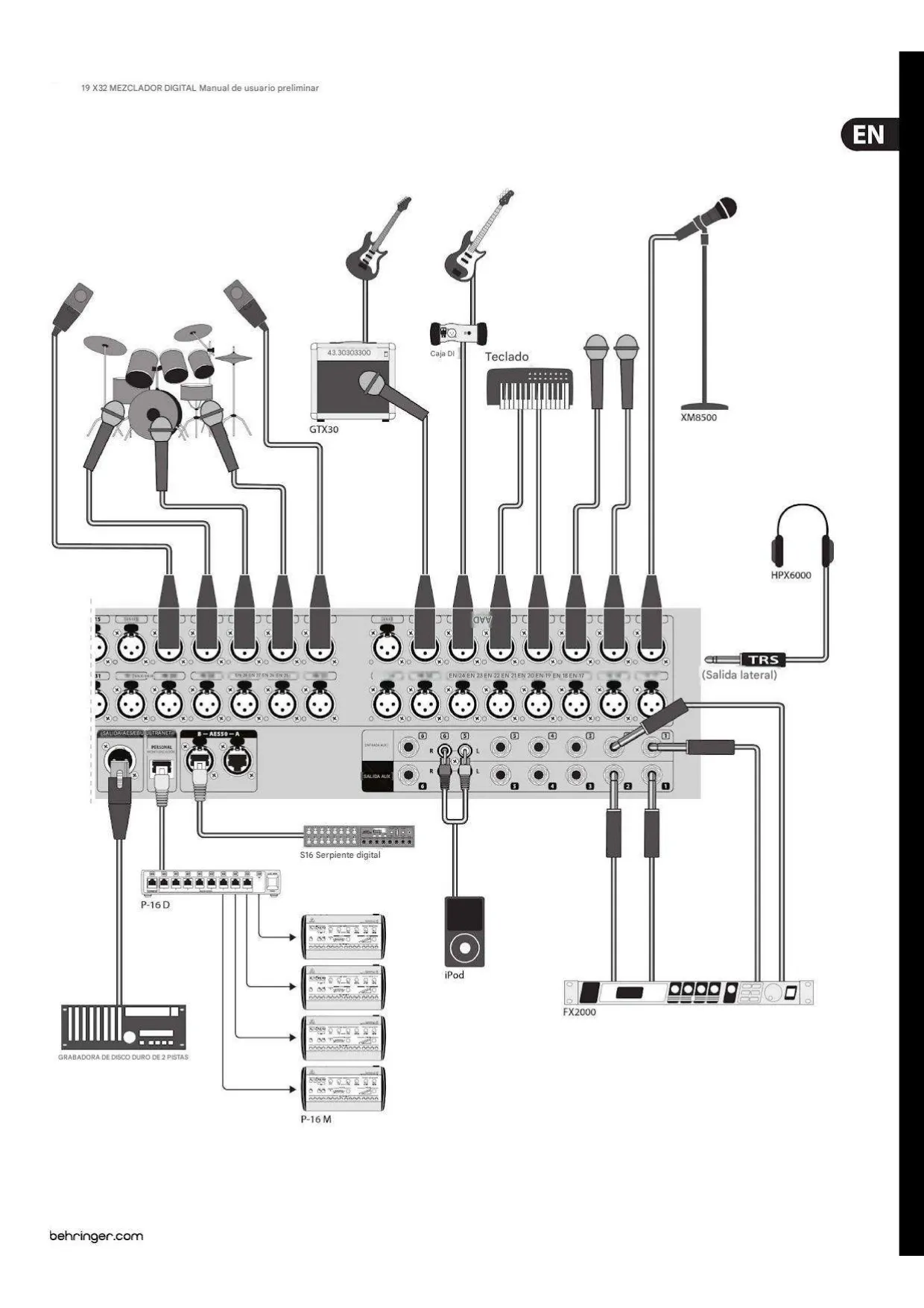

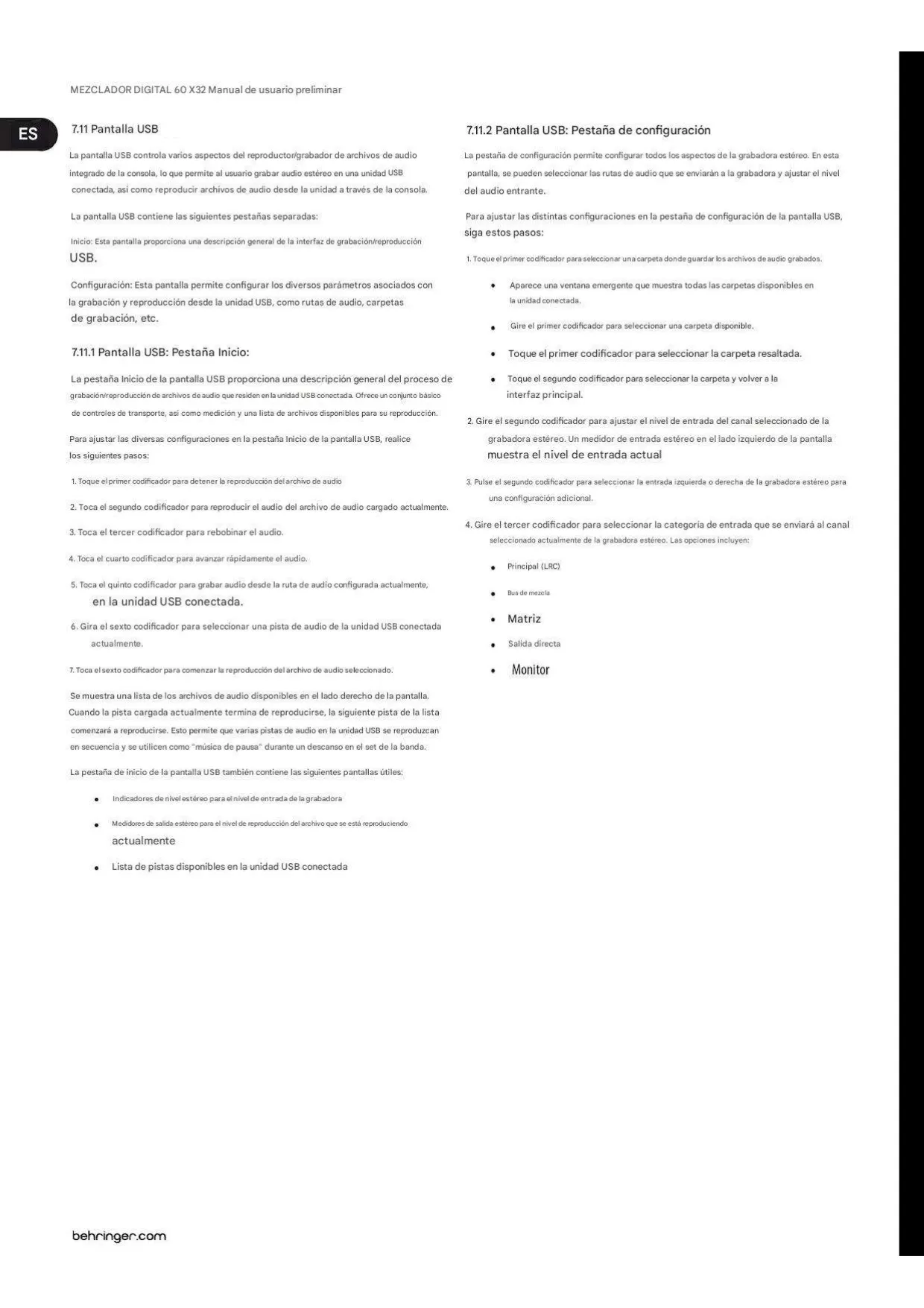

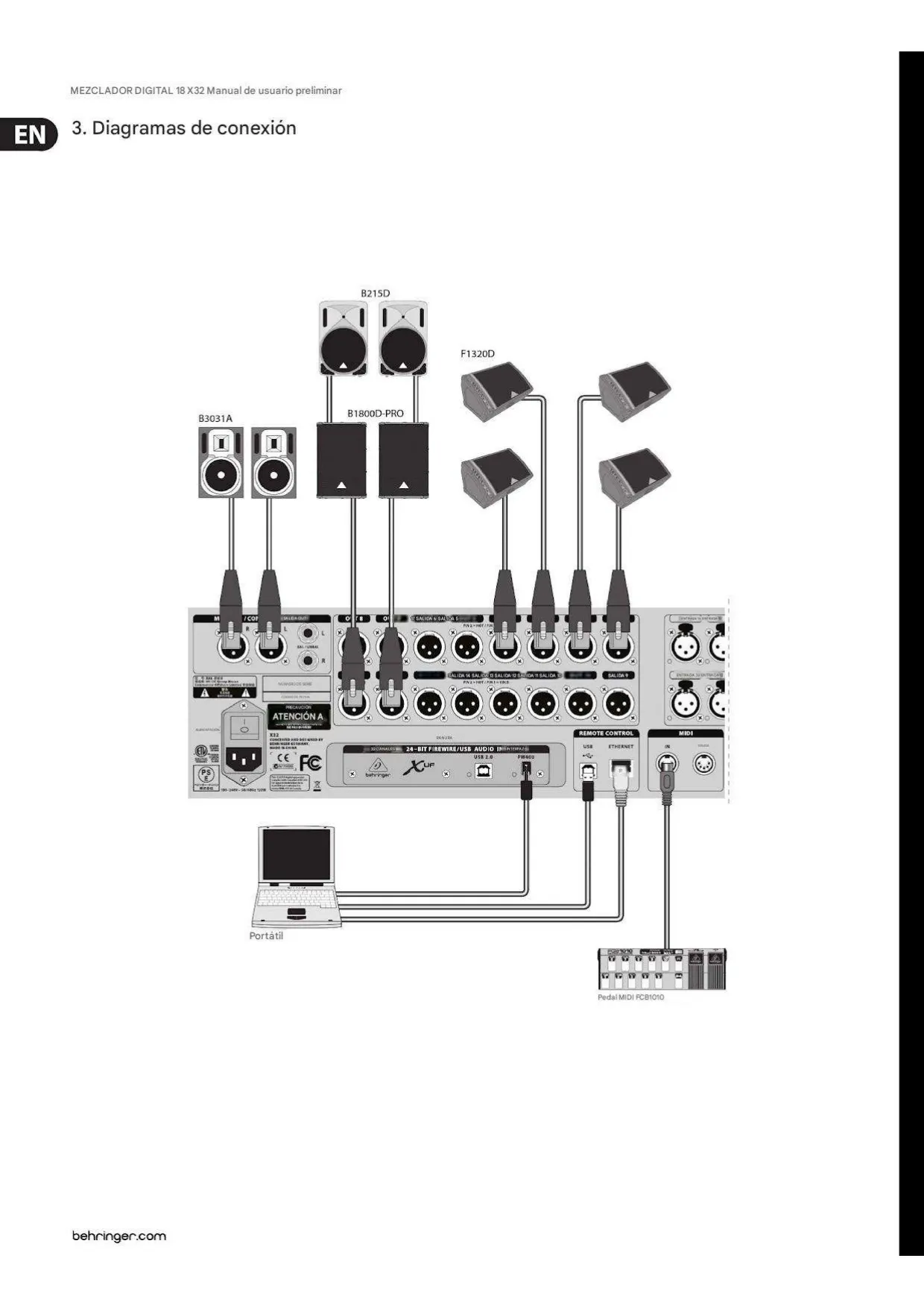

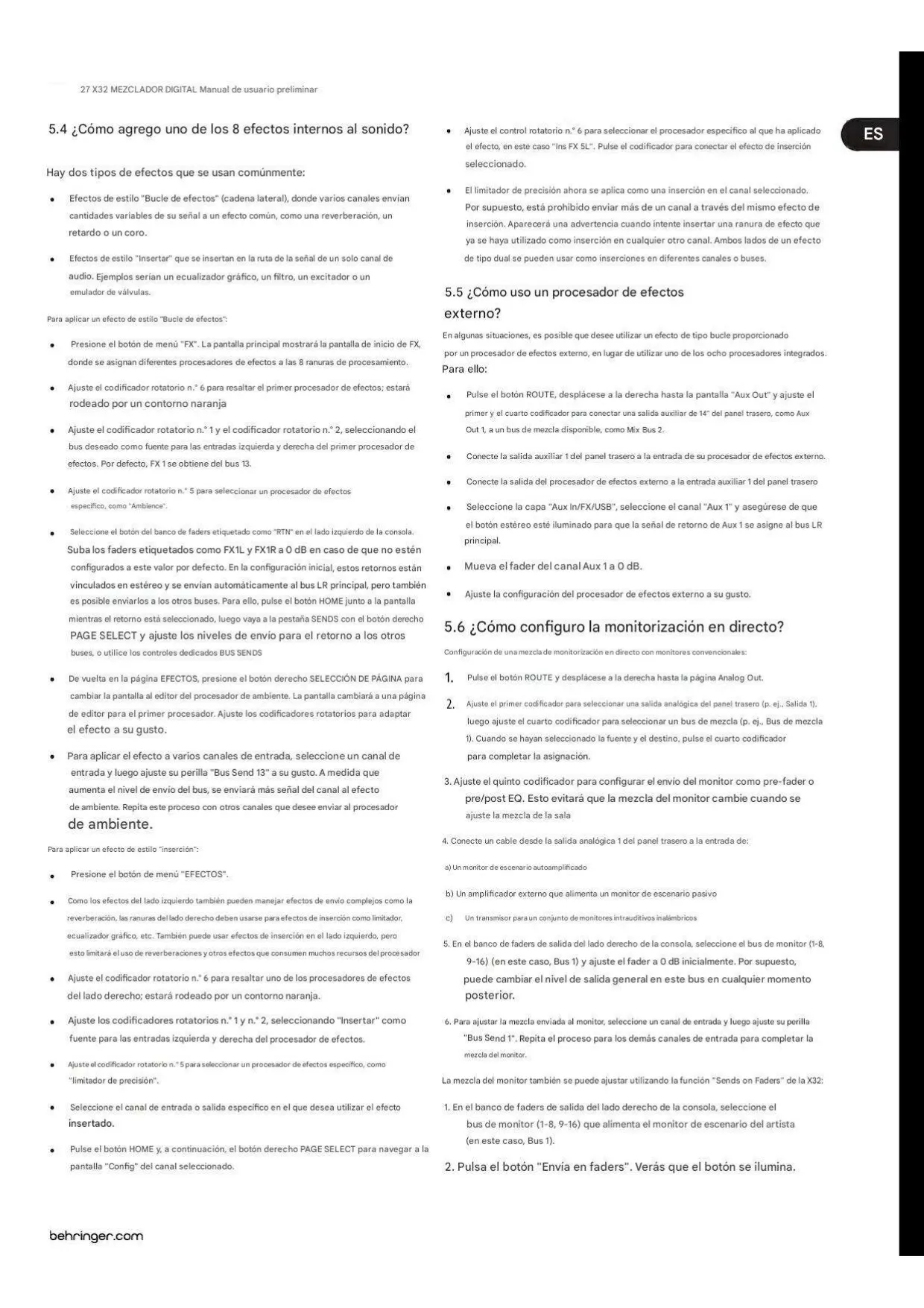

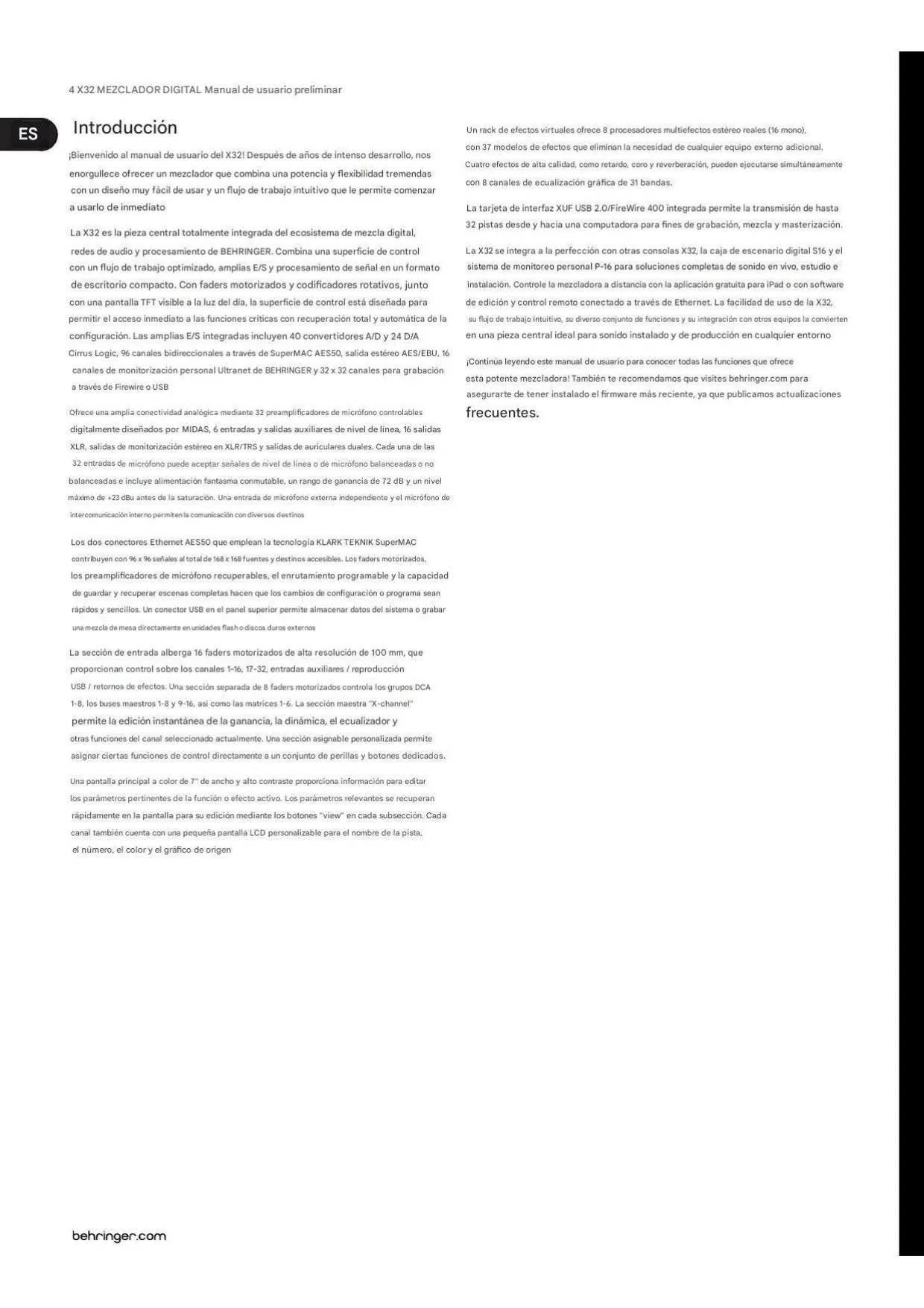

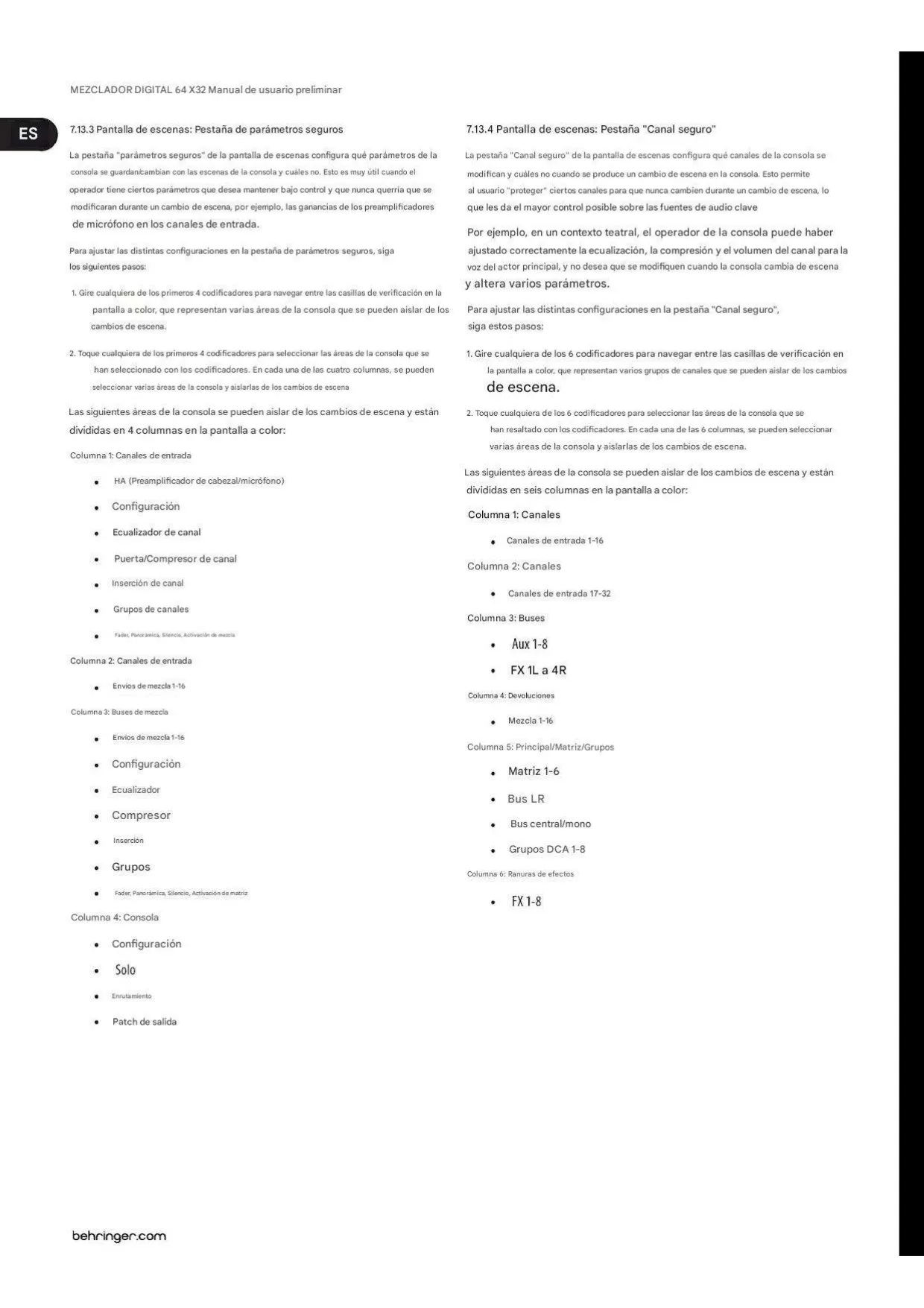

Imágenes del Producto

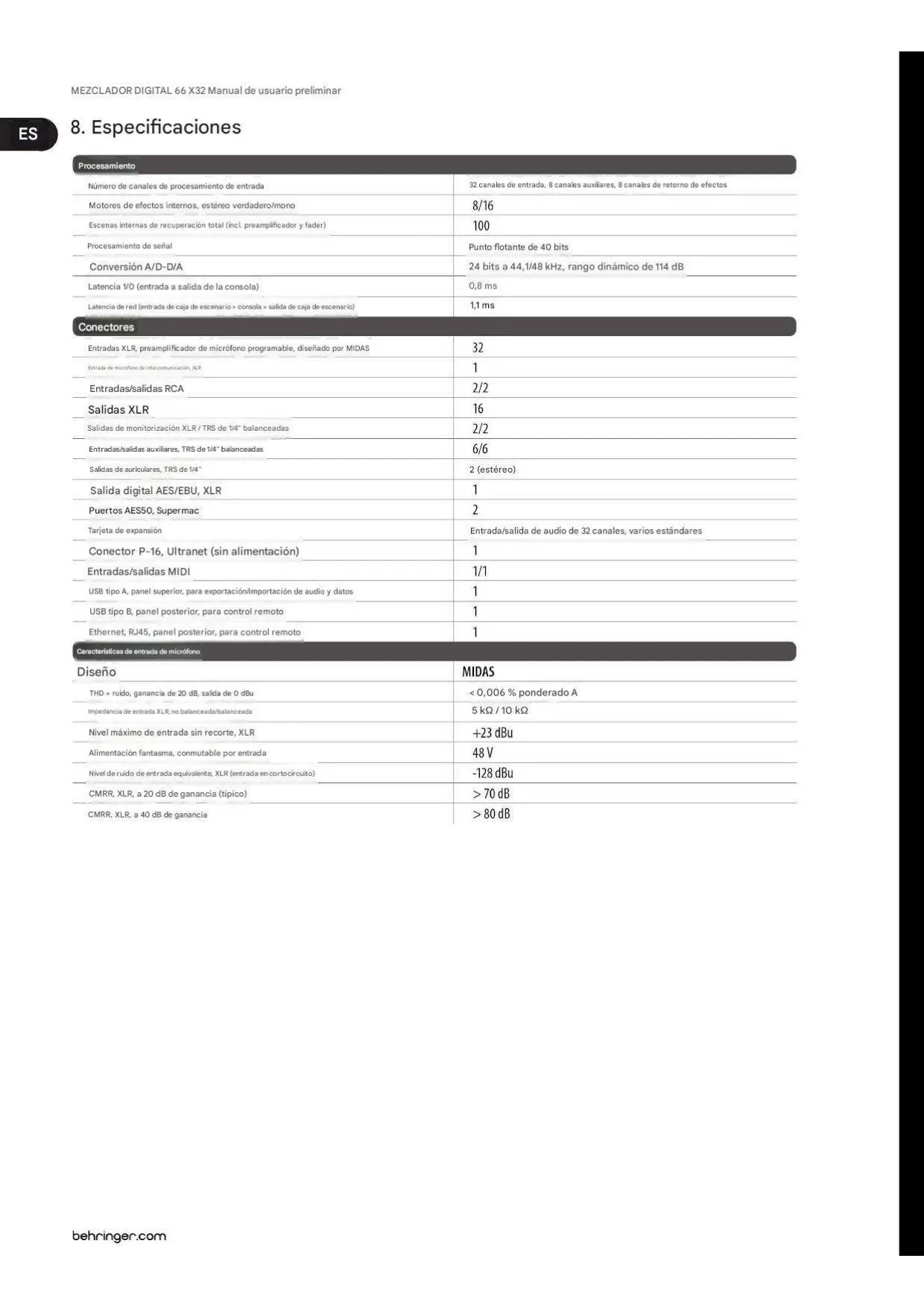

Especificaciones del Behringer x32
| Característica | Especificación |
|---|---|
| Número de canales de procesamiento de entrada | 32 canales de entrada, 8 canales auxiliares, 8 canales de retorno de efectos |
| Motores de efectos internos (estéreo verdadero/mono) | 8 / 16 |
| Escenas internas de recuperación total (incl. preamplificador y fader) | 100 |
| Procesamiento de señal | Punto flotante de 40 bits |
| Conversión A/D-D/A | 24 bits a 44.1/48 kHz, rango dinámico de 114 dB |
| Latencia I/O (entrada a salida de la consola) | 0.8 ms |
| Latencia de red (entrada caja de escenario > consola > salida de caja de escenario) | 1.1 ms |
| Conectores | |
| Entradas XLR, preamplificador de micrófono programable (diseñado por MIDAS) | 32 |
| Entrada de micrófono de intercomunicación (Talkback), XLR | 1 |
| Entradas/salidas RCA | 2 / 2 |
| Salidas XLR | 16 |
| Salidas de monitorización XLR / TRS de 1/4" balanceadas | 2 / 2 |
| Entradas/salidas auxiliares, TRS de 1/4" balanceadas | 6 / 6 |
| Salidas de auriculares, TRS de 1/4" | 2 (estéreo) |
| Salida digital AES/EBU, XLR | 1 |
| Puertos AES50, Supermac | 2 |
| Tarjeta de expansión | E/S de audio de 32 canales, varios estándares |
| Conector P-16, Ultranet (sin alimentación) | 1 |
| Entradas/salidas MIDI | 1 / 1 |
| USB tipo A, panel superior (para exportación/importación de audio y datos) | 1 |
| USB tipo B, panel posterior (para control remoto) | 1 |
| Ethernet, RJ45, panel posterior (para control remoto) | 1 |
| Características de entrada de micrófono (diseño MIDAS) | |
| THD + ruido, ganancia 20 dB, salida 0 dBu | < 0.006 % ponderado A |
| Impedancia de entrada XLR (no balanceada/balanceada) | 5 kΩ / 10 kΩ |
| Nivel máximo de entrada sin recorte, XLR | +23 dBu |
| Alimentación fantasma | 48 V (conmutable por entrada) |
| Nivel de ruido de entrada equivalente (EIN), XLR (entrada en cortocircuito) | -128 dBu |
| CMRR, XLR, a 20 dB de ganancia (típico) | > 70 dB |
| CMRR, XLR, a 40 dB de ganancia | > 80 dB |

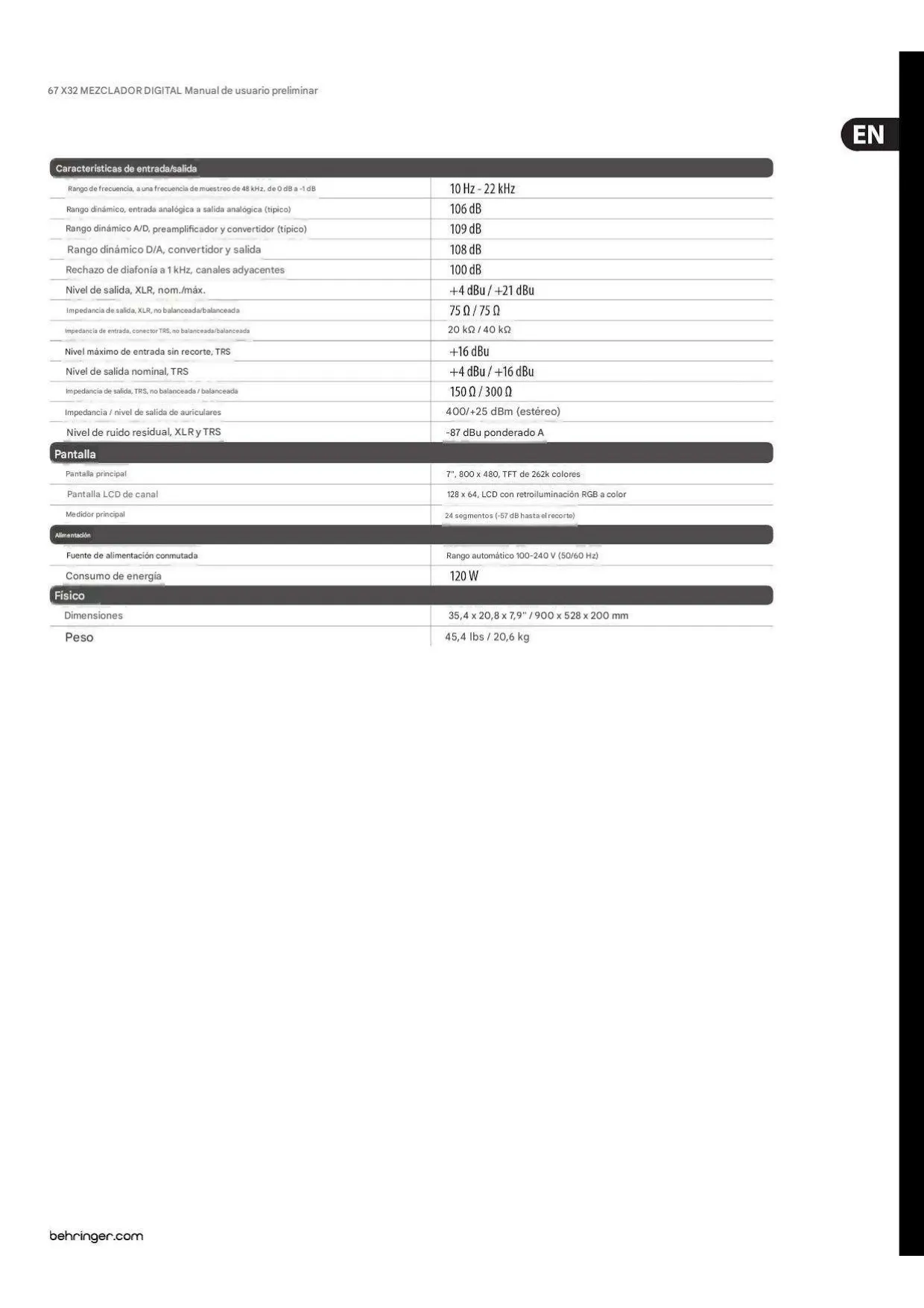

| Características de entrada/salida general | |
| Rango de frecuencia (a 48 kHz, 0 dB a -1 dB) | 10 Hz - 22 kHz |
| Rango dinámico (entrada analógica a salida analógica, típico) | 106 dB |
| Rango dinámico A/D (preamplificador y convertidor, típico) | 109 dB |
| Rango dinámico D/A (convertidor y salida) | 108 dB |
| Rechazo de diafonía a 1 kHz (canales adyacentes) | 100 dB |
| Nivel de salida XLR (nominal/máx.) | +4 dBu / +21 dBu |
| Impedancia de salida XLR (no balanceada/balanceada) | 75 Ω / 75 Ω |
| Impedancia de entrada TRS (no balanceada/balanceada) | 20 kΩ / 40 kΩ |
| Nivel máximo de entrada sin recorte, TRS | +16 dBu |
| Nivel de salida nominal, TRS | +4 dBu / +16 dBu |
| Impedancia de salida TRS (no balanceada/balanceada) | 150 Ω / 300 Ω |
| Impedancia / nivel de salida de auriculares | 400 Ω / +25 dBm (estéreo) |
| Nivel de ruido residual, XLR y TRS | -87 dBu ponderado A |
| Pantalla | |
| Pantalla principal | 7", 800 x 480, TFT de 262k colores |
| Pantalla LCD de canal | 128 x 64, LCD con retroiluminación RGB a color |
| Medidor principal | 24 segmentos (-57 dB hasta el recorte) |
| Alimentación | |
| Fuente de alimentación conmutada | Rango automático 100-240 V (50/60 Hz) |
| Consumo de energía | 120 W |
| Físico | |

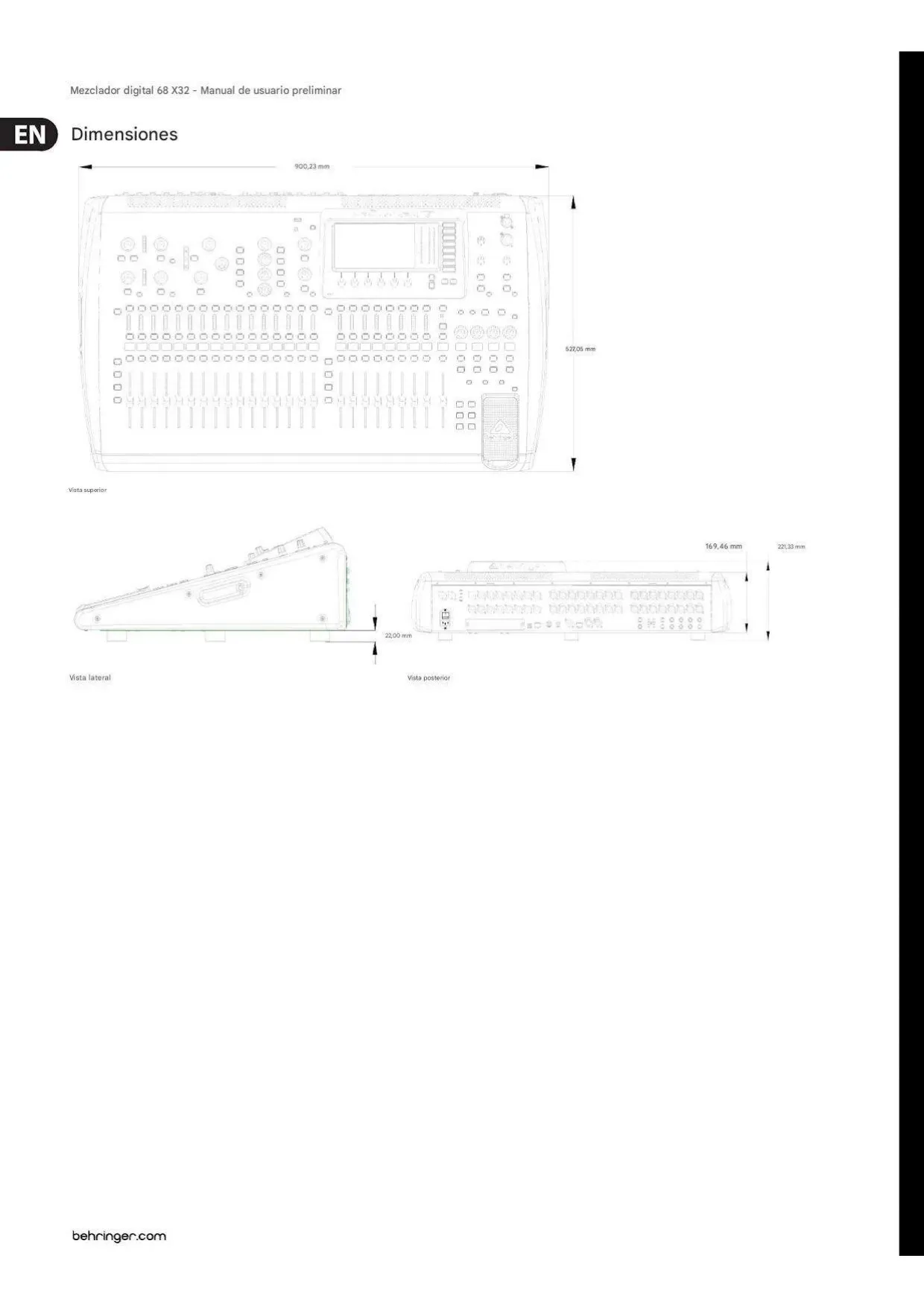

| Dimensiones | 900 x 528 x 200 mm (35.4 x 20.8 x 7.9") |
| Peso | 20.6 kg (45.4 lbs) |
Detalles del Behringer x32

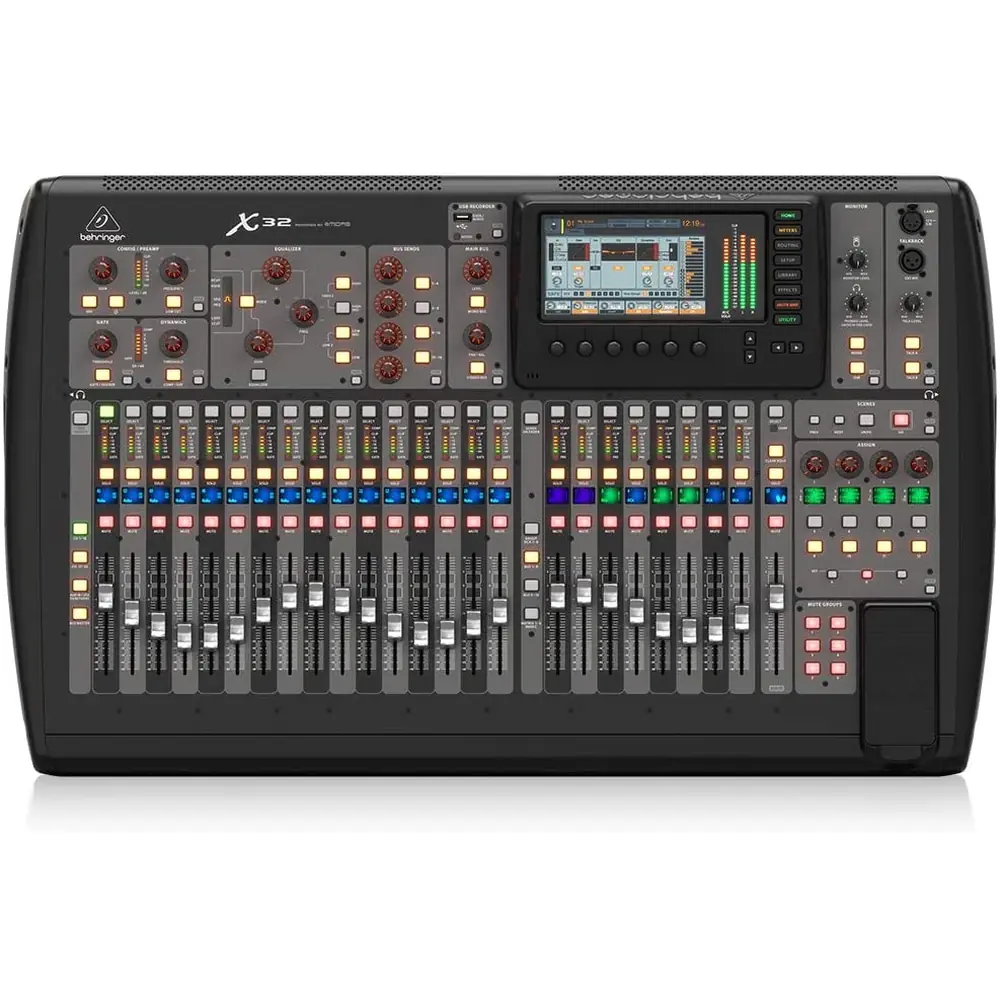

La Behringer X32 es una mesa de mezclas digital diseñada como la pieza central integrada para sonido en vivo y estudio. Su superficie de control, con faders motorizados y codificadores rotativos, junto a una pantalla TFT visible a la luz del día, facilita un acceso inmediato y un flujo de trabajo optimizado. Permite la recuperación automática y completa de todas las configuraciones, crucial para entornos dinámicos. Es el núcleo de un ecosistema que integra otras consolas X32, cajas de escenario S16 y sistemas de monitoreo personal P-16, ofreciendo soluciones de audio versátiles.
La conectividad es un punto fuerte, con dos puertos Ethernet AES50 utilizando tecnología SuperMAC de KLARK TEKNIK, que gestionan un total de 96x96 señales. Esto permite un enrutamiento flexible de hasta 168x168 fuentes y destinos, ideal para configuraciones complejas de FOH y monitoreo utilizando un solo cable Cat-5, eliminando la necesidad de costosos divisores de micrófono físicos.

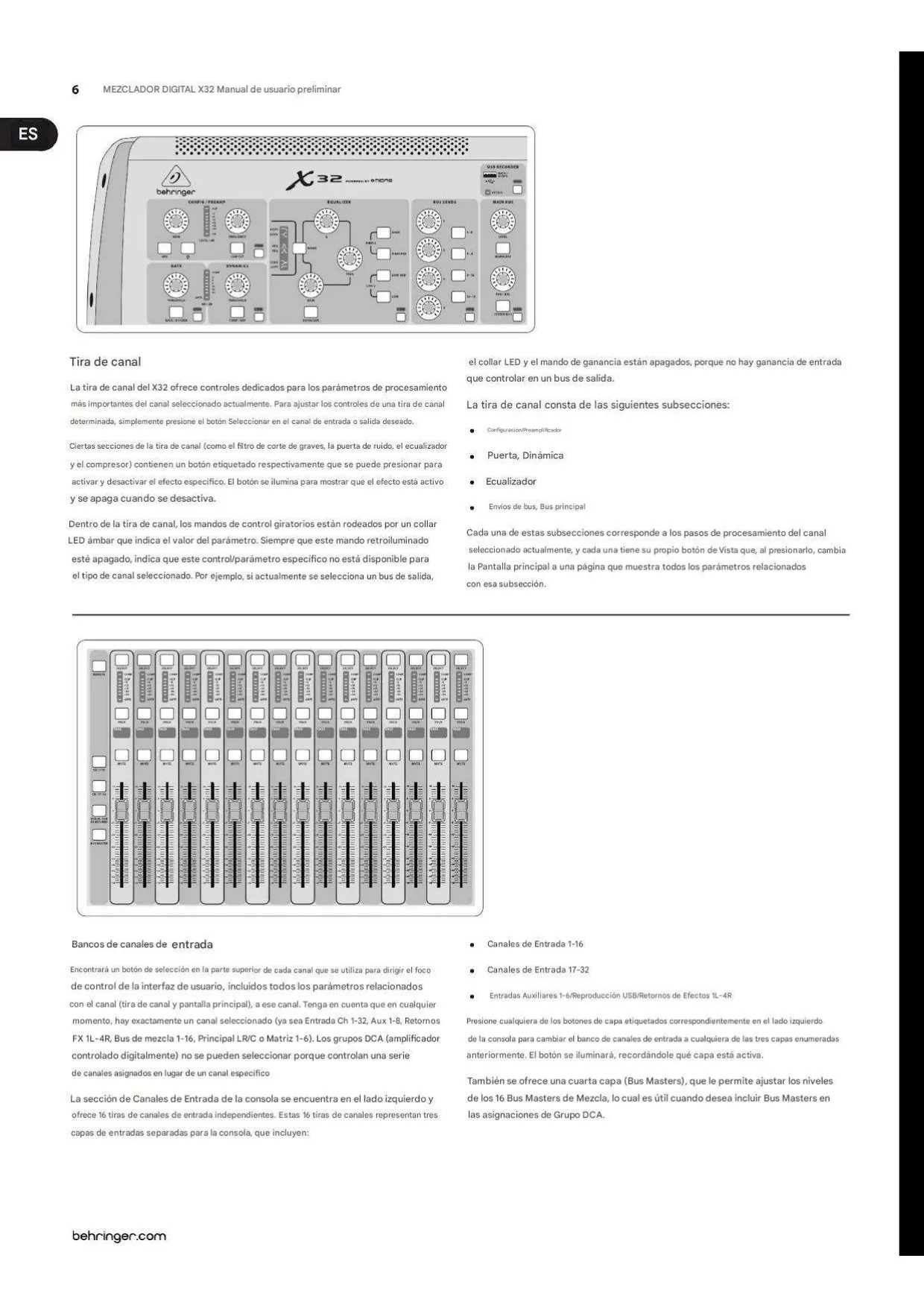

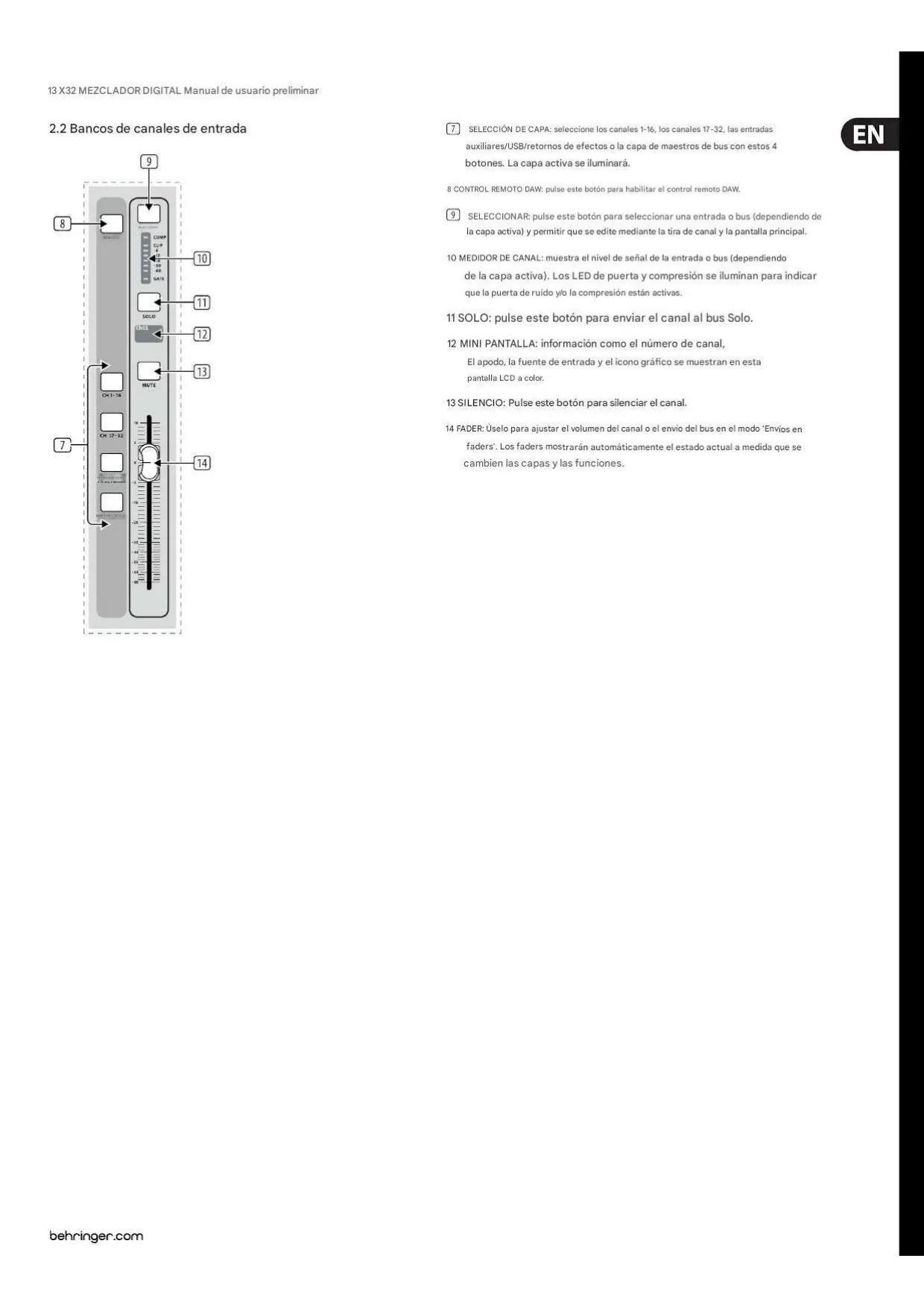

La interfaz de usuario se simplifica con los botones "View", que dirigen instantáneamente la pantalla principal a color a la información relevante de cada sección, minimizando la navegación por menús. Cada canal posee una pequeña pantalla LCD personalizable que muestra nombre, número, color e icono de la pista, facilitando la identificación visual rápida y eficiente del contenido del canal.
Para un control personalizado, la consola ofrece una sección "Assign" con tres bancos (A, B y C). Cada banco cuenta con 4 controles giratorios y 8 botones asignables, lo que suma 36 funciones configurables por el usuario. Esta flexibilidad permite un acceso instantáneo a parámetros específicos, como el envío de un efecto para una voz, mejorando la agilidad durante una actuación en vivo.
La función "Sends on Faders" agiliza la creación de mezclas de monitores. Permite ajustar los niveles de envío a cualquiera de los 16 Mix Buses de forma intuitiva. Al activarla, los faders de entrada se transforman en "perillas de envío auxiliar virtuales" para el bus de mezcla seleccionado, facilitando una mezcla de monitores personalizada con rapidez.

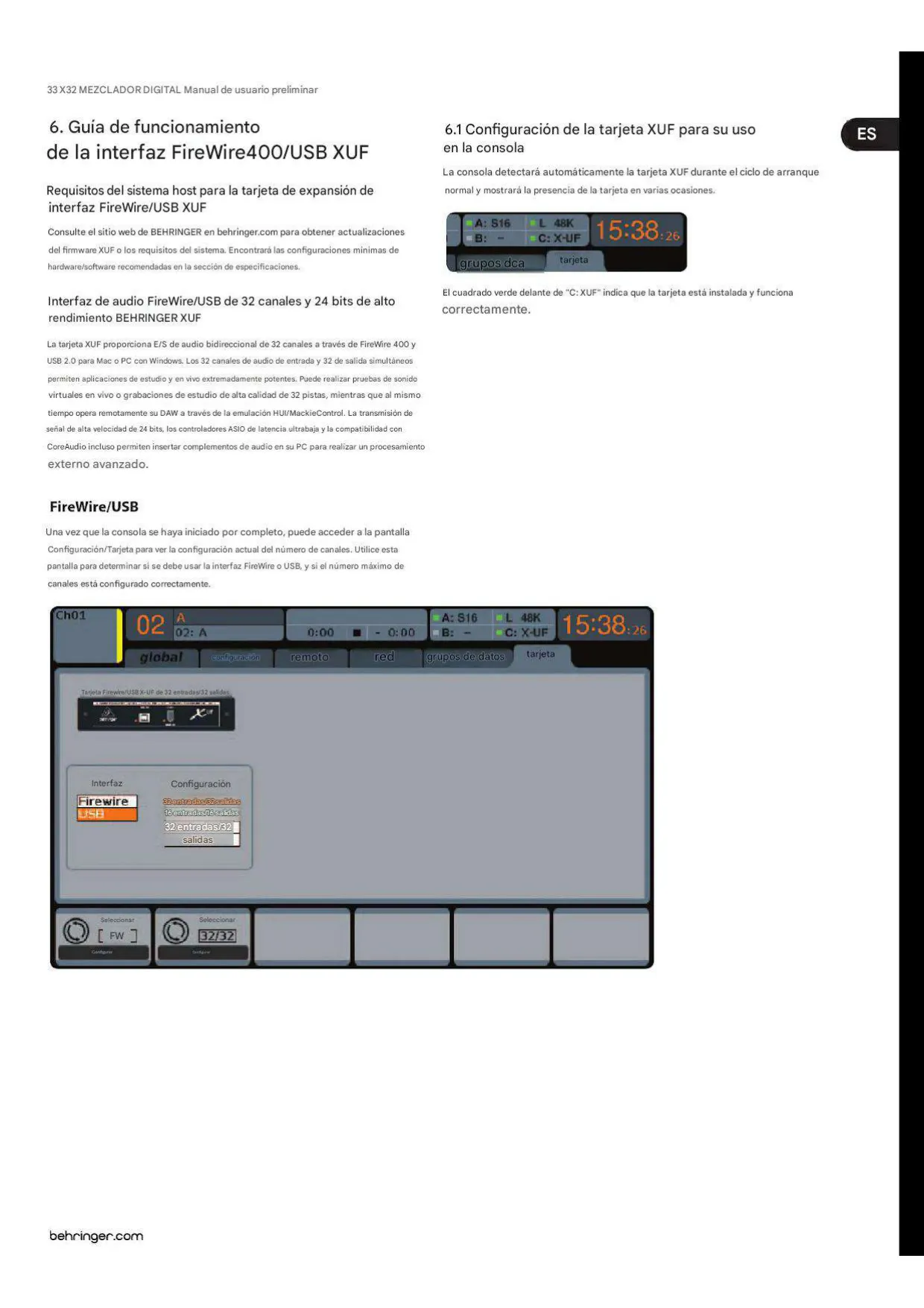

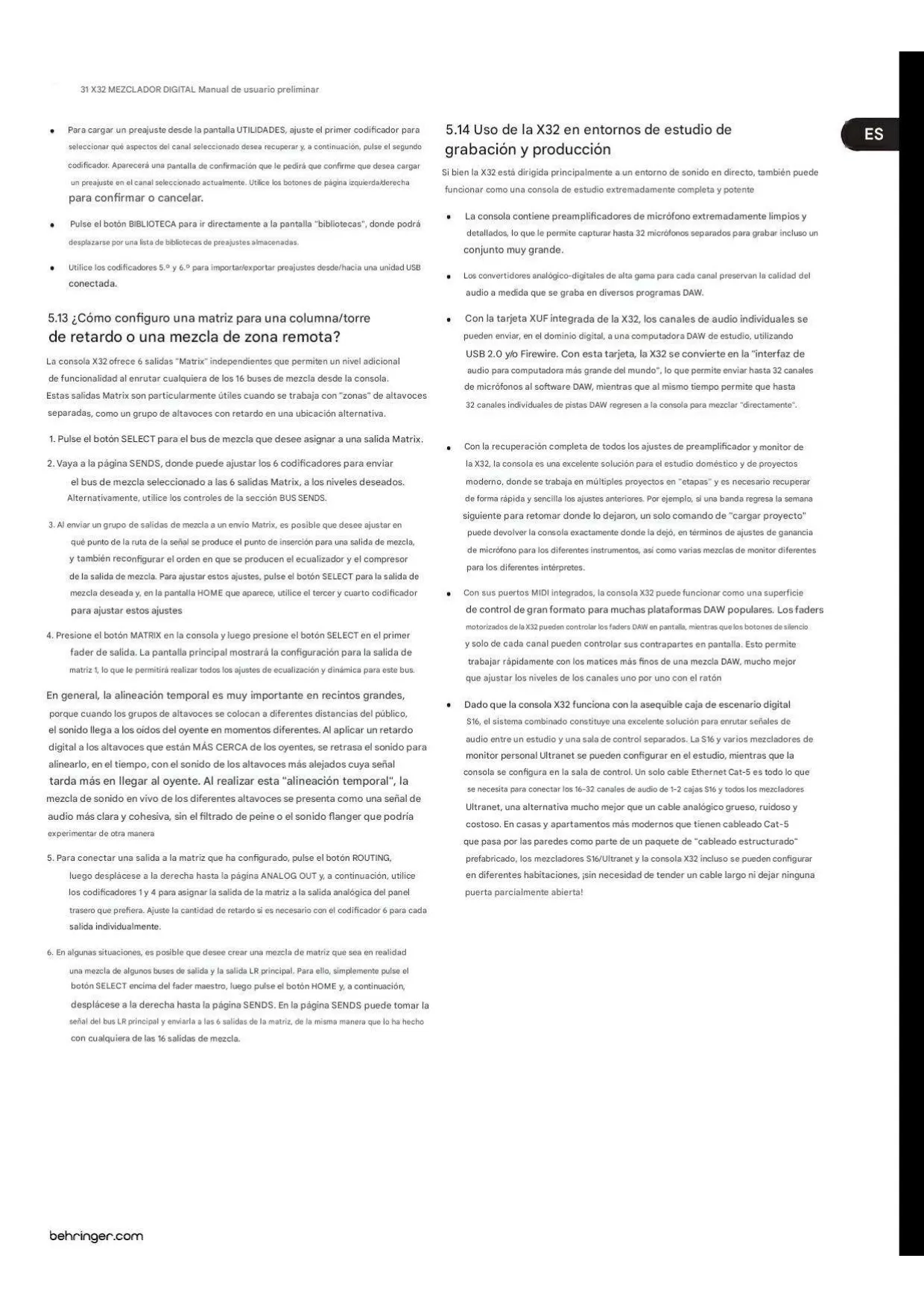

La X32 también destaca en entornos de estudio. Sus preamplificadores MIDAS capturan audio con gran detalle. La tarjeta XUF integrada proporciona 32x32 canales de audio bidireccional vía USB 2.0 o FireWire, funcionando como una interfaz de audio de alta capacidad para DAWs. Además, sus puertos MIDI permiten operar la consola como una superficie de control para software DAW compatible con HUI/MackieControl, optimizando el flujo de trabajo en producción musical.

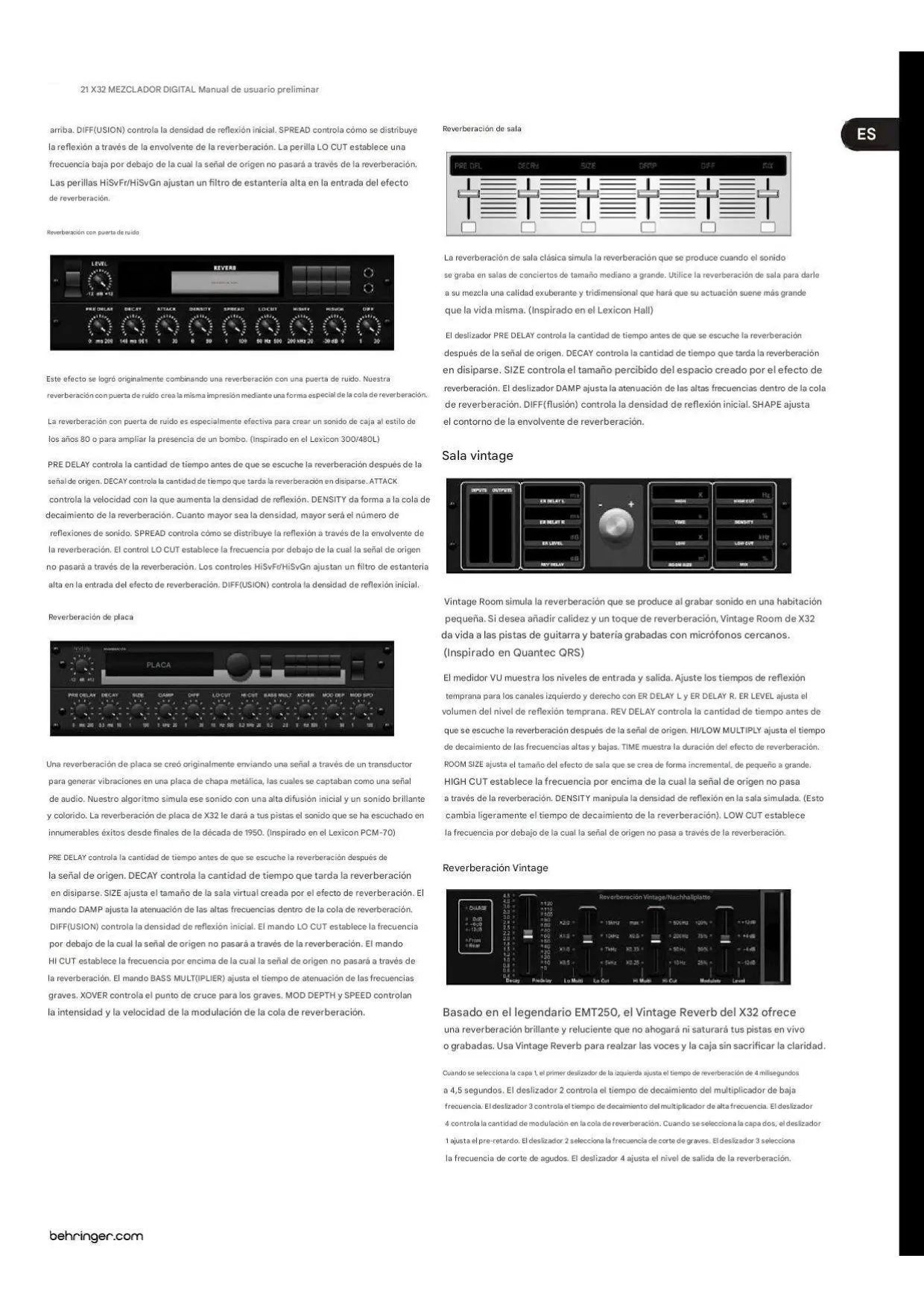

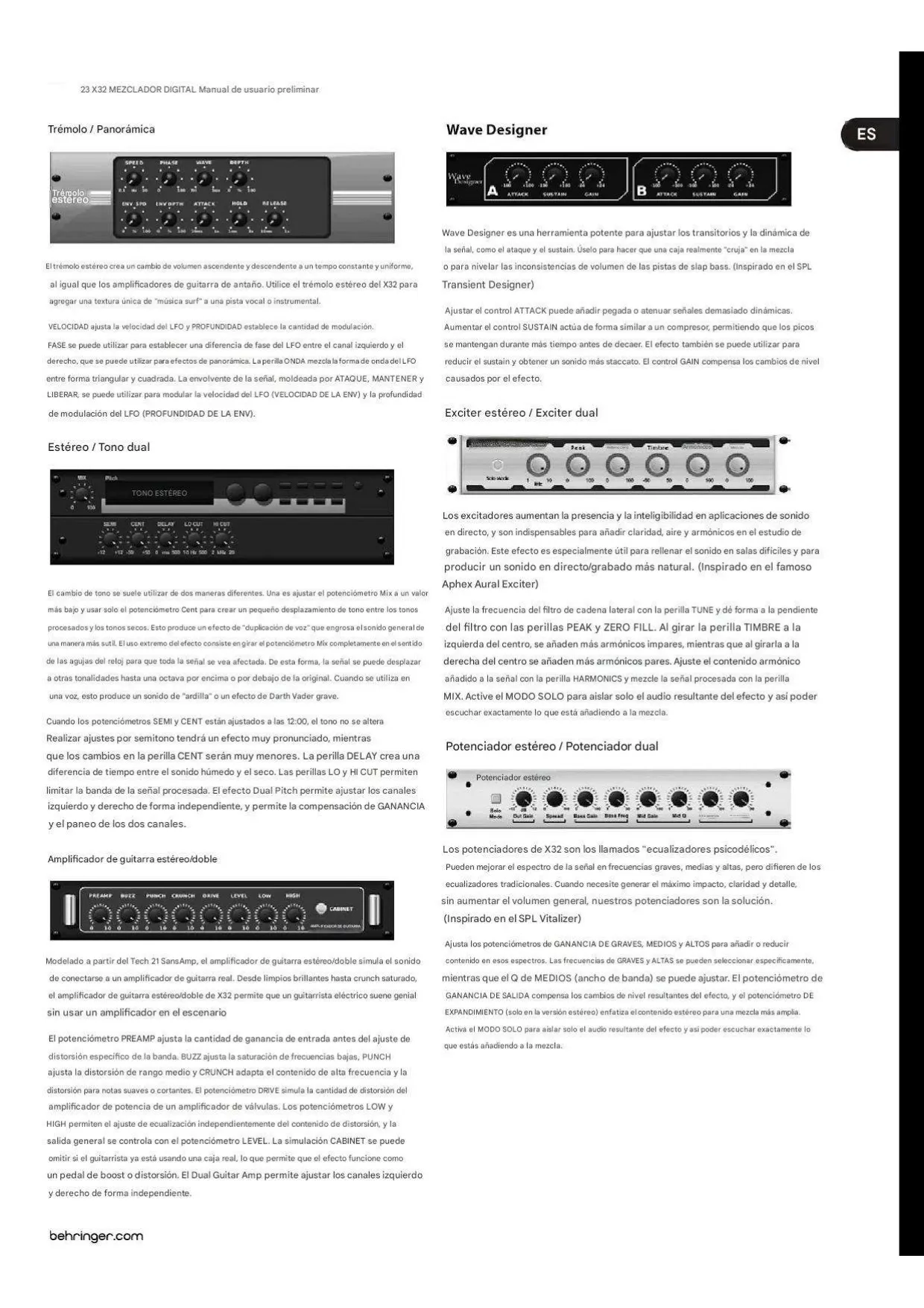

La consola integra un completo rack de ocho procesadores multiefectos estéreo (16 mono) con 37 modelos, eliminando la necesidad de equipos externos. Puede ejecutar simultáneamente cuatro efectos de alta calidad, como reverberaciones, retardos y coros, además de ofrecer 8 canales de ecualización gráfica de 31 bandas. Esto garantiza un arsenal de procesamiento de señal directamente accesible y optimizado.
La capacidad de grabación directa de 2 pistas a una unidad USB (FAT, 16-bit WAV) permite capturar rápidamente una mezcla estéreo o señales seleccionadas. También puede reproducir archivos de audio secuencialmente para música de fondo. La gestión de escenas permite guardar y recuperar hasta 100 configuraciones completas de la consola, incluyendo ganancias de preamplificadores, invaluable para cambios de programa rápidos. Las funciones de “parámetros seguros” y “canales seguros” protegen elementos críticos de la mezcla de modificaciones durante la recuperación de escenas, ofreciendo un control exhaustivo.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Behringer x32 y las respondemos a continuación.
