Baofeng UV 5R
Instrucciones del Baofeng UV 5R
Aquí le ofrecemos el manual del Baofeng UV 5R completamente gratis y en español. Este manual lo hemos catalogado en la sección de Radios Portátiles en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca del Baofeng UV 5R, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

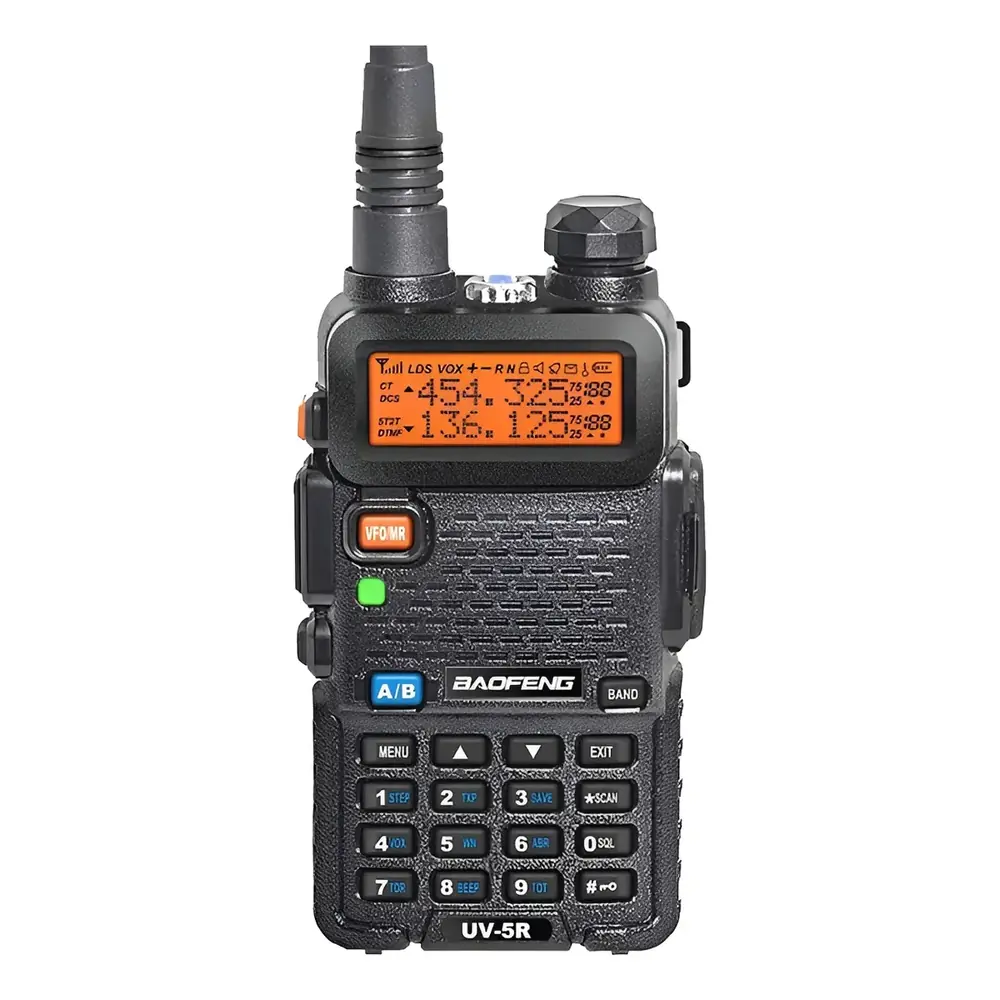

Imágenes del Producto

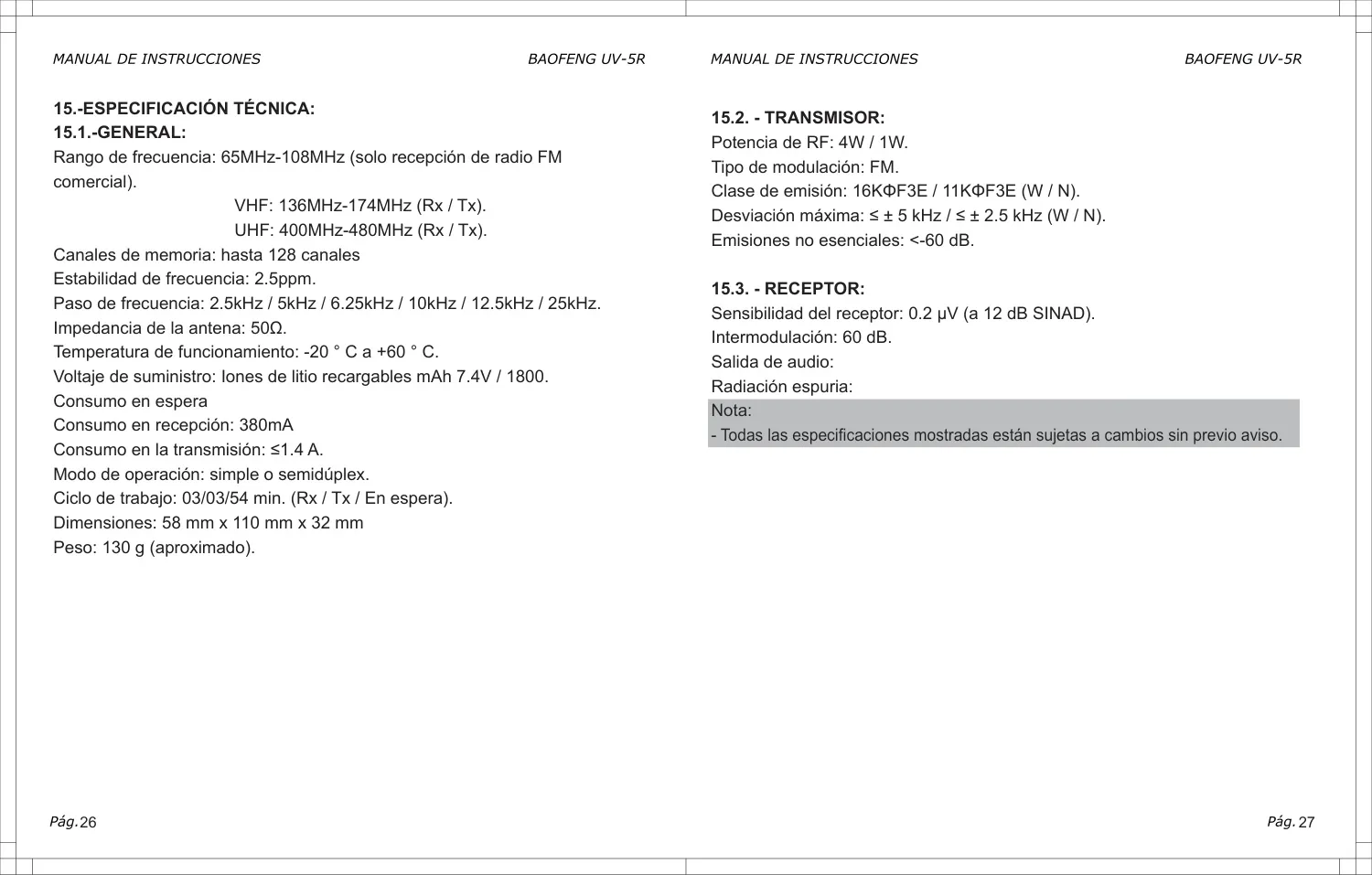

Especificaciones del Baofeng UV 5R
| Característica | Especificación |
|---|---|
| Rango de Frecuencia (Rx/Tx) | VHF: 136MHz-174MHz, UHF: 400MHz-480MHz |
| Rango de Frecuencia (solo Rx FM comercial) | 65MHz-108MHz |
| Canales de Memoria | Hasta 128 canales |
| Estabilidad de Frecuencia | 2.5ppm |
| Paso de Frecuencia | 2.5kHz / 5kHz / 6.25kHz / 10kHz / 12.5kHz / 25kHz |
| Impedancia de la Antena | 50Ω |
| Temperatura de Operación | -20°C a +60°C |
| Voltaje de Suministro | Iones de litio recargables 7.4V / 1800mAh |
| Consumo en Espera | Menos de 75mA |
| Consumo en Recepción | 380mA |
| Consumo en Transmisión | ≤1.4 A |
| Modo de Operación | Simple o semidúplex |
| Ciclo de Trabajo | 03/03/54 min. (Rx / Tx / En espera) |
| Dimensiones | 58 mm x 110 mm x 32 mm |
| Peso | 130 g (aproximado) |
| Potencia de RF | 4W / 1W (Alta / Baja) |
| Tipo de Modulación | FM |
| Clase de Emisión | 16KΦF3E / 11KΦF3E (Banda Ancha / Banda Estrecha) |
| Desviación Máxima | ≤ ± 5 kHz (Banda Ancha) / ≤ ± 2.5 kHz (Banda Estrecha) |
| Emisiones no Esenciales | <-60 dB |
| Sensibilidad del Receptor | 0.2 μV (a 12 dB SINAD) |
| Intermodulación | 60 dB |
| Salida de Audio | 1000mW |
| Radiación Espuria | 60 dB |
Detalles del Baofeng UV 5R

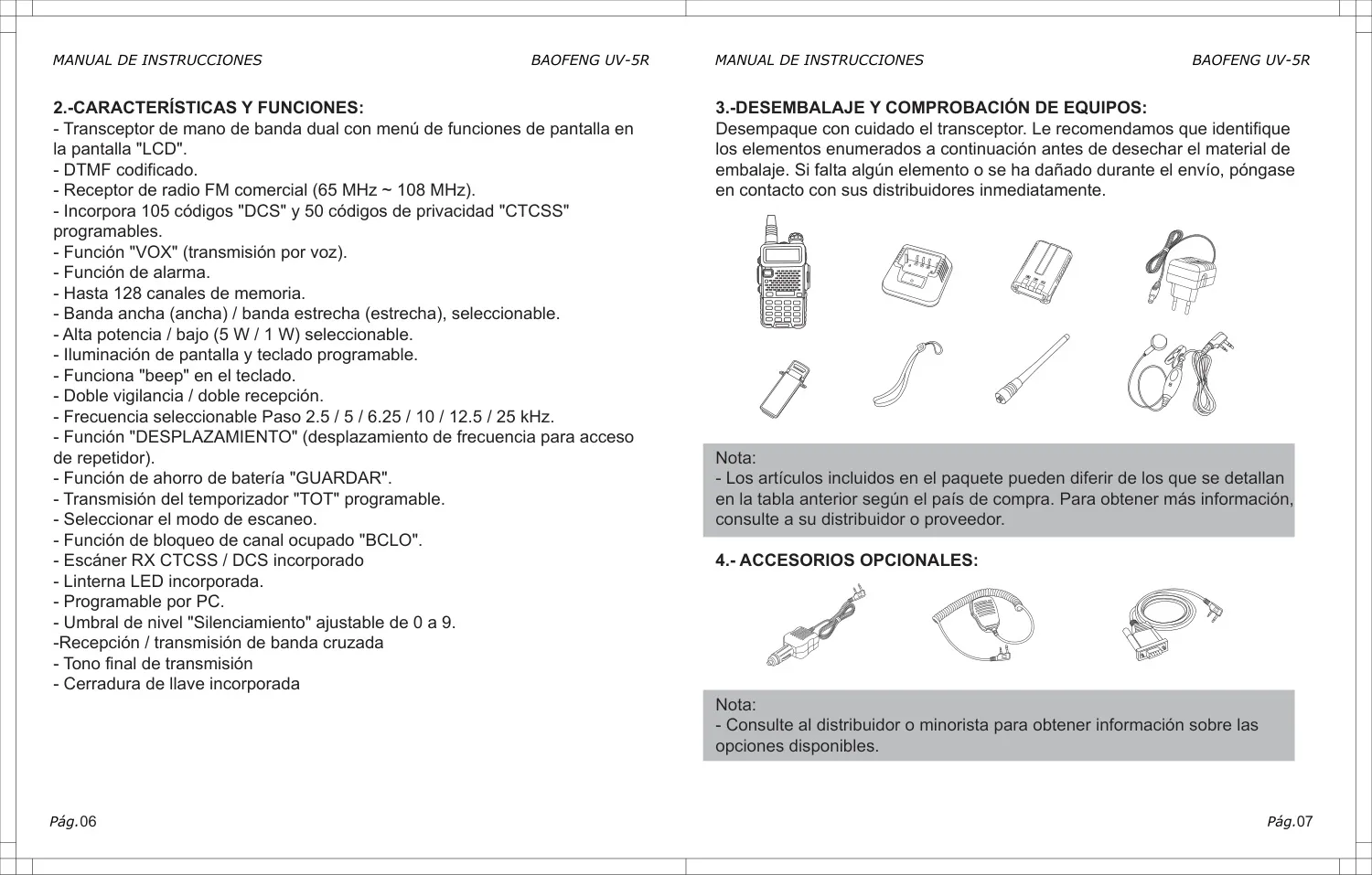

El Baofeng UV 5R es un transceptor portátil de doble banda y doble pantalla que ofrece una amplia gama de funcionalidades para la comunicación amateur. Su diseño intuitivo con un menú de funciones en la pantalla LCD facilita la configuración, permitiendo a los usuarios adaptar el dispositivo a sus necesidades específicas. Una de sus características clave es la inclusión de 105 códigos DCS y 50 códigos de privacidad CTCSS programables, que permiten establecer comunicaciones en grupos cerrados de usuarios, mejorando la discreción y evitando interferencias indeseadas en frecuencias compartidas.
Además de sus capacidades de radio bidireccional, el UV 5R integra un receptor de radio FM comercial que cubre frecuencias de 65 MHz a 108 MHz, permitiendo al usuario disfrutar de emisoras de radio estándar. La función VOX (transmisión operada por voz) es particularmente útil, ya que activa automáticamente la transmisión al detectar la voz del usuario, eliminando la necesidad de presionar el botón PTT. Esto es ideal para operaciones manos libres, y su nivel de ganancia es ajustable para optimizar la sensibilidad.
Para la gestión de la batería y el uso eficiente de energía, el radio incorpora una función de ahorro de batería 'GUARDAR' programable, que ayuda a prolongar la autonomía del dispositivo. También cuenta con un temporizador de transmisión programable (TOT), una característica esencial que corta automáticamente la transmisión después de un tiempo preestablecido, evitando el sobrecalentamiento del equipo y el uso prolongado e innecesario del canal. Esto demuestra un enfoque en la durabilidad del equipo y la eficiencia del espectro.
En términos de seguridad y conveniencia, el UV 5R no escatima. Dispone de una función de alarma que puede activarse rápidamente, así como una linterna LED incorporada, lo que lo convierte en una herramienta versátil en diversas situaciones, especialmente en entornos con poca luz. La iluminación de la pantalla y el teclado es programable, ofreciendo opciones para ajustar el color y el tiempo de activación, lo que mejora la visibilidad y la experiencia del usuario en diferentes condiciones lumínicas.

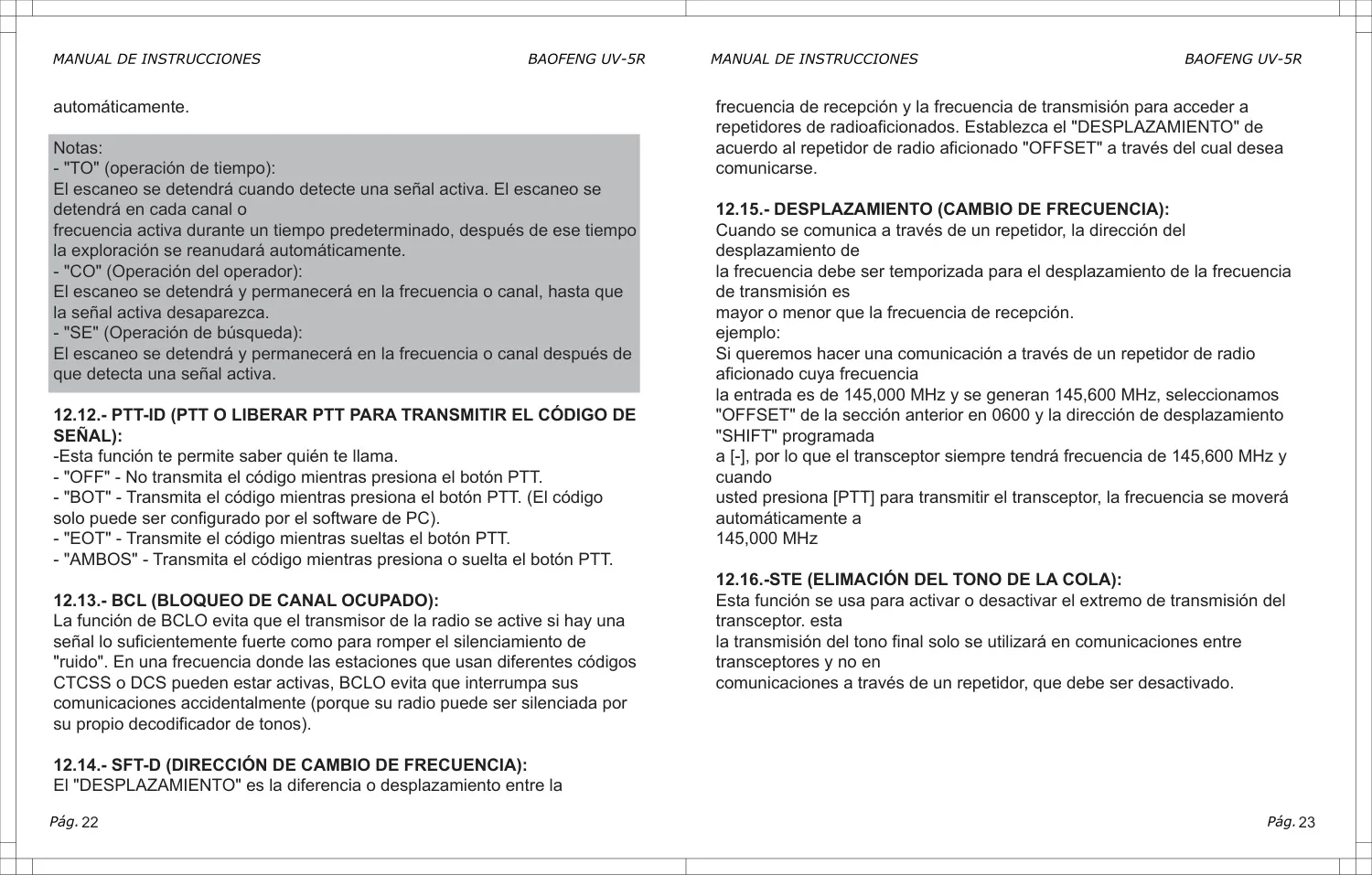

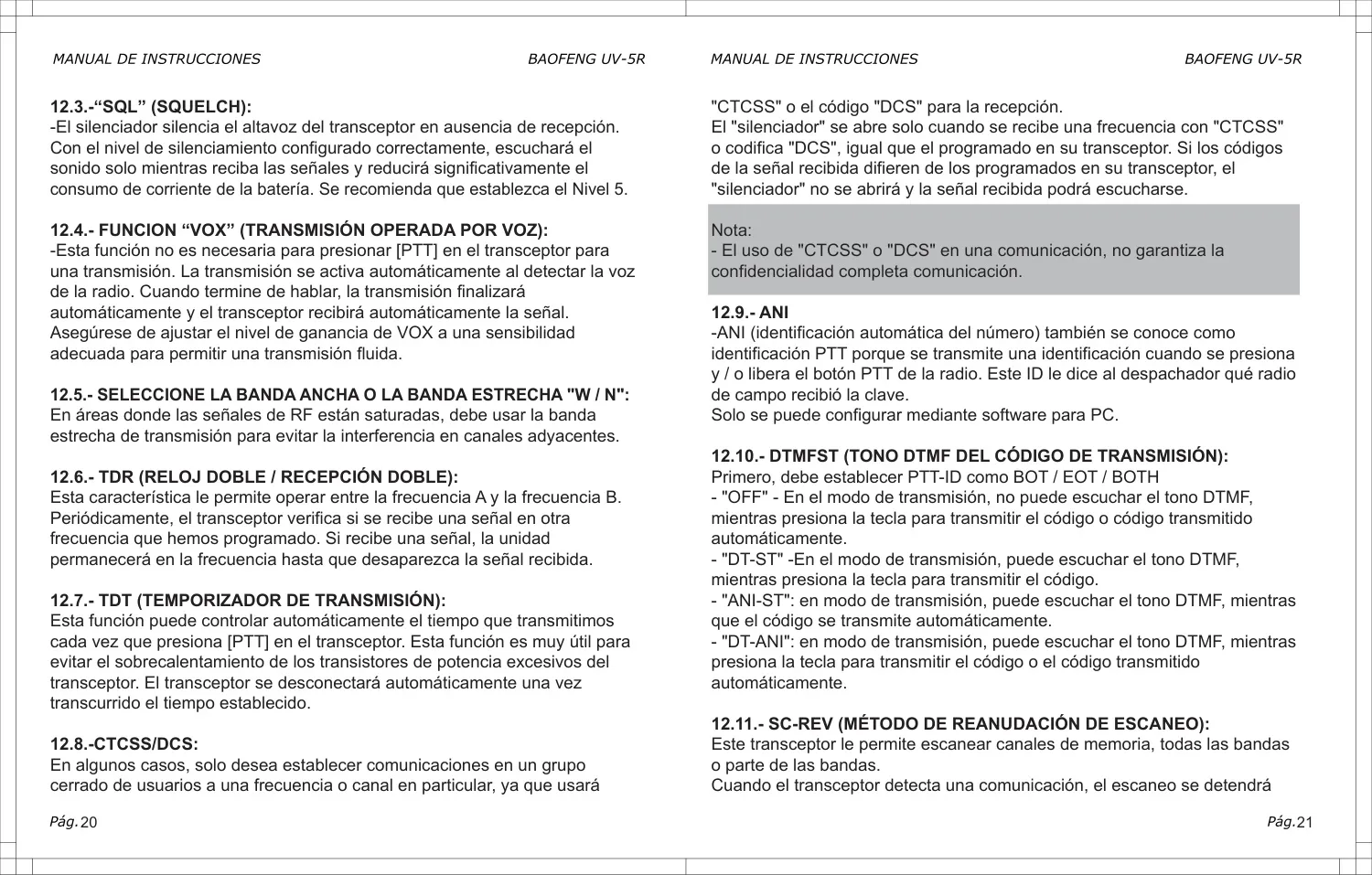

El dispositivo también soporta el doble reloj / doble recepción (TDR), permitiendo al usuario monitorear dos frecuencias simultáneamente, cambiando automáticamente a la frecuencia activa si detecta una señal. Esto es muy práctico para aquellos que necesitan estar al tanto de múltiples canales. La función de bloqueo de canal ocupado (BCLO) es otra medida importante, ya que evita que el transceptor transmita en una frecuencia que ya está en uso, reduciendo la posibilidad de interrupciones y conflictos de comunicación.
Para la personalización, el radio es programable por PC, lo que facilita la gestión y el almacenamiento de hasta 128 canales de memoria. El umbral de nivel de silenciamiento (SQL) es ajustable de 0 a 9, permitiendo al usuario controlar la supresión del ruido de fondo y asegurar una recepción clara. La función de banda ancha (ancha) / banda estrecha (estrecha) seleccionable permite adaptarse a diferentes entornos de radiofrecuencia, minimizando la interferencia en canales adyacentes en áreas saturadas de señales.

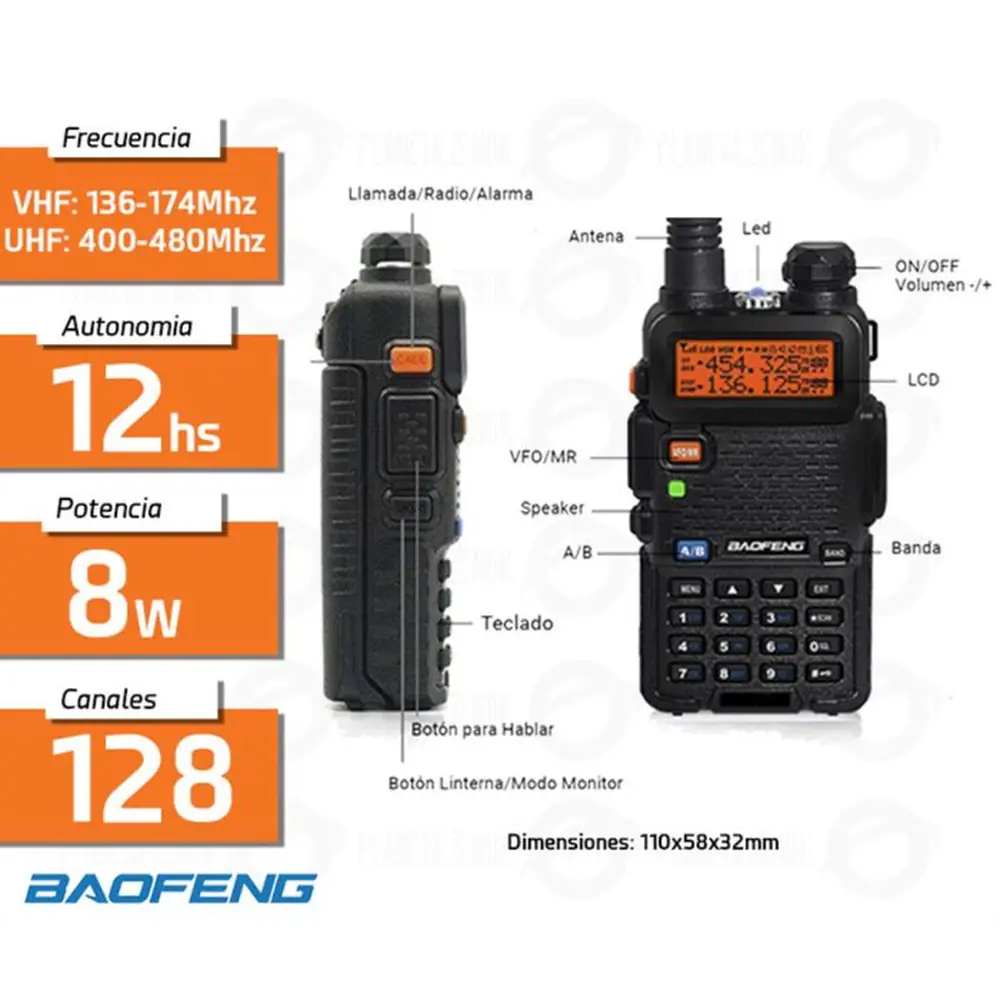

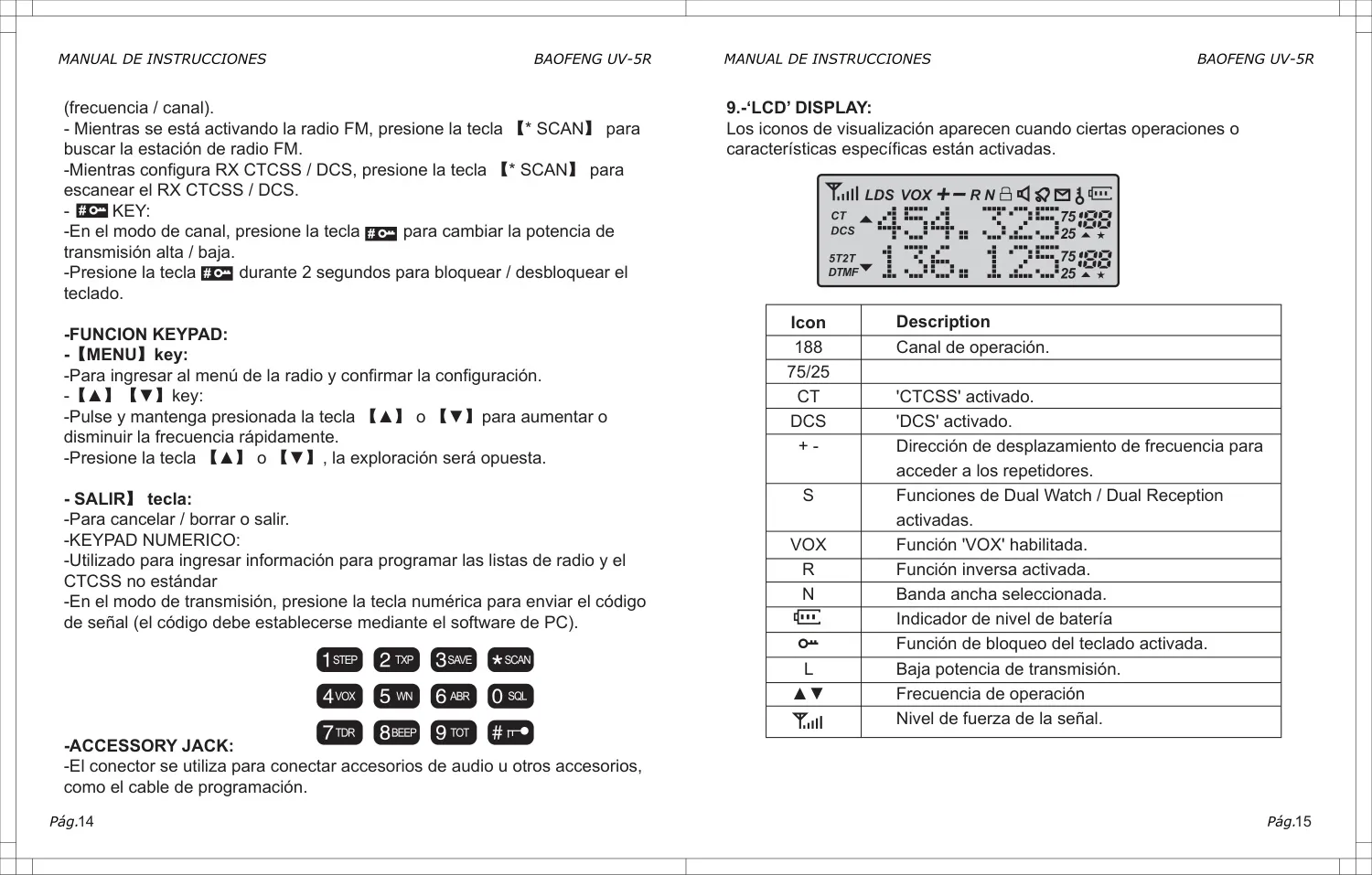

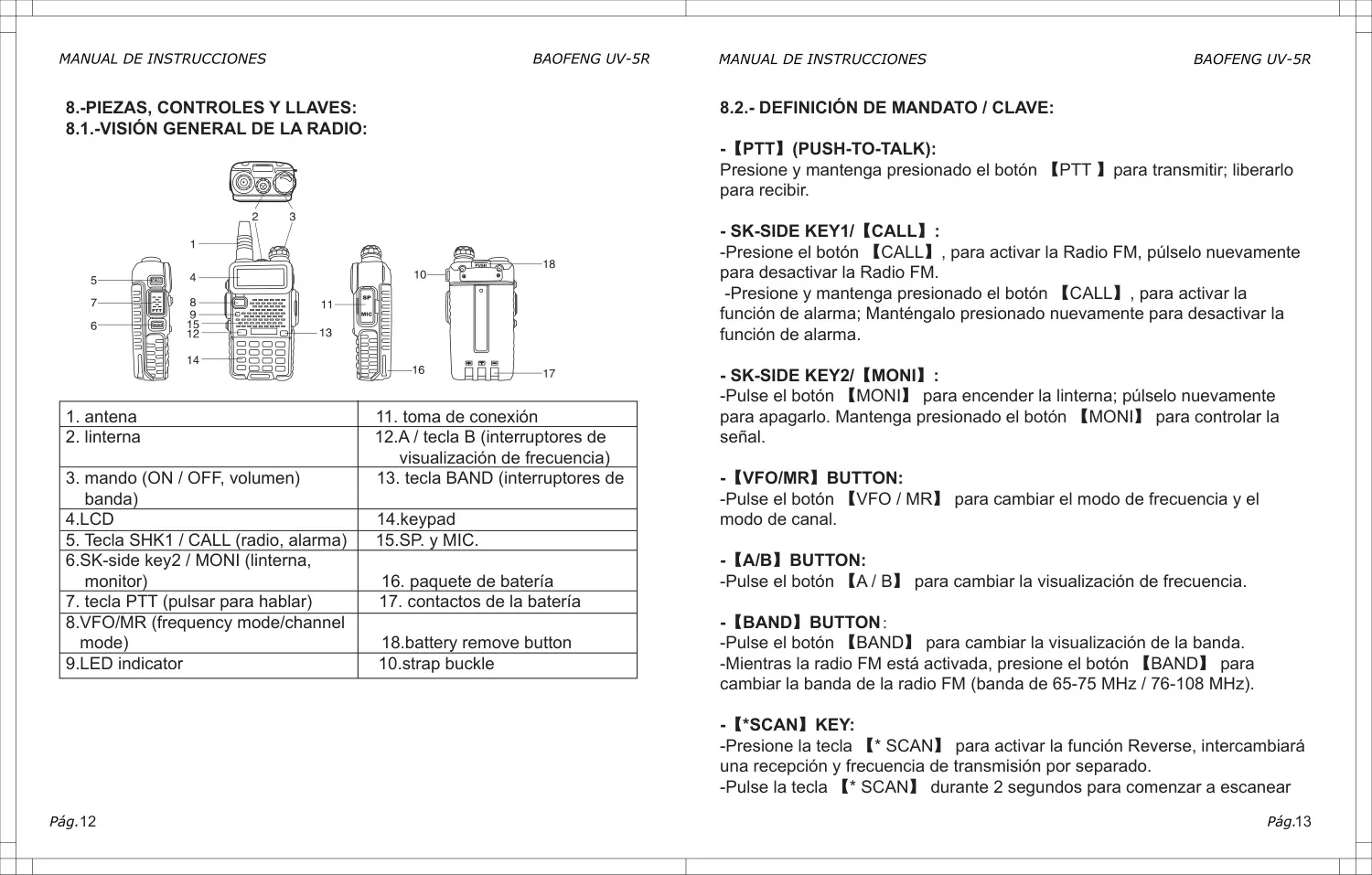

Los controles del Baofeng UV 5R están diseñados para una operación eficiente. El botón PTT (Push-To-Talk) es estándar para la transmisión, mientras que botones dedicados como CALL, MONI, VFO/MR, A/B, BAND, y un teclado numérico facilitan el acceso a funciones específicas y la programación. Por ejemplo, el botón CALL activa la radio FM o la función de alarma, y el botón MONI enciende la linterna o monitorea la señal. El dispositivo también incluye características como la recepción/transmisión de banda cruzada y el tono final de transmisión, lo que añade flexibilidad en su uso.

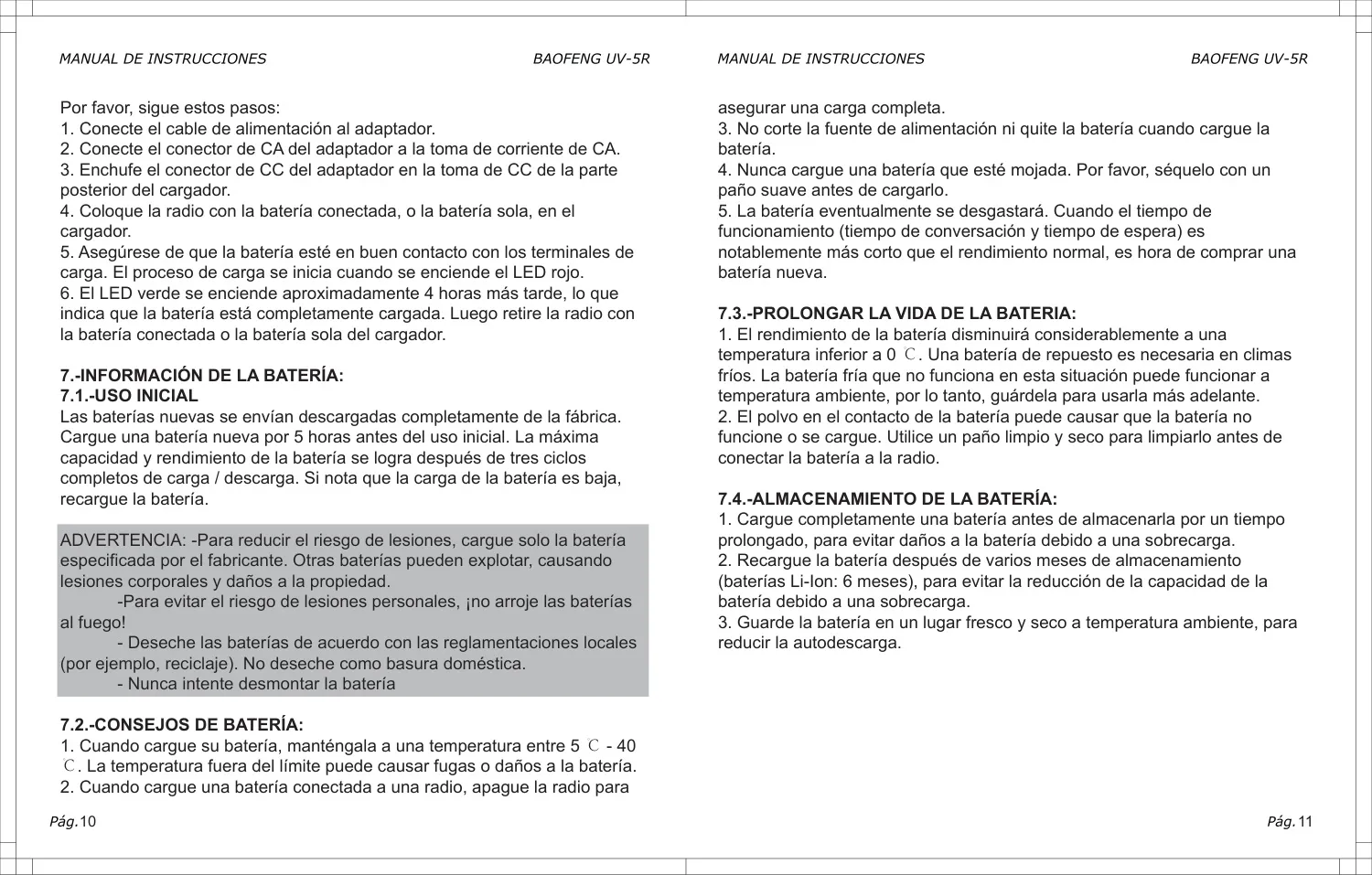

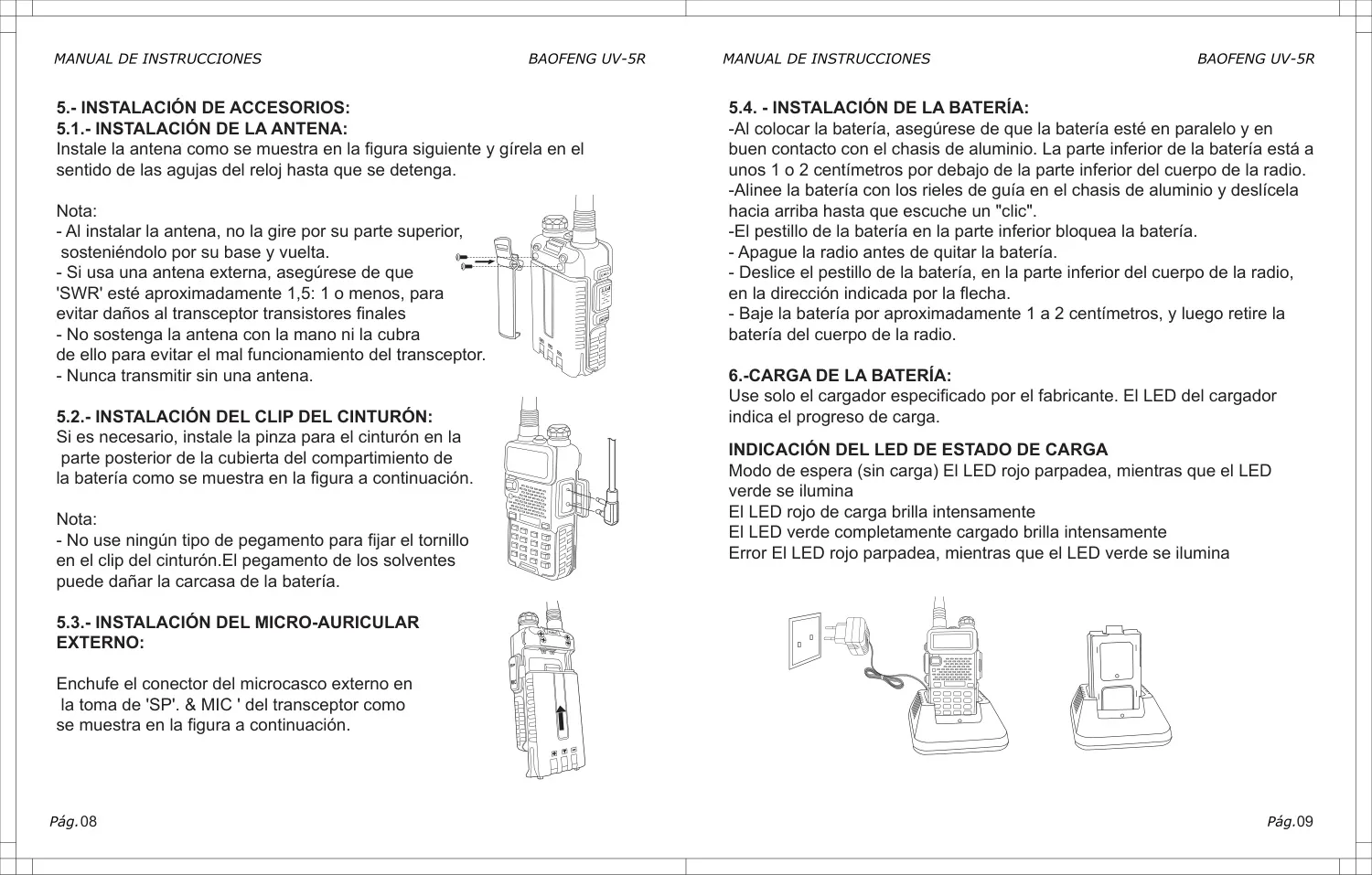

La conectividad es clave, y el UV-5R cuenta con un jack de accesorios para la conexión de micro-auriculares externos o cables de programación, lo que amplía sus capacidades y versatilidad. El manual también detalla la importancia de un adecuado mantenimiento de la batería, como la carga inicial de 5 horas para baterías nuevas, mantener la temperatura de carga entre 5℃ y 40℃, y limpiar los contactos para prolongar la vida útil del paquete de batería. Estas pautas aseguran un rendimiento óptimo y una mayor durabilidad del equipo.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Baofeng UV 5R y las respondemos a continuación.
El Baofeng UV-5R utiliza una batería de Iones de Litio de 7.4V / 1800mAh. Para prolongar su vida útil, cárguela completamente antes de un almacenamiento prolongado, recárguela cada 6 meses, guárdela en un lugar fresco y seco, y limpie los contactos de la batería regularmente.
Para activar la radio FM, presione brevemente el botón 【CALL】 (SK-SIDE KEY1). Para desactivarla, presiónelo de nuevo. Mientras la radio FM está activa, puede cambiar de banda (65-75 MHz / 76-108 MHz) presionando el botón 【BAND】.

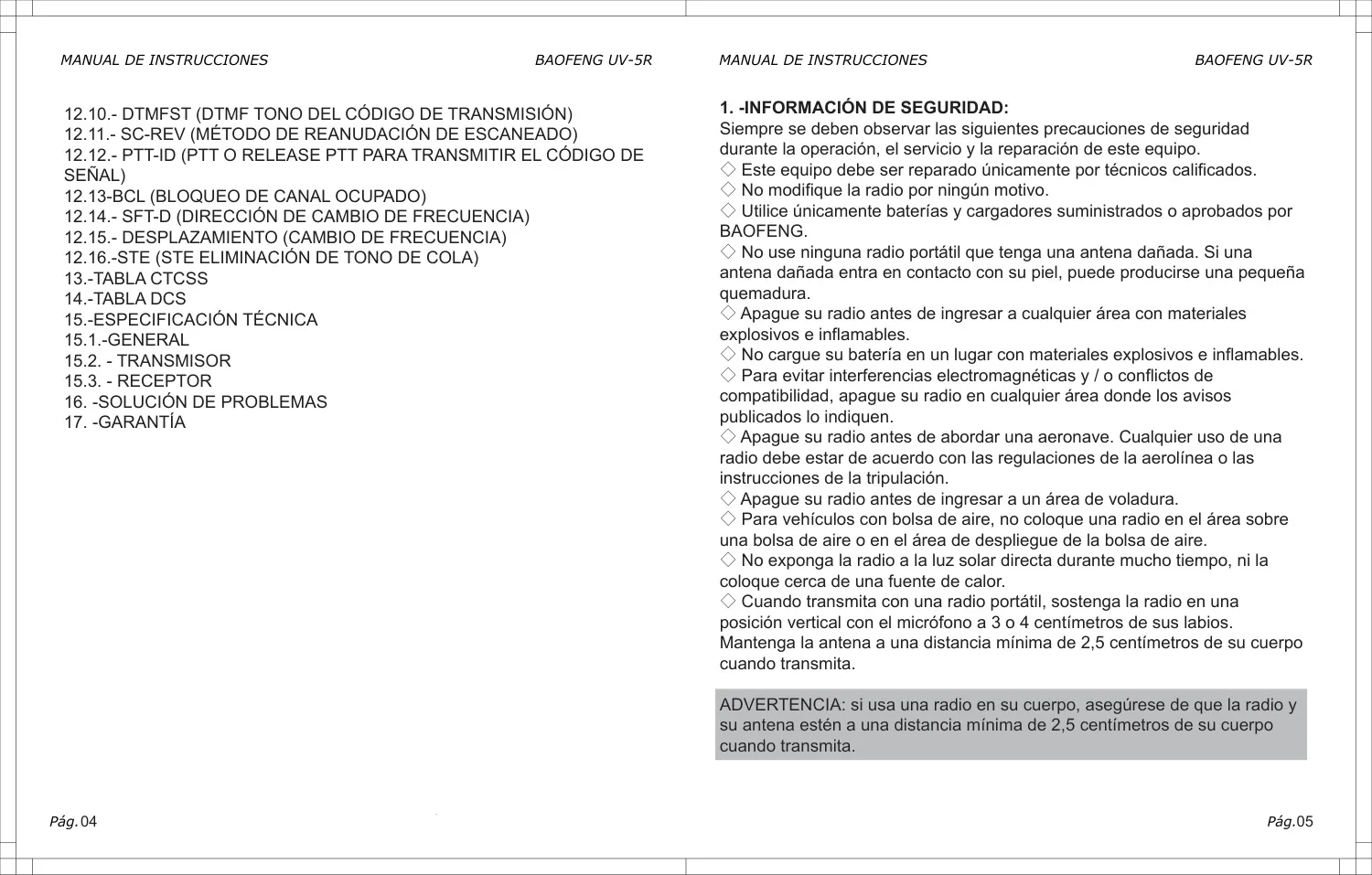

El manual advierte contra la modificación de la radio por cualquier motivo. Si usa una antena externa, asegúrese de que el SWR esté aproximadamente en 1.5:1 o menos para evitar daños a los transistores finales del transceptor. Nunca transmita sin una antena.
VOX (Transmisión Operada por Voz) permite transmitir automáticamente al detectar su voz, sin necesidad de presionar el PTT. Se puede activar y ajustar su sensibilidad (niveles 0-10) a través del menú de configuración del radio para asegurar una transmisión fluida.
Para bloquear el teclado, presione y mantenga presionada la tecla 【# O】 durante 2 segundos. Para desbloquearlo, repita la misma acción.

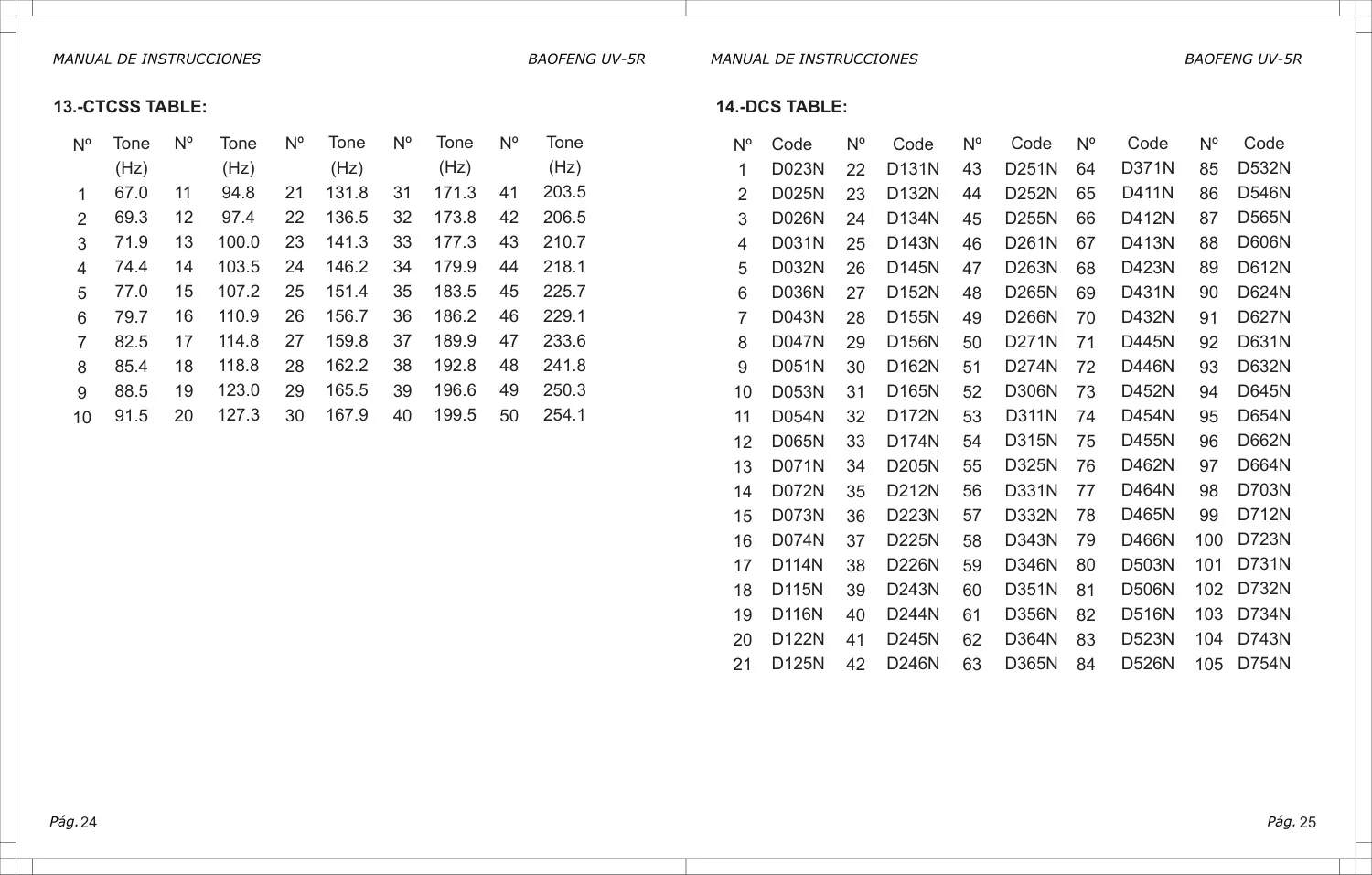

CTCSS (Sistema de Silenciamiento Codificado por Tono Continuo) y DCS (Silenciamiento Codificado Digital) son códigos de privacidad que permiten establecer comunicaciones en un grupo cerrado de usuarios. El silenciamiento solo se abre cuando se recibe una señal con el código idéntico al programado en su transceptor, filtrando otras señales.
Use el cargador especificado por el fabricante. Conecte el radio o la batería sola al cargador. El LED rojo indica que está cargando, y el LED verde indica que la batería está completamente cargada (aproximadamente 4 horas). Si el LED rojo parpadea y el verde se ilumina, está en modo de espera o hay un error.
Asegúrese de que la batería esté correctamente instalada y completamente cargada. Verifique también que la perilla de encendido/volumen esté girada en el sentido de las agujas del reloj para encender el radio. Si el problema persiste, consulte la sección de Solución de Problemas del manual.

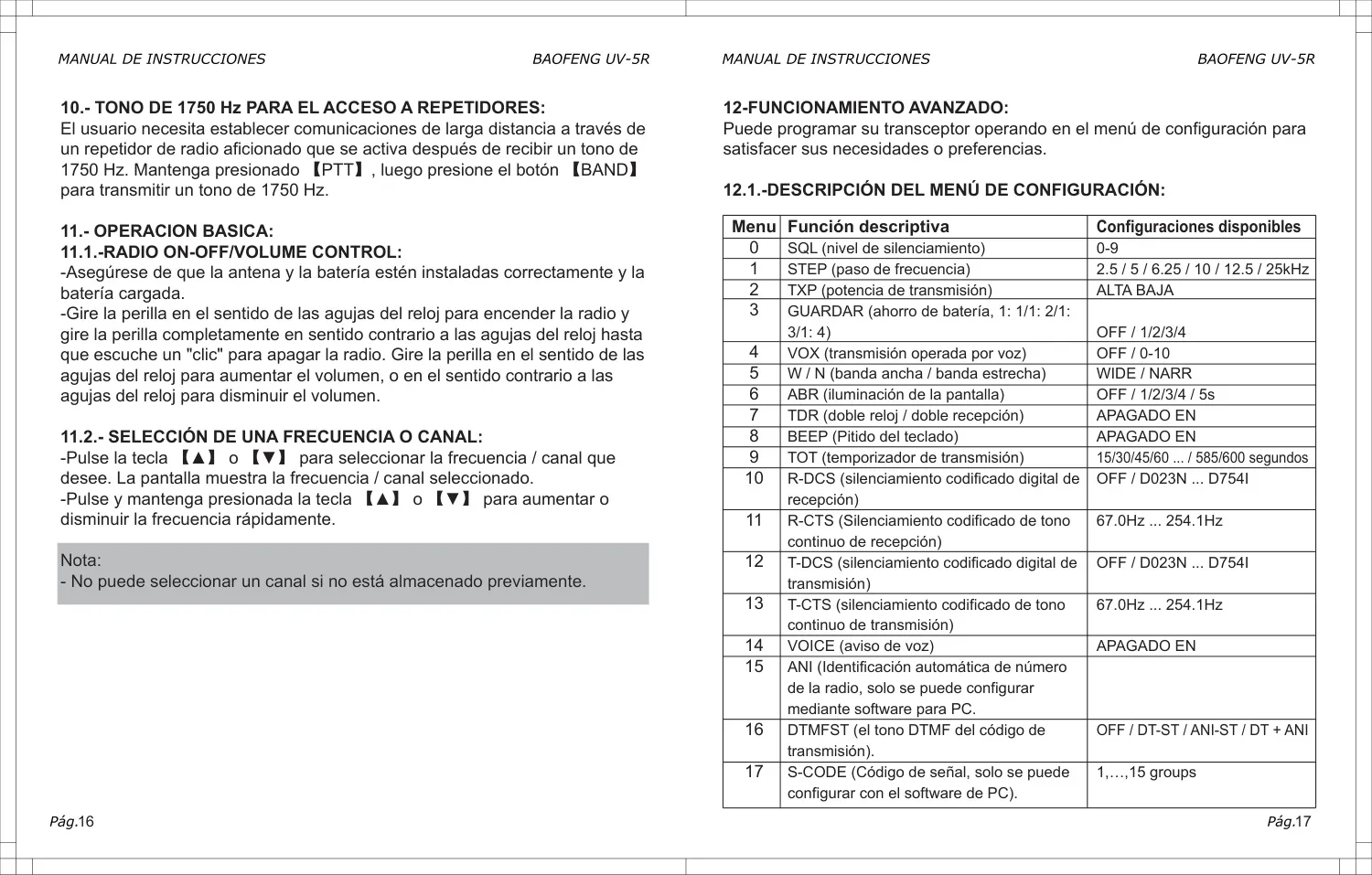

Para acceder a un repetidor que requiere un tono de 1750 Hz, mantenga presionado el botón 【PTT】 y luego presione el botón 【BAND】. Esto transmitirá el tono necesario para activar el repetidor.
Sí, el Baofeng UV-5R es programable por PC. Esto permite una configuración más sencilla y detallada de los canales de memoria, códigos y otras funciones avanzadas del radio a través de un software dedicado y un cable de programación.
