Axxess ASWC 1
Instrucciones del Axxess ASWC 1
Aquí le ofrecemos el manual de Axxess ASWC 1 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Interfaces de Volantes en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Axxess ASWC 1, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

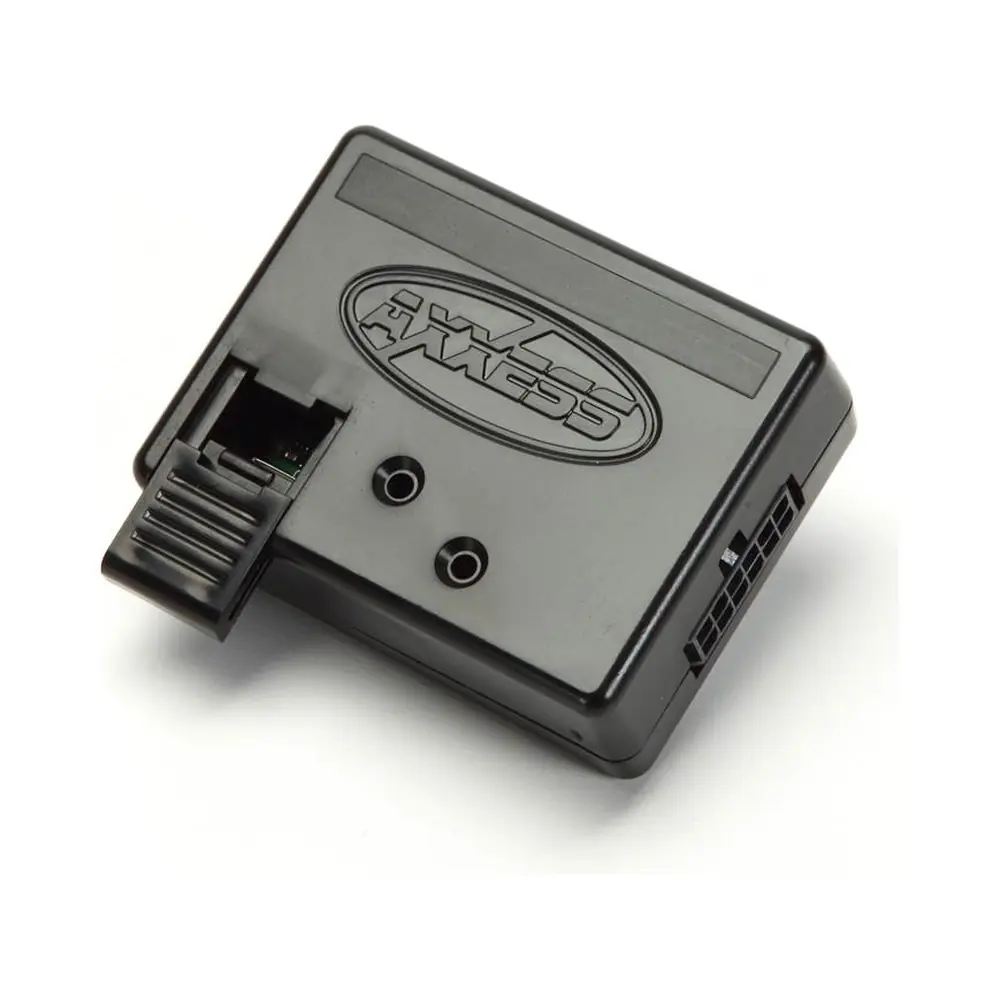

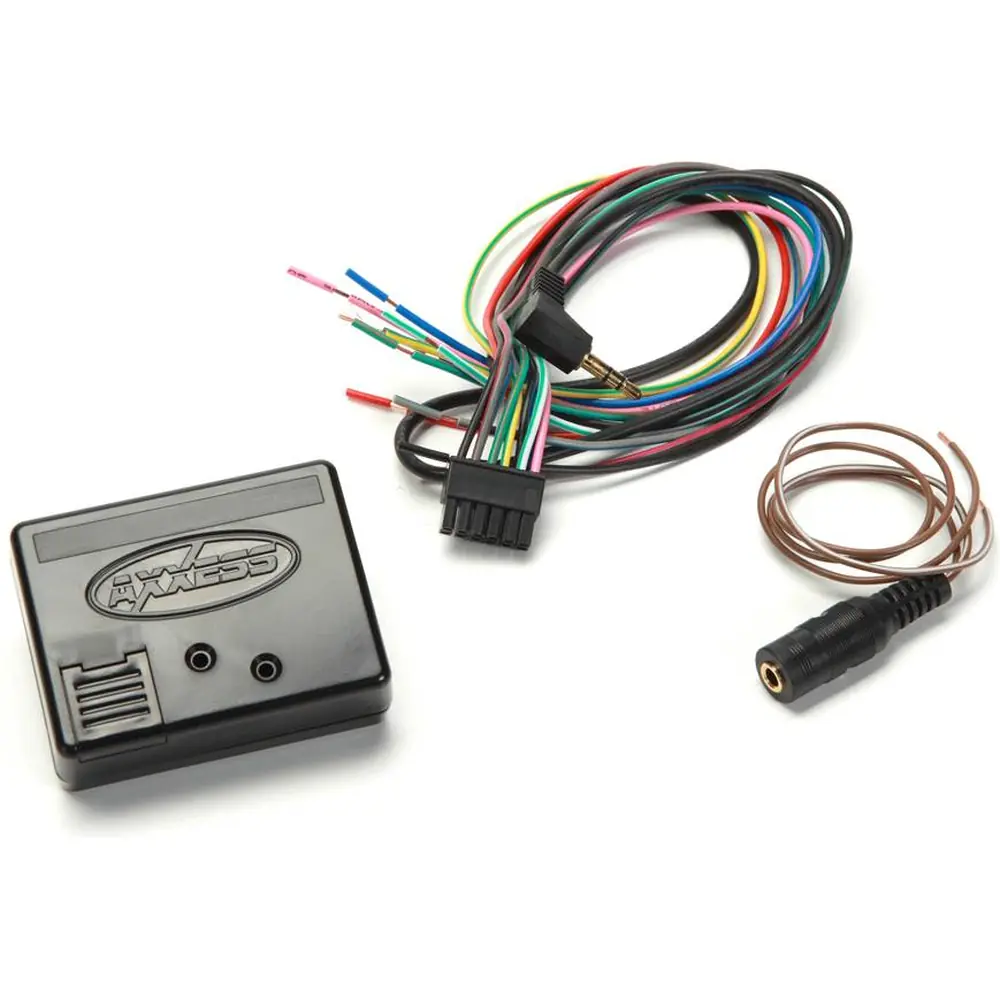

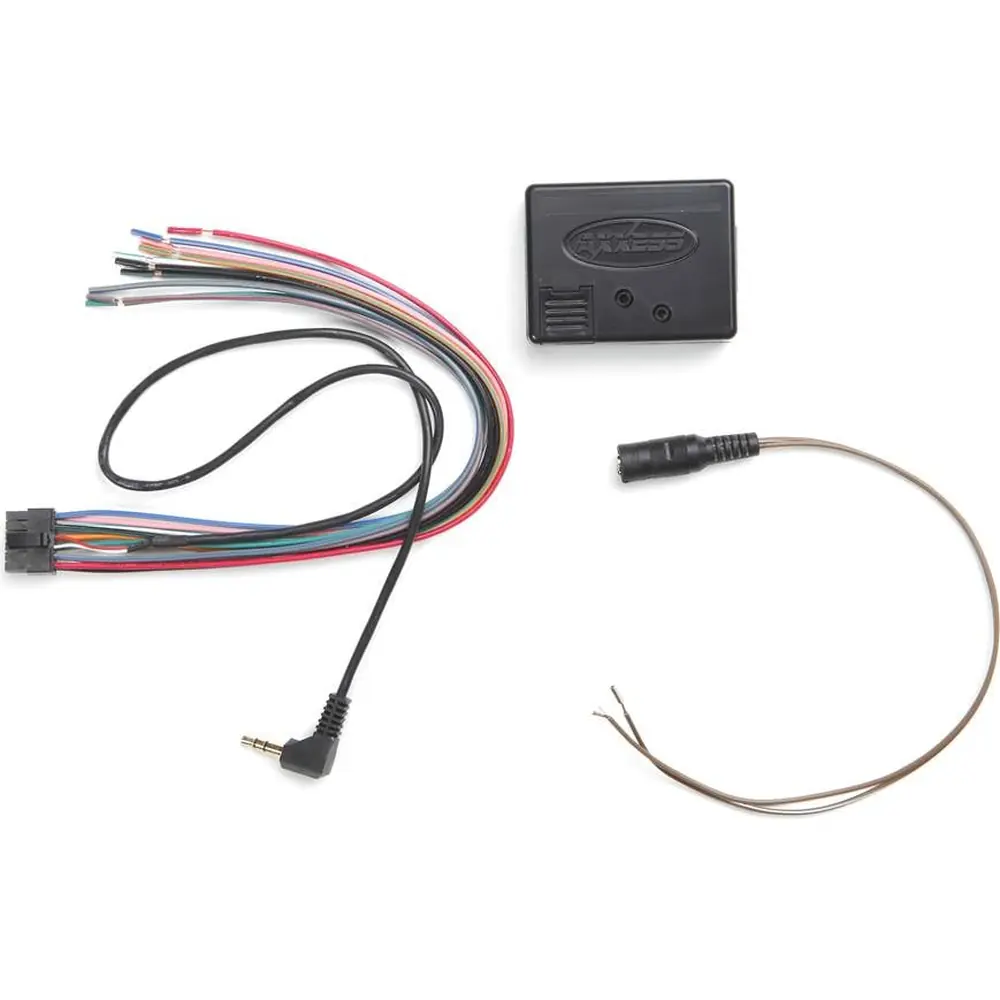

Imágenes del Producto
Especificaciones del Axxess ASWC 1
| Especificación | Detalle |
|---|---|
| Tipo de Producto | Interfase de Control en Volante (SWC) |
| Conexión Principal | Arnés de 12 pines con conector macho de 3.5mm |
| Pines del Arnés | Pin 1: Rosa Pin 2: Blanco/Verde Pin 3: Amarillo/Verde Pin 4: Verde/Anaranjado Pin 5: Gris/Rojo Pin 6: Negro Pin 7: Azul/Rosa Pin 8: Negro/Verde Pin 9: Rojo (punta 3.5mm) Pin 10: Blanco (aro 3.5mm) Pin 11: Gris/Azul Pin 12: Rojo |
| Conectores Adicionales | Conector hembra de 3.5mm con cables Marrón (Br) y Marrón/Blanco (Br/W) |
| Voltaje de Operación | 12 voltios CD (cable rojo, accesorio) |
| Conexión a Tierra | Cable negro (a chasis del vehículo, no compartido recomendado) |
| Compatibilidad Radios (Ejemplos) | Eclipse (Tipo 1, 2), Kenwood, Clarion (Tipo 1, 2), Sony, Dual, JVC, Pioneer, Jensen, Alpine, Visteon, Valor, Metra OE, LG, Parrot, XITE |
| Requisitos Parrot | Módulo AX-SWC-PARROT (se vende por separado), Radio Parrot v2.1.4+, Firmware ASWC-1 más reciente. |
| Tiempo de Reset | 3 segundos (detección automática) 10 segundos (programación manual) |

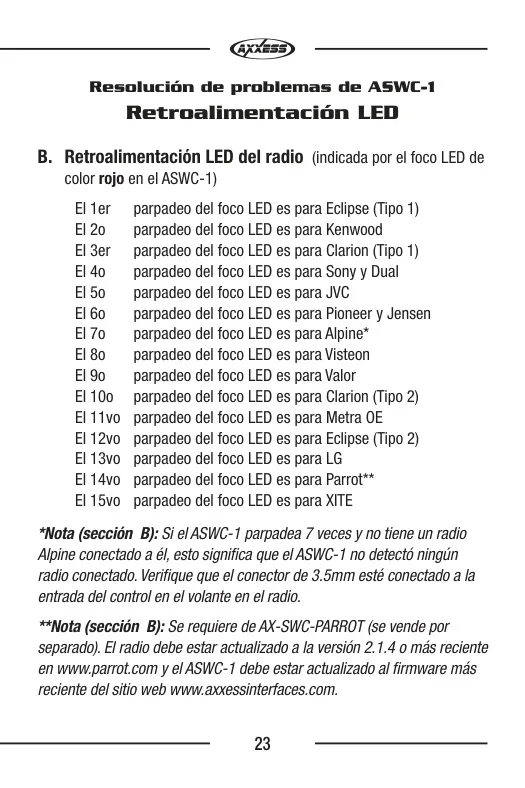

| LED de Retroalimentación | Rojo (detección de radio) Verde (detección de cables de vehículo) |
Detalles del Axxess ASWC 1
El Axxess ASWC-1 es una solución avanzada diseñada para integrar a la perfección los controles del volante de fábrica de tu vehículo con un radio de mercado secundario. Esta interfaz permite mantener la funcionalidad de los botones originales, como subir/bajar volumen, buscar pistas, cambiar de fuente y otras funciones importantes, incluso después de reemplazar la unidad principal original. Su principal fortaleza reside en su versatilidad y sus modos de programación, que buscan simplificar el proceso de instalación para una amplia gama de vehículos y radios.

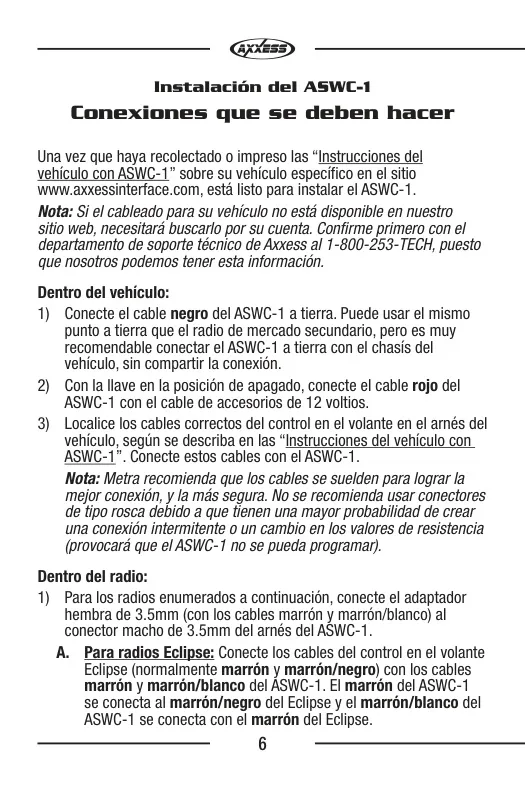

La instalación comienza con la conexión de cables esenciales: el cable negro a una tierra sólida del chasis del vehículo (se recomienda una conexión exclusiva para evitar problemas), y el cable rojo a una fuente de alimentación de accesorios de 12 voltios. Los cables específicos del control en el volante del vehículo se identifican a través de las "Instrucciones del vehículo con ASWC-1" disponibles en el sitio web de Axxess. Se hace un fuerte énfasis en la calidad de las conexiones, aconsejando encarecidamente la soldadura de los cables para asegurar una comunicación estable y evitar variaciones de resistencia que podrían impedir la correcta programación.

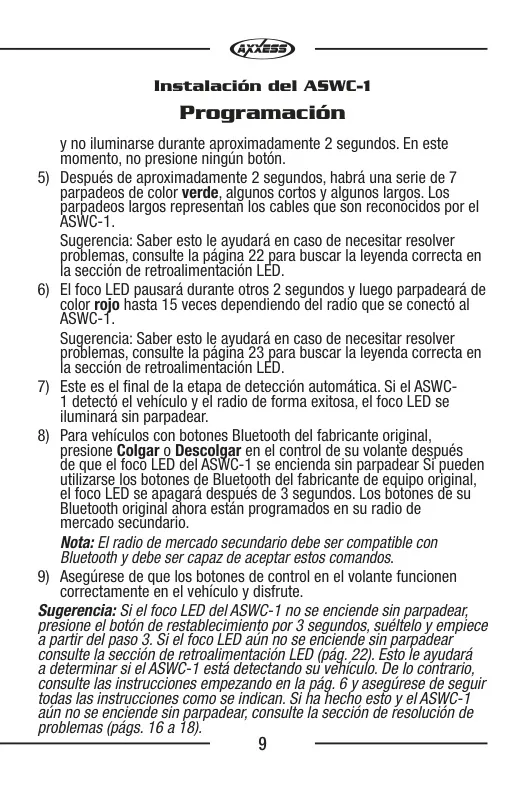

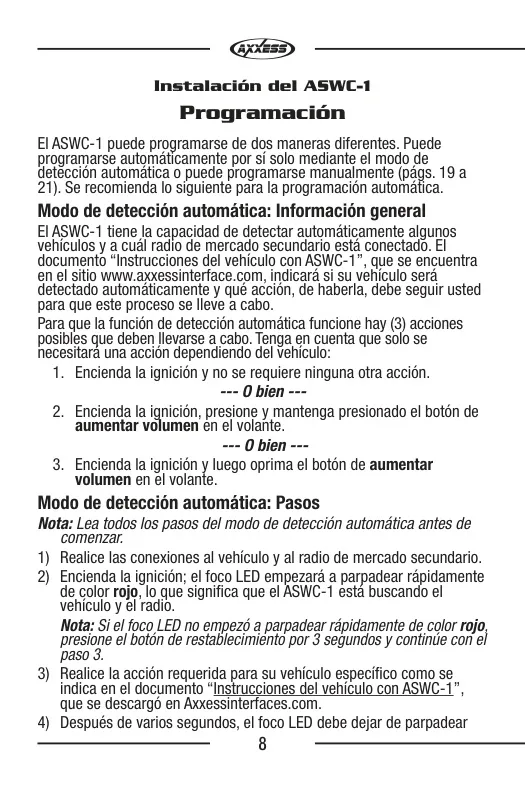

Uno de los aspectos más innovadores del ASWC-1 es su modo de detección automática. Este modo intenta identificar automáticamente tanto el vehículo como el tipo de radio de mercado secundario al que está conectado, simplificando considerablemente el proceso de configuración inicial. Durante esta fase, un foco LED parpadeará rápidamente en color rojo mientras busca, y luego en verde para indicar los cables del vehículo reconocidos, antes de parpadear en rojo nuevamente para confirmar el tipo de radio. Un LED que permanece encendido de forma continua indica una detección y programación exitosa.

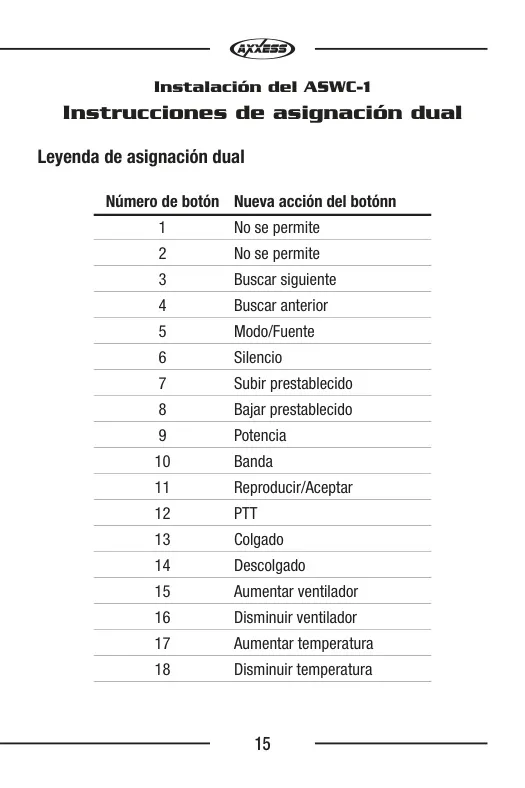

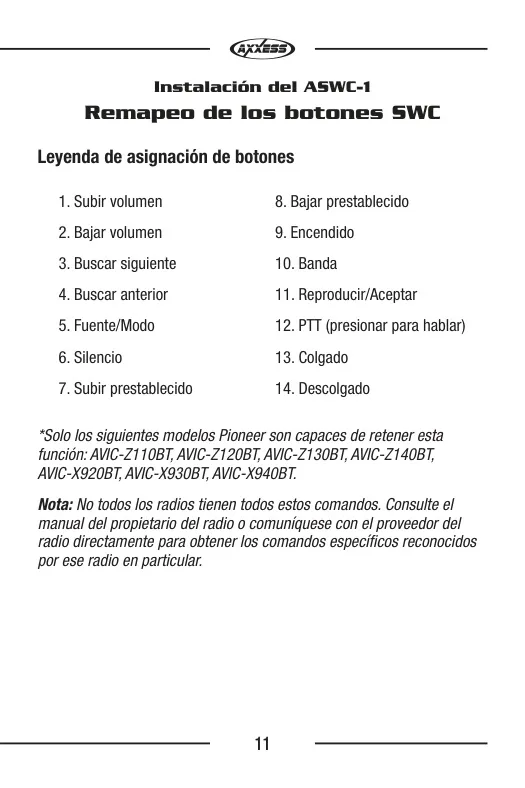

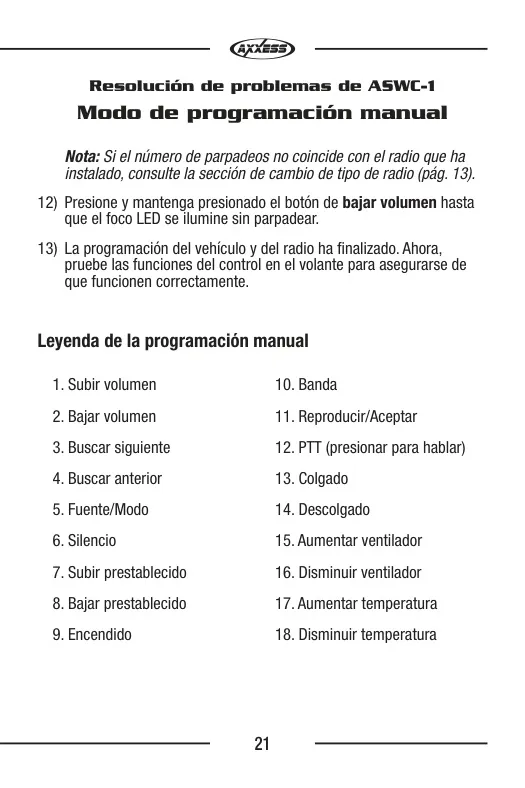

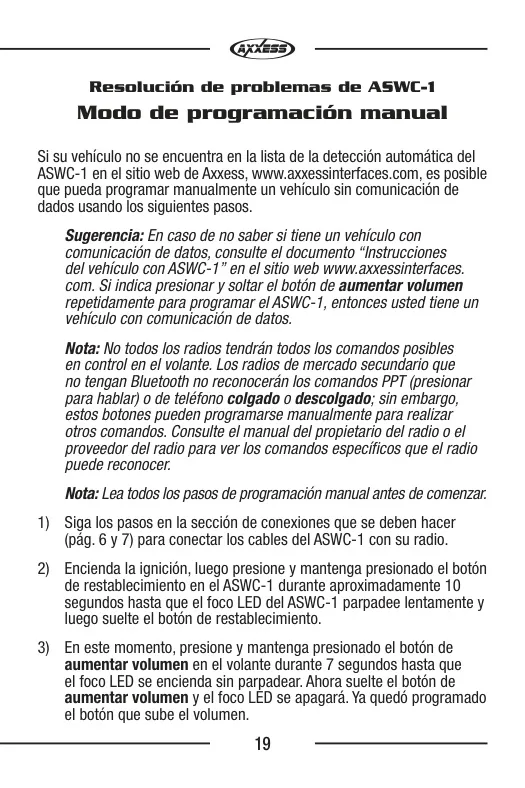

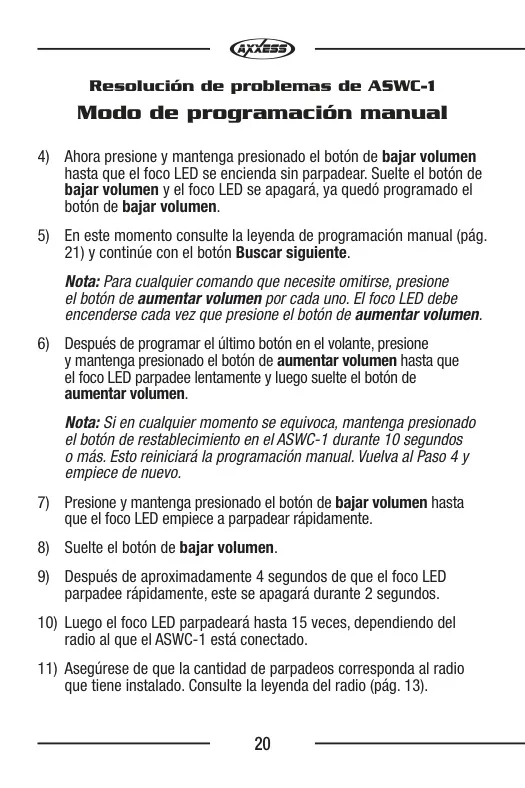

Para aquellos casos en que la detección automática no es posible o el usuario desea una personalización específica, el ASWC-1 ofrece un modo de programación manual. Este proceso paso a paso permite al instalador asignar individualmente cada botón del volante a la función deseada en el radio. Además, el dispositivo incluye funciones avanzadas como el remapeo de botones, que permite cambiar la función predeterminada de cualquier botón (por ejemplo, asignar "buscar siguiente" a "silencio"), y la asignación dual, que permite que un solo botón realice dos funciones diferentes (una con una pulsación corta y otra con una pulsación prolongada).

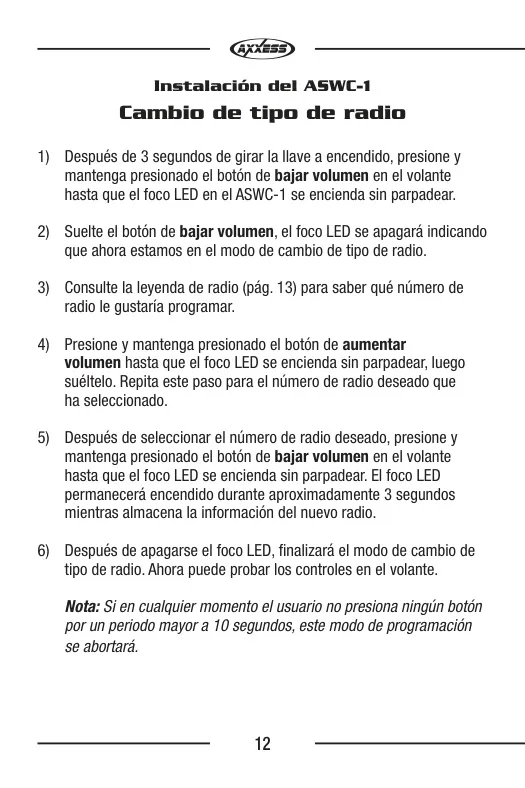

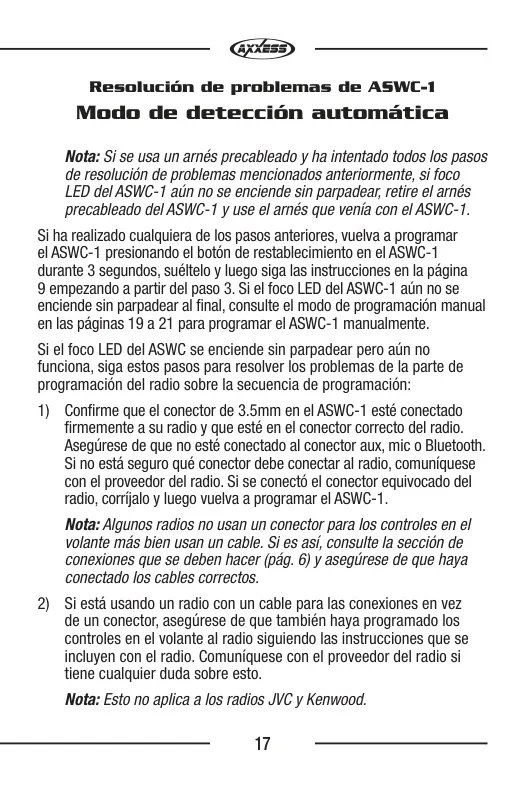

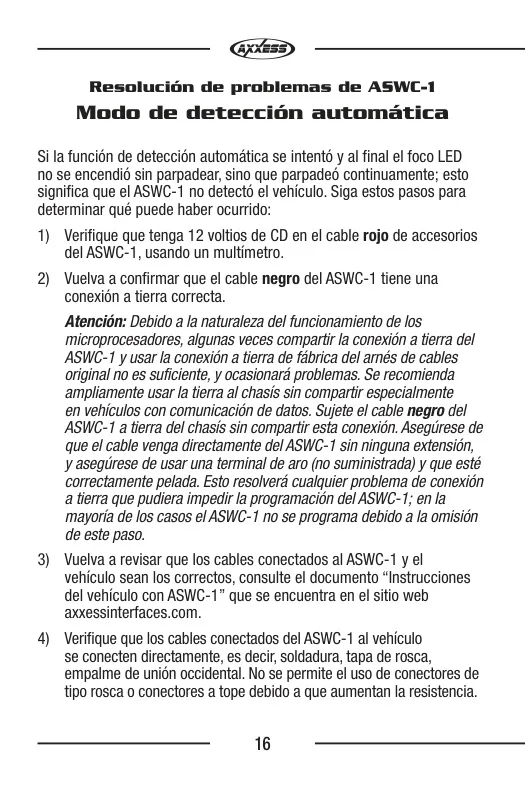

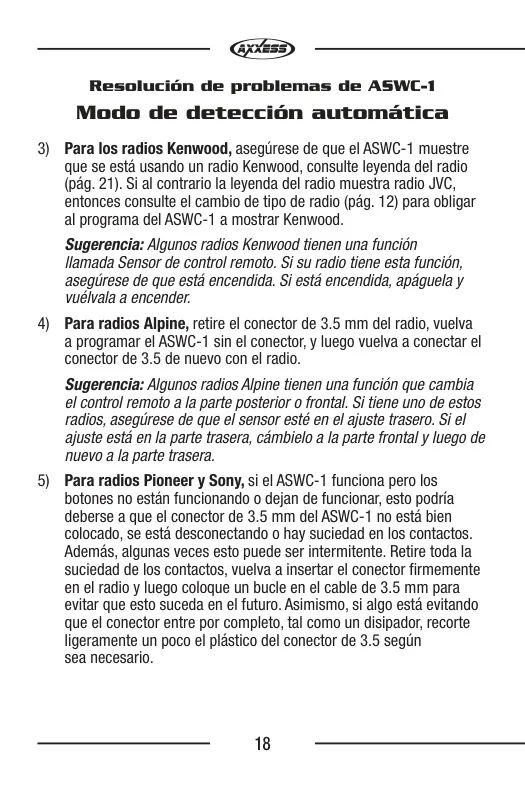

El manual también aborda situaciones específicas de radios, como la necesidad de un adaptador adicional (AX-SWC-PARROT) y una actualización de firmware para radios Parrot, o la posibilidad de que algunos radios Kenwood sean detectados como JVC, ofreciendo una opción para cambiar el tipo de radio manualmente. La sección de resolución de problemas es exhaustiva, detallando cómo interpretar los parpadeos del LED para diagnosticar problemas relacionados con la detección del vehículo o del radio, y ofreciendo soluciones para conexiones, fallos de programación y configuraciones específicas de radios como Alpine, Pioneer o Sony.
En resumen, el Axxess ASWC-1 se posiciona como una interfaz de control en volante altamente adaptable y robusta, diseñada para ofrecer una experiencia de integración fluida. Su combinación de detección automática, programación manual detallada, opciones de remapeo y asignación dual, junto con una guía de resolución de problemas clara, lo convierte en una herramienta invaluable para mantener la comodidad y seguridad de los controles del volante en cualquier actualización de audio de vehículo. La clave para su funcionamiento óptimo radica en seguir diligentemente las instrucciones de instalación y las recomendaciones de conexión.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el axxess aswc 1 y las respondemos a continuación.
