Termostato AKO D14123
Instrucciones del Termostato AKO D14123
Aquí le ofrecemos el manual de Termostato AKO D14123 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Termostatos en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Termostato AKO D14123, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.
Repuestos para el Termostato AKO D14123

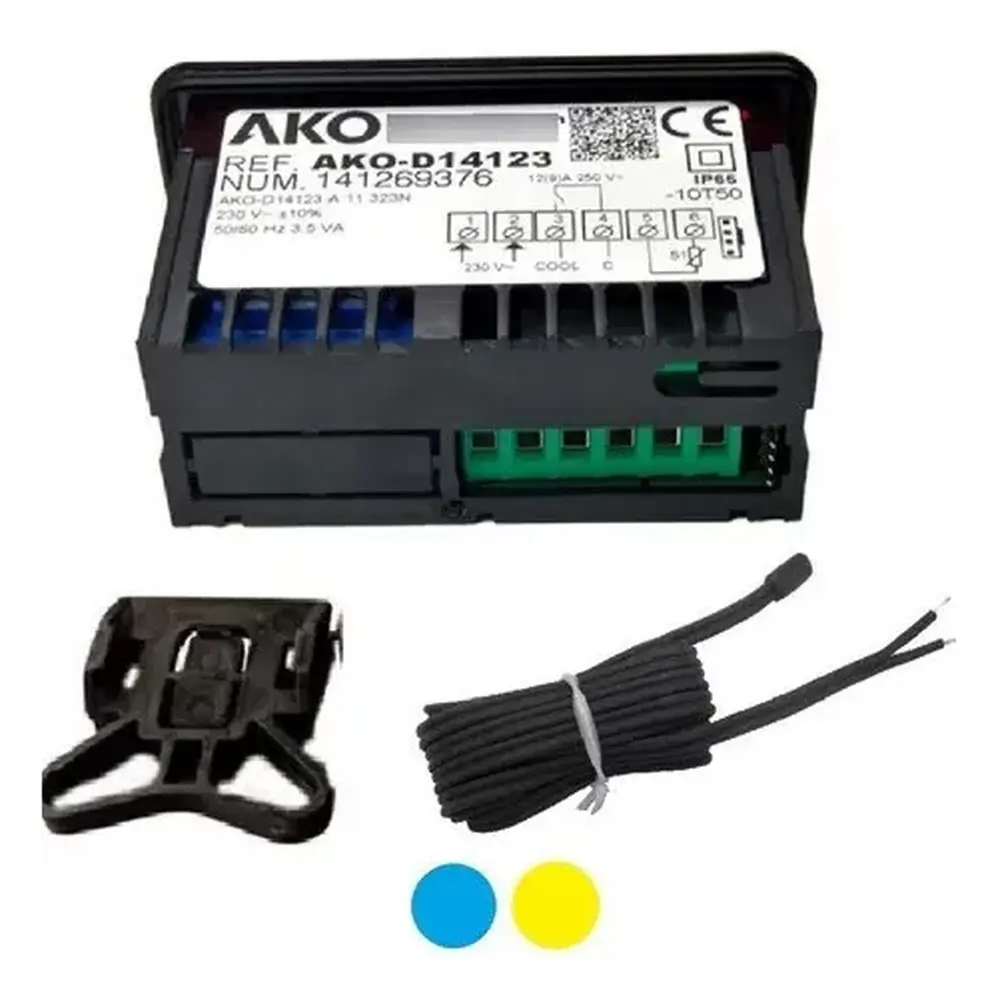

Imágenes del Producto
Especificaciones del Termostato AKO D14123
| Característica | Especificación AKO-D14123-2 |
|---|---|
| Alimentación Eléctrica | 230 V~ ±10% 50/60 Hz 3.5 VA |
| Entradas (Configurable por P4) | 2 NTC/PTC + 1 digital o 1 NTC/PTC + 2 digitales |
| Relé COOL (Salida principal) | 2 CV (EN60730-1: 16(10) A 250 V~) |
| Tipos de Sondas Compatibles | NTC AKO-149xx / PTC AKO-1558xx |
| Rango de Medida (Sonda NTC) | -50,0 ºC a +99,9 ºC (-58,0 ºF a 211 ºF) |
| Rango de Medida (Sonda PTC) | -50,0 ºC a +150 ºC (-58,0 ºF a 302 ºF) |
| Resolución de Medida | 0,1 ºC |
| Ambiente de Trabajo | -10 a 50 ºC, humedad <90 % |
| Ambiente de Almacenaje | -30 a 70 ºC, humedad <90 % |
| Grado de Protección Frontal | IP65 |
| Dimensiones (Hueco de panel) | 71 x 29 mm |

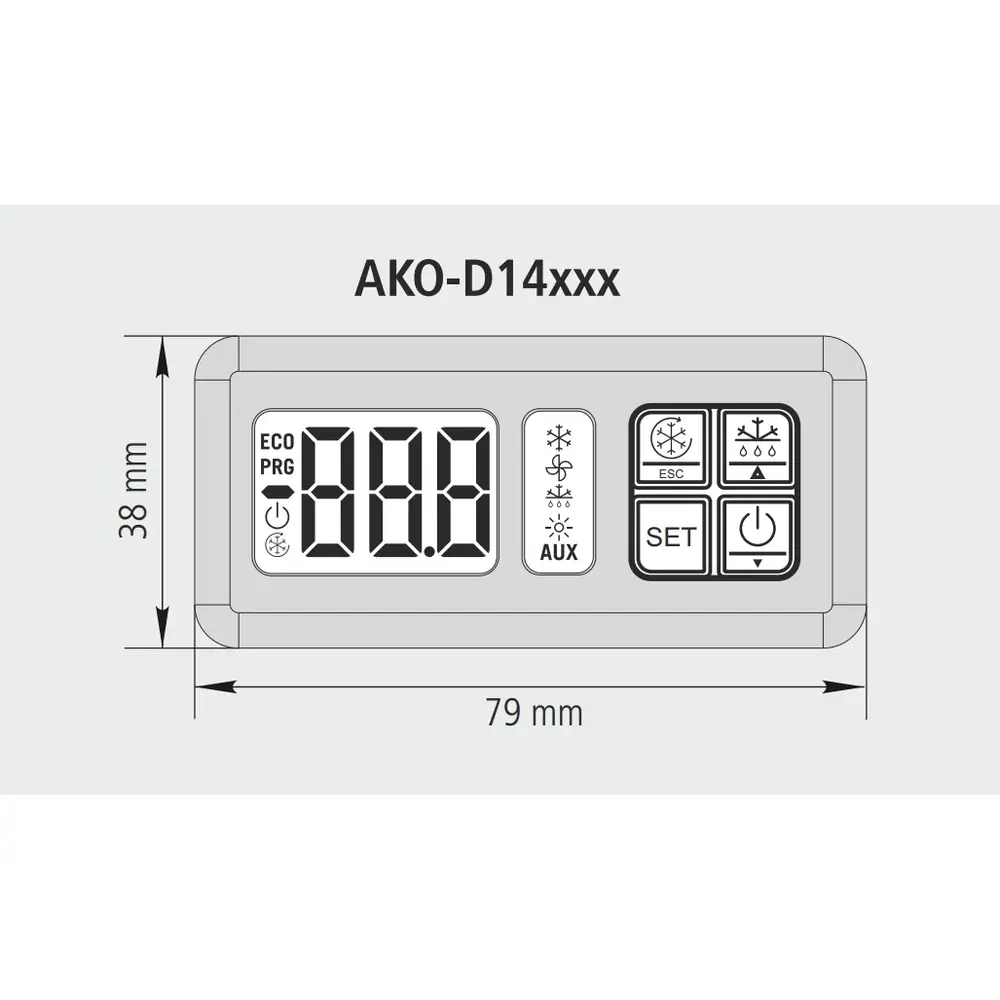

| Dimensiones (Frontal) | 79 x 38 mm |
| Profundidad de Instalación | 61 mm |
| Conexiones | Bornes a tornillo para cables hasta 2,5 mm² |
| Número de Operaciones Relés | 100.000 operaciones (EN60730-1) |
| Corriente de Ensayo EMC | 207 V, 17 mA |
| Tensión Máxima en Circuitos MBTS | 20 V |
| Tensión Asignada de Impulso | 2500 V |
| Temp. Ensayo Bola de Presión (Partes accesibles) | 75 ºC |
| Temp. Ensayo Bola de Presión (Partes activas) | 125 ºC |
Detalles del Termostato AKO D14123
El Termostato AKO D14123 es una solución versátil y confiable para el control de temperatura en una amplia gama de aplicaciones, desde sistemas de refrigeración hasta cámaras de calor o incubadoras. Su diseño permite una operación bivalente, configurándose fácilmente para funcionar en modo de frío directo o calor inverso, adaptándose a las necesidades específicas de cada instalación. Esta flexibilidad lo convierte en una herramienta invaluable para profesionales del sector.
La interfaz del usuario ha sido concebida para una interacción intuitiva. El display digital muestra claramente la temperatura actual, complementado por indicadores luminosos que informan sobre el estado operativo, como el modo de enfriamiento rápido (Fast Freezing), el estado de Stand-by, o la activación del relé de frío. La información visual es inmediata y contribuye a una gestión eficiente del sistema.
El teclado frontal, compuesto por cuatro teclas principales, simplifica el acceso a las funciones más críticas. Desde la activación del modo Stand-by con una pulsación de 5 segundos, que desconecta todas las acciones del equipo y solo muestra un indicador "m", hasta el inicio/detención de un desescarche manual, cada función está diseñada para ser accesible y directa. Esta sencillez mejora la experiencia del usuario.
Una característica destacada es la capacidad de acceso y ajuste del punto de ajuste (Set Point) mediante la tecla SET. Manteniendo pulsada esta tecla durante cinco segundos, el usuario puede modificar rápidamente la temperatura deseada, lo que es esencial para mantener las condiciones óptimas del producto o ambiente. El termostato confirma el cambio con un breve "OK" en pantalla, asegurando que la configuración ha sido aplicada correctamente.
Para configuraciones avanzadas, el AKO D14123 ofrece un sistema de programación por niveles. Accesible tras una pulsación prolongada de la tecla SET, este menú permite ajustar una gran variedad de parámetros, desde la calibración de sondas y diferenciales de temperatura, hasta la gestión de alarmas, garantizando un control total sobre el equipo.
La puesta en marcha se simplifica con un asistente (WIZARD) que guía al usuario en la selección de la aplicación. Opciones como "Producto variado" o "Congelados" preconfiguran automáticamente los parámetros esenciales, reduciendo el tiempo de instalación y asegurando un funcionamiento óptimo desde el inicio.
El termostato integra un sistema de control de desescarche altamente configurable. Permite definir la frecuencia, duración y tipo de desescarche (resistencias, inversión de ciclo, ventilador/aire o paro de compresor), con opción de finalización por temperatura mediante sonda. Esto optimiza el rendimiento del sistema de frío y previene la acumulación de hielo.
La gestión de alarmas es una fortaleza del AKO D14123. Ofrece alarmas de temperatura máxima y mínima configurables, así como externas y de puerta abierta. Estas alertas pueden configurarse con retardos para evitar falsos positivos, garantizando que solo se notifiquen situaciones críticas y asegurando la seguridad del producto.
Las entradas digitales del termostato son altamente versátiles. Pueden configurarse para diversas funciones como contacto de puerta, activación de alarmas externas de severidad normal o alta, o la activación de modos especiales como ECO o Fast Freezing. Esta capacidad de adaptación lo hace adecuado para sistemas complejos.
En cuanto a la instalación, el manual enfatiza la importancia de seguir estrictas directrices de seguridad. Recomienda ubicar el equipo protegido de vibraciones, agua y gases corrosivos, y subraya la necesidad de usar solo sondas AKO para precisión. Advierte sobre la segregación de cables de sonda de los de potencia para evitar interferencias.
