Variador ABB ACS880
Instrucciones del Variador ABB ACS880
Aquí le ofrecemos el manual de Variador ABB ACS880 completamente gratis y en español. Este manual lo hemos catalogado en la sección de Variadores de Frecuencia en Manualverse y ha sido calificado por 1 usuarios con una valoración media de 5. Si tiene alguna consulta específica acerca de Variador ABB ACS880, le sugerimos que revise la sección de Preguntas frecuentes (FAQs) de este manual.

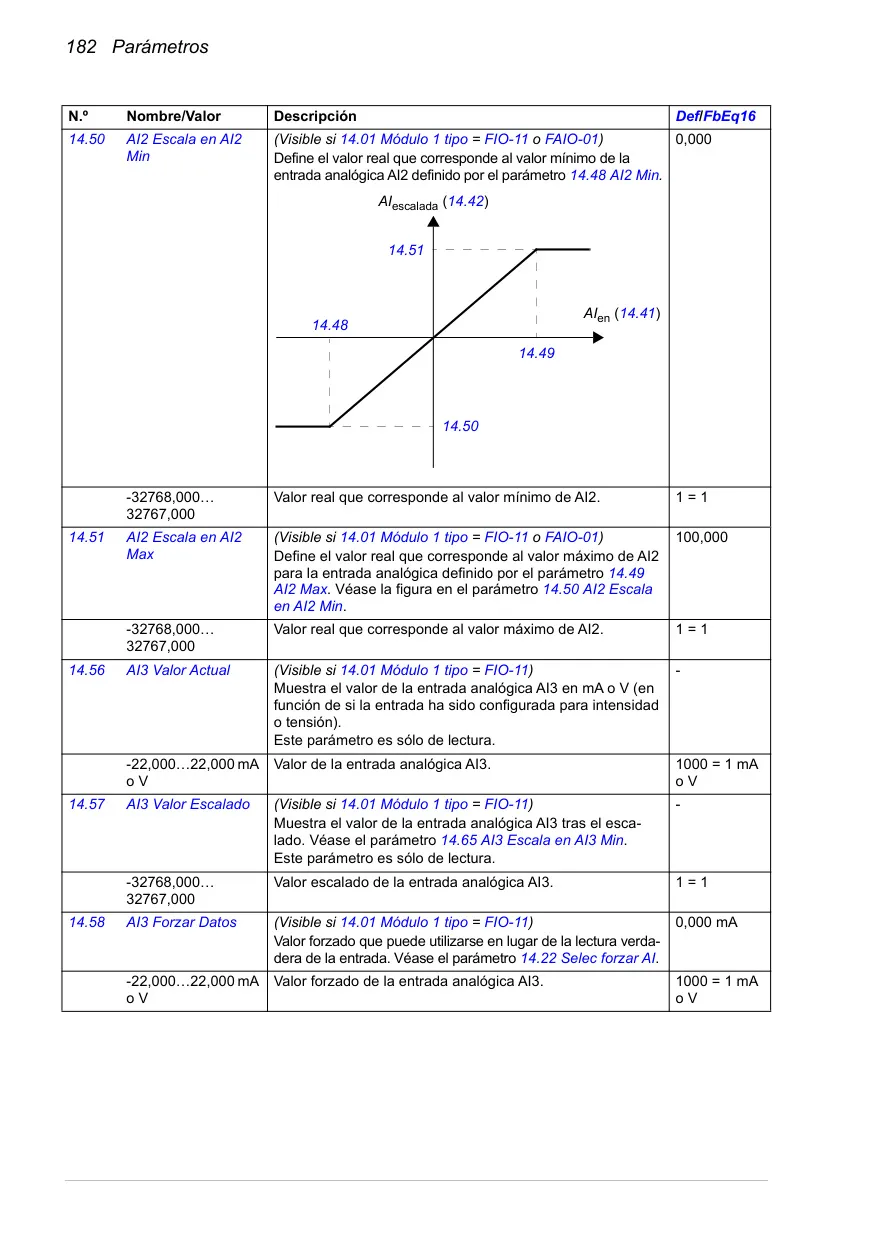

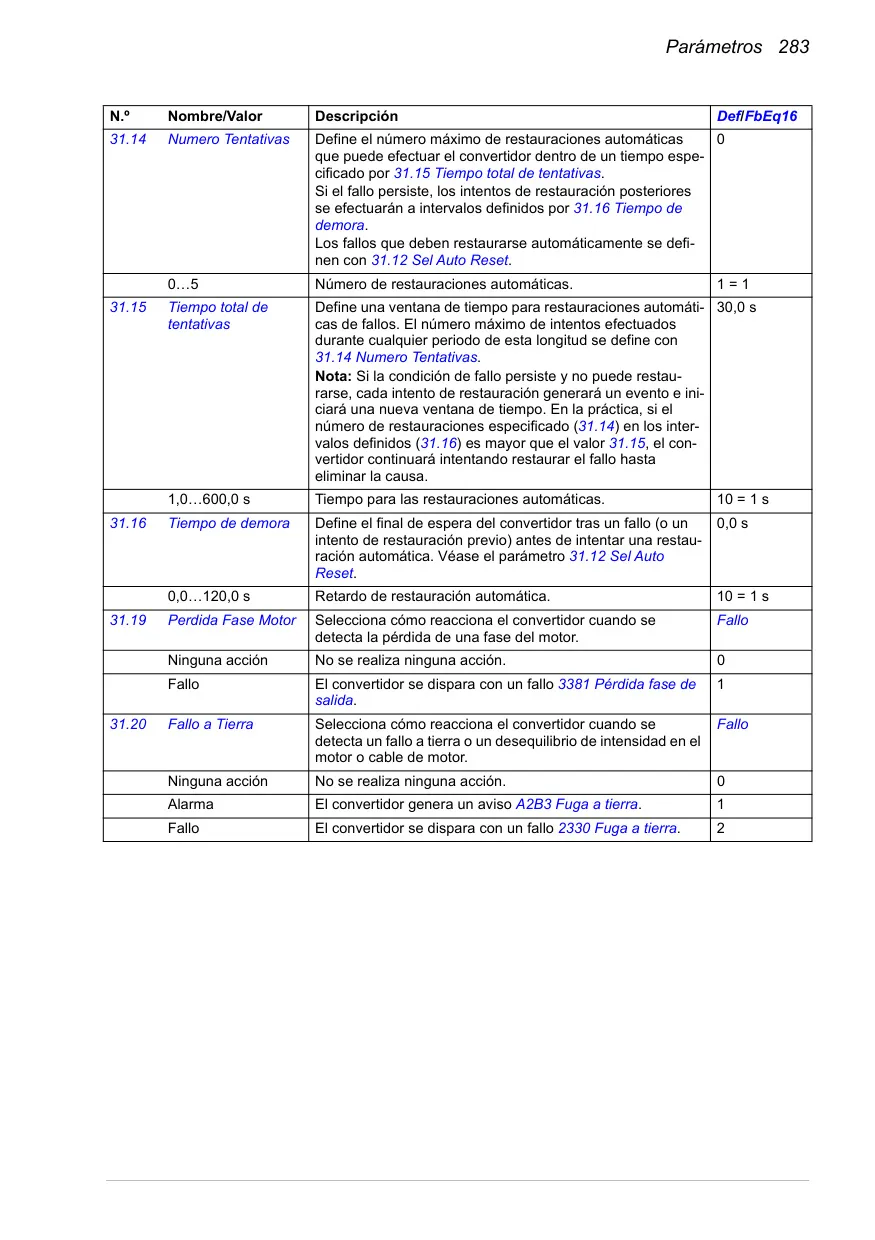

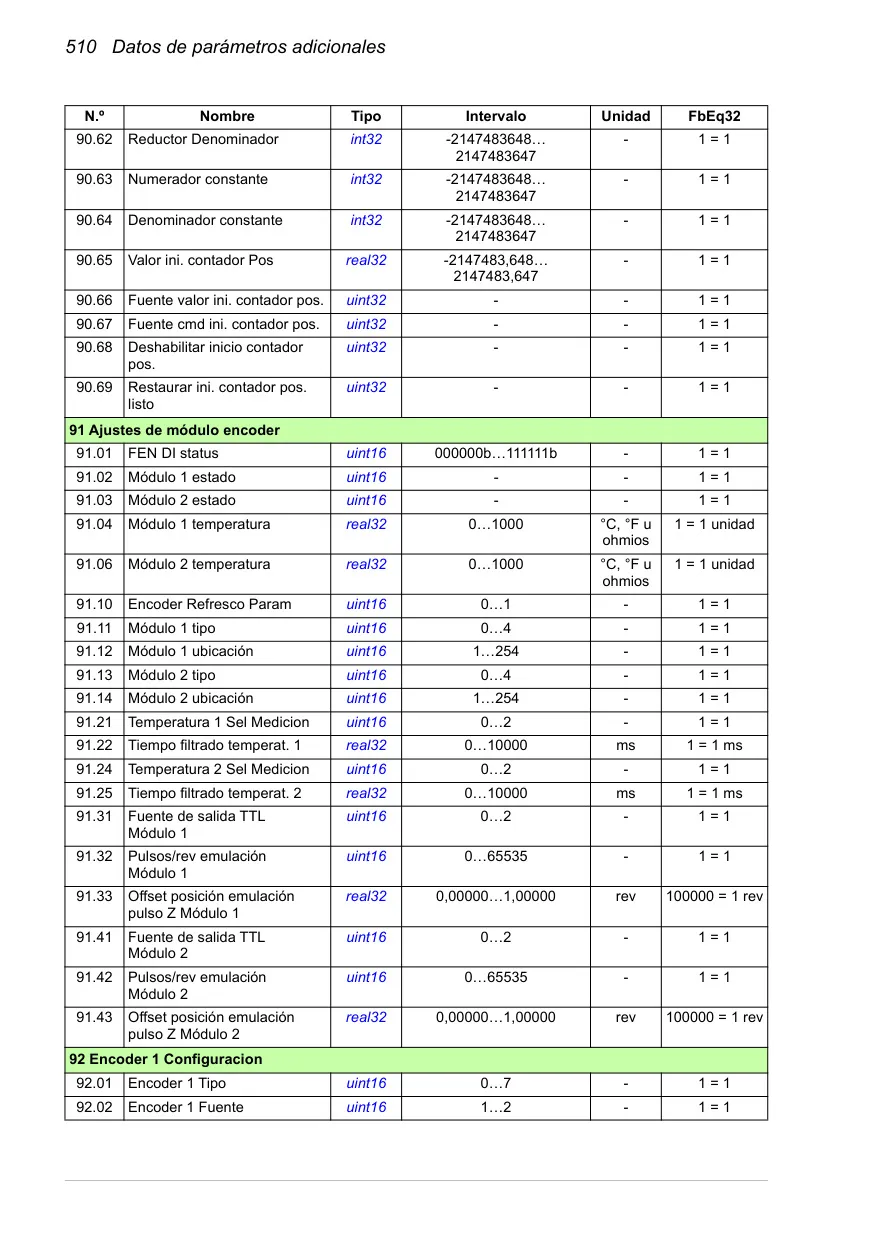

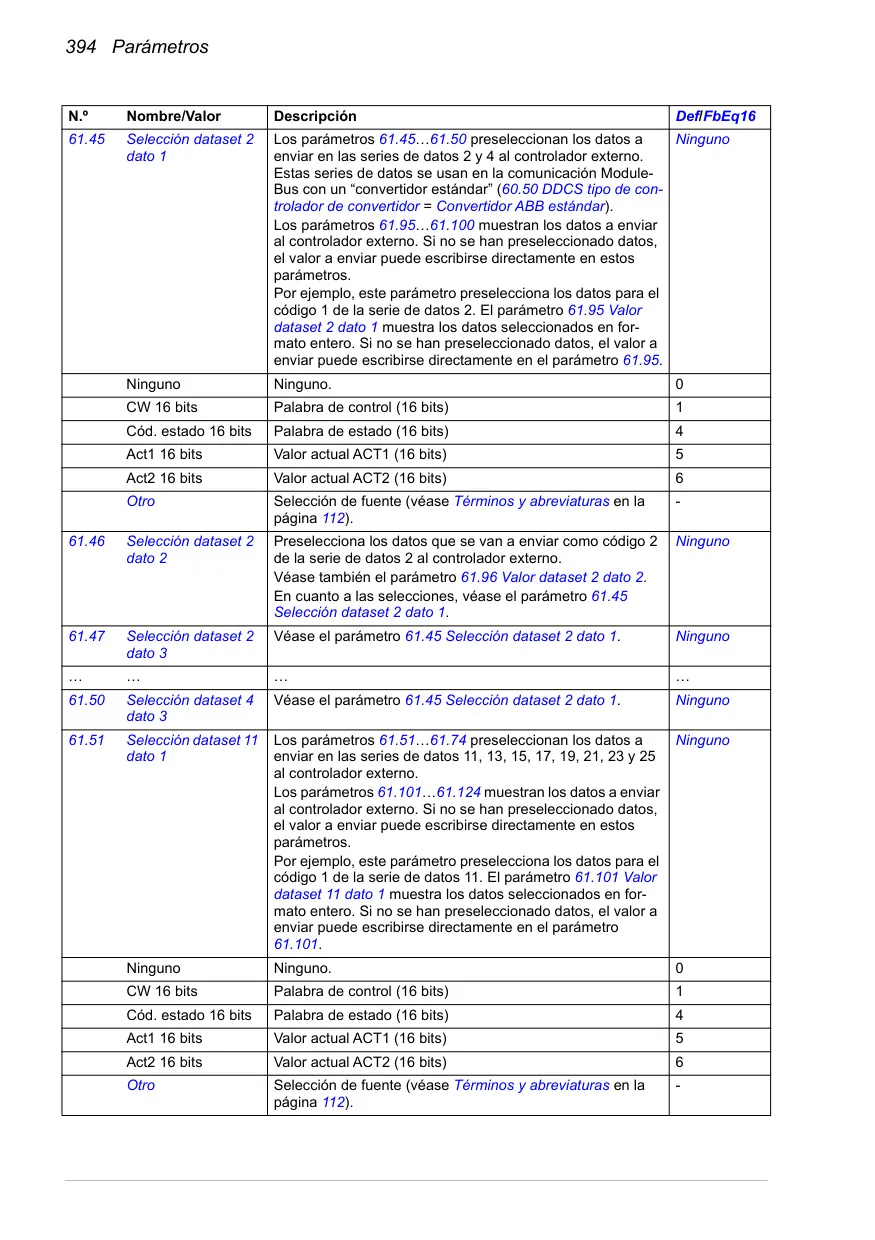

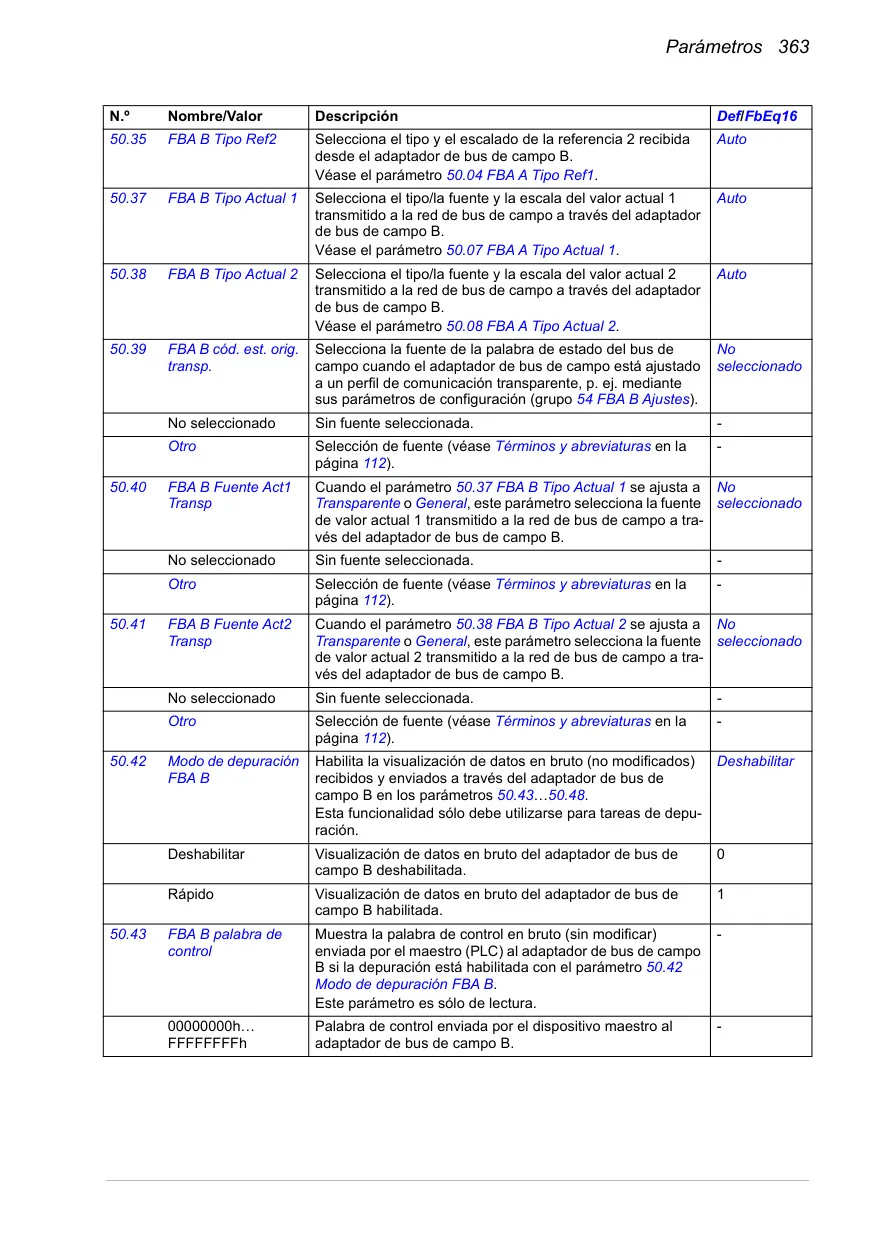

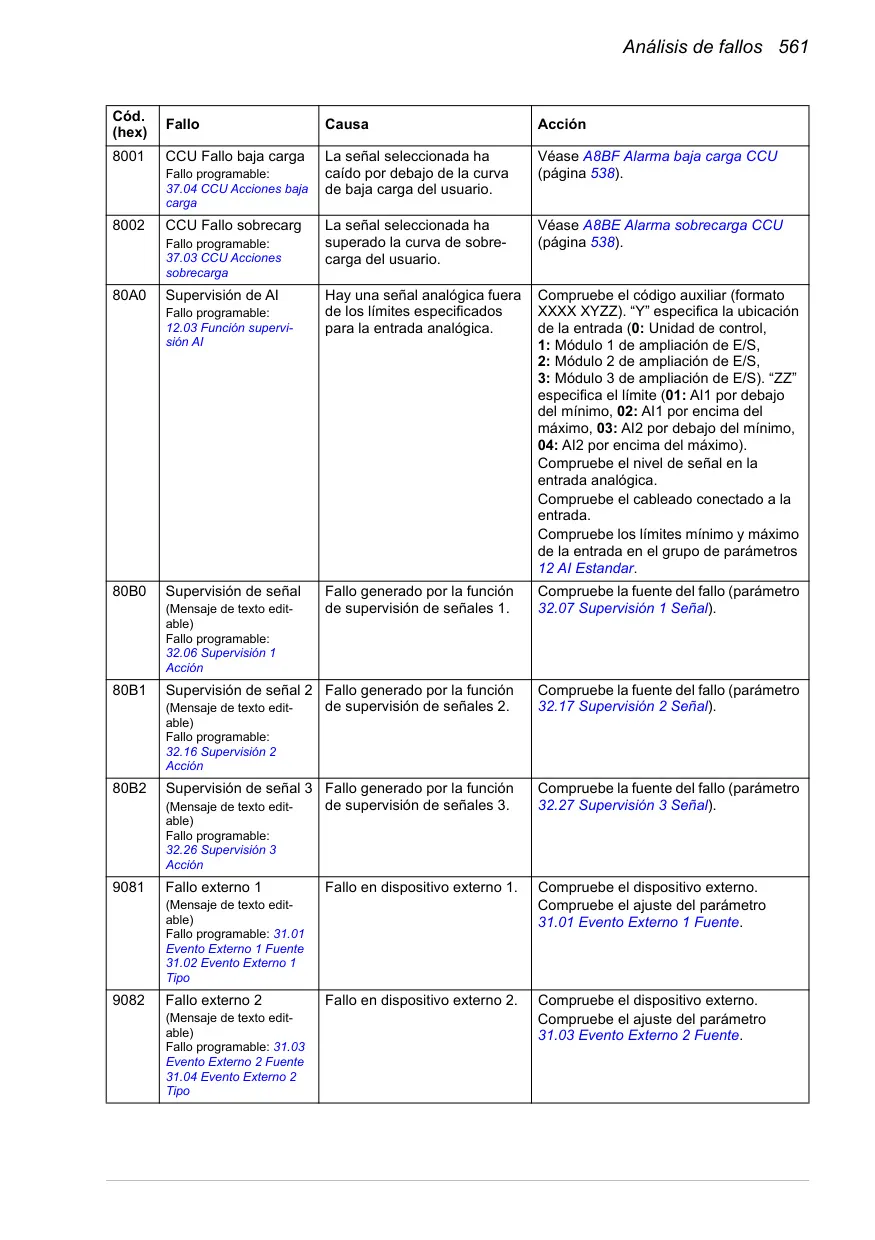

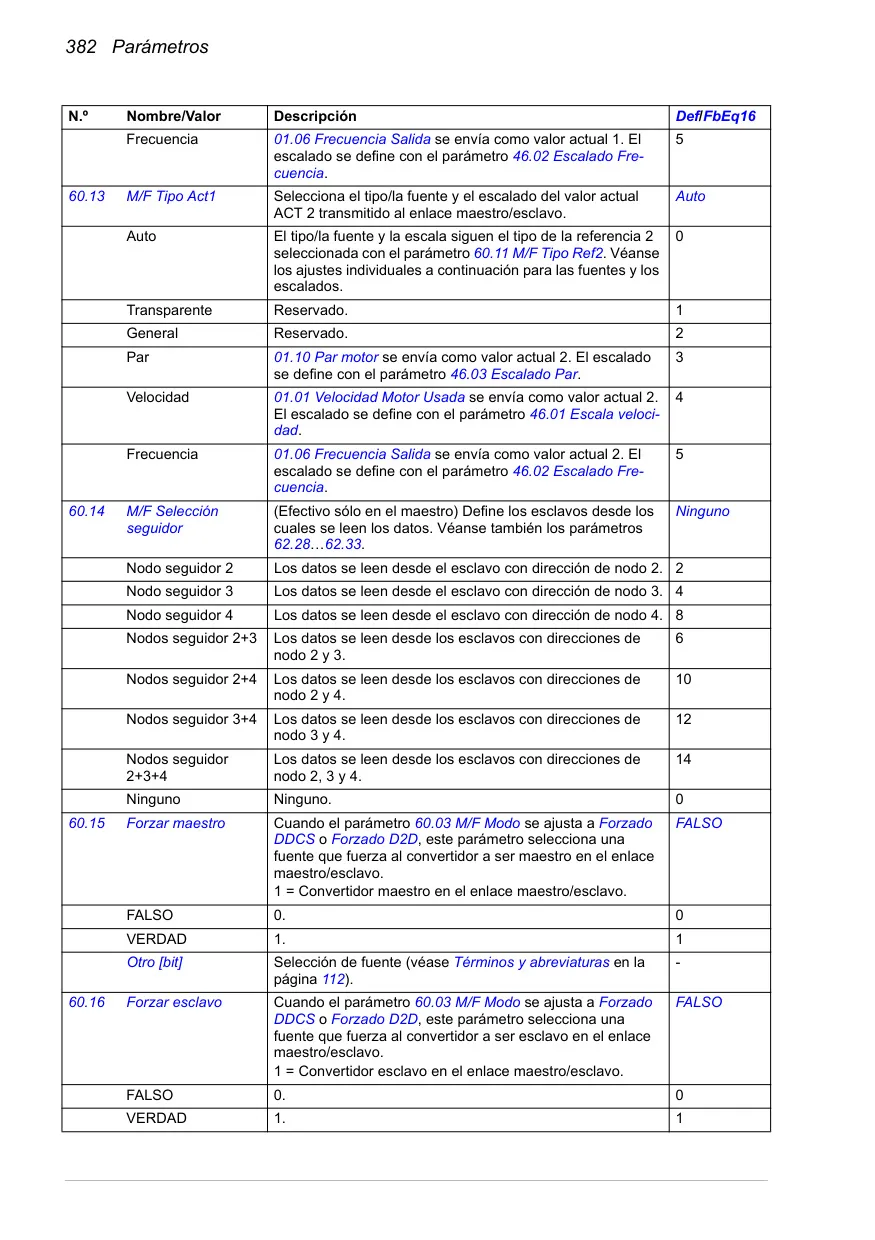

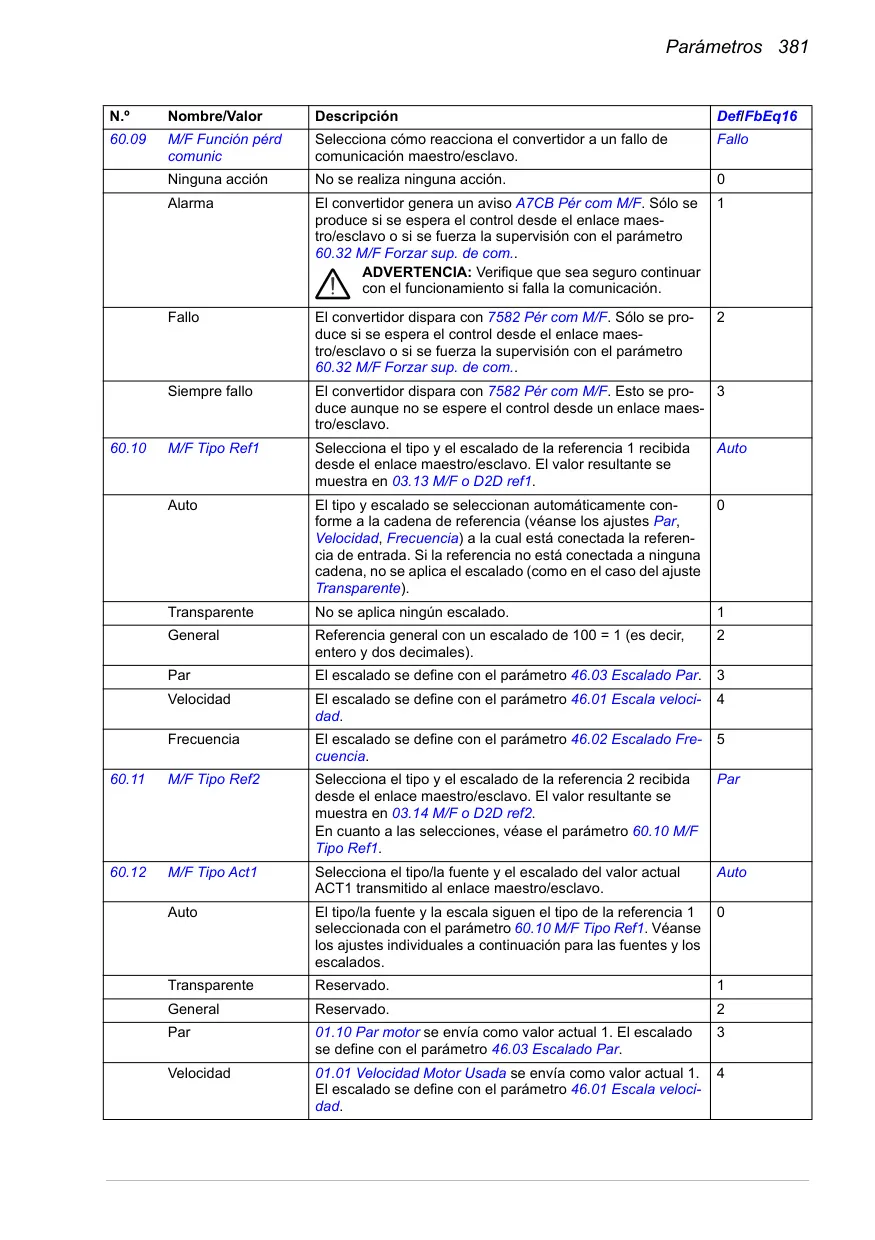

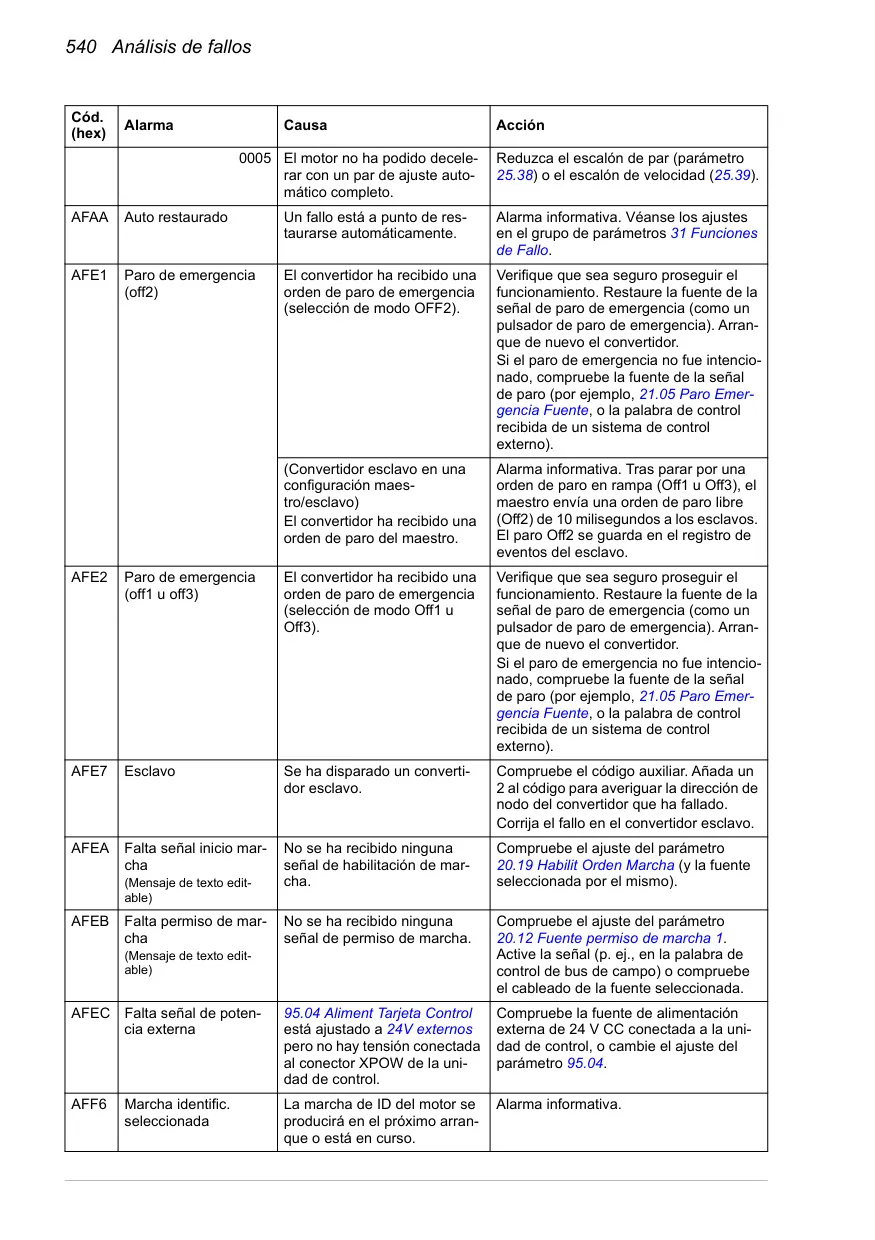

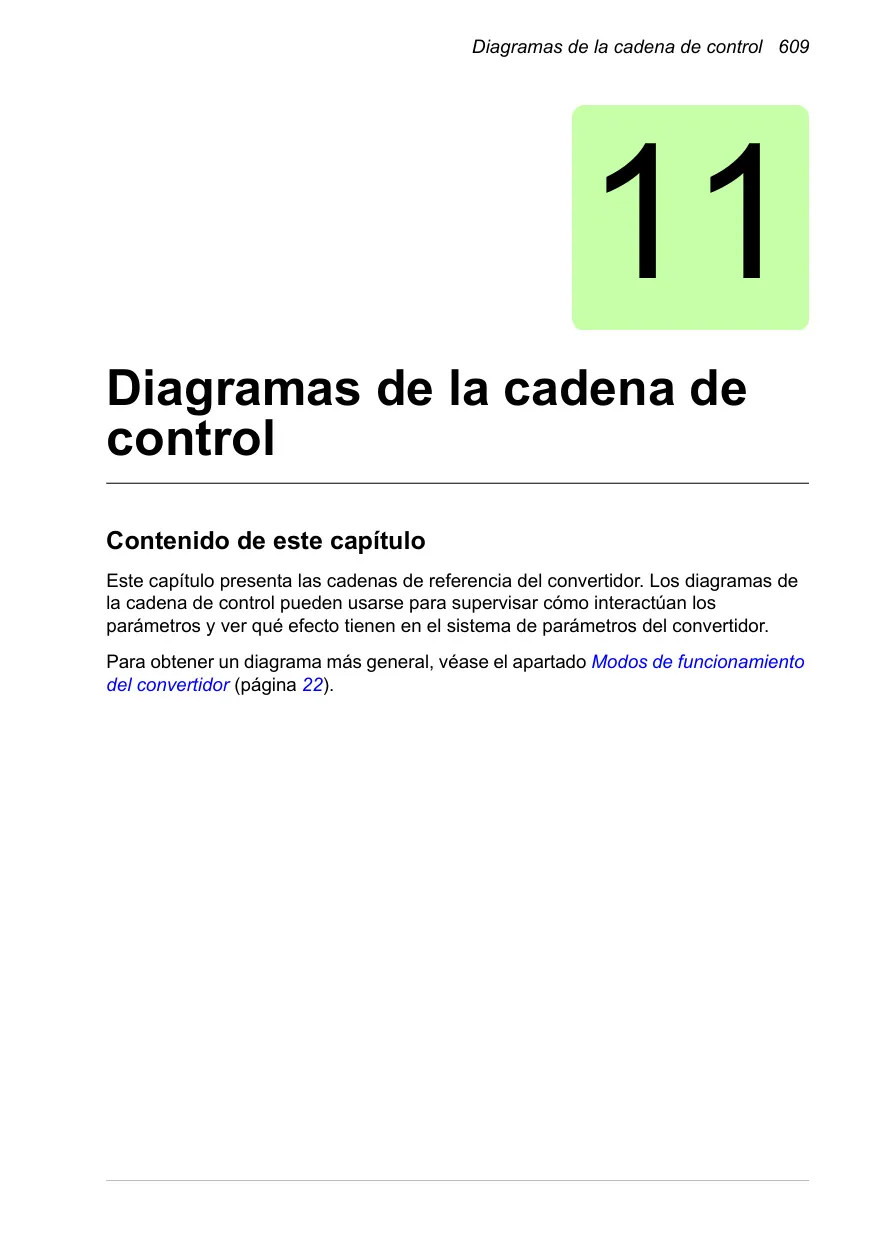

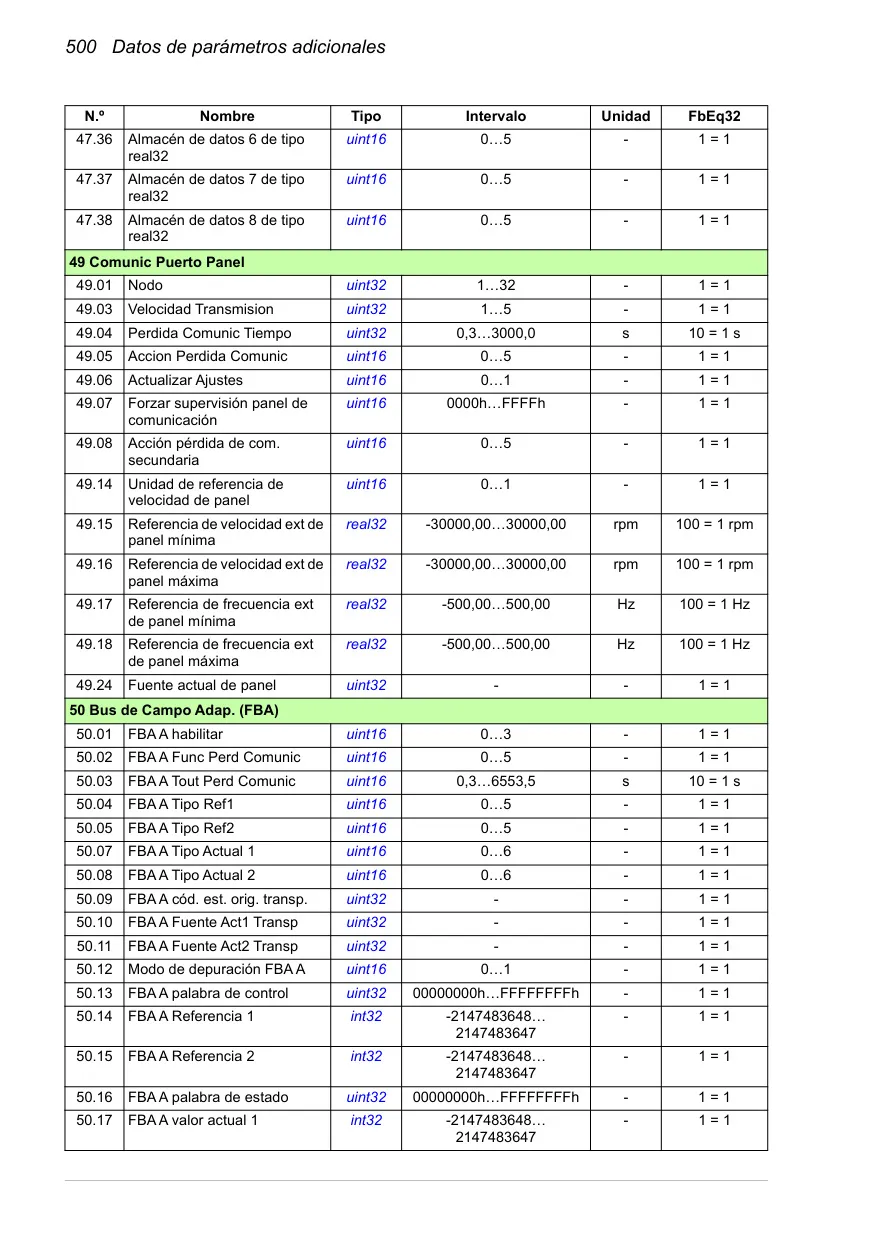

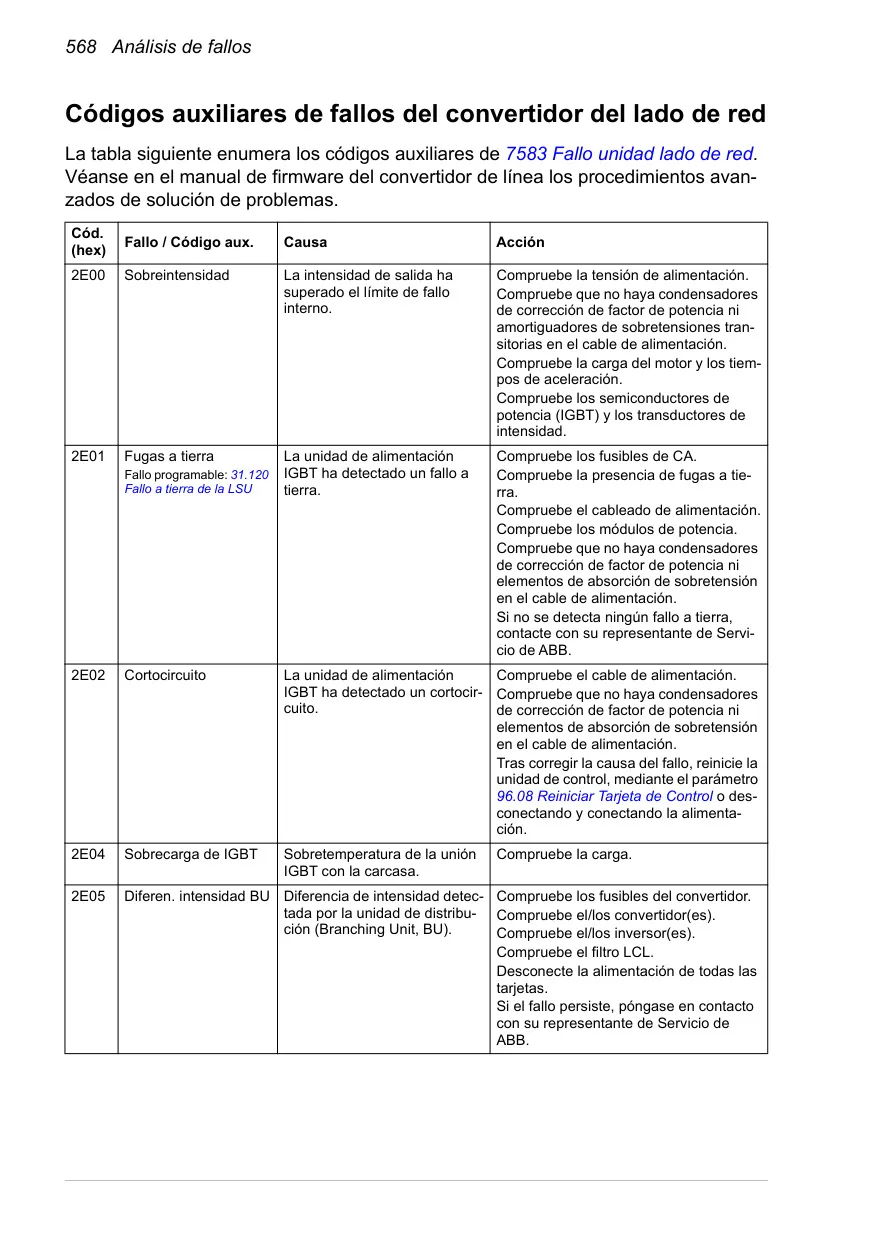

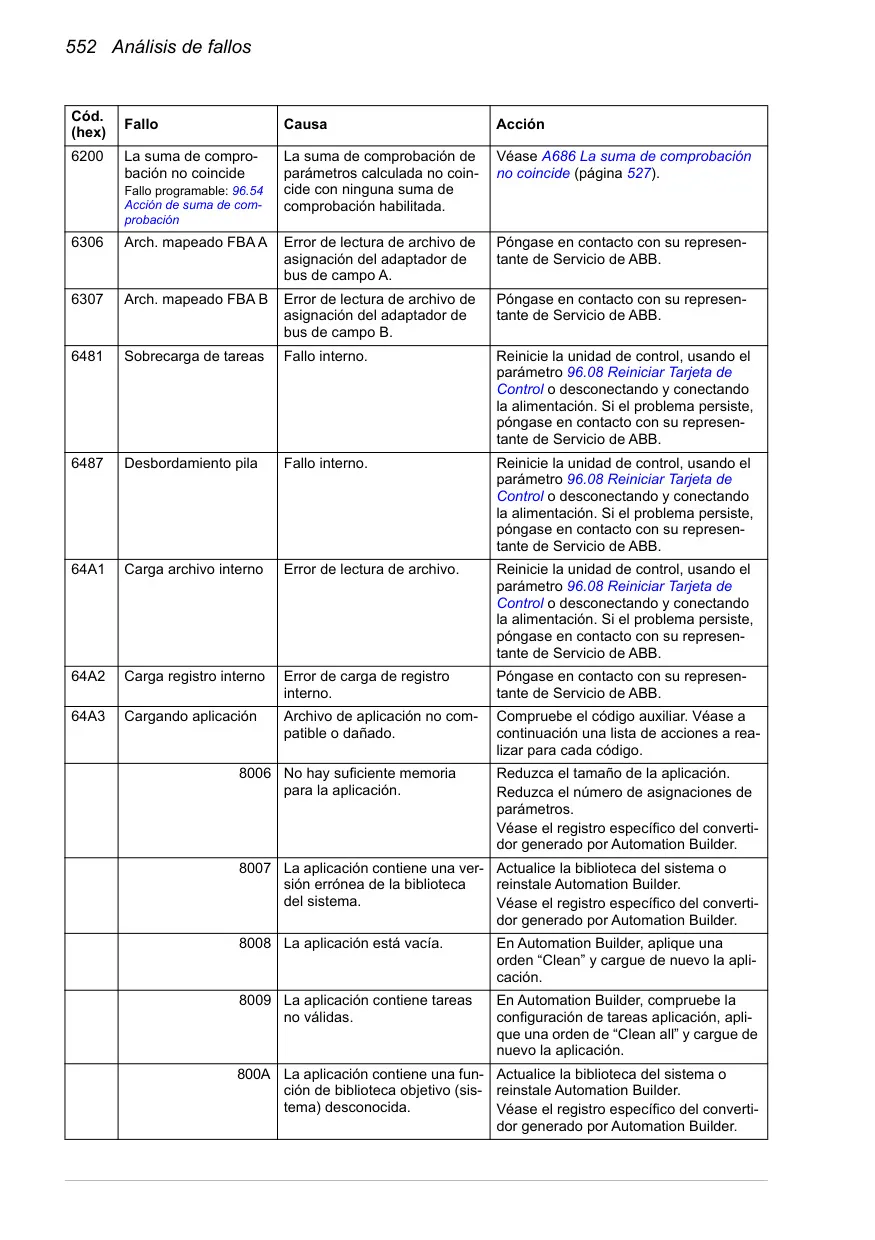

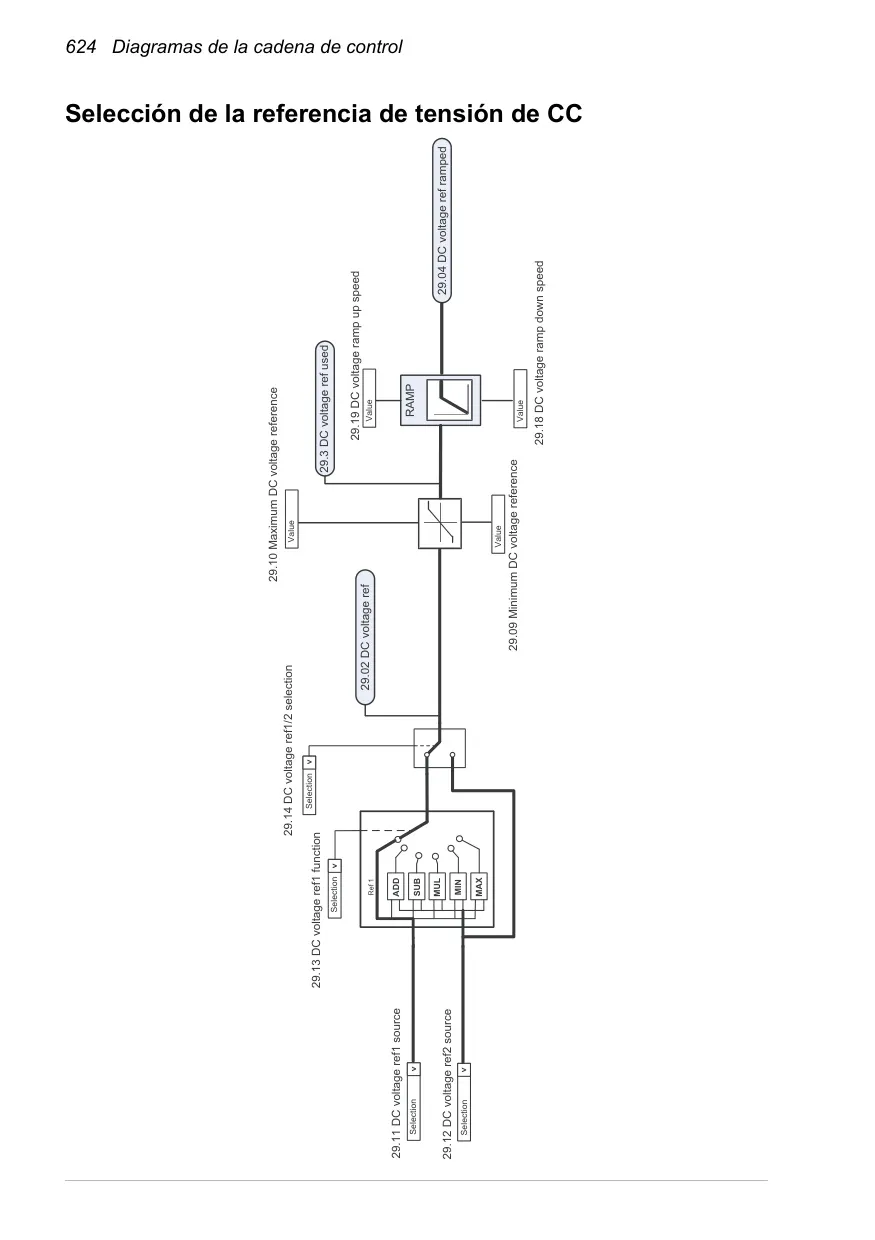

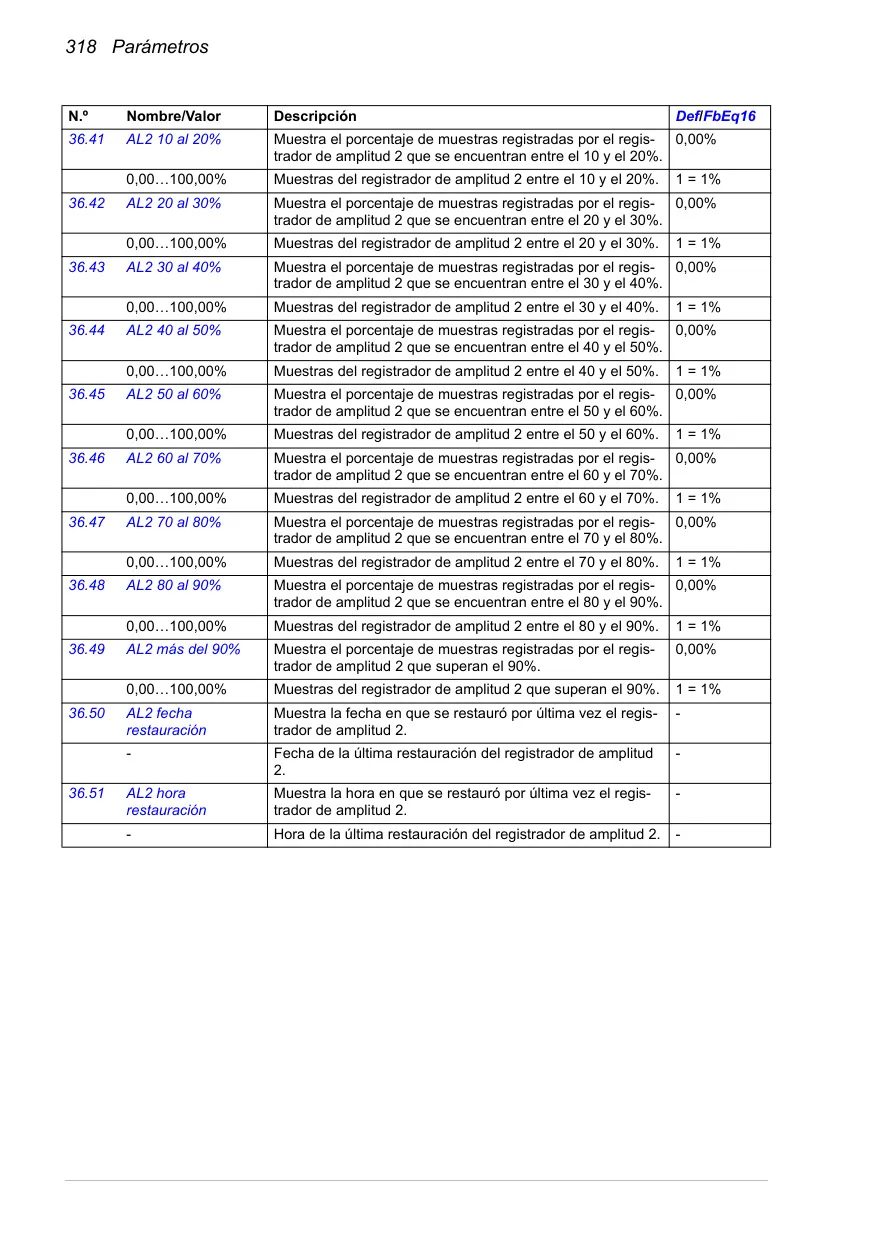

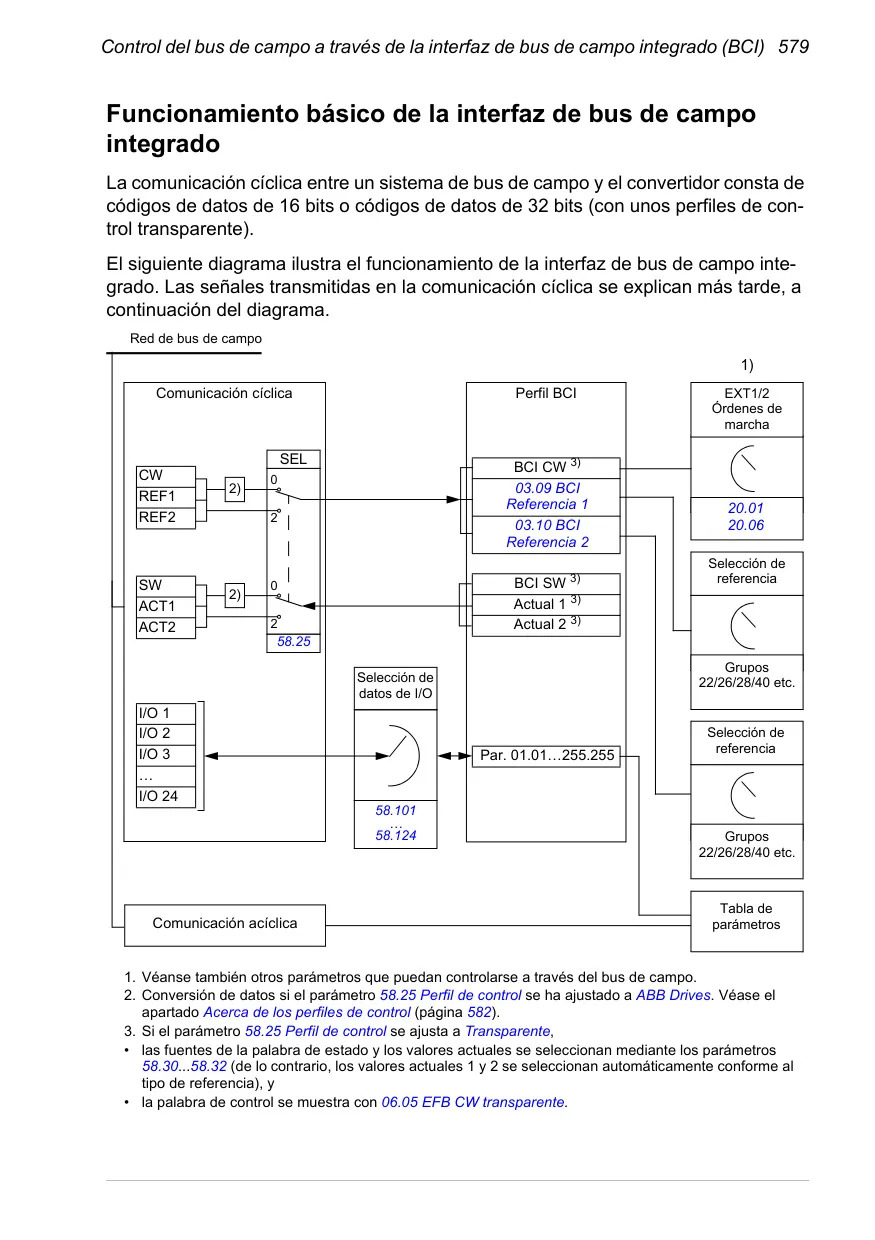

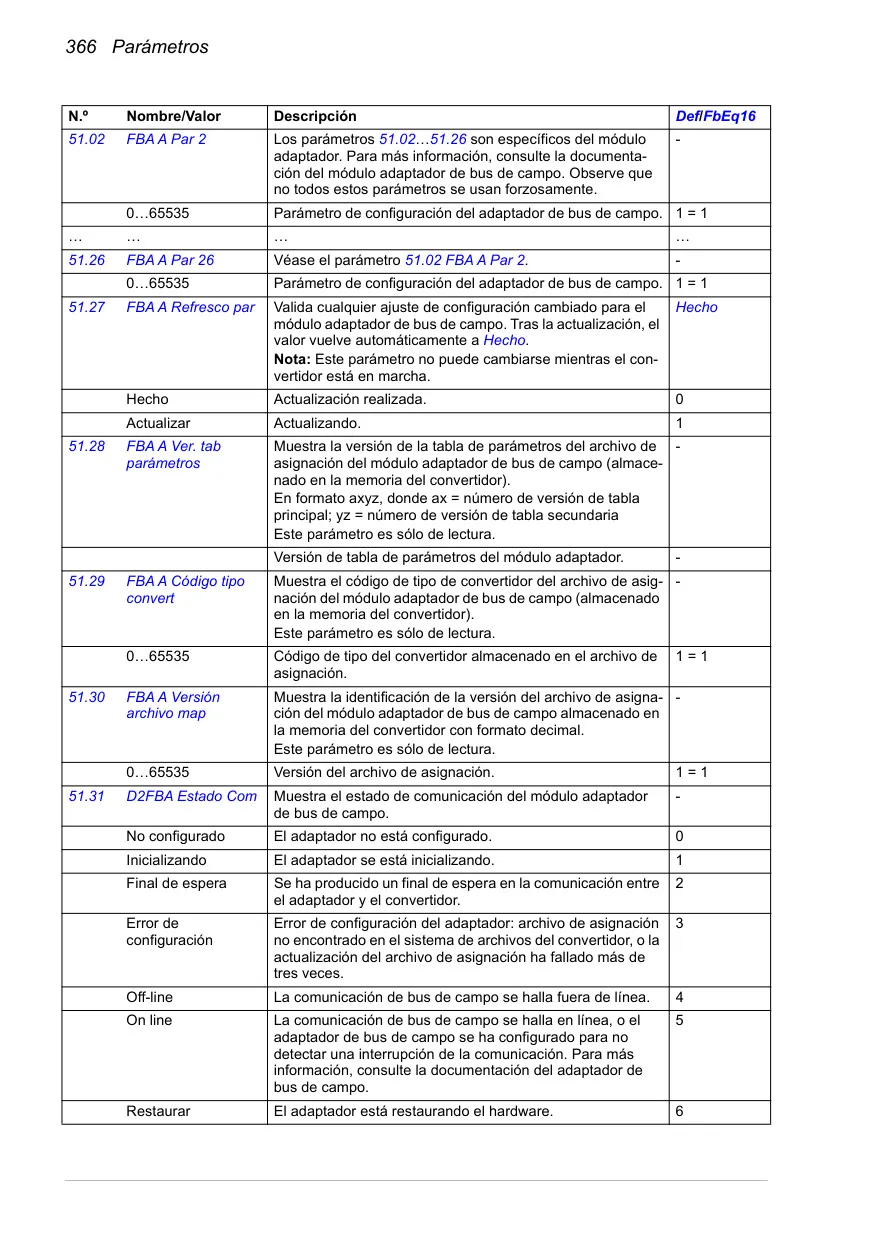

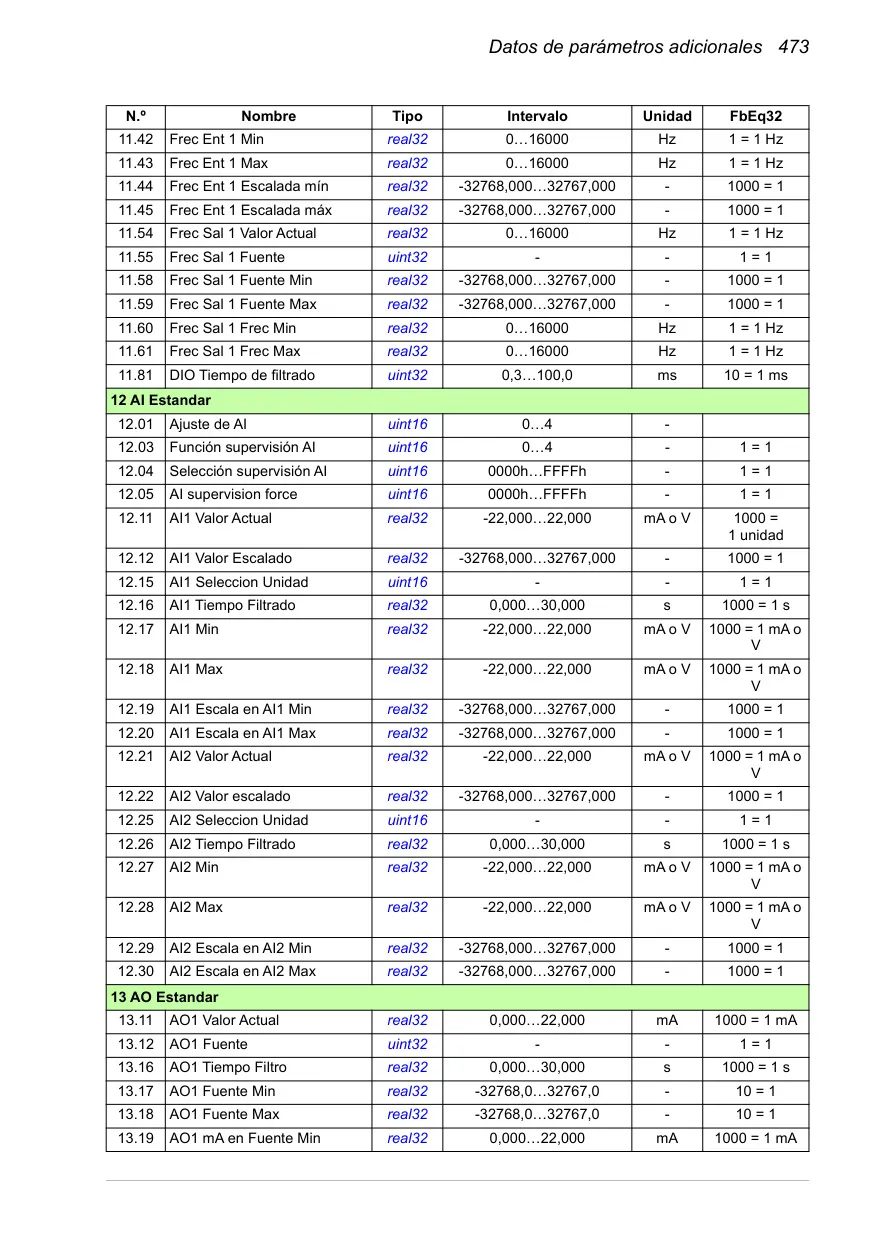

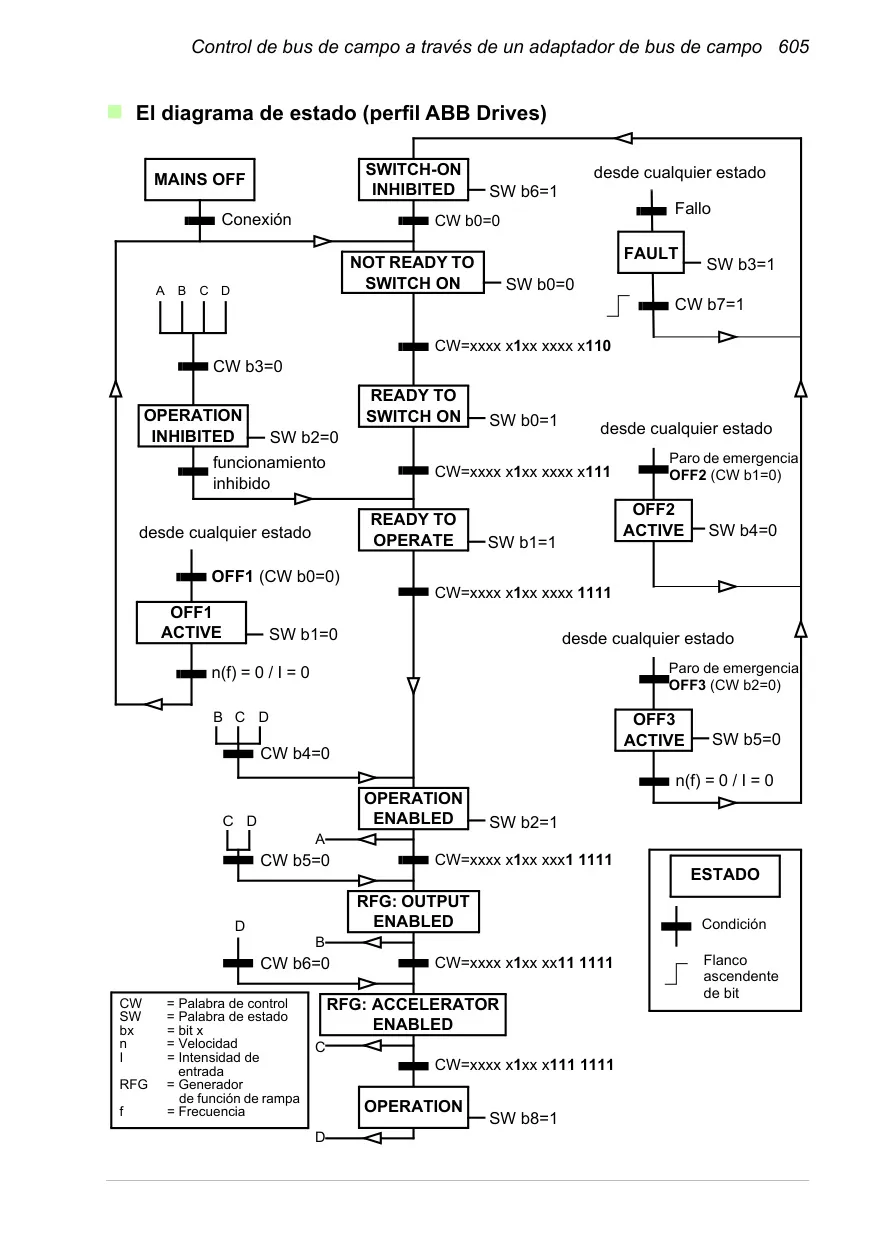

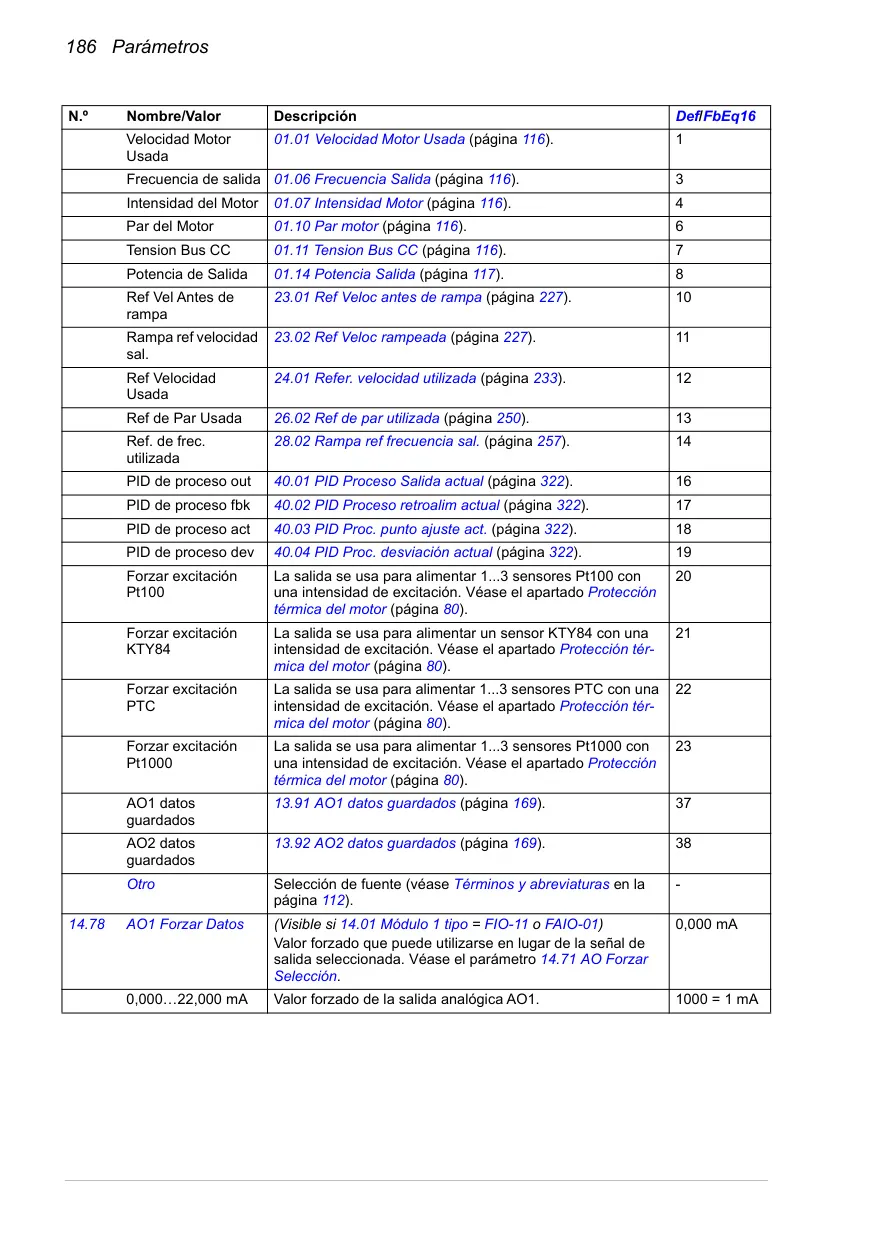

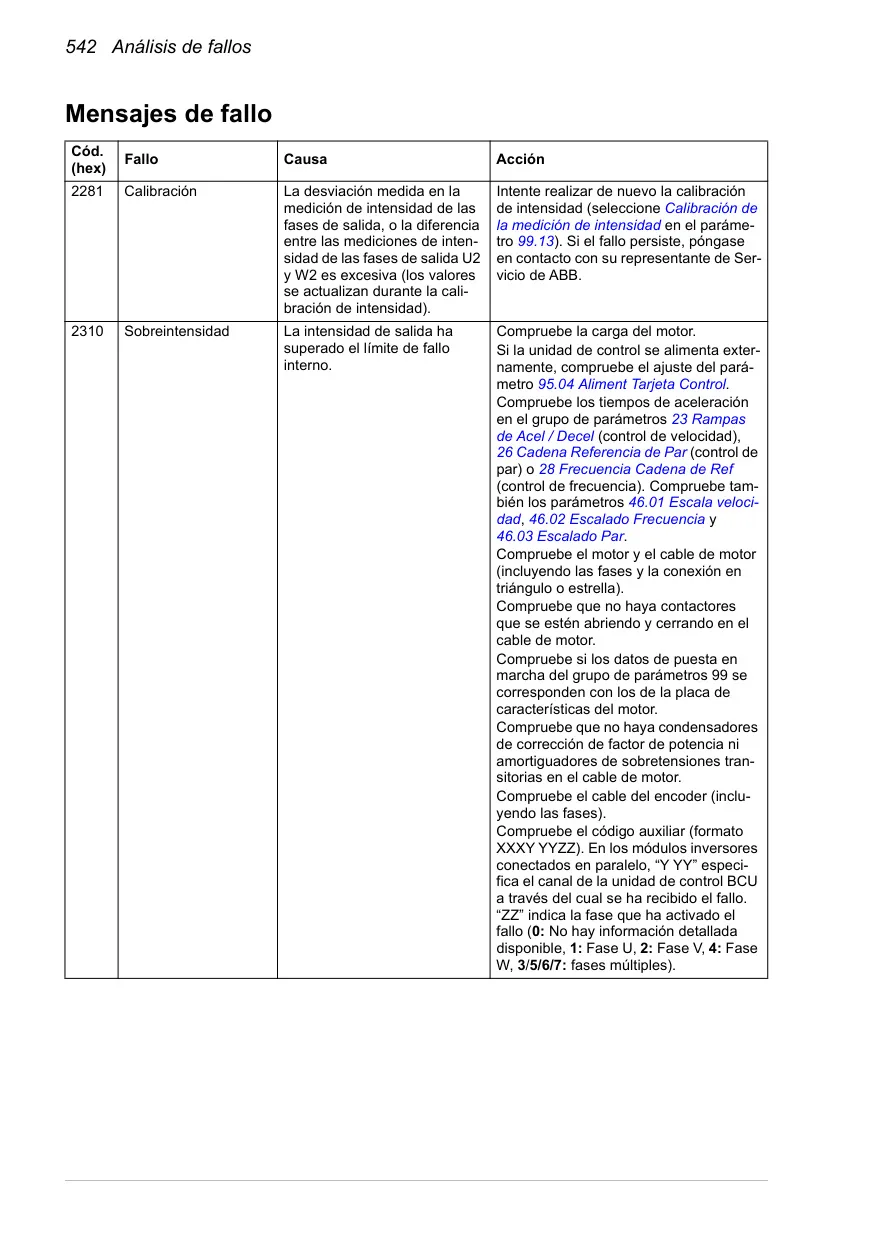

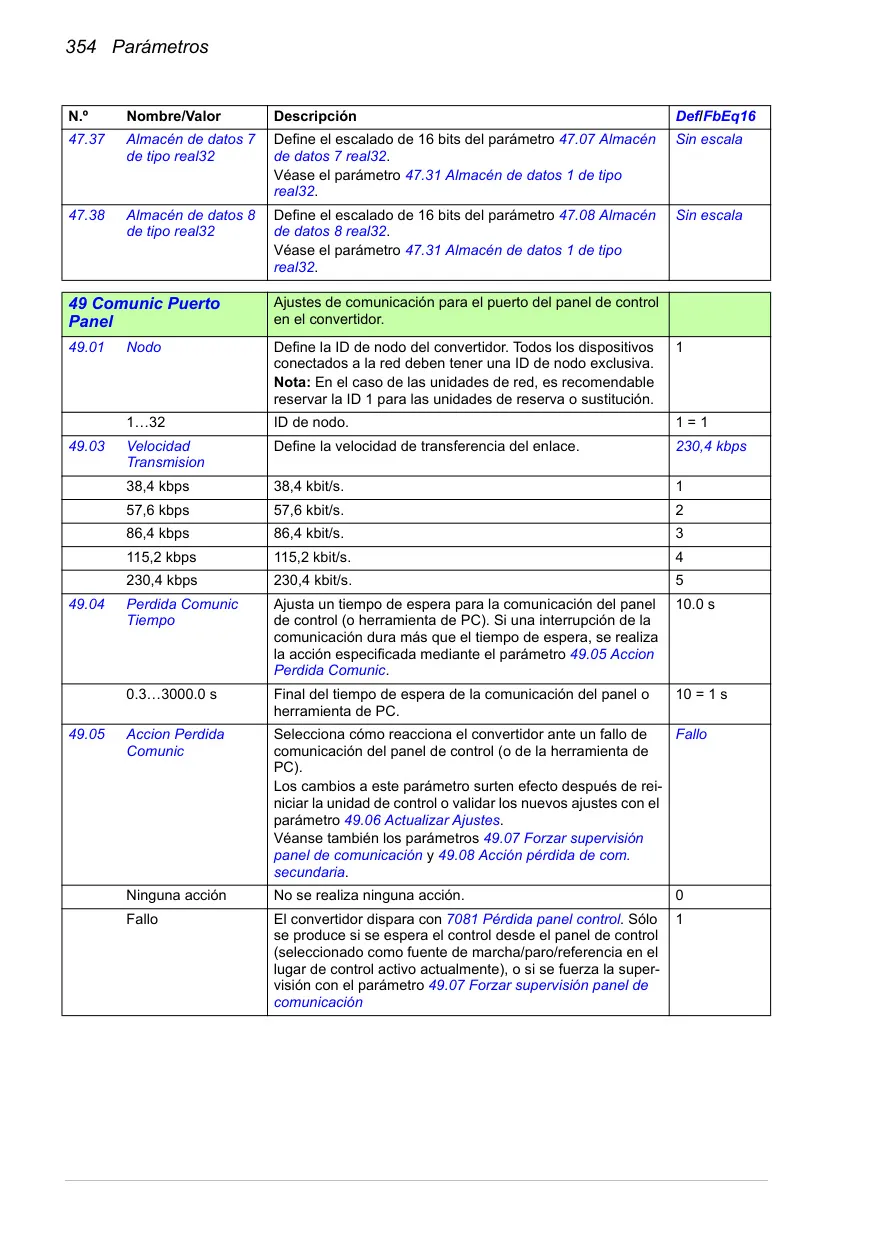

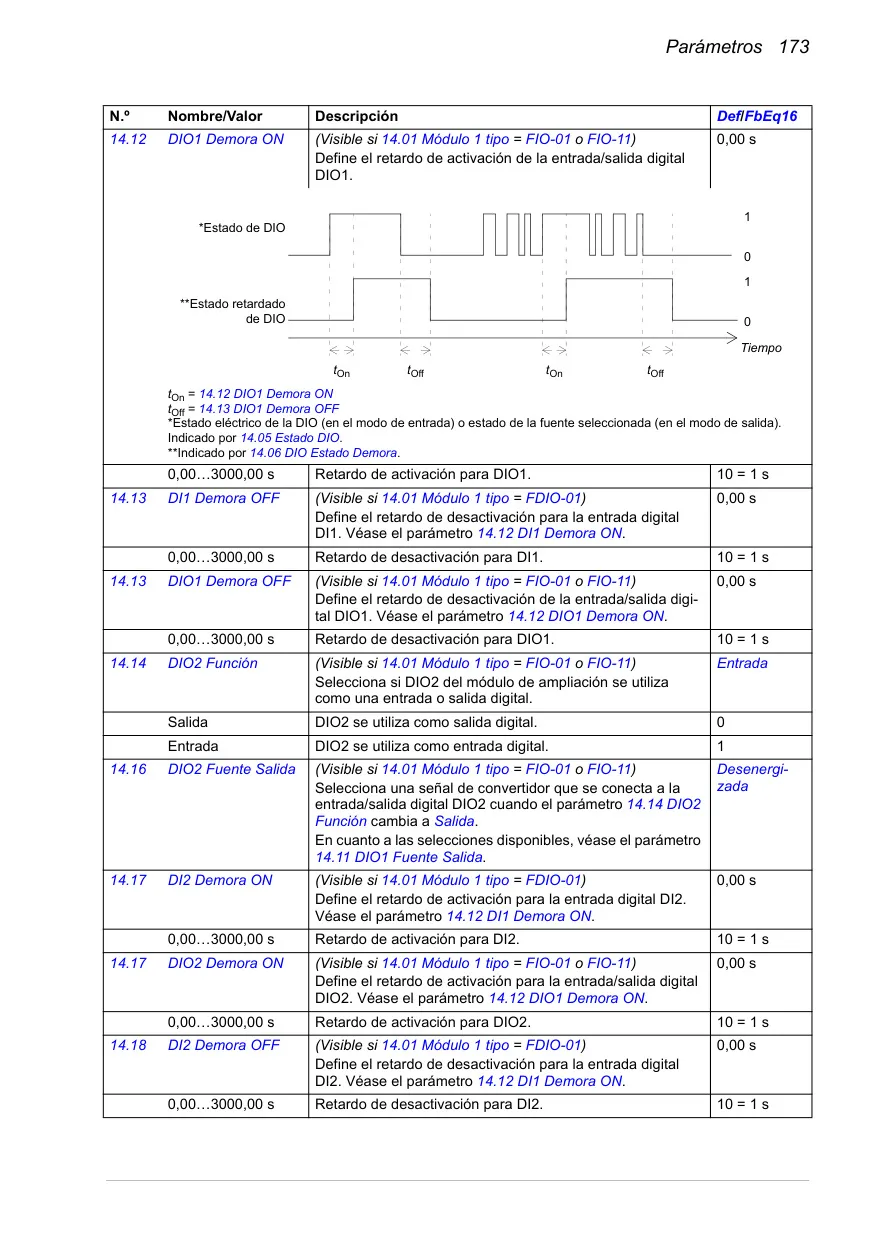

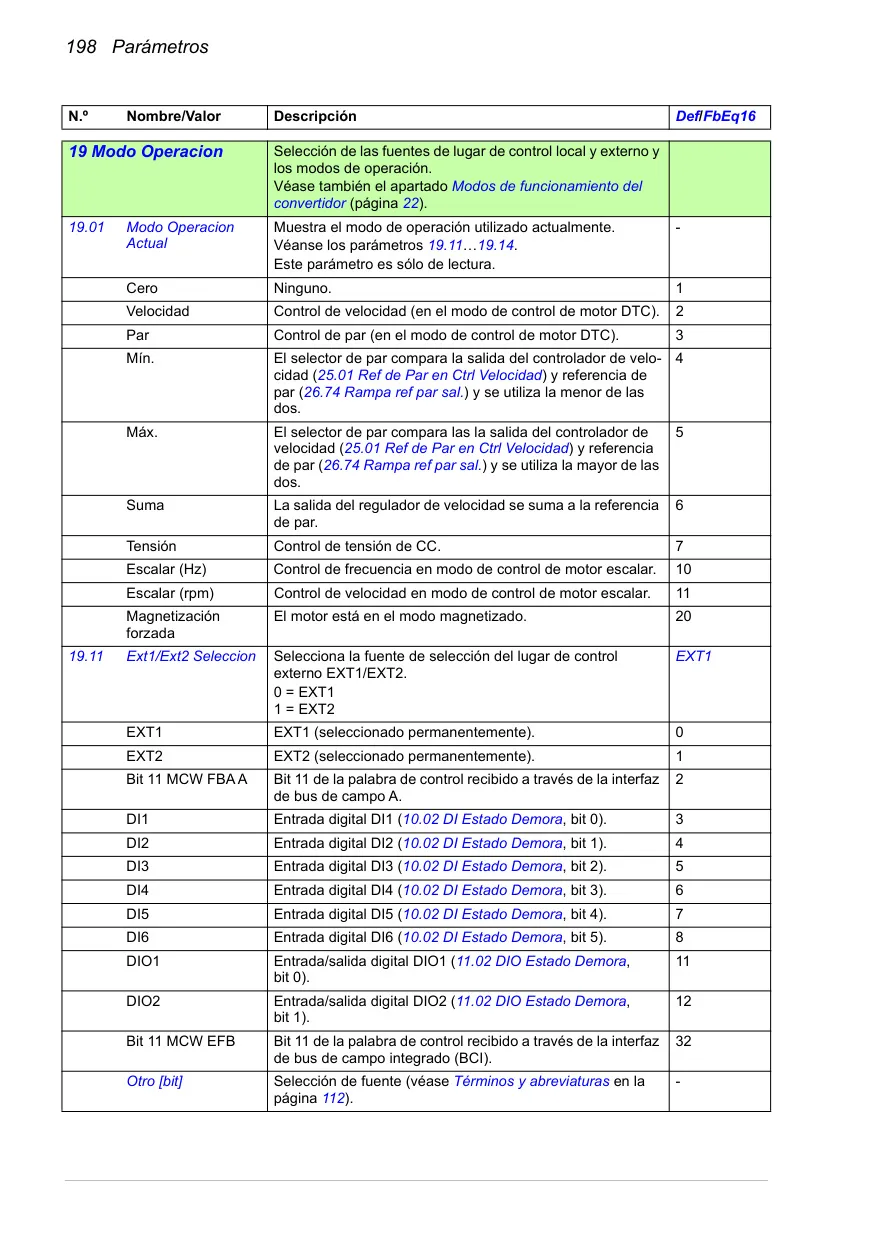

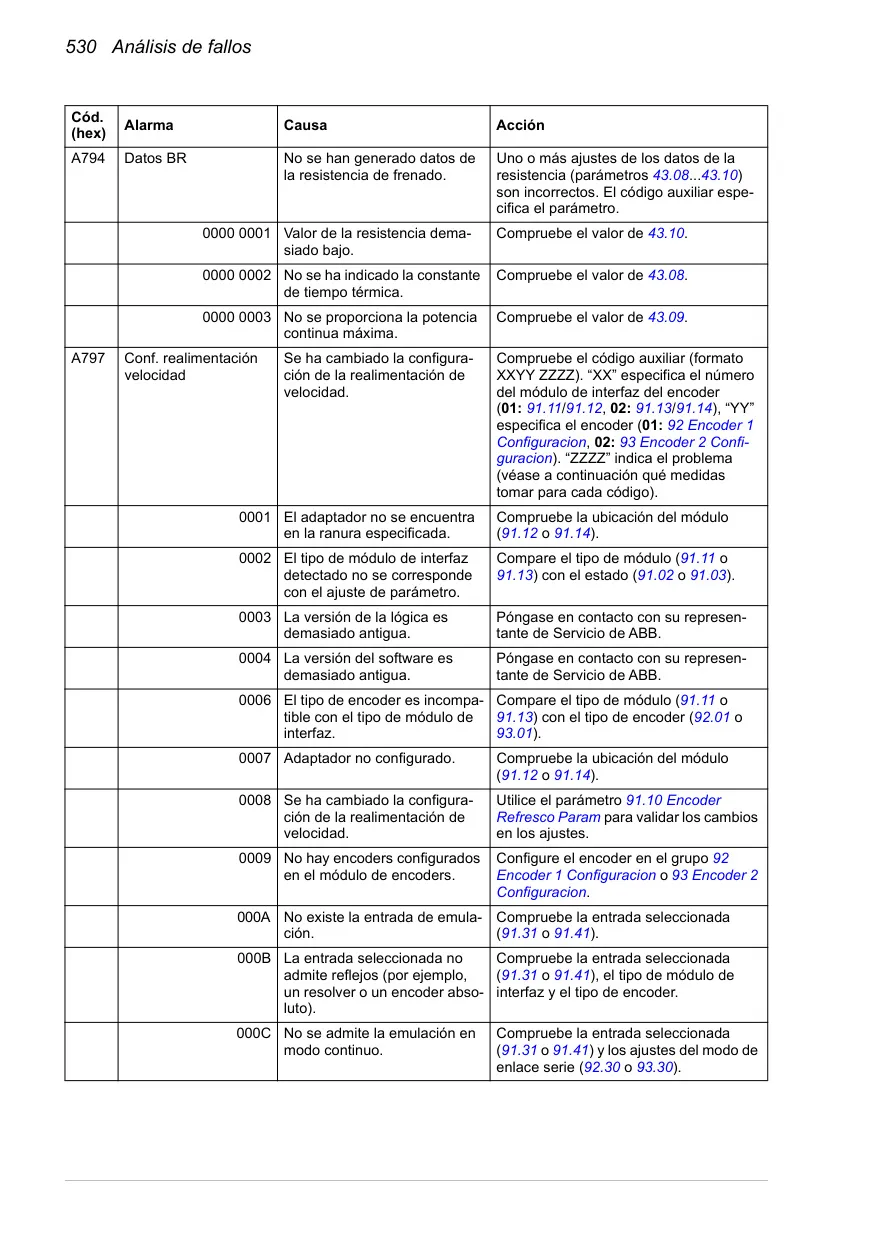

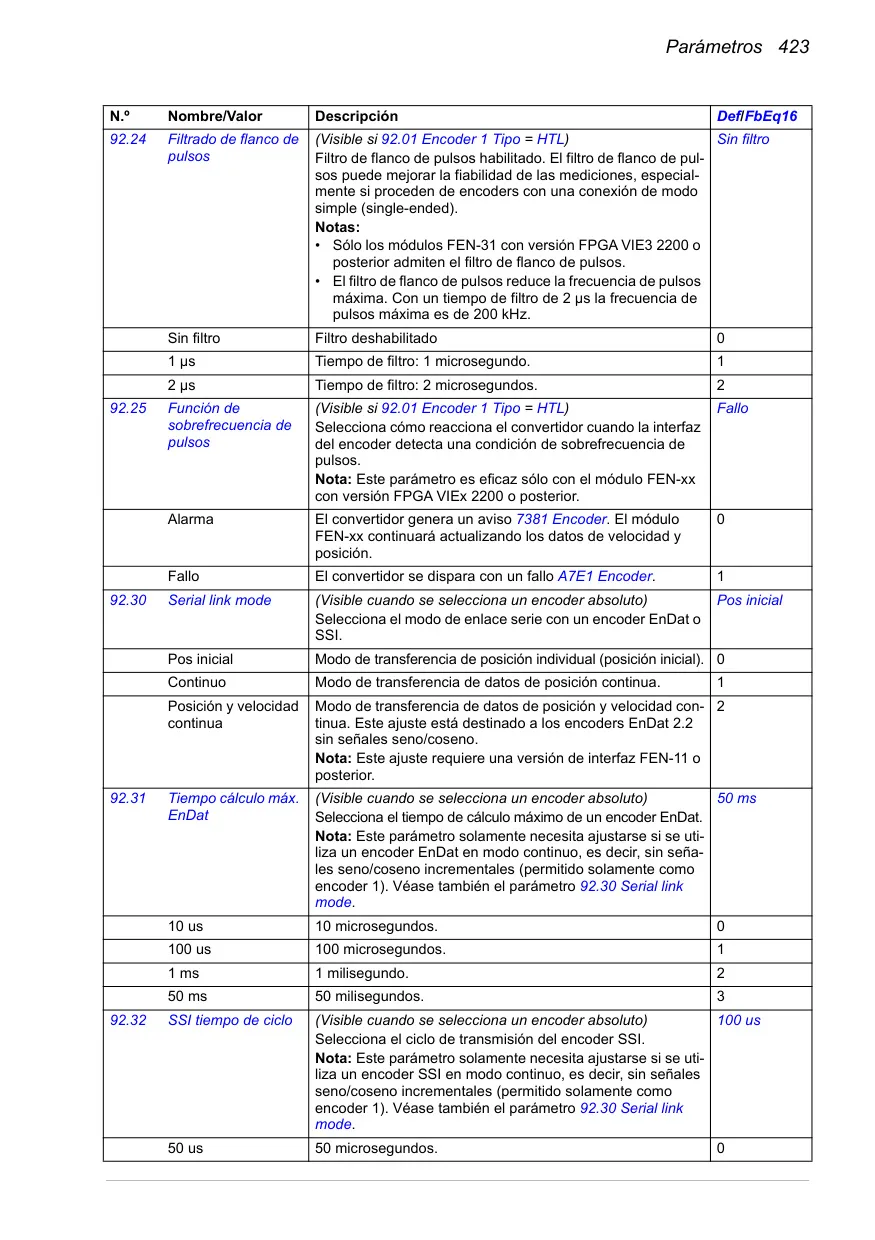

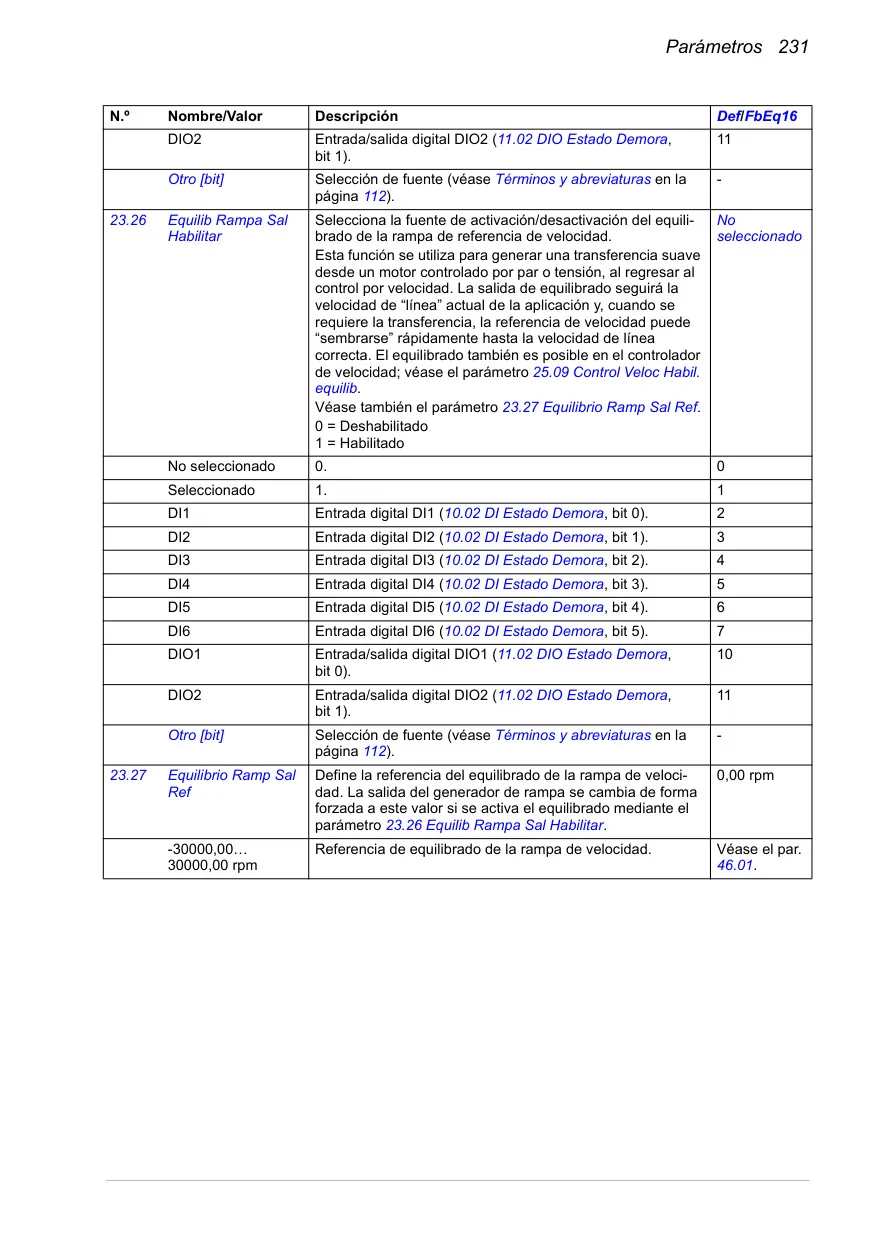

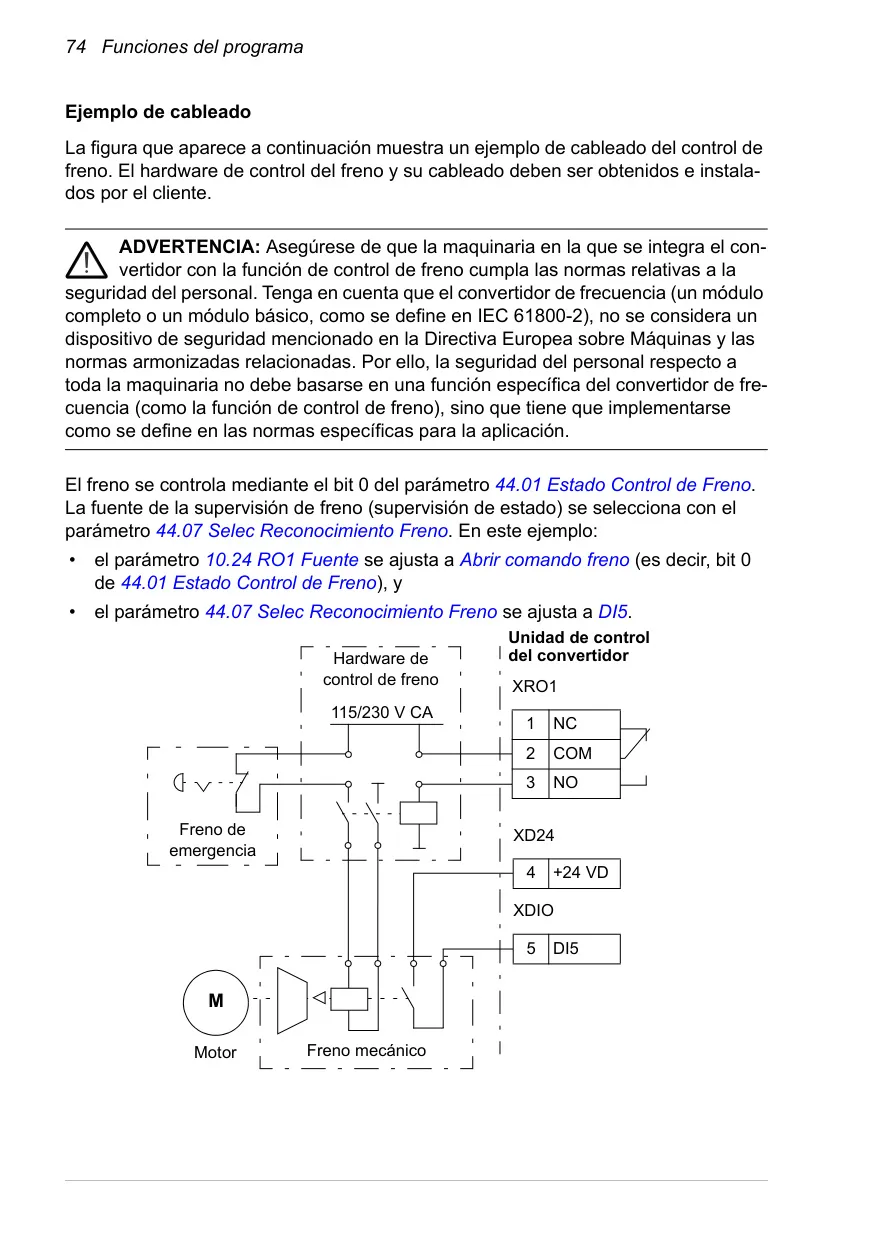

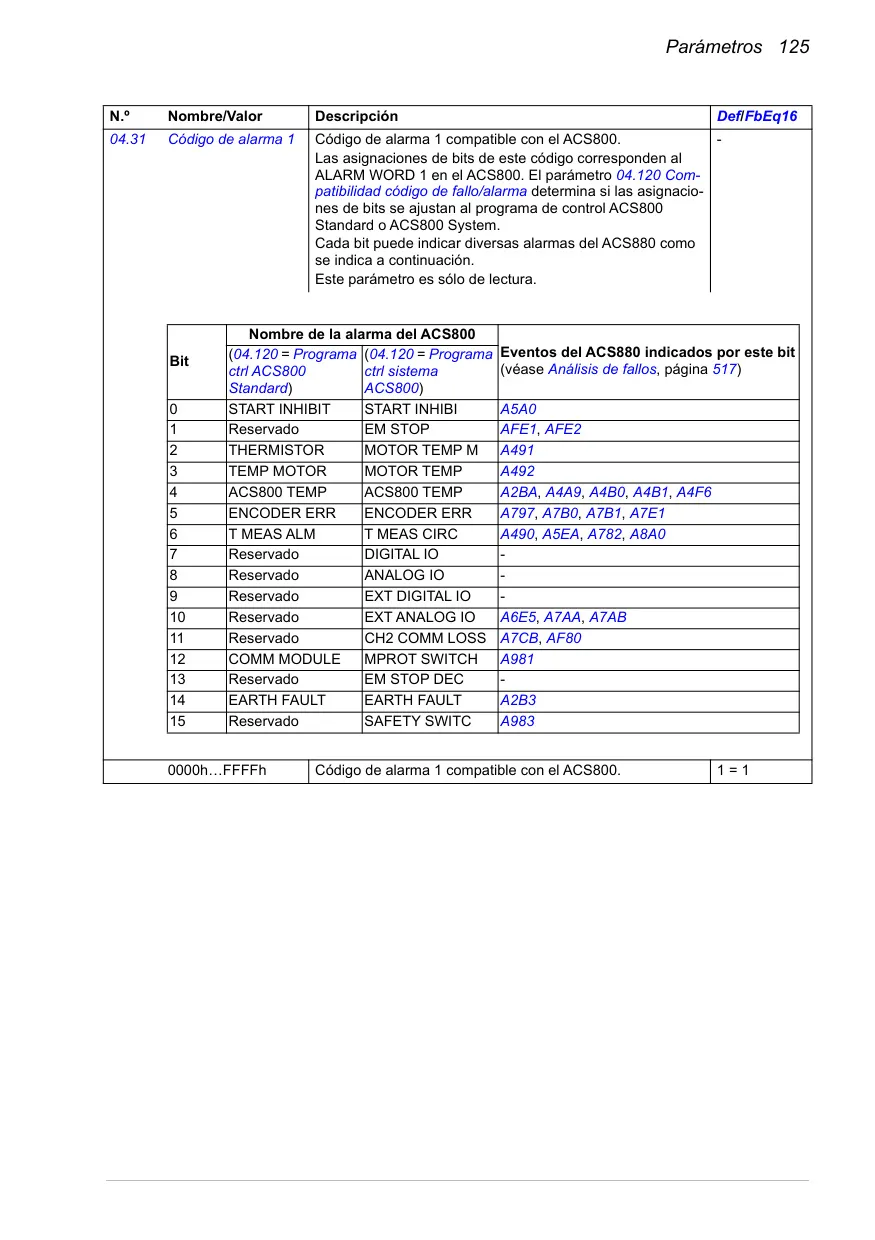

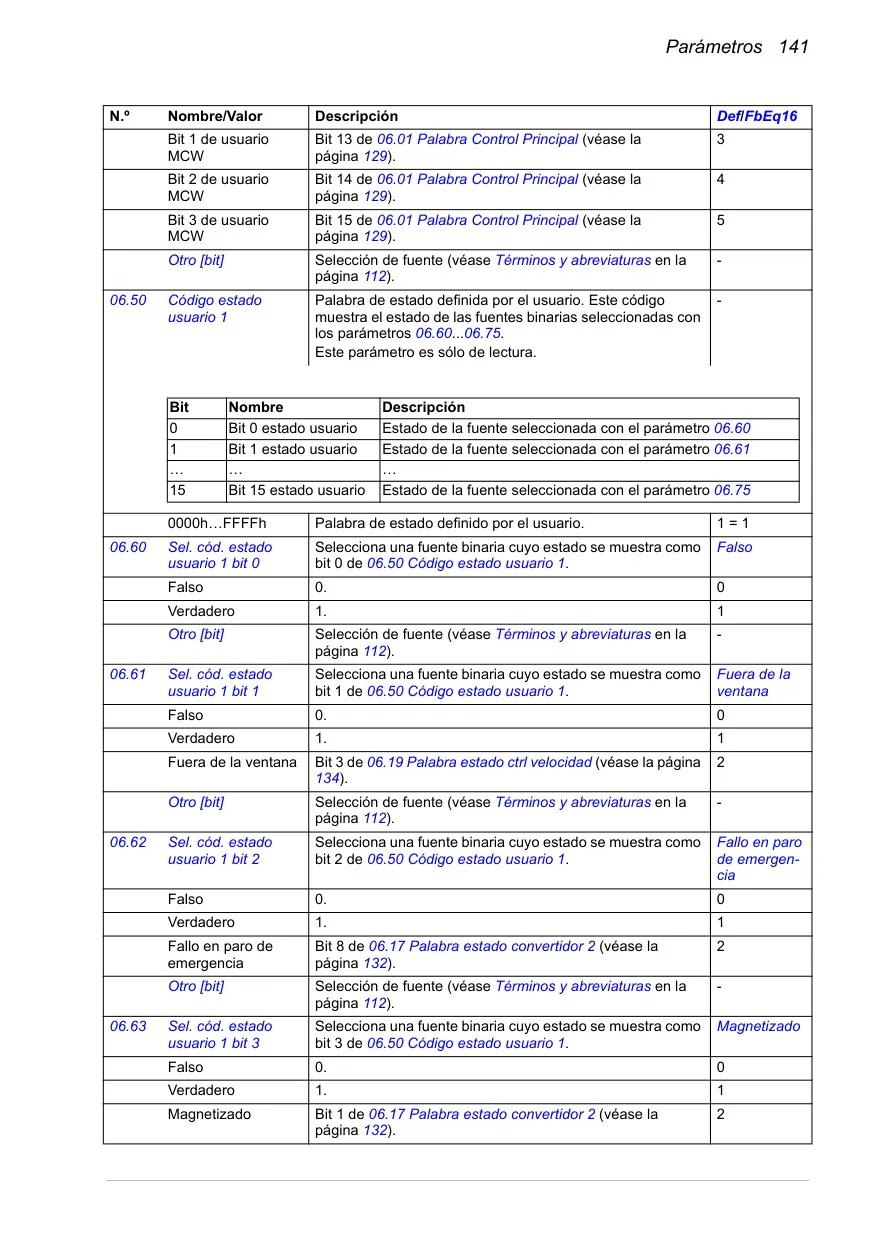

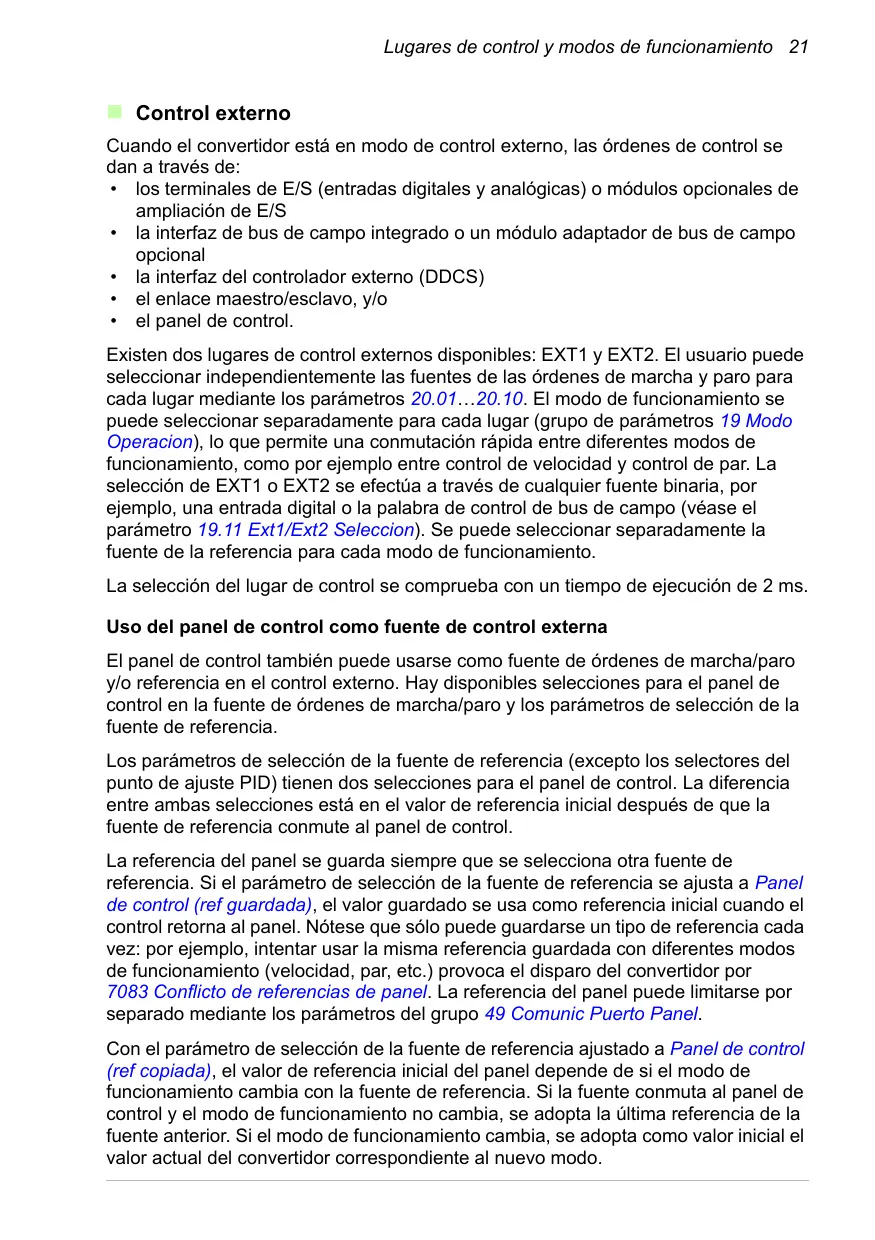

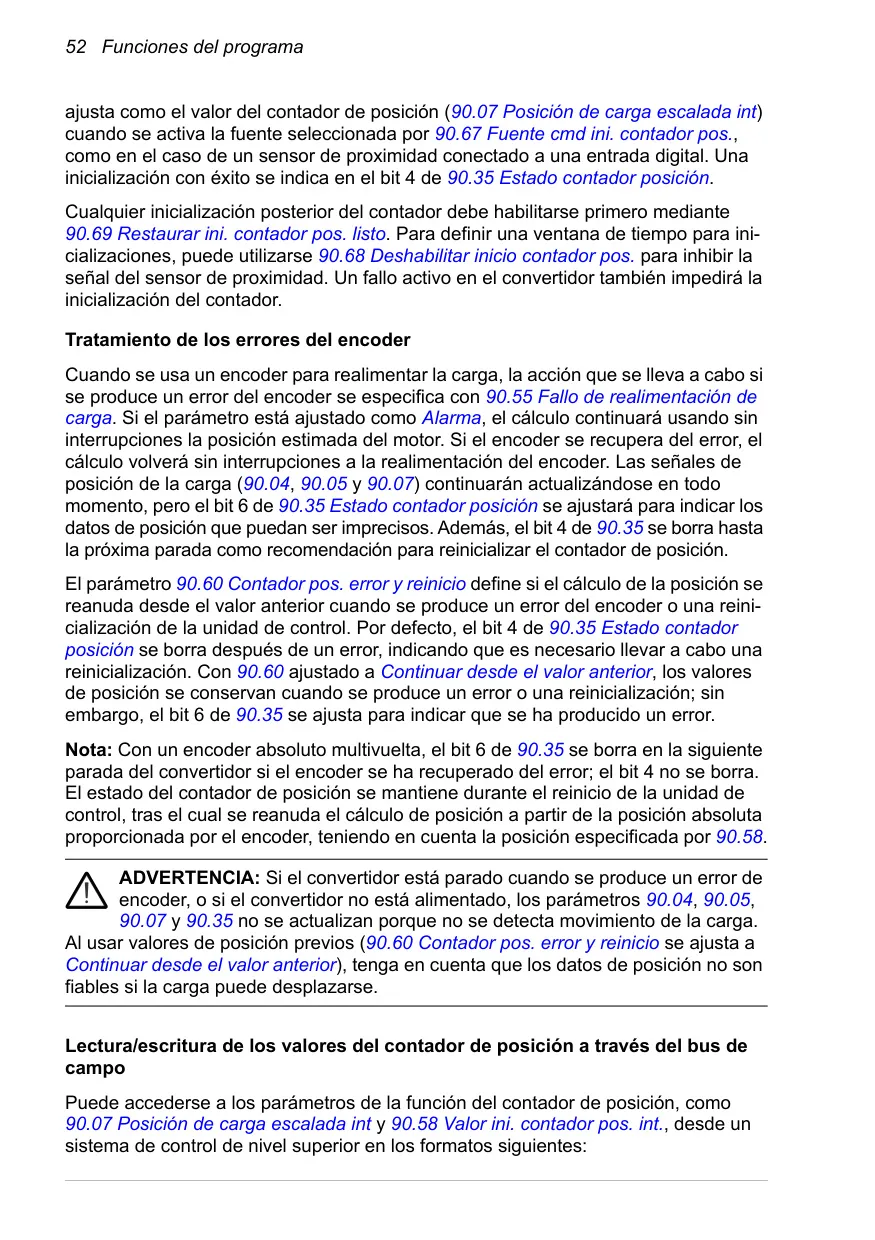

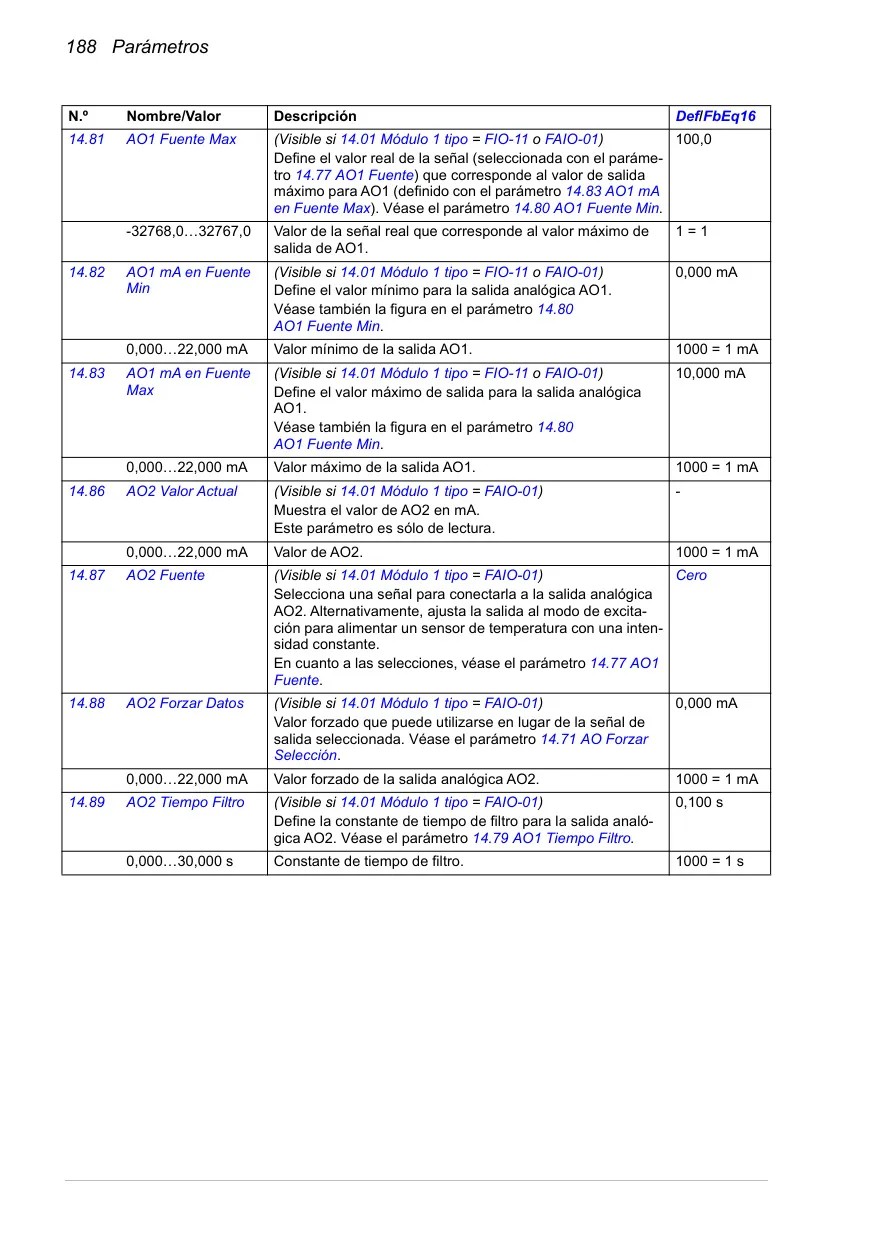

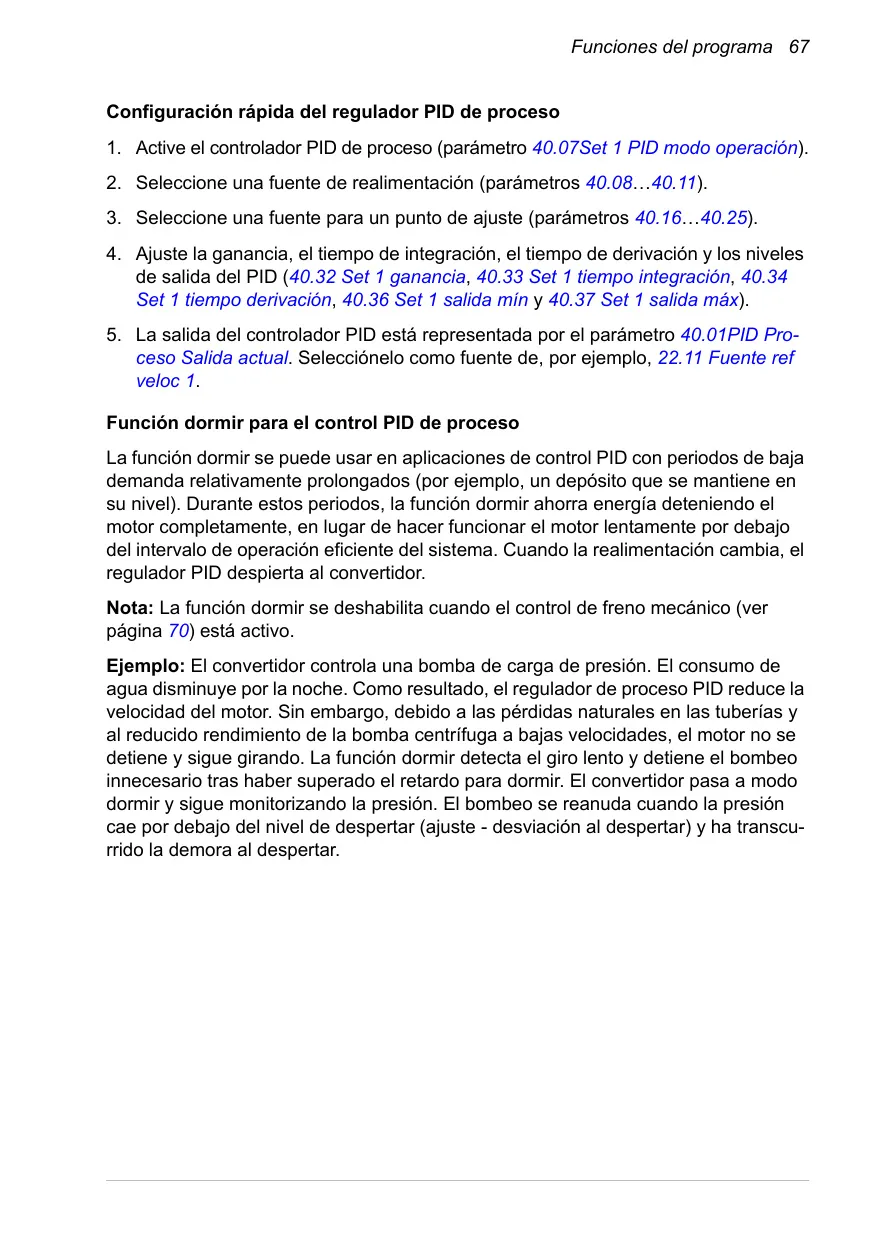

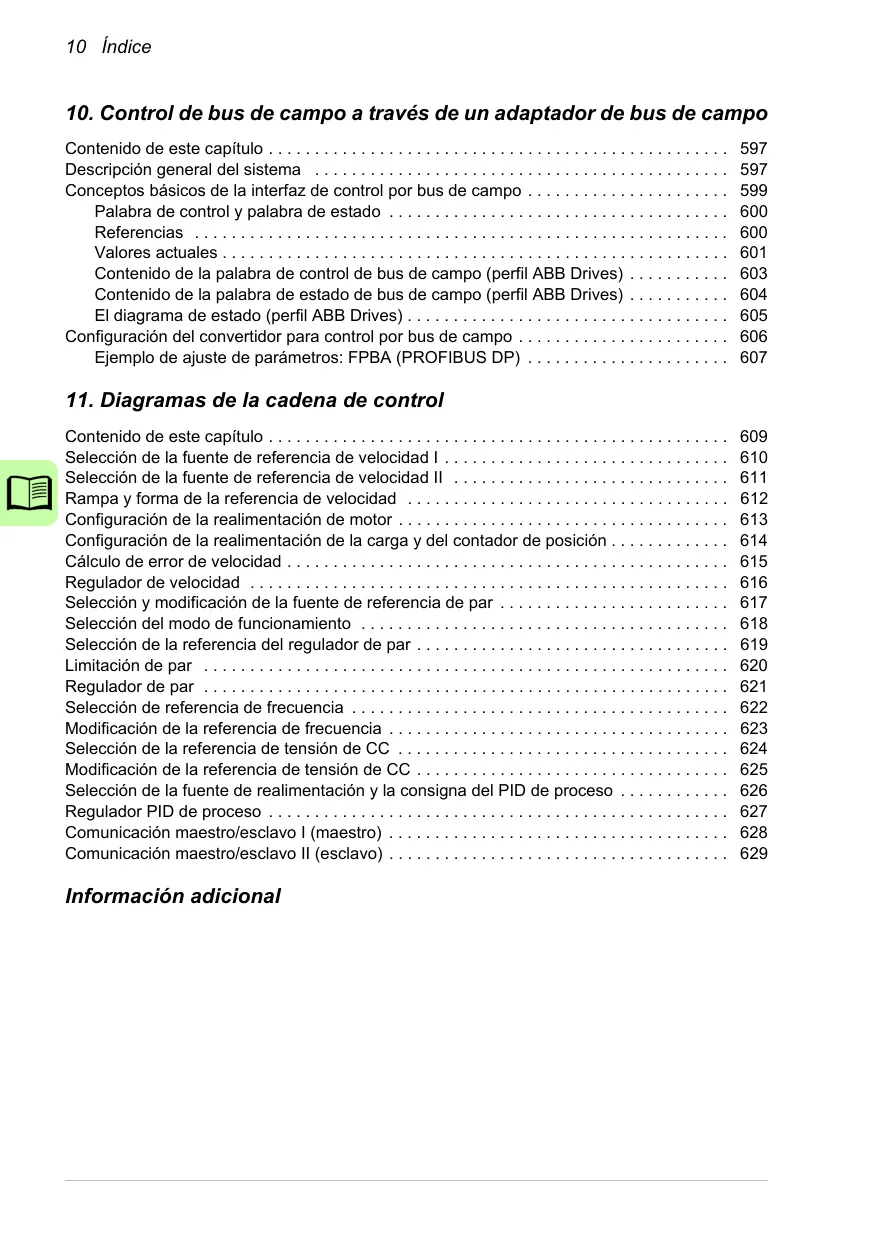

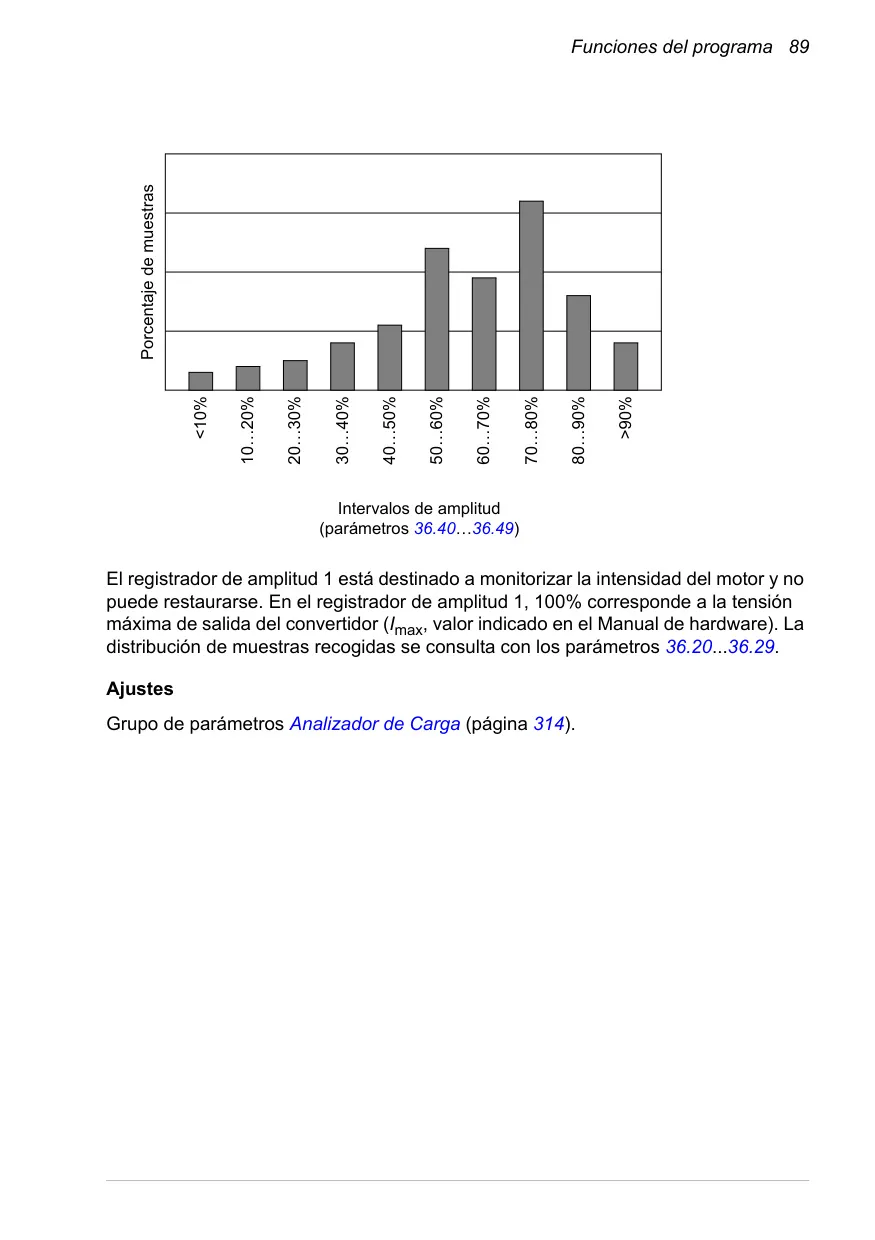

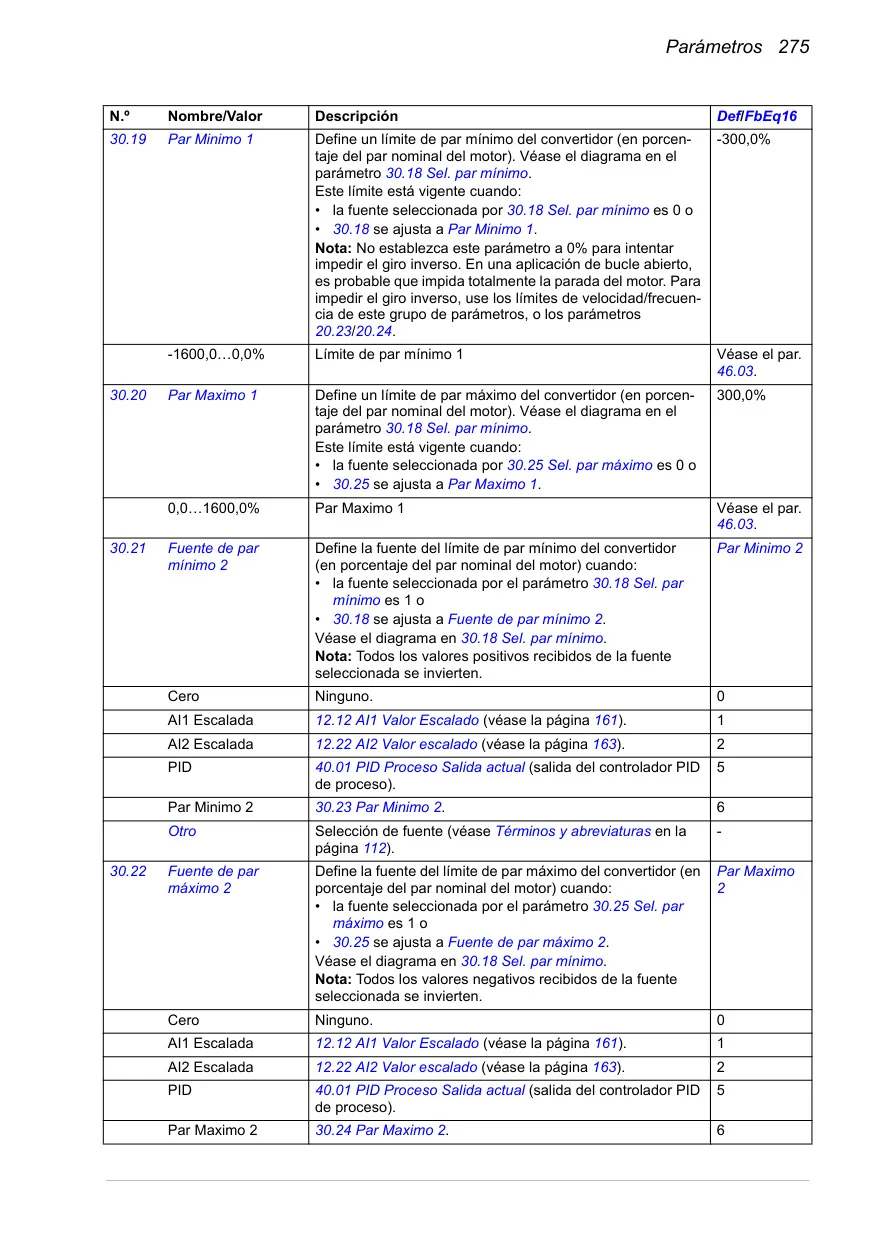

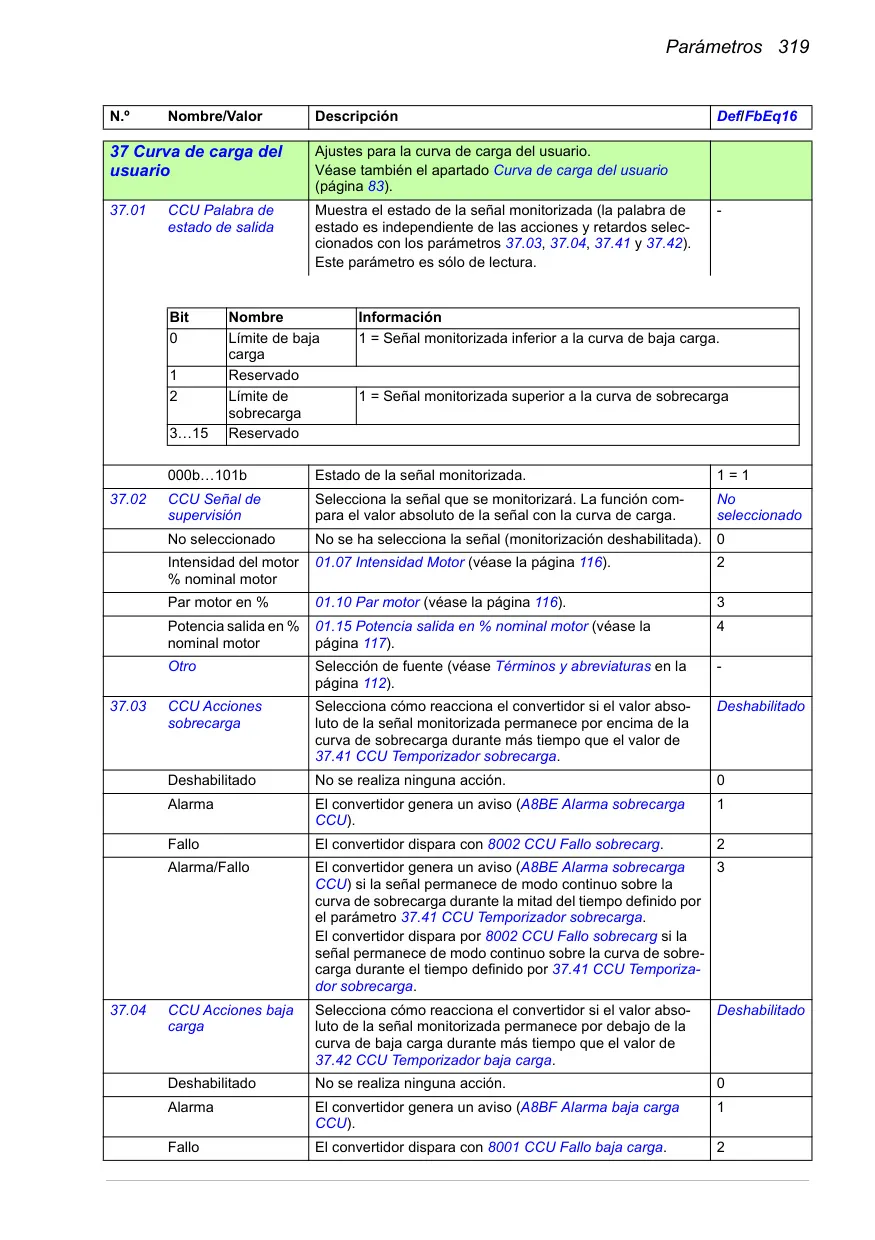

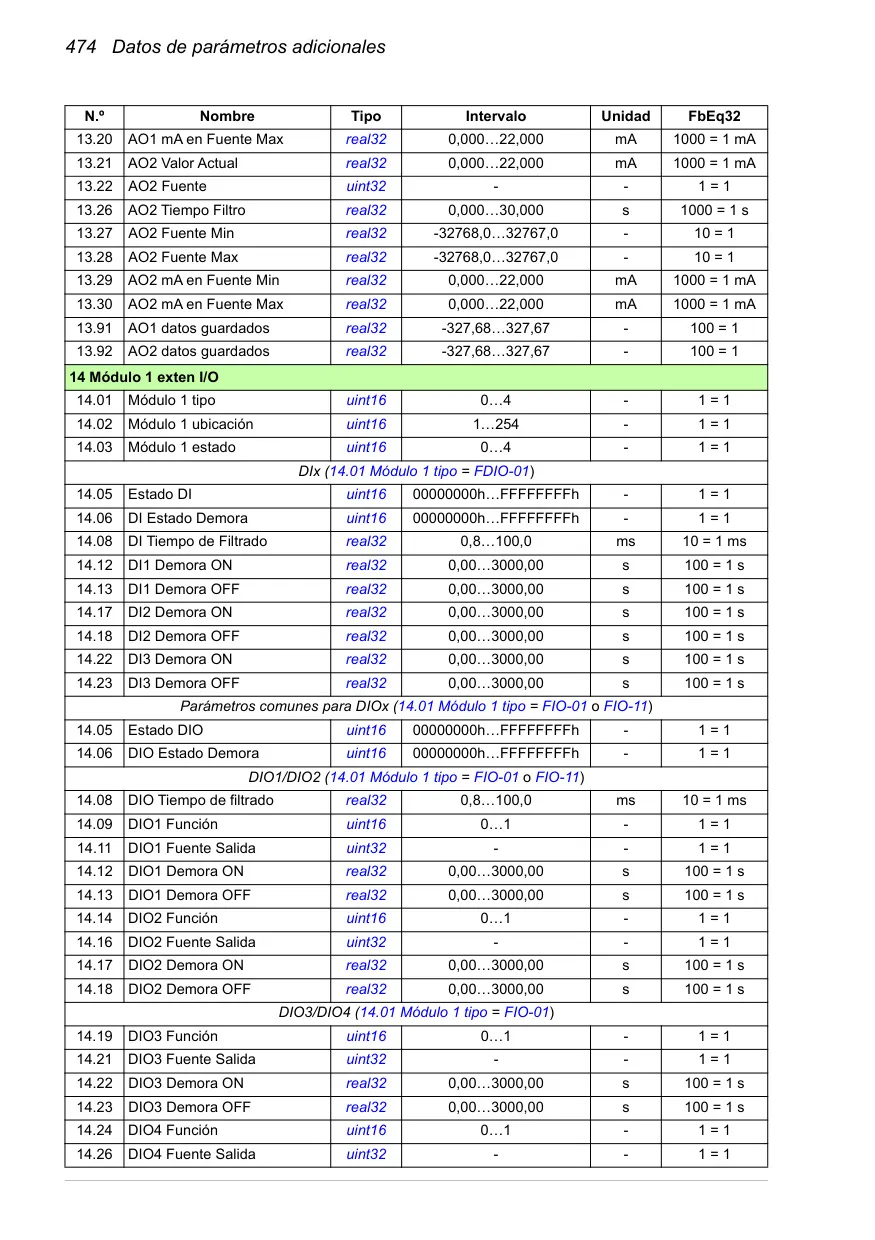

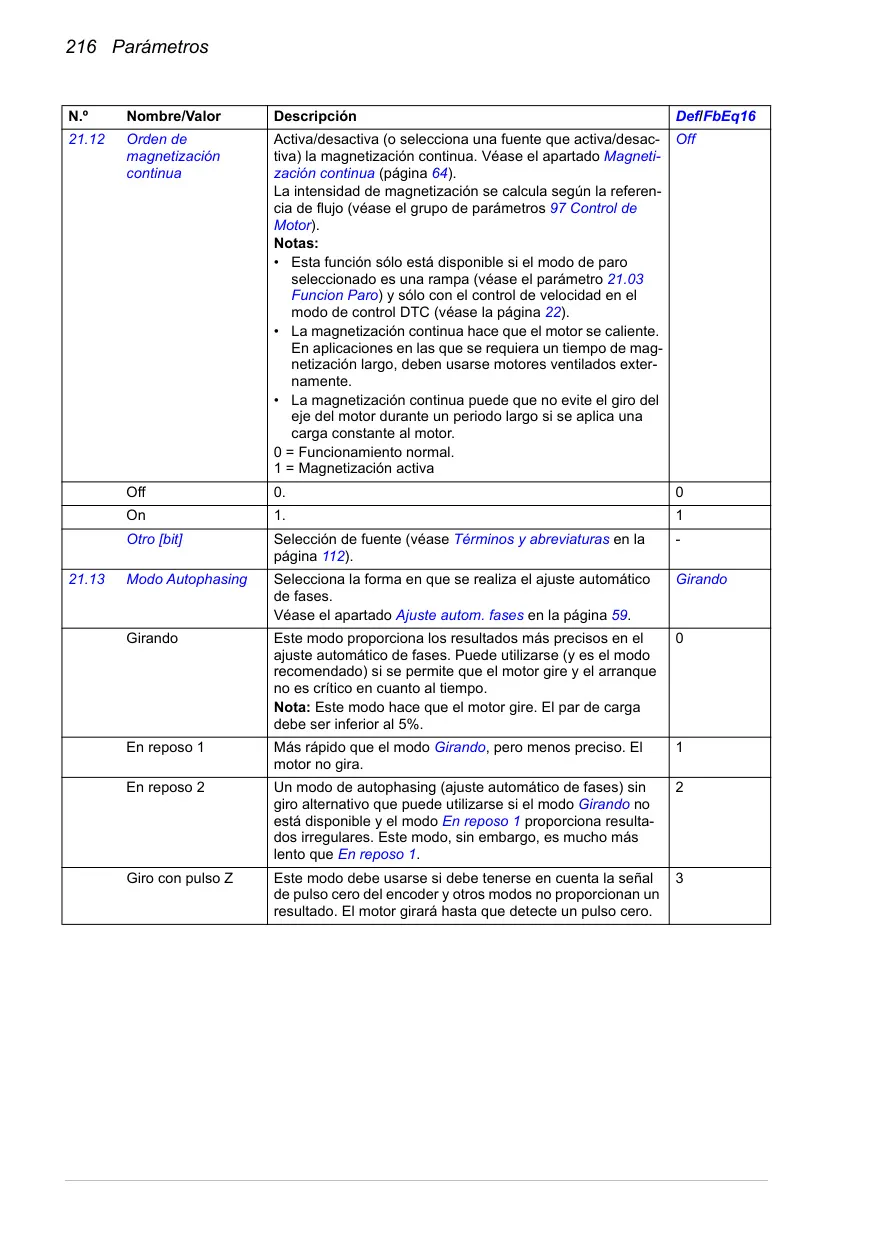

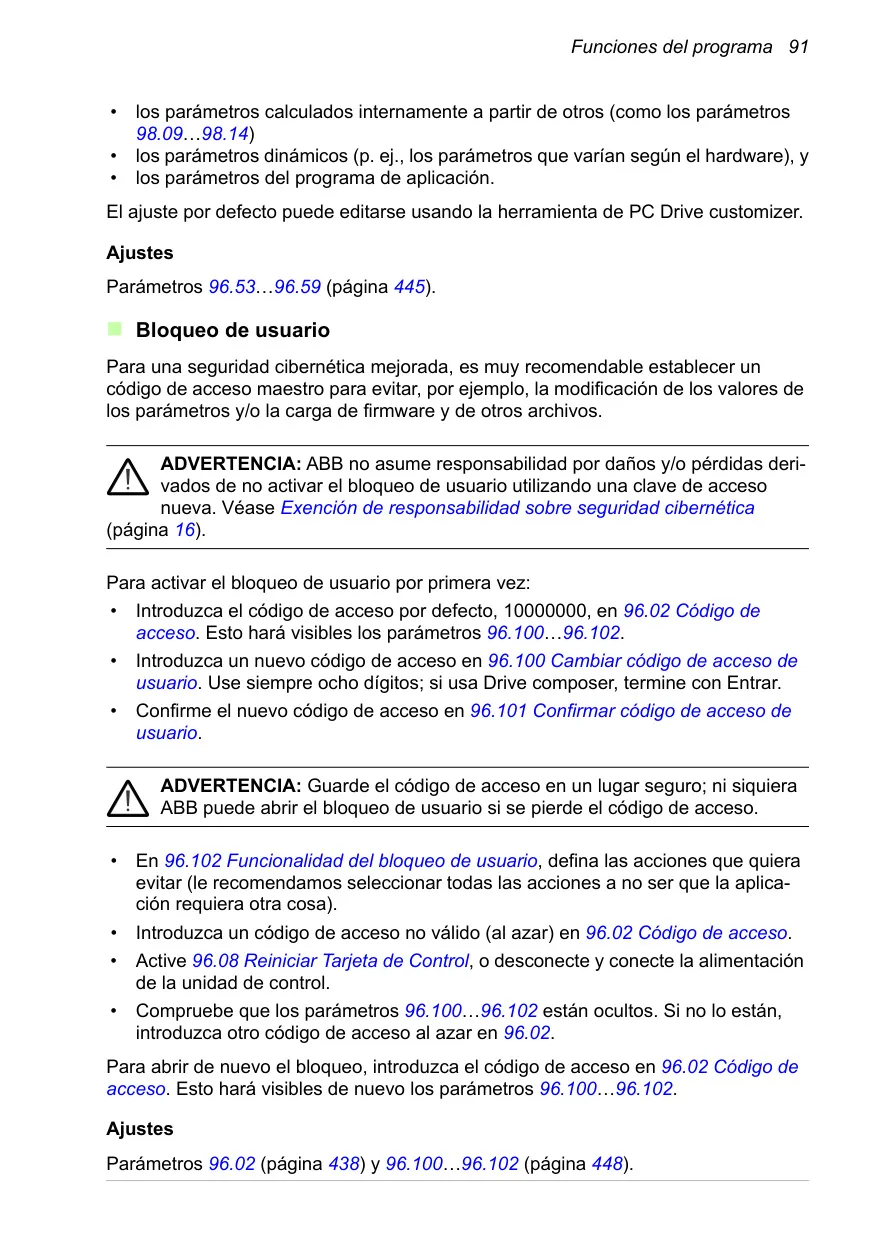

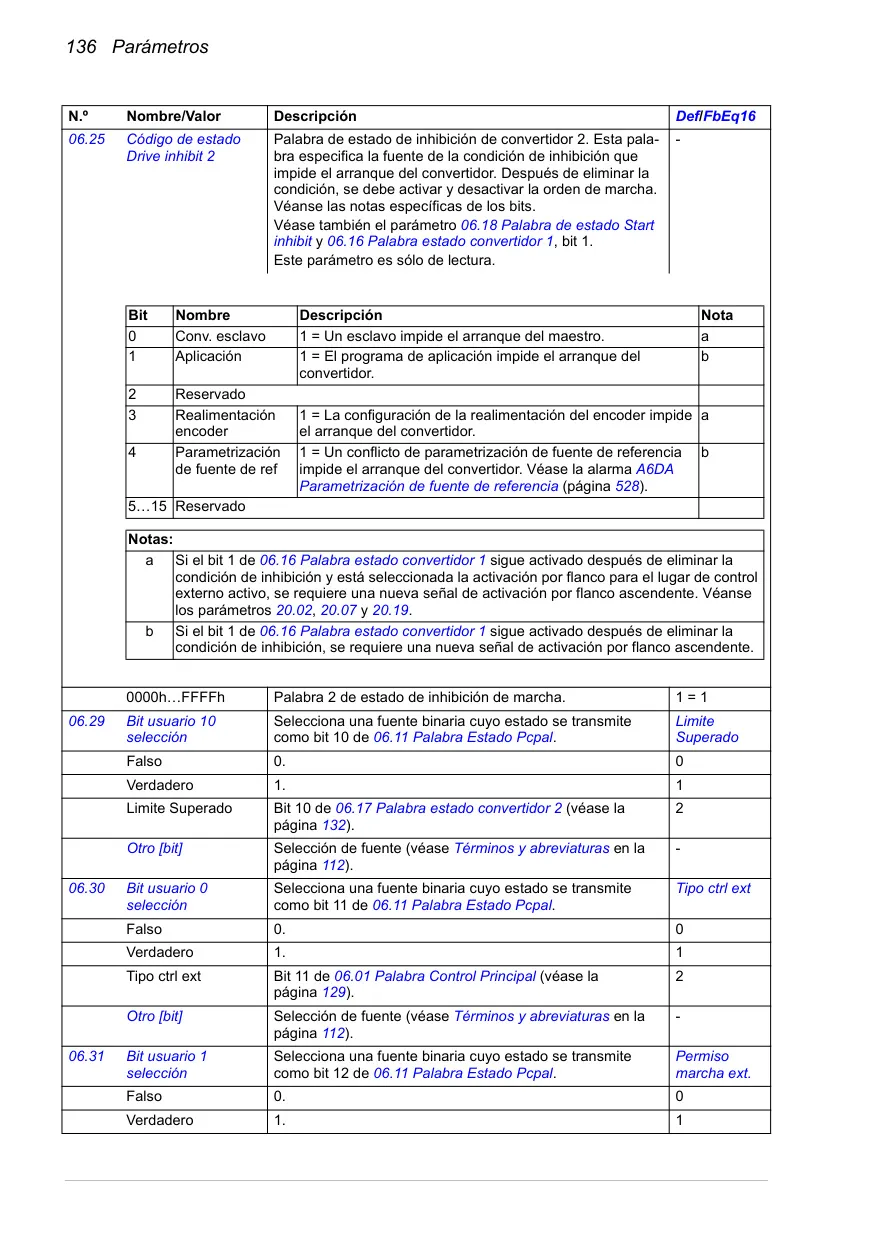

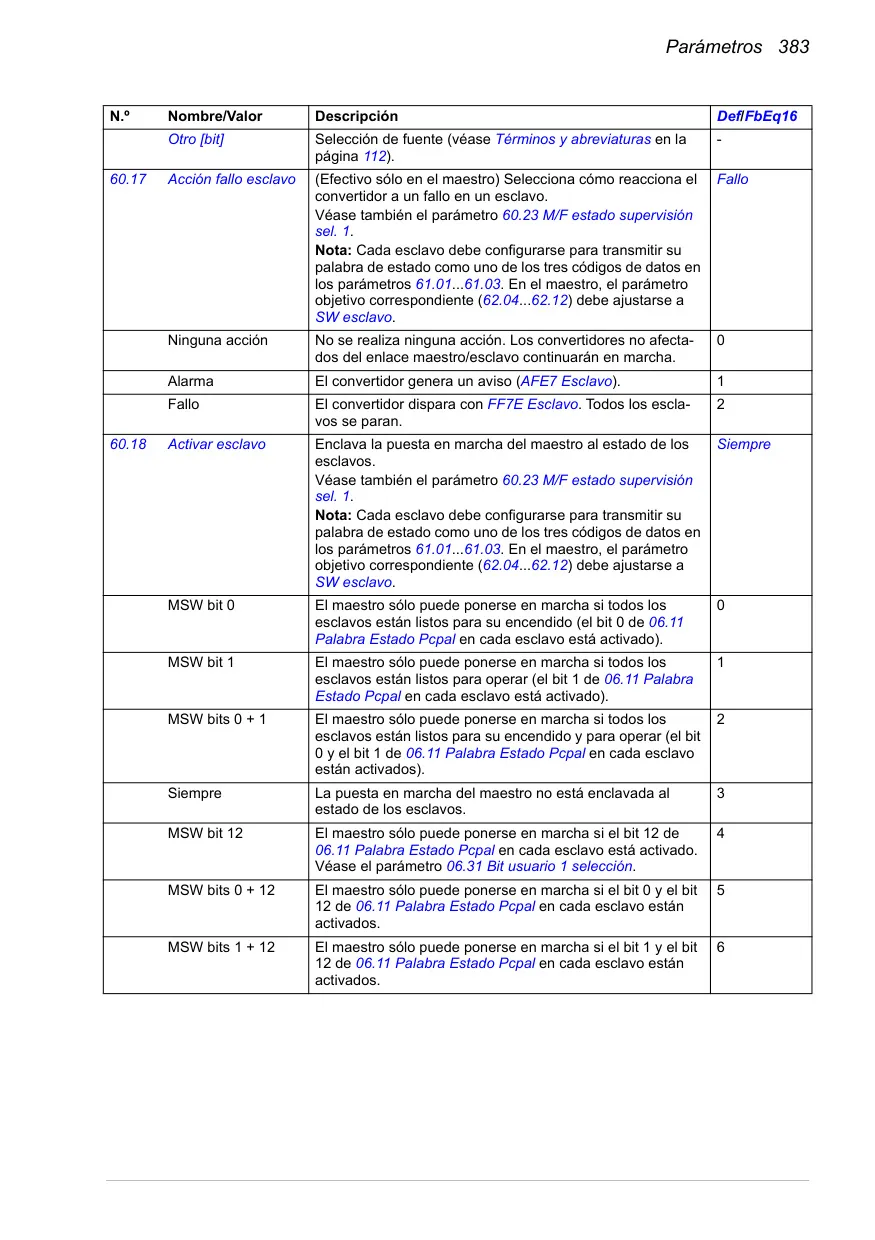

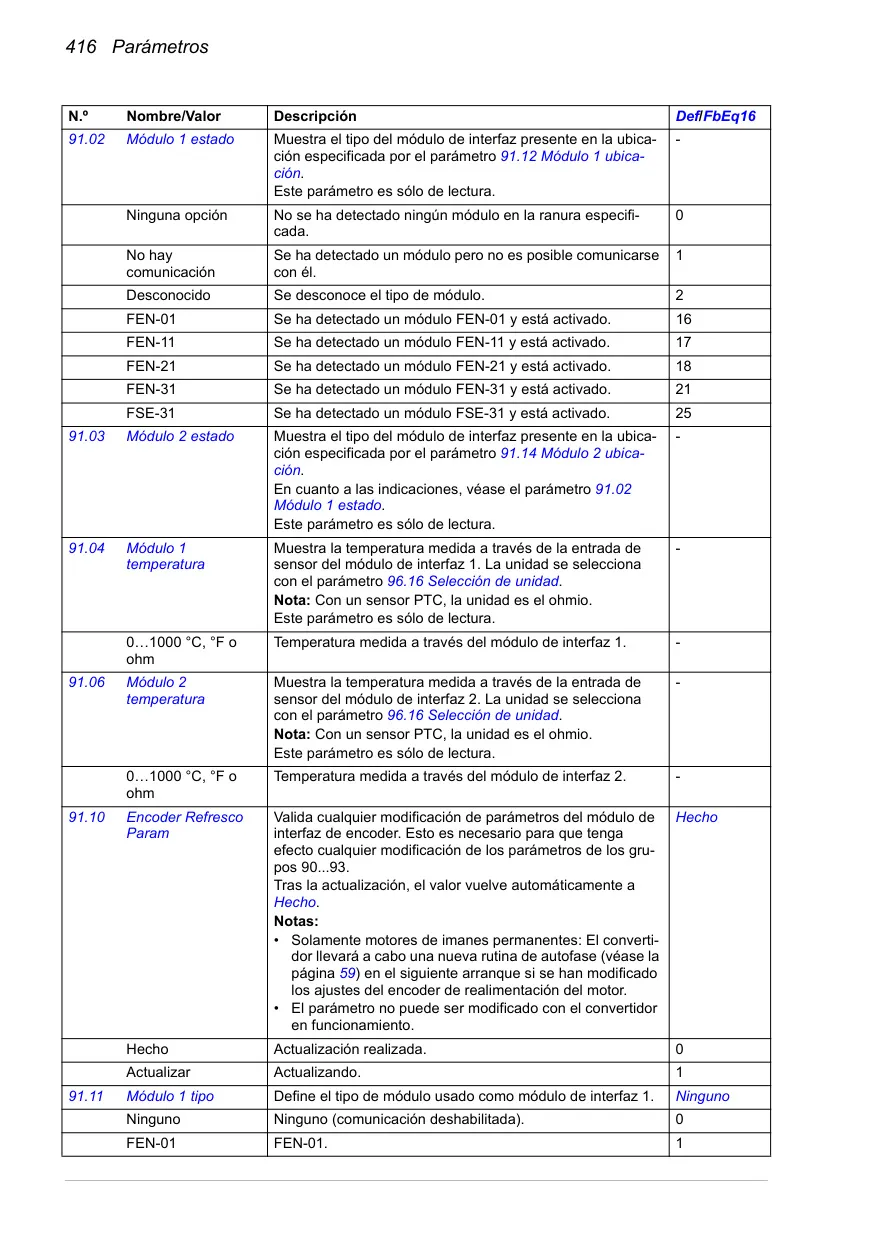

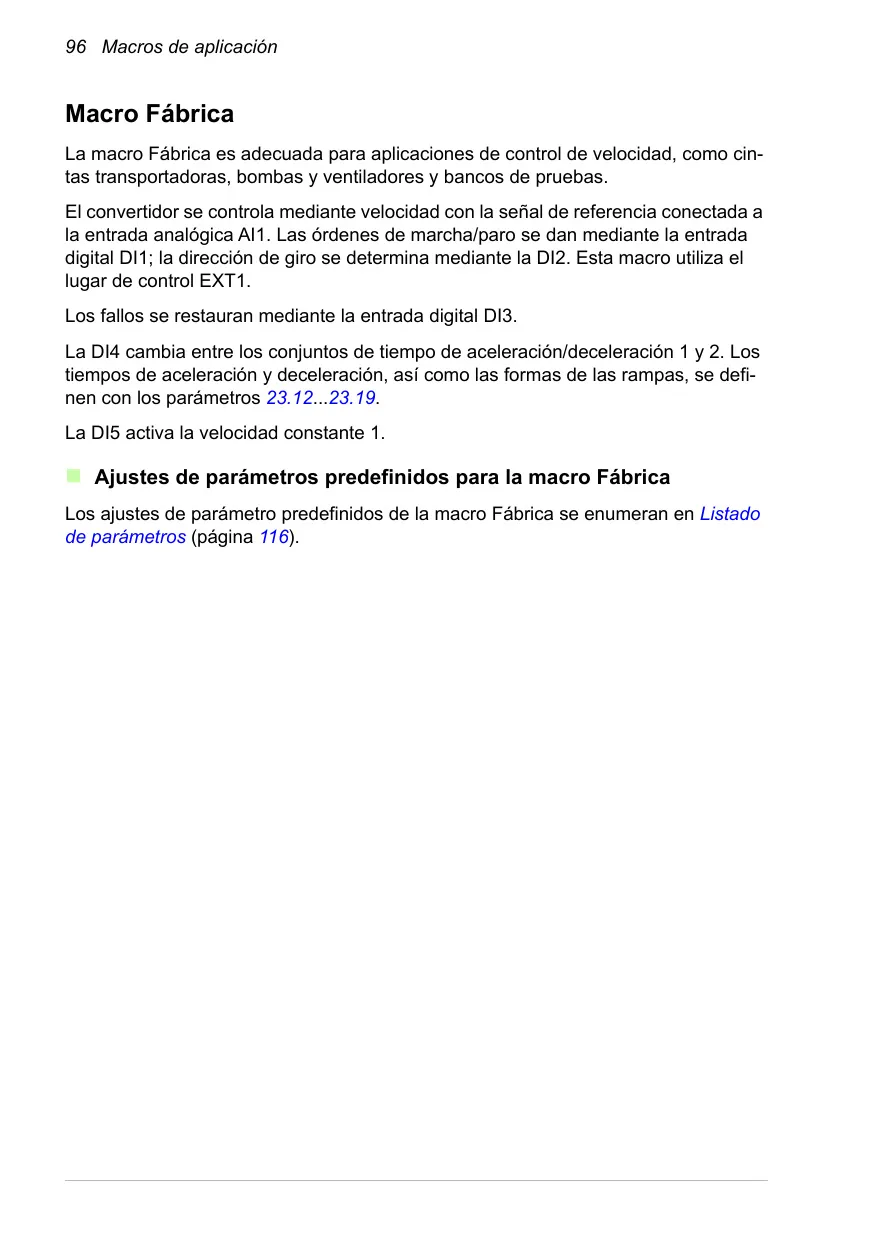

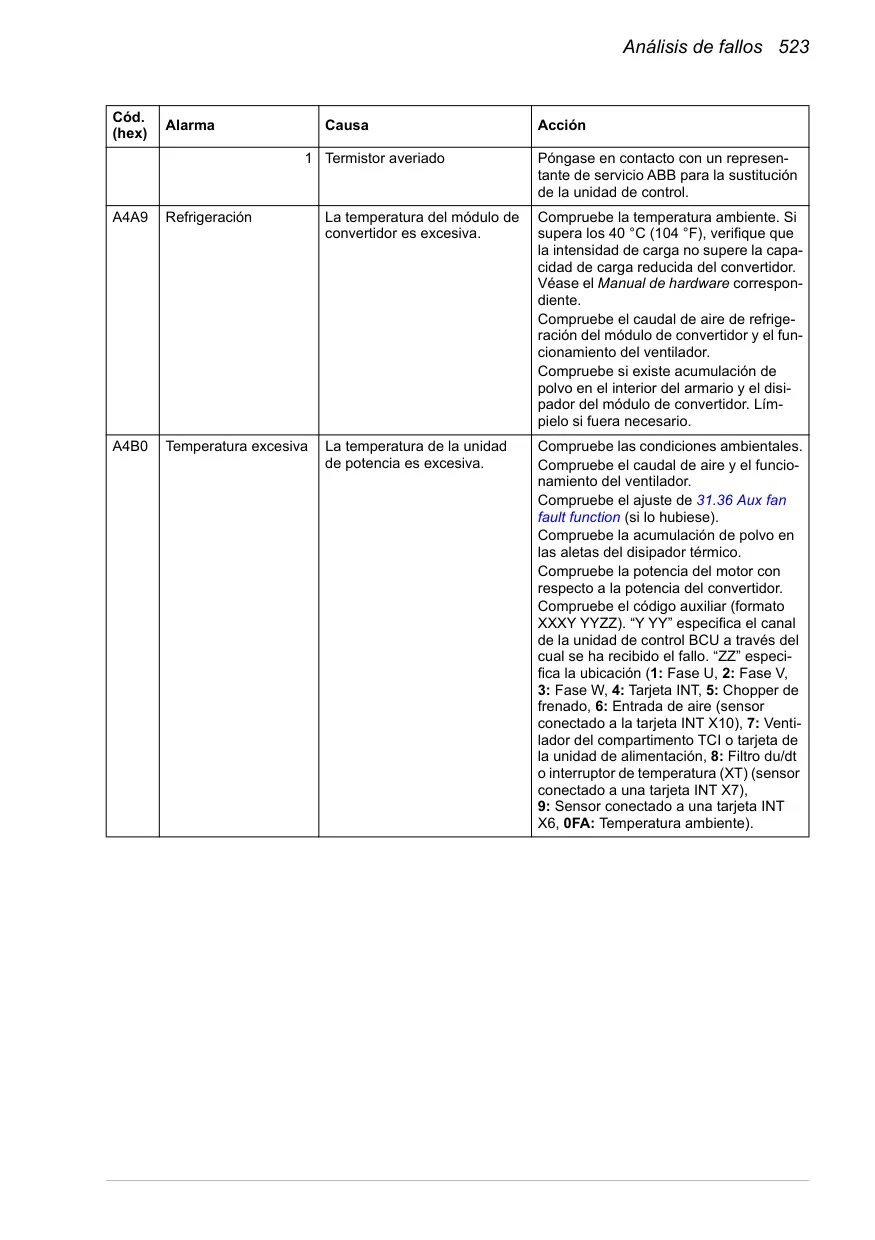

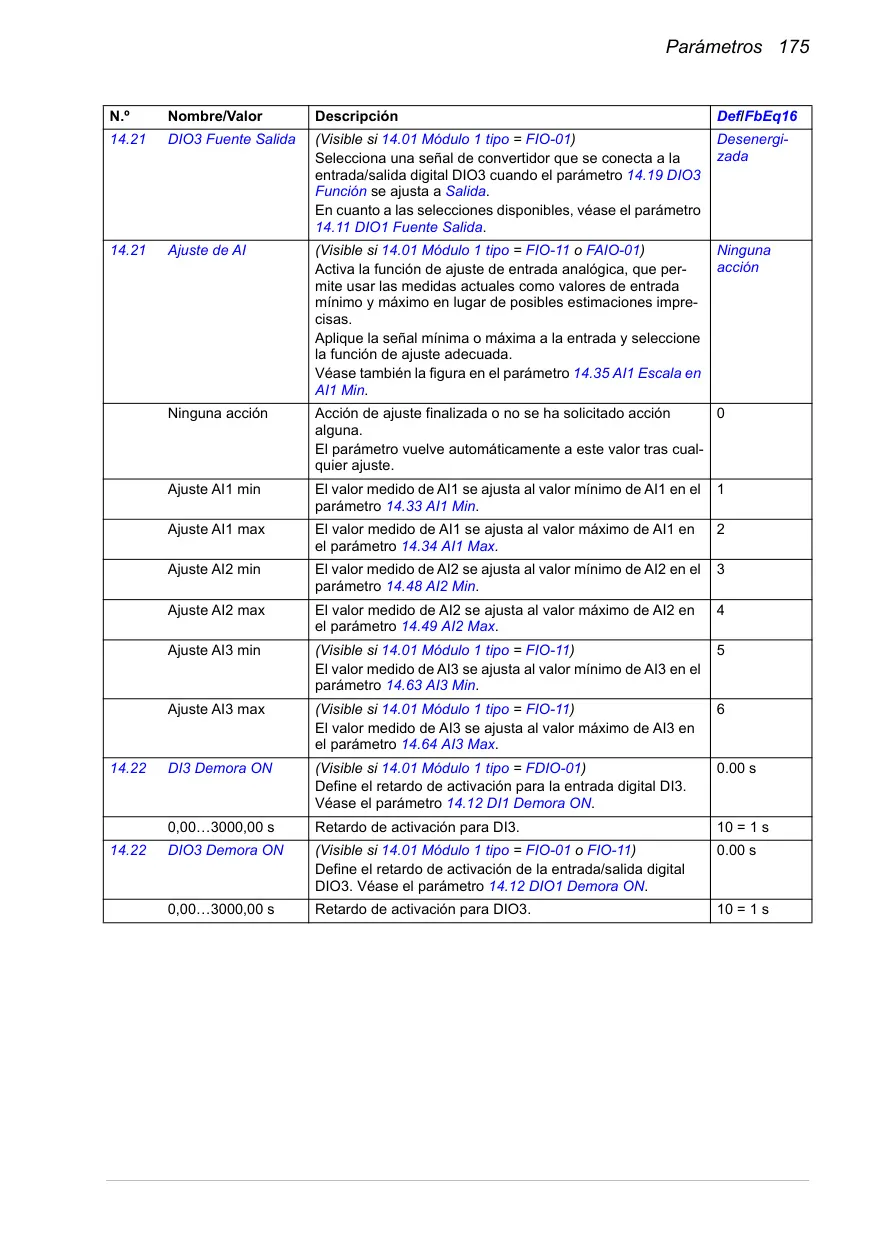

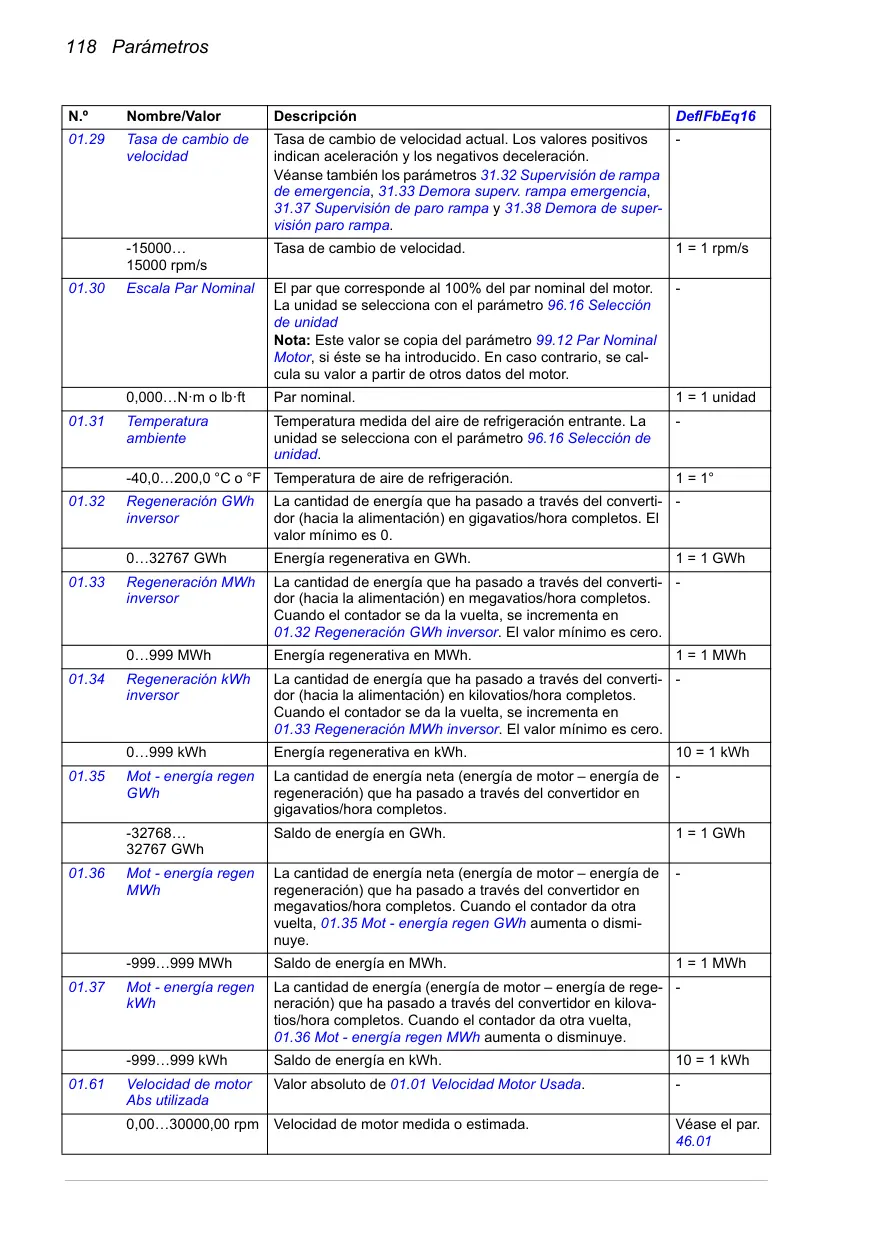

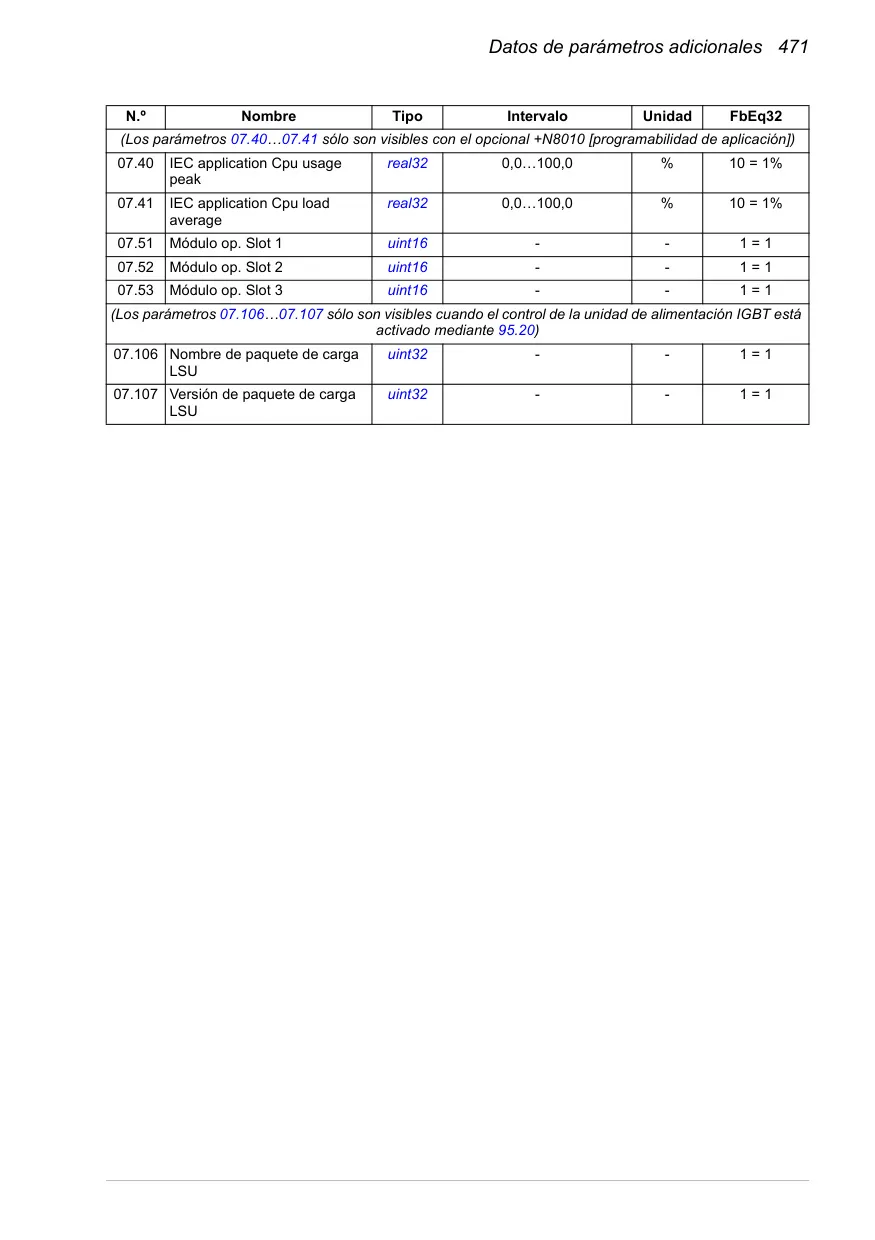

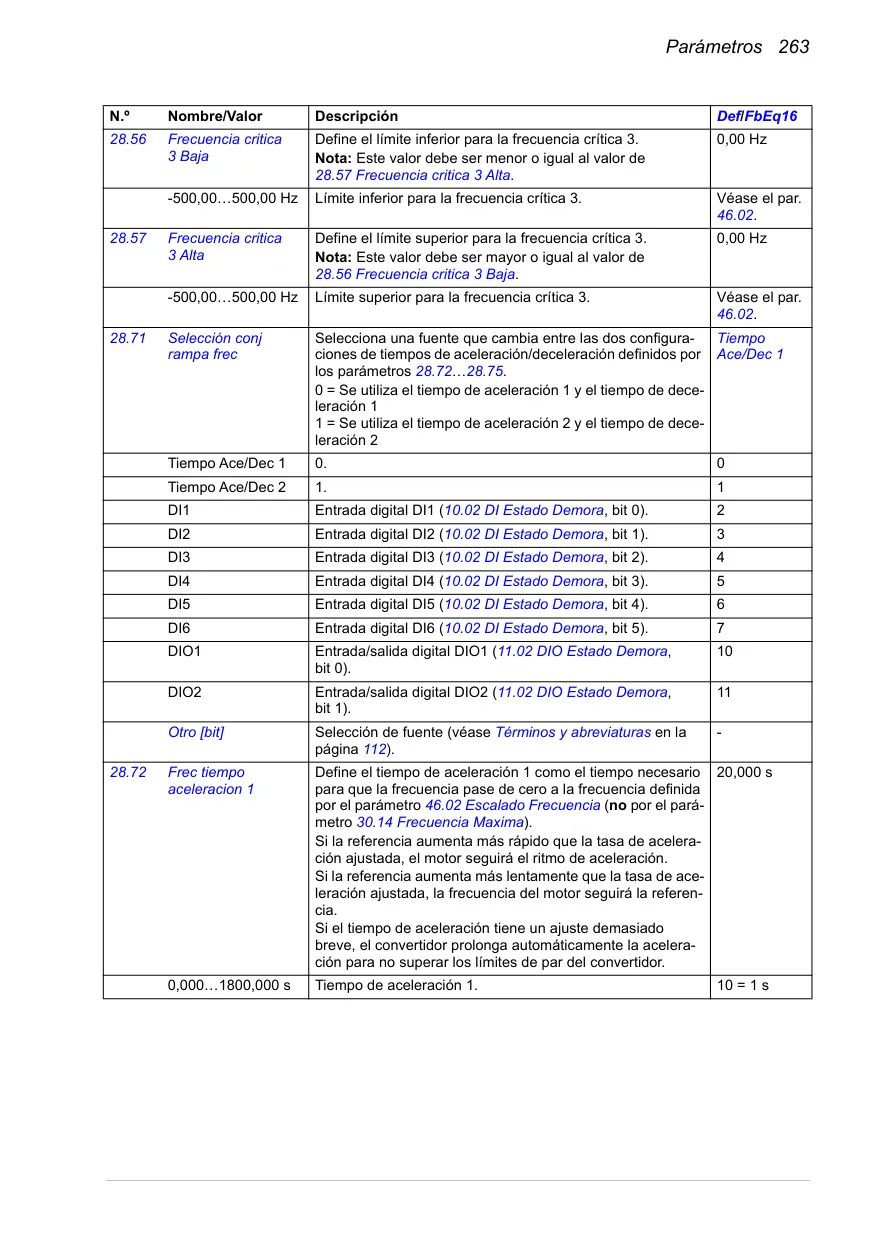

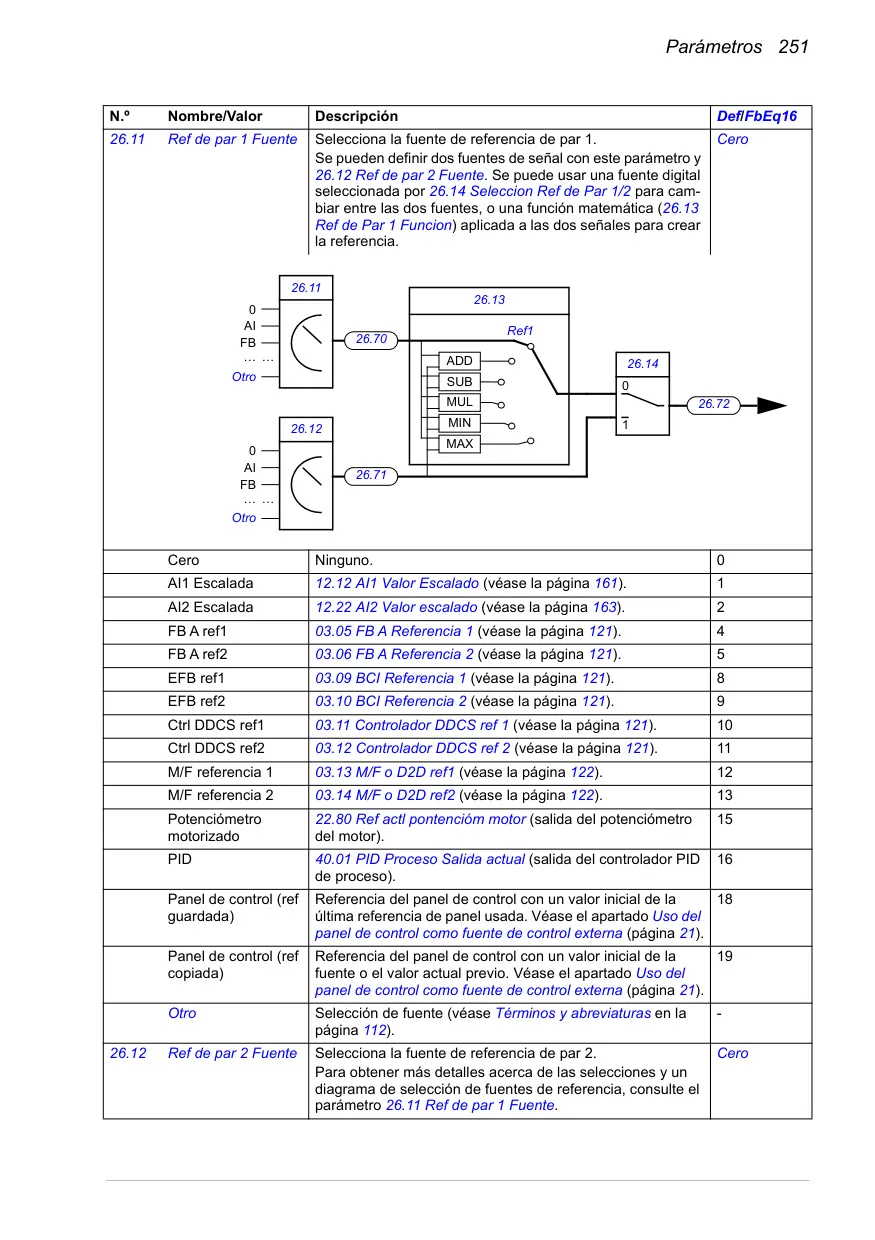

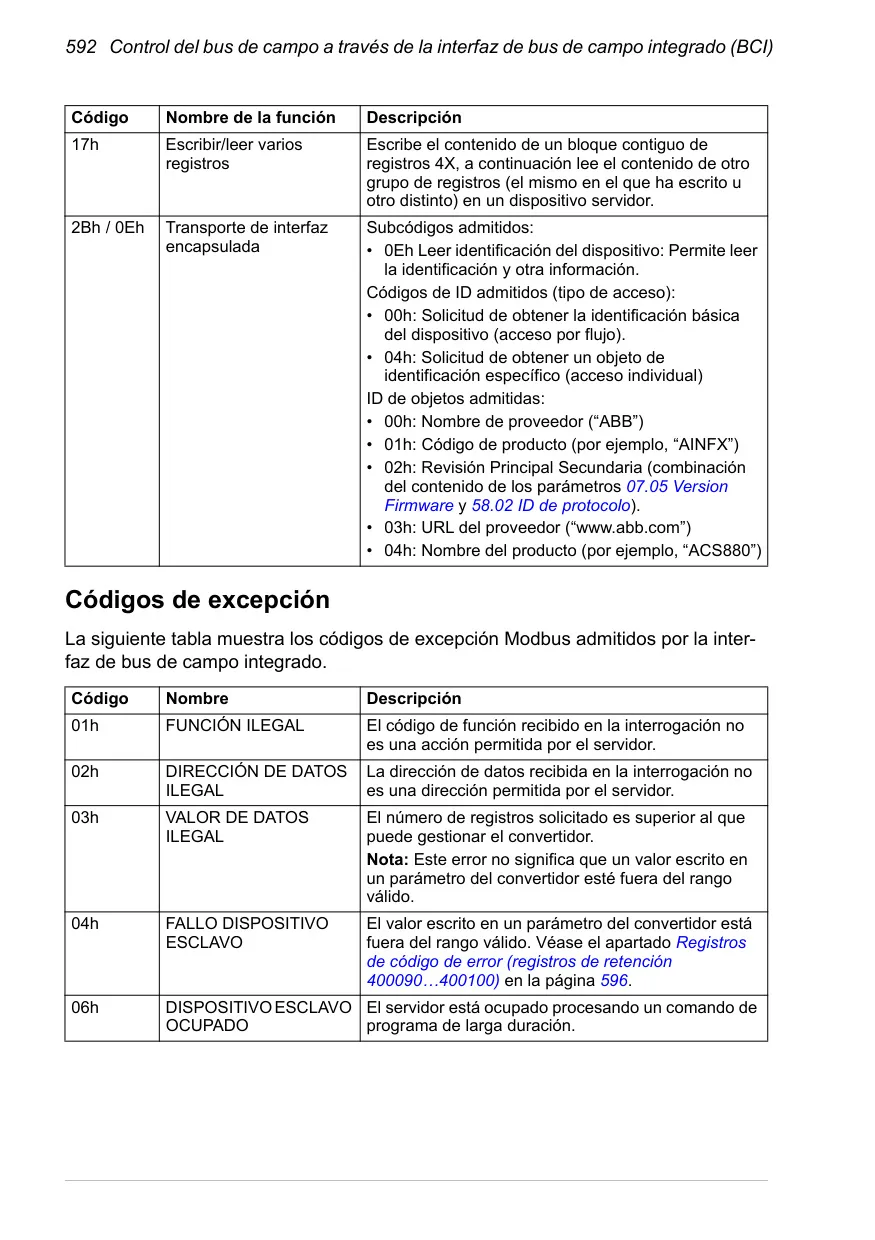

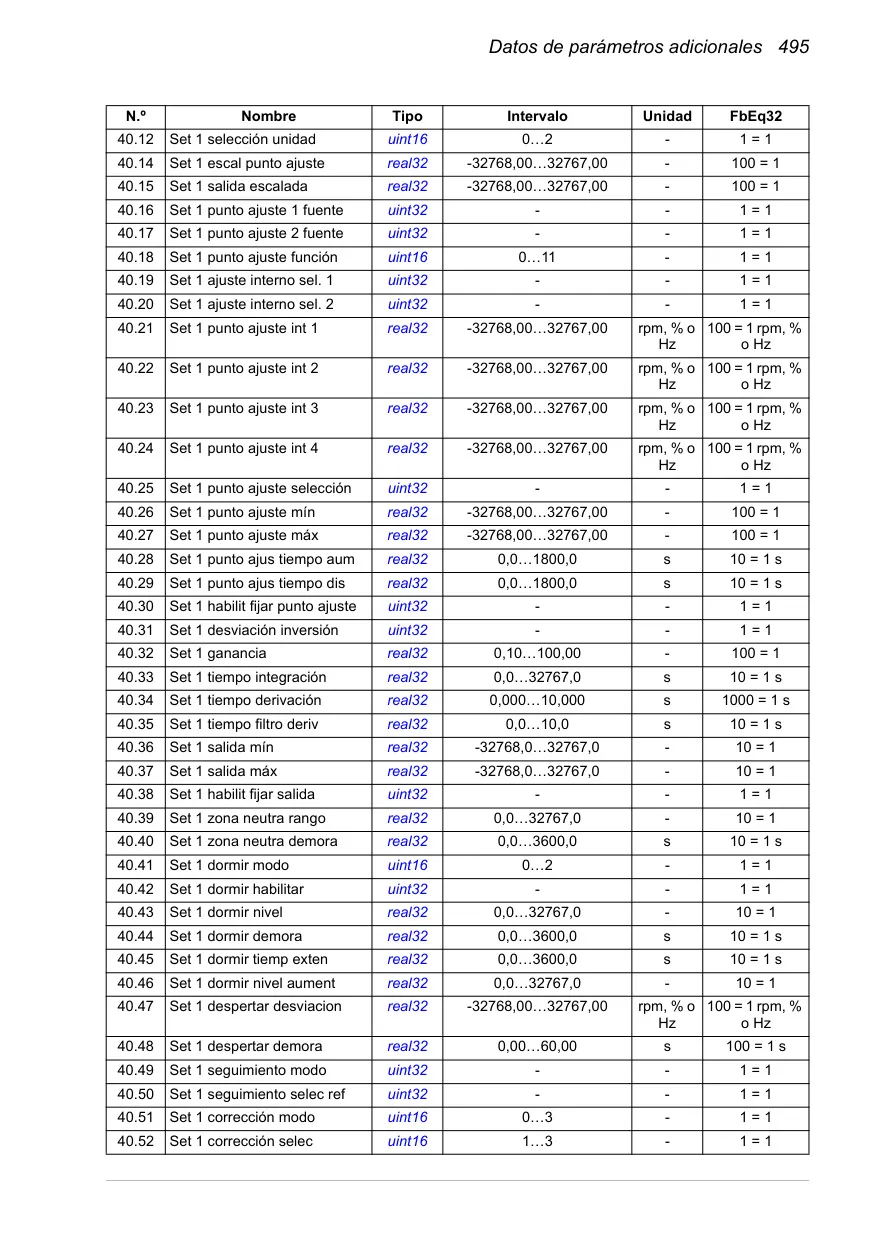

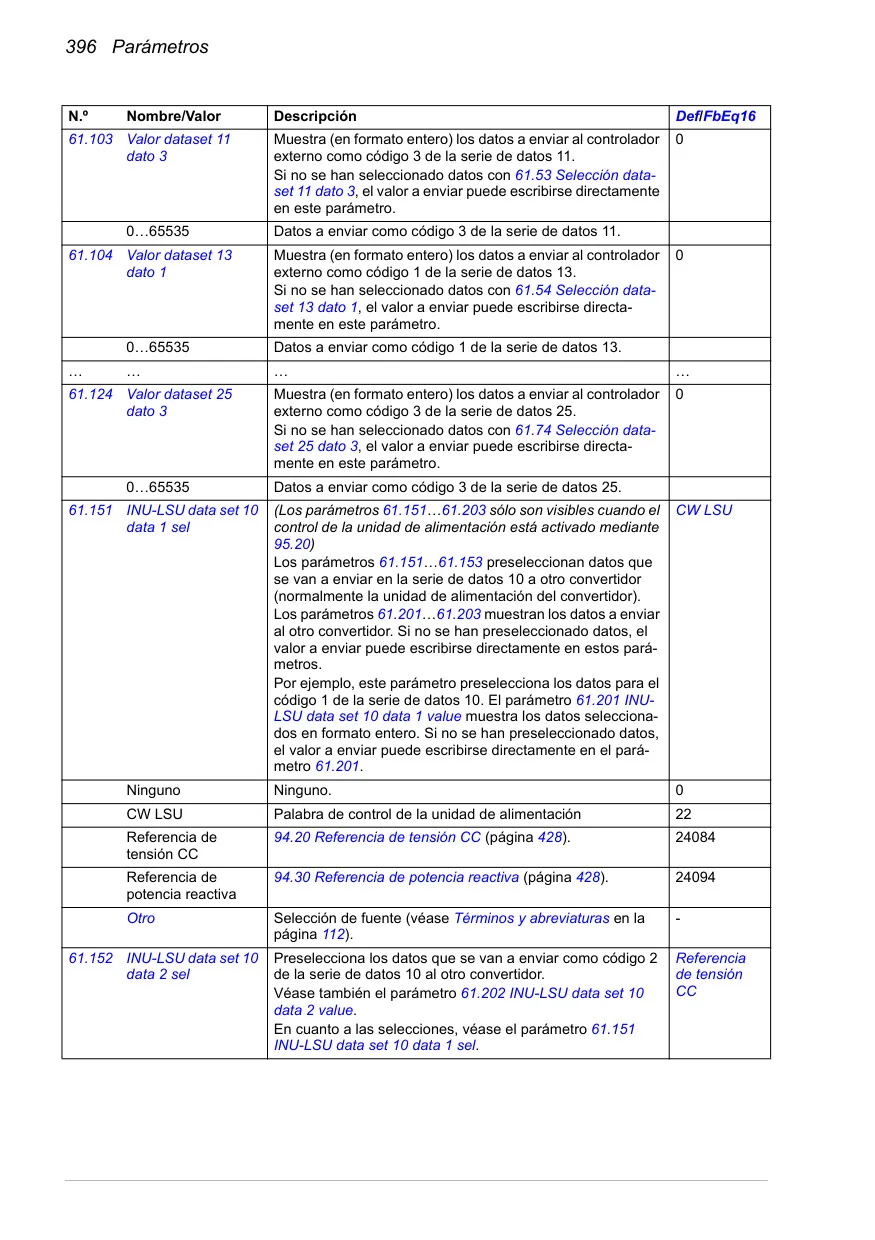

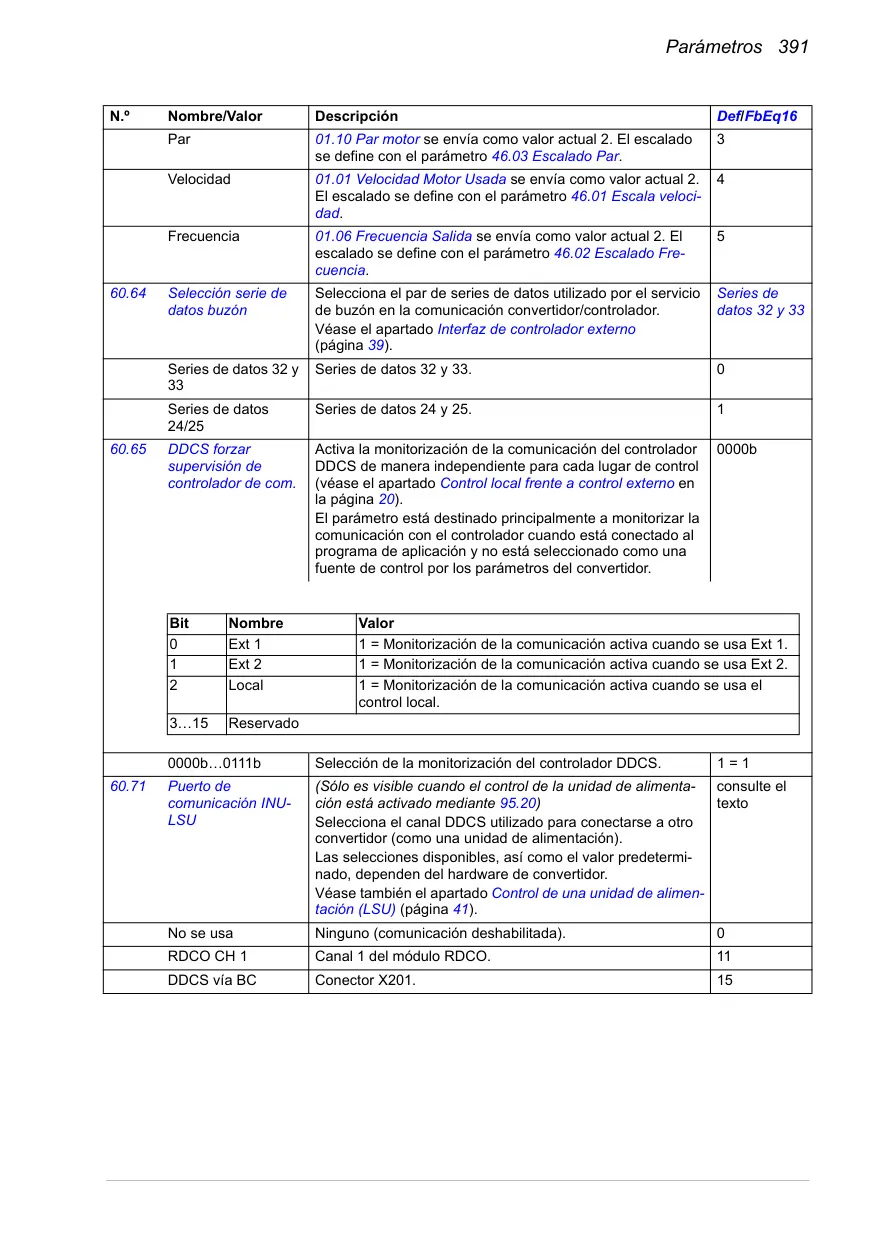

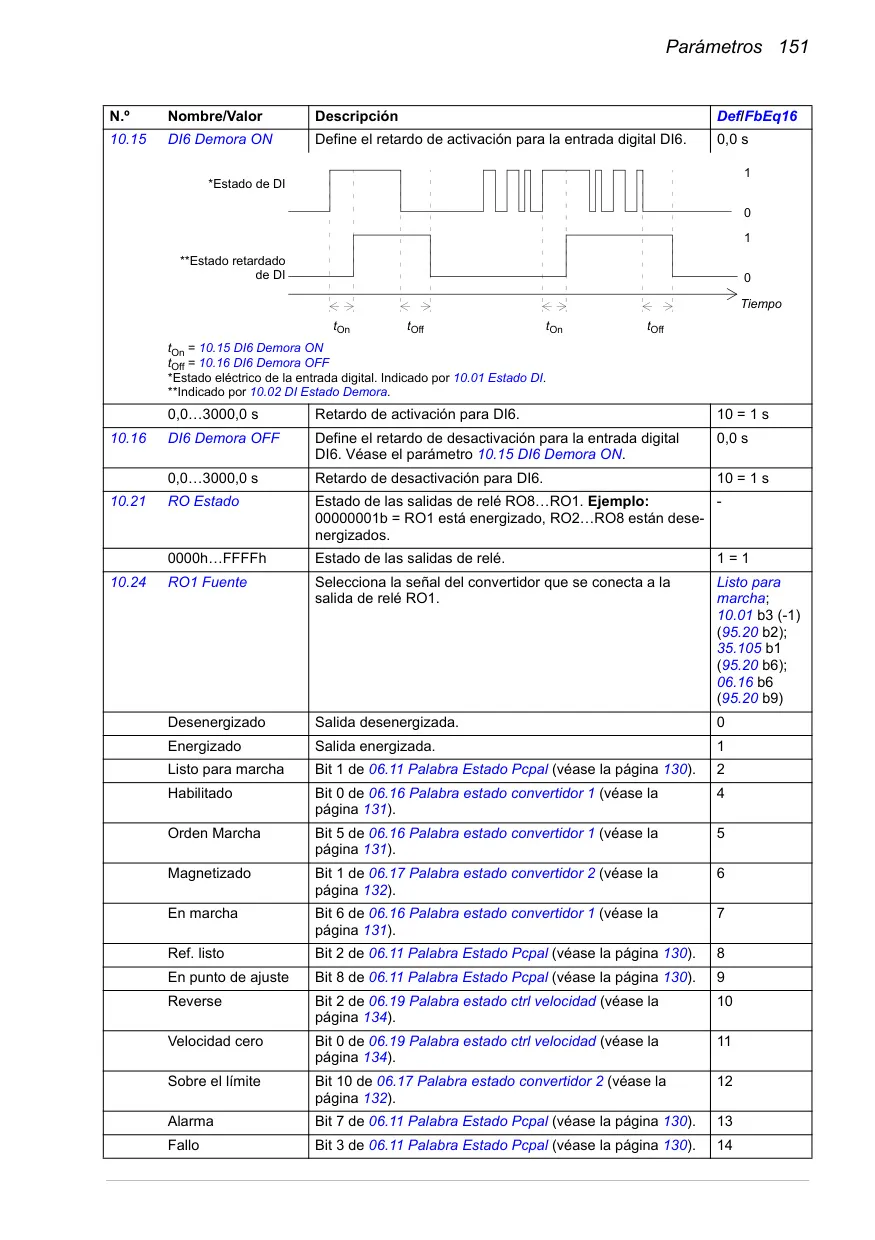

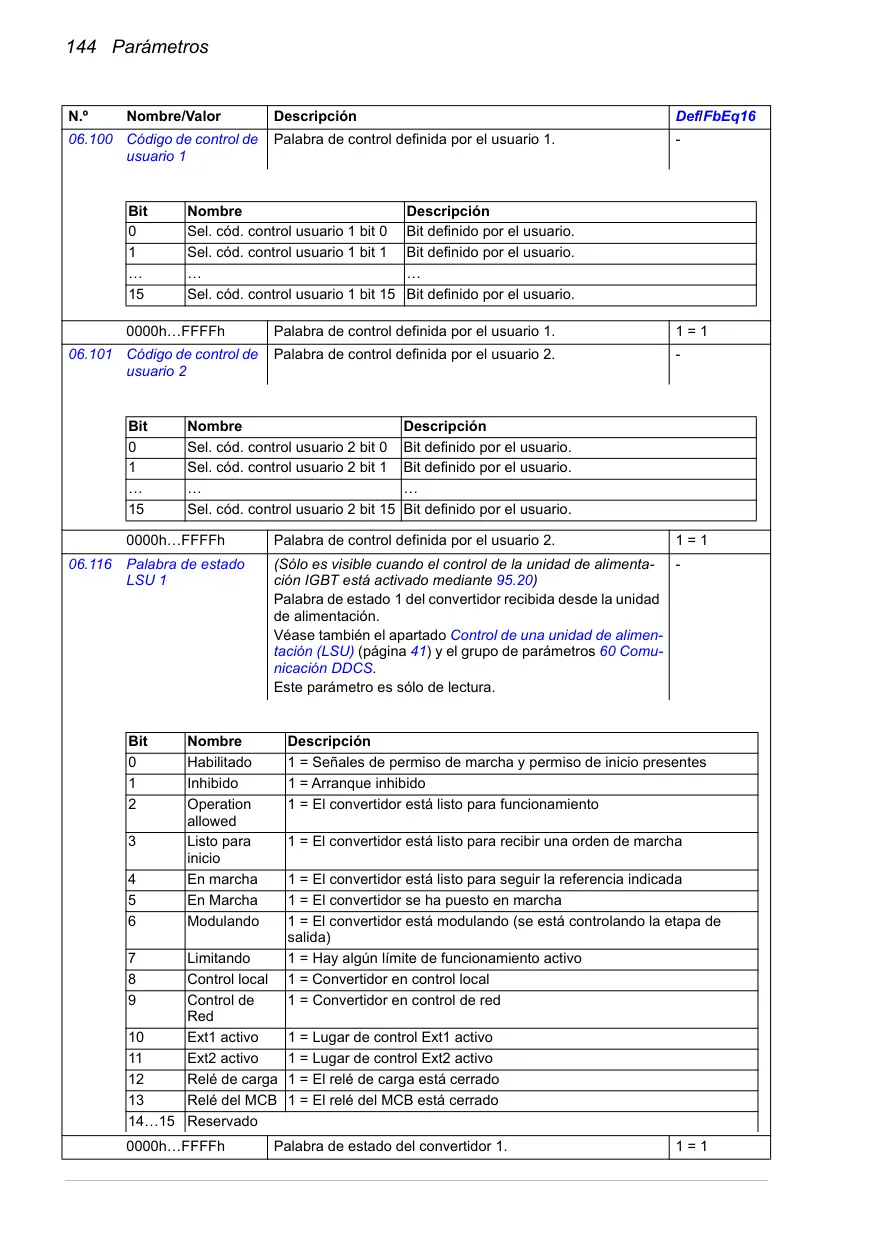

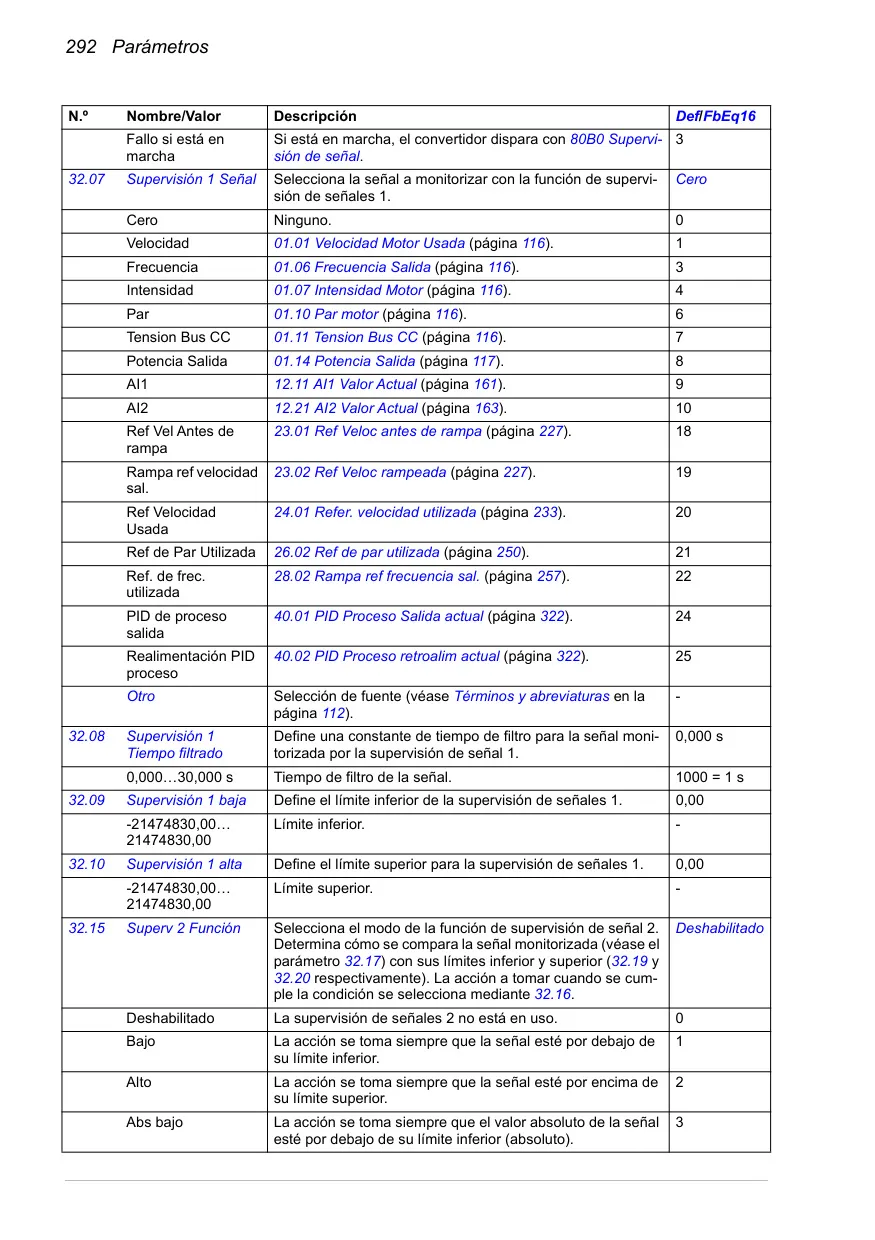

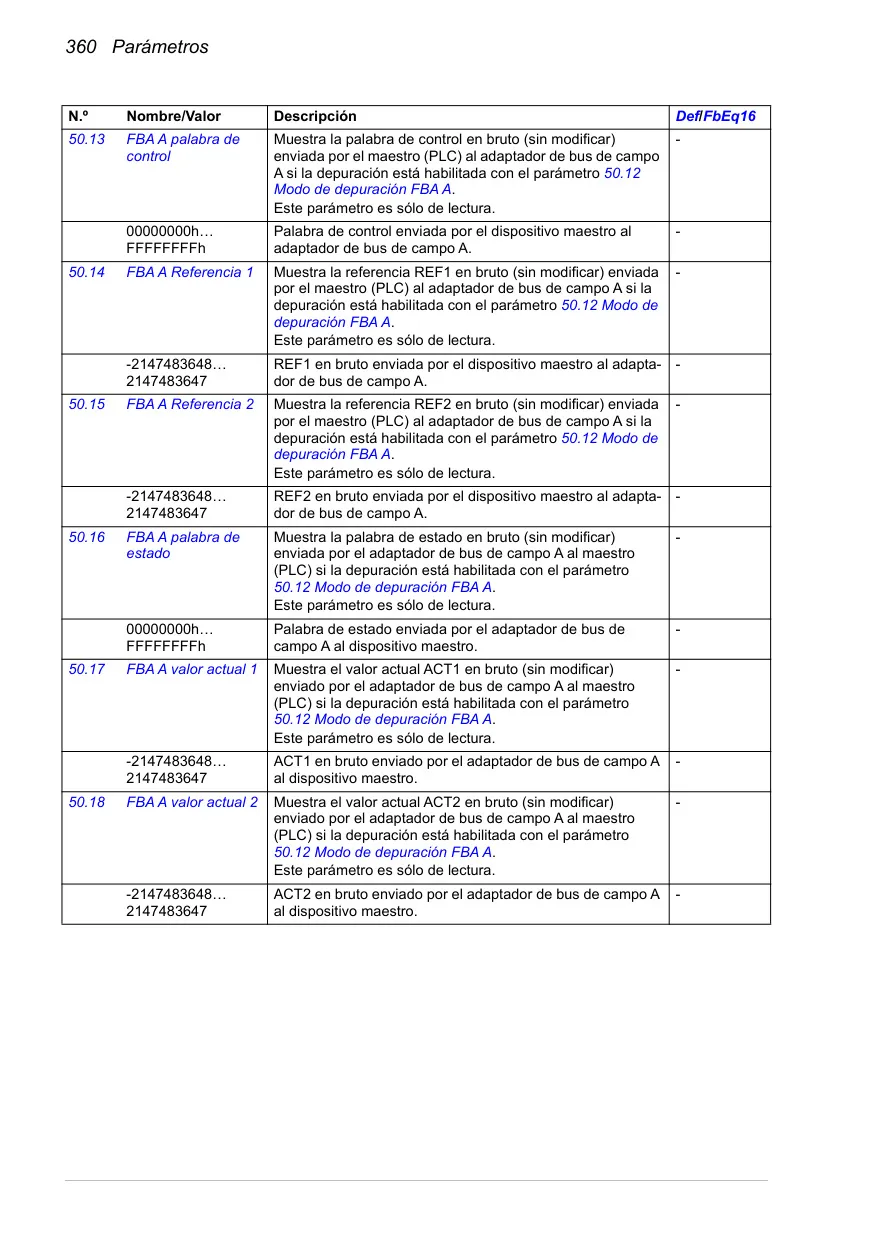

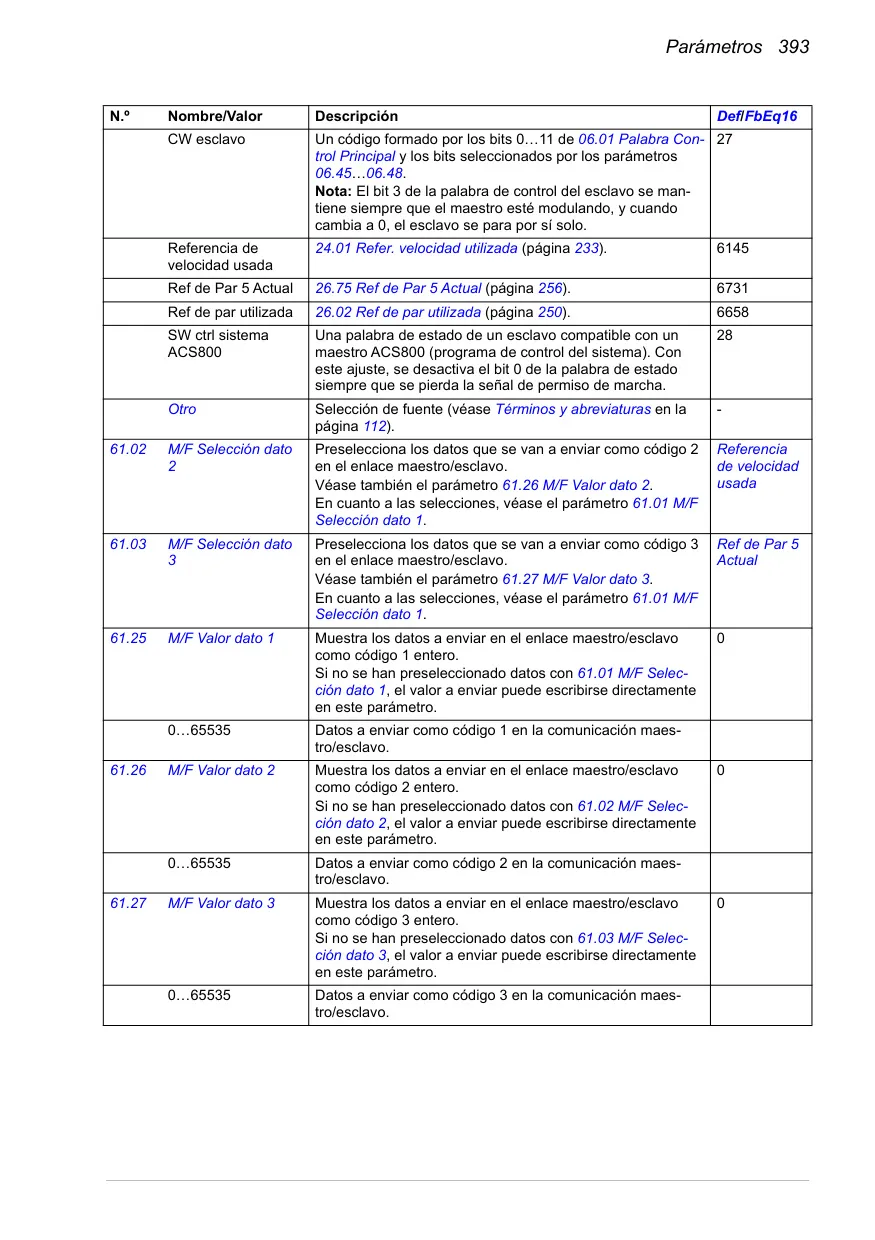

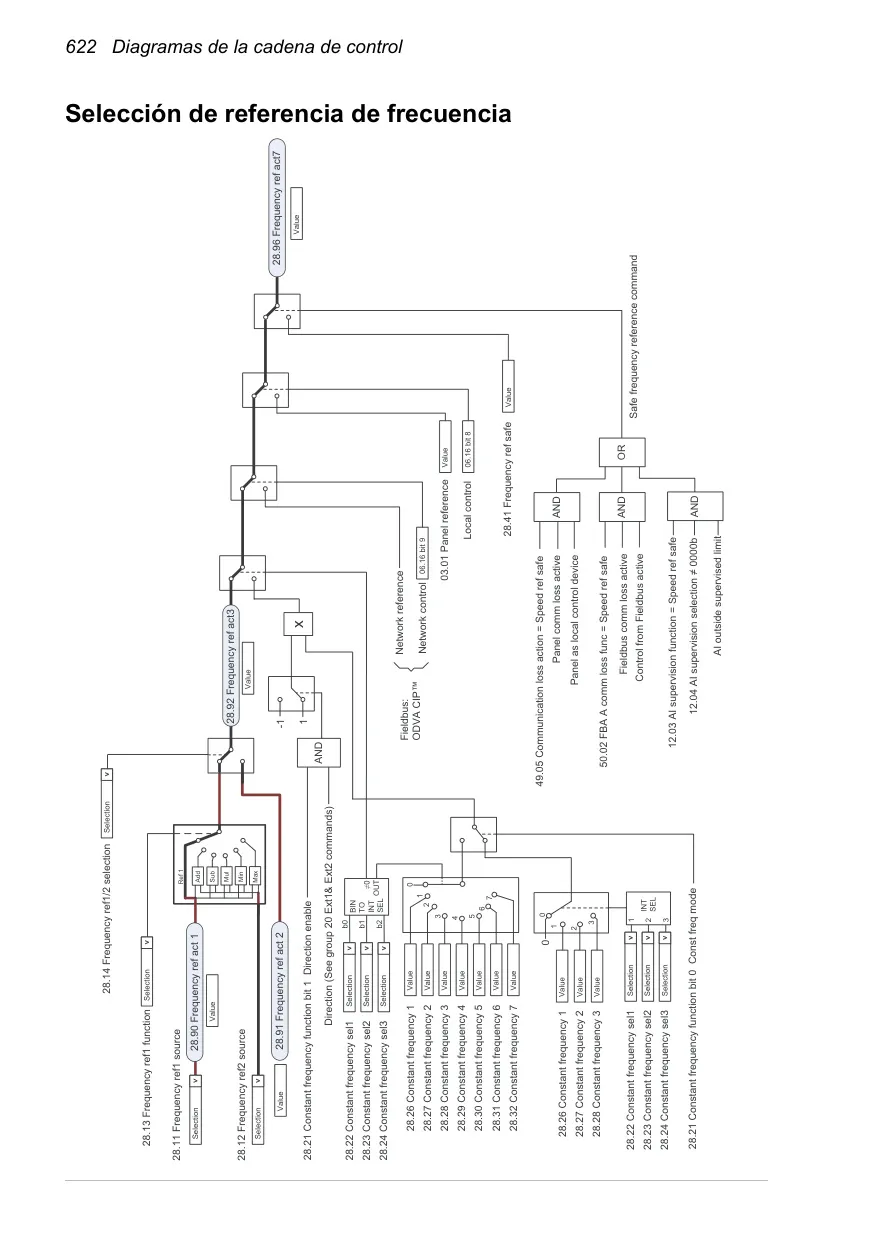

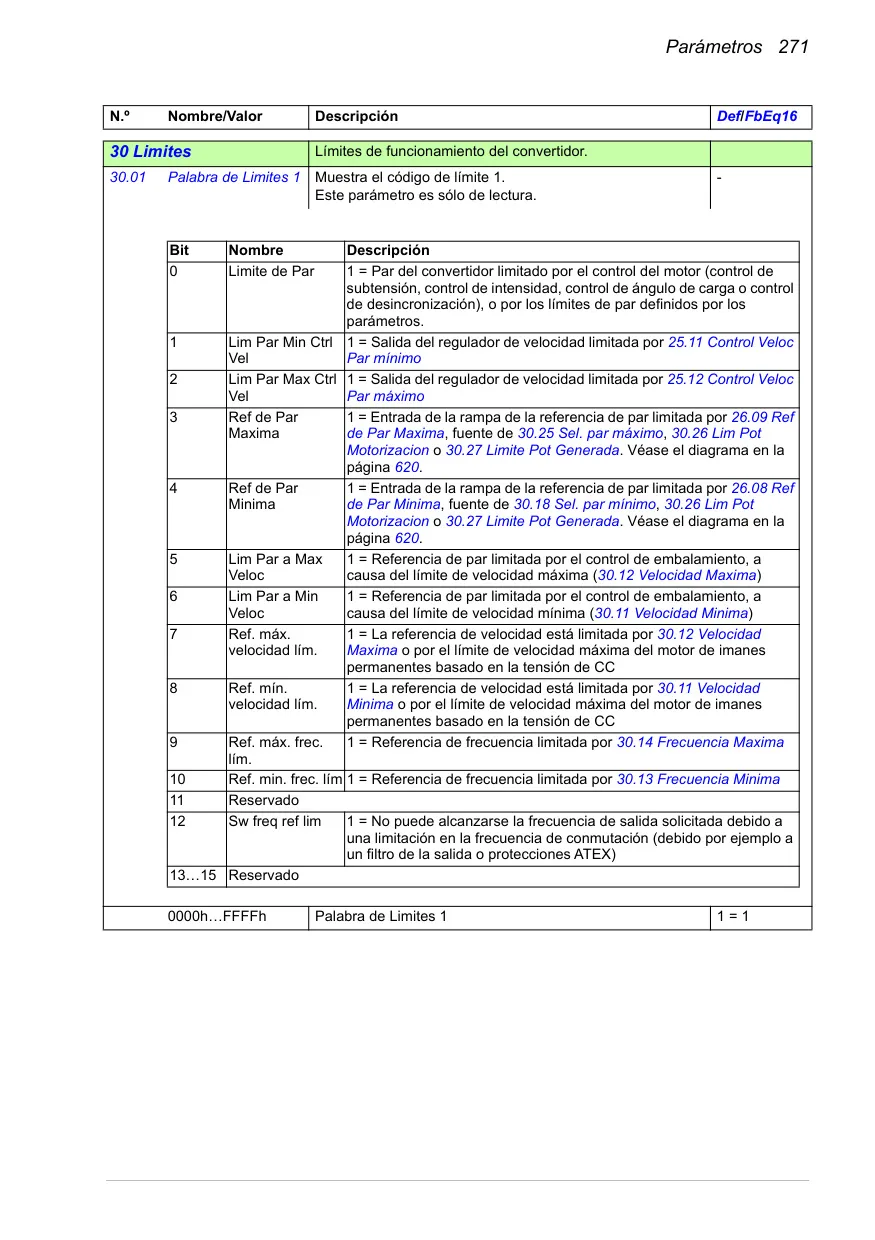

Imágenes del Producto
Especificaciones del Variador ABB ACS880
| Característica | Especificación Técnica Exacta | Parámetro Relacionado |
|---|---|---|

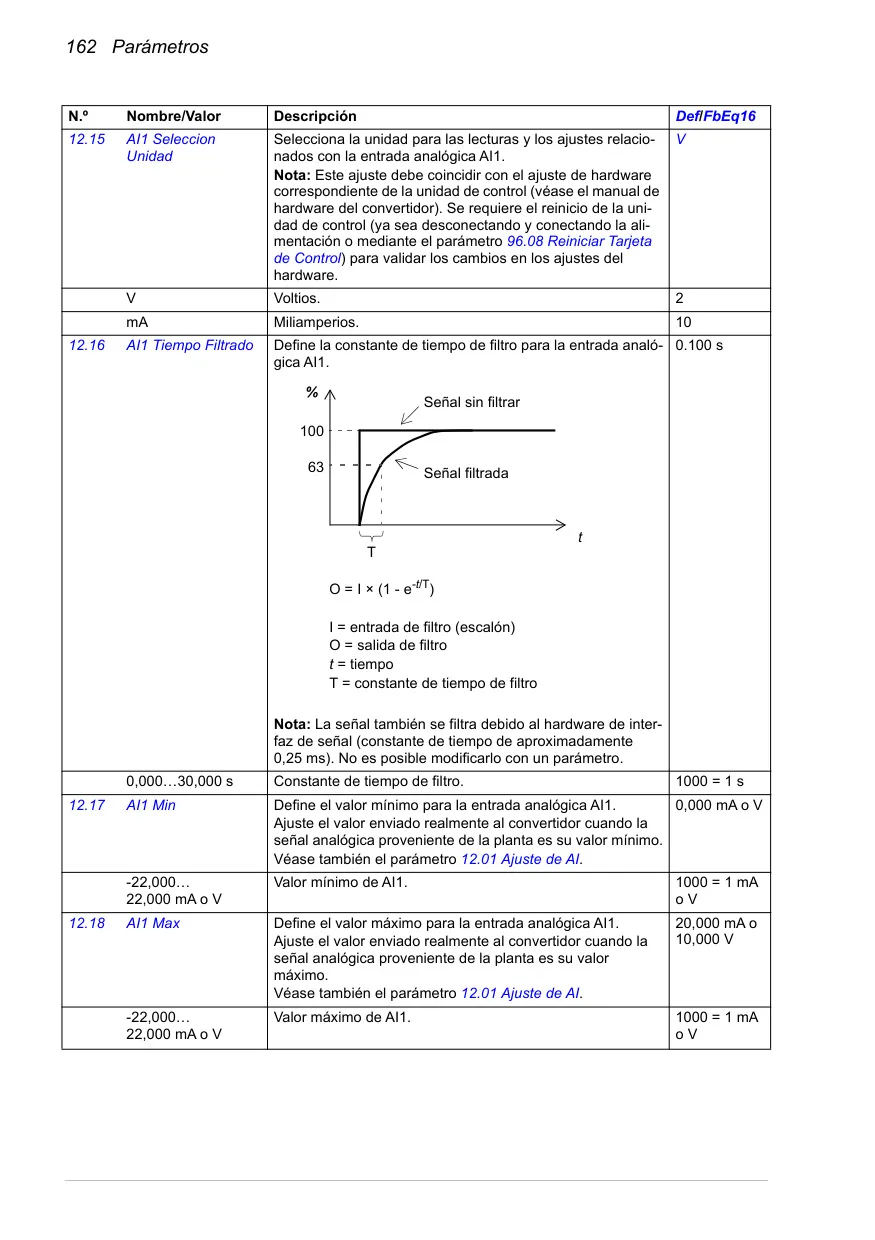

| Entrada Analógica AI1 (Voltaje) | 0/2-10 V, -10-10 V | 10.01-10.12 |
| Entrada Analógica AI2 (Corriente) | 0/4-20 mA | 10.01-10.12 |

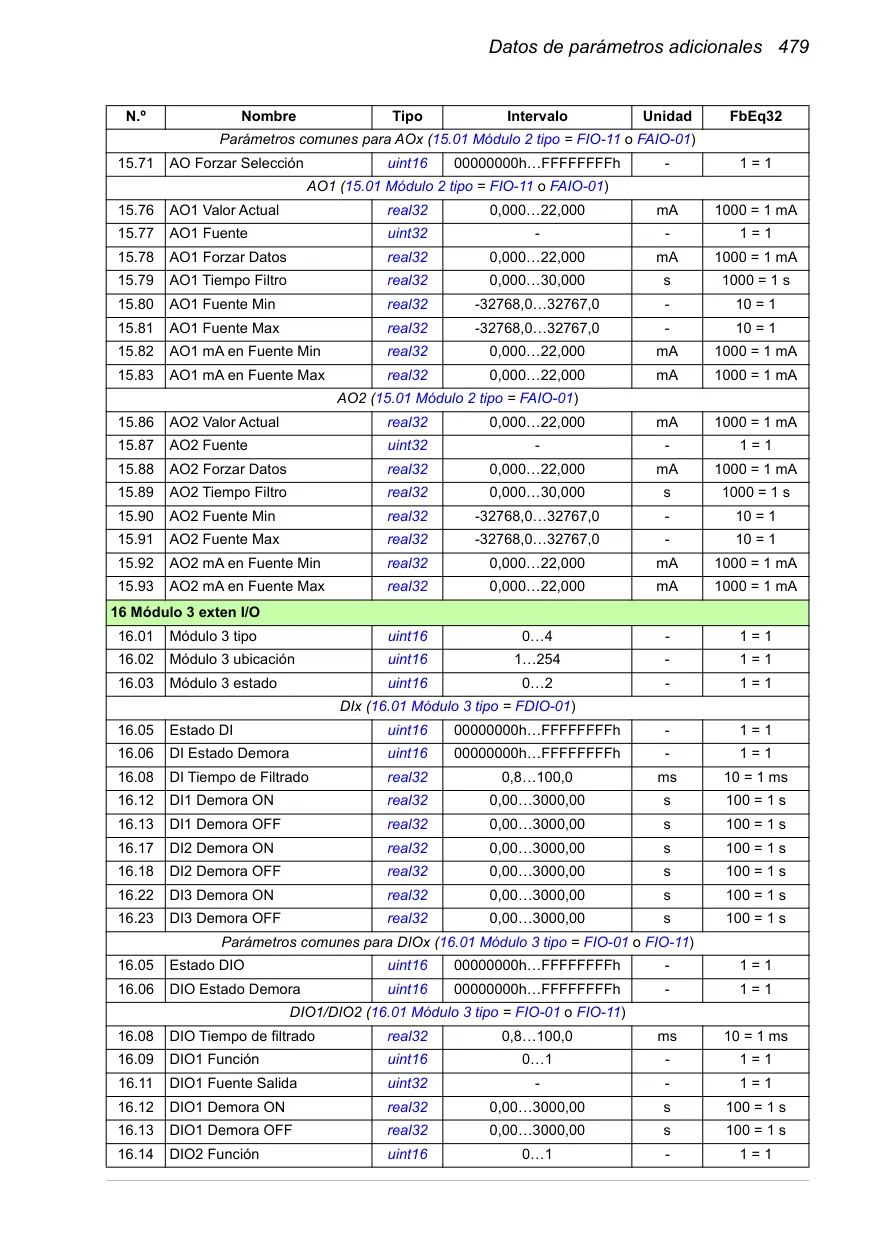

| Salidas Analógicas (AO) | 2 estándar, 0-20 mA | 15.01-15.08 |
| Entradas Digitales (DI) | 6 estándar + 1 DIIL | 11.01-11.09 |
| Salidas de Relé (RO) | 3 estándar | 14.01-14.08 |
| Tiempo de Ejecución E/S Estándar | 0.5 ms | N/A |
| Tiempo de Ejecución E/S de Módulo de Extensión | 2 ms | N/A |

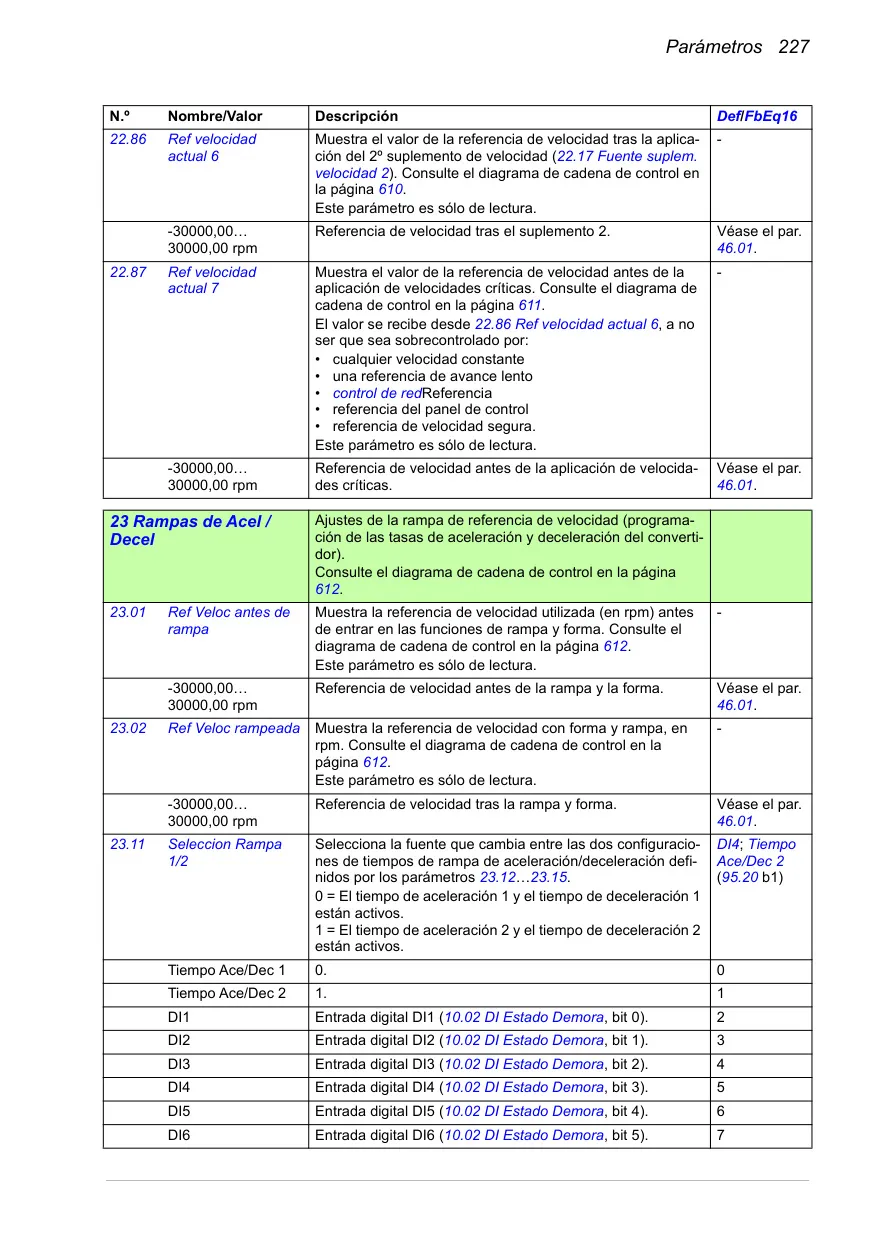

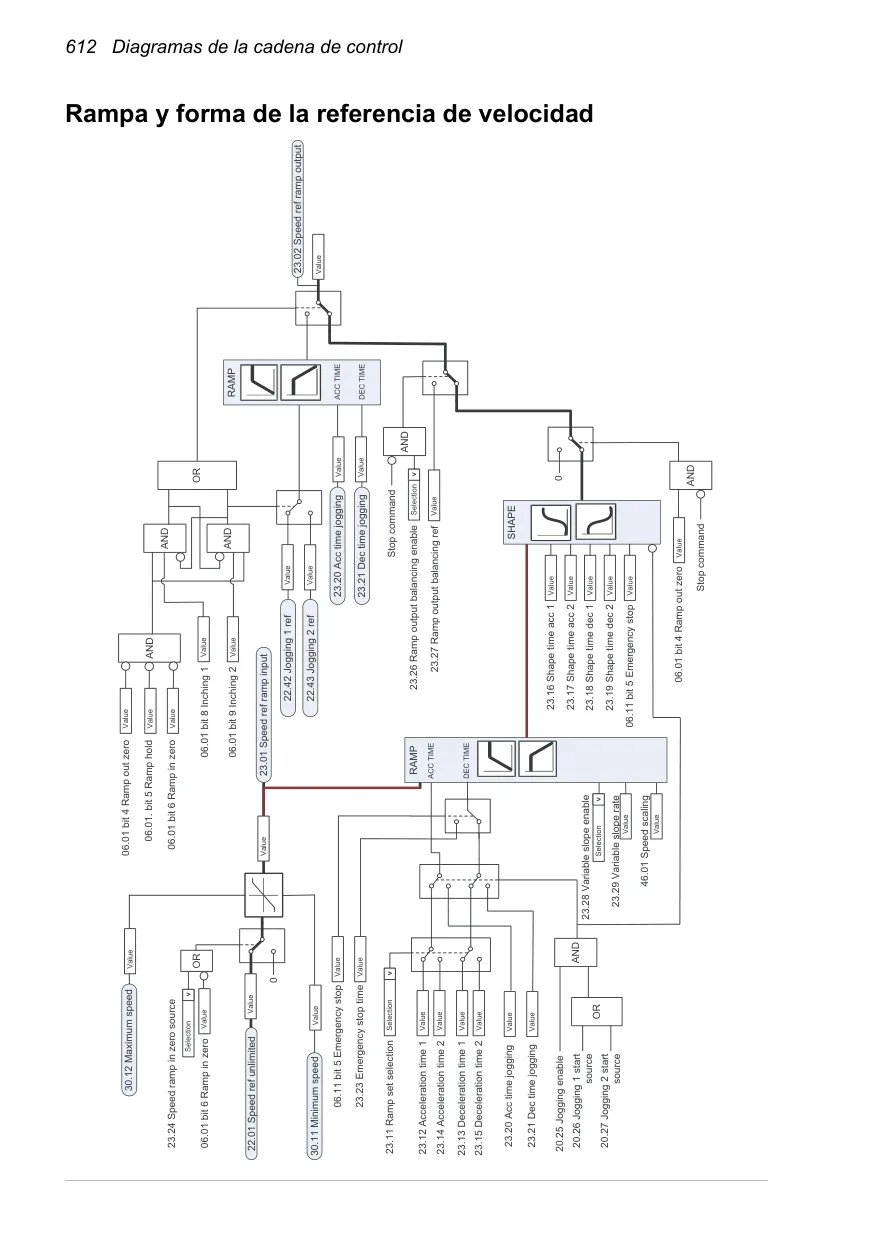

| Rampa Aceleración/Deceleración (Velocidad/Frecuencia) | 0.000 - 1800.000 s | 23.11-23.14 |
| Rampa de Par (Aumento/Disminución) | 0.000 - 60.000 s | 26.70-26.71 |
| Programa Adaptativo | Hasta 20 bloques de función, tiempo de ejecución 10 ms | N/A |

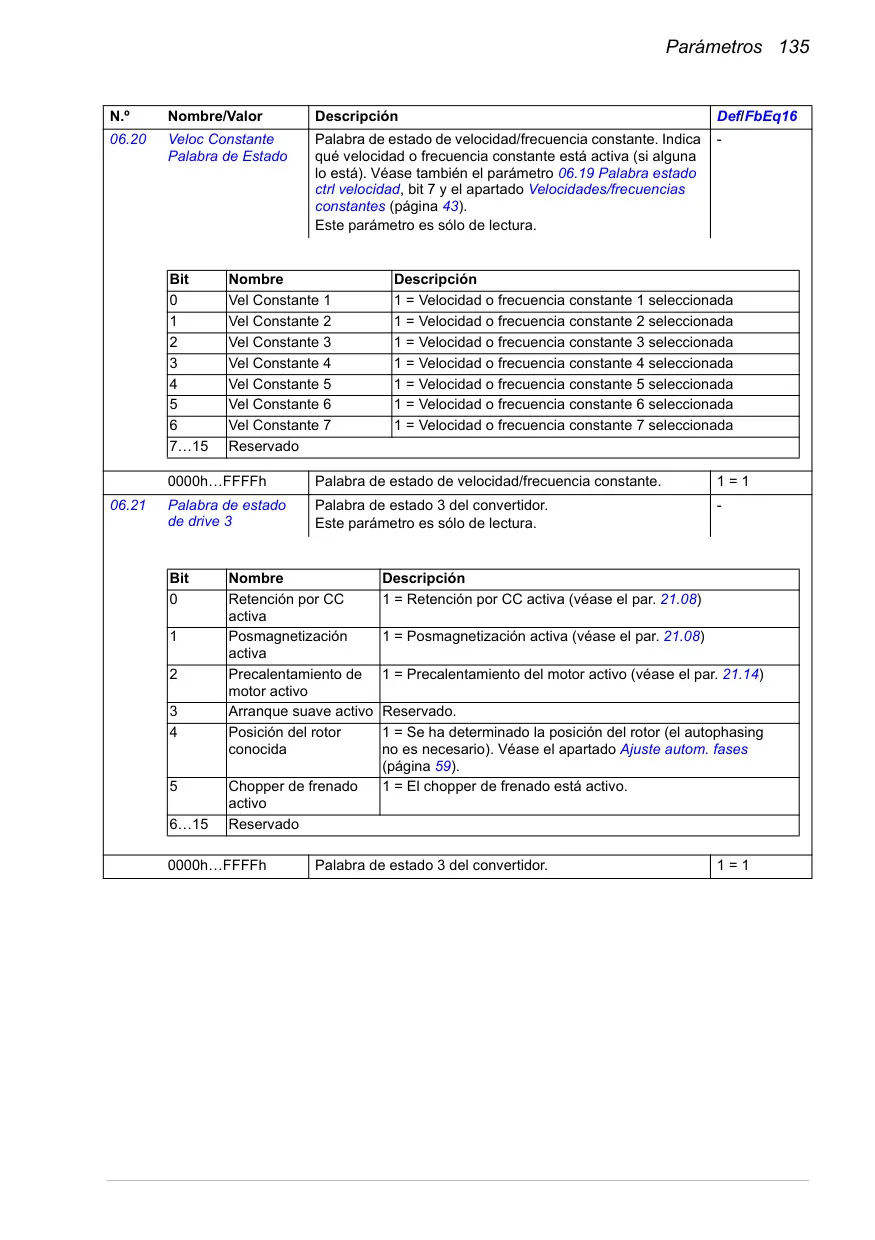

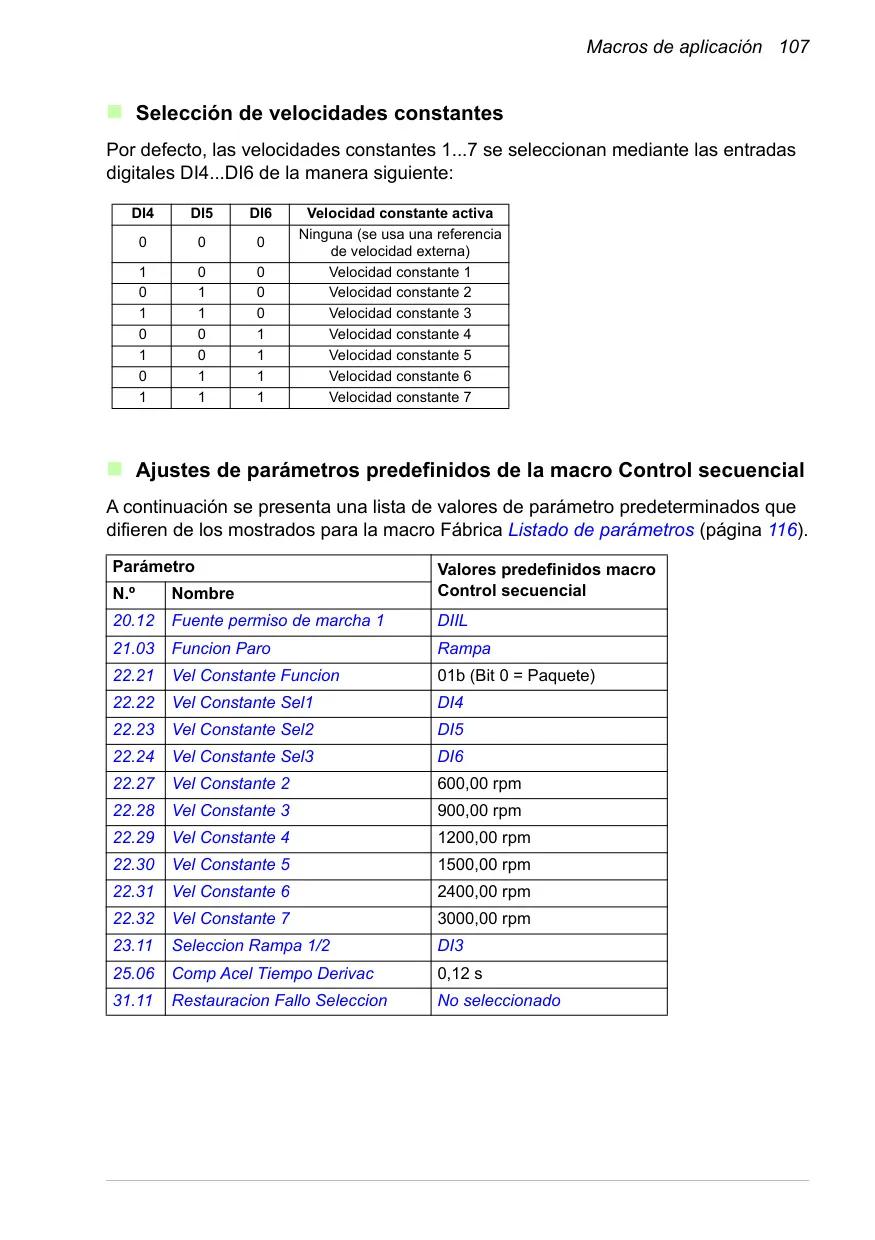

| Velocidades/Frecuencias Constantes | Hasta 7 predefinidas | 28.26-28.32 |
| Rangos de Frecuencias Críticas | Hasta 3 rangos configurables | 28.52-28.57 |

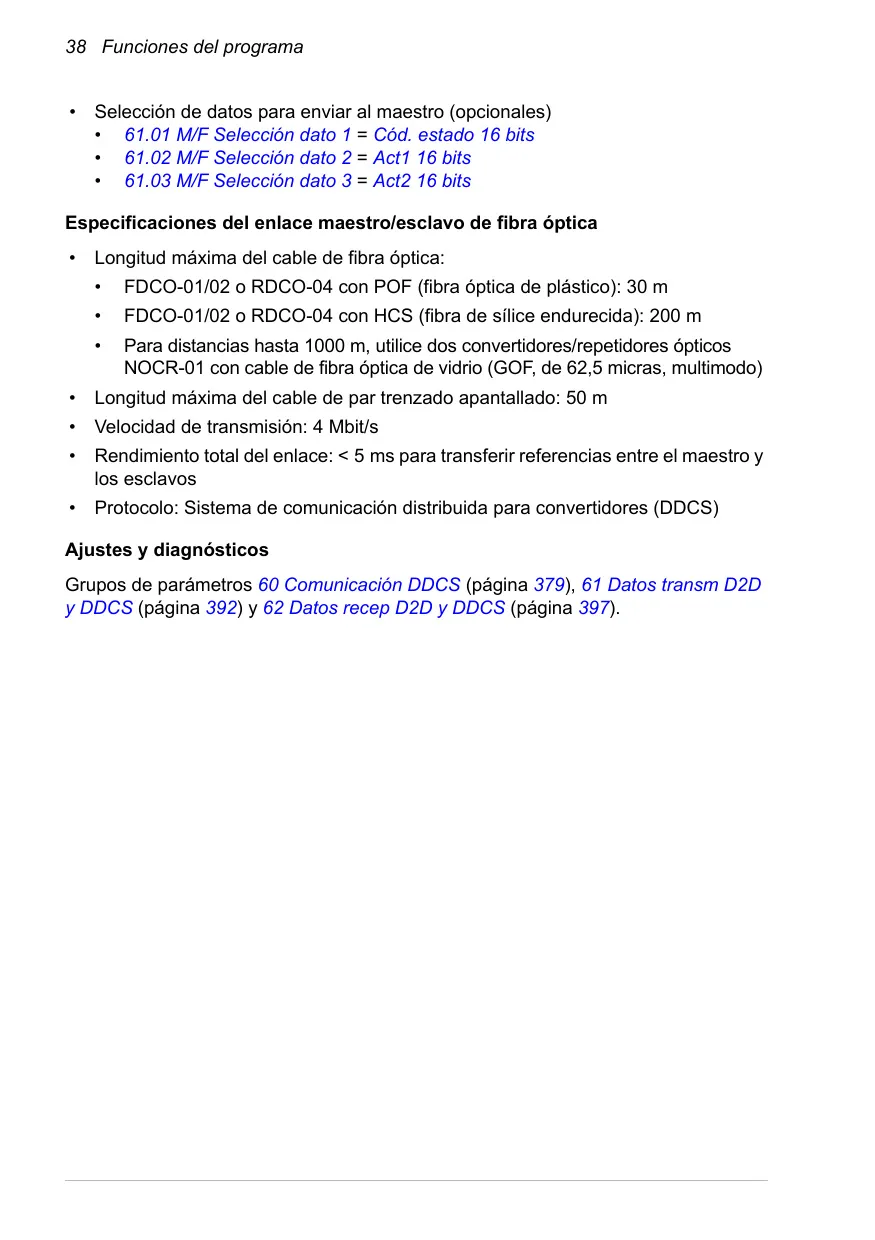

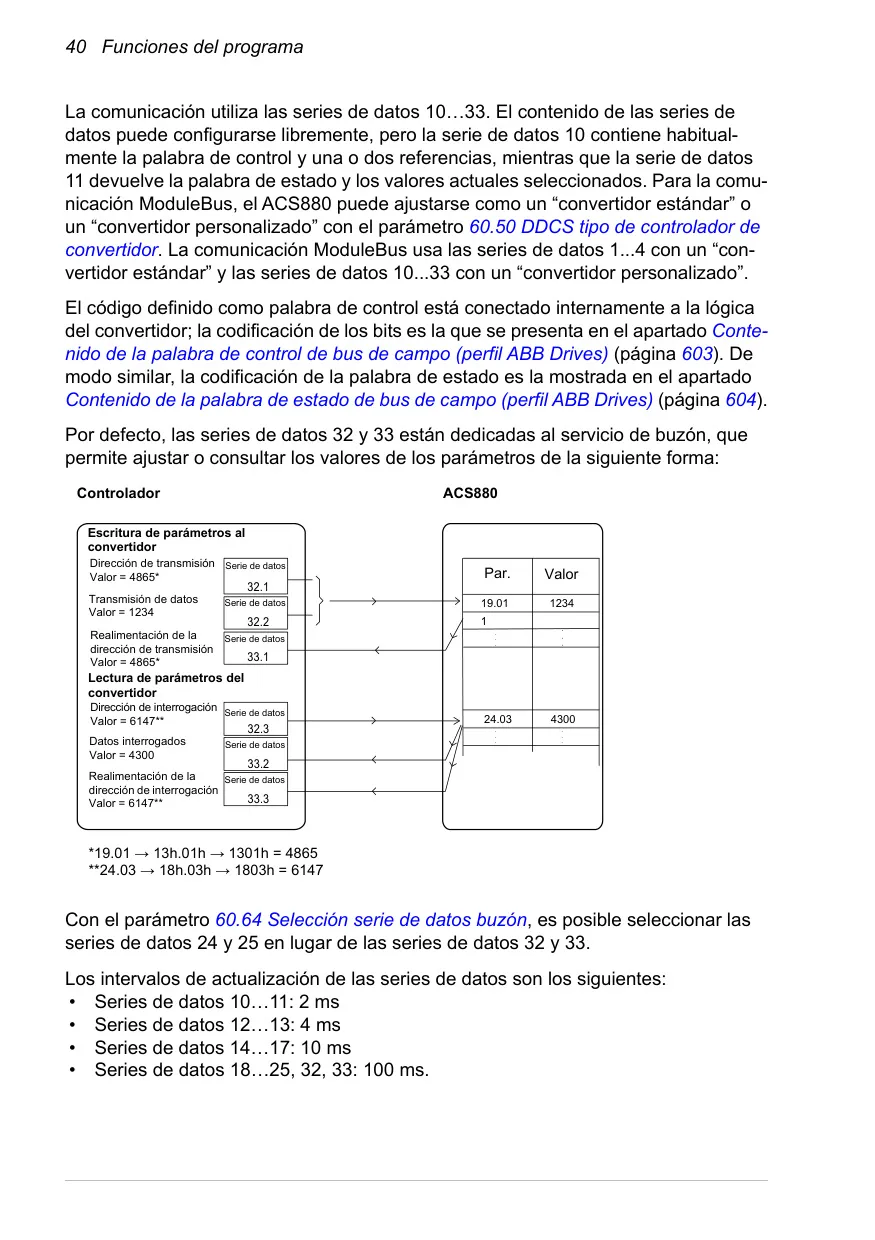

| Velocidad de Comunicación DDCS (Maestro/Esclavo) | 4 Mbit/s | N/A |
| Latencia de Enlace DDCS | < 5 ms | N/A |
| Distancia Fibra Óptica DDCS (POF) | 30 m | N/A |
| Distancia Fibra Óptica DDCS (GOF) | 1000 m | N/A |
| Ciclo de Actualización de Datos DDCS (Series 10-11) | 2 ms | N/A |
| Límite de Tensión CC (Fallo por Sobretensión para 380-415V AC) | 800 V | 30.30 |
| Límite de Tensión CC (Control por Sobretensión para 380-415V AC) | 700 V | 30.29 |
| Límite de Tensión CC (Fallo por Subtensión para 380-415V AC) | 308 V | 30.31 |
| Tiempo Máximo de Ride-through por Subtensión | 5 s | N/A |
| Intensidad Nominal Motor (Rango) | 0.0 - 6400.0 A | 99.06 |
| Tensión Nominal Motor (Rango) | 0.0 - 800.0 V | 99.07 |
| Frecuencia Nominal Motor (Rango) | 0.00 - 1000.00 Hz | 99.08 |
| Velocidad Nominal Motor (Rango) | 0 - 30000 rpm | 99.09 |

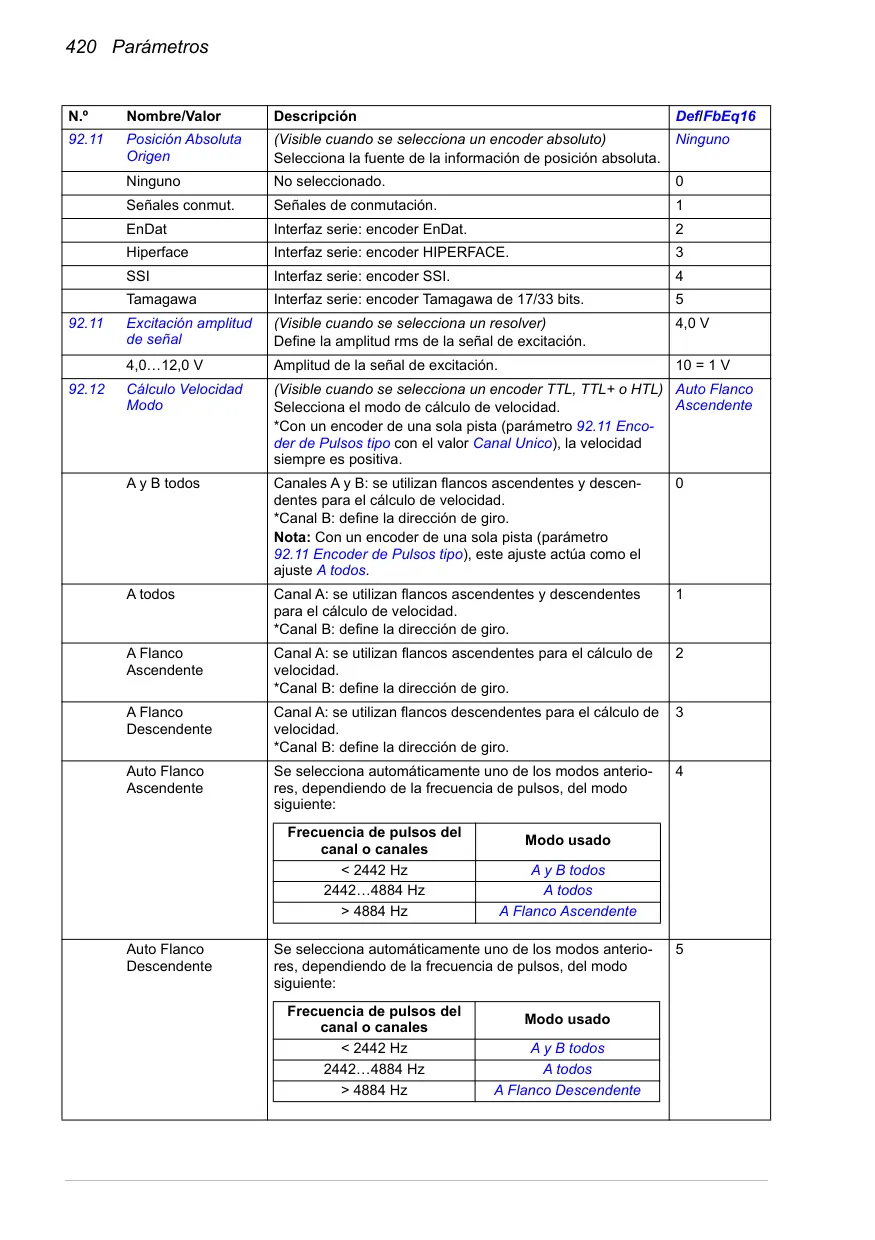

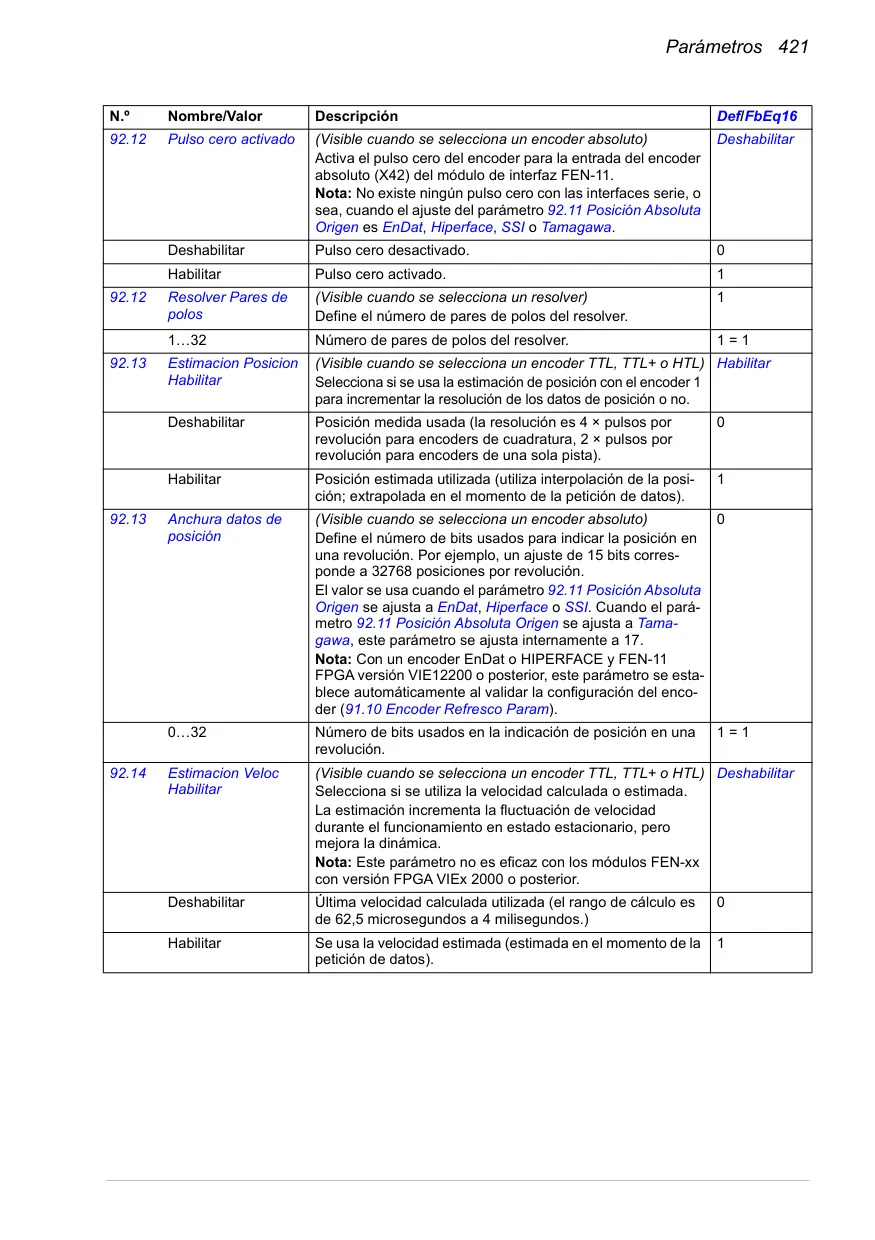

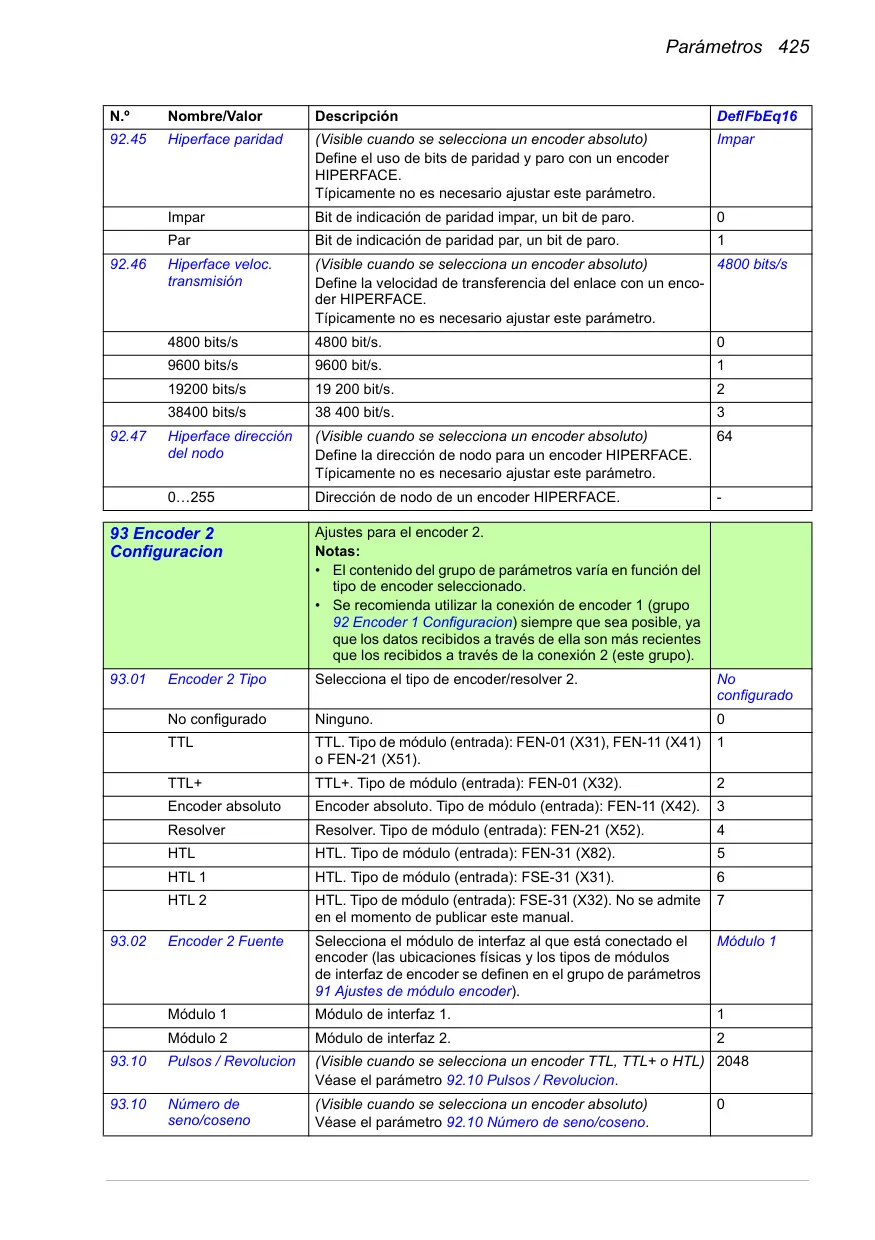

| Pulsos/Revolución del Encoder | 0 - 65535 | 92.01 |
Detalles del Variador ABB ACS880
El Variador ABB ACS880 es una solución robusta y flexible para el control de motores, diseñado para una amplia gama de aplicaciones industriales. Su arquitectura se basa en un firmware de control primario avanzado, compatible con diversas familias de unidades (ACS880-01, -04, -07, -11, -14, -17, -31, -34, -37), garantizando una gestión eficiente y adaptable de la potencia. La configuración se realiza mediante parámetros accesibles desde el panel de control, la herramienta PC Drive Composer o interfaces de bus de campo.

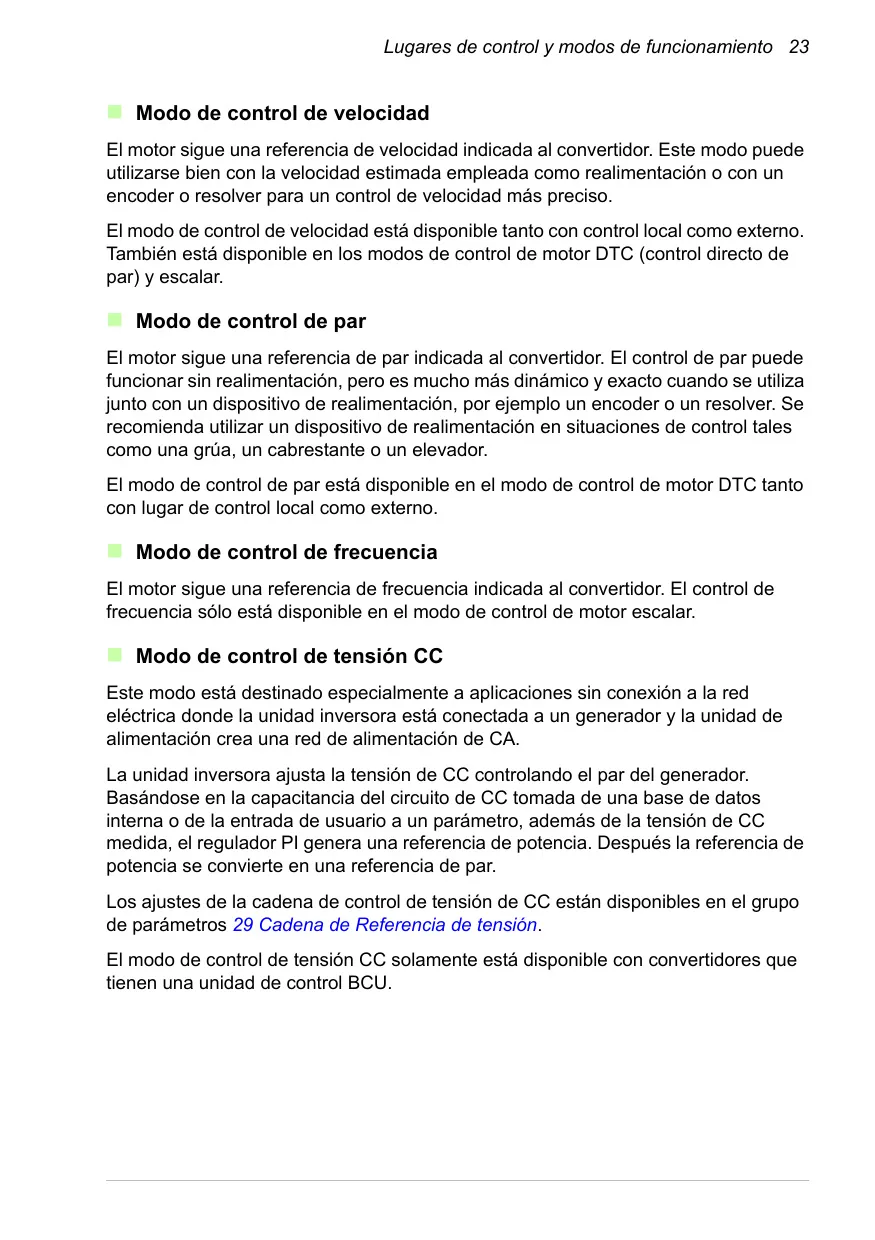

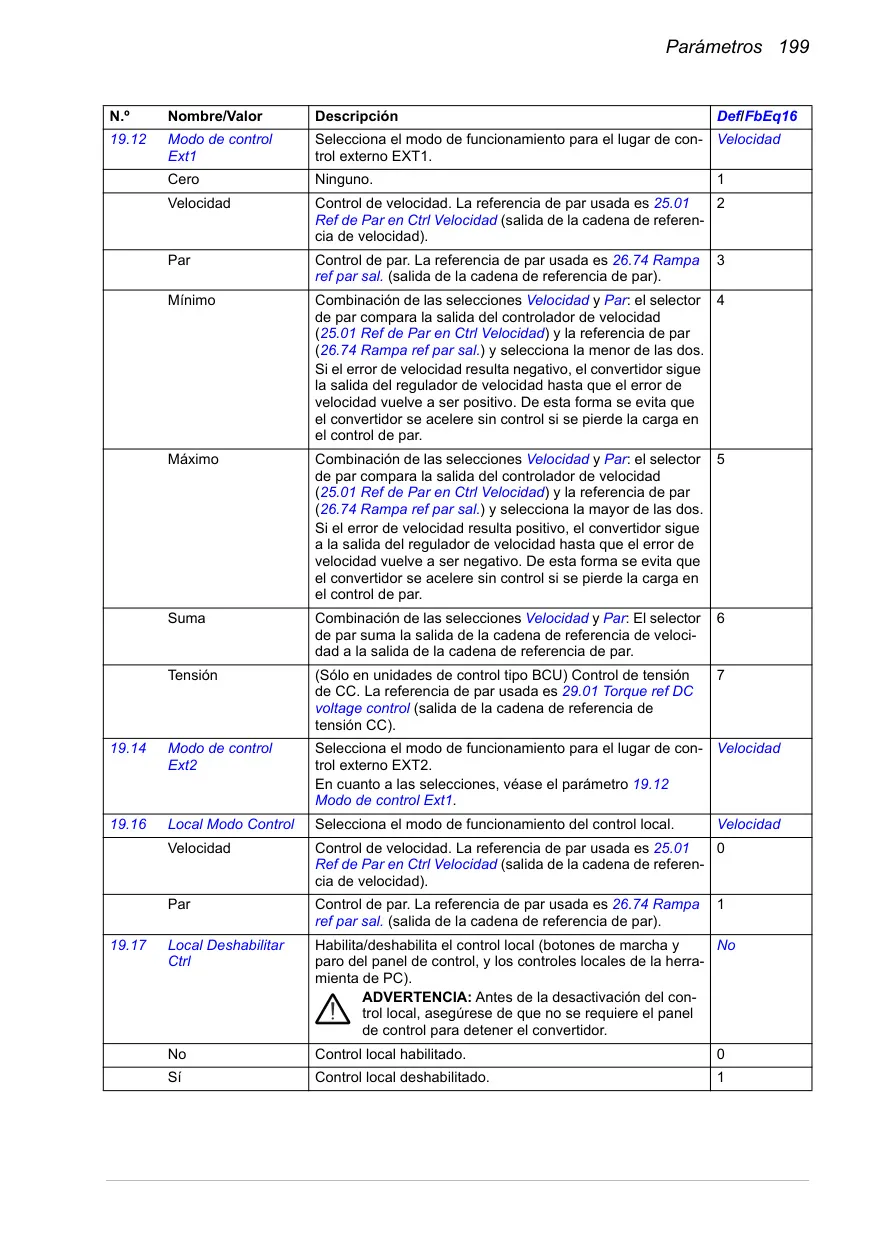

El corazón del control del ACS880 es su Control Directo de Par (DTC), una tecnología puntera de ABB que permite una respuesta dinámica y precisa sin necesidad de un encoder en muchas aplicaciones, aunque su precisión se optimiza con uno. También soporta el control de velocidad, control de par y control de frecuencia, así como modos específicos como el control de tensión CC para aplicaciones de red aislada o generador, ofreciendo una versatilidad excepcional.
Más allá de los parámetros estándar, el ACS880 ofrece un Programa Adaptativo que permite a los usuarios personalizar la lógica de control con hasta 20 bloques de funciones lógicas y aritméticas, ejecutándose con un tiempo de ciclo de 10 ms. Esta característica es crucial para adaptar el variador a requisitos muy específicos de proceso, sin necesidad de un PLC externo complejo, lo que lo hace altamente configurable para cualquier aplicación.

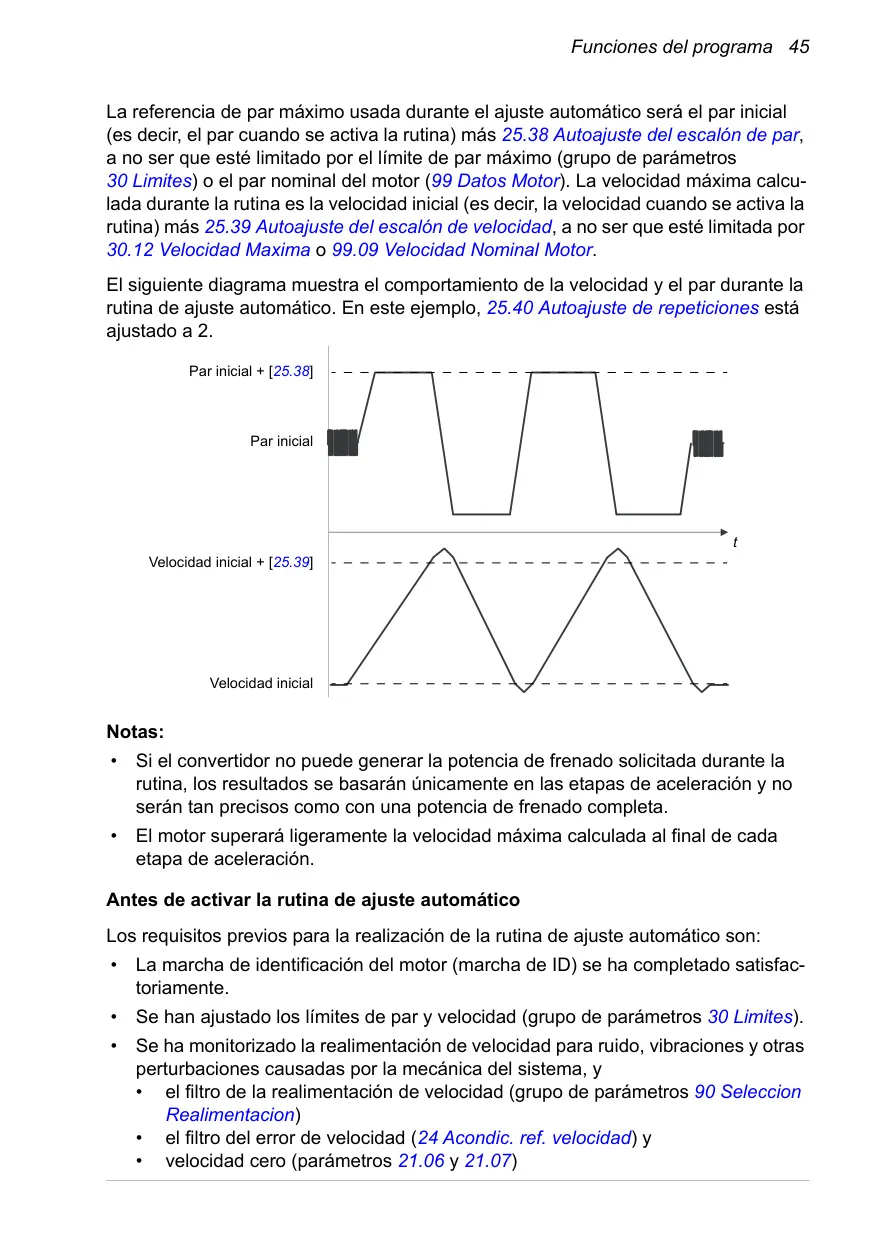

El variador incorpora funciones inteligentes para el arranque y la operación. Esto incluye el Ajuste Automático del Regulador de Velocidad que optimiza el comportamiento del lazo de control, la Amortiguación de Oscilaciones para reducir vibraciones mecánicas y el Control de Embalamiento para proteger el motor de velocidades excesivas. También cuenta con frenado por flujo para mejorar la deceleración y diversas opciones de magnetización por CC para arranques suaves o con alto par de salida.

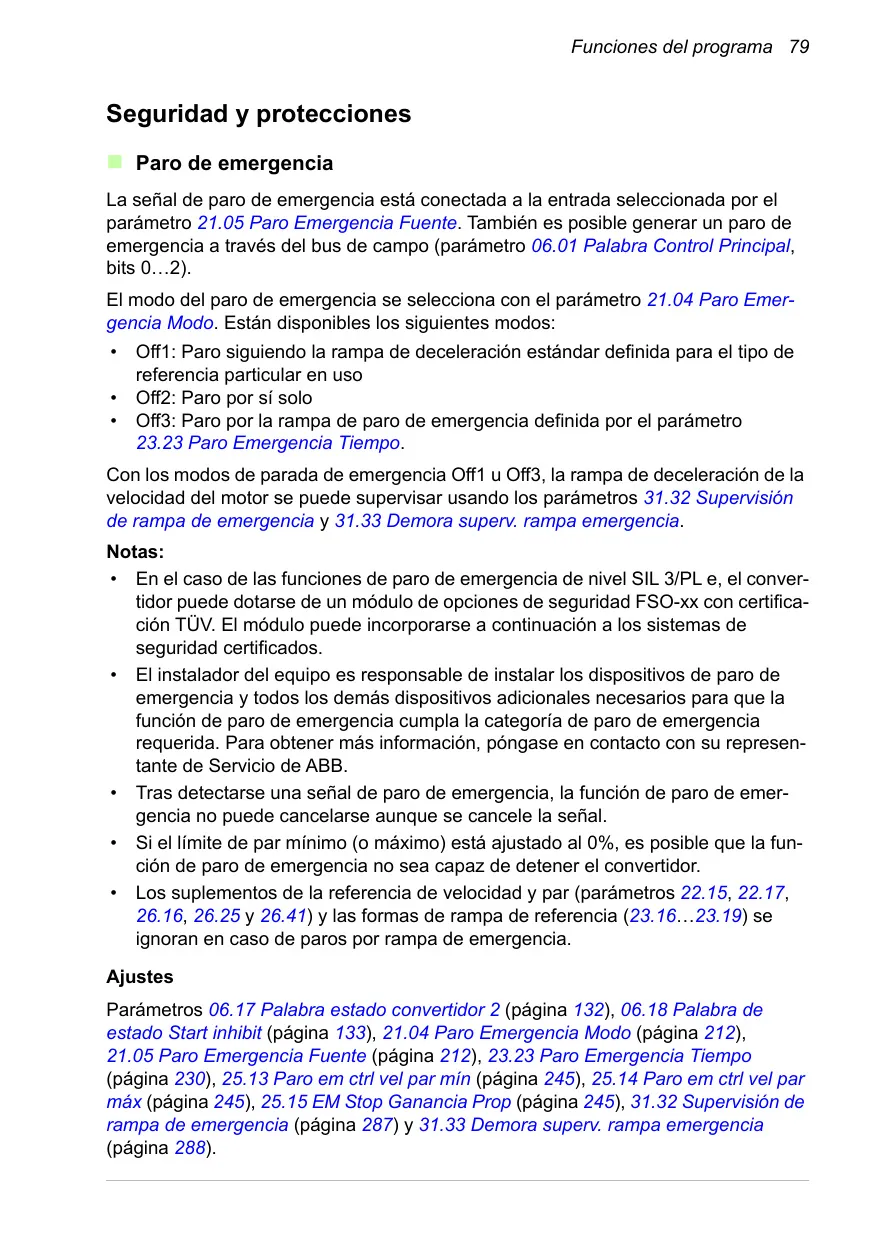

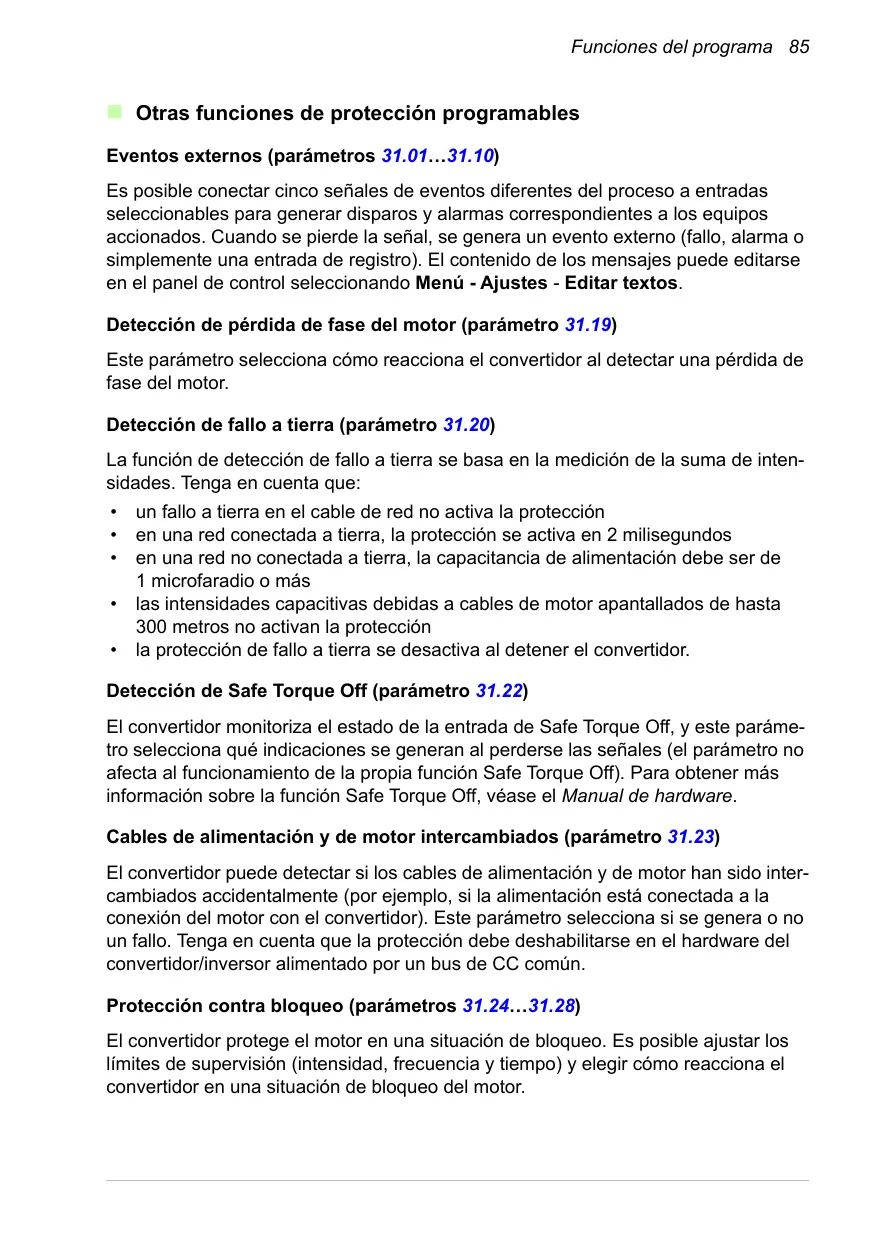

La seguridad es fundamental en el ACS880. Ofrece múltiples modos de paro de emergencia (Off1, Off2, Off3) y es compatible con módulos de seguridad certificados TÜV SIL 3/PL e (FSO-xx). Incluye sofisticadas protecciones térmicas para el motor y el cable (con modelos y sensores como PTC, Pt100), detección de pérdida de fase, fallo a tierra y la función Safe Torque Off (STO), asegurando la integridad del equipo y del personal en todo momento.

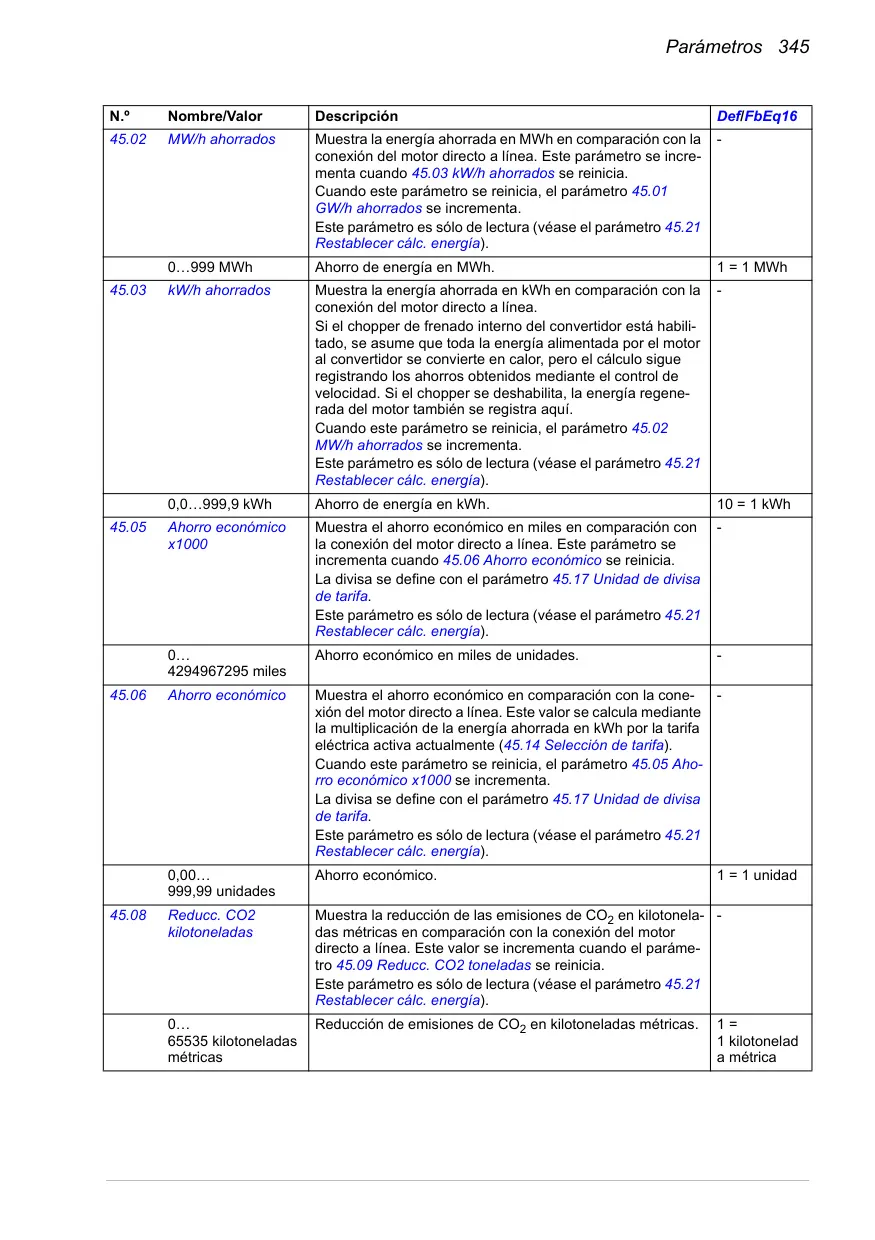

Para facilitar el mantenimiento predictivo y correctivo, el ACS880 integra potentes herramientas de diagnóstico. Dispone de registradores de datos (fábrica y usuario configurables) para analizar eventos y fallos en detalle, así como temporizadores y contadores de mantenimiento para monitorizar el tiempo de operación y los ciclos. También incluye calculadoras de ahorro de energía que cuantifican la eficiencia, permitiendo una gestión más sostenible y económica a largo plazo.

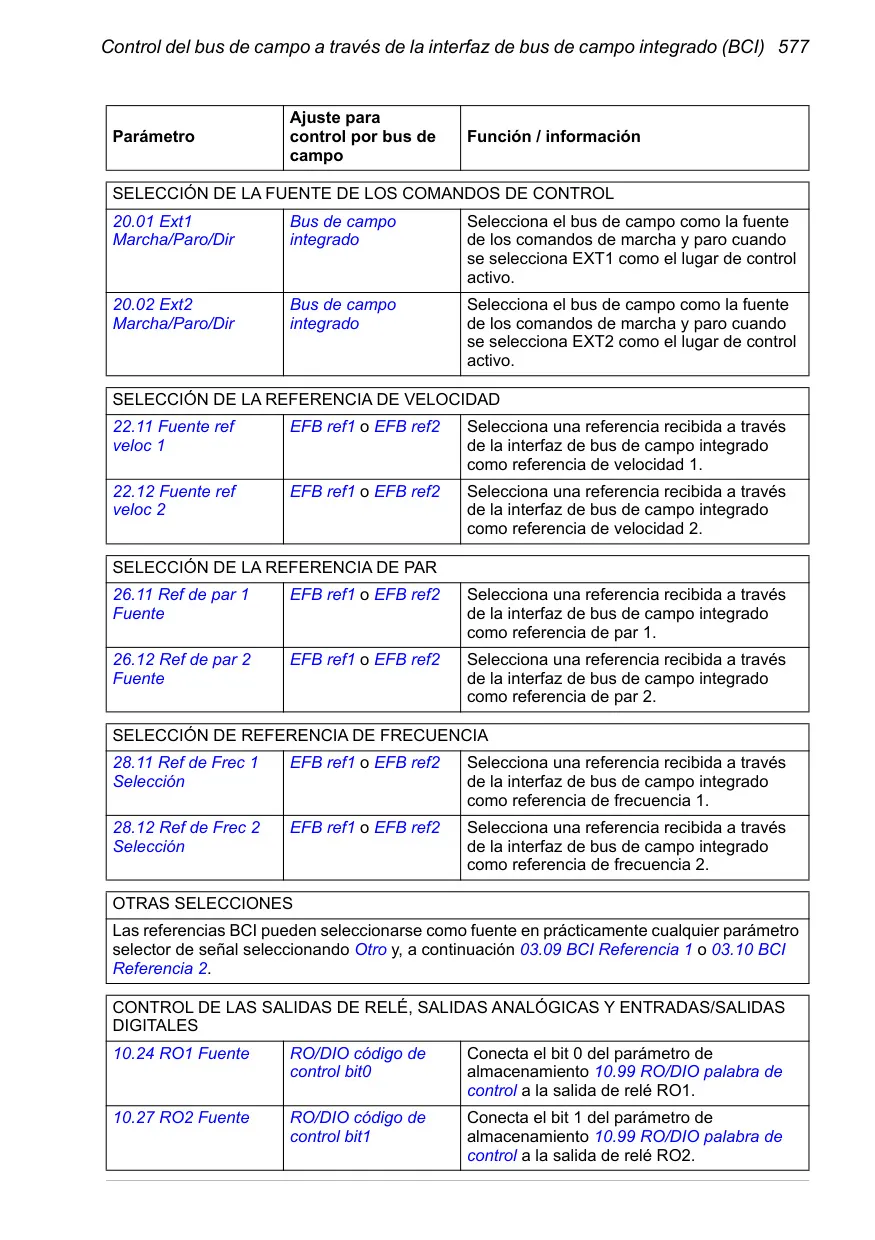

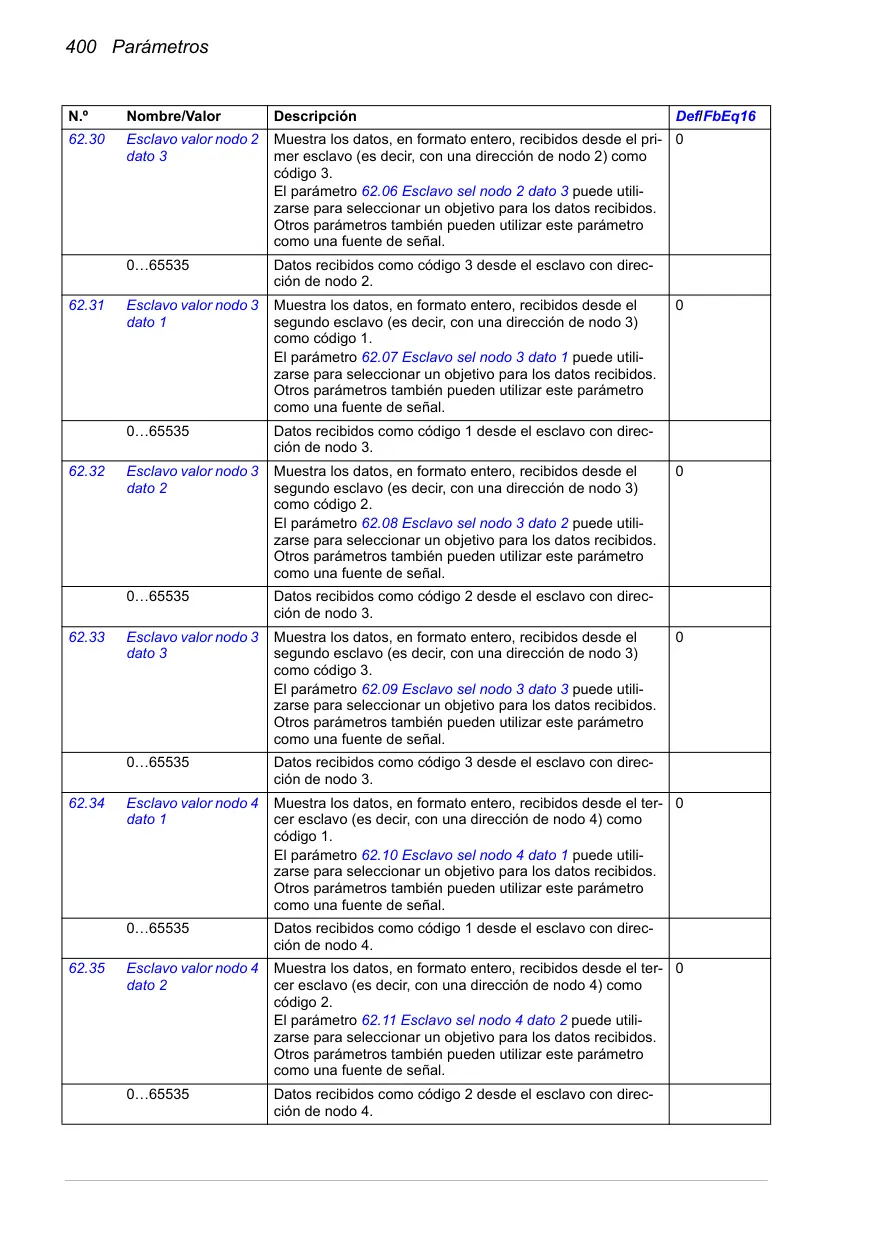

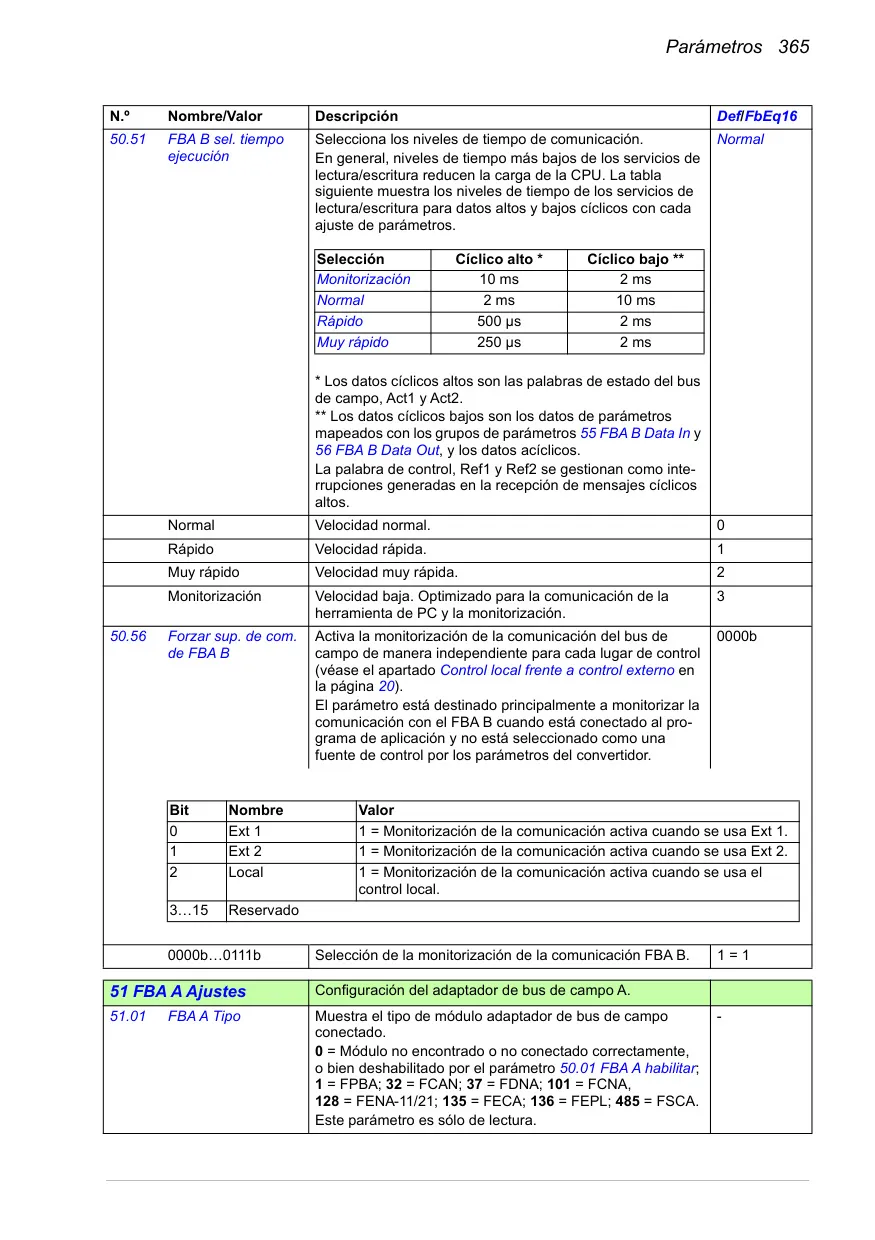

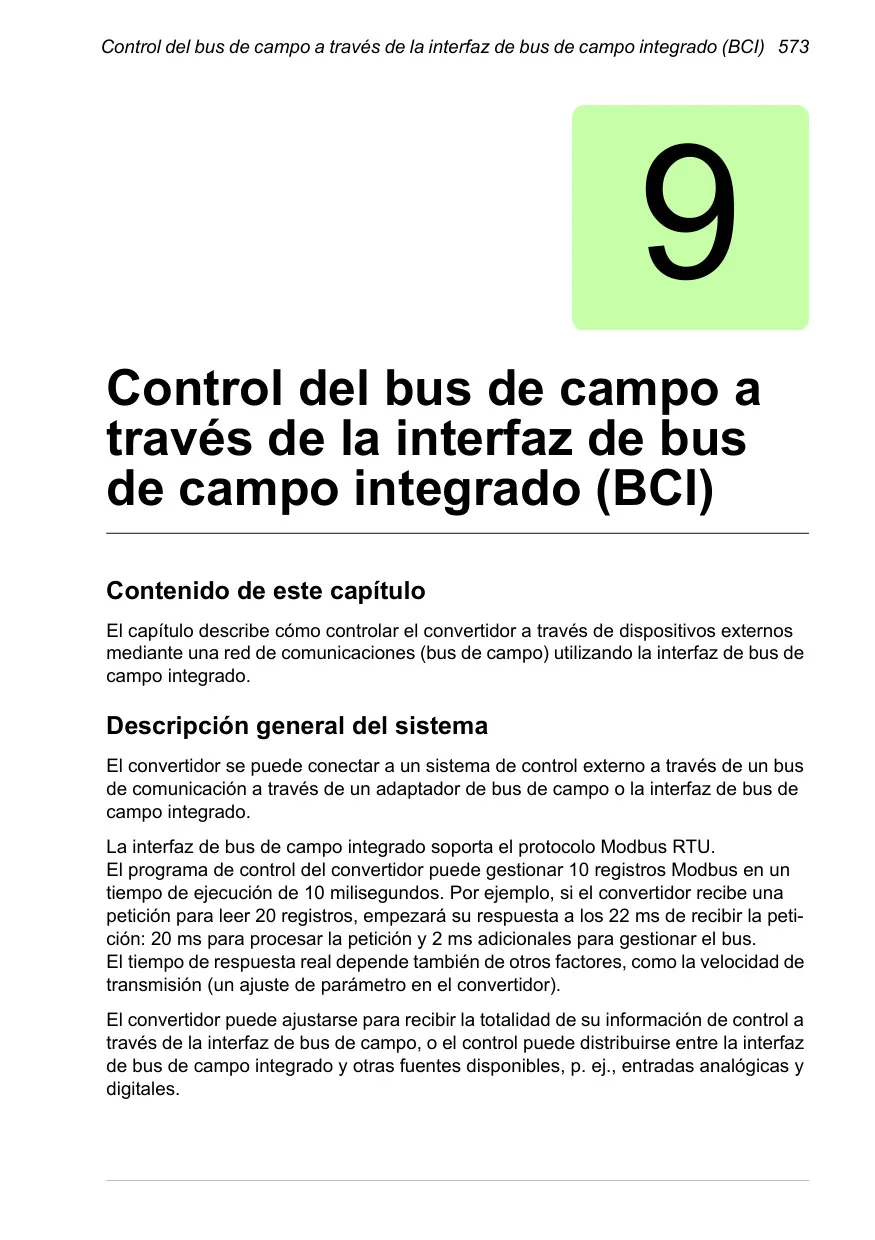

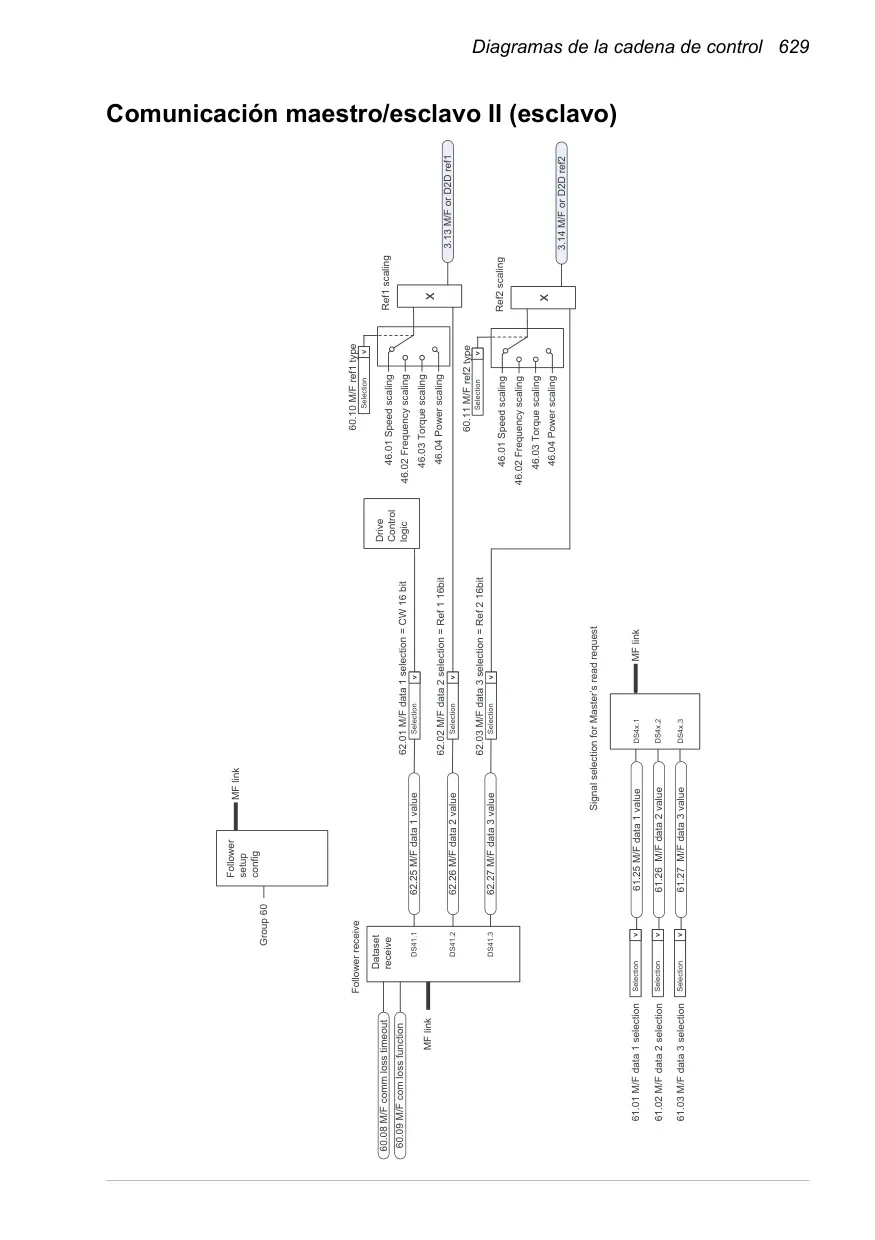

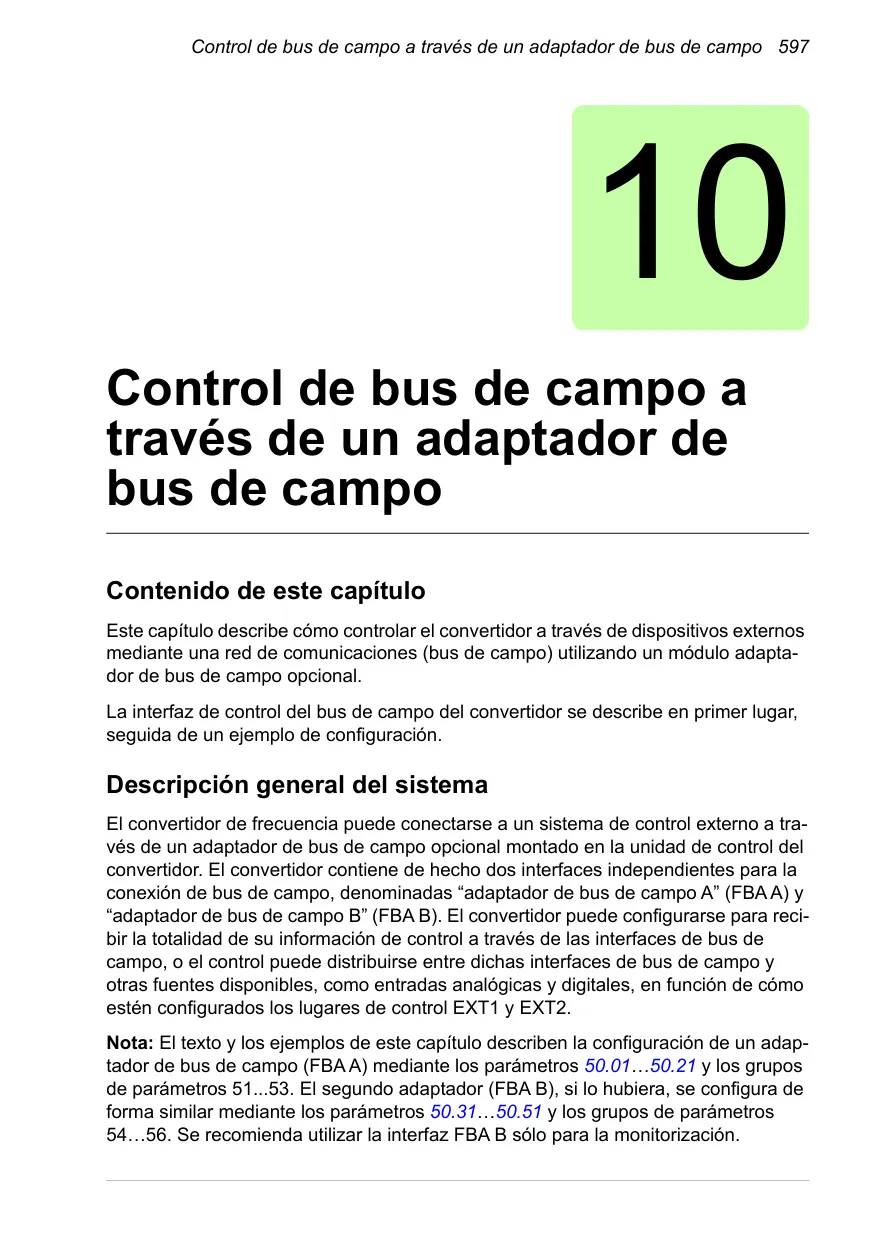

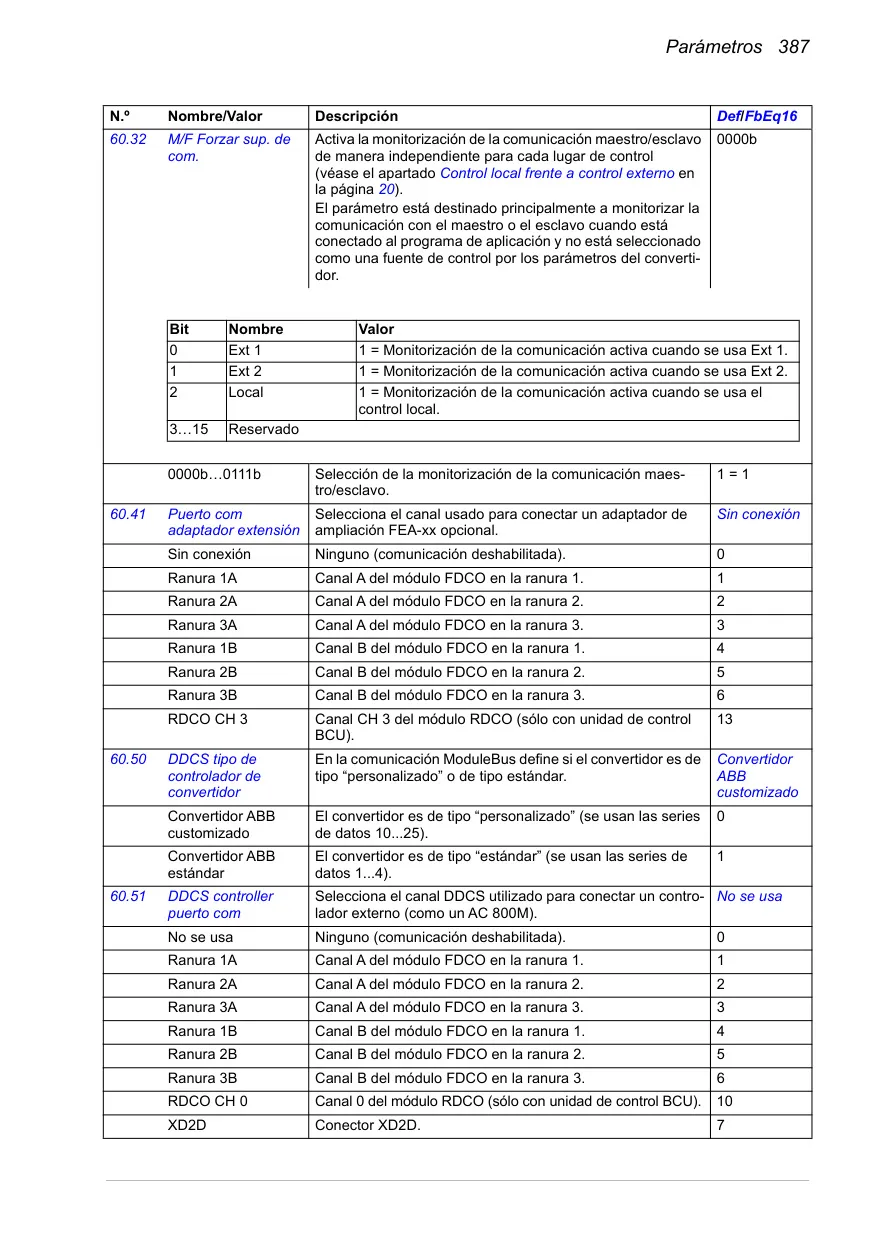

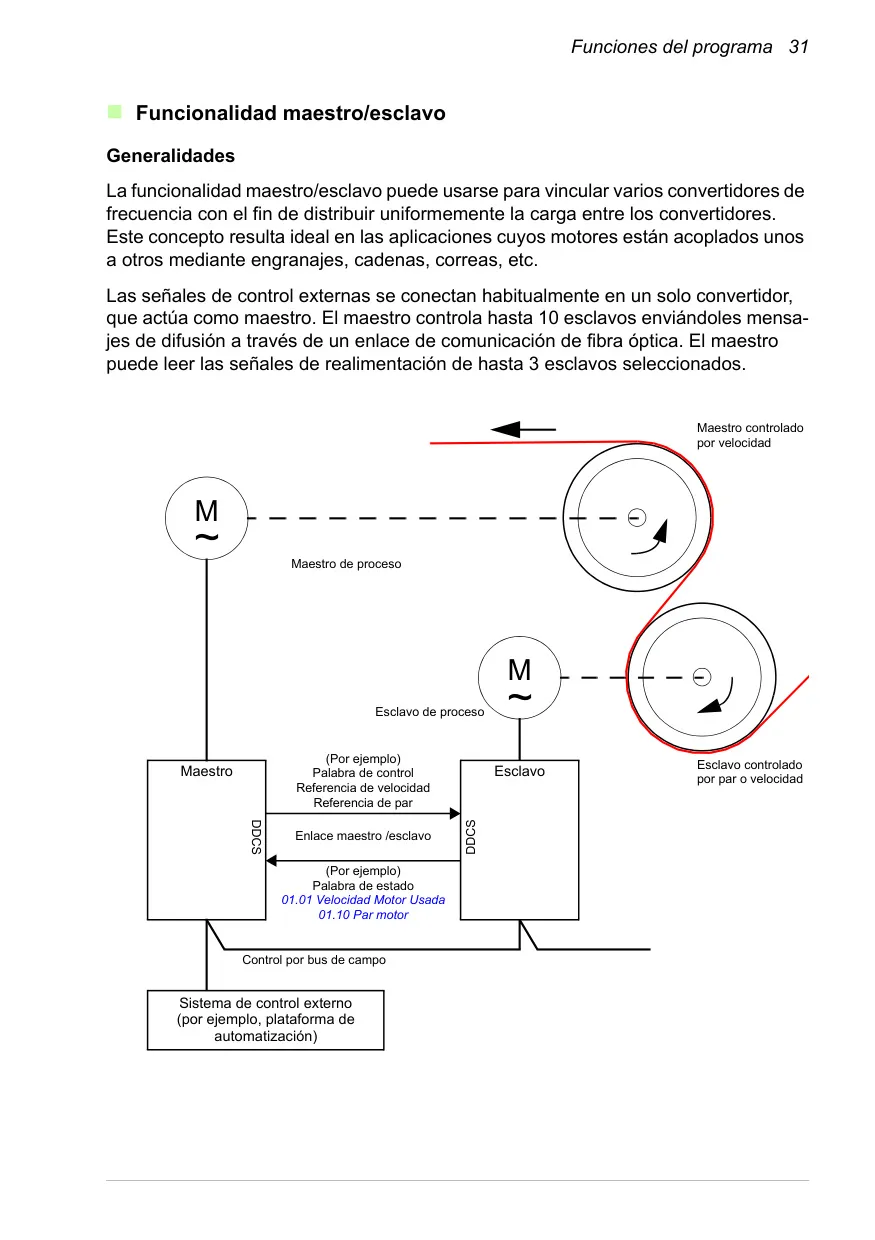

En cuanto a comunicación, el variador es altamente escalable. Soporta una amplia gama de protocolos de bus de campo a través de la interfaz integrada BCI (Modbus RTU) o adaptadores opcionales (Ethernet/IP, PROFINET, DeviceNet, PROFIBUS DP, EtherCAT, CANopen). Además, su funcionalidad Maestro/Esclavo permite la coordinación de hasta 10 variadores para una distribución uniforme de la carga, utilizando enlaces DDCS de fibra óptica o cable.

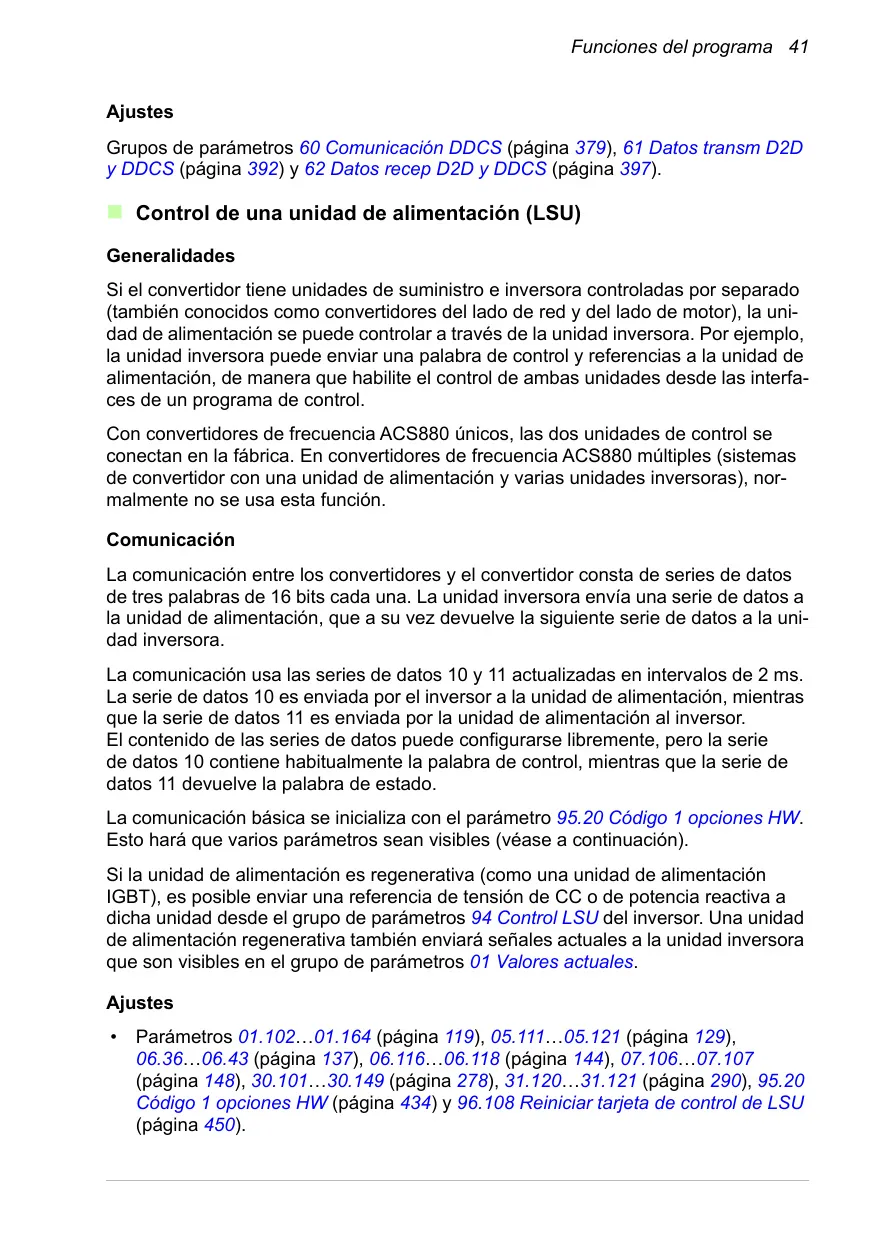

El ACS880 no solo controla motores, sino que también gestiona la energía de forma inteligente. Su función de control de subtensión (ride-through) permite mantener el funcionamiento durante cortes de red breves, utilizando la energía cinética del motor. Para aplicaciones con unidades de alimentación regenerativas, el control de unidad de alimentación (LSU) y el control de chopper de frenado optimizan la gestión de la energía regenerada, disipándola en resistencias externas cuando sea necesario.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Variador ABB ACS880 y las respondemos a continuación.
