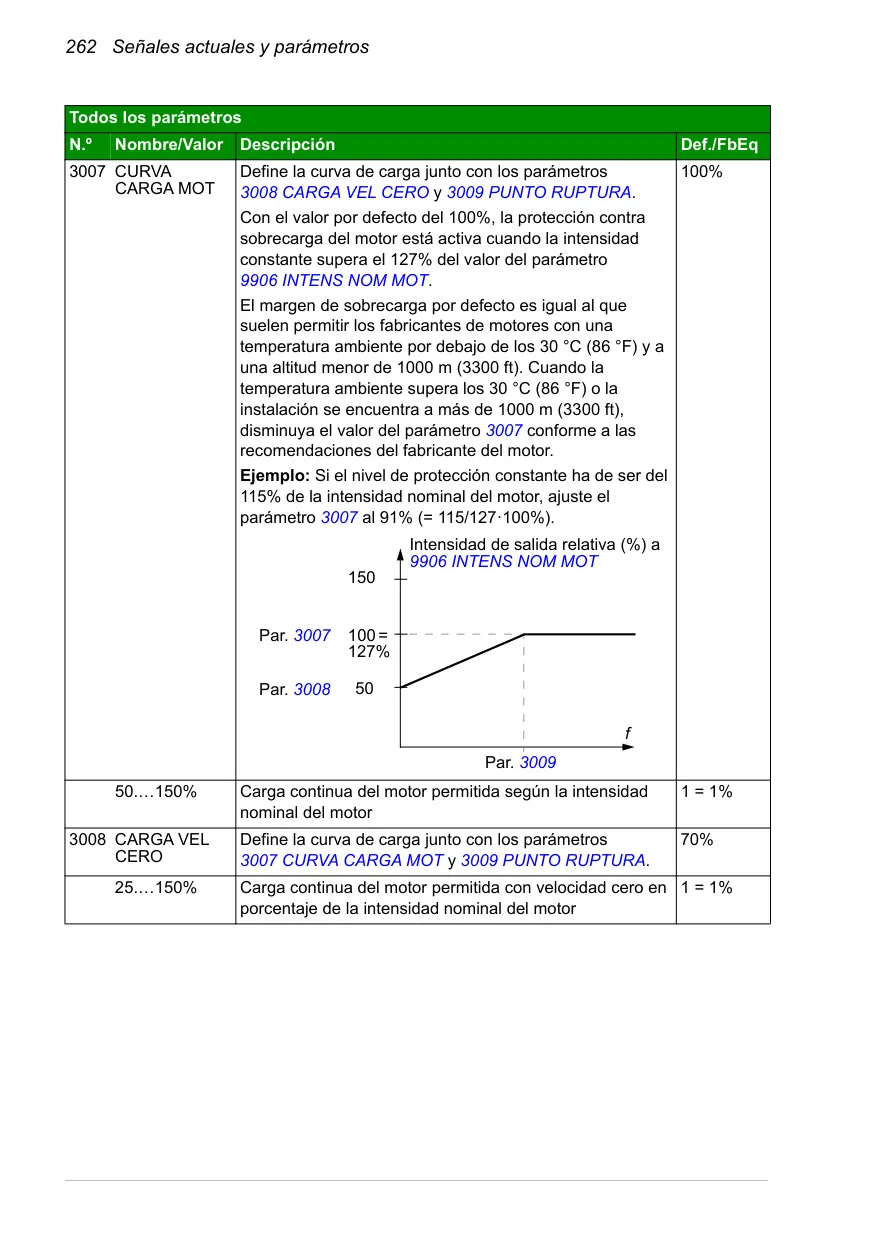

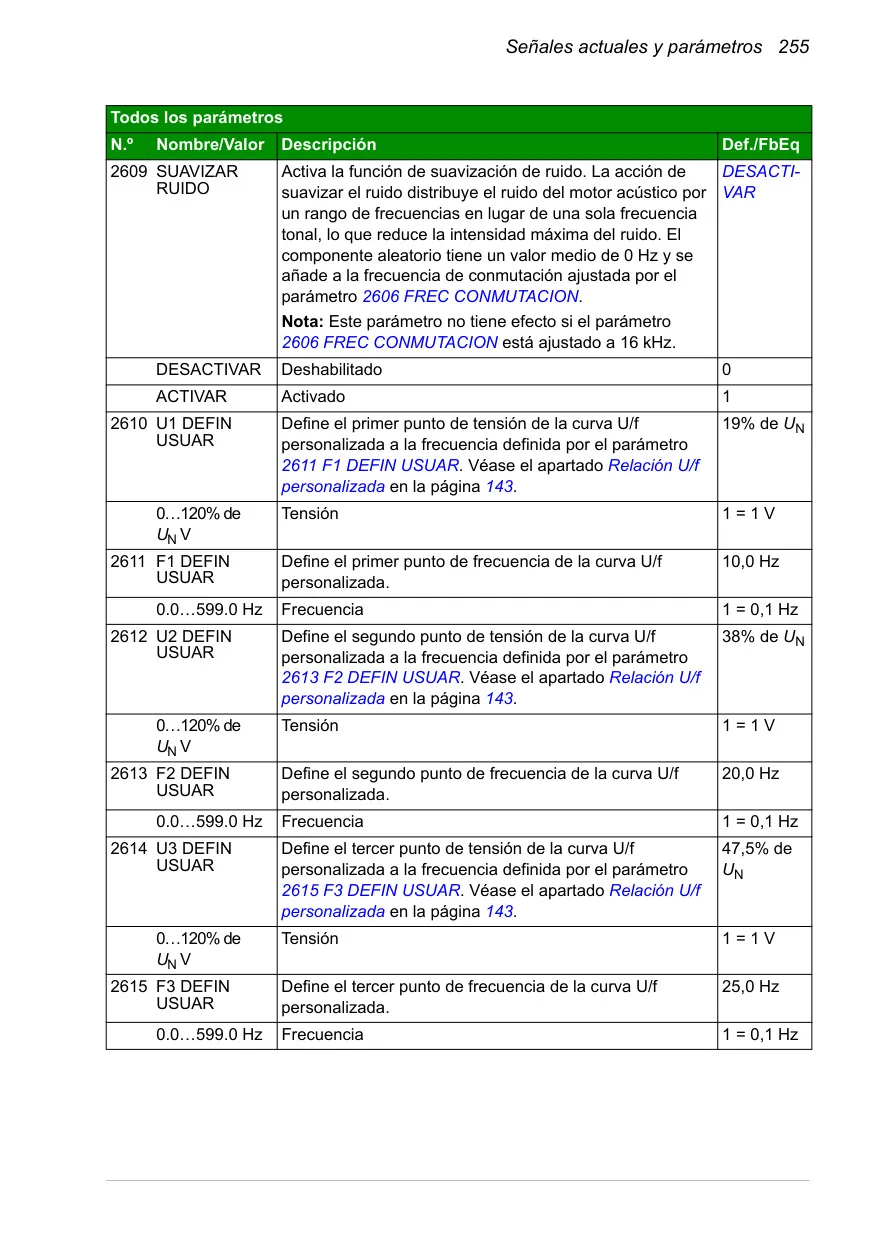

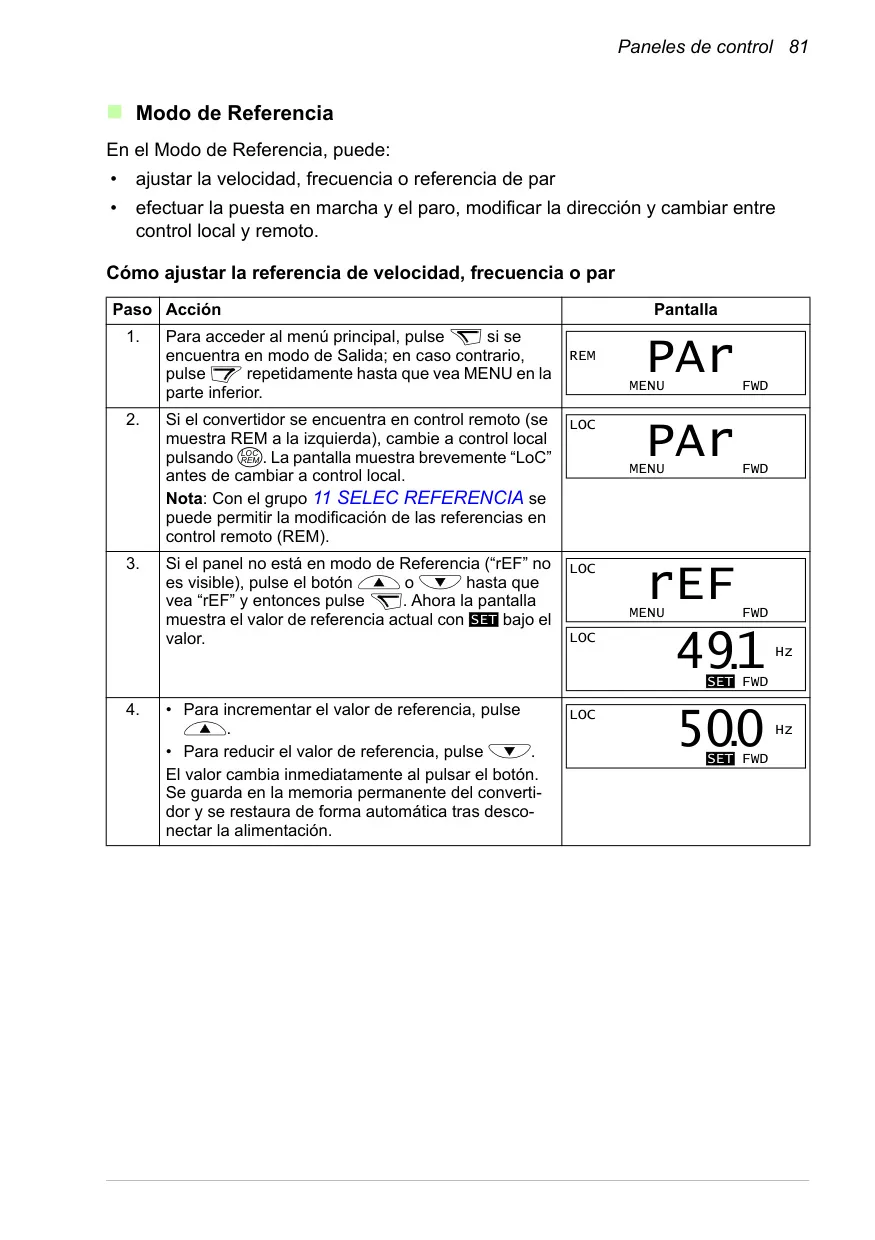

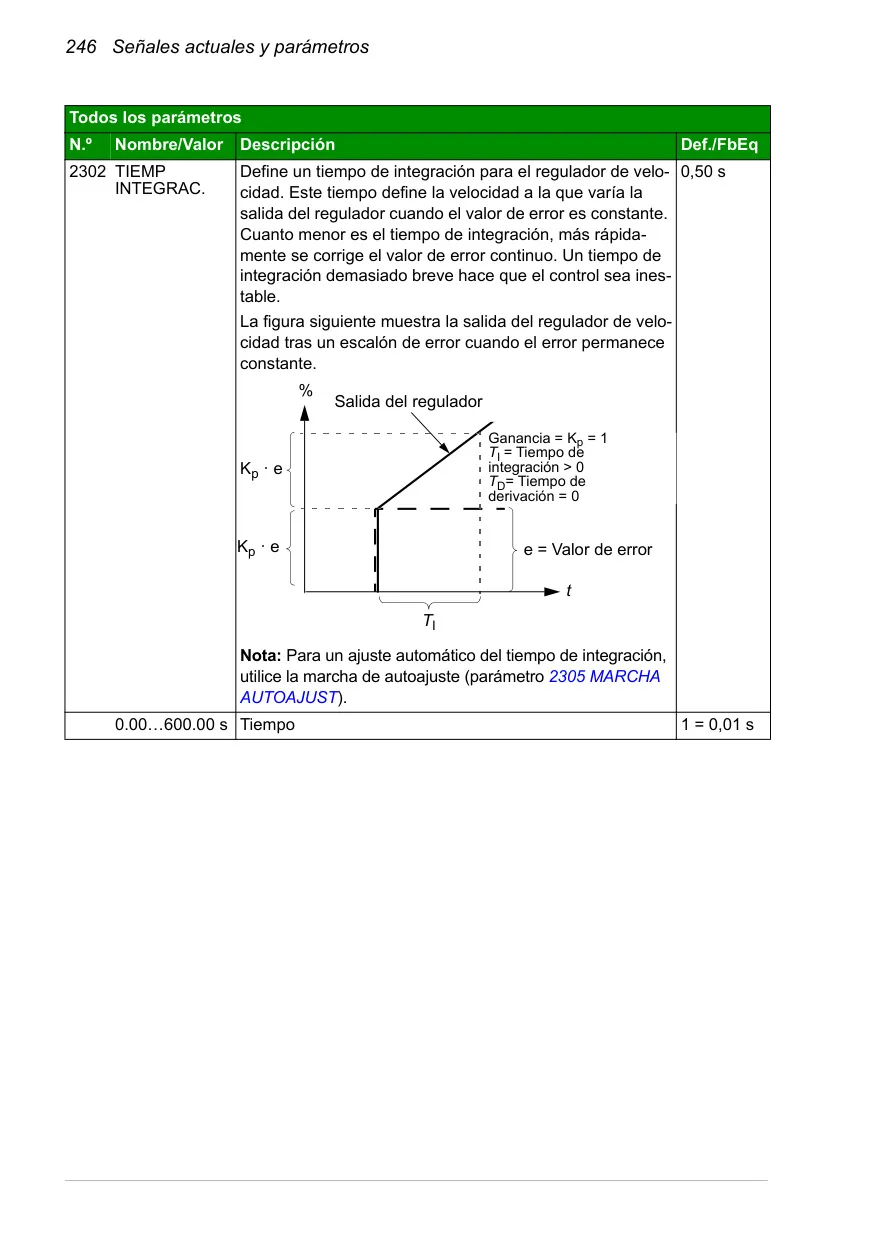

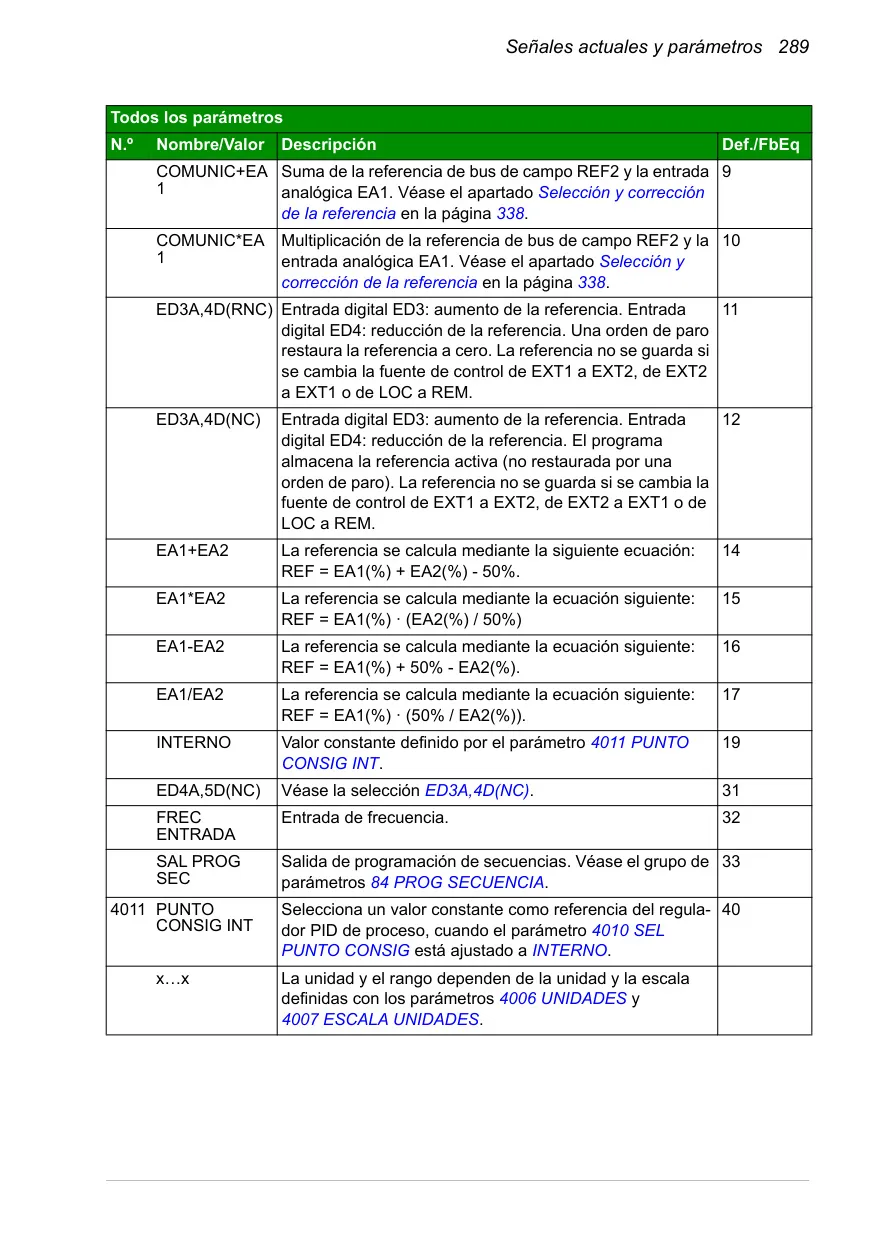

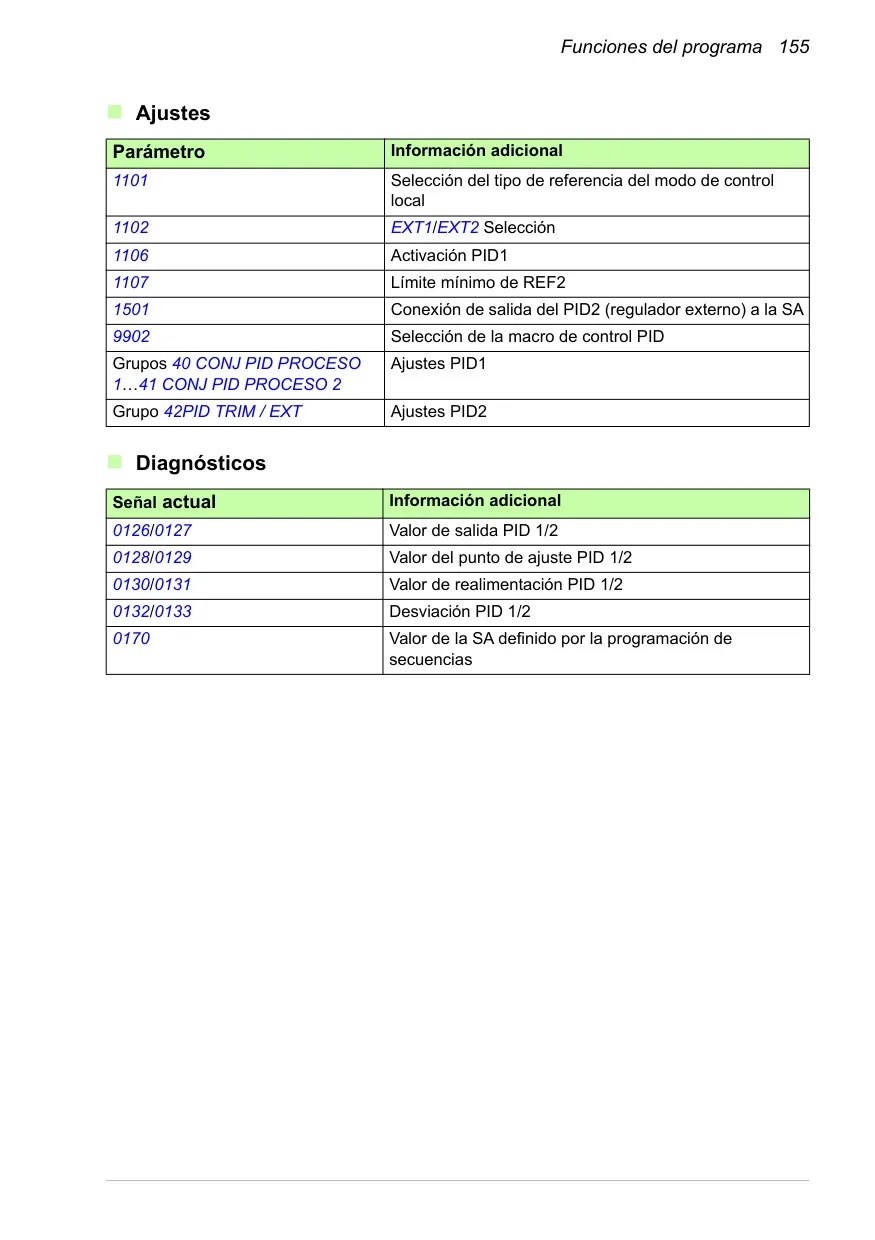

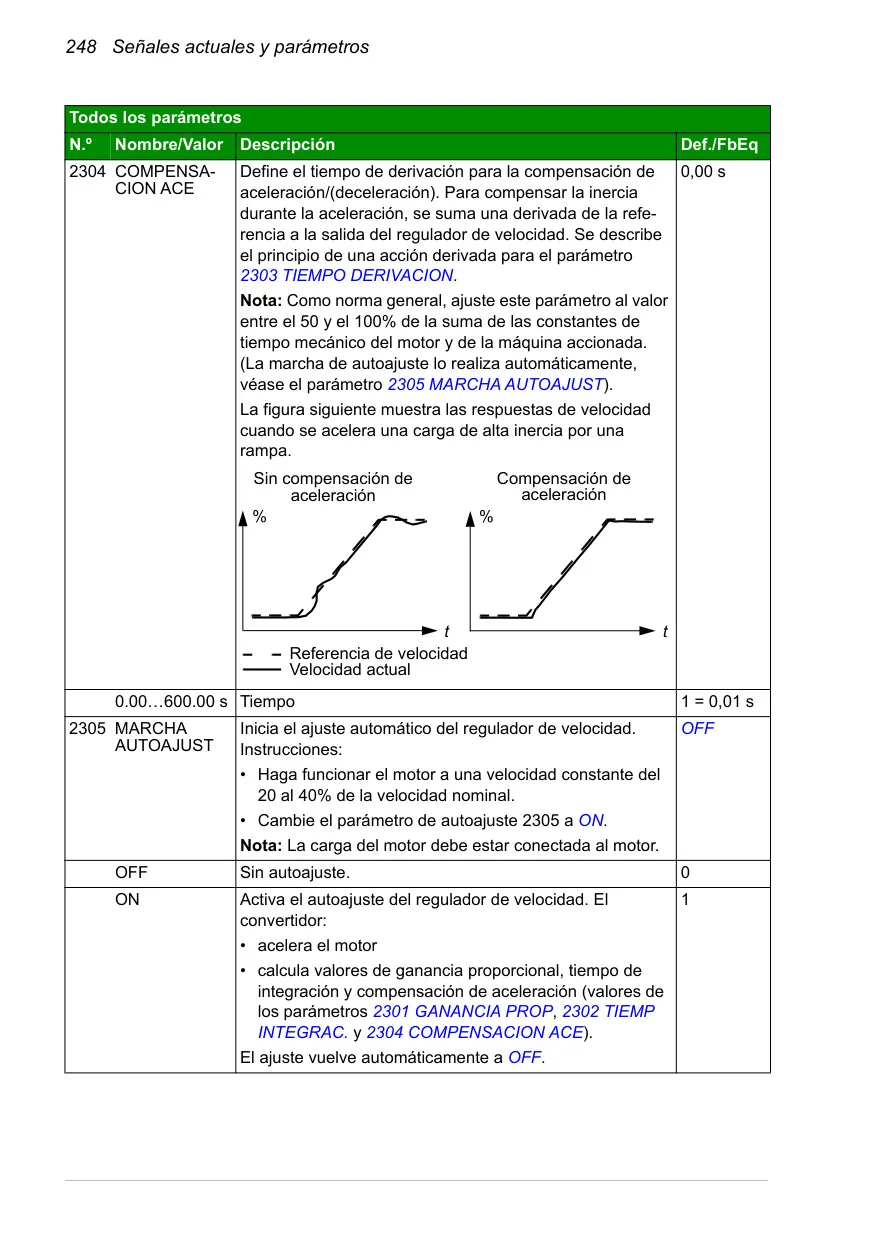

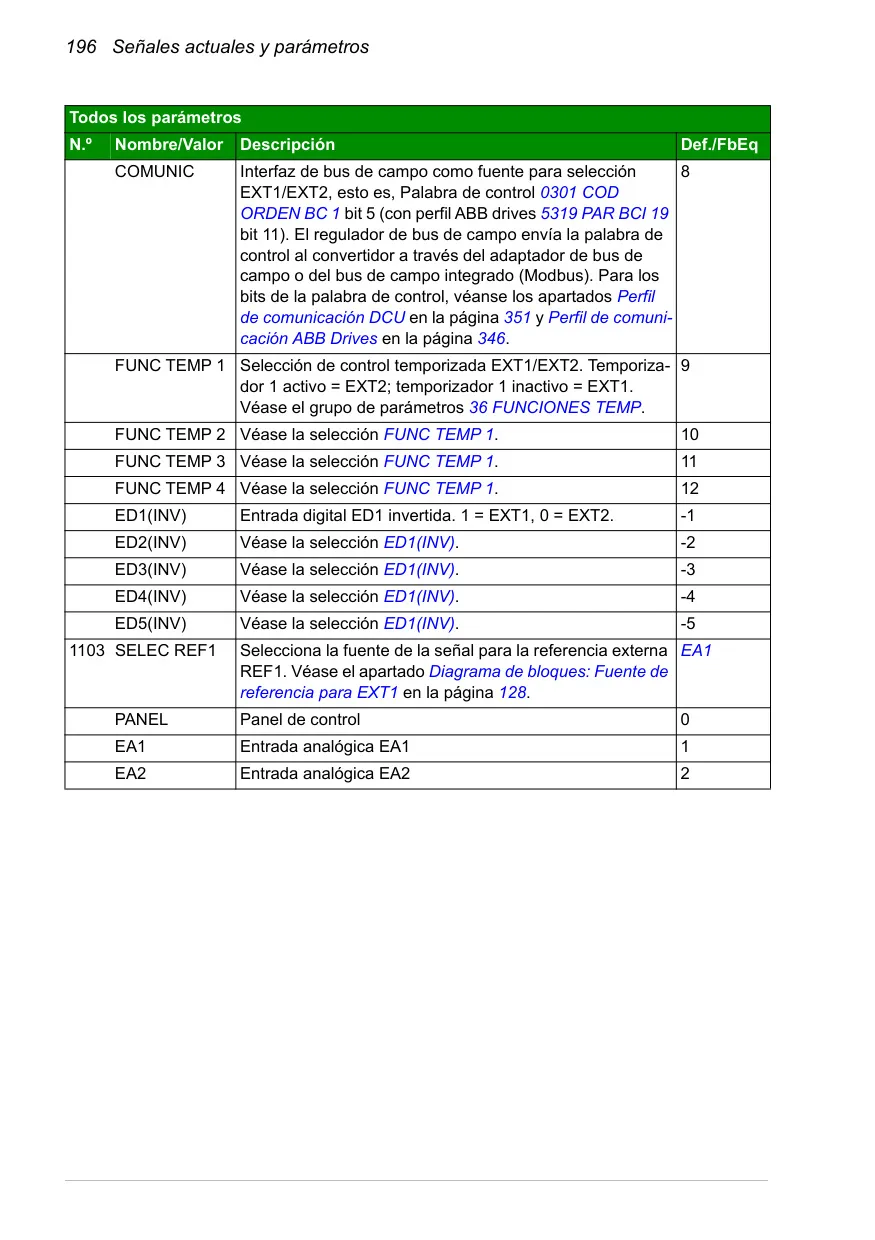

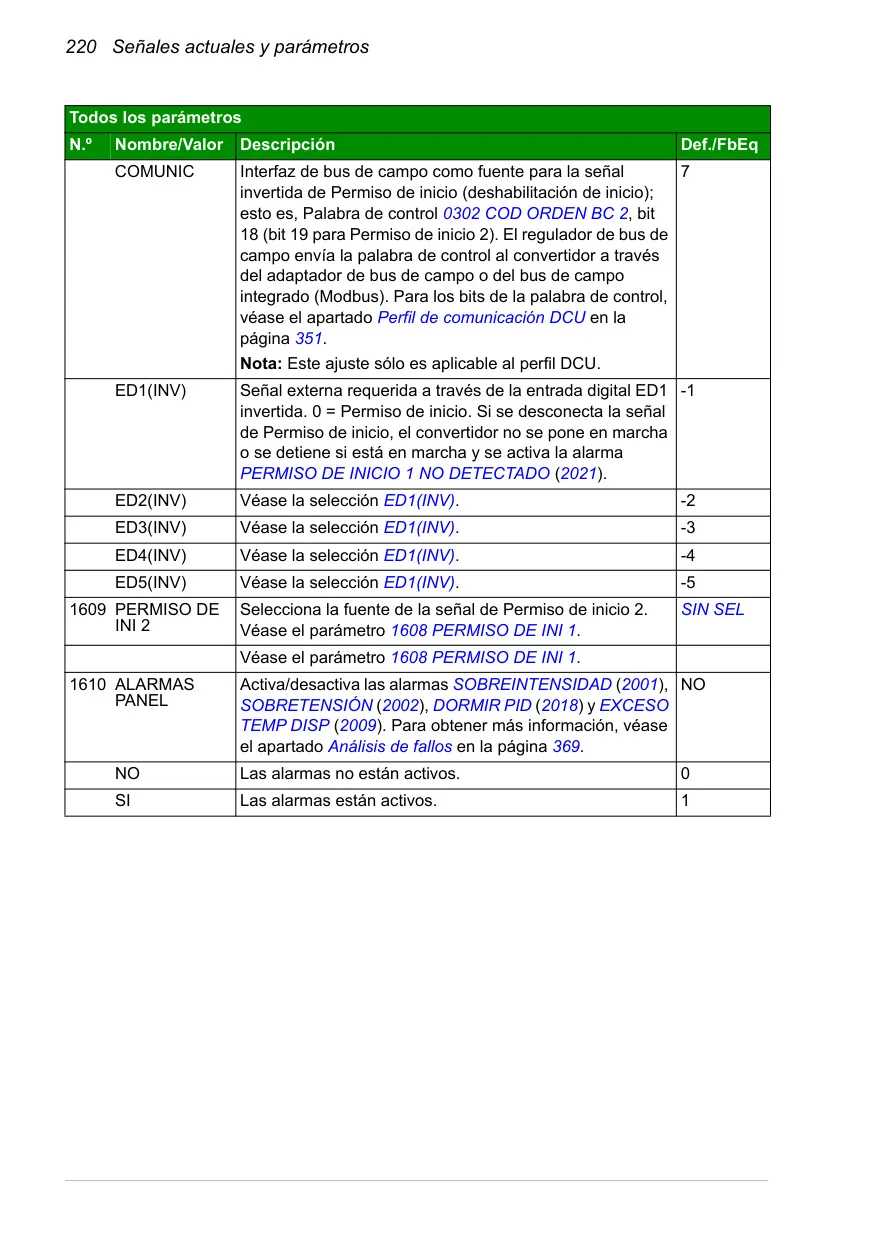

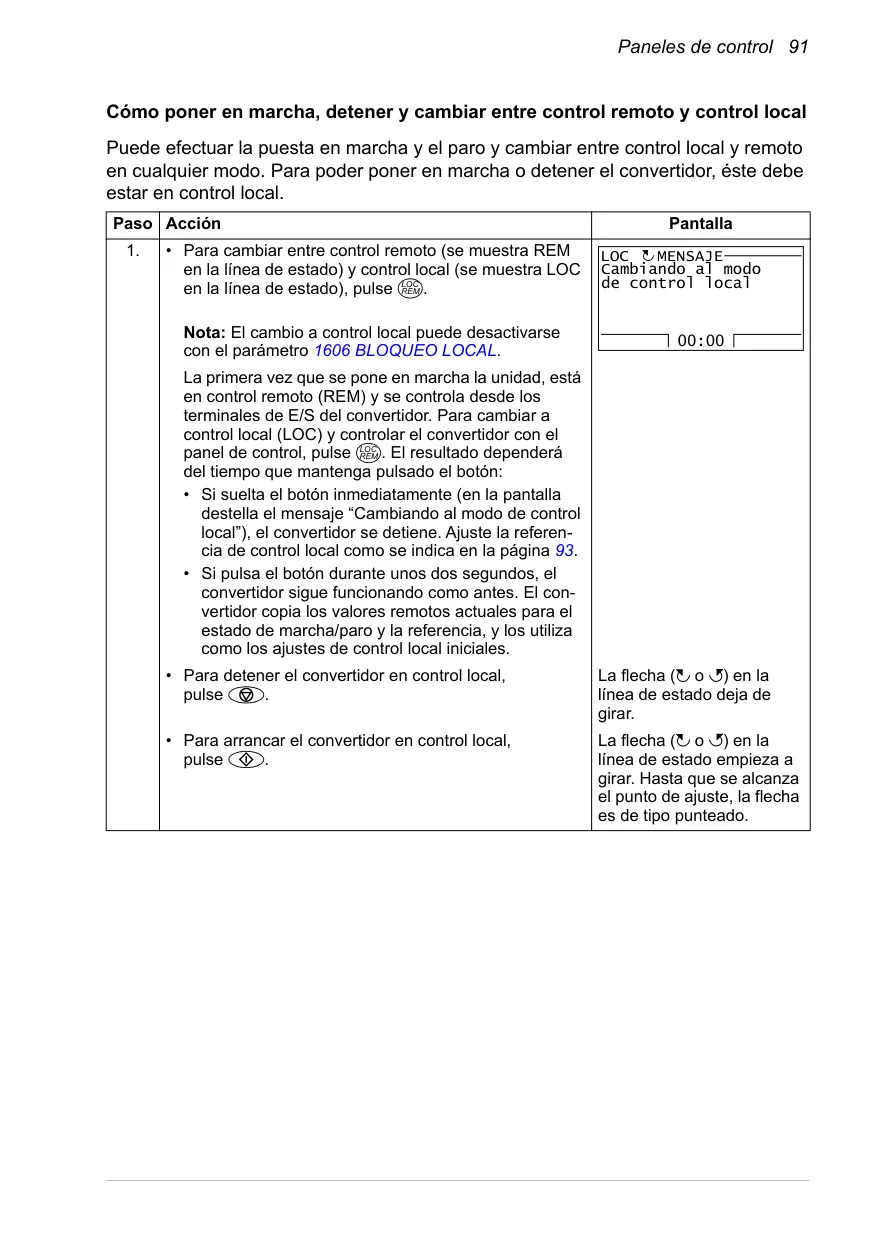

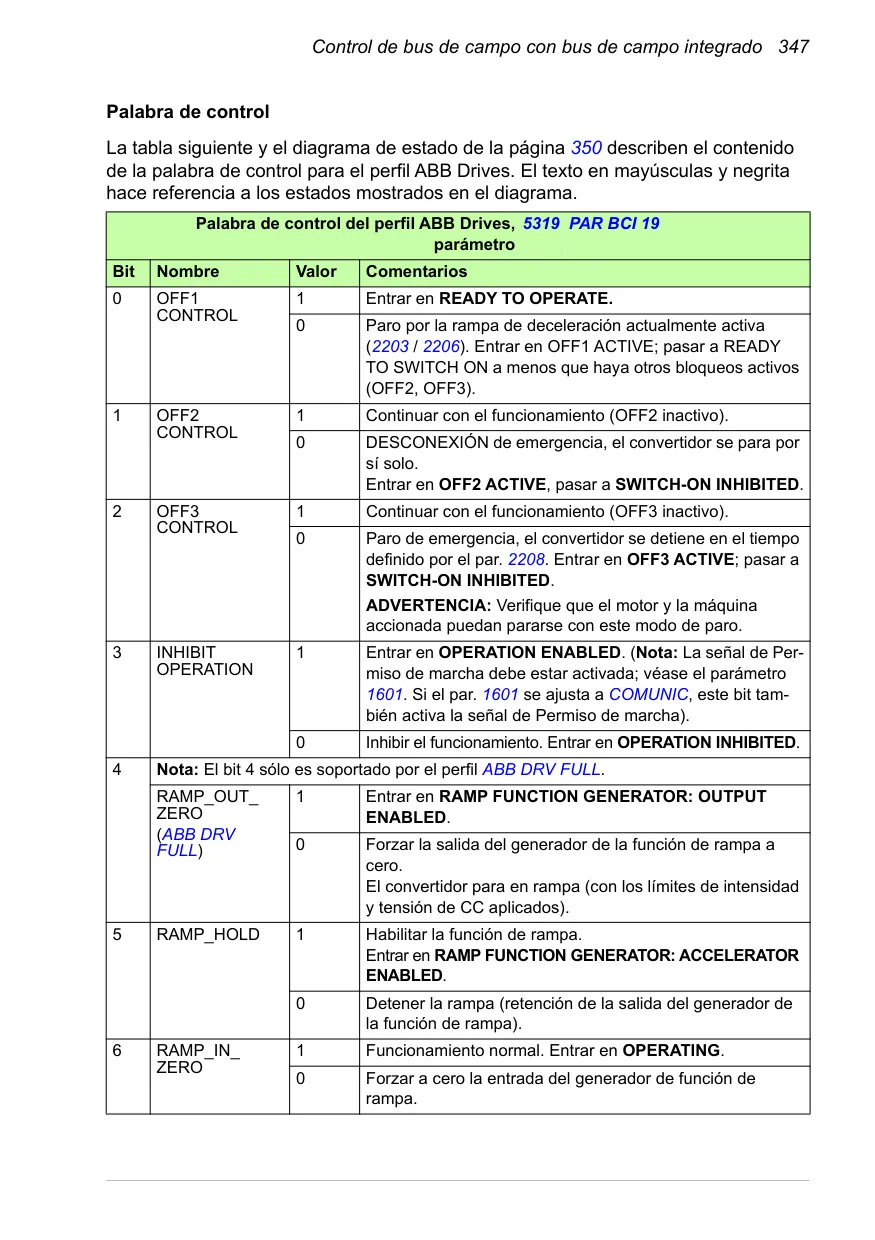

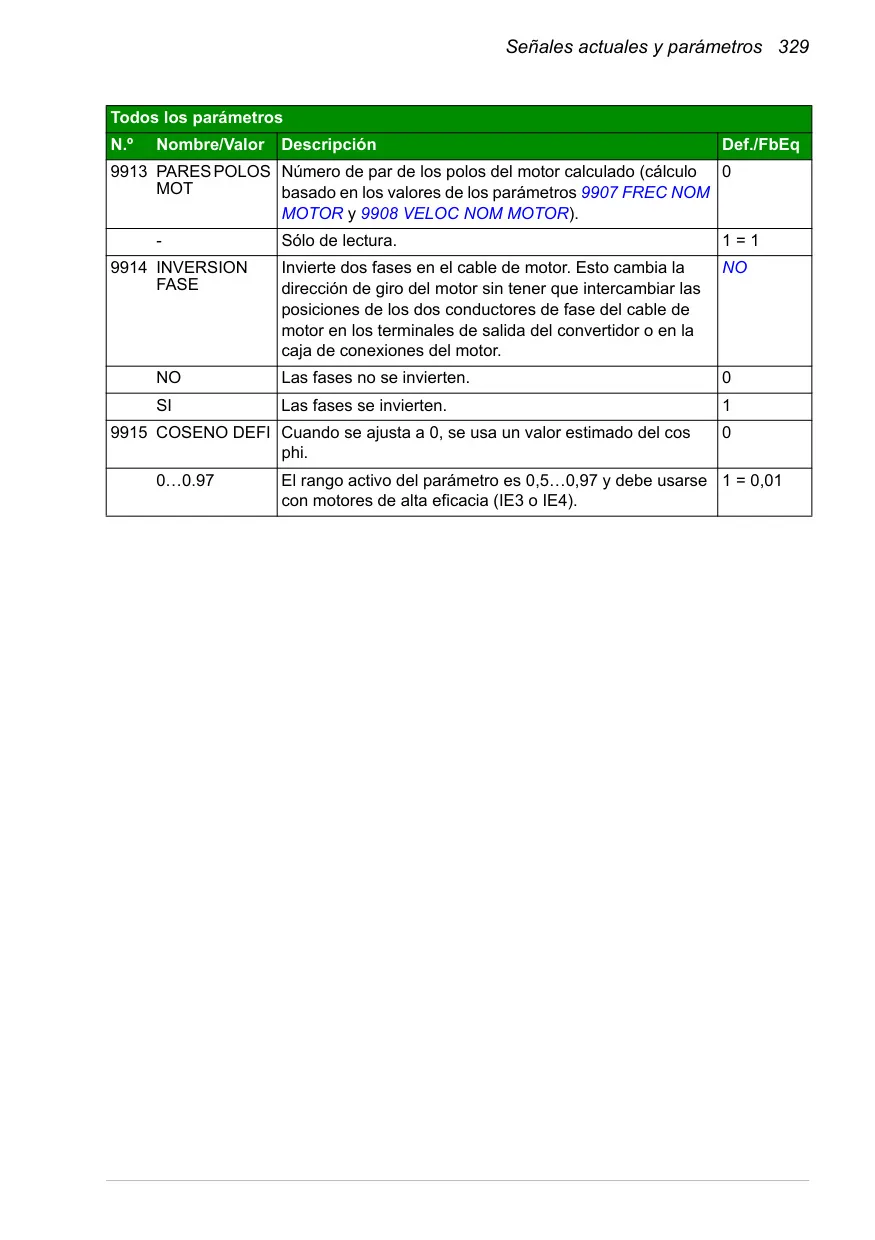

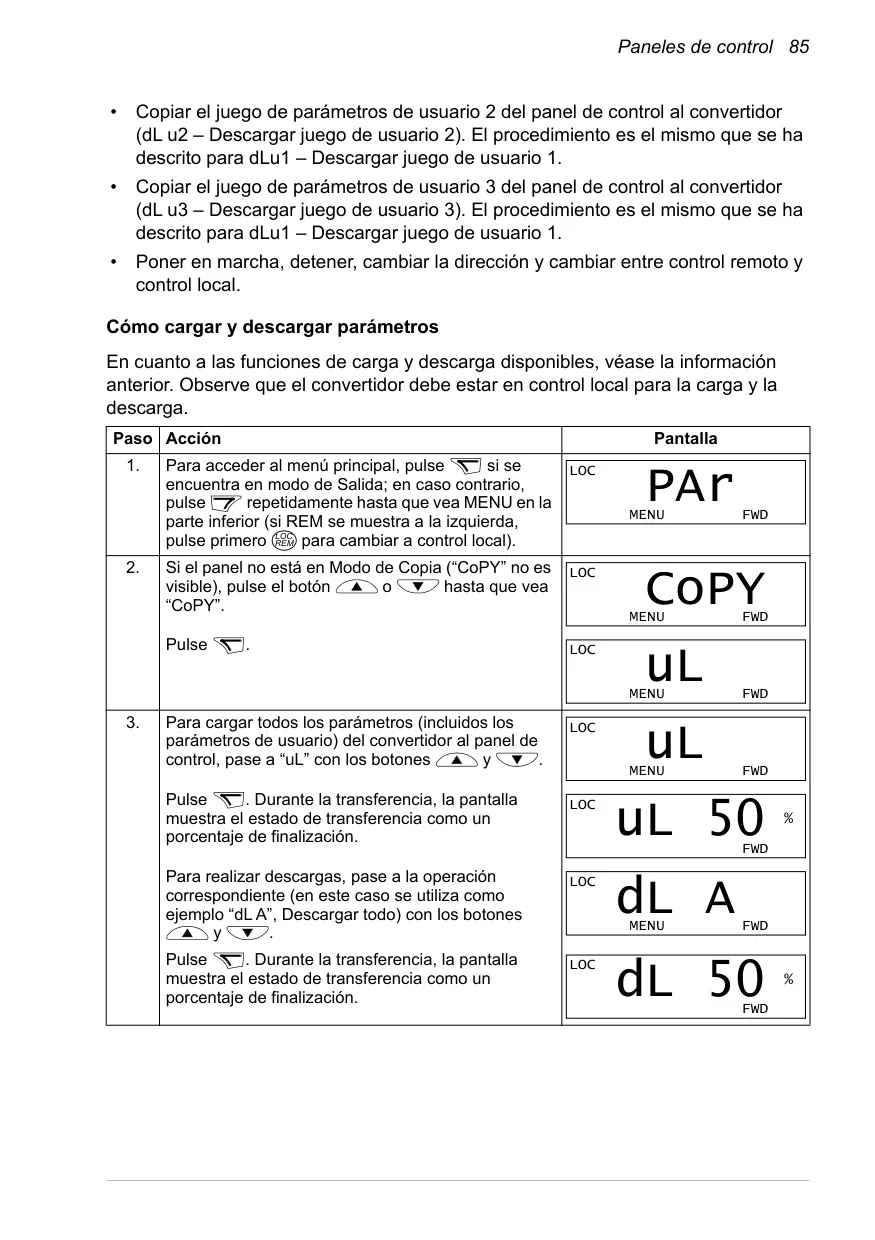

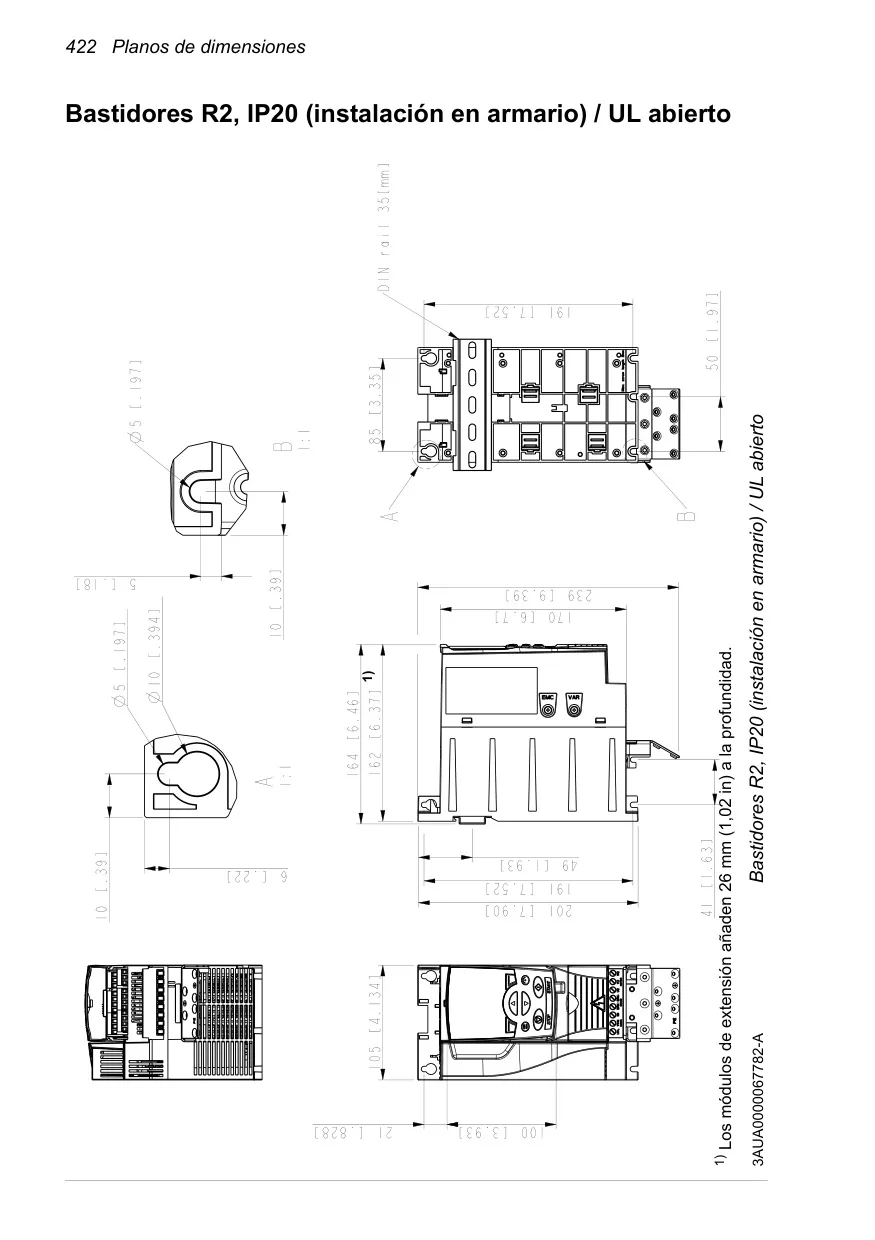

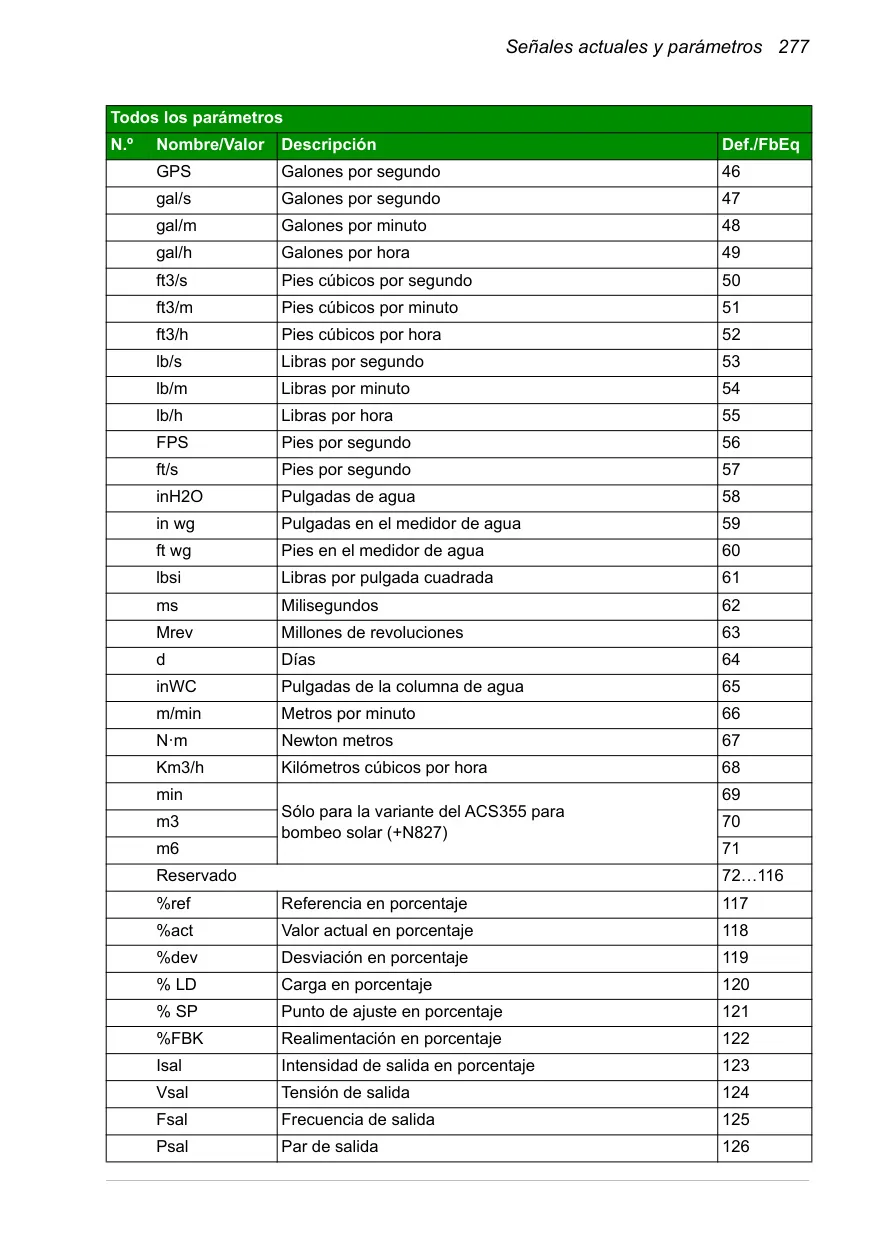

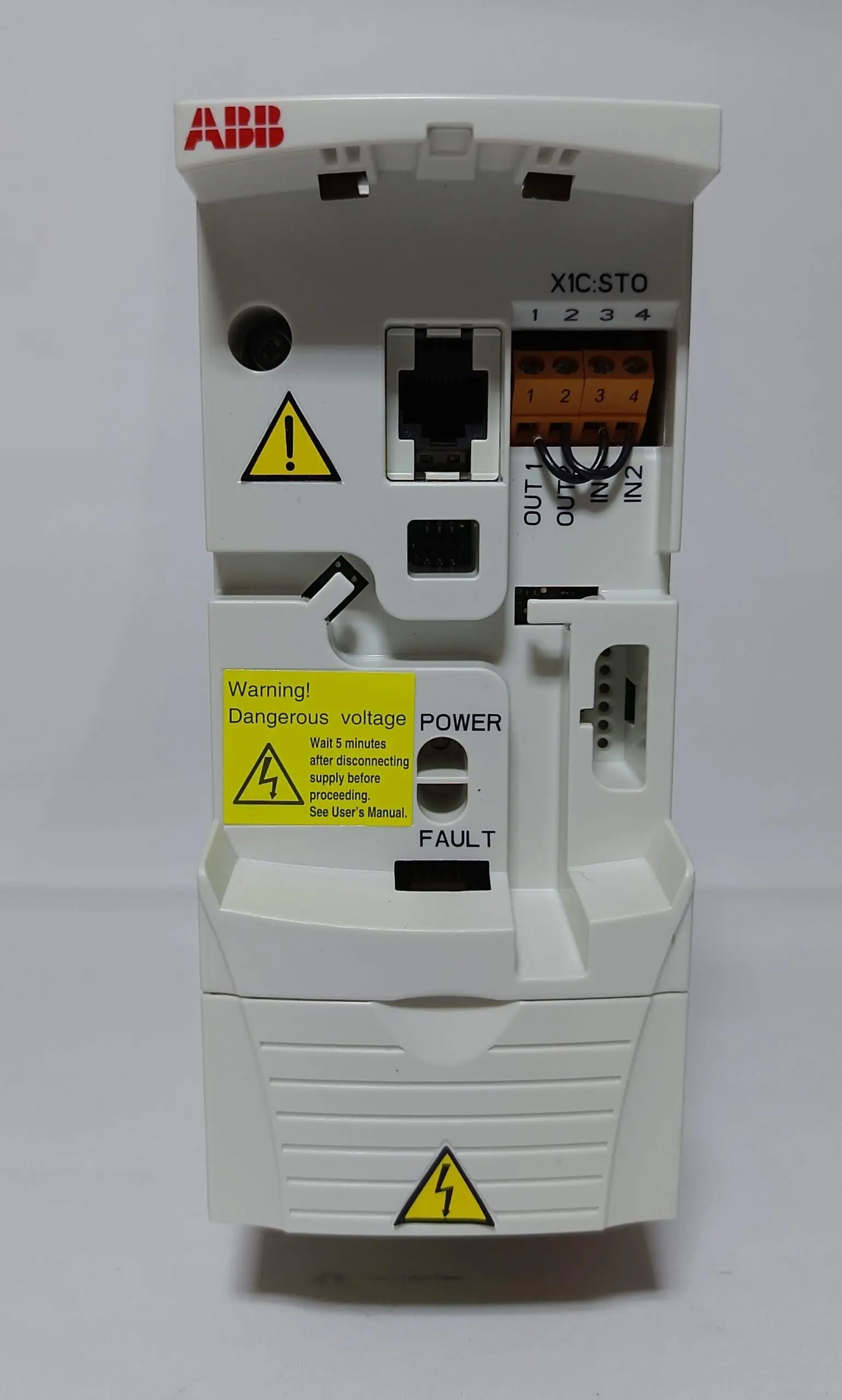

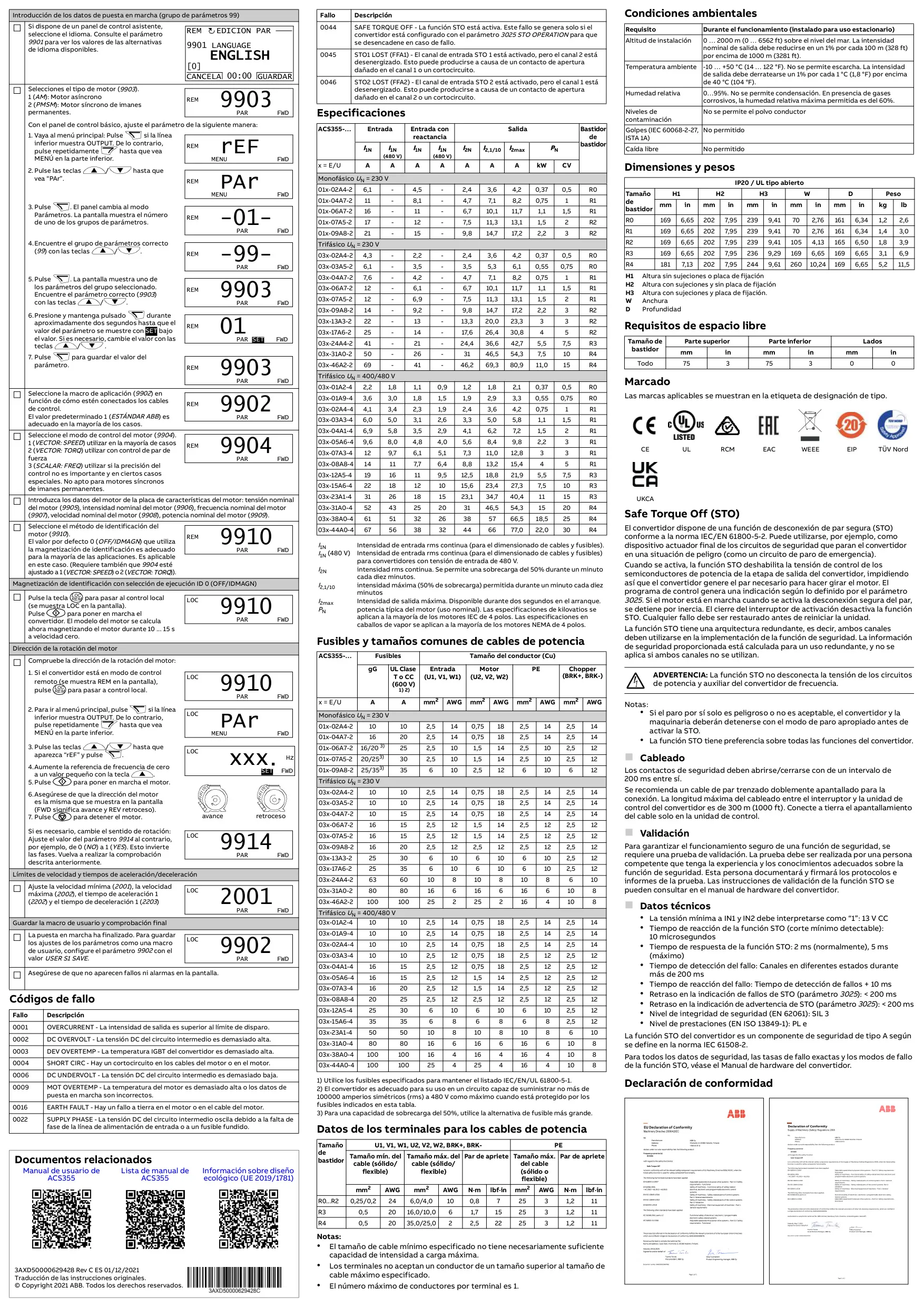

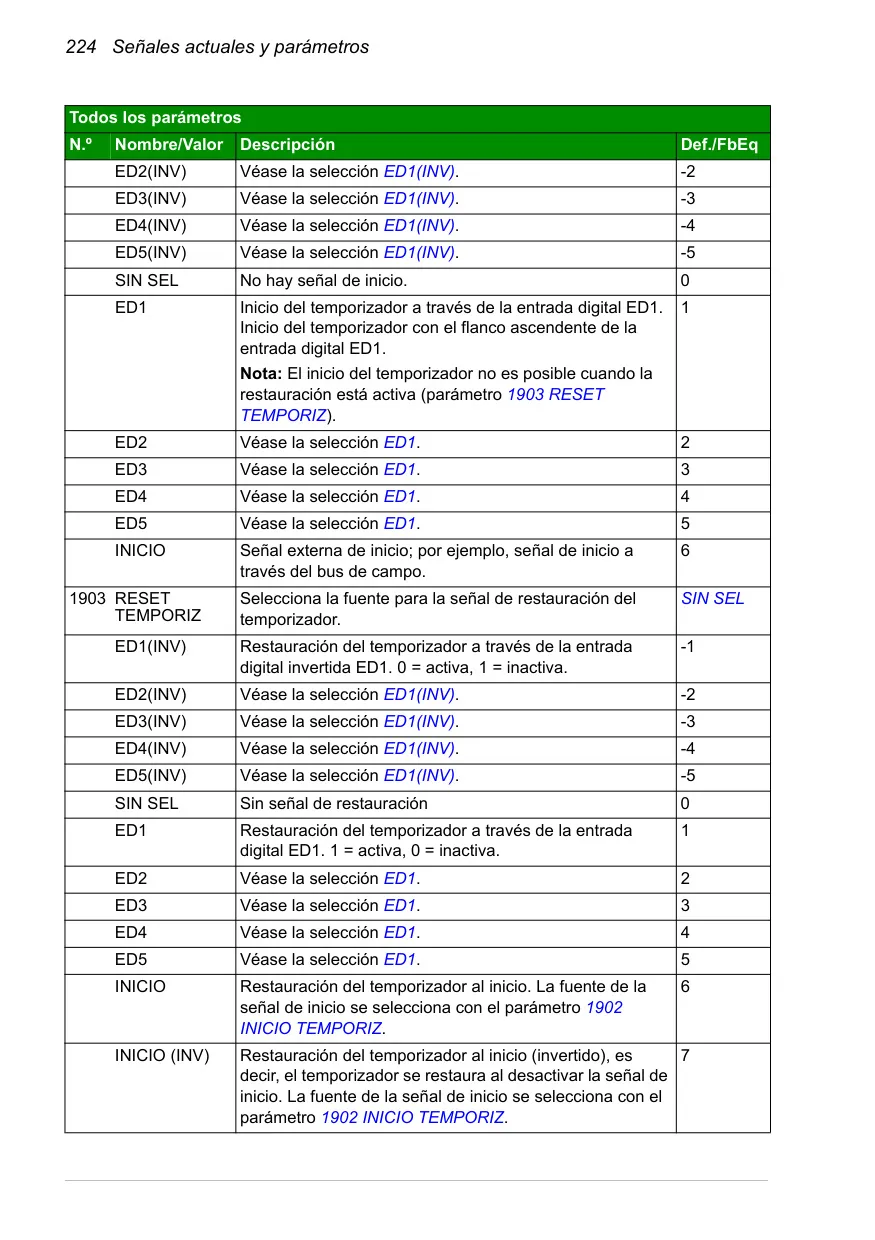

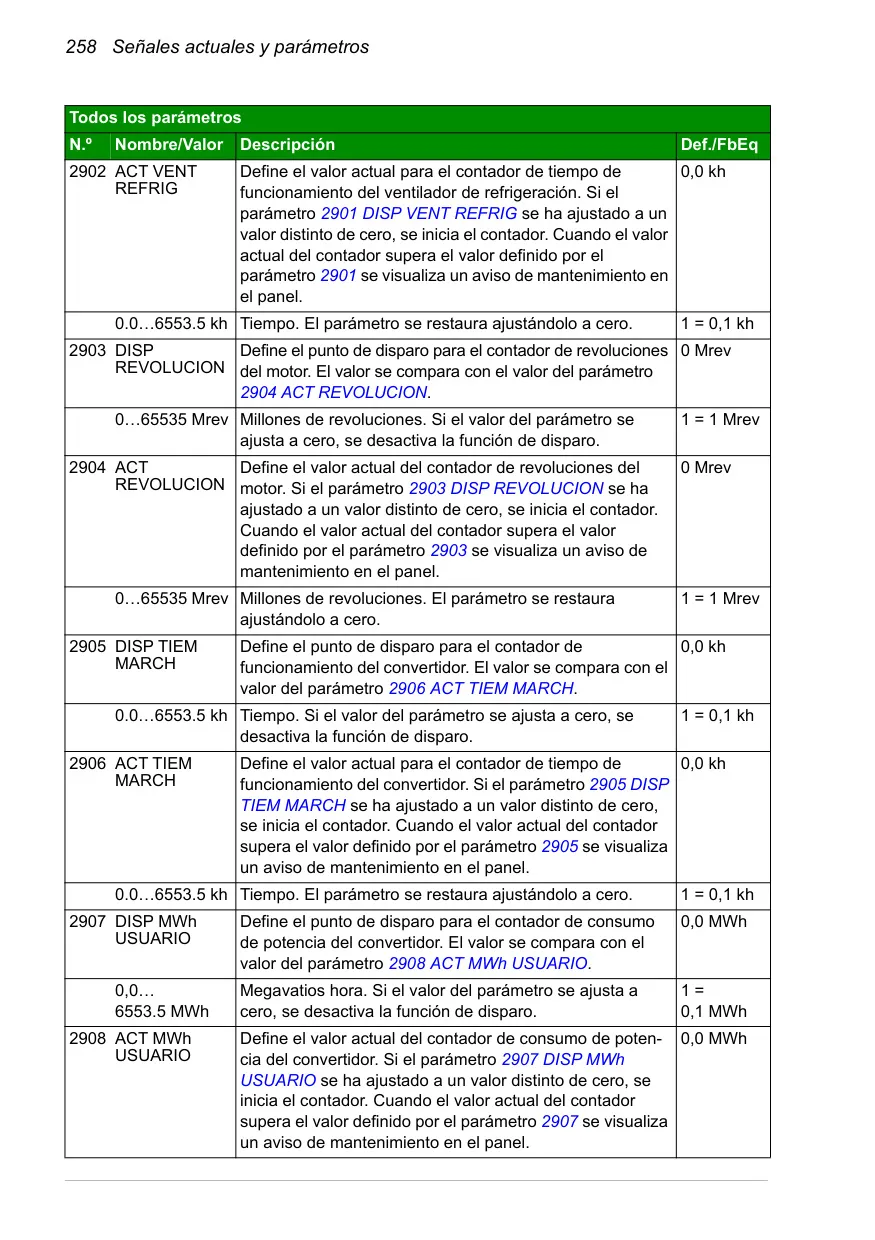

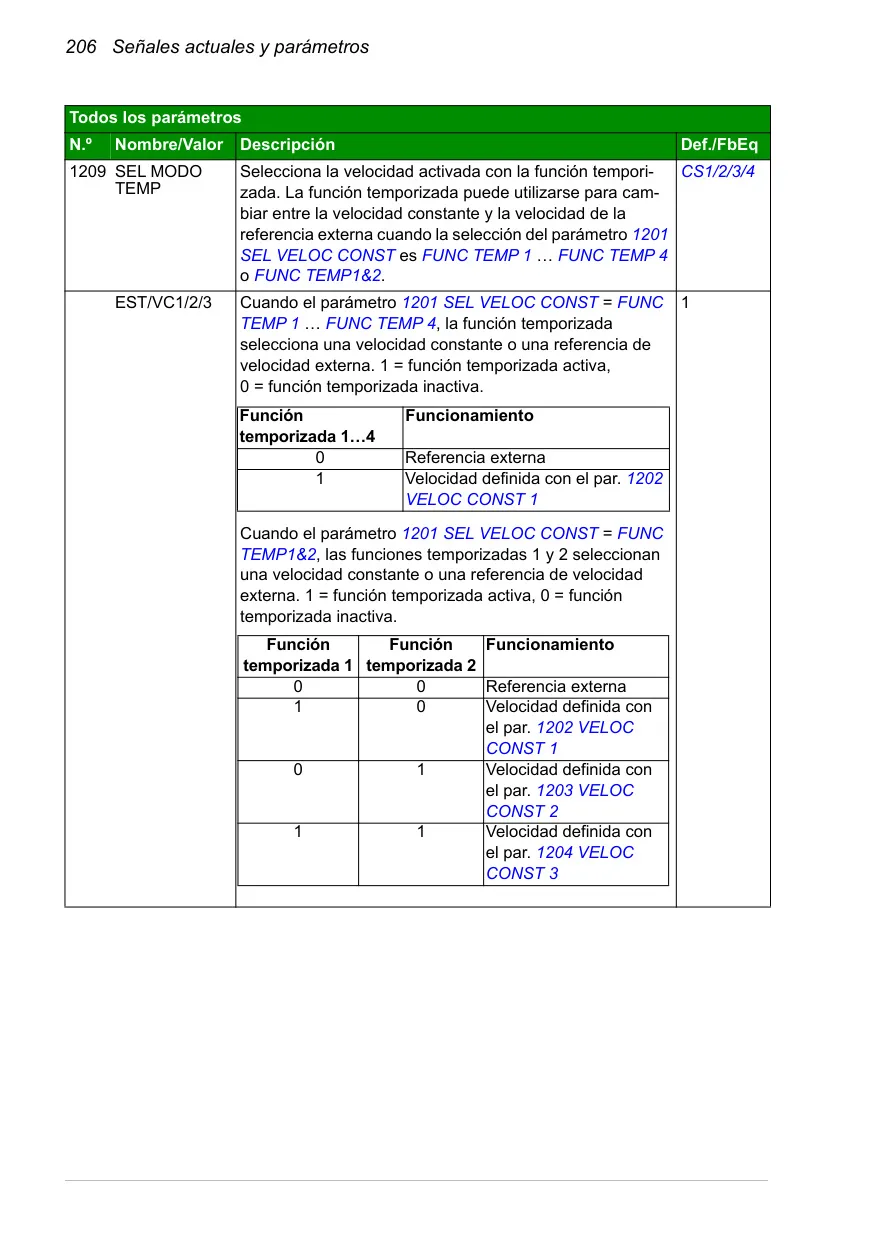

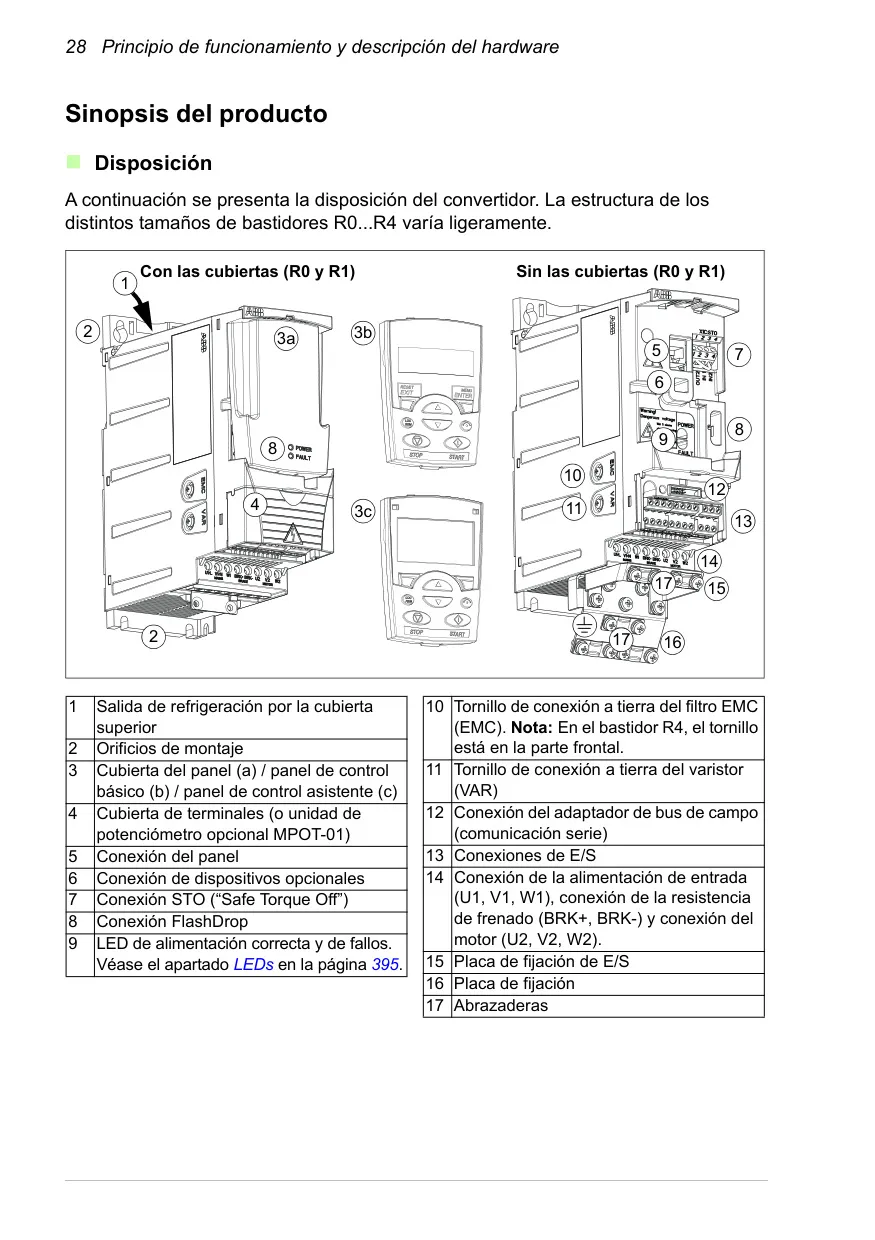

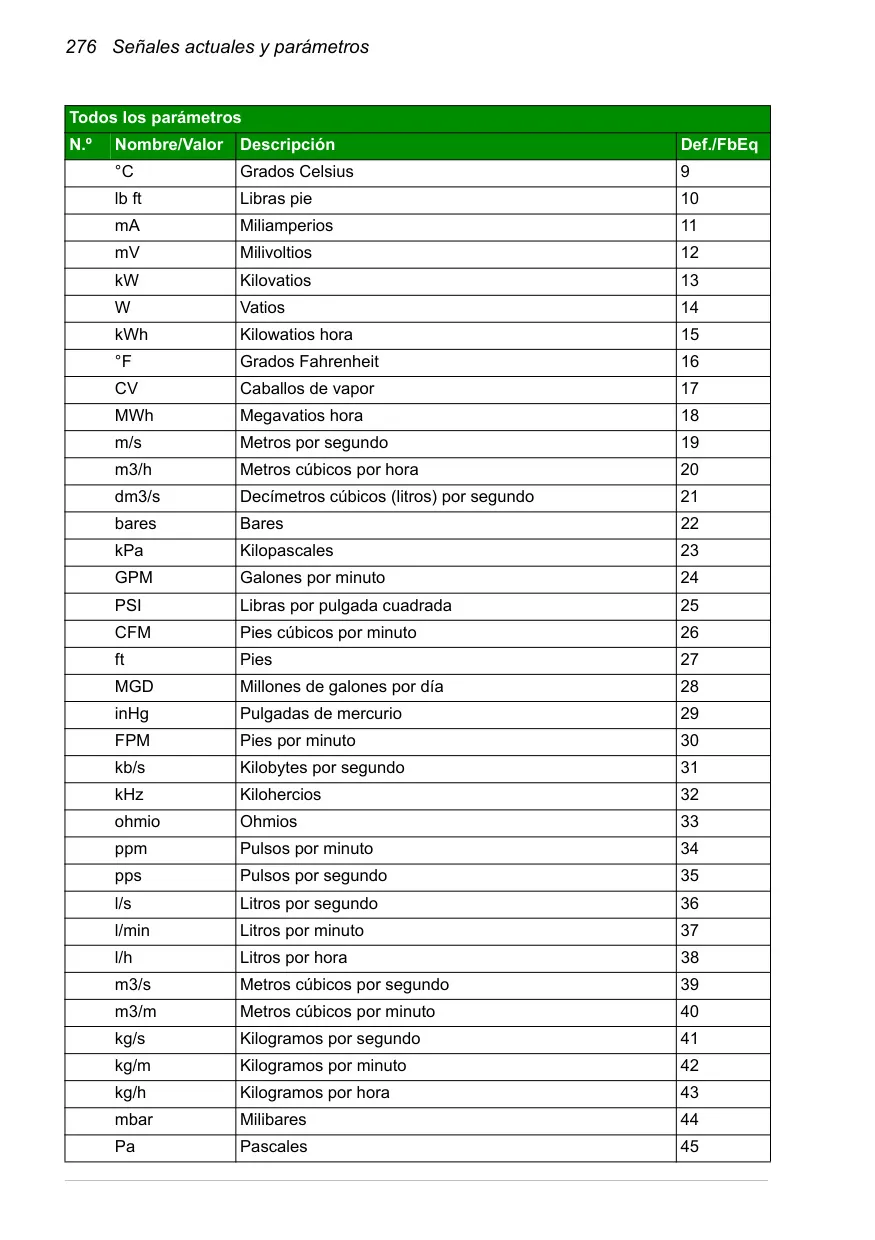

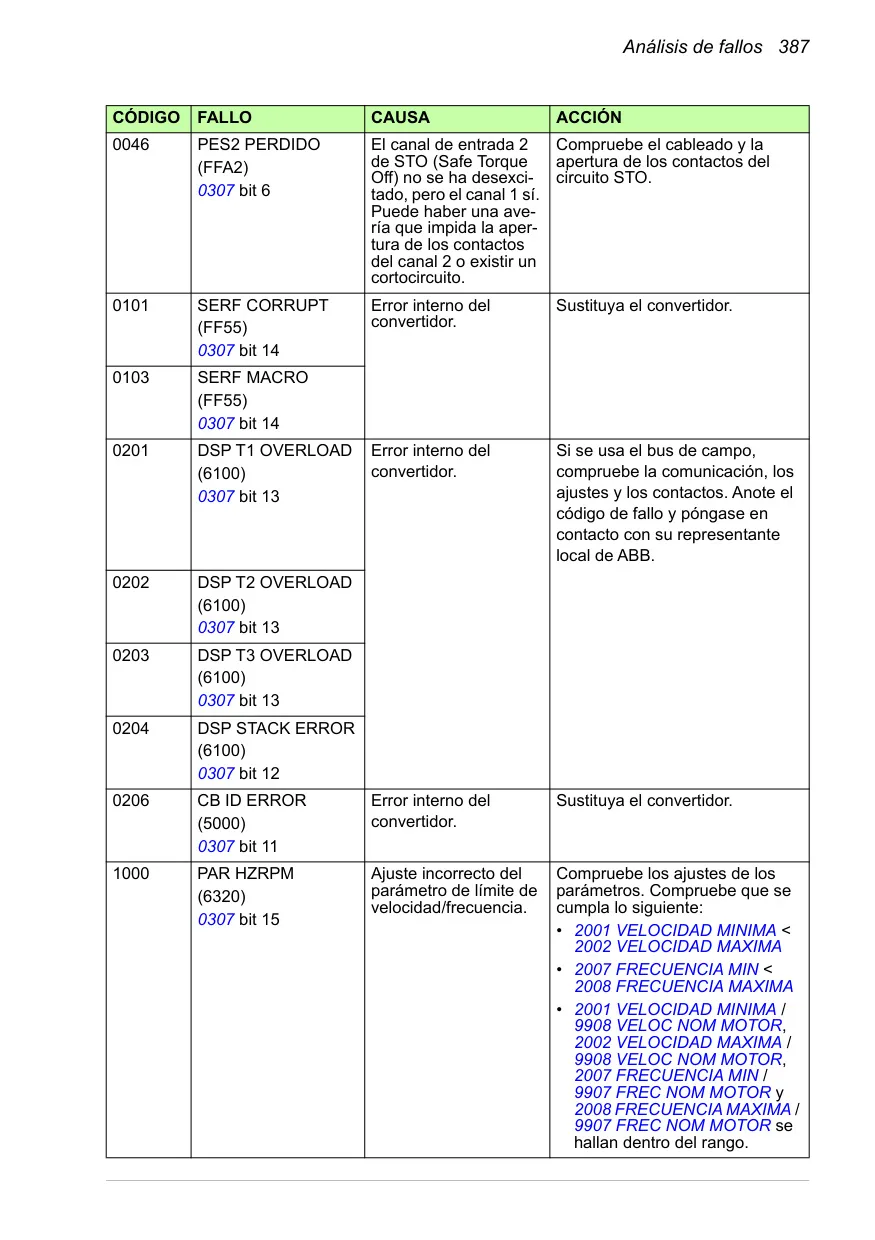

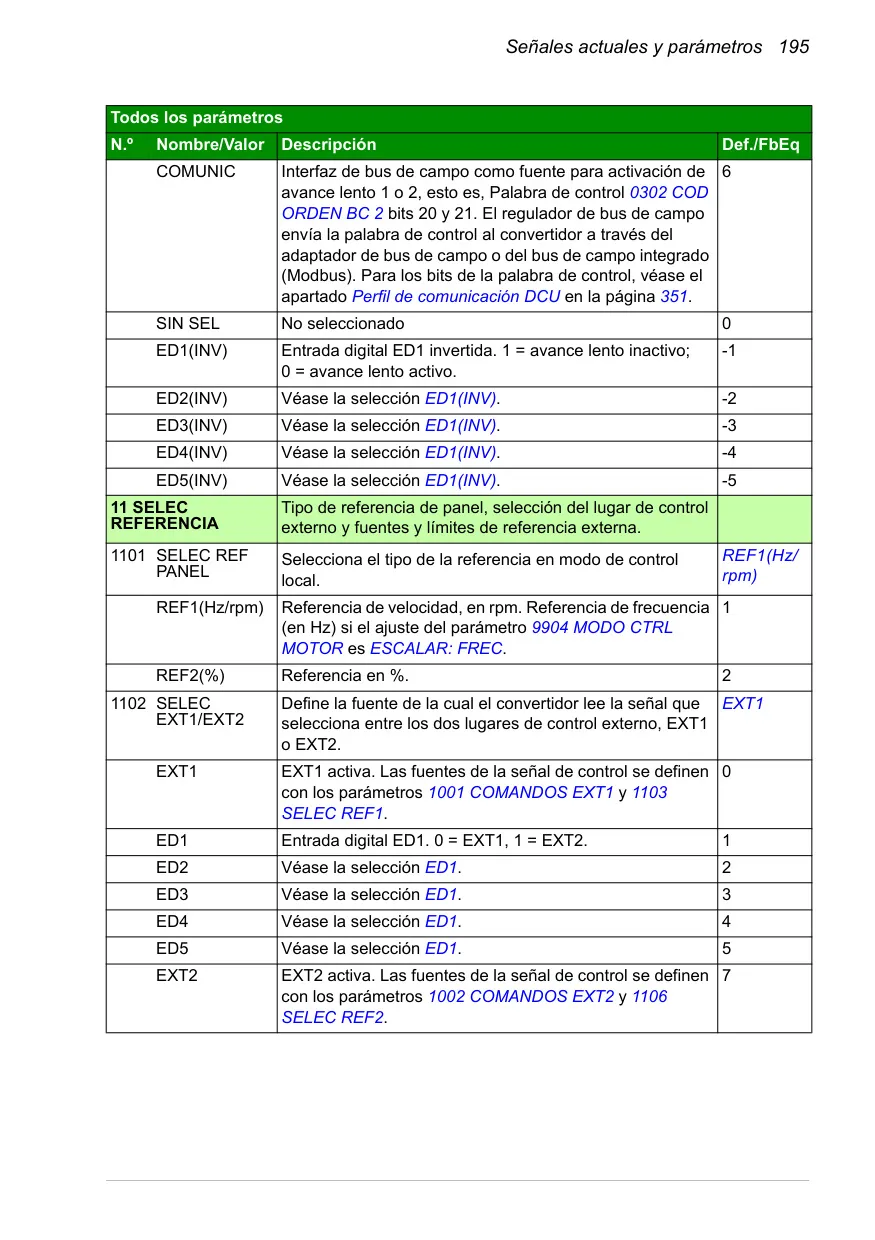

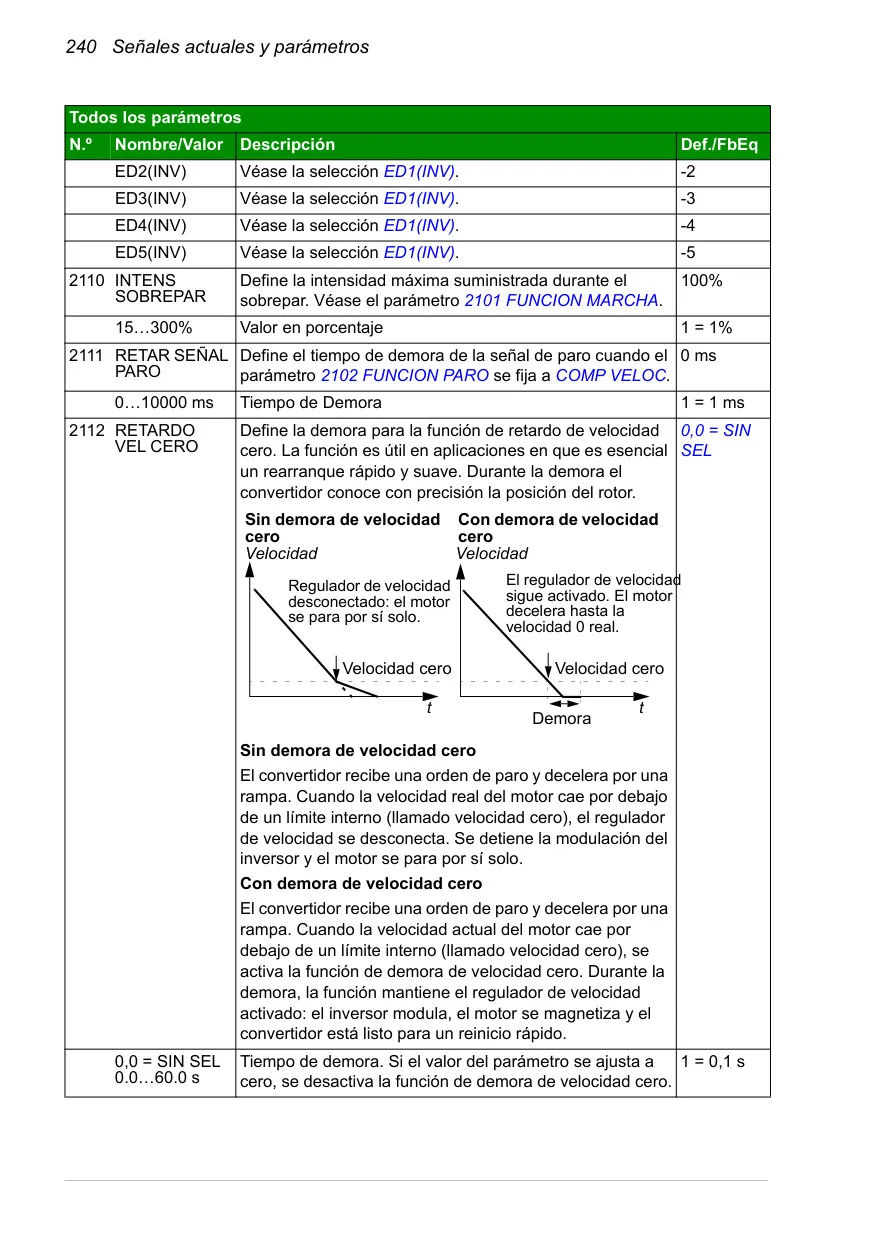

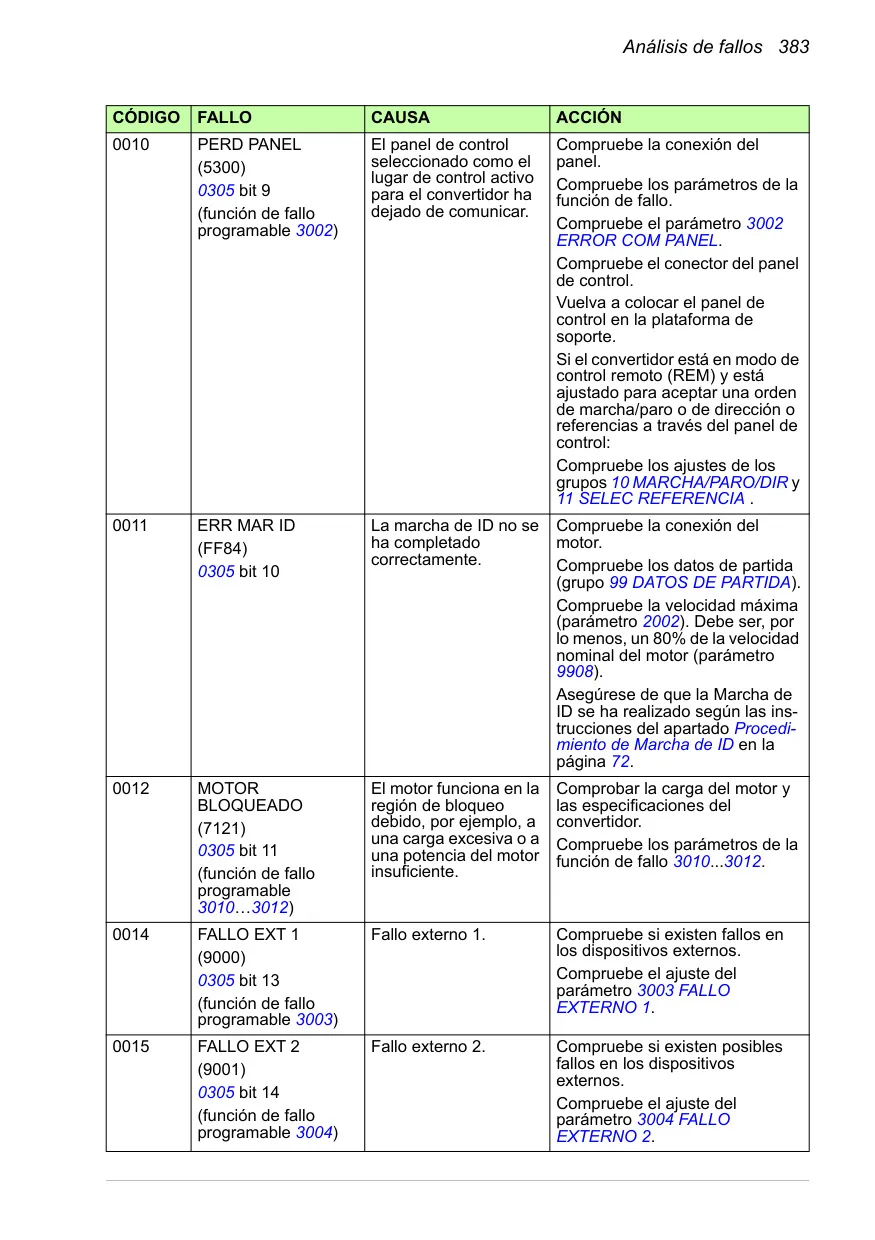

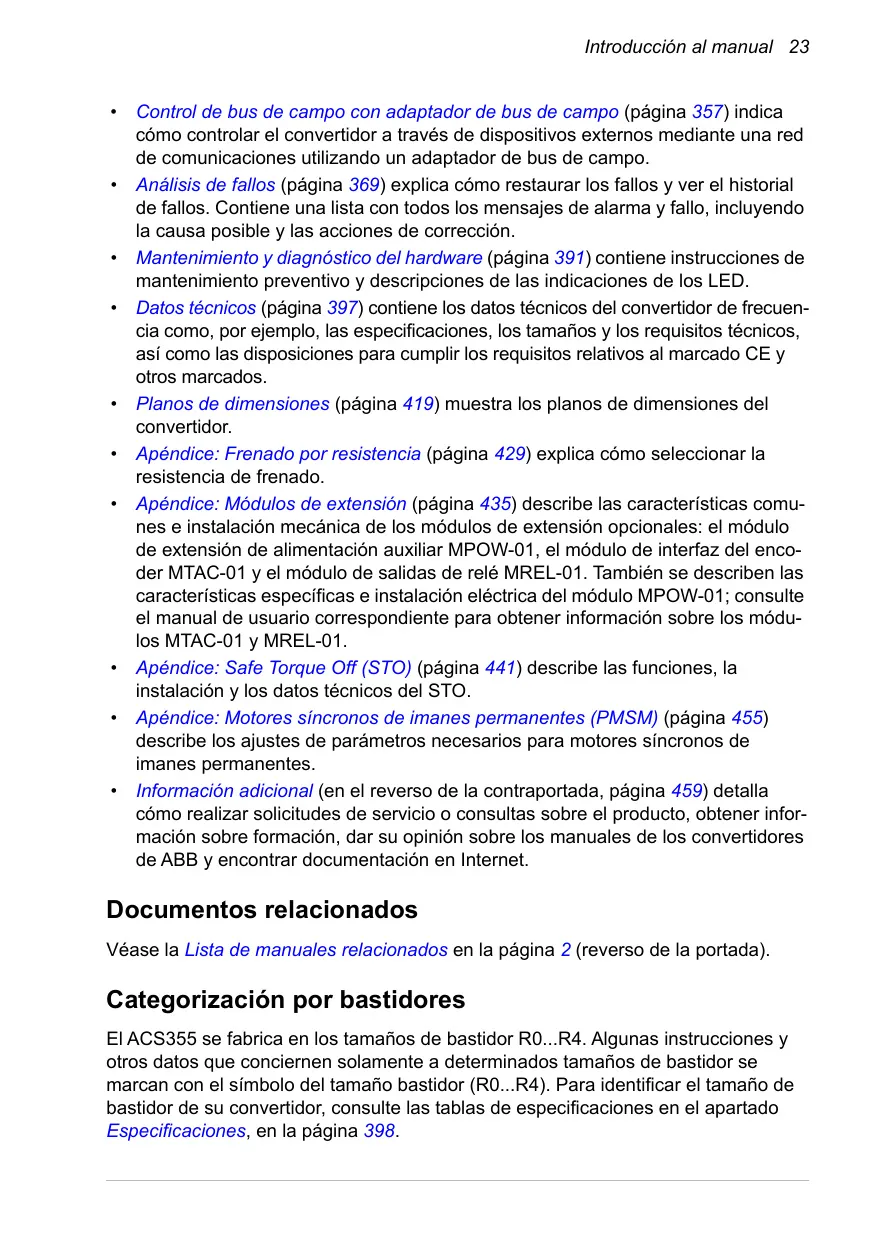

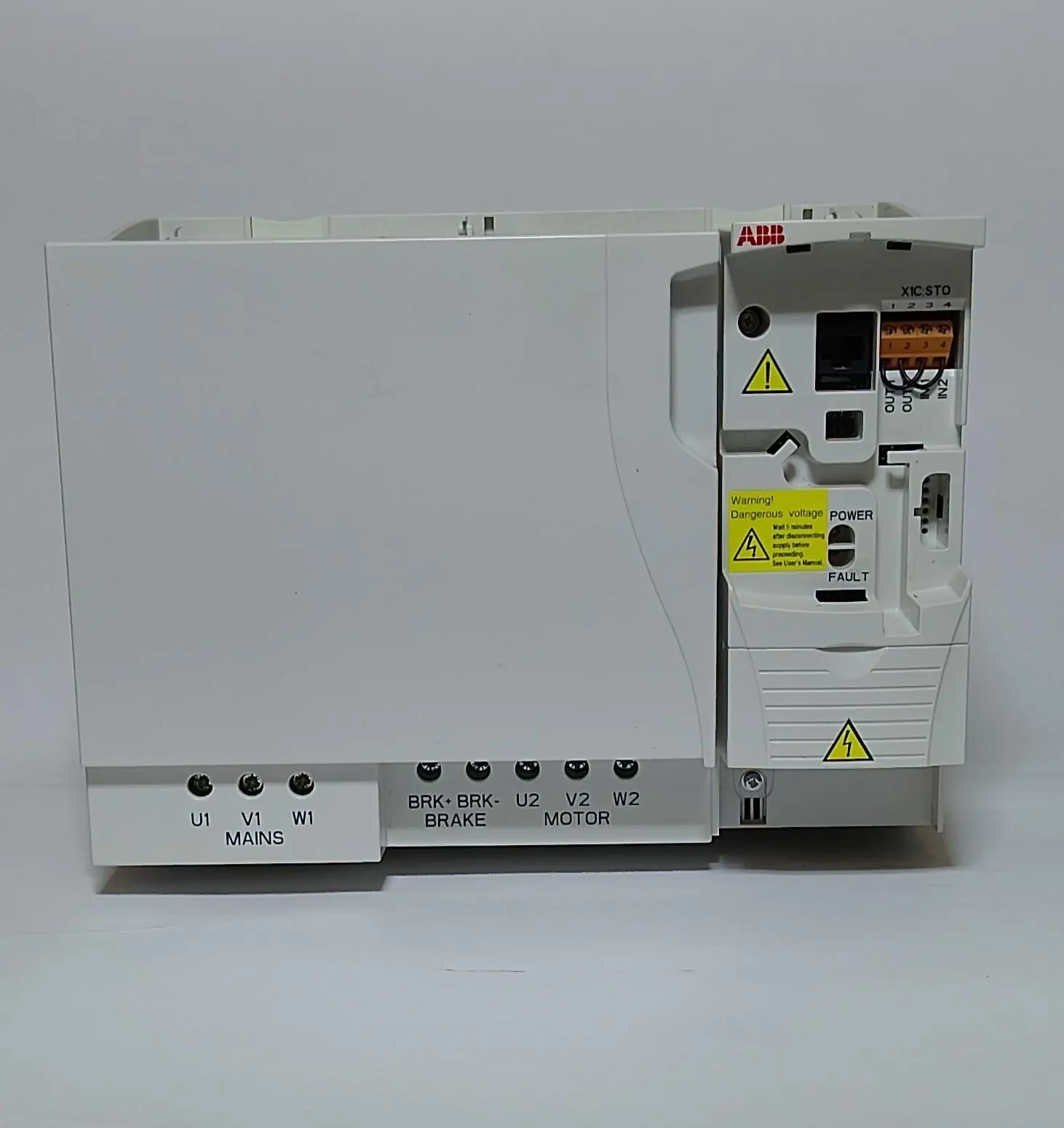

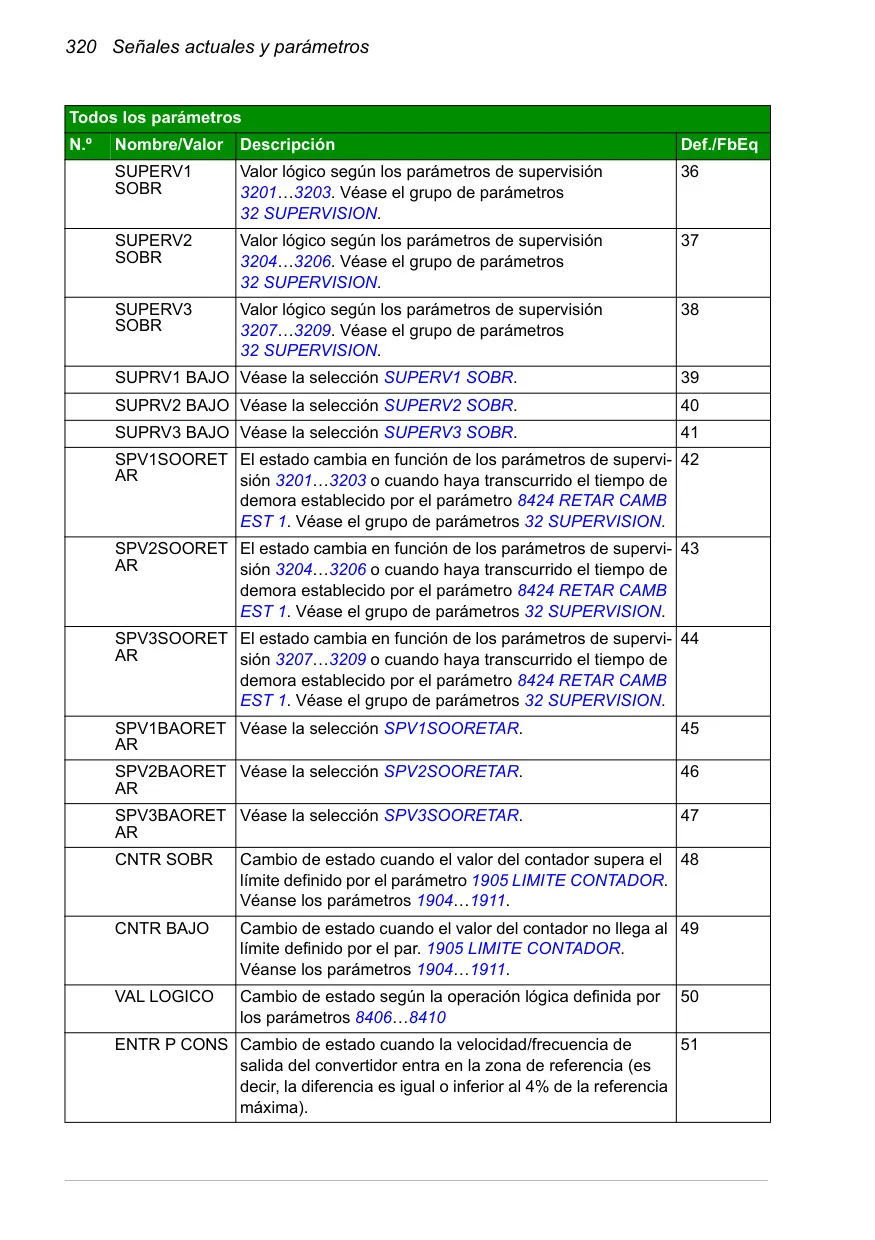

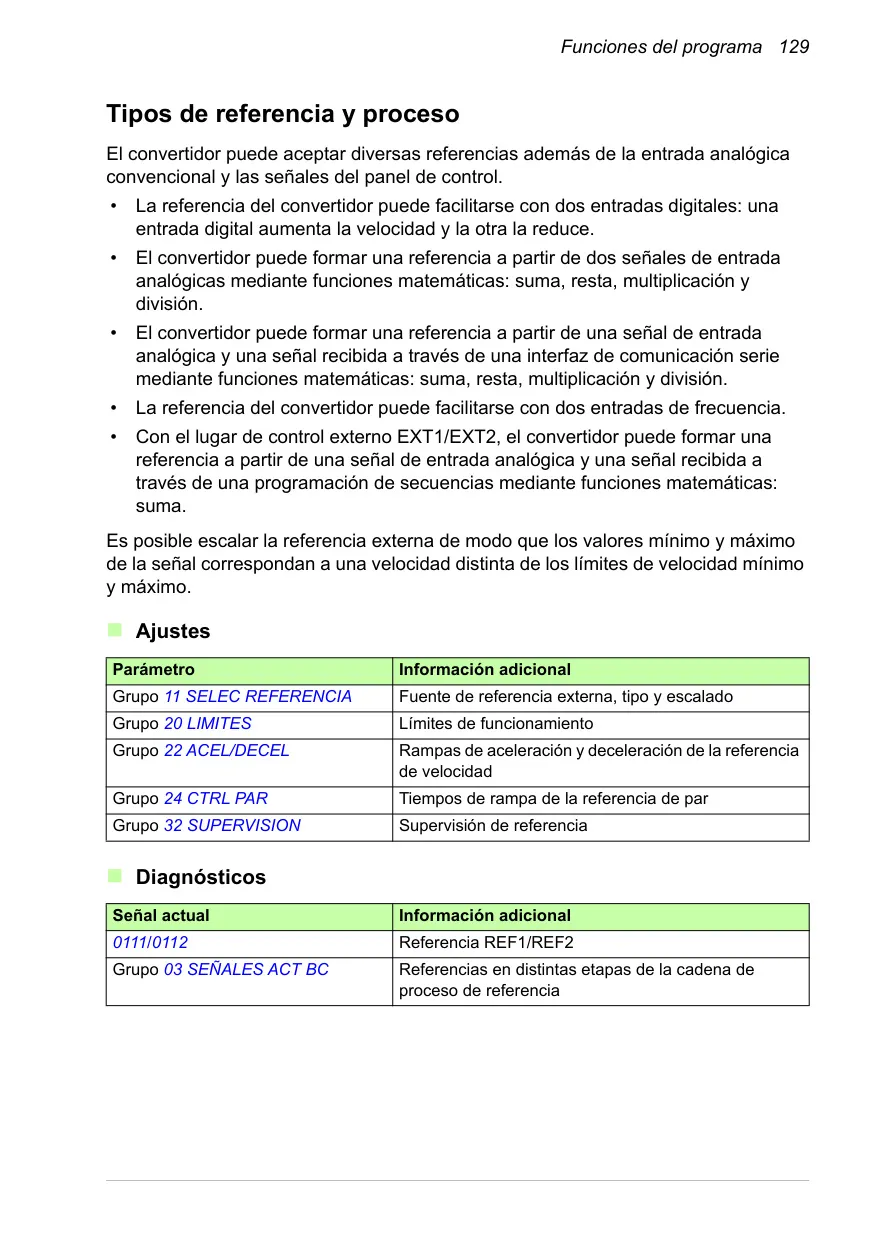

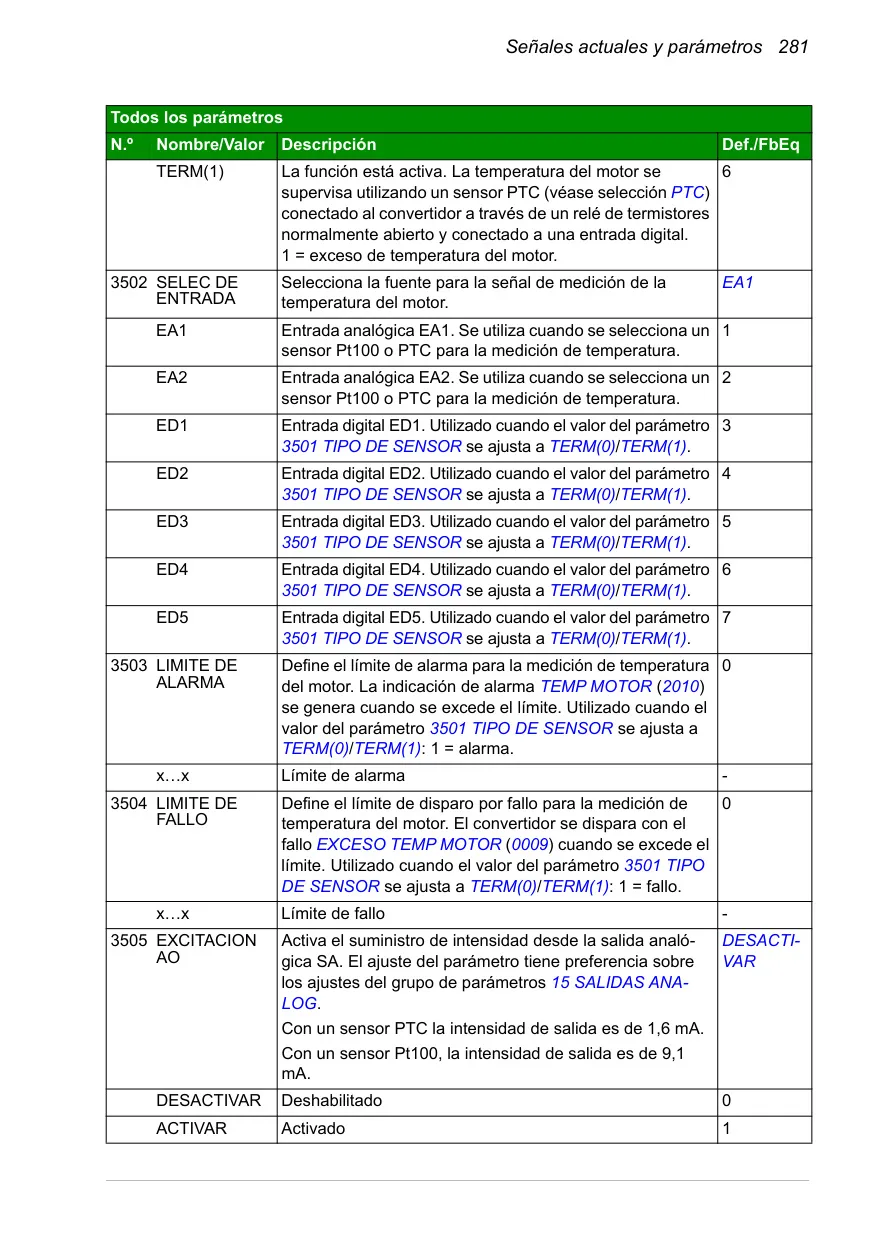

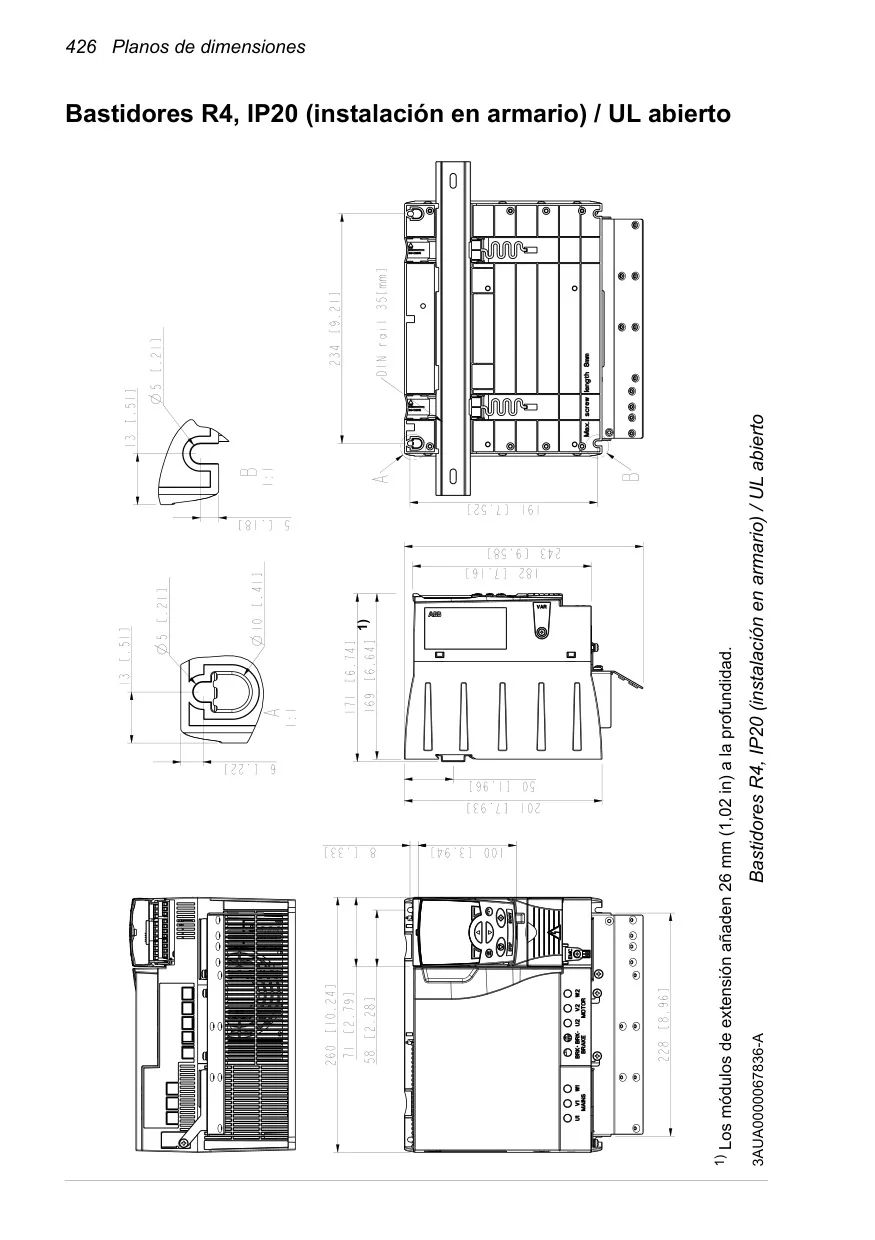

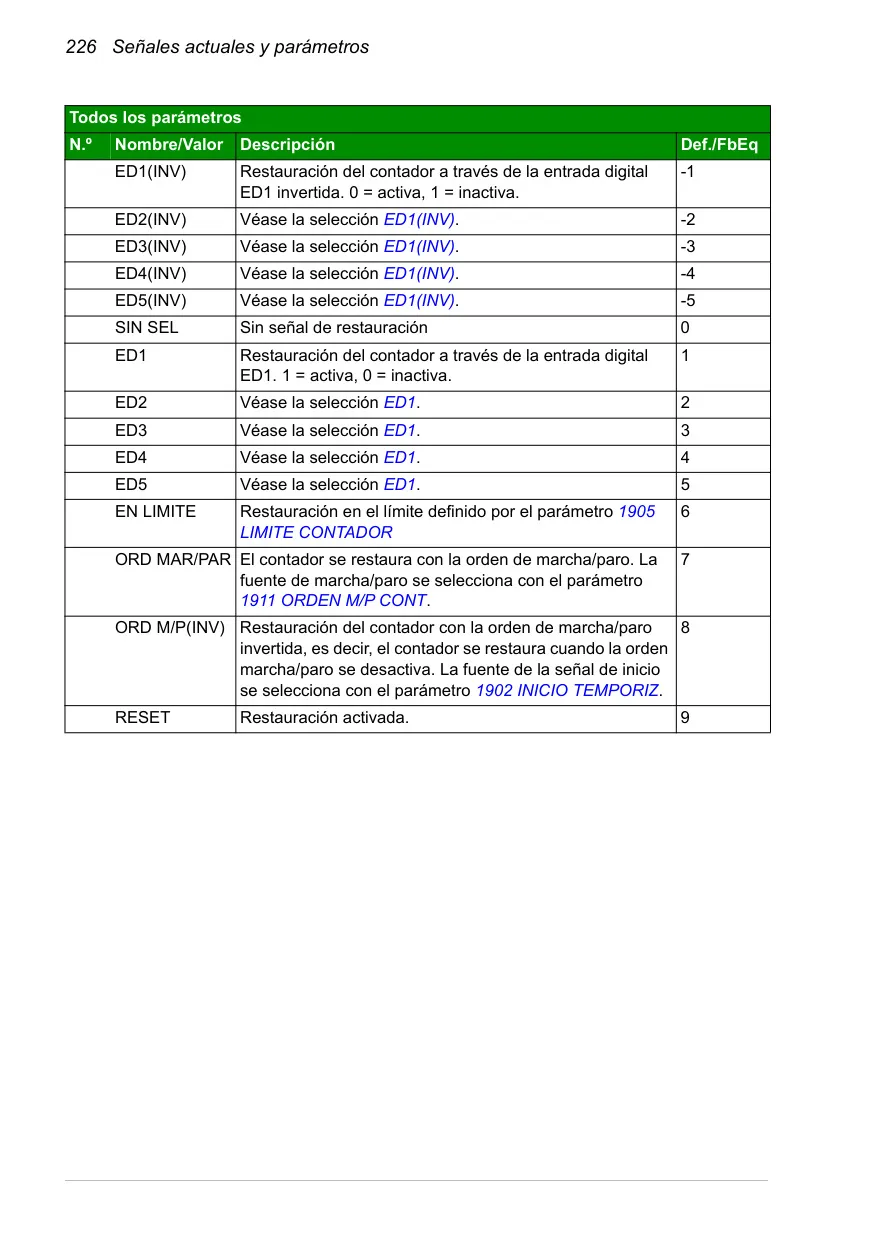

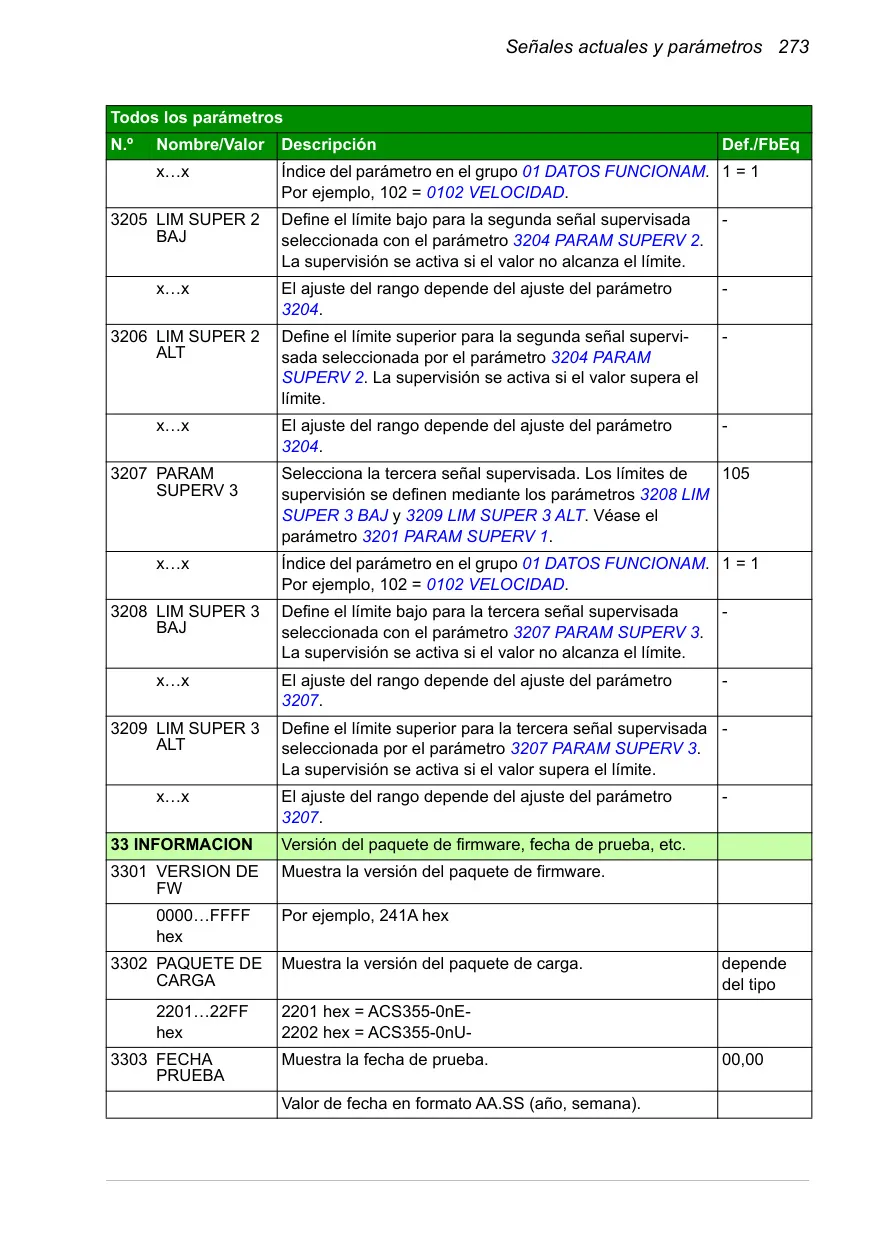

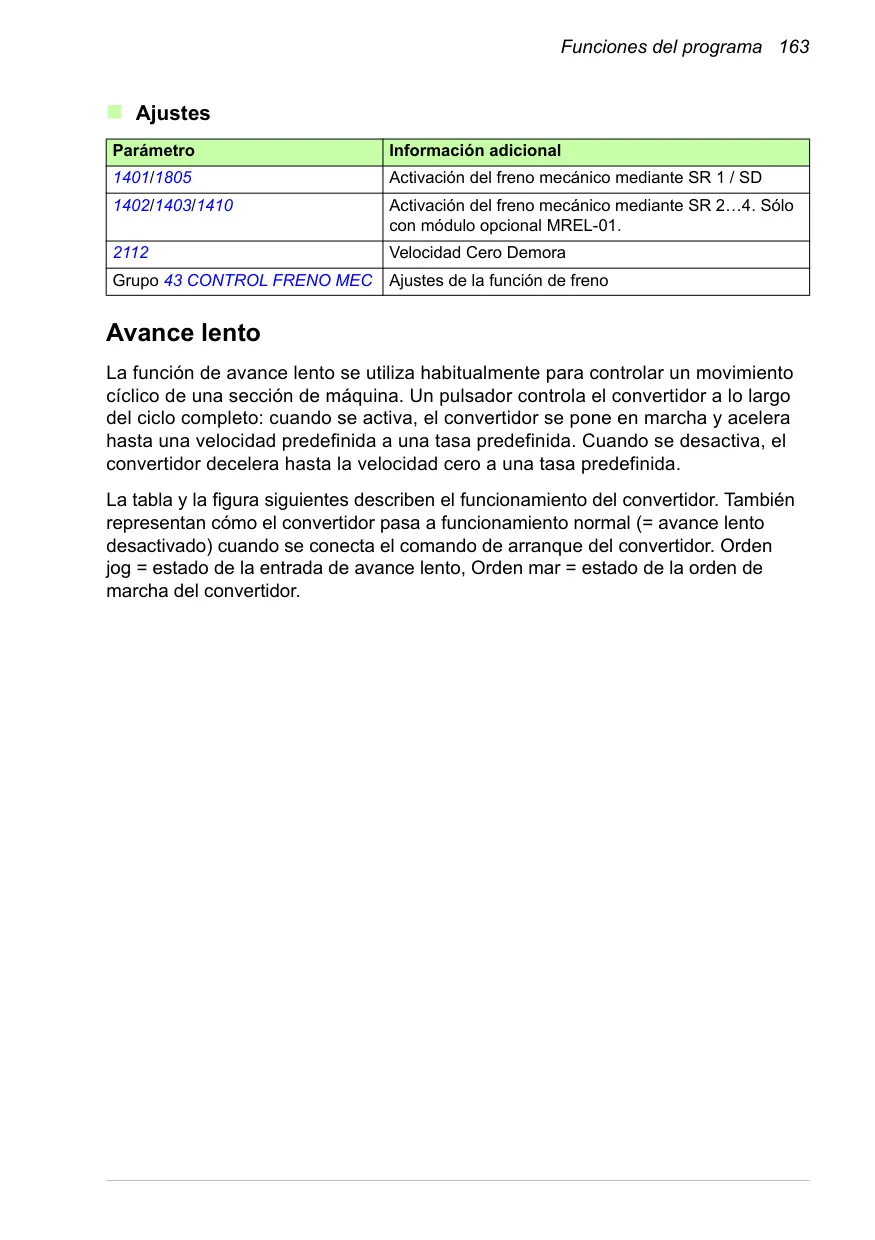

Imágenes del Producto

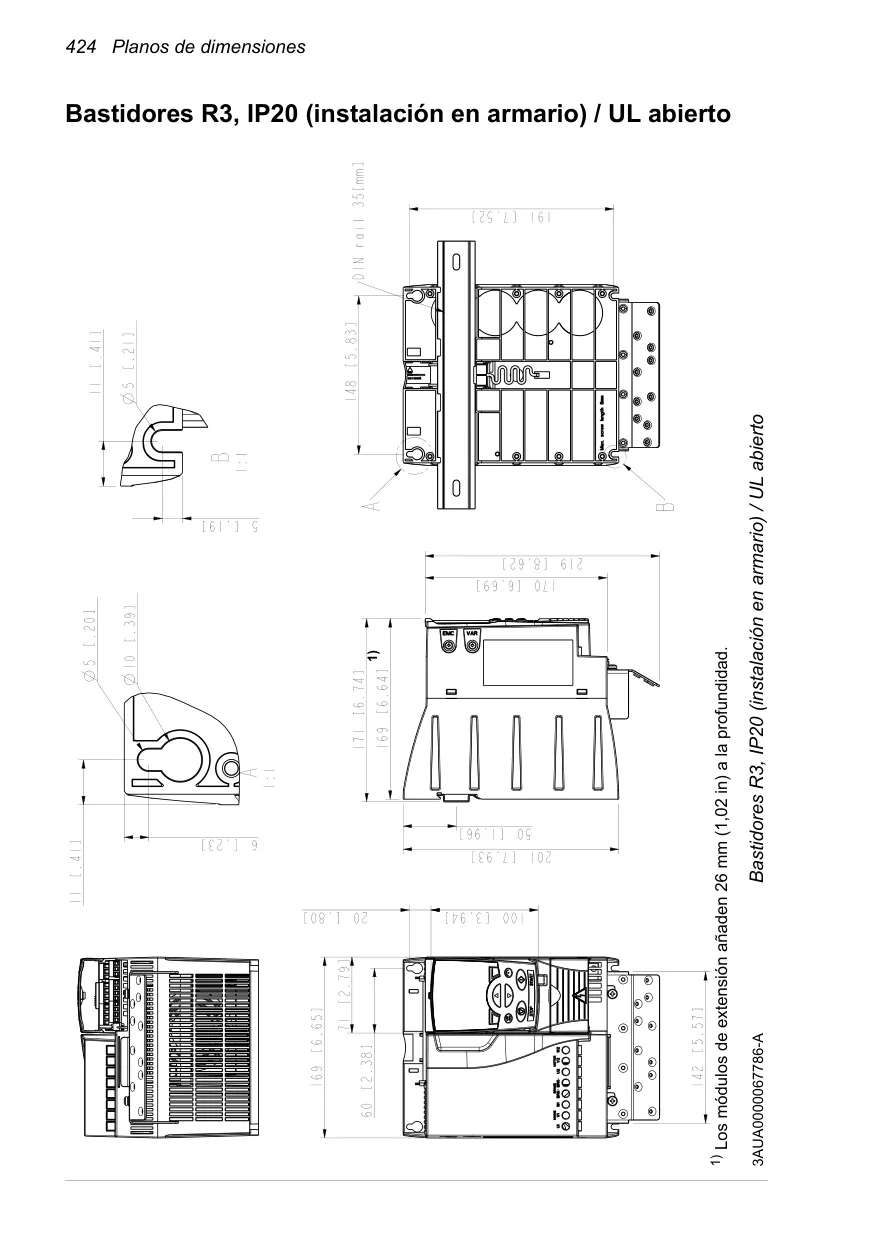

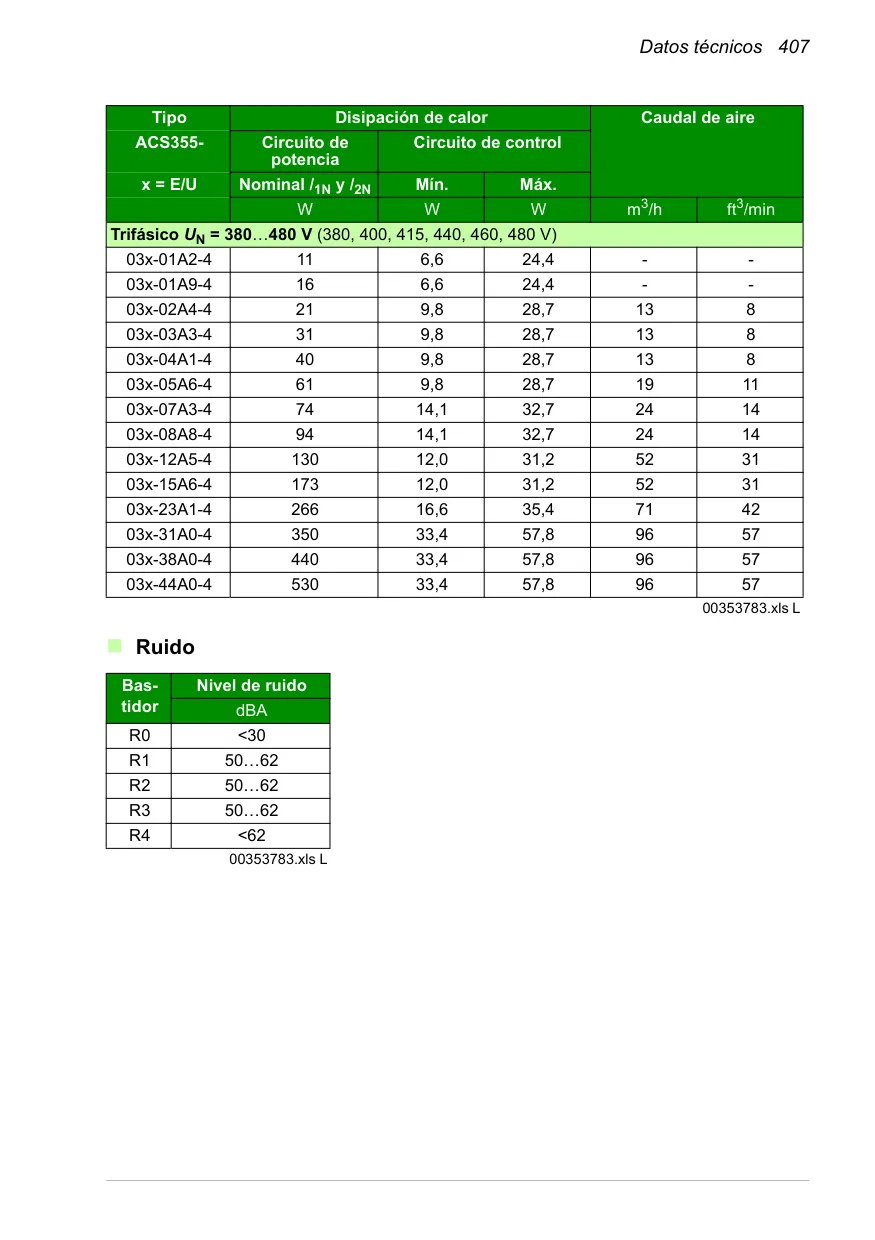

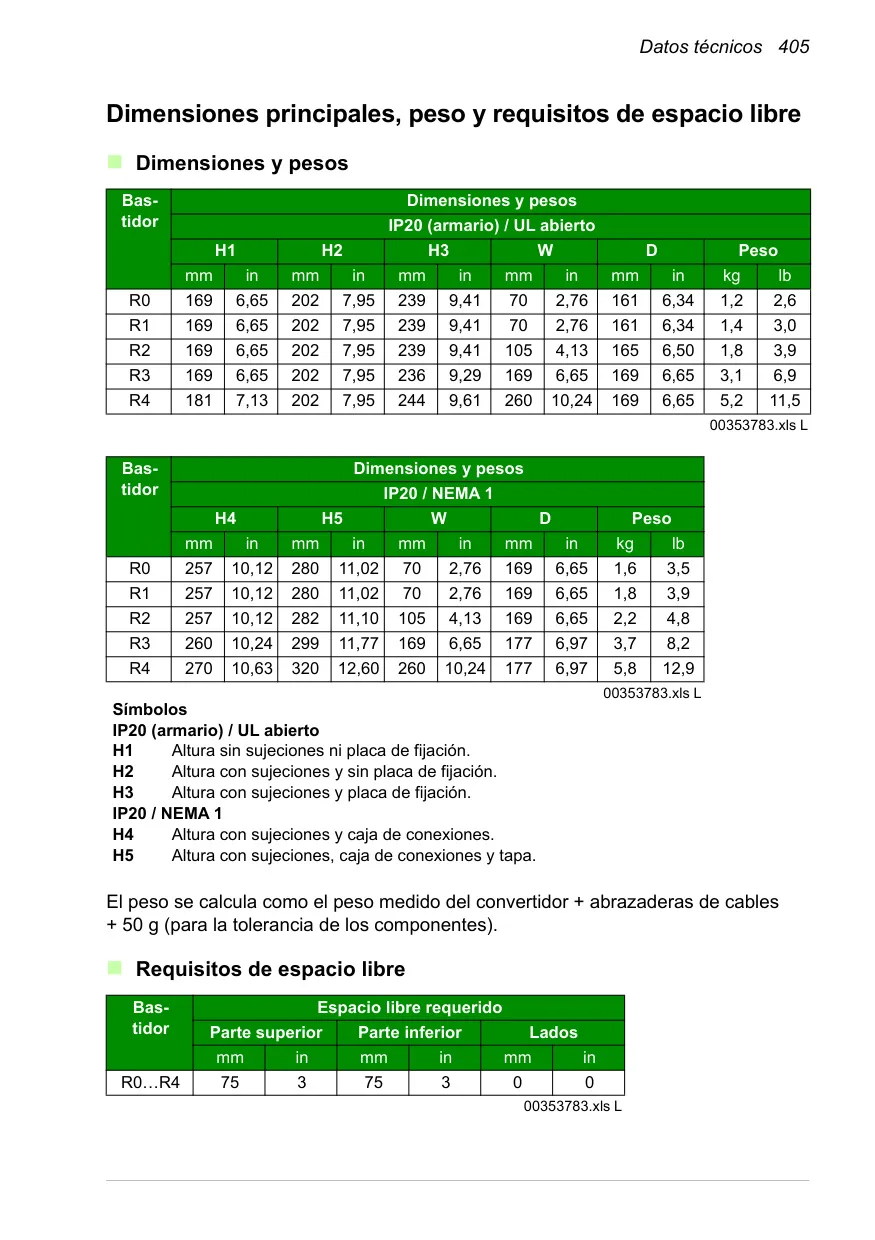

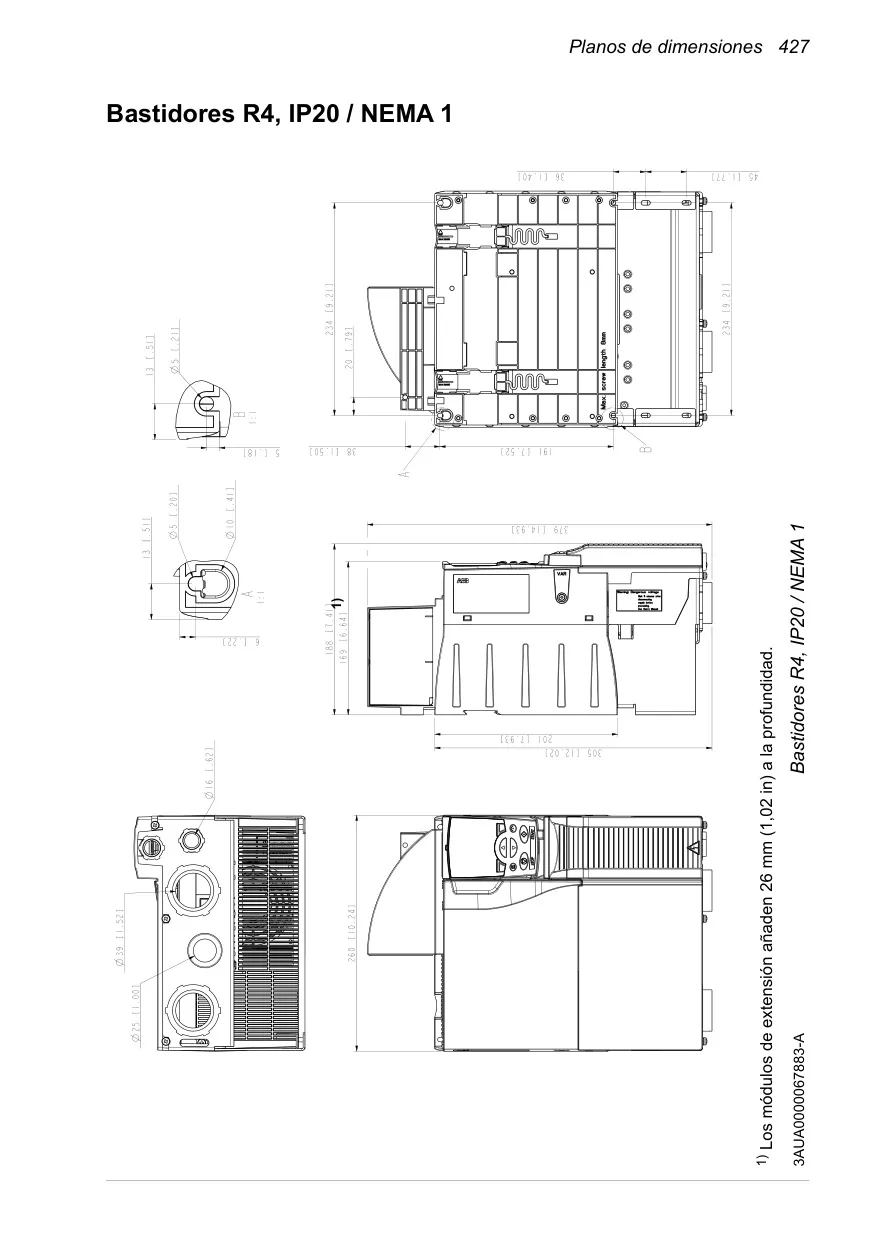

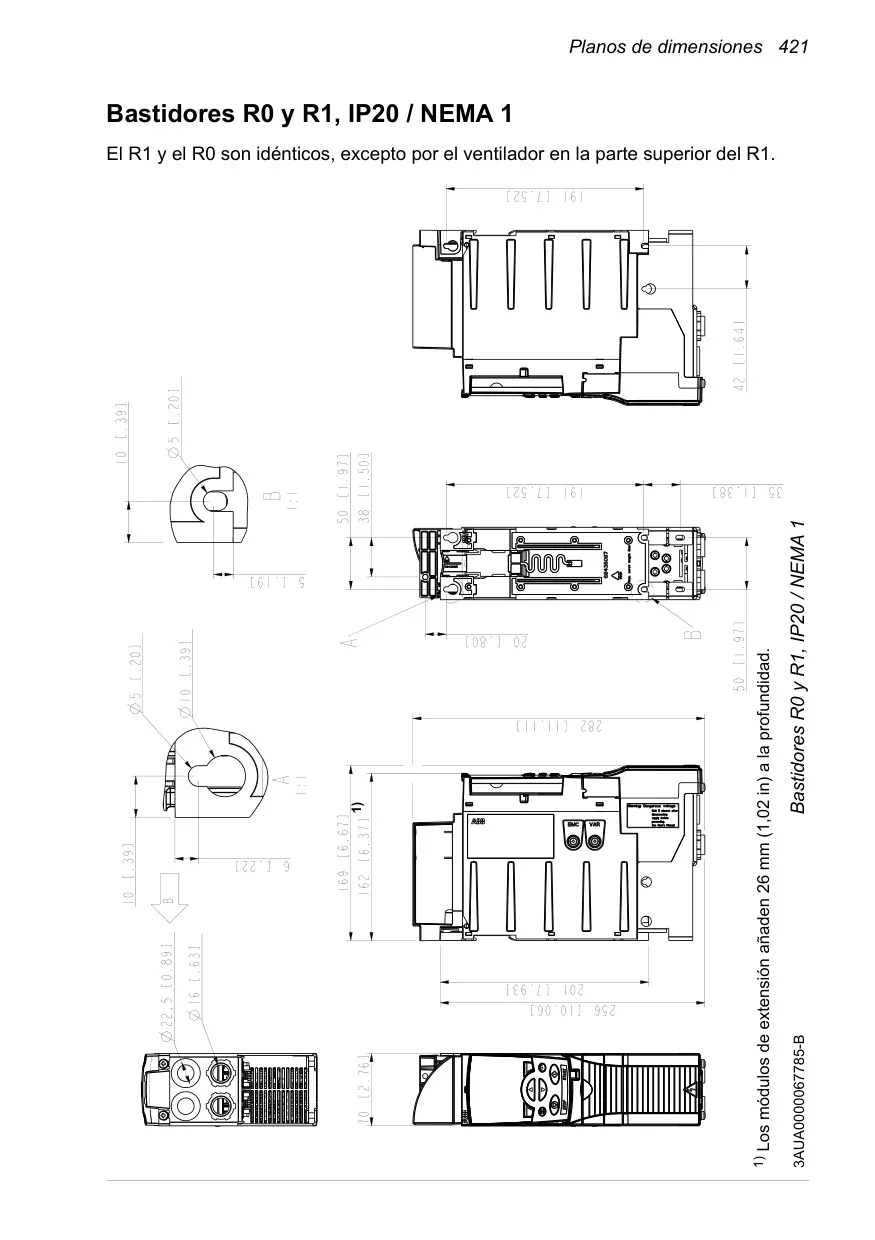

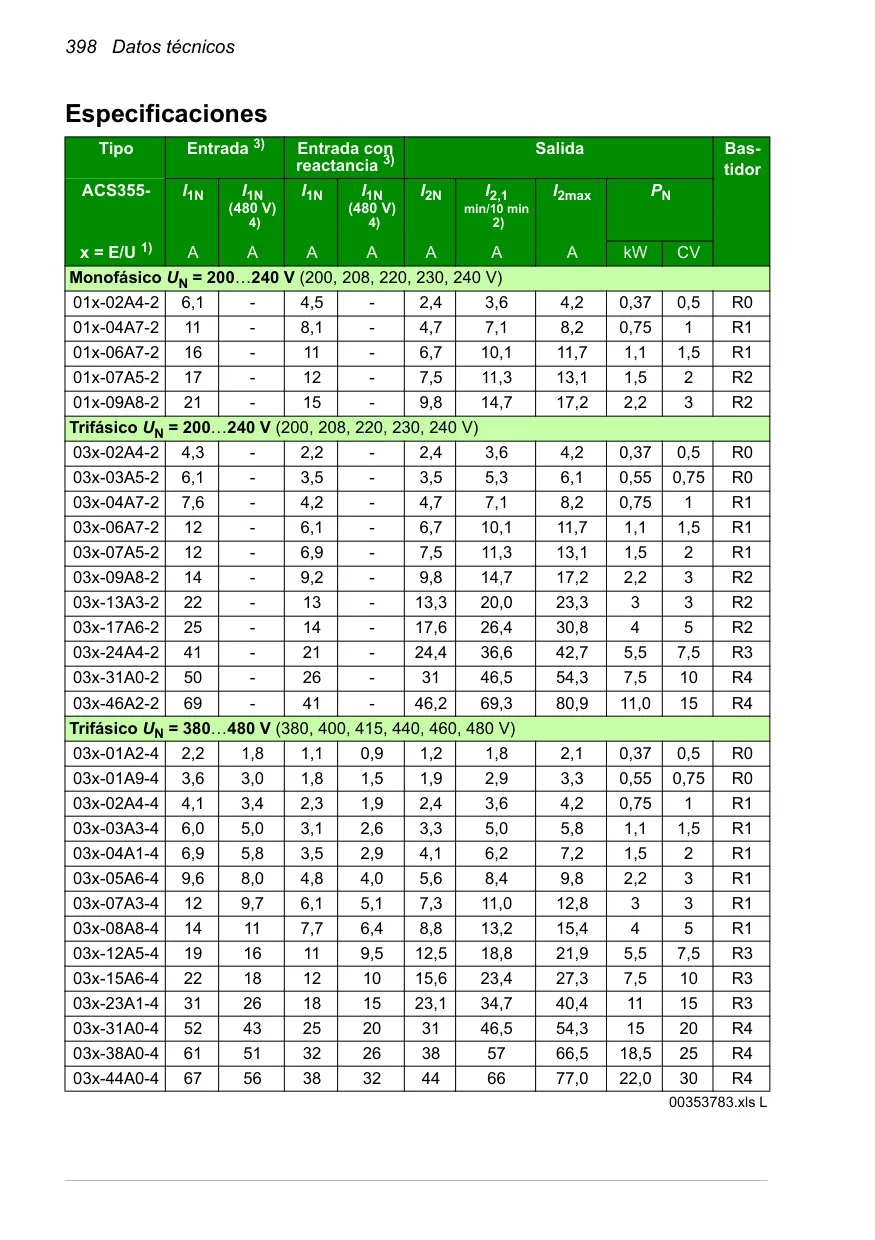

Especificaciones del Variador ABB ACS355

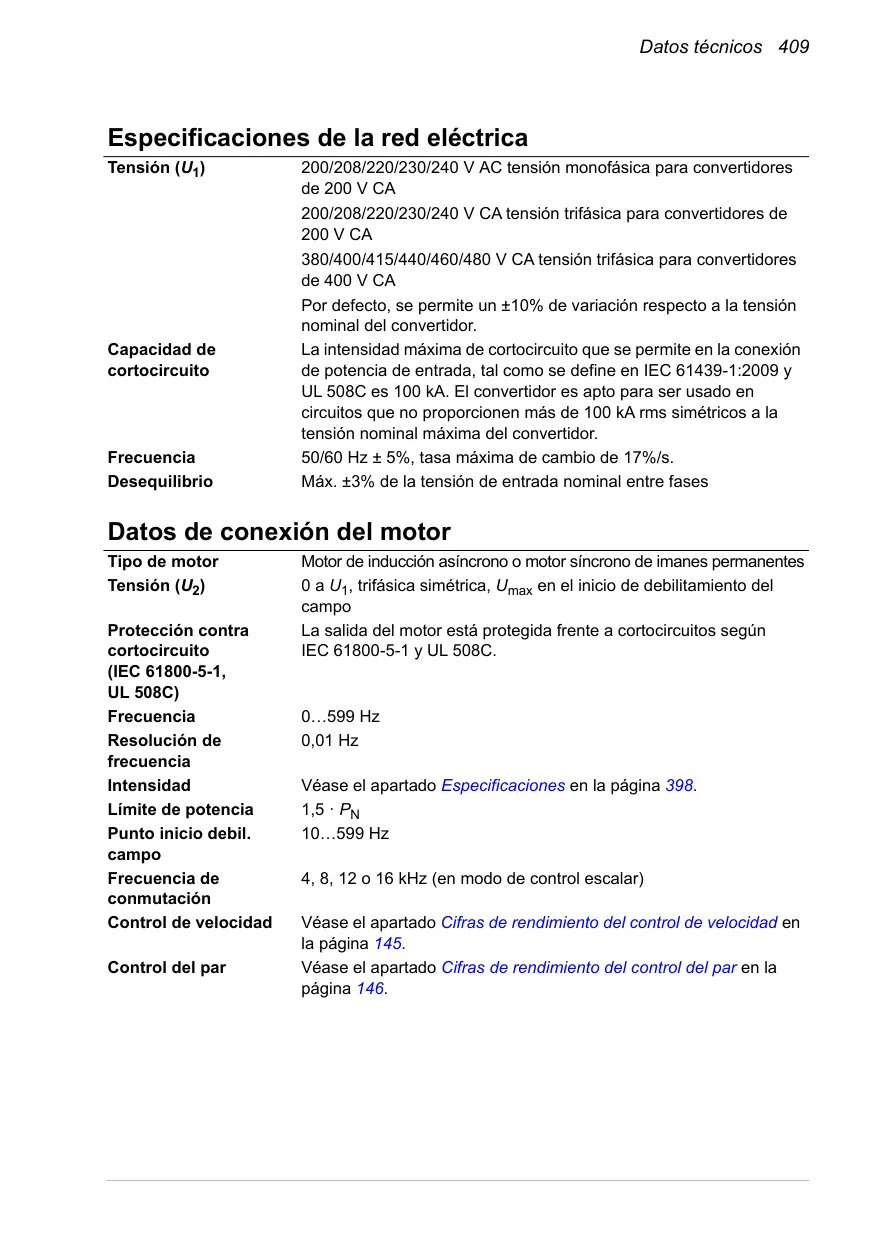

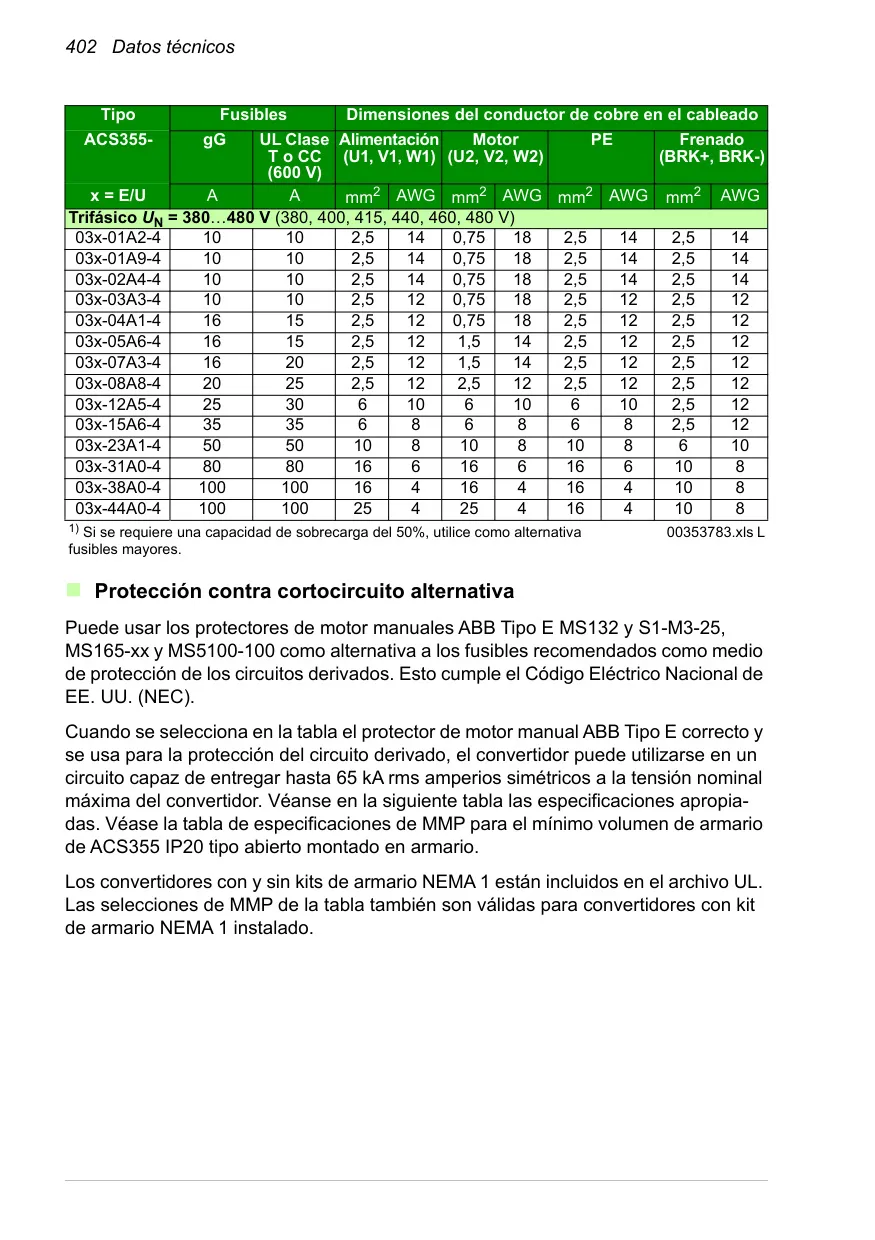

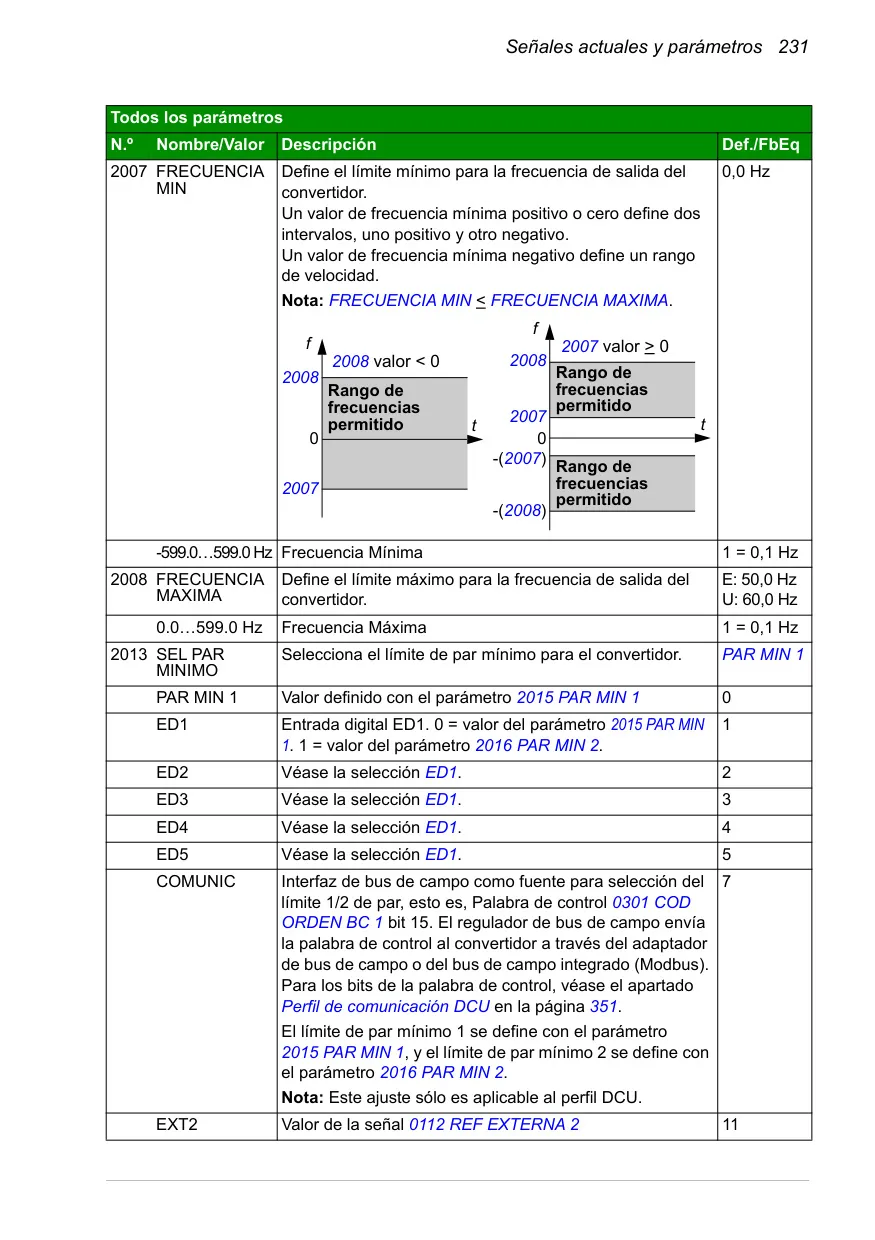

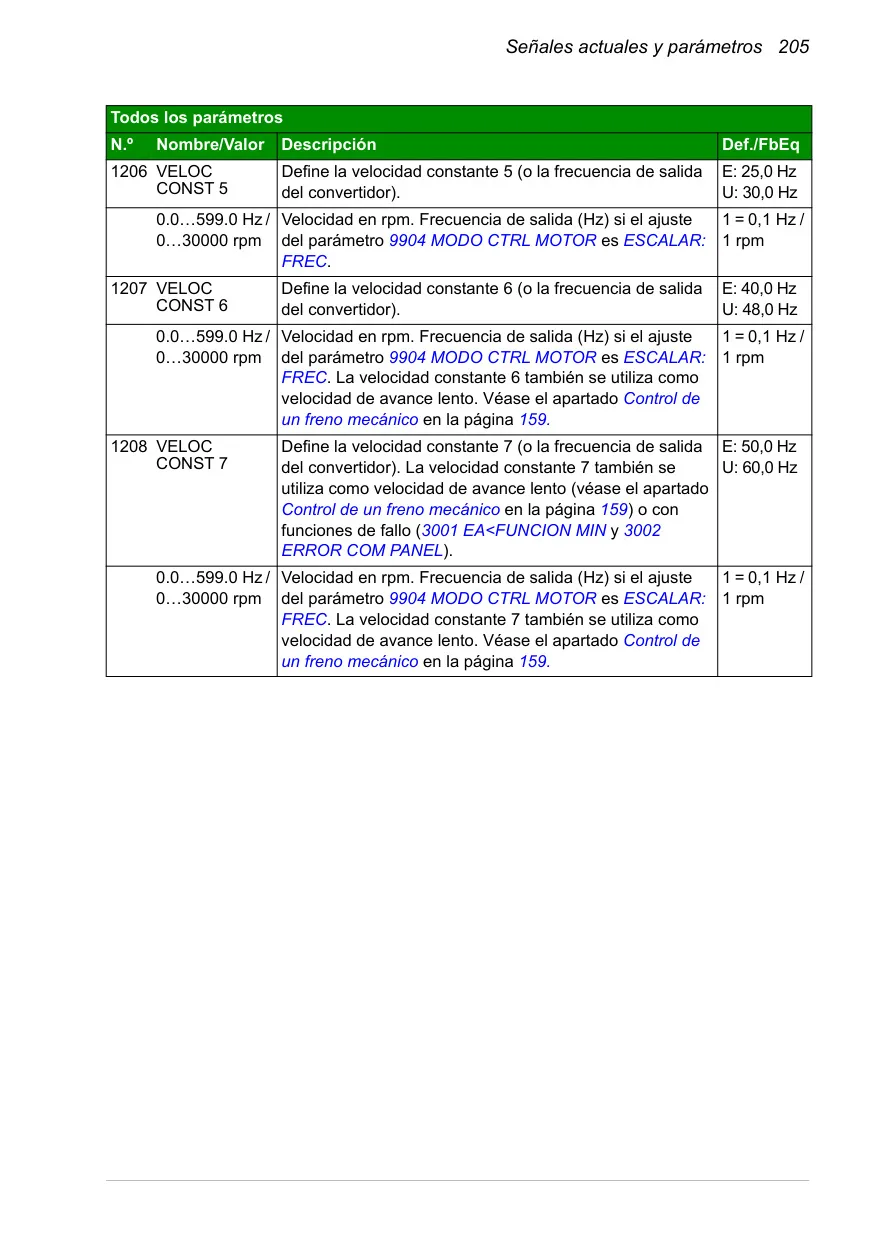

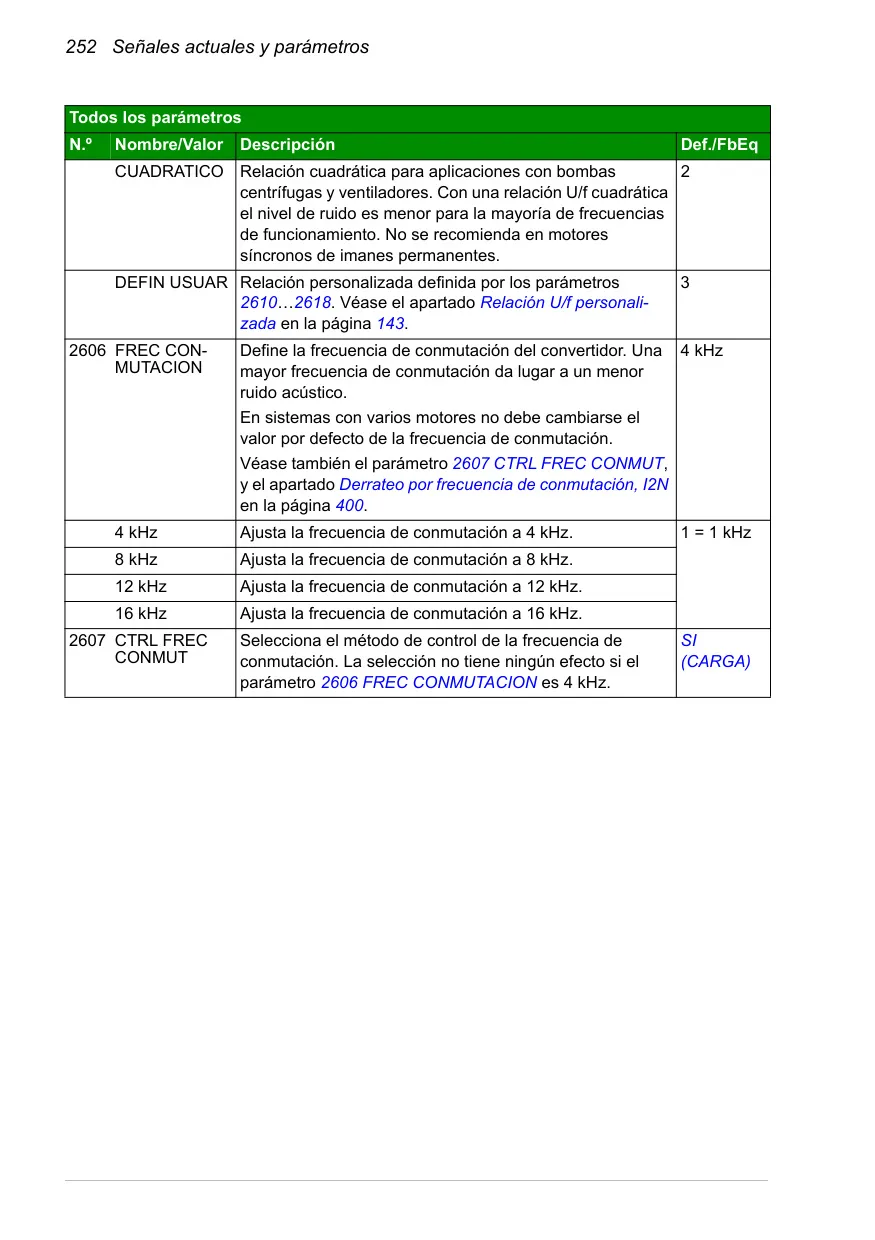

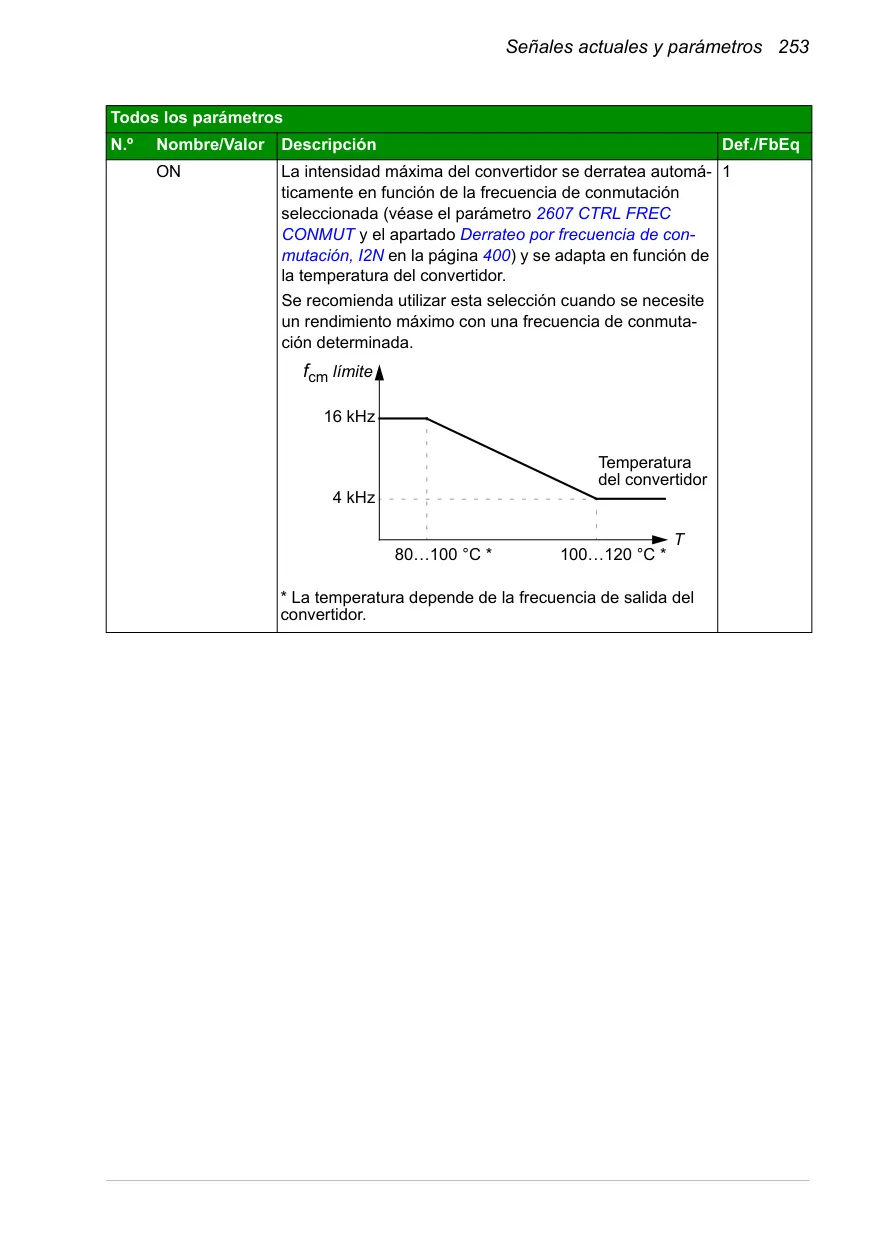

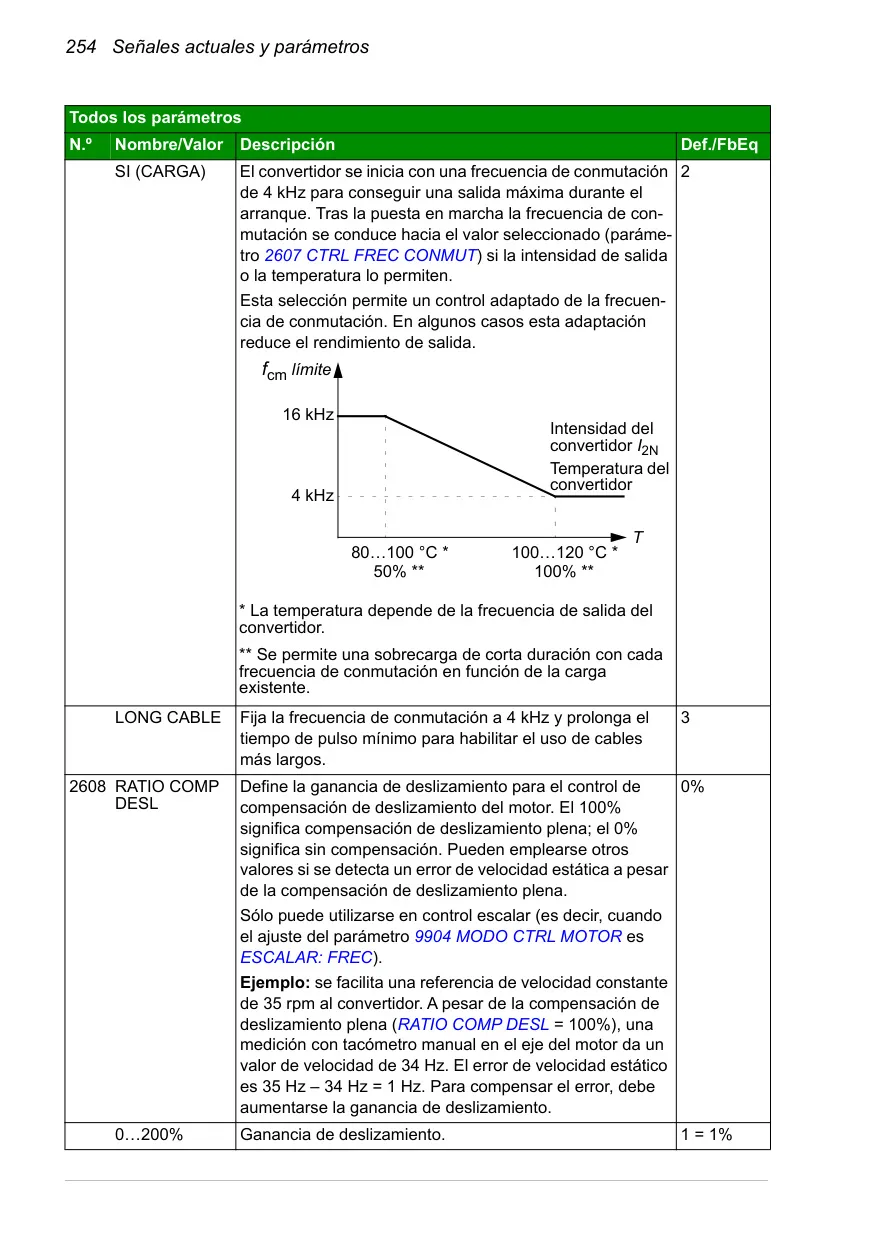

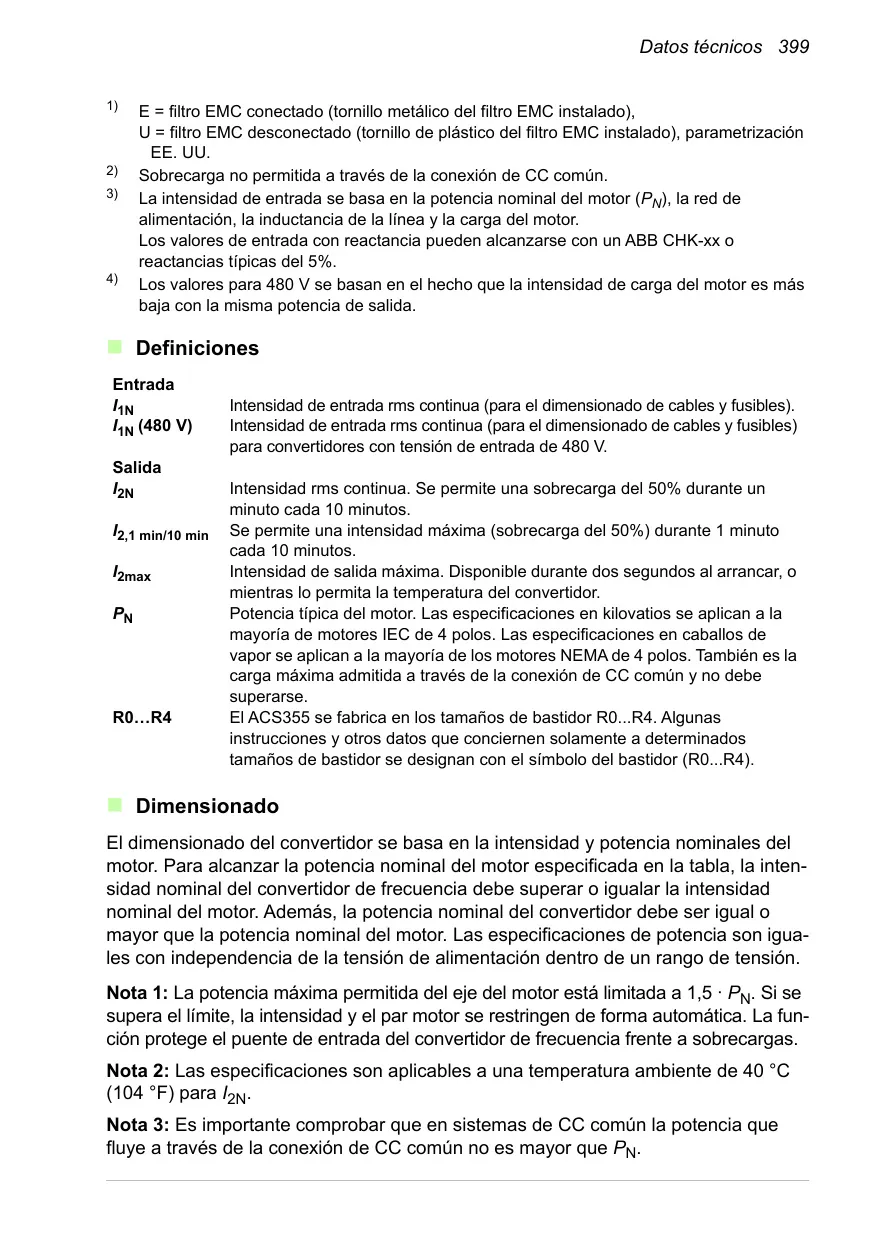

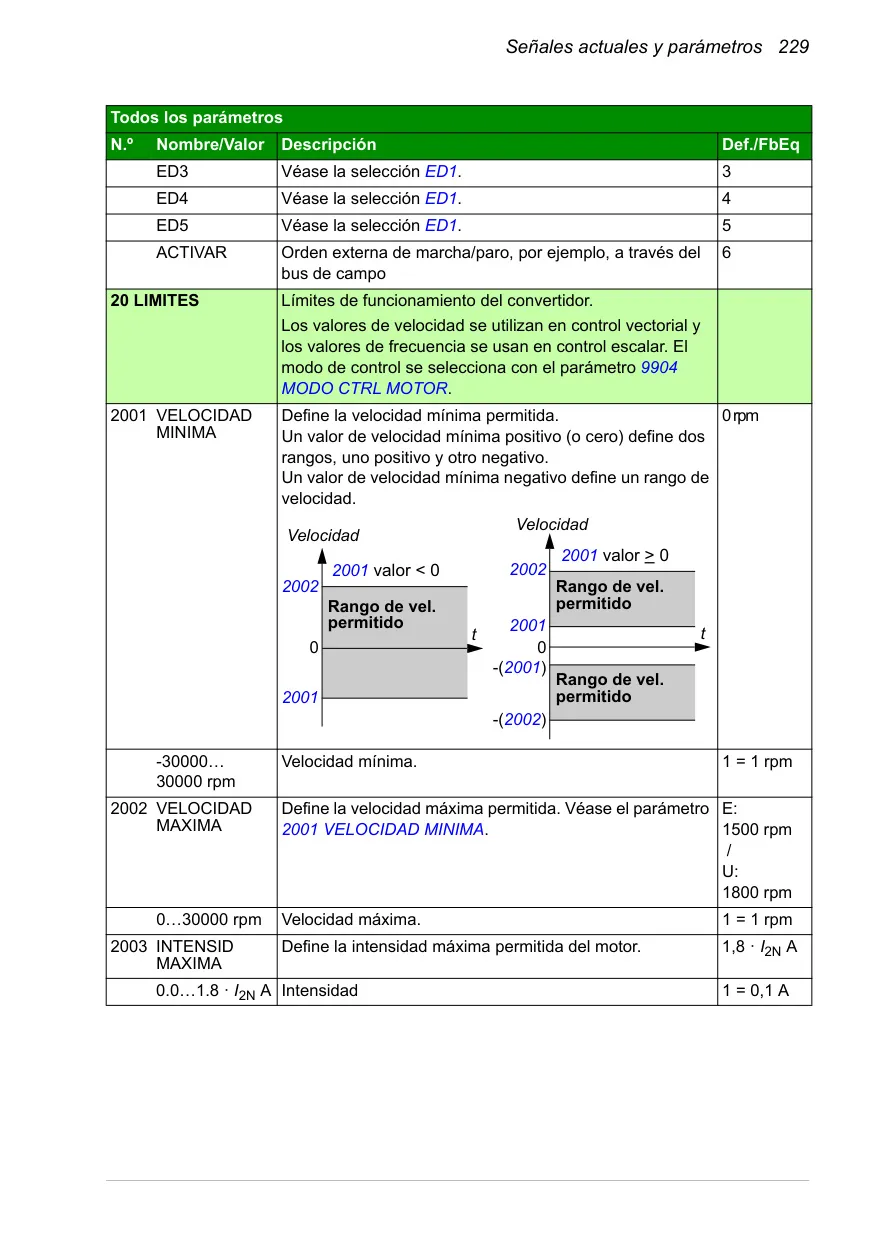

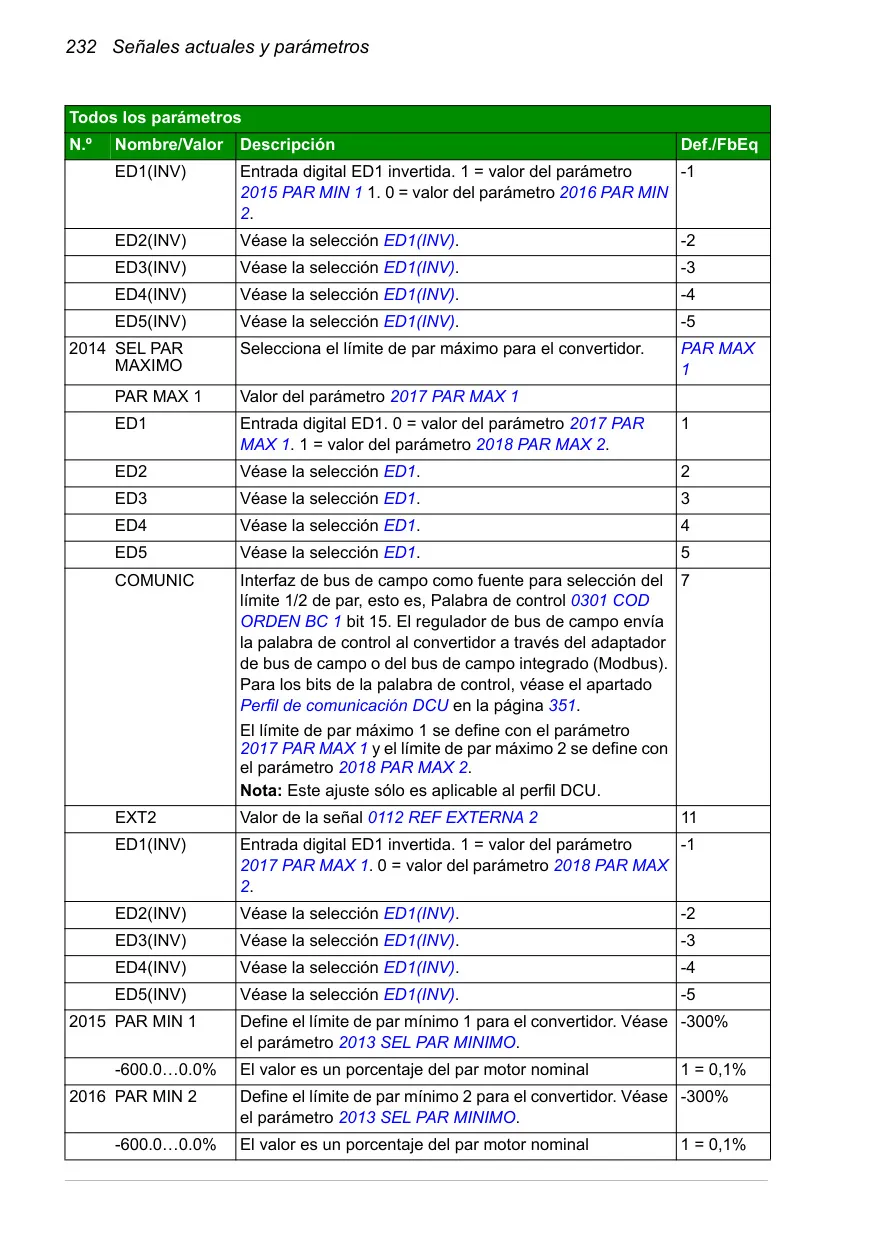

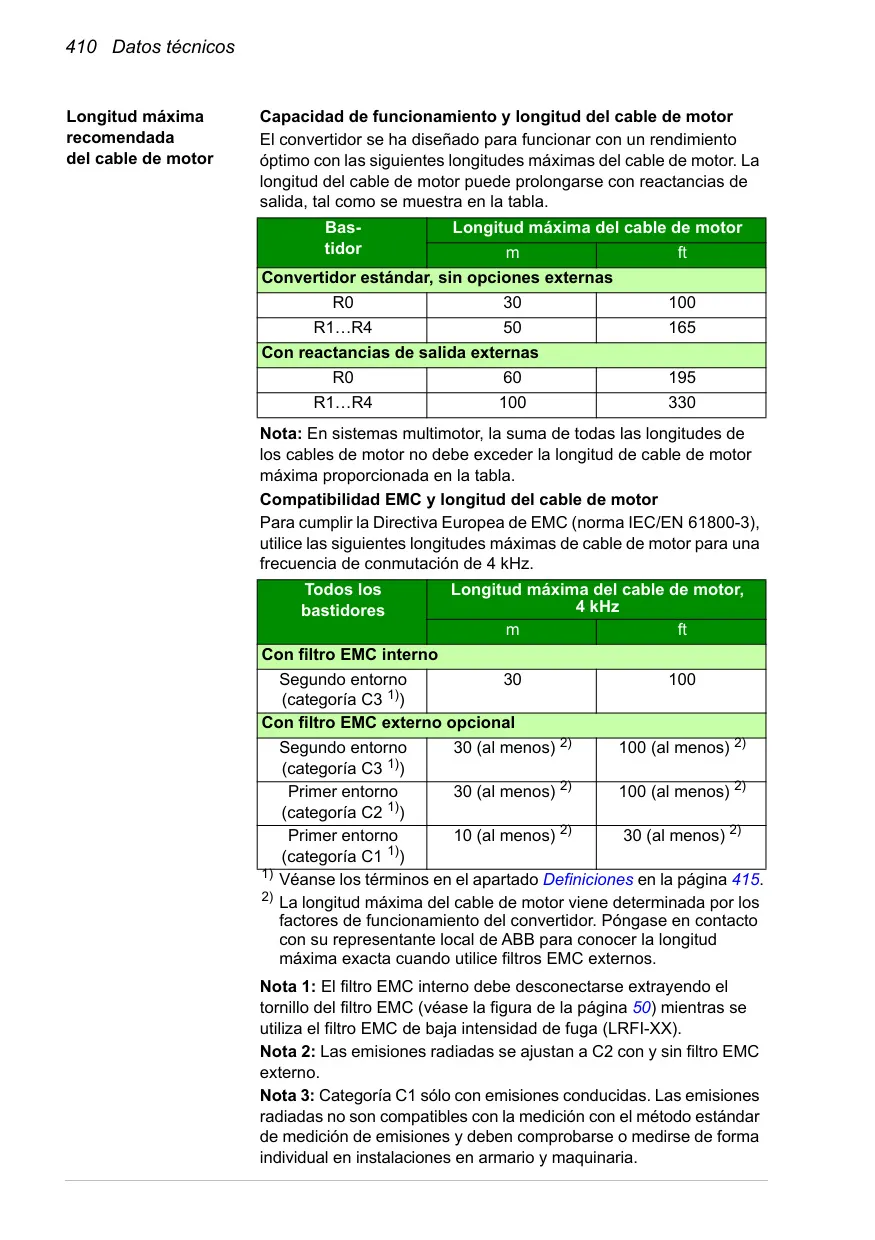

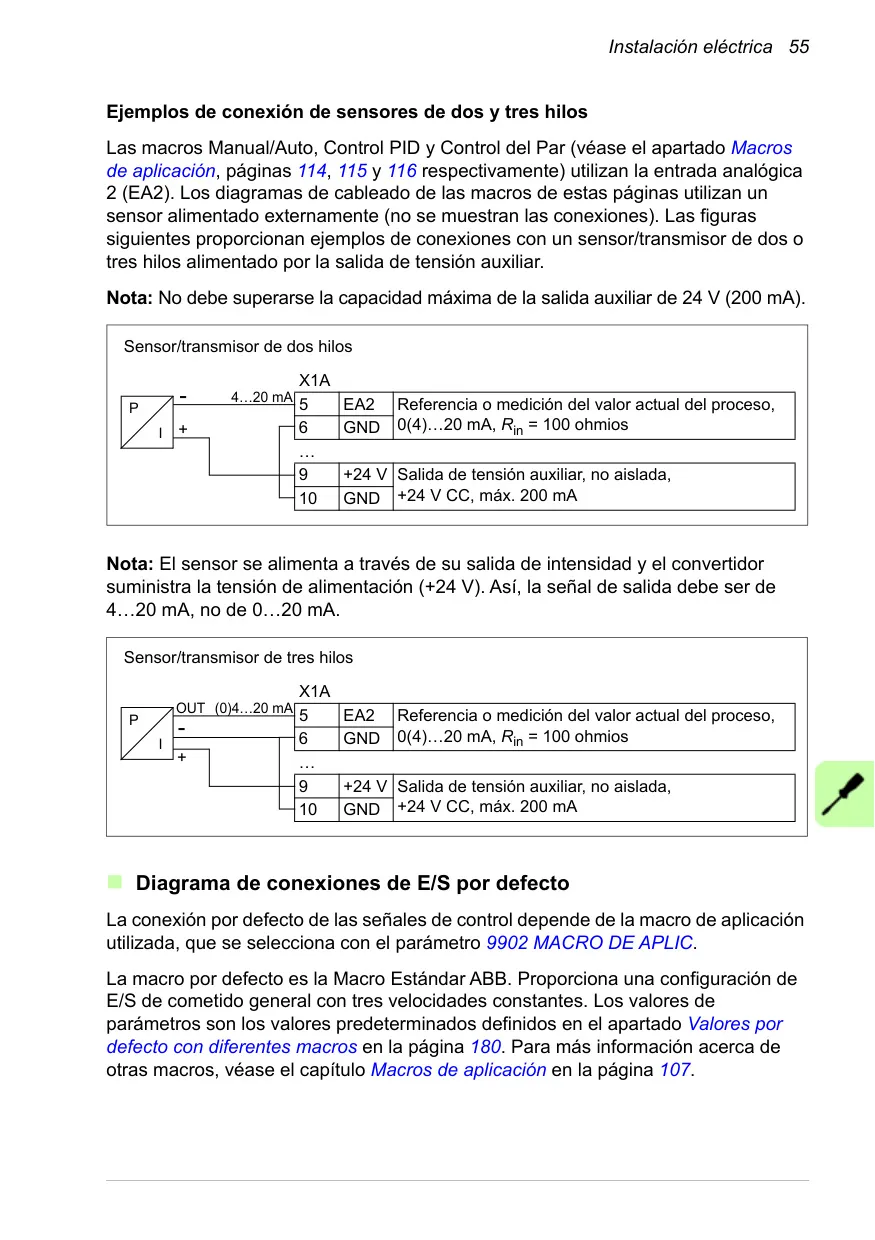

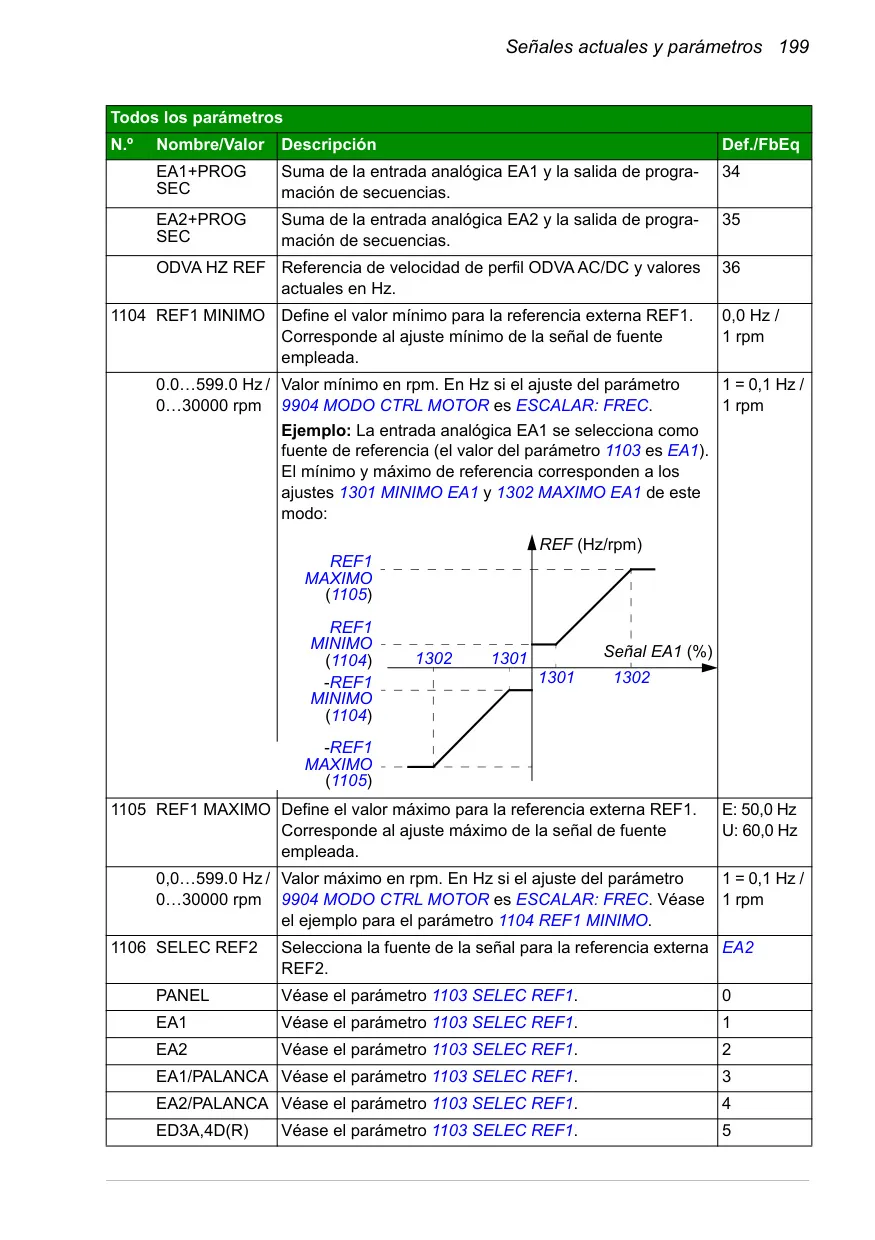

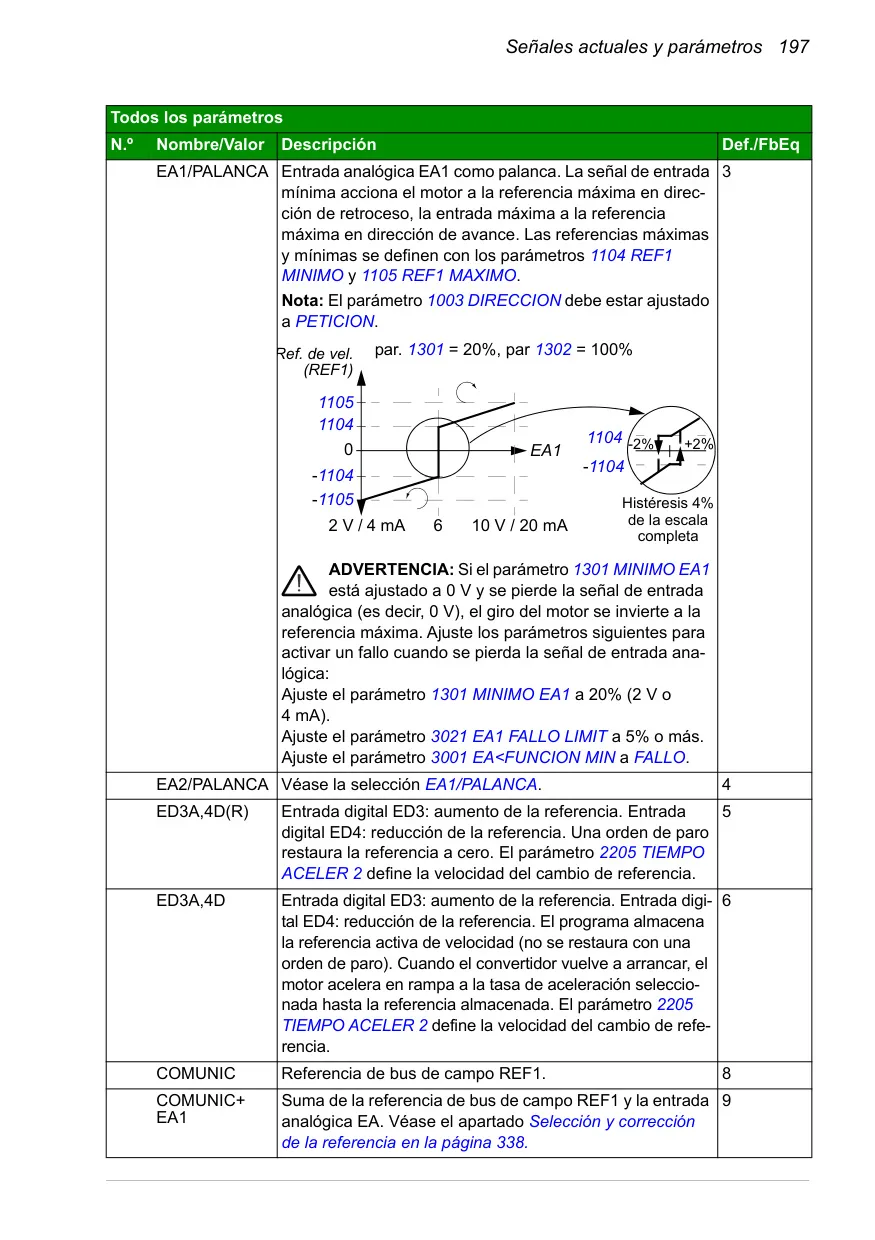

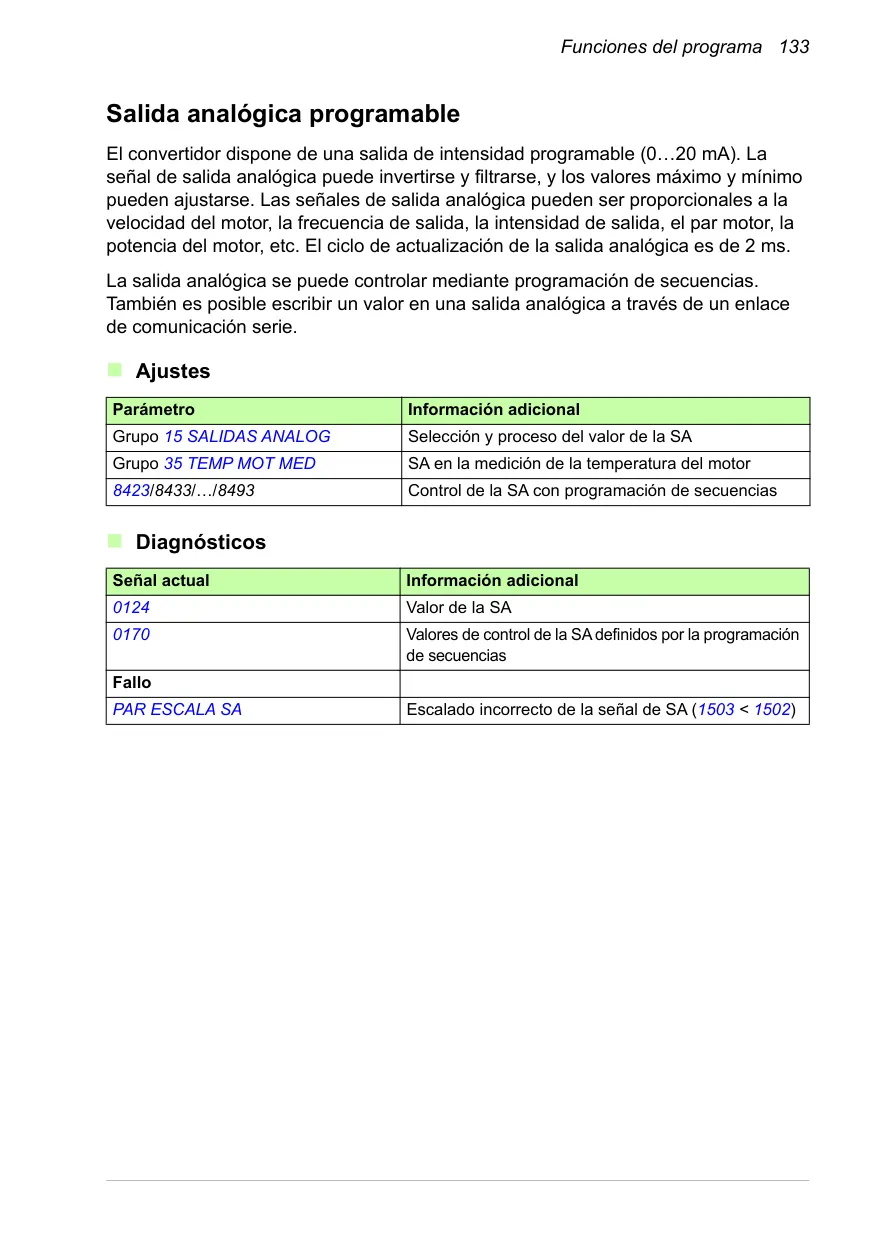

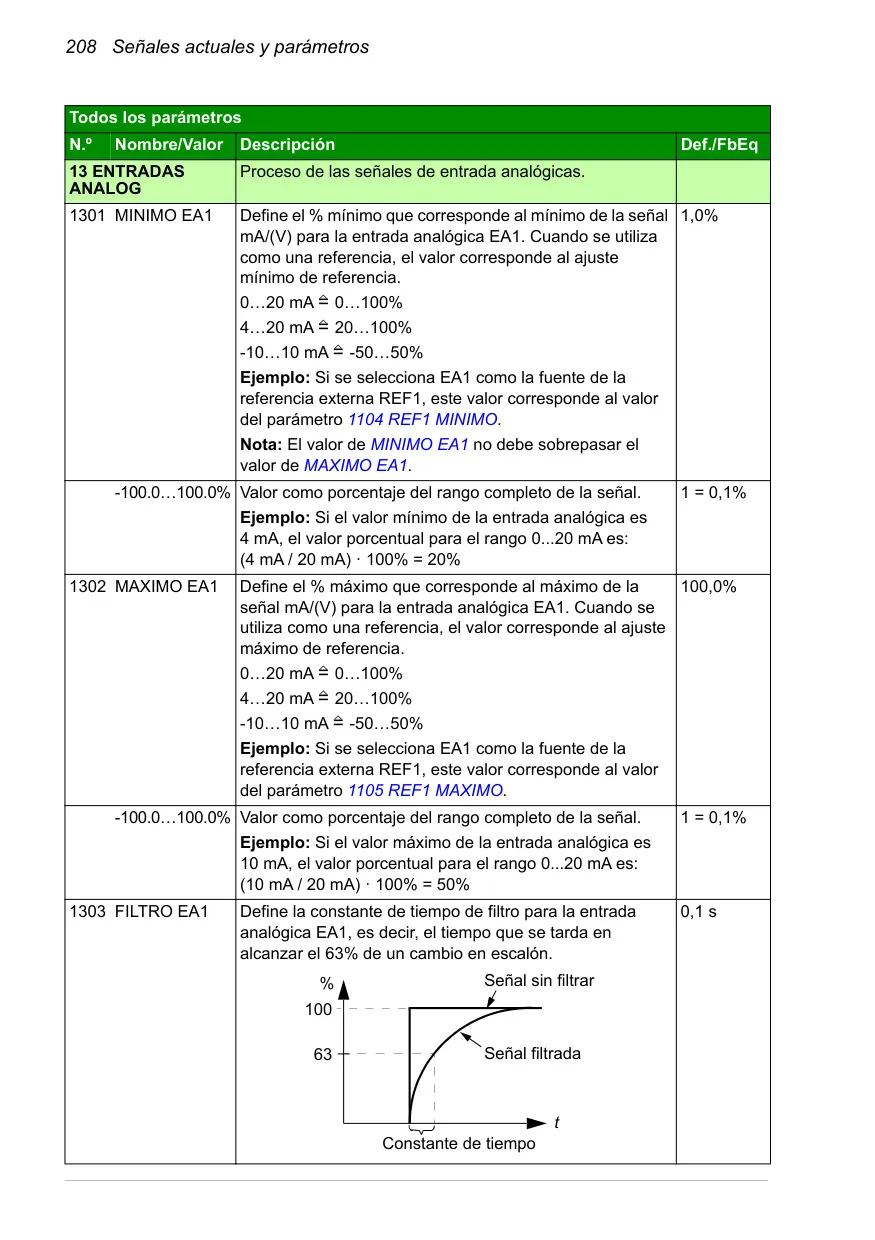

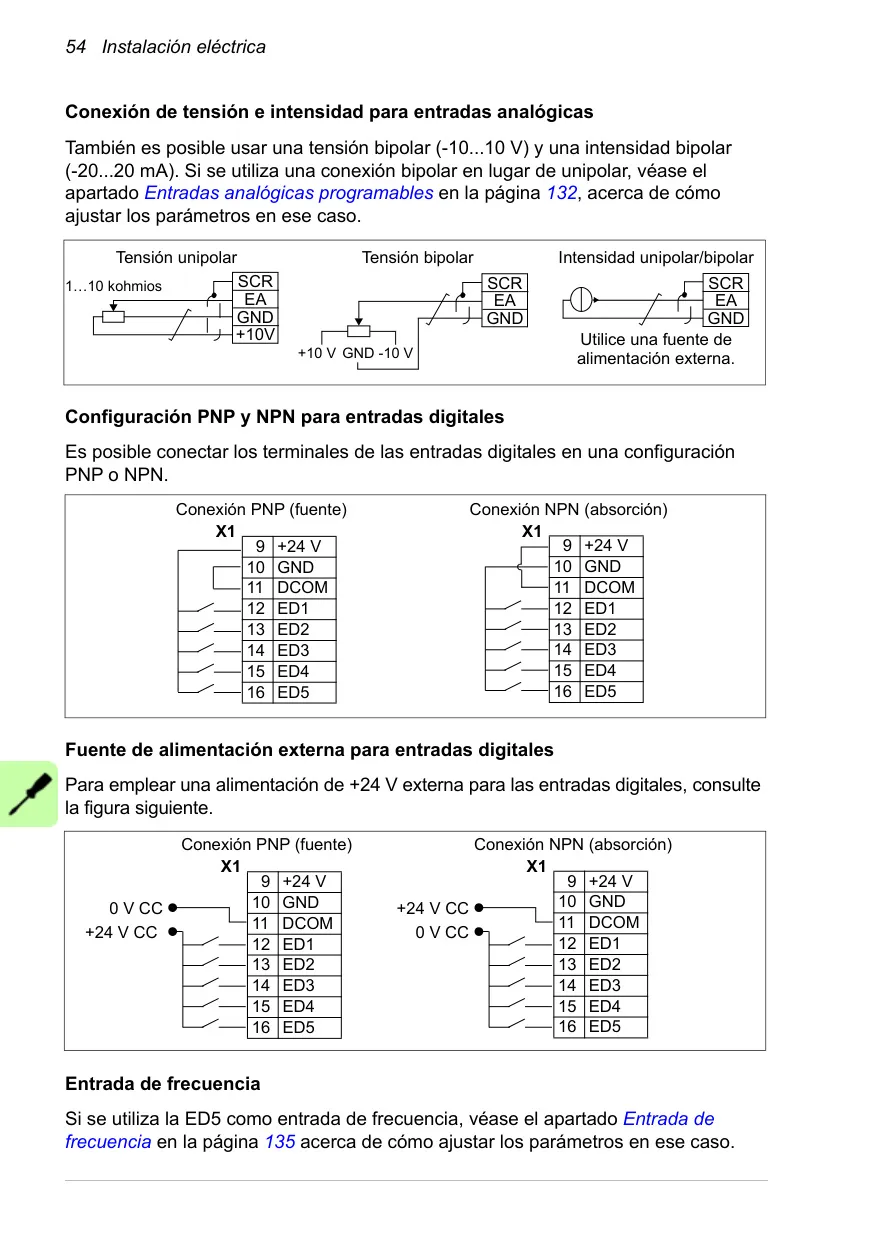

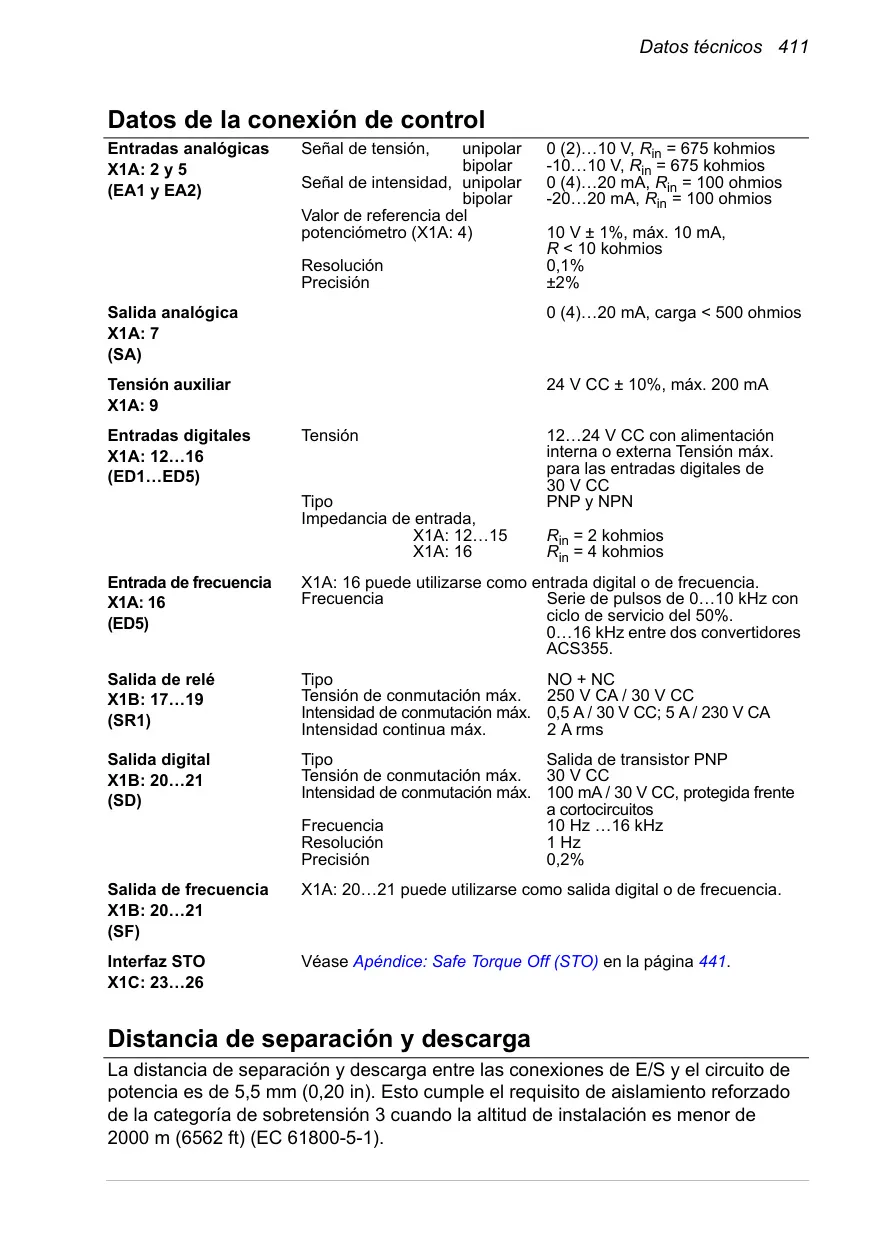

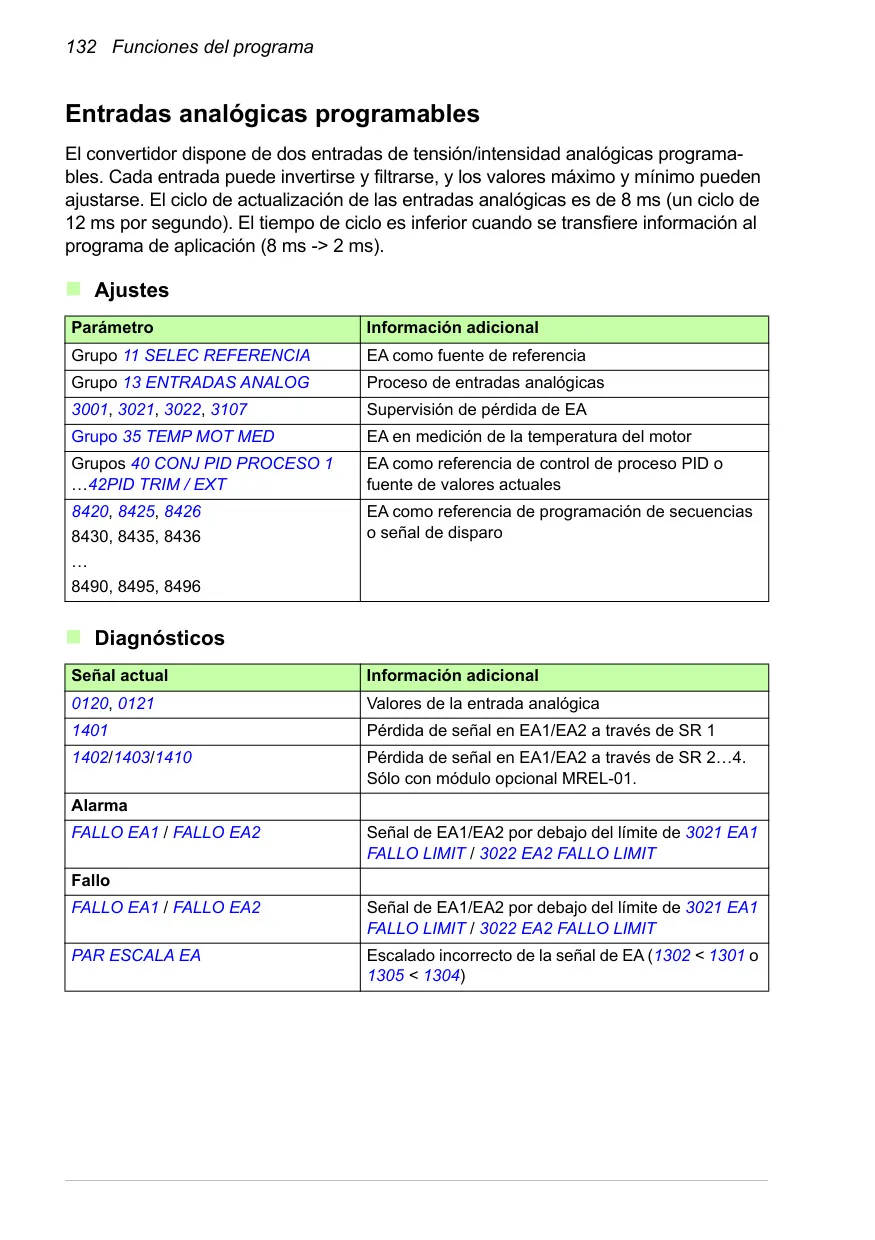

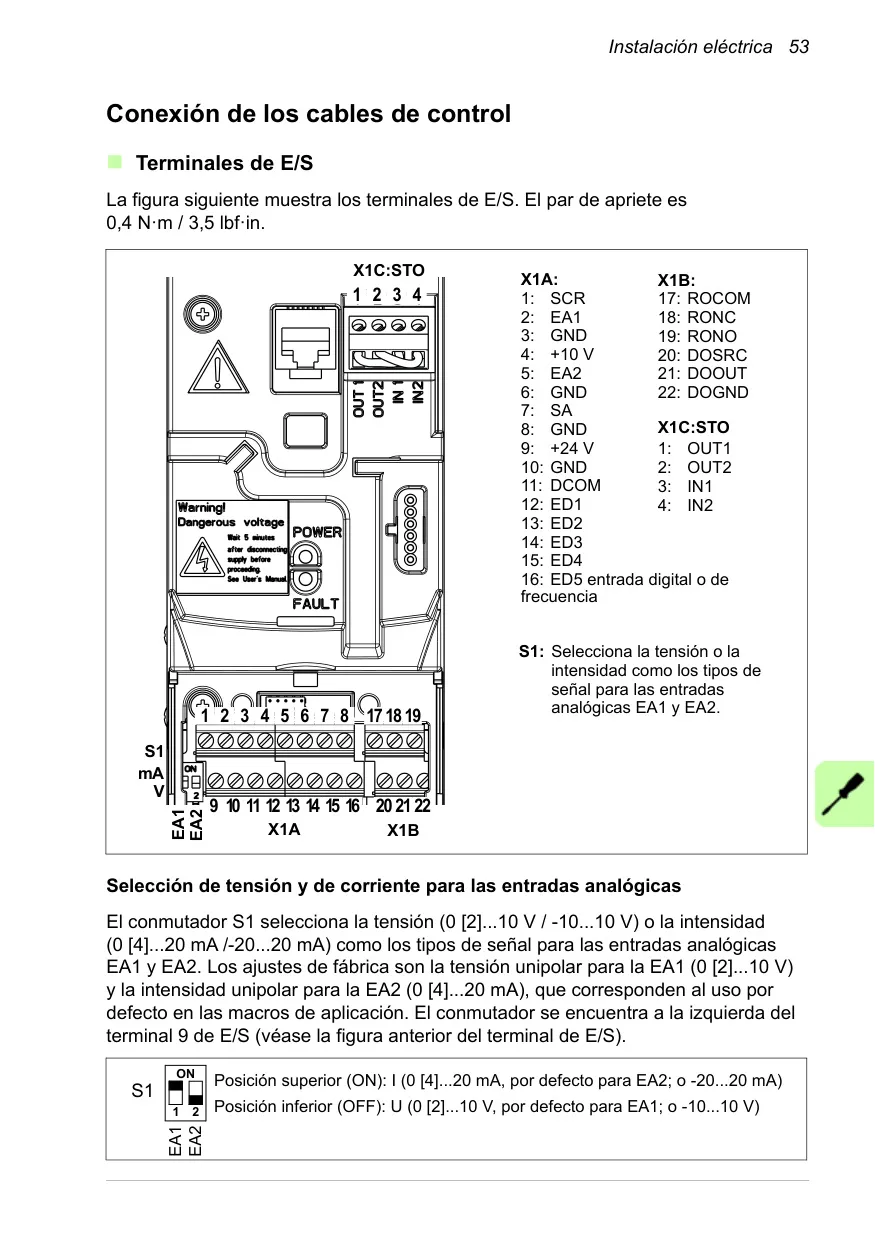

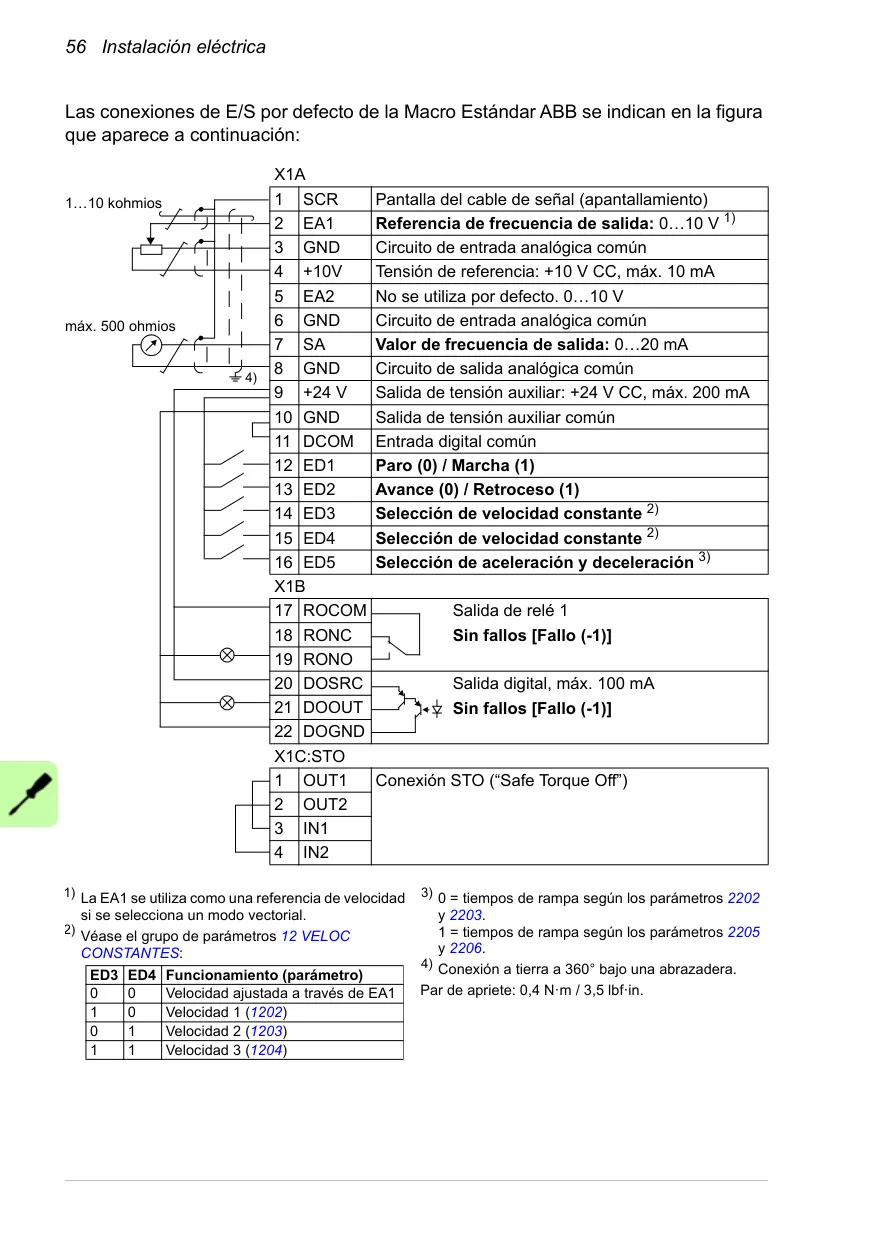

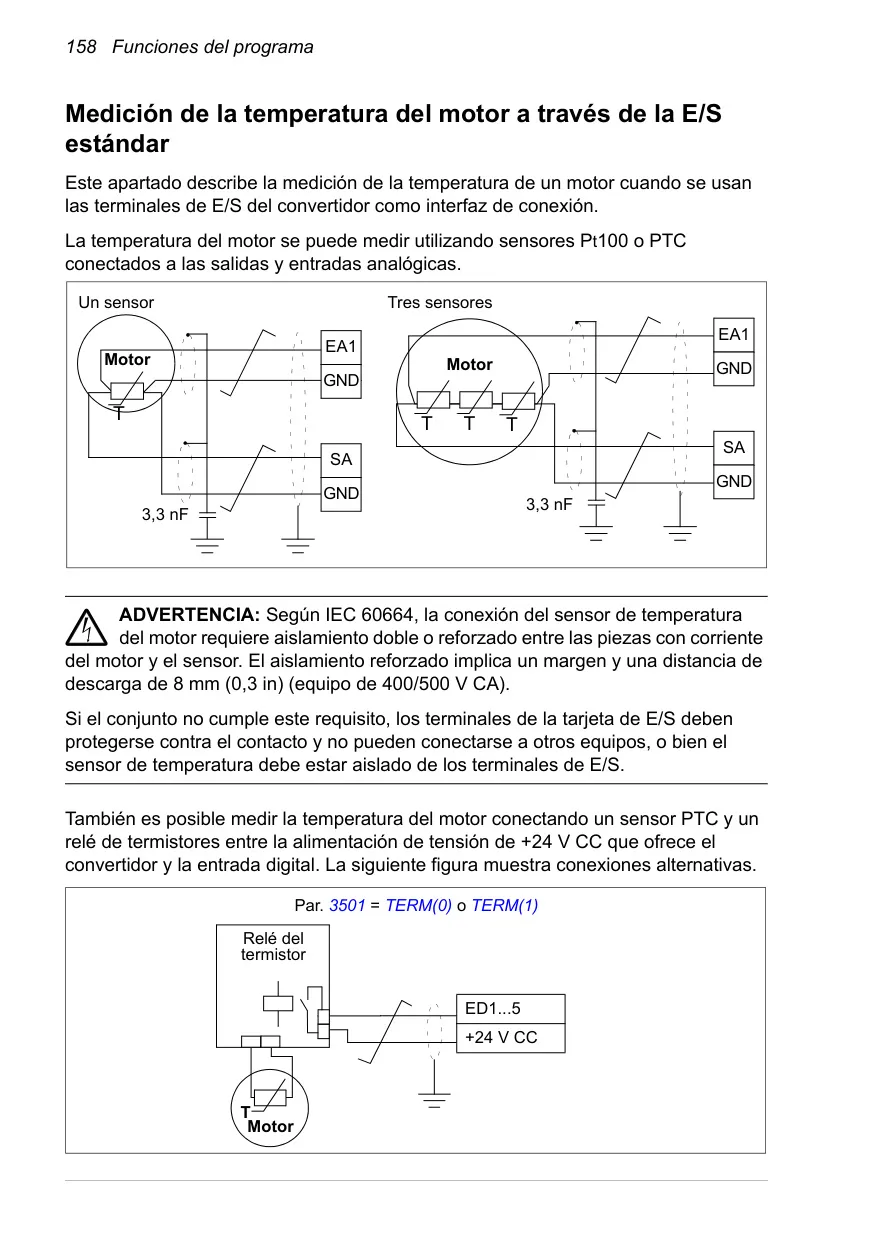

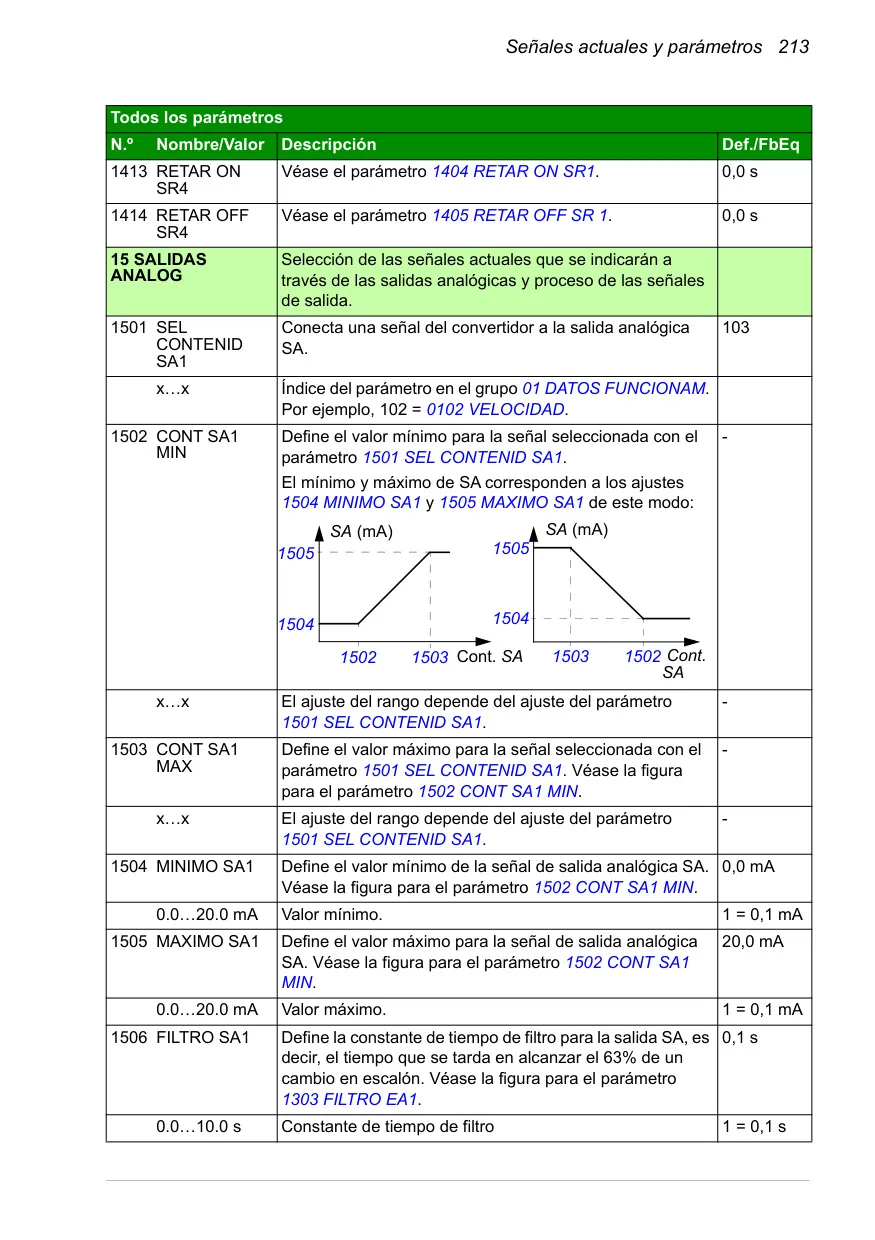

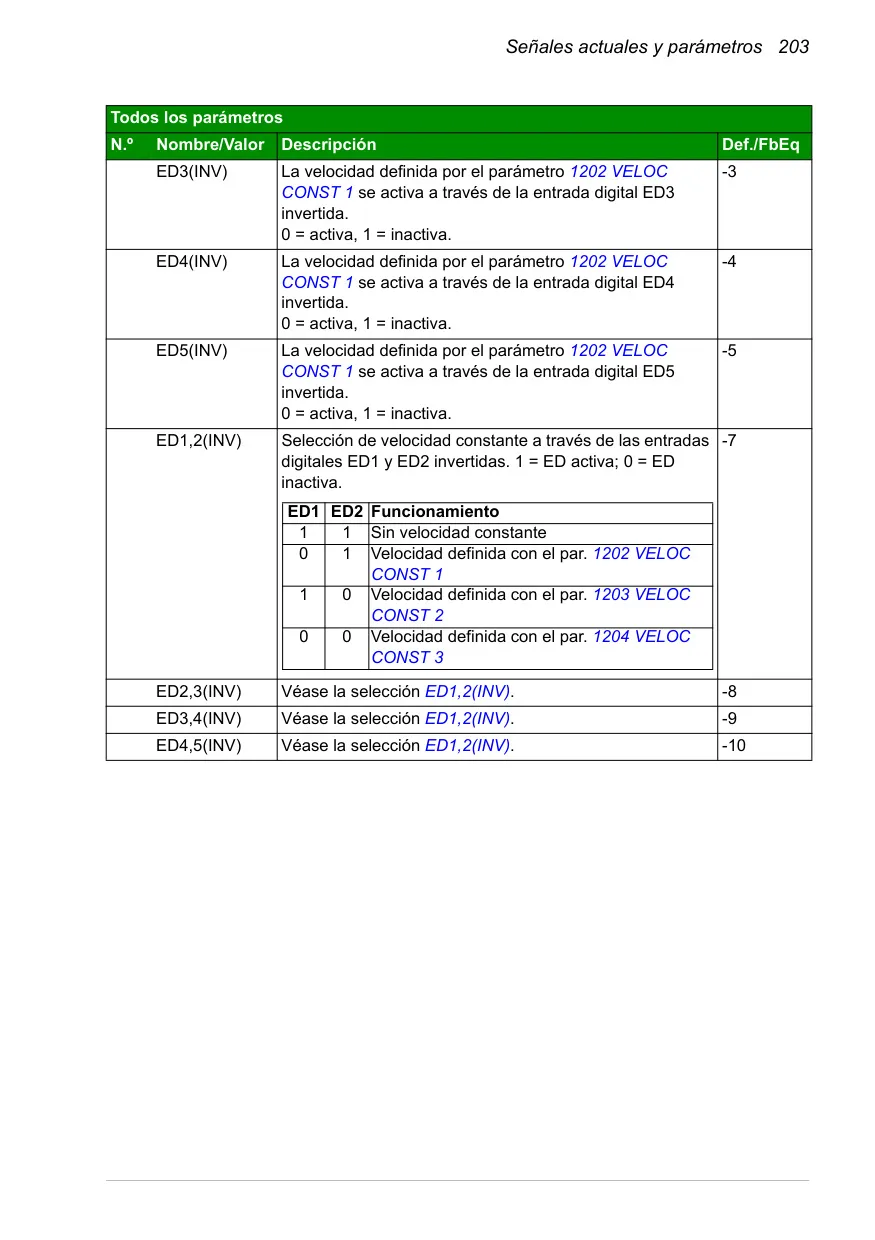

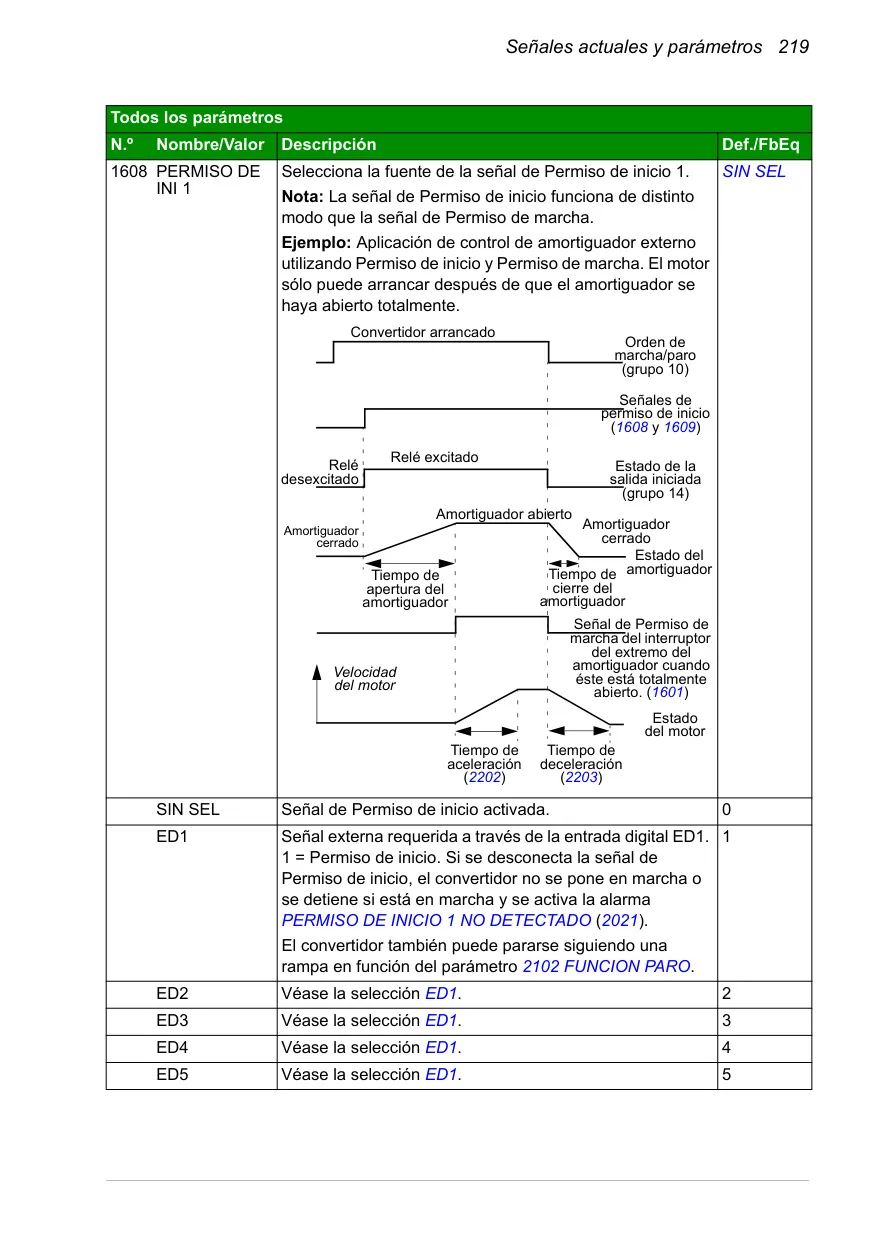

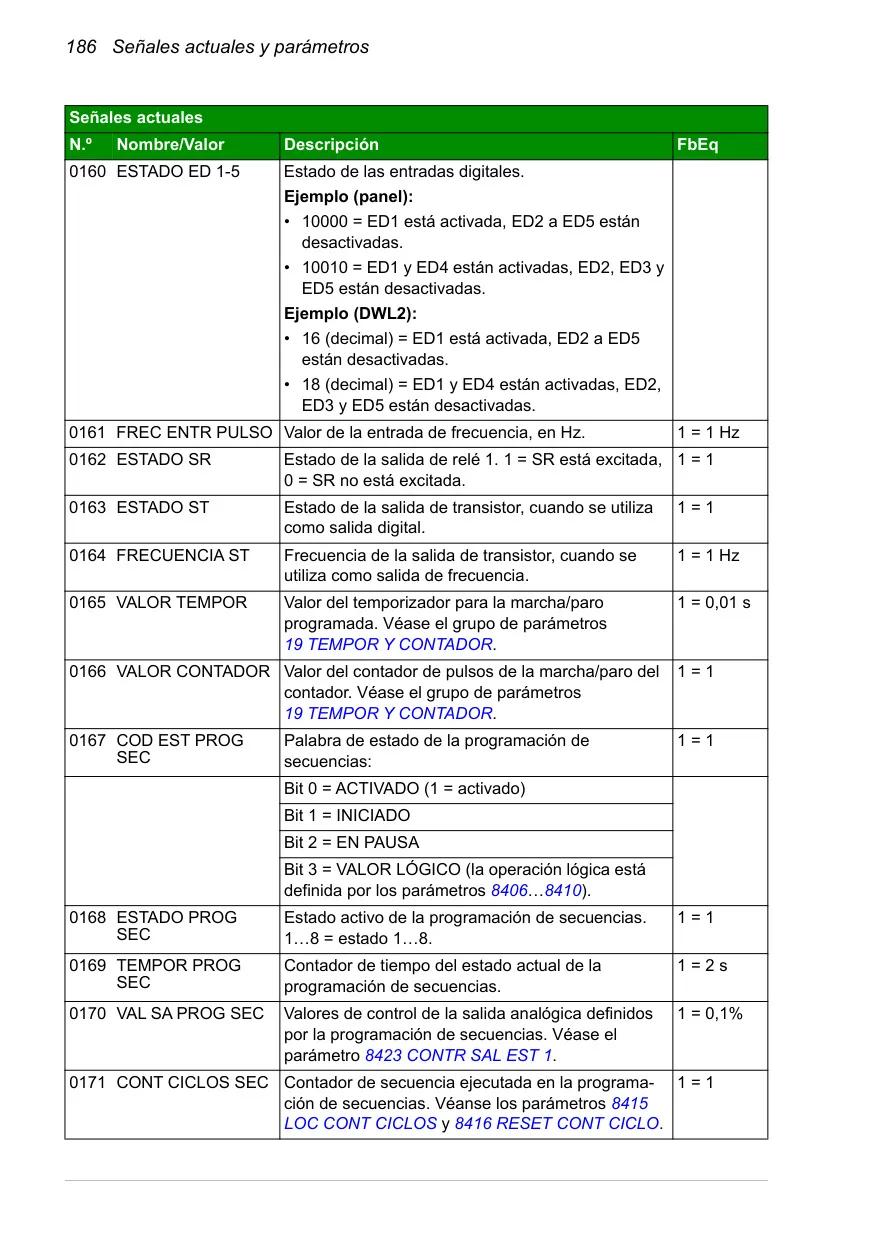

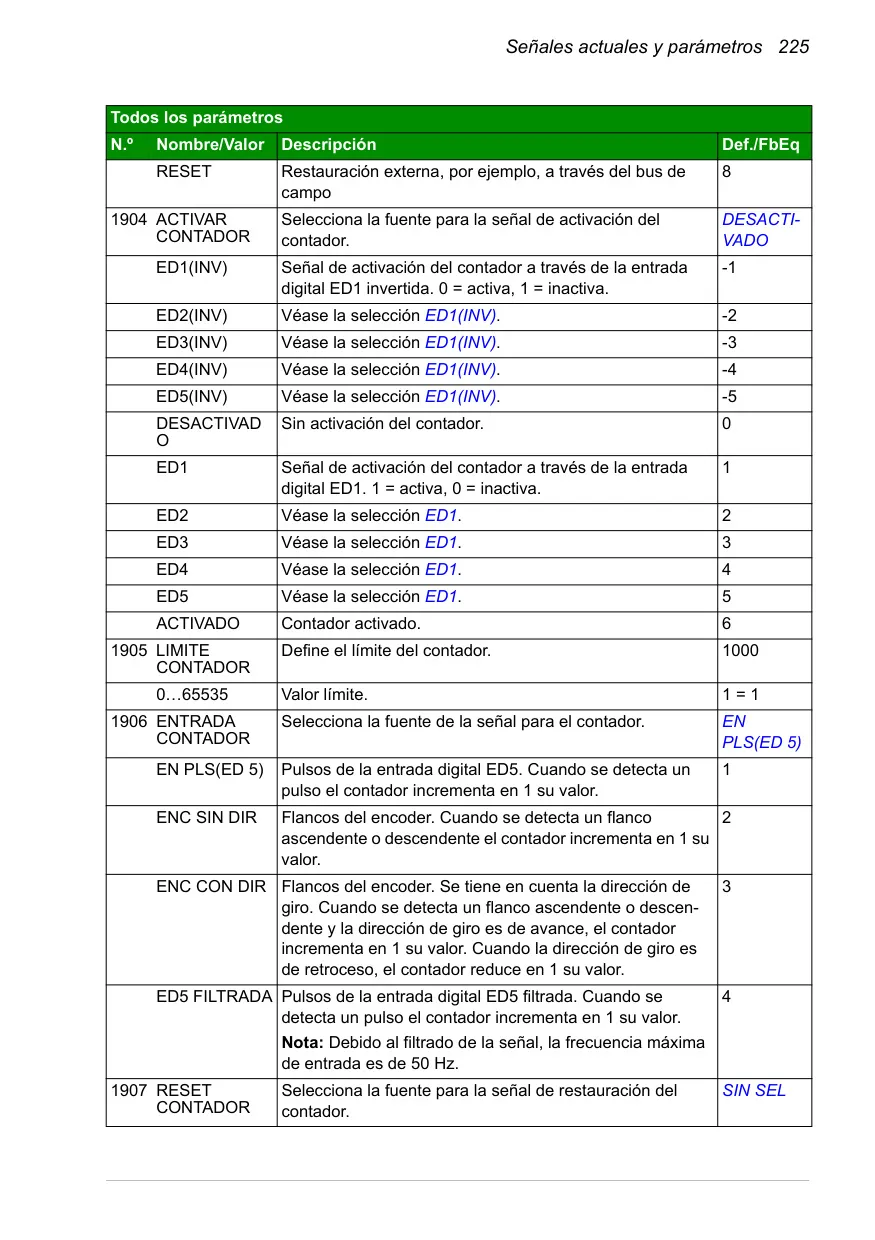

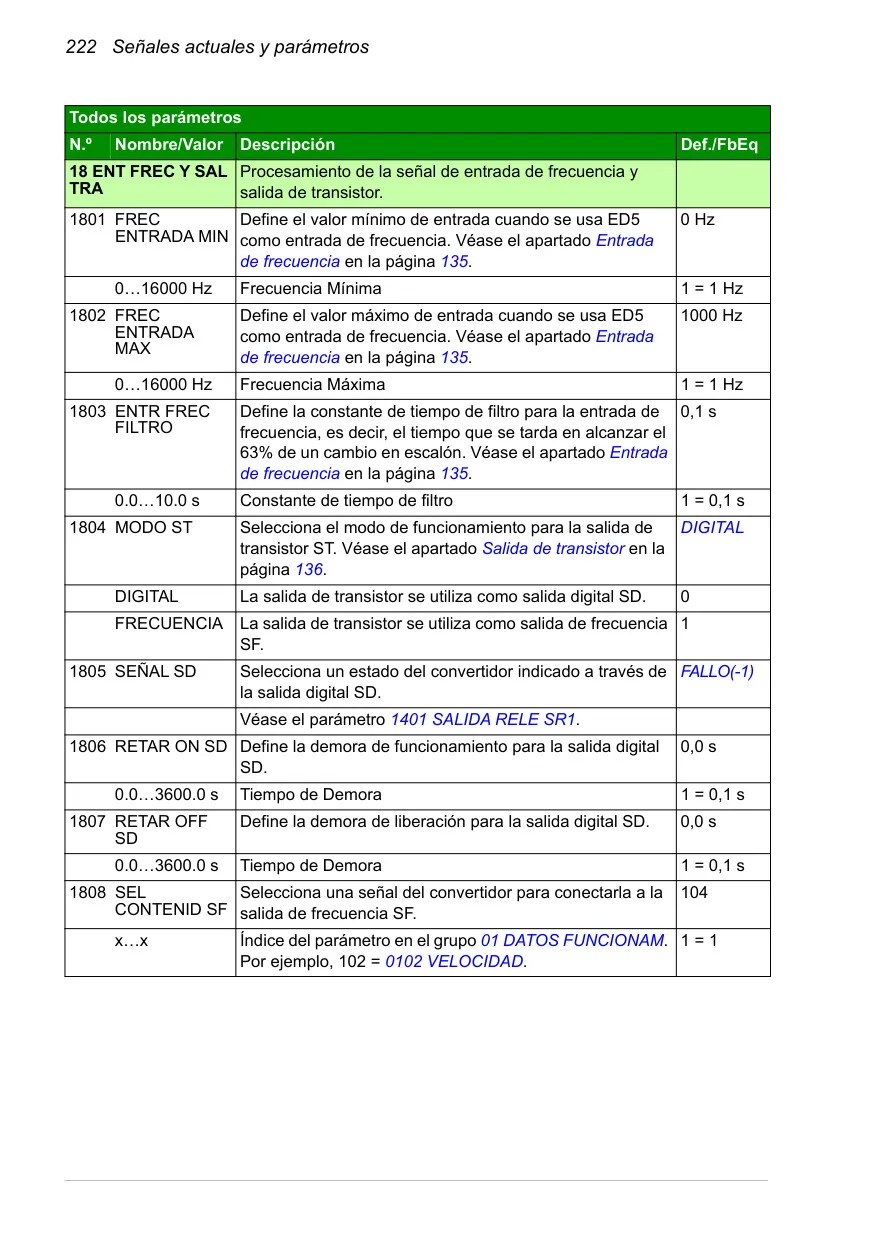

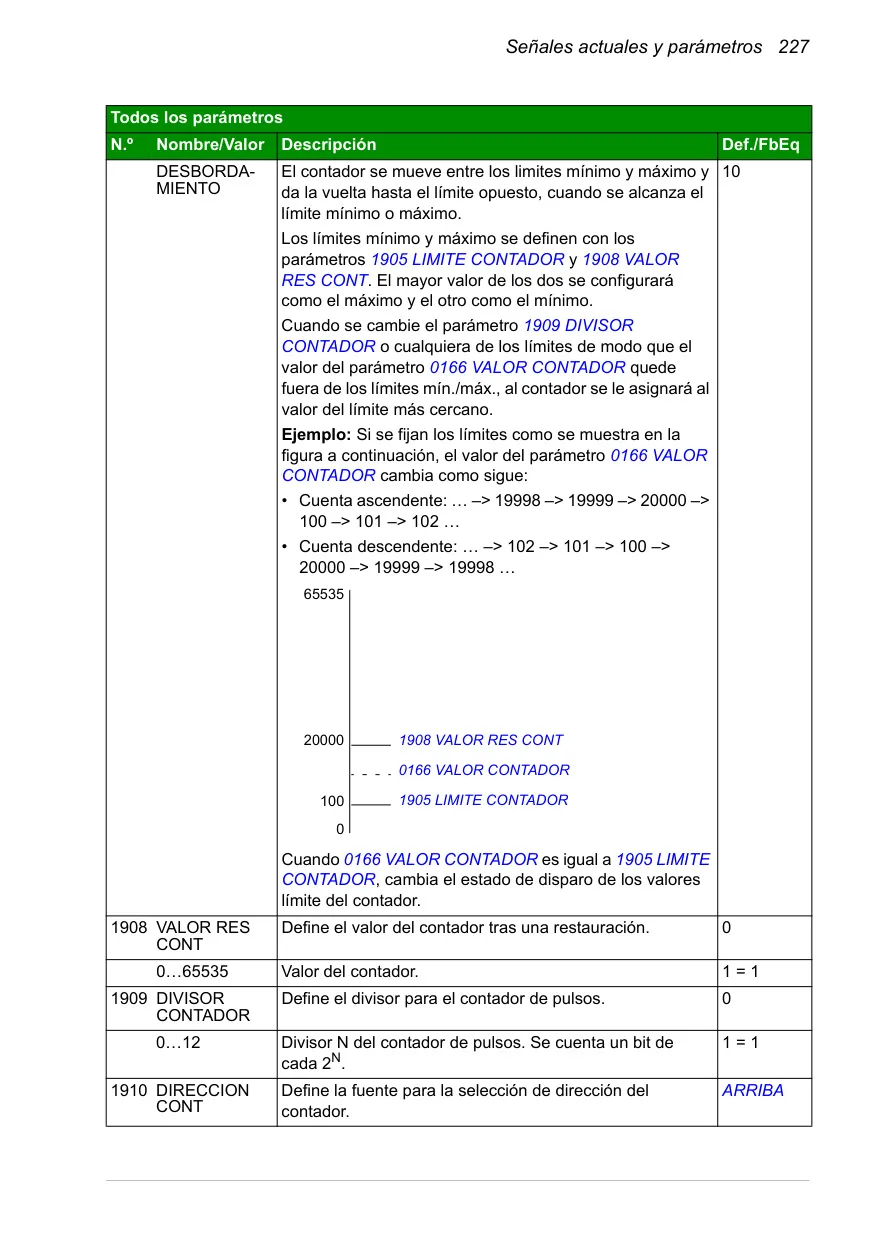

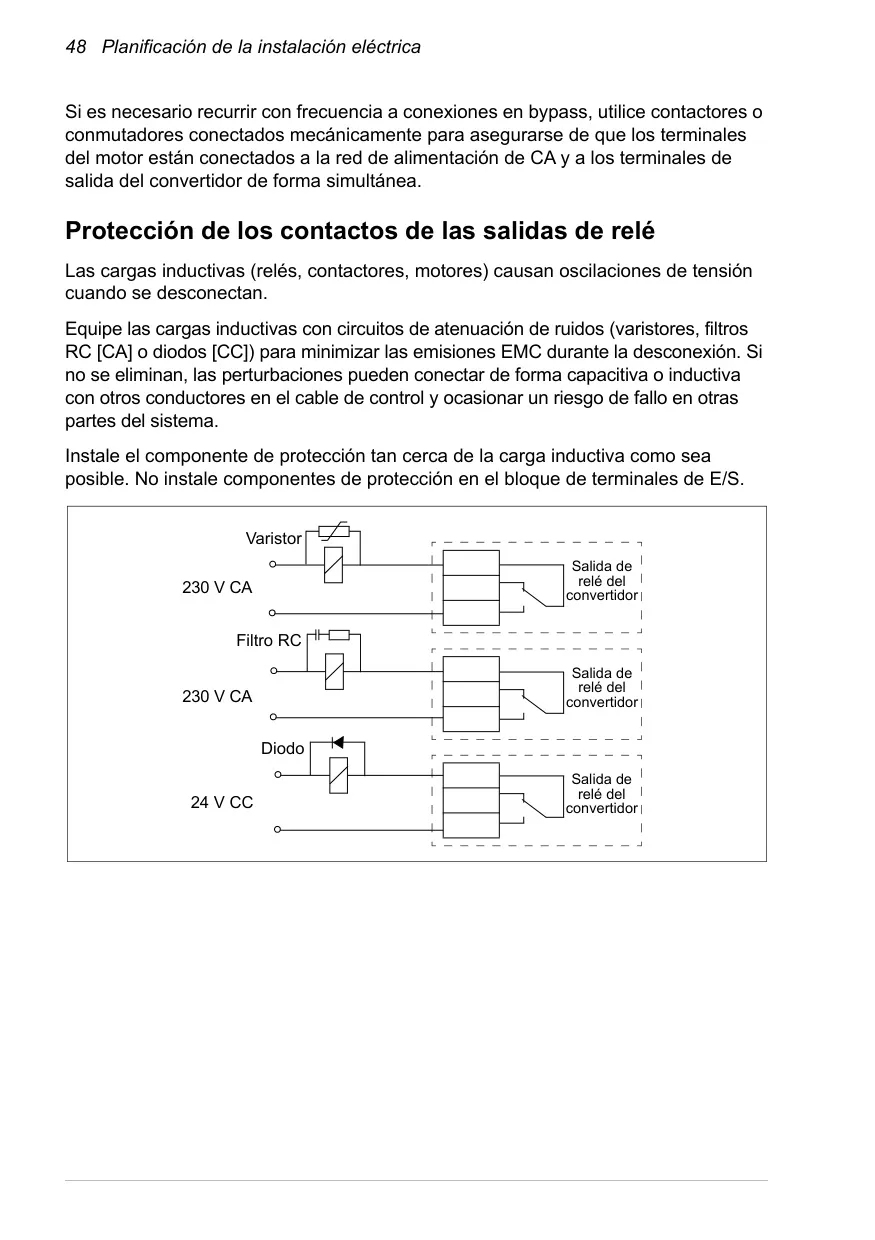

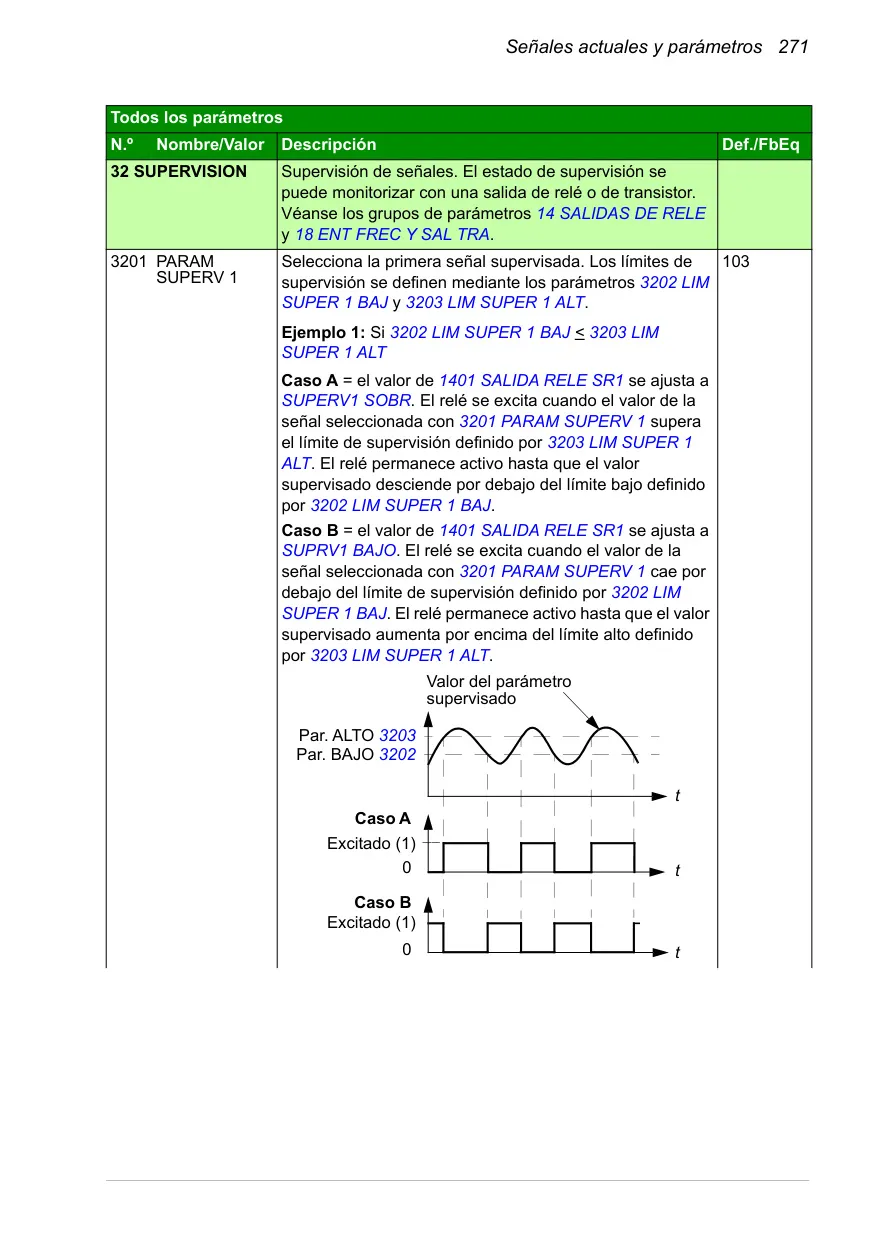

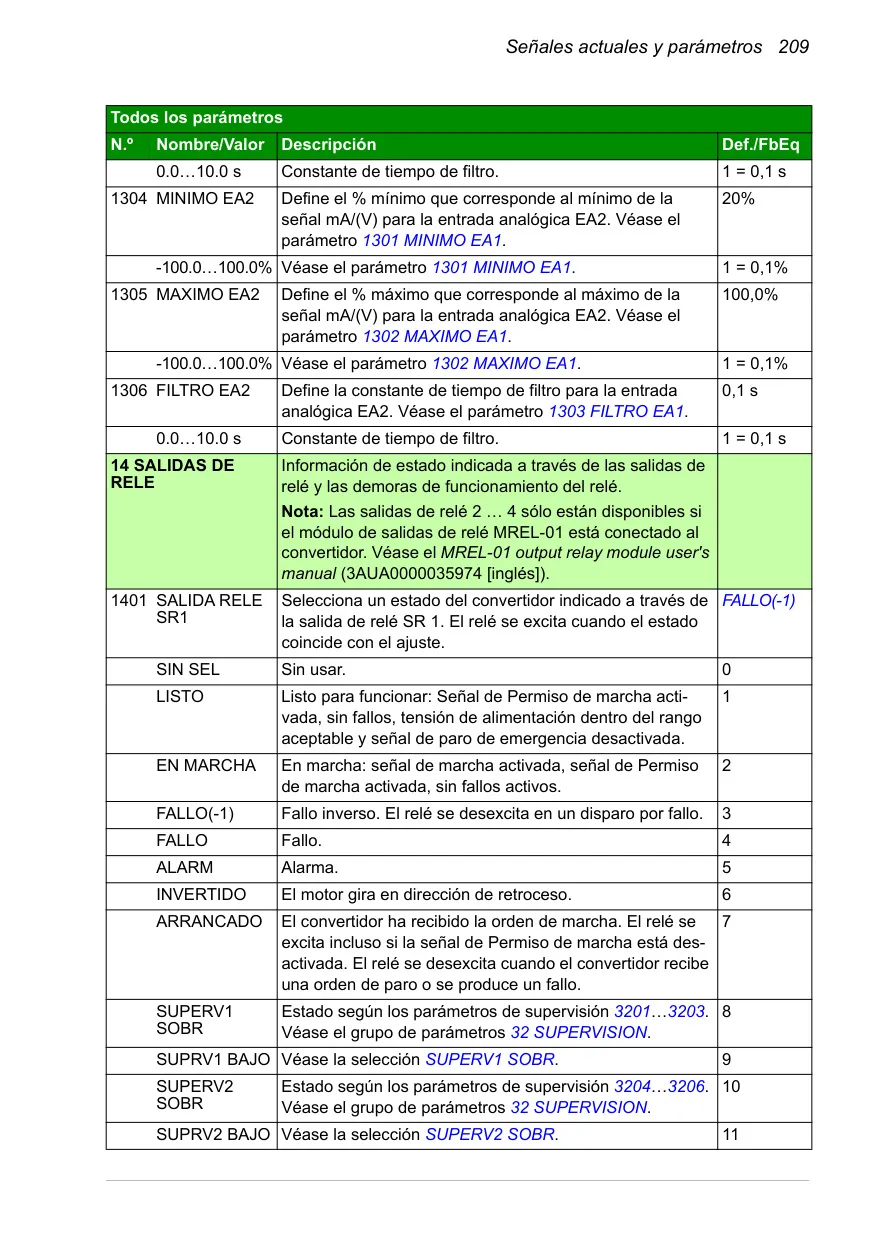

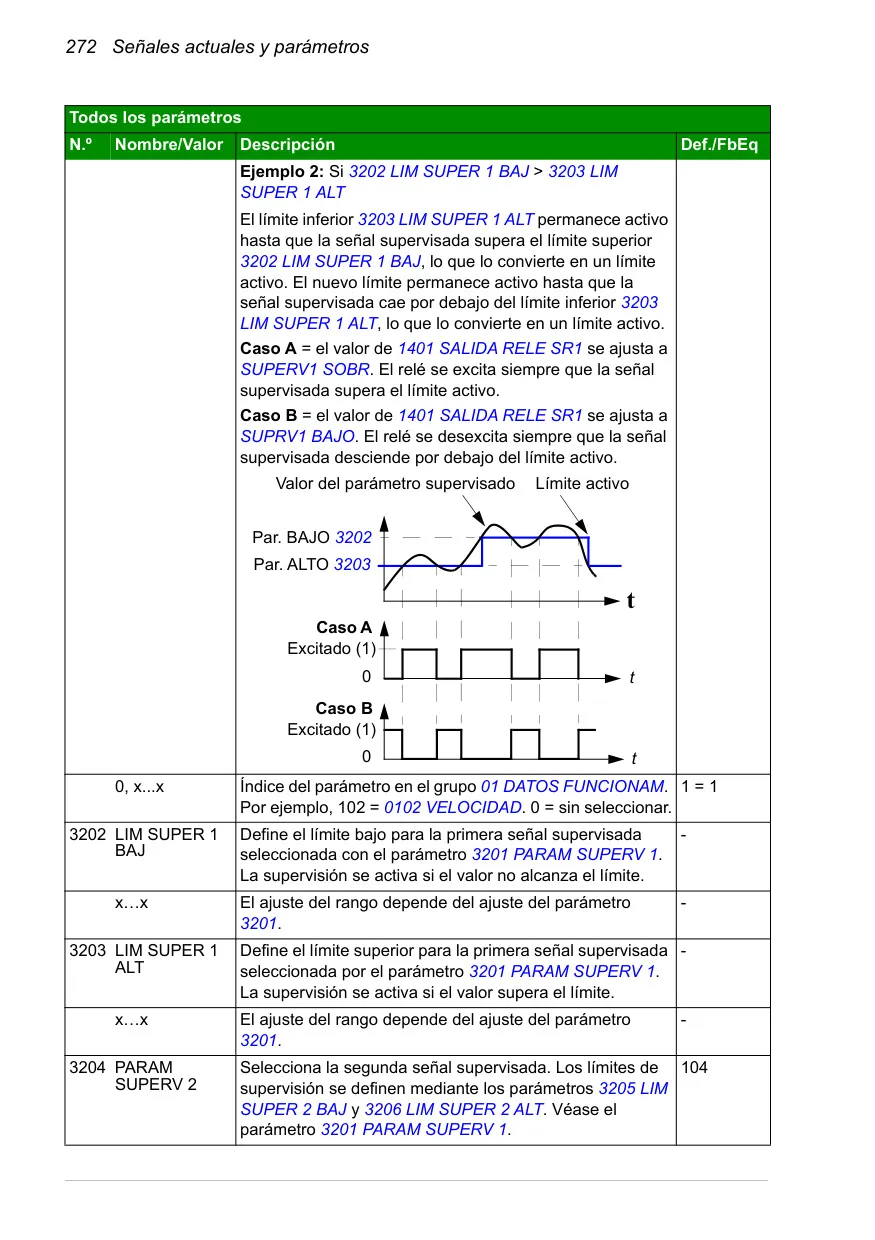

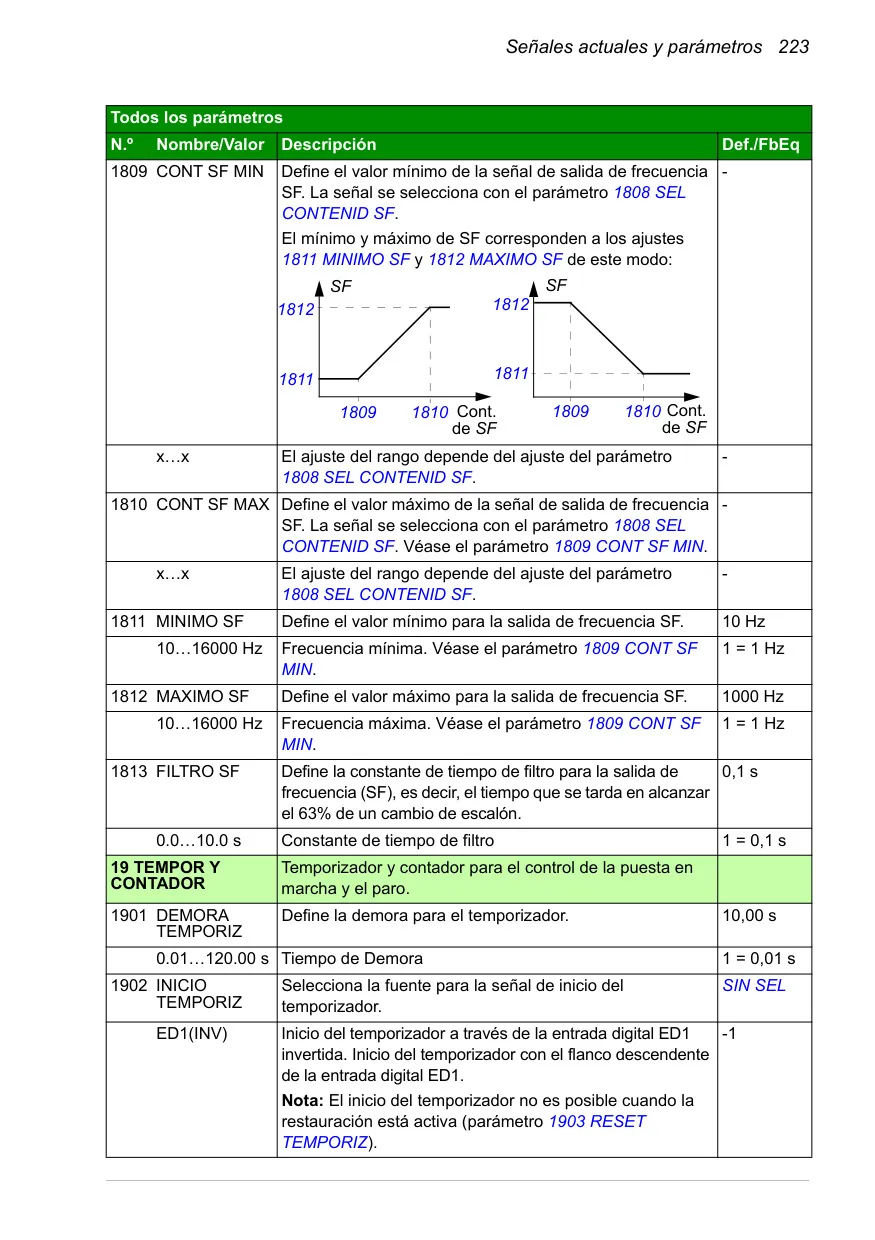

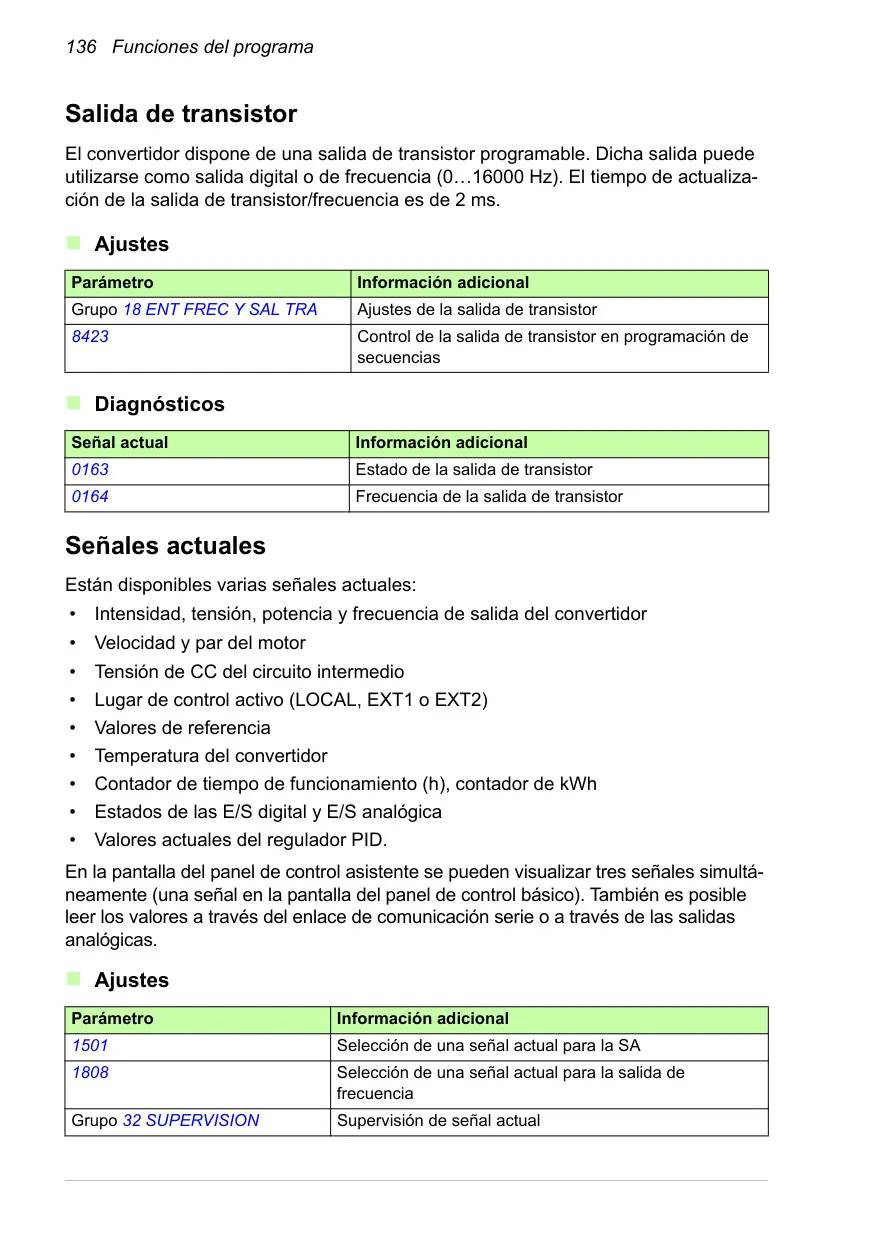

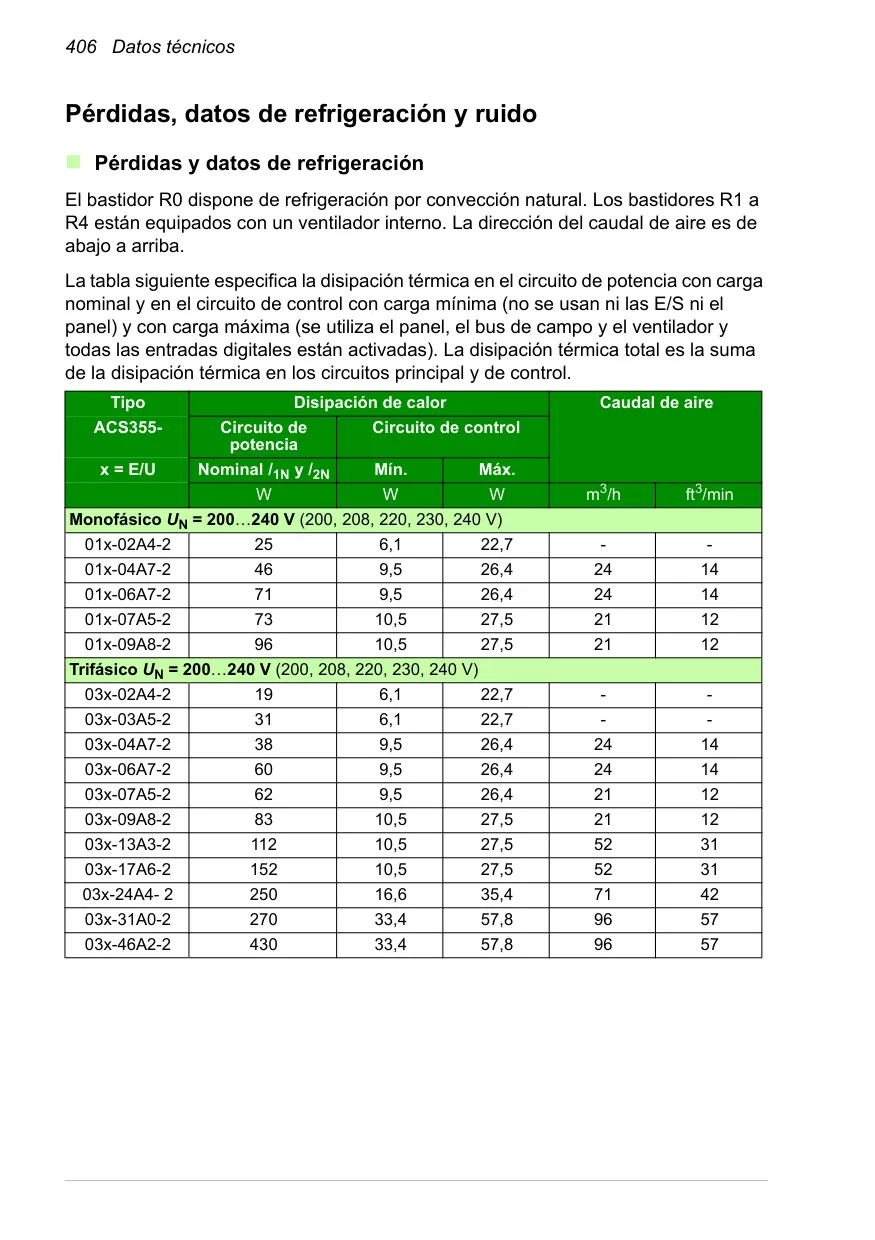

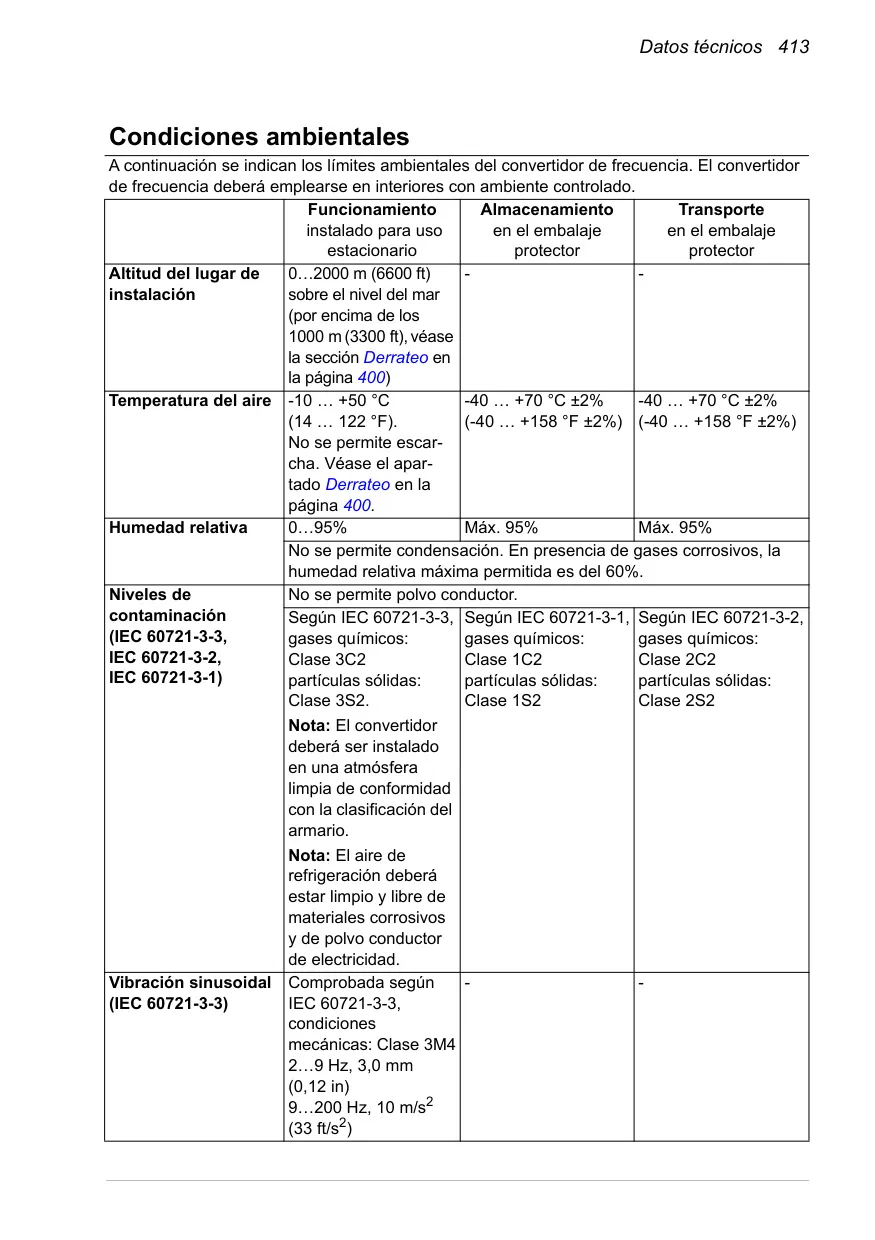

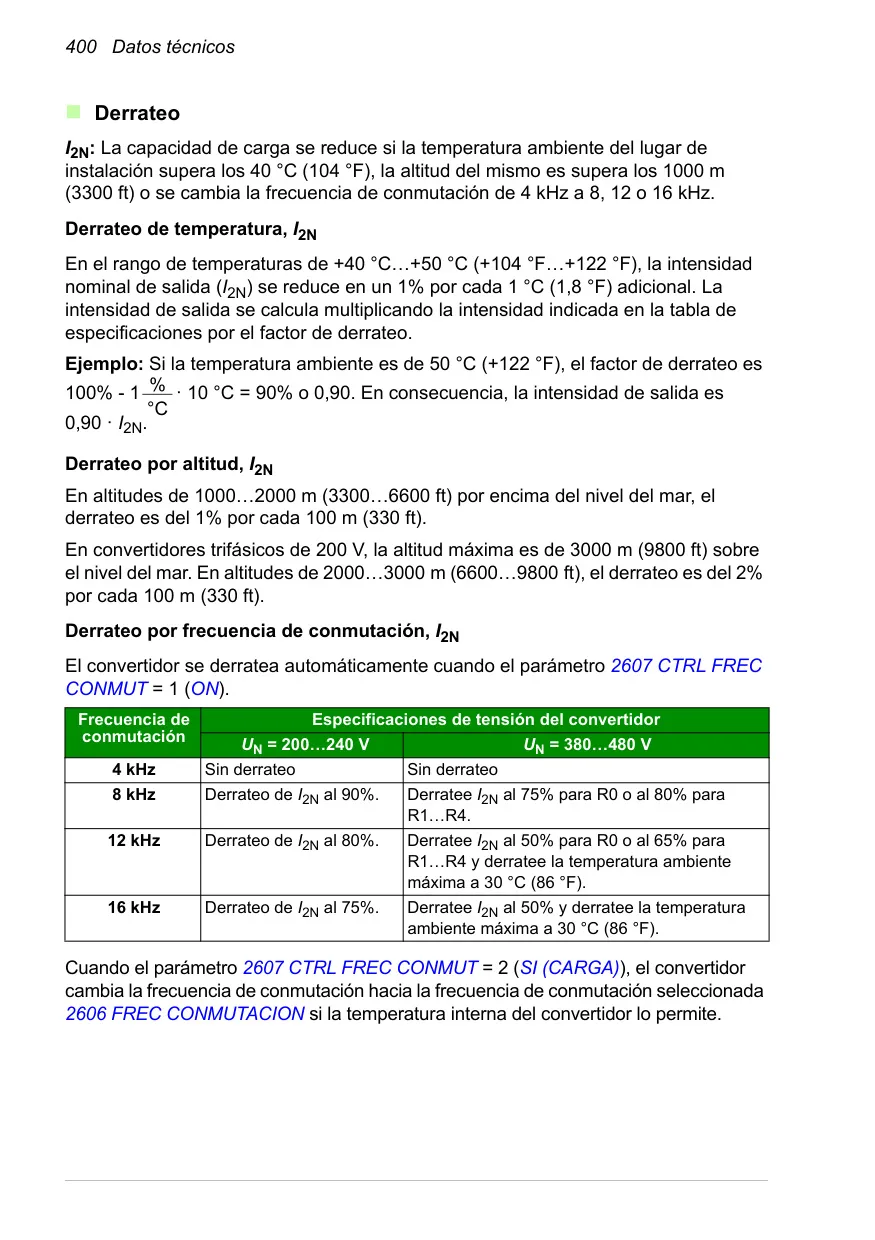

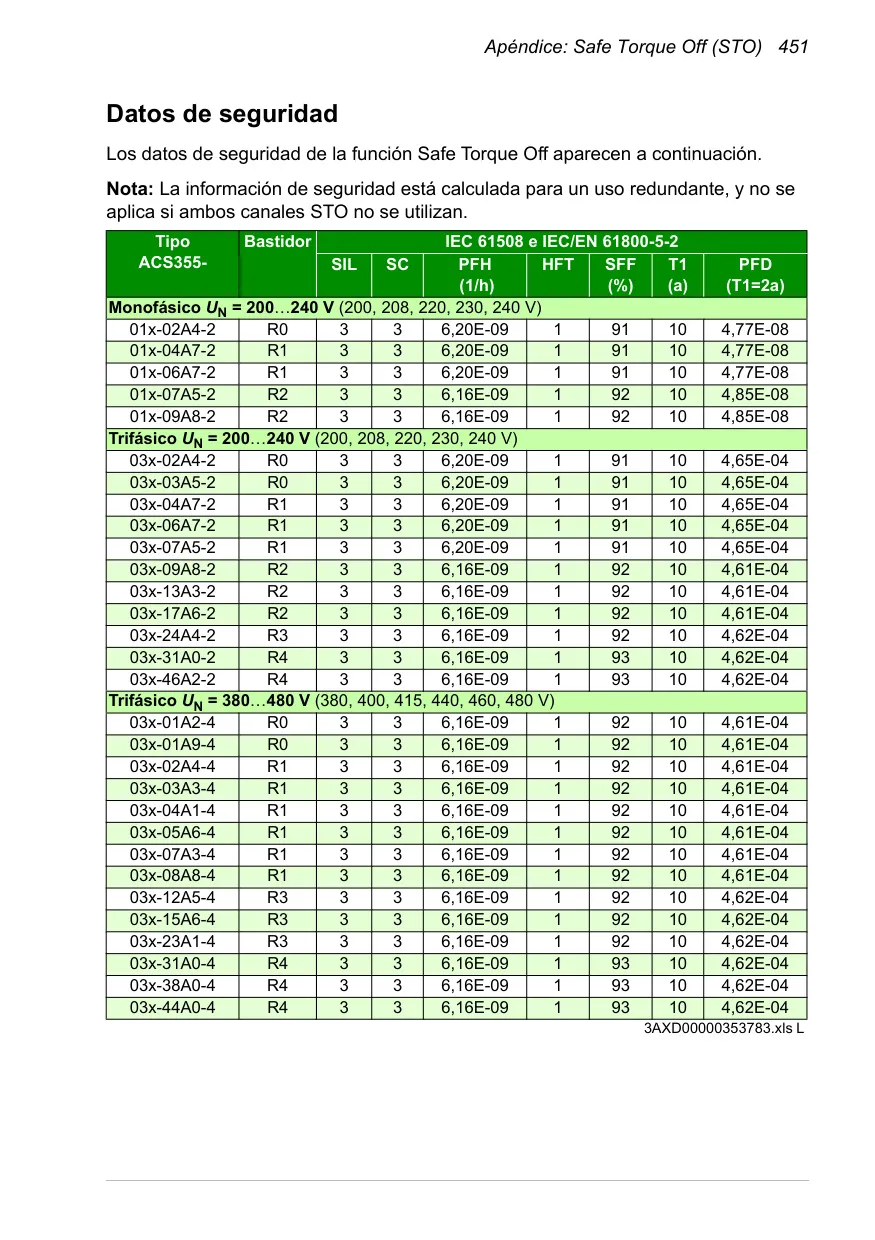

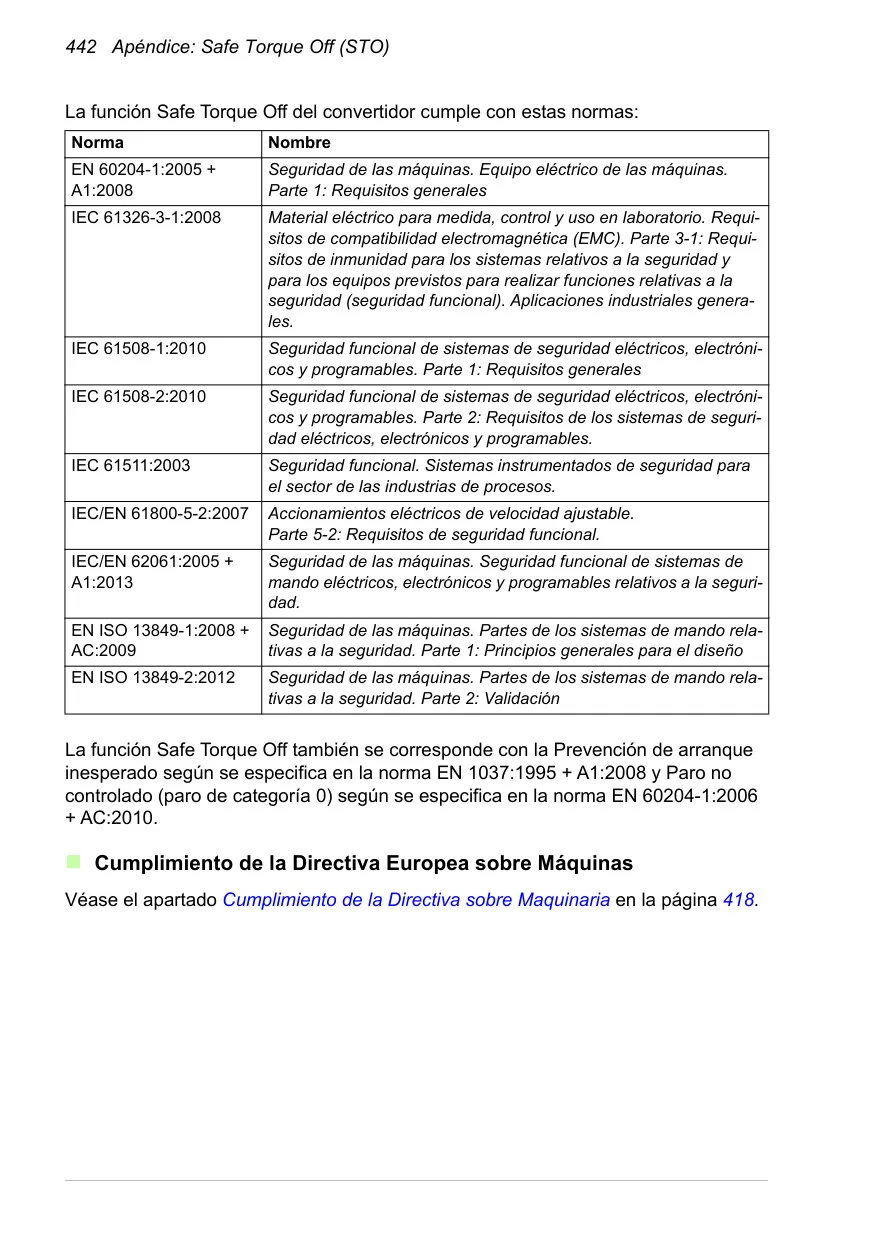

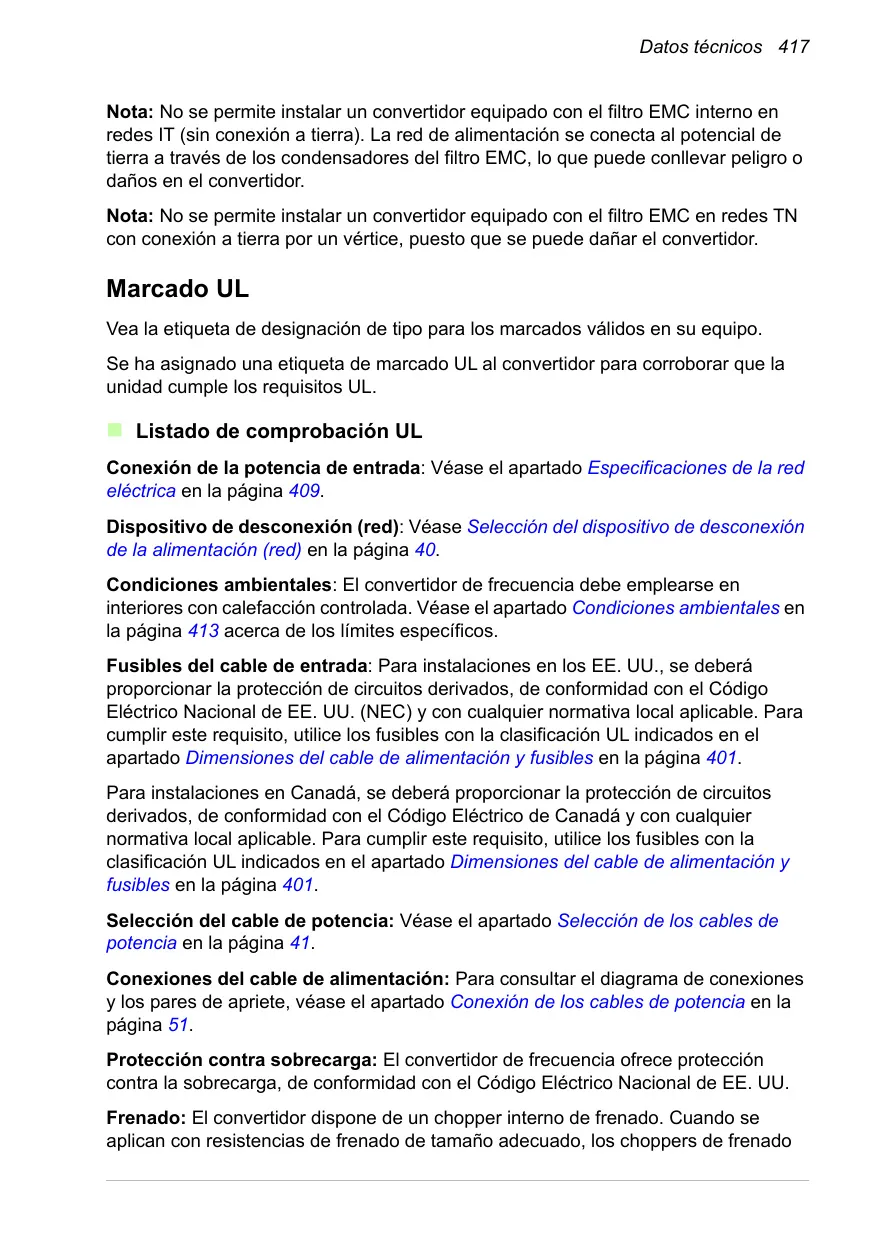

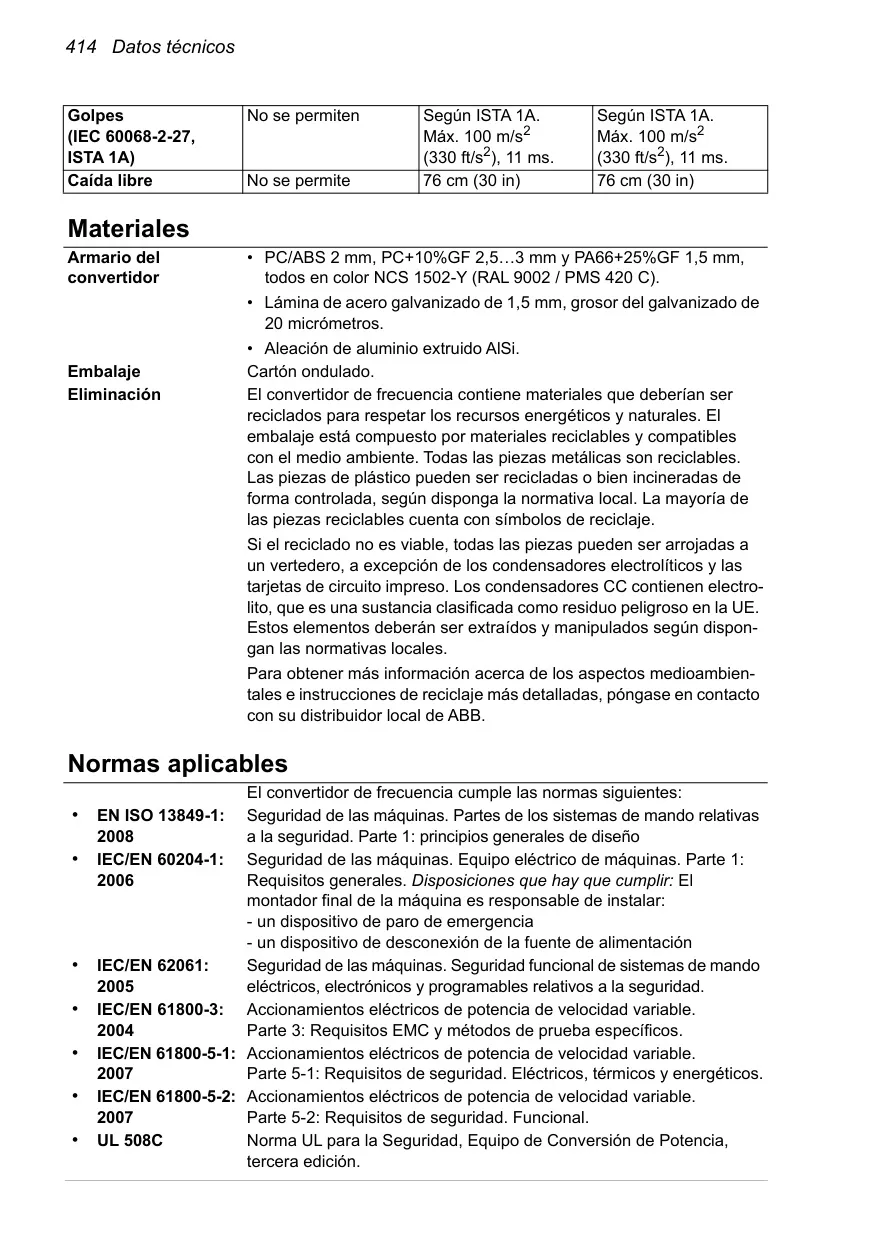

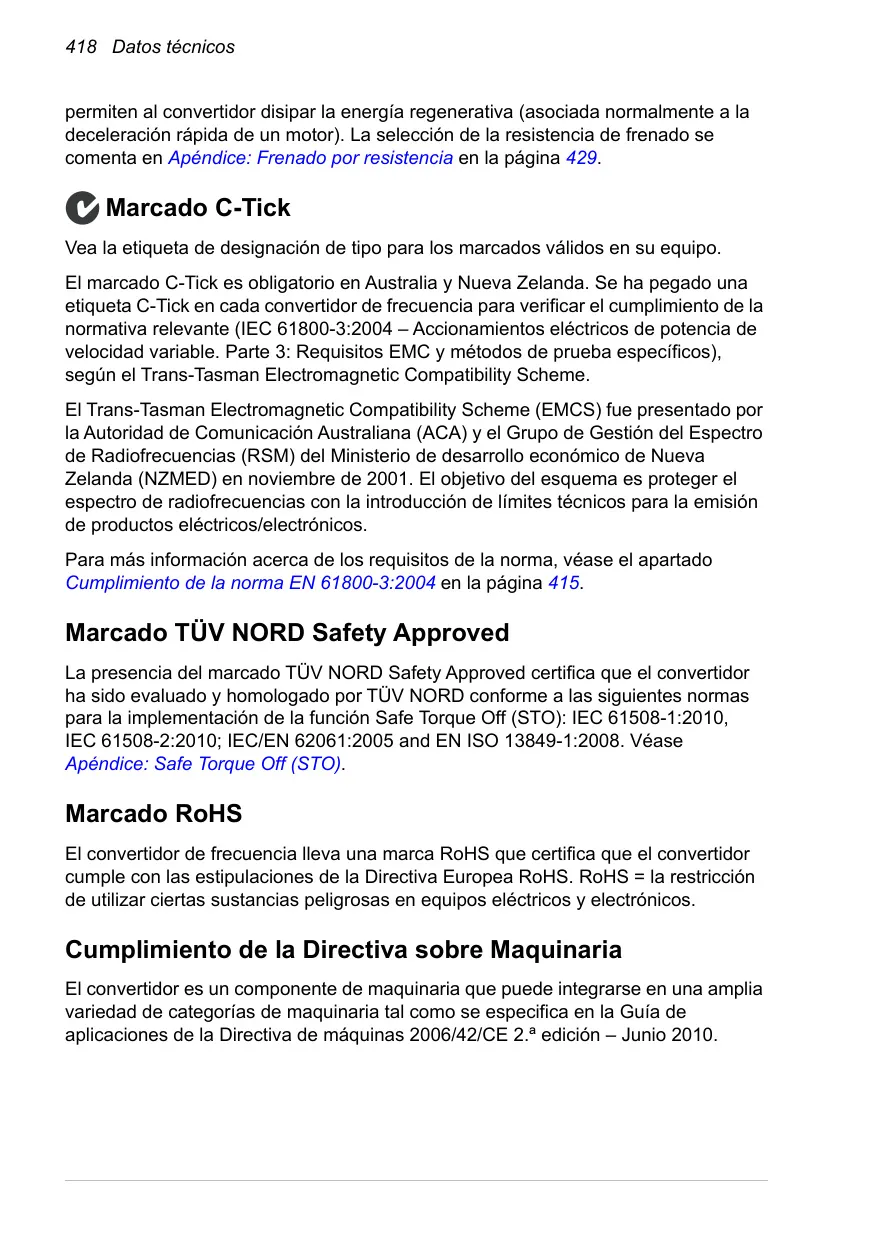

| Característica | Especificación Detallada |
|---|---|
| Serie del Producto | ABB ACS355 (Drives de maquinaria) |
| Tipos de Entrada (Modelos) | Monofásico (01), Trifásico (03) |
| Rangos de Tensión de Entrada | 200-240 V CA (Monofásico/Trifásico), 380-480 V CA (Trifásico) ±10% |
| Frecuencia de Entrada | 50/60 Hz ± 5% |
| Capacidad de Cortocircuito | Máx. 100 kA rms (simétricos, a tensión nominal máxima) |
| Tipos de Motores Compatibles | Asíncronos de Inducción (AM), Síncronos de Imanes Permanentes (PMSM) |
| Rangos de Frecuencia de Salida | 0 – 599 Hz (Resolución: 0.01 Hz) |
| Frecuencia de Conmutación | 4, 8, 12 o 16 kHz (configurable, en control escalar) |
| Intensidad Máxima de Salida | 1.8 * I2N (180% de la intensidad nominal del convertidor) |
| Potencia Máxima de Salida | 1.5 * PN (150% de la potencia nominal del convertidor) |
| Límite de Velocidad (motor) | -30000 rpm a 30000 rpm |
| Límite de Par (motor) | -600.0 % a 600.0 % |
| Longitud Máx. Cable Motor | Estándar: R0: 30m, R1-R4: 50m. Con reactancias: R0: 60m, R1-R4: 100m. Para EMC C3 (4 kHz): 30m. |
| Entradas Analógicas (EA1, EA2) | 0(2)-10 V (Rin=675 kΩ), 0(4)-20 mA (Rin=100 Ω). Precisión: ±2%, Resolución: 0.1%. |
| Salida Analógica (SA) | 0(4)-20 mA (Carga: < 500 Ω) |
| Entradas Digitales (ED1-ED5) | 12-24 V CC (máx. 30 V CC), configurables PNP/NPN |
| Entrada de Frecuencia (ED5) | 0-10 kHz (hasta 16 kHz entre unidades ACS355) |
| Salida de Relé (SR1) | NO + NC, 250 V CA / 30 V CC máx. (5 A / 230 V CA, 0.5 A / 30 V CC en conmutación; 2 A rms continua) |
| Salida Digital (SD) | Transistor PNP, 30 V CC máx., 100 mA (conmutación), 10 Hz – 16 kHz (frecuencia). Precisión: 0.2%. |
| Tensión Auxiliar de Control | 24 V CC ± 10%, máx. 200 mA |
| Par de Apriete Terminales E/S | 0.4 N·m (3.5 lbf·in) |
| Grado de Protección | IP20 / UL abierto (Estándar). Opcional: IP20 / NEMA 1, IP66/67 / UL Tipo 4x. |
| Temperatura de Operación | -10 a +50 °C (con derating a partir de +40 °C) |
| Altitud de Operación | 0 a 2000 m (con derating a partir de 1000 m) |
| Humedad Relativa | 0-95% (sin condensación) |
| Función Safe Torque Off (STO) | Certificación SIL 3 (IEC 61508, IEC/EN 61800-5-2), PL e (EN ISO 13849-1), Categoría 3, SILCL 3 (IEC/EN 62061). Tiempo de respuesta típico: 2 ms. |
| Compatibilidad RCD | Monofásico (ACS355-01x): Tipo A. Trifásico (ACS355-03x): Tipo B. |
| Certificaciones y Conformidad | CE, UL, C-Tick, TÜV NORD Safety Approved (STO), RoHS |

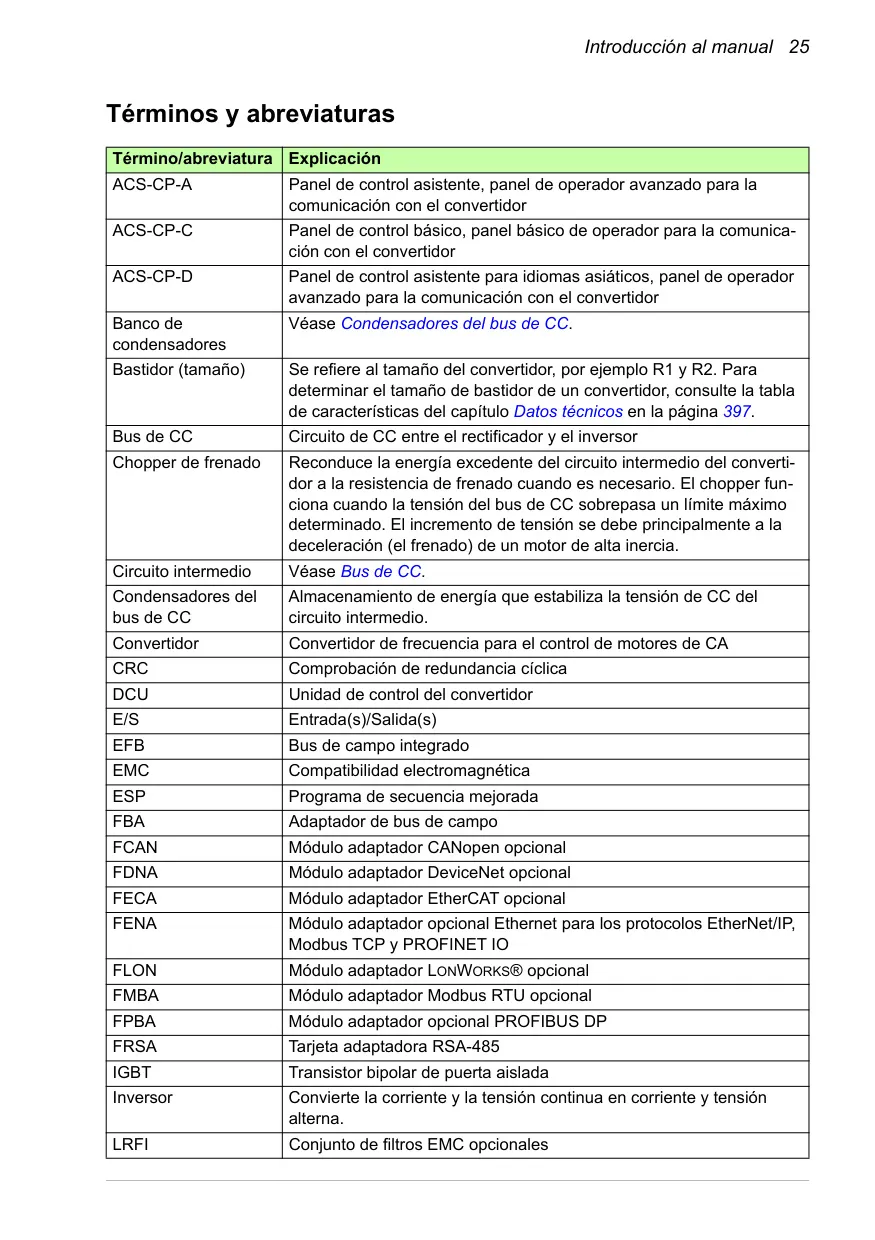

Detalles del Variador ABB ACS355

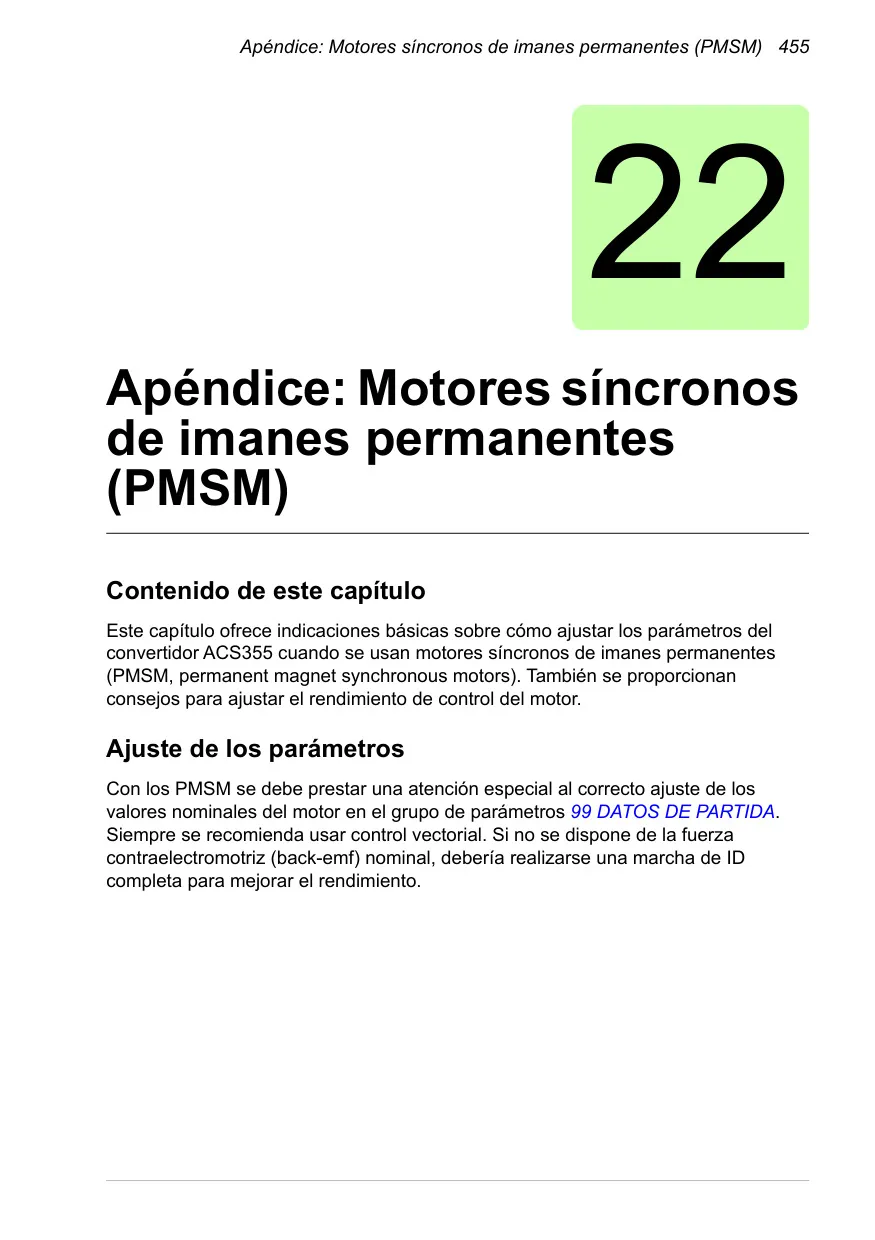

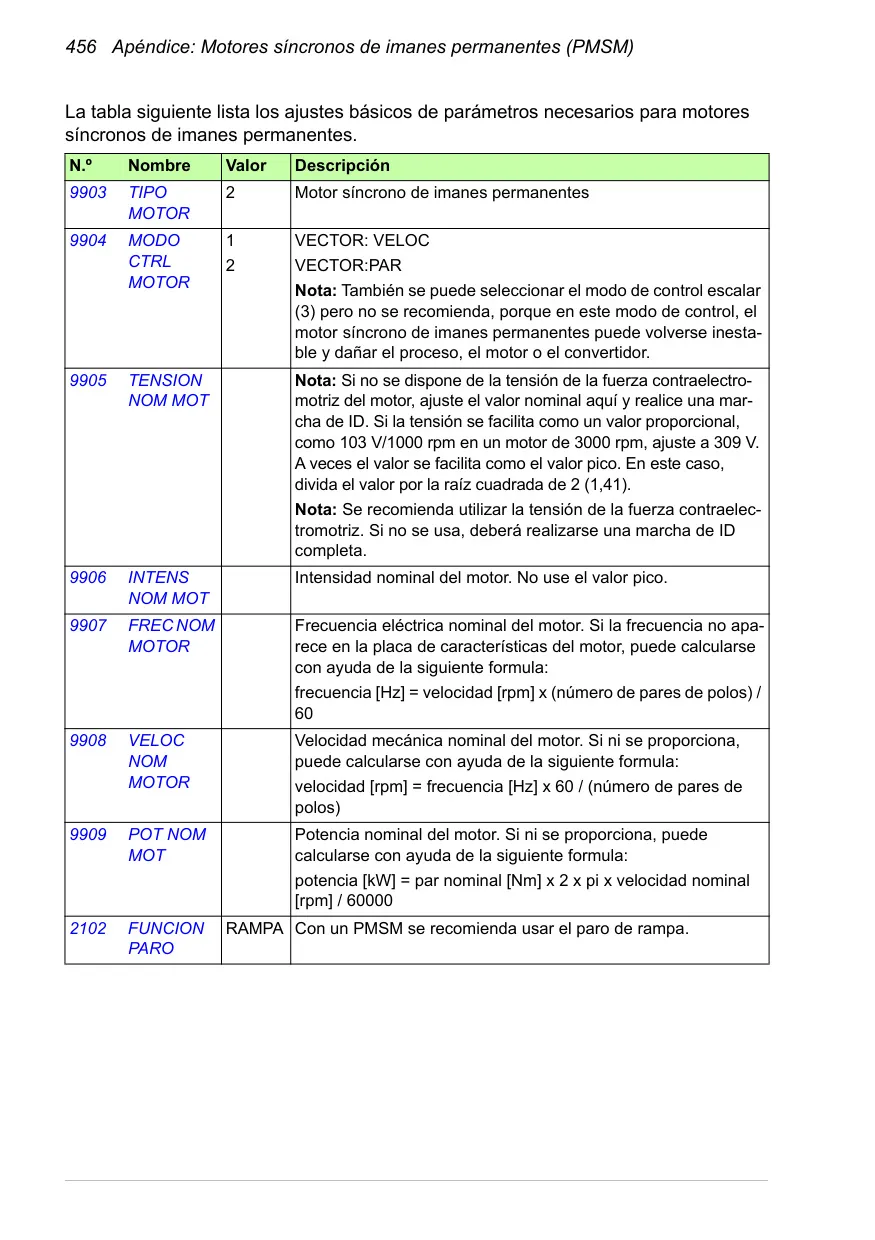

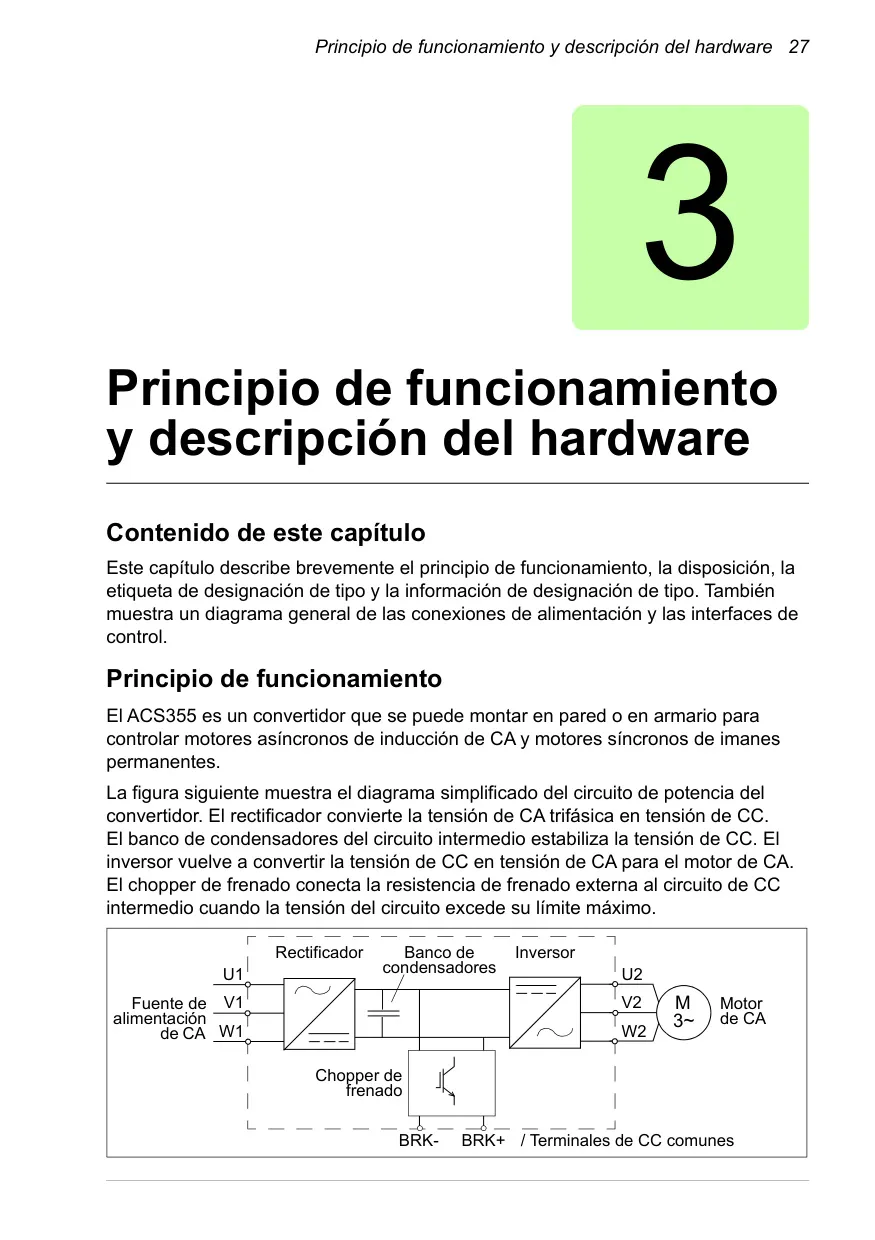

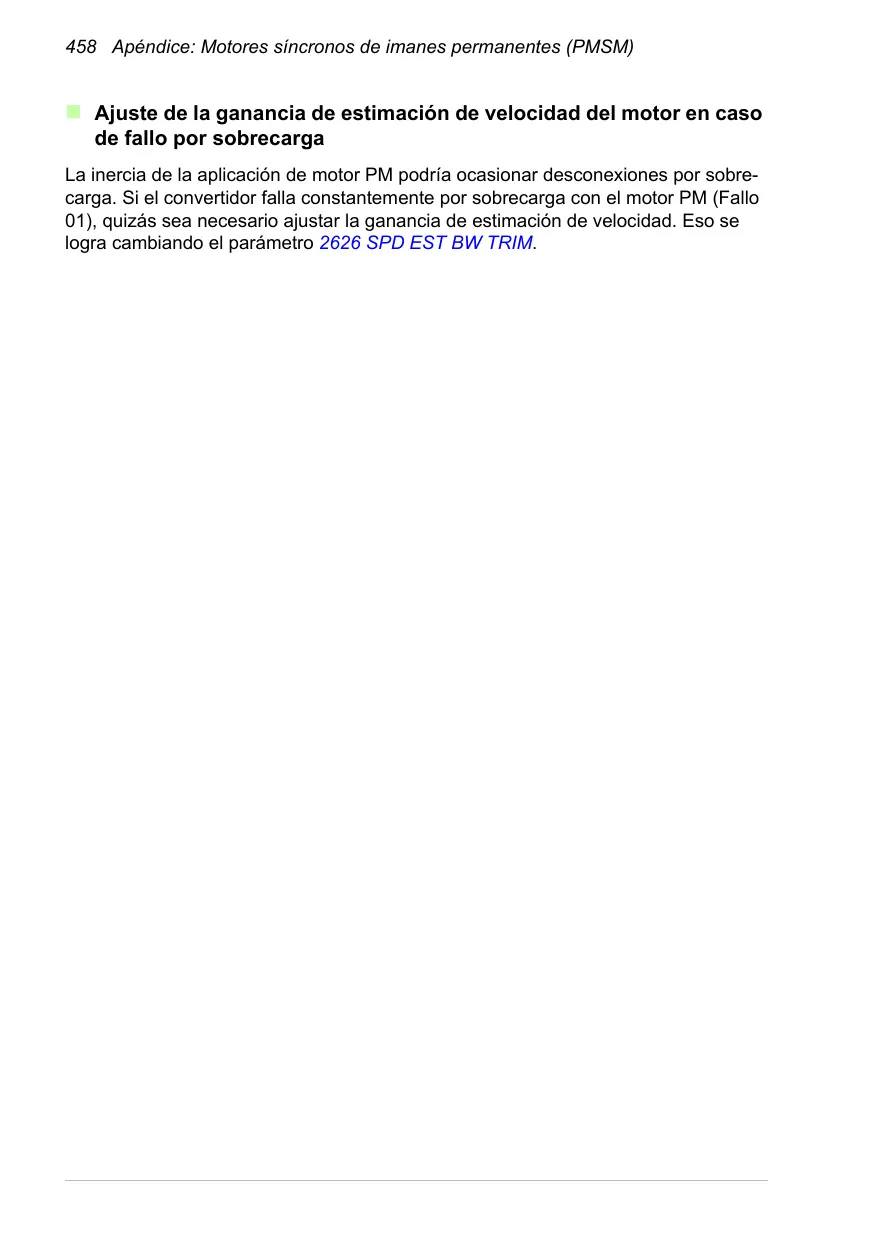

El Variador ABB ACS355 está diseñado como una solución robusta y versátil para aplicaciones de maquinaria, capaz de controlar eficientemente tanto motores asíncronos de inducción estándar como los más modernos motores síncronos de imanes permanentes (PMSM), ofreciendo así una mayor flexibilidad y eficiencia energética para una amplia gama de sectores industriales. Su capacidad para manejar diferentes tipos de motores lo hace ideal para sistemas que buscan optimizar el rendimiento y reducir el consumo.

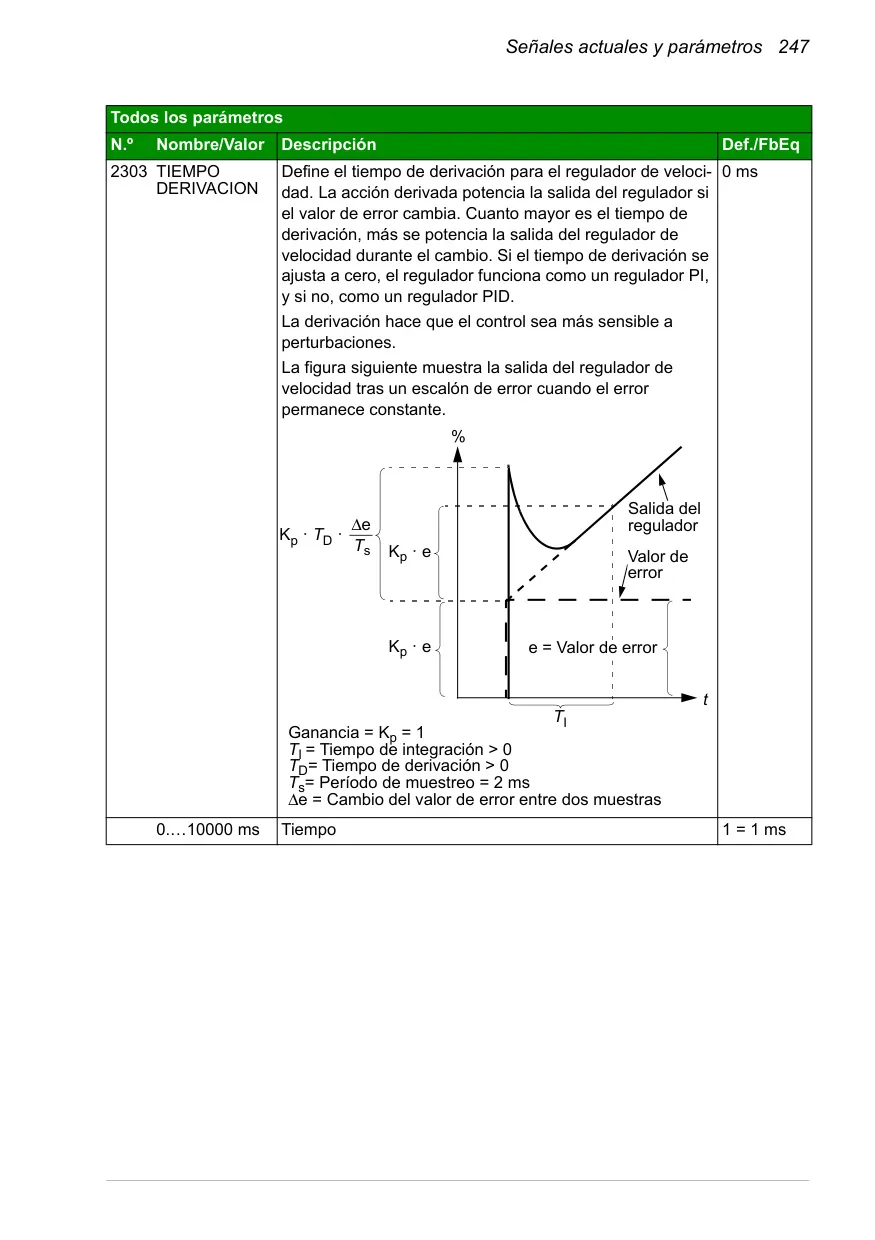

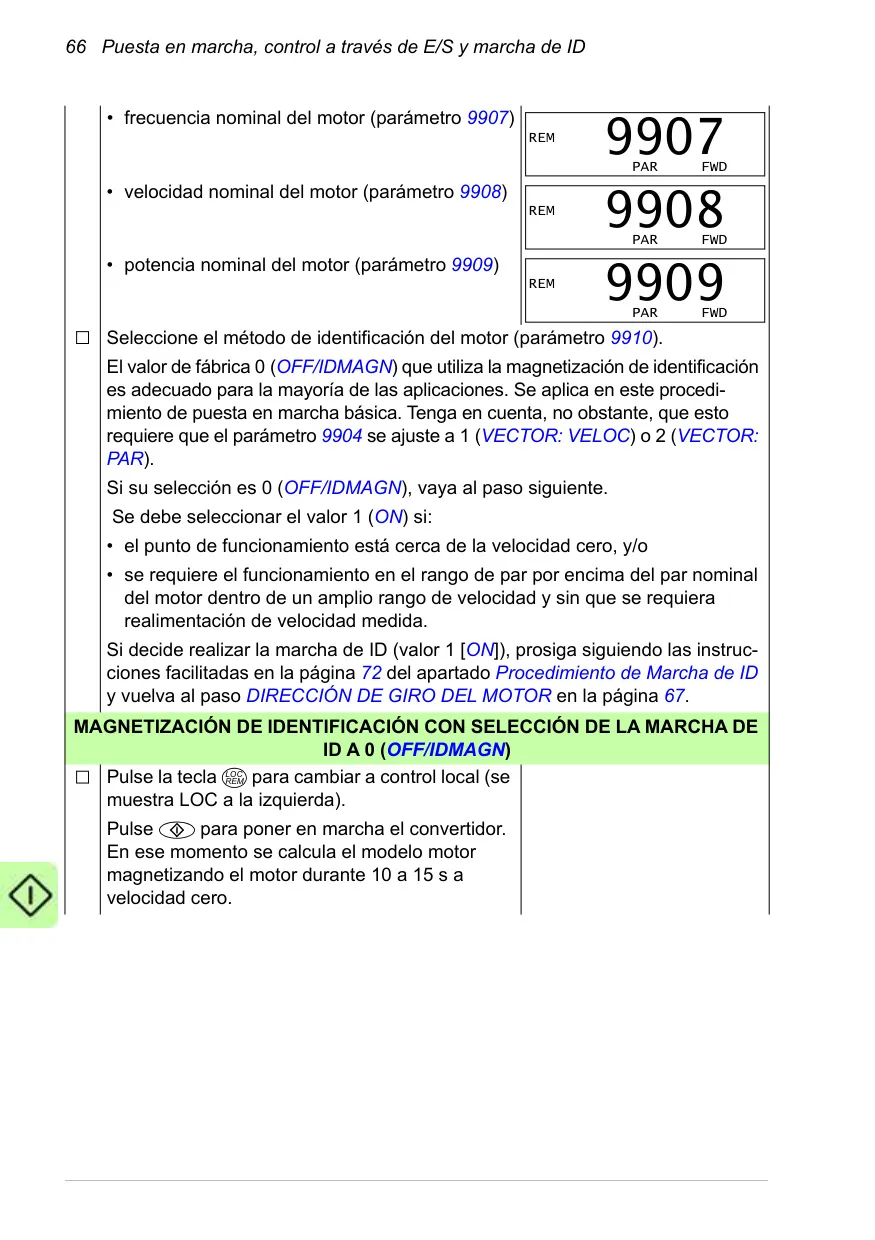

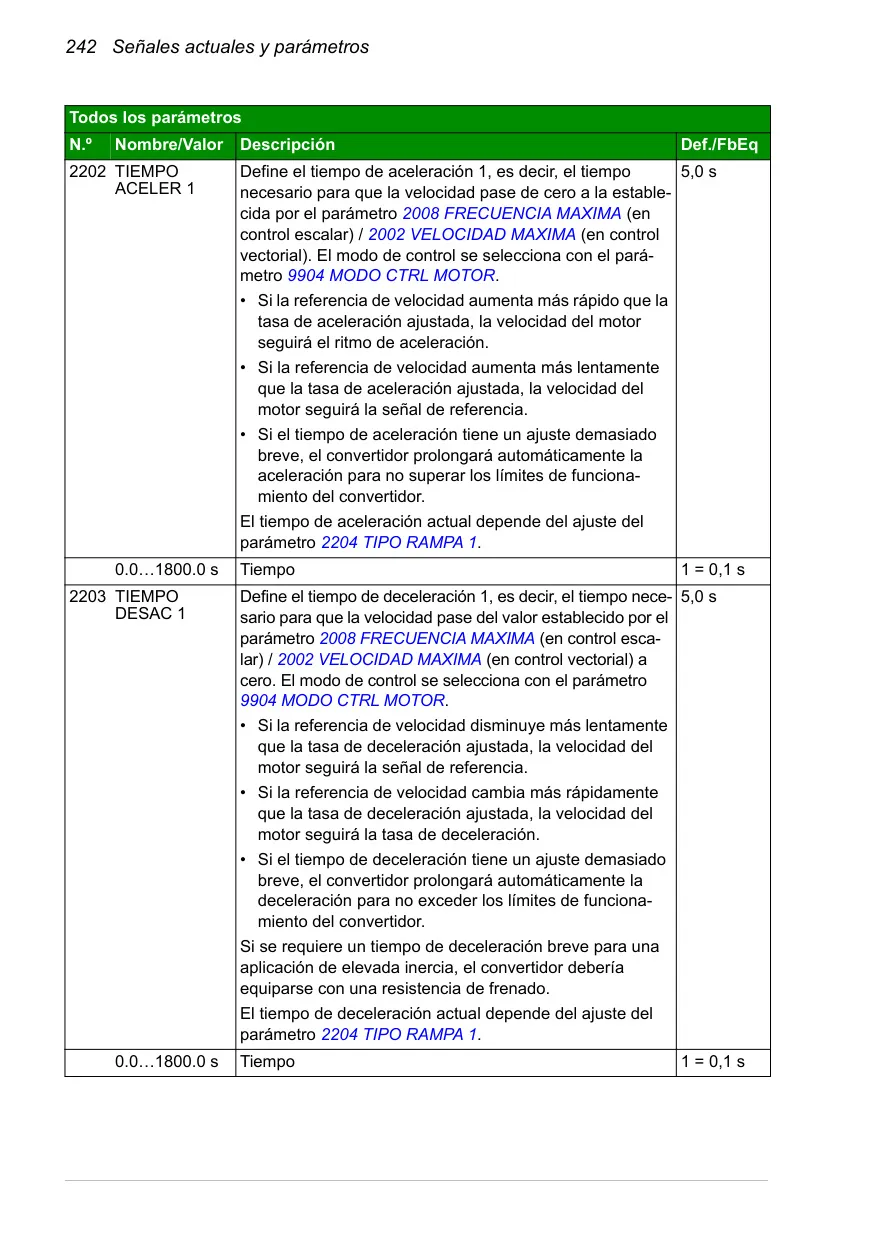

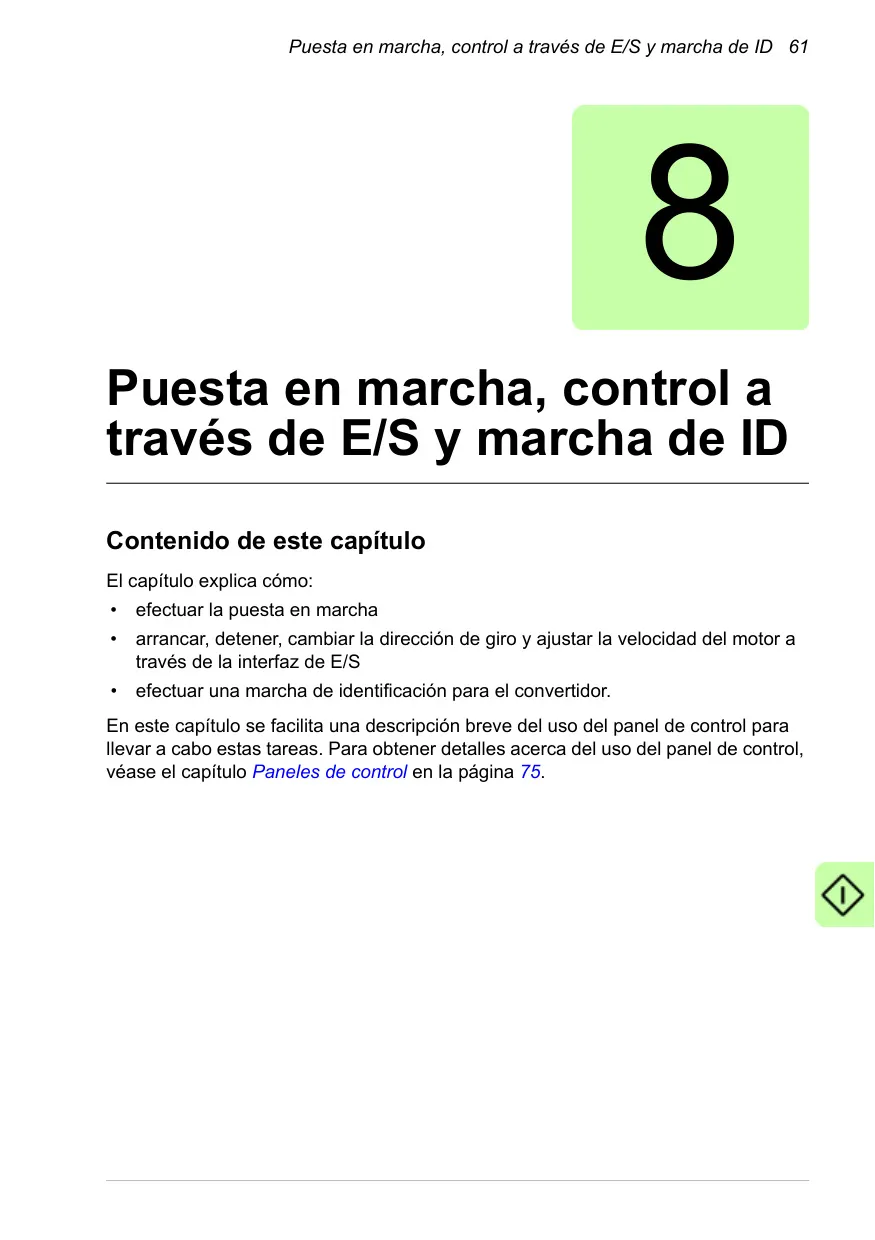

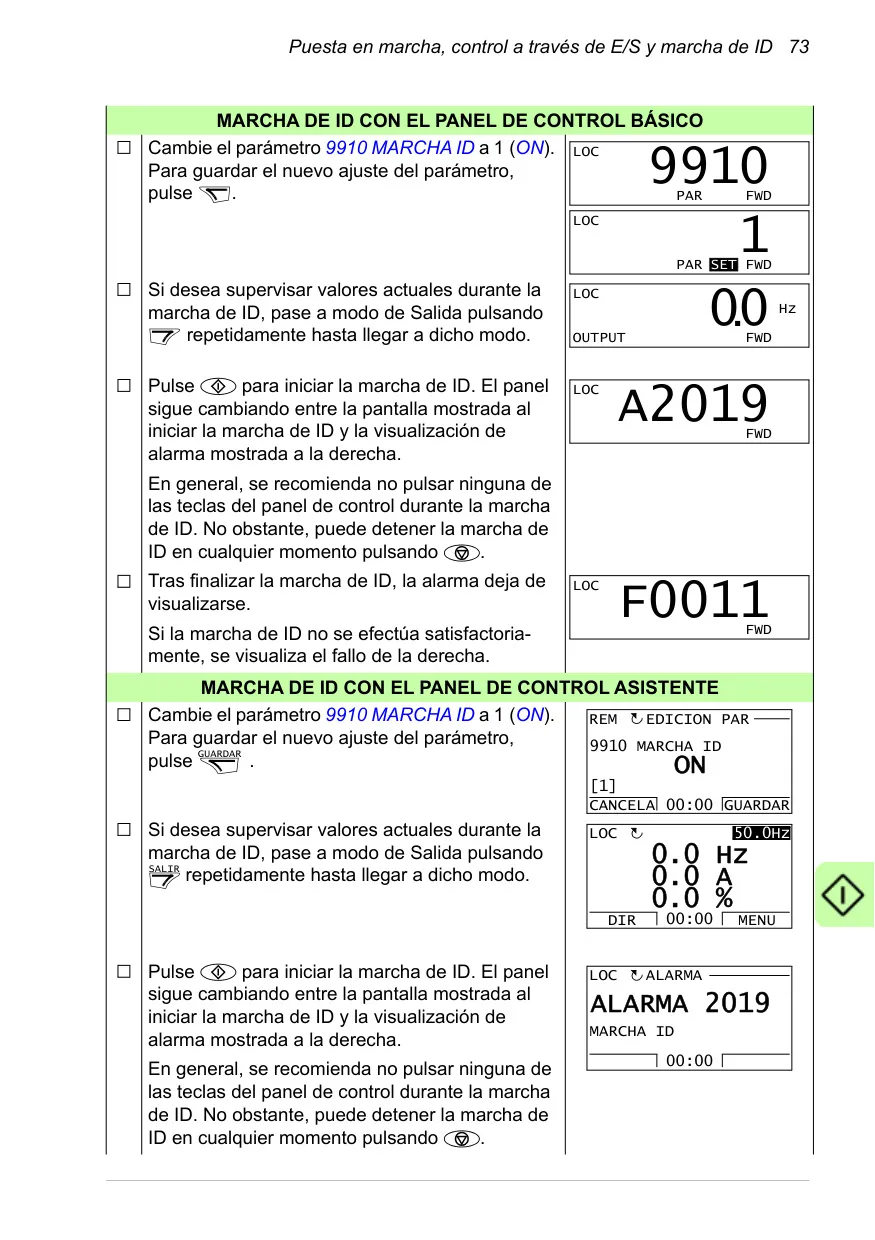

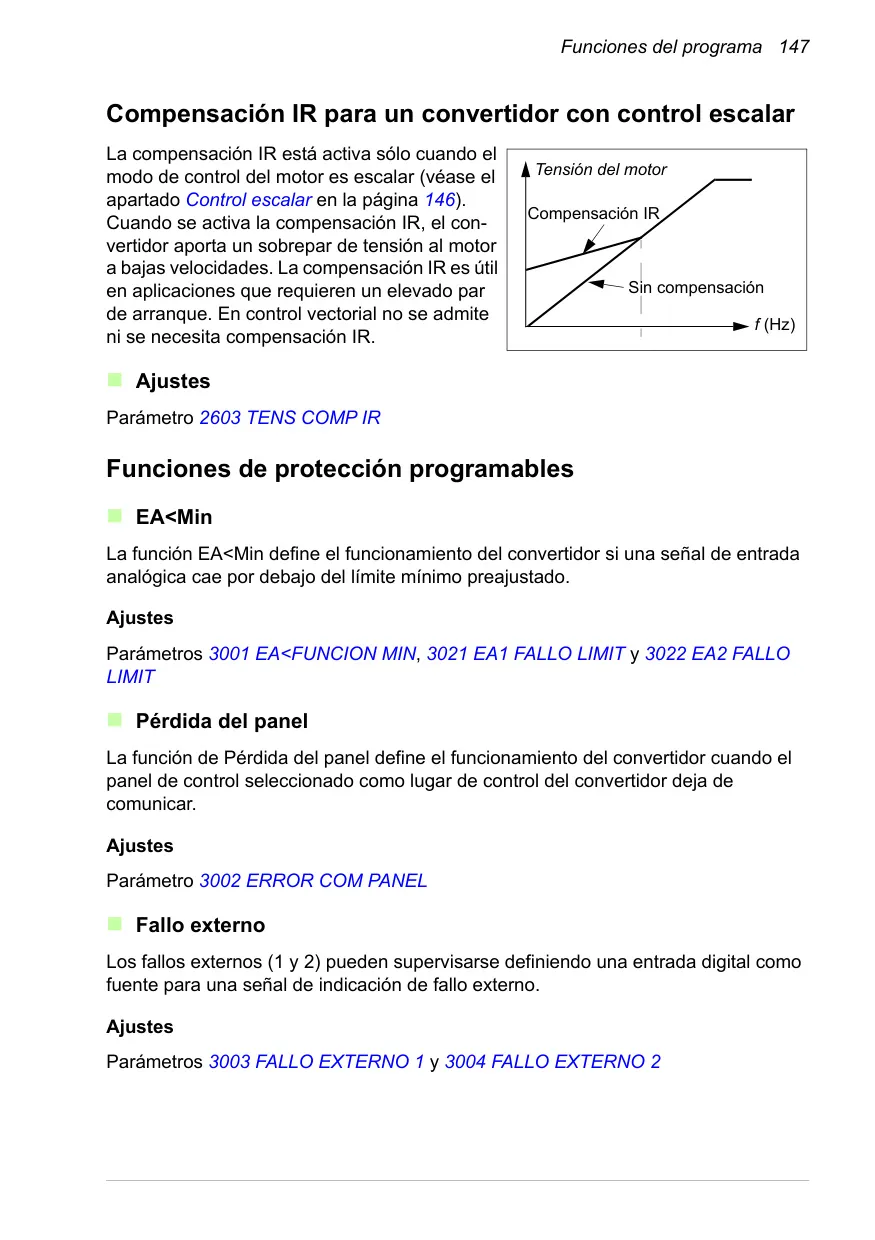

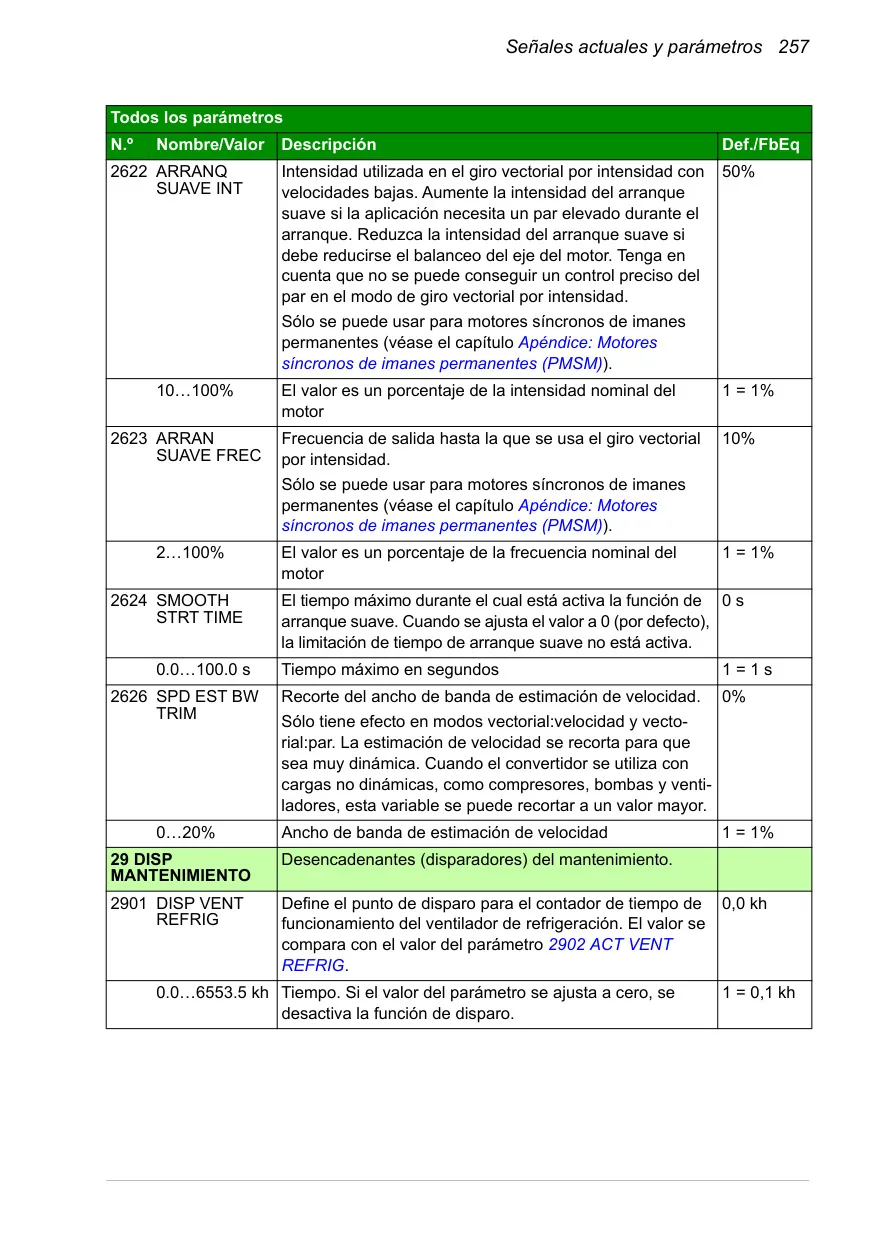

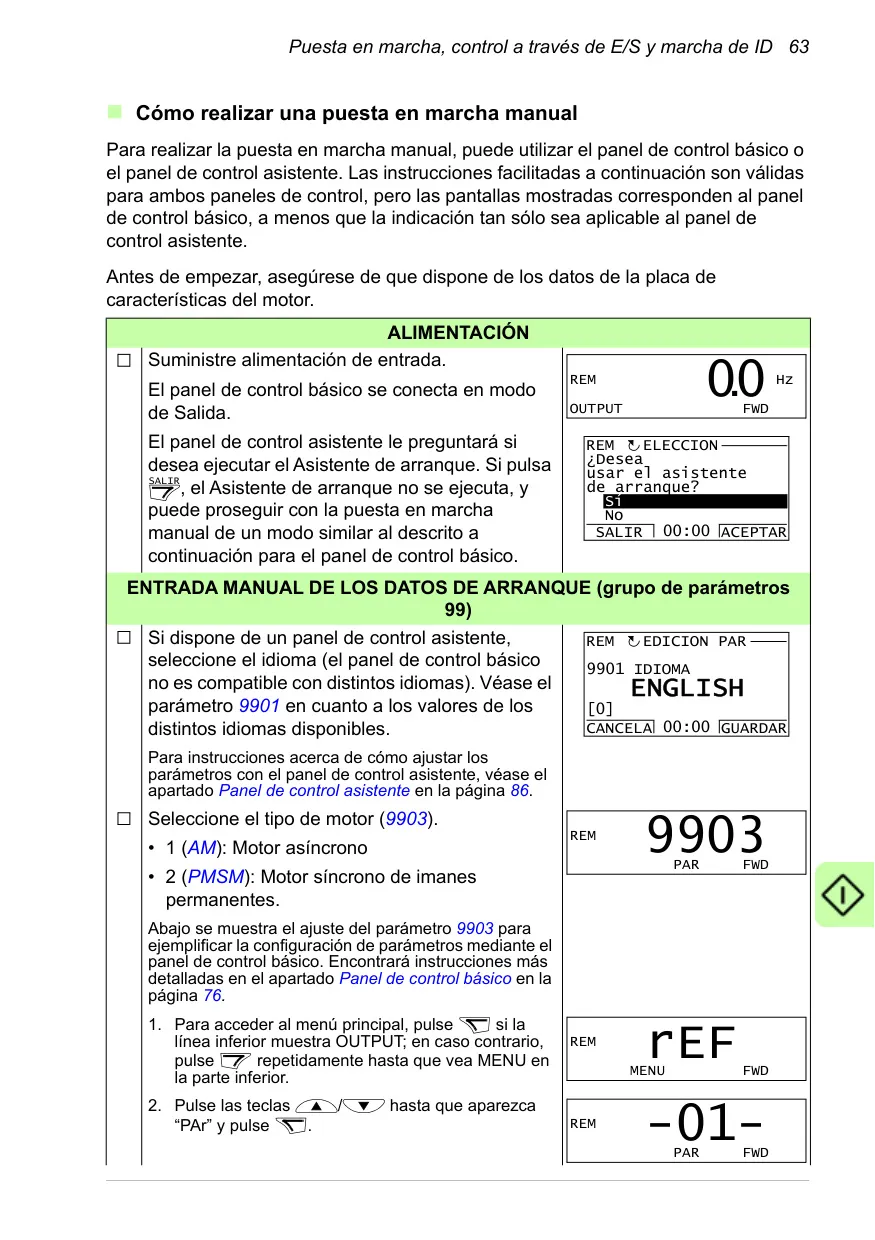

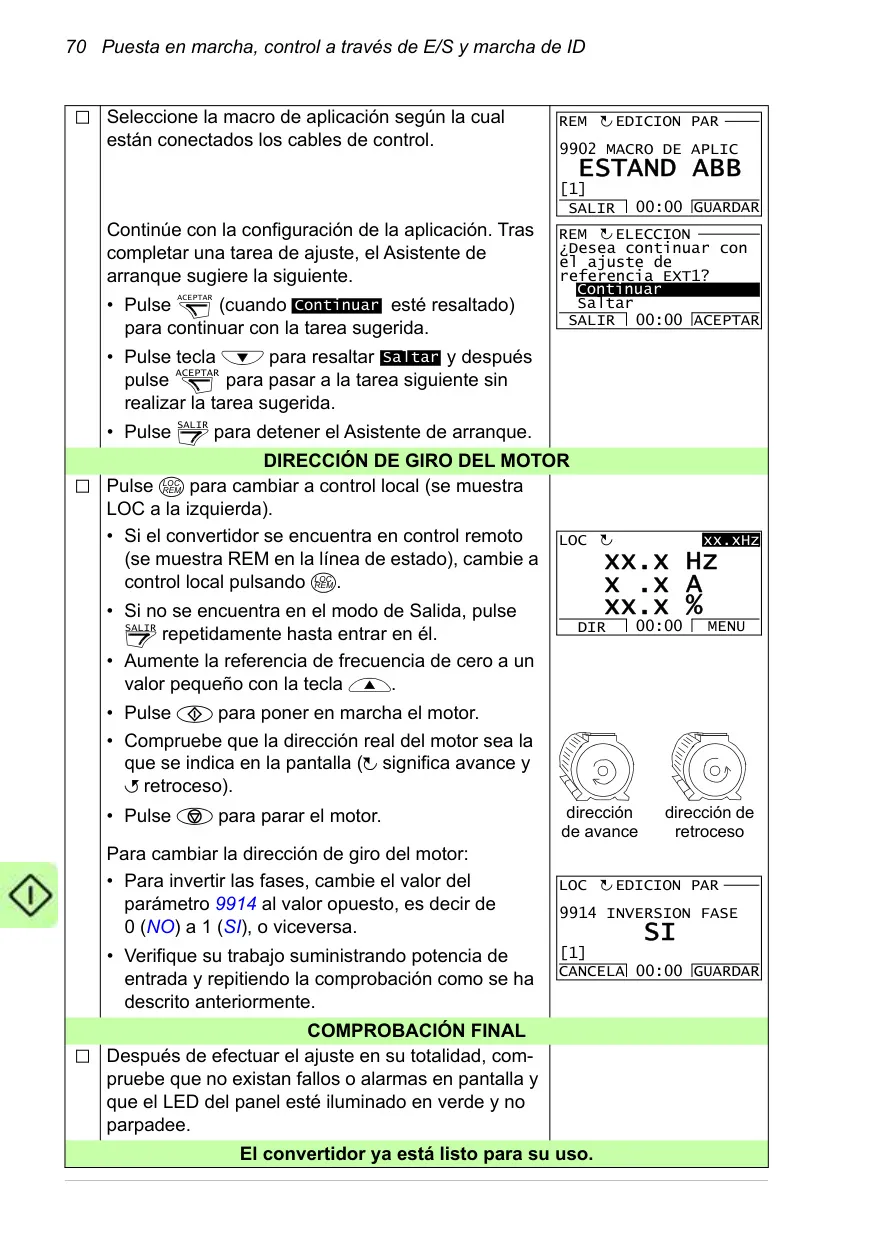

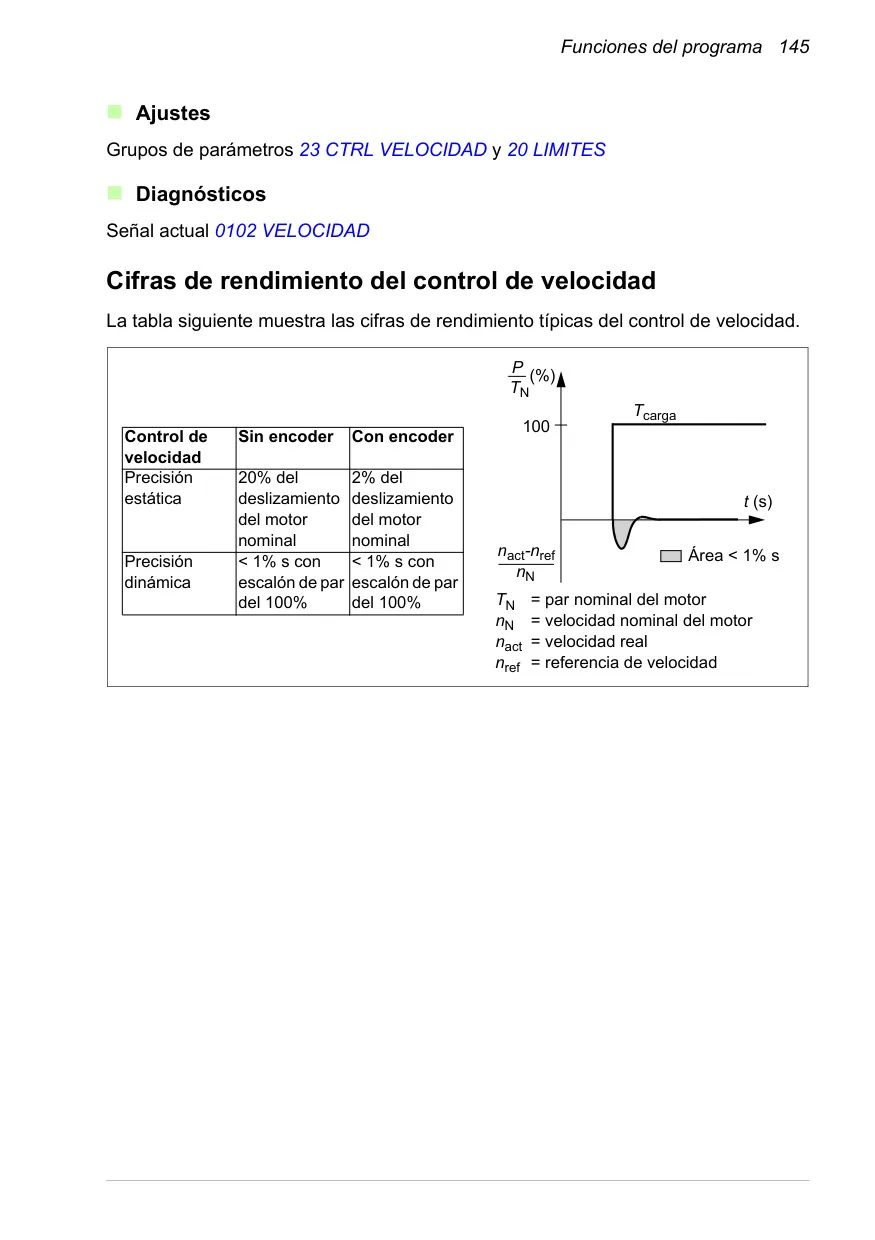

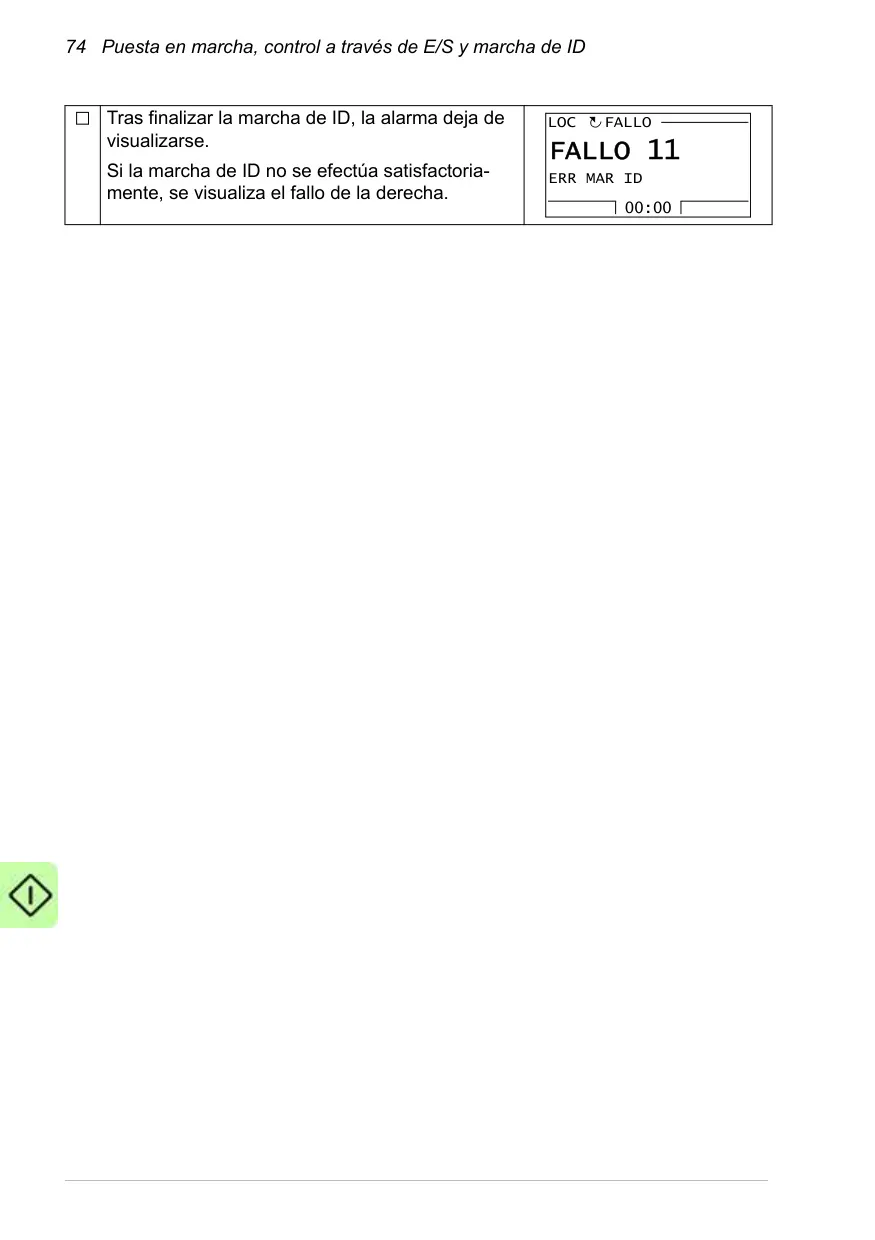

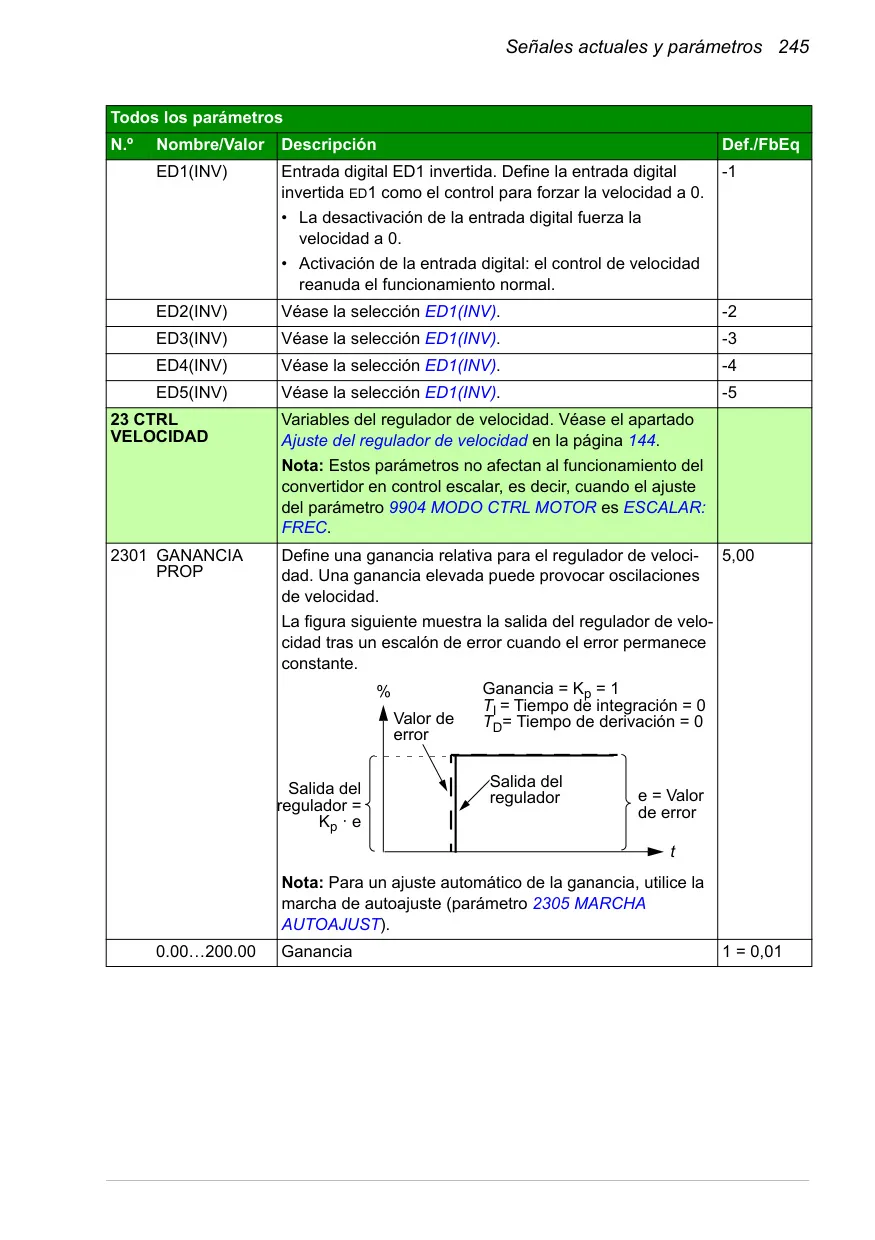

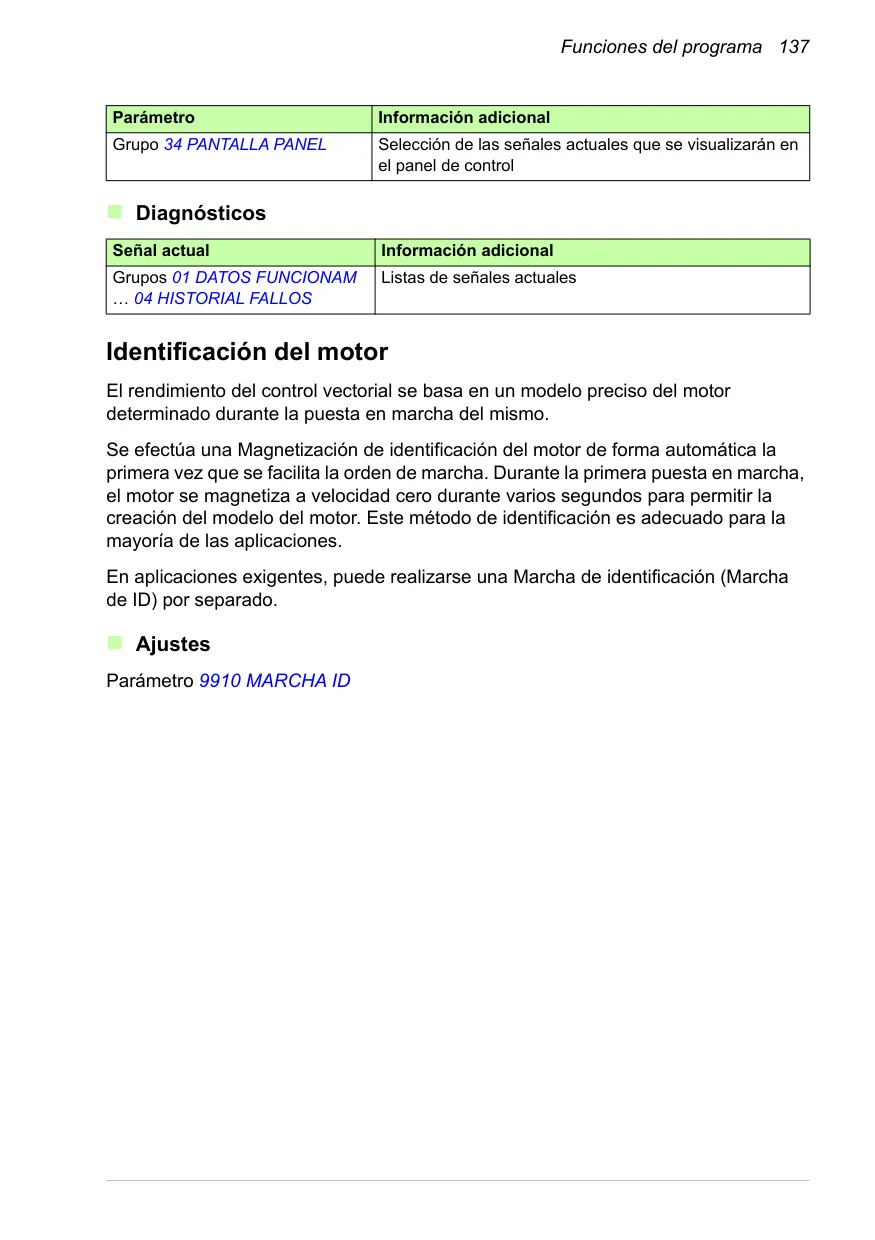

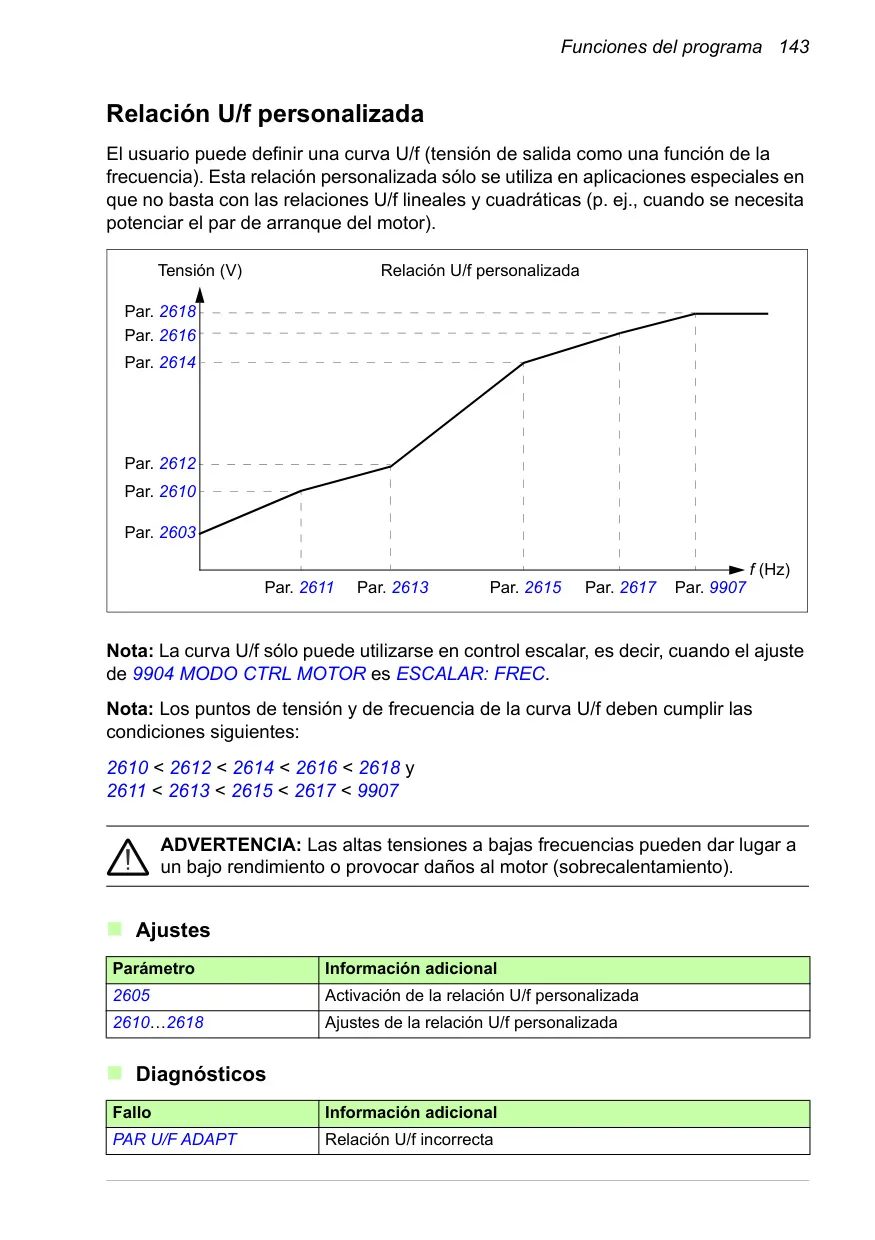

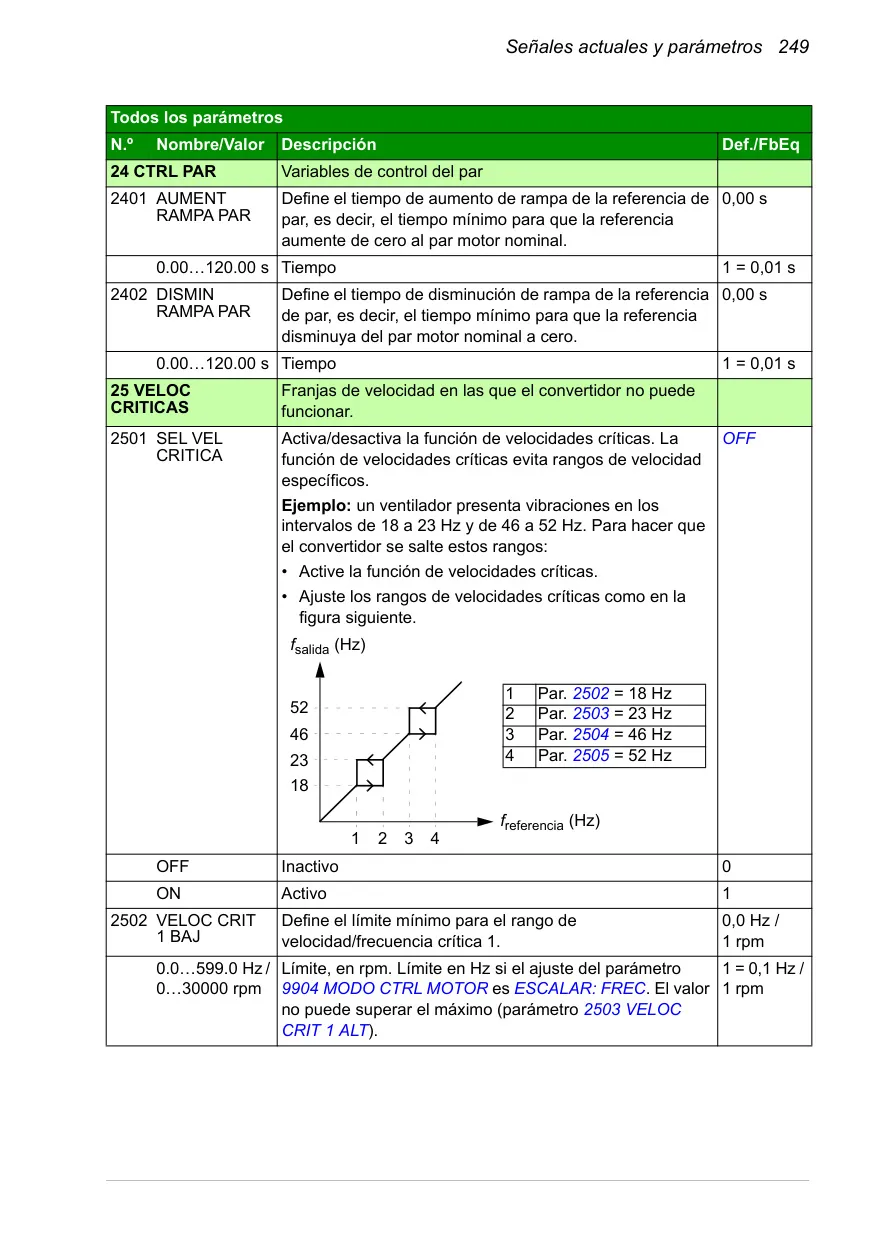

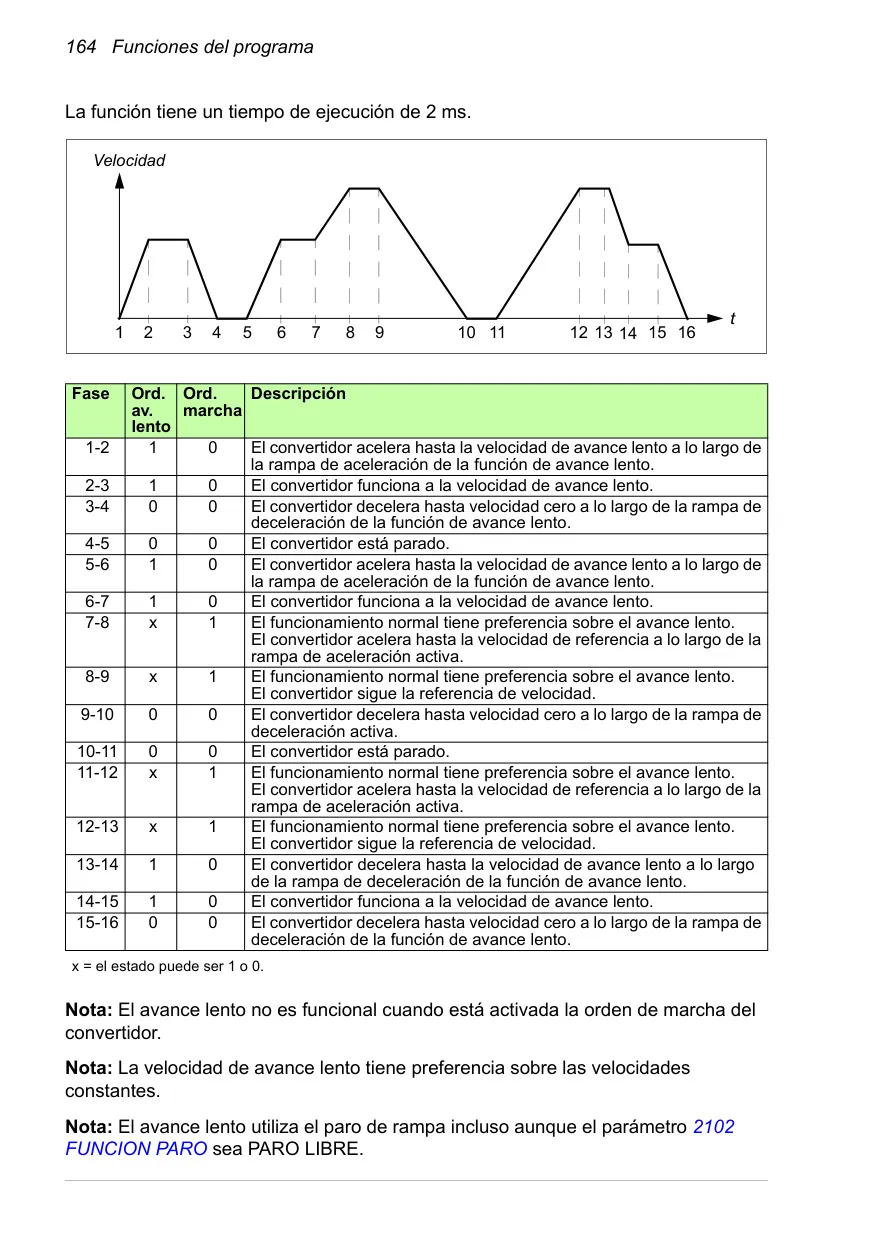

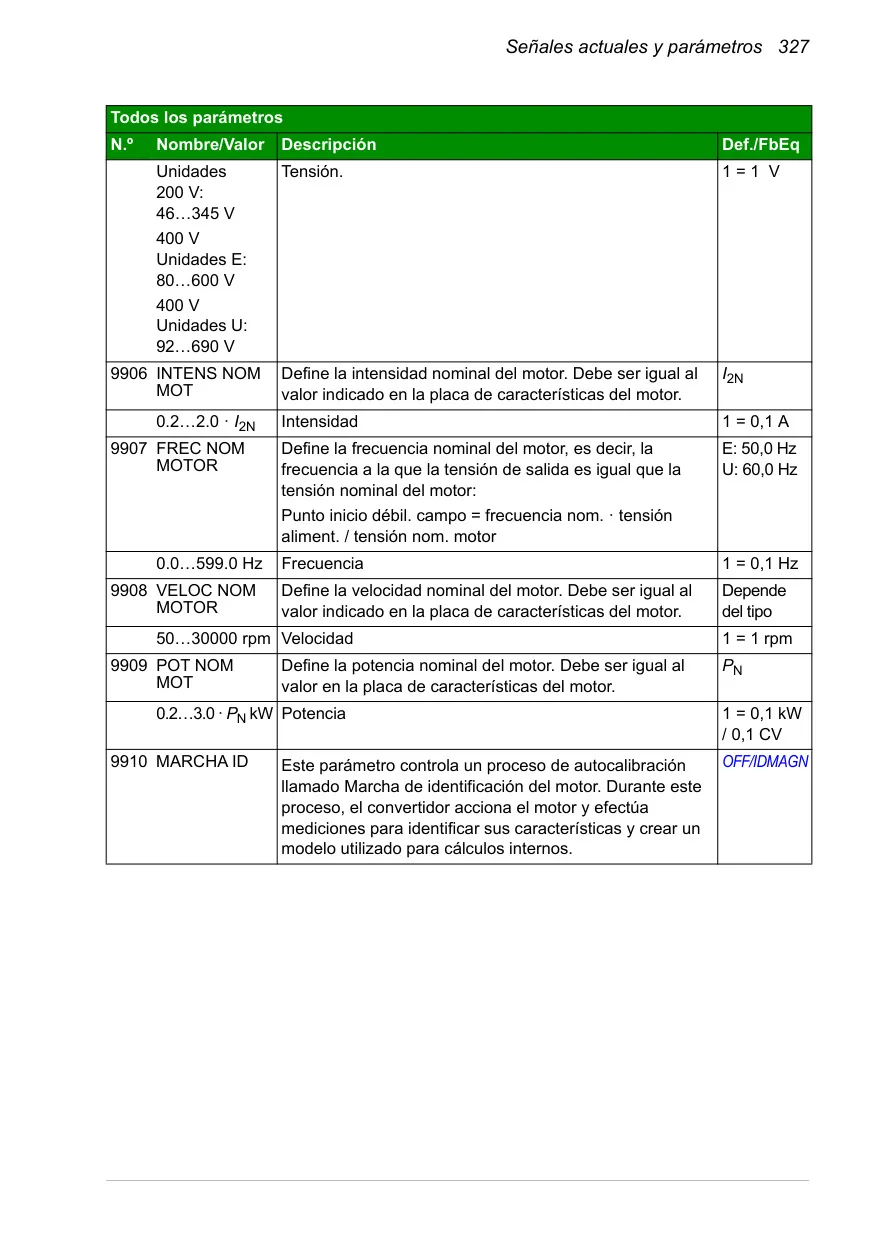

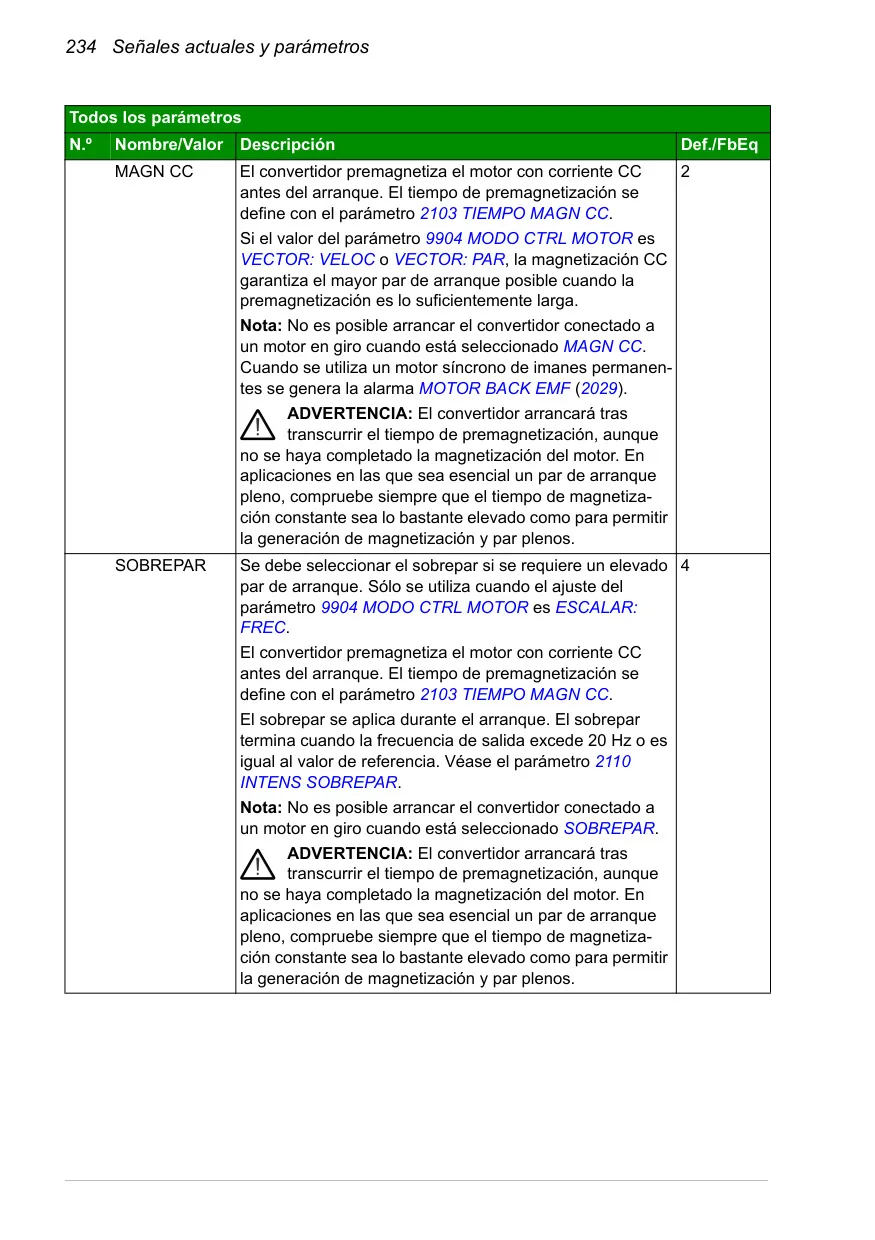

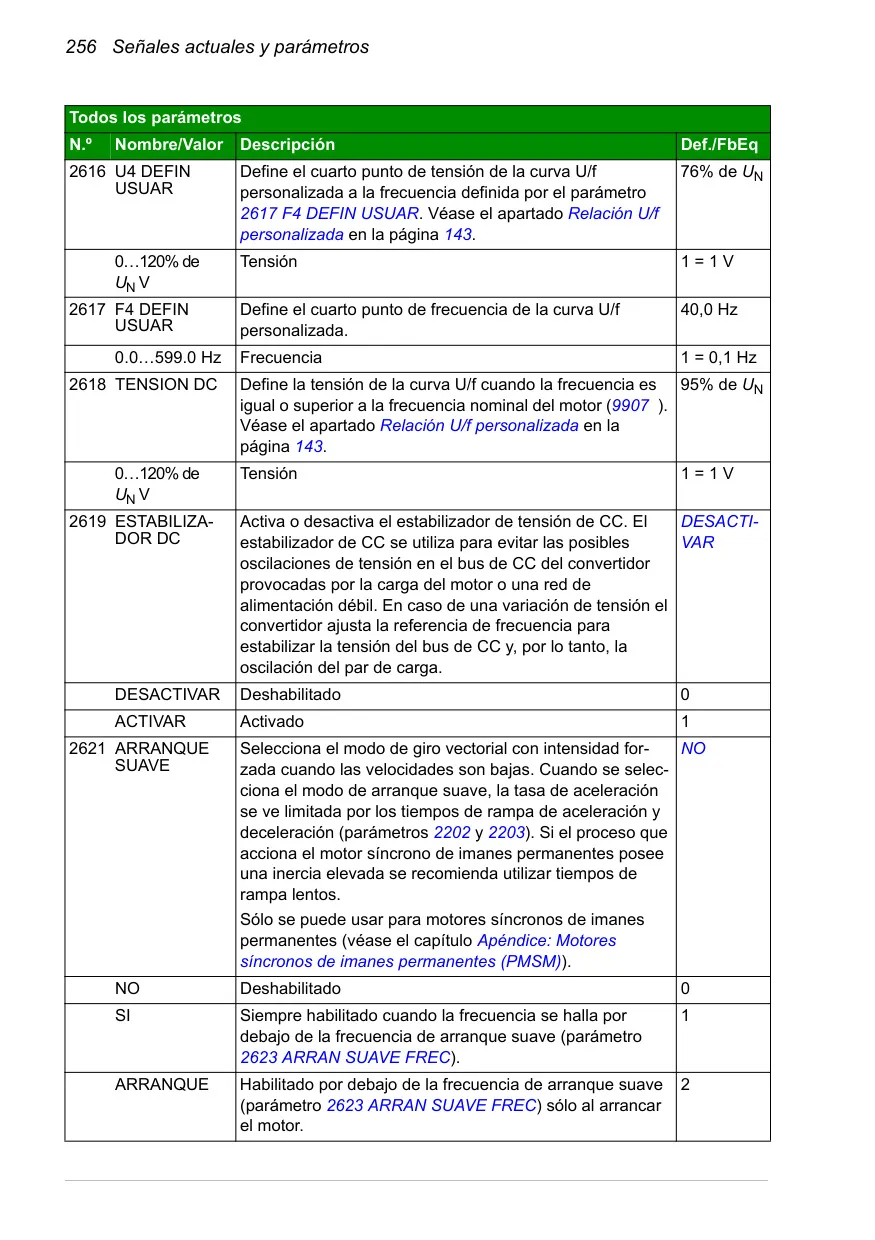

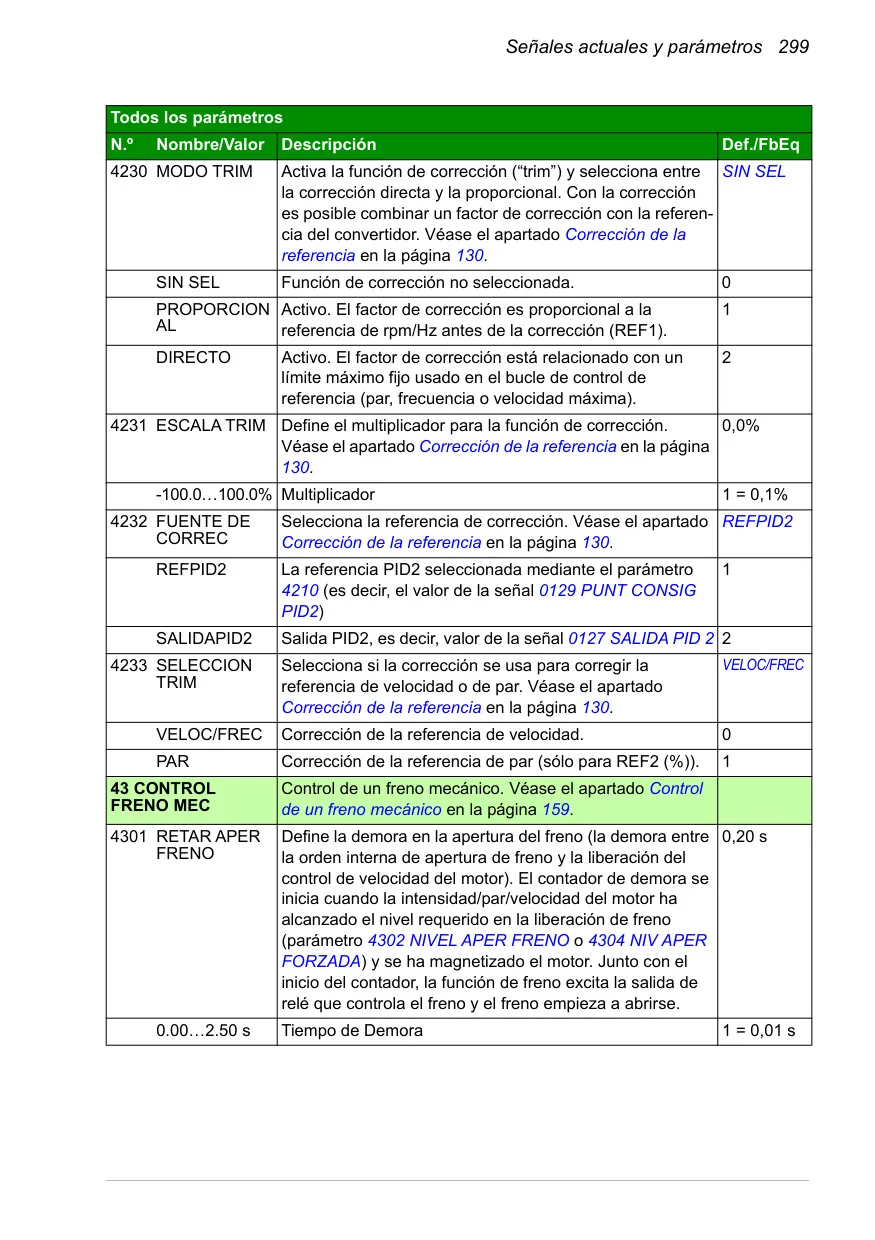

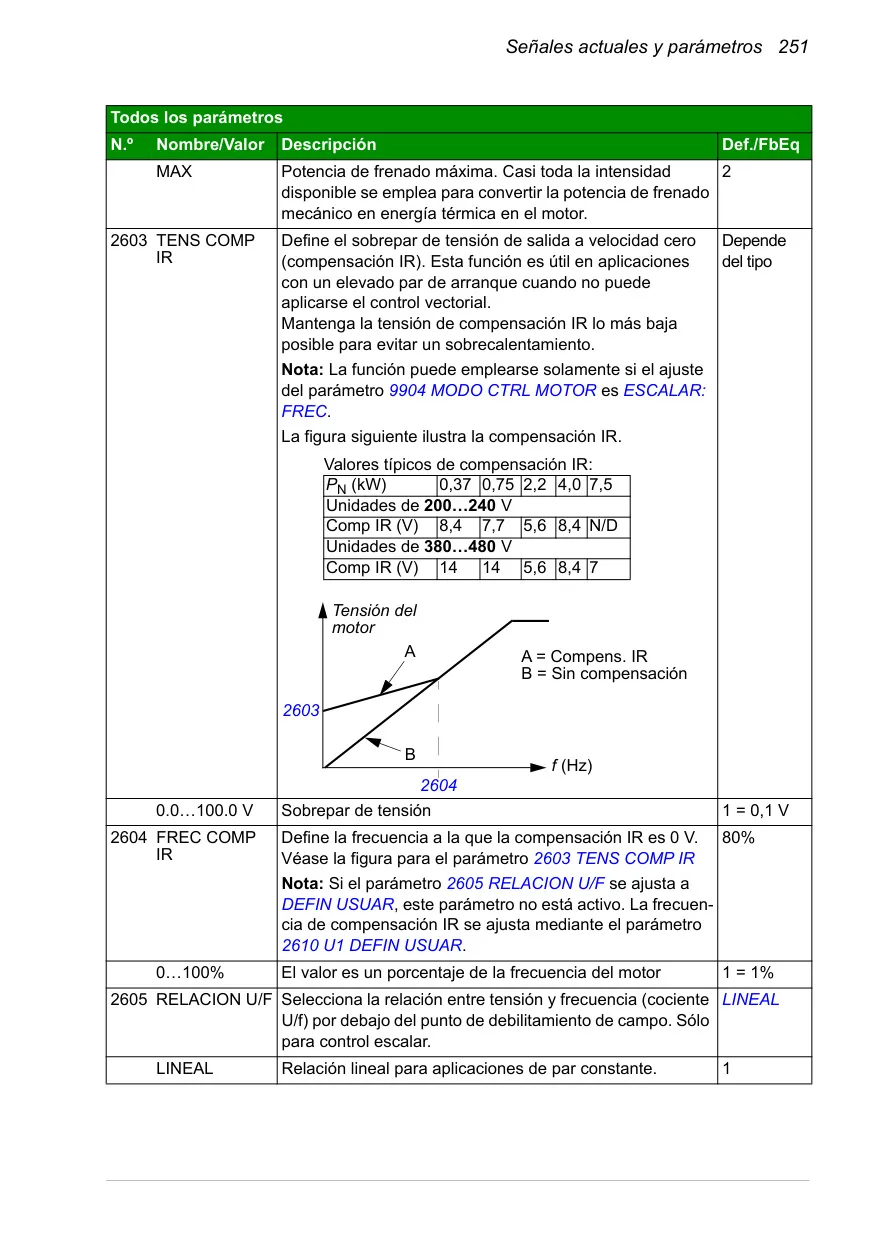

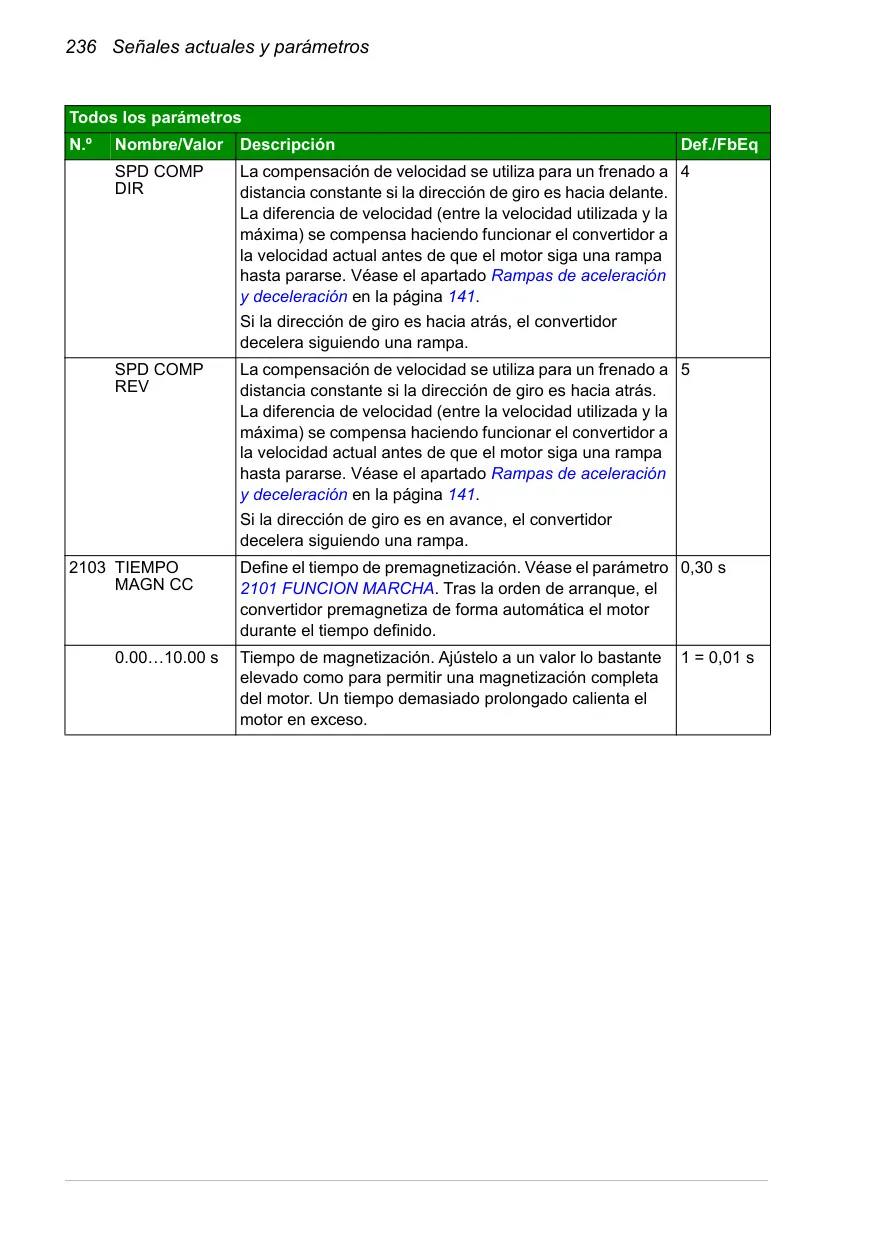

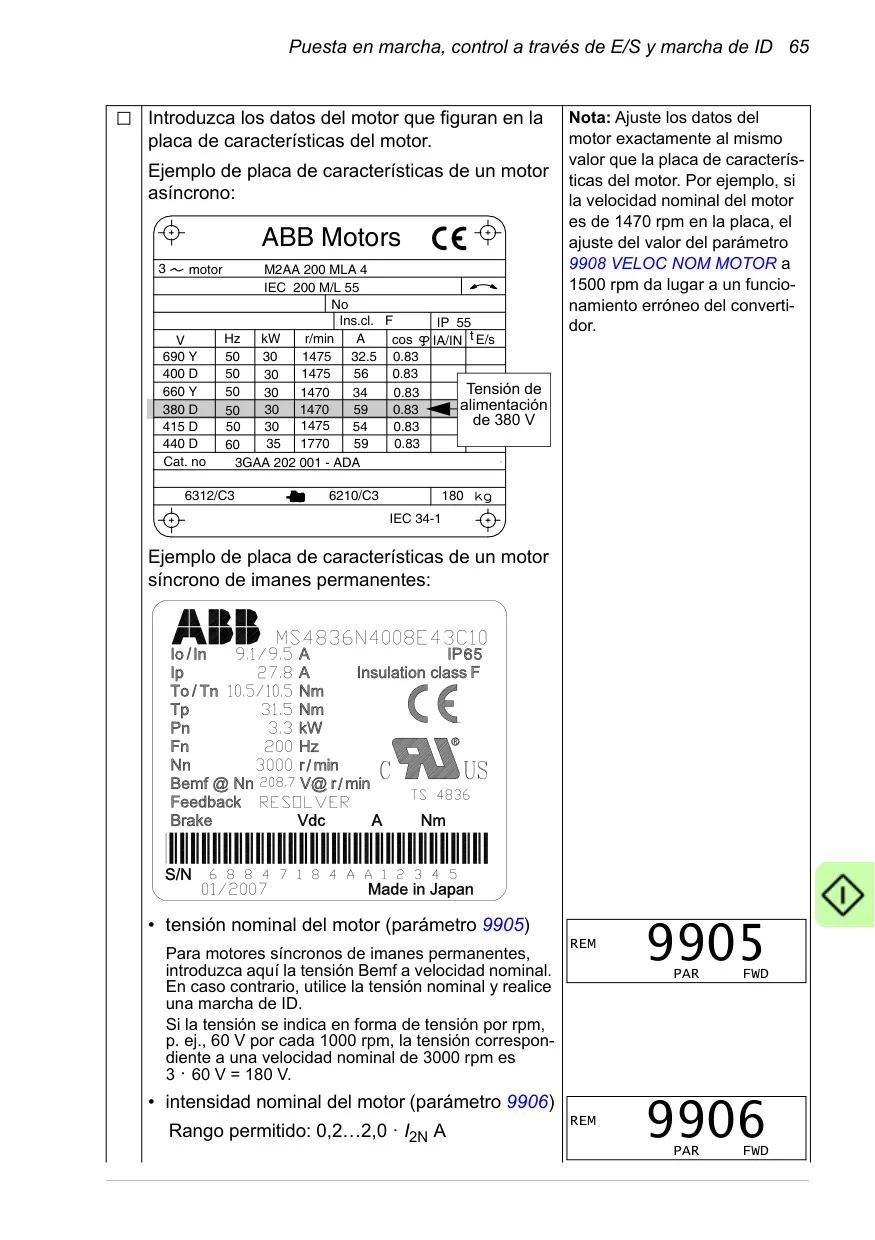

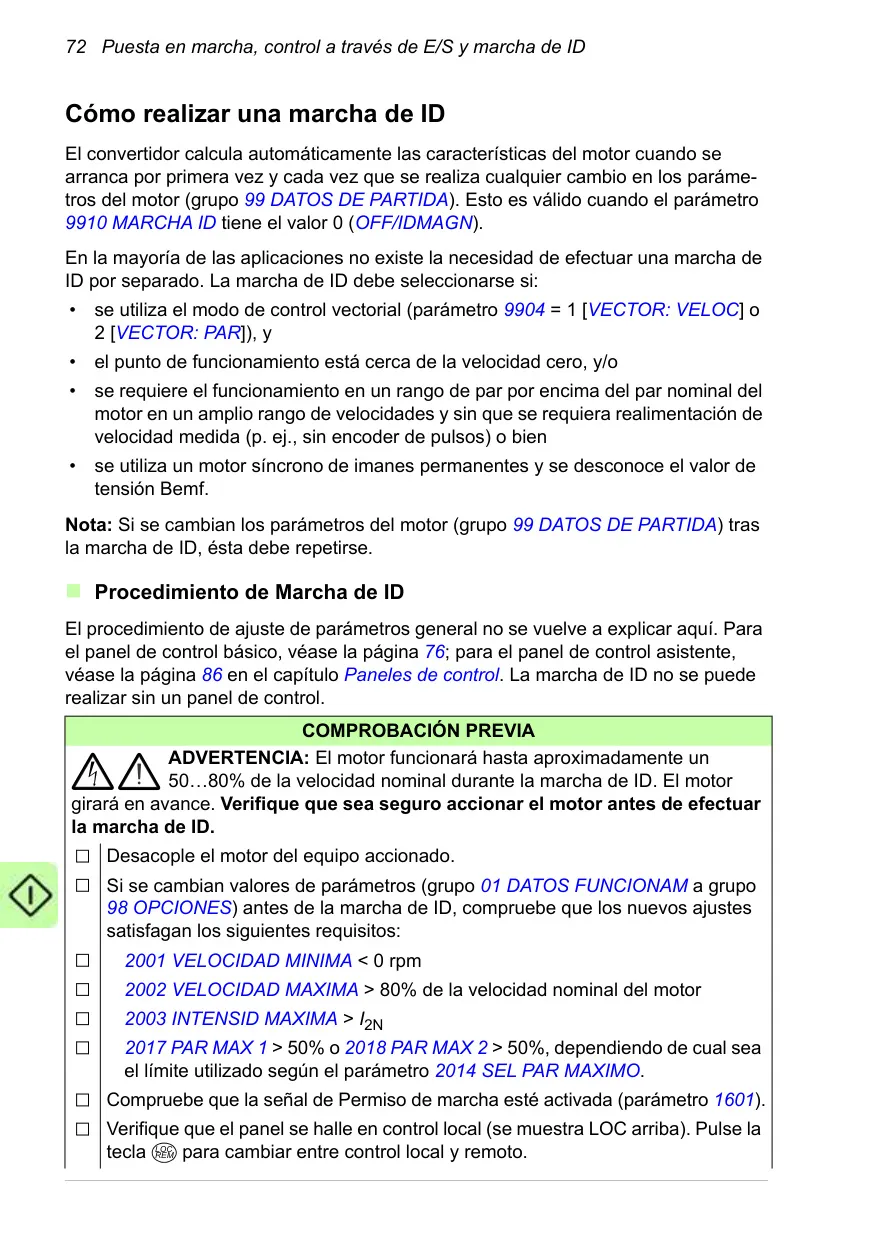

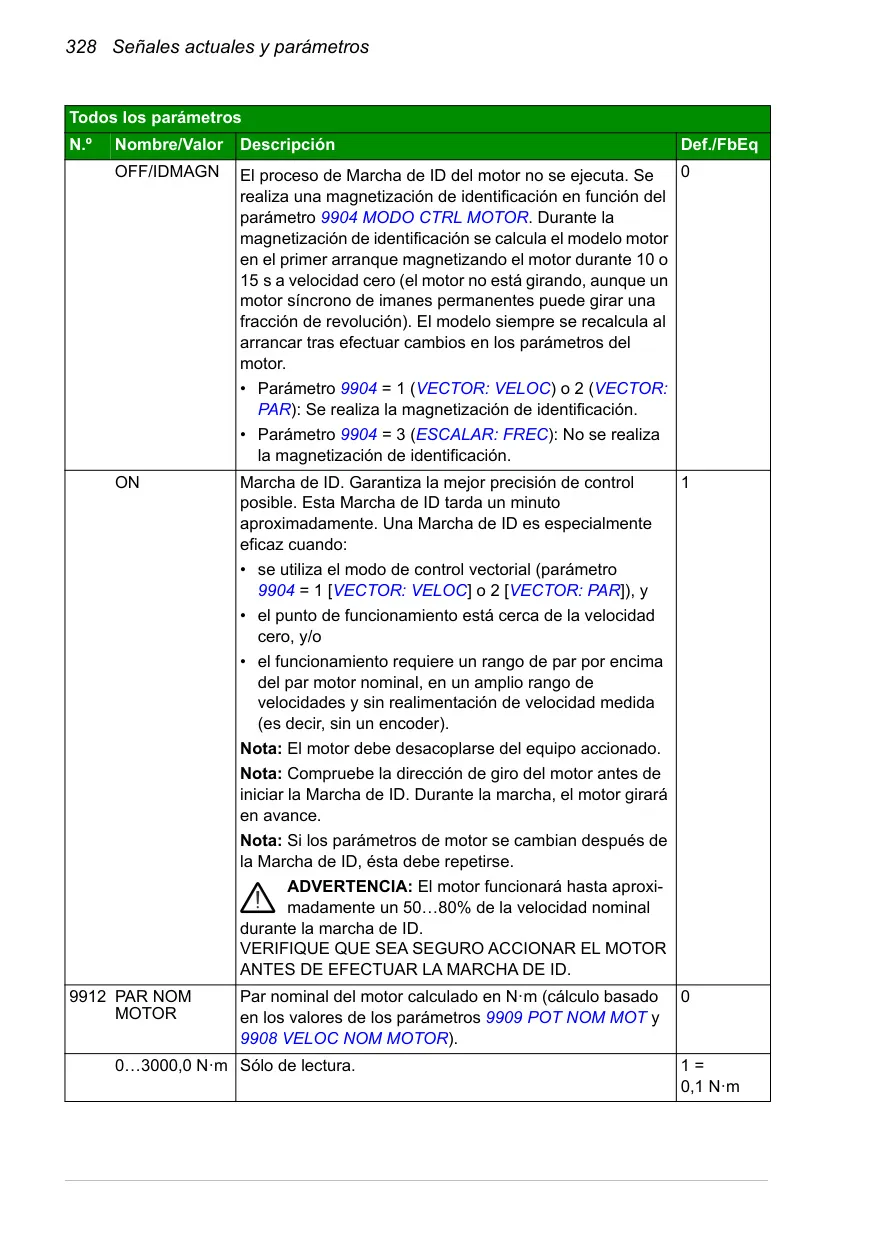

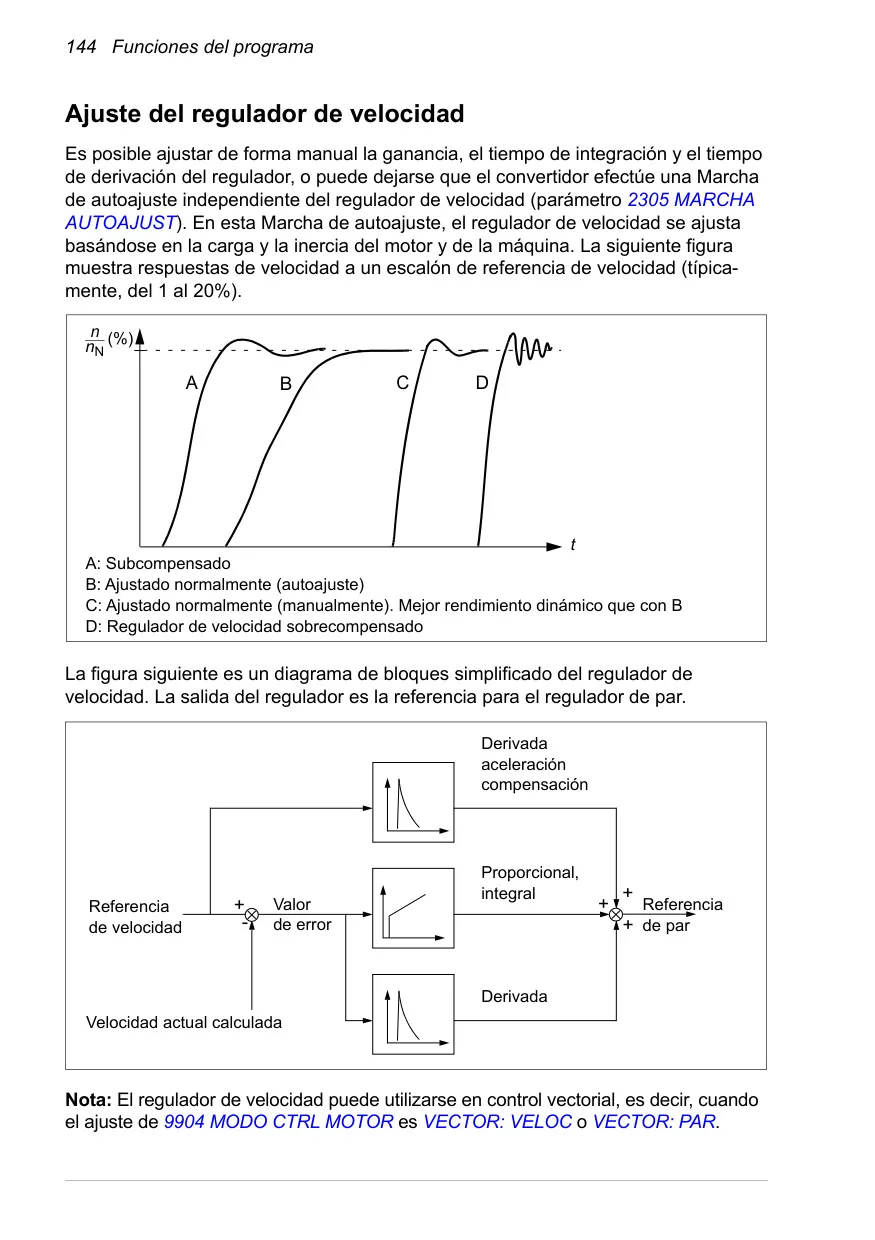

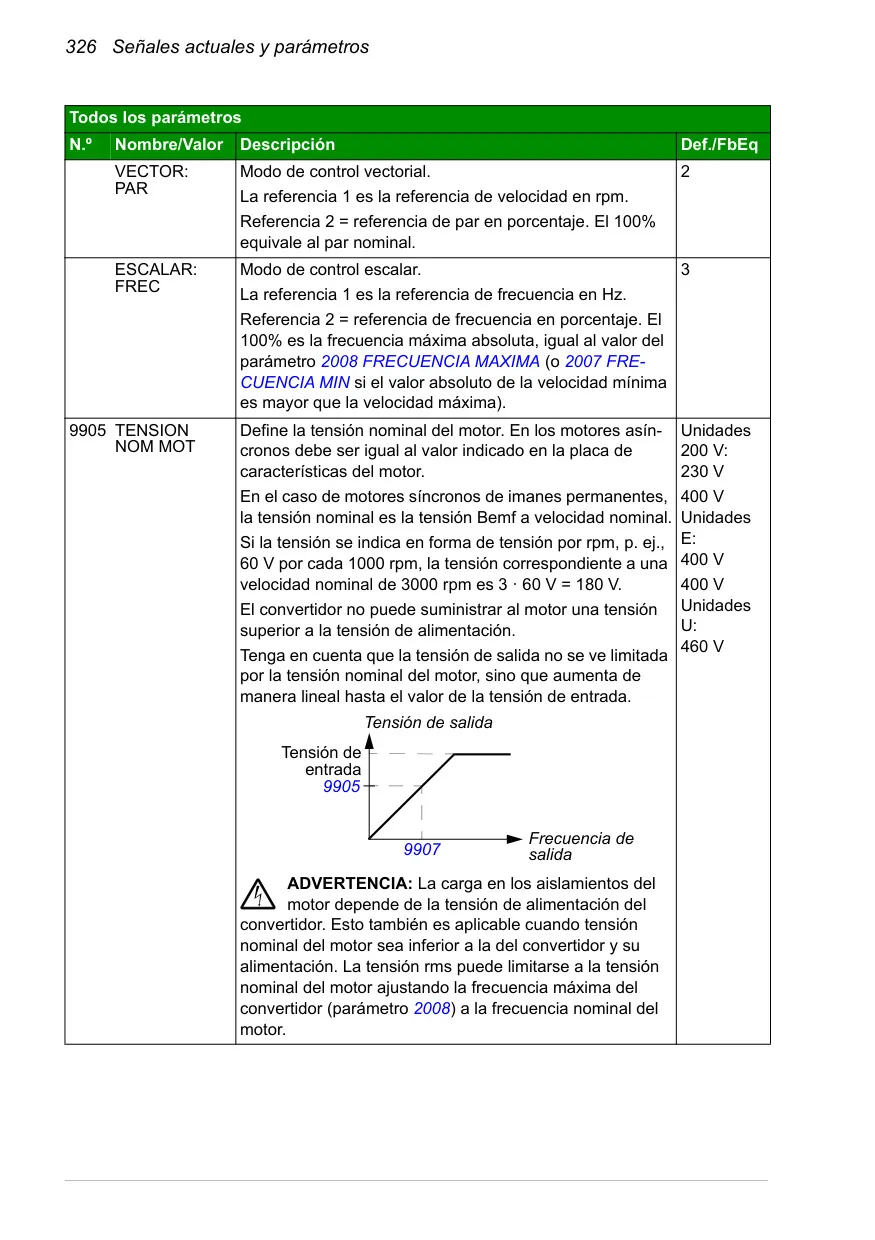

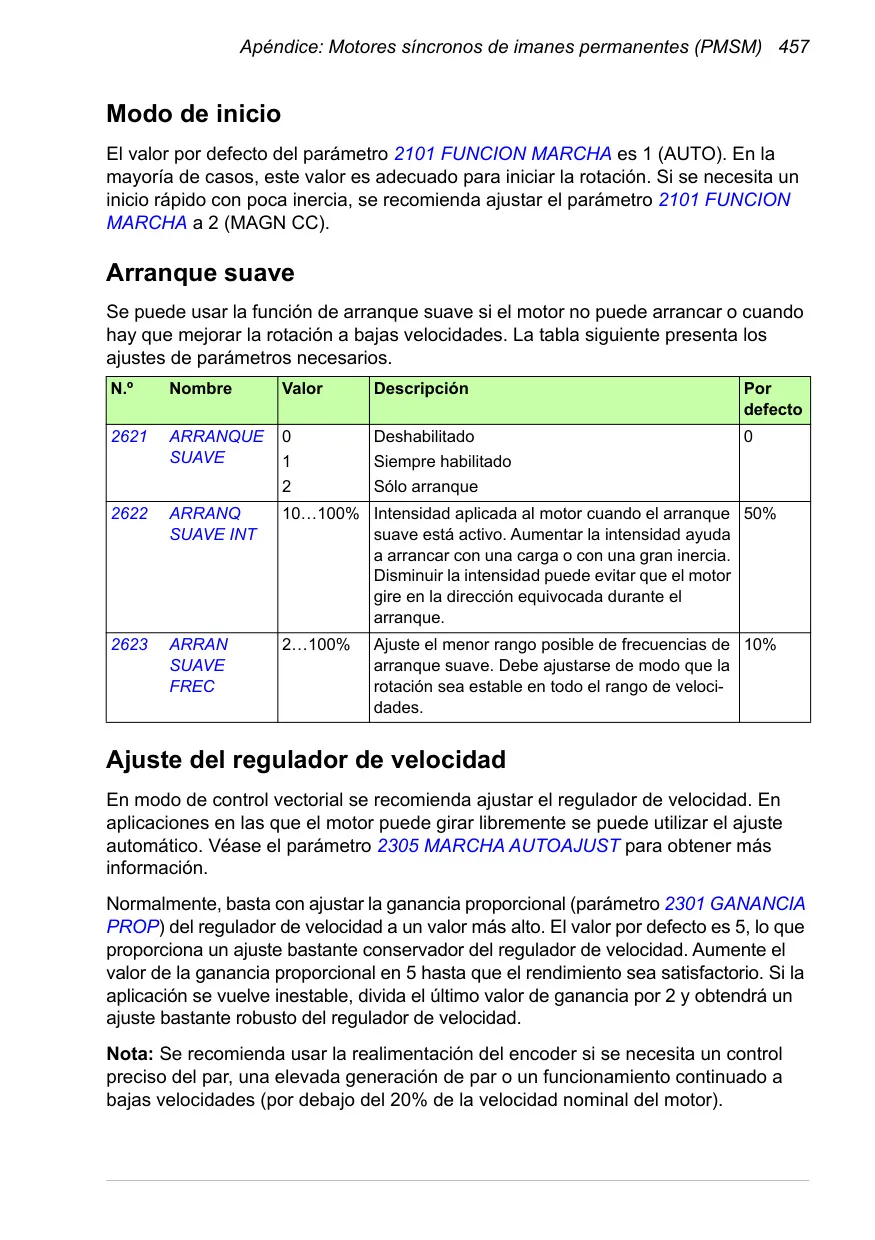

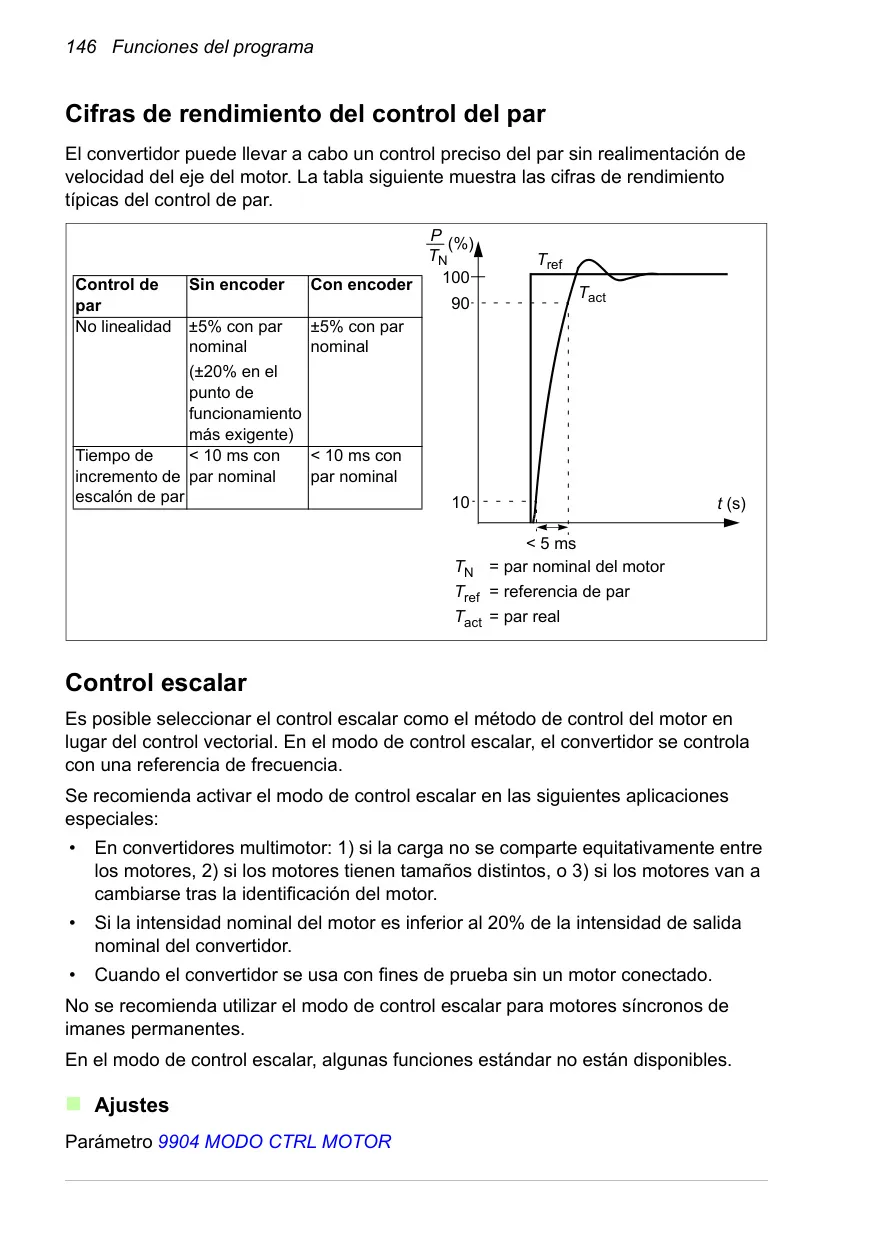

Una de sus características distintivas es la flexibilidad en el control del motor, permitiendo operar tanto en modo escalar (V/F) para tareas básicas como en un avanzado control vectorial de velocidad/par. Este último es crucial para aplicaciones que demandan alta precisión, una respuesta dinámica rápida y un control de par exacto. Además, el variador incorpora una función de Marcha de Identificación (ID Run), que calibra automáticamente los parámetros del motor, simplificando la puesta en marcha y optimizando el rendimiento sin necesidad de una configuración manual compleja y prolongada.

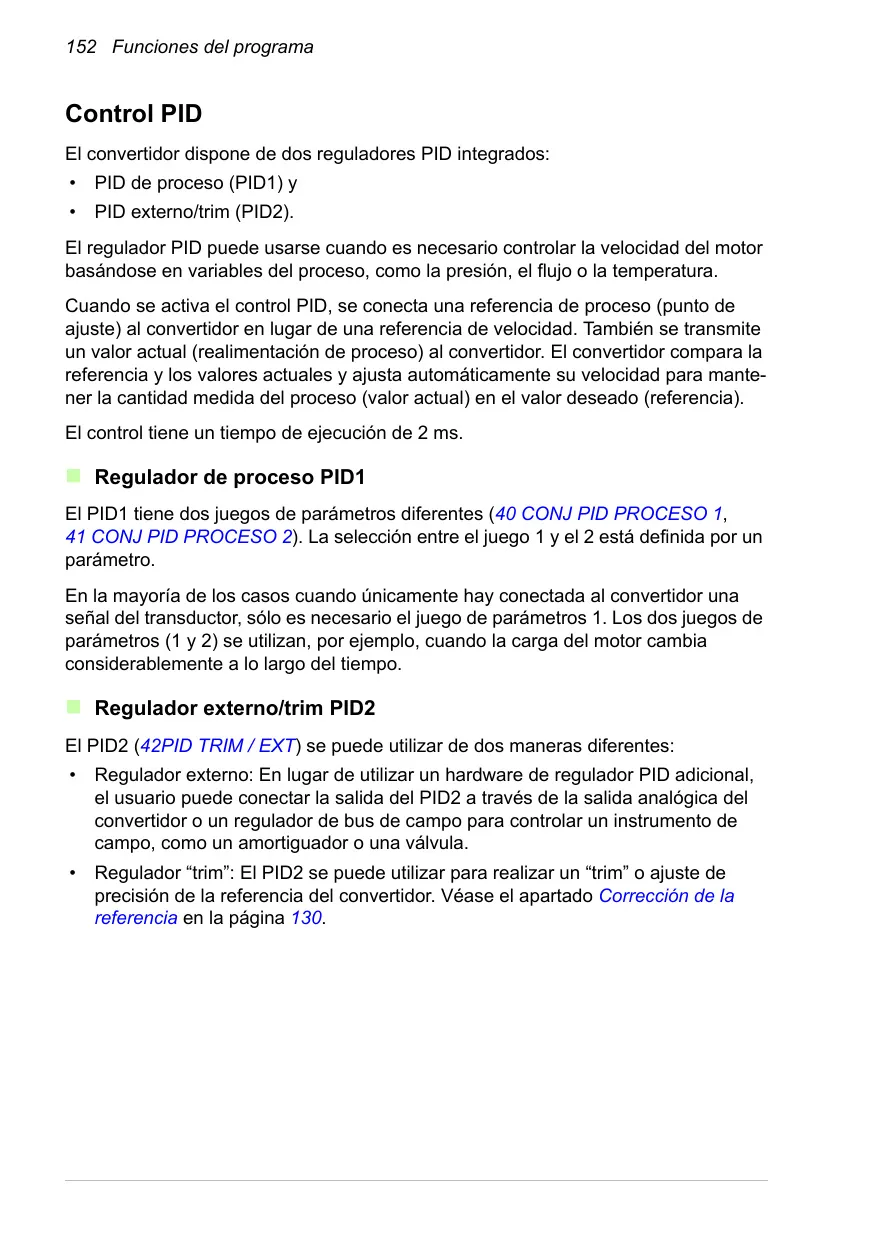

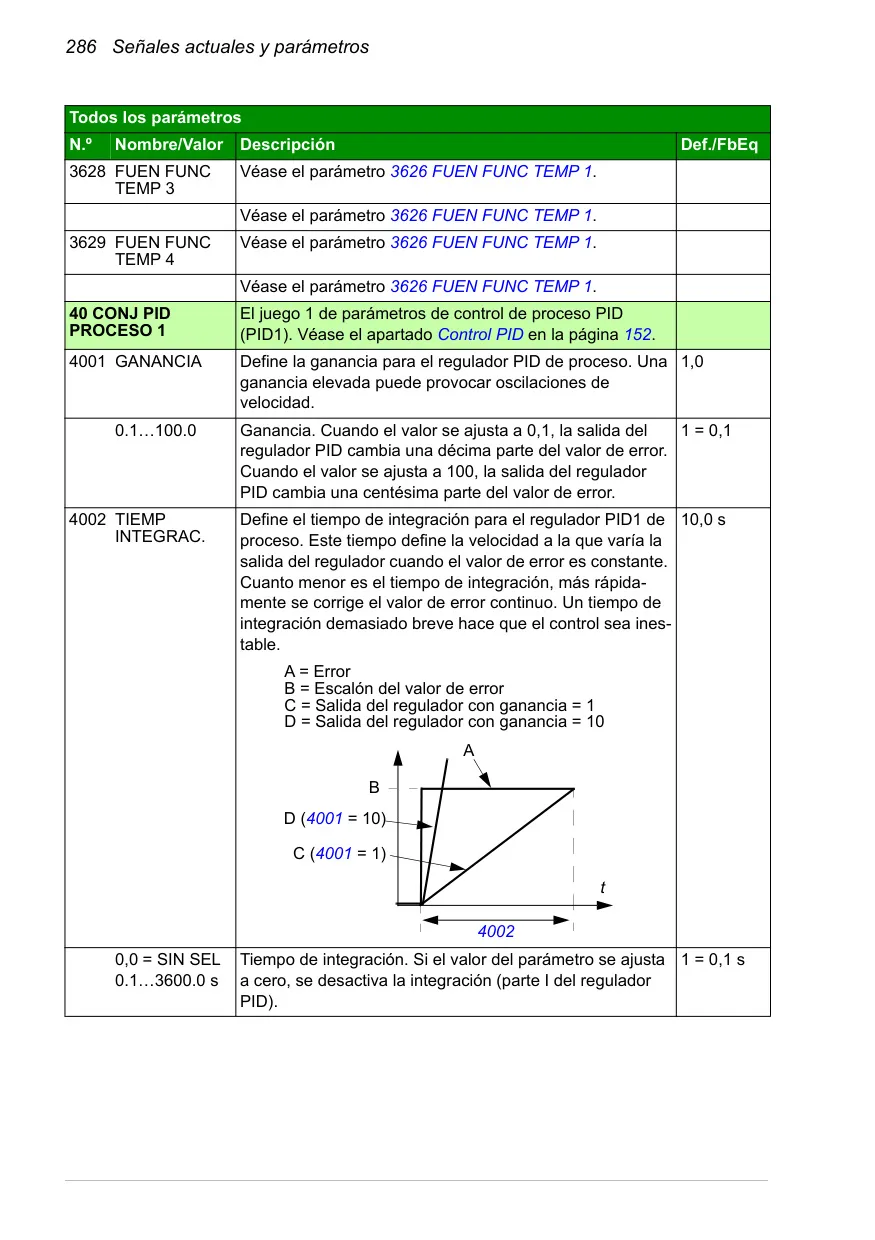

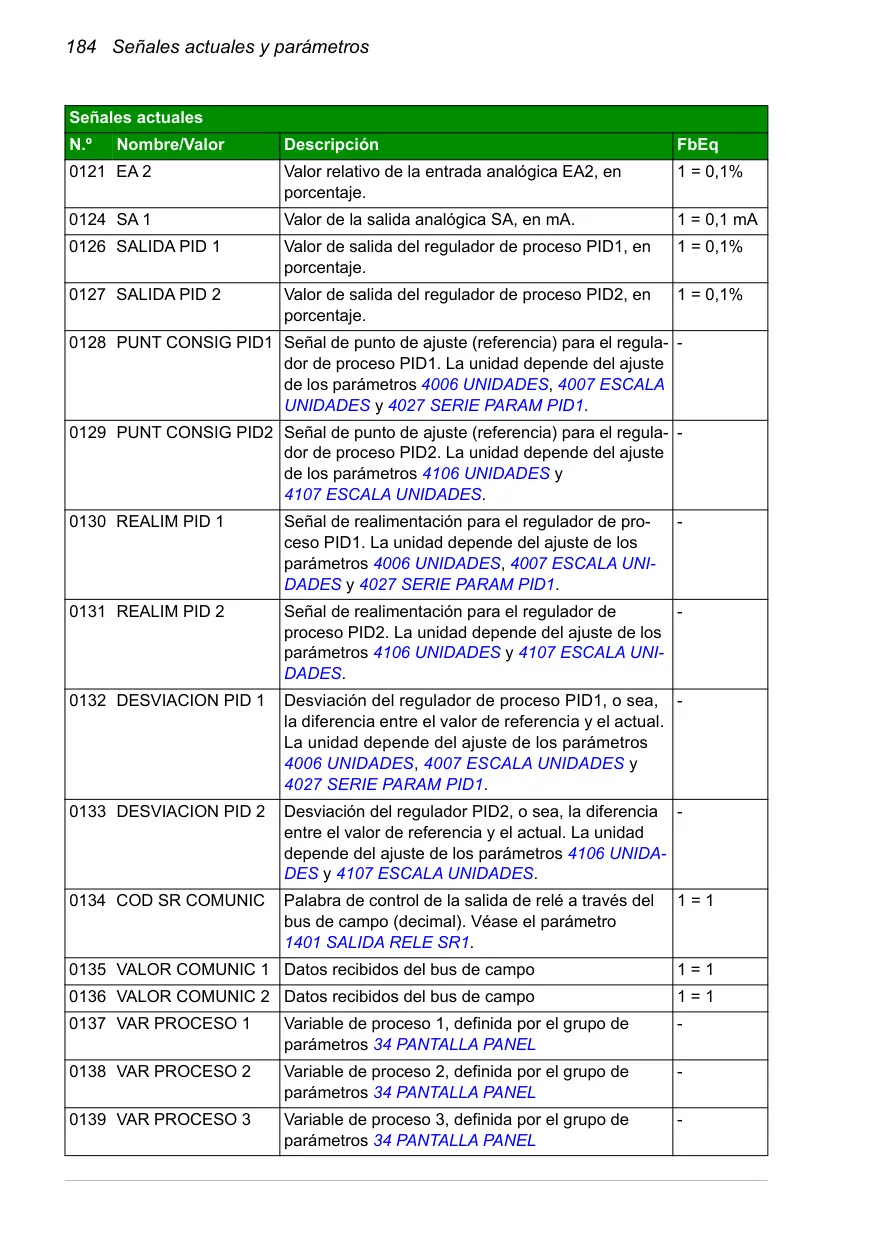

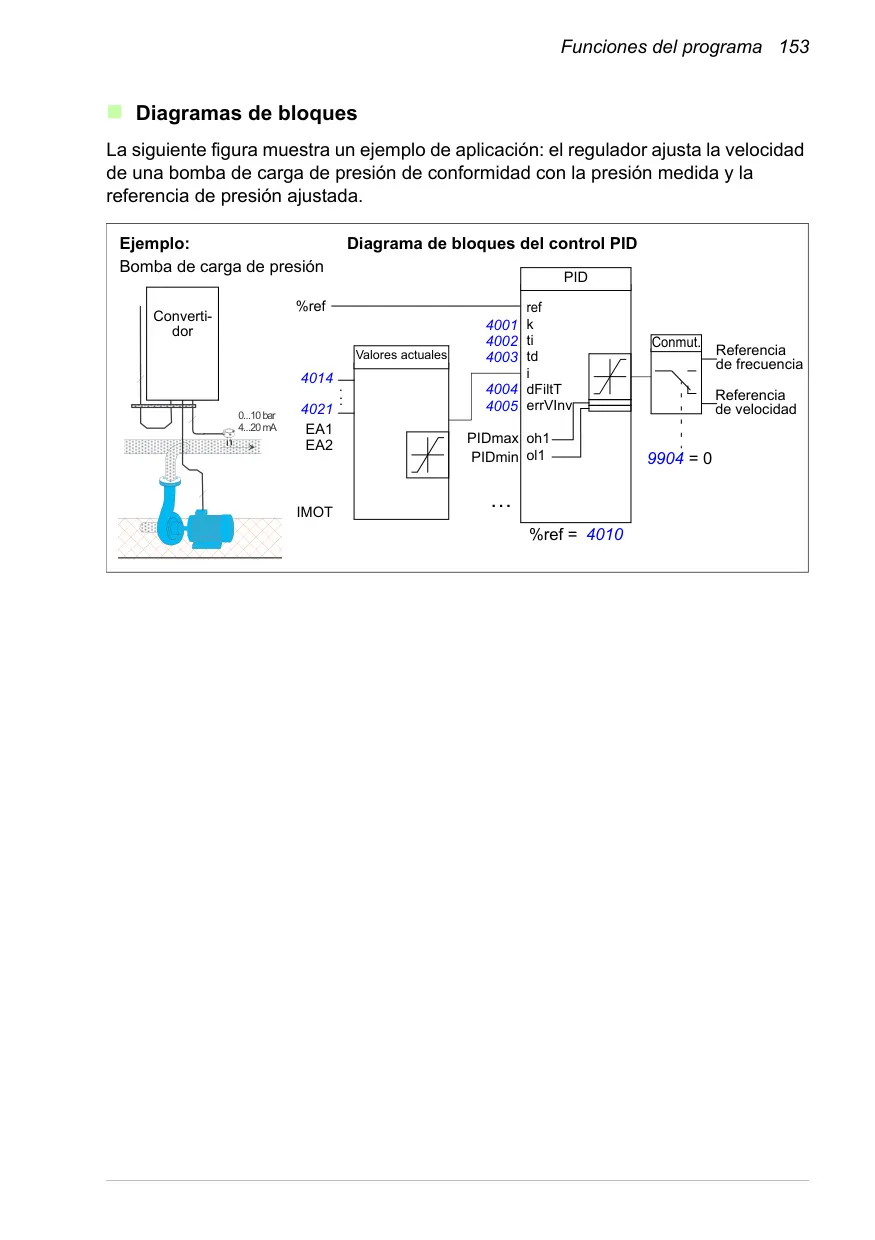

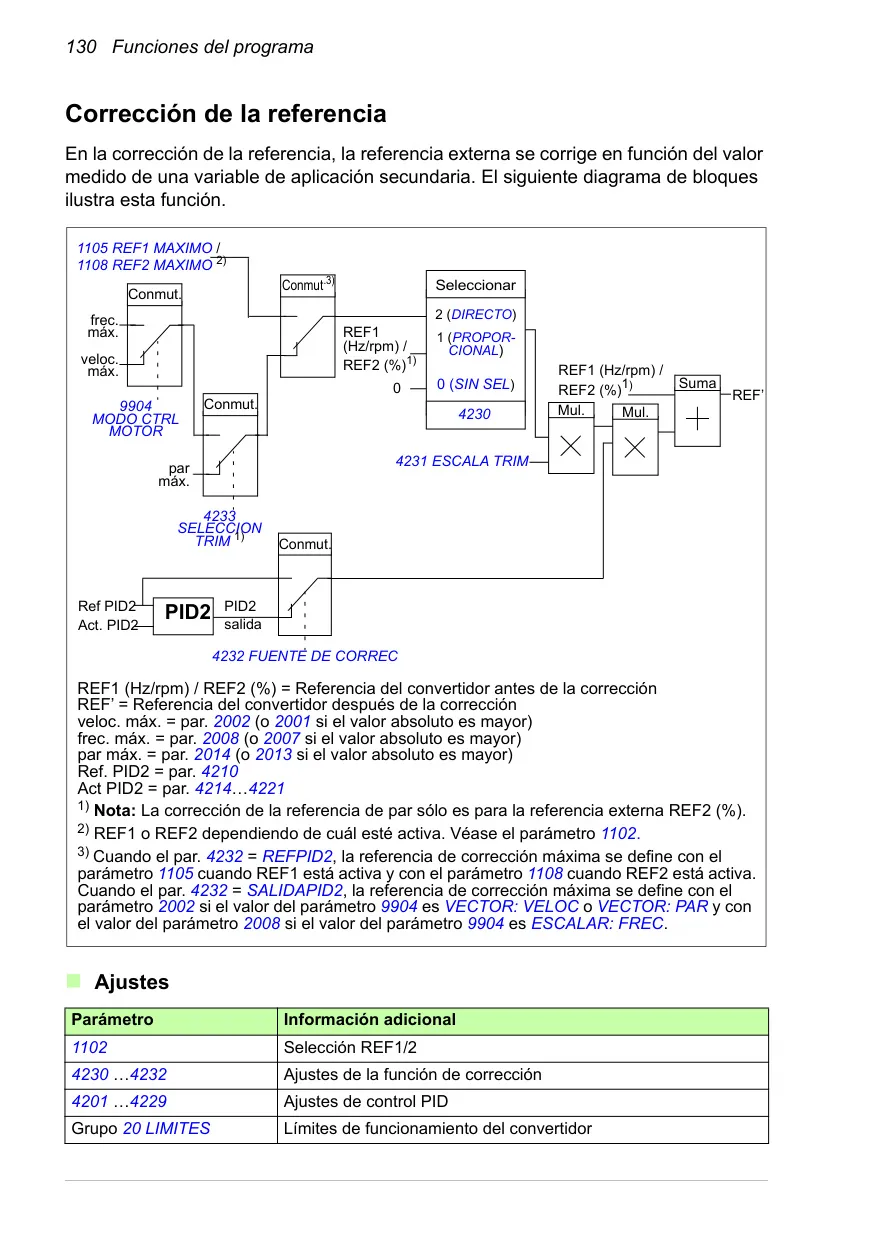

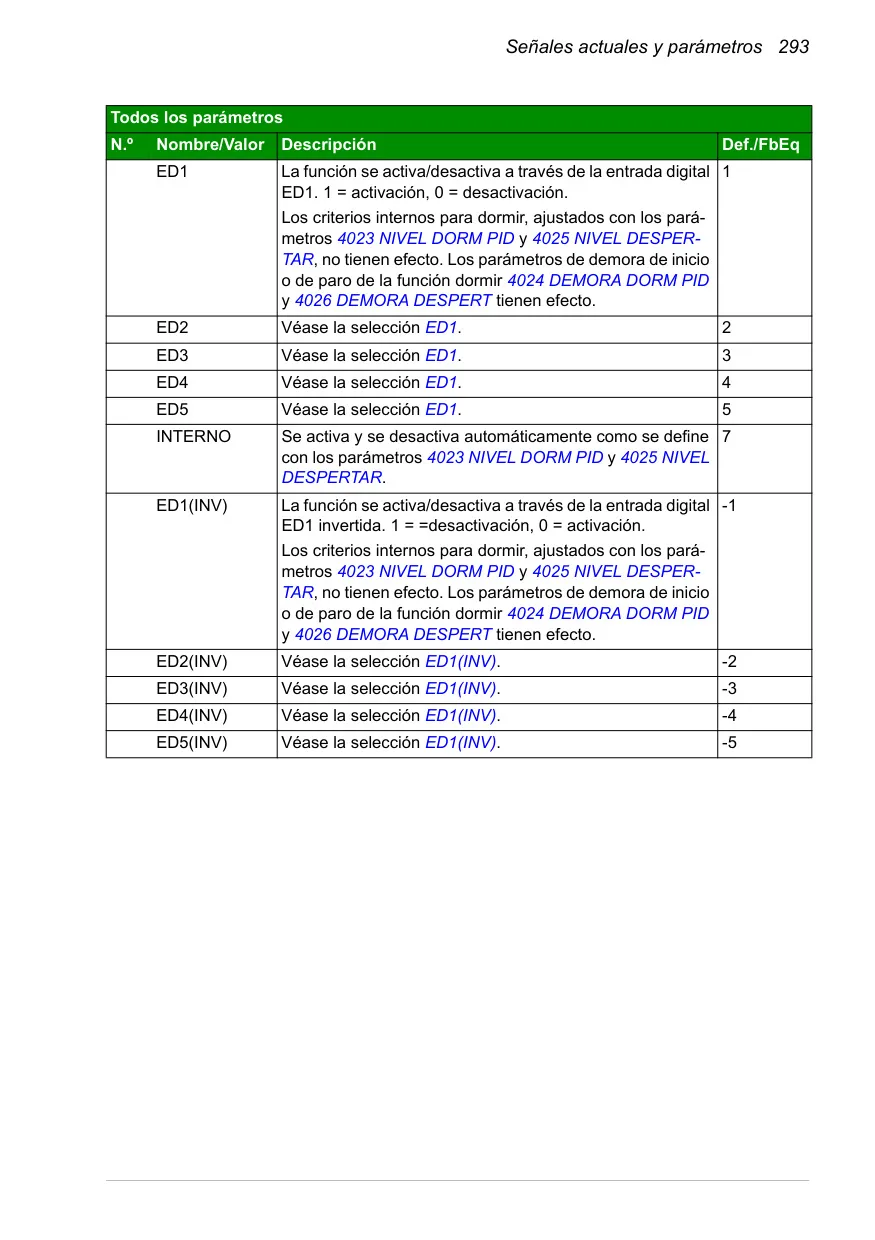

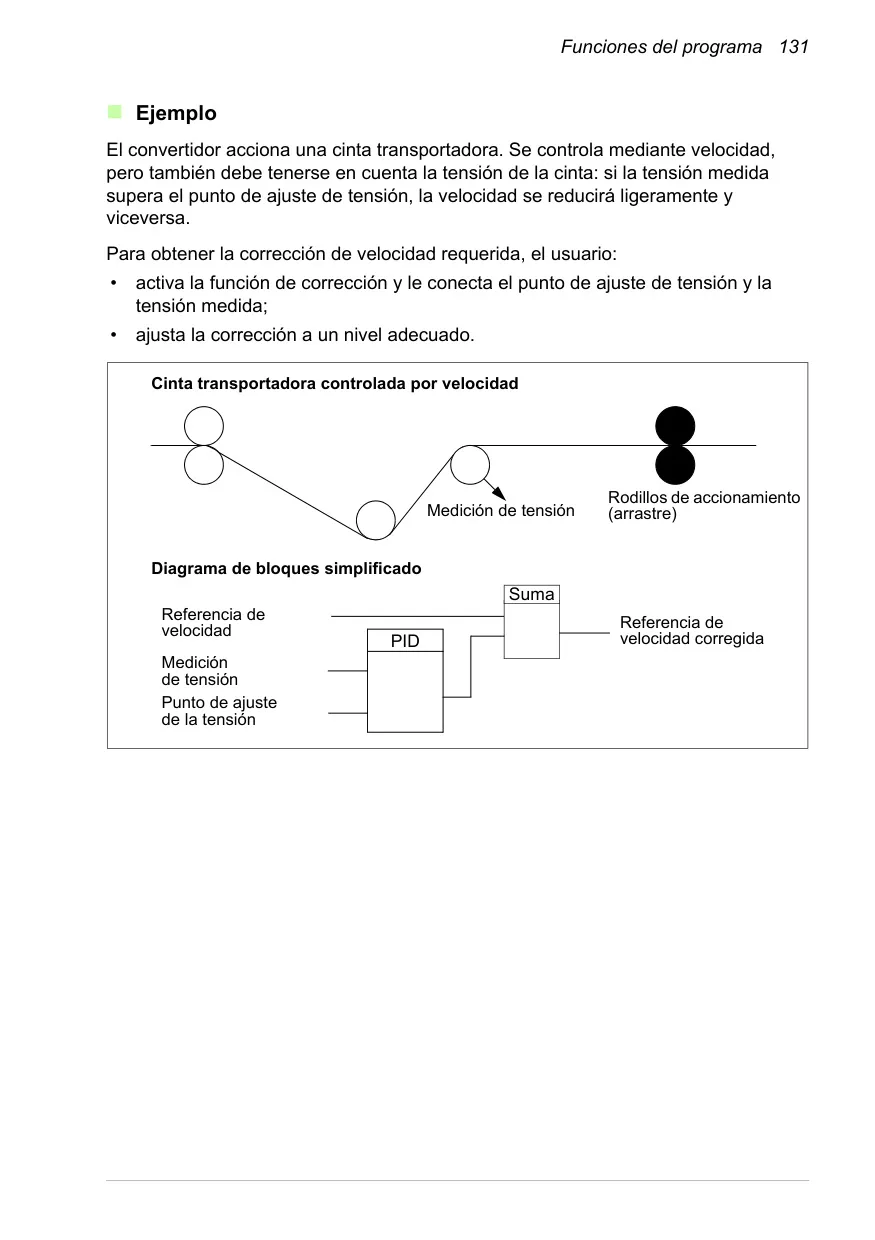

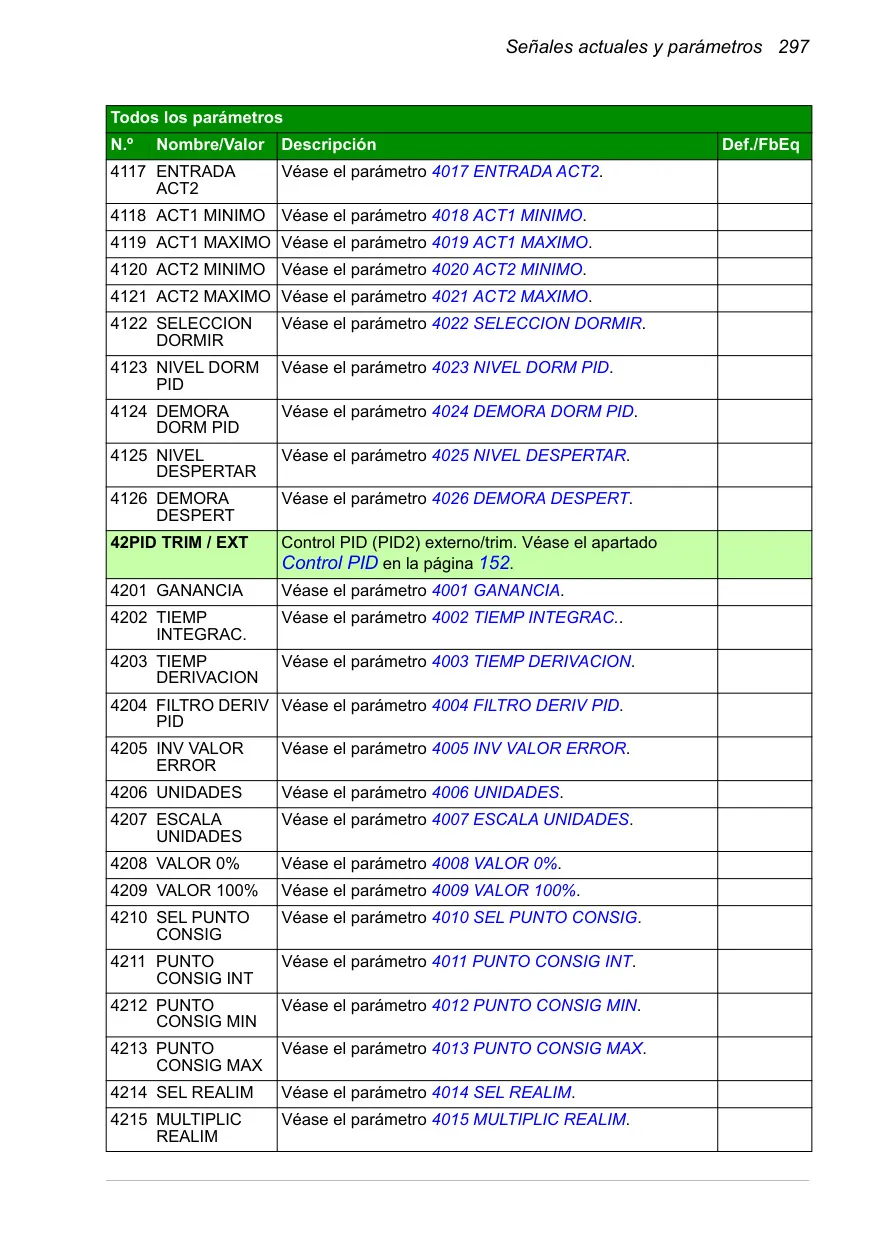

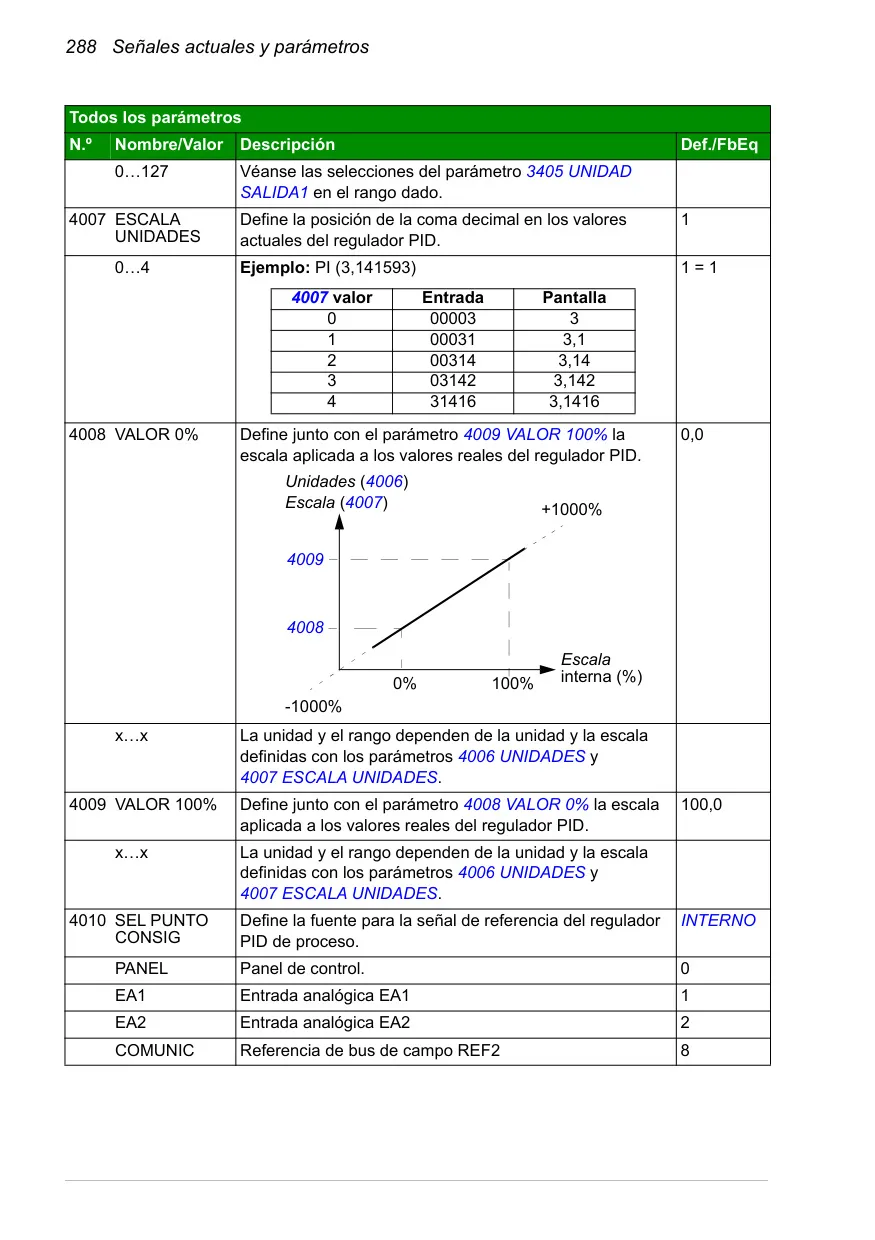

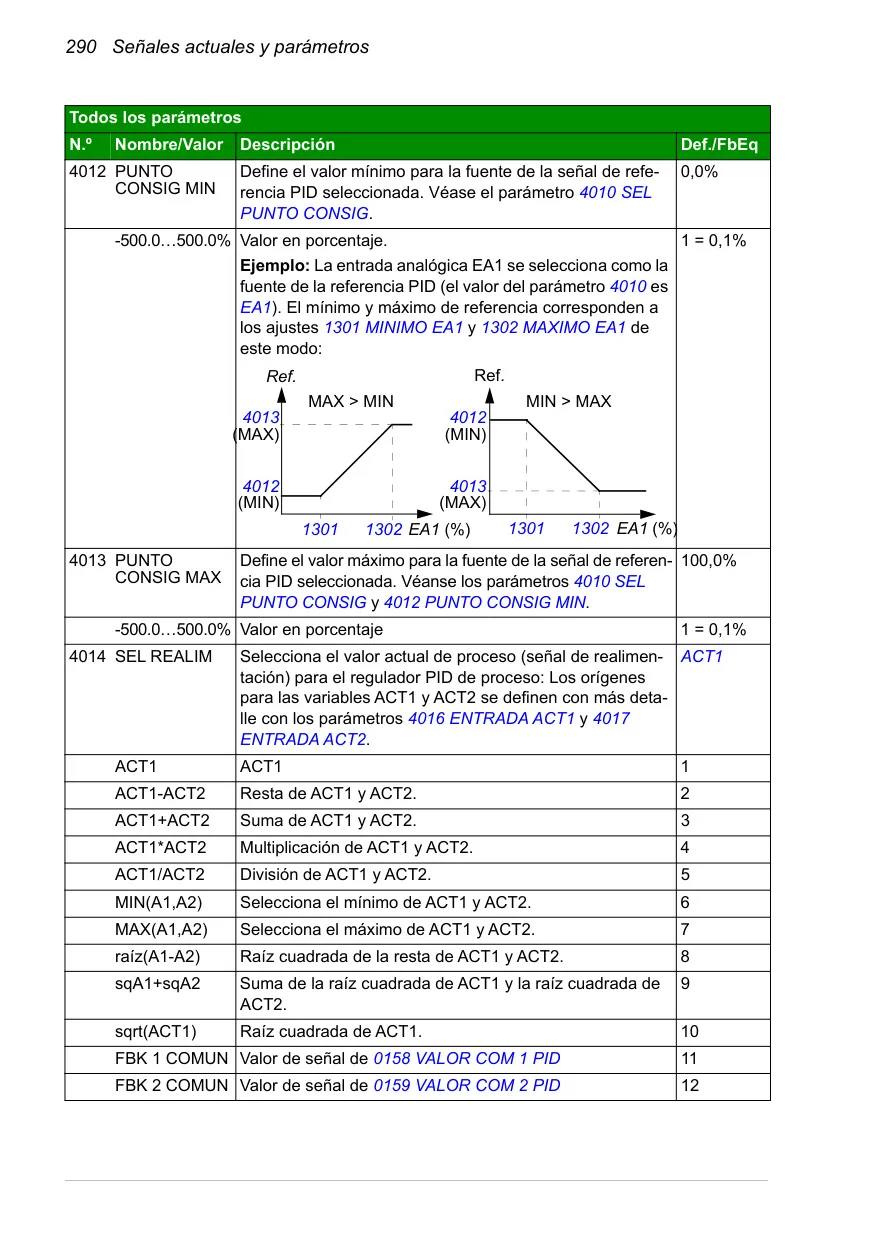

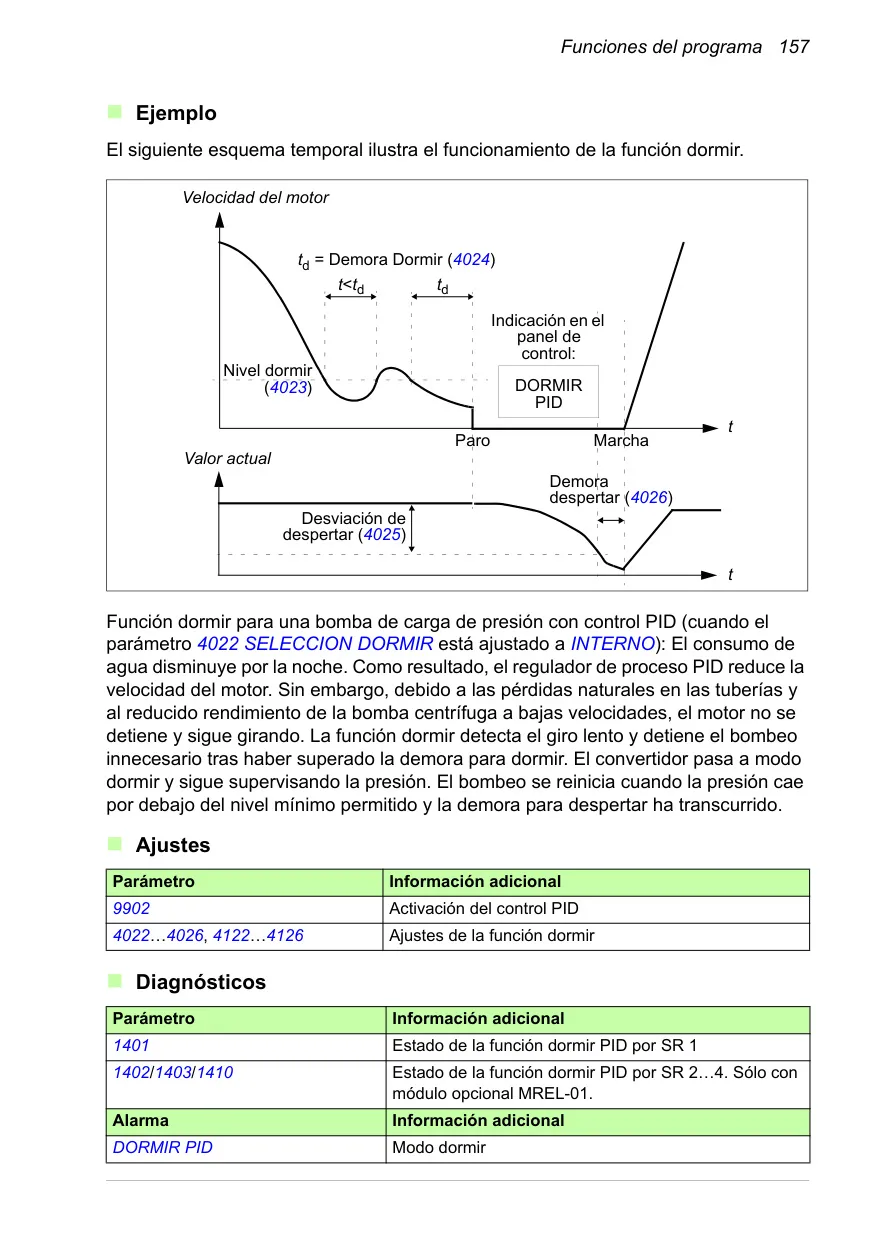

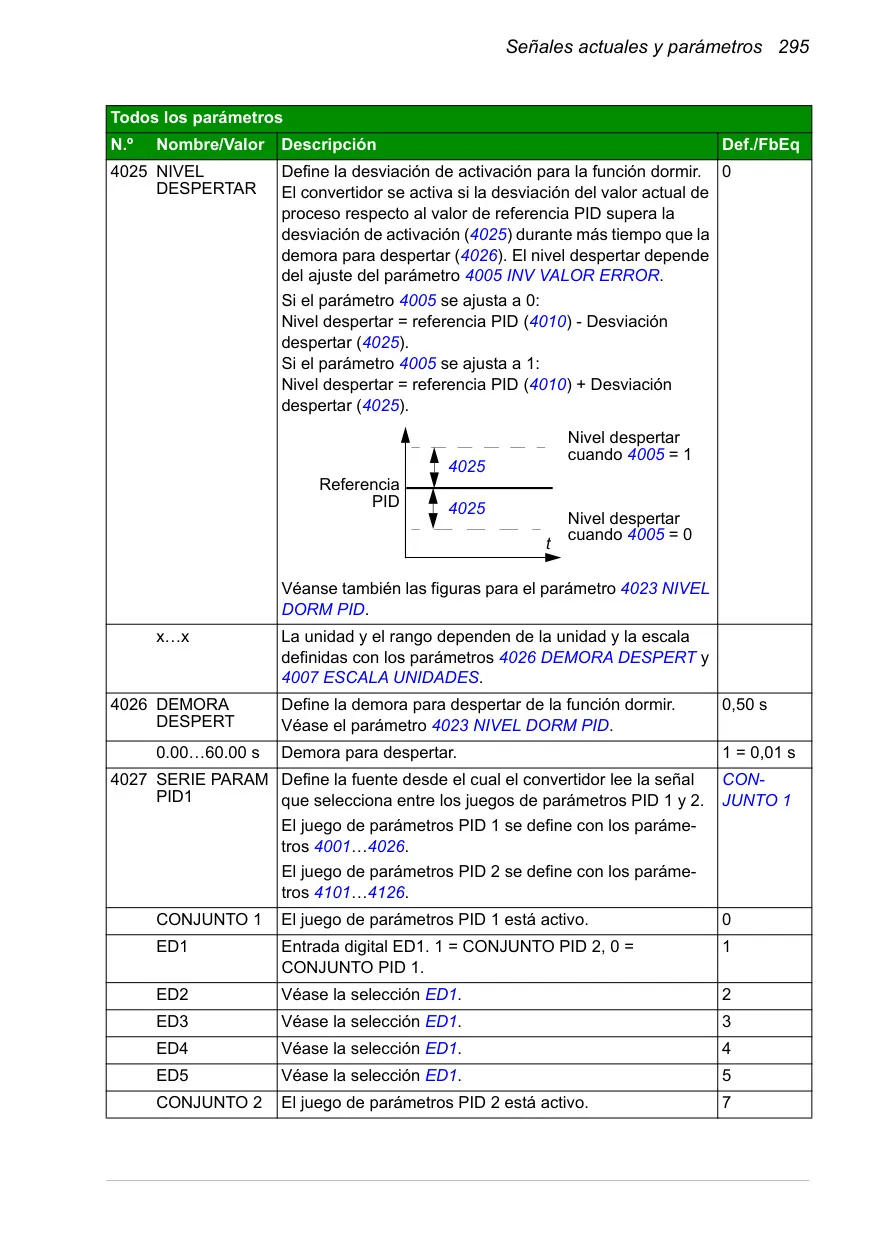

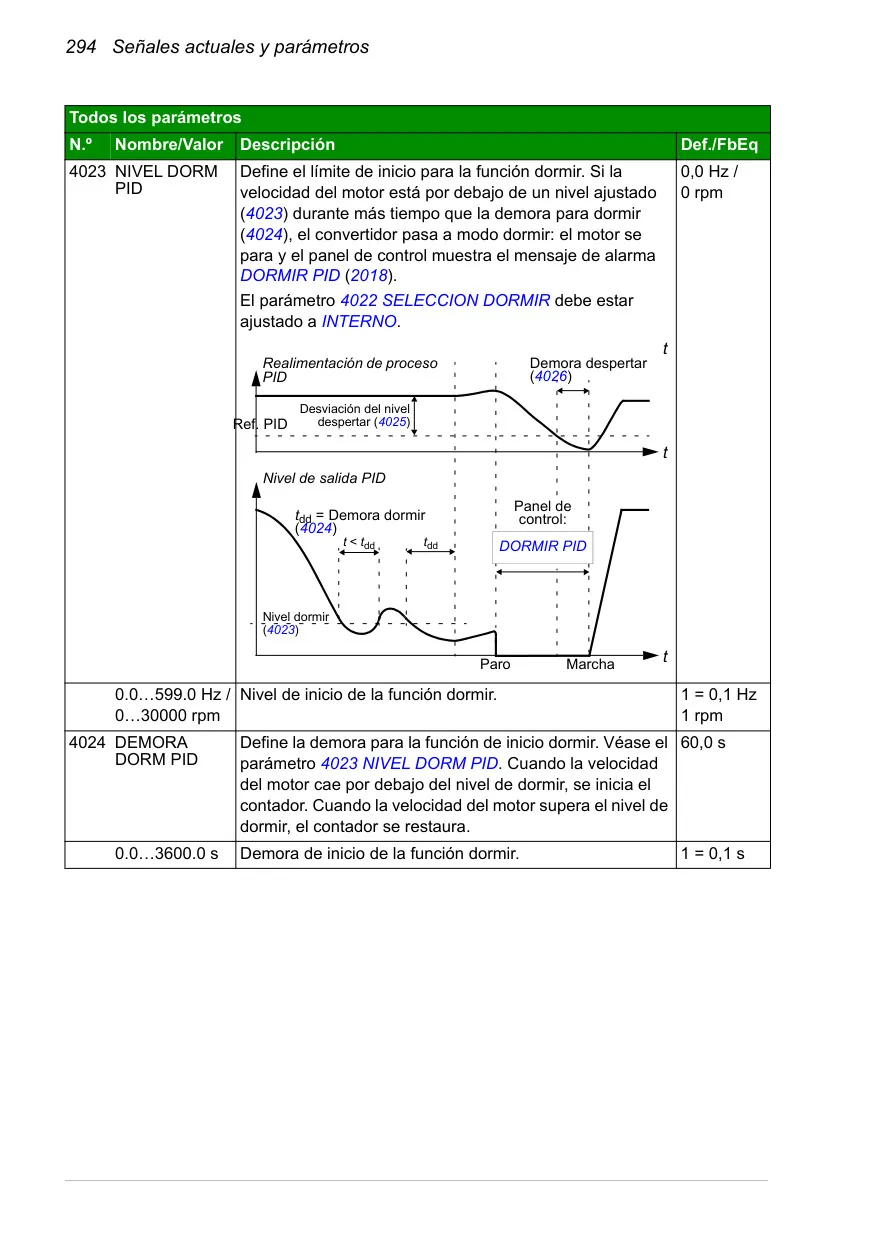

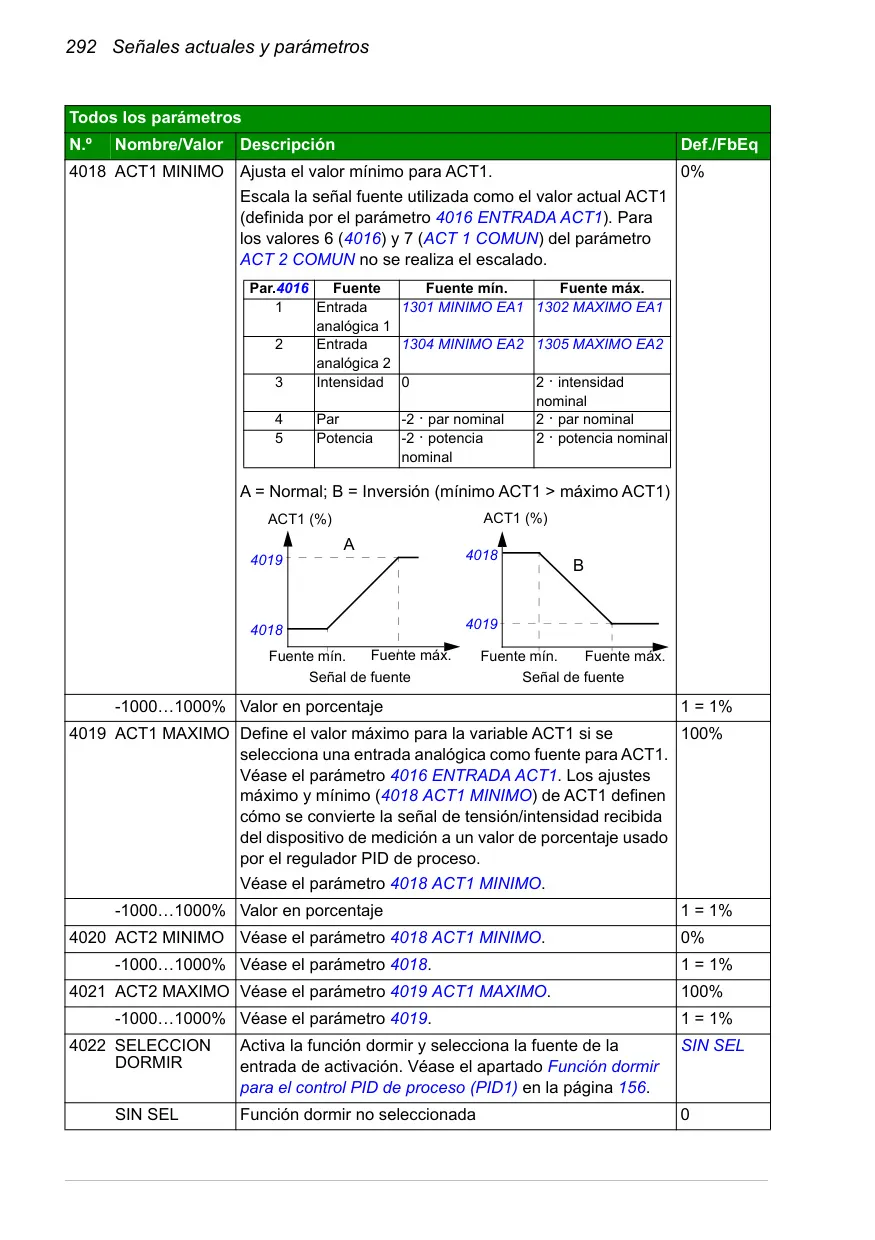

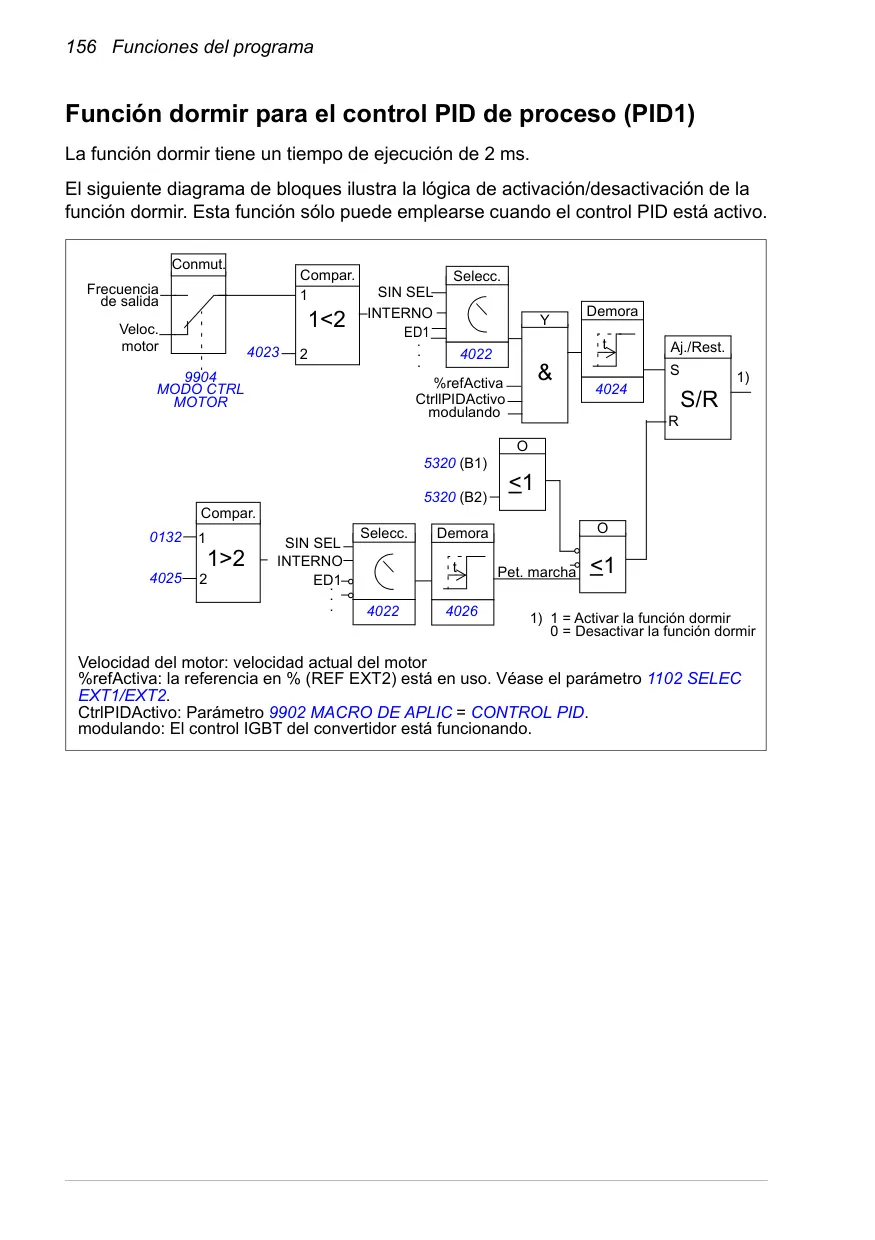

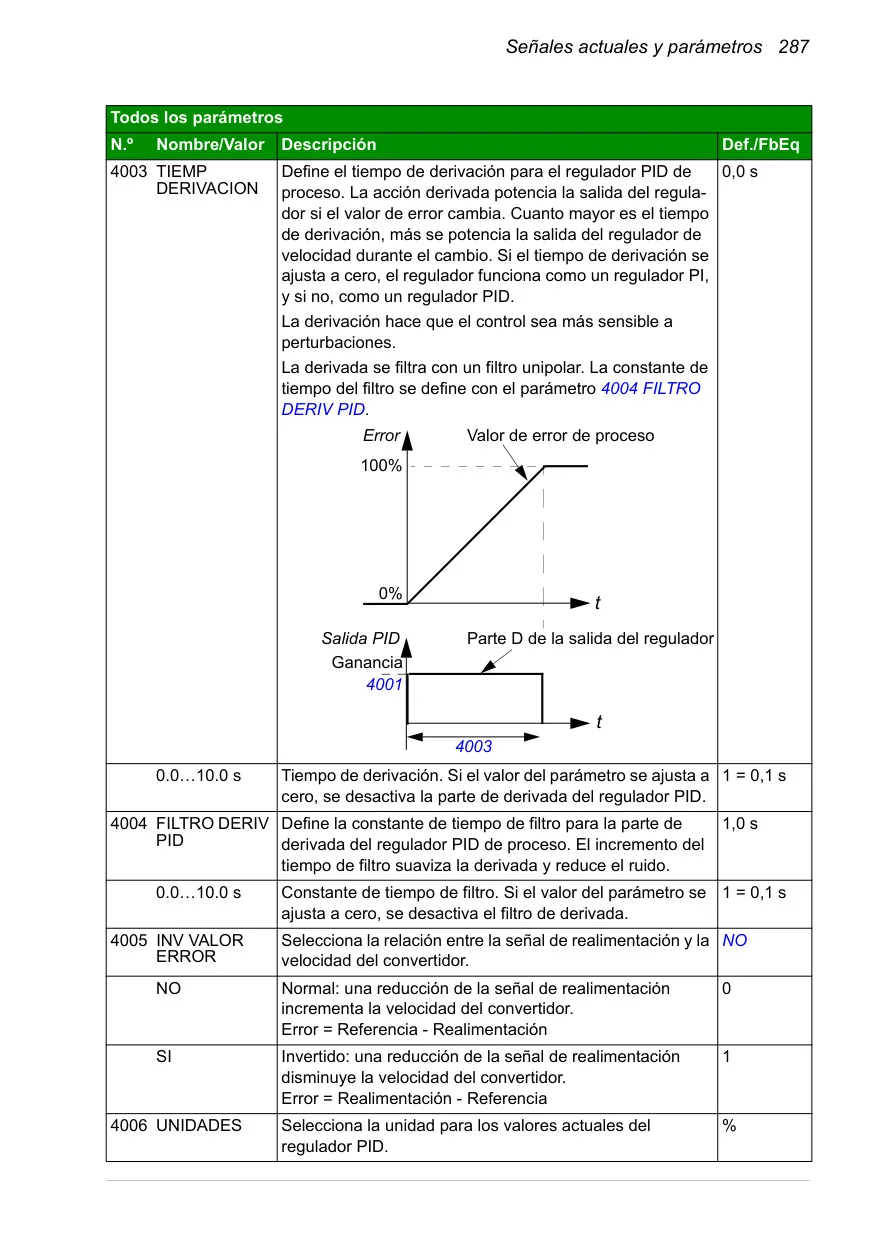

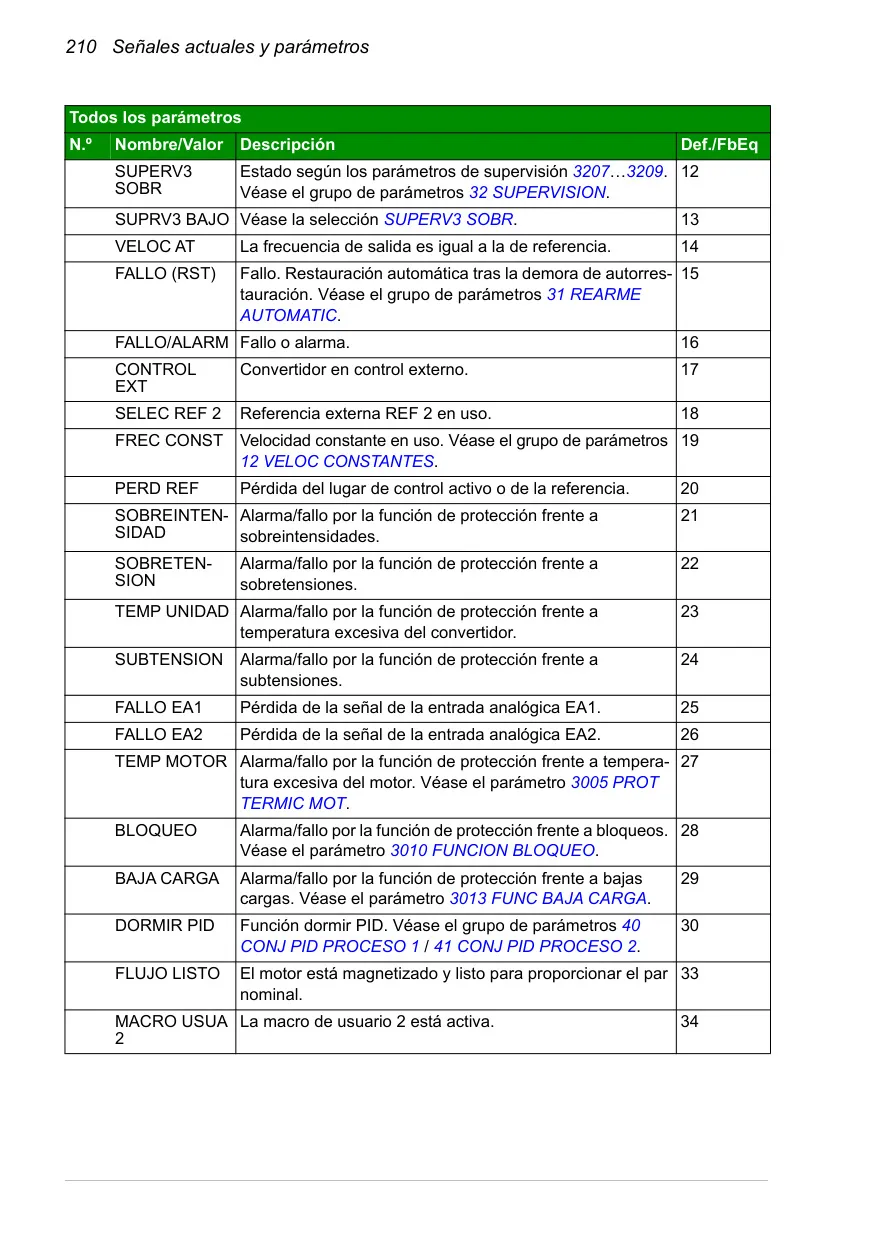

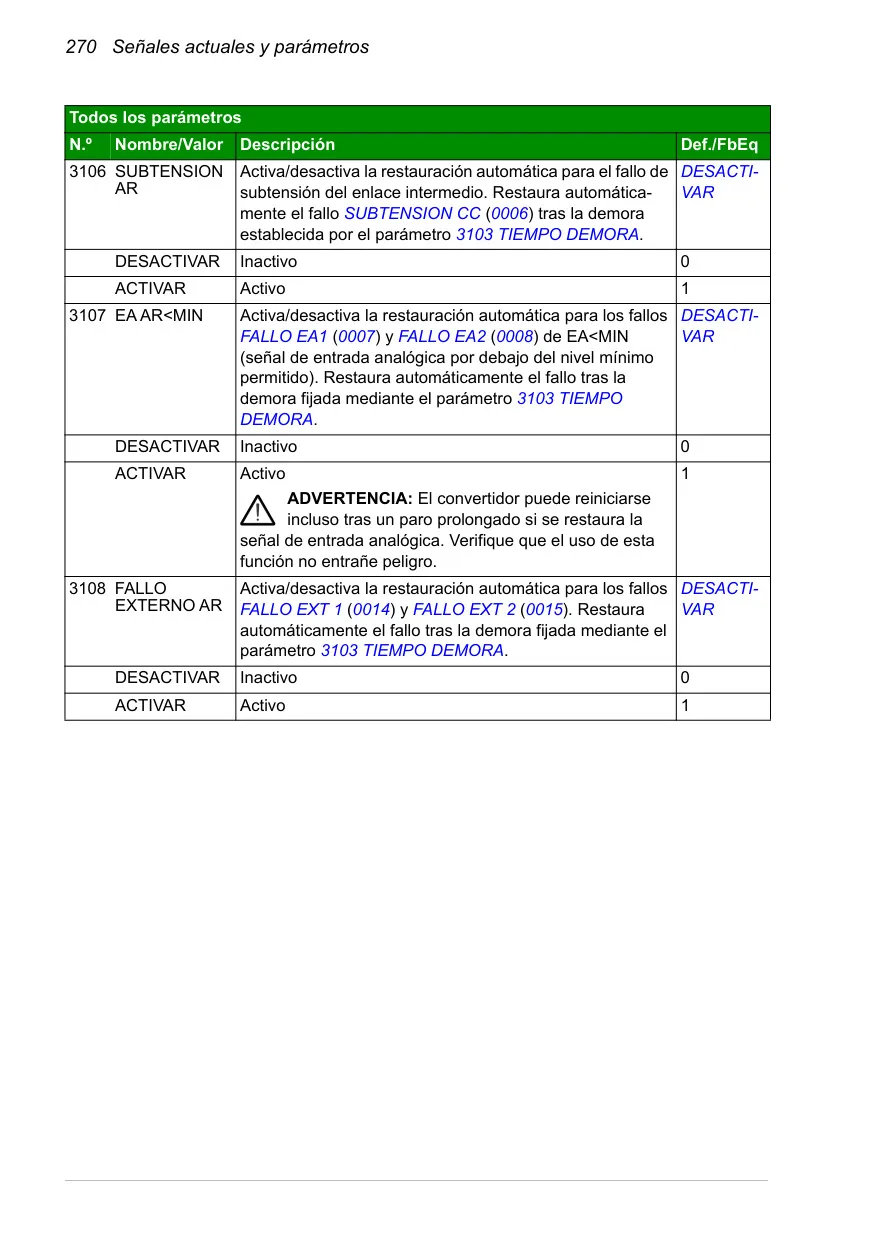

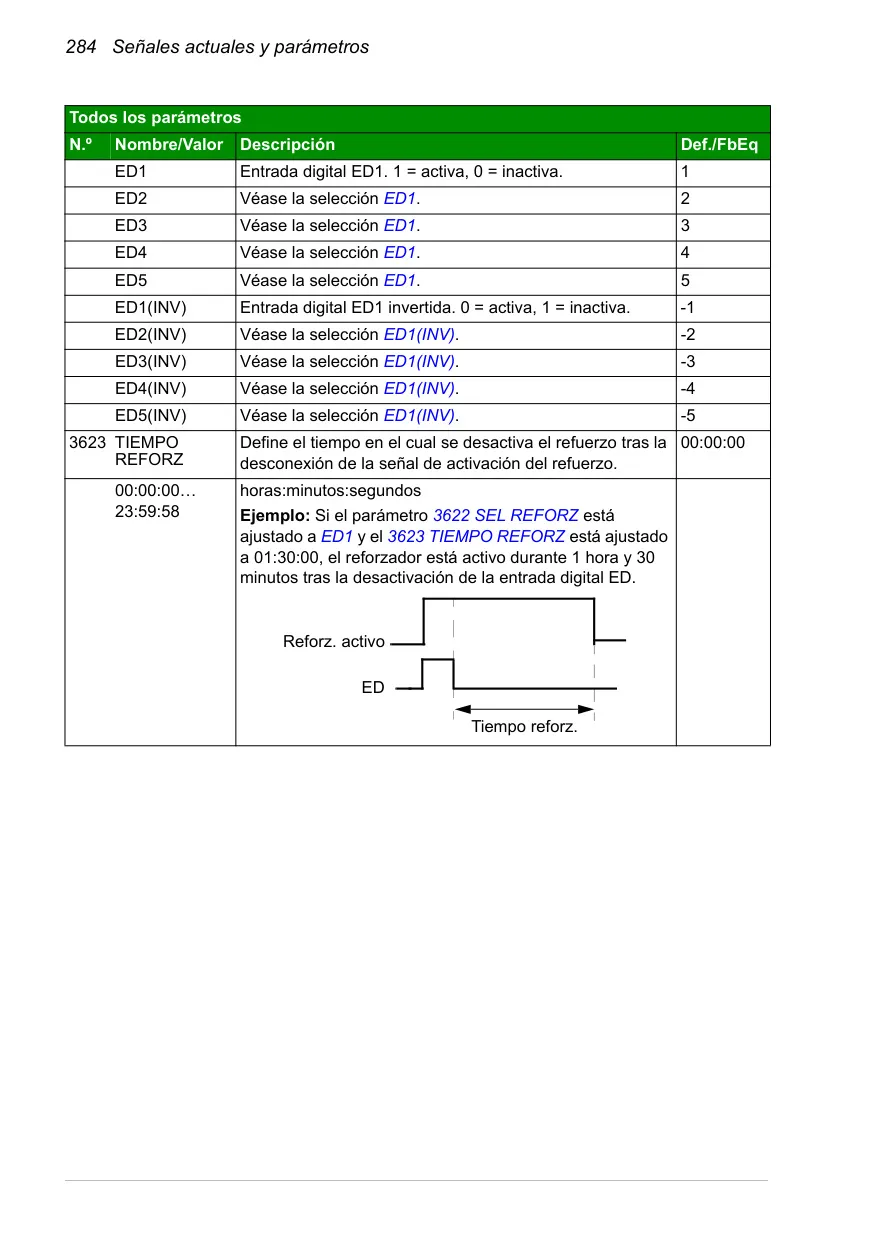

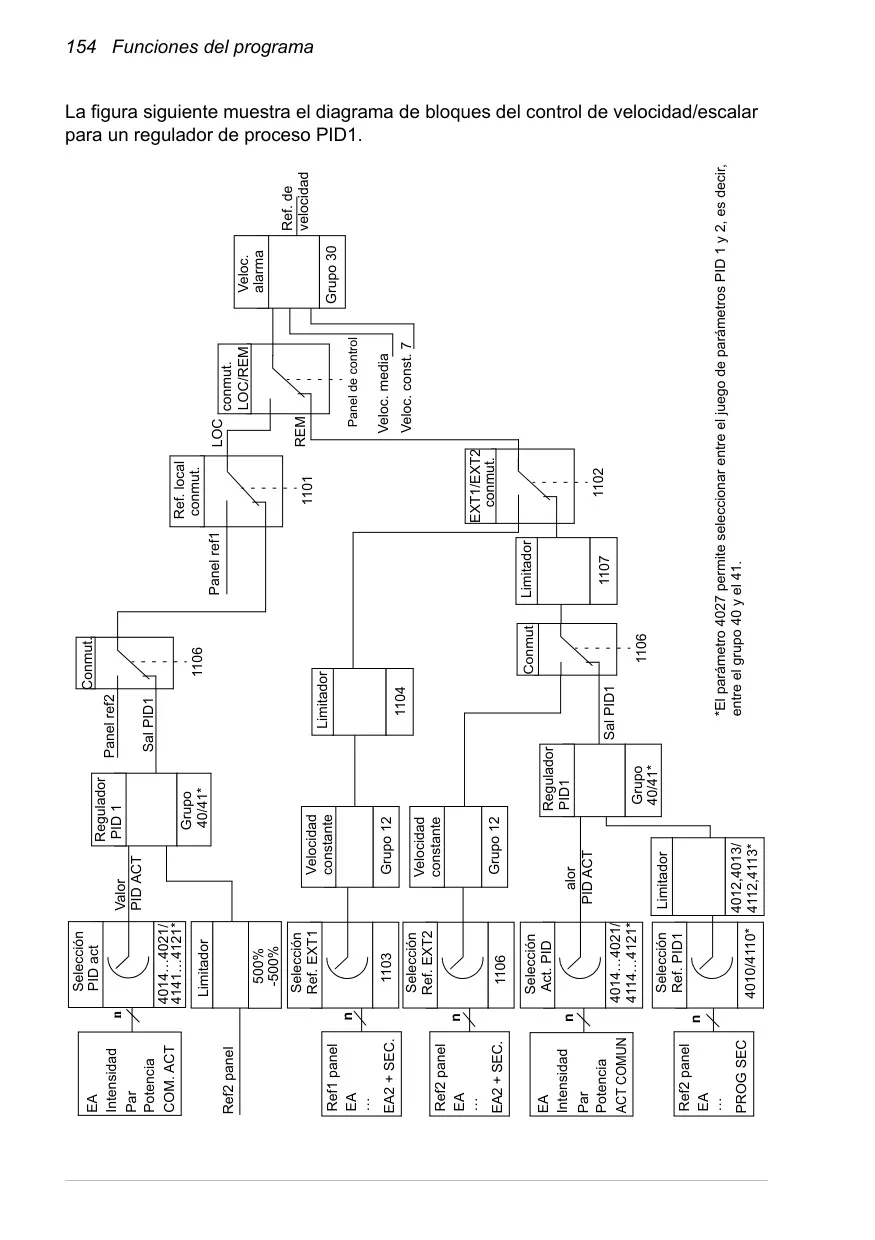

Para aplicaciones de proceso, el ACS355 integra dos conjuntos de reguladores PID completos, uno para control de proceso principal y otro para funciones de ajuste o externas. Estos reguladores incluyen una ingeniosa función de "dormir/despertar" que permite al motor detenerse o hibernar cuando la demanda del proceso es baja, reactivándose automáticamente al detectar una desviación, lo que resulta en un ahorro energético significativo y una mayor vida útil de los equipos. Es una característica ideal para bombas y ventiladores.

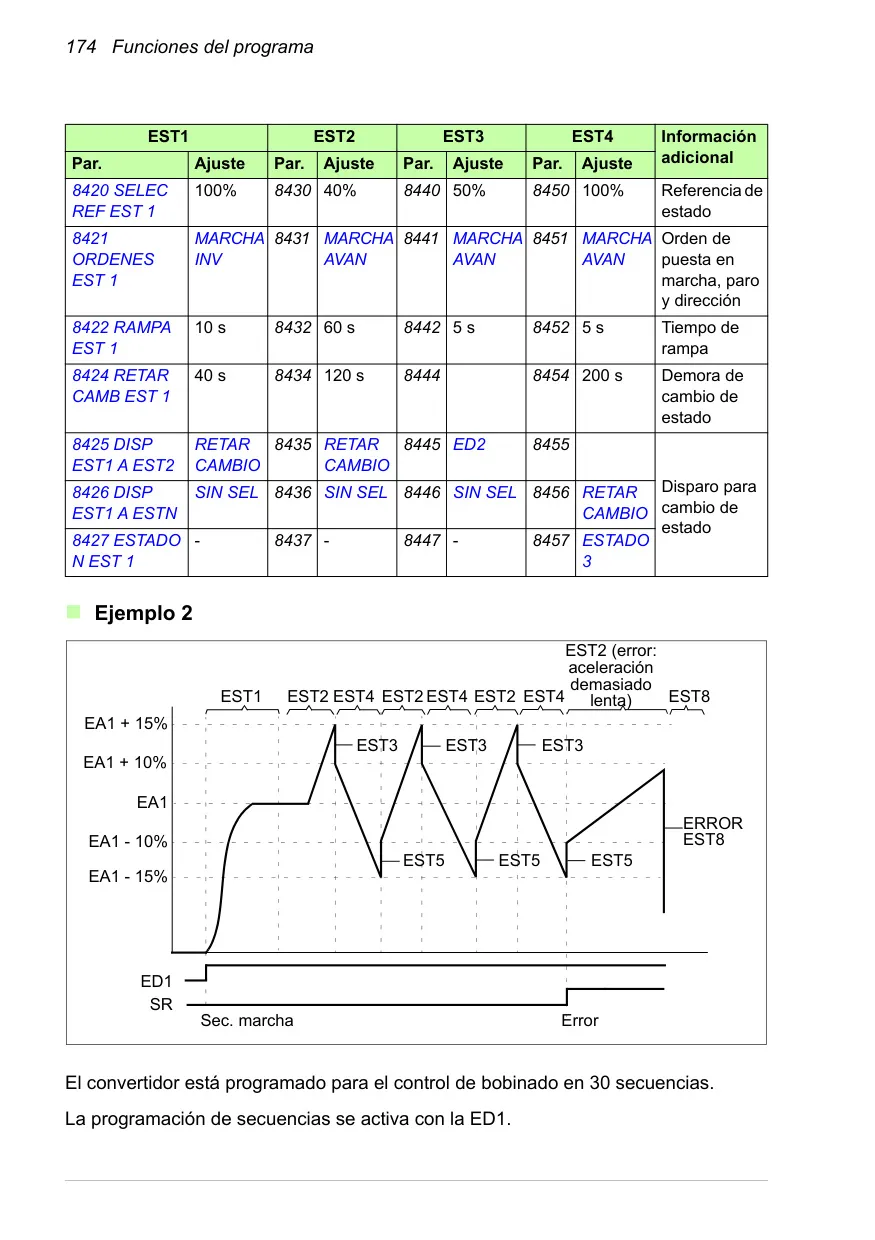

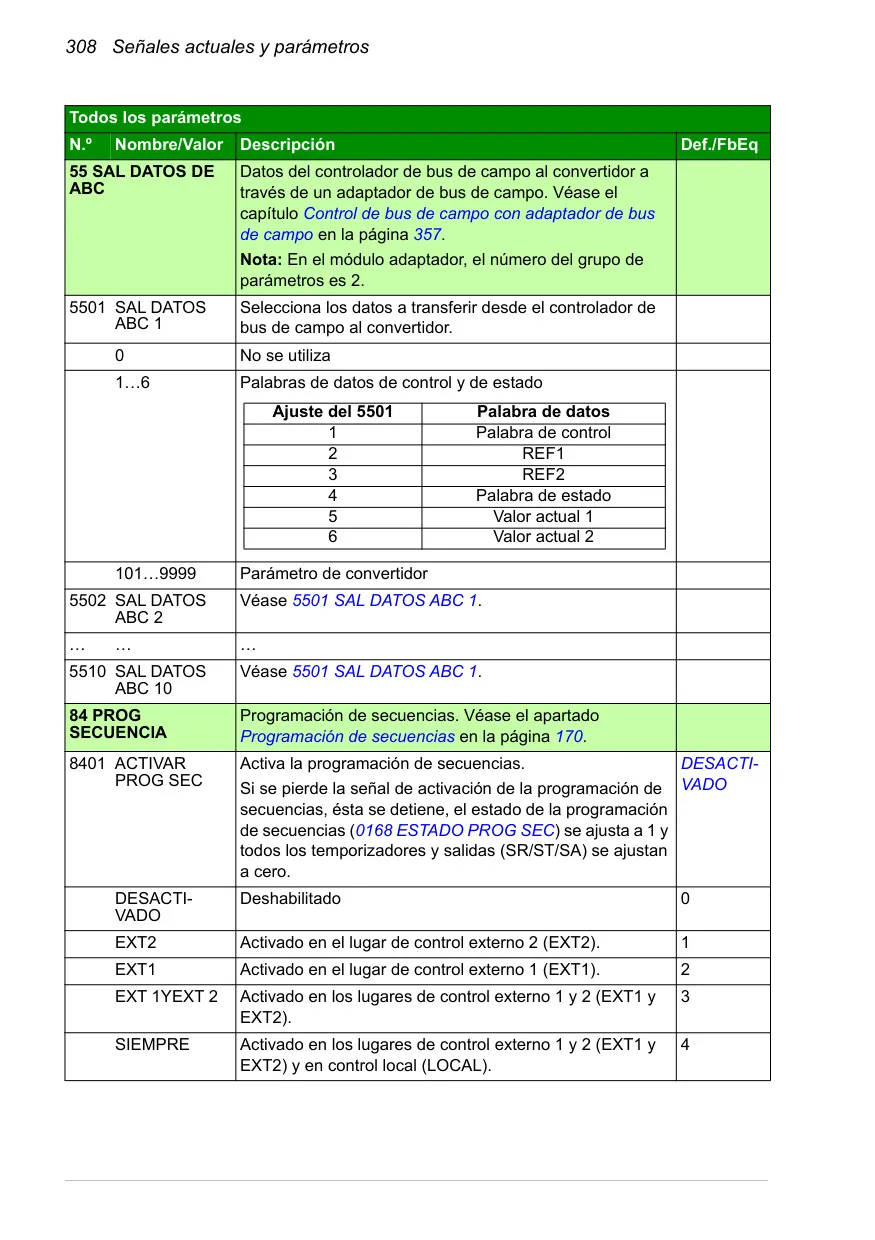

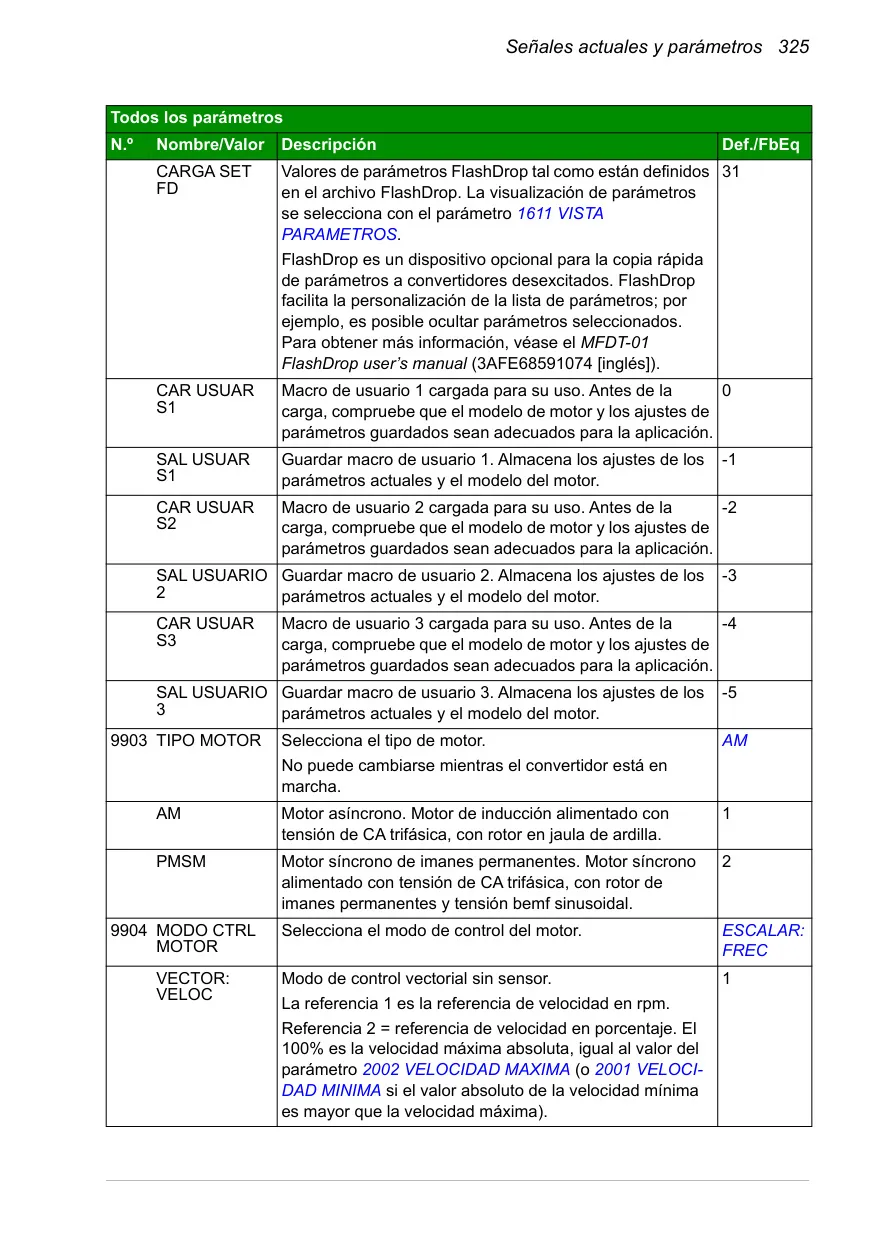

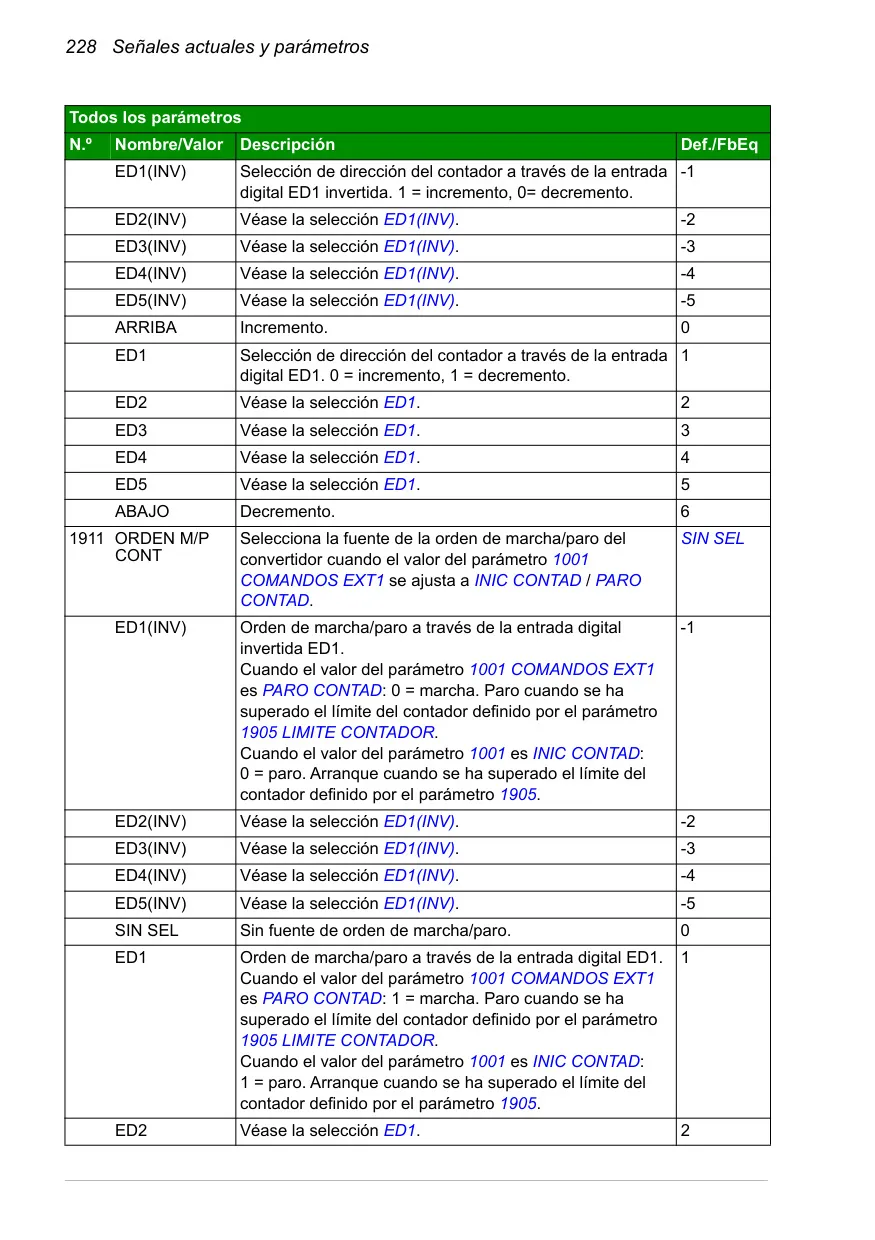

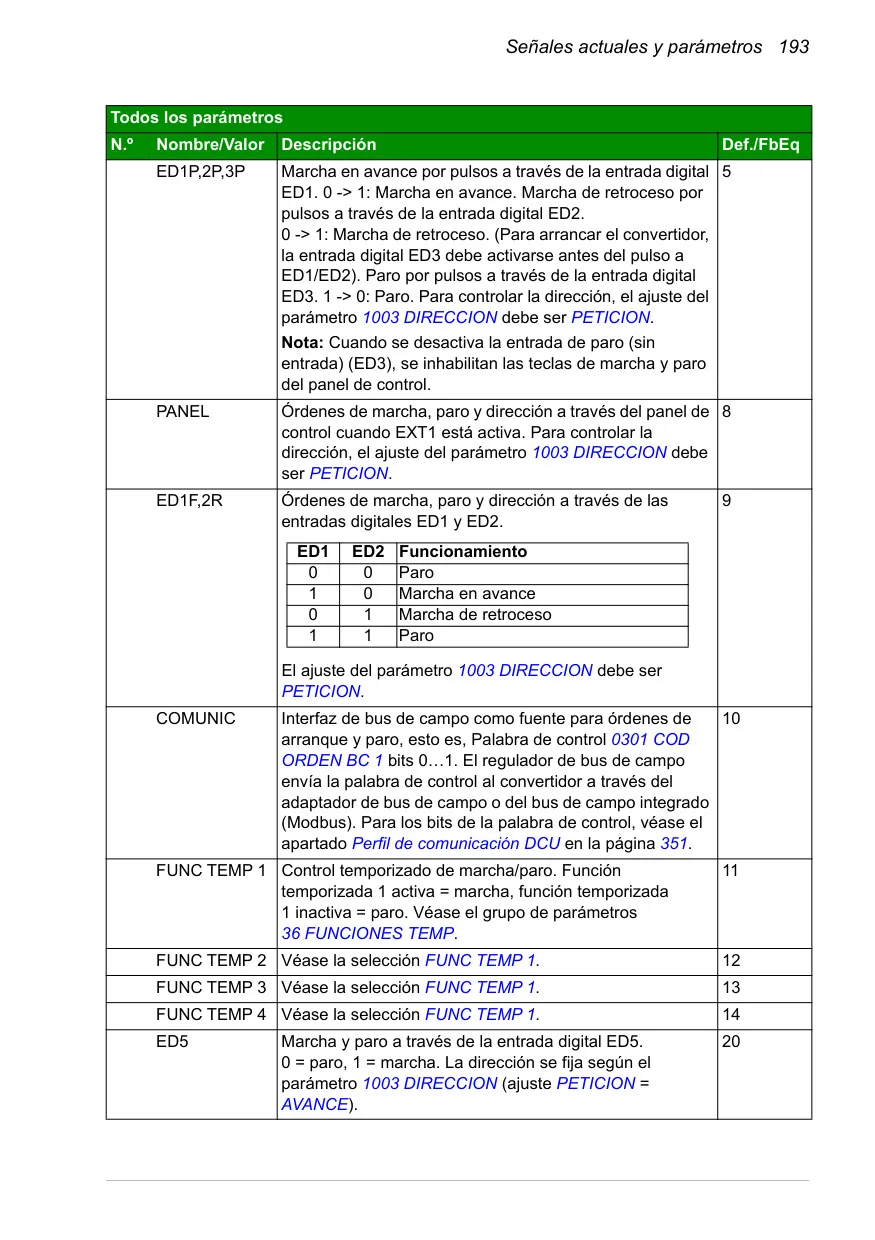

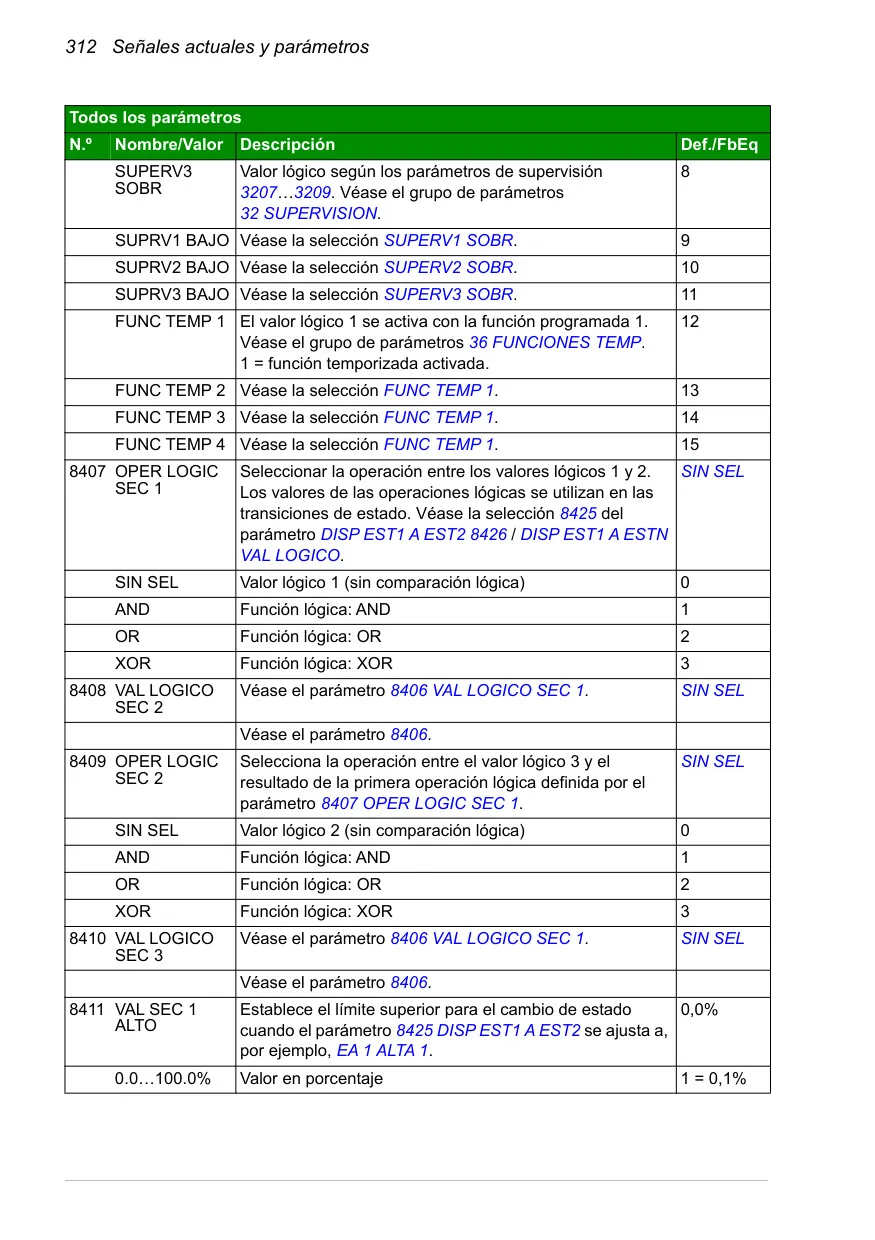

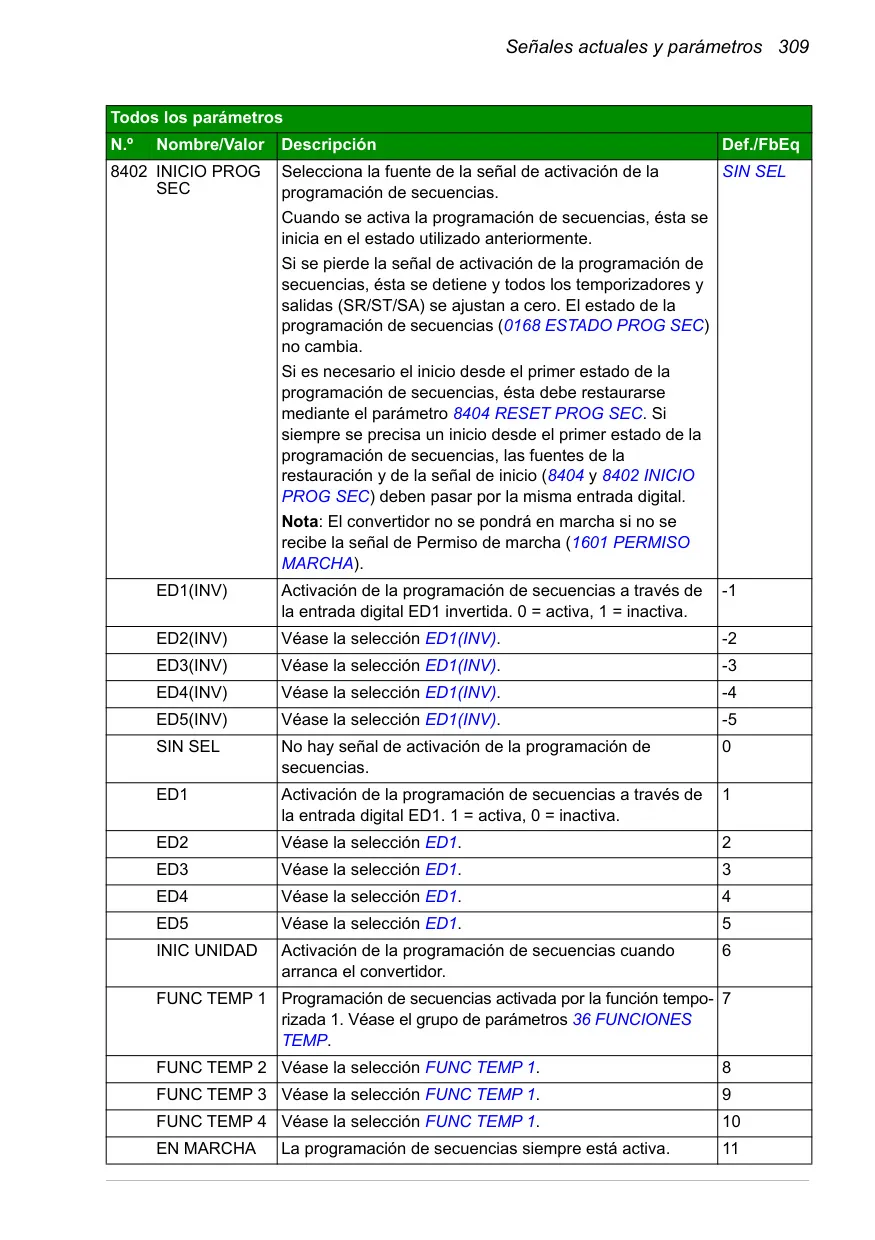

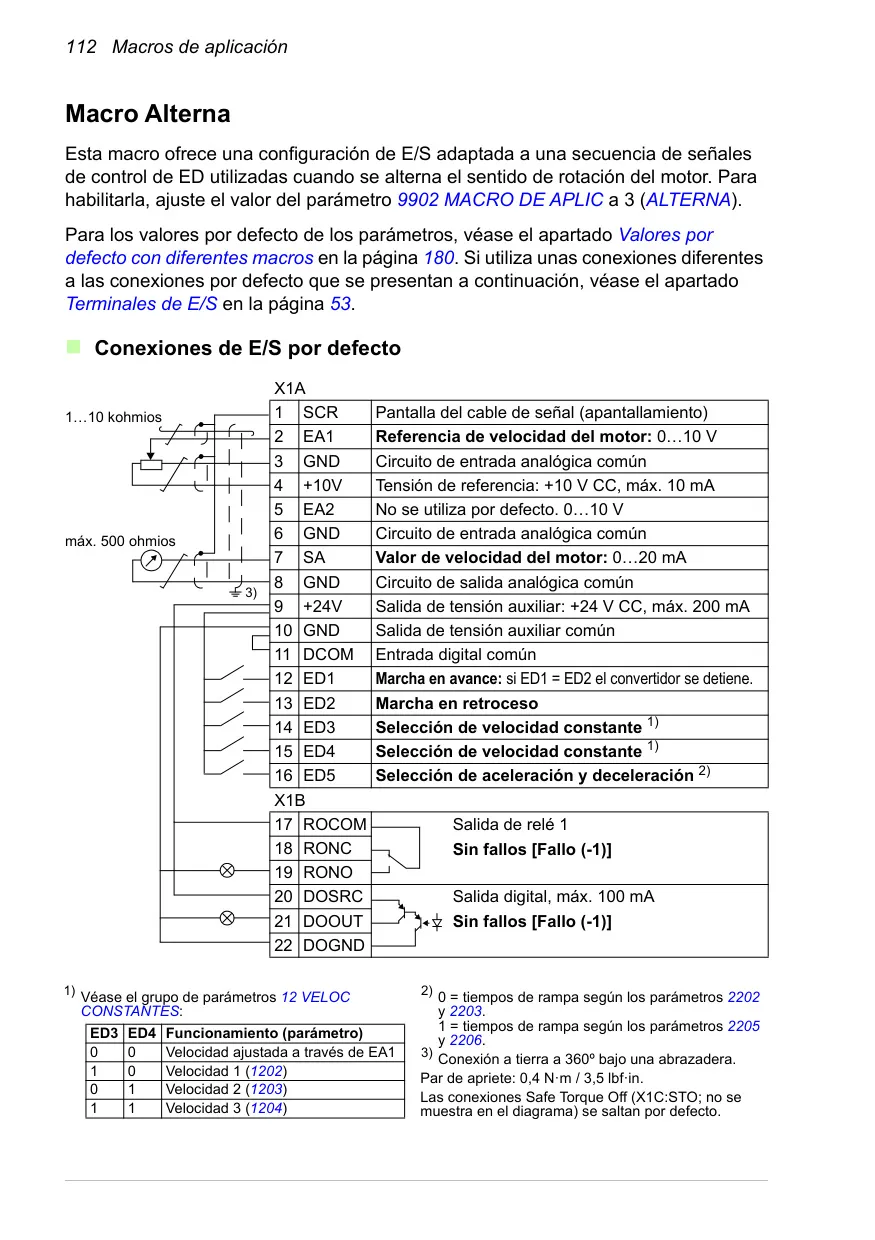

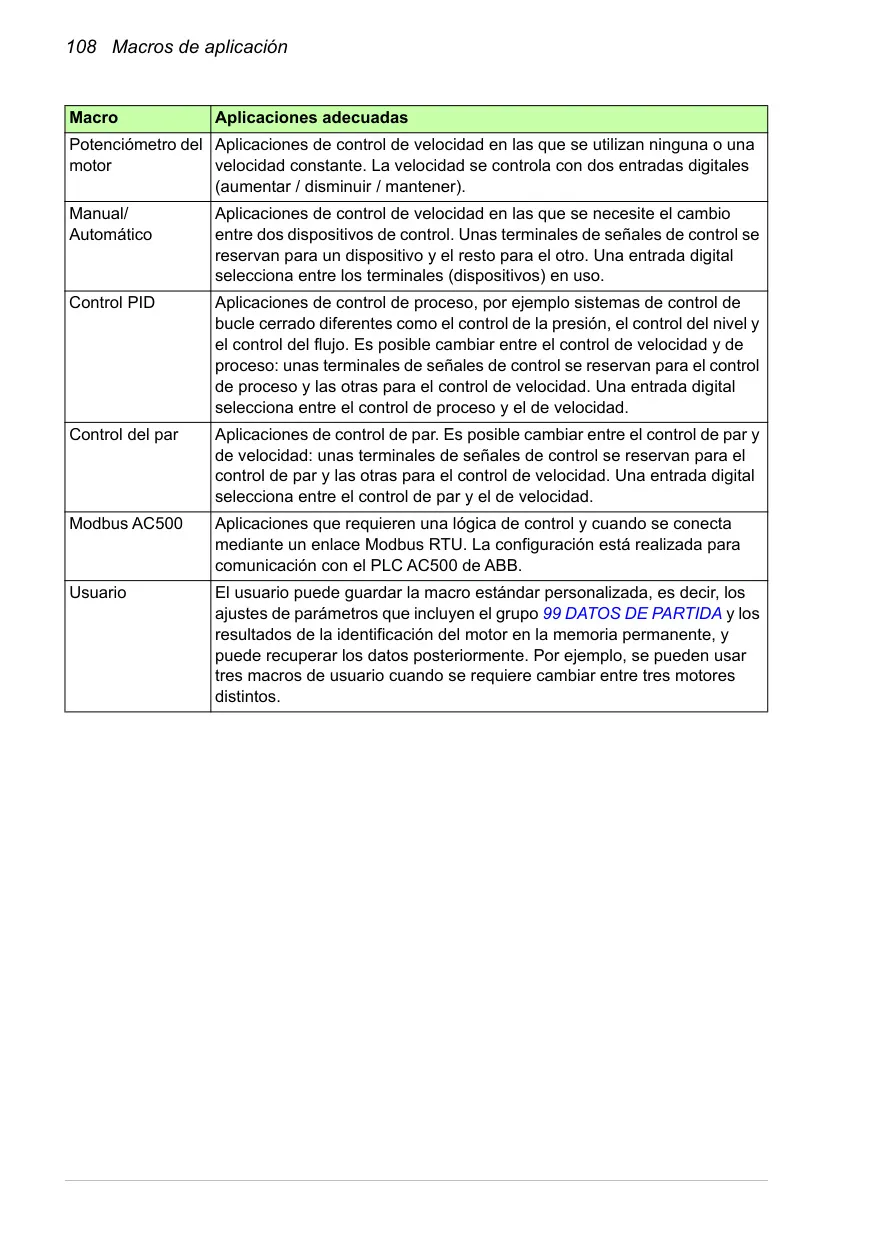

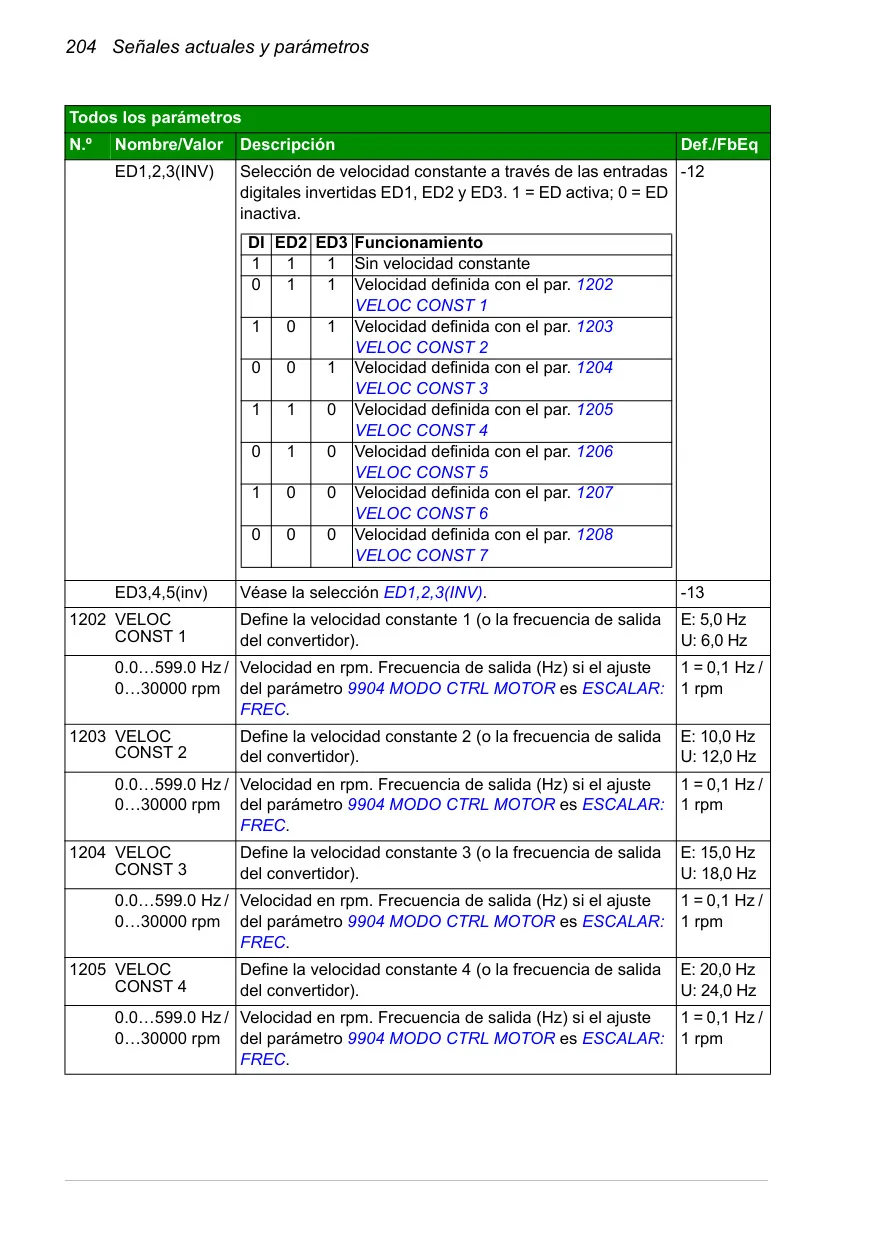

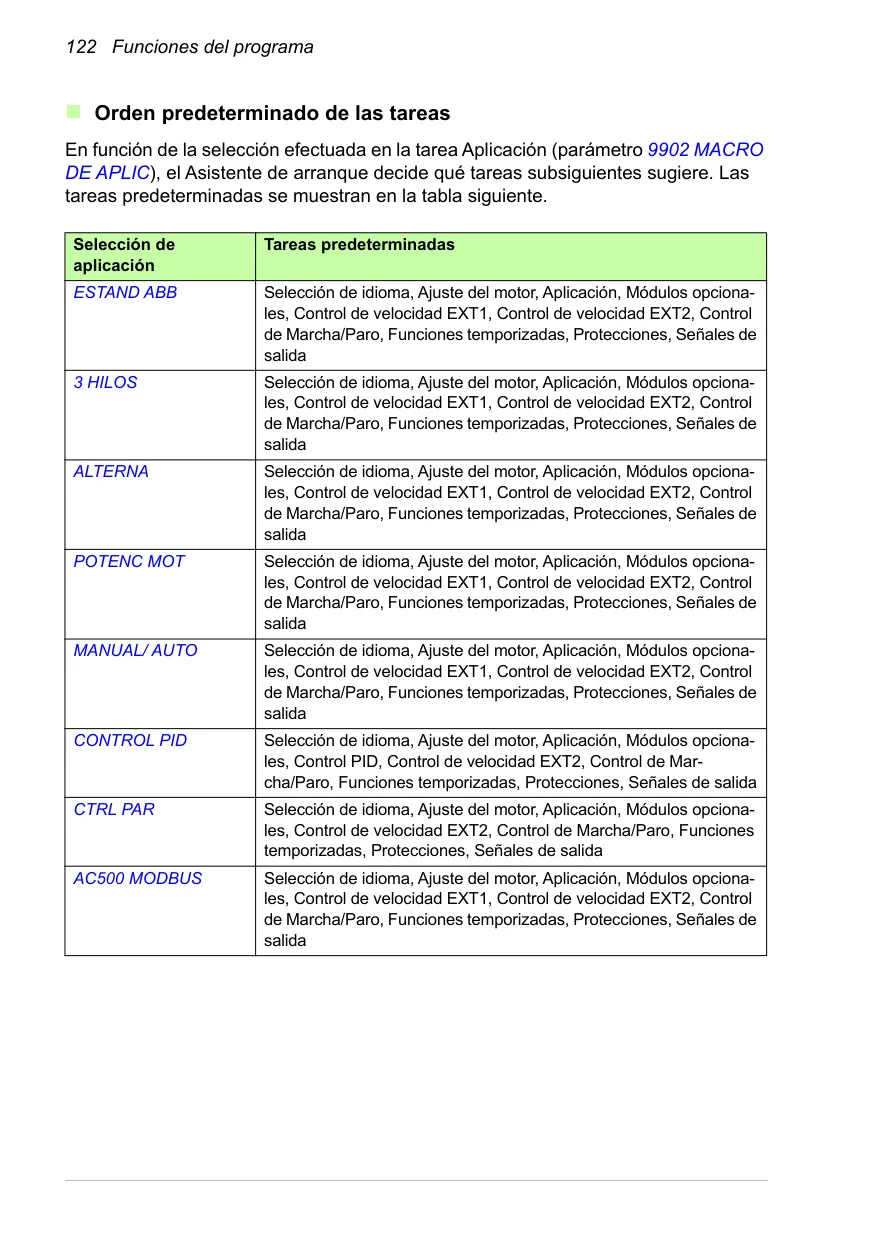

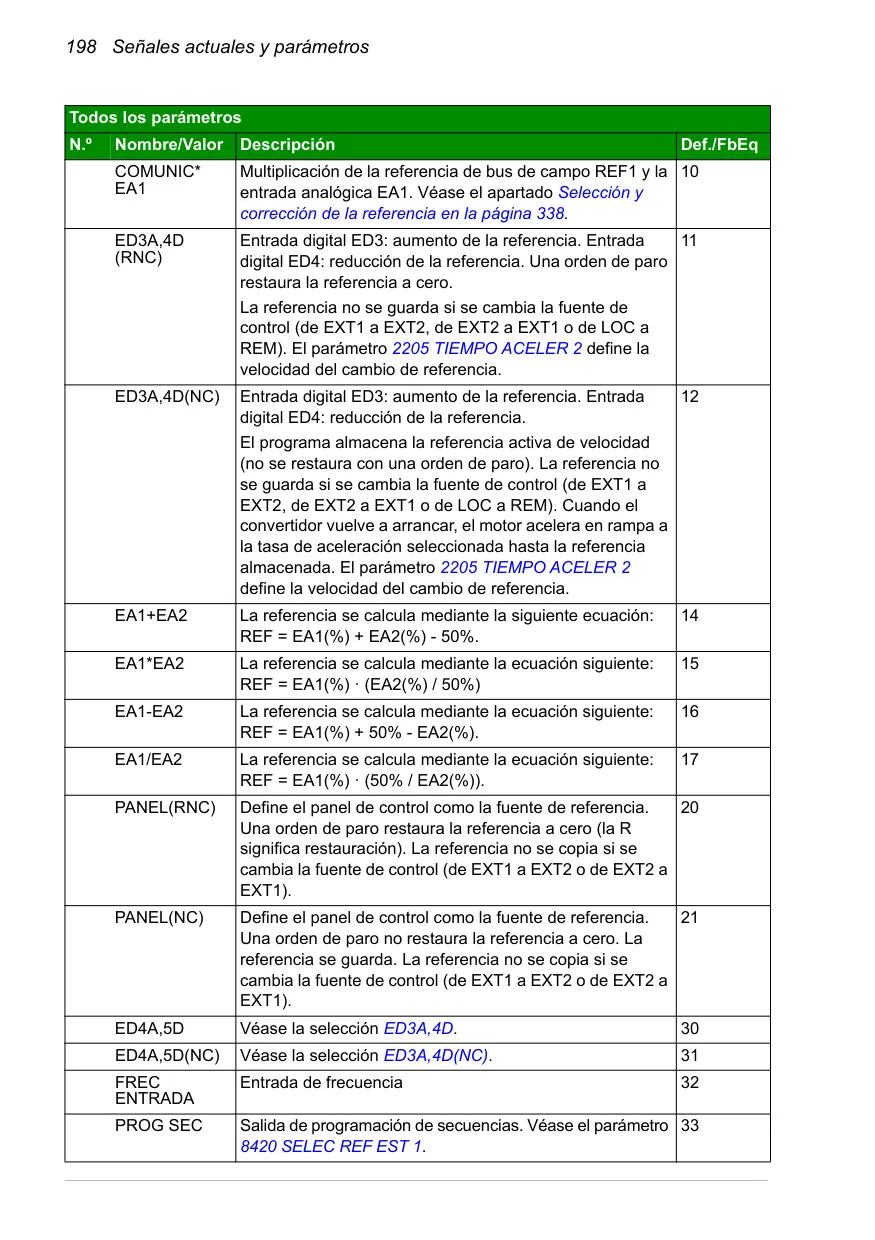

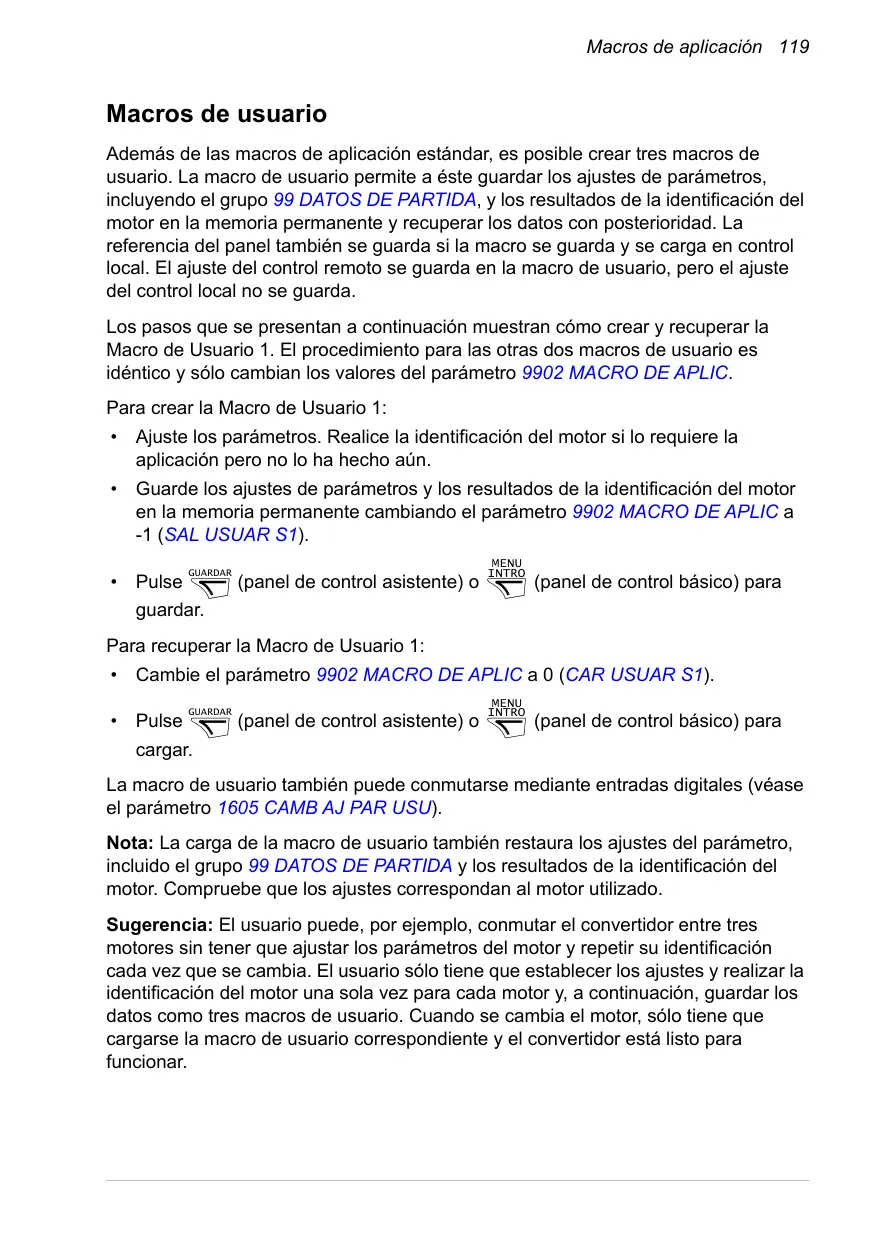

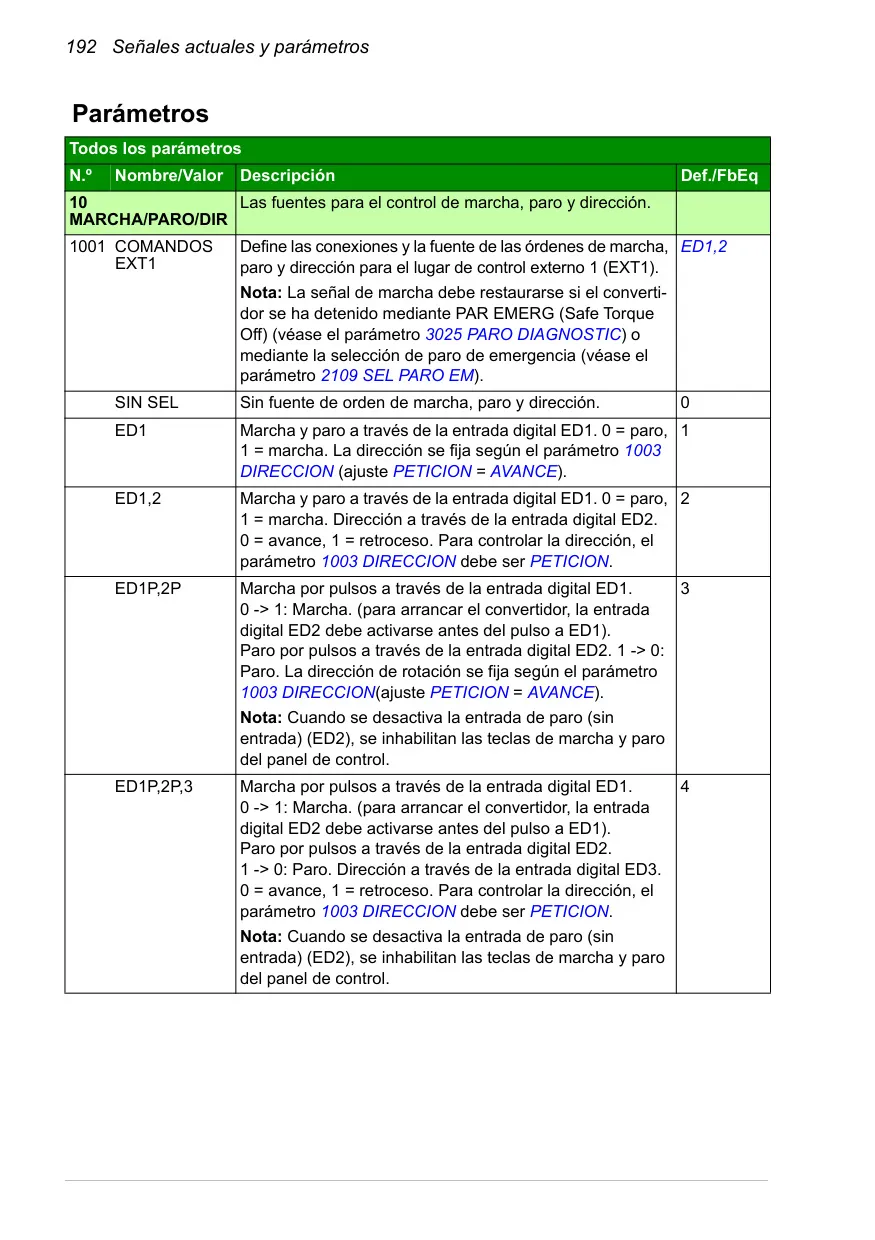

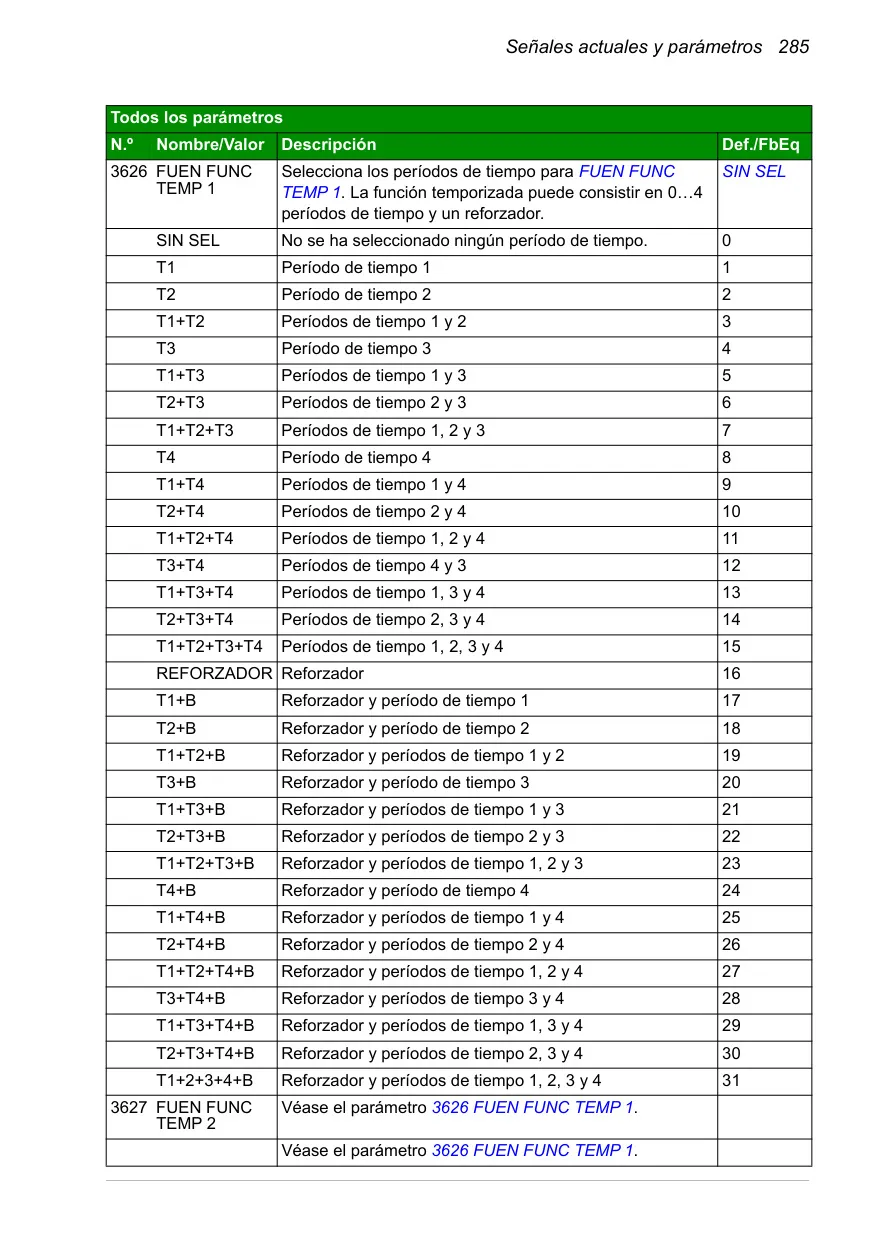

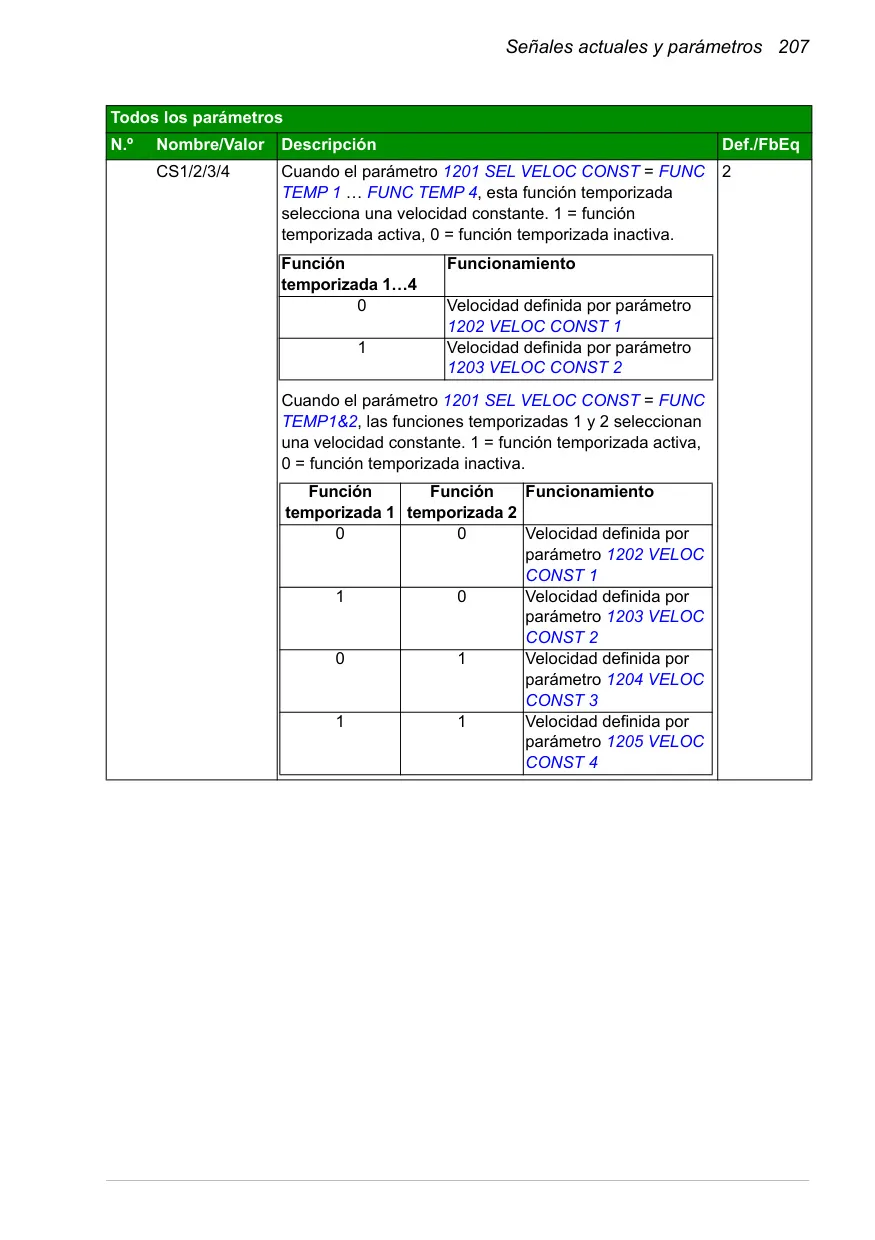

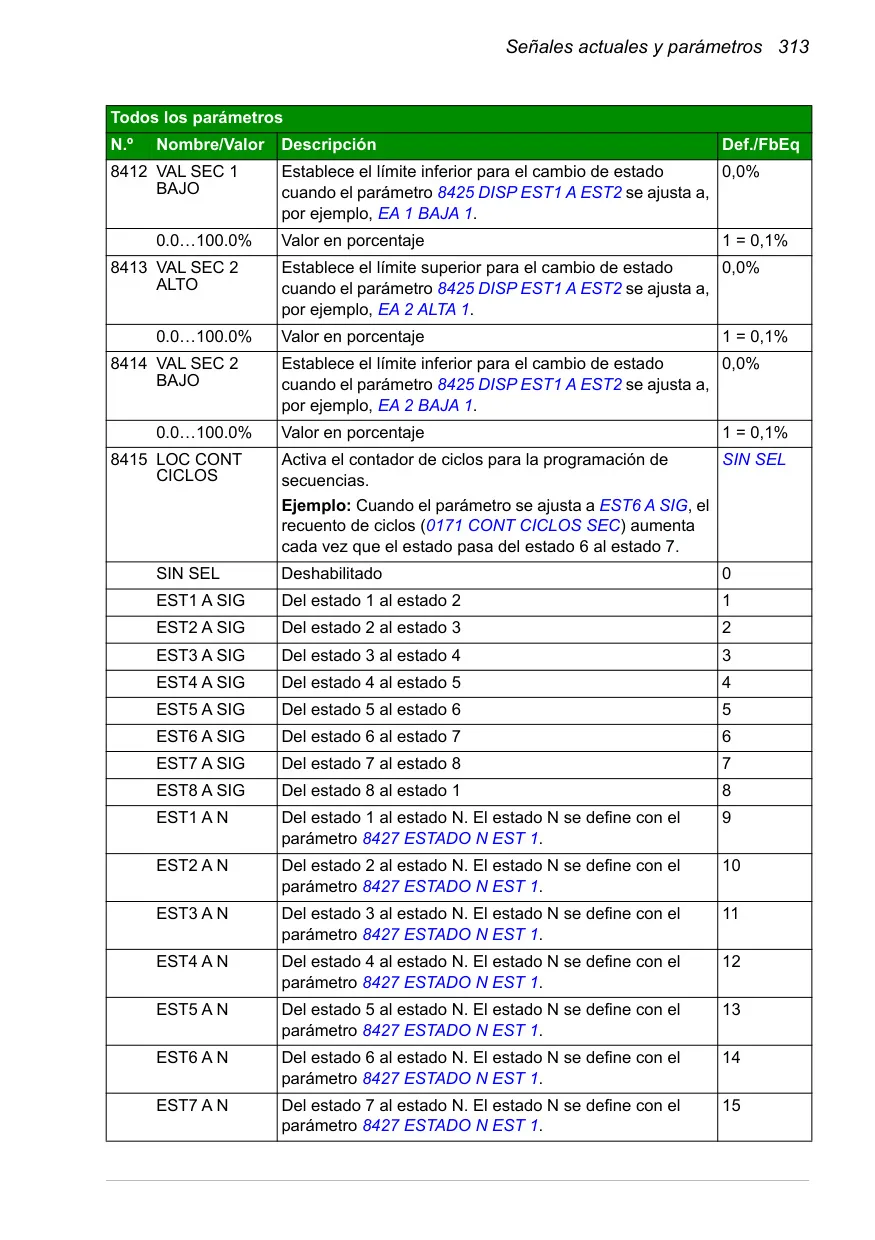

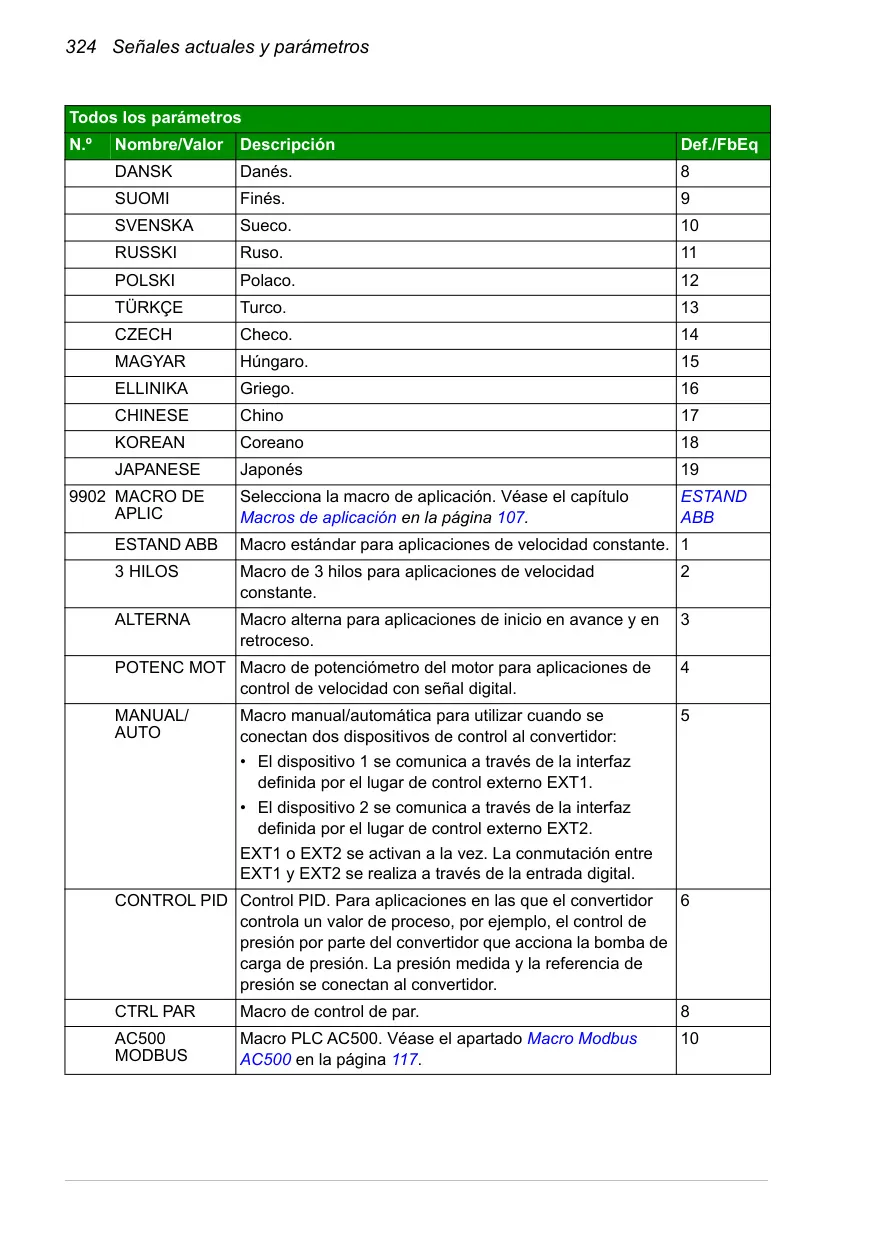

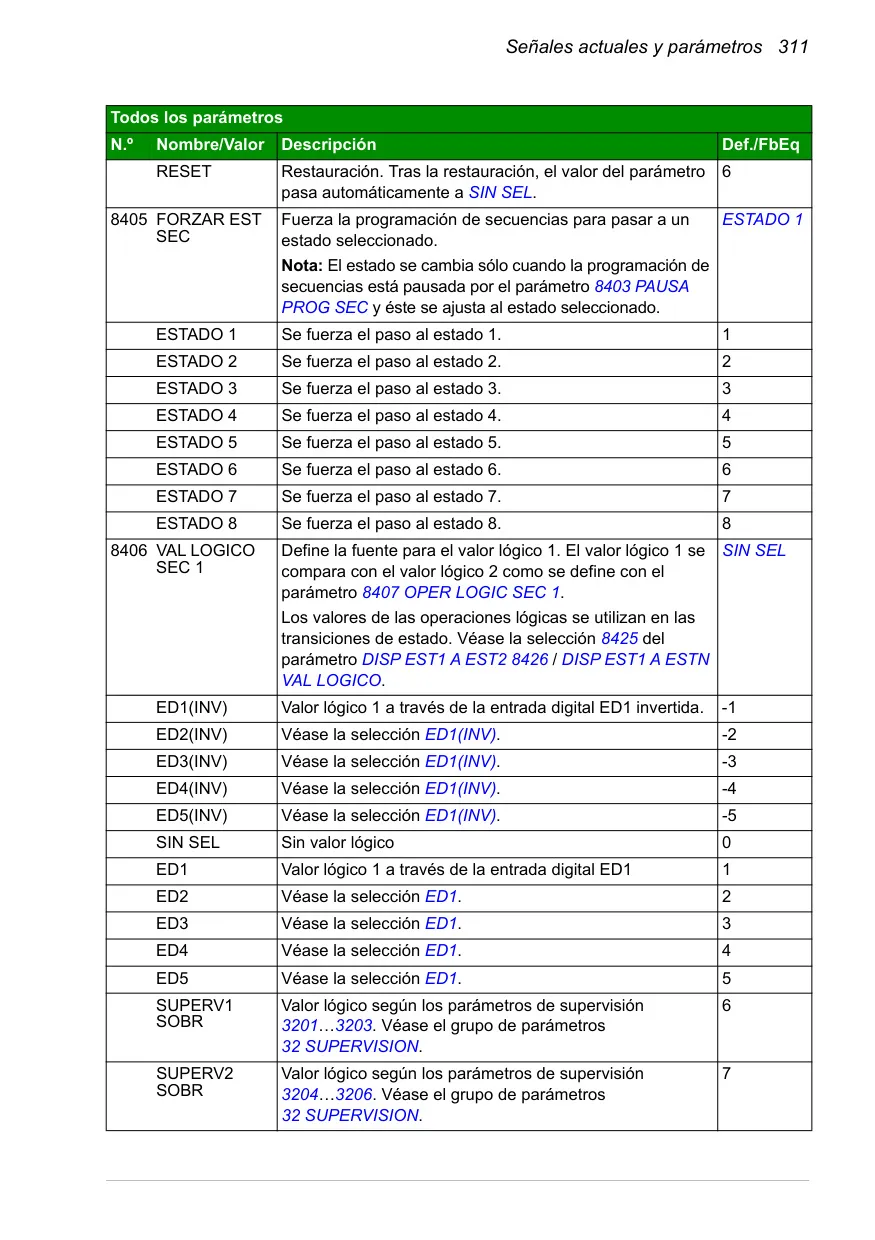

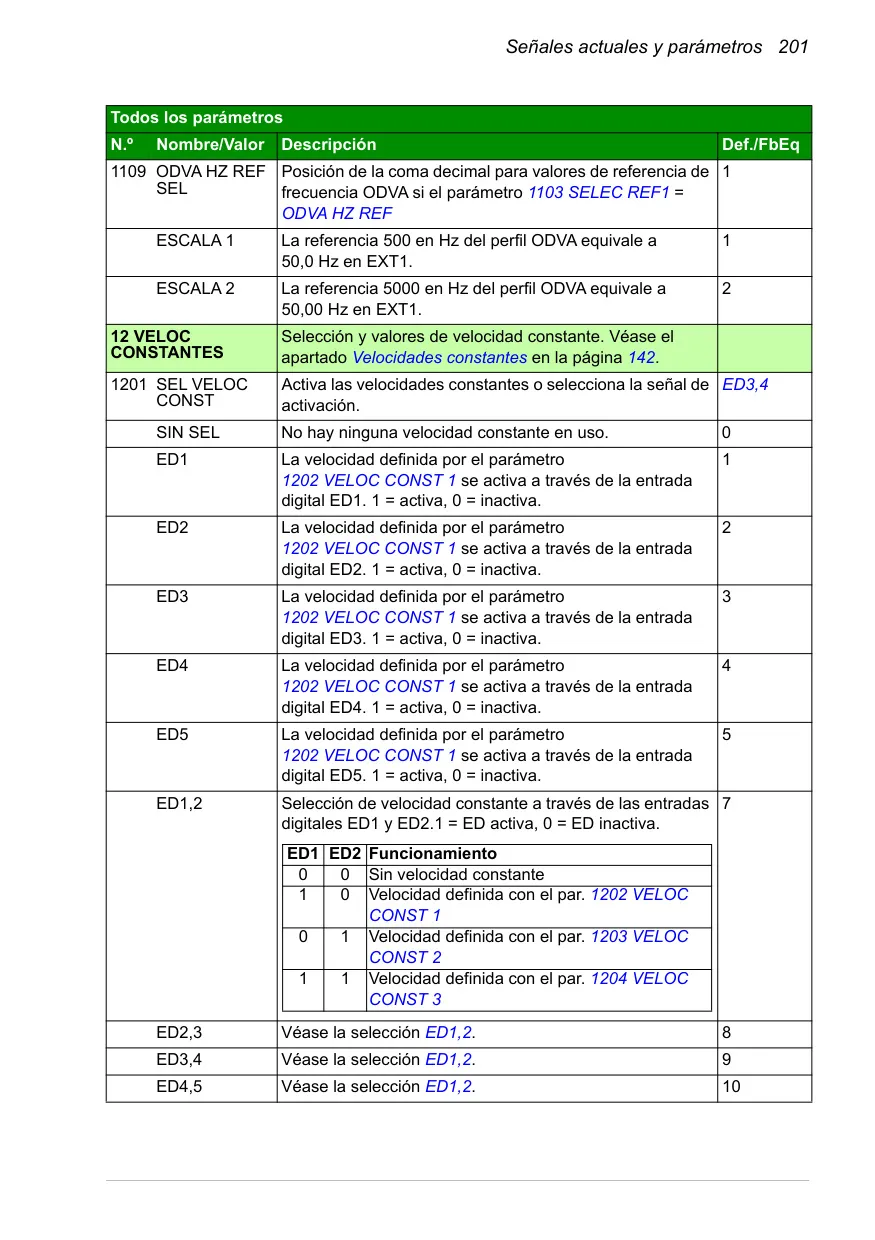

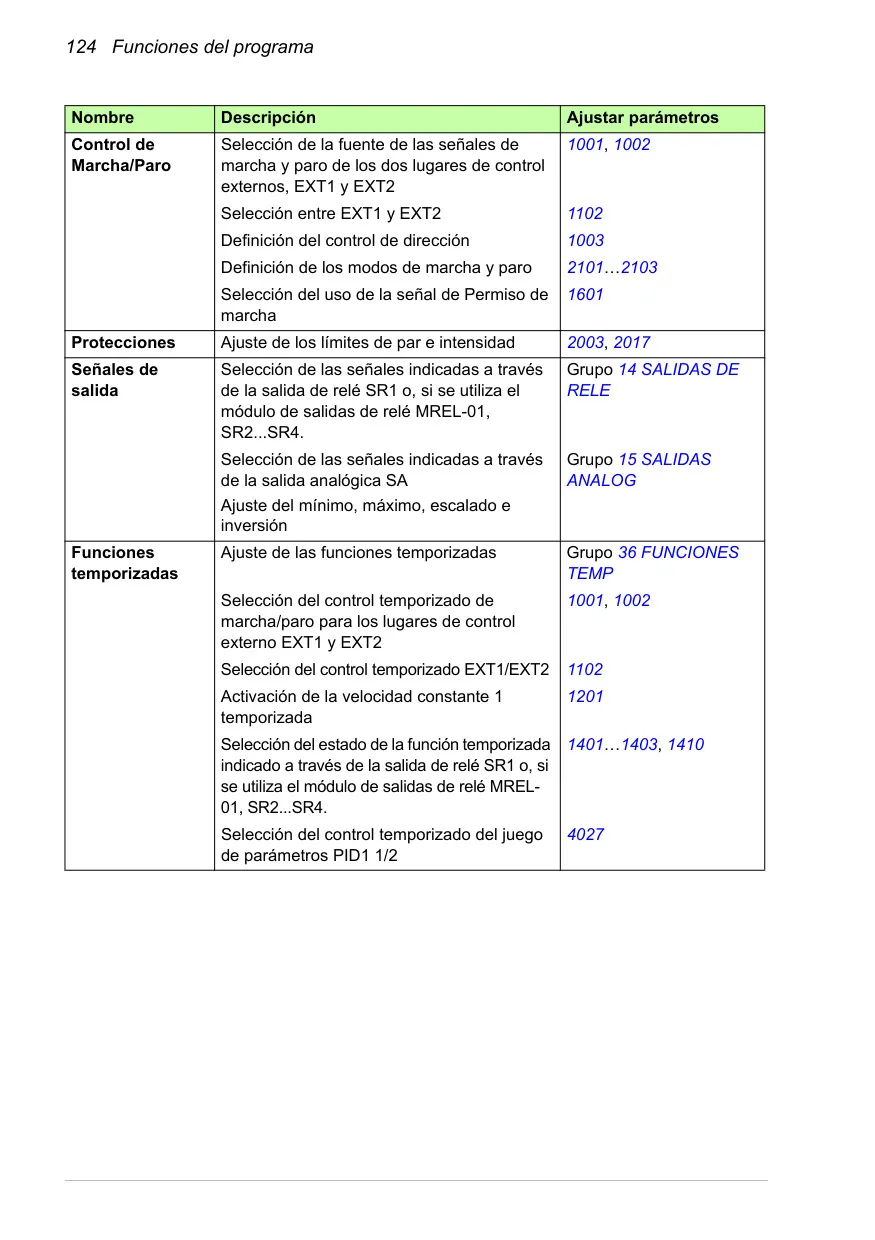

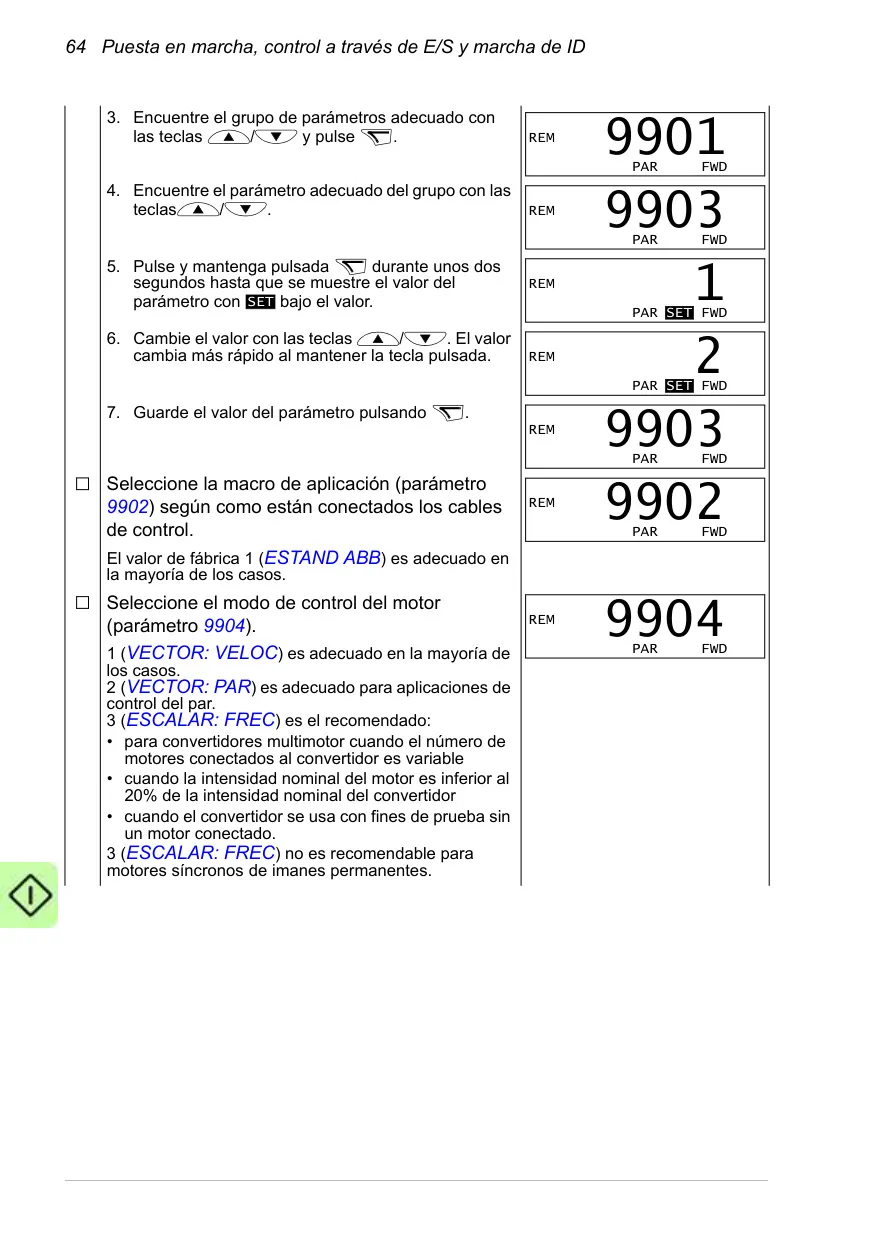

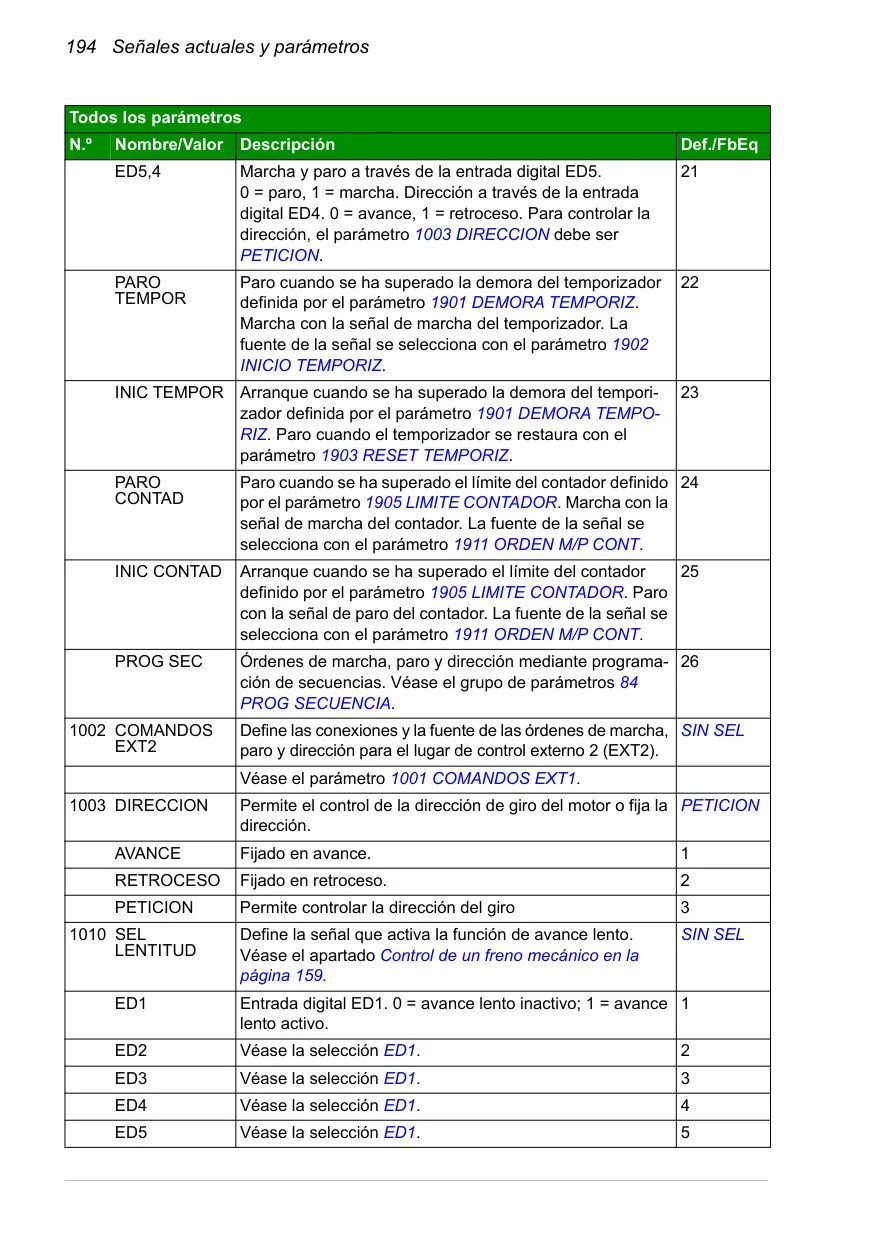

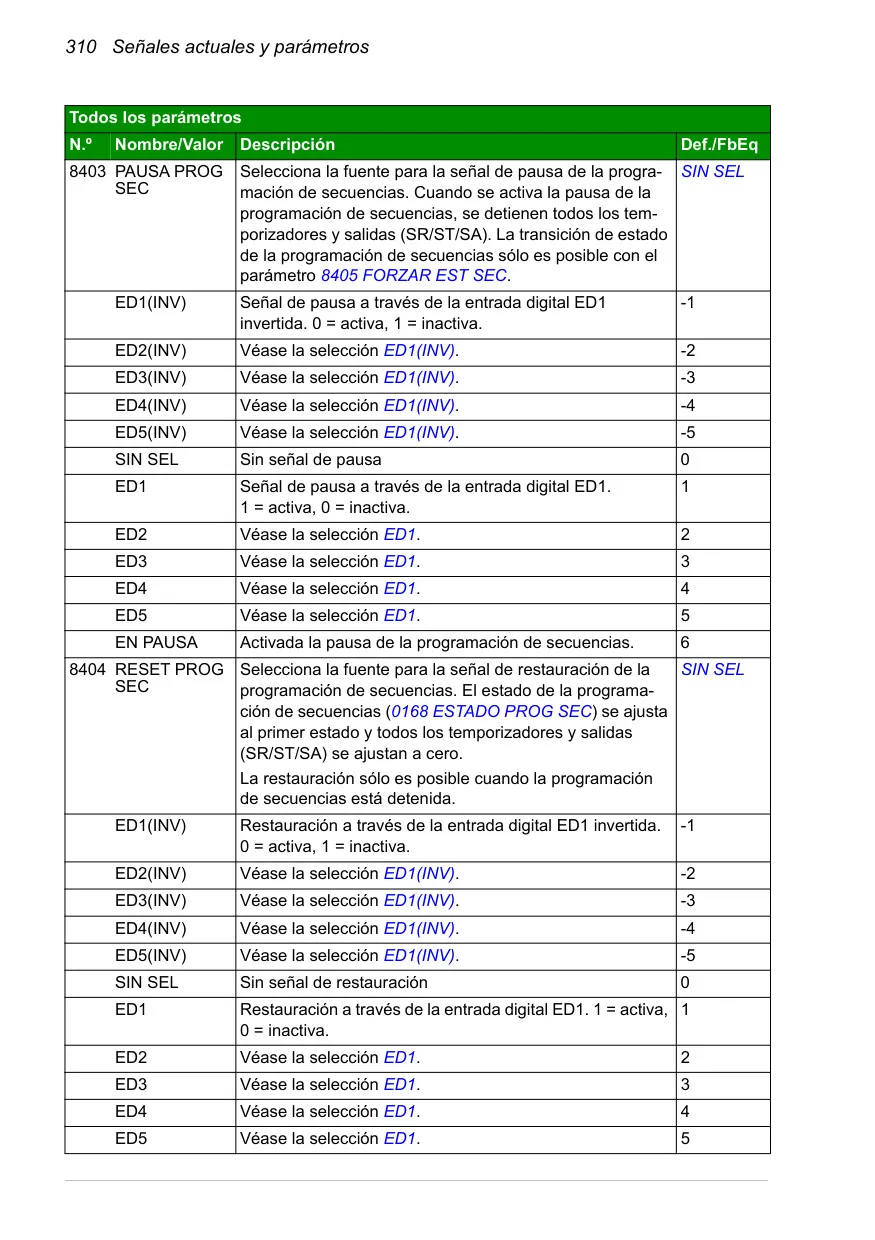

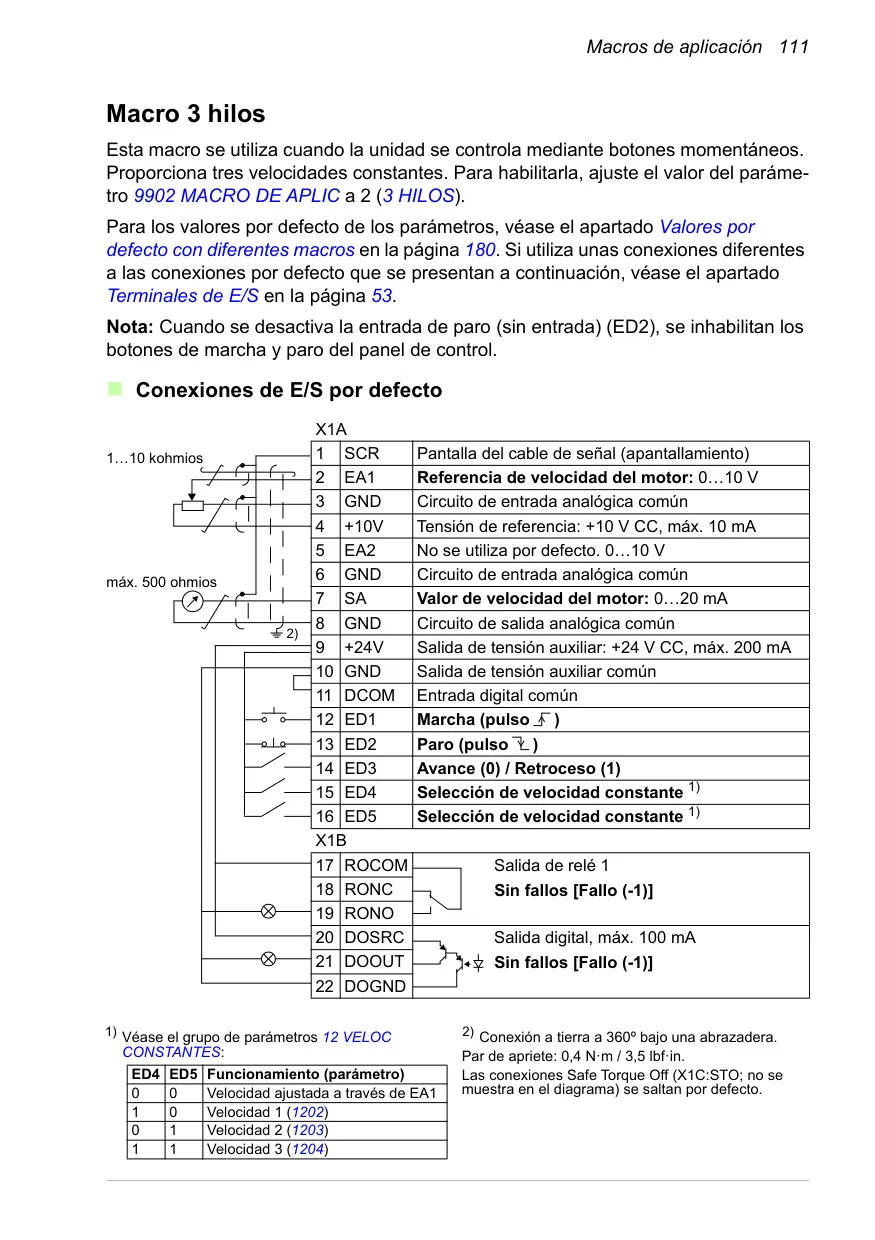

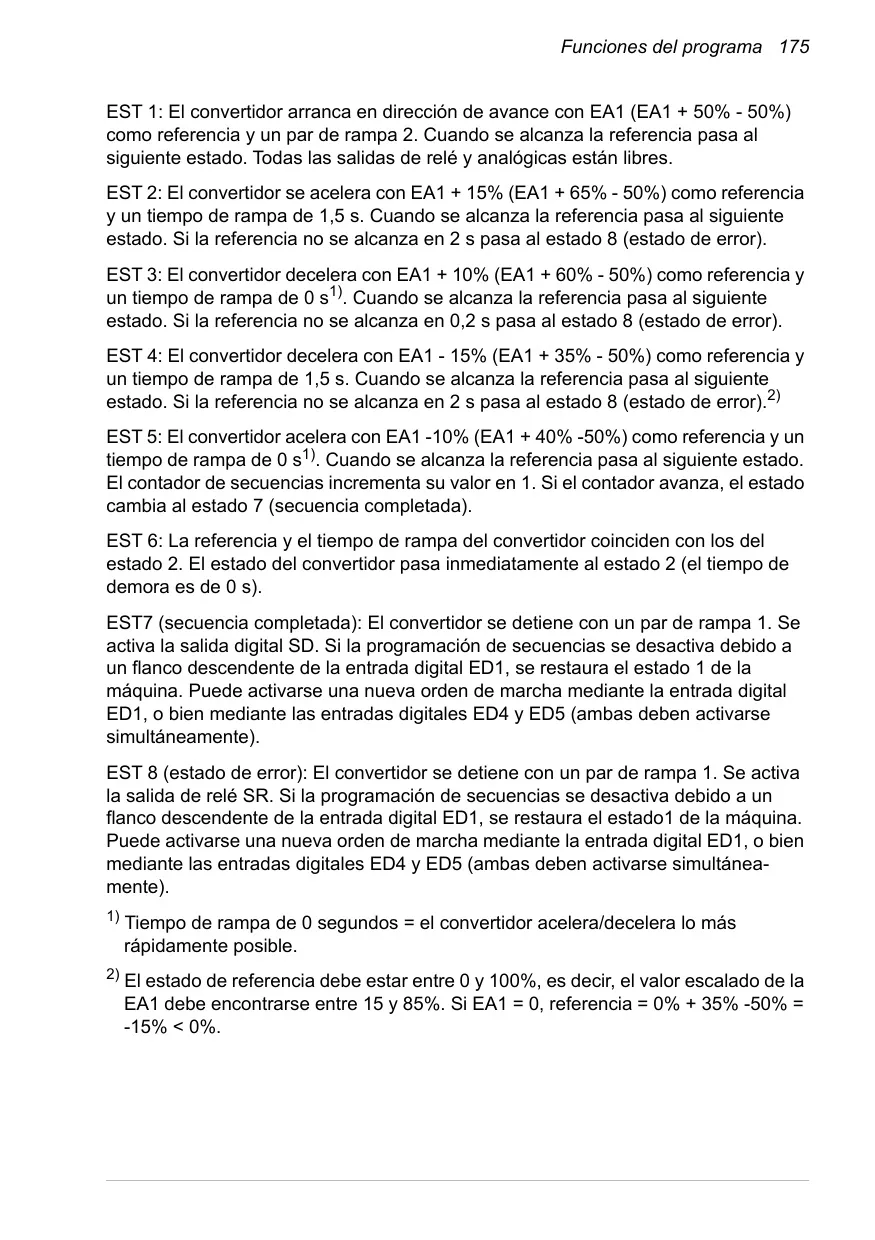

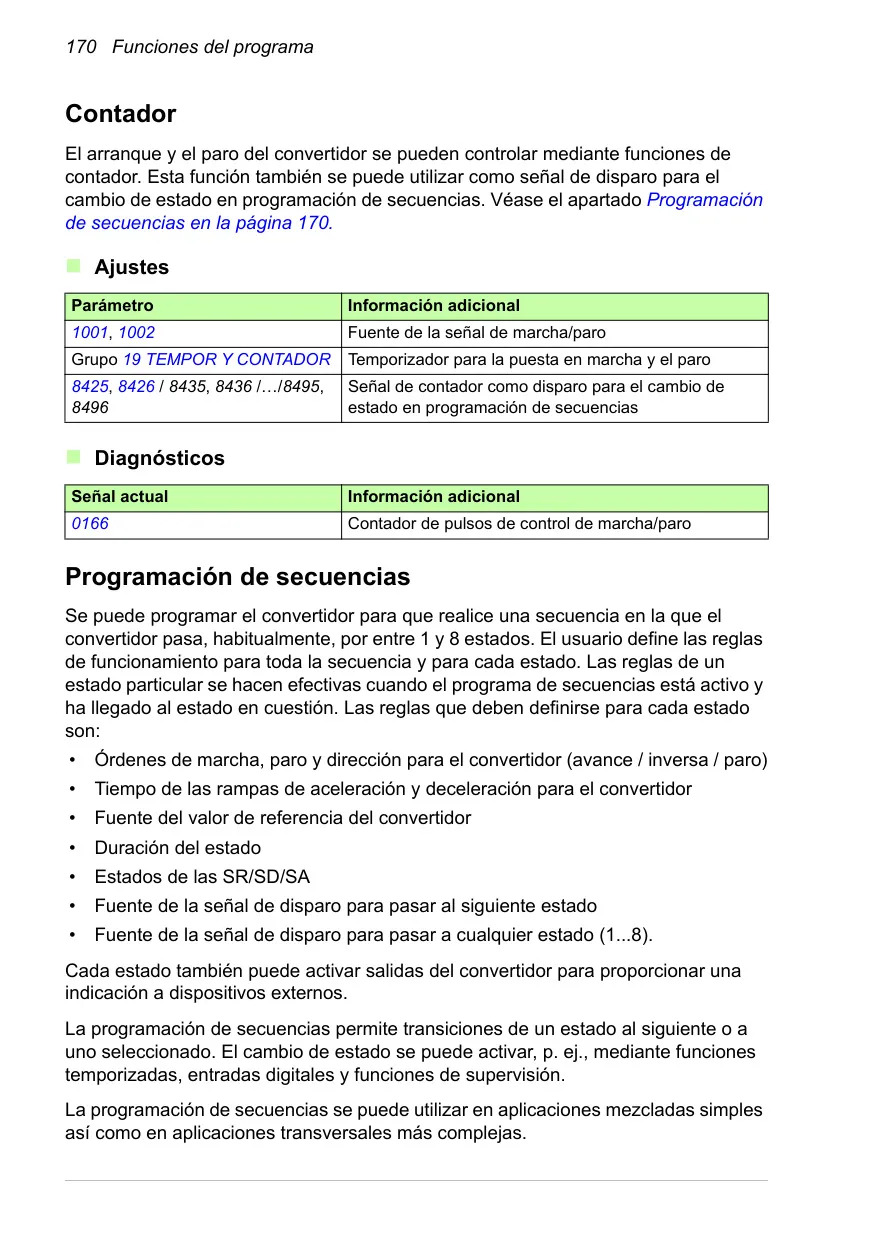

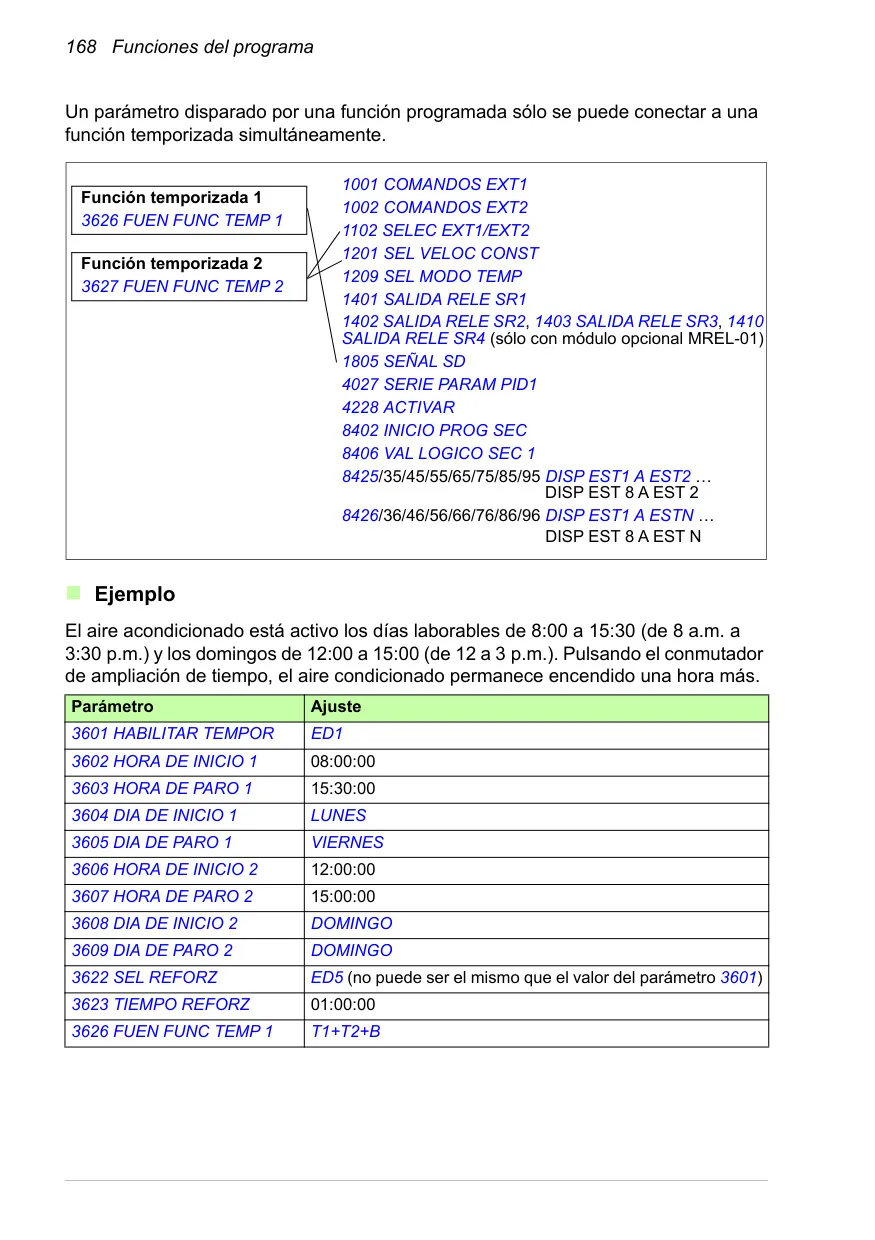

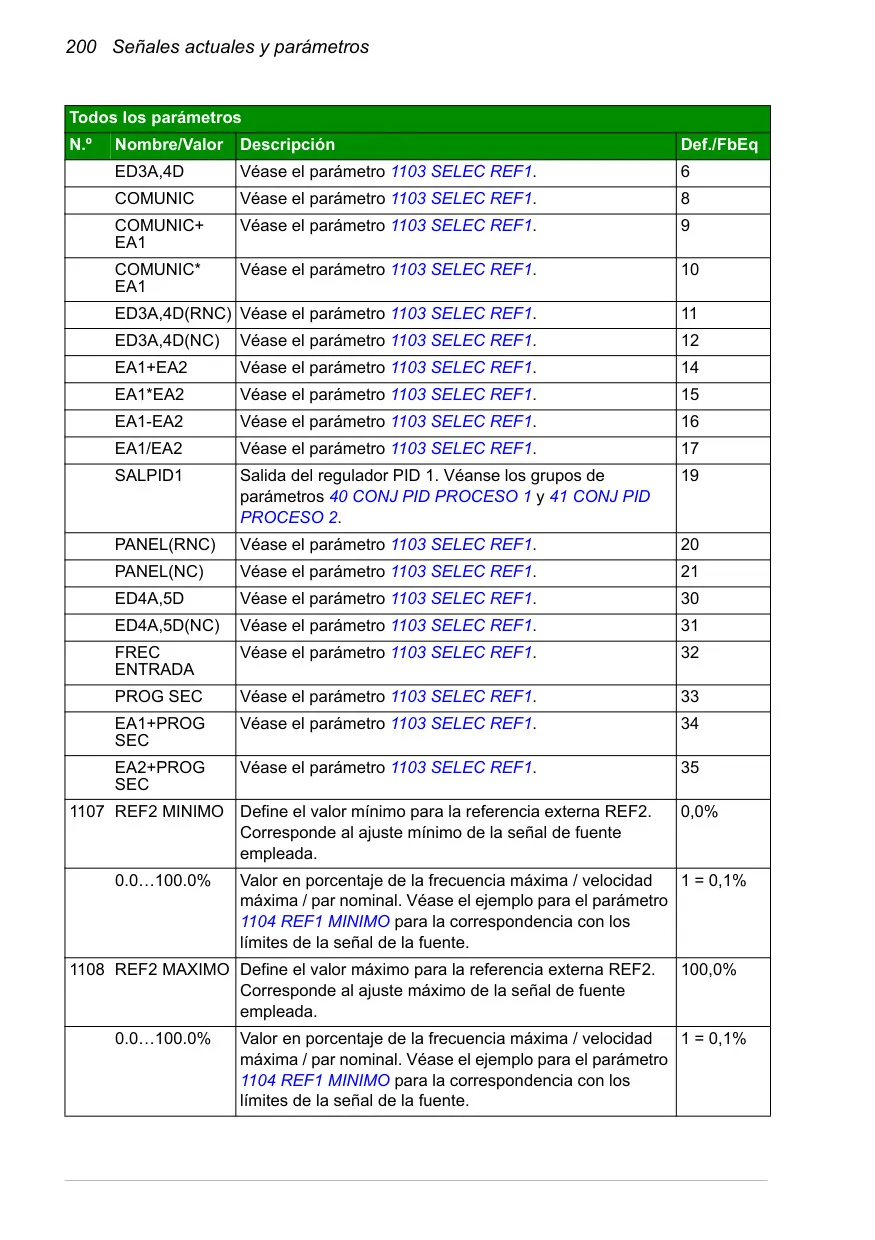

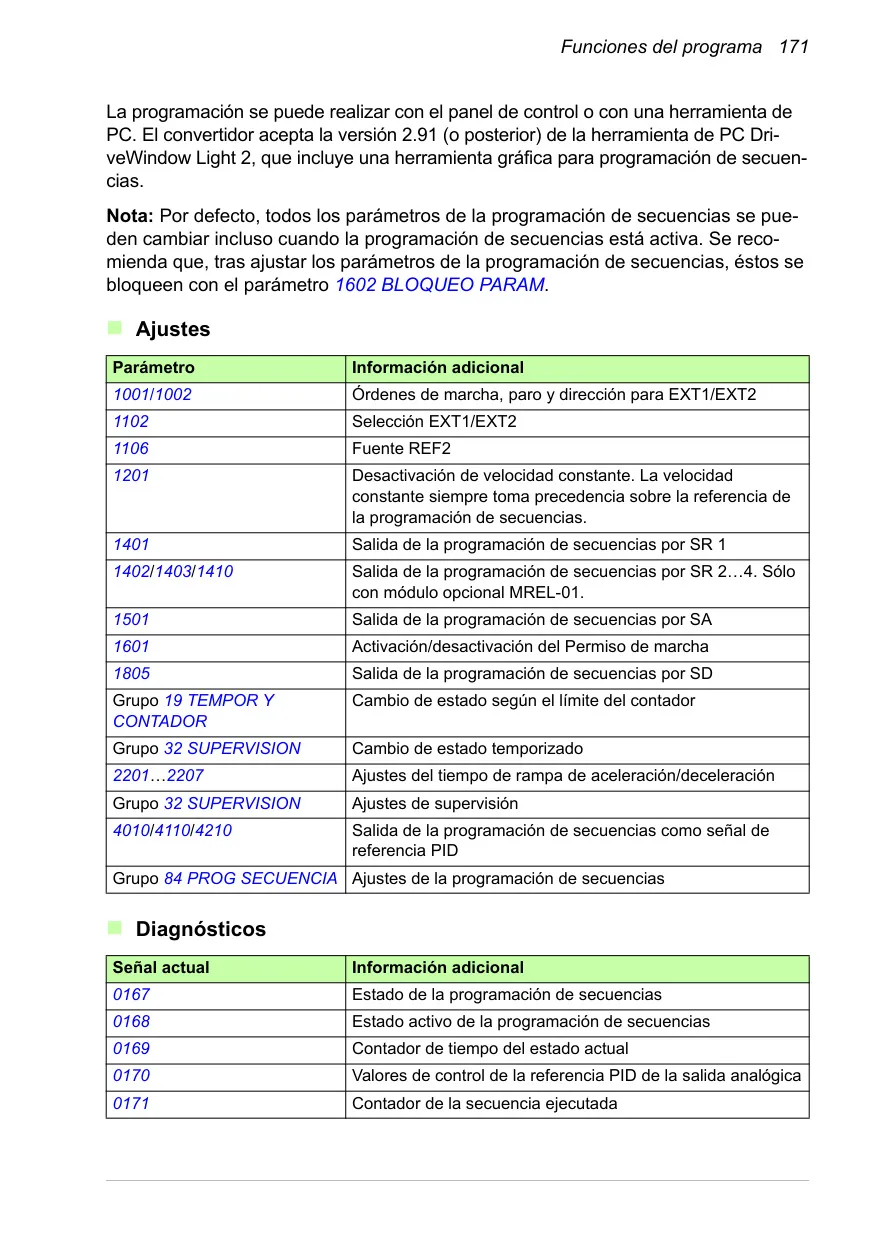

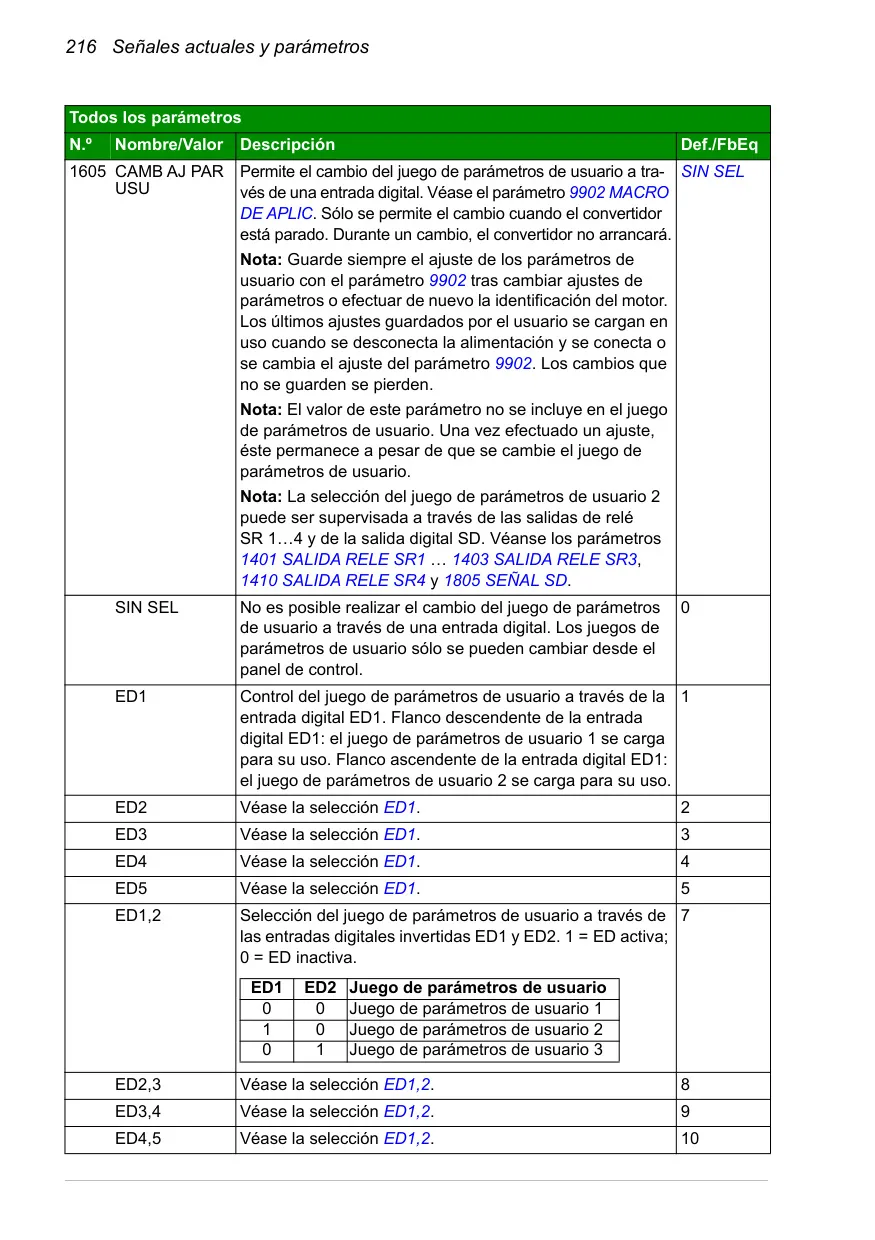

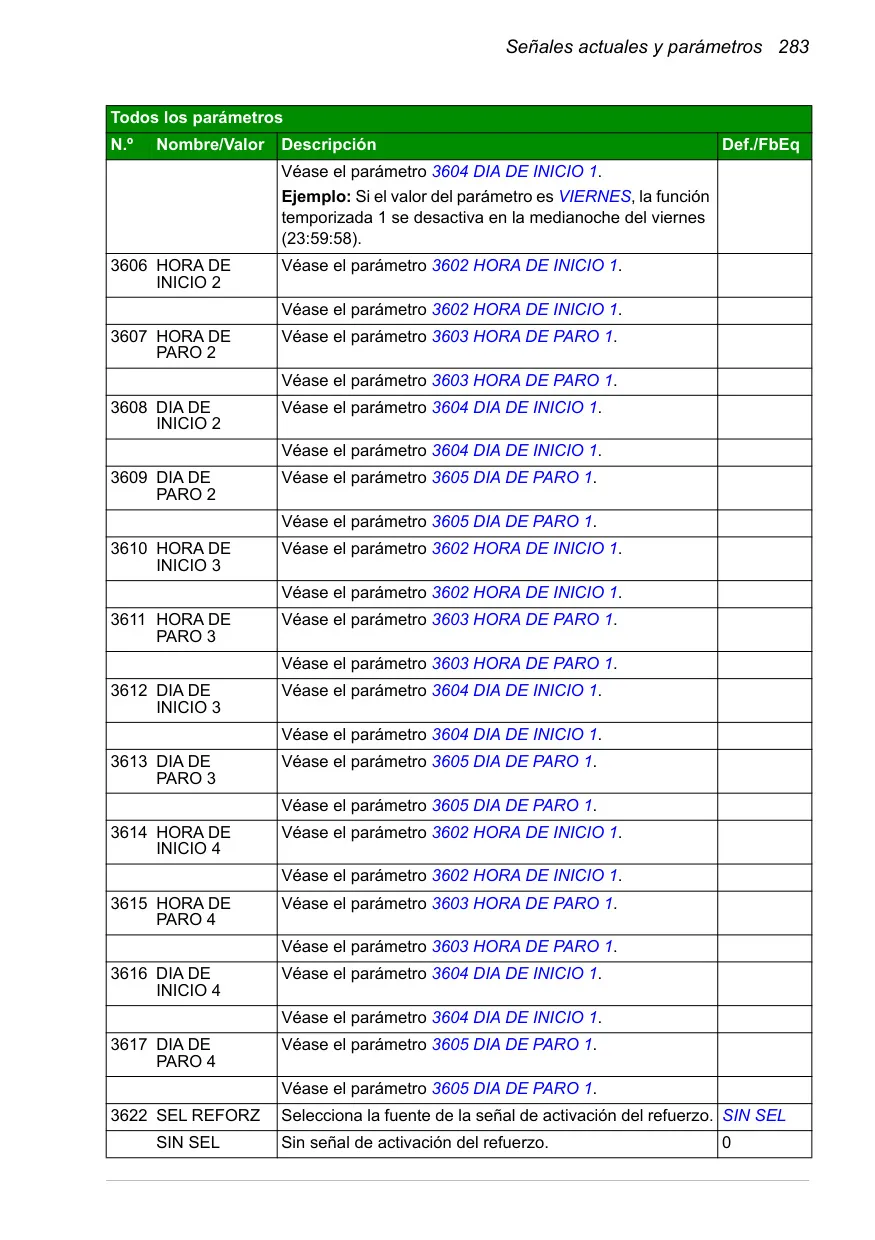

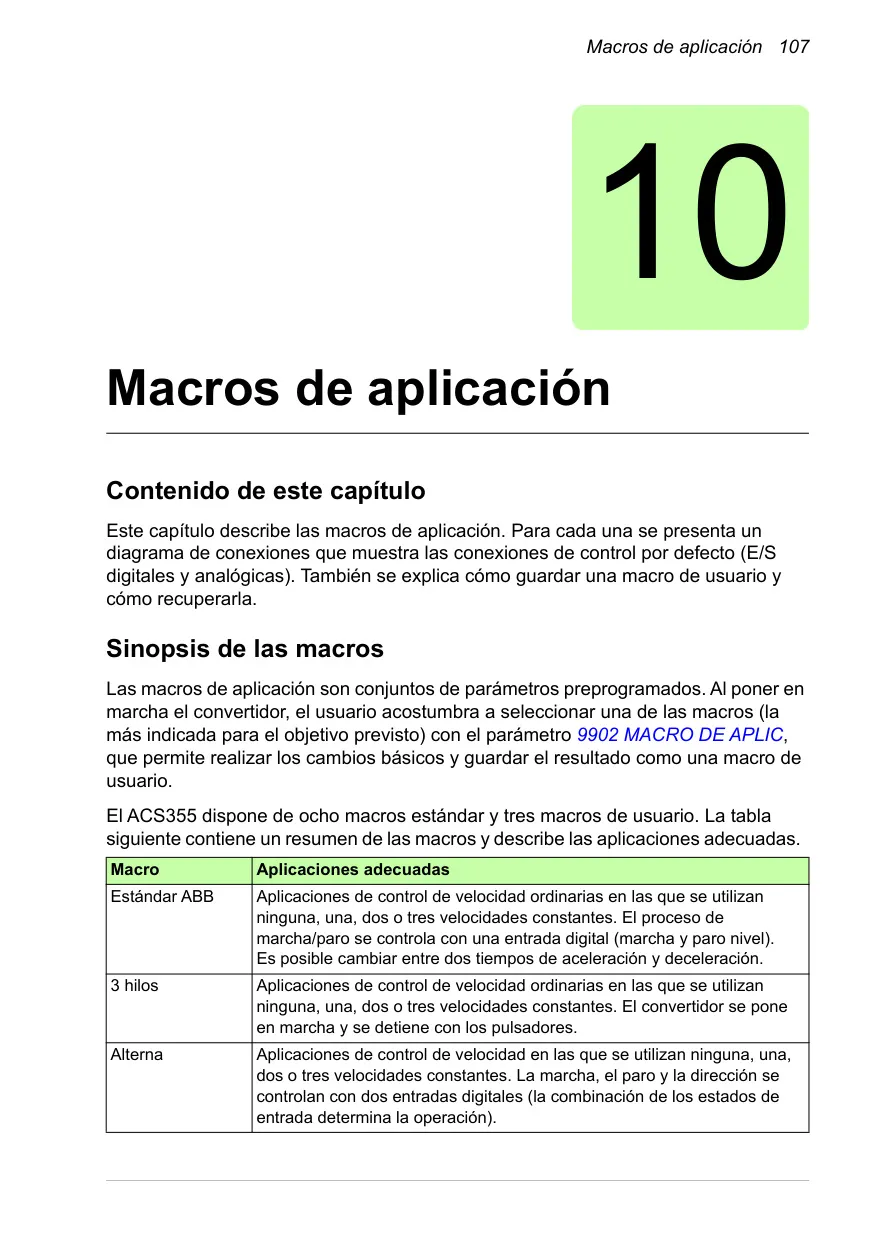

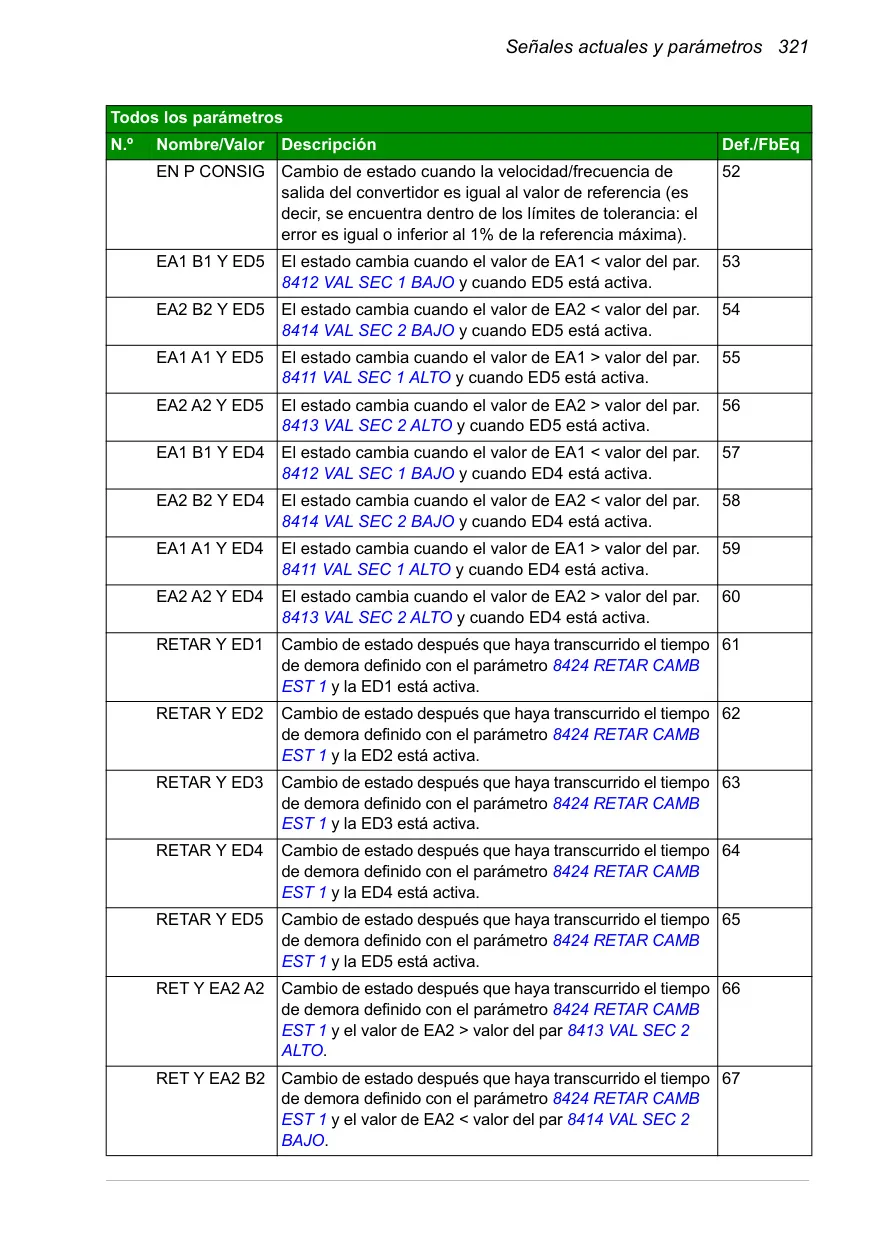

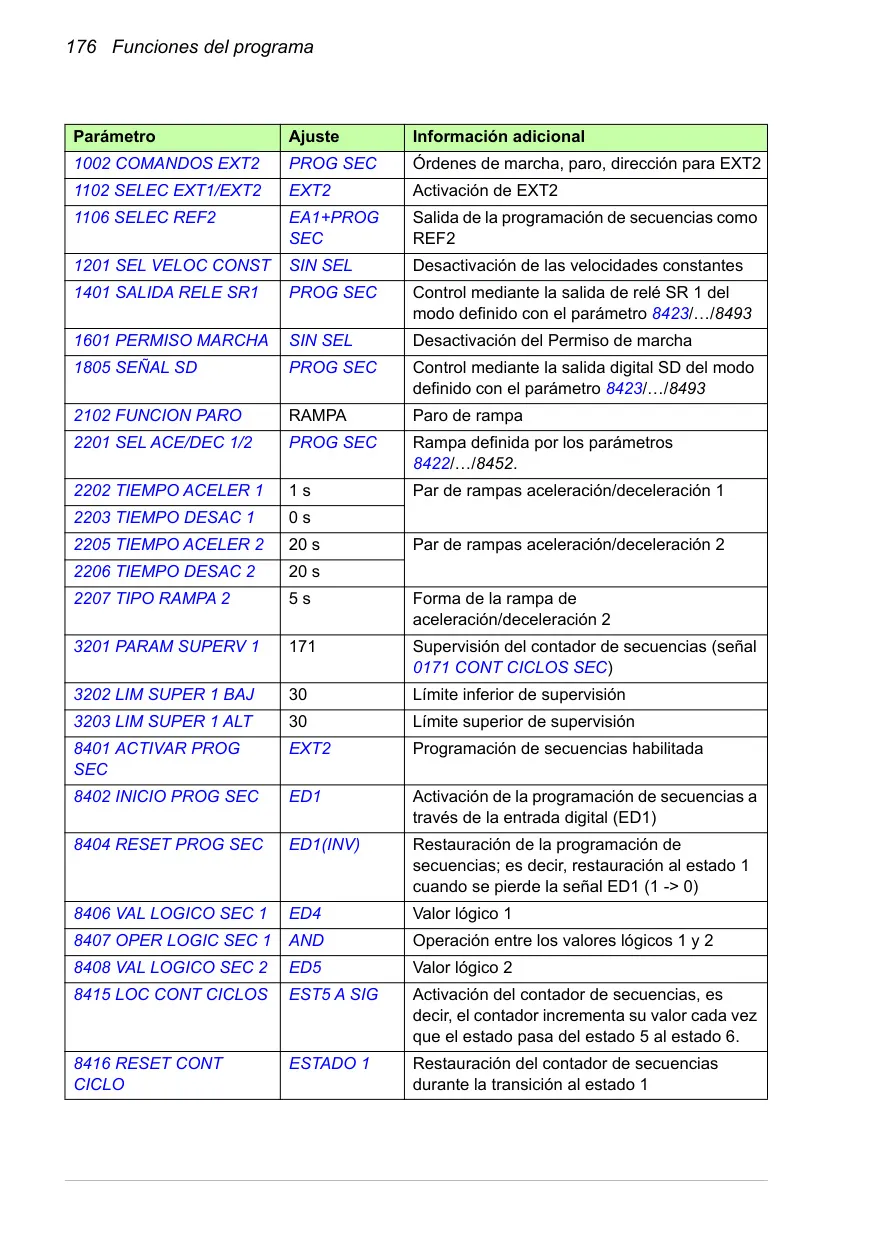

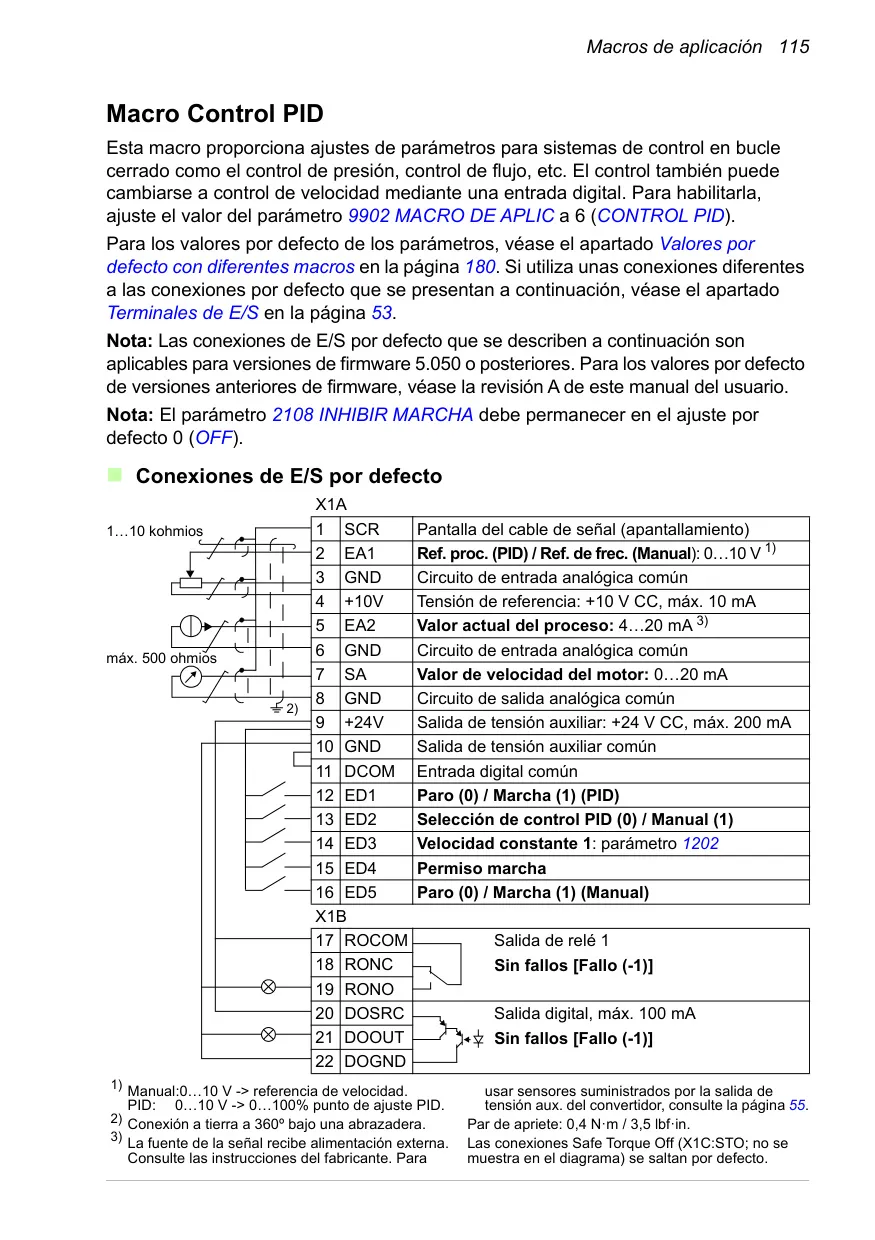

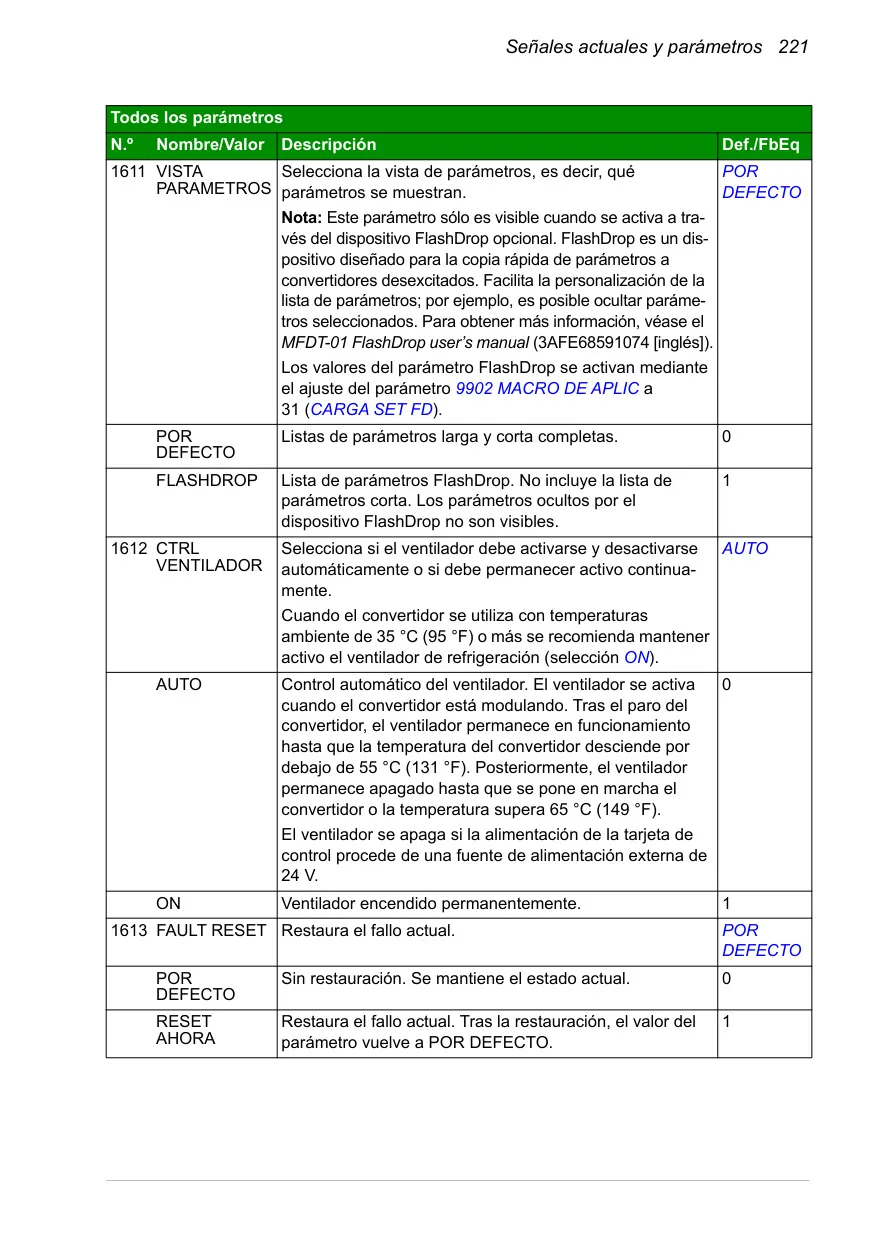

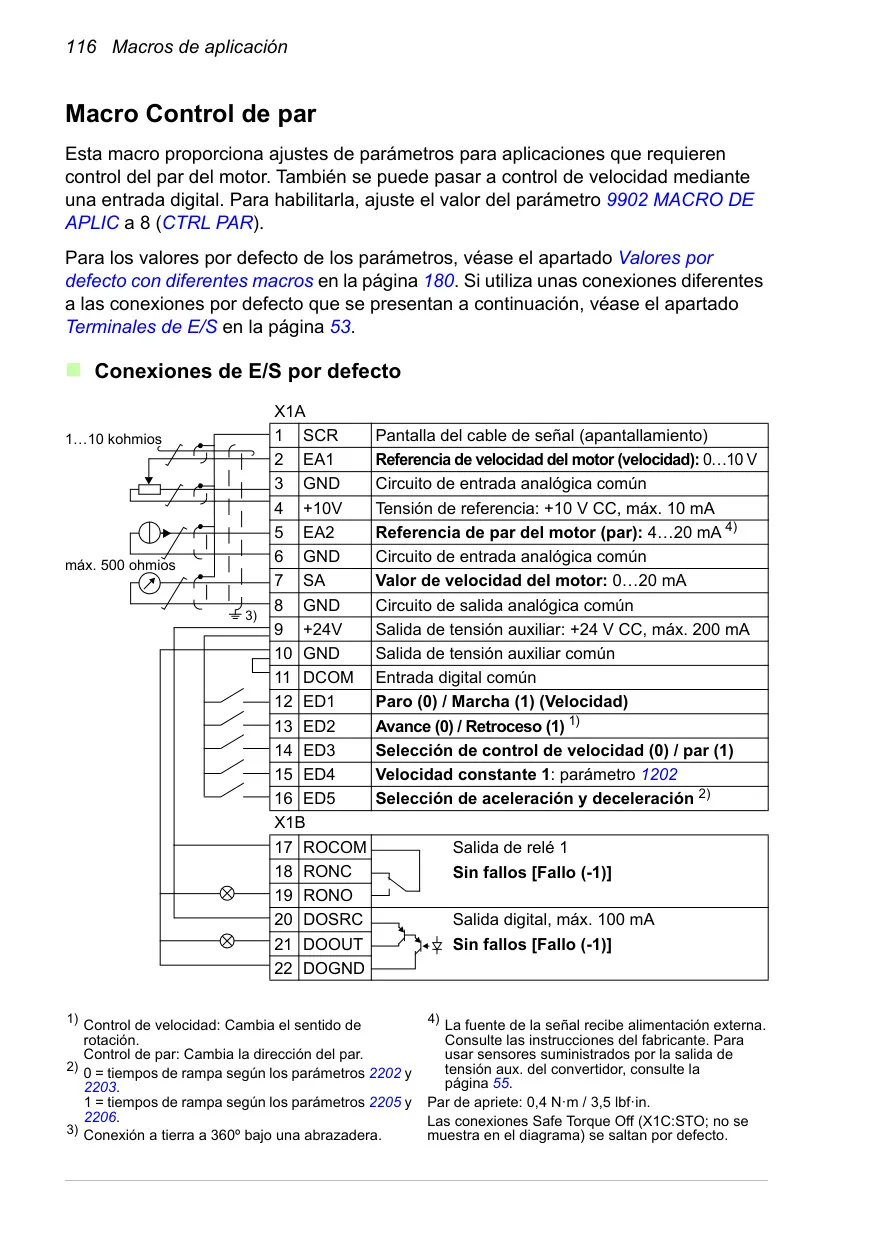

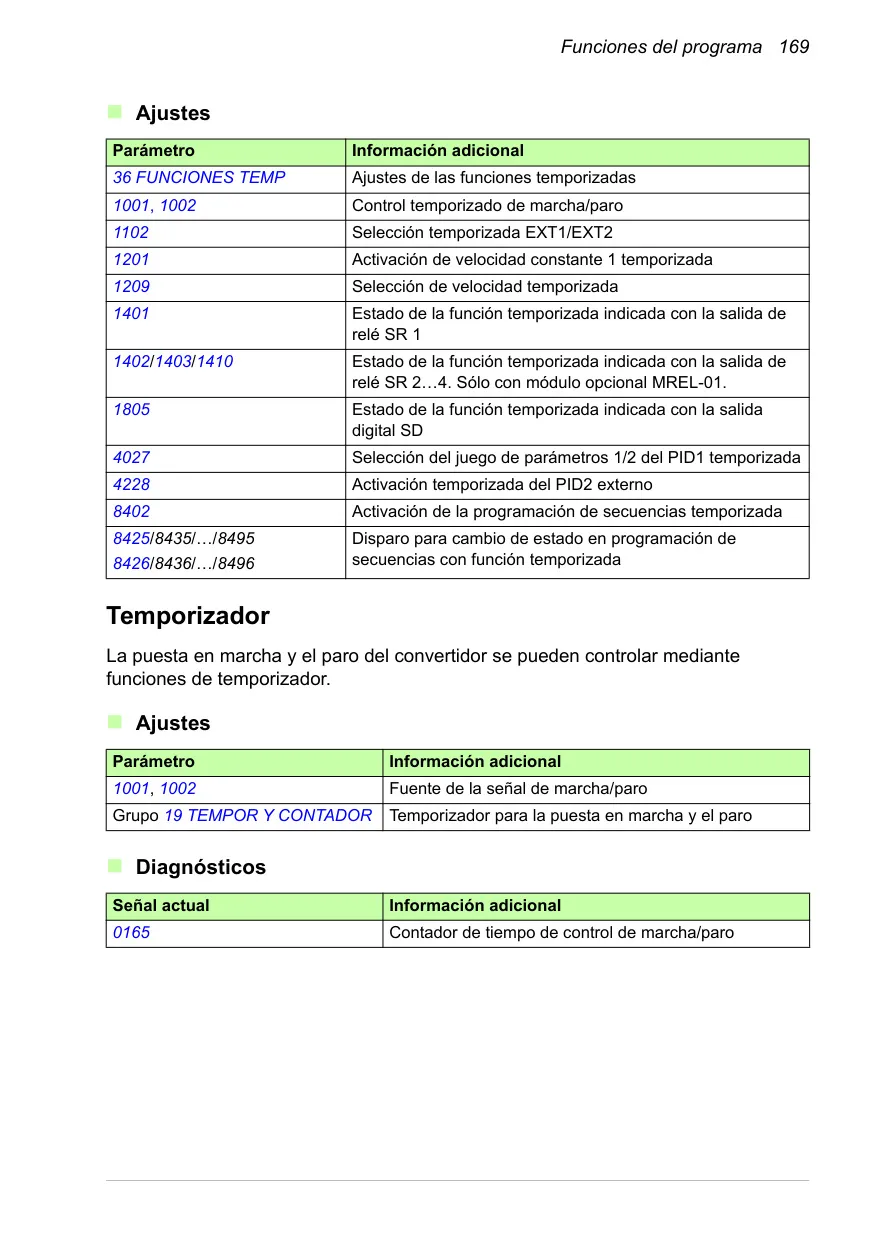

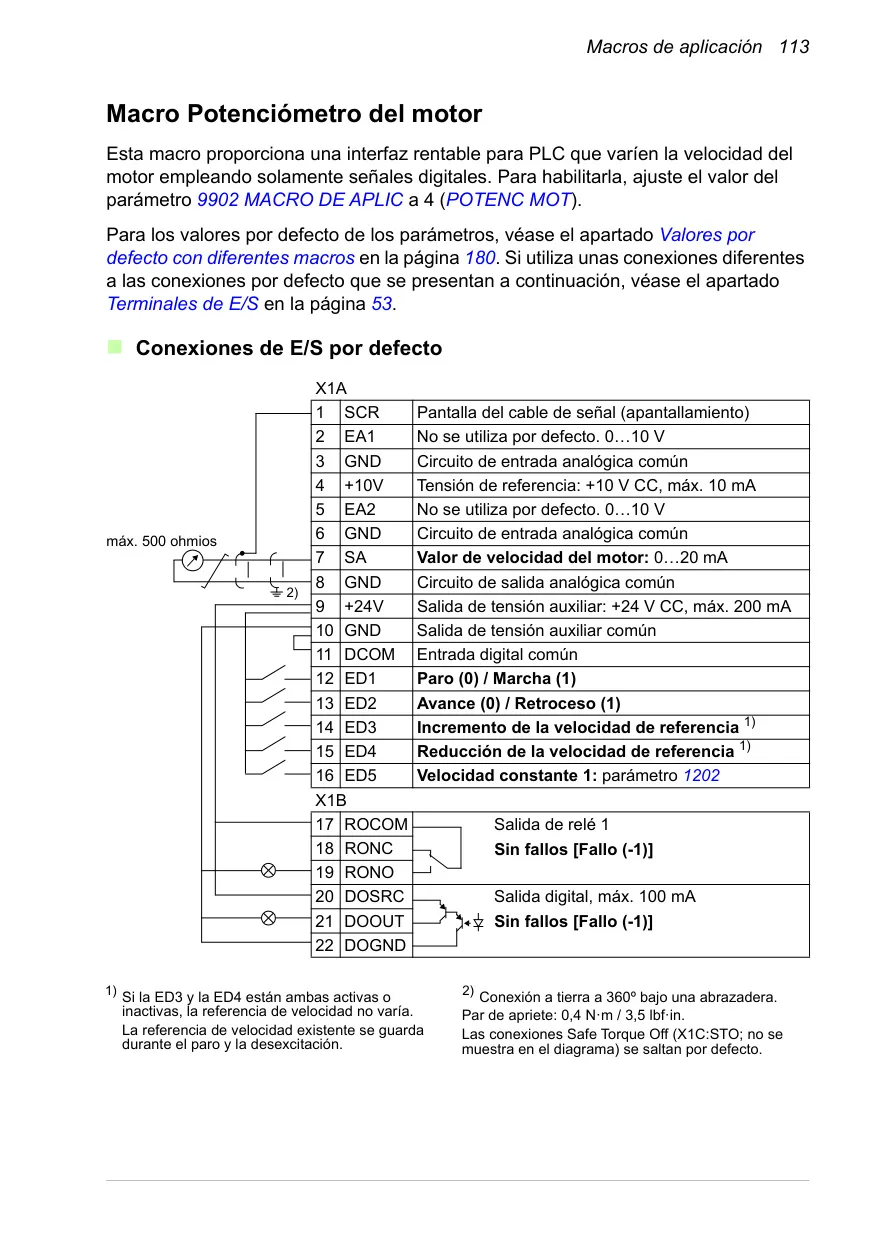

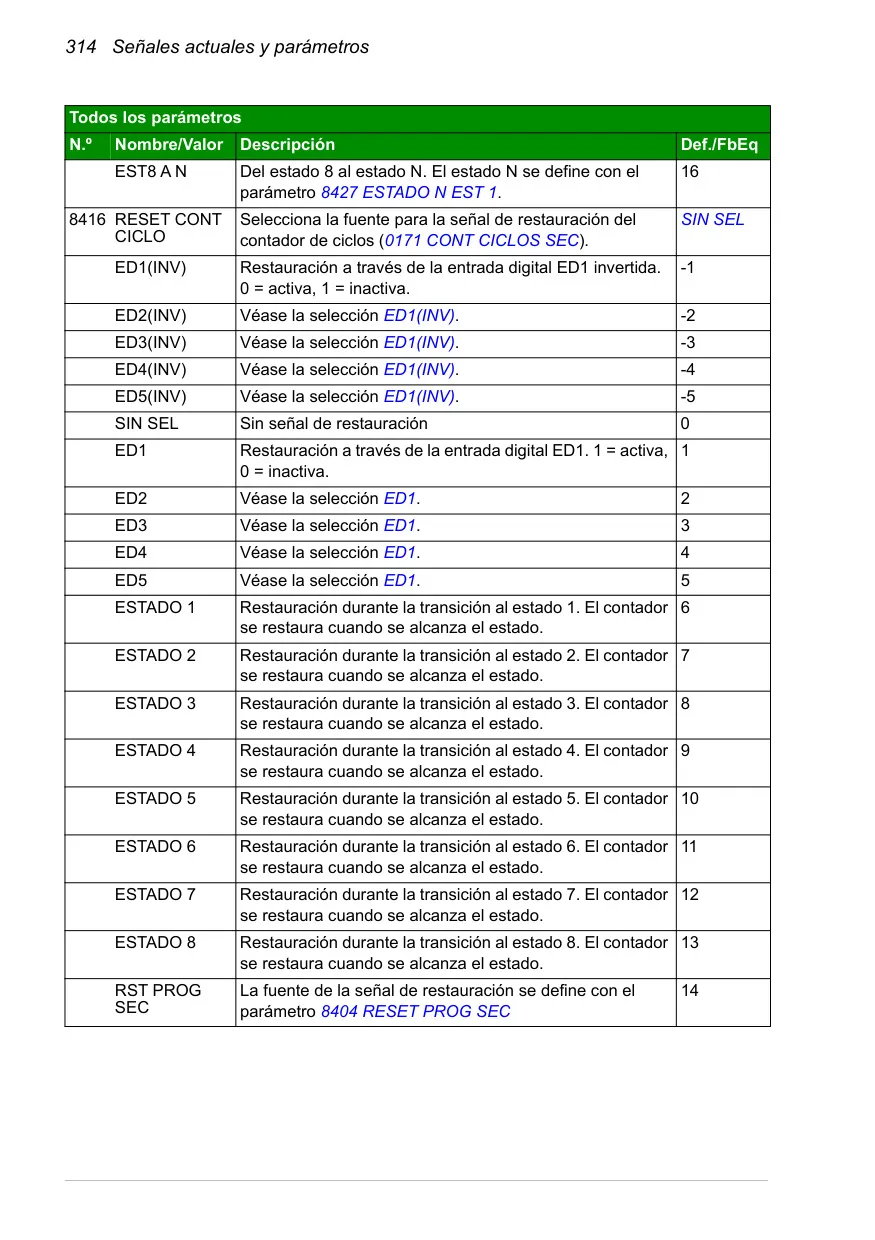

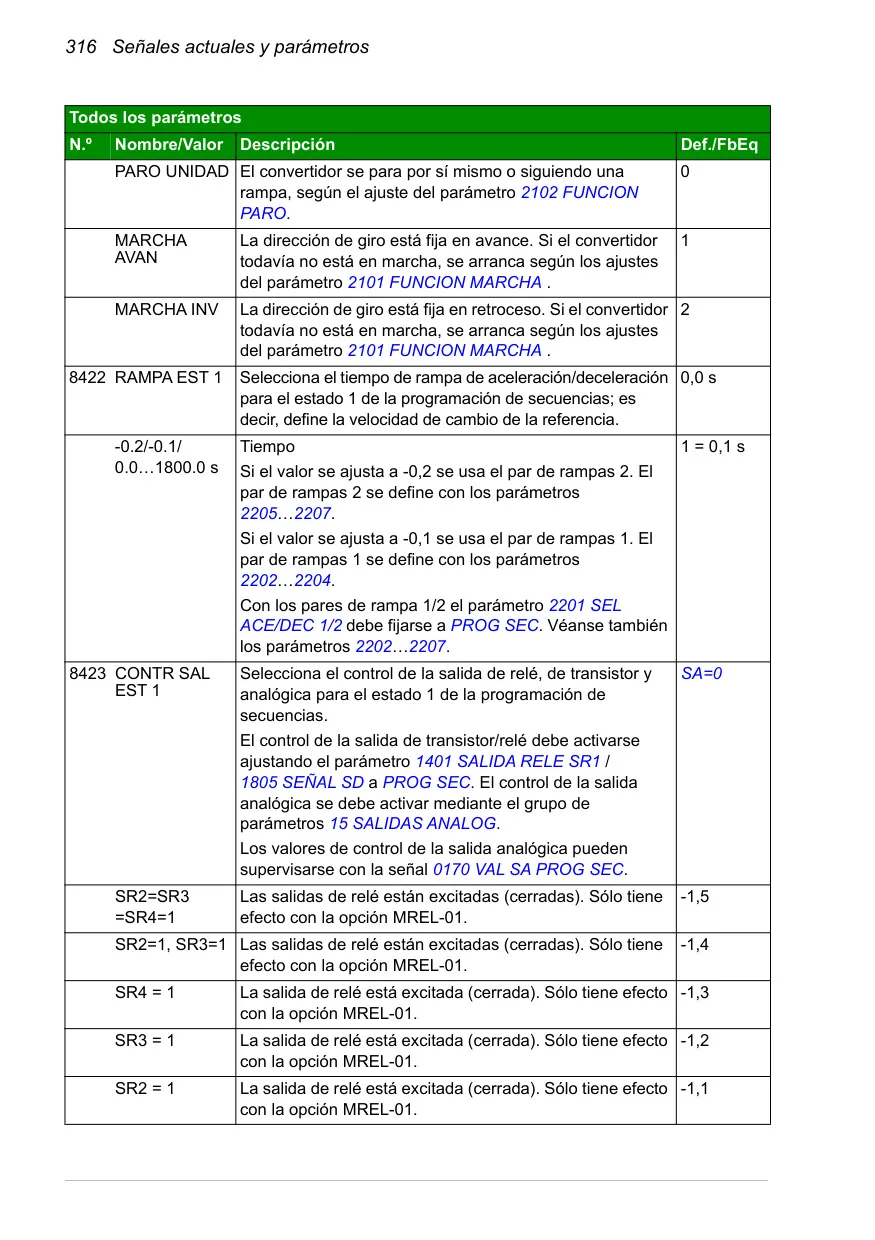

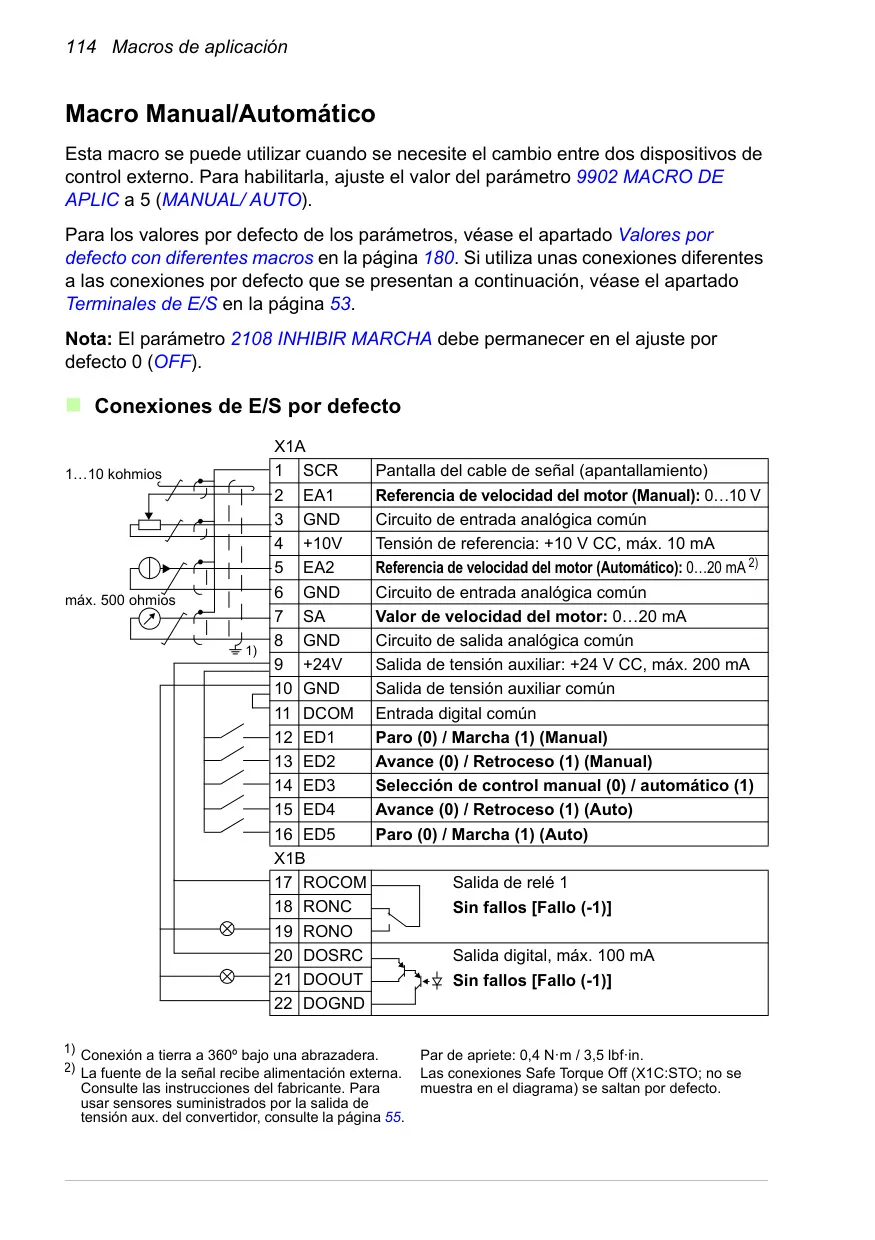

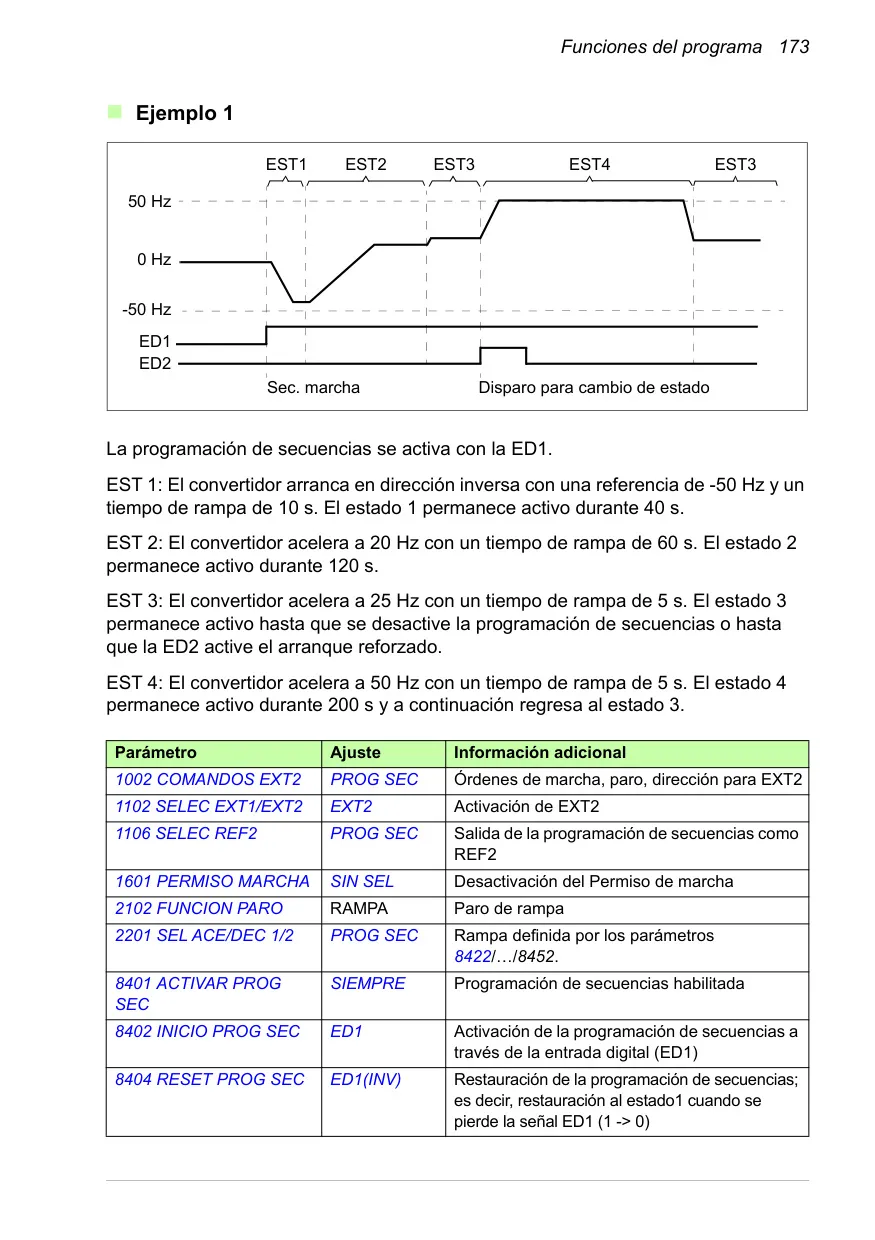

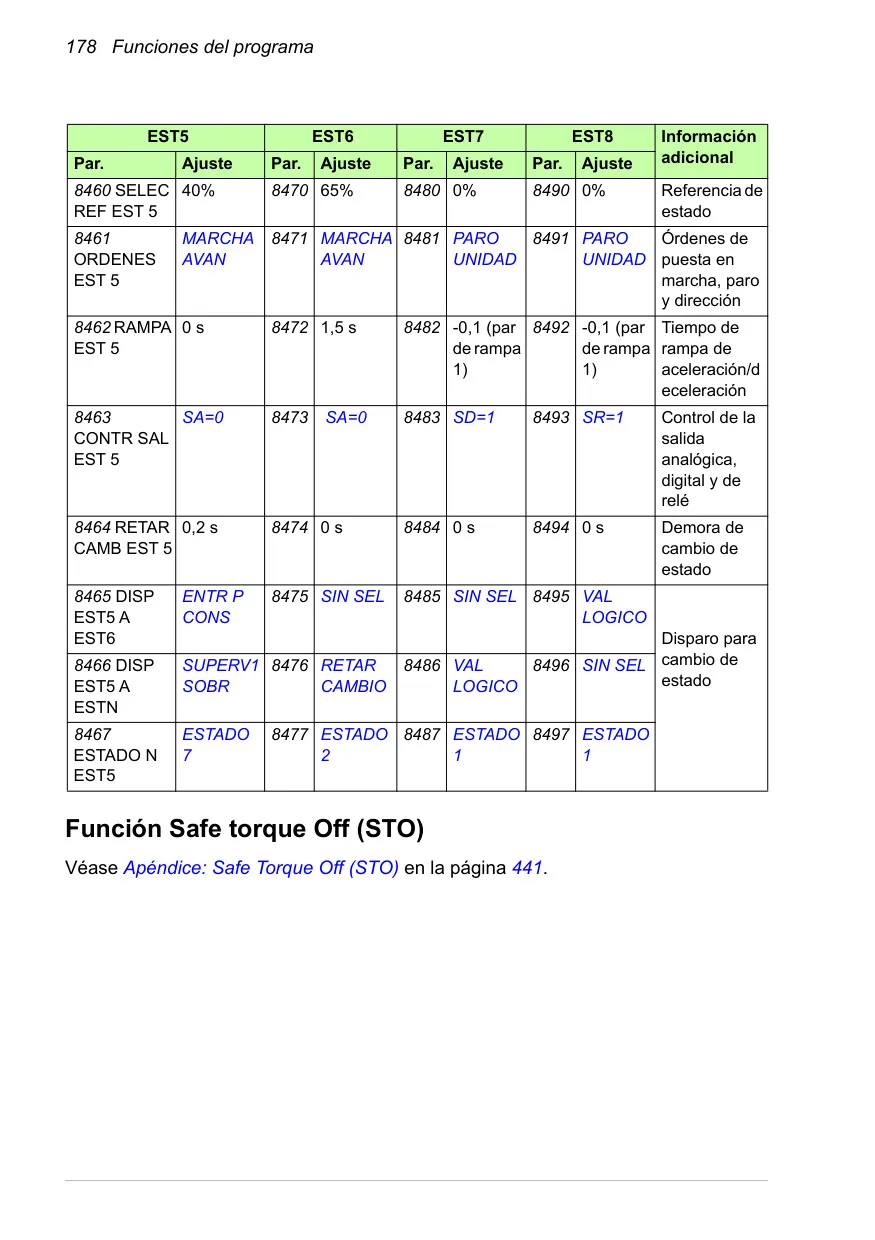

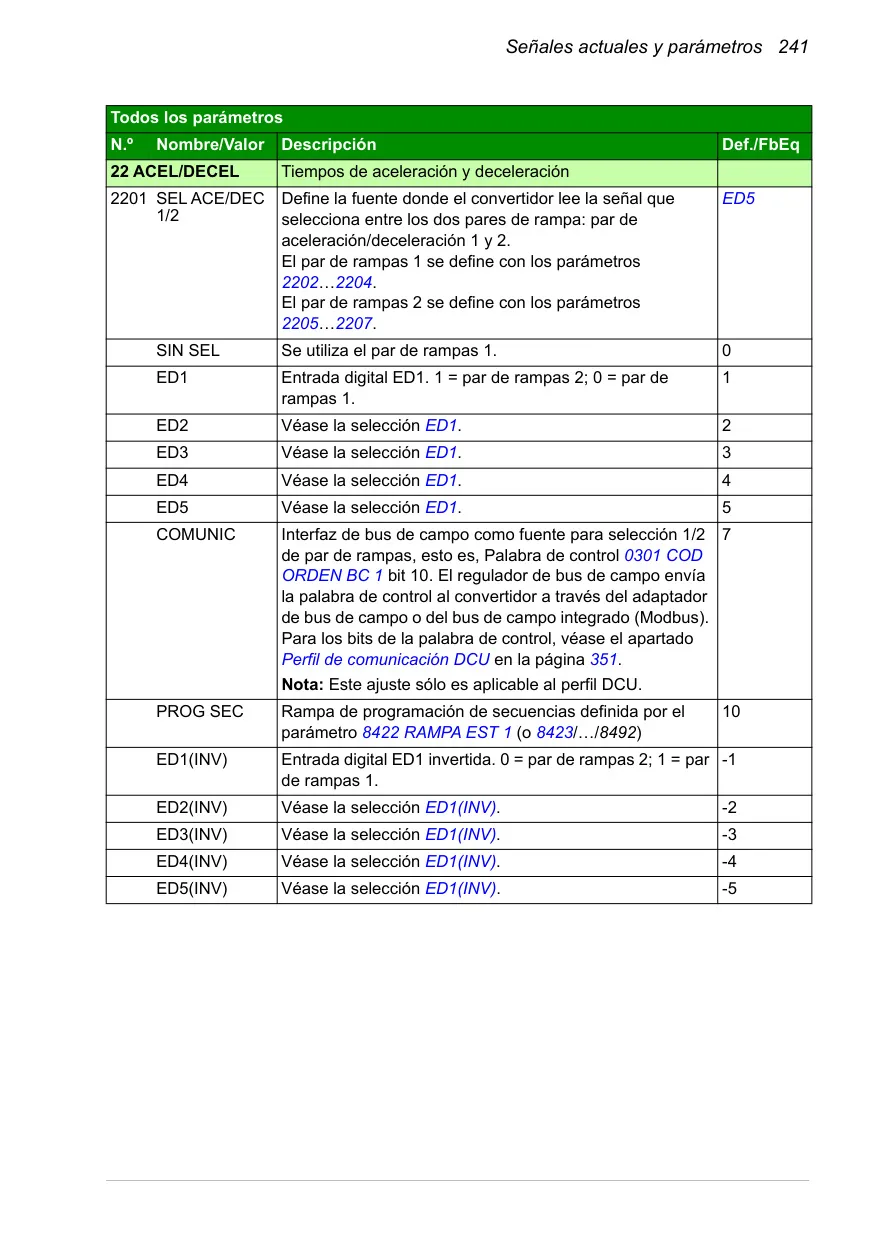

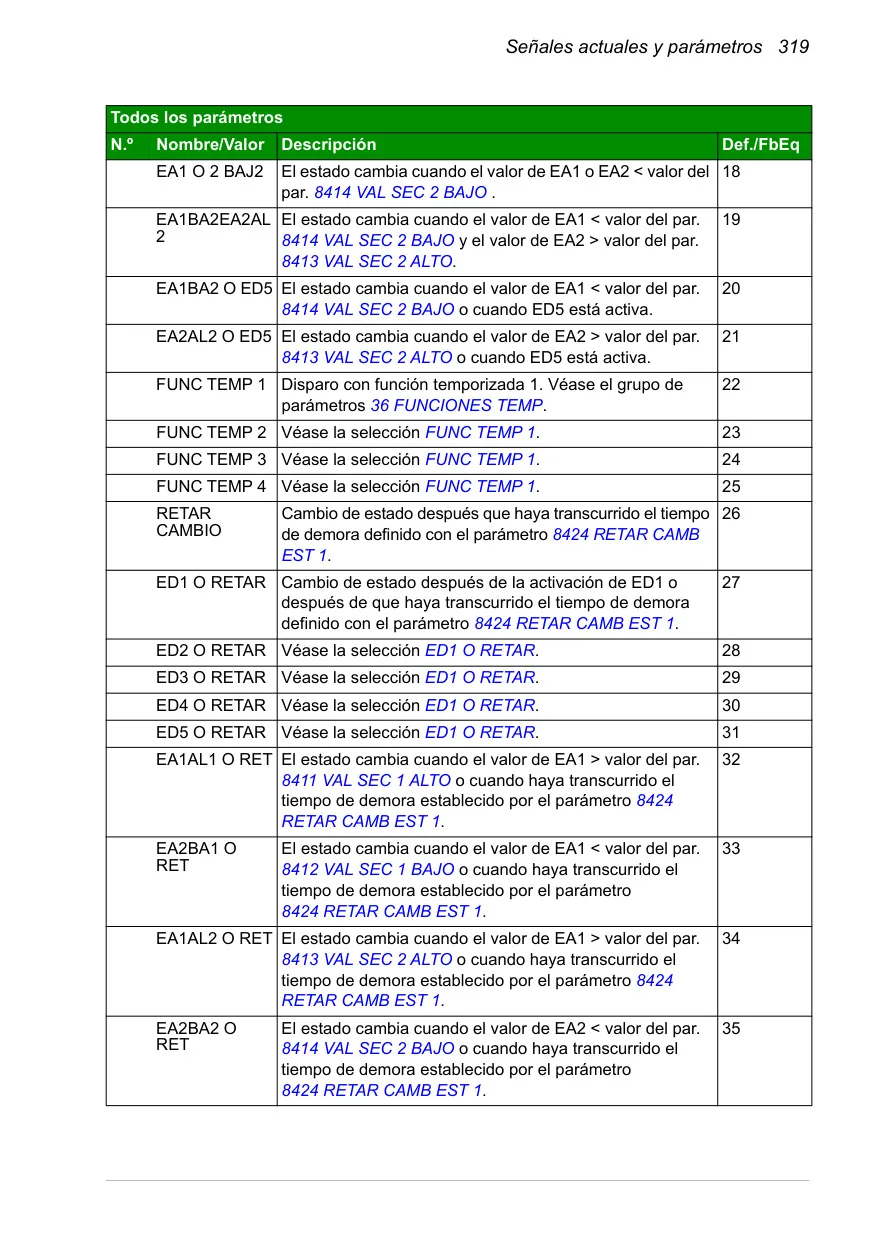

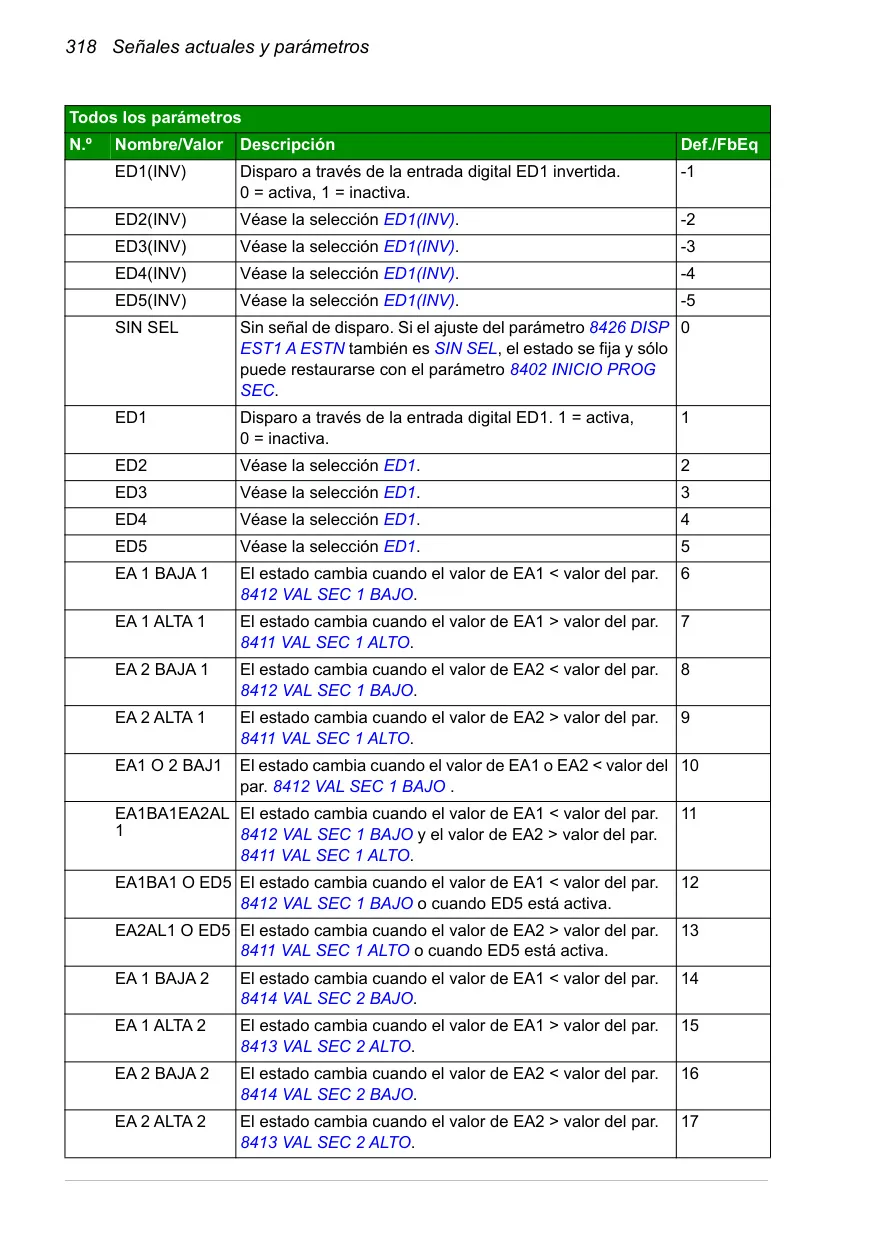

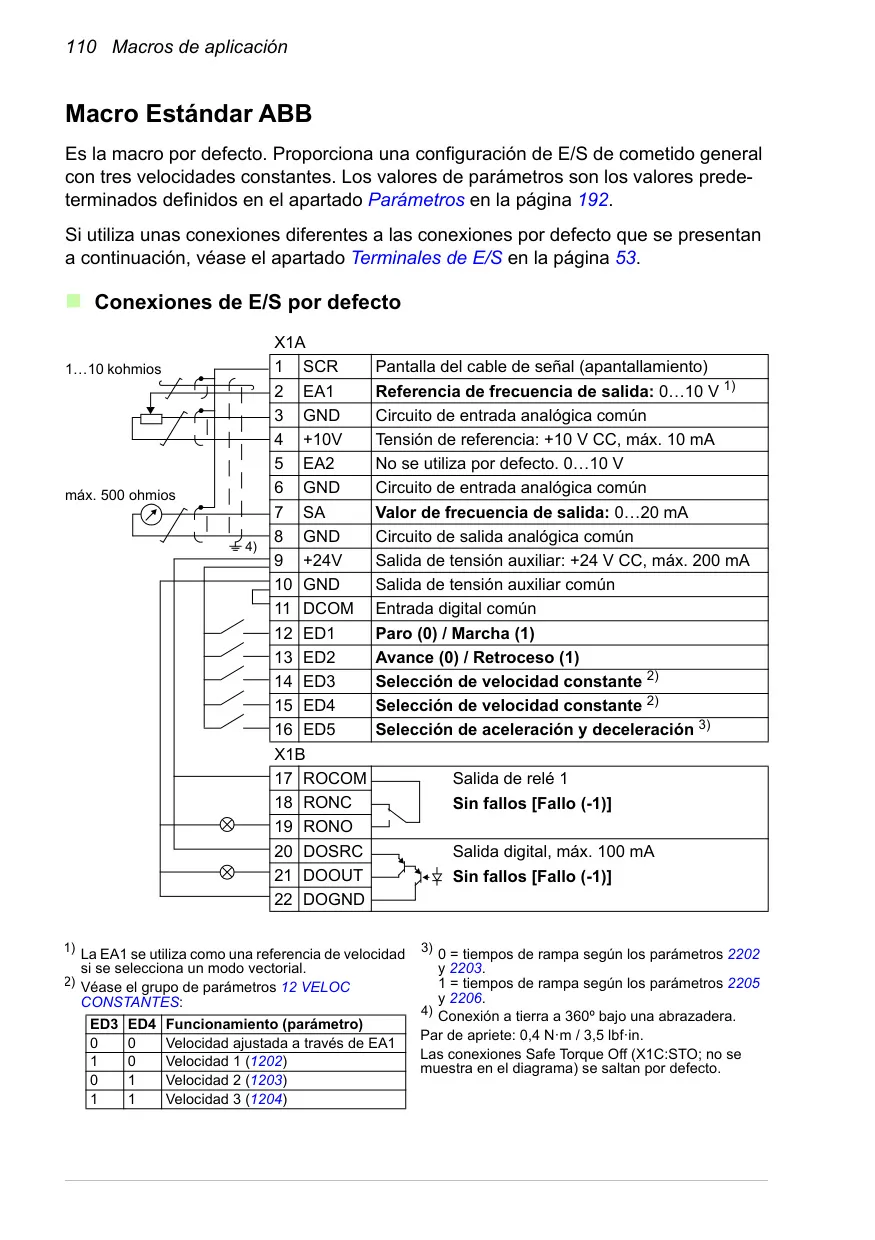

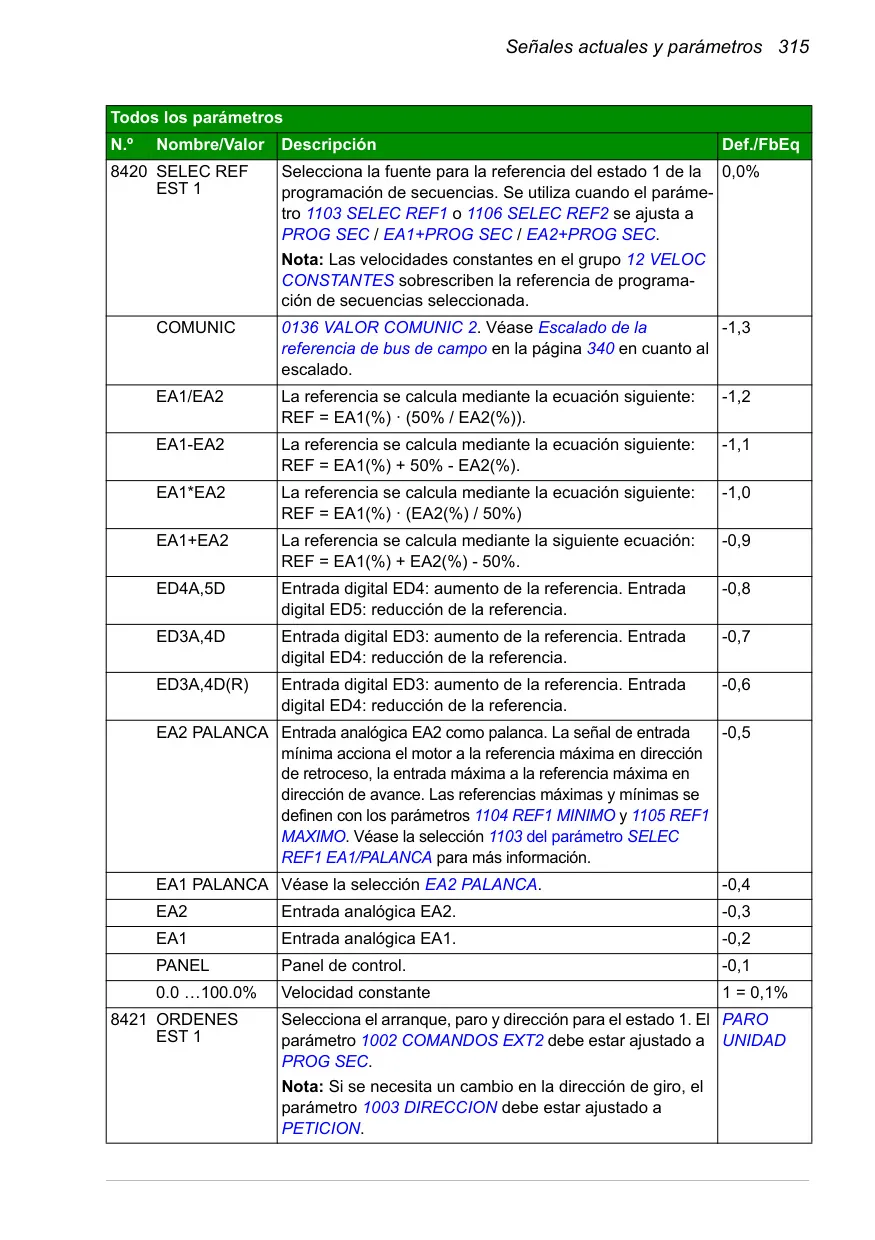

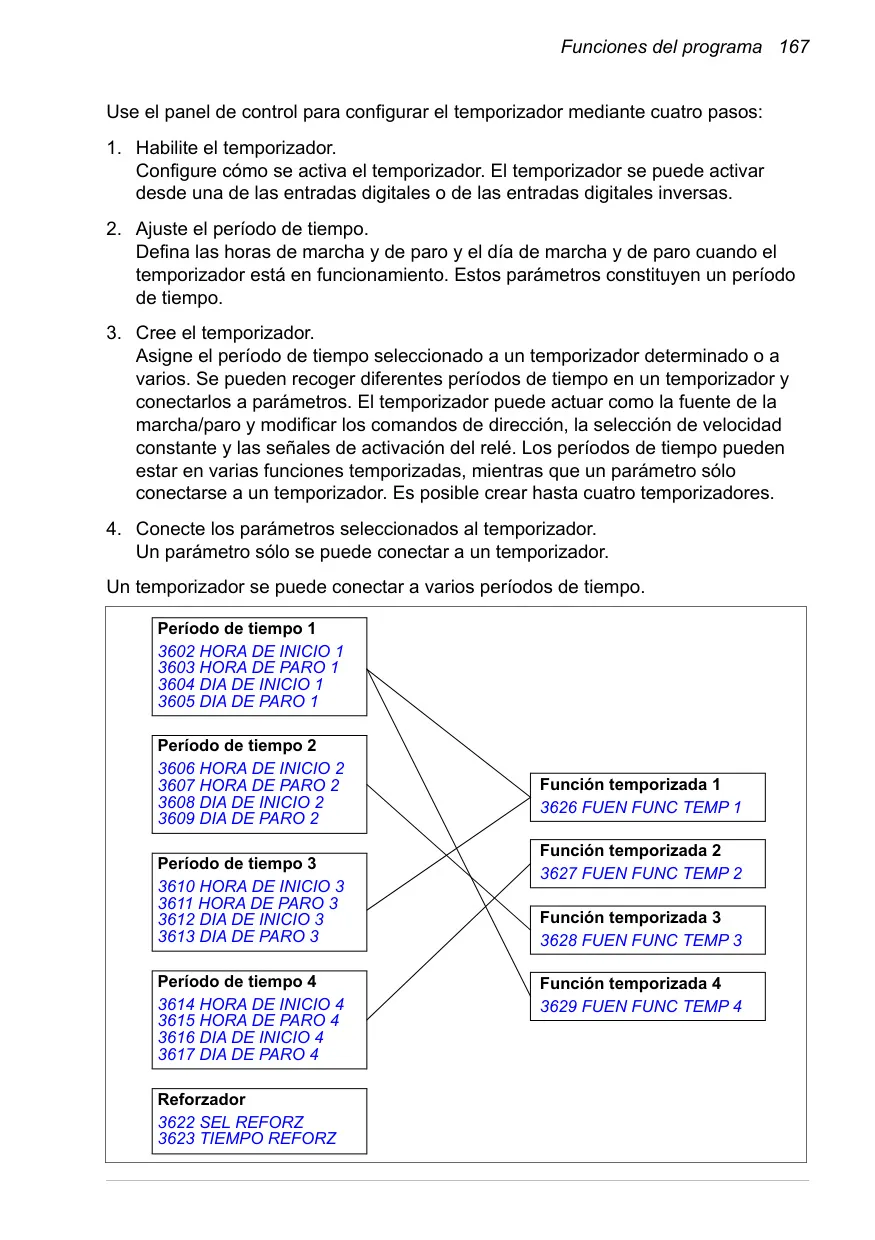

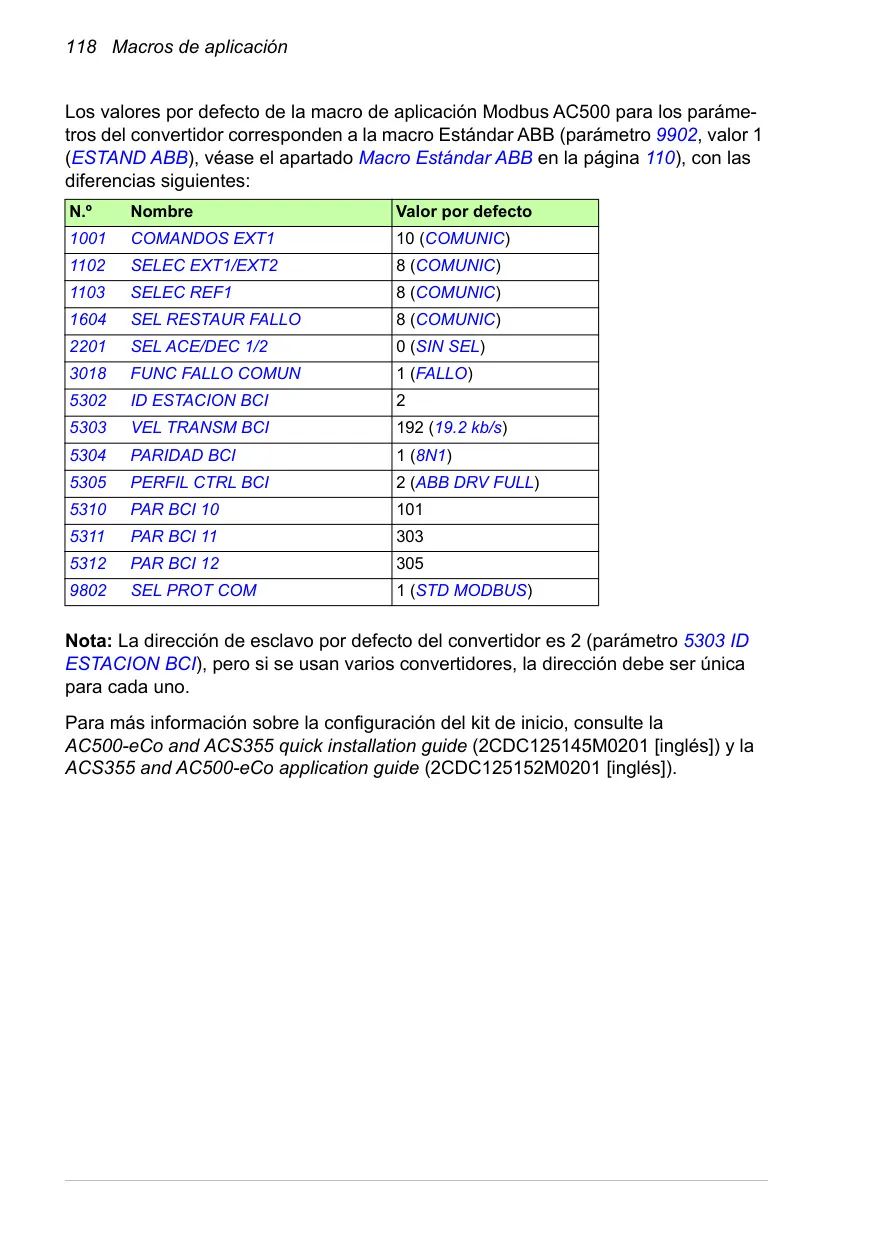

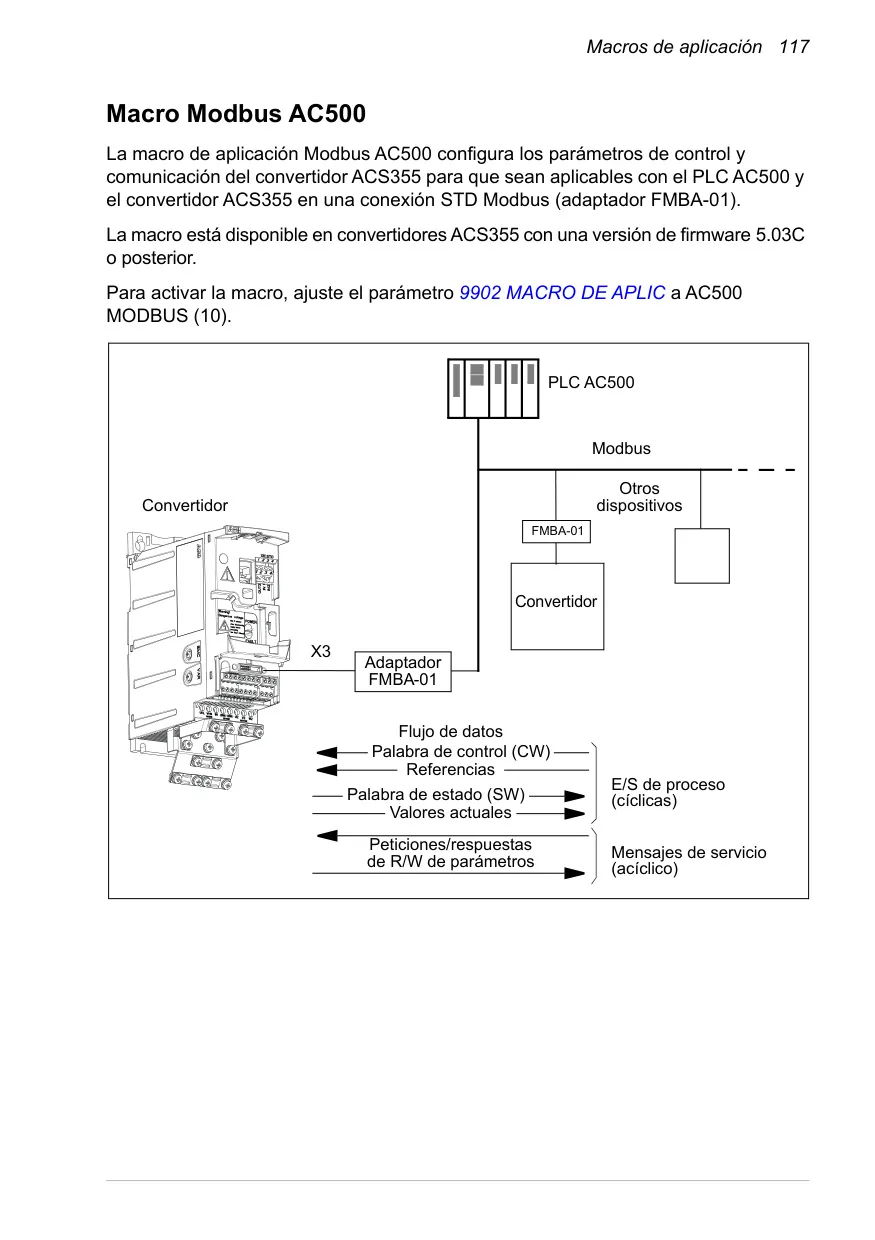

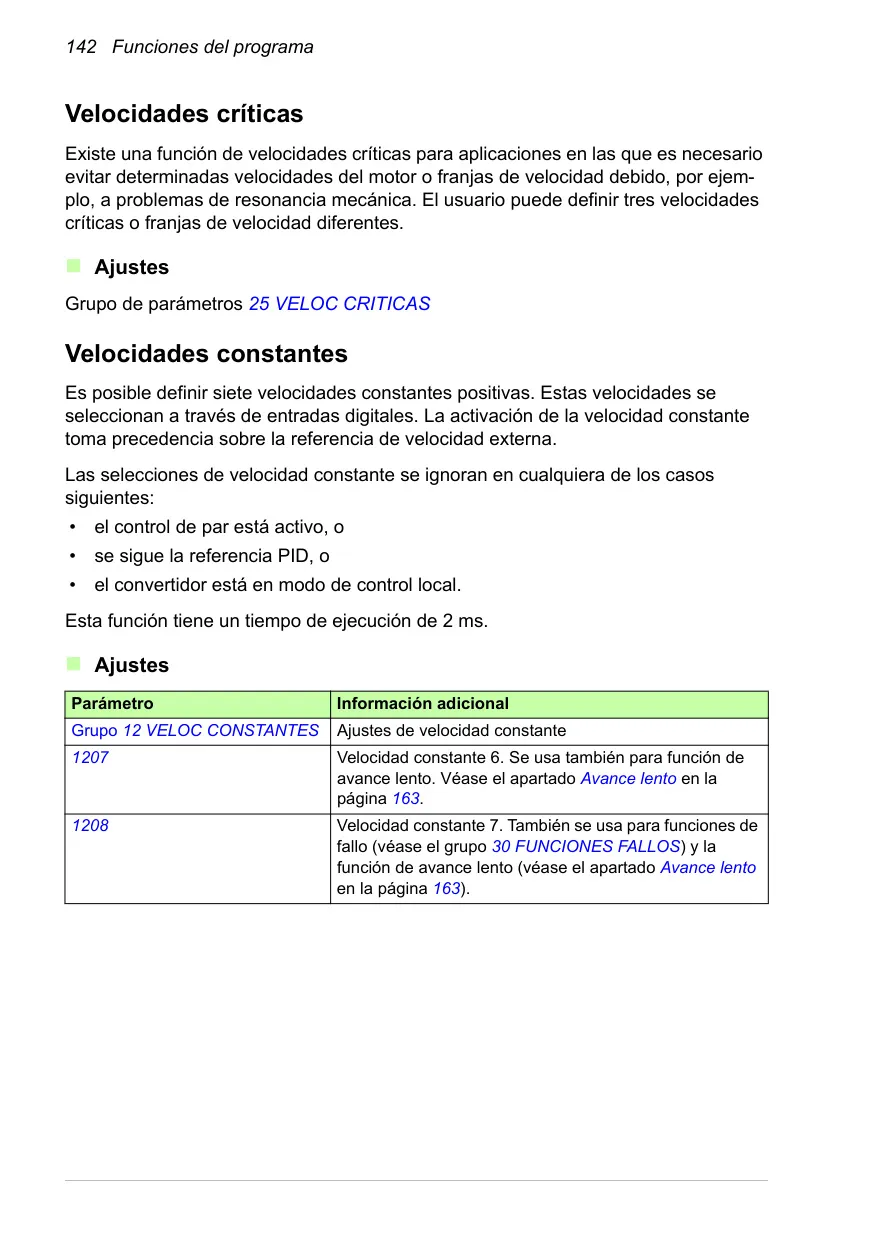

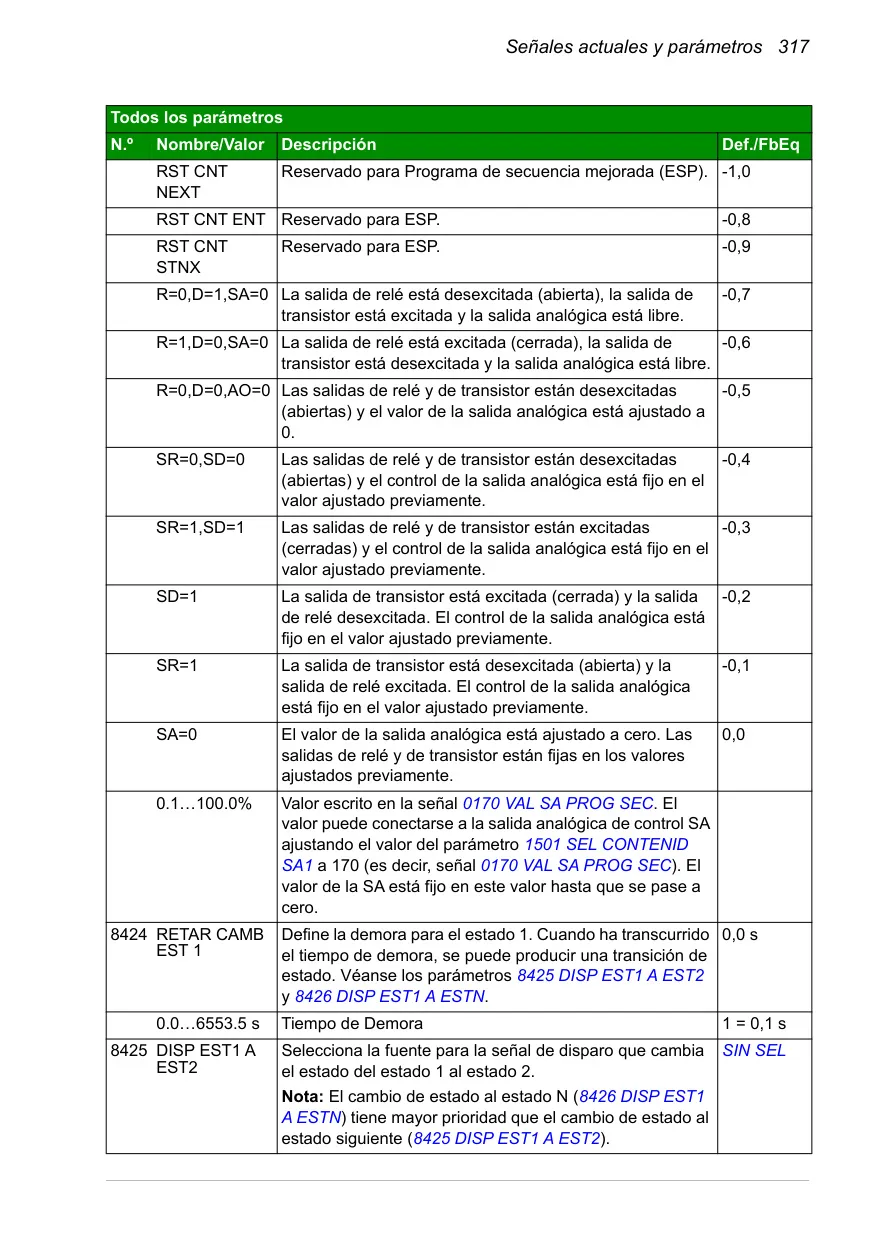

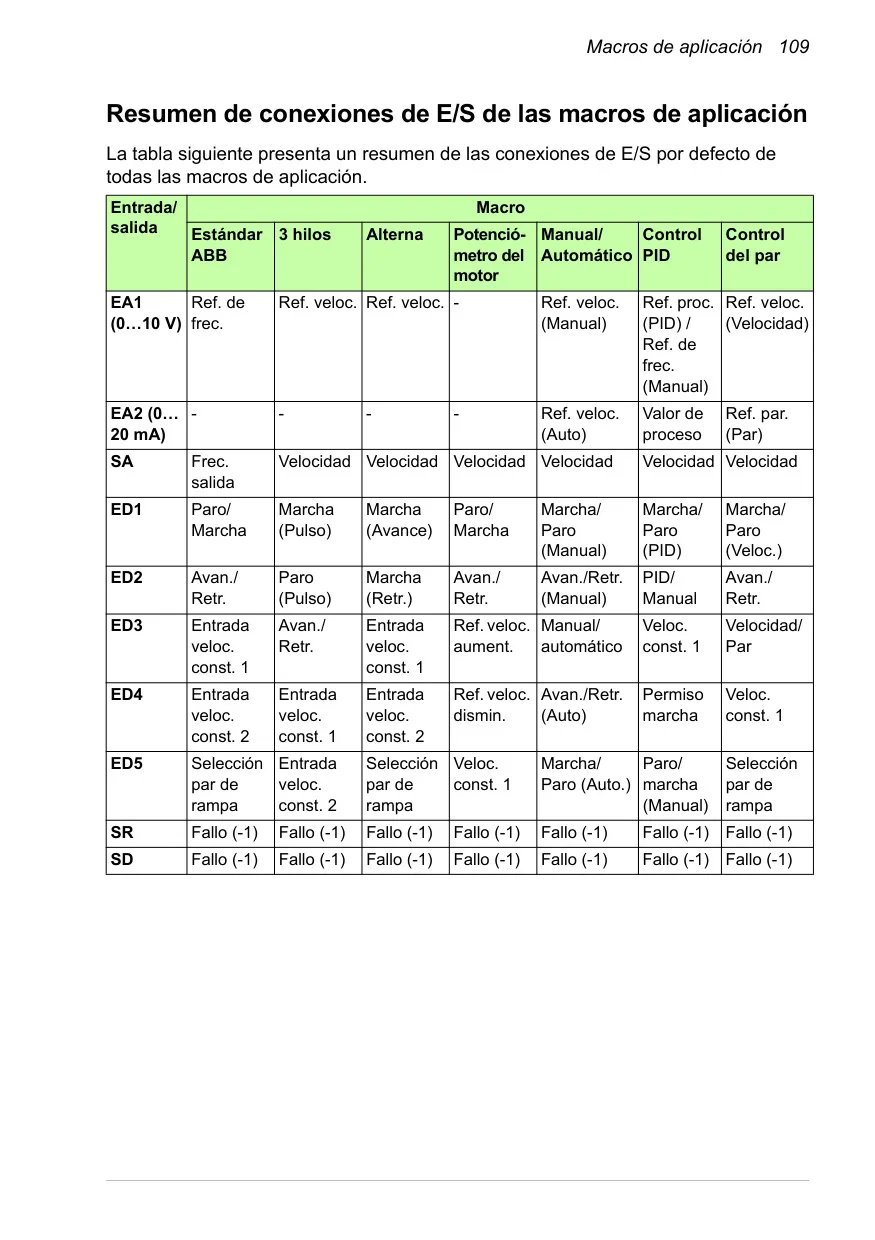

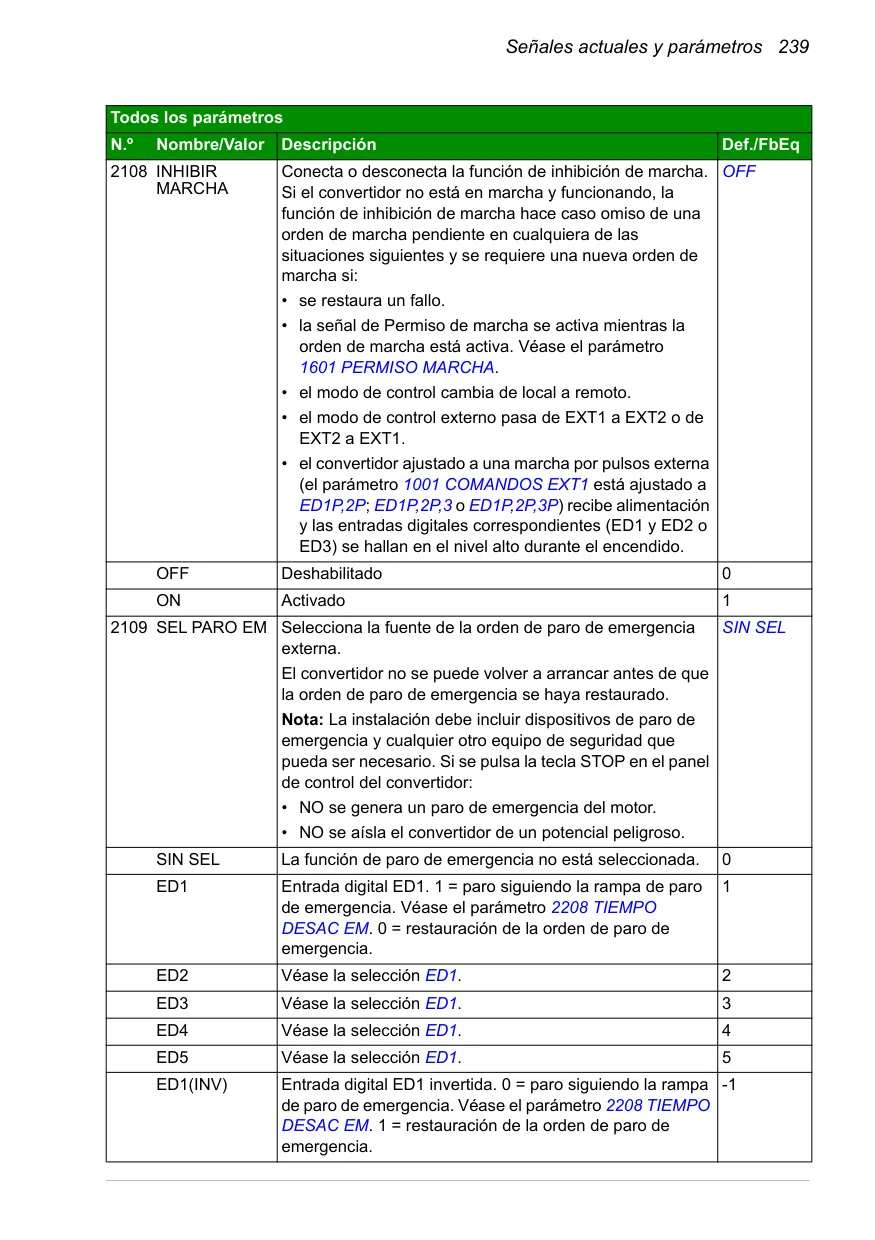

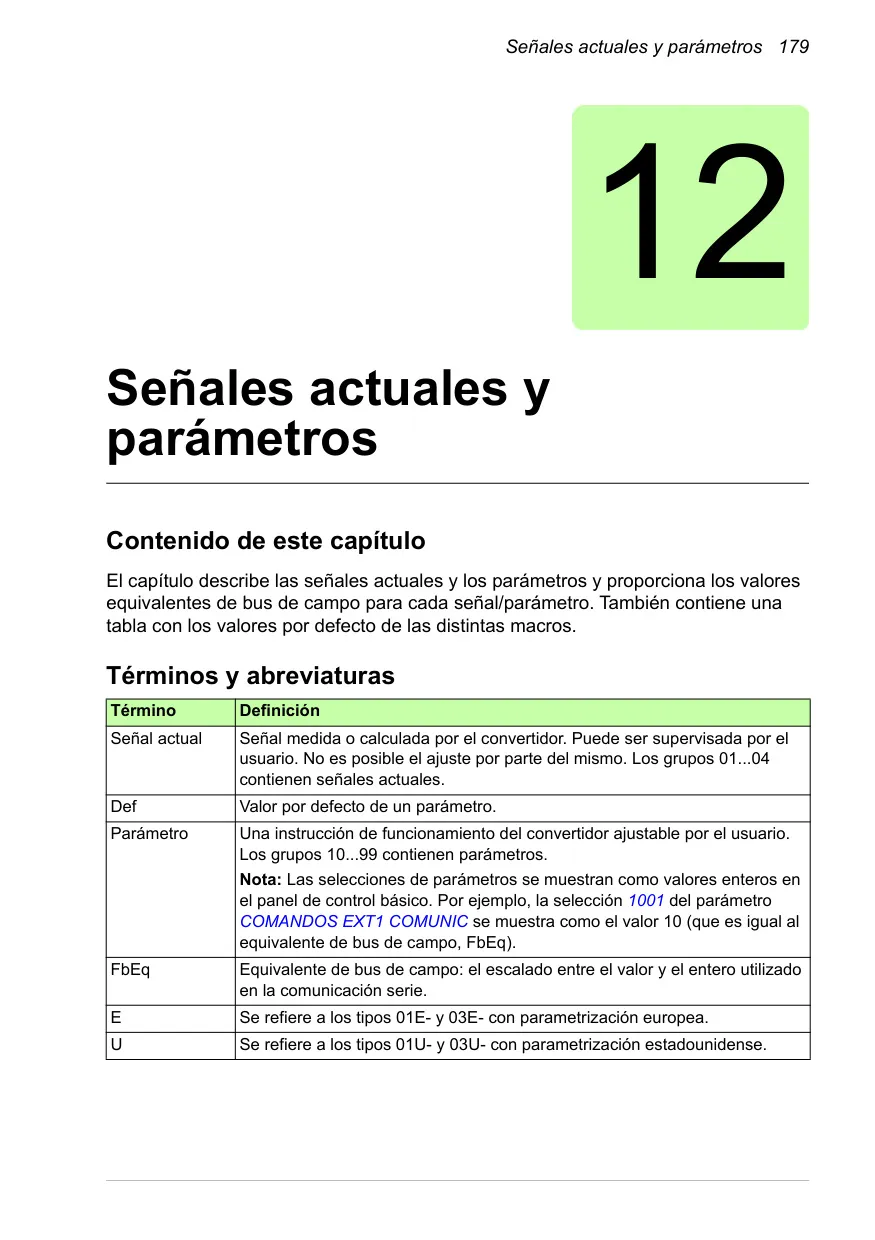

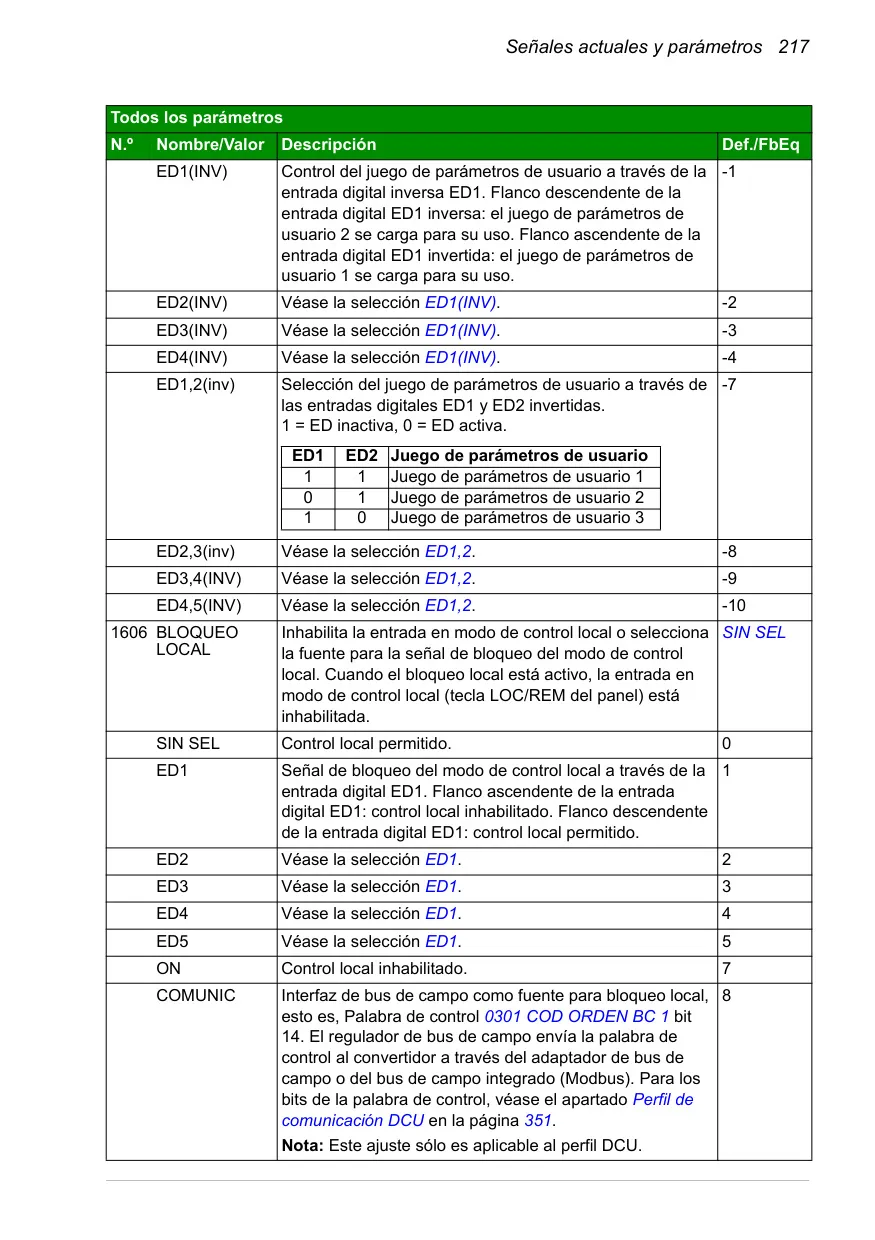

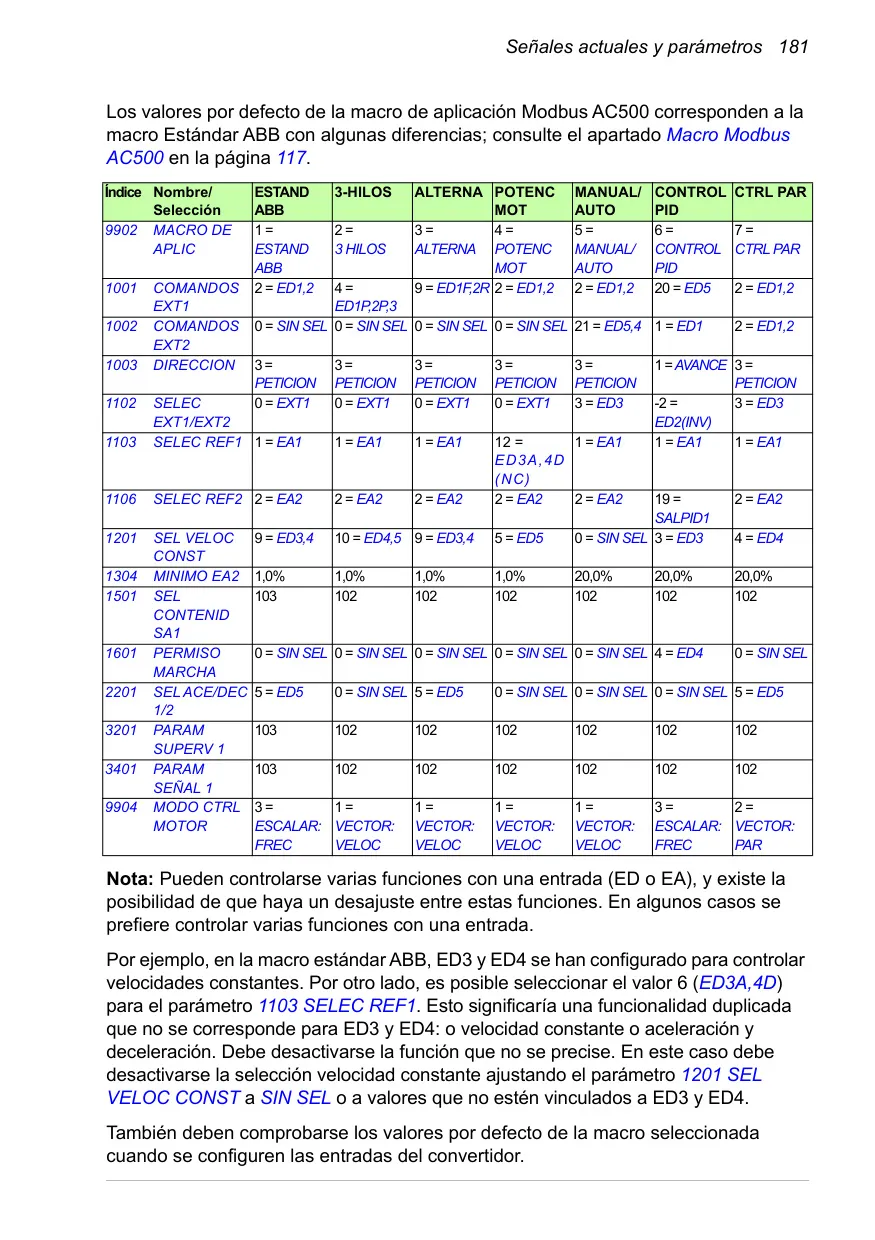

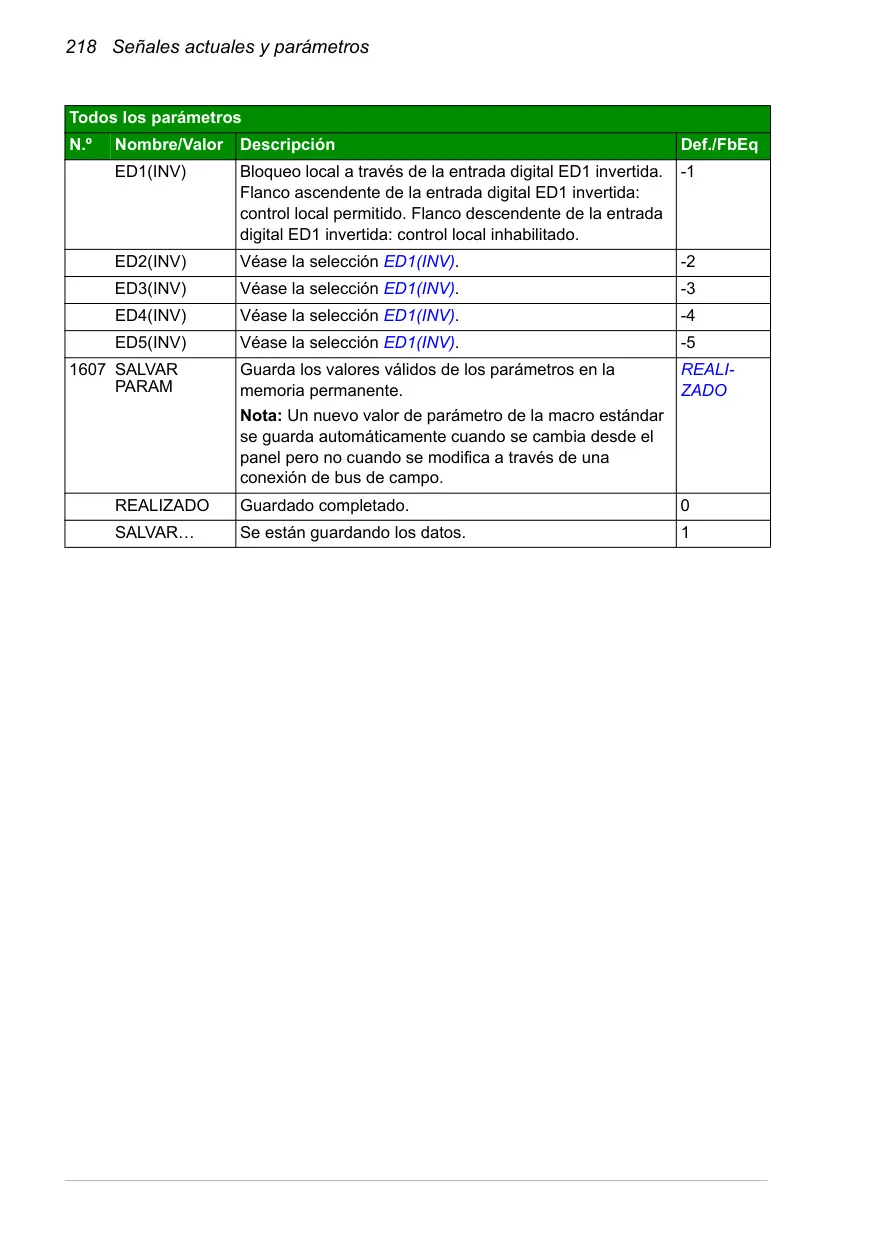

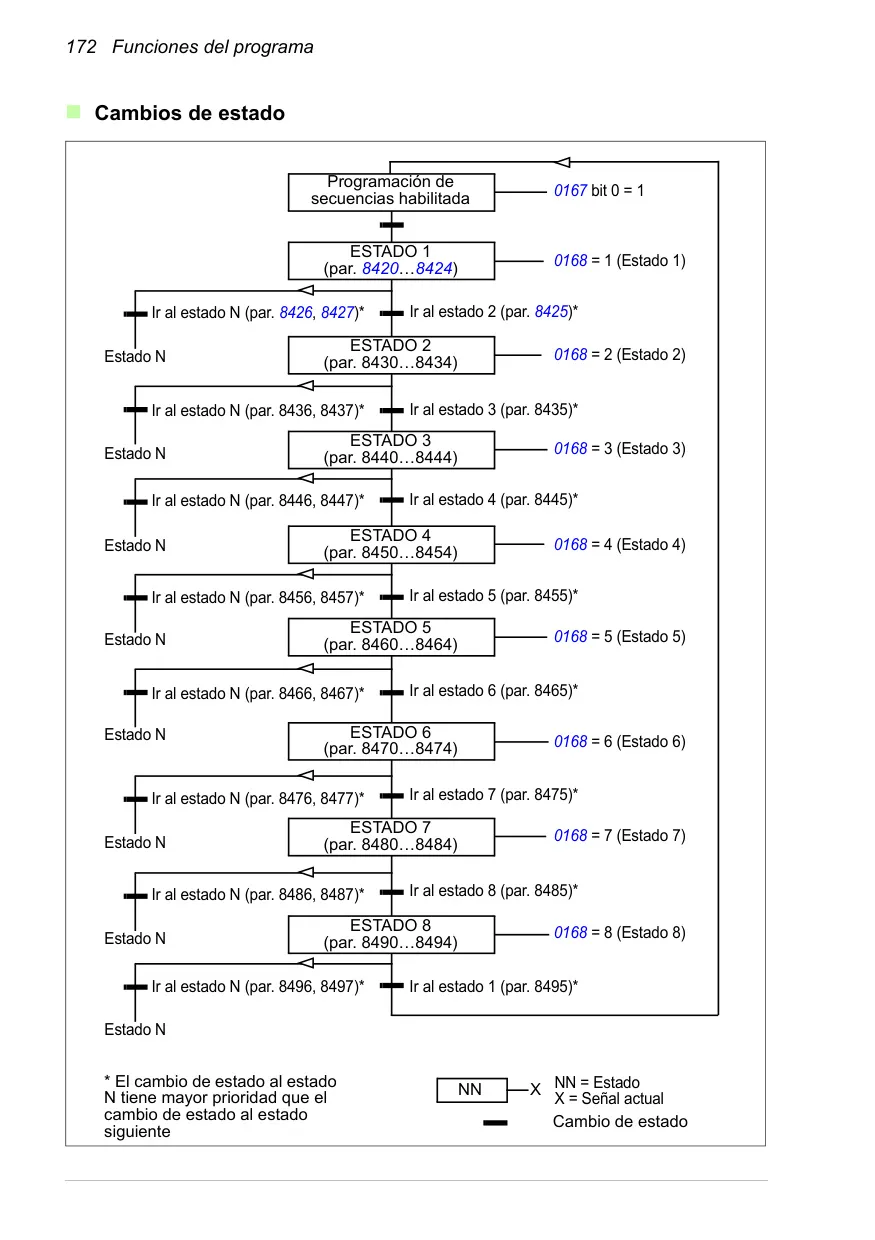

La configuración y adaptación a diversas aplicaciones se simplifica gracias a sus macros de aplicación preconfiguradas, como "3 Hilos", "PID" o "Control de Par". Adicionalmente, el usuario puede crear y guardar tres macros personalizables, lo que agiliza la configuración en entornos con necesidades recurrentes. Complementando esto, la potente función de programación de secuencias permite automatizar hasta ocho estados operativos con condiciones lógicas de transición, ideal para ciclos de trabajo complejos o secuencias de producción.

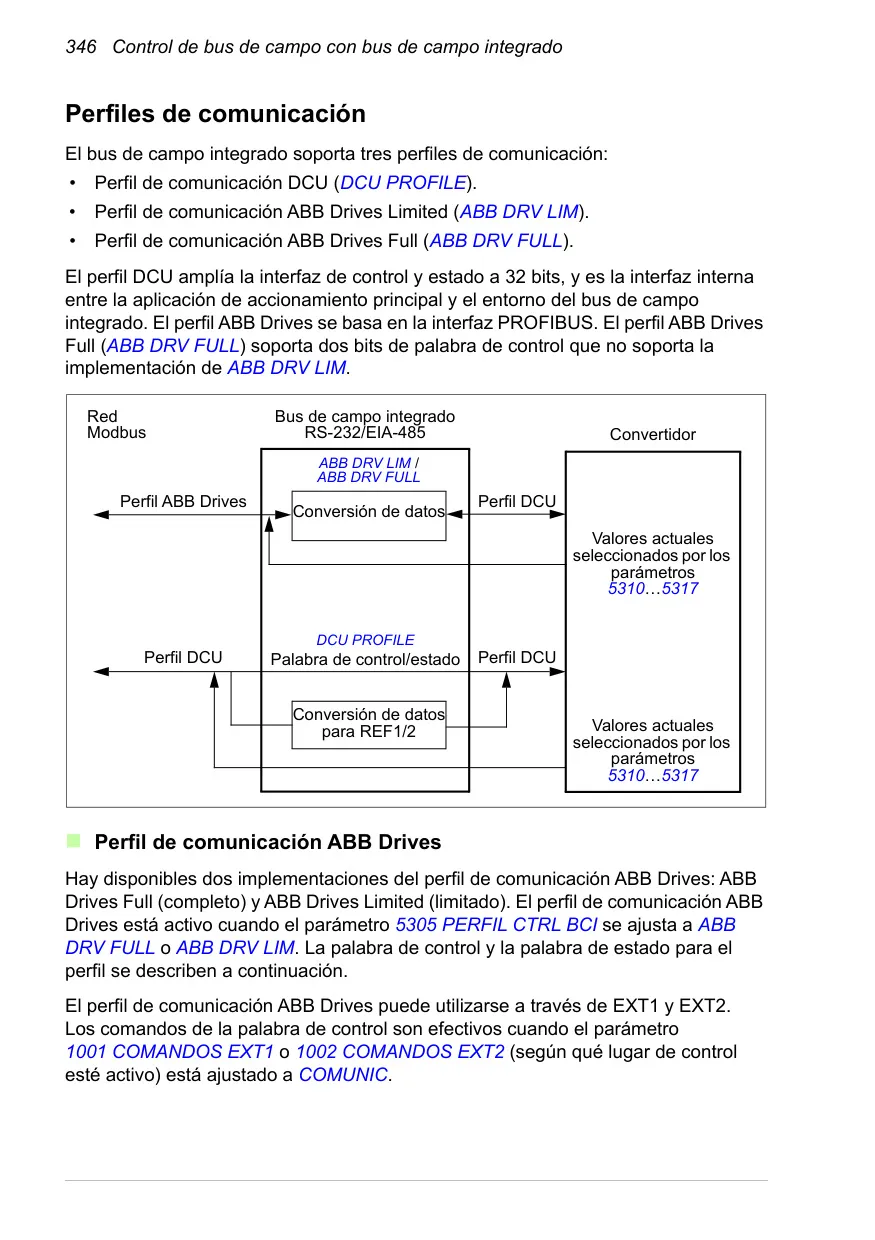

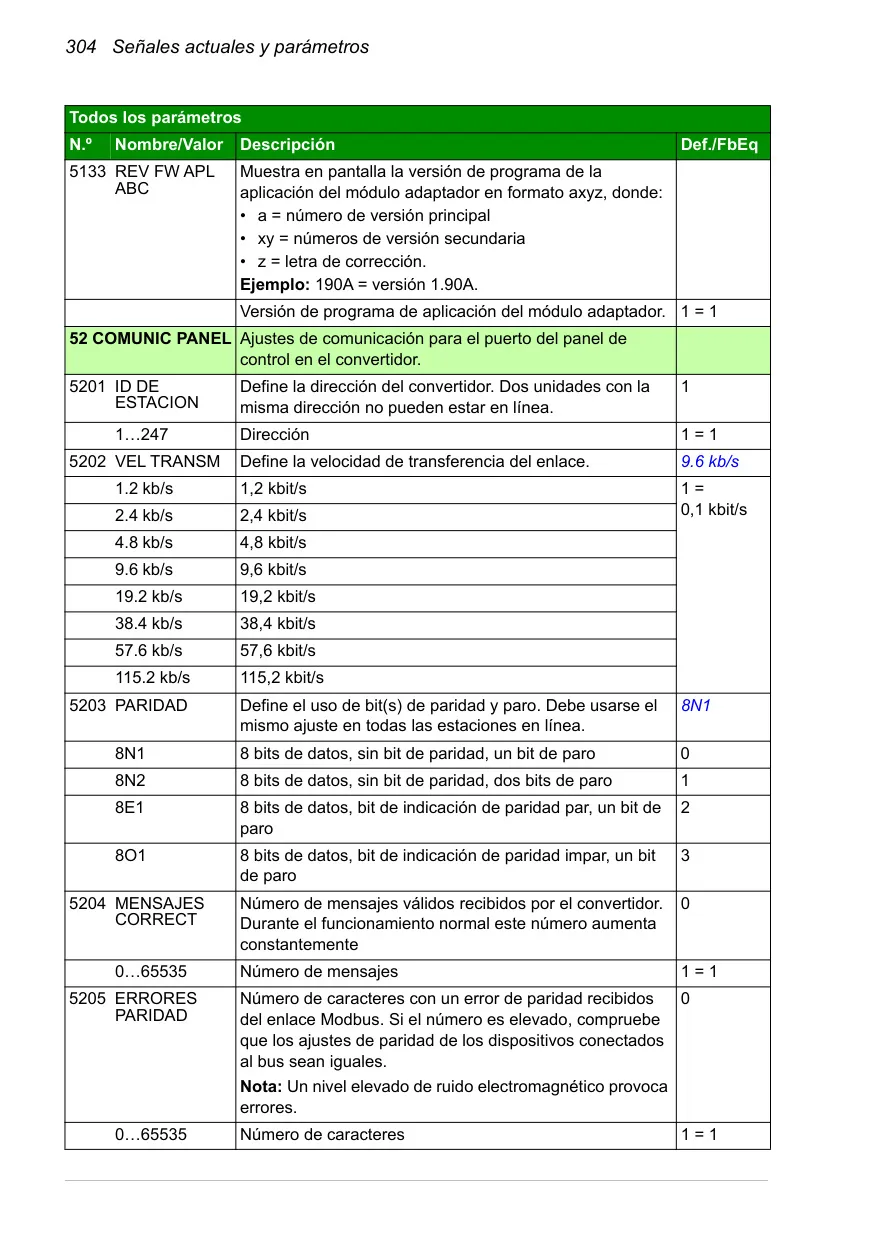

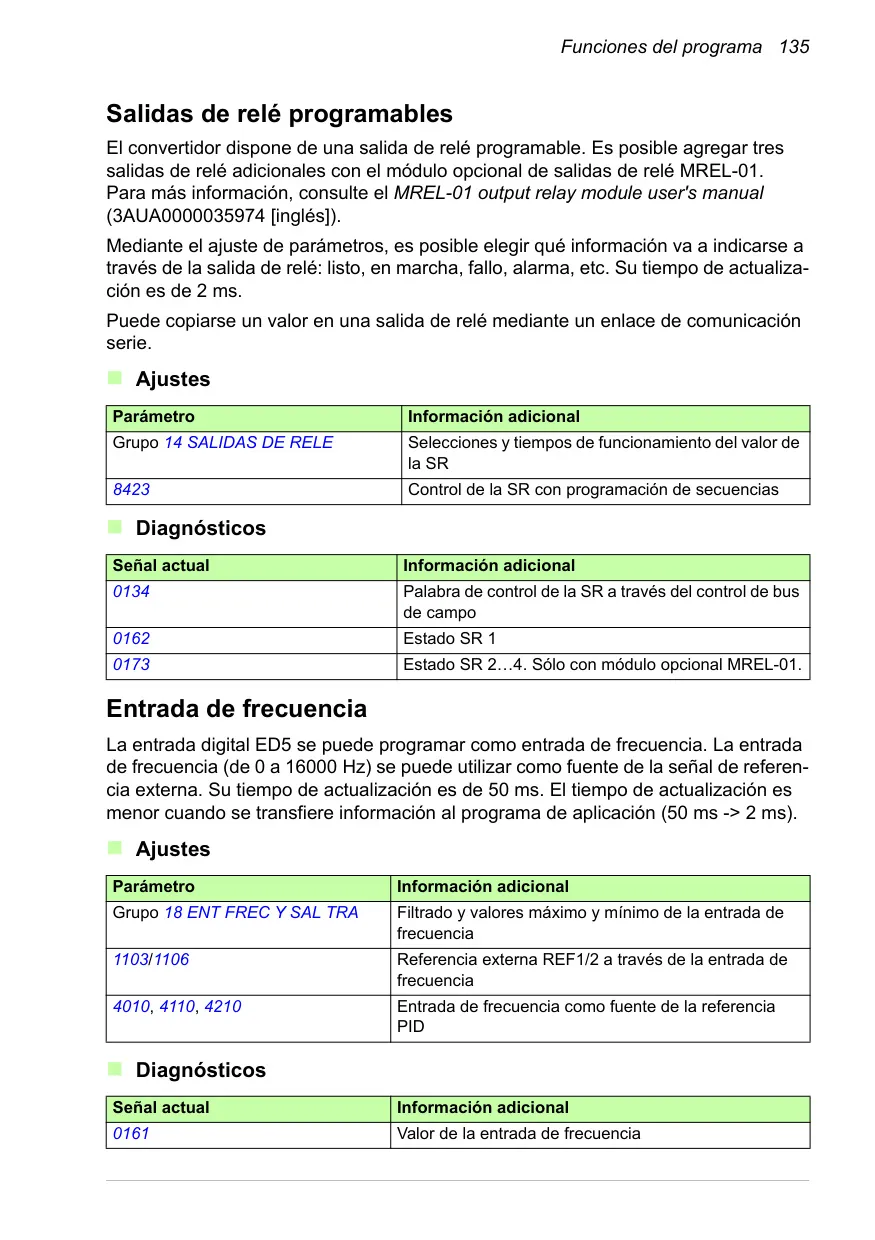

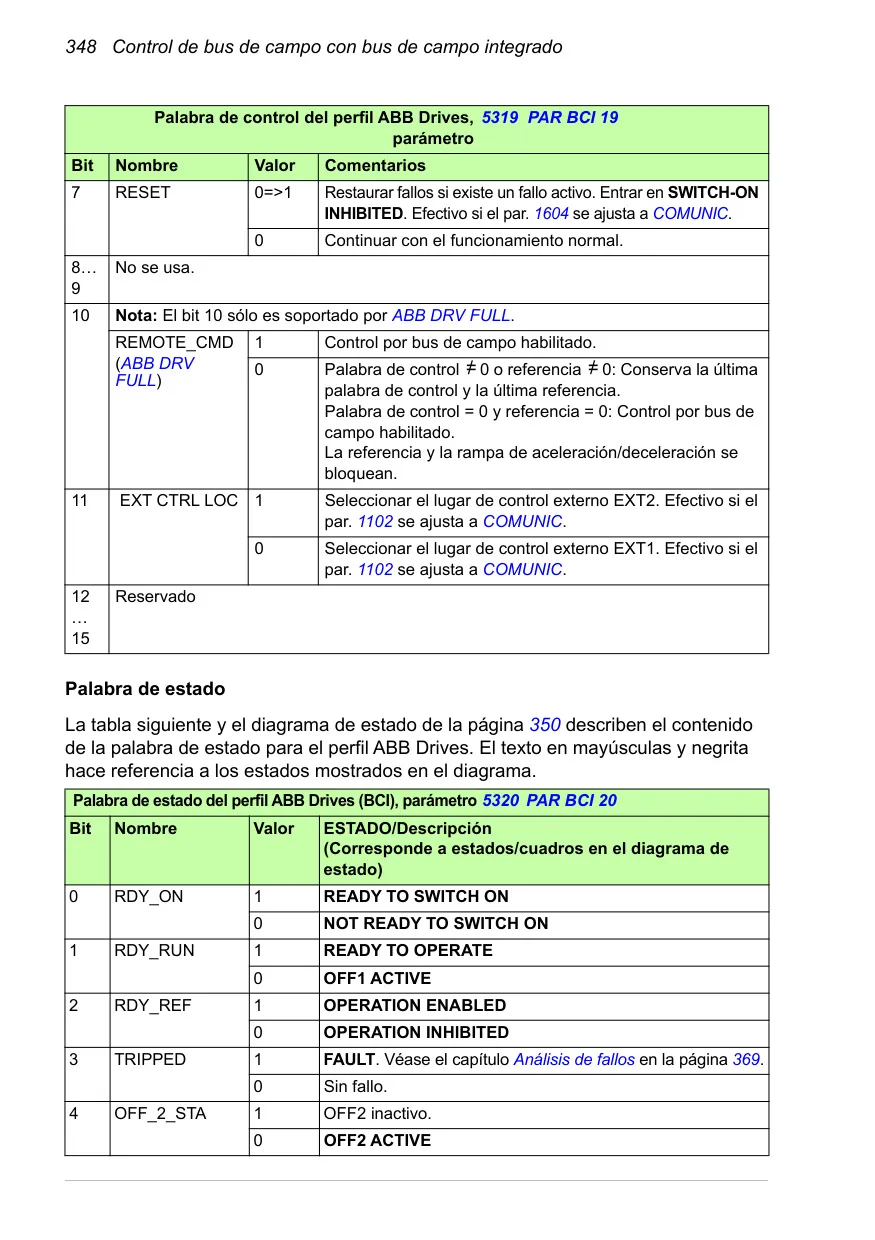

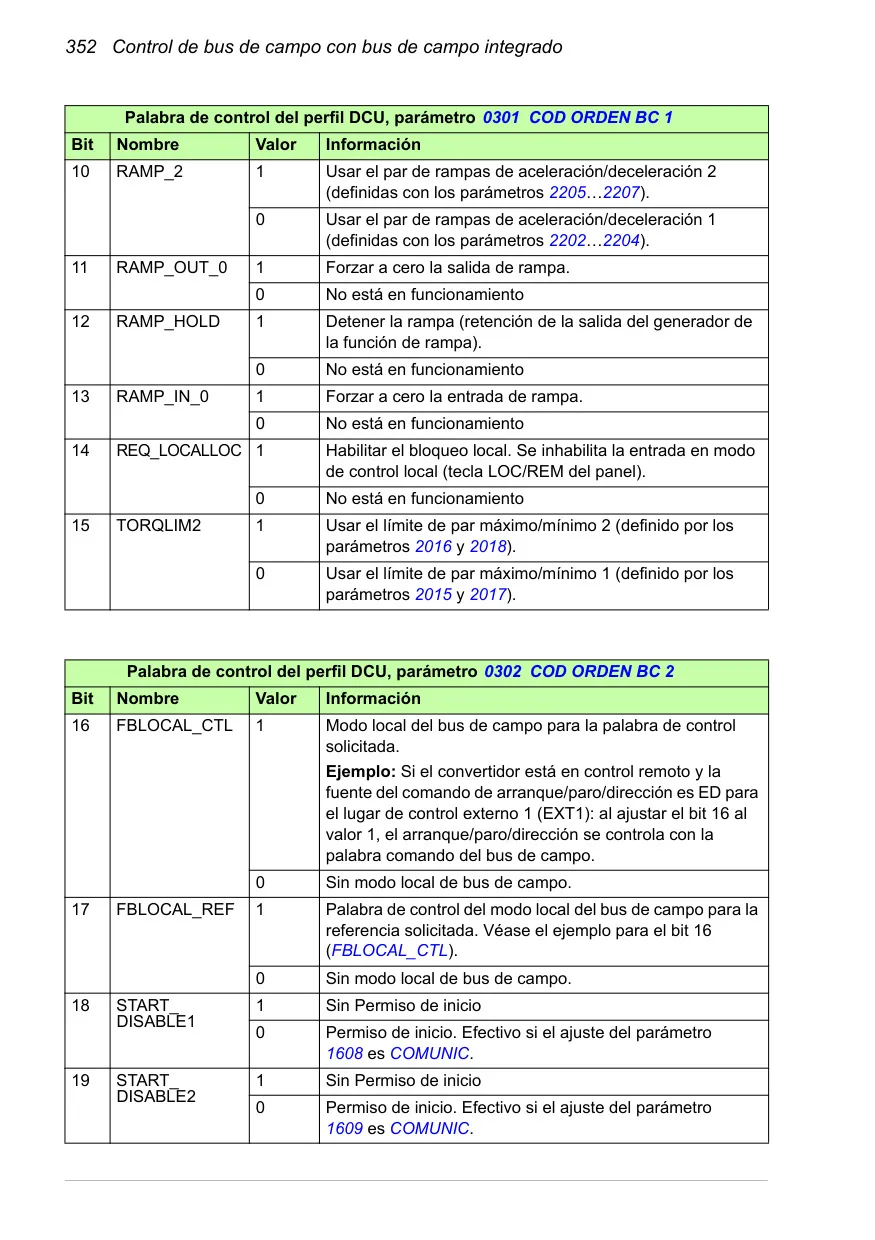

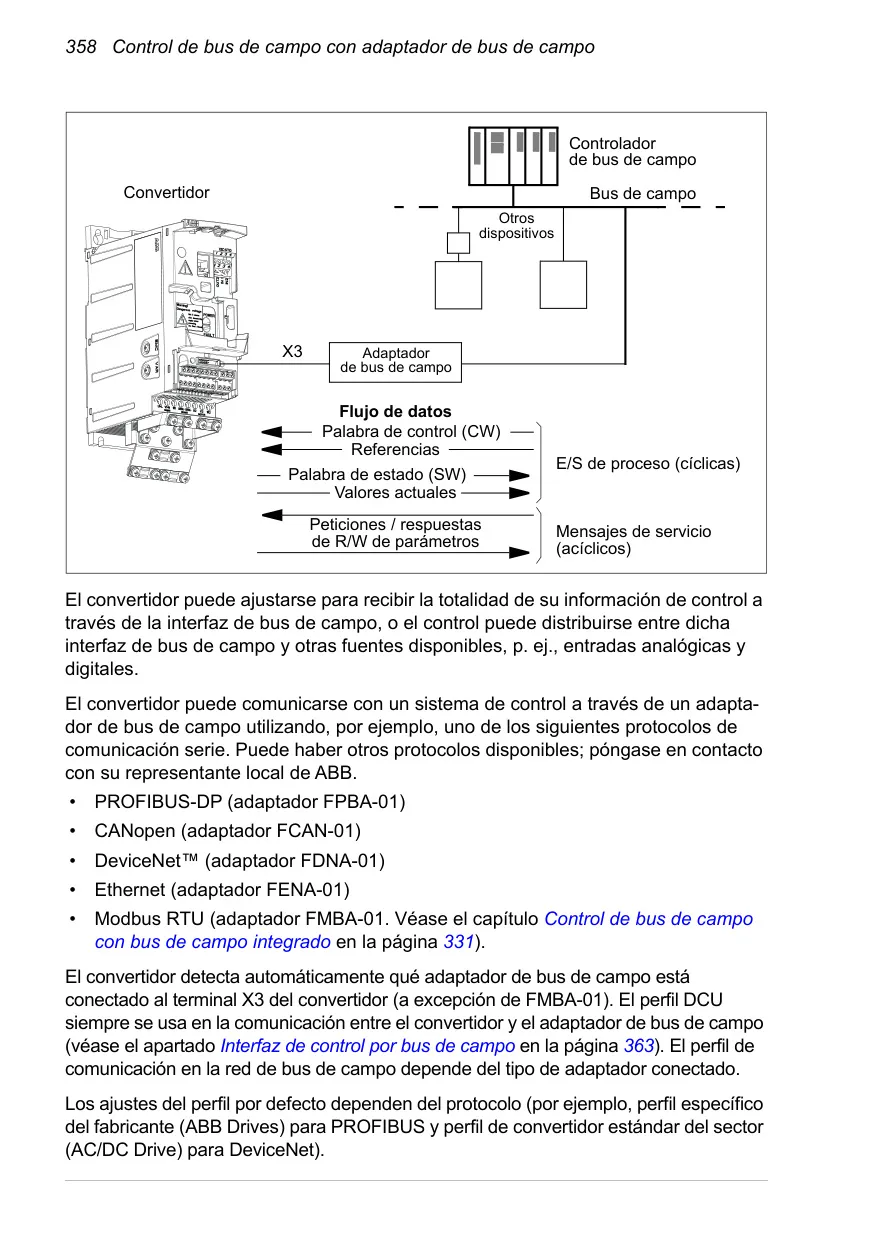

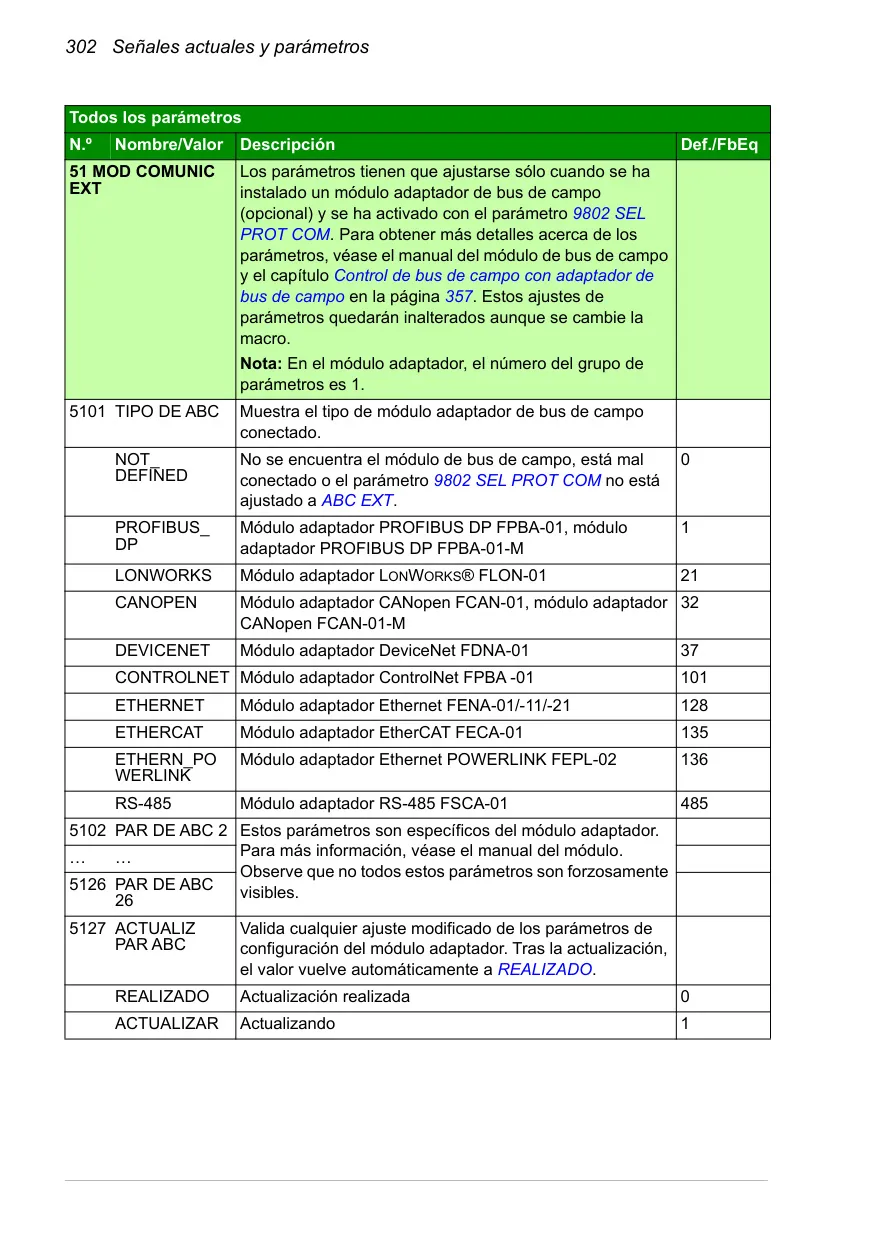

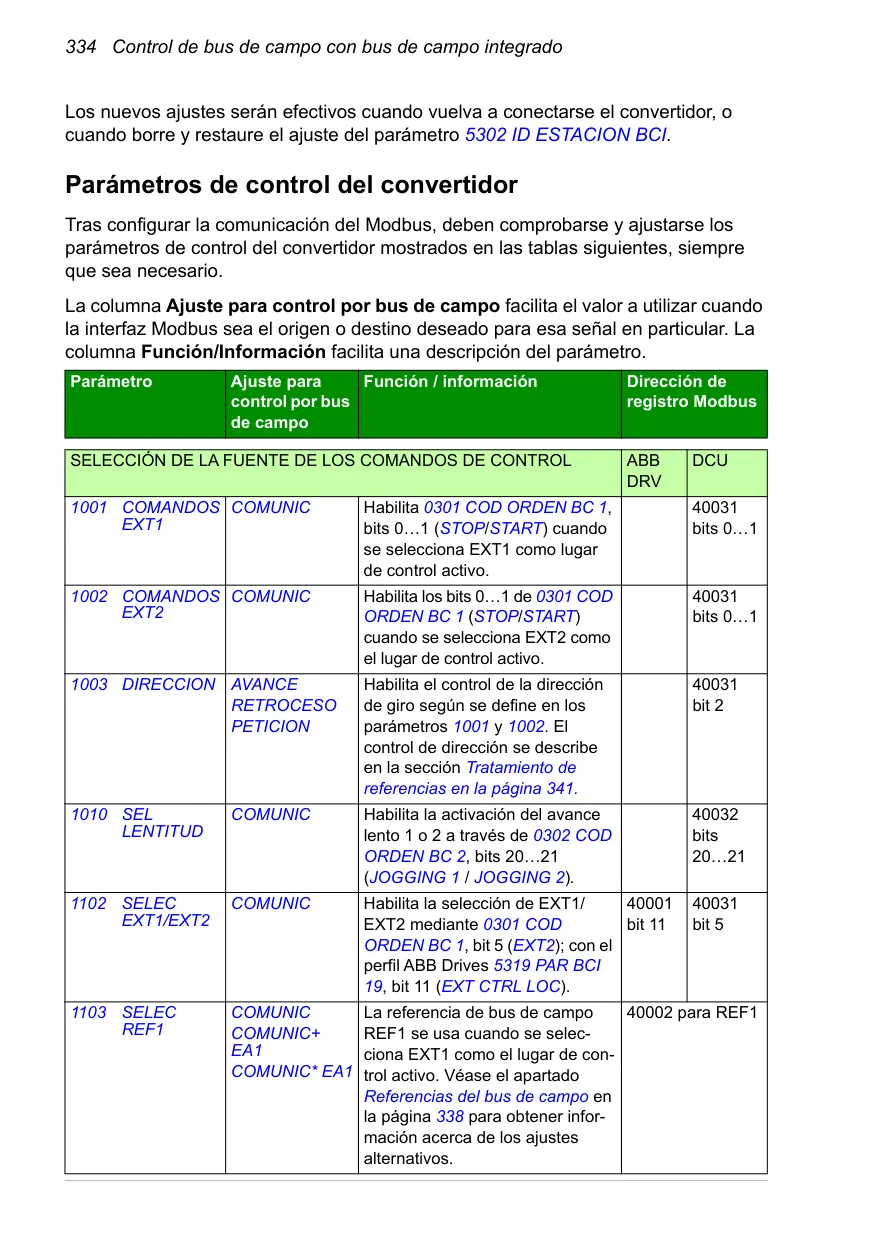

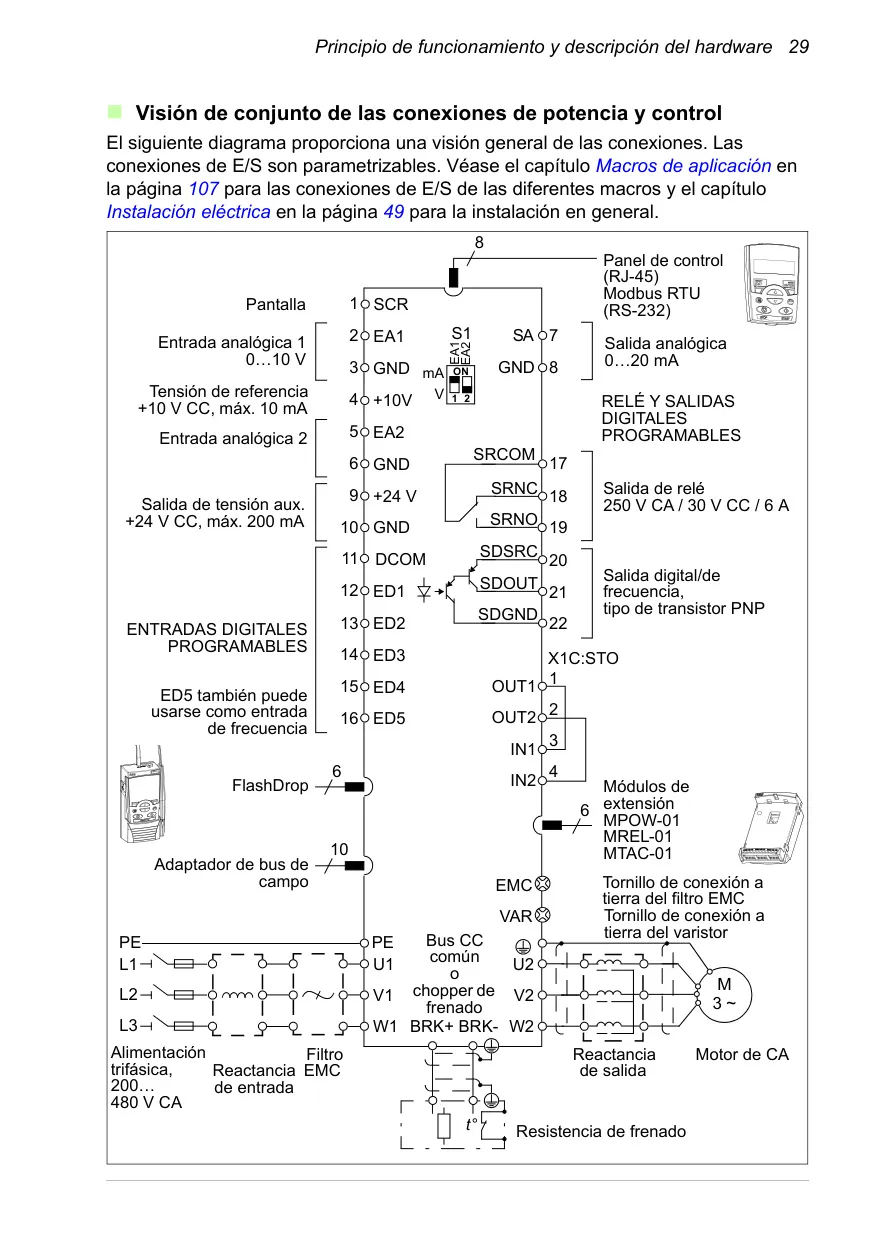

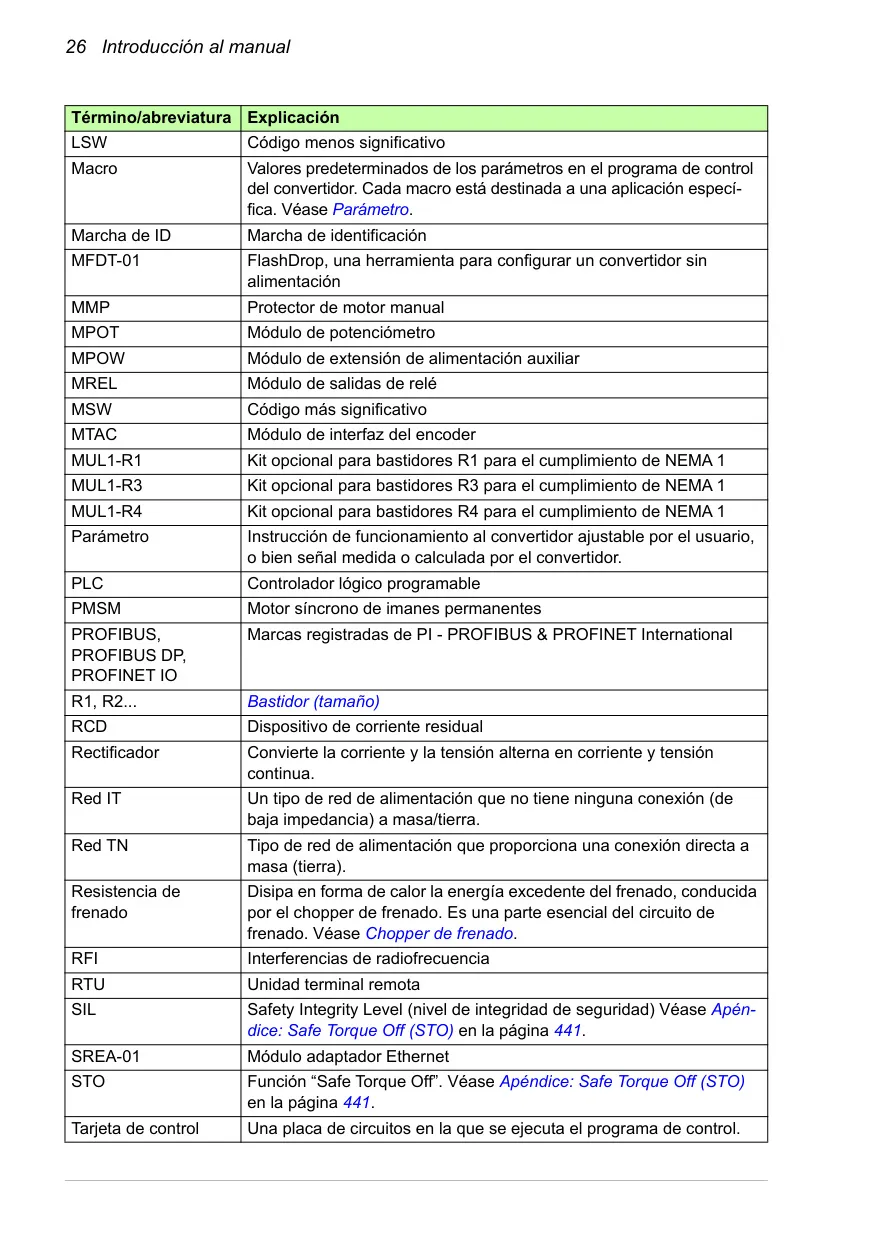

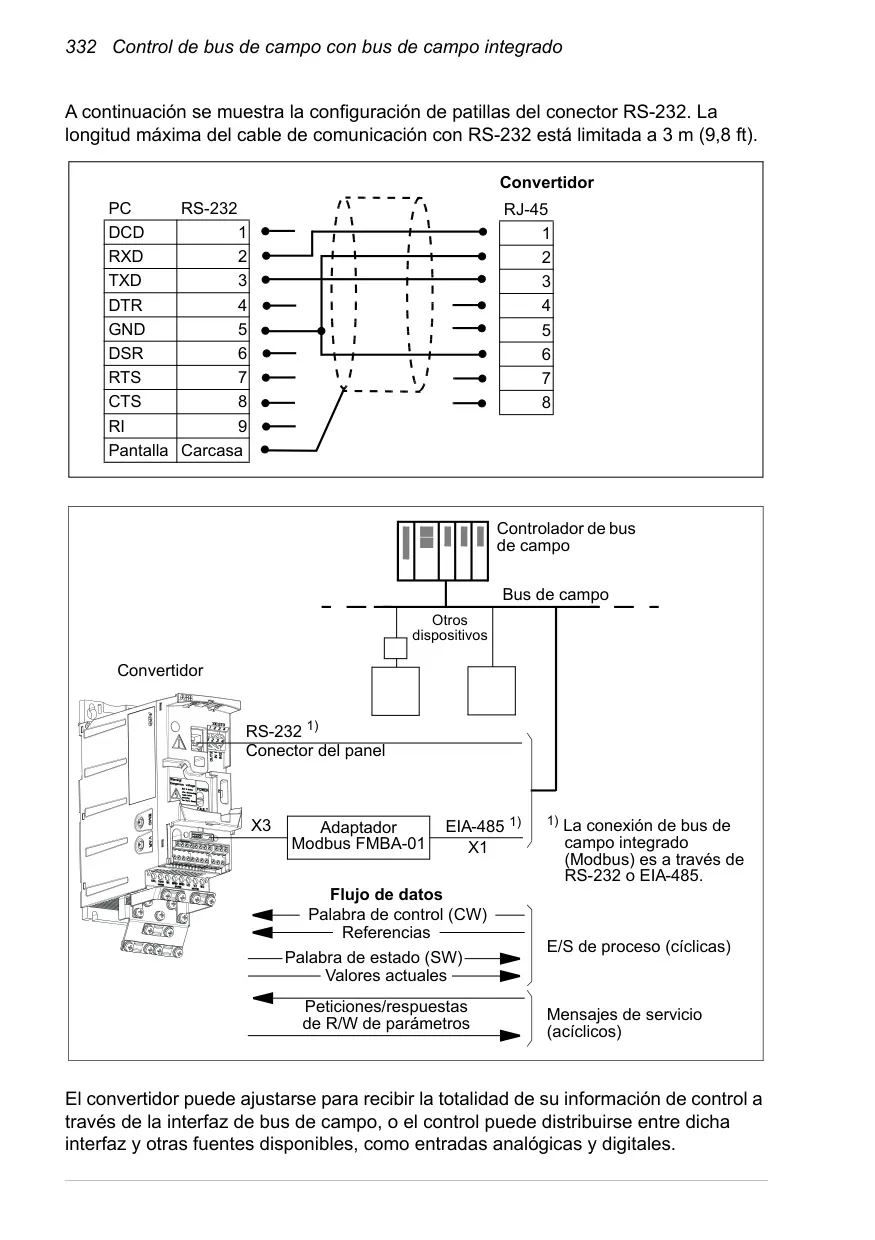

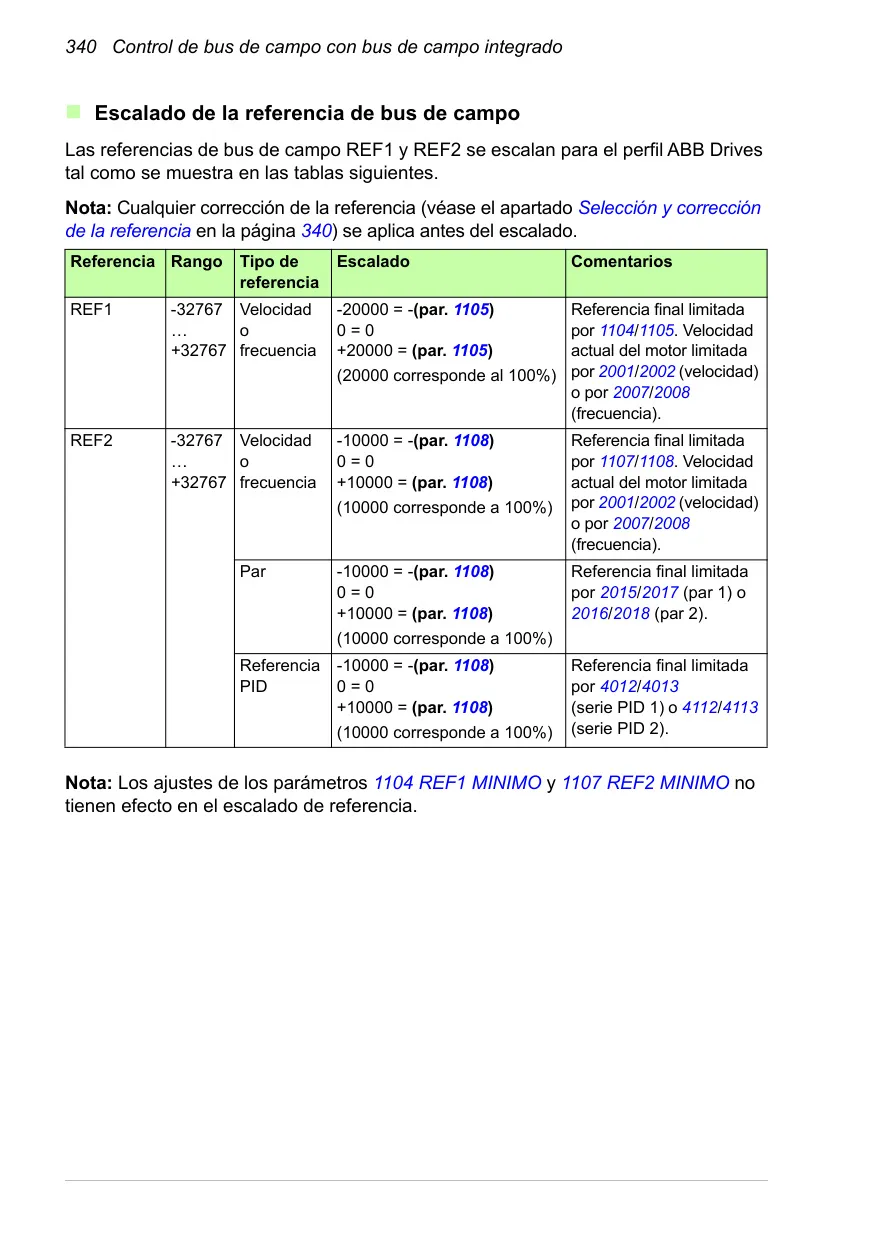

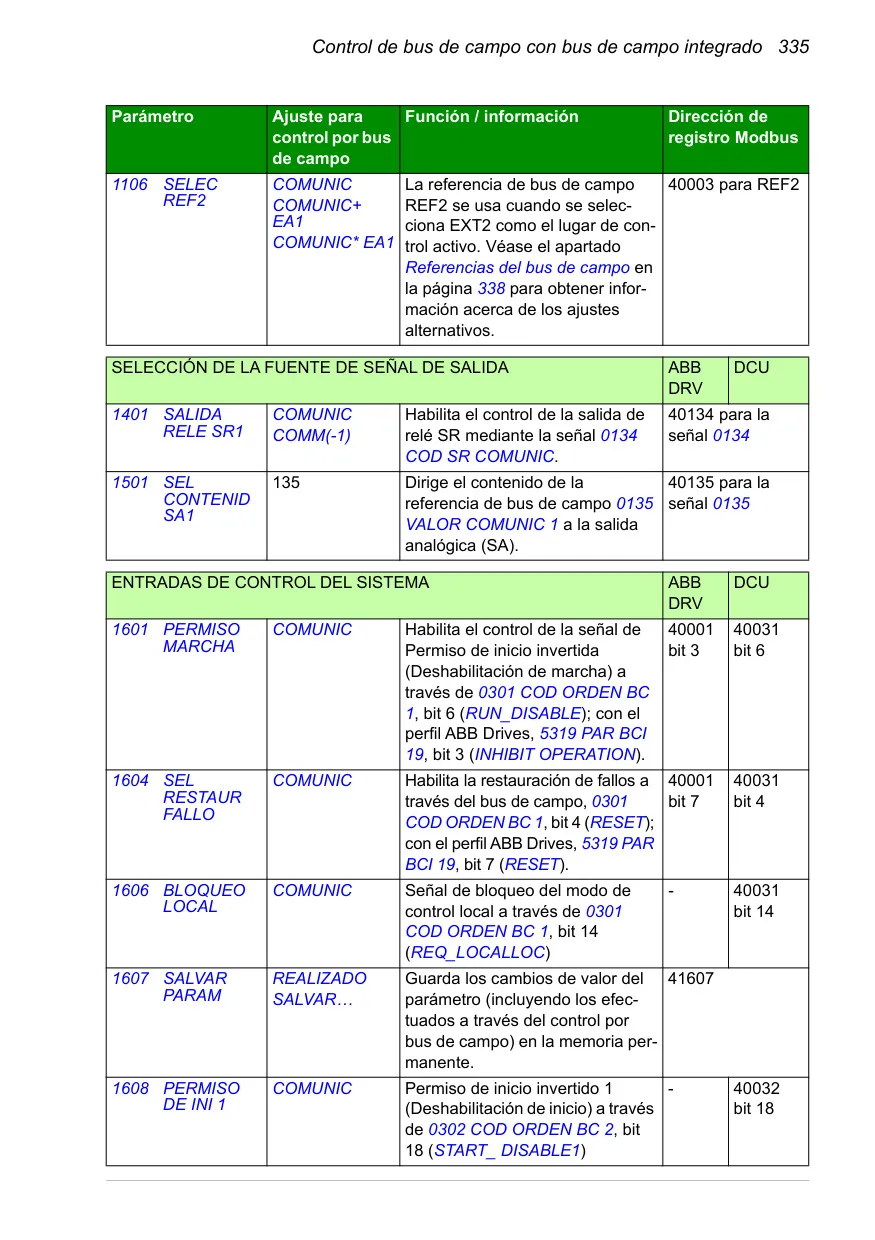

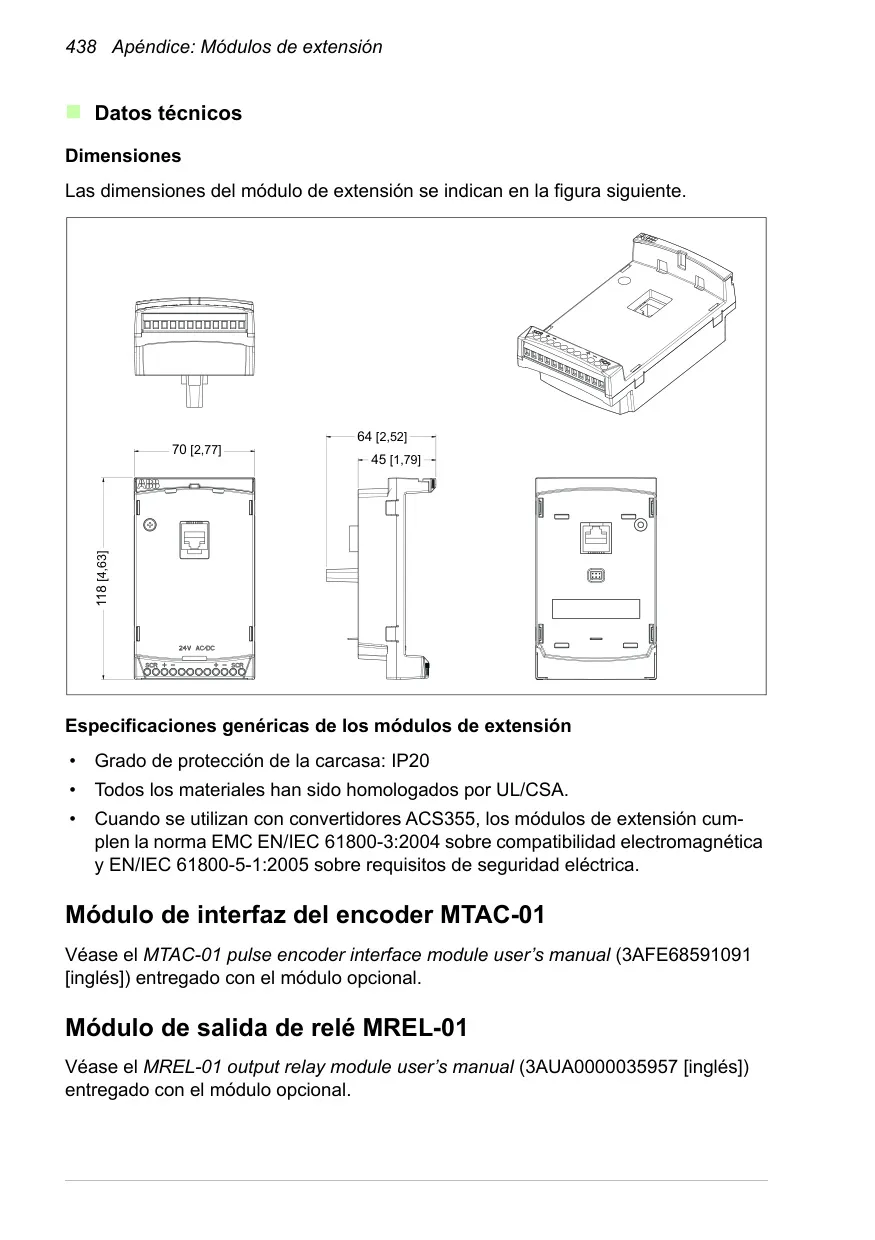

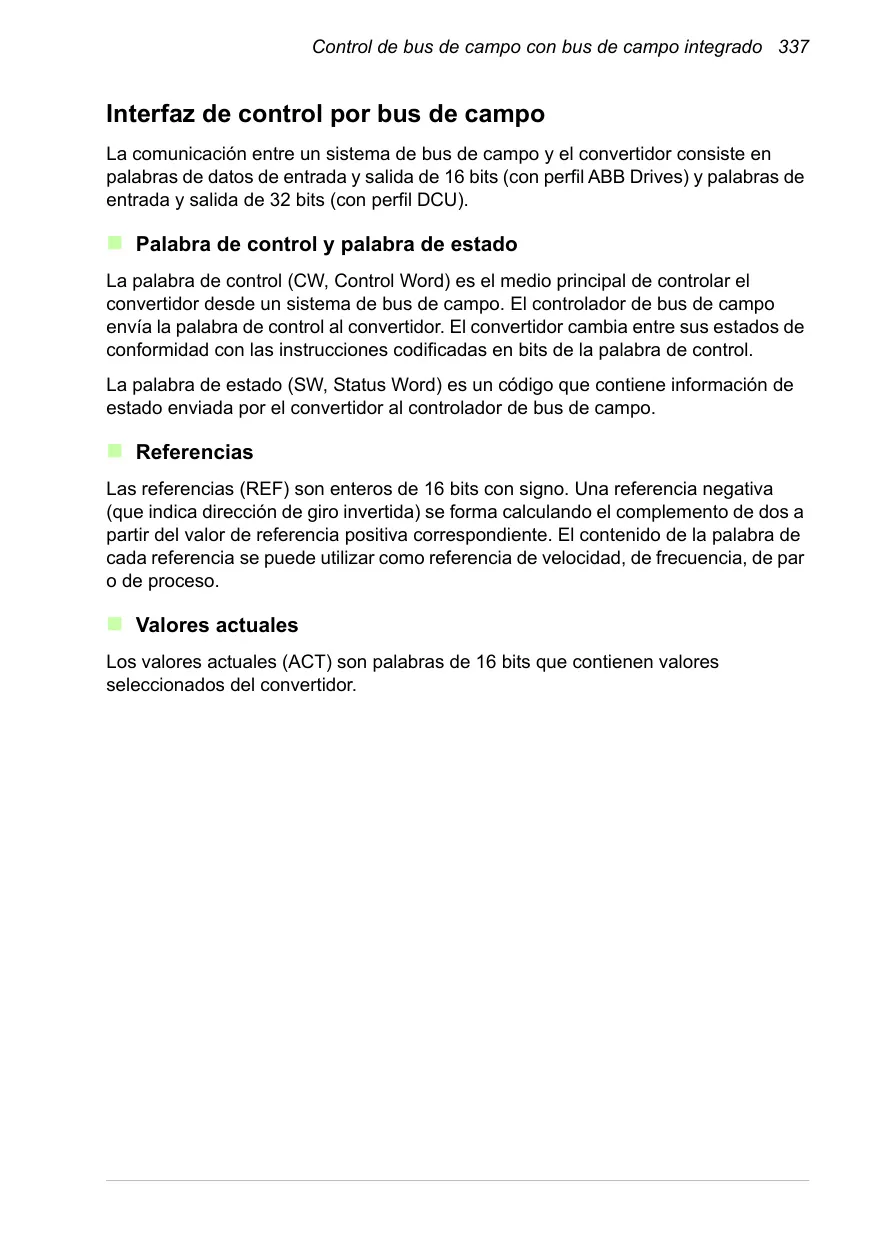

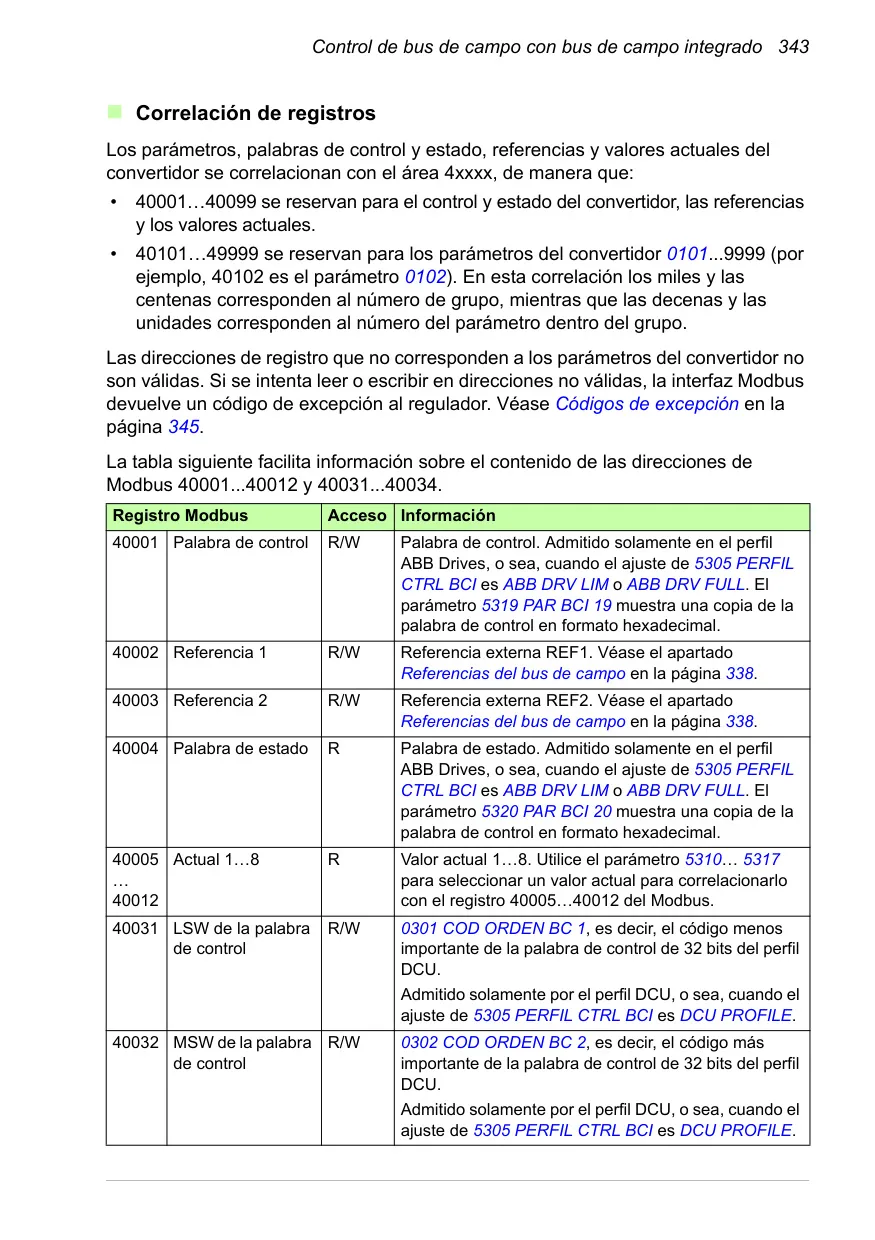

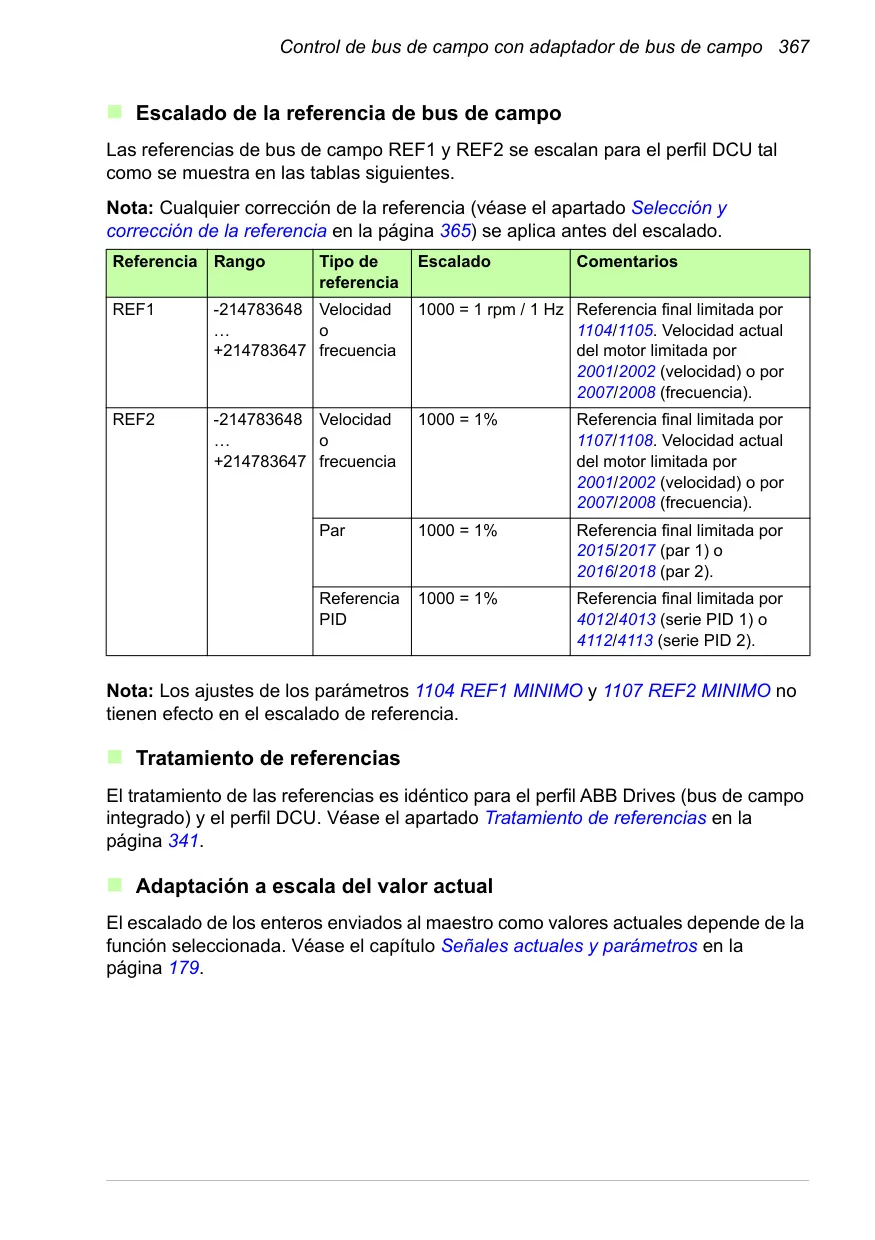

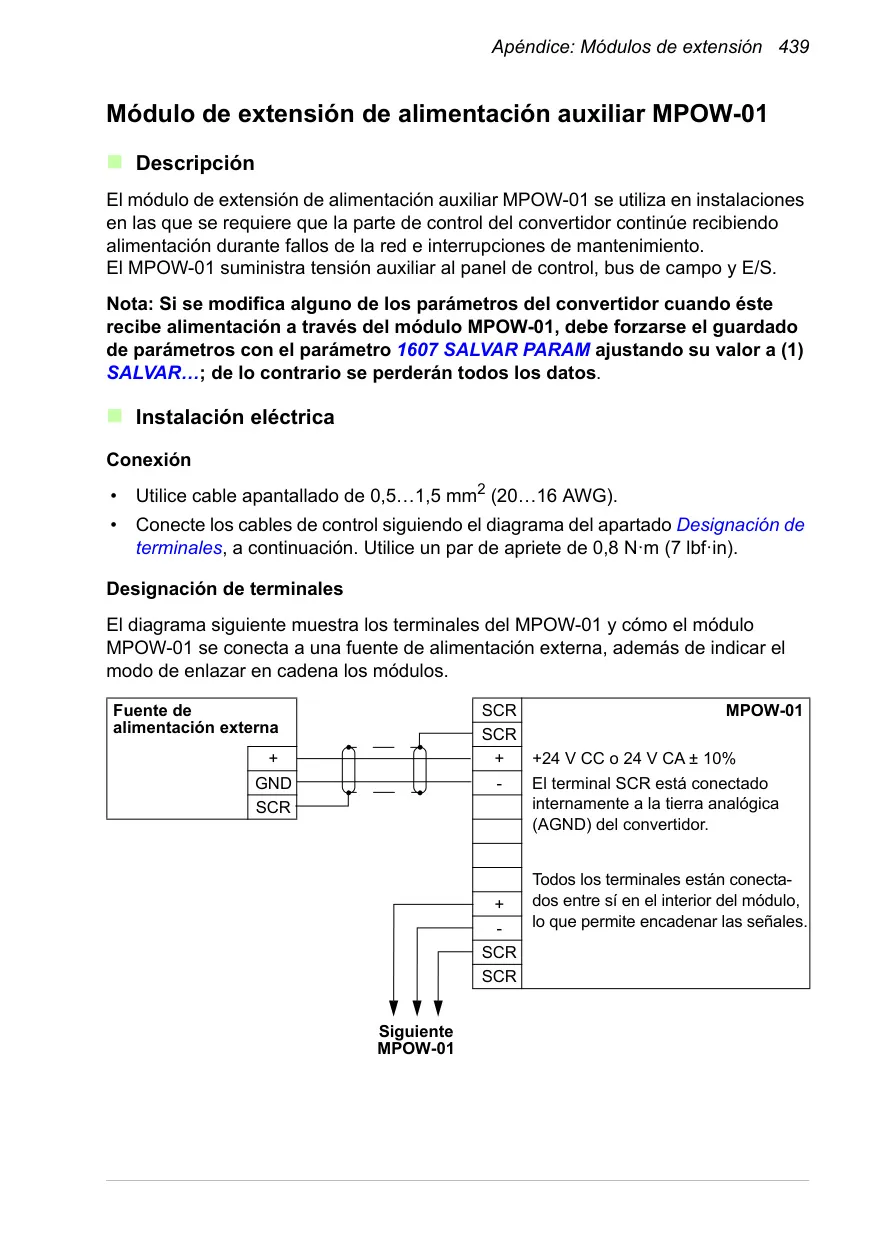

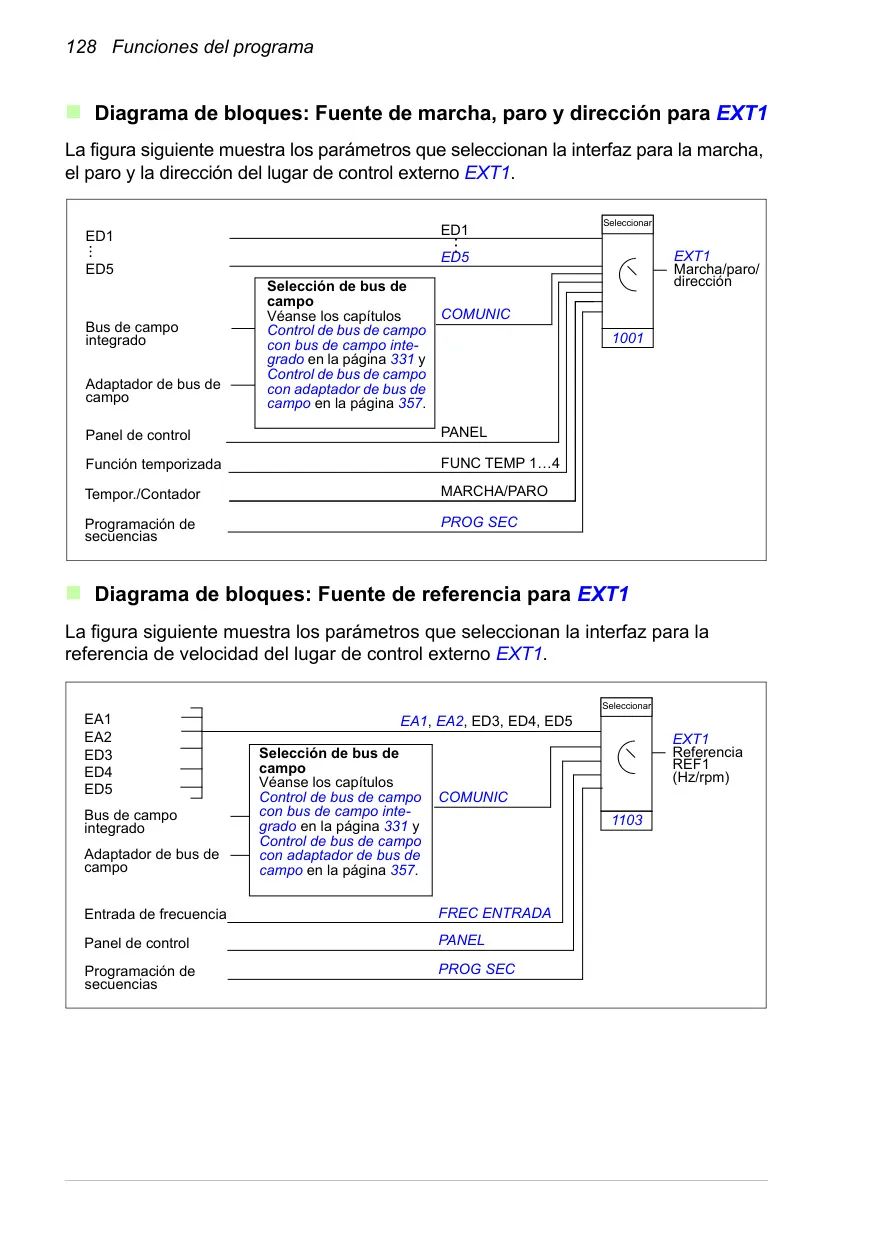

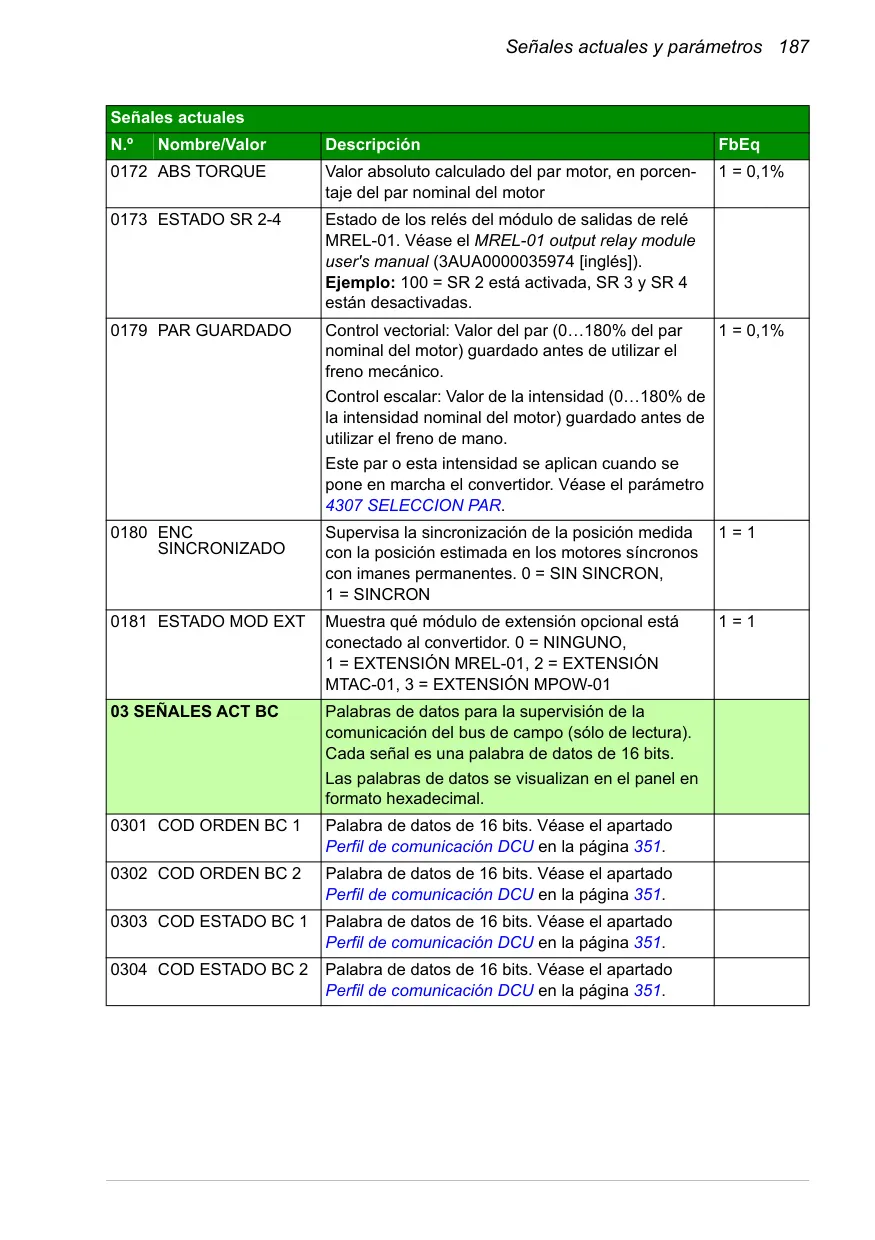

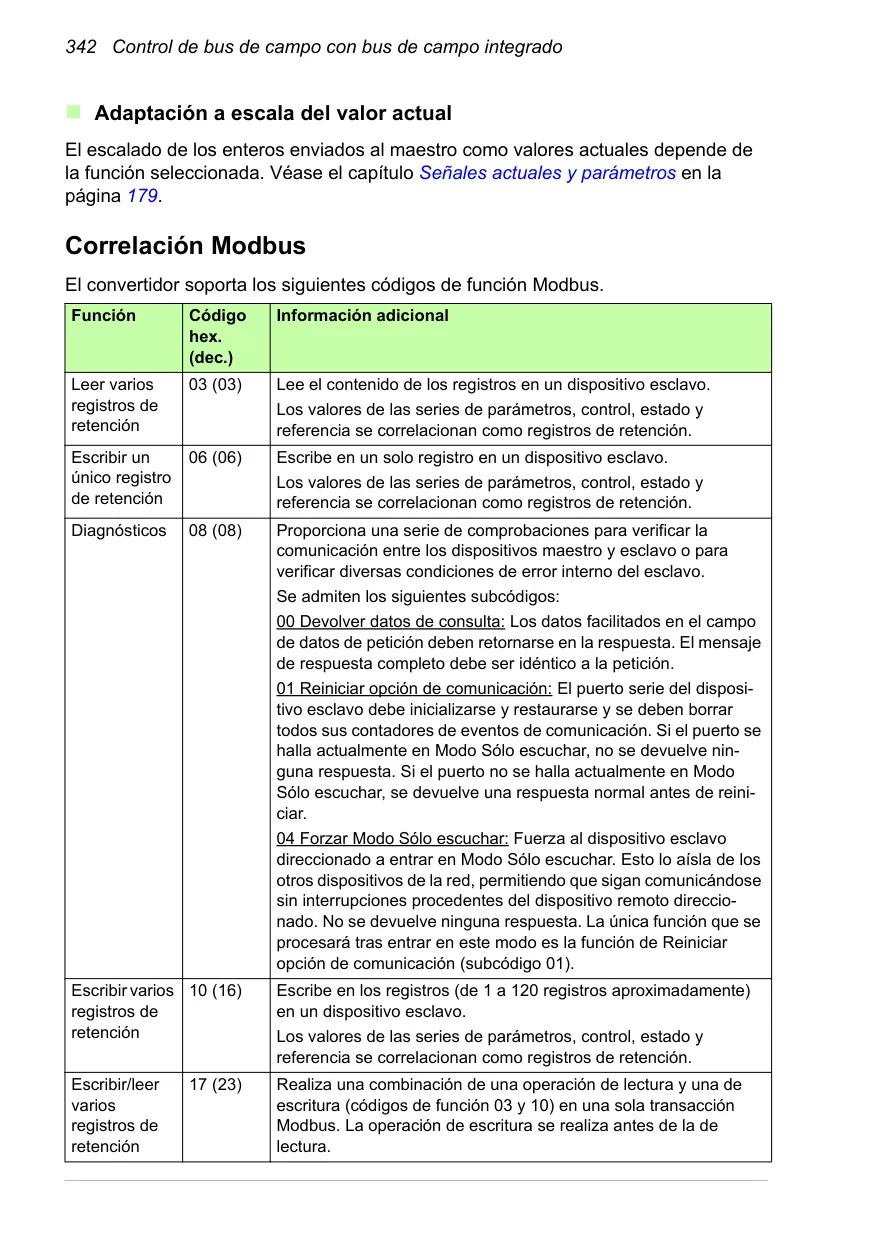

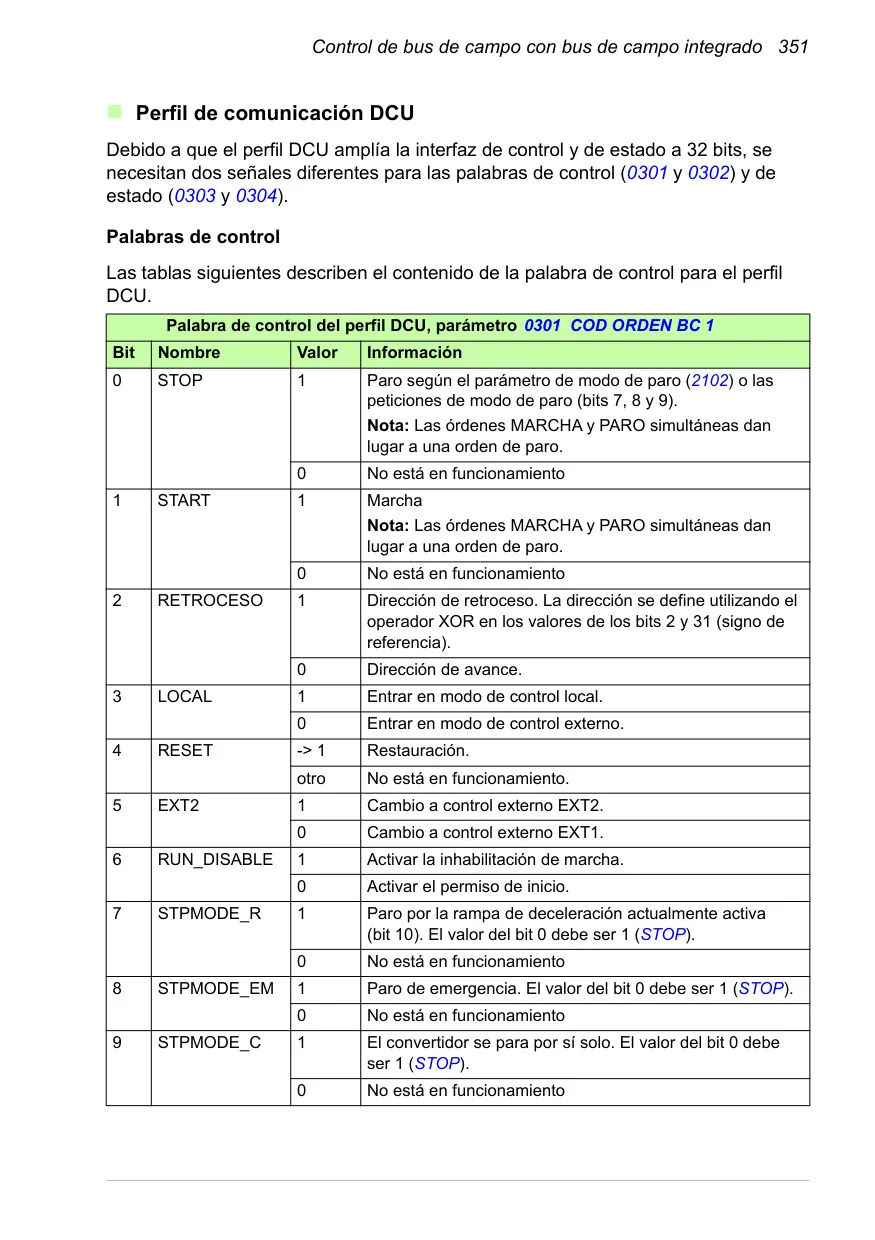

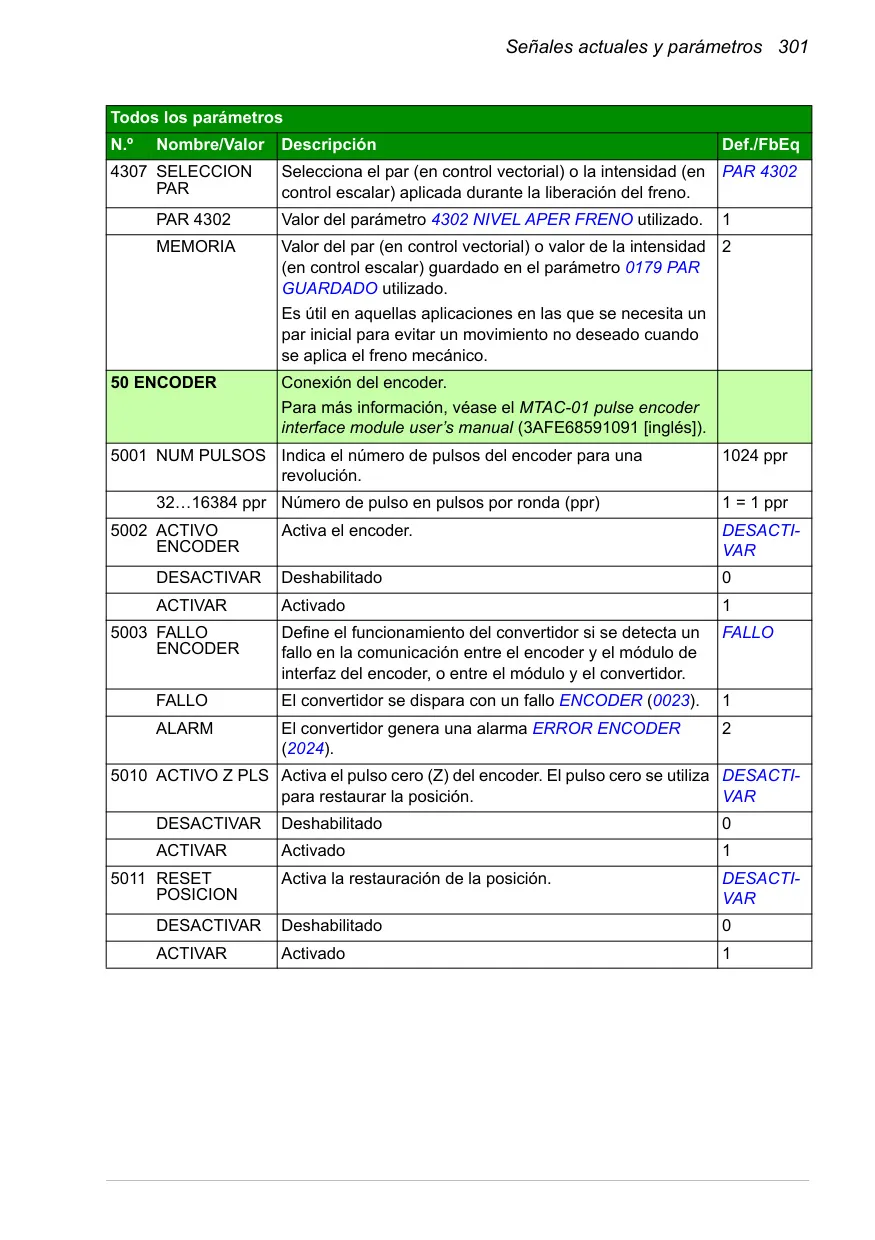

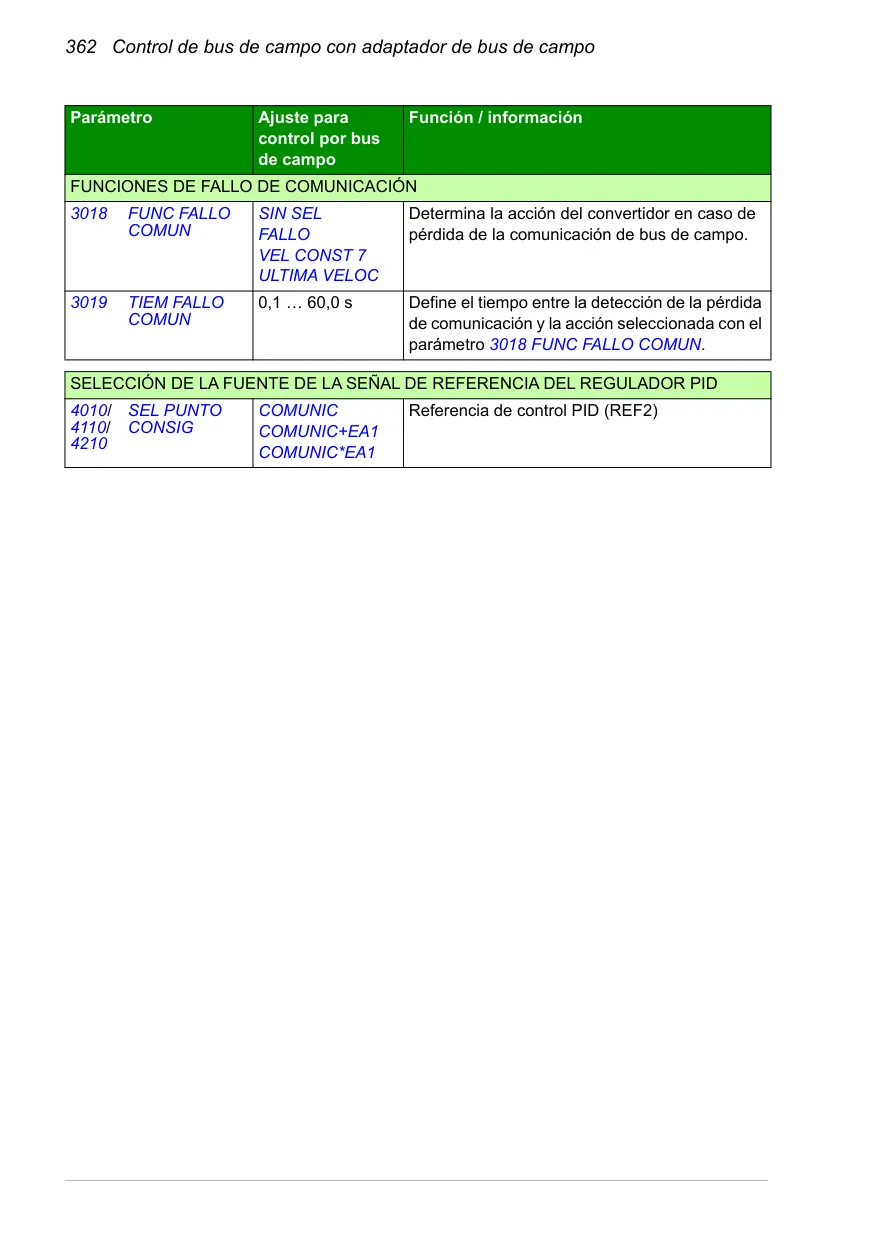

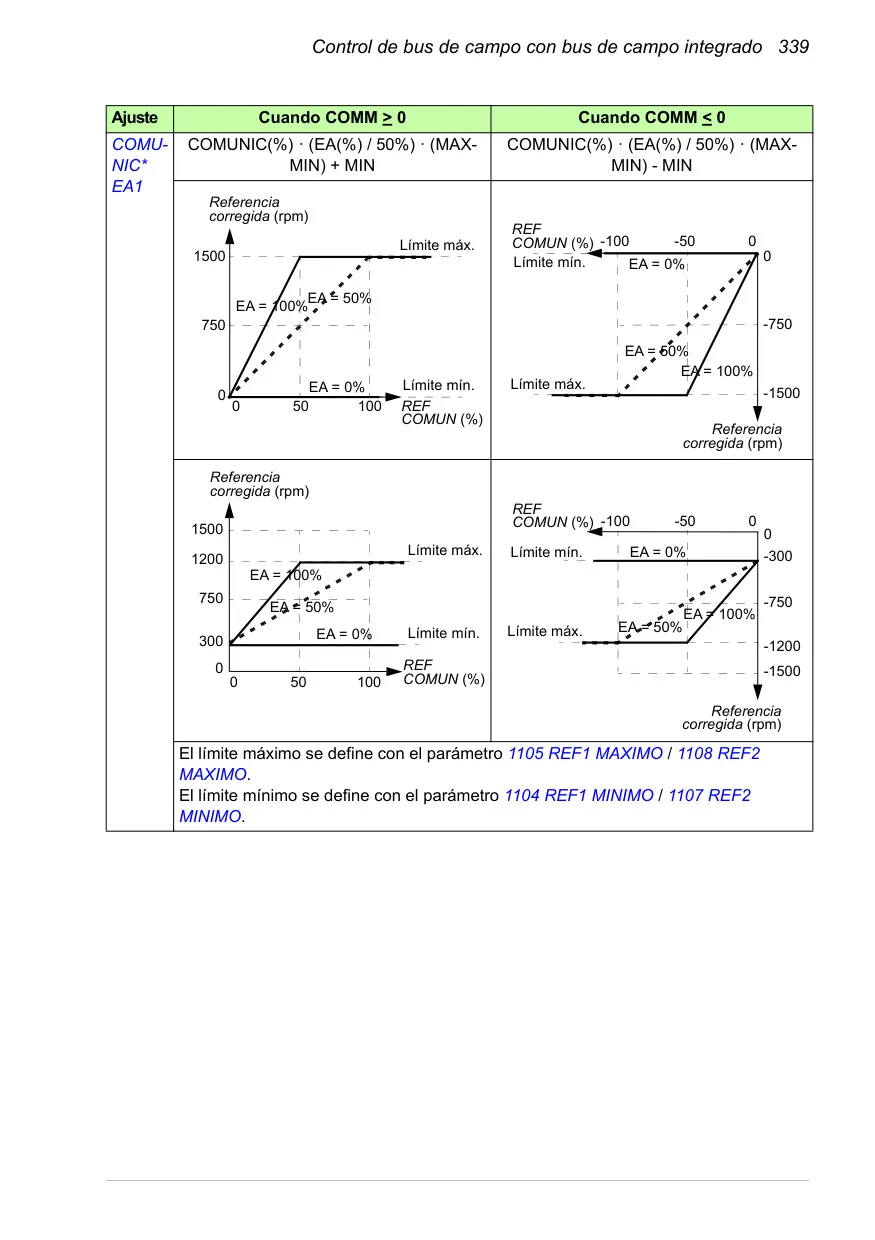

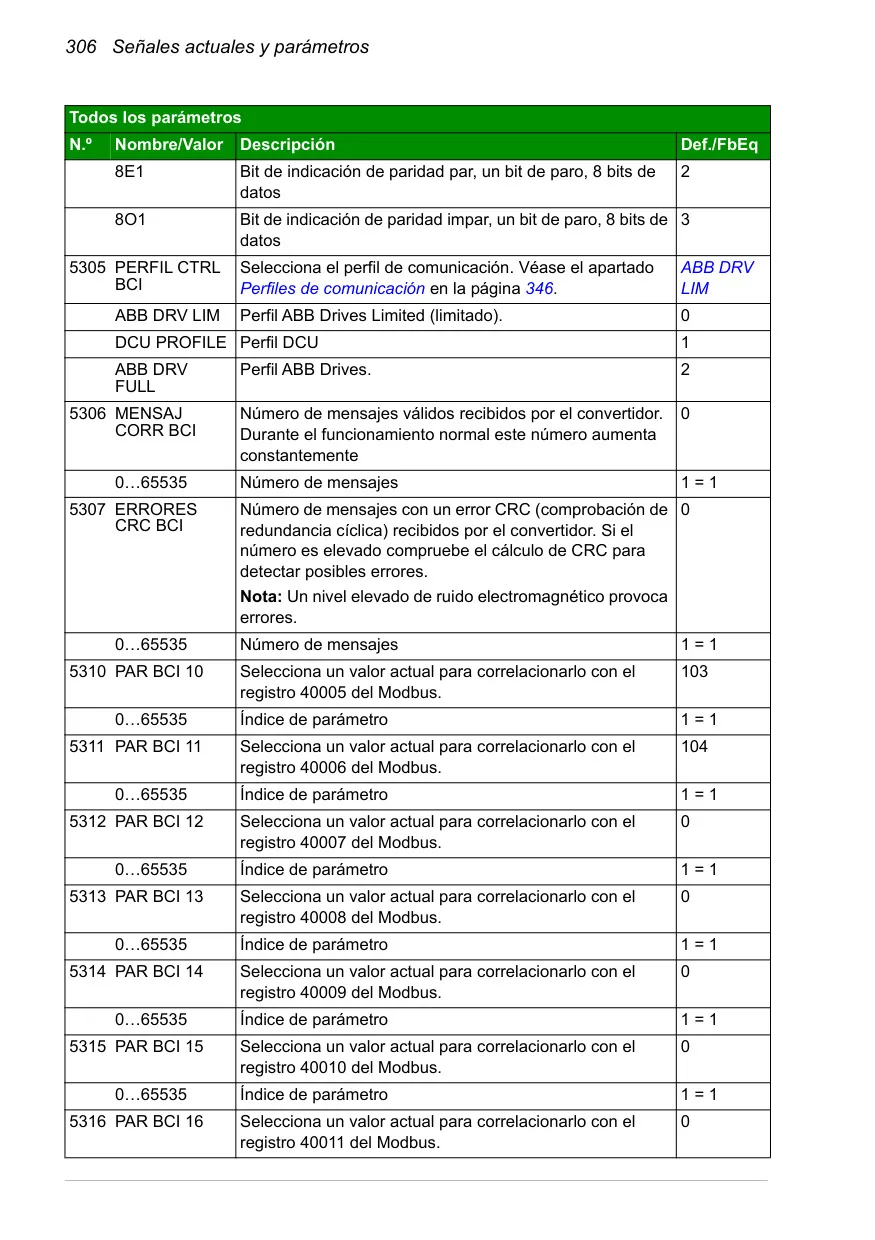

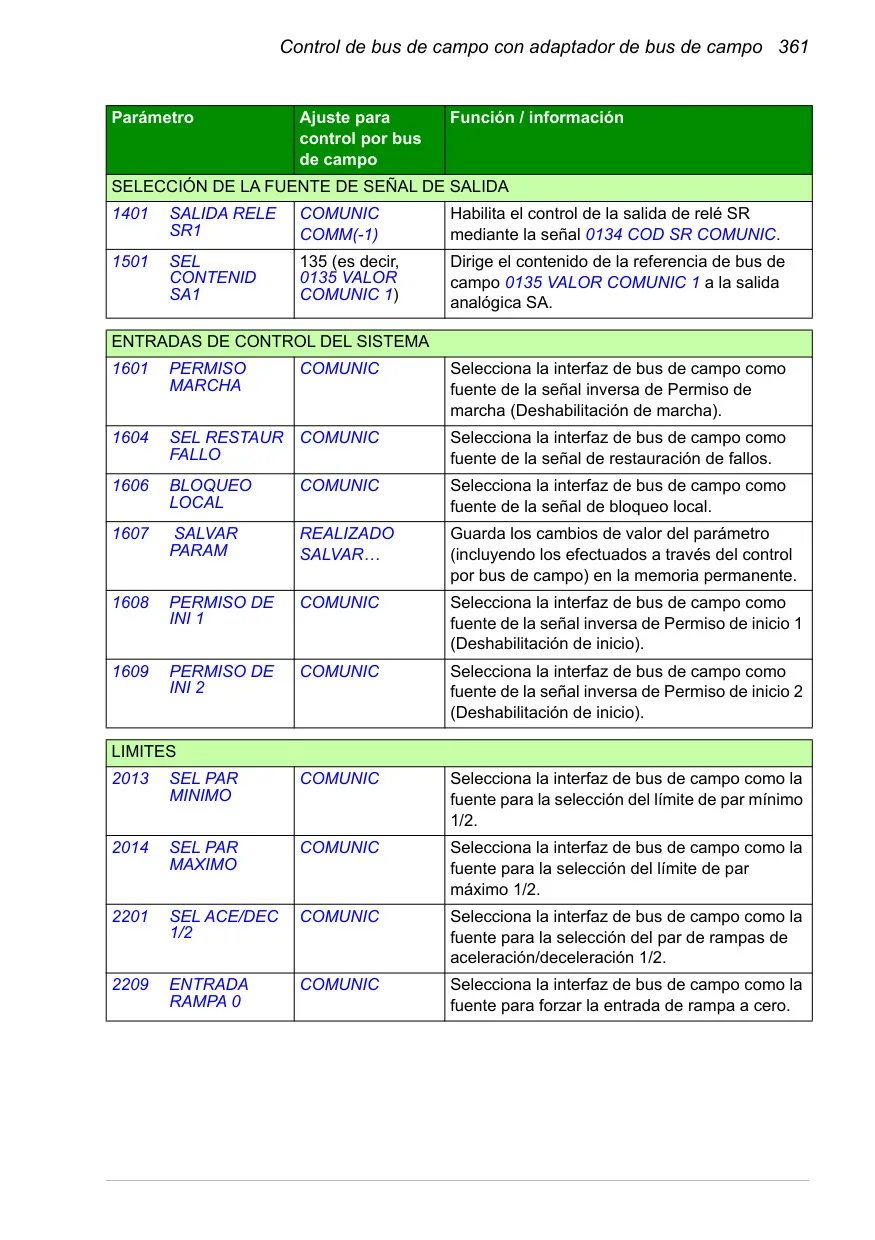

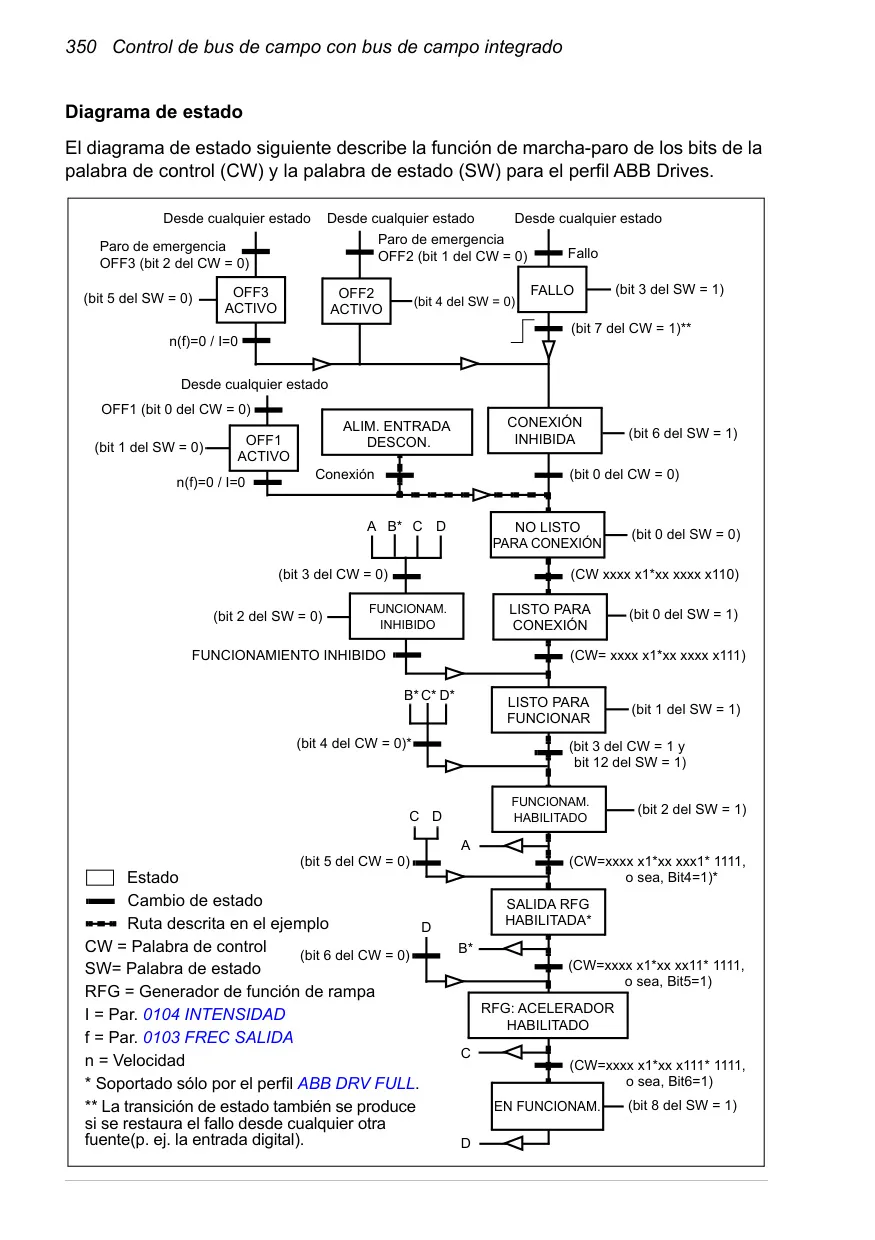

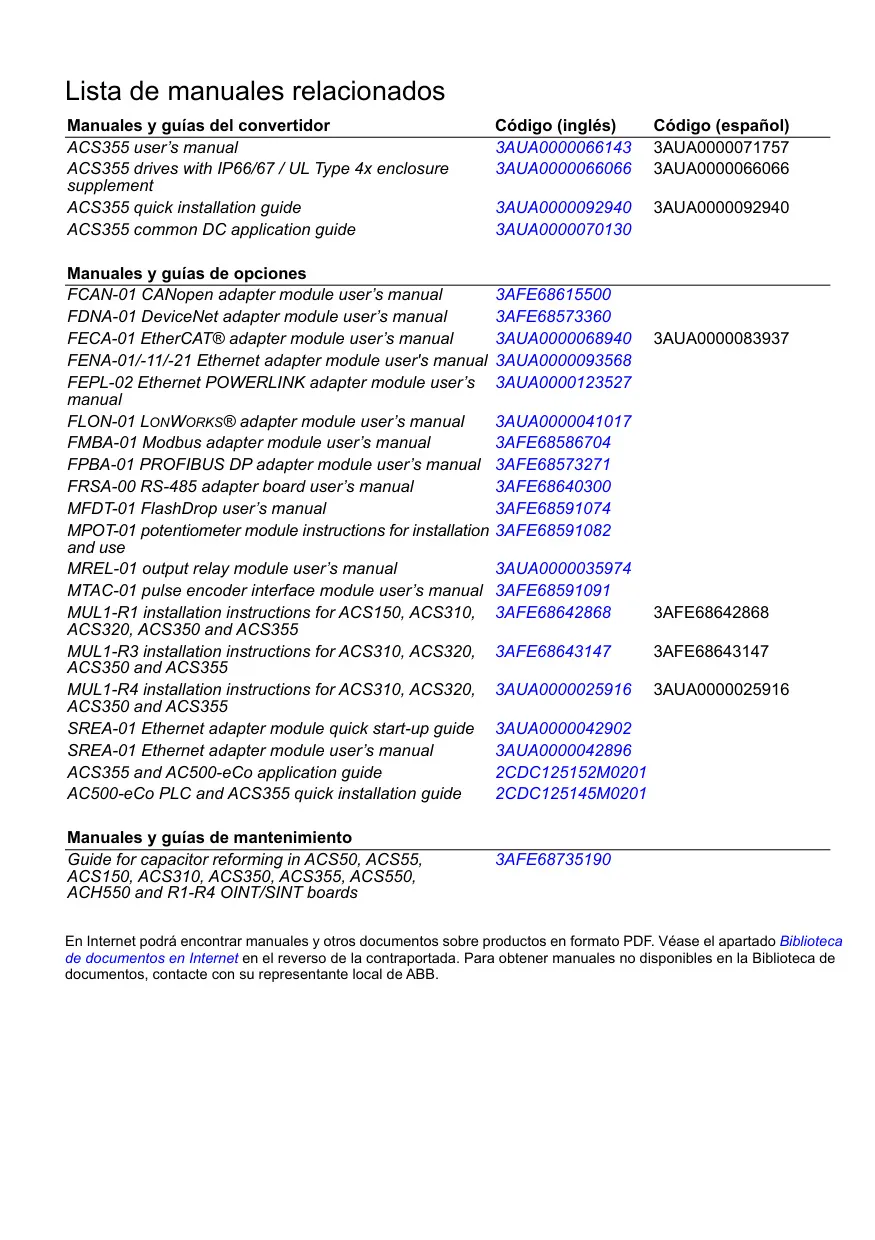

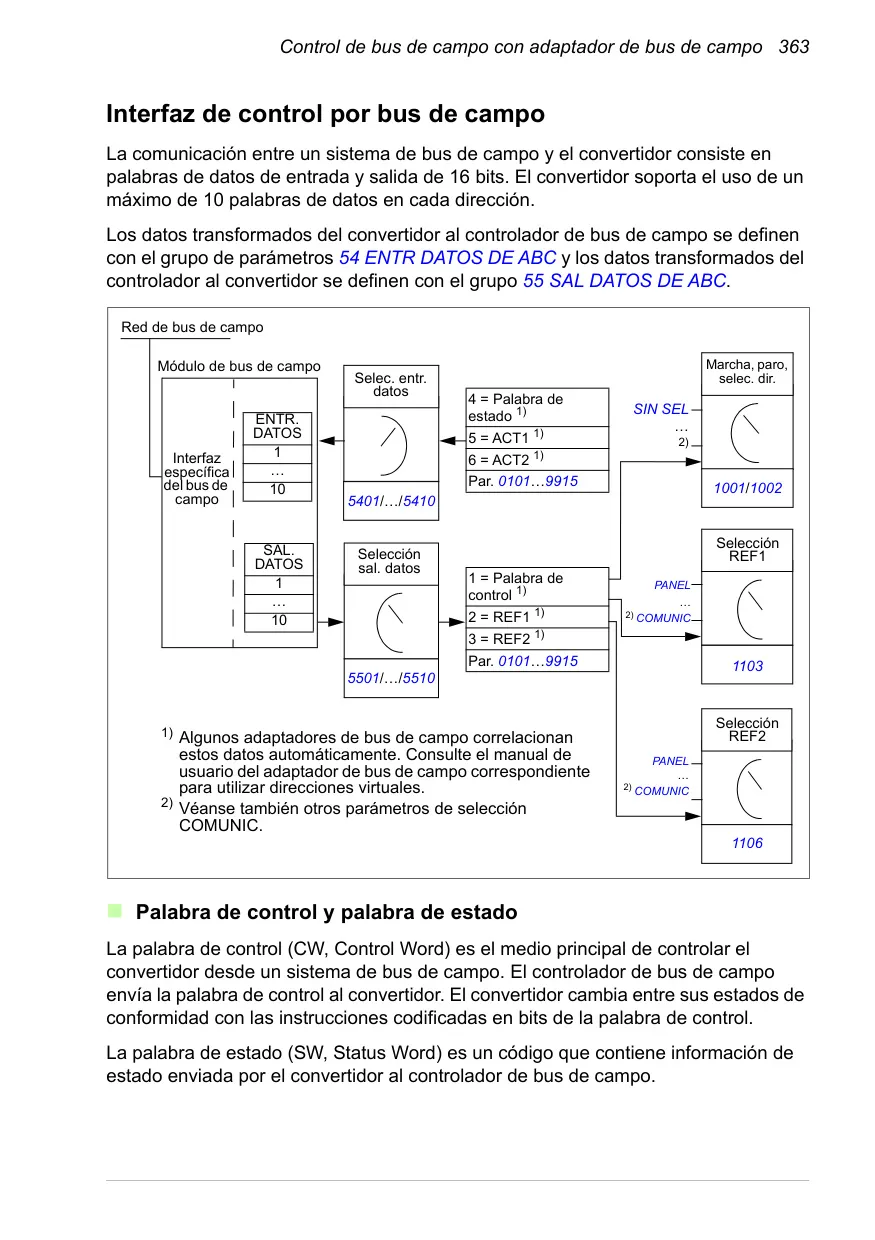

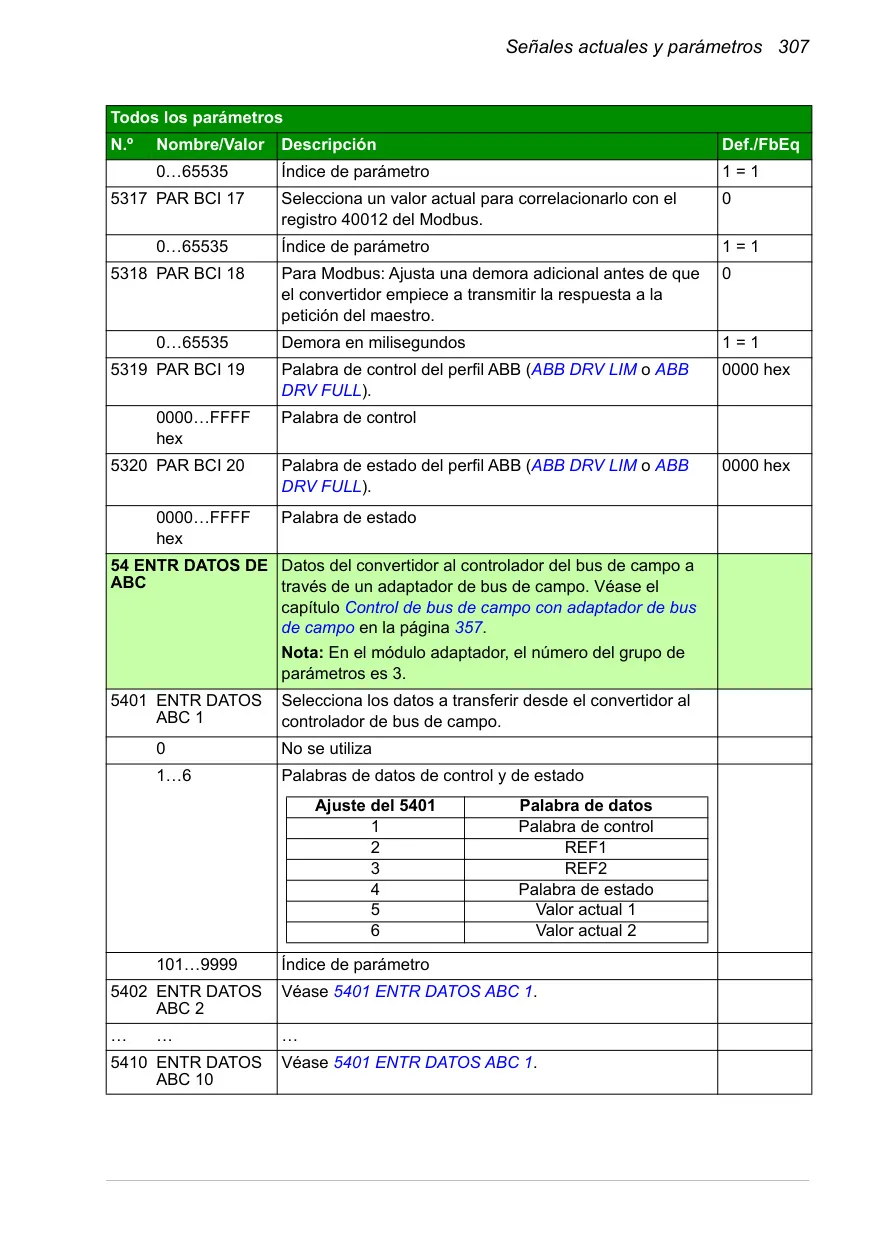

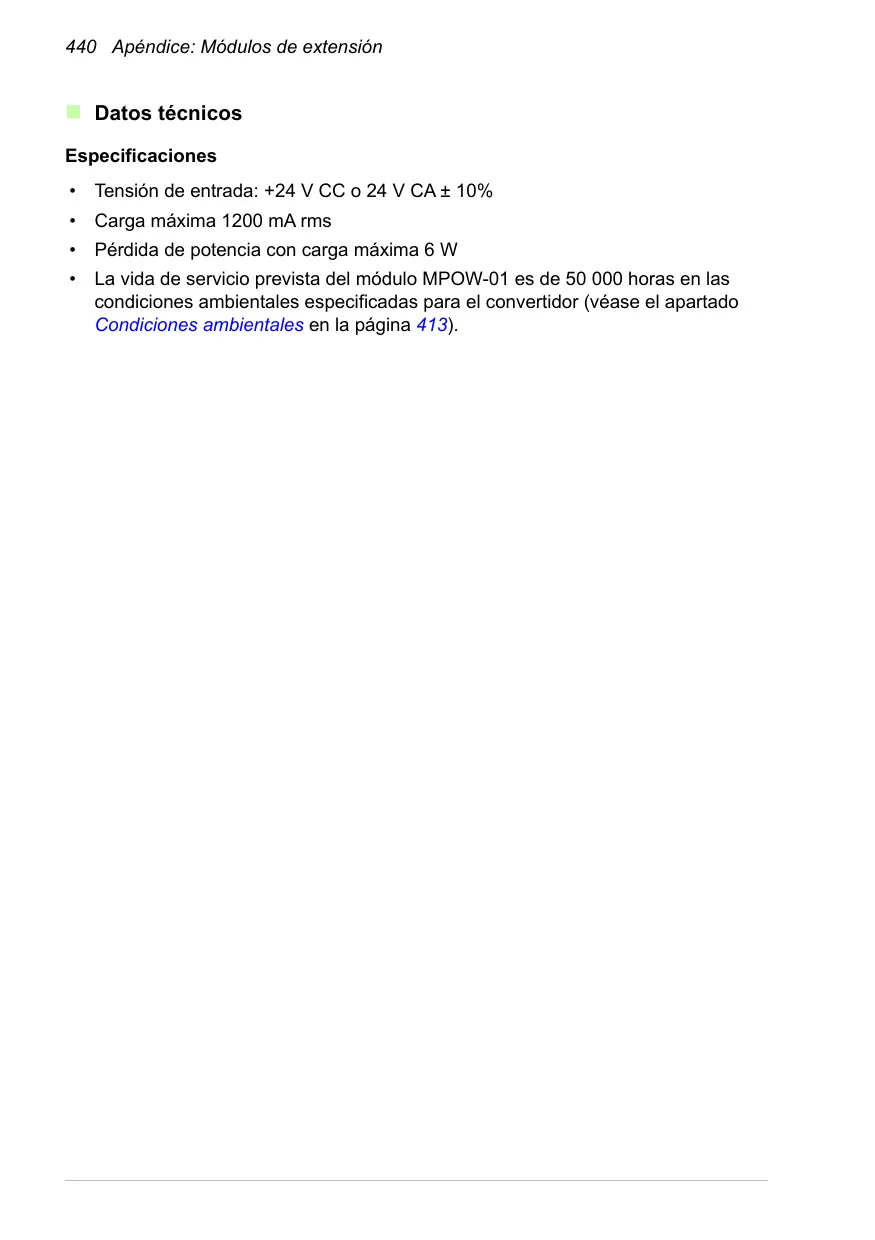

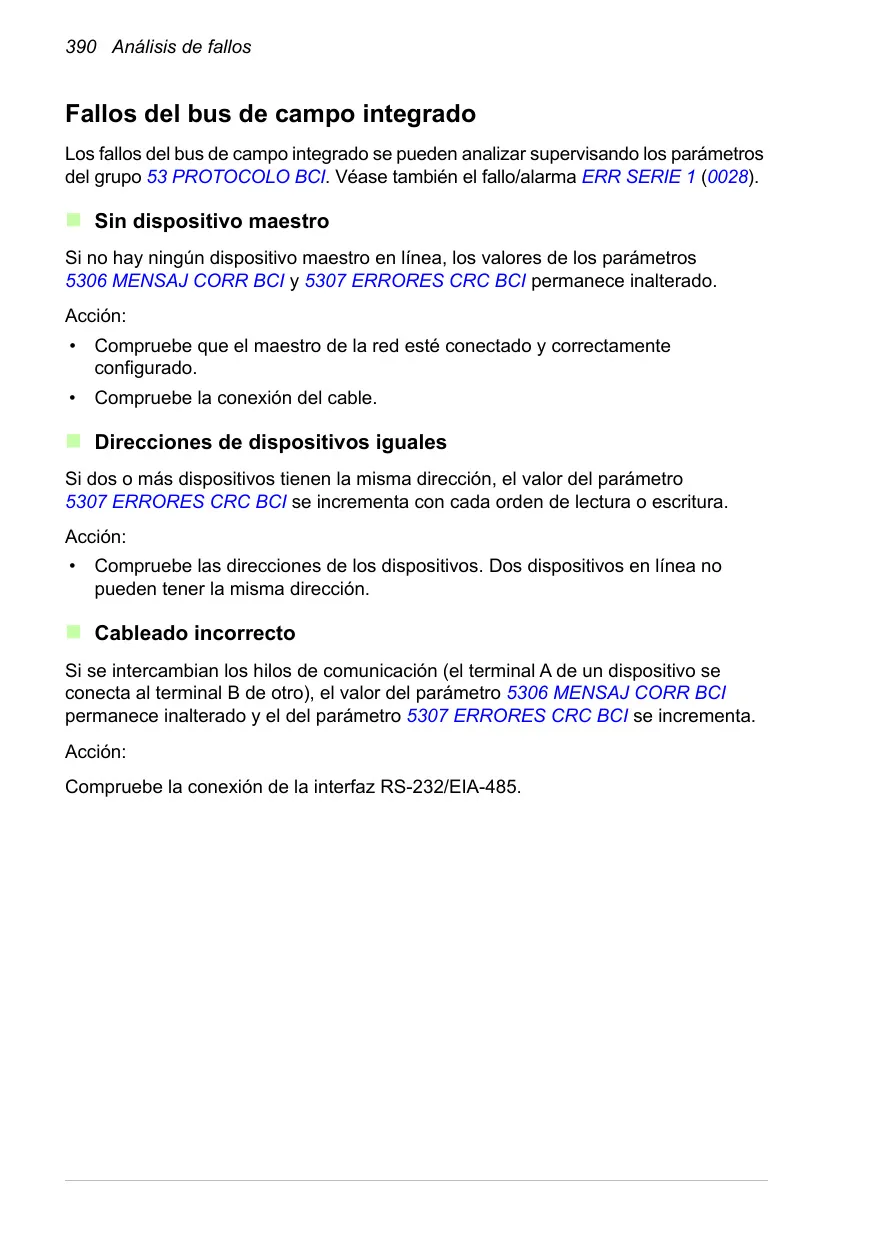

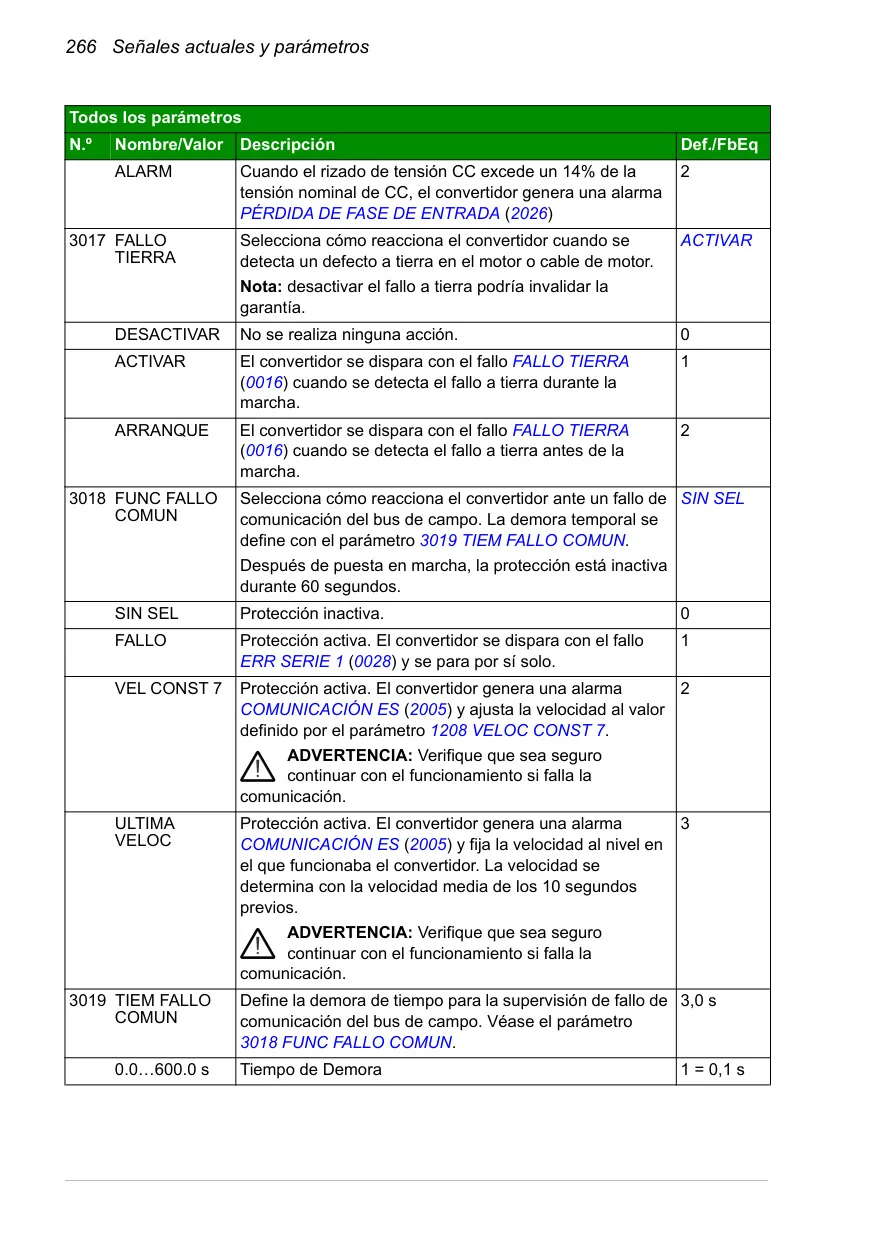

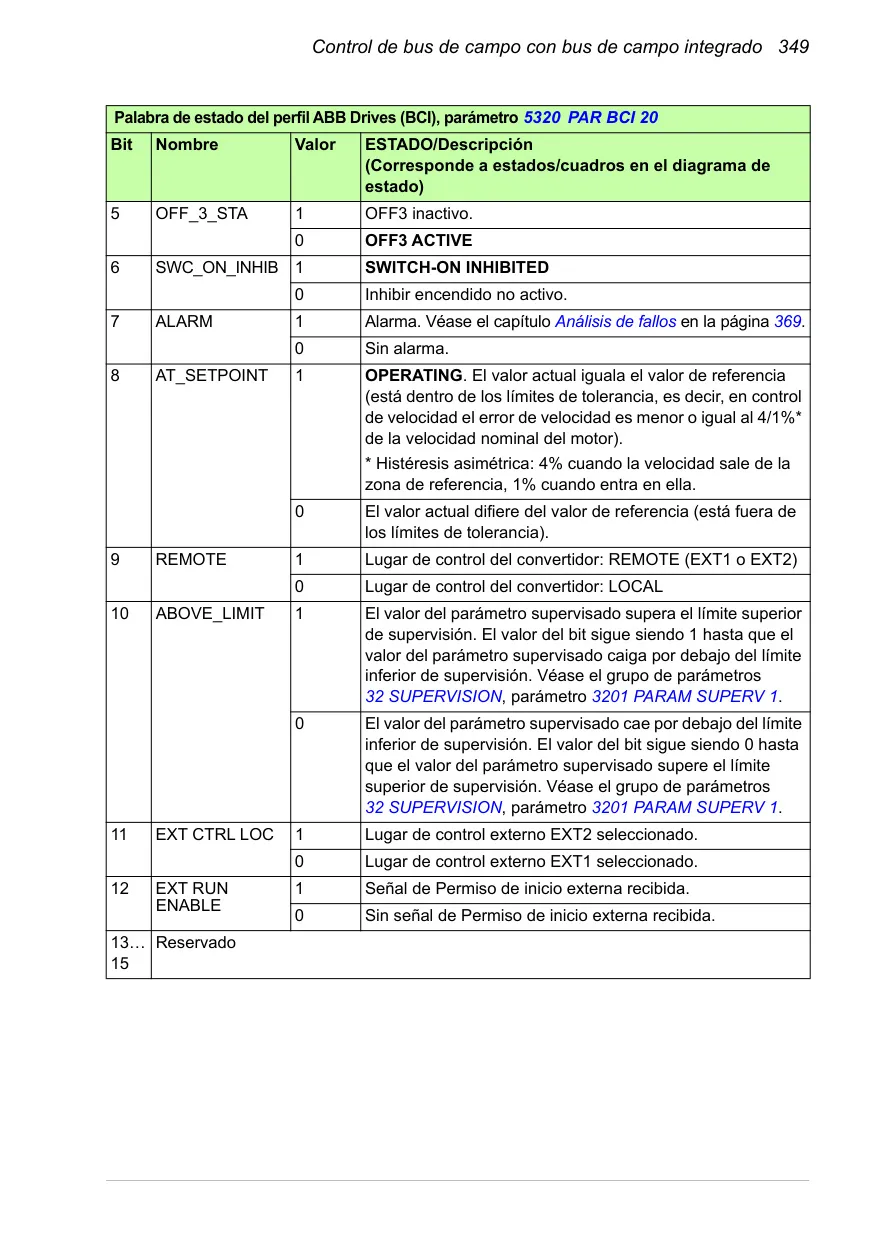

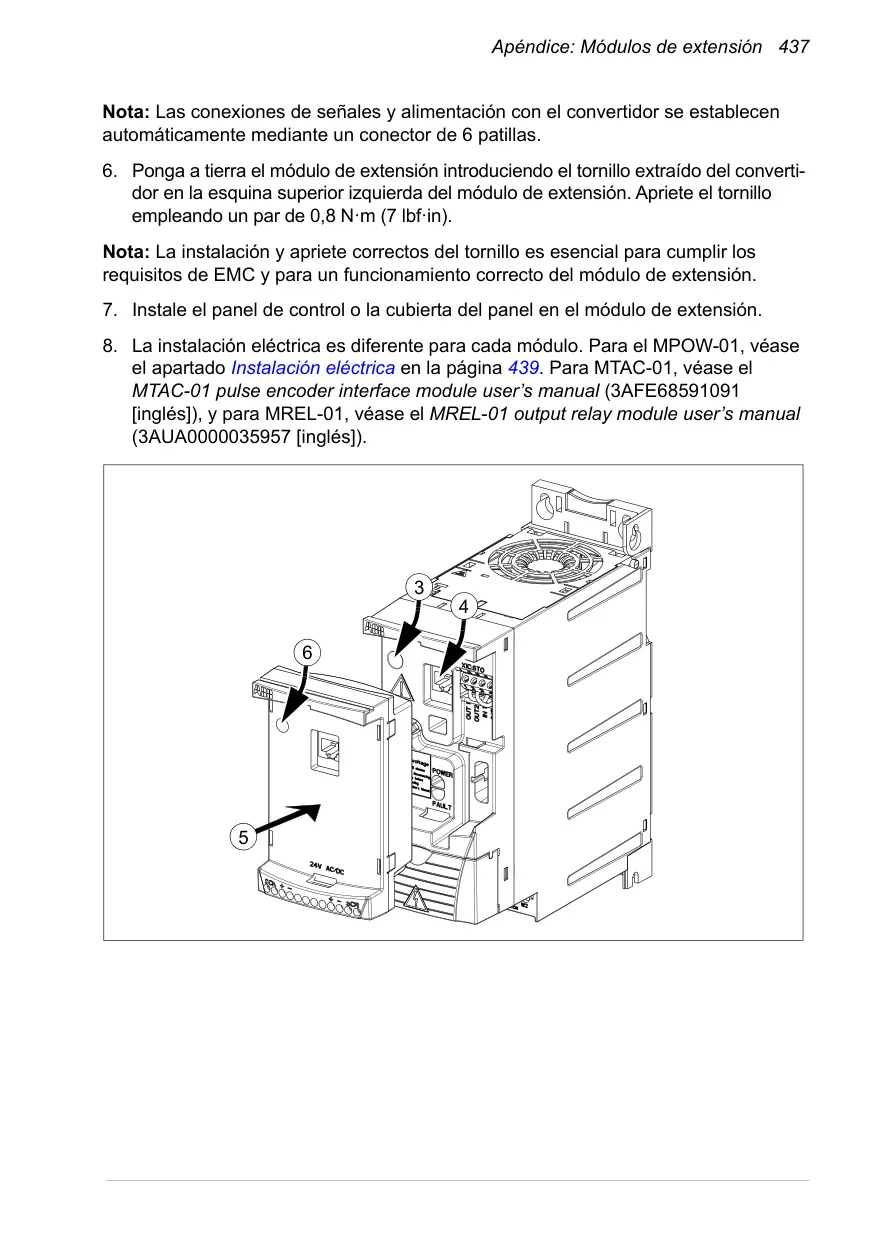

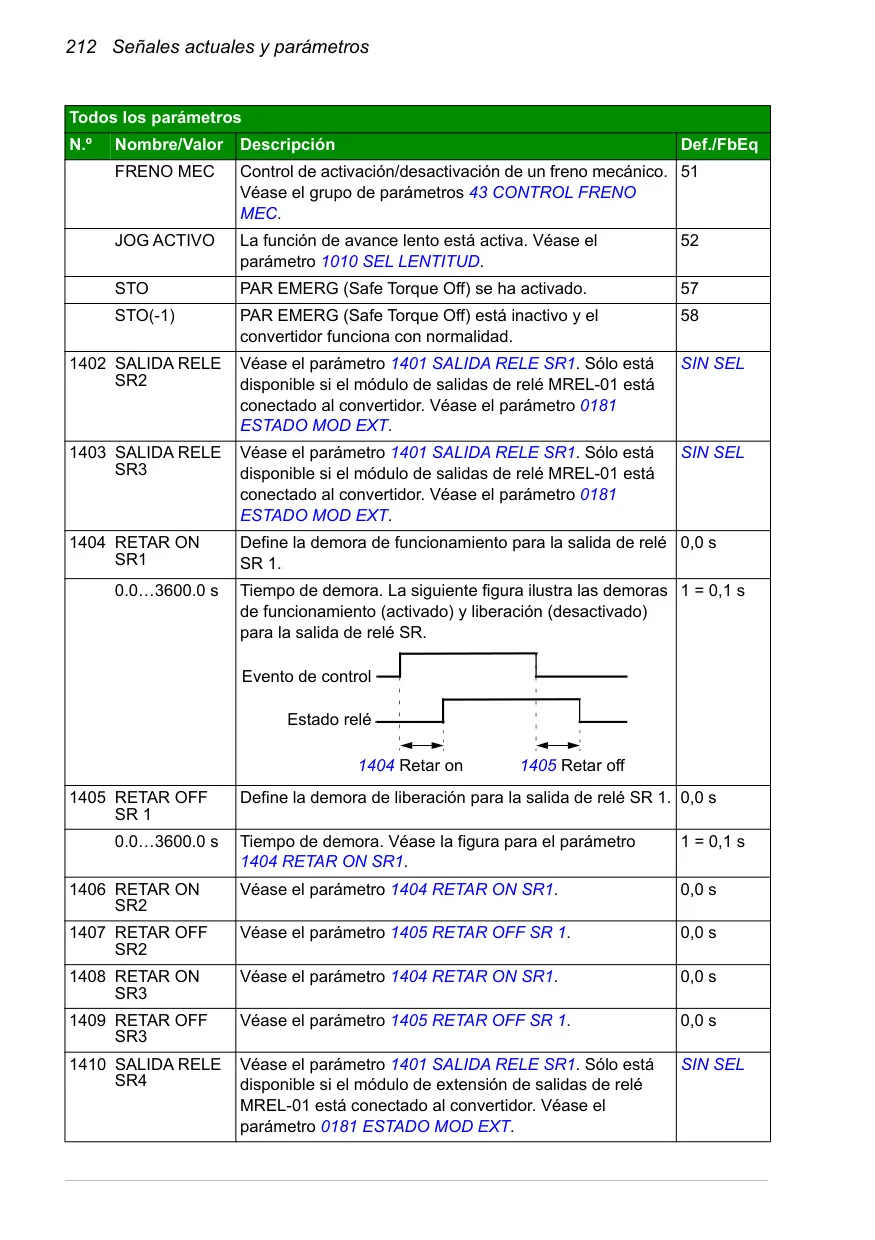

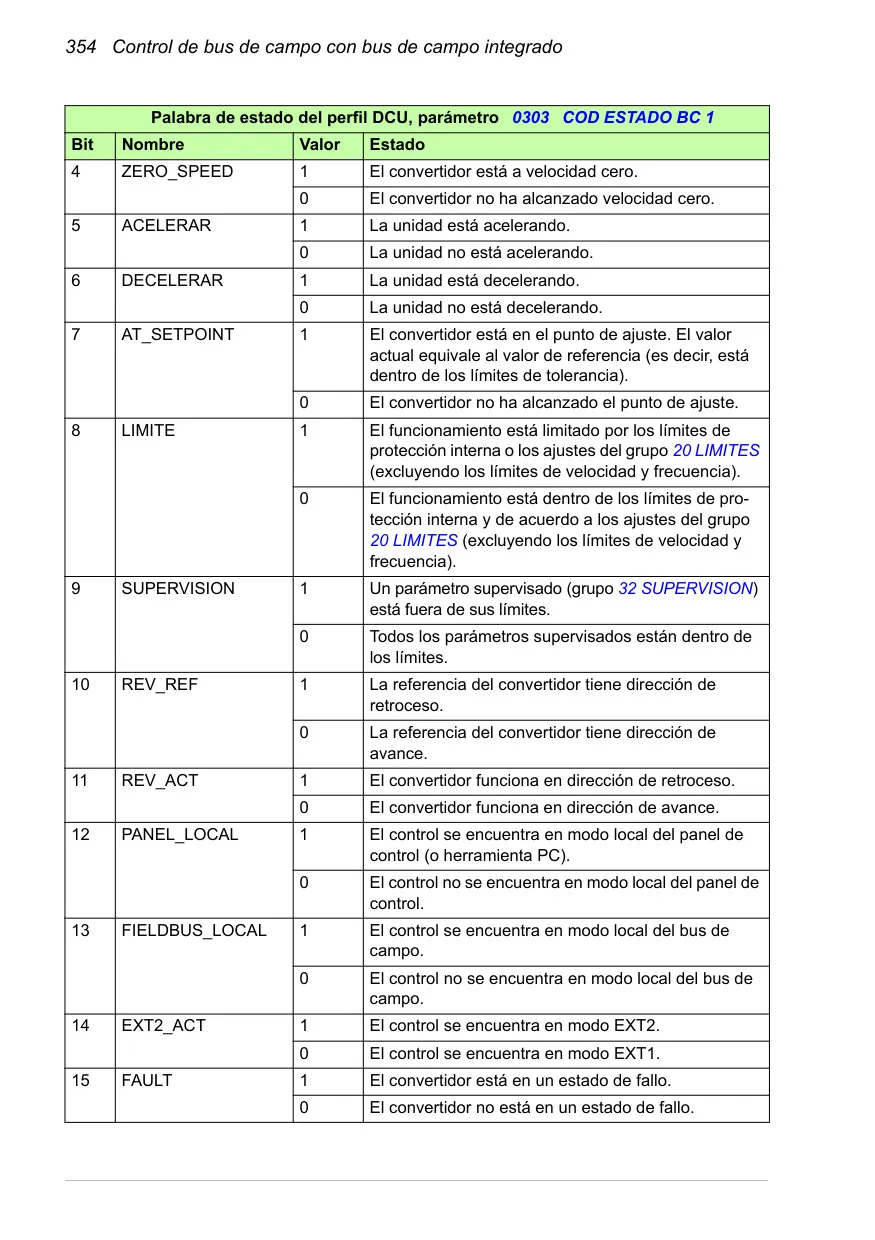

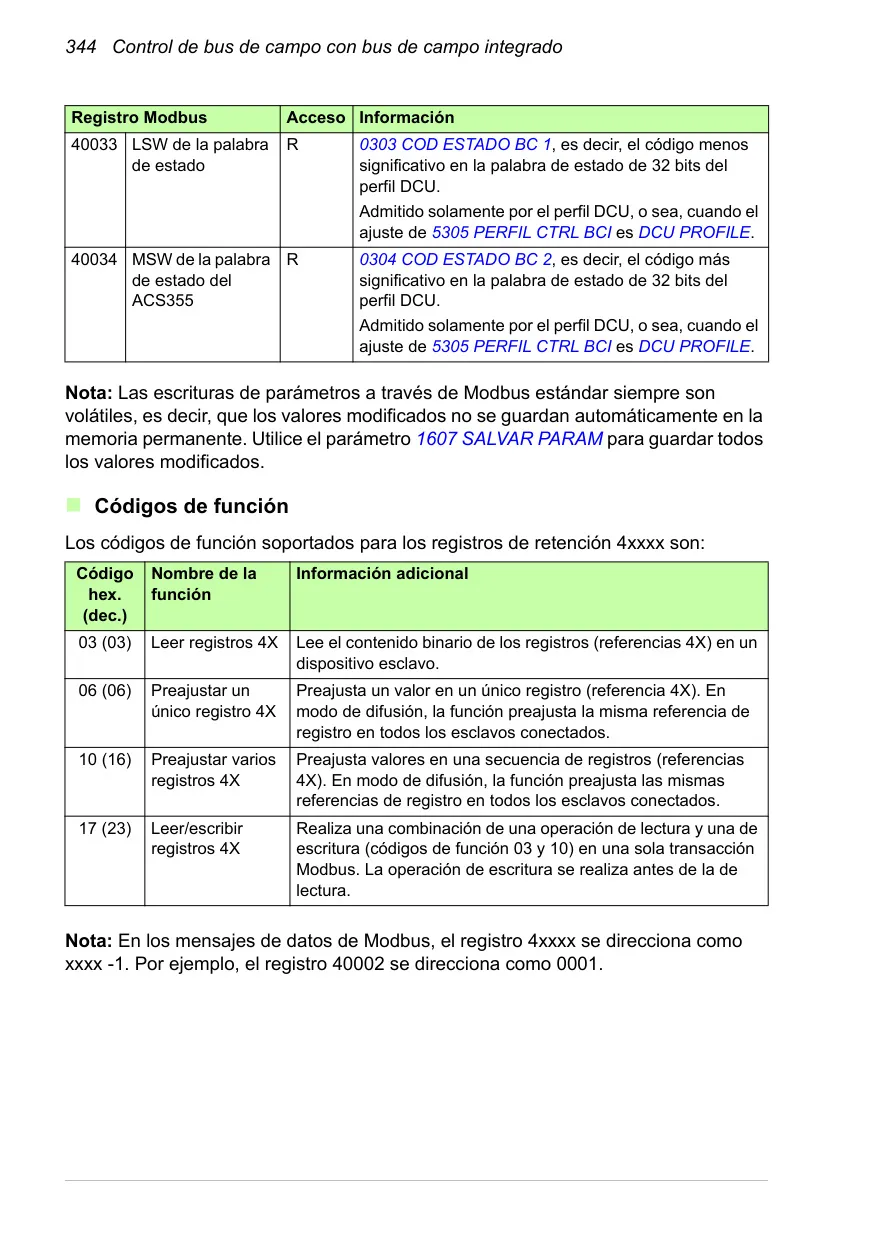

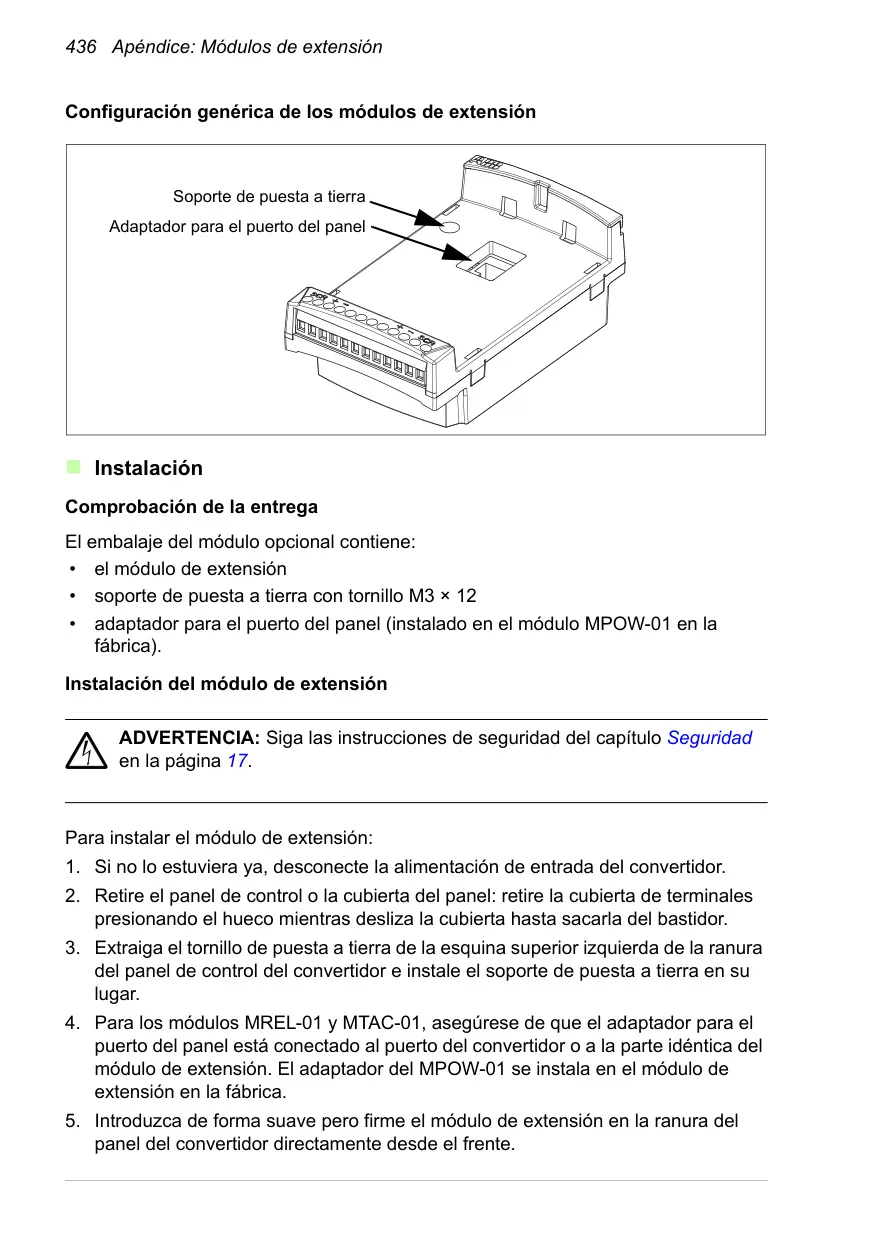

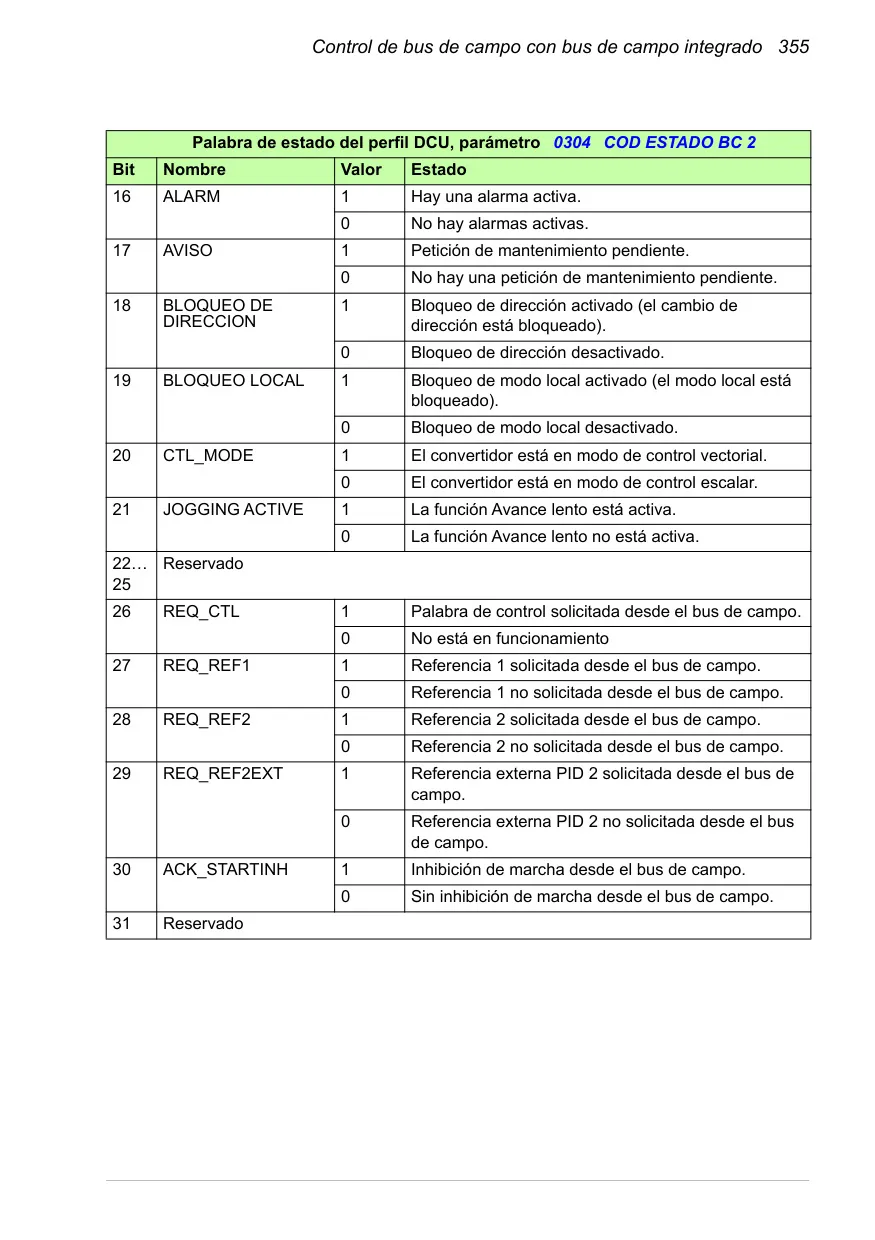

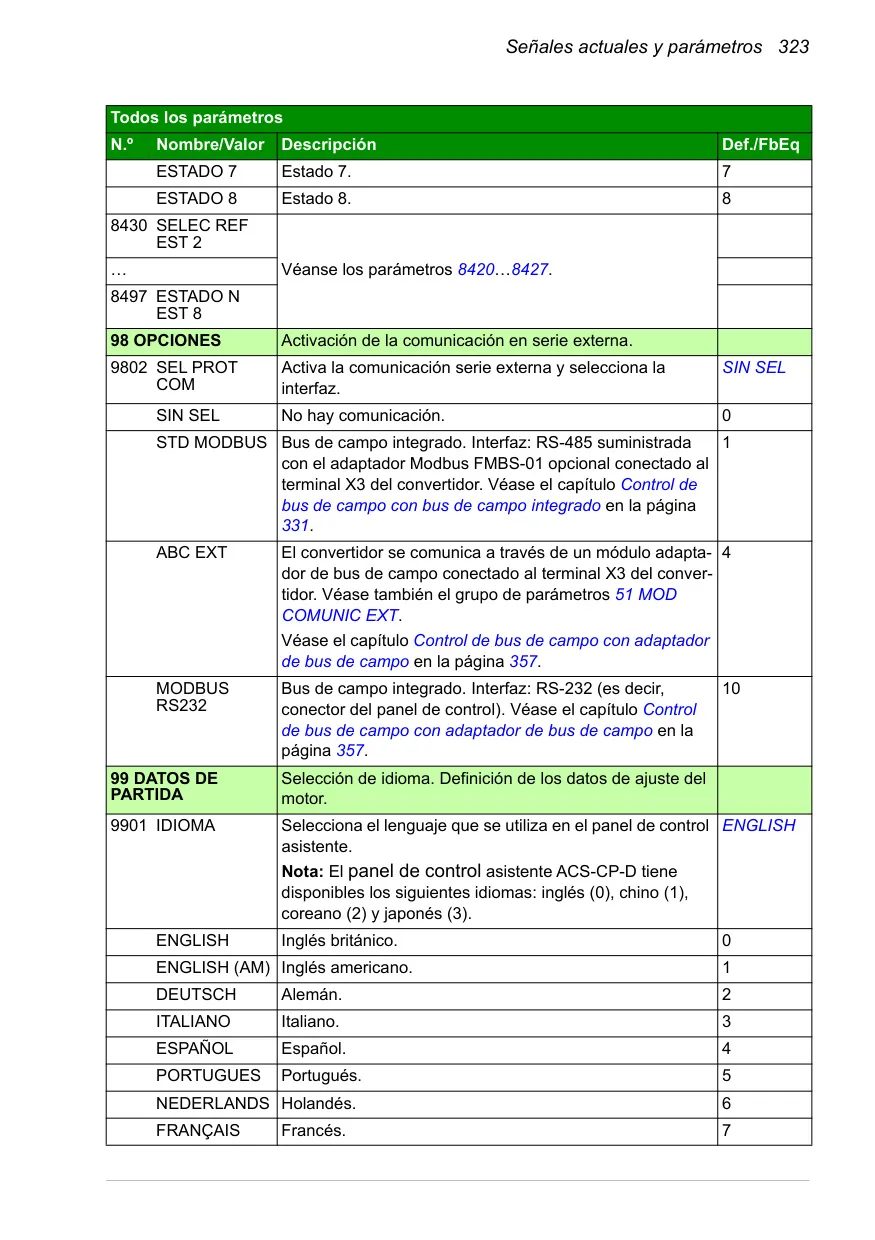

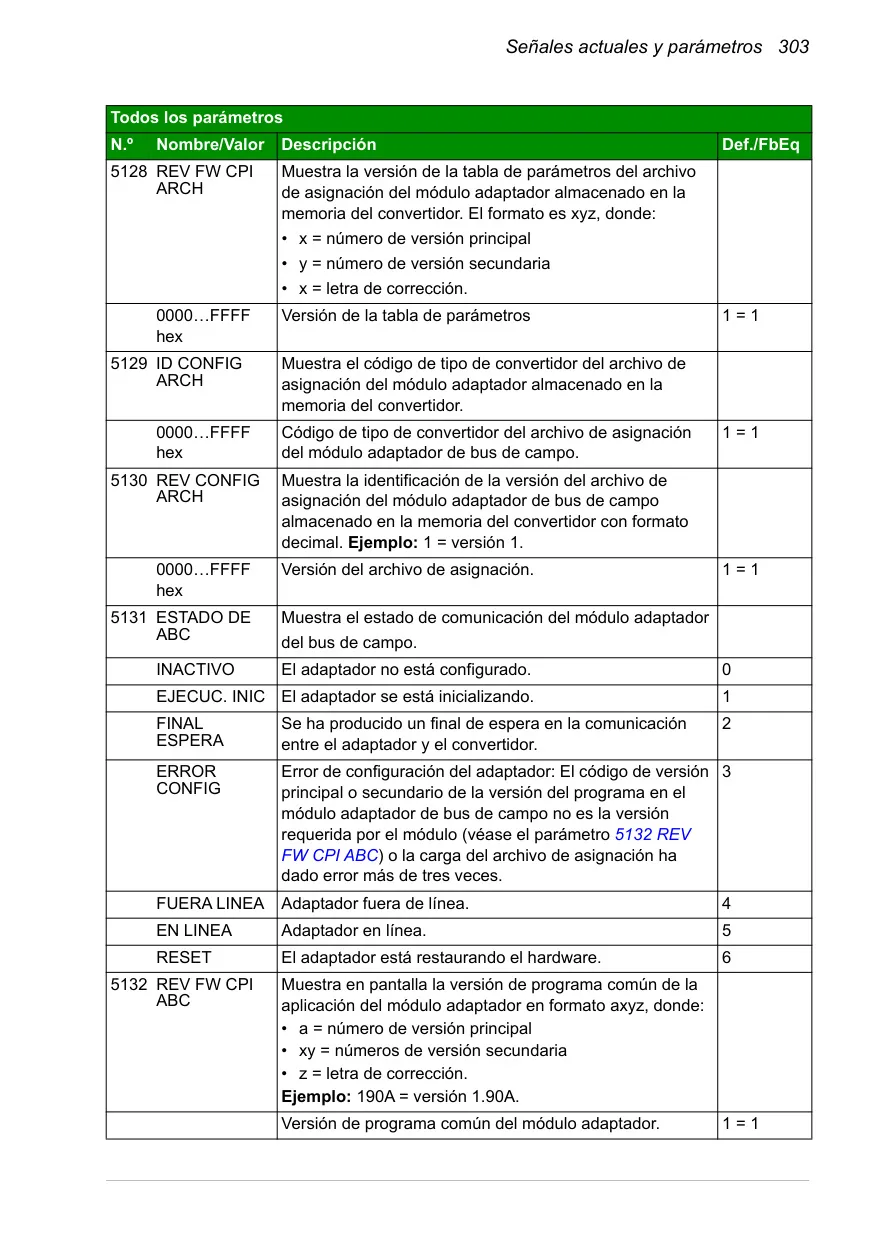

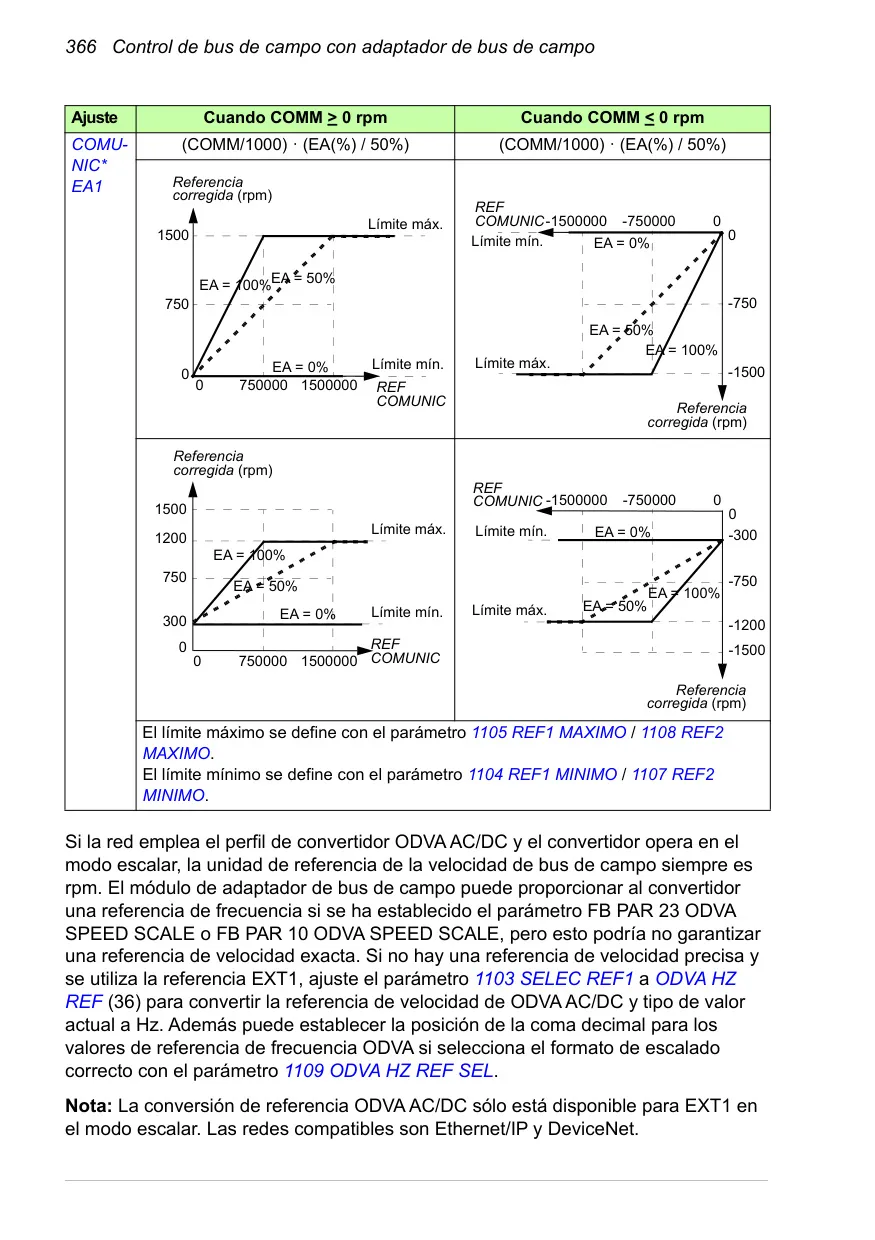

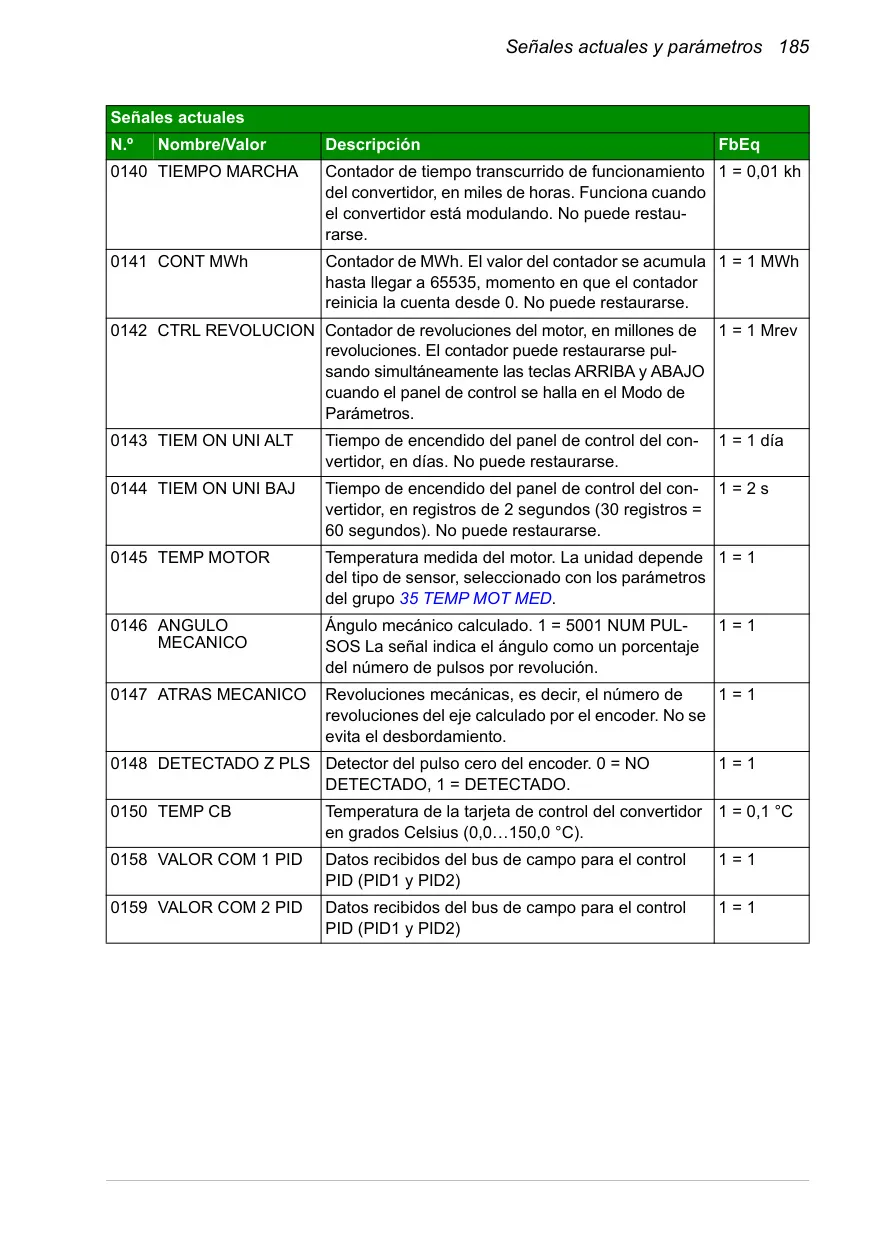

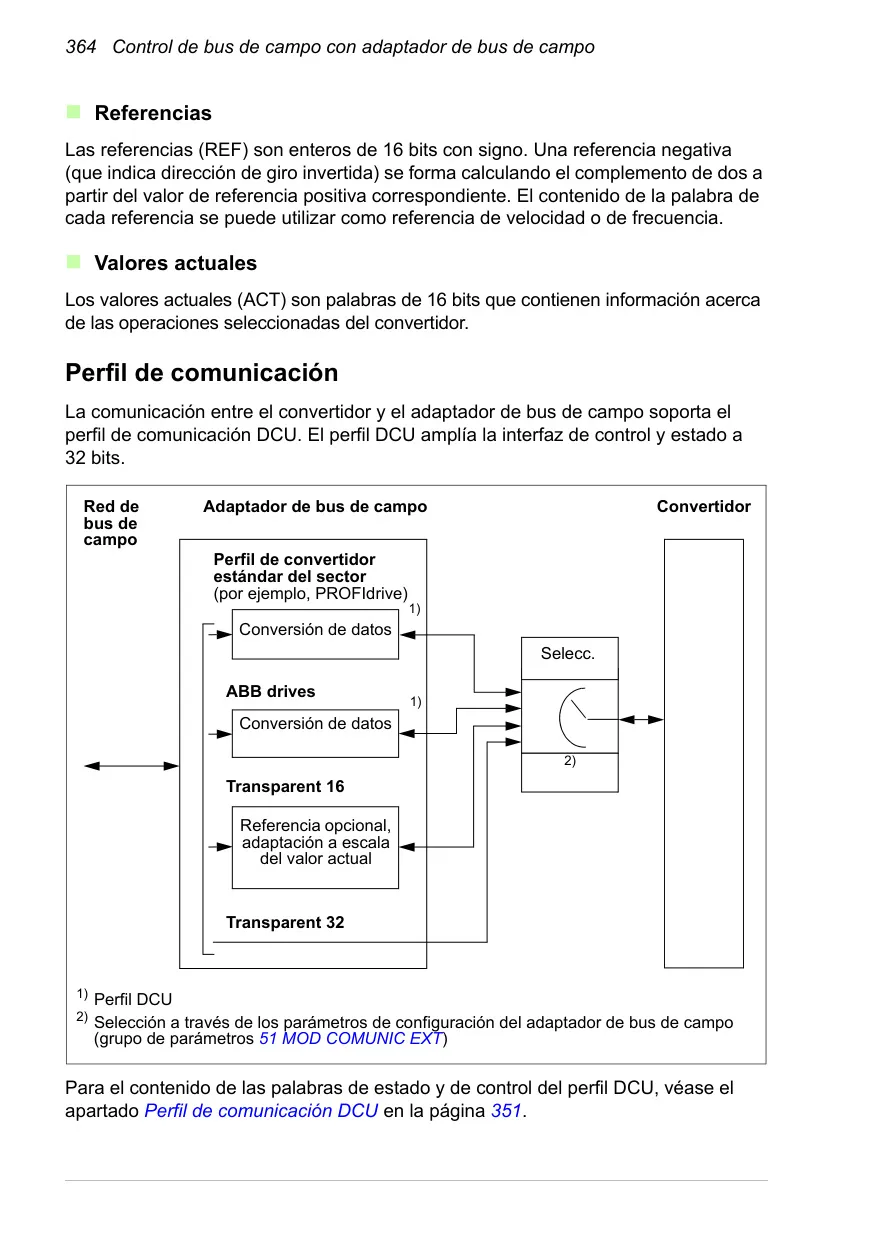

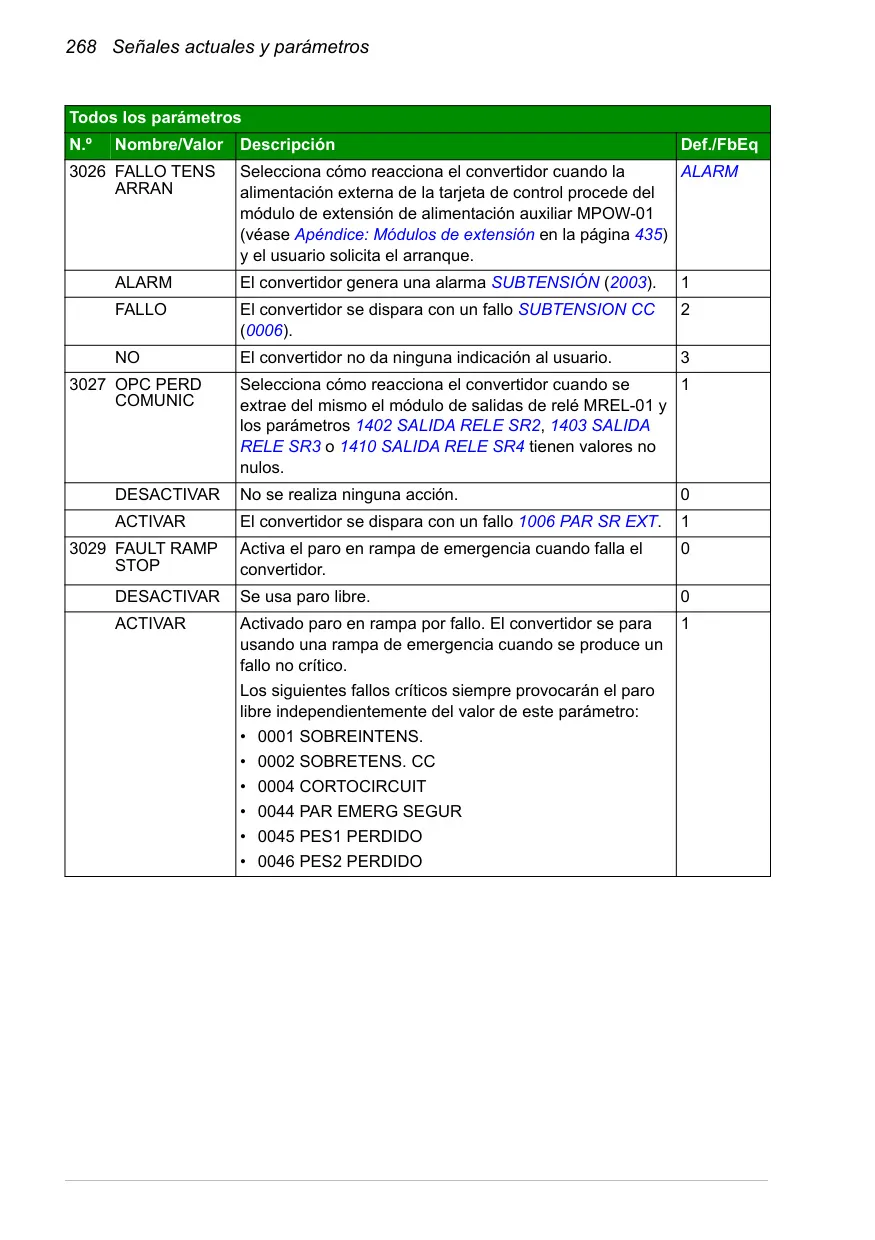

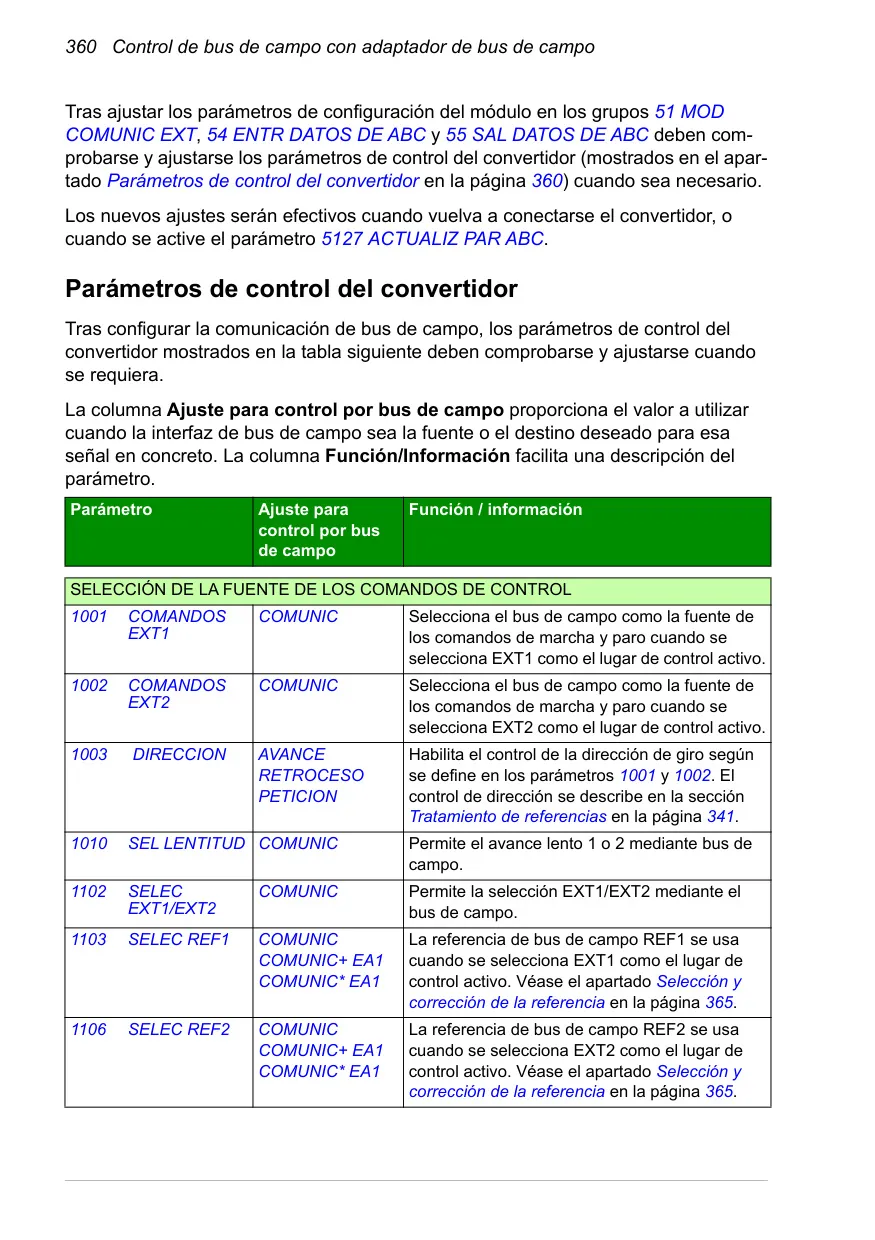

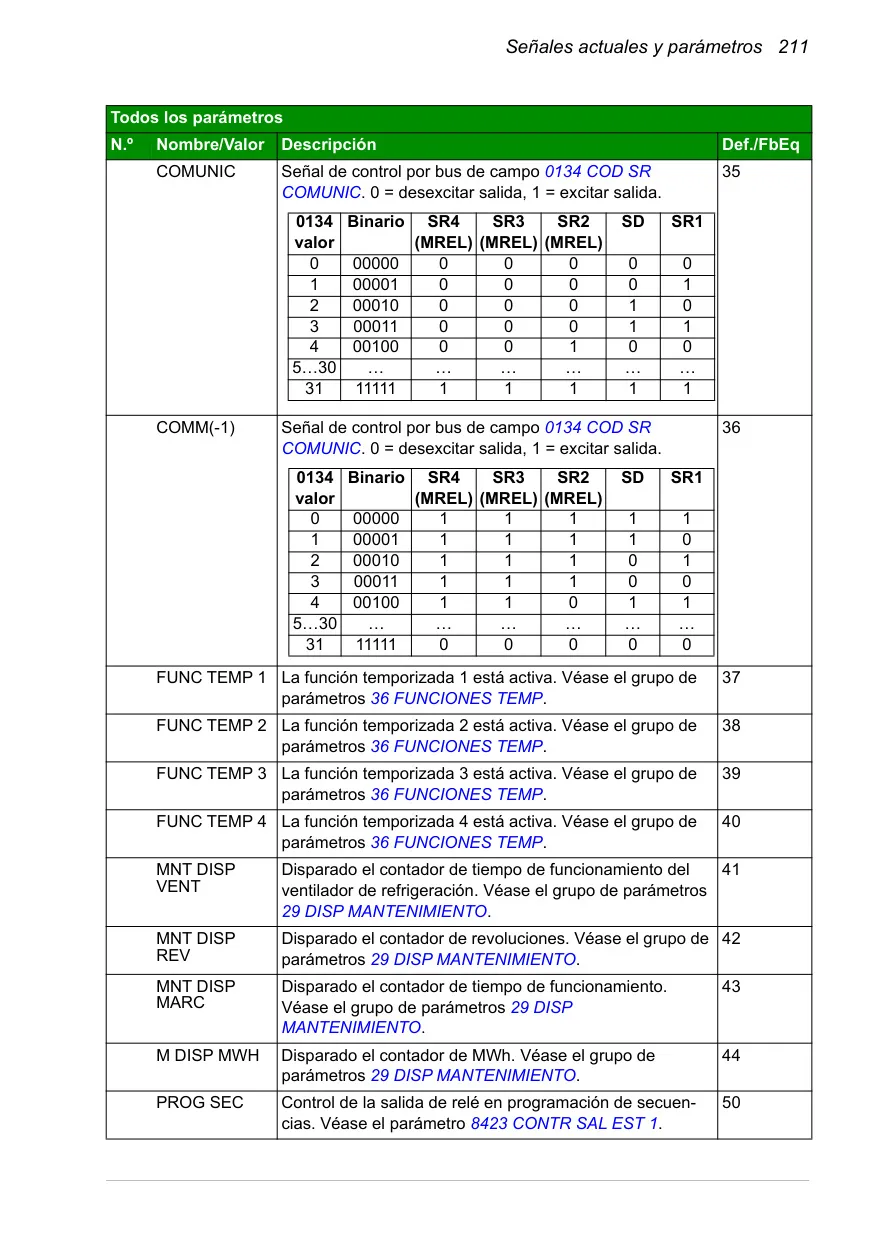

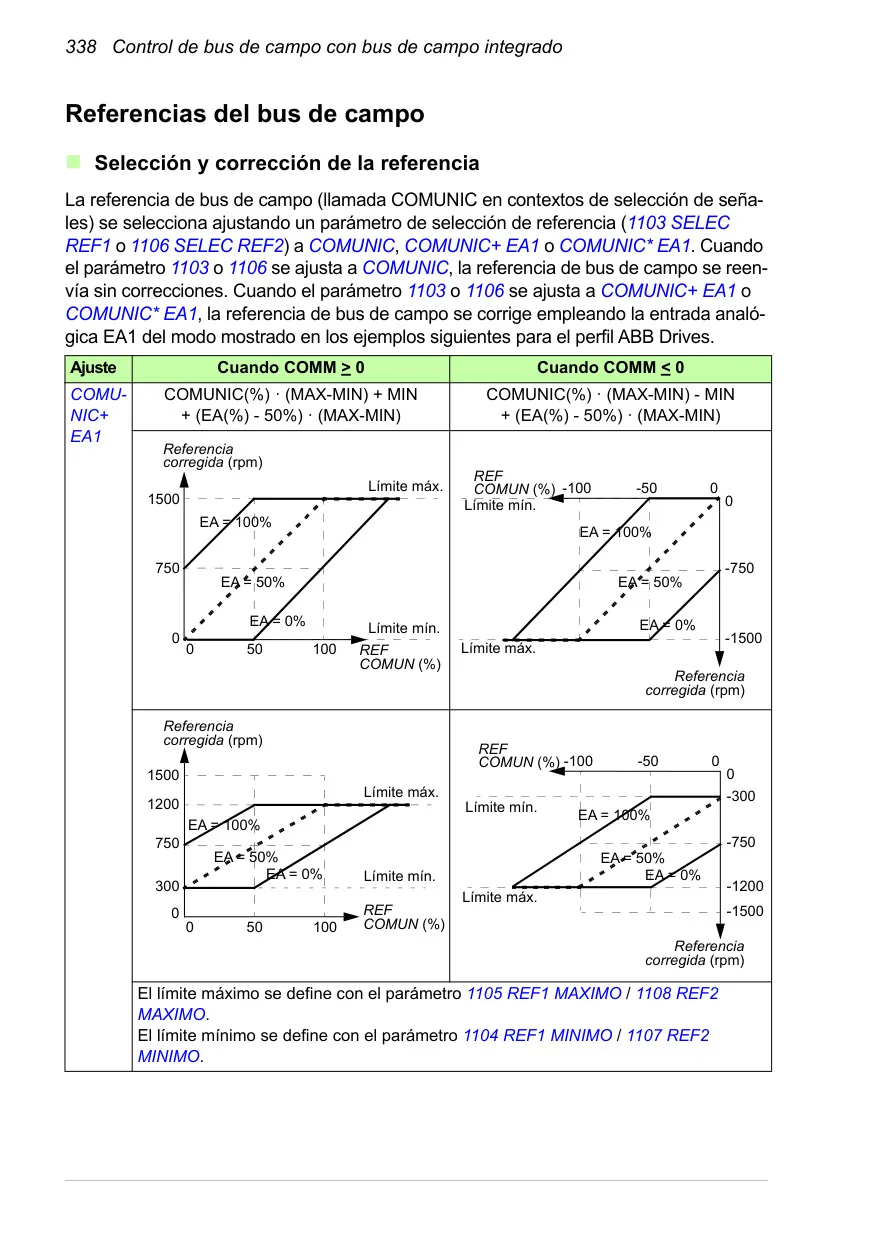

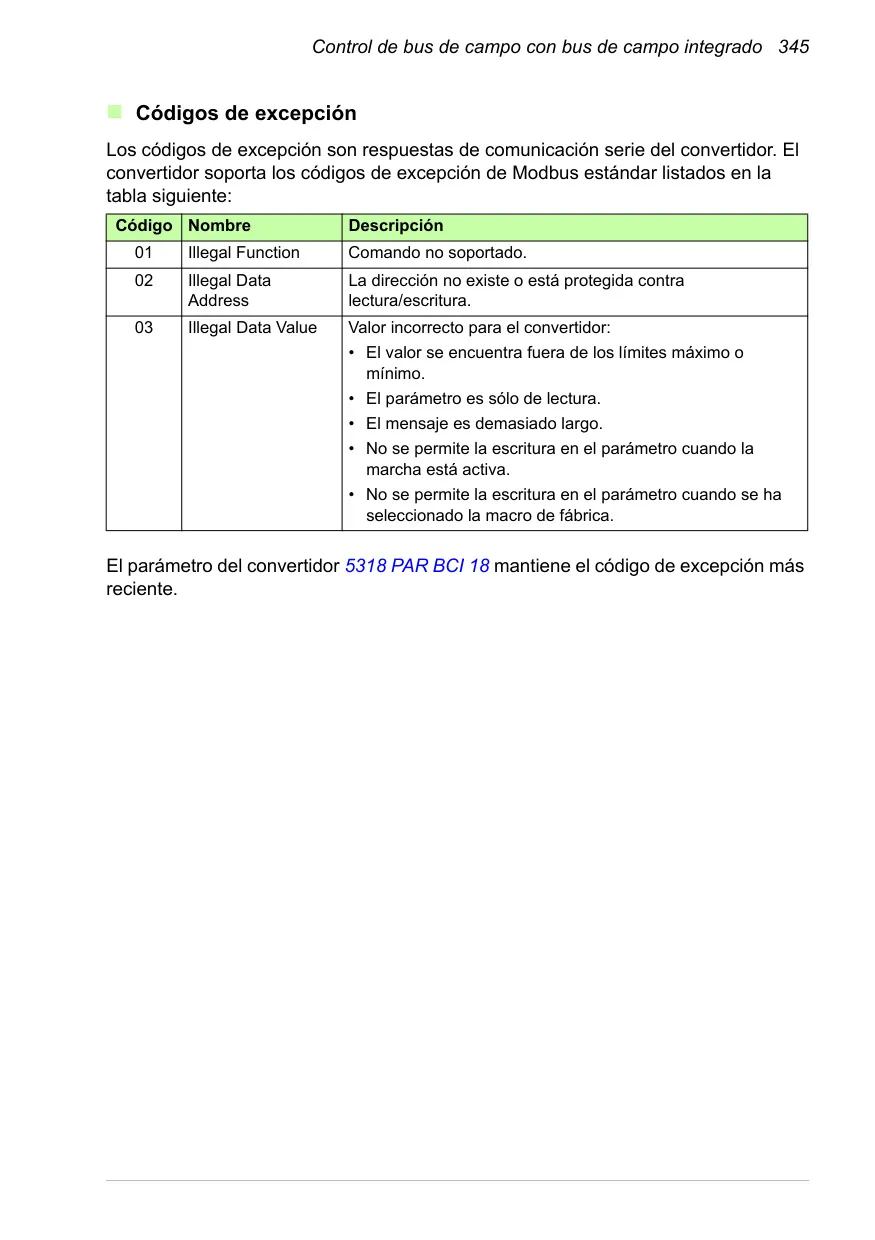

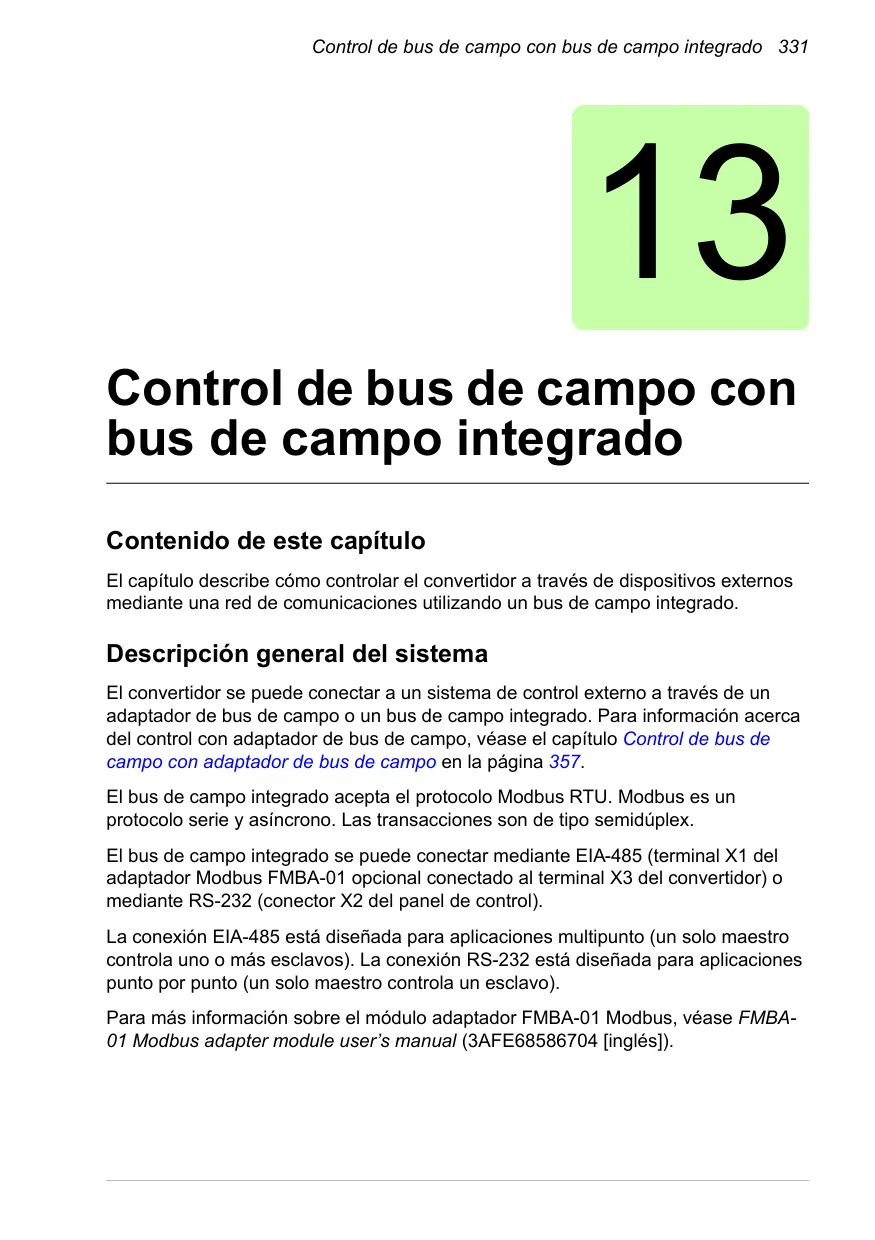

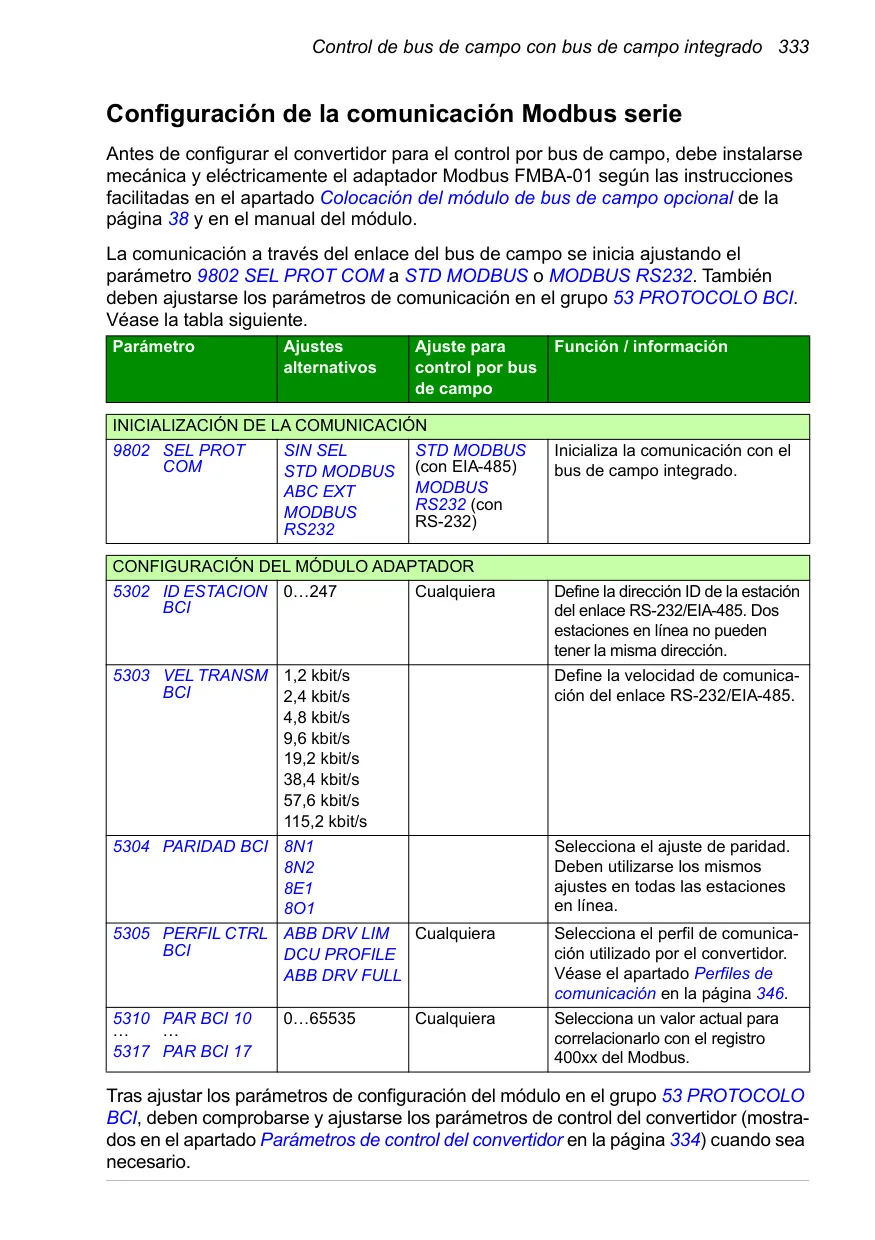

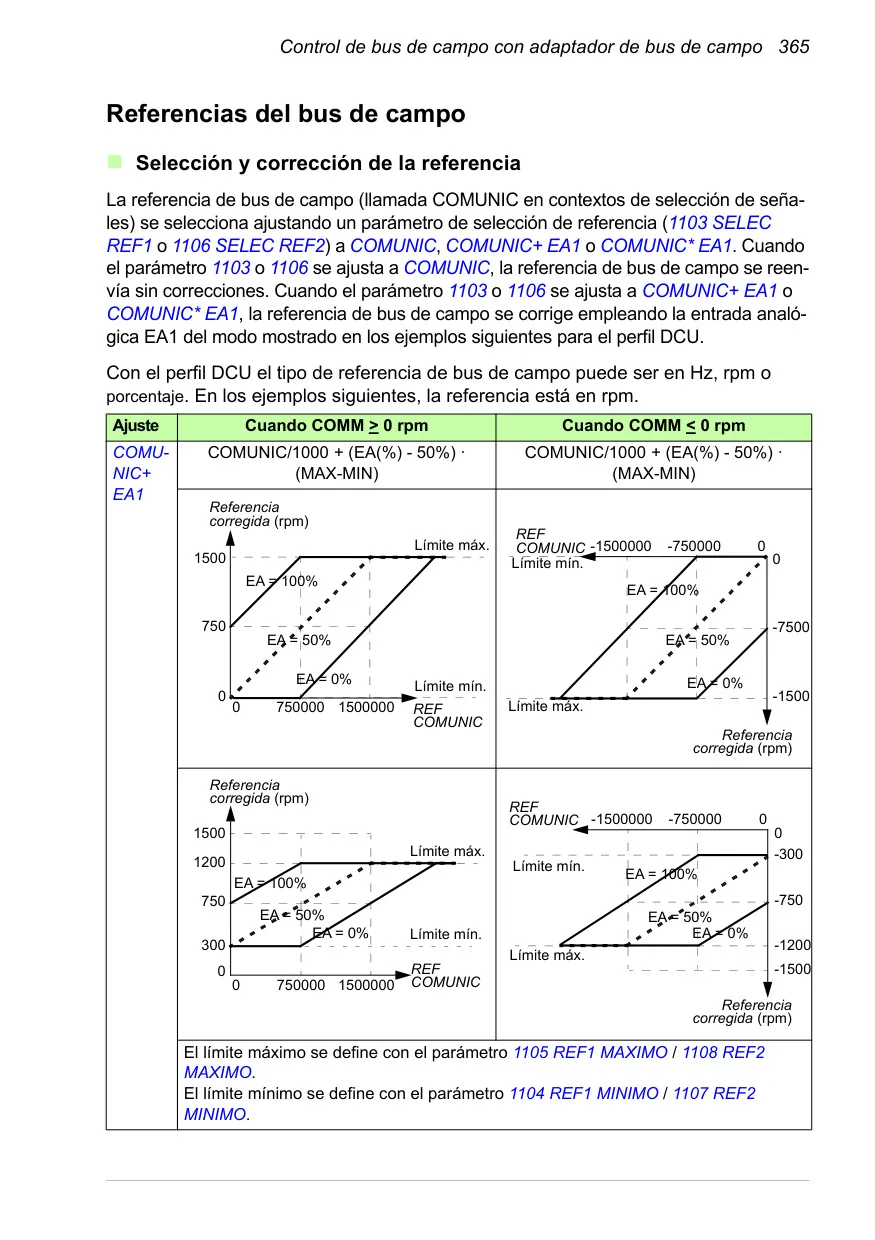

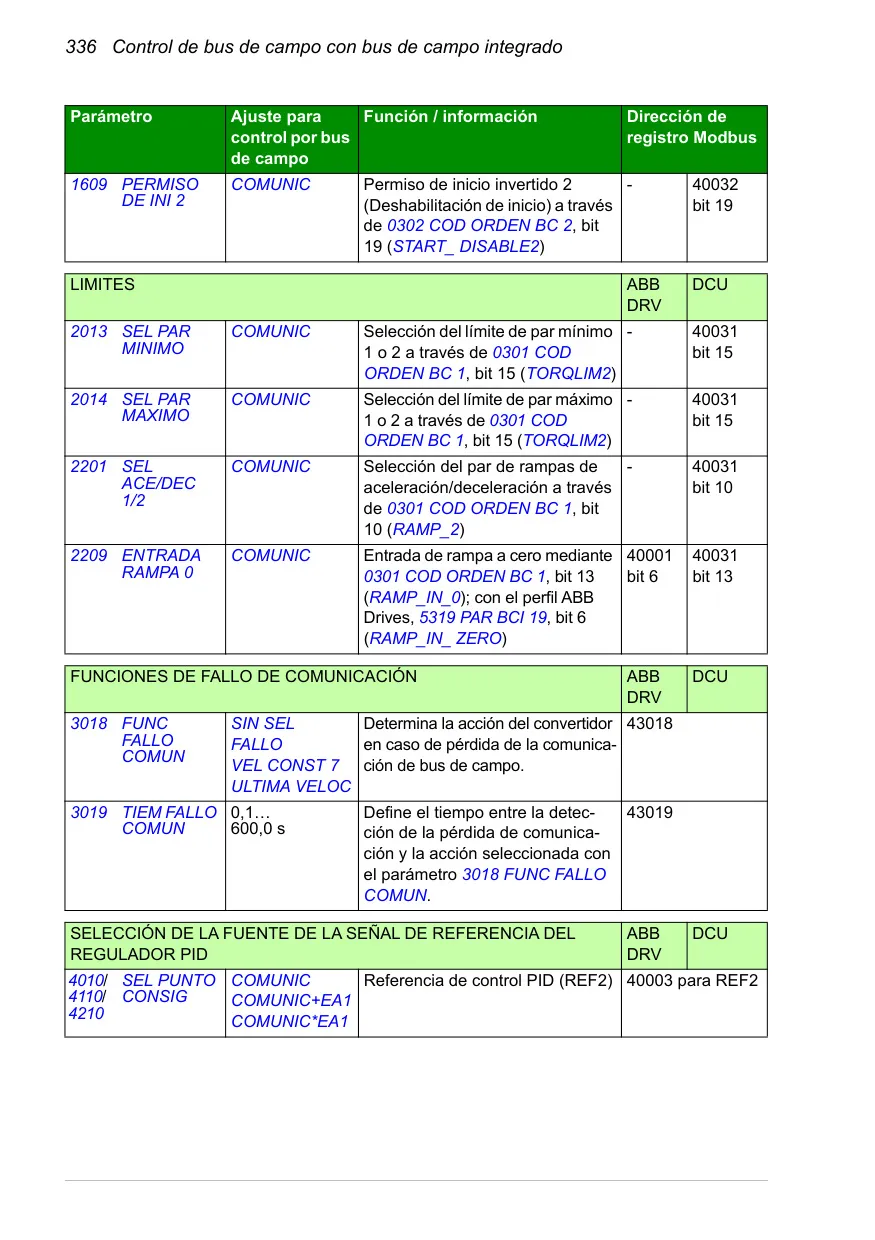

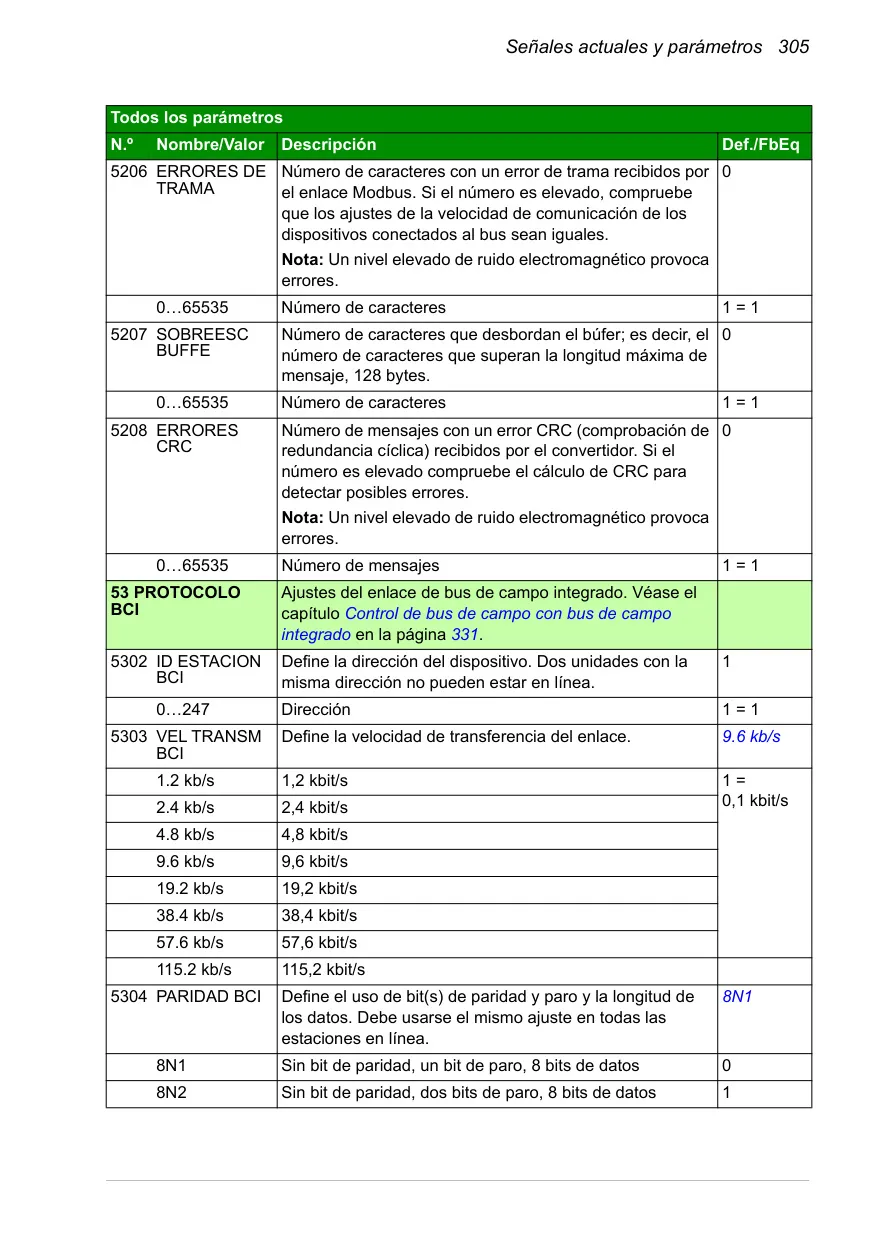

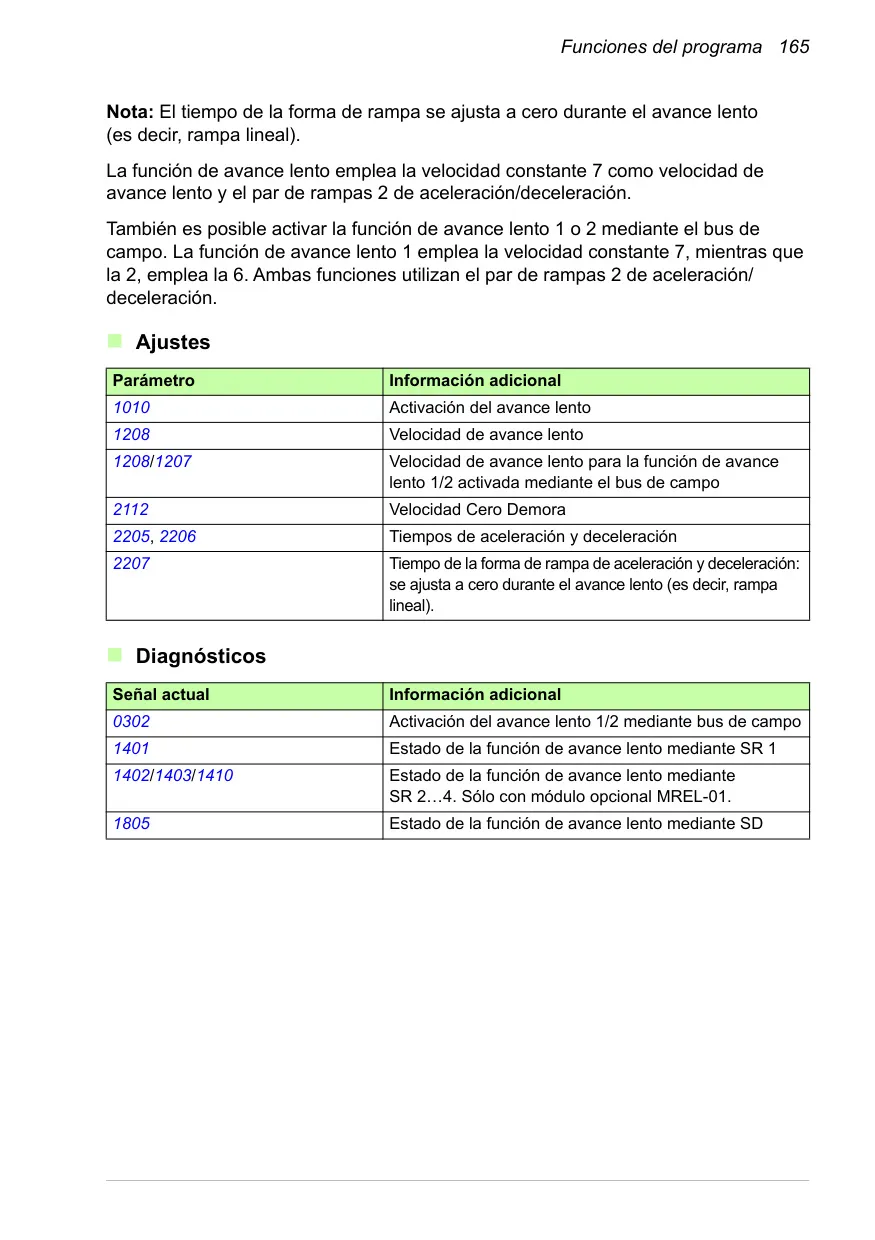

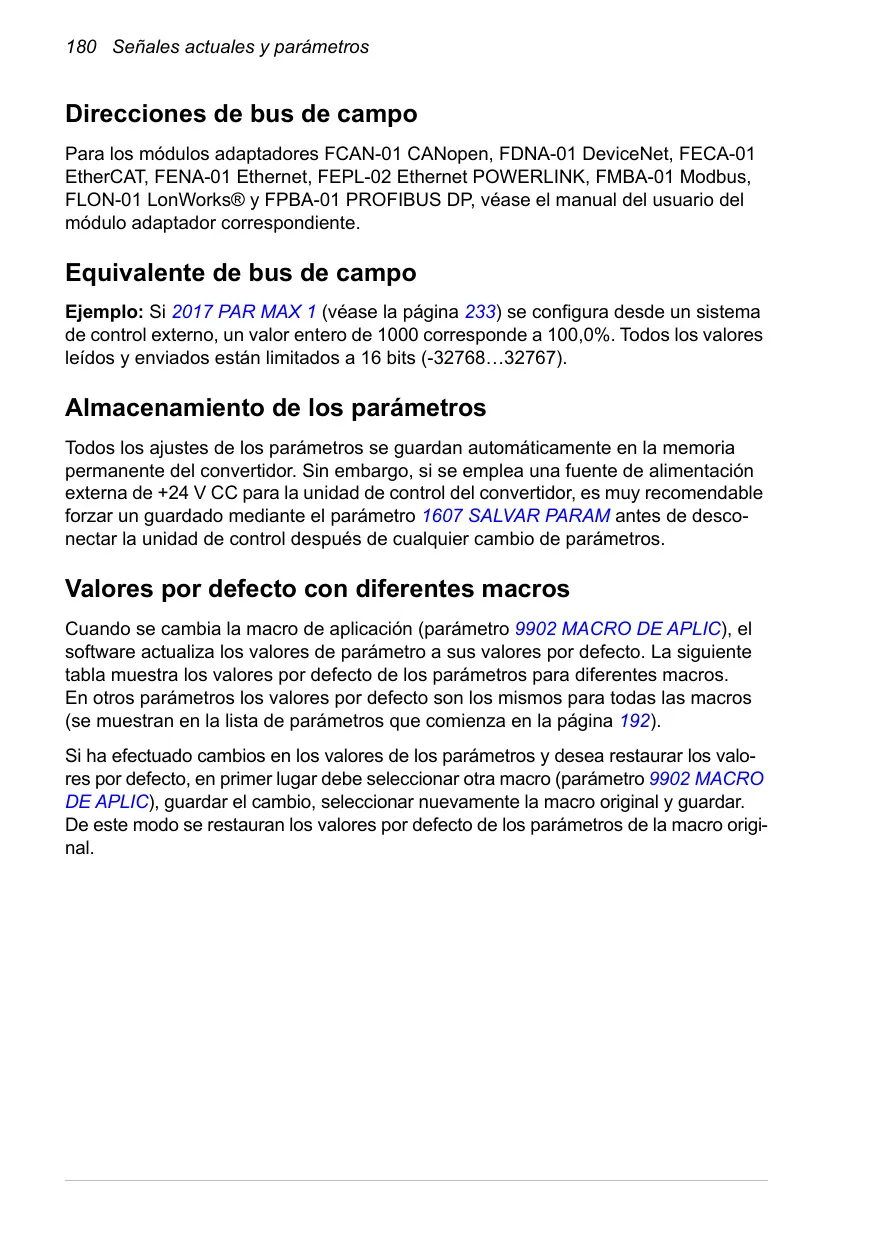

En cuanto a conectividad, el ACS355 es altamente adaptable, compatible con una amplia gama de módulos adaptadores de bus de campo, incluyendo CANopen, DeviceNet, EtherCAT, Ethernet/IP, Modbus TCP, PROFINET IO, PROFIBUS DP, y Modbus RTU. Esto garantiza una integración fluida con sistemas de control y automatización existentes. También ofrece módulos de extensión, como el MREL-01 para salidas de relé adicionales o el MTAC-01 para interfaz de encoder, que amplían las capacidades de E/S del variador.

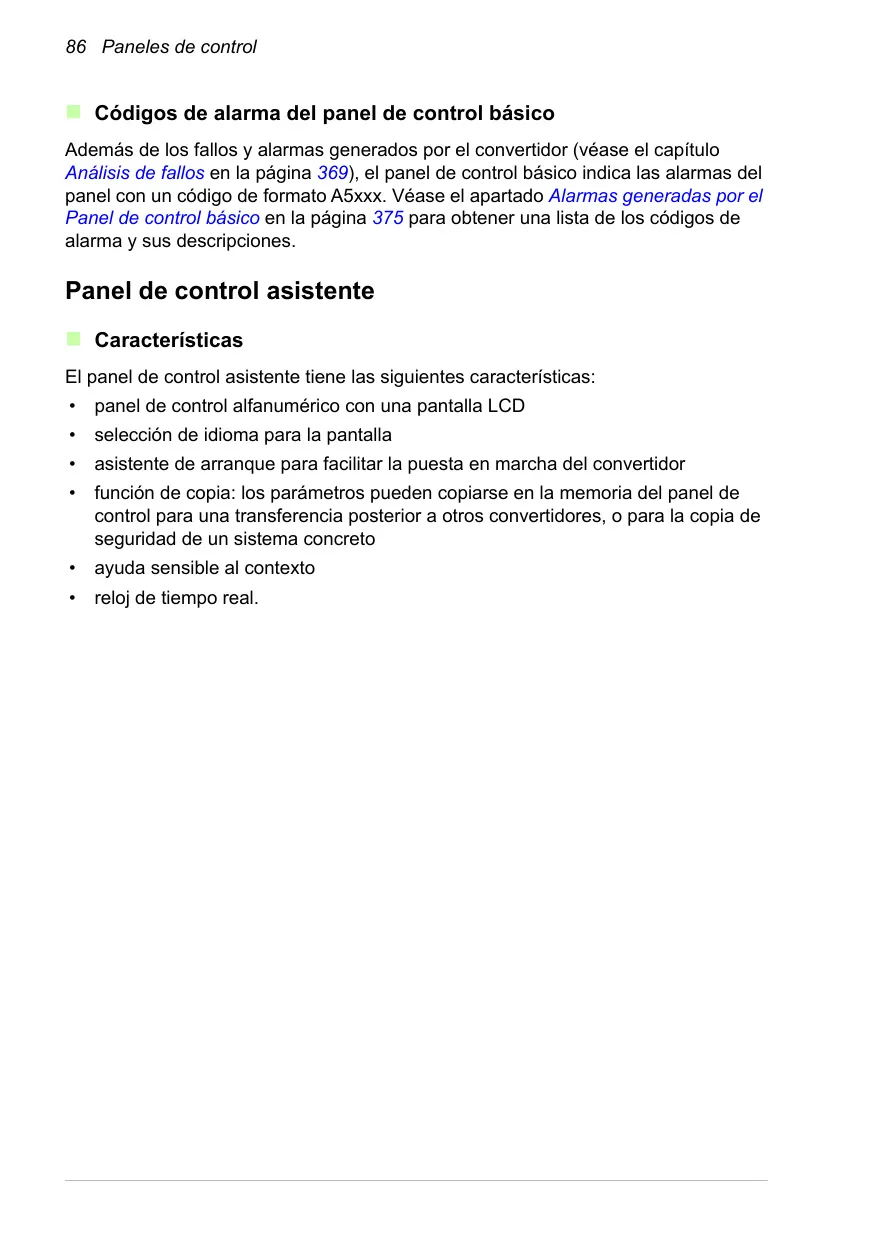

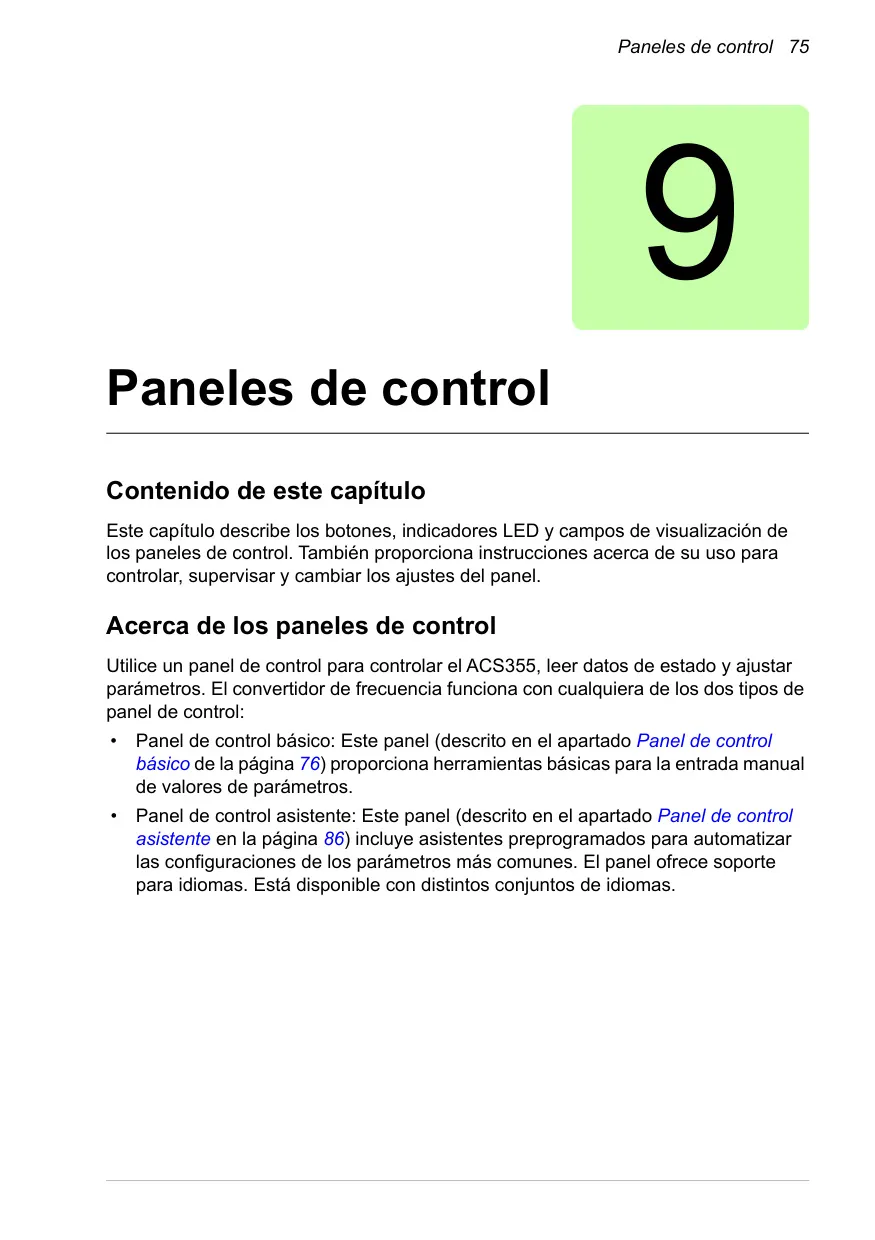

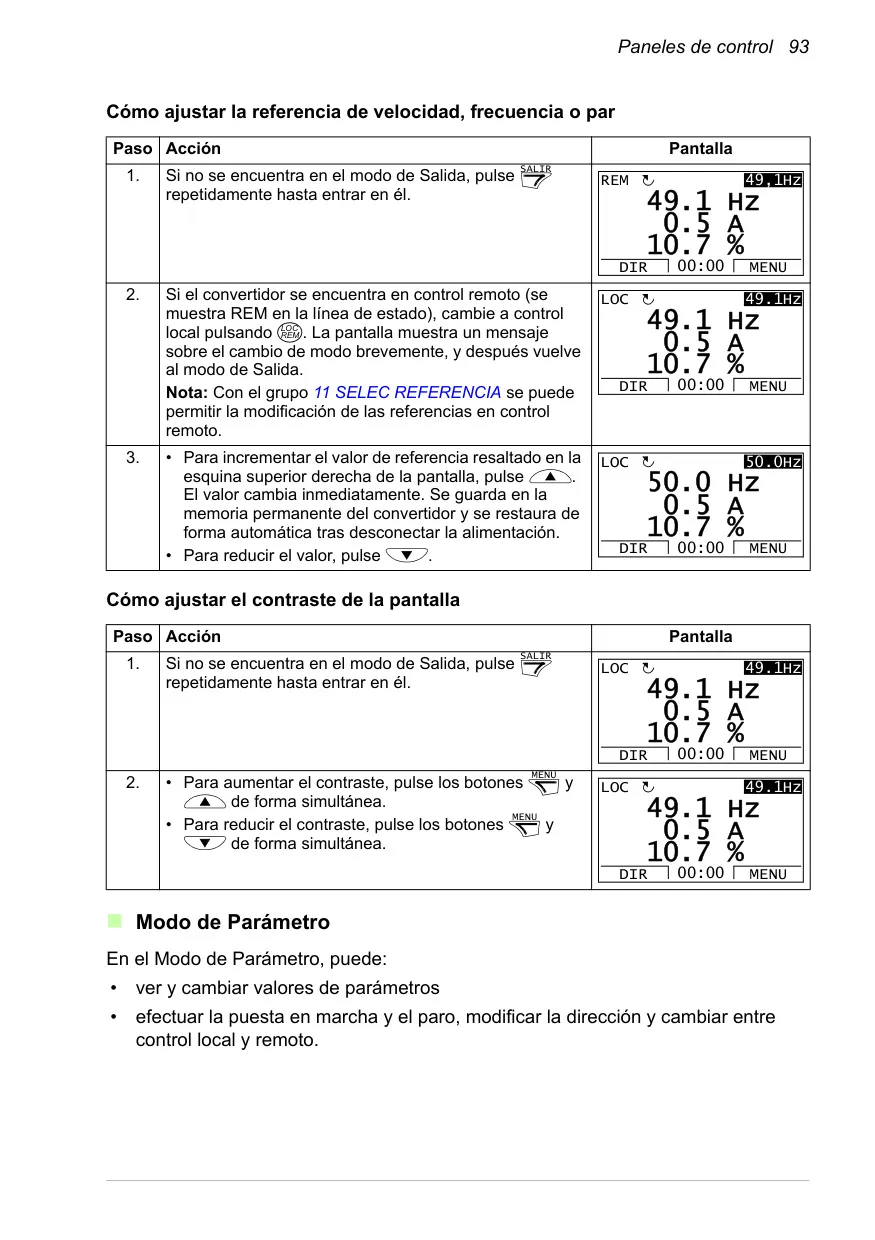

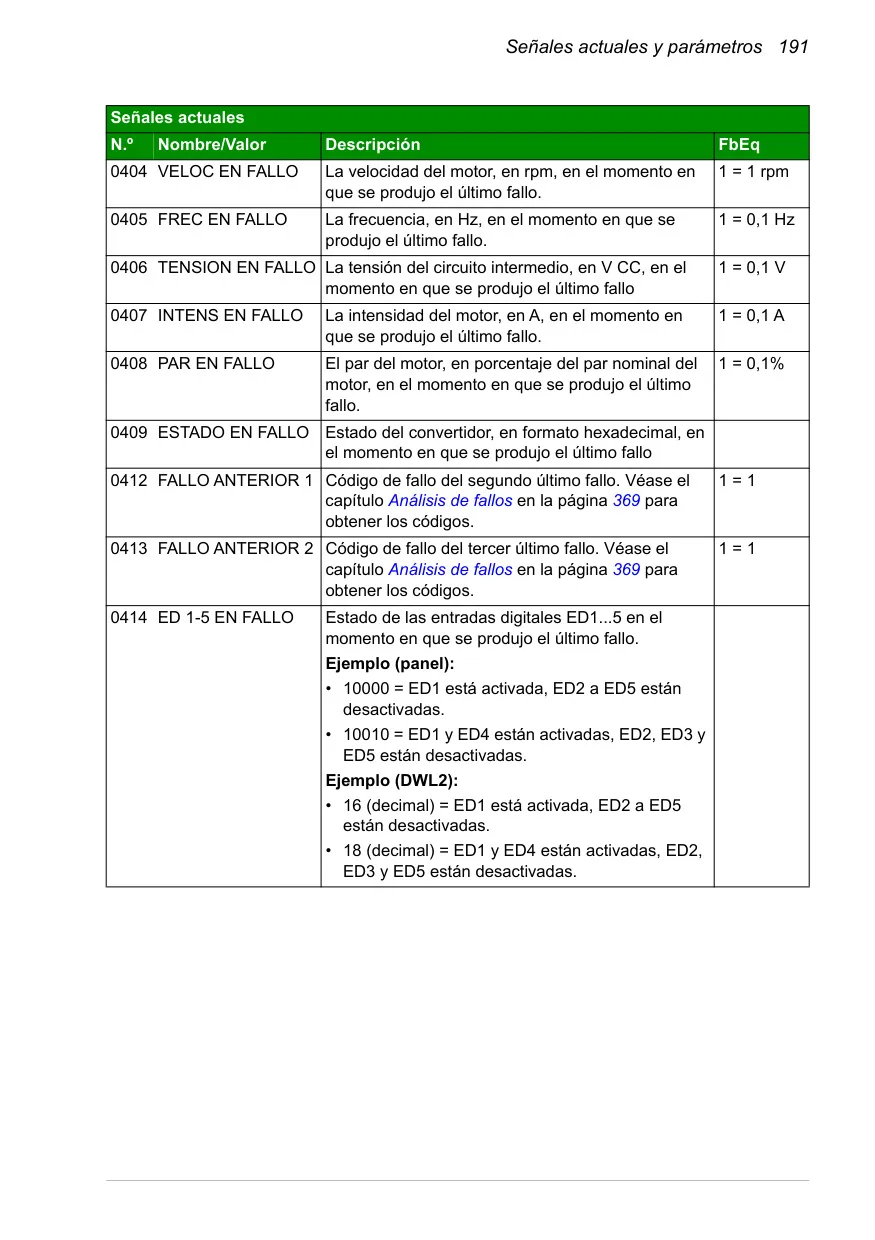

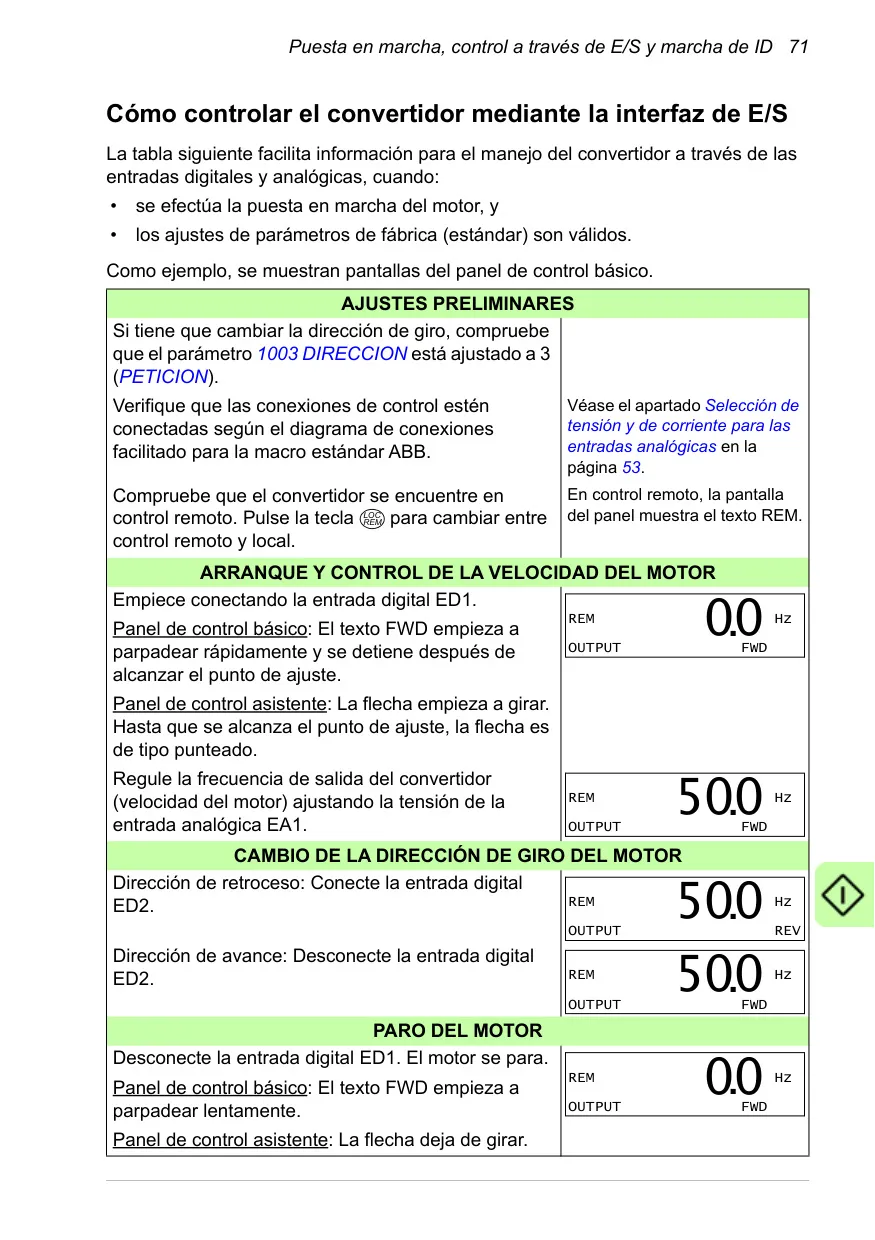

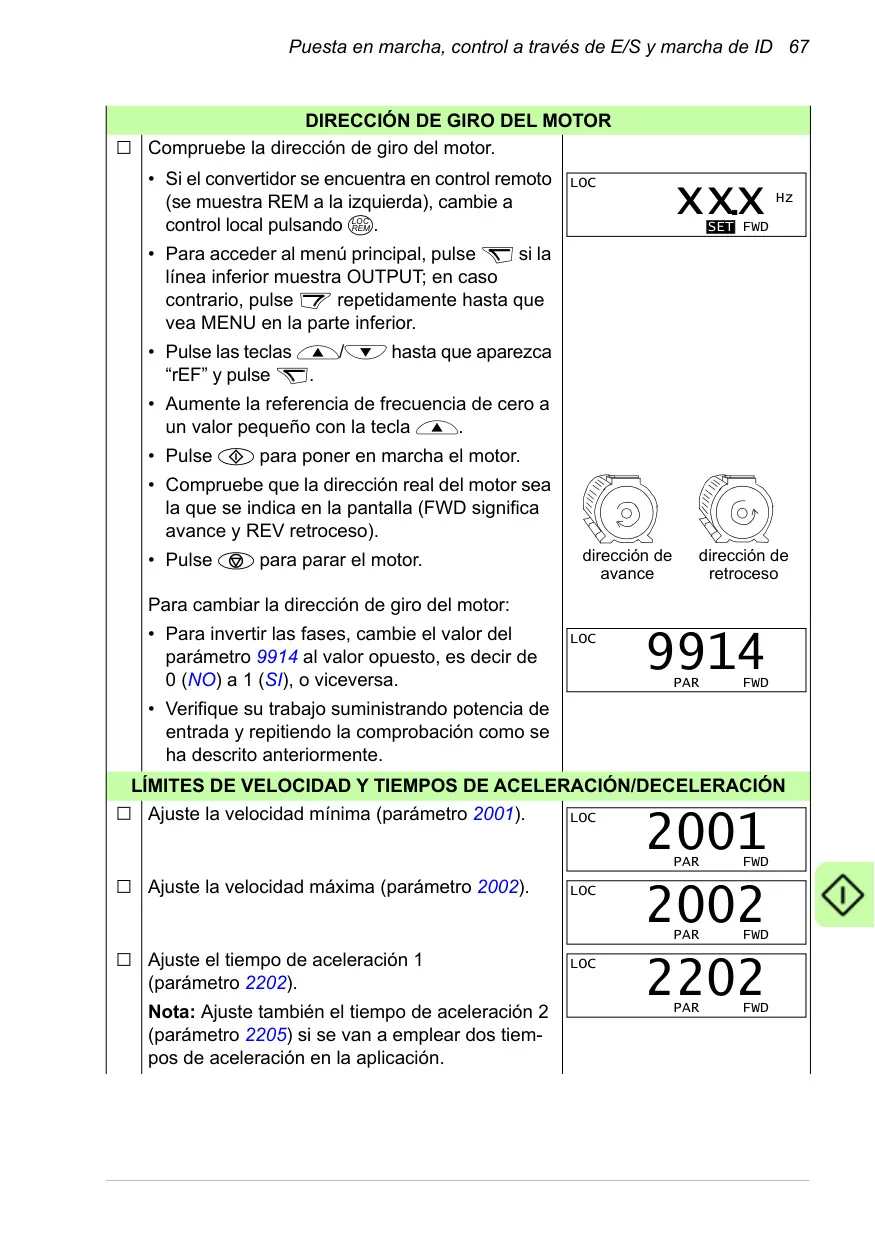

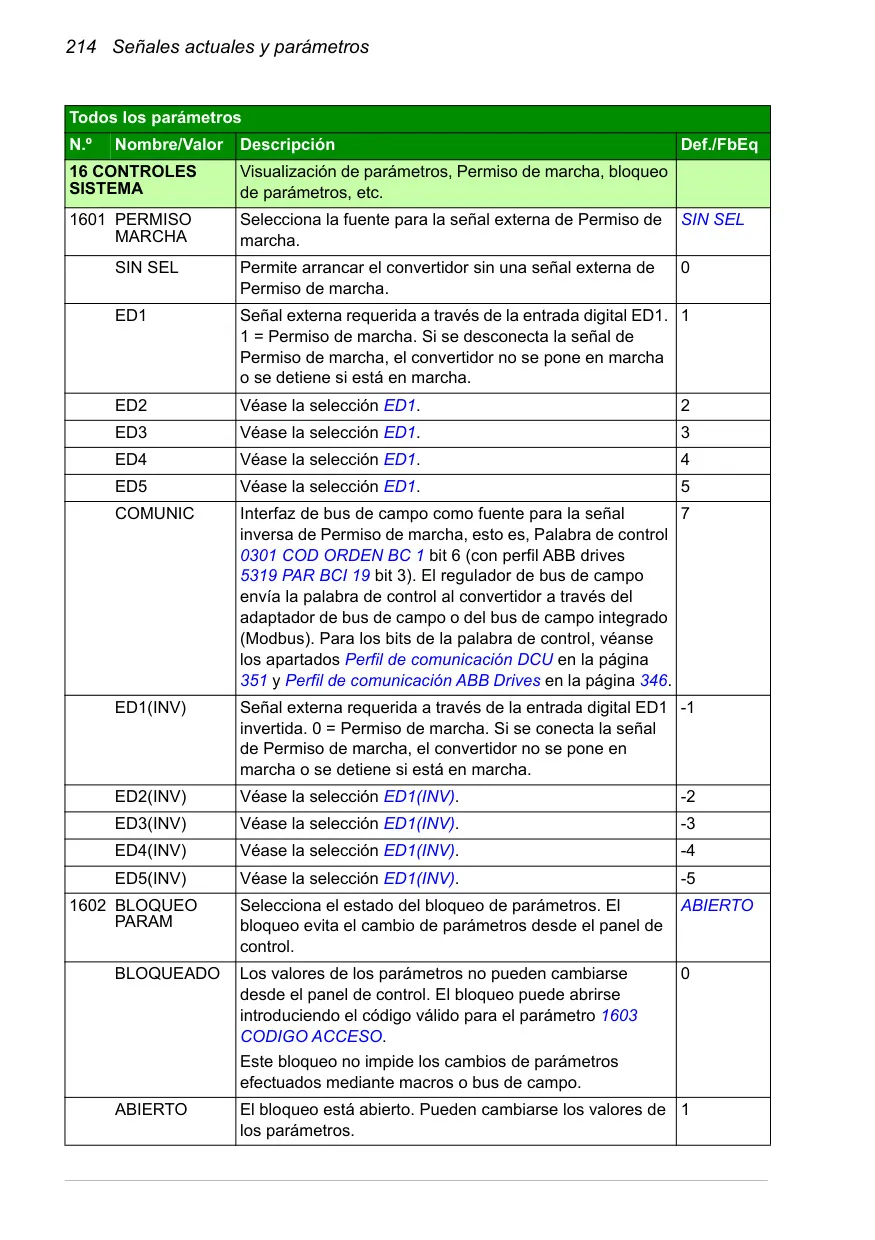

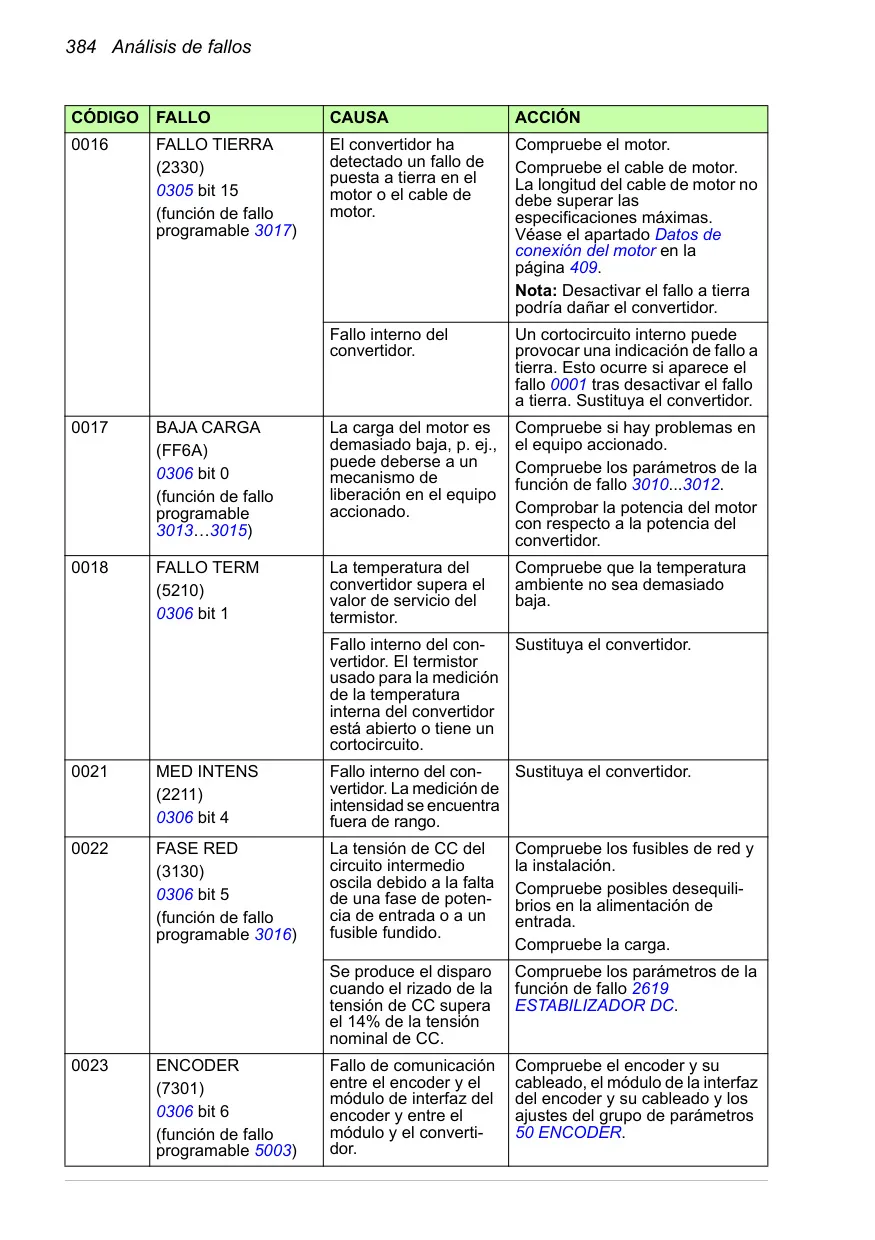

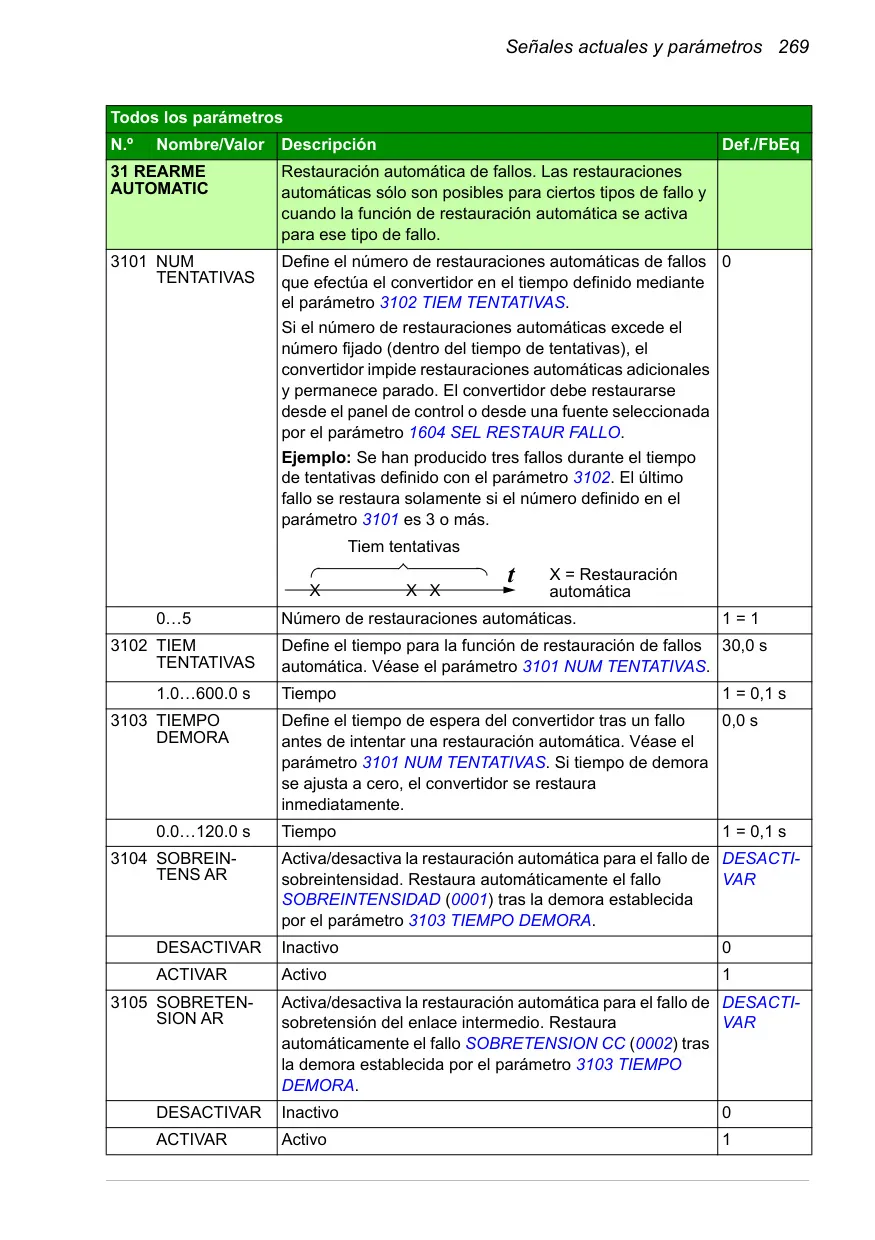

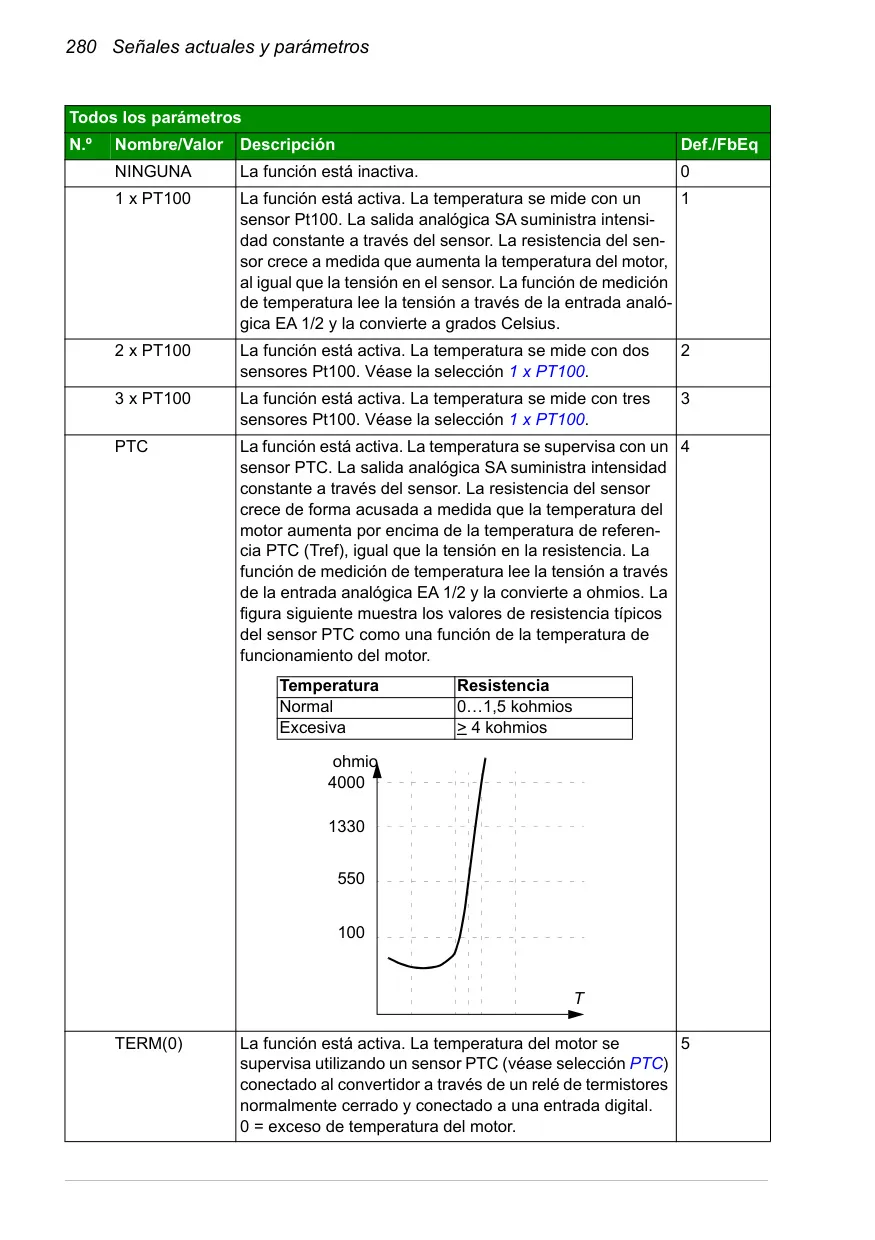

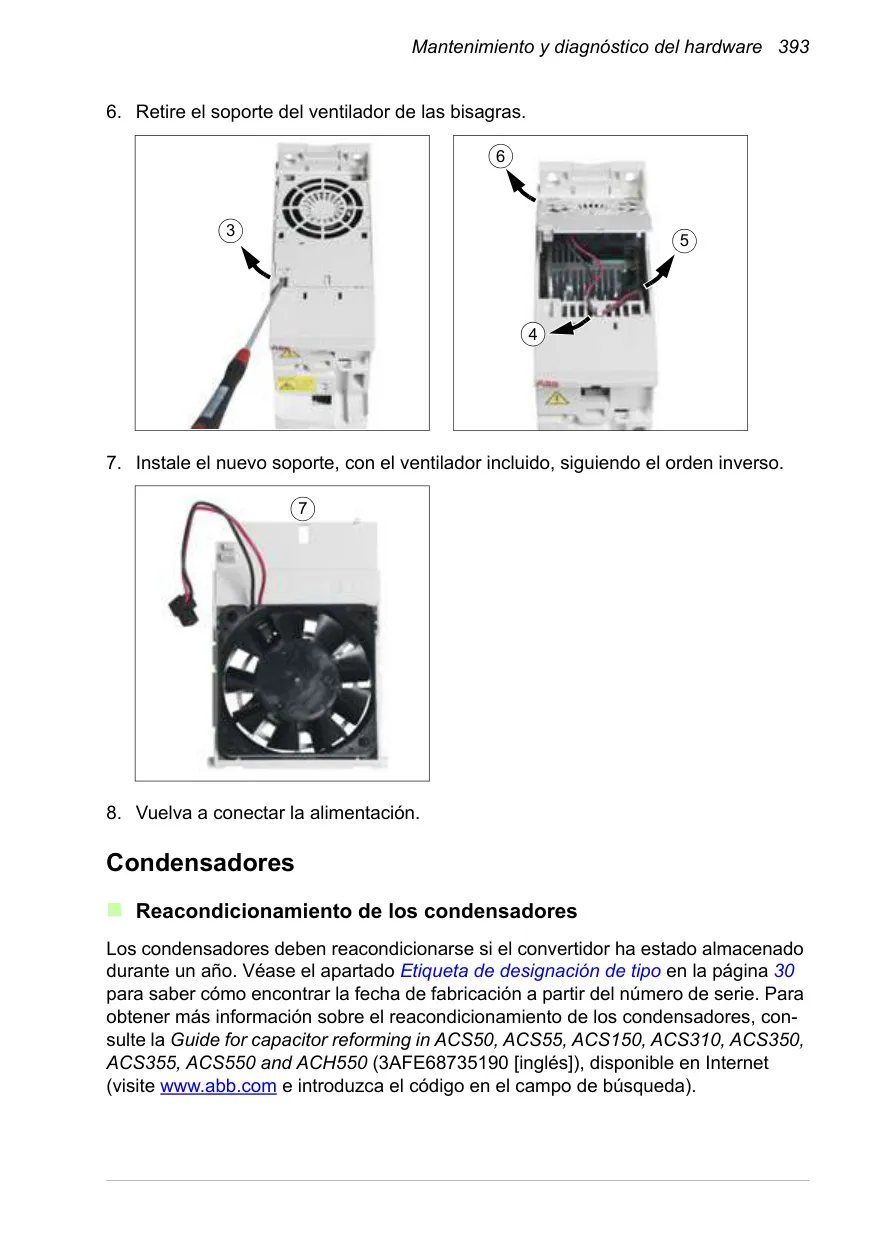

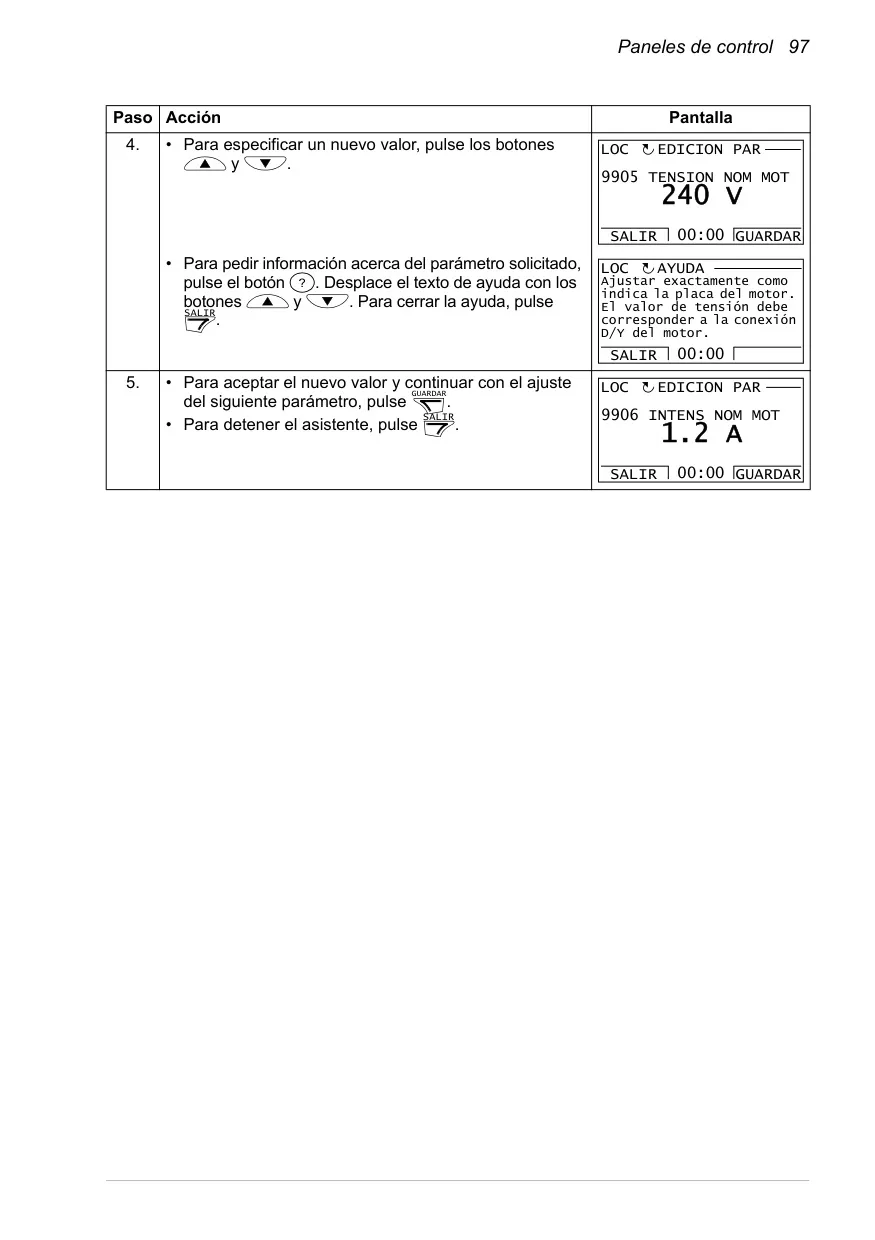

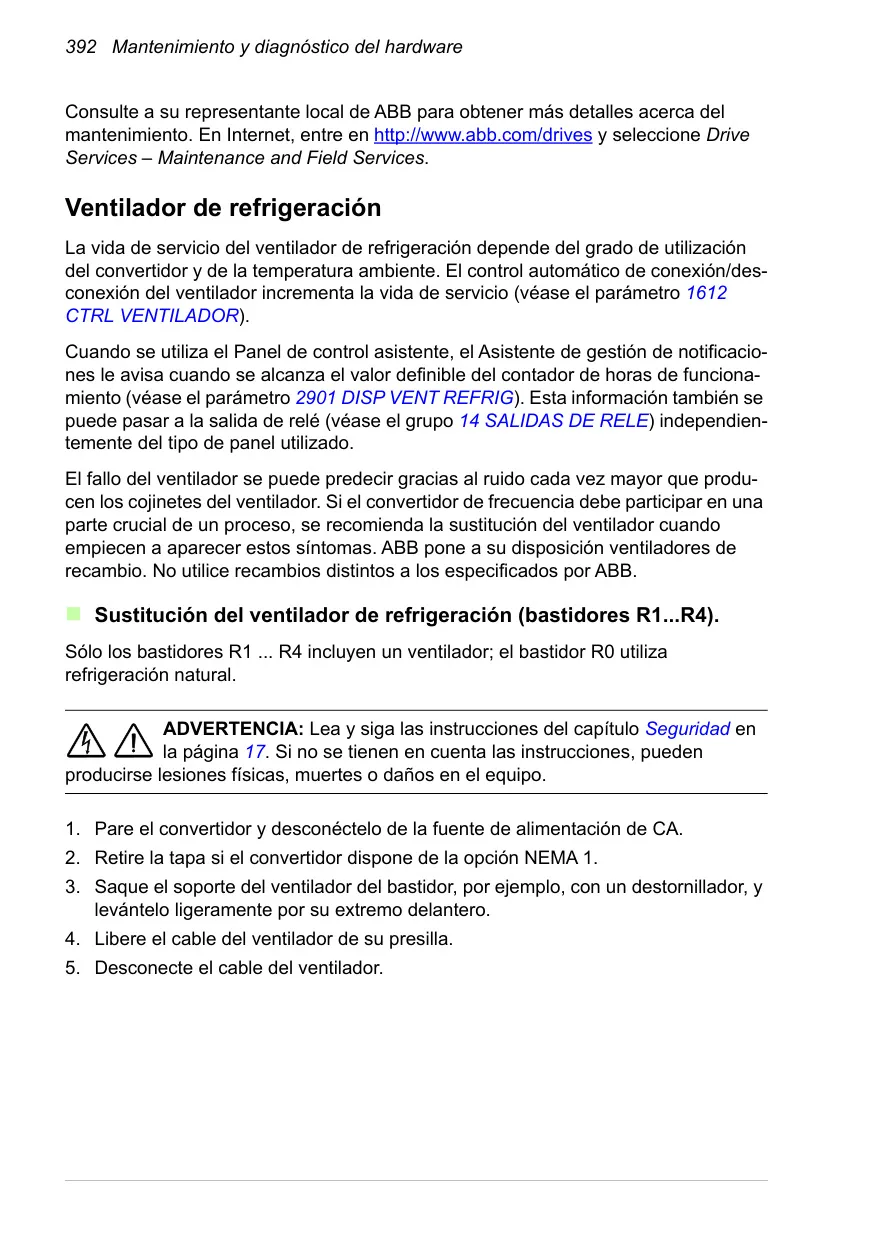

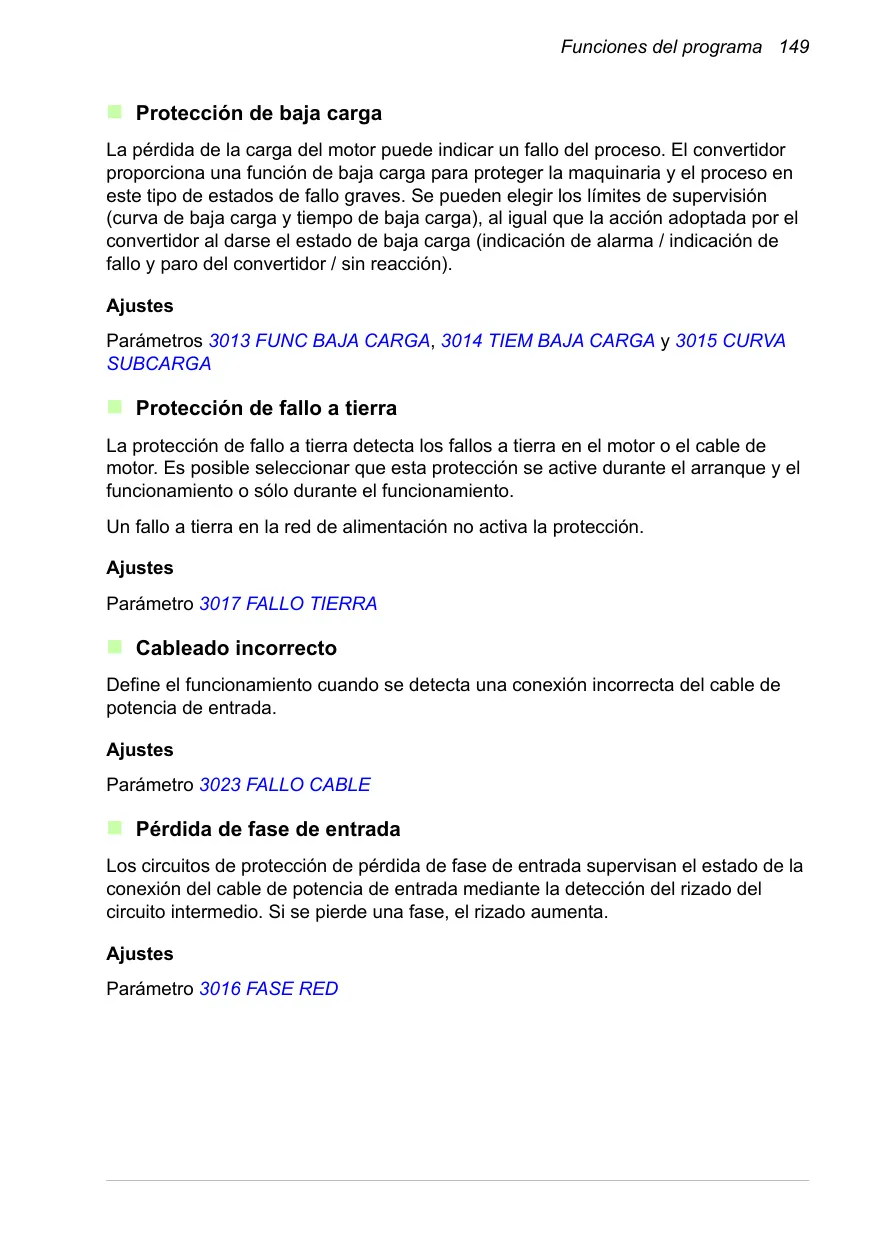

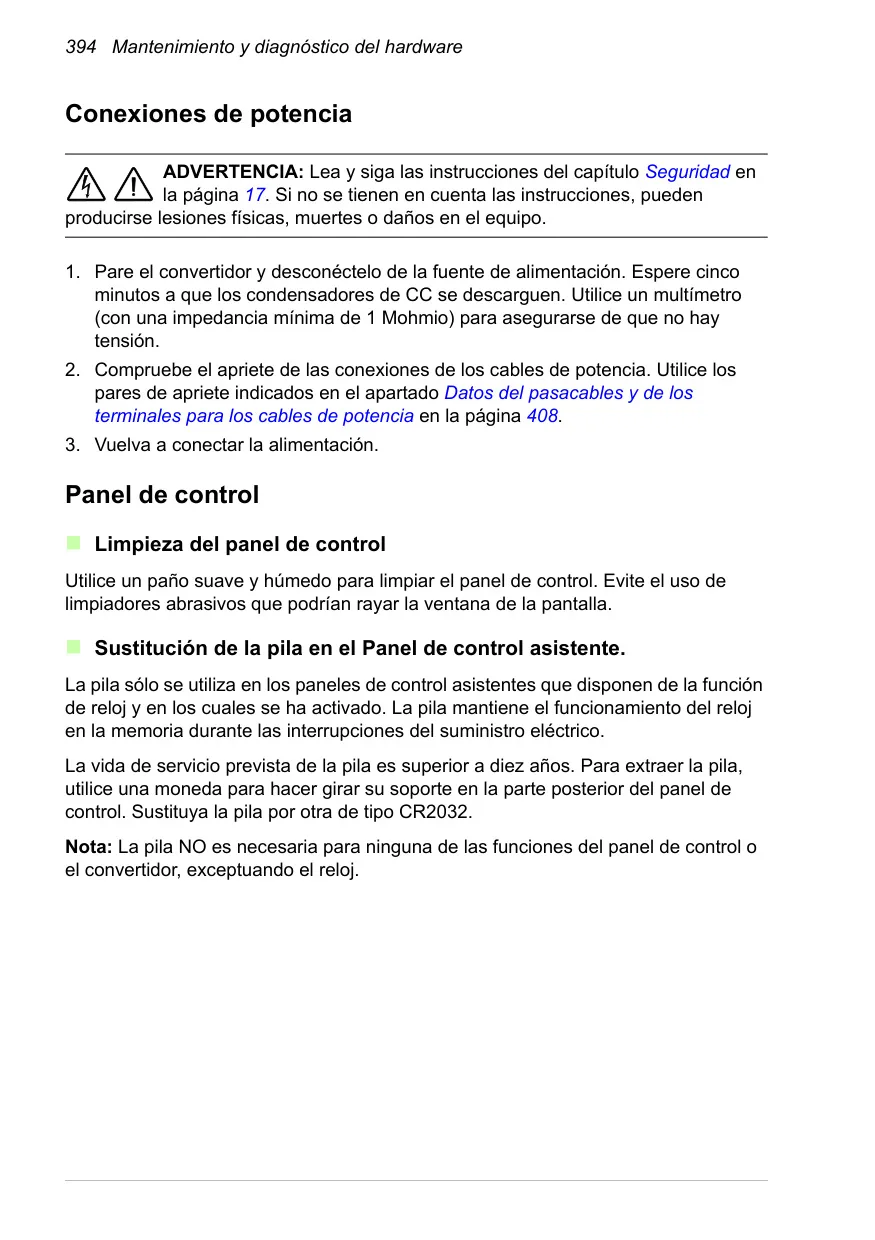

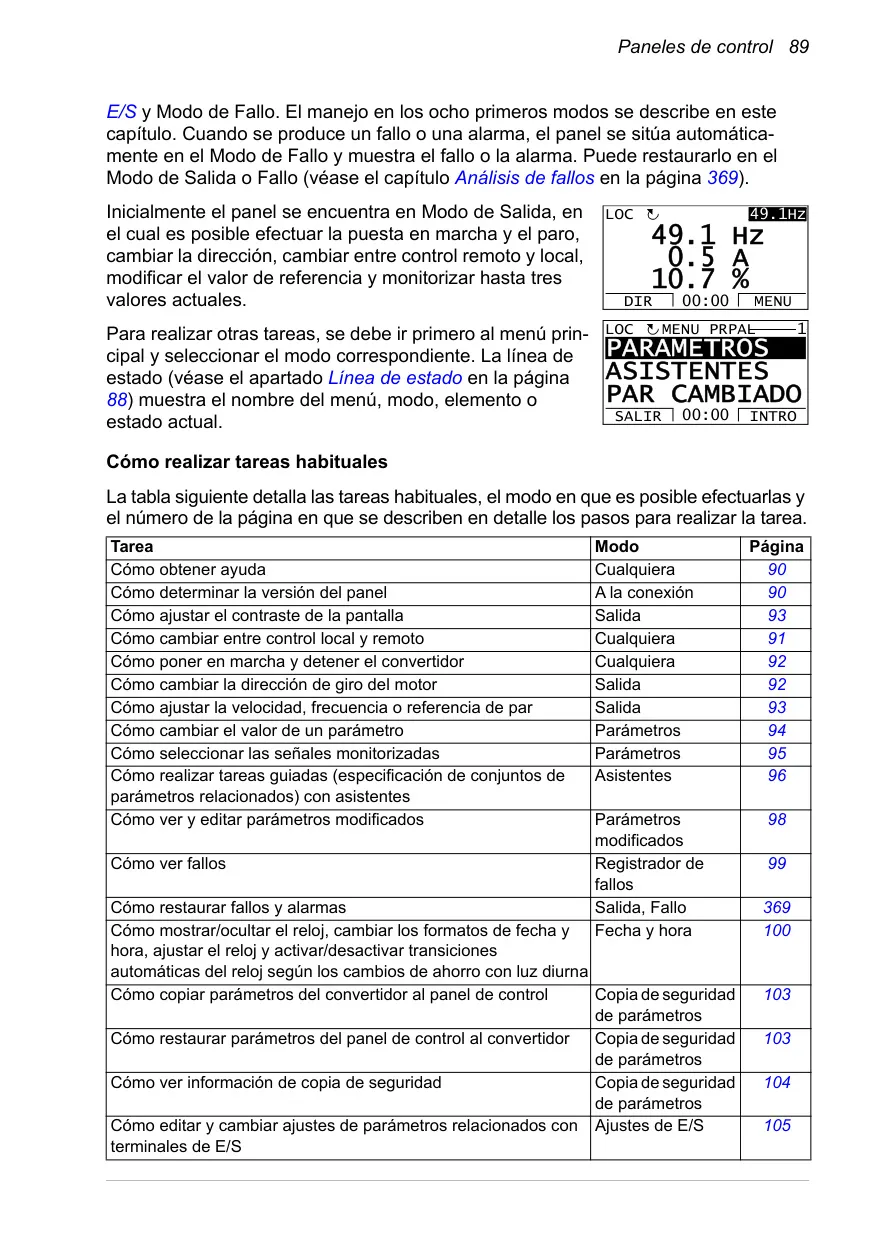

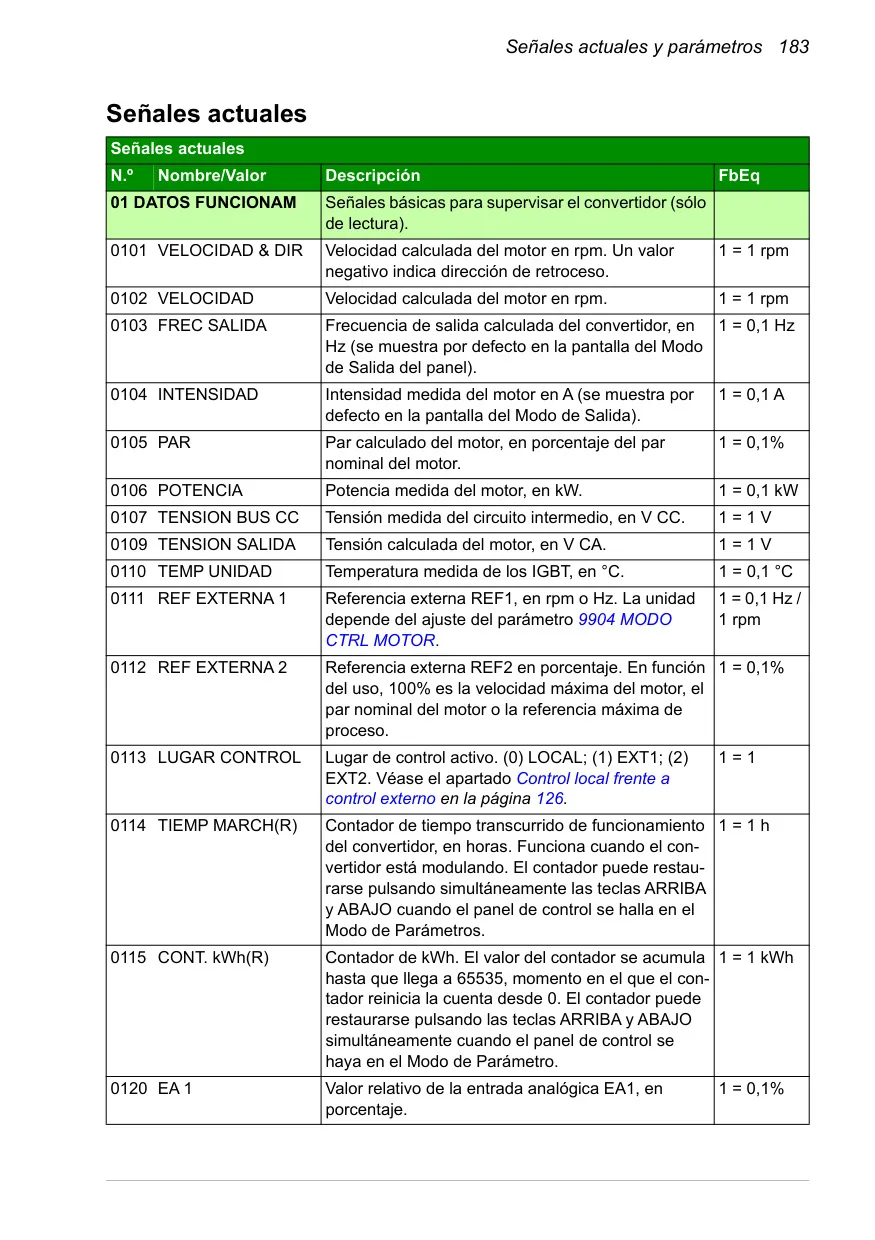

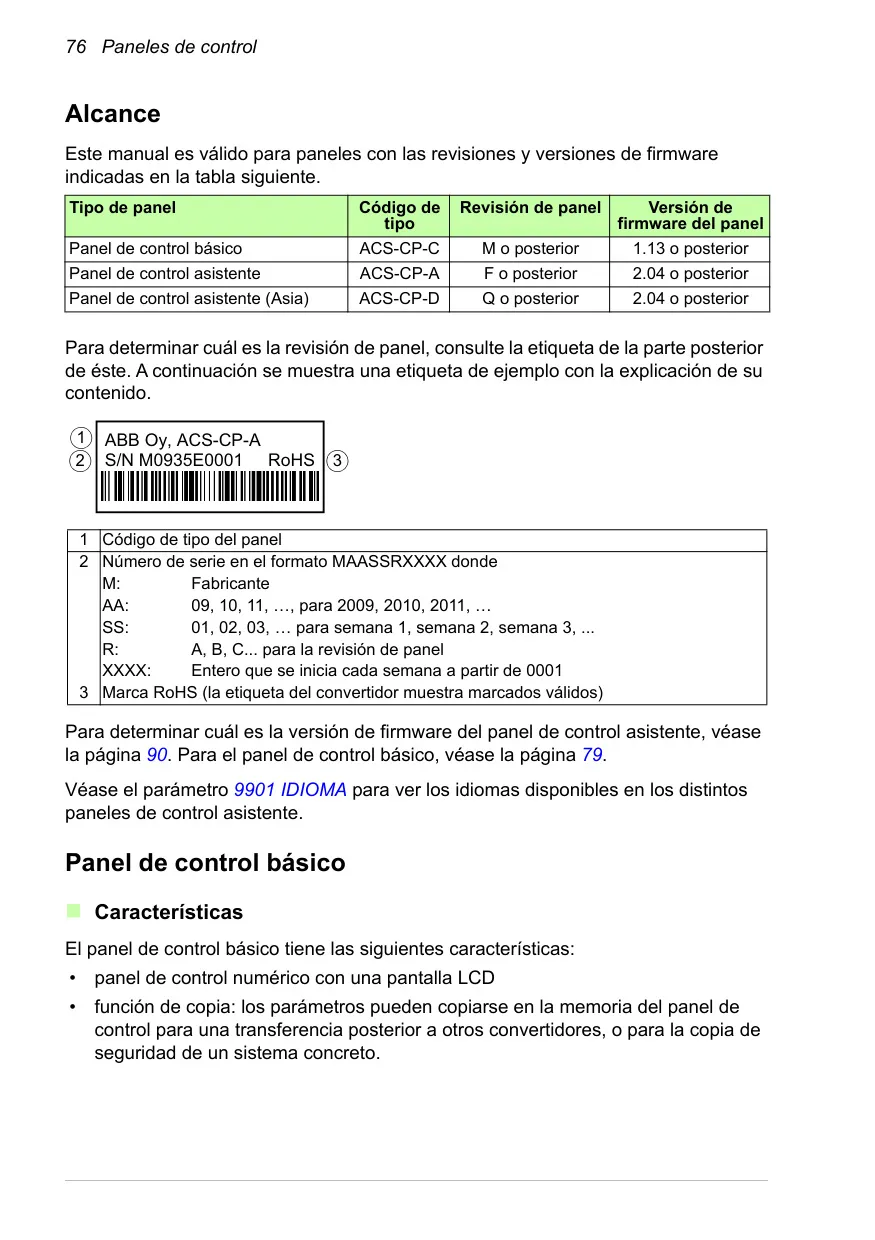

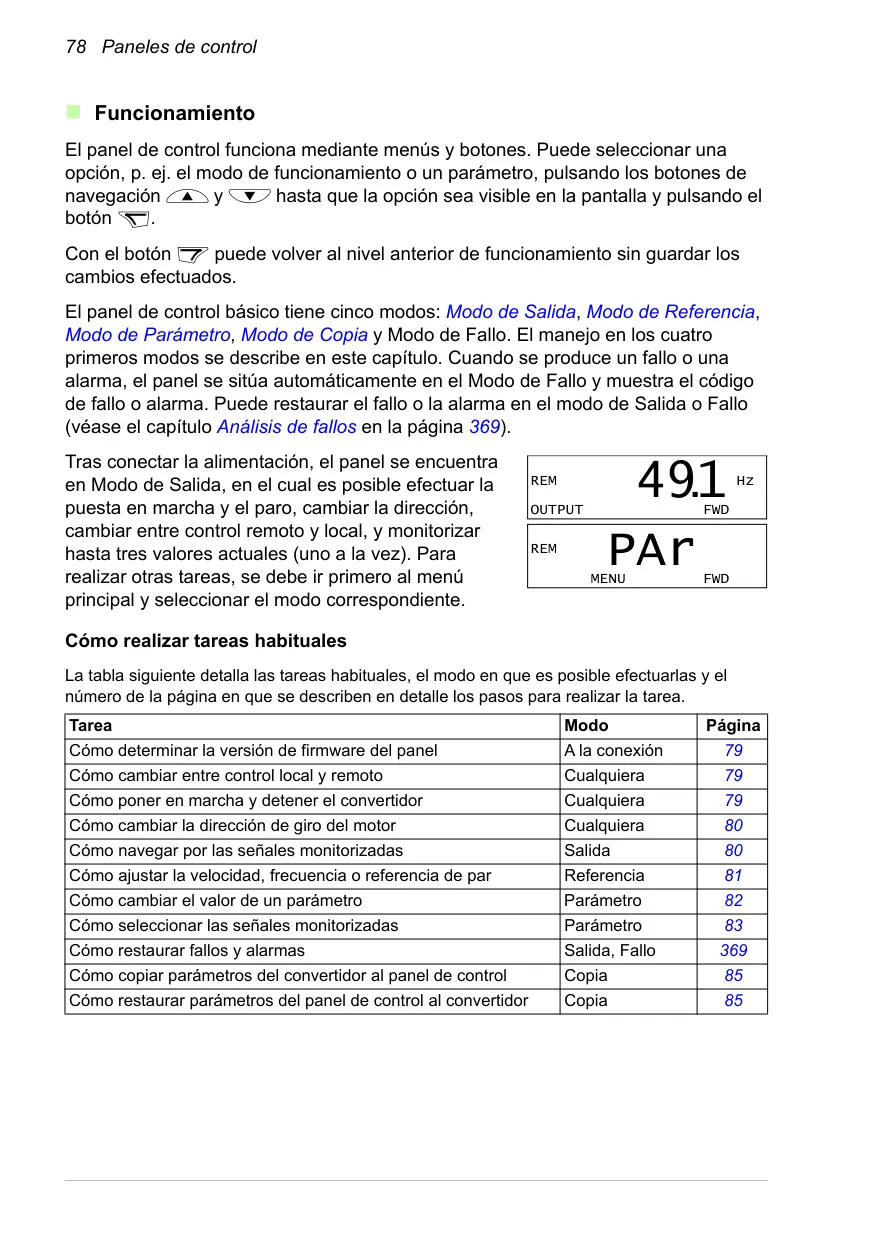

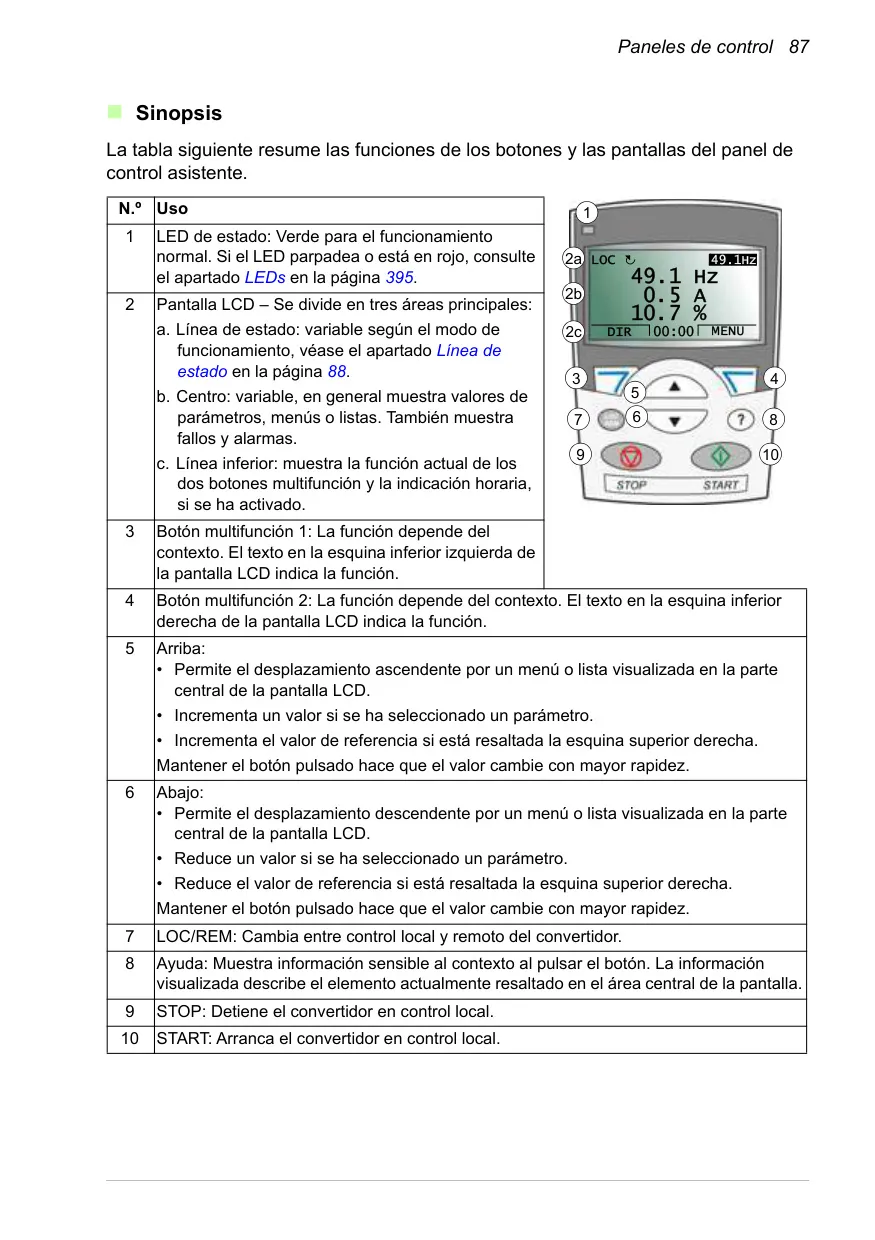

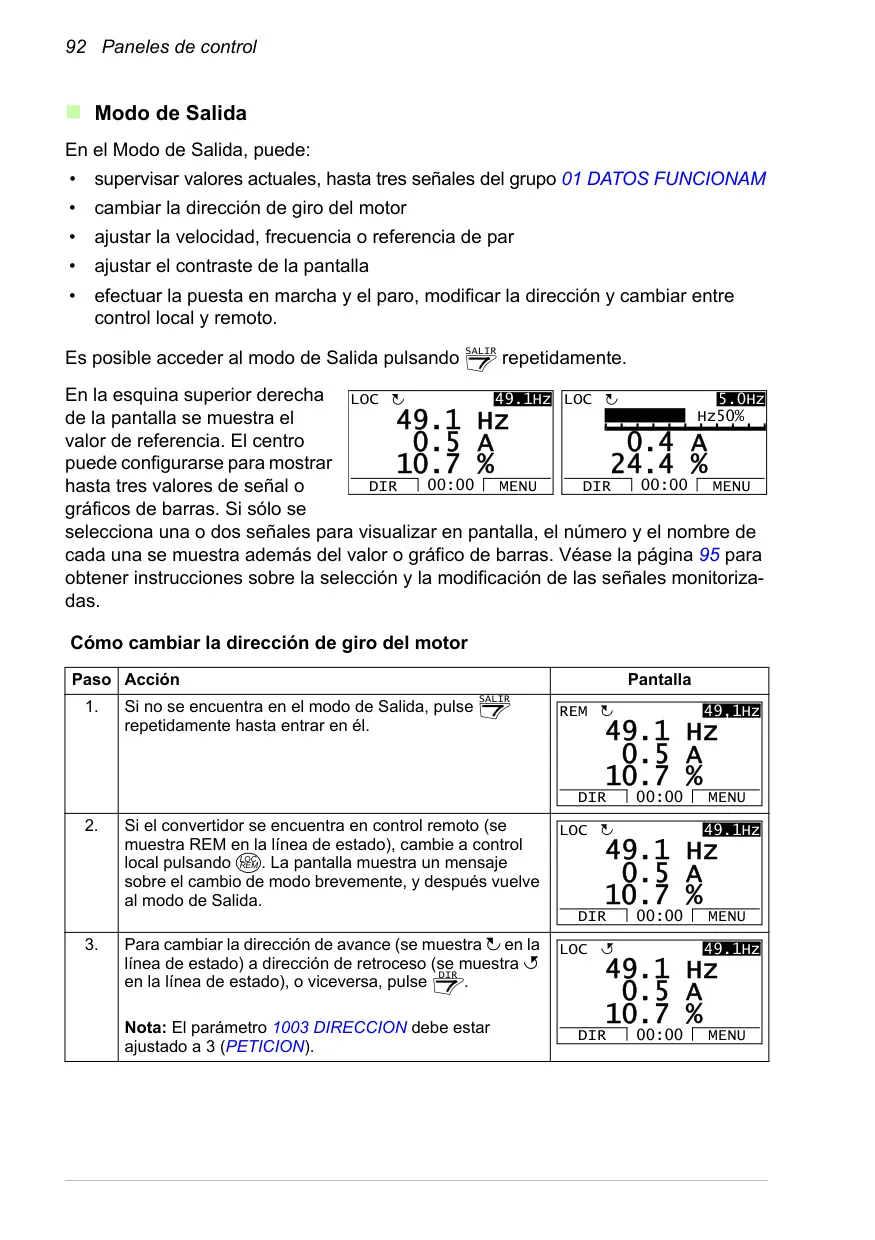

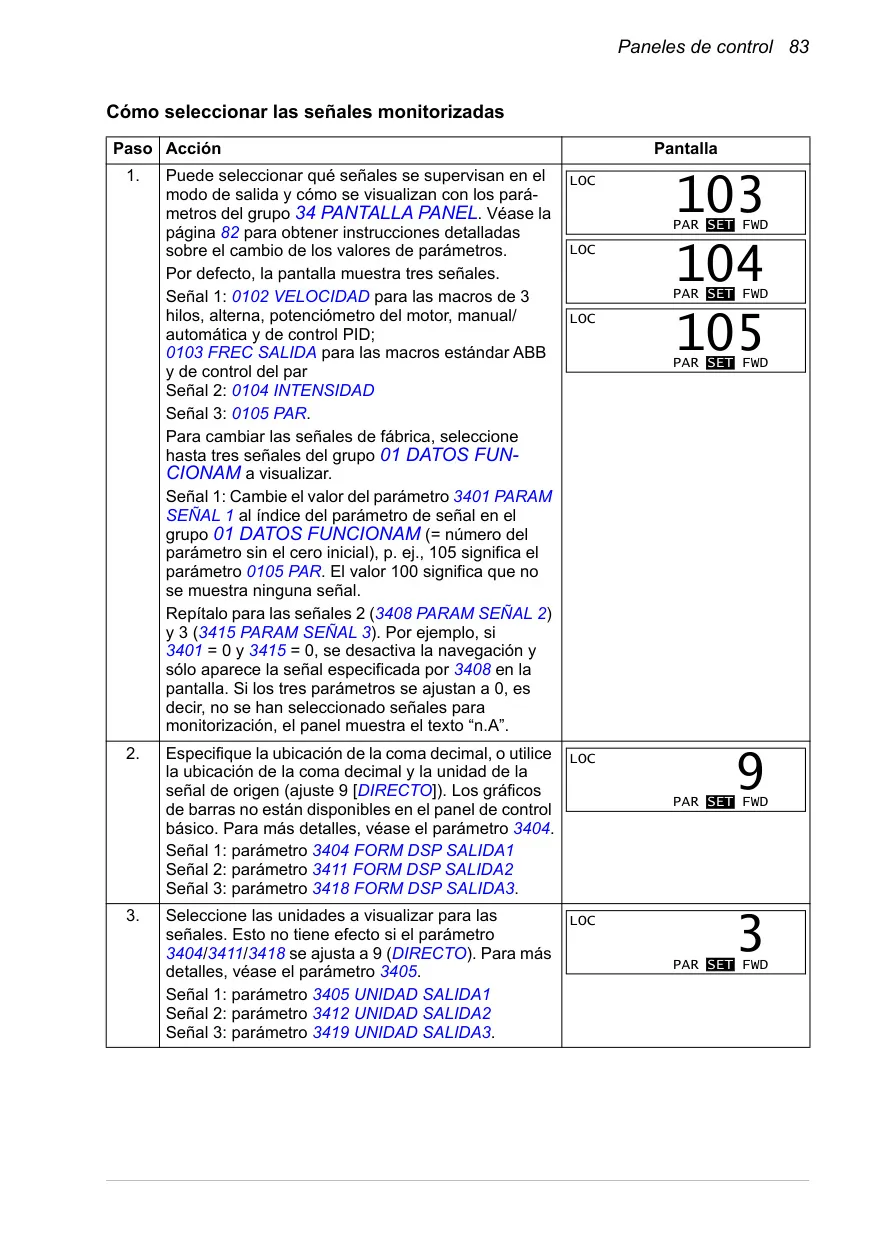

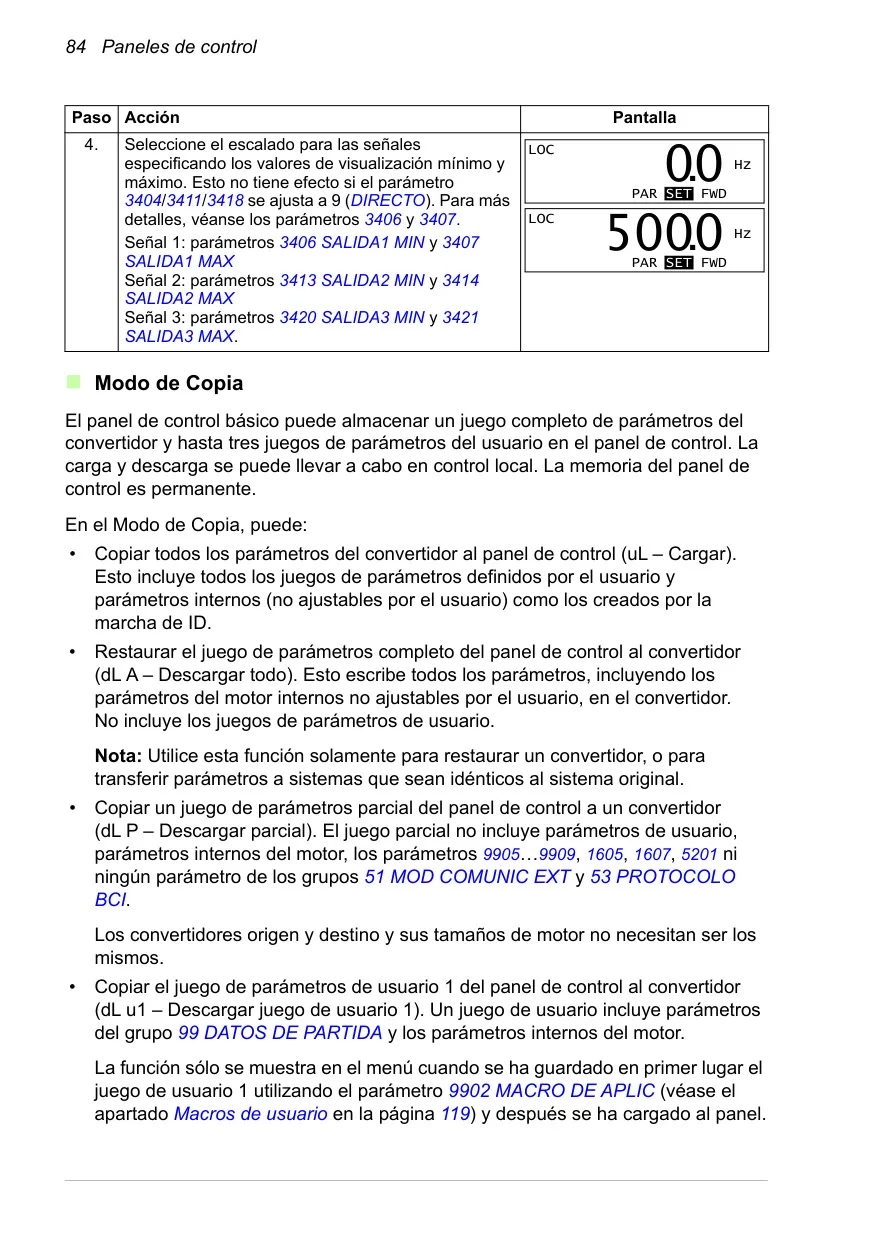

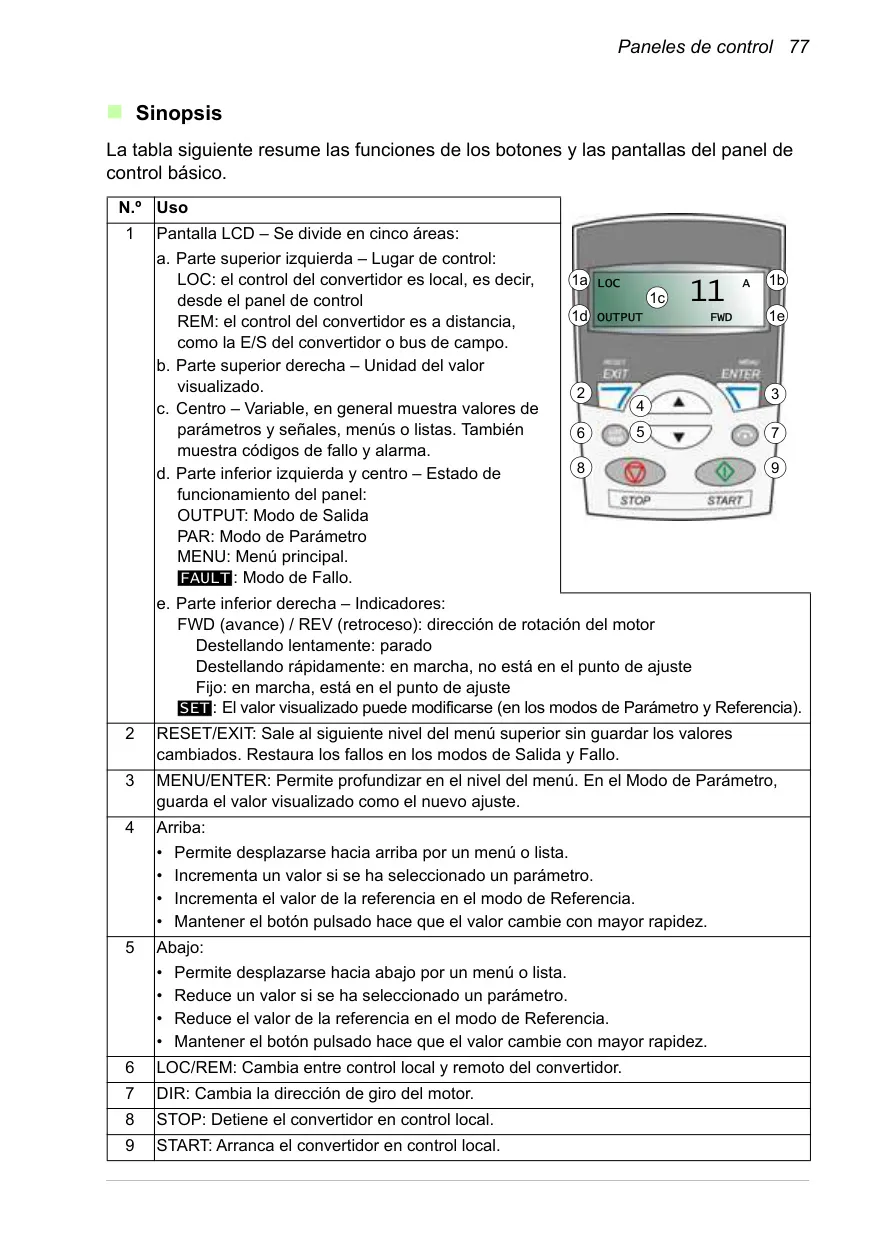

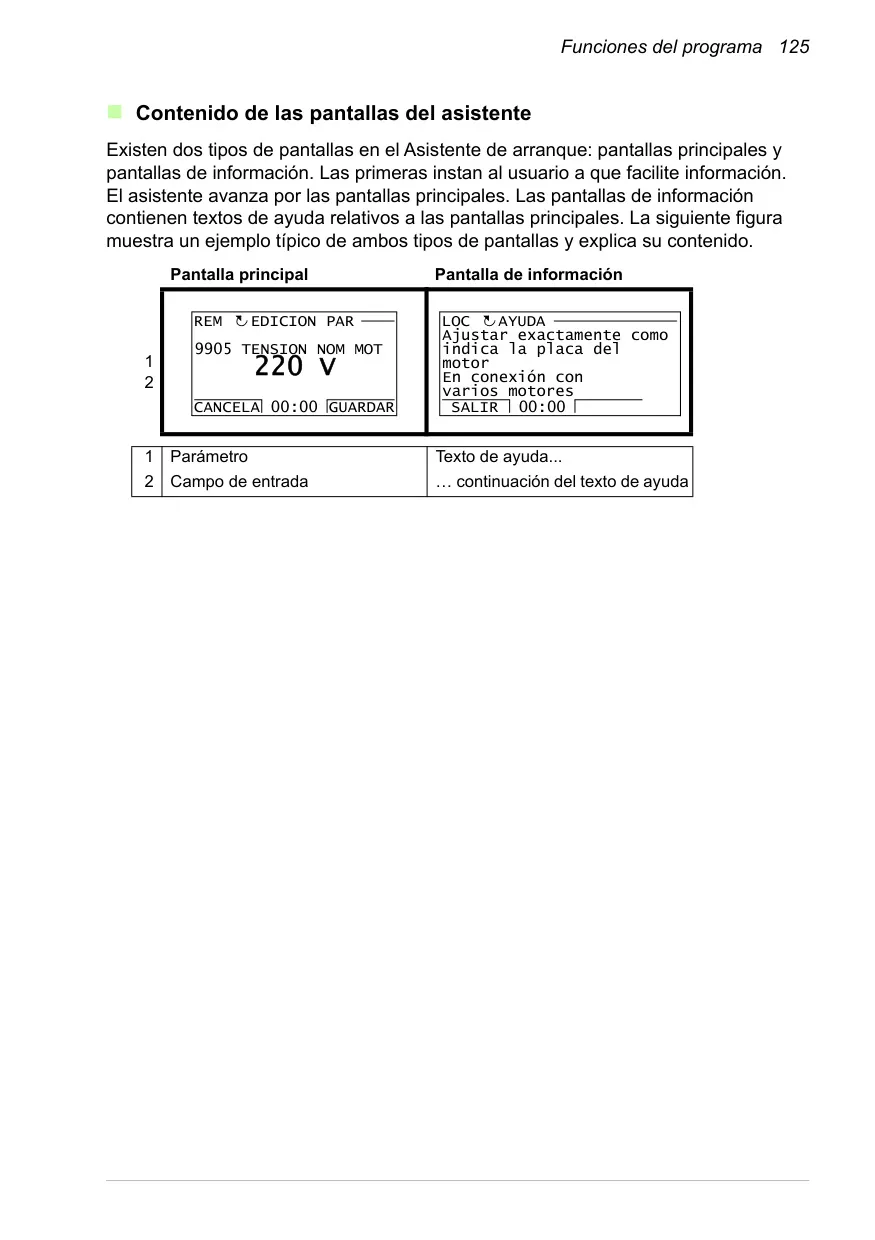

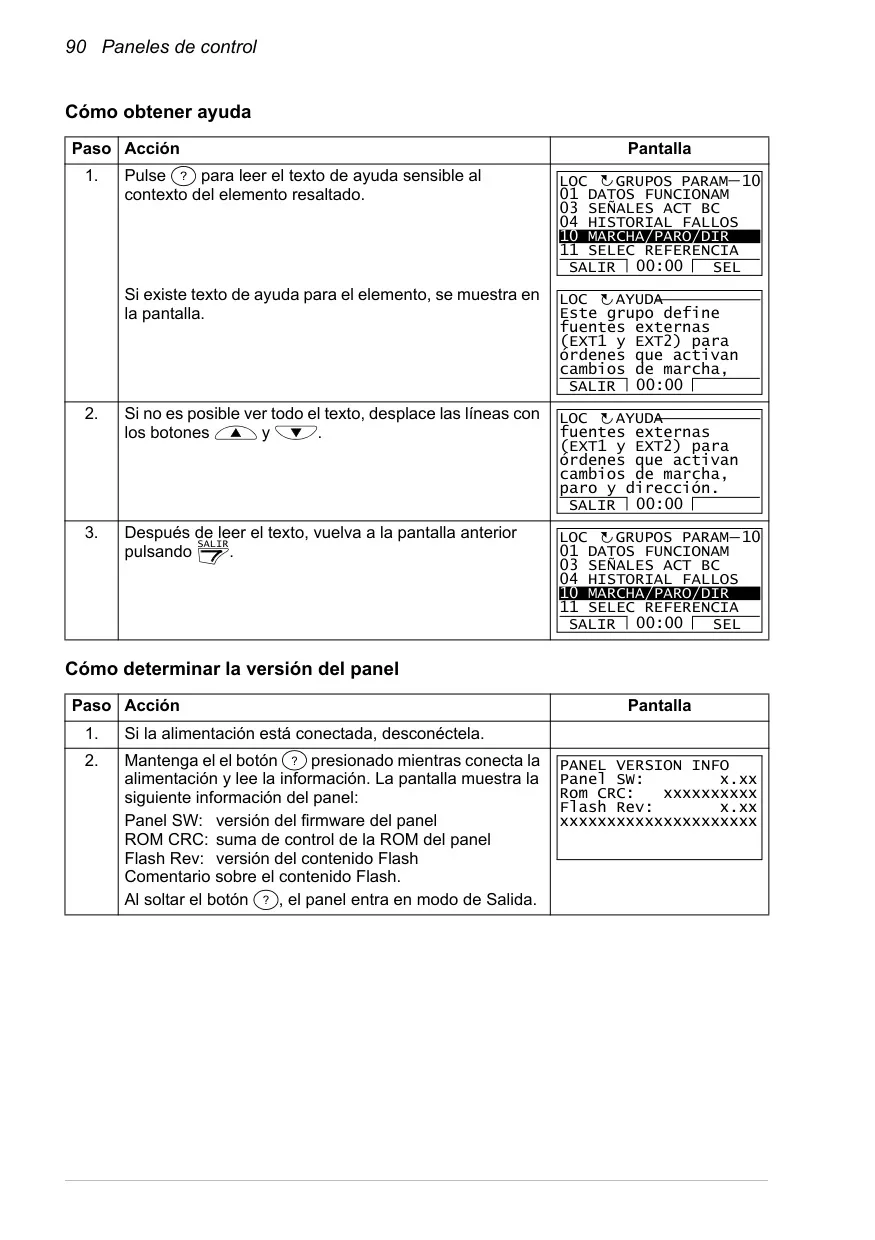

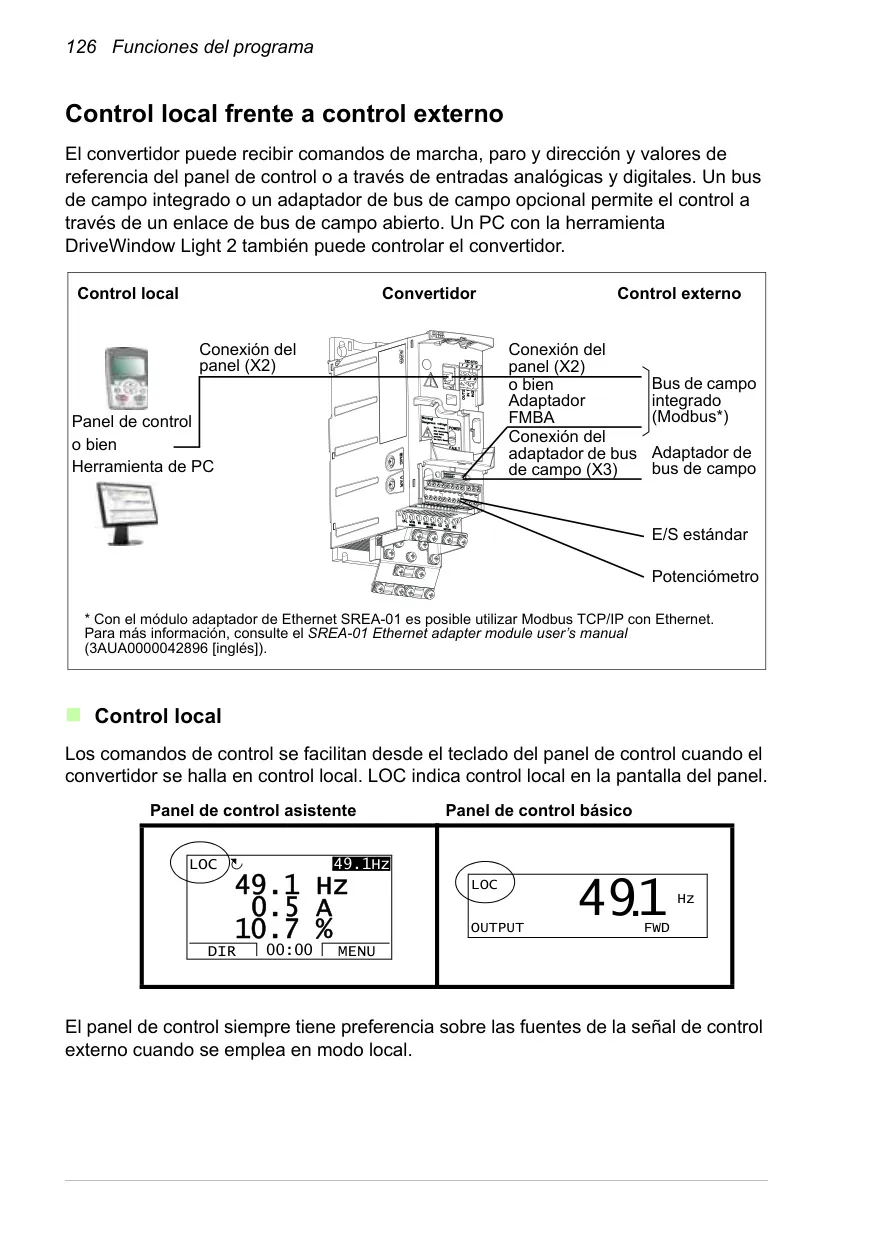

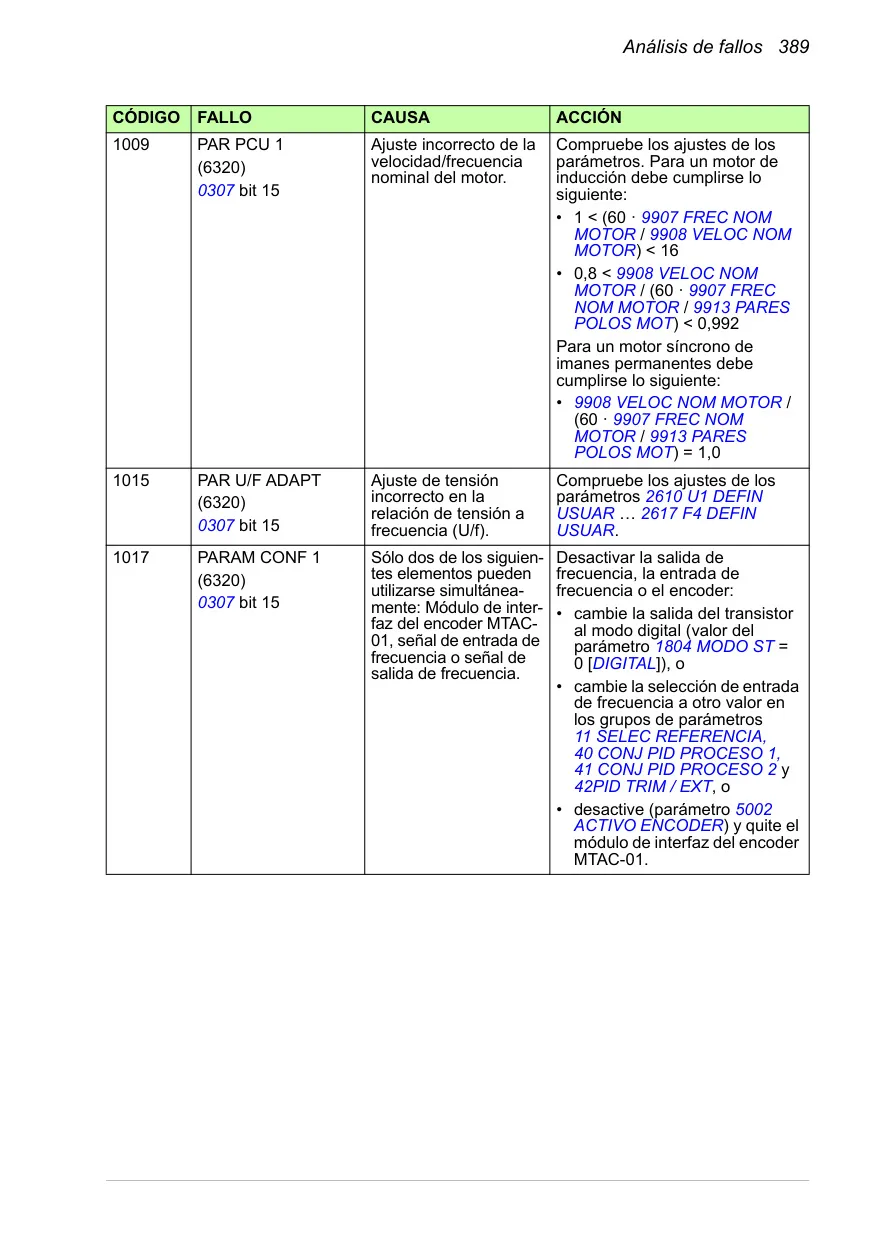

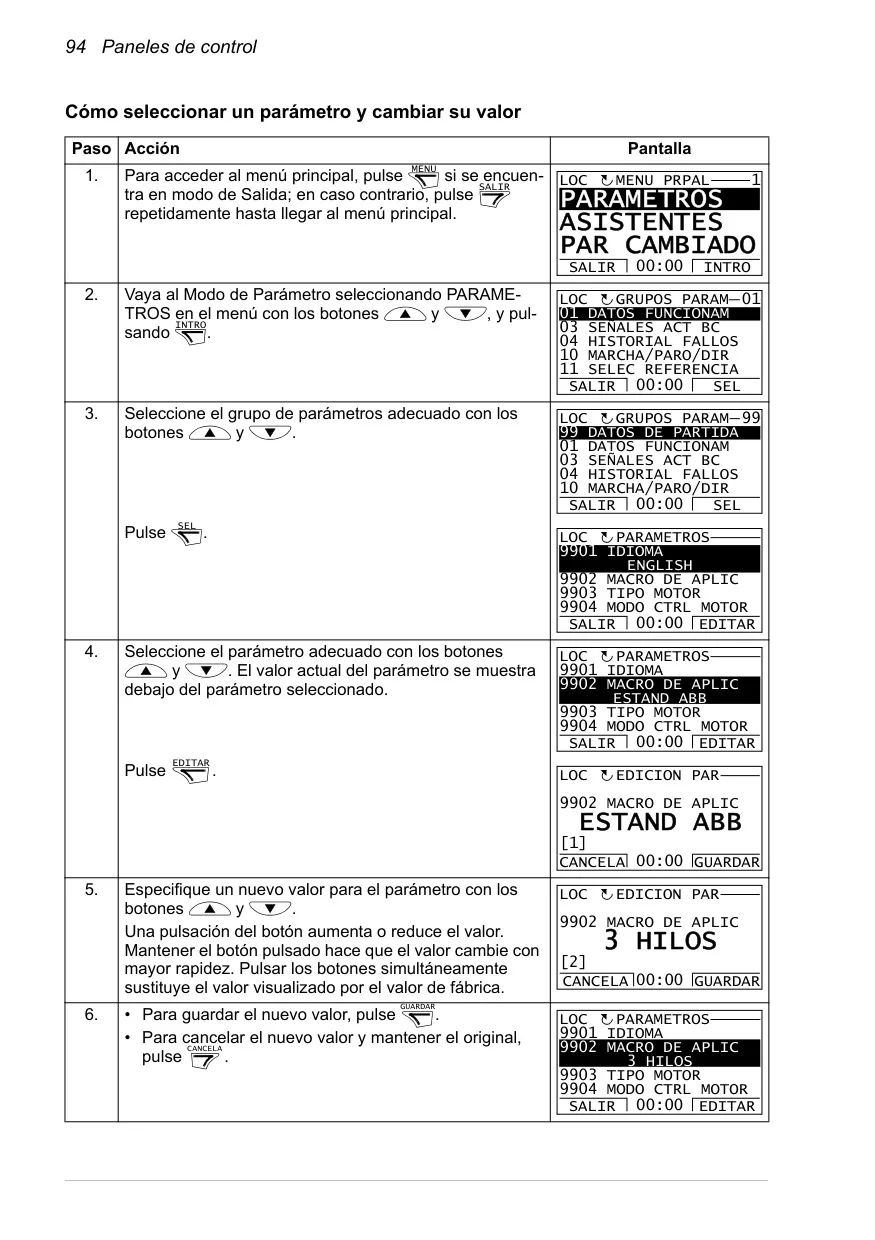

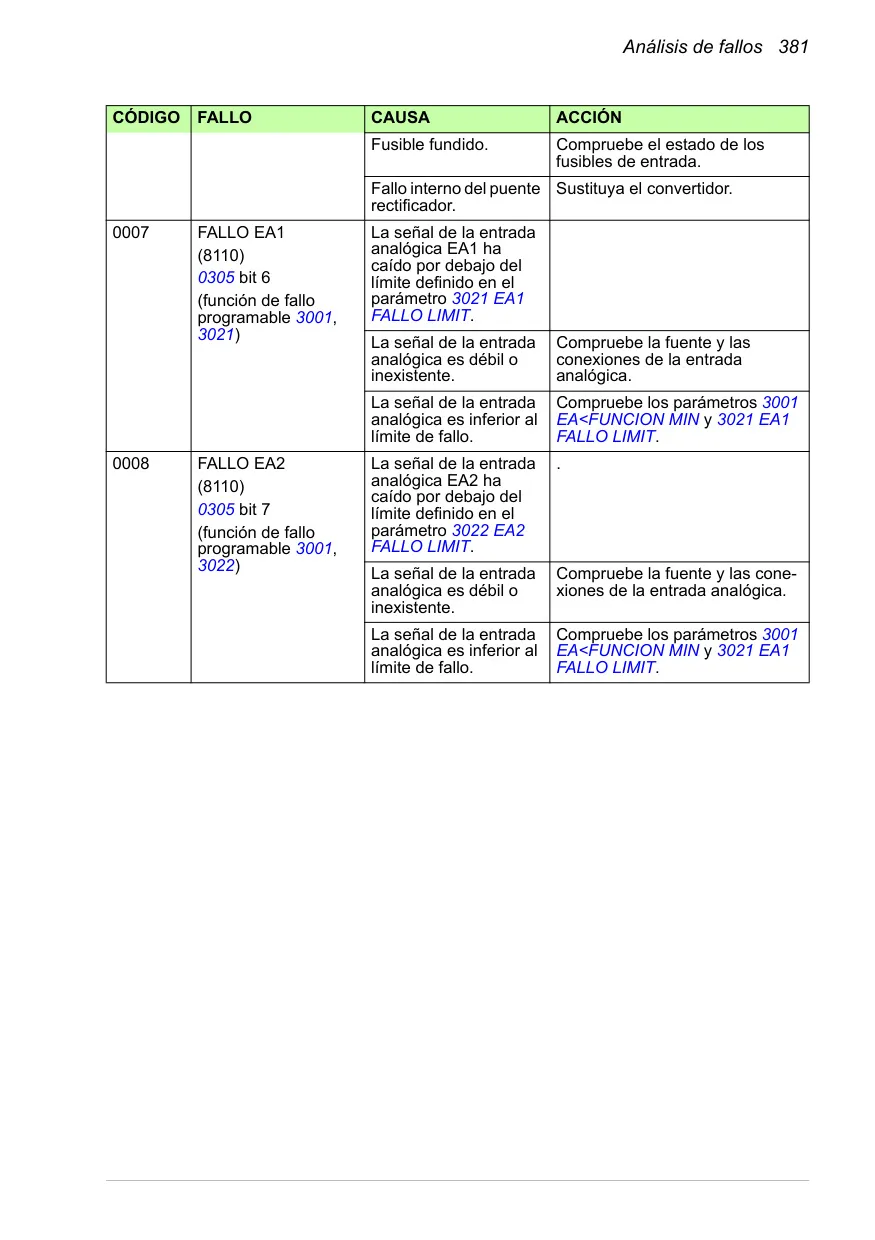

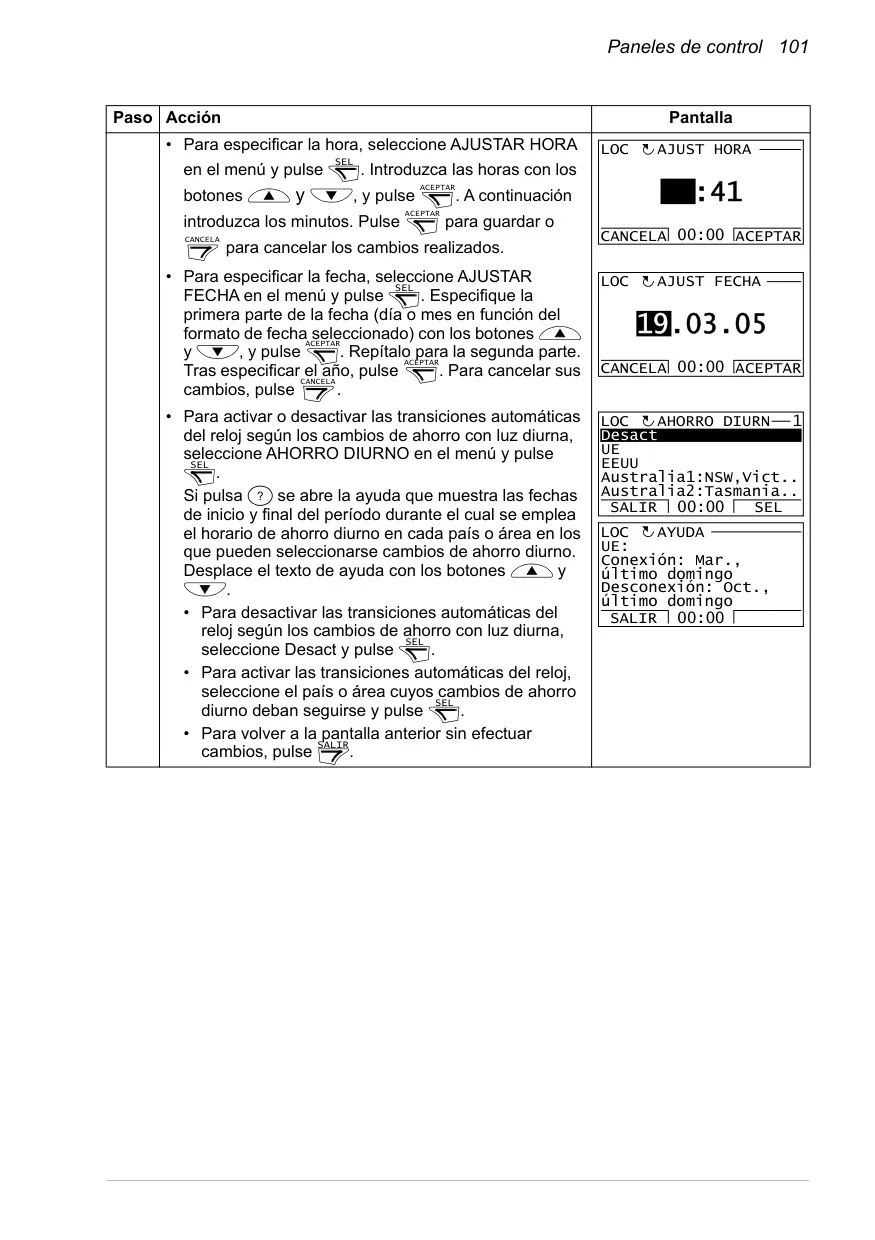

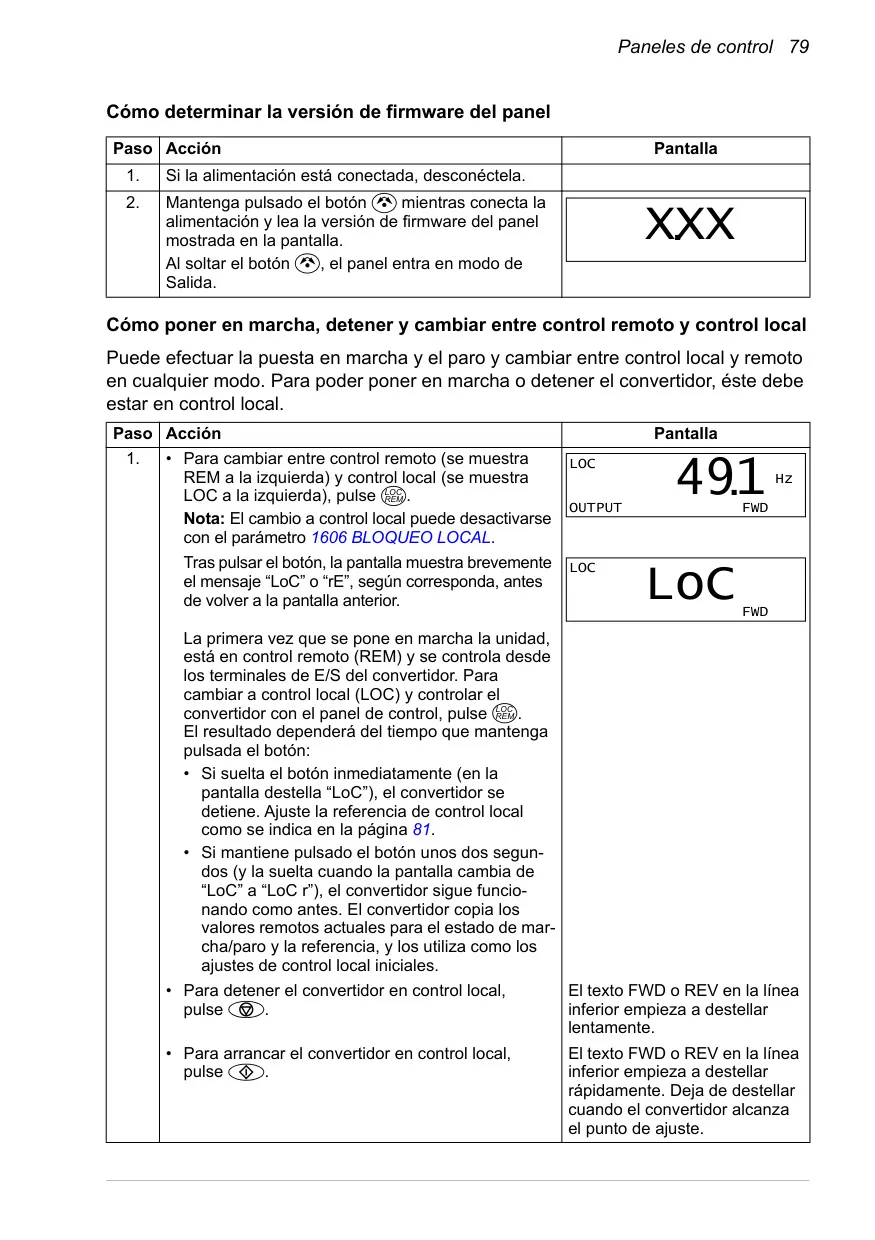

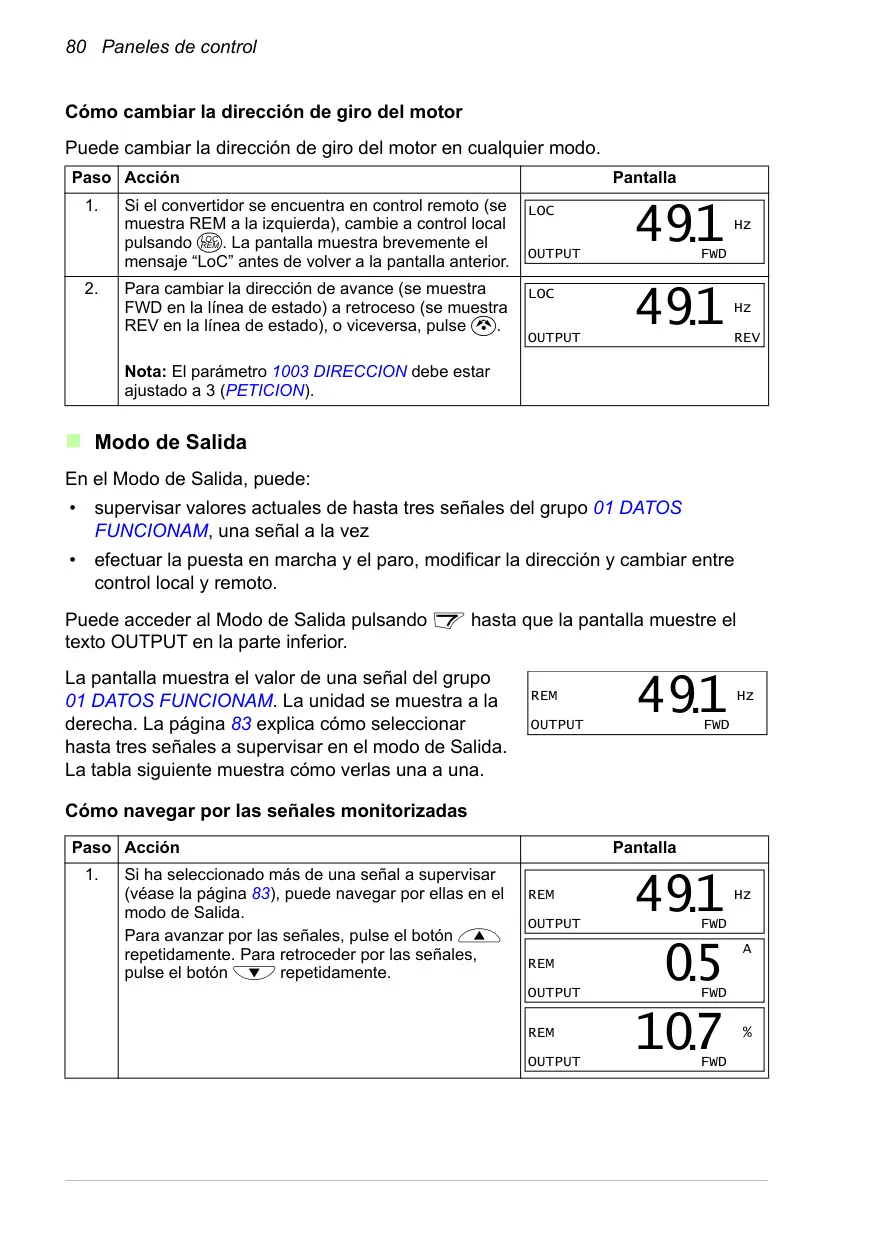

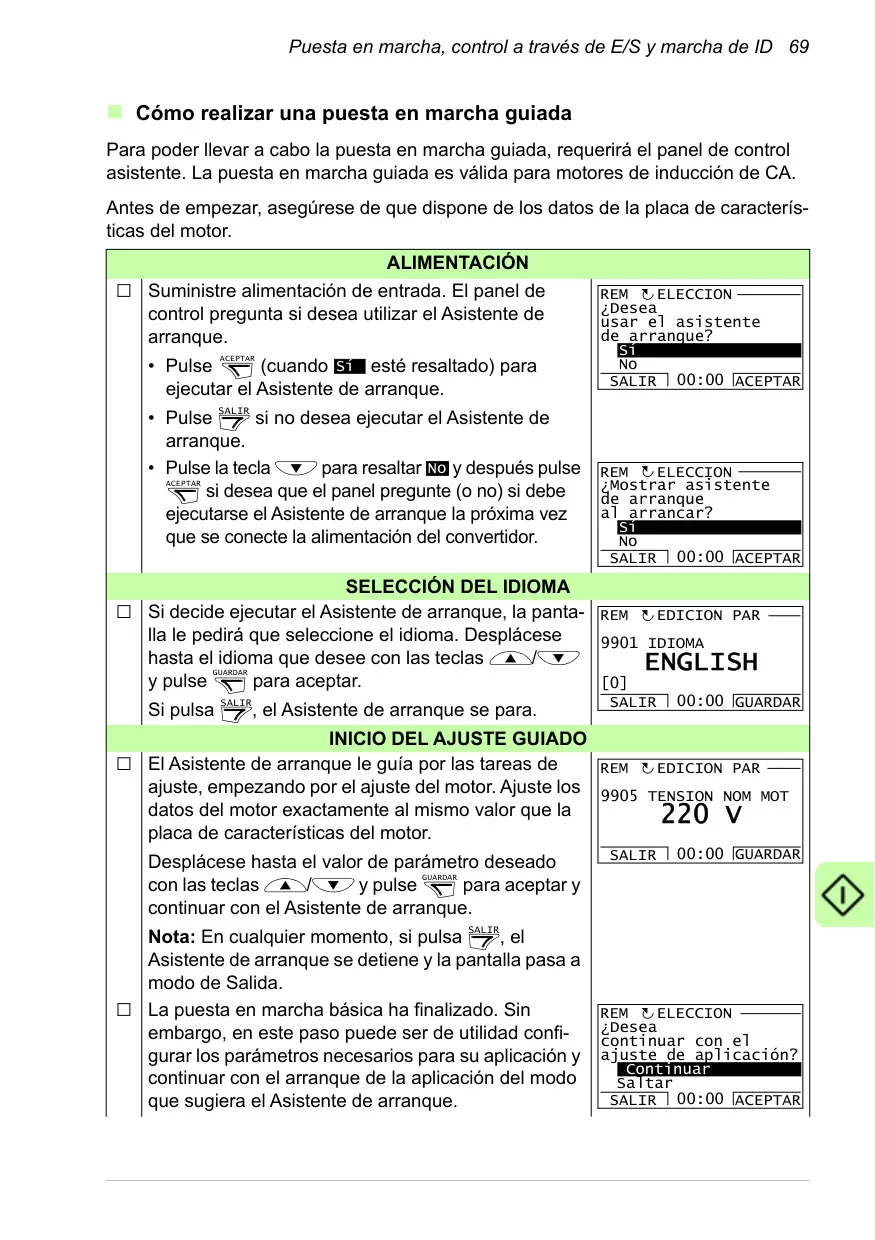

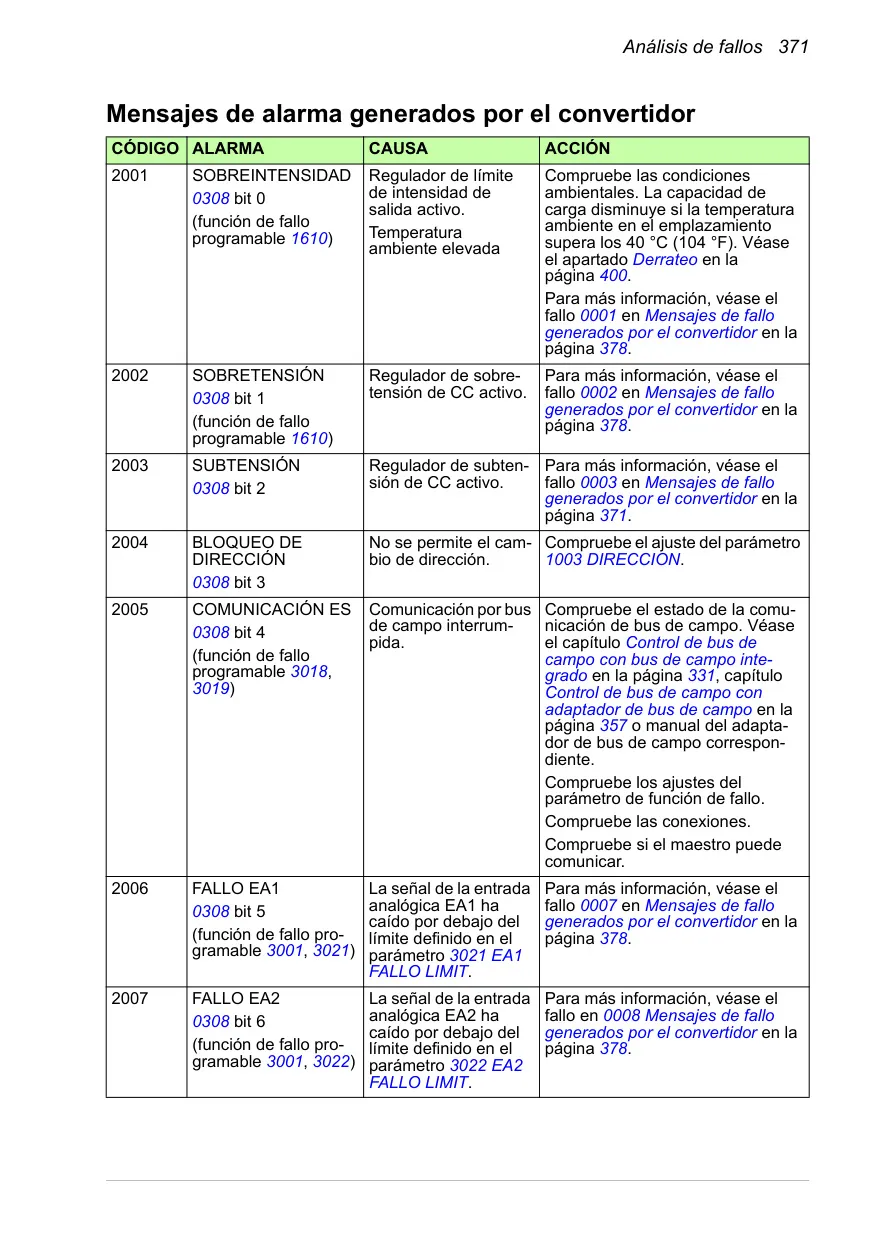

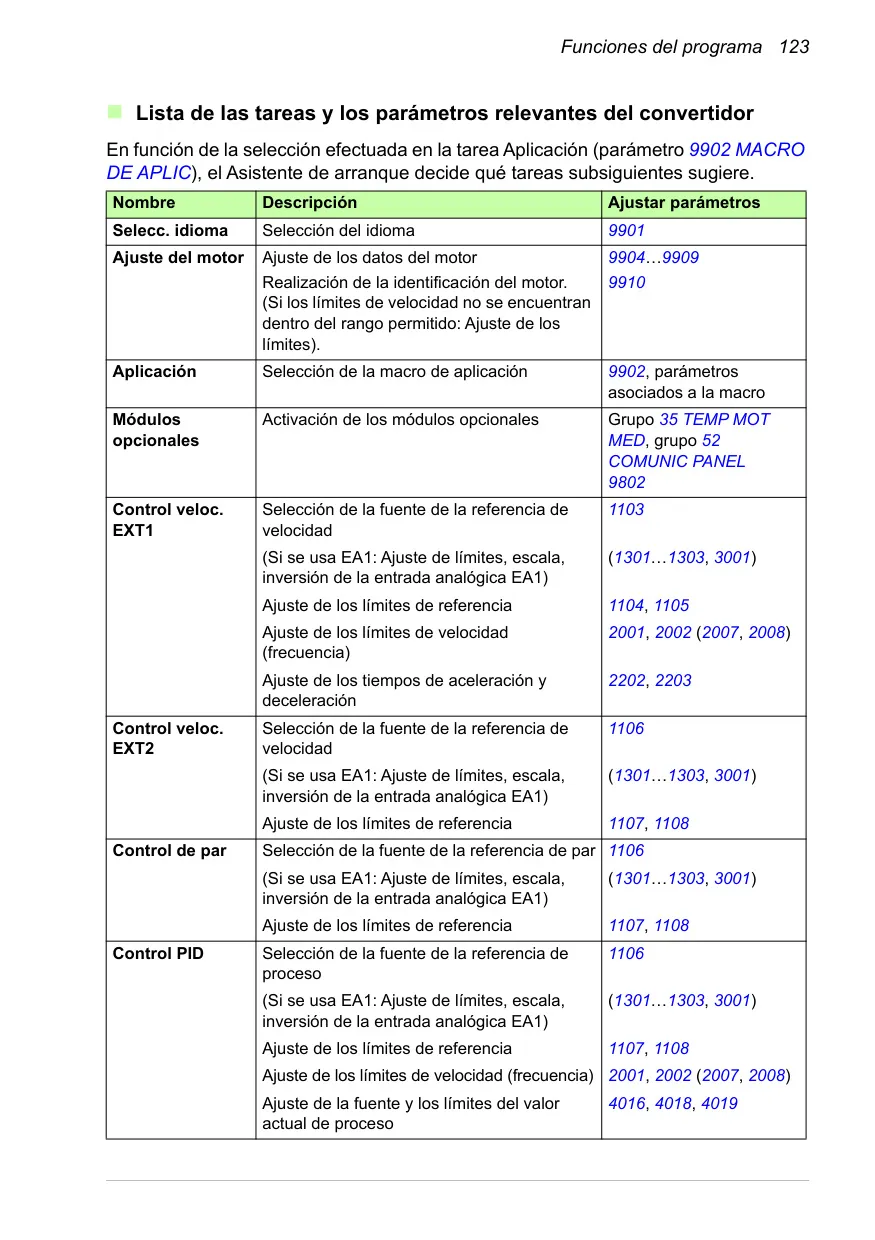

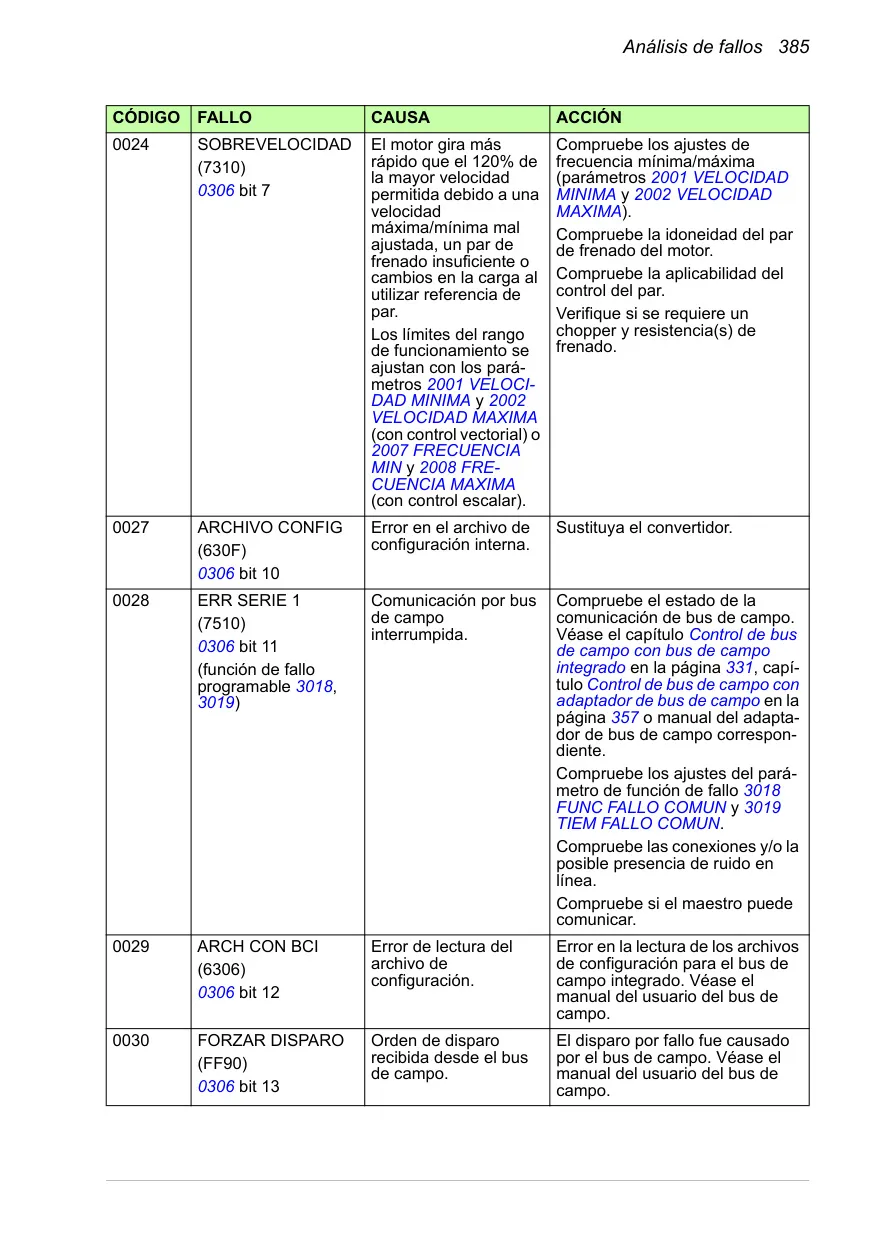

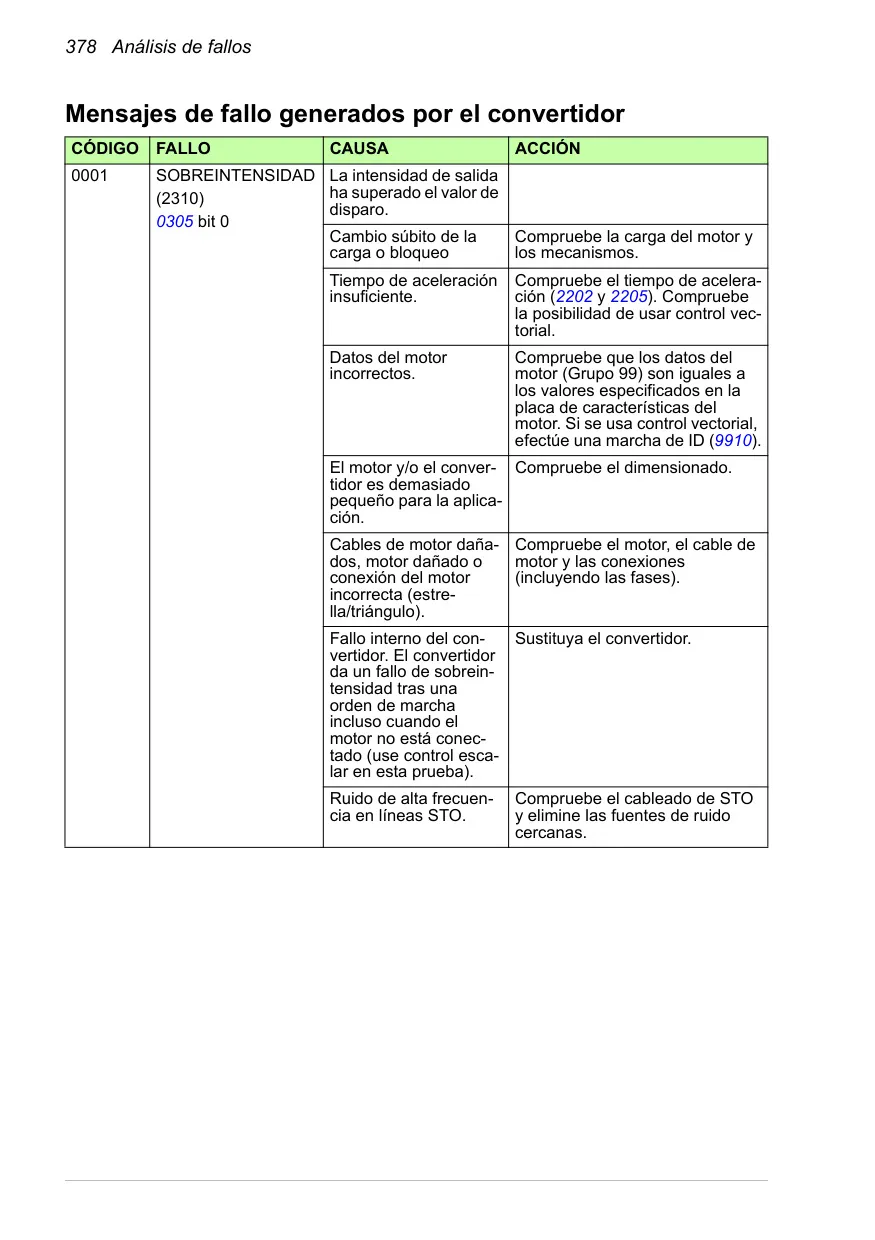

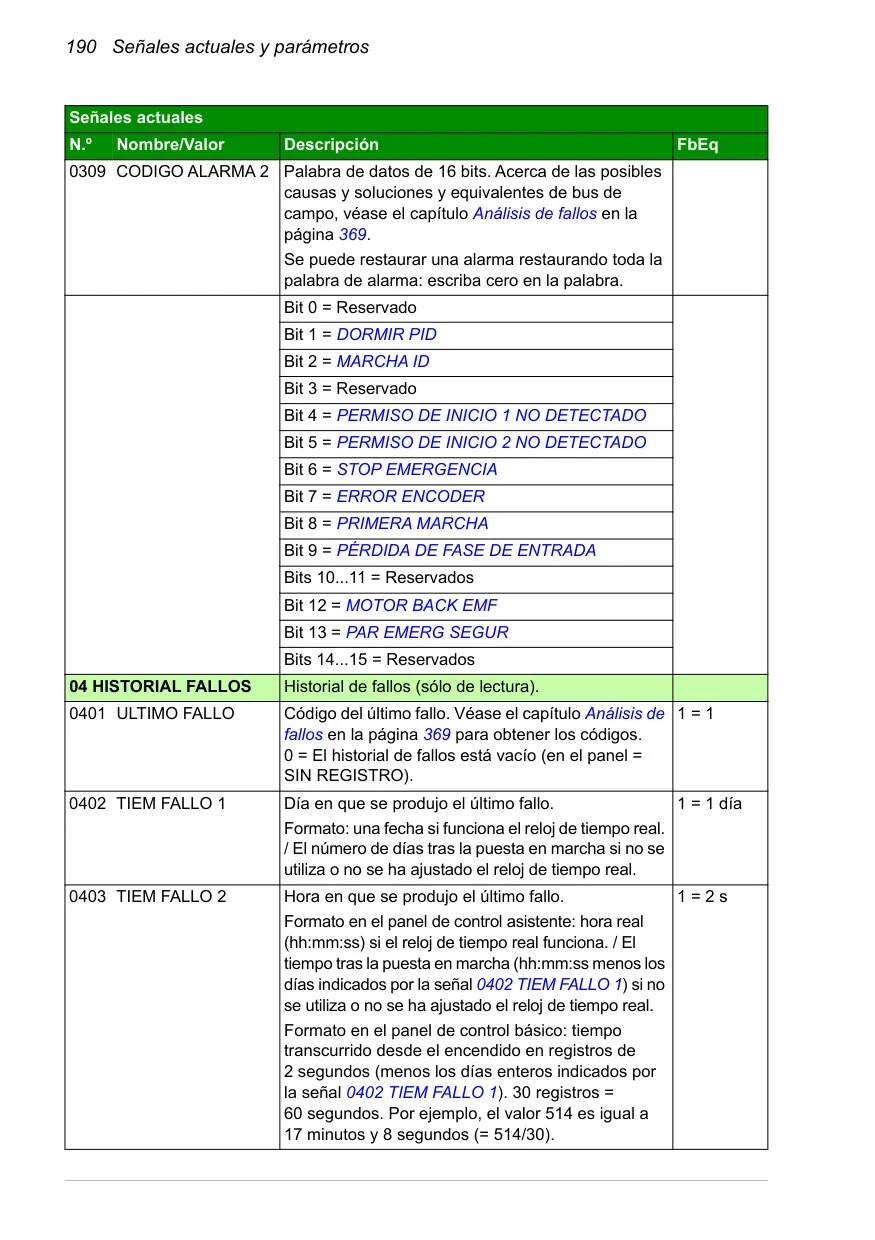

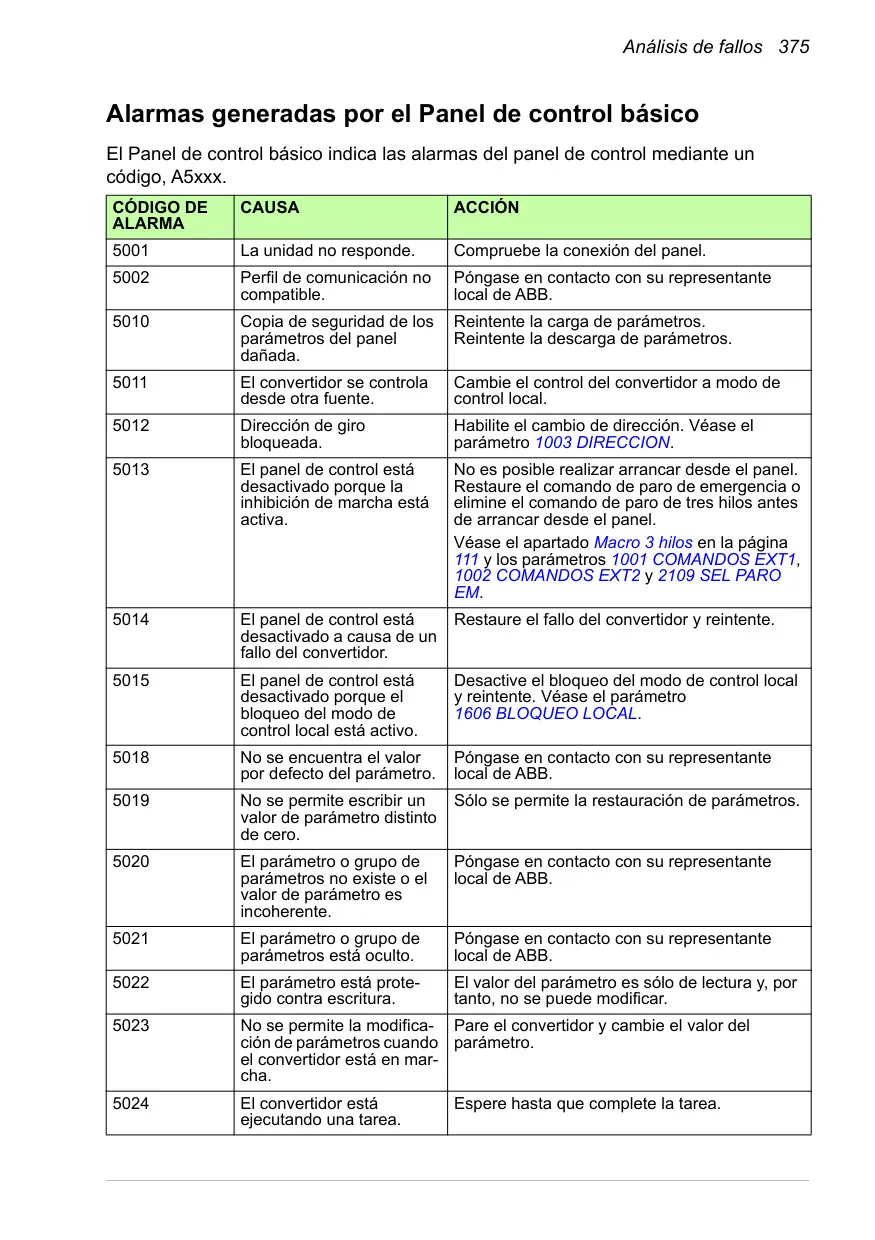

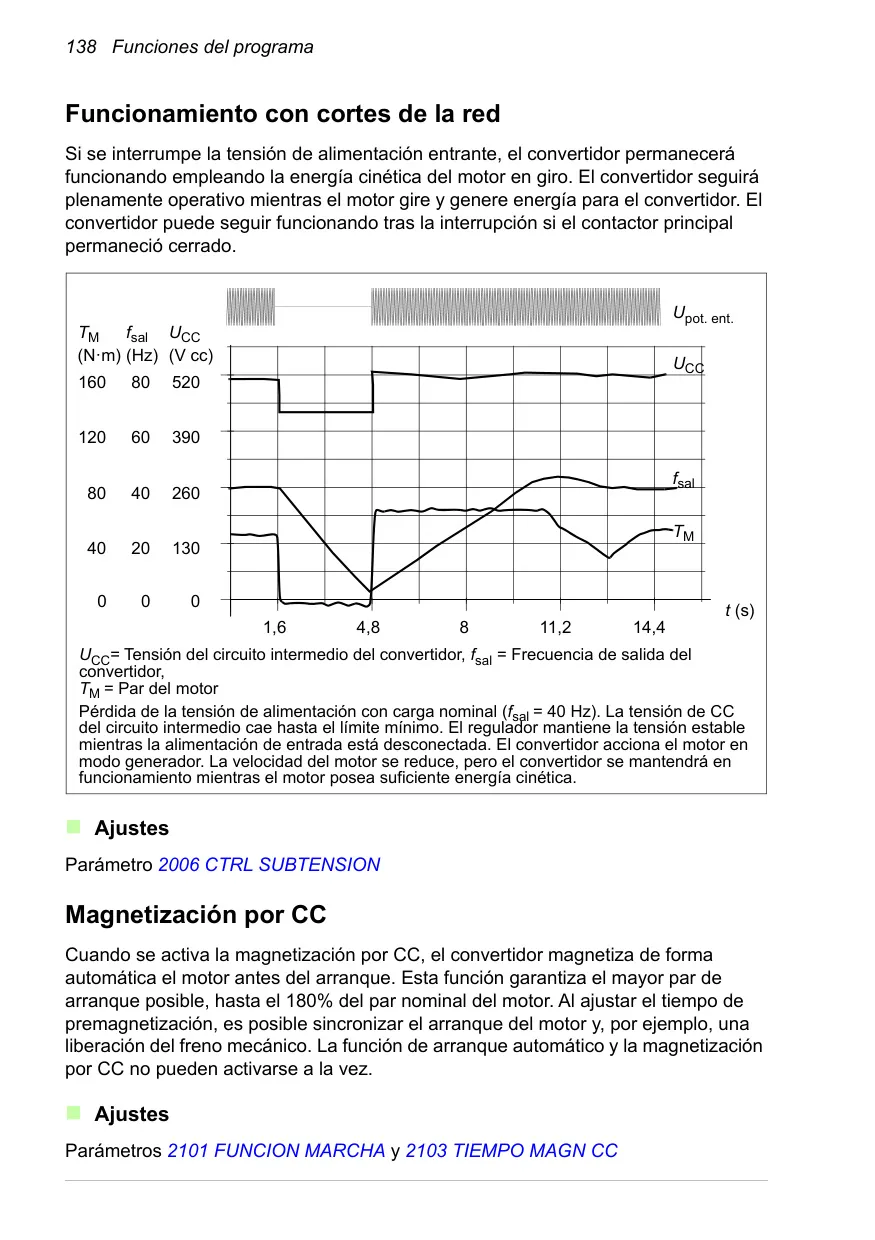

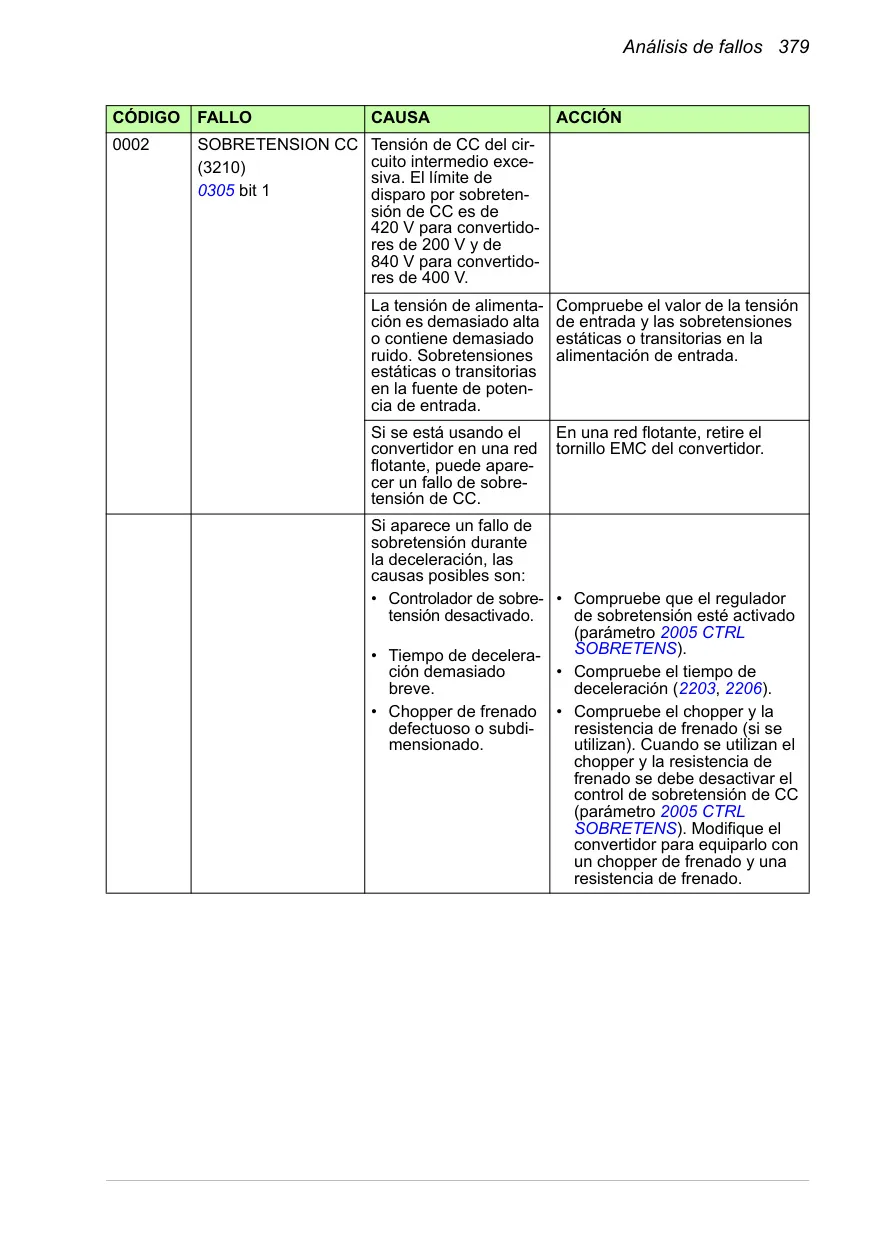

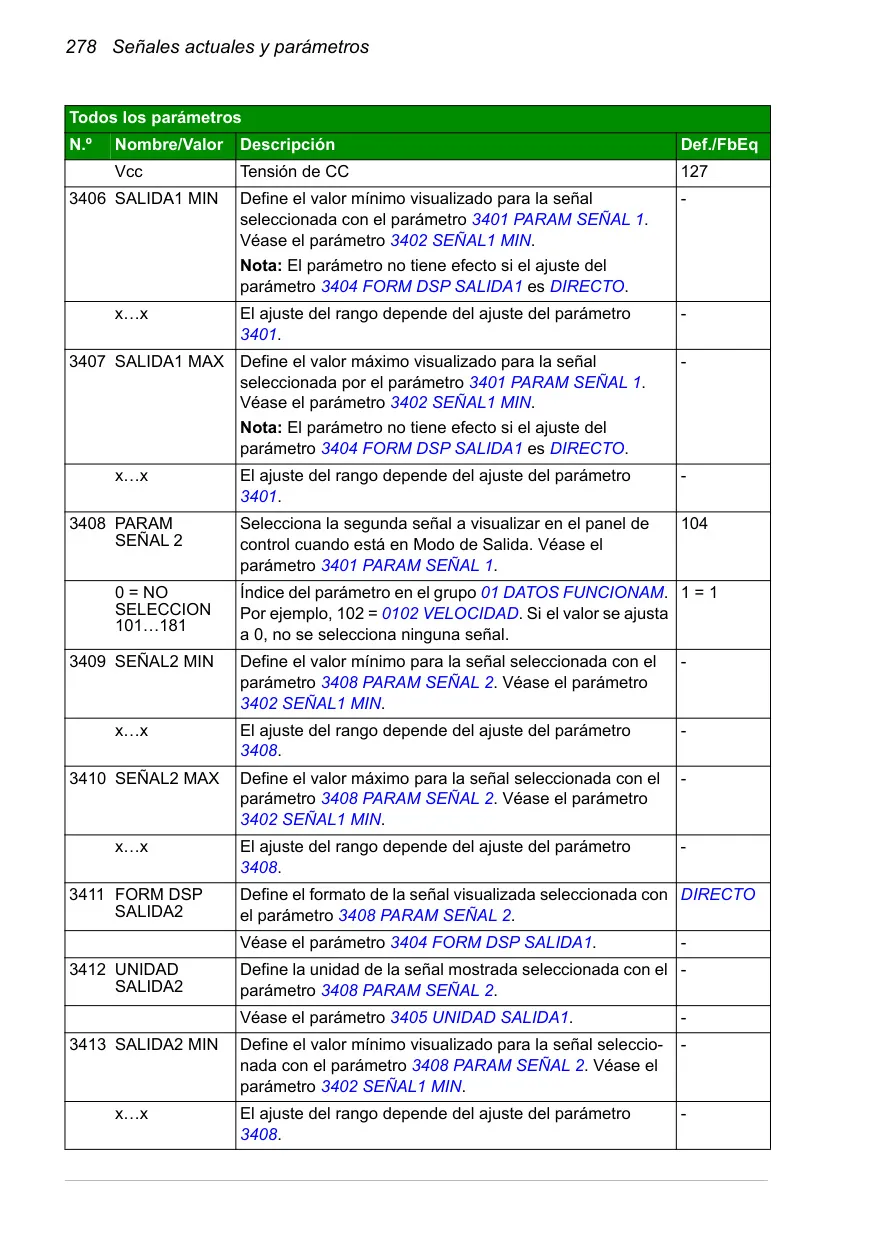

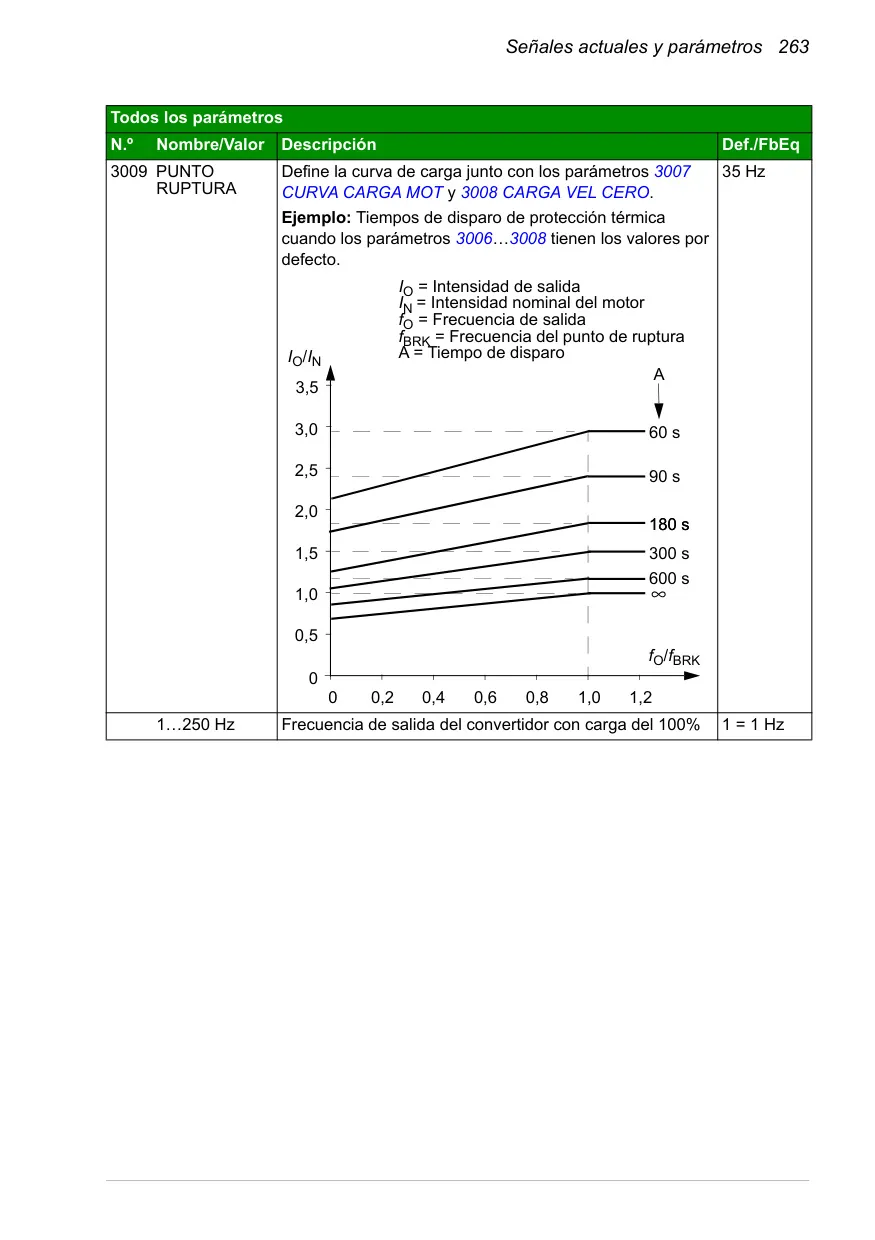

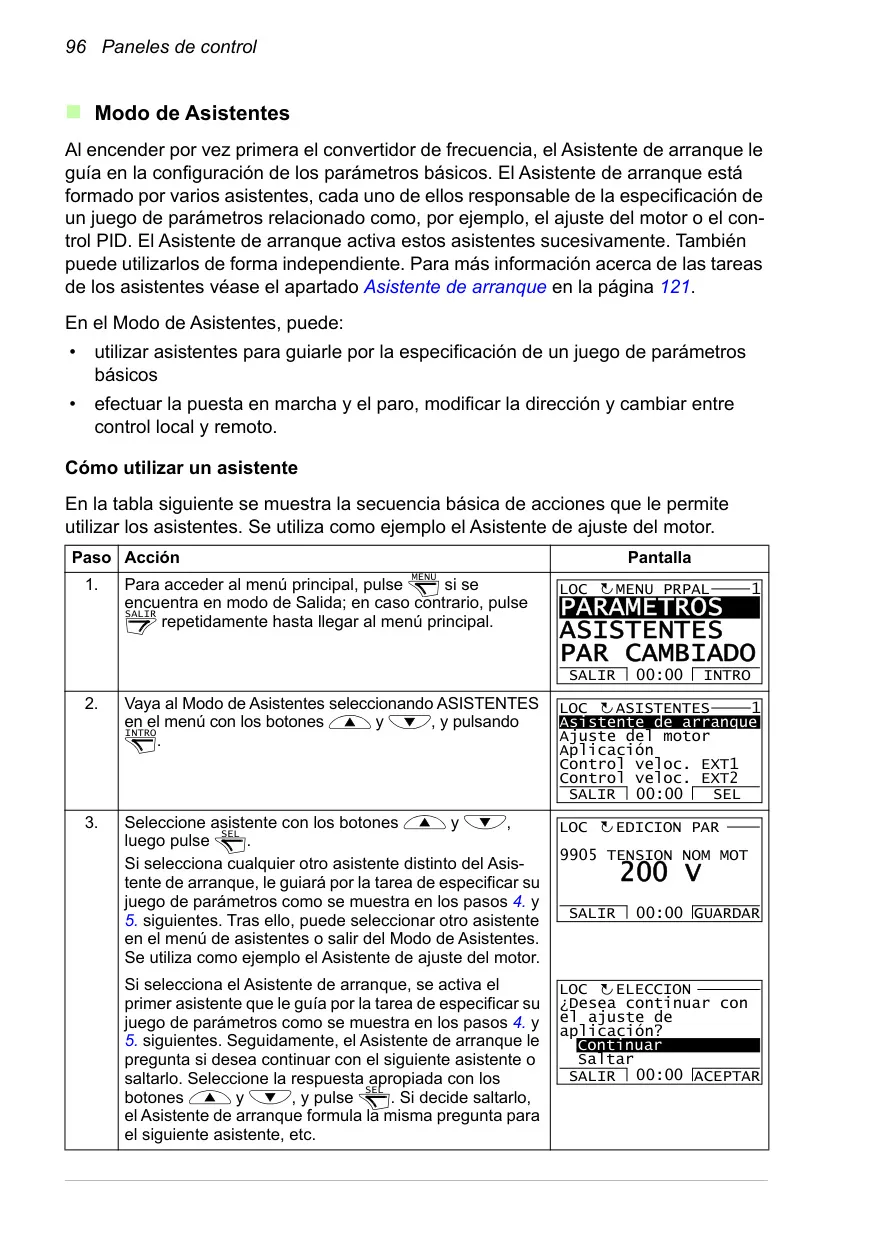

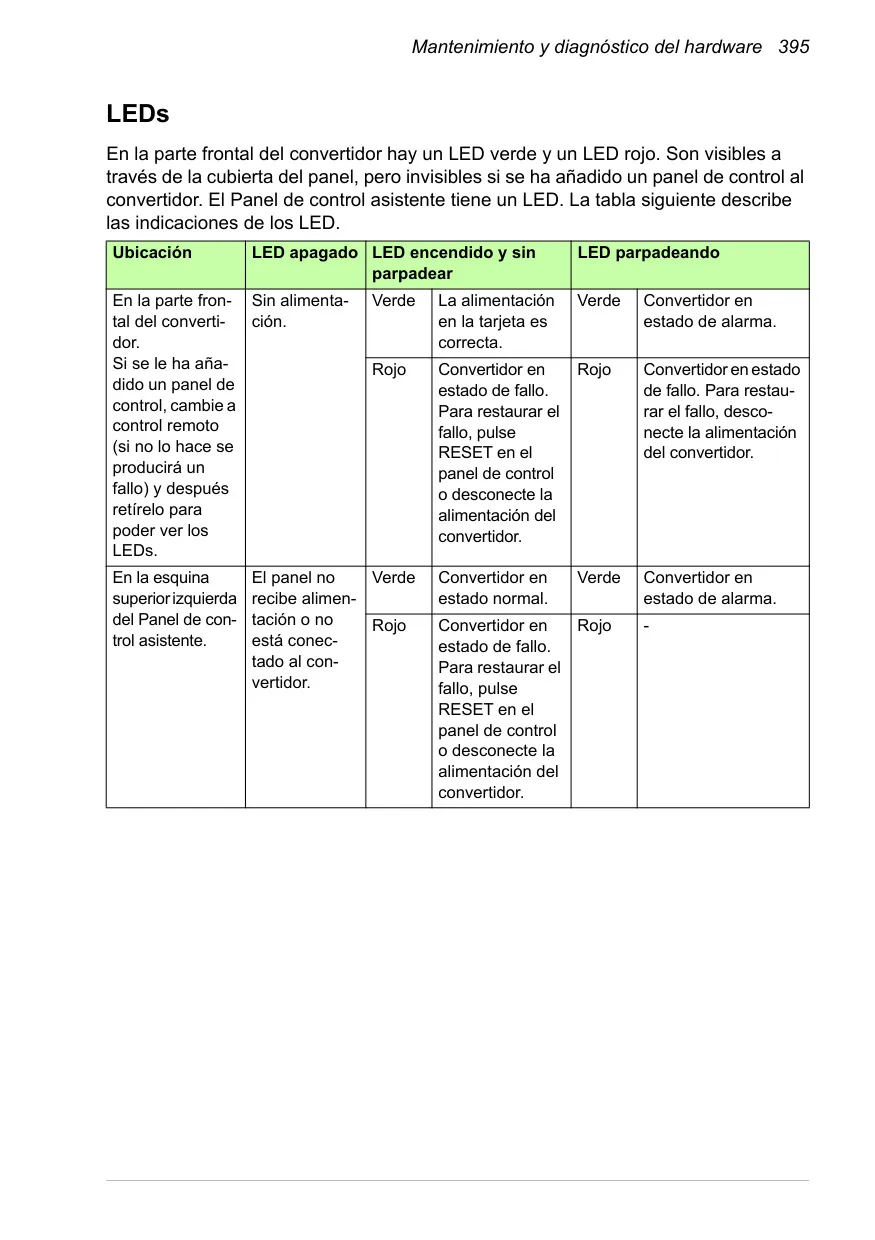

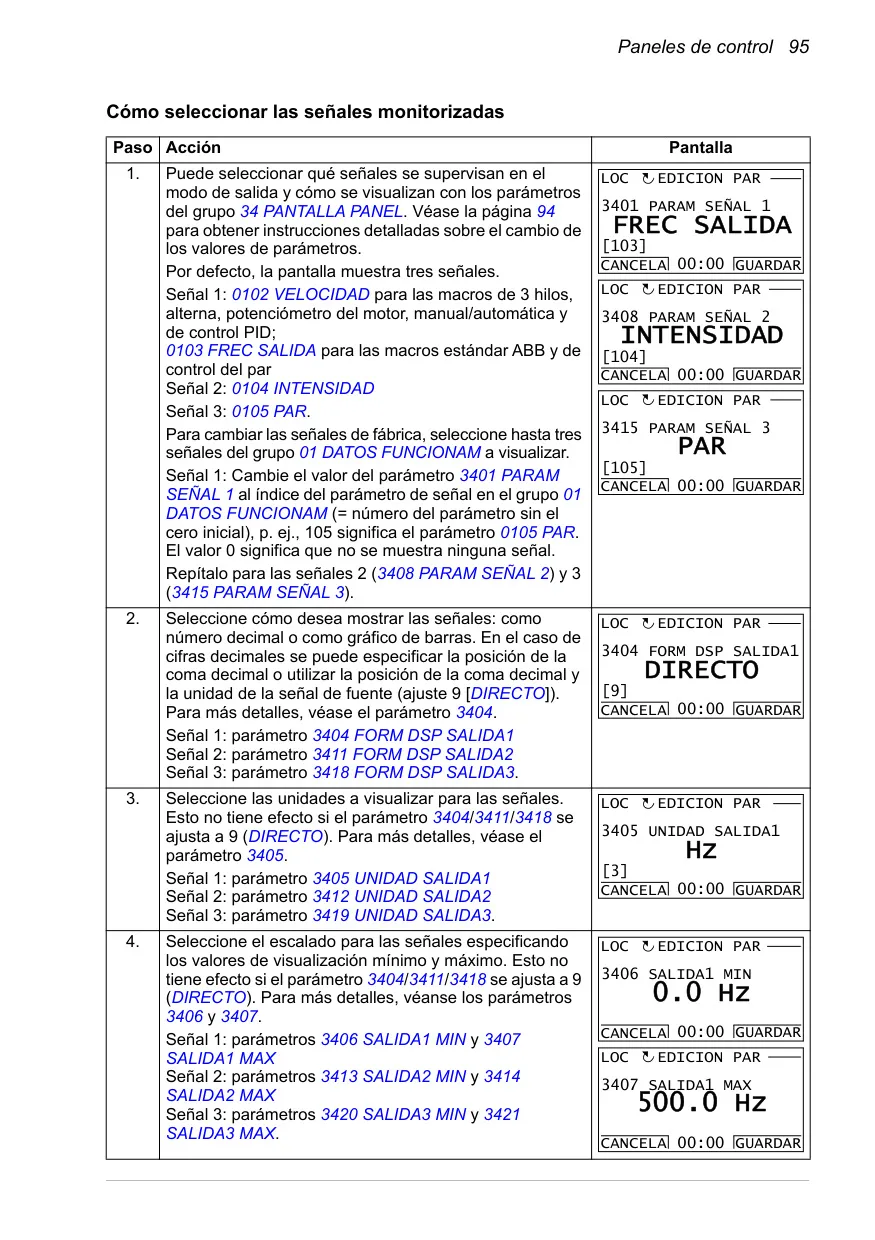

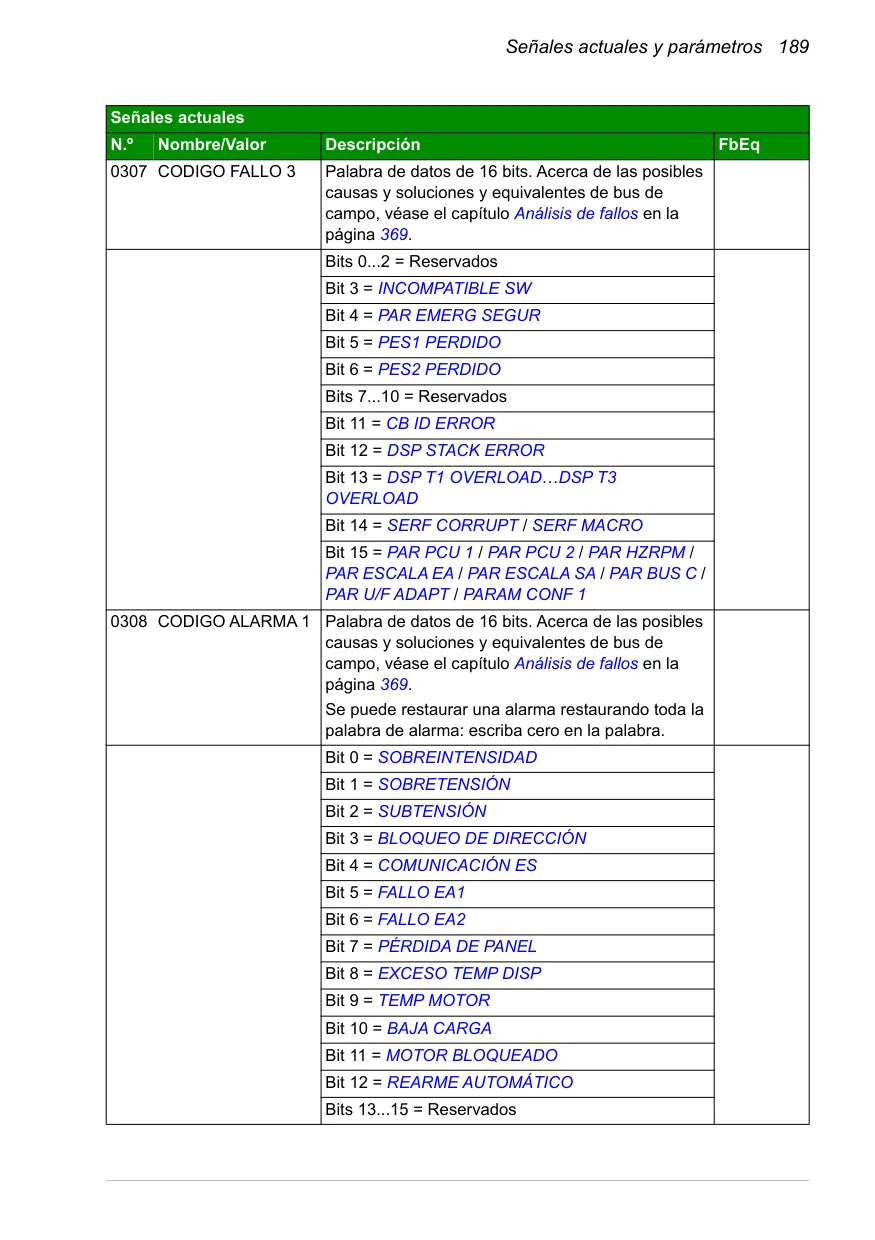

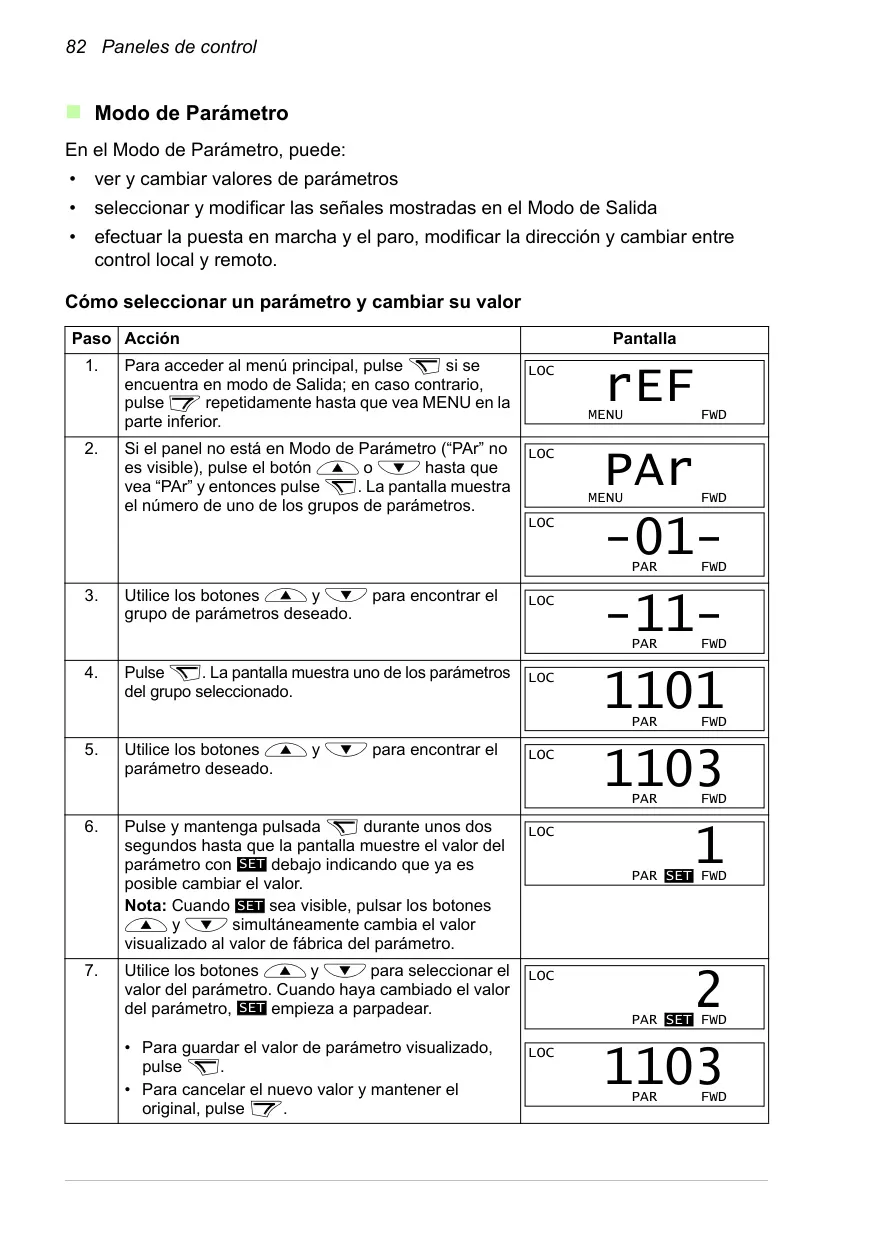

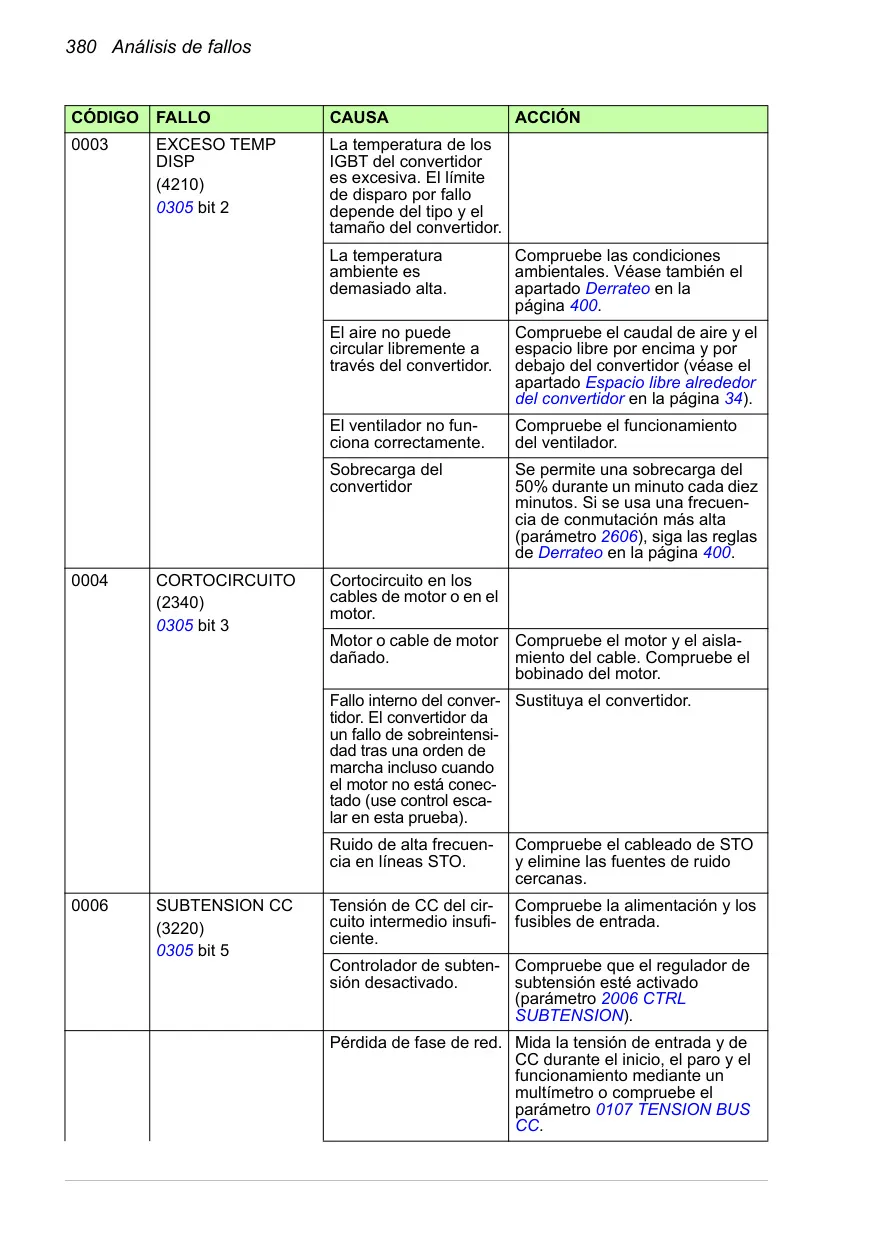

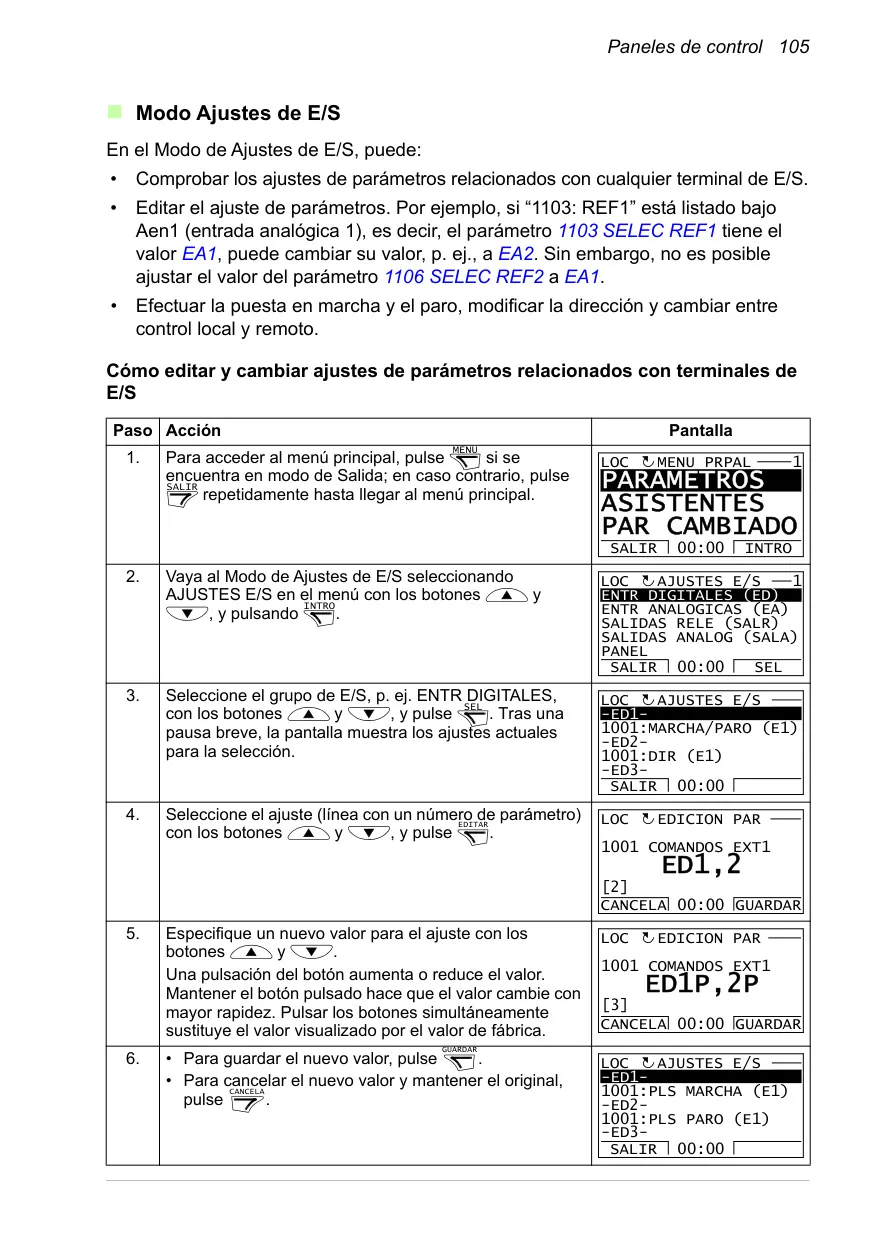

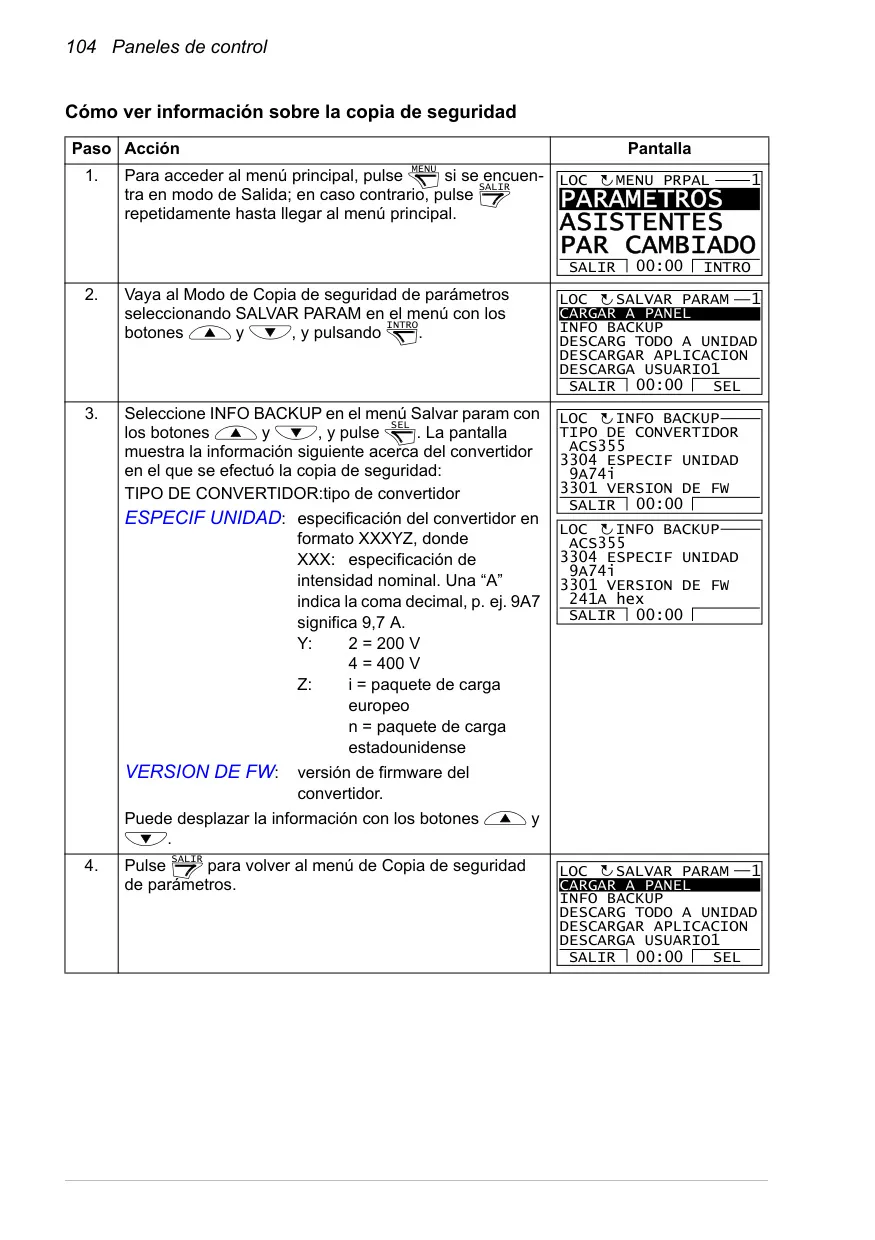

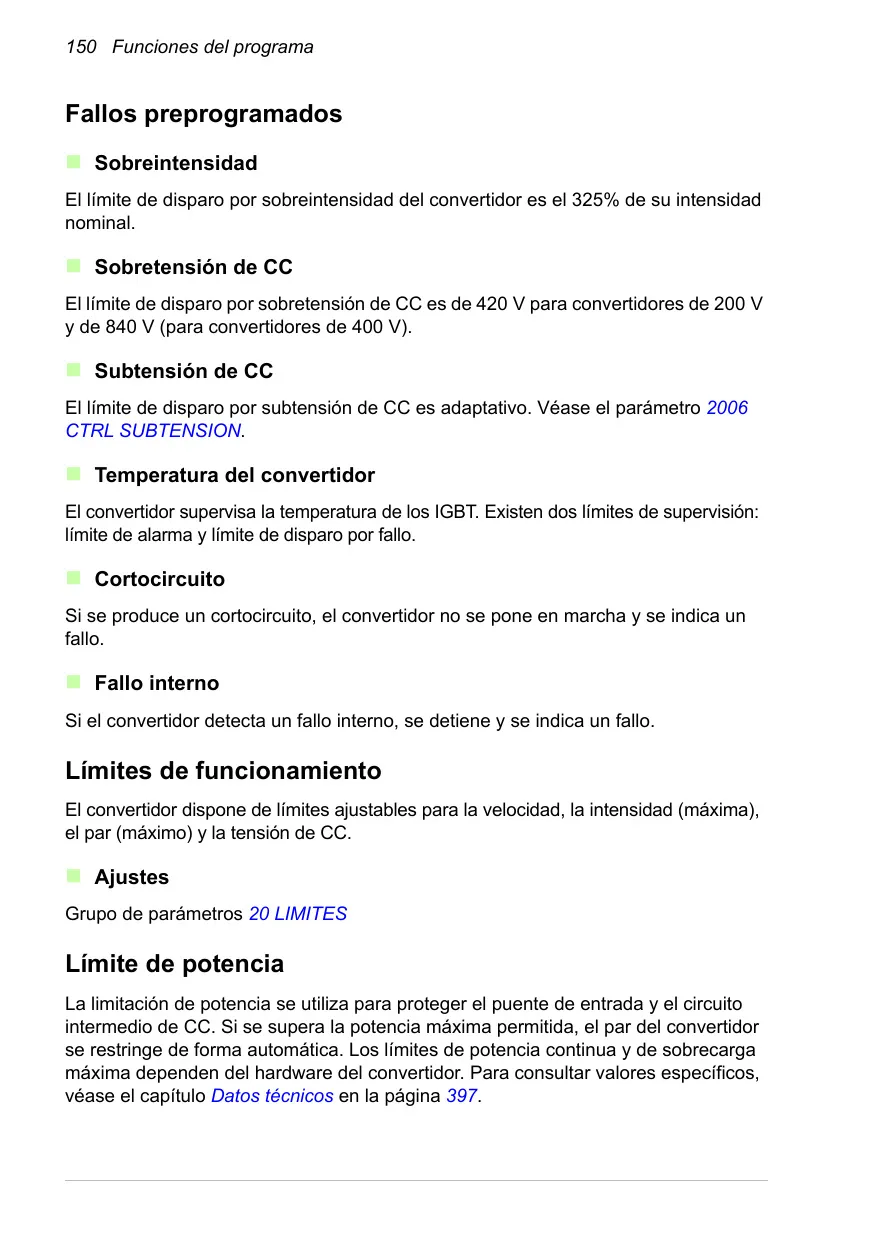

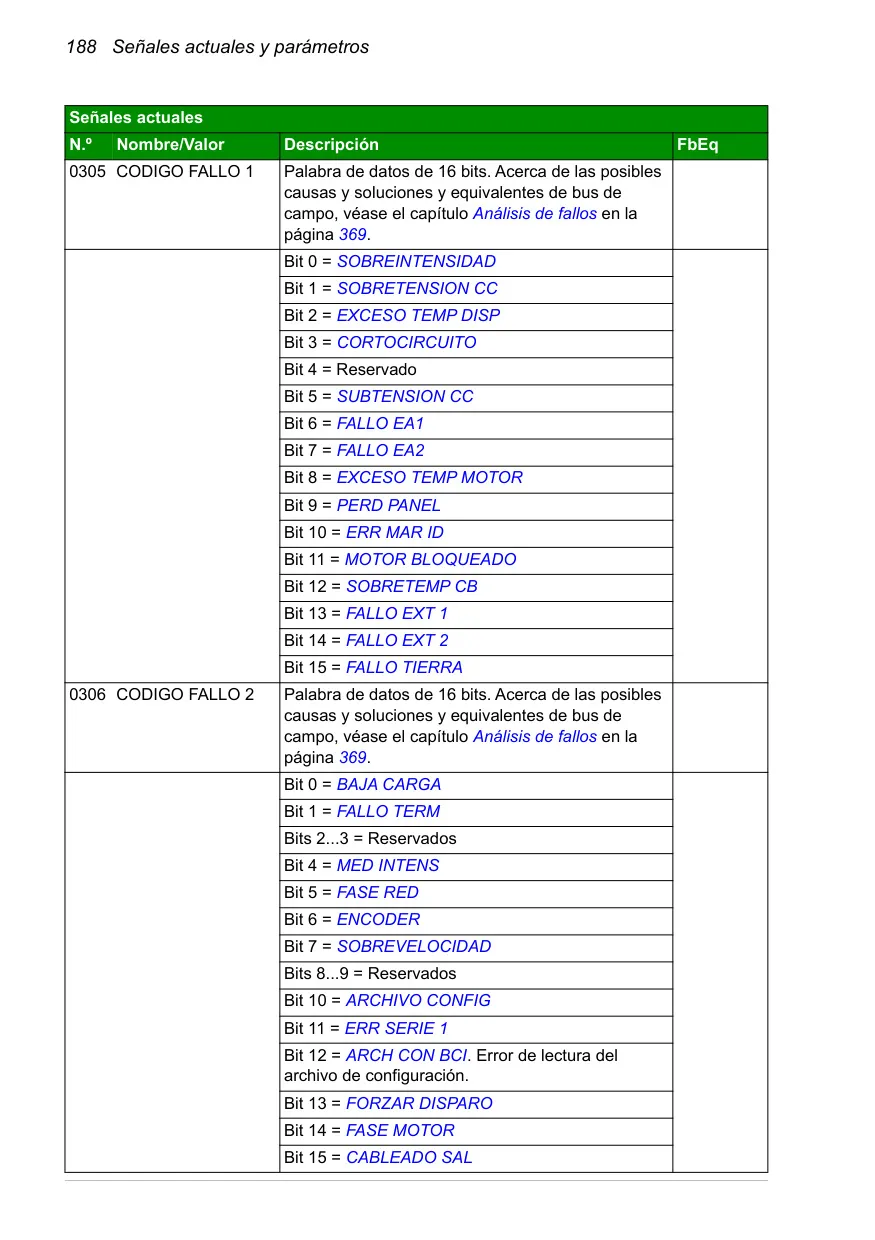

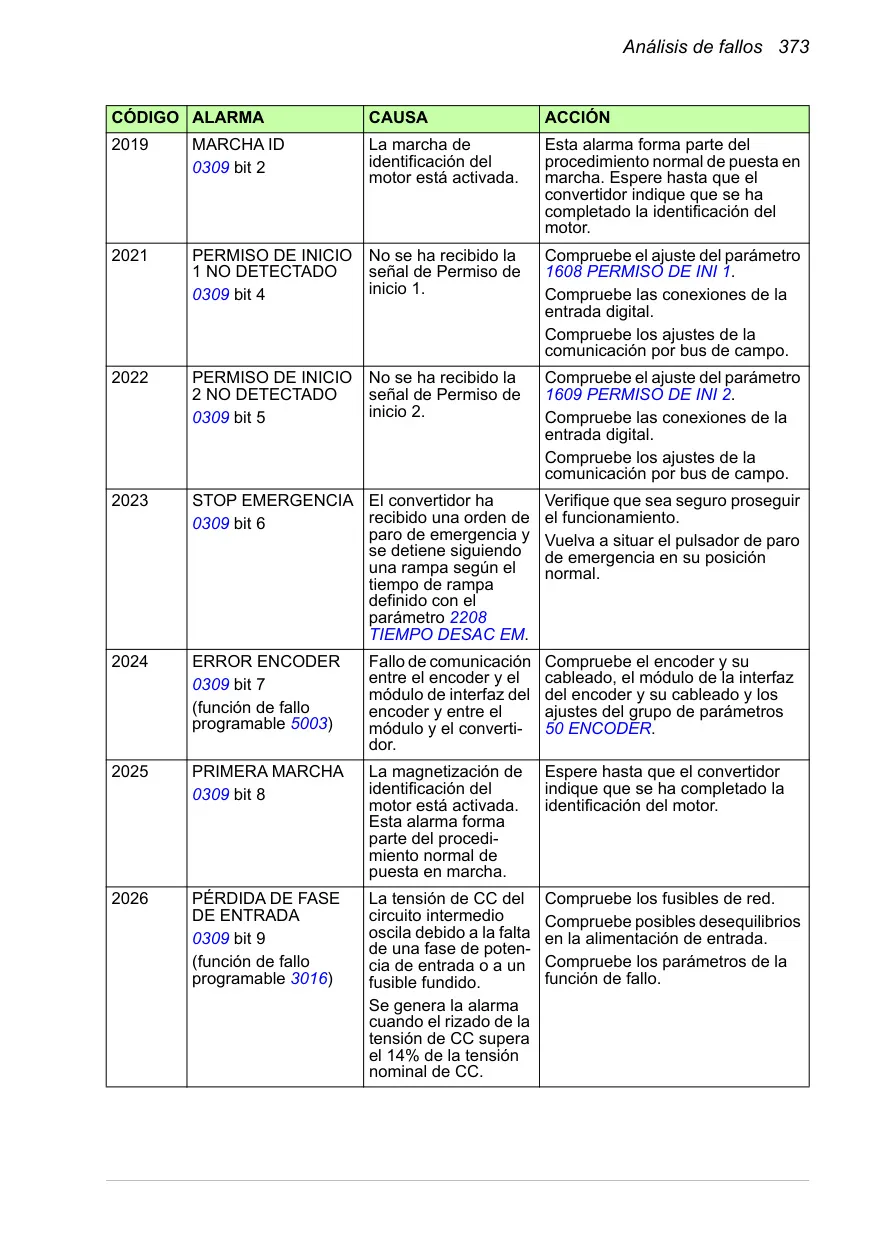

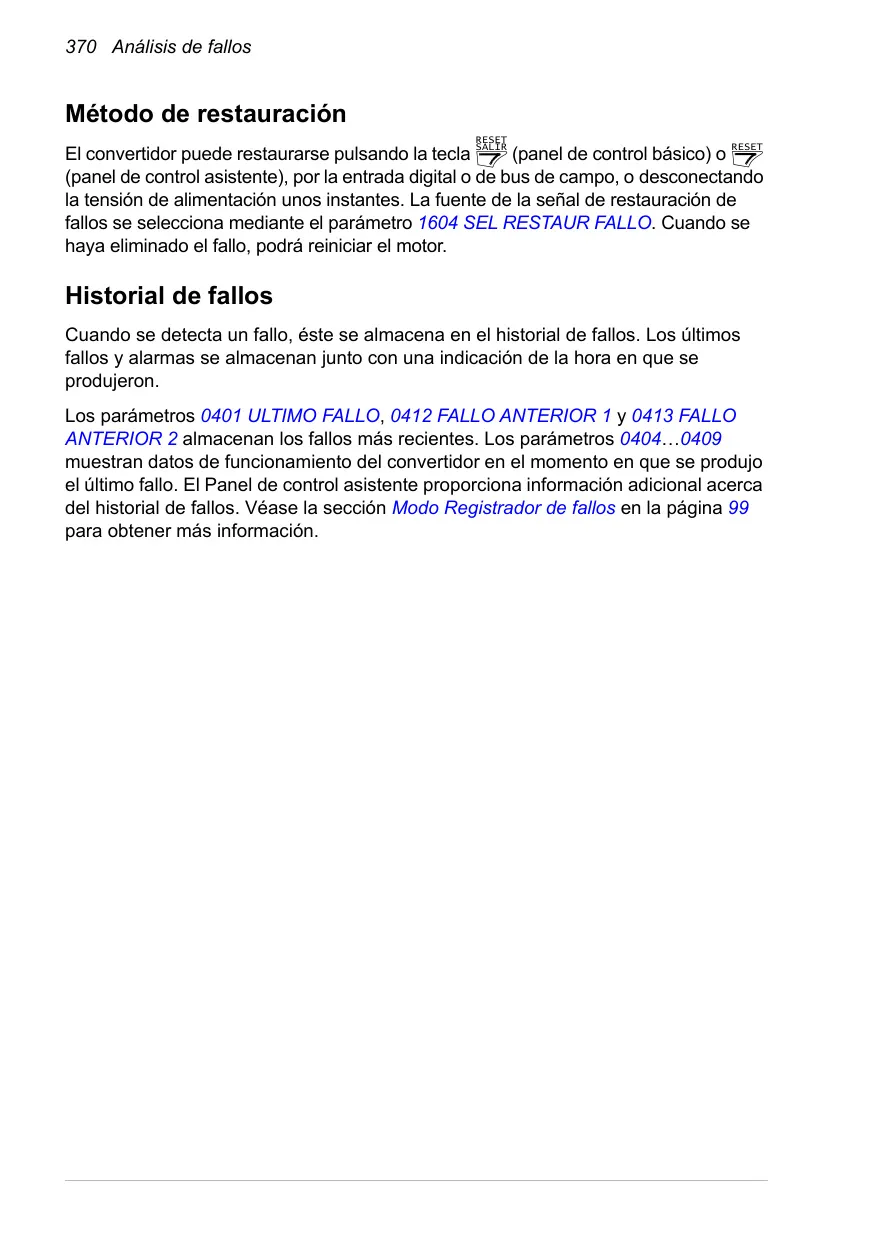

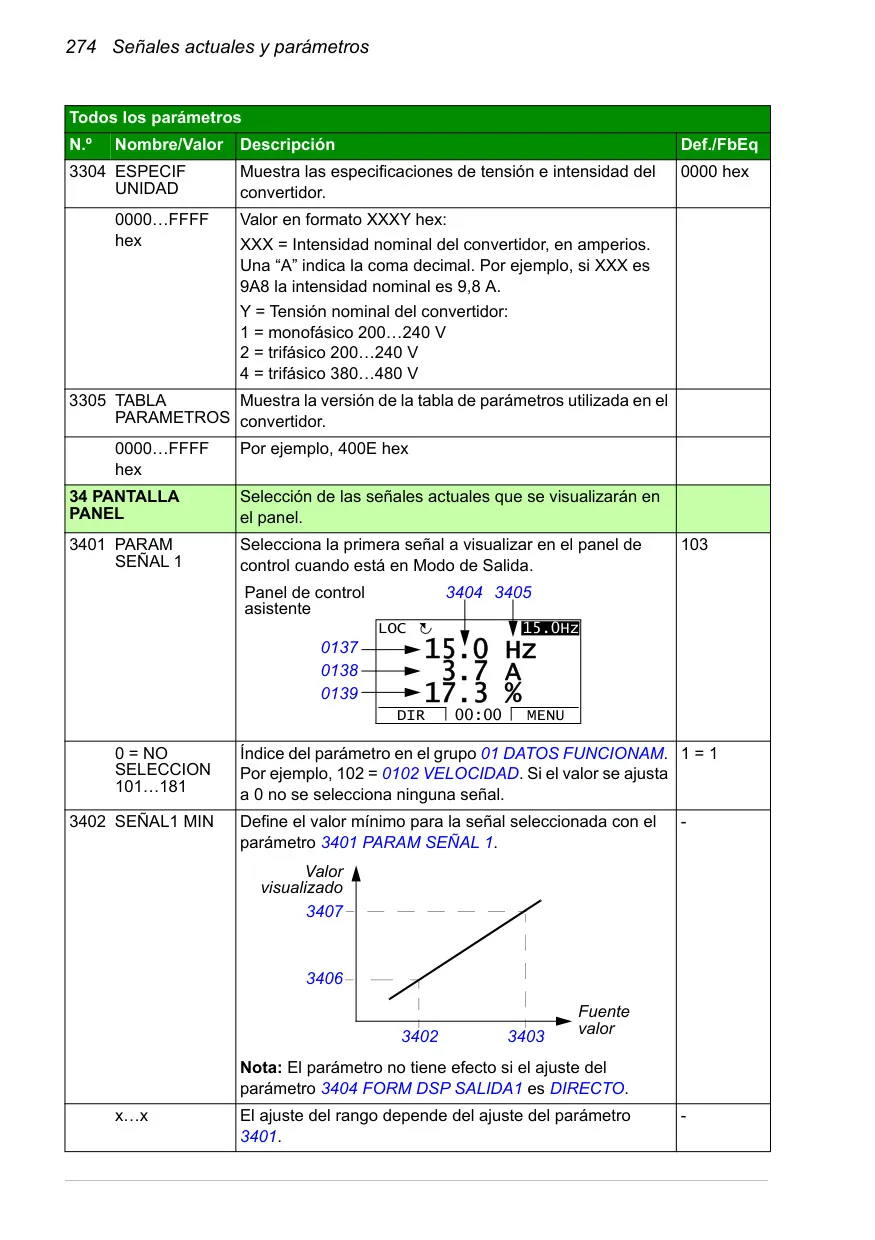

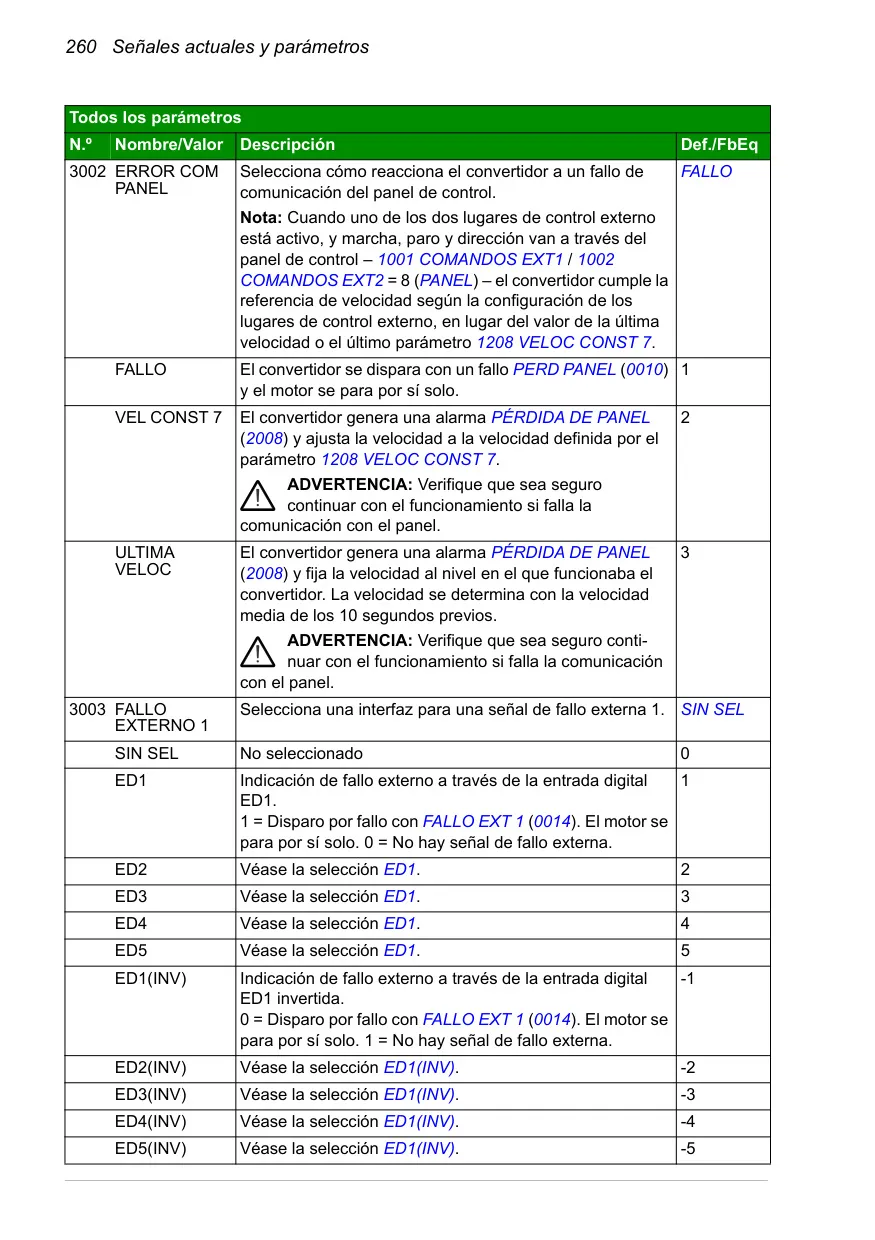

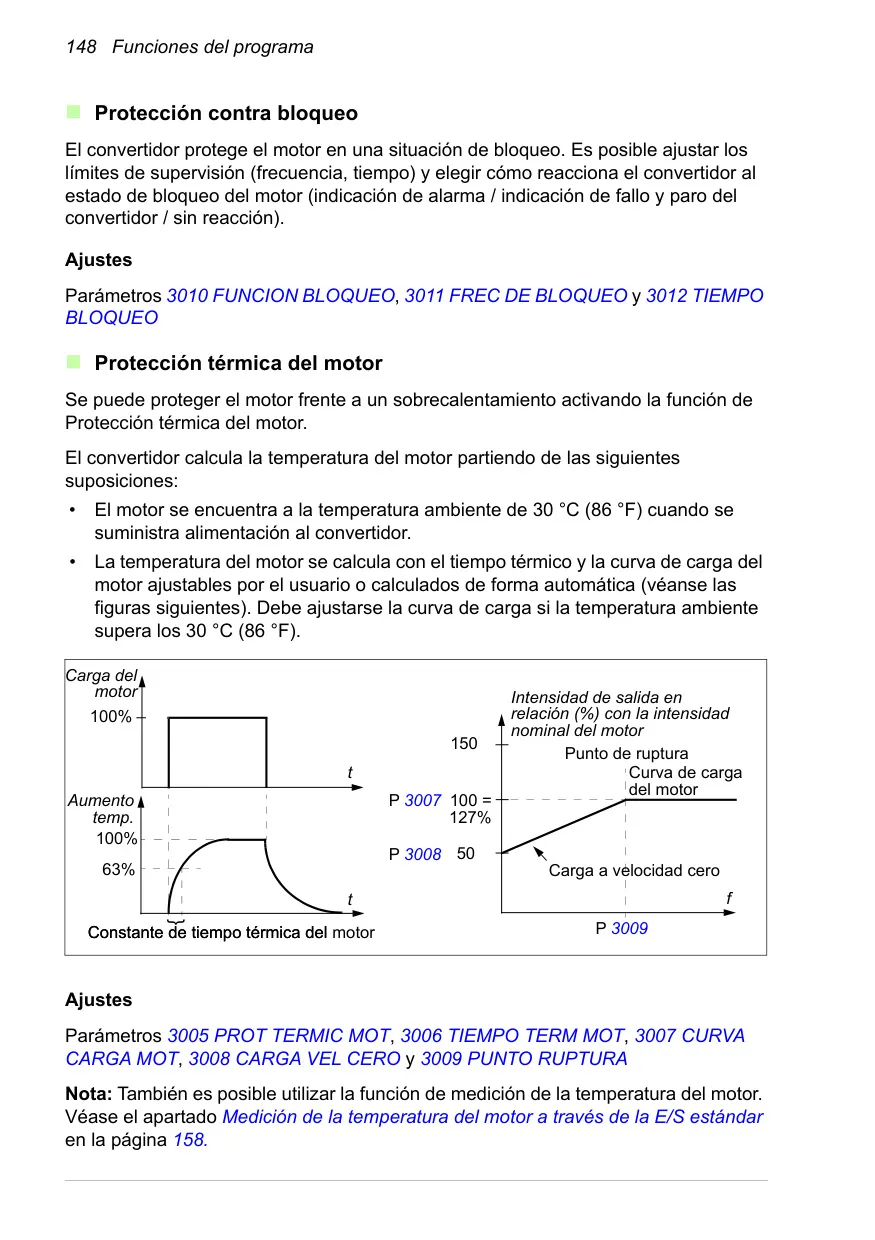

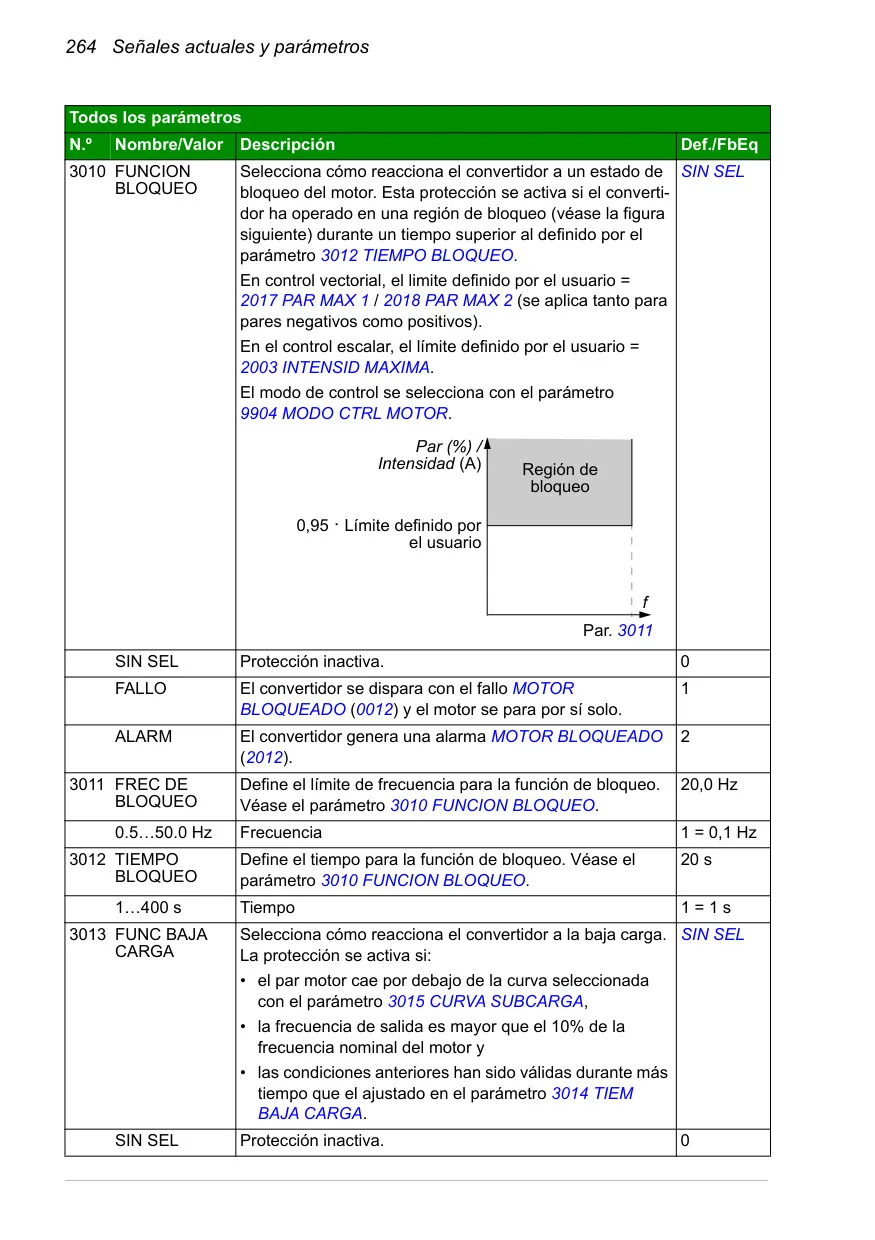

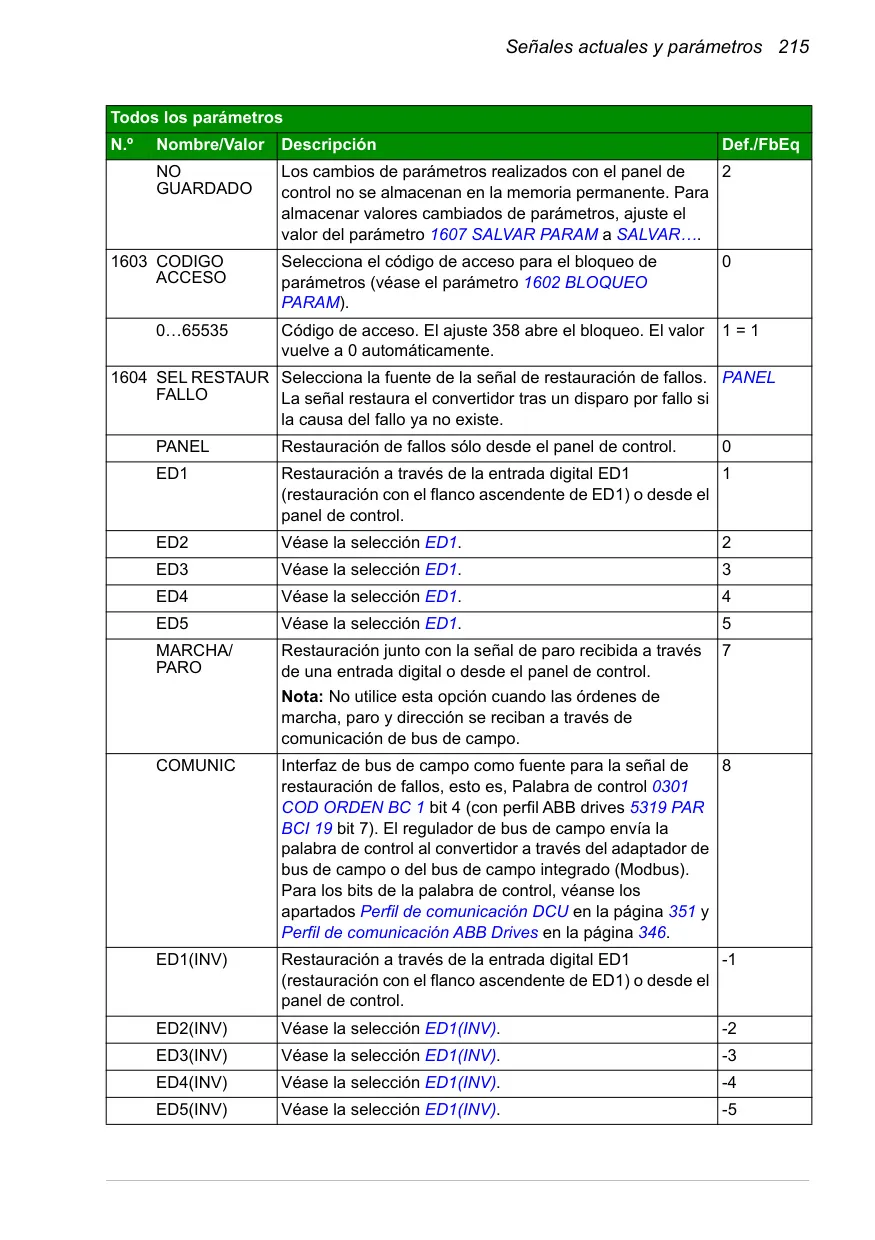

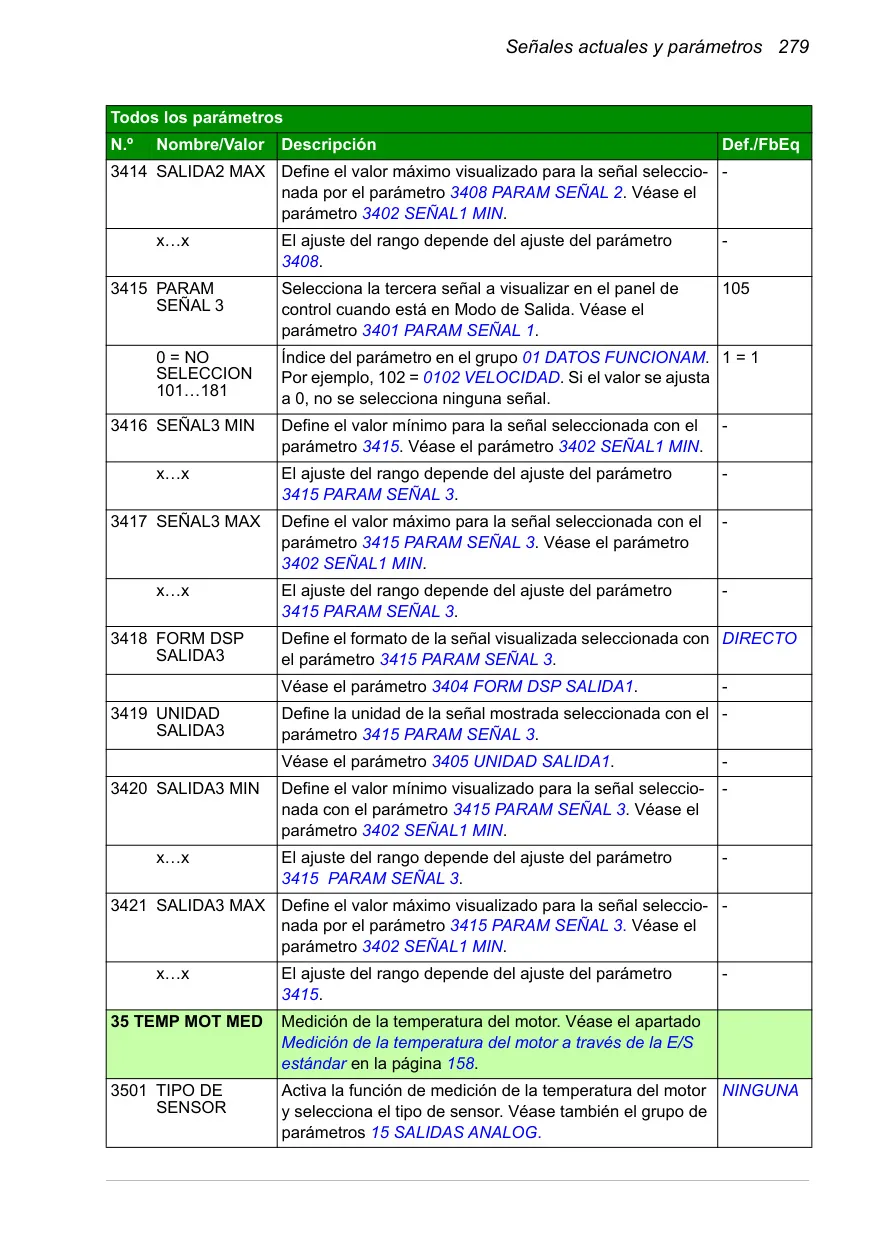

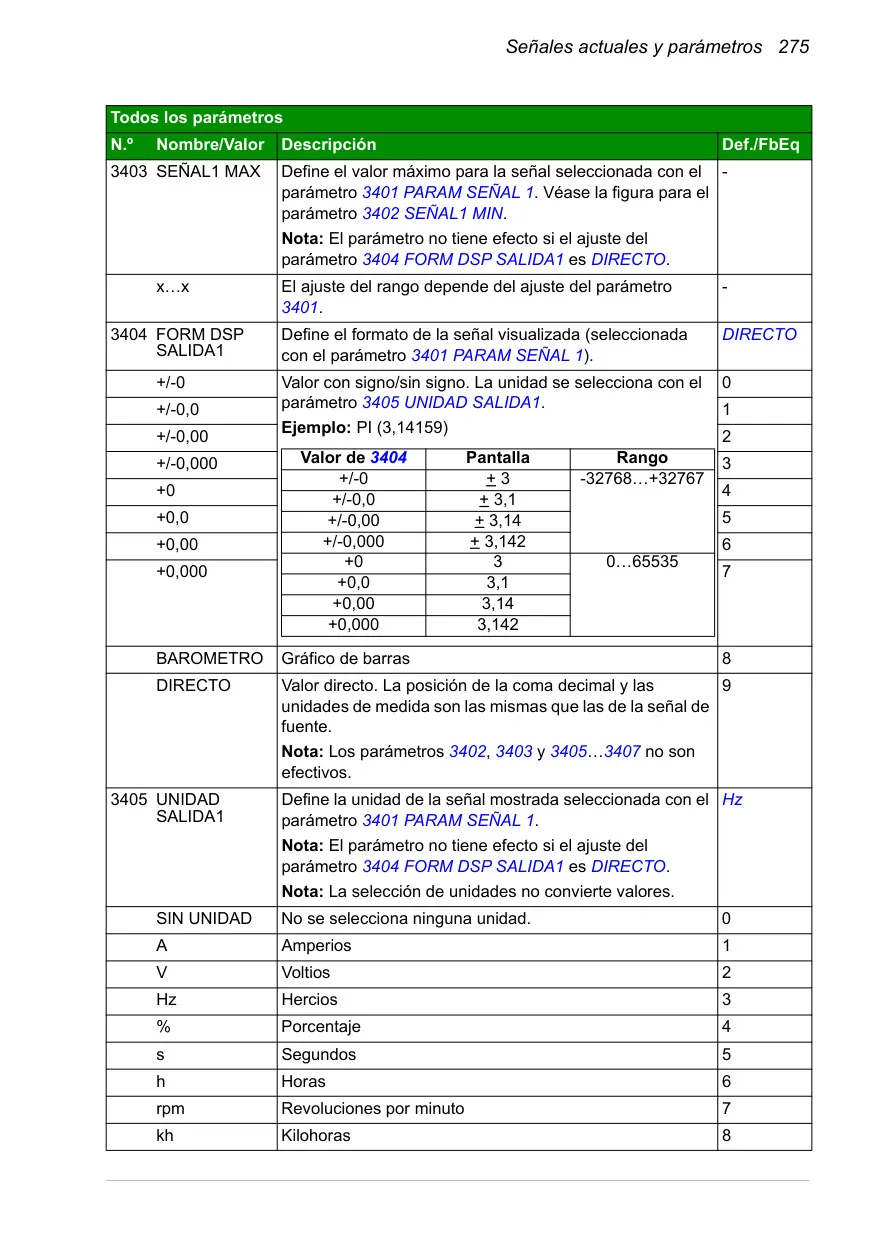

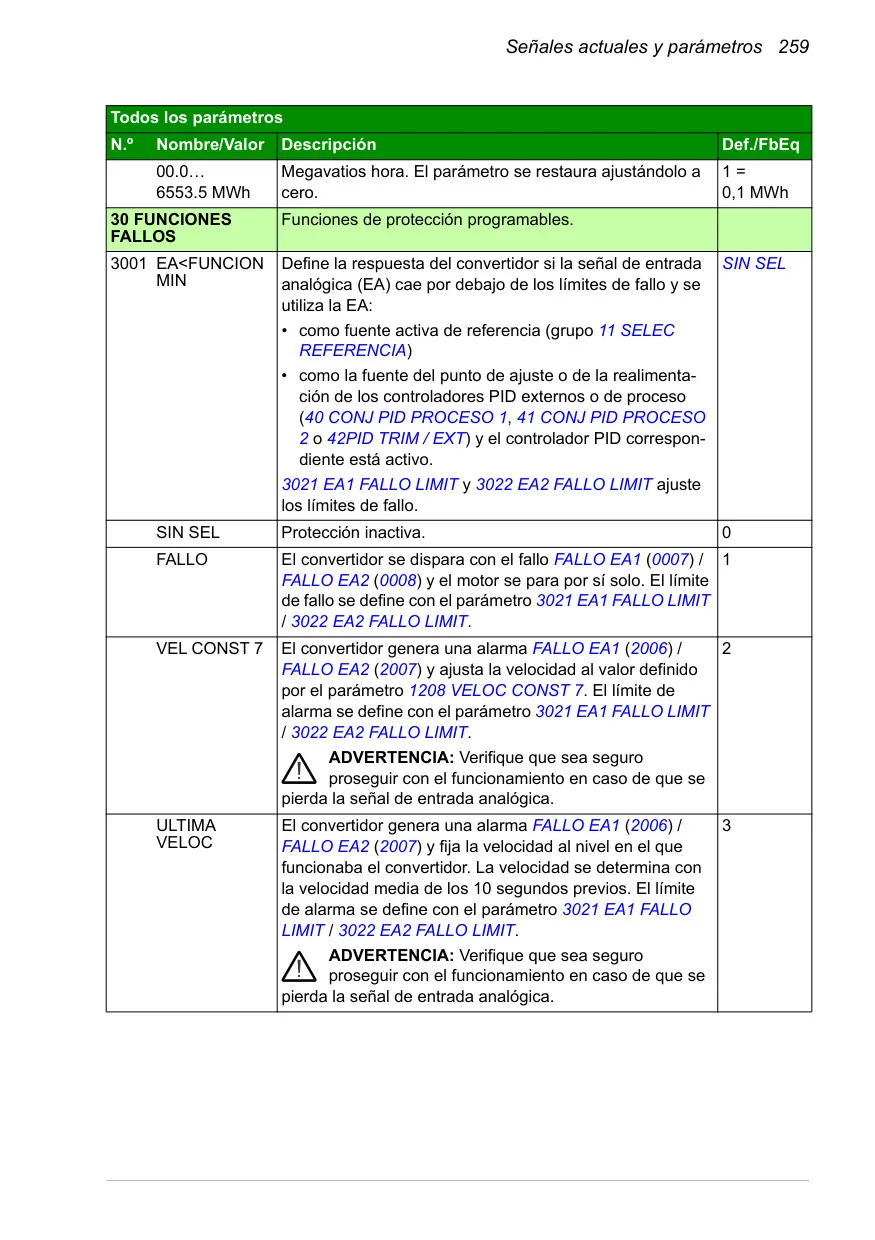

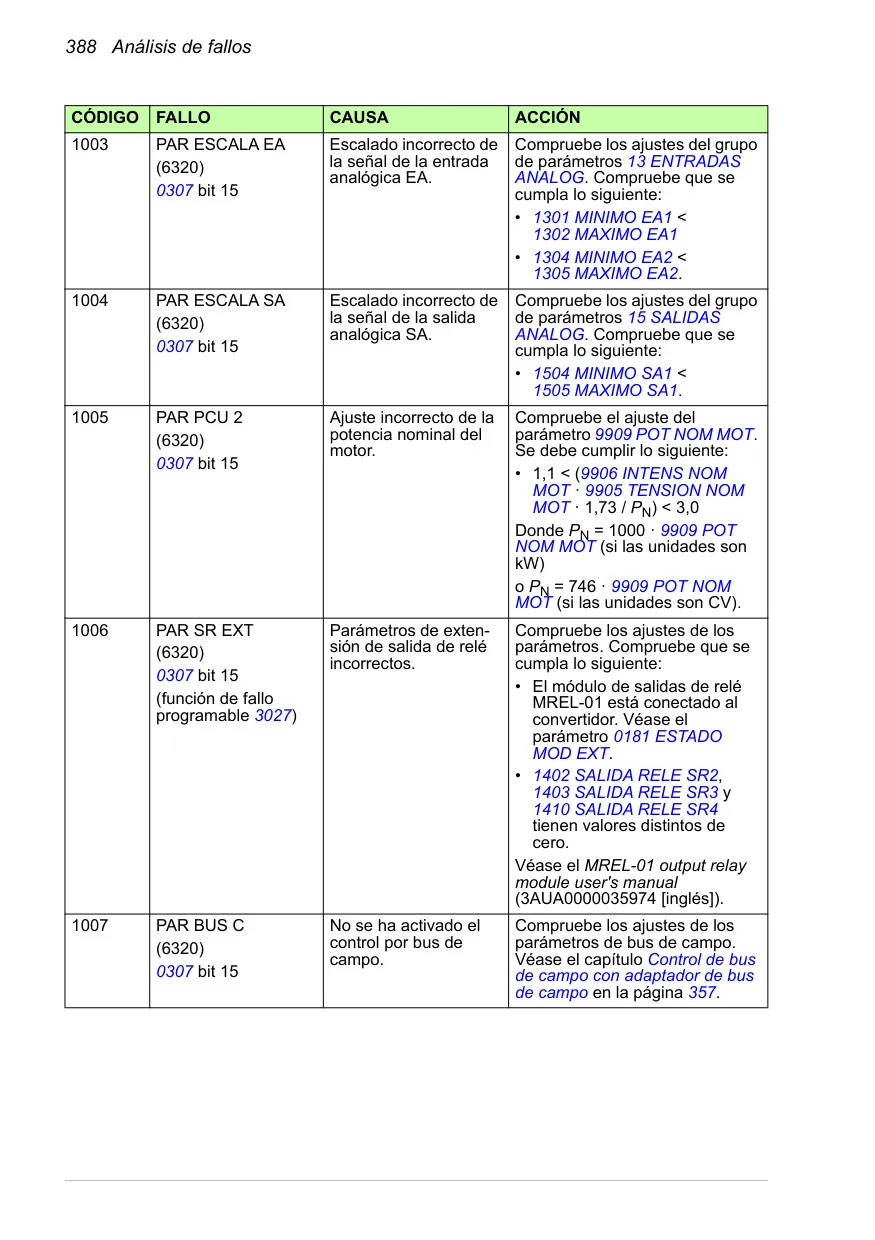

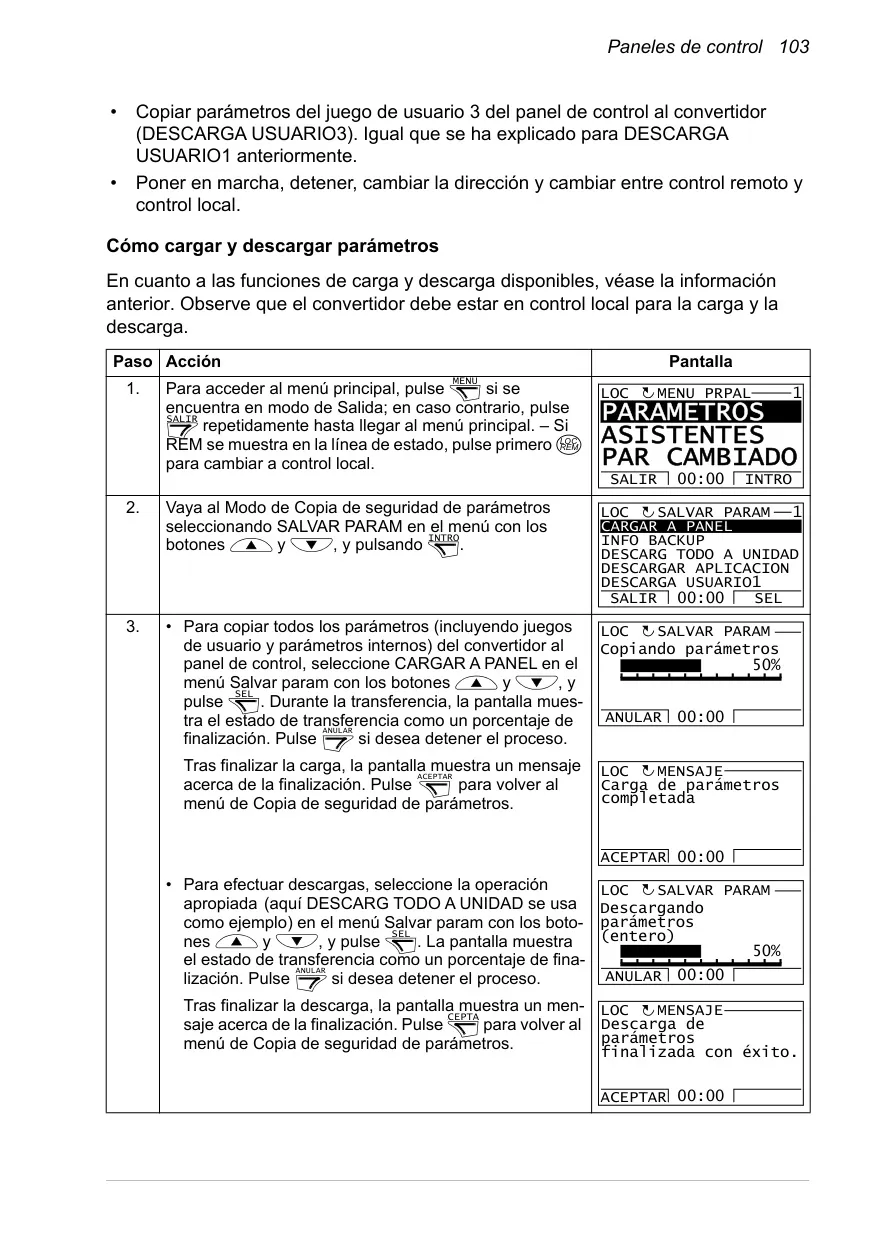

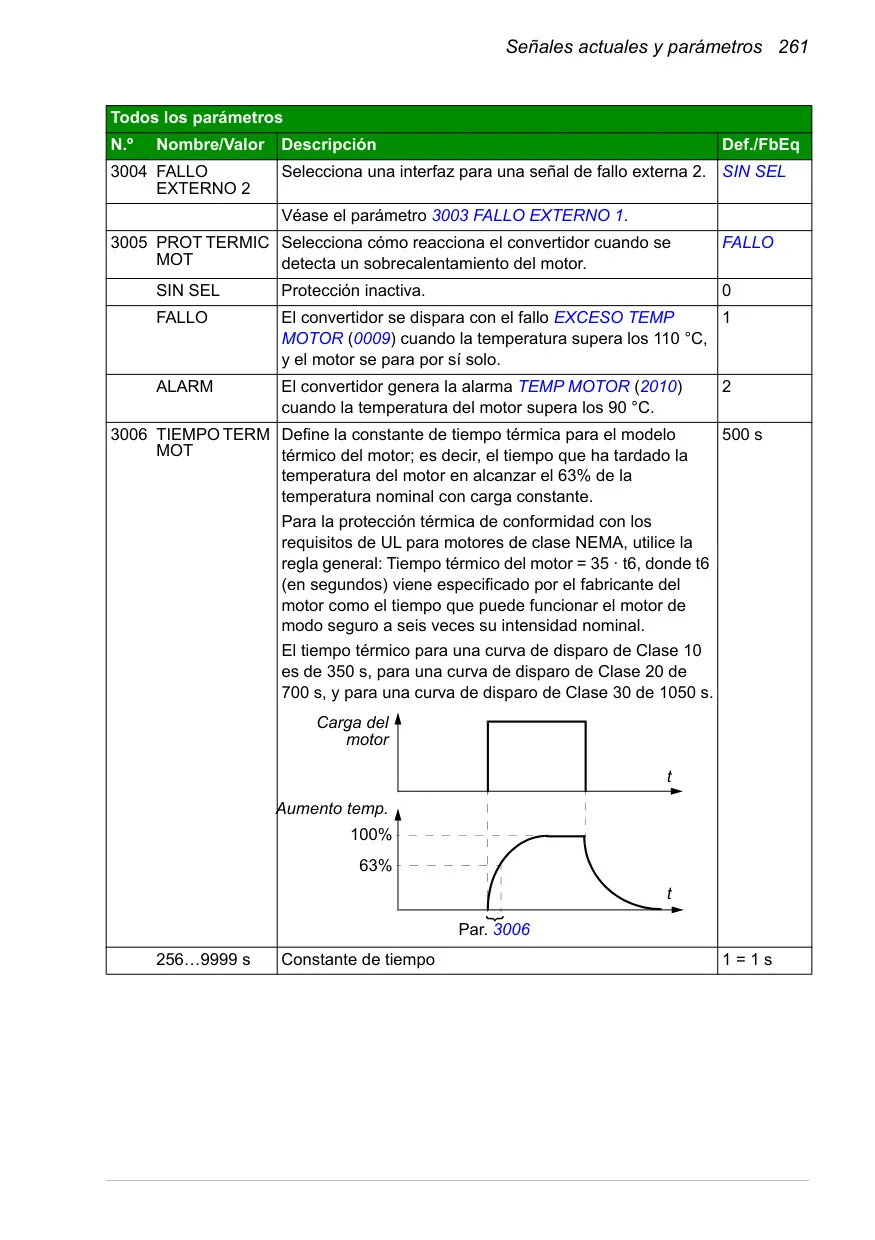

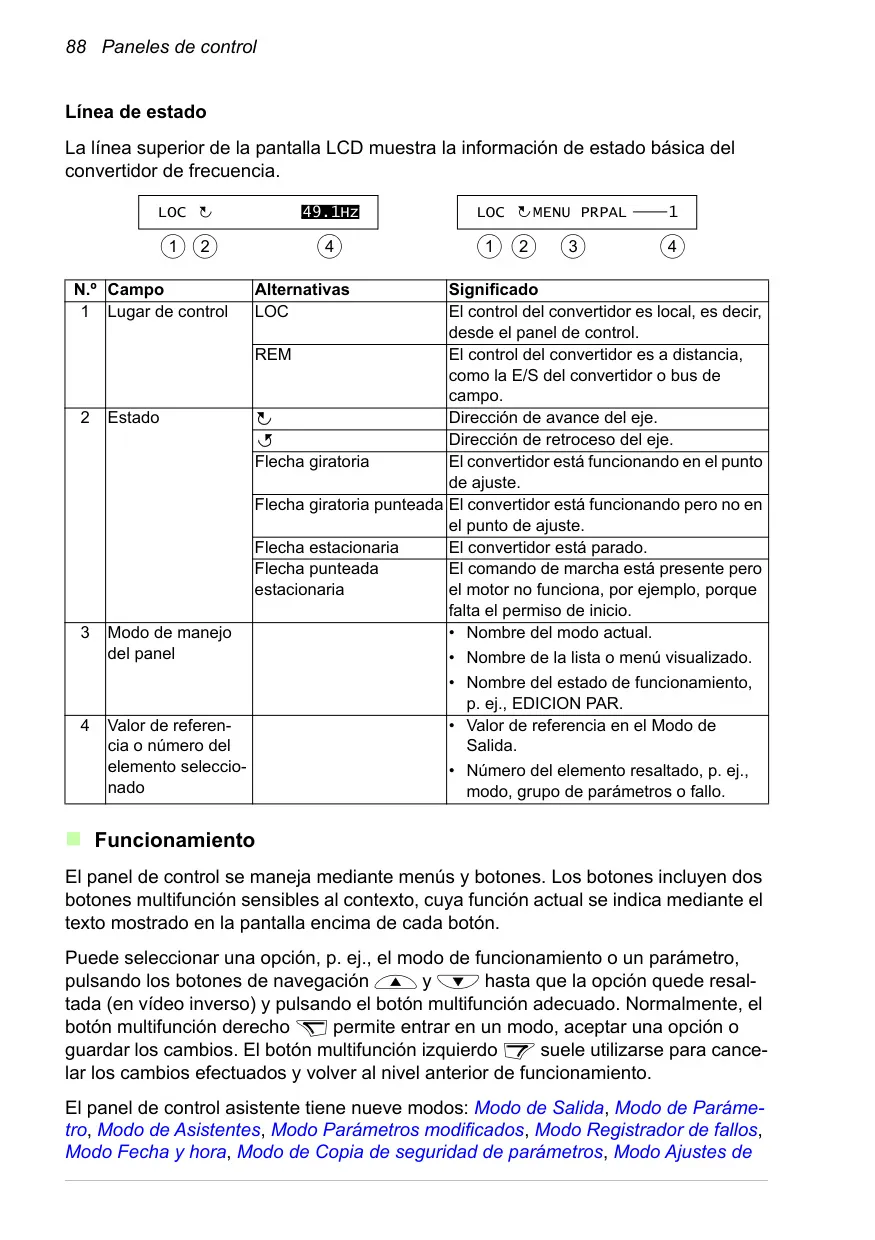

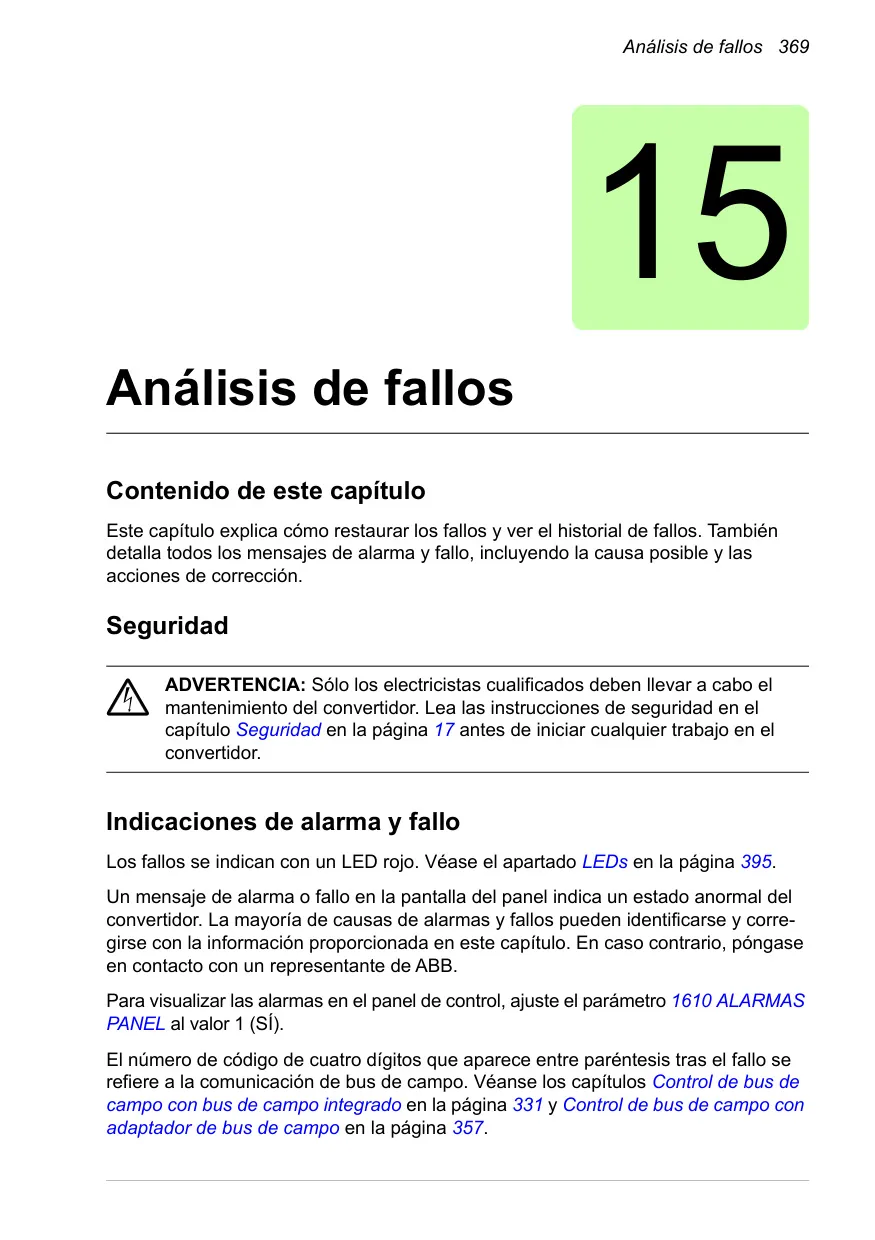

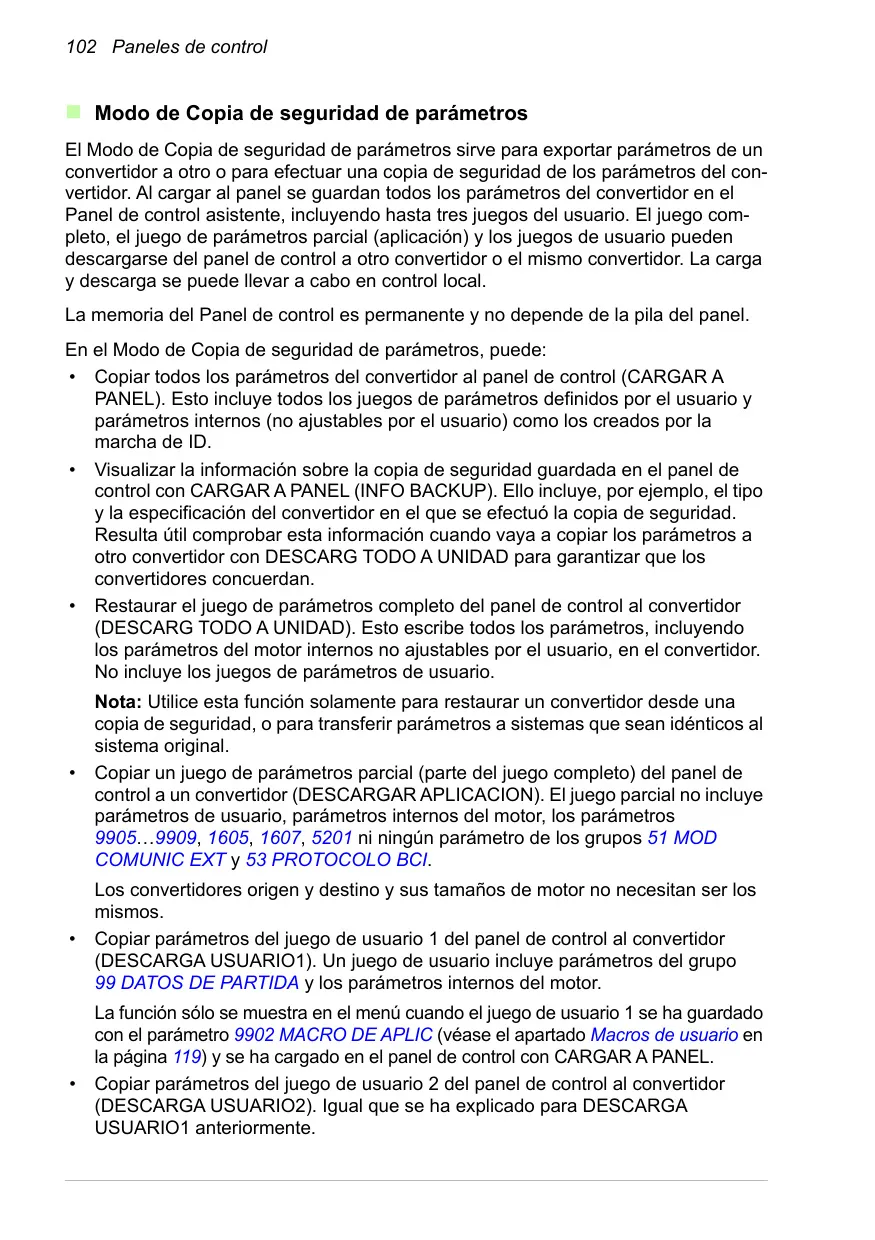

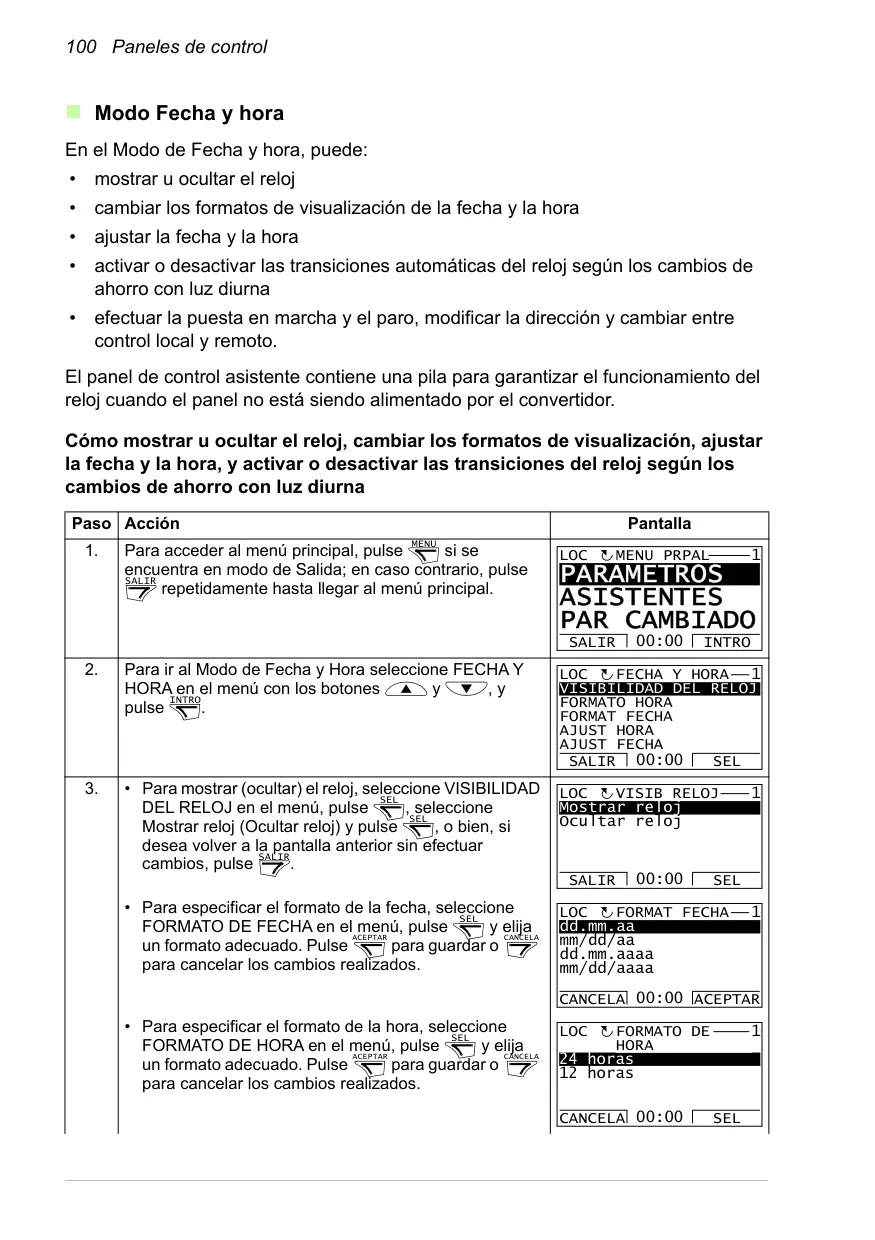

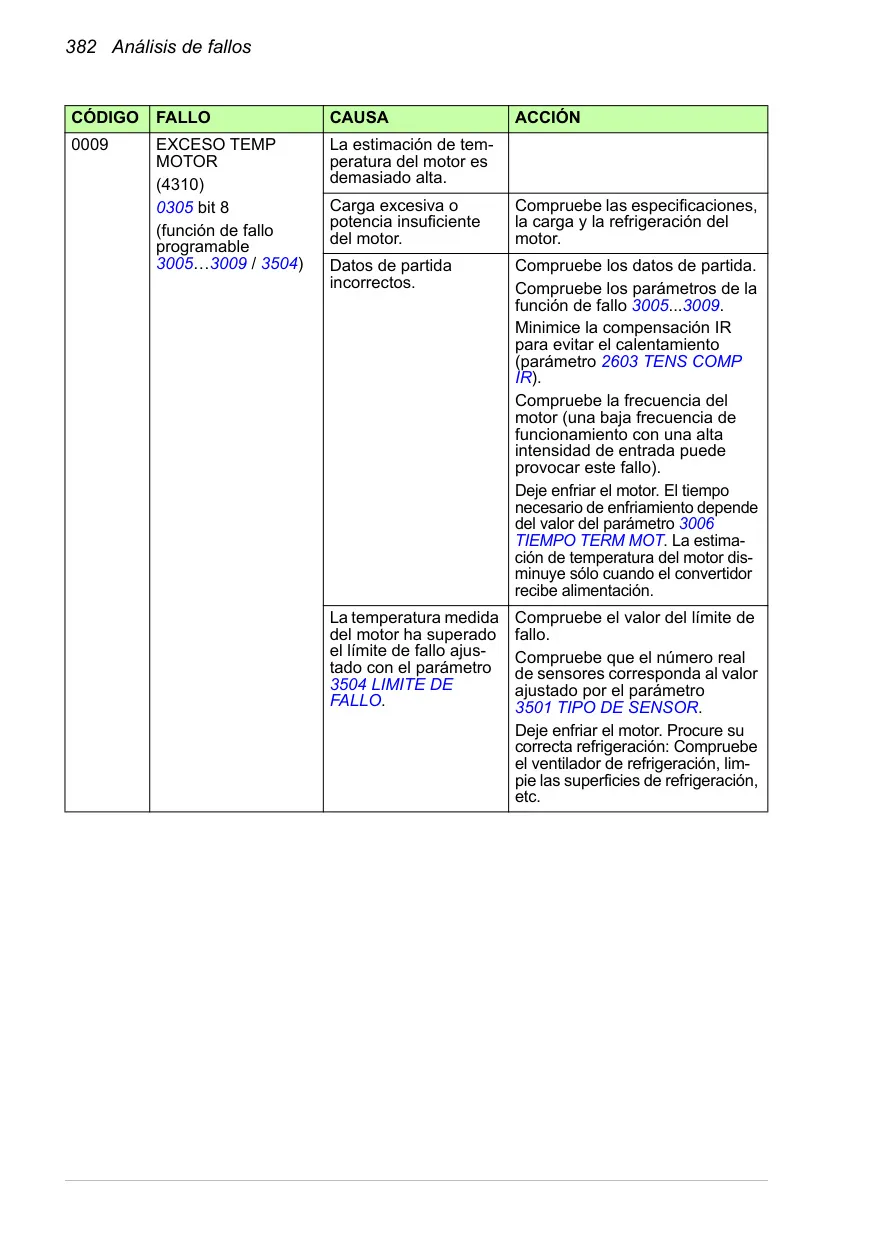

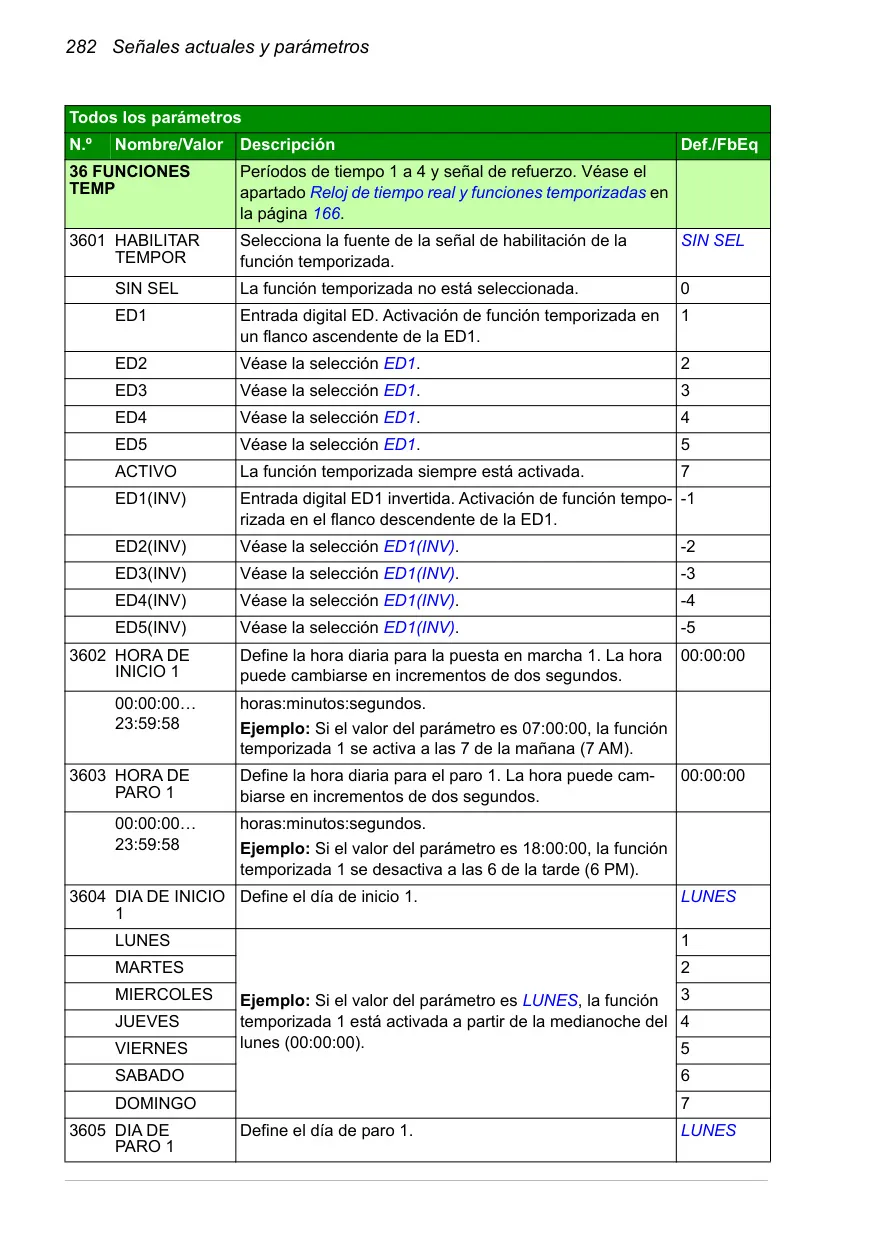

La interfaz de usuario del ACS355 se presenta a través de dos tipos de paneles de control: un panel básico numérico y un panel asistente alfanumérico. Este último facilita enormemente la puesta en marcha con un asistente guiado, ayuda contextual y un reloj en tiempo real, mejorando la experiencia del operador y reduciendo el tiempo de configuración. Además, cuenta con protecciones integradas contra sobrecorriente, sobretensión, subtensión, y monitoreo de temperatura de IGBTs, asegurando una operación segura y fiable.

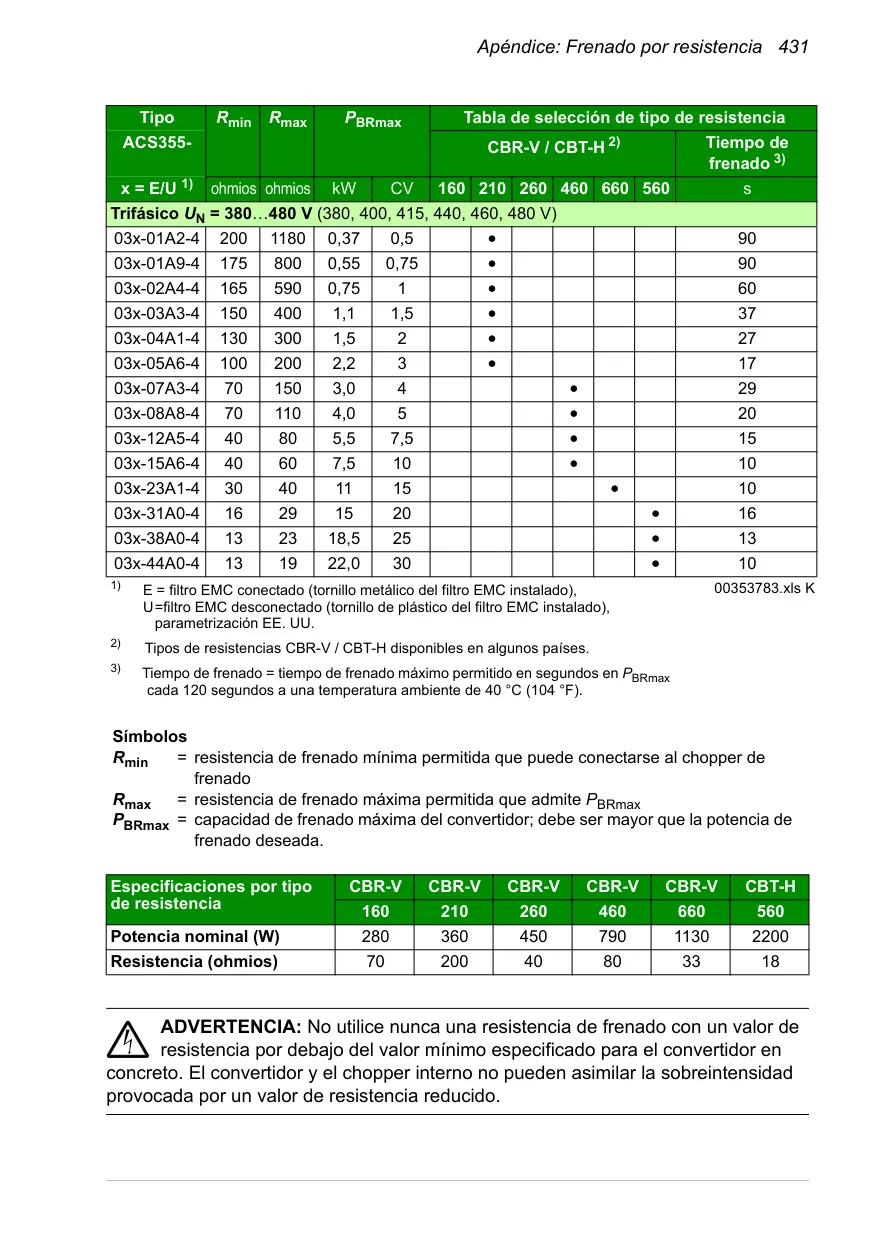

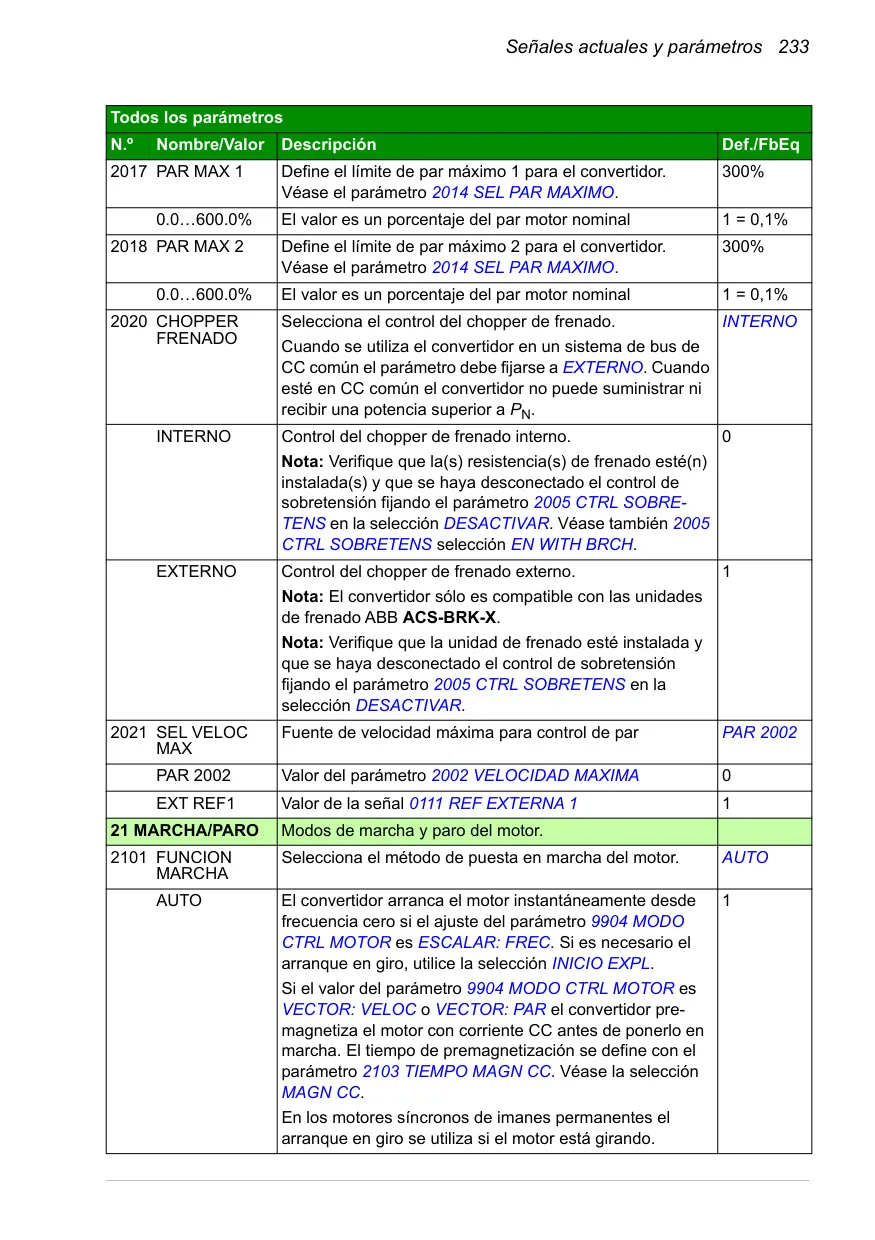

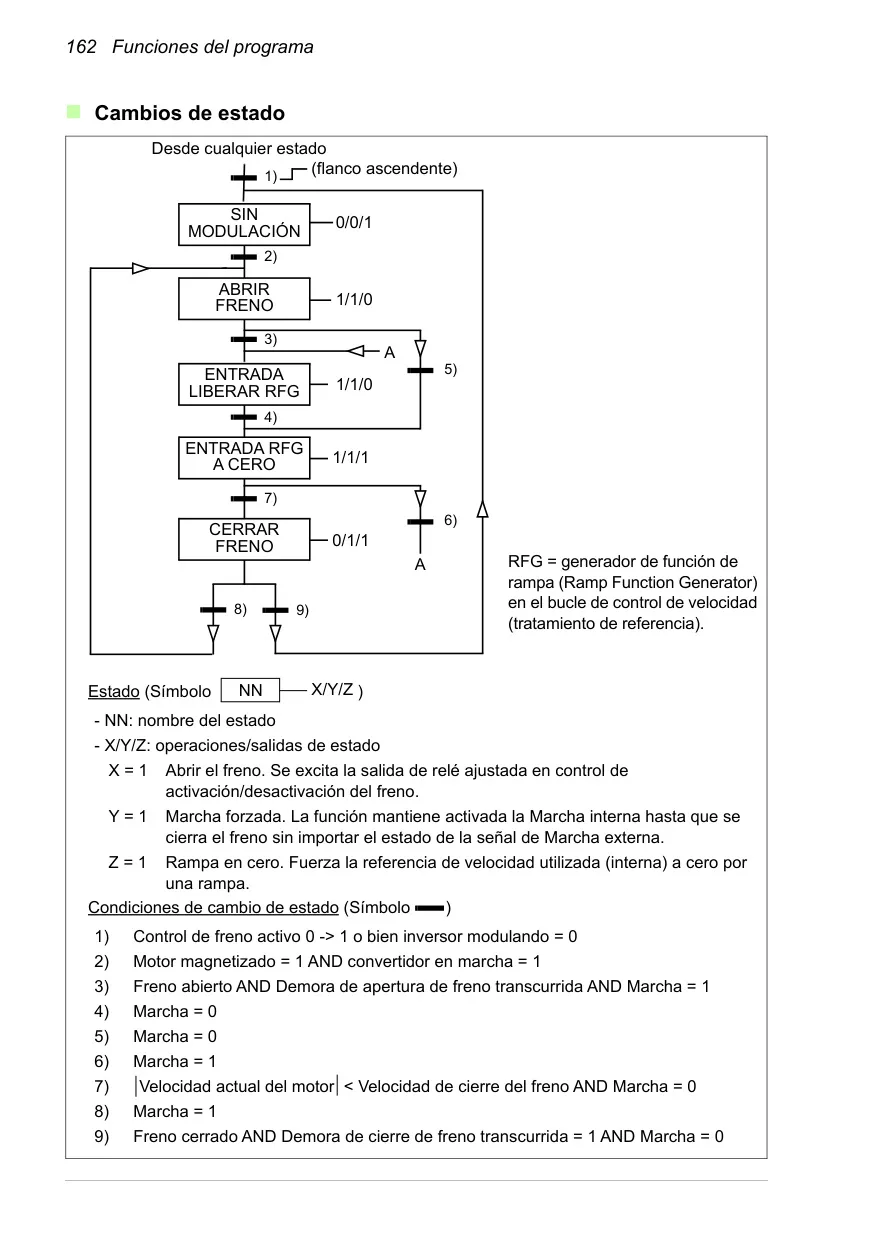

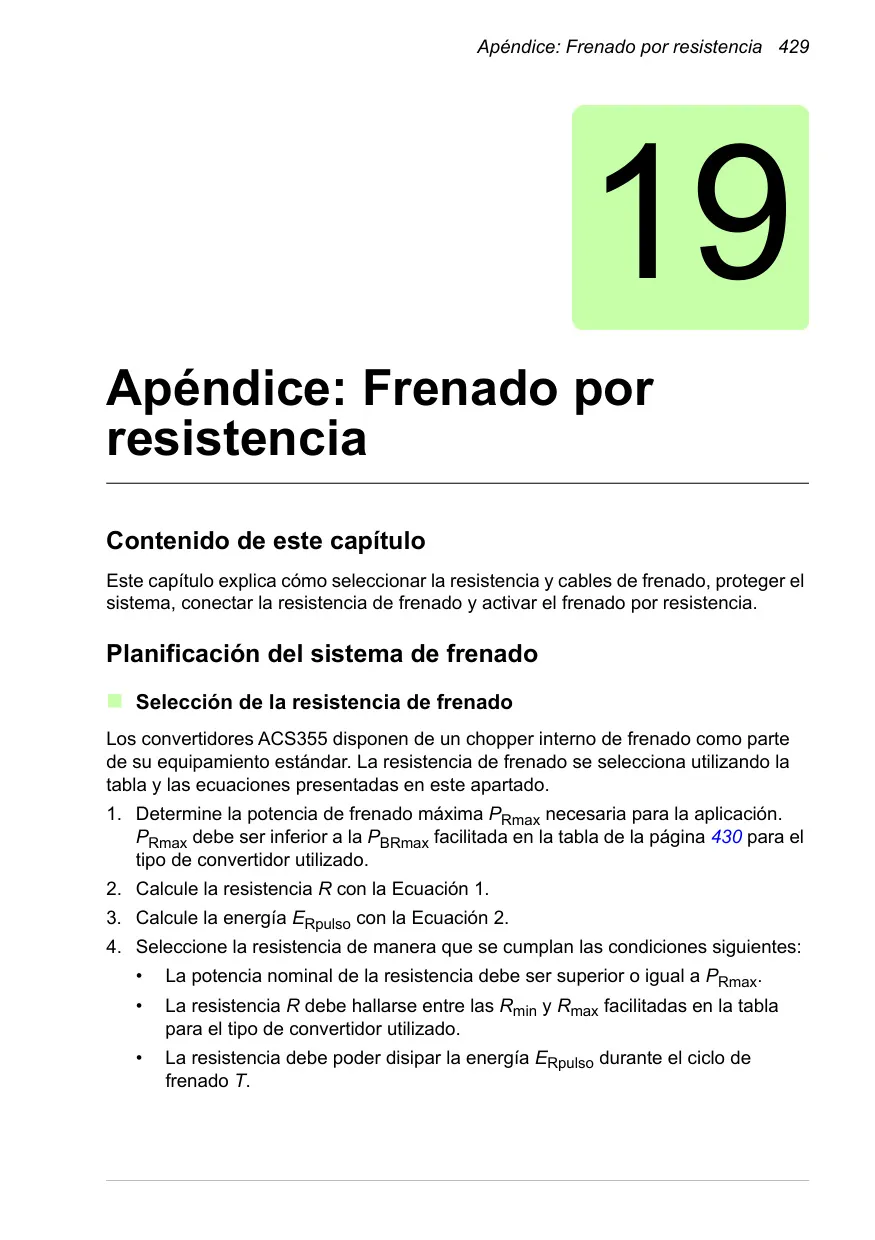

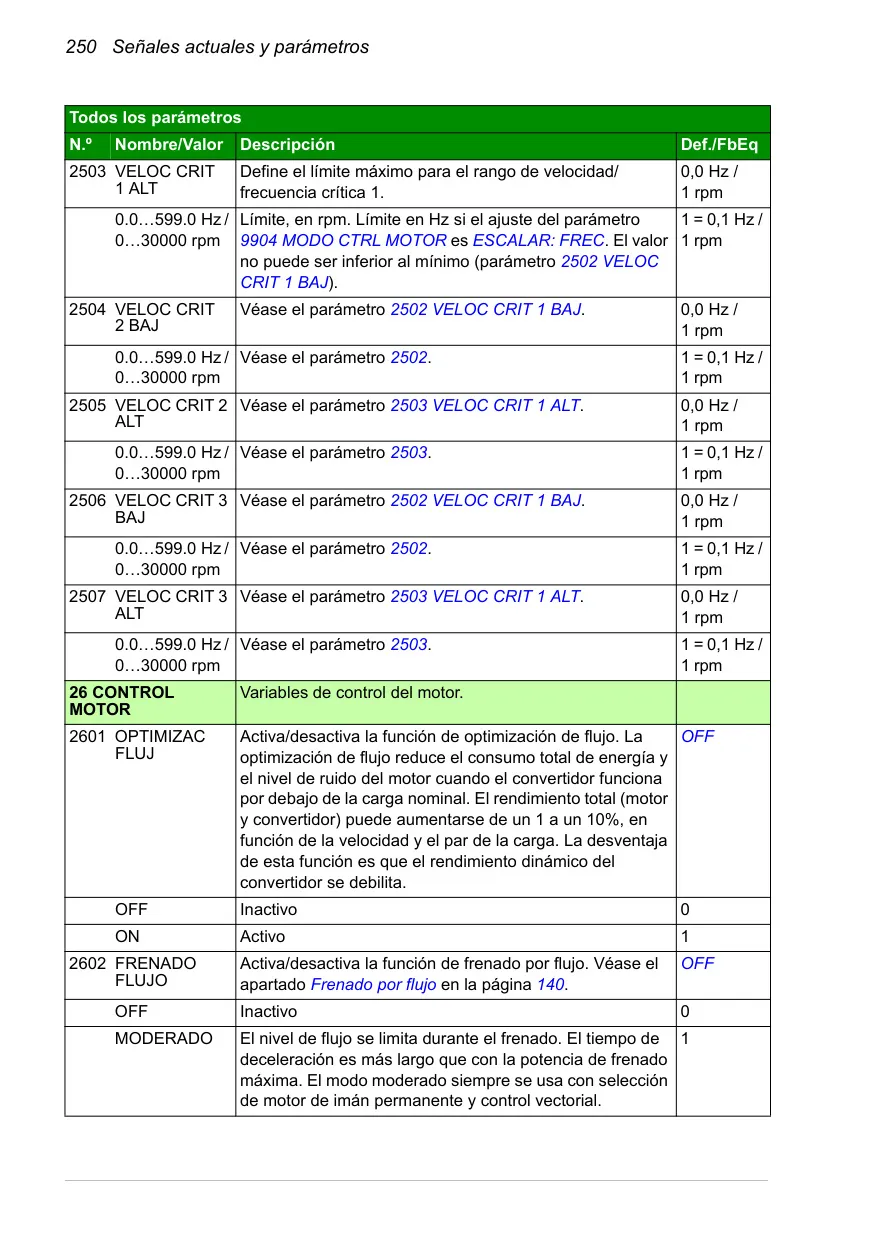

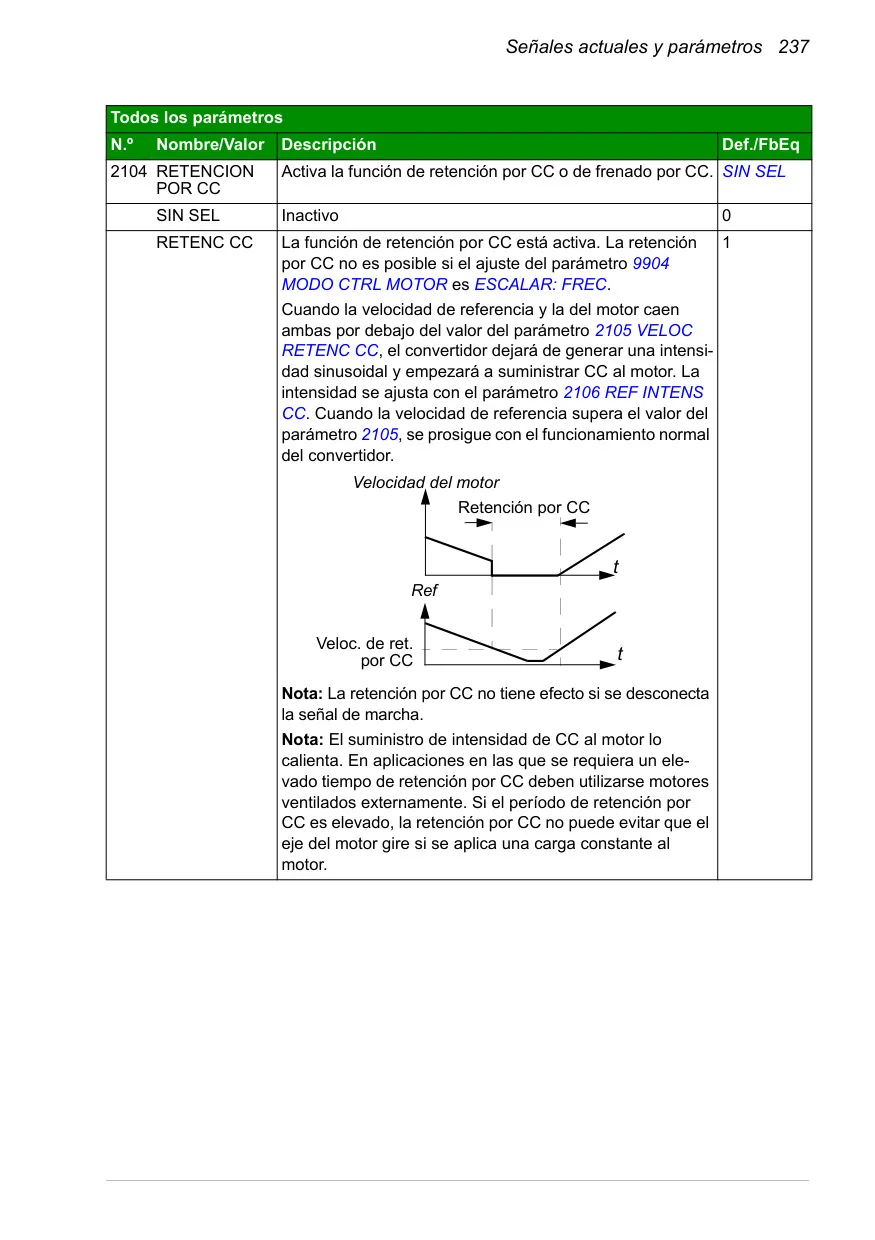

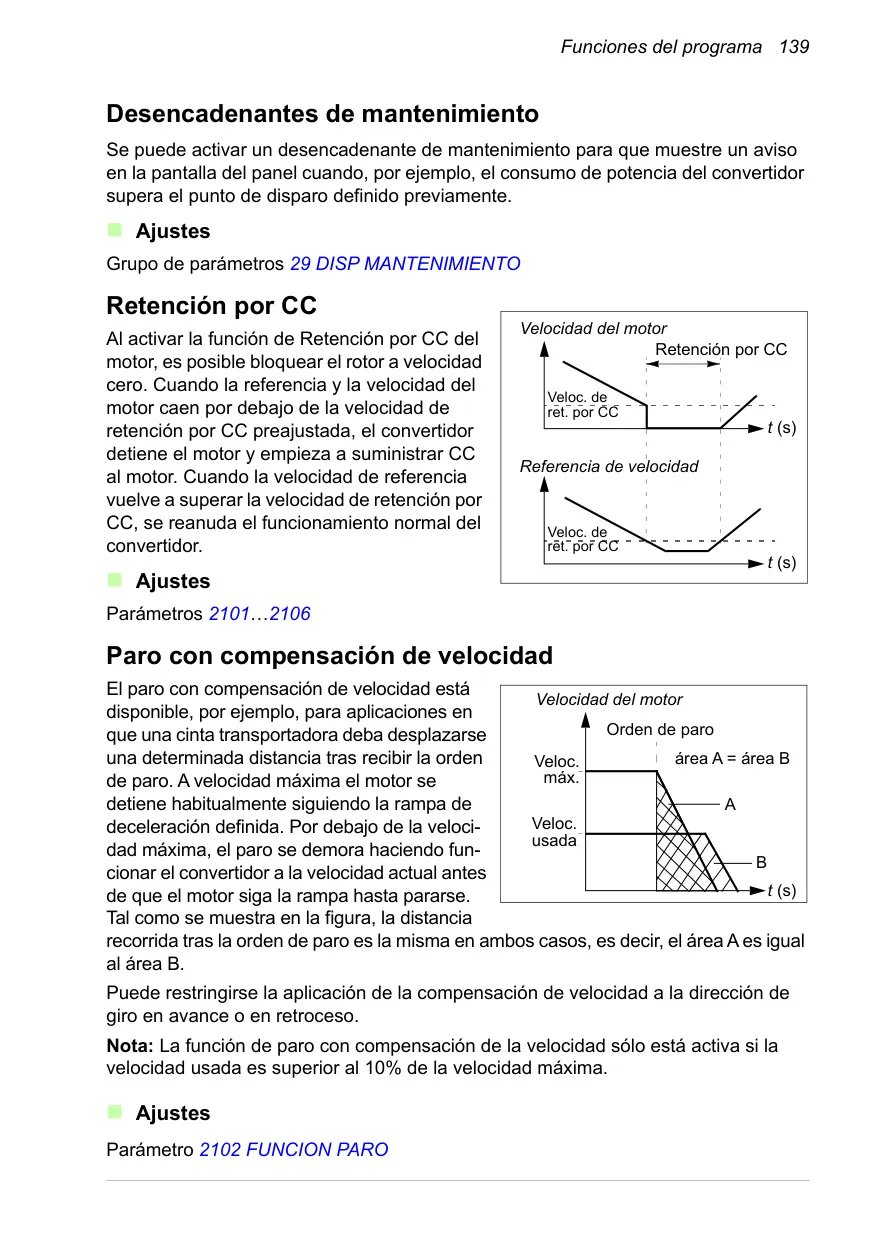

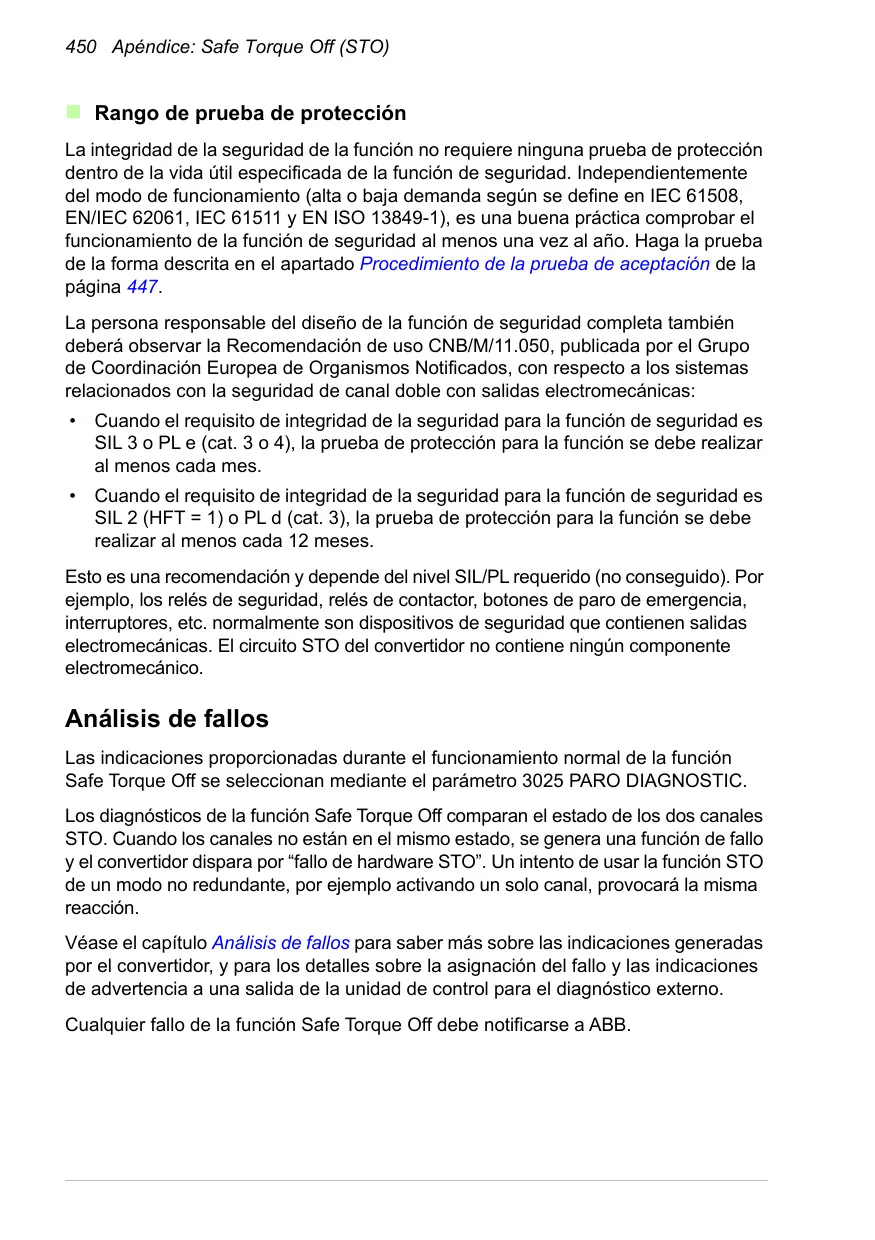

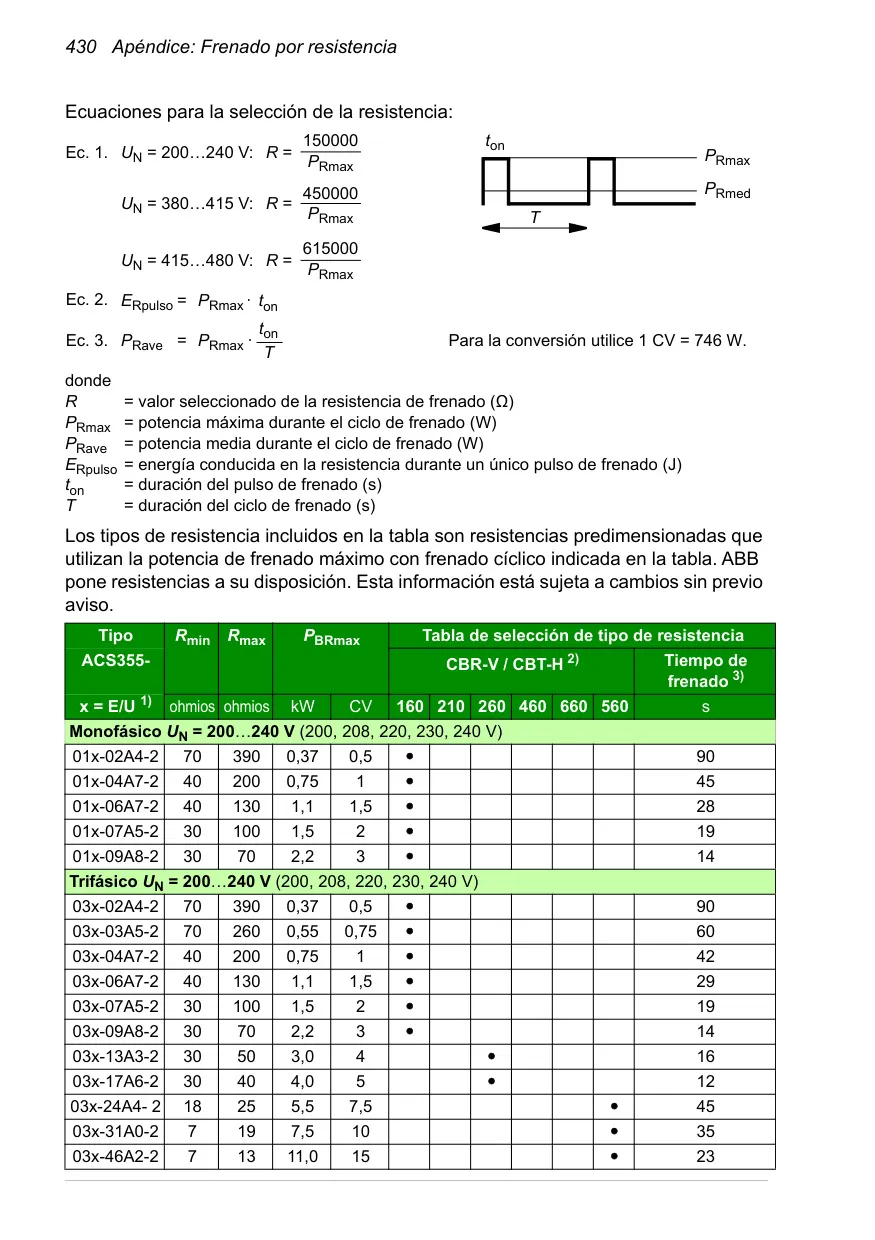

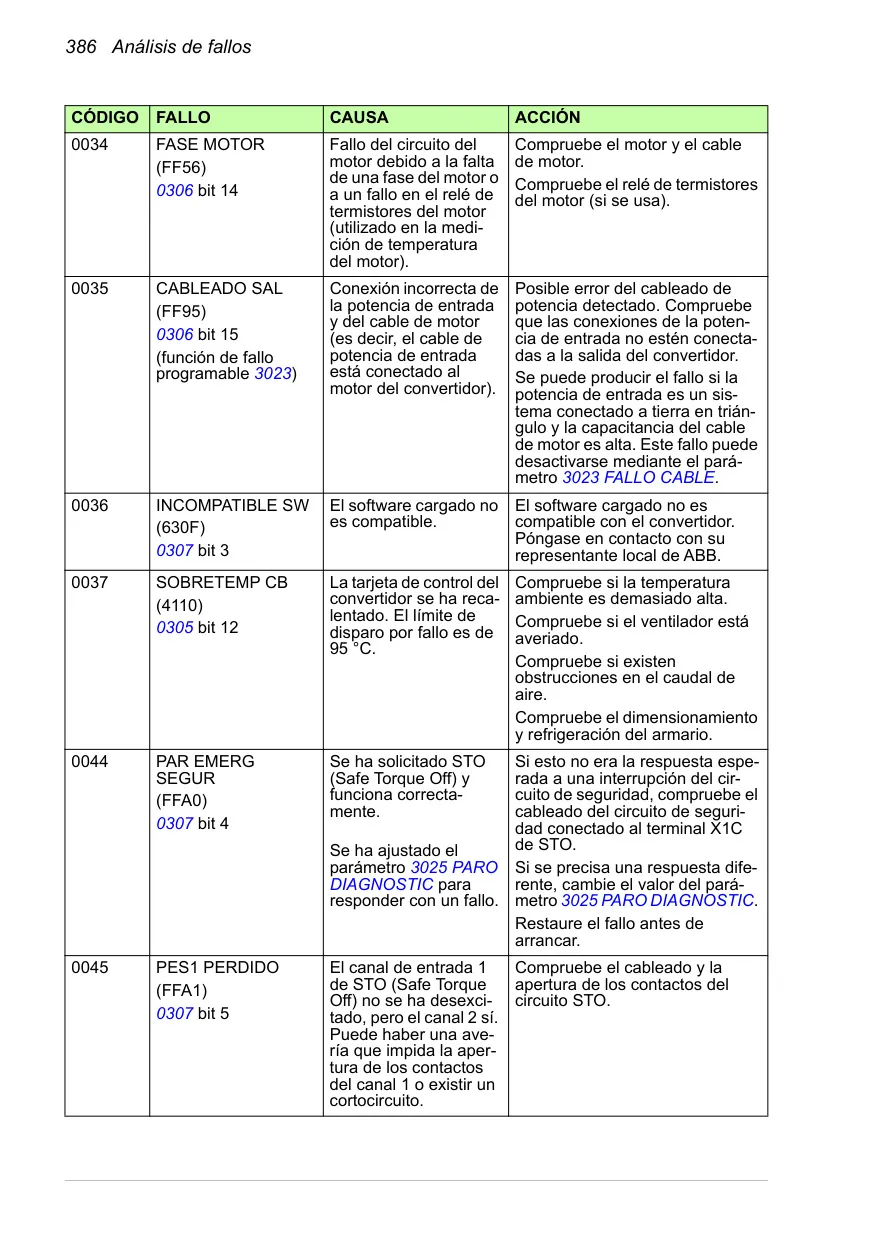

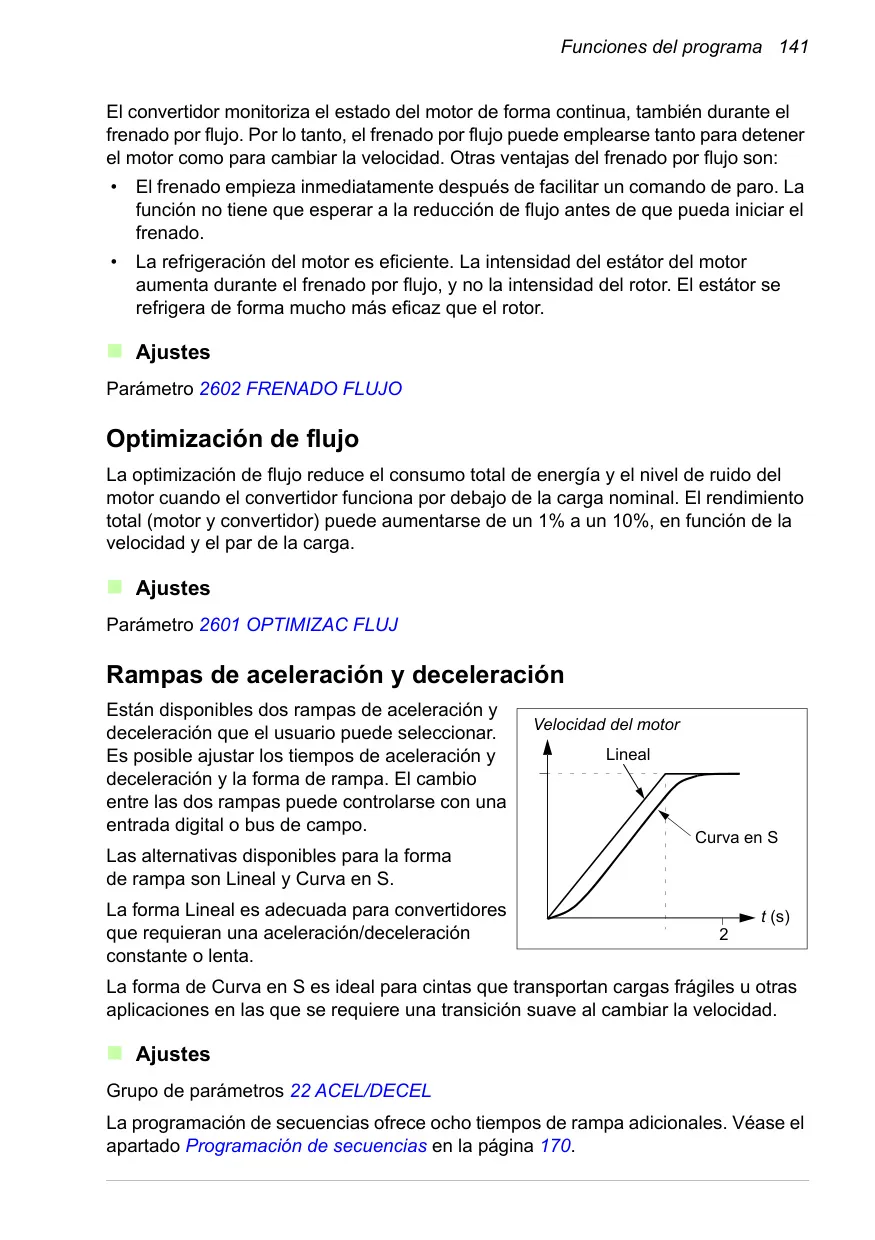

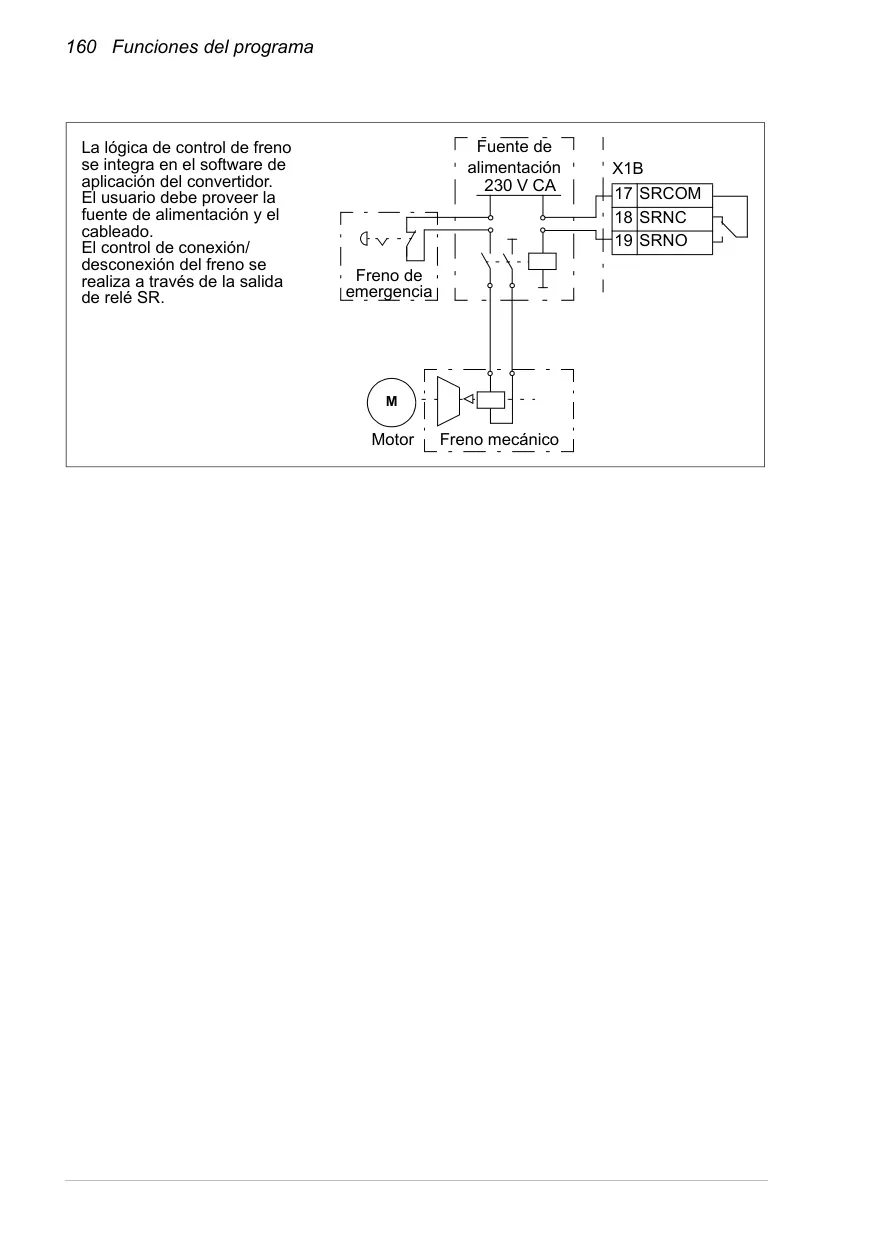

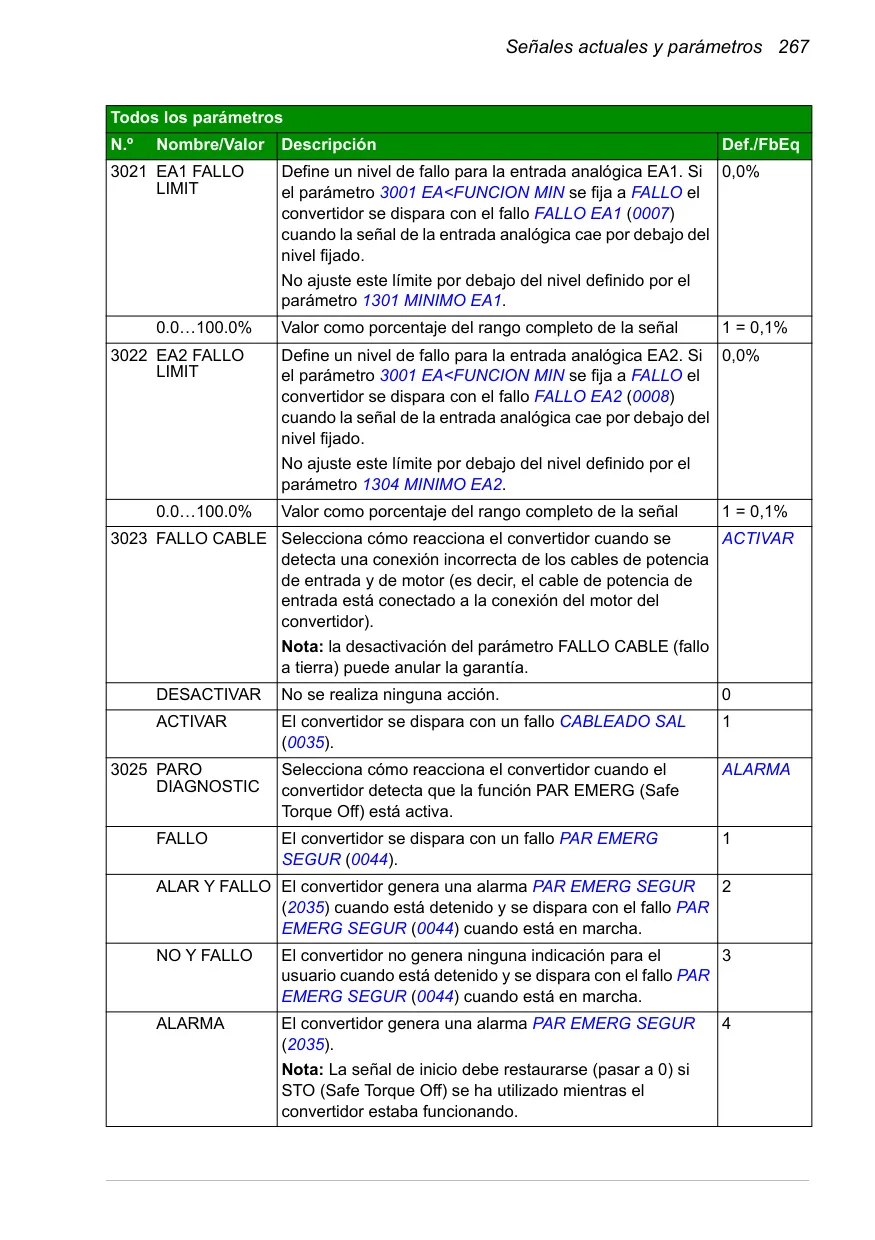

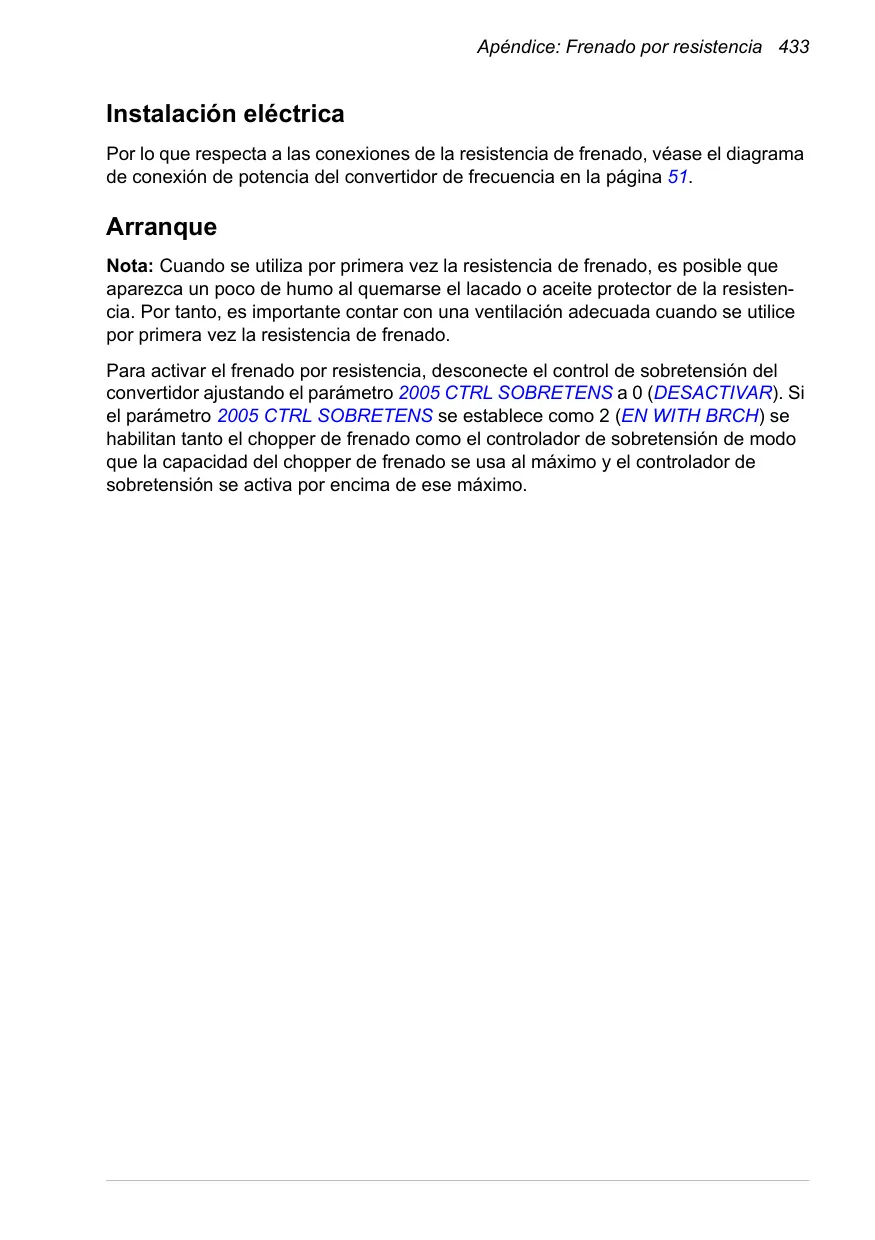

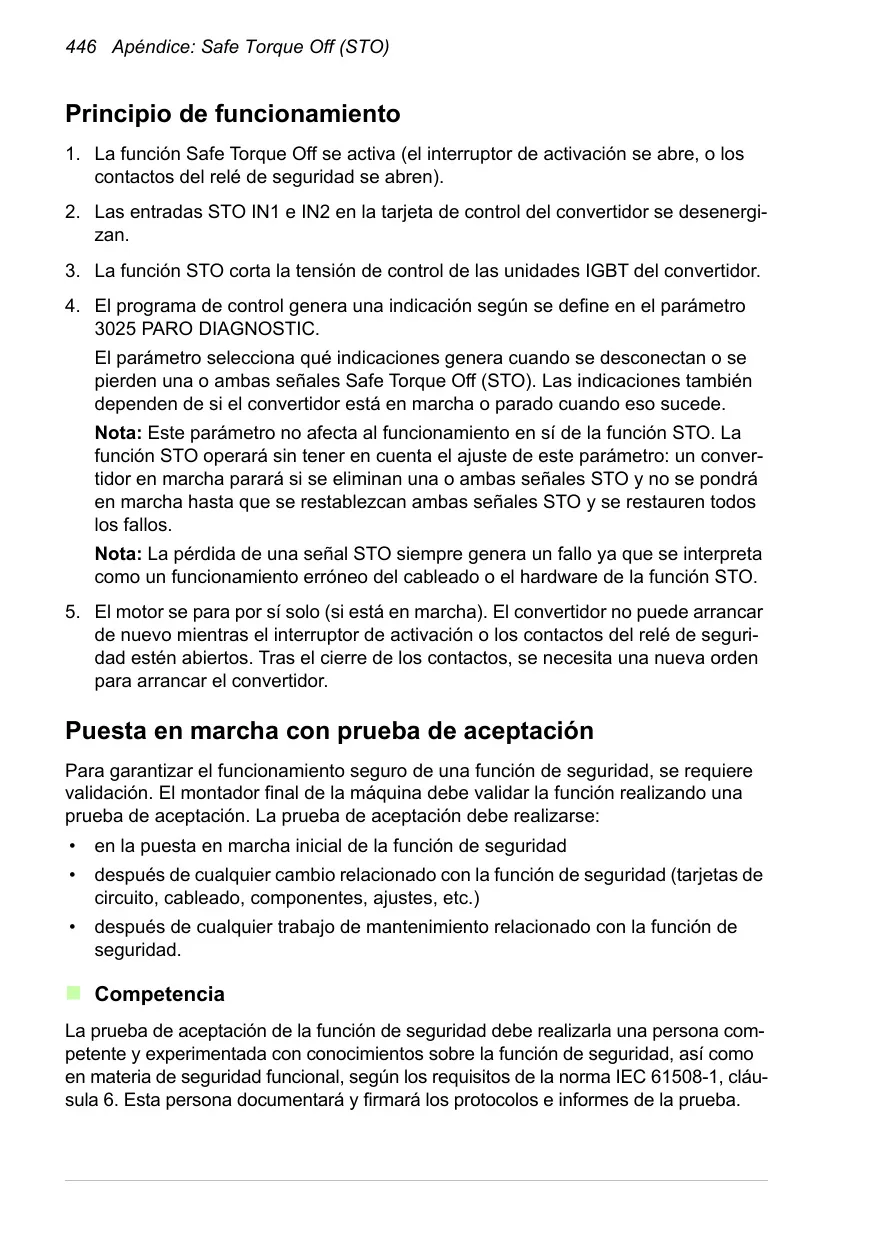

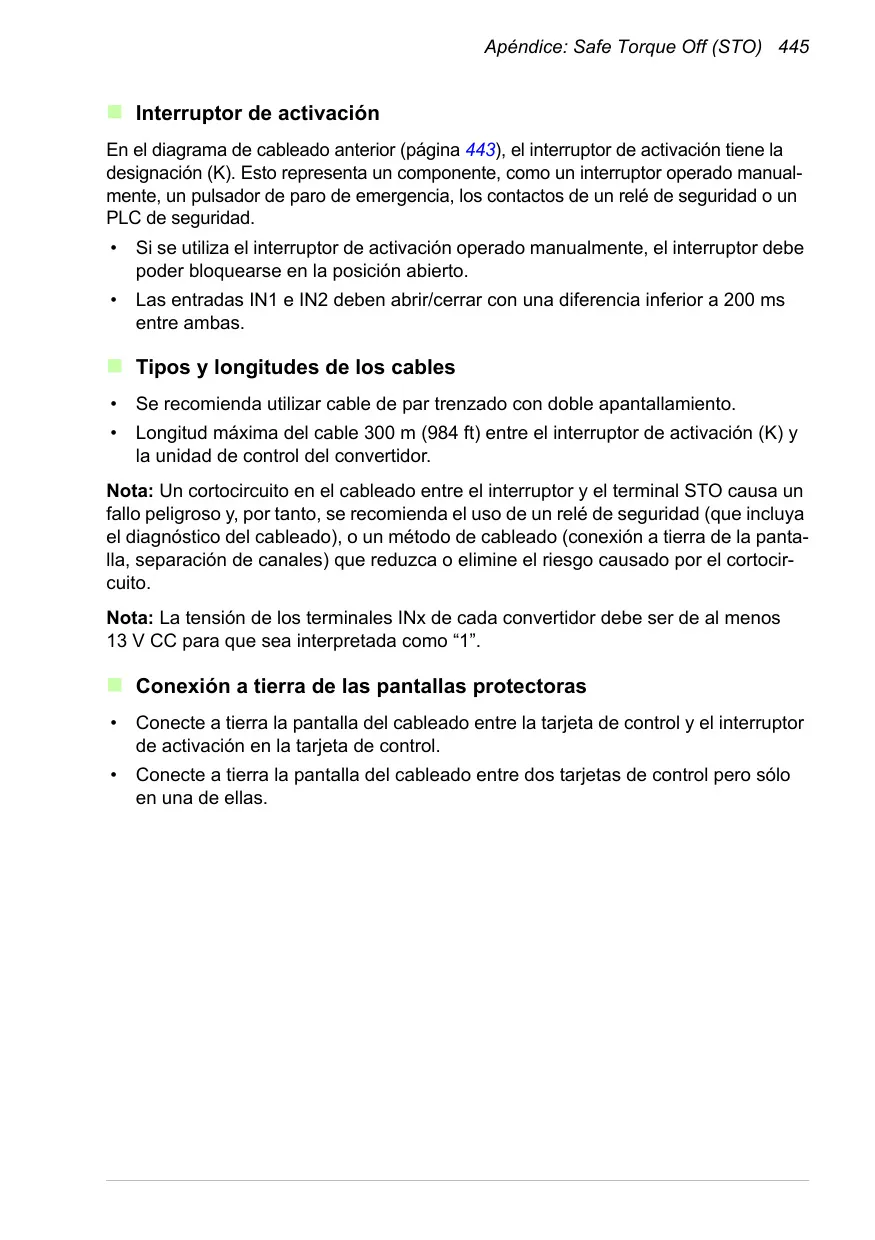

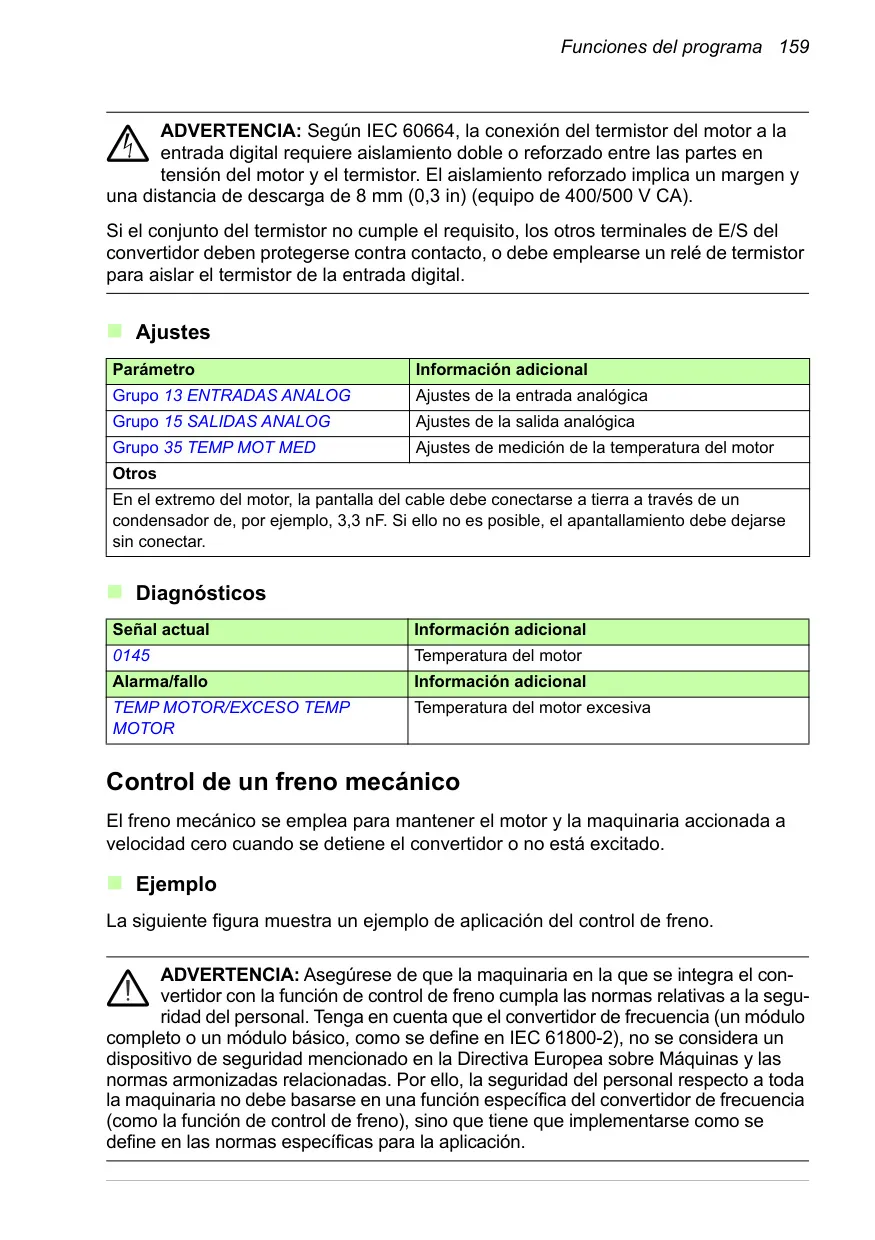

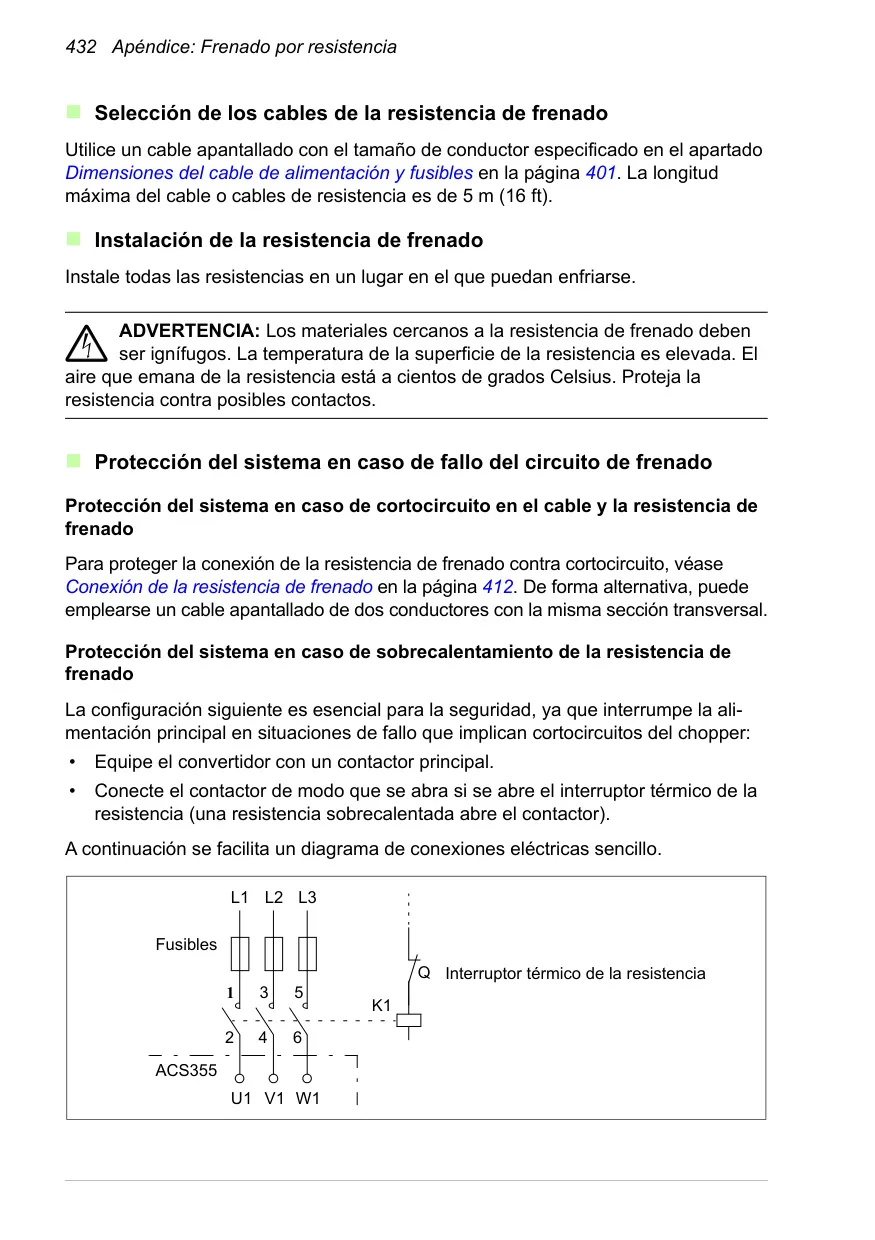

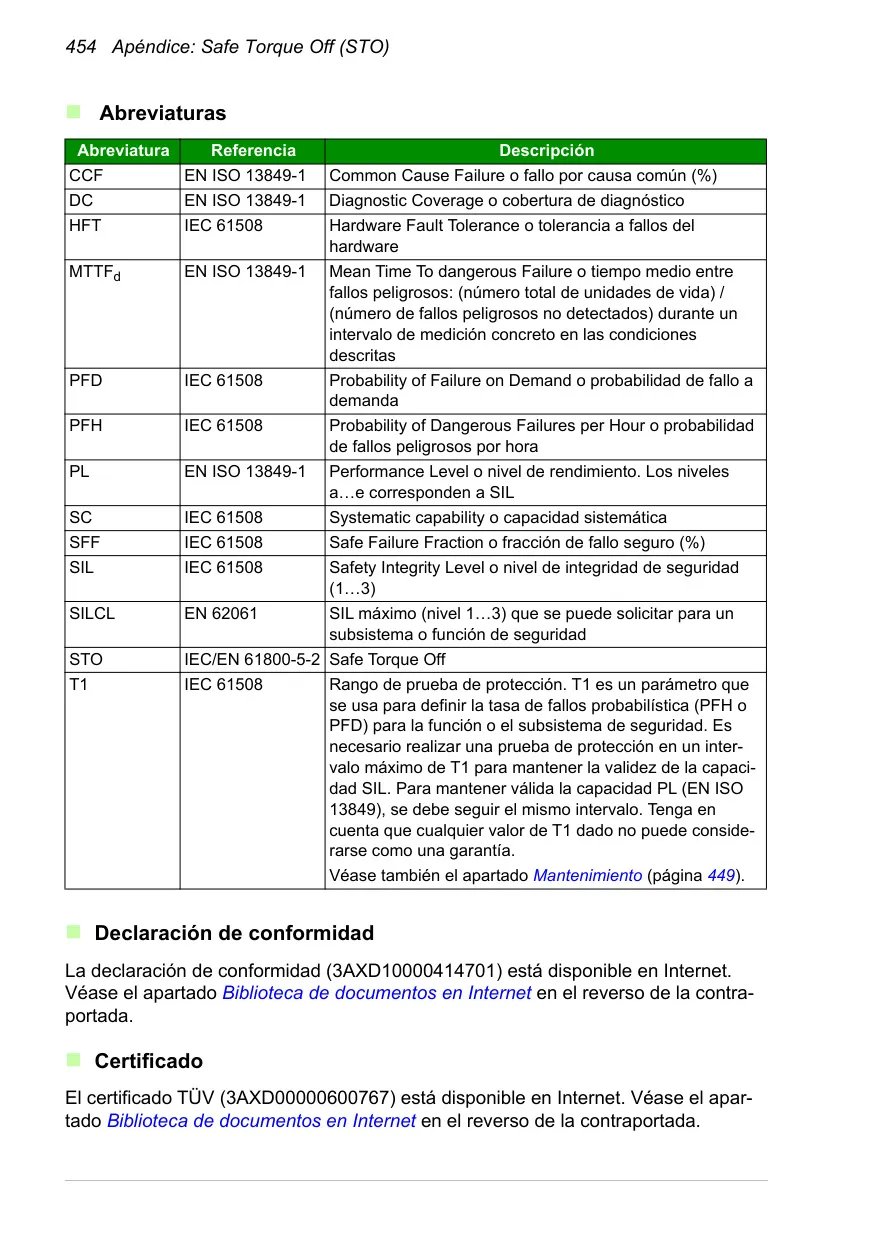

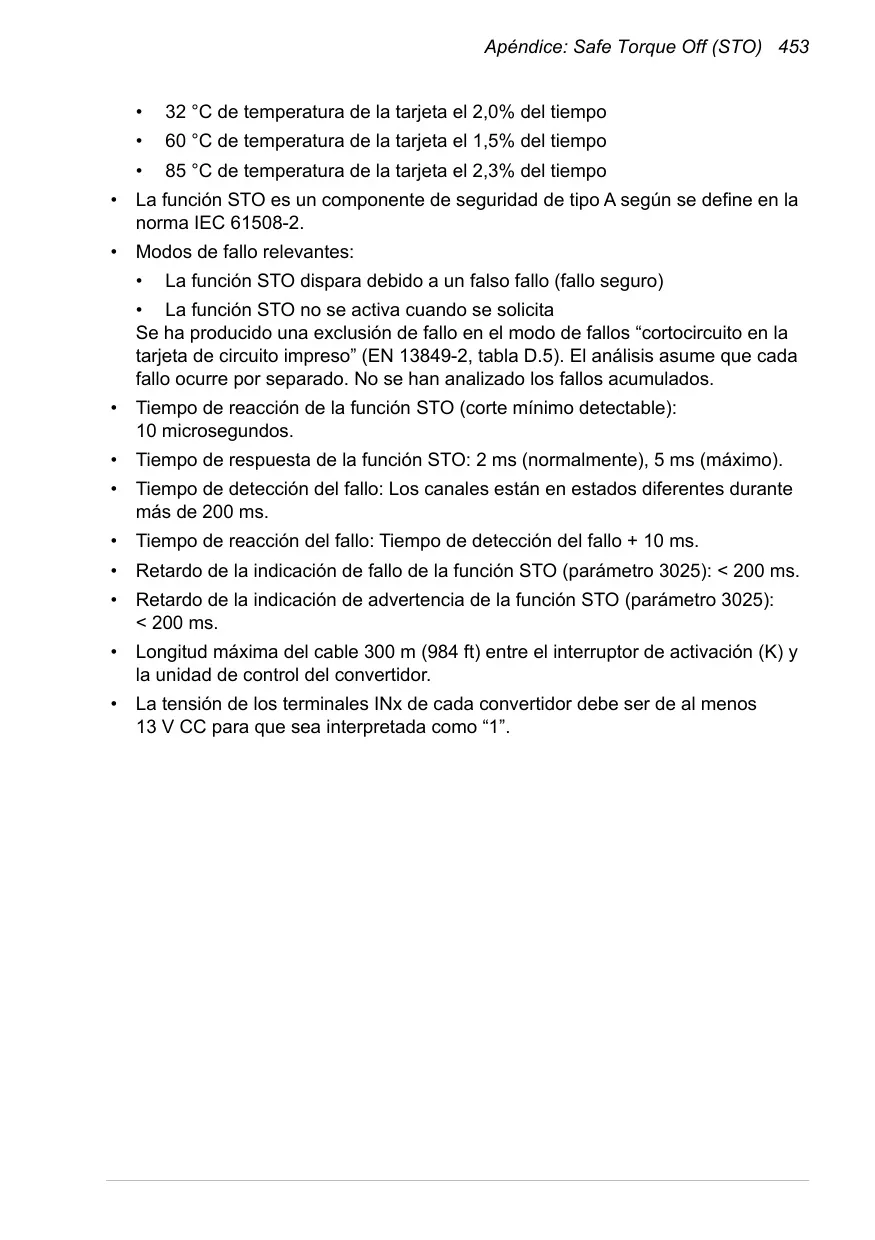

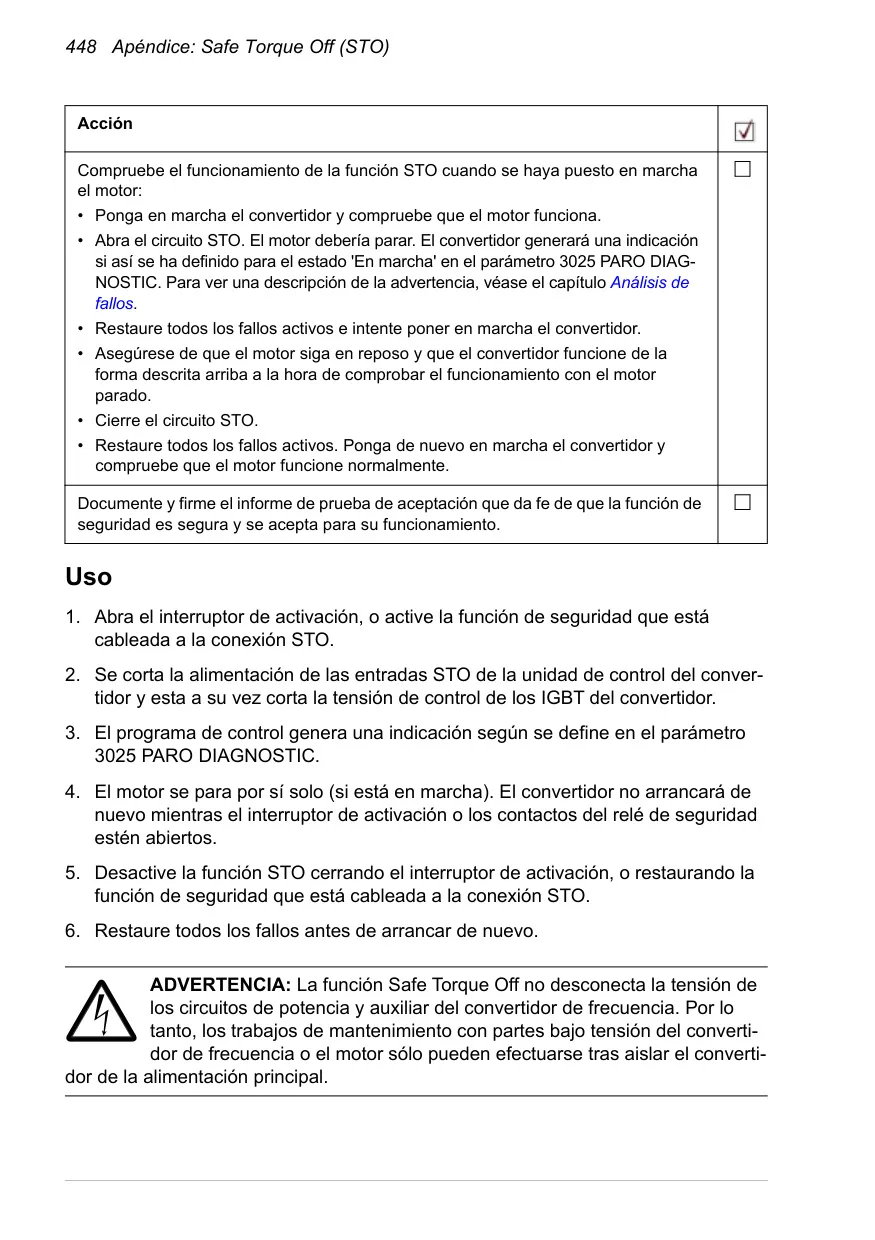

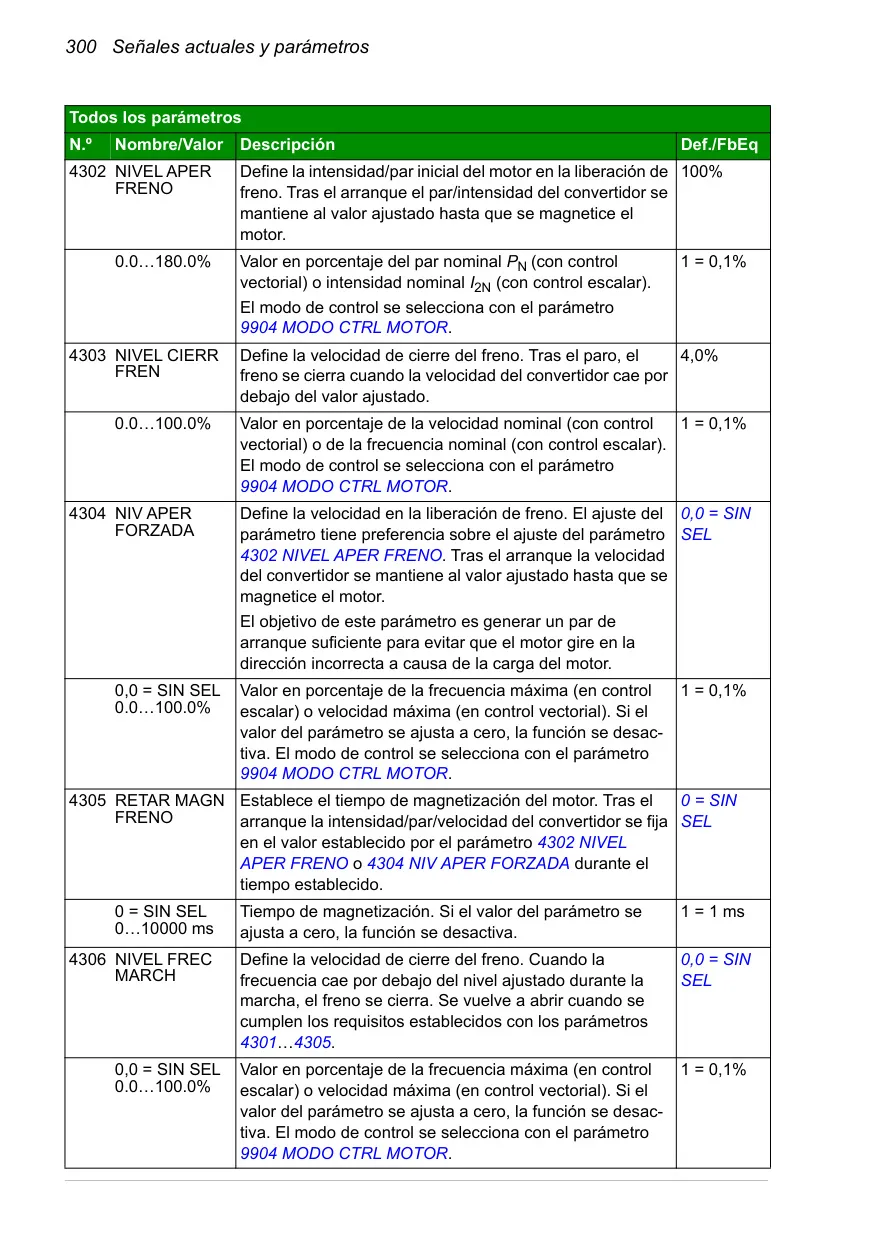

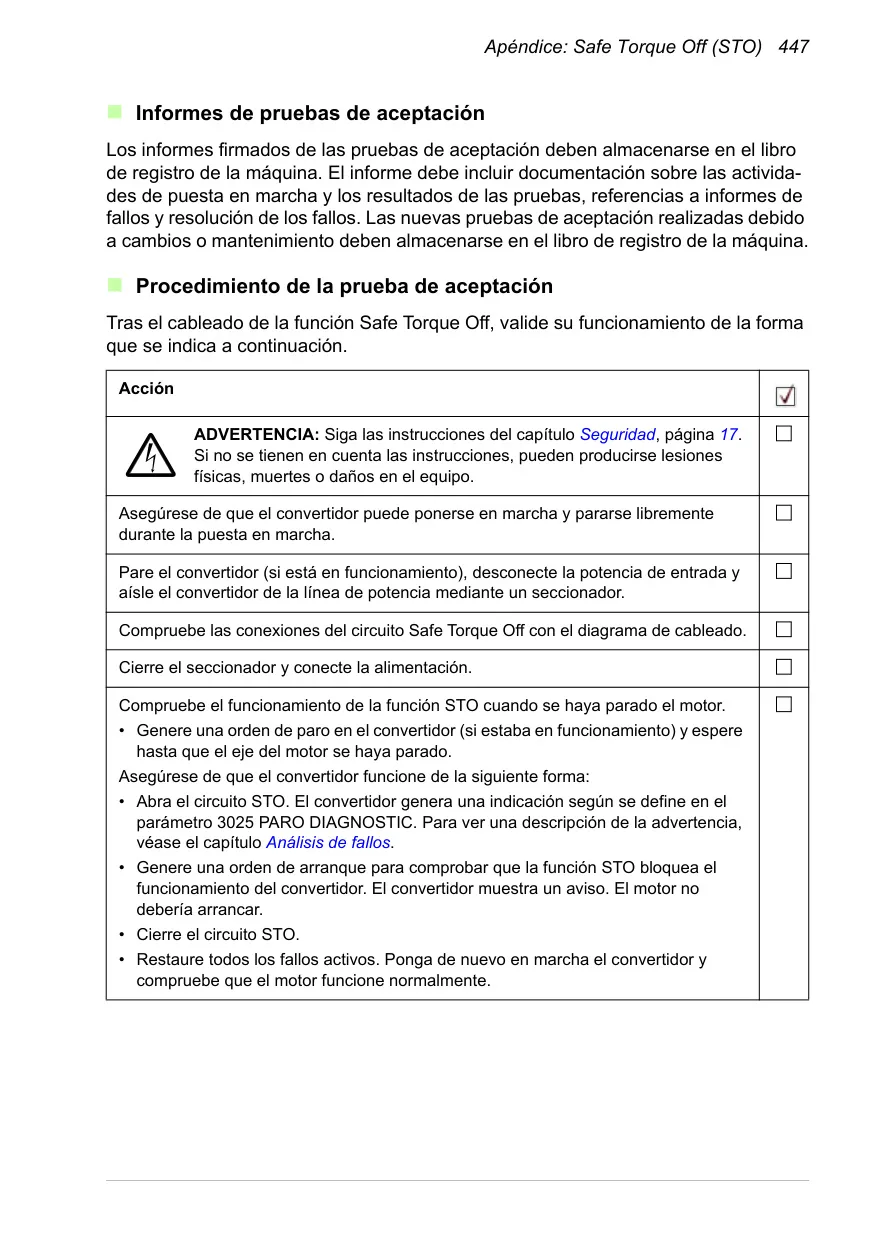

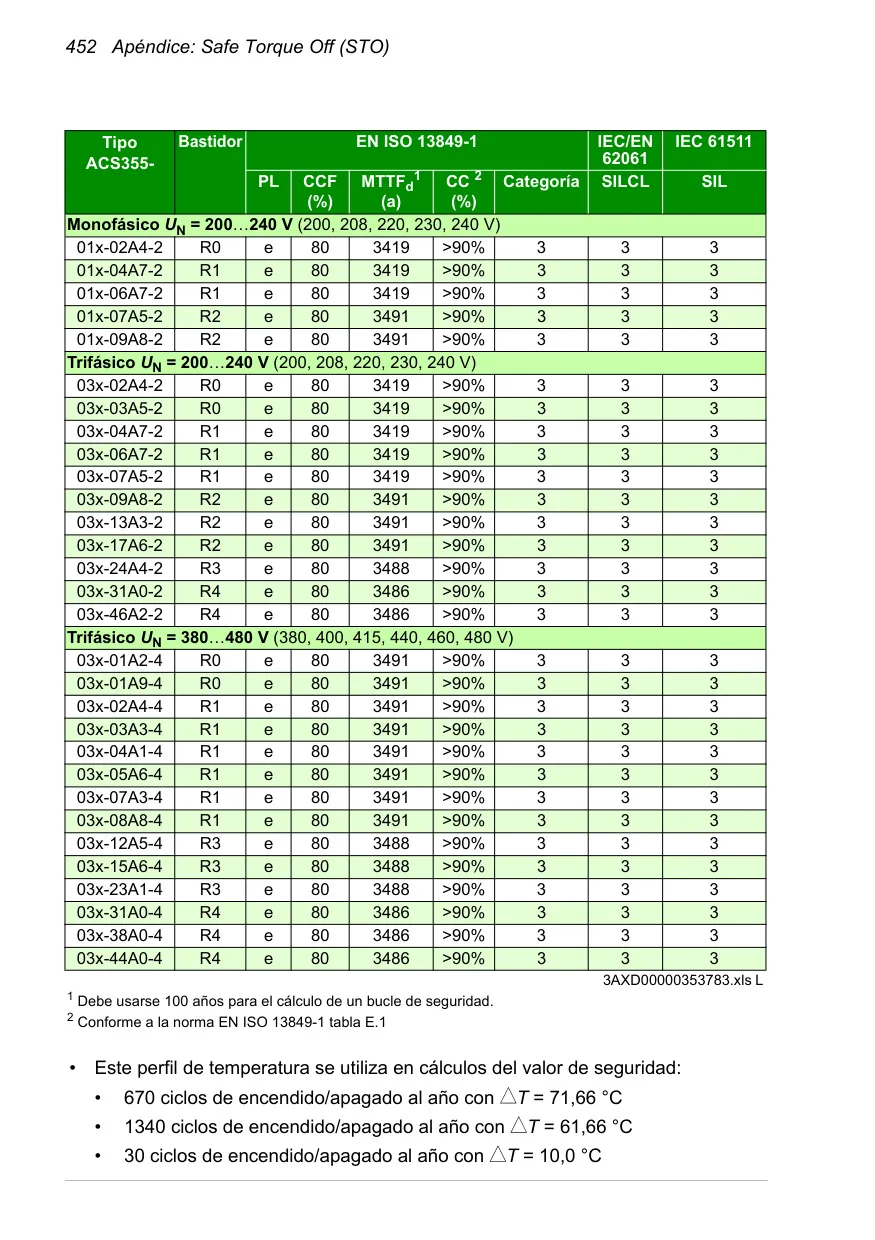

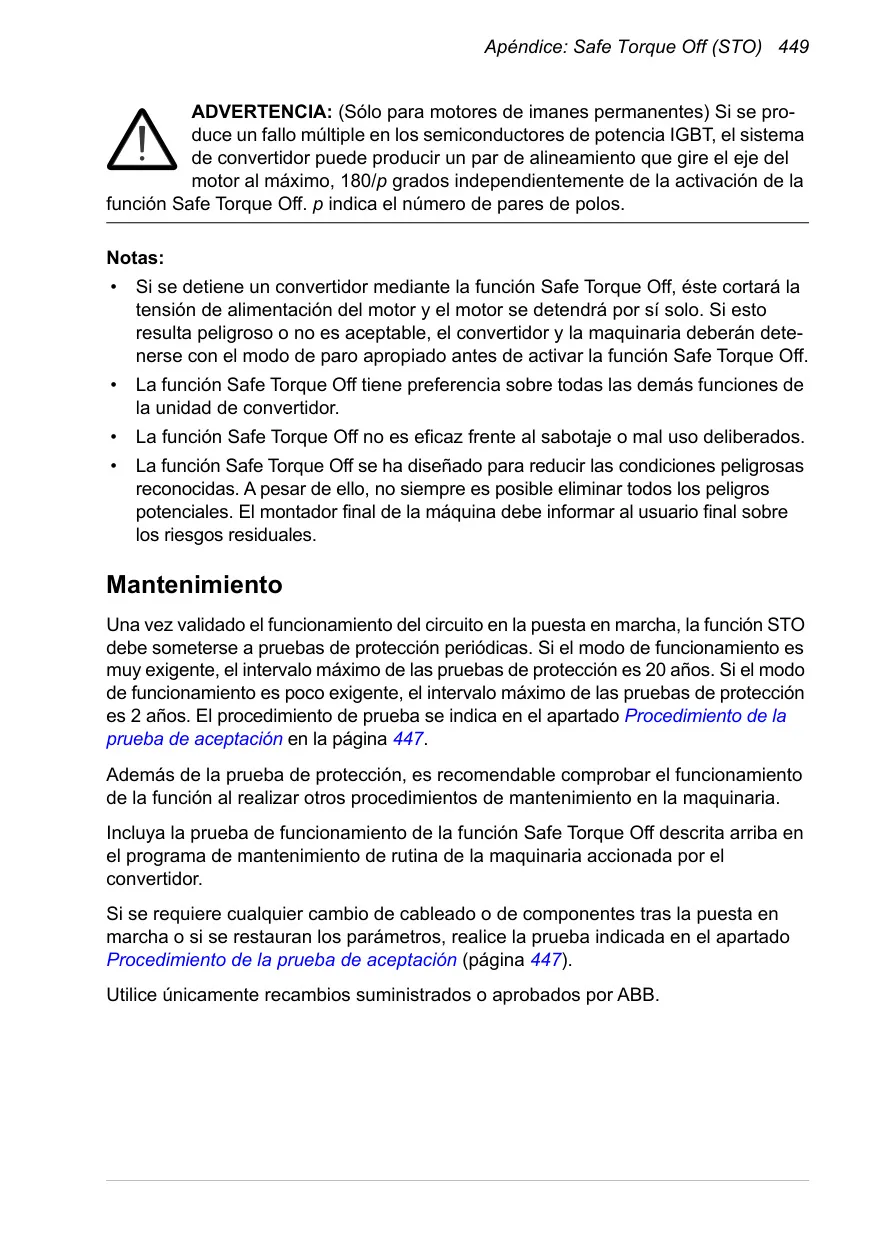

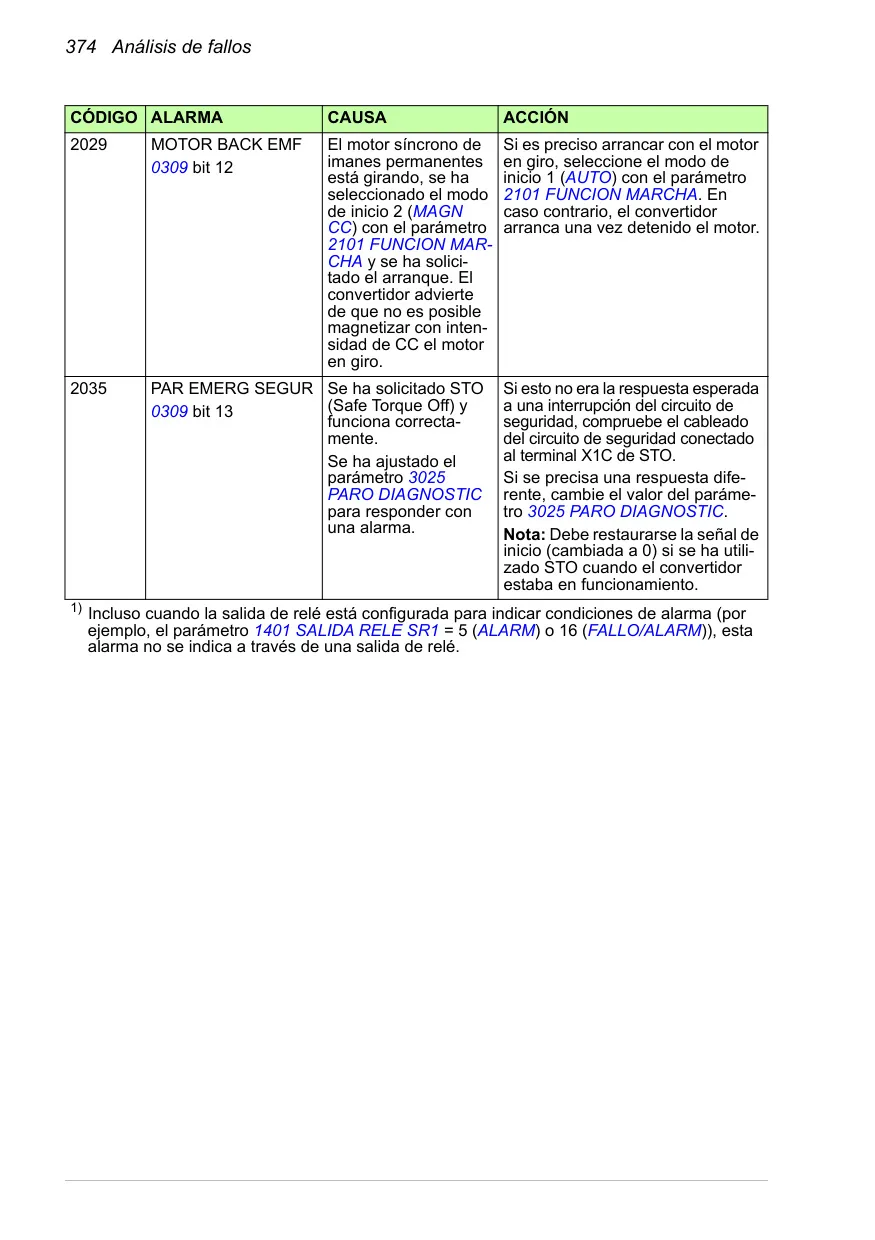

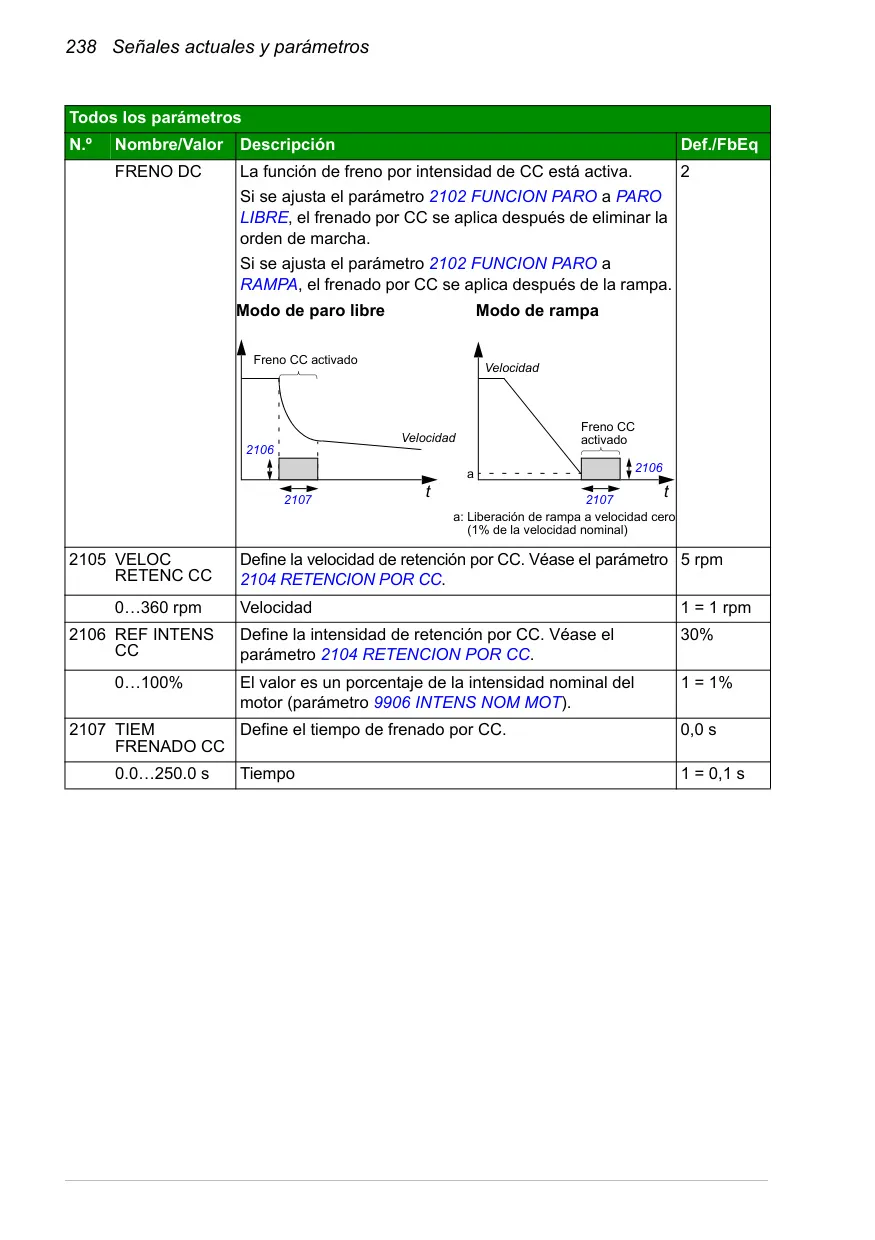

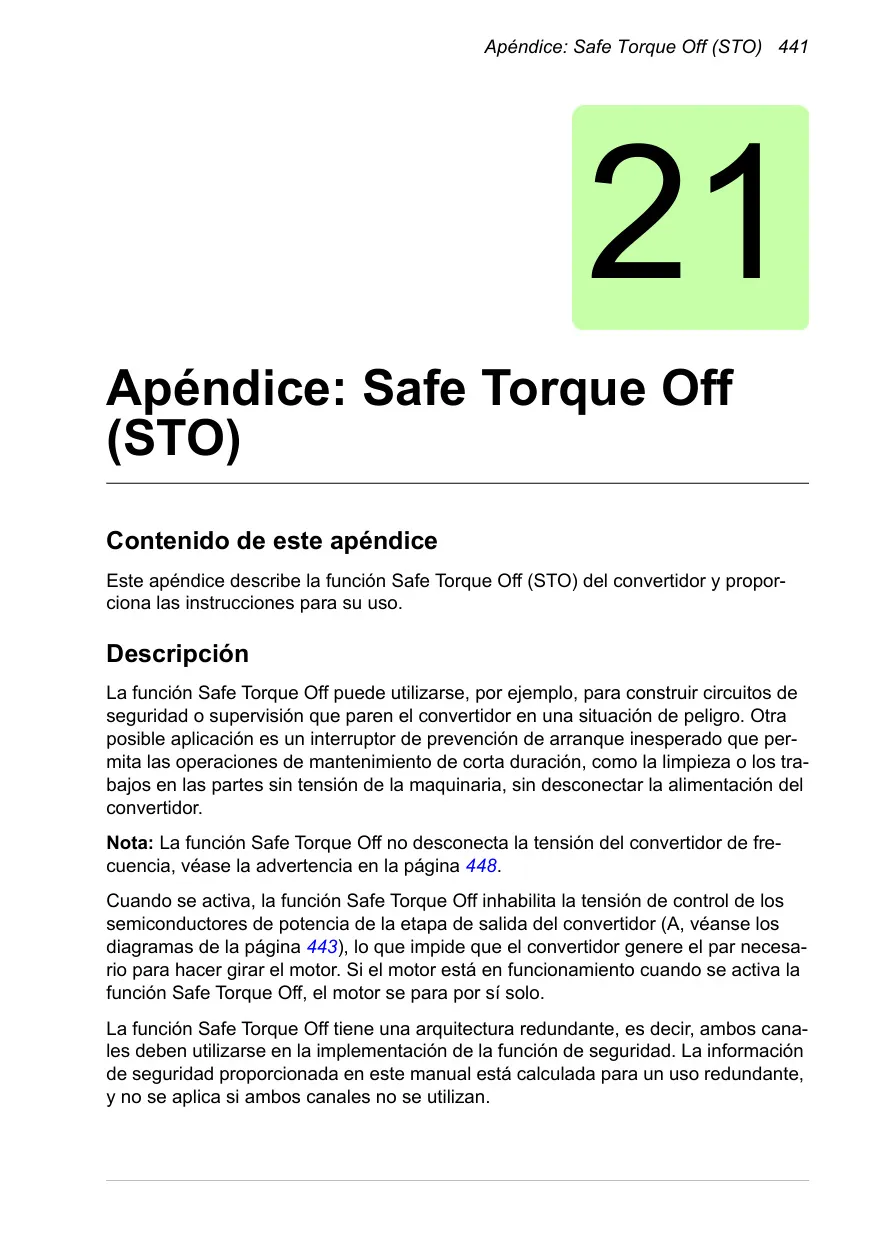

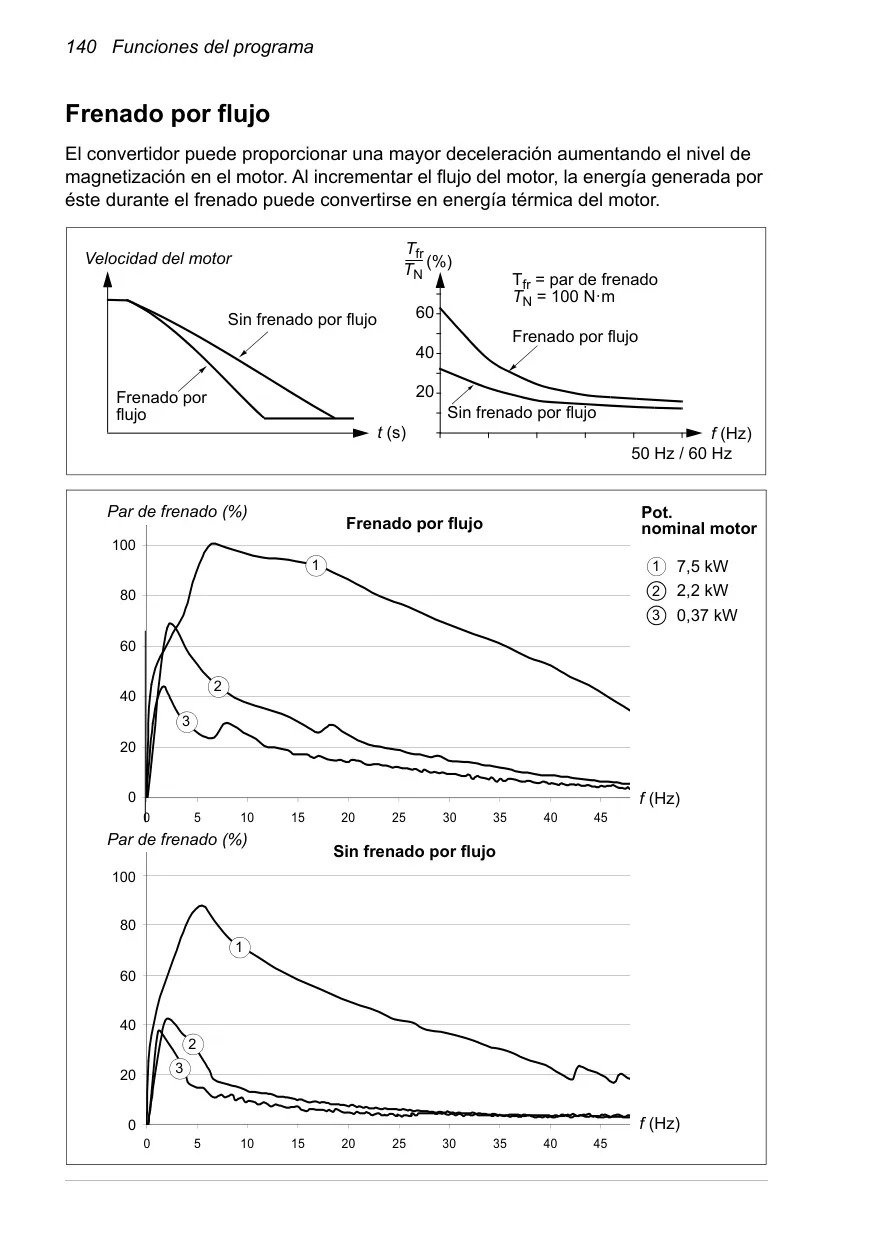

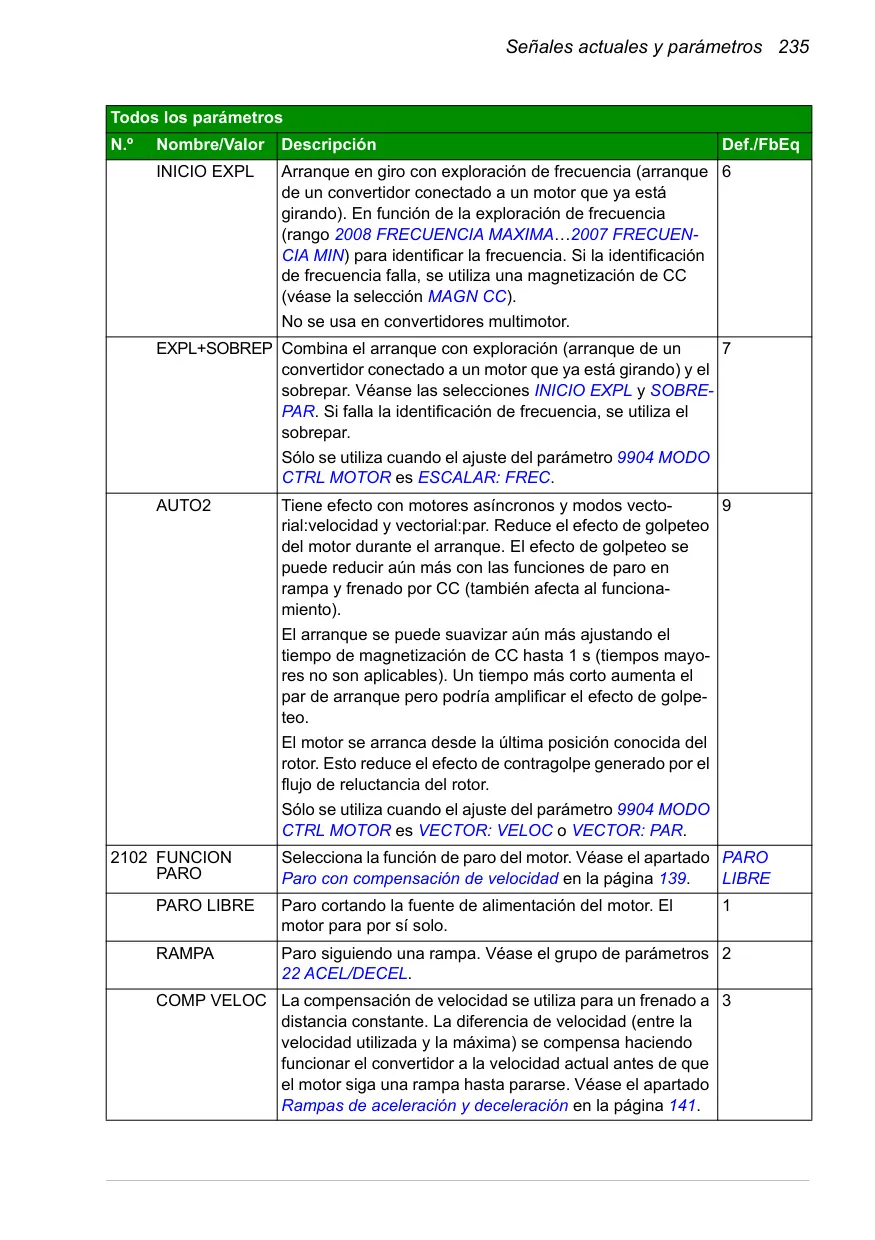

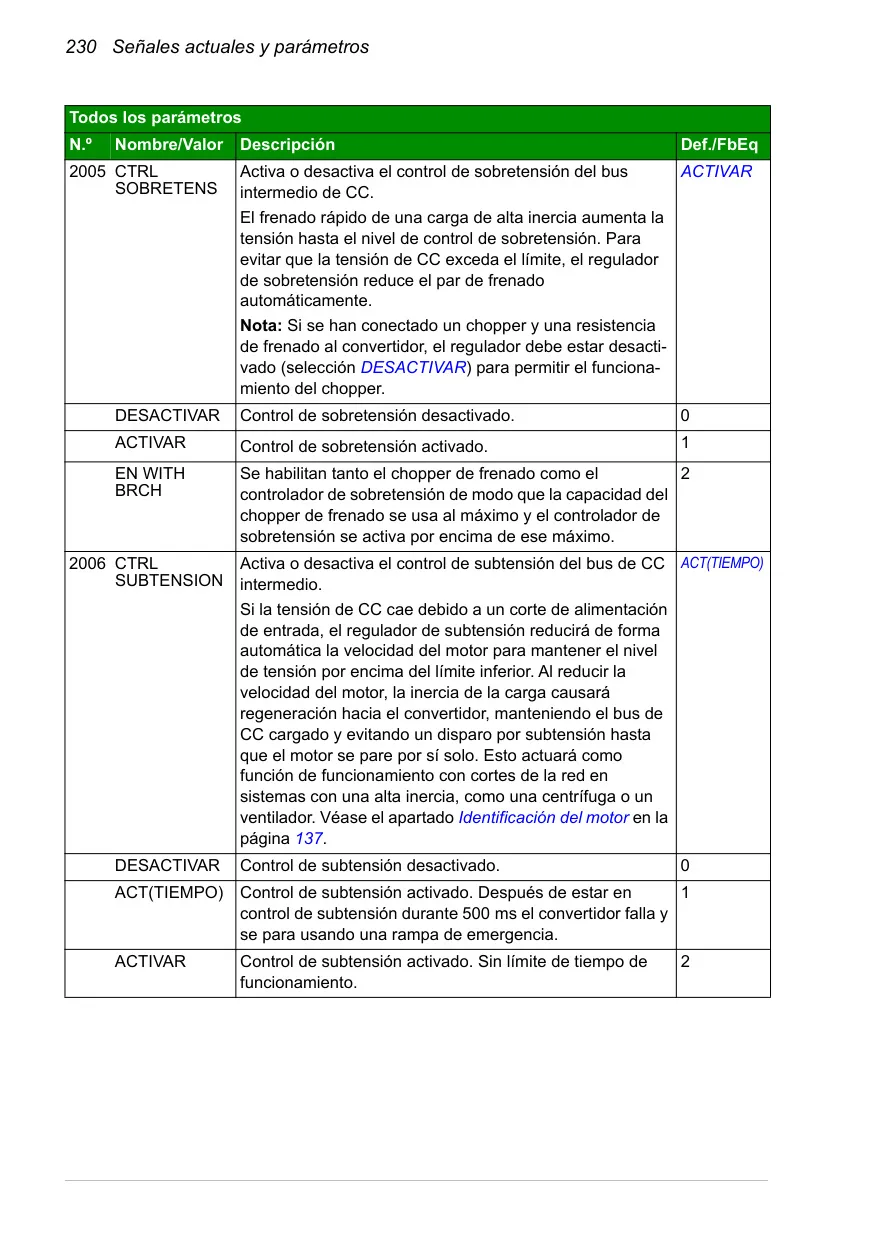

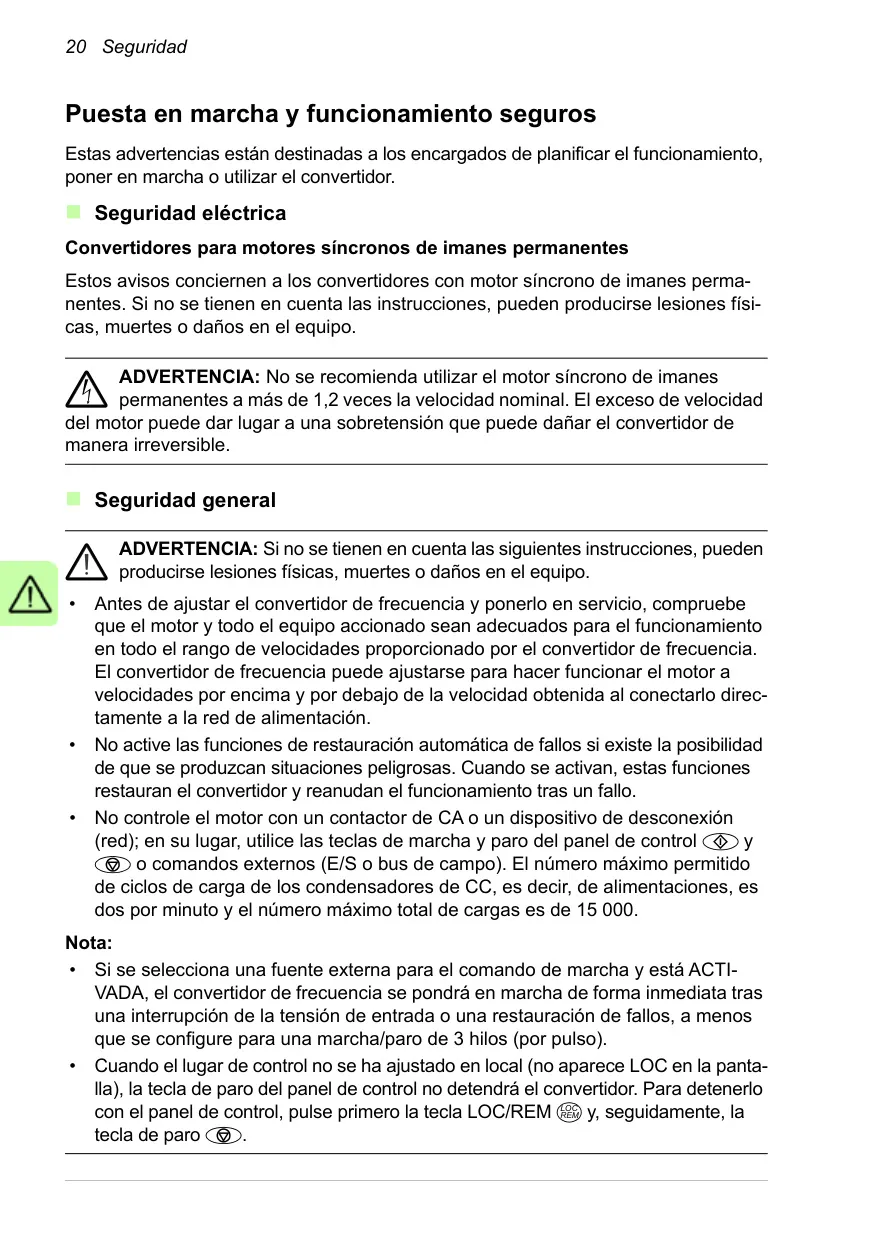

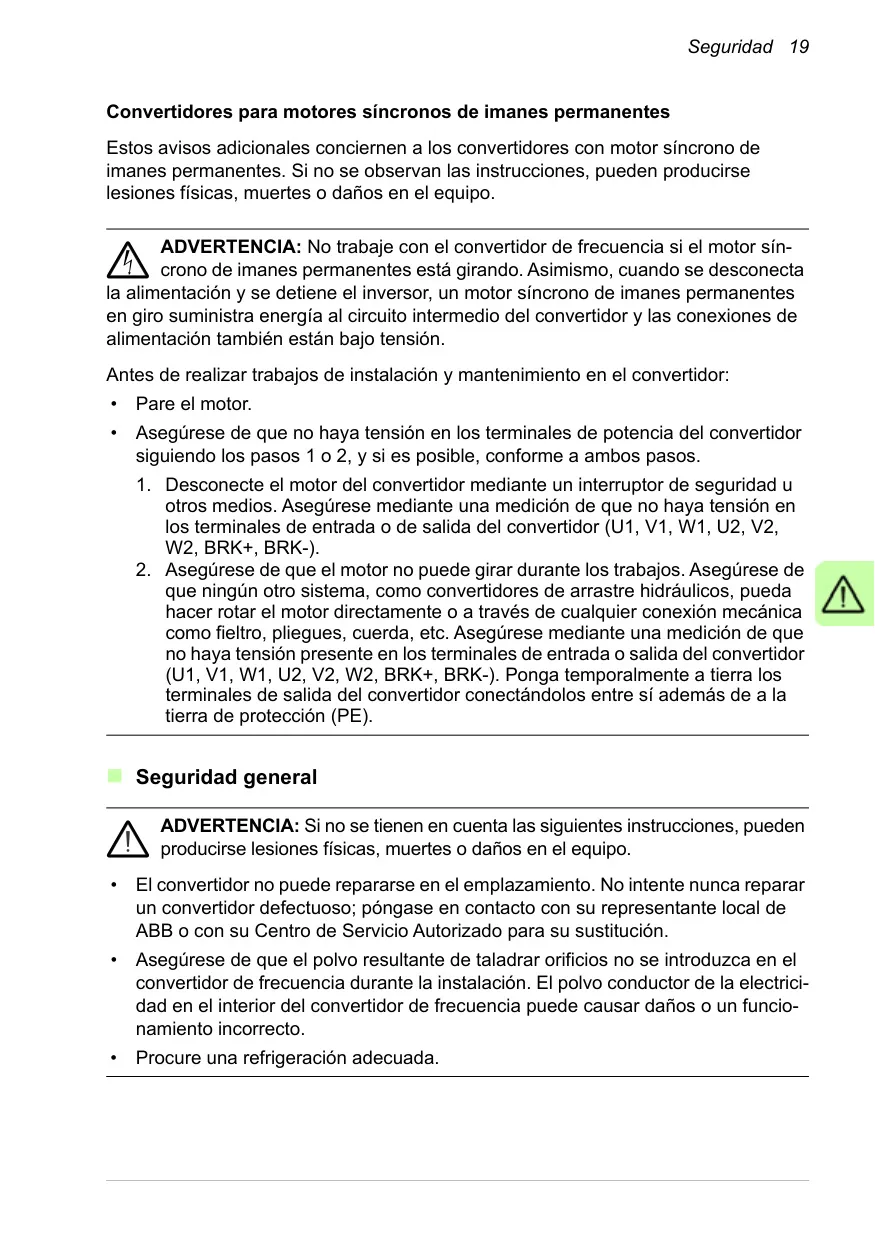

La seguridad operativa es una prioridad, y el ACS355 incorpora funciones avanzadas como el frenado por flujo y la vital función Safe Torque Off (STO). Esta característica de seguridad certificada impide el giro no deseado del motor, cumpliendo con los más altos estándares como SIL 3 y PL e, protegiendo eficazmente al personal y la maquinaria. El variador incluye un chopper de frenado interno que permite conectar resistencias de frenado externas para aplicaciones con alta inercia o requisitos de deceleración rápida.

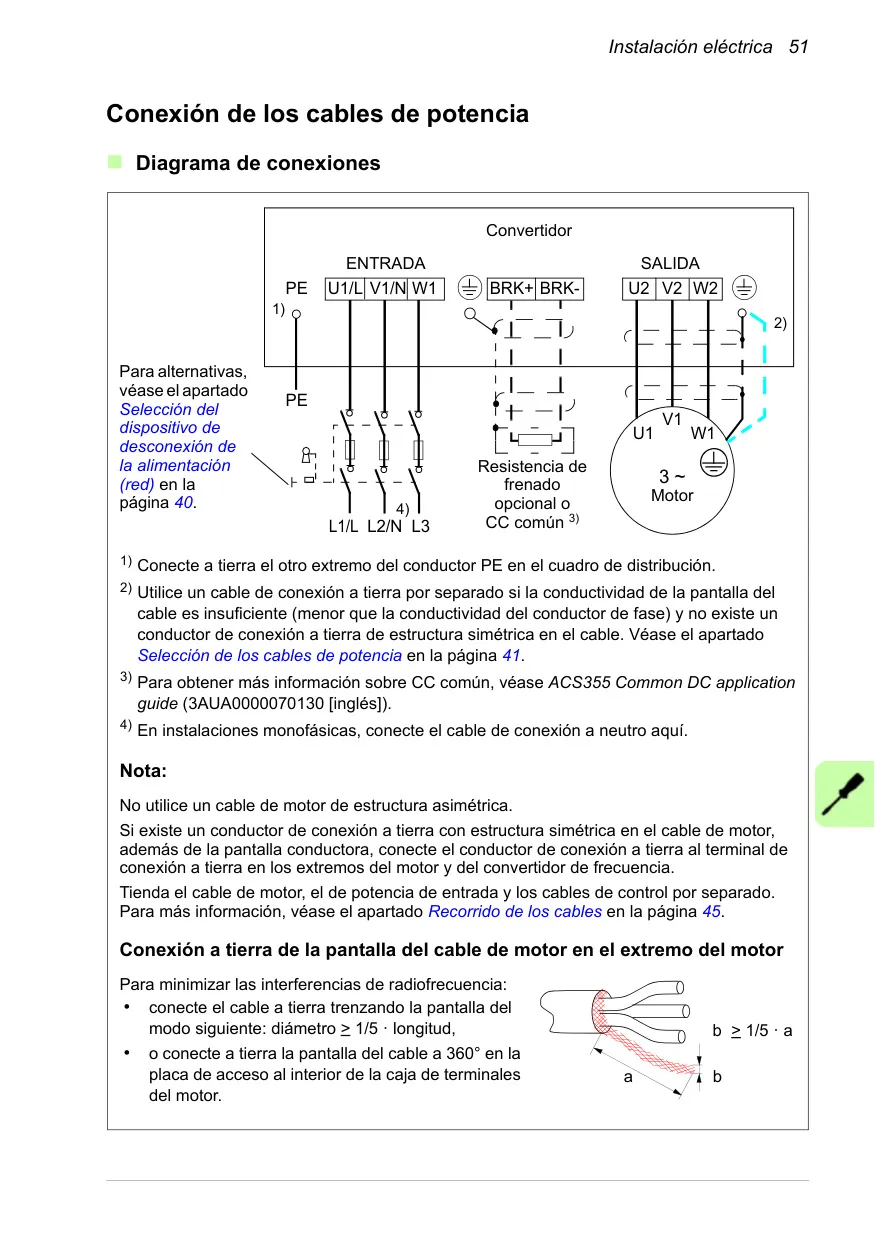

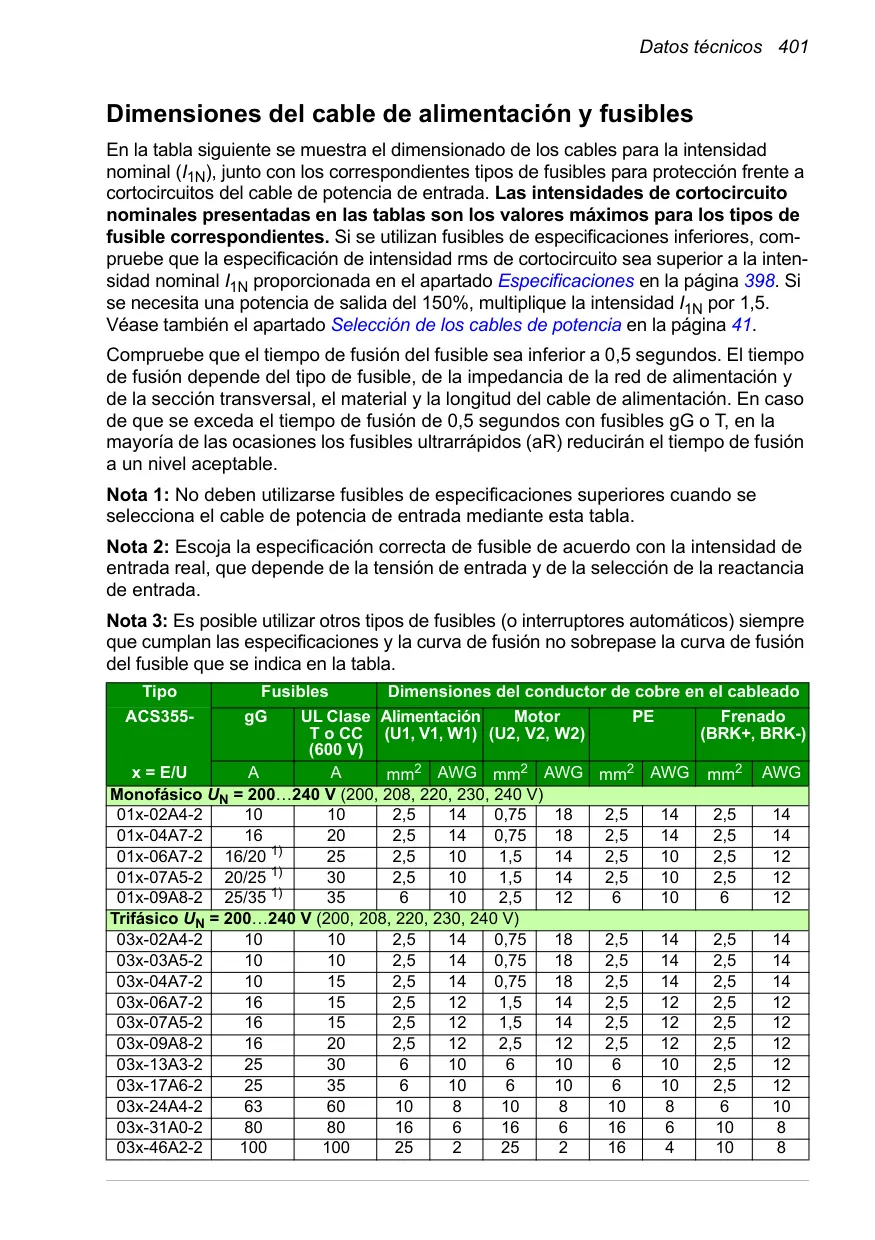

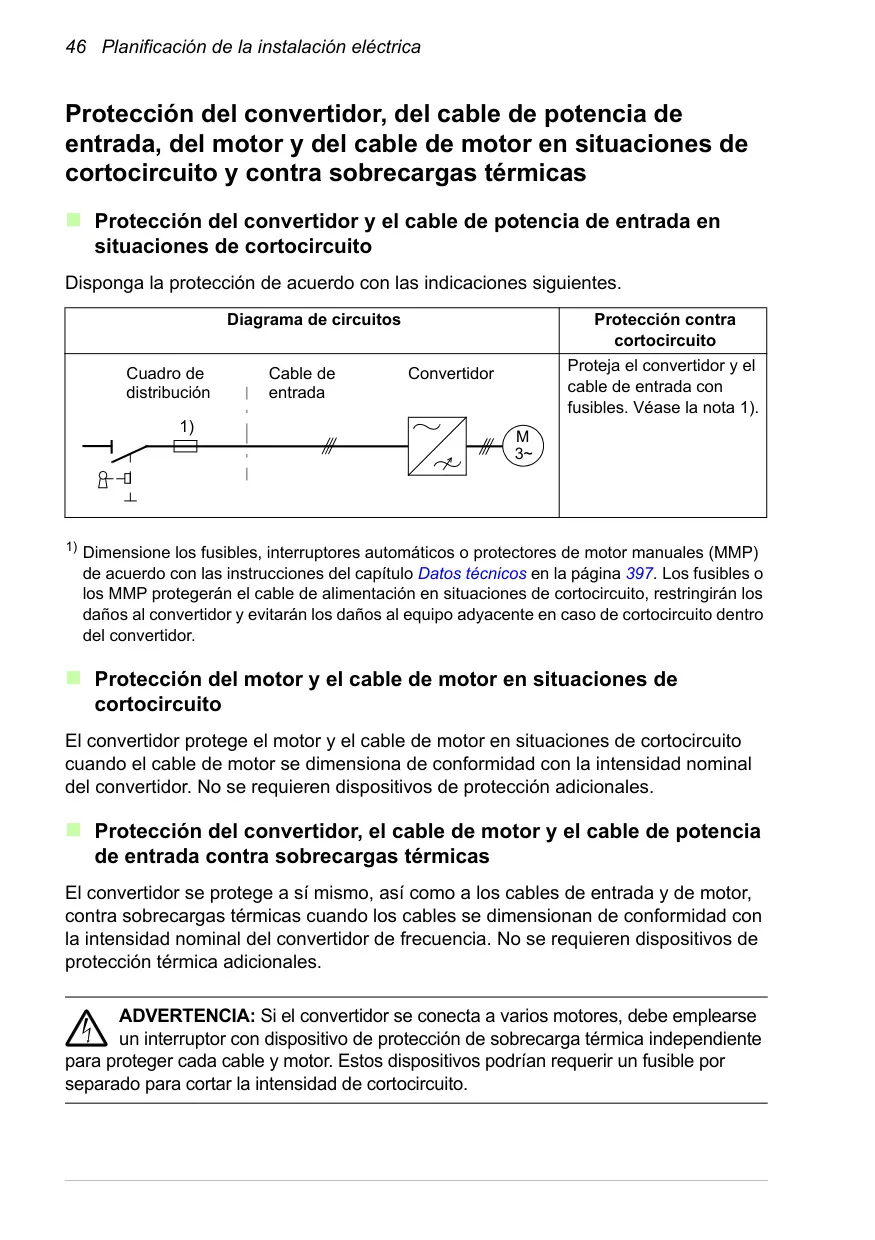

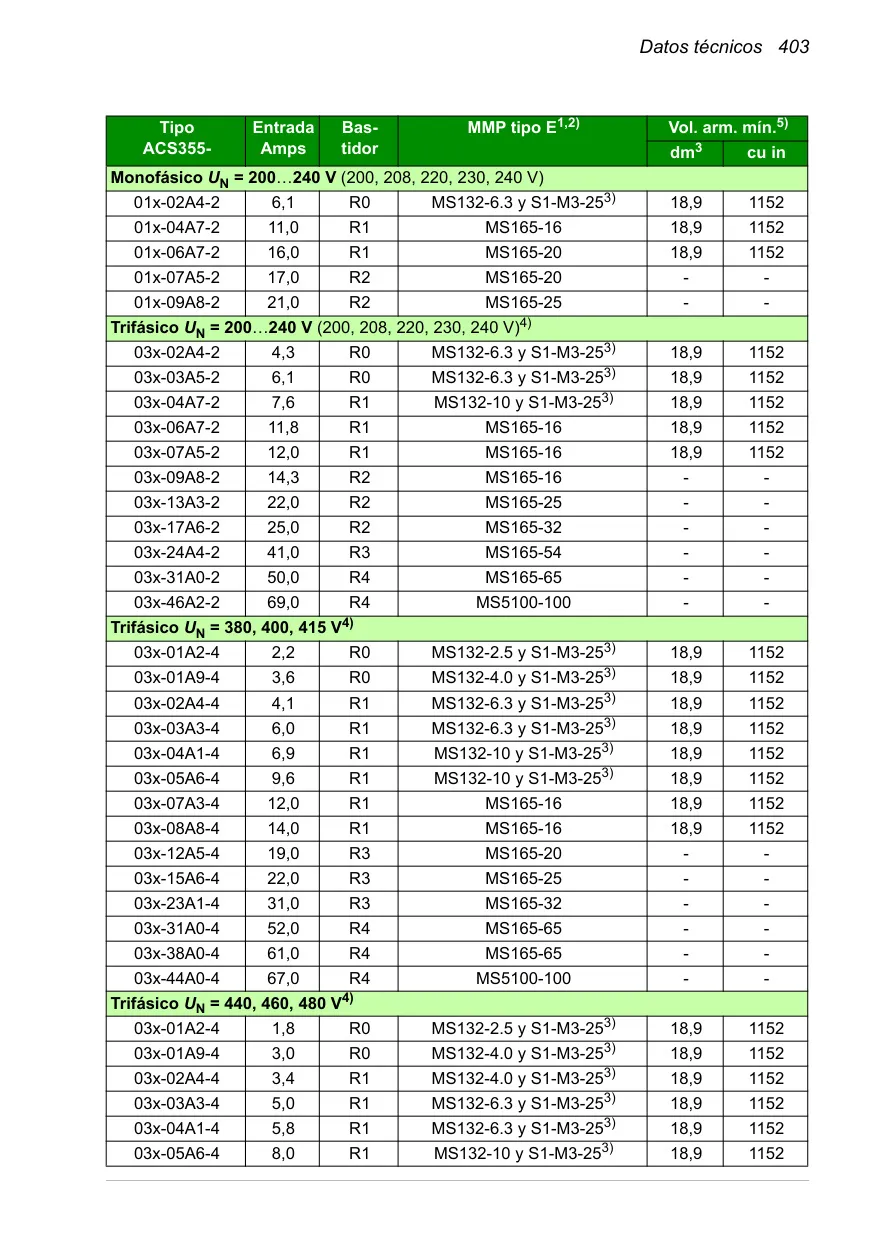

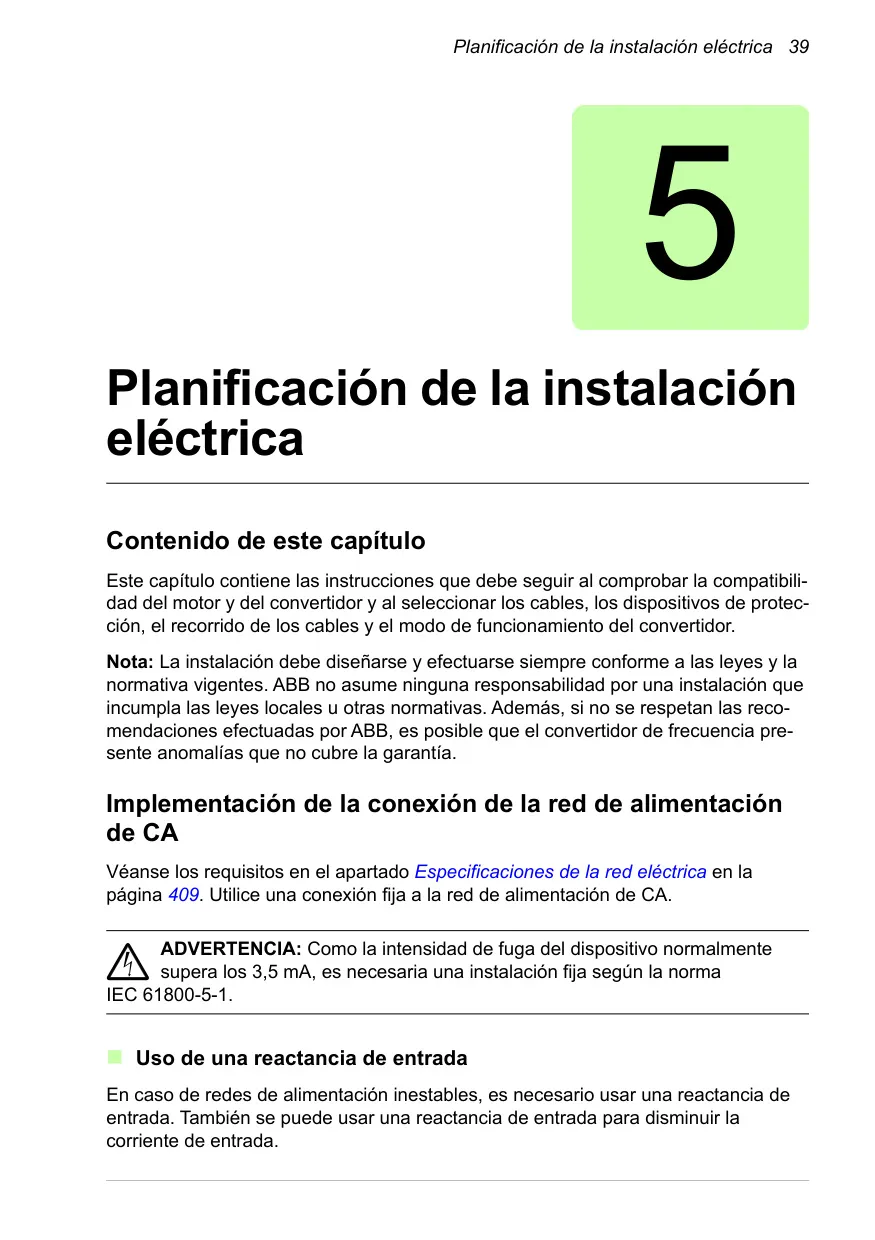

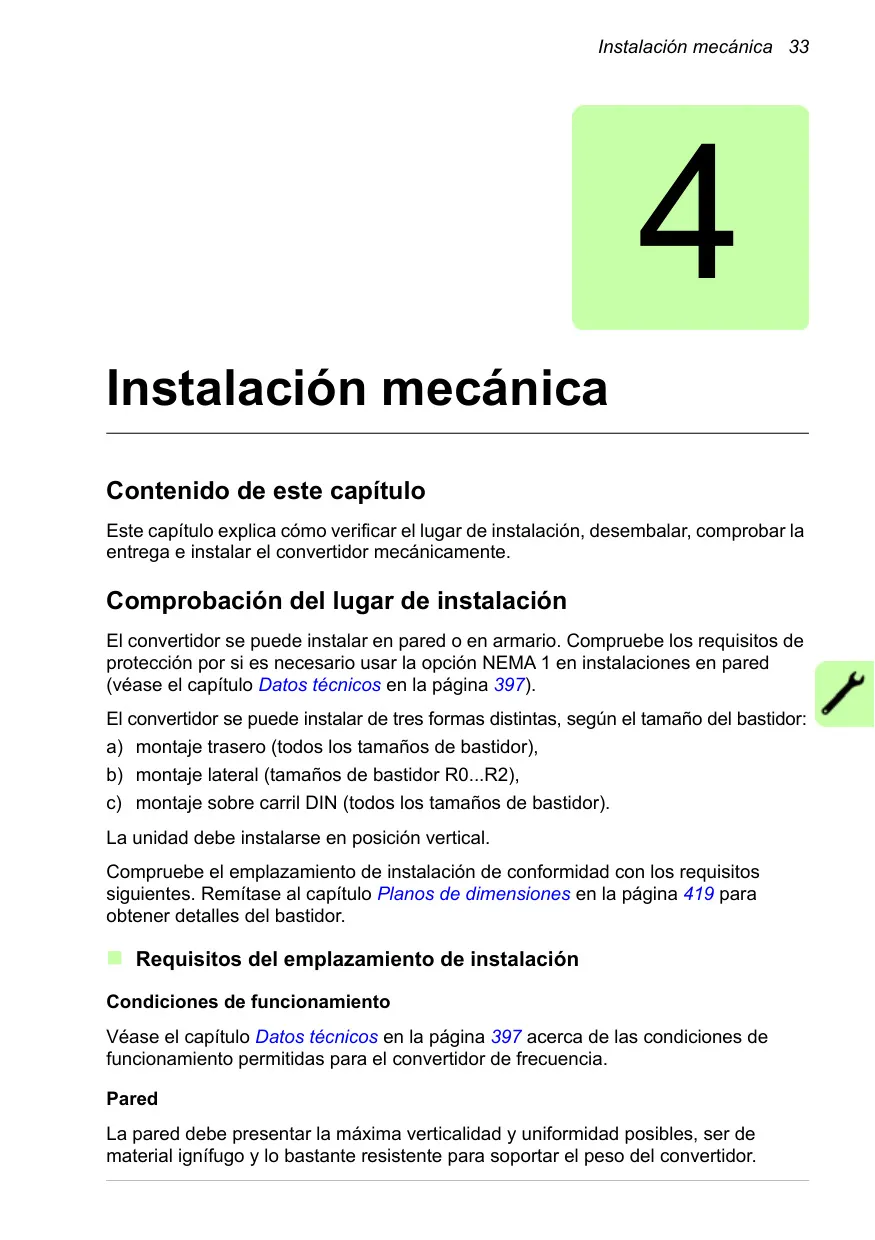

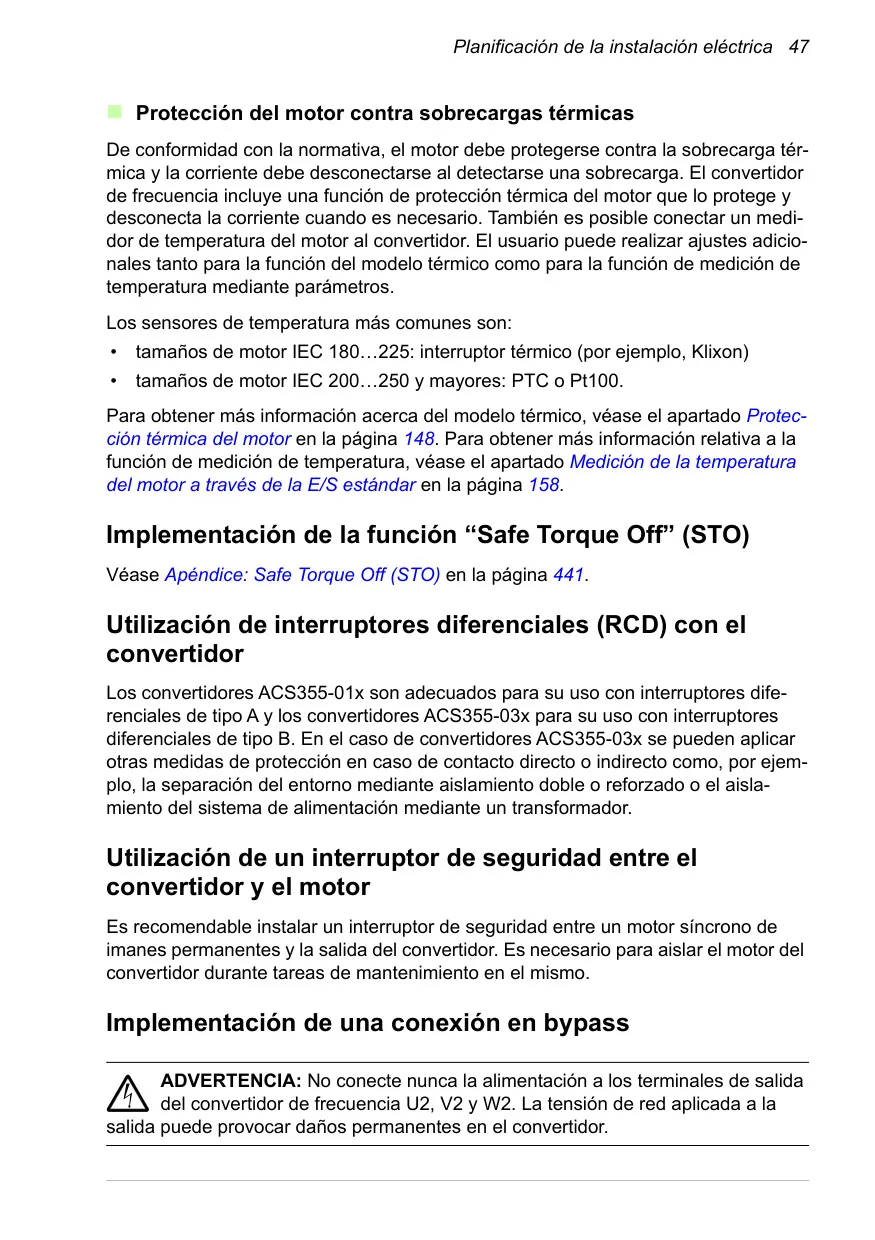

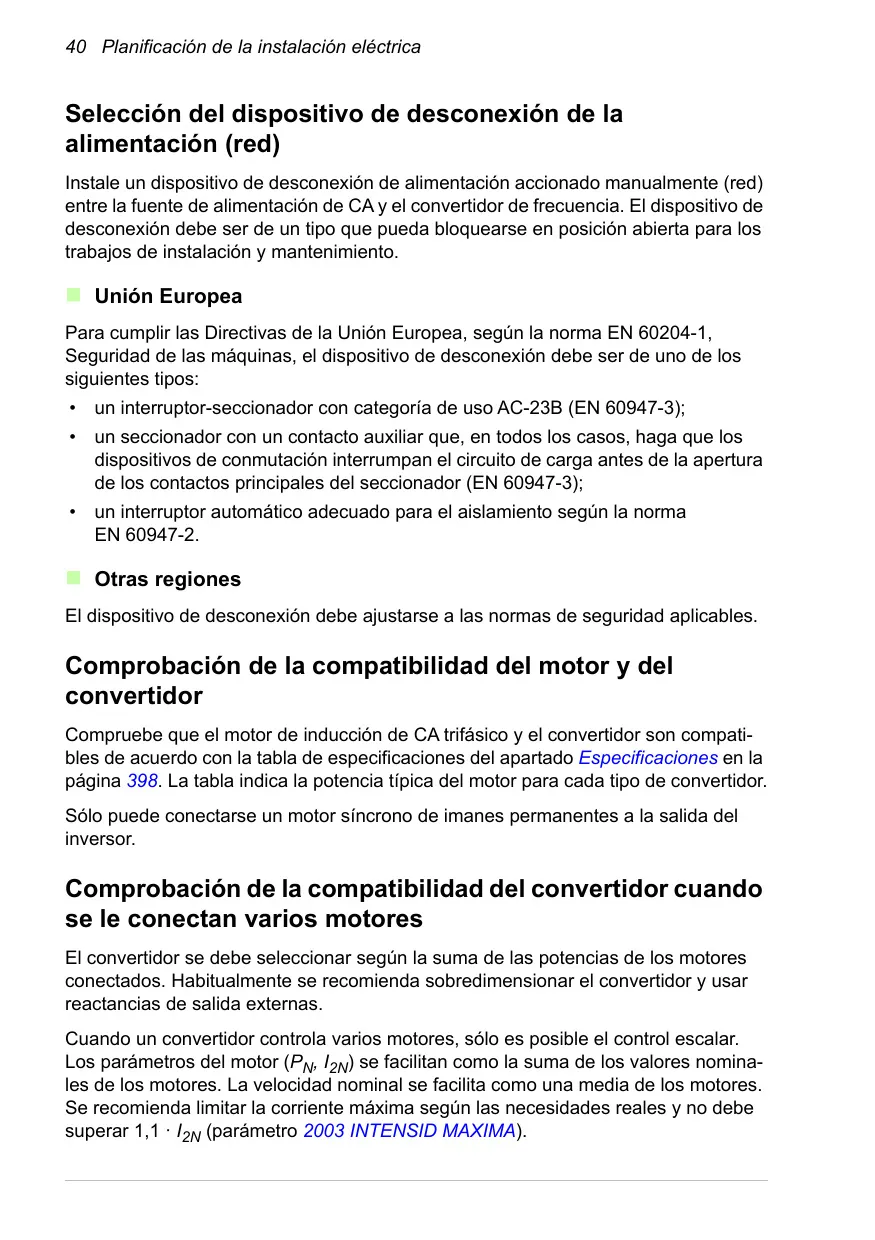

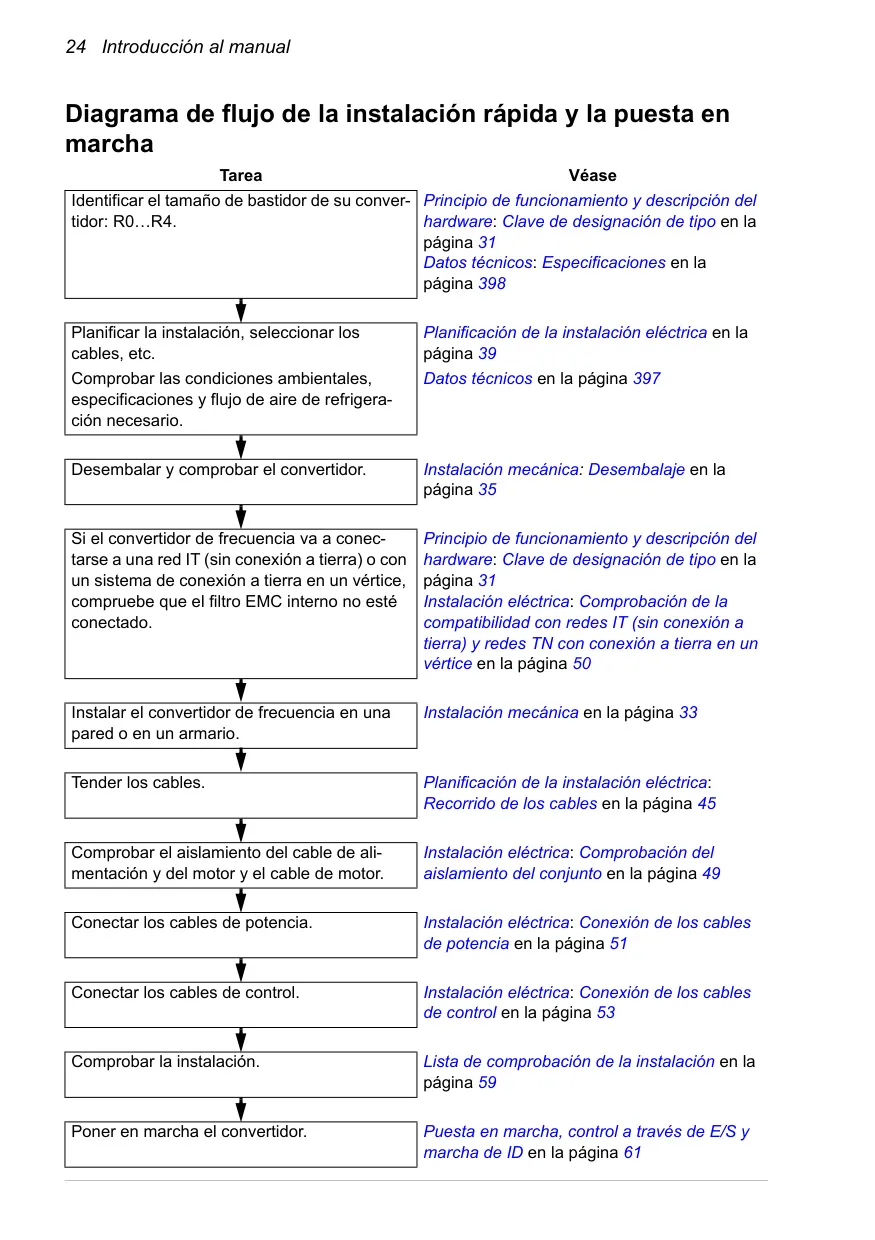

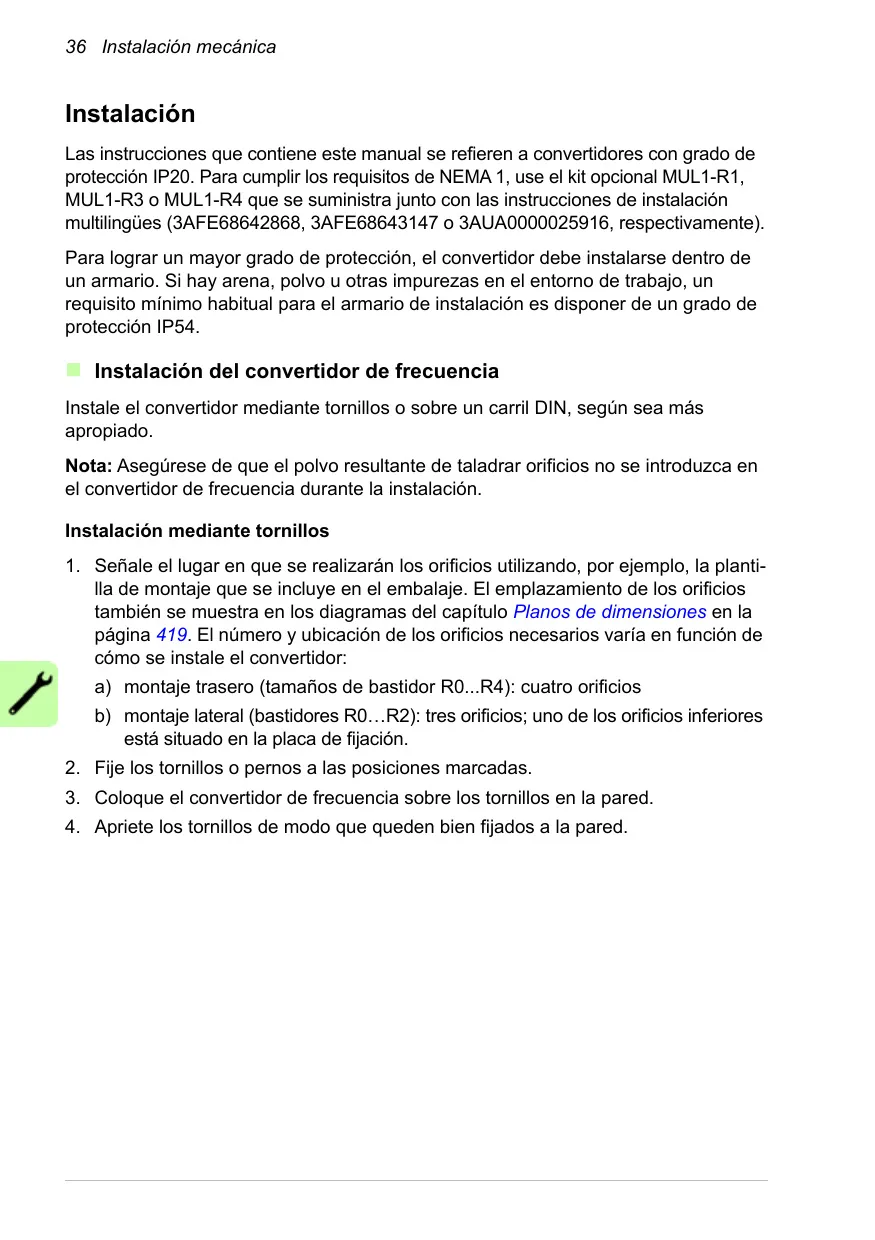

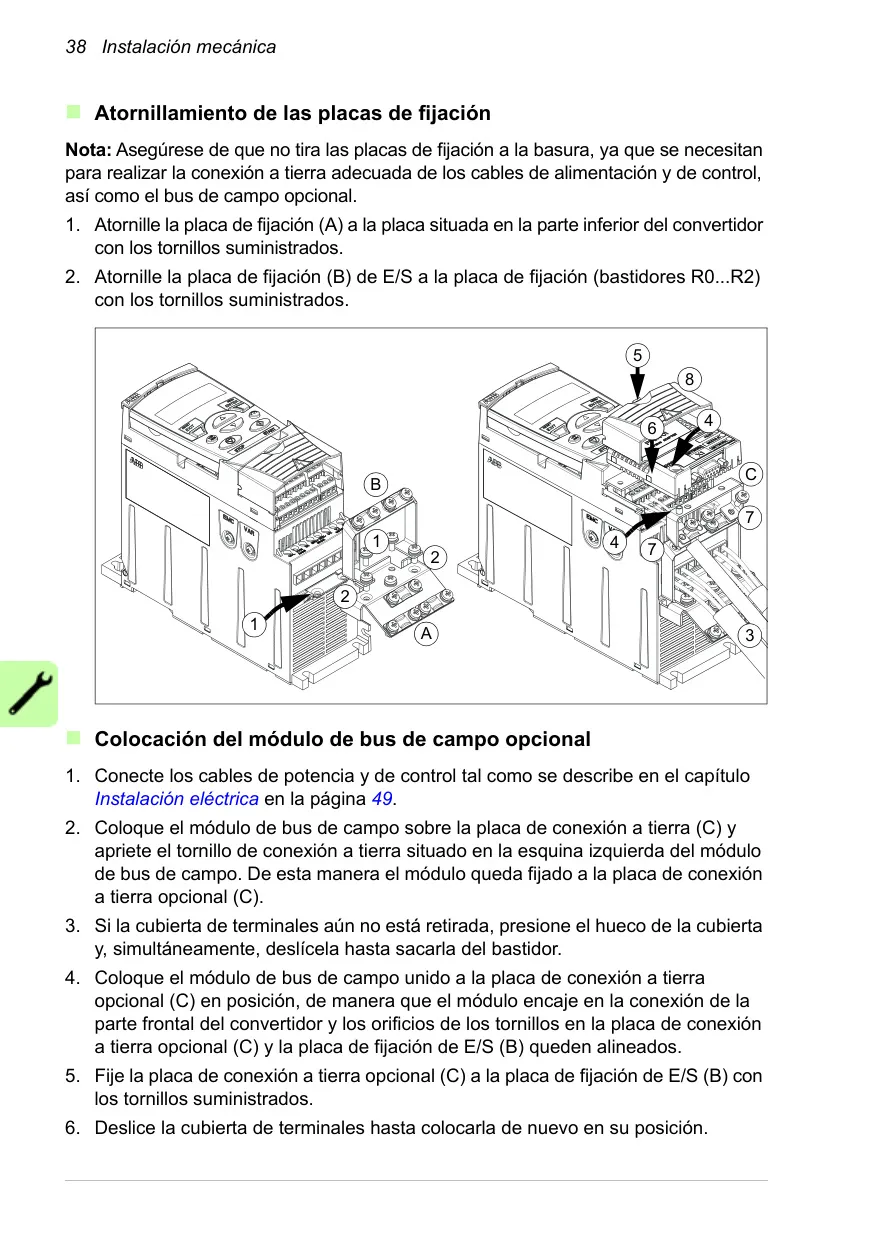

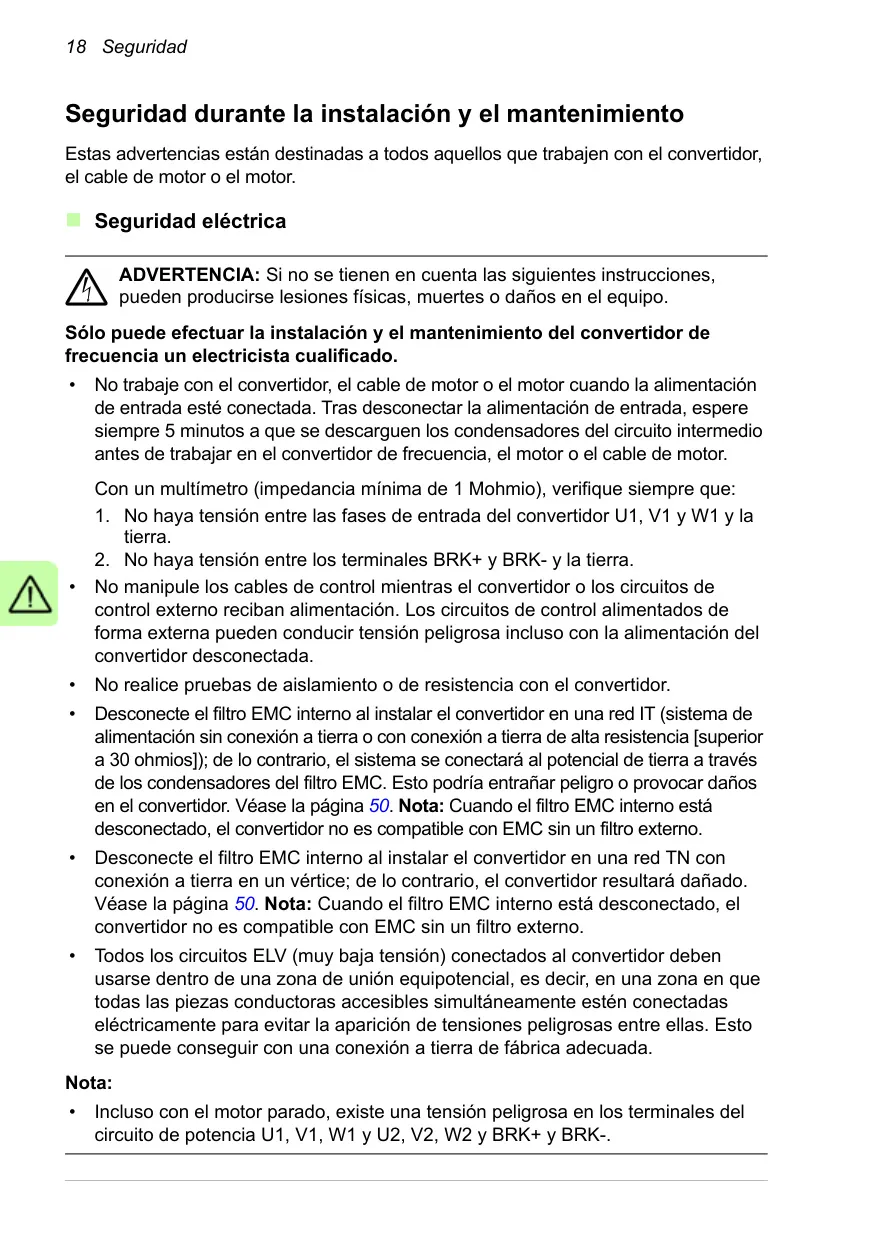

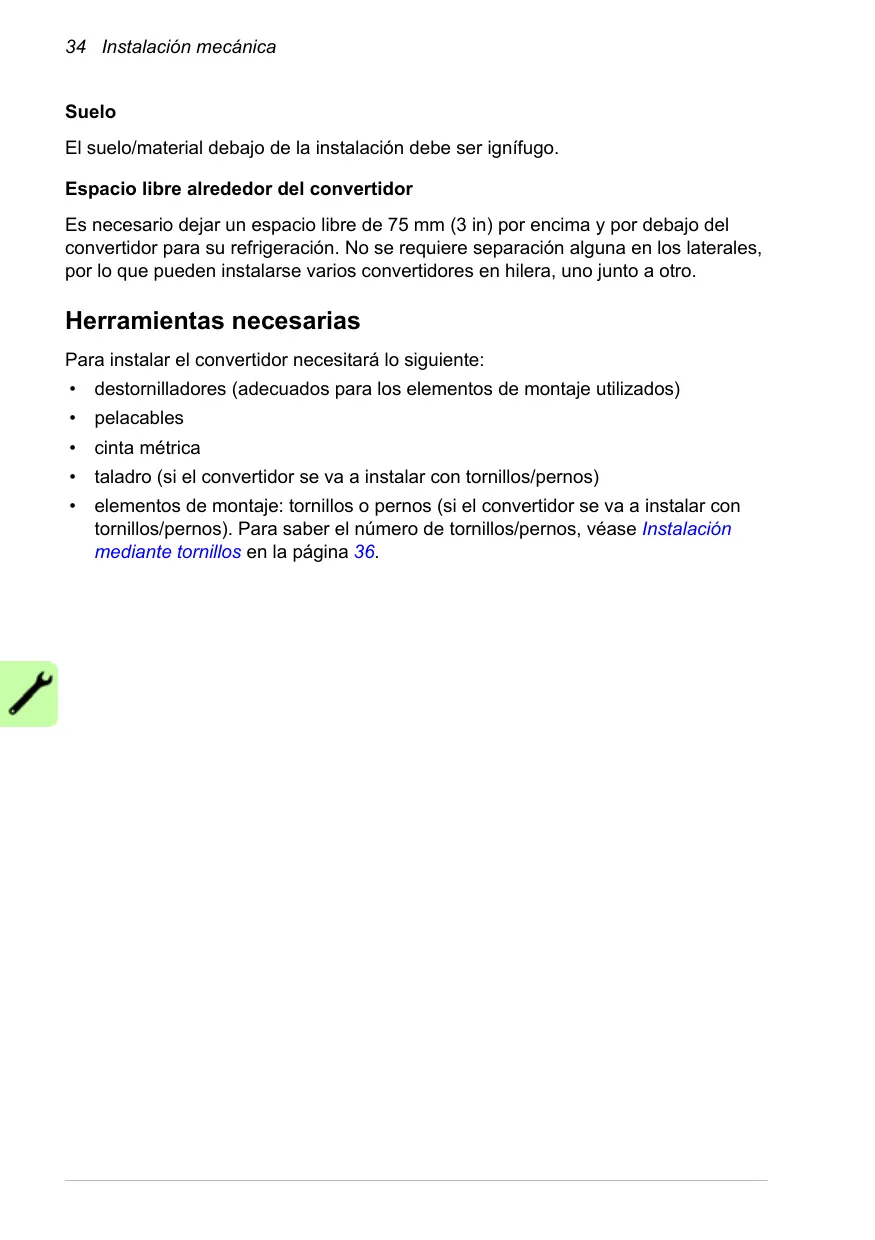

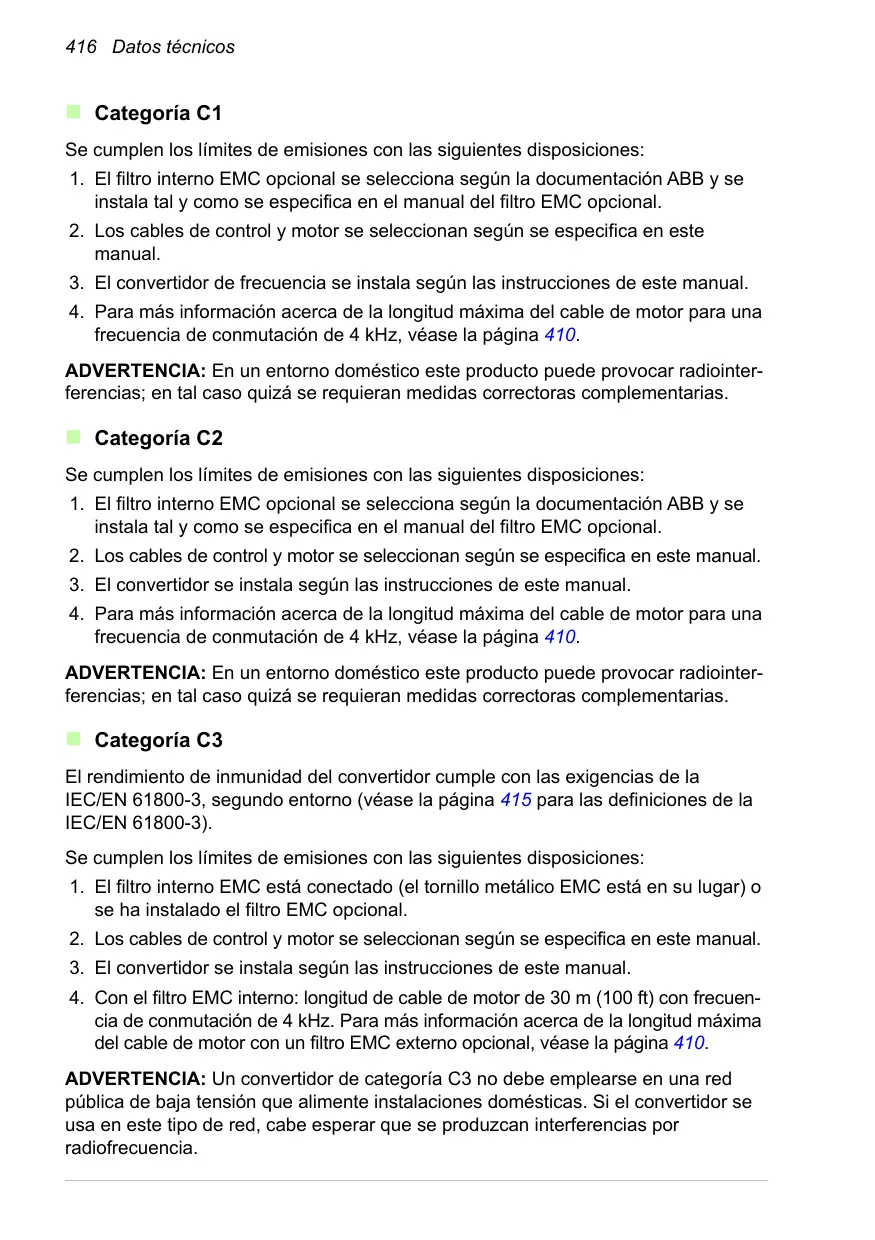

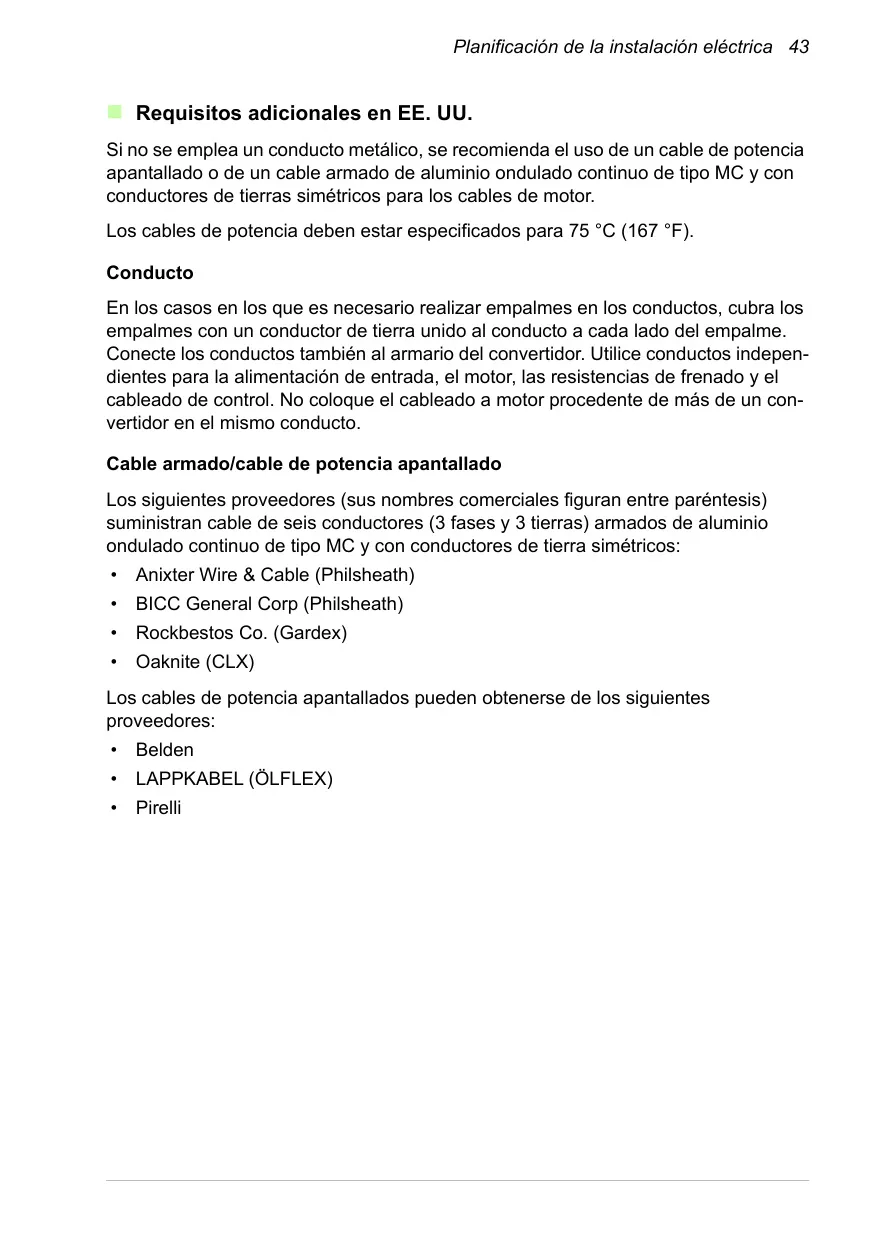

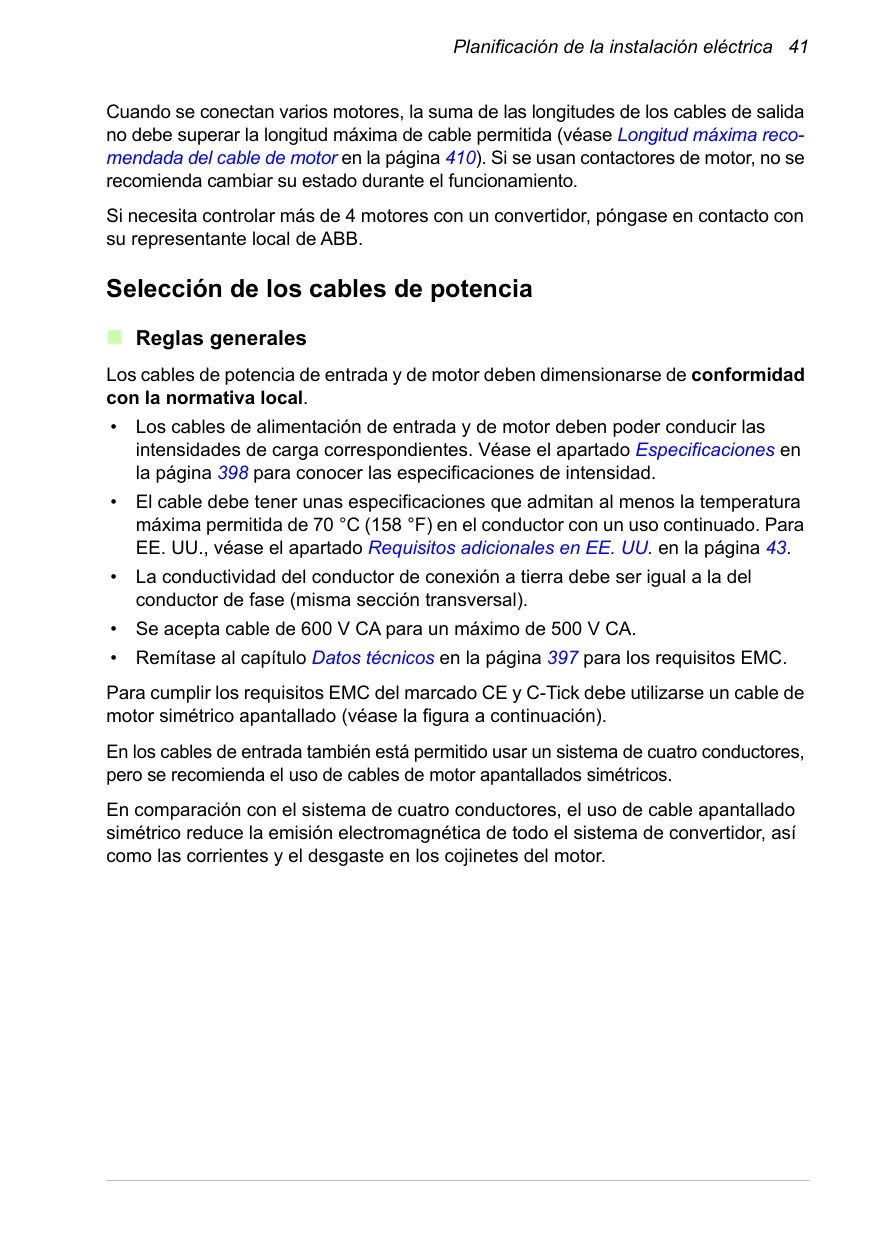

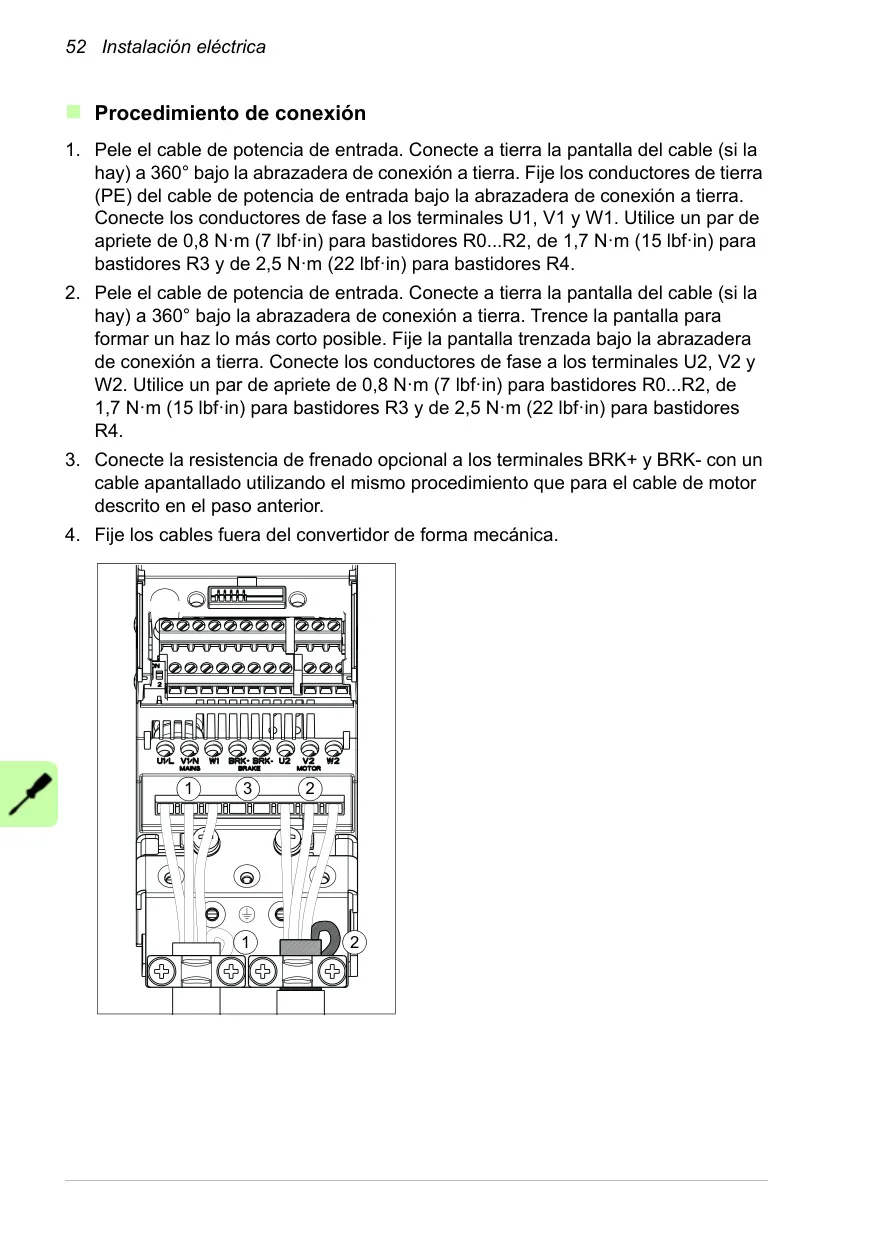

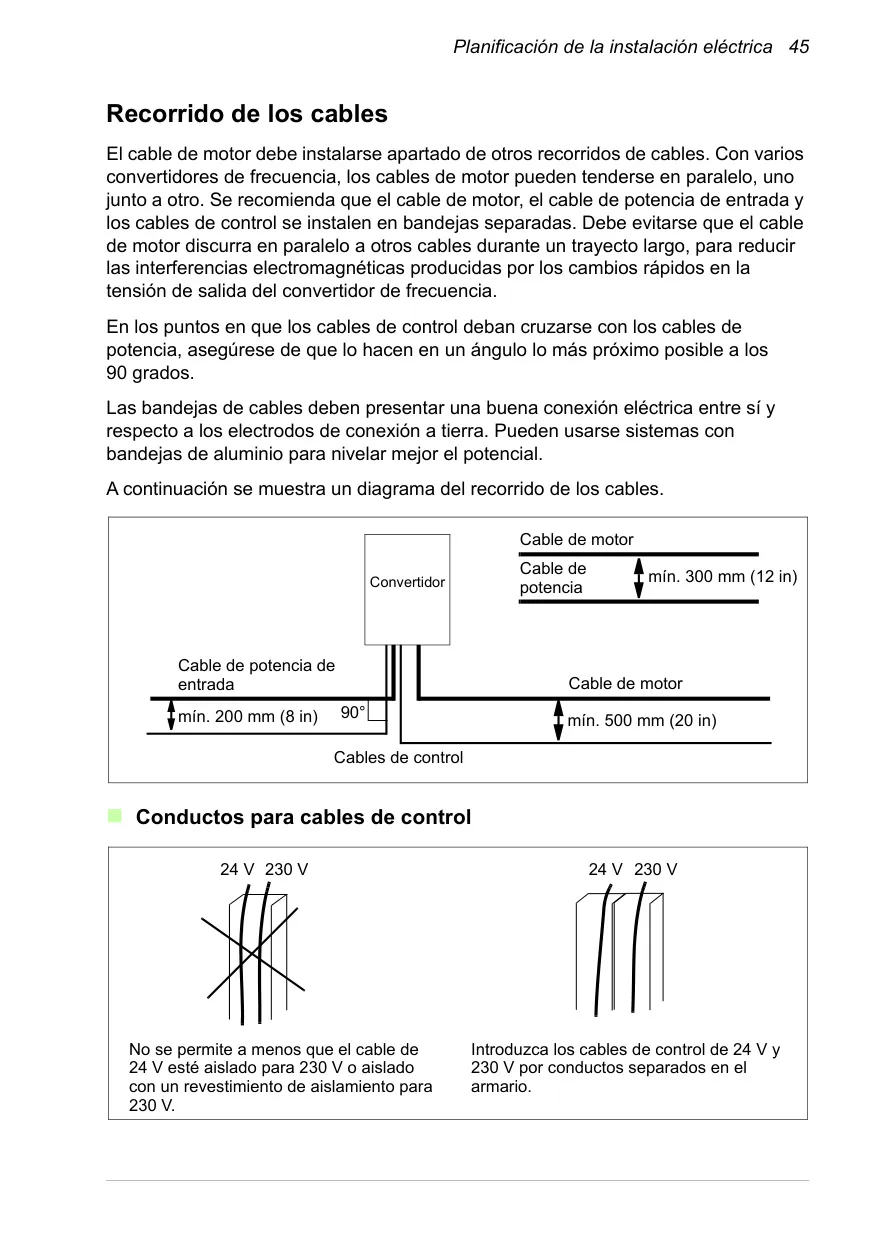

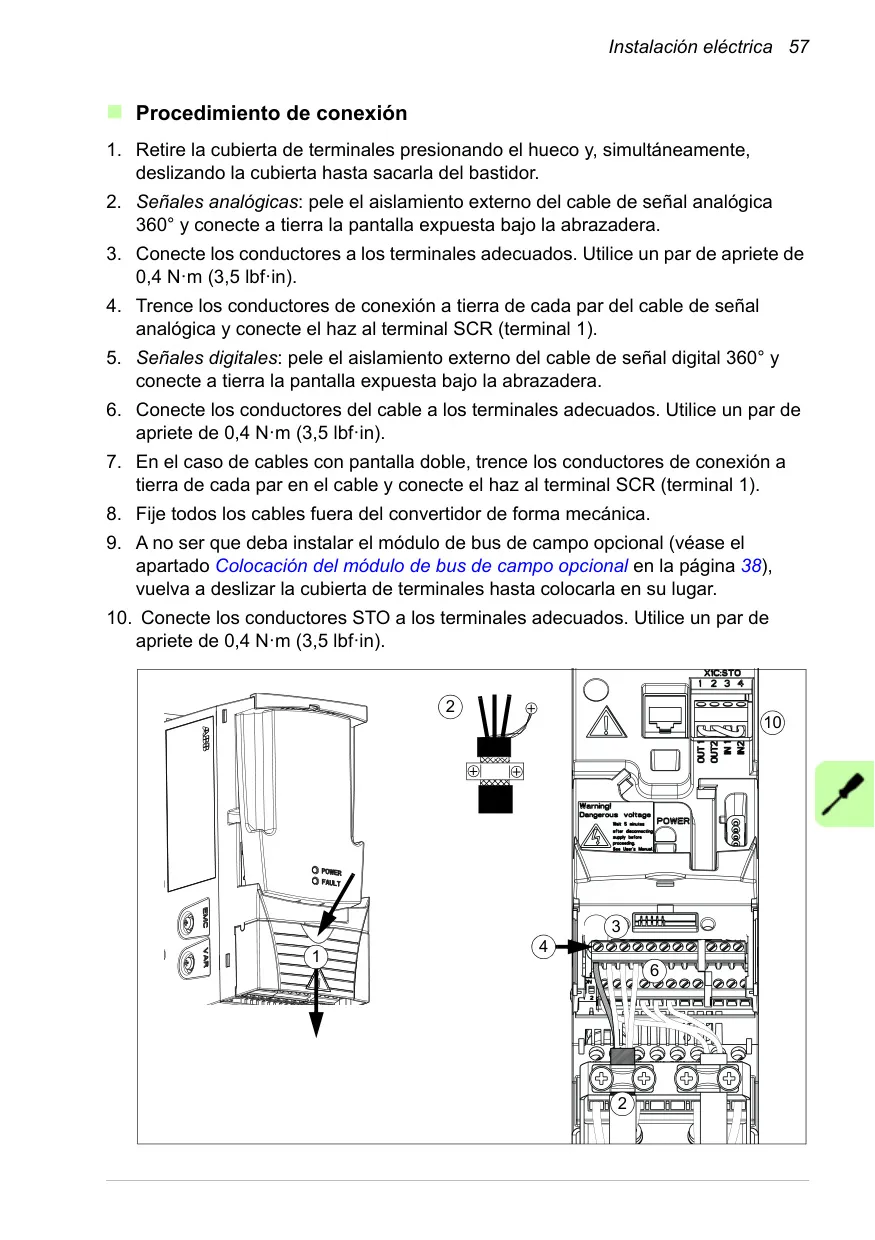

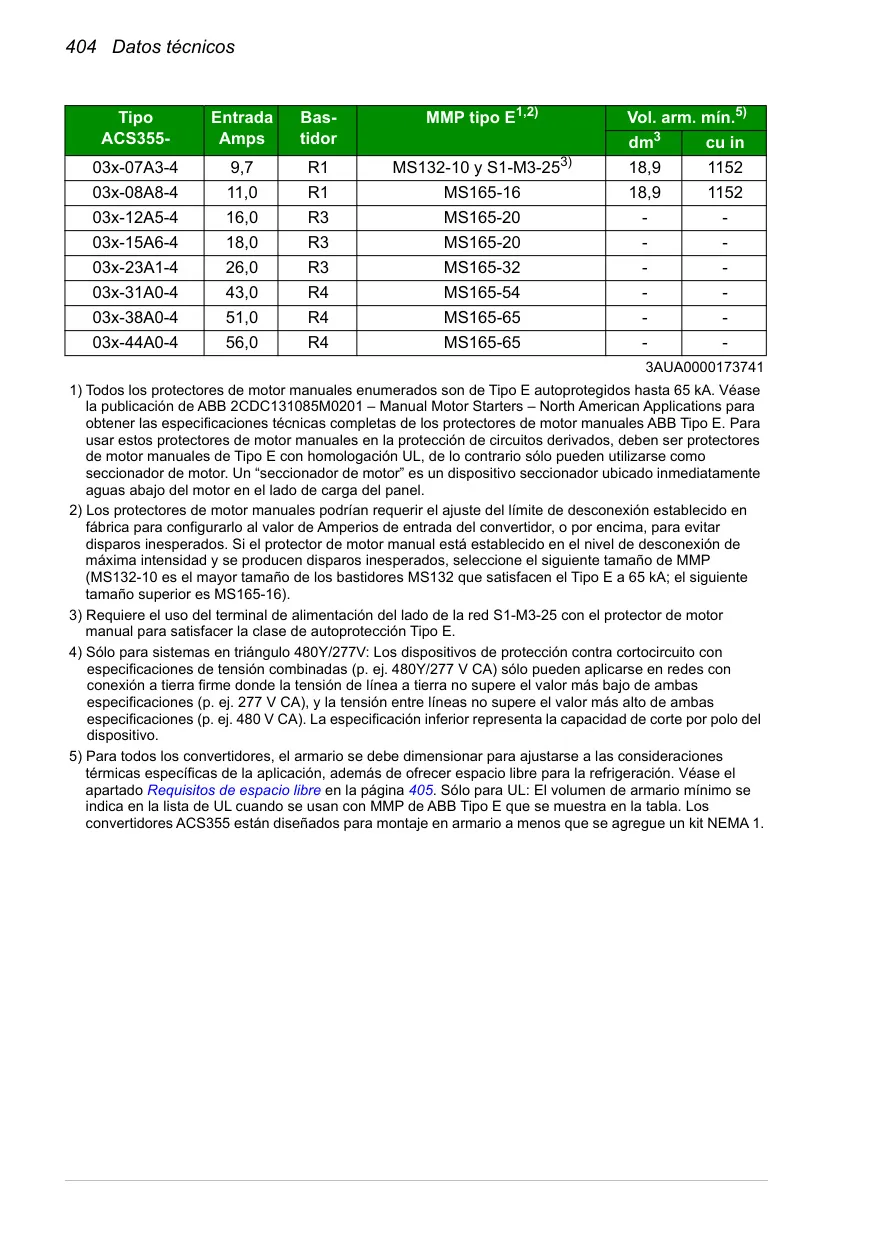

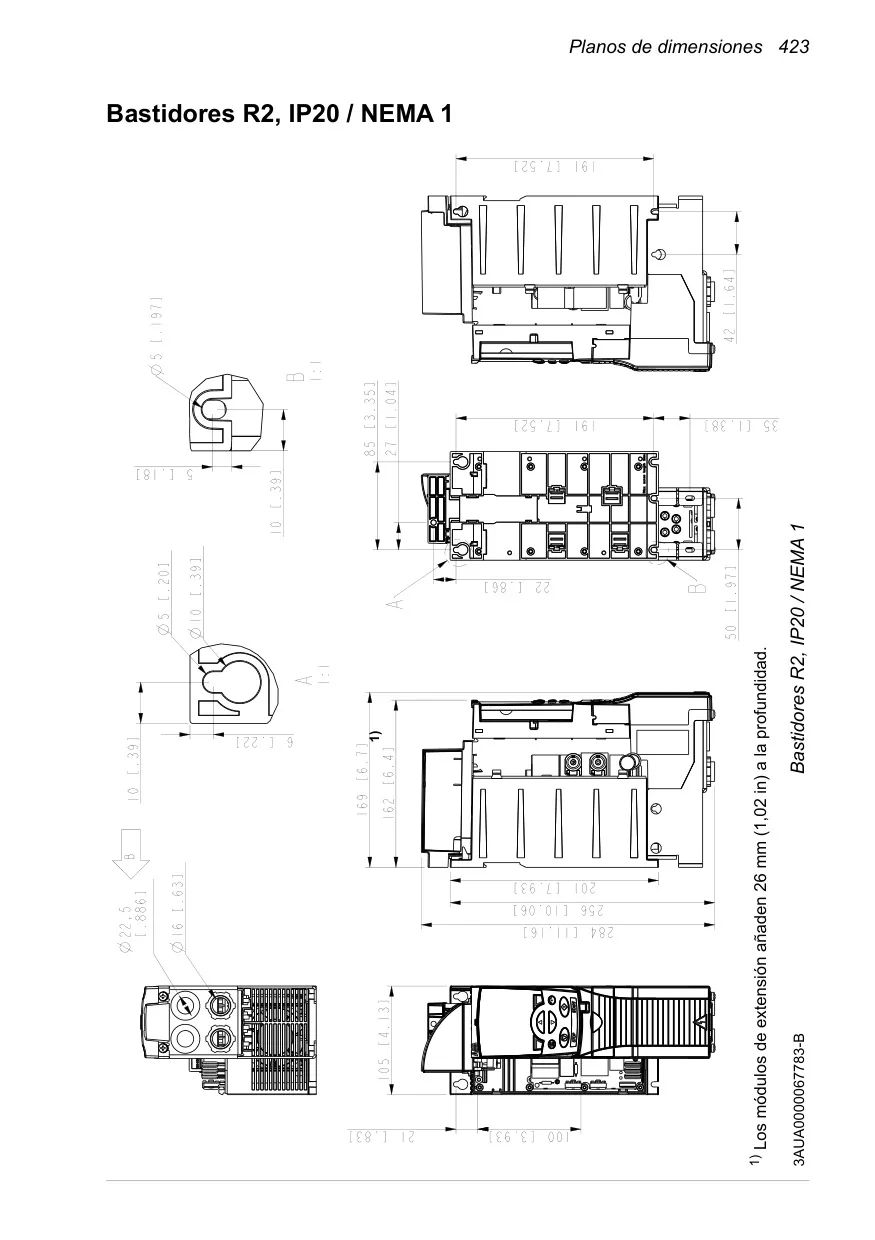

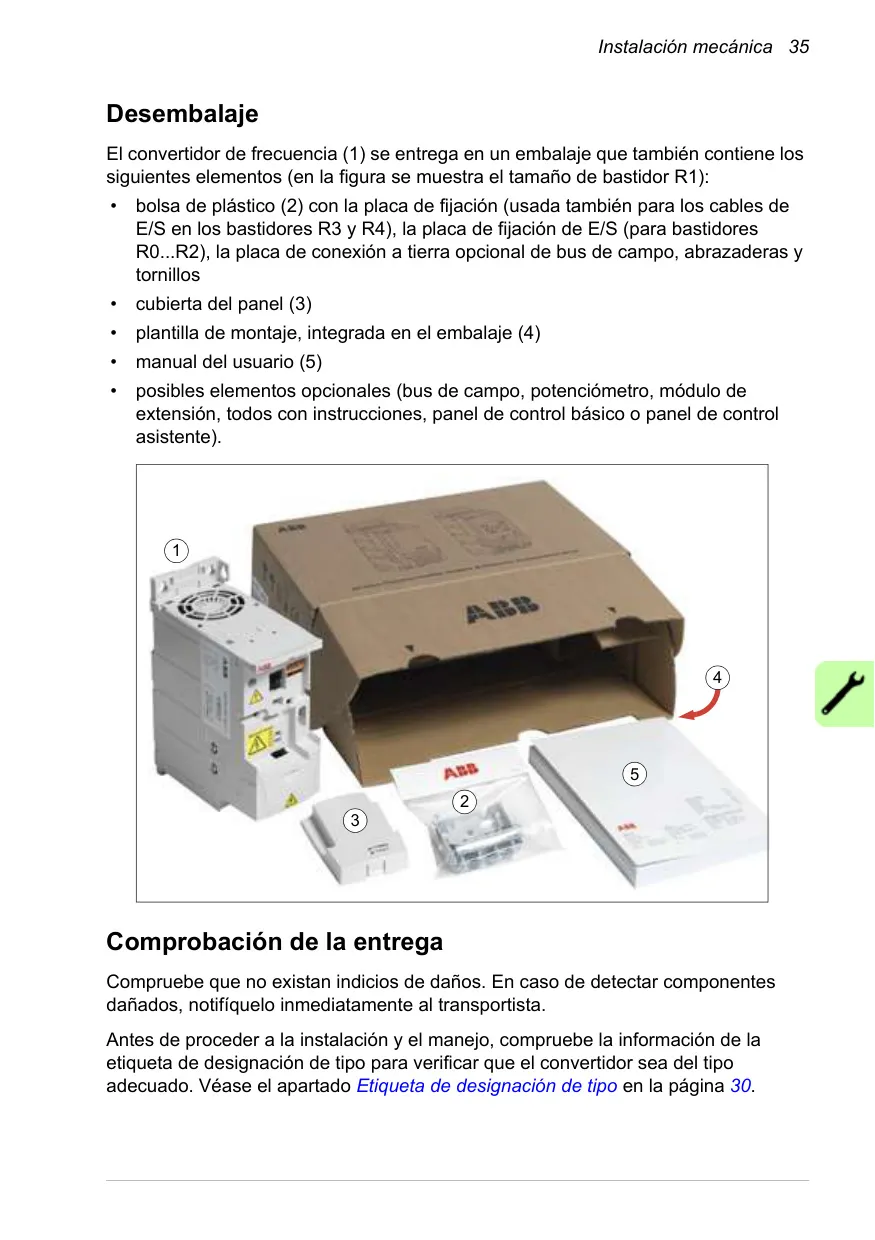

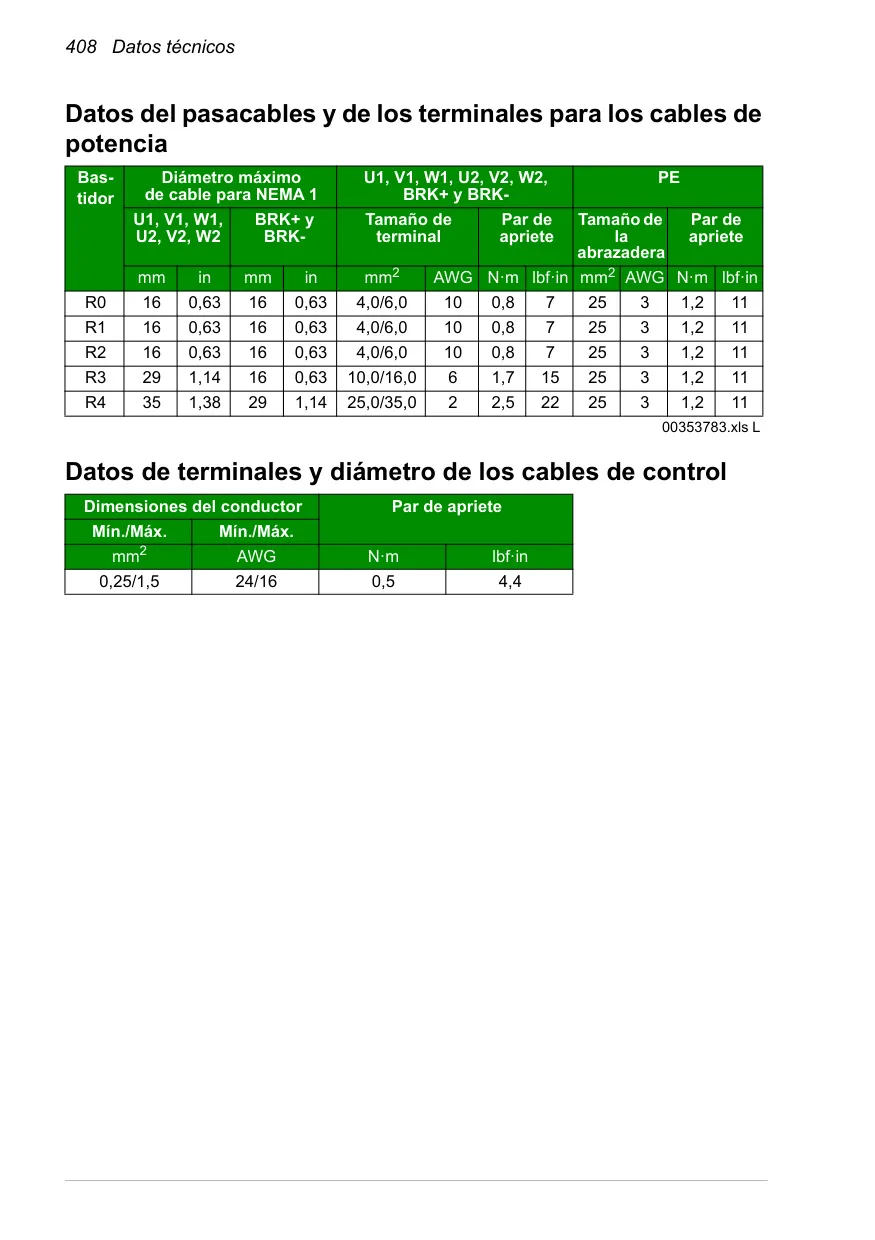

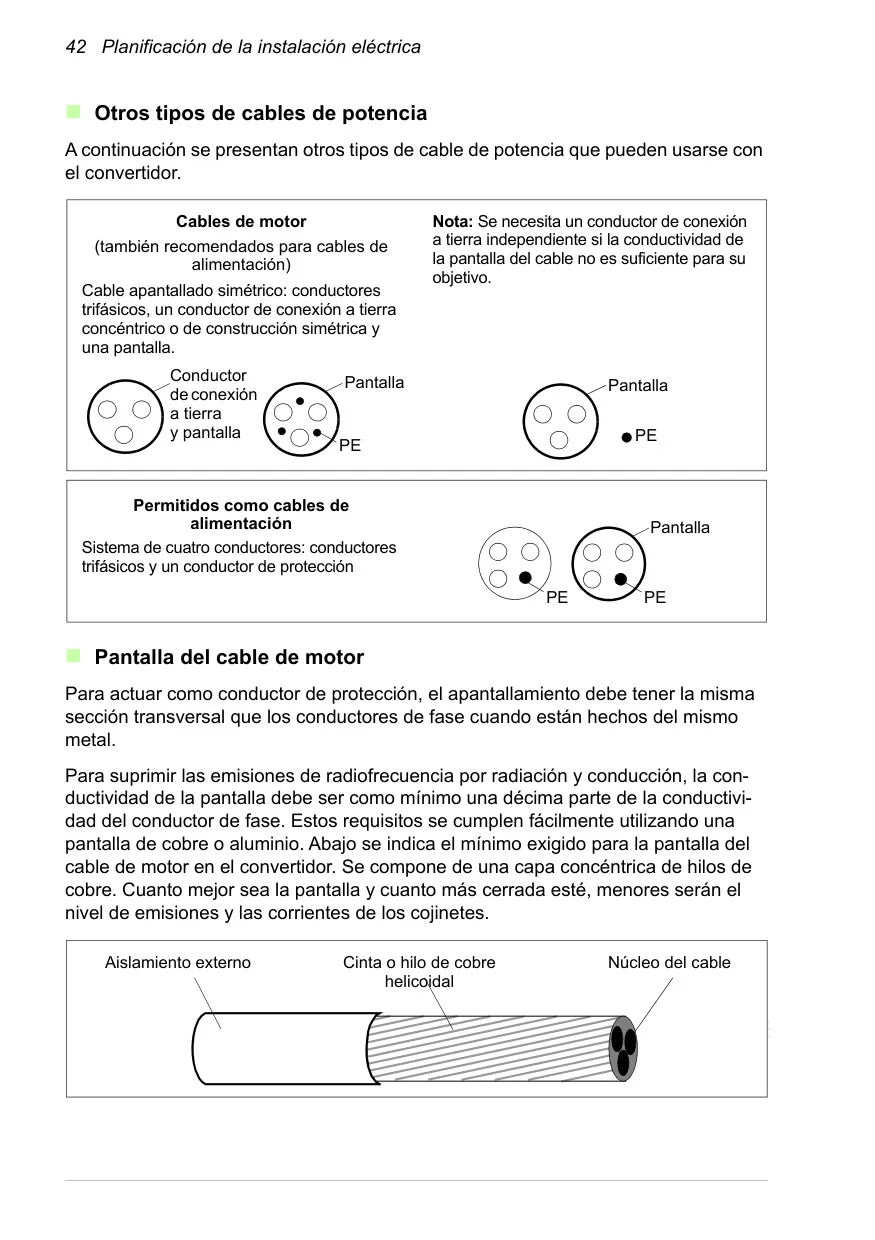

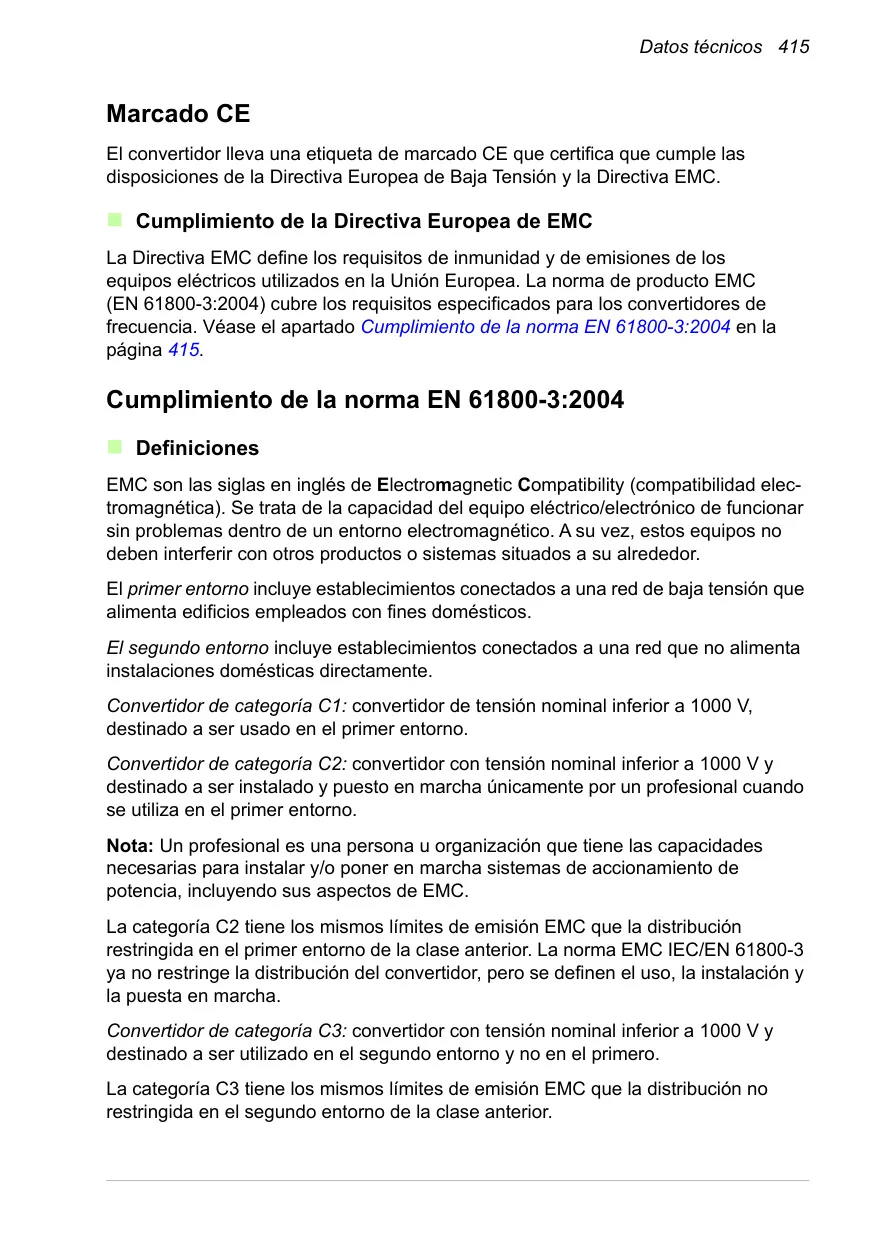

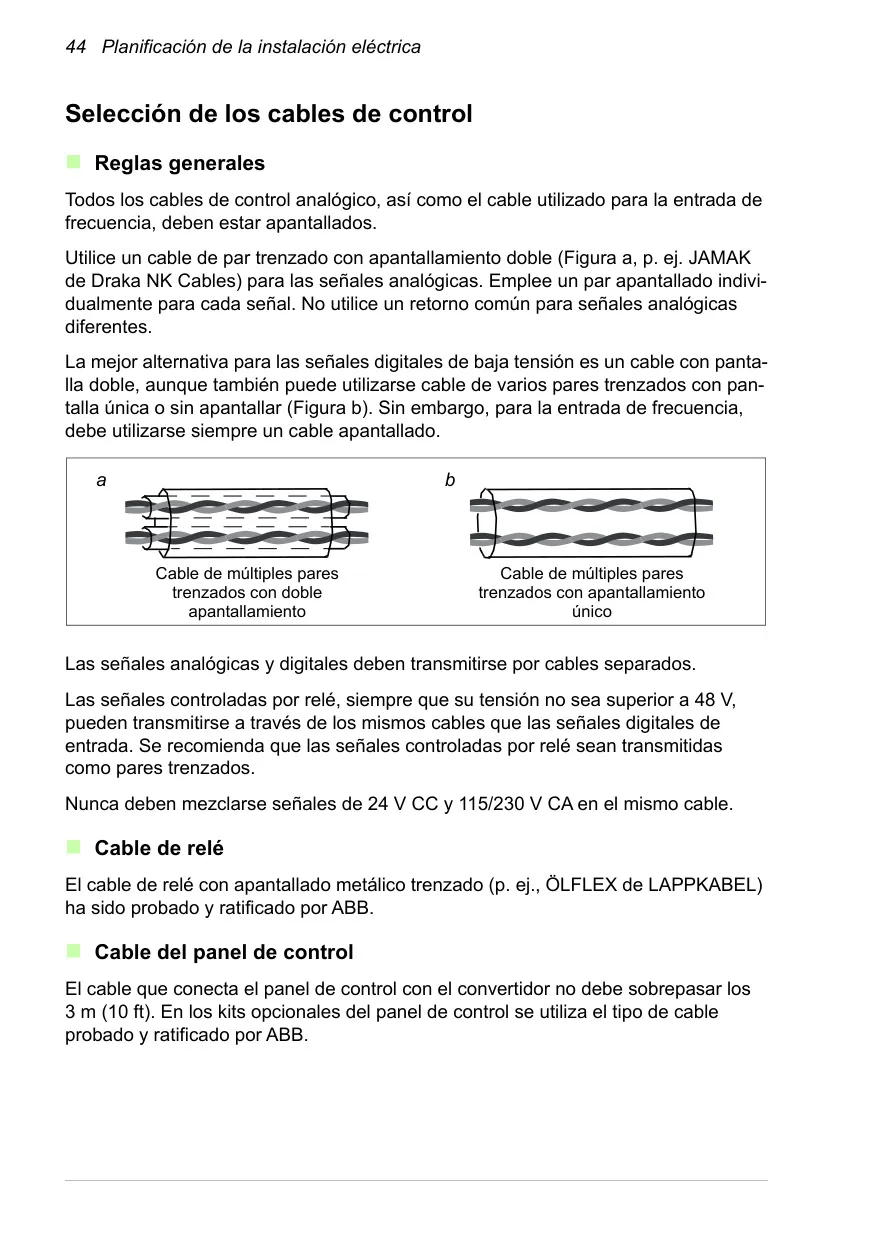

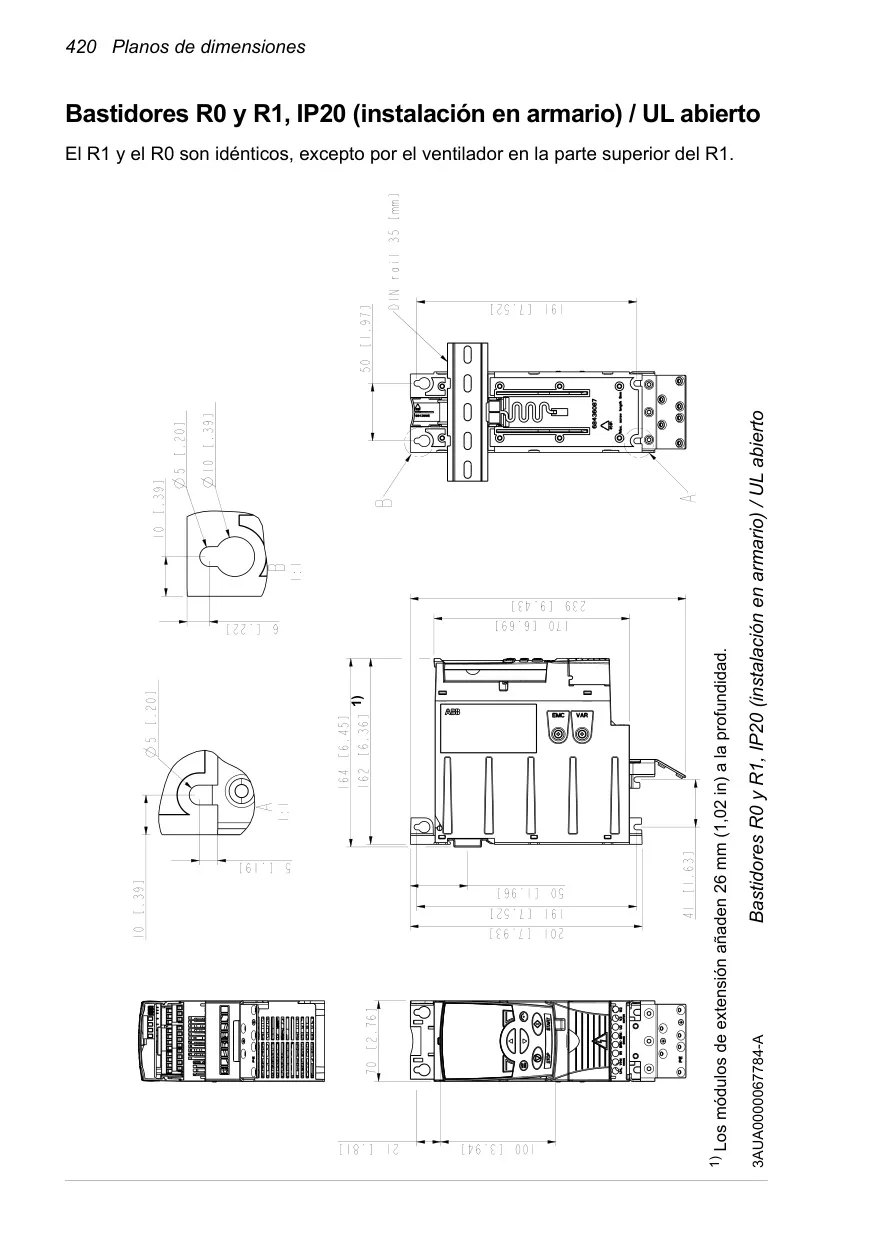

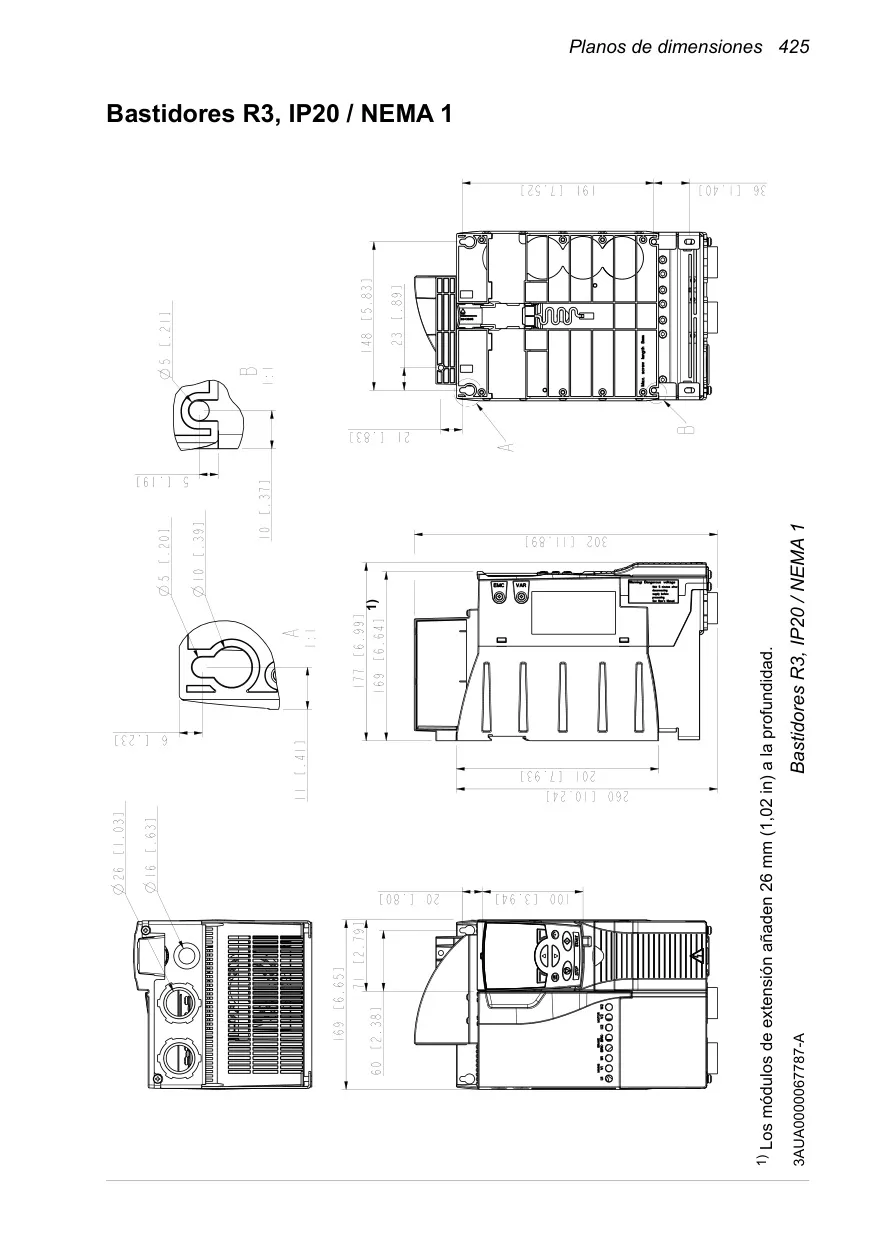

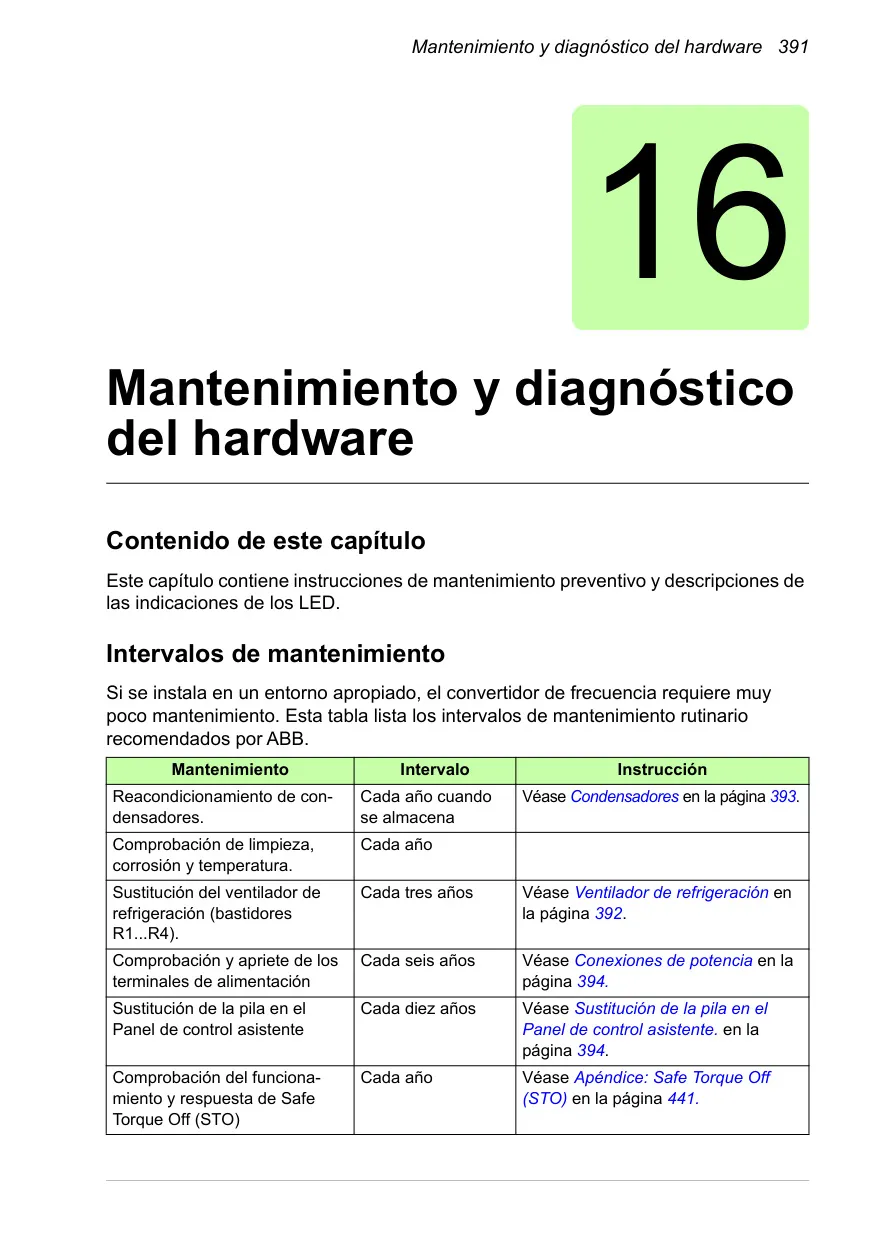

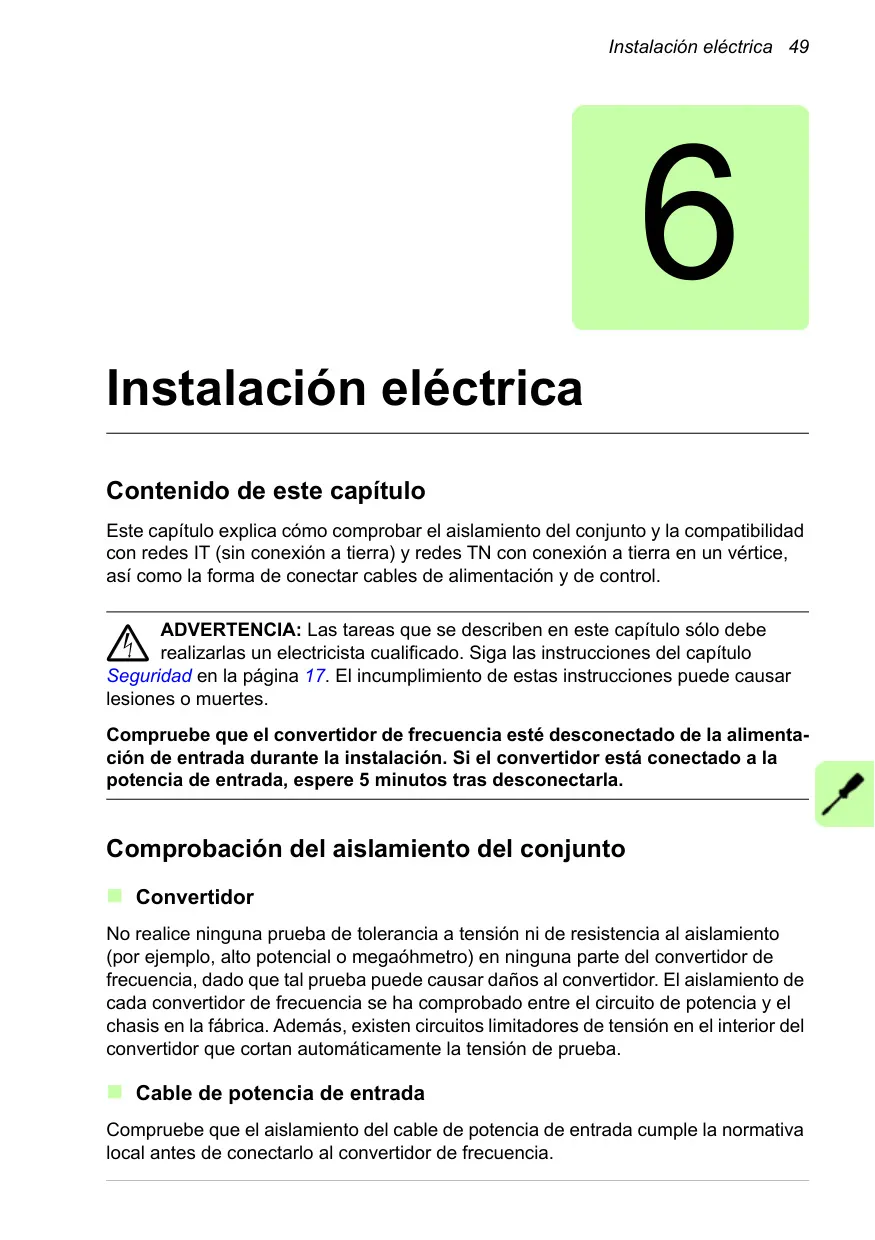

Desde el punto de vista eléctrico y de instalación, el manual proporciona pautas claras para el cableado apantallado y la separación de cables de potencia y control, minimizando las interferencias electromagnéticas (EMC). Se especifican los requisitos para dispositivos de desconexión adecuados y la compatibilidad con RCDs (interruptores diferenciales) de Tipo A para modelos monofásicos y Tipo B para trifásicos, asegurando la conformidad con las normativas eléctricas y la seguridad del sistema.
Preguntas Frecuentes (FAQs)
¿No encuentras la respuesta que necesitas? Estas son algunas preguntas frecuentes que los usuario se hacen sobre el Variador ABB ACS355 y las respondemos a continuación.

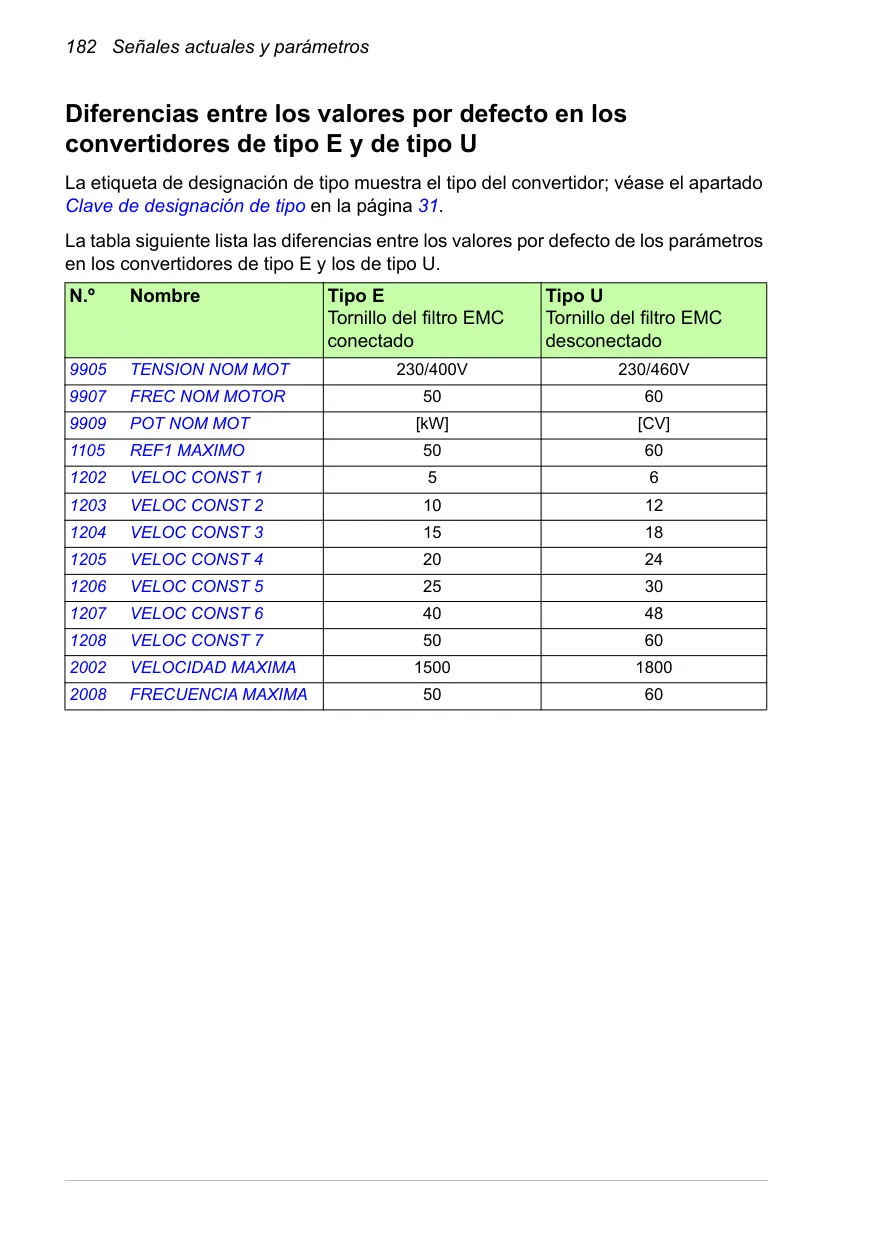

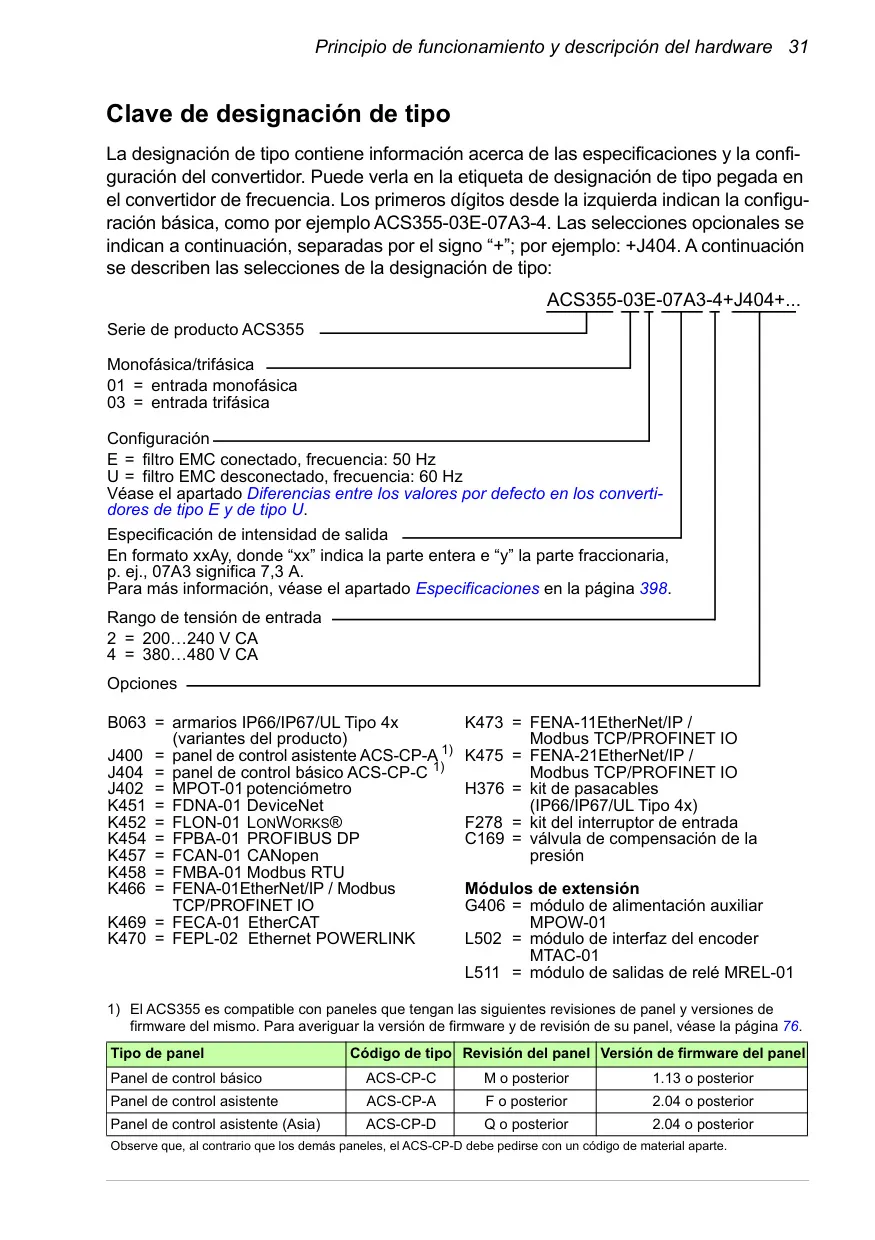

ACS355: Serie del producto.03: Entrada trifásica (01sería monofásica).E: Filtro EMC conectado, frecuencia 50 Hz (Usería sin filtro EMC, 60 Hz).08A8: Especificación de intensidad (ej. 8.8 A).4: Rango de tensión 380-480 V CA (2sería 200-240 V CA).
